1ページ
ペーパーリッド部のレバーを上げ、ペー
パーリッド部を上に開きます。
ラベルをプラテンローラ
の上までセットする
ラベルルートを
確認する
ラベルガイドつまみを
一番手前に移動する
ペーパーリッド部を
上に開く
ヘッドロックレバーを
上げる
サイドカバー、トップ
カバーの順に開ける
紙管を外し、新しい
ラベルをセットする
ヘッドをロックし、
頭出し後ＯＮＬＩＮＥにす
る
ペーパーリッド部を
ロックする
ラベルルート図ラベルルート図

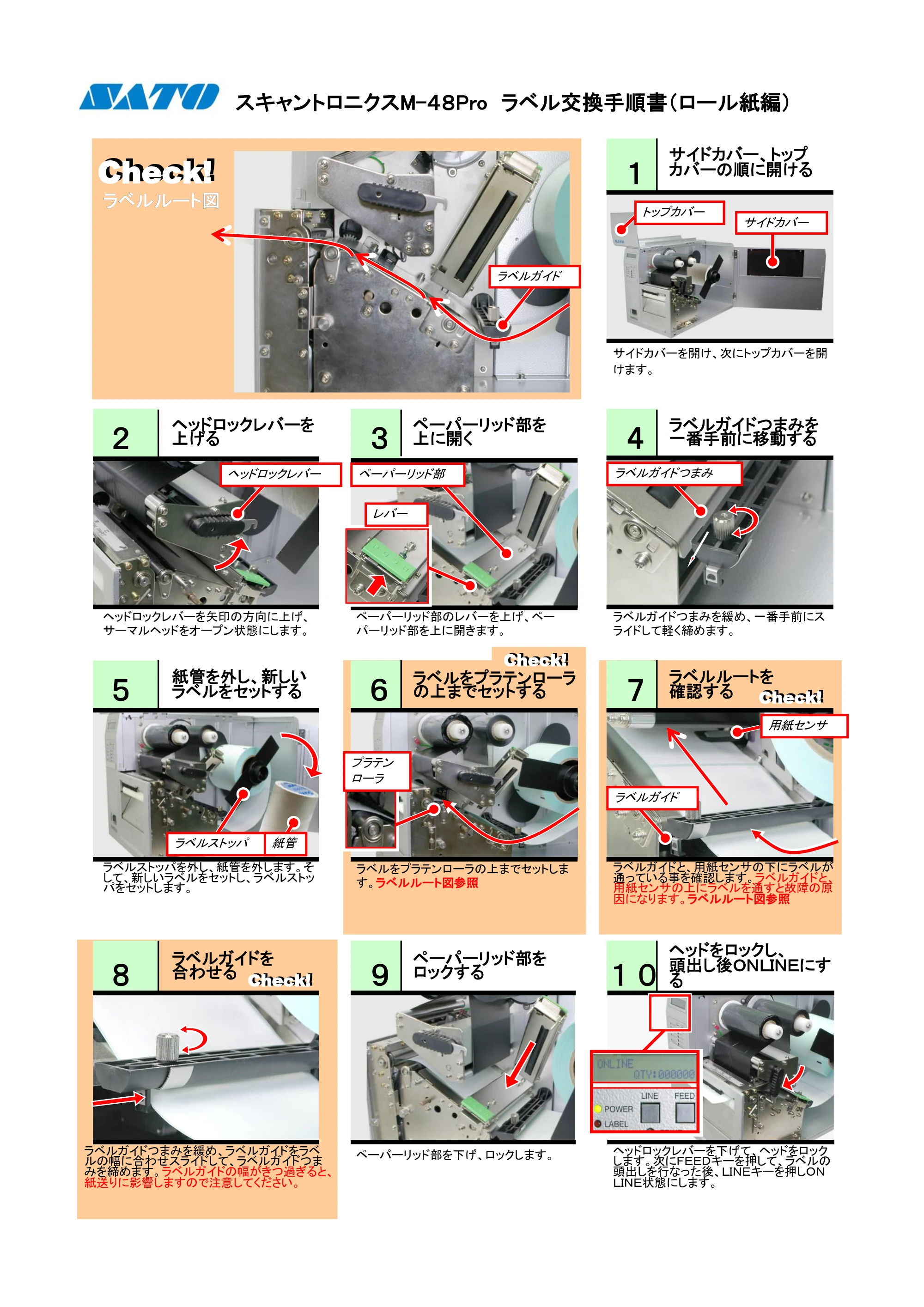

スキャントロニクスM-４８Pro ラベル交換手順書（ロール紙編）
ラベルストッパを外し、紙管を外します。そ
して、新しいラベルをセットし、ラベルストッ
パをセットします。
ラベルガイドつまみを緩め、一番手前にス
ライドして軽く締めます。
ヘッドロックレバーを矢印の方向に上げ、
サーマルヘッドをオープン状態にします。
サイドカバーを開け、次にトップカバーを開
けます。
サイドカバー
ペーパーリッド部を下げ、ロックします。
ラベルガイドと、用紙センサの下にラベルが
通っている事を確認します。ラベルガイドと、
用紙センサの上にラベルを通すと故障の原
因になります。ラベルルート図参照
ヘッドロックレバーを下げて、ヘッドをロック
します。次にＦＥＥＤキーを押して、ラベルの
頭出しを行なった後、ＬＩＮＥキーを押しＯＮ
ＬＩＮＥ状態にします。
ヘッドロックレバー
ラベルガイドを
合わせる
ラベルガイドつまみを緩め、ラベルガイドをラベ
ルの幅に合わせスライドして、ラベルガイドつま
みを締めます。ラベルガイドの幅がきつ過ぎると、
紙送りに影響しますので注意してください。
トップカバー
レバー
ペーパーリッド部
ラベルガイドつまみ
ラベルストッパ 紙管
ラベルガイド
用紙センサ
ラベルをプラテンローラの上までセットしま
す。ラベルルート図参照
ラベルガイド
プラテン
ローラ
Check!Check!
Check!Check!
Check!Check!
Check!Check!
２ ３ ４
５ ６ ７
８ ９ １０
１
