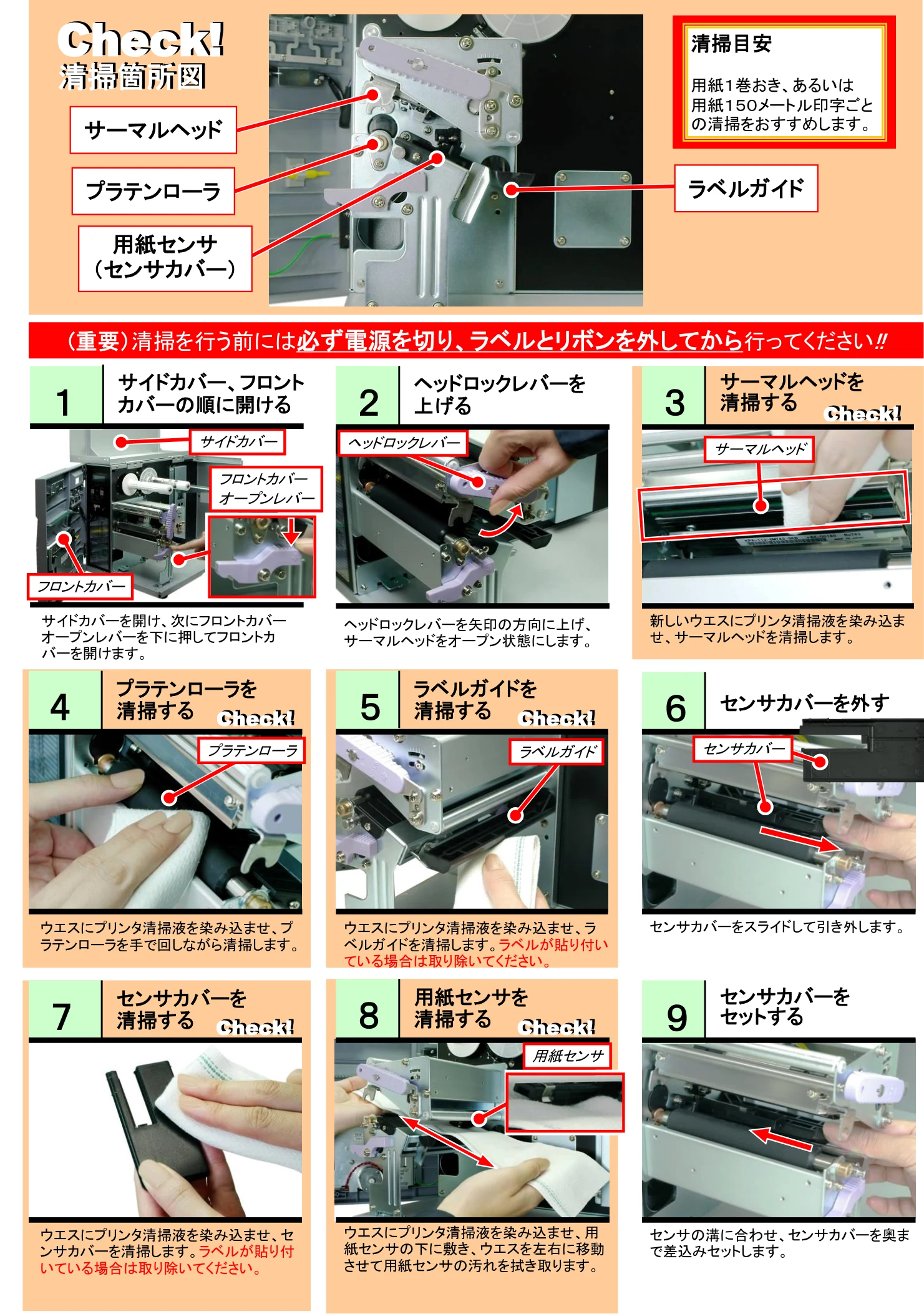

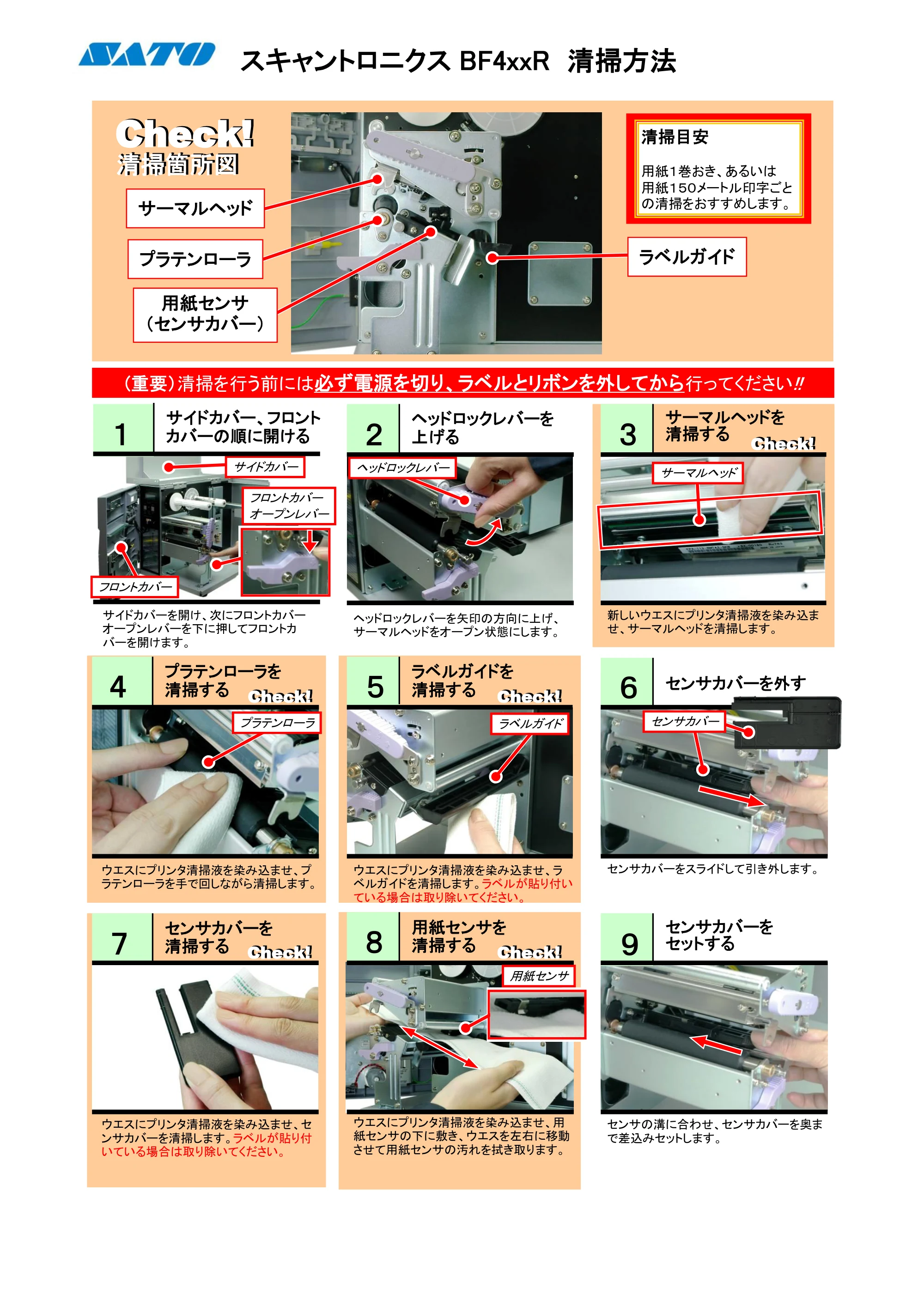

スキャントロニクスBF4xxR 清掃方法
スキャントロニクスBF4xxR 清掃方法
Check! Check!
清掃目安
清掃箇所図 清掃箇所図
用紙１巻おき、あるいは
用紙１５０メートル印字ごと
の清掃をおすすめします。
サーマルヘッド
プラテンローラ
ラベルガイド
用紙センサ
（センサカバー）
(重要）清掃を行う前には必ず電源を切り、ラベルとリボンを外してから行ってください!!
サイドカバー、フロント
カバーの順に開ける
ヘッドロックレバーを
上げる
サーマルヘッドを
清掃する
１
２ ３
Check!
Check!
サイドカバー
ヘッドロックレバー
サーマルヘッド
フロントカバー
オープンレバー
フロントカバー
サイドカバーを開け、次にフロントカバー
オープンレバーを下に押してフロントカ
バーを開けます。
新しいウエスにプリンタ清掃液を染み込ま
せ、サーマルヘッドを清掃します。
ヘッドロックレバーを矢印の方向に上げ、
サーマルヘッドをオープン状態にします。
プラテンローラを
清掃する
ラベルガイドを
清掃する
４ ５
６
センサカバーを外す
Check!
Check!
Check!
Check!
プラテンローラ
センサカバー
ラベルガイド
ウエスにプリンタ清掃液を染み込ませ、プ
ラテンローラを手で回しながら清掃します。
ウエスにプリンタ清掃液を染み込ませ、ラ
ベルガイドを清掃します。ラベルが貼り付い
ている場合は取り除いてください。
センサカバーをスライドして引き外します。
センサカバーを
清掃する
用紙センサを
清掃する
センサカバーを
セットする
７
８
９
Check!
Check!
Check!
Check!
用紙センサ
ウエスにプリンタ清掃液を染み込ませ、セ
ンサカバーを清掃します。ラベルが貼り付
いている場合は取り除いてください。
ウエスにプリンタ清掃液を染み込ませ、用
紙センサの下に敷き、ウエスを左右に移動
させて用紙センサの汚れを拭き取ります。
センサの溝に合わせ、センサカバーを奥ま
で差込みセットします。
