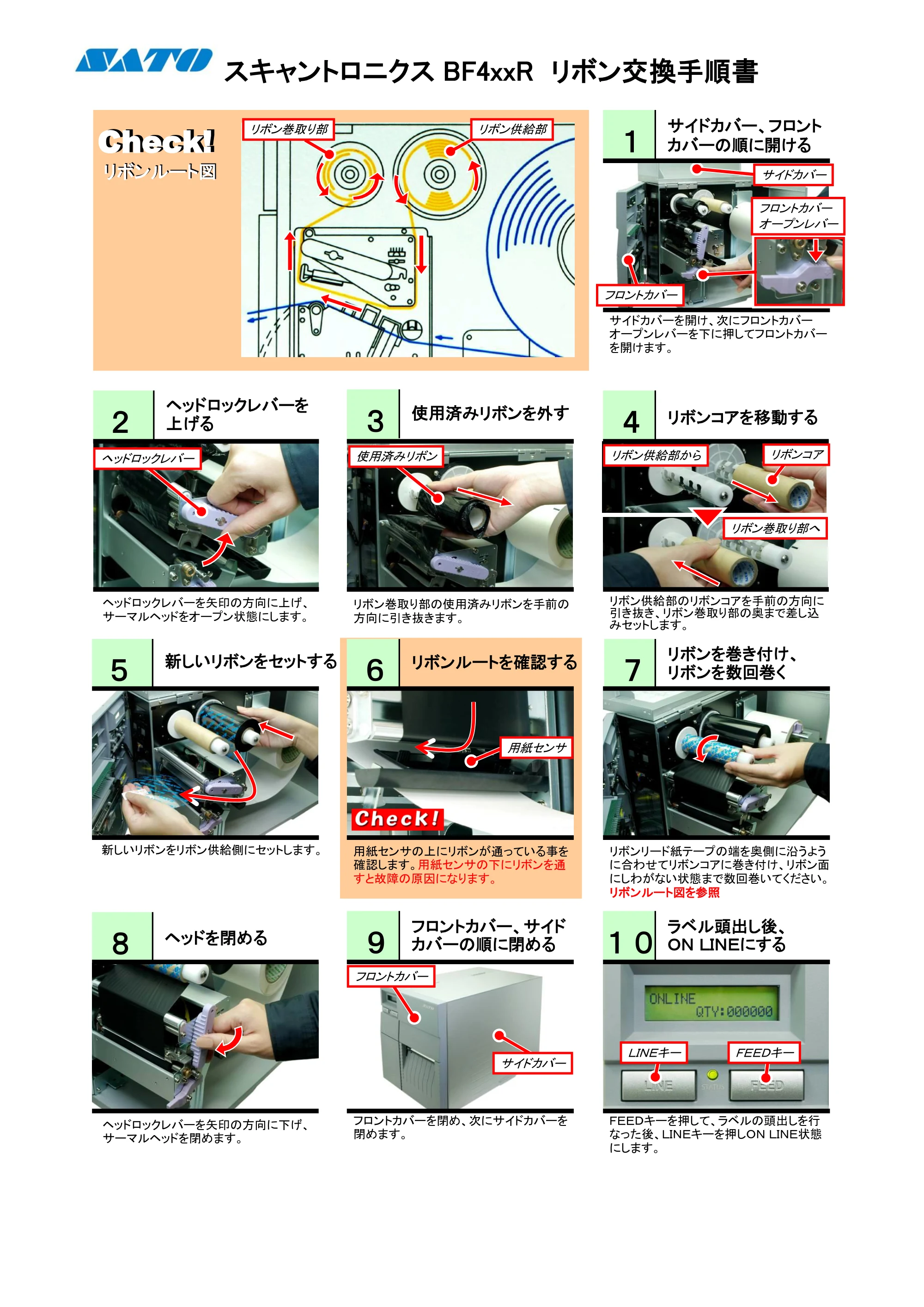

スキャントロニクスBF4xxR リボン交換手順書
スキャントロニクスBF4xxR リボン交換手順書
Check! Check! １

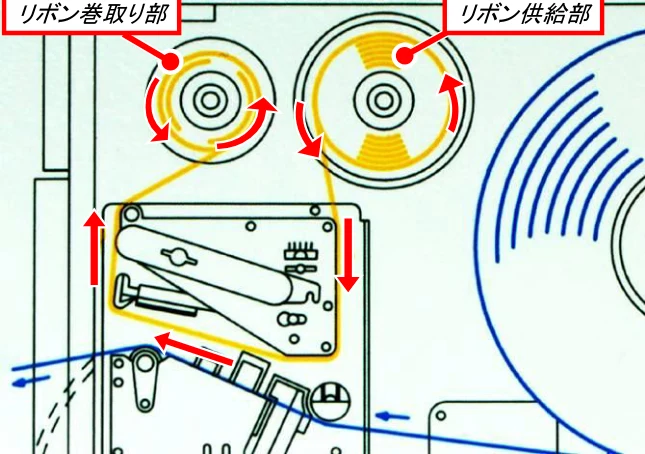

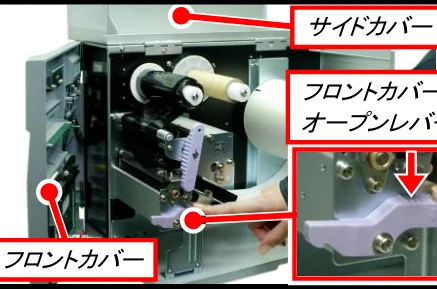

サイドカバー、フロント カバーの順に開ける リボンルート図 リボンルート図
リボン供給部
リボン巻取り部
サイドカバー
フロントカバー
オープンレバー
フロントカバー
サイドカバーを開け、次にフロントカバー
オープンレバーを下に押してフロントカバー
を開けます。
使用済みリボンを外す ヘッドロックレバーを 上げる リボンコアを移動する
２ ３ ４
ヘッドロックレバー
使用済みリボン
リボンコア
リボン供給部から
リボン巻取り部へ

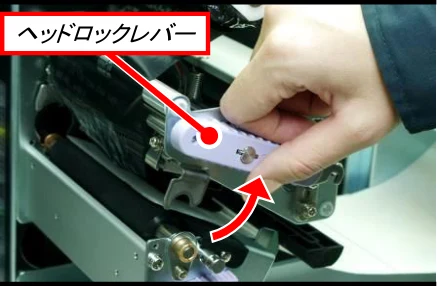

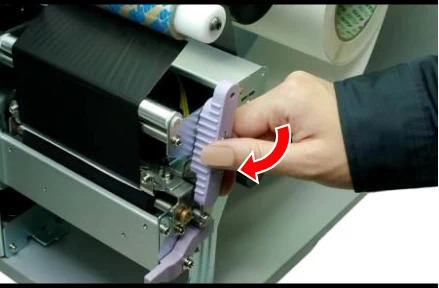

ヘッドロックレバーを矢印の方向に上げ、
サーマルヘッドをオープン状態にします。

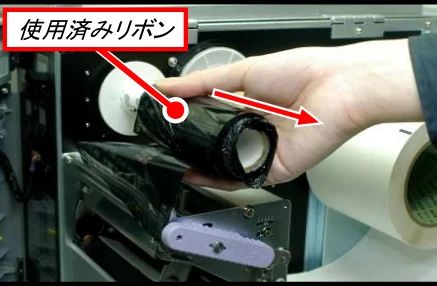

リボン巻取り部の使用済みリボンを手前の
方向に引き抜きます。

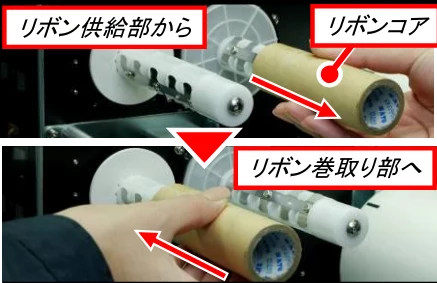

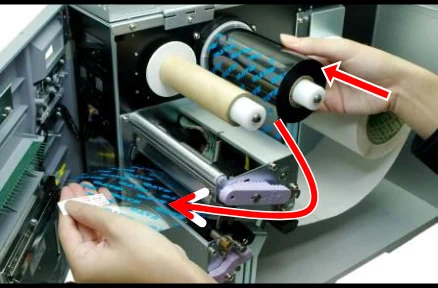

リボン供給部のリボンコアを手前の方向に
引き抜き、リボン巻取り部の奥まで差し込
みセットします。
リボンを巻き付け、 リボンを数回巻く
リボンルートを確認する 新しいリボンをセットする
５ ６ ７
用紙センサ

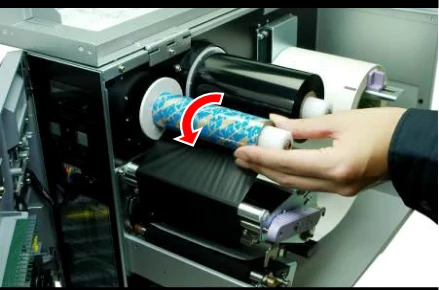

新しいリボンをリボン供給側にセットします。

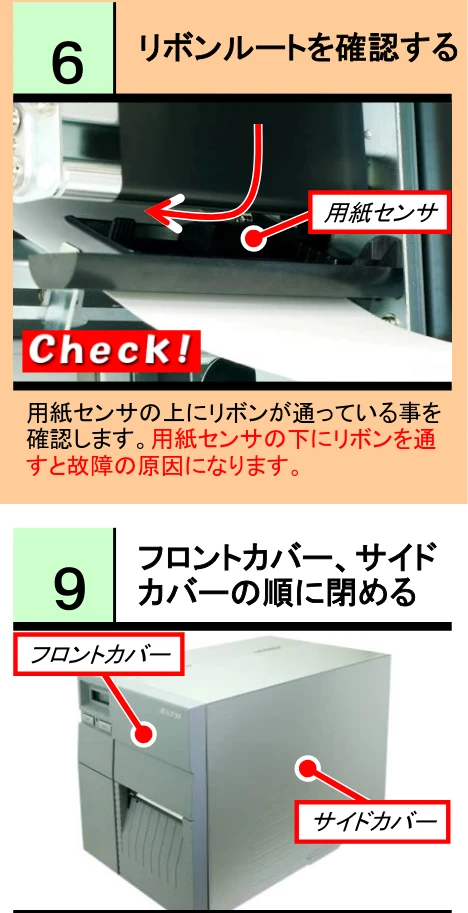

用紙センサの上にリボンが通っている事を
確認します。用紙センサの下にリボンを通
すと故障の原因になります。
リボンリード紙テープの端を奥側に沿うよう
に合わせてリボンコアに巻き付け、リボン面
にしわがない状態まで数回巻いてください。
リボンルート図を参照
フロントカバー、サイド カバーの順に閉める
ラベル頭出し後、 ＯＮＬＩＮＥにする
８
ヘッドを閉める
９
１０
フロントカバー
ＦＥＥＤキー
ＬＩＮＥキー
サイドカバー
フロントカバーを閉め、次にサイドカバーを
閉めます。

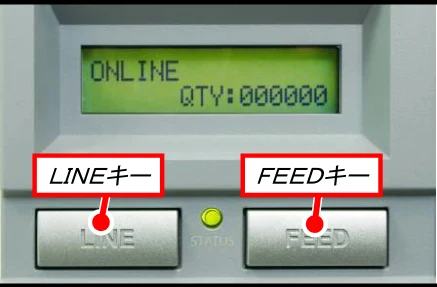

ＦＥＥＤキーを押して、ラベルの頭出しを行
なった後、ＬＩＮＥキーを押しＯＮＬＩＮＥ状態
にします。
ヘッドロックレバーを矢印の方向に下げ、
サーマルヘッドを閉めます。
