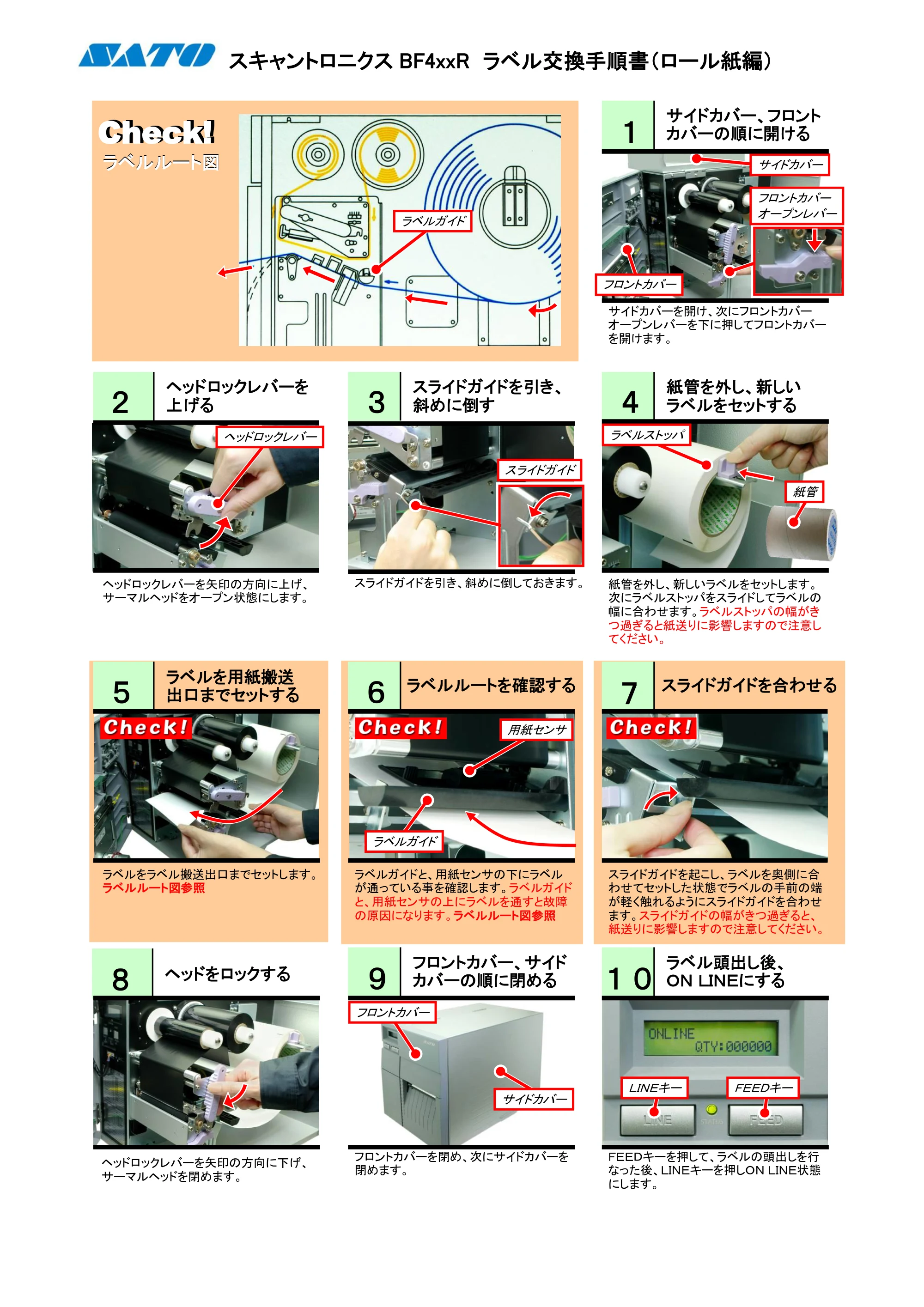

スキャントロニクスBF4xxR ラベル交換手順書（ロール紙編）
スキャントロニクスBF4xxR ラベル交換手順書（ロール紙編）
Check! Check!
サイドカバー、フロント カバーの順に開ける
１

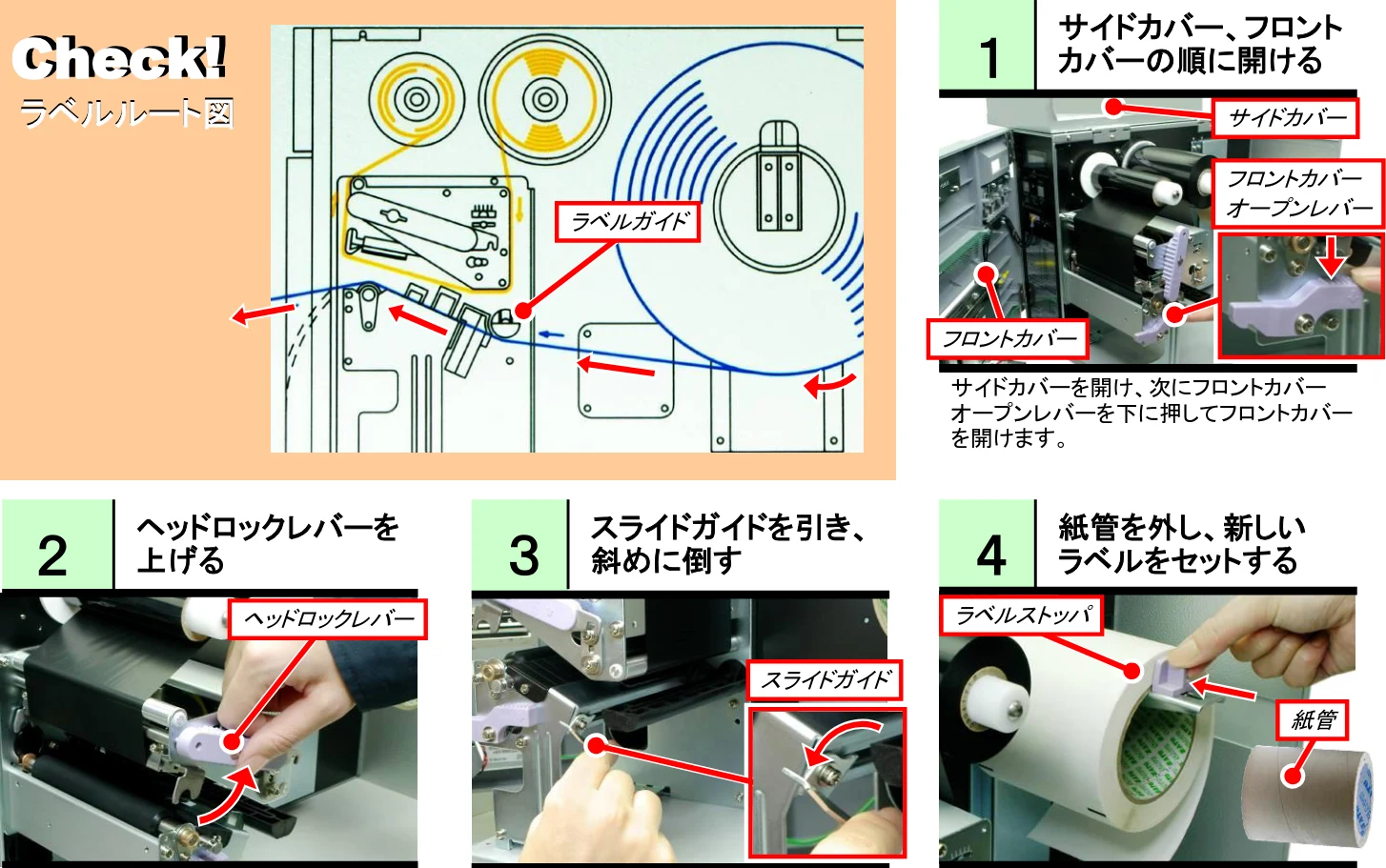

ラベルルート図 ラベルルート図
サイドカバー
フロントカバー
オープンレバー
ラベルガイド
フロントカバー
サイドカバーを開け、次にフロントカバー
オープンレバーを下に押してフロントカバー
を開けます。
紙管を外し、新しい ラベルをセットする スライドガイドを引き、 斜めに倒す ヘッドロックレバーを 上げる
２ ３ ４
ヘッドロックレバー
ラベルストッパ
スライドガイド
紙管
ヘッドロックレバーを矢印の方向に上げ、
サーマルヘッドをオープン状態にします。
スライドガイドを引き、斜めに倒しておきます。
紙管を外し、新しいラベルをセットします。
次にラベルストッパをスライドしてラベルの
幅に合わせます。ラベルストッパの幅がき
つ過ぎると紙送りに影響しますので注意し
てください。
ラベルを用紙搬送 出口までセットする ラベルルートを確認する
５ ６ ７
スライドガイドを合わせる
用紙センサ
ラベルガイド

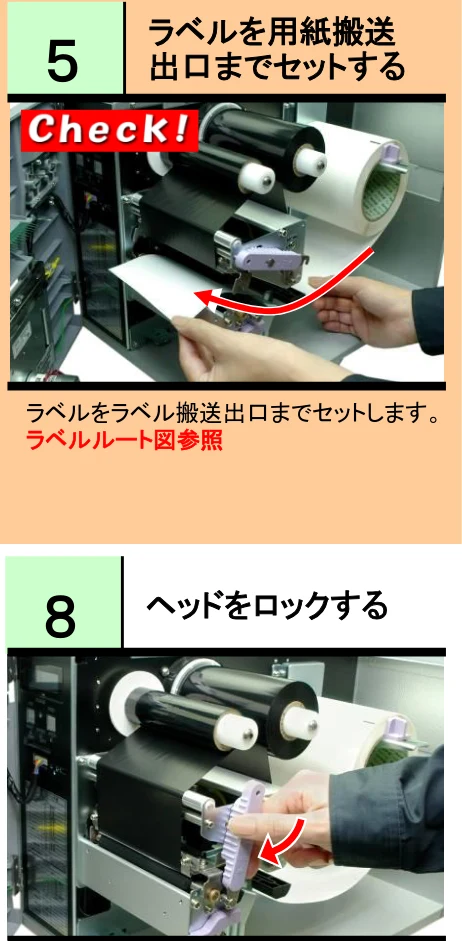

ラベルをラベル搬送出口までセットします。
ラベルルート図参照

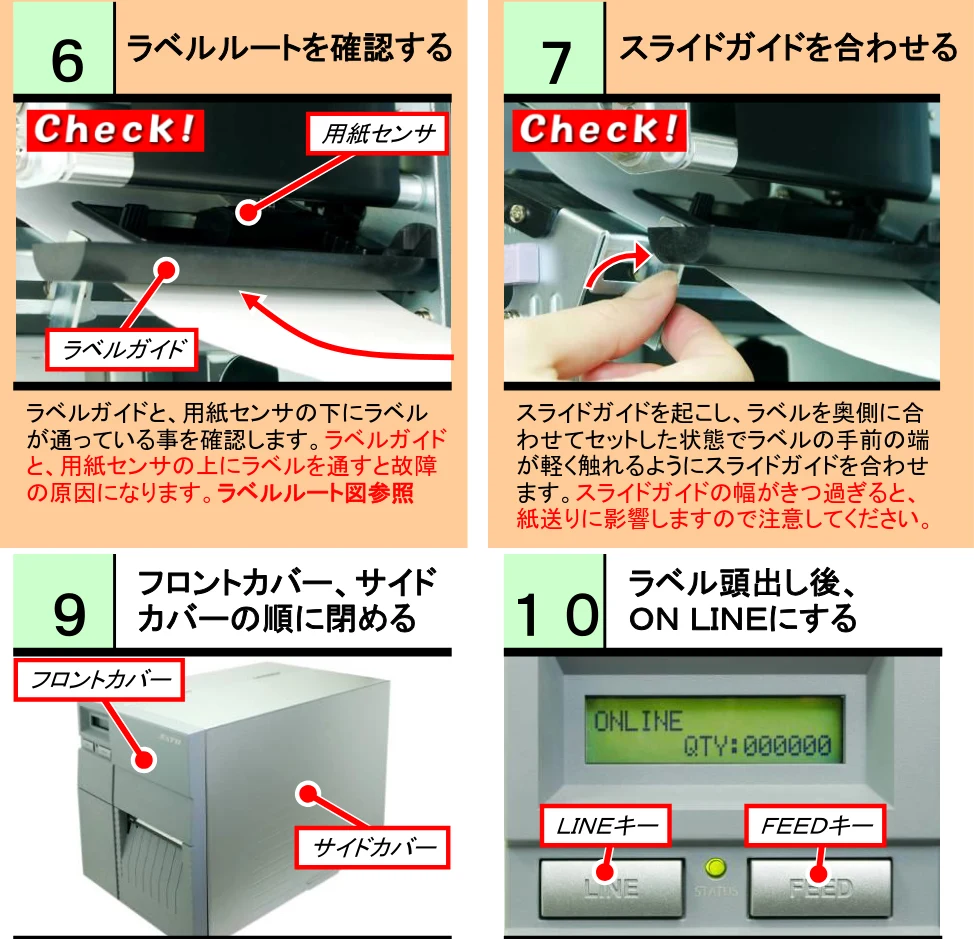

ラベルガイドと、用紙センサの下にラベル
が通っている事を確認します。ラベルガイド
と、用紙センサの上にラベルを通すと故障
の原因になります。ラベルルート図参照
スライドガイドを起こし、ラベルを奥側に合
わせてセットした状態でラベルの手前の端
が軽く触れるようにスライドガイドを合わせ
ます。スライドガイドの幅がきつ過ぎると、
紙送りに影響しますので注意してください。
フロントカバー、サイド カバーの順に閉める ９
ラベル頭出し後、 ＯＮＬＩＮＥにする １０
ヘッドをロックする
８
フロントカバー
ＦＥＥＤキー
ＬＩＮＥキー
サイドカバー
フロントカバーを閉め、次にサイドカバーを
閉めます。
ＦＥＥＤキーを押して、ラベルの頭出しを行
なった後、ＬＩＮＥキーを押しＯＮＬＩＮＥ状態
にします。
ヘッドロックレバーを矢印の方向に下げ、
サーマルヘッドを閉めます。
