Check! Check!

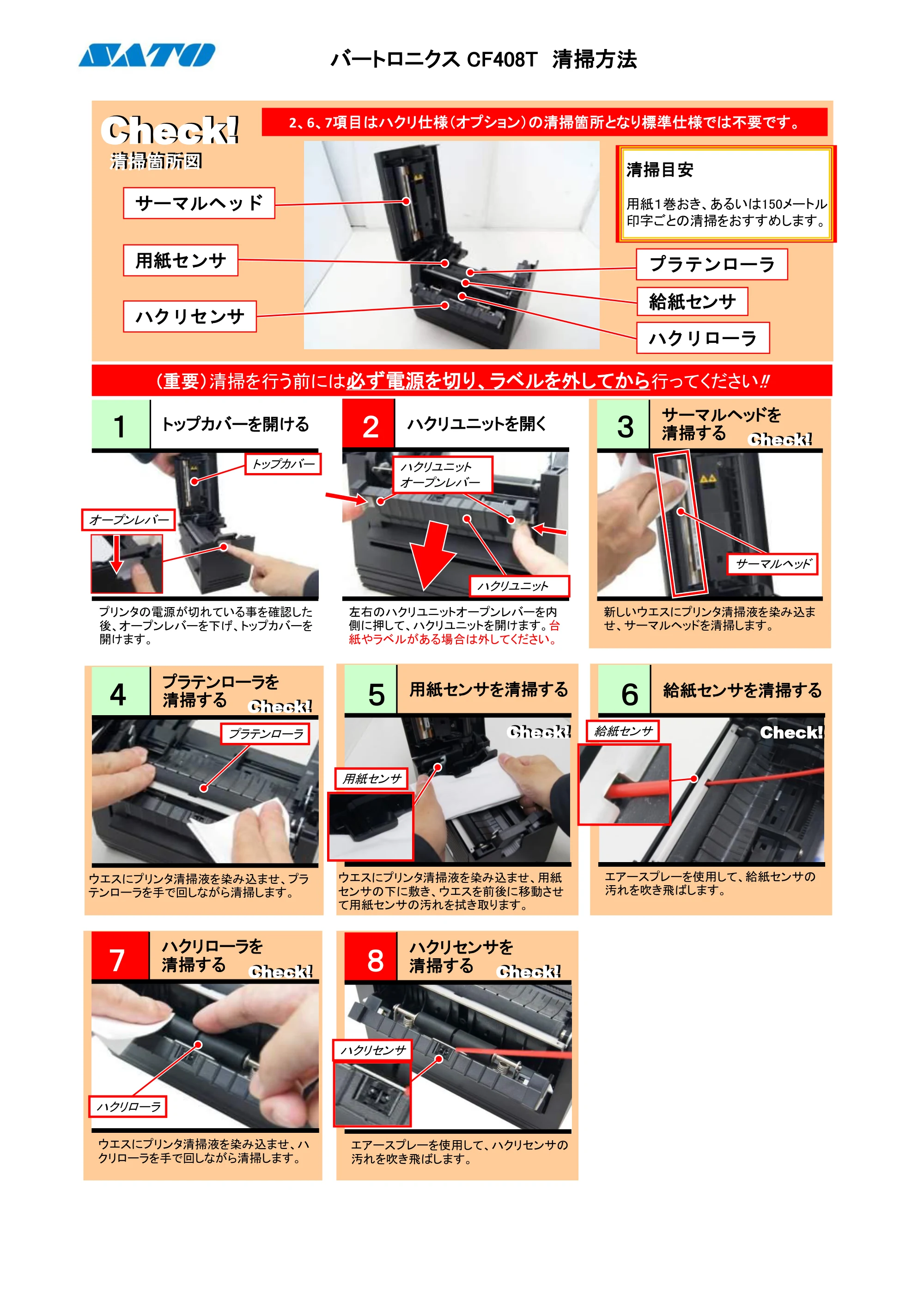

バートロニクスCF408T 清掃方法
Check! Check!
2、6、7項目はハクリ仕様（オプション）の清掃箇所となり標準仕様では不要です。

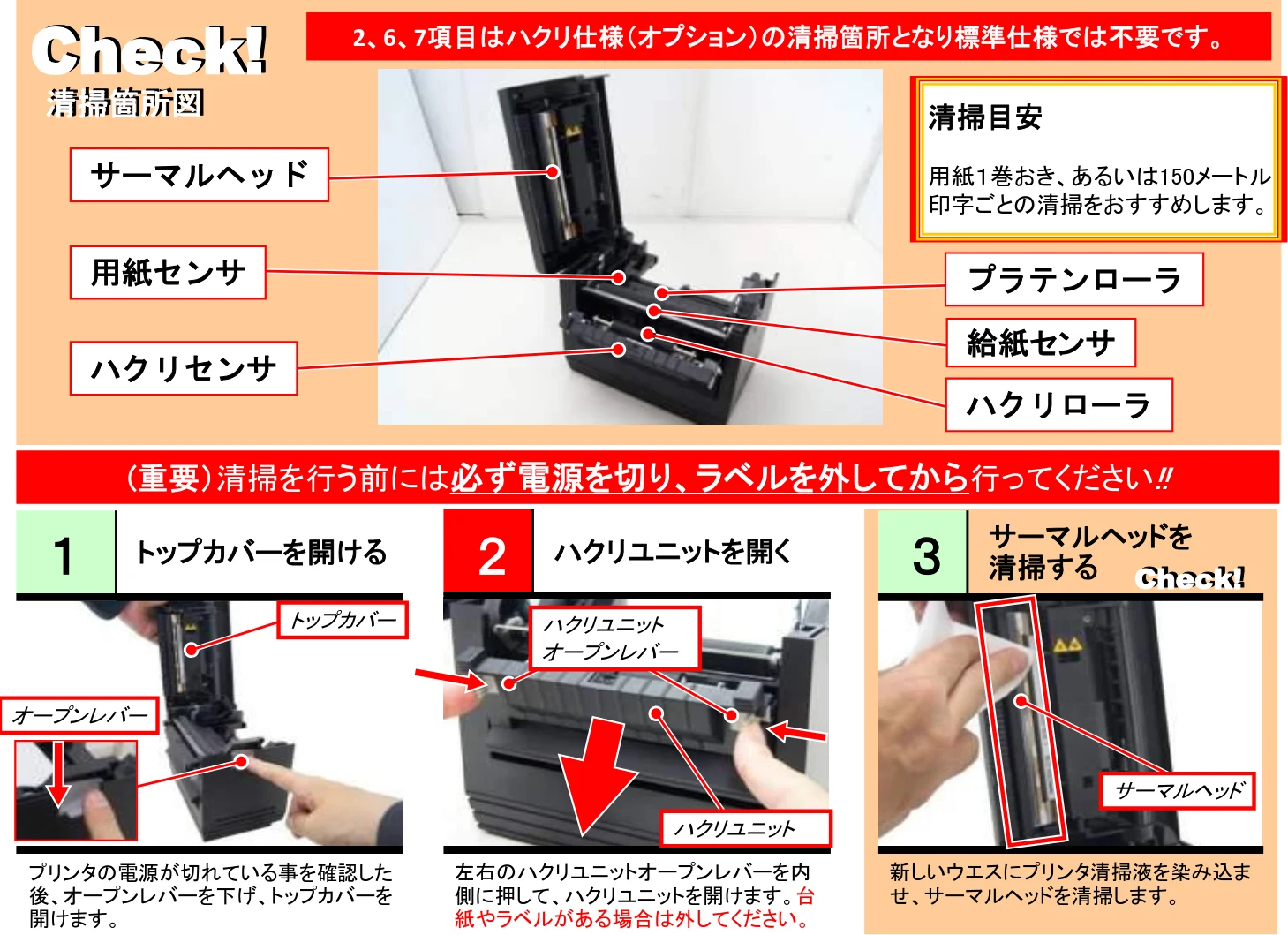

清掃箇所図
清掃箇所図
清掃目安
サーマルヘッド
用紙１巻おき、あるいは150メートル
印字ごとの清掃をおすすめします。
用紙センサ
プラテンローラ
給紙センサ
ハクリセンサ
ハクリローラ
(重要）清掃を行う前には必ず電源を切り、ラベルを外してから行ってください!!
サーマルヘッドを
清掃する
１ ３
トップカバーを開ける
２
ハクリユニットを開く
Check!
Check!
トップカバー
ハクリユニット
オープンレバー
オープンレバー
サーマルヘッド
ハクリユニット
プリンタの電源が切れている事を確認した
後、オープンレバーを下げ、トップカバーを
開けます。
左右のハクリユニットオープンレバーを内
側に押して、ハクリユニットを開けます。台
紙やラベルがある場合は外してください。
新しいウエスにプリンタ清掃液を染み込ま
せ、サーマルヘッドを清掃します。

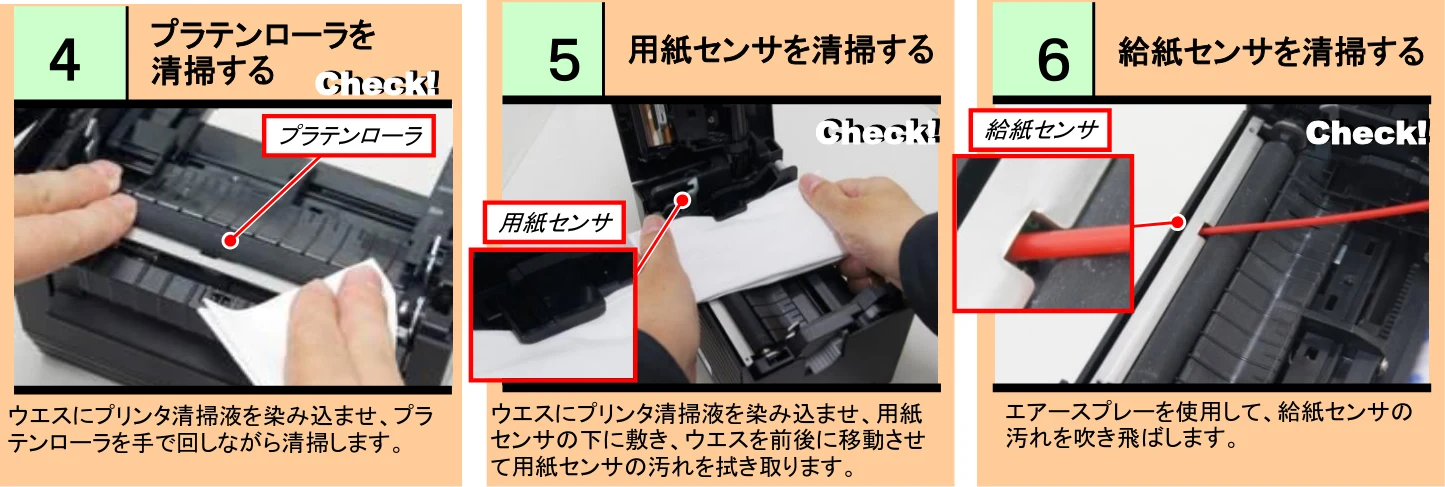

プラテンローラを
清掃する
４ ５
用紙センサを清掃する
Check! Check! ６
給紙センサを清掃する
Check!
Check!
Check!
Check!
プラテンローラ
給紙センサ
用紙センサ
ウエスにプリンタ清掃液を染み込ませ、用紙
センサの下に敷き、ウエスを前後に移動させ
て用紙センサの汚れを拭き取ります。
エアースプレーを使用して、給紙センサの
汚れを吹き飛ばします。
ウエスにプリンタ清掃液を染み込ませ、プラ
テンローラを手で回しながら清掃します。

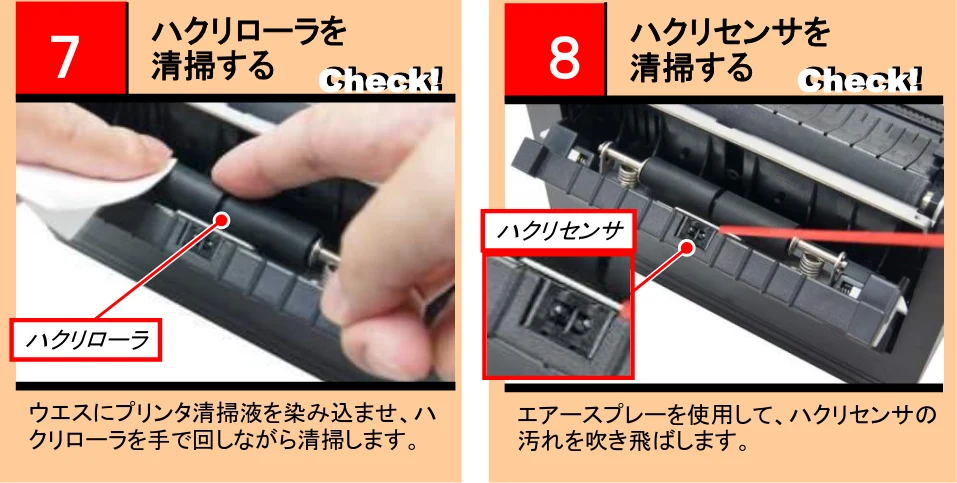

ハクリローラを
清掃する
ハクリセンサを
清掃する
Check! Check! ７
８
Check!
Check!
ハクリセンサ
ハクリローラ
ウエスにプリンタ清掃液を染み込ませ、ハ
クリローラを手で回しながら清掃します。
エアースプレーを使用して、ハクリセンサの
汚れを吹き飛ばします。
