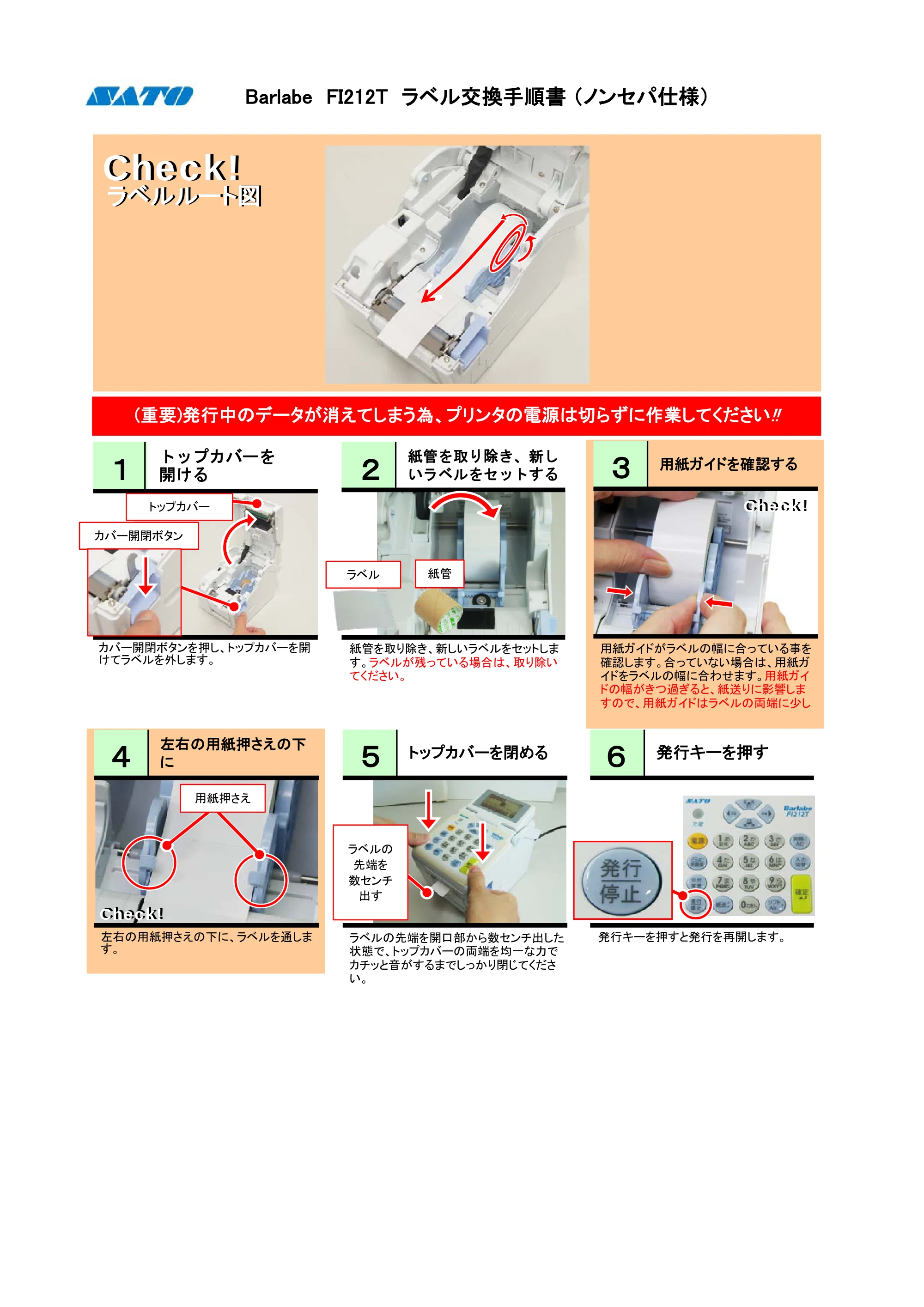

Barlabe FI212T ラベル交換手順書 （ノンセパ仕様）
Check! Check!

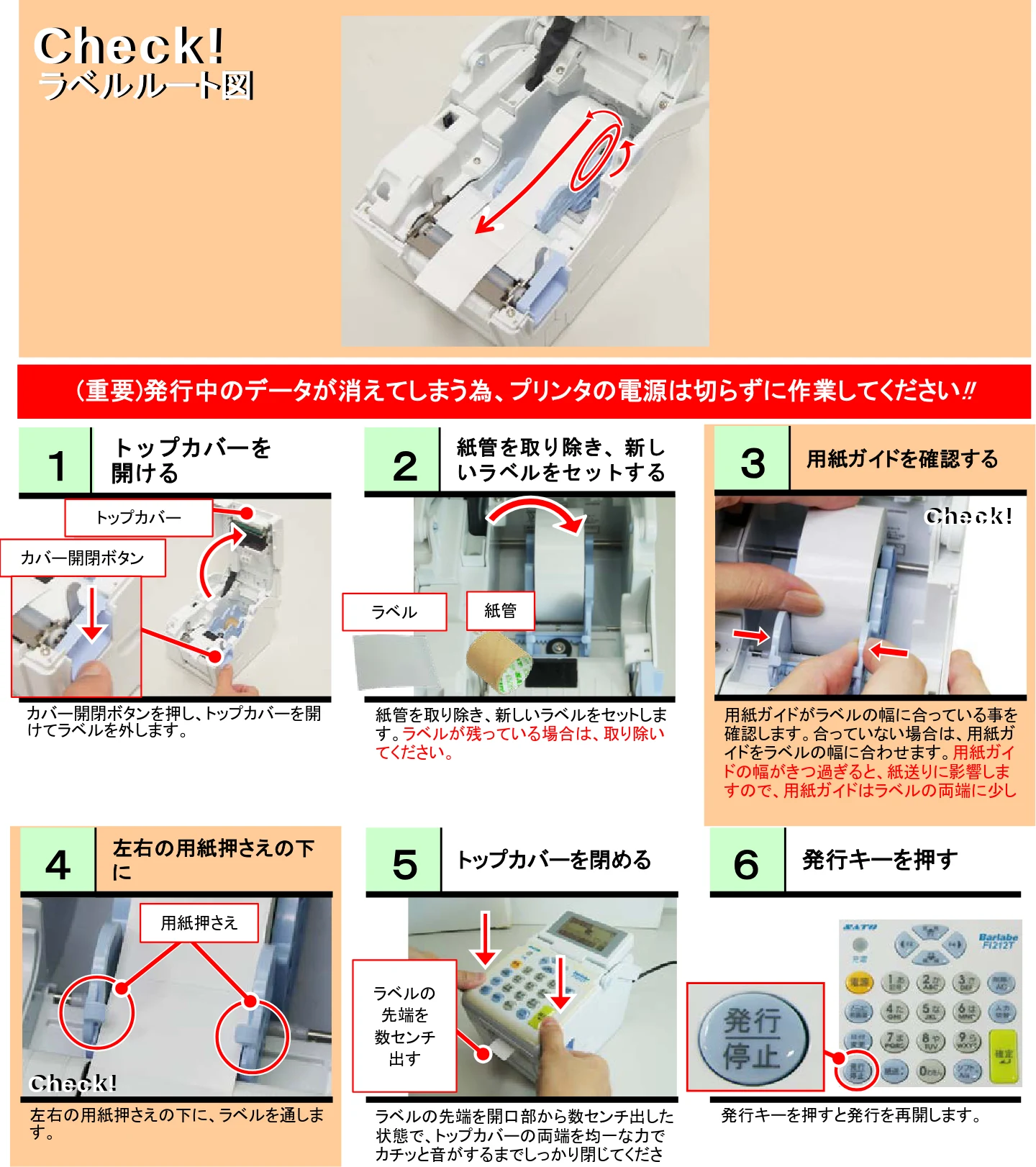

ラベルルート図 ラベルルート図
(重要)発行中のデータが消えてしまう為、プリンタの電源は切らずに作業してください!!
トップカバーを 開ける
２ ３
紙管を取り除き、新し
いラベルをセットする
１ 用紙ガイドを確認する
Check! Check!
トップカバー
カバー開閉ボタン
紙管
ラベル
カバー開閉ボタンを押し、トップカバーを開
けてラベルを外します。
紙管を取り除き、新しいラベルをセットしま
す。ラベルが残っている場合は、取り除い
てください。
用紙ガイドがラベルの幅に合っている事を
確認します。合っていない場合は、用紙ガ
イドをラベルの幅に合わせます。用紙ガイ
ドの幅がきつ過ぎると、紙送りに影響しま
すので、用紙ガイドはラベルの両端に少し
４ ５ ６
左右の用紙押さえの下
に
トップカバーを閉める
発行キーを押す
用紙押さえ
ラベルの
先端を
数センチ
出す
Check! Check!
左右の用紙押さえの下に、ラベルを通しま
す。
ラベルの先端を開口部から数センチ出した
状態で、トップカバーの両端を均一な力で
カチッと音がするまでしっかり閉じてくださ
い。
発行キーを押すと発行を再開します。
