1ページ
リボンルートを
確認する
新しいリボンを
セットする
使用済みリボンを外す
ヘッドロックレバーを
上げる
リボンコアを移動す
る
ヘッドをロックし、
頭出し後ＯＮ ＬＩＮＥにするリボンを数回巻く

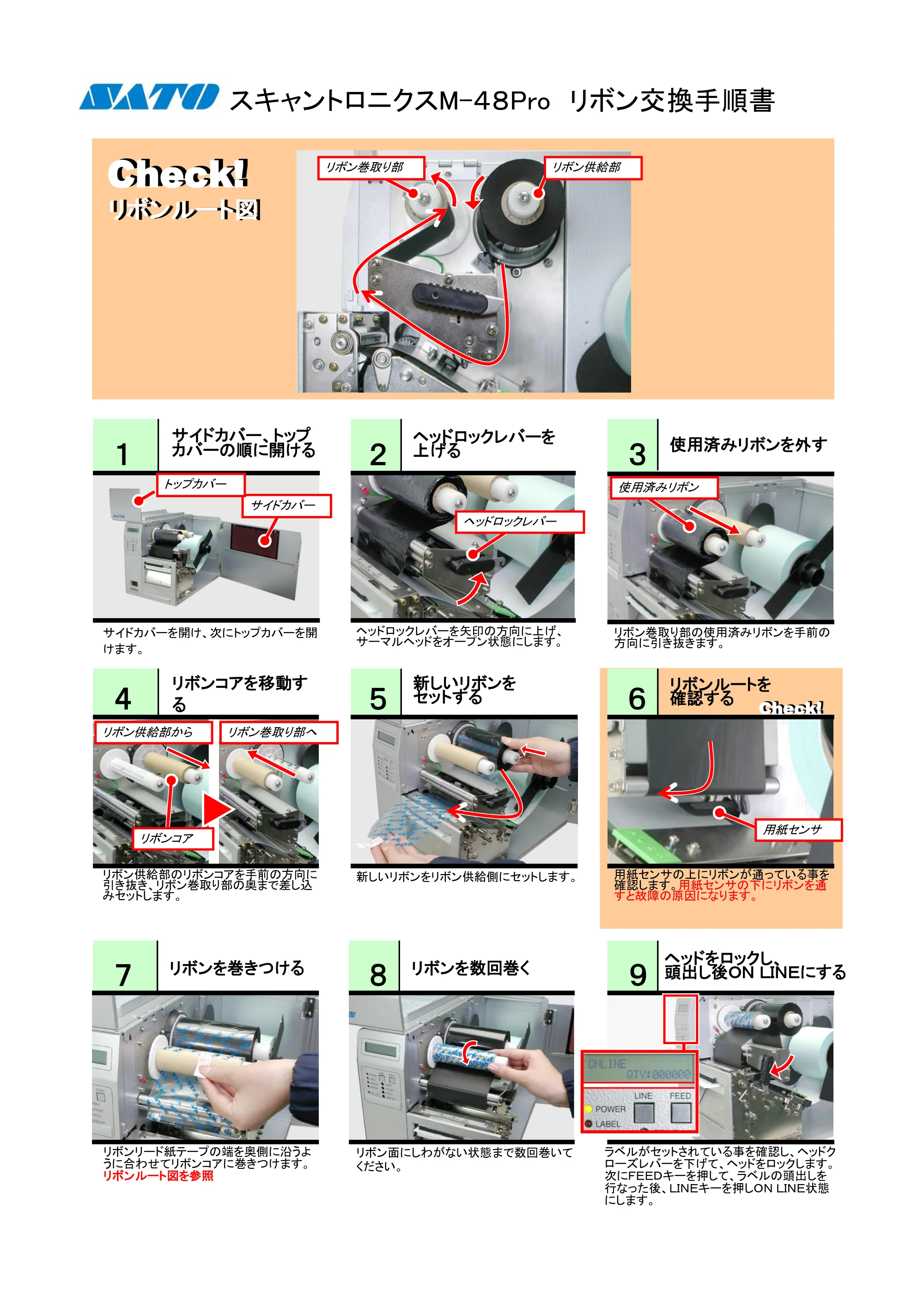

スキャントロニクスM-４８Pro リボン交換手順書
リボン供給部のリボンコアを手前の方向に
引き抜き、リボン巻取り部の奥まで差し込
みセットします。
ヘッドロックレバーを矢印の方向に上げ、
サーマルヘッドをオープン状態にします。
リボン巻取り部の使用済みリボンを手前の
方向に引き抜きます。
新しいリボンをリボン供給側にセットします。 用紙センサの上にリボンが通っている事を
確認します。用紙センサの下にリボンを通
すと故障の原因になります。
ラベルがセットされている事を確認し、ヘッドク
ローズレバーを下げて、ヘッドをロックします。
次にＦＥＥＤキーを押して、ラベルの頭出しを
行なった後、ＬＩＮＥキーを押しＯＮ ＬＩＮＥ状態
にします。
用紙センサ
リボンを巻きつける
リボンリード紙テープの端を奥側に沿うよ
うに合わせてリボンコアに巻きつけます。
リボンルート図を参照
リボンルート図リボンルート図
サイドカバー、トップ
カバーの順に開ける
サイドカバーを開け、次にトップカバーを開
けます。
サイドカバー
トップカバー
ヘッドロックレバー
使用済みリボン
リボンコア
リボン供給部から リボン巻取り部へ
リボン供給部
リボン巻取り部
Check!Check!
Check!Check!
リボン面にしわがない状態まで数回巻いて
ください。
