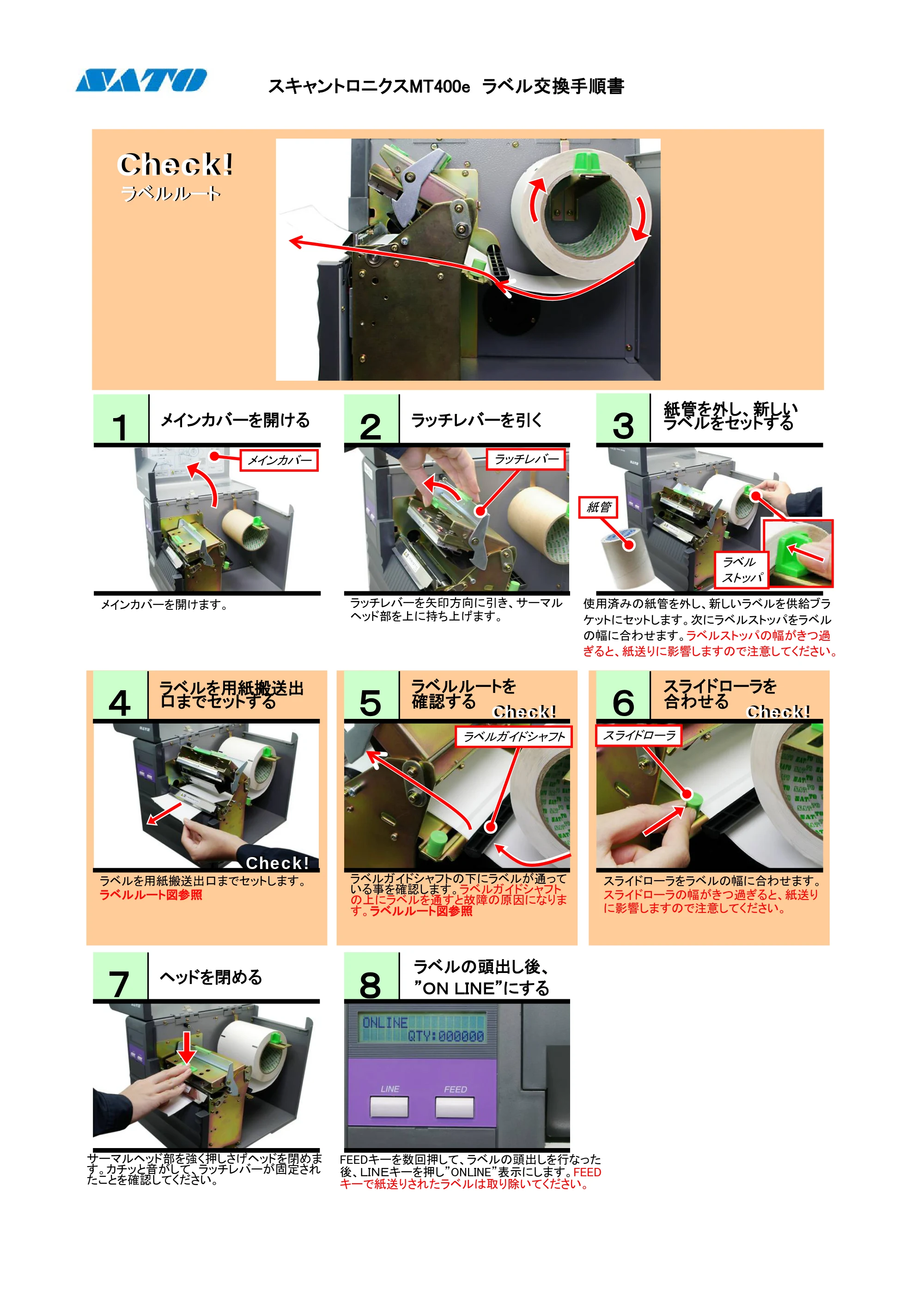

ラベル交換手順
使用済みの紙管を外し、新しいラベルを供給ブラ
ケットにセットします。次にラベルストッパをラベル
の幅に合わせます。ラベルストッパの幅がきつ過
ぎると、紙送りに影響しますので注意してください。
スライドローラを
合わせる
ヘッドを閉める
ラベルを用紙搬送出
口までセットする
紙管を外し、新しい
ラベルをセットするラッチレバーを引くメインカバーを開ける
ラベルルートを
確認する
ラベルルートラベルルート
ラベルガイドシャフトの下にラベルが通って
いる事を確認します。ラベルガイドシャフト
の上にラベルを通すと故障の原因になりま
す。ラベルルート図参照
ラベルを用紙搬送出口までセットします。
ラベルルート図参照
ラッチレバーを矢印方向に引き、サーマル
ヘッド部を上に持ち上げます。
メインカバーを開けます。
サーマルヘッド部を強く押しさげヘッドを閉めま
す。カチッと音がして、ラッチレバーが固定され
たことを確認してください。
ラッチレバー
FEEDキーを数回押して、ラベルの頭出しを行なった
後、ＬＩＮＥキーを押し”ONLINE”表示にします。FEED
キーで紙送りされたラベルは取り除いてください。
メインカバー
ラベルガイドシャフト
スライドローラをラベルの幅に合わせます。
スライドローラの幅がきつ過ぎると、紙送り
に影響しますので注意してください。
Check!Check!
Check!Check!
２ ３
４ ５ ６
７ ８
１
Check!Check!
ラベル
ストッパ
紙管
スライドローラ
Check!Check!
ラベルの頭出し後、
”ＯＮ ＬＩＮＥ”にする
スキャントロニクスMT400e ラベル交換手順書
