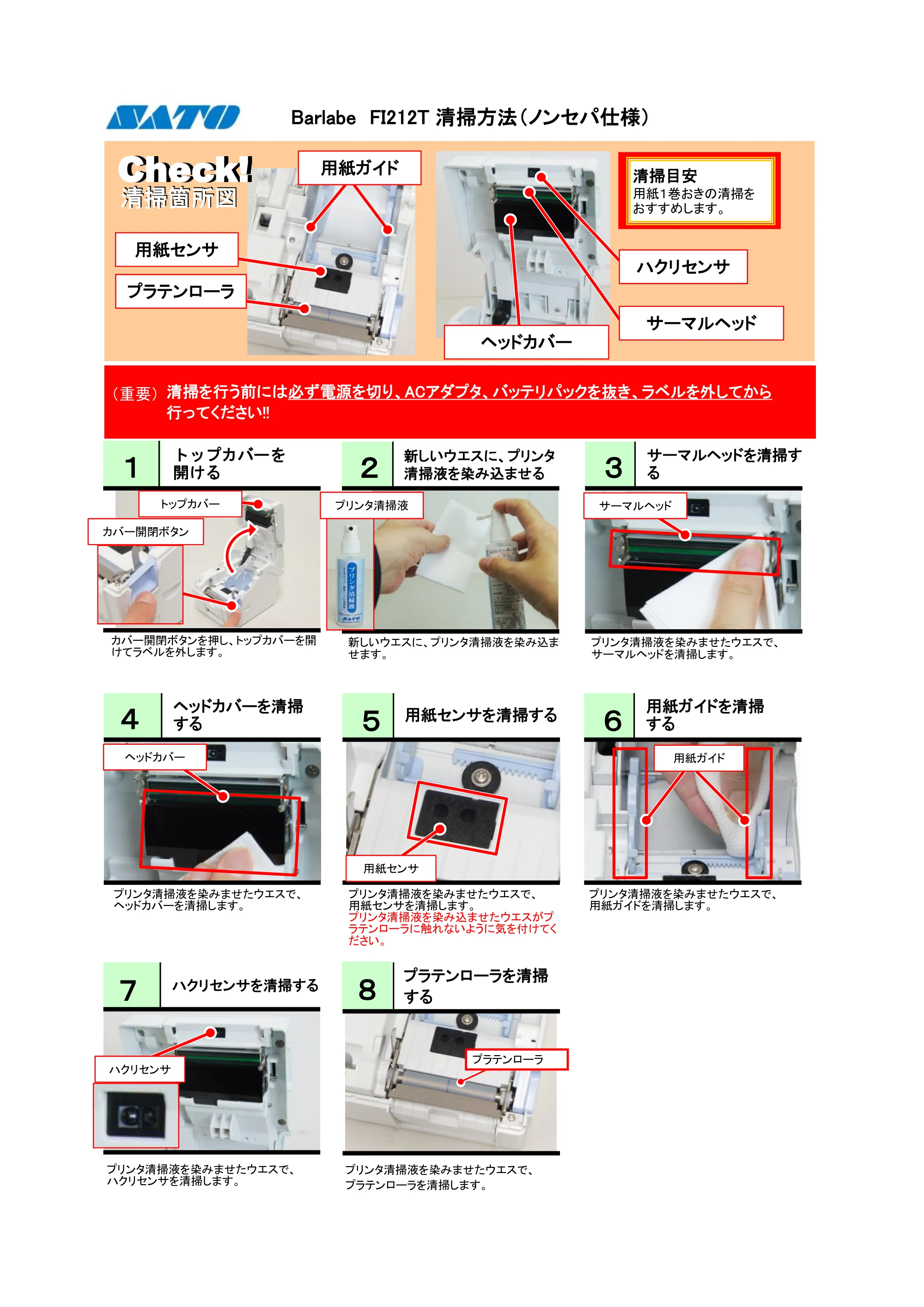

Barlabe FI212T 清掃方法（ノンセパ仕様）
Barlabe FI212T 清掃方法（ノンセパ仕様）
Check! Check!
用紙ガイド
清掃目安
用紙１巻おきの清掃を
おすすめします。

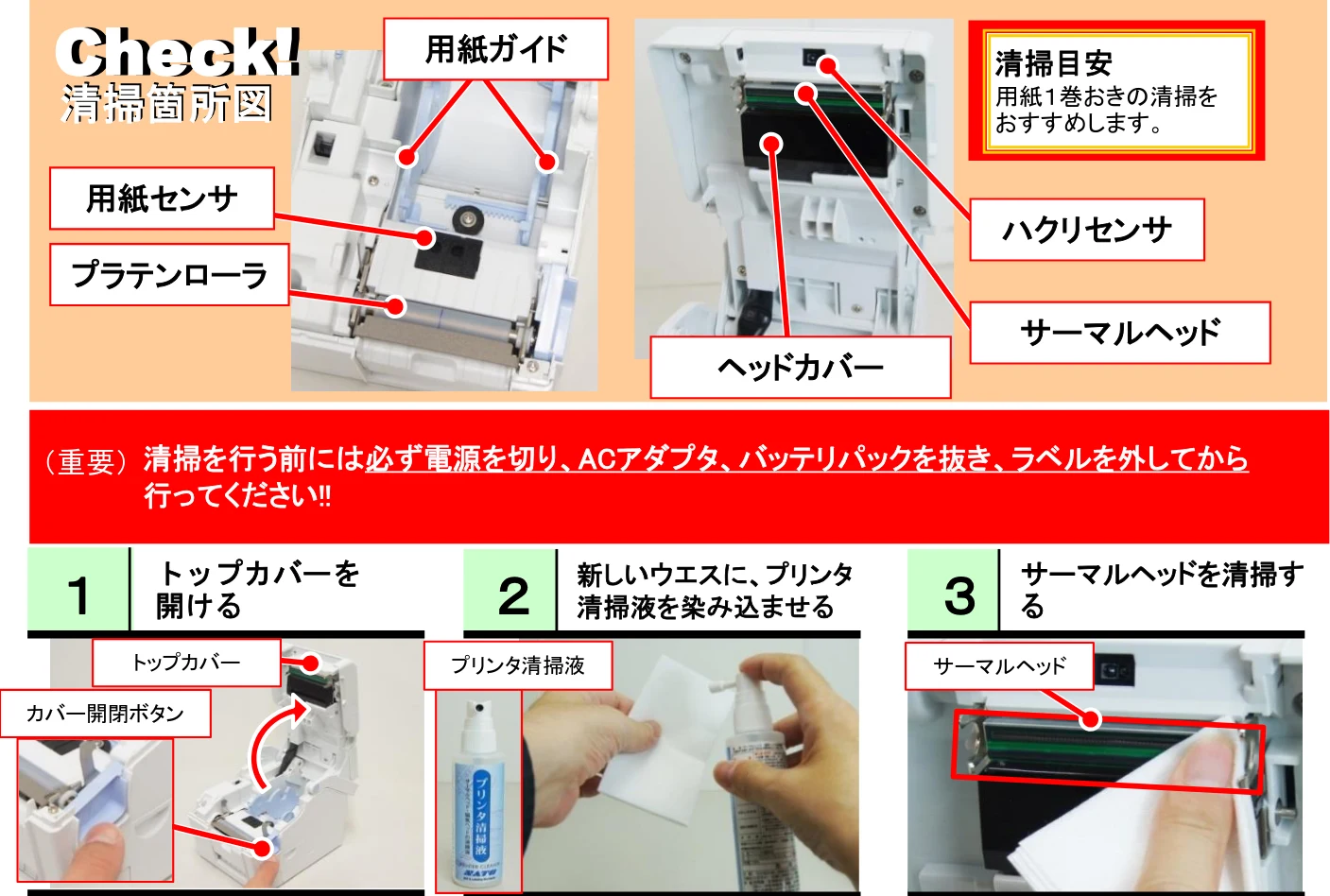

清掃箇所図 清掃箇所図
用紙センサ
ハクリセンサ
プラテンローラ
サーマルヘッド
ヘッドカバー
（重要）
清掃を行う前には必ず電源を切り、ACアダプタ、バッテリパックを抜き、ラベルを外してから
行ってください!!
トップカバーを
開ける
新しいウエスに、プリンタ
清掃液を染み込ませる
サーマルヘッドを清掃す
る
１
２ ３
トップカバー
プリンタ清掃液
サーマルヘッド
カバー開閉ボタン
カバー開閉ボタンを押し、トップカバーを開
けてラベルを外します。
新しいウエスに、プリンタ清掃液を染み込ま
せます。
プリンタ清掃液を染みませたウエスで、
サーマルヘッドを清掃します。
ヘッドカバーを清掃
する
用紙ガイドを清掃
する
４ ５ ６
用紙センサを清掃する
ヘッドカバー
用紙ガイド
用紙センサ

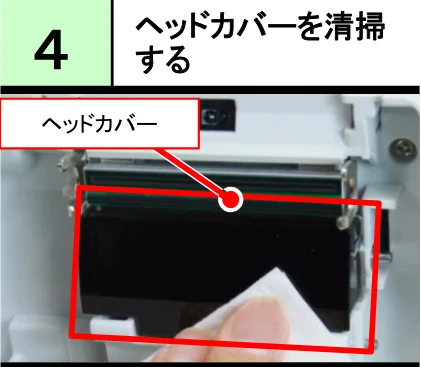

プリンタ清掃液を染みませたウエスで、
ヘッドカバーを清掃します。

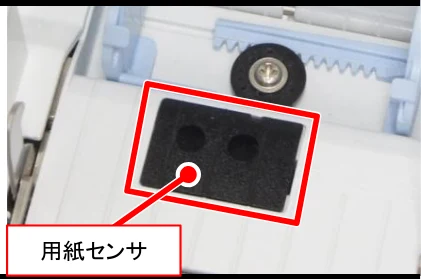

プリンタ清掃液を染みませたウエスで、
用紙センサを清掃します。
プリンタ清掃液を染み込ませたウエスがプ
ラテンローラに触れないように気を付けてく
ださい。

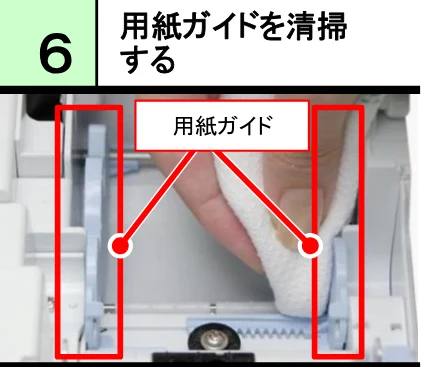

プリンタ清掃液を染みませたウエスで、
用紙ガイドを清掃します。
プラテンローラを清掃
する
７
８
ハクリセンサを清掃する
プラテンローラ
ハクリセンサ
プリンタ清掃液を染みませたウエスで、
ハクリセンサを清掃します。

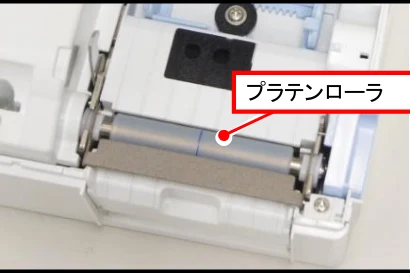

プリンタ清掃液を染みませたウエスで、
プラテンローラを清掃します。
