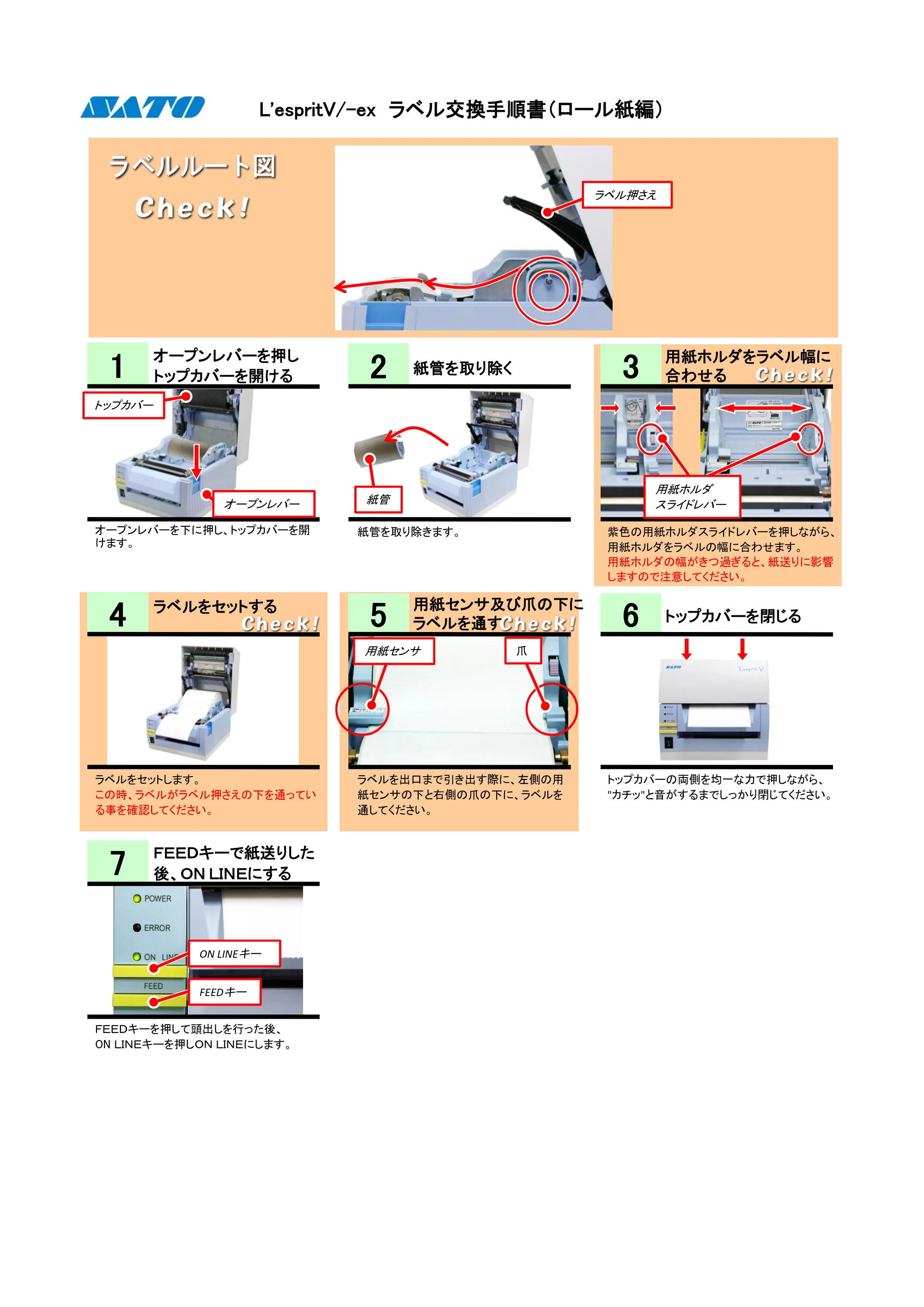

L'espritV/-ex ラベル交換手順書（ロール紙編）
オープンレバーを押し
トップカバーを開ける
オープンレバーを下に押し、トップカバーを開
けます。
紙管を取り除く
用紙ホルダをラベル幅に
合わせる
紙管を取り除きます。 紫色の用紙ホルダスライドレバーを押しながら、
用紙ホルダをラベルの幅に合わせます。
用紙ホルダの幅がきつ過ぎると、紙送りに影響
しますので注意してください。
トップカバー
ラベル押さえ
ラベルをセットする
ラベルをセットします。
この時、ラベルがラベル押さえの下を通ってい
る事を確認してください。
用紙センサ及び爪の下に
ラベルを通す
トップカバーを閉じる
ラベルを出口まで引き出す際に、左側の用
紙センサの下と右側の爪の下に、ラベルを
通してください。
トップカバーの両側を均一な力で押しながら、
"カチッ"と音がするまでしっかり閉じてください。
ＦＥＥＤキーで紙送りした
後、ＯＮ ＬＩＮＥにする
ＦＥＥＤキーを押して頭出しを行った後、
ON ＬＩＮＥキーを押しＯＮ ＬＩＮＥにします。
ON LINE
キー
オープンレバー
紙管
用紙ホルダ
スライドレバー
用紙センサ 爪
FEED
キー
