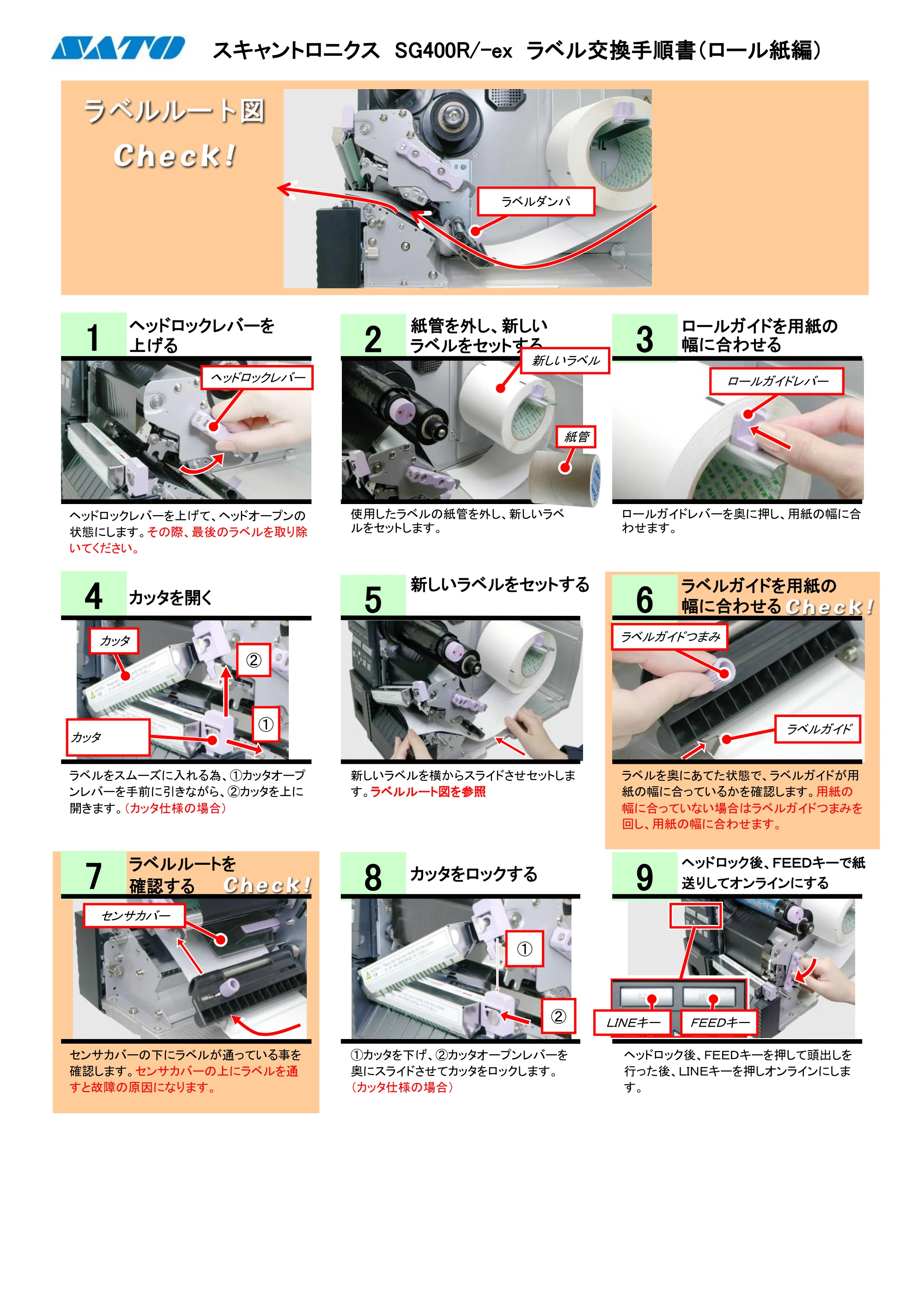

スキャントロニクス SG400R/-ex ラベル交換手順書（ロール紙編）
紙管を外し、新しい
ラベルをセットする
ロールガイドを用紙の
幅に合わせる
新しいラベルをセットする ラベルガイドを用紙の
幅に合わせる
ヘッドロック後、ＦＥＥＤキーで紙
送りしてオンラインにする
カッタをロックする
ヘッドロックレバーを
上げる 3
ヘッドロックレバーを上げて、ヘッドオープンの
状態にします。その際、最後のラベルを取り除
いてください。
使用したラベルの紙管を外し、新しいラベ
ルをセットします。
ロールガイドレバーを奥に押し、用紙の幅に合
わせます。
ヘッドロックレバー
ラベルダンパ
新しいラベル
ロールガイドレバー
カッタを開く
4 6
ラベルをスムーズに入れる為、①カッタオープ
ンレバーを手前に引きながら、②カッタを上に
開きます。（カッタ仕様の場合）
新しいラベルを横からスライドさせセットしま
す。ラベルルート図を参照
ラベルを奥にあてた状態で、ラベルガイドが用
紙の幅に合っているかを確認します。用紙の
幅に合っていない場合はラベルガイドつまみを
回し、用紙の幅に合わせます。
ラベルガイドつまみ
カッタ
カッタ
①
②
ラベルガイド
ラベルルートを
確認する7 9
センサカバーの下にラベルが通っている事を
確認します。センサカバーの上にラベルを通
すと故障の原因になります。
①カッタを下げ、②カッタオープンレバーを
奥にスライドさせてカッタをロックします。
（カッタ仕様の場合）
センサカバー
ＦＥＥＤキー
①
②
ＬＩＮＥキー
ヘッドロック後、ＦＥＥＤキーを押して頭出しを
行った後、ＬＩＮＥキーを押しオンラインにしま
す。
紙管
