ユーザーズマニュアル 言語 : 日本語 ac1 (サイズ: 26.3 MB)C332dnw

C332dnw

セットアップする
1章

基本操作
2 章

困ったときには
3 章

メンテナンス
4 章

付　録

このマニュアルには、製品を安全に使用していただくための注意事項が書かれています。

ご使用になる前に、必ず本マニュアルをお読みになり、正しく安全にご使用ください。

本マニュアルは、いつでも見られるように大切にお手元に保管してください。

原本のページ画像を開く · p.1

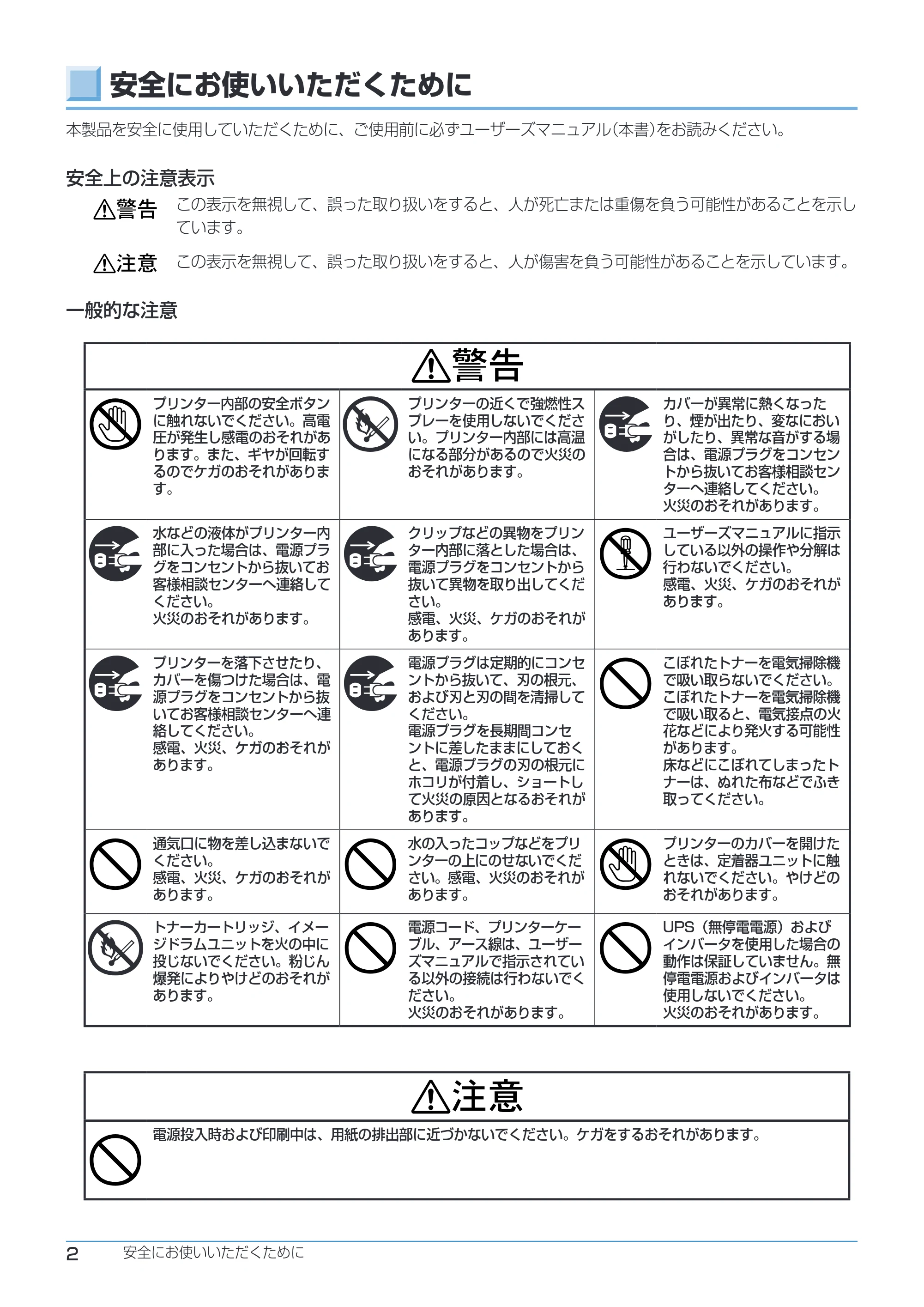

安全にお使いいただくために

本製品を安全に使用していただくために、ご使用前に必ずユーザーズマニュアル（本書）をお読みください。

安全上の注意表示

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性があることを示し
ています。

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性があることを示しています。

一般的な注意

電源投入時および印刷中は、用紙の排出部に近づかないでください。ケガをするおそれがあります。

2
安全にお使いいただくために

原本のページ画像を開く · p.2

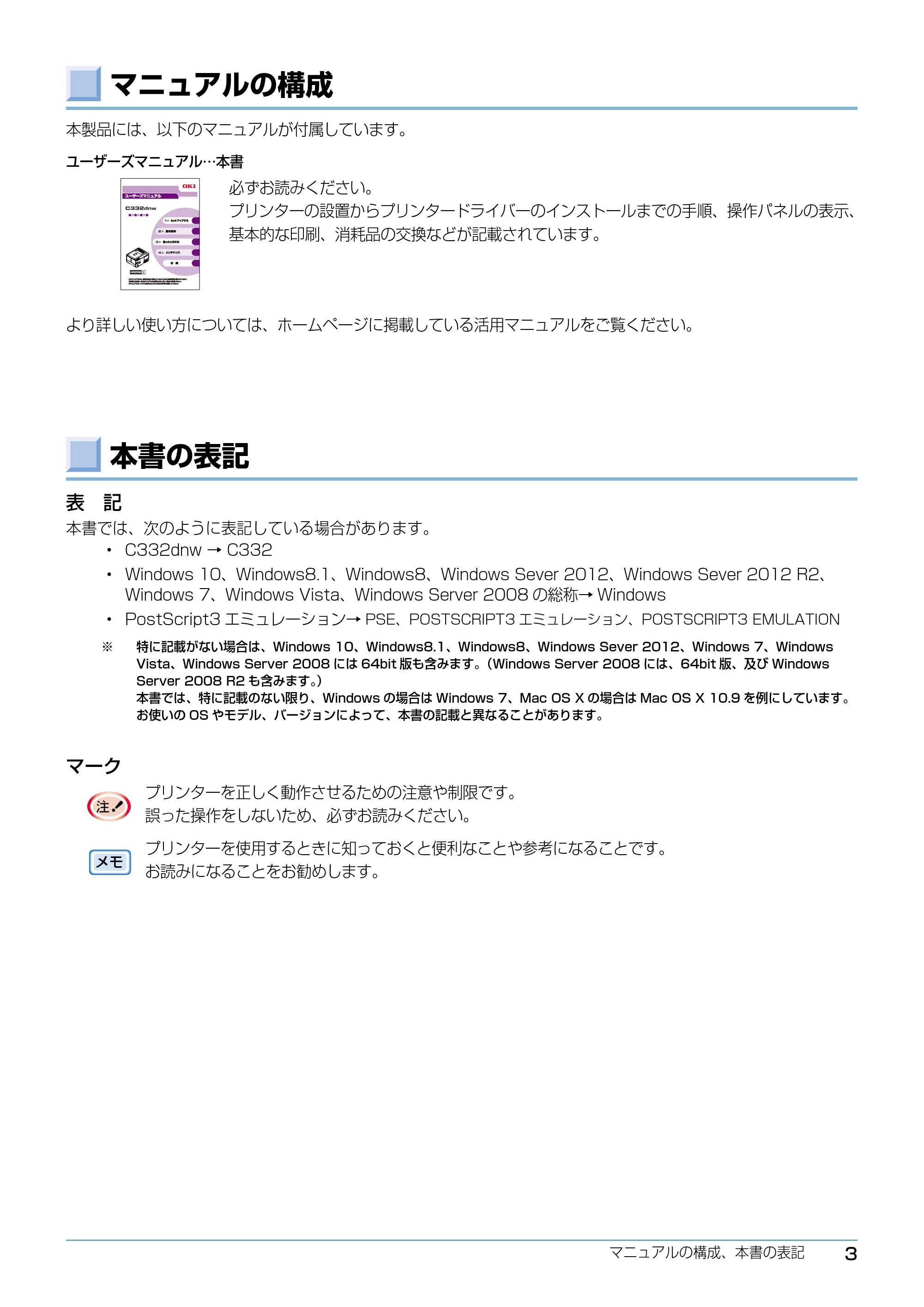

マニュアルの構成

本製品には、以下のマニュアルが付属しています。

ユーザーズマニュアル…本書

必ずお読みください。
プリンターの設置からプリンタードライバーのインストールまでの手順、操作パネルの表示、
基本的な印刷、消耗品の交換などが記載されています。

より詳しい使い方については、ホームページに掲載している活用マニュアルをご覧ください。

本書の表記

表　記

本書では、次のように表記している場合があります。

• C332dnw → C332

• Windows 10、Windows8.1、Windows8、Windows Sever 2012、Windows Sever 2012 R2、

Windows 7、Windows Vista、Windows Server 2008 の総称→Windows

• PostScript3 エミュレーション→PSE、POSTSCRIPT3 エミュレーション、POSTSCRIPT3 EMULATION

※
特に記載がない場合は、Windows 10、Windows8.1、Windows8、Windows Sever 2012、Windows 7、Windows
Vista、Windows Server 2008 には64bit 版も含みます。（Windows Server 2008 には、64bit 版、及びWindows
Server 2008 R2 も含みます。）

本書では、特に記載のない限り、Windows の場合はWindows 7、Mac OS X の場合はMac OS X 10.9 を例にしています。

お使いのOS やモデル、バージョンによって、本書の記載と異なることがあります。

マーク

プリンターを正しく動作させるための注意や制限です。
誤った操作をしないため、必ずお読みください。

プリンターを使用するときに知っておくと便利なことや参考になることです。
お読みになることをお勧めします。
メモ

3
マニュアルの構成、本書の表記

原本のページ画像を開く · p.3

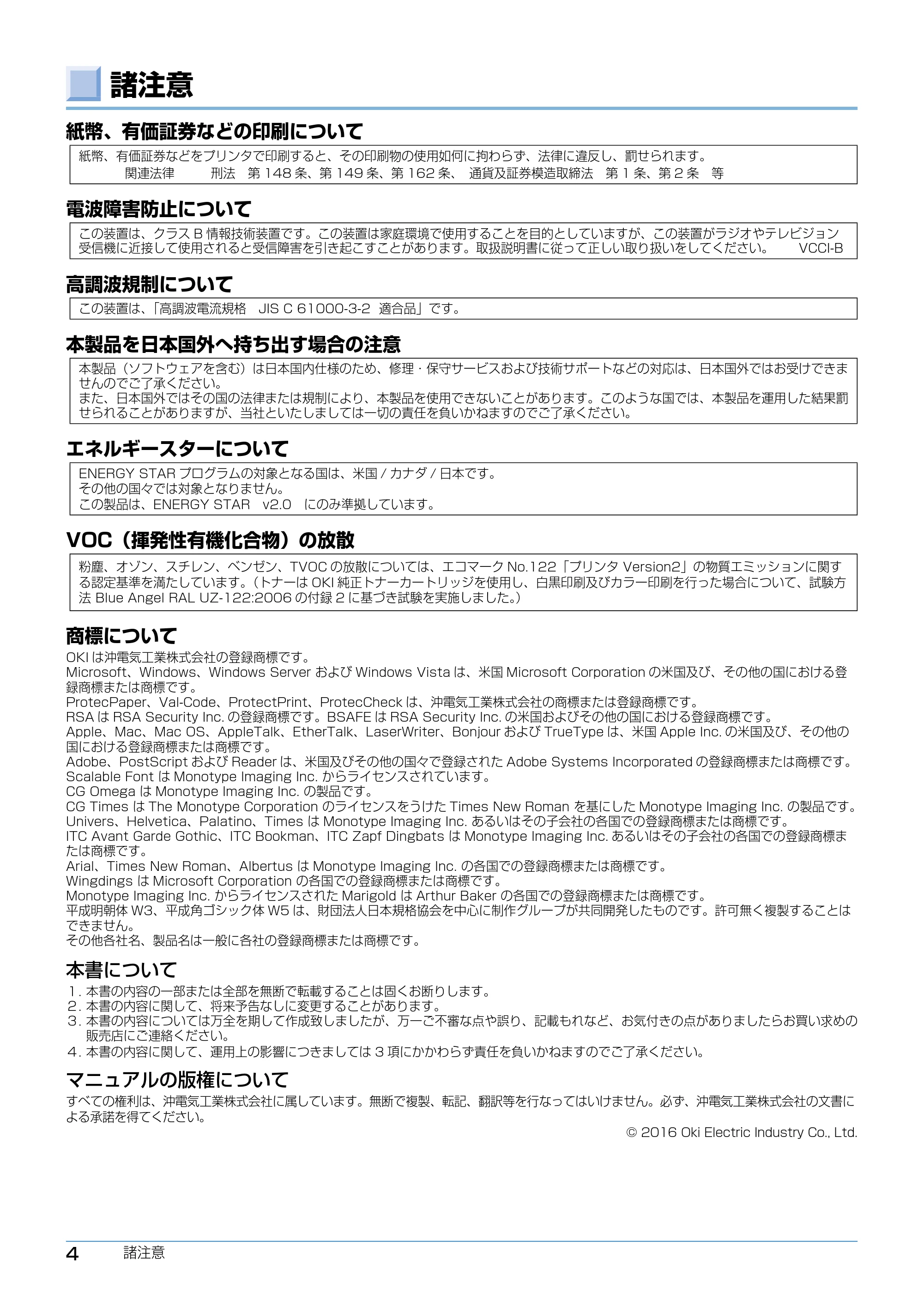

諸注意

紙幣、有価証券などの印刷について

紙幣、有価証券などをプリンタで印刷すると、その印刷物の使用如何に拘わらず、法律に違反し、罰せられます。

関連法律
刑法　第148 条、第149 条、第162 条、　通貨及証券模造取締法　第1 条、第2 条　等

電波障害防止について

この装置は、クラスB 情報技術装置です。この装置は家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン
受信機に近接して使用されると受信障害を引き起こすことがあります。取扱説明書に従って正しい取り扱いをしてください。　　VCCI-B

高調波規制について

この装置は、「高調波電流規格　JIS C 61000-3-2 適合品」です。

本製品を日本国外へ持ち出す場合の注意

本製品（ソフトウェアを含む）は日本国内仕様のため、修理・保守サービスおよび技術サポートなどの対応は、日本国外ではお受けできま
せんのでご了承ください。
また、日本国外ではその国の法律または規制により、本製品を使用できないことがあります。このような国では、本製品を運用した結果罰
せられることがありますが、当社といたしましては一切の責任を負いかねますのでご了承ください。

エネルギースターについて

ENERGY STAR プログラムの対象となる国は、米国/ カナダ/ 日本です。
その他の国々では対象となりません。
この製品は、ENERGY STAR　v2.0　にのみ準拠しています。

VOC（揮発性有機化合物）の放散

粉塵、オゾン、スチレン、ベンゼン、TVOC の放散については、エコマークNo.122「プリンタ Version2」の物質エミッションに関す
る認定基準を満たしています。（トナーはOKI 純正トナーカートリッジを使用し、白黒印刷及びカラー印刷を行った場合について、試験方
法 Blue Angel RAL UZ-122:2006 の付録2 に基づき試験を実施しました。）

商標について

OKI は沖電気工業株式会社の登録商標です。
Microsoft、Windows、Windows Server およびWindows Vista は、米国Microsoft Corporation の米国及び、その他の国における登
録商標または商標です。
ProtecPaper、Val-Code、ProtectPrint、ProtecCheck は、沖電気工業株式会社の商標または登録商標です。
RSA はRSA Security Inc. の登録商標です。BSAFE はRSA Security Inc. の米国およびその他の国における登録商標です。
Apple、Mac、Mac OS、AppleTalk、EtherTalk、LaserWriter、Bonjour およびTrueType は、米国Apple Inc. の米国及び、その他の
国における登録商標または商標です。
Adobe、PostScript およびReader は、米国及びその他の国々で登録されたAdobe Systems Incorporated の登録商標または商標です。
Scalable Font はMonotype Imaging Inc. からライセンスされています。
CG Omega はMonotype Imaging Inc. の製品です。
CG Times はThe Monotype Corporation のライセンスをうけたTimes New Roman を基にしたMonotype Imaging Inc. の製品です。
Univers、Helvetica、Palatino、Times はMonotype Imaging Inc. あるいはその子会社の各国での登録商標または商標です。
ITC Avant Garde Gothic、ITC Bookman、ITC Zapf Dingbats はMonotype Imaging Inc. あるいはその子会社の各国での登録商標ま
たは商標です。
Arial、Times New Roman、Albertus はMonotype Imaging Inc. の各国での登録商標または商標です。
Wingdings はMicrosoft Corporation の各国での登録商標または商標です。
Monotype Imaging Inc. からライセンスされたMarigold はArthur Baker の各国での登録商標または商標です。
平成明朝体W3、平成角ゴシック体W5 は、財団法人日本規格協会を中心に制作グループが共同開発したものです。許可無く複製することは
できません。
その他各社名、製品名は一般に各社の登録商標または商標です。

本書について

• １. 本書の内容の一部または全部を無断で転載することは固くお断りします。
• ２. 本書の内容に関して、将来予告なしに変更することがあります。
• ３. 本書の内容については万全を期して作成致しましたが、万一ご不審な点や誤り、記載もれなど、お気付きの点がありましたらお買い求めの

販売店にご連絡ください。
４. 本書の内容に関して、運用上の影響につきましては3 項にかかわらず責任を負いかねますのでご了承ください。

マニュアルの版権について

すべての権利は、沖電気工業株式会社に属しています。無断で複製、転記、翻訳等を行なってはいけません。必ず、沖電気工業株式会社の文書に
よる承諾を得てください。

© 2016 Oki Electric Industry Co., Ltd.

4 諸注意

原本のページ画像を開く · p.4

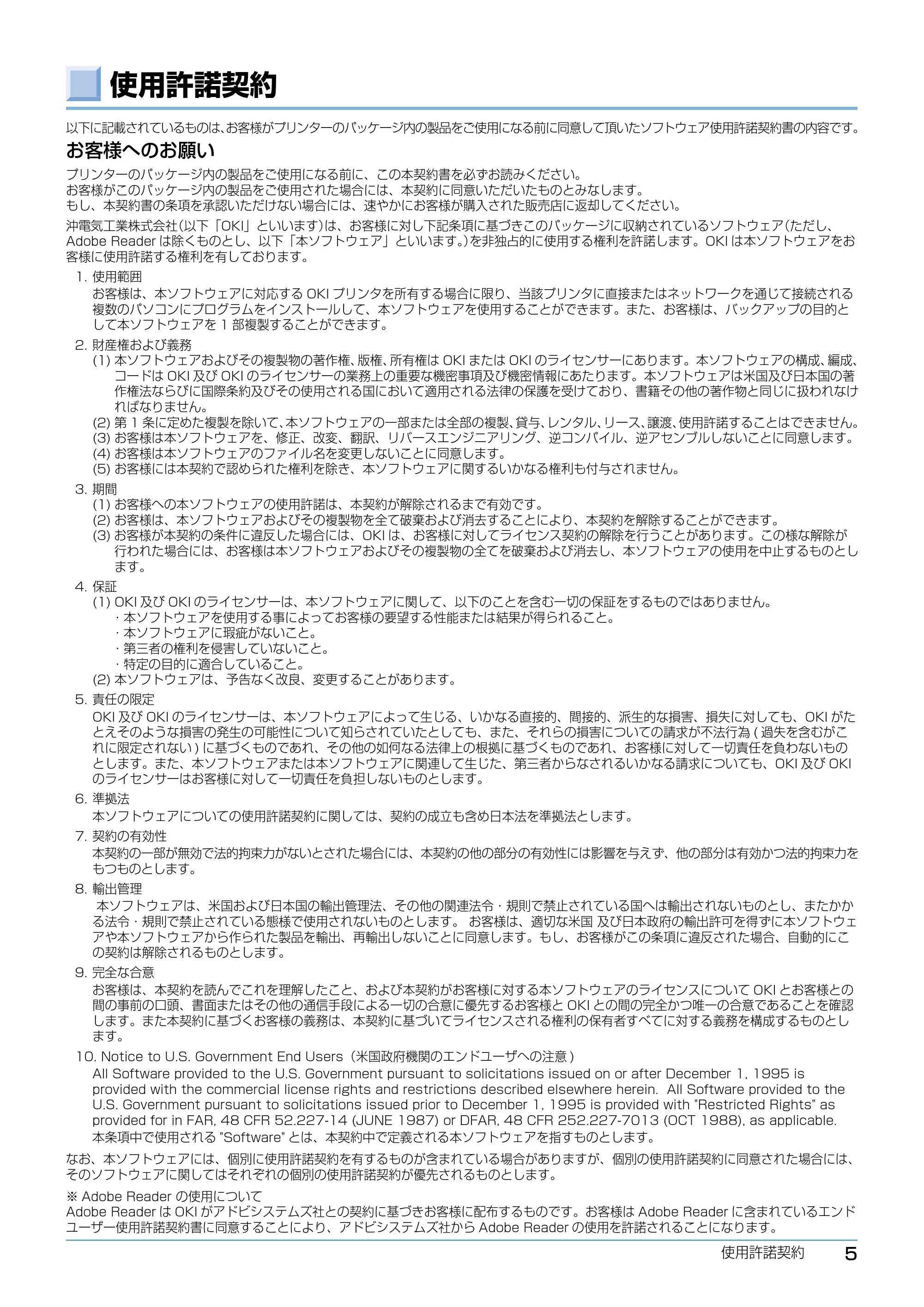

使用許諾契約

以下に記載されているものは、お客様がプリンターのパッケージ内の製品をご使用になる前に同意して頂いたソフトウェア使用許諾契約書の内容です。 お客様へのお願い

プリンターのパッケージ内の製品をご使用になる前に、この本契約書を必ずお読みください。
お客様がこのパッケージ内の製品をご使用された場合には、本契約に同意いただいたものとみなします。
もし、本契約書の条項を承認いただけない場合には、速やかにお客様が購入された販売店に返却してください。

沖電気工業株式会社（以下「OKI」といいます）は、お客様に対し下記条項に基づきこのパッケージに収納されているソフトウェア（ただし、
Adobe Reader は除くものとし、以下「本ソフトウェア」といいます。）を非独占的に使用する権利を許諾します。OKI は本ソフトウェアをお
客様に使用許諾する権利を有しております。

1. 使用範囲

お客様は、本ソフトウェアに対応するOKI プリンタを所有する場合に限り、当該プリンタに直接またはネットワークを通じて接続される
複数のパソコンにプログラムをインストールして、本ソフトウェアを使用することができます。また、お客様は、バックアップの目的と
して本ソフトウェアを1 部複製することができます。

2. 財産権および義務

(1) 本ソフトウェアおよびその複製物の著作権、版権、所有権はOKI またはOKI のライセンサーにあります。本ソフトウェアの構成、編成、

コードはOKI 及びOKI のライセンサーの業務上の重要な機密事項及び機密情報にあたります。本ソフトウェアは米国及び日本国の著
作権法ならびに国際条約及びその使用される国において適用される法律の保護を受けており、書籍その他の著作物と同じに扱われなけ
ればなりません。
(2) 第1 条に定めた複製を除いて、本ソフトウェアの一部または全部の複製、貸与、レンタル、リース、譲渡、使用許諾することはできません。
(3) お客様は本ソフトウェアを、修正、改変、翻訳、リバースエンジニアリング、逆コンパイル、逆アセンブルしないことに同意します。
(4) お客様は本ソフトウェアのファイル名を変更しないことに同意します。
(5) お客様には本契約で認められた権利を除き、本ソフトウェアに関するいかなる権利も付与されません。

3. 期間

(1) お客様への本ソフトウェアの使用許諾は、本契約が解除されるまで有効です。
(2) お客様は、本ソフトウェアおよびその複製物を全て破棄および消去することにより、本契約を解除することができます。
(3) お客様が本契約の条件に違反した場合には、OKI は、お客様に対してライセンス契約の解除を行うことがあります。この様な解除が

行われた場合には、お客様は本ソフトウェアおよびその複製物の全てを破棄および消去し、本ソフトウェアの使用を中止するものとし
ます。

4. 保証

• (1) OKI 及びOKI のライセンサーは、本ソフトウェアに関して、以下のことを含む一切の保証をするものではありません。
• 本ソフトウェアを使用する事によってお客様の要望する性能または結果が得られること。
• 本ソフトウェアに瑕疵がないこと。
• 第三者の権利を侵害していないこと。
• 特定の目的に適合していること。
• (2) 本ソフトウェアは、予告なく改良、変更することがあります。

5. 責任の限定

OKI 及びOKI のライセンサーは、本ソフトウェアによって生じる、いかなる直接的、間接的、派生的な損害、損失に対しても、OKI がた
とえそのような損害の発生の可能性について知らされていたとしても、また、それらの損害についての請求が不法行為( 過失を含むがこ
れに限定されない) に基づくものであれ、その他の如何なる法律上の根拠に基づくものであれ、お客様に対して一切責任を負わないもの
とします。また、本ソフトウェアまたは本ソフトウェアに関連して生じた、第三者からなされるいかなる請求についても、OKI 及びOKI
のライセンサーはお客様に対して一切責任を負担しないものとします。

6. 準拠法

本ソフトウェアについての使用許諾契約に関しては、契約の成立も含め日本法を準拠法とします。

7. 契約の有効性

本契約の一部が無効で法的拘束力がないとされた場合には、本契約の他の部分の有効性には影響を与えず、他の部分は有効かつ法的拘束力を
もつものとします。

8. 輸出管理

本ソフトウェアは、米国および日本国の輸出管理法、その他の関連法令・規則で禁止されている国へは輸出されないものとし、またかか
る法令・規則で禁止されている態様で使用されないものとします。 お客様は、適切な米国 及び日本政府の輸出許可を得ずに本ソフトウェ
アや本ソフトウェアから作られた製品を輸出、再輸出しないことに同意します。もし、お客様がこの条項に違反された場合、自動的にこ
の契約は解除されるものとします。

9. 完全な合意

お客様は、本契約を読んでこれを理解したこと、および本契約がお客様に対する本ソフトウェアのライセンスについてOKI とお客様との
間の事前の口頭、書面またはその他の通信手段による一切の合意に優先するお客様とOKI との間の完全かつ唯一の合意であることを確認
します。また本契約に基づくお客様の義務は、本契約に基づいてライセンスされる権利の保有者すべてに対する義務を構成するものとし
ます。

10. Notice to U.S. Government End Users（米国政府機関のエンドユーザへの注意)

All Software provided to the U.S. Government pursuant to solicitations issued on or after December 1, 1995 is
provided with the commercial license rights and restrictions described elsewhere herein. All Software provided to the
U.S. Government pursuant to solicitations issued prior to December 1, 1995 is provided with "Restricted Rights" as
provided for in FAR, 48 CFR 52.227-14 (JUNE 1987) or DFAR, 48 CFR 252.227-7013 (OCT 1988), as applicable.
本条項中で使用される"Software" とは、本契約中で定義される本ソフトウェアを指すものとします。

なお、本ソフトウェアには、個別に使用許諾契約を有するものが含まれている場合がありますが、個別の使用許諾契約に同意された場合には、
そのソフトウェアに関してはそれぞれの個別の使用許諾契約が優先されるものとします。

※ Adobe Reader の使用について
Adobe Reader はOKI がアドビシステムズ社との契約に基づきお客様に配布するものです。お客様はAdobe Reader に含まれているエンド
ユーザー使用許諾契約書に同意することにより、アドビシステムズ社からAdobe Reader の使用を許諾されることになります。

5 使用許諾契約

原本のページ画像を開く · p.5

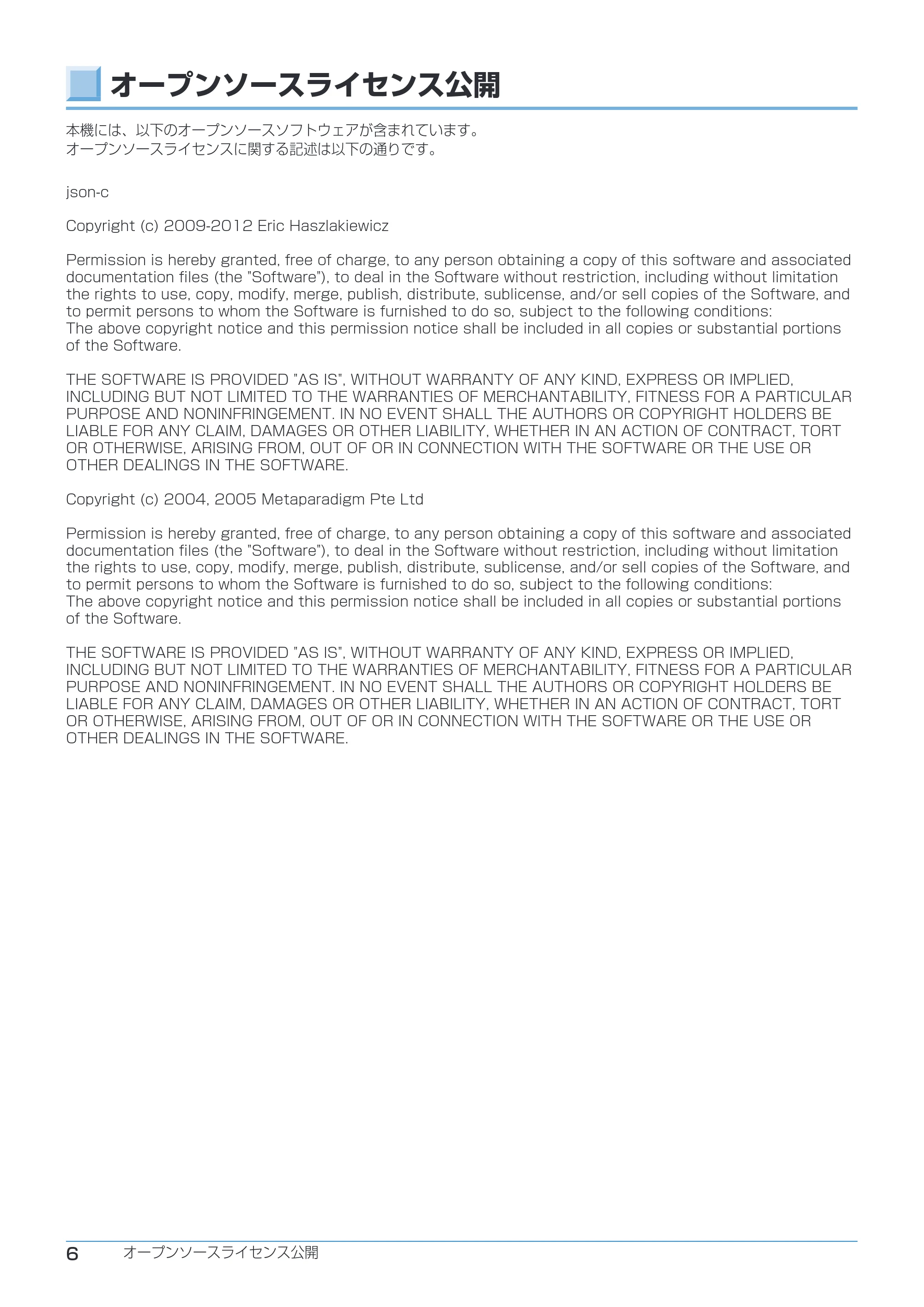

オープンソースライセンス公開

本機には、以下のオープンソースソフトウェアが含まれています。
オープンソースライセンスに関する記述は以下の通りです。

json-c

Copyright (c) 2009-2012 Eric Haszlakiewicz

Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated
documentation files (the "Software"), to deal in the Software without restriction, including without limitation
the rights to use, copy, modify, merge, publish, distribute, sublicense, and/or sell copies of the Software, and
to permit persons to whom the Software is furnished to do so, subject to the following conditions:
The above copyright notice and this permission notice shall be included in all copies or substantial portions
of the Software.

THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR IMPLIED,
INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR
PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE AUTHORS OR COPYRIGHT HOLDERS BE
LIABLE FOR ANY CLAIM, DAMAGES OR OTHER LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT
OR OTHERWISE, ARISING FROM, OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR
OTHER DEALINGS IN THE SOFTWARE.

Copyright (c) 2004, 2005 Metaparadigm Pte Ltd

Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated
documentation files (the "Software"), to deal in the Software without restriction, including without limitation
the rights to use, copy, modify, merge, publish, distribute, sublicense, and/or sell copies of the Software, and
to permit persons to whom the Software is furnished to do so, subject to the following conditions:
The above copyright notice and this permission notice shall be included in all copies or substantial portions
of the Software.

THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR IMPLIED,
INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR
PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE AUTHORS OR COPYRIGHT HOLDERS BE
LIABLE FOR ANY CLAIM, DAMAGES OR OTHER LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT
OR OTHERWISE, ARISING FROM, OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR
OTHER DEALINGS IN THE SOFTWARE.

6
オープンソースライセンス公開

原本のページ画像を開く · p.6

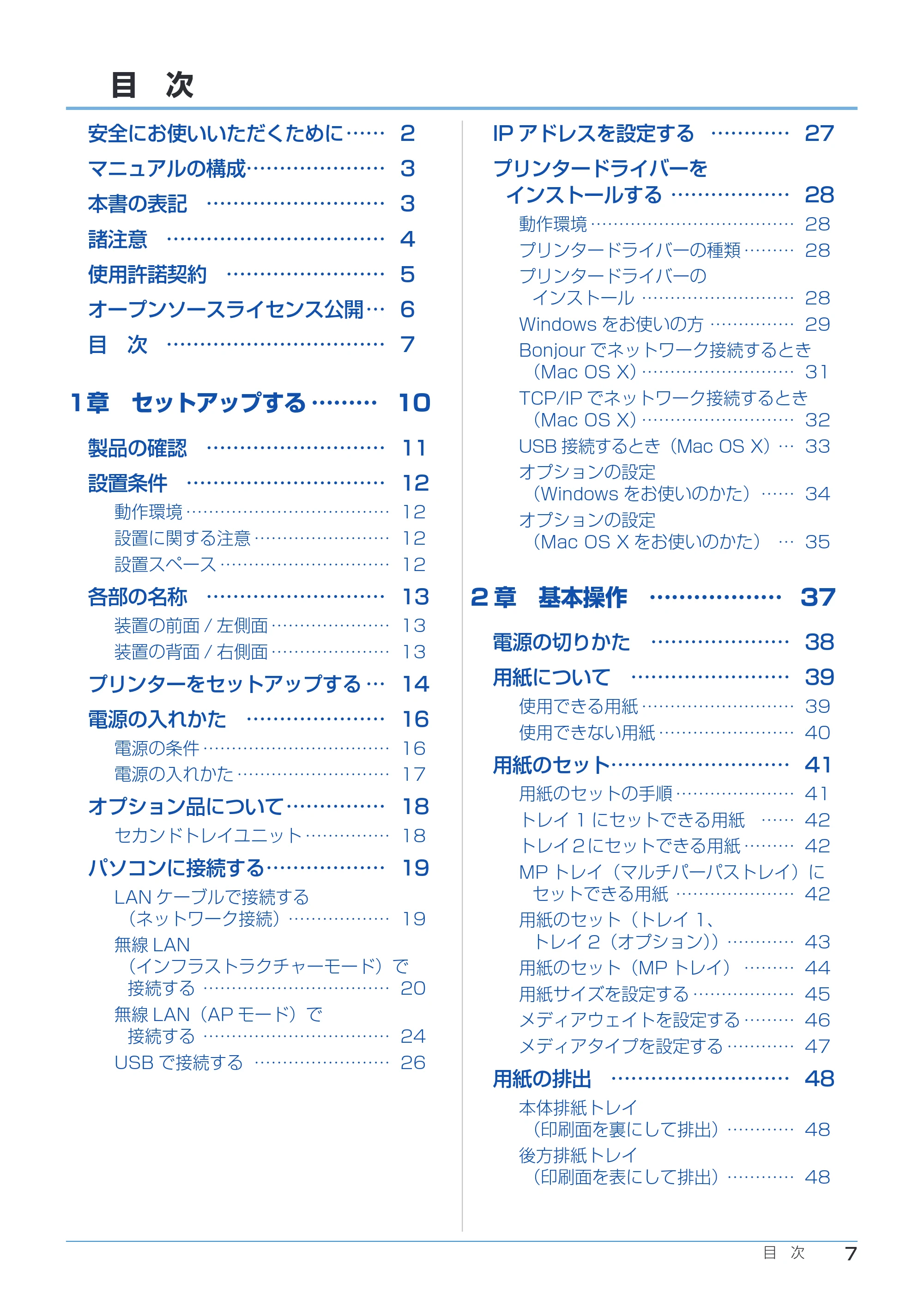

目　次

安全にお使いいただくために……… 2

マニュアルの構成………………… 3

本書の表記… ……………………… 3

諸注意… …………………………… 4

使用許諾契約… …………………… 5

オープンソースライセンス公開…… 6

目　次… …………………………… 7

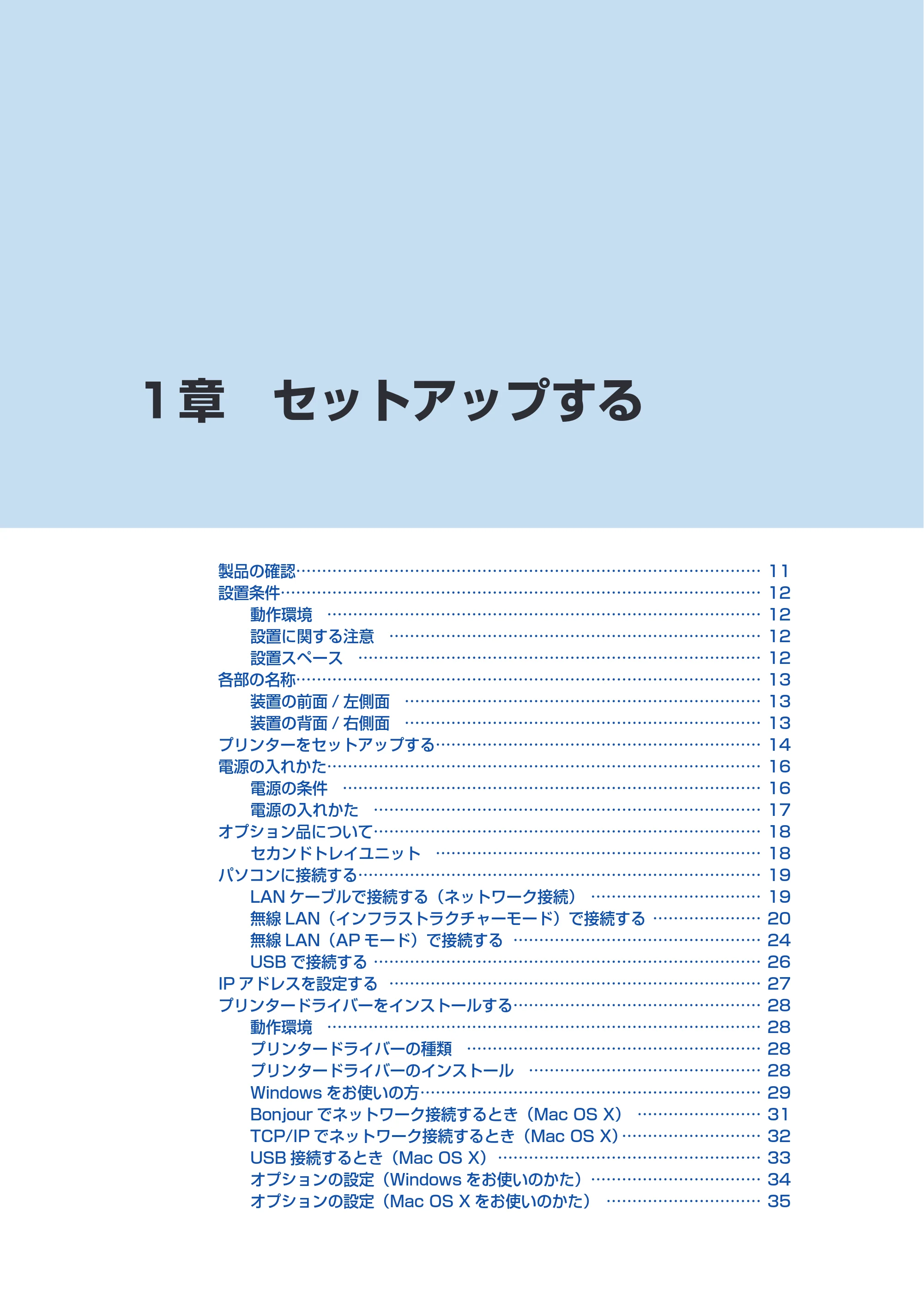

１章　セットアップする………… 10

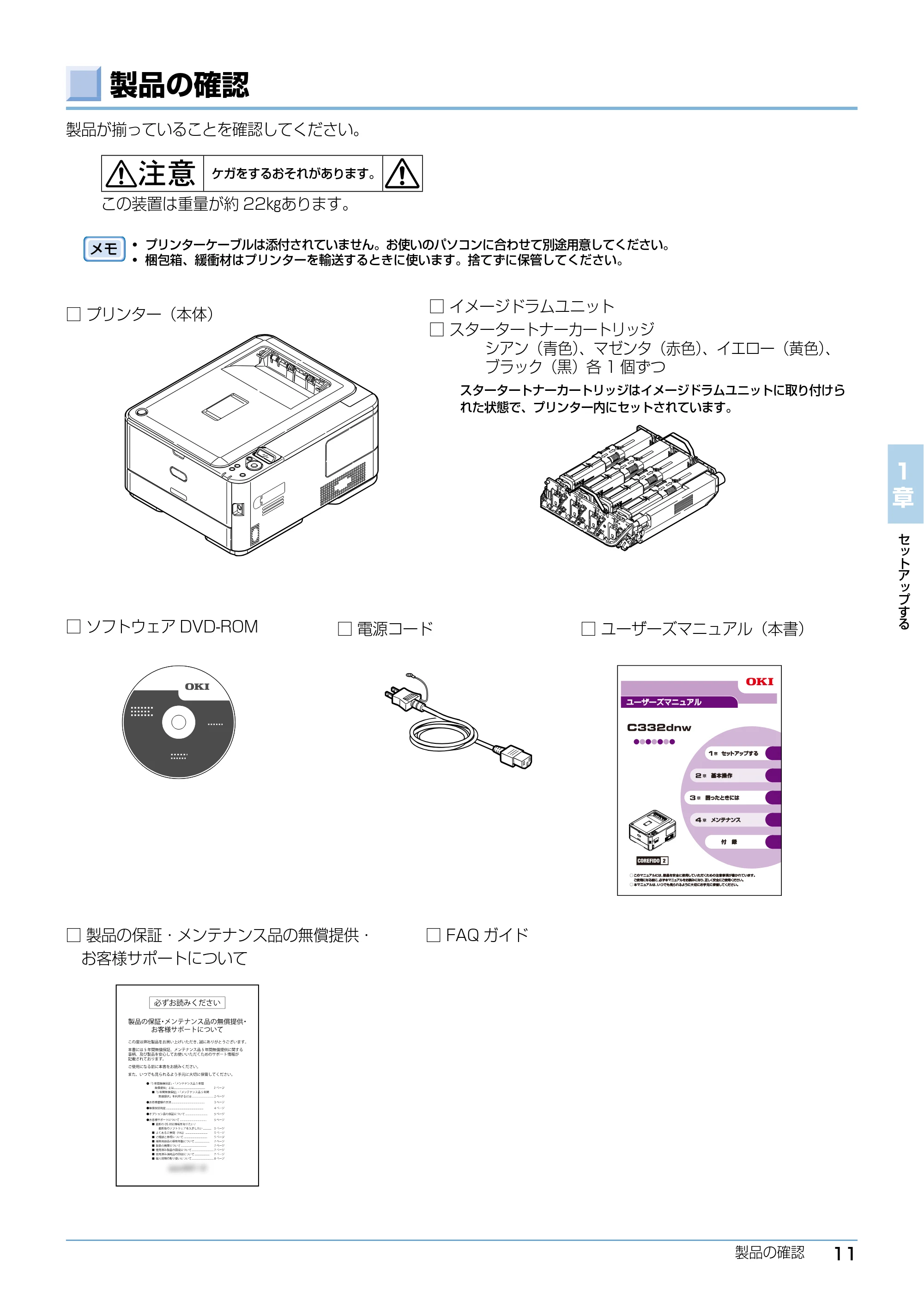

製品の確認… ……………………… 11

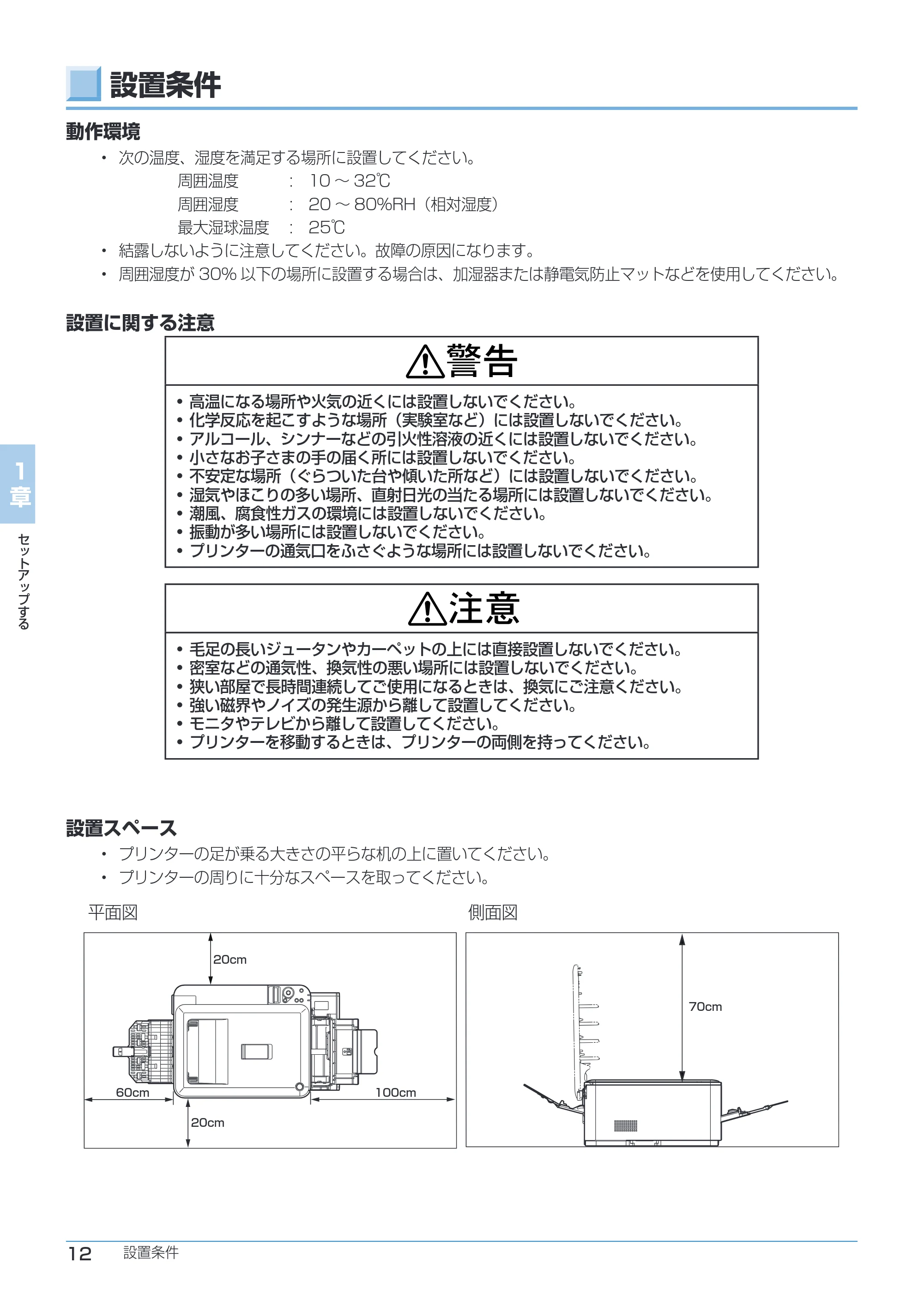

設置条件… ………………………… 12

動作環境………………………………… 12

設置に関する注意……………………… 12

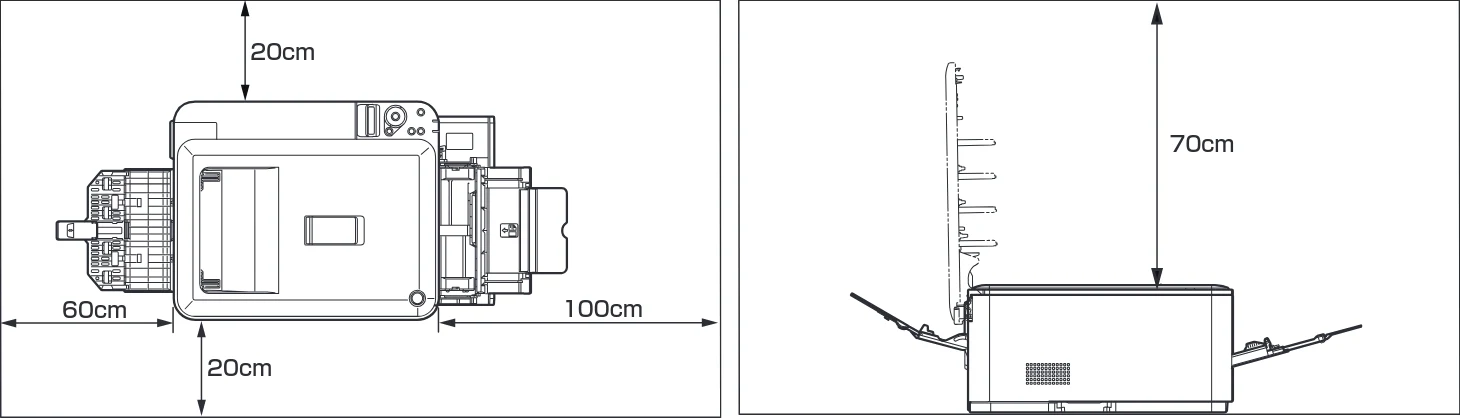

設置スペース…………………………… 12

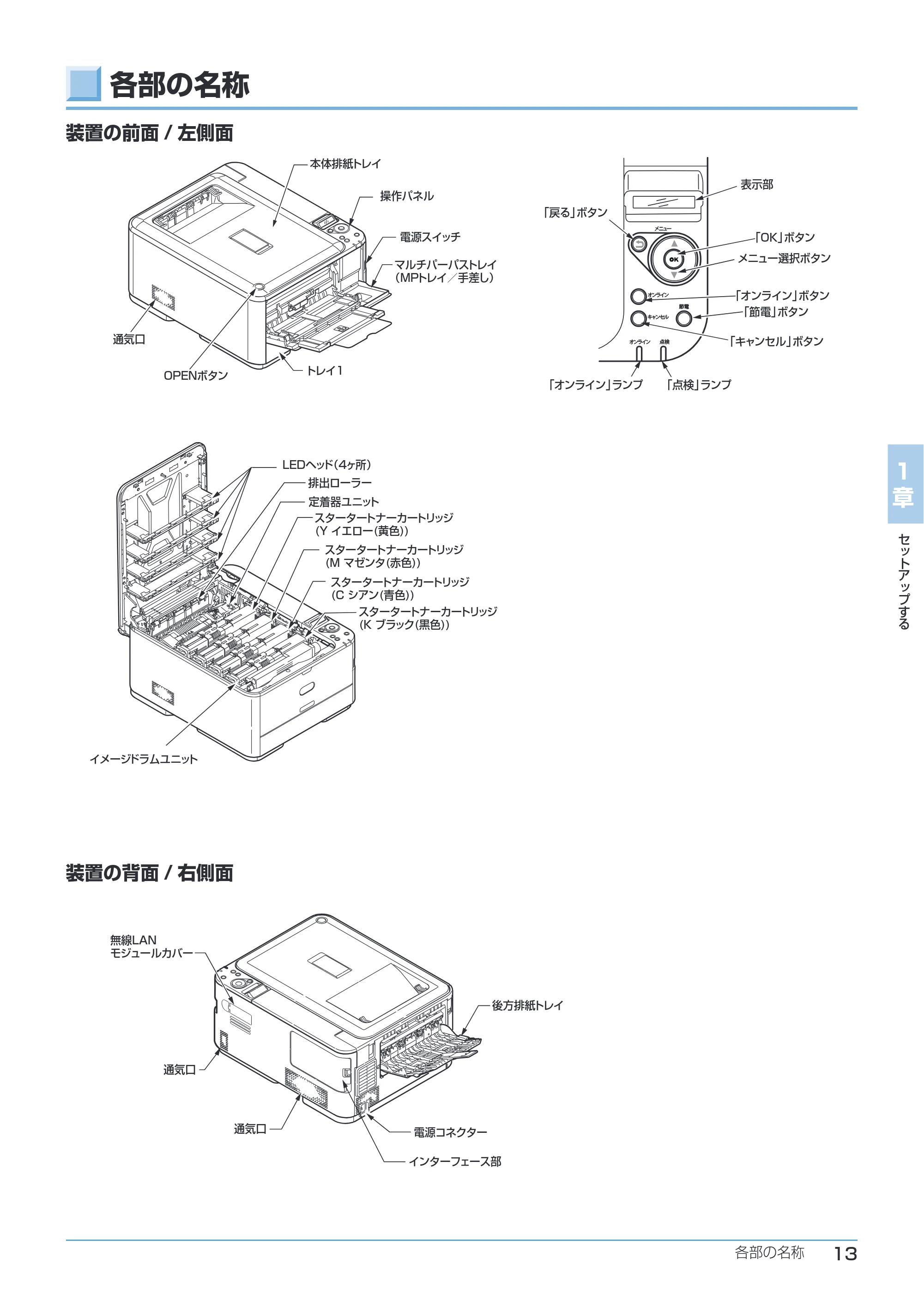

各部の名称… ……………………… 13

装置の前面/ 左側面…………………… 13

装置の背面/ 右側面…………………… 13

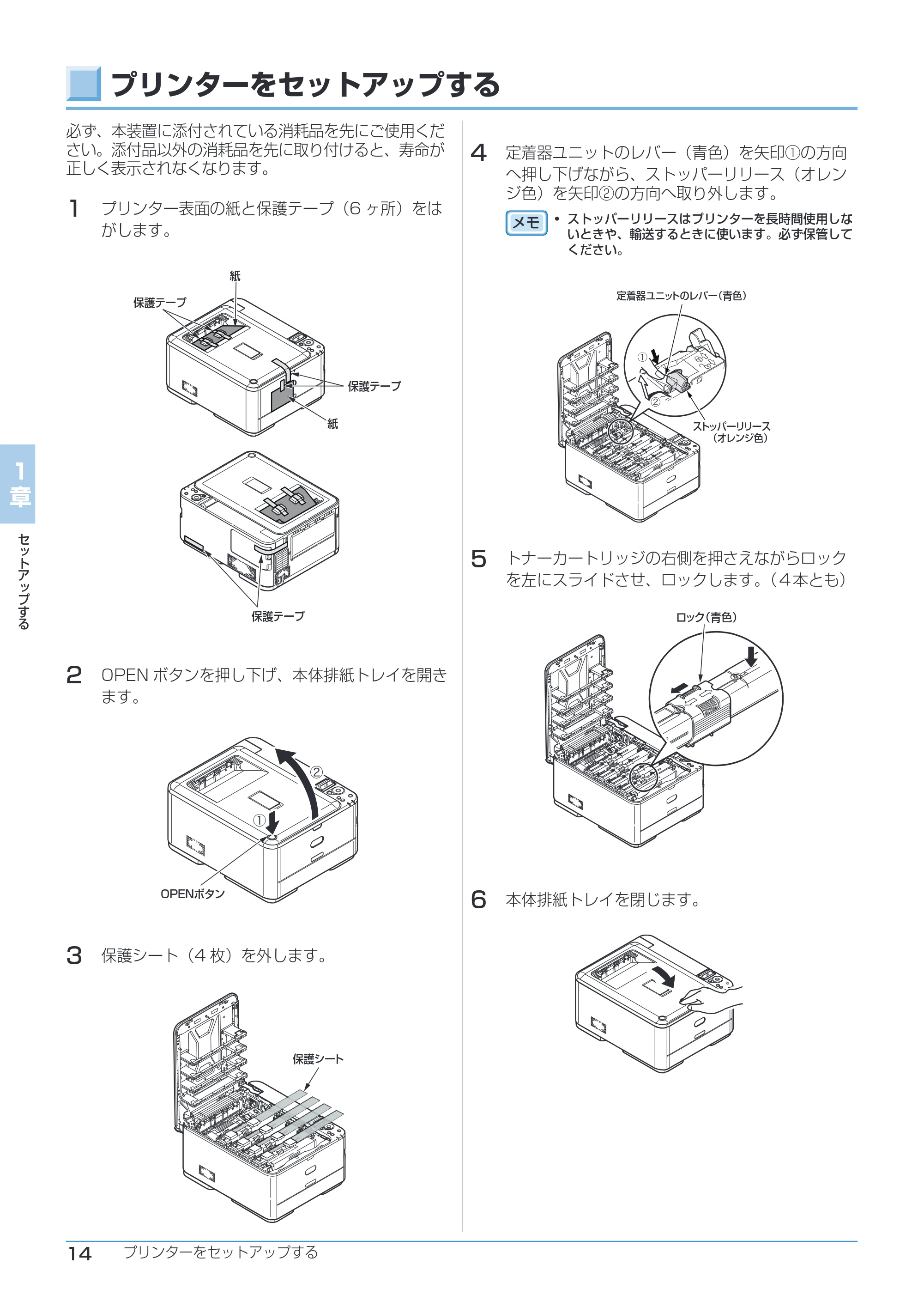

プリンターをセットアップする…… 14

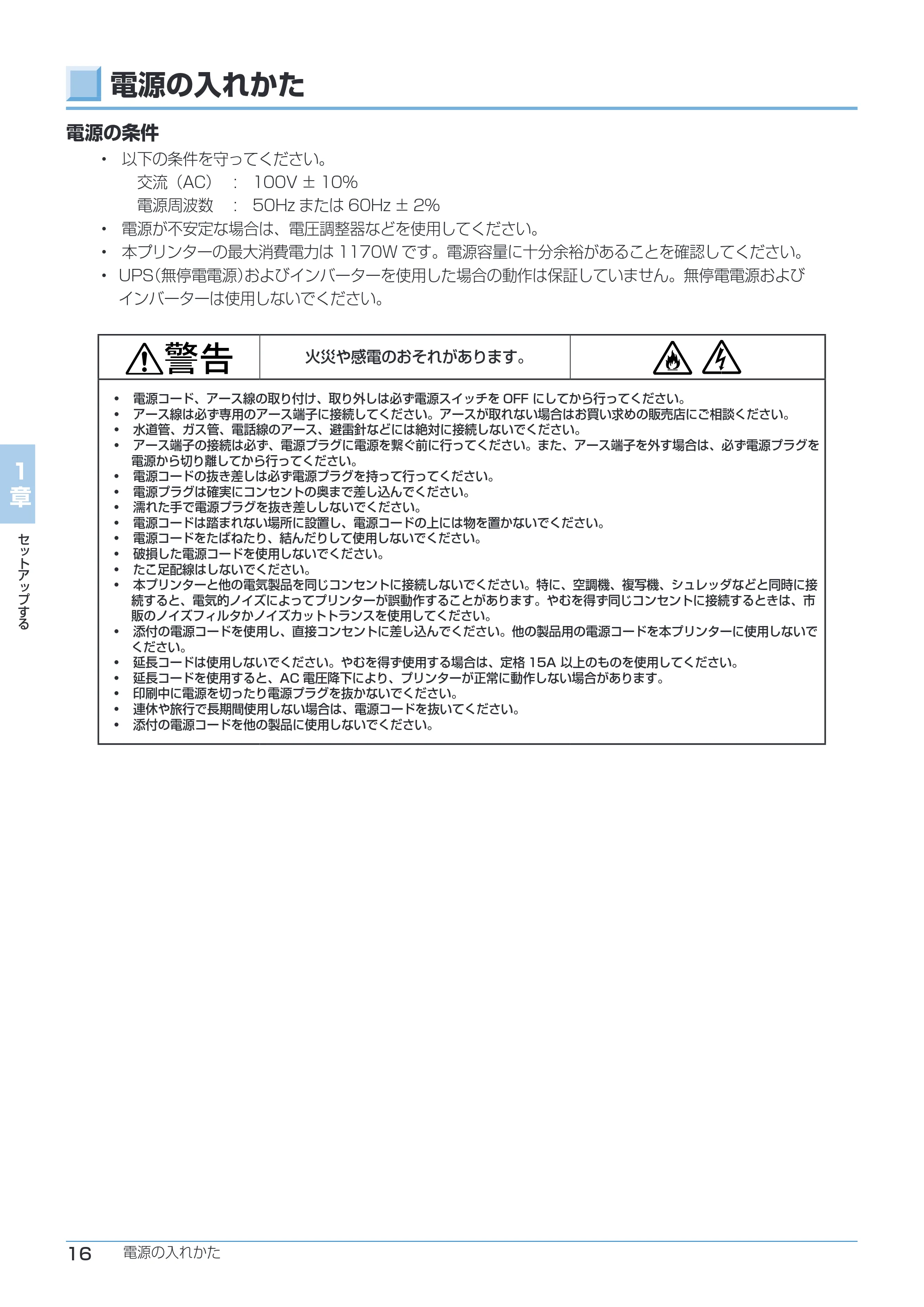

電源の入れかた… ………………… 16

電源の条件……………………………… 16

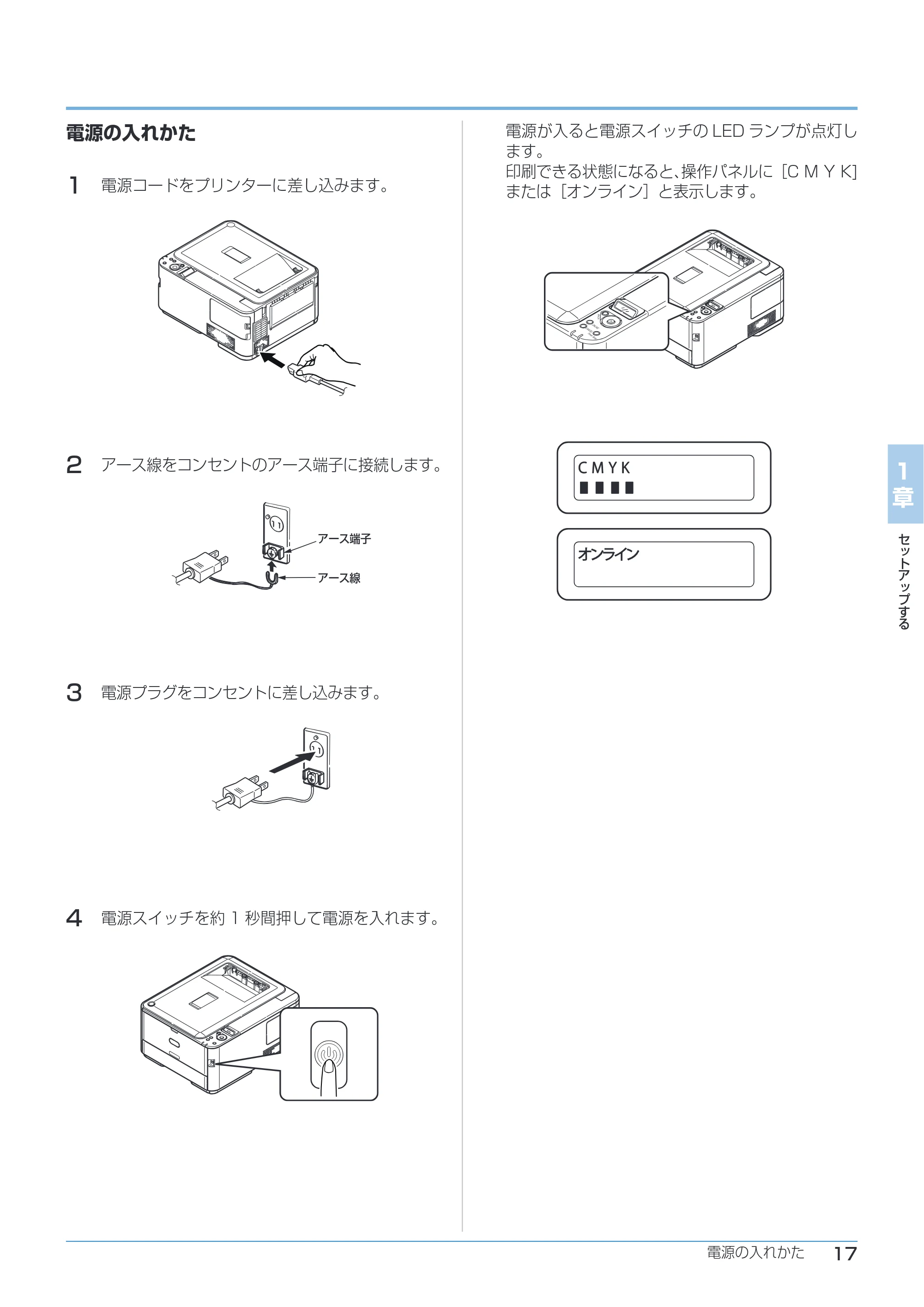

電源の入れかた………………………… 17

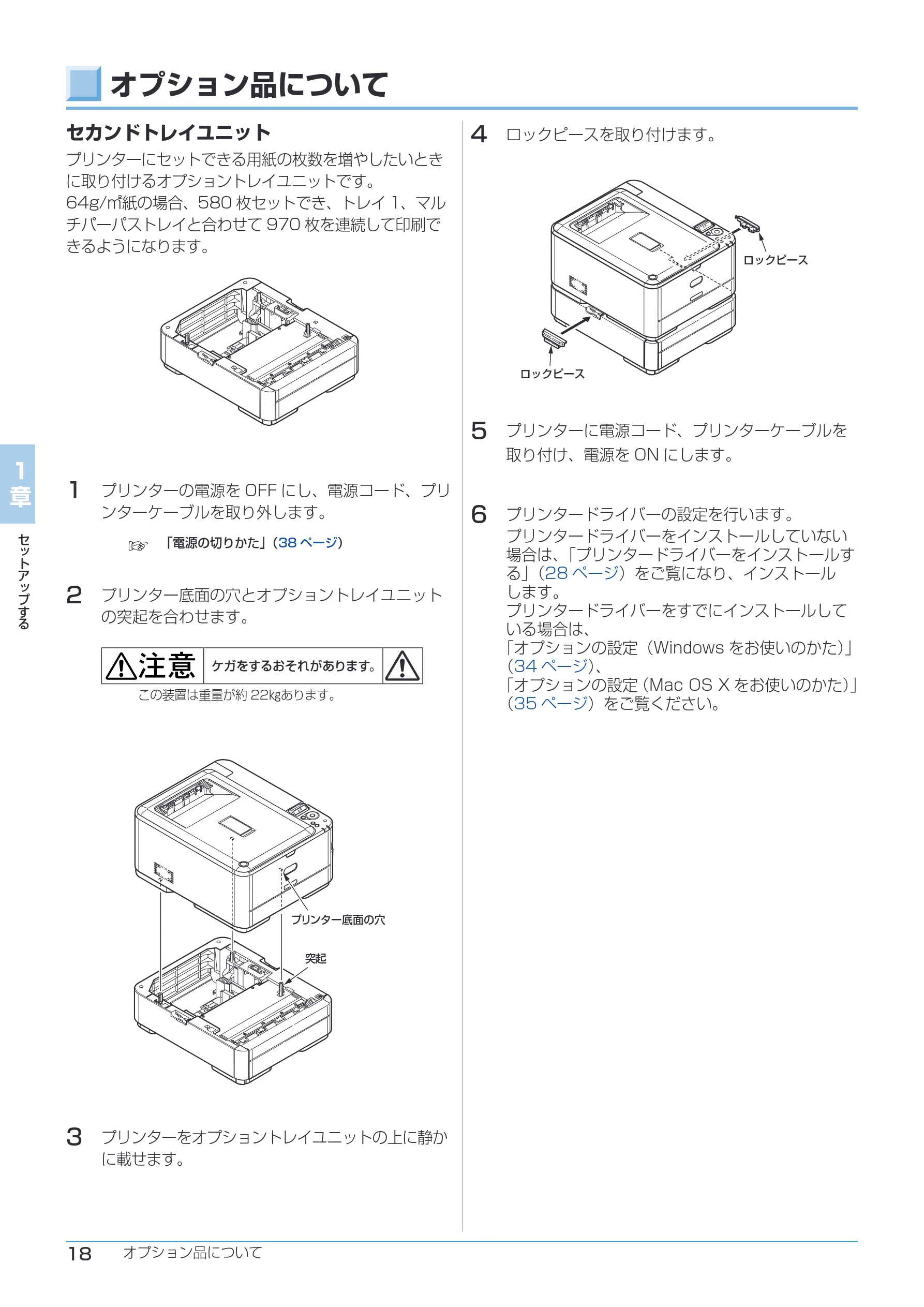

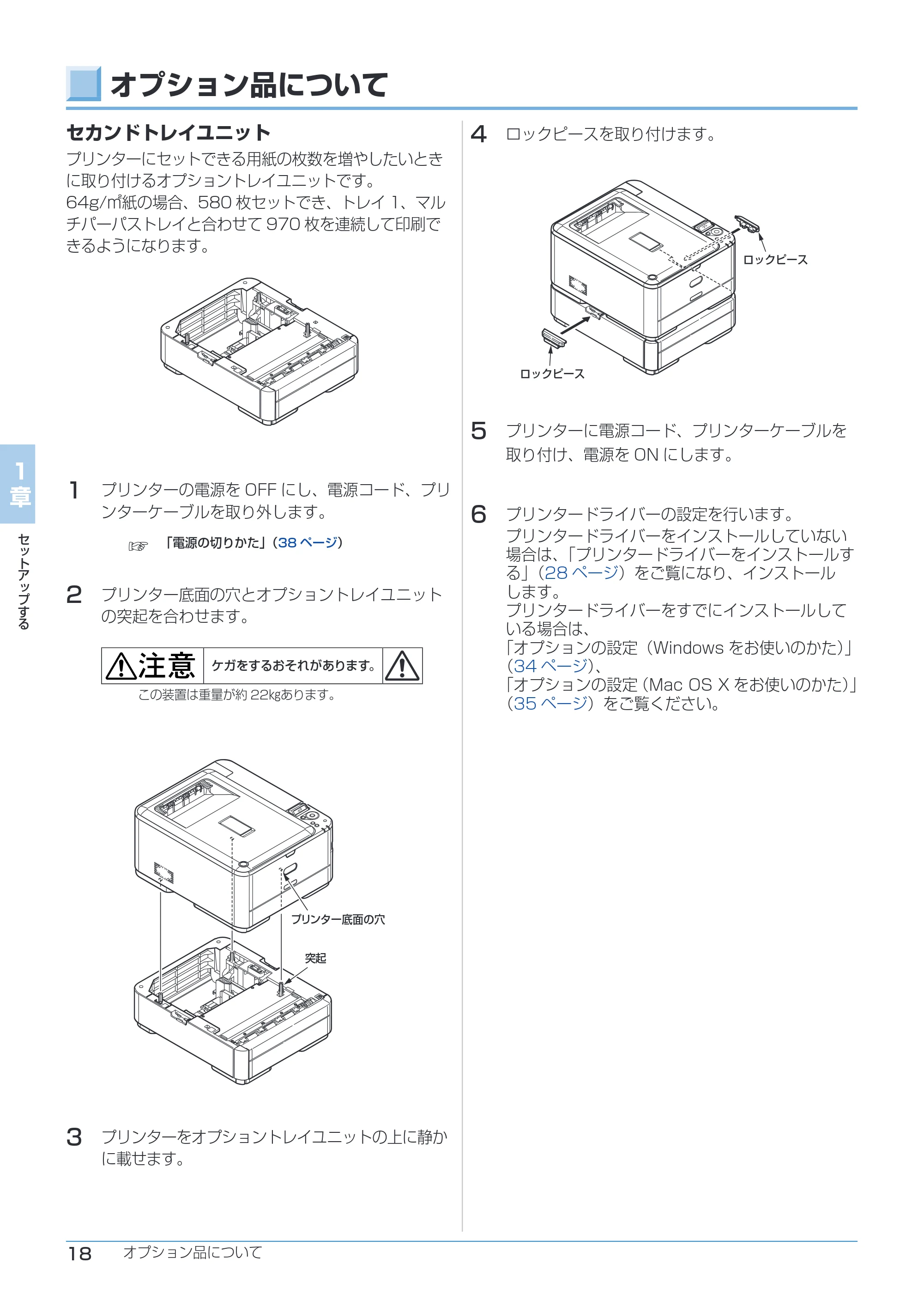

オプション品について……………… 18

セカンドトレイユニット……………… 18

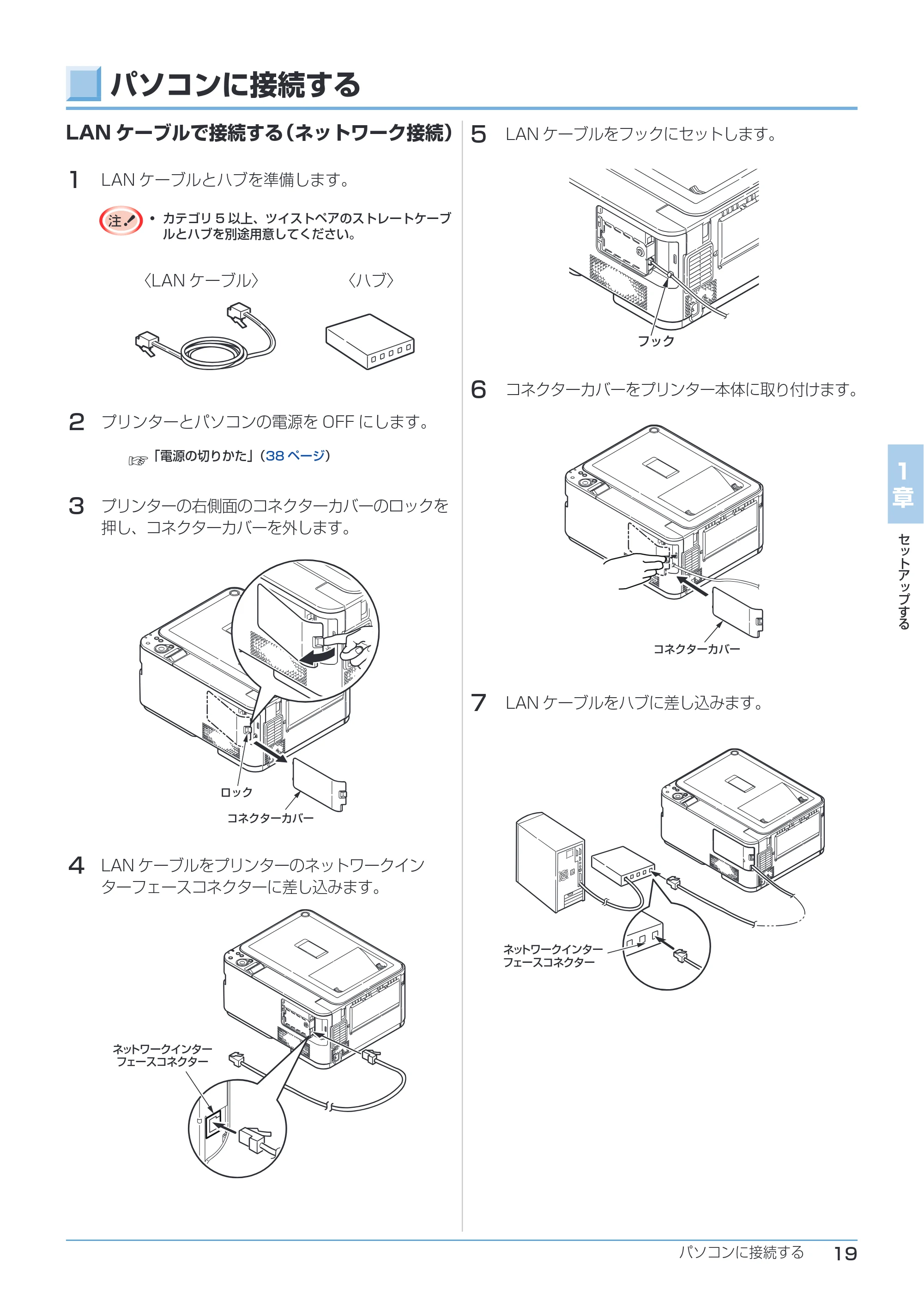

パソコンに接続する………………… 19

LAN ケーブルで接続する
（ネットワーク接続）………………… 19

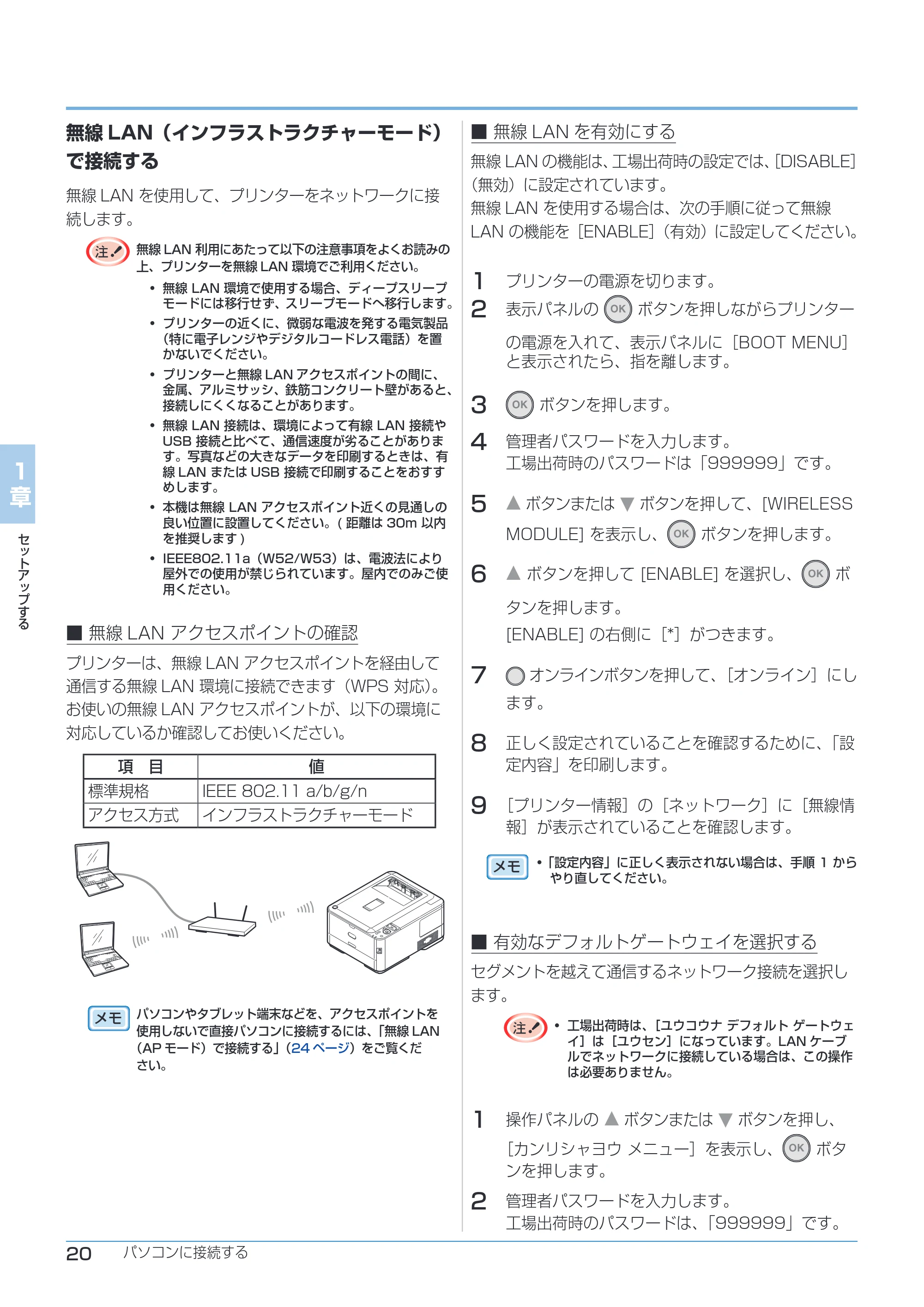

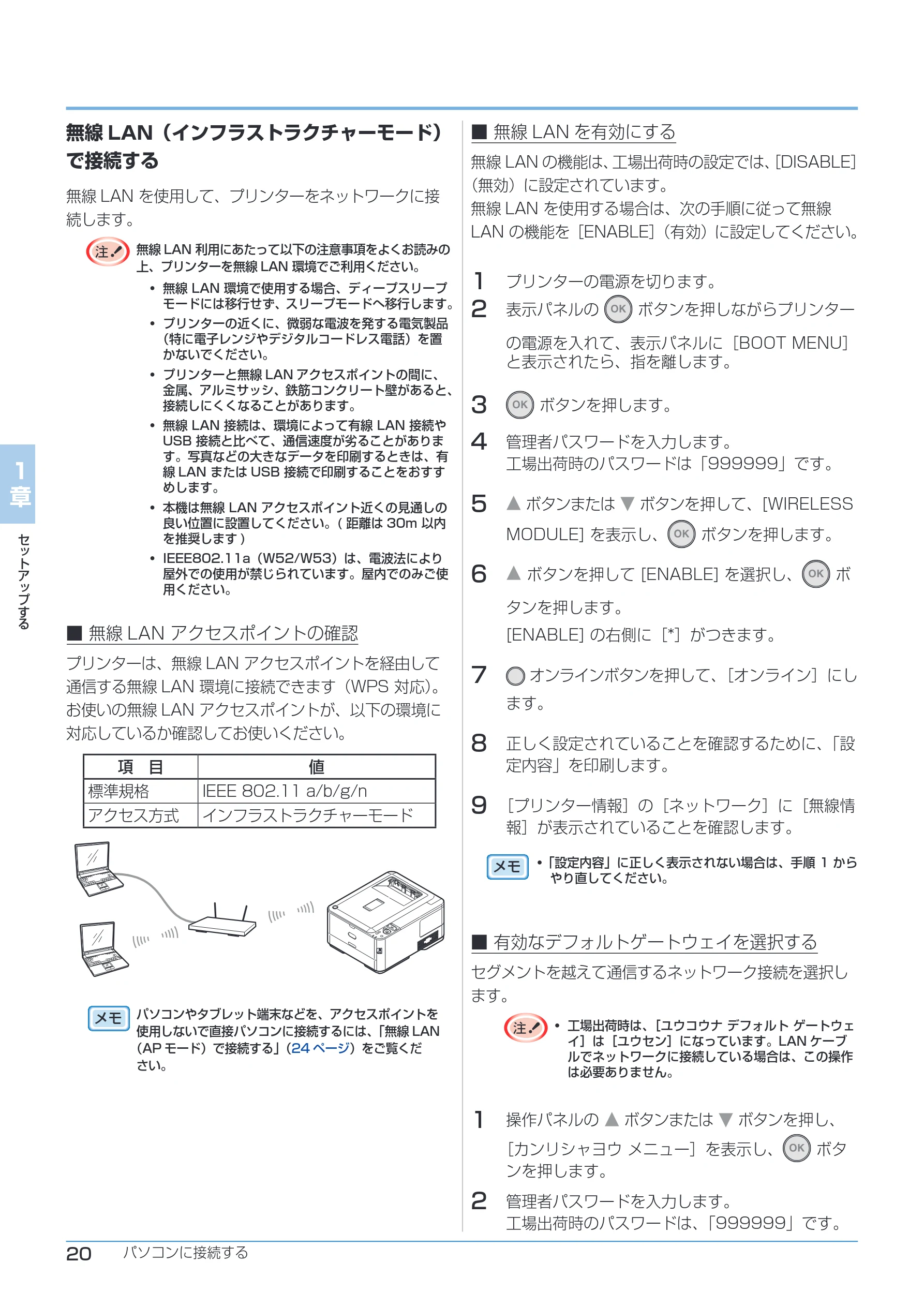

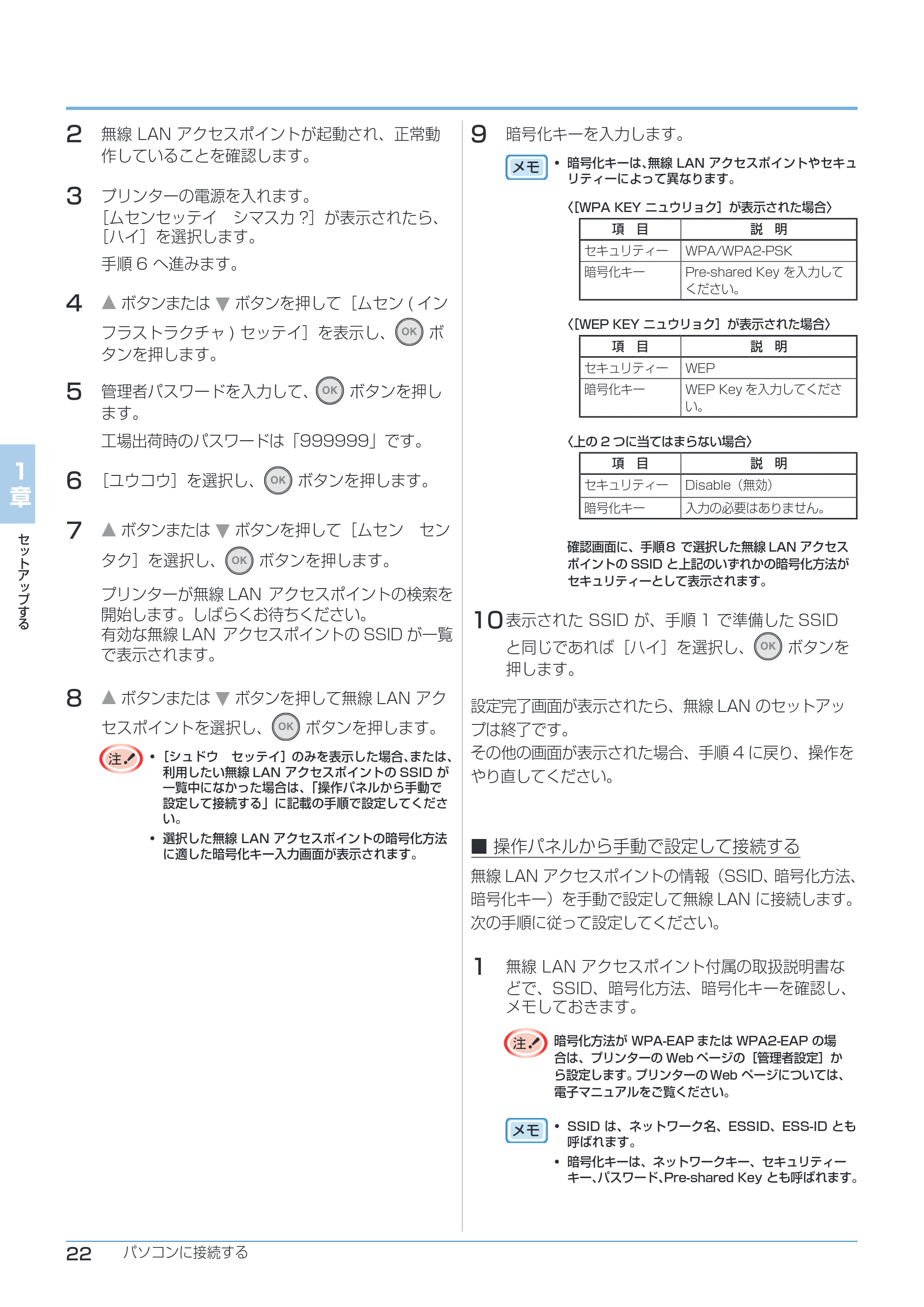

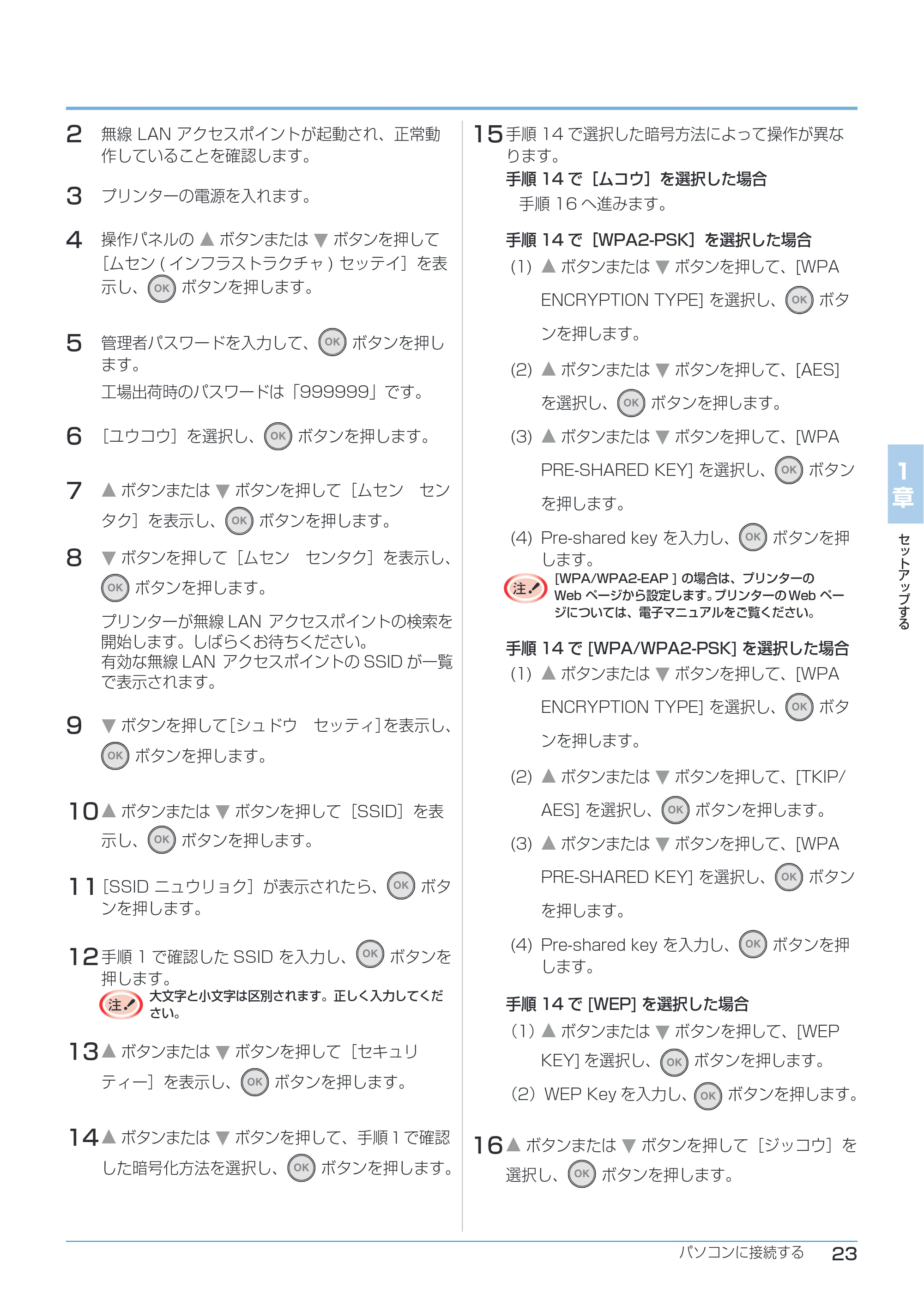

無線LAN
（インフラストラクチャーモード）で
接続する……………………………… 20

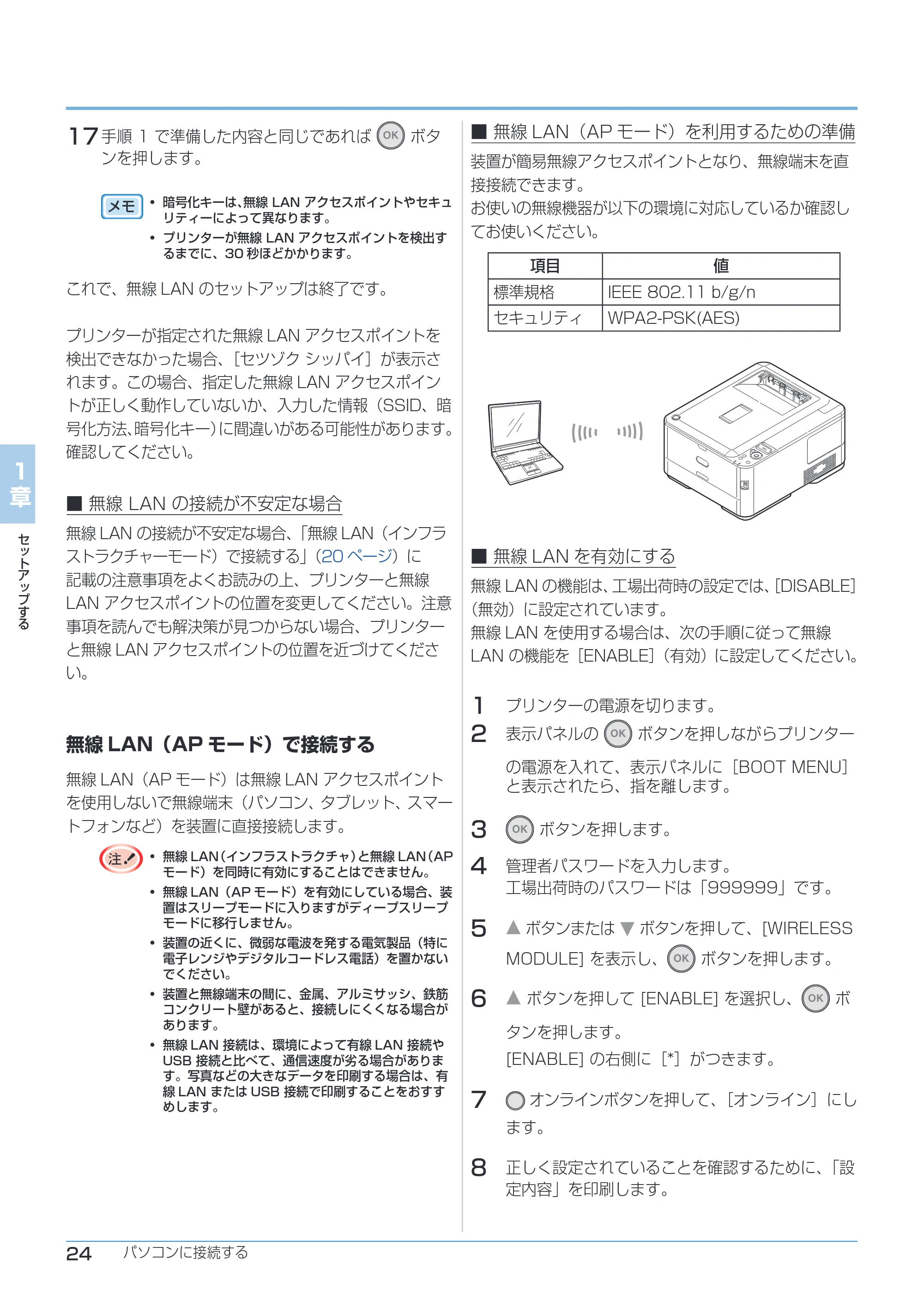

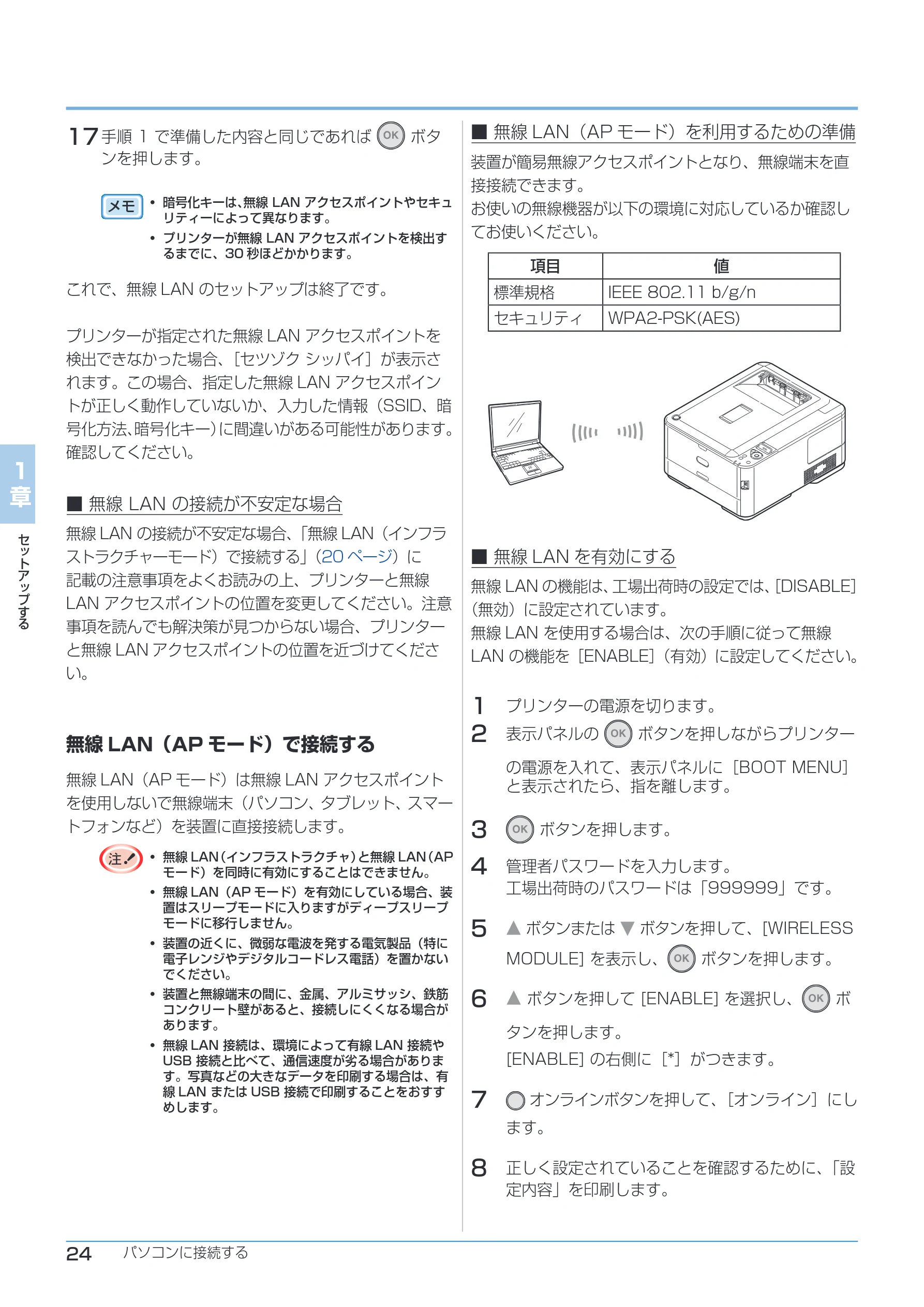

無線LAN（AP モード）で
接続する……………………………… 24

USB で接続する… …………………… 26

IP アドレスを設定する… ………… 27

プリンタードライバーを
インストールする………………… 28

動作環境………………………………… 28

プリンタードライバーの種類………… 28

プリンタードライバーの
インストール………………………… 28

Windows をお使いの方……………… 29

Bonjour でネットワーク接続するとき
（Mac OS X）………………………… 31

TCP/IP でネットワーク接続するとき
（Mac OS X）………………………… 32

USB 接続するとき（Mac OS X）…… 33

オプションの設定
（Windows をお使いのかた）… …… 34

オプションの設定
（Mac OS X をお使いのかた）… … 35

2 章　基本操作… ……………… 37

電源の切りかた… ………………… 38

用紙について… …………………… 39

使用できる用紙………………………… 39

使用できない用紙……………………… 40

用紙のセット………………………… 41

用紙のセットの手順…………………… 41

トレイ1 にセットできる用紙… …… 42

トレイ２にセットできる用紙………… 42

MP トレイ（マルチパーパストレイ）に
セットできる用紙…………………… 42

用紙のセット（トレイ1、
トレイ2（オプション））…………… 43

用紙のセット（MP トレイ）… ……… 44

用紙サイズを設定する………………… 45

メディアウェイトを設定する………… 46

メディアタイプを設定する…………… 47

用紙の排出… ……………………… 48

本体排紙トレイ
（印刷面を裏にして排出）…………… 48

後方排紙トレイ
（印刷面を表にして排出）…………… 48

7
目　次

原本のページ画像を開く · p.7

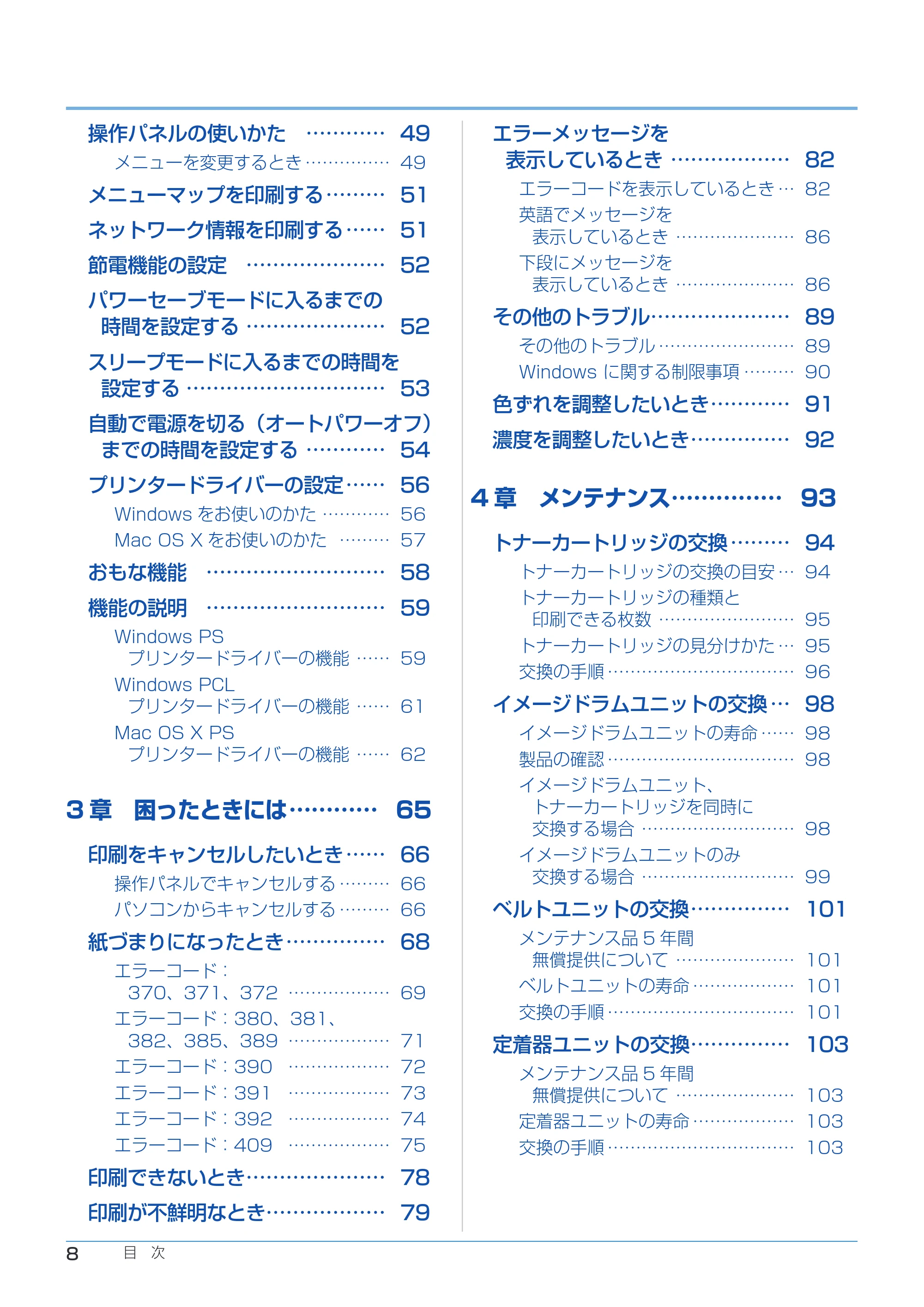

操作パネルの使いかた… ………… 49

メニューを変更するとき……………… 49

メニューマップを印刷する………… 51

ネットワーク情報を印刷する……… 51

節電機能の設定… ………………… 52

パワーセーブモードに入るまでの
時間を設定する…………………… 52

スリープモードに入るまでの時間を
設定する…………………………… 53

自動で電源を切る（オートパワーオフ）
までの時間を設定する…………… 54

プリンタードライバーの設定……… 56

Windows をお使いのかた…………… 56

Mac OS X をお使いのかた… ……… 57

おもな機能… ……………………… 58

機能の説明… ……………………… 59

Windows PS
プリンタードライバーの機能……… 59

Windows PCL
プリンタードライバーの機能……… 61

Mac OS X PS
プリンタードライバーの機能……… 62

3 章　困ったときには…………… 65

印刷をキャンセルしたいとき……… 66

操作パネルでキャンセルする………… 66

パソコンからキャンセルする………… 66

紙づまりになったとき……………… 68

エラーコード：
370、371、372… ……………… 69

エラーコード：380、381、
382、385、389… ……………… 71

エラーコード：390… ……………… 72

エラーコード：391… ……………… 73

エラーコード：392… ……………… 74

エラーコード：409… ……………… 75

印刷できないとき…………………… 78

印刷が不鮮明なとき……………… 79

8
目　次

エラーメッセージを
表示しているとき………………… 82

エラーコードを表示しているとき…… 82

英語でメッセージを
表示しているとき…………………… 86

下段にメッセージを
表示しているとき…………………… 86

その他のトラブル…………………… 89

その他のトラブル……………………… 89

Windows に関する制限事項………… 90

色ずれを調整したいとき…………… 91

濃度を調整したいとき……………… 92

4 章　メンテナンス……………… 93

トナーカートリッジの交換………… 94

トナーカートリッジの交換の目安…… 94

トナーカートリッジの種類と
印刷できる枚数……………………… 95

トナーカートリッジの見分けかた…… 95

交換の手順……………………………… 96

イメージドラムユニットの交換…… 98

イメージドラムユニットの寿命……… 98

製品の確認……………………………… 98

イメージドラムユニット、
トナーカートリッジを同時に
交換する場合………………………… 98

イメージドラムユニットのみ
交換する場合………………………… 99

ベルトユニットの交換……………… 101

メンテナンス品5 年間
無償提供について…………………… 101

ベルトユニットの寿命………………… 101

交換の手順……………………………… 101

定着器ユニットの交換……………… 103

メンテナンス品5 年間
無償提供について…………………… 103

定着器ユニットの寿命………………… 103

交換の手順……………………………… 103

原本のページ画像を開く · p.8

給紙ローラーの交換……………… 105

メンテナンス品5 年間
無償提供について…………………… 105

給紙ローラーの寿命…………………… 105

交換の手順（トレイ1）… …………… 105

交換の手順（トレイ2）… …………… 108

交換の手順（MP トレイ）… ………… 110

プリンターの清掃…………………… 111

プリンター本体………………………… 111

LED ヘッド… ………………………… 111

給紙ローラー（トレイ１、トレイ２）…… 112

給紙ローラー（MP トレイ）… ……… 112

付　録……………………………… 113

輸送するとき… …………………… 114

装置を廃棄する前に……………… 115

節電機能の制限事項… …………… 116

消耗品・メンテナンス品・
オプション一覧…………………… 117

用紙の保管について…………………… 118

仕 様………………………………… 119

仕様……………………………………… 119

外形寸法………………………………… 120

索 引………………………………… 121

9
目　次

原本のページ画像を開く · p.9

１章　セットアップする

製品の確認……………………………………………………………………………… 11
設置条件………………………………………………………………………………… 12
動作環境… ………………………………………………………………………… 12
設置に関する注意… ……………………………………………………………… 12
設置スペース… …………………………………………………………………… 12
各部の名称……………………………………………………………………………… 13
装置の前面/ 左側面… …………………………………………………………… 13
装置の背面/ 右側面… …………………………………………………………… 13
プリンターをセットアップする……………………………………………………… 14
電源の入れかた………………………………………………………………………… 16
電源の条件… ……………………………………………………………………… 16
電源の入れかた… ………………………………………………………………… 17
オプション品について………………………………………………………………… 18
セカンドトレイユニット… ……………………………………………………… 18
パソコンに接続する…………………………………………………………………… 19
LAN ケーブルで接続する（ネットワーク接続）… …………………………… 19
無線LAN（インフラストラクチャーモード）で接続する…………………… 20
無線LAN（AP モード）で接続する… ………………………………………… 24
USB で接続する…………………………………………………………………… 26
IP アドレスを設定する… ……………………………………………………………… 27
プリンタードライバーをインストールする………………………………………… 28
動作環境… ………………………………………………………………………… 28
プリンタードライバーの種類… ………………………………………………… 28
プリンタードライバーのインストール… ……………………………………… 28
Windows をお使いの方…………………………………………………………… 29
Bonjour でネットワーク接続するとき（Mac OS X）… …………………… 31
TCP/IP でネットワーク接続するとき（Mac OS X）………………………… 32
USB 接続するとき（Mac OS X）… …………………………………………… 33
オプションの設定（Windows をお使いのかた）… …………………………… 34
オプションの設定（Mac OS X をお使いのかた）… ………………………… 35

原本のページ画像を開く · p.10

製品の確認

製品が揃っていることを確認してください。

ケガをするおそれがあります。

この装置は重量が約22㎏あります。

• プリンターケーブルは添付されていません。お使いのパソコンに合わせて別途用意してください。
• 梱包箱、緩衝材はプリンターを輸送するときに使います。捨てずに保管してください。
• メモ

□ プリンター（本体）
□ イメージドラムユニット
□ スタータートナーカートリッジ

シアン（青色）、マゼンタ（赤色）、イエロー（黄色）、

ブラック（黒）各1 個ずつ

□ ソフトウェアDVD-ROM
□ 電源コード

□ 製品の保証・メンテナンス品の無償提供・
お客様サポートについて

スタータートナーカートリッジはイメージドラムユニットに取り付けら
れた状態で、プリンター内にセットされています。

１ 章 セ ッ ト ア ッ プ す る

□ ユーザーズマニュアル（本書）

□ FAQ ガイド

11
製品の確認

原本のページ画像を開く · p.11

設置条件

動作環境

• 次の温度、湿度を満足する場所に設置してください。
• 周囲温度
• :　10 〜32℃
• 周囲湿度
• :　20 〜80%RH（相対湿度）
• 最大湿球温度
• :　25℃
• 結露しないように注意してください。故障の原因になります。
• 周囲湿度が30% 以下の場所に設置する場合は、加湿器または静電気防止マットなどを使用してください。

設置に関する注意

• 高温になる場所や火気の近くには設置しないでください。
• 化学反応を起こすような場所（実験室など）には設置しないでください。
• アルコール、シンナーなどの引火性溶液の近くには設置しないでください。
• 小さなお子さまの手の届く所には設置しないでください。
• 不安定な場所（ぐらついた台や傾いた所など）には設置しないでください。
• 湿気やほこりの多い場所、直射日光の当たる場所には設置しないでください。
• 潮風、腐食性ガスの環境には設置しないでください。
• 振動が多い場所には設置しないでください。
• プリンターの通気口をふさぐような場所には設置しないでください。

１ 章 セ ッ ト ア ッ プ す る

• 毛足の長いジュータンやカーペットの上には直接設置しないでください。
• 密室などの通気性、換気性の悪い場所には設置しないでください。
• 狭い部屋で長時間連続してご使用になるときは、換気にご注意ください。
• 強い磁界やノイズの発生源から離して設置してください。
• モニタやテレビから離して設置してください。
• プリンターを移動するときは、プリンターの両側を持ってください。

設置スペース

• プリンターの足が乗る大きさの平らな机の上に置いてください。
• プリンターの周りに十分なスペースを取ってください。

平面図




側面図

20cm

70cm

60cm

100cm

20cm

12

設置条件

原本のページ画像を開く · p.12

各部の名称

装置の前面/ 左側面

本体排紙トレイ

操作パネル

電源スイッチ

マルチパーパストレイ
（MPトレイ／手差し）

通気口

トレイ1

OPENボタン

LEDヘッド（4ヶ所）

排出ローラー

定着器ユニット

スタータートナーカートリッジ
(Y イエロー(黄色))

スタータートナーカートリッジ
(M マゼンタ(赤色))

スタータートナーカートリッジ
(C シアン(青色))

スタータートナーカートリッジ
(K ブラック(黒色))

イメージドラムユニット

装置の背面/ 右側面

無線LAN
モジュールカバー

通気口

通気口

電源コネクター

インターフェース部

表示部

「戻る」ボタン

「OK」ボタン

メニュー選択ボタン

「オンライン」ボタン

「節電」ボタン

「キャンセル」ボタン

「オンライン」ランプ
「点検」ランプ

１ 章 セ ッ ト ア ッ プ す る

後方排紙トレイ

13 各部の名称

原本のページ画像を開く · p.13

プリンターをセットアップする

必ず、本装置に添付されている消耗品を先にご使用くだ
さい。添付品以外の消耗品を先に取り付けると、寿命が
正しく表示されなくなります。

1 プリンター表面の紙と保護テープ（6 ヶ所）をは がします。

紙

保護テープ

保護テープ

紙

１ 章 セ ッ ト ア ッ プ す る

保護テープ

2 OPEN ボタンを押し下げ、本体排紙トレイを開き ます。

OPENボタン

3 保護シート（4 枚）を外します。

保護シート

14

プリンターをセットアップする

4 定着器ユニットのレバー（青色）を矢印①の方向 へ押し下げながら、ストッパーリリース（オレン ジ色）を矢印②の方向へ取り外します。

• ストッパーリリースはプリンターを長時間使用しな
いときや、輸送するときに使います。必ず保管して
ください。

メモ

定着器ユニットのレバー（青色）

ストッパーリリース
（オレンジ色）

5 トナーカートリッジの右側を押さえながらロック を左にスライドさせ、ロックします。（４本とも）

ロック（青色）

6 本体排紙トレイを閉じます。

原本のページ画像を開く · p.14

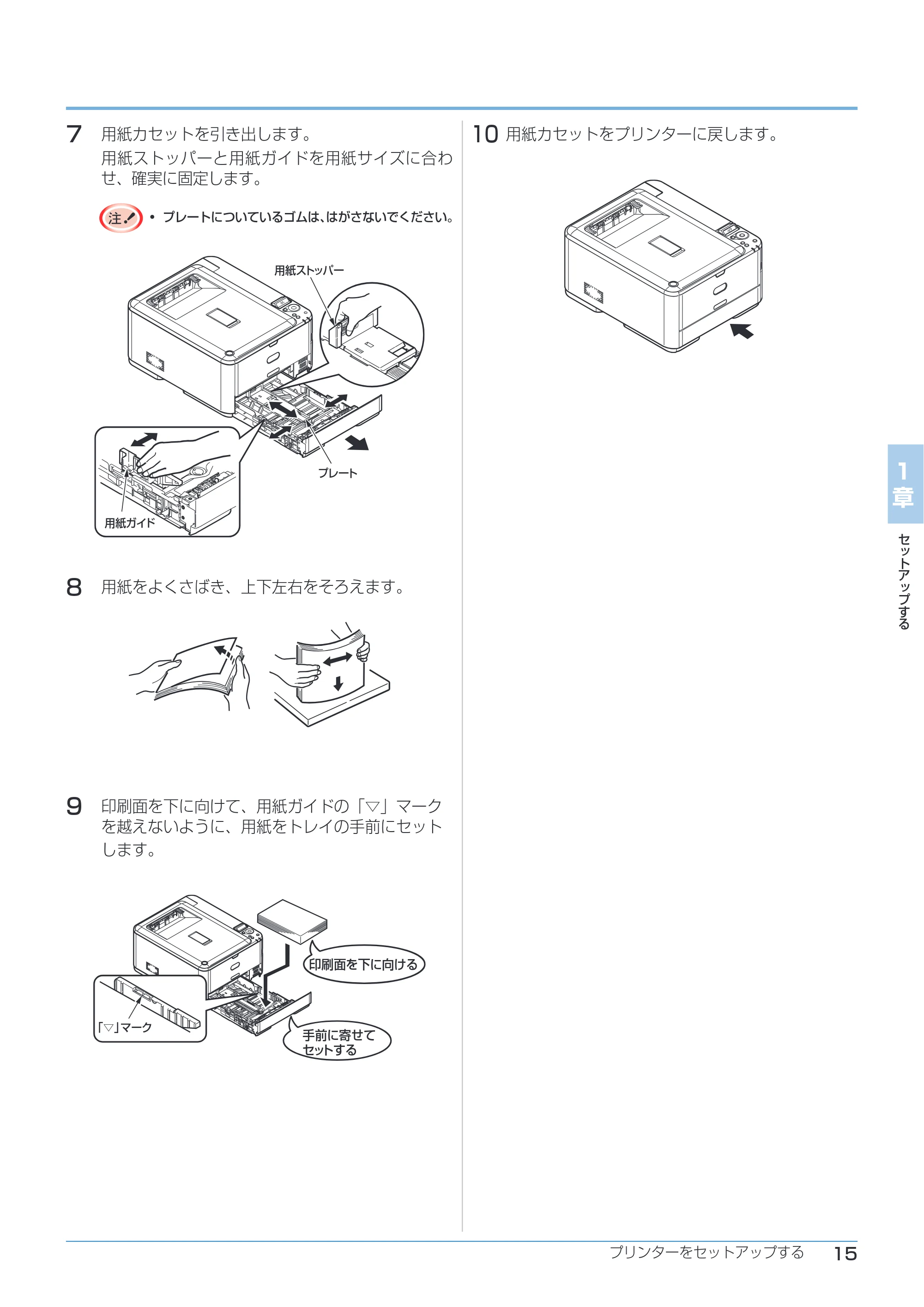

7 用紙カセットを引き出します。

用紙ストッパーと用紙ガイドを用紙サイズに合わ
せ、確実に固定します。

• プレートについているゴムは、はがさないでください。

用紙ストッパー

プレート

用紙ガイド

8 用紙をよくさばき、上下左右をそろえます。

9 印刷面を下に向けて、用紙ガイドの「▽」マーク を越えないように、用紙をトレイの手前にセット します。

印刷面を下に向ける

「▽」マーク

手前に寄せて
セットする

10 用紙カセットをプリンターに戻します。

１ 章 セ ッ ト ア ッ プ す る

15 プリンターをセットアップする

原本のページ画像を開く · p.15

電源の入れかた

電源の条件

• 以下の条件を守ってください。
• 交流（AC）
• :　100V ± 10%
• 電源周波数
• :　50Hz または60Hz ± 2%
• 電源が不安定な場合は、電圧調整器などを使用してください。
• 本プリンターの最大消費電力は1170W です。電源容量に十分余裕があることを確認してください。
• UPS（無停電電源）およびインバーターを使用した場合の動作は保証していません。無停電電源および
• インバーターは使用しないでください。

火災や感電のおそれがあります。

• 電源コード、アース線の取り付け、取り外しは必ず電源スイッチをOFF にしてから行ってください。
• アース線は必ず専用のアース端子に接続してください。アースが取れない場合はお買い求めの販売店にご相談ください。
• 水道管、ガス管、電話線のアース、避雷針などには絶対に接続しないでください。
• アース端子の接続は必ず、電源プラグに電源を繋ぐ前に行ってください。また、アース端子を外す場合は、必ず電源プラグを
• 電源から切り離してから行ってください。
• 電源コードの抜き差しは必ず電源プラグを持って行ってください。
• 電源プラグは確実にコンセントの奥まで差し込んでください。
• 濡れた手で電源プラグを抜き差ししないでください。
• 電源コードは踏まれない場所に設置し、電源コードの上には物を置かないでください。
• 電源コードをたばねたり、結んだりして使用しないでください。
• 破損した電源コードを使用しないでください。
• たこ足配線はしないでください。
• 本プリンターと他の電気製品を同じコンセントに接続しないでください。特に、空調機、複写機、シュレッダなどと同時に接
• 続すると、電気的ノイズによってプリンターが誤動作することがあります。やむを得ず同じコンセントに接続するときは、市
• 販のノイズフィルタかノイズカットトランスを使用してください。
• 添付の電源コードを使用し、直接コンセントに差し込んでください。他の製品用の電源コードを本プリンターに使用しないで
• ください。
• 延長コードは使用しないでください。やむを得ず使用する場合は、定格15A 以上のものを使用してください。
• 延長コードを使用すると、AC 電圧降下により、プリンターが正常に動作しない場合があります。
• 印刷中に電源を切ったり電源プラグを抜かないでください。
• 連休や旅行で長期間使用しない場合は、電源コードを抜いてください。
• 添付の電源コードを他の製品に使用しないでください。

１ 章 セ ッ ト ア ッ プ す る

16

電源の入れかた

原本のページ画像を開く · p.16

電源の入れかた

1 電源コードをプリンターに差し込みます。

2 アース線をコンセントのアース端子に接続します。

アース端子

アース線

3 電源プラグをコンセントに差し込みます。

4 電源スイッチを約1 秒間押して電源を入れます。

電源が入ると電源スイッチのLED ランプが点灯し
ます。
印刷できる状態になると、操作パネルに［C M Y K]
または［オンライン］と表示します。

１ 章 セ ッ ト ア ッ プ す る

17
電源の入れかた

原本のページ画像を開く · p.17

オプション品について

セカンドトレイユニット

プリンターにセットできる用紙の枚数を増やしたいとき
に取り付けるオプショントレイユニットです。
64g/㎡紙の場合、580 枚セットでき、トレイ1、マル
チパーパストレイと合わせて970 枚を連続して印刷で
きるようになります。

1 プリンターの電源をOFF にし、電源コード、プリ ンターケーブルを取り外します。

１ 章 セ ッ ト ア ッ プ す る

☞ ☞　「電源の切りかた」（38 ページ）

2 プリンター底面の穴とオプショントレイユニット の突起を合わせます。

ケガをするおそれがあります。

この装置は重量が約22㎏あります。

プリンター底面の穴

突起

3 プリンターをオプショントレイユニットの上に静か に載せます。

18

オプション品について

4 ロックピースを取り付けます。

ロックピース

ロックピース

5 プリンターに電源コード、プリンターケーブルを

取り付け、電源をON にします。

6
プリンタードライバーの設定を行います。
プリンタードライバーをインストールしていない
場合は、「プリンタードライバーをインストールす
る」（28 ページ）をご覧になり、インストール
します。

プリンタードライバーをすでにインストールして
いる場合は、
「オプションの設定（Windows をお使いのかた）」
（34 ページ）、
「オプションの設定（Mac OS X をお使いのかた）」
（35 ページ）をご覧ください。

原本のページ画像を開く · p.18

パソコンに接続する

LAN ケーブルで接続する（ネットワーク接続）

1 LAN ケーブルとハブを準備します。

• カテゴリ5 以上、ツイストペアのストレートケーブ
ルとハブを別途用意してください。

〈LAN ケーブル〉
〈ハブ〉

２ プリンターとパソコンの電源をOFF にします。

☞ ☞「電源の切りかた」（38 ページ）

３ プリンターの右側面のコネクターカバーのロックを 押し、コネクターカバーを外します。

ロック

コネクターカバー

４ LAN ケーブルをプリンターのネットワークイン ターフェースコネクターに差し込みます。

ネットワークインター
フェースコネクター

5 LAN ケーブルをフックにセットします。

フック

6 コネクターカバーをプリンター本体に取り付けます。

１ 章 セ ッ ト ア ッ プ す る

コネクターカバー

7 LAN ケーブルをハブに差し込みます。

ネットワークインター
フェースコネクター

19
パソコンに接続する

原本のページ画像を開く · p.19

無線LAN（インフラストラクチャーモード）
で接続する

無線LAN を使用して、プリンターをネットワークに接
続します。

無線LAN 利用にあたって以下の注意事項をよくお読みの
上、プリンターを無線LAN 環境でご利用ください。

• 無線 LAN 環境で使用する場合、ディープスリープ
モードには移行せず、スリープモードへ移行します。

• プリンターの近くに、微弱な電波を発する電気製品
（特に電子レンジやデジタルコードレス電話）を置
かないでください。

• プリンターと無線LAN アクセスポイントの間に、
金属、アルミサッシ、鉄筋コンクリート壁があると、
接続しにくくなることがあります。

• 無線 LAN 接続は、環境によって有線 LAN 接続や
USB 接続と比べて、通信速度が劣ることがありま
す。写真などの大きなデータを印刷するときは、有
線LAN またはUSB 接続で印刷することをおすす
めします。

１ 章 セ ッ ト ア ッ プ す る

• 本機は無線 LAN アクセスポイント近くの見通しの
良い位置に設置してください。( 距離は30m 以内
を推奨します)

• IEEE802.11a（W52/W53）は、電波法により
屋外での使用が禁じられています。屋内でのみご使
用ください。

■無線LAN アクセスポイントの確認

プリンターは、無線LAN アクセスポイントを経由して
通信する無線LAN 環境に接続できます（WPS 対応）。
お使いの無線LAN アクセスポイントが、以下の環境に
対応しているか確認してお使いください。

項　目
値

標準規格
IEEE 802.11 a/b/g/n

アクセス方式
インフラストラクチャーモード

パソコンやタブレット端末などを、アクセスポイントを
使用しないで直接パソコンに接続するには、「無線LAN
（AP モード）で接続する」（24 ページ）をご覧くだ
さい。

メモ

20

パソコンに接続する

■無線LAN を有効にする

無線LAN の機能は、工場出荷時の設定では、
［DISABLE］
（無効）に設定されています。
無線LAN を使用する場合は、次の手順に従って無線
LAN の機能を［ENABLE］（有効）に設定してください。

1 プリンターの電源を切ります。 2 表示パネルの ボタンを押しながらプリンター

の電源を入れて、表示パネルに［BOOT MENU］
と表示されたら、指を離します。

3 ボタンを押します。

4 管理者パスワードを入力します。 工場出荷時のパスワードは「999999」です。

ボタンまたは ▼ ボタンを押して、[WIRELESS

5

▼

MODULE] を表示し、
ボタンを押します。

6 ▲ ボタンを押して [ENABLE] を選択し、 ボ

タンを押します。

[ENABLE] の右側に［*］がつきます。

7 オンラインボタンを押して、［オンライン］にし

ます。

8 正しく設定されていることを確認するために、「設 定内容」を印刷します。

9 ［プリンター情報］の［ネットワーク］に［無線情 報］が表示されていることを確認します。

• 「設定内容」に正しく表示されない場合は、手順 1 から
やり直してください。

メモ

■有効なデフォルトゲートウェイを選択する

セグメントを越えて通信するネットワーク接続を選択し
ます。

• 工場出荷時は、［ユウコウナ デフォルト ゲートウェ
イ］は［ユウセン］になっています。LAN ケーブ
ルでネットワークに接続している場合は、この操作
は必要ありません。

ボタンまたは ▼ ボタンを押し、

1 操作パネルの

▼

［カンリシャヨウ メニュー］を表示し、
ボタ
ンを押します。

2 管理者パスワードを入力します。 工場出荷時のパスワードは、「999999」です。

原本のページ画像を開く · p.20

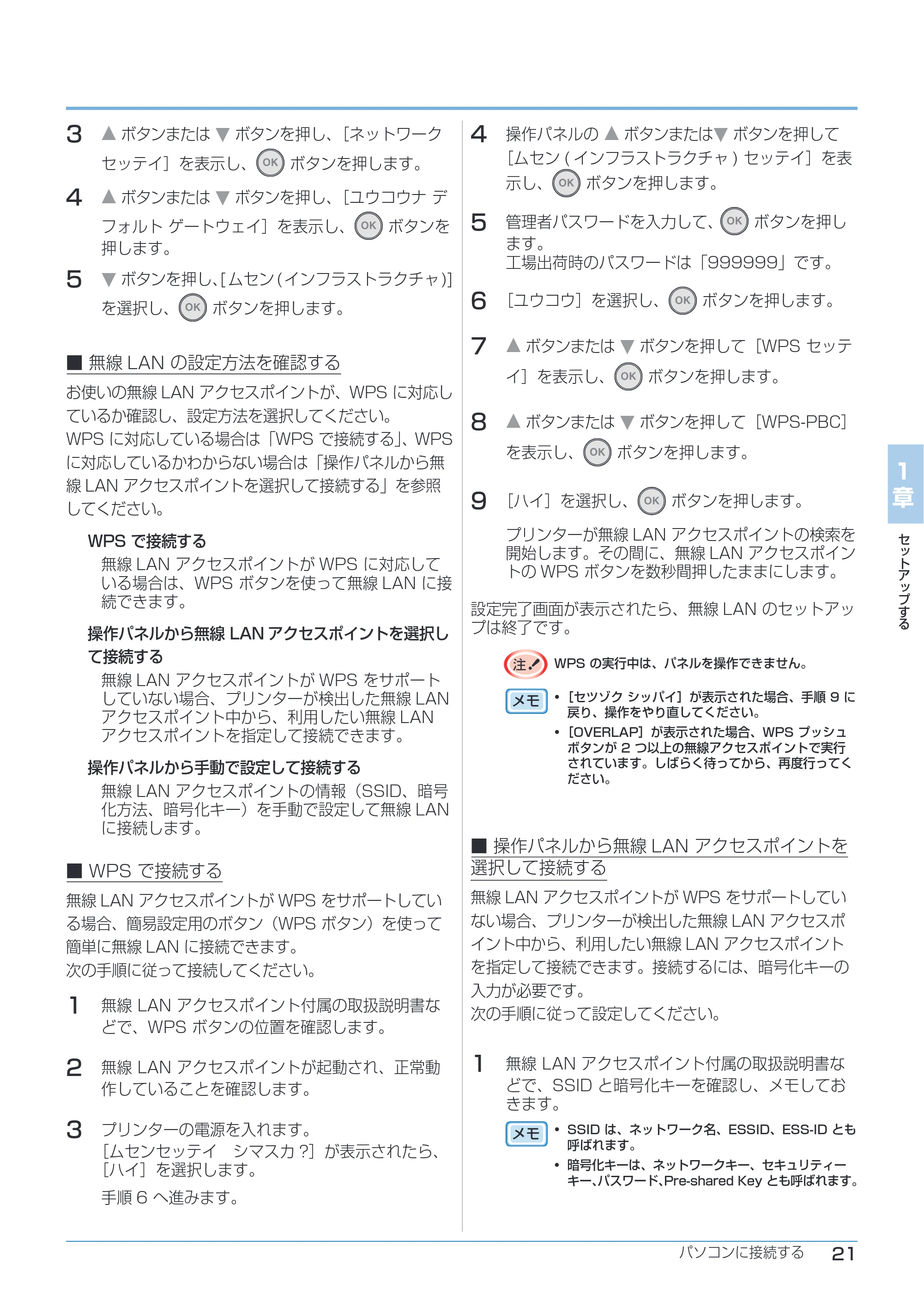

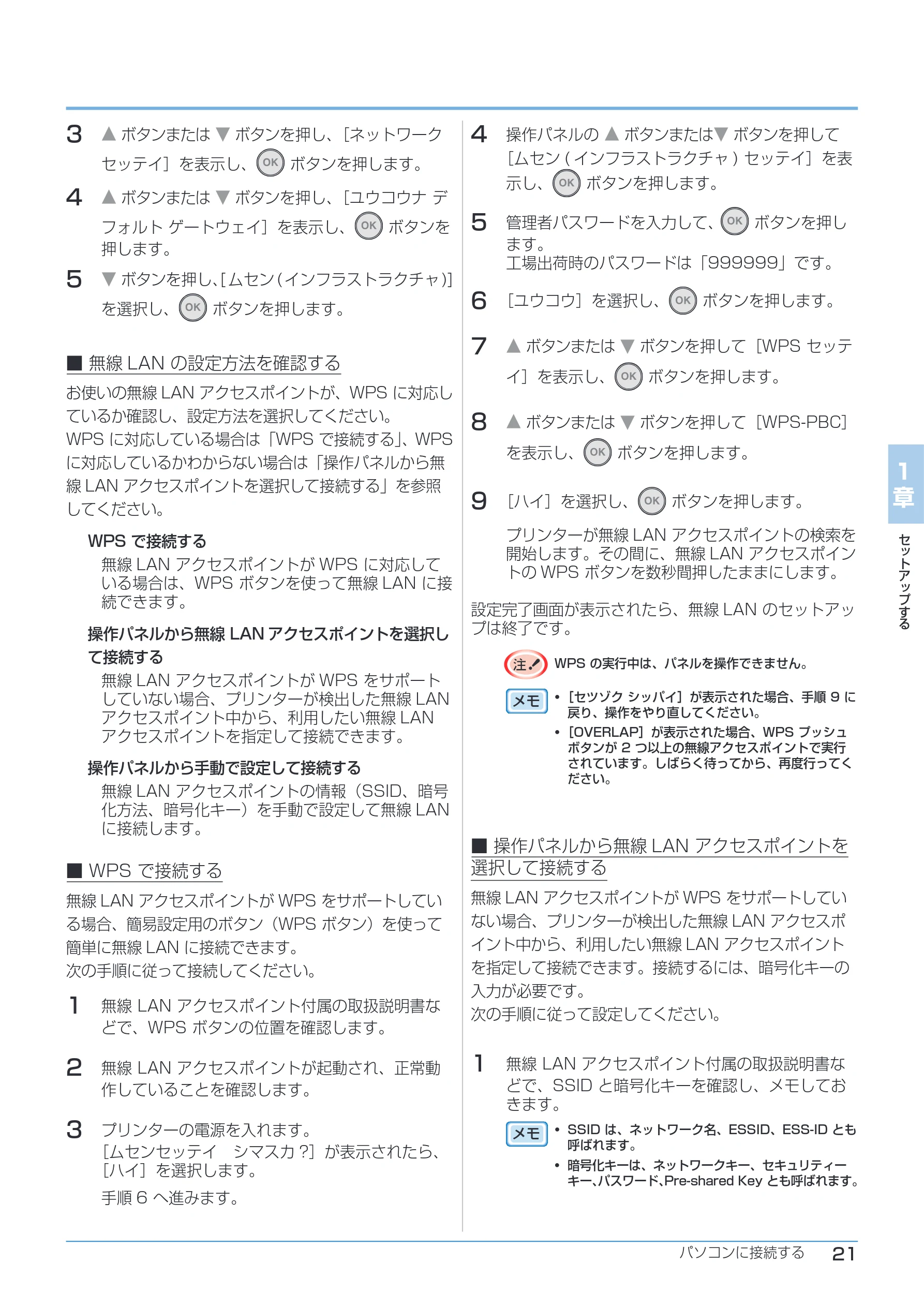

ボタンまたは ▼ ボタンを押し、［ネットワーク

3

▼

セッテイ］を表示し、
ボタンを押します。

ボタンまたは ▼ ボタンを押し、［ユウコウナ デ

4

▼

フォルト ゲートウェイ］を表示し、
ボタンを
押します。

5 ▼ ボタンを押し、[ムセン(インフラストラクチャ)]

を選択し、
ボタンを押します。

■
■無線LAN の設定方法を確認する

お使いの無線LAN アクセスポイントが、WPS に対応し
ているか確認し、設定方法を選択してください。
WPS に対応している場合は「WPS で接続する」、WPS
に対応しているかわからない場合は「操作パネルから無
線LAN アクセスポイントを選択して接続する」を参照
してください。

WPS で接続する

無線LAN アクセスポイントがWPS に対応して
いる場合は、WPS ボタンを使って無線LAN に接
続できます。

操作パネルから無線 LAN アクセスポイントを選択し
て接続する

無線LAN アクセスポイントがWPS をサポート
していない場合、プリンターが検出した無線LAN
アクセスポイント中から、利用したい無線LAN
アクセスポイントを指定して接続できます。

操作パネルから手動で設定して接続する

無線LAN アクセスポイントの情報（SSID、暗号
化方法、暗号化キー）を手動で設定して無線LAN
に接続します。

■
■WPS で接続する

無線LAN アクセスポイントがWPS をサポートしてい
る場合、簡易設定用のボタン（WPS ボタン）を使って
簡単に無線LAN に接続できます。
次の手順に従って接続してください。

1 無線 LAN アクセスポイント付属の取扱説明書な どで、WPS ボタンの位置を確認します。

2 無線 LAN アクセスポイントが起動され、正常動 作していることを確認します。

3 プリンターの電源を入れます。 ［ムセンセッテイ　シマスカ?］が表示されたら、 ［ハイ］を選択します。

手順6 へ進みます。

ボタンまたは▼ ボタンを押して

4 操作パネルの

▼

［ムセン( インフラストラクチャ) セッテイ］を表

示し、
ボタンを押します。

5 管理者パスワードを入力して、 ボタンを押し ます。 工場出荷時のパスワードは「999999」です。

6 ［ユウコウ］を選択し、 ボタンを押します。

ボタンまたは ▼ ボタンを押して［WPS セッテ

7

▼

イ］を表示し、
ボタンを押します。

ボタンまたは ▼ ボタンを押して［WPS-PBC］

8

▼

を表示し、
ボタンを押します。

１ 章 セ ッ ト ア ッ プ す る

9 ［ハイ］を選択し、 ボタンを押します。

プリンターが無線LAN アクセスポイントの検索を
開始します。その間に、無線LAN アクセスポイン
トのWPS ボタンを数秒間押したままにします。

設定完了画面が表示されたら、無線LAN のセットアッ
プは終了です。

WPS の実行中は、パネルを操作できません。

•
［セツゾク シッパイ］が表示された場合、手順 9 に
戻り、操作をやり直してください。

メモ

•
［OVERLAP］が表示された場合、WPS プッシュ
ボタンが 2 つ以上の無線アクセスポイントで実行
されています。しばらく待ってから、再度行ってく
ださい。

■
■操作パネルから無線LAN アクセスポイントを
選択して接続する

無線LAN アクセスポイントがWPS をサポートしてい
ない場合、プリンターが検出した無線LAN アクセスポ
イント中から、利用したい無線LAN アクセスポイント
を指定して接続できます。接続するには、暗号化キーの
入力が必要です。
次の手順に従って設定してください。

1 無線 LAN アクセスポイント付属の取扱説明書な どで、SSID と暗号化キーを確認し、メモしてお きます。

• SSID は、ネットワーク名、ESSID、ESS-ID とも
呼ばれます。

メモ

• 暗号化キーは、ネットワークキー、セキュリティー
キー、パスワード、Pre-shared Key とも呼ばれます。

21
パソコンに接続する

原本のページ画像を開く · p.21

2 無線 LAN アクセスポイントが起動され、正常動 作していることを確認します。

3 プリンターの電源を入れます。 ［ムセンセッテイ　シマスカ?］が表示されたら、 ［ハイ］を選択します。

手順6 へ進みます。

ボタンまたは ▼ ボタンを押して［ムセン( イン

4

▼

フラストラクチャ) セッテイ］を表示し、
ボ
タンを押します。

5 管理者パスワードを入力して、 ボタンを押し ます。

工場出荷時のパスワードは「999999」です。

6 ［ユウコウ］を選択し、 ボタンを押します。

１ 章 セ ッ ト ア ッ プ す る

ボタンまたは ▼ ボタンを押して［ムセン　セン

7

▼

タク］を選択し、
ボタンを押します。

プリンターが無線LAN アクセスポイントの検索を
開始します。しばらくお待ちください。
有効な無線LAN アクセスポイントのSSID が一覧
で表示されます。

ボタンまたは ▼ ボタンを押して無線LAN アク

8

▼

セスポイントを選択し、
ボタンを押します。

• ［シュドウ　セッテイ］のみを表示した場合、または、
利用したい無線LAN アクセスポイントのSSID が
一覧中になかった場合は、「操作パネルから手動で
設定して接続する」に記載の手順で設定してくださ
い。

• 選択した無線 LAN アクセスポイントの暗号化方法
に適した暗号化キー入力画面が表示されます。

22

パソコンに接続する

9 暗号化キーを入力します。

• 暗号化キーは、無線 LAN アクセスポイントやセキュ
リティーによって異なります。

メモ

〈［WPA KEY ニュウリョク］が表示された場合〉

項　目
説　明

セキュリティー
WPA/WPA2-PSK

暗号化キー
Pre-shared Key を入力して
ください。

〈［WEP KEY ニュウリョク］が表示された場合〉

項　目
説　明

セキュリティー
WEP

暗号化キー
WEP Key を入力してくださ
い。

〈上の2 つに当てはまらない場合〉

項　目
説　明

セキュリティー
Disable（無効）

暗号化キー
入力の必要はありません。

確認画面に、手順８ で選択した無線LAN アクセス
ポイントのSSID と上記のいずれかの暗号化方法が
セキュリティーとして表示されます。

10 表示された SSID が、手順1 で準備したSSID

と同じであれば［ハイ］を選択し、
ボタンを
押します。

設定完了画面が表示されたら、無線LAN のセットアッ
プは終了です。
その他の画面が表示された場合、手順4 に戻り、操作を
やり直してください。

■
■操作パネルから手動で設定して接続する

無線LAN アクセスポイントの情報（SSID、暗号化方法、
暗号化キー）を手動で設定して無線LAN に接続します。
次の手順に従って設定してください。

1 無線 LAN アクセスポイント付属の取扱説明書な どで、SSID、暗号化方法、暗号化キーを確認し、 メモしておきます。

暗号化方法が WPA-EAP またはWPA2-EAP の場
合は、プリンターのWeb ページの［管理者設定］か
ら設定します。プリンターのWeb ページについては、
電子マニュアルをご覧ください。

• SSID は、ネットワーク名、ESSID、ESS-ID とも
呼ばれます。

メモ

• 暗号化キーは、ネットワークキー、セキュリティー
キー、パスワード、Pre-shared Key とも呼ばれます。

原本のページ画像を開く · p.22

2 無線 LAN アクセスポイントが起動され、正常動 作していることを確認します。

3 プリンターの電源を入れます。

ボタンまたは ▼ ボタンを押して

4 操作パネルの

▼

［ムセン( インフラストラクチャ) セッテイ］を表

示し、
ボタンを押します。

5 管理者パスワードを入力して、 ボタンを押し ます。

工場出荷時のパスワードは「999999」です。

6 ［ユウコウ］を選択し、 ボタンを押します。

ボタンまたは ▼ ボタンを押して［ムセン　セン

7

▼

タク］を表示し、
ボタンを押します。

8 ▼ ボタンを押して［ムセン　センタク］を表示し、

ボタンを押します。

プリンターが無線LAN アクセスポイントの検索を
開始します。しばらくお待ちください。
有効な無線LAN アクセスポイントのSSID が一覧
で表示されます。

9 ▼ ボタンを押して［シュドウ　セッティ］を表示し、

ボタンを押します。

ボタンまたは ▼ ボタンを押して［SSID］を表

10

▼

示し、
ボタンを押します。

11 ［SSID ニュウリョク］が表示されたら、 ボタ ンを押します。

12 手順1 で確認したSSID を入力し、 ボタンを 押します。 大文字と小文字は区別されます。正しく入力してくだ さい。

ボタンまたは ▼ ボタンを押して［セキュリ

13

▼

ティー］を表示し、
ボタンを押します。

ボタンまたは ▼ ボタンを押して、手順１で確認

14

▼

した暗号化方法を選択し、
ボタンを押します。

15 手順14 で選択した暗号方法によって操作が異な ります。 手順14 で［ムコウ］を選択した場合

手順16 へ進みます。

手順14 で［WPA2-PSK］を選択した場合

ボタンまたは ▼ ボタンを押して、[WPA

▼

(1)

ENCRYPTION TYPE] を選択し、
ボタ

ンを押します。

ボタンまたは ▼ ボタンを押して、[AES]

▼

(2)

を選択し、
ボタンを押します。

ボタンまたは ▼ ボタンを押して、[WPA

▼

(3)

PRE-SHARED KEY] を選択し、
ボタン

１ 章 セ ッ ト ア ッ プ す る

を押します。

(4) Pre-shared key を入力し、
ボタンを押
します。
[WPA/WPA2-EAP ] の場合は、プリンターの
Web ページから設定します。プリンターのWeb ペー
ジについては、電子マニュアルをご覧ください。

手順14 で[WPA/WPA2-PSK] を選択した場合

ボタンまたは ▼ ボタンを押して、[WPA

▼

(1)

ENCRYPTION TYPE] を選択し、
ボタ

ンを押します。

ボタンまたは ▼ ボタンを押して、[TKIP/

▼

(2)

AES] を選択し、
ボタンを押します。

ボタンまたは ▼ ボタンを押して、[WPA

▼

(3)

PRE-SHARED KEY] を選択し、
ボタン

を押します。

(4) Pre-shared key を入力し、
ボタンを押
します。

手順14 で[WEP] を選択した場合

ボタンまたは ▼ ボタンを押して、[WEP

▼

（1）

KEY] を選択し、
ボタンを押します。

（2）WEP Key を入力し、
ボタンを押します。

ボタンまたは ▼ ボタンを押して［ジッコウ］を

16

▼

選択し、
ボタンを押します。

23
パソコンに接続する

原本のページ画像を開く · p.23

17 手順 1 で準備した内容と同じであれば ボタ ンを押します。

• 暗号化キーは、無線 LAN アクセスポイントやセキュ
リティーによって異なります。

メモ

• プリンターが無線 LAN アクセスポイントを検出す
るまでに、30 秒ほどかかります。

これで、無線LAN のセットアップは終了です。

プリンターが指定された無線LAN アクセスポイントを
検出できなかった場合、［セツゾク シッパイ］が表示さ
れます。この場合、指定した無線LAN アクセスポイン
トが正しく動作していないか、入力した情報（SSID、暗
号化方法、暗号化キー）に間違いがある可能性があります。
確認してください。

１ 章 セ ッ ト ア ッ プ す る

■
■無線 LAN の接続が不安定な場合

無線LAN の接続が不安定な場合、「無線LAN（インフラ
ストラクチャーモード）で接続する」（20 ページ）に
記載の注意事項をよくお読みの上、プリンターと無線
LAN アクセスポイントの位置を変更してください。注意
事項を読んでも解決策が見つからない場合、プリンター
と無線LAN アクセスポイントの位置を近づけてくださ
い。

無線LAN（AP モード）で接続する

無線LAN（AP モード）は無線LAN アクセスポイント

を使用しないで無線端末（パソコン、タブレット、スマー
トフォンなど）を装置に直接接続します。

• 無線LAN（インフラストラクチャ）と無線LAN（AP

モード）を同時に有効にすることはできません。

• 無線LAN（AP モード）を有効にしている場合、装
置はスリープモードに入りますがディープスリープ
モードに移行しません。

• 装置の近くに、微弱な電波を発する電気製品（特に
電子レンジやデジタルコードレス電話）を置かない
でください。

• 装置と無線端末の間に、金属、アルミサッシ、鉄筋
コンクリート壁があると、接続しにくくなる場合が
あります。

• 無線LAN 接続は、環境によって有線LAN 接続や
USB 接続と比べて、通信速度が劣る場合がありま
す。写真などの大きなデータを印刷する場合は、有
線LAN またはUSB 接続で印刷することをおすす
めします。

24

パソコンに接続する

■
■無線LAN（AP モード）を利用するための準備

装置が簡易無線アクセスポイントとなり、無線端末を直
接接続できます。
お使いの無線機器が以下の環境に対応しているか確認し
てお使いください。

■
■無線LAN を有効にする

無線LAN の機能は、工場出荷時の設定では、
［DISABLE］
（無効）に設定されています。
無線LAN を使用する場合は、次の手順に従って無線
LAN の機能を［ENABLE］（有効）に設定してください。

1 プリンターの電源を切ります。 2 表示パネルの ボタンを押しながらプリンター

の電源を入れて、表示パネルに［BOOT MENU］
と表示されたら、指を離します。

3 ボタンを押します。

4 管理者パスワードを入力します。 工場出荷時のパスワードは「999999」です。

ボタンまたは ▼ ボタンを押して、[WIRELESS

5

▼

MODULE] を表示し、
ボタンを押します。

6 ▲ ボタンを押して [ENABLE] を選択し、 ボ

タンを押します。

[ENABLE] の右側に［*］がつきます。

7 オンラインボタンを押して、［オンライン］にし

ます。

8 正しく設定されていることを確認するために、「設 定内容」を印刷します。

原本のページ画像を開く · p.24

9 ［プリンター情報］の［ネットワーク］に［無線情 報］が表示されていることを確認します。

• 「設定内容」に正しく表示されない場合は、手順 1 から
やり直してください。

メモ

■
■無線LAN（AP モード）の設定方法を確認する

お使いの無線端末が、WPS-PBC（プッシュボタン）に
対応しているか確認し、設定方法を選択してください。
WPS-PBC に対応している場合は「自動接続（プッシュ
ボタン）」、WPS に対応しているか分らない場合は「手
動接続」を参照してください。

自動接続（プッシュボタン）
無線端末がWPS-PBC（プッシュボタン）をサポー
トしている場合、WPS ボタンを使って無線LAN
（AP モード）に接続できます。

手動接続
無線端末がWPS-PBC（プッシュボタン）をサポー
トしていない場合、装置のSSID とパスワードを
無線端末に入力して接続できます。

■
■自動接続（プッシュボタン）

無線端末がWPS-PBC（プッシュボタン）をサポート
している場合、WPS ボタンを使って無線（AP モード）
に接続できます。
次の手順に従って接続してください。

1 無線端末付属の取扱説明書などで、WPS ボタン の位置を確認します。

2 プリンターの電源を入れます。

ボタンまたは ▼ ボタンを数回押

3 操作パネルの

▼

し、
［ムセン(AP モード) セッテイ］を表示します。

ボタンを押すと、パスワード入力画面が出て

きます。

パスワードを入力し、
ボタンを押します。（工

場出荷時のパスワードは、999999 です）

4 ［ユウコウ］を選択し、 ボタンを押します。

ボタンまたは ▼ ボタンを押し、［ジドウセツゾ

5

▼

ク( プッシュボタン)］を表示し、
ボタンを押
します。

6 [ ハイ］を押します。

7 無線端末でWPS-PBC（プッシュボタン）を開始 します。

下の画面が表示されたら、無線LAN のセットアップは
終了です。

セイコウシマシタ
OKヲ オス

■
■手動接続

無線端末がWPS-PBC（プッシュボタン）をサポートし
ていない場合、装置のSSID とパスワードを無線端末に
入力して接続できます。
次の手順に従って接続してください。

１ 章 セ ッ ト ア ッ プ す る

1 装置の電源を入れます。

または ▼ ボタンを数回押し、［ム

2 操作パネルの

▼

セン(AP モード) セッテイ］を表示します。

ボタンを押すと、パスワード入力画面が出て

きます。

パスワードを入力し、
ボタンを押します。（工

場出荷時のパスワードは、999999 です）

3 ［ユウコウ］を選択し、 ボタンを押します。

4 ［シュドウセツゾク　セッテイヒョウジ］を選択し、

ボタンを押します。

5 表示された装置の［SSID］と［パスワード］を確 認します。

6 無線端末に手順5 で確認した装置の［SSID］と［パ スワード］を入力し接続を行います。

25
パソコンに接続する

USB で接続する

1 USB ケーブルを準備します。

2 プリンターとパソコンの電源をOFF にします。

☞ ☞「電源の切りかた」（38 ページ）

3 プリンターの右側面のコネクターカバーのロックを 押し、コネクターカバーを外します。

１ 章 セ ッ ト ア ッ プ す る

ロック

コネクターカバー

4 USB ケーブルをプリンターのUSB インター フェースコネクターに差し込みます。

USBインターフェースコネクター

26

パソコンに接続する

5 コネクターカバーをプリンター本体に取り付けます。

コネクターカバー

6 USB ケーブルをパソコンのUSB インターフェー スコネクターに差し込みます。

IP アドレスを設定する

ネットワークで接続するときは、本機にIP アドレス、サ
ブネットマスク、ゲートウェイアドレスを設定します。

1 プリンターの電源をON にします。

2 操作パネルに[C M Y K] または［オンライン］と

表示していることを確認します。

3 [ ネットワーク　セッテイ] を選択します。

有線接続の場合

または▼ ボタンを数回押し、
［カ

▼

操作パネルの

ンリシャヨウ メニュー］を表示します。

ボタンを押すと、パスワード入力画面が出

てきます。

パスワードを入力します。（工場出荷時のパス

ワードは、999999 です）

ボタンを押すと、［ネットワーク セッテイ］

が表示されます。

ネットワーク　セッテイ
>

無線接続の場合

または▼ ボタンを数回押し、

▼

操作パネルの

［ムセン( インフラストラクチャ) セッテイ］を

表示します。

ボタンを押すと、パスワード入力画面が出

てきます。

パスワードを入力し、
ボタンを押します。
（工

場出荷時のパスワードは、999999 です）

［ユウコウ］を選択し、
ボタンを押します。

または▼ ボタンを押すと、［ネットワーク

▼

セッテイ］が表示されます。

ネットワーク　セッテイ
>

4 ボタンを押した後、▼ ボタン数回押し、［IP

アドレスセッテイ］を選択し、
ボタンを押し
ます。

IPアドレスセッテイ
ジドウ

または▼ ボタンを押し、［シュドウ］を表示さ

5

▼

せ、
ボタンを押し決定した後、▼ ボタンを押し、

［IPV4 アドレス］を選択し、
ボタンを押します。

IPV4アドレス
0.　0.　0.　0

１ 章 セ ッ ト ア ッ プ す る

6 IPV4 アドレスの1 桁目が点滅するので、▲ ボタ

ンまたは ▼ ボタンを押し、設定したい値を表示し

ます。

ボタンを2 秒以上押すと、早送りします。

IPV4アドレス
192.　0.　0.　0

7 ボタンを押します。IPV4 アドレスの2 桁目

が点滅します。

6 〜7 を繰り返し、全ての桁を設定します。

IPV4アドレス
192. 192. 100. 100

8 ▼ ボタンを数回押し、同様の手順で［サブネット

マスク］、［ゲートウェイアドレス］を設定します。

9 設定が終わったら、 オンラインボタンを押します。

プリンターに設定値が保存され、ネットワーク機

能が再起動します。

操作パネルに[C M Y K] または［オンライン］と表示さ
れたら完了です。

27
IP アドレスを設定する

プリンタードライバーをインストールする

動作環境

• Windows 10　日本語版
• Windows 8.1　日本語版
• Windows 8　日本語版
• Windows Server 2012　 日本語版
• Windows Server 2012 R2　 日本語版
• Windows 7　日本語版
• Windows Vista　日本語版
• Windows Server 2008　日本語版
• Mac OS X 10.8.5 〜10.11　日本語版

プリンタードライバーの種類

Windows をお使いのかた

１ 章 セ ッ ト ア ッ プ す る

Mac OS X をお使いのかた

プリンタードライバーのインストール

Window をお使いのかた
☞ 29 ページ





Mac をお使いのかた

Mac OS X
Bonjour でネットワーク接続する
☞31 ページ

TCP/IP でネットワーク接続する
☞32 ページ

USB ケーブルで接続する
☞33 ページ

• プリンタードライバー、Windows、Mac OS X のバージョンアップにより、本書の記載と異なる場合があります。
メモ

28

プリンタードライバーをインストールする

Windows をお使いの方

ここでは、以下の環境を例にしています。
プリンター： C332dnw
システム環境： Windows 7 Home Premium Edition

1 本機とパソコンが接続され、電源が入っているこ とを確認し、付属の「ソフトウェアDVD-ROM」 をパソコンに挿入します。

2 ［自動再生］が表示されたら、 ［Setup.exe の実行］ をクリックします。

• ［ユーザー アカウント制御］ダイアログが表示され

メモ

た場合は、［はい］をクリックします。

3 プルダウンメニューから言語を選択します。

4 使用許諾契約を読み、 ［同意する］をクリックします。

5 環境についてのアドバイスを読み［次に進む］を

クリックします。

6 パソコンと本機の接続方法に従って［ネットワー ク（有線 / 無線）］もしくは[USB] を選択し、［次 に進む］をクリックします。

• ［Windows セキュリティの重要な警告］ダイアログ

メモ

が表示された場合は、［アクセスを許可する］をク
リックします。

7 本機の機種名を選択し、［次に進む］をクリックし ます。

8 ［ソフトウェアのインストール］をクリックします。

インストールが始まります。

次のソフトウェアがインストールされます。
• PCL6 プリンタードライバー

メモ

（NetworkExtention、色見本印刷ユーティリティ

• 含む。NetworkExtention はネットワーク接続の
• ときのみ）
• Cloud Support
• 他のソフトウェアはカスタムインストールからイン

１ 章 セ ッ ト ア ッ プ す る

ストールします。 9 ソフトウェアのインストールが完了したことを確 認し、[ 印刷テスト] をクリックします。

10 テスト印刷を行うプリンターを選択して、［印刷テ

スト］をクリックします。

11 テスト印刷されたことを確認して［OK］をクリッ

クします。

12 ［完了］をクリックします。

13 ［次に進む］をクリックします。

以下のダイアログが表示された場合は、［はい］を
クリックします。

29
プリンタードライバーをインストールする

14 ［終了］をクリックします。

|
ma)
(c= 5)

１
章
セ
ッ
ト
ア
ッ
プ
す
る

30 プリンタードライバーをインストールする、 レレレレレレレレううフフーー

30

プリンタードライバーをインストールする

Bonjour でネットワーク接続するとき（Mac OS X）

ここでは、Bonjour プロトコルを利用してプリンターの
設定を行う手順を説明します。

ここでは、Mac OS X 10.9 にC332dnw をインストー
ルする場合を例にしています。

1 本機とパソコンが接続され、電源が入っているこ とを確認します。

2 「ソフトウェアDVD-ROM」をパソコンに挿入し

ます。 3 デスクトップの［OKI］アイコンをダブルクリッ

クします。

4 ［Drivers］＞［PS］＞［Installer for OSX］を

ダブルクリックします。

5 管理者パスワードを入力し、［OK］をクリックし

ます。

画面に表示される指示に従って、インストールを
完了します。

6 アップルメニューから［システム環境設定］を選

択します。

7 ［プリントとスキャン］をクリックします。

8 ［+］をクリックします。 メニューが表示されたら、［プリンタまたはスキャ ナを追加］を選択します。

9 ［デフォルト］をクリックします。

10 [ 種類] が[Bonjour] である本機を選択し、［OKI

C332 PS］が［ドライバ］に表示されているこ
とを確認します。

本機の名前は、「OKI-MC332（MAC アドレスの
下6 桁）」の形で表示されます。

• 名前を変更するときは、［名前：］に使用する名前を
入力します。

メモ

11 ［追加］をクリックします。

１ 章 セ ッ ト ア ッ プ す る

12 ［インストール可能なオプション］が表示されたら、 ［続ける］をクリックします。

13 ［プリンタ］のリストに本機が追加され、［種類］

に［OKI C332 PS］が表示されたことを確認し

ます。

• ［種類］に［OKI C332 PS］と正しく表示されな
い場合は、［-］をクリックして［プリンタ］から本
機を削除し、手順8 ～12 を再度行ってください。

14 ［プリントキューを開く］をクリックします。

15 ［プリンタ］メニューから［テストページをプリン ト］を選択します。

16 [ プリントとスキャン] を閉じます。

17 「ソフトウェアDVD-ROM」をパソコンから取り 出します。

これで、インストールは完了です。

31
プリンタードライバーをインストールする

TCP/IP でネットワーク接続するとき（Mac OS X）

1 本機とパソコンが接続され、電源が入っているこ とを確認します

2 「ソフトウェアDVD-ROM」をパソコンに挿入し ます。

3 デスクトップの［OKI］アイコンをダブルクリッ クします。

4 ［Drivers］＞［PS］＞［Installer for OSX］を ダブルクリックします。

５ 管理者パスワードを入力し、［OK］をクリックし ます。 画面に表示される指示に従って、インストールを 完了します。

１ 章 セ ッ ト ア ッ プ す る

6 アップルメニューから［システム環境設定］を選 択します。

7 ［プリンタとスキャナ］をクリックします。

8 ［+］をクリックします。 メニューが表示されたら、［プリンタまたはスキャ ナを追加］を選択します。

9 ［IP］をクリックします。

10 アドレスに本機に付与されたIP アドレスを入力 し、［ドライバ］に［OKI C332 PS］が表示され ることを確認します。

• ［ドライバ］に［OKI C332 PS］が表示されない
場合は、本機と正しく通信できていません。本機に
設定されたIP アドレスが間違っていないか確認し
てください。

32

プリンタードライバーをインストールする

• 名前欄にはIP アドレスが表示されますが、任意の
名前を設定可能です。

メモ

11 ［追加］をクリックします。

12 ［インストール可能なオプション］が表示されたら、 ［続ける］をクリックします。

13 ［プリンタ］のリストに本機が追加され、［種類］ に［OKI C332 PS］が表示されたことを確認し ます。

• ［種類］に［OKI C332 PS］と正しく表示されな
い場合は、［-］をクリックして［プリンタ］から本
機を削除し、手順8 ～12 を再度行ってください。

14 ［プリントキューを開く］をクリックします。

15 ［プリンタ］メニューから［テストページをプリン ト］を選択します。

16 [ プリンタとスキャナ] を閉じます。

17 「ソフトウェアDVD-ROM」をパソコンから取り 出します。

これで、インストールは完了です。

USB 接続するとき（Mac OS X）

ここでは、Mac OS X 10.9 にC332dnw をインストー
ルする場合を例にしています。

1 本機とパソコンが接続され、電源が入っているこ とを確認します。

2 「ソフトウェアDVD-ROM」をパソコンに挿入し ます。

3 デスクトップの［OKI］アイコンをダブルクリッ クします。

4 ［Drivers］＞［PS］＞［Installer for OSX］を ダブルクリックします

5 管理者パスワードを入力し、［OK］をクリックしま す。 画面に表示される指示に従って、インストールを完 了します。

6 アップルメニューから［システム環境設定］を選 択します。

7 ［プリントとスキャン］をクリックします。

8 ［+］をクリックします。 メニューが表示されたら、［プリンタまたはスキャ ナを追加］を選択します。

9 ［デフォルト］をクリックします。

10 ［種類] が［USB］である本機を選択し、［OKI

C332 PS］が［ドライバ］に表示されていること

を確認します。

本機の名前は、「OKI DATA CORP C332」の形

で表示されます。

• 名前を変更するときは、［名前：］に使用する名前
を入力します。

メモ

11 ［追加］をクリックします。

１ 章 セ ッ ト ア ッ プ す る

12 ［インストール可能なオプション］が表示されたら、 ［続ける］をクリックします。

13［プリンタ］のリストに本機が追加され、 ［種類］に［OKI C332 PS］が表示されたことを確認します。

• ［種類］に［OKI C332 PS］と正しく表示されな
い場合は、［-］をクリックして［プリンタ］から本
機を削除し、手順8 ～12 を再度行ってください。

14 ［プリントキューを開く］をクリックします。

15 ［プリンタ］メニューから［テストページをプリン ト］を選択します。

16 [ プリンタとスキャナ] を閉じます。

17 「ソフトウェアDVD-ROM」をパソコンから取り 出します。

これで、インストールは完了です。

33
プリンタードライバーをインストールする

オプションの設定（Windows をお使いのかた）

プリンターにセカンドトレイユニットを取り付けたと
きは、以下の手順でプリンタードライバーの設定を行
います。

• パソコンの管理者の権限が必要です。

１ ［スタート］-［デバイスとプリンター］を選択し ます。

１ 章 セ ッ ト ア ッ プ す る

２ お使いのプリンターのアイコンをマウスの右ボタ ンでクリックし、［プリンターのプロパティ］を選 択します。

34

プリンタードライバーをインストールする

3 プリンタードライバーの設定を行います。

■
■PS プリンタードライバー

〈ネットワーク接続のとき〉
［デバイスの設定］タブの［インストール可能な
オプション］で［プリンターの情報を取得する］
をクリックし［セットアップ］または［プリンター
の情報を取得する］をクリックします。

〈USB 接続のとき〉
手動でトレイ数：２を設定します。［OK］をク
リックします。

■
■PCL プリンタードライバー

〈ネットワーク接続のとき〉
［デバイスオプション］タブで［プリンターの情
報を取得する］を選択します。

〈USB 接続のとき〉
手動でトレイ数：２を設定します。［OK］をク
リックします。

オプションの設定（Mac OS X をお使いのかた）

プリンタードライバーをインストールした後にセカンド
トレイを追加した場合は、以下の手順でオプションの設
定を行います。

1 ［アップルメニュー］-［システム環境設定］を選 択します。

2 ［プリンタとスキャナ］をクリックします。プリン ターを選択し、［オプションとサプライ］をクリッ クし、［オプション］タブを選択します。

3 ［トレイ数］で、［2］を選択し、［OK］をクリッ クします。

１ 章 セ ッ ト ア ッ プ す る

35
プリンタードライバーをインストールする

１ 章 セ ッ ト ア ッ プ す る

36

2 章　基本操作

電源の切りかた…………………………………………………………………………………… 38
用紙について……………………………………………………………………………………… 39
使用できる用紙… …………………………………………………………………………… 39
使用できない用紙… ………………………………………………………………………… 40
用紙のセット……………………………………………………………………………………… 41
用紙のセットの手順… ……………………………………………………………………… 41
トレイ1 にセットできる用紙……………………………………………………………… 42
トレイ２にセットできる用紙… …………………………………………………………… 42
MP トレイ（マルチパーパストレイ）にセットできる用紙… ………………………… 42
用紙のセット（トレイ1、トレイ2（オプション））… ………………………………… 43
用紙のセット（MP トレイ）………………………………………………………………… 44
用紙サイズを設定する… …………………………………………………………………… 45
メディアウェイトを設定する… …………………………………………………………… 46
メディアタイプを設定する… ……………………………………………………………… 47
用紙の排出………………………………………………………………………………………… 48
本体排紙トレイ（印刷面を裏にして排出）………………………………………………… 48
後方排紙トレイ（印刷面を表にして排出）………………………………………………… 48
操作パネルの使いかた…………………………………………………………………………… 49
メニューを変更するとき… ………………………………………………………………… 49
メニューマップを印刷する……………………………………………………………………… 51
ネットワーク情報を印刷する…………………………………………………………………… 51
節電機能の設定…………………………………………………………………………………… 52
パワーセーブモードに入るまでの時間を設定する…………………………………………… 52
スリープモードに入るまでの時間を設定する…………………………………………………… 53
自動で電源を切る（オートパワーオフ）までの時間を設定する…………………………… 54
オートパワーオフを設定する… …………………………………………………………… 54
移行時間を設定する… ……………………………………………………………………… 55
プリンタードライバーの設定…………………………………………………………………… 56
Windows をお使いのかた… ……………………………………………………………… 56
Mac OS X をお使いのかた………………………………………………………………… 57
おもな機能………………………………………………………………………………………… 58
機能の説明………………………………………………………………………………………… 59
Windows PS プリンタードライバーの機能… ………………………………………… 59
Windows PCL プリンタードライバーの機能…………………………………………… 61
Mac OS X PS プリンタードライバーの機能…………………………………………… 62

電源の切りかた

電源スイッチを約1 秒間押します。
操作パネルに「シャットダウンチュウ. デンゲンガ　キ
レルマデ　オマチクダサイ」と表示され、電源スイッチ
のLED ランプが約1 秒周期で点滅します。

シャットダウンチュウ.
デンゲンガ　キレルマデ　オ

しばらくすると、プリンターの電源は自動的に切れ、電
源スイッチのLED ランプが消灯します。

• 電源スイッチを5 秒以上押し続けると、強制的に電源が
切れます。トラブルが発生した時のみご使用ください。
プリンターのトラブルについては「その他のトラブル」
（89 ページ）をご覧ください。

２ 章 基 本 操 作

■ 長期間使用しないとき

連休や旅行等でプリンターを長期間使用しない場合や、
修理・点検等で部品を交換したり取り付けたりする場合
は、コンセントから電源コードを抜いてください。

電源コード

アース線

• アース線を外す場合は、必ず電源コードをコンセント
から抜いてから行ってください。

• プリンターは長時間（4 週間以上）電源コードを抜い
ておいても、機能障害を生じません。
メモ

38

電源の切りかた

用紙について

使用できる用紙

高品質な印刷を行うためには、材質、厚さ、表面の仕上げなどの条件を満足する用紙を使用する必要があります。
電子写真プリンター用紙をご使用ください。
弊社推奨紙以外で印刷される場合には、印刷品質や用紙の走行性など、事前に十分テストを行い、支障がないことを
確認してから使用してください。

種類
サイズ　単位：mm（カッコ内の単位はインチ）
厚さ

普通紙
A4
210 × 297
64〜220g/㎡
両面印刷の場合、64〜176g/㎡

A5
148 × 210

メモ

推奨紙：エクセレントペーパー
推奨再生紙：王子製紙製
再生PPC 用紙100

A6
105 × 148

B5
182 × 257

B6
128 × 182

A6、A5 サイズおよび用紙幅が
148mm 以下(A5 幅）以下を設定
すると、印刷速度が遅くなります。

B6 ハーフ
64 × 182

レター
215.9 × 279.4（8.5 × 11）

リーガル（13 インチ）
215.9 × 330.2（8.5 × 13）

リーガル（13.5 インチ）
215.9 × 342.9（8.5 × 13.5）

リーガル（14 インチ）
215.9 × 355.6（8.5 × 14）

エグゼクティブ
184.2 × 266.7（7.25 × 10.5）

ステートメント
139.7 × 215.9（5.5 × 8.5）

• 8.5 インチSQ
• 215.9 × 215.9　(8.5 × 8.5)

フォリオ
210 × 330

２ 章 基 本 操 作

16K（184 × 260㎜）
184 × 260

16K（195 × 270㎜）
195 × 270

16K（197 × 273㎜）
197 × 273

カスタム
幅64 〜216
長さ127 〜1321
64〜220g/㎡

はがき
はがき
100 × 148
郵便はがき

往復はがき
148 × 200

封筒
封筒（長形3 号）
120 × 235
85g/㎡の紙を使用したもの

封筒（長形4 号）
90 × 205

封筒（洋形4 号）
105 × 235

Monarch
（3.875 × 7.5）
24lb の紙を使用したもので、
フラップ部がきちんと折れているもの
Com-9
（3.875 × 8.875）

Com-10
104.8 × 241.3（4.125 × 9.5）

DL
110 × 220（4.33 × 8.66）

C5
162 × 229（6.4 × 9）

その他
インデックスカード
76.2 × 127.0（3 × 5）

4 × 6 インチ
101.6 × 152.4 (4 × 6)

5 × 7 インチ
127.0 × 177.8 (5 × 7)

ラベル紙
A4
210 × 297
0.1 〜0.2㎜

レター
215.9 × 279.4（8.5 × 11）

部分印刷用紙
普通紙に準じます。
64〜220g/㎡

カラー用紙
普通紙に準じます。
64〜220g/㎡

はがき、封筒、ラベル紙を設定すると印刷速度が遅くなります。

用紙について

39

使用できない用紙

• 表面が平滑（すべすべ）すぎる用紙、粗い（ザラ紙、繊維質）用紙、表と裏の粗さが大きく異なる用紙
• 薄すぎる用紙、厚すぎる用紙、紙粉が多い用紙
• 横目の用紙
• 濡れている（湿っている）用紙
• 静電気で貼り付いている用紙
• 絹目加工（シボ）、浮き出し加工（エンボス）、コーティング加工（コート紙）をしてあるもの
• のり・スターチ・薬品などで特殊加工、耐熱性（230 度）のない特殊加工をしてあるもの
• バインダー用の穴、ミシン目、切り込み、穴がある用紙
• 用紙カット面に、凹凸、つぶれ、バリなどがある用紙
• 四角い形状でない用紙、裁断角度が直角でない用紙
• シワ、反り、角の折れ曲がり、波打ち、折り目、破れなどがあるもの
• ホチキス、クリップ、リボン、テープ、留め金などがついているもの
• カーボン紙、ノンカーボン紙、感熱紙、感圧紙などの特殊紙
• 熱転写プリンター用紙、インクジェット用の用紙やはがき、湿式PPC 用紙、複写紙、和紙など
• 切手の貼ってあるもの
• 写真加工してあるはがき
• 厚すぎる封筒、プラスチックでできた封筒、内袋のある二重封筒、とめ金やボタンや窓のある封筒、フラップ部に粘着剤や両面テープ
• のついた封筒、撥水加工された封筒

２ 章 基 本 操 作

40

用紙について

用紙のセット

用紙のセットの手順

使用できる用紙か確認する（39 ページ）

⇩

用紙をセットするトレイを確認する（42 ページ）

⇩ ⇩

トレイ1/ トレイ2
MP トレイ

用紙をセットする（43 ページ）
用紙をセットする（44 ページ）

⇩

⇩

セットボタンを押す（44 ページ）

２ 章 基 本 操 作

⇩

操作パネルで用紙サイズを設定する（45 ページ）

⇩

操作パネルでメディアウェイトを設定する（46 ページ）

⇩

操作パネルでメディアタイプを設定する（47 ページ）

⇩

用紙の排出先を確認する（48 ページ）

用紙のセット

41

トレイ1 にセットできる用紙

用紙サイズ
A4、A5、A6*、B5、B6、リーガル14、リー
ガル13.5、リーガル13、レター、エグ
ゼクティブ、ステートメント、8.5 インチ
SQ、フォリオ、16K （184 × 260㎜）、
16K （195 × 270㎜）、16K （197 ×
273㎜）、はがき*、カスタム（幅100 〜
216㎜、長さ148 〜356㎜）

用紙の種類
普通紙、再生紙、厚紙、粗い紙、レターヘッ
ド、ボンド紙、特殊用紙、郵便はがき

用紙の厚さ
64 〜176g/㎡

セットできる枚数
64g/㎡の用紙の場合、280 枚

注意すること
印刷面は下に向ける。

* 176g/m
2 を超える厚手の郵便はがきはMP トレイを使用して
ください。

トレイ２にセットできる用紙

用紙サイズ
A4、A5、B5、
リーガル14、リーガル13.5、リーガル
13、レター、エグゼクティブ、8.5 イン
チSQ、フォリオ、16K （184 × 260㎜）、
16K （195 × 270㎜）、16K （197 ×
273㎜）、カスタム（幅148 〜216㎜、
長さ210 〜356㎜）

２ 章 基 本 操 作

用紙の種類
普通紙、再生紙、厚紙、粗い紙、レターヘッ
ド、ボンド紙、特殊用紙

用紙の厚さ
64 〜176g/㎡

セットできる枚数
64g/㎡の用紙の場合、580 枚

注意すること
印刷面は下に向ける。

MP トレイ（マルチパーパストレイ）にセットできる用紙

用紙サイズ
A4、A5、A6、B5、B6、B6 ハーフ、
リーガル14、リーガル13.5、リーガル
13、レター、エグゼクティブ、ステート
メント、8.5 インチSQ、フォリオ、
16K （184 × 260㎜）、16K （195 ×
270㎜）、16K （197 × 273㎜）、
はがき、往復はがき、封筒（長形3 号、長
形4 号、洋形4 号、COM-9、COM-10、
MONARCH、DL、C5）、インデックスカー
ド、4 × 6 インチ、5 × 7 インチ、カ
スタム（幅64 〜216㎜、長さ127 〜
1321㎜）

MPトレイ
（マルチパーパストレイ）

用紙の種類
普通紙、再生紙、厚紙、粗い紙、郵便はがき、
封筒、レターヘッド、ラベル紙、ボンド紙、
特殊用紙

用紙の厚さ
64 〜220g/㎡

セットできる枚数
64g/㎡の用紙の場合、110 枚
郵便はがき40 枚、封筒10 枚

注意すること
印刷面は上に向ける。

42

用紙のセット

用紙のセット（トレイ1、トレイ2（オプション））

ここでは、トレイ1 を例にしています。

トレイ2 も同様の手順で用紙をセットします。

1 用紙カセットを引き出します。

2 用紙ガイドをつまみ、用紙の幅の位置に合わせま す。

プレート

用紙ガイド

3 用紙ストッパーをつまみ、用紙の長さの位置に合わ せます。

用紙ストッパー

4 用紙をよくさばき、上下左右をそろえます。

5 印刷面を下に向けて、トレイの手前に用紙をセッ トします。用紙ガイドの「▽」マークを越えない ようにセットします。

印刷面を下に向ける

「▽」マーク

手前に寄せて
セットする

２ 章 基 本 操 作

続いて、用紙サイズ、メディアウェイト、メディアタイ
プをセットします。

☞ ☞「用紙サイズを設定する」（45 ページ）

☞ ☞「メディアウェイトを設定する」（46 ページ）

☞ ☞「メディアタイプを設定する」（47 ページ）

43

用紙のセット

用紙のセット（MP トレイ）

１ 装置前面のMP トレイを手前に開きます。

MPトレイ

２ 用紙サポーターを引き出します。

２ 章 基 本 操 作

用紙サポーター

３ 補助サポーターを広げます。

手差しガイド

補助サポーター

手差しガイド

4 手差しガイドを用紙の幅に合わせます。

44

用紙のセット

５ 用紙をよくさばき、上下左右をそろえます。

６ 印刷面を上にして用紙をセットします。

「▽」マーク

印刷する面を上に向けて、
まっすぐ突き当たるまで
差し込みます

７ セットボタンを押します。

セットボタン

続いて、用紙サイズ、メディアウェイト、メディアタイ
プをセットします。

☞ ☞「用紙サイズを設定する」（45 ページ）

☞ ☞「メディアウェイトを設定する」（46 ページ）

☞ ☞「メディアタイプを設定する」（47 ページ）

• MP トレイから手差し印刷することもできます。
• パソコンから手差し印刷を指定し実行した後に、プリ
• ンターに用紙をセットし、1 枚ずつ確認してからオン
• ラインボタンを押して印刷します。
• MP トレイを閉じるときは、逆の手順で行います。

メモ

• ＭＰトレイからの印刷中に用紙を上から押さえたり、用
紙を持って引張ったりしないでください。もし、印刷
を止めたい場合は、本体排紙トレイを開けてください。
用紙の除去方法は、「紙づまりになったとき」（68
ページ）を参照してください。

用紙サイズを設定する

トレイに用紙をセットしたら、操作パネルで用紙サイズ）
を設定します。工場出荷時の設定では［A4］に設定され
ています。

１ 操作パネルに[ C M Y K ] または［オンライン］ と表示していることを確認します。

オンライン

2 ▼ ボタンまたは▲ ボタンを数回押して、［メ ニュー］を表示させます。

メニュー

ボタンを押すと、［トレイ　コウセイ］が表示

されます。

トレイ　コウセイ
>

更に、
ボタンを押すと、［MP トレイ　セッテ

イ］が表示されます。

MPトレイ　セッテイ
>＞

▼ ボタンを押すと、［トレイ1　セッテイ］に切
替わります。

トレイ1　セッテイ
>＞

3 設定したいトレイのところで、 ボタンを押す

と、そのトレイに現在設定されている［ヨウシサ

イズ］が表示されます。

ヨウシサイズ
A4

4 ボタンを押すと、現在の設定値が点滅するの

で、▼ ボタンまたは▲ ボタンを数回押して設定し
たいサイズを選択します。

ヨウシサイズ
B5

ボタンを押して決定すると、設定された値の

２ 章 基 本 操 作

右側に［*］が付きます。

ヨウシサイズ
B5

５ オンラインボタンを押し、[ C M Y K ] または ［オンライン］を表示させます。

オンライン

• A4 サイズとレターサイズと同じサイズとして扱う代替
え用紙印刷機能があります。
メモ

45

用紙のセット

メディアウェイトを設定する

トレイに用紙をセットしたら、操作パネルでメディアウェ
イト（用紙の厚さ）を設定します。工場出荷時の設定で
は［フツウシ］（普通紙）に設定されています。

メモ

• 下の表を参考に、使用する用紙に合った値を設定します。

１ 操作パネルに[ C M Y K ] または［オンライン］ と表示していることを確認します。

２ 章 基 本 操 作

オンライン

2 ▼ ボタンまたは▲ ボタンを数回押して、［メ ニュー］を表示させます。

メニュー

ボタンを押すと、［トレイ　コウセイ］が表示

されます。

トレイ　コウセイ
>

更に、
ボタンを押すと、［MP トレイ　セッテ

イ］が表示されます。

MPトレイ　セッテイ
>＞

46

用紙のセット

▼ ボタンを押すと、［トレイ1　セッテイ］に切
替わります。

トレイ1　セッテイ
>＞

3 設定したいトレイのところで、 ボタンを押す

と、そのトレイに現在設定されている［ヨウシサ

イズ］が表示されます。

ヨウシサイズ
B5

▼ ボタンまたは▲ ボタンを数回押して［メディア
ウェイト］を表示させます。

メディアウェイト
フツウシ

4 ボタンを押すと、現在の設定値が点滅するの

で、▼ ボタンまたは▲ ボタンを数回押して設定し
たい値を選択します。

メディアウェイト
アツイカミ

ボタンを押し決定されると、設定された値の

右側に［*］が付きます。

メディアウェイト
アツイカミ

５ オンラインボタンを押し、[ C M Y K ] または ［オンライン］を表示させます。

オンライン

メディアタイプを設定する

トレイに用紙をセットしたら、操作パネルでメディアタ
イプ（用紙の種類）を設定します。工場出荷時の設定で
は［フツウシ］（普通紙）に設定されています。

１ 操作パネルに[ C M Y K ] または［オンライン］ と表示していることを確認します。

オンライン

2 ▼ ボタンまたは▲ ボタンを数回押して、［メ ニュー］を表示させます。

メニュー

ボタンを押すと、［トレイ　コウセイ］が表示

されます。

トレイ　コウセイ
>

更に、
ボタンを押すと、［MP トレイ　セッテ

イ］が表示されます。

MPトレイ　セッテイ
>＞

▼ ボタンを押すと、［トレイ1　セッテイ］に切
替わります。

トレイ1　セッテイ
>＞

3 設定したいトレイのところで、 ボタンを押す

と、そのトレイに現在設定されている［ヨウシサ

イズ］が表示されます。

ヨウシサイズ
B5

▼ ボタンまたは▲ ボタンを数回押して［メディア
タイプ］を表示させます。

メディアタイプ
フツウシ

4 ボタンを押すと、現在の設定値が点滅するの

で、▼ ボタンまたは▲ ボタンを数回押して設定し
たい値を選択します。

２ 章 基 本 操 作

メディアタイプ
サイセイシ

ボタンを押し決定されると、設定された値の

右側に［*］が付きます。

メディアタイプ
サイセイシ

５ オンラインボタンを押し、[ C M Y K ] または ［オンライン］を表示させます。

オンライン

47

用紙のセット

用紙の排出

用紙の排出先は、本体排紙トレイ、後方排紙トレイの2 ヶ
所あります。普通紙、再生紙はどちらにも排出すること
がきます。はがき、往復はがき、封筒、長尺紙は後方排
紙トレイに排出します。
両面印刷するときは、本体排紙トレイに排出します。

本体排紙トレイ
（印刷面を裏にして排出）

本体排紙トレイ上に排出し、印刷した順に重なります。
本体排紙トレイには、64g/㎡の用紙の場合、約150 枚
ためることができます。

１ プリンター背面の後方排紙トレイが閉じているこ とを確認します。

本体排紙トレイ

２ 章 基 本 操 作

後方排紙トレイ

用紙サポーターは、使用状況により、開閉してお
使いください。

用紙サポーター

48

用紙の排出

後方排紙トレイ
（印刷面を表にして排出）

印刷した順と逆に重なります。後方排紙トレイには、
64g/㎡の用紙の場合、約110 枚ためることができます。

• 両面印刷するときは、後方排紙トレイはお使いになれ
ません。

1 プリンター背面の後方排紙トレイを開きます。

後方排紙トレイ

２ 畳んである用紙サポーターを広げます。

用紙サポーター

3 補助サポーターを引き出します。

補助サポーター

• 後方排紙トレイを閉じるときは、逆の手順で行います。
メモ

操作パネルの使いかた

プリンターにエラーが発生したときなど、操作パネルに
メッセージを表示します。また、ボタンを使って、印刷
をキャンセルしたり、各種設定を変更したり、設定され
ている内容やフォントの見本を印刷できます。

メニューを変更するとき

ここでは、コピー枚数を3 にする場合を例にしています。

1 プリンターの操作パネルに［C M Y K］または［オ ンライン］と表示されていることを確認します。 節電モードに入っている場合は、「節電」ボタンを 押し、［C M Y K］または［オンライン］を表示し ます。

オンライン

2 ▼ ボタンまたは▲ ボタンを押し、［カンリシャヨ

ウ　メニュー］を表示します。

カンリシャヨウ　メニュー

ボタンを押すと、パスワード入力画面が出て

きます。

パスワードを入力します。（工場出荷時のパスワー

ドは、999999 です）

ボタンを押すと、［ネットワーク　セッテイ］

が表示されます。

ネットワーク　セッテイ
>

▼ ボタンまたは▲ ボタンを数回押して［インサツ

セッテイ］を表示させます。

インサツ　セッテイ
＞

ボタンを押すと、［ドウサモード］が表示され

２ 章 基 本 操 作

ます。

ドウサモード
ジドウ

3 ▼ ボタンまたは▲ ボタンを数回押して、［コピー

マイスウ］と表示させます。

コピー　マイスウ
1

4 ボタンを押すと、［1］が点滅します。

コピー　マイスウ
1

5 ▲ ボタンを数回押して［3］を表示させます。

コピー　マイスウ
3

49

操作パネルの使いかた

6
ボタンを押すと、［3］の右側に［＊］がつき、
［3］が設定されました。

コピー　マイスウ
3

7
オンラインボタンを押し、メニューを終了します。

• 前の表示に戻りたいときは、
ボタンを押します。
メモ

２
章
基
本
操
作

50 操作パネルの便りDたし00

50

操作パネルの使いかた

メニューマップを印刷する

プリンターのメニューの設定値や、消耗品の残量などを
印刷します。

1 ▼ ボタンを数回押し、［ジョウホウ　インサツ］ を表示させます。

ジョウホウ　インサツ

2 ボタンを押すと、［セッテイナイヨウ　ジッコ

ウ］と表示されるので、
ボタンを押します。

セッテイナイヨウ
ジッコウ

3 メニューマップ（MenuMap）が印刷されます。

ネットワーク情報を印刷する

プリンターのネットワーク情報を印刷します。

1 ▼ ボタンを数回押し、［ジョウホウ　インサツ］ を表示させます。

ジョウホウ　インサツ

2 ボタンを押すと、［セッテイナイヨウ　ジッコ ウ］と表示されます。

セッテイナイヨウ
ジッコウ

（メニューマップの見本）

２ 章 基 本 操 作

3 ▼ ボタンを押すと、［ネットワーク　ジッコウ］

と表示されるので、
ボタンを押します。

ネットワーク
ジッコウ

4 ネットワーク情報（Network Information）が 印刷されます。

51

メニューマップを印刷する、ネットワーク情報を印刷する

節電機能の設定

本機は、パワーセーブモード、スリープモード、ディープスリープモードの3 つの節電モードを備えています。
一定時間（工場出荷時の設定では1 分）使用しないと、パワーセーブモードに移行します。
パワーセーブモードからさらに一定時間（工場出荷時の設定では15 分）使用しないと、スリープモードまたはディー
プスリープモードに移行します。

パワーセーブモードに入るまでの時間を設定する

3 ［パワーセーブ　イコウジカン］が表示されてい

• 節電モードに入っている場合は、「節電」ボタンを押し、
• 節電モードから復帰します。
• ［C M Y K］または［オンライン］が表示されているこ
• とを確認して、表示されていない場合は「オンライン」
• ボタンを押します。

るので、
ボタンを押します。

設定値が点滅します。

1 ▼ ボタンまたは▲ ボタンを数回押して、［メ ニュー］を表示させます。

4 ▼ ボタンまたは▲ ボタンを押して設定したい値

を選択し、
ボタンを押します。

メニュー

設定された値の右側に［*］が付きます。

パワーセーブ　イコウジカン
5フン

２ 章 基 本 操 作

ボタンを押すと、［トレイ　コウセイ］が表示

されます。

5 オンラインボタンを押し、メニューを終了します。

トレイ　コウセイ
>

メモ

• 設定可能な時間は、下記の通りです。工場出荷時の設
定は1 分です。
1 分、2 分、3 分、4 分、5 分、10 分、15 分、30 分、
60 分

▼ ボタンまたは▲ ボタンを押して、［システム
セッテイ］を表示させます。

システム　セッテイ
>

２ ボタンを押します。

パワーセーブ　イコウジカン
1フン

52

節電機能の設定、パワーセーブモードに入るまでの時間を設定する

スリープモードに入るまでの時間を設定する

• 節電モードに入っている場合は、「節電」ボタンを押し、
• 節電モードから復帰します。
• ［C M Y K］または［オンライン］が表示されているこ
• とを確認して、表示されていない場合は「オンライン」
• ボタンを押します。

5 オンラインボタンを押し、メニューを終了します。

メモ

• 設定可能な時間は、下記の通りです。工場出荷時の
設定は15 分です。
1 分、2 分、3 分、4 分、5 分、10 分、15 分、30 分、
60 分

1 ▼ ボタンまたは▲ ボタンを数回押して、［メ ニュー］を表示させます。

• スリープモード時の制限事項については、付録 「節
電機能の制限事項」（116 ページ）をご覧ください。

メニュー

ボタンを押すと、［トレイ　コウセイ］が表示

されます。

トレイ　コウセイ
>

▼ ボタンまたは▲ ボタンを押して、［システム
セッテイ］を表示させます。

２ 章 基 本 操 作

システム　セッテイ
>

２ ボタンを押します。

パワーセーブ　イコウジカン
1フン

3 ▼ ボタンを押して［スリープ　イコウジカン］を

表示し、
ボタンを押します。

設定値が点滅します。

スリープ　イコウジカン
15 フン

4 ▼ ボタンまたは▲ ボタンを押して設定したい値を

選択し、
ボタンを押します。

スリープ　イコウジカン
5 フン

スリープモードに入るまでの時間を設定する

53

自動で電源を切る（オートパワーオフ）までの時間を設定する

オートパワーオフの設定には、「モードの設定」と「移行
時間の設定」の2 つがあります。

• 工場出荷設定では、ネットワーク接続時はオートパワー
• オフに移行しません。
• ネットワーク接続時もオートパワーオフ機能を有効に
• するには、以下の設定を行います。

オートパワーオフを設定する

• 節電モードに入っている場合は、「節電」ボタンを押し、
• 節電モードから復帰します。
• [C M Y K] または [ オンライン] が表示されているこ
• とを確認して、表示されていない場合は「オンライン」
• ボタンを押します。

1　▼ ボタンまたは▲ ボタンを押し、［カンリシャヨ

ウ　メニュー］を表示します。

カンリシャヨウ　メニュー

ボタンを押すと、パスワード入力画面が出て

きます。

２ 章 基 本 操 作

パスワードを入力します。（工場出荷時のパスワー

ドは、999999 です）

ボタンを押すと、［ネットワーク　セッテイ］

が表示されます。

ネットワーク　セッテイ
>

▼ ボタンまたは▲ ボタンを数回押して、
［デンリョ
ク　セッテイ］を表示させます

デンリョク　セッテイ
>

2 ボタンを押して［オートパワーオフ］を表示し、

ボタンを押します。

設定値が点滅します。

オートパワーオフ
ジドウセッテイ

54

自動で電源を切る（オートパワーオフ）までの時間を設定する

3　▼ ボタンまたは▲ ボタンを押して設定したい値を 選択し、 ボタンを押します。

オートパワーオフ
ユウコウ

4　オンラインボタンを押し、メニューを終了します。

• 設定可能なモードは、下記の通りです。工場出荷時の設
定はジドウセッテイです。

メモ

ムコウ
：オートパワーオフ機能が無効。

ユウコウ
：オートパワーオフ機能が有効。

ジドウセッテイ：ネットワークが接続されていない場合
は、オートパワーオフ機能が有効。

移行時間を設定する

5 オンラインボタンを押し、メニューを終了します。

• 節電モードに入っている場合は、「節電」ボタンを押し、
節電モードから復帰します。

• 設定可能な時間は、下記の通りです。工場出荷時の設定
は４時間です。
1 時間、2 時間、3 時間、4 時間、8 時間、12 時間、
18 時間、24 時間

メモ

• [C M Y K] または [ オンライン] が表示されているこ
とを確認して、表示されていない場合は「オンライン」
ボタンを押します。

1　▼ ボタンまたは▲ ボタンを数回押して、［メ ニュー］を表示させます。

メニュー

ボタンを押すと、［トレイ　コウセイ］が表示

されます。

トレイ　コウセイ
>

▼ ボタンまたは▲ ボタンを押して、［システム
セッテイ］を表示させます。

２ 章 基 本 操 作

システム　セッテイ
>

2 ボタンを押します。

パワーセーブ　イコウジカン
1フン

3　▼ ボタンを押して［オートパワーオフ　ジカン］ を表示し、 ボタンを押します。

設定値が点滅します。

オートパワーオフ　ジカン
4 ジカン

4　▼ ボタンまたは▲ ボタンを押して設定したい値を 選択し、 ボタンを押します。

オートパワーオフ　ジカン
1 ジカン

自動で電源を切る（オートパワーオフ）までの時間を設定する

55

プリンタードライバーの設定

Windows をお使いのかた

いろいろな機能を使って印刷するには、プリンタードラ
イバーで設定を行ってから印刷します。
設定のしかたは2 通りありますが、設定できる項目に違
いがあります。
ここではワードパッドを例に説明しています。

■
■印刷するときに設定する場合

1 印刷したいファイルを開きます。

2 ［ファイル］メニューの［印刷］を選択します。

２ 章 基 本 操 作

3 プリンタードライバーを選択し、［詳細設定］をク リックします。

4 使いたい機能を設定し、印刷します。

☞ ☞「機能の説明」（59 ページ）

56

プリンタードライバーの設定

■
■機能の設定をしてから印刷する場合

1 ［スタート］ー　［デバイスとプリンター］を選択 します。

2 プリンターアイコンを選択し、右クリックで ［印刷設定］のプリンタードライバーを選択します。

インストールしているプリンタードライバーが
１つのときは、［印刷設定］を選択します。

3 使いたい機能を設定し、［OK］をクリックします。

☞ ☞「機能の説明」（59 ページ）

4 印刷したいファイルを開き、印刷します。

Mac OS X をお使いのかた

いろいろな機能を使って印刷するには、プリンタードラ
イバーで設定を行ってから印刷します。
ここではテキストエディットを例にしています。

■
■用紙サイズなどを設定する場合

1 印刷したいファイルを開きます。

2 ［ファイル］メニューの［プリント］を選択します。

3 ［プリンタ］でプリンターを選択します。

4 用紙サイズなどを設定し、［プリント］をクリック

します。

■
■いろいろな機能を設定する場合

1 印刷したいファイルを開きます。

2 ［ファイル］メニューの［プリント］を選択します。

3 パネルを選択し、使いたい機能を設定します。

☞ ☞　「機能の説明」（59 ページ）

２ 章 基 本 操 作

4 印刷します。

57

プリンタードライバーの設定

おもな機能

以下のような便利な機能があります。詳しくは、ホームページに掲載の活用マニュアルをご覧ください。

• 両面印刷
• マルチページ印刷
• ポスター印刷

2

1

• サイズを変更して印刷
• スタンプ印刷
• 丁合印刷

A3

A4

見 本

２ 章 基 本 操 作

• 製本印刷
• トナーセーブ
• 代替え用紙印刷

12 裏面

A4
レター

7
9
11

1
3
5

58

おもな機能

機能の説明

C332dnw にはWindows 用にはPS、PCL の2 種類のプリンタードライバー、Mac OS X 用にはPS の1 種類
のプリンタードライバーがあります。プリンタードライバーによって、機能が異なります。
詳しくは、ホームページに掲載の活用マニュアルをご覧ください。

Windows PS プリンタードライバーの機能

［レイアウト］タブ

1

2

3

5

4

6

［用紙/ 品質］タブ

1

2

3

２ 章 基 本 操 作

59

機能の説明

［印刷オプション］タブ

2

1

3

5

4

6

7

9

8

２ 章 基 本 操 作

［カラー］タブ

1

2

3

5

4

60

機能の説明

Windows PCL プリンタードライバーの機能

［基本設定］タブ

1
3

2

4
5

6

7

8

10
9

［詳細設定］タブ

1

2
3

5
4

［その他設定］タブ

1

2

3

4

２ 章 基 本 操 作

61

機能の説明

Mac OS X PS プリンタードライバーの機能

［レイアウト］パネル

1
2
3
4
5

6

［カラー・マッチング］パネル

1
2
3

２ 章 基 本 操 作

［用紙処理］パネル

1

2
3
4

5

6

62

機能の説明

［給紙］パネル

1
2
3

［表紙］パネル

1

2

3

［カラー］パネル

1

2

２ 章 基 本 操 作

63

機能の説明

［印刷設定 ］パネル

1

［ユーザー認証］パネル

２ 章 基 本 操 作

1
2

3

［サプライのレベル］パネル

1

64

機能の説明

3 章　困ったときには

印刷をキャンセルしたいとき………………………………………………………… 66
操作パネルでキャンセルする… ………………………………………………… 66
パソコンからキャンセルする… ………………………………………………… 66
紙づまりになったとき………………………………………………………………… 68
エラーコード：370、371、372……………………………………………… 69
エラーコード：380、381、382、385、389… ………………………… 71
エラーコード：390… …………………………………………………………… 72
エラーコード：391… …………………………………………………………… 73
エラーコード：392… …………………………………………………………… 74
エラーコード：409… …………………………………………………………… 75
印刷できないとき……………………………………………………………………… 78
印刷が不鮮明なとき…………………………………………………………………… 79
エラーメッセージを表示しているとき……………………………………………… 82
エラーコードを表示しているとき… …………………………………………… 82
英語でメッセージを表示しているとき… ……………………………………… 86
下段にメッセージを表示しているとき… ……………………………………… 86
その他のトラブル……………………………………………………………………… 89
その他のトラブル… ……………………………………………………………… 89
Windows に関する制限事項… ………………………………………………… 90
色ずれを調整したいとき……………………………………………………………… 91
濃度を調整したいとき………………………………………………………………… 92

印刷をキャンセルしたいとき

操作パネルでキャンセルする

1 キャンセルボタンを2 秒以上押します。

パソコンからキャンセルする

Windows をお使いのかた

■
■プリンターアイコンからキャンセルするとき

1 ［スタート］- ［デバイスとプリンター] を選択し、 ［デバイスとプリンター] フォルダーを開きます。

2 プリンターアイコンを選択し、右クリックします。 表示されるメニューから［印刷ジョブの表示］を 選択します。

３ 章 困 っ た と き に は

3 ［ドキュメント］-［キャンセル］をクリックします。

66

印刷をキャンセルしたいとき

■
■OKI LPR ユーティリティーからキャンセルするとき

1 ［スタート］-［すべてのプログラム］-［沖データ］ -［OKI LPR ユーティリティ］-［OKI LPR ユーティ リティ］を選択します。

2 お使いのプリンターをダブルクリックします。

3 ドキュメントをクリックし、［ジョブ］-［削除］ を選択します。

Mac をお使いのかた 1 ［アップルメニュー］-［システム環境設定］を選 択します。

Mac をお使い のかた ] [アッ プルメニュー] - [シス テム環境設定] を選 GQ 削除 したいジョブをクリックし 、[xX] を クリック 択します。 します。

4 削除したいジョブをクリックし、［×］をクリック します。

JE 2272740 wm 取り
000
るopcom cs32-1 903727
このMac
について
@
ソフトウェア
・アップデート.…
@
Mac OSX ソフトウェア.…
Sr
ter ne
nee
ty
a.
最近使った項目
>
強制終了.…
XO
スリーブ
Xe

システム終了.…

|
OKIiMac
をログアウト.…
O88Q

2 ［プリンタとスキャナ］をクリックします。

@ono
YAFLER

Kyte Be8 o£. 4 8.8. — IBC

インターネットとワイヤレス
ー

2.2, 2 2

システム 2. 4. 2 9, あらAS

３ 章 困 っ た と き に は

3 プリンターの名前をダブルクリックします。

づ プリンターの名前をダブルクリックします。 困

つっ べべべべべべべべべべべべべべつべ た eeo カタスキャナ と

Oaho-gecosuyseKH == デフォルトのブリンタ デル hのRWイズ12 の

印刷をキャンセルしたいとき

67

紙づまりになったとき

プリンター内部に用紙がつまると、操作パネルの２行目にエラーコードと［ヨウシ ジャム］または［コウホウハ
イシトレイエラー］と表示します。

ホンタイハイシトレイヲ　ア
391：ヨウシ ジャム

エラーコード

表示されているメッセージを確認し、該当するページの手順に従って、つまった用紙を取り除きます。
紙づまりが頻繁におこる場合は、給紙ローラーとプリンター内部の清掃を行ってください。

３ 章 困 っ た と き に は

68

紙づまりになったとき

エラーコード：370、371、372

1 OPEN ボタンを押し、本体排紙トレイを開けます。

• 消耗品を取り外す際は、LED ヘッドに当たらないよう
に、本体排紙トレイを完全に開いてください。

OPENボタン

2 イメージドラムユニットを取り出して平らな場所 に置き、黒い紙をかけておきます。

イメージドラム
ユニット

本体排紙トレイ

黒い紙

3 定着器ユニットの固定レバーを矢印の方向に動か してロックを解除し、取り出します。

ハンドル

定着器ユニット
固定レバー
（青色）

定着器ユニット
固定レバー（青色）

4 ベルトユニットのロックレバー（青色）に指を入れ、 ロックレバーを手前に起こし、取り出します。

ロックレバー（青色）

ベルトユニット
ロックレバー
（青色）

5 つまった用紙を矢印の方向に取り出します。

用紙

３ 章 困 っ た と き に は

6 プリンター内部に用紙が残っていないことを確認 します。

• ちぎれた用紙などが取り出せない場合は、お客様相談
センターへ連絡してください。

69

紙づまりになったとき

7 ベルトユニットの両端のロックレバー（青色）を 持ち、プリンター内部にセットします。

ロックレバー（青色）

ベルトユニット
ベルト
ユニット

ロックレバー
（青色）

ロックレバー
（青色）

8 ロックレバーを本体奥側へ倒し、ロックをします。

ロックレバー
（青色）

３ 章 困 っ た と き に は

ロックレバー
（青色）

9 定着器ユニットを元の位置に戻します。

定着器ユニット
固定レバー（青色）

ハンドル

70

紙づまりになったとき

10 ロックレバーを本体奥側へ倒し、ロックをします。

定着器ユニット
固定レバー
（青色）

定着器ユニット
固定レバー（青色）

11 イメージドラムユニットを、K トナーカートリッ

ジの位置が手前になるようにプリンター本体に

セットします。

12 本体排紙トレイを閉じます。

これで完了です。

エラーコード：380、381、382、385、
389

1 OPEN ボタンを押し、本体排紙トレイを開けます。

• 消耗品を取り外す際は、LED ヘッドに当たらないよう
に、本体排紙トレイを完全に開いてください。

OPENボタン

2 イメージドラムユニットを取り出して平らな場所 に置き、黒い紙をかけておきます。

イメージドラム
ユニット

本体排紙トレイ

黒い紙

３ つまった用紙があるときは、矢印の方向へ引き抜 きます。

用紙

つまった用紙が、プリンター内部の手前側にある
ときは、矢印の方向へ引き抜きます。

用紙が、定着器ユニットにはさまっているときは、
定着器ユニットのレバー（青色）を矢印の方向に
倒したまま、手前に引き抜きます。

定着器ユニット
のレバー

4 プリンター内部に用紙が残っていないことを確認 します。

• ちぎれた用紙などが取り出せない場合は、お客様相談
センターへ連絡してください。

5 イメージドラムユニットを、、K トナーカートリッ

ジの位置が手前になるようにプリンター本体に

３ 章 困 っ た と き に は

セットします。

6 本体排紙トレイを閉じます。

これで完了です。

71

紙づまりになったとき

エラーコード：390

1 OPEN ボタンを押し、本体排紙トレイを開けます。

• 消耗品を取り外す際は、LED ヘッドに当たらないよう
に、本体排紙トレイを完全に開いてください。

OPENボタン

2 イメージドラムユニットを取り出して平らな場所 に置き、黒い紙をかけておきます。

イメージドラム
ユニット

本体排紙トレイ

３ 章 困 っ た と き に は

黒い紙

3 プリンター内部の透明のカバー開け、つまった用 紙を取り除きます。

72

紙づまりになったとき

4 プリンター内部に用紙が残っていないことを確認 します。

• ちぎれた用紙などが取り出せない場合は、お客様相談
センターへ連絡してください。

5 イメージドラムユニットを、K トナーカートリッ

ジの位置が手前になるようにプリンター本体に

セットします。

イメージドラム
ユニット

本体排紙トレイ

6 本体排紙トレイを閉じます。

これで完了です。

エラーコード：391

4
OPEN ボタンを押し、本体排紙トレイを開けて、
閉じます。

エラ ーコード : 391 4 OPEN ボタンを押し、本体排紙トレイを開け て、 閉じます。

1
トレイ1 を引き抜きます。

] トレイ 1 を引き抜きます。 S SS LE > 2s

OPENボタン

2
つまった用紙を引き抜きます。

OQ つまった用紙を引き抜きます。 WEES

Aa yw

N pg づ トレイ 1 を元の位置 戻します。 、レン

3
トレイ1 を元の位置に戻します。

３
章
困
っ
た
と
き
に
は

SSへへ、 これで完了です。 a LES Te SSF) を ma ン に SS ig 8

これで完了です。

リー 紙つまりになったときフ3

紙づまりになったとき

73

エラーコード：392

4
OPEN ボタンを押し、本体排紙トレイを開けて、
閉じます。

エラ ーコード : 392 OPEN ボタンを押し、本体排紙トレイを開け て、 閉じます。

1
トレイ2 を引き抜きます。

& る ©. ク |ペペング

Sa. SI 0 ボタ ン we muング3 PENボタンNs

OPENボタン

トレイ2

つつ まった用紙を引き抜き ます。 ee | ES 、

2
つまった用紙を引き抜きます。

ISS | A ング 紀 Ny D>

３
章
困
っ
た
と
き
に
は

1) NR、 ルク

= づ トレイら2 を元の位置に戻します。 ペン は I~ これで完了です。 にアン

3
トレイ2 を元の位置に戻します。

これで完了です。

トレイ2

74 SOROS し ーー

74

紙づまりになったとき

エラーコード：409

1 OPEN ボタンを押し、本体排紙トレイを開けます。

• 消耗品を取り外す際は、LED ヘッドに当たらないよう
に、本体排紙トレイを完全に開いてください。

OPENボタン

2 イメージドラムユニットを取り出して平らな場所 に置き、黒い紙をかけておきます。

イメージドラム
ユニット

本体排紙トレイ

黒い紙

３ つまった用紙があるときは、矢印の方向へ引き抜 きます。

用紙

つまった用紙が、プリンター内部の手前側にある
ときは、矢印の方向へ引き抜きます。

用紙が、定着器ユニットにはさまっているときは、
定着器ユニットのレバーを矢印の方向に倒したま
ま、手前に引き抜きます。

定着器ユニット
のレバー

4 定着器ユニットの固定レバーを矢印の方向に動か してロックを解除し、取り出します。

３ 章 困 っ た と き に は

ハンドル

定着器ユニット
固定レバー
（青色）

定着器ユニット
固定レバー（青色）

75

紙づまりになったとき

5 ベルトユニットのロックレバー（青色）に指を入れ、 ロックレバーを手前に起こし、取り出します。

ロックレバー（青色）

ベルトユニット
ロックレバー
（青色）

6 つまった用紙があるときは、矢印の方向へ引き抜 きます。

用紙

３ 章 困 っ た と き に は

7 プリンター内部に用紙が残っていないことを確認 します。

• ちぎれた用紙などが取り出せない場合は、お客様相談
センターへ連絡してください。

8 ベルトユニットの両端のロックレバー（青色）を 持ち、プリンター内部にセットします。

ロックレバー（青色）

ベルトユニット
ベルト
ユニット

ロックレバー
（青色）

ロックレバー
（青色）

76

紙づまりになったとき

9 ロックレバーを本体奥側へ倒し、ロックをします。

ロックレバー
（青色）

ロックレバー
（青色）

10 定着器ユニットを元の位置に戻します。

定着器ユニット
固定レバー（青色）

ハンドル

11 ロックレバーを本体奥側へ倒し、ロックをします。

定着器ユニット
固定レバー
（青色）

定着器ユニット
固定レバー（青色）

12 イメージドラムユニットを、K トナーカートリッ

12 イメージドラ ムユニットを 、K トナ ーカート リッ ジの位置が手前になるようにプリンター本体に セットします。

ジの位置が手前になるようにプリンター本体に

セットします。

ング リクンク SAGE KZ tog

13 本体排紙トレイを閉じます。

13 本体排紙トレイを閉じます。 Fyへ

A; QW

３
章
困
っ
た
と
き
に
は

これで完了です。

これで完了です。
困
つ
たと
=には

紙づまりになったとき

77

印刷できないとき

下の表を参考に、処置を行います。

３ 章 困 っ た と き に は

78

印刷できないとき

印刷が不鮮明なとき

３ 章 困 っ た と き に は

印刷が不鮮明なとき

79

３ 章 困 っ た と き に は

80

印刷が不鮮明なとき

３ 章 困 っ た と き に は

印刷が不鮮明なとき

81

エラーメッセージを表示しているとき

● エラーコード(3 桁の数字）を表示しているとき
「エラーコードを表示しているとき」（82 ページ）を参考に、該当するエラーコードを確認して処置を行なって
ください。

● エラーメッセージが英語のとき

「英語でメッセージを表示しているとき」（86 ページ）を参考に、該当するメッセージを確認して処置を行なっ
てください。

● 下段にメッセージを表示しているとき
「下段に表示しているメッセージ」（86 ページ）を参考に、該当するメッセージを確認して処置を行なってください。

ホンタイハイシトレイヲ　ア
391：ヨウシ ジャム

オンライン
Cトナーガ　ナクナリマシタ

エラーコードを表示しているとき

エラーコードを表示しているとき

英語でメッセージを表示しているとき

下段にメッセージを表示しているとき

３ 章 困 っ た と き に は

82

エラーメッセージを表示しているとき

３ 章 困 っ た と き に は

エラーメッセージを表示しているとき

83

３ 章 困 っ た と き に は

84

エラーメッセージを表示しているとき

３ 章 困 っ た と き に は

エラーメッセージを表示しているとき

85

英語でメッセージを表示しているとき

下段にメッセージを表示しているとき

３ 章 困 っ た と き に は

86

エラーメッセージを表示しているとき

３ 章 困 っ た と き に は

エラーメッセージを表示しているとき

87

３ 章 困 っ た と き に は

88

エラーメッセージを表示しているとき

その他のトラブル

その他のトラブル

３ 章 困 っ た と き に は

その他のトラブル

89

Windows に関する制限事項

Windows 10/Windows 8.1/Windows 8/Windows Server 2012 R2/Windows Server 2012/ Windows 7/
Windows Vista/ Windows Server 2008 R2/ Windows Server 2008をお使いのかたは、プリンタードライバー
やソフトウェアの使用において、制限が発生することがあります。

３ 章 困 っ た と き に は

詳しくは、ホームページに掲載の活用マニュアルをご覧ください。

90

その他のトラブル

色ずれを調整したいとき

本機は、自動的に色ずれ補正調整を行っていますが、色 ずれが気になる場合は、下の手順で調整します。 3 ボタンを押します。

ノウドホセイ　モード
ジドウ

１ 操作パネルに[ C M Y K ] または［オンライン］ と表示していることを確認します。

4 ▲ ボタンを数回押し、［ジドウ　イロズレ　ホセ

イ　ジッコウ］を表示させ、
ボタンを押します。

ジドウイロズレ　ホセイ
ジッコウ

2 ▼ ボタンまたは▲ ボタンを数回押し［カンリシャ

完了すると、操作パネルに[ C M Y K ] または
［オンライン］と表示します。

ヨウ　メニュー］を表示します。

カンリシャヨウ　メニュー

ボタンを押すと、パスワード入力画面が出て

きます。

パスワードを入力します。（工場出荷時のパスワー

３ 章 困 っ た と き に は

ドは、999999 です）

ボタンを押すと、［ネットワーク　セッテイ］

が表示されます。

ネットワーク　セッテイ
>

▼ ボタンまたは▲ ボタンを数回押して［カラー

セッテイ］を表示させます。

カラー　セッテイ
＞

色ずれを調整したいとき

91

濃度を調整したいとき

本機は、自動的に濃度補正調整を行っていますが、印刷
濃度が気になる場合は、下の手順で調整します。

１ 操作パネルに[ C M Y K ] または［オンライン］ と表示していることを確認します。

2 ▼ ボタンまたは▲ ボタンを数回押し［カンリシャ

ヨウ　メニュー］を表示します。

カンリシャヨウ　メニュー

ボタンを押すと、パスワード入力画面が出て

きます。

パスワードを入力します。（工場出荷時のパスワー

３ 章 困 っ た と き に は

ドは、999999 です）

ボタンを押すと、［ネットワーク　セッテイ］

が表示されます。

ネットワーク　セッテイ
>

▼ ボタンまたは▲ ボタンを数回押して［カラー

セッテイ］を表示させます。

カラー　セッテイ
＞

92

濃度を調整したいとき

3 ボタンを押します。

ノウドホセイ　モード
ジドウ

4 ▼ ボタンを押し［ノウド　ホセイ　ジッコウ］を

表示させ、
ボタンを押します。

完了すると、操作パネルに[ C M Y K ] または
［オンライン］と表示します。

4 章　メンテナンス

トナーカートリッジの交換…………………………………………………………… 94
トナーカートリッジの交換の目安… …………………………………………… 94
トナーカートリッジの種類と印刷できる枚数… ……………………………… 95
トナーカートリッジの見分けかた… …………………………………………… 95
交換の手順… ……………………………………………………………………… 96
イメージドラムユニットの交換……………………………………………………… 98
イメージドラムユニットの寿命… ……………………………………………… 98
製品の確認… ……………………………………………………………………… 98
イメージドラムユニット、トナーカートリッジを同時に交換する場合… … 98
イメージドラムユニットのみ交換する場合… ………………………………… 99
ベルトユニットの交換………………………………………………………………… 101
メンテナンス品5 年間無償提供について… …………………………………… 101
ベルトユニットの寿命… ………………………………………………………… 101
交換の手順… ……………………………………………………………………… 101
定着器ユニットの交換………………………………………………………………… 103
メンテナンス品5 年間無償提供について… …………………………………… 103
定着器ユニットの寿命… ………………………………………………………… 103
交換の手順… ……………………………………………………………………… 103
給紙ローラーの交換…………………………………………………………………… 105
メンテナンス品5 年間無償提供について… …………………………………… 105
給紙ローラーの寿命… …………………………………………………………… 105
交換の手順（トレイ1）…………………………………………………………… 105
交換の手順（トレイ2）…………………………………………………………… 108
交換の手順（MP トレイ）………………………………………………………… 110
プリンターの清掃……………………………………………………………………… 111
プリンター本体… ………………………………………………………………… 111
LED ヘッド… ……………………………………………………………………… 111
給紙ローラー（トレイ１、トレイ２）…………………………………………… 112
給紙ローラー（MP トレイ）……………………………………………………… 112

トナーカートリッジの交換

・ トナーまたは、トナーカー
トリッジを火中に投入しな
いでください。トナーがは
ねて、やけどの原因になり
ます。

・ トナーカートリッジを、火
気のある場所に保管しない
でください。引火して、火
災ややけどの原因になりま
す。

・ こぼれたトナーを電気掃除
機で吸い取らないでくださ
い。こぼれたトナーを電気
掃除機で吸い取ると、電
気接点の火花などにより発
火する可能性があります。
床などにこぼれてしまった
トナーは、ぬれた布などで
ふき取ってください。

４ 章 メ ン テ ナ ン ス

トナーカートリッジの交換の目安

トナーが少なくなると操作パネルに［＊　トナーコウカン　ジュンビ］（＊はトナーの色を表わします。）のメッセー
ジが表示されますので、新しいトナーカートリッジを準備してください。そのまま印刷を続けると、
［トナーガ　アリマセン］を表示して印刷を停止しますので、トナーカートリッジを交換してください。
［トナーコウカン　ジュンビ］を表示してから［トナーガ　アリマセン］になるまでに印刷できる枚数は、約200枚です。

シアン（青色）、マゼンタ（赤色）、イエロー（黄色）のトナーカートリッジが寿命になっても、印刷するときにプリンター
ドライバーで［モノクロ］または［グレースケール］を指定し、モノクロで印刷することもできます。ただし、イメー
ジドラムを傷つける原因となりますので、すみやかに、寿命になったトナーカートリッジを新しいものと交換してく
ださい。

94

トナーカートリッジの交換

トナーカートリッジの種類と印刷できる枚数

トナーカートリッジの印刷可能枚数は、以下のとおりです（A4 片面印刷、印字濃度は工場出荷時の設定）。

スタータートナーカートリッジは製品購入時に添付されているトナーカートリッジです。

■
■スタータートナーカートリッジのとき

（弊社社内試験による参考値）

■
■トナーカートリッジのみを交換したとき

（ISO/IEC19798 に準拠）

■
■イメージドラムユニット交換時、添付トナーカートリッジを使用したとき

（弊社社内試験による参考値）

• トナーカートリッジはC332/MC363 専用品をお求めください。その他の機種用のトナーカートリッジは本機ではご使用にな
• れません。
• 本機用のトナーカートリッジを他の機種でご使用になることはできません。

トナーカートリッジの見分けかた

トナーカートリッジに貼ってあるバーコードの下3 桁で見分けます。

メ ン テ ナ ン ス ４ 章

02K

トナーカートリッジ（K）
トナーカートリッジ（C, M, Y）

トナーカートリッジの交換

95

交換の手順

ここではシアン（青色）トナーカートリッジを交換する
場合を例にしています。

1 OPEN ボタンを押し、本体排紙トレイを開けます。

やけどのおそれがあります。

定着器ユニットは高温になっていますので、触らない
でください。

• 消耗品を取り外す際は、LED ヘッドに当たらないよ
うに、本体排紙トレイを完全に開いてください。

OPENボタン

2 交換するトナーカートリッジの位置を確認します。

ラベル

４ 章 メ ン テ ナ ン ス

3 トナーカートリッジのロック（青色）を右へスラ イドさせ、ロックを解除します。

ロック

96

トナーカートリッジの交換

4 先にトナーカートリッジの右端を持ち上げ、取り 出します。

使用済みトナーカートリッジは絶対に火の
中に入れないでください。中に入っている
トナーが飛び散り爆発し、やけどのおそれ
があります。

5 新しいトナーカートリッジを取り出し、軽く上下 左右に振ります。

• 黒トナーカートリッジは、シアン、マゼンタ、イエ
ロートナーカートリッジとは形状が異なります。

メモ

• 黒いキャップは取り外さないでください。

黒いキャップ

6 トナーカートリッジの色のラベルと、プリンター 内部の色のラベルの位置が合うように、トナーカー トリッジの左側から差し込み、右側も確実にセッ トします。

7 トナーカートリッジの右側を押さえながら青い ロックを左にスライドさせ、トナーカートリッジ を固定します。

ロック（青色）

8 柔らかいティッシュペーパーでLED ヘッドを軽く 拭きます。

LEDヘッド

LEDヘッド

9 本体排紙トレイを閉じます。

10 使用済みのトナーカートリッジの回収にご協力く

ださい。

詳しくは、別冊「製品の保証・メンテナンス品の
無償提供・お客様サポートについて」を参照して
ください。

• やむを得ず処分される場合は、ポリ袋などに入れて、

メモ

必ず地域の条例や自治体の指示に従って廃棄してくだ
さい。

• 開封後1 年以上経過すると印刷品質が低下しますので、

新しいトナーカートリッジを準備してください。

• 使用中のトナーカートリッジ/ イメージドラムユニッ

トを装置間で入れ替えると、トナー使用量が正常にカ
ウントされなくなります。

• ［トナーガ　アリマセン］表示の後も、本体排紙トレイ

を開閉することによりA4 サイズ、ISO パターンで約
100 枚（約20 枚を5 回）印刷することができますが、
それ以降の印刷動作ができなくなります。イメージド
ラムユニットの故障の原因となりますので、トナーカー
トリッジを交換してください。

• 商品本来の性能を発揮させるために、OKI 純正の消耗

品をご使用ください。

• 純正品以外の消耗品をご使用になって生じた不具合の

対応は、無償保障期間中あるいは保守契約期間中であっ
ても有償となります。（純正品以外の消耗品の使用が全
て不具合を起こすわけではありませんが、ご使用にあ
たっては十分にご留意ください。）

メ ン テ ナ ン ス ４ 章

97

トナーカートリッジの交換

イメージドラムユニットの交換

イメージドラムユニットの寿命

イメージドラムユニットが寿命になると操作パネルに［ド
ラム　ユニット　コウカン　ジュンビ］のメッセージが
表示されます。そのまま印刷を続けると［ドラム　ユニッ
ト　ジュミョウ］を表示して印刷を停止します。
イメージドラムユニット交換の目安は、A4 サイズの用
紙（片面印刷時）で約20,000 枚です。ただし、これは
一般的な使用状況（一度に3 枚ずつ）で印刷した場合の
枚数です。1 枚ずつ印刷する場合には、約半分でドラム
寿命になります。
実際の印刷枚数は、使用条件によっては上記の目安より
更に少なくなる場合があります。
［ドラム　ユニット　コウカン　ジュンビ］を表示してか
ら［ドラム　ユニット　ジュミョウ］になるまでの目安は、
約1,000（初期設定）枚です。（A4 サイズ、片面印刷、
一度に3 枚ずつ印刷した場合）
それ以上印刷を続けると、強制的に印刷を停止します。

製品の確認

以下の製品がすべて揃っていることを確認します。

ブラック（黒色）のトナーカートリッジは、イメージドラ
ムユニットの下の、緩衝材の下に格納されています。

□ カラートナーカートリッジ　各色1 個ずつ
シアン（青色）、マゼンタ（赤色）、イエロー（黄色）

４ 章 メ ン テ ナ ン ス

□ イメージドラムユニット　1 個

□ ブラックトナーカートリッジ（黒色）　1 個

• 本トナーカートリッジは、箱の一番下に格納されています。

• 黒いキャップは取り外さないでください。

黒いキャップ

98

イメージドラムユニットの交換

イメージドラムユニット、トナーカートリッ
ジを同時に交換する場合

1 OPEN ボタンを押し、本体排紙トレイを開けます。

やけどのおそれがあります。

定着器ユニットは高温になっていますので、触らない
でください。

• 消耗品を取り外す際は、LED ヘッドに当たらないよ
うに、本体排紙トレイを完全に開いてください。

OPENボタン

2 イメージドラムユニットの取っ手（青色）を持ち、 取り出します。

使用済みイメージドラムユニットとトナー
カートリッジは絶対に火の中に入れないで
ください。中に入っているトナーが飛び散
り爆発し、やけどのおそれがあります。

取っ手（青色）

取っ手（青色）

3 新しいイメージドラムユニットを取り出し、サイ ドキャップ（2 か所）とトップキャップ（4 か所） を外します。

サイドキャップ

トップキャップ

サイドキャップ

4 イメージドラムユットを、K トナーカートリッジ の位置が手前になるようにプリンター本体にセッ トします。

取っ手（青色）

取っ手（青色）

5 新しいトナーカートリッジ（４本）を取り付けます。

☞　トナーカートリッジの交換　 手順 5 〜７

（96 ページ）

６ 本体排紙トレイを閉じます。

7 使用済みのトナーカートリッジとイメージドラム ユニットの回収にご協力ください。 詳しくは、別冊「製品の保証・メンテナンス品の 無償提供・お客様サポートについて」を参照して ください。

イメージドラムユニットのみ交換する場合

イメージドラムユニットのみを交換し、トナーカートリッ
ジは今まで使用していたものを取り付ける場合の手順で
す。

• 今まで使用していたトナーカートリッジを新しいイ

メージドラムユニットに取り付けて使用すると、それ
ぞれのトナーカートリッジの残量表示は正しく表示さ
れなくなります。
また交換後まもなく「トナーコウカン　ジュンビ」ま
たは［トナーヲ　コウカンシテクダサイ］になる場合
があります。

• イメージドラムユニットを交換したら、そのまま寿命

になるまでお使いください。寿命前に取り外したイメー
ジドラムユニットを他の装置で使用すると、寿命が正
しく表示されなくなります。

• 開封後1 年以上経過すると印刷品質が低下しますので、

新しいイメージドラムユニットを準備してください。

• 製品本来の性能を発揮させるために、OKI 純正の消耗

品をご使用ください。

• 純正品以外の消耗品をご使用になって生じた不具合の

対応は、無償保障期間中あるいは保守契約期間中であっ
ても有償となります。（純正品以外の消耗品の使用が全
て不具合を起こすわけではありませんが、ご使用にあ
たっては十分にご留意ください。）

1 OPEN ボタンを押し、本体排紙トレイを開けます。

やけどのおそれがあります。

定着器ユニットは高温になっていますので、触らない
でください。

• 消耗品を取り外す際は、LED ヘッドに当たらないよう

に、本体排紙トレイを完全に開いてください。

メ ン テ ナ ン ス ４ 章

OPENボタン

2 トナーカートリッジ　４本を取り出し、平らな場 所に置きます。

☞　トナーカートリッジの交換　手順2 〜4

（96 ページ）

99

イメージドラムユニットの交換

３ イメージドラムユニットの取っ手（青色）を持ち、 取り出します。

使用済みイメージドラムユニットとトナー
カートリッジは絶対に火の中に入れないで
ください。中に入っているトナーが飛び散
り爆発し、やけどのおそれがあります。

取っ手（青色）

取っ手（青色）

4 新しいイメージドラムユニットをを取り出し、サ イドキャップ（2 か所）とトップキャップ（4 か所） を外します。

サイドキャップ

トップキャップ

４ 章 メ ン テ ナ ン ス

サイドキャップ

100

イメージドラムユニットの交換

5 イメージドラムユットを、K トナーカートリッジ の位置が手前になるようにプリンター本体にセッ トします。

取っ手（青色）

取っ手（青色）

6 2 で取り出したトナーカートリッジを取り付けま す。

☞ ☞　トナーカートリッジの交換　手順6 〜7

（97 ページ）

7 本体排紙トレイを閉じます。

8 使用済みのイメージドラムユニットの回収にご協 力ください。 詳しくは、別冊「製品の保証・メンテナンス品の 無償提供・お客様サポートについて」を参照して ください。

やむを得ず処分される場合は、ポリ袋などに入れて、必ず
地域の条例や自治体の指示に従って廃棄してください。

メモ

イメージドラムユニットに添付のトナーカートリッジの保
管については、以下のことに注意してください。

• イメージドラムカートリッジに取り付けるまで、ポリ
袋を開封しないでください。

• 高温• 多湿• 直射日光をさけ、-10℃〜35℃の環境で
保管してください。

• 小児の手が届かない所へ保管してください。

ベルトユニットの交換

メンテナンス品5 年間無償提供について

ご購入日から起算して5 年以内にメンテナンスユニット
（定着器ユニット、ベルトユニット、給紙ローラーセット）

が規定の交換寿命を迎えた場合、交換品を無償で提供す
るサービスです。
交換品は、お使いのメンテナンスユニットの寿命を確認
した上で送付させていただき、交換作業についてはお客
様で行なっていただきます。
本サービスの利用については、別冊「製品の保証・メン
テナンス品の無償提供・お客様サポート」を必ずご確認
してください。
申込方法は、ホームページ（https://www.oki.com/jp/
printing/）をご覧ください。

ベルトユニットの寿命

ベルトユニットの交換時期になると、操作パネルに［ベル
ト　コウカン　ジュンビ］のメッセージが表示されます。
そのまま印刷を続けると［ベルト　ジュミョウ］を表示し
印刷を停止しますので、新しいベルトユニットに交換し
てください。
ベルトユニット交換の目安は、A4 サイズの用紙（片面印
刷時）で約60,000 枚です。ただし、これは一般的な使
用状況で印刷した場合（一度に3 枚ずつ）の枚数です。1
枚ずつ印刷する場合には、約半分でベルトユニットの寿
命になります。
［ベルト　コウカン　ジュンビ］を表示してから［ベルト

ジュミョウ］になるまでの目安は、約1,000（初期設定）
枚です。（A4 サイズ、片面印刷、一度に3 枚ずつ印刷し
た場合）
［ベルト　ジュミョウ］表示の後も、本体排紙トレイを開

閉するとしばらくは印刷を続けることはできますが、プ
リンターの故障の原因となりますので、ベルトユニット
を交換してください。
ベルトユニットを変換したら、そのまま寿命になるまで
お使いください。寿命前に取り外したベルトユニットを
他の装置で使用すると、寿命が正しく表示されなくなり
ます。

交換の手順

1 プリンターの電源を切ります。

☞　電源の切りかた（38 ページ）

２ OPEN ボタンを押し、本体排紙トレイを開けます

やけどのおそれがあります。

定着器ユニットは高温になっていますので、触らない
でください。

• 消耗品を取り外す際は、LED ヘッドに当たらないよう

に、本体排紙トレイを完全に開いてください。

OPENボタン

3 イメージドラムユニットの取っ手（青色）を持ち、 取り出します。

取っ手（青色）

メ ン テ ナ ン ス ４ 章

取っ手（青色）

4 イメージドラムユニットを平らな場所に置き、黒 い紙をかけておきます。

101

ベルトユニットの交換

5 ベルトユニットのロックレバー（青色）に指を入れ、 ロックレバーを手前に起こし、取り出します。

ロックレバー（青色）

ベルトユニット
ロックレバー
（青色）

6 新しいベルトユニットを準備します。

7 両端のロックレバー（青色）を持ち、プリンター 内部にセットします。

ロックレバー（青色）

４ 章 メ ン テ ナ ン ス

ベルトユニット

ベルト
ユニット

ロックレバー
（青色）
ロックレバー
（青色）

102

ベルトユニットの交換

8 ロックレバーを本体奥側へ倒し、ロックをします。

ロックレバー（青色）

ロックレバー

（青色）

9 3 で取り出したイメージドラムユニットを、K ト ナーカートリッジの位置が手前になるようにプリ ンター本体にセットします。

取っ手（青色）

取っ手（青色）

10 本体排紙トレイを閉じます。

11 使用済みのベルトユニットの回収にご協力くださ い。 詳しくは、別冊「製品の保証・メンテナンス品の 無償提供・お客様サポートについて」を参照して ください。

• やむを得ず処分される場合は、ポリ袋などに入れて、
必ず地域の条例や自治体の指示に従って廃棄してくだ
さい。

メモ

定着器ユニットの交換

メンテナンス品5 年間無償提供について

ご購入日から起算して5 年以内にメンテナンスユニット
（定着器ユニット、ベルトユニット、給紙ローラーセット）

が規定の交換寿命を迎えた場合、交換品を無償で提供す
るサービスです。
交換品は、お使いのメンテナンスユニットの寿命を確認
した上で送付させていただき、交換作業についてはお客
様で行なっていただきます。
本サービスの利用については、別冊「製品の保証・メン
テナンス品の無償提供・お客様サポート」を必ずご確認
してください。
申込方法は、ホームページ（https://www.oki.com/jp/
printing/）をご覧ください。

定着器ユニットの寿命

定着器ユニットの交換時期になると、操作パネルに［テ
イチャクキ　コウカン　ジュンビ］のメッセージが表示
されます。そのまま印刷を続けると、操作パネルに［テ
イチャクキ　ジュミョウ］のメッセージが表示され、印
刷を停止しますので、新しい定着器ユニットに交換して
ください。
定着器ユニット交換の目安は、A4 サイズの用紙（片面
印刷時）で約60,000 枚です。
［テイチャクキ　コウカン　ジュンビ］を表示してから［テ

イチャクキ　ジュミョウ］になるまでの目安は、A4 サ
イズ（片面印刷）で約1,000（初期設定）枚です。
［テイチャクキ　ジュミョウ］表示の後も、本体排紙トレ

イを開閉するとしばらくは印刷を続けることはできます
が、プリンターの故障や紙づまりの原因となりますので、
定着器ユニットを交換してください。
定着器ユニットを交換したら、そのまま寿命になるまで
お使いください。寿命前に取り外した定着器ユニットを
他の装置で使用すると、寿命が正しく表示されなくなり

ます。

交換の手順

1 OPEN ボタンを押し、本体排紙トレイを開けます。

やけどのおそれがあります。

定着器ユニットは高温になっていますので、触らない
でください。

• 消耗品を取り外す際は、LED ヘッドに当たらないよう

に、本体排紙トレイを完全に開いてください。

OPENボタン

2 定着器ユニットの固定レバー（2 か所）を手前に 倒し、ロックを解除します。

定着器ユニット
固定レバー（青色）

メ ン テ ナ ン ス ４ 章

定着器ユニット
固定レバー（青色）

3 定着器ユニットを取り出します。

ハンドル

103

定着器ユニットの交換

4 新しい定着器ユニットを開封します。

5　 新しい定着器ユニットの保護テープをはがし、青 いレバーを矢印の方向に押しながら、オレンジ色 のストッパーリリースを取り外します。

レバー（青）

ストッパーリリース
（オレンジ色）

• オレンジ色のストッパーリリースは保管してください。

本機を輸送するときに必要になります。

6 新しい定着器ユニットをプリンターにセットします。

ハンドル

４ 章 メ ン テ ナ ン ス

7 ロックカバーを本体奥側へ倒し、ロックします。

定着器ユニット
固定レバー
（青色）

定着器ユニット
固定レバー
（青色）

104

定着器ユニットの交換

8 本体排紙トレイを閉じます。

9 使用済みの定着器ユニットの回収にご協力ください。 詳しくは、別冊「製品の保証・メンテナンス品の 無償提供・お客様サポートについて」を参照して ください。

• やむを得ず処分される場合は、ポリ袋などに入れて、
必ず地域の条例や自治体の指示に従って廃棄してくだ
さい。

メモ

給紙ローラーの交換

メンテナンス品5 年間無償提供について

ご購入日から起算して5 年以内にメンテナンスユニット
（定着器ユニット、ベルトユニット、給紙ローラーセット）

が規定の交換寿命を迎えた場合、交換品を無償で提供す
るサービスです。
交換品は、お使いのメンテナンスユニットの寿命を確認
した上で送付させていただき、交換作業についてはお客
様で行なっていただきます。
本サービスの利用については、別冊「製品の保証・メン
テナンス品の無償提供・お客様サポート」を必ずご確認
してください。
申込方法は、ホームページ（https://www.oki.com/jp/

printing/）をご覧ください。

給紙ローラーの寿命

交換の目安は、各トレイとも、約120,000 枚です。（使
用環境や用紙によって異なります。）

交換の手順（トレイ1）

1 給紙ローラーセットの、以下の部品が揃っている ことを確認します

分離ローラー
バネ
給紙ローラー
（ギヤ付）
給紙ローラー
（ギヤなし）

２ トレイ1 を引き抜きます。

3 手前の給紙ローラーの爪を外側に広げながら、給 紙ローラーを左へスライドさせ、外します。

爪

4 給紙ローラーの左側にあるカバー（黒）の爪を押 しながら、カバーを下方向に開けます。

メ ン テ ナ ン ス ４ 章

5 奥の給紙ローラーを取り出します。

105

給紙ローラーの交換

４ 章 メ ン テ ナ ン ス

106

給紙ローラーの交換

14 新しい分離ローラーにバネを取り付けます。

分離ローラー

バネ

15 分離ローラーを図の向きに持ちます。バネをトレ イ1 の図の位置にセットし、分離ローラーをトレ イ1 に押し込みます。

16 分離ローラーの左右のくぼみを、トレイ1 の突起 にはめ込みます。

分離ローラー

くぼみ

用紙カセット

突起

くぼみ

用紙カセット

突起

分離ローラー

17 カバーを閉じます。

カバー

18 取り出した用紙をトレイ1 にセットし、トレイ1 をプリンター本体に戻します。

19 使用済みの給紙ローラーセットの回収にご協力く ださい。 詳しくは、別冊「製品の保証・メンテナンス品の 無償提供・お客様サポートについて」を参照して ください。

メ ン テ ナ ン ス ４ 章

107

給紙ローラーの交換

交換の手順（トレイ2）

1 給紙ローラーの以下の部品が揃っているか確認し ます。

分離ローラー
バネ
給紙ローラー

給紙ローラー
（ギヤなし）

（ギヤ付）

2 トレイ2 を引き抜きます。

3 給紙ローラーの爪を外側に広げながら、軸から外 します。2 個とも外します。

４ 章 メ ン テ ナ ン ス

108

給紙ローラーの交換

4 新しい給紙ローラー（ギヤ付）を奥側の軸にさし、 回しながら奥までしっかり差し込んでセットしま す。

5 新しい給紙ローラー（ギヤなし）を手前側の軸に さし、回しながら奥までしっかり差し込んでセッ トします。

6 ローラーが抜けないか、確認します。

7 トレイ2 の両側の爪を内側に押し、カバーを開け ます。

爪

カバー

分離ローラー

8 分離ローラーを斜め下方向へ押し出し、取り外し ます。

9 新しい部品を準備します。

10 分離ローラーにバネを取り付けます。

分離ローラー

バネ

11 分離ローラーのバネをトレイ2 の図の位置に合わ せます。

12 分離ローラーのくぼみと用紙カセットの突起の位 置を合わせます。

• ここではまだ、突起をくぼみにはめ込まないでくださ
い。

用紙カセット
突起

くぼみ

分離ローラー

13 カバーを閉じます。

• 分離ローラーが正しくセットされていないとカバーが
閉じません。

カバー

14 カバーの爪（2 ヶ所）の周辺を押し、爪が確実に用 紙カセットに引っかかっていることを確認します。

爪

15 ローラーを押し、上下に動くことを確認します。

16 トレイ2 をプリンターにもどします。

17 使用済みの給紙ローラーセットの回収にご協力く ださい。 詳しくは、別冊「製品の保証・メンテナンス品の 無償提供・お客様サポートについて」を参照して ください。

メ ン テ ナ ン ス ４ 章

109

給紙ローラーの交換

交換の手順（MP トレイ）

1 MP トレイ用給紙ローラーを準備します。

2 MP トレイを開きます。

MPトレイ

3 給紙ローラーカバーのツメを右側に押しながら、 開けます。

給紙ローラーカバーのツメ

4 給紙ローラーを手前に転がし、外します。

４ 章 メ ン テ ナ ン ス

110

給紙ローラーの交換

5 図の向きに、新しい給紙ローラーをセットします。

6 カバーを閉じます。

7 MP トレイを閉じます。

MPトレイ

8 使用済みの給紙ローラーの回収にご協力ください。 詳しくは、別冊「製品の保証・メンテナンス品の 無償提供・お客様サポートについて」を参照して ください。

プリンターの清掃

プリンターの清掃方法を説明します。
紙づまりが頻繁に起こるときは、LED ヘッドと給紙ロー
ラーの清掃を行ってください。

プリンター本体

1 プリンターの電源を切ります。

☞ ☞　電源の切りかた（38 ページ）

2 プリンターの表面を、水または中性洗剤を含ませ て、かたく絞った布で拭きます。

3 プリンターの表面を、乾いた柔らかい布で拭きま す。

LED ヘッド

1 プリンターの電源を切ります。

☞ ☞　電源の切りかた（38 ページ）

2 OPEN ボタンを押し、本体排紙トレイを開けます。

やけどのおそれがあります。

定着器ユニットは高温になっていますので、触らない
でください。

OPENボタン

3 柔らかいティッシュペーパーでLED ヘッドのレン ズ面（4 ヶ所）を軽く拭きます。

LEDヘッド

LEDヘッド

メ ン テ ナ ン ス ４ 章

4 本体排紙トレイを閉じます。

111

プリンターの清掃

給紙ローラー（トレイ１、トレイ２）

1 清掃するトレイを引き抜きます。 ここではトレイ１を例にしています。

2 プリンター内部の給紙ローラー（2 個）を、水を含 ませてかたく絞った布で拭きます。

3 トレイの給紙ローラーを、水を含ませてかたく絞っ た布で拭きます。

４ 章 メ ン テ ナ ン ス

給紙ローラー

4 トレイをプリンター本体に戻します。

112

プリンターの清掃

給紙ローラー（MP トレイ）

1 MP トレイを開きます。

MPトレイ

2 給紙ローラーカバーのツメを右側に押しながら、 開けます。

給紙ローラーカバーのツメ

3 給紙ローラーを、水を含ませてかたく絞った布で拭 きます。

4 カバーを閉じます。

5 MP トレイを閉じます。

付　録

輸送するとき…………………………………………………………………………… 114
装置を廃棄する前に…………………………………………………………………… 115
節電機能の制限事項…………………………………………………………………… 116
消耗品・メンテナンス品・オプション一覧………………………………………… 117
用紙の保管について… …………………………………………………………… 118
仕 様……………………………………………………………………………………… 119
仕様… ……………………………………………………………………………… 119
外形寸法… ………………………………………………………………………… 120
索 引……………………………………………………………………………………… 121

輸送するとき

プリンターは精密機器ですので、梱包方法によっては輸
送中に破損することがあります。次の手順で輸送してく
ださい。

1 プリンターの電源をOFF にし、電源コード、アー ス線、プリンターケーブル、トレイに入っている 用紙を取り外します。

☞ ☞　電源の切りかた（38 ページ）

2 OPEN ボタンを押し、本体排紙トレイを開けます。

やけどのおそれがあります。

定着器ユニットは高温になっていますので、触らない
でください。

• 消耗品を取り外す際は、LED ヘッドに当たらないよ
うに、本体排紙トレイを完全に開いてください。

OPENボタン

3 イメージドラムユニットの取っ手（青色）を持ち、 取り出します。

取っ手（青色）

付 録

取っ手（青色）

4 トナーカートリッジのロック（4 か所）を矢印の 方向へスライドさせます。

114

輸送するとき

5 トナーカートリッジ（4 本）とイメージドラムユ ニットをビニールテープで止めます。

ビニールテープ

6 イメージドラムユニットをプリンターに戻します。

取っ手

取っ手

7 本体排紙トレイを閉じます。

8 緩衝材でプリンターを保護し、梱包箱に入れます。

• プリンター購入時に付いていた梱包箱と緩衝材を使用
してください。

• プリンターを輸送後、再度設置するときには、イメー
ジドラムとトナーカートリッジを止めたテープをはが
してください。

装置を廃棄する前に

装置を廃棄する前に、装置に登録、または保存した情報を消去することを強く推奨します。
情報を削除するには、操作パネルの ▲ボタンまたは ▼ボタンを押し、 ［カンリシャヨウ メニュー］ > ［ソノタ セッ
テイ］ > ［コジンジョウホウ ショウキョ］を実行します。
装置が保存している情報には、下記の項目があります。

• 管理者パスワード
• 各種メニューに登録した値
• 各種履歴
• アクセス制御、ユーザー管理情報（ローカルユーザー、外部ユーザーキャッシュ［LDAP, Kerberos］）

付 録

装置を廃棄する前に

115

節電機能の制限事項

この節では、プリンターの節電機能の制限事項について
説明します。

■ スリープモードに移行しない

次の場合には、スリープモードに移行しません。
・ 本機にエラーが発生している場合

■ ディープスリープモードに移行しない

• 次の場合には、プリンターはディープスリープモード
• に移行しません。
• IPSec が有効になっている
• TCP のコネクションが確立している
• 例：Telnet、FTP でコネクションを確立してい
• る場合など。
• 省電力モード状態でスリープ移行時間経過
• 後、接続が切断されるとスリープモードに入
• ります。
• E メール受信が有効になっている
• 無線LAN が有効になっている
• Google クラウドプリントが有効になっている
• LLTD が有効になっている
• IPv6 Global Address が割り当てられているとき

■ 印刷できない

ディープスリープモード中は、以下のプロトコルを使
用した印刷はできません。
・ NBT

■ 検索・設定できない

ディープスリープモード中は、以下の機能/ プロトコ
ルを使用した検索や設定はできません。
・ NBT

■ クライアント機能を持つプロトコルが動作しない

付 録

ディープスリープモード中は、クライアント機能を持
つ以下のプロトコルが動作しません。
・ E メールアラート
*1

• SNMP Trap
• WINS
• *2

・ SNTP
*2

*1 ディープスリープモード中の経過時間は、E メールアラー
トの定期的な通知時間の間隔には含まれません。

*2 ディープスリープモード中の経過時間は、WINS の更新時
間の間隔には含まれません。

ディープスリープモード中はWINS の定期更新を行わな
いため、WINS サーバーに登録された名前が削除されるこ
とがあります。

116

節電機能の制限事項

消耗品・メンテナンス品・オプション一覧

これらの消耗品、オプションは、お近くの販売店でお求めください。

■ 消耗品

■ メンテナンス品

■ オプション

■ 用紙

・ メンテナンス品の無償提供について

ご購入日から起算して5 年以内にメンテナンス品（定着器ユニット、ベルトユニット、給紙ローラー）が規定の交換寿命を迎えた場合、交
換品を無償で提供します。
メンテナンス品の無償提供の利用方法については、別冊の「製品の保証・メンテナンス品の無償提供・お客様サポート」またはホームペー
ジ（https://www.oki.com/jp/printing/）を参照してください。

付 録

・ 消耗品、オプションは、商品本来の性能を発揮させるために、OKI 純正の消耗品をご使用ください。

純正品以外の消耗品をご使用になると、印刷品質の低下をはじめ本来の性能を発揮できない場合があります。
純正品以外の消耗品をご使用になって生じた不具合の対応は、無償保障期間中あるいは保守契約期間中であっても有償となります。（純正品

以外の消耗品の使用が全て不具合を起こすわけではありませんが、ご使用にあたっては十分にご留意ください。）

*1　A4 片面印刷、ISO/IEC 19798 に準拠の参考値
*2　A4 片面印刷、一度に3 枚ずつ印刷時

• トナーカートリッジ、イメージドラムユニットは、開封後1 年以上経過すると印刷品位が低下しますので、新しい消耗品を準備してください。
• ご使用になるまで、開封しないでください。
• 直射日光をさけ、温度 : 0 〜35℃、湿度 : 20 〜85%RH 範囲にある場所で保管してください。
• 周囲の温度や湿度が高すぎたり、急激に変化する場所では保管しないでください。
• 幼児の手が届かない所に保管してください。

消耗品・メンテナンス品・オプション一覧

117

用紙の保管について

用紙の保管が悪いと、湿気を吸収したり、変色、反りが発生します。このような用紙に印刷すると、シワが発生したり、印刷品質
や紙送りなどに悪い影響を与えますので注意してください。
また実際にお使いになるまで包装紙は開けないでください。

• 次のような場所に保管してください
• 暗く、湿気の少ない平らな書棚の中のような場所
• 平らな台の上
• 温度20℃、湿度50％RH の環境

• 次のような場所はさけてください
• 床の上に直接置く
• 直射日光が当たる場所
• 外壁の内側の近く
• 段差や曲がりのある場所
• 静電気が発生する場所
• 過度の温度上昇と、急激な温度変化のある場所
• 複写機、空調機、ヒーター、ダクトのそば

• 長期間放置した用紙を使用した場合、正常に印刷できないことがあります。

付 録

118

消耗品・メンテナンス品・オプション一覧

仕 様

仕様

*1： 用紙のサイズ、種類、厚さ、給紙方法により、印刷速度は変わります。

*2： 用紙サイズ、種類、厚さにより、給紙方法、排出方法に制限があります。

*3： ご使用環境により、排出容量が異なることがあります。

*4： ネットワーク環境等により、変動することがあります。

*5： 電源オフ時には電力は消費されません。

*6： 本体および消耗品を含みます。オプション、用紙重量は含みません。

付 録

119

仕 様

外形寸法

平面図

| < ill@ジ20,選 | ane= ir | 410mm

410 mm

側面図

959 mm

504 mm

242 mm

CO eT

オプション装着時

付
録

380 mm

キー

139 mm

180 住欄に

120

仕 様

索 引

【アルファベット】
AP モード•••••••••••••••••••••••••••••••••••••••••••••• 24
Bonjour•••••••••••••••••••••••••••••••••••••••••••••••• 31
C トナー•••••••••••••••••••••••••••••••••••••••••••••••• 82
ERROR•••••••••••••••••••••••••••••••••••••••••••••••• 82
IP アドレスの設定••••••••••••••••••••••••••••••••••••• 27
K トナー•••••••••••••••••••••••••••••••••••••••••••••••• 82
LED ヘッド•••••••••••••••••••••••••••••••••••••••••••• 13, 111
MP トレイ••••••••••••••••••••••••••••••••••••••••••••• 13

MP トレイにセットできる用紙の厚さ•••••••••••• 42
MP トレイにセットできる用紙••••••••••••••••••• 42
MP トレイにセットできる枚数••••••••••••••••••• 119
M トナー••••••••••••••••••••••••••••••••••••••••••••••• 82
OPEN ボタン•••••••••••••••••••••••••••••••••••••••••• 13
TCP/IP•••••••••••••••••••••••••••••••••••••••••••••••• 32
USB
USB 接続時のオプション設定•••••••••••••••••••• 34
USB 接続でプリンタードライバーを
インストールする•••••••••••••••••••••••••••••••• 29, 33
USB で接続する•••••••••••••••••••••••••••••••••••• 26
Y トナー•••••••••••••••••••••••••••••••••••••••••••••••• 83

【あ行】
アース線•••••••••••••••••••••••••••••••••••••••••••••••• 17
アクセスポイント••••••••••••••••••••••••••••••••••••• 20
異常音•••••••••••••••••••••••••••••••••••••••••••••••••• 89
移動・輸送••••••••••••••••••••••••••••••••••••••••••••• 114
イメージドラムユニット•••••••••••••••••••••••••••••• 11, 13, 117

イメージドラムユニットの交換方法•••••••••••••• 98
イメージドラムユニットの交換目安•••••••••••••• 98
色ずれ•••••••••••••••••••••••••••••••••••••••••••••••••• 91
印刷
印刷が遅い•••••••••••••••••••••••••••••••••••••••••• 90
印刷結果がおかしい•••••••••••••••••••••••••••••••• 79
印刷機能••••••••••••••••••••••••••••••••••••••••••••• 58, 59
印刷する••••••••••••••••••••••••••••••••••••••••••••• 56
印刷できない•••••••••••••••••••••••••••••••••••••••• 78
印刷を中止する••••••••••••••••••••••••••••••••••••• 66
インターフェース••••••••••••••••••••••••••••••••••••• 13
インフラストラクチャーモード•••••••••••••••••••••• 20
英語••••••••••••••••••••••••••••••••••••••••••••••••••••• 82, 86
エクセレントペーパー•••••••••••••••••••••••••••••••• 39, 117
エクセレントホワイト•••••••••••••••••••••••••••••••• 117
エラーコード•••••••••••••••••••••••••••••••••••••••••• 68, 82
エラーメッセージ••••••••••••••••••••••••••••••••••••• 68, 82
往復はがき••••••••••••••••••••••••••••••••••••••••••••• 39, 42, 48
オートパワーオフ機能
オートパワーオフ機能の移行時間••••••••••••••••• 55
オートパワーオフ機能の設定方法••••••••••••••••• 54
オプション••••••••••••••••••••••••••••••••••••••••••••• 117

オプションの取り付け方法•••••••••••••••••••••••• 18
オプションを取り付けた場合の
プリンタードライバー設定•••••••••••••••••••••• 34, 35
オンラインボタン••••••••••••••••••••••••••••••••••••• 13
オンラインランプ••••••••••••••••••••••••••••••••••••• 13

【か行】
外形寸法•••••••••••••••••••••••••••••••••••••••••••••••• 120
カスタムサイズ•••••••••••••••••••••••••••••••••••••••• 39, 42
紙づまり•••••••••••••••••••••••••••••••••••••••••••••••• 68
カラー用紙••••••••••••••••••••••••••••••••••••••••••••• 39
基本操作•••••••••••••••••••••••••••••••••••••••••••••••• 37
キャンセル••••••••••••••••••••••••••••••••••••••••••••• 66

キャンセルボタン••••••••••••••••••••••••••••••••••••• 13
給紙ローラー
給紙ローラーの交換方法••••••••••••••••••••••••••• 105
給紙ローラーの交換目安••••••••••••••••••••••••••• 105
給紙ローラーの清掃•••••••••••••••••••••••••••••••• 112
ゲートウェイアドレスの設定•••••••••••••••••••••••• 27
後方排紙トレイ•••••••••••••••••••••••••••••••••••••••• 13

コウホウハイシトレイエラー•••••••••••••••••••••• 68
固定レバー••••••••••••••••••••••••••••••••••••••••••••• 70, 103
こまったとき•••••••••••••••••••••••••••••••••••••••••• 65

【さ行】
再生紙•••••••••••••••••••••••••••••••••••••••••••••••••• 39
サイドキャップ•••••••••••••••••••••••••••••••••••••••• 98
サブネットマスクの設定•••••••••••••••••••••••••••••• 27
自動で電源を切る••••••••••••••••••••••••••••••••••••• 54
シャットダウン•••••••••••••••••••••••••••••••••••••••• 38
重量••••••••••••••••••••••••••••••••••••••••••••••••••••• 119
仕様••••••••••••••••••••••••••••••••••••••••••••••••••••• 119
消費電力•••••••••••••••••••••••••••••••••••••••••••••••• 119
消耗品•••••••••••••••••••••••••••••••••••••••••••••••••• 117

消耗品の交換方法••••••••••••••••••••••••••••••••••• 93
消耗品の交換目安••••••••••••••••••••••••••••••••••• 82, 94, 98
推奨紙•••••••••••••••••••••••••••••••••••••••••••••••••• 39
スタータートナーカートリッジ•••••••••••••••••••••• 11

スタータートナーカートリッジの交換目安•••••• 94
スリープモード
スリープモードの移行時間•••••••••••••••••••••••• 53
スリープモードの制限事項•••••••••••••••••••••••• 53
スリープモードの設定方法•••••••••••••••••••••••• 53
制限事項•••••••••••••••••••••••••••••••••••••••••••••••• 90, 116
清掃する•••••••••••••••••••••••••••••••••••••••••••••••• 111
製品の保証・メンテナンス品の無償提供・
お客様サポートについて••••••••••••••••••••••••• 11
セカンドトレイユニット•••••••••••••••••••••••••••••• 117

セカンドトレイユニットの取り付け方法••••••••• 18
セカンドトレイユニットを取り付けた場合の
プリンタードライバー設定•••••••••••••••••••••• 34, 35
設置••••••••••••••••••••••••••••••••••••••••••••••••••••• 12
設定••••••••••••••••••••••••••••••••••••••••••••••••••••• 49
節電
節電ボタン•••••••••••••••••••••••••••••••••••••••••• 13
節電モード（スリープモード）•••••••••••••••••••• 53
節電モード（パワーセーブモード）••••••••••••••• 52
セットアップ•••••••••••••••••••••••••••••••••••••••••• 10
操作パネル••••••••••••••••••••••••••••••••••••••••••••• 13

付 録

操作パネルの使用方法••••••••••••••••••••••••••••• 49
ソフトウェアDVD-ROM•••••••••••••••••••••••••••• 11

【た行】
長尺用紙•••••••••••••••••••••••••••••••••••••••••••••••• 117
通気口•••••••••••••••••••••••••••••••••••••••••••••••••• 13
詰まった用紙を取り除く方法•••••••••••••••••••••••• 68
定着器ユニット
定着器ユニットの交換方法•••••••••••••••••••••••• 103
定着器ユニットの交換目安•••••••••••••••••••••••• 82, 103
手差し印刷••••••••••••••••••••••••••••••••••••••••••••• 44
テスト印刷
パソコンからのテスト印刷•••••••••••••••••••••••• 44
プリンター単体でのテスト印刷••••••••••••••••••• 51
電源
電源コード•••••••••••••••••••••••••••••••••••••••••• 11
電源コネクター••••••••••••••••••••••••••••••••••••• 13
電源スイッチ•••••••••••••••••••••••••••••••••••••••• 13

121

索 引

電源の入れかた••••••••••••••••••••••••••••••••••••• 16
電源の切りかた••••••••••••••••••••••••••••••••••••• 38
電源の条件•••••••••••••••••••••••••••••••••••••••••• 16
点検ランプ••••••••••••••••••••••••••••••••••••••••••••• 13
添付品•••••••••••••••••••••••••••••••••••••••••••••••••• 11
動作環境•••••••••••••••••••••••••••••••••••••••••••••••• 12
取っ手•••••••••••••••••••••••••••••••••••••••••••••••••• 98
トップキャップ•••••••••••••••••••••••••••••••••••••••• 98
トナーカートリッジ••••••••••••••••••••••••••••••••••• 11, 13, 117

トナーカートリッジの交換方法••••••••••••••••••• 94
トナーカートリッジの交換目安••••••••••••••••••• 82, 94
トラブル•••••••••••••••••••••••••••••••••••••••••••••••• 65
トレイ
セカンドトレイユニット••••••••••••••••••••••••••• 18, 117
トレイにセットできる枚数•••••••••••••••••••••••• 119
トレイにセットできる用紙•••••••••••••••••••••••• 42
トレイ1••••••••••••••••••••••••••••••••••••••••••••• 13
トレイ2••••••••••••••••••••••••••••••••••••••••••••• 43
トレイにセットできる用紙の厚さ••••••••••••••••• 39

【な行】
ネットワーク
ネットワーク情報の印刷••••••••••••••••••••••••••• 51
ネットワークで接続する••••••••••••••••••••••••••• 19, 27, 29,
•
31, 32
ネットワーク接続時のオプション設定••••••••••• 34
濃度••••••••••••••••••••••••••••••••••••••••••••••••••••• 92

【は行】
はがき•••••••••••••••••••••••••••••••••••••••••••••••••• 39, 42, 48
パソコンに接続する••••••••••••••••••••••••••••••••••• 19
パワーセーブモード
パワーセーブモードの移行時間••••••••••••••••••• 52
パワーセーブモードの設定方法••••••••••••••••••• 52
