アイリスオーヤマ CL12DL-PHSL 取扱説明書ページ画像 1–20

原本のページと説明図。画像を選ぶと拡大・全画面表示できます。長押し・右クリックで保存できます。

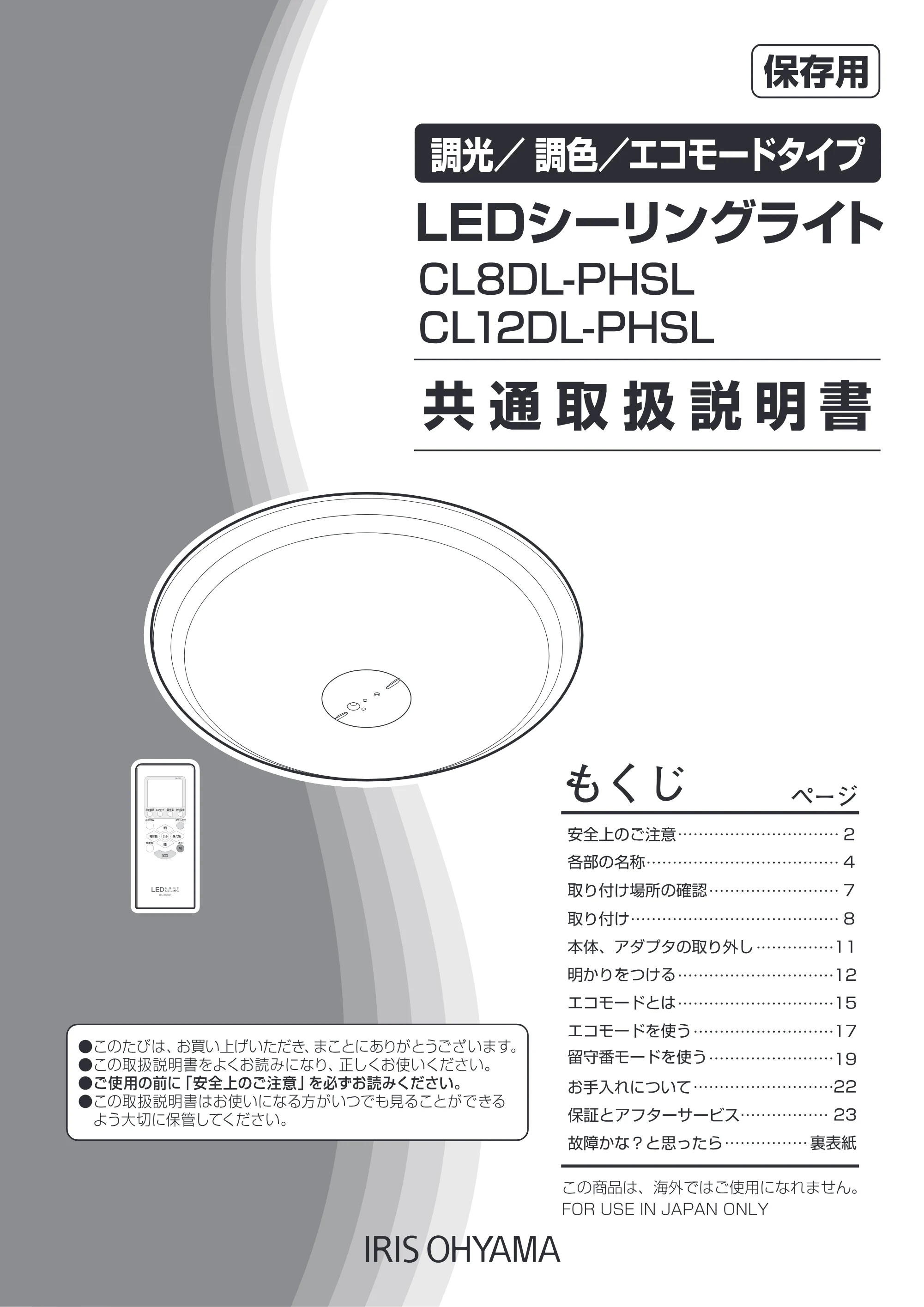

調光/ 調色ノエコモードタイプ LEDシーリングライト p.1

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 調光/ 調色ノエコモードタイプ LEDシーリングライト — 原本ページ — 1ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 調光/ 調色ノエコモードタイプ LEDシーリングライト — 原本ページ — 1ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 調光/ 調色ノエコモードタイプ LEDシーリングライト — 図版 1-1 — 1ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 調光/ 調色ノエコモードタイプ LEDシーリングライト — 図版 1-1 — 1ページ画像を保存

PDFの 1 ページを開く

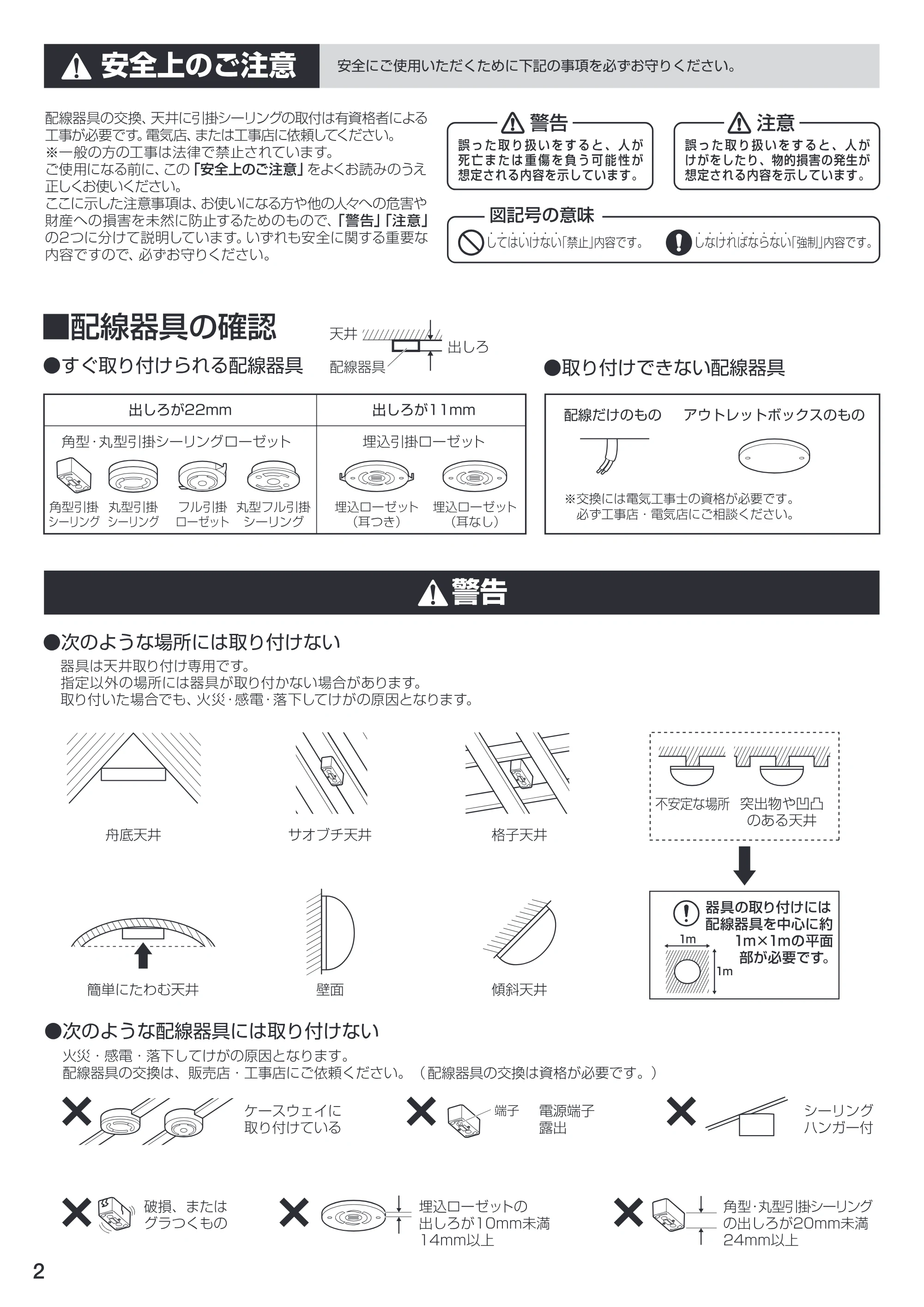

ロ = Macias S ORR 天井でしっ @すぐ取り付けられる配線器具配線器具信取り付けできない配線器具 p.2

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — ロ = Macias S ORR 天井でしっ @すぐ取り付けられる配線器具配線器具信取り付けできない配線器具 — 原本ページ — 2ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — ロ = Macias S ORR 天井でしっ @すぐ取り付けられる配線器具配線器具信取り付けできない配線器具 — 原本ページ — 2ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — ロ = Macias S ORR 天井でしっ @すぐ取り付けられる配線器具配線器具信取り付けできない配線器具 — 図版 2-1 — 2ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — ロ = Macias S ORR 天井でしっ @すぐ取り付けられる配線器具配線器具信取り付けできない配線器具 — 図版 2-1 — 2ページ画像を保存

PDFの 2 ページを開く

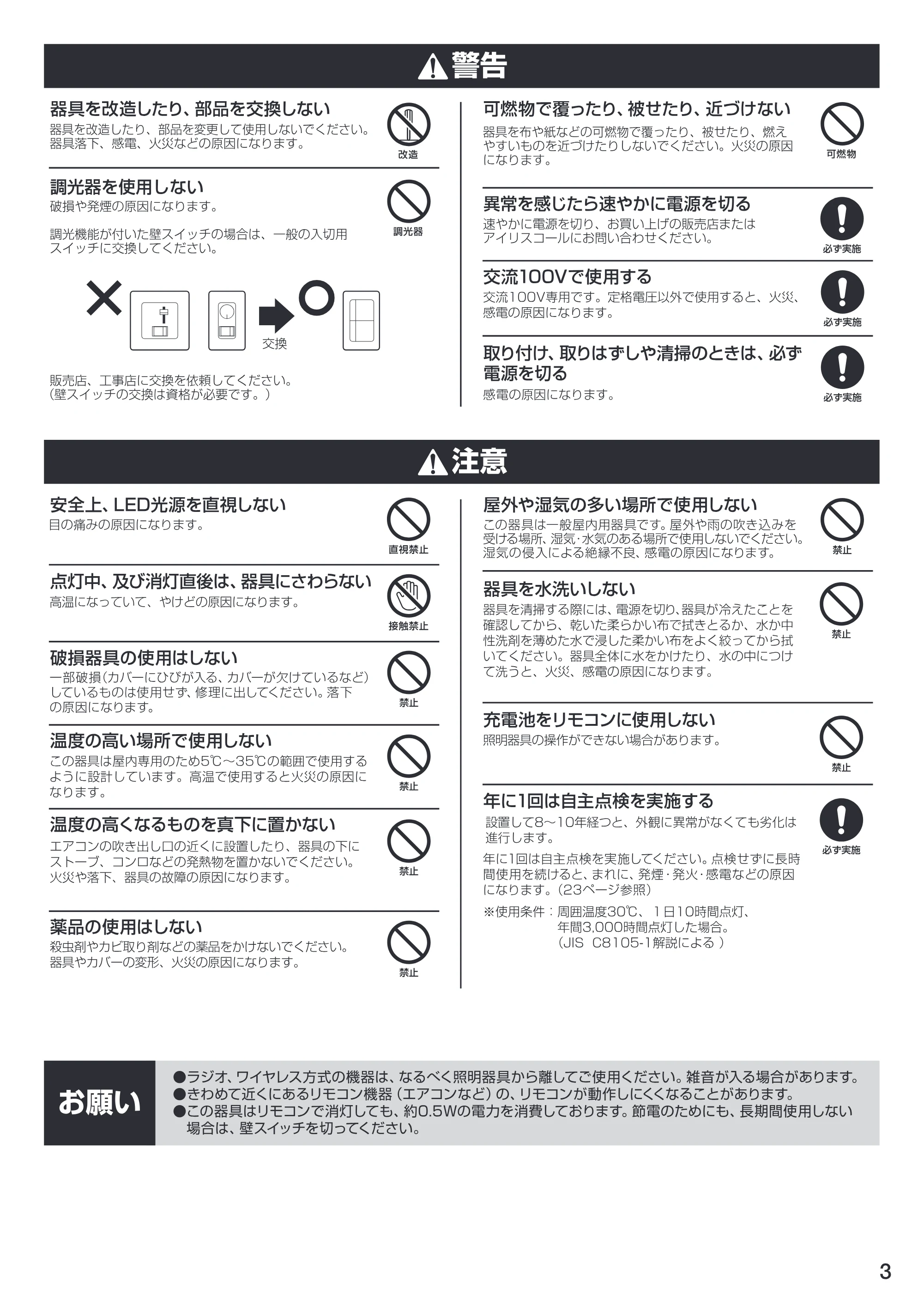

3ページ p.3

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 原本ページ — 3ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 原本ページ — 3ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 図版 3-1 — 3ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 図版 3-1 — 3ページ画像を保存

PDFの 3 ページを開く

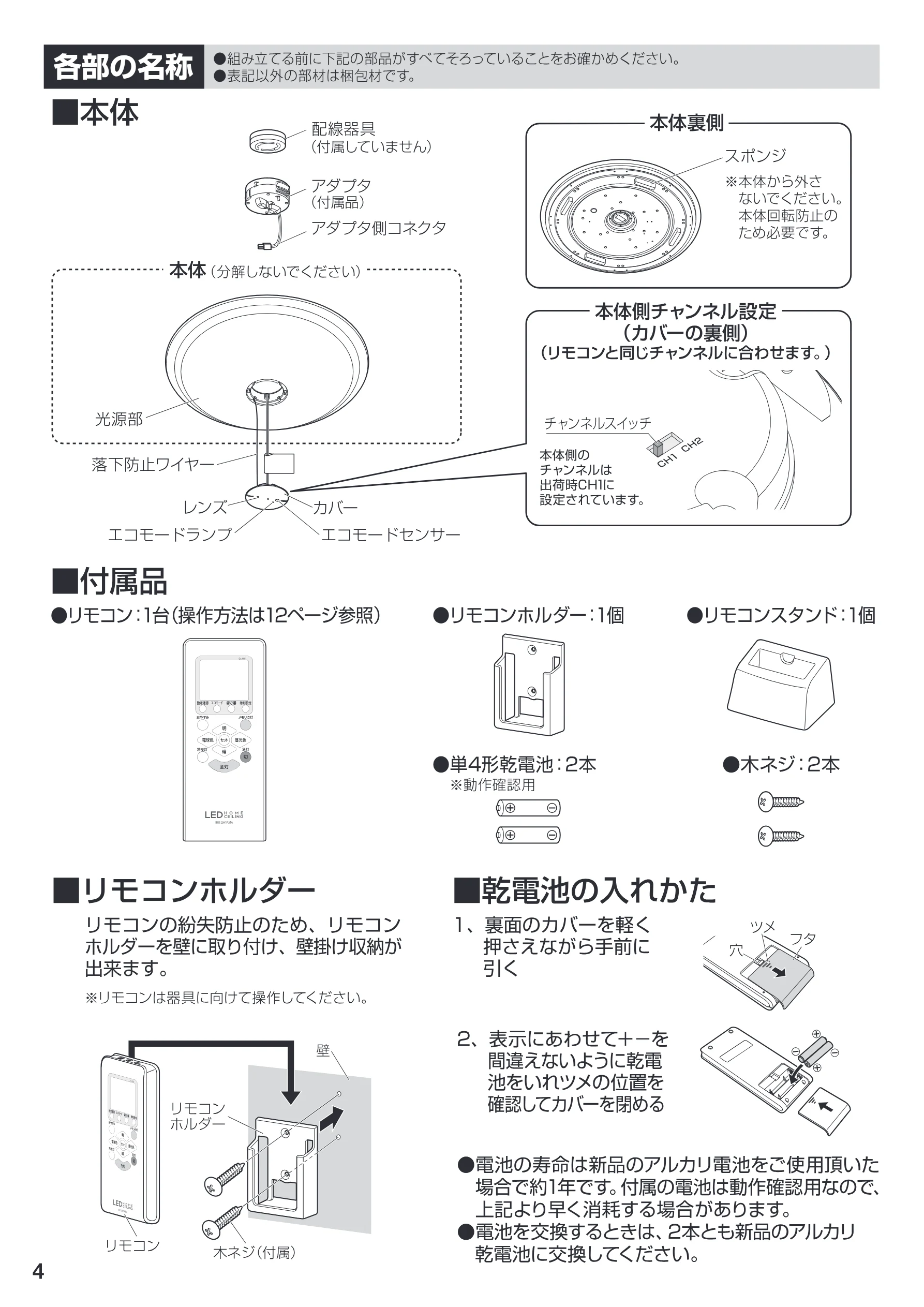

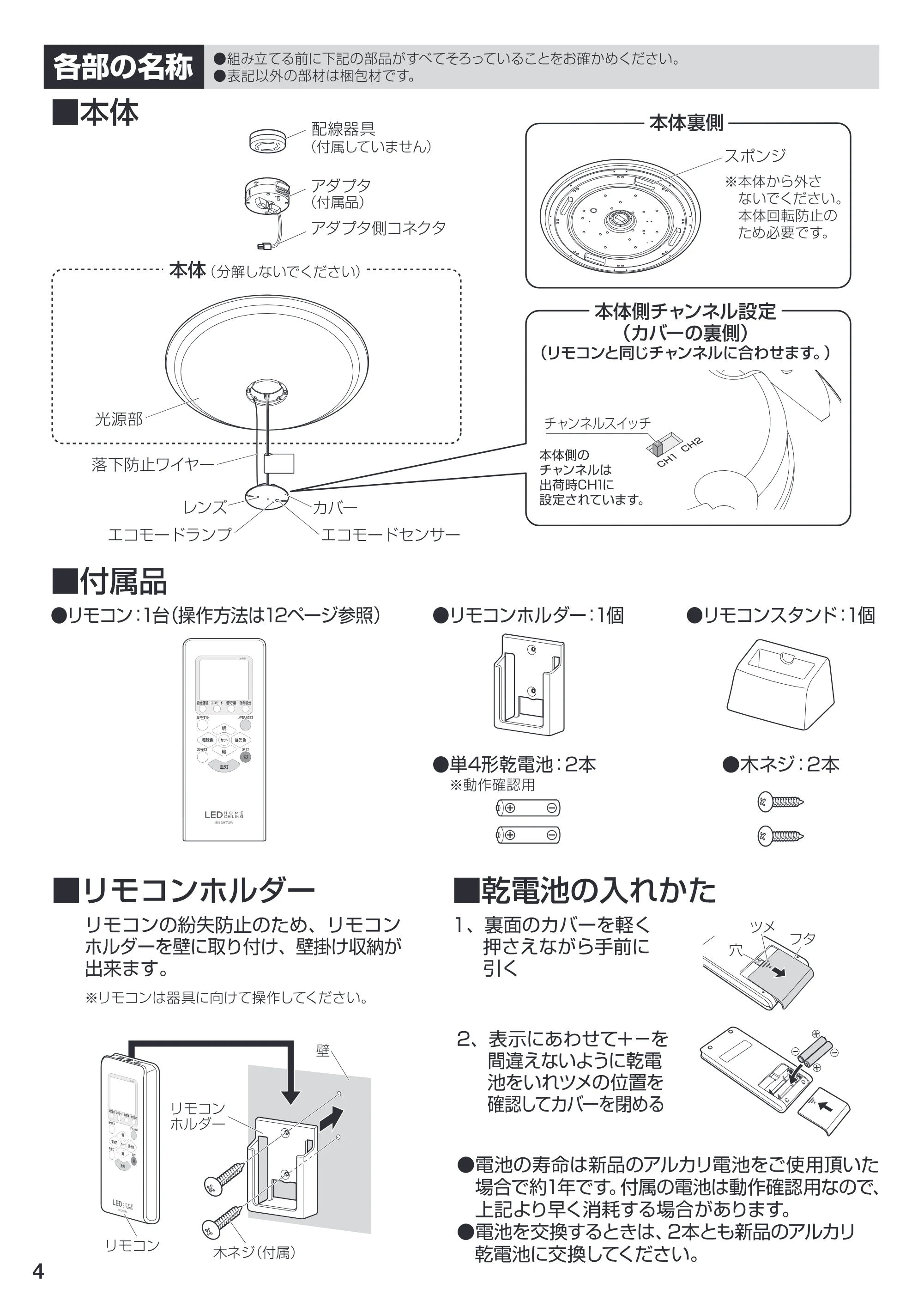

: 光源部 | : チャンネルスイッチ \ p.4

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — : 光源部 | : チャンネルスイッチ \ — 原本ページ — 4ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — : 光源部 | : チャンネルスイッチ \ — 原本ページ — 4ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — : 光源部 | : チャンネルスイッチ \ — 図版 4-1 — 4ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — : 光源部 | : チャンネルスイッチ \ — 図版 4-1 — 4ページ画像を保存

PDFの 4 ページを開く

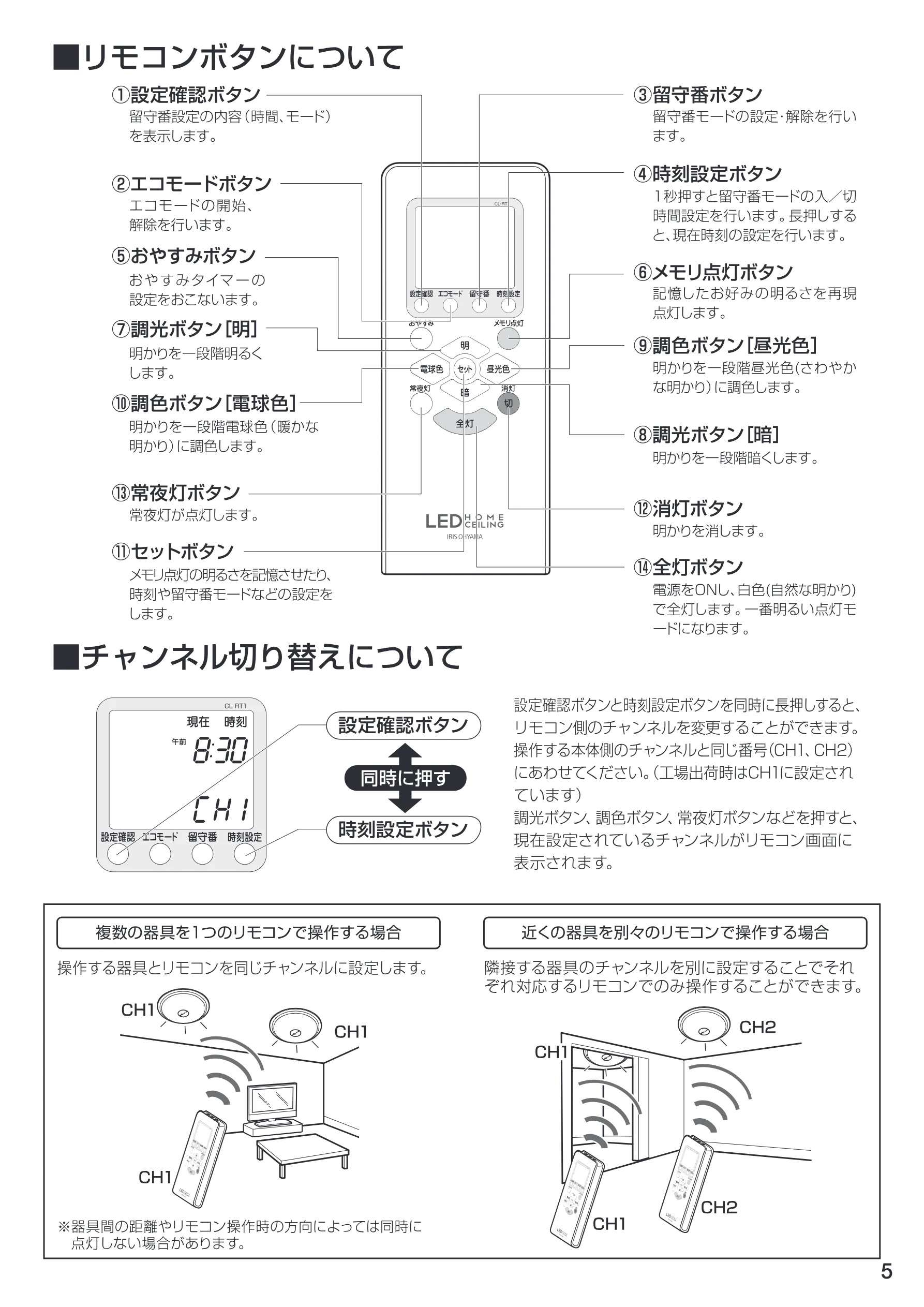

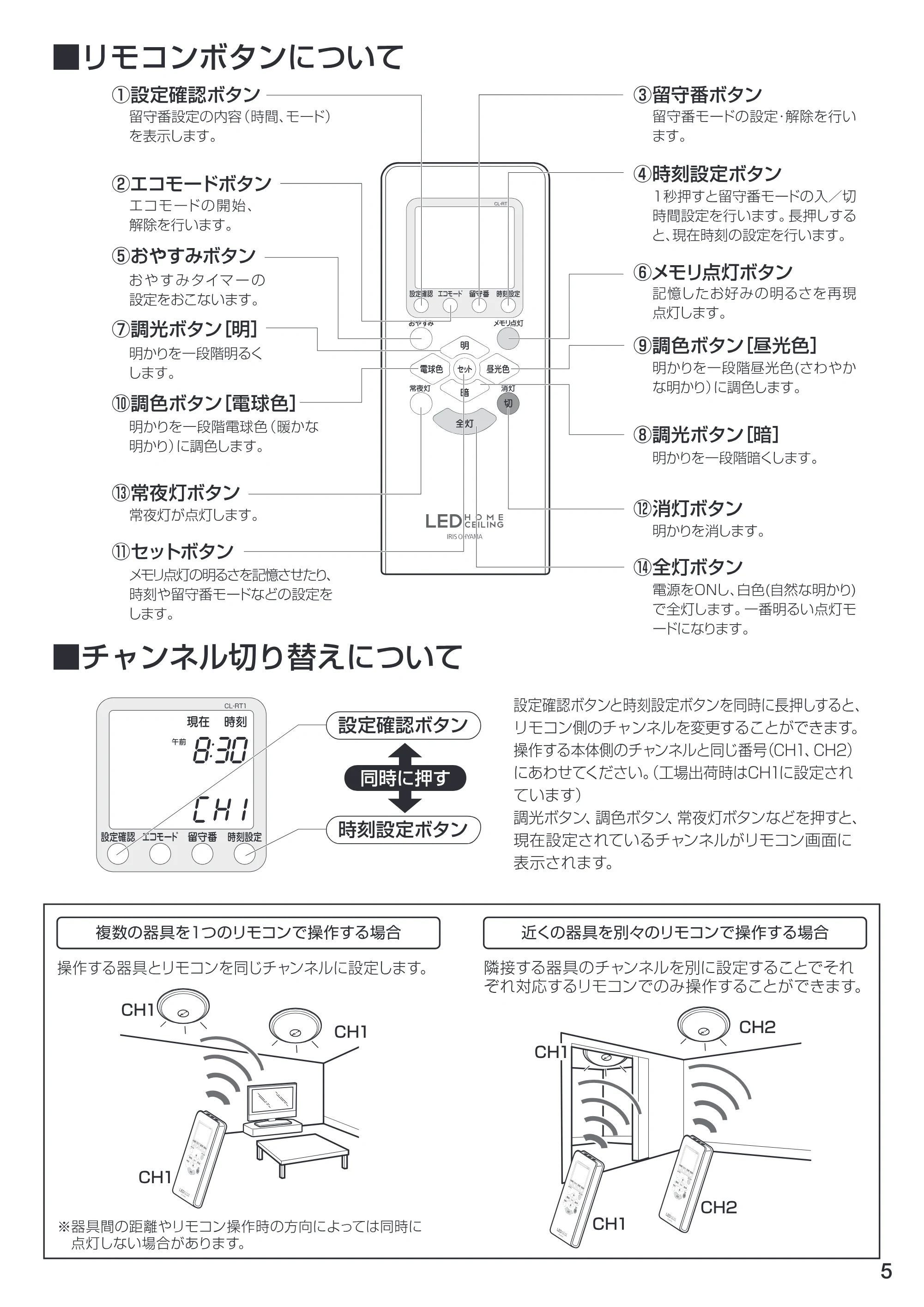

圏りモコンボタンについて ①設定確認ボタン ③留守番ボタン留守番設定の内容(時間、モード) 留守番モードの設定解除を行いを表示します。ます。 p.5

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 圏りモコンボタンについて ①設定確認ボタン ③留守番ボタン留守番設定の内容(時間、モード) 留守番モードの設定解除を行いを表示します。ます。 — 原本ページ — 5ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 圏りモコンボタンについて ①設定確認ボタン ③留守番ボタン留守番設定の内容(時間、モード) 留守番モードの設定解除を行いを表示します。ます。 — 原本ページ — 5ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 圏りモコンボタンについて ①設定確認ボタン ③留守番ボタン留守番設定の内容(時間、モード) 留守番モードの設定解除を行いを表示します。ます。 — 図版 5-1 — 5ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 圏りモコンボタンについて ①設定確認ボタン ③留守番ボタン留守番設定の内容(時間、モード) 留守番モードの設定解除を行いを表示します。ます。 — 図版 5-1 — 5ページ画像を保存

PDFの 5 ページを開く

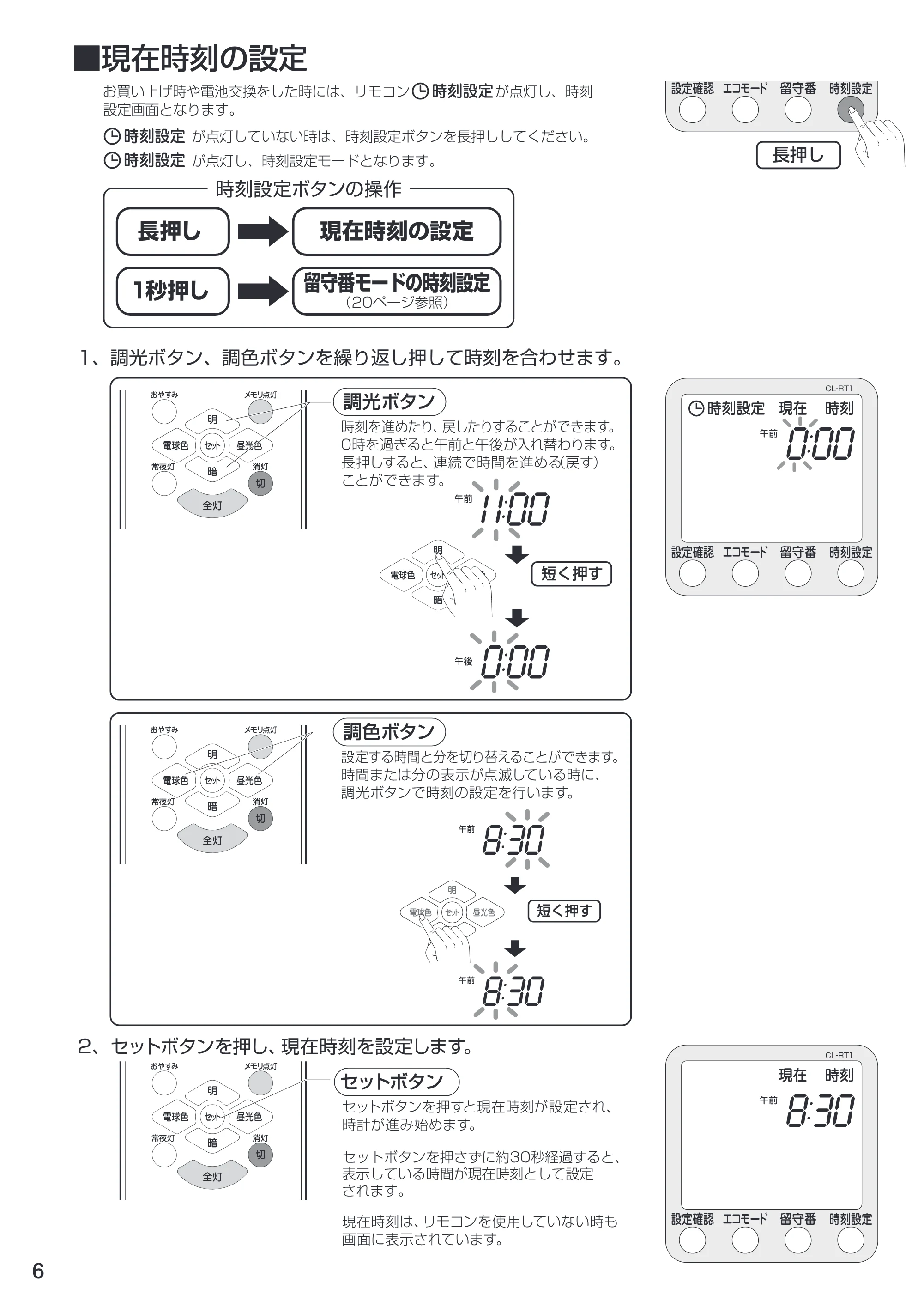

NE * “AANA t 8 CLL の 1 へSN p.6

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — NE * “AANA t 8 CLL の 1 へSN — 原本ページ — 6ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — NE * “AANA t 8 CLL の 1 へSN — 原本ページ — 6ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — NE * “AANA t 8 CLL の 1 へSN — 図版 6-1 — 6ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — NE * “AANA t 8 CLL の 1 へSN — 図版 6-1 — 6ページ画像を保存

PDFの 6 ページを開く

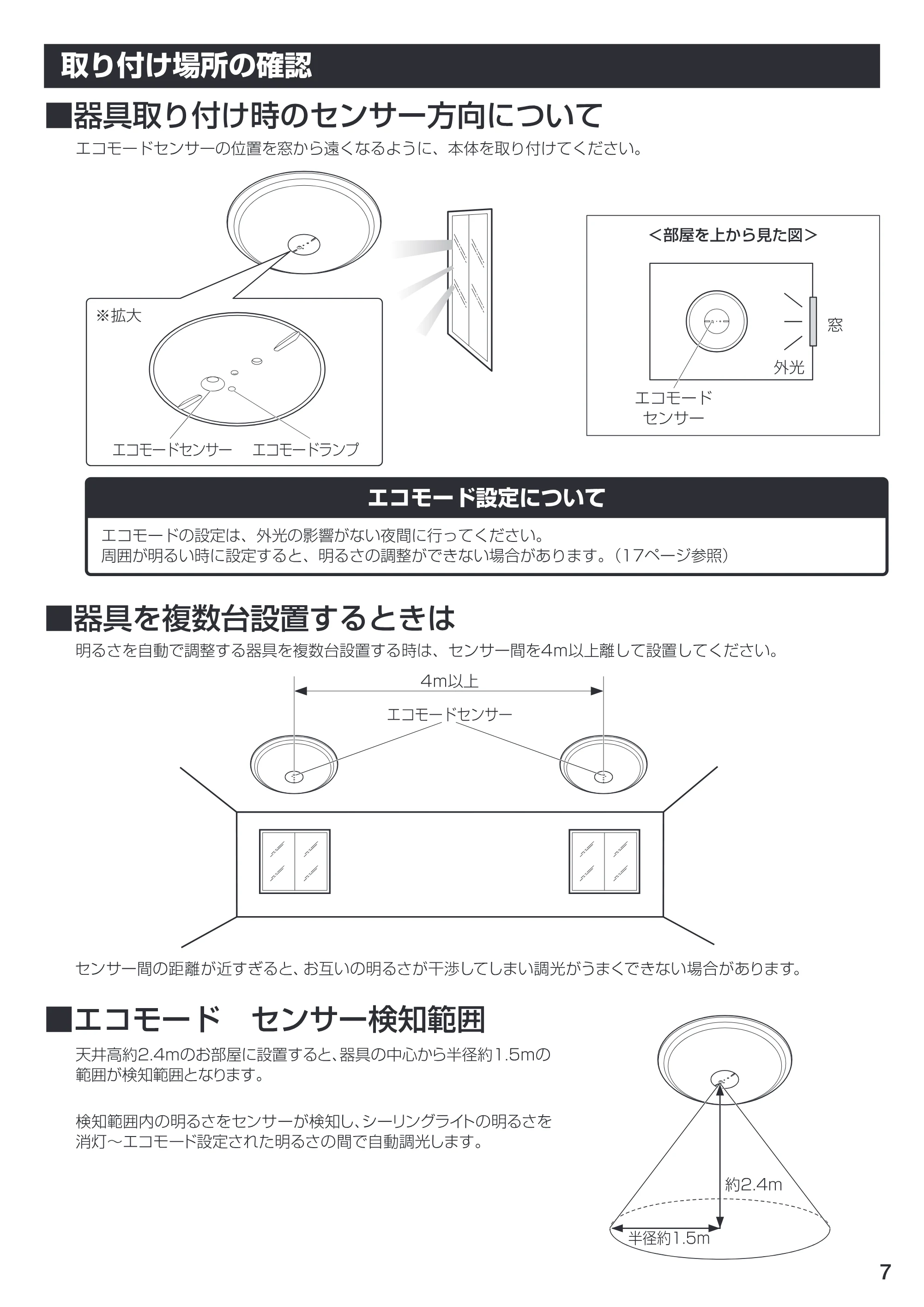

i= = 取り付け場所の確認 p.7

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — i= = 取り付け場所の確認 — 原本ページ — 7ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — i= = 取り付け場所の確認 — 原本ページ — 7ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — i= = 取り付け場所の確認 — 図版 7-1 — 7ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — i= = 取り付け場所の確認 — 図版 7-1 — 7ページ画像を保存

PDFの 7 ページを開く

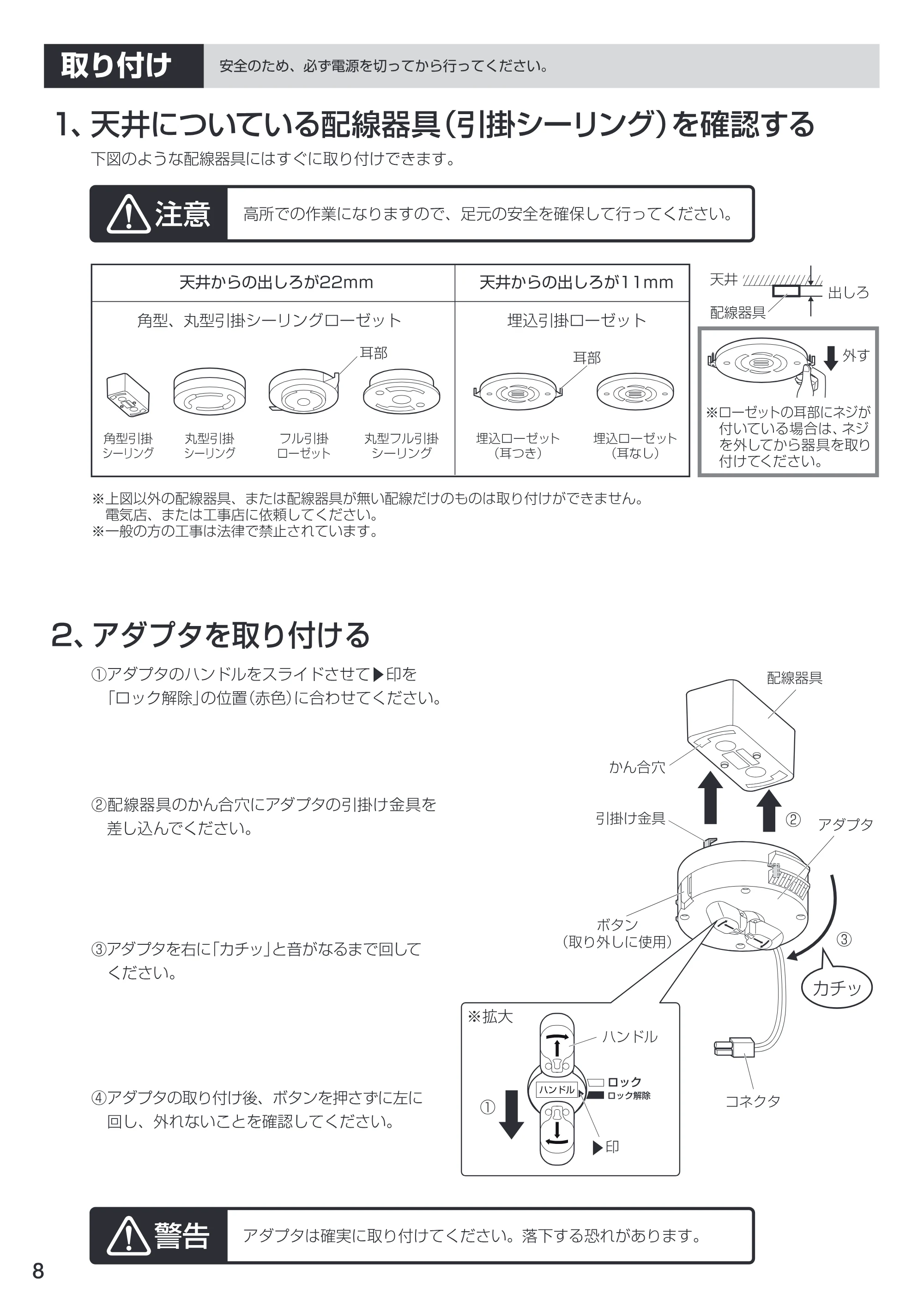

PA42LRlP有議だ全のため、必ず電源を切ってから行ってください。 p.8

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — PA42LRlP有議だ全のため、必ず電源を切ってから行ってください。 — 原本ページ — 8ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — PA42LRlP有議だ全のため、必ず電源を切ってから行ってください。 — 原本ページ — 8ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — PA42LRlP有議だ全のため、必ず電源を切ってから行ってください。 — 図版 8-1 — 8ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — PA42LRlP有議だ全のため、必ず電源を切ってから行ってください。 — 図版 8-1 — 8ページ画像を保存

PDFの 8 ページを開く

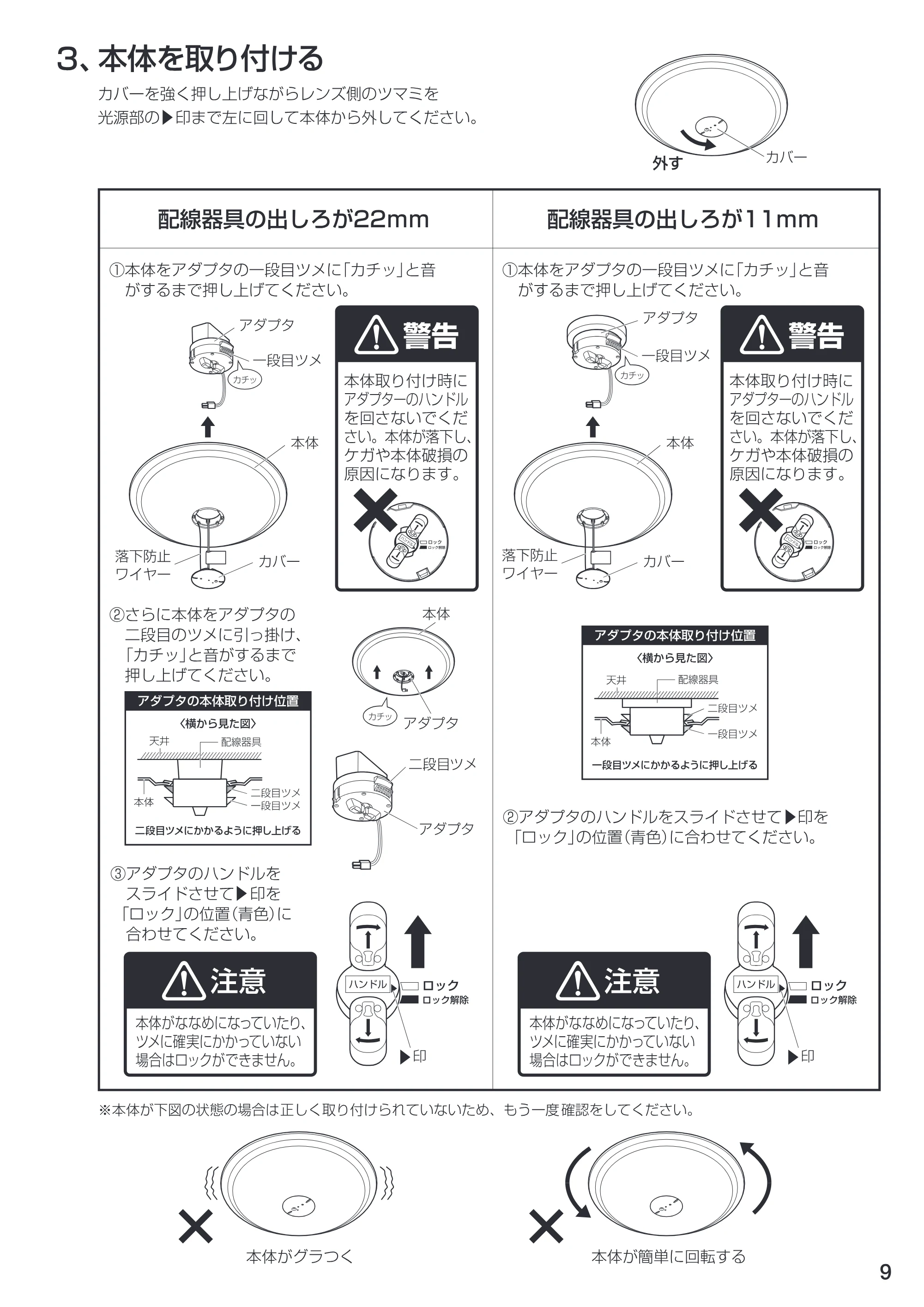

3、本体を取り付けるカバーを強く押し上げながらレンズ側のツマミを \ 光源部のP 印まで左に回して本体から外してください。 p.9

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 3、本体を取り付けるカバーを強く押し上げながらレンズ側のツマミを \ 光源部のP 印まで左に回して本体から外してください。 — 原本ページ — 9ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 3、本体を取り付けるカバーを強く押し上げながらレンズ側のツマミを \ 光源部のP 印まで左に回して本体から外してください。 — 原本ページ — 9ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 3、本体を取り付けるカバーを強く押し上げながらレンズ側のツマミを \ 光源部のP 印まで左に回して本体から外してください。 — 図版 9-1 — 9ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 3、本体を取り付けるカバーを強く押し上げながらレンズ側のツマミを \ 光源部のP 印まで左に回して本体から外してください。 — 図版 9-1 — 9ページ画像を保存

PDFの 9 ページを開く

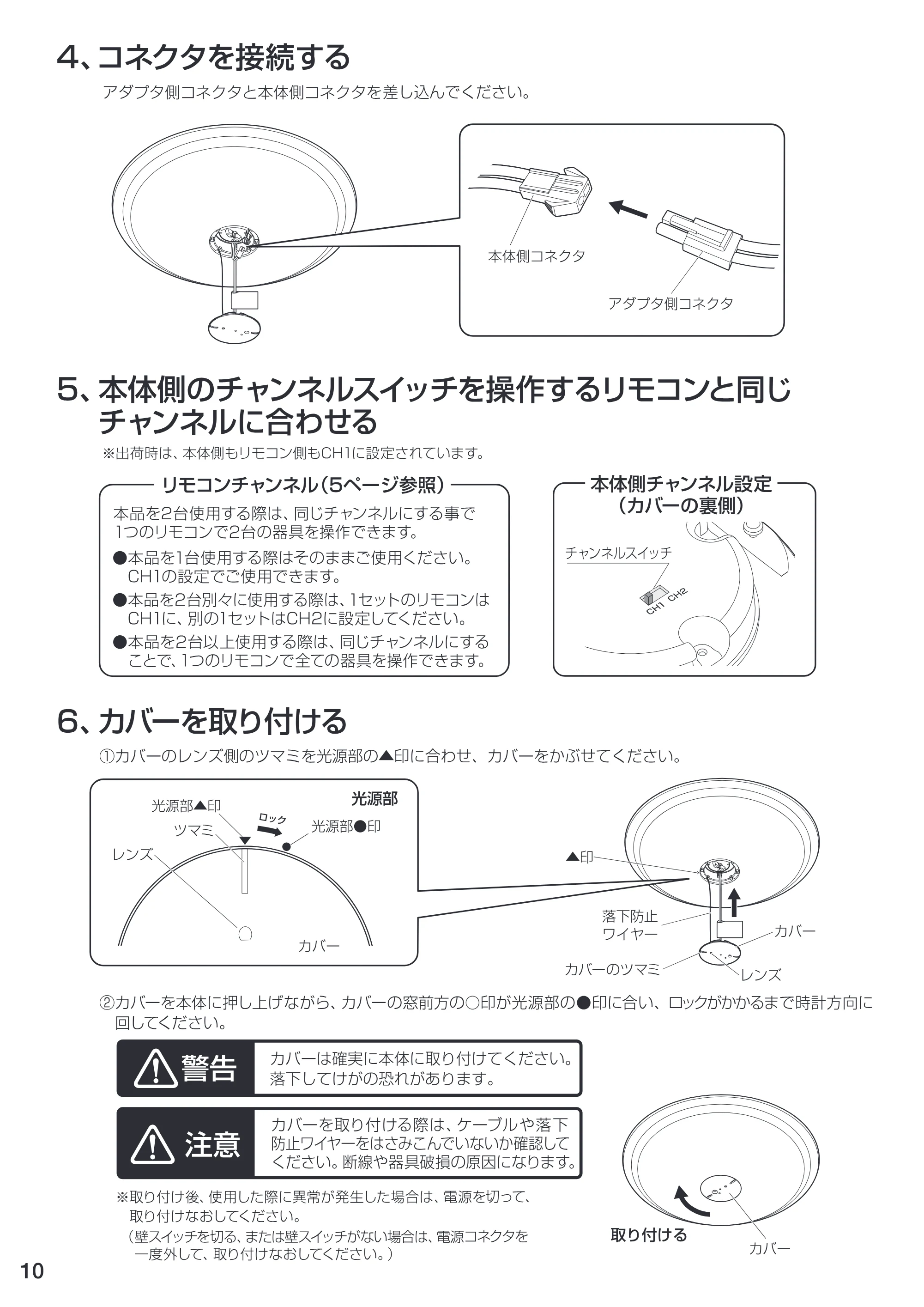

4、コネクタを接続するアダブタ側コネクタと本体側コネクタを差し込んでください。 p.10

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 4、コネクタを接続するアダブタ側コネクタと本体側コネクタを差し込んでください。 — 原本ページ — 10ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 4、コネクタを接続するアダブタ側コネクタと本体側コネクタを差し込んでください。 — 原本ページ — 10ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 4、コネクタを接続するアダブタ側コネクタと本体側コネクタを差し込んでください。 — 図版 10-1 — 10ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 4、コネクタを接続するアダブタ側コネクタと本体側コネクタを差し込んでください。 — 図版 10-1 — 10ページ画像を保存

PDFの 10 ページを開く

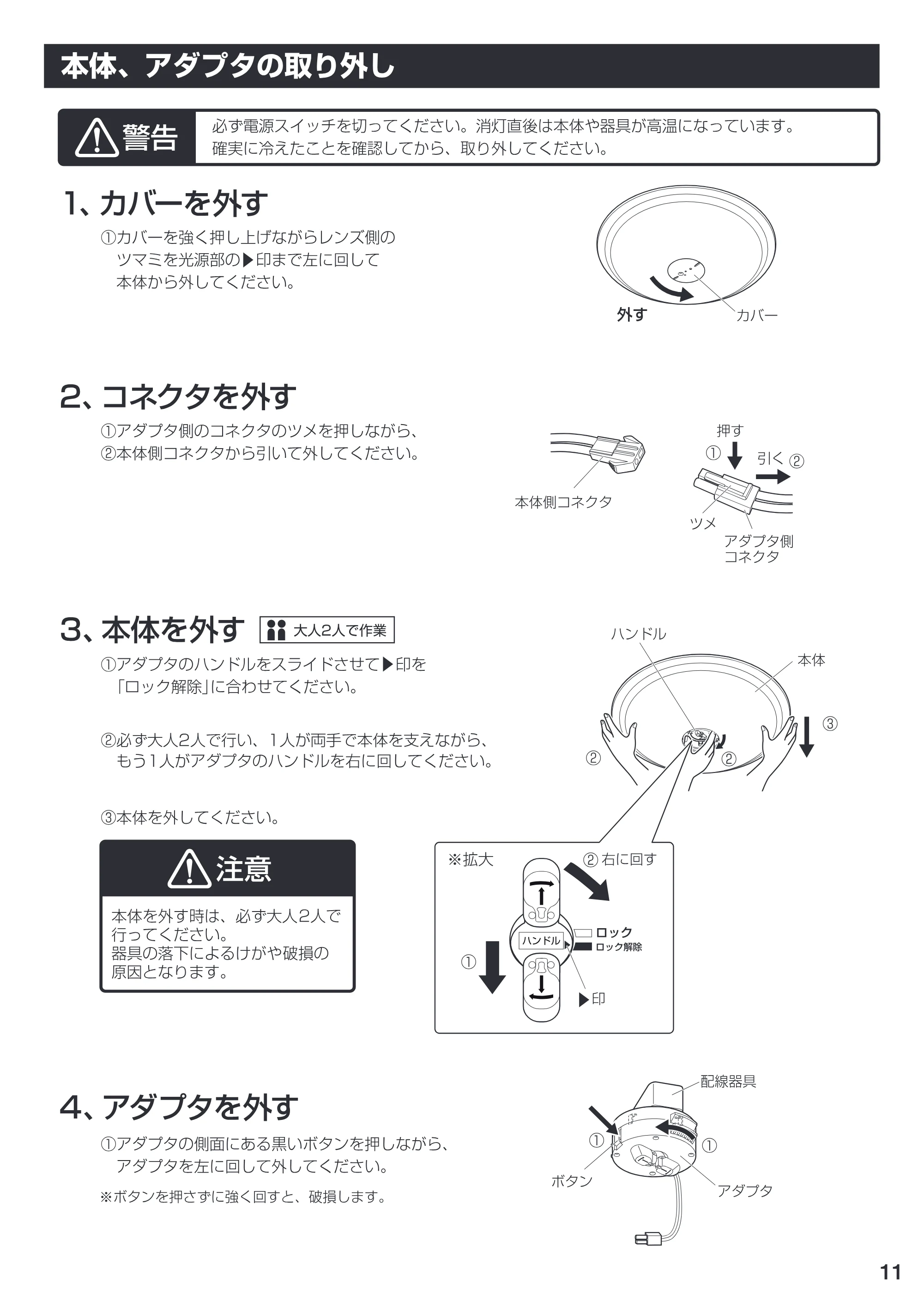

本体、アダプタの取り外し p.11

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 本体、アダプタの取り外し — 原本ページ — 11ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 本体、アダプタの取り外し — 原本ページ — 11ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 本体、アダプタの取り外し — 図版 11-1 — 11ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 本体、アダプタの取り外し — 図版 11-1 — 11ページ画像を保存

PDFの 11 ページを開く

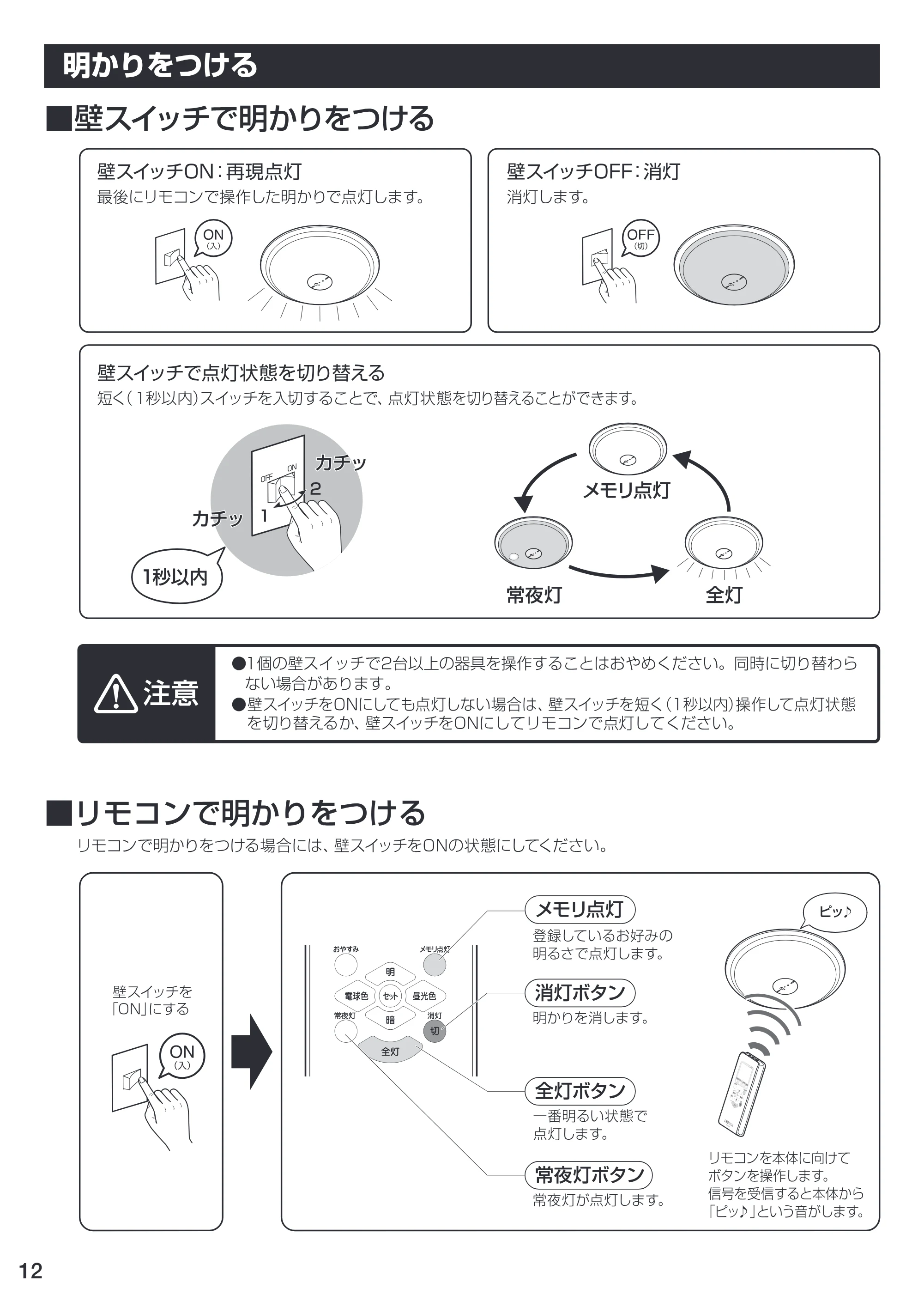

壁スイッチで点灯状態を切り替える短く( 1 秒以内)スイッチを入切することで、点灯状態を切り替えることができます。 p.12

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 壁スイッチで点灯状態を切り替える短く( 1 秒以内)スイッチを入切することで、点灯状態を切り替えることができます。 — 原本ページ — 12ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 壁スイッチで点灯状態を切り替える短く( 1 秒以内)スイッチを入切することで、点灯状態を切り替えることができます。 — 原本ページ — 12ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 壁スイッチで点灯状態を切り替える短く( 1 秒以内)スイッチを入切することで、点灯状態を切り替えることができます。 — 図版 12-1 — 12ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 壁スイッチで点灯状態を切り替える短く( 1 秒以内)スイッチを入切することで、点灯状態を切り替えることができます。 — 図版 12-1 — 12ページ画像を保存

PDFの 12 ページを開く

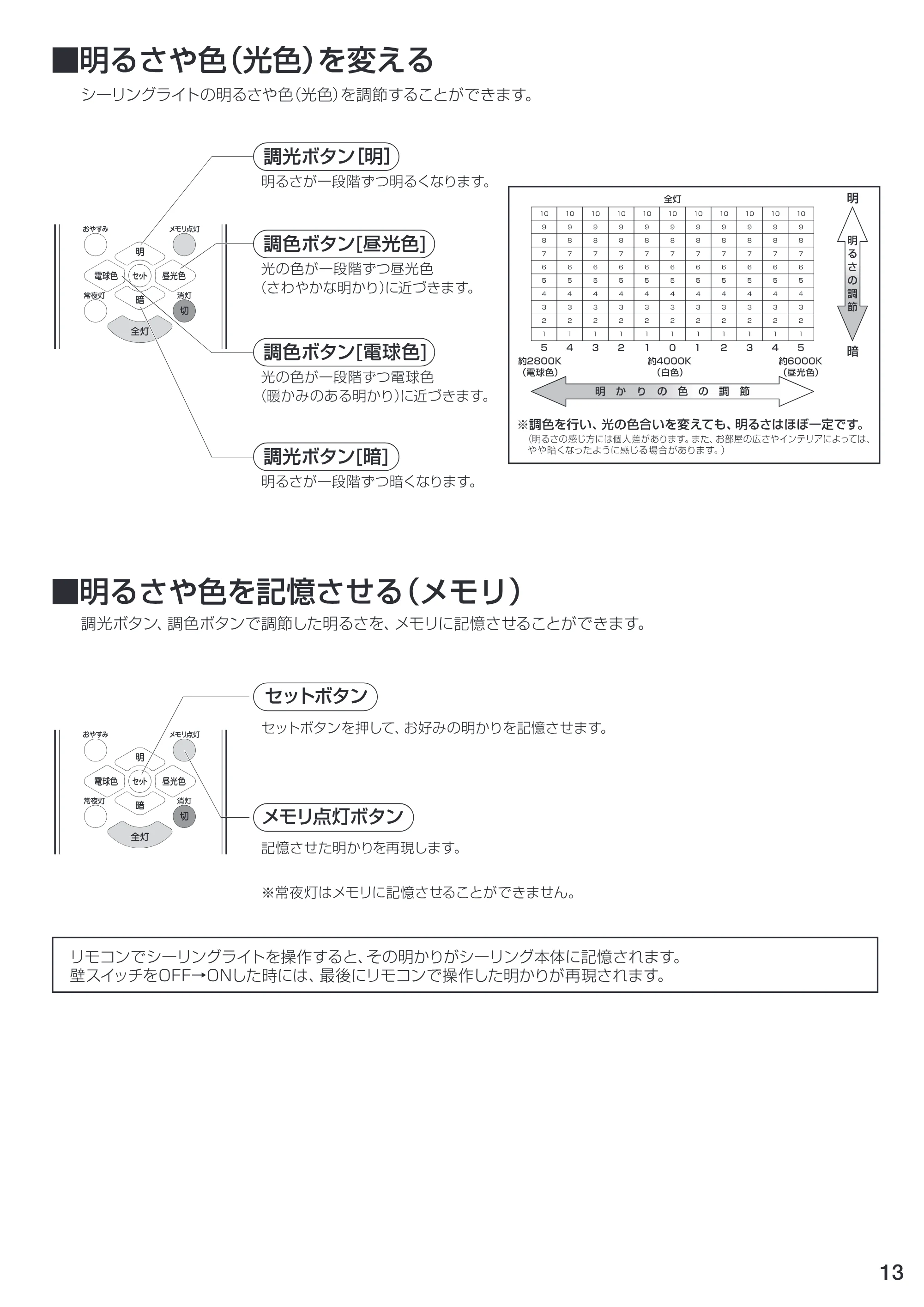

田明るさや色を記憶させる(メモリ) 調光ボタン、調色ボタンで調節した明るさを、メモリに記憶させることができます。 p.13

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 田明るさや色を記憶させる(メモリ) 調光ボタン、調色ボタンで調節した明るさを、メモリに記憶させることができます。 — 原本ページ — 13ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 田明るさや色を記憶させる(メモリ) 調光ボタン、調色ボタンで調節した明るさを、メモリに記憶させることができます。 — 原本ページ — 13ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 田明るさや色を記憶させる(メモリ) 調光ボタン、調色ボタンで調節した明るさを、メモリに記憶させることができます。 — 図版 13-1 — 13ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 田明るさや色を記憶させる(メモリ) 調光ボタン、調色ボタンで調節した明るさを、メモリに記憶させることができます。 — 図版 13-1 — 13ページ画像を保存

PDFの 13 ページを開く

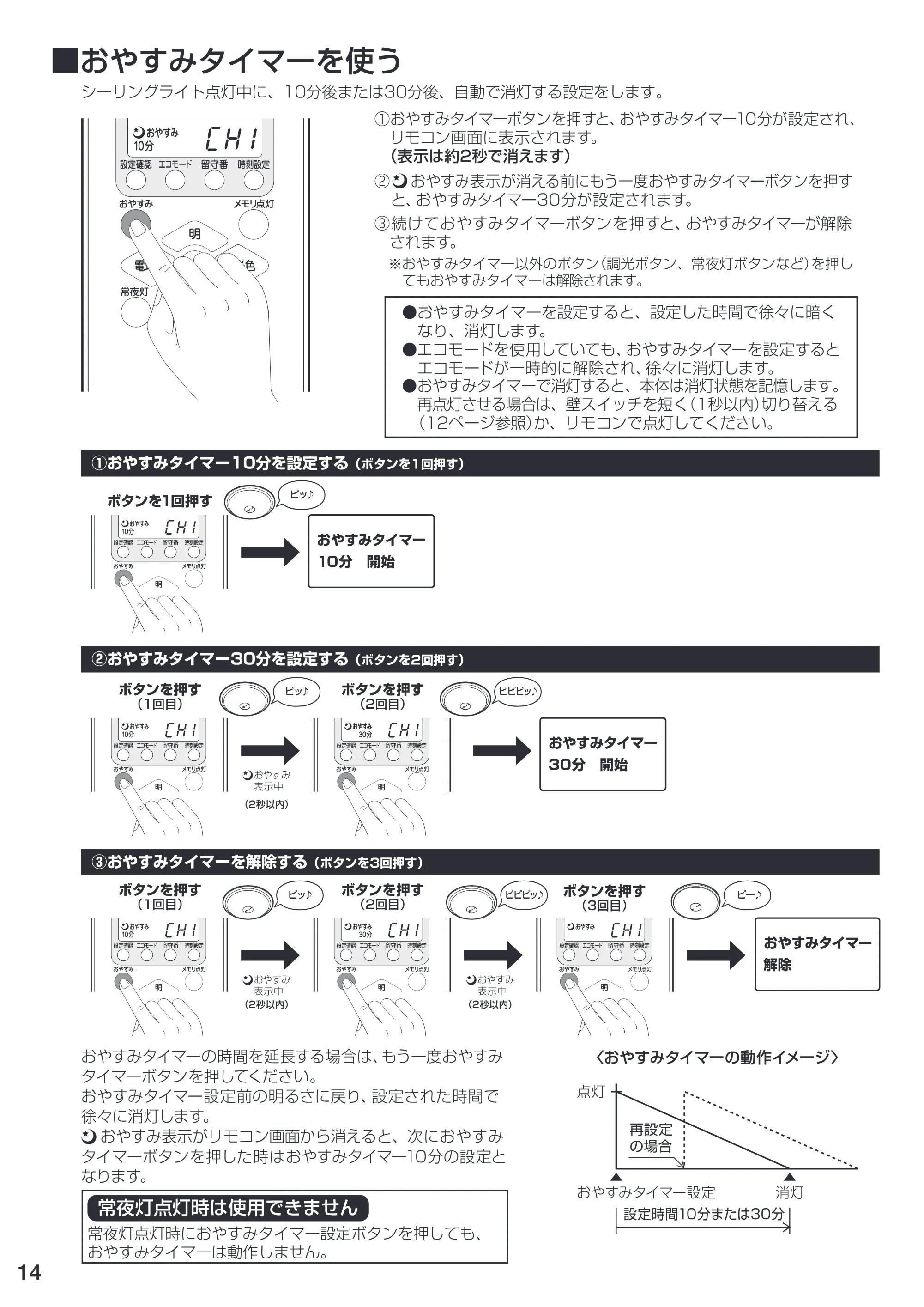

ay = BSPTAI1Y—e2ES シーリングライト点灯中に、10分後または30分後、自動で消灯する設定をします。 p.14

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — ay = BSPTAI1Y—e2ES シーリングライト点灯中に、10分後または30分後、自動で消灯する設定をします。 — 原本ページ — 14ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — ay = BSPTAI1Y—e2ES シーリングライト点灯中に、10分後または30分後、自動で消灯する設定をします。 — 原本ページ — 14ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — ay = BSPTAI1Y—e2ES シーリングライト点灯中に、10分後または30分後、自動で消灯する設定をします。 — 図版 14-1 — 14ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — ay = BSPTAI1Y—e2ES シーリングライト点灯中に、10分後または30分後、自動で消灯する設定をします。 — 図版 14-1 — 14ページ画像を保存

PDFの 14 ページを開く

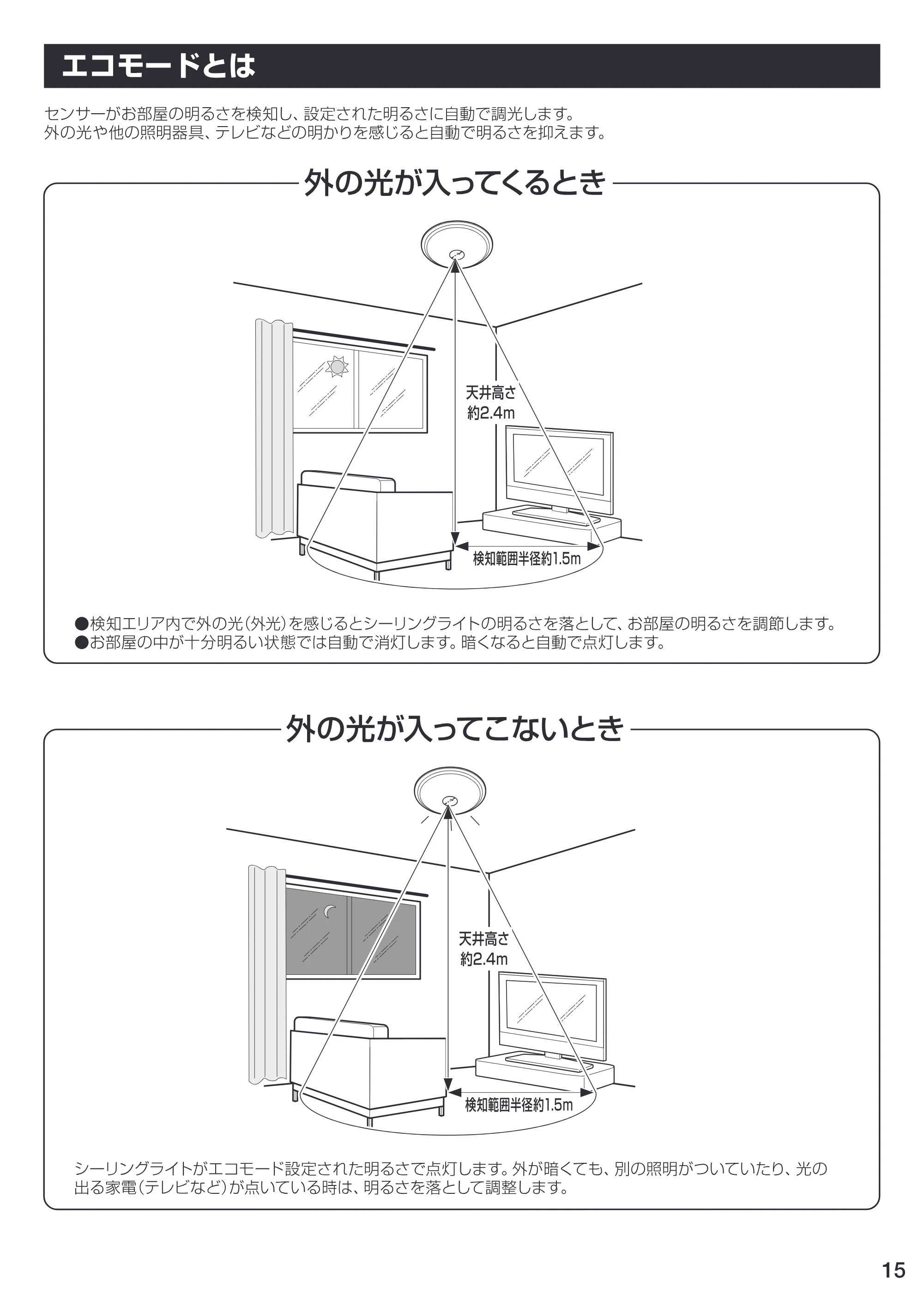

エコモードとは p.15

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — エコモードとは — 原本ページ — 15ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — エコモードとは — 原本ページ — 15ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — エコモードとは — 図版 15-1 — 15ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — エコモードとは — 図版 15-1 — 15ページ画像を保存

PDFの 15 ページを開く

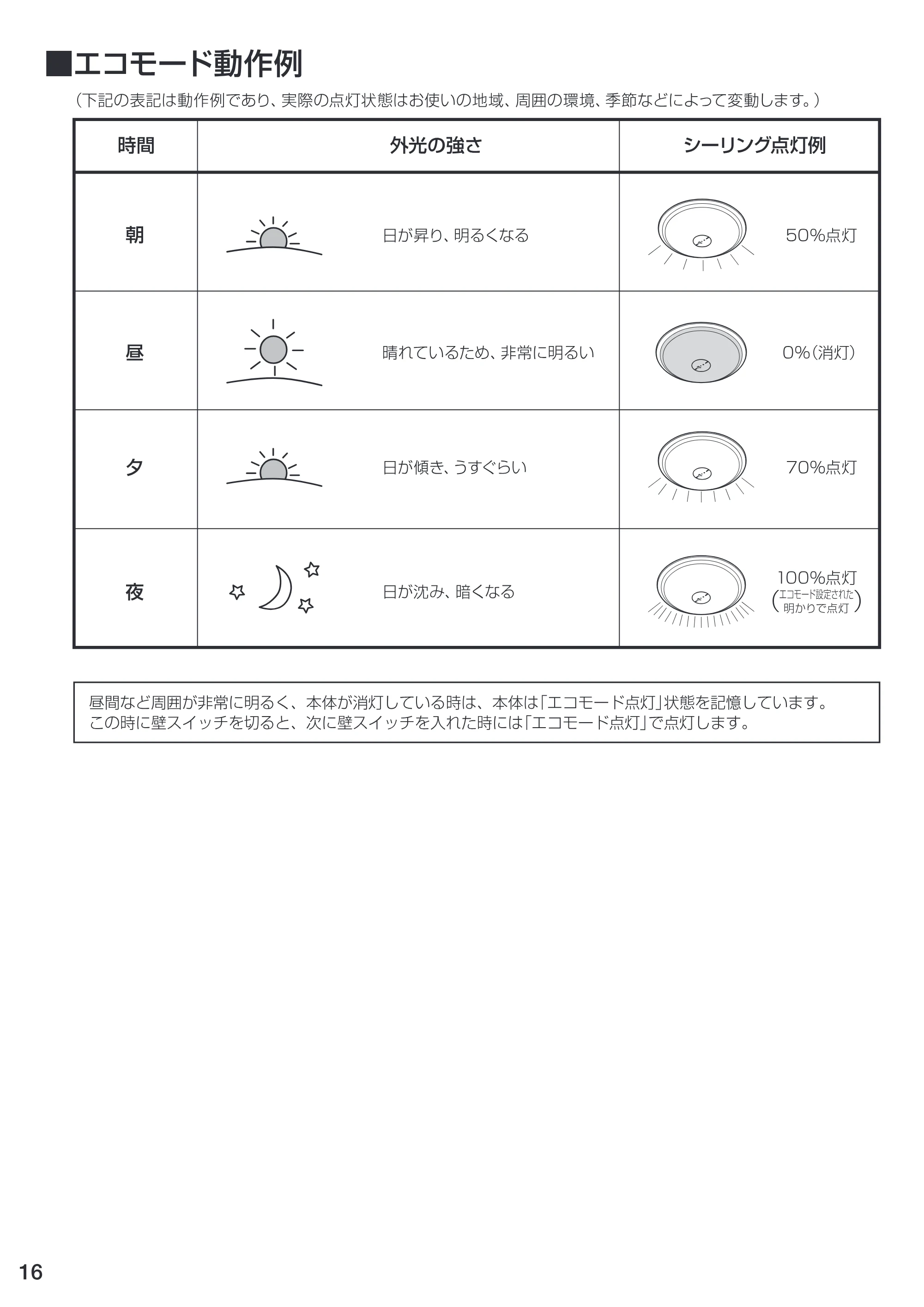

画エコモード動作例 (下記の表記は動作例であり、実際の点灯状態はお使いの地域、周囲の環境、季節などによって変動します。) p.16

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 画エコモード動作例 (下記の表記は動作例であり、実際の点灯状態はお使いの地域、周囲の環境、季節などによって変動します。) — 原本ページ — 16ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 画エコモード動作例 (下記の表記は動作例であり、実際の点灯状態はお使いの地域、周囲の環境、季節などによって変動します。) — 原本ページ — 16ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 画エコモード動作例 (下記の表記は動作例であり、実際の点灯状態はお使いの地域、周囲の環境、季節などによって変動します。) — 図版 16-1 — 16ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 画エコモード動作例 (下記の表記は動作例であり、実際の点灯状態はお使いの地域、周囲の環境、季節などによって変動します。) — 図版 16-1 — 16ページ画像を保存

PDFの 16 ページを開く

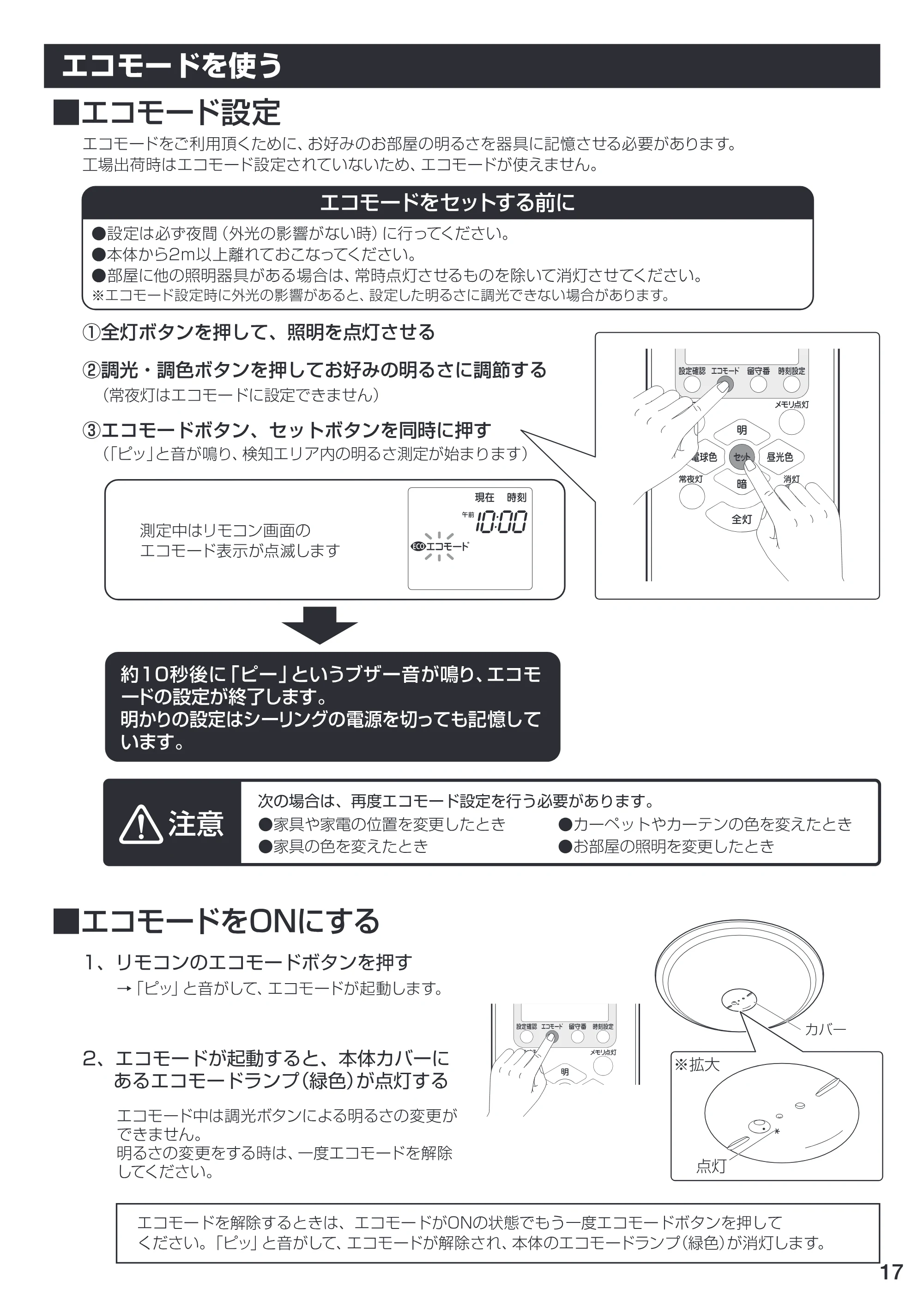

約10秒後に「ピー」というブザー音が鳴り、エコモードの設定が終了します。明かりの設定はシーリングの電源を切っても記憶しています。 p.17

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 約10秒後に「ピー」というブザー音が鳴り、エコモードの設定が終了します。明かりの設定はシーリングの電源を切っても記憶しています。 — 原本ページ — 17ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 約10秒後に「ピー」というブザー音が鳴り、エコモードの設定が終了します。明かりの設定はシーリングの電源を切っても記憶しています。 — 原本ページ — 17ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 約10秒後に「ピー」というブザー音が鳴り、エコモードの設定が終了します。明かりの設定はシーリングの電源を切っても記憶しています。 — 図版 17-1 — 17ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 約10秒後に「ピー」というブザー音が鳴り、エコモードの設定が終了します。明かりの設定はシーリングの電源を切っても記憶しています。 — 図版 17-1 — 17ページ画像を保存

PDFの 17 ページを開く

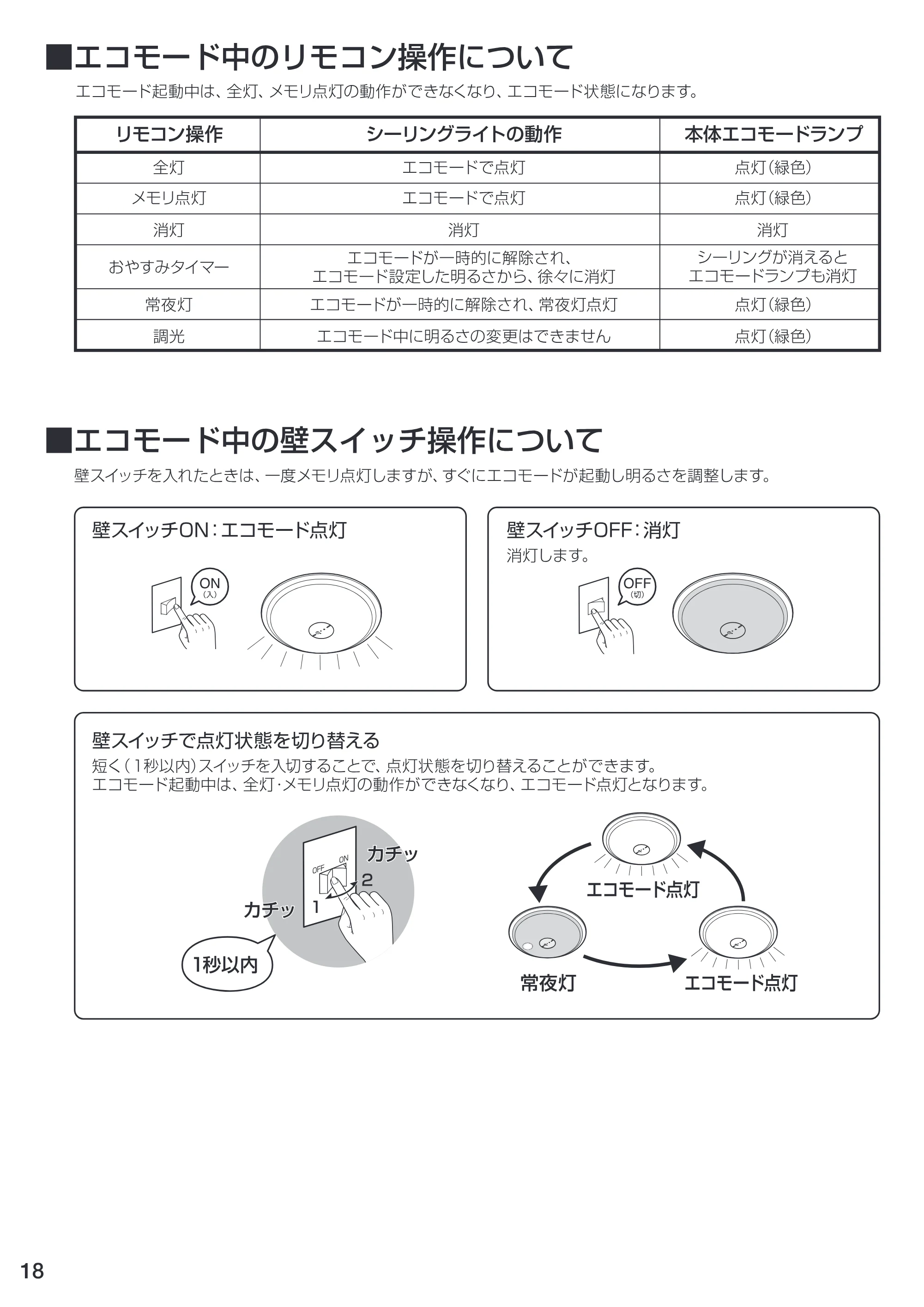

田エコモード中のリモコン操作についてエコモード起動中は、全灯、メモリ点灯の動作ができなくなり、エコモード状態になります。 p.18

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 田エコモード中のリモコン操作についてエコモード起動中は、全灯、メモリ点灯の動作ができなくなり、エコモード状態になります。 — 原本ページ — 18ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 田エコモード中のリモコン操作についてエコモード起動中は、全灯、メモリ点灯の動作ができなくなり、エコモード状態になります。 — 原本ページ — 18ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 田エコモード中のリモコン操作についてエコモード起動中は、全灯、メモリ点灯の動作ができなくなり、エコモード状態になります。 — 図版 18-1 — 18ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 田エコモード中のリモコン操作についてエコモード起動中は、全灯、メモリ点灯の動作ができなくなり、エコモード状態になります。 — 図版 18-1 — 18ページ画像を保存

PDFの 18 ページを開く

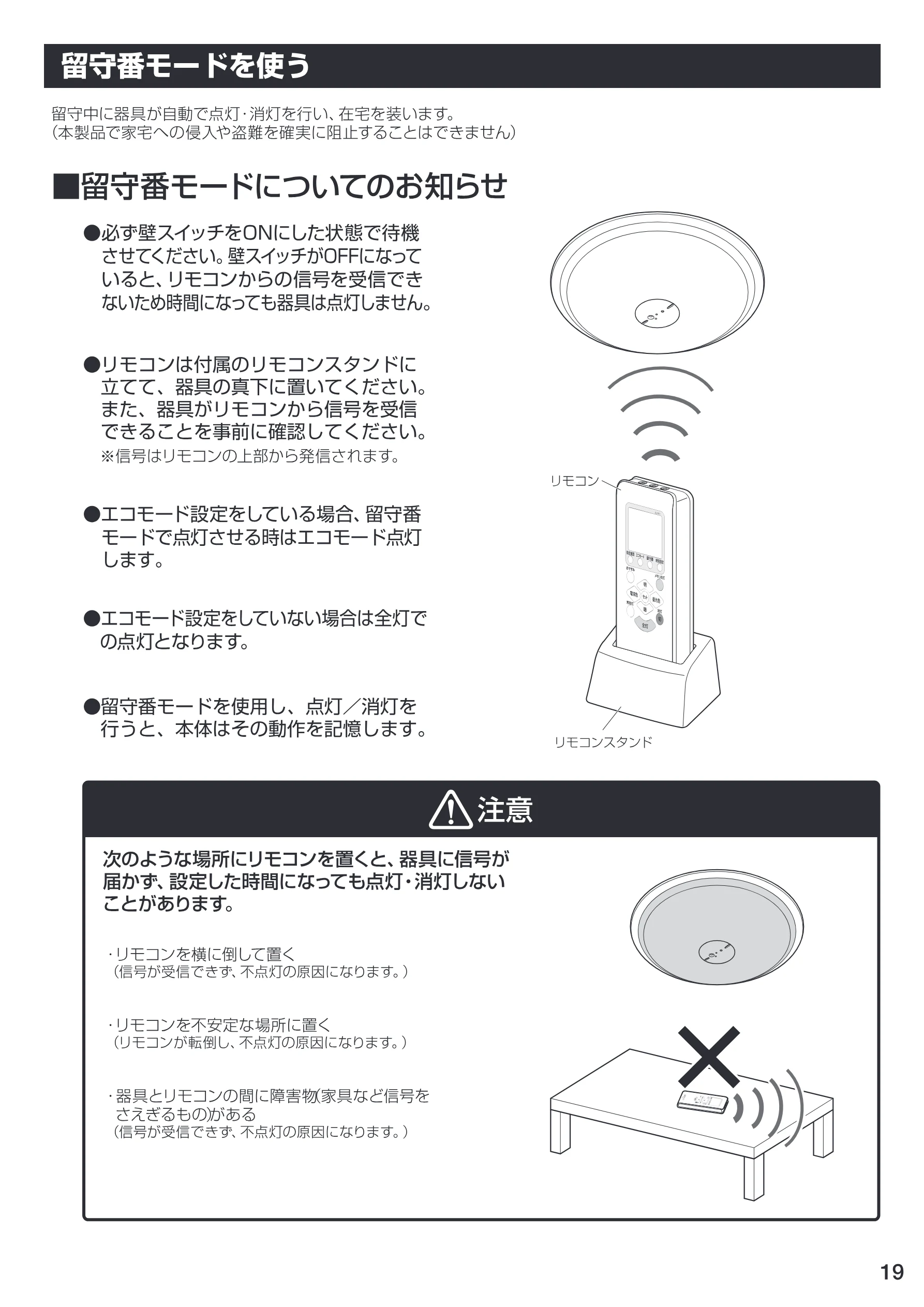

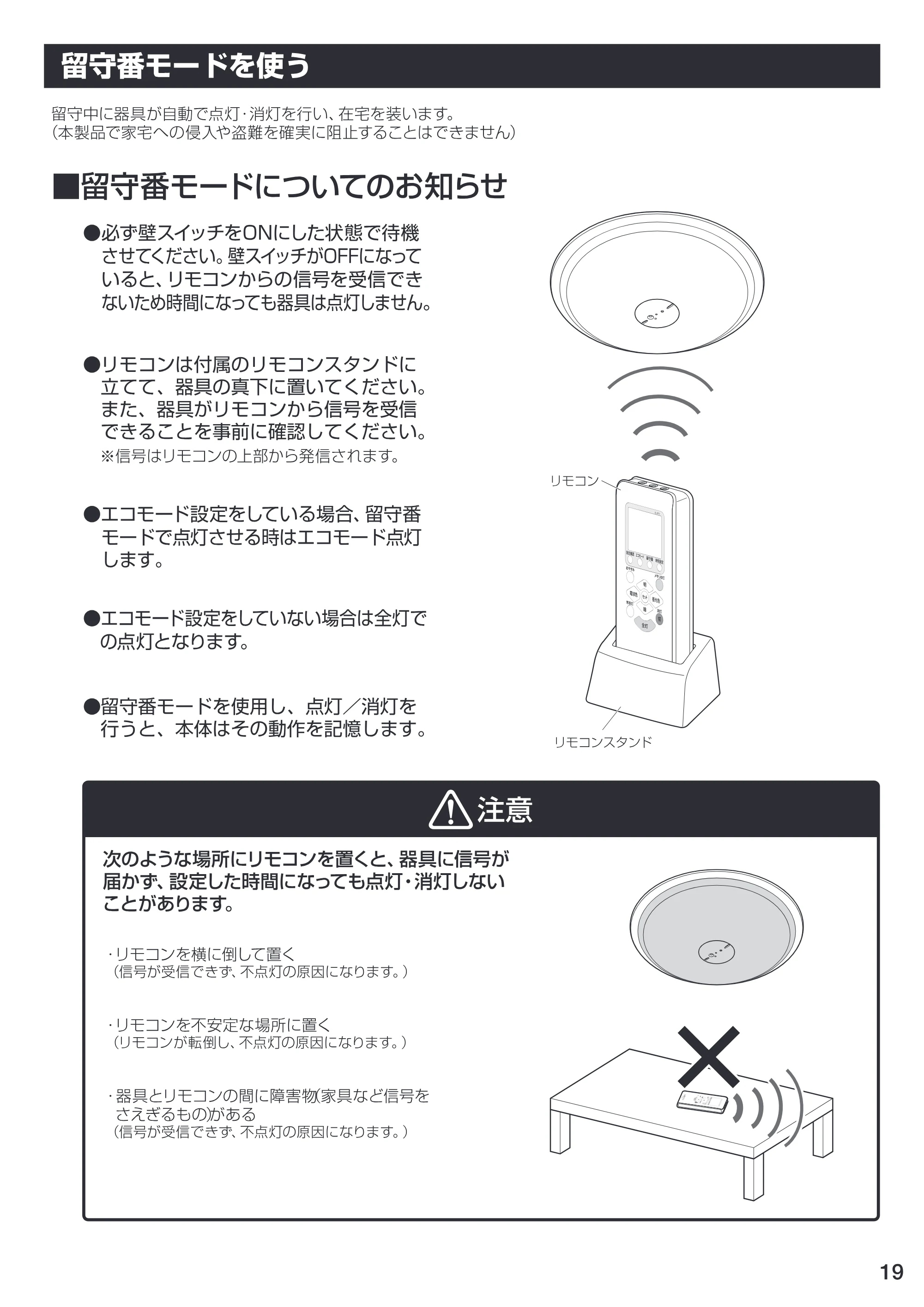

留守番モードを使う p.19

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 留守番モードを使う — 原本ページ — 19ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 留守番モードを使う — 原本ページ — 19ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 留守番モードを使う — 図版 19-1 — 19ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — 留守番モードを使う — 図版 19-1 — 19ページ画像を保存

PDFの 19 ページを開く

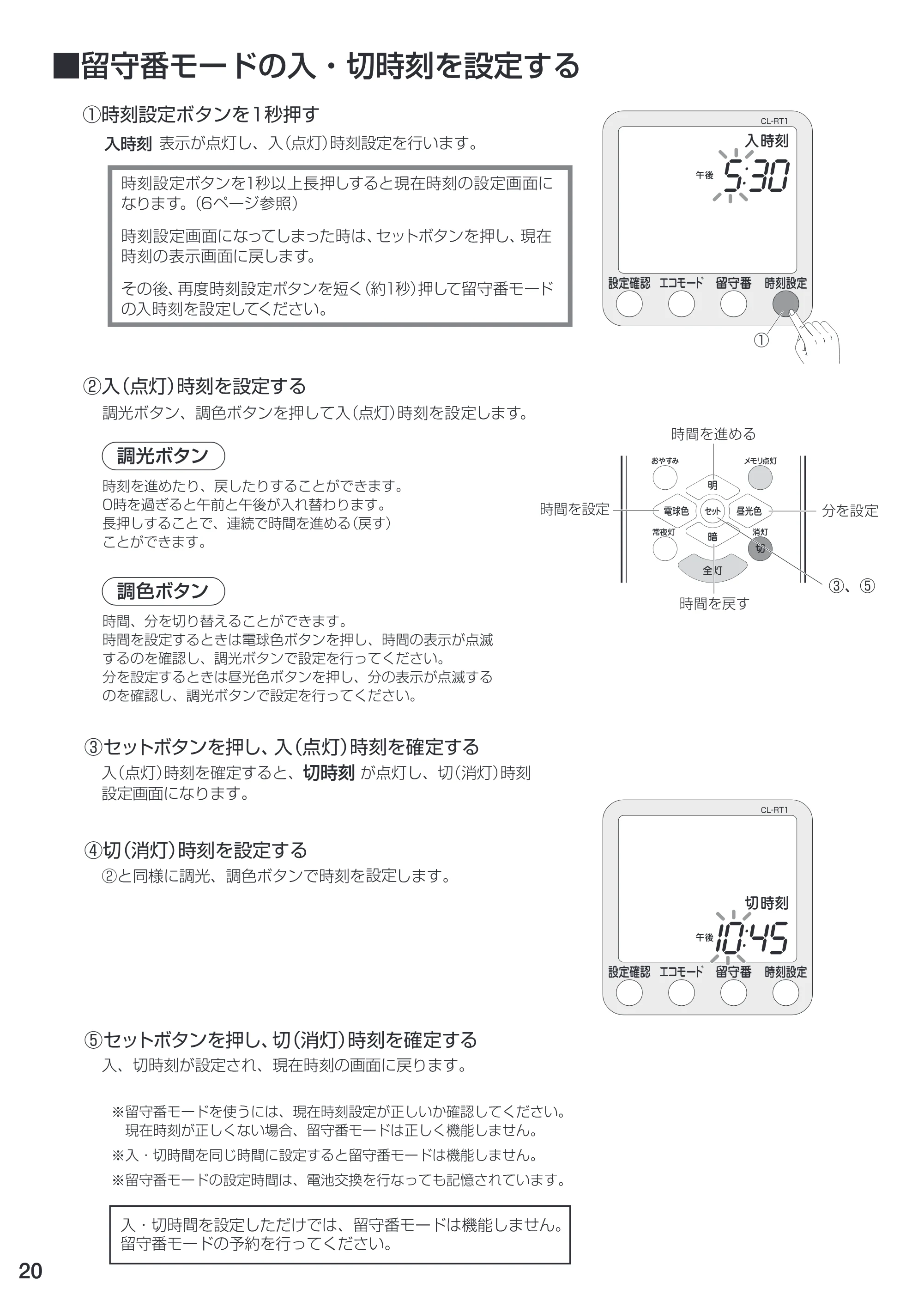

eo > = BS TBE— ROA - WRIZRETS p.20

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — eo > = BS TBE— ROA - WRIZRETS — 原本ページ — 20ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — eo > = BS TBE— ROA - WRIZRETS — 原本ページ — 20ページ画像を保存

アイリスオーヤマ CL12DL-PHSL 取扱説明書 — eo > = BS TBE— ROA - WRIZRETS — 図版 20-1 — 20ページ — アイリスオーヤマ CL12DL-PHSL 取扱説明書 — eo > = BS TBE— ROA - WRIZRETS — 図版 20-1 — 20ページ画像を保存

PDFの 20 ページを開く
