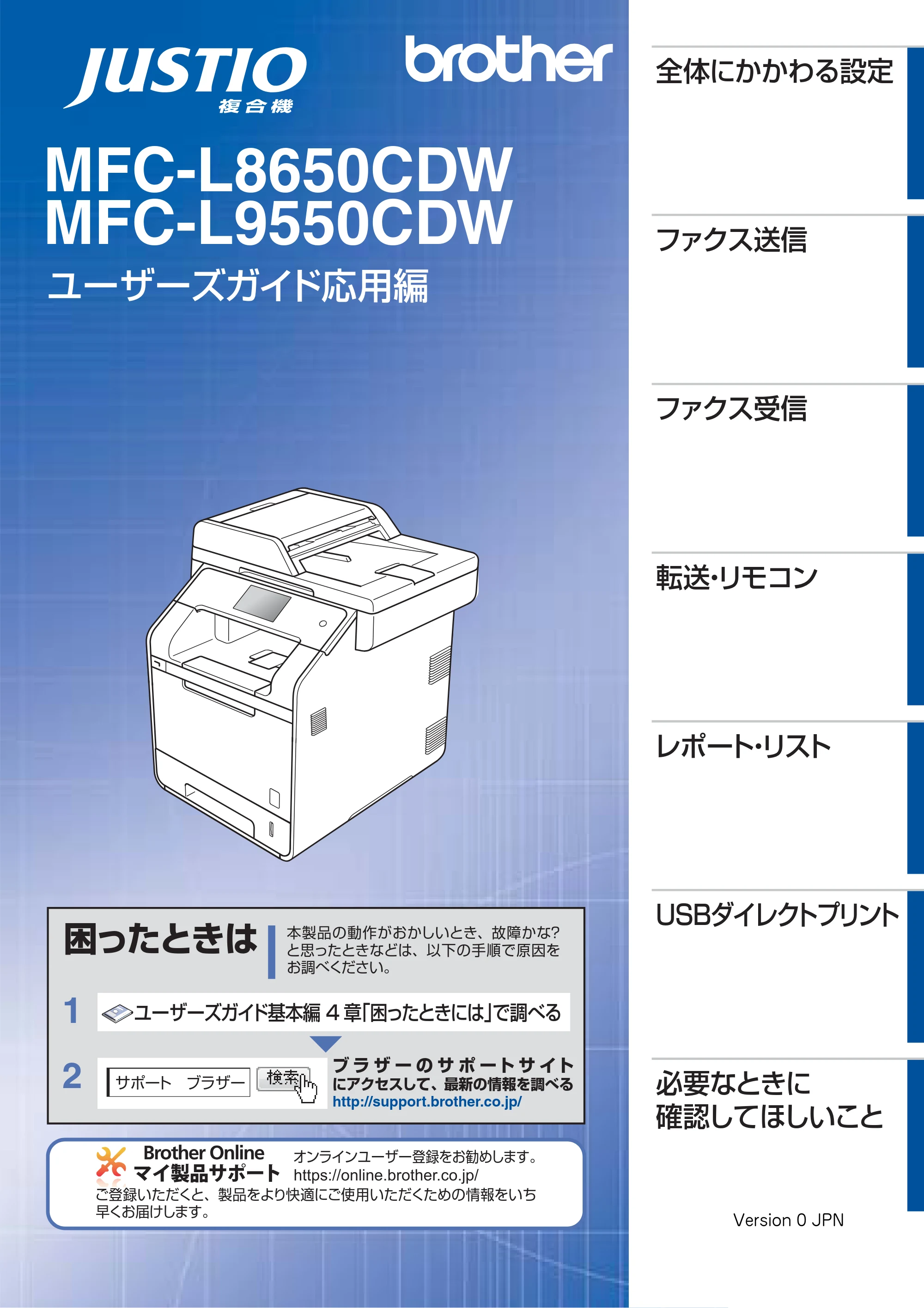

ユーザーズガイド ～応用編～MFC-L8650CDW / MFC-L9550CDW

MFC-L8650CDW
MFC-L9550CDW
ユーザーズガイド応用編
全体にかかわる設定
ファクス受信
ファクス送信
転送・リモコン
レポート・リスト
USBダイレクトプリント
必要なときに
確認してほしいこと
1

困ったときは

本製品の動作がおかしいとき、故障かな？
と思ったときなどは、以下の手順で原因を
お調べください。
ブ ラ ザ ー の サ ポ ート サ イト
にアクセスして、最新の情報を調べる
http://support.brother.co.jp/
2 サポート ブラザー
ユーザーズガイド基本編 4 章「困ったときには」で調べる
オンラインユーザー登録をお勧めします。
https://online.brother.co.jp/マイ製品サポート
ご登録いただくと、製品をより快適にご使用いただくための情報をいち
早くお届けします。
Version 0 JPN

2
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと

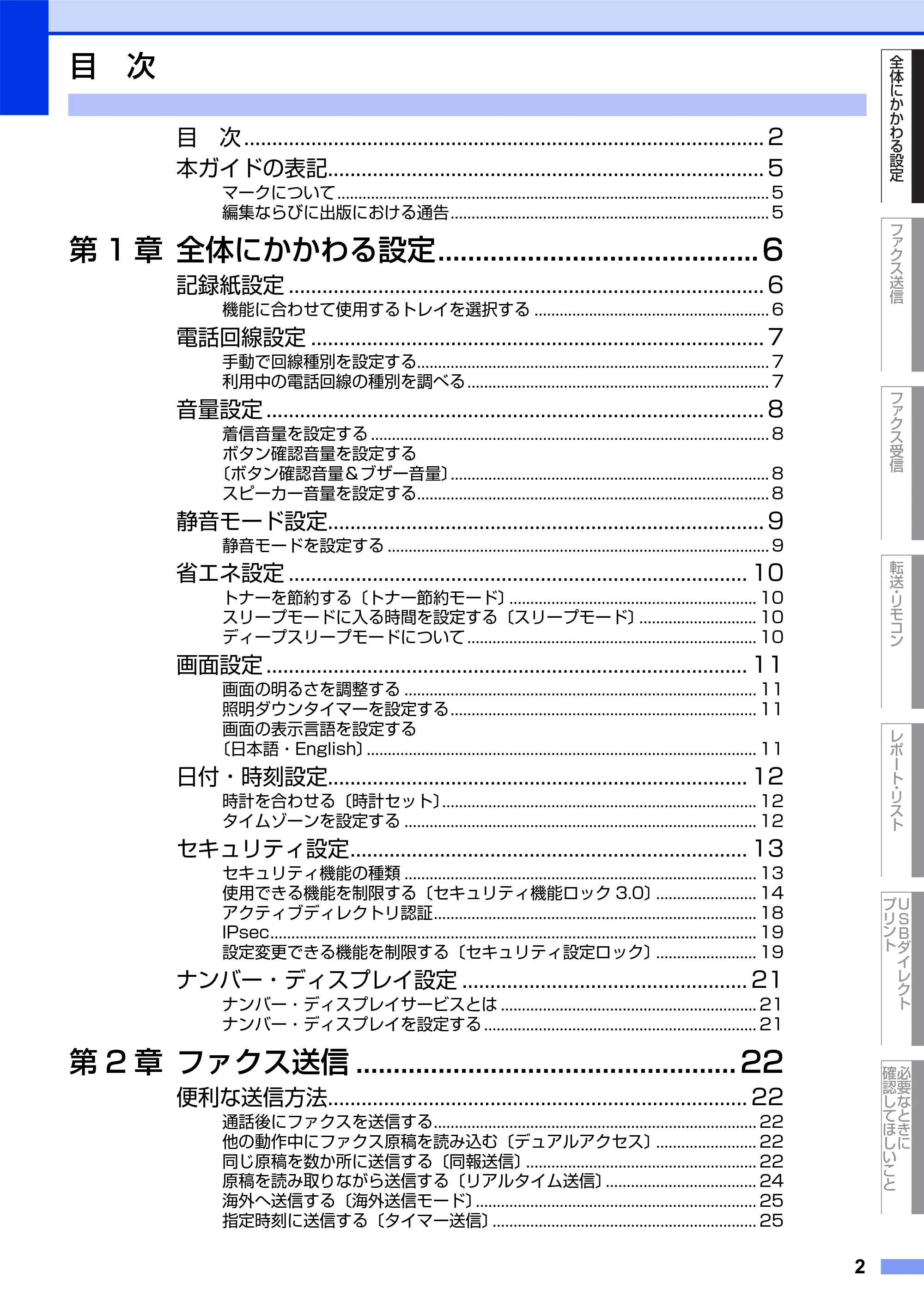

目 次 ............................................................................................. 2
本ガイドの表記.............................................................................. 5
マークについて....................................................................................................... 5
編集ならびに出版における通告............................................................................ 5
第 1 章 全体にかかわる設定........................................... 6

記録紙設定 ..................................................................................... 6
機能に合わせて使用するトレイを選択する ........................................................ 6

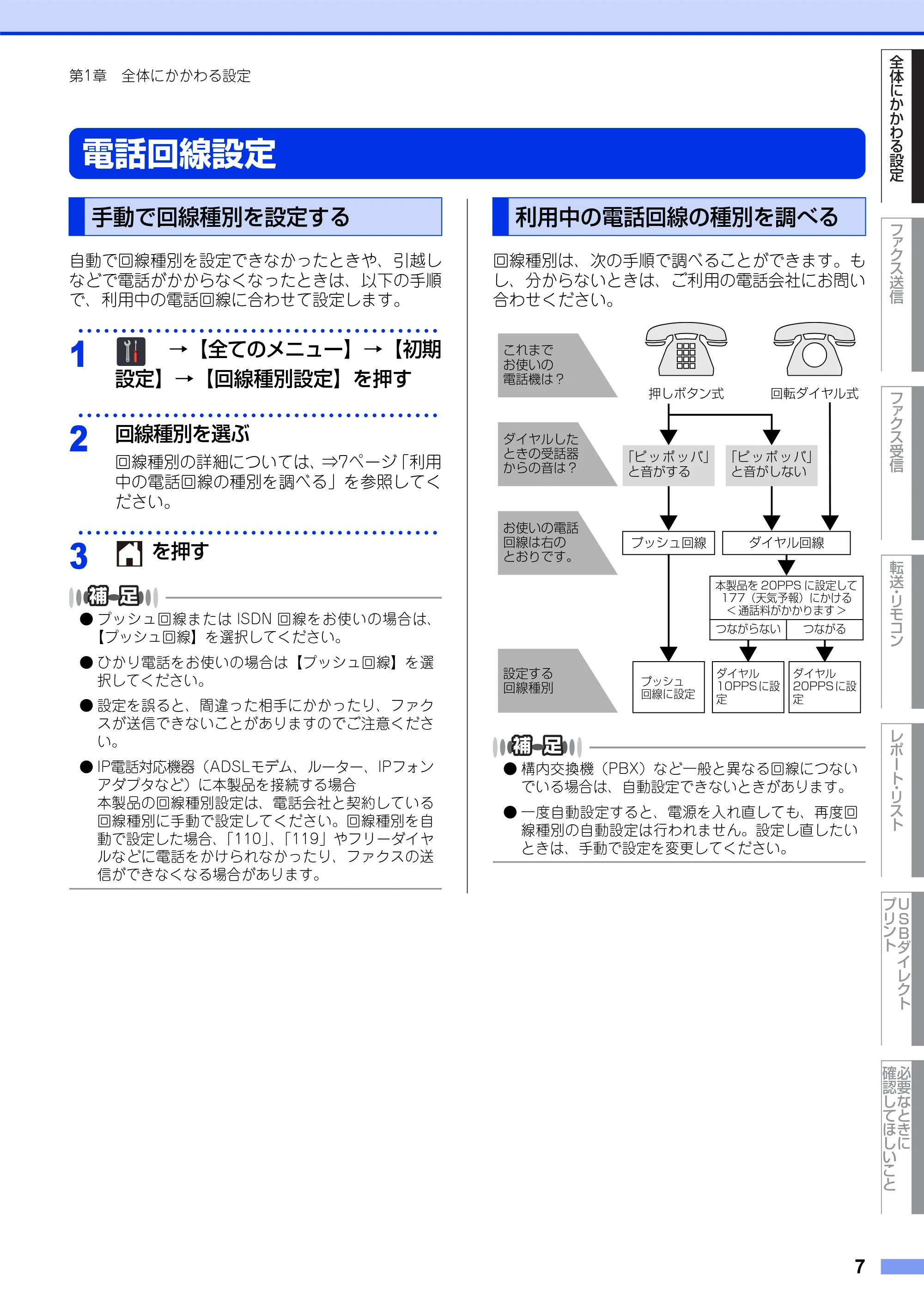

電話回線設定 ................................................................................. 7
手動で回線種別を設定する.................................................................................... 7
利用中の電話回線の種別を調べる ........................................................................ 7

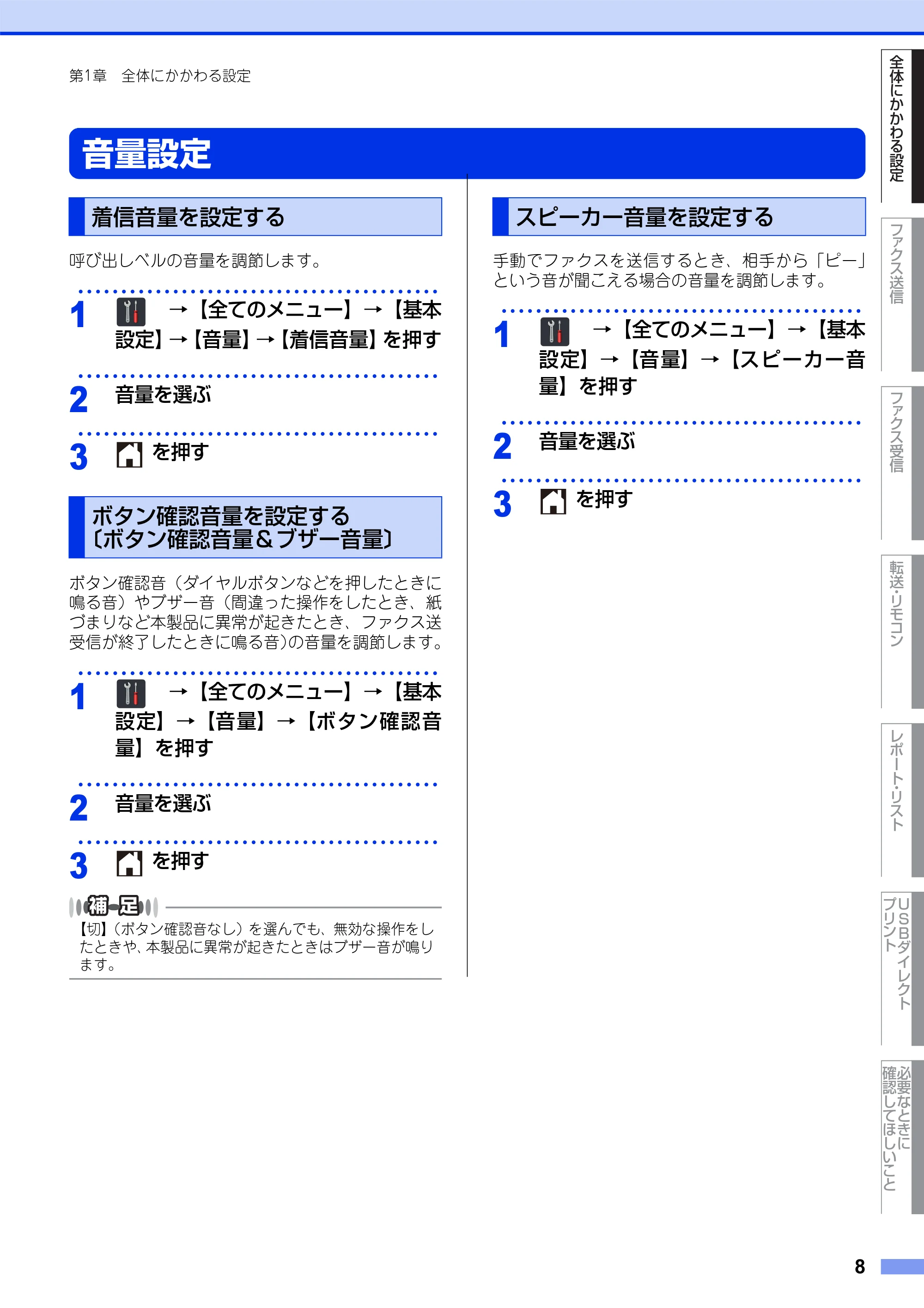

音量設定 ......................................................................................... 8

着信音量を設定する ............................................................................................... 8
ボタン確認音量を設定する
〔ボタン確認音量＆ブザー音量〕............................................................................ 8
スピーカー音量を設定する.................................................................................... 8

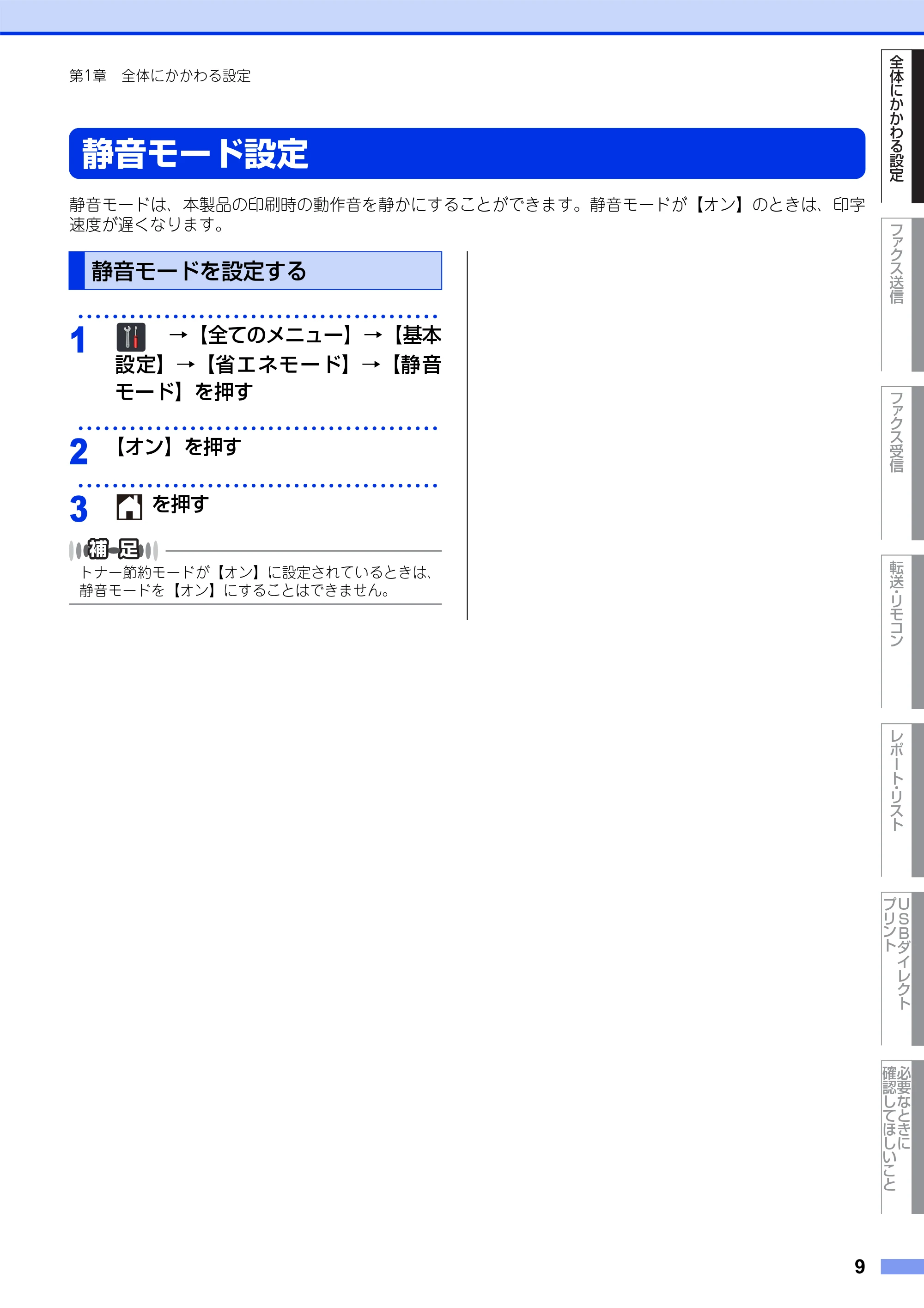

静音モード設定.............................................................................. 9
静音モードを設定する ........................................................................................... 9

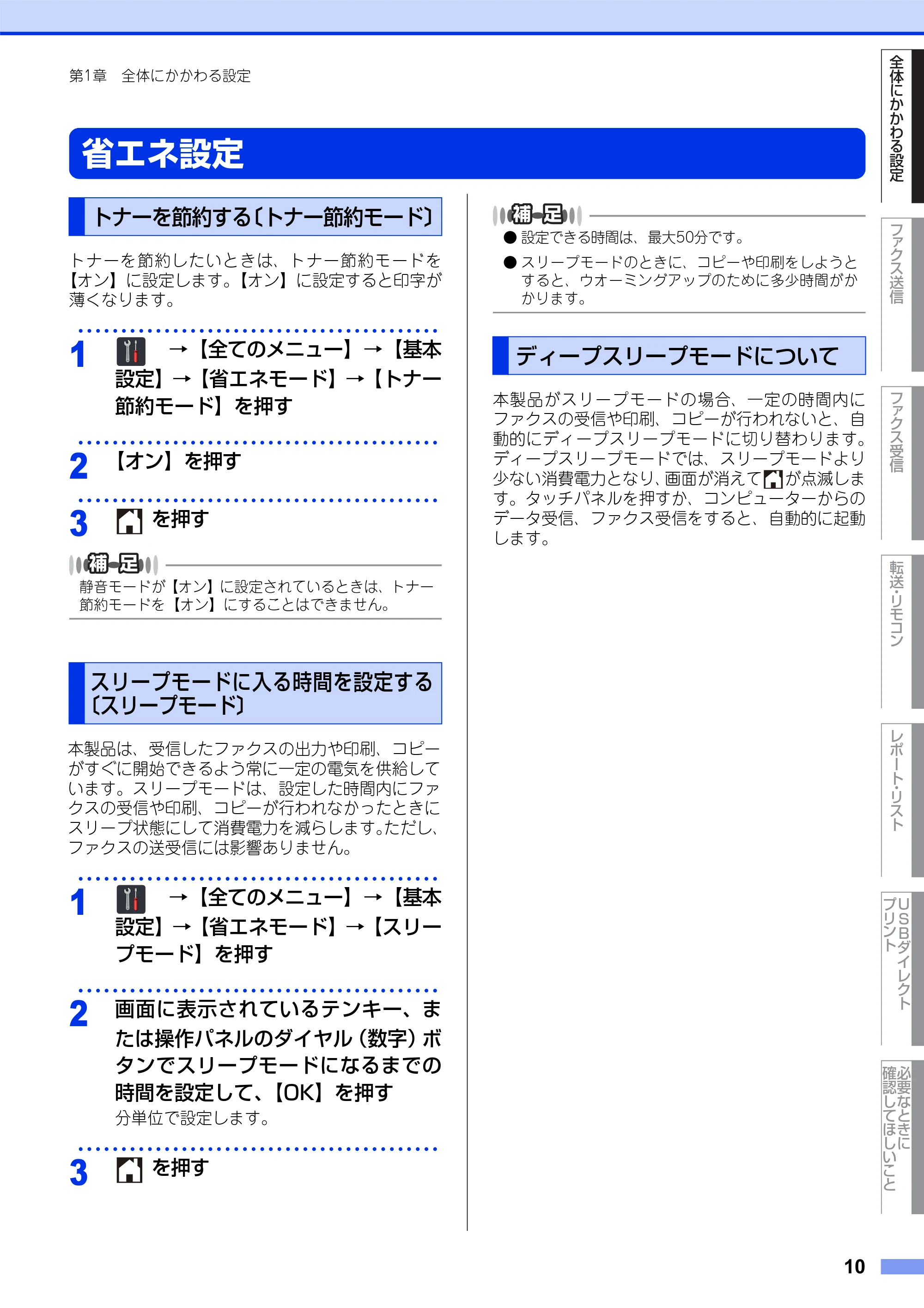

省エネ設定 .................................................................................. 10
トナーを節約する〔トナー節約モード〕........................................................... 10
スリープモードに入る時間を設定する〔スリープモード〕............................ 10
ディープスリープモードについて ..................................................................... 10

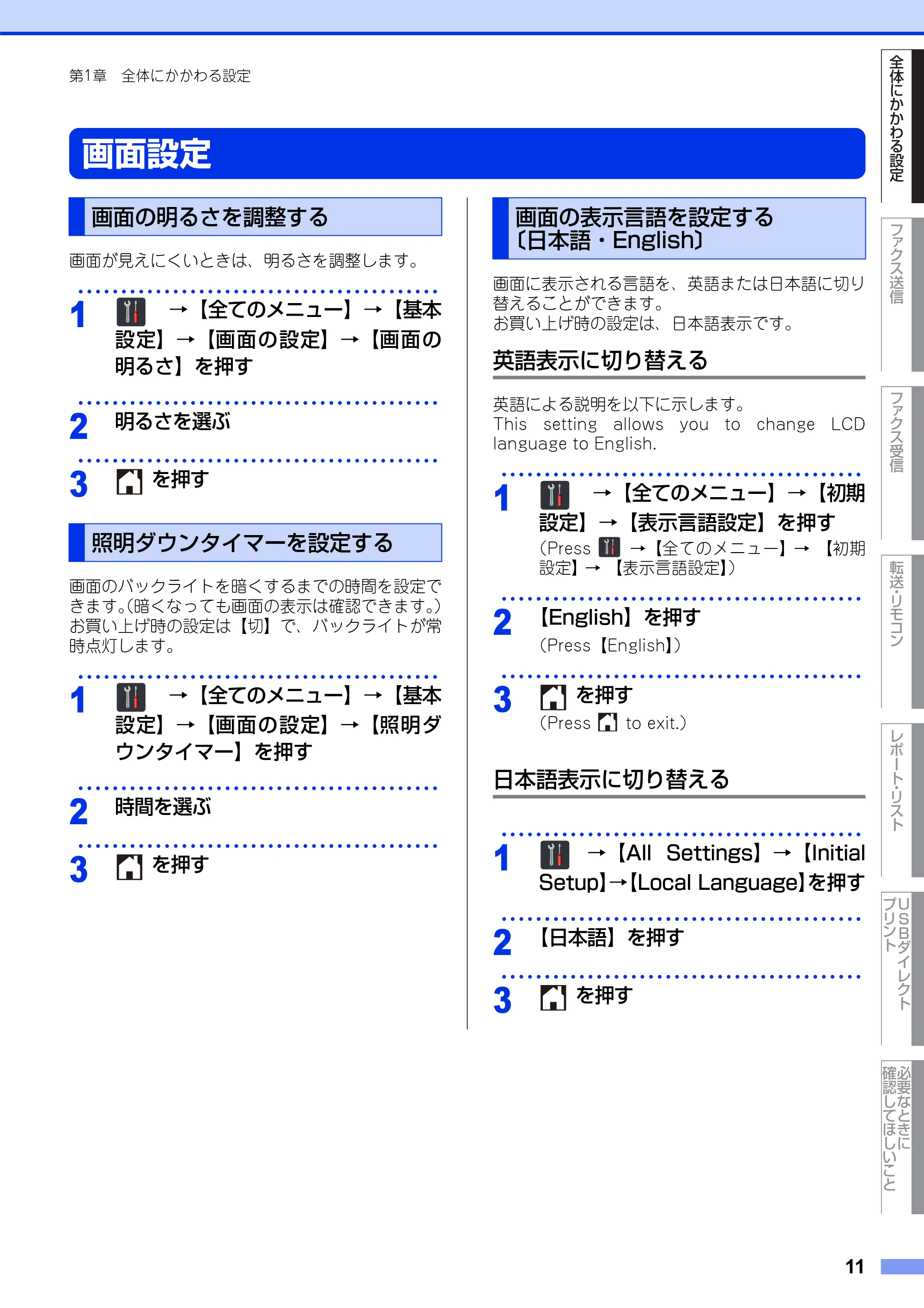

画面設定 ...................................................................................... 11
画面の明るさを調整する .................................................................................... 11

照明ダウンタイマーを設定する......................................................................... 11
画面の表示言語を設定する
〔日本語・English〕............................................................................................. 11

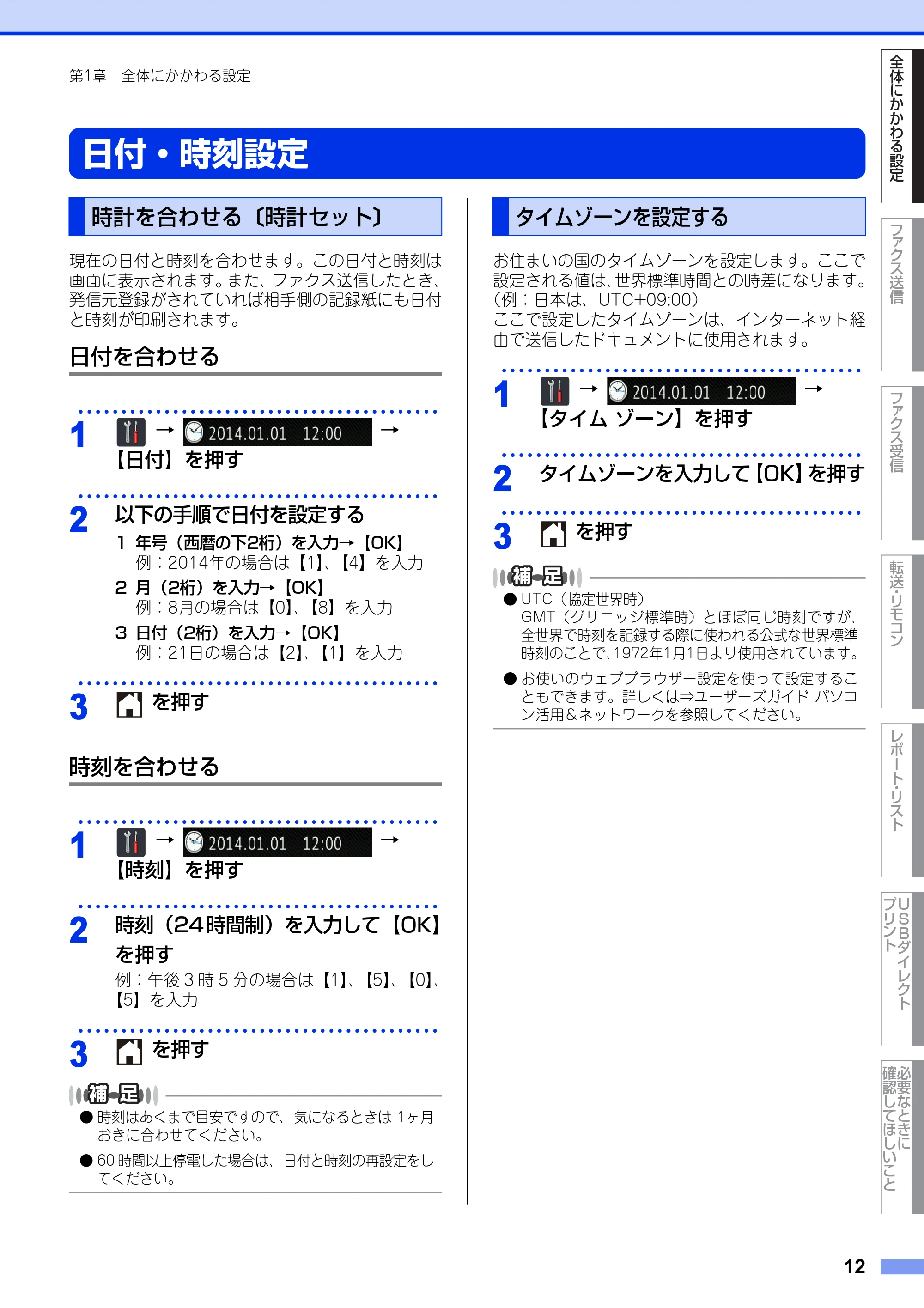

日付・時刻設定........................................................................... 12
時計を合わせる〔時計セット〕........................................................................... 12
タイムゾーンを設定する .................................................................................... 12

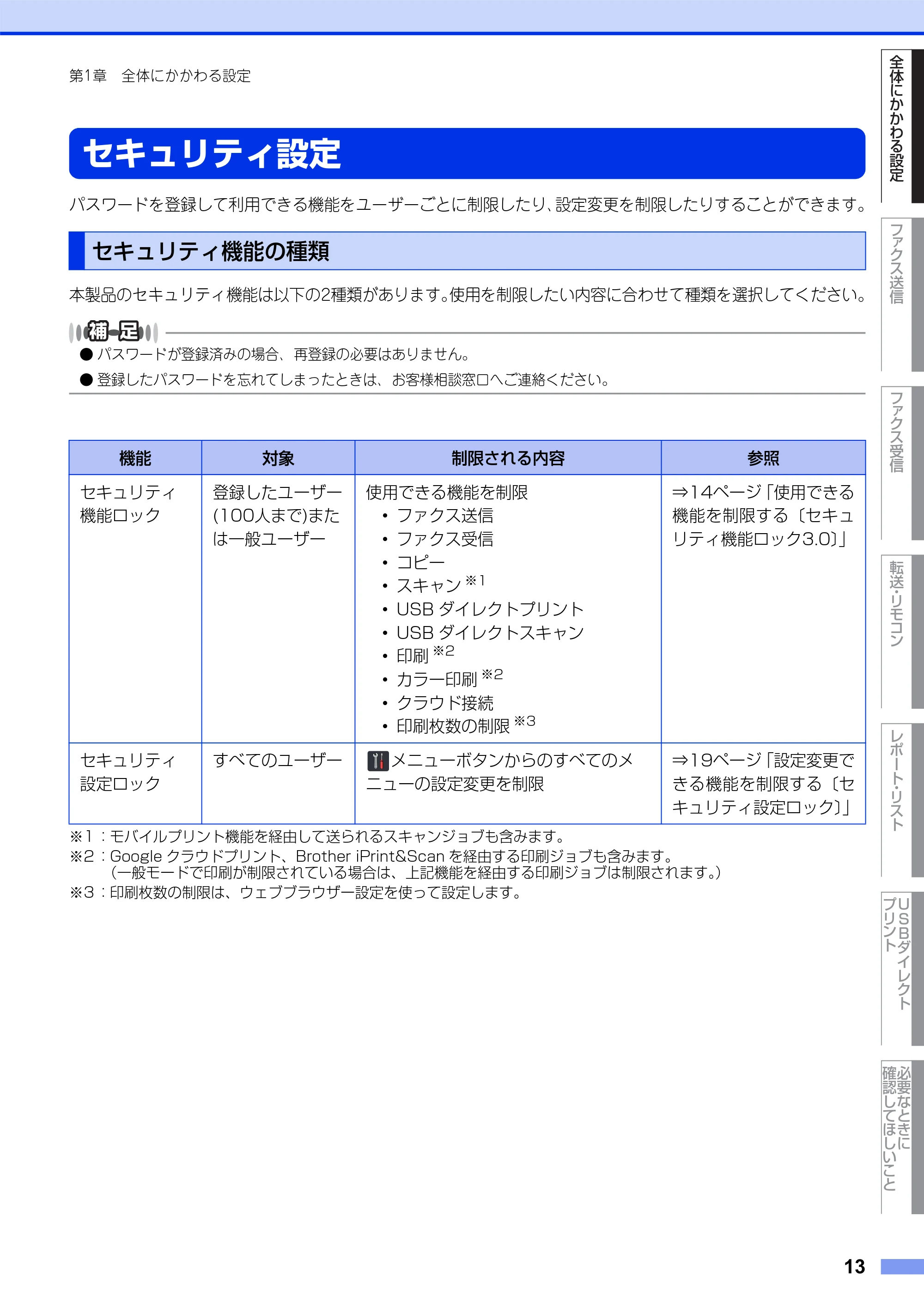

セキュリティ設定....................................................................... 13
セキュリティ機能の種類 .................................................................................... 13

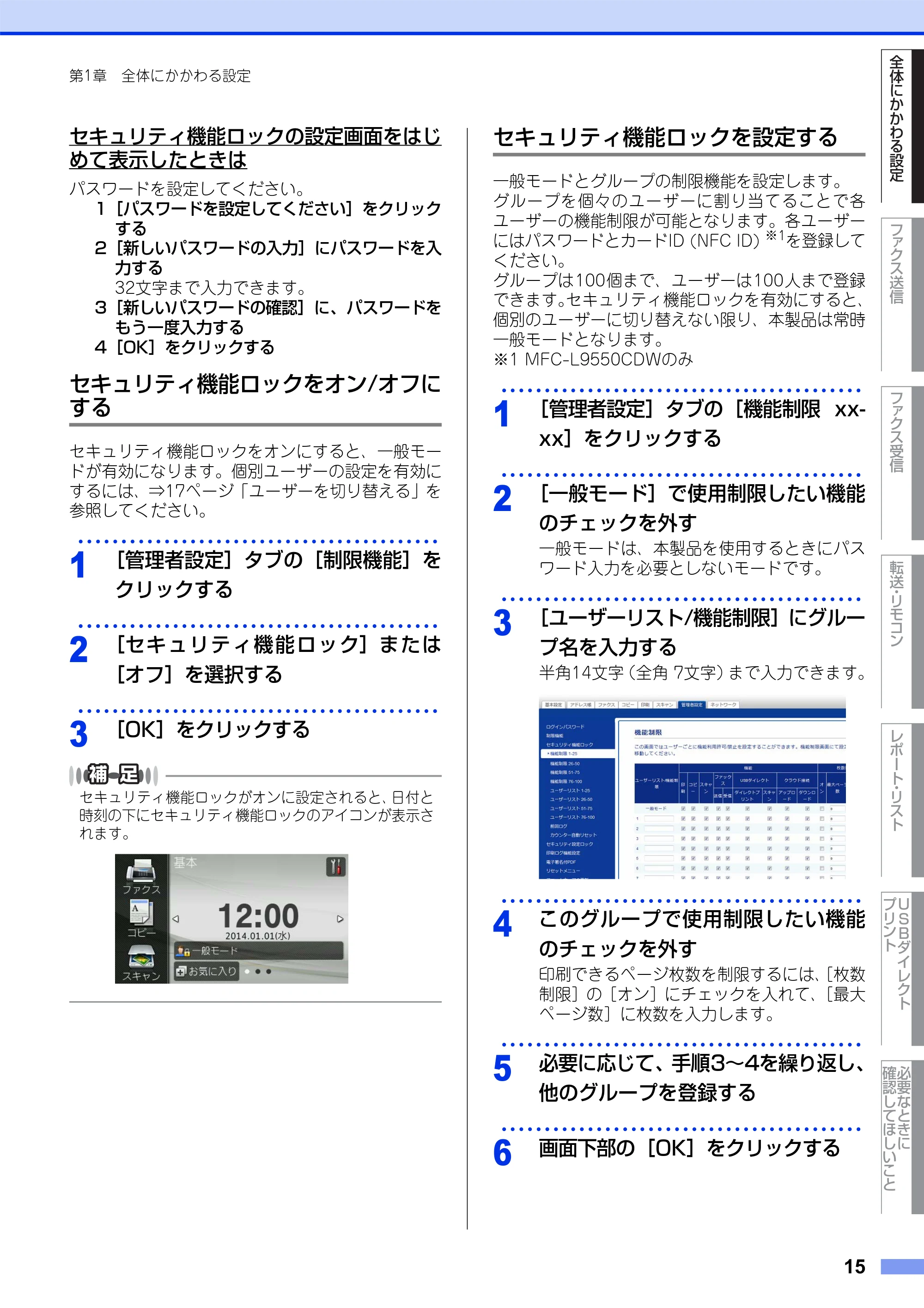

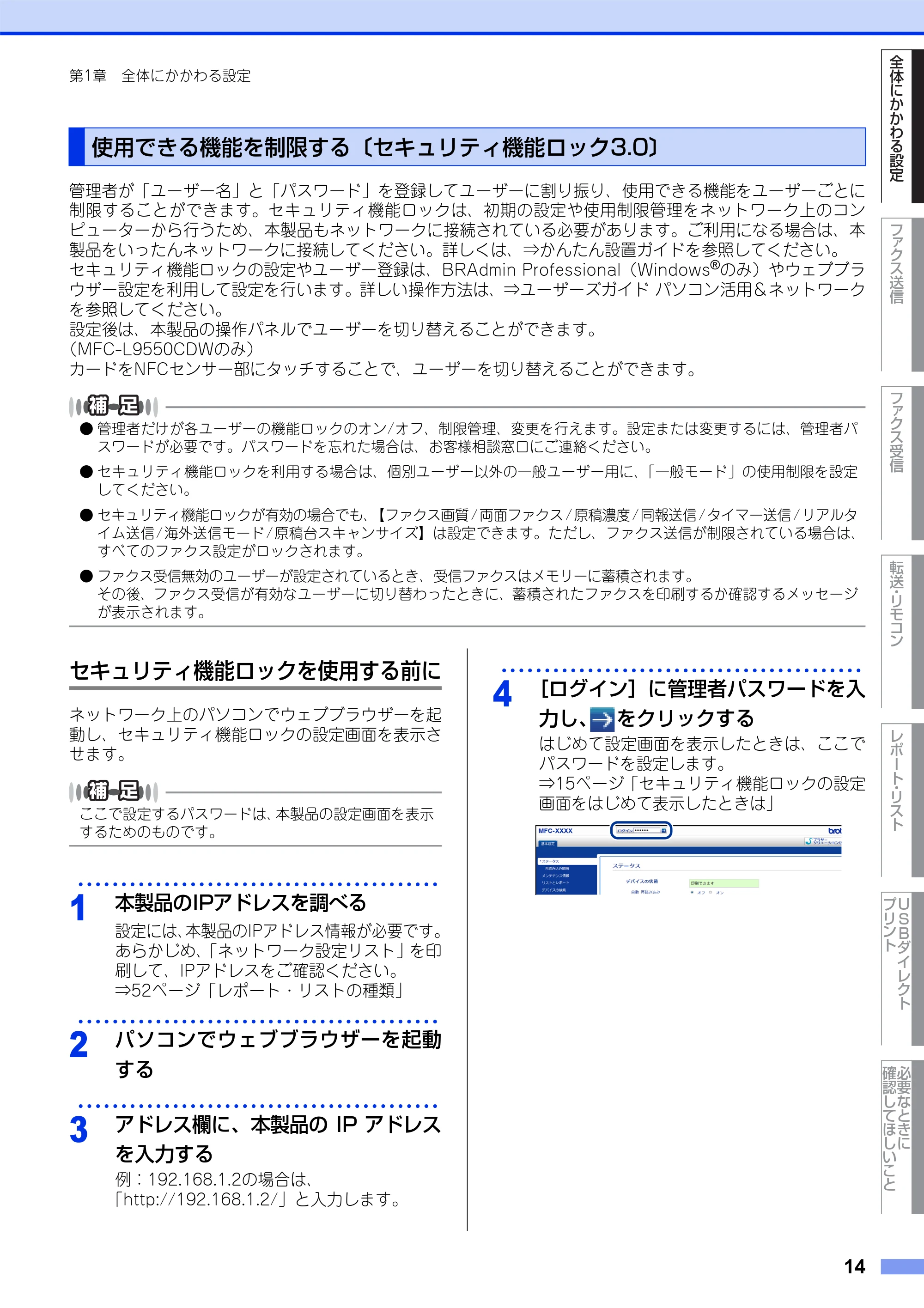

使用できる機能を制限する〔セキュリティ機能ロック 3.0〕........................ 14

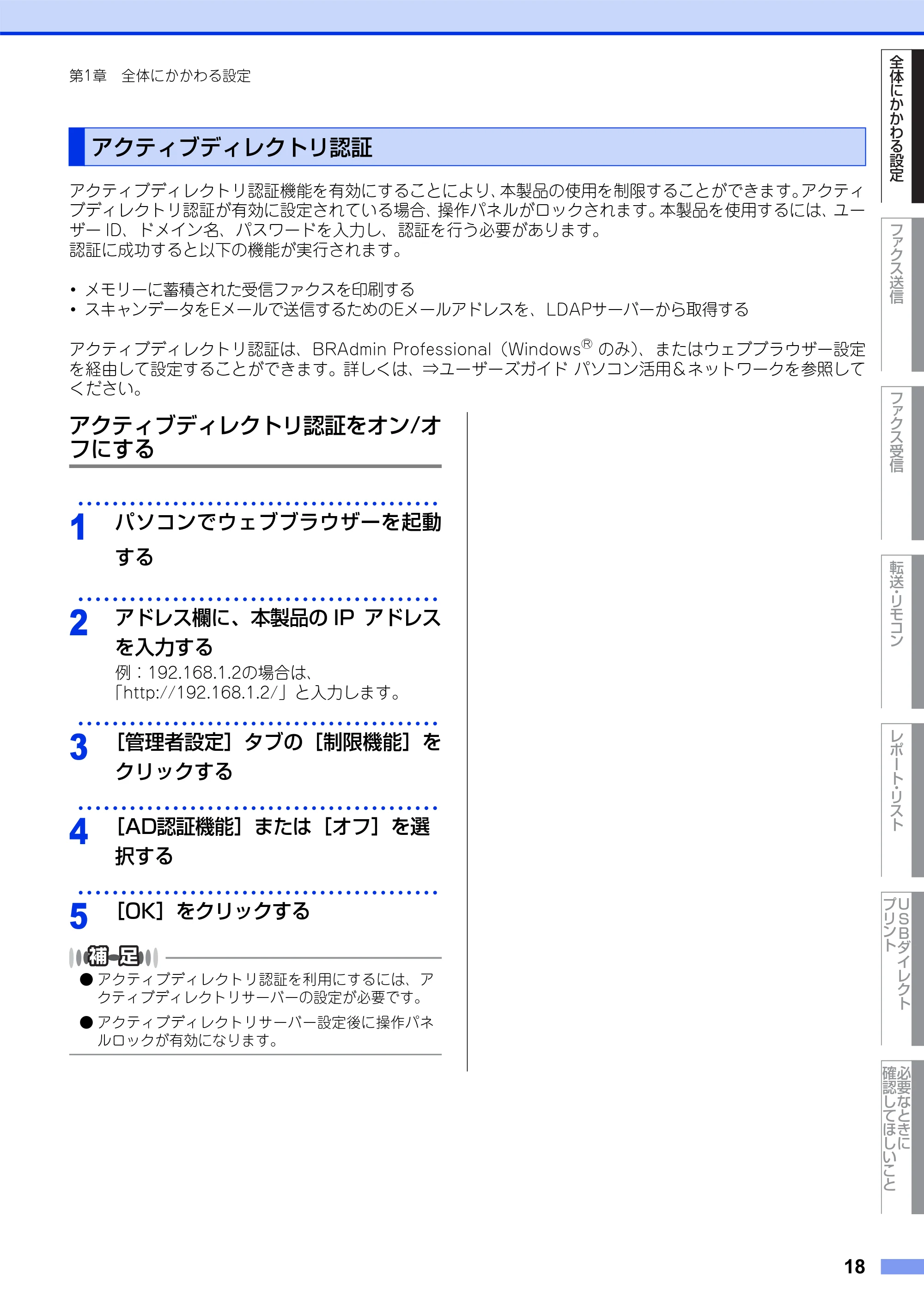

アクティブディレクトリ認証............................................................................. 18

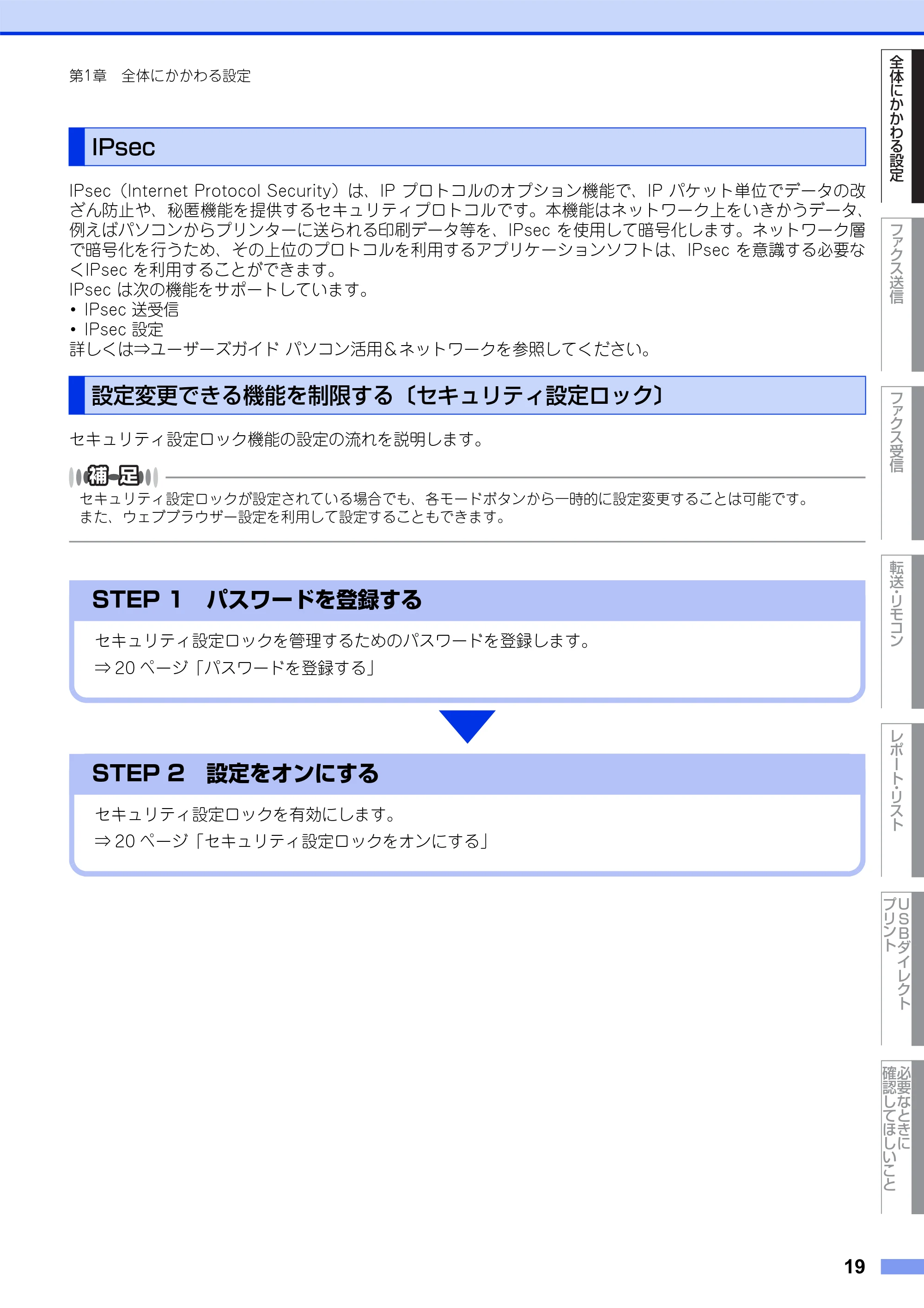

IPsec.................................................................................................................... 19

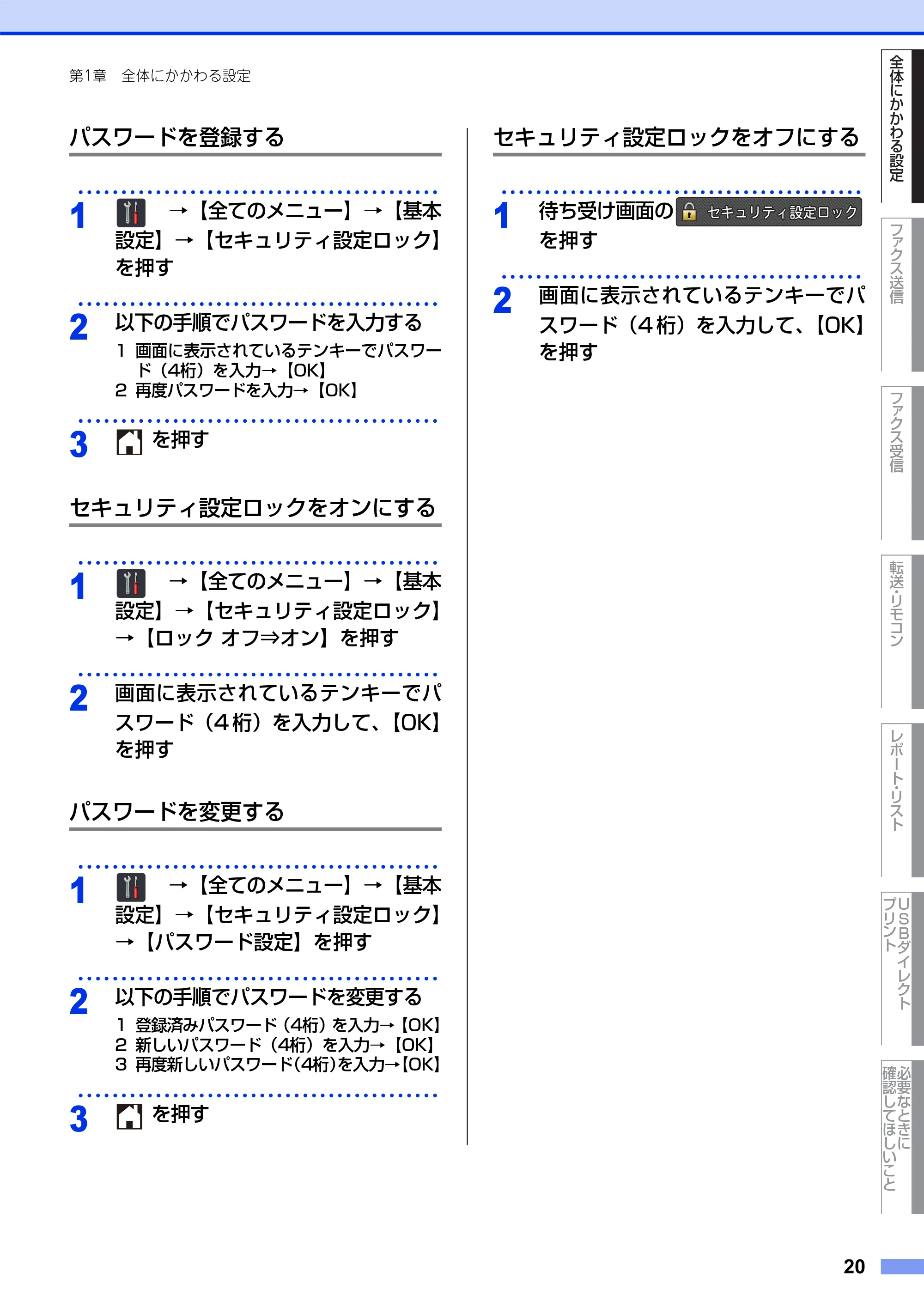

設定変更できる機能を制限する〔セキュリティ設定ロック〕........................ 19

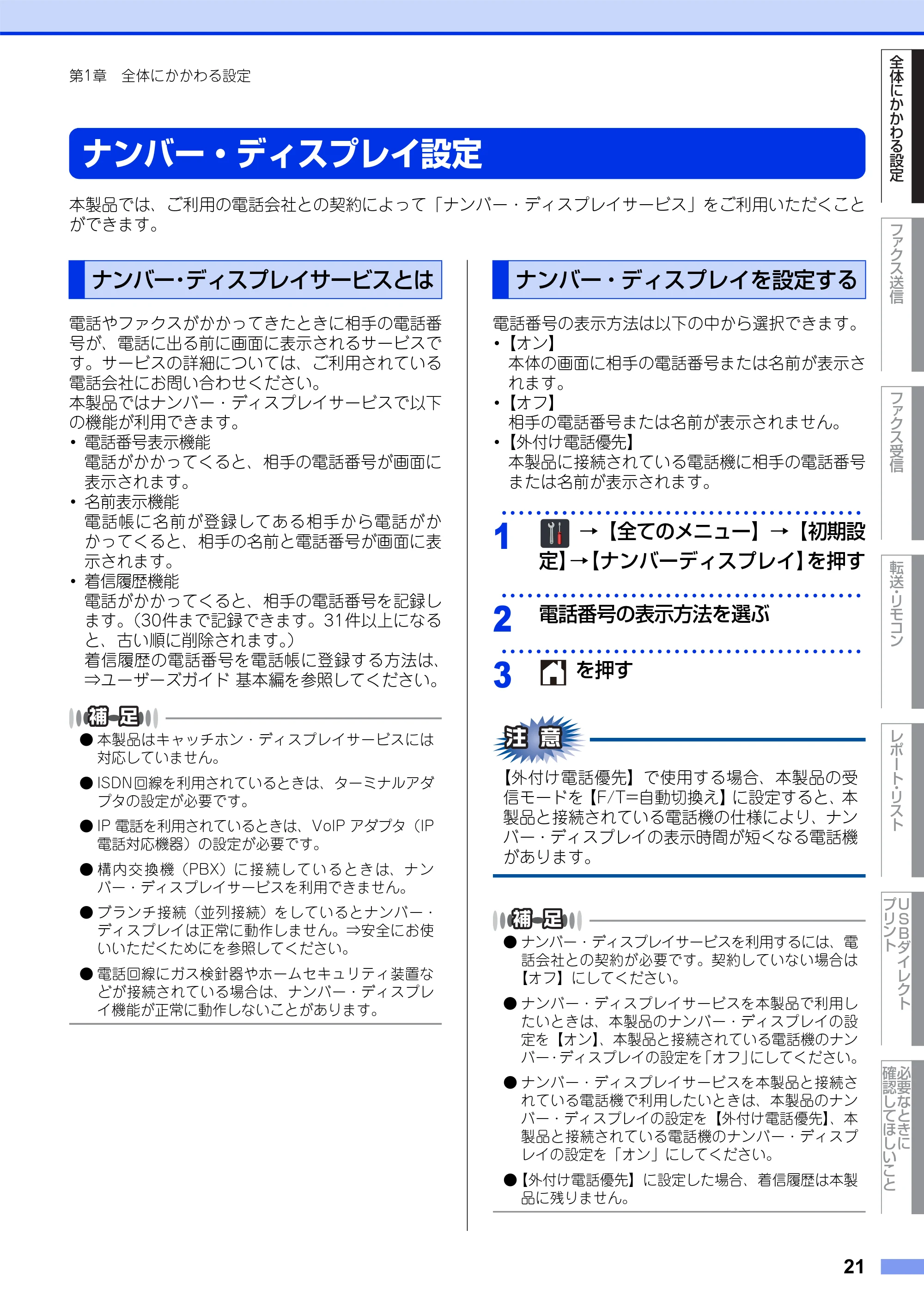

ナンバー・ディスプレイ設定 ................................................... 21
ナンバー・ディスプレイサービスとは ............................................................. 21
ナンバー・ディスプレイを設定する ................................................................. 21

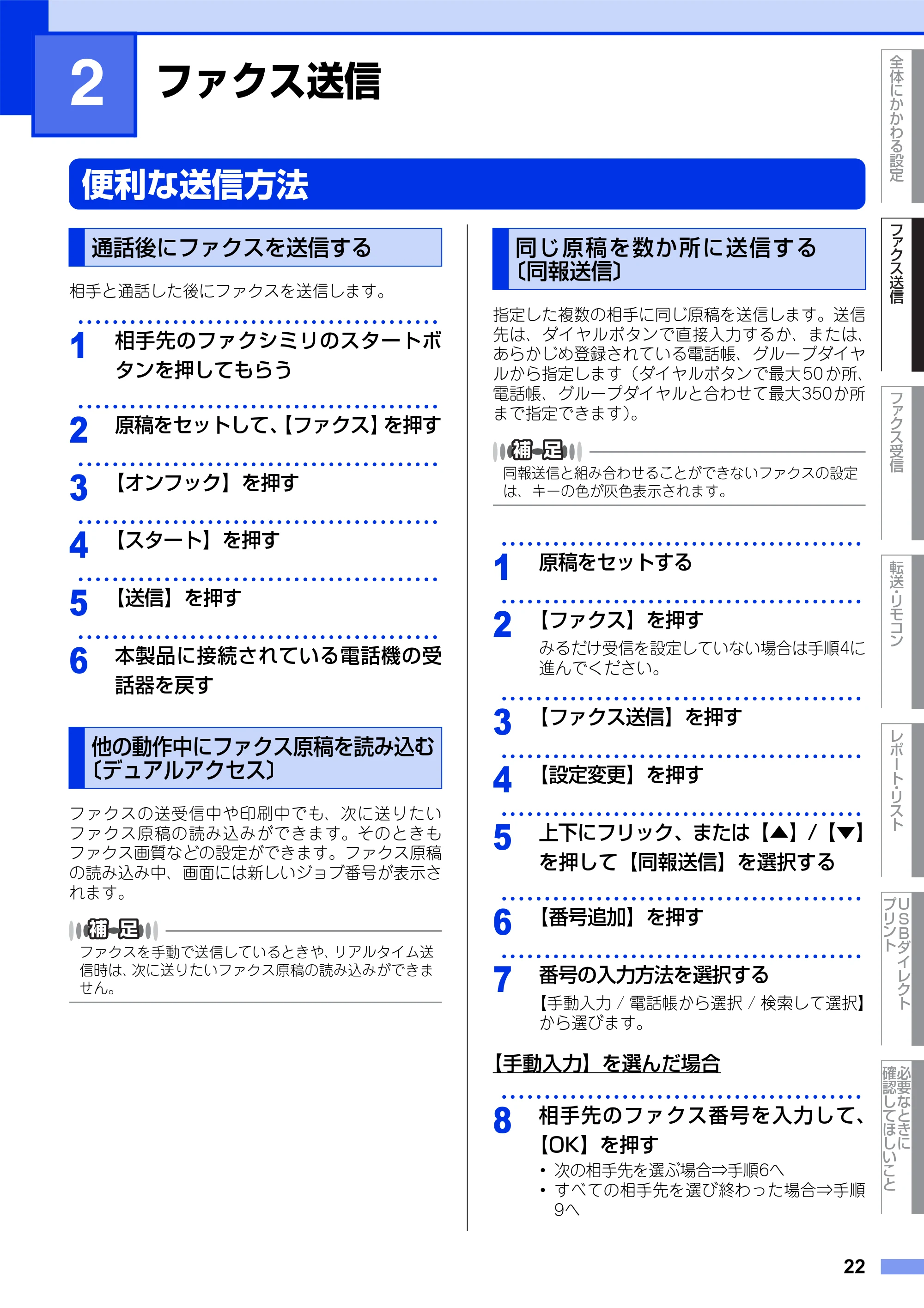

第 2 章 ファクス送信 ................................................... 22
便利な送信方法........................................................................... 22
通話後にファクスを送信する............................................................................. 22

他の動作中にファクス原稿を読み込む〔デュアルアクセス〕........................ 22

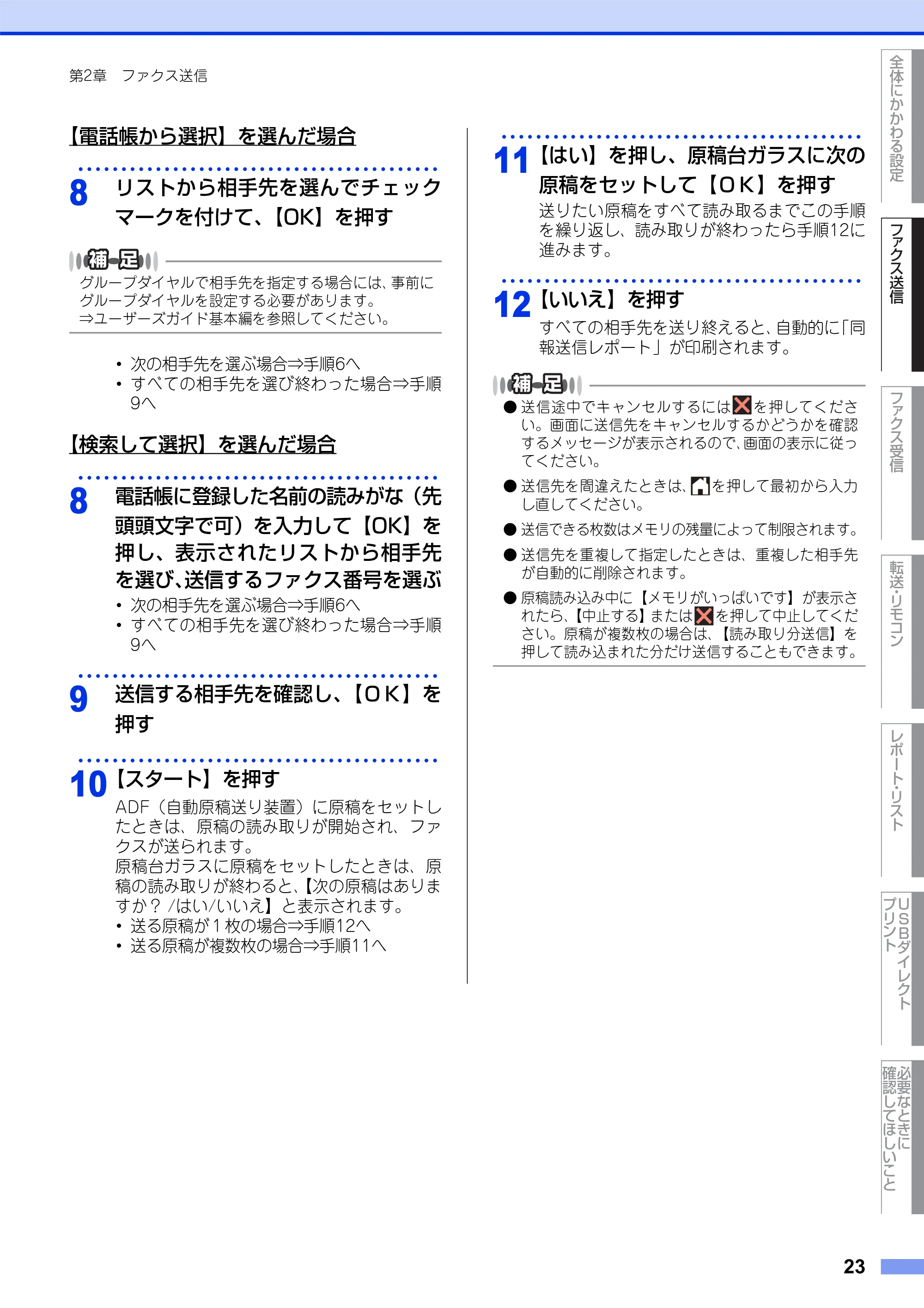

同じ原稿を数か所に送信する〔同報送信〕....................................................... 22

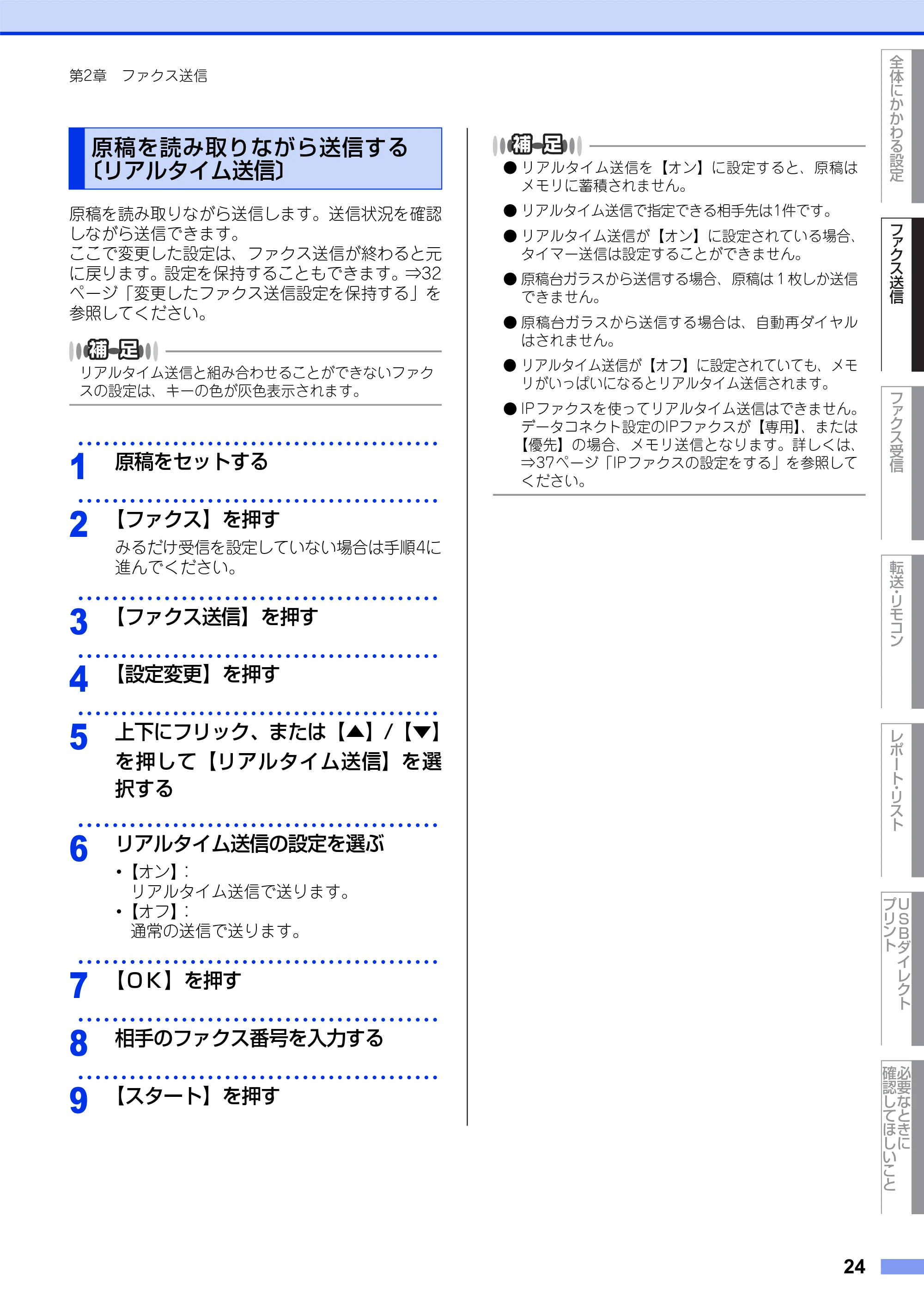

原稿を読み取りながら送信する〔リアルタイム送信〕.................................... 24

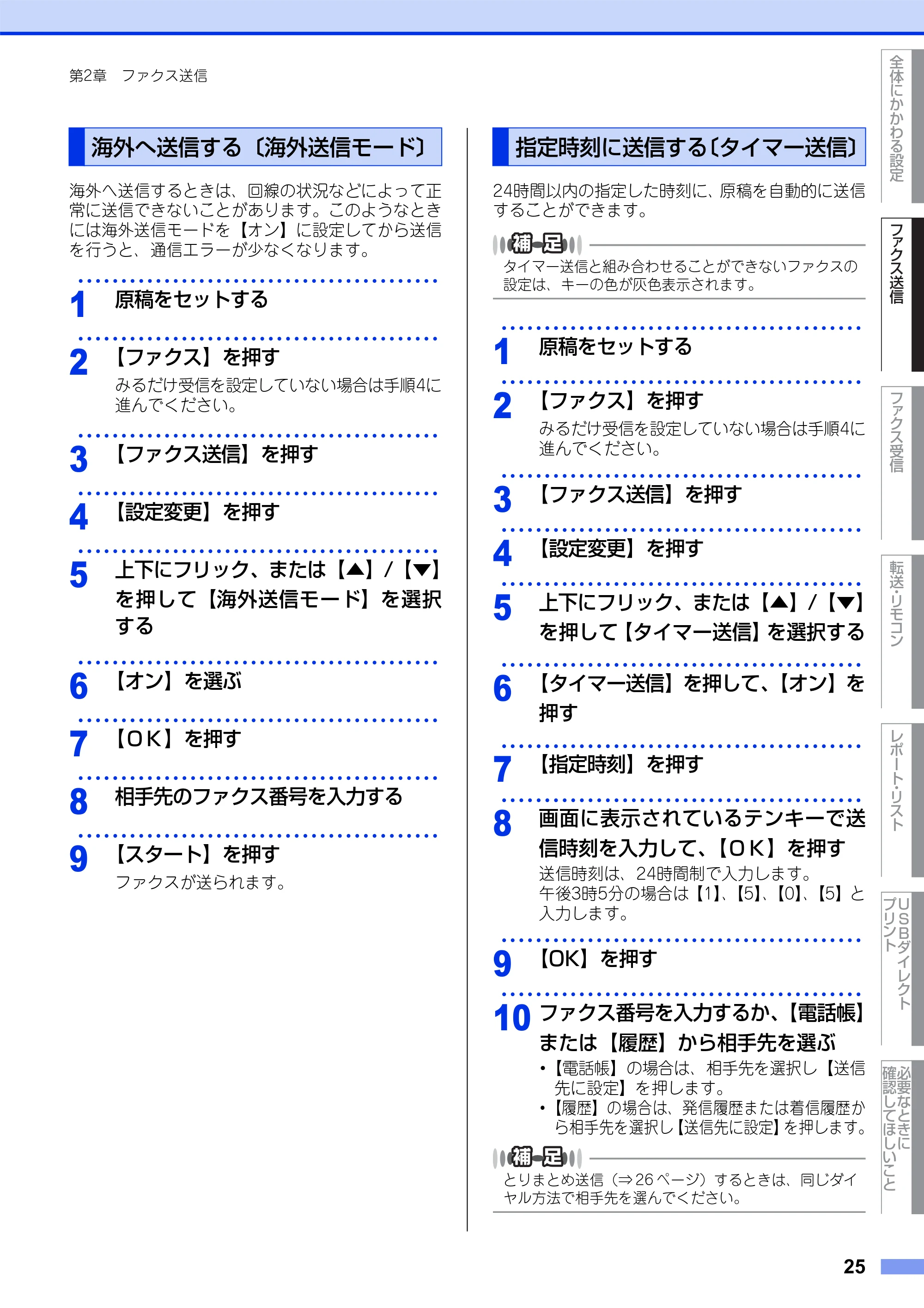

海外へ送信する〔海外送信モード〕................................................................... 25
指定時刻に送信する〔タイマー送信〕............................................................... 25
目 次

3
目 次
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと

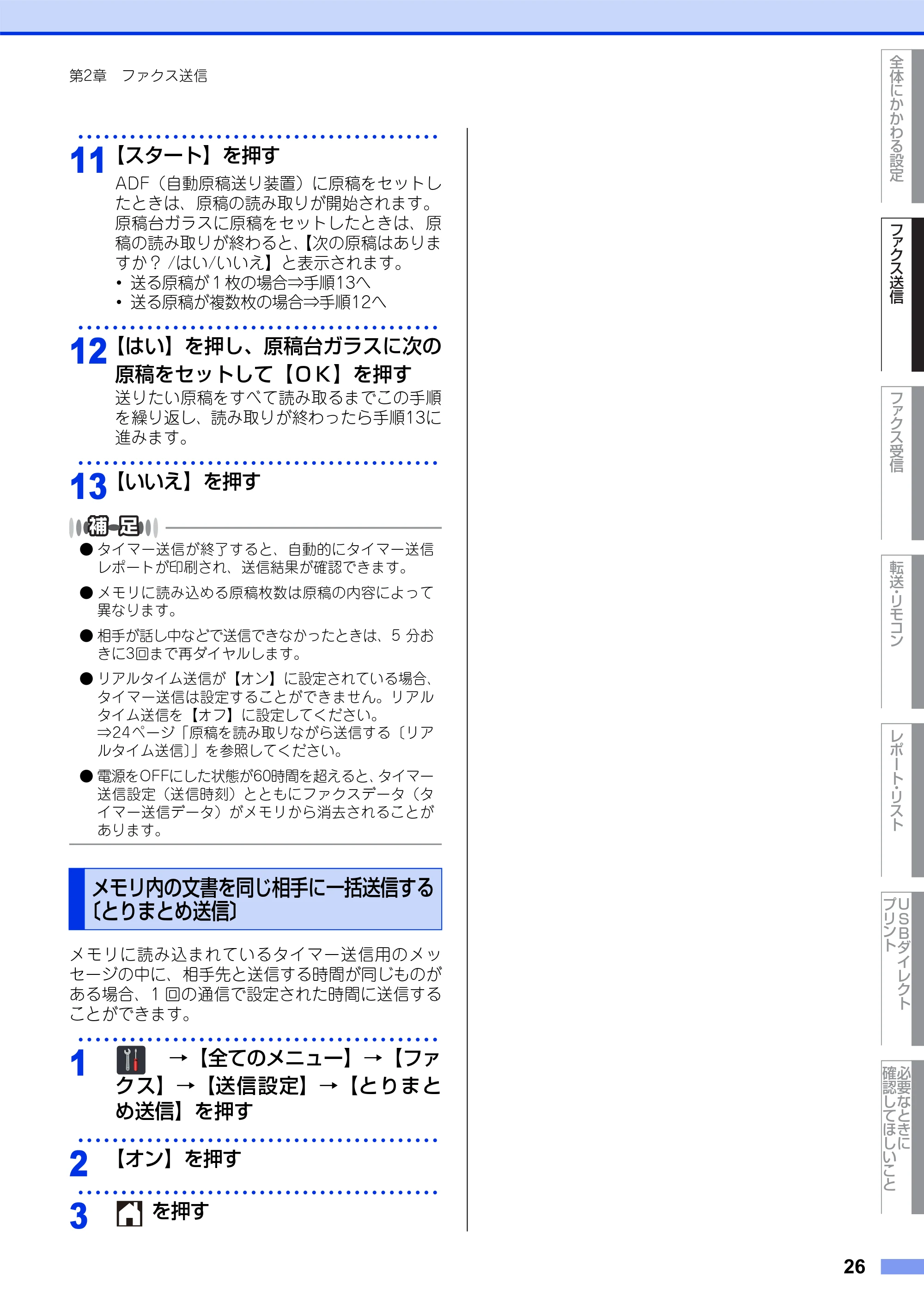

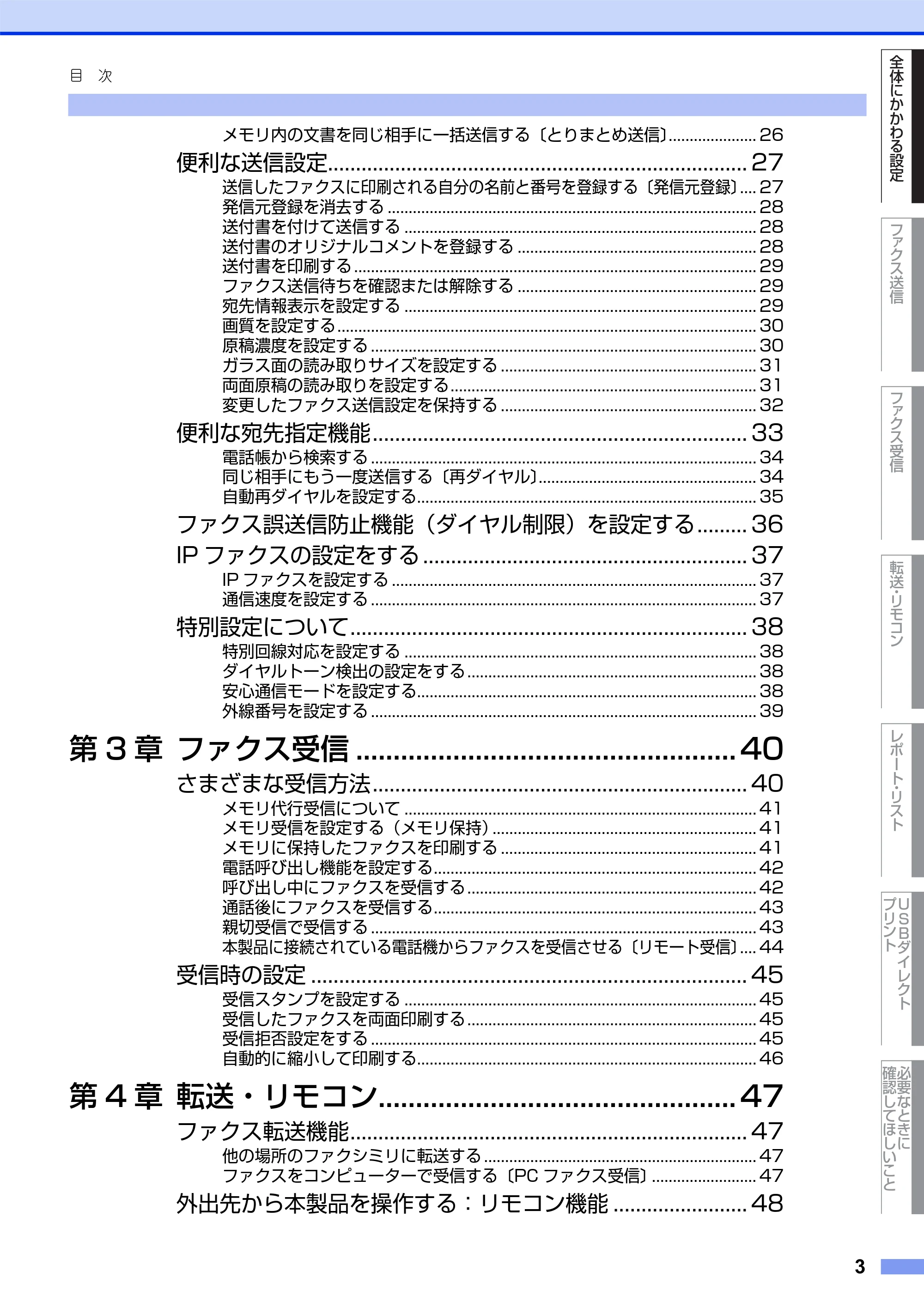

メモリ内の文書を同じ相手に一括送信する〔とりまとめ送信〕..................... 26
便利な送信設定........................................................................... 27

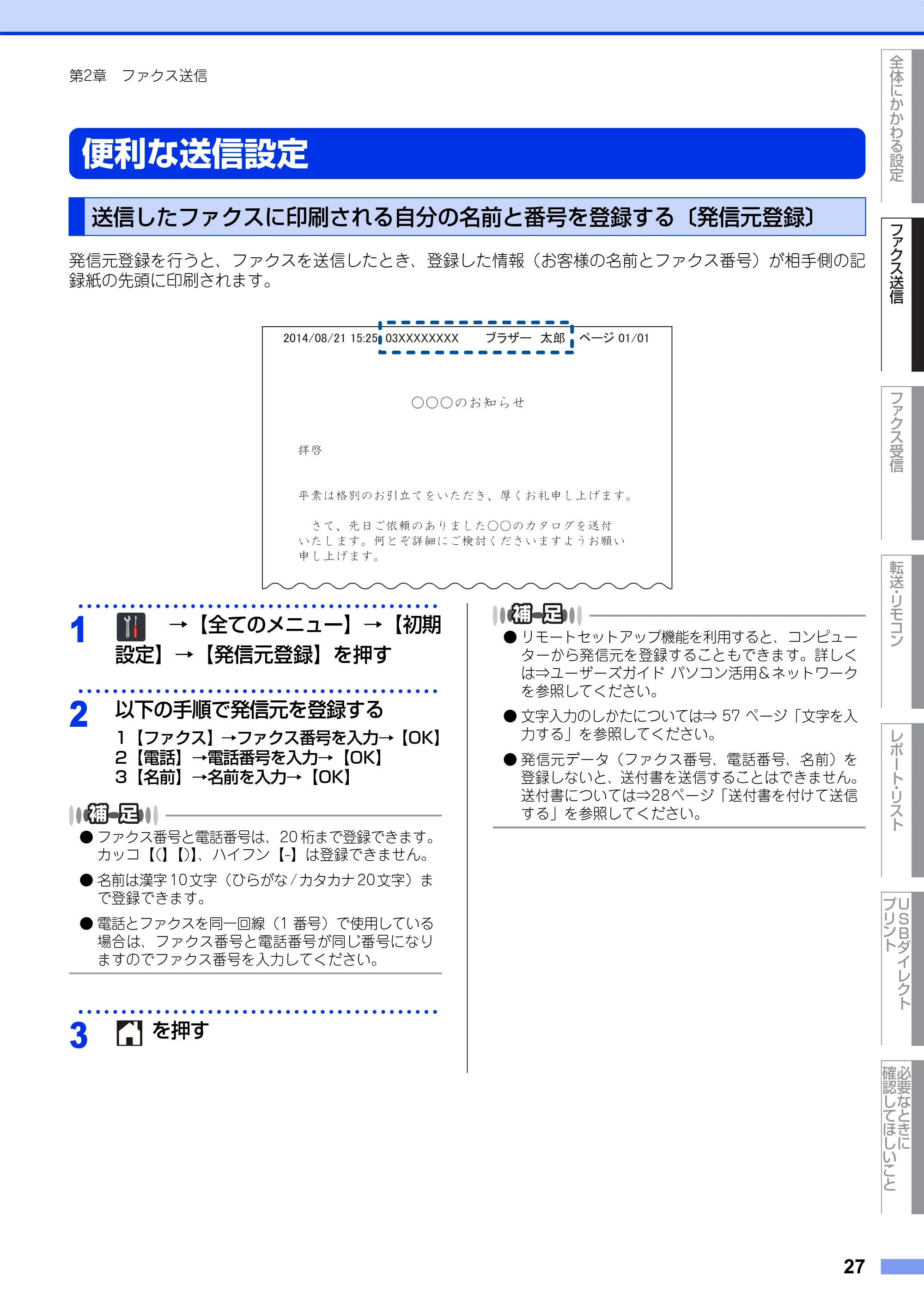

送信したファクスに印刷される自分の名前と番号を登録する〔発信元登録〕.... 27

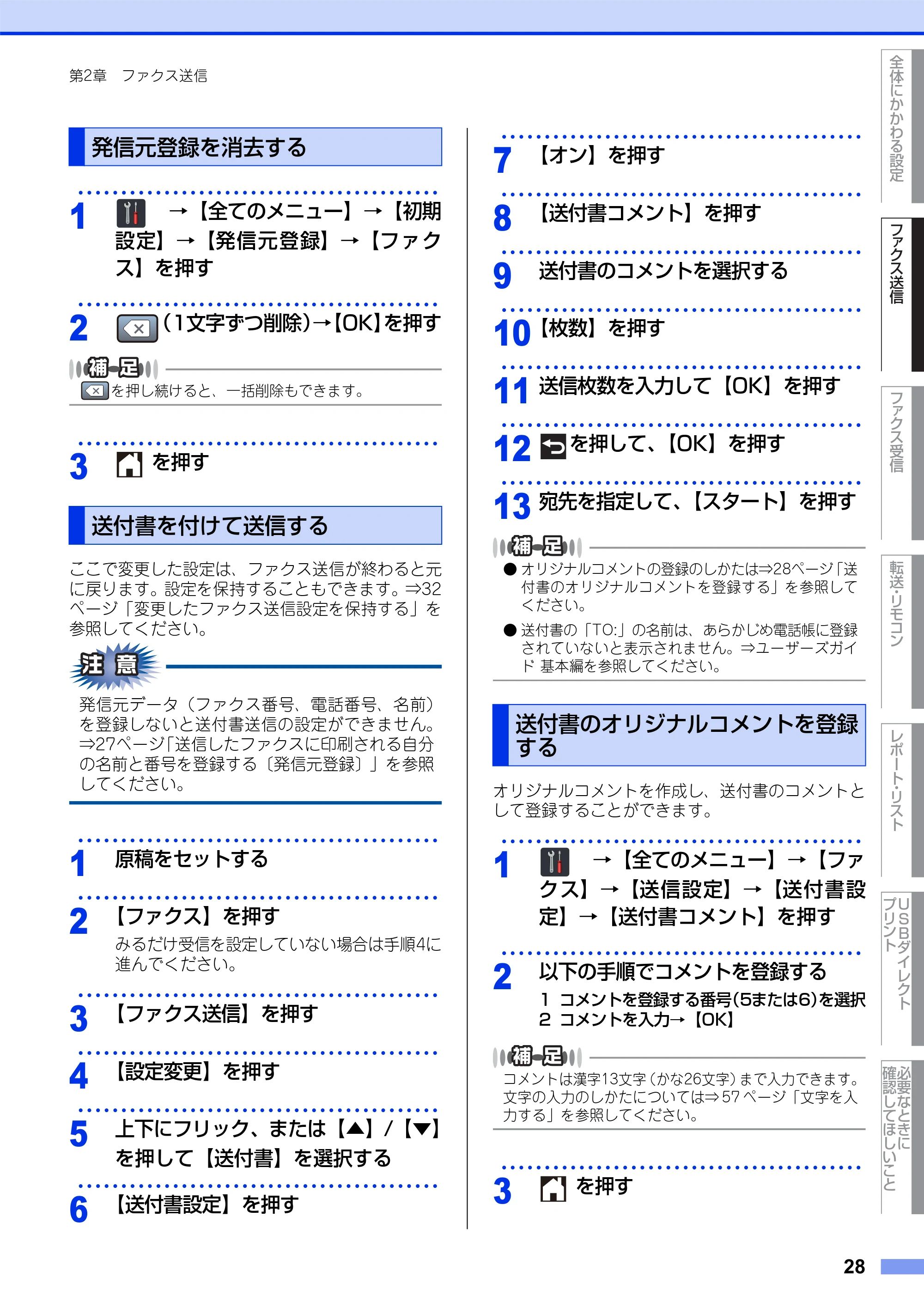

発信元登録を消去する ........................................................................................ 28
送付書を付けて送信する .................................................................................... 28
送付書のオリジナルコメントを登録する ......................................................... 28

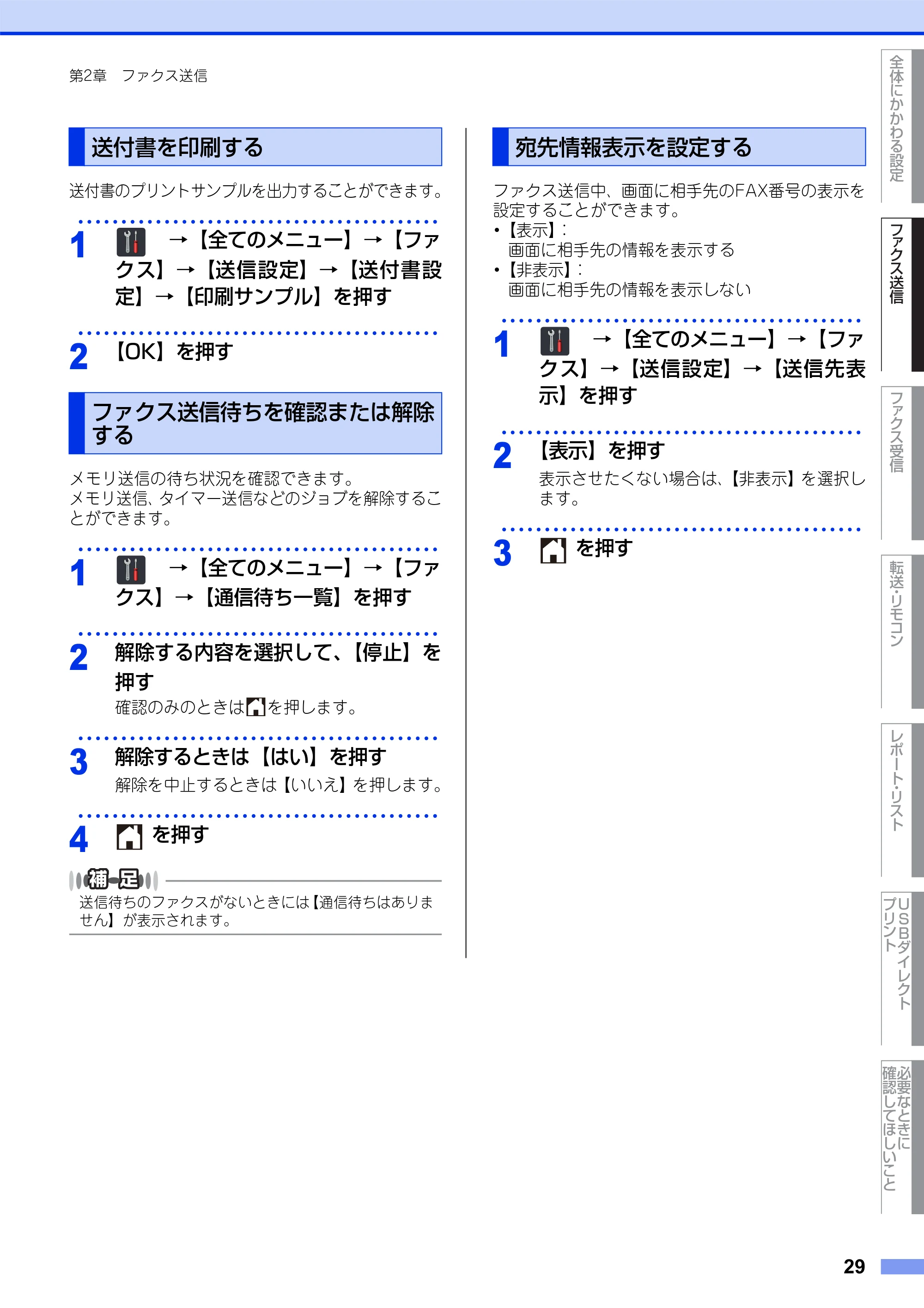

送付書を印刷する ................................................................................................ 29
ファクス送信待ちを確認または解除する ......................................................... 29
宛先情報表示を設定する .................................................................................... 29

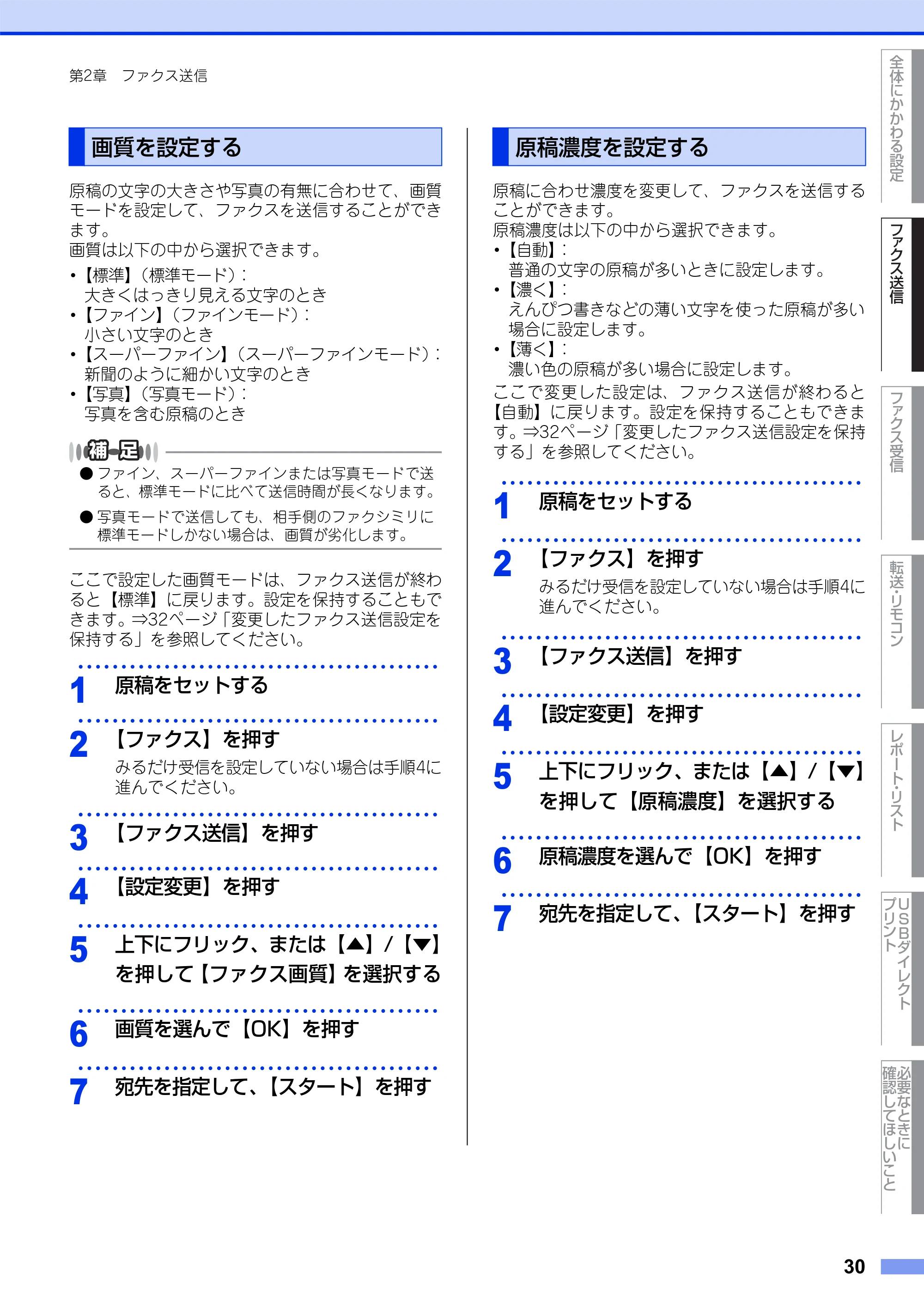

画質を設定する.................................................................................................... 30
原稿濃度を設定する ............................................................................................ 30

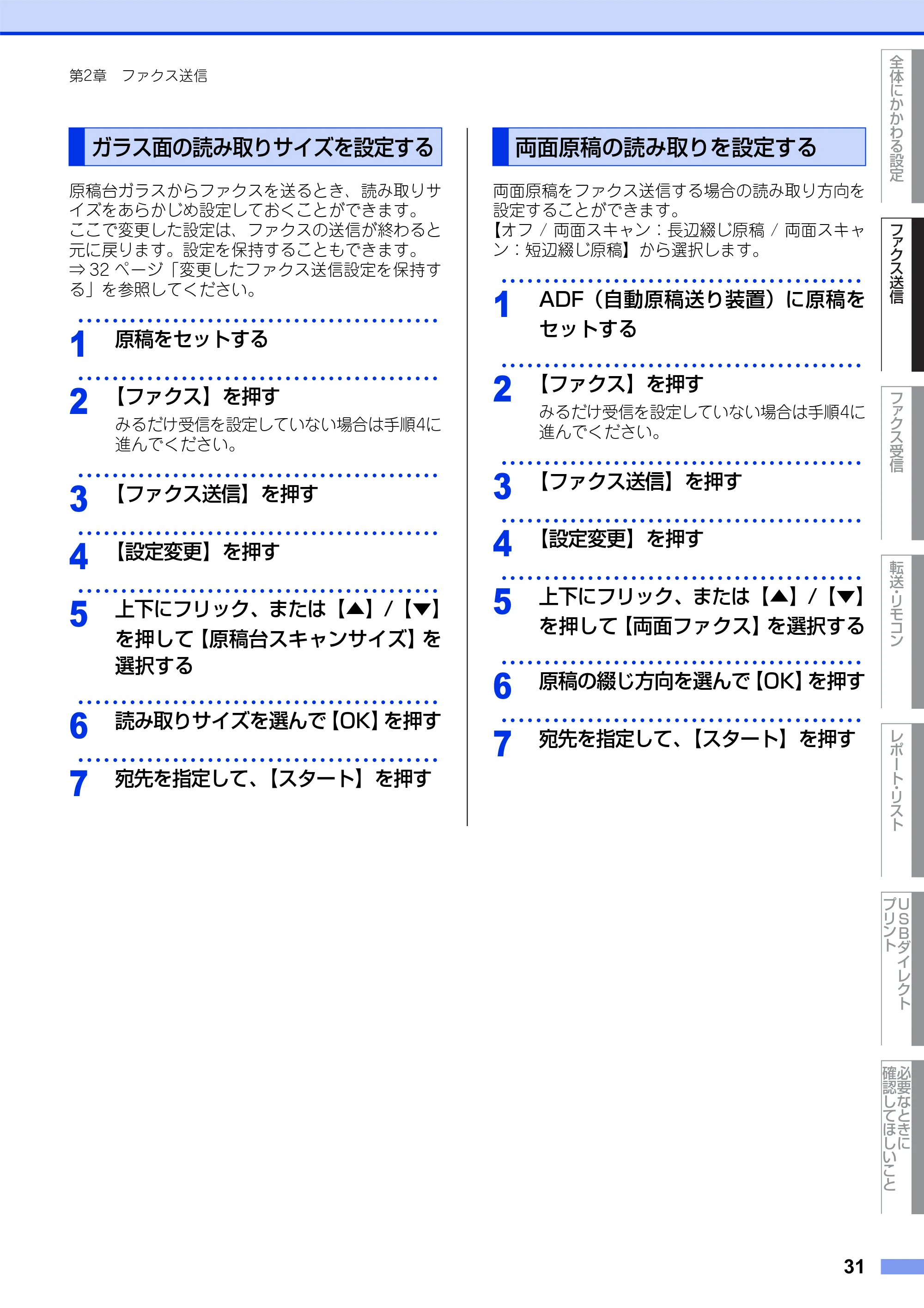

ガラス面の読み取りサイズを設定する ............................................................. 31
両面原稿の読み取りを設定する......................................................................... 31

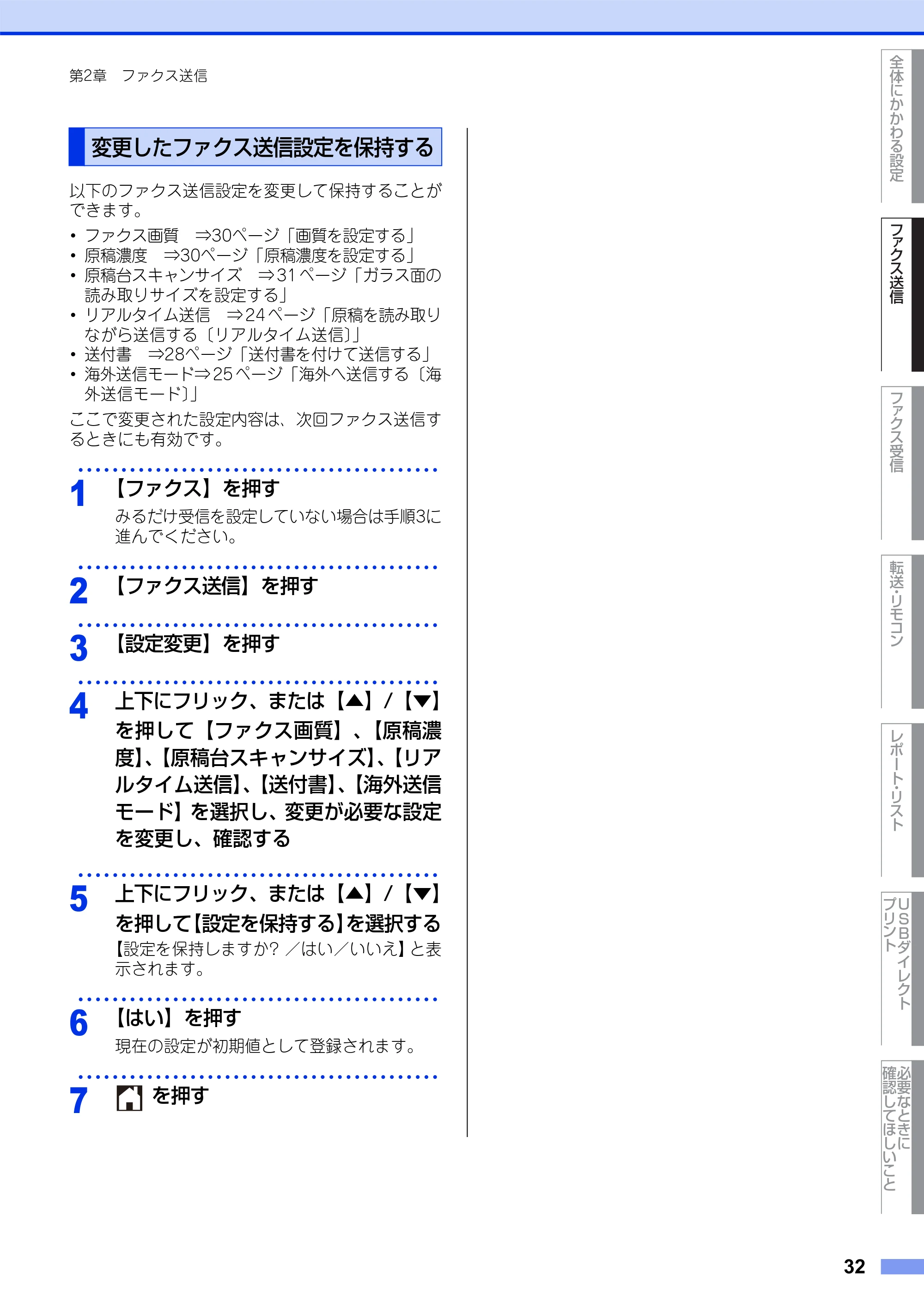

変更したファクス送信設定を保持する ............................................................. 32

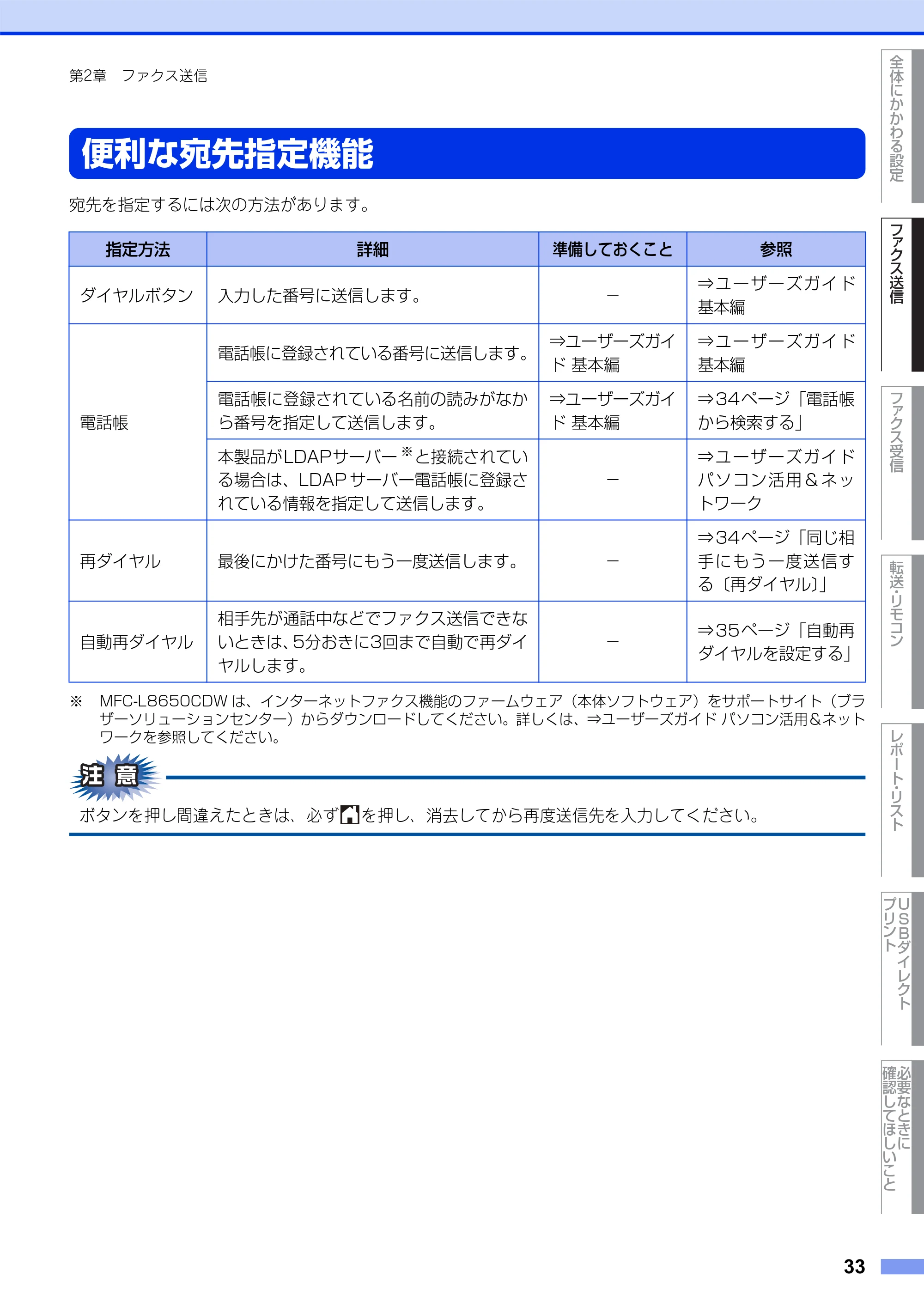

便利な宛先指定機能................................................................... 33
電話帳から検索する ............................................................................................ 34
同じ相手にもう一度送信する〔再ダイヤル〕.................................................... 34

自動再ダイヤルを設定する................................................................................. 35
ファクス誤送信防止機能（ダイヤル制限）を設定する......... 36
IP ファクスの設定をする .......................................................... 37
IP ファクスを設定する ....................................................................................... 37
通信速度を設定する ............................................................................................ 37
特別設定について....................................................................... 38

特別回線対応を設定する .................................................................................... 38
ダイヤルトーン検出の設定をする ..................................................................... 38
安心通信モードを設定する................................................................................. 38
外線番号を設定する ............................................................................................ 39
第 3 章 ファクス受信 ................................................... 40

さまざまな受信方法................................................................... 40
メモリ代行受信について .................................................................................... 41
メモリ受信を設定する（メモリ保持）............................................................... 41
メモリに保持したファクスを印刷する ............................................................. 41
電話呼び出し機能を設定する............................................................................. 42
呼び出し中にファクスを受信する ..................................................................... 42

通話後にファクスを受信する............................................................................. 43
親切受信で受信する ............................................................................................ 43
本製品に接続されている電話機からファクスを受信させる〔リモート受信〕.... 44
受信時の設定 .............................................................................. 45
受信スタンプを設定する .................................................................................... 45
受信したファクスを両面印刷する ..................................................................... 45

受信拒否設定をする ............................................................................................ 45
自動的に縮小して印刷する................................................................................. 46
第 4 章 転送・リモコン................................................ 47
ファクス転送機能....................................................................... 47
他の場所のファクシミリに転送する ................................................................. 47
ファクスをコンピューターで受信する〔PC ファクス受信〕......................... 47

外出先から本製品を操作する：リモコン機能 ........................ 48

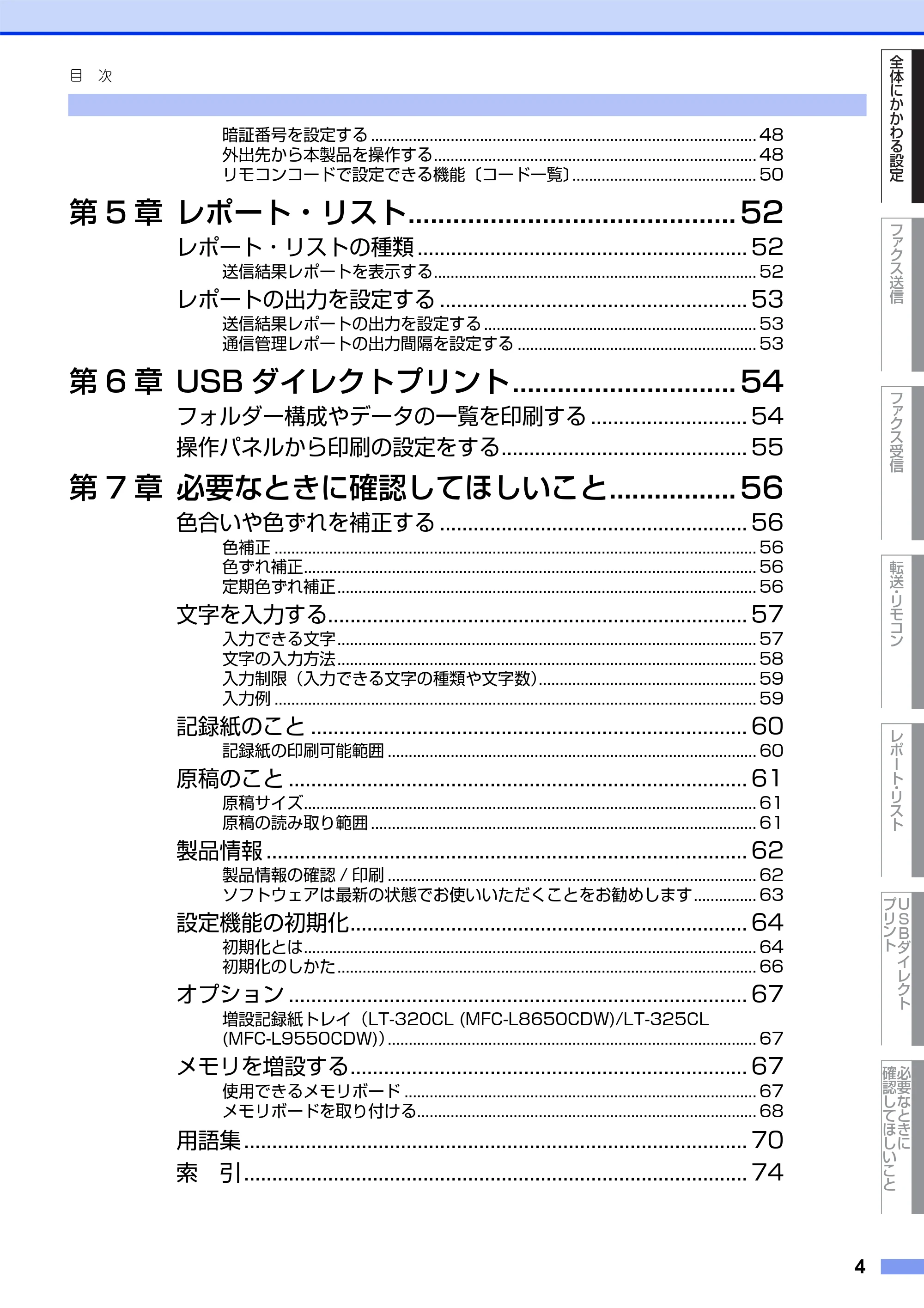

4
目 次
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
暗証番号を設定する ............................................................................................ 48
外出先から本製品を操作する............................................................................. 48
リモコンコードで設定できる機能〔コード一覧〕............................................ 50
第 5 章 レポート・リスト............................................ 52
レポート・リストの種類 ........................................................... 52
送信結果レポートを表示する............................................................................. 52

レポートの出力を設定する ....................................................... 53
送信結果レポートの出力を設定する ................................................................. 53
通信管理レポートの出力間隔を設定する ......................................................... 53
第 6 章 USB ダイレクトプリント.............................. 54
フォルダー構成やデータの一覧を印刷する ............................ 54
操作パネルから印刷の設定をする............................................ 55
第 7 章 必要なときに確認してほしいこと................. 56
色合いや色ずれを補正する ....................................................... 56

色補正 ................................................................................................................... 56
色ずれ補正............................................................................................................ 56
定期色ずれ補正.................................................................................................... 56
文字を入力する........................................................................... 57
入力できる文字.................................................................................................... 57

文字の入力方法.................................................................................................... 58
入力制限（入力できる文字の種類や文字数）.................................................... 59
入力例 ................................................................................................................... 59
記録紙のこと .............................................................................. 60
記録紙の印刷可能範囲 ........................................................................................ 60

原稿のこと .................................................................................. 61
原稿サイズ............................................................................................................ 61
原稿の読み取り範囲 ............................................................................................ 61
製品情報 ...................................................................................... 62
製品情報の確認 / 印刷 ........................................................................................ 62

ソフトウェアは最新の状態でお使いいただくことをお勧めします............... 63
設定機能の初期化....................................................................... 64
初期化とは............................................................................................................ 64
初期化のしかた.................................................................................................... 66
オプション .................................................................................. 67
増設記録紙トレイ（LT-320CL (MFC-L8650CDW)/LT-325CL

(MFC-L9550CDW)）........................................................................................ 67
メモリを増設する....................................................................... 67
使用できるメモリボード .................................................................................... 67
メモリボードを取り付ける................................................................................. 68
用語集 .......................................................................................... 70

索 引 .......................................................................................... 74

5
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと

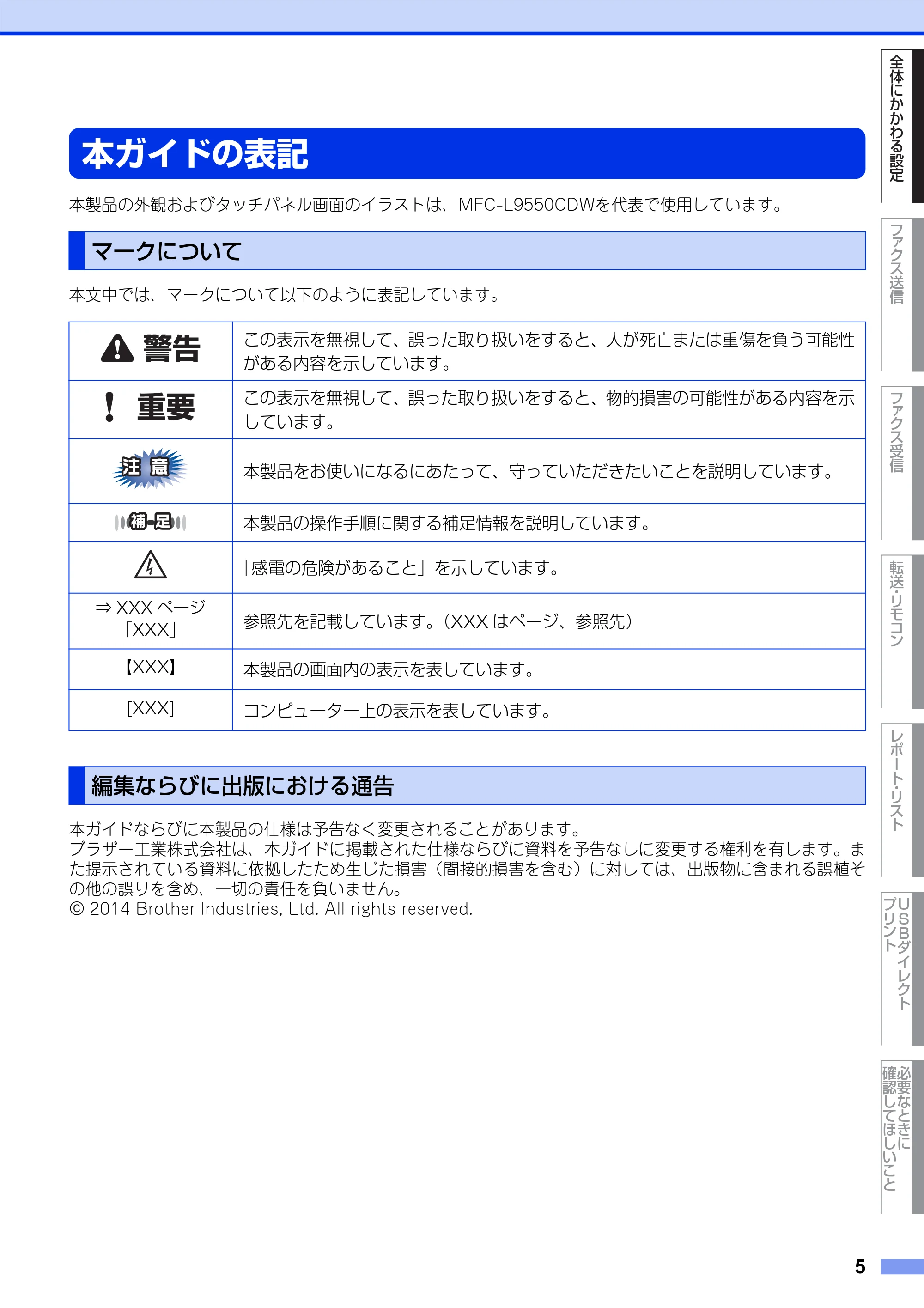

本ガイドの表記
本製品の外観およびタッチパネル画面のイラストは、MFC-L9550CDWを代表で使用しています。
本文中では、マークについて以下のように表記しています。
本ガイドならびに本製品の仕様は予告なく変更されることがあります。
ブラザー工業株式会社は、本ガイドに掲載された仕様ならびに資料を予告なしに変更する権利を有します。ま
た提示されている資料に依拠したため生じた損害（間接的損害を含む）に対しては、出版物に含まれる誤植そ
の他の誤りを含め、一切の責任を負いません。
2014 Brother Industries, Ltd. All rights reserved.
マークについて
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性
がある内容を示しています。
この表示を無視して、誤った取り扱いをすると、物的損害の可能性がある内容を示
しています。
本製品をお使いになるにあたって、守っていただきたいことを説明しています。
本製品の操作手順に関する補足情報を説明しています。

「感電の危険があること」を示しています。
⇒ XXX ページ
「XXX」
参照先を記載しています。（XXX はページ、参照先）
【XXX】 本製品の画面内の表示を表しています。
[XXX] コンピューター上の表示を表しています。
編集ならびに出版における通告

6
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと

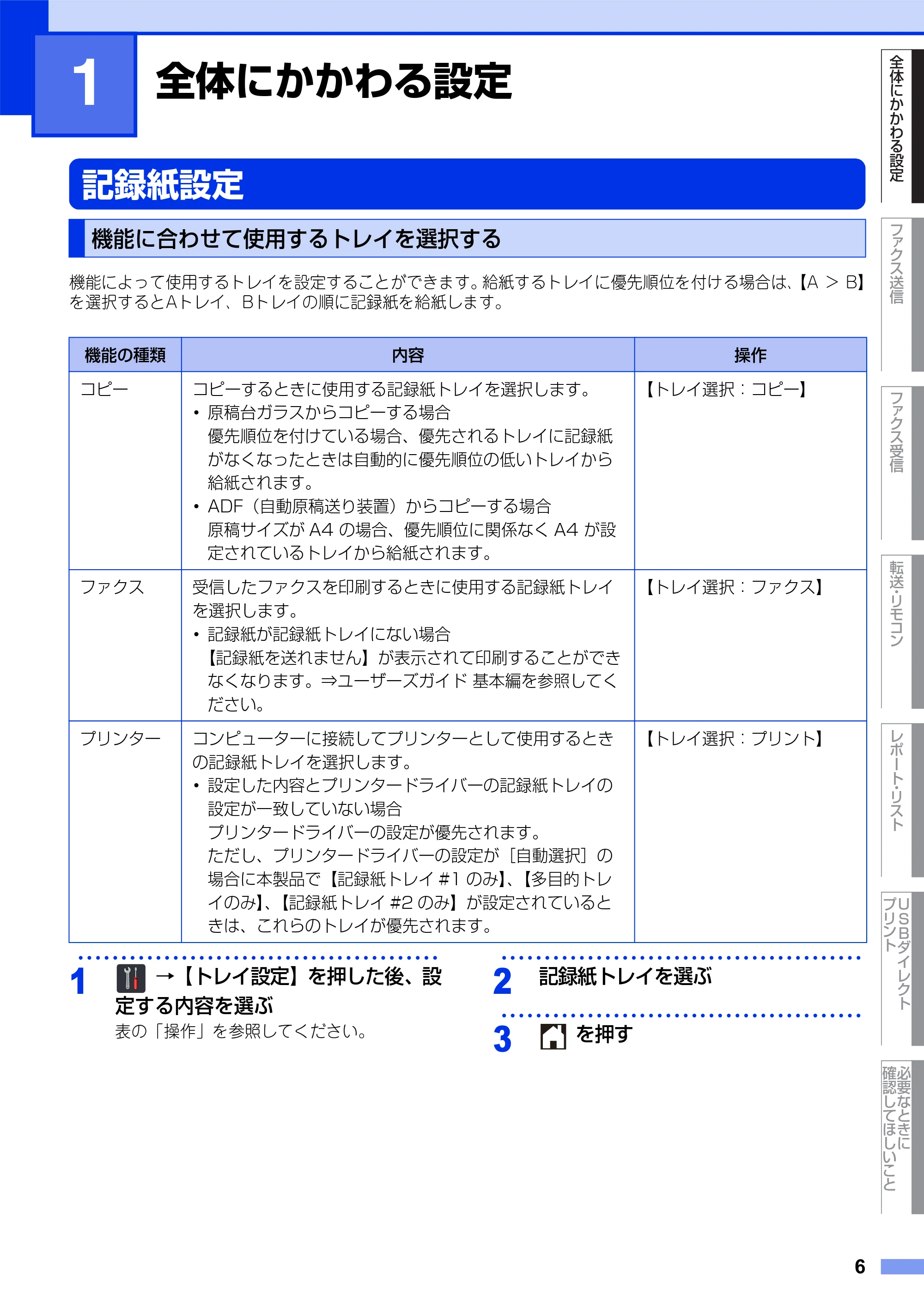

全体にかかわる設定
記録紙設定
機能によって使用するトレイを設定することができます。給紙するトレイに優先順位を付ける場合は、【A ＞ B】
を選択するとAトレイ、Bトレイの順に記録紙を給紙します。
･･････････････････････････････････････････
1
→【トレイ設定】を押した後、設
定する内容を選ぶ
表の「操作」を参照してください。
･･････････････････････････････････････････
2
記録紙トレイを選ぶ
･･････････････････････････････････････････
3
を押す
機能に合わせて使用するトレイを選択する
機能の種類 内容 操作
コピー コピーするときに使用する記録紙トレイを選択します。
･ 原稿台ガラスからコピーする場合
優先順位を付けている場合、優先されるトレイに記録紙
がなくなったときは自動的に優先順位の低いトレイから
給紙されます。
･ ADF（自動原稿送り装置）からコピーする場合
原稿サイズが A4 の場合、優先順位に関係なく A4 が設

定されているトレイから給紙されます。
【トレイ選択：コピー】
ファクス 受信したファクスを印刷するときに使用する記録紙トレイ
を選択します。
･ 記録紙が記録紙トレイにない場合
【記録紙を送れません】が表示されて印刷することができ
なくなります。⇒ユーザーズガイド 基本編を参照してく
ださい。
【トレイ選択：ファクス】
プリンター コンピューターに接続してプリンターとして使用するとき
の記録紙トレイを選択します。
･ 設定した内容とプリンタードライバーの記録紙トレイの
設定が一致していない場合
プリンタードライバーの設定が優先されます。
ただし、プリンタードライバーの設定が［自動選択］の
場合に本製品で【記録紙トレイ #1 のみ】、【多目的トレ
イのみ】、【記録紙トレイ #2 のみ】が設定されていると
きは、これらのトレイが優先されます。
【トレイ選択：プリント】
1

7
第1章 全体にかかわる設定
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
電話回線設定
自動で回線種別を設定できなかったときや、引越し
などで電話がかからなくなったときは、以下の手順
で、利用中の電話回線に合わせて設定します。
･･････････････････････････････････････････
1
→【全てのメニュー】→【初期
設定】→【回線種別設定】を押す
･･････････････････････････････････････････
2
回線種別を選ぶ
回線種別の詳細については、⇒7ページ「利用
中の電話回線の種別を調べる」を参照してく
ださい。
･･････････････････････････････････････････
3
を押す

• プッシュ回線または ISDN 回線をお使いの場合は、

【プッシュ回線】を選択してください。

• ひかり電話をお使いの場合は【プッシュ回線】を選

択してください。

• 設定を誤ると、間違った相手にかかったり、ファク

スが送信できないことがありますのでご注意くださ
い。

• IP電話対応機器（ADSLモデム、ルーター、IPフォン

アダプタなど）に本製品を接続する場合
本製品の回線種別設定は、電話会社と契約している
回線種別に手動で設定してください。回線種別を自
動で設定した場合、「110」、「119」やフリーダイヤ
ルなどに電話をかけられなかったり、ファクスの送
信ができなくなる場合があります。
回線種別は、次の手順で調べることができます。も
し、分からないときは、ご利用の電話会社にお問い
合わせください。

• 構内交換機（PBX）など一般と異なる回線につない

でいる場合は、自動設定できないときがあります。

• 一度自動設定すると、電源を入れ直しても、再度回

線種別の自動設定は行われません。設定し直したい
ときは、手動で設定を変更してください。
手動で回線種別を設定する 利用中の電話回線の種別を調べる
押しボタン式 回転ダイヤル式
これまで
お使いの
電話機は？
ダイヤルした
ときの受話器
からの音は？
お使いの電話
回線は右の
とおりです。
設定する
回線種別
プッシュ
回線に設定
ダイヤル
10PPS に設
定
ダイヤル
20PPS に設
定
プッシュ回線 ダイヤル回線
「ピ ッ ポ ッ パ」
と音がする
「ピ ッ ポ ッ パ」
と音がしない
本製品を 20PPS に設定して
177（天気予報）にかける
< 通話料がかかります >
つながらない つながる

8
第1章 全体にかかわる設定
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
音量設定
呼び出しベルの音量を調節します。
･･････････････････････････････････････････
1
→【全てのメニュー】→【基本
設定】→【音量】→【着信音量】を押す
･･････････････････････････････････････････
2
音量を選ぶ
･･････････････････････････････････････････
3
を押す
ボタン確認音（ダイヤルボタンなどを押したときに
鳴る音）やブザー音（間違った操作をしたとき、紙
づまりなど本製品に異常が起きたとき、ファクス送
受信が終了したときに鳴る音）の音量を調節します。
･･････････････････････････････････････････
1
→【全てのメニュー】→【基本
設定】→【音量】→【ボタン確認音
量】を押す
･･････････････････････････････････････････
2
音量を選ぶ
･･････････････････････････････････････････

3
を押す
【切】（ボタン確認音なし）を選んでも、無効な操作をし
たときや、本製品に異常が起きたときはブザー音が鳴り
ます。
手動でファクスを送信するとき、相手から「ピー」
という音が聞こえる場合の音量を調節します。
･･････････････････････････････････････････
1
→【全てのメニュー】→【基本
設定】→【音量】→【スピーカー音
量】を押す
･･････････････････････････････････････････
2
音量を選ぶ
･･････････････････････････････････････････
3
を押す
着信音量を設定する
ボタン確認音量を設定する
〔ボタン確認音量＆ブザー音量〕
スピーカー音量を設定する

9
第1章 全体にかかわる設定
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
静音モード設定
静音モードは、本製品の印刷時の動作音を静かにすることができます。静音モードが【オン】のときは、印字
速度が遅くなります。
･･････････････････････････････････････････
1
→【全てのメニュー】→【基本
設定】→【省エネモード】→【静音
モード】を押す
･･････････････････････････････････････････
2
【オン】を押す
･･････････････････････････････････････････
3
を押す
トナー節約モードが【オン】に設定されているときは、
静音モードを【オン】にすることはできません。
静音モードを設定する

10
第1章 全体にかかわる設定
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
省エネ設定
トナーを節約したいときは、トナー節約モードを
【オン】に設定します。【オン】に設定すると印字が
薄くなります。
･･････････････････････････････････････････
1
→【全てのメニュー】→【基本
設定】→【省エネモード】→【トナー
節約モード】を押す
･･････････････････････････････････････････
2
【オン】を押す
･･････････････････････････････････････････
3
を押す
静音モードが【オン】に設定されているときは、トナー
節約モードを【オン】にすることはできません。
本製品は、受信したファクスの出力や印刷、コピー
がすぐに開始できるよう常に一定の電気を供給して
います。スリープモードは、設定した時間内にファ
クスの受信や印刷、コピーが行われなかったときに
スリープ状態にして消費電力を減らします。ただし、
ファクスの送受信には影響ありません。
･･････････････････････････････････････････

1
→【全てのメニュー】→【基本
設定】→【省エネモード】→【スリー
プモード】を押す
･･････････････････････････････････････････
2
画面に表示されているテンキー、ま
たは操作パネルのダイヤル（数字）ボ
タンでスリープモードになるまでの
時間を設定して、【OK】を押す
分単位で設定します。
･･････････････････････････････････････････
3
を押す

• 設定できる時間は、最大50分です。
• スリープモードのときに、コピーや印刷をしようと

すると、ウオーミングアップのために多少時間がか
かります。
本製品がスリープモードの場合、一定の時間内に
ファクスの受信や印刷、コピーが行われないと、自
動的にディープスリープモードに切り替わります。
ディープスリープモードでは、スリープモードより
少ない消費電力となり、画面が消えて が点滅しま
す。タッチパネルを押すか、コンピューターからの
データ受信、ファクス受信をすると、自動的に起動
します。
トナーを節約する〔トナー節約モード〕
スリープモードに入る時間を設定する
〔スリープモード〕
ディープスリープモードについて

11
第1章 全体にかかわる設定
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
画面設定
画面が見えにくいときは、明るさを調整します。
･･････････････････････････････････････････
1
→【全てのメニュー】→【基本
設定】→【画面の設定】→【画面の
明るさ】を押す
･･････････････････････････････････････････
2
明るさを選ぶ
･･････････････････････････････････････････
3
を押す
画面のバックライトを暗くするまでの時間を設定で
きます。（暗くなっても画面の表示は確認できます。）
お買い上げ時の設定は【切】で、バックライトが常
時点灯します。
･･････････････････････････････････････････
1
→【全てのメニュー】→【基本
設定】→【画面の設定】→【照明ダ
ウンタイマー】を押す
･･････････････････････････････････････････
2
時間を選ぶ
･･････････････････････････････････････････

3
を押す
画面に表示される言語を、英語または日本語に切り
替えることができます。
お買い上げ時の設定は、日本語表示です。
英語表示に切り替える
英語による説明を以下に示します。
This setting allows you to change LCD
language to English.
･･････････････････････････････････････････
1
→【全てのメニュー】→【初期
設定】→【表示言語設定】を押す
（Press →【全てのメニュー】→ 【初期
設定】→ 【表示言語設定】）
･･････････････････････････････････････････
2
【English】を押す
（Press【English】）
･･････････････････････････････････････････
3
を押す
（Press to exit.）
日本語表示に切り替える
･･････････････････････････････････････････
1
→【All Settings】→【Initial

Setup】→【Local Language】を押す
･･････････････････････････････････････････
2
【日本語】を押す
･･････････････････････････････････････････
3
を押す
画面の明るさを調整する
照明ダウンタイマーを設定する
画面の表示言語を設定する
〔日本語・English〕

12
第1章 全体にかかわる設定
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
日付・時刻設定
現在の日付と時刻を合わせます。この日付と時刻は
画面に表示されます。また、ファクス送信したとき、
発信元登録がされていれば相手側の記録紙にも日付
と時刻が印刷されます。
日付を合わせる
･･････････････････････････････････････････
1
→ →
【日付】を押す
･･････････････････････････････････････････
2
以下の手順で日付を設定する
1 年号（西暦の下2桁）を入力→【OK】
例：2014年の場合は【1】、【4】を入力
2 月（2桁）を入力→【OK】
例：8月の場合は【0】、【8】を入力
3 日付（2桁）を入力→【OK】
例：21日の場合は【2】、【1】を入力
･･････････････････････････････････････････
3
を押す
時刻を合わせる
･･････････････････････････････････････････
1
→ →
【時刻】を押す
･･････････････････････････････････････････

2
時刻（24 時間制）を入力して【OK】
を押す
例：午後 3 時 5 分の場合は【1】、【5】、【0】、
【5】を入力
･･････････････････････････････････････････
3
を押す

• 時刻はあくまで目安ですので、気になるときは 1ヶ月

おきに合わせてください。

• 60 時間以上停電した場合は、日付と時刻の再設定をし

てください。
お住まいの国のタイムゾーンを設定します。ここで
設定される値は、世界標準時間との時差になります。
（例：日本は、UTC+09:00）
ここで設定したタイムゾーンは、インターネット経
由で送信したドキュメントに使用されます。
･･････････････････････････････････････････
1
→ →
【タイム ゾーン】を押す
･･････････････････････････････････････････
2
タイムゾーンを入力して【OK】を押す
･･････････････････････････････････････････
3
を押す

• UTC（協定世界時）

GMT（グリニッジ標準時）とほぼ同じ時刻ですが、
全世界で時刻を記録する際に使われる公式な世界標準
時刻のことで、1972年1月1日より使用されています。

• お使いのウェブブラウザー設定を使って設定するこ

ともできます。詳しくは⇒ユーザーズガイド パソコ
ン活用＆ネットワークを参照してください。
時計を合わせる〔時計セット〕 タイムゾーンを設定する

13
第1章 全体にかかわる設定
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
セキュリティ設定
パスワードを登録して利用できる機能をユーザーごとに制限したり、設定変更を制限したりすることができます。
本製品のセキュリティ機能は以下の2種類があります。使用を制限したい内容に合わせて種類を選択してください。

• パスワードが登録済みの場合、再登録の必要はありません。
• 登録したパスワードを忘れてしまったときは、お客様相談窓口へご連絡ください。

※1 ：モバイルプリント機能を経由して送られるスキャンジョブも含みます。
※2 ：Google クラウドプリント、Brother iPrint&Scan を経由する印刷ジョブも含みます。
（一般モードで印刷が制限されている場合は、上記機能を経由する印刷ジョブは制限されます。）
※3 ：印刷枚数の制限は、ウェブブラウザー設定を使って設定します。
セキュリティ機能の種類
機能 対象 制限される内容 参照
セキュリティ
機能ロック
登録したユーザー
(100人まで)また
は一般ユーザー
使用できる機能を制限
･ ファクス送信
･ ファクス受信
･ コピー
･ スキャン
※1
･ USB ダイレクトプリント
･ USB ダイレクトスキャン
･ 印刷
※2
･ カラー印刷
※2
･ クラウド接続
･ 印刷枚数の制限
※3
⇒14ページ「使用できる
機能を制限する〔セキュ
リティ機能ロック3.0〕」
セキュリティ
設定ロック
すべてのユーザー メニューボタンからのすべてのメ
ニューの設定変更を制限
⇒19ページ「設定変更で
きる機能を制限する〔セ
キュリティ設定ロック〕」

14
第1章 全体にかかわる設定
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
管理者が「ユーザー名」と「パスワード」を登録してユーザーに割り振り、使用できる機能をユーザーごとに
制限することができます。セキュリティ機能ロックは、初期の設定や使用制限管理をネットワーク上のコン
ピューターから行うため、本製品もネットワークに接続されている必要があります。ご利用になる場合は、本
製品をいったんネットワークに接続してください。詳しくは、⇒かんたん設置ガイドを参照してください。
セキュリティ機能ロックの設定やユーザー登録は、BRAdmin Professional（Windows
®
のみ）やウェブブラ
ウザー設定を利用して設定を行います。詳しい操作方法は、⇒ユーザーズガイド パソコン活用＆ネットワーク
を参照してください。
設定後は、本製品の操作パネルでユーザーを切り替えることができます。
（MFC-L9550CDWのみ）
カードをNFCセンサー部にタッチすることで、ユーザーを切り替えることができます。

• 管理者だけが各ユーザーの機能ロックのオン/オフ、制限管理、変更を行えます。設定または変更するには、管理者パ

スワードが必要です。パスワードを忘れた場合は、お客様相談窓口にご連絡ください。

• セキュリティ機能ロックを利用する場合は、個別ユーザー以外の一般ユーザー用に、「一般モード」の使用制限を設定

してください。

• セキュリティ機能ロックが有効の場合でも、【ファクス画質 /両面ファクス /原稿濃度 /同報送信 /タイマー送信 /リアルタ

イム送信/海外送信モード/原稿台スキャンサイズ】は設定できます。ただし、ファクス送信が制限されている場合は、
すべてのファクス設定がロックされます。

• ファクス受信無効のユーザーが設定されているとき、受信ファクスはメモリーに蓄積されます。

その後、ファクス受信が有効なユーザーに切り替わったときに、蓄積されたファクスを印刷するか確認するメッセージ
が表示されます。
セキュリティ機能ロックを使用する前に
ネットワーク上のパソコンでウェブブラウザーを起
動し、セキュリティ機能ロックの設定画面を表示さ
せます。
ここで設定するパスワードは、本製品の設定画面を表示
するためのものです。
･･････････････････････････････････････････
1
本製品のIPアドレスを調べる
設定には、本製品のIPアドレス情報が必要です。
あらかじめ、「ネットワーク設定リスト」を印
刷して、IPアドレスをご確認ください。
⇒52ページ「レポート・リストの種類」
･･････････････････････････････････････････
2
パソコンでウェブブラウザーを起動
する
･･････････････････････････････････････････
3
アドレス欄に、本製品の IP アドレス
を入力する
例：192.168.1.2の場合は、

「http://192.168.1.2/」と入力します。
･･････････････････････････････････････････
4
［ログイン］に管理者パスワードを入
力し、 をクリックする
はじめて設定画面を表示したときは、ここで
パスワードを設定します。
⇒15ページ「セキュリティ機能ロックの設定
画面をはじめて表示したときは」
使用できる機能を制限する〔セキュリティ機能ロック3.0〕

15
第1章 全体にかかわる設定
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
セキュリティ機能ロックの設定画面をはじ
めて表示したときは
パスワードを設定してください。
1［パスワードを設定してください］をクリック
する
2［新しいパスワードの入力］にパスワードを入
力する
32文字まで入力できます。
3［新しいパスワードの確認］に、パスワードを
もう一度入力する
4［OK］をクリックする
セキュリティ機能ロックをオン/オフに
する
セキュリティ機能ロックをオンにすると、一般モー
ドが有効になります。個別ユーザーの設定を有効に
するには、⇒17ページ「ユーザーを切り替える」を
参照してください。
･･････････････････････････････････････････
1
［管理者設定］タブの［制限機能］を
クリックする
･･････････････････････････････････････････
2
［セキュリティ機能ロック］または
［オフ］を選択する
･･････････････････････････････････････････
3
［OK］をクリックする

セキュリティ機能ロックがオンに設定されると、日付と
時刻の下にセキュリティ機能ロックのアイコンが表示さ
れます。
セキュリティ機能ロックを設定する
一般モードとグループの制限機能を設定します。
グループを個々のユーザーに割り当てることで各
ユーザーの機能制限が可能となります。各ユーザー
にはパスワードとカードID (NFC ID)
※1
を登録して
ください。
グループは100個まで、ユーザーは100人まで登録
できます。セキュリティ機能ロックを有効にすると、
個別のユーザーに切り替えない限り、本製品は常時
一般モードとなります。
※1 MFC-L9550CDWのみ
･･････････････････････････････････････････
1
［管理者設定］タブの［機能制限 xx-
xx］をクリックする
･･････････････････････････････････････････
2
［一般モード］で使用制限したい機能
のチェックを外す
一般モードは、本製品を使用するときにパス
ワード入力を必要としないモードです。

･･････････････････････････････････････････
3
［ユーザーリスト/機能制限］にグルー
プ名を入力する
半角14文字（全角 7文字）まで入力できます。
･･････････････････････････････････････････
4
このグループで使用制限したい機能
のチェックを外す
印刷できるページ枚数を制限するには、［枚数
制限］の［オン］にチェックを入れて、［最大
ページ数］に枚数を入力します。
･･････････････････････････････････････････
5
必要に応じて、手順3～4を繰り返し、
他のグループを登録する
･･････････････････････････････････････････
6
画面下部の［OK］をクリックする

16
第1章 全体にかかわる設定
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
･･････････････････････････････････････････

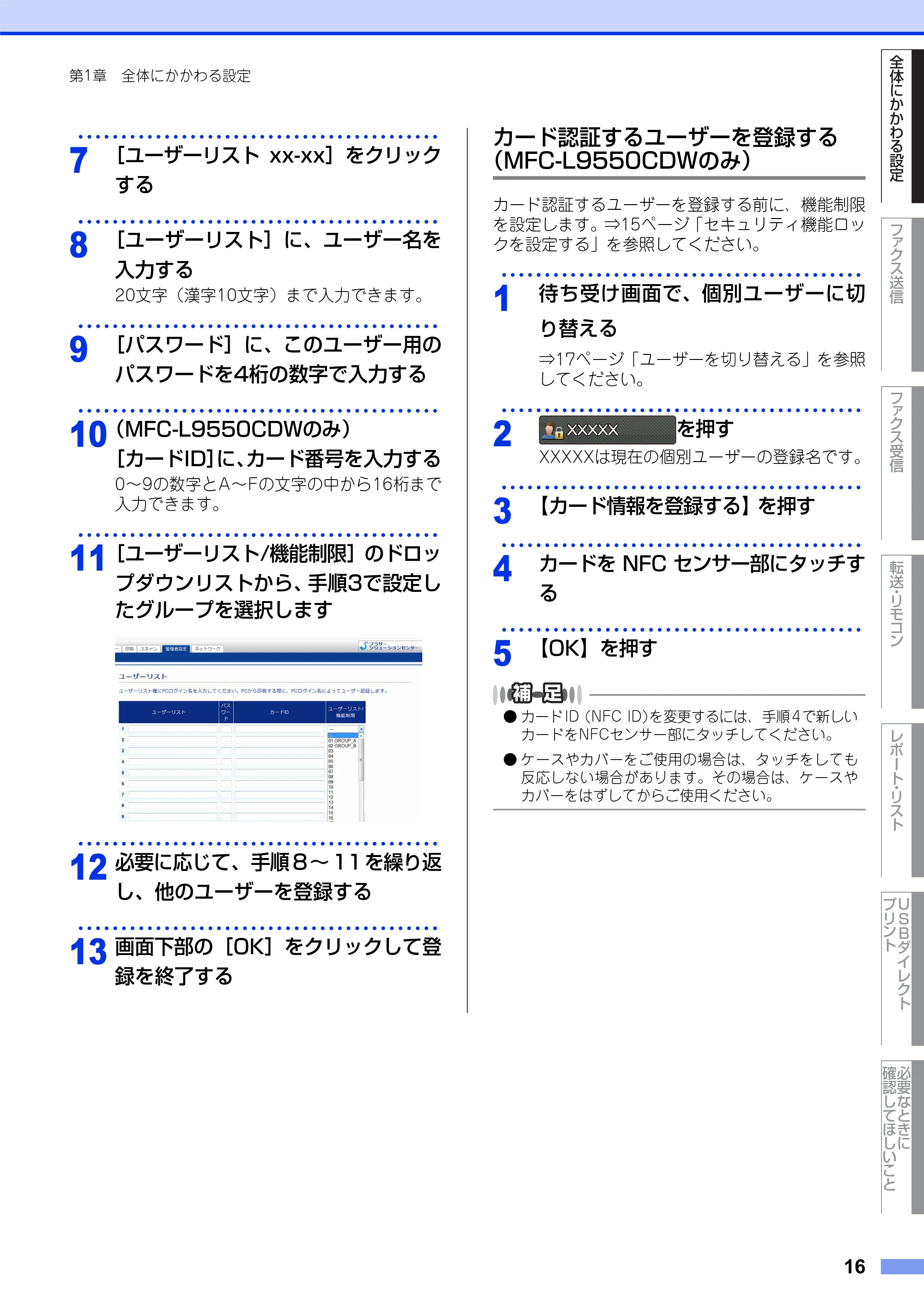

7
［ユーザーリスト xx-xx］をクリック
する
･･････････････････････････････････････････
8
［ユーザーリスト］に、ユーザー名を
入力する
20文字（漢字10文字）まで入力できます。
･･････････････････････････････････････････
9
［パスワード］に、このユーザー用の
パスワードを4桁の数字で入力する
･･････････････････････････････････････････
10
（MFC-L9550CDWのみ）
［カードID］に、カード番号を入力する
0～9の数字とA～Fの文字の中から16桁まで
入力できます。
･･････････････････････････････････････････
11
［ユーザーリスト/機能制限］のドロッ
プダウンリストから、手順3で設定し
たグループを選択します
･･････････････････････････････････････････

12
必要に応じて、手順 8 ～ 11 を繰り返
し、他のユーザーを登録する
･･････････････････････････････････････････
13
画面下部の［OK］をクリックして登
録を終了する
カード認証するユーザーを登録する
（MFC-L9550CDWのみ）
カード認証するユーザーを登録する前に、機能制限
を設定します。⇒15ページ「セキュリティ機能ロッ
クを設定する」を参照してください。
･･････････････････････････････････････････
1
待ち受け画面で、個別ユーザーに切
り替える
⇒17ページ「ユーザーを切り替える」を参照
してください。
･･････････････････････････････････････････
2
を押す
XXXXXは現在の個別ユーザーの登録名です。
･･････････････････････････････････････････
3
【カード情報を登録する】を押す
･･････････････････････････････････････････

4
カードを NFC センサー部にタッチす
る
･･････････････････････････････････････････
5
【OK】を押す

• カードID (NFC ID)を変更するには、手順4で新しい

カードをNFCセンサー部にタッチしてください。

• ケースやカバーをご使用の場合は、タッチをしても

反応しない場合があります。その場合は、ケースや
カバーをはずしてからご使用ください。

17
第1章 全体にかかわる設定
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと

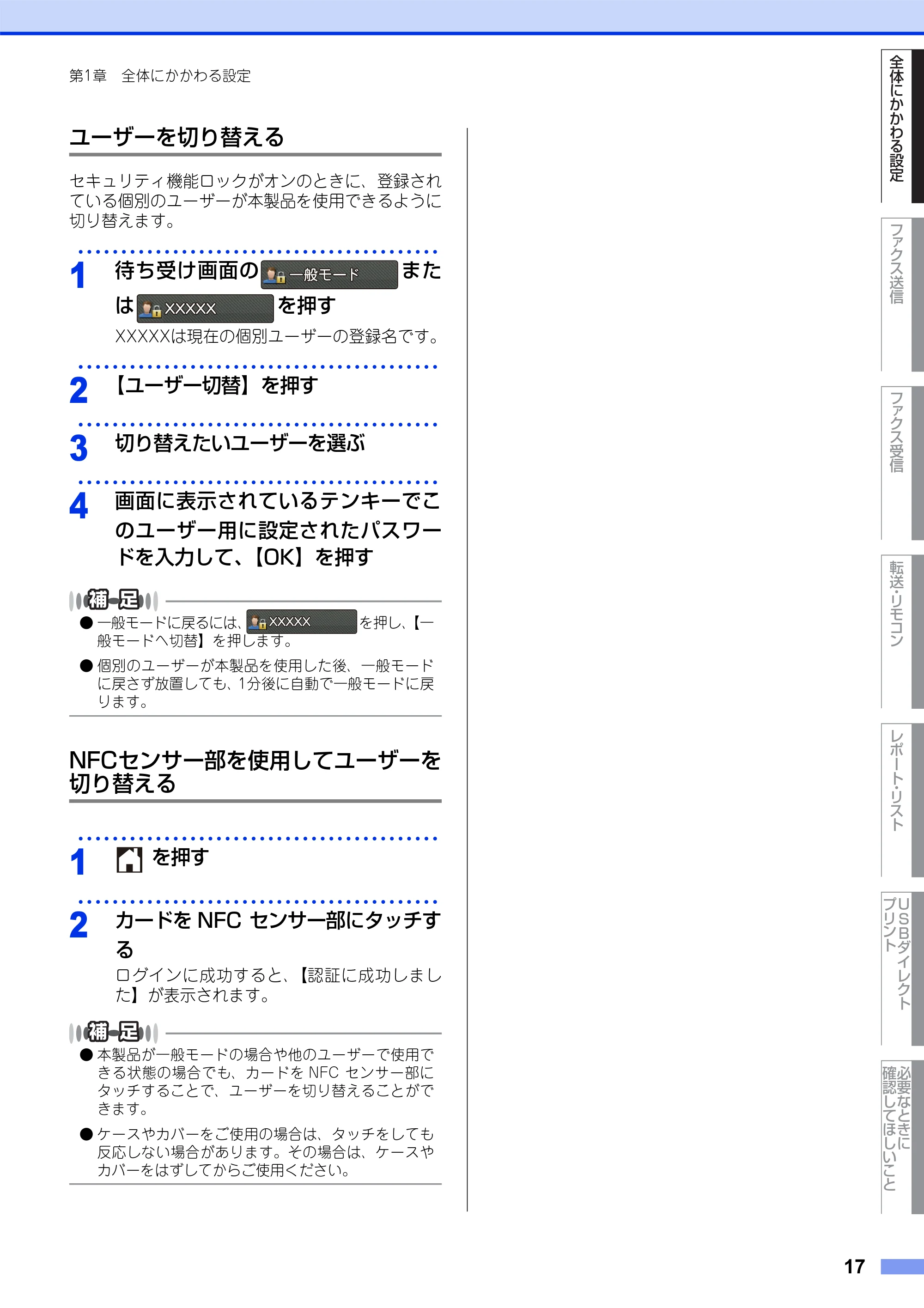

ユーザーを切り替える
セキュリティ機能ロックがオンのときに、登録され
ている個別のユーザーが本製品を使用できるように
切り替えます。
･･････････････････････････････････････････
1
待ち受け画面の また
は を押す
XXXXXは現在の個別ユーザーの登録名です。
･･････････････････････････････････････････
2
【ユーザー切替】を押す
･･････････････････････････････････････････
3
切り替えたいユーザーを選ぶ
･･････････････････････････････････････････
4
画面に表示されているテンキーでこ
のユーザー用に設定されたパスワー
ドを入力して、【OK】を押す

• 一般モードに戻るには、 を押し、【一

般モードヘ切替】を押します。

• 個別のユーザーが本製品を使用した後、一般モード

に戻さず放置しても、1分後に自動で一般モードに戻
ります。
NFCセンサー部を使用してユーザーを
切り替える
･･････････････････････････････････････････
1
を押す
･･････････････････････････････････････････
2
カードを NFC センサー部にタッチす
る
ログインに成功すると、【認証に成功しまし
た】が表示されます。

• 本製品が一般モードの場合や他のユーザーで使用で

きる状態の場合でも、カードを NFC センサー部に
タッチすることで、ユーザーを切り替えることがで
きます。

• ケースやカバーをご使用の場合は、タッチをしても

反応しない場合があります。その場合は、ケースや
カバーをはずしてからご使用ください。

18
第1章 全体にかかわる設定
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
アクティブディレクトリ認証機能を有効にすることにより、本製品の使用を制限することができます。アクティ
ブディレクトリ認証が有効に設定されている場合、操作パネルがロックされます。本製品を使用するには、ユー
ザー ID、ドメイン名、パスワードを入力し、認証を行う必要があります。
認証に成功すると以下の機能が実行されます。
･ メモリーに蓄積された受信ファクスを印刷する
･ スキャンデータをEメールで送信するためのEメールアドレスを、LDAPサーバーから取得する
アクティブディレクトリ認証は、BRAdmin Professional（Windows
®
のみ）、またはウェブブラウザー設定
を経由して設定することができます。詳しくは、⇒ユーザーズガイド パソコン活用＆ネットワークを参照して
ください。
アクティブディレクトリ認証をオン/オ
フにする
･･････････････････････････････････････････
1
パソコンでウェブブラウザーを起動
する
･･････････････････････････････････････････

2
アドレス欄に、本製品の IP アドレス
を入力する
例：192.168.1.2の場合は、
「http://192.168.1.2/」と入力します。
･･････････････････････････････････････････
3
［管理者設定］タブの［制限機能］を
クリックする
･･････････････････････････････････････････
4
［AD認証機能］または［オフ］を選
択する
･･････････････････････････････････････････
5
［OK］をクリックする

• アクティブディレクトリ認証を利用にするには、ア

クティブディレクトリサーバーの設定が必要です。

• アクティブディレクトリサーバー設定後に操作パネ

ルロックが有効になります。
アクティブディレクトリ認証

19
第1章 全体にかかわる設定
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
IPsec（Internet Protocol Security）は、IP プロトコルのオプション機能で、IP パケット単位でデータの改
ざん防止や、秘匿機能を提供するセキュリティプロトコルです。本機能はネットワーク上をいきかうデータ、
例えばパソコンからプリンターに送られる印刷データ等を、IPsec を使用して暗号化します。ネットワーク層
で暗号化を行うため、その上位のプロトコルを利用するアプリケーションソフトは、IPsec を意識する必要な
くIPsec を利用することができます。
IPsec は次の機能をサポートしています。
･ IPsec 送受信
･ IPsec 設定
詳しくは⇒ユーザーズガイド パソコン活用＆ネットワークを参照してください。
セキュリティ設定ロック機能の設定の流れを説明します。
セキュリティ設定ロックが設定されている場合でも、各モードボタンから一時的に設定変更することは可能です。
また、ウェブブラウザー設定を利用して設定することもできます。
IPsec
設定変更できる機能を制限する〔セキュリティ設定ロック〕

セキュリティ設定ロックを管理するためのパスワードを登録します。
⇒ 20 ページ「パスワードを登録する」
STEP 1 パスワードを登録する
セキュリティ設定ロックを有効にします。
⇒ 20 ページ「セキュリティ設定ロックをオンにする」
STEP 2 設定をオンにする

20
第1章 全体にかかわる設定
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
パスワードを登録する
･･････････････････････････････････････････
1
→【全てのメニュー】→【基本
設定】→【セキュリティ設定ロック】
を押す
･･････････････････････････････････････････
2
以下の手順でパスワードを入力する
1 画面に表示されているテンキーでパスワー
ド（4桁）を入力→【OK】
2 再度パスワードを入力→【OK】
･･････････････････････････････････････････
3
を押す
セキュリティ設定ロックをオンにする
･･････････････････････････････････････････
1
→【全てのメニュー】→【基本
設定】→【セキュリティ設定ロック】
→【ロック オフ⇒オン】を押す
･･････････････････････････････････････････
2
画面に表示されているテンキーでパ
スワード（4 桁）を入力して、【OK】
を押す
パスワードを変更する

･･････････････････････････････････････････
1
→【全てのメニュー】→【基本
設定】→【セキュリティ設定ロック】
→【パスワード設定】を押す
･･････････････････････････････････････････
2
以下の手順でパスワードを変更する
1 登録済みパスワード（4桁）を入力→【OK】
2 新しいパスワード（4桁）を入力→【OK】
3 再度新しいパスワード（4桁）を入力→【OK】
･･････････････････････････････････････････
3
を押す
セキュリティ設定ロックをオフにする
･･････････････････････････････････････････
1
待ち受け画面の
を押す
･･････････････････････････････････････････
2
画面に表示されているテンキーでパ
スワード（4 桁）を入力して、【OK】
を押す

21
第1章 全体にかかわる設定
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
ナンバー・ディスプレイ設定
本製品では、ご利用の電話会社との契約によって「ナンバー・ディスプレイサービス」をご利用いただくこと
ができます。
電話やファクスがかかってきたときに相手の電話番
号が、電話に出る前に画面に表示されるサービスで
す。サービスの詳細については、ご利用されている
電話会社にお問い合わせください。
本製品ではナンバー・ディスプレイサービスで以下
の機能が利用できます。
･ 電話番号表示機能
電話がかかってくると、相手の電話番号が画面に
表示されます。
･ 名前表示機能
電話帳に名前が登録してある相手から電話がか
かってくると、相手の名前と電話番号が画面に表
示されます。
･ 着信履歴機能
電話がかかってくると、相手の電話番号を記録し
ます。（30件まで記録できます。31件以上になる
と、古い順に削除されます。）
着信履歴の電話番号を電話帳に登録する方法は、
⇒ユーザーズガイド 基本編を参照してください。

• 本製品はキャッチホン・ディスプレイサービスには

対応していません。

• ISDN回線を利用されているときは、ターミナルアダ

プタの設定が必要です。

• IP 電話を利用されているときは、VoIP アダプタ（IP

電話対応機器）の設定が必要です。

• 構内交換機（PBX）に接続しているときは、ナン

バー・ディスプレイサービスを利用できません。

• ブランチ接続（並列接続）をしているとナンバー・

ディスプレイは正常に動作しません。⇒安全にお使
いいただくためにを参照してください。

• 電話回線にガス検針器やホームセキュリティ装置な

どが接続されている場合は、ナンバー・ディスプレ
イ機能が正常に動作しないことがあります。
電話番号の表示方法は以下の中から選択できます。
･【オン】
本体の画面に相手の電話番号または名前が表示さ
れます。
･【オフ】
相手の電話番号または名前が表示されません。
･【外付け電話優先】
本製品に接続されている電話機に相手の電話番号
または名前が表示されます。
･･････････････････････････････････････････
1
→【全てのメニュー】→【初期設
定】→【ナンバーディスプレイ】を押す
･･････････････････････････････････････････
2
電話番号の表示方法を選ぶ
･･････････････････････････････････････････
3
を押す
【外付け電話優先】で使用する場合、本製品の受
信モードを【F/T=自動切換え】に設定すると、本
製品と接続されている電話機の仕様により、ナン
バー・ディスプレイの表示時間が短くなる電話機
があります。

• ナンバー・ディスプレイサービスを利用するには、電

話会社との契約が必要です。契約していない場合は
【オフ】にしてください。

• ナンバー・ディスプレイサービスを本製品で利用し

たいときは、本製品のナンバー・ディスプレイの設
定を【オン】、本製品と接続されている電話機のナン
バー・ディスプレイの設定を「オフ」にしてください。

• ナンバー・ディスプレイサービスを本製品と接続さ

れている電話機で利用したいときは、本製品のナン
バー・ディスプレイの設定を【外付け電話優先】、本
製品と接続されている電話機のナンバー・ディスプ
レイの設定を「オン」にしてください。

• 【外付け電話優先】に設定した場合、着信履歴は本製

品に残りません。
ナンバー・ディスプレイサービスとは ナンバー・ディスプレイを設定する

22
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
ファクス送信
便利な送信方法
相手と通話した後にファクスを送信します。
･･････････････････････････････････････････
1
相手先のファクシミリのスタートボ
タンを押してもらう
･･････････････････････････････････････････
2
原稿をセットして、【ファクス】を押す
･･････････････････････････････････････････
3
【オンフック】を押す
･･････････････････････････････････････････
4
【スタート】を押す
･･････････････････････････････････････････
5
【送信】を押す
･･････････････････････････････････････････
6
本製品に接続されている電話機の受
話器を戻す
ファクスの送受信中や印刷中でも、次に送りたい
ファクス原稿の読み込みができます。そのときも
ファクス画質などの設定ができます。ファクス原稿

の読み込み中、画面には新しいジョブ番号が表示さ
れます。
ファクスを手動で送信しているときや、リアルタイム送
信時は、次に送りたいファクス原稿の読み込みができま
せん。
指定した複数の相手に同じ原稿を送信します。送信
先は、ダイヤルボタンで直接入力するか、または、
あらかじめ登録されている電話帳、グループダイヤ
ルから指定します（ダイヤルボタンで最大 50 か所、
電話帳、グループダイヤルと合わせて最大350か所
まで指定できます）。
同報送信と組み合わせることができないファクスの設定
は、キーの色が灰色表示されます。
･･････････････････････････････････････････
1
原稿をセットする
･･････････････････････････････････････････
2
【ファクス】を押す
みるだけ受信を設定していない場合は手順4に
進んでください。
･･････････････････････････････････････････
3
【ファクス送信】を押す
･･････････････････････････････････････････

4
【設定変更】を押す
･･････････････････････････････････････････
5
上下にフリック、または【▲】/【▼】
を押して【同報送信】を選択する
･･････････････････････････････････････････
6
【番号追加】を押す
･･････････････････････････････････････････
7
番号の入力方法を選択する
【手動入力 / 電話帳から選択 / 検索して選択】
から選びます。
【手動入力】を選んだ場合
･･････････････････････････････････････････
8
相手先のファクス番号を入力して、
【OK】を押す
･ 次の相手先を選ぶ場合⇒手順6へ
･ すべての相手先を選び終わった場合⇒手順
9へ
通話後にファクスを送信する
他の動作中にファクス原稿を読み込む
〔デュアルアクセス〕
同じ原稿を数か所に送信する
〔同報送信〕
2

23
第2章 ファクス送信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
【電話帳から選択】を選んだ場合
･･････････････････････････････････････････
8
リストから相手先を選んでチェック
マークを付けて、【OK】を押す
グループダイヤルで相手先を指定する場合には、事前に
グループダイヤルを設定する必要があります。
⇒ユーザーズガイド基本編を参照してください。
･ 次の相手先を選ぶ場合⇒手順6へ
･ すべての相手先を選び終わった場合⇒手順
9へ
【検索して選択】を選んだ場合
･･････････････････････････････････････････
8
電話帳に登録した名前の読みがな（先
頭頭文字で可）を入力して【OK】を
押し、表示されたリストから相手先
を選び、送信するファクス番号を選ぶ
･ 次の相手先を選ぶ場合⇒手順6へ
･ すべての相手先を選び終わった場合⇒手順
9へ
･･････････････････････････････････････････
9
送信する相手先を確認し、【ＯＫ】を
押す
･･････････････････････････････････････････

10
【スタート】を押す
ADF（自動原稿送り装置）に原稿をセットし
たときは、原稿の読み取りが開始され、ファ
クスが送られます。
原稿台ガラスに原稿をセットしたときは、原
稿の読み取りが終わると、【次の原稿はありま
すか？ /はい/いいえ】と表示されます。
･ 送る原稿が１枚の場合⇒手順12へ
･ 送る原稿が複数枚の場合⇒手順11へ
･･････････････････････････････････････････
11
【はい】を押し、原稿台ガラスに次の
原稿をセットして【ＯＫ】を押す
送りたい原稿をすべて読み取るまでこの手順
を繰り返し、読み取りが終わったら手順12に
進みます。
･･････････････････････････････････････････
12
【いいえ】を押す
すべての相手先を送り終えると、自動的に「同
報送信レポート」が印刷されます。

• 送信途中でキャンセルするには を押してくださ

い。画面に送信先をキャンセルするかどうかを確認
するメッセージが表示されるので、画面の表示に従っ
てください。

• 送信先を間違えたときは、 を押して最初から入力

し直してください。

• 送信できる枚数はメモリの残量によって制限されます。
• 送信先を重複して指定したときは、重複した相手先

が自動的に削除されます。

• 原稿読み込み中に【メモリがいっぱいです】が表示さ

れたら、【中止する】または を押して中止してくだ
さい。原稿が複数枚の場合は、【読み取り分送信】を
押して読み込まれた分だけ送信することもできます。

24
第2章 ファクス送信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
原稿を読み取りながら送信します。送信状況を確認
しながら送信できます。
ここで変更した設定は、ファクス送信が終わると元
に戻ります。設定を保持することもできます。⇒32
ページ「変更したファクス送信設定を保持する」を
参照してください。
リアルタイム送信と組み合わせることができないファク
スの設定は、キーの色が灰色表示されます。
･･････････････････････････････････････････
1
原稿をセットする
･･････････････････････････････････････････
2
【ファクス】を押す
みるだけ受信を設定していない場合は手順4に
進んでください。
･･････････････････････････････････････････
3
【ファクス送信】を押す
･･････････････････････････････････････････
4
【設定変更】を押す
･･････････････････････････････････････････

5
上下にフリック、または【▲】/【▼】
を押して【リアルタイム送信】を選
択する
･･････････････････････････････････････････
6
リアルタイム送信の設定を選ぶ
･【オン】：
リアルタイム送信で送ります。
･【オフ】：
通常の送信で送ります。
･･････････････････････････････････････････
7
【ＯＫ】を押す
･･････････････････････････････････････････
8
相手のファクス番号を入力する
･･････････････････････････････････････････
9
【スタート】を押す

• リアルタイム送信を【オン】に設定すると、原稿は

メモリに蓄積されません。

• リアルタイム送信で指定できる相手先は1件です。
• リアルタイム送信が【オン】に設定されている場合、

タイマー送信は設定することができません。

• 原稿台ガラスから送信する場合、原稿は 1 枚しか送信

できません。

• 原稿台ガラスから送信する場合は、自動再ダイヤル

はされません。

• リアルタイム送信が【オフ】に設定されていても、メモ

リがいっぱいになるとリアルタイム送信されます。

• IPファクスを使ってリアルタイム送信はできません。

データコネクト設定のIPファクスが【専用】、または
【優先】の場合、メモリ送信となります。詳しくは、
⇒37ページ「IPファクスの設定をする」を参照して
ください。
原稿を読み取りながら送信する
〔リアルタイム送信〕

25
第2章 ファクス送信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
海外へ送信するときは、回線の状況などによって正
常に送信できないことがあります。このようなとき
には海外送信モードを【オン】に設定してから送信
を行うと、通信エラーが少なくなります。
･･････････････････････････････････････････
1
原稿をセットする
･･････････････････････････････････････････
2
【ファクス】を押す
みるだけ受信を設定していない場合は手順4に
進んでください。
･･････････････････････････････････････････
3
【ファクス送信】を押す
･･････････････････････････････････････････
4
【設定変更】を押す
･･････････････････････････････････････････
5
上下にフリック、または【▲】/【▼】
を押して【海外送信モード】を選択
する
･･････････････････････････････････････････

6
【オン】を選ぶ
･･････････････････････････････････････････
7
【ＯＫ】を押す
･･････････････････････････････････････････
8
相手先のファクス番号を入力する
･･････････････････････････････････････････
9
【スタート】を押す
ファクスが送られます。
24時間以内の指定した時刻に、原稿を自動的に送信
することができます。
タイマー送信と組み合わせることができないファクスの
設定は、キーの色が灰色表示されます。
･･････････････････････････････････････････
1
原稿をセットする
･･････････････････････････････････････････
2
【ファクス】を押す
みるだけ受信を設定していない場合は手順4に
進んでください。
･･････････････････････････････････････････
3
【ファクス送信】を押す
･･････････････････････････････････････････

4
【設定変更】を押す
･･････････････････････････････････････････
5
上下にフリック、または【▲】/【▼】
を押して【タイマー送信】を選択する
･･････････････････････････････････････････
6
【タイマー送信】を押して、【オン】を
押す
･･････････････････････････････････････････
7
【指定時刻】を押す
･･････････････････････････････････････････
8
画面に表示されているテンキーで送
信時刻を入力して、【ＯＫ】を押す
送信時刻は、24時間制で入力します。
午後3時5分の場合は【1】、【5】、【0】、【5】と
入力します。
･･････････････････････････････････････････
9
【OK】を押す
･･････････････････････････････････････････
10
ファクス番号を入力するか、【電話帳】
または【履歴】から相手先を選ぶ

･【電話帳】の場合は、相手先を選択し【送信
先に設定】を押します。
･【履歴】の場合は、発信履歴または着信履歴か
ら相手先を選択し【送信先に設定】を押します。
とりまとめ送信（⇒ 26 ページ）するときは、同じダイ
ヤル方法で相手先を選んでください。
海外へ送信する〔海外送信モード〕 指定時刻に送信する〔タイマー送信〕

26
第2章 ファクス送信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
･･････････････････････････････････････････
11
【スタート】を押す
ADF（自動原稿送り装置）に原稿をセットし
たときは、原稿の読み取りが開始されます。
原稿台ガラスに原稿をセットしたときは、原
稿の読み取りが終わると、【次の原稿はありま
すか？ /はい/いいえ】と表示されます。
･ 送る原稿が１枚の場合⇒手順13へ
･ 送る原稿が複数枚の場合⇒手順12へ
･･････････････････････････････････････････
12
【はい】を押し、原稿台ガラスに次の
原稿をセットして【ＯＫ】を押す
送りたい原稿をすべて読み取るまでこの手順
を繰り返し、読み取りが終わったら手順13に
進みます。
･･････････････････････････････････････････
13
【いいえ】を押す

• タイマー送信が終了すると、自動的にタイマー送信

レポートが印刷され、送信結果が確認できます。

• メモリに読み込める原稿枚数は原稿の内容によって

異なります。

• 相手が話し中などで送信できなかったときは、5 分お

きに3回まで再ダイヤルします。

• リアルタイム送信が【オン】に設定されている場合、

タイマー送信は設定することができません。リアル
タイム送信を【オフ】に設定してください。
⇒24ページ「原稿を読み取りながら送信する〔リア
ルタイム送信〕」を参照してください。

• 電源をOFFにした状態が60時間を超えると、タイマー

送信設定（送信時刻）とともにファクスデータ（タ
イマー送信データ）がメモリから消去されることが
あります。
メモリに読み込まれているタイマー送信用のメッ
セージの中に、相手先と送信する時間が同じものが
ある場合、1 回の通信で設定された時間に送信する
ことができます。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【送信設定】→【とりまと
め送信】を押す
･･････････････････････････････････････････
2
【オン】を押す
･･････････････････････････････････････････
3
を押す
メモリ内の文書を同じ相手に一括送信する
〔とりまとめ送信〕

27
第2章 ファクス送信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
便利な送信設定
発信元登録を行うと、ファクスを送信したとき、登録した情報（お客様の名前とファクス番号）が相手側の記
録紙の先頭に印刷されます。
･･････････････････････････････････････････
1
→【全てのメニュー】→【初期
設定】→【発信元登録】を押す
･･････････････････････････････････････････
2
以下の手順で発信元を登録する
1【ファクス】→ファクス番号を入力→【OK】
2【電話】→電話番号を入力→【OK】
3【名前】→名前を入力→【OK】

• ファクス番号と電話番号は、20 桁まで登録できます。

カッコ【（】【）】、ハイフン【-】は登録できません。

• 名前は漢字 10 文字（ひらがな / カタカナ 20 文字）ま

で登録できます。

• 電話とファクスを同一回線（1 番号）で使用している

場合は、ファクス番号と電話番号が同じ番号になり
ますのでファクス番号を入力してください。
･･････････････････････････････････････････
3
を押す

• リモートセットアップ機能を利用すると、コンピュー

ターから発信元を登録することもできます。詳しく
は⇒ユーザーズガイド パソコン活用＆ネットワーク
を参照してください。

• 文字入力のしかたについては⇒ 57 ページ「文字を入

力する」を参照してください。

• 発信元データ（ファクス番号、電話番号、名前）を

登録しないと、送付書を送信することはできません。
送付書については⇒28ページ「送付書を付けて送信
する」を参照してください。
送信したファクスに印刷される自分の名前と番号を登録する〔発信元登録〕
䝨䞊䝆㻌㻜㻝㻛㻜㻝㻞㻜㻝㻠㻛㻜㻤㻛㻞㻝㻌㻝㻡㻦㻞㻡㻌㻌㻜㻟㼄㼄㼄㼄㼄㼄㼄㼄㻌㻌㻌㻌㻌㻌㻌䝤䝷䝄䞊䚷ኴ㑻

28
第2章 ファクス送信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
･･････････････････････････････････････････
1
→【全てのメニュー】→【初期
設定】→【発信元登録】→【ファク
ス】を押す
･･････････････････････････････････････････
2
（1文字ずつ削除）→【OK】を押す
を押し続けると、一括削除もできます。
･･････････････････････････････････････････
3
を押す
ここで変更した設定は、ファクス送信が終わると元
に戻ります。設定を保持することもできます。⇒32
ページ「変更したファクス送信設定を保持する」を
参照してください。
発信元データ（ファクス番号、電話番号、名前）
を登録しないと送付書送信の設定ができません。
⇒27ページ「送信したファクスに印刷される自分
の名前と番号を登録する〔発信元登録〕」を参照
してください。
･･････････････････････････････････････････
1
原稿をセットする
･･････････････････････････････････････････

2
【ファクス】を押す
みるだけ受信を設定していない場合は手順4に
進んでください。
･･････････････････････････････････････････
3
【ファクス送信】を押す
･･････････････････････････････････････････
4
【設定変更】を押す
･･････････････････････････････････････････
5
上下にフリック、または【▲】/【▼】
を押して【送付書】を選択する
･･････････････････････････････････････････
6
【送付書設定】を押す
･･････････････････････････････････････････
7
【オン】を押す
･･････････････････････････････････････････
8
【送付書コメント】を押す
･･････････････････････････････････････････
9
送付書のコメントを選択する
･･････････････････････････････････････････

10
【枚数】を押す
･･････････････････････････････････････････
11
送信枚数を入力して【OK】を押す
･･････････････････････････････････････････
12
を押して、【OK】を押す
･･････････････････････････････････････････
13
宛先を指定して、【スタート】 を押す

• オリジナルコメントの登録のしかたは⇒28ページ「送

付書のオリジナルコメントを登録する」を参照して
ください。

• 送付書の「TO:」の名前は、あらかじめ電話帳に登録

されていないと表示されません。⇒ユーザーズガイ
ド 基本編を参照してください。
オリジナルコメントを作成し、送付書のコメントと
して登録することができます。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【送信設定】→【送付書設
定】→【送付書コメント】を押す
･･････････････････････････････････････････
2
以下の手順でコメントを登録する
1 コメントを登録する番号（5または6）を選択
2 コメントを入力→【OK】
コメントは漢字13文字（かな26文字）まで入力できます。
文字の入力のしかたについては⇒ 57 ページ「文字を入
力する」を参照してください。
･･････････････････････････････････････････
3
を押す
発信元登録を消去する
送付書を付けて送信する
送付書のオリジナルコメントを登録
する

29
第2章 ファクス送信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
送付書のプリントサンプルを出力することができます。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【送信設定】→【送付書設
定】→【印刷サンプル】を押す
･･････････････････････････････････････････
2
【OK】を押す
メモリ送信の待ち状況を確認できます。
メモリ送信、タイマー送信などのジョブを解除するこ
とができます。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【通信待ち一覧】を押す
･･････････････････････････････････････････
2
解除する内容を選択して、【停止】を
押す
確認のみのときは を押します。
･･････････････････････････････････････････
3
解除するときは【はい】を押す
解除を中止するときは【いいえ】を押します。

･･････････････････････････････････････････
4
を押す
送信待ちのファクスがないときには【通信待ちはありま
せん】が表示されます。
ファクス送信中、画面に相手先のFAX番号の表示を
設定することができます。
･【表示】：
画面に相手先の情報を表示する
･【非表示】：
画面に相手先の情報を表示しない
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【送信設定】→【送信先表
示】を押す
･･････････････････････････････････････････
2
【表示】を押す
表示させたくない場合は、【非表示】を選択し
ます。
･･････････････････････････････････････････
3
を押す
送付書を印刷する
ファクス送信待ちを確認または解除
する
宛先情報表示を設定する

30
第2章 ファクス送信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
原稿の文字の大きさや写真の有無に合わせて、画質
モードを設定して、ファクスを送信することができ
ます。
画質は以下の中から選択できます。
･【標準】（標準モード）：
大きくはっきり見える文字のとき
･【ファイン】（ファインモード）：
小さい文字のとき
･【スーパーファイン】（スーパーファインモード）：
新聞のように細かい文字のとき
･【写真】（写真モード）：
写真を含む原稿のとき

• ファイン、スーパーファインまたは写真モードで送

ると、標準モードに比べて送信時間が長くなります。

• 写真モードで送信しても、相手側のファクシミリに

標準モードしかない場合は、画質が劣化します。
ここで設定した画質モードは、ファクス送信が終わ
ると【標準】に戻ります。設定を保持することもで
きます。⇒32ページ「変更したファクス送信設定を
保持する」を参照してください。
･･････････････････････････････････････････
1
原稿をセットする
･･････････････････････････････････････････
2
【ファクス】を押す
みるだけ受信を設定していない場合は手順4に
進んでください。
･･････････････････････････････････････････
3
【ファクス送信】を押す
･･････････････････････････････････････････
4
【設定変更】を押す
･･････････････････････････････････････････
5
上下にフリック、または【▲】/【▼】
を押して【ファクス画質】を選択する
･･････････････････････････････････････････

6
画質を選んで【OK】を押す
･･････････････････････････････････････････
7
宛先を指定して、【スタート】を押す
原稿に合わせ濃度を変更して、ファクスを送信する
ことができます。
原稿濃度は以下の中から選択できます。
･【自動】：
普通の文字の原稿が多いときに設定します。
･【濃く】：
えんぴつ書きなどの薄い文字を使った原稿が多い
場合に設定します。
･【薄く】：
濃い色の原稿が多い場合に設定します。
ここで変更した設定は、ファクス送信が終わると
【自動】に戻ります。設定を保持することもできま
す。⇒32ページ「変更したファクス送信設定を保持
する」を参照してください。
･･････････････････････････････････････････
1
原稿をセットする
･･････････････････････････････････････････
2
【ファクス】を押す
みるだけ受信を設定していない場合は手順4に
進んでください。
･･････････････････････････････････････････

3
【ファクス送信】を押す
･･････････････････････････････････････････
4
【設定変更】を押す
･･････････････････････････････････････････
5
上下にフリック、または【▲】/【▼】
を押して【原稿濃度】を選択する
･･････････････････････････････････････････
6
原稿濃度を選んで【OK】を押す
･･････････････････････････････････････････
7
宛先を指定して、【スタート】を押す
画質を設定する 原稿濃度を設定する

31
第2章 ファクス送信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
原稿台ガラスからファクスを送るとき、読み取りサ
イズをあらかじめ設定しておくことができます。
ここで変更した設定は、ファクスの送信が終わると
元に戻ります。設定を保持することもできます。
⇒ 32 ページ「変更したファクス送信設定を保持す
る」を参照してください。
･･････････････････････････････････････････
1
原稿をセットする
･･････････････････････････････････････････
2
【ファクス】を押す
みるだけ受信を設定していない場合は手順4に
進んでください。
･･････････････････････････････････････････
3
【ファクス送信】を押す
･･････････････････････････････････････････
4
【設定変更】を押す
･･････････････････････････････････････････
5
上下にフリック、または【▲】/【▼】
を押して【原稿台スキャンサイズ】を

選択する
･･････････････････････････････････････････
6
読み取りサイズを選んで【OK】を押す
･･････････････････････････････････････････
7
宛先を指定して、【スタート】を押す
両面原稿をファクス送信する場合の読み取り方向を
設定することができます。
【オフ / 両面スキャン：長辺綴じ原稿 / 両面スキャ
ン：短辺綴じ原稿】から選択します。
･･････････････････････････････････････････
1
ADF（自動原稿送り装置）に原稿を
セットする
･･････････････････････････････････････････
2
【ファクス】を押す
みるだけ受信を設定していない場合は手順4に
進んでください。
･･････････････････････････････････････････
3
【ファクス送信】を押す
･･････････････････････････････････････････

4
【設定変更】を押す
･･････････････････････････････････････････
5
上下にフリック、または【▲】/【▼】
を押して【両面ファクス】を選択する
･･････････････････････････････････････････
6
原稿の綴じ方向を選んで【OK】を押す
･･････････････････････････････････････････
7
宛先を指定して、【スタート】を押す
ガラス面の読み取りサイズを設定する 両面原稿の読み取りを設定する

32
第2章 ファクス送信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
以下のファクス送信設定を変更して保持することが
できます。
･ ファクス画質 ⇒30ページ「画質を設定する」
･ 原稿濃度 ⇒30ページ「原稿濃度を設定する」
･ 原稿台スキャンサイズ ⇒ 31 ページ「ガラス面の
読み取りサイズを設定する」
･ リアルタイム送信 ⇒ 24 ページ「原稿を読み取り
ながら送信する〔リアルタイム送信〕」
･ 送付書 ⇒28ページ「送付書を付けて送信する」
･ 海外送信モード⇒ 25 ページ「海外へ送信する〔海
外送信モード〕」
ここで変更された設定内容は、次回ファクス送信す
るときにも有効です。
･･････････････････････････････････････････
1
【ファクス】を押す
みるだけ受信を設定していない場合は手順3に
進んでください。
･･････････････････････････････････････････
2
【ファクス送信】を押す
･･････････････････････････････････････････
3
【設定変更】を押す

･･････････････････････････････････････････
4
上下にフリック、または【▲】/【▼】
を押して【ファクス画質】、【原稿濃
度】、【原稿台スキャンサイズ】、【リア
ルタイム送信】、【送付書】、【海外送信
モード】を選択し、変更が必要な設定
を変更し、確認する
･･････････････････････････････････････････
5
上下にフリック、または【▲】/【▼】
を押して【設定を保持する】を選択する
【設定を保持しますか? ／はい／いいえ】と表
示されます。
･･････････････････････････････････････････
6
【はい】を押す
現在の設定が初期値として登録されます。
･･････････････････････････････････････････
7
を押す
変更したファクス送信設定を保持する

33
第2章 ファクス送信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
便利な宛先指定機能
宛先を指定するには次の方法があります。
※ MFC-L8650CDW は、インターネットファクス機能のファームウェア（本体ソフトウェア）をサポートサイト（ブラ
ザーソリューションセンター）からダウンロードしてください。詳しくは、⇒ユーザーズガイド パソコン活用＆ネット
ワークを参照してください。
ボタンを押し間違えたときは、必ず を押し、消去してから再度送信先を入力してください。
指定方法 詳細 準備しておくこと 参照
ダイヤルボタン 入力した番号に送信します。 －
⇒ユーザーズガイド
基本編
電話帳
電話帳に登録されている番号に送信します。
⇒ユーザーズガイ
ド 基本編
⇒ユーザーズガイド
基本編
電話帳に登録されている名前の読みがなか
ら番号を指定して送信します。
⇒ユーザーズガイ
ド 基本編
⇒34ページ「電話帳
から検索する」
本製品がLDAPサーバー
※
と接続されてい
る場合は、LDAP サーバー電話帳に登録さ
れている情報を指定して送信します。
－
⇒ユーザーズガイド
パソコン活用＆ネッ

トワーク
再ダイヤル 最後にかけた番号にもう一度送信します。 －
⇒34ページ「同じ相
手にもう一度送信す
る〔再ダイヤル〕」
自動再ダイヤル
相手先が通話中などでファクス送信できな
いときは、5分おきに3回まで自動で再ダイ
ヤルします。
－
⇒35ページ「自動再
ダイヤルを設定する」

34
第2章 ファクス送信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
電話帳またはLDAPサーバーに登録した番号は、登
録した名前の読みがなで検索することができます。
検索のしかたは以下のとおりです。
･･････････････････････････････････････････
1
原稿をセットする
･･････････････････････････････････････････
2
【ファクス】を押す
･･････････････････････････････････････････
3
【電話帳】を押す
･･････････････････････････････････････････
4
を押す
･･････････････････････････････････････････
5
検索したい名前の読みがなの最初の
文字を入力→【OK】を押す
･ 本製品の電話帳で検索された場合
入力した文字から始まる名前が50音順および
アルファベット順に表示されます。
･ LDAPサーバーから検索された場合
検索された順に表示されます。
･･････････････････････････････････････････

6
表示されたリストから相手先を選ぶ
･･････････････････････････････････････････
7
【送信先に設定】を押す
･･････････････････････････････････････････
8
【スタート】を押す

• 電話帳やグループダイヤルの登録のしかたについて

は⇒ユーザーズガイド 基本編、⇒ユーザーズガイド
パソコン活用＆ネットワークを参照してください。

• 登録されている相手先名称の一覧（電話帳リスト）

を印刷することができます。印刷のしかたについて
は⇒52ページ「レポート・リストの種類」を参照し
てください。

• 本製品がLDAPサーバーと接続されている場合に、

LDAPサーバー電話帳を検索することができます。
MFC-L8650CDWは、インターネットファクス機
能のファームウェア（本体ソフトウェア）をサポー
トサイト（ブラザーソリューションセンター）から
ダウンロードしてください。詳しくは、⇒ユーザー
ズガイド パソコン活用＆ネットワークを参照してく
ださい。

• 文字入力のしかたについては⇒57ページ「文字を入

力する」を参照してください。
4
･･････････････････････････････････････････
1
原稿をセットする
･･････････････････････････････････････････
2
【ファクス】を押す
みるだけ受信を設定していない場合は手順4に
進んでください。
･･････････････････････････････････････････
3
【ファクス送信】を押す
･･････････････････････････････････････････
4
【再ダイヤル】を押して最後にかけた
番号が表示された後、【スタート】を
押す
電話帳から検索する 同じ相手にもう一度送信する
〔再ダイヤル〕

35
第2章 ファクス送信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
相手先が通話中などでファクス送信できなかったと
きに、自動で再ダイヤルするかどうかを設定します。
設定は以下の中から選択できます。
･【オン】：
5分おきに3回まで自動で再ダイヤルを行います。
お買い上げ時は【オン】に設定されています。
･【オフ】：
自動で再ダイヤルを行いません。回線が切れると、
すぐに送信結果レポートが印刷されます。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【送信設定】→【自動再ダ
イヤル】を押す
･･････････････････････････････････････････
2
【オン】を押す
･･････････････････････････････････････････
3
を押す

• 相手先を誤ってファクス送信すると、間違った相手

を何度も呼び出すことになります。正しい番号であ
るか確認してください。

• 自動再ダイヤルでも送信できなかったときは、送信

を中止し、送信結果レポートが印刷されます。「結果」
の欄が「応答なし」または「話し中」であることを
確認し、再度送信してください。

• 自動再ダイヤルは、自動送信時のみ有効な機能です。
• 原稿台ガラスからリアルタイム送信する場合は、自

動再ダイヤルはされません。

• 送信した内容が相手先に届いても、本製品が相手先

ファクスからの「受信が正しく行われたメッセージ」
信号を受信できなかった場合、通信エラーと処理さ
れ、自動的に再ダイヤルします。
自動再ダイヤルを設定する

36
第2章 ファクス送信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
ファクス誤送信防止機能（ダイヤル制限）を設定する
ファクス送信を禁止したり、誤って間違った相手にファクスを送信しないように、ダイヤル発信を制限するこ
とができます。
制限するダイヤルと制限内容は以下のとおりです。
※ MFC-L8650CDW は、インターネットファクス機能のファームウェア（本体ソフトウェア）をサポートサイト（ブラ
ザーソリューションセンター）からダウンロードした場合にメニューが表示されます。
制限の設定は以下の中から選択できます。
･【オフ】：
通常のファクス送信を行います。
･【2度入力】：
ファクス番号の再入力が求められ、正しい番号を入力した場合にのみ、ファクス送信を行います。間違った
番号を入力すると、エラーメッセージが表示されます。
･【オン】：
ファクス送信を禁止します。
■ 本製品に接続されている電話機では、ファクス誤送信防止機能（ダイヤル制限）設定は働きません。
■ 直接入力が【オン】に設定されている場合は、ダイヤルボタンを使用した直接入力、およびオンフック機

能を使用したダイヤルボタン入力はできません。
■【オン】または【2度入力】に設定すると、同報送信は使用できません。
制限の種類 操作
直接入力 →【全てのメニュー】→【ファクス】→【ダイヤル制限機能】→【直接入力】
電話帳 →【全てのメニュー】→【ファクス】→【ダイヤル制限機能】→【電話帳】
お気に入り →【全てのメニュー】→【ファクス】→【ダイヤル制限機能】→【お気に入り】
LDAP
サーバー
※
→【全てのメニュー】→【ファクス】→【ダイヤル制限機能】→【LDAPサーバー】

37
第2章 ファクス送信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
IPファクスの設定をする
次世代ネットワーク（NGN）でIPファクスを使用する場合、データコネクトの設定を変更する必要があります。
ウェブブラウザー設定で設定することもできます。
⇒ユーザーズガイド パソコン活用＆ネットワークを参照してください。
IPファクスの設定は、以下の中から選択できます。
･【専用】：
ファクス送信がIPファクスのみとなります。ただ
し、手動送信の場合は、通常のファクス送信にな
ります。
･【優先】：
相手先がIPファクスに対応しているかを自動的に
確認し、対応していない場合には通常のファクス
送信を行います。
･【オフ】：
通常のファクス送信のみとなります。
お買い上げ時は、【オフ】に設定されています。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【データコネクト設定】→
【IPファクス】を押す
･･････････････････････････････････････････
2
設定を選択する

･･････････････････････････････････････････
3
を押す
IP ファクスを使用する場合、TCP/IP の IP 取得方法を
【Auto】または【DHCP】に設定してください。
⇒ユーザーズガイド パソコン活用＆ネットワークを参
照してください。
通信速度は、以下の中から選択できます。
･【自動】：
お買い上げ時は、【自動】に設定されています。
･【標準】：64kbps
･【高速】：512kbps
･【最高速】：1000kbps
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【データコネクト設定】→
【通信速度】を押す
･･････････････････････････････････････････
2
通信速度を選択する
･･････････････････････････････････････････
3
を押す
各通信速度の利用料金については、NTT のホームペー
ジでご確認ください。
データコネクトとは

お使いの市外局番（「03」など）から始まる電話番
号を利用して、セキュアで安定した帯域確保型デー
タ通信を実現するサービスです。送信先の機器が次
世代ネットワーク（NGN）に接続していれば、デー
タコネクトでIPファクスを使うことにより、今まで
よりスピーディかつ安価にファクスを送信できます。
データコネクトは、NTT のフレッツ 光ネクスト
を契約している場合のみ利用できます。

• データコネクトの設定は、設定内容リストで確認す

ることができます。⇒52ページ「レポート・リスト
の種類」を参照してください。

• 「データコネクト」「フレッツ 光ネクスト」は、NTT

東日本／NTT西日本のサービスです。
IPファクスを設定する 通信速度を設定する

38
第2章 ファクス送信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
特別設定について
使用状況に応じて設定をしてください。
ファクスがうまく送受信できないときなどに、使用
している回線を特定して設定を行ってください。
･･････････････････････････････････････････
1
→【全てのメニュー】→【初期
設定】→【特別回線対応】を押す
･･････････････････････････････････････････
2
回線を選ぶ
･･････････････････････････････････････････
3
を押す
【PBX】に設定すると、自動的にナンバー・ディスプレ
イの設定が【オフ】になります。ナンバー・ディスプレ
イの設定を再度【オン】にするときは、特別回線対応の
設定を【一般】にしてください。
本製品を構内交換機（PBX）やIP電話アダプタに接
続していると、発信できなくなる場合があります。
その場合は【検知しない】にしてください。
･･････････････････････････････････････････

1
→【全てのメニュー】→【初期
設定】→【ダイヤルトーン設定】を押す
･･････････････････････････････････････････
2
設定を選ぶ
･･････････････････････････････････････････
3
を押す
通信エラーが発生しやすい相手や回線で、ファクス
をより確実に送受信したいときに設定します。
【高速】→【標準】→【安心（VoIP）】の順で送受信
時間は遅くなりますが、【標準】または【安心（VoIP）】
に設定することによって送受信できる可能性が高く
なります。【標準】→【安心（VoIP）】の順にお試し
ください。
･･････････････････････････････････････････
1
→【全てのメニュー】→【初期
設定】→【安心通信モード】を押す
･･････････････････････････････････････････
2
設定を選択する
･･････････････････････････････････････････
3

を押す

• IPフォンで送信エラーが発生する場合は、電話番号

の前に「0000」（ゼロを4つ）を付けておかけくださ
い。この場合、通信料金は NTT などのお客様がご利
用になっている電話会社からの請求となります。

• ファクスの送信エラーには、次のような多くの要素

があります。
･ 通信回線の品質
･ 信号レベル
･ 通信相手機の影響
･ 屋内線の配線や接続している機器の影響
本製品側だけで通信エラーを解消できるものではあ
りません。
特別回線対応を設定する
ダイヤルトーン検出の設定をする
安心通信モードを設定する

39
第2章 ファクス送信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
構内交換機（PBX）などを利用している電話回線の
環境において、外線発信するときに必要な外線（識
別）番号をあらかじめ登録しておくことができます。
外線番号を押してからダイヤルしたり、外線番号を
付けて電話帳に登録したりする必要がなくなります。
外線番号を必要としない場合は、登録しないでくだ
さい。
･･････････････････････････････････････････
1
→【全てのメニュー】→【初期
設定】→【外線番号】を押す
･･････････････････････････････････････････
2
【オン】→【外線番号】を押す
･･････････････････････････････････････････
3
あらかじめ登録するダイヤルの内容
を設定して、【OK】を押す
･ 登録できる番号は最大5桁です。
･【0】～【9】、【＊】、【#】、【 ！ 】が登録できます。
･･････････････････････････････････････････
4

を押す

• 【！】は、単独でしか使用できません。（他の数字、記

号と組み合わせることはできません。）

• PC ファクス送信時は、PC-FAX の外線番号の設定が

優先されます。

• ダイヤル10PPS、ダイヤル20PPS回線をご利用の場

合は【＊】、【＃】を登録できません。
外線番号を設定する

40
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
ファクス受信
さまざまな受信方法
ファクス受信には大きく分けて2つの方法があります。
･ 自動的に受信： 一度設定すると、受信時の操作は必要ありません。
･ 手動で受信： 受信時に本製品、または本製品に接続されている電話機を操作する必要があります。
以下の表を参考に受信方法を選択してください。
受信方法 内容 参照
自動的に
受信
自動受信
本 体 か ら 記 録 紙
に印刷
設定した回数の着信音が鳴り終わると、本
製品が自動的にファクスを受信し、印刷
します。
⇒ユーザーズガイド 基本編
メモリ代行
受信
本 体 の メ モ リ で
受信
自動受信を設定しているときでも、記録
紙がないなど印刷できない場合には、
自動的にメモリに受信します。
⇒ 41 ページ「メモリ代行受
信について」
メモリ受信
受信したファクスをメモリに蓄積します。
あとから印刷したり、外出先から取り出
したりすることができます。
⇒ 41 ページ「メモリ受信を
設定する（メモリ保持）」
⇒ 41 ページ「メモリに保持
したファクスを印刷する」
電話呼び

出し受信
受信したファクスをメモリに蓄積して、
登録しておいた電話番号に自動的にダイ
ヤルしてファクスを受信したことを知ら
せます。
⇒ 42 ページ「電話呼び出し
機能を設定する」
手動で受信
呼び出し中
受信
本 製 品 の 操 作 で
受信
呼び出しベルが鳴っている間に本製品に
接続されている電話機の受話器を取り、
本製品を操作してファクスを受信します。
⇒ 42 ページ「呼び出し中に
ファクスを受信する」
電 話 機 の リ モ ー
ト操作で受信
〔リモート受信〕
呼び出しベルが鳴っている間に本製品に
接続されている電話機の受話器を取り、
電話機からのリモート操作でファクスを
受信します。
⇒ 42 ページ「呼び出し中に
ファクスを受信する」
⇒ 44 ページ「本製品に接続
されている電話機からファク
スを受信させる〔リモート受
信〕」
通話後受信
本 製 品 の 操 作 で
受信
相手と通話した後に本製品を操作して
ファクスを受信します。
⇒ 43 ページ「通話後にファ
クスを受信する」
電 話 機 の リ モ ー
ト操作で受信
〔リモート受信〕
相手と通話した後に本製品に接続されて

いる電話機からのリモート操作でファク
スを受信します。
⇒ 43 ページ「通話後にファ
クスを受信する」
⇒ 44 ページ「本製品に接続
されている電話機からファク
スを受信させる〔リモート受
信〕」
親切受信
電 話 機 の 受 話 器
を取って受信
本製品に接続されている電話機の受話器
を取ったとき相手がファクスだった場合、
受話器を上げたまま 7 秒待つと自動的に
ファクスを受信することができます。
⇒ 43 ページ「親切受信で受
信する」
3

41
第3章 ファクス受信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
以下の状況になった場合、本製品は、送られてきた
ファクスを自動的にメモリに蓄積します。
･ カバーが開いているとき：
【カバーが開いています】
※
･ 記録紙がなくなったとき：
【記録紙を送れません】
※
･ トナーがなくなったとき：
【トナーを交換してください】
※
･ 記録紙がつまったとき：
【紙詰まり XXXX】
※
･ 記録紙のサイズを間違ってセットしたとき：
【用紙サイズが合いません】
※
画面の指示に従って処置をすると、メモリが代行受
信したファクスを自動的に印刷します。印刷された
ファクスはメモリから消去されます。
※: 状況に応じて画面に表示されるエラーメッセー
ジです。
メモリがいっぱいになると、それ以降はメモリ代
行受信はできません。
メモリ受信（メモリ保持）を設定すると、受信した
ファクスをメモリに蓄積して、あとから印刷したり、
外出先から取り出すことができます。
メモリ保持と、電話呼び出し機能、ファクス転送、PC
ファクス受信は同時に使用することはできません。
･･････････････････････････････････････････

1
→【全てのメニュー】→【ファ
クス】→【受信設定】→【メモリ受
信】を押す
･･････････････････････････････････････････
2
【メモリ保持のみ】を押す
･･････････････････････････････････････････
3
を押す

• メモリ保持は最大500ページまでできます。（ただし

メモリの残量や原稿の内容によって変化します。）

• 記録紙がないときは、メモリ受信の設定が【オフ】に

設定されていても、メモリ代行受信を行います。

• メモリに蓄積されたファクスを外出先から取り出さ

ないまま、メモリ受信を【オフ】にすると【ファク
スを消去しますか？】が表示されます。設定を解除
しないでファクスの内容をメモリに残しておくとき
は、【いいえ】を押してください。【はい】を押すと
メモリから消去されます。
メモリ保持が設定されているときに、メモリ保持で
メモリに蓄積されたファクスを印刷するとともに、
メモリから消去します。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【ファクス出力】を押す
･･････････････････････････････････････････
2
【OK】を押す
･･････････････････････････････････････････
3
を押す
メモリに何も蓄積されていないときは、画面に【データ
がありません】が表示されます。【閉じる】を押してく
ださい。
メモリ代行受信について
メモリ受信を設定する（メモリ保持）
メモリに保持したファクスを印刷する

42
第3章 ファクス受信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
ファクスを受信すると自動的に登録した呼び出し先
の電話番号にダイヤルする機能です。電話に出ると、
「ポッポッ」という音でファクスを受信したことを
知らせます。
電話呼び出し機能と、メモリ保持、ファクス転送、PC
ファクス受信は同時に使用することはできません。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【受信設定】→【メモリ受
信】を押す
･･････････････････････････････････････････
2
以下の手順で電話呼び出しを設定する
1【電話呼び出し】を押す
2 呼び出し番号を入力（最大20桁）→【OK】
･･････････････････････････････････････････
3
を押す
電話呼び出し機能を設定したときは、登録しておいた電
話番号にダイヤルしてファクスを受信したことを知らせ
ます。外出先のファクシミリから受信したファクスを取
り出すこともできます。⇒ 51 ページ「外出先からファ

クスを取り出す」を参照してください。
電話呼び出し機能の呼び出し先電話番号は、外出
先から変更することはできません。
呼び出しベルが鳴っている間に本製品に接続されて
いる電話機の受話器を取り、ファクスを受信します。
･･････････････････････････････････････････
1
呼び出しベルが鳴ったら、本製品に接
続されている電話機の受話器を取る
･･････････････････････････････････････････
2
「ポーポー」という音が受話器から聞
こえたら、受信操作を行う
･ 本製品から受信する
【ファクス】→ 【オンフック】→ 【スター
ト】→ 【受信】を押します。
･ 電話機のリモート操作で受信する
本製品に接続されている電話機のダイヤル
ボタンで、リモート起動番号（♯51）を押
します。
リモート受信の詳細は⇒44ページ「本製品
に接続されている電話機からファクスを受
信させる〔リモート受信〕」を参照してくだ
さい。
･ 相手と通話した後にファクスを受信する
【ファクス】→ 【オンフック】→ 【スタート】

→ 【受信】を押して、ファクスを受信します。
･･････････････････････････････････････････
3
受話器を戻す

• 電話に出なかったときの動作は、受信モードの設定

によって異なります。受信モードについては⇒ユー
ザーズガイド 基本編を参照し、用途に合ったモード
を設定してください。

• 親切受信を【オン】に設定している場合は、受話器

を上げたまま約7秒間待つと、自動でファクスを受信
できます。
⇒43ページ「親切受信で受信する」を参照してください。

• 呼び出しベル回数を 7 ～ 10 回に設定すると、特定の

相手からのファクスが自動で受信できない場合があ
ります。呼び出しベル回数を6回以下に設定されるこ
とをお勧めします。詳しくは、⇒ユーザーズガイド
基本編を参照してください。

• 相手が手動送信のファクスの場合は、受話器を取っ

ても無音のときがありますので、相手が電話でない
ことを口頭で確認してから【ファクス】→【オンフッ
ク】→ 【スタート】→ 【受信】を押してください。

• ADF（自動原稿送り装置）に原稿がセットしてある

と送信されてしまうため、ADF に原稿がセットされ
ていないことを確認してください。ただし、リモー
ト受信の場合は、ADF に原稿がセットされていても
送信されずにファクス受信します。
電話呼び出し機能を設定する 呼び出し中にファクスを受信する

43
第3章 ファクス受信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
相手と通話した後に、回線をつないだままファクス
を受信することができます。
･･････････････････････････････････････････
1
相手先のファクシミリに原稿をセッ
トし、スタートを押してもらう
･･････････････････････････････････････････
2
「ポーポー」という音が受話器から聞
こえたら、受信操作を行う
･ 本製品から受信する
【ファクス】→ 【オンフック】→ 【スター
ト】→ 【受信】を押します。
･ 電話機のリモート操作で受信する
本製品に接続されている電話機のダイヤル
ボタンで、リモート起動番号（♯51）を押
します。
リモート受信の詳細は⇒44ページ「本製品
に接続されている電話機からファクスを受
信させる〔リモート受信〕」を参照してくだ
さい。
ダイヤル回線（20PPS、10PPS）に設定してあ
る状態でリモート受信を行うときは、本製品に接
続されている電話機のトーンボタンを押してトー
ン（PB）信号に切り替えてから、リモート起動

番号を入力します。
･･････････････････････････････････････････
3
受話器を戻す
本製品に接続されている電話機の受話器を取ったと
きに相手がファクスだった場合、受話器を上げたま
ま 7 秒待つと、自動的にファクスを受信することが
できます。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【受信設定】→【親切受信】
を押す
･･････････････････････････････････････････
2
【オン】を押す
･･････････････････････････････････････････
3
を押す
受信時の操作

• 親切受信を【オン】に設定している場合

･ 本製品に接続されている電話機の受話器を上げて、
「ポーポー」という音が聞こえた場合は約７秒間待つ
と自動的にファクス受信を始めます。画面に【受信
中】が表示されたら受話器を戻します。
･ 回線の状態により「ポーポー」という音が聞こえて
も、自動的にファクスに切り替わらないときがあり
ます。そのときは、受話器を持ったまま、【ファク
ス】→ 【オンフック】→ 【スタート】→ 【受信】を
押して受信します。
･ 本製品に接続されている電話機からリモート受信を
することもできます。詳しくは、⇒44ページ「本製
品に接続されている電話機からファクスを受信させ
る〔リモート受信〕」を参照してください。

• 親切受信を【オフ】に設定している場合

･ 本製品に接続されている電話機の受話器を上げて、
「ポーポー」という音が聞こえた場合は相手がファク
スですので、【ファクス】→ 【オンフック】→ 【ス
タート】→ 【受信】を押して受信します。このとき、
ADF（自動原稿送り装置）に原稿がセットしてある
と送信されてしまうため、ADFに原稿がセットされ
ていないことを確認してください。
･ 本製品に接続されている電話機からリモート受信を
することもできます。詳しくは、⇒44ページ「本製
品に接続されている電話機からファクスを受信させ
る〔リモート受信〕」を参照してください。

• 通話中の声や外部からの音をファクスの「ポーポー」

という音と誤認識し、ファクスに切り替わってしま
うことがあります。そのときは親切受信の設定を【オ
フ】に設定してください。

• 親切受信機能は、本製品に接続されている電話機を

上げてから40秒間有効です。40秒以上経過してから
ファクス信号が送られてきても親切受信しません。
通話後にファクスを受信する 親切受信で受信する

44
第3章 ファクス受信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
親切受信がうまく働かないとき、または親切受信の
設定が【オフ】になっている場合は、本製品に接続
されている電話機を操作してファクスを受信させる
ことができます。
ダイヤル回線（20PPS、10PPS）に設定してあ
る状態でリモート受信を行うときは、本製品に接
続されている電話機のトーンボタンを押してトー
ン（PB）信号に切り替えてから、リモート起動
番号を入力します。
リモート受信の操作のしかた
･･････････････････････････････････････････
1
本製品に接続されている電話機の受
話器を持ったまま、電話機のダイヤ
ルボタンでリモート起動番号（#51）
を入力する
受話器は約5秒後に戻します。
本製品がファクス受信を始めます。
リモート起動番号は「#51」に設定されています。自
分の好きな番号に変更することもできます。⇒ 44 ペー
ジ「リモート起動番号を変更する」を参照してください。
リモート起動番号を変更する
リモート起動番号は自分の好きな番号に変更するこ
とができます。

お買い上げ時は「#51」に設定されています。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【受信設定】→【リモート
受信】を押す
･･････････････････････････････････････････
2
【リモート受信】→【オン】→【起動
番号】を押す
･･････････････････････････････････････････
3
リモート起動番号（3桁）をダイヤル
ボタンで上書きする
･･････････････････････････････････････････
4
【OK】→ を押す
リモート起動番号とは、本製品に接続されている電話機
から、本製品をリモート受信させるときに使用するもの
です。
本製品に接続されている電話機から
ファクスを受信させる〔リモート受信〕

45
第3章 ファクス受信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
受信時の設定
ファクスを印刷するときに、受信した日時と本製品
の発信元情報を印刷することができます。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【受信設定】→【受信スタ
ンプ】を押す
･･････････････････････････････････････････
2
【オン】を押す
･･････････････････････････････････････････
3
を押す
あらかじめ本製品の日付と時刻を正しく設定して
おいてください。⇒ 12 ページ「時計を合わせる
〔時計セット〕」を参照してください。
受信したファクスを出力する際、両面印刷するよう
に設定できます。両面印刷できる記録紙は、A4サイ
ズ（60g/m
2
～105g/m
2
）のみです。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【受信設定】→【両面印刷】

を押す
･･････････････････････････････････････････
2
【オン】を押す
･･････････････････････････････････････････
3
を押す
両面印刷を【オン】にすると【自動縮小】の設定に関係
なく、【自動縮小】が【オン】と同じ状態で印刷されます。
迷惑リストに登録することで、特定の相手先からの
呼び出しベルを鳴らさずにファクス受信を防止する
ことができます。
ナンバー・ディスプレイサービスの契約をしてい
ないときは、迷惑リストを設定することができま
せん。
迷惑リストに登録する
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【受信設定】→【迷惑リス
ト】→【登録】を押す
･･････････････････････････････････････････
2
上下にフリック、または【▲】/【▼】
を押して、受信拒否したい相手先を
選択する
･･････････････････････････････････････････

3
【はい】を押す
･･････････････････････････････････････････
4
を押す
迷惑リストから削除する
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【受信設定】→【迷惑リス
ト】→【消去】を押す
･･････････････････････････････････････････
2
上下にフリック、または【▲】/【▼】
を押して迷惑リストから削除したい
相手先を選んで、【OK】を押す
･･････････････････････････････････････････
3
【はい】を押す
･･････････････････････････････････････････
4
を押す
受信スタンプを設定する
受信したファクスを両面印刷する
受信拒否設定をする

46
第3章 ファクス受信
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
迷惑リストを印刷する
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【受信設定】→【迷惑リス
ト】→【レポート印刷】を押す
･･････････････････････････････････････････
2
【OK】を押す
･･････････････････････････････････････････
3
を押す
A4サイズの長さを超える原稿が送信されてきたとき
に、自動的に記録紙に収まるように縮小して印刷す
る機能です。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【受信設定】→【自動縮小】
を押す
･･････････････････････････････････････････
2
【オン】を押す
･･････････････････････････････････････････
3
を押す

• 受信した原稿の長さに応じて自動的に縮小率を決め、

約 375mm までの原稿を A4 サイズに収まるように縮
小して印刷します。約375mmを超えた原稿は縮小せ
ずに2枚以上に分けて印刷します。

• 自動縮小でA4サイズに収まる原稿の長さは目安です。

回線の状況により変わります。

• 【自動縮小】を【オフ】に設定したときに、受信のた

びに白紙がもう1枚排出されることがあります。その
ときは、【自動縮小】を【オン】に設定してください。

• 送信側の原稿サイズがA3やB4などの場合は、送信側

で縮小しますので、この機能を【オフ】にしても縮
小して受信されます。
自動的に縮小して印刷する

47
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
転送・リモコン
ファクス転送機能
ファクスがメモリに蓄積されると、外出先のファクシミリへ転送（ファクス転送）したり、本製品と接続して
いるコンピューターに転送（PCファクス受信）することができます。
ファクスを受信すると転送先のファクシミリへ自動
的に転送することがきます。
転送したファクスの印刷設定は以下の中から選択で
きます。
･【本体でも印刷する】：
受信したファクスを転送すると同時に、本製品で
印刷します。
･【本体では印刷しない】：
受信したファクスを転送するだけで、本製品で印
刷しません。
ファクス転送とメモリ保持、電話呼び出し機能、PCファ
クス受信を同時に使用することはできません。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【受信設定】→【メモリ受
信】を押す
･･････････････････････････････････････････
2
以下の手順でファクス転送を設定する
1【ファクス転送】を押す

2 転送先番号の指定方法を選ぶ
3 転送先の番号を指定
4 印刷の設定を選ぶ
･･････････････････････････････････････････
3
を押す

• ファクス転送番号は外出先から変更することができ

ます。⇒51ページ「外出先からファクス転送番号（転
送先の電話番号）を変更する」を参照してください。

• 転送先番号は最大20桁まで入力できます。

（カッコ【（ 】、【）】やハイフン【-】は入力できません。）

• ファクスが転送されると、メモリに蓄積されたファ

クスは自動的に消去されます。

• ファクス転送を設定する前に受信したファクスは転

送されません。

• ファクス転送前に停電が発生したり、転送先のファ

クシミリに問題が発生した場合、ファクスデータが
メモリに保存され、電源を OFF にしても消去されま
せん。
受信 した ファク スを本 製品 と接続 してい るコン
ピューターに転送することができます。
コンピューターがOFFの場合は、受信したファクス
を本製品に蓄積して、コンピューターが ON になっ
たときに、まとめて転送します。
転送したファクスの印刷設定は以下の中から選択で
きます。
･【本体でも印刷する】：
受信したファクスを転送すると同時に、本製品で
印刷します。
･【本体では印刷しない】：
受信したファクスを転送するだけで、本製品で印
刷しません。
PCファクス受信とメモリ保持、電話呼び出し機能、ファ
クス転送を同時に使用することはできません。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【受信設定】→【PCファク
ス受信】を押す
･･････････････････････････････････････････
2
以下の手順で PC ファクス受信を設定

する
1【オン】を選ぶ→【OK】
2【＜USB>】またはコンピューター名を選ぶ
→【OK】
3 印刷の設定を選ぶ
･･････････････････････････････････････････
3
を押す
コンピューターでファクスを受信したい場合は、
本製品の設定を必ず【ＰＣファクス受信】にして
ください。
他の場所のファクシミリに転送する ファクスをコンピューターで受信す
る〔PCファクス受信〕
4

48
第4章 転送・リモコン
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと

• コンピューター側での PC-FAX 受信の起動について

は、⇒ユーザーズガイド パソコン活用＆ネットワー
クを参照してください。

• 受信したファクスのデータが本製品のメモリに残っ

ている場合は、手順2で【オフ】を選択しても設定は
できません。【全てのファクスをプリントしますか？】
または【ファクスを消去しますか？】が表示された
ら【はい】を押して印刷または消去してください。

• ネットワーク接続されているコンピューターで PC

ファクス受信を行う場合は、コンピューター側で
「PC-FAX受信」を起動してから行ってください。

• コンピューターで受信したファクスを確認・印刷す

る方法やコンピューターからファクスを送信する方
法については、⇒ユーザーズガイド パソコン活用＆
ネットワークを参照してください。
外出先から本製品を操作する：リモコン機能
リモコンアクセスを利用する場合は、暗証番号の設定が必要です。
外出先から本製品を操作するための暗証番号（3 桁
の数字と＊）を設定します。
暗証番号には、第三者に推測されやすい番号（生
年月日など）を使用しないでください。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【暗証番号】を押す
･･････････････････････････････････････････
2
ダイヤルボタンで暗証番号（3 桁の数
字）を入力した後、【OK】を押す
（暗証番号は最後に【＊】を加えた４桁の番号
になります。4桁目の【＊】は変えることがで
きません。）
･･････････････････････････････････････････
3
を押す
外出先のプッシュ（PB）回線に接続されているファ

クシミリ、またはトーン（PB）信号が送出できる
ファクシミリを使い、外出先から本製品を操作して、
ファクス転送などの操作を行うことができます。
･･････････････････････････････････････････
1
外出先のファクシミリから本製品に
ダイヤルする
･･････････････････････････････････････････
2
本製品が応答し、無音状態の間に暗
証番号（3桁の数字＋ ）を入力する
「ポー」という応答音が聞こえたら、本製品が
ファクスを受信し、メモリに蓄積しているこ
とを示しています。
ファクスがメモリに蓄積されていない場合は、
音がしません。
･･････････････････････････････････････････
3
短い「ピピッ」という応答音が続け
て聞こえている間に、リモコンコー
ドを入力する
暗証番号を設定する 外出先から本製品を操作する
ɖ

49
第4章 転送・リモコン
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
リモコンコードは、外出先から本製品に対する設定を変
更するための番号です。⇒ 50 ページ「リモコンコード
で設定できる機能〔コード一覧〕」を参照してください。
･･････････････････････････････････････････
4
リモコンアクセスを終了するときは、
を入力する

• トーン信号を送出できない電話機からのリモコンア

クセスはできません。

• リモコンアクセスする電話機がダイヤル回線の場合

は、ダイヤル後、電話機のトーンボタンを押してか
ら暗証番号を入力します。

• 暗証番号を入力するタイミングを以下に示します。

･ ファクス専用モードのとき
メモリ受信の場合、本製品が応答すると、約 4 秒間
無音になりますので、この間に入力してください。
また、メモリ受信が設定されていないときは、ファ
クス信号（ピーヒョロヒョロ音）の間の無音状態の
間に入力してください。
･ 自動切換えモードのとき
本製品が応答すると約 4 秒間無音状態になりますの
で、この間に入力してください。
･ 外付け留守電モードのとき
本製品に接続されている留守番電話が応答した後、
応答メッセージが聞こえてくる前の無音状態のとき
に入力してください（本製品に接続されている留守
番電話に応答メッセージを録音する際はあらかじめ
4～5秒くらい無音状態を入れておいてください）。
･ 電話モードのとき
呼び出しベルが約35回鳴るまで待った後、約30秒無
音状態になりますので、この間に入力してください。

• 「ピピッ」という応答音が聞こえてこないときは、繰

り返し暗証番号を入力してください。回線状態など
により、暗証番号を受けられないことがあります。

• 1 つのリモコンコードの入力が終了したら、短い「ピ

ピッ」という応答音が続けて聞こえる間に、次のリ
モコンコードを入力することができます。

• 間違った操作を行ったときや正しい設定・変更がで

きなかったときには、短い「ピピピッ」という応答
音が聞こえます。正しく設定できたときは少し長い
「ピー」という応答音が1回聞こえます。

• 「ピピッ」という音が続けて聞こえているときに、何

もコードを入力せずに30秒以上経過すると、リモコ
ンアクセスが終了します。

• メモリ受信されたファクスメッセージをリモコンア

クセスで取り出したいときは、設定をファクス転送
にしないでください。
9 0

50
第4章 転送・リモコン
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
リモコンコードを入力することにより、本製品を下記のように操作することができます。
上記の機能のうち、「外出先からファクスを取り出す方法（962）」と「外出先からファクス転送番号を変更す
る方法（954）」について手順を示します。
リモコンコードで設定できる機能〔コード一覧〕
機能 コード
メモリ受信を解除します。（電話呼び出し、ファクス転送の設定も解除されます） 951
ファクス転送に設定します。（番号未登録時は設定できません） 952
電話呼び出しに設定します。（番号未登録時は設定できません） 953
ファクス転送番号の登録や変更をします。転送番号を登録した後、 を2回入力します。
転送番号を登録すると、自動的にファクス転送が設定されます。
954
メモリ受信を設定します。 956
メモリに蓄積したファクスメッセージを取り出します。 962
メモリに蓄積したファクスメッセージを消去します。 963
ファクスメッセージを蓄積しているかを確認します。蓄積しているときは「ピー」という音
が、蓄積していないときは「ピピピッ」という音が聞こえます。

971
受信モードを【留守＝外付け留守電】に変更します。 981
受信モードを【F/T=自動切換え】に変更します。 982
受信モードを【FAX=ファクス 専用】に変更します。 983
リモコンアクセスを終了します。 90
ɔ

51
第4章 転送・リモコン
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
外出先からファクスを取り出す
･･････････････････････････････････････････
1
外出先のファクシミリから本製品に
ダイヤルする
･･････････････････････････････････････････
2
本製品が応答し、無音状態の間に暗
証番号（3桁の数字＋ ）を入力する
「ポー」という応答音が聞こえたら、本製品が
ファクスを受信し、メモリに蓄積しているこ
とを示しています。
ファクスがメモリに蓄積されていない場合は、
音がしません。
･･････････････････････････････････････････
3
「ピ ピ ッ」と い う 音 が 聞 こ え た ら、
を押す
･･････････････････････････････････････････
4
外出先の今使用しているファクシミ
リのファクス番号を入力して最後に
を2回押す
ファクス番号は最大20桁まで入力できます。
･･････････････････････････････････････････

5
受話器を戻す
外出先からファクス転送番号（転送先
の電話番号）を変更する
･･････････････････････････････････････････
1
外出先のファクシミリから本製品に
ダイヤルする
･･････････････････････････････････････････
2
本製品が応答し、無音状態の間に暗
証番号（3桁の数字＋ ）を入力する
･･････････････････････････････････････････
3
「ピ ピ ッ」と い う 音 が 聞 こ え た ら、
を押す
･･････････････････････････････････････････
4
新しい転送番号をダイヤルボタンで
入力して最後に を2回押す
転送番号は最大20桁まで入力できます。
･･････････････････････････････････････････
5
「ピー」の後に「ピピッ」という応答
音が聞こえたら、 を押して受
話器を戻す
正しく設定できなかったときは、「ピピピッ」
という音が聞こえます。もう一度、操作をや

り直してください。

• 外出先からは「＊」や「＃」を転送番号として登録

することはできません。転送番号の間にポーズを入
れたいときには、 を1回押します。
を2回押すと転送番号の入力終了を表します。

• 受話器を持ったままにしていても、操作しているファ

クシミリによっては回線が切れることがありますの
で、その場合はもう一度かけ直した後、手順2の操作
を行ってください。
ɖ
9 6 2
ɔ
ɖ
9 5 4
ɔ
9 0
ɔ
ɔ

52
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
レポート・リスト
レポート・リストの種類
本製品では、管理情報や設定内容に関するレポートおよびリストを印刷することができます。印刷できるレポー
トおよびリストは、以下のとおりです。
操作の入口： →【全てのメニュー】→【レポート印刷】→
以下のレポートについては、自動的に印刷されるため、
設定は不要です。
･ タイマー送信レポート
タイマー送信が終了すると印刷されます。
･ 同報送信レポート
同報送信が終了すると印刷されます。
記録紙サイズの設定がA4以外の場合は、レポート
およびリストを印刷できません。
送信結果レポートを表示します。表示内容は、送信した最新の最大200件分の結果と詳細についてです。
･･････････････････････････････････････････
1
→【全てのメニュー】→【レポー
ト印刷】→【送信結果レポート】→
【表示】を押す
･･････････････････････････････････････････
2
通信結果を確認する
･･････････････････････････････････････････

3
を押す
レポート・リスト 内容
【送信結果レポート】
最新の送信・受信履歴200件の中から、送信履歴のみを表示します。また
は最後に送ったファクスの送信結果を印刷します。
【電話帳リスト】 電話帳やグループダイヤルに登録されている内容を印刷します。
【通信管理レポート】 送信・受信した最新の最大200件分の結果を印刷します。
【設定内容リスト】 各種機能に登録・設定されている内容を印刷します。
【プリンター設定】 プリンターの設定内容を印刷します。
【ネットワーク設定リスト】 ネットワークの設定内容を印刷します。
【ドラム汚れ印刷】
（ドラムチェックシート）
ドラムユニットを清掃するときに、感光ドラムの汚れの場所を特定するた
めのチェックシートを印刷します。詳しくは、⇒ユーザーズガイド 基本編
を参照してください。
【無線LANレポート】 無線LANの接続状態や無線LAN情報を印刷します。
【着信履歴リスト】 着信した履歴を印刷します。
送信結果レポートを表示する
5

53
第5章 レポート・リスト
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
レポートの出力を設定する
送信結果レポートと通信管理レポートの出力に関することを設定します。
ファクス送信後に送信結果を印刷するための設定を
します。
送信結果レポートの出力設定は以下の中から選択で
きます。
･【オン】：
送信後に毎回自動的に印刷します。
･【オン+イメージ】：
【オン】の動作に加えて、ファクスの1ページ目の
画像も印刷されます。
･【オフ】：
通信エラーが発生したときやうまく送信できな
かったときに、自動的に印刷します。
･【オフ+イメージ】：
【オフ】の動作に加えて、ファクスの1ページ目の
画像も印刷されます。
･【レポート出力しない】
送信結果レポートを出力しません。
リアルタイム送信時には画像は印刷されません。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【レポート設定】→【送信
結果レポート】を押す
･･････････････････････････････････････････
2
印刷する送信結果レポートの出力設

定を選ぶ
･･････････････････････････････････････････
3
を押す
通信管理レポートの出力間隔を設定します。
･･････････････････････････････････････････
1
→【全てのメニュー】→【ファ
クス】→【レポート設定】→【通信
管理レポート】を押す
･･････････････････････････････････････････
2
以下の手順で間隔を設定する
1【通信管理レポート】を押して、出力間隔
を選ぶ
2 必要に応じて【印刷時刻指定】を押し、印
刷時刻を入力→【OK】
印刷時刻指定は、【50 件ごと】、【レポート
出力しない】以外を選択した場合のみ必要
です。
必要に応じて【曜日指定】を押し、曜日を選ぶ
曜日指定は、【7日ごと】を選択した場合の
み必要です。
通信管理レポートの出力開始時間になる前に200件に
なったときは、通信管理レポートが自動で印刷されメモ
リから消去されます。
･･････････････････････････････････････････

3
を押す
送信結果レポートの出力を設定する 通信管理レポートの出力間隔を設定
する

54
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
USB ダイレクトプリント
フォルダー構成やデータの一覧を印刷する
USBメモリ内にあるフォルダー構成やデータの一覧（インデックス印刷）を印刷できます。
フォルダーのアイコン、フォルダー名、更新年月日、および時刻が印刷されます。
ファイル形式を表すアイコンまたはサムネイル、ファイル名、ファイルサイズ、更新年月日、および時刻が印
刷されます。PDFファイル、TIFFファイル、XPSファイルの場合は、ページ数も印刷されます。印刷できない
データのアイコンは「?」で印刷されます。
･･････････････････････････････････････････
1
USBメモリをUSBメモリ差込口に接
続する
すでに USB メモリが接続されている場合は、
待ち受け【便利な機能2】画面から【USB】を
押してください。
･･････････････････････････････････････････
2
【USBダイレクトプリント】→【イン
デックスプリント】を押す
･･････････････････････････････････････････

3
【モノクロ スタート】または【カラー
スタート】を押す
【デバイスを抜かないでください】が表示され
ている間はUSBメモリを抜かないでください。
･･････････････････････････････････････････
4
を押す
3. 4.2.1. 5.
TEST3 PHOTO_1.JPGTEST2TEST1 PHOTO_2.JPG
2013/03/06 18:38 135KB 2013/04/16 14:352014/03/02 01:142014/02/12 21:31 304KB 2013/08/15 05:55
8. 9.7.6.
BROTHER_3.PDF TESTPRNBROTHER_2.PDFBROTHER_1.PDF
231KB 2014/01/01 23:15 4737KB 2014/03/16 01:34213KB 2013/12/22 03:02224KB 2013/12/21 12:15
1 125
PDFPDFPRNPDFPDFPDF
Directory:/
䍐䍻䍡䍼䍍䍖䍛ශ೚

PDFPDFPDFPDFPDFPDF
6

55
第6章 USBダイレクトプリント
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
操作パネルから印刷の設定をする
印刷に関するさまざまな設定は操作パネルから行います。設定した内容は次に変更するまで保存されます。
操作の入口：【USBダイレクトプリント】→【デフォルト設定】→
機能の種類 内容
【記録紙タイプ】 印刷する記録紙のタイプを設定します。
【記録紙サイズ】 印刷する記録紙のサイズを設定します。
【レイアウト】 レイアウトを設定します。
【印刷の向き】 印刷する方向を設定します。
【部単位】 部単位で印刷するかどうかを設定します。
【プリント画質】
印刷の画質を設定します。
【きれい】を選択すると、印刷に時間がかかることがあります。
【PDF オプション】 PDFデータを印刷するとき、印刷する内容を設定します。
【インデックスプリント】 インデックスシートの印刷方式を【簡易】または【詳細】に設定します。

56
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
必要なときに確認してほしいこと
色合いや色ずれを補正する
本製品の設置環境により、印刷画質に影響を与える場合があります。色合いや色ずれの補正を行うことで、印刷
画質を改善することができます。
色補正は、色合いや色濃度を改善します。

• Windows

®
のプリンタードライバーをお使いの場合
は、プリンタードライバーの［拡張機能］－［その
他特殊機能］－［色補正］を選択し、［色補正を開始
する］をクリックします。詳しくは⇒ユーザーズガ
イド パソコン活用＆ネットワークを参照してくださ
い。

• Macintosh のプリンタードライバーをお使いの場合

は、ステータスモニターを起動して［コントロール］
のプルダウンメニューから［色補正］をクリックし
ます。詳しくは⇒ユーザーズガイド パソコン活用＆
ネットワークを参照してください。
色補正を行う（操作パネルからの場合）
･･････････････････････････････････････････
1
→【色補正】を押す
･･････････････････････････････････････････
2
【色補正実施】を押す
･･････････････････････････････････････････
3
【はい】を押す
･･････････････････････････････････････････
4
を押す
色補正リセット
･･････････････････････････････････････････
1
→【色補正】を押す
･･････････････････････････････････････････
2
【リセット】を押す
･･････････････････････････････････････････

3
【はい】を押す
･･････････････････････････････････････････
4
を押す
色ずれ補正は、色位置のずれを改善します。
色ずれ補正を行う
･･････････････････････････････････････････
1
→【色ずれ補正】を押す
･･････････････････････････････････････････
2
【はい】を押す
･･････････････････････････････････････････
3
を押す
色補正と色ずれ補正を定期的に自動で実行する設定
をします。
･･････････････････････････････････････････
1
→【全てのメニュー】→【プリ
ンター】→【画質補正】→【定期色
ずれ補正】を押す
･･････････････････････････････････････････
2
【オン】を押す
･･････････････････････････････････････････
3
を押す
色補正 色ずれ補正

定期色ずれ補正
7

57
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
文字を入力する
発信元登録、電話帳の登録、無線LANの設定などでは、画面に表示されるキーボードや、操作パネル上のダイ
ヤルボタンを使って文字を入力します。入力できる文字は、メニューによって異なります。
ひらがな/漢字入力
カタカナ入力
アルファベット入力
数字入力
入力できる文字
ボタン 入力できる文字 ボタン 入力できる文字
【あ】 あいうえお
ぁぃぅぇぉ
【ま】 まみむめも
【か】 かきくけこ 【や】 やゆよゃゅょ
【さ】 さしすせそ 【ら】 らりるれろ
【た】 たちつてとっ 【わ】 わをん
【な】 なにぬねの 【ー】 －
【は】 はひふへほ 【ﾞ ﾟ】 （濁点、半濁点）
ボタン 入力できる文字 ボタン 入力できる文字
【ア】 アイウエオ
ァィゥェォ
【マ】 マミムメモ
【カ】 カキクケコ 【ヤ】 ヤユヨャュョ
【サ】 サシスセソ 【ラ】 ラリルレロ
【タ】 タチツテトッ 【ワ】 ワヲン
【ナ】 ナニヌネノ 【ー】 －
【ハ】 ハヒフヘホ 【ﾞ ﾟ】 （濁点、半濁点）
ボタン 入力できる文字
【A】～【Z】 A～Z

【.】 .（ピリオド）
【@】 @
【スペース】 スペース（空白）
ボタン 入力できる文字
【0】～【9】 0～9

58
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
記号入力
電話番号や文字は以下の操作で入力します。
変換範囲を変更することはできません。
ボタン 入力できる文字
【!】～【€】 !～€（ユーロ記号）
【スペース】 スペース（空白）
文字の入力方法
したいこと 操作のしかた
文字を入れる
～、 ～、 ～、 ～、
～を押す
文字の種類を切
り替える
を押す
（ひらがな→カタカナ→アルファ
ベット→数字→記号→ひらがな）
アルファベット
の大文字と小文
字を切り替える
を押す
カーソルを左右
に移動する
を押す
文字を削除する を押す
･ カーソルが文字列の最後の後
方にあるときは、カーソルの
左の 1 文字を削除する
･ カーソルが文字列上にあると
きは、カーソル位置の 1 文字
を削除する
文字を挿入する を押してカーソルを移
動し、文字を入力する
ひらがなを漢字
に変換する
を押して、漢字を選択し
ます。
（漢字項目が多い場合は、上下に
フリック、または【▲】/【▼】
を押して漢字を選択します。）
スペース（空白）
を入れる
【スペース】を押す
同じボタンで続
けて文字を入力
する
を押してカーソルを1 文字

分移動させて入力する
入力した文字を
確定させる
を押す

59
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
*1
電話帳登録での宛先番号入力時は、0 ～ 9、「＊」、
「#」、ポーズ（約 3 秒の待ち時間）のみ入力でき
ます。
ポーズは【ポーズ】で入力します。入力したポー
ズは画面に【p】で表示されます。
発信元登録での電話番号入力時は0～9、「＋」（先
頭のみ）、スペースのみ入力できます。ハイフン
は入力できません。
*2
漢字 1 文字は、 かな 2 文字と同等の文字数となり
ます。
漢字はJIS第一水準および第二水準に対応しています。
例：タッチパネルを使って、「鈴木エリ」と入力する
場合
入力制限（入力できる文字の種類や
文字数）
項目 ひらがな

• 漢字

カタカナ 英字・
数字・
記号
入力
文字数
宛先番号 × × ○
*1
20
ヨミガナ × ○ ○ 15
名前 ○ ○ ○ 20
*2
入力例
操作のしかた 画面表示
【さ】を3回押す す
を1回押す す
【さ】を3回押す すす
【 ﾞ ﾟ】を1回押す すず
【か】を2回押す すずき
【変換】を1回押す スズキ
すずき
鈴木
画面に変換候補が表示されます。
【鈴木】を押す 鈴木
【あアA1@】を1回
押す
入力できる文字の種類が「カタ
カナ」に替わります。
【ア】を4回押す 鈴木エ
【ラ】を2回押す 鈴木エリ

60
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
記録紙のこと
本製品で使用できる記録紙について説明します。
記録紙には印刷できない部分があります。
以下の図と表に、印刷できない部分を示します。なお、図と表のA、B、C、Dはそれぞれ対応しています。
印刷できない部分の数値（表中のA、B、C、D）は、目安として参考にしてください。また、お使いの記録紙やプリンター
ドライバーによっても値が変わってきます。
記録紙の印刷可能範囲
（単位：mm）
サイズ モード A B C D
A4
ファクス 3.0 3.0 1.0 1.0
コピー 4.0 4.0 3.0 3.0
プリンター 4.2 4.2 4.2 4.2
ハガキ
（100mm×148mm）
コピー 4.0 4.0 3.0 3.0
プリンター 4.2 4.2 4.2 4.2

61
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
原稿のこと
ADF（自動原稿送り装置）にセットできる原稿サイ
ズは次のとおりです。これ以外のサイズの原稿は、
原稿台ガラスにセットしてください。

• 原稿の種類や形状に応じて、ADF（自動原稿送り装

置）か原稿台ガラスのどちらかを選択してください。

• ADF（自動原稿送り装置）に原稿があるときは ADF

から読み込まれます。ADF に原稿がないときは原稿
台ガラスから読み込まれます。
A4サイズの原稿をセットした場合の最大読み取り範
囲は次のとおりです。
〈ADF（自動原稿送り装置）使用時〉
〈原稿台ガラス使用時〉

• 原稿の読み取り範囲は、目安として参考にしてくだ

さい。

• 原稿を読み取る範囲と記録紙に印刷できる範囲が異

なります。⇒60ページ「記録紙の印刷可能範囲」を
参照してください。
原稿サイズ
坪量 ： 64g/m
2
～ 90g/m
2
（ADF（自動原稿送り装置）使用時）
最大質量 ： 2kg（原稿台ガラス使用時）
挿入方向
最小
挿入方向
最大 355.6mm
147.3mm
147.3mm
215.9mm
原稿の読み取り範囲
読み取り範囲
先端
208mm
3mm
3mm
291mm
1mm 1mm
後端
読み取り範囲
先端
204mm
3～4mm
3～4mm
3mm 3mm
後端

62
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
製品情報
操作の入口： →【全てのメニュー】→【製品情報】→
操作の入口： →【全てのメニュー】→【製品情報】→【消耗品寿命】→
※： 増設記録紙トレイ（オプション）装着時のみ表示されます。
表示される寿命はあくまで目安です。
操作の入口： →【全てのメニュー】→【プリンター】→【プリンター オプション】→
製品情報の確認/印刷
機能の種類 内容
確
認
【シリアル No.】 シリアル番号を表示します。
【ファームウェアバージョン】
以下のファームウェアバージョンを表示します。

• Main ・Sub1 ・Sub2 ・Sub4

【印刷枚数表示】
以下の項目についてカラー印刷、モノクロ印刷した枚
数を表示します。

• 合計 ・ファクス/リスト
• コピー ・プリンター

機能の種類 内容
確
認
【ドラム 寿命】 ドラムユニットの寿命を表示します。
【ベルトユニット 寿命】 ベルトユニットの寿命を表示します。
【ヒーター 寿命】 定着器ユニット（ヒーター）の寿命を表示します。
【レーザー寿命】 レーザーユニットの寿命を表示します。
【PF キットMP 寿命】
多目的トレイ用のローラーホルダーと分離パッドの寿
命を表示します。
【PF キット1 寿命】
記録紙トレイ1用のローラーホルダー、分離パッド、分
離パッドバネの寿命を表示します。
【PF キット2 寿命】
※
記録紙トレイ2用のローラーホルダー、分離パッド、分
離パッドバネの寿命を表示します。
機能の種類 内容
印
刷
【フォント リスト】→（印刷する項目を選択）
→【OK】
本製品の内蔵フォントを印刷します。
【テストプリント】→【OK】 印刷の品質をテスト印刷します。

63
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
弊社ではソフトウェアの改善を継続的に行っております。
最新のドライバーやファームウェアをサポートサイト（ブラザーソリューションセンター）よりダウンロード
することで、お手元の製品の関連ソフトウェアを新しくしていただくことができます。
ドライバーを新しくすることで、新しいOSに対応したり、印刷やスキャンなどの際のトラブルを解決できるこ
とがあります。また、本体にトラブルがあるときは、ファームウェア（本体ソフトウェア）を新しくすること
で解決できることがあります。
ソフトウェアは最新の状態でお使いいただくことをお勧めします
ダウンロード・操作手順について詳しくは、http://support.brother.co.jp/ へ

64
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
設定機能の初期化
各種機能の設定内容をお買い上げ時の状態に戻したり、電話帳に登録した情報をすべて消去したりすることが
できます。
初期化できる設定は以下のとおりです。
■ 初期状態に戻すと、設定・電話帳などの内容は元に戻せません。初期状態に戻す前に、電話帳に登録され
ている電話番号は印刷して保存しておいてください。⇒52ページ「レポート・リストの種類」を参照して
ください。
■ セキュリティ設定ロックがオンになっていると、初期状態に戻す機能は使用できません。セキュリティ設
定ロックをオフにしてください。⇒20ページ「セキュリティ設定ロックをオフにする」を参照してください。
初期化とは
機能の種類 内容 操作
プリンター設定
以下の項目をお買い上げ時の状態に戻します。
･ エミュレーション
･ 両面印刷
･ 印刷カラー
→【全てのメニュー】→
【プリンター】→【プリンター リセット】
機能設定
コピー、ファクスなど各種機能でご使用に合わ
せて設定した内容をお買い上げ時の状態に戻し
ます。
→【全てのメニュー】→

【初期設定】→【設定リセット】→
【機能設定リセット】
ネットワーク設定
ネットワークに関して設定した内容をお買い上
げ時の状態に戻します。
→【全てのメニュー】→
【初期設定】→【設定リセット】→
【ネットワーク設定リセット】

65
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
電話帳・ファクス
の登録情報
以下の項目の設定をお買い上げ時の状態に戻し
ます。メモリに受信したファクスデータも消去
されます。未読のファクスがないかをあらかじ
めご確認ください。
･ お客様の名前・電話番号
･ セキュリティ設定ロックで設定したパスワー
ド
･ 発信履歴（再ダイヤル機能）
･ 送付書のコメント
･ 同報送信する相手先
･ タイマー送信する相手先
･ リモート起動番号
･ 電話帳の内容
･ グループダイヤルの内容
･ 着信履歴の内容
･ ファクス転送先の内容と転送設定
･ メモリの内容（受信データ）
･ PC ファクス受信データの未転送分
（コンピューターに転送したファクスのデー
タは消去されません）
･ リモコン暗証番号
･ 通信管理レポート
･ 送信結果レポート
→【全てのメニュー】→
【初期設定】→【設定リセット】→
【 電話帳＆ファクスリセット】
全設定
上記すべてに関して設定した内容を初期値に戻
します。
→【全てのメニュー】→
【初期設定】→【設定リセット】→
【全設定リセット】
出荷状態リセット

本製品のすべての設定内容や登録情報をお買い
上げ時の状態に戻します。
→【全てのメニュー】→
【初期設定】→【設定リセット】→
【出荷状態リセット】
機能の種類 内容 操作

66
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
･･･････････････････････････････････････････････････････････････････････････････････････････
1
→【全てのメニュー】→【初期設定】または【プリンター】→【設定リセット】または
【プリンター リセット】を押した後、初期化する内容を選択する
表の「操作」を参照してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
【はい】を押す
【いいえ】を押すと、設定メニューに戻ります。
･･･････････････････････････････････････････････････････････････････････････････････････････
3
初期化を完了する
･ プリンター設定を初期化した場合
を押します。
･ プリンター設定以外を初期化する場合

【はい】を2秒間押します。
再起動しないと設定は初期化されません。
初期化のしかた

67
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
オプション
増設記録紙トレイは最大500枚（80g/m
2
）の記録紙をセットすることができます。
本製品への取り付け方法は、増設記録紙トレイ（LT-320CL (MFC-L8650CDW)/LT-325CL
(MFC-L9550CDW)）に付属の説明書をご覧ください。
メモリを増設する
メモリ容量を増やすことができます。本製品には256MBの標準メモリとは別にメモリボードを追加することが
できるスロットが1つあり、最大で合計512MBまで容量を増やすことができます。増設することによって、本
製品の性能が向上します。
本製品に増設できるメモリボードは次のとおりです。
推奨メモリボード
増設記録紙トレイ
（LT-320CL (MFC-L8650CDW)/LT-325CL (MFC-L9550CDW)）
使用できるメモリボード
タイプ 144ピンおよび16ビットの出力
CAS レイテンシイ 4
クロック周波数 267MHz以上（533MB/s/pin）
容量 256MB
DRAM タイプ DDR2 SDRAM

高さ 30.0mm
メーカー名 型番 容量
Kingston KTH-LJ2015/256 256 MB
Transcend TS256MHP423A 256 MB

68
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
･･････････････････････････････････････････
1

準備する

1 電源スイッチをOFFにする
2 電話機コードとすべてのケーブルを取り外
す
3 電源コードをコンセントから抜く
･･････････････････････････････････････････
2
DIMM カバーと DIMM メタルカバー
を外す
･･････････････････････････････････････････
3
メモリボードの両端を持つ
････････････････････････････････････････････････････
4
メモリボードを取り付ける
･ 両端をもったまま、メモリボードの切り欠
きとスロットの端子の凸部分を合わせるよ
うに差し込みます。
･ スロット両側にあるロックが開いているこ
とを確認して、カチッと音がするまでメモ
リボードを倒します。
･ スロット両側にあるロックがしっかりとは
まっていることを確認してください。
メモリボードを取り外すときは、押さえているロックを
開いてメモリボードの両端を持ってまっすぐに引き抜い
てください。
･･････････････････････････････････････････

5
カバーを取り付ける
1 DIMMメタルカバーを取り付ける
2 DIMMカバーを取り付ける
メモリボードを取り付ける
メモリボードの取り付け・取り外しのときは、電
源スイッチが OFF になっていること、コンセント
から電源コードが抜いてあることを確認してくだ
さい。コンセントから電源コードを抜かずに取り
付け・取り外しをすると感電するおそれがありま
す。
警 告
DIMMメタルカバー DIMMカバー
■ メモリボードは、わずかな静電気でも内部が破
損するおそれがありますので、必ず金属製の物
に触れて静電気を除去してください。
■ メモリボードの表面には触れないようにしてく
ださい。
重 要
1 2

69
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
6
元の状態に戻す
1 接続していたケーブルを取り付ける
2 電源スイッチがOFF になっていることを確
認する
3 電話機コードを取り付けて、電源プラグを
コンセントに差し込む
4 電源スイッチをONにする
本製品のメモリサイズは、プリンター設定で確認できま
す。⇒ 52 ページ「レポート・リストの種類」を参照し
てください。

70
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと

• アイコン

画面上で、ファイル、フォルダー、またはプログ
ラムなどを示す絵文字です。

• アプリケーションソフトウェア

ワープロや表計算など、ユーザーが直接触って操
作するソフトウェアです。

• インターフェイス

コンピューターと周辺装置のように、機能や条件
の違うものの間で、データをやり取りするための
ハードウェアまたはソフトウェアです。

• ウィザード

Windows
®
XP、Windows Vista
®
などで、イン
ストール作業を半自動化してくれる機能です。

• オートマチックドライバーインストーラー

ネットワーク環境で本製品を使う場合、簡単にド
ライバーをインストールできるツールです。付属
のCD-ROMから操作できます。

• オプション機能

標準仕様に対し、お客様の希望に応じて変更でき
る機能です。

• 海外送信

海外送信モードを設定すると、ゆっくりとしたス
ピードで通信します。国内でも通信状態の悪いと
ころへ通信するときは、海外送信モードに設定し
ておくと、確実に通信できます。

• 回線種別

電話に使われているダイヤリングの方法です。発
生したパルスを数えて検出するダイヤル式と、周
波数を検出して判別するプッシュ式があります。

• 解像度

画像を読み取る細かさ、あるいは印刷する際の画
像のきめ細かさ（滑らかさ）を表す単位です。ス
キャナーの場合は、1インチ（2.54cm）の寸法原
稿を何画素で読み取れるかを表し、プリンターの
場合は、印刷原稿1インチの寸法に何ドットで印
字ができるかを表します。解像度が高くなるとい
うことは、画像を細かく読み取れたり、きめ細か
く印刷できたりするということです。

• キャリアシート

新聞・雑誌の小さい切り抜きや、メモ書き、破れ
た原稿、反っている原稿などの状態の悪い原稿を
はさんで、ファクス送信やコピーするときに使い
ます。本製品で使用するときは、原稿台ガラス面
をお使いください。

• 原稿台ガラス

コピーやファクスのときに原稿を置くところです。
ここから原稿を読み取ります。

• 公衆回線

一般のアナログ電話回線です。

• 次世代ネットワーク（NGN）

電話やインターネット、放送など、目的ごとに異
なるさまざまなネットワークを、IP技術を用いて
統合した新しい情報通信ネットワークです。

• 親切受信

ファクスを着信したときに、間違えて本製品に接
続されている電話機の受話器を取ってしまった
ときでも、自動的に本製品がファクス受信を行う
機能です。

• スタックコピー

複数枚の原稿を複数部コピーする場合に、1枚目
を希望枚数分、2 枚目を希望枚数分のようにコ
ピーしていくことです。

• スプリッタ

ADSL という通信サービスを利用するときに必
要な機器の1つです。音声信号とデータ信号を分
けたり重ねたりする機能を備えています。

• セキュリティ IPフィルター

ネットワーク上の指定したコンピューターから
のみ、本製品のアクセスやプリントを許可するこ
とができます。または、任意のコンピューターか
らのアクセスや印刷を拒否することもできます。
特定のコンピューターからの印刷を拒否するこ
とで、印刷による機密情報の漏洩防止や、他の
ワークグループからの不正印刷防止による経費
削減効果が期待できます。

• セキュリティ印刷

コンピューターから文書の印刷を指示するとき、
パスワードを設定して本製品のメモリにデータを
保存します。印刷するときは、本製品の操作パネ
ルからパスワードを入力することで印刷ができま
す。機密文書などを印刷するときに活用できます。

• セキュリティ機能ロック

パスワードを登録して、コピー/スキャナー/ファ
クス送受信 / プリンターの利用を制限できる機能
です。

• セキュリティ設定

パスワードを登録して、設定の変更を制限した
り、印刷/ファクス送信/コピー操作の利用を制限
できる機能です。

• ソートコピー

複数枚の原稿を複数部コピーする場合に、原稿 1
部すべてコピーした後、再度 1 ページ目からコ
ピーし、希望部数分コピーしていくことです。

• タイマー送信

指定した時刻にファクス送信する機能のことです。
深夜や早朝など、電話料金が割引される時間帯を
利用して通信すると経済的です。
あ
か
さ
た
用語集

71
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと

• ダイヤル制限

ファクス送信を禁止したり、誤って間違った相手
にファクスを送信しないように制限する機能で
す。ファクスを送信する前に番号を確認してから
送ることができます。

• タスクバー

画面の上にあるプログラムの起動やフォルダー
の表示のためのボタンを配置してある場所のこ
とです。

• 定着ユニット

紙に転写されたトナーを熱で定着するところです。
本製品の画面では【ヒーター】が表示されます。

• データコネクト

お使いの市外局番（「03」など）から始まる電話
番号を利用して、セキュアで安定した帯域確保型
データ通信を実現するサービスです。データコネ
クトでIPファクスを使うことにより、今までより
スピーディかつ安価にファクスを送信できます。

• デバイス

ハードディスクやプリンターのような、コンピュー
ターで使用されるハードウェアのことです。

• デュアルアクセス

1 つの機能の動作中に別の機能を並行して処理で
きることです。

• 電話呼び出し機能

ファクスメッセージがメモリに蓄えられると、外
出先の電話に知らせる機能です。

• 同報送信

1 つの原稿のファクスの送信時に、複数の送信先
を設定して一度に送信させる機能です。

• トナー

炭素を主成分とした粉末です。画像の部分にト
ナーを付着させ、紙に転写し定着させることでコ
ピーおよび印刷が行われます。

• トナーセーブ（トナー節約モード）

使用するトナーを節約して印刷する機能です。

• ドライバー

コンピューターと周辺機器の橋渡しを行うソフ
トウェアです。本製品に付属のCD-ROMには、プ
リンターやスキャナー機能のドライバーが収録
されています。

• ドラムユニット

記録紙に画像を転写するための丸い筒状の部品
です。磨耗により劣化すると印刷品質に影響が出
るので交換する必要があります。

• とりまとめ送信

メモリに蓄えられているタイマー送信用のデー
タを、同一の相手ごとにまとめてタイマーで指定
された時間に送信する機能です。

• ナンバー・ディスプレイサービス

かけてきた相手の電話番号が受話器を取る前に、
電話機などの画面に表示されるサービスです。ご
利用になるには電話会社との契約が必要です。

• ファクス転送

ファクスメッセージがメモリに蓄えられると、外
出先のファクスに転送させる機能です。

• プリンタードライバー

アプリケーションソフトウェアのコマンドをプ
リンターで使用されるコマンドに変換するソフ
トウェアです。

• メモリ送信

ファクス原稿を初めに読み取り、それをメモリに
蓄えてから送信する機能です。

• メモリ代行受信

記録紙がセットされていないときなど、着信した
データをいったんメモリに蓄えておく機能です。

• リアルタイム送信

データをメモリに蓄えず、原稿を読み取りながら
送信する機能です。原稿の枚数が多い場合でもメ
モリオーバーすることなく送信できます。

• リダイヤル

相手先が話し中のときなど、再びダイヤルをする
ことです。

• リモート受信

本製品に接続された電話機から本製品を操作し
てファクスを受信する機能です。

• リモートセットアップ

本製品に対する機能設定をコンピューター上で
簡単に行うことができる機能です。
な
は
ま
ら

72
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと

• リモコンアクセス

外出先から本製品をリモートコントロールして
操作を行う機能です。外出先の電話からリモート
起動番号を入力することで、さまざまな設定を行
えます。

• ルーター

ネットワーク間（LANとLAN、LANとWAN）の
接続を行うネットワーク機器の１つです。

• ログオン（ログイン）

コンピューターやシステムでアクセスするとき
に行う操作です。

• 2 in 1

2 枚の原稿を縮小し、1 枚の記録紙にコピーする
機能です。

• 4 in 1

4 枚の原稿を縮小し、1 枚の記録紙にコピーする
機能です。

• ADF

自動原稿送り装置。コピー、ファクス、スキャン
するときに、まとめてセットしておけば自動的に
原稿を1枚ずつ送り、読み取ります。

• ADSL

通常の電話回線（アナログ回線）で従来使ってい
なかった帯域を利用してデータを高速に伝送す
る通信サービスです。

• BRAdmin Light/BRAdmin Professional

ネットワークプリンターなどネットワークに接
続されたデバイスの管理を行うことができる
ユーティリティソフトウェアです。BRAdmin
Lightは、IP取得方法やIPアドレスなどの設定が
できます。
Windows
®
は、付属のCD-ROMからインストール
できます。Macintoshは、サポートサイト（ブラ
ザーソリューションセンター）からダウンロード
できます。
よ り 詳 細 な 設 定 や 管 理 が で き る BRAdmin
Professional（Windows
®
のみ対応）は、サポー
トサイト（ブラザーソリューションセンター）か
らダウンロードできます。

• CSV形式

Comma Separated Valueの略で、レコード中の
各フィールドを、コンマ（,）を区切りとして列
挙したデータ形式です。Microsoft
®
Excel
®
など
の表計算ソフトウェアでは、CSV形式でのデータ
出力、データ入力機能が用意されています。

• DPI

Dot Per Inch の略で、1 インチ（2.54cm）幅に
印刷できるドット数を表す単位で、解像度を示し
ます。

• ECM通信

Error Correction Modeの略です。通信中雑音な
どにより送信データが影響を受けても、自動的に
影響を受けた部分だけ送り直し、画像の乱れのな
い通信を行います。送信側・受信側ともに ECM
機能を持っていないと ECM 通信は行われませ
ん。

• FTP

File Transfer Protocolの略で、インターネット
やイントラネットなどのTCP/IPネットワークで
ファイルを転送するときに使われるプロトコル
のことです。

• JPEG

Joint Photographic Experts Groupの略で、画
像データを圧縮して保存するファイル形式の1つ
です。写真などのデータ保存に効果的です。

• IPフォン

インターネットを利用した通信方法で、多くのプ
ロバイダーで行っている格安な電話サービスの
総称です。一般電話回線と違い、インターネット
の混み具合によって雑音が入ったり、通話が途切
れるなどの問題が発生する場合があります。この
ような場合、ファクスでは通信エラーが発生しま
すので、送受信できません。

• ISDN

NTT が行っている総合デジタル通信網サービス
です。「INS ネット 64」では、デジタル回線で電
話とファクスを同時に使用することができます
ので、アナログ回線2本と同様な使いかたができ
ます。

• ITU-T T.38

電話回線で使われるファクスの信号を、IPネット
ワーク上で通信するために規定した規格です。

• LAN

Local Area Networkの略で、同一のフロアやビ
ルなどにあるコンピューター同士を接続した
ネットワークのことです。

• OCR機能

Optical Character Reader の略です。手書きの
文字や印字された文字を光学的に読み取り、前
もって記憶された文字のパターンと照合して文
字を特定し、文字データに変換する機能です。

• OS

Operating System（オペレーティングシステム）
の略で、コンピューターの基本ソフトウェア群の
ことです。Windows
®
、MacもOSの1つです。
数字
A to Z

73
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと

• PC/AT互換機

IBM 社が開発したパーソナルコンピューター
（IBM.PC/AT）の互換コンピューターに付いた名
称です。日本では DOS/V コンピューターともい
われます。

• PCファクス受信

受信したファクスをコンピューターで画像デー
タとして保存できる機能です。

• PCファクス送信

コンピューターのアプリケーションで作成した
印刷データをファクスとして送信する機能です。
あらかじめ、PC ファクスの電話帳に相手先を登
録しておくことで、ファクスの宛先を簡単に指定
することができます。また、送付書を添付して送
信することもできます。

• PDF

Portable Document Formatの略で、電子形式書
類の1つです。PostScript
®
をベースとしたフォー
マットで、Adobe
®
Reader
®
というソフトウェア
を使用して閲覧できます。

• Presto! PageManager

書類や写真のスキャン、シェア、分類などの操作
ができるソフトウェアです。Windows
®
の場合は、
プリンタードライバーをインストール時に同時に
インストールできます。また、付属のCD-ROMか
ら個別にインストールすることもできます。
Macintosh の場合は、プリンタードライバーのイ
ンストール時にダウンロードすることができます。

• TIFF

Tagged Image File Formatの略で、画像データ
を保存する形式の1つです。データの型を表すタ
グによって、1つの画像データの中にさまざまな
種類の画像形式の情報を保存できます。

• TWAIN

スキャナーなどの画像入力装置と、グラフィック
ソフトなどのアプリケーションとの間のインター
フェイスに関する規格です。TWAIN対応の機器を
使用するためには、TWAIN ドライバーをコン
ピューターにインストールする必要があります。

• USBケーブル

USBは、Universal Serial Bus（ユニバーサルシ
リアルバス）の略。ハブを介して最大127台まで
の機器をツリー状に接続できるケーブルです。機
器の接続を自動的に認識する機能や、コンピュー
ターの電源をONにしたままコネクタの接続がで
きるホットプラグ機能を持っています。

• Vcards（vcf形式）

電子メールで個人情報をやり取りするための規
格。電子メールの添付ファイルの機能を拡張して、
氏名、電話番号、住所、会社名などをやり取りで
きます。この規格に対応するアプリケーション間
では、受信時に情報が自動的に更新されます。

• WIA

Windows Imaging Acquisition の略で、イメー
ジスキャナーなどの画像入力装置用プロトコル
です。

• Windows Server

®
2003、Windows Server
®
2008、Windows Server
®
2012
Microsoft社が開発したサーバー用のOSで、それ
ぞ れ Windows Server
®
2003 は 2003 年、
Windows Server
®
2008は2008年、Windows
Server
®
2012は2012年に発売されました。

• Windows

®
XP/XP Professional x64 Edition、
Windows Vista
®
、Windows
®
7、Windows
®
8
Microsoft 社が開発したクライアント向けの OS
で、それぞれ XP は 2001 年、XP Professional
x64 Edition は 2005 年、Vista は 2007 年、
Windows
®
7は2009年、Windows
®
8は2012年
に発売されました。

74
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
A
ADF（自動原稿送り装置）......................................61
ADSL.........................................................................72
B
BRAdmin Light.......................................................72
C
CSV 形式 ..................................................................72
D
DPI.............................................................................72
E
ECM 通信..................................................................72

F
FTP............................................................................72
I
IP ファクス ...............................................................37
IP フォン .......................................................7, 38, 72
ISDN ..........................................................................72
ISDN 回線 ............................................................7, 21
ITU-T T.38...............................................................72

J
JPEG.........................................................................72
L
LAN ...........................................................................72
LDAP サーバー ........................................................33
N
NGN ..........................................................................70
O
OCR 機能..................................................................72
OS..............................................................................72

P
PC/AT 互換機..........................................................73
PC ファクス受信.............................................. 47, 73
PC ファクス送信......................................................73
PDF ...........................................................................73
PDF オプション .......................................................55
PF キット MP 寿命 .................................................62
Presto! PageManager ..........................................73

T
TIFF...........................................................................73
TWAIN ......................................................................73
U
USB ケーブル ..........................................................73
V
Vcards（vcf 形式）..................................................73
W
WIA............................................................................73
あ
アイコン ....................................................................70

明るさ........................................................................11
宛先情報表示 ............................................................29
アプリケーションソフトウェア .............................70
暗証番号 ....................................................................48
安心通信モード ........................................................38
い
印刷可能範囲 ............................................................60
印刷の向き ................................................................55

印刷枚数表示 ............................................................62
インターフェイス ....................................................70
インデックスプリント.............................................55
う
ウィザード ................................................................70
お
オートマチックドライバーインストーラー ..........70
オプション ................................................................67
オプション機能 ........................................................70
オリジナルコメント.................................................28

か
海外送信 ....................................................................70
海外送信モード ........................................................25
外出先から本製品を操作.........................................48
回線種別 ............................................................... 7, 70
外線番号 ....................................................................39
解像度........................................................................70
画質............................................................................30

き
キャリアシート ........................................................70
記録紙................................................................... 6, 60
記録紙サイズ ............................................................55
索 引

75
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
記録紙タイプ ............................................................55
け
原稿............................................................................61
原稿サイズ ................................................................61
原稿台ガラス ............................................................70
原稿濃度 ....................................................................30
原稿の読み取り範囲.................................................61
検索............................................................................34

こ
コード一覧 ................................................................50
公衆回線 ....................................................................70
さ
再ダイヤル ........................................................ 33, 34
し
次世代ネットワーク（NGN）..................................70
自動再ダイヤル ........................................................35
自動受信 ....................................................................40
自動的に縮小 ............................................................46

自動的に受信 ............................................................40
写真モード ................................................................30
受信............................................................................40
受信スタンプ ............................................................45
手動で受信 ................................................................40
初期化........................................................................64
シリアル No. ............................................................62

親切受信 ..................................................... 40, 43, 70
す
スーパーファインモード .........................................30
スタックコピー ........................................................70
スピーカー音量 .......................................................... 8
スプリッタ ................................................................70
スリープモード ........................................................10
せ
静音モード .................................................................. 9

製品情報 ....................................................................62
セキュリティ IP フィルター ...................................70
セキュリティ印刷.....................................................70
セキュリティ機能ロック .......................... 13, 14, 70
セキュリティ設定.....................................................70
セキュリティ設定ロック ................................. 13, 19
設定内容リスト ........................................................52
そ
ソートコピー ............................................................70

操作パネル ................................................................55
送信結果レポート............................................. 52, 53
増設記録紙トレイ (LT-320CL/LT-325CL) .......67
送付書........................................................................28
た
タイマー送信 .....................................................25, 70
タイマー送信レポート.............................................52
ダイヤル回線 ............................................................43
ダイヤル制限 .....................................................36, 71

ダイヤルトーン検出.................................................38
ダイヤルボタン ........................................................33
タスクバー ................................................................71
ち
着信音量 ...................................................................... 8
着信履歴リスト ........................................................52
つ
通信管理レポート .............................................52, 53
通話後受信 ................................................................40

通話後にファクスを受信.........................................43
通話後にファクスを送信.........................................22
て
データコネクト .................................................37, 71
ディープスリープモード.........................................10
定着ユニット ............................................................71
テストプリント ........................................................62
デバイス ....................................................................71
デュアルアクセス .............................................22, 71

転送............................................................................47
電話回線 ...................................................................... 7
電話帳........................................................................34
電話帳リスト ............................................................52
電話呼び出し ............................................................40
電話呼び出し機能 .............................................42, 71
と
同報送信 .............................................................22, 71

同報送信レポート ....................................................52
特別回線対応 ............................................................38
トナー........................................................................71
トナーセーブ（トナー節約モード）.......................71
トナー節約モード ....................................................10
ドライバー ................................................................71
ドラム寿命 ................................................................62

ドラムユニット ........................................................71
ドラム汚れ印刷（ドラムチェックシート）............52
とりまとめ送信 .................................................26, 71
な
ナンバー・ディスプレイ..................................21, 71

76
第7章 必要なときに確認してほしいこと
全体にかかわる設定

フ ァ ク ス 送 信

フ ァ ク ス 受 信

転送

リモコン

レポート

リスト

USBダイレクト
プリント

必要なときに
確認してほしいこと
ね
ネットワーク設定リスト .........................................52
は
パスワード ................................................................20
発信元登録 ........................................................ 27, 28
ひ
ヒーター寿命 ............................................................62
日付............................................................................12
表記.............................................................................. 5
表示言語 ....................................................................11

標準モード ................................................................30
ふ
ファインモード ........................................................30
ファクス誤送信防止機能 .........................................36
ファクス送信待ちの確認・解除 .............................29
ファクス転送 .................................................... 47, 71
フォントリスト ........................................................62
部単位........................................................................55
プリンター設定 ........................................................52

プリンタードライバー.............................................71
プリント画質 ............................................................55
ほ
ボタン確認音量＆ブザー音量 ................................... 8
む
無線 LAN レポート ..................................................52
め
メモリ受信 ........................................................ 40, 41
メモリ送信 ................................................................71
メモリ代行受信 ......................................... 40, 41, 71
メモリに受信したファクスを印刷 .........................41

メモリボード .................................................... 67, 68
メモリを増設する.....................................................67
も
文字入力 ....................................................................57
よ
用語集........................................................................70
呼び出し中受信 ........................................................40
呼び出し中にファクスを受信 .................................42
り
リアルタイム送信............................................. 24, 71

リスト........................................................................52
リダイヤル ................................................................71
リモート起動番号 ....................................................44
リモート受信 .....................................................44, 71
リモート受信の操作.................................................44
リモートセットアップ.............................................71
リモコンアクセス ....................................................72

リモコン機能 ............................................................48
リモコンコード ........................................................50
る
ルーター ....................................................................72
れ
レイアウト ................................................................55
レポート ....................................................................52
ろ
ログオン（ログイン）...............................................72
