日立 RAS-BJ2226S / RAS-BJ2526S / RAS-BJ2826S 据付説明書ページ画像 1–8
原本のページと説明図。画像を選ぶと拡大・全画面表示できます。長押し・右クリックで保存できます。

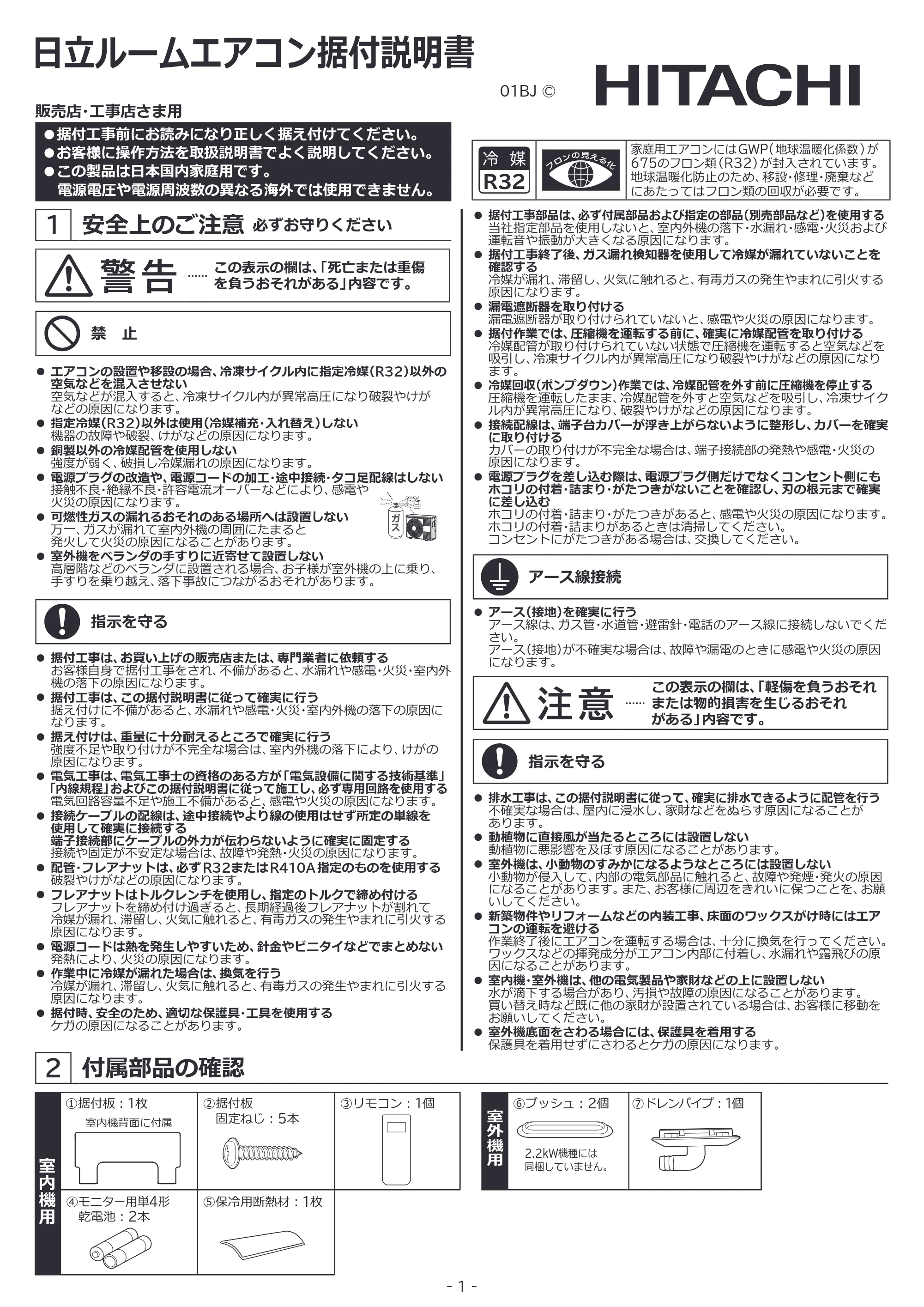

据付説明書 p.1
日立 RAS-BJ2226S / RAS-BJ2526S / RAS-BJ2826S 据付説明書 — 原本ページ — 1ページ画像を保存PDFの 1 ページを開く

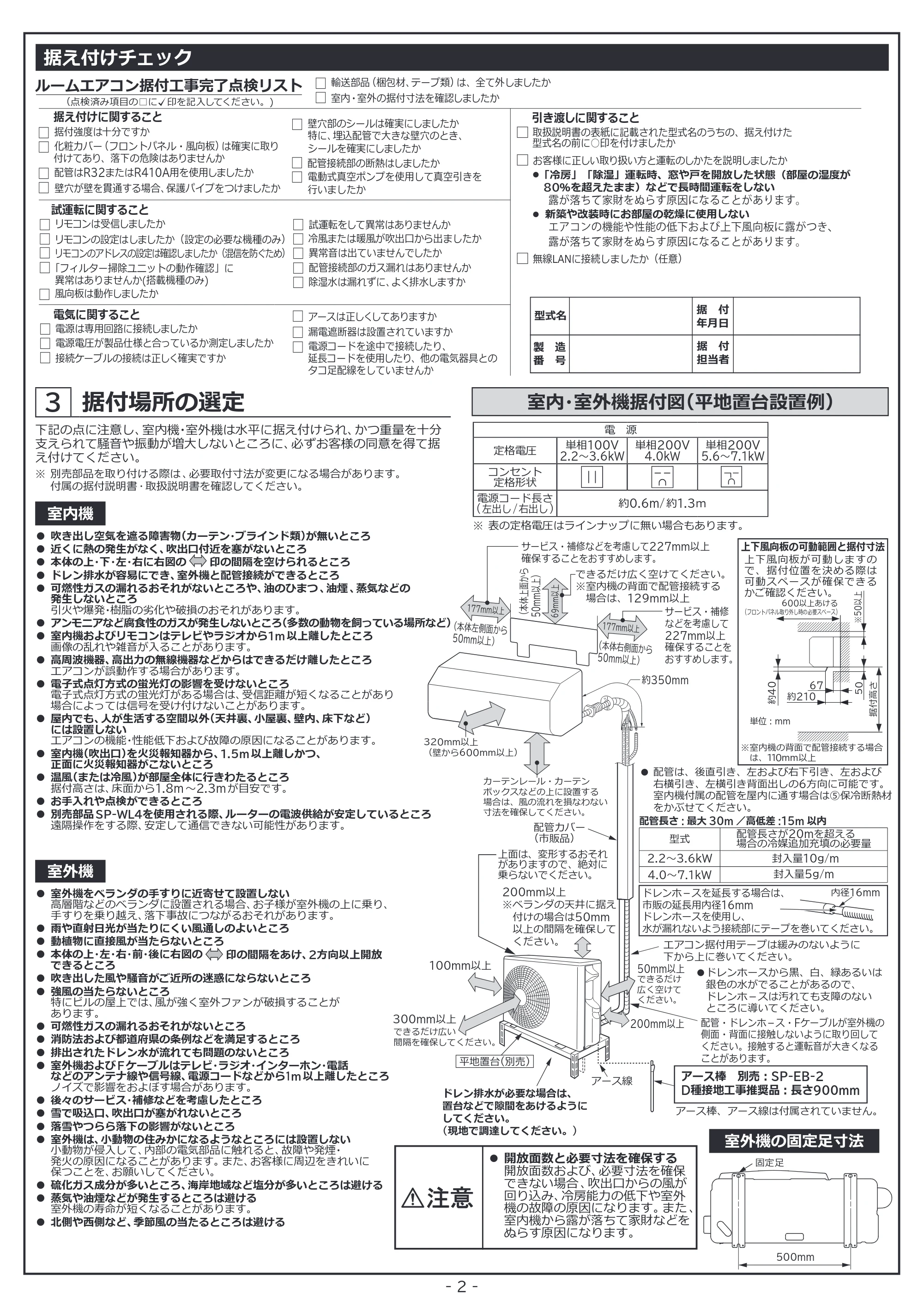

付属部品の確認 p.2
日立 RAS-BJ2226S / RAS-BJ2526S / RAS-BJ2826S 据付説明書 — 付属部品の確認 — 原本ページ — 2ページ画像を保存PDFの 2 ページを開く

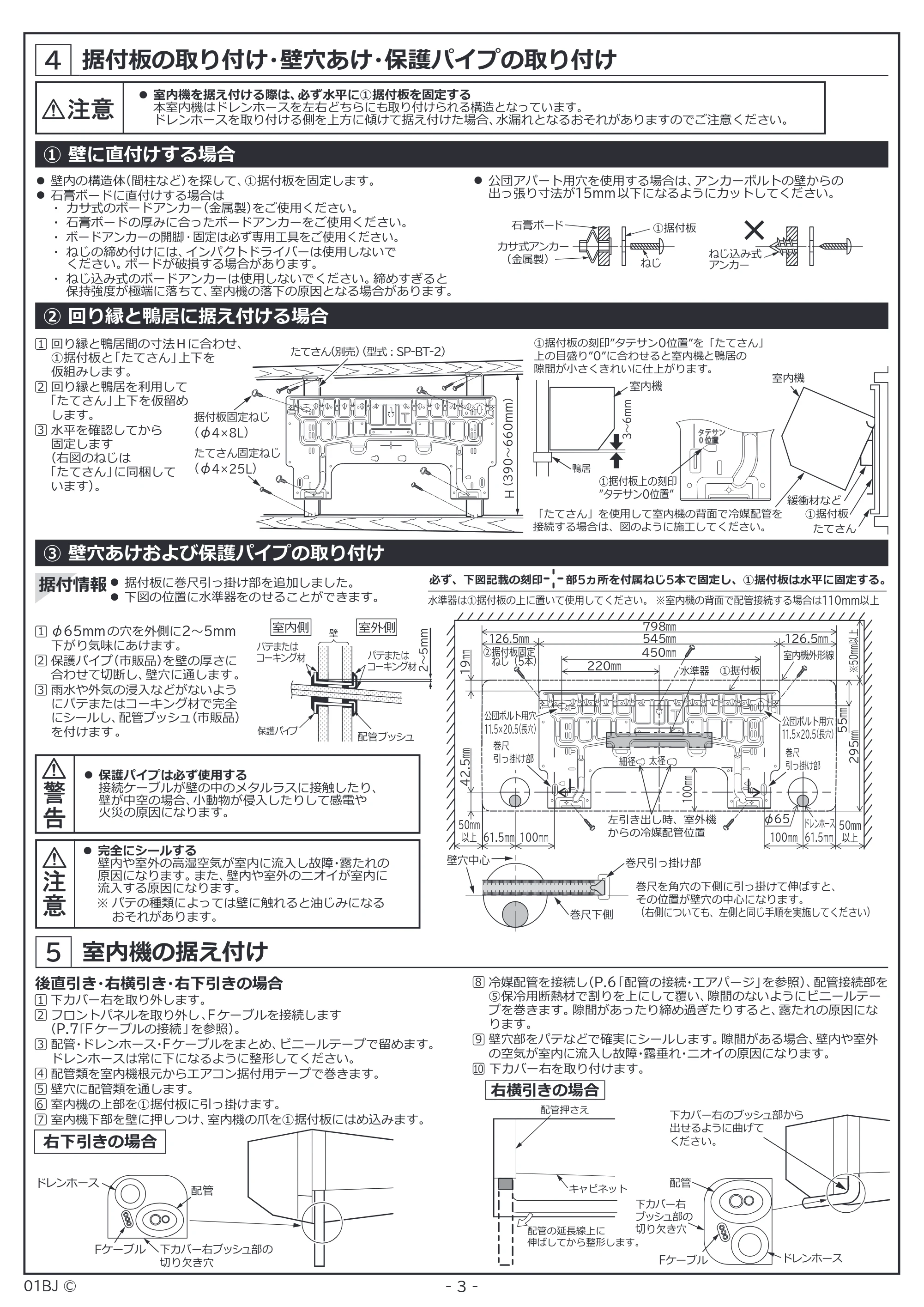

据付板の取り付け・壁穴あけ・保護パイプの取り付け p.3
日立 RAS-BJ2226S / RAS-BJ2526S / RAS-BJ2826S 据付説明書 — 据付板の取り付け・壁穴あけ・保護パイプの取り付け — 原本ページ — 3ページ画像を保存PDFの 3 ページを開く

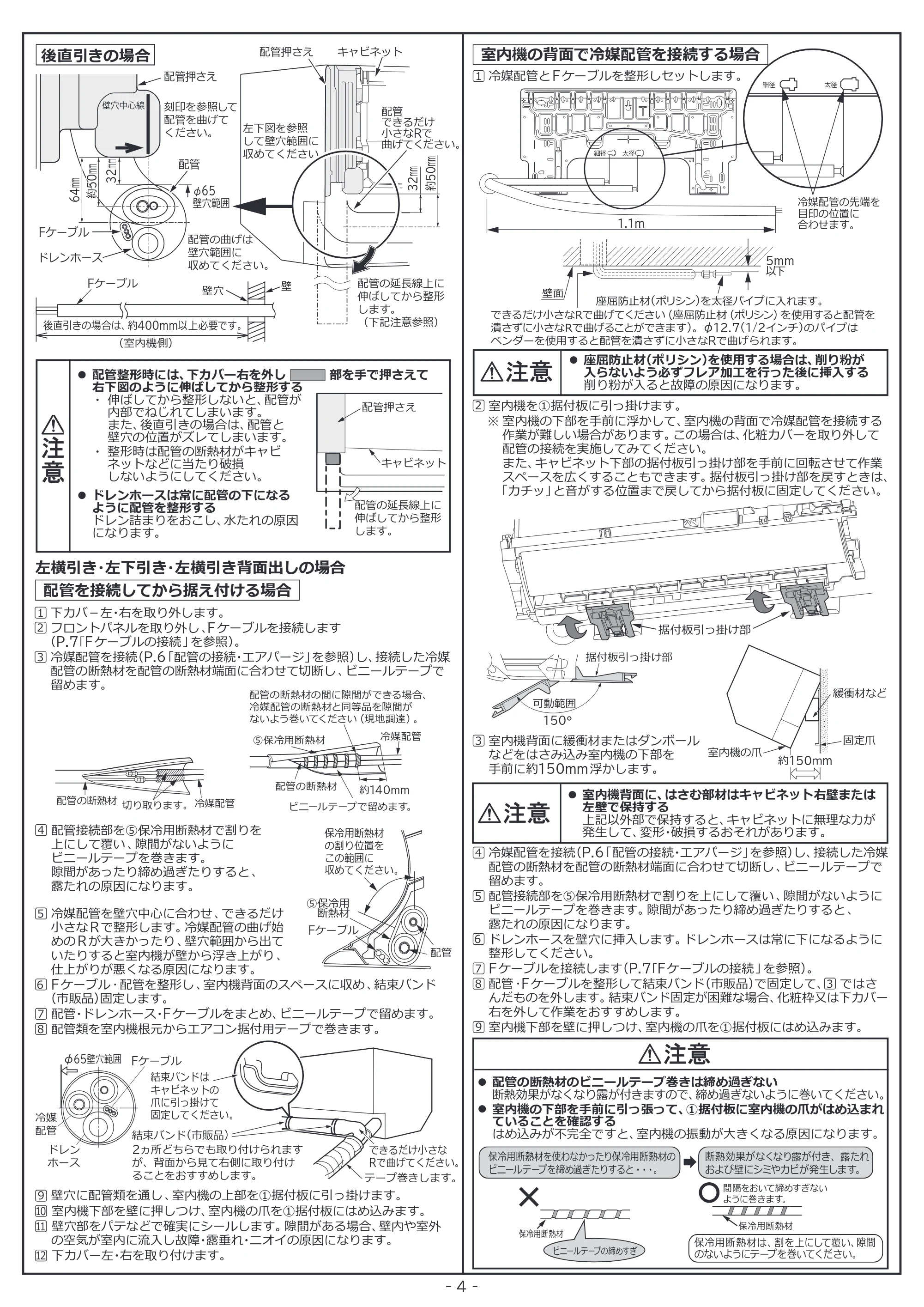

4ページ p.4
日立 RAS-BJ2226S / RAS-BJ2526S / RAS-BJ2826S 据付説明書 — 原本ページ — 4ページ画像を保存PDFの 4 ページを開く
室外機の据え付け p.5
日立 RAS-BJ2226S / RAS-BJ2526S / RAS-BJ2826S 据付説明書 — 室外機の据え付け — 原本ページ — 5ページ画像を保存PDFの 5 ページを開く

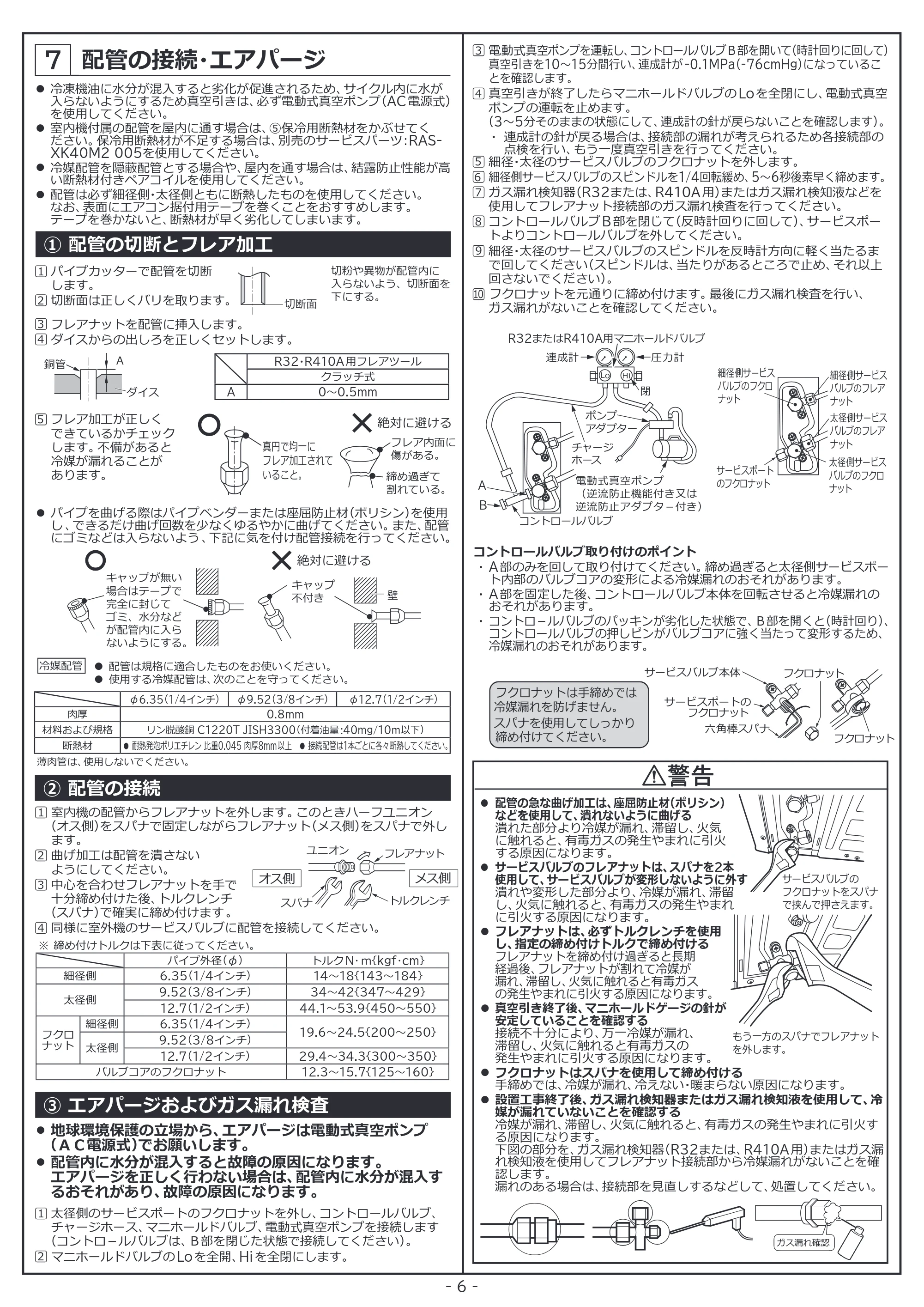

配管の接続・エアパージ p.6
日立 RAS-BJ2226S / RAS-BJ2526S / RAS-BJ2826S 据付説明書 — 配管の接続・エアパージ — 原本ページ — 6ページ画像を保存PDFの 6 ページを開く
7ページ p.7
日立 RAS-BJ2226S / RAS-BJ2526S / RAS-BJ2826S 据付説明書 — 原本ページ — 7ページ画像を保存PDFの 7 ページを開く

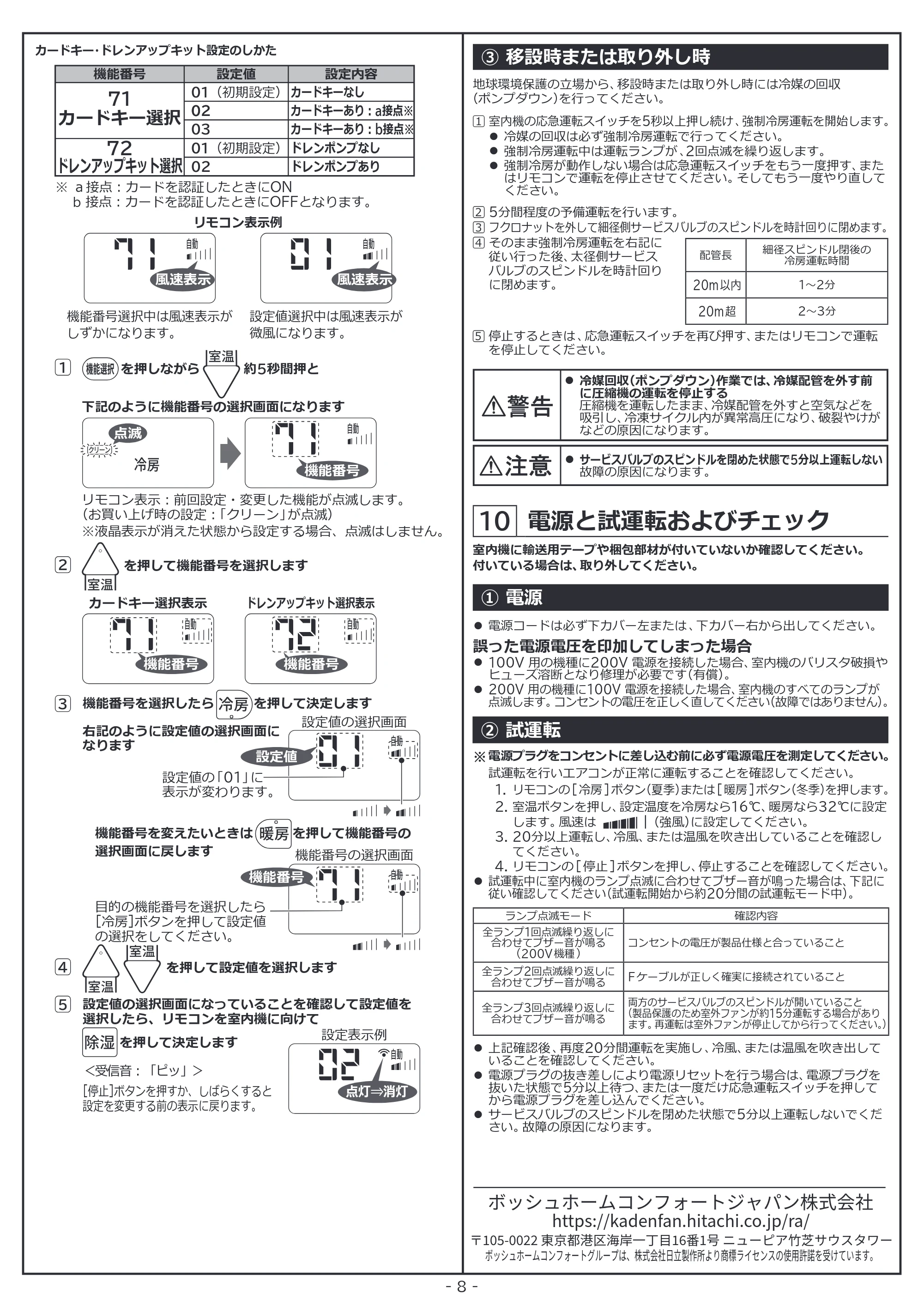

電源と試運転およびチェック p.8
日立 RAS-BJ2226S / RAS-BJ2526S / RAS-BJ2826S 据付説明書 — 電源と試運転およびチェック — 原本ページ — 8ページ画像を保存PDFの 8 ページを開く
公開済みのすべてのページ画像
出典：日立 メーカー掲載ページ · 適用機種・資料情報
