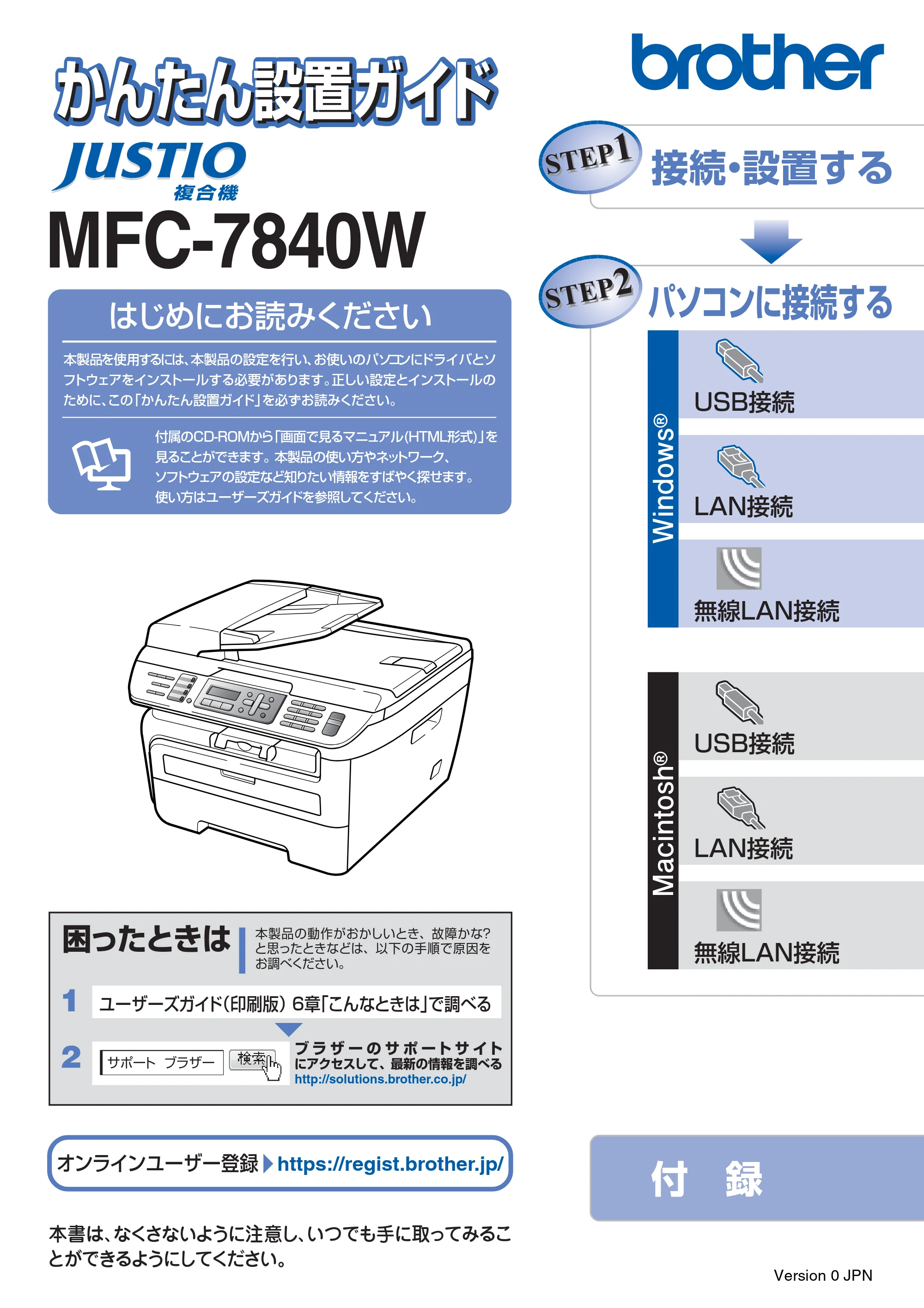

かんたん設置ガイドMFC-7840W

本書は、なくさないように注意し、いつでも手に取ってみるこ
とができるようにしてください。
かんたん設置かんたん設置ガイガイドかんたん設置ガイドかんたん設置ガイド
MFC-7840W
はじめにお読みください
本製品を使用するには、本製品の設定を行い、お使いのパソコンにドライバとソ
フトウェアをインストールする必要があります。正しい設定とインストールの
ために、この「かんたん設置ガイド」を必ずお読みください。
付属のCD-ROMから「画面で見るマニュアル(HTML形式)」を
見ることができます。本製品の使い方やネットワーク、
ソフトウェアの設定など知りたい情報をすばやく探せます。

使い方はユーザーズガイドを参照してください。

1

困ったときは

本製品の動作がおかしいとき、故障かな？
と思ったときなどは、以下の手順で原因を
お調べください。
ブ ラ ザ ー の サ ポ ート サ イト
にアクセスして、最新の情報を調べる
http://solutions.brother.co.jp/
ユーザーズガイド（印刷版）６章「こんなときは」で調べる
2 サポート ブラザー
オンラインユーザー登録 https://regist.brother.jp/
USB接続
LAN接続
無線LAN接続
Macintosh
®
接続・設置する
パソコンに接続する
付 録
USB接続
LAN接続
無線LAN接続
Windows
®
Version 0 JPN

2

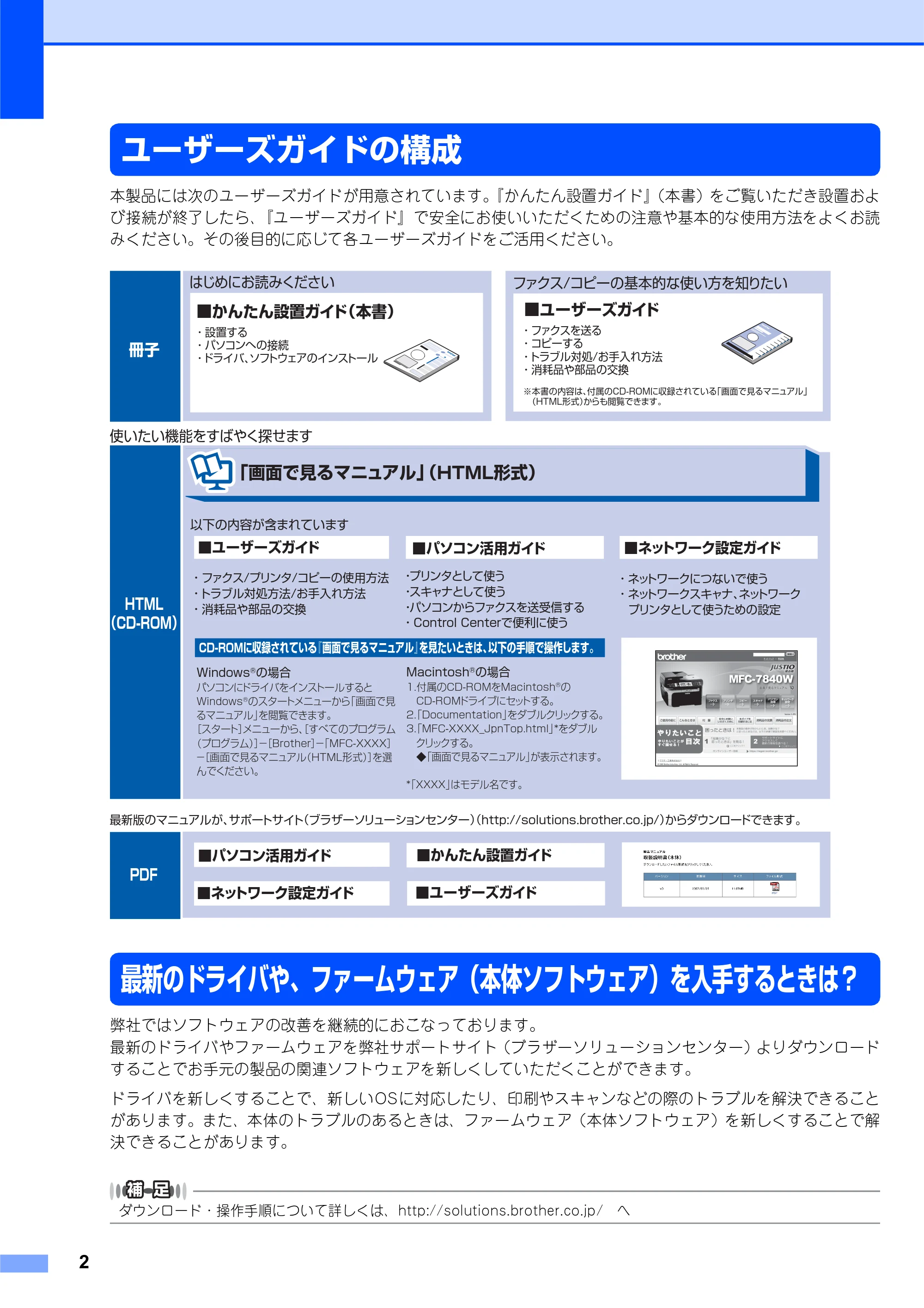

ユーザーズガイドの構成
本製品には次のユーザーズガイドが用意されています。『かんたん設置ガイド』（本書）をご覧いただき設置およ
び接続が終了したら、『ユーザーズガイド』で安全にお使いいただくための注意や基本的な使用方法をよくお読
みください。その後目的に応じて各ユーザーズガイドをご活用ください。
最新のドライバや、ファームウェア（本体ソフトウェア）を入手するときは？
弊社ではソフトウェアの改善を継続的におこなっております。
最新のドライバやファームウェアを弊社サポートサイト（ブラザーソリューションセンター）よりダウンロード
することでお手元の製品の関連ソフトウェアを新しくしていただくことができます。
ドライバを新しくすることで、新しいOSに対応したり、印刷やスキャンなどの際のトラブルを解決できること
があります。また、本体のトラブルのあるときは、ファームウェア（本体ソフトウェア）を新しくすることで解
決できることがあります。
ダウンロード・操作手順について詳しくは、http://solutions.brother.co.jp/ へ

• ファクスを送る
• コピーする
• トラブル対処/お手入れ方法
• 消耗品や部品の交換

■ユーザーズガイド
はじめにお読みください

• ファクス/プリンタ/コピーの使用方法
• トラブル対処方法/お手入れ方法
• 消耗品や部品の交換

ファクス/コピーの基本的な使い方を知りたい
使いたい機能をすばやく探せます
■ネットワーク設定ガイド
■パソコン活用ガイド
冊子
PDF
HTML
（CD-ROM）
以下の内容が含まれています
最新版のマニュアルが、サポートサイト（ブラザーソリューションセンター）（http://solutions.brother.co.jp/）からダウンロードできます。
■ユーザーズガイド

• プリンタとして使う
• スキャナとして使う
• パソコンからファクスを送受信する
• Control Centerで便利に使う
• ネットワークにつないで使う
• ネットワークスキャナ、ネットワーク

プリンタとして使うための設定
■かんたん設置ガイド（本書）

• 設置する
• パソコンへの接続
• ドライバ、ソフトウェアのインストール

「画面で見るマニュアル」（HTML形式）
■ユーザーズガイド
■かんたん設置ガイド
※本書の内容は、付属のCD-ROMに収録されている「画面で見るマニュアル」
（HTML形式）からも閲覧できます。
■パソコン活用ガイド ■ネットワーク設定ガイド
CD-ROMに収録されている『画面で見るマニュアル』を見たいときは、以下の手順で操作します。
Windows®
の場合
パソコンにドライバをインストールすると
Windows®
のスタートメニューから「画面で見
るマニュアル」を閲覧できます。
［スタート］メニューから、［すべてのプログラム
（プログラム）］－［Brother］－「MFC-XXXX］
－［画面で見るマニュアル（HTML形式）］を選
んでください。
Macintosh® の場合
1.付属のCD-ROMをMacintosh® の
CD-ROMドライブにセットする。
2.「Documentation」をダブルクリックする。
3.「MFC-XXXX_JpnTop.html」*をダブル
クリックする。
◆「画面で見るマニュアル」が表示されます。

*「XXXX」はモデル名です。

3

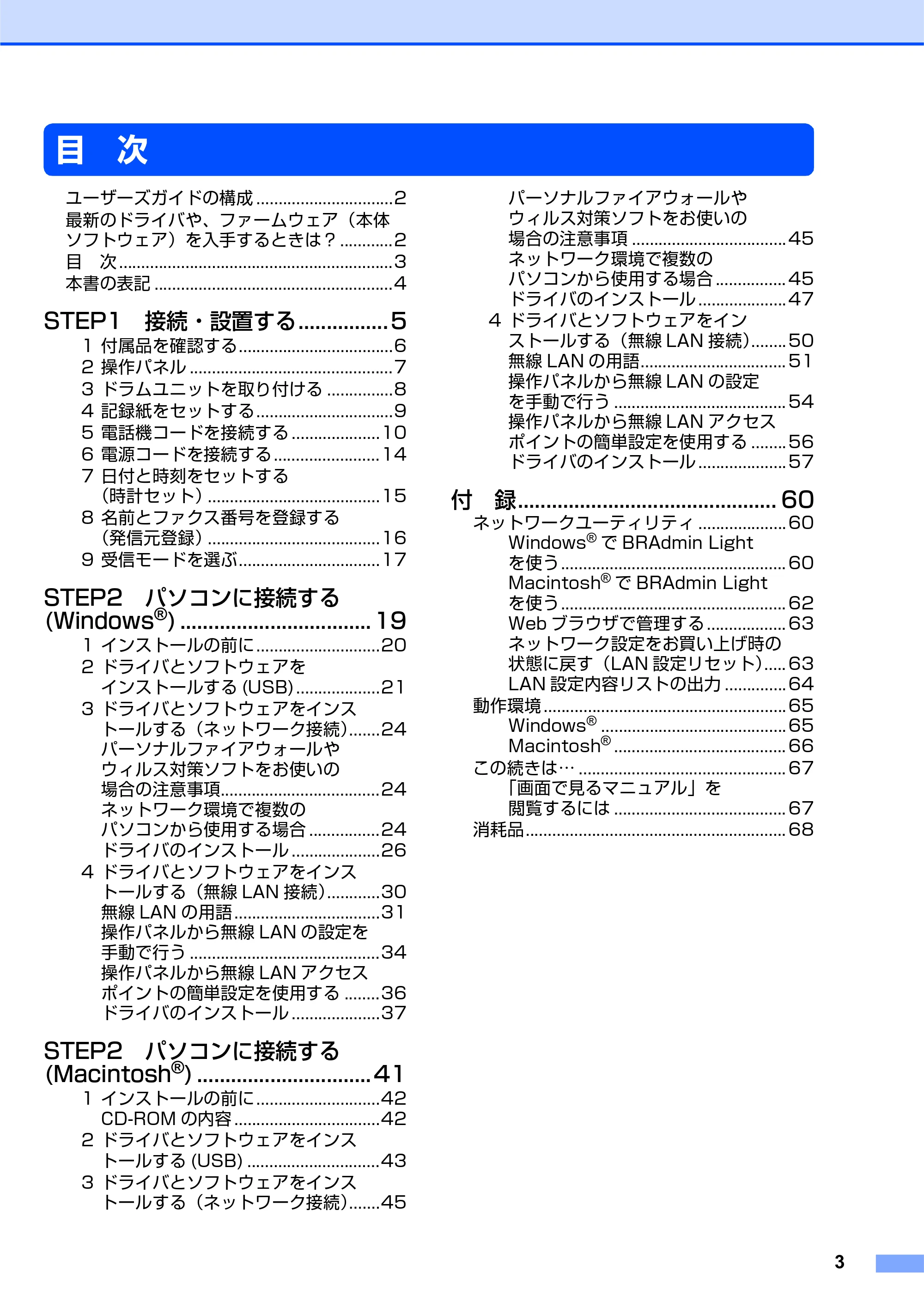

目 次
ユーザーズガイドの構成 ...............................2
最新のドライバや、ファームウェア（本体
ソフトウェア）を入手するときは？............2
目 次 ..............................................................3
本書の表記 ......................................................4
STEP1 接続・設置する................ 5
1 付属品を確認する...................................6
2 操作パネル ..............................................7
3 ドラムユニットを取り付ける ...............8
4 記録紙をセットする...............................9
5 電話機コードを接続する ....................10

6 電源コードを接続する ........................14

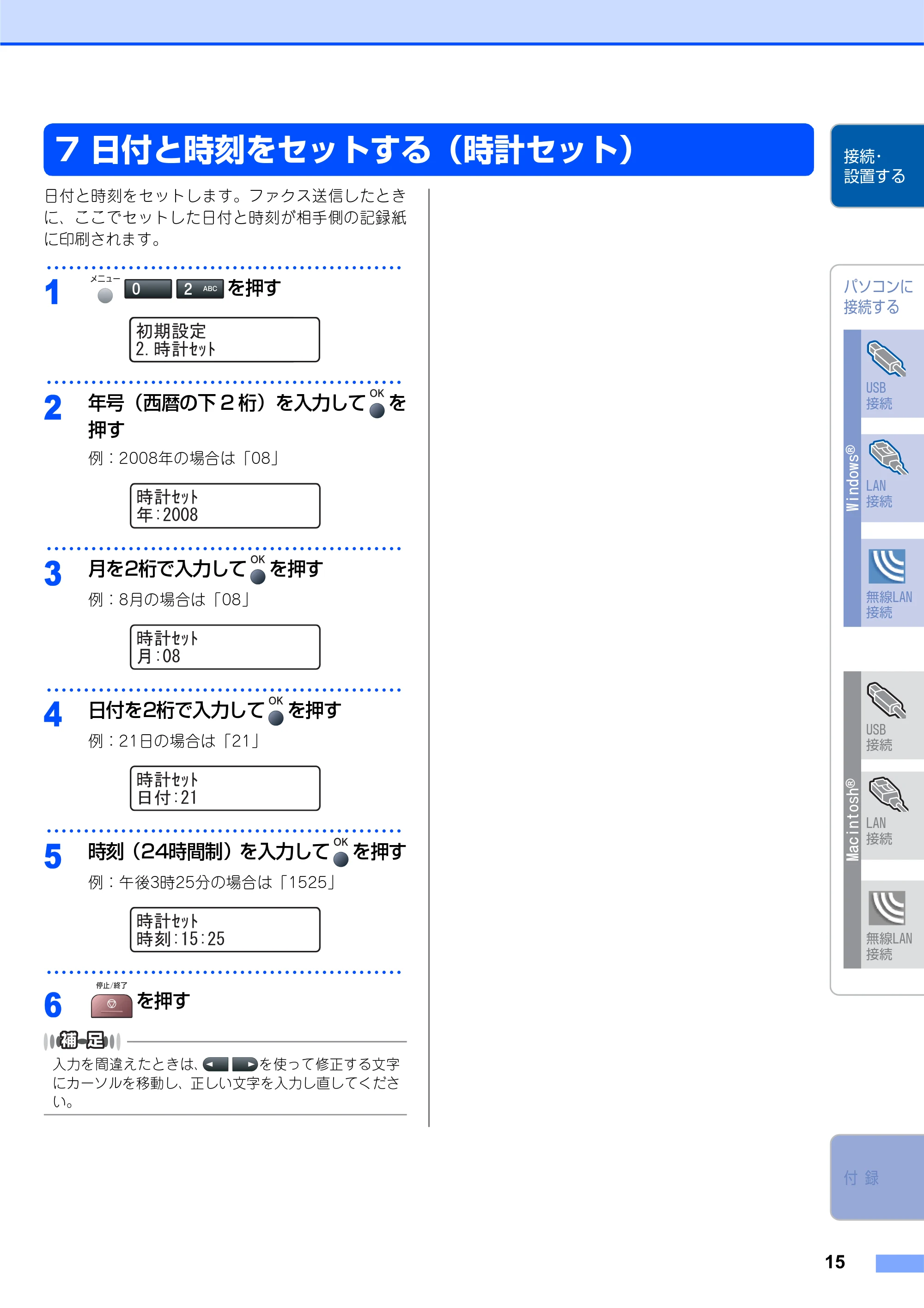

7 日付と時刻をセットする
（時計セット）.......................................15

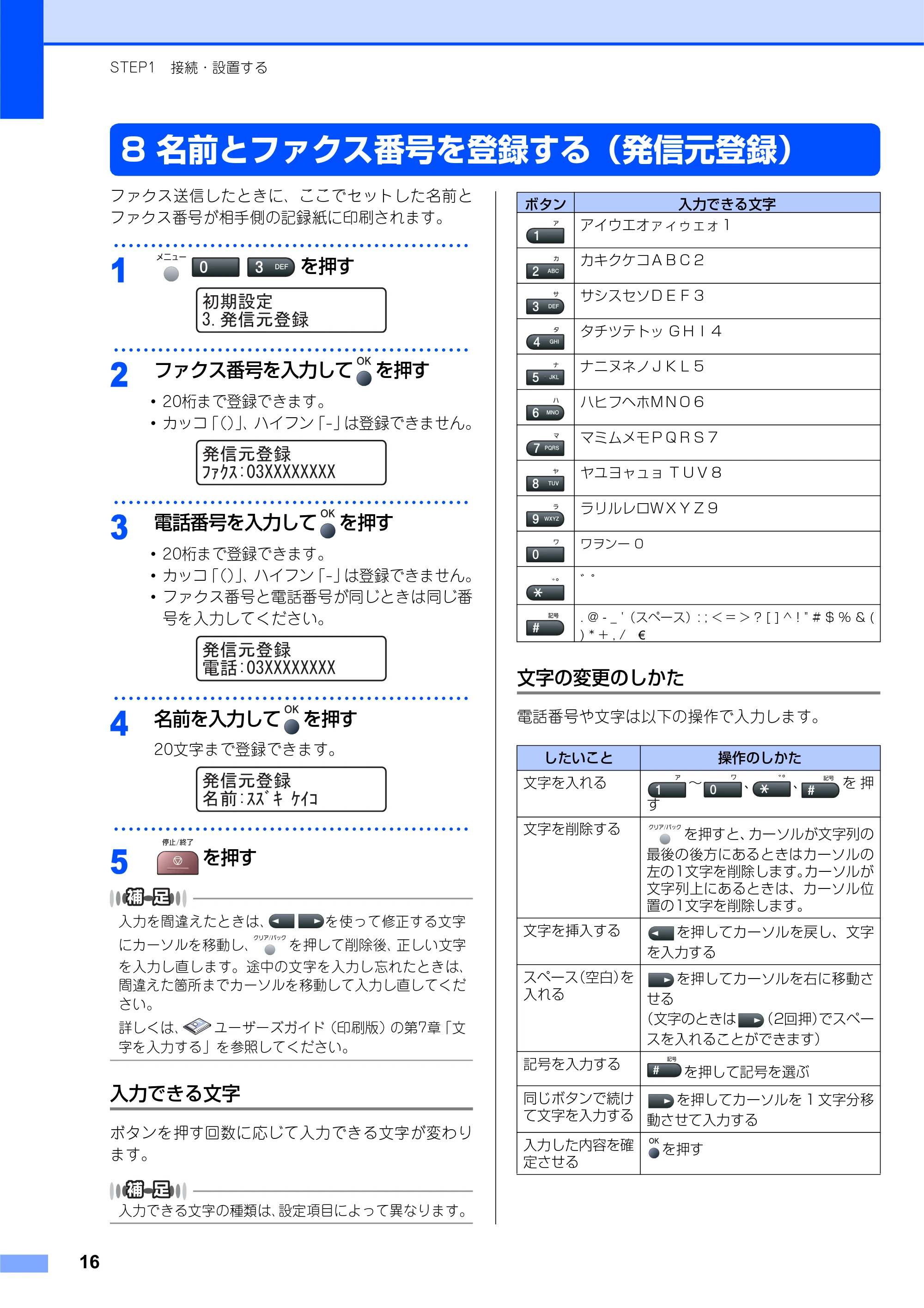

8 名前とファクス番号を登録する
（発信元登録）.......................................16

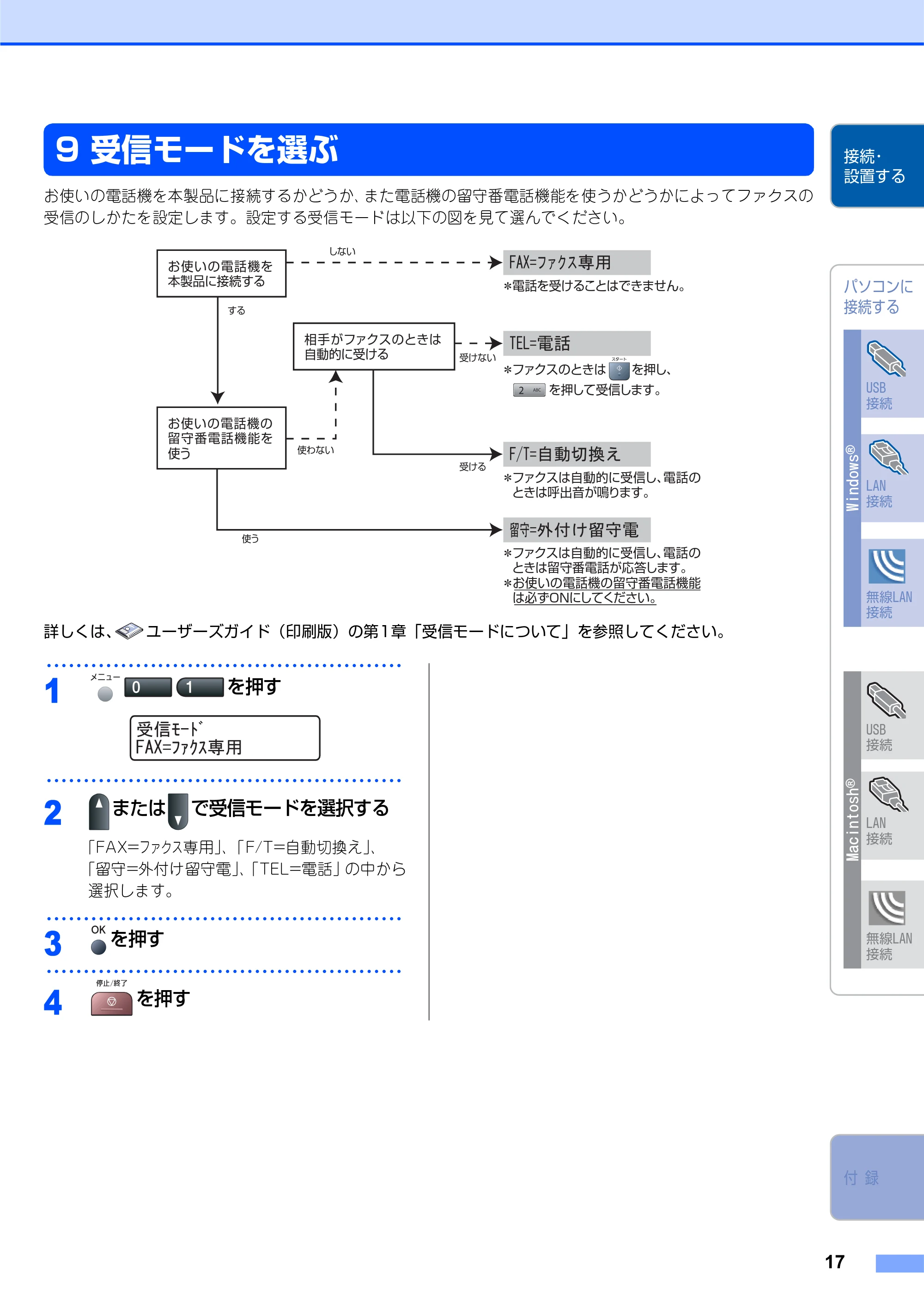

9 受信モードを選ぶ................................17

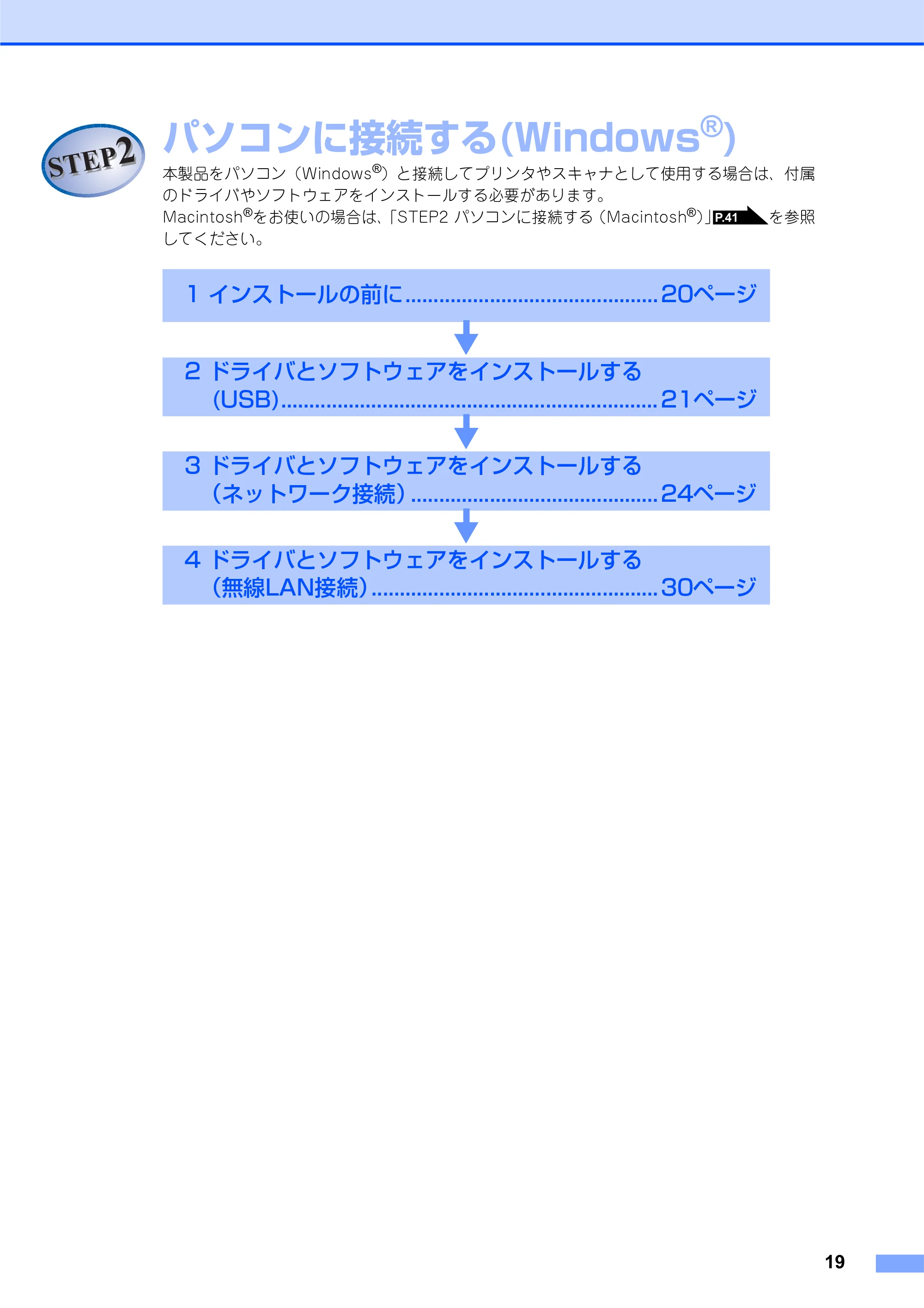

STEP2 パソコンに接続する
(Windows
®
) .................................. 19

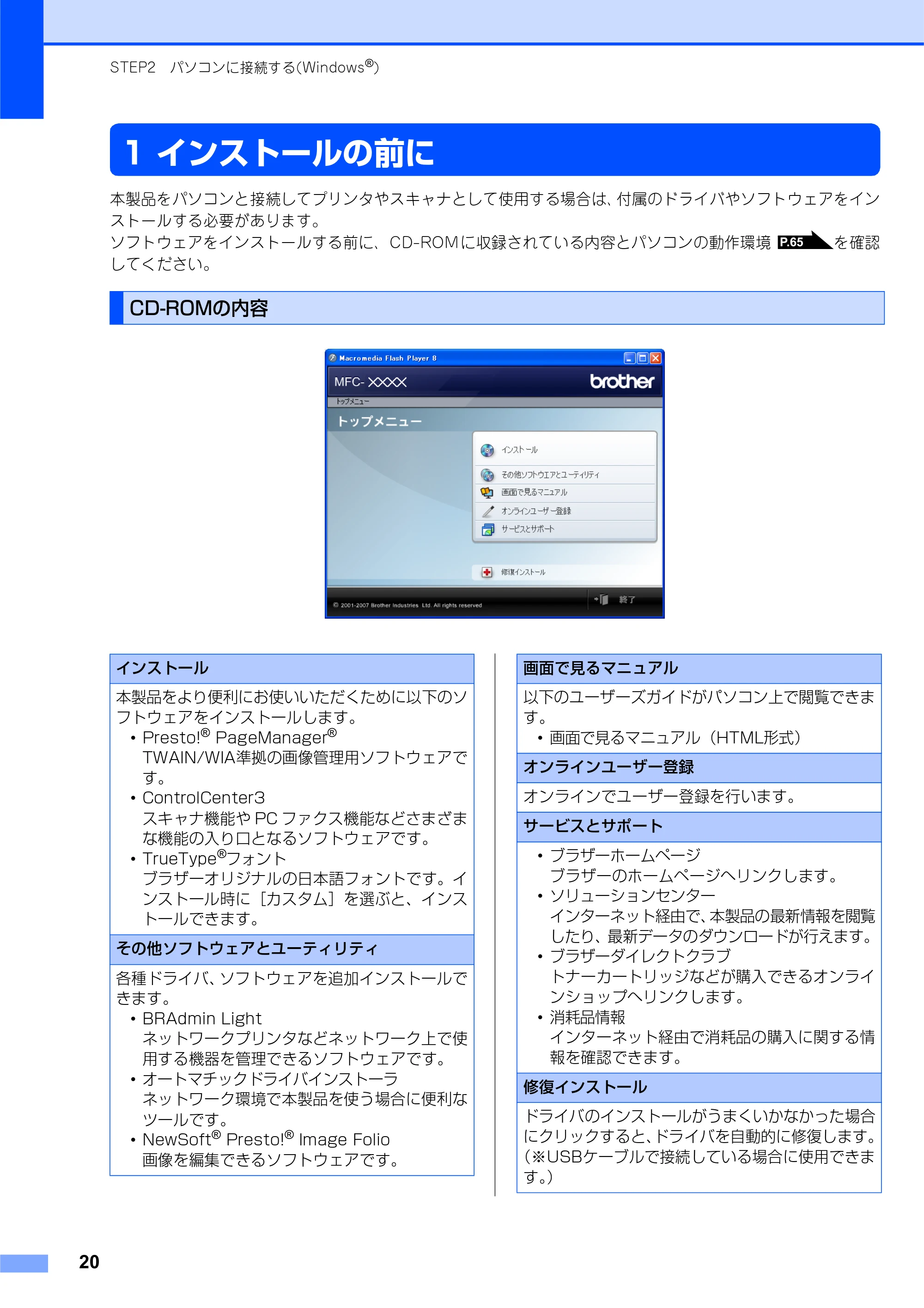

1 インストールの前に............................20

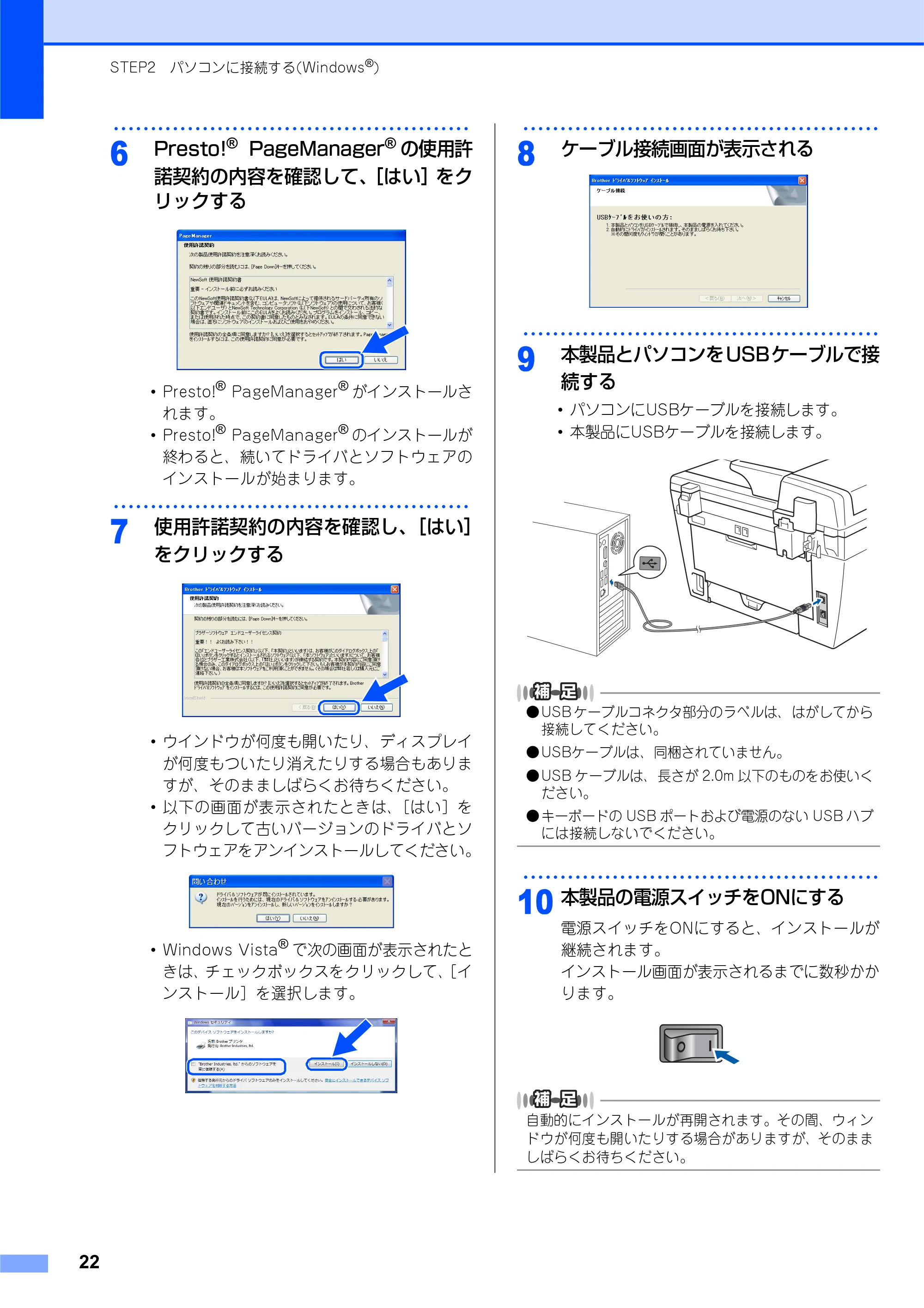

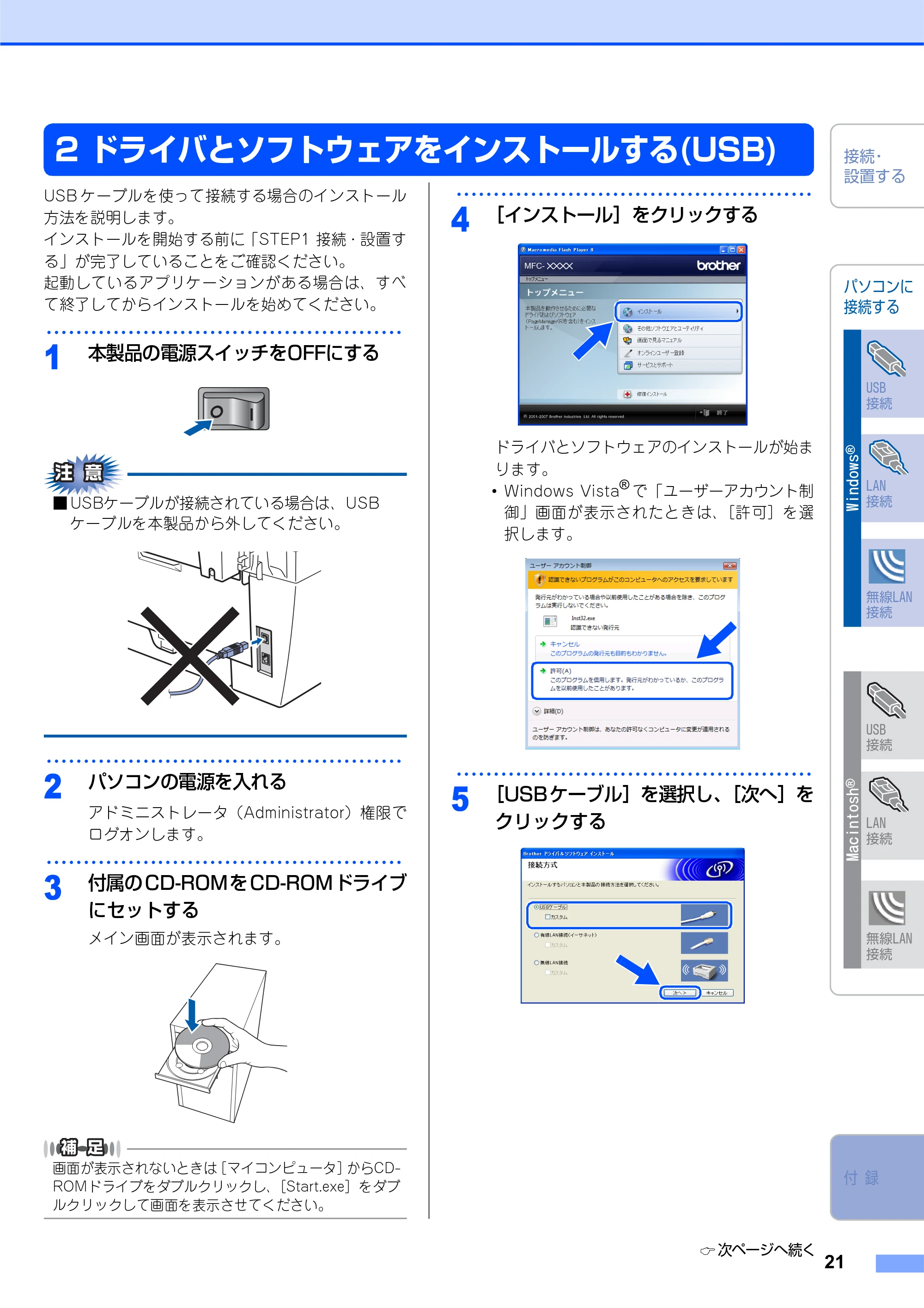

2 ドライバとソフトウェアを
インストールする (USB) ...................21

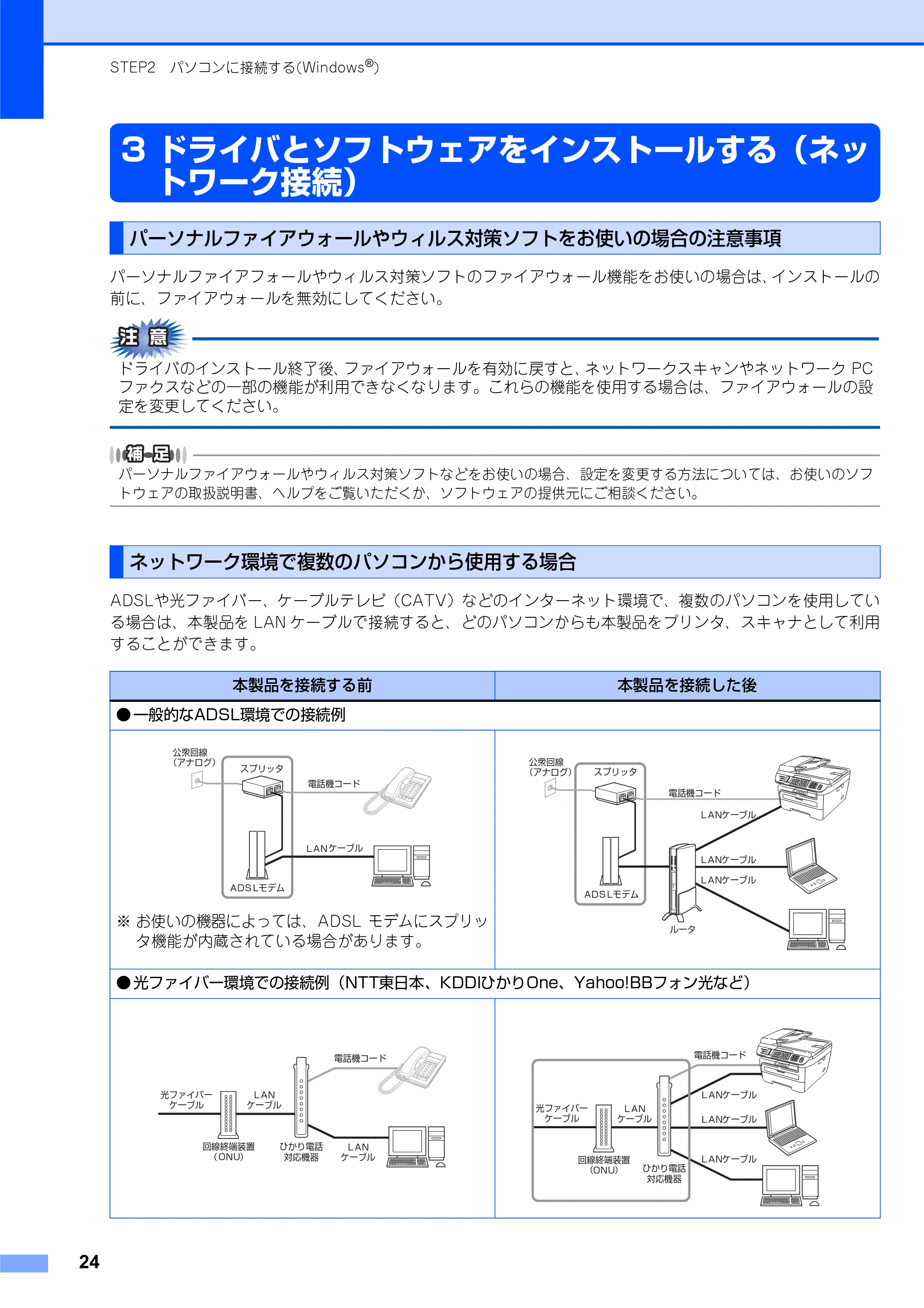

3 ドライバとソフトウェアをインス
トールする（ネットワーク接続）.......24
パーソナルファイアウォールや
ウィルス対策ソフトをお使いの
場合の注意事項....................................24

ネットワーク環境で複数の
パソコンから使用する場合 ................24

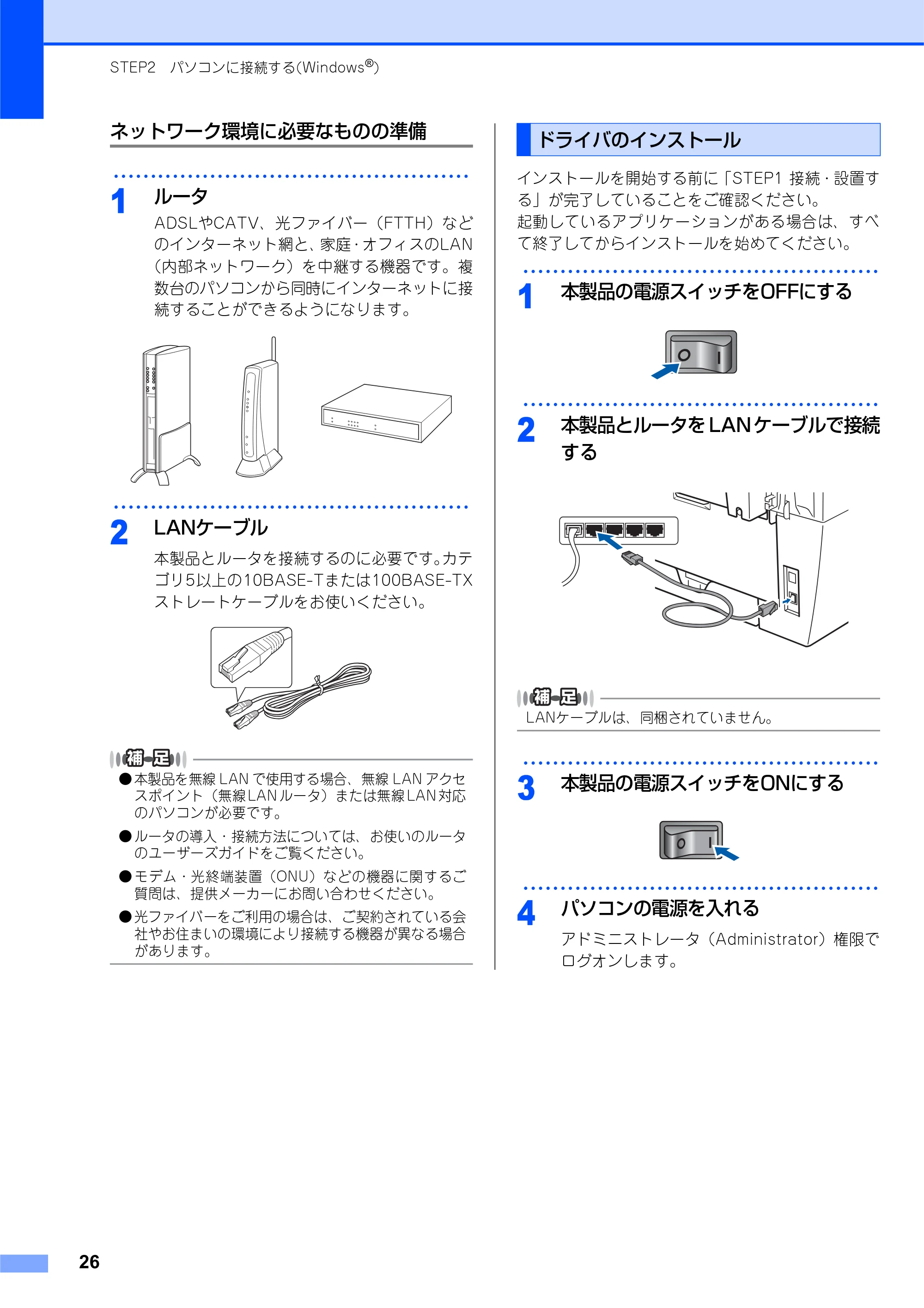

ドライバのインストール ....................26
4 ドライバとソフトウェアをインス
トールする（無線 LAN 接続）............30

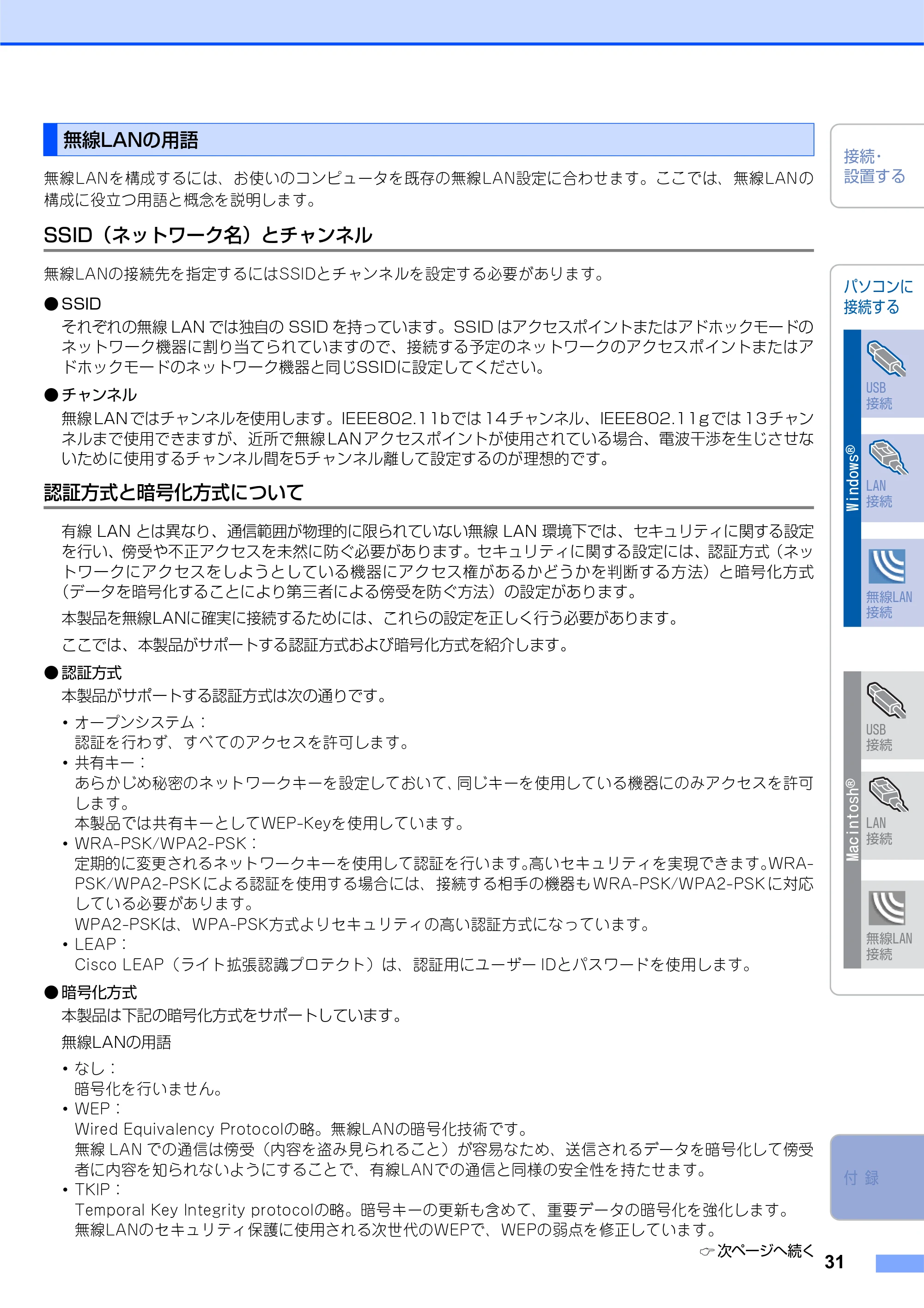

無線 LAN の用語 .................................31
操作パネルから無線 LAN の設定を
手動で行う ...........................................34

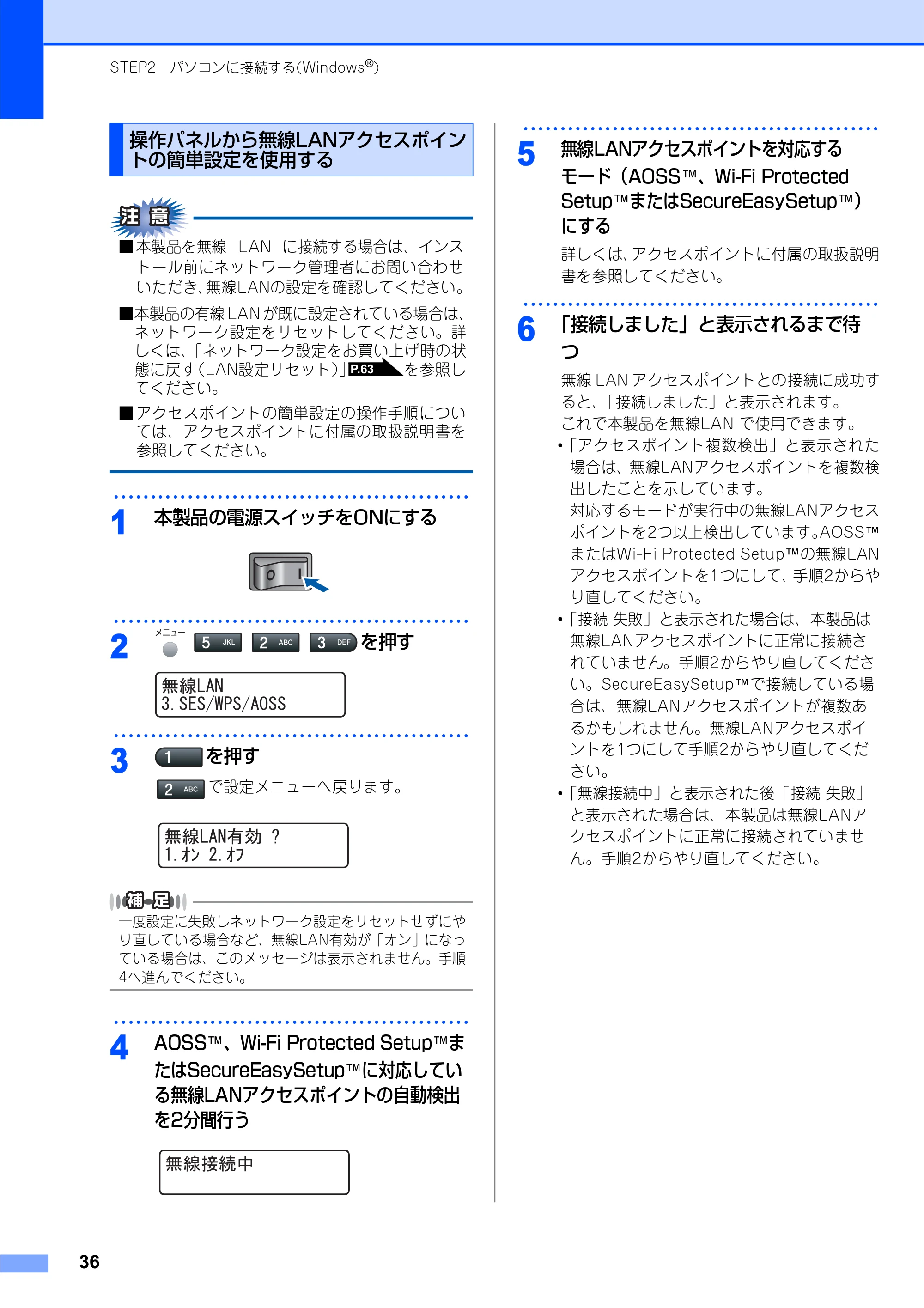

操作パネルから無線 LAN アクセス
ポイントの簡単設定を使用する ........36
ドライバのインストール ....................37

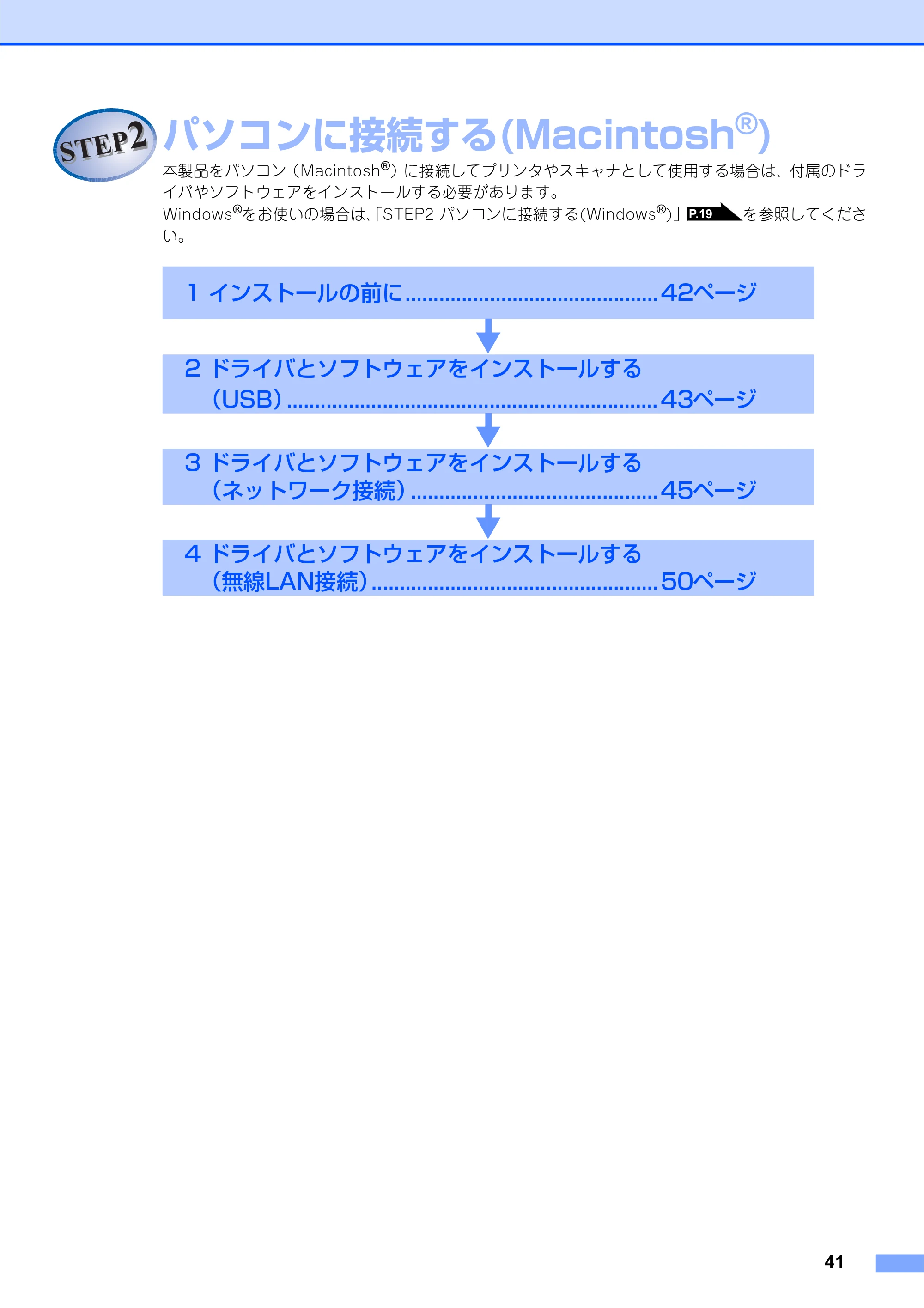

STEP2 パソコンに接続する
(Macintosh
®
) ............................... 41

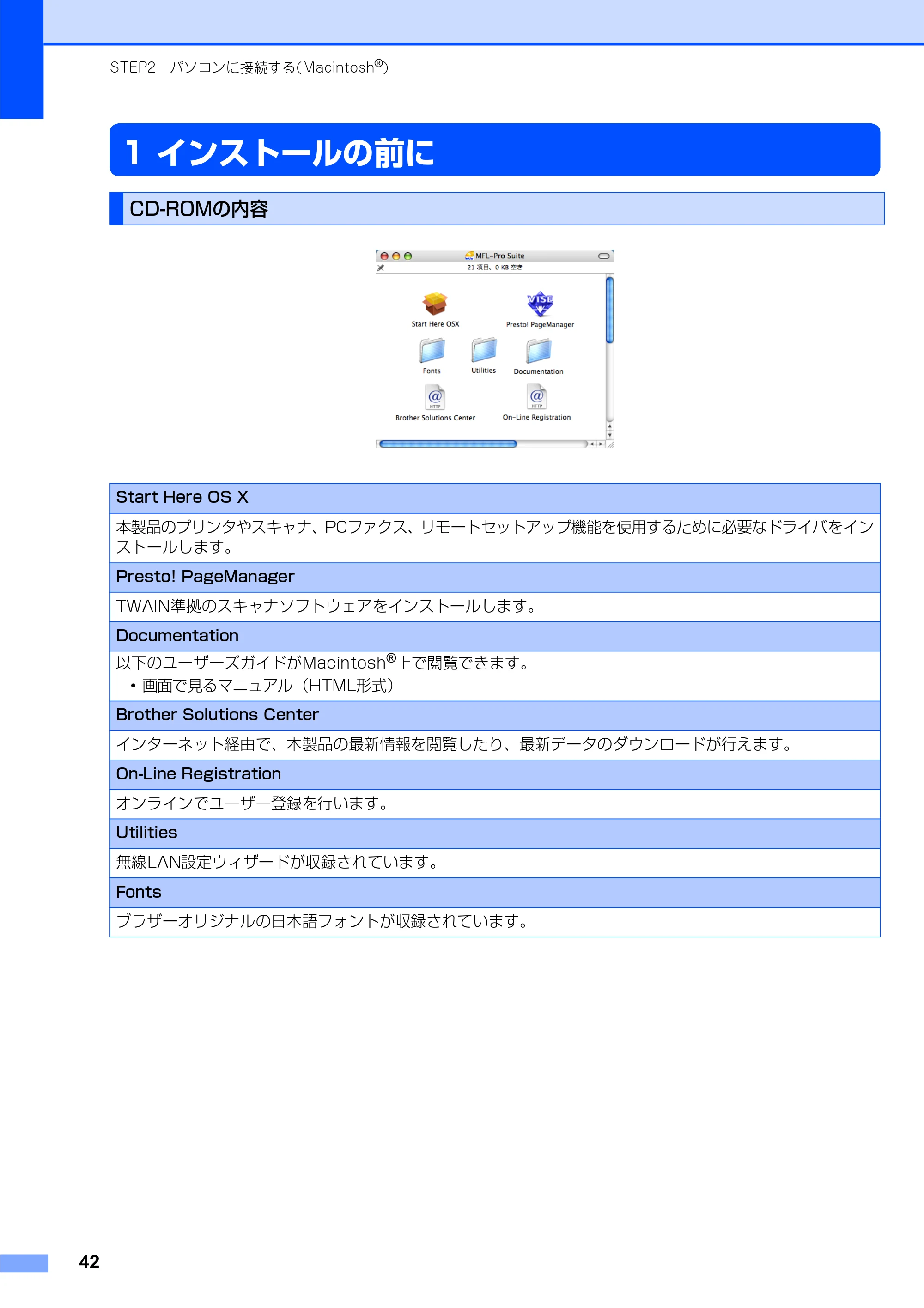

1 インストールの前に............................42
CD-ROM の内容 .................................42

2 ドライバとソフトウェアをインス
トールする (USB) ..............................43

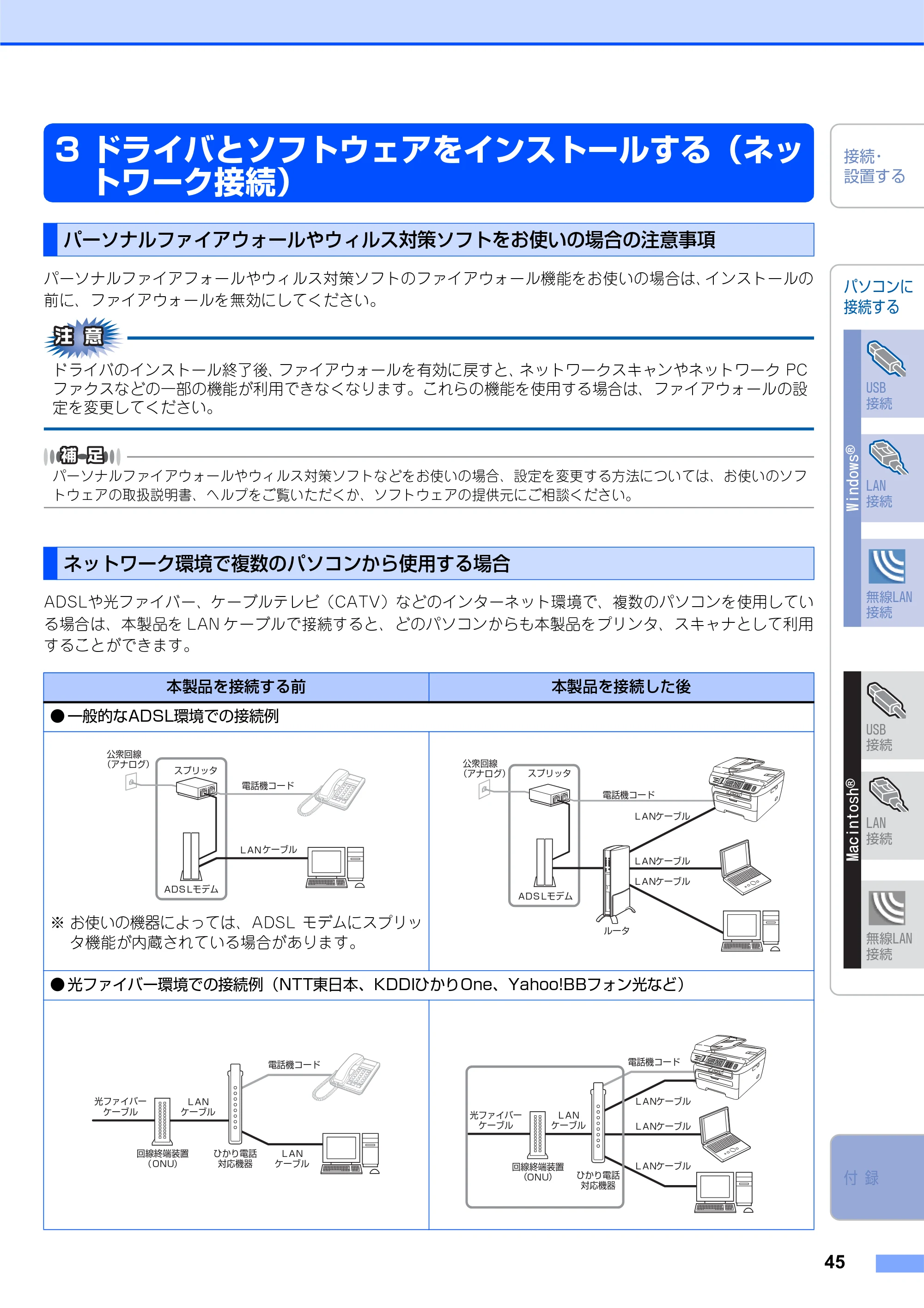

3 ドライバとソフトウェアをインス
トールする（ネットワーク接続）.......45
パーソナルファイアウォールや
ウィルス対策ソフトをお使いの
場合の注意事項 ................................... 45
ネットワーク環境で複数の
パソコンから使用する場合 ................ 45
ドライバのインストール .................... 47

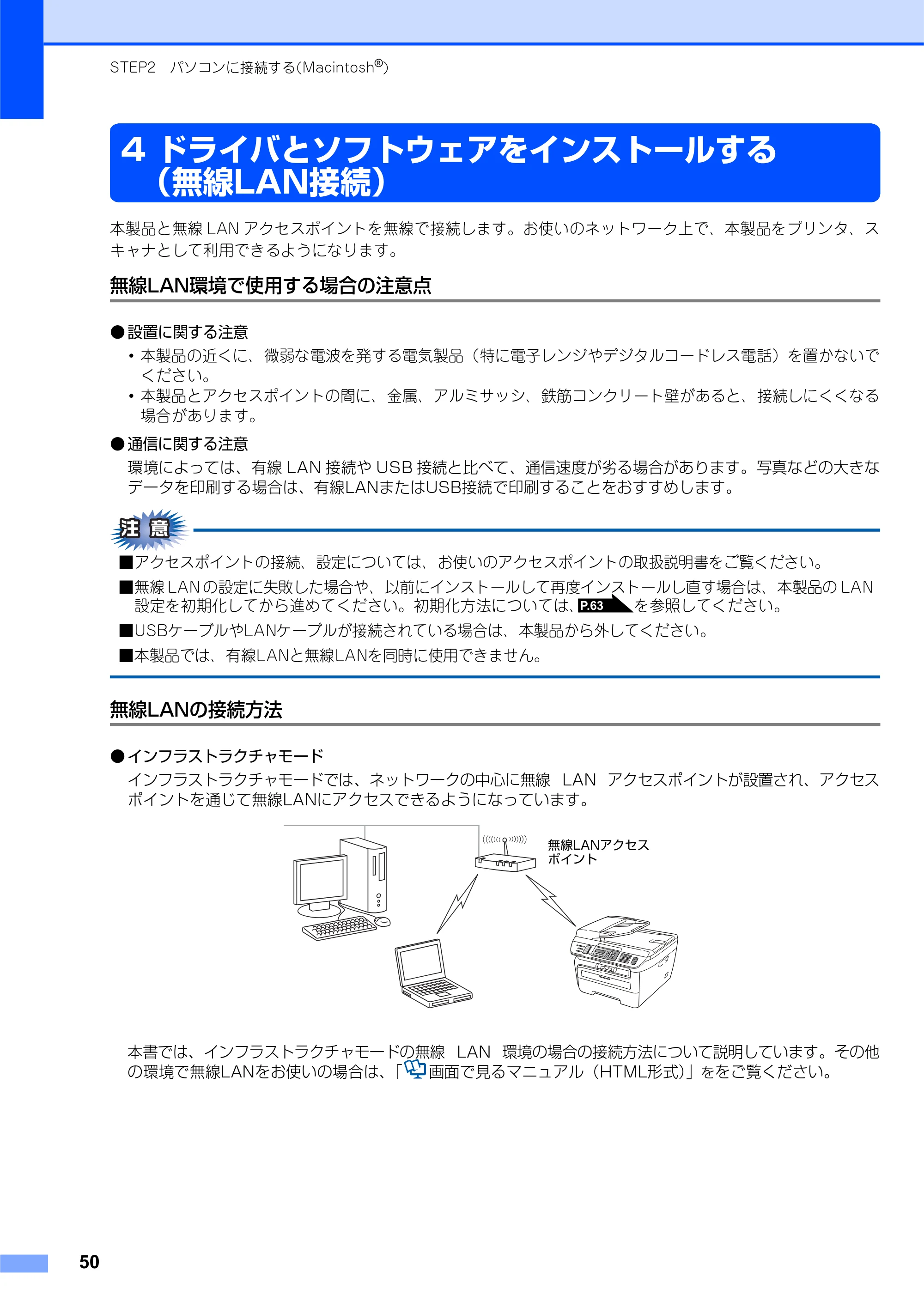

4 ドライバとソフトウェアをイン
ストールする（無線 LAN 接続）........ 50
無線 LAN の用語................................. 51
操作パネルから無線 LAN の設定
を手動で行う ....................................... 54

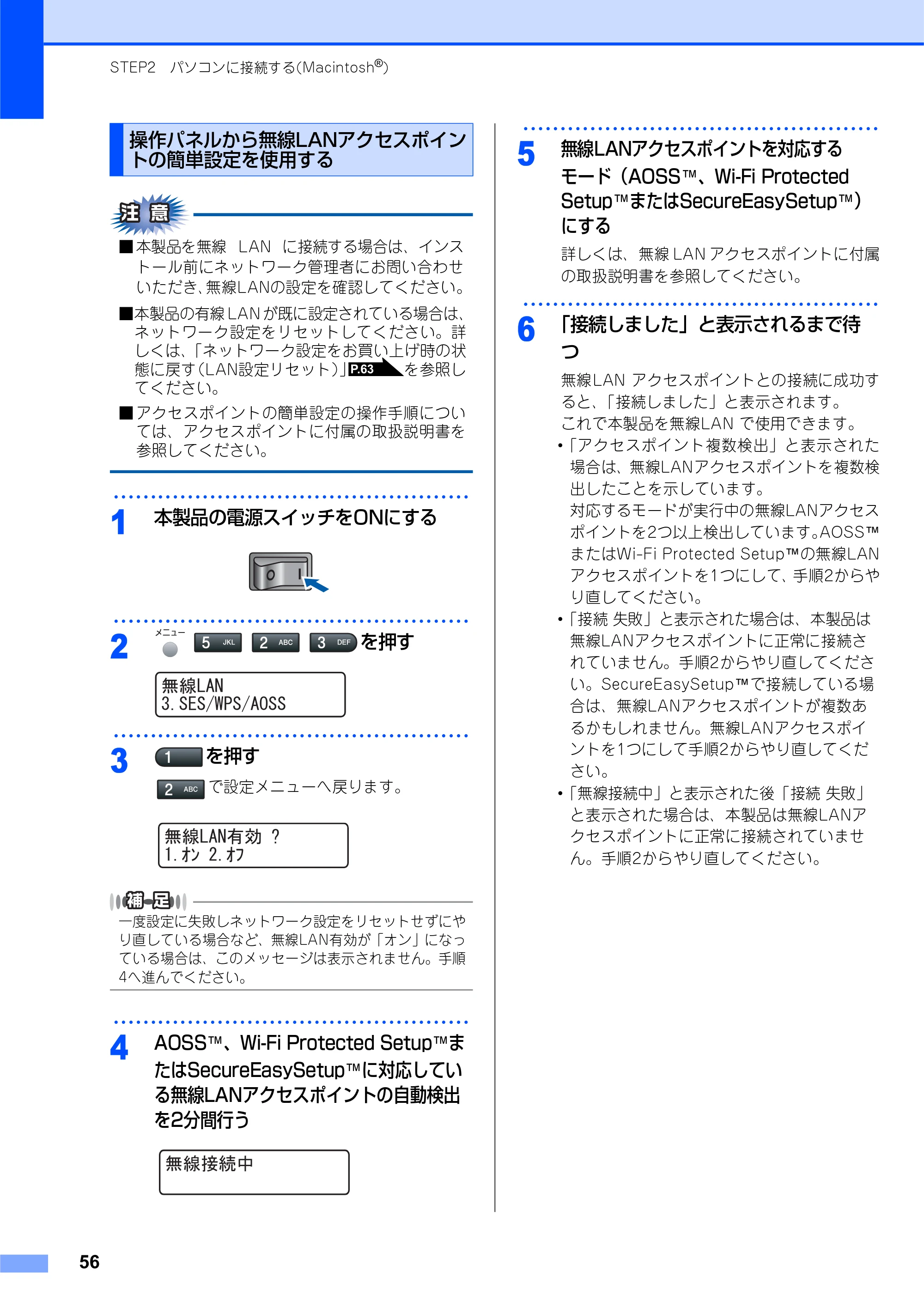

操作パネルから無線 LAN アクセス
ポイントの簡単設定を使用する ........ 56

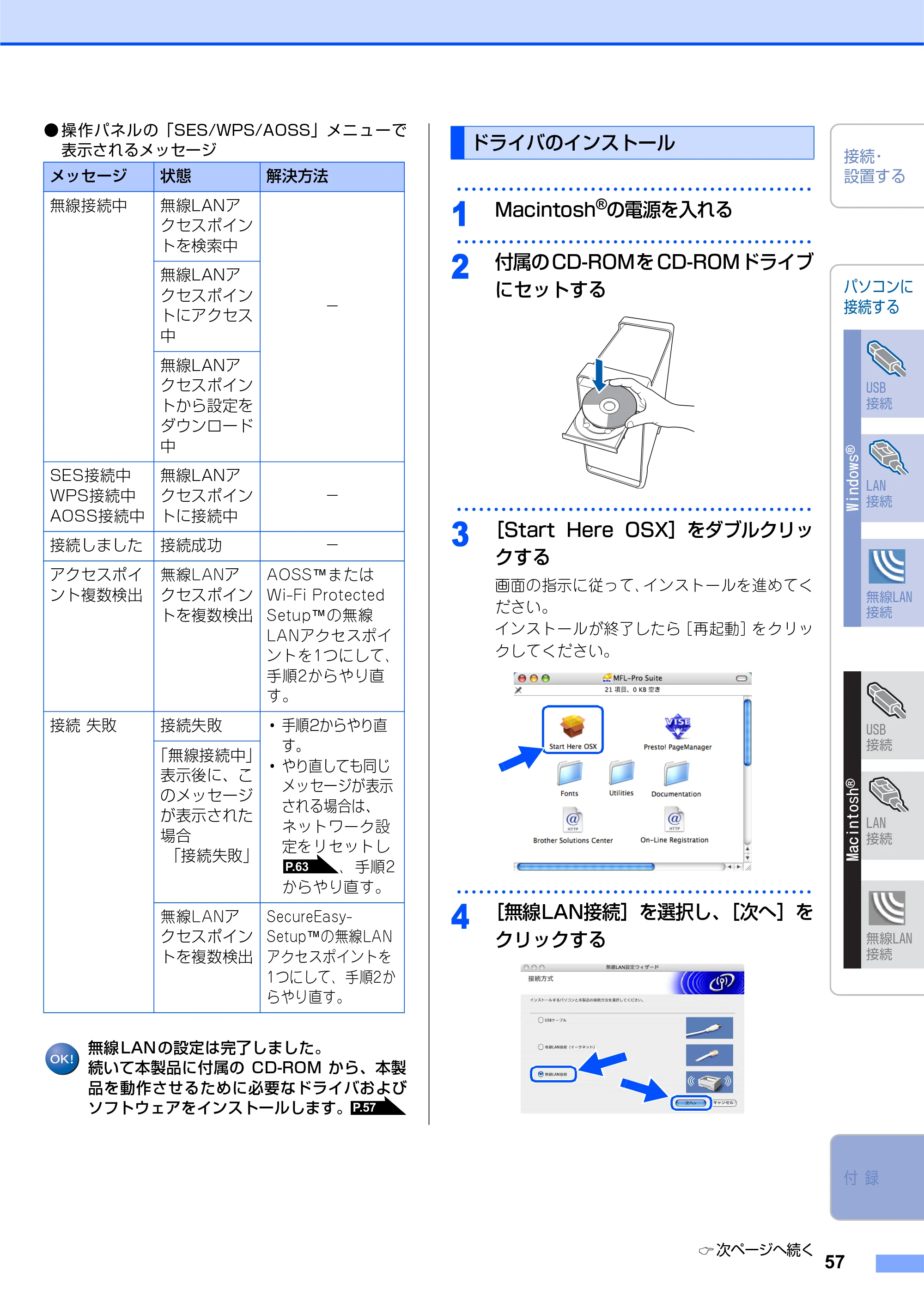

ドライバのインストール .................... 57
付 録.............................................. 60
ネットワークユーティリティ .................... 60
Windows
®
で BRAdmin Light
を使う................................................... 60
Macintosh
®
で BRAdmin Light
を使う................................................... 62
Web ブラウザで管理する .................. 63
ネットワーク設定をお買い上げ時の
状態に戻す（LAN 設定リセット）..... 63
LAN 設定内容リストの出力 .............. 64
動作環境 ....................................................... 65

Windows
®
.......................................... 65
Macintosh
®
....................................... 66
この続きは… ............................................... 67
「画面で見るマニュアル」を
閲覧するには ....................................... 67
消耗品........................................................... 68

4

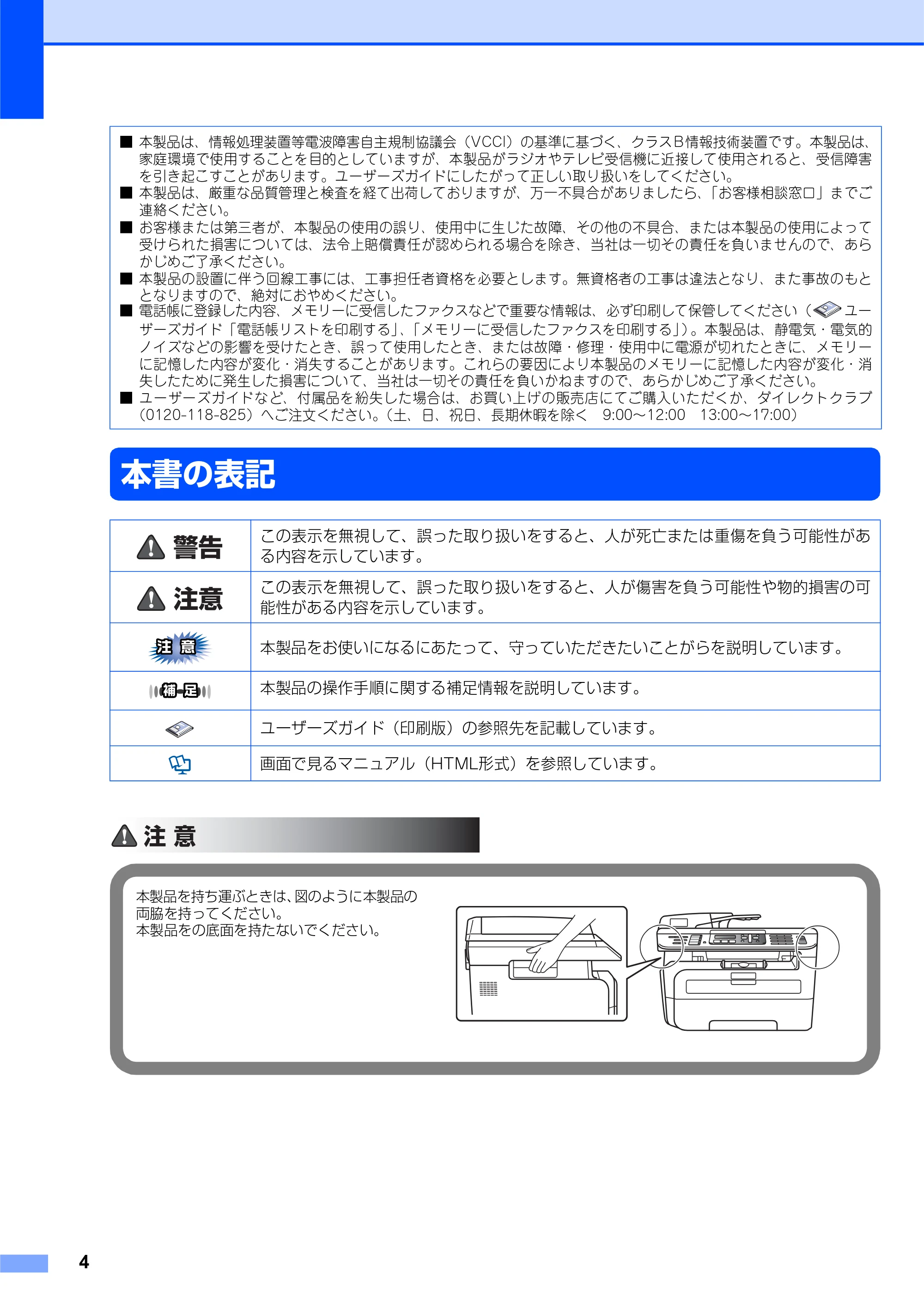

本書の表記
■ 本製品は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づく、クラスB情報技術装置です。本製品は、
家庭環境で使用することを目的としていますが、本製品がラジオやテレビ受信機に近接して使用されると、受信障害
を引き起こすことがあります。ユーザーズガイドにしたがって正しい取り扱いをしてください。
■ 本製品は、厳重な品質管理と検査を経て出荷しておりますが、万一不具合がありましたら、「お客様相談窓口」までご
連絡ください。
■ お客様または第三者が、本製品の使用の誤り、使用中に生じた故障、その他の不具合、または本製品の使用によって
受けられた損害については、法令上賠償責任が認められる場合を除き、当社は一切その責任を負いませんので、あら
かじめご了承ください。
■ 本製品の設置に伴う回線工事には、工事担任者資格を必要とします。無資格者の工事は違法となり、また事故のもと
となりますので、絶対におやめください。
■ 電話帳に登録した内容、メモリーに受信したファクスなどで重要な情報は、必ず印刷して保管してください（ ユー

ザーズガイド「電話帳リストを印刷する」、「メモリーに受信したファクスを印刷する」）。本製品は、静電気・電気的
ノイズなどの影響を受けたとき、誤って使用したとき、または故障・修理・使用中に電源が切れたときに、メモリー
に記憶した内容が変化・消失することがあります。これらの要因により本製品のメモリーに記憶した内容が変化・消
失したために発生した損害について、当社は一切その責任を負いかねますので、あらかじめご了承ください。
■ ユーザーズガイドなど、付属品を紛失した場合は、お買い上げの販売店にてご購入いただくか、ダイレクトクラブ
（0120-118-825）へご注文ください。（土、日、祝日、長期休暇を除く 9:00～12:00 13:00～17:00）
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性があ
る内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性や物的損害の可
能性がある内容を示しています。
本製品をお使いになるにあたって、守っていただきたいことがらを説明しています。

本製品の操作手順に関する補足情報を説明しています。
ユーザーズガイド（印刷版）の参照先を記載しています。
画面で見るマニュアル（HTML形式）を参照しています。
注 意
本製品を持ち運ぶときは、図のように本製品の
両脇を持ってください。
本製品をの底面を持たないでください。

5

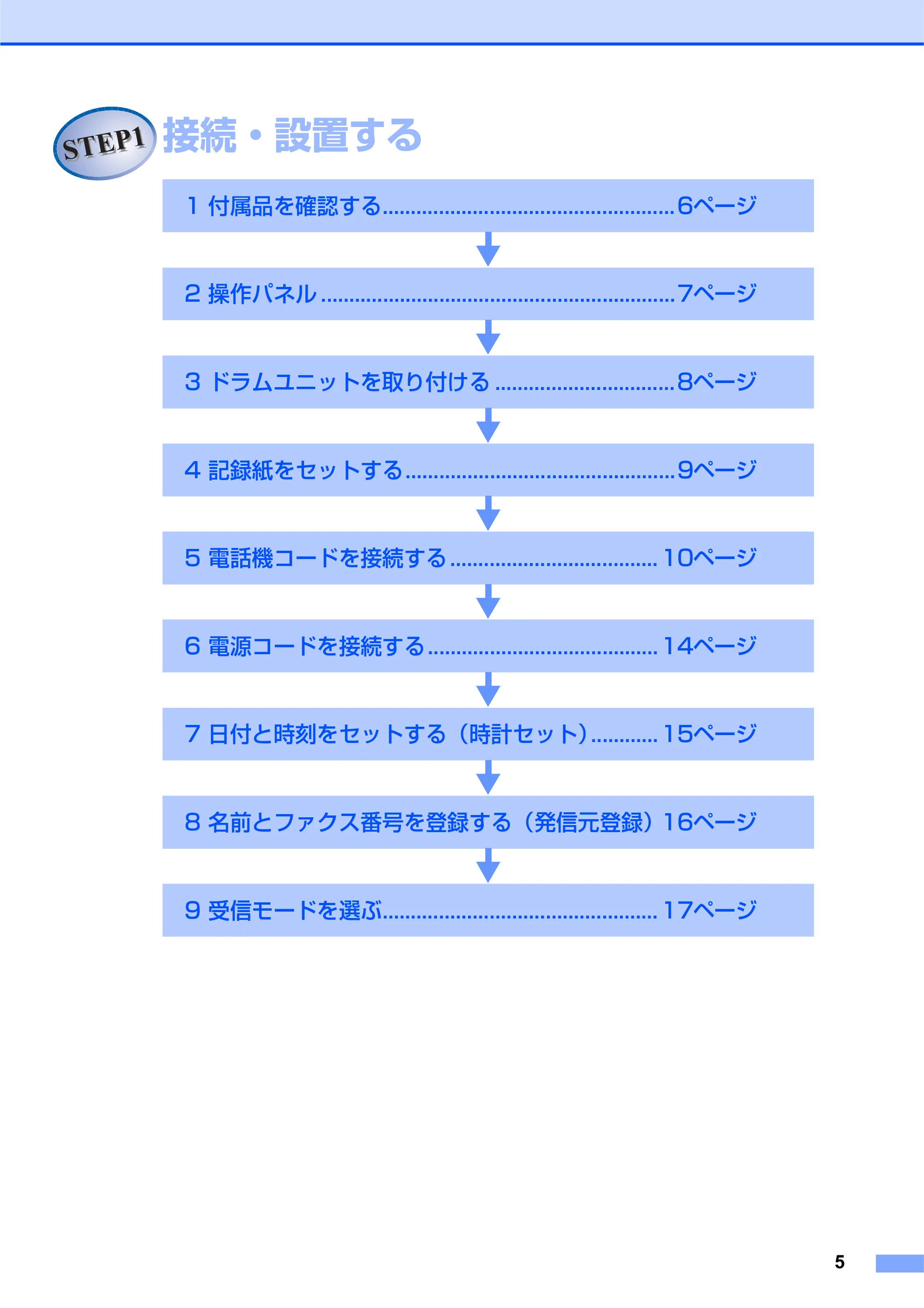

接続・設置する
1 付属品を確認する.................................................... 6ページ
2 操作パネル ...............................................................7ページ
3 ドラムユニットを取り付ける ................................ 8ページ
4 記録紙をセットする................................................9ページ
5 電話機コードを接続する ..................................... 10ページ
6 電源コードを接続する......................................... 14ページ
7 日付と時刻をセットする（時計セット）............ 15ページ
8 名前とファクス番号を登録する（発信元登録）16ページ
9 受信モードを選ぶ................................................. 17ページ

STEP1 接続・設置する

6
STEP1 接続・設置する

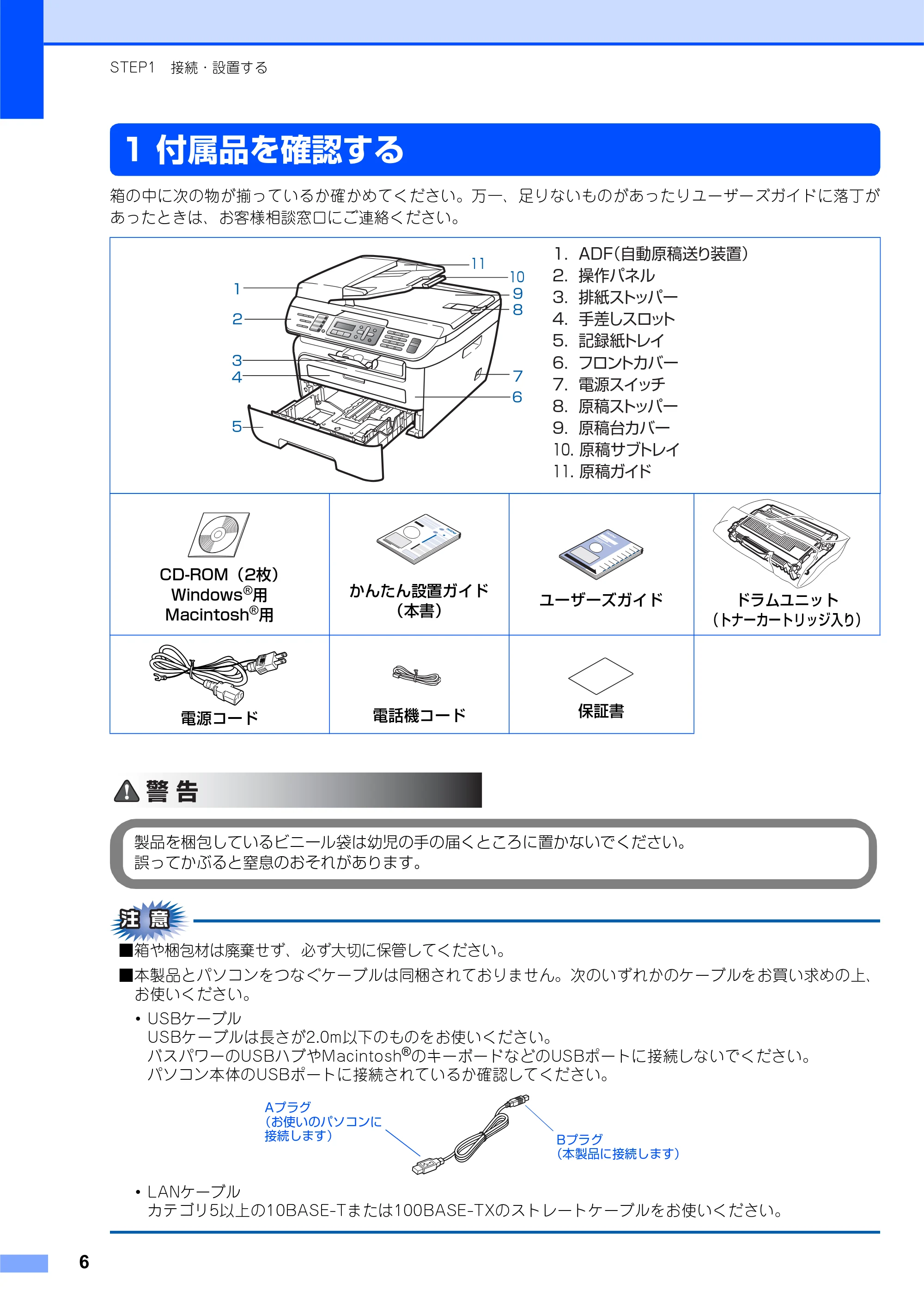

1 付属品を確認する
箱の中に次の物が揃っているか確かめてください。万一、足りないものがあったりユーザーズガイドに落丁が
あったときは、お客様相談窓口にご連絡ください。
■箱や梱包材は廃棄せず、必ず大切に保管してください。
■本製品とパソコンをつなぐケーブルは同梱されておりません。次のいずれかのケーブルをお買い求めの上、
お使いください。
･ USBケーブル
USBケーブルは長さが2.0m以下のものをお使いください。
バスパワーのUSBハブやMacintosh
®
のキーボードなどのUSBポートに接続しないでください。
パソコン本体のUSBポートに接続されているか確認してください。
･ LANケーブル
カテゴリ5以上の10BASE-Tまたは100BASE-TXのストレートケーブルをお使いください。
CD-ROM（2枚）
Windows
®
用
Macintosh
®
用
かんたん設置ガイド
（本書）
ユーザーズガイド ドラムユニット
（トナーカートリッジ入り）
電源コード 電話機コード

保証書

3
1
2
74
9
8
1. ADF（自動原稿送り装置）
2. 操作パネル
3. 排紙ストッパー
4. 手差しスロット
5. 記録紙トレイ
6. フロントカバー
7. 電源スイッチ
8. 原稿ストッパー
9. 原稿台カバー
10. 原稿サブトレイ
11. 原稿ガイド
5
6
10
11
警 告
製品を梱包しているビニール袋は幼児の手の届くところに置かないでください。
誤ってかぶると窒息のおそれがあります。
Aプラグ
（お使いのパソコンに
接続します） Bプラグ
（本製品に接続します）

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
7

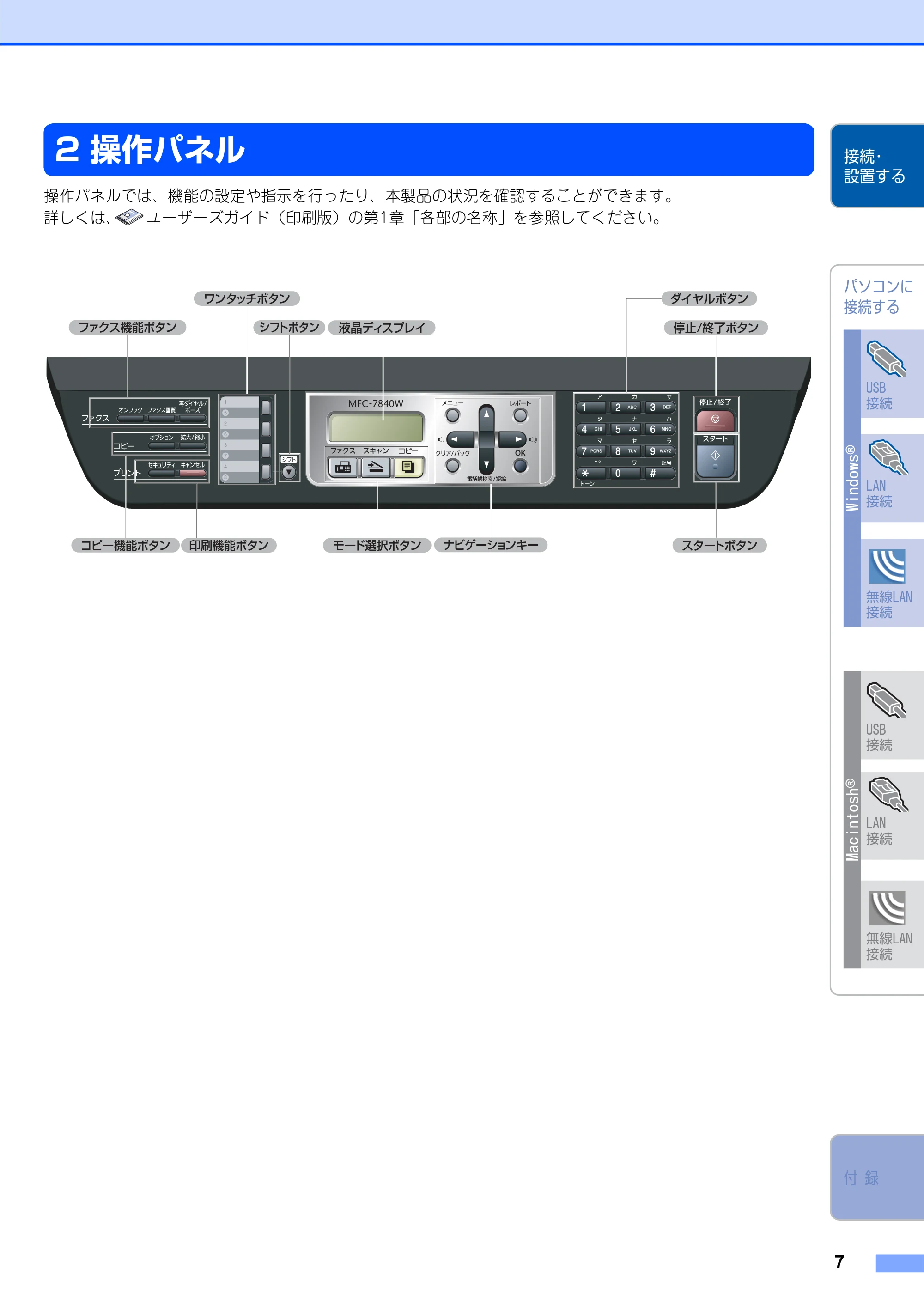

2 操作パネル
操作パネルでは、機能の設定や指示を行ったり、本製品の状況を確認することができます。
詳しくは、 ユーザーズガイド（印刷版）の第1章「各部の名称」を参照してください。
ダイヤルボタン
ファクス機能ボタン
スタートボタンコピー機能ボタン 印刷機能ボタン
シフトボタン
ワンタッチボタン
液晶ディスプレイ 停止/終了ボタン
ナビゲーションキーモード選択ボタン

8
STEP1 接続・設置する

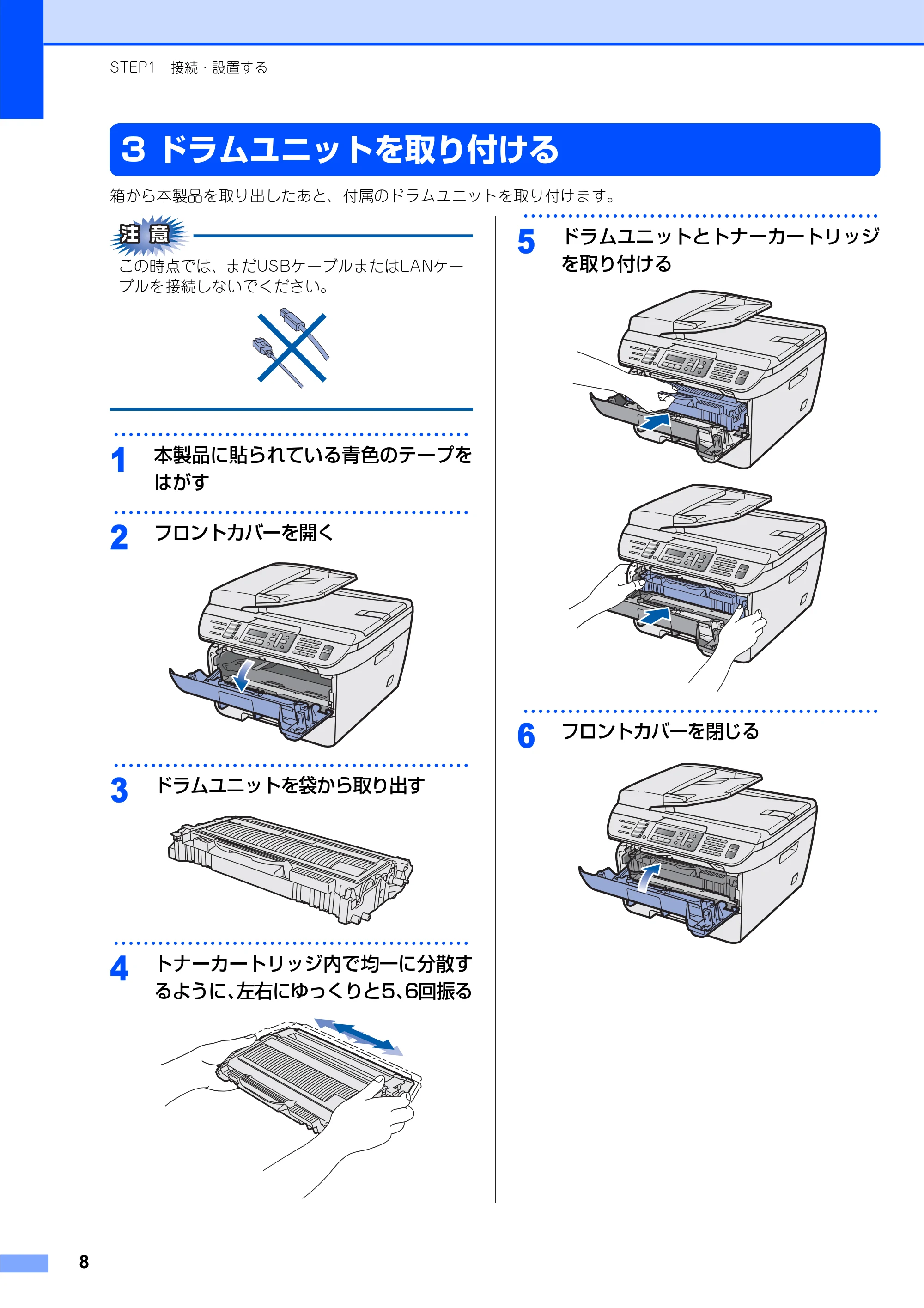

3 ドラムユニットを取り付ける
箱から本製品を取り出したあと、付属のドラムユニットを取り付けます。
この時点では、まだUSBケーブルまたはLANケー
ブルを接続しないでください。
････････････････････････････････････････････････
1
本製品に貼られている青色のテープを
はがす
････････････････････････････････････････････････
2
フロントカバーを開く
････････････････････････････････････････････････
3
ドラムユニットを袋から取り出す
････････････････････････････････････････････････
4
トナーカートリッジ内で均一に分散す
るように、左右にゆっくりと5、6回振る
････････････････････････････････････････････････
5
ドラムユニットとトナーカートリッジ
を取り付ける

････････････････････････････････････････････････
6
フロントカバーを閉じる

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
9

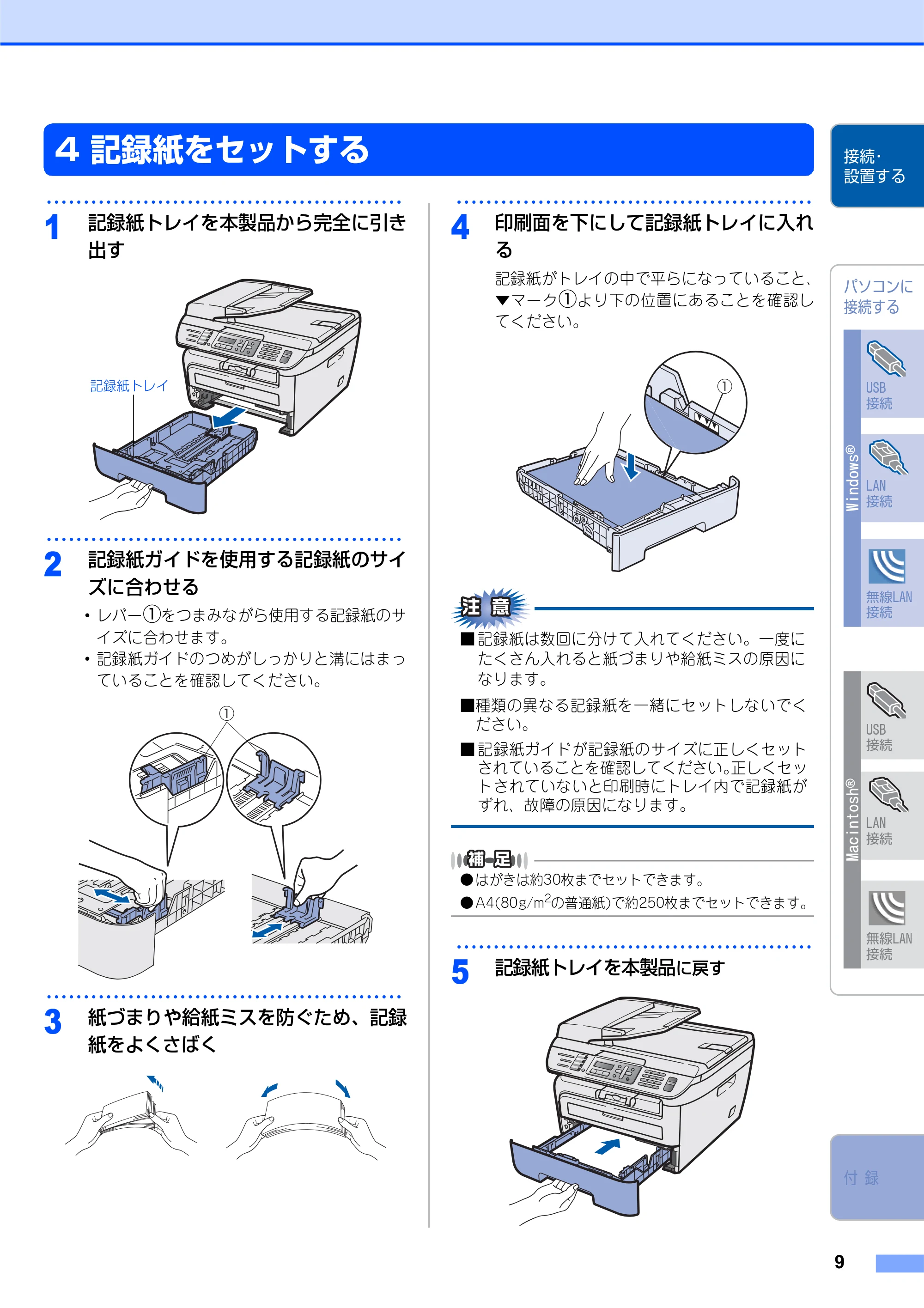

4 記録紙をセットする
････････････････････････････････････････････････
1
記録紙トレイを本製品から完全に引き
出す
････････････････････････････････････････････････
2
記録紙ガイドを使用する記録紙のサイ
ズに合わせる
･ レバー①をつまみながら使用する記録紙のサ
イズに合わせます。
･ 記録紙ガイドのつめがしっかりと溝にはまっ
ていることを確認してください。
････････････････････････････････････････････････
3
紙づまりや給紙ミスを防ぐため、記録
紙をよくさばく
････････････････････････････････････････････････
4
印刷面を下にして記録紙トレイに入れ
る
記録紙がトレイの中で平らになっていること、

▼マーク①より下の位置にあることを確認し
てください。
■ 記録紙は数回に分けて入れてください。一度に
たくさん入れると紙づまりや給紙ミスの原因に
なります。
■種類の異なる記録紙を一緒にセットしないでく
ださい。
■ 記録紙ガイドが記録紙のサイズに正しくセット
されていることを確認してください。正しくセッ
トされていないと印刷時にトレイ内で記録紙が
ずれ、故障の原因になります。

• はがきは約30枚までセットできます。
• A4(80g/m

2
の普通紙)で約250枚までセットできます。
････････････････････････････････････････････････
5
記録紙トレイを本製品に戻す
記録紙トレイ
①
①

10
STEP1 接続・設置する

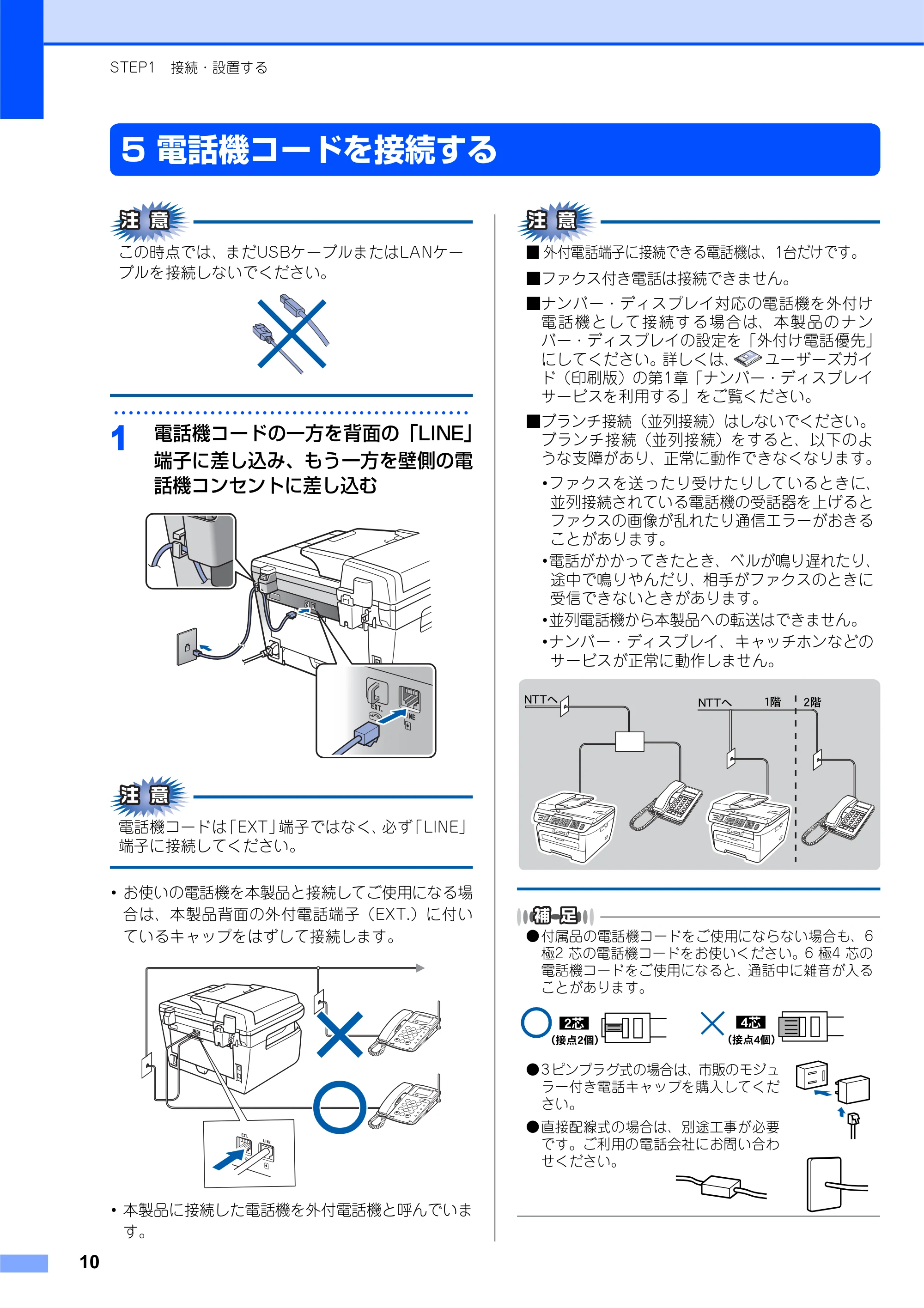

5 電話機コードを接続する
この時点では、まだUSBケーブルまたはLANケー
ブルを接続しないでください。
････････････････････････････････････････････････
1
電話機コードの一方を背面の「LINE」
端子に差し込み、もう一方を壁側の電
話機コンセントに差し込む
電話機コードは「EXT」端子ではなく、必ず「LINE」
端子に接続してください。
･ お使いの電話機を本製品と接続してご使用になる場
合は、本製品背面の外付電話端子（EXT.）に付い
ているキャップをはずして接続します。
･ 本製品に接続した電話機を外付電話機と呼んでいま
す。
■ 外付電話端子に接続できる電話機は、1台だけです。
■ファクス付き電話は接続できません。
■ナンバー・ディスプレイ対応の電話機を外付け
電話機として接続す る場合は、本製品の ナン
バー・ディスプレイの設定を「外付け電話優先」
にしてください。詳しくは、 ユーザーズガイ
ド（印刷版）の第1章「ナンバー・ディスプレイ
サービスを利用する」をご覧ください。

■ブランチ接続（並列接続）はしないでください。
ブランチ接続（並列接続）をすると、以下のよ
うな支障があり、正常に動作できなくなります。
･ファクスを送ったり受けたりしているときに、
並列接続されている電話機の受話器を上げると
ファクスの画像が乱れたり通信エラーがおきる
ことがあります。
･電話がかかってきたとき、ベルが鳴り遅れたり、
途中で鳴りやんだり、相手がファクスのときに
受信できないときがあります。
･並列電話機から本製品への転送はできません。
･ナンバー・ディスプレイ、キャッチホンなどの
サービスが正常に動作しません。

• 付属品の電話機コードをご使用にならない場合も、6

極2 芯の電話機コードをお使いください。6 極4 芯の
電話機コードをご使用になると、通話中に雑音が入る
ことがあります。

• 3ピンプラグ式の場合は、市販のモジュ

ラー付き電話キャップを購入してくだ
さい。

• 直接配線式の場合は、別途工事が必要

です。ご利用の電話会社にお問い合わ
せください。
ŏŕŕ͒ ŏŕŕ͒ ٴIJ ٴij

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
11

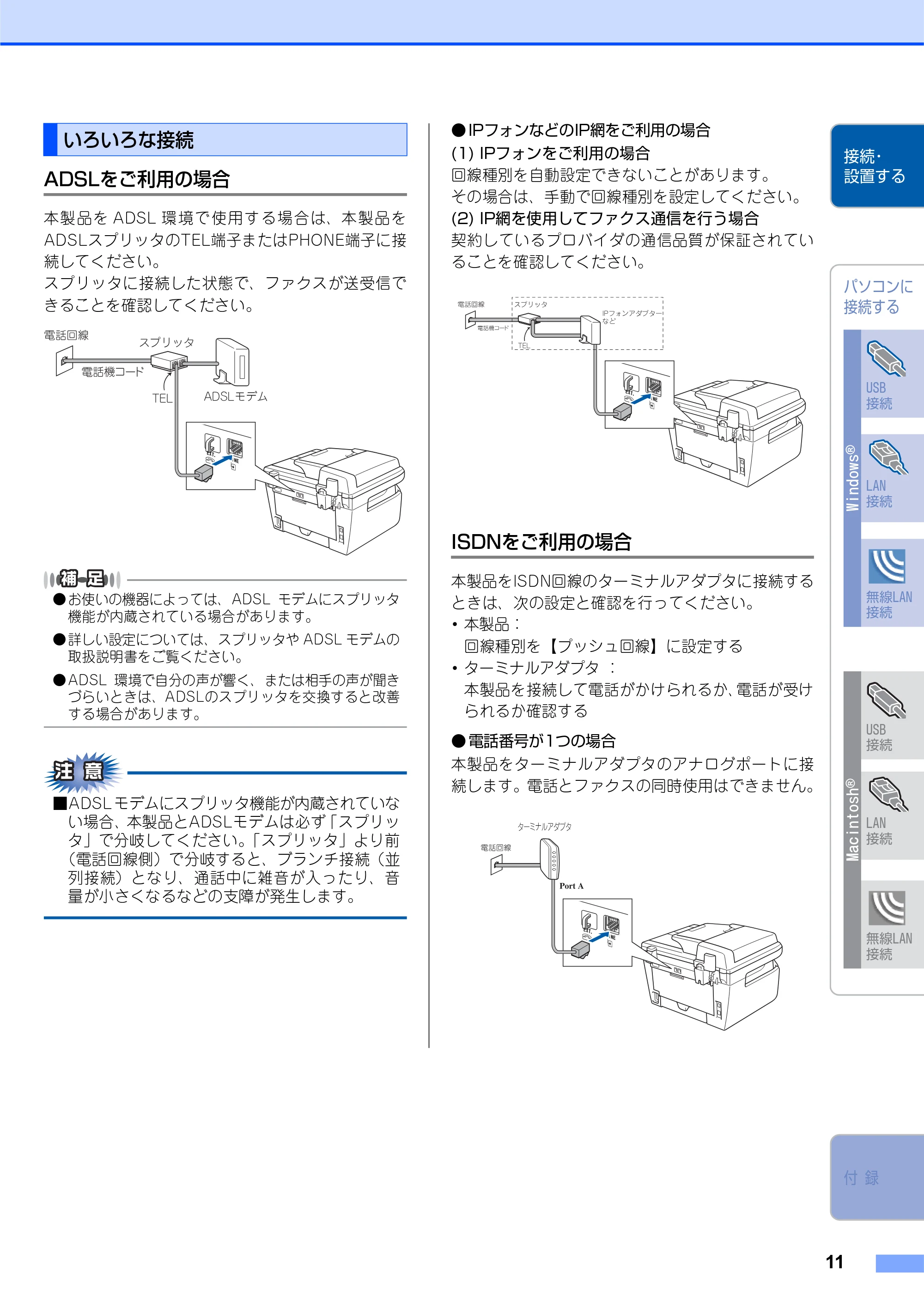

ADSLをご利用の場合
本製品を ADSL 環境で使用する場合は、本製品を
ADSLスプリッタのTEL端子またはPHONE端子に接
続してください。
スプリッタに接続した状態で、ファクスが送受信で
きることを確認してください。

• お使いの機器によっては、ADSL モデムにスプリッタ

機能が内蔵されている場合があります。

• 詳しい設定については、スプリッタや ADSL モデムの

取扱説明書をご覧ください。

• ADSL 環境で自分の声が響く、または相手の声が聞き

づらいときは、ADSLのスプリッタを交換すると改善
する場合があります。
■ADSLモデムにスプリッタ機能が内蔵されていな
い場合、本製品とADSLモデムは必ず「スプリッ
タ」で分岐してください。「スプリッタ」より前
（電話回線側）で分岐すると、ブランチ接続（並
列接続）となり、通話中に雑音が入ったり、音
量が小さくなるなどの支障が発生します。

• IPフォンなどのIP網をご利用の場合

(1) IPフォンをご利用の場合
回線種別を自動設定できないことがあります。
その場合は、手動で回線種別を設定してください。
(2) IP網を使用してファクス通信を行う場合
契約しているプロバイダの通信品質が保証されてい
ることを確認してください。
ISDNをご利用の場合
本製品をISDN回線のターミナルアダプタに接続する
ときは、次の設定と確認を行ってください。
･ 本製品：
回線種別を【プッシュ回線】に設定する
･ ターミナルアダプタ ：
本製品を接続して電話がかけられるか、電話が受け
られるか確認する

• 電話番号が1つの場合

本製品をターミナルアダプタのアナログポートに接
続します。電話とファクスの同時使用はできません。
いろいろな接続

12
STEP1 接続・設置する

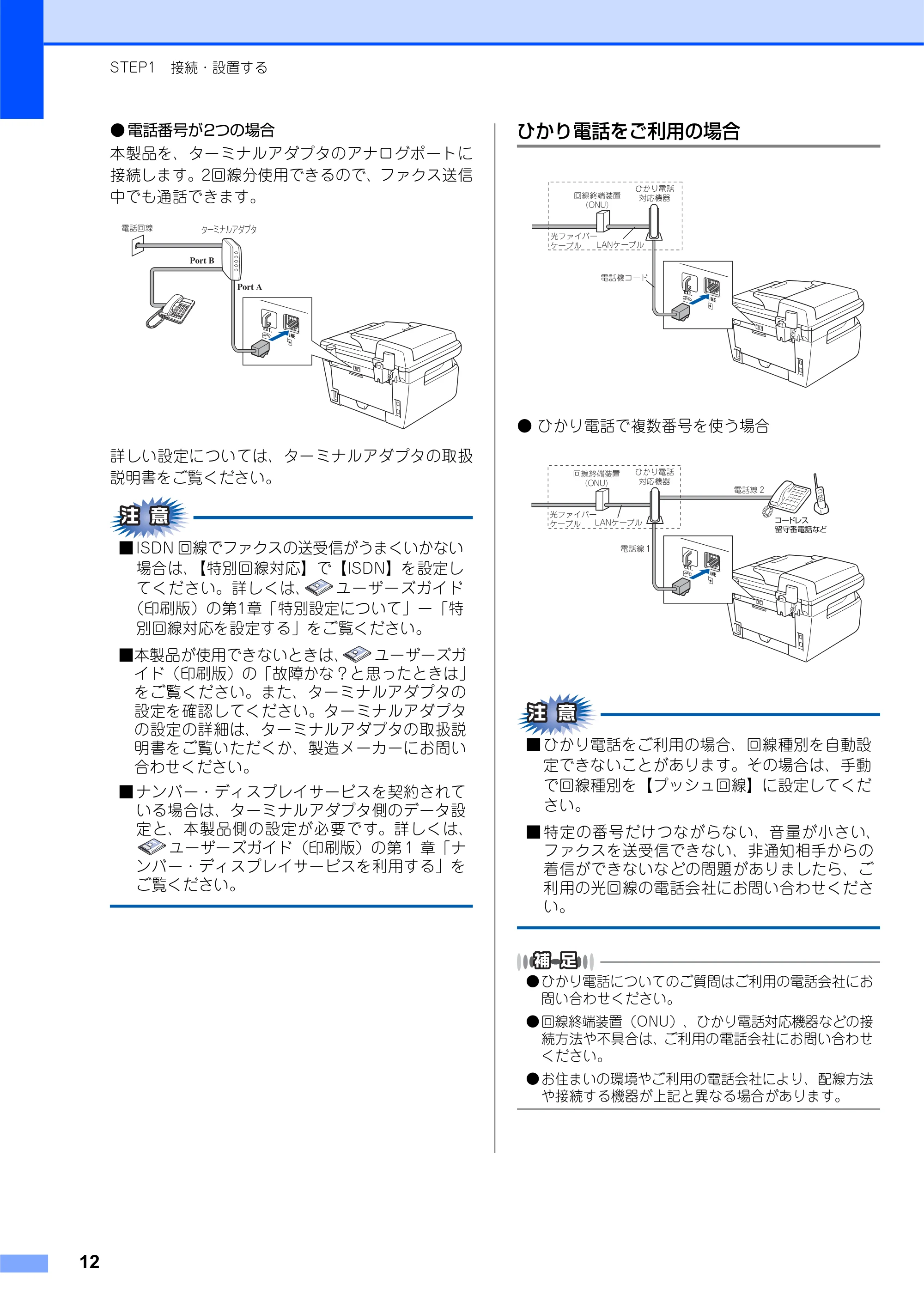

• 電話番号が2つの場合

本製品を、ターミナルアダプタのアナログポートに
接続します。2回線分使用できるので、ファクス送信
中でも通話できます。
詳しい設定については、ターミナルアダプタの取扱
説明書をご覧ください。
■ ISDN 回線でファクスの送受信がうまくいかない
場合は、【特別回線対応】で【ISDN】を設定し
てください。詳しくは、 ユーザーズガイド
（印刷版）の第1章「特別設定について」ー「特
別回線対応を設定する」をご覧ください。
■本製品が使用できないときは、 ユーザーズガ
イド（印刷版）の「故障かな？と思ったときは」
をご覧ください。また、ターミナルアダプタの
設定を確認してください。ターミナルアダプタ
の設定の詳細は、ターミナルアダプタの取扱説
明書をご覧いただくか、製造メーカーにお問い
合わせください。
■ ナンバー・ディスプレイサービスを契約されて
いる場合は、ターミナルアダプタ側のデータ設
定と、本製品側の設定が必要です。詳しくは、
ユーザーズガイド（印刷版）の第 1 章「ナ
ンバー・ディスプレイサービスを利用する」を
ご覧ください。

ひかり電話をご利用の場合

• ひかり電話で複数番号を使う場合

■ ひかり電話をご利用の場合、回線種別を自動設
定できないことがあります。その場合は、手動
で回線種別を【プッシュ回線】に設定してくだ
さい。
■ 特定の番号だけつながらない、音量が小さい、
ファクスを送受信できない、非通知相手からの
着信ができないなどの問題がありましたら、ご
利用の光回線の電話会社にお問い合わせくださ
い。

• ひかり電話についてのご質問はご利用の電話会社にお

問い合わせください。

• 回線終端装置（ONU）、ひかり電話対応機器などの接

続方法や不具合は、ご利用の電話会社にお問い合わせ
ください。

• お住まいの環境やご利用の電話会社により、配線方法

や接続する機器が上記と異なる場合があります。

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
13

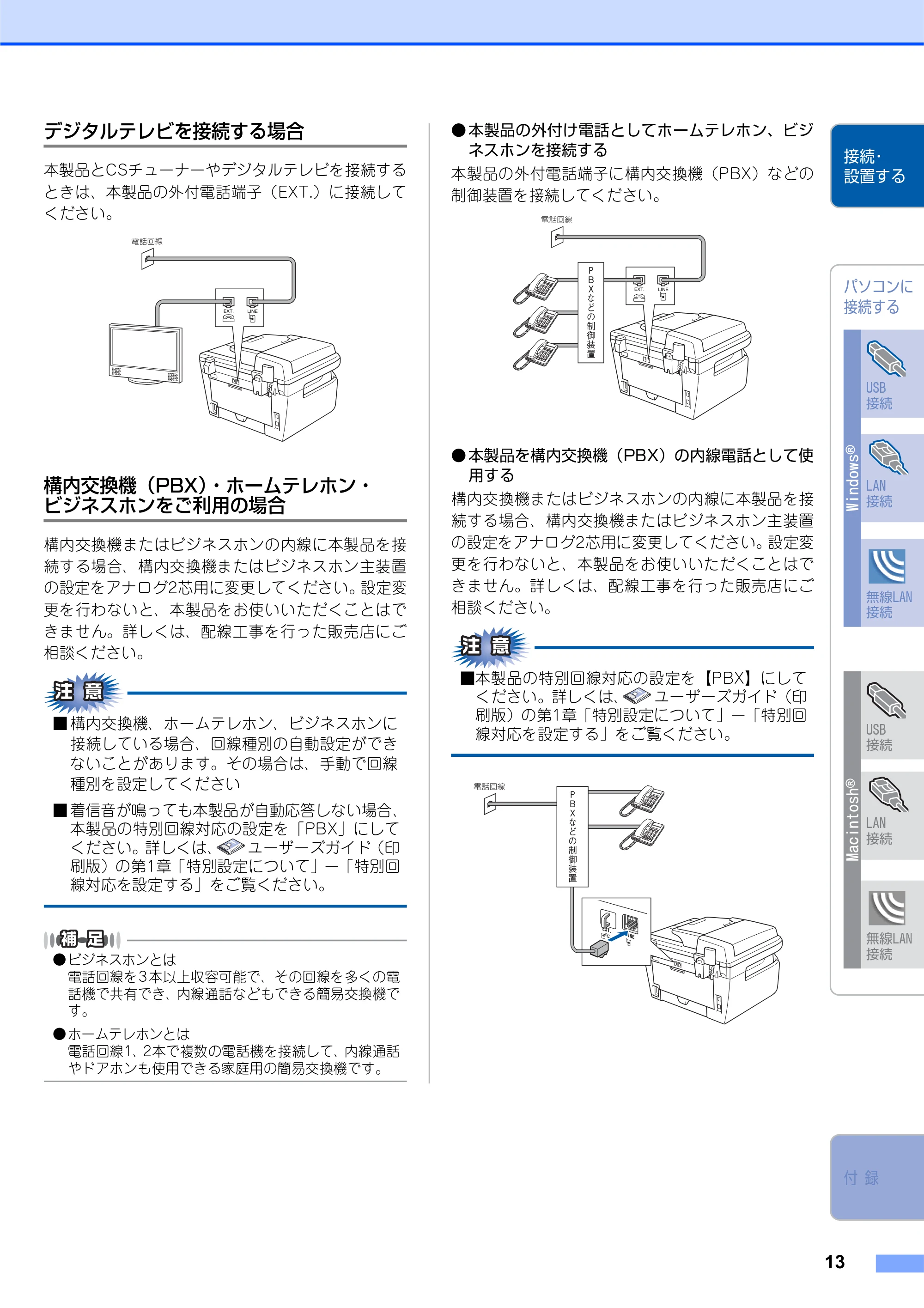

デジタルテレビを接続する場合
本製品とCSチューナーやデジタルテレビを接続する
ときは、本製品の外付電話端子（EXT.）に接続して
ください。
構内交換機（PBX）・ホームテレホン・
ビジネスホンをご利用の場合
構内交換機またはビジネスホンの内線に本製品を接
続する場合、構内交換機またはビジネスホン主装置
の設定をアナログ2芯用に変更してください。設定変
更を行わないと、本製品をお使いいただくことはで
きません。詳しくは、配線工事を行った販売店にご
相談ください。
■ 構内交換機、ホームテレホン、ビジネスホンに
接続している場合、回線種別の自動設定ができ
ないことがあります。その場合は、手動で回線
種別を設定してください
■ 着信音が鳴っても本製品が自動応答しない場合、
本製品の特別回線対応の設定を「PBX」にして
ください。詳しくは、 ユーザーズガイド（印
刷版）の第1章「特別設定について」ー「特別回

線対応を設定する」をご覧ください。

• ビジネスホンとは

電話回線を3本以上収容可能で、その回線を多くの電
話機で共有でき、内線通話などもできる簡易交換機で
す。

• ホームテレホンとは

電話回線1、2本で複数の電話機を接続して、内線通話
やドアホンも使用できる家庭用の簡易交換機です。

• 本製品の外付け電話としてホームテレホン、ビジ

ネスホンを接続する
本製品の外付電話端子に構内交換機（PBX）などの
制御装置を接続してください。

• 本製品を構内交換機（PBX）の内線電話として使

用する
構内交換機またはビジネスホンの内線に本製品を接
続する場合、構内交換機またはビジネスホン主装置
の設定をアナログ2芯用に変更してください。設定変
更を行わないと、本製品をお使いいただくことはで
きません。詳しくは、配線工事を行った販売店にご
相談ください。
■本製品の特別回線対応の設定を【PBX】にして
ください。詳しくは、 ユーザーズガイド（印
刷版）の第1章「特別設定について」ー「特別回
線対応を設定する」をご覧ください。

14
STEP1 接続・設置する

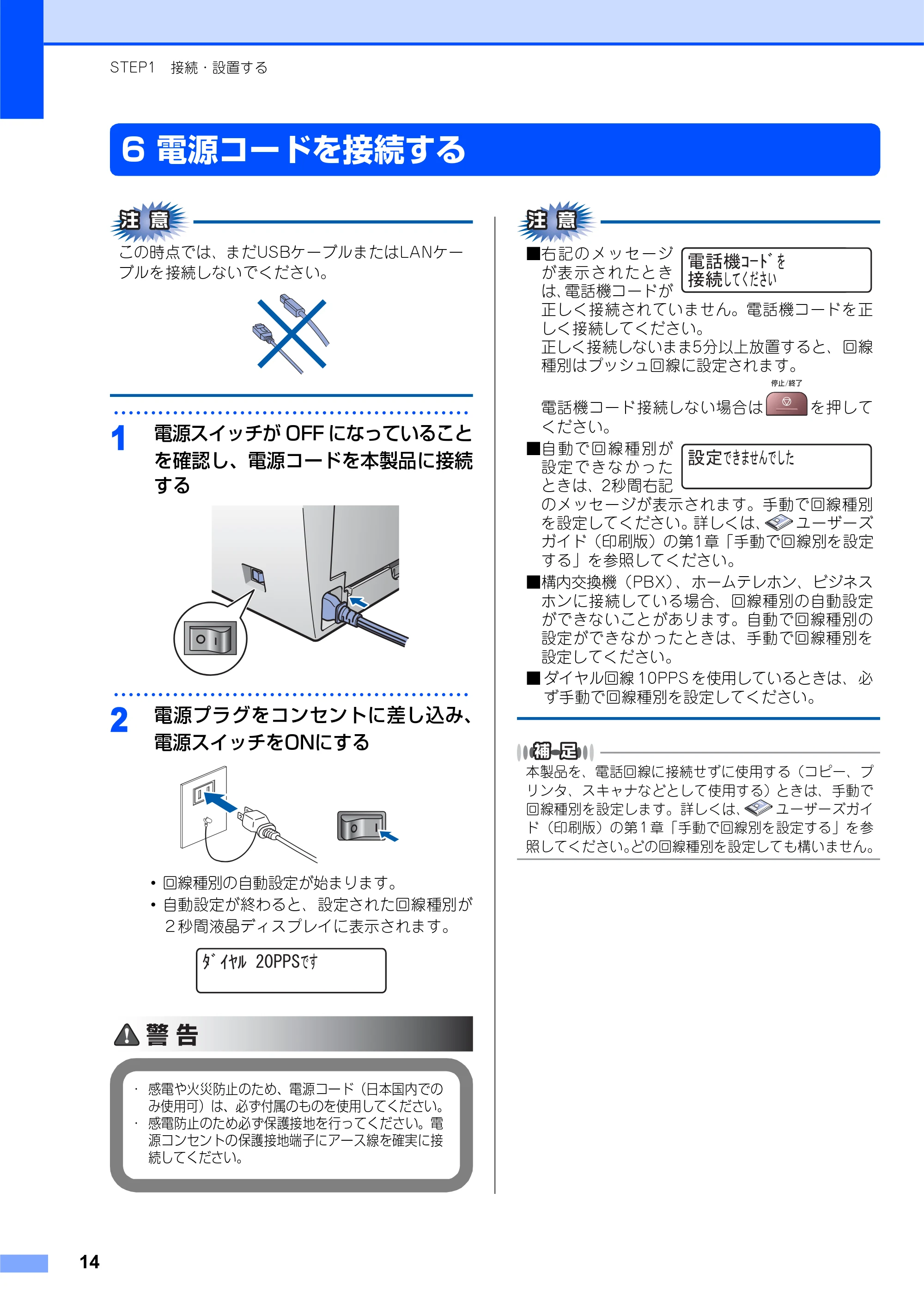

6 電源コードを接続する
この時点では、まだUSBケーブルまたはLANケー
ブルを接続しないでください。
････････････････････････････････････････････････
1
電源スイッチが OFF になっていること
を確認し、電源コードを本製品に接続
する
････････････････････････････････････････････････
2
電源プラグをコンセントに差し込み、
電源スイッチをONにする
･ 回線種別の自動設定が始まります。
･ 自動設定が終わると、設定された回線種別が
２秒間液晶ディスプレイに表示されます。
■右記のメッセージ
が表示されたとき
は、電話機コードが
正しく接続されていません。電話機コードを正
しく接続してください。
正しく接続しないまま5分以上放置すると、回線
種別はプッシュ回線に設定されます。
電話機コード接続しない場合は を押して
ください。
■自動で回線種別が
設定できなかった
ときは、2秒間右記
のメッセージが表示されます。手動で回線種別

を設定してください。詳しくは、 ユーザーズ
ガイド（印刷版）の第1章「手動で回線別を設定
する」を参照してください。
■構内交換機（PBX）、ホームテレホン、ビジネス
ホンに接続している場合、回線種別の自動設定
ができないことがあります。自動で回線種別の
設定ができなかったときは、手動で回線種別を
設定してください。
■ ダイヤル回線 10PPS を使用しているときは、必
ず手動で回線種別を設定してください。
本製品を、電話回線に接続せずに使用する（コピー、プ
リンタ、スキャナなどとして使用する）ときは、手動で
回線種別を設定します。詳しくは、 ユーザーズガイ
ド（印刷版）の第 1 章「手動で回線別を設定する」を参
照してください。どの回線種別を設定しても構いません。
㩊㩨㨼㩞㩣225 ߔߢ
警 告
･ 感電や火災防止のため、電源コード（日本国内での
み使用可）は、必ず付属のものを使用してください。
･ 感電防止のため必ず保護接地を行ってください。電
源コンセントの保護接地端子にアース線を確実に接
続してください。
㔚⹤ᯏ㩄㨺㩎㩨 ࠍ

ធ⛯ ޿ߐߛߊߡߒ
⸳ቯ ߚߒߢࠎߖ߹߈ߢ

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
15
7 日付と時刻をセットする（時計セット）
日付と時刻をセットします。ファクス送信したとき
に、ここでセットした日付と時刻が相手側の記録紙
に印刷されます。
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････
2
年号（西暦の下 2 桁）を入力して を
押す
例：2008年の場合は「08」
････････････････････････････････････････････････
3
月を2桁で入力して を押す
例：8月の場合は「08」
････････････････････････････････････････････････
4
日付を2桁で入力して を押す
例：21日の場合は「21」
････････････････････････････････････････････････

5
時刻（24時間制）を入力して を押す
例：午後3時25分の場合は「1525」
････････････････････････････････････････････････
6
を押す
入力を間違えたときは、 を使って修正する文字
にカーソルを移動し、正しい文字を入力し直してくださ
い。
ೋᦼ⸳ቯ
ᤨ⸘㩈㨹㩎
ᤨ
⸘㩈㨹㩎
ᐕ
ᤨ
⸘㩈㨹㩎
᦬
ᤨ
⸘㩈㨹㩎
ᣣઃ
ᤨ
⸘㩈㨹㩎ᤨ
ೞ

16
STEP1 接続・設置する
8 名前とファクス番号を登録する（発信元登録）
ファクス送信したときに、ここでセットした名前と
ファクス番号が相手側の記録紙に印刷されます。
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････
2
ファクス番号を入力して を押す
･ 20桁まで登録できます。
･ カッコ「（）」、ハイフン「-」は登録できません。
････････････････････････････････････････････････
3
電話番号を入力して を押す
･ 20桁まで登録できます。
･ カッコ「（）」、ハイフン「-」は登録できません。
･ ファクス番号と電話番号が同じときは同じ番
号を入力してください。
････････････････････････････････････････････････
4
名前を入力して を押す
20文字まで登録できます。

････････････････････････････････････････････････
5
を押す
入力を間違えたときは、 を使って修正する文字
にカーソルを移動し、 を押して削除後、正しい文字
を入力し直します。途中の文字を入力し忘れたときは、
間違えた箇所までカーソルを移動して入力し直してくだ
さい。
詳しくは、 ユーザーズガイド（印刷版）の第7章「文
字を入力する」を参照してください。
入力できる文字
ボタンを押す回数に応じて入力できる文字が変わり
ます。
入力できる文字の種類は、設定項目によって異なります。
文字の変更のしかた
電話番号や文字は以下の操作で入力します。
ೋᦼ⸳ቯ
⊒ାర⊓㍳
⊒ାర⊓㍳
㩖㨱㩂㩇::::::::
⊒ାర⊓㍳
㔚⹤::::::::
⊒ାర⊓㍳
ฬ೨㩇㩇㩨㩁㩃㨼㩄
ボタン 入力できる文字
アイウエオァィゥェォ１
カキクケコＡＢＣ２
サシスセソＤＥＦ３
タチツテトッ ＧＨＩ４
ナニヌネノＪＫＬ５
ハヒフヘホＭＮＯ６
マミムメモＰＱＲＳ７
ヤユヨャュョ ＴＵＶ８
ラリルレロＷＸＹＺ９
ワヲンー 0

ﾞ ﾟ
. @ - _ '（スペース）: ; < = > ? [ ] ^ ! " # $ % & (
) * + , / €
したいこと 操作のしかた
文字を入れる ～ 、 、 を 押
す
文字を削除する
を押すと、カーソルが文字列の
最後の後方にあるときはカーソルの
左の1文字を削除します。カーソルが
文字列上にあるときは、カーソル位
置の1文字を削除します。
文字を挿入する を押してカーソルを戻し、文字
を入力する
スペース（空白）を
入れる
を押してカーソルを右に移動さ
せる
（文字のときは （2回押）でスペー
スを入れることができます）
記号を入力する
を押して記号を選ぶ
同じボタンで続け
て文字を入力する
を押してカーソルを 1 文字分移
動させて入力する
入力した内容を確
定させる
を押す

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
17
9 受信モードを選ぶ
お使いの電話機を本製品に接続するかどうか、また電話機の留守番電話機能を使うかどうかによってファクスの
受信のしかたを設定します。設定する受信モードは以下の図を見て選んでください。
詳しくは、 ユーザーズガイド（印刷版）の第1章「受信モードについて」を参照してください。
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････
2
または で受信モードを選択する
「FAX= ファクス 専用」、「F/T=自動切換え」、
「留守=外付け留守電」、「TEL=電話」の中から
選択します。
････････････････････････････････････････････････
3
を押す
････････････････････････････････････････････････

4
を押す
＊ファクスは自動的に受信し、電話の
ときは留守番電話が応答します。
＊お使いの電話機の留守番電話機能
は必ずONにしてください。
お使いの電話機を
本製品に接続する
相手がファクスのときは
自動的に受ける
(#:ࠬࠢࠔࡈ ኾ↪
＊電話を受けることはできません。
(6⥄േಾ឵߃
＊ファクスは自動的に受信し、電話の
ときは呼出音が鳴ります。
⇐቞ ᄖઃߌ⇐቞㔚
6'.㔚⹤
＊ファクスのときは を押し、
を押して受信します。
お使いの電話機の
留守番電話機能を
使う
する
しない
使わない
使う
受けない
受ける
ฃା㩝㨺㩎㩨
(#:㩖㨱㩂㩇ኾ↪

18
STEP1 接続・設置する

19
STEP2 パソコンに接続する(Windows
®
)
パソコンに接続する(Windows
®
)
本製品をパソコン（Windows
®
）と接続してプリンタやスキャナとして使用する場合は、付属
のドライバやソフトウェアをインストールする必要があります。
Macintosh
®
をお使いの場合は、「STEP2 パソコンに接続する（Macintosh
®
）」 を参照
してください。
1 インストールの前に............................................. 20ページ
2 ドライバとソフトウェアをインストールする
(USB)................................................................... 21ページ
3 ドライバとソフトウェアをインストールする
（ネットワーク接続）............................................ 24ページ
4 ドライバとソフトウェアをインストールする
（無線LAN接続）................................................... 30ページ

P.41

20
STEP2 パソコンに接続する(Windows
®
)
1 インストールの前に
本製品をパソコンと接続してプリンタやスキャナとして使用する場合は、付属のドライバやソフトウェアをイン
ストールする必要があります。
ソフトウェアをインストールする前に、CD-ROM に収録されている内容とパソコンの動作環境 を確認
してください。
CD-ROMの内容
P.65
インストール
本製品をより便利にお使いいただくために以下のソ
フトウェアをインストールします。
･ Presto!
®
PageManager
®
TWAIN/WIA準拠の画像管理用ソフトウェアで
す。
･ ControlCenter3
スキャナ機能や PC ファクス機能などさまざま
な機能の入り口となるソフトウェアです。
･ TrueType
®
フォント
ブラザーオリジナルの日本語フォントです。イ
ンストール時に［カスタム］を選ぶと、インス
トールできます。
その他ソフトウェアとユーティリティ
各種ドライバ、ソフトウェアを追加インストールで
きます。
･ BRAdmin Light
ネットワークプリンタなどネットワーク上で使

用する機器を管理できるソフトウェアです。
･ オートマチックドライバインストーラ
ネットワーク環境で本製品を使う場合に便利な
ツールです。
･ NewSoft
®
Presto!
®
Image Folio
画像を編集できるソフトウェアです。
画面で見るマニュアル
以下のユーザーズガイドがパソコン上で閲覧できま
す。
･ 画面で見るマニュアル（HTML形式）
オンラインユーザー登録
オンラインでユーザー登録を行います。
サービスとサポート
･ ブラザーホームページ
ブラザーのホームページへリンクします。
･ ソリューションセンター
インターネット経由で、本製品の最新情報を閲覧
したり、最新データのダウンロードが行えます。
･ ブラザーダイレクトクラブ
トナーカートリッジなどが購入できるオンライ
ンショップへリンクします。
･ 消耗品情報
インターネット経由で消耗品の購入に関する情
報を確認できます。
修復インストール
ドライバのインストールがうまくいかなかった場合
にクリックすると、ドライバを自動的に修復します。
（※USBケーブルで接続している場合に使用できま

す。）

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
21
2 ドライバとソフトウェアをインストールする(USB)
USB ケーブルを使って接続する場合のインストール
方法を説明します。
インストールを開始する前に「STEP1 接続・設置す
る」が完了していることをご確認ください。
起動しているアプリケーションがある場合は、すべ
て終了してからインストールを始めてください。
････････････････････････････････････････････････
1
本製品の電源スイッチをOFFにする
■ USBケーブルが接続されている場合は、USB
ケーブルを本製品から外してください。
････････････････････････････････････････････････
2
パソコンの電源を入れる
アドミニストレータ（Administrator）権限で
ログオンします。
････････････････････････････････････････････････

3
付属のCD-ROMをCD-ROMドライブ
にセットする
メイン画面が表示されます。
画面が表示されないときは［マイコンピュータ］からCD-
ROMドライブをダブルクリックし、［Start.exe］をダブ
ルクリックして画面を表示させてください。
････････････････････････････････････････････････
4
［インストール］をクリックする
ドライバとソフトウェアのインストールが始ま
ります。
･ Windows Vista
®
で「ユーザーアカウント制
御」画面が表示されたときは、［許可］を選
択します。
････････････････････････････････････････････････
5
［USBケーブル］を選択し、［次へ］を
クリックする
次ページへ続く

22
STEP2 パソコンに接続する(Windows
®
)
････････････････････････････････････････････････
6
Presto!
®
PageManager
®
の使用許
諾契約の内容を確認して、［はい］をク
リックする
･ Presto!
®
PageManager
®
がインストールさ
れます。
･ Presto!
®
PageManager
®
のインストールが
終わると、続いてドライバとソフトウェアの
インストールが始まります。
････････････････････････････････････････････････
7
使用許諾契約の内容を確認し、［はい］
をクリックする
･ ウインドウが何度も開いたり、ディスプレイ
が何度もついたり消えたりする場合もありま
すが、そのまましばらくお待ちください。
･ 以下の画面が表示されたときは、［はい］を
クリックして古いバージョンのドライバとソ
フトウェアをアンインストールしてください。
･ Windows Vista
®
で次の画面が表示されたと

きは、チェックボックスをクリックして、［イ
ンストール］を選択します。
････････････････････････････････････････････････
8
ケーブル接続画面が表示される
････････････････････････････････････････････････
9
本製品とパソコンをUSBケーブルで接
続する
･ パソコンにUSBケーブルを接続します。
･ 本製品にUSBケーブルを接続します。

• USB ケーブルコネクタ部分のラベルは、はがしてから

接続してください。

• USBケーブルは、同梱されていません。
• USB ケーブルは、長さが 2.0m 以下のものをお使いく

ださい。

• キーボードの USB ポートおよび電源のない USB ハブ

には接続しないでください。
････････････････････････････････････････････････
10
本製品の電源スイッチをONにする
電源スイッチをONにすると、インストールが
継続されます。
インストール画面が表示されるまでに数秒かか
ります。
自動的にインストールが再開されます。その間、ウィン
ドウが何度も開いたりする場合がありますが、そのまま
しばらくお待ちください。

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
23
････････････････････････････････････････････････

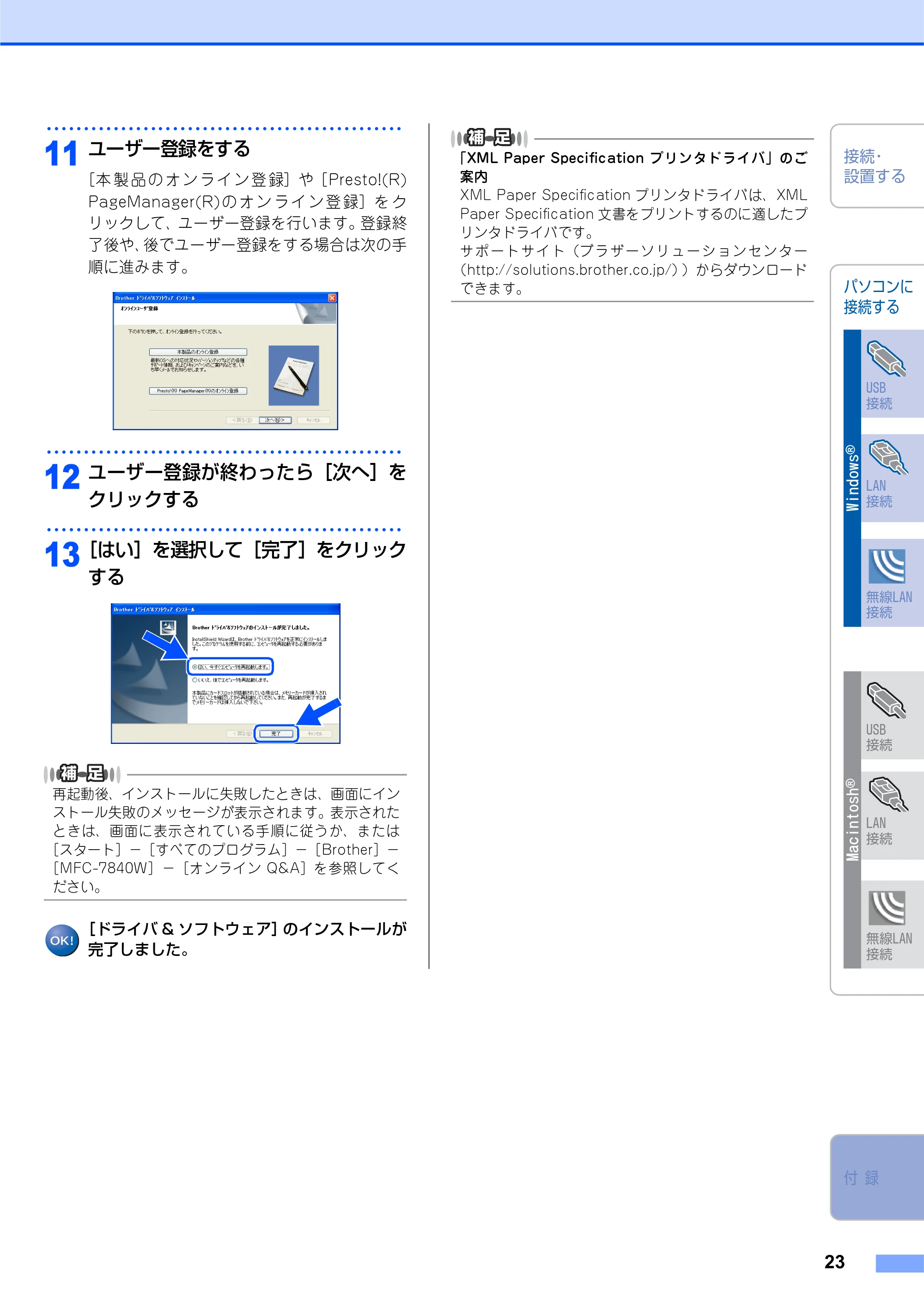

11
ユーザー登録をする
［本 製 品 の オ ン ラ イ ン 登 録］や［Presto!(R)
PageManager(R)の オ ン ラ イ ン 登 録］を ク
リックして、ユーザー登録を行います。登録終
了後や、後でユーザー登録をする場合は次の手
順に進みます。
････････････････････････････････････････････････
12
ユーザー登録が終わったら［次へ］を
クリックする
････････････････････････････････････････････････
13
［はい］を選択して［完了］をクリック
する
再起動後、インストールに失敗したときは、画面にイン
ストール失敗のメッセージが表示されます。表示された
ときは、画面に表示されている手順に従うか、または

［スタート］－［すべてのプログラム］－［Brother］－
［MFC-7840W］－［オンライン Q&A］を参照してく
ださい。
［ドライバ & ソフトウェア］のインストールが
完了しました。
「XML Paper Specification プリンタドライバ」のご
案内
XML Paper Specification プリンタドライバは、XML
Paper Specification 文書をプリントするのに適したプ
リンタドライバです。
サ ポ ー ト サ イ ト（ブ ラ ザ ー ソ リ ュ ー シ ョ ン セ ン タ ー
（http://solutions.brother.co.jp/））からダウンロード
できます。

24
STEP2 パソコンに接続する(Windows
®
)
3 ドライバとソフトウェアをインストールする（ネッ
トワーク接続）
パーソナルファイアフォールやウィルス対策ソフトのファイアウォール機能をお使いの場合は、インストールの
前に、ファイアウォールを無効にしてください。
ドライバのインストール終了後、ファイアウォールを有効に戻すと、ネットワークスキャンやネットワーク PC
ファクスなどの一部の機能が利用できなくなります。これらの機能を使用する場合は、ファイアウォールの設
定を変更してください。
パーソナルファイアウォールやウィルス対策ソフトなどをお使いの場合、設定を変更する方法については、お使いのソフ
トウェアの取扱説明書、ヘルプをご覧いただくか、ソフトウェアの提供元にご相談ください。
ADSLや光ファイバー、ケーブルテレビ（CATV）などのインターネット環境で、複数のパソコンを使用してい
る場合は、本製品を LAN ケーブルで接続すると、どのパソコンからも本製品をプリンタ、スキャナとして利用
することができます。

パーソナルファイアウォールやウィルス対策ソフトをお使いの場合の注意事項
ネットワーク環境で複数のパソコンから使用する場合
本製品を接続する前 本製品を接続した後

• 一般的なADSL環境での接続例

※ お使いの機器によっては、ADSL モデムにスプリッ
タ機能が内蔵されている場合があります。

• 光ファイバー環境での接続例（NTT東日本、KDDIひかりOne、Yahoo!BBフォン光など）

公衆回線
（アナログ）
ＬＡＮ
電話機コード
スプリッタ
ＡＤＳＬモデム
ケーブル
ルータ
電話機コード
スプリッタ
公衆回線
（アナログ）
ＡＤＳＬモデム
ＬＡＮケーブル
ＬＡＮケーブル
ＬＡＮケーブル
光ファイバー
ケーブル
ＬＡＮ
ケーブル
電話機コード
ひかり電話
対応機器
回線終端装置
(ＯＮＵ)
ＬＡＮ
ケーブル 光ファイバー
ケーブル
ＬＡＮケーブル
電話機コード
ひかり電話
対応機器
回線終端装置
（ＯＮＵ）
ＬＡＮ
ケーブル
ＬＡＮケーブル
ＬＡＮケーブル

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
25
ネットワーク環境で使用する主な機器の説明
･ スプリッタ
電話（音声）信号とADSL 信号を分離するものです。
･ ADSL モデム
ADSL 信号をネットワーク環境で使用するイーサネットの信号に変換する装置です。
･ ONU（回線終端装置）
光の信号をネットワーク環境で使用するイーサネットの信号に変換する装置です。
･ ひかり電話対応機器
今お使いの電話機（アナログ電話機）やFAX 機を接続する装置です。NTT 東日本、KDDI、SoftBank テレコムなどか
らレンタルされる機器にはルータ機能が内蔵されています。
･ ルータまたはハブ
ネットワーク環境で複数のパソコンなどの機器を接続するときに使用します。
･ VP（RSU）
ボイスポートまたはリモートサービスユニットと呼ばれ、ケーブルテレビ局が固定電話サービスを行うための装置です。
･ ケーブルモデム
同軸ケーブルを流れる信号をネットワーク環境で使用するイーサネットの信号に変換する装置です。

※ご利用の電話会社により、接続する機器の名称が異なることがあります。

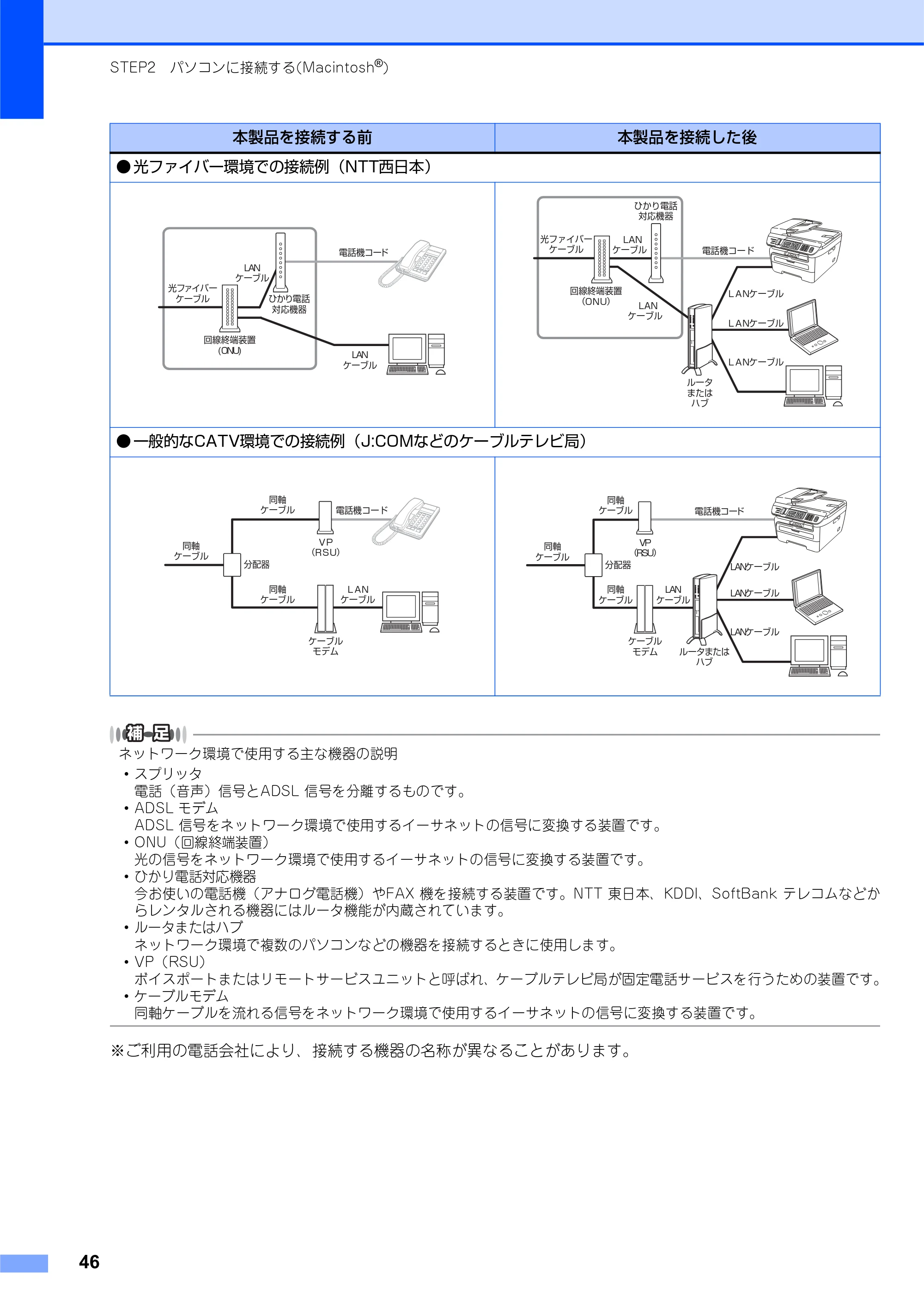

• 光ファイバー環境での接続例（NTT西日本）
• 一般的なCATV環境での接続例（J:COMなどのケーブルテレビ局）

本製品を接続する前 本製品を接続した後
光ファイバー
ケーブル
電話機コード
ひかり電話
対応機器
ＬＡＮ
ケーブル
回線終端装置
(ＯＮＵ)
ＬＡＮ
ケーブル
光ファイバー
ケーブル 電話機コード
回線終端装置
（ＯＮＵ）
LAN
ケーブル
LAN
ケーブル
ＬＡＮケーブル
ＬＡＮケーブル
ＬＡＮケーブル
ひかり電話
対応機器
ルータ
または
ハブ
同軸
ケーブル
ＬＡＮ
ケーブル
電話機コード
ＶＰ
（ＲＳＵ）
同軸
ケーブル
ケーブル
モデム
分配器
同軸
ケーブル
電話機コード
同軸
ケーブル
ＶＰ
（ＲＳＵ）
同軸
ケーブル
ケーブル
モデム
分配器
同軸
ケーブル
ＬＡＮケーブル
LANケーブル
ＬＡＮケーブル
ＬＡＮ
ケーブル
ルータまたは
ハブ
次ページへ続く

26
STEP2 パソコンに接続する(Windows
®
)

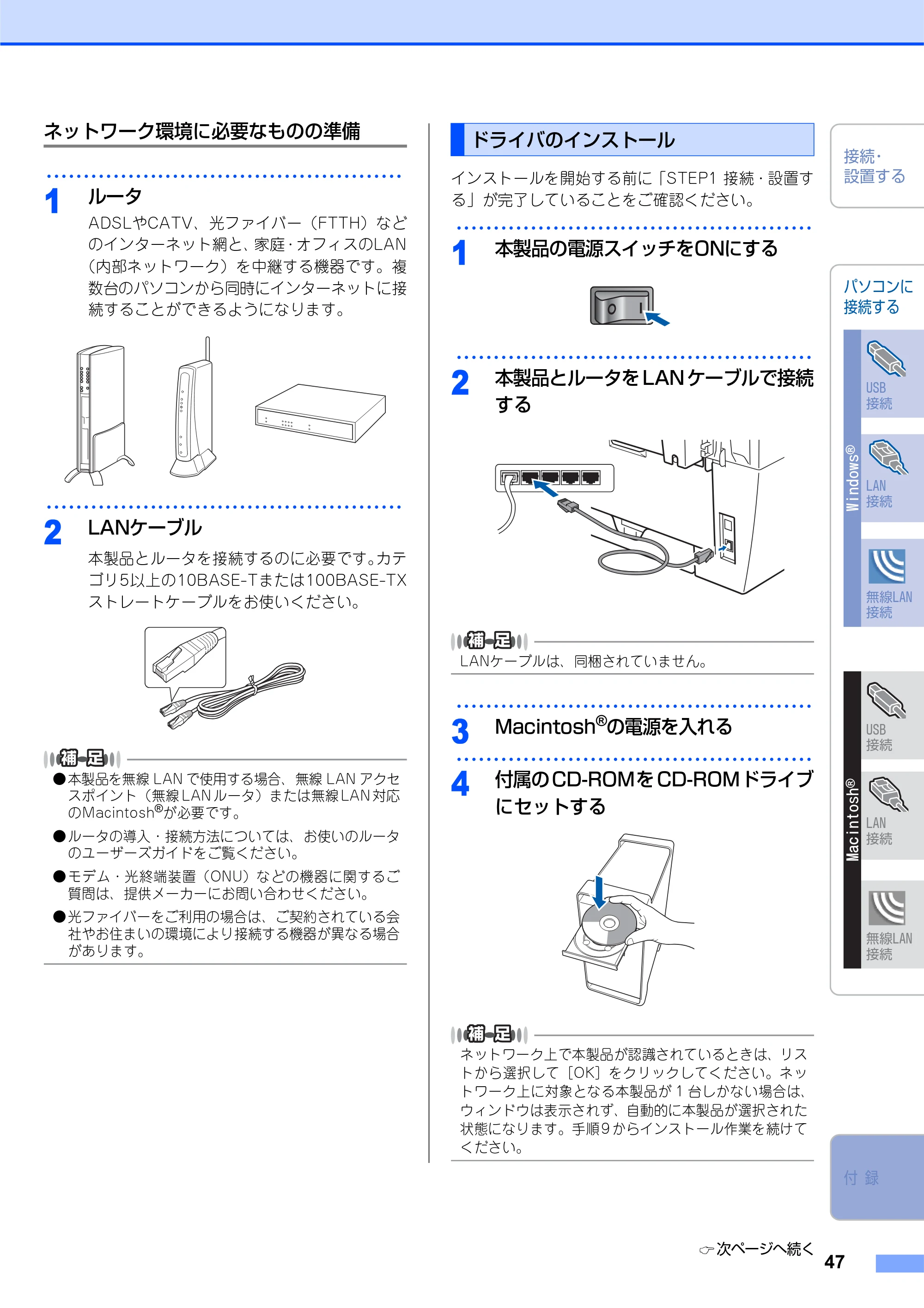

ネットワーク環境に必要なものの準備
････････････････････････････････････････････････
1
ルータ
ADSLやCATV、光ファイバー（FTTH）など
のインターネット網と、家庭・オフィスのLAN
（内部ネットワーク）を中継する機器です。複
数台のパソコンから同時にインターネットに接
続することができるようになります。
････････････････････････････････････････････････
2
LANケーブル
本製品とルータを接続するのに必要です。カテ
ゴリ5以上の10BASE-Tまたは100BASE-TX
ストレートケーブルをお使いください。

• 本製品を無線 LAN で使用する場合、無線 LAN アクセ

スポイント（無線 LAN ルータ）または無線 LAN 対応
のパソコンが必要です。

• ルータの導入・接続方法については、お使いのルータ

のユーザーズガイドをご覧ください。

• モデム・光終端装置（ONU）などの機器に関するご

質問は、提供メーカーにお問い合わせください。

• 光ファイバーをご利用の場合は、ご契約されている会

社やお住まいの環境により接続する機器が異なる場合
があります。
インストールを開始する前に「STEP1 接続・設置す
る」が完了していることをご確認ください。
起動しているアプリケーションがある場合は、すべ
て終了してからインストールを始めてください。
････････････････････････････････････････････････
1
本製品の電源スイッチをOFFにする
････････････････････････････････････････････････
2
本製品とルータを LAN ケーブルで接続
する
LANケーブルは、同梱されていません。
････････････････････････････････････････････････
3
本製品の電源スイッチをONにする
････････････････････････････････････････････････
4
パソコンの電源を入れる
アドミニストレータ（Administrator）権限で
ログオンします。
ドライバのインストール

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
27
････････････････････････････････････････････････

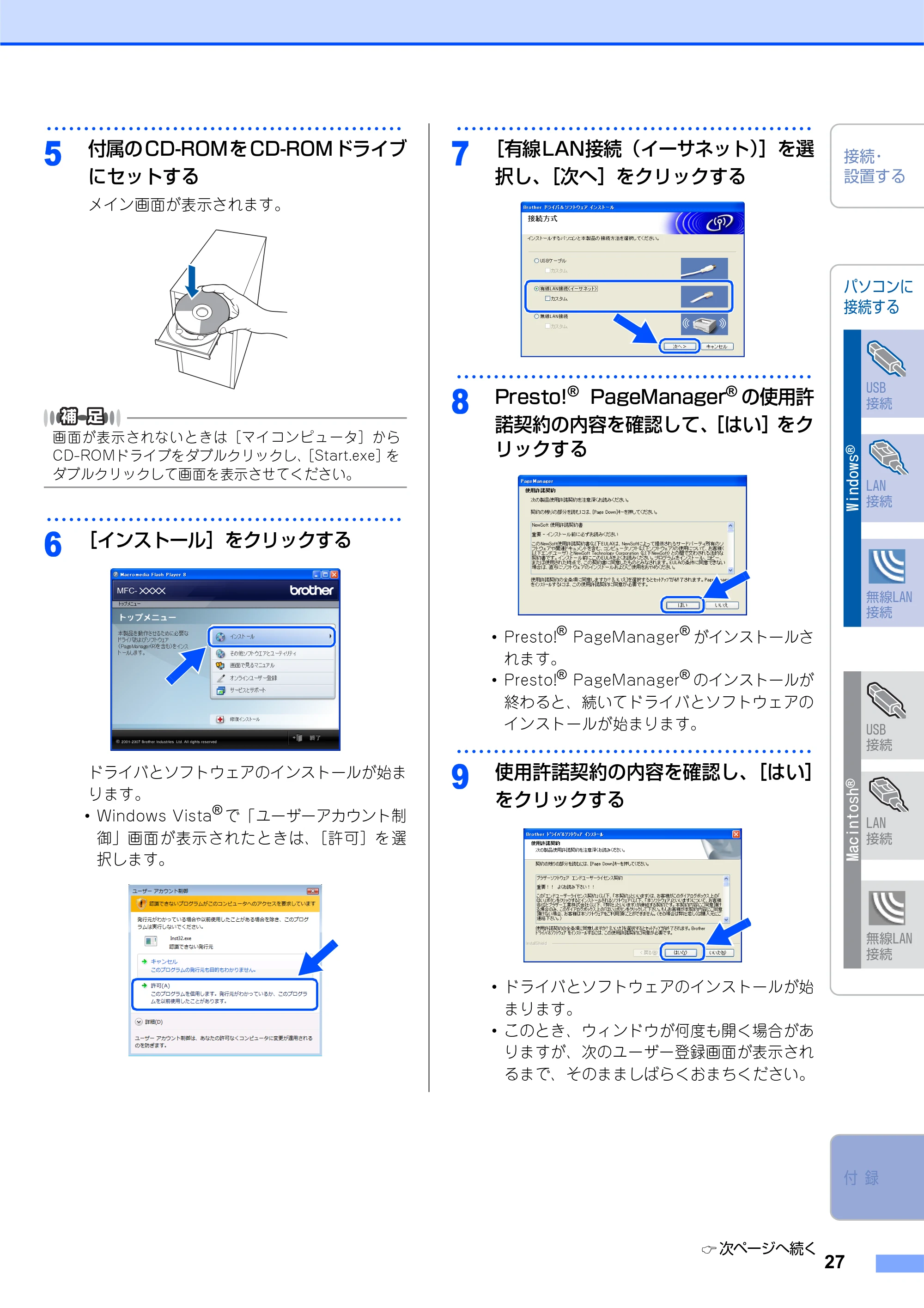

5
付属のCD-ROMをCD-ROMドライブ
にセットする
メイン画面が表示されます。
画面が表示されないときは［マイコンピュータ］から
CD-ROMドライブをダブルクリックし、［Start.exe］を
ダブルクリックして画面を表示させてください。
････････････････････････････････････････････････
6
［インストール］をクリックする
ドライバとソフトウェアのインストールが始ま
ります。
･ Windows Vista
®
で「ユーザーアカウント制
御」画面が表示されたときは、［許可］を選
択します。
････････････････････････････････････････････････
7
［有線LAN接続（イーサネット）］を選

択し、［次へ］をクリックする
････････････････････････････････････････････････
8
Presto!
®
PageManager
®
の使用許
諾契約の内容を確認して、［はい］をク
リックする
･ Presto!
®
PageManager
®
がインストールさ
れます。
･ Presto!
®
PageManager
®
のインストールが
終わると、続いてドライバとソフトウェアの
インストールが始まります。
････････････････････････････････････････････････
9
使用許諾契約の内容を確認し、［はい］
をクリックする
･ ドライバとソフトウェアのインストールが始
まります。
･ このとき、ウィンドウが何度も開く場合があ
りますが、次のユーザー登録画面が表示され
るまで、そのまましばらくおまちください。
次ページへ続く

28
STEP2 パソコンに接続する(Windows
®
)
････････････････････････････････････････････････

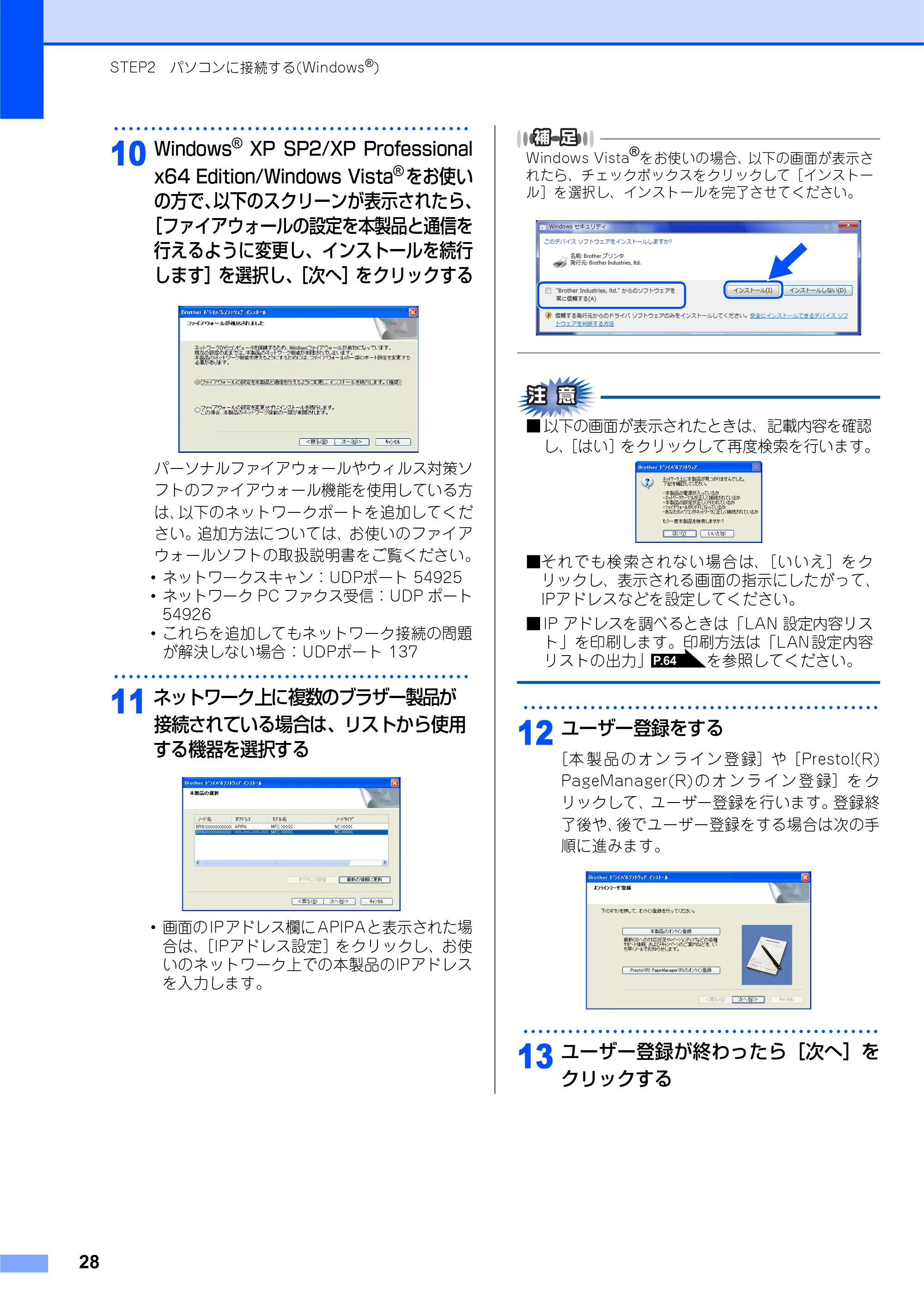

10
Windows
®
XP SP2/XP Professional
x64 Edition/Windows Vista
®
をお使い
の方で、以下のスクリーンが表示されたら、
［ファイアウォールの設定を本製品と通信を
行えるように変更し、インストールを続行
します］を選択し、［次へ］をクリックする
パーソナルファイアウォールやウィルス対策ソ
フトのファイアウォール機能を使用している方
は、以下のネットワークポートを追加してくだ
さい。追加方法については、お使いのファイア
ウォールソフトの取扱説明書をご覧ください。
･ ネットワークスキャン：UDPポート 54925
･ ネットワーク PC ファクス受信：UDP ポート
54926
･ これらを追加してもネットワーク接続の問題
が解決しない場合：UDPポート 137
････････････････････････････････････････････････

11
ネットワーク上に複数のブラザー製品が
接続されている場合は、リストから使用
する機器を選択する
･ 画面のIPアドレス欄にAPIPAと表示された場
合は、［IPアドレス設定］をクリックし、お使
いのネットワーク上での本製品のIPアドレス
を入力します。

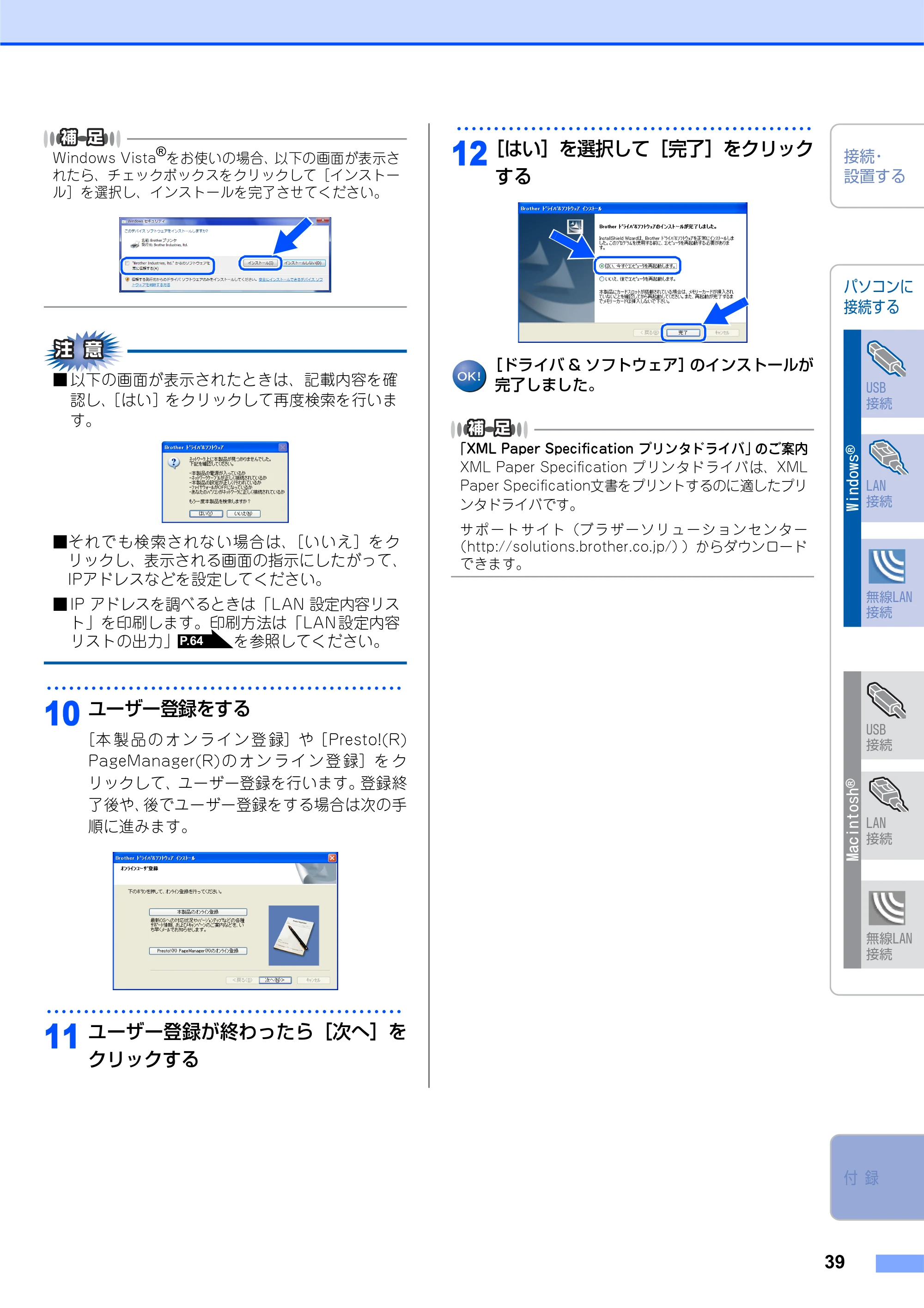

Windows Vista
®
をお使いの場合、以下の画面が表示さ
れたら、チェックボックスをクリックして［インストー
ル］を選択し、インストールを完了させてください。
■ 以下の画面が表示されたときは、記載内容を確認
し、［はい］をクリックして再度検索を行います。
■それでも検索されない場合は、［いいえ］をク
リックし、表示される画面の指示にしたがって、
IPアドレスなどを設定してください。
■ IP アドレスを調べるときは「LAN 設定内容リス
ト」を印刷します。印刷方法は「LAN 設定内容
リストの出力」 を参照してください。
････････････････････････････････････････････････
12
ユーザー登録をする
［本 製 品 の オ ン ラ イ ン 登 録］や［Presto!(R)

PageManager(R)の オ ン ラ イ ン 登 録］を ク
リックして、ユーザー登録を行います。登録終
了後や、後でユーザー登録をする場合は次の手
順に進みます。
････････････････････････････････････････････････
13
ユーザー登録が終わったら［次へ］を
クリックする
P.64

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
29
････････････････････････････････････････････････

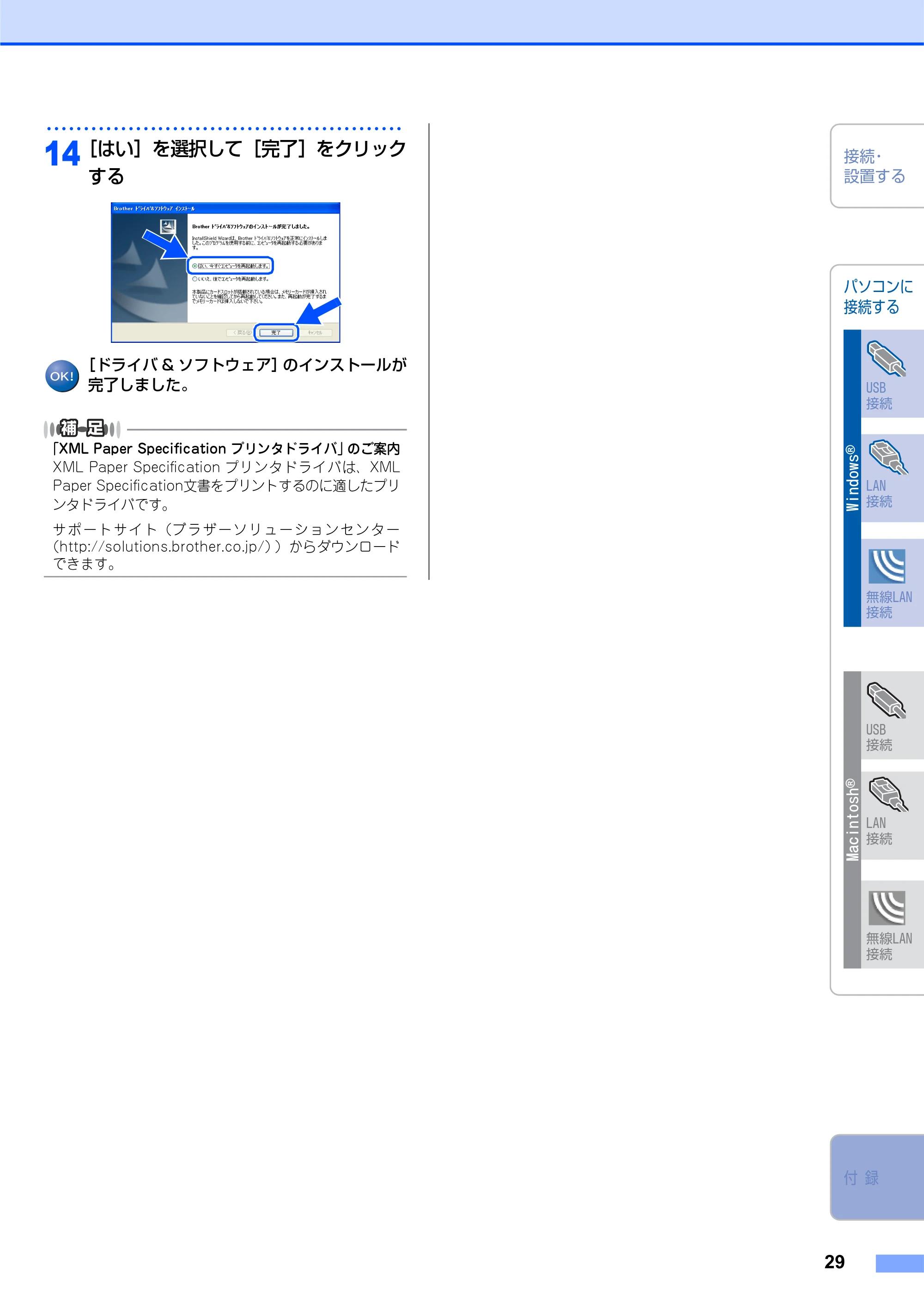

14
［はい］を選択して［完了］をクリック
する
［ドライバ & ソフトウェア］のインストールが
完了しました。
「XML Paper Specification プリンタドライバ」のご案内
XML Paper Specification プリンタドライバは、XML
Paper Specification文書をプリントするのに適したプリ
ンタドライバです。
サ ポ ー ト サ イ ト（ブ ラ ザ ー ソ リ ュ ー シ ョ ン セ ン タ ー
（http://solutions.brother.co.jp/））からダウンロード
できます。

30
STEP2 パソコンに接続する(Windows
®
)
4 ドライバとソフトウェアをインストールする
（無線LAN接続）
本製品と無線 LAN アクセスポイントを無線で接続します。お使いのネットワーク上で、本製品をプリンタ、ス
キャナとして利用できるようになります。
無線LAN環境で使用する場合の注意点

• 設置に関する注意

･ 本製品の近くに、微弱な電波を発する電気製品（特に電子レンジやデジタルコードレス電話）を置かないで
ください。
･ 本製品とアクセスポイントの間に、金属、アルミサッシ、鉄筋コンクリート壁があると、接続しにくくなる
場合があります。

• 通信に関する注意

環境によっては、有線 LAN 接続や USB 接続と比べて、通信速度が劣る場合があります。写真などの大きな
データを印刷する場合は、有線LANまたはUSB接続で印刷することをおすすめします。
■アクセスポイントの接続、設定については、お使いのアクセスポイントの取扱説明書をご覧ください。
■無線 LAN の設定に失敗した場合や、以前にインストールして再度インストールし直す場合は、本製品の LAN
設定を初期化してから進めてください。初期化方法については、 を参照してください。
■USBケーブルやLANケーブルが接続されている場合は、本製品から外してください。
■本製品では、有線LANと無線LANを同時に使用できません。
無線LANの接続方法

• インフラストラクチャモード

インフラストラクチャモードでは、ネットワークの中心に無線 LAN アクセスポイントが設置され、アクセス
ポイントを通じて無線LANにアクセスできるようになっています。
本書では、インフラストラクチャモードの無線 LAN 環境の場合の接続方法について説明しています。その他
の環境で無線LANをお使いの場合は、「 画面で見るマニュアル（HTML形式）」を をご覧ください。
P.63
無線LANアクセス
ポイント

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
31
無線LANを構成するには、お使いのコンピュータを既存の無線LAN設定に合わせます。ここでは、無線LANの
構成に役立つ用語と概念を説明します。
SSID（ネットワーク名）とチャンネル
無線LANの接続先を指定するにはSSIDとチャンネルを設定する必要があります。

• SSID

それぞれの無線 LAN では独自の SSID を持っています。SSID はアクセスポイントまたはアドホックモードの
ネットワーク機器に割り当てられていますので、接続する予定のネットワークのアクセスポイントまたはア
ドホックモードのネットワーク機器と同じSSIDに設定してください。

• チャンネル

無線 LAN ではチャンネルを使用します。IEEE802.11bでは 14 チャンネル、IEEE802.11g では 13チャン
ネルまで使用できますが、近所で無線 LAN アクセスポイントが使用されている場合、電波干渉を生じさせな
いために使用するチャンネル間を5チャンネル離して設定するのが理想的です。
認証方式と暗号化方式について
有線 LAN とは異なり、通信範囲が物理的に限られていない無線 LAN 環境下では、セキュリティに関する設定
を行い、傍受や不正アクセスを未然に防ぐ必要があります。セキュリティに関する設定には、認証方式（ネッ
トワークにアクセスをしようとしている機器にアクセス権があるかどうかを判断する方法）と暗号化方式
（データを暗号化することにより第三者による傍受を防ぐ方法）の設定があります。
本製品を無線LANに確実に接続するためには、これらの設定を正しく行う必要があります。
ここでは、本製品がサポートする認証方式および暗号化方式を紹介します。

• 認証方式

本製品がサポートする認証方式は次の通りです。
･ オープンシステム：
認証を行わず、すべてのアクセスを許可します。
･ 共有キー：
あらかじめ秘密のネットワークキーを設定しておいて、同じキーを使用している機器にのみアクセスを許可
します。
本製品では共有キーとしてWEP-Keyを使用しています。
･ WRA-PSK/WPA2-PSK：
定期的に変更されるネットワークキーを使用して認証を行います。高いセキュリティを実現できます。WRA-
PSK/WPA2-PSK による認証を使用する場合には、接続する相手の機器も WRA-PSK/WPA2-PSK に対応
している必要があります。
WPA2-PSKは、WPA-PSK方式よりセキュリティの高い認証方式になっています。
･ LEAP：
Cisco LEAP（ライト拡張認識プロテクト）は、認証用にユーザー IDとパスワードを使用します。

• 暗号化方式

本製品は下記の暗号化方式をサポートしています。
無線LANの用語
･ なし：
暗号化を行いません。
･ WEP：
Wired Equivalency Protocolの略。無線LANの暗号化技術です。
無線 LAN での通信は傍受（内容を盗み見られること）が容易なため、送信されるデータを暗号化して傍受
者に内容を知られないようにすることで、有線LANでの通信と同様の安全性を持たせます。
･ TKIP：
Temporal Key Integrity protocolの略。暗号キーの更新も含めて、重要データの暗号化を強化します。
無線LANのセキュリティ保護に使用される次世代のWEPで、WEPの弱点を修正しています。
無線LANの用語
次ページへ続く

32
STEP2 パソコンに接続する(Windows
®
)
･ AES：
Advanced Encryption Standardの略。無線LANのプライバシー保護の新しい方法です。
米国政府の次世代標準暗号化方式で、TKIPより強力な暗号化方法を提供します。
･ CKIP：
Cisco Key Integrity Protocolの略。Cisco社独自のセキュリティプロトコルです。
キーメッセージ整合性チェックとメッセージ シーケンス番号を使用して、インフラストラクチャモードで
のセキュリティを強化しています。
CKIPはCisco版のTKIPです。
暗号化キー（ネットワークキー）
本製品で使用する暗号化方式において、設定する暗号化キーは次の通りです。
･ WEP暗号化方式
WEP暗号化キーは次の規定に従い、64bitまたは128bitキーに対応する値をASCII文字か16進数フォーマッ
トで入力します。
･ 64（40）bit ASCII 文字：半角5文字で入力します。
例）"Hello"（大文字と小文字は区別されます）

･ 64（40）bit 16進数：10桁の16進数で半角入力します。
例）"71f2234aba"
･ 128（104）bit ASCII 文字：半角13文字で入力します。
例）"Wirelesscomms"（大文字と小文字は区別されます）
･ 128（104）bit 16進数：26桁の16進数で半角入力します。
例）"71f2234ab56cd709e5412aa3ba"
･ TKIP/AES暗号化方式
PSK（事前共有キー）をASCII文字/半角8～63文字以内で入力します。
TKIPやAESの暗号キーは、PSK（事前共有キー）などを元に生成され、定期的に更新されます。
･ CKIP暗号化方式
LEAP認証用で使用するIDには64文字以内、パスワードには32文字以内のASCII文字を半角で入力します。
CKIPの暗号化キーは、IDとパスワードなどを元に生成され、定期的に更新されます。
無線LANの設定
インストールを始める前にまず、無線LANの設定を行いアクセスポイントに接続します。本書では、次の2つの
方法で無線LANを行う方法が説明されています。

• 操作パネルから無線LANの設定を手動で行う

ご使用の無線LANアクセスポイントの設定を確認し、以下に記入してください。
*1SSID の隠ぺい機能を有効にしている場合は、一時的に無効にしてご確認ください。
*2WEP キーは、次の規定に従い、64bit または 128bit キーに対応する値を ASCII 文字か 16 進数フォーマットで記入します。

• 64(40)bit ASCII 文字：半角 5 文字で入力します。 例）“Hello”（大文字と小文字は区別されます）
• 64(40)bit 16 進数：10 桁の 16 進数で半角入力します。 例）“Wirelesscomms”（大文字と小文字は区別されます）
• 128(104)bit 16 進数：26 桁の 16 進数で半角入力します。 例）“71f2234ab56cd709e5412aa3ba”

*3設定されていない場合は、記入する必要はありません。
SSID（必須）
※1
WEPキー
※2、3
WPA-PSK
※3
（TKIP/AES）
WPA2-PSK
（AES）

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
33
■SSID や WEP キーなどの確認方法については、お使いの無線 LAN アクセスポイントの取扱説明書をご覧くだ
さい。
無線LANの設定を書き留めたら、以下の手順に従って、設定を行ってください。
操作パネルから無線LANの設定を手動で行う

• 無線LANの機能を使って自動で設定を行う

ご使用の無線LANアクセスポイントがAOSS™、Wi-Fi Protected Setup™、SecureEasySetup™に対応し
ている場合は、本製品の無線 LAN 設定を簡単に行うことができます。ご使用のアクセスポイントに以下のロ
ゴが付いているか確認してください。付いていない場合は、手動で設定を行います。
ロゴを確認したら、以下の手順に従って、設定を行ってください。
操作パネルから無線LANアクセスポイントの簡単設定を使用する
本製品をその他の環境で設定する場合は、「 画面で見るマニュアル（HTML形式）」を参照してください。
パーソナルファイアウォールやウィルス対策ソフトをお使いの場合の注意点
パーソナルファイアウォールやウィルス対策ソフトのファイアウォール機能をお使いの場合は、インストールの
前に、ファイアウォールを無効にしてください。詳しくは を参照してください。
P.34
P.36
P.24

34
STEP2 パソコンに接続する(Windows
®
)

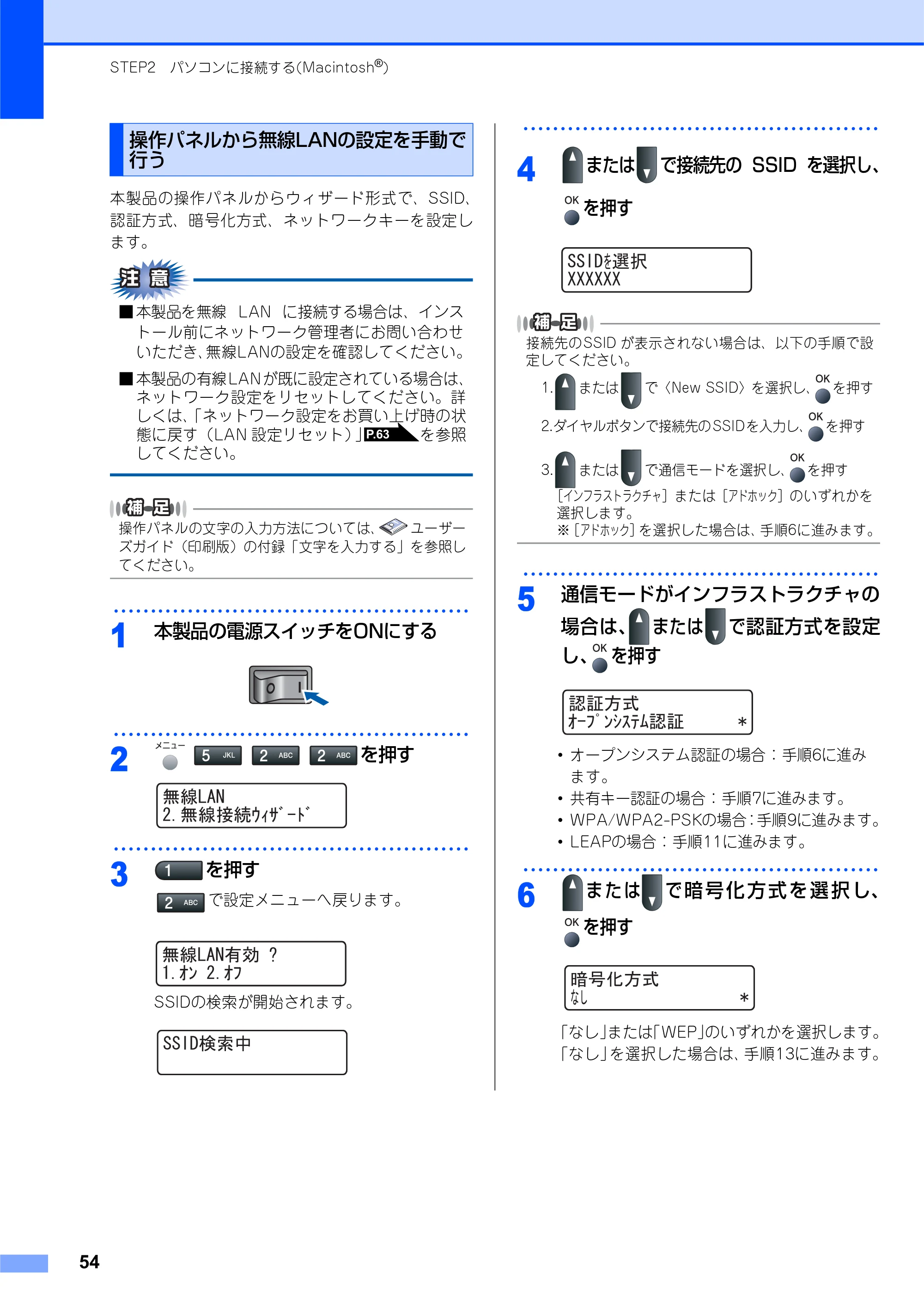

本製品の操作パネルからウィザード形式で、SSID、
認証方式、暗号化方式、ネットワークキーを設定し
ます。
■ 本製品を無線 LAN に接続する場合は、インス
トール前にネットワーク管理者にお問い合わせ
いただき、無線LANの設定を確認してください。
■ 本製品の有線LANが既に設定されている場合は、
ネットワーク設定をリセットしてください。詳
しくは、「ネットワーク設定をお買い上げ時の状
態に戻す（LAN 設定リセット）」 を参照
してください。
操作パネルの文字の入力方法については、 ユーザー
ズガイド（印刷版）の付録「文字を入力する」を参照し
てください。
････････････････････････････････････････････････
1
本製品の電源スイッチをONにする
････････････････････････････････････････････････
2
を押す
････････････････････････････････････････････････

3
を押す
で設定メニューへ戻ります。
SSIDの検索が開始されます。
････････････････････････････････････････････････
4
または で接続先の SSID を選択
し、 を押す
接続先のSSID が表示されない場合は、以下の手順で設
定してください。
1. または で〈New SSID〉を選択し、 を押す
2.ダイヤルボタンで接続先の SSIDを入力し、 を押す
3. または で通信モードを選択し、 を押す
［ インフラストラクチャ ］または［ アドホック］のいずれかを
選択します。
※［ アドホック］を選択した場合は、手順6に進みます。
････････････････････････････････････････････････
5
通信モードがインフラストラクチャの
場合は、 または で 認証方式を設定
し、 を押す
･ オープンシステム認証の場合：手順 6 に進み
ます。
･ 共有キー認証の場合：手順7に進みます。
･ WPA/WPA2-PSKの場合：手順9に進みます。
･ LEAPの場合：手順11に進みます。

････････････････････････････････････････････････
6
ま た は で 暗 号 化 方 式 を 選 択 し、
を押す
「なし」または「WEP」のいずれかを選択します。
「なし」を選択した場合は、手順13に進みます。
操作パネルから無線LANの設定を手動で
行う
P.63
ή✢.#0
ή✢ធ⛯㨽㨲㩅㩨㨺㩎㩨
ή✢.#0᦭ല!
㨿㩧㨿㩖
55+&ᬌ⚝ਛ
55+& ㆬᛯࠍ
::::::
⹺⸽ᣇᑼ
㨿㨺㩖㩩㩧㩆㩇㩍㩛⹺⸽
ᥧภൻᣇᑼ
ߒߥ

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
35
････････････････････････････････････････････････

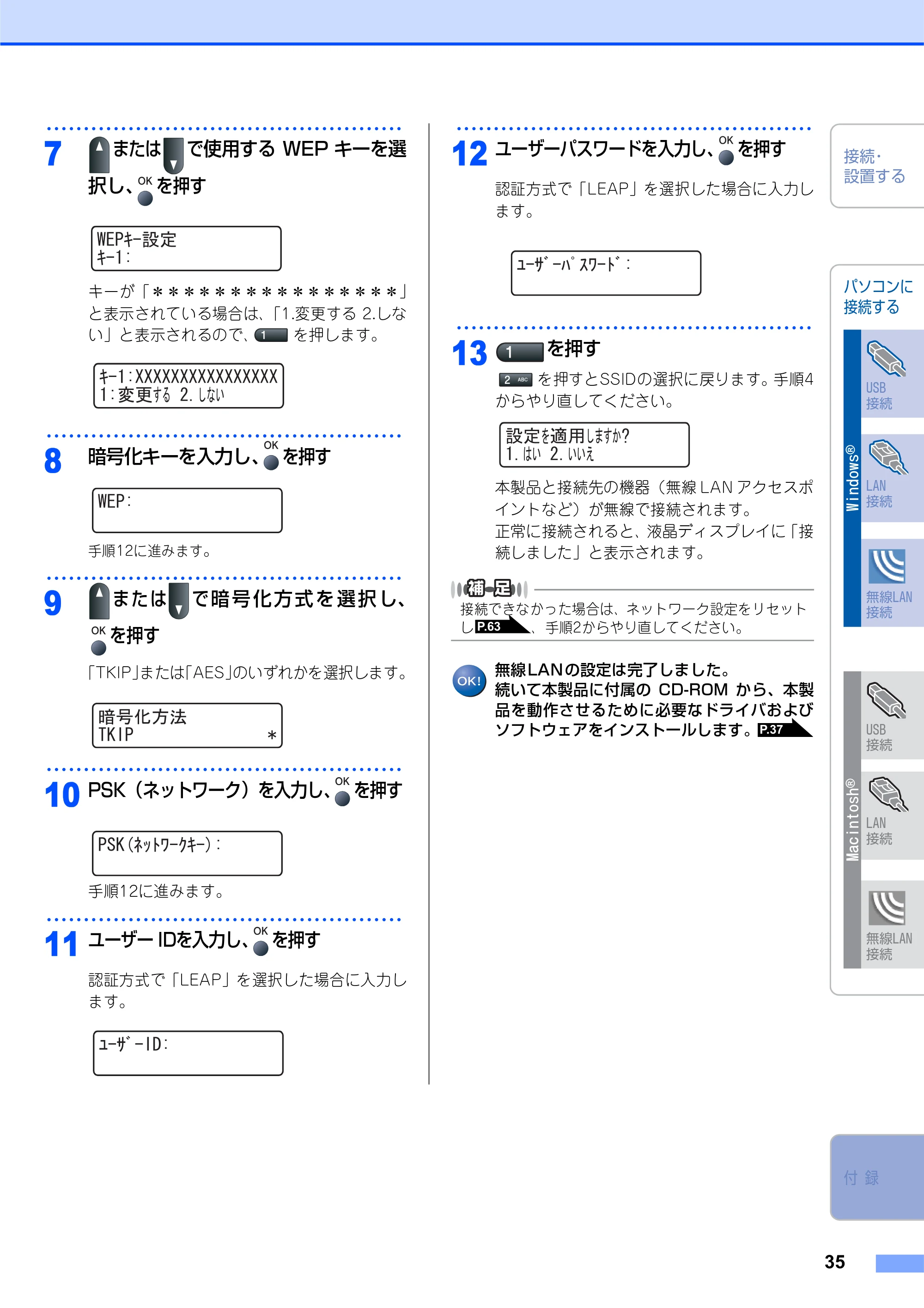

7
または で使用する WEP キーを選
択し、 を押す
キーが「＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊」
と表示されている場合は、「1.変更する 2.しな
い」と表示されるので、 を押します。
････････････････････････････････････････････････
8
暗号化キーを入力し、 を押す
手順12に進みます 。
････････････････････････････････････････････････
9
また は で 暗 号 化 方 式 を 選 択 し、
を押す
「TKIP」または「AES」のいずれかを選択します。
････････････････････････････････････････････････
10
PSK（ネットワーク）を入力し、 を押す

手順12に進みます。
････････････････････････････････････････････････
11
ユーザー IDを入力し、 を押す
認証方式で「LEAP」を選択した場合に入力し
ます。
････････････････････････････････････････････････
12
ユーザーパスワードを入力し、 を押す
認証方式で「LEAP」を選択した場合に入力し
ます。
････････････････････････････････････････････････
13
を押す
を押すとSSIDの選択に戻ります。手順4
からやり直してください。
本製品と接続先の機器（無線 LAN アクセスポ
イントなど）が無線で接続されます。
正常に接続されると、液晶ディスプレイに「接
続しました」と表示されます。
接続できなかった場合は、ネットワーク設定をリセット
し 、手順2からやり直してください。
無線 LAN の設定は完了しました。
続いて本製品に付属の CD-ROM から、本製
品を動作させるために必要なドライバおよび

ソフトウェアをインストールします。
9'2㩁㨺⸳ቯ
㩁㨺
㩁㨺::::::::::::::::
ᄌᦝ ࠆߔ  ޿ߥߒ
9'2

ᥧภൻᣇᴺ
6-+2
25- 㩒㨹㩎㩦㨺㩂㩁㨺
㩟㨺㩅㩨㨺+&
㩟㨺㩅㩨㨺㩔㩩㩇㩦㨺㩎㩨
⸳ቯ ࠍㆡ↪ ߆ߔ߹ߒ !
 ޿ߪ  ߃޿޿
P.63
P.37

36
STEP2 パソコンに接続する(Windows
®
)
■ 本製品を無線 LAN に接続する場合は、インス
トール前にネットワーク管理者にお問い合わせ
いただき、無線LANの設定を確認してください。
■本製品の有線 LAN が既に設定されている場合は、
ネットワーク設定をリセットしてください。詳
しくは、「ネットワーク設定をお買い上げ時の状
態に戻す（LAN設定リセット）」 を参照し
てください。
■ アクセスポイントの簡単設定の操作手順につい
ては、アクセスポイントに付属の取扱説明書を
参照してください。
････････････････････････････････････････････････
1
本製品の電源スイッチをONにする
････････････････････････････････････････････････
2
を押す
････････････････････････････････････････････････
3
を押す
で設定メニューへ戻ります。
一度設定に失敗しネットワーク設定をリセットせずにや

り直している場合など、無線LAN有効が「オン」になっ
ている場合は、このメッセージは表示されません。手順
4へ進んでください。
････････････････････････････････････････････････
4
AOSS™、Wi-Fi Protected Setup™ま
たはSecureEasySetup™に対応してい
る無線LANアクセスポイントの自動検出
を2分間行う
････････････････････････････････････････････････
5
無線LANアクセスポイントを対応する
モード（AOSS™、Wi-Fi Protected
Setup™またはSecureEasySetup™）
にする
詳しくは、アクセスポイントに付属の取扱説明
書を参照してください。
････････････････････････････････････････････････
6
「接続しました」と表示されるまで待
つ
無線 LAN アクセスポイントとの接続に成功す
ると、「接続しました」と表示されます。

これで本製品を無線LAN で使用できます。
･「アクセスポイント複数検出」と表示された
場合は、無線LANアクセスポイントを複数検
出したことを示しています。
対応するモードが実行中の無線LANアクセス
ポイントを2つ以上検出しています。AOSS™
またはWi-Fi Protected Setup™の無線LAN
アクセスポイントを1つにして、手順2からや
り直してください。
･「接続 失敗」と表示された場合は、本製品は
無線LANアクセスポイントに正常に接続さ
れていません。手順2からやり直してくださ
い。SecureEasySetup™で接続している場
合は、無線LANアクセスポイントが複数あ
るかもしれません。無線LANアクセスポイ
ントを1つにして手順2からやり直してくだ
さい。
･「無線接続中」と表示された後「接続 失敗」
と表示された場合は、本製品は無線LANア
クセスポイントに正常に接続されていませ
ん。手順2からやり直してください。
操作パネルから無線LANアクセスポイン
トの簡単設定を使用する
P.63
ή✢.#0
5'5925#155

ή✢.#0᦭ല!
㨿㩧㨿㩖
ή✢ធ⛯ਛ

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
37

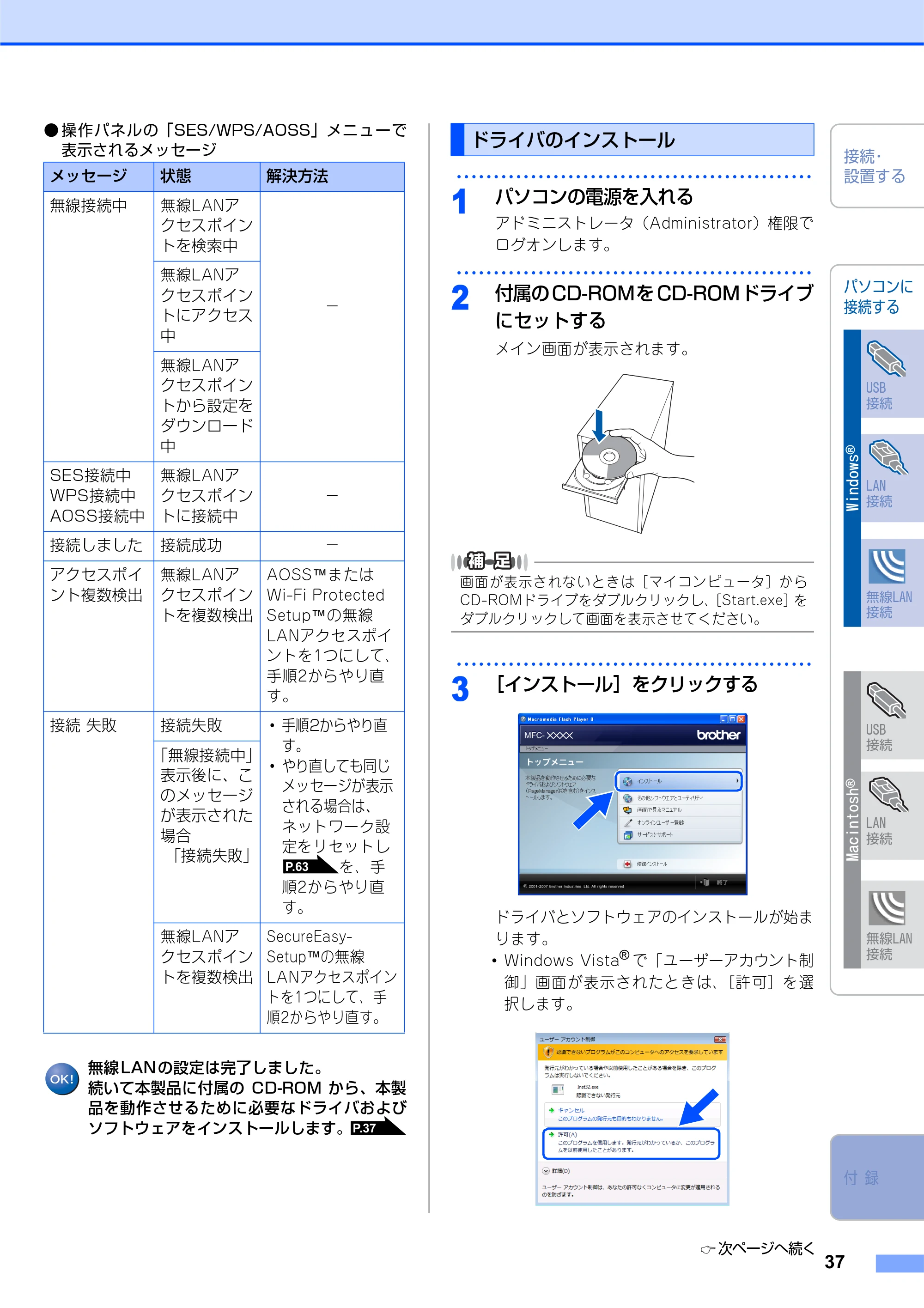

• 操作パネルの「SES/WPS/AOSS」メニューで

表示されるメッセージ
無線 LAN の設定は完了しました。
続いて本製品に付属の CD-ROM から、本製
品を動作させるために必要なドライバおよび
ソフトウェアをインストールします。
････････････････････････････････････････････････
1
パソコンの電源を入れる
アドミニストレータ（Administrator）権限で
ログオンします。
････････････････････････････････････････････････
2
付属のCD-ROMを CD-ROMドライブ
にセットする
メイン画面が表示されます。
画面が表示されないときは［マイコンピュータ］から
CD-ROMドライブをダブルクリックし、［Start.exe］を
ダブルクリックして画面を表示させてください。
････････････････････････････････････････････････
3
［インストール］をクリックする
ドライバとソフトウェアのインストールが始ま
ります。
･ Windows Vista

®
で「ユーザーアカウント制
御」画面が表示されたときは、［許可］を選
択します。
メッセージ 状態 解決方法
無線接続中 無線LANア
クセスポイン
トを検索中
－
無線LANア
クセスポイン
トにアクセス
中
無線LANア
クセスポイン
トから設定を
ダウンロード
中
SES接続中
WPS接続中
AOSS接続中
無線LANア
クセスポイン
トに接続中
－
接続しました 接続成功 －
アクセスポイ
ント複数検出
無線LANア
クセスポイン
トを複数検出
AOSS™または
Wi-Fi Protected
Setup™の無線
LANアクセスポイ
ントを1つにして、
手順2からやり直
す。
接続 失敗 接続失敗 ･ 手順2からやり直
す。
･ やり直しても同じ
メッセージが表示
される場合は、
ネットワーク設
定をリセットし
を、手
順2からやり直
す。
「無線接続中」
表示後に、こ
のメッセージ
が表示された
場合
「接続失敗」
無線LANア
クセスポイン
トを複数検出
SecureEasy-
Setup™の無線
LANアクセスポイン
トを1つにして、手
順2からやり直す。
P.63
P.37
ドライバのインストール

次ページへ続く

38
STEP2 パソコンに接続する(Windows
®
)
････････････････････････････････････････････････

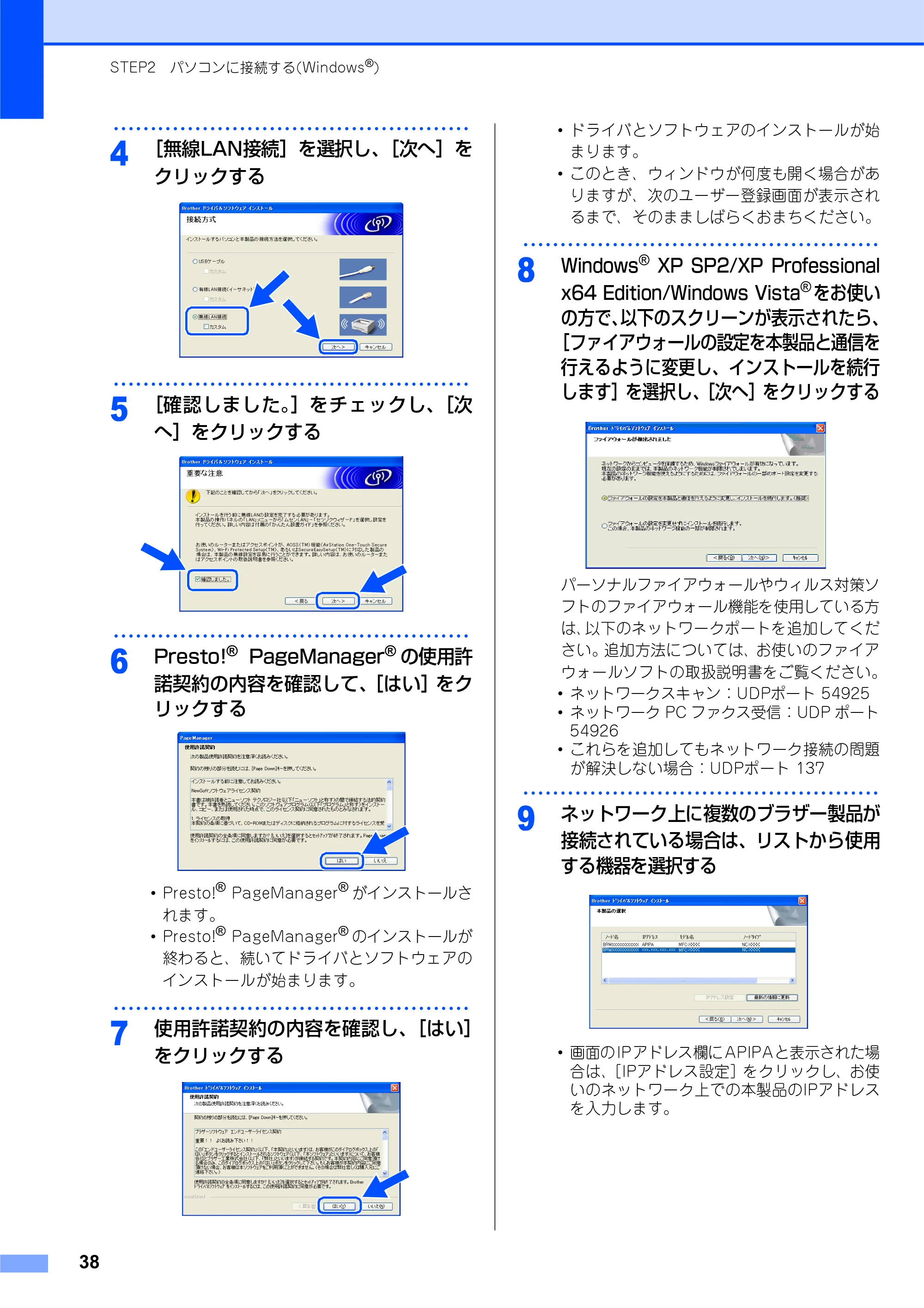

4
［無線LAN接続］を選択し、［次へ］を
クリックする
････････････････････････････････････････････････
5
［確認しました。］をチェックし、［次
へ］をクリックする
････････････････････････････････････････････････
6
Presto!
®
PageManager
®
の使用許
諾契約の内容を確認して、［はい］をク
リックする
･ Presto!
®
PageManager
®
がインストールさ
れます。
･ Presto!
®
PageManager
®
のインストールが
終わると、続いてドライバとソフトウェアの
インストールが始まります。
････････････････････････････････････････････････
7
使用許諾契約の内容を確認し、［はい］
をクリックする

･ ドライバとソフトウェアのインストールが始
まります。
･ このとき、ウィンドウが何度も開く場合があ
りますが、次のユーザー登録画面が表示され
るまで、そのまましばらくおまちください。
････････････････････････････････････････････････
8
Windows
®
XP SP2/XP Professional
x64 Edition/Windows Vista
®
をお使い
の方で、以下のスクリーンが表示されたら、
［ファイアウォールの設定を本製品と通信を
行えるように変更し、インストールを続行
します］を選択し、［次へ］をクリックする
パーソナルファイアウォールやウィルス対策ソ
フトのファイアウォール機能を使用している方
は、以下のネットワークポートを追加してくだ
さい。追加方法については、お使いのファイア
ウォールソフトの取扱説明書をご覧ください。
･ ネットワークスキャン：UDPポート 54925
･ ネットワーク PC ファクス受信：UDP ポート
54926
･ これらを追加してもネットワーク接続の問題

が解決しない場合：UDPポート 137
････････････････････････････････････････････････
9
ネットワーク上に複数のブラザー製品が
接続されている場合は、リストから使用
する機器を選択する
･ 画面のIPアドレス欄にAPIPAと表示された場
合は、［IPアドレス設定］をクリックし、お使
いのネットワーク上での本製品のIPアドレス
を入力します。

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
39
Windows Vista
®
をお使いの場合、以下の画面が表示さ
れたら、チェックボックスをクリックして［インストー
ル］を選択し、インストールを完了させてください。
■ 以下の画面が表示されたときは、記載内容を確
認し、［はい］をクリックして再度検索を行いま
す。
■それでも検索されない場合は、［いいえ］をク
リックし、表示される画面の指示にしたがって、
IPアドレスなどを設定してください。
■ IP アドレスを調べるときは「LAN 設定内容リス
ト」を印刷します。印刷方法は「LAN 設定内容
リストの出力」 を参照してください。
････････････････････････････････････････････････
10
ユーザー登録をする
［本 製 品 の オ ン ラ イ ン 登 録］や［Presto!(R)
PageManager(R)の オ ン ラ イ ン 登 録］を ク

リックして、ユーザー登録を行います。登録終
了後や、後でユーザー登録をする場合は次の手
順に進みます。
････････････････････････････････････････････････
11
ユーザー登録が終わったら［次へ］を
クリックする
････････････････････････････････････････････････
12
［はい］を選択して［完了］をクリック
する
［ドライバ & ソフトウェア］のインストールが
完了しました。
「XML Paper Specification プリンタドライバ」のご案内
XML Paper Specification プリンタドライバは、XML
Paper Specification文書をプリントするのに適したプリ
ンタドライバです。
サ ポ ー ト サ イ ト（ブ ラ ザ ー ソ リ ュ ー シ ョ ン セ ン タ ー
（http://solutions.brother.co.jp/））からダウンロード
できます。
P.64

40
STEP2 パソコンに接続する(Windows
®
)

41
パソコンに接続する(Macintosh
®
)
本製品をパソコン（Macintosh
®
）に接続してプリンタやスキャナとして使用する場合は、付属のドラ
イバやソフトウェアをインストールする必要があります。
Windows
®
をお使いの場合は、「STEP2 パソコンに接続する(Windows
®
)」 を参照してくださ
い。
1 インストールの前に............................................. 42ページ
2 ドライバとソフトウェアをインストールする
（USB）.................................................................. 43ページ
3 ドライバとソフトウェアをインストールする
（ネットワーク接続）............................................ 45ページ
4 ドライバとソフトウェアをインストールする
（無線LAN接続）................................................... 50ページ

P.19
STEP2 パソコンに接続する(Macintosh
®
)

42
STEP2 パソコンに接続する(Macintosh
®
)
1 インストールの前に
CD-ROMの内容
Start Here OS X
本製品のプリンタやスキャナ、PCファクス、リモートセットアップ機能を使用するために必要なドライバをイン
ストールします。
Presto! PageManager
TWAIN準拠のスキャナソフトウェアをインストールします。
Documentation
以下のユーザーズガイドがMacintosh
®
上で閲覧できます。
･ 画面で見るマニュアル（HTML形式）
Brother Solutions Center
インターネット経由で、本製品の最新情報を閲覧したり、最新データのダウンロードが行えます。
On-Line Registration
オンラインでユーザー登録を行います。
Utilities
無線LAN設定ウィザードが収録されています。
Fonts
ブラザーオリジナルの日本語フォントが収録されています。

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
43

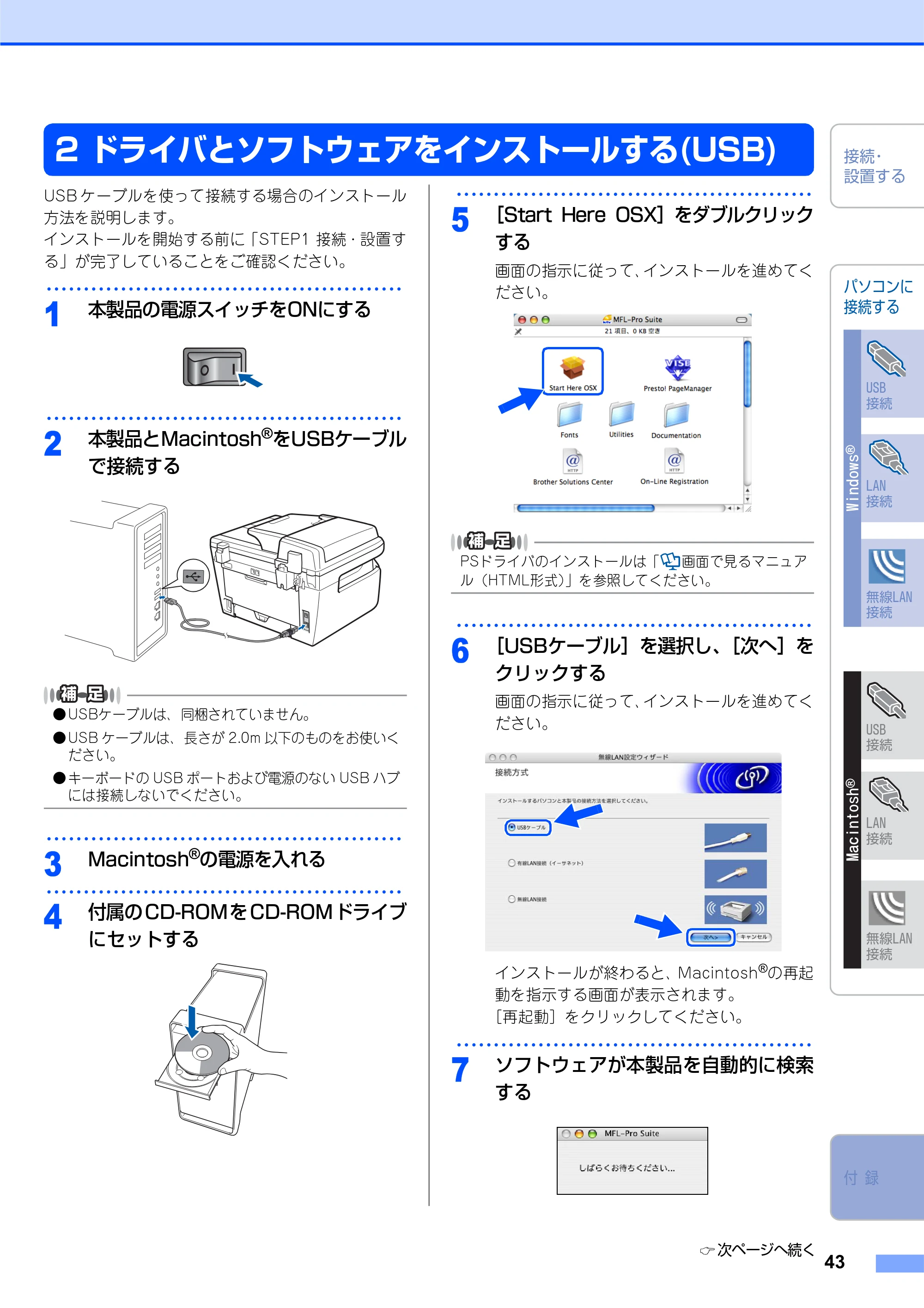

2 ドライバとソフトウェアをインストールする(USB)
USB ケーブルを使って接続する場合のインストール
方法を説明します。
インストールを開始する前に「STEP1 接続・設置す
る」が完了していることをご確認ください。
････････････････････････････････････････････････
1
本製品の電源スイッチをONにする
････････････････････････････････････････････････
2
本製品とMacintosh
®
をUSBケーブル
で接続する

• USBケーブルは、同梱されていません。
• USB ケーブルは、長さが 2.0m 以下のものをお使いく

ださい。

• キーボードの USB ポートおよび電源のない USB ハブ

には接続しないでください。
････････････････････････････････････････････････
3
Macintosh
®
の電源を入れる
････････････････････････････････････････････････
4
付属のCD-ROMをCD-ROMドライブ
にセットする
････････････････････････････････････････････････
5
［Start Here OSX］をダブルクリック
する
画面の指示に従って、インストールを進めてく
ださい。
PSドライバのインストールは「 画面で見るマニュア
ル（HTML形式）」を参照してください。
････････････････････････････････････････････････
6
［USBケーブル］を選択し、［次へ］を
クリックする
画面の指示に従って、インストールを進めてく
ださい。
インストールが終わると、Macintosh
®
の再起
動を指示する画面が表示されます。
［再起動］をクリックしてください。

････････････････････････････････････････････････
7
ソフトウェアが本製品を自動的に検索
する
次ページへ続く

44
STEP2 パソコンに接続する(Macintosh
®
)
････････････････････････････････････････････････

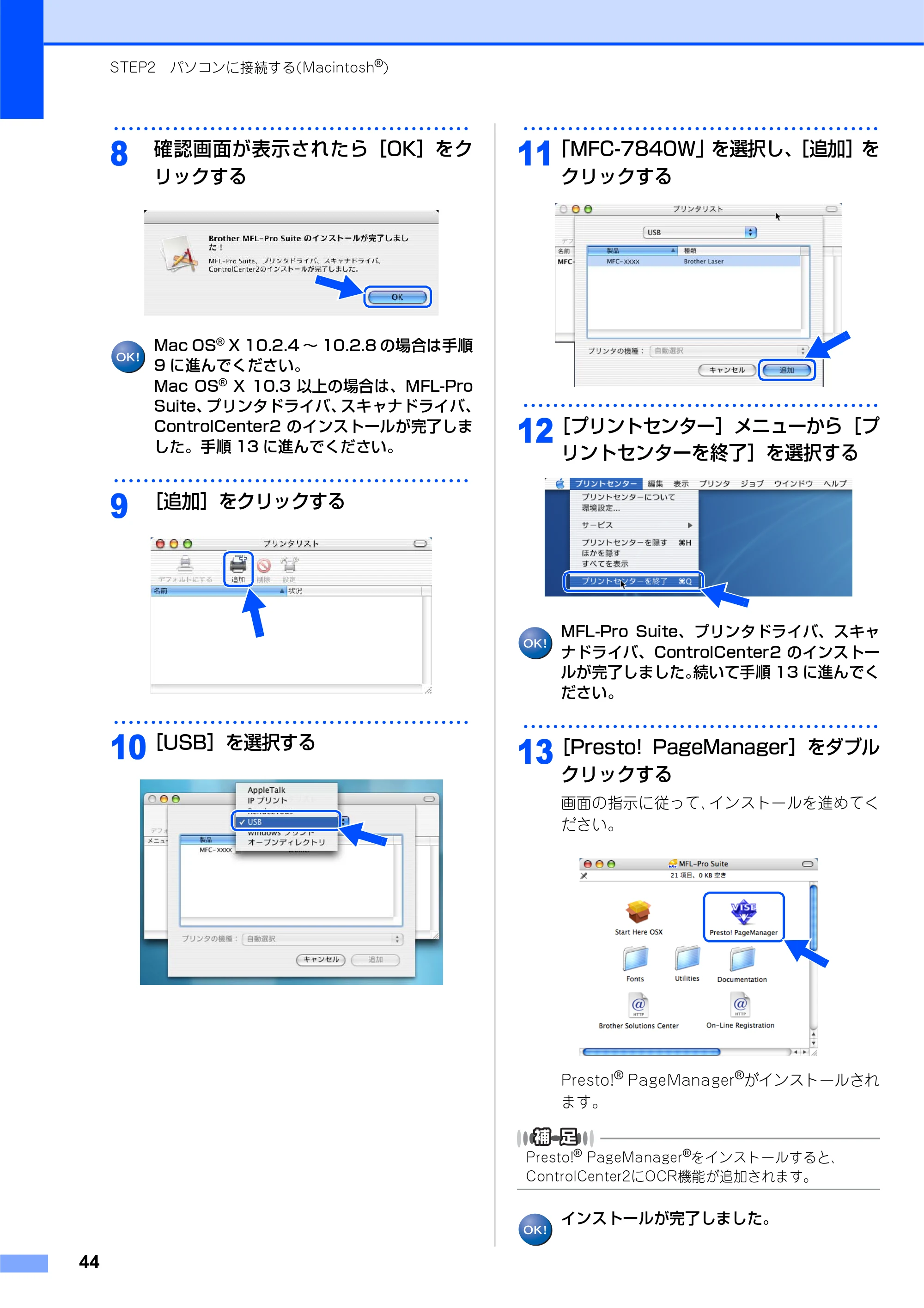

8
確認画面が表示されたら［OK］をク
リックする
Mac OS
®
X 10.2.4 ～ 10.2.8 の場合は手順
9 に進んでください。
Mac OS
®
X 10.3 以上の場合は、MFL-Pro
Suite、プリンタドライバ、スキャナドライバ、
ControlCenter2 のインストールが完了しま
した。手順 13 に進んでください。
････････････････････････････････････････････････
9
［追加］をクリックする
････････････････････････････････････････････････
10
［USB］を選択する
････････････････････････････････････････････････
11
「MFC-7840W」を選択し、［追加］を
クリックする
････････････････････････････････････････････････

12
［プリントセンター］メニューから［プ
リントセンターを終了］を選択する
MFL-Pro Suite、プリンタドライバ、スキャ
ナドライバ、ControlCenter2 のインストー
ルが完了しました。続いて手順 13 に進んでく
ださい。
････････････････････････････････････････････････
13
［Presto! PageManager］をダブル
クリックする
画面の指示に従って、インストールを進めてく
ださい。
Presto!
®
PageManager
®
がインストールされ
ます。
Presto!
®
PageManager
®
をインストールすると、
ControlCenter2にOCR機能が追加されます。
インストールが完了しました。

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
45
3 ドライバとソフトウェアをインストールする（ネッ
トワーク接続）
パーソナルファイアフォールやウィルス対策ソフトのファイアウォール機能をお使いの場合は、インストールの
前に、ファイアウォールを無効にしてください。
ドライバのインストール終了後、ファイアウォールを有効に戻すと、ネットワークスキャンやネットワーク PC
ファクスなどの一部の機能が利用できなくなります。これらの機能を使用する場合は、ファイアウォールの設
定を変更してください。
パーソナルファイアウォールやウィルス対策ソフトなどをお使いの場合、設定を変更する方法については、お使いのソフ
トウェアの取扱説明書、ヘルプをご覧いただくか、ソフトウェアの提供元にご相談ください。
ADSLや光ファイバー、ケーブルテレビ（CATV）などのインターネット環境で、複数のパソコンを使用してい
る場合は、本製品を LAN ケーブルで接続すると、どのパソコンからも本製品をプリンタ、スキャナとして利用

することができます。
パーソナルファイアウォールやウィルス対策ソフトをお使いの場合の注意事項
ネットワーク環境で複数のパソコンから使用する場合
本製品を接続する前 本製品を接続した後

• 一般的なADSL環境での接続例

※ お使いの機器によっては、ADSL モデムにスプリッ
タ機能が内蔵されている場合があります。

• 光ファイバー環境での接続例（NTT東日本、KDDIひかりOne、Yahoo!BBフォン光など）

公衆回線
（アナログ）
ＬＡＮ
電話機コード
スプリッタ
ＡＤＳＬモデム
ケーブル
ルータ
電話機コード
スプリッタ
公衆回線
（アナログ）
ＡＤＳＬモデム
ＬＡＮケーブル
ＬＡＮケーブル
ＬＡＮケーブル
光ファイバー
ケーブル
ＬＡＮ
ケーブル
電話機コード
ひかり電話
対応機器
回線終端装置
(ＯＮＵ)
ＬＡＮ
ケーブル 光ファイバー
ケーブル
ＬＡＮケーブル
電話機コード
ひかり電話
対応機器
回線終端装置
（ＯＮＵ）
ＬＡＮ
ケーブル
ＬＡＮケーブル
ＬＡＮケーブル

46
STEP2 パソコンに接続する(Macintosh
®
)
ネットワーク環境で使用する主な機器の説明
･ スプリッタ
電話（音声）信号とADSL 信号を分離するものです。
･ ADSL モデム
ADSL 信号をネットワーク環境で使用するイーサネットの信号に変換する装置です。
･ ONU（回線終端装置）
光の信号をネットワーク環境で使用するイーサネットの信号に変換する装置です。
･ ひかり電話対応機器
今お使いの電話機（アナログ電話機）やFAX 機を接続する装置です。NTT 東日本、KDDI、SoftBank テレコムなどか
らレンタルされる機器にはルータ機能が内蔵されています。
･ ルータまたはハブ
ネットワーク環境で複数のパソコンなどの機器を接続するときに使用します。
･ VP（RSU）
ボイスポートまたはリモートサービスユニットと呼ばれ、ケーブルテレビ局が固定電話サービスを行うための装置です。
･ ケーブルモデム
同軸ケーブルを流れる信号をネットワーク環境で使用するイーサネットの信号に変換する装置です。
※ご利用の電話会社により、接続する機器の名称が異なることがあります。

• 光ファイバー環境での接続例（NTT西日本）
• 一般的なCATV環境での接続例（J:COMなどのケーブルテレビ局）

本製品を接続する前 本製品を接続した後
光ファイバー
ケーブル
電話機コード
ひかり電話
対応機器
ＬＡＮ
ケーブル
回線終端装置
(ＯＮＵ)
ＬＡＮ
ケーブル
光ファイバー
ケーブル 電話機コード
回線終端装置
（ＯＮＵ）
LAN
ケーブル
LAN
ケーブル
ＬＡＮケーブル
ＬＡＮケーブル
ＬＡＮケーブル
ひかり電話
対応機器
ルータ
または
ハブ
同軸
ケーブル
ＬＡＮ
ケーブル
電話機コード
ＶＰ
（ＲＳＵ）
同軸
ケーブル
ケーブル
モデム
分配器
同軸
ケーブル
電話機コード
同軸
ケーブル
ＶＰ
（ＲＳＵ）
同軸
ケーブル
ケーブル
モデム
分配器
同軸
ケーブル
ＬＡＮケーブル
LANケーブル
ＬＡＮケーブル
ＬＡＮ
ケーブル
ルータまたは
ハブ

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
47
ネットワーク環境に必要なものの準備
････････････････････････････････････････････････
1
ルータ
ADSLやCATV、光ファイバー（FTTH）など
のインターネット網と、家庭・オフィスのLAN
（内部ネットワーク）を中継する機器です。複
数台のパソコンから同時にインターネットに接
続することができるようになります。
････････････････････････････････････････････････
2
LANケーブル
本製品とルータを接続するのに必要です。カテ
ゴリ5以上の10BASE-Tまたは100BASE-TX
ストレートケーブルをお使いください。

• 本製品を無線 LAN で使用する場合、無線 LAN アクセ

スポイント（無線 LAN ルータ）または無線 LAN 対応
のMacintosh
®
が必要です。

• ルータの導入・接続方法については、お使いのルータ

のユーザーズガイドをご覧ください。

• モデム・光終端装置（ONU）などの機器に関するご

質問は、提供メーカーにお問い合わせください。

• 光ファイバーをご利用の場合は、ご契約されている会

社やお住まいの環境により接続する機器が異なる場合
があります。
インストールを開始する前に「STEP1 接続・設置す
る」が完了していることをご確認ください。
････････････････････････････････････････････････
1
本製品の電源スイッチをONにする
････････････････････････････････････････････････
2
本製品とルータを LAN ケーブルで接続
する
LANケーブルは、同梱されていません。
････････････････････････････････････････････････
3
Macintosh
®
の電源を入れる
････････････････････････････････････････････････
4
付属のCD-ROMを CD-ROMドライブ
にセットする
ネットワーク上で本製品が認識されているときは、リス
トから選択して［OK］をクリックしてください。ネッ
トワーク上に対象となる本製品が 1 台しかない場合は、

ウィンドウは表示されず、自動的に本製品が選択された
状態になります。手順 9 からインストール作業を続けて
ください。
ドライバのインストール
次ページへ続く

48
STEP2 パソコンに接続する(Macintosh
®
)
････････････････････････････････････････････････
5
［Start Here OSX］をダブルクリッ
クする
画面の指示に従って、インストールを進めてく
ださい。
PSドライバのインストールは「 画面で見るマニュア
ル（HTML形式）」を参照してください。
････････････････････････････････････････････････
6
［有線LAN接続（イーサネット）］を選
択し、［次へ］をクリックする
画面の指示に従って、インストールを進めてく
ださい。
インストールが終わると、Macintosh
®
の再起
動を指示する画面が表示されます。
［再起動］をクリックしてください。
････････････････････････････････････････････････
7
ソフトウェアが本製品を自動的に検索
する
････････････････････････････････････････････････

8
ネットワーク上に複数の複合機がある
場合は、本製品を選んで、［OK］をク
リックする

• 以下の画面が表示されたときは、［OK］をクリックし

て表示名を入力してください。

• 「パソコンを本製品のスキャンキーへ登録」にチェッ

クを入れて、表示名を入力します。

• 表示名は15文字以内で入力します。入力した内容がス

キャンキー使用時に本製品の液晶ディスプレイに表示
されます。

• ス キ ャ ン キ ー 用 の パ ス ワ ー ド に つ い て 詳 し く は、

「 画面で見るマニュアル（HTML 形式）」を参照し
てください。

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
49
････････････････････････････････････････････････
9
確認画面で［OK］をクリックする
Mac OS
®
X 10.2.4 ～ 10.2.8 の場合は、手
順 10 に進んでください。
Mac OS
®
X 10.3 以上の場合は、MFL-Pro
Suite、プリンタドライバ、スキャナドライバ、
ControlCenter2 のインストールが完了しま
した。手順 14 に進んでください。
････････････････････････････････････････････････
10
［追加］をクリックする
････････････････････････････････････････････････
11
下の画面の通りに選択する
････････････････････････････････････････････････

12
「MFC-7840W」を選択し、［追加］を
クリックする
････････････････････････････････････････････････
13
［プリントセンター］メニューから［プ
リントセンターを終了］を選択する
MFL-Pro Suite、プリンタドライバ、スキャ
ナドライバ、ControlCenter2 のインストー
ルが完了しました。続いて手順 14 に進んでく
ださい。
････････････････････････････････････････････････
14
［Presto! PageManager］をダブル
クリックする
画面の指示に従って、インストールを進めてく
ださい。
Presto!
®
PageManager
®
がインストールされ
ます。
Presto!
®
PageManager
®
をインストールすると、
ControlCenter2にOCR機能が追加されます。
インストールが完了しました。

50
STEP2 パソコンに接続する(Macintosh
®
)
4 ドライバとソフトウェアをインストールする
（無線LAN接続）
本製品と無線 LAN アクセスポイントを無線で接続します。お使いのネットワーク上で、本製品をプリンタ、ス
キャナとして利用できるようになります。
無線LAN環境で使用する場合の注意点

• 設置に関する注意

･ 本製品の近くに、微弱な電波を発する電気製品（特に電子レンジやデジタルコードレス電話）を置かないで
ください。
･ 本製品とアクセスポイントの間に、金属、アルミサッシ、鉄筋コンクリート壁があると、接続しにくくなる
場合があります。

• 通信に関する注意

環境によっては、有線 LAN 接続や USB 接続と比べて、通信速度が劣る場合があります。写真などの大きな
データを印刷する場合は、有線LANまたはUSB接続で印刷することをおすすめします。
■アクセスポイントの接続、設定については、お使いのアクセスポイントの取扱説明書をご覧ください。
■無線 LAN の設定に失敗した場合や、以前にインストールして再度インストールし直す場合は、本製品の LAN
設定を初期化してから進めてください。初期化方法については、 を参照してください。
■USBケーブルやLANケーブルが接続されている場合は、本製品から外してください。
■本製品では、有線LANと無線LANを同時に使用できません。
無線LANの接続方法

• インフラストラクチャモード

インフラストラクチャモードでは、ネットワークの中心に無線 LAN アクセスポイントが設置され、アクセス
ポイントを通じて無線LANにアクセスできるようになっています。
本書では、インフラストラクチャモードの無線 LAN 環境の場合の接続方法について説明しています。その他
の環境で無線LANをお使いの場合は、「 画面で見るマニュアル（HTML形式）」を をご覧ください。
P.63
無線LANアクセス
ポイント

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
51
無線LANを構成するには、お使いのコンピュータを既存の無線LAN設定に合わせます。ここでは、無線LANの
構成に役立つ用語と概念を説明します。
SSID（ネットワーク名）とチャンネル
無線LANの接続先を指定するにはSSIDとチャンネルを設定する必要があります。

• SSID

それぞれの無線 LAN では独自の SSID を持っています。SSID はアクセスポイントまたはアドホックモードの
ネットワーク機器に割り当てられていますので、接続する予定のネットワークのアクセスポイントまたはア
ドホックモードのネットワーク機器と同じSSIDに設定してください。

• チャンネル

無線 LAN ではチャンネルを使用します。IEEE802.11bでは 14 チャンネル、IEEE802.11g では 13チャン
ネルまで使用できますが、近所で無線 LAN アクセスポイントが使用されている場合、電波干渉を生じさせな
いために使用するチャンネル間を5チャンネル離して設定するのが理想的です。
認証方式と暗号化方式について
有線 LAN とは異なり、通信範囲が物理的に限られていない無線 LAN 環境下では、セキュリティに関する設定
を行い、傍受や不正アクセスを未然に防ぐ必要があります。セキュリティに関する設定には、認証方式（ネッ
トワークにアクセスをしようとしている機器にアクセス権があるかどうかを判断する方法）と暗号化方式
（データを暗号化することにより第三者による傍受を防ぐ方法）の設定があります。
本製品を無線LANに確実に接続するためには、これらの設定を正しく行う必要があります。
ここでは、本製品がサポートする認証方式および暗号化方式を紹介します。

• 認証方式

本製品がサポートする認証方式は次の通りです。
･ オープンシステム：
認証を行わず、すべてのアクセスを許可します。
･ 共有キー：
あらかじめ秘密のネットワークキーを設定しておいて、同じキーを使用している機器にのみアクセスを許可
します。
本製品では共有キーとしてWEP-Keyを使用しています。
･ WRA-PSK/WPA2-PSK：
定期的に変更されるネットワークキーを使用して認証を行います。高いセキュリティを実現できます。WRA-
PSK/WPA2-PSK による認証を使用する場合には、接続する相手の機器も WRA-PSK/WPA2-PSK に対応
している必要があります。
WPA2-PSKは、WPA-PSK方式よりセキュリティの高い認証方式になっています。
･ LEAP：
Cisco LEAP（ライト拡張認識プロテクト）は、認証用にユーザー IDとパスワードを使用します。

• 暗号化方式

本製品は下記の暗号化方式をサポートしています。
無線LANの用語
･ なし：
暗号化を行いません。
･ WEP：
Wired Equivalency Protocolの略。無線LANの暗号化技術です。
無線 LAN での通信は傍受（内容を盗み見られること）が容易なため、送信されるデータを暗号化して傍受
者に内容を知られないようにすることで、有線LANでの通信と同様の安全性を持たせます。
･ TKIP：
Temporal Key Integrity protocolの略。暗号キーの更新も含めて、重要データの暗号化を強化します。
無線LANのセキュリティ保護に使用される次世代のWEPで、WEPの弱点を修正しています。
無線LANの用語
次ページへ続く

52
STEP2 パソコンに接続する(Macintosh
®
)
･ AES：
Advanced Encryption Standardの略。無線LANのプライバシー保護の新しい方法です。
米国政府の次世代標準暗号化方式で、TKIPより強力な暗号化方法を提供します。
･ CKIP：
Cisco Key Integrity Protocolの略。Cisco社独自のセキュリティプロトコルです。
キーメッセージ整合性チェックとメッセージ シーケンス番号を使用して、インフラストラクチャモードで
のセキュリティを強化しています。
CKIPはCisco版のTKIPです。
暗号化キー（ネットワークキー）
本製品で使用する暗号化方式において、設定する暗号化キーは次の通りです。
･ WEP暗号化方式
WEP暗号化キーは次の規定に従い、64bitまたは128bitキーに対応する値をASCII文字か16進数フォーマッ
トで入力します。
･ 64（40）bit ASCII 文字：半角5文字で入力します。
例）"Hello"（大文字と小文字は区別されます）

･ 64（40）bit 16進数：10桁の16進数で半角入力します。
例）"71f2234aba"
･ 128（104）bit ASCII 文字：半角13文字で入力します。
例）"Wirelesscomms"（大文字と小文字は区別されます）
･ 128（104）bit 16進数：26桁の16進数で半角入力します。
例）"71f2234ab56cd709e5412aa3ba"
･ TKIP/AES暗号化方式
PSK（事前共有キー）をASCII文字/半角8～63文字以内で入力します。
TKIPやAESの暗号キーは、PSK（事前共有キー）などを元に生成され、定期的に更新されます。
･ CKIP暗号化方式
LEAP認証用で使用するIDには64文字以内、パスワードには32文字以内のASCII文字を半角で入力します。
CKIPの暗号化キーは、IDとパスワードなどを元に生成され、定期的に更新されます。
無線LANの設定
インストールを始める前にまず、無線LANの設定を行いアクセスポイントに接続します。本書では、次の2つの
方法で無線LANを行う方法が説明されています。

• 操作パネルから無線LANの設定を手動で行う

ご使用の無線LANアクセスポイントの設定を確認し、以下に記入してください。
*1SSID の隠ぺい機能を有効にしている場合は、一時的に無効にしてご確認ください。
*2WEP キーは、次の規定に従い、64bit または 128bit キーに対応する値を ASCII 文字か 16 進数フォーマットで記入します。

• 64(40)bit ASCII 文字：半角 5 文字で入力します。 例）“Hello”（大文字と小文字は区別されます）
• 64(40)bit 16 進数：10 桁の 16 進数で半角入力します。 例）“Wirelesscomms”（大文字と小文字は区別されます）
• 128(104)bit 16 進数：26 桁の 16 進数で半角入力します。 例）“71f2234ab56cd709e5412aa3ba”

*3設定されていない場合は、記入する必要はありません。
SSID（必須）
※1
WEPキー
※2、3
WPA-PSK
※3
（TKIP/AES）
WPA2-PSK
（AES）

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
53
■SSID や WEP キーなどの確認方法については、お使いの無線 LAN アクセスポイントの取扱説明書をご覧くだ
さい。
無線LANの設定を書き留めたら、以下の手順に従って、設定を行ってください。
操作パネルから無線LANの設定を手動で行う

• 無線LANの機能を使って自動で設定を行う

ご使用の無線LANアクセスポイントがAOSS™、Wi-Fi Protected Setup™、SecureEasySetup™に対応し
ている場合は、本製品の無線 LAN 設定を簡単に行うことができます。ご使用のアクセスポイントに以下のロ
ゴが付いているか確認してください。付いていない場合は、手動で設定を行います。
ロゴを確認したら、以下の手順に従って、設定を行ってください。
操作パネルから無線LANアクセスポイントの簡単設定を使用する
本製品をその他の環境で設定する場合は、「 画面で見るマニュアル（HTML形式）」を参照してください。
パーソナルファイアウォールやウィルス対策ソフトをお使いの場合の注意点
パーソナルファイアウォールやウィルス対策ソフトのファイアウォール機能をお使いの場合は、インストールの
前に、ファイアウォールを無効にしてください。詳しくは を参照してください。
P.54
P.56
P.45

54
STEP2 パソコンに接続する(Macintosh
®
)
本製品の操作パネルからウィザード形式で、SSID、
認証方式、暗号化方式、ネットワークキーを設定し
ます。
■ 本製品を無線 LAN に接続する場合は、インス
トール前にネットワーク管理者にお問い合わせ
いただき、無線LANの設定を確認してください。
■ 本製品の有線LANが既に設定されている場合は、
ネットワーク設定をリセットしてください。詳
しくは、「ネットワーク設定をお買い上げ時の状
態に戻す（LAN 設定リセット）」 を参照
してください。
操作パネルの文字の入力方法については、 ユーザー
ズガイド（印刷版）の付録「文字を入力する」を参照し
てください。
････････････････････････････････････････････････
1
本製品の電源スイッチをONにする
････････････････････････････････････････････････
2
を押す
････････････････････････････････････････････････

3
を押す
で設定メニューへ戻ります。
SSIDの検索が開始されます。
････････････････････････････････････････････････
4
または で接続先の SSID を選択し、
を押す
接続先のSSID が表示されない場合は、以下の手順で設
定してください。
1. または で〈New SSID〉を選択し、 を押す
2.ダイヤルボタンで接続先の SSIDを入力し、 を押す
3. または で通信モードを選択し、 を押す
［ インフラストラクチャ ］または［ アドホック］のいずれかを
選択します。
※［ アドホック］を選択した場合は、手順6に進みます。
････････････････････････････････････････････････
5
通信モードがインフラストラクチャの
場合は、 または で 認証方式を設定
し、 を押す
･ オープンシステム認証の場合：手順6に進み
ます。
･ 共有キー認証の場合：手順7に進みます。
･ WPA/WPA2-PSKの場合：手順9に進みます。
･ LEAPの場合：手順11に進みます。

････････････････････････････････････････････････
6
ま た は で 暗 号 化 方 式 を 選 択 し、
を押す
「なし」または「WEP」のいずれかを選択します。
「なし」を選択した場合は、手順13に進みます。
操作パネルから無線LANの設定を手動で
行う
P.63
ή✢.#0
ή✢ធ⛯㨽㨲㩅㩨㨺㩎㩨
ή✢.#0᦭ല!
㨿㩧㨿㩖
55+&ᬌ⚝ਛ
55+& ㆬᛯࠍ
::::::
⹺⸽ᣇᑼ
㨿㨺㩖㩩㩧㩆㩇㩍㩛⹺⸽
ᥧภൻᣇᑼ
ߒߥ

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
55
････････････････････････････････････････････････
7
または で使用する WEP キーを選
択し、 を押す
キーが「＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊」
と表示されている場合は、「1.変更する 2.しな
い」と表示されるので、 を押します。
････････････････････････････････････････････････
8
暗号化キーを入力し、 を押す
手順12に進みます 。
････････････････････････････････････････････････
9
また は で 暗 号 化 方 式 を 選 択 し、
を押す
「TKIP」または「AES」のいずれかを選択します。
････････････････････････････････････････････････
10
PSK（ネットワーク）を入力し、 を押す

手順12に進みます。
････････････････････････････････････････････････
11
ユーザー IDを入力し、 を押す
認証方式で「LEAP」を選択した場合に入力し
ます。
････････････････････････････････････････････････
12
ユーザーパスワードを入力し、 を押す
認証方式で「LEAP」を選択した場合に入力し
ます。
････････････････････････････････････････････････
13
を押す
を押すとSSIDの選択に戻ります。手順4
からやり直してください。
本製品と接続先の機器（無線 LAN アクセスポ
イントなど）が無線で接続されます。
正常に接続されると、液晶ディスプレイに「接
続しました」と表示されます。
接続できなかった場合は、ネットワーク設定をリセット
し 、手順2からやり直してください。
無線 LAN の設定は完了しました。
続いて本製品に付属の CD-ROM から、本製
品を動作させるために必要なドライバおよび

ソフトウェアをインストールします。
9'2㩁㨺⸳ቯ
㩁㨺
㩁㨺::::::::::::::::
ᄌᦝ ࠆߔ  ޿ߥߒ
9'2

ᥧภൻᣇᴺ
6-+2
25- 㩒㨹㩎㩦㨺㩂㩁㨺
㩟㨺㩅㩨㨺+&
㩟㨺㩅㩨㨺㩔㩩㩇㩦㨺㩎㩨
⸳ቯ ࠍㆡ↪ ߆ߔ߹ߒ !
 ޿ߪ  ߃޿޿
P.63
P.57

56
STEP2 パソコンに接続する(Macintosh
®
)
■ 本製品を無線 LAN に接続する場合は、インス
トール前にネットワーク管理者にお問い合わせ
いただき、無線LANの設定を確認してください。
■本製品の有線 LAN が既に設定されている場合は、
ネットワーク設定をリセットしてください。詳
しくは、「ネットワーク設定をお買い上げ時の状
態に戻す（LAN設定リセット）」 を参照し
てください。
■ アクセスポイントの簡単設定の操作手順につい
ては、アクセスポイントに付属の取扱説明書を
参照してください。
････････････････････････････････････････････････
1
本製品の電源スイッチをONにする
････････････････････････････････････････････････
2
を押す
････････････････････････････････････････････････
3
を押す
で設定メニューへ戻ります。
一度設定に失敗しネットワーク設定をリセットせずにや

り直している場合など、無線LAN有効が「オン」になっ
ている場合は、このメッセージは表示されません。手順
4へ進んでください。
････････････････････････････････････････････････
4
AOSS™、Wi-Fi Protected Setup™ま
たはSecureEasySetup™に対応してい
る無線LANアクセスポイントの自動検出
を2分間行う
････････････････････････････････････････････････
5
無線LANアクセスポイントを対応する
モード（AOSS™、Wi-Fi Protected
Setup™またはSecureEasySetup™）
にする
詳しくは、無線 LAN アクセスポイントに付属
の取扱説明書を参照してください。
････････････････････････････････････････････････
6
「接続しました」と表示されるまで待
つ
無線LAN アクセスポイントとの接続に成功す
ると、「接続しました」と表示されます。

これで本製品を無線LAN で使用できます。
･「アクセスポイント複数検出」と表示された
場合は、無線LANアクセスポイントを複数検
出したことを示しています。
対応するモードが実行中の無線LANアクセス
ポイントを2つ以上検出しています。AOSS™
またはWi-Fi Protected Setup™の無線LAN
アクセスポイントを1つにして、手順2からや
り直してください。
･「接続 失敗」と表示された場合は、本製品は
無線LANアクセスポイントに正常に接続さ
れていません。手順2からやり直してくださ
い。SecureEasySetup™で接続している場
合は、無線LANアクセスポイントが複数あ
るかもしれません。無線LANアクセスポイ
ントを1つにして手順2からやり直してくだ
さい。
･「無線接続中」と表示された後「接続 失敗」
と表示された場合は、本製品は無線LANア
クセスポイントに正常に接続されていませ
ん。手順2からやり直してください。
操作パネルから無線LANアクセスポイン
トの簡単設定を使用する
P.63
ή✢.#0
5'5925#155

ή✢.#0᦭ല!
㨿㩧㨿㩖
ή✢ធ⛯ਛ

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
57

• 操作パネルの「SES/WPS/AOSS」メニューで

表示されるメッセージ
無線 LAN の設定は完了しました。
続いて本製品に付属の CD-ROM から、本製
品を動作させるために必要なドライバおよび
ソフトウェアをインストールします。
････････････････････････････････････････････････
1
Macintosh
®
の電源を入れる
････････････････････････････････････････････････
2
付属のCD-ROMを CD-ROMドライブ
にセットする
････････････････････････････････････････････････
3
［Start Here OSX］をダブルクリッ
クする
画面の指示に従って、インストールを進めてく
ださい。
インストールが終了したら［再起動］をクリッ
クしてください。
････････････････････････････････････････････････
4
［無線LAN接続］を選択し、［次へ］を
クリックする
メッセージ 状態 解決方法
無線接続中 無線LANア

クセスポイン
トを検索中
－
無線LANア
クセスポイン
トにアクセス
中
無線LANア
クセスポイン
トから設定を
ダウンロード
中
SES接続中
WPS接続中
AOSS接続中
無線LANア
クセスポイン
トに接続中
－
接続しました 接続成功 －
アクセスポイ
ント複数検出
無線LANア
クセスポイン
トを複数検出
AOSS™または
Wi-Fi Protected
Setup™の無線
LANアクセスポイ
ントを1つにして、
手順2からやり直
す。
接続 失敗 接続失敗 ･ 手順2からやり直
す。
･ やり直しても同じ
メッセージが表示
される場合は、
ネットワーク設
定をリセットし
、手順2
からやり直す。
「無線接続中」
表示後に、こ
のメッセージ
が表示された
場合
「接続失敗」
無線LANア
クセスポイン
トを複数検出
SecureEasy-
Setup™の無線LAN
アクセスポイントを
1つにして、手順2か
らやり直す。
P.63
P.57
ドライバのインストール
次ページへ続く

58
STEP2 パソコンに接続する(Macintosh
®
)
････････････････････････････････････････････････
5
［確認しました］をチェックして、［次
へ］をクリックする
インストールが終わると、Macintosh
®
の再起
動を指示する画面が表示されます。
［再起動］をクリックしてください。
････････････････････････････････････････････････
6
ソフトウェアが本製品を自動的に検索
する
････････････････････････････････････････････････
7
ネットワーク上に複数の複合機がある
場合は、本製品を選んで、［OK］をク
リックする

• 以下の画面が表示されたときは、［OK］をクリックし

て表示名を入力してください。

• 「パソコンを本製品のスキャンキーへ登録」にチェッ

クを入れて、表示名を入力します。

• 表示名は15文字以内で入力します。入力した内容がス

キャンキー使用時に本製品の液晶ディスプレイに表示
されます。

• ス キ ャ ン キ ー 用 の パ ス ワ ー ド に つ い て 詳 し く は、

「 画面で見るマニュアル（HTML 形式）」を参照し
てください。
････････････････････････････････････････････････
8
確認画面で［OK］をクリックする
Mac OS
®
X10.2.4 ～ 10.2.8 の場合は、手
順 9 に進んでください。
Mac OS
®
X 10.3 以上の場合は、MFL-Pro
Suite、プリンタドライバ、スキャナドライバ、
ControlCenter2 のインストールが完了しま
した。手順 13 に進んでください。

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
59
････････････････････････････････････････････････
9
［追加］をクリックする
････････････････････････････････････････････････
10
下の画面の通りに選択する
････････････････････････････････････････････････
11
「MFC-7840W」を選択し、［追加］を
クリックする
････････････････････････････････････････････････
12
［プリントセンター］メニューから［プ
リントセンターを終了］を選択する
プ リ ン タ ド ラ イ バ、ス キ ャ ナ ド ラ イ バ、
ControlCenter2 のインストールが完了しま
した。続いて手順 13 に進んでください。
････････････････････････････････････････････････

13
［Presto! PageManager］をダブル
クリックする
画面の指示に従って、インストールを進めてく
ださい。
Presto!
®
PageManager
®
がインストールされ
ます。
Presto!
®
PageManager
®
をインストールすると、
ControlCenter2にOCR機能が追加されます。
インストールが完了しました。

60
付 録
ネットワークユーティリティ
BRAdmin Lightは、ネットワークに接続されたブラザー製品を設定するユーティリティソフトです。
ネットワーク上のブラザー製品の検索やステータス表示、IPアドレスなどのネットワークの基本設定が行えます。
MacOS
®
Xを使用している場合は、ドライバをインストールするとBRAdmin Lightも同時にインストールされ
ます。
Windows
®
では、付属の CD-ROM から BRAdmin
Lightをインストールします。
インストールする
････････････････････････････････････････････････
1
CD-ROM を CD-ROM ドライブに挿入
する
自動的に初期画面が現れます。画面の指示に
従って操作してください。
････････････････････････････････････････････････
2
［そ の 他 ソフ ト ウ ェ アと ユ ー テ ィリ
ティ］をクリックする
････････････････････････････････････････････････

3
［BRAdmin Light］をクリックする
画面の指示に従って、インストールを進めてく
ださい。
･ Windows Vista
®
で「ユーザーアカウント制
御」画面が表示されたときは、［許可］を選
択します。
Windows
®
でBRAdmin Lightを使う
付 録

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
61
BRAdmin Lightでネットワークの設定をする
1
［スタート］メニューから［すべてのプ
ログラム（プログラム）］－［Brother］
－［BRAdmin Light］－［BRAdmin
Light］を選ぶ
BRAdmin Lightが起動し、新しいデバイスを
自動的に検索します。
････････････････････････････････････････････････
2
設定する機器をダブルクリックして選
ぶ
パスワードの入力画面が表示されたときは、パ
スワードを入力して［OK］をクリックします。

• デバイスのパスワードは、お買い上げ時は「access」

に設定されています。

• パスワードは BRAdmin Light で変更することができ

ます。
････････････････････････････････････････････････
3
［ネットワーク］タブを選択し、IP取得
方法、IPアドレス、サブネットマスク、
ゲートウェイを設定する
････････････････････････････････････････････････
4
［OK］をクリックする
ネットワークの設定が本製品に保存されます。
■Windows
®
で「インターネット接続ファイア
ウォール」が有効に設定されている場合は、
BRAdmin Lightを利用できません。利用する
場合は、ファイアウォールの機能を無効にして
ください。詳しくは、「ファイアウォールやウ
イルス対策ソフトをお使いの場合の注意事項」
を参照してください。
BRAdmin Light を使ってネットワークを設定する方法
については、「 画面で見るマニュアル（HTML形式）」
を参照してください。
P.24

62
付 録
BRAdmin Lightはドライバをインストールしたとき
に同時にインストールされています。
お使いのネットワーク環境がIPアドレスの設定規則に適
さない場合は、以下の手順に従って BRAdmin Light を
使用して本製品のIPアドレスを設定してください。詳し
くは、「 画面で見るマニュアル（HTML 形式）」を参
照してください。
････････････････････････････････････････････････
1
デスクトップ上の［Macintosh HD］
から、［ライブラリ］－［Printers］－
［Brother］－［Utilities］－
［BRAdmin Light.jar］の順に選ぶ
BRAdmin Lightが起動し、新しいデバイスを
自動的に検索します。
････････････････････････････････････････････････
2
新しいデバイスをダブルクリックする
パスワードの入力画面が表示されたときは、パ
スワードを入力して［OK］をクリックします。

• デバイスのパスワードは、お買い上げ時は「access」

に設定されています。

• パスワードは BRAdmin Light で変更することができ

ます。
････････････････････････････････････････････････
3
［ネットワーク］をクリックし、IP取得
方法、IPアドレス、サブネットマスク、
ゲートウェイを設定する
････････････････････････････････････････････････
4
［OK］をクリックする
ネットワークの設定が本製品に保存されます。
Macintosh
®
でBRAdmin Lightを使う

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
63
本製品をネットワーク接続で使用している場合、本
製品に内蔵されている HTTP サーバーを使用して、
Web ブラウザから設定を確認、変更することができ
ます。

• お買い上げ時はユーザー名は「admin」、パスワード

は「access」に設定されています。

• Webブラウザで管理を行うためには、本製品の IPアド

レスを確認する必要があります。IPアドレスの確認方
法は、
「 画面で見るマニュアル（HTML形式）」を参照し
てください。

• 対応しているWebブラウザは次のとおりです。

Windows
®
の場合
Microsoft Internet Explorer 6.0
®
以降（JavaScript
有効・Cookie有効）
Mozilla Firefox
®
1.0以降（JavaScript有効・Cookie
有効）
Macintosh
®
の場合
Safari™1.0
････････････････････････････････････････････････
1
Webブラウザを起動する
････････････････････････････････････････････････
2
「http://"ip_address"」と入力する
"ip_address"の部分には、本製品のIPアドレス
を入力してください。
Web ブラウザを使った管理方法については、「 画面
で見るマニュアル（HTML形式）」を参照してください。
現在の LAN 設定を全て初期化できます。初期化する
と本製品は自動的に再起動します。
この設定では、IPアドレスやメールアドレスなどすでに
設定されているネットワークのすべての情報を初期化し

ます。有線LANと無線LANの設定については、個別に初
期化することができます。「 画面で見るマニュアル
（HTML形式）」を参照してください。
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････
2
を押す
で設定メニューへ戻ります。
････････････････････････････････････････････････
3
を押す
で設定メニューへ戻ります。
･ を押すと、数秒後に本製品が再起動
します。
Webブラウザで管理する ネットワーク設定をお買い上げ時の状態
に戻す（LAN設定リセット）
.#0⸳ቯ㩢㩈㨹㩎
᳿ቯ㩁㨶㩧㩈㩣
ౣ
⿠േ ߆ߔ߹ߒ !
 ޿ߪ  ߃޿޿

64
付 録
ノード名（NetBIOS名）：LAN設定リストにはノード名
が印刷されます。お買い上げ時のノード名は、有線LAN
の場合は“BRNxxxxxxxxxxxx”、無線 LAN の場合は
“BRWxxxxxxxxxxxx”です。
現在のネットワークに関する設定内容を印刷できま
す。
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････
2
を押す
または で「LAN設定内容リスト」を 選択し
て で決定することも可能です。
LAN設定内容リストが印刷されます。
LAN設定内容リストの出力

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
65
動作環境
本製品とパソコンを接続してお使いいただくには、以下のパソコン環境が必要になります。またサポートサイト
（ブラザーソリューションセンター（http://solutions.brother.co.jp/））で最新のドライバ対応状況についてご
確認ください。
OS/CPU/メモリー
･ Windows
®
2000 Professional
32ビット（x86）プロセッサ
64MB（推奨256MB）以上のシステムメモリ
･ Windows® XP Home/Windows® XP Professional
32ビット（x86）プロセッサ
128MB（推奨256MB）以上のシステムメモリ
･ Windows
®
XP Professional x64 Edition
64ビット（x64）プロセッサ
256MB（推奨512MB）以上のシステムメモリ
･ Windows Vista

®
32ビット（x86）または64ビット（x64）プロセッサ
512MB（推奨1GB）以上のシステムメモリ
･ Windows Server
®
2003
32ビット（x86）または64ビット（x64）プロセッサ
256MB（推奨512MB）以上のシステムメモリ
上記プロセッサの他、Intel
®
社互換プロセッサも使用できます。
ディスク容量
･ Windows
®
2000 Professional、Windows
®
XP Professional、Windows® XP Home
460MB以上の空き容量
･ Windows Vista
®
1GB以上の空き容量
･ Windows Server
®
2003
50MB以上の空き容量
CD-ROMドライブ
必須
Windows
®

66
付 録
インターフェース
Full-Speed USB 2.0（USB1.1対応のPCでもご使用いただけます。）
イーサネット10BASE-T/100BASE-TX
無線LAN（IEEE 802.11b/g）

• USBケーブル、LANケーブルは市販のものをお使いください。
• USBケーブルは長さが2.0m以下のものをお使いください。
• お使いの機能により、必要な動作環境は異なります。CPUのスペックやメモリーの容量に余裕があると、動作が安定します。
• インストールを行う場合は、アドミニストレータ（Administrator）権限でログインする必要があります。

OS/メモリー
Mac OS
®
X 10.2.4～10.4.3 /128MB（推奨256MB）以上
Mac OS
®
X 10.4.4以降 /512MB（推奨1GB）以上
CPU
Mac OS
®
X 10.2.4～10.4.3、Power PC G4/G5、Power PC G3 350MHz以上
Mac OS
®
X 10.4.4以降、 Power PC G4/G5、Intel
®
Core™ Processor
ディスク容量
480MBの空き容量
CD-ROMドライブ
必須
インターフェース
Full-Speed USB 2.0（USB1.1対応のMacintosh
®
でもご使用いただけます。）
イーサネット10BASE-T/100BASE-TX
無線LAN（IEEE 802.11b/g）

• USBケーブル、LANケーブルは市販のものをお使いください。
• USBケーブルは長さが2.0m以下のものをお使いください。
• お使いの機能により、必要な動作環境は異なります。CPUのスペックやメモリーの容量に余裕があると、動作が安定します。
• Mac OS

®
X 10.2.3までをお使いの場合は、Mac OS
®
X 10.2.4以降へのアップグレードが必要となります。
Macintosh
®

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
67
この続きは…
ここまでの操作で、本製品を使えるようにするための準備が完了しました。本製品をお使いいただくときは、
「 画面で見るマニュアル（HTML形式）」をよくお読みいただき、正しくお使いください。
CD-ROMに収録されている「画面で見るマニュアル」を見たいときは、以下の手順で操作します。
Windows
®
の場合
パソコンにドライバをインストールすると、「画面で見るマニュアル」も自動的にインストールされます。
閲覧方法
（1）画面左下の［スタート］メニューから、［プログラム（すべてのプログラム）］－［Brother］を選択する
（2）本製品の機種名「MFC-XXXX」を選択する
（3）「画面で見るマニュアル（HTML形式）」を選択して、クリックする
付属のCD-ROMからも［画面で見るマニュアル］を閲覧することができます。メイン画面が表示されたら、［画面で見るマニュアル］－

［画面で見るマニュアル（HTML形式）］を選んでください。
Macintosh
®
の場合
（1）付属のCD-ROMをMacintosh
®
のCD-ROMドライブにセットする
（2）「Documentation」をダブルクリックする
（3）「MFC-XXXX_JpnTop.html」をダブルクリックする
･「画面で見るマニュアル」が表示されます。
「画面で見るマニュアル」を閲覧するには

68
付 録
消耗品
本製品で必要となる消耗品は以下のとおりです。
本製品に付属のトナーカートリッジは約1,000枚
※1
印刷ができます。
※1 印刷可能枚数はJIS X 6931*（ISO/IEC 19752）規格に基づく公表値を満たしています。
* JIS X 6931（ISO/IEC 19752）とはモノクロ電子写真方式プリンタ用トナーカートリッジの印刷枚数を測定するための試験方法
を定めた規格です。
※2 印刷の内容によって実際の印刷枚数と異なります。
※3 A4を1回に1ページ印刷した場合
※4 使用環境や記録紙の種類、連続印刷枚数などによって異なります。
トナーカートリッジ：TN-26J ドラムユニット：DR-21J
印刷可能枚数
約2,600枚
※1,2
印刷可能枚数
約12,000枚
※3,4

商標について
本文中では、OS名称を略記しています。
Windows
®
2000 Professionalの正式名称は、Microsoft
®
Windows
®
2000 Professional operating system
です。
Windows
®
XP の正式名称は、Microsoft
®
Windows
®
XP operating systemです。
Windows Vista
®
の正式名称は、Microsoft Windows Vista
®
operating systemです。
Microsoft、Windowsは、米国Microsoft Corporationの米国およびその他の国における登録商標です。
Apple、Macintosh、Mac OS、True Typeは、Apple Inc.の登録商標です。
Adobe、PhotoshopはAdobe Systems Incorporated（アドビシステムズ社）の商標です。
Presto!
®
PageManager
®
は、NewSoft Technology Corp.の登録商標です。

Pentium、Xeonは、Intel Corporationの登録商標です。
AMD Athlon 64、AMD Opteronは、Advanced Micro Devices,Inc.の登録商標です。
本書に記載されているその他の会社名および製品名は、各社の商標または登録商標です。

• お買い上げの際、販売店でお渡しする保証書は大切に保存してください。
• 本製品の補修用性能部品の最低保有期間は製造打切後5年です。

本製品は日本国内のみでのご使用となりますので、海外でのご使用はお止めください。海外での各国の通信
規格に反する場合や、海外で使用されている電源が本製品に適切ではない恐れがあります。海外で本製品を
ご使用になりトラブルが発生した場合、当社は一切の責任を負いかねます。また、保証の対象とはなりませ
んのでご注意ください。
These machines are made for use in Japan only. We can not recommend using them overseas
because it may violate the Telecommunications Regulations of that country and the power
requirements of your fax machine may not be compatible with the power available in foreign
countries. Using Japan models overseas is at your own risk and will void your warranty.

©2008 Brother Industries, Ltd.

消耗品について
トナーカートリッジとドラムユニットの交換について
本製品は、ドラムユニットにトナーカートリッジを取り付けて使用する仕組みになっています。
トナーの残量がなくなったり、ドラムユニットが寿命がきたりしたときは、必ず分離して、使用できなくなった
部品のみを交換してください。

• 交換のしかたについては、 ユーザーズガイド（印刷版）の第6章「トナーカートリッジとドラムユニットについて」

を参照してください。
トナーカートリッジとドラムユニットの購入方法
お近くの販売量販店で取り扱っておりますが、インターネット、電話、ファクスにより注文も承っております。詳しくは
ユーザーズガイド（印刷版）ご注文シートページを参照してください。
トナーカートリッジ：
TN-26J
ドラムユニット：
DR-21J
ドラムユニットにトナー
カートリッジを取り付けた状態
（製品ご購入時の状態）
