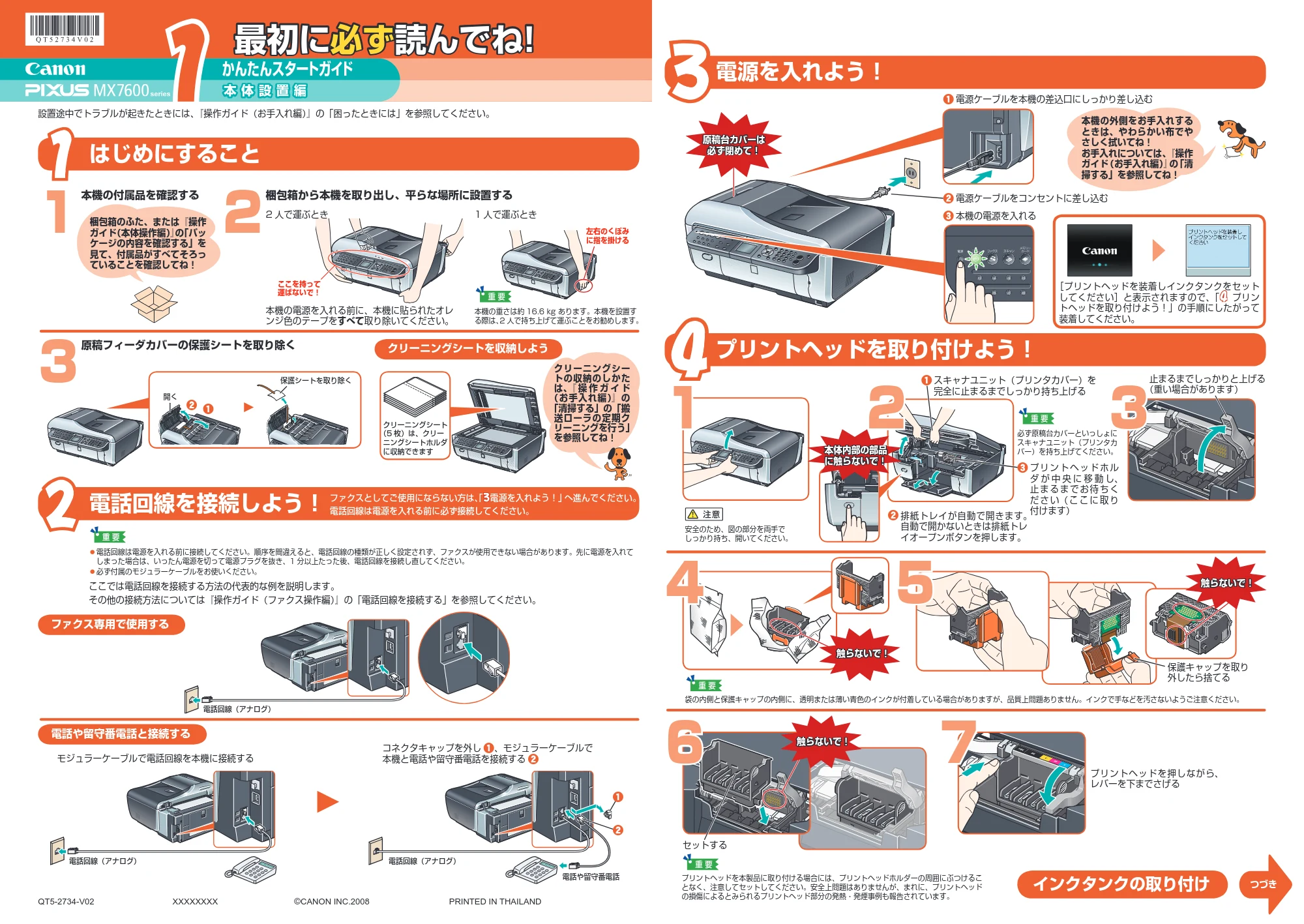

1ページ
かんたんスタートガイド
本 体 設 置 編本 体 設 置 編
最初に必ず読んでね！最初に必ず読んでね！
インクタンクの取り付け つづき
かんたんスタートガイド
本 体 設 置 編本 体 設 置 編
最初に必ず読んでね！最初に必ず読んでね！
設置途中でトラブルが起きたときには、『操作ガイド（お手入れ編）』の「困ったときには」を参照してください。
QT5-2734-V02 XXXXXXXX ©CANON INC.2008 PRINTED IN THAILAND
はじめにすること
電話回線を接続しよう！
電源を入れよう！
本機の電源を入れる前に、本機に貼られたオレ
ンジ色のテープをすべて取り除いてください。
1
袋の内側と保護キャップの内側に、透明または薄い青色のインクが付着している場合がありますが、品質上問題ありません。インクで手などを汚さないようご注意ください。
［プリントヘッドを装着しインクタンクをセット
してください］と表示されますので、「 プリン
トヘッドを取り付けよう！」の手順にしたがって
装着してください。
梱包箱から本機を取り出し、平らな場所に設置する
梱包箱のふた、または『操作
ガイド（本体操作編）』の「パッ
ケージの内容を確認する」を
見て、付属品がすべてそろっ
ていることを確認してね！
本機の付属品を確認する
a 電源ケーブルを本機の差込口にしっかり差し込む
c 本機の電源を入れる
本機の外側をお手入れする
ときは、やわらかい布でや
さしく拭いてね！
お手入れについては、『操作
ガイド（お手入れ編）』の「清
掃する」を参照してね！
1 2
ここを持って
運ばないで！
3
原稿フィーダカバーの保護シートを取り除く
電話回線（アナログ）
電話回線は電源を入れる前に接続してください。順序を間違えると、電話回線の種類が正しく設定されず、ファクスが使用できない場合があります。先に電源を入れて
しまった場合は、いったん電源を切って電源プラグを抜き、1 分以上たった後、電話回線を接続し直してください。
必ず付属のモジュラーケーブルをお使いください。
ここでは電話回線を接続する方法の代表的な例を説明します。
その他の接続方法については『操作ガイド（ファクス操作編）』の「電話回線を接続する」を参照してください。
◦
◦
プリントヘッドを取り付けよう！
安全のため、図の部分を両手で
しっかり持ち、開いてください。
2
必ず原稿台カバーといっしょに
スキャナユニット（プリンタカ
バー）を持ち上げてください。
b 排紙トレイが自動で開きます。
自動で開かないときは排紙トレ
イオープンボタンを押します。
3
4
止まるまでしっかりと上げる
（重い場合があります）
保護キャップを取り
外したら捨てる
6
セットする
7
プリントヘッドを押しながら、
レバーを下までさげる
本機の重さは約 16.6 kg あります。本機を設置す
る際は、2 人で持ち上げて運ぶことをお勧めします。
クリーニングシー
トの収納のしかた
は、『 操 作 ガ イ ド
（お手入れ編）』の
「清掃する」の「搬
送ローラの定期ク
リーニングを行う」
を参照してね！
クリーニングシートを収納しよう
5
左右のくぼみ
に指を掛ける
原稿台カバーは
必ず閉めて！
c プ リ ン ト ヘ ッ ド ホ ル
ダ が 中 央 に 移 動 し、
止 ま る ま で お 待 ち く
だ さ い（ こ こ に 取 り
付けます）
2 人で運ぶとき 1 人で運ぶとき
開く
保護シートを取り除く
b 電源ケーブルをコンセントに差し込む
触らないで！
a スキャナユニット（プリンタカバー）を
完全に止まるまでしっかり持ち上げる
触らないで！
触らないで！
クリーニングシート
（5 枚）は、クリー
ニングシートホルダ
に収納できます
ファクスとしてご使用にならない方は、「 電源を入れよう！」へ進んでください。
電話回線は電源を入れる前に必ず接続してください。
本体内部の部品
に触らないで！
本体内部の部品
に触らないで！
a
b
電話回線（アナログ）
モジュラーケーブルで電話回線を本機に接続する
コネクタキャップを外し a、モジュラーケーブルで
本機と電話や留守番電話を接続する b
電話回線（アナログ）
電話や留守番電話
a
b
ファクス専用で使用する
電話や留守番電話と接続する
プリントヘッドを本製品に取り付ける場合には、プリントヘッドホルダーの周囲にぶつけるこ
となく、注意してセットしてください。安全上問題はありませんが、まれに、プリントヘッド
の損傷によるとみられるプリントヘッド部分の発熱・発煙事例も報告されています。

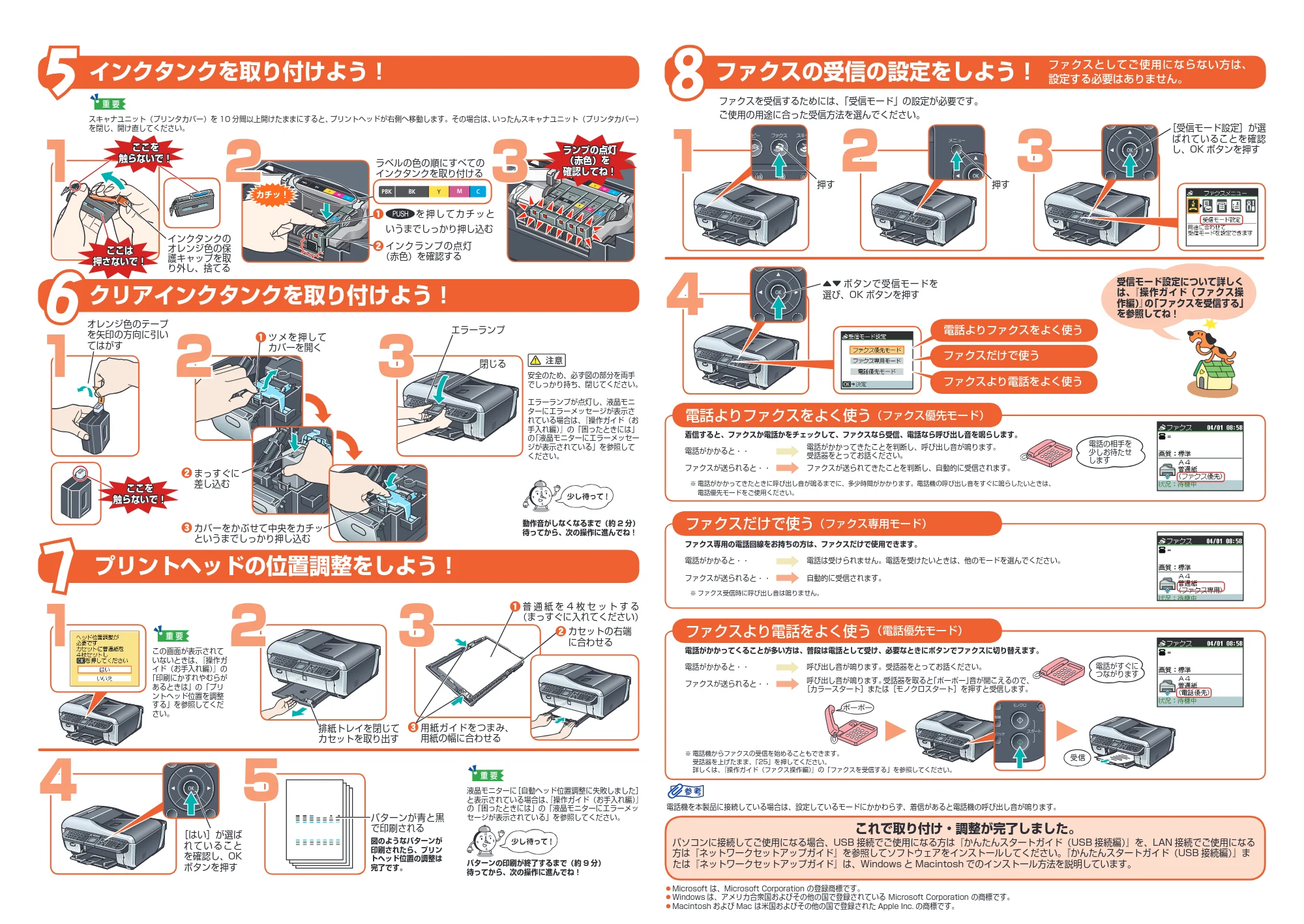

2ページ
これで取り付け・調整が完了しました。
パソコンに接続してご使用になる場合、USB 接続でご使用になる方は『かんたんスタートガイド（USB 接続編）』を、LAN 接続でご使用になる
方は『ネットワークセットアップガイド』を参照してソフトウェアをインストールしてください。『かんたんスタートガイド（USB 接続編）』ま
たは『ネットワークセットアップガイド』は、Windows と Macintosh でのインストール方法を説明しています。
電話よりファクスをよく使う（ファクス優先モード）
ファクスだけで使う（ファクス専用モード）
ファクスより電話をよく使う（電話優先モード）
1
Microsoft は、Microsoft Corporation の登録商標です。
Windows は、アメリカ合衆国およびその他の国で登録されている Microsoft Corporation の商標です。
Macintosh および Mac は米国およびその他の国で登録された Apple Inc. の商標です。
◦
◦
◦
スキャナユニット（プリンタカバー）を 10 分間以上開けたままにすると、プリントヘッドが右側へ移動します。その場合は、いったんスキャナユニット（プリンタカバー）
を閉じ、開け直してください。
2
3
カチッ！
エラーランプ
インクタンクを取り付けよう！
動作音がしなくなるまで（約 2 分）
待ってから、次の操作に進んでね！
安全のため、必ず図の部分を両手
でしっかり持ち、閉じてください。
エラーランプが点灯し、液晶モニ
ターにエラーメッセージが表示さ
れている場合は、『操作ガイド（お
手入れ編）』の「困ったときには」
の「液晶モニターにエラーメッセー
ジが表示されている」を参照して
ください。
プリントヘッドの位置調整をしよう！
5
図のようなパターンが
印刷されたら、プリン
トヘッド位置の調整は
完了です。
パターンが青と黒
で印刷される
パターンの印刷が終了するまで（約 9 分）
待ってから、次の操作に進んでね！
インクタンクの
オレンジ色の保
護キャップを取
り外し、捨てる
ラベルの色の順にすべての
インクタンクを取り付ける
この画面が表示されて
いないときは、『操作ガ
イド（お手入れ編）』の
「印刷にかすれやむらが
あるときは」の「プリ
ントヘッド位置を調整
する」を参照してくだ
さい。
液晶モニターに［自動ヘッド位置調整に失敗しました］
と表示されている場合は、『操作ガイド（お手入れ編）』
の「困ったときには」の「液晶モニターにエラーメッ
セージが表示されている」を参照してください。
ファクスの受信の設定をしよう！
ファクスを受信するためには、「受信モード」の設定が必要です。
ご使用の用途に合った受信方法を選んでください。
［受信モード設定］が選
ばれていることを確認
し、OK ボタンを押す
着信すると、ファクスか電話かをチェックして、ファクスなら受信、電話なら呼び出し音を鳴らします。
電話がかかると・・
電話がかかってきたことを判断し、呼び出し音が鳴ります。
受話器をとってお話ください。
ファクスが送られると・・ ファクスが送られてきたことを判断し、自動的に受信されます。
※ ファクス受信時に呼び出し音は鳴りません。
ファクス専用の電話回線をお持ちの方は、ファクスだけで使用できます。
電話がかかると・・ 電話は受けられません。電話を受けたいときは、他のモードを選んでください。
ファクスが送られると・・ 自動的に受信されます。
電話がかかってくることが多い方は、普段は電話として受け、必要なときにボタンでファクスに切り替えます。
電話がかかると・・ 呼び出し音が鳴ります。受話器をとってお話ください。
ファクスが送られると・・
呼び出し音が鳴ります。受話器を取ると「ポーポー」音が聞こえるので、
［カラースタート］または［モノクロスタート］を押すと受信します。
※ 電話機からファクスの受信を始めることもできます。
受話器を上げたまま、「25」を押してください。
詳しくは、『操作ガイド（ファクス操作編）』の「ファクスを受信する」を参照してください。
ファクスとしてご使用にならない方は、
設定する必要はありません。
3
ランプの点灯
（赤色）を
確認してね！
1
オレンジ色のテープ
を矢印の方向に引い
てはがす
2
a ツ メ を 押 し て
カバーを開く
2 3
クリアインクタンクを取り付けよう！
c カバーをかぶせて中央をカチッ
というまでしっかり押し込む
a を 押 し て カ チ ッ と
いうまでしっかり押し込む
b インクランプの点灯
（赤色）を確認する
a 普 通 紙 を 4 枚 セ ッ ト す る
（まっすぐに入れてください）
b カセットの右端
に合わせる
c 用紙ガイドをつまみ、
用紙の幅に合わせる
ここは
押さないで！
1
4
電話よりファクスをよく使う
ファクスだけで使う
ファクスより電話をよく使う
受信
2 3
{} ボタンで受信モードを
選び、OK ボタンを押す
ここを
触らないで！
ここを
触らないで！
b まっすぐに
差し込む
［はい］が選ば
れ て い る こ と
を確認し、OK
ボタンを押す
4
押す
排紙トレイを閉じて
カセットを取り出す
受信モード設定について詳しく
は、『操作ガイド（ファクス操
作編）』の「ファクスを受信する」
を参照してね！
電話の相手を
少しお待たせ
します
電話がすぐに
つながります
閉じる
1
押す
※ 電話がかかってきたときに呼び出し音が鳴るまでに、多少時間がかかります。電話機の呼び出し音をすぐに鳴らしたいときは、
電話優先モードをご使用ください。
電話機を本製品に接続している場合は、設定しているモードにかかわらず、着信があると電話機の呼び出し音が鳴ります。
