設置ガイド （PDF形式／3.44Mバイト）LBP-2510

JPN
設置ガイド設置ガイド�
最初にお読みください。�
ご使用前に必ず本書をお読みください。�
将来いつでも使用できるように大切に保管してください。�
レーザビームプリンタ�

別売の取扱説明書�
お求めについては販売店にご相談ください。�

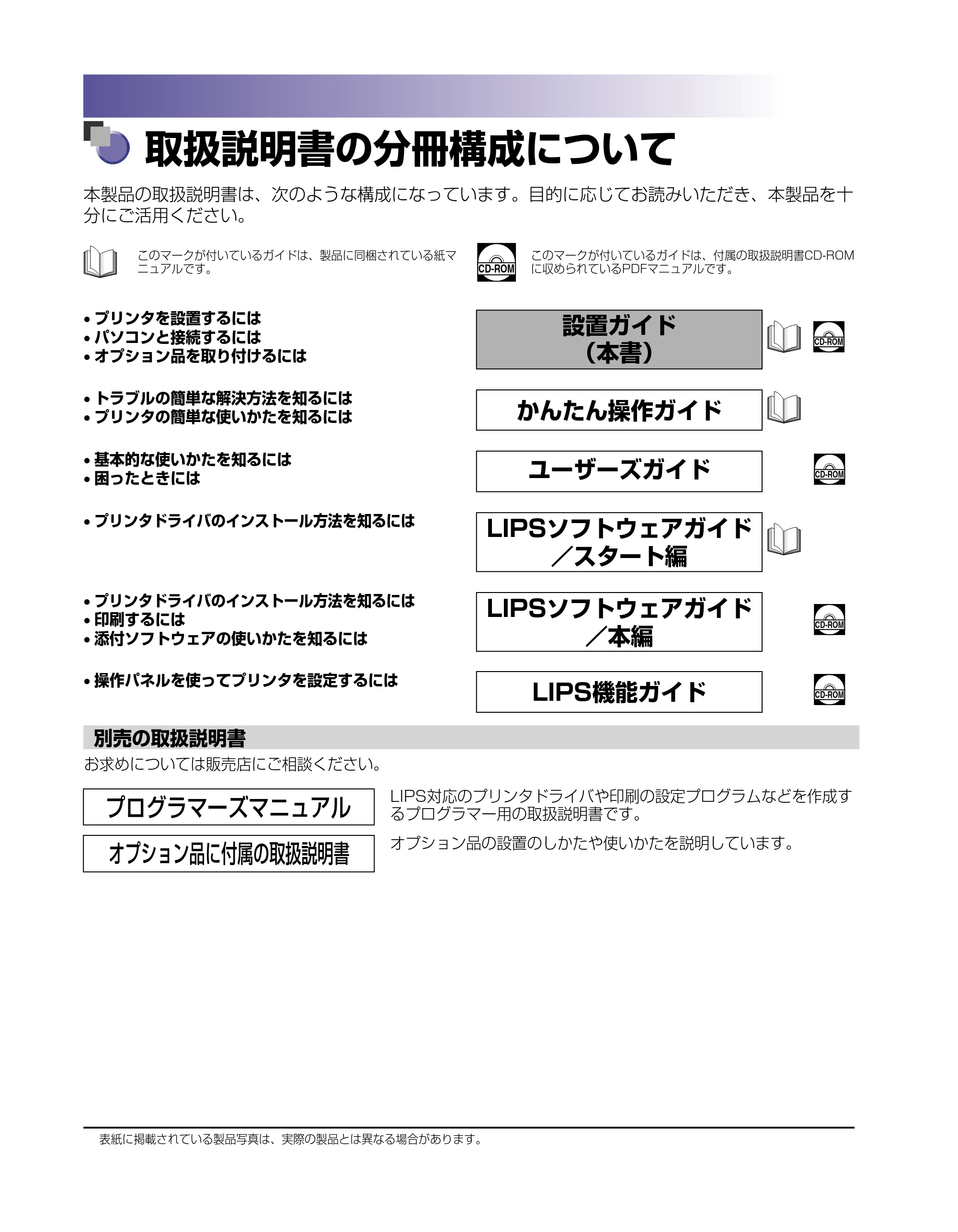

取扱説明書の分冊構成について�
CD-ROM

• プリンタを設置するには�
• パソコンと接続するには�
• オプション品を取り付けるには�

設置ガイド�
（本書）�
CD-ROM

• トラブルの簡単な解決方法を知るには�
• プリンタの簡単な使いかたを知るには
• 基本的な使いかたを知るには�
• 困ったときには�

ユーザーズガイド� CD-ROM

• プリンタドライバのインストール方法を知るには�

LIPSソフトウェアガイド�
／スタート編�

• プリンタドライバのインストール方法を知るには�
• 印刷するには�
• 添付ソフトウェアの使いかたを知るには�

LIPSソフトウェアガイド�
／本編�
CD-ROM

• 操作パネルを使ってプリンタを設定するには�

LIPS機能ガイド� CD-ROM
表紙に掲載されている製品写真は、実際の製品とは異なる場合があります。�
本製品の取扱説明書は、次のような構成になっています。目的に応じてお読みいただき、本製品を十
分にご活用ください。�
このマークが付いているガイドは、製品に同梱されている紙マ
ニュアルです。�
このマークが付いているガイドは、付属の取扱説明書CD-ROM
に収められているPDFマニュアルです。�
オプション品の設置のしかたや使いかたを説明しています。�
LIPS対応のプリンタドライバや印刷の設定プログラムなどを作成す
るプログラマー用の取扱説明書です。�
かんたん操作ガイド�
プログラマーズマニュアル�
オプション品に付属の取扱説明書�

必ずお読みください�
..
第 1 章 設置する前に 1
必ずお読みください�
..
第 2 章 プリンタの設置 2
..
第 3 章 オプション品の取り付け 3
..
第 4 章 プリンタの動作と機能を確認する 4
..
第 5 章 付録 5
各部の寸法や、ソフトウェアのバージョンアップ方法、保守サ ービスのご案内などを
掲載しています。
設置サービスのご案内
本製品の設置は、設置ガイドおよびユーザーズガイドをご一 読いただくことで簡単に
行えますが、設置について不安な場合や、遠隔地に設置をご 希望される場合には、専
門のサービスマンが設置を有償で行います。本製品をお買い 求めの販売店などへ依頼
してください。

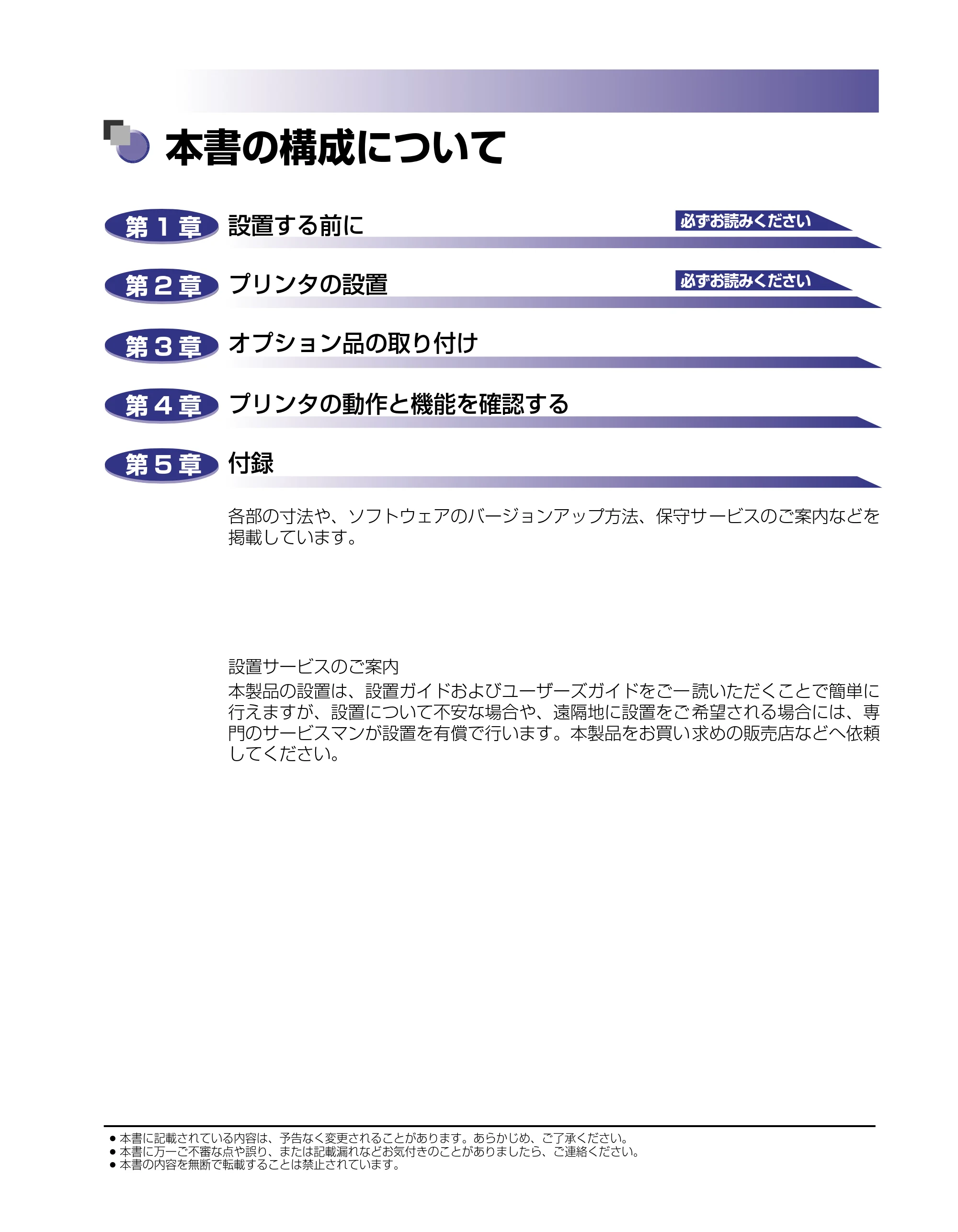

本書の構成について

• 本書に記載されている内容は、予告なく変更されることがあります。あらかじめ、ご了承ください。
• 本書に万一ご不審な点や誤り、または記載漏れなどお気付きのことがありましたら、ご連絡ください。
• 本書の内容を無断で転載することは禁止されています。

ii

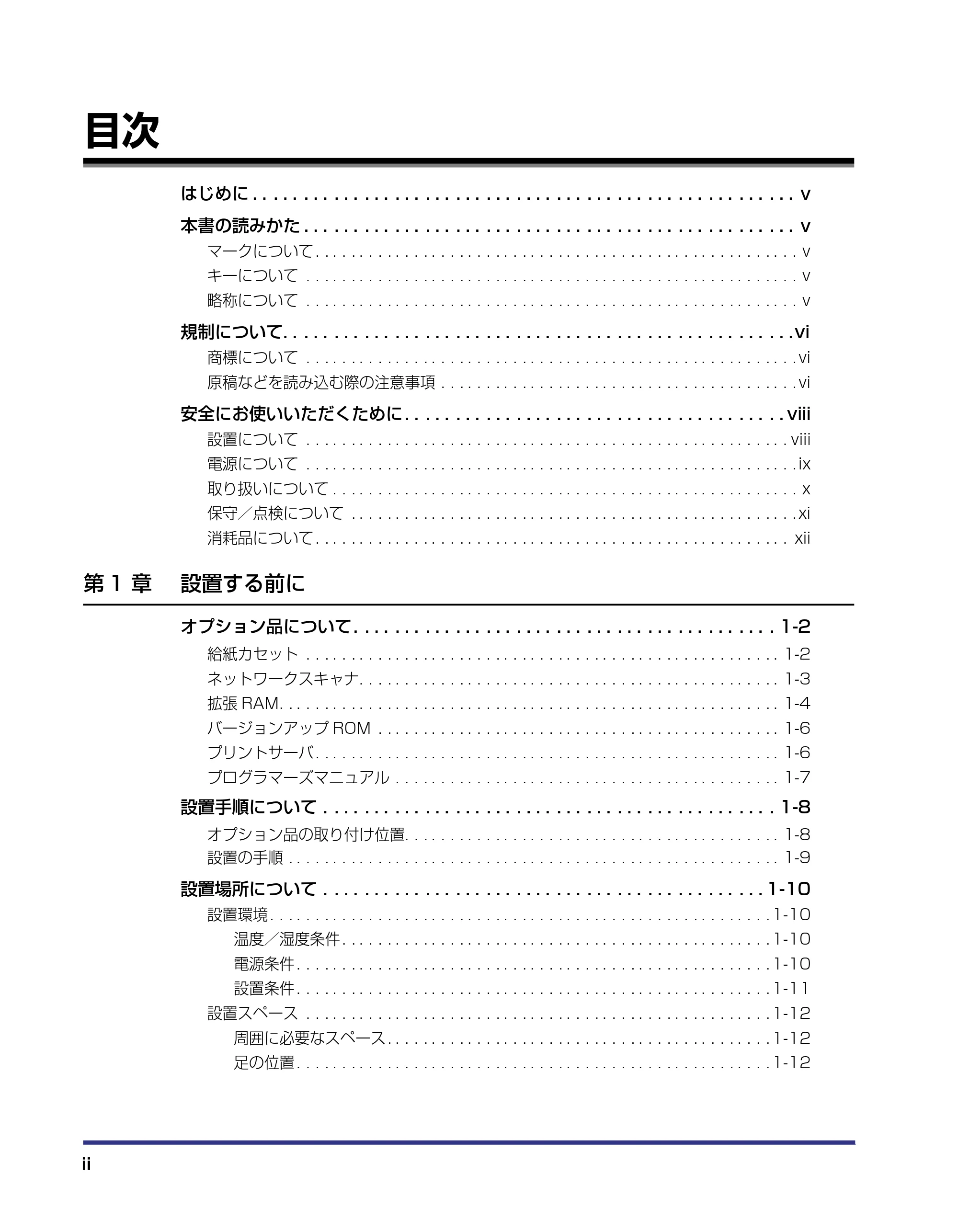

目次
はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v
本書の読みかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v
マークについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v
キーについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v

略称について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v
規制について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .vi
商標について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vi
原稿などを読み込む際の注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vi
安全にお使いいただくために . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii

設置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
電源について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ix
取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
保守／点検について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi

消耗品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii

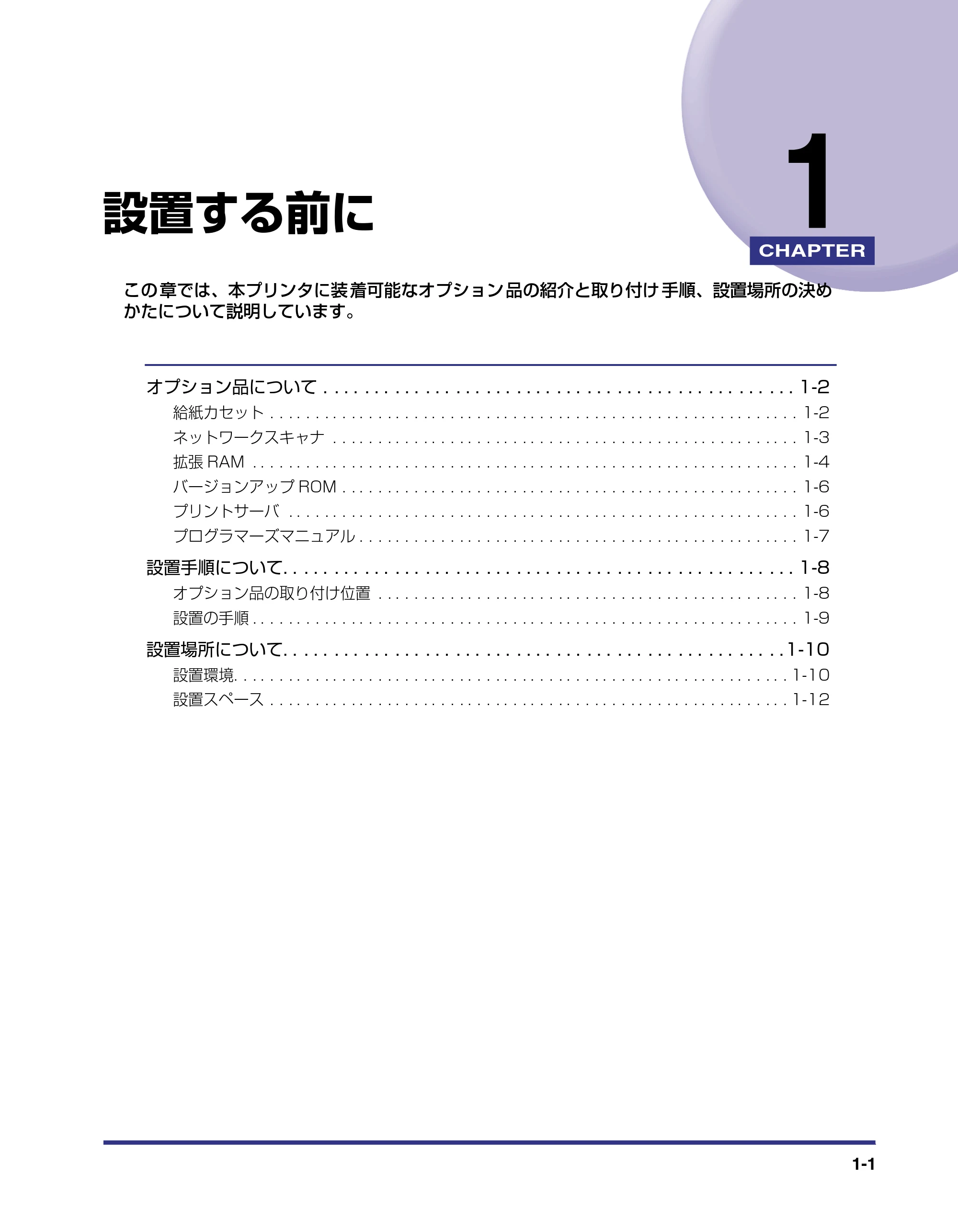

第 1 章 設置する前に
オプション品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
給紙カセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
ネットワークスキャナ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
拡張 RAM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

バージョンアップ ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
プリントサーバ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
プログラマーズマニュアル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
設置手順について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
オプション品の取り付け位置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

設置の手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
設置場所について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10
設置環境 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10
温度／湿度条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10
電源条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

設置条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11
設置スペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12
周囲に必要なスペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12
足の位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12

iii

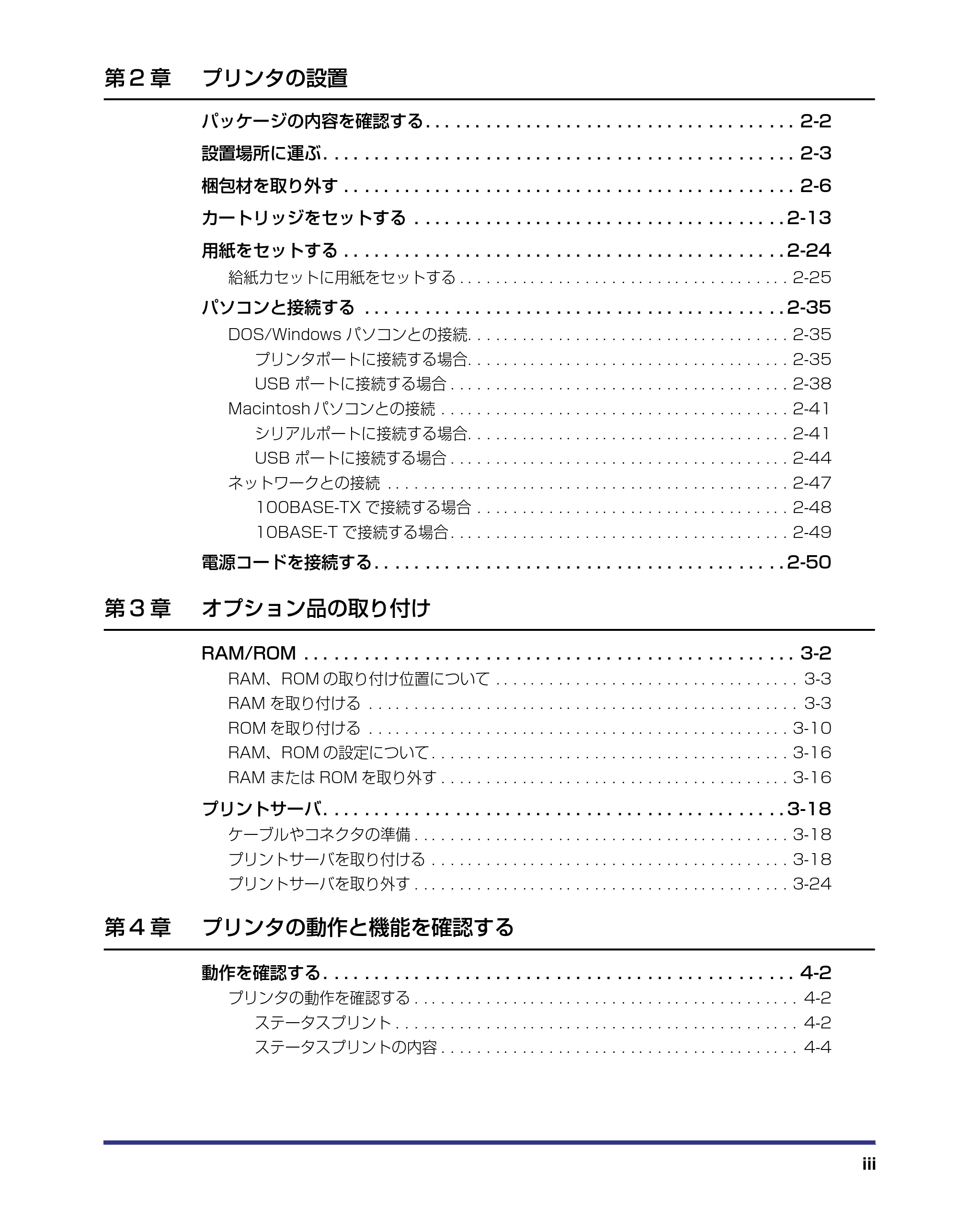

第 2 章 プリンタの設置
パッケージの内容を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
設置場所に運ぶ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
梱包材を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
カートリッジをセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-24

給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25
パソコンと接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
DOS/Windows パソコンとの接続. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
プリンタポートに接続する場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
USB ポートに接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38

Macintosh パソコンとの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-41
シリアルポートに接続する場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-41
USB ポートに接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-44
ネットワークとの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-47
100BASE-TX で接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-48

10BASE-T で接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-49
電源コードを接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-50
第 3 章 オプション品の取り付け
RAM/ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
RAM、ROM の取り付け位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
RAM を取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

ROM を取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
RAM、ROM の設定について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
RAM または ROM を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
プリントサーバ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
ケーブルやコネクタの準備 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18

プリントサーバを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
プリントサーバを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
第 4 章 プリンタの動作と機能を確認する
動作を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
プリンタの動作を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
ステータスプリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

ステータスプリントの内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4

iv
第 5 章 付録
各部の寸法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
保守サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5
キヤノン保守契約制度とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5
キヤノン保守契約制度のメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

キヤノンサービスパックとは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
キヤノンサービスパックのメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
補修用性能部品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
無償保証について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
シリアルナンバーの表示位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8

ソフトウェアのバージョンアップについて. . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

v
このたびはキヤノン LBP-2510 をお買い上げいただき、誠にありがとうございます。本製品の機能
を十分にご理解いただき、より効果的にご利用いただくために、ご使用前にこの取扱説明書をよくお
読みください。また、お読みいただきました後も大切に保管してください。
.

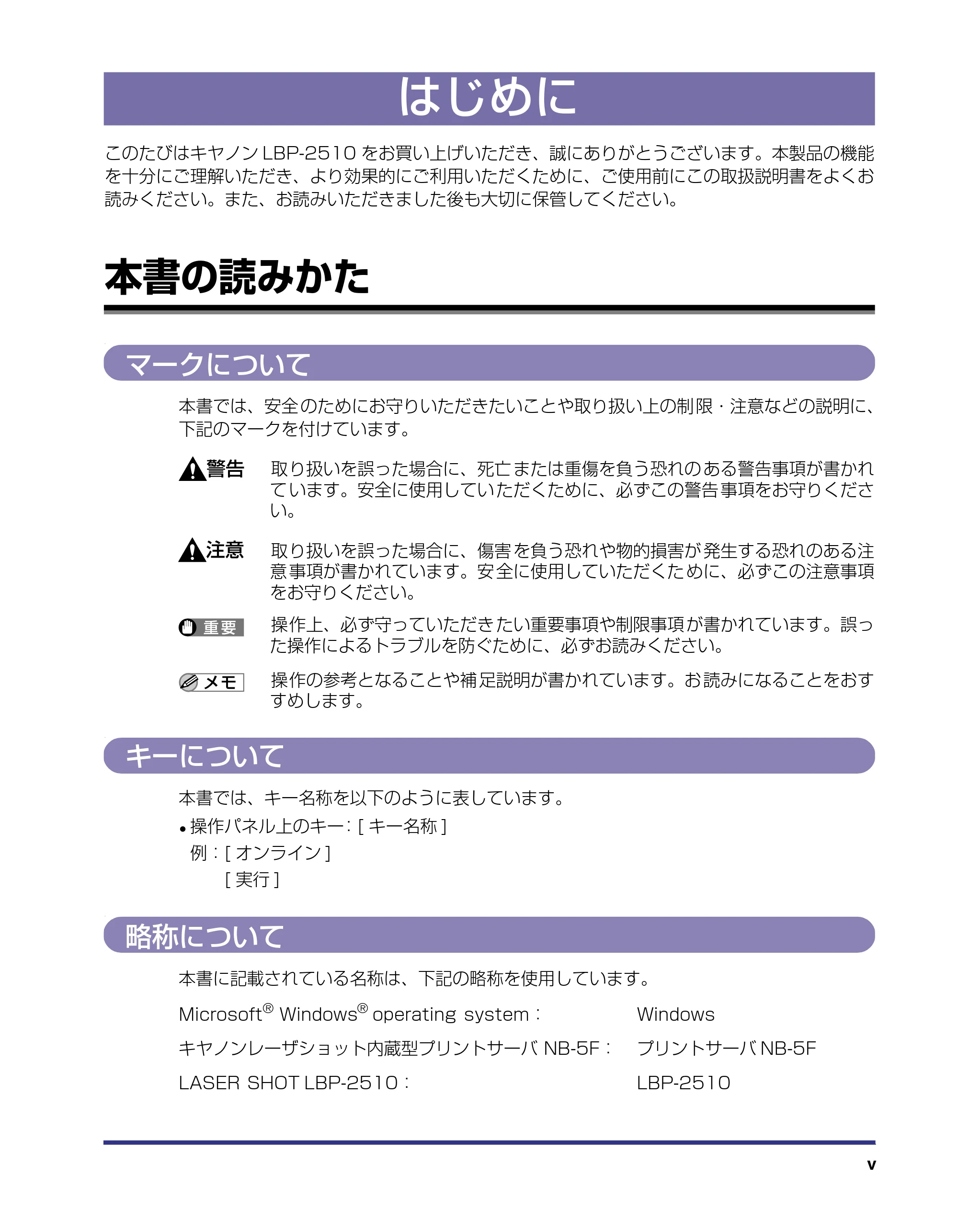

マークについて
本書では、安全 のためにお守りいただきたいことや取り扱い上の制 限・注意などの説明に、
下記のマークを付けています。
.
取り扱いを誤った場合に、死亡 または重傷を負う恐れの ある警告事項が書かれ
て います。安全に使用してい ただくために、必ずこの警告 事項をお守りくださ
い。
.
取り扱いを誤った場合に、傷害 を負う恐れや物的損害が 発生する恐れのある注
意 事項が書かれています。安 全に使用していただくた めに、必ずこの注意事項
をお守りください。
.
操作上、必ず守っていただき たい重要事項や制限事項 が書かれています。誤っ
た操作によるトラブルを防ぐために、必ずお読みください。
.
操作の参考となることや補 足説明が書かれています。お 読みになることをおす

すめします。
.
キーについて
本書では、キー名称を以下のように表しています。

• 操作パネル上のキー：[ キー名称 ]

例：[ オンライン ]
[ 実行 ]
.
略称について
本書に記載されている名称は、下記の略称を使用しています。
Microsoft
®
Windows
®
operating system： Windows
キヤノンレーザショット内蔵型プリントサーバ NB-5F： プリントサーバ NB-5F
LASER SHOT LBP-2510： LBP-2510
はじめに
本書の読みかた

vi
.

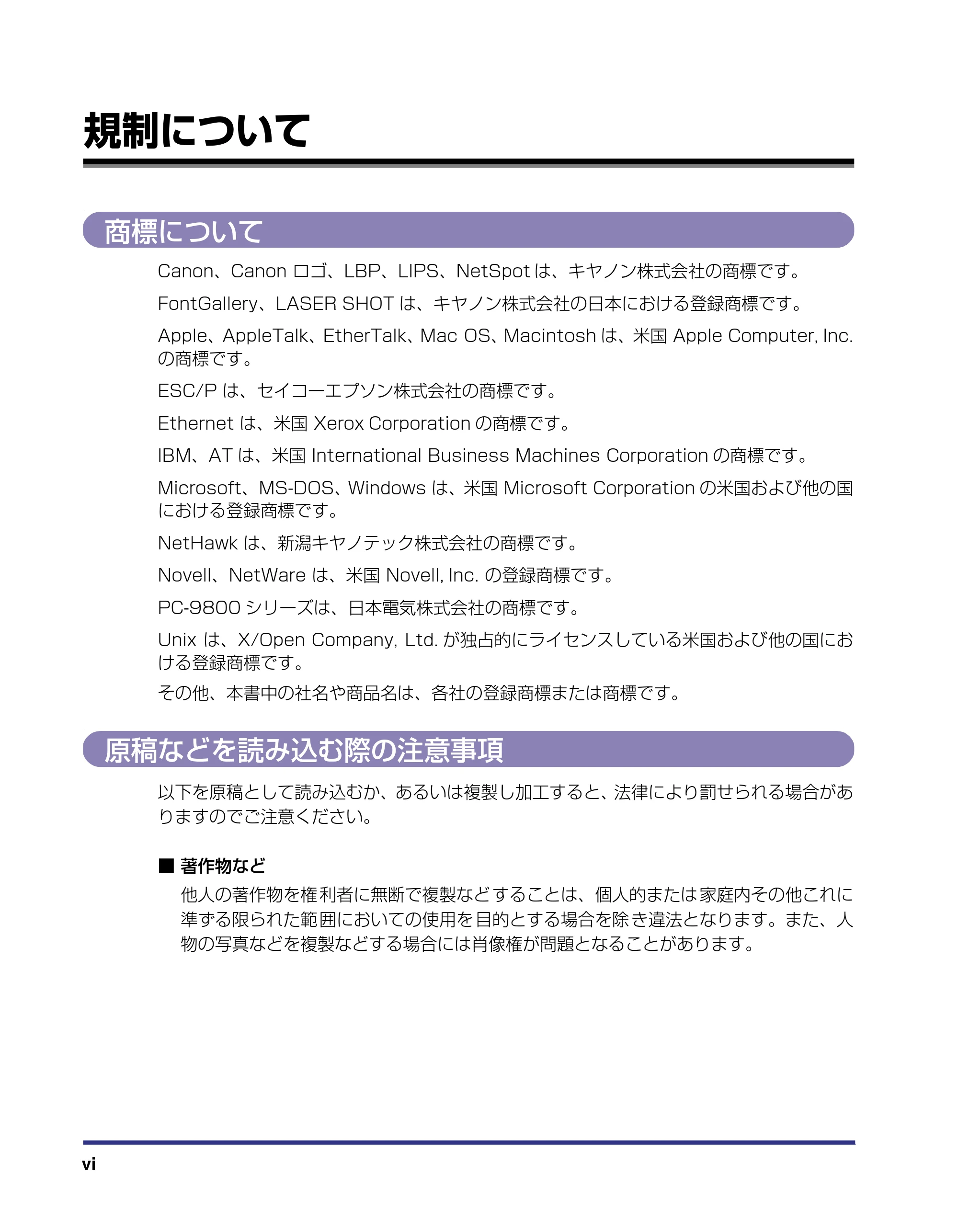

商標について
Canon、Canon ロゴ、LBP、LIPS、NetSpot は、キヤノン株式会社の商標です。
FontGallery、LASER SHOT は、キヤノン株式会社の日本における登録商標です。
Apple、AppleTalk、EtherTalk、Mac OS、Macintosh は、米国 Apple Computer, Inc.
の商標です。
ESC/P は、セイコーエプソン株式会社の商標です。
Ethernet は、米国 Xerox Corporation の商標です。
IBM、AT は、米国 International Business Machines Corporation の商標です。
Microsoft、MS-DOS、Windows は、米国 Microsoft Corporation の米国および他の国
における登録商標です。
NetHawk は、新潟キヤノテック株式会社の商標です。
Novell、NetWare は、米国 Novell, Inc. の登録商標です。
PC-9800 シリーズは、日本電気株式会社の商標です。

Unix は、X/Open Company, Ltd. が独占的にライセンスしている米国および他の国にお
ける登録商標です。
その他、本書中の社名や商品名は、各社の登録商標または商標です。
.
原稿などを読み込む際の注意事項
以下を原稿として読み込むか、あるいは複製し加工すると、法律により罰せられる場合があ
りますのでご注意ください。
■ 著作物など
他人の著作物を権 利者に無断で複製など することは、個人的または 家庭内その他これに
準ずる限られた範 囲においての使用を 目的とする場合を除 き違法となります。また、人
物の写真などを複製などする場合には肖像権が問題となることがあります。
規制について

vii

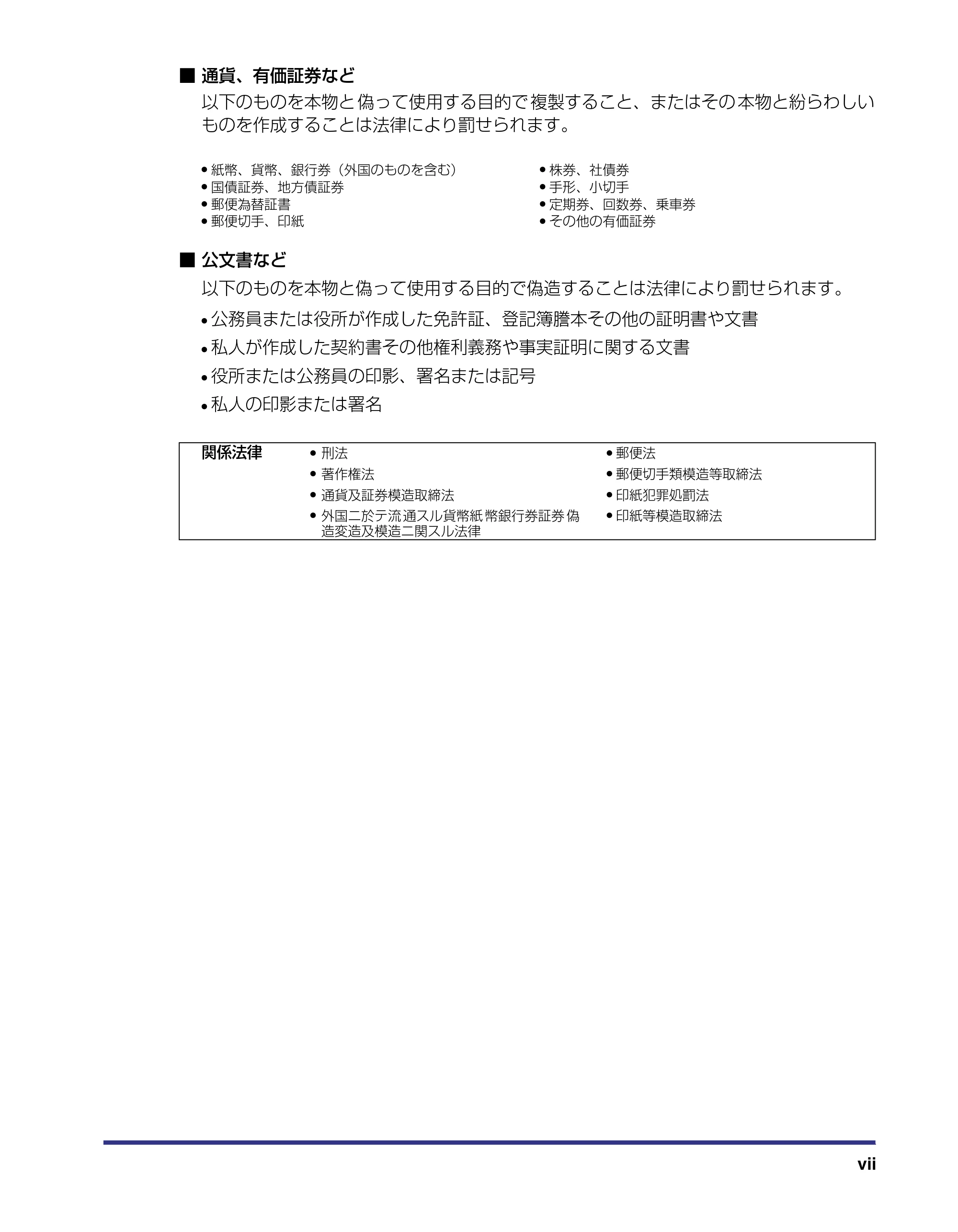

■ 通貨、有価証券など
以下のものを本物と 偽って使用する目的で 複製すること、またはその 本物と紛らわしい
ものを作成することは法律により罰せられます。
■ 公文書など
以下のものを本物と偽って使用する目的で偽造することは法律により罰せられます。

• 公務員または役所が作成した免許証、登記簿謄本その他の証明書や文書
• 私人が作成した契約書その他権利義務や事実証明に関する文書
• 役所または公務員の印影、署名または記号
• 私人の印影または署名
• 紙幣、貨幣、銀行券（外国のものを含む） • 株券、社債券
• 国債証券、地方債証券 • 手形、小切手
• 郵便為替証書 • 定期券、回数券、乗車券
• 郵便切手、印紙 • その他の有価証券

関係法律 • 刑法 • 郵便法

• 著作権法 • 郵便切手類模造等取締法
• 通貨及証券模造取締法 • 印紙犯罪処罰法
• 外国ニ於テ流 通スル貨幣紙 幣銀行券証券 偽

造変造及模造ニ関スル法律

• 印紙等模造取締法

viii
本製品 をお使いになる前に、この「安全にお使いいただくために」を よくお読みいただき、
正しくご使用ください。ここに書かれている警告・注意事項は、お使いになる人や他の人へ
の危害、財産への損害を未然に防ぐための内容ですので、必ずお守りください。また、本書
に記載されていること以外は行わないでください。
.

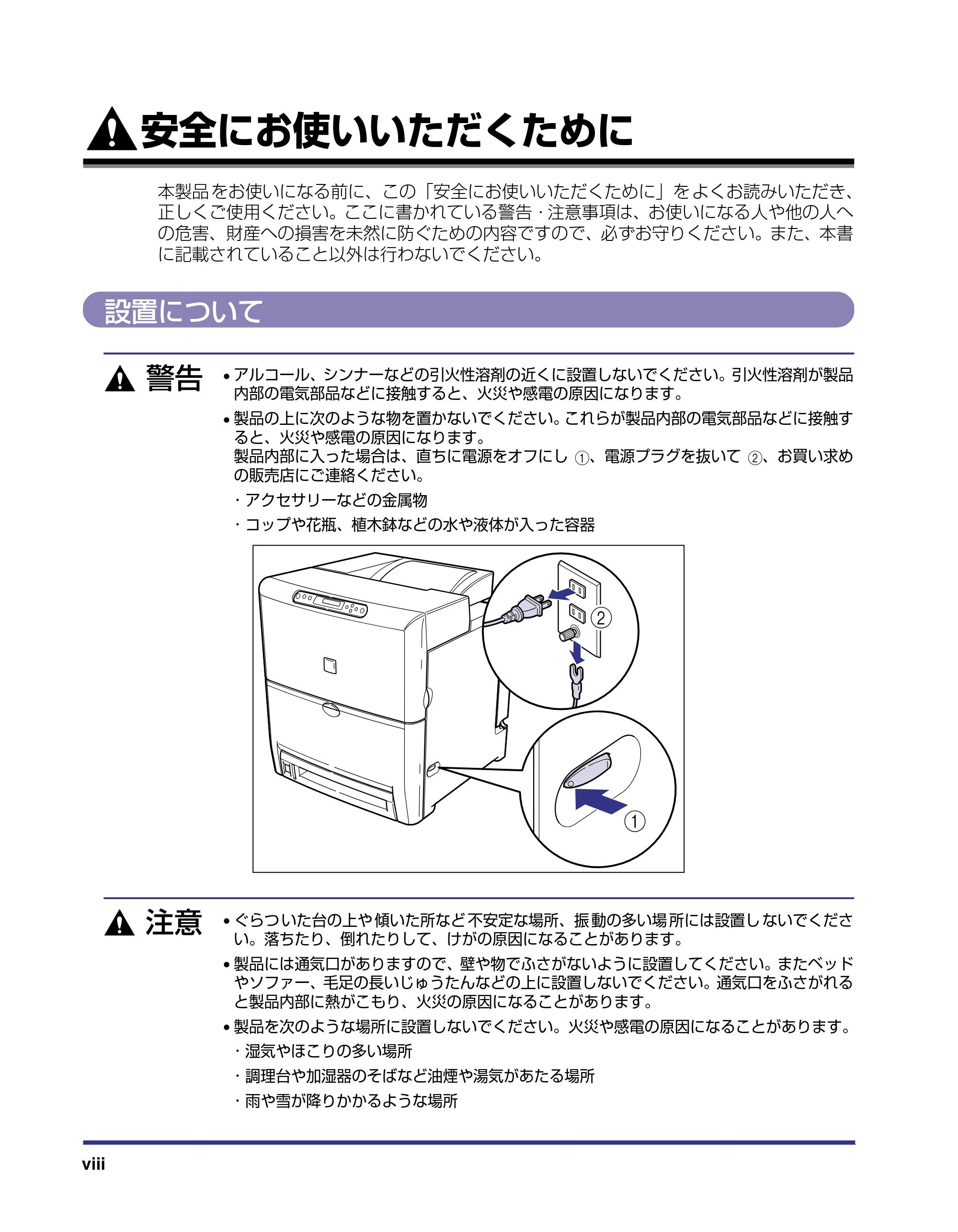

設置について
.

• アルコール、シンナーなどの引火性溶剤の近くに設置しないでください。引火性溶剤が製品

内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品の上に次のような物を置かないでください。これらが製品内部の電気部品などに接触す

ると、火災や感電の原因になります。
製品内部に入った場合は、直ちに電源をオフにし a、電源プラグを抜いて b、お買い求め
の販売店にご連絡ください。
･ アクセサリーなどの金属物
･ コップや花瓶、植木鉢などの水や液体が入った容器
.

• ぐらつ いた台の上や 傾いた所など 不安定な場所、振 動の多い場 所には設置し ないでくださ

い。落ちたり、倒れたりして、けがの原因になることがあります。

• 製品には通気口がありますので、壁や物でふさがないように設置してください。またベッド

やソファー、毛足の長いじゅうたんなどの上に設置しないでください。通気口をふさがれる
と製品内部に熱がこもり、火災の原因になることがあります。

• 製品を次のような場所に設置しないでください。火災や感電の原因になることがあります。

･ 湿気やほこりの多い場所
･ 調理台や加湿器のそばなど油煙や湯気があたる場所
･ 雨や雪が降りかかるような場所
安全にお使いいただくために
b
a

ix

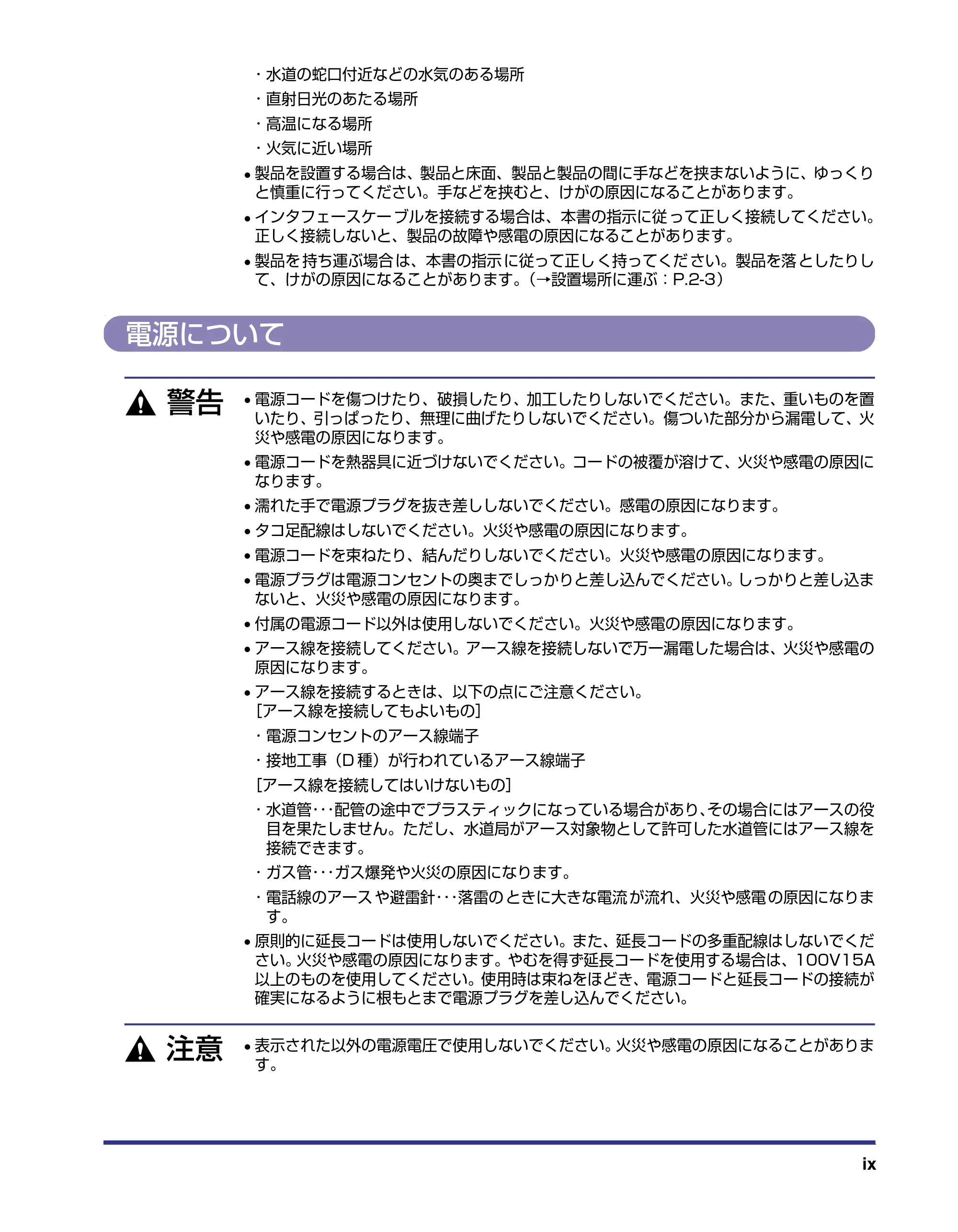

･ 水道の蛇口付近などの水気のある場所
･ 直射日光のあたる場所
･ 高温になる場所
･ 火気に近い場所

• 製品を設置する場合は、製品と床面、製品と製品の間に手などを挟まないように、ゆっくり

と慎重に行ってください。手などを挟むと、けがの原因になることがあります。

• インタフェースケー ブルを接続する場合は、本書の指示に従 って正しく接続してください。

正しく接続しないと、製品の故障や感電の原因になることがあります。

• 製品を 持ち運ぶ場合 は、本書の指示 に従って正し く持ってくだ さい。製品を落 としたりし

て、けがの原因になることがあります。（→設置場所に運ぶ：P.2-3）
.
電源について
.

• 電源コードを傷つけたり、破損したり、加工したりしないでください。また、重いものを置

いたり、引っぱったり、無理に曲げたりしないでください。傷ついた部分から漏電して、火
災や感電の原因になります。

• 電源コードを熱器具に近づけないでください。コードの被覆が溶けて、火災や感電の原因に

なります。

• 濡れた手で電源プラグを抜き差ししないでください。感電の原因になります。
• タコ足配線はしないでください。火災や感電の原因になります。
• 電源コードを束ねたり、結んだりしないでください。火災や感電の原因になります。
• 電源プラグは電源コンセントの奥までしっかりと差し込んでください。しっかりと差し込ま

ないと、火災や感電の原因になります。

• 付属の電源コード以外は使用しないでください。火災や感電の原因になります。
• アース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や感電の

原因になります。

• アース線を接続するときは、以下の点にご注意ください。

［アース線を接続してもよいもの］
･ 電源コンセントのアース線端子
･ 接地工事（D 種）が行われているアース線端子
［アース線を接続してはいけないもの］
･ 水道管･･･配管の途中でプラスティックになっている場合があり、その場合にはアースの役
目を果たしません。ただし、水道局がアース対象物として許可した水道管にはアース線を
接続できます。
･ ガス管･･･ガス爆発や火災の原因になります。
･ 電話線のアース や避雷針･･･落雷の ときに大きな電流 が流れ、火災や感電 の原因になりま
す。

• 原則的に延長コードは使用しないでください。また、延長コードの多重配線はしないでくだ

さい。火災や感電の原因になります。やむを得ず延長コードを使用する場合は、100V15A
以上のものを使用してください。使用時は束ねをほどき、電源コードと延長コードの接続が
確実になるように根もとまで電源プラグを差し込んでください。
.

• 表示された以外の電源電圧で使用しないでください。火災や感電の原因になることがありま

す。

x

• 電源プラグを抜 くときは、必ずプラグを持って抜いて ください。電源コードを引っぱると、

電源コードの芯線の露出、断線など電源コードが傷つき、その部分から漏電して、火災や感
電の原因になることがあります。

• いつでも電源プラグが抜けるように、電源プラグの周りには物を置かないでください。非常

時に電源プラグが抜けなくなります。
.

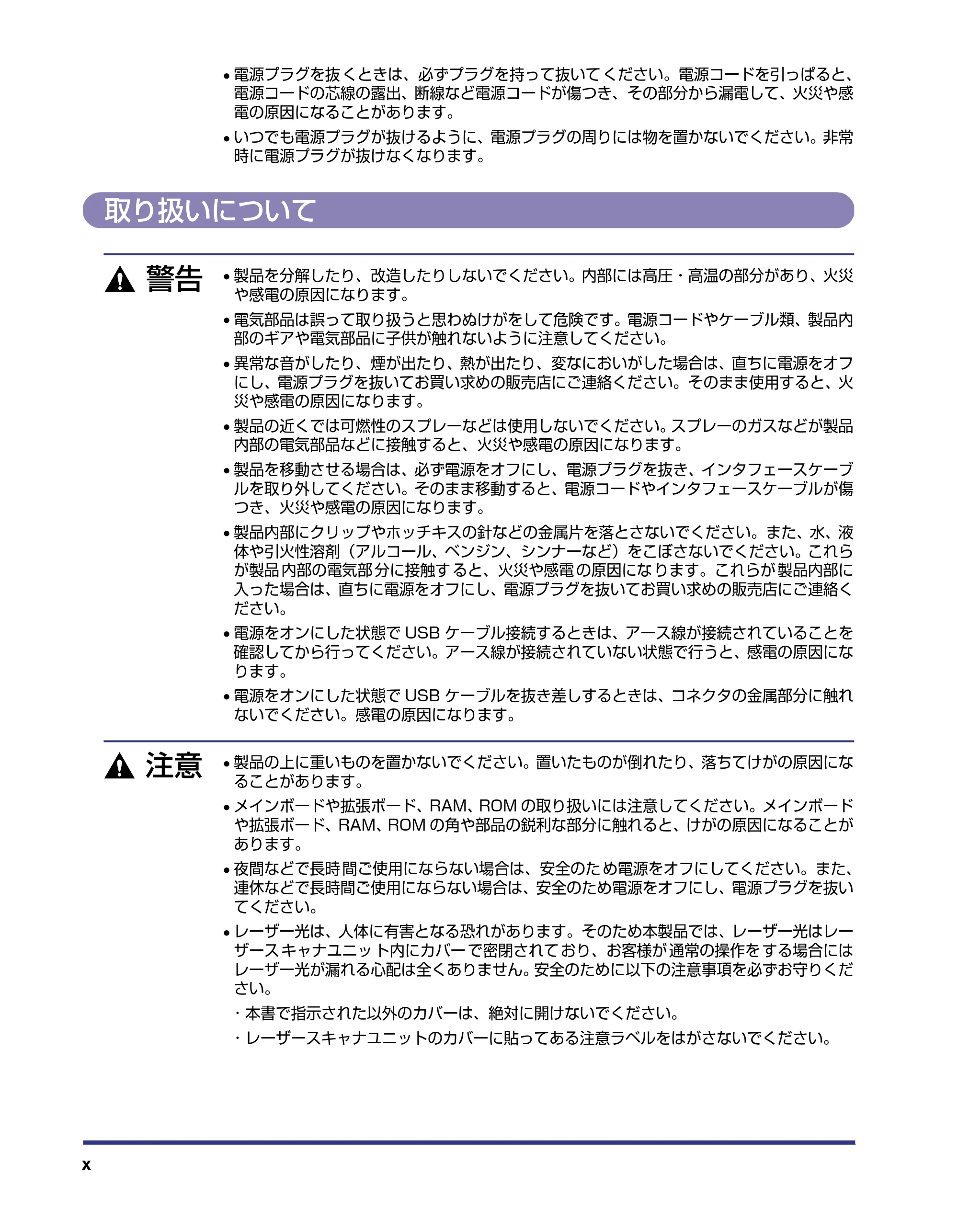

取り扱いについて
.

• 製品を分解したり、改造したりしないでください。内部には高圧・高温の部分があり、火災

や感電の原因になります。

• 電気部品は誤って取り扱うと思わぬけがをして危険です。電源コードやケーブル類、製品内

部のギアや電気部品に子供が触れないように注意してください。

• 異常な音がしたり、煙が出たり、熱が出たり、変なにおいがした場合は、直ちに電源をオフ

にし、電源プラグを抜いてお買い求めの販売店にご連絡ください。そのまま使用すると、火
災や感電の原因になります。

• 製品の近くでは可燃性のスプレーなどは使用しないでください。スプレーのガスなどが製品

内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品を移動させる場合は、必ず電源をオフにし、電源プラグを抜き、インタフェースケーブ

ルを取り外してください。そのまま移動すると、電源コードやインタフェースケーブルが傷
つき、火災や感電の原因になります。

• 製品内部にクリップやホッチキスの針などの金属片を落とさないでください。また、水、液

体や引火性溶剤（アルコール、ベンジン、シンナーなど）をこぼさないでください。これら
が製品 内部の電気部 分に接触す ると、火災や感電 の原因にな ります。これらが 製品内部に
入った場合は、直ちに電源をオフにし、電源プラグを抜いてお買い求めの販売店にご連絡く
ださい。

• 電源をオンにした状態で USB ケーブル接続するときは、アース線が接続されていることを

確認してから行ってください。アース線が接続されていない状態で行うと、感電の原因にな
ります。

• 電源をオンにした状態で USB ケーブルを抜き差しするときは、コネクタの金属部分に触れ

ないでください。感電の原因になります。
.

• 製品の上に重いものを置かないでください。置いたものが倒れたり、落ちてけがの原因にな

ることがあります。

• メインボードや拡張ボード、RAM、ROM の取り扱いには注意してください。メインボード

や拡張ボード、RAM、ROM の角や部品の鋭利な部分に触れると、けがの原因になることが
あります。

• 夜間などで長時 間ご使用にならない場合は、安全のた め電源をオフにしてください。また、

連休などで長時間ご使用にならない場合は、安全のため電源をオフにし、電源プラグを抜い
てください。

• レーザー光は、人体に有害となる恐れがあります。そのため本製品では、レーザー光はレー

ザース キャナユニッ ト内にカバー で密閉されて おり、お客様が 通常の操作を する場合には
レーザー光が漏れる心配は全くありません。安全のために以下の注意事項を必ずお守りくだ
さい。
･ 本書で指示された以外のカバーは、絶対に開けないでください。
･ レーザースキャナユニットのカバーに貼ってある注意ラベルをはがさないでください。

xi

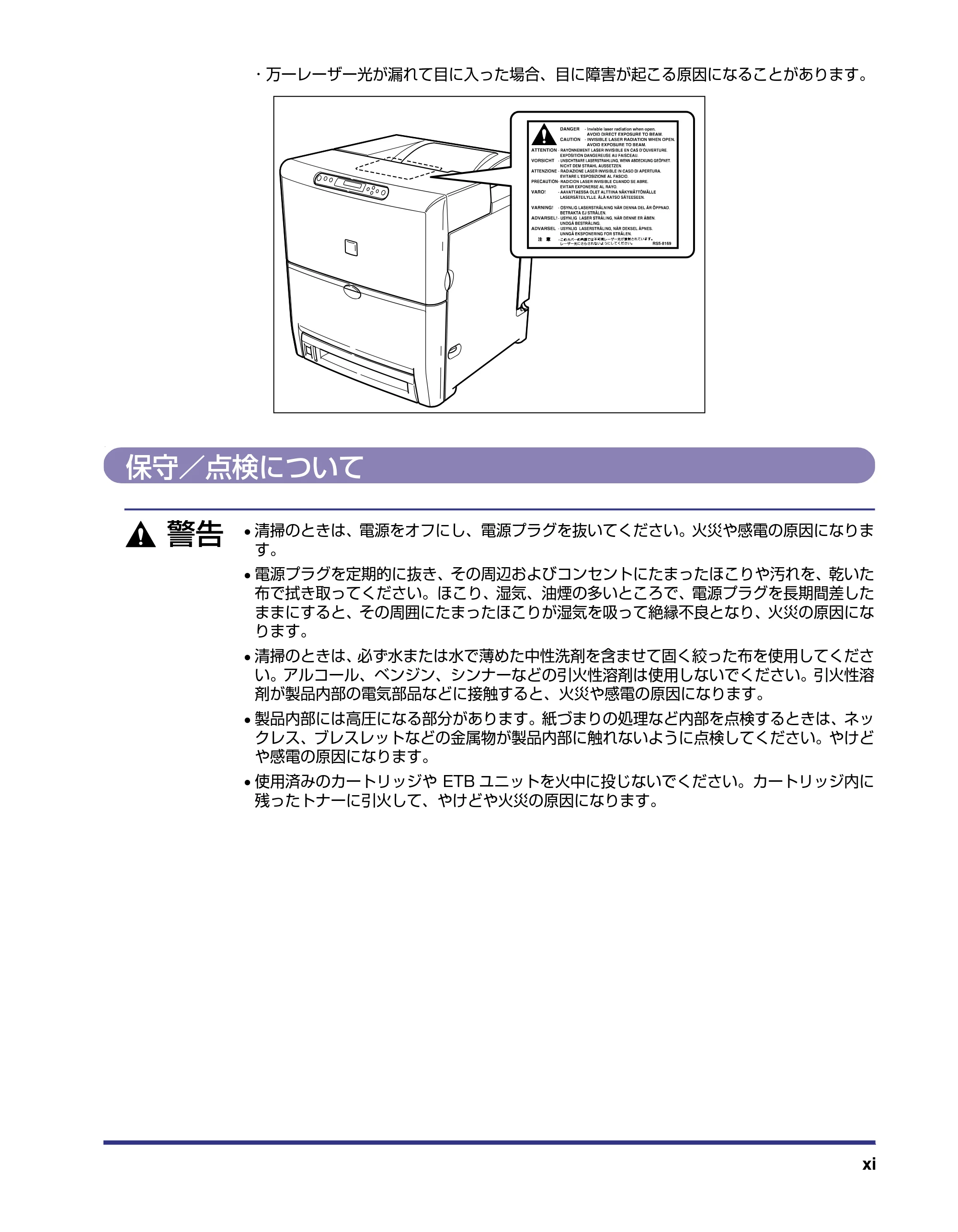

･ 万一レーザー光が漏れて目に入った場合、目に障害が起こる原因になることがあります。
.
保守／点検について
.

• 清掃のときは、電源をオフにし、電源プラグを抜いてください。火災や感電の原因になりま

す。

• 電源プラグを定期的に抜き、その周辺およびコンセントにたまったほこりや汚れを、乾いた

布で拭き取ってください。ほこり、湿気、油煙の多いところで、電源プラグを長期間差した
ままにすると、その周囲にたまったほこりが湿気を吸って絶縁不良となり、火災の原因にな
ります。

• 清掃のときは、必ず水または水で薄めた中性洗剤を含ませて固く絞った布を使用してくださ

い。アルコール、ベンジン、シンナーなどの引火性溶剤は使用しないでください。引火性溶
剤が製品内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品内部には高圧になる部分があります。紙づまりの処理など内部を点検するときは、ネッ

クレス、ブレスレットなどの金属物が製品内部に触れないように点検してください。やけど
や感電の原因になります。

• 使用済みのカートリッジや ETB ユニットを火中に投じないでください。カートリッジ内に

残ったトナーに引火して、やけどや火災の原因になります。
- RAYONNEMENT LASER INVISIBLE EN CAS DÕOUVERTURE.
EXPOSITION DANGEREUSE AU FAISCEAU.
- UNSICHTBARE LASERSTRAHLUNG, WENN ABDECKUNG GE…FNET.
NICHT DEM STRAHL AUSSETZEN.
- RADIAZIONE LASER INVISIBLE IN CASO DI APERTURA.
EVITARE LÕESPOSIZIONE AL FASCIO.
- RADICION LASER INVISIBLE CUANDO SE ABRE.
EVITAR EXPONERSE AL RAYO.
- AAVATTAESSA OLET ALTTIINA N€KYM€TT…M€LLE
LASERS€TEILYLLE. €L€ KATSO S€TEESEEN.
- OSYNLIG LASERSTRLNING N€R DENNA DEL €R …PPNAD.

BETRAKTA EJ STRLEN.
- USYNLIG LASER STRLING, NR DENNE ER BEN.
UNDG BESTRLING.
- USYNLIG LASERSTRLING, NR DEKSEL PNES.
UNNG EKSPONERING FOR STRLEN.
ATTENTION
VORSICHT
ATTENZIONE
PRECAUTION
VARO!
VARNING!
ADVARSEL!
ADVARSEL
DANGER
CAUTION
- Invisble laser radiation when open.
AVOID DIRECT EXPOSURE TO BEAM.
- INVISIBLE LASER RADIATION WHEN OPEN.
AVOID EXPOSURE TO BEAM.
RS5-8169

xii
.

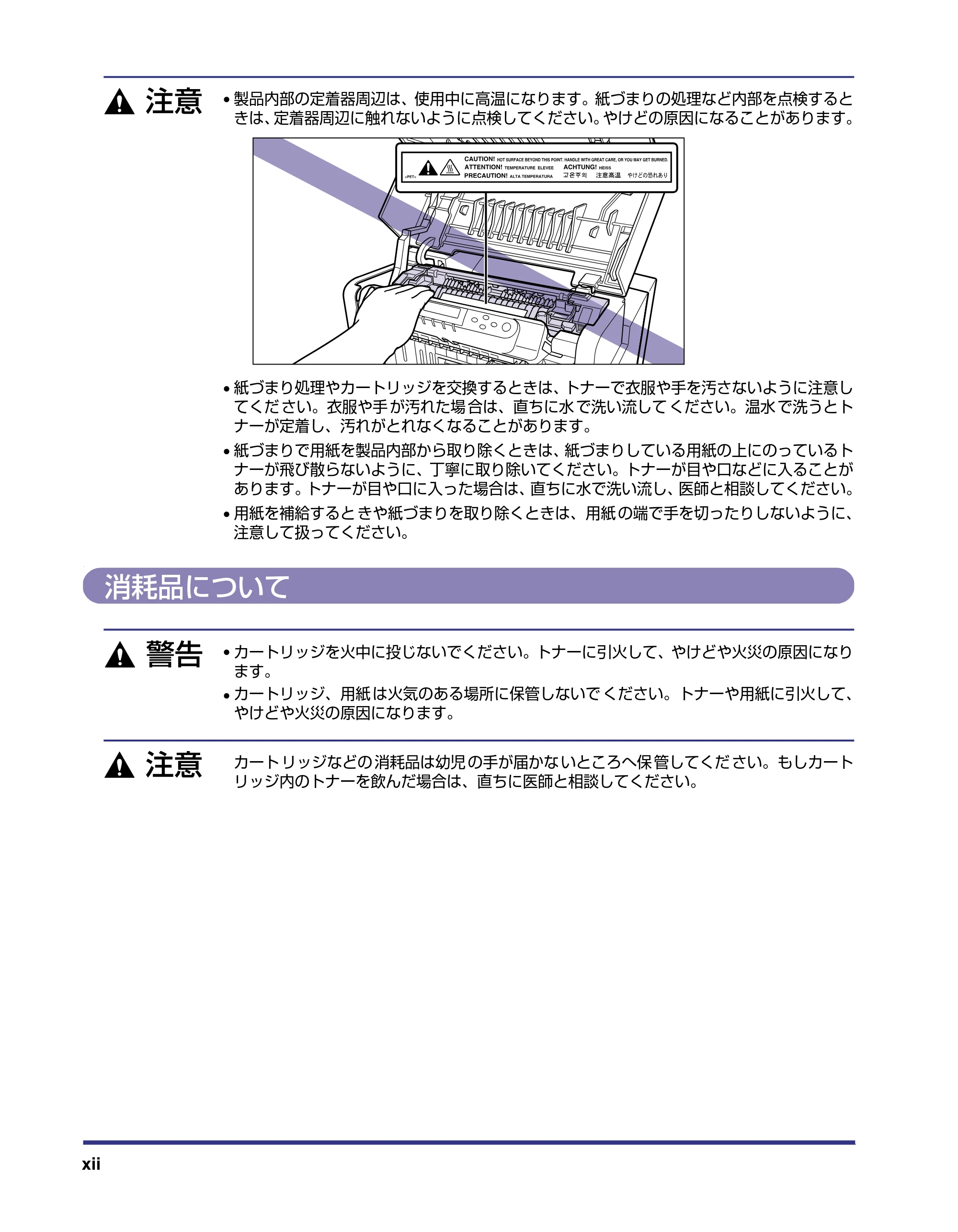

• 製品内部の定着器周辺は、使用中に高温になります。紙づまりの処理など内部を点検すると

きは、定着器周辺に触れないように点検してください。やけどの原因になることがあります。

• 紙づまり処理やカートリッジを交換するときは、トナーで衣服や手を汚さないように注意し

てくだ さい。衣服や手 が汚れた場 合は、直ちに水 で洗い流して ください。温水 で洗うとト
ナーが定着し、汚れがとれなくなることがあります。

• 紙づまりで用紙を製品内部から取り除くときは、紙づまりしている用紙の上にのっているト

ナーが飛び散らないように、丁寧に取り除いてください。トナーが目や口などに入ることが
あります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師と相談してください。

• 用紙を補給すると きや紙づまりを取り除くときは、用紙 の端で手を切ったりしないように、

注意して扱ってください。
.
消耗品について
.

• カートリッジを火中に投じないでください。トナーに引火して、やけどや火災の原因になり

ます。

• カートリッジ、用紙 は火気のある場所に保管しないで ください。トナーや用紙に引火して、

やけどや火災の原因になります。
.
カート リッジなどの 消耗品は幼児 の手が届かな いところへ保 管してくだ さい。もしカート
リッジ内のトナーを飲んだ場合は、直ちに医師と相談してください。

1-1
CHAPTER
1設置する前に
この 章では、本プリンタに装 着可能なオプション 品の紹介と取り付け 手順、設置場所の決め
かたについて説明しています。
オプション品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
給紙カセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
ネットワークスキャナ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
拡張 RAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

バージョンアップ ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
プリントサーバ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
プログラマーズマニュアル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
設置手順について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

オプション品の取り付け位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
設置の手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
設置場所について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-10
設置環境. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

設置スペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12

オプション品について1-2
オプション品について
本プリンタの機能をフルに活かしてお使いいただくために、次のようなオプション品を用意
しています。必要に応じてお買い求めください。オプション品については、本プリンタをお
買い求めになった販売店にお問い合わせください。
.

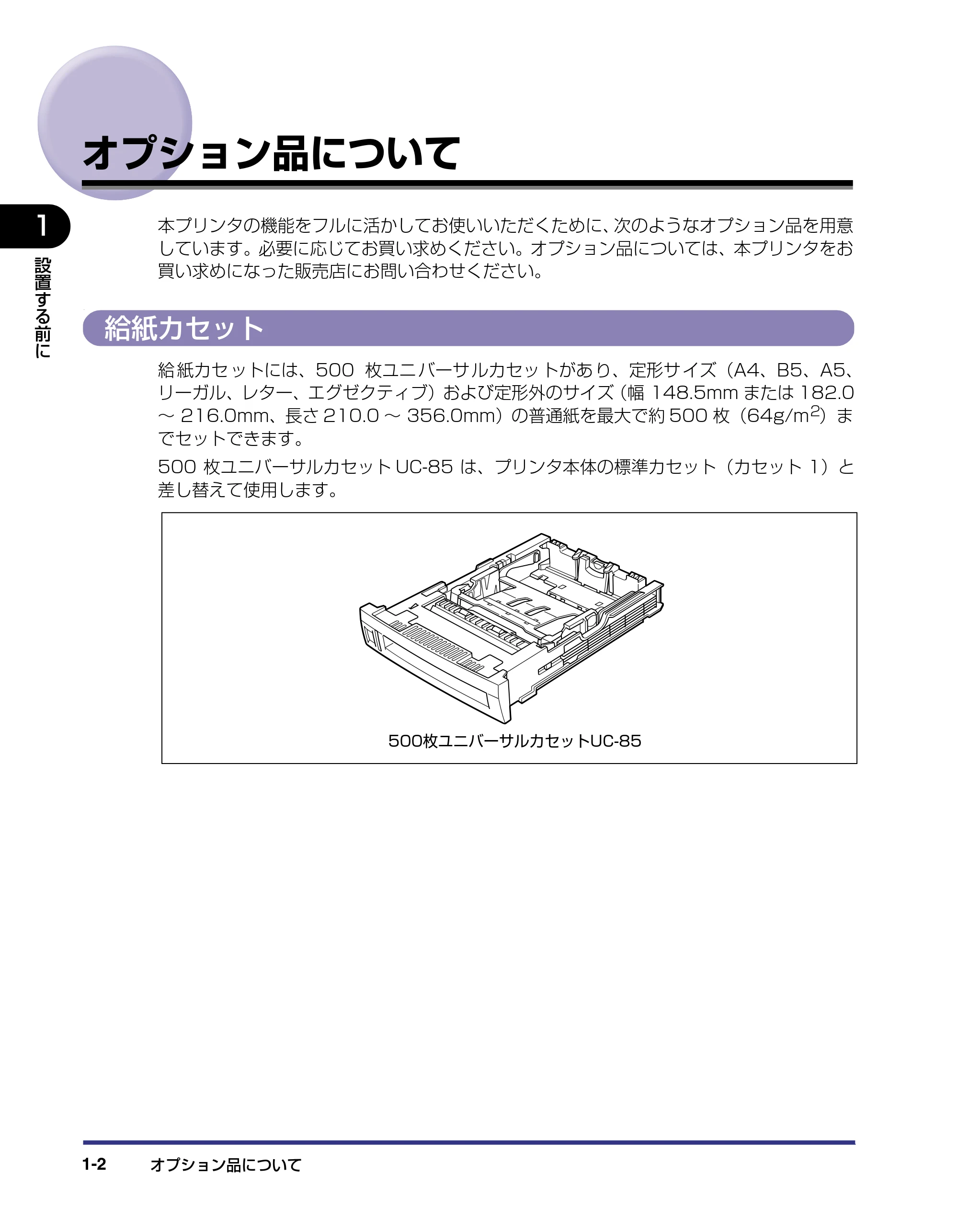

給紙カセット
給 紙カセ ットには、500 枚ユニ バーサ ルカセッ トがあ り、定形サ イズ（A4、B5、A5、
リーガル、レター、エグゼクティブ）および定形外のサイズ（幅 148.5mm または 182.0
～ 216.0mm、長さ 210.0 ～ 356.0mm）の普通紙を最大で約 500 枚（64g/m 2）ま
でセットできます。
500 枚ユニバーサルカセット UC-85 は、プリンタ本体の標準カセット（カセット 1）と
差し替えて使用します。
500枚ユニバーサルカセットUC-85
1
設
置
す
る
前
に �

オプション品について 1-3
.

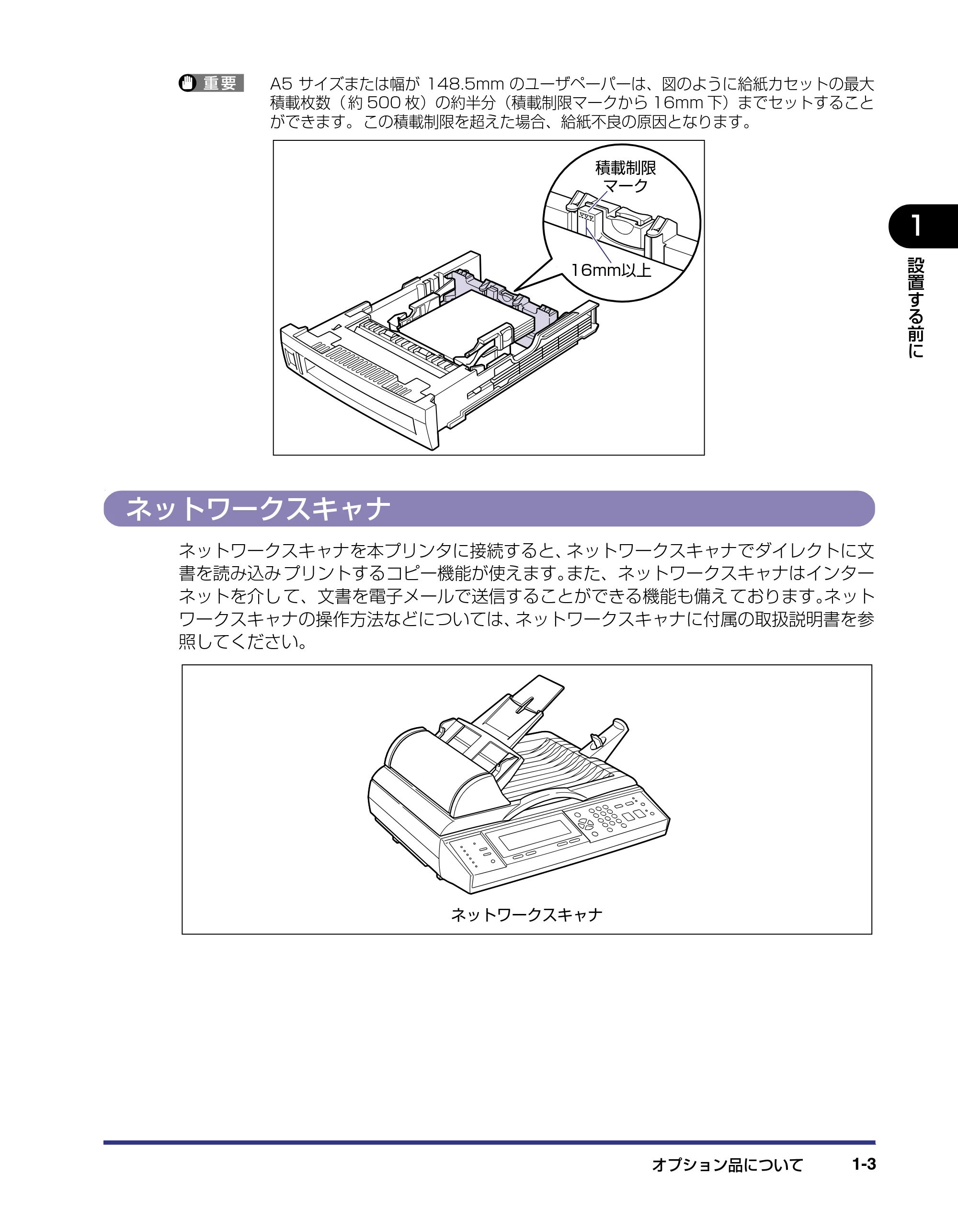

A5 サイズまたは幅が 148.5mm のユーザペーパーは、図のように給紙カセットの最大
積載枚数（ 約 500 枚）の約半分（積載制限マークから 16mm 下）までセットすること
ができます。 この積載制限を超えた場合、給紙不良の原因となります。
.
ネットワークスキャナ
ネットワークスキャナを本プリンタに接続すると、ネットワークスキャナでダイレクトに文
書を読み込み プリントするコピー機能が使えます｡また、ネットワークスキャナはインター
ネットを介し て、文書を電子メールで送信することができる機能も備え ております｡ネット
ワークスキャナの操作方法などについては、ネットワークスキャナに付属の取扱説明書を参
照してください｡
積載制限�
マーク�
16mm以上�
ネットワークスキャナ�
1
設
置
す
る
前
に �

オプション品について1-4
.

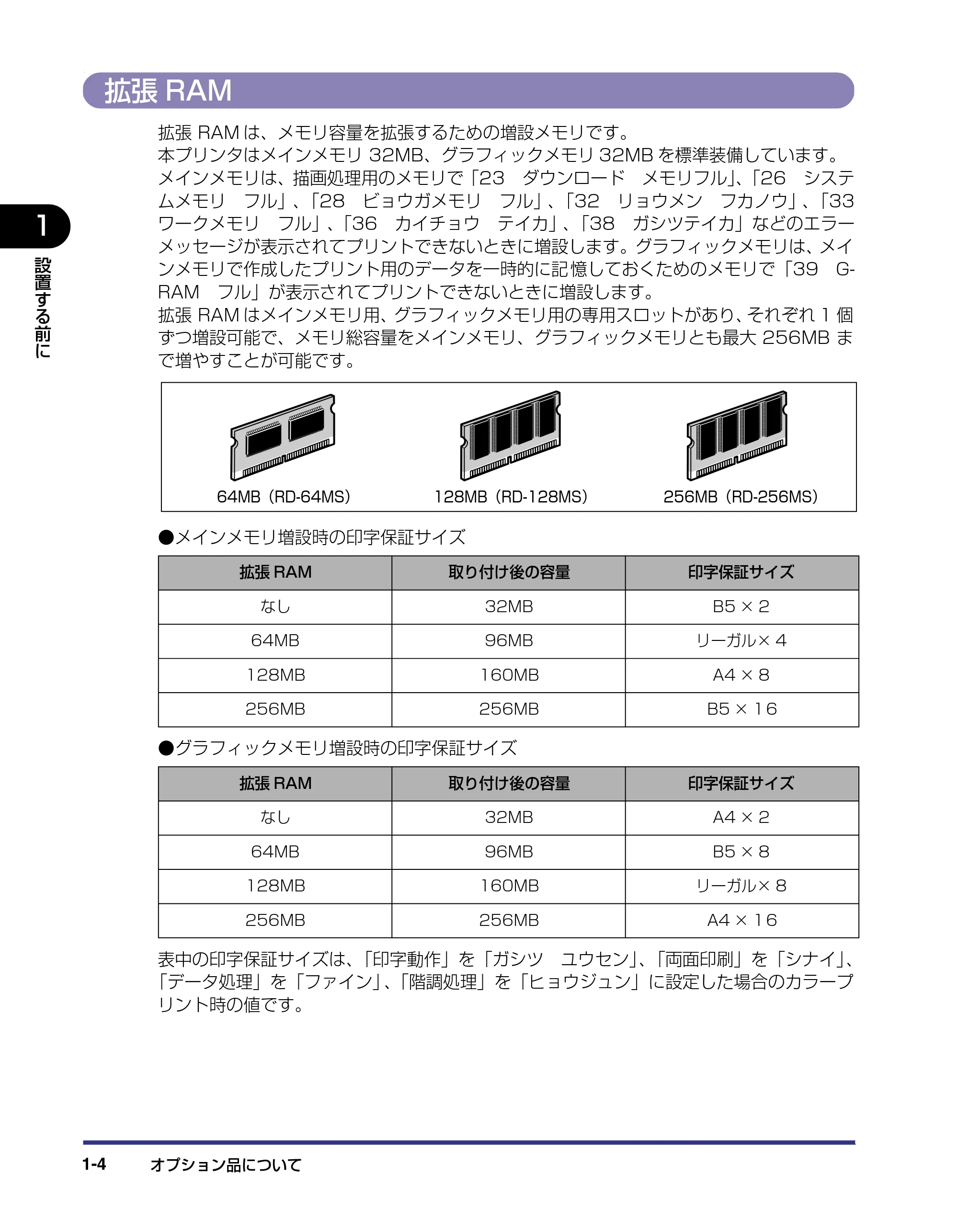

拡張 RAM
拡張 RAM は、メモリ容量を拡張するための増設メモリです。
本プリンタはメインメモリ 32MB、グラフィックメモリ 32MB を標準装備しています。
メインメモリは、描画処理用のメモリで「23 ダウンロード メモリフル」、「26 システ
ムメモリ フル」、「28 ビョウガメモリ フル」、「32 リョウメン フカノウ」、「33
ワークメモリ フル」、「36 カイチョウ テイカ」、「38 ガシツテイカ」などのエラー
メッセージが表示されてプリントできないときに増設します。グラフィックメモリは、メイ
ンメモリで作成したプリント用のデータを一時的に記 憶しておくためのメモリで「39 G-
RAM フル」が表示されてプリントできないときに増設します。
拡張 RAM はメインメモリ用、グラフィックメモリ用の専用スロットがあり、それぞれ 1 個
ずつ増設可能で、メモリ総容量をメインメモリ、グラフィックメモリとも最大 256MB ま
で増やすことが可能です。

• メインメモリ増設時の印字保証サイズ
• グラフィックメモリ増設時の印字保証サイズ

表中の印字保証サイズは、「印字動作」を「ガシツ ユウセン」、「両面印刷」を「シナイ」、
「データ処理」を「ファイン」、「階調処理」を「ヒョウジュン」に設定した場合のカラープ
リント時の値です。
拡張 RAM 取り付け後の容量 印字保証サイズ
なし 32MB B5 × 2
64MB 96MB リーガル× 4
128MB 160MB A4 × 8
256MB 256MB B5 × 1 6
拡張 RAM 取り付け後の容量 印字保証サイズ
なし 32MB A4 × 2
64MB 96MB B5 × 8
128MB 160MB リーガル× 8
256MB 256MB A4 × 1 6
64MB（RD-64MS）� 128MB（RD-128MS）� 256MB（RD-256MS）�
1
設
置
す
る
前
に �

オプション品について 1-5

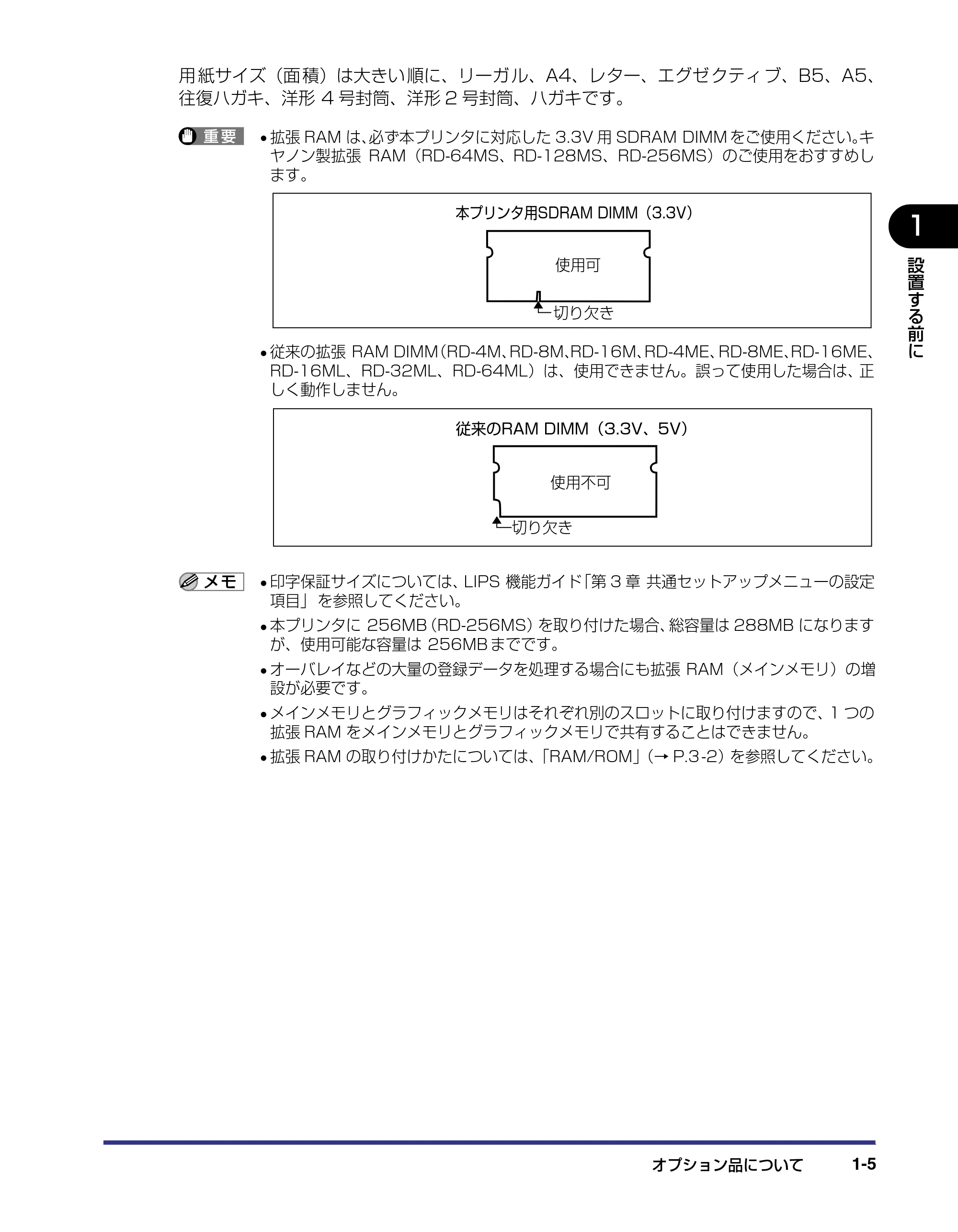

用 紙サイズ（面 積）は大きい 順に、リーガ ル、A4、レター、エグゼ クティ ブ、B5、A5、
往復ハガキ、洋形 4 号封筒、洋形 2 号封筒、ハガキです。
.

• 拡張 RAM は、必ず本プリンタに対応した 3.3V 用 SDRAM DIMM をご使用ください。キ

ヤノン製拡張 RAM（RD-64MS、RD-128MS、RD-256MS）のご使用をおすすめし
ます。

• 従来の拡張 RAM DIMM（RD-4M、RD-8M、RD-16M、RD-4ME、RD-8ME、RD-16ME、

RD-16ML、RD-32ML、RD-64ML）は、使用できません。誤って使用した場合は、正
しく動作しません。
.

• 印字保証サイズについては、LIPS 機能ガイド「第 3 章 共通セットアップメニューの設定

項目」 を参照してください。

• 本プリンタに 256MB（RD-256MS）を取り付けた場合、総容量は 288MB になります

が、使用可能な容量は 256MB までです。

• オーバレイなどの大量の登録データを処理する場合にも拡張 RAM（メインメモリ）の増

設が必要です。

• メインメモリとグラフィックメモリはそれぞれ別のスロットに取り付けますので、1 つの

拡張 RAM をメインメモリとグラフィックメモリで共有することはできません。

• 拡張 RAM の取り付けかたについては、「RAM/ROM」（→ P.3 -2）を参照してください。

本プリンタ用SDRAM DIMM（3.3V）�
切り欠き�
使用可�
従来のRAM DIMM（3.3V、5V）�
切り欠き�
使用不可�
1
設
置
す
る
前
に �

オプション品について1-6
.

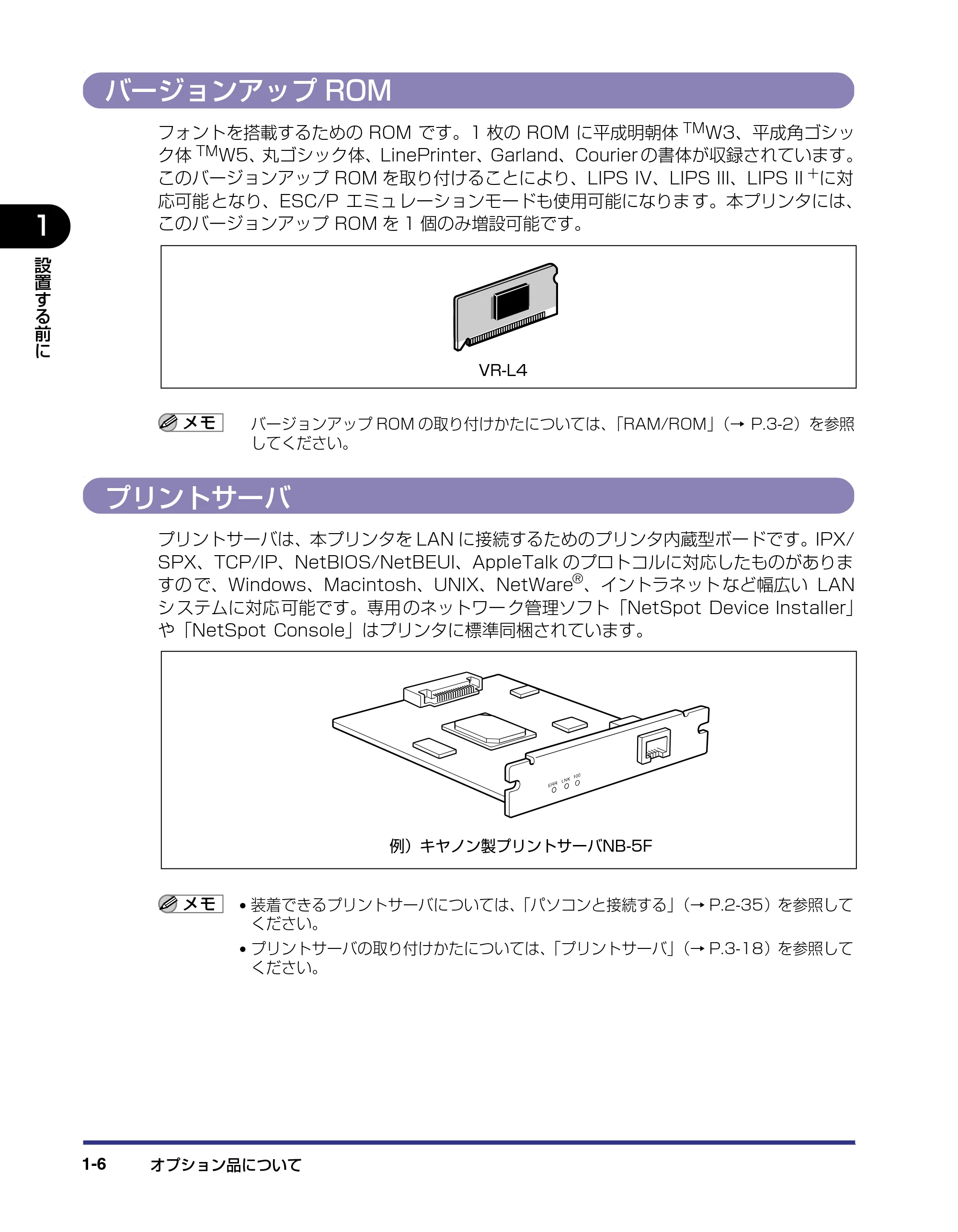

バージョンアップ ROM
フォントを搭載するための ROM です。1 枚の ROM に平成明朝体 TM W3、平成角ゴシッ
ク体 TM W5、丸ゴシック体、LinePrinter、Garland、Courier の書体が収録されています。
このバージョンアップ ROM を取り付けることにより、LIPS IV、LIPS III、LIPS II ＋に対
応可能 となり、ESC/P エミュ レーションモードも使用可能になりま す。本プリンタには、
このバージョンアップ ROM を 1 個のみ増設可能です。
.
バージョンアップ ROM の取り付けかたについては、「RAM/ROM」（→ P.3-2）を参照
してください。
.
プリントサーバ
プリントサーバは、本プリンタを LAN に接続するためのプリンタ内蔵型ボードです。IPX/
SPX、TCP/IP、NetBIOS/NetBEUI、AppleTalk のプロトコルに対応したものがありま
すの で、Windows、Macintosh、UNIX、NetWare

®
、イントラネット など幅広い LAN
シ ステムに対応 可能です。専用 のネットワー ク管理ソフト「NetSpot Device Installer」
や「NetSpot Console」はプリンタに標準同梱されています。
.

• 装着できるプリントサーバについては、「パソコンと接続する」（→ P.2-35）を参照して

ください。

• プリントサーバの取り付けかたについては、「プリントサーバ」（→ P.3-18）を参照して

ください。
VR-L4
ERR LNK 100
例）キヤノン製プリントサーバNB-5F
1
設
置
す
る
前
に �

オプション品について 1-7
.
プログラマーズマニュアル
本プ リンタ用のプ リンタドライ バや印刷設定 プログラムな どを作成する ための、プログラ
マー用の取扱説明書です。次の 3 種類が用意されています。

• プログラマーズマニュアル「ソフトウェア概説書 4.2」

（LIPS コマンドの概要を知るための取扱説明書）

• プログラマーズマニュアル「コマンドリファレンス 4.2」

（LIPS コマンドの手引き）

• プログラマーズマニュアル「クックブック 4.2」

（プログラムサンプル集）
.
LIPS IV のプログラマーズマニュアルは、キヤノンホームページからダウンロードするこ
とができます。
1
設
置
す
る
前
に �

設置手順について1-8
設置手順について
本プリンタは、取り付けるオプション品によって、設置する手順が異なります。お買い求め
になったオプション品の内容を確認し、次表の手順で作業を行ってください。
.
オプション品の取り付け位置
RAM
ROM
プリントサーバ�
NB-5F
1
設
置
す
る
前
に �

設置手順について 1-9
.
設置の手順
お客様の設置状況に合わせ、該当する手順にそって作業を進めてください。オプション品を

取り付けない場合は、（オプション）と表記された手順は読み飛ばしてください。

ネットワークスキャナの取り付け（→付属の取扱説明書）�
RAM/ROMの取り付け（→P.3-2）�
プリントサーバの取り付け（→P.3-18）�
4
（オプション）�
プリンタ本体の設置（→P.2-3）�
1
カートリッジのセット（→P.2-13）�
2
用紙のセット（→P.2-24）�
3
本体とパソコンの接続（→P.2-35）�
5
電源コード、アース線の接続（→P.2-50）�
6
1
設
置
す
る
前
に �

設置場所について1-10
設置場所について
本プリ ンタを安全かつ快適にご使用いただくために、「設置環境」に記載されている「温度
／湿度条件」、「電源条件」、「設置条件」を満たした場所に設置してください。
.
本プリンタを設置する前に、「安全にお使いいただくために」（→ P.viii）を必ずお読みく
ださい。
.
設置環境
本プリンタの設置場所は、次の環境条件を考慮の上、お選びください。
.
温度／湿度条件
温度、湿度が次の範囲内の場所でご使用ください。

• 周囲温度：10 ～ 30 ℃
• 周囲湿度：10 ～ 80％RH（結露のないこと）

.

• 次のような場合は、プリンタ内部に水滴が生じる（ 結露）ことがあります。本プリンタを

周囲の温度や湿度に慣らすために、1 時間以上放置してからご使用ください。
･ 本プリンタが設置されている部屋を急激に暖めた場合
･ 本プリンタを温度や湿度が低い場所から高い場所へ移動させた場合

• プリンタ内部に水滴が生じると、用紙の搬送に不具合が起こり、紙づまりの原因となった

り、プリント不 良となる ことがあ ります。また「5F-nn サー ビスコール」と いうメッ
セージが表示され、プリント処理が停止することがあります。詳しくは、ユーザーズガイ
ド「第 5 章 困ったときには」を参照してください。
■ 超音波加湿器をご使用のお客様へ
超音波加湿器をご 使用の際に、水道水や井 戸水をご使用になり ますと、水中の不純物が
大気中に放出され、プ リンタの内部に付着 して画像不良の原因 となります。ご使用の際
には、純水など不純物を含まない水のご使用をおすすめします。
.
電源条件
本プリンタの最大消費電力は 1115W
＊
以下です（AC100V ± 10％、50/60Hz ± 2Hz）。
電気的なノイズや許容範囲を超える電源電圧の降下は、本プリンタだけでなく、パソコン本
体の誤作動やデータ消失の原因になることがあります。
＊注：フルオプション装着時（ネットワークスキャナを除く）は 1125W 以下です。ただ
しこの値は、起動時の瞬間的なピークを除いた値です。
電源を接続するときは、次の事項をお守りください。

• 必ず 15A 以上の電源コンセントに、プリンタの電源を接続してください。
• アース線を接続してください。

1
設
置
す
る
前
に �

設置場所について 1-11
お使いの電源について不明な点があれば、ご契約の電力会社またはお近くの電気店などにご
相談ください。
.
必ずアース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や
感電の原因になります。
.

• 一つの電源コンセントを本プリンタ専用にしてください。同一電源コンセント上の他の差

し込み口は、使用しないでください。（本プリンタのオプション品を接続する場合は除く）

• パソコン本体の補助コンセントに電源を接続しないでください。
• 複写機やエアコン、シュレッダーなど、消費電力の大きな機器や電気的ノイズを発生する

機器と同じコンセントに電源を接続しないでください。
.
設置条件
本プリンタは、次のような場所に設置してください。

• 十分なスペースが確保できる場所
• 風通しがよい場所
• 平坦で水平な場所
• 本プリンタおよびオプション品の質量に耐えられる十分な強度のある場所

.
アルコール、シンナーなどの引火性溶剤の近くに設置しないでください。引火性溶剤が製
品内部の電気部品などに接触すると、 火災や感電の原因になります。
.

• 本プリンタを次のような場所に設置しないでください。火災や感電の原因になることがあ

ります。
･ 湿気やほこりの多い場所
･ 調理台や加湿器のそばなど油煙や湯気があたる場所
･ 雨や雪が降りかかるような場所
･ 水道の蛇口付近などの水気のある場所
･ 直射日光のあたる場所
･ 高温になる場所
･ 火気に近い場所

• ぐらついた台の上や傾いた所など不安定な場所、振動の多い場所には設置しないでくださ

い。落ちたり、 倒れたりして、けがの原因になることがあります。
.
本 プリンタは次 のような場所 に設置しない でください。故障 の原因となる ことがありま
す。
･ 急激な温度変化や湿度変化がある場所や結露の発生する場所
･ 風通しの悪い場所
･ 磁気や電磁波を発生する機器の近く
･ 実験室など、化学反応を起こすような場所
･ 空気中に、塩分やアンモニアガスなどの腐食性または毒性のガスを含んでいるような場
所
･ 本プリンタおよびオプション品の質量で歪んだり、沈む可能性のある場所（じゅうたん、
畳などの上）
1
設
置
す
る
前
に �

設置場所について1-12
.
設置スペース
本プリンタの周囲には、次のような空間を確保し、本プリンタの質量に耐えられる場所を選
んで設置してください。各部の寸法、および周囲に必要な寸法、足の位置は次のようになっ
ています。
.
周囲に必要なスペース
.
足の位置
.
プリンタ本体のゴム足の高さは 3.5mm、先端の直径は 26mm（プリンタ前側）、20mm
（プリンタ後側）です。
1326.9
646.6
100
100
680.0
100
100
(mm)
(mm)
997.0
32593 92
32593 92
346

74
60
352.3

70
57.7
(mm)

• 本体�

1
設
置
す
る
前
に �

2-1
CHAPTER
2プリンタの設置
この 章では、本プリンタをパッ ケージから取り出し て設置するまでの手順 について説明して
います。オプション品を同時に取り付ける場合には、第 3 章「オプション品の取り付け」と
併せてお読みください。
パッケージの内容を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
設置場所に運ぶ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
梱包材を取り外す. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
カートリッジをセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13

用紙をセットする. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-24
給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25
パソコンと接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-35
DOS/Windows パソコンとの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
Macintosh パソコンとの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-41

ネットワークとの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-47
電源コードを接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-50

パッケージの内容を確認する2-2
パッケージの内容を確認する
プリンタを設置する前に、パッケージに以下のものがすべて揃っているかを確認してくださ
い。万一、不足しているものや破損しているものがあった場合には、お買い求めの販売店ま
でご連絡ください。
.
本プリンタにはプリンタケーブルは付属していません。お使いのパソコン、または接続方
法に合わせてご用意ください。
レーザショット保証書�
レーザショット保証書�
レーザショット保証書�
レーザビームプリンタ�
ご使用前に必ず本書をお読みください。�
将来いつでも使用できるように大切に保管してください。�
LIPSソフトウェアガイド�
LIPSソフトウェアガイド�
JPN
JPN
設置ガイド�
設置ガイド�
�
最初にお読みください。�
�ご使用前に必ず本書をお読みください。�
�将来いつでも使用できるように大切に保管してください。�
�
レーザビームプリンタ�
�
�
�
�
�
プリンタ本体�
�
（給紙カセット、ETBユニットは取り付けられています。）�
�
カートリッジ×4
電源コード�
�
アース線�
�
取扱説明書CD-ROM�

�■ 設置ガイド�
�■ ユーザーズガイド�
�■
LIPSソフトウェアガイド�
�
�
／本編�
�■ LIPS機能ガイド�
�
取扱説明書�
�■ かんたん操作ガイド��
�
■ 設置ガイド�
�■ 設置時にお読みください�
�■ LIPSソフトウェアガイド�
� ／スタート編 �
�
レーザショット保証書�
�
レーザショット保証書�
�
レーザショット保証書�
�

保証登録書/封筒セット�

��
�
FontGallery書体見本�
��
�
LIPS IV User Software CD-ROM
�
�
■ ユーティリティソフト�
�■ プリンタドライバ�
�■ LIPSソフトウェアガイド／本編�
�
用紙サイズ表示板�
�
梱包内容の確認・設置場所へ運ぶ�
�
梱包箱を開けて箱に入っている中身を確認します。�
�
設置場所を決めます。�
�
必ず、矢印で示した部分を持ち、2人以上で運んでください。�
�
必ず、図に示すスペースを確保してください。�
�
設置場所に運びます。�
�
1
2
3
カートリッジのセット� 3
ETBユ�ニッ�
設置時にお読みください�
設置時にお読みください�
裏�表�紙�に�目�的�別�索�引�を�掲�載�し�て�い�ま�す�。�
あ�わ�せ�て�ご�覧�く�だ�さ�い�。�
プ�
リ�
ン�
タ�
の�
操�
作�
プリンタの操作�
かんたん操作ガイド�
操作パネルのキーの機能と操作方法�
電源のオン／オフ�
プリントの中止方法�
メンテナンス�
用紙を補給する�
カートリッジを交換する�
メ�
ン�
テ�
ナ�
ン�
ス�
プリントの色ずれを調整する�

紙づまりの処理�
こんなメッセージが表示されたら�
正しくプリントできないときは�
プ�リ�ン�タ�が�動�作�し�な�い�・�プ�リ�ン�ト�で�き�な�い�と�き�は�
ト�
ラ�
ブ�
ル�
の�
対�
処�
法�
トラブルの対処法�
お�
役�
立�
ち�
情�
報�
お役立ち情報�
取扱説明書�CD-ROMについて�
お問い合わせ先について�
メニュールートマップ�
P.2�
�
P.6�
�
P.8
P.12�
�
P.29
P.59�
�
P.61�
�
巻末�
P.34�
�
P.35�
�
P.43�
�
P.52�
�
P.57
おことわり�
本書にはプリンタを取り扱うための注�
意事項や制限事項は記載されていませ�
ん�の�で、�
必ず�ユ�ー�ザ�ー�ズガ�イ�ド�も�あ�わせ�
てお読みください。�
本書は簡単なプリンタの使いかたや�
�トラブルの解決方法について紹介して�
�います。�
�いつでもお読みになれる�
�ようにプリンタの近くに�
�置いてご活用ください。�
�
かんたん操作ガイドについて�
�
裏�
�
表�
�
紙�
�
に�
�
目�
�
的�
�
別�
�
索�
�
引�
�
を�
�
掲�
�
載�
�
し�

�
て�
�
い�
�
ま�
�
す�
�
。�
�
あ�
�
わ�
�
せ�
�
て�
�
ご�
�
覧�
�
く�
�
だ�
�
さ�
�
い�
�
。�
�
プ�
�
リ�
�
ン�
�
タ�
�
の�
�
操�
�
作�
�
プリンタの操作�
�
かんたん操作ガイド�
�
操作パネルのキーの機能と操作方法�
�
電源のオン／オフ�
�
プリントの中止方法�
�
メンテナンス�
�
用紙を補給する�
�
カートリッジを交換する�
�
メ�
�
ン�
�
テ�
�
ナ�
�
ン�
�
ス�
�
プリントの色ずれを調整する�
�
紙づまりの処理�
�
こんなメッセージが表示されたら�
�
正しくプリントできないときは�
�
プ�
�
リ�
�
ン�
�
タ�
�
が�
�
動�
�
作�
�
し�
�
な�
�
い�
�

• �

�
プ�
�
リ�
�
ン�
�
ト�
�
で�
�
き�
�
な�
�
い�
�
と�
�
き�
�
は�
�
ト�
�
ラ�
�
ブ�
�
ル�
�
の�
�
対�
�
処�
�
法�
�
トラブルの対処法�
�
お�
�
役�
�
立�
�
ち�
�
情�
�
報�
お役立ち情報�
�
取扱説明書�
�
CD-ROM�
�
について�
�
お問い合わせ先について�
�
メニュールートマップ�
�
P.2
�P.6�
�P.8�
P.1
�P.28
P.5
�P.59
�
�
巻末�
�
P.3
�P.34
�P.42�
�P.51�
�P.56�
おことわり�
�
本書にはプリンタを取り扱うための注�
�
意事項や制限事項は記載されていませ�
�
ん�
�
の�
�
で、�
�
必ず�
�
ユ�
�
ー�
�
ザ�
�
ー�
�
ズガ�
�
イ�
�
ド�
�
も�
�
あ�
�
わせ�
�
てお読みください。�
�
本書は簡単なプリ
�
�
�
トラブルの解決方
�
�
�
います。�
�
�
�
いつでもお読みにな
�
�
�
ようにプリンタの近
�
�
�
置いてご活用くださ
�
�
�
かんたん操作ガ
�
�
�
プリンタ本体�
（給紙カセット、ETBユニットは取り付けられています。）�
カートリッジ×4
電源コード� アース線�
取扱説明書CD-ROM�
■ 設置ガイド�

■ ユーザーズガイド�
■ LIPSソフトウェアガイド�
／本編�
■ LIPS機能ガイド�
取扱説明書�
■ かんたん操作ガイド�
■ 設置ガイド�
■ 設置時にお読みください�
■ LIPSソフトウェアガイド�
／スタート編 �

保証登録書/封筒セット�

�
用紙サイズ表示板�
LIPS IV User Software CD-ROM�
■ プリンタドライバ�
■ ユーティリティソフト�
■ LIPSソフトウェアガイド／本編�
FontGallery Deluxe CD�
全書体見本�
プ
リ
ン
タ
の
設
置 �
2

設置場所に運ぶ 2-3
設置場所に運ぶ
設置場所が確保できたら、本プリンタをパッケージから取り出し、設置場所へ運びます。
.

• 本プリンタを設置する場合は、 本体の質量に耐えられる机などに設置してください。
• 本 プリンタおよびオプション品の質量で歪ん だり、沈む可能性のある場所（じゅうたん、

畳などの上） には設置しないでください。
.
1 プリンタ本体をパッケージから取り出します。
.
プリンタ本体の取り出し作業は、 周囲に十分なスペースがある広い場所で、必ず 2 人以
上で行ってください。
2 プリンタ本体を設置場所へ運びます。
プリンタ本体下部にある運搬用取っ手に 2 人以上で手を掛け、同時に持ち上げて設置場所
に運びます。
.

• 本プリンタは、カートリッジを取り付けていない状態で約 35kg あります。必ず 2 人以上

で、腰などを痛めないように注意して持ち運んでください。
2
プ
リ
ン
タ
の
設
置 �

設置場所に運ぶ2-4

• 絶対に給紙カセットやカセット保護カバーなど、運搬用取っ手以外の部分を持たないでく

ださい。落としてけがの原因になることがあります。

• 本プリンタは、本体前面側が重くなっています。持ち上げるときにバランスをくずさない

よう注意してください。落としてけがの原因になることがあります。
.
給紙トレイやカバーを止めてあるテープは、付けたまま持ち運んでください。
3 設置場所にゆっくりとおろします。
.
プリンタはゆっくりと慎重におろしてください。手などを挟むと、けがの原因になること
があります。
前面側が重い�
プ
リ
ン
タ
の
設
置 �
2

設置場所に運ぶ 2-5
.
設置場所には、オプション品の取り付けやケーブルの接続などを行うためのスペースを確
保しておいてください。
2
プ
リ
ン
タ
の
設
置 �

梱包材を取り外す2-6
梱包材を取り外す
本プリンタには、輸送時の振動や衝撃から装置を守るために、テープや梱包材が取り付けら
れています。設置場所へ運んだら、これらのテープや梱包材を取り外してください。
.

• プリンタ内部に梱包材が残っていると、動作時に印字不良や故障の原因になります。必ず

手順にしたがって梱包材を残さずに取り外してください。

• 取り外した梱包材は、移転や移設、修理などの輸送時に必要になります。なくさないよう

大切に保管しておいてください。
.
1 前上カバーや前下カバー、電源スイッチを止めているテープを取り外し
ます。
プ
リ
ン
タ
の
設
置 �
2

梱包材を取り外す 2-7
2 前上カバーを開け、内部の保護シートを取り外します。
前上カバーは左右の取っ手を両手で持って、止まるまでいっぱいに開けます。
.
不用意に前上カバーに触れて前上カバーが閉まらないように気を付けてください。
3 緑色のラベルが貼られているレバーを持って、定着器のカバーを開けま
す。
2
プ
リ
ン
タ
の
設
置 �

梱包材を取り外す2-8
4 定着器のカバー内部の梱包材を取り外します。
図のように梱包材の両側にある マークの付いた部分を持ち上げて、取り外します。
5 前下カバーを開けます。
前下カバーは、両手で持って止まるまでいっぱいに開けます。
プ
リ
ン
タ
の
設
置 �
2

梱包材を取り外す 2-9
6 前下カバー内部のテープを取り外します。
7 前下カバーを閉め a、前上カバーを閉めます b。
前上カバーは左右の取っ手を両手で持ってゆっくりと確実に閉めます。
b
a
2
プ
リ
ン
タ
の
設
置 �

梱包材を取り外す2-10
8 給紙カセットを引き出します。
給紙カセットは 途中まで前面の取っ手を 持って引き出してから、図 のように両手で持って
引き出します。
.

• 給紙カセットは重いので両手でしっかり持ってください。
• 取り出した給紙カセットは、水平で安定した場所に置いてください。

プ
リ
ン
タ
の
設
置 �
2

梱包材を取り外す 2-11
9 給紙カセット内部の梱包材を取り外します。
10 給紙カセットをプリンタ本体にセットします。
給紙カセットを両手でしっかり持って、給紙カセット前面が、プリンタの前面と揃うまで、
ゆっくりとしっかり奥まで押し込みます。
2
プ
リ
ン
タ
の
設
置 �

梱包材を取り外す2-12
.
給紙カセット をプリンタ本体 にセットする ときは、指を挟ま ないように注 意してくださ
い。
.
給紙カセットがプリンタ本体に入りにくいときは、無理に押し込まずに、一度給紙カセッ
トを取り外し、まっすぐにしてからセットしなおしてください。
プ
リ
ン
タ
の
設
置 �
2

カートリッジをセットする 2-13
カートリッジをセットする
本プリンタは、工場出荷状態ではカートリッジは取り付けられていません。梱包材を取り外
したら、必ず同梱されている 4 色のカートリッジを取り付けてください。
カー トリッジは、精密 な機構の部 品で構成され ています。磁気や 光に対して非 常に敏感で
す。取り扱いを誤ると、内部の感光ドラムが劣化し、印字品質が低下します。
.
トナーで衣服や手を汚さないように注意してください。衣服や手が汚れた場合は、直ちに
水で洗い流してください。温水で洗うとトナーが定着し、汚れがとれなくなることがあり
ます。
.
カートリッジを取り扱う際には、 次の点に気を付けてください。
･ 必ず本プリンタに付属のカートリッジを使用してください。
･ 新品のカートリッジは、実際に使用するときまでカートリッジが梱包されている箱から
取り出さないでください。
･ メンテナンスなどのためにカートリッジを本体から取り外したときは、すみやかに保護
カバーを取り付け、カートリッジが入っていた保護袋に入れ、カートリッジが梱包され

ていた箱に入れてください。梱包されていた箱がないときは、適した大きさの段ボール
に入れて、光が当たらないようにしてください。
2
プ
リ
ン
タ
の
設
置 �

カートリッジをセットする2-14
･ カートリッジを取り扱う際は、図のように正しく持ち、必ず矢印のついている面を上に
して取り扱ってください。立てたり、裏返したりしないでください。
･ 内部の感光ドラムを手で触れたり、傷を付けたりすると、印字品質が低下します。絶対
に手で触れたり、ドラム保護シャッターを開けないでください。また、電気接点部やセ
ンサーなど指定された以外の部分は、持ったり、触れたりしないでください。故障の原
因になることがあります。
ドラム保護シャッター�
電気接点部�
センサー�
プ
リ
ン
タ
の
設
置 �
2

カートリッジをセットする 2-15
･ カートリッジは、絶対に直射日光や強い光に当てないでください。保護カバーが付けら
れ、保護袋に入っている状態でも直射日光や強い光には当てないでください。
･ カートリッジをディスプレイやパソコンなど、磁気を発生する装置に近づけないでくだ
さい。
･ カートリッジメモリに衝撃を与えたり、磁気を近づけたりしないでください。故障の原
因になることがあります。
カートリッジメモリ�
2
プ
リ
ン
タ
の
設
置 �

カートリッジをセットする2-16
.
1 前上カバーを開けます。
前上カバーは左右の取っ手を両手で持って、止まるまでいっぱいに開けます。
.
以降の作業は前上カバーを開けた状態で行います。不用意に前上カバーに触れて、前上カ
バーが閉まらないように気を付けてください。
2 前下カバーを開けます。
前下カバーは、両手で持って止まるまでいっぱいに開けます。
.
前下カバーを開けるとき、プリンタの前に障害物がないことを確認してください。
プ
リ
ン
タ
の
設
置 �
2

カートリッジをセットする 2-17
3 ETB ユニットの取っ手を持って、ETB ユニットを開けます。
ETB ユニットはゆっくりと強く引いて、止まるまでいっぱいに開けます。
.

• ETB ユニットは完全に下まで開けてください。
• ETB ユニットの上に物を置いたり、ETB ユニットの搬送ベルトに触れたりしないでくだ

さい 。ETB ユニットが破損したり搬送ベルトに傷がつくと、給紙不良や印字品質の低下
の原因になります。
搬送ベルト�
搬送ベルト�
2
プ
リ
ン
タ
の
設
置 �

カートリッジをセットする2-18
4 ETB ユニットの搬送ベルトの上に、図のようにご使用の用紙（A4 サイズ
の用紙を推奨）を置きます。
.
カートリッジを着脱するときは、ETB ユニットの搬送ベルトを保護するため、必ず用紙
を搬送ベルトの上に置いて作業を行ってください。
5 カートリッジを保護袋から取り出します。
保護袋はカートリッジを傷つけないように、はさみなどで切って開けます。
.

• カートリッジは、下段からシアン、イエロー、マゼンタ、ブラックの順に取り付けますの

で、この順番で準備します。

• カートリッジ を取り付ける準 備ができるま で、カートリッジ は箱に入れて おいてくださ

い。

• カートリッジが入っていた保護袋は、捨てずに保管しておいてください。プリンタのメン

テナンスなど、カートリッジを取り出すときに必要になります。
プ
リ
ン
タ
の
設
置 �
2

カートリッジをセットする 2-19
6 テープと保護カバーを取り外します。
保護カバーはテープと一緒に取り外します。
.
取り外した保護カバーは、捨てずに保管しておいてください。プリンタのメンテナンスな
ど、カートリッジを取り出すときに必要になります。
7 カートリッジを図のように持ち、ゆっくりと 5 ～ 6 回振って、内部のト
ナーを均一にならします。
.

• トナーが均一になっていないと、印字品質が低下します。この操作は必ず行ってください。
• カートリッジはゆっくり振ってください。ゆっくり振らないとトナーがこぼれることがあ

ります。
2
プ
リ
ン
タ
の
設
置 �

カートリッジをセットする2-20
8 カートリッジを平らな場所に置き、カートリッジを押さえながらシーリ
ングテープ（長さ約 50cm）をゆっくりと引き抜きます。
シーリングテープは、タブに指を掛け、まっすぐに引き抜きます。
.
シーリングテープを勢いよく引き抜いたり、途中で止めたりするとトナーが飛び散ること
があります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師と相談してくだ
さい。
.

• 曲げて引いたり、上向きや下向きに引っ張らないでください。シーリングテープが途中で

切れ、完全に引き抜けなくなることがあります。

• シーリングテープは最後まで完全に引き抜いてください。シーリングテープがカートリッ

ジ内に残っていると、印字不良の原因になります。

• シーリングテープを引き抜くときは、ドラム保護シャッターを手で押さえつけないように

気を付けて作業を行ってください。

• 引き抜いたシーリングテープは、地域の条例にしたがって処分してください。

ドラム保護シャッター�
プ
リ
ン
タ
の
設
置 �
2

カートリッジをセットする 2-21
9 カートリッジを両手で持ち、本体に取り付けます。
各色のカートリッ ジを同じ色のラベルが貼 られているスロットに合わ せて止まるまで差し
込みます a ｡さらにしっかりと奥まで、図のように押し込みます b。
.

• カートリッジはしっかりと奥まで押し込んで取り付けてください。カートリッジが確実に

取り付けられていないと印字品質が低下します。

a
b
2
プ
リ
ン
タ
の
設
置 �

カートリッジをセットする2-22

• カートリッジは、下段からシアン、イエロー、マゼンタ、ブラックの順に下から取り付け

ます。
10 すべてのカートリッジを取り付けたら、用紙を取り除きます。
.
用紙を取り除くときに、ETB ユニットの搬送ベルトに触れたり、傷をつけないように気
を付けてください。
ブラック�
マゼンタ�
イエロー�
シアン�
プ
リ
ン
タ
の
設
置 �
2

カートリッジをセットする 2-23
11 ETB ユニットを閉めます。
ETB ユニットは、カチッと音がするまでしっかり閉めます。
.

• ETB ユニットは必ず取っ手を持って閉めてください。
• カートリッジを取り付けたあと、 ETB ユニットを開けたまま長時間放置しないでくださ

い。
12 前下カバーを閉め a、前上カバーを閉めます b。
前上カバーは左右の取っ手を両手で持ってゆっくりと確実に閉めます。
b
a
2
プ
リ
ン
タ
の
設
置 �

用紙をセットする2-24
用紙をセットする
本プリン タの給紙カセットには、A4、B5、A5、リーガル、レター、エグゼクティブサイ
ズおよび定形外（ユーザペーパー）の普通紙を最大で約 500 枚（64g/m 2）までセットで
きます。いずれの用紙も縦送り方向にセットしてください｡
.

• プリント中に給紙カセットを抜き取らないでください。紙づまりや故障の原因になること

があります。

• 普通紙（64 ～ 105g/m2 ）以外の用紙をセットしないでください。紙づまりや故障の原

因になることがあります。

• バリのある用紙、しわのある用紙やひどくカールした用紙はセットしないでください。紙

づまりや故障の原因になることがあります。

• 給紙カセットにセットできる用紙の枚数は、普通紙で約 500 枚（64g/m2）です（A5 サ

イズまたは幅が 148.5mm のユーザペーパーは除く）。絶対に用紙ガイドの積載制限マー
クを超えない 範囲でセットし てください。積載 制限マークを 超す量の用紙 をセットする
と、給紙不良の原因となります。

• A5 サイズまたは幅が 148.5mm のユーザペーパーは、図のように給紙カセットの最大積

載枚数（約 500 枚）の約半分（積載制限マークから 16mm 下）までセットすることが
できます。この積載制限を超えた場合、給紙不良の原因となります。

• 使用できる用紙の詳細は、ユーザーズガイド「第 3 章 給紙・排紙のしかた」を参照してく

ださい。

• セットした用紙がすべてなくなってから補充してください。なくならないうちに補充する

と給紙不良の原因になります。
積載制限�
マーク�
16mm以上�
プ
リ
ン
タ
の
設
置 �
2

用紙をセットする 2-25

• 給紙カセットの給紙ローラには触れないでください。 給紙不良の原因になります。

.
給紙カセットに用紙をセットする
カー トリッジを取 り付けたら、給 紙カセットに 用紙をセット します。次の手順 にしたがっ
て、正しく用紙をセットしてください。
2
プ
リ
ン
タ
の
設
置 �

用紙をセットする2-26
.
1 給紙カセットを引き出します。
給紙カセットは 途中まで前面の取っ手を 持って引き出してから、図 のように両手で持って
引き出します。
.
用紙をセットするときは、必ず給紙カセットをプリンタから取り出してセットしてくださ
い。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセットが落ち
たりプリンタが倒れたりして、けがの原因になることがあります。
.

• 給紙カセットは重いので両手でしっかり持ってください。
• 取り出した給紙カセットは、水平で安定した場所に置いてください。

プ
リ
ン
タ
の
設
置 �
2

用紙をセットする 2-27
2 給紙カセットのプレートを押して、ロックします。
.
給紙カセットのプレートがロックされているときは、給紙カセット右側面にある白いロッ
ク 解除レバーには触れないでください。ロックが解 除されてプレートが勢いよく上がり、
けがの原因になることがあります。
ロック解除レバー�
2
プ
リ
ン
タ
の
設
置 �

用紙をセットする2-28
3 定形／不定形切り替えスイッチを以下のように合わせます。
定形サイズの用紙をセットする場合は、“STANDARD”側に合わせます。
定形外の用紙（ユーザペーパー）をセットする場合は、“CUSTOM”側に合わせます。
.
以降の手順は定形サイズの用紙のセット方法を説明します。定形外の用紙のセット方法は
ユーザーズガイド「第 3 章 給紙・排紙のしかた」 を参照してください。
CUSTOM
STANDARD
CUSTOM
STANDARD
プ
リ
ン
タ
の
設
置 �
2

用紙をセットする 2-29
4 後側の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズの位置に合わせて用紙ガイドを移動します。
リーガルサイズの 用紙をセットするときは 、後側の用紙ガイドを止ま るまで奥に移動しま
す｡
.
必ず用紙ガイドがセットする用紙サイズの位置に合っているかを確認してください。用紙
ガイドがセットする用紙サイズの位置に合っていないと、 給紙不良の原因となります。
5 側面の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズの位置に合わせて用紙ガイドを移動します。
側面の用紙ガイドは左右が連動しています。
B5JIS
A5
A4
LTR
LGL
EXEC
A5
B5 JIS
EXEC
LGLLTR
A4
2
プ
リ
ン
タ
の
設
置 �

用紙をセットする2-30
.
必ず用紙ガイドがセットする用紙サイズの位置に合っているかを確認してください。用紙
ガイドがセットする用紙サイズの位置に合っていないと、給紙不良の原因となります。
6 用紙の後端を用紙ガイドに合わせてセットします。
.
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
.
裁断状態が悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合
は、用紙を平らな場所でよく揃えてからセットしてください。
.
レターヘッド やロゴ付きの 用紙などにプ リントする場 合は、用紙の表 面（プリントする
面）を上に向け、用紙の上端が手前になるようにセットします｡
:給紙方向�
プ
リ
ン
タ
の
設
置 �
2

用紙をセットする 2-31
7 用紙を図のように下へ押さえ、積載制限マークを超えていないか確認し、
用紙ガイドに付いているツメとプレートの下に用紙を入れます。
.

• 給紙カセットにセットできる用紙の枚数は、普通紙で約 500 枚（64g/m2）です（A5 サ

イズは除く）。絶対に用紙ガイドの積載制限マークを超えない範囲でセットしてください。
積載制限マークを超す量の用紙をセットすると、 給紙不良の原因となります。

• A5 サイズの用紙は、図のように給紙カセットの最大積載枚数（約 5 00 枚）の約半分（積

載制限マークから 16mm 下）までセットすることができます。この積載制限を超えた場
合、給紙不良の原因となります。
積載制限�
マーク�
ツメ�
プレート�
プレート�
積載制限マーク�
積載制限�
マーク�
16mm以上�
2
プ
リ
ン
タ
の
設
置 �

用紙をセットする2-32
8 用紙サイズ表示板を給紙カセットの前面左側の用紙サイズ表示板差し込
み口に差し込みます。
セットした用紙サイズの表記を下側にしてセットします。
プ
リ
ン
タ
の
設
置 �
2

用紙をセットする 2-33
9 給紙カセットをプリンタ本体にセットします。
給紙カセットを両手でしっかり持って、給紙カセット前面が、プリンタの前面と揃うまで、
ゆっくりとしっかり奥まで押し込みます。
.
給 紙カセットを プリンタ本体 にセットする ときは、指を挟ま ないように注 意してくださ
い。
.
給紙カセットがプリンタ本体に入りにくいときは、無理に押し込まずに、一度給紙カセッ
トを取り外し、 まっすぐにしてからセットしなおしてください。
2
プ
リ
ン
タ
の
設
置 �

用紙をセットする2-34

• 用紙残量表示について

給紙カセ ットには、セッ トされてい る用紙の量 を示す用紙残 量表示があ りま
す。用紙がいっぱいまで入っていると、用紙残量表示が上がります。用紙が減
るにした がって表示 が下がって きますので、用 紙の残量を知 る目安にな りま
す。
残量が多いとき�
用紙残量表示�
残量が少ないとき�
プ
リ
ン
タ
の
設
置 �
2

パソコンと接続する 2-35
パソコンと接続する
本プリンタをパソコンやネットワークに、プリンタケーブルやネットワークケーブルで接続
します。本プリンタは、双方向通信対応のパラレルコネクタ、USB コネクタを標準装備し
ています。
.
本プリンタにプリンタケーブルやネットワークケーブルは付属していません。あらかじめ
ご使用のパソコンやネットワークに合ったケーブル（ 別売）をご用意ください。
.

• 本 プリンタに付 属のプリンタド ライバやユー ティリティソフ トのインスト ール方法につ

いては、「LIPS ソフトウェアガイド／本編」を参照してください。

• プリンタドライバを使用できない MS-DOSやUNIXなどをOSとするパソコンからプリン

ト する場合や ESC/P 準拠プリンタとして本プリンタ を使用する場合は、オプションの
バージョンアップ ROM が必要です。また、使用できるプリンタケーブルについては、お
買い求めの販売店、 または「お客様相談センター」にお問い合わせください｡

• バージョンアップ ROM については、「バージョンアップ ROM」（→ P.1-6）を参照してく

ださい。

• バージョンアップ ROM の取り付けについては、「RAM/ROM」（→ P.3-2）を参照してく

ださい。
.
DOS/Windows パソコンとの接続
本プリンタを DOS/Windows パソコンに直接接続するときは、プリンタポート（パラレル
インタフェース）または USB ポートに接続します。
.
プリンタポートに接続する場合
PC-9800 シリーズや IBMPC/AT 互換機（DOS/V パソコン）、その他の DOS/Windows
パソコンのプリンタポートは、一般的にパラレルインタフェース（IEEE1284 準拠）です。
お使 いのパソコン 用のプリンタケ ーブルで本プ リンタのパラレ ルコネクタと パソコンのプ
リンタポートを接続します。
プリンタドライバソフト�
プリンタポート�
プリンタケーブル�
パラレルコネクタ�
�
2
プ
リ
ン
タ
の
設
置 �

パソコンと接続する2-36
.
プリンタケーブルを接続するときは、必ず次の手順を守ってください。感電の原因になる
ことがあります。
a 本プリンタの電源をオフにし、電源プラグを電源コンセントから抜いてください。
b パソコンの電源をオフにし、電源プラグを電源コンセントから抜いてください。
.
1 右カバーを取り外します。
図のように右カバー上面のボタンを押し a、右カバーを取り外します bc。
c
b
a
プ
リ
ン
タ
の
設
置 �
2

パソコンと接続する 2-37
2 プリンタケーブルのセントロ 36 ピンコネクタ側を本プリンタ右側面の
パラレルコネクタへ接続し a、両側の留め金を掛けます b。
3 右カバーを取り付けます。
図のように右カバーの突起を本体に差し込み a、右カバーを取り付けます b。
4 プリンタケーブルの反対側をパソコンのプリンタポートへ接続します。
a
b
b
b
a
2
プ
リ
ン
タ
の
設
置 �

パソコンと接続する2-38
.
USB ポートに接続する場合
USB（ユニバーサル・シリアル・バス）ポートを装備したパソコンの場合は、USB ケーブ
ルで本プリンタ右側面の USB コネクタとパソコンの USB ポートを接続します。
.

• 電源スイッチをオンにした状態で USB ケーブルを接続するときは、アース線が接続され

ていることを確認してから行ってください。ア ース線が接続されていない状態で行うと、
感電の原因になります。

• 電源スイッチをオンにした状態で USB ケーブルを抜き差しするときは、コネクタの金属

部分に触れないでください。感電の原因になります。
.

• 次のようなときは、USB ケーブルを抜き差ししないでください。パソコンやプリンタの

動作不良の原因になります。
･ パソコンの電源を入れた後の OS（Windows）起動中
･ プリント中

• パソコンおよびプリンタの電源がオンになっている状態で USB ケーブルを抜き差しする

場合は、抜いた後に必ず 5 秒以上の間隔を空けてから差し込んでください。抜いた直後
に差し込むと、パソコンやプリンタの動作不良の原因になります。
USBポート�
USBケーブル�
USBコネクタ�
�
プリンタドライバソフト�
プ
リ
ン
タ
の
設
置 �
2

パソコンと接続する 2-39
.
1 右カバーを取り外します。
図のように右カバー上面のボタンを押し a、右カバーを取り外します bc。
c
b
a
2
プ
リ
ン
タ
の
設
置 �

パソコンと接続する2-40
2 USB ケーブルの B タイプ（四角い）側を本プリンタ右側面の USB コネク
タへ接続します。
3 右カバーを取り付けます。
図のように右カバーの突起を本体に差し込み a、右カバーを取り付けます b。
b
a
プ
リ
ン
タ
の
設
置 �
2

パソコンと接続する 2-41
4 USB ケーブルの A タイプ（平たい）側をパソコンのUSB ポートへ接続し
ます。
.
Macintosh パソコンとの接続
本プリンタを Macintosh に直接接続するときは、プリンタポート（シリアルポート）また
は USB ポートに接続します。
.
シリアルポートに接続する場合
シリアルポートを装備した Macintosh は、シリアルパラレル変換ケーブルで本プリンタ右
側面のパラレルコネクタと Macintosh のシリアルポートを接続します。接続用のオプショ
ン品 として、「NetHawk SP-LSIII」（プリンタ ドライバ＋ シリアルパ ラレル変換 ケーブル
セット）が用意されています。
.
プリンタケーブルを接続するときは、必ず次の手順を守ってください。感電の原因になる
ことがあります。
a 本プリンタの電源をオフにし、 電源プラグを電源コンセントから抜いてください。
b パソコンの電源をオフにし、 電源プラグを電源コンセントから抜いてください。
.
「NetHawk SP-LSIII」については、新潟キヤノテック（株）へお問い合わせください。

（TEL. 025-244-6445）
プリンタポート�
または�
モデムポート�
シリアルパラレル変換ケーブル�
パラレルコネクタ�
�
プリンタドライバソフト�
2
プ
リ
ン
タ
の
設
置 �

パソコンと接続する2-42
.
1 右カバーを取り外します。
図のように右カバー上面のボタンを押し a、右カバーを取り外します bc。
c
b
aプ
リ
ン
タ
の
設
置 �
2

パソコンと接続する 2-43
2 シリアルパラレル変換ケーブルのセントロ 36 ピンコネクタ側を本プリ
ンタ右側面のパラレルコネクタへ接続し a、両側の留め金を掛けます b。
3 右カバーを取り付けます。
図のように右カバーの突起を本体に差し込み a、右カバーを取り付けます b。
a
b
b
b
a
2
プ
リ
ン
タ
の
設
置 �

パソコンと接続する2-44
4 シリアルパラレル変換ケーブルの反対側を Macintosh のプリンタポー
ト（シリアルポート）へ接続します。
.
USB ポートに接続する場合
USB（ユニバーサル・シリアル・バス）ポートを装備した Macintosh は、USB ケーブル
で本プリンタ右側面の USB コネクタと Macintosh の USB ポートを接続します。
.

• 電源スイッチをオンにした状態で USB ケーブルを接続するときは、アース線が接続され

ていることを確認してから行ってください。ア ース線が接続されていない状態で行うと、
感電の原因になります。

• 電源スイッチをオンにした状態で USB ケーブルを抜き差しするときは、コネクタの金属

部分に触れないでください。感電の原因になります。
.

• 次のようなときは、USB ケーブルを抜き差ししないでください。パソコンやプリンタの

動作不良の原因になります。
･ プリンタドライバのインストール中
･ パソコンの電源を入れた後の OS（Mac OS）起動中
･ プリント中

• パソコンおよびプリンタの電源がオンになっている状態で USB ケーブルを抜き差しする

場合は、抜いた後に必ず 5 秒以上の間隔を空けてから差し込んでください。抜いた直後
に差し込むと、パソコンやプリンタの動作不良の原因になります。
USBポート�
USBケーブル�
USBコネクタ�
�
プリンタドライバソフト�
プ
リ
ン
タ
の
設
置 �
2

パソコンと接続する 2-45
.
1 右カバーを取り外します。
図のように右カバー上面のボタンを押し a、右カバーを取り外します bc。
c
b
a
2
プ
リ
ン
タ
の
設
置 �

パソコンと接続する2-46
2 USB ケーブルの B タイプ（四角い）側を本プリンタ右側面の USB コネク
タへ接続します。
3 右カバーを取り付けます。
図のように右カバーの突起を本体に差し込み a、右カバーを取り付けます b。
b
a
プ
リ
ン
タ
の
設
置 �
2

パソコンと接続する 2-47
4 USB ケーブルの A タイプ（平たい）側を Macintosh の USB ポートへ接
続します。
.
ネットワークとの接続
本 プ リ ン タ に オ プ シ ョン の プ リ ン ト サ ー バ を 取 り付 け る と ネ ッ ト ワ ー ク へ 接続 し て
Windows や Macintosh、UNIX などのパソコンからプリンタを共有することができます。
IPX/SPX、TCP/IP、EtherTalk、NetBIOS/NetBEUI のプロトコルに対応しているプリ
ントサーバがあります。
オプションのプリントサーバには以下の種類があります。プリントサーバにより、対応 OS
やネットワークの種類が異なります。お使いのネットワークやパソコンに合わせてお選びく
ださい。
これらの製品の詳細や購入については、プリンタをお買い求めの販売店へお問い合わせくだ
さい。
製品名称 対応プロトコル インタフェース メーカー名
JC-CONNECT C-
540TNE LIO V2
IPX/SPX、TCP/IP、

EtherTalk、 NetBEUI
10BASE-T
100BASE-TX
日本ｺﾝﾋﾟｭｰﾀ工業 ( 株 )
JC-CONNECT C-
540T LIO V2
TCP/IP、NetBEUI 10BASE-T
100BASE-TX
日本ｺﾝﾋﾟｭｰﾀ工業 ( 株 )
�
Windows
ハブ�
LBP-2510
Windows
LBP-2510
Windows
NetWare�
サーバ�
Macintosh
双方向ユーティリティ画面�
Macintosh
JC-CONNECT C-540TNE LIO V2 �
JC-CONNECT C-540T LIO V2 �
NetHawk N-100 LIO V2�
NetHawk N-111 LIO V2 �
ﾚｰｻﾞｼｮｯﾄ 内蔵型ﾌﾟﾘﾝﾄｻｰﾊﾞ NB-5F
2
プ
リ
ン
タ
の
設
置 �

パソコンと接続する2-48
.
本プリンタにプリントサーバを装着してネットワークに接続した場合、ネットワーク OS
（NetWare、UNIX など）の設定やネットワークプリンタとしてのインストール作業、プ
リントサーバの設定などが必要です。これらの設定についてはネットワーク OS やプリン
トサーバに付属の取扱説明書を参照してください。
.
100BASE-TX で接続する場合
本プリンタに取り付けたプリントサーバの LAN コネクタとハブのポートを 100BASE-TX
対応 LAN ケーブル（カテゴリ 5 用ツイストペアケーブル）で接続します。100BASE-TX
のネッ トワークに対応していないパソコンの場合は、100BASE-TX 対応のネットワーク
ボードも必要になります。また、ネットワーク上のパソコンにはネットワーク管理ソフトを
インストールして、プリントサーバの設定を行います。
.
ハブや LAN ケーブル、パソコン用ネットワークボードなど、LAN に接続している機器
は、すべて 100BASE-TX に対応しているものが必要になります。詳しくはお買い求め

の販売店、または「お客様相談センター」へお問い合わせください。
NetHawk N-100 LIO
V2
TCP/IP、NetBEUI 10BASE-T
100BASE-TX
新潟ｷﾔﾉﾃｯｸ ( 株 )
NetHawk N-111 LIO
V2
IPX/SPX、TCP/IP、
EtherTalk、 NetBEUI
10BASE-T
100BASE-TX
新潟ｷﾔﾉﾃｯｸ ( 株 )
内蔵型ﾌﾟﾘﾝﾄｻｰﾊﾞ NB-
5F
IPX/SPX、TCP/IP、
EtherTalk、 NetBEUI
10BASE-T
100BASE-TX
キヤノン ( 株 )
製品名称 対応プロトコル インタフェース メーカー名
LANコネクタ�
プリントサーバ�
（オプション）�
100BASE-TX対応ハブ�
100BASE-TX�
ケーブル�
100BASE-TXコネクタ�
のあるパソコン�
100BASE-TXコネクタ�
のないパソコン�
100BASE-TX対応�
ネットワークボード�
プ
リ
ン
タ
の
設
置 �
2

パソコンと接続する 2-49
.
10BASE-T で接続する場合
本プリンタに取り付けたプリントサーバの LAN コネクタとハブのポートを 10BASE-T 対
応 LAN ケーブル（カテゴリ 3 ～ 5 用ツイストペアケーブル）で接続します。ネットワー
クに対応していないパソコンの場合は、ネットワークボードも必要になります。また、ネッ
トワーク上のパソコンにはネットワーク管理ソフトをインストールして、プリントサーバの
設定を行います。
LANコネクタ� 10BASE-T対応ハブ�
Ethernet�
アダプタ�
10BASE-T�
ケーブル�
10BASE-Tコネクタ�
のあるパソコン�
AAUIコネクタ付き�
Macintoshパソコン�
10BASE-Tコネクタ�
のないパソコン�
10BASE-T対応�
ネットワークボード�
プリントサーバ�
（オプション）� 2
プ
リ
ン
タ
の
設
置 �

電源コードを接続する2-50
電源コードを接続する
パソコンとの接続が終わったら、電源コードとアース線を接続します。接続する際には「安
全にお使いいただくために」（→ P.viii）を必ずお読みください。
.

• 電源コードを傷つけたり、破損したり、加工したりしないでください。また、重いものを

置いたり、引っぱ ったり、無理に 曲げたりしな いでくださ い。傷ついた部分 から漏電し
て、火災や感電の原因になります。

• 電源コードを熱器具に近づけないでください。コードの被覆が溶けて、火災や感電の原因

になります。

• 濡れた手で電源プラグを抜き差ししないでください。感電の原因になります。
• タコ足配線はしないでください。火災や感電の原因になります。
• 電源コードを束ねたり、結んだりしないでください。火災や感電の原因になります。
• 電源プラグは電源コンセントの奥までしっかりと差し込んでください。しっかりと差し込

まないと、火災や感電の原因になります。

• 付属の電源コード以外は使用しないでください。火災や感電の原因になります。
• 必ずアース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や

感電の原因になります。

• アース線を接続するときは、以下の点にご注意ください。

[ アース線を接続してもよいもの ]
･ 電源コンセントのアース線端子
･ 接地工事（D 種）が行われているアース線端子

• [ アース線を接続してはいけないもの ]

･ 水道管･･･ 配管の途中でプラ スティックになっ ている場合があり、そ の場合にはアース
の役目を果たしません。ただし、水道局がアース対象物として許可した水道管にはアー
ス線を接続できます。
･ ガス管･･･ガス爆発や火災の原因になります。
･ 電話線 のアースや避雷針･･･ 落雷のときに大き な電流が流れ、火災や 感電の原因になり
ます。

• 原則的に延長コードは使用しないでください。また、延長コードの多重配線はしないでく

ださ い。火 災 や 感 電の 原 因 に な りま す。や む を 得 ず延 長 コ ー ド を使 用 す る 場 合は、
100V15A 以上のものを使用してください。使用時は束ねをほどき、電源コードと延長
コードの接続が確実になるように根もとまで電源プラグを差し込んでください。
.

• 表示された以外の電源電圧で使用しないでください。火災や感電の原因になることがあり

ます。

• 電源プラグを 抜くときは、必ず プラグを持っ て抜いてくだ さい。電源コー ドを引っぱる

と、電源コードの芯線の露出、断線など電源コードが傷つき、その部分から漏電して、火
災や感電の原因になることがあります。

• いつでも電源プラグが抜けるように、電源プラグの周りには物を置かないでください。非

常時に電源プラグが抜けなくなります。
.

• アース線を接続するときは、プリンタ、パソコン双方とも接続してください。片方だけ接

続すると、機器間に電位差が生じ故障の原因になることがあります。

• パソコン本体の補助コンセントに電源を接続しないでください。

プ
リ
ン
タ
の
設
置 �
2

電源コードを接続する 2-51

• 一つの電源コンセントを本プリンタ専用にしてください。同一電源コンセント上の他の差

し込み口は、使用しないでください。（本プリンタのオプション品を接続する場合は除く）
.
1 プリンタの電源スイッチがオフになっていることを確認します。
電源スイッチの“○”側を押した状態がオフです。
2
プ
リ
ン
タ
の
設
置 �

電源コードを接続する2-52
2 右カバーを取り外します。
図のように右カバー上面のボタンを押し a、右カバーを取り外します bc。
c
b
a
プ
リ
ン
タ
の
設
置 �
2

電源コードを接続する 2-53
3 アース線端子のネジをゆるめて取り外し、付属のアース線をネジ止めし
ます。
.
アース線が、 電源コード差し込み口にかからないようにアース線を取り付けてください。
4 電源コード差し込み口に、付属の電源コードをしっかりと差し込みます。
2
プ
リ
ン
タ
の
設
置 �

電源コードを接続する2-54
5 右カバーを取り付けます。
図のように右カ バー下部の溝に電源コー ドとアース線を通し、右カ バー下部の突起を本体
に差し込んで a、右カバーを取り付けます b ｡
6 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。
.
必ずアース線を接続してください。アース線を接続しないで、万一漏電した場合は、火災
や感電の原因になります。
b
a
プ
リ
ン
タ
の
設
置 �
2

3-1
CHAPTER
3オプション品の取り付け
この章では、オプション品の取り付けかたについて説明しています。
RAM/ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
RAM、ROM の取り付け位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
RAM を取り付ける. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
ROM を取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10

RAM、ROM の設定について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
RAM または ROM を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
プリントサーバ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-18
ケーブルやコネクタの準備 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
プリントサーバを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18

プリントサーバを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24

RAM/ROM3-2
RAM/ROM
拡張 RAM、バージョンアップ ROM は、プリンタ本体内部のメインボードに取り付けて使
用します。取り付けたあと、必要に応じて RAM や ROM を設定します。以下のことに気を
つけて RAM や ROM の取り付けを行ってください。
.

• RAM や ROM を取り付けるときは、必ずプリンタの電源をオフにし、プリンタ本体に接続

されているすべてのインタフェースケーブルや電源コード、アース線を取り外してから作
業を行ってください。そのまま作業を行うと、感電の原因になることがあります。

• メインボードや RAM、ROM の取り扱いには注意してください。 メインボード、RAM、

ROM の角や部品の鋭利な部分に触れると、けがの原因になることがあります。
.

• P-ROM スロット（白）に取り付けられている ROM は絶対に取り外さないでください。プ

リンタが使用できなくなります。

• RAM と ROM は、形状や取り付ける位置、取り付け方法が異なります。取り付け位置や取

り付け方法を間違えないように気を付けてください。間違えると正しく動作しません。

• RAM や ROM、メインボードには、静電気に敏感な部品などが使用されています。静電気

による破損を防止するために、取り扱いに当たっては次のことをお守りください。
･ 一度室内の金属部分に手を触れ、体の静電気を逃がしてから作業をしてください。
･ 作業中にディスプレイなど、静電気を発生しやすいものに触れないでください。
･ メインボードの部品やプリント配線、コネクタには直接手を触れないでください。
･ 静電気の影響を避けるために、RAM や ROM は取り付ける直前まで保護袋から取り出
さないでください。

• 取り出したメインボードは、水平で作業しやすい場所に置いてください。

3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

RAM/ROM 3-3
.
RAM、ROM の取り付け位置について
RAM と ROM は、取り付ける位置が異なります。取り付ける前に図を参照して、取り付け
位置を確認してから作業を行ってください。
.
RAM を取り付ける
RAM は、次の 手順でプリ ンタ本体の メインボー ドに取り付 けます。メイン メモリ、グラ
フィックメモリとも同様の手順で取り付けます。
グラフィックメモリ（G-RAMDIMM)用�
RAMスロット（白）�
メインメモリ（M-RAMDIMM)用�
RAMスロット（白）�
ROMスロット（緑）�
P-ROMスロット（白）�
（工場出荷時に取り付けられて�
います。絶対に取り外さない�
でください。）�
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

RAM/ROM3-4
.
1 電源スイッチの“○”側を押してプリンタの電源をオフにし a、電源プ
ラグを電源コンセントから抜き、アース線を専用のアース線端子から取
り外します b。
b
a
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

RAM/ROM 3-5
2 右カバーを取り外します。
図のように右カバー上面のボタンを押し a、右カバーを取り外します bc。
3 すべてのインタフェースケーブルや電源コード、アース線を取り外しま
す。
作業用スペースが十分とれない場合は、作業しやすい場所にプリンタを移動します。
c
b
a
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

RAM/ROM3-6
4 メインボードの 7 本のネジをゆるめます。
ネジは取り外す 必要はありません。ネジは メインボードを取り外せ るところまでゆるめて
ください。
.
ネジを手でゆるめることができないときは、プラスドライバを使用します。
5 メインボードを引き出し、両手で持って取り外します。
取り出したメインボードは、水平で作業しやすい場所に置きます。
.
製品内部には、高圧になる部分があります。メインボードを取り外したり取り付けたりす
るときは、ネックレス、ブレスレットなどの金属物が製品内部に触れないように注意して
ください。感電の原因になります。
.
メインボードは必ず両手で全体を支えながら取り外してください。ネジ部だけを持って引
き抜くと、メインボードを落としてけがの原因になることがあります。
.

• メインボードの部品やプリント配線、コネクタには直接手を触れないでください。
• 作業中にネジなどの金属がメインボードに触れないように気を付けてください。

3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

RAM/ROM 3-7

• メインボードの取り出し後、本体のメインボードスロット内にネジやクリップ、ホッチキ

スの針などを落とさないでください。これらがメインボードスロット内の穴に落ちたとき
は、電源プラグを電源コンセントに接続しないで、お買い求めの販売店にご連絡ください。
.
RAM の取り付ける位置は以下のとおりです。取り付け位置を確認してから RAM を取り
付けてください。
グラフィックメモリ（G-RAMDIMM)用�
RAMスロット（白）�
メインメモリ（M-RAMDIMM)用�
RAMスロット（白）�
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

RAM/ROM3-8
6 白い RAM スロットへ斜め上から図のように切り欠きに合わせて差し込
み a、RAM の端子が見えなくなるくらいまで押し込んだあと、RAM の
後側をカチッと音がするまで押します b。
RAM が正しく取り付けられると、左右のレバーでロックされます。
.
メインボードの部品や RAM の角でけがをしないように、注意してください。
.
メインメモリを増設するときは「M-RAMDIMM」と書かれているスロットへ、グラフィッ
クメモリを増設するときは「G-RAMDIMM」と書かれているスロットへ差し込んでくだ
さい。
7 メインボードを両手で持ち、プリンタ本体に取り付けます。
プリ ンタ本体 のメイ ンボー ドスロ ットの 上下に あるレ ールに合 わせて、メ インボ ードを
まっすぐに押し込みます。
.
メインボードの パネル面がプ リンタ本体にぴ ったりと合う までしっかりと 押し込んでく
ださい。
b
a
切り欠き�
突起�
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

RAM/ROM 3-9
8 メインボードの 7 本のネジを締めて固定します。
メインボードとプリンタ本体の間にすきまができないように、しっかり固定してください。
9 すべてのインタフェースケーブルや電源コード、アース線を接続します。
10 右カバーを取り付けます。
図のように右カバ ー下部の溝に電源コード とアース線を通し、右カバ ー下部の突起を本体
に差し込んで a、右カバーを取り付けます b ｡
11 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。
b
a
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

RAM/ROM3-10
.
ROM を取り付ける
ROM は、次の手順でプリンタ本体のメインボードに取り付けます。
.
1 電源スイッチの“○”側を押してプリンタの電源をオフにし a、電源プ
ラグを電源コンセントから抜き、アース線を専用のアース線端子から取
り外します b。
b
a
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

RAM/ROM 3-11
2 右カバーを取り外します。
図のように右カバー上面のボタンを押し a、右カバーを取り外します bc。
3 すべてのインタフェースケーブルや電源コード、アース線を取り外しま
す。
作業用スペースが十分とれない場合は、作業しやすい場所にプリンタを移動します。
c
b
a
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

RAM/ROM3-12
4 メインボードの 7 本のネジをゆるめます。
ネジは取り外す 必要はありません。ネジは メインボードを取り外せ るところまでゆるめて
ください。
.
ネジを手でゆるめることができないときは、プラスドライバを使用します。
5 メインボードを引き出し、両手で持って取り外します。
取り出したメインボードは、水平で作業しやすい場所に置きます。
.
製品内部には、高圧になる部分があります。メインボードを取り外したり取り付けたりす
るときは、ネックレス、ブレスレットなどの金属物が製品内部に触れないように注意して
ください。感電の原因になります。
.
メインボードは必ず両手で全体を支えながら取り外してください。ネジ部だけを持って引
き抜くと、メインボードを落としてけがの原因になることがあります。
.

• メインボードの部品やプリント配線、コネクタには直接手を触れないでください。
• 作業中にネジなどの金属がメインボードに触れないように気を付けてください。

3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

RAM/ROM 3-13

• メインボードの取り出し後、本体のメインボードスロット内にネジやクリップ、ホッチキ

スの針などを落とさないでください。これらがメインボードスロット内の穴に落ちたとき
は、電源プラグを電源コンセントに接続しないで、お買い求めの販売店にご連絡ください。
.
ROM の取り付ける位置は以下のとおりです。取り付け位置を確認してから ROM を取り
付けてください。
6 緑色の ROM スロットのレバーを押し下げます。
ROMスロット（緑）�
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

RAM/ROM3-14
7 ROM の切り欠きをレバーの反対側にしてスロットガイドに合わせて差
し込み、奥までしっかりと押し込みます。
ROM が正しく取り付けられると、レバーの突起が ROM の溝に掛かります。
.
メインボードの部品や ROM の角でけがをしないように、注意してください。
8 メインボードを両手で持ち、プリンタ本体に取り付けます。
プリ ンタ本体 のメイ ンボー ドスロ ットの 上下に あるレ ールに合 わせて、メ インボ ードを
まっすぐに押し込みます。
.
メインボードの パネル面がプ リンタ本体にぴ ったりと合う までしっかりと 押し込んでく
ださい。
溝�
切り欠きをレバー�
の反対側にします�
レバー�
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

RAM/ROM 3-15
9 メインボードの 7 本のネジを締めて固定します。
メインボードとプリンタ本体の間にすきまができないように、しっかり固定してください。
10 すべてのインタフェースケーブルや電源コード、アース線を接続します。
11 右カバーを取り付けます。
図のように右カバ ー下部の溝に電源コード とアース線を通し、右カバ ー下部の突起を本体
に差し込んで a、右カバーを取り付けます b ｡
12 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。
b
a
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

RAM/ROM3-16
.
RAM、ROM の設定について
RAM や ROM を取り付けたあとは、必要に応じて次の設定を行ってください。
.
バージョンアップ ROM を取り付けたり取 り外したときは、パネル設定初期化が必要で
す。パネル設定初期化については、LIPS 機能ガイド「第 2 章 メニューの機能と操作」を
参照してください。
.
RAM または ROM を取り外す
RAM または ROM は、プリンタ本体からメインボードを取り外してから、次の手順で取り
外します。
.
製品内部には、高圧になる部分があります。メインボードを取り外したり取り付けたりす
るときは、ネックレス、ブレスレットなどの金属物が製品内部に触れないように注意して
ください。感電の原因になります。
.

• RAM や ROM を取り外すときは、必ずプリンタの電源をオフにし、プリンタ本体に接続さ

れているすべてのインタフェースケーブルや電源コード、アース線を取り外してから作業
を行ってください。そのまま作業を行うと、感電の原因になることがあります。

• メインボードや RAM、ROM の取り扱いには注意してください。 メインボード、RAM、

ROM の角や部品の鋭利な部分に触れると、けがの原因になることがあります。
.
メインボードの取り出し後、本体のメインボードスロット内にネジやクリップ、ホッチキ
スの針などを落とさないでください。これらがメインボードスロット内の穴に落ちたとき
は、電源プラグを電源コンセントに接続しないで、お買い求めの販売店にご連絡ください。
.
メインボ ードの 取り外し や取り付 け手順 は「RAM を取り付 ける」（→ P.3-3）または
「ROM を取り付ける」（→ P.3-10）を参照してください。
拡張 RAM → 必要に応じてメニューの印字調整グループの設定を行ってくだ
さい。
バージョンアップ ROM → メニュー機能でパネル設定初期化を行います。
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

RAM/ROM 3-17
■ RAM の取り外しかた
RAM スロット左右のレバーを同時に矢印の方向へ引くと a、RAM が外れます b。
■ ROM の取り外しかた
ROM スロットのレバーを押し下げると a ロックが外れますので、ROM を引き抜きま
す b。
b
a
a
b
a
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

プリントサーバ3-18
プリントサーバ
プリントサーバは、プリンタ右側面の拡張ボードスロットへ取り付けます。プリントサーバ
の詳細については、プリントサーバの取扱説明書を参照してください。
ここでは、プリントサーバ NB-5F を例にしています。
.

• プリントサーバを取り付けるときは、必ずプリンタの電源をオフにし、プリンタ本体に接

続されているすべてのインタフェースケーブルや電源コード、アース線を取り外してから
作業を行ってください。そのまま作業を行うと、感電の原因になることがあります。

• プリントサーバの取り扱いには注意してください。プリントサーバの角や部品の鋭利な部

分に触れると、けがの原因になることがあります。
.

• プリントサーバには、静電気に敏感な部品などが使用されています。静電気による破損を

防止するために、取り扱いに当たっては次のことをお守りください。
･ 一度室内の金属部分に手を触れ、体の静電気を逃がしてから作業してください。
･ 作業中に、ディスプレイなどの静電気を発生しやすいものに、 触れないでください。
･ プリントサーバの部品やプリント配線、コネクタには直接手を触れないでください。
･ 静電気の影響を避けるために、プリントサーバは取り付ける直前まで保護袋から取り出
さない でください。また、保護 袋はプリントサー バを取り外すとき に必要になります。
捨てないで保管しておいてください。

• プリントサーバNB-5Fを取り付けたプリンタが AppleTalk ネットワーク上に2 台以上接

続されている場合、それぞれのプリンタの電源は 10 秒以上間隔をおいてオンにしてくだ
さい。
.
ケーブルやコネクタの準備
本 プリントサー バをプリンタ に取り付け、ネッ トワークに 接続して使用 する場合、ネット
ワークの種類に応じて次のようなケーブルやコネクタが必要です。あらかじめこれらのケー
ブルやコネクタを準備してから作業を行ってください。
■ ツイストペア LAN ケーブル
接続するネットワークに合わせて、10BASE-T または 100BASE-TX 対応のネットワー
クケーブル（両端に RJ-45 コネクタが付いたより対線）をご用意ください。
■ ハブ
プリンタを接続す るハブの空きポ－ト を確認してください。空 きポ－トがない場合、ハ
ブの増設が必要になります。
.
プリントサーバを取り付ける
プリントサーバは、次の手順でプリンタ本体の拡張ボードスロットに取り付けます。プリン
トサーバの取り付け作業には、プラスドライバが必要です。あらかじめネジに合ったサイズ
のものをご用意ください。
3
オ
プ
シ
ョ
ン
品
の
取
り
付

け �

プリントサーバ 3-19
.
1 電源スイッチの“○”側を押してプリンタの電源をオフにし a、電源プ
ラグを電源コンセントから抜き、アース線を専用のアース線端子から取
り外します b。
b
a
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

プリントサーバ3-20
2 右カバーを取り外します。
図のように右カバー上面のボタンを押し a、右カバーを取り外します bc。
3 すべてのインタフェースケーブルや電源コード、アース線を取り外しま
す。
作業用スペースが十分とれない場合は、作業しやすい場所にプリンタを移動します。
c
b
a
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

プリントサーバ 3-21
4 拡張ボードスロットのネジを外して、保護板を取り外します。
.
取り外した保護板とネジは、プリントサーバを外したときに必要になります。なくさない
ように保管しておいてください。
5 プリントサーバを拡張ボードスロットに差し込みます。
プリントサーバは 、金属製のパネル部分を 持ち、ボードを拡張ボード スロット内部のガイ
ドレールに合わせて差し込みます。
.

• プリントサーバの部品やプリント配線、 コネクタには直接手を触れないでください。
• プリントサーバのプリンタ接続コネクタを、拡張ボードスロット内部のコネクタに、しっ

かりと確実に押し込んでください。
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

プリントサーバ3-22
6 プリントサーバの上下を、付属の 2 本のネジで固定します。
7 LAN ケーブルを接続します。
お使いのネットワークに合わせて、プリントサーバの LAN コネクタに対応した LAN ケー
ブルを接続してください。
.
ネットワークとの接続については、プリントサーバに付属の取扱説明書を参照してくださ
い。
8 すべてのインタフェースケーブルや電源コード、アース線を接続します。
9 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

プリントサーバ 3-23
10 電源スイッチの“I”側を押して、プリンタの電源をオンにします。
しばらくするとディスプレイに「00 LIPS」と表示され、プリント可能な状態になります。
.
正しく動作しなかったり、エラーメッセージが表示されたときは、ユーザーズガイド「第
5 章 困ったときは」を参照してください。
11 プリントサーバの LNK ランプ（緑）が点灯していることを確認します。
10BASE-T の場合は、LNK ランプが点灯していれば正常です。
100BASE-TX の場合は、LNK ランプと 100 ランプが点灯していれば正常です。
正常に動作していない場合はプリンタの電源をオフにし、LAN ケーブルの接続やハブの動
作、プリントサーバの取り付け状態を確認してください。（→プリントサーバに付属の取扱
説明書）
100ランプ�
LNKランプ�
ERRランプ�
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

プリントサーバ3-24
12 右カバーを取り付けます。
図のように右カ バー下部の溝に電源コー ドとアース線を通し、右カ バー下部の突起を本体
に差し込んで a、右カバーを取り付けます b ｡
13 確認が終わったら、電源スイッチの“○”側を押してプリンタの電源を
オフにします。
.
プリントサーバを取り外す
プリントサーバの取り外しは、次の手順で行います。プリントサーバの取り付け時に取り外
した拡張ボードスロットの保護板とネジをご用意ください。
.

• 必ずプリンタの電源をオフにし、プリンタ本体に接続されているすべてのインタフェース

ケーブルや電源コード、アース線を取り外してから作業を行ってください。そのまま作業
を行うと、感電の原因になることがあります。

• プリントサーバの取り扱いには注意してください。プリントサーバの角や部品の鋭利な部

分に触れると、けがの原因になることがあります。
.
1 電源スイッチの“○”側を押してプリンタの電源をオフにし、電源プラ
グを電源コンセントから抜き、アース線を専用のアース線端子から取り
外します。
2 右カバーを取り外します｡
b
a
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

プリントサーバ 3-25
3 すべてのインタフェースケーブルや電源コード、アース線を取り外しま
す。
4 2 本のネジを外して、プリントサーバを取り外します。
取り外したプリントサーバは、購入時に入っていた保護袋に入れて保管してください。
.

• プリントサーバの部品やプリント配線、 コネクタには直接手を触れないでください。
• 取り外したネジは再度プリントサーバを取り付けるときに必要になります。なくさないよ

うに保管しておいてください。
5 拡張ボードスロットの保護板を取り付け、ネジで固定します。
6 すべてのインタフェースケーブルや電源コード、アース線を接続します。
7 右カバーを取り付けます｡
8 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

プリントサーバ3-26
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

4-1
CHAPTER
4
プリンタの動作と機能を確
認する
この章では、設置後のプリンタの状態や設定値などを確認する方法について説明しています。
動作を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
プリンタの動作を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

動作を確認する4-2
動作を確認する
本プリンタには、現在使用可能な機能および現在の設定値を確認するためのステータスプリ
ント機能があります。プリンタの準備や接続が終わった後やプリンタの動作確認をしたいと
きなど、必要に応じて行ってください。
.
プリンタの動作を確認する
現在使用できる機能やメニュー設定値の一覧を確認するときは、ステータスプリントを行い
ます。
.

• ステータスプリントは、A4 サイズ用に設定されています。他の用紙サイズでもプリント

できますが、拡大または縮小されたり、一部がカットされたり、片寄ってプリントされる
ことがあります。

• プリンタの操作パネルからメニューで設定した値は、ステータスプリントにも反映されま

す。例えば、両面プリントが設定されている場合は、ステータスプリントも両面に 2 ペー
ジ分プリントされます。ただし、コピー枚数は無視され、常に 1 枚の用紙がプリントさ
れます。
.
ステータスプリント
ステータスプリントは、次の手順で行います。
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
4

動作を確認する 4-3
.
1 電源スイッチの“I”側を押して、プリンタの電源をオンにします。
しばらくすると、ディスプレイに「00 LIPS」と表示され、プリント可能な状態になります。
.
正しく動作しなかったり、エラーメッセージが表示されたときは、ユーザーズガイド「第
5 章 困ったときには」を参照してください。
2 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
3 ［ユーティリティ］を押します。
ディスプレイに「ステータス プリント」と表示されます。
4 ［実行］を押します。
ディスプレイに「01 ステータス プリント」と表示され、ステータスプリントがプリン
トされます。
ﾕｰﾃｨﾘﾃｨ�
ｽﾃｰﾀｽ ﾌﾟﾘﾝﾄ →�
ﾕｰﾃｨﾘﾃｨ�
ｽﾃｰﾀｽ ﾌﾟﾘﾝﾄ →�
01 ｽﾃｰﾀｽ ﾌﾟﾘﾝﾄ�
4
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
オンライン�
ユーティリティ�
実行�

動作を確認する4-4
.
ステータスプリントの内容
ステータスプリントを行うと、次のようにプリントされます。ステータスプリントでは、現
在使用できる機能や、プリンタ機能メニューで設定されている設定値の一覧、プリンタに内
蔵されているソフトウェアやハードウェアのバージョン名、プリント枚数などを確認できま
す。
.
ここに掲載されているステータスプリントはサンプルです。お使いのプリンタで出力した
ステータスプリントとは、一部内容が異なる場合があります。
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
4

5-1
CHAPTER
5付録
この 章では、各部の寸法や、ソ フトウェアのバージ ョンアップ方法、保守 サービスのご案内
などを記載しています。
各部の寸法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
保守サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5
キヤノン保守契約制度とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

キヤノンサービスパックとは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
補修用性能部品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
無償保証について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
シリアルナンバーの表示位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8
ソフトウェアのバージョンアップについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

各部の寸法5-2

各部の寸法

■ プリンタ本体
510.0 70.3260.4
580.0

317.0
給紙トレイ� カセット保護カバー�
286.0
前下カバー／�
ETBユニット�
前上カバー�
(mm)
(mm)
480.0
付
録 �
5

索引 5-3
索引
英数字
100Base-TX, 2-48
100 ランプ, 3-23
10Base-T, 2-49
DOS/V パソコン, 2-35
EtherTalk, 2-47
LAN コネクタ, 3-22
LNK ランプ, 3-23
Macintosh, 2-41
NetHawk SP-LSIII, 2-41
PC/AT 互換機, 2-35
RAM, 1-4, 3-2
RAM
の設定, 3-16
の取り付け, 3-3
の取り付け位置, 3-3
の取り外し, 3-16
ROM, 1-6, 3-2
ROM
の設定, 3-16
の取り付け, 3-10
の取り付け位置, 3-3
の取り外し, 3-16
TCP/IP, 2-47
USB コネクタ, 2-38, 2-44
Windows パソコン, 2-35
ア行
アース線, 2-50
アース線端子, 2-53
足の位置, 1-12
オプション, 1-2
オプション
の取り付け位置, 1-8
カ行
カートリッジ, 2-13
拡張 RAM, 1-4, 3-2
拡張ボードスロット, 3-21

各部の寸法, 5-2

給紙カセット, 1-2, 2-24
梱包材, 2-6
サ行
最大消費電力, 1-10
周囲に必要なスペース, 1-12
シリアルナンバー, 5-8
シリアルパラレル変換ケーブル, 2-41
ステータスプリント, 4-2
積載制限マーク, 2-31
設置環境, 1-10
設置サービス, i
設置スペ－ス, 1-12
設置手順, 1-9
設置場所, 1-10, 2-3
タ行
超音波加湿器, 1-10
電源コード, 2-50
電源コード差し込み口, 2-53
5
付
録 �

索引5-4
電源条件, 1-10
ナ行
ネットワーク, 2-47
ネットワークスキャナ, 1-3
ハ行
バージョンアップ ROM, 1-6, 2-35, 3-2
パッケージの内容, 2-2
パラレルコネクタ, 2-35, 2-41
プリンタ
の寸法, 5-2
の動作確認, 4-2
プリントサーバ, 1-6, 3-18
プリントサーバ
の取り付け, 3-18
の取り外し, 3-24
プログラマーズマニュアル, 1-7
保守サービス, 5-5
マ行
無償保証, 5-7
メインボード, 3-6
ヤ行
用紙
のセット, 2-24
の向き, 2-30
付
録 �
5

保守サービスのご案内 5-5
保守サービスのご案内
■ ご購入製品をいつまでもベストの状態でご使用いただくために
このたびはレーザショットプリンタをご購入いただき誠にありがとうございます。さて、
毎日ご愛用いただくレーザショットプリンタの保守サービスとして、｢キヤノン保守契約
制度｣と｢キヤノンサービスパック｣を用意しています。これらはキヤノン製品を、いつも
最高の状態で快適に、ご 使用いただけますよ うに充実した内容と なっており、キヤノン
認定の「サービスエン ジニア」が責任をもって 機能の維持管理等、万 全の処置を行いま
す。お客様と、キヤノンを しっかりとつなぐ保 守サービスで、キヤノ ン製品を未永くご
愛用賜りますようお願い申しあげます。
.
キヤノン保守契約制度とは
キヤ ノン製品をご 購入後、定められ た無償修理保 証期中に万一 発生したトラ ブルは無償で
サービスを実施します。保守契約制度とは、この無償修理保証期間の経過後の保守サービス
を所定の料金で実施するシステムです。（製品により無償修理保証期間が異なります。また、

一部無償修理保証期間を設けていない製品もあります。）
.
キヤノン保守契約制度のメリット
■ 都度の修理料金は不要
保守契約料金には、訪問料、技術料、部品代が含まれています。
万一のトラブル時も予期せぬ出費が発生することがありません。
■ 保守点検の実施
お客様のご要望により、機器の保守点検を追加できます。（別途、有料となります。）
キヤノン販売（株）�
又はキヤノン認定�
サービス店�
契約�
保守サービス�
お客様�
5
付
録 �

保守サービスのご案内5-6
.
キヤノンサービスパックとは
キヤノン製品を長期間にわたって、安心してご使用いただくための保守サービスを、お手軽
にご購入できるようパッケージ化した新しいタイプのサービス商品です。対象のキヤノン製
品をご購入後、3 年間、4 年間、5 年間のタイプを用意しています。（無償修理保証期間を
含みます）
.
キヤノンサービスパックのメリット
■ 簡単登録
従来の保守契約とは違い、面倒な手続きは一切不要。キヤノンサービスパックを購入後、
登録カードをご送付いただくだけで手続きは完了します。
■ 電話一本
万一のトラブルが 発生したときは、キヤノン サービスコールセンタ ーにお電話にてお客
様 ID とトラブルの内容をお知らせいただくだけで、迅速に対応します。
■ 固定料金
キヤノンサービス パックのご購入料金 が、期間中のサービス料 金に相当します。予期せ
ぬ出費が防げるため、予算計画も立てやすくなります。
なお、天災、火災、第三者の改造等に起因するトラブルや消耗品代、キヤノン指定の部品代
は、｢キヤノン保守契約制度｣と｢キヤノンサービスパック｣ともに対象外となります。

｢キヤノン保守契約制度｣と｢キヤノンサービスパック｣に関するお申し込み、お問合せはお買
い上げの販売店もしくはキヤノン販売（株）までお願いいたします。
.
補修用性能部品
本機の補修用性能部品の最低保有期間は、本機製造打ち切り後 7 年間です。
�
キヤノンサービスパックのサービス範囲�
�
故障時の修理・調整： 故障が発生した場合、その修理・調整をおこないます。�
修理料： 修理時に発生する訪問料金・技術料・部品代はキヤノンサービスパック料金
に含まれます。（消耗品およびキヤノン指定の部品は対象外となります）�
保守期間： 対象製品購入後、3年間、4年間、5年間です。（保証期間を含みます）�
付
録 �
5

無償保証について 5-7
無償保証について

• 本製品の無償保証期間は、お買い上げ日より 1 年間です。
• 定期交換部品は無償保証の対象外となります。定期交換部品については、ユーザーズガイ

ド「第 6 章 付録」を参照してください。

• 無償保証の保守サービスをお受けになるためには、本製品に同梱の保証書が必要です。あ

らかじめ保証書の記載内容をご確認の上、大切に保管してください。
5
付
録 �

シリアルナンバーの表示位置について5-8
シリアルナンバーの表示位置について
本プリ ンタの保守サービスをお受けになると きは、シリアルナンバー (Serial No.) が必要
になります。本プリンタのシリアルナンバーは、下図の位置に表示されています。
.
シリアルナンバーが書かれたラベルは、サービスや保守の際の確認に必要です。絶対には
がさないでください。
■ 本体背面
■ 梱包箱外側
L10701J
CANON INC. MADE IN JAPAN RS6-8621
>PP<
POWER RATING:
A.C. 100V 50/60Hz 15A
SERIAL NO. XXXX000000
シリアルナンバー�
総務省指定�
第AP-02008号�
XXXX000000 XXXX000000
シリアルナンバー�
付
録 �
5

ソフトウェアのバージョンアップについて 5-9
ソフトウェアのバージョンアップについて
プリンタドライバなどのソフトウェアに関しては、今後、機能アップなどのためのバージョ
ンアップが行われることがあります。バージョンアップ情報およびソフトウェアの入手窓口
は次のとおりです。ソフトウェアのご使用にあたっては、各使用許諾契約の内容について了
解いただいたものとさせていただきます。
.
情報の入手方法
インターネット、FAX 情報サービスを利用して、バージョンアップなど、製品に関する情
報を引き出すことができます。通信料金はお客様のご負担になります。
■ キヤノンホームページ (http://canon.jp/)
商品のご紹介や各種イベント情報など、さまざまな情報をご覧いただけます。
■ キヤノン FAX 情報サービス
音声メッセージにしたがって操作をしてください。
各種ドライバ入手方法ご案内：10001 ♯
ドライバ代引き配送サービス一覧：11001 ♯
ダイヤル回線をご利用の場合は、トーン切り換えを行ってください。
.
ソフトウェアの入手方法

ダウンロードおよび代引き配送サービスにより、プリンタドライバなどの最新のソフトウェ
アを入手することができます。通信料金はお客様のご負担になります。
■ キヤノンホームページ（http://canon.jp/）
キヤノンホームページにアクセス後、ダウンロードをクリックしてください。
札幌（011）728-0485 秋田（018）826-0441
仙台（022）211-5730 東京（03）3455-5962
名古屋（052）936-0758 大阪（06）4795-9011
広島（082）240-6729 高松（087）826-1621
福岡（092）411-9510
5
付
録 �

ソフトウェアのバージョンアップについて5-10
■ CD-ROM・FD の代引き配送サービス
プリンタドライバなどのソフトウェアの CD-ROM もしくは FD を有料（代金引き換え）
にてお届けいたします。
ソフトウェアの種類、内容、金額は FAX 情報サービス、キヤノンホームページなどでご
確認いただき、巻末のお客様相談センターへご注文ください。

• 対象エリアは日本国内とさせていただきます。
• ソフトウェアの種類により、CD-ROM・FD が異なります。

付
録 �
5

©CANON INC. 2002 MADE IN JAPANPUB. R-IJ-1030AB
消耗品・オプション製品はお買い上げ頂いた販売店、またはお近くの�
キヤノン製品取り扱い店にてお買い求めください。ご不明な場合は、�
下記お客様相談センターまでご相談ください。�
修理のご相談は、お買い上げ頂いた販売店にご相談ください。�
ご不明な場合は、下記お客様相談センターまでご相談ください。�
消耗品・オプション製品のご購入ご相談窓口�
修理サービスのご相談窓口�
本書は、本文に100%の�
再生紙を使用しています。�
本書は、揮発性有機化合物
(VOC)ゼロのインキを使
用しています。�
キヤノン販売株式会社 〒�108-8011 東京都港区三田3-11-28
キヤノン株式会社・キヤノン販売株式会社�
Canonホームページ：http://canon.jp
■アクセスポイント�
札幌・旭川・帯広・函館・青森・秋田・盛岡・山形・庄内・仙台・福島・郡山・水戸・つくば・さいたま・千葉・
東京・立川・横浜・厚木・新潟・長岡・長野・松本・前橋・宇都宮・甲府・沼津・静岡・浜松・豊橋・名古屋・

岡崎・岐阜・津・金沢・富山・和歌山・福井・京都・大津・大阪・神戸・姫路・岡山・広島・福山・山口・鳥取・
松 江 ・ 高 松 ・ 徳 島 ・ 高 知 ・ 松 山 ・ 北 九 州 ・ 福 岡 ・ 久 留 米 ・ 大 分 ・ 佐 賀 ・ 長 崎 ・ 熊 本 ・ 宮 崎 ・ 鹿 児 島 ・ 沖 縄 �
お客様相談センター （全国共通番号）�
0570-01-9000（商品該当番号：42）�
※ 全国64か所にある最寄りのアクセスポイントまでの通話料金でご利用になれます。�
お電話が繋がりましたら音声ガイダンスに従って、商品該当番号<42>または（レーザショット）
とお話しください。�
�
�
※PHSまたは海外からご利用の方、ナビダイヤルをご利用いただけない方は043-211-9627を
ご利用ください。�
※電話の回線状態等によっては、正しく音声認識できない場合があります。その場合は案内窓口
にお繋ぎいたします。�
※ 音声応答システム･受付時間･該当番号は予告なく変更する場合があります。あらかじめご了承ください。�
[受付時間] <平日> 9:00～20:00 �

<土日祝日> 10:00～17:00（1/1～1/3を除く）�
