LIPS機能ガイド 2009年12月18日掲載 （PDF形式／4.64Mバイト）LBP5400

ＬＩＰＳ機能ガイドＬＩＰＳ機能ガイド
ご使用前に必ず本書をお読みください。
将来いつでも使用できるように大切に保管してください。 JPN
レーザビームプリンタ

取扱説明書の分冊構成について
本製品の取扱説明書は、次のような構成になっています。目的に応じてお読みいただき、本製品を十
分にご活用ください。
別売の取扱説明書
お求めについては販売店にご相談ください。
こ のマー クが付 いている ガイド は、製品に 同梱さ れている 紙マ
ニュアルです。 CD-ROM
このマークが付いているガイドは、付属の取扱説明書 CD-ROM に
収められている PDF マニュアルです。

• プリンタを設置するには
• コンピュータと接続するには
• オプション品を取り付けるには

設置ガイド CD-ROM

• トラブルの簡単な解決方法を知るには
• プリンタの簡単な使いかたを知るには

かんたん操作ガイド

• 基本的な使いかたを知るには
• 困ったときには

ユーザーズガイド CD-ROM

• いろいろなネットワークの設定方法を知るには

ネットワークガイド／本編 CD-ROM

• 操作パネルを使ってプリンタを設定するには LIPS 機能ガイド

（本書）
CD-ROM

• Web ブラウザからプリンタを操作・設定するには

リモート UI ガイド CD-ROM
プログラマーズマニュアル
LIPS 対応のプリンタドライバや印刷の設定プログラムなどを作成す
るプログラマー用の取扱説明書です。
オプション品に付属の取扱説明書 オプション品の設置のしかたや使いかたを説明しています。
PDF 形 式のマニュアルを表示す るには、Adobe Reader/Adobe Acrobat Reader が必要です。ご 使用のシステムに Adobe Reader/Adobe
Acrobat Reader がインストールされていない場合は、アドビシステムズ社のホームページからダウンロードし、インストールしてください。

本書の構成について
メニュー機能の使いかた
メニューの機能と操作
共通セットアップメニューの設定項目
LIPS 専用セットアップメニューの設定項目
ESC/P 専用セットアップメニューの設定項目
IMAGING 専用セットアップメニューの設定項目
セットアップ以外のメニューの設定項目
付録
ソフトウ ェアのバー ジョンアッ プ方法やユ ーティリテ ィメニュー から出力で きるリ
スト、動作モ ードを切り 替えて出 力できるリ ストの内容 などについ て説明し ていま
す。
巻末に、各メニューの階層を示す「メニュールートマップ」があります。各メニュー
の設定項目や内容を知りたいときにご活用ください。
本製品のリモート UI を使い、コンピュータからリモートで設定や管理を行う場合は
添付の「リモート UI ガイド」（CD-ROM）もお読みください。
ユーザーズガイドをあわせてお読みください。
第 1 章 必ずお読みください
第 2 章 必ずお読みください
第 3 章
第 4 章
第 5 章
第 6 章
第 7 章
第 8 章

• 本書に記載されている内容は、予告なく変更されることがあります。あらかじめ、ご了承ください。
• 本書に万一ご不審な点や誤り、または記載漏れなどお気付きのことがありましたら、ご連絡ください。
• 本書の内容を無断で転載することは禁止されています。
• この製品は米国 Agfa Corporation からライセンスされている UFST® を搭載しています。

ii
目次
はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
本書の読みかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
マークについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
キー・ボタンについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
略称について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x

規制について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xi
商標について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi
本製品が対応しているコントロールコマンドについて . . . . . . . . . . . . . . . . . . xii
標準対応しているコントロールコマンドについて . . . . . . . . . . . . . . . . . . . . . . . . . . xii
コントロールコマンドごとの動作モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii
BMLinkS について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii

ダイレクトプリントについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii
第 1 章 メニュー機能の使いかた
メニュー機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
メニュー機能とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
設定の優先順位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
メニューの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

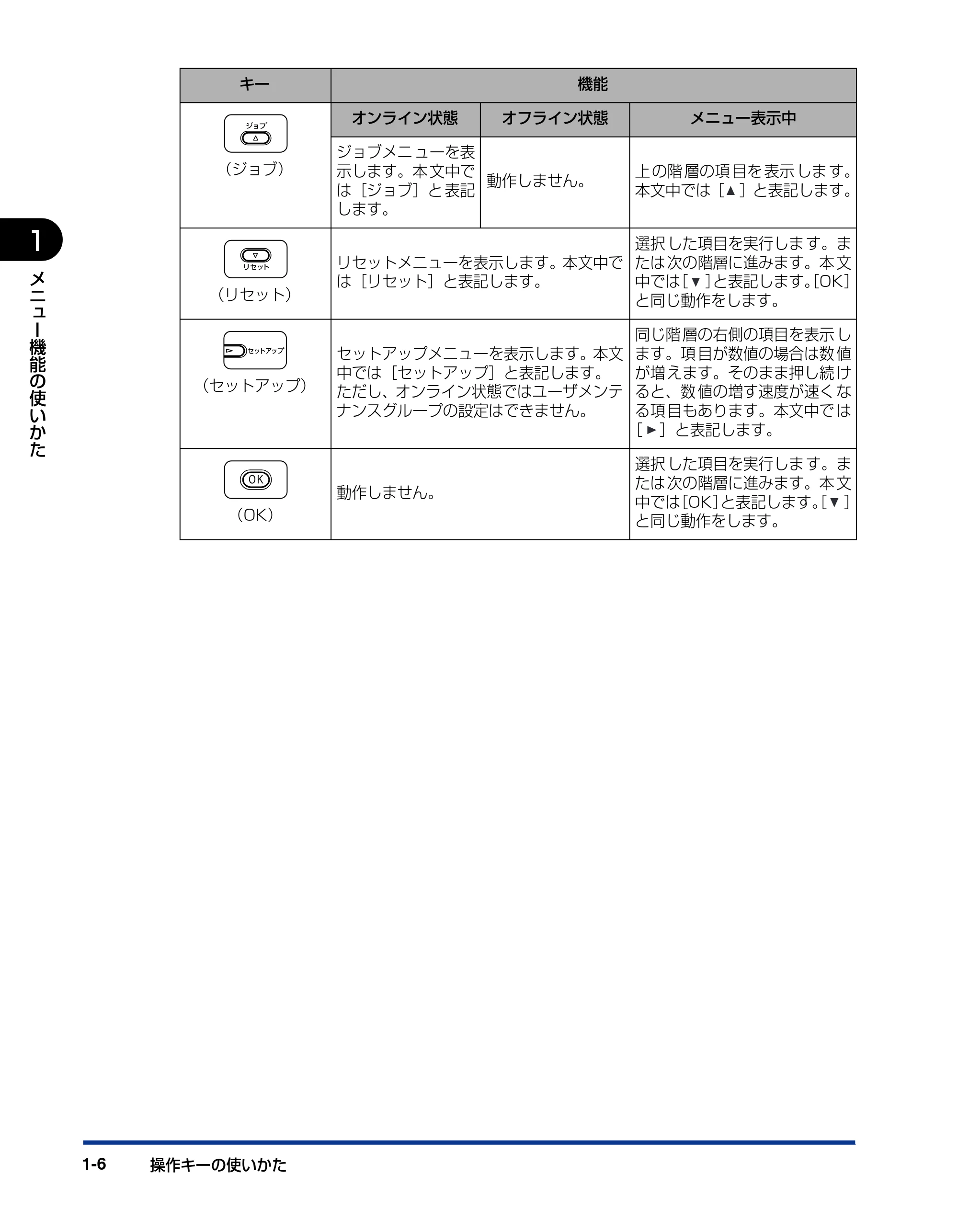

操作キーの使いかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
ディスプレイの見かた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
メニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
メニュー操作に入ることができる状態. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
ディスプレイの見かた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

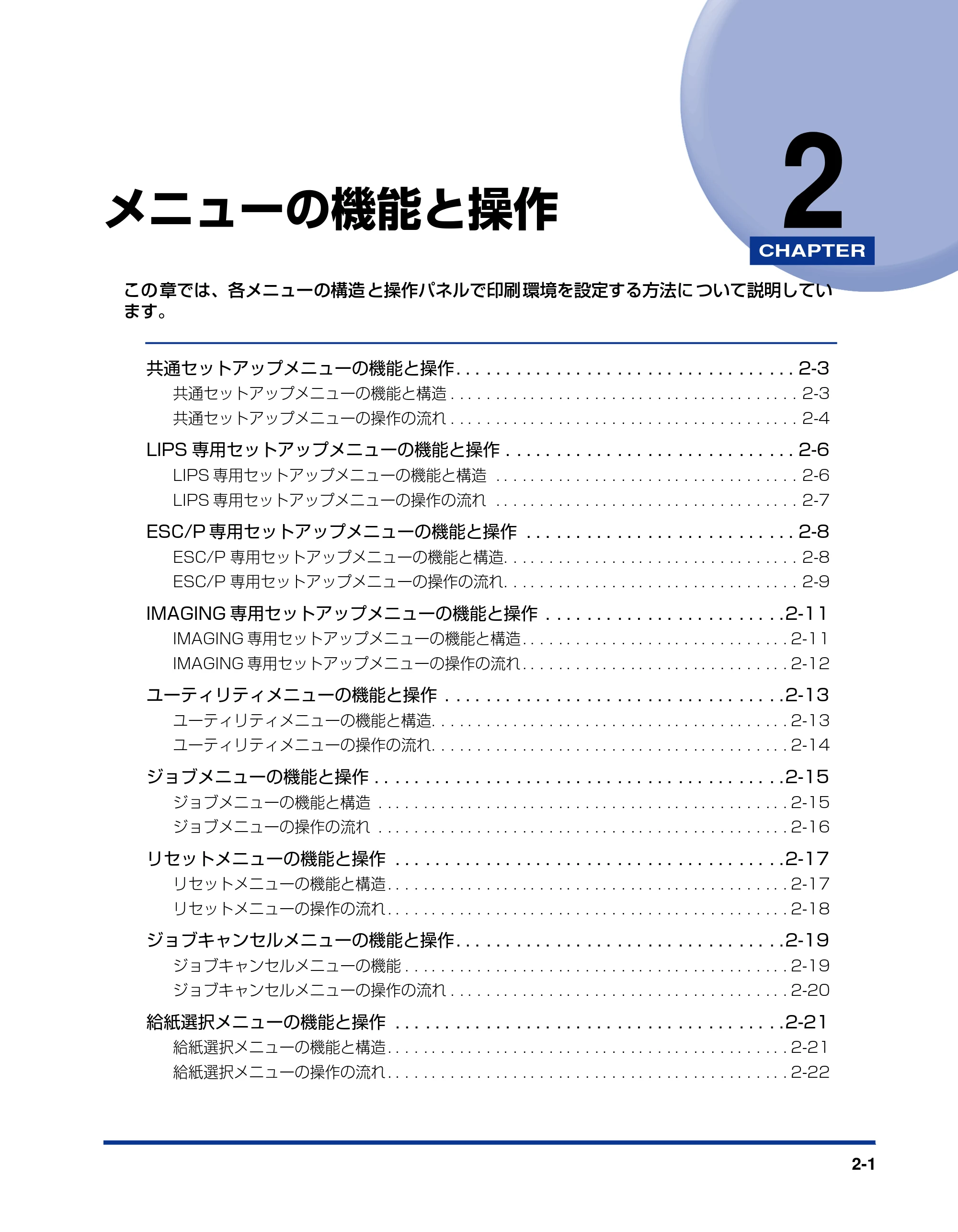

第 2 章 メニューの機能と操作
共通セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
共通セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
共通セットアップメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
共通セットアップメニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
共通セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

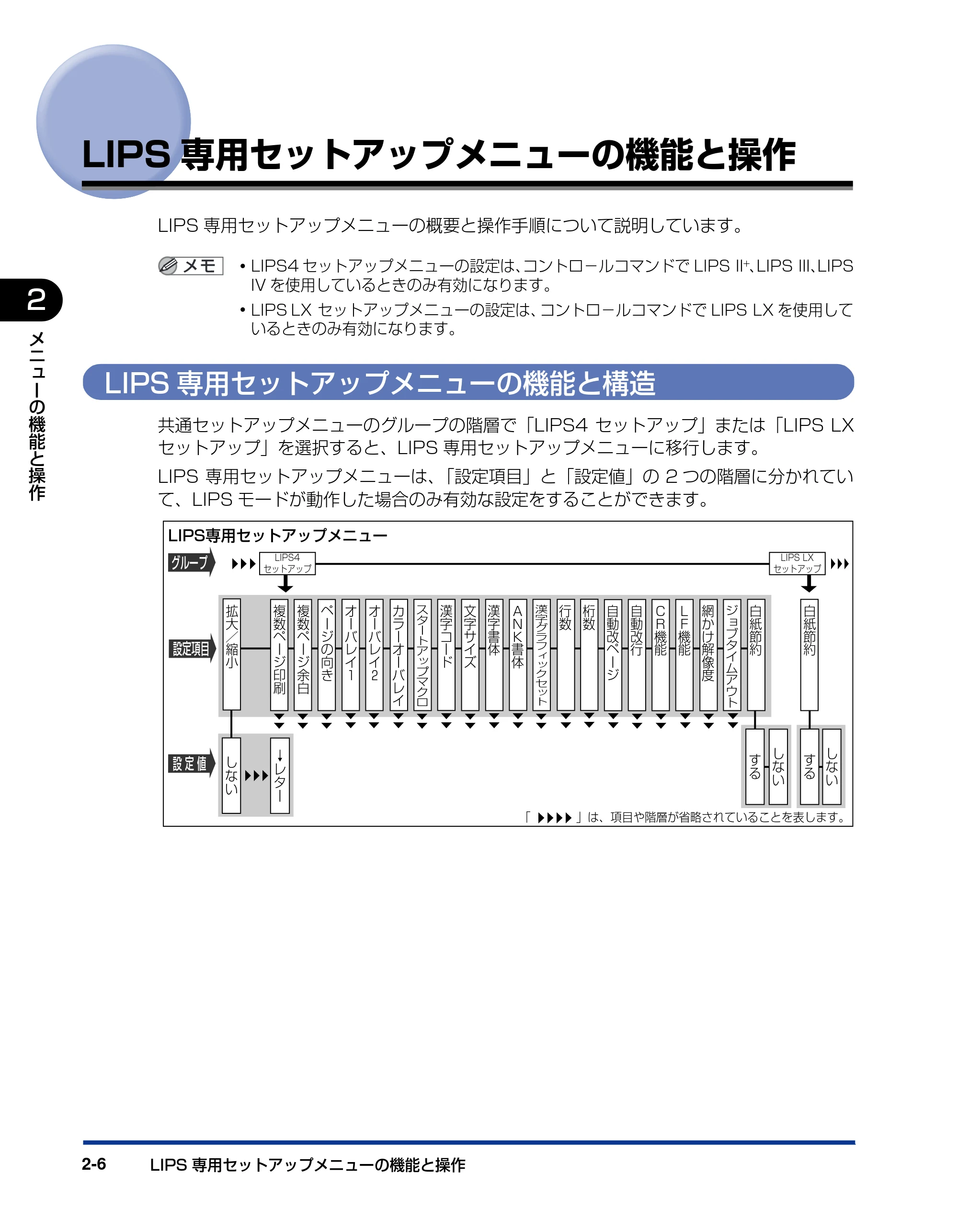

LIPS 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . 2-6

LIPS 専用セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
LIPS 専用セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

iii
ESC/P 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . 2-8
ESC/P 専用セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
ESC/P 専用セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . 2-9
IMAGING 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . 2-11
IMAGING 専用セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . 2-11
IMAGING 専用セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . 2-12

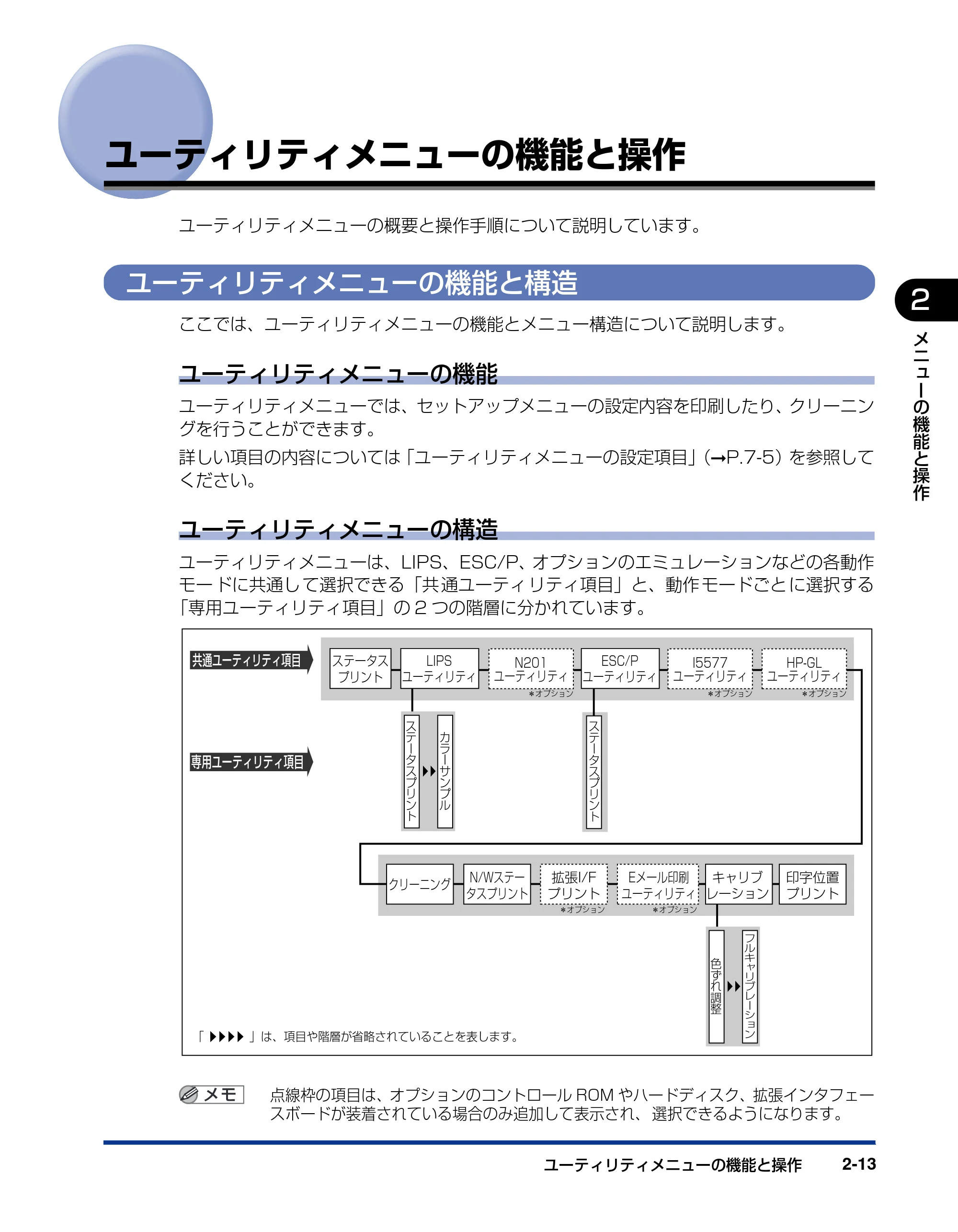

ユーティリティメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

ユーティリティメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
ユーティリティメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
ユーティリティメニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
ユーティリティメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
ジョブメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
ジョブメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

ジョブメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
ジョブメニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
ジョブメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
リセットメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
リセットメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17

リセットメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
リセットメニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
リセットメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
ジョブキャンセルメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
ジョブキャンセルメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

ジョブキャンセルメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-20

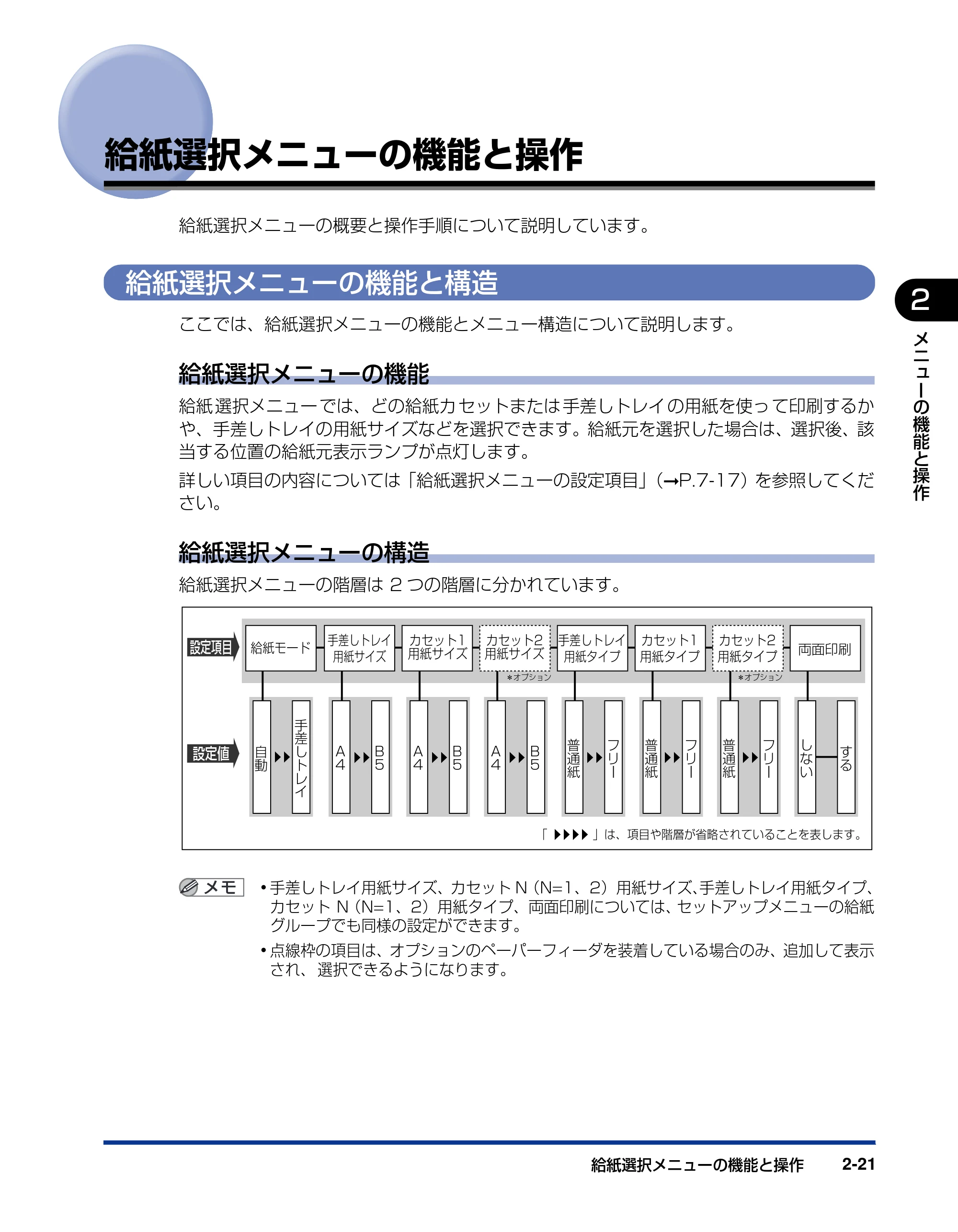

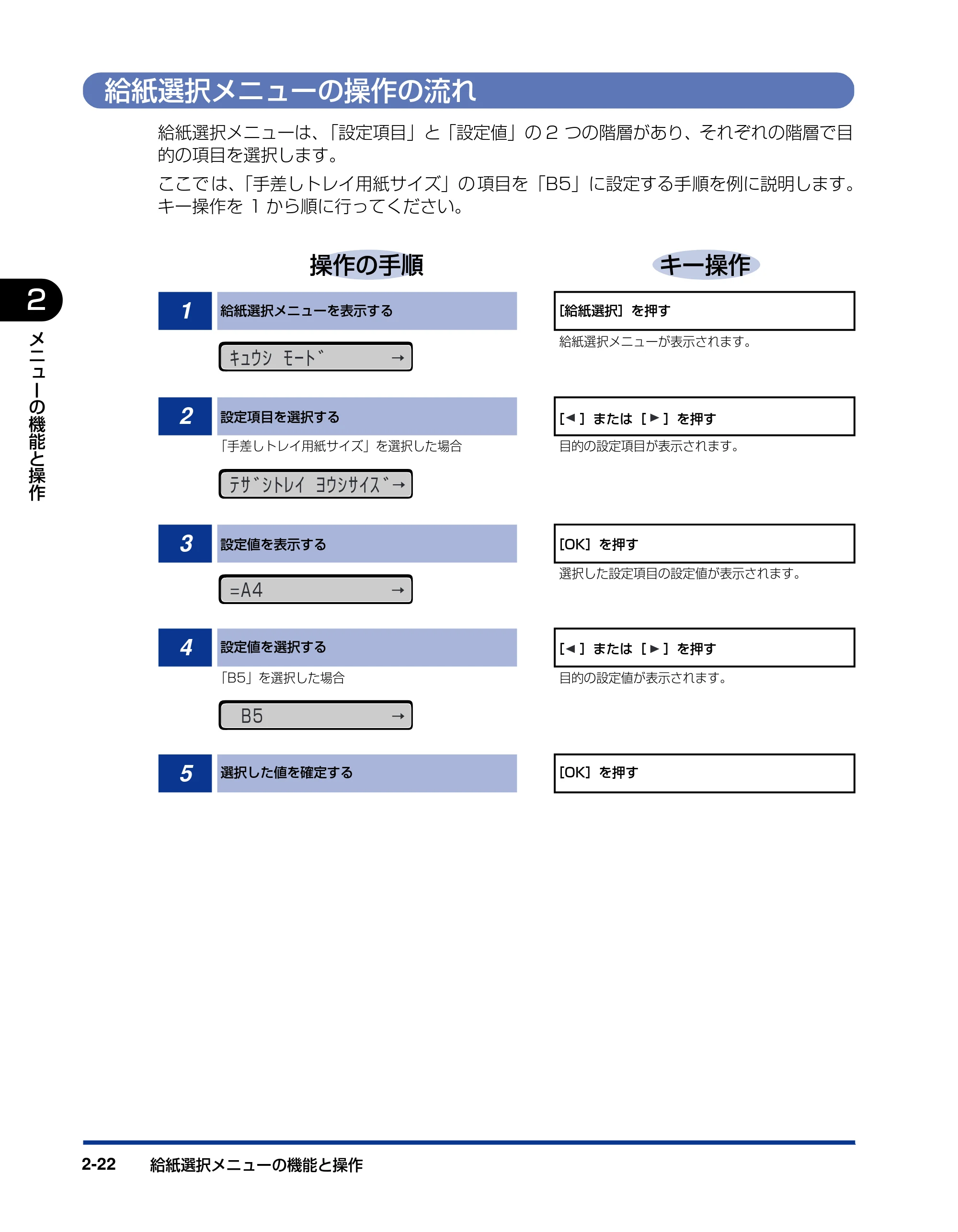

給紙選択メニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21
給紙選択メニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21
給紙選択メニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21
給紙選択メニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21

給紙選択メニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-22
セットアップメニューの初期化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23
セットアップメニューの初期化の機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23
セットアップメニュー初期化の操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23
第 3 章 共通セットアップメニューの設定項目
共通セットアップメニュー設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
拡張機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10

スリープモード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
エラースリープ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
スリープ移行時間 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
警告処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

iv
自動エラースキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
表示言語 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
ブザー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
警告表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13

日付／時刻設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
タイマー設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
ウェイクアップタイマー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
ウェイクアップ時刻. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
スリープタイマー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

スリープ時刻. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
キャリブレーションタイマー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
キャリブレーション時刻 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

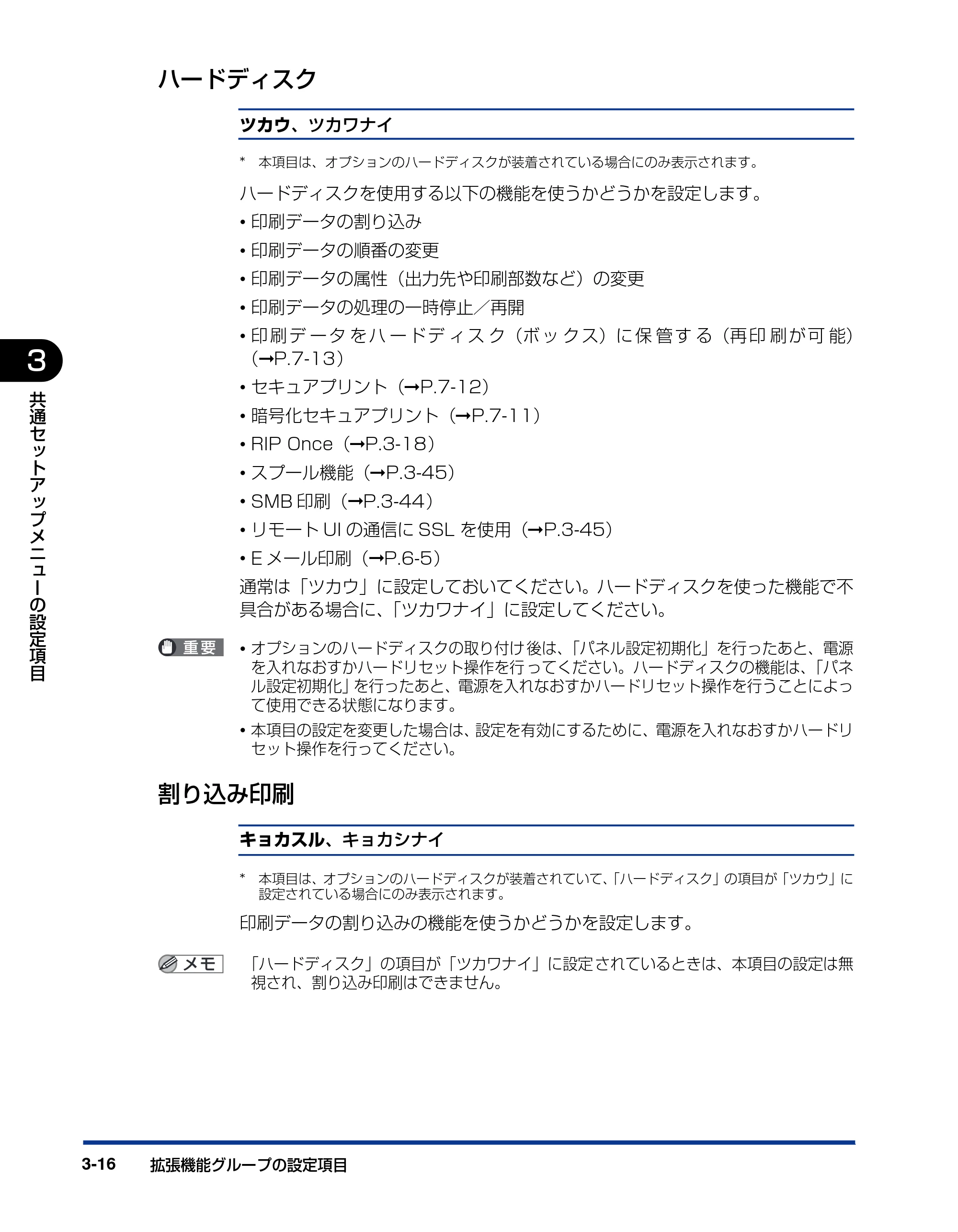

ハードディスク . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
割り込み印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16

セキュアプリント消去 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
セキュアプリント形式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
RIP Once . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
ジョブ履歴保証 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18

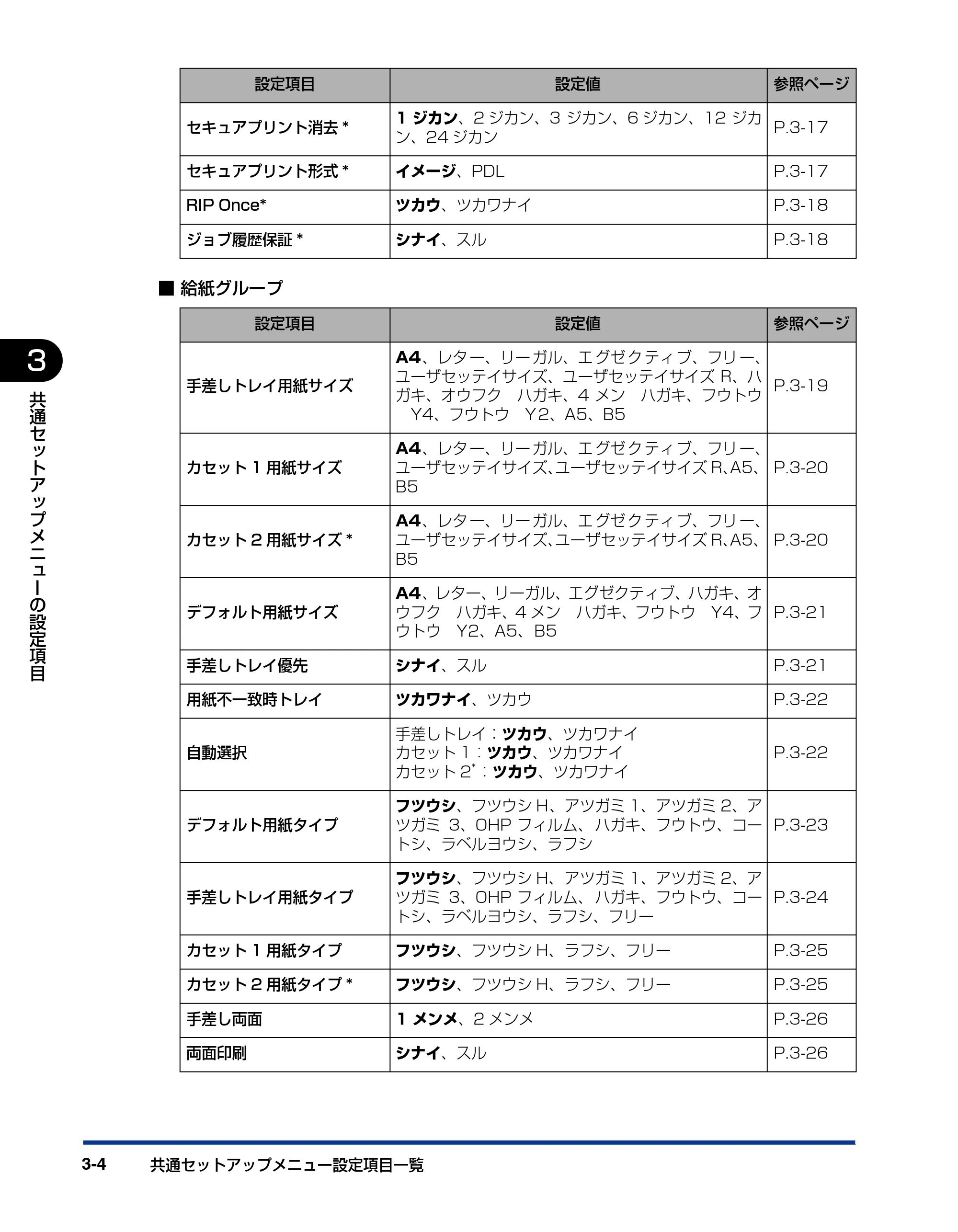

給紙グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19

手差しトレイ用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
カセット N（N=1、2）用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
デフォルト用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
手差しトレイ優先 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
用紙不一致時トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22

自動選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22
デフォルト用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
手差しトレイ用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
カセット N（N=1、2）用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25

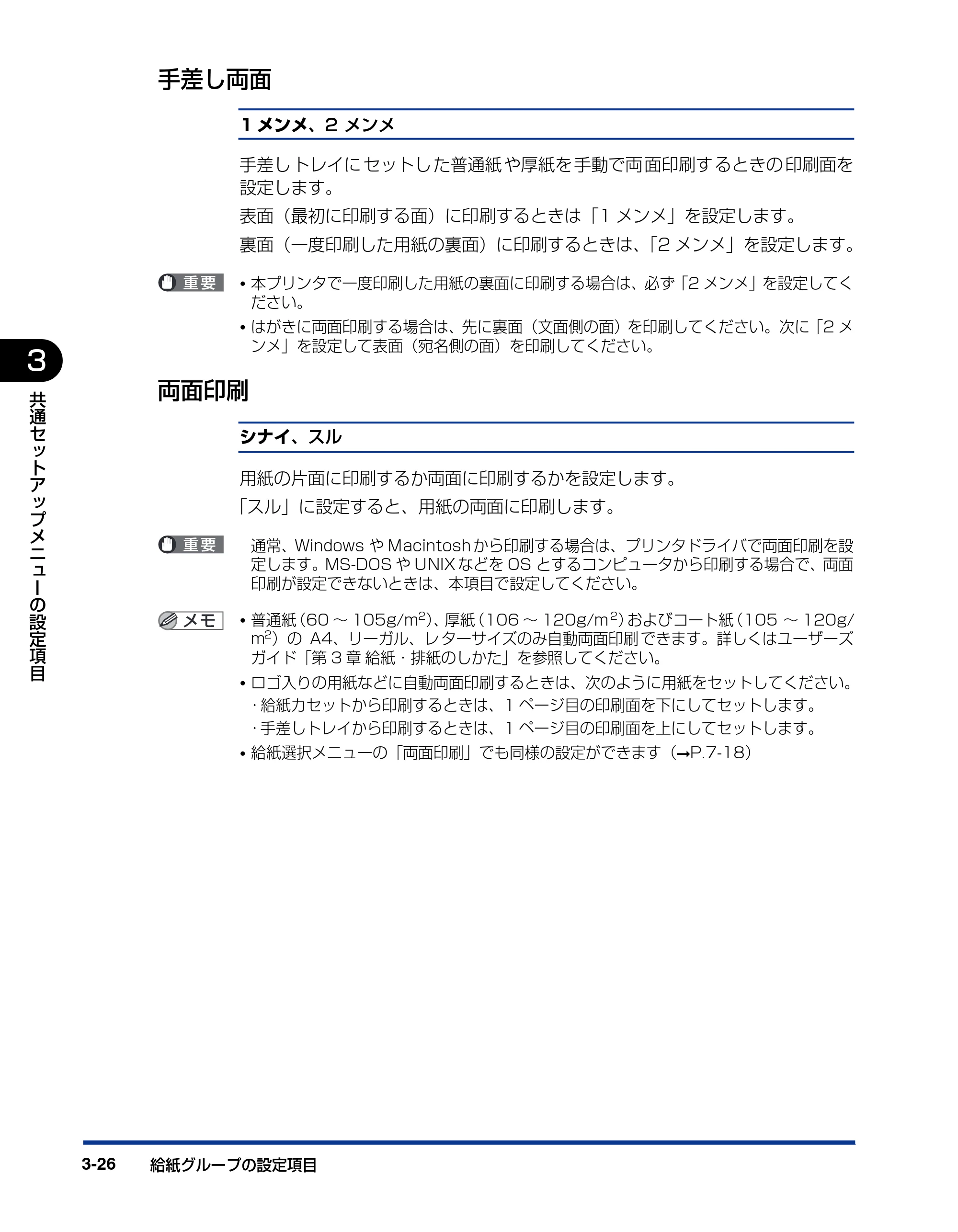

手差し両面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26

両面印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26

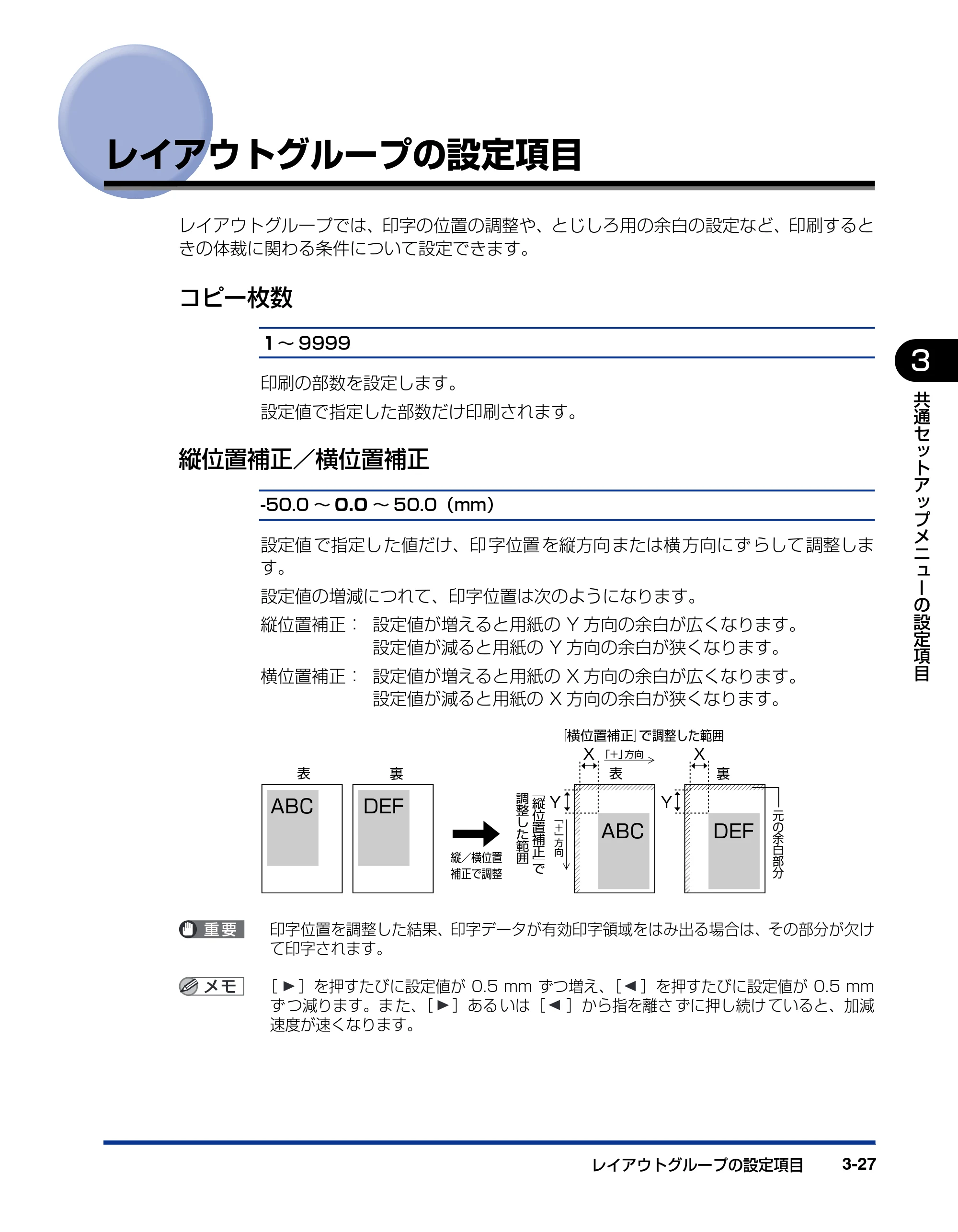

レイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
コピー枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
縦位置補正／横位置補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27

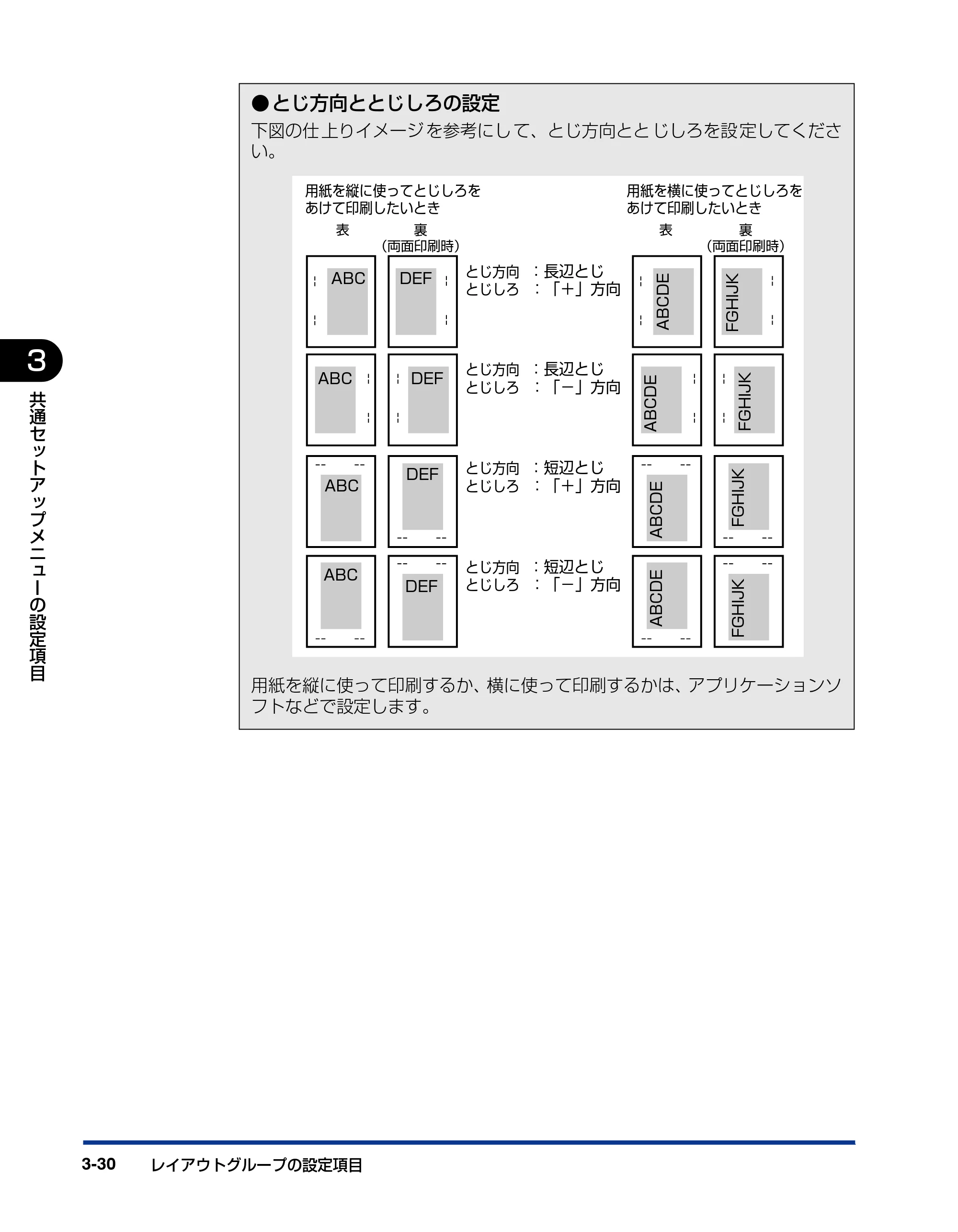

とじ方向 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-28

とじしろ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29
特殊両面処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31
印字調整グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32
階調処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32
ドラフトモード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32

トナー濃度 C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33
トナー濃度 M . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33
トナー濃度 Y . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34
トナー濃度 K . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34

v
カラーモード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34
中間調選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35
モノクロ中間調 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35
カラー中間調 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35

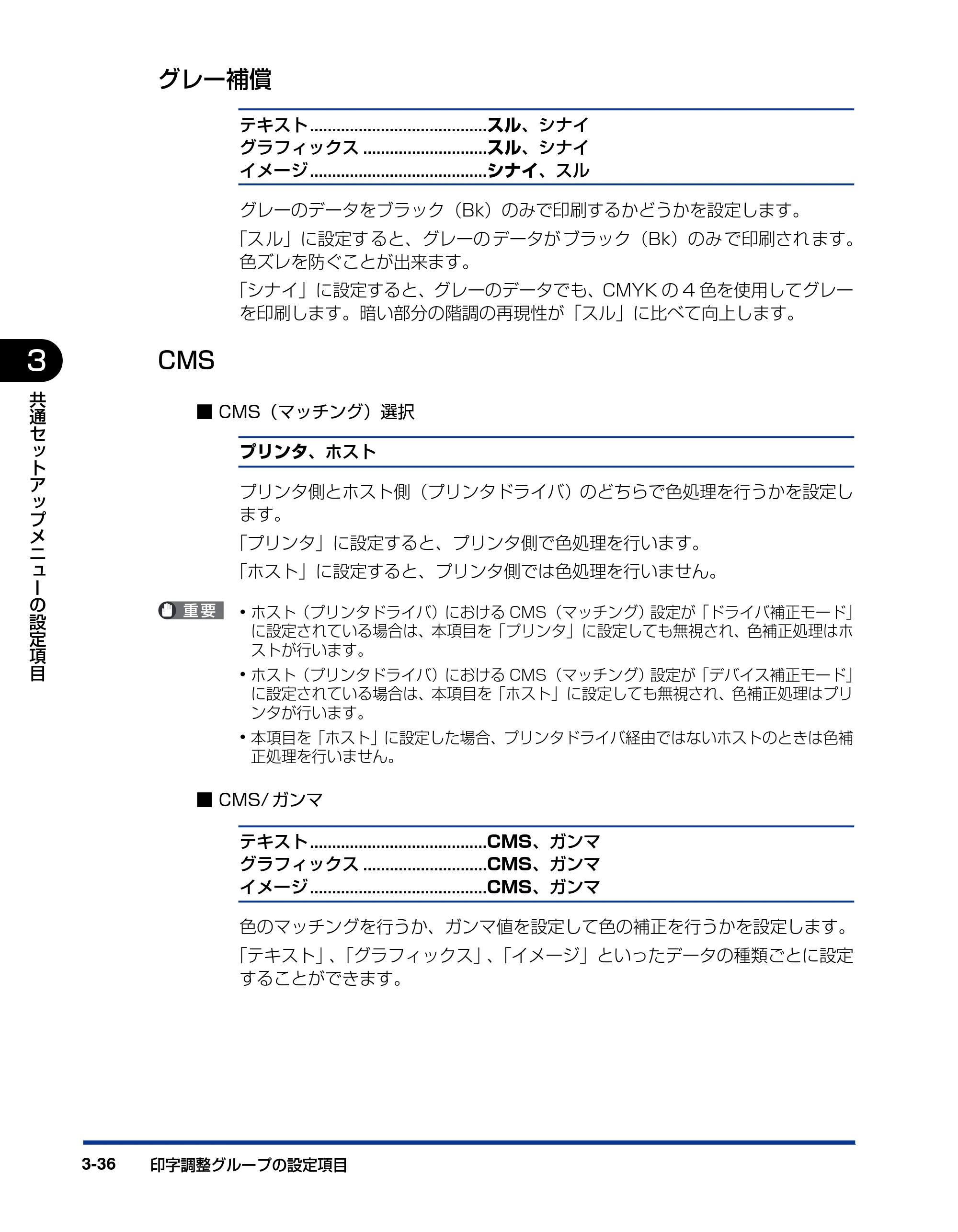

グレー補償 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36

CMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36
CMS（マッチング）選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36
CMS/ ガンマ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36
RGB ソースプロファイル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37
出力プロファイル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-38

マッチング方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-38
ガンマ補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-39
画質警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-40
インタフェースグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-41
インタフェース選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-41

タイムアウト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-41

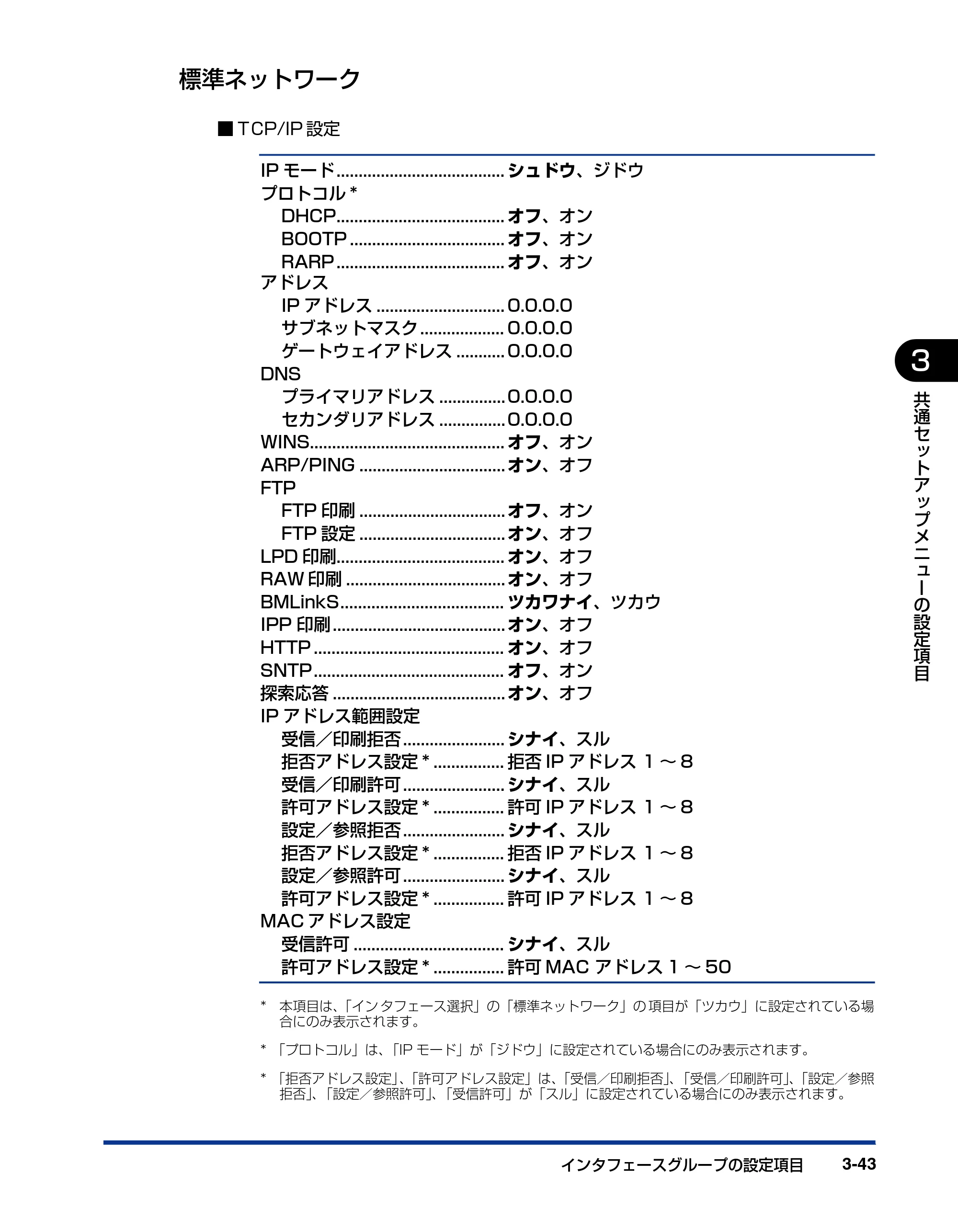

標準ネットワーク . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-43
TCP/IP 設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-43
AppleTalk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-44

SMB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-44
SNMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-44
スプール機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-45
起動待機時間 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-45

リモート UI 設定. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-45
ETHERNET ドライバ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-45
E メール印刷設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46
ネットワーク設定初期化. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46
拡張インタフェース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46

コネクション認識 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46
拡張受信バッファ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-47
動作モードグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-48
動作モード選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-48
自動切り替え . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-51

優先エミュレーション . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-51
ユーザメンテナンスグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . 3-52
印字位置調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-52
リカバリ印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-53
特殊モード J . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-53

用紙サイズ置換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-54
画像特殊処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-54
HDD メンテナンス . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-54
HDD 完全消去 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-54
クイックフォーマット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-55

標準フォーマット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-55

vi
特殊印字処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-55
コート紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-55
用紙カール補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56
ファームウェア更新 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56
USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56

標準ネットワーク . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56
初回キャリブレーション . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56
第 4 章 LIPS 専用セットアップメニューの設定項目
LIPS 専用セットアップメニュー 設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . 4-2
LIPS4 セットアップメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
拡大／縮小 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4

複数ページ印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
複数ページ余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
ページの向き . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
オーバレイ 1 ／オーバレイ 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
カラーオーバレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8

スタートアップマクロ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
漢字コード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
文字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
漢字書体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
ANK 書体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11

漢字グラフィックセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
行数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
桁数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
自動改ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

自動改行 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
CR 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
LF 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
網かけ解像度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14

ジョブタイムアウト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14
白紙節約 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14
LIPS LX セットアップメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . 4-15
白紙節約 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-15
第 5 章 ESC/P 専用セットアップメニューの設定項目
ESC/P 専用セットアップメニューの設定項目一覧 . . . . . . . . . . . . . . . . . . . 5-2

ページレイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
ページフォーマット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
上余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
用紙位置微調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7

vii
領域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
右マージン既定値 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
フォントグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
漢字書体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10

フォント ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
漢字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
文字コード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
国別文字 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11

印字機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
イメージの補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
縮小文字 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
印字動作グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13
改行機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13

VFC グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
連続用紙長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
単票用紙長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
ミシン目スキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
その他のグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16

登録レベル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16
カラーモード自動時 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16
第 6 章 IMAGING 専用セットアップメニューの設定項目
IMAGING 専用セットアップメニュー設定項目一覧 . . . . . . . . . . . . . . . . . . 6-2
IMAGING 専用セットアップメニューの設定項目 . . . . . . . . . . . . . . . . . . . . 6-3
画像の向き . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

拡大／縮小 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
印字位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
印字保証 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
警告表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

E メール本文印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
E メール印刷制限 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
印字領域拡大 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
Exif 補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
第 7 章 セットアップ以外のメニューの設定項目

セットアップ以外のメニューの設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . . 7-3
ユーティリティメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-5
ステータスプリント（ 共通ステータスプリント） . . . . . . . . . . . . . . . . . . . . . . . . . 7-5

viii
LIPS ユーティリティ（LIPS 専用ユーティリティ） . . . . . . . . . . . . . . . . . . . . . . . 7-5
N201 ユーティリティ（N201 専用ユーティリティ） . . . . . . . . . . . . . . . . . . . . . 7-6
ESC/P ユーティリティ（ESC/P 専用ユーティリティ）. . . . . . . . . . . . . . . . . . . . 7-6
I5577 ユーティリティ（I5577 専用ユーティリティ） . . . . . . . . . . . . . . . . . . . . 7-7
HP-GL ユーティリティ（HP-GL 専用ユーティリティ） . . . . . . . . . . . . . . . . . . . . 7-7
クリーニング . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8

N/W ステータスプリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
拡張 I/F プリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
E メール印刷ユーティリティ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
キャリブレーション . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-9
印字位置プリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-10

ジョブメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-11
暗号化セキュアプリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-11
セキュアプリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-12
保存ジョブリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-12
保存ジョブプリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-13

ジョブ履歴リスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-13
保存履歴リスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-14
レポート履歴リスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-14
E メール印刷履歴リスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-14
リセットメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-15

ソフトリセット／ハードリセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-15
排出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-16
シャットダウン . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-16
給紙選択メニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-17
給紙モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-17

手差しトレイ用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-17
カセット N（N=1、2）用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-18
手差しトレイ用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-18
カセット N（N=1、2）用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-18
両面印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-18

第 8 章 付録
文字セットコード表とコントロールコマンドリストについて . . . . . . . . . . . 8-2
文字セットコード表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
コントロールコマンドリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
内蔵フォント ID について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-3
LIPS 内蔵フォント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-4

ESC/P エミュレーションのページフォーマット . . . . . . . . . . . . . . . . . . . . 8-8
ダンプリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-13

ix
動作モード共通のリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-16
動作モード専用のリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-18
本プリンタについての注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-21
従来 LIPS III シリーズとの違いについて. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-21
従来 LIPS IV シリーズとの違いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-23
LIPS IVc 搭載のカラー BJ との違い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-24

LBP-2030 機との違いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-24
本プリンタの制限事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-25
ESC/P 準拠プリンタとの違い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-25
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-27
ソフトウェアのバージョンアップについて . . . . . . . . . . . . . . . . . . . . . . . . 8-32

情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-32
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-32

x
はじめに
このたびはキヤノン LBP5400 をお買い上げいただき、誠にありがとうございます。本製品の機能
を十分にご理解いただき、より効果的にご利用いただくために、ご使用前にこの取扱説明書をよくお
読みください。また、お読みいただきました後も大切に保管してください。
本書の読みかた
マークについて
本書では、操作上必ず守っていただきたい事項や操作の参考となる説明などに、下記のマー
クを付けています。
操作上、必ず守っていただ きたい重要事項や制限事 項が書かれています。誤っ
た操作によるトラブルを防ぐために、必ずお読みください。
操作の参考となることや 補足説明が書かれていま す。お読みになることをおす
すめします。
キー・ボタンについて
本書では、キー・ボタン名称を以下のように表しています。

• 操作パネル上のキー：［キー名称］

例：［オンライン］
［ユーティリティ］

• コンピュータ画面上のボタン：［ボタン名称］

例：［OK］
［変更］
略称について
本書に記載されている名称は、下記の略称を使用しています。
本書では、郵便事業株式会社製のはがきを「郵便はがき」と記載しています。
Microsoft Windows 2000 operating system： Windows 2000
Microsoft Windows XP operating system： Windows XP
Microsoft Windows Server 2003 operating system： Windows Server 2003
Microsoft Windows Vista operating system： Windows Vista
Microsoft Windows operating system： Windows
Extended Unix Code： EUC

xi
規制について
商標について
Canon、Canon ロゴ、LBP、LIPS は、キヤノン株式会社の商標です。
Adobe、Adobe Acrobat、Adobe Reader は、Adobe Systems Incorporated（アド
ビ システムズ社）の商標です。
UFST は、Agfa Monotype Corporation の商標です。
Agfa は、Agfa-Gevaert AG の登録商標です。
Apple、Apple Talk、Mac OS、Macintosh は、米国およびその他の国で登録されている
Apple Inc. の商標です。
HP、HP-GL は、米国 Hewlett-Packard Company の米国の商標です。
IBM、AT は、米国 International Business Machines Corporation の商標です。
Microsoft、Windows、Windows Vista は、米国 Microsoft Corporation の米国および
その他の国における登録商標または商標です。

UNIX は、The Open Group の米国およびその他の国における登録商標です。
Ethernet は、米国 Xerox Corporation の商標です。
ESC/P、ESC/P-J84 は、セイコーエプソン株式会社の商標です。
BMLinkS は、社団法人ビジネス機械・情報システム産業協会（JBMIA）の商標です。
下記の書体は米国 Bitstream Inc. よりライセンスを受けています。
Dutch 801 Bold, Dutch 801 Bold Italic, Dutch 801 Italic, Dutch 801 Roman,
Swiss 721, Swiss 721 Bold, Swiss 721 Bold Oblique, Swiss 721 Oblique,
Symbol, Fixed Pitch 810 Courier 10 Pitch/Text, Fixed Pitch 810 Courier
Oblique 10 Pitch/Text, Fixed Pitch 810 Courier Bold 10 Pitch/Text, Fixed

Pitch 810 Courier Bold Oblique 10 Pitch/Text
下記の書体は米国 Bitstream Inc. の商標です。
Dutch 801, Swiss 721
© Copyright 1987, Bitstream Inc., Cambridge Massachusetts USA. All rights
reserved.
本製品で使 用している明朝体、ゴシック体のフォントは、それぞれ 平成明朝体 TM W3、平
成角ゴシック体 TM W5 を使用しています。これらのフォントは（財）日本規格協会文字フォ
ント開発・普及センターと使用契約を締結し使用しているものです。フォントとして無断複
製することは禁止されています。
その他、本書中の社名や商品名は、各社の登録商標または商標です。

xii
本製品が対応しているコントロールコマンドにつ
いて
標準対応しているコントロールコマンドについて
本製品は標準で LIPS、ESC/P エミュレーションコマンドに対応しています。
コ ントロールコ マンドとは、プリ ンタを制御す るコマンド 体系のことで、コ ンピュータの
データを印刷するという一連の作業は、すべてコンピュータから送られてくるコントロール
コマンドによって指示されています。
本機を N201、IBM5577、HP-GL などの標準プリンタとしてエミュレートさせること
もできます。この場合、オプションのコントロール ROM が必要です。
■ LIPS モード
LIPS は、LBP Image Processing System の略で、キヤノンが独自に開発したペー
ジプリンタを コントロールする ためのコマンド 体系です。LIPS に対応 しているアプリ
ケー シ ョ ンソ フ ト（一太 郎、Lotus 1-2-3、桐な ど）は、この モ ー ドで 印 刷し ま す。
Windows や Macintosh では、付属のプリンタドライバを組み込むと、自動的に LIPS

モードで印刷します。
LIPS には、現在 LIPS II、LIPS II
+
、LIPS III、LIPS IVc、LIPS IVs、LIPS IV、LIPS
LX の バージ ョン があ ります。こ れら のう ち本機 では、LIPS II
+
、LIPS III、LIPS IV、
LIPS LX に対応しています。
LIPS V は、LIPS IV（LIPS II
+
、LIPS III を含む）および LIPS LX から構成されたコマ
ンド体系の総称です。LIPS LX は、最新の OS に最適化されたプリンティングシステム
です。印刷処理をコン ピュータとプリンタ で分散させて行うた め、高速な印刷が行なえ
ます。また、プリンタのメモリ追加を行なわない場合でも、高速な印刷が可能です。

• LIPS II + 対応アプリケーションソフトを使用する場合、従来のレーザショットシリーズで

行った印刷とは解像度が異なります。

• LIPS IVc 対応アプリケーションソフトからも本製品で印刷することができますが、解像

度の違いにより、印刷結果の見た目は異なります。

• LIPS LX はWindows 2000/XP/Server 2003/Vista およびMac OS Xのみで使用可

能です。
LIPS IVc
LIPS IV
LIPS IVs
LIPS III
LIPS V (LIPS IV+LIPS LX)

xiii
■ ESC/P エミュレーションモード
IBM-PC/AT 互換機（DOS/V コンピュータ）、AX コンピュータで標準的に使用されて
いる ESC/P 準拠プリンタの動作をエミュレートする（まねをする）モードです。これ
らのコンピュータで、LIPS に対応していないアプリケーションソフトを使用していると
きは、このモードで印刷します。セイコーエプソン（株）が提唱する ESC/P-J84 のコ
マンド体系に準拠しています。
コントロールコマンドごとの動作モード
本製品はコンピュータから送られてきたデータのコントロールコマンドを判別して、自動的
に動作モードを LIPS モード、ESC/P エミュレーションモードに切り替えることができま
す。ただし、アプリケーションソフトが使用するコントロールコマンドが限定されている場
合や、自動切り替えでうまく動作モードが切り替わらないときは以下のように、コントロー
ルコマンドと動作モードを対応させます。
LIPS のコントロールコマンドでデータを受け取って印刷できる状態にするには「LIPS モー

ド」、ESC/P のコ ントロールコ マンドでデ ータを受け 取って印刷 できる状態 にするには
「ESC/P エ ミュレーションモード」に切り替えます。本製 品では操作パネルのメニュー機
能を使って動作モードを切り替えたり、印刷するときの環境を設定することができます。
BMLinkS について
BMLinkS は、社団法人ビジネス機械・情報システム産業協会（JBMIA）が推進しているオ
フィス機器インタフェースです。BMLinkS を利用することで、ネットワーク上にある様々
なメーカーのプリンタやスキャナを共通のフォーマットを用いて接続することができます。
BMLinkS の詳細については、ユーザーズガイド「第 2 章 プリンタの使いかた」を参照し
てください。
ダイレクトプリントについて
ダイレクトプリントは、プリンタドライバを使用せずにホスト端末からファイルをプリンタ
に転送し、ファイルそのものをプリンタが認識し、印刷する機能です。したがって、ファイ
ルを開いて印刷する必要がありません。
印刷するには、リモート UI から印刷したい TIFF/JPEG 形式の画像ファイルを指定します。

また、コマンドプロンプトからのコマンド入力（LPR コマンド）によるダイレクトプリン
トにも対応しています。
ダイレクトプリントの詳細については、ユー ザーズガイド「第 2 章 プリンタの使いかた」
を参照してください。

xiv

1-1
CHAPTER
1メニュー機能の使いかた
この 章では、プリンタの操作 パネルに表示される メニューの機能と種 類、操作キーの使いか
た、ディスプレイの見かたについて説明しています。
メニュー機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
メニュー機能とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
メニューの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

操作キーの使いかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
ディスプレイの見かた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
メニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
メニュー操作に入ることができる状態. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
ディスプレイの見かた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

メニュー機能1-2
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た
メニュー機能
メニュー機能の概要や種類について説明しています。
メニュー機能とは
印刷時には、印刷枚数や用紙サイズなどを設定します。これらの一般的な設定は、通常はア
プリケーションソフトやプリンタドライバで行います。
しかし、本プリンタには、印刷枚数や用紙サイズ設定などのほかにも多数の設定項目が用意
さ れており、多様な 用途に応じ て印刷できま す。本プリンタ の設定項目の 中には、アプリ
ケーションソフトやプリンタドライバで設定できないものもあり、その場合は「メニュー機
能」で設定します。
メニュー機能では、多数の設定項目が目的別にメニューの形式でまとめられているので、設
定がしやすくなっています。
メニュー機能を設定する方法には次の 2 種類があります。
■ プリンタの操作パネルで設定する方法
プリンタのディスプレイの表示を見ながらキーを押して操作します。
■「リモート UI」で設定する方法
操作パネルで行う設定の一部が、コンピュータ側から Web ブラウザを使用して行うこと

ができます。

• 本書では、操作パネルでメニュー機能を設定する方法のみを説明しています。リモート UI

で設定する方法については、「リモート UI ガイド」を参照してください。

• メニュー機能の設定内容は、通常は電源をオフにしても消えないメモリ（NVRAM）に登

録されます。したがって、電源を入れなおしても、電源をオフにする前と同じ設定で起動
します。

メニュー機能 1-3
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た
設定の優先順位
アプリケーションソフトやプリンタドライバと同じ項目をメニュー機能で設定しても、アプ
リケーションソフトやプリンタドライバで設定した内容のほうが有効になります。また、メ
ニュー機能にしかない項目を、操作パネルで行う場合と「リモート UI」で行う場合では、後
から設定した内容が有効になります。
プリンタドライバやリモート UI は本プリンタに付属しています。操作については、プリン
タドライバのヘルプおよび「リモート UI ガイド」を参照してください。
設定項目によっては、プリンタの電源を入れなおすか、ハードリセットを行ったときに有効
になるものもあります。

• ダイレクトプリント時の設定の優先順位

メニュー機能にしかない項目を、操作パネルで行う場合とリモート UI の［デバイス設定］
メニューで行う場合では、後から設定した方の内容が有効になります。
ダイレクトプリント時には、操作パネルやリモート UI の［デバイス設定］メニューで設
定した内容よりもリモート UI の［ダイレクトプリント］メニューや画像ファイルの TIFF
データのヘッダーが持つ IFD（Image file directory）の中にある Tag で設定されてい
る内容が優先されます。
TIFF データのヘッダーが持つ一部の Tag の機能は有効にならない場合があります。
アプリケーションソフト
プリンタドライバ
優先順位
高い 低い
操作パネル
リモートUI
後から設定した方が有効
優先順位
高い 低い
リモートUIの
［ダイレクトプリント］メニュー
TIFFデータのTag
リモートUIの
［デバイス設定］メニュー
操作パネル

メニュー機能1-4
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た
メニューの種類
メニューには、次の図で示した 6 種類があります。
各メニューの機能、構造、および操作の流れについては、「メニューの機能と操作」（➞P.2-1）
を参照してください。
また、各メニューの内容については、「共通セットアップメニューの設定項目」（ ➞P.3-1）、
「LIPS 専用セットアップメニューの設定項目」（➞P.4-1）、「ESC/P 専用セットアップメ
ニ ュ ー の 設 定項 目」（➞P.5-1）、「IMAGING 専 用 セ ッ ト アッ プ メ ニ ュ ーの 設 定 項 目」
（➞P.6-1）、「セットアップ以外のメニューの設定項目」（ ➞P.7-1）を参照してください。
ジョブキャンセルメニュー
現在データ受信中およびデータ
処理中のジョブをキャンセルし
ます。
ジョブメニュー
セキュアプリントやボックスに
保存したジョブの操作、各種の
履歴リストを印刷します。
ユーティリティメニュー
プリンタの現在の設定内容など
の内部情報を印刷します。
セットアップメニュー

レイアウトの調整や、拡大／縮
小など、印刷するときの環境を
設定します。
リセットメニュー
プリンタのリセット操作や印刷
データの排出、シャットダウン
操作を行います。
給紙選択メニュー
給紙カセットと手差しトレイの
どちらから印刷するのかや、用
紙のサイズを設定します。

操作キーの使いかた 1-5
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た

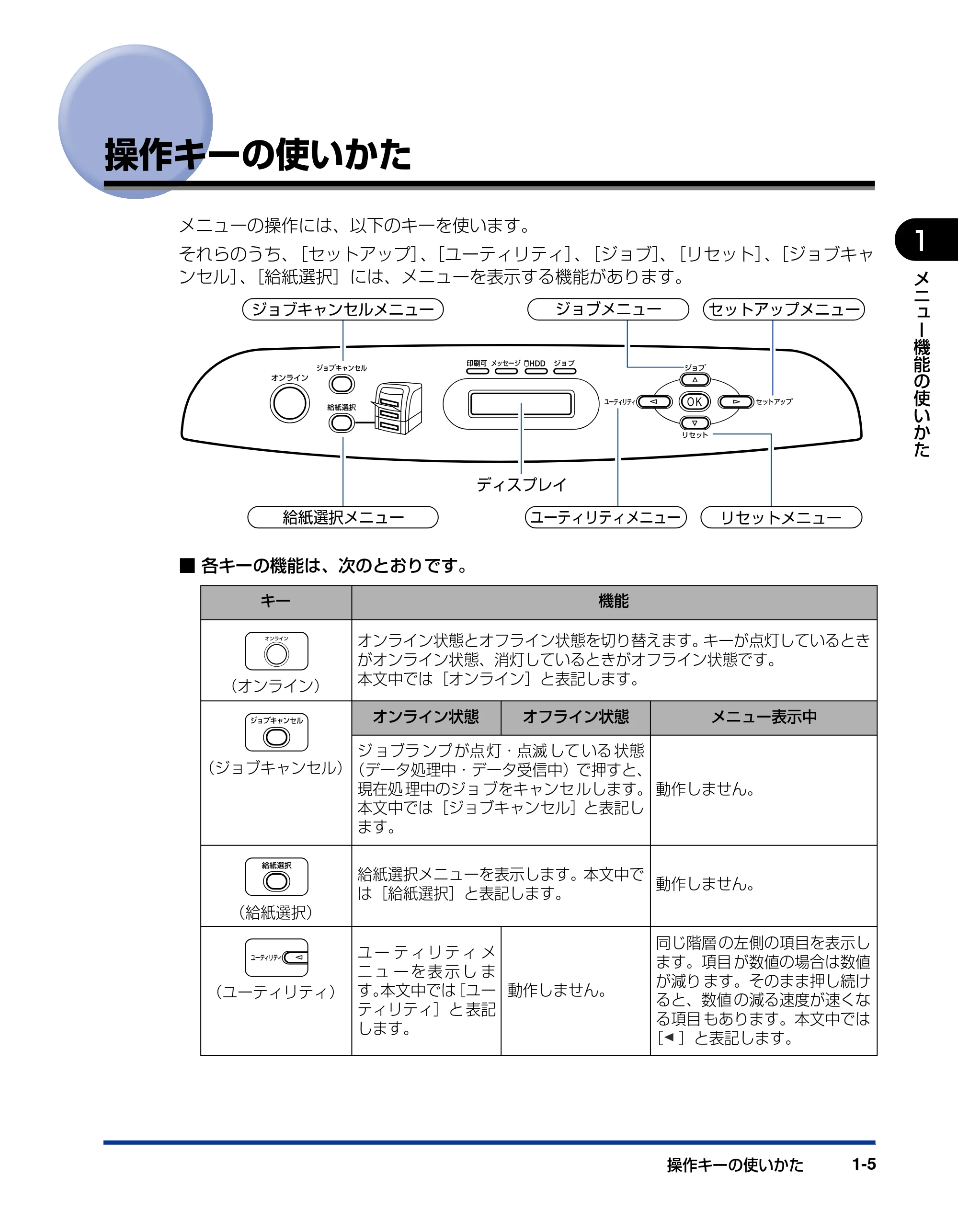

操作キーの使いかた
メニューの操作には、以下のキーを使います。
それらのうち、［セットアップ］、［ユーティリティ］、［ジョブ］、［リセット］、［ジョブキャ
ンセル］、［給紙選択］には、メニューを表示する機能があります。
■ 各キーの機能は、次のとおりです。
キー 機能
（オンライン）
オンライン状態とオフライン状態を切り替えます。キーが点灯しているとき
がオンライン状態、消灯しているときがオフライン状態です。
本文中では［オンライン］と表記します。
（ジョブキャンセル）
オンライン状態 オフライン状態 メニュー表示中
ジ ョブラ ンプ が点 灯・点滅 して いる 状態
（データ処理中・データ受信中）で押すと、
現在処 理中のジョ ブをキャンセ ルします。
本文中では［ジョブキャンセル］と表記し
ます。
動作しません。
（給紙選択）
給紙選択メニューを表示します。本文中で
は［給紙選択］と表記します。
動作しません。
（ユーティリティ）
ユ ー テ ィ リ テ ィ メ
ニ ュ ー を 表 示 し ま

す。本文中では［ユー
ティリティ］と 表記
します。
動作しません。
同じ階層 の左側の項目を表示し
ます。項目 が数値の場合は数値
が減り ます。そのまま押し続け
ると、数値 の減る速度が速くな
る項目 もあります。本文中では
［ ］と表記します。
ディスプレイ
ジョブメニュー
ユーティリティメニュー
セットアップメニュー
リセットメニュー給紙選択メニュー
ジョブキャンセルメニュー

操作キーの使いかた1-6
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た
（ジョブ）
オンライン状態 オフライン状態 メニュー表示中
ジョブメニ ューを表
示します。本 文中で
は［ジョブ］と 表記
します。
動作しません。
上 の階 層の項 目を 表示 しま す。
本文中では［ ］と表記します。
（リセット）
リセットメニューを表示します。本文中で
は［リセット］と表記します。
選択 した項目を実行しま す。ま
たは 次の階層に進みます。本 文
中では［ ］と表記します。［OK］
と同じ動作をします。
（セットアップ）
セットアップメニューを表示します。本文
中では［セットアップ］と表記します。
ただし、オンライン状態ではユーザメンテ
ナンスグループの設定はできません。
同じ階 層の右側の項目を表示 し
ます。項 目が数値の場合は数 値
が増 えます。そのまま押し続 け
ると、数 値の増す速度が速く な
る項 目もあります。本文中で は
［ ］と表記します。
（OK）
動作しません。
選択 した項目を実行しま す。ま
たは 次の階層に進みます。本 文
中では［OK］と表記します。［ ］

と同じ動作をします。
キー 機能

ディスプレイの見かた 1-7
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た

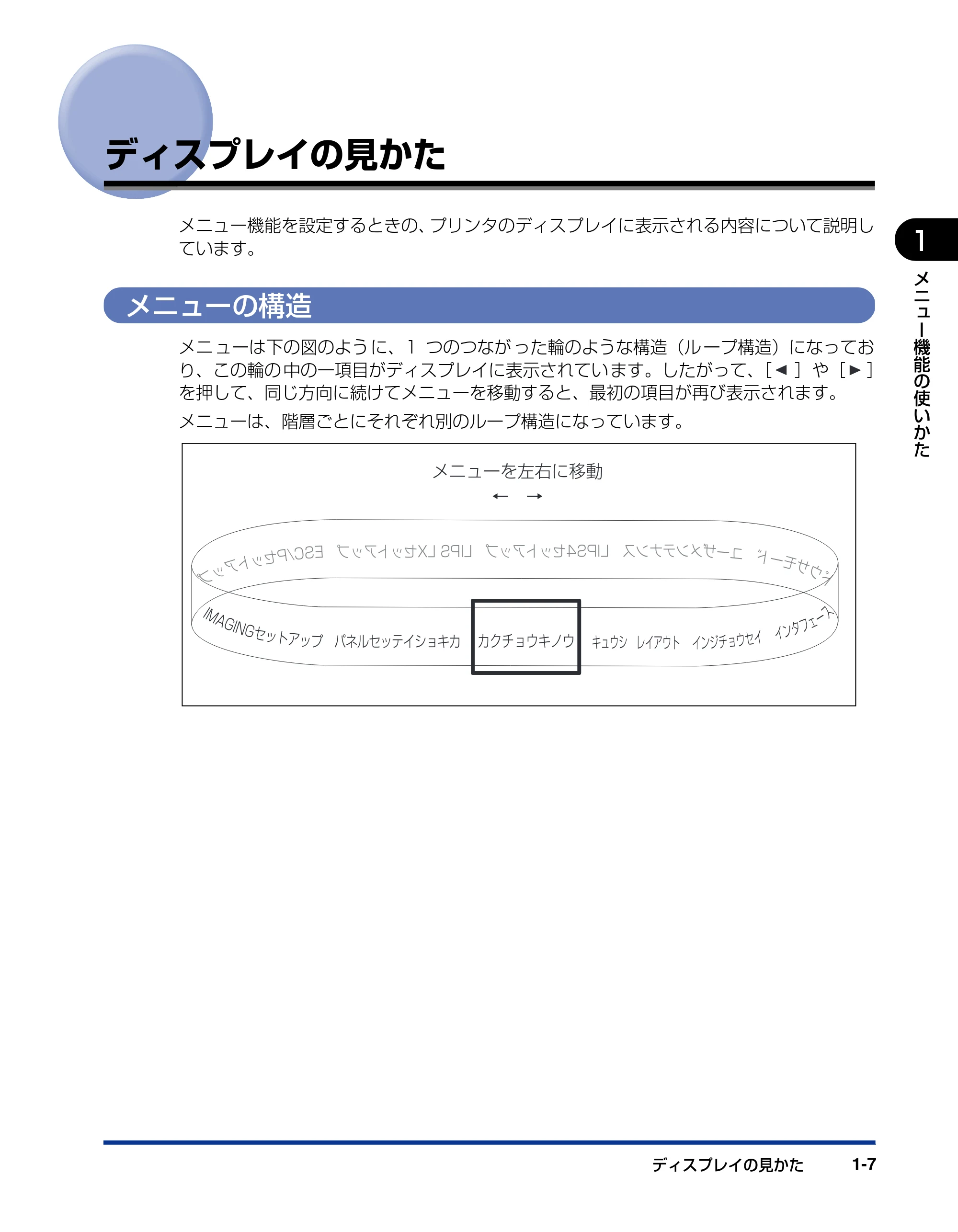

ディスプレイの見かた
メニュー機能を設定するときの、プリンタのディスプレイに表示される内容について説明し
ています。
メニューの構造
メニ ューは下の図のよう に、1 つのつなが った輪のような構造（ル ープ構造）になってお
り、この輪の 中の一項目がディスプレイに表示されてい ます。したがって、［ ］や［ ］
を押して、同じ方向に続けてメニューを移動すると、最初の項目が再び表示されます。
メニューは、階層ごとにそれぞれ別のループ構造になっています。
メニューを左右に移動
← →
ド
ウ
サ
モ
ー
ド
ユ
ー
ザ
メ
ンテナンス LIPS4セットアップ LIPS LXセットアップ
E
S
C/P
セ
ッ
ト
ア
ッ
プ
キュウシ レイアウト イン
ジ
チ
ョ
ウ
セ
イ
イ
ン
タ
フ
ェ
ー
ス
I M A G I N G セ ッ ト ア ッ プ
パネルセッテイショキカ カクチョウキノウ

ディスプレイの見かた1-8
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た

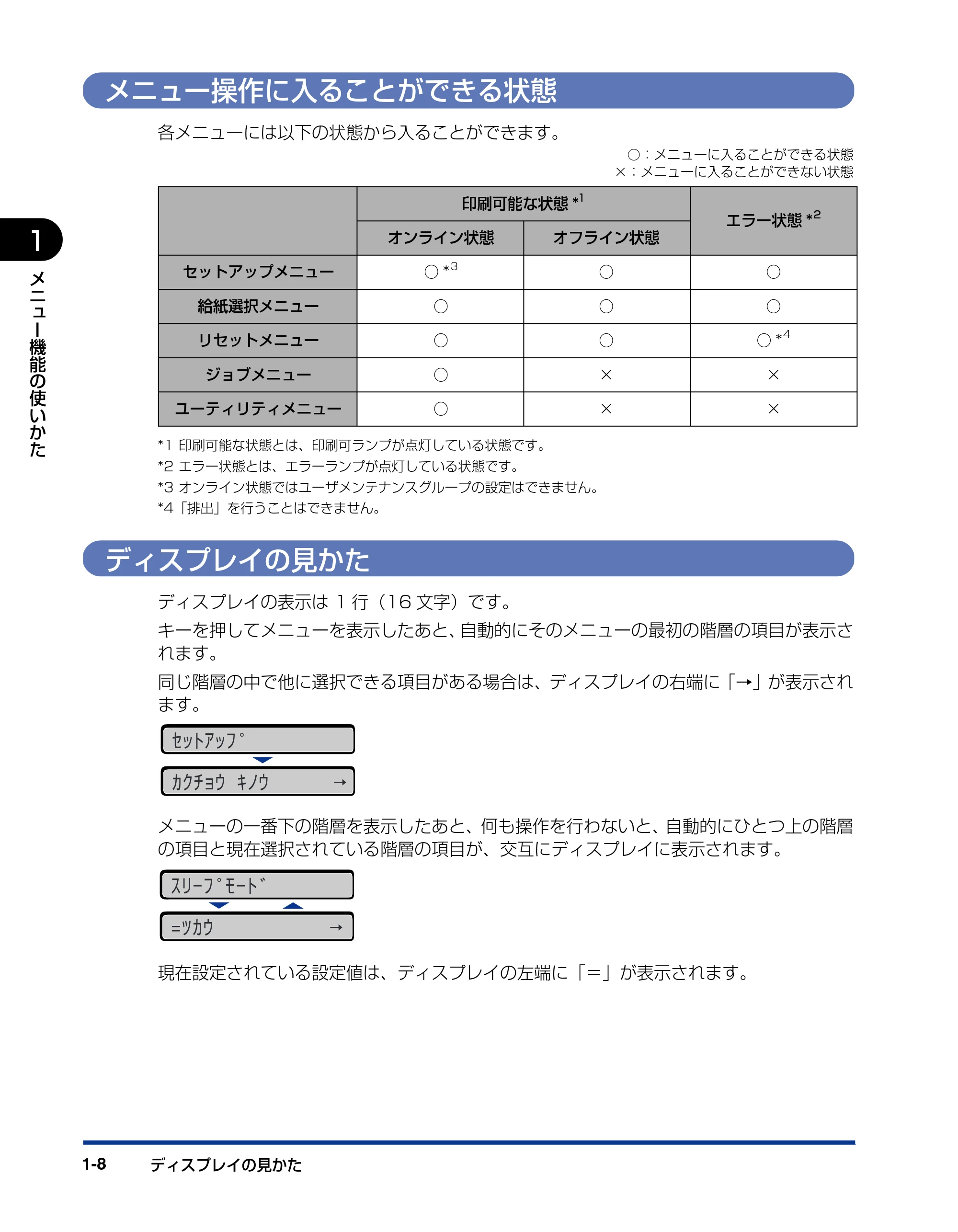

メニュー操作に入ることができる状態
各メニューには以下の状態から入ることができます。
○：メニューに入ることができる状態
×：メニューに入ることができない状態
*1 印刷可能な状態とは、印刷可ランプが点灯している状態です。
*2 エラー状態とは、エラーランプが点灯している状態です。
*3 オンライン状態ではユーザメンテナンスグループの設定はできません。
*4「排出」を行うことはできません。
ディスプレイの見かた
ディスプレイの表示は 1 行（16 文字）です。
キーを押してメニューを表示したあと、自動的にそのメニューの最初の階層の項目が表示さ
れます。
同じ階層の中で他に選択できる項目がある場合は、ディスプレイの右端に「→」が表示され
ます。
メニューの一番下の階層を表示したあと、何も操作を行わないと、自動的にひとつ上の階層
の項目と現在選択されている階層の項目が、交互にディスプレイに表示されます。
現在設定されている設定値は、ディスプレイの左端に「＝」が表示されます。
印刷可能な状態 *

1
エラー状態 *
2
オンライン状態 オフライン状態
セットアップメニュー ○ *
3
○ ○
給紙選択メニュー ○ ○ ○
リセットメニュー ○ ○ ○ *
4
ジョブメニュー ○ × ×
ユーティリティメニュー ○ × ×
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ｽﾘｰﾌﾟﾓｰﾄﾞ
= ﾂｶｳ →

2-1
CHAPTER
2メニューの機能と操作
この 章では、各メニューの構造 と操作パネルで印刷 環境を設定する方法に ついて説明してい
ます。
共通セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
共通セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
共通セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
LIPS 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
LIPS 専用セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

LIPS 専用セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
ESC/P 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
ESC/P 専用セットアップメニューの機能と構造. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
ESC/P 専用セットアップメニューの操作の流れ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9
IMAGING 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . .2-11
IMAGING 専用セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

IMAGING 専用セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
ユーティリティメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13
ユーティリティメニューの機能と構造. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
ユーティリティメニューの操作の流れ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
ジョブメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-15

ジョブメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
ジョブメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
リセットメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-17
リセットメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
リセットメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18

ジョブキャンセルメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-19
ジョブキャンセルメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
ジョブキャンセルメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-20
給紙選択メニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-21
給紙選択メニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21

給紙選択メニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-22

2-2
2. メニューの機能と操作
2
メ
ニ
ュ
ー
の
機
能
と
操
作
セットアップメニューの初期化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23
セットアップメニューの初期化の機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23
セットアップメニュー初期化の操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23

共通セットアップメニューの機能と操作 2-3
2
メ
ニ
ュ
ー
の
機
能
と
操
作

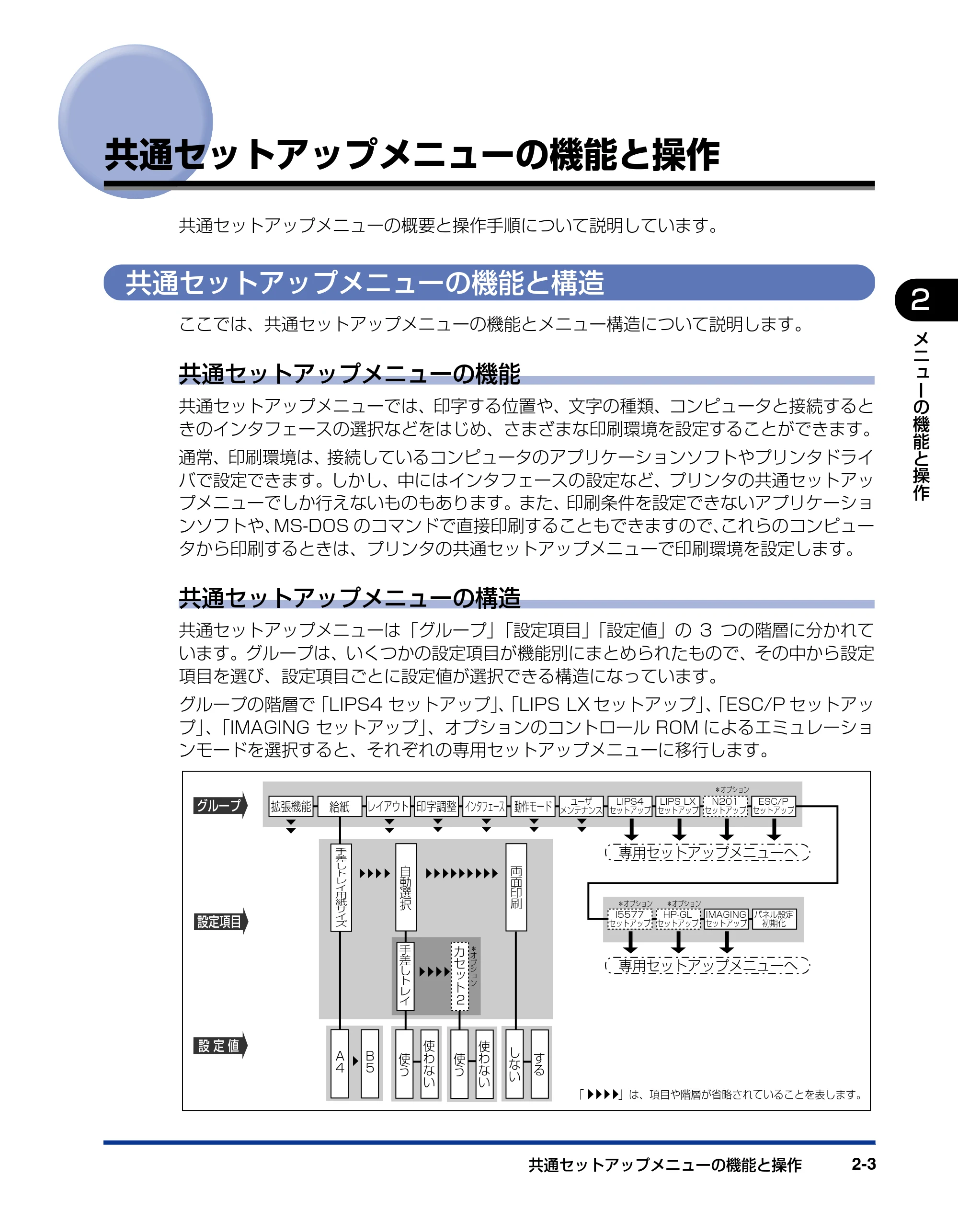

共通セットアップメニューの機能と操作
共通セットアップメニューの概要と操作手順について説明しています。
共通セットアップメニューの機能と構造
ここでは、共通セットアップメニューの機能とメニュー構造について説明します。
共通セットアップメニューの機能
共通セットアップメニューでは、印字する位置や、文字の種類、コンピュータと接続すると
きのインタフェースの選択などをはじめ、さまざまな印刷環境を設定することができます。
通常、印刷環境は、接続しているコンピュータのアプリケーションソフトやプリンタドライ
バで設定できます。しかし、中にはインタフェースの設定など、プリンタの共通セットアッ
プメニューでしか行えないものもあります。また、印刷条件を設定できないアプリケーショ
ンソフトや、MS-DOS のコマンドで直接印刷することもできますので、これらのコンピュー
タから印刷するときは、プリンタの共通セットアップメニューで印刷環境を設定します。
共通セットアップメニューの構造

共通セットアップメニューは「グループ」「設定項目」「設定値」の 3 つの階層に分かれて
います。グループは、いくつかの設定項目が機能別にまとめられたもので、その中から設定
項目を選び、設定項目ごとに設定値が選択できる構造になっています。
グループの階層で「LIPS4 セットアップ」、「LIPS LX セットアップ」、「ESC/P セットアッ
プ」、「IMAGING セットアップ」、オプションのコントロール ROM によるエミュレーショ
ンモードを選択すると、それぞれの専用セットアップメニューに移行します。
給紙
専用セットアップメニューへ
専用セットアップメニューへ
拡張機能
▼
▼
レイアウト
▼
▼
印字調整
▼
▼
インタフェース
▼
▼
動作モード
▼
▼
▼
▼
「 」は、項目や階層が省略されていることを表します。
▼
▼
▼
▼
グループ
HP-GL
セットアップ
LIPS LX
セットアップ
N201
セットアップ
LIPS4
セットアップ
ユーザ
メンテナンス
ESC/P
セットアップ
I5577
セットアップ
パネル設定
初期化
IMAGING
セットアップ
＊オプション

＊オプション ＊オプション
カ
セ
ッ
ト
手
差
し
ト
レ
イ
▼

使
う
使
わ
な
い
使
う
使
わ
な
い
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
手
差
し
ト
レ
イ
用
紙
サ
イ
ズ
＊
オ
プ
シ
ョ
ン
設 定 値
設定項目
自
動
選
択
し
な
い
す
る
A
4
2
B
5
両
面
印
刷

共通セットアップメニューの機能と操作2-4
2
メ
ニ
ュ
ー
の
機
能
と
操
作

• 項目によっては、「給紙」グループの「自動選択」のように、設定項目の階層が 2 つに分

かれているものがあります。

• 「パネル設定初期化」はグループの下の階層がありません。初期化の操作方法については、

「セットアップメニューの初期化」（➞P.2-23）を参照してください。

• 点線枠の項目は、オプションのコントロール ROM やペーパーフィーダを装着している場

合のみ、追加して表示され、選択できるようになります。オプションエミュレーションの
専用セットアップメニューについては、オプションのコントロール ROM の取扱説明書を
参照してください。

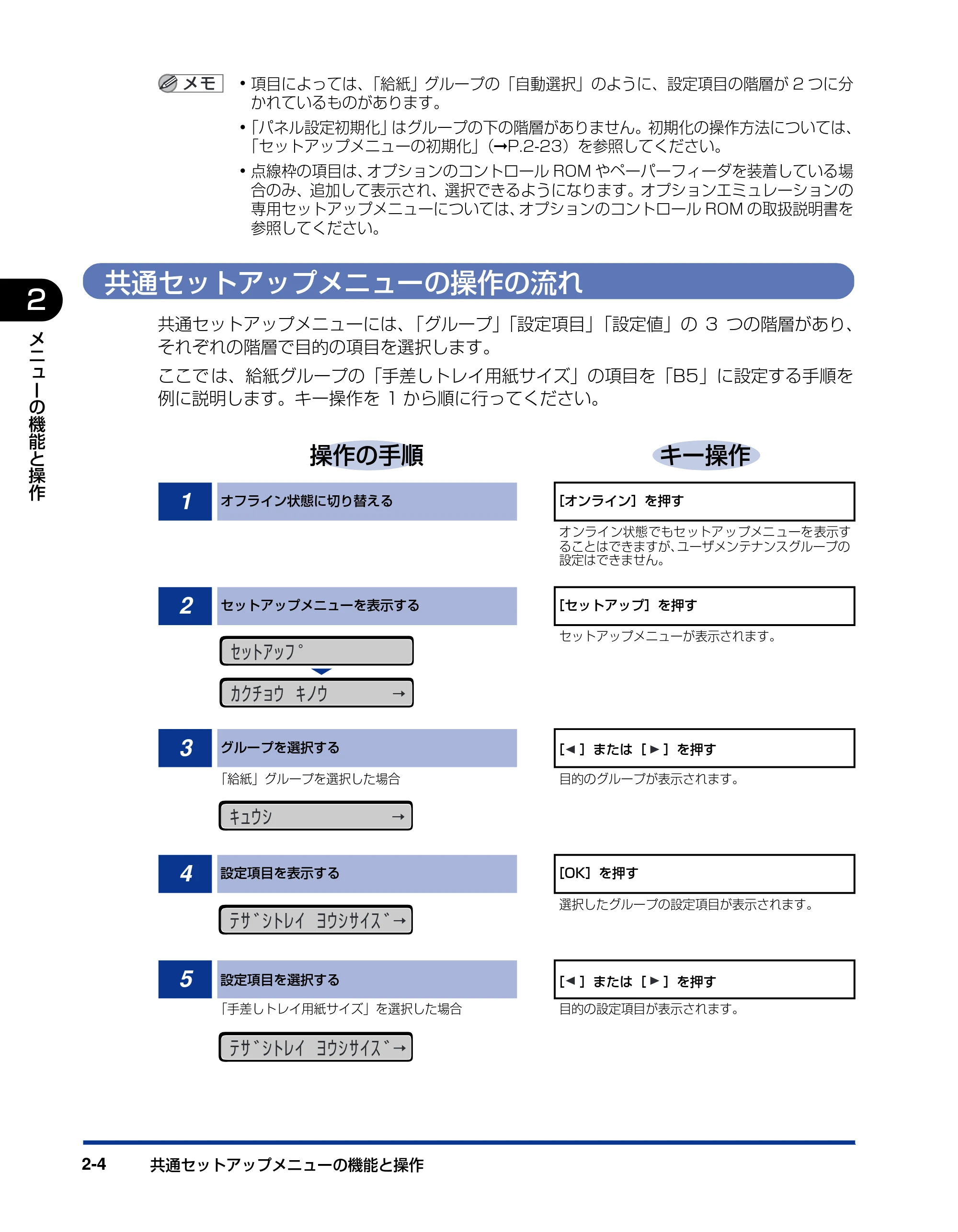

共通セットアップメニューの操作の流れ
共通セットアップメニューには、「グループ」「設定項目」「設定値」の 3 つの階層があり、
それぞれの階層で目的の項目を選択します。
ここで は、給紙グループの「手差しトレイ用紙サイズ」の項目を「B5」に設定する手順を
例に説明します。キー操作を 1 から順に行ってください。
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
オンライン状態でもセットアップメニューを表示す
ることはできますが、ユーザメンテナンスグループの
設定はできません。
2 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。
3 グループを選択する ［ ］または［ ］を押す
「給紙」グループを選択した場合 目的のグループが表示されます。
4 設定項目を表示する ［OK］を押す

選択したグループの設定項目が表示されます。
5 設定項目を選択する ［ ］または［ ］を押す
「手差しトレイ用紙サイズ」を選択した場合 目的の設定項目が表示されます。
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ｷｭｳｼ →
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →

共通セットアップメニューの機能と操作 2-5
メ
ニ
ュ
ー
の
機
能
と
操
作
2

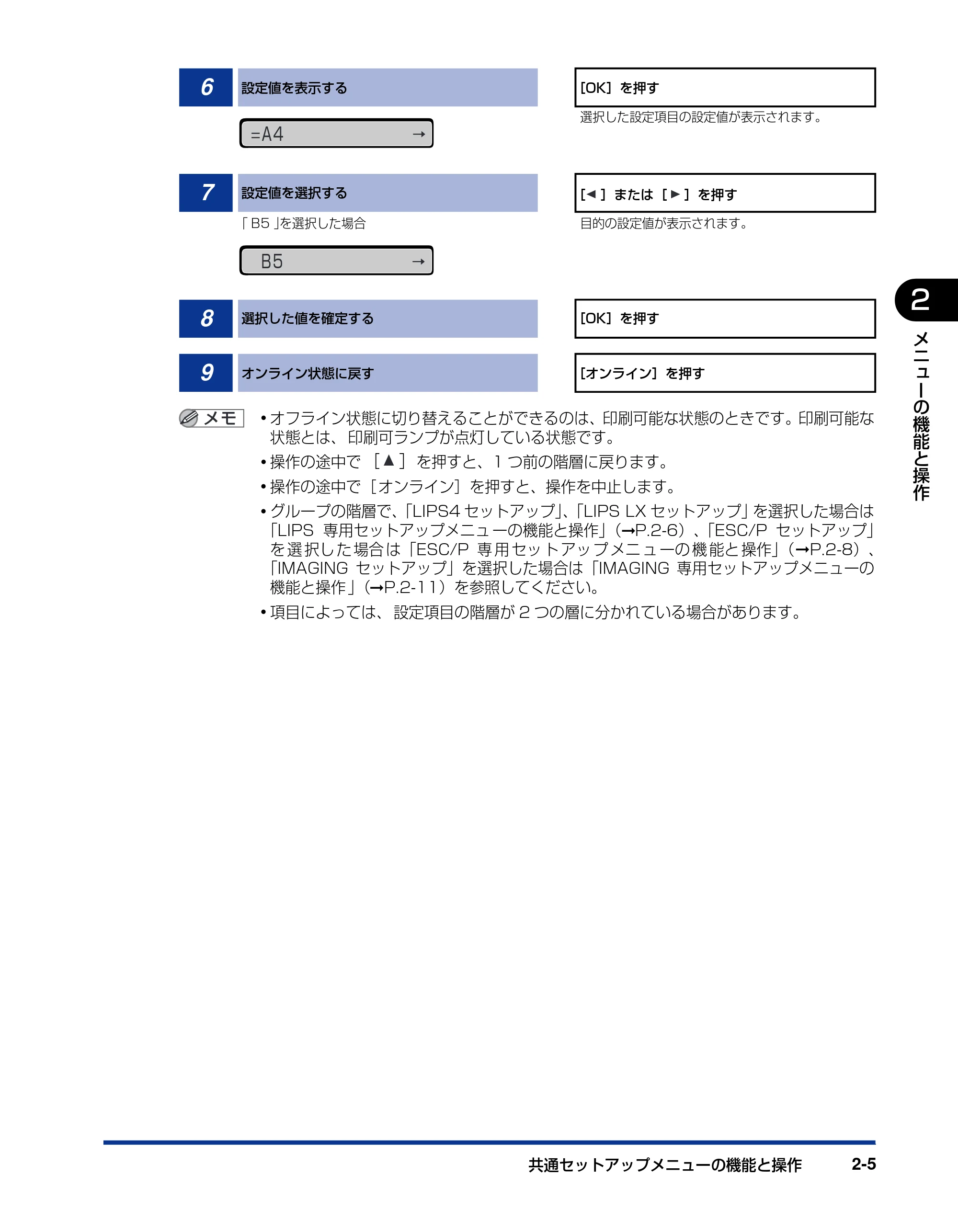

• オフライン状態に切り替えることができるのは、印刷可能な状態のときです。印刷可能な

状態とは、 印刷可ランプが点灯している状態です。

• 操作の途中で ［ ］を押すと、1 つ前の階層に戻ります。
• 操作の途中で［ オンライン］を押すと、操作を中止します。
• グループの階層で、「LIPS4 セットアップ」、「LIPS LX セットアップ」を選択した場合は

「LIPS 専用セットアップメニュ ーの機能と操作」（➞P.2-6）、「ESC/P セットアップ」
を 選 択し た 場合 は「ESC/P 専 用 セッ ト アッ プ メニ ュ ーの 機 能と 操作」（ ➞P.2-8）、
「IMAGING セットアップ」を選択した場合は「IMAGING 専用セットアップメニューの
機能と操作 」（➞P.2-11）を参照してください。

• 項目によっては、 設定項目の階層が 2 つの層に分かれている場合があります。

6 設定値を表示する ［OK］を押す
選択した設定項目の設定値が表示されます。
7 設定値を選択する ［ ］または［ ］を押す
｢ B5 ｣を選択した場合 目的の設定値が表示されます。
8 選択した値を確定する ［OK］を押す
9 オンライン状態に戻す ［オンライン］を押す
=A4 →
B5 →

LIPS 専用セットアップメニューの機能と操作2-6
2
メ
ニ
ュ
ー
の
機
能
と
操
作
LIPS 専用セットアップメニューの機能と操作
LIPS 専用セットアップメニューの概要と操作手順について説明しています。

• LIPS4 セットアップメニューの設定は、コントロ－ルコマンドで LIPS II+

、LIPS III、LIPS
IV を使用しているときのみ有効になります。

• LIPS LX セットアップメニューの設定は、コントロ－ルコマンドで LIPS LX を使用して

いるときのみ有効になります。
LIPS 専用セットアップメニューの機能と構造
共通セットアップメニューのグループの階層で「LIPS4 セットアップ」または「LIPS LX
セットアップ」を選択すると、LIPS 専用セットアップメニューに移行します。
LIPS 専用セットアップメニューは、「設定項目」と「設定値」の 2 つの階層に分かれてい
て、LIPS モードが動作した場合のみ有効な設定をすることができます。
す
る
し
な
い
↓
レ
タ
ー
「 」は、項目や階層が省略されていることを表します。
▼
▼
▼
▼
し
な
い
LIPS専用セットアップメニュー
設 定 値
設定項目
グループ
▼
▼
▼
▼
▼
▼
LIPS4
セットアップ
LIPS LX
セットアップ
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
白
紙
節
約
ジ
ョ
ブ
タ
イ
ム
ア
ウ
ト
網
か
け
解
像
度
Ｌ
Ｆ
機
能
Ｃ
Ｒ
機
能
自
動
改
行
自
動
改
ペ
ー
ジ
桁
数
行
数
漢
字
グ
ラ
フ
ィ
ッ
ク
セ
ッ
ト
Ａ
Ｎ
Ｋ
書
体
漢
字
書
体
文
字
サ
イ
ズ
漢
字
コ
ー
ド
ス
タ
ー
ト
ア
ッ
プ
マ
ク
ロ
カ
ラ
ー
オ
ー
バ
レ
イ
オ
ー
バ
レ
イ
２
オ
ー
バ

レ
イ
１
ペ
ー
ジ
の
向
き
複
数
ペ
ー
ジ
余
白
複
数
ペ
ー
ジ
印
刷
拡
大
／
縮
小
す
る
し
な
い
白
紙
節
約

LIPS 専用セットアップメニューの機能と操作 2-7
メ
ニ
ュ
ー
の
機
能
と
操
作
2

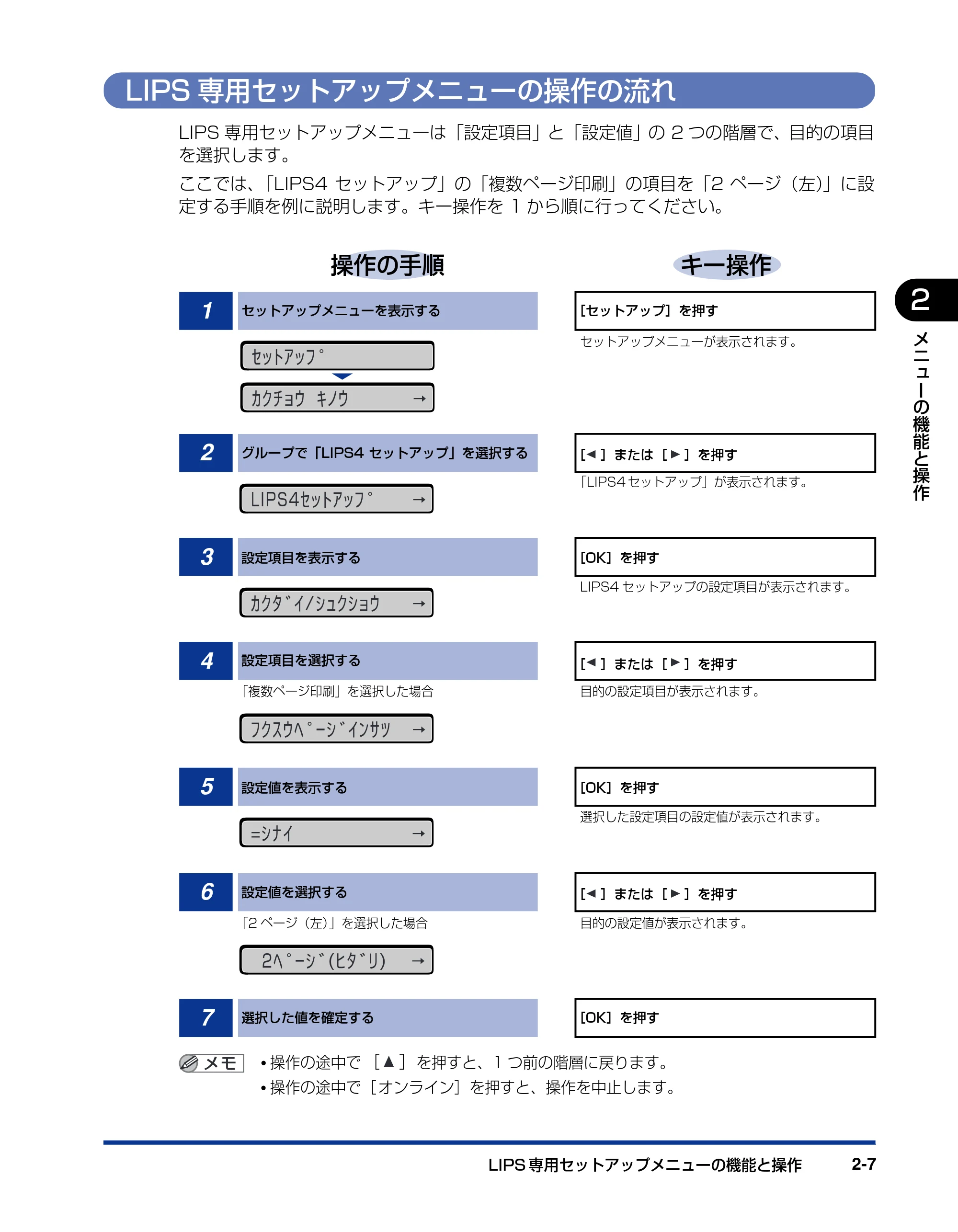

LIPS 専用セットアップメニューの操作の流れ
LIPS 専用セットアップメニューは「設定項目」と「設定値」の 2 つの階層で、目的の項目
を選択します。
ここでは、「LIPS4 セットアップ」の「複数ページ印刷」の項目を「2 ページ（左）」に設
定する手順を例に説明します。キー操作を 1 から順に行ってください。

• 操作の途中で ［ ］を押すと、1 つ前の階層に戻ります。
• 操作の途中で［ オンライン］を押すと、操作を中止します。

操作の手順 キー操作
1 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。
2 グループで「LIPS4 セットアップ」を選択する ［ ］または［ ］を押す
「LIPS4 セットアップ」が表示されます。
3 設定項目を表示する ［OK］を押す
LIPS4 セットアップの設定項目が表示されます。
4 設定項目を選択する ［ ］または［ ］を押す
「複数ページ印刷」を選択した場合 目的の設定項目が表示されます。
5 設定値を表示する ［OK］を押す
選択した設定項目の設定値が表示されます。
6 設定値を選択する ［ ］または［ ］を押す
「2 ページ（左）」を選択した場合 目的の設定値が表示されます。
7 選択した値を確定する ［OK］を押す
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
LIPS4 ｾｯﾄｱｯﾌﾟ →
ｶｸﾀﾞｲ/ｼｭｸｼｮｳ →
ﾌｸｽｳﾍﾟｰｼﾞｲﾝｻﾂ →
= ｼﾅｲ →
2 ﾍﾟｰｼﾞ(ﾋﾀﾞﾘ) →

ESC/P 専用セットアップメニューの機能と操作2-8
2
メ
ニ
ュ
ー
の
機
能
と
操
作

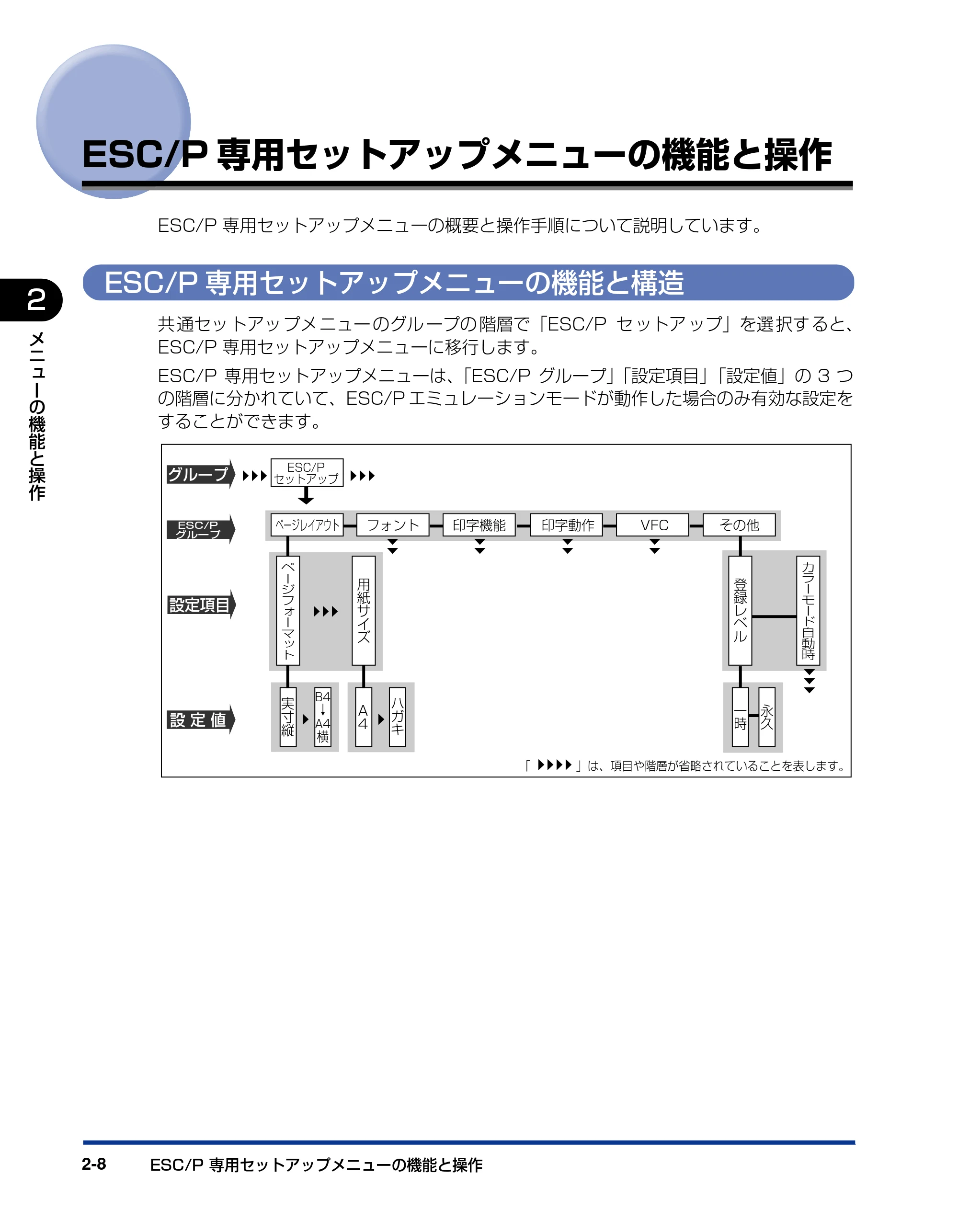

ESC/P 専用セットアップメニューの機能と操作
ESC/P 専用セットアップメニューの概要と操作手順について説明しています。
ESC/P 専用セットアップメニューの機能と構造
共 通セッ トアッ プメ ニュー のグル ープの 階層で「ESC/P セ ットア ップ」を選 択す ると、
ESC/P 専用セットアップメニューに移行します。
ESC/P 専用セットアップメニューは、「ESC/P グループ」「設定項目」「設定値」の 3 つ
の階層に分かれていて、ESC/P エミュレーションモードが動作した場合のみ有効な設定を
することができます。
「 」は、項目や階層が省略されていることを表します。
▼
▼
▼
▼
設 定 値
設定項目
グループ
ESC/P
グループ
▼
▼
▼
▼
▼
▼
ESC/P
セットアップ
ページレイアウト
ペ
ー
ジ
フ
ォ
ー
マ
ッ
ト
実
寸
縦
印字機能 印字動作 VFC その他フォント
B4
↓
A4
横
用
紙
サ
イ
ズ
ハ
ガ
キ
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
登
録
レ
ベ
ル
カ
ラ
ー

モ
ー
ド
自
動
時
一
時
永
久
A
4

ESC/P 専用セットアップメニューの機能と操作 2-9
メ
ニ
ュ
ー
の
機
能
と
操
作
2

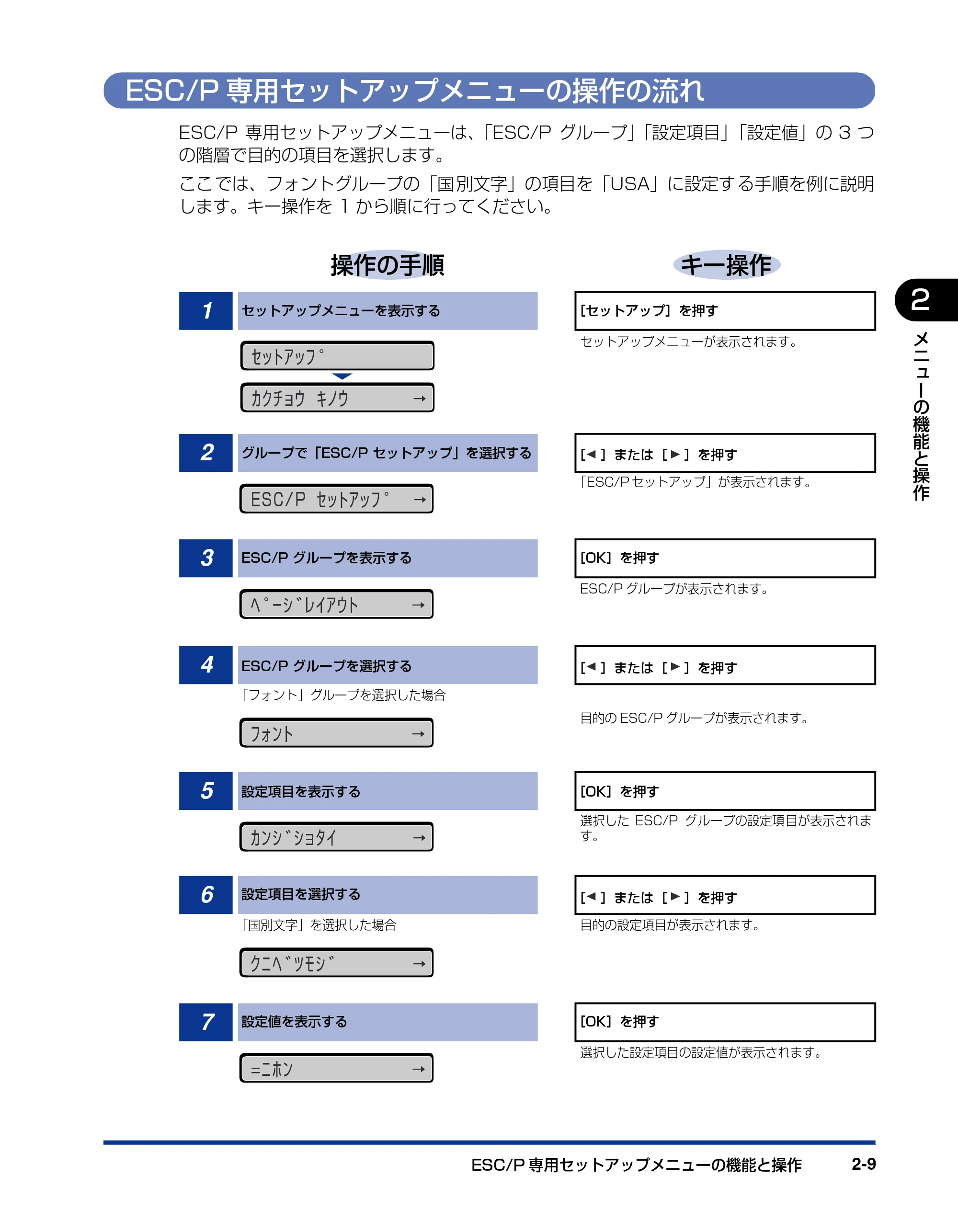

ESC/P 専用セットアップメニューの操作の流れ
ESC/P 専用セットアップメニューは、「ESC/P グループ」「設定項目」「設定値」の 3 つ
の階層で目的の項目を選択します。
ここ では、フォントグループの「国 別文字」の項目を「USA」に設定す る手順を例に説明
します。キー操作を 1 から順に行ってください。
操作の手順 キー操作
1 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。
2 グループで「ESC/P セットアップ」を選択する ［ ］または［ ］を押す
「ESC/P セットアップ」が表示されます。
3 ESC/P グループを表示する ［OK］を押す
ESC/P グループが表示されます。
4 ESC/P グループを選択する ［ ］または［ ］を押す
「フォント」グループを選択した場合
目的の ESC/P グループが表示されます。
5 設定項目を表示する ［OK］を押す
選択した ESC/P グループの設定項目が表示されま

す。
6 設定項目を選択する ［ ］または［ ］を押す
「国別文字」を選択した場合 目的の設定項目が表示されます。
7 設定値を表示する ［OK］を押す
選択した設定項目の設定値が表示されます。
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ESC / P ｾｯﾄｱｯﾌﾟ →
ﾍﾟｰｼﾞﾚｲｱｳﾄ →
ﾌｫﾝﾄ →
ｶﾝｼﾞｼｮﾀｲ →
ｸﾆﾍﾞﾂﾓｼﾞ →
= ﾆﾎﾝ →

ESC/P 専用セットアップメニューの機能と操作2-10
2
メ
ニ
ュ
ー
の
機
能
と
操
作

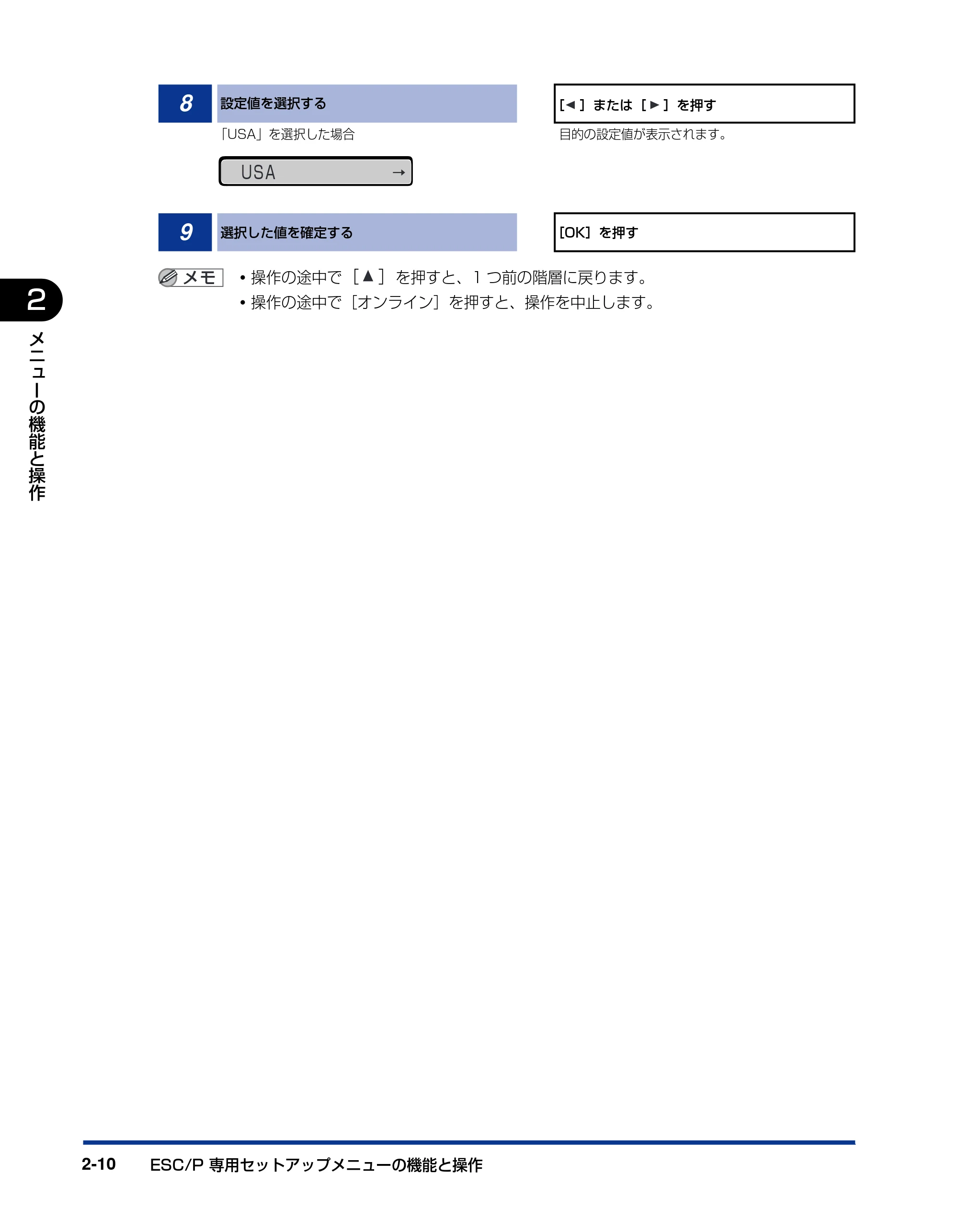

• 操作の途中で［ ］を押すと、1 つ前の階層に戻ります。
• 操作の途中で［オンライン］を押すと、操作を中止します。

8 設定値を選択する ［ ］または［ ］を押す
「USA」を選択した場合 目的の設定値が表示されます。
9 選択した値を確定する ［OK］を押す
USA →

IMAGING 専用セットアップメニューの機能と操作 2-11
2
メ
ニ
ュ
ー
の
機
能
と
操
作
IMAGING 専用セットアップメニューの機能と操作
IMAGING 専用セットアップメニューの概要と操作手順について説明しています。

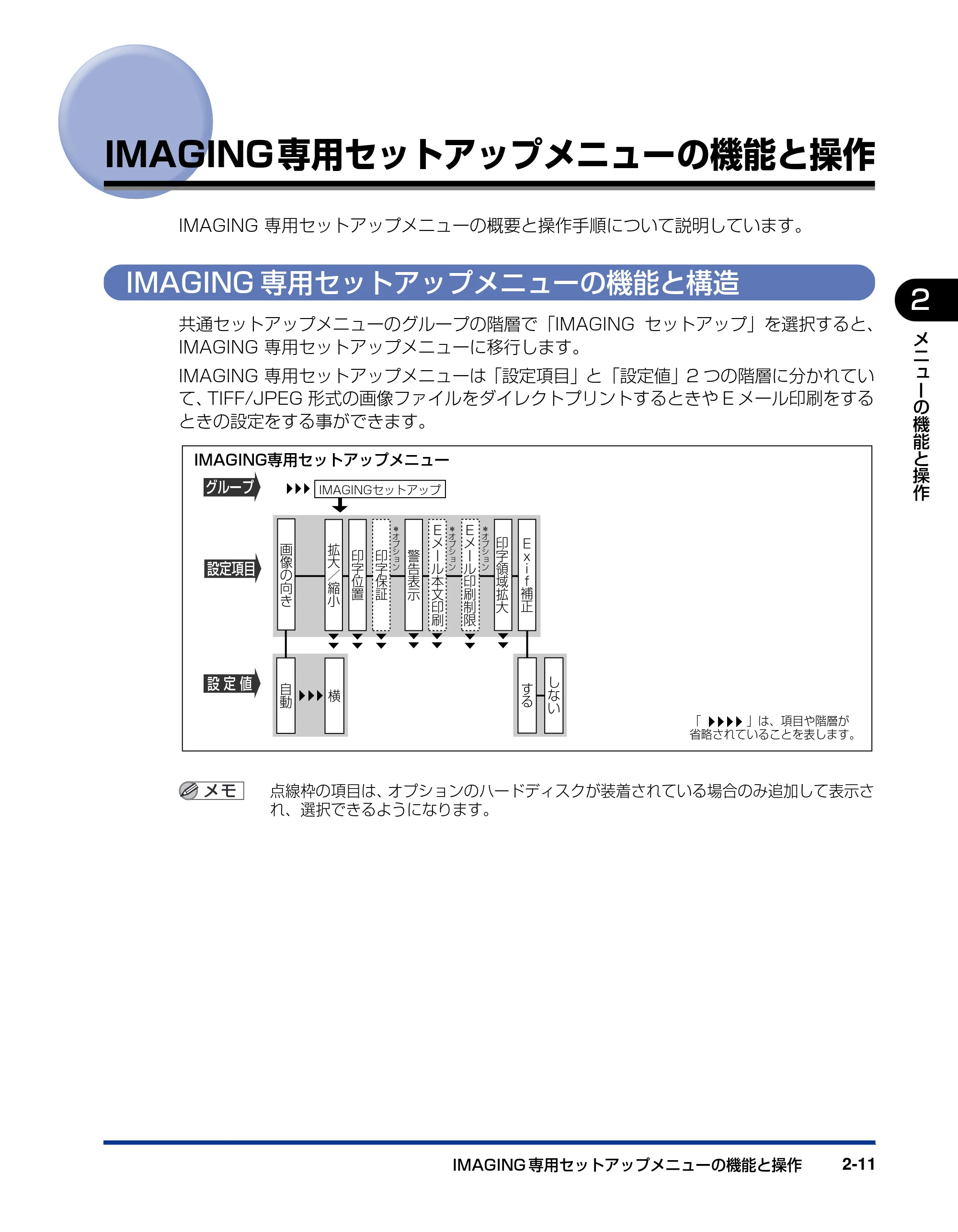

IMAGING 専用セットアップメニューの機能と構造
共通セットアップメニューのグループの階層で「IMAGING セットアップ」を選択すると、
IMAGING 専用セットアップメニューに移行します。
IMAGING 専用セットアップメニューは「設定項目」と「設定値」2 つの階層に分かれてい
て、TIFF/JPEG 形式の画像ファイルをダイレクトプリントするときや E メール印刷をする
ときの設定をする事ができます。
点線枠の項目は、オプションのハードディスクが装着されている場合のみ追加して表示さ
れ、選択できるようになります。
す
る
し
な
い
横
「 」は、項目や階層が
省略されていることを表します。
▼
▼
▼
▼
自
動
IMAGING専用セットアップメニュー
設 定 値
設定項目
グループ
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼

▼
▼
▼
▼
▼
▼
▼
E
x
i
f
補
正
印
字
領
域
拡
大
E
メ
ー
ル
印
刷
制
限
E
メ
ー
ル
本
文
印
刷
警
告
表
示
印
字
保
証
印
字
位
置
拡
大
／
縮
小
画
像
の
向
き
IMAGINGセットアップ
＊
オ
プ
シ
ョ
ン
＊
オ
プ
シ
ョ
ン
＊
オ
プ
シ
ョ
ン

IMAGING 専用セットアップメニューの機能と操作2-12
2
メ
ニ
ュ
ー
の
機
能
と
操
作

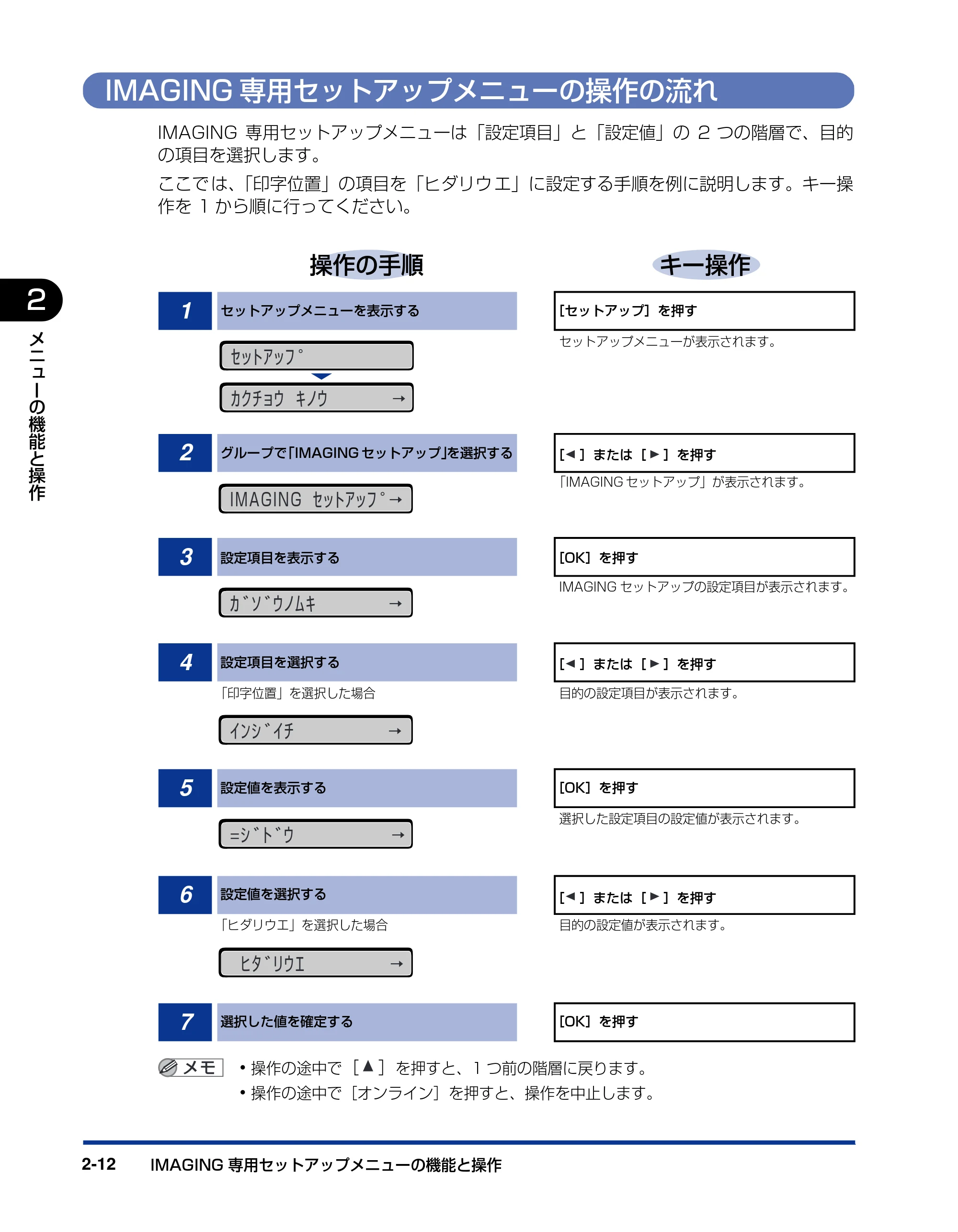

IMAGING 専用セットアップメニューの操作の流れ
IMAGING 専用セットアップメニューは「設定項目」と「設定値」の 2 つの階層で、目的
の項目を選択します。
ここで は、「印字位置」の項目を「ヒダリウ エ」に設定する手順を例に説明します。キー操
作を 1 から順に行ってください。

• 操作の途中で［ ］を押すと、1 つ前の階層に戻ります。
• 操作の途中で［オンライン］を押すと、操作を中止します。

操作の手順 キー操作
1 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。
2 グループで「IMAGING セットアップ」を選択する ［ ］または［ ］を押す
「IMAGING セットアップ」が表示されます。
3 設定項目を表示する ［OK］を押す
IMAGING セットアップの設定項目が表示されます。
4 設定項目を選択する ［ ］または［ ］を押す
「印字位置」を選択した場合 目的の設定項目が表示されます。
5 設定値を表示する ［OK］を押す
選択した設定項目の設定値が表示されます。
6 設定値を選択する ［ ］または［ ］を押す
「ヒダリウエ」を選択した場合 目的の設定値が表示されます。
7 選択した値を確定する ［OK］を押す
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
IMAGING ｾｯﾄｱｯﾌﾟ →
ｶﾞｿﾞｳﾉﾑｷ →
ｲﾝｼﾞｲﾁ →
= ｼﾞﾄﾞｳ →
ﾋﾀﾞﾘｳｴ →

ユーティリティメニューの機能と操作 2-13
2
メ
ニ
ュ
ー
の
機
能
と
操
作
ユーティリティメニューの機能と操作
ユーティリティメニューの概要と操作手順について説明しています。
ユーティリティメニューの機能と構造
ここでは、ユーティリティメニューの機能とメニュー構造について説明します。
ユーティリティメニューの機能
ユーティリティメニューでは、セットアップメニューの設定内容を印刷したり、クリーニン
グを行うことができます。
詳しい項目の内容については「ユーティリティメニューの設定項目」（➞P.7-5）を参照して
ください。
ユーティリティメニューの構造
ユーティリティメニューは、LIPS、ESC/P、オプションのエミュレーションなどの各動作
モー ドに共通し て選択できる「共 通ユーティ リティ項目」と、動作 モードごと に選択する
「専用ユーティリティ項目」の 2 つの階層に分かれています。
点線枠の項目は、オプションのコントロール ROM やハードディスク、拡張インタフェー
スボードが装着されている場合のみ追加して表示され、 選択できるようになります。

共通ユーティリティ項目
専用ユーティリティ項目
「 」は、項目や階層が省略されていることを表します。
▼
▼
▼
▼
＊オプション
カ
ラ
ー
サ
ン
プ
ル
ス
テ
ー
タ
ス
プ
リ
ン
ト
▼
▼
フ
ル
キ
ャ
リ
ブ
レ
ー
シ
ョ
ン
色
ず
れ
調
整
▼
▼
ステータス
プリント
HP-GL
ユーティリティ
＊オプション
I5577
ユーティリティ
＊オプション
N201
ユーティリティ
LIPS
ユーティリティ
＊オプション ＊オプション
クリーニング
ス
テ
ー
タ
ス
プ
リ
ン
ト
ESC/P
ユーティリティ
N/Wステー
タスプリント
拡張I/F
プリント
キャリブ
レーション
印字位置
プリント
Eメール印刷
ユーティリティ

ユーティリティメニューの機能と操作2-14
2
メ
ニ
ュ
ー
の
機
能
と
操
作

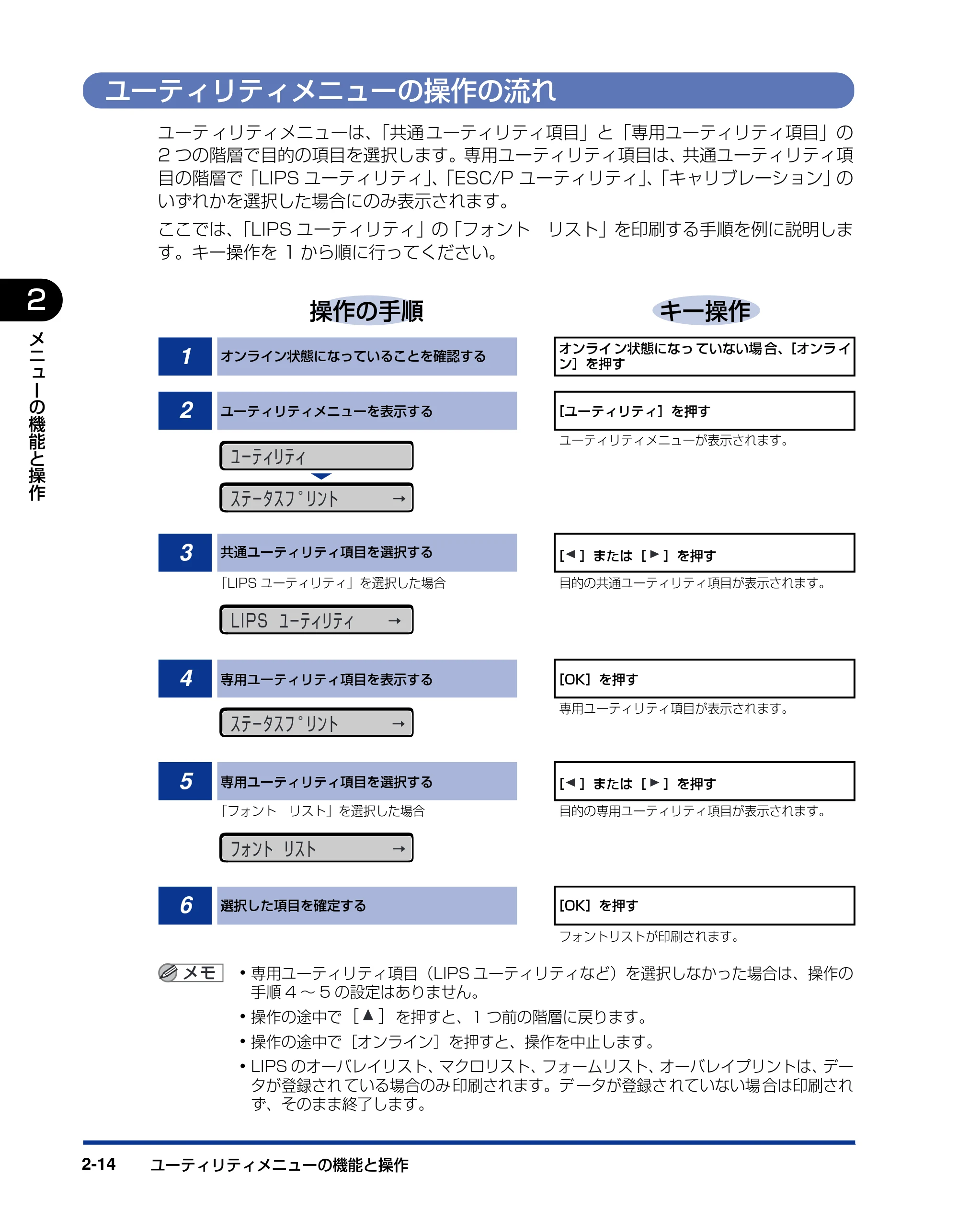

ユーティリティメニューの操作の流れ
ユーテ ィリティメニューは、「共通 ユーティリティ項目」と「専用ユーティリティ項目」の
2 つの階層で目的の項目を選択します。専用ユーティリティ項目は、共通ユーティリティ項
目の階層で「LIPS ユーティリティ」、「ESC/P ユーティリティ」、「キャリブレーション」の
いずれかを選択した場合にのみ表示されます。
ここでは、「LIPS ユーティリティ」の「フォント リスト」を印刷する手順を例に説明しま
す。キー操作を 1 から順に行ってください。

• 専用ユーティリティ項目（LIPS ユーティリティなど）を選択しなかった場合は、操作の

手順 4 ～ 5 の設定はありません。

• 操作の途中で［ ］を押すと、1 つ前の階層に戻ります。
• 操作の途中で［オンライン］を押すと、操作を中止します。
• LIPS のオーバレイリスト、マクロリスト、フォームリスト、オーバレイプリントは、デー

タが登録され ている場合のみ 印刷されます。デ ータが登録さ れていない場 合は印刷され
ず、そのまま終了します。
操作の手順 キー操作
1 オンライン状態になっていることを確認する
オンライ ン状態になっ ていない場 合、［オンラ イ
ン］を押す
2 ユーティリティメニューを表示する ［ユーティリティ］を押す
ユーティリティメニューが表示されます。
3 共通ユーティリティ項目を選択する ［ ］または［ ］を押す
「LIPS ユーティリティ」を選択した場合 目的の共通ユーティリティ項目が表示されます。
4 専用ユーティリティ項目を表示する ［OK］を押す
専用ユーティリティ項目が表示されます。
5 専用ユーティリティ項目を選択する ［ ］または［ ］を押す
「フォント リスト」を選択した場合 目的の専用ユーティリティ項目が表示されます。
6 選択した項目を確定する ［OK］を押す
フォントリストが印刷されます。
ﾕｰﾃｨﾘﾃｨ
ｽﾃｰﾀｽﾌﾟﾘﾝﾄ →
LIPS ﾕｰﾃｨﾘﾃｨ →
ｽﾃｰﾀｽﾌﾟﾘﾝﾄ →
ﾌｫﾝﾄ ﾘｽﾄ →

ジョブメニューの機能と操作 2-15
2
メ
ニ
ュ
ー
の
機
能
と
操
作

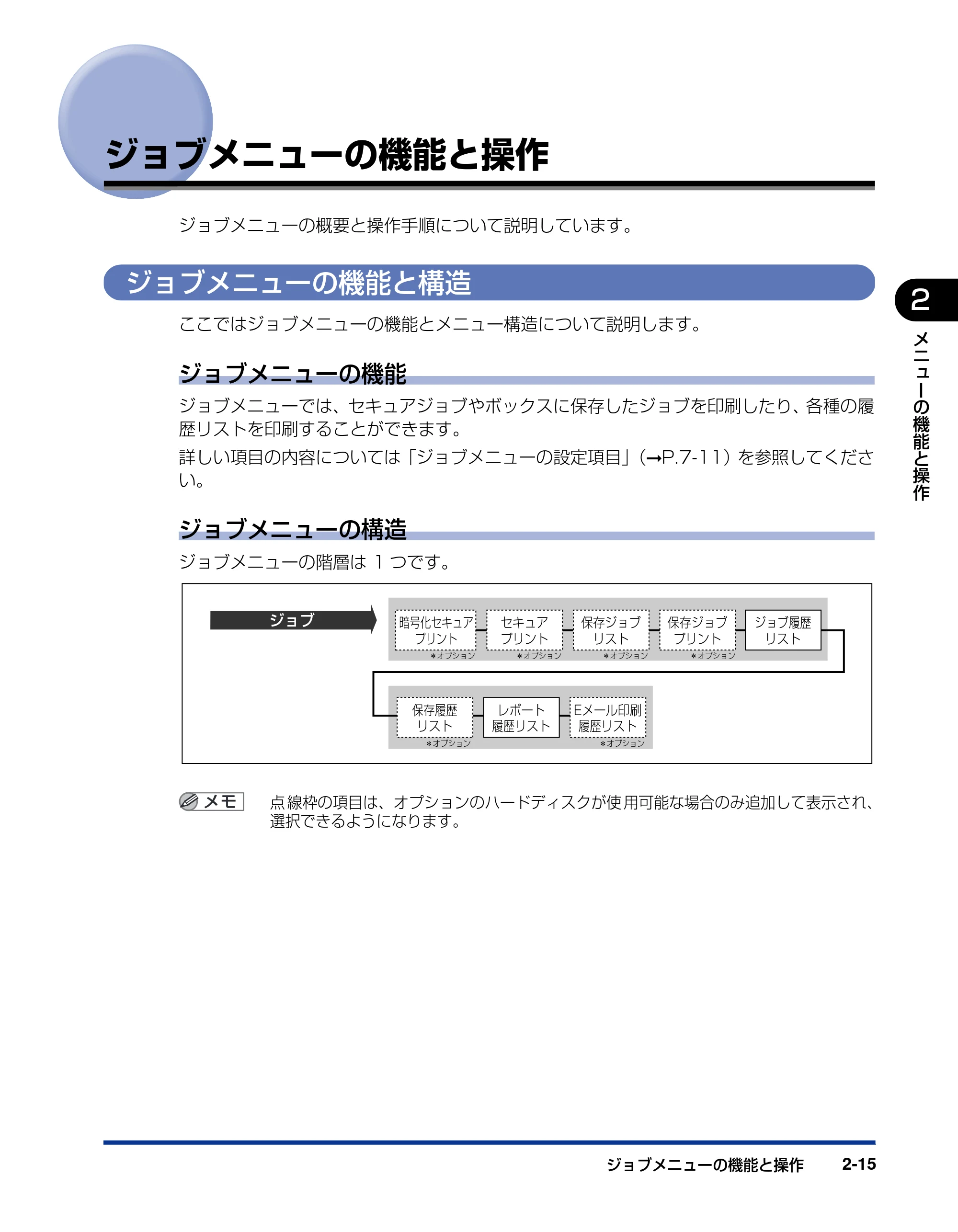

ジョブメニューの機能と操作
ジョブメニューの概要と操作手順について説明しています。
ジョブメニューの機能と構造
ここではジョブメニューの機能とメニュー構造について説明します。
ジョブメニューの機能
ジョブメニューでは、セキュアジョブやボックスに保存したジョブを印刷したり、各種の履
歴リストを印刷することができます。
詳しい項目の内容については「ジョブメニューの設定項目」（➞P.7-11）を参照してくださ
い。
ジョブメニューの構造
ジョブメニューの階層は 1 つです。
点 線枠の項目は、オプションのハードディスクが使 用可能な場合のみ追加して表示され、
選択できるようになります。
ジョブ 暗号化セキュア
プリント
セキュア
プリント
保存ジョブ
リスト
保存履歴
リスト
レポート
履歴リスト
Eメール印刷
履歴リスト
保存ジョブ
プリント
ジョブ履歴
リスト
＊オプション ＊オプション ＊オプション
＊オプション ＊オプション
＊オプション

ジョブメニューの機能と操作2-16
2
メ
ニ
ュ
ー
の
機
能
と
操
作

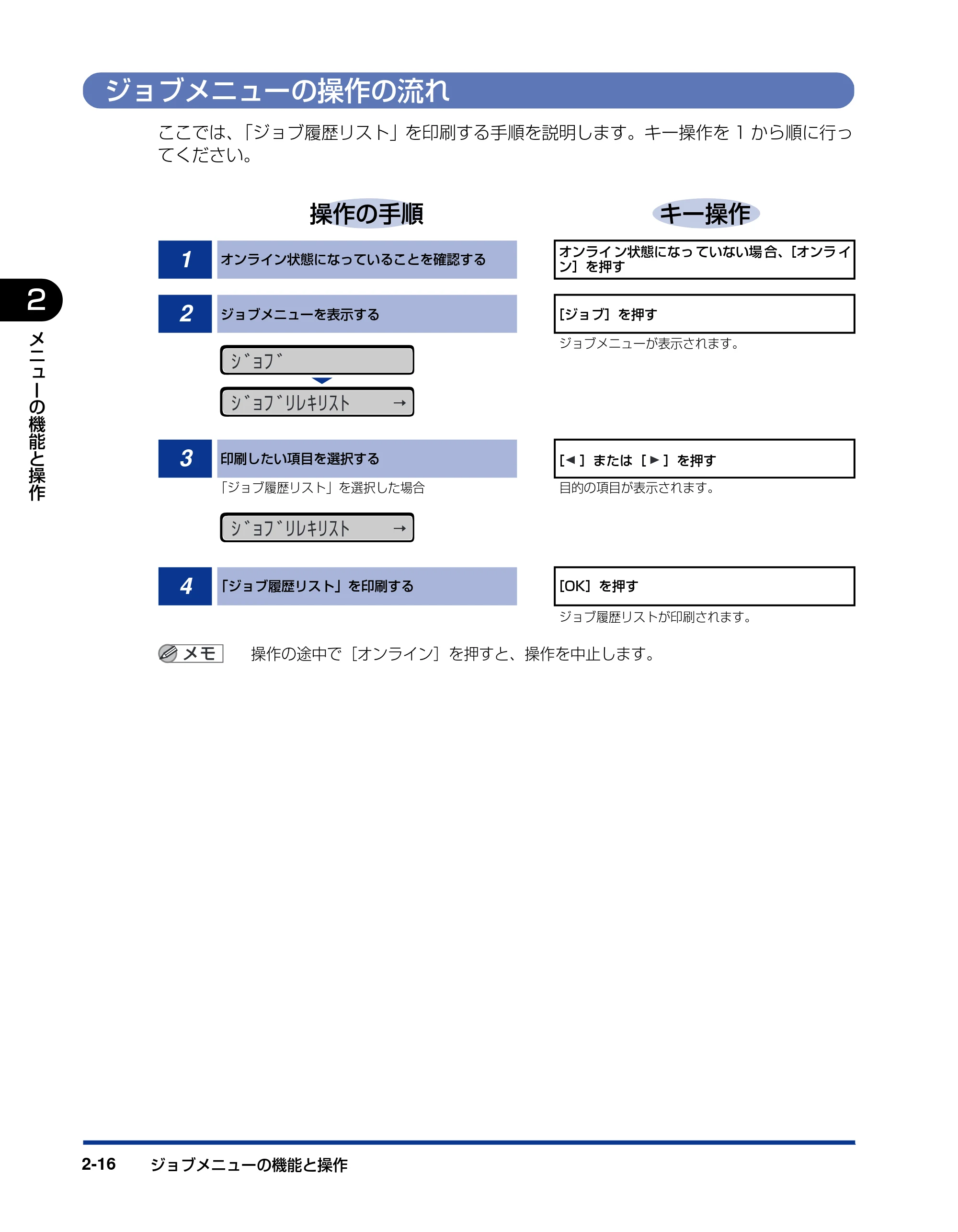

ジョブメニューの操作の流れ
ここでは、「ジョブ履歴リスト」を印刷する手順を説明します。キー操作を 1 から順に行っ
てください。
操作の途中で［オンライン］を押すと、操作を中止します。
操作の手順 キー操作
1 オンライン状態になっていることを確認する
オンライ ン状態になっ ていない場 合、［オンラ イ
ン］を押す
2 ジョブメニューを表示する ［ジョブ］を押す
ジョブメニューが表示されます。
3 印刷したい項目を選択する ［ ］または［ ］を押す
「ジョブ履歴リスト」を選択した場合 目的の項目が表示されます。
4 「ジョブ履歴リスト」を印刷する ［OK］を押す
ジョブ履歴リストが印刷されます。
ｼﾞｮﾌﾞ
ｼﾞｮﾌﾞﾘﾚｷﾘｽﾄ →
ｼﾞｮﾌﾞﾘﾚｷﾘｽﾄ →

リセットメニューの機能と操作 2-17
2
メ
ニ
ュ
ー
の
機
能
と
操
作

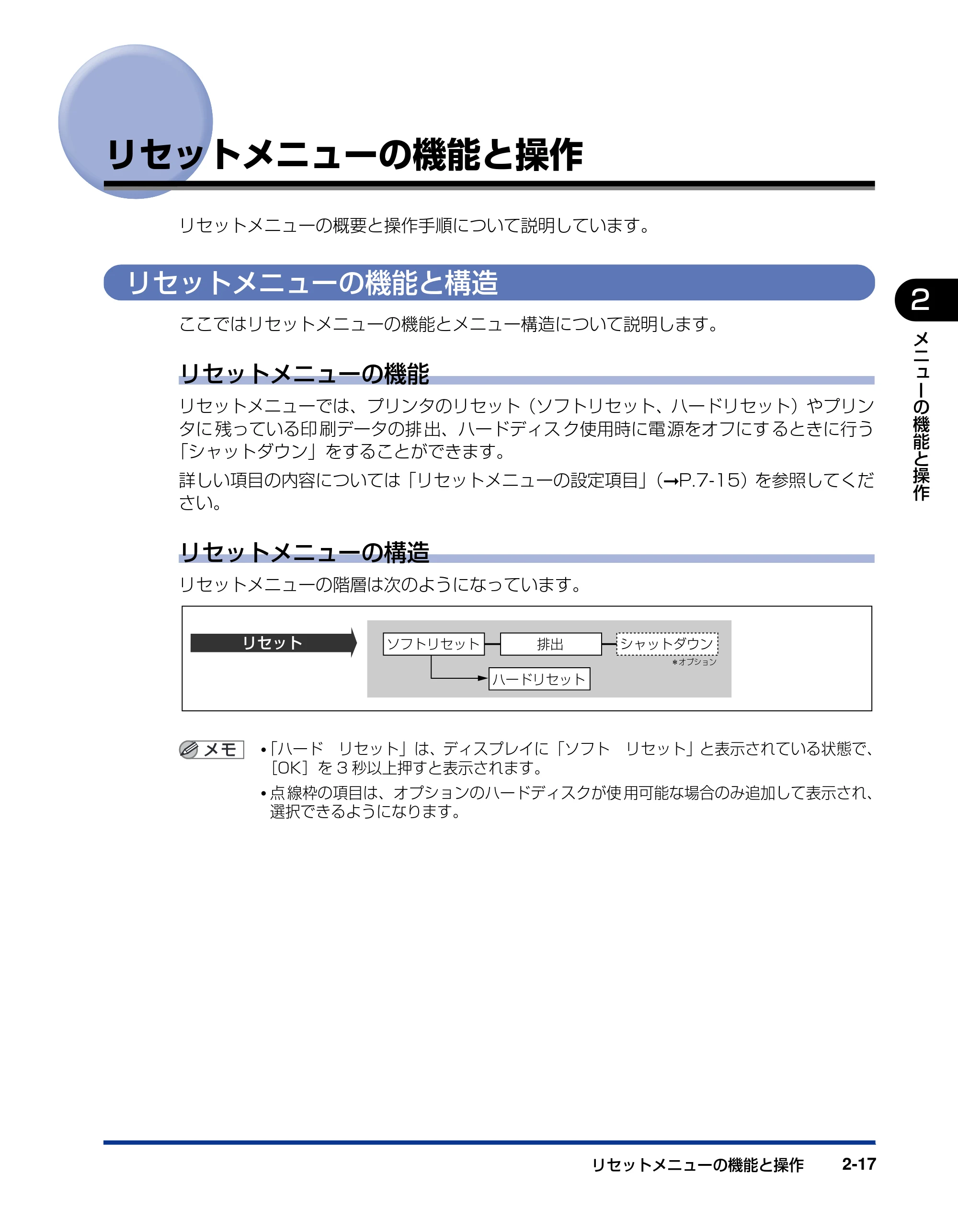

リセットメニューの機能と操作
リセットメニューの概要と操作手順について説明しています。
リセットメニューの機能と構造
ここではリセットメニューの機能とメニュー構造について説明します。
リセットメニューの機能
リセットメニューでは、プリンタのリセット（ソフトリセット、ハードリセット）やプリン
タに 残っている印 刷データの排 出、ハードディス ク使用時に電 源をオフにす るときに行う
「シャットダウン」をすることができます。
詳しい項目の内容については「リセットメニューの設定項目」（➞P.7-15）を参照してくだ
さい。
リセットメニューの構造
リセットメニューの階層は次のようになっています。

• 「ハード リセット」は、ディスプレイに「ソフト リセット」と表示されている状態で、

［OK］を 3 秒以上押すと表示されます。

• 点 線枠の項目は、オプションのハードディスクが使 用可能な場合のみ追加して表示され、

選択できるようになります。
リセット 排出
ハードリセット
シャットダウンソフトリセット
＊オプション

リセットメニューの機能と操作2-18
2
メ
ニ
ュ
ー
の
機
能
と
操
作

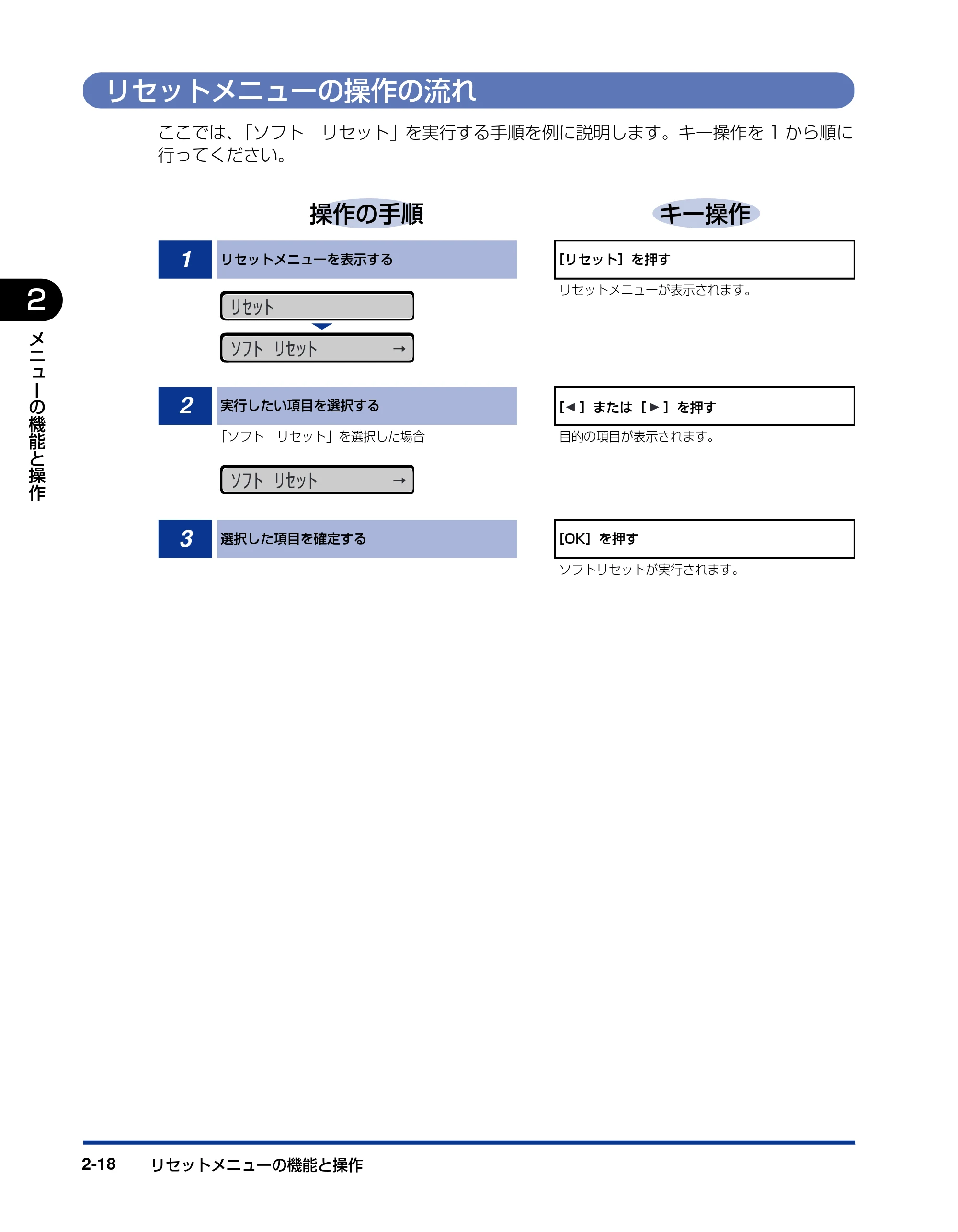

リセットメニューの操作の流れ
ここでは、「ソフト リセット」を実行する手順を例に説明します。キー操作を 1 から順に
行ってください。
操作の手順 キー操作
1 リセットメニューを表示する ［リセット］を押す
リセットメニューが表示されます。
2 実行したい項目を選択する ［ ］または［ ］を押す
「ソフト リセット」を選択した場合 目的の項目が表示されます。
3 選択した項目を確定する ［OK］を押す
ソフトリセットが実行されます。
ﾘｾｯﾄ
ｿﾌﾄ ﾘｾｯﾄ →
ｿﾌﾄ ﾘｾｯﾄ →

ジョブキャンセルメニューの機能と操作 2-19
2
メ
ニ
ュ
ー
の
機
能
と
操
作

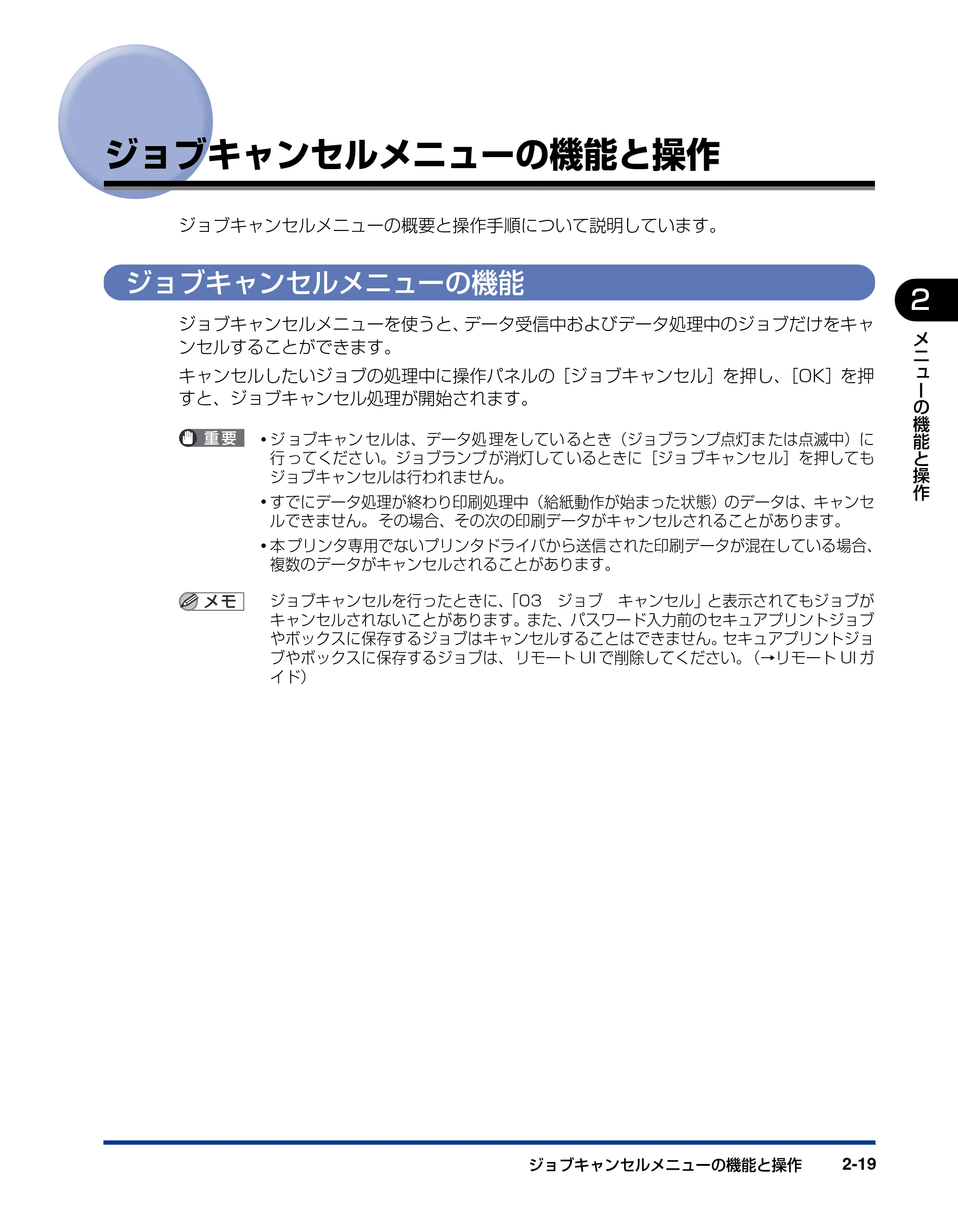

ジョブキャンセルメニューの機能と操作
ジョブキャンセルメニューの概要と操作手順について説明しています。
ジョブキャンセルメニューの機能
ジョブキャンセルメニューを使うと、データ受信中およびデータ処理中のジョブだけをキャ
ンセルすることができます。
キャンセルしたいジョブの処理中に操作パネルの［ジョブキャンセル］を押し、［OK］を押
すと、ジョブキャンセル処理が開始されます。

• ジ ョブキャン セルは、データ処 理をしてい るとき（ジョブラ ンプ点灯ま たは点滅中）に

行 ってくださ い。ジョブランプ が消灯して いるときに［ジョ ブキャンセ ル］を押しても
ジョブキャンセルは行われません。

• すでにデータ処理が終わり印刷処理中（給紙動作が始まった状態）のデータは、キャンセ

ルできません。 その場合、その次の印刷データがキャンセルされることがあります。

• 本 プリンタ専用でないプリンタドライバから送信 された印刷データが混在している場合、

複数のデータがキャンセルされることがあります。
ジョブキャンセルを行ったときに、「03 ジョブ キャンセル」と表示されてもジョブが
キャンセルされないことがあります。また、パスワード入力前のセキュアプリントジョブ
やボックスに保存するジョブはキャンセルすることはできません。セキュアプリントジョ
ブやボックスに保存するジョブは、 リモート UI で削除してください。（→リモート UI ガ
イド）

ジョブキャンセルメニューの機能と操作2-20
2
メ
ニ
ュ
ー
の
機
能
と
操
作

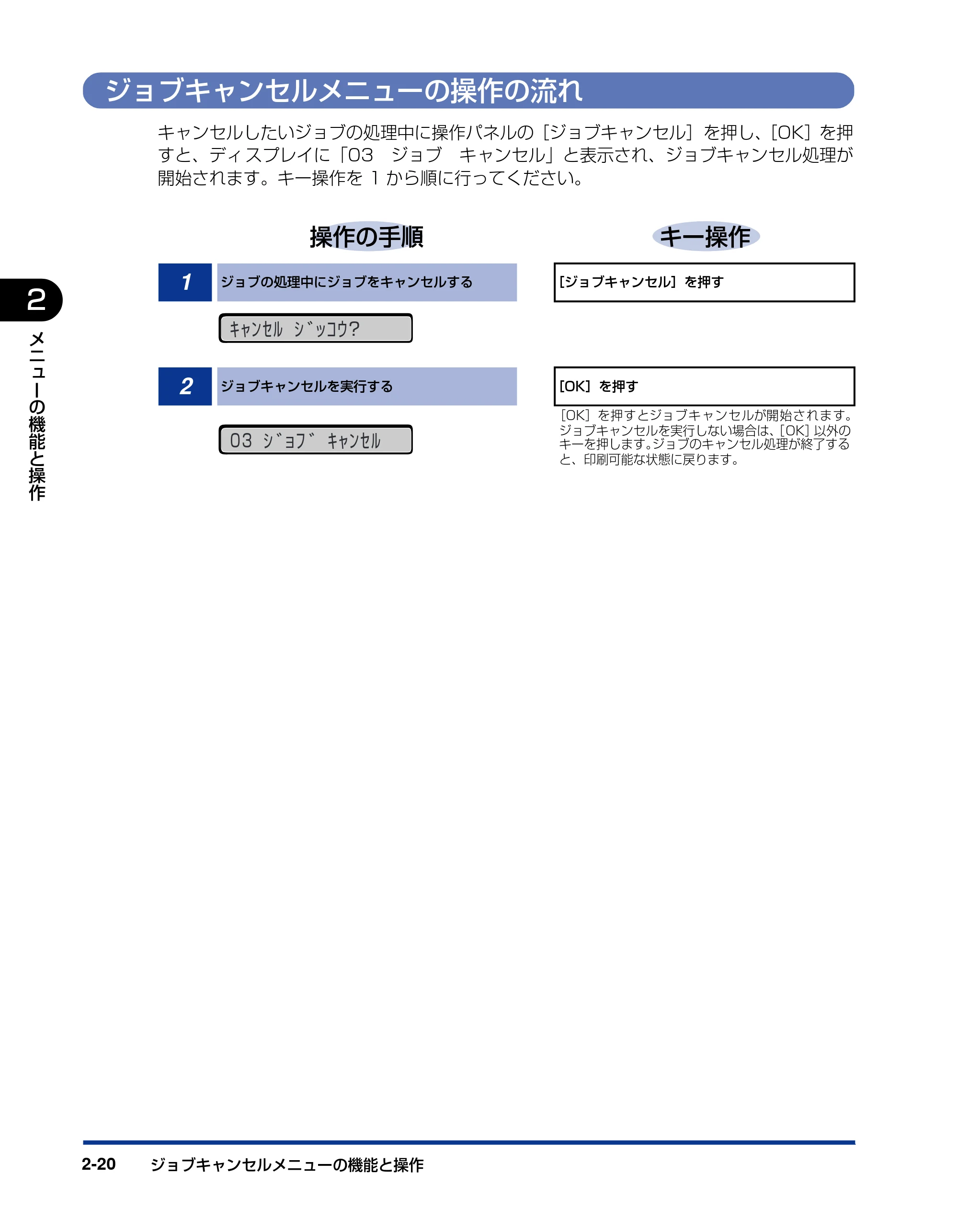

ジョブキャンセルメニューの操作の流れ
キャンセルしたいジョブの処理中に操作パネルの［ジョブキャンセル］を押し、［OK］を押
すと、ディ スプレイに「03 ジョブ キャンセル」と表示され、ジョブキャンセル処理が
開始されます。キー操作を 1 から順に行ってください。
操作の手順 キー操作
1 ジョブの処理中にジョブをキャンセルする ［ジョブキャンセル］を押す
2 ジョブキャンセルを実行する ［OK］を押す
［OK］を押すとジョブキャンセルが開始されます。
ジョブキャンセルを実行しない場合は、［OK］以外の
キーを押します。ジョブのキャンセル処理が終了する
と、印刷可能な状態に戻ります。
ｷｬﾝｾﾙ ｼﾞｯｺｳ?
03 ｼﾞｮﾌﾞ ｷｬﾝｾﾙ

給紙選択メニューの機能と操作 2-21
2
メ
ニ
ュ
ー
の
機
能
と
操
作
給紙選択メニューの機能と操作
給紙選択メニューの概要と操作手順について説明しています。
給紙選択メニューの機能と構造
ここでは、給紙選択メニューの機能とメニュー構造について説明します。
給紙選択メニューの機能
給紙 選択メニュー では、どの給紙カ セットまたは 手差しトレイ の用紙を使っ て印刷するか
や、手差しトレイの用紙サイズなどを選択できます。給紙元を選択した場合は、選択後、該
当する位置の給紙元表示ランプが点灯します。
詳しい項目の内容については「給紙選択メニューの設定項目」（➞P.7-17）を参照してくだ
さい。
給紙選択メニューの構造
給紙選択メニューの階層は 2 つの階層に分かれています。

• 手差しトレイ用紙サイズ、カセット N（N=1、2）用紙サイズ、手差しトレイ用紙タイプ、

カセット N（N=1、2）用紙タイプ、両面印刷については、セットアップメニューの給紙
グループでも同様の設定ができます。

• 点線枠の項目は、オプションのペーパーフィーダを装着している場合のみ、追加して表示

され、 選択できるようになります。
設定項目
設定値 B
5
A
4
▼
▼
B
5
A
4
A
4
▼
▼
B
5
▼
▼
手
差
し
ト
レ
イ
自
動
▼
▼
「 」は、項目や階層が省略されていることを表します。
▼
▼
▼
▼
給紙モード
手差しトレイ
用紙サイズ
カセット2
用紙サイズ
カセット1
用紙サイズ
＊オプション
両面印刷
す
る
し
な
い
▼
▼
▼
▼
▼
▼
フ
リ
ー
普
通
紙
フ
リ
ー
普
通
紙
フ
リ
ー
普
通
紙
手差しトレイ
用紙タイプ
カセット1
用紙タイプ
カセット2
用紙タイプ
＊オプション

給紙選択メニューの機能と操作2-22
2
メ
ニ
ュ
ー
の
機
能
と
操
作
給紙選択メニューの操作の流れ
給紙選択メニューは、「設定項目」と「設定値」の 2 つの階層があり、それぞれの階層で目
的の項目を選択します。
ここで は、「手差しトレイ用紙サイズ」の 項目を「B5」に設定する手順を例に説明します。
キー操作を 1 から順に行ってください。
操作の手順 キー操作
1 給紙選択メニューを表示する ［給紙選択］を押す
給紙選択メニューが表示されます。
2 設定項目を選択する ［ ］または［ ］を押す
「手差しトレイ用紙サイズ」を選択した場合 目的の設定項目が表示されます。
3 設定値を表示する ［OK］を押す
選択した設定項目の設定値が表示されます。
4 設定値を選択する ［ ］または［ ］を押す
「B5」を選択した場合 目的の設定値が表示されます。
5 選択した値を確定する ［OK］を押す
ｷｭｳｼ ﾓｰﾄﾞ →
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
=A4 →
B5 →

セットアップメニューの初期化 2-23
2
メ
ニ
ュ
ー
の
機
能
と
操
作

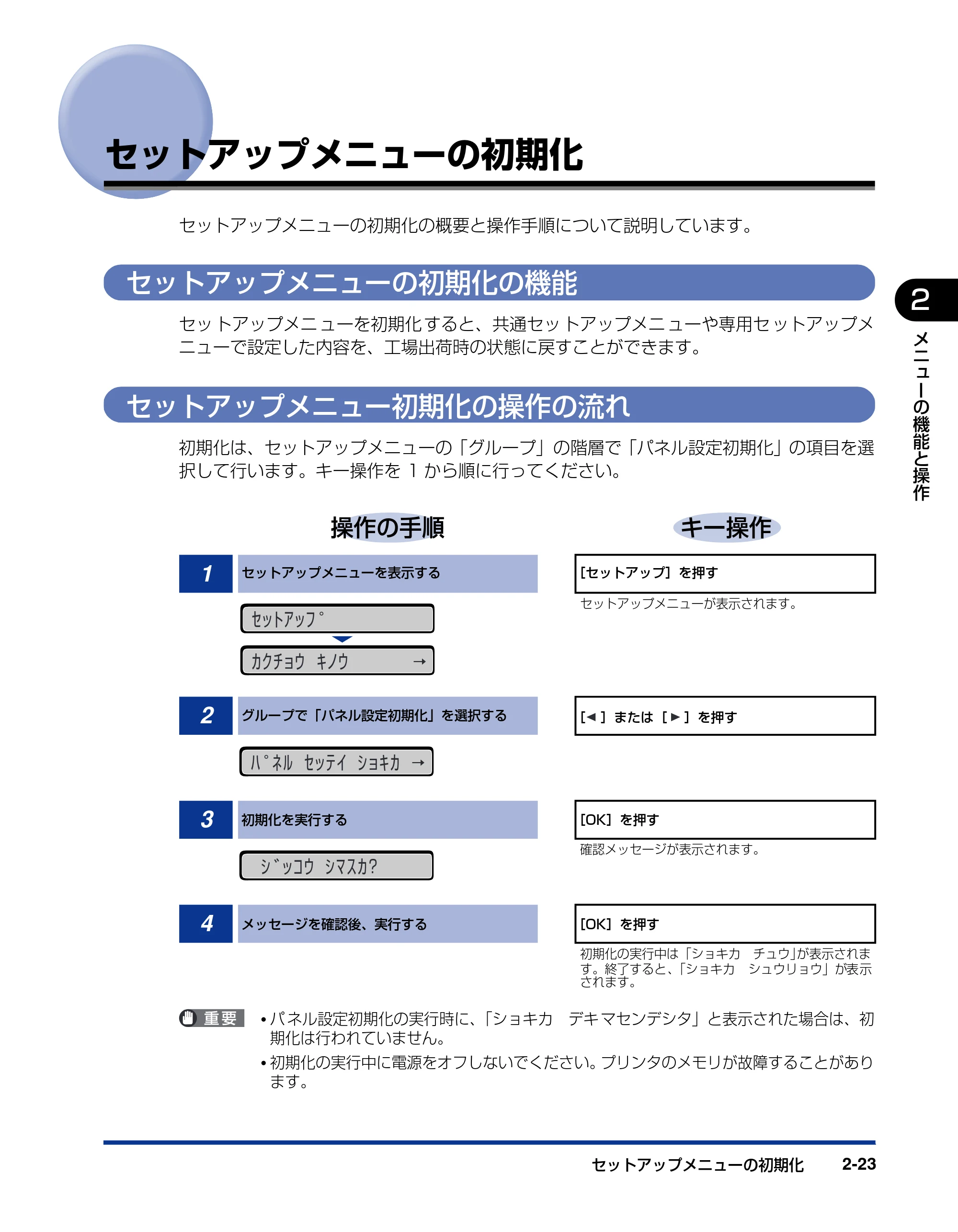

セットアップメニューの初期化
セットアップメニューの初期化の概要と操作手順について説明しています。
セットアップメニューの初期化の機能
セッ トアップメニ ューを初期化 すると、共通セッ トアップメニ ューや専用セ ットアップメ
ニューで設定した内容を、工場出荷時の状態に戻すことができます。
セットアップメニュー初期化の操作の流れ
初期化は、セットアップメニューの「グループ」の階層で「パネル設定初期化」の項目を選
択して行います。キー操作を 1 から順に行ってください。

• パ ネル設定初期化の実行時に、「ショキカ デキ マセンデシタ」と表示された場合は、初

期化は行われていません。

• 初期化の実行中に電源をオフしないでください。プリンタのメモリが故障することがあり

ます。
操作の手順 キー操作
1 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。
2 グループで「パネル設定初期化」を選択する ［ ］または［ ］を押す
3 初期化を実行する ［OK］を押す
確認メッセージが表示されます。
4 メッセージを確認後、実行する ［OK］を押す
初期化の実行中は「ショキカ チュウ」が表示されま
す。終了すると、「ショキカ シュウリョウ」が表示
されます。
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ﾊﾟﾈﾙ ｾｯﾃｲ ｼｮｷｶ →
ｼﾞｯｺｳ ｼﾏｽｶ ?

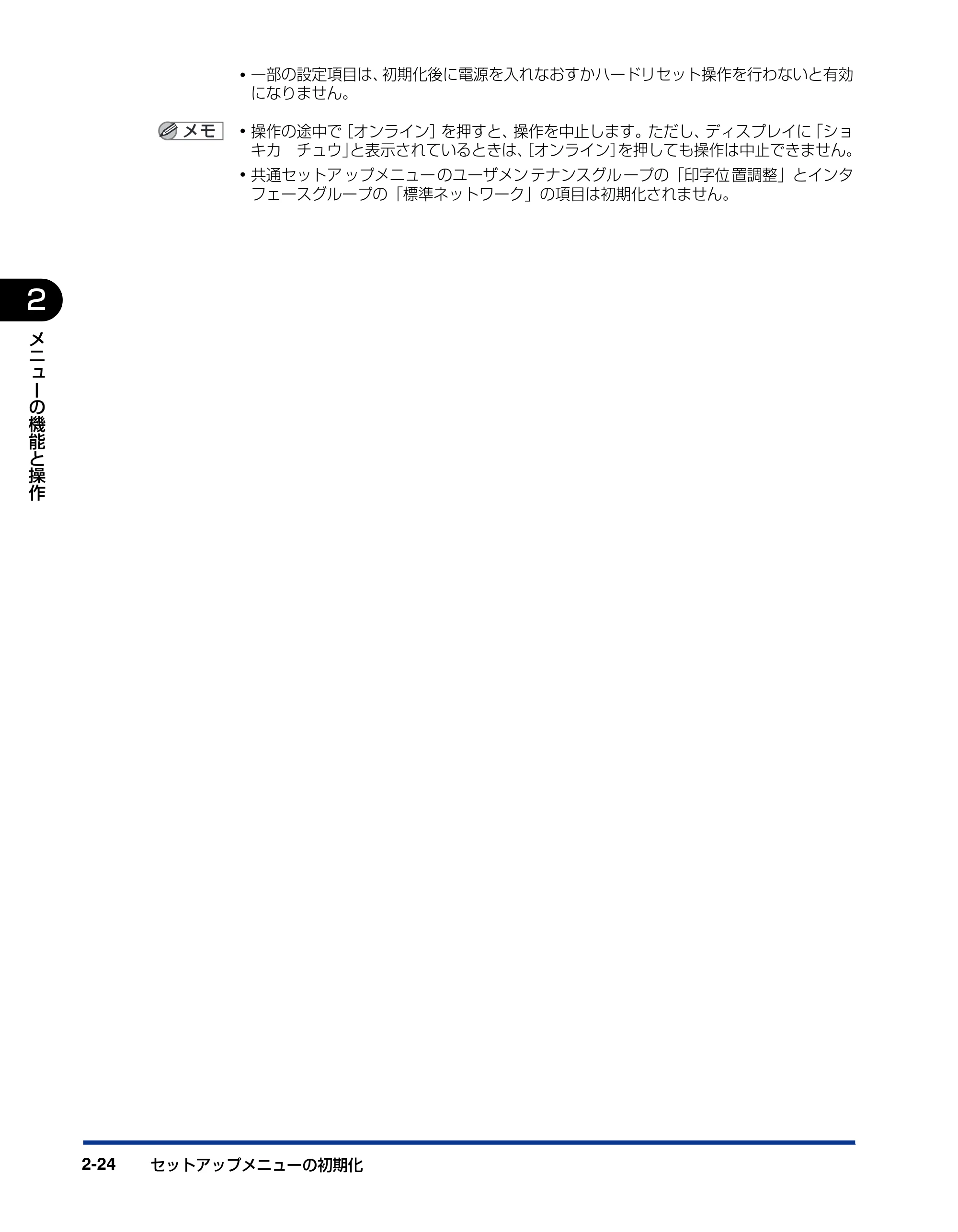

セットアップメニューの初期化2-24
2
メ
ニ
ュ
ー
の
機
能
と
操
作

• 一部の設定項目は、初期化後に電源を入れなおすかハードリセット操作を行わないと有効

になりません。

• 操作の途中で［オンライン］を押すと、操作を中止します。ただし、ディスプレイに「ショ

キカ チュウ」と表示されているときは、［オンライン］を押しても操作は中止できません。

• 共通セットア ップメニュー のユーザメン テナンスグル ープの「印字位 置調整」とインタ

フェースグループの「標準ネットワーク」の項目は初期化されません。

3-1
CHAPTER
3
共通セットアップメニューの設
定項目
この章では、共通セットアップメニューで設定できる項目の内容について説明しています。
共通セットアップメニュー設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
拡張機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-10
スリープモード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
エラースリープ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

スリープ移行時間 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
警告処理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
自動エラースキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
表示言語. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12

ブザー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
警告表示. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
日付／時刻設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
タイマー設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

ハードディスク . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
割り込み印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
セキュアプリント消去 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
セキュアプリント形式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17

RIP Once . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
ジョブ履歴保証 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
給紙グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-19
手差しトレイ用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19

カセット N（N=1、2）用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
デフォルト用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
手差しトレイ優先 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
用紙不一致時トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22

自動選択. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22
デフォルト用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
手差しトレイ用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
カセット N（N=1、2）用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25

手差し両面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26
両面印刷. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26

3-2
3. 共通セットアップメニューの設定項目
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
レイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
コピー枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
縦位置補正／横位置補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
とじ方向 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-28

とじしろ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29
特殊両面処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31
印字調整グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32
階調処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32

ドラフトモード. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32
トナー濃度 C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33
トナー濃度 M . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33
トナー濃度 Y . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34

トナー濃度 K . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34
カラーモード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34
中間調選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35
グレー補償 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36

CMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36
画質警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-40
インタフェースグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-41
インタフェース選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-41

タイムアウト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-41
標準ネットワーク . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-43
拡張インタフェース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46
コネクション認識 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46

拡張受信バッファ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-47
動作モードグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-48
動作モード選択. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-48
自動切り替え . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-51

優先エミュレーション. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-51
ユーザメンテナンスグループの設定項目. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-52
印字位置調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-52
リカバリ印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-53

特殊モード J. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-53
用紙サイズ置換. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-54
画像特殊処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-54
HDD メンテナンス . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-54

特殊印字処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-55
ファームウェア更新 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56
初回キャリブレーション . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56

共通セットアップメニュー設定項目一覧 3-3
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

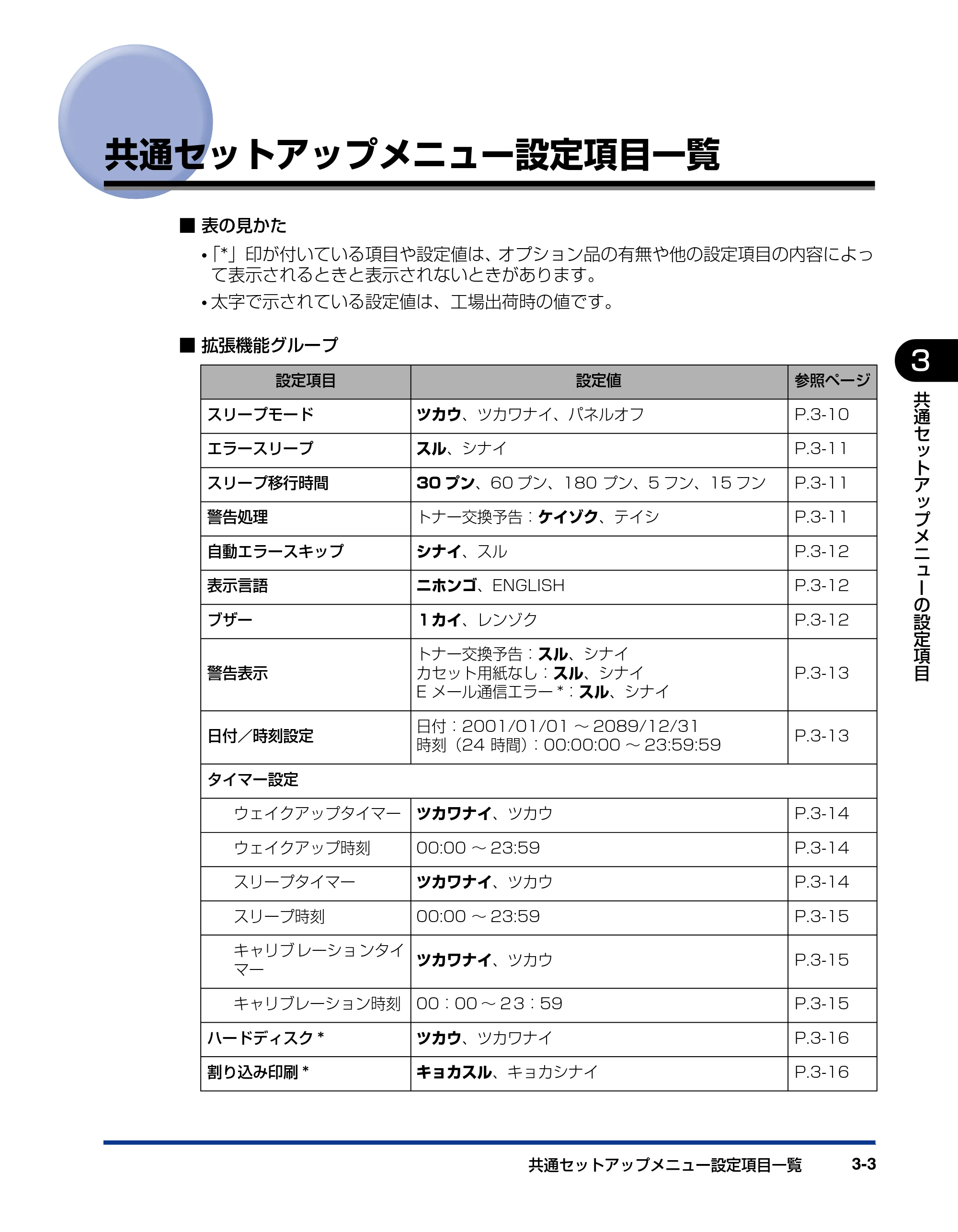

共通セットアップメニュー設定項目一覧
■ 表の見かた

• 「*」印が付いている項目や設定値は、オプション品の有無や他の設定項目の内容によっ

て表示されるときと表示されないときがあります。

• 太字で示されている設定値は、工場出荷時の値です。

■ 拡張機能グループ
設定項目 設定値 参照ページ
スリープモード ツカウ、ツカワナイ、パネルオフ P.3-10
エラースリープ スル、シナイ P.3-11
スリープ移行時間 30 プン、60 プン、180 プン、5 フン、15 フン P.3-11
警告処理 トナー交換予告：ケイゾク、テイシ P.3-11
自動エラースキップ シナイ、スル P.3-12
表示言語 ニホンゴ、ENGLISH P.3-12
ブザー １カイ、レンゾク P.3-12
警告表示
トナー交換予告：スル、シナイ
カセット用紙なし：スル、シナイ
E メール通信エラー *：スル、シナイ
P.3-13
日付／時刻設定
日付：2001/01/01 ～ 2089/12/31
時刻（24 時間）：00:00:00 ～ 23:59:59
P.3-13
タイマー設定
ウェイクアップタイマー ツカワナイ、ツカウ P.3-14
ウェイクアップ時刻 00:00 ～ 23:59 P.3-14
スリープタイマー ツカワナイ、ツカウ P.3-14
スリープ時刻 00:00 ～ 23:59 P.3-15

キャリブ レーショ ンタイ
マー
ツカワナイ、ツカウ P.3-15
キャリブレーション時刻 00：00 ～ 2 3：59 P.3-15
ハードディスク * ツカウ、ツカワナイ P.3-16
割り込み印刷 * キョカスル、キョカシナイ P.3-16

共通セットアップメニュー設定項目一覧3-4
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
■ 給紙グループ
セキュアプリント消去 *
1 ジカン、2 ジカン、3 ジカン、6 ジカン、12 ジカ
ン、24 ジカン
P.3-17
セキュアプリント形式 * イメージ、PDL P.3-17
RIP Once* ツカウ、ツカワナイ P.3-18
ジョブ履歴保証 * シナイ、スル P.3-18
設定項目 設定値 参照ページ
手差しトレイ用紙サイズ
A4、レタ ー、リー ガル、エ グゼ ク ティ ブ、フリ ー、
ユーザセッテイサイズ、ユーザセッテイサイズ R、ハ
ガキ、オウフク ハガキ、4 メン ハガキ、フウトウ
Y4、フウトウ Y2、A5、B5
P.3-19
カセット 1 用紙サイズ
A4、レタ ー、リー ガル、エ グゼ ク ティ ブ、フリ ー、
ユーザセッテイサイズ、ユーザセッテイサイズ R、A5、
B5
P.3-20
カセット 2 用紙サイズ *
A4、レタ ー、リー ガル、エ グゼ ク ティ ブ、フリ ー、
ユーザセッテイサイズ、ユーザセッテイサイズ R、A5、

B5
P.3-20
デフォルト用紙サイズ
A4、レター、リーガル、エグゼクティブ、ハガキ、オ
ウフク ハガキ、4 メン ハガキ、フウトウ Y4、フ
ウトウ Y2、A5、B5
P.3-21
手差しトレイ優先 シナイ、スル P.3-21
用紙不一致時トレイ ツカワナイ、ツカウ P.3-22
自動選択
手差しトレイ：ツカウ、ツカワナイ
カセット 1：ツカウ、ツカワナイ
カセット 2* ：ツカウ、ツカワナイ
P.3-22
デフォルト用紙タイプ
フツウシ、フツウシ H、アツガミ 1、アツガミ 2、ア
ツガミ 3、OHP フィルム、 ハガキ、フウトウ、コー
トシ、ラベルヨウシ、ラフシ
P.3-23
手差しトレイ用紙タイプ
フツウシ、フツウシ H、アツガミ 1、アツガミ 2、ア
ツガミ 3、OHP フィルム、 ハガキ、フウトウ、コー
トシ、ラベルヨウシ、ラフシ、フリー
P.3-24
カセット 1 用紙タイプ フツウシ、フツウシ H、ラフシ、フリー P.3-25
カセット 2 用紙タイプ * フツウシ、フツウシ H、ラフシ、フリー P.3-25
手差し両面 1 メンメ、2 メンメ P.3-26

両面印刷 シナイ、スル P.3-26
設定項目 設定値 参照ページ

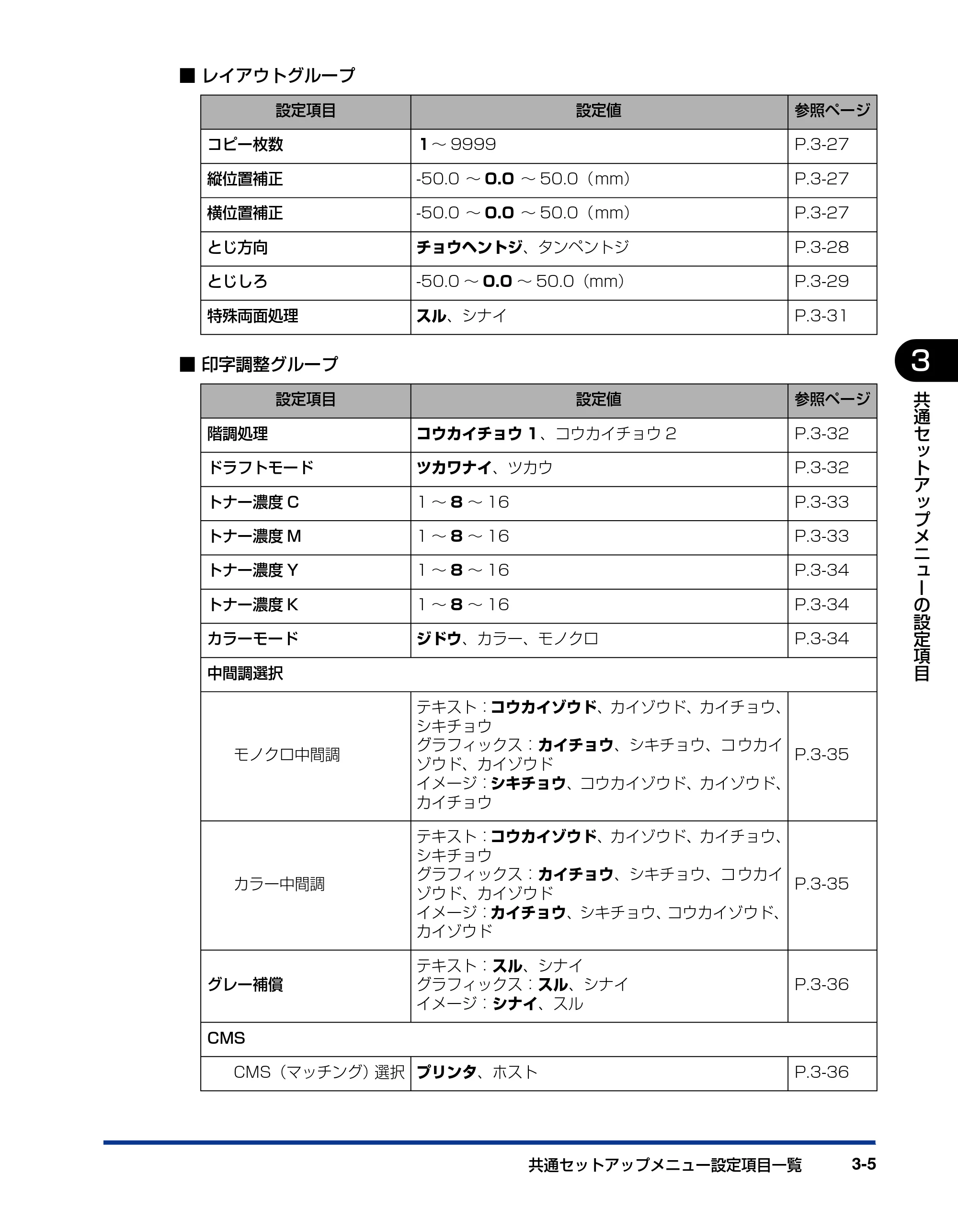

共通セットアップメニュー設定項目一覧 3-5
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
■ レイアウトグループ
■ 印字調整グループ
設定項目 設定値 参照ページ
コピー枚数 １～ 9999 P.3-27
縦位置補正 -50.0 ～ 0.0 ～ 50.0（mm） P.3-27
横位置補正 -50.0 ～ 0.0 ～ 50.0（mm） P.3-27
とじ方向 チョウヘントジ、タンペントジ P.3-28
とじしろ -50.0 ～ 0.0 ～ 50.0（mm） P.3-29
特殊両面処理 スル、シナイ P.3-31
設定項目 設定値 参照ページ
階調処理 コウカイチョウ 1、コウカイチョウ 2 P.3-32
ドラフトモード ツカワナイ、ツカウ P.3-32
トナー濃度 C 1 ～ 8 ～ 16 P.3-33
トナー濃度 M 1 ～ 8 ～ 16 P.3-33
トナー濃度 Y 1 ～ 8 ～ 16 P.3-34
トナー濃度 K 1 ～ 8 ～ 16 P.3-34
カラーモード ジドウ、カラー、モノクロ P.3-34
中間調選択
モノクロ中間調

テキスト：コウカイゾウド、カイゾウド、カイチョウ、
シキチョウ
グラフィックス：カイチョウ、シキチョウ、コ ウカイ
ゾウド、カイゾウド
イメージ：シキチョウ、コウカイゾウド、カイゾウド、
カイチョウ
P.3-35
カラー中間調
テキスト：コウカイゾウド、カイゾウド、カイチョウ、
シキチョウ
グラフィックス：カイチョウ、シキチョウ、コ ウカイ
ゾウド、カイゾウド
イメージ：カイチョウ、シキチョウ、コウカイゾウド、
カイゾウド
P.3-35
グレー補償
テキスト：スル、シナイ
グラフィックス：スル、シナイ
イメージ：シナイ、スル
P.3-36
CMS
CMS（マッチング）選択 プリンタ、ホスト P.3-36

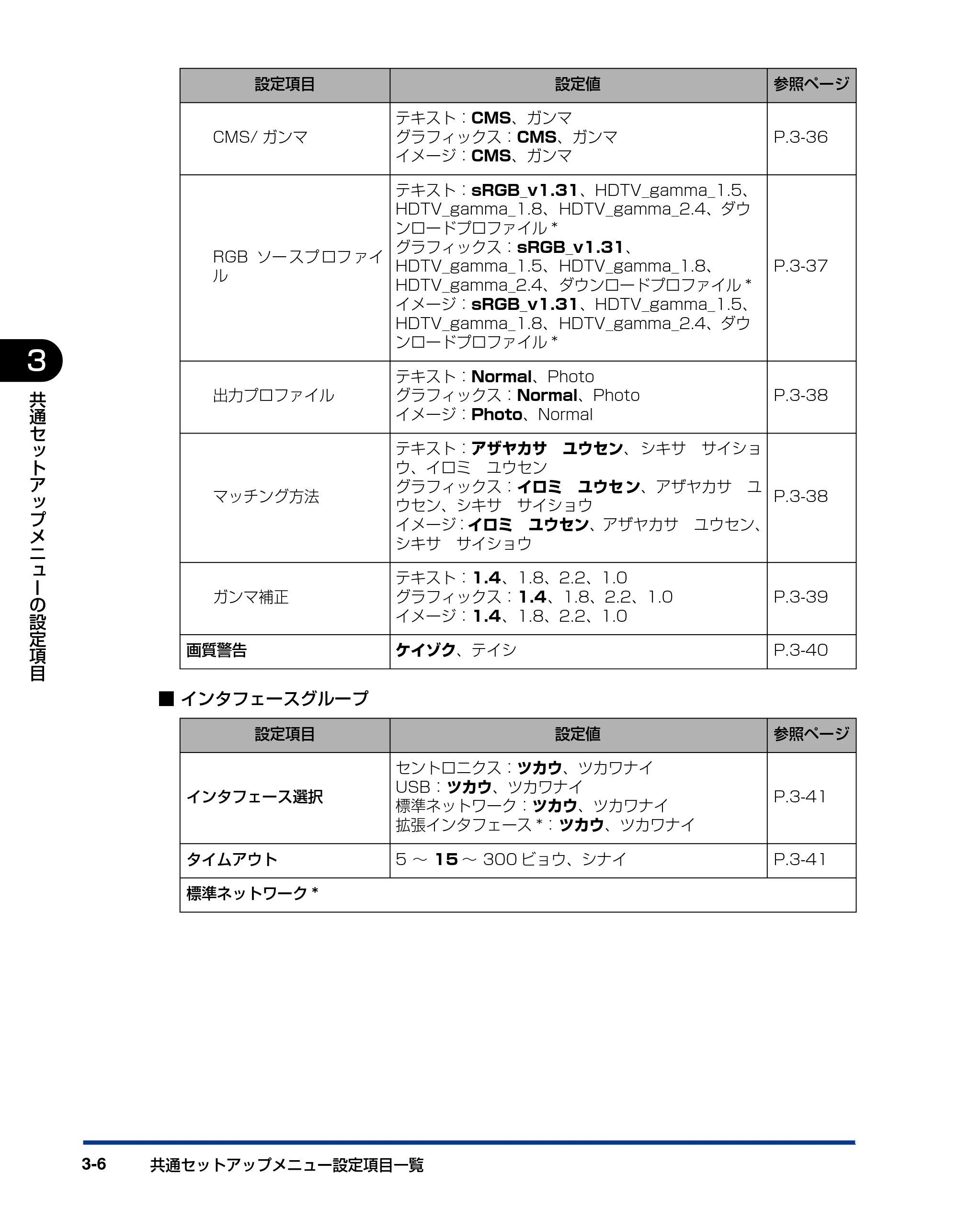

共通セットアップメニュー設定項目一覧3-6
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
■ インタフェースグループ
CMS/ ガンマ
テキスト：CMS、ガンマ
グラフィックス：CMS、ガンマ
イメージ：CMS、ガンマ
P.3-36
RGB ソー スプ ロフ ァイ
ル
テキスト：sRGB_v1.31、HDTV_gamma_1.5、
HDTV_gamma_1.8、HDTV_gamma_2.4、ダウ
ンロードプロファイル *
グラフィックス：sRGB_v1.31、
HDTV_gamma_1.5、HDTV_gamma_1.8、
HDTV_gamma_2.4、ダウンロードプロファイル *
イメージ：sRGB_v1.31、HDTV_gamma_1.5、
HDTV_gamma_1.8、HDTV_gamma_2.4、ダウ
ンロードプロファイル *
P.3-37
出力プロファイル
テキスト：Normal、Photo
グラフィックス：Normal、Photo
イメージ：Photo、Normal
P.3-38
マッチング方法
テキスト：アザヤカサ ユウセン、 シキサ サイショ

ウ、イロミ ユウセン
グラフィックス：イロミ ユウセ ン、アザヤカサ ユ
ウセン、シキサ サイショウ
イメージ：イロミ ユウセン、アザヤカサ ユウセン、
シキサ サイショウ
P.3-38
ガンマ補正
テキスト：1.4、1.8、2.2、1.0
グラフィックス：1.4、1.8、2.2、1.0
イメージ：1.4、1.8、2.2、1.0
P.3-39
画質警告 ケイゾク、テイシ P.3-40
設定項目 設定値 参照ページ
インタフェース選択
セントロニクス：ツカウ、ツカワナイ
USB：ツカウ、ツカワナイ
標準ネットワーク：ツカウ、ツカワナイ
拡張インタフェース *：ツカウ、ツカワナイ
P.3-41
タイムアウト 5 ～ 15 ～ 300 ビョウ、シナイ P.3-41
標準ネットワーク *
設定項目 設定値 参照ページ

共通セットアップメニュー設定項目一覧 3-7
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

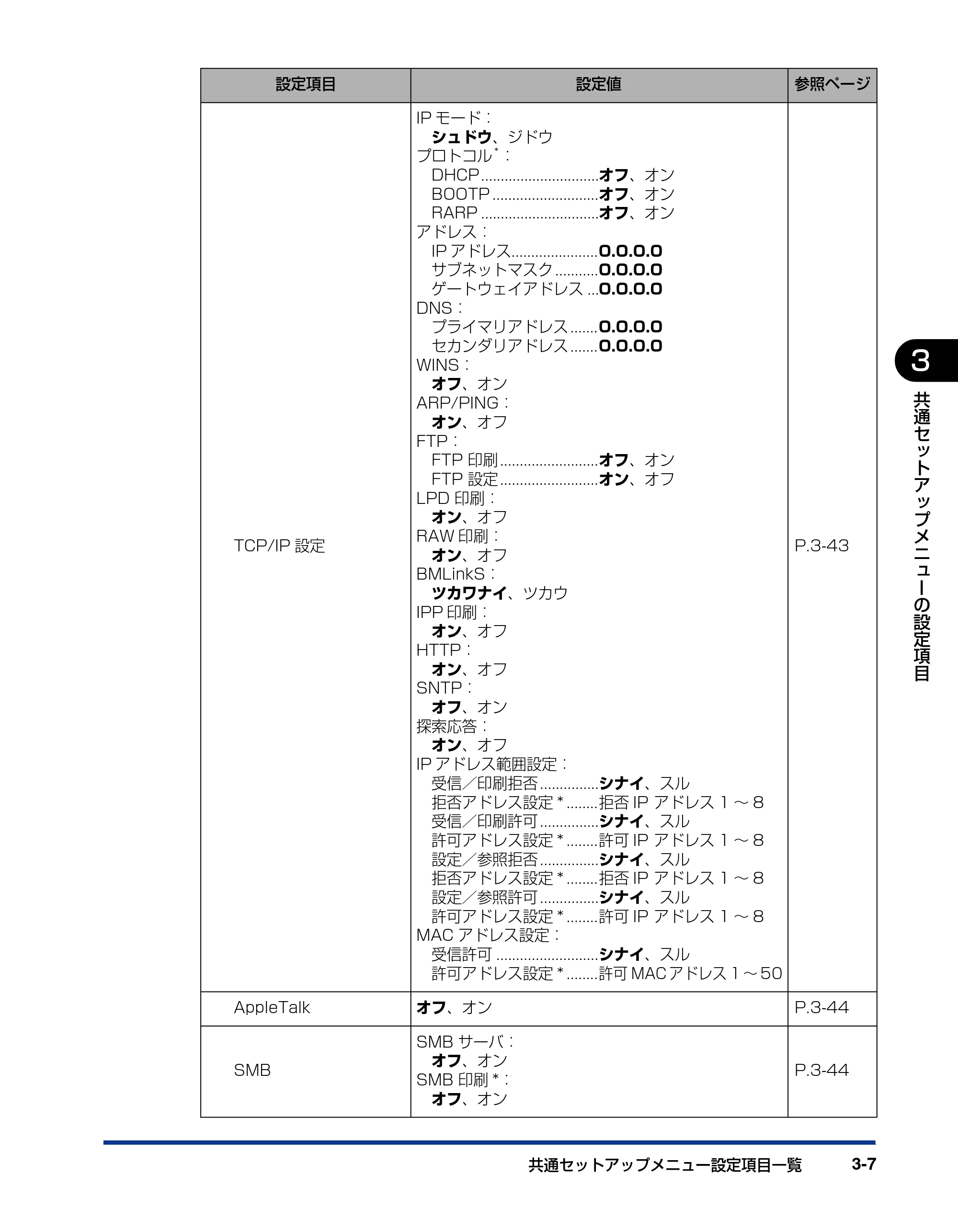

TCP/IP 設定
IP モード：
シュドウ、ジドウ
プロトコル * ：
DHCP ..............................オフ、オン
BOOTP ...........................オフ、オン
RARP ..............................オフ、オン
アドレス：
IP アドレス......................0.0.0.0
サブネットマスク ...........0.0.0.0
ゲートウェイアドレス ...0.0.0.0
DNS：
プライマリアドレス .......0.0.0.0
セカンダリアドレス .......0.0.0.0
WINS：
オフ、オン
ARP/PING：
オン、オフ
FTP：
FTP 印刷 .........................オフ、オン
FTP 設定 .........................オン、オフ
LPD 印刷：
オン、オフ
RAW 印刷：

オン、オフ
BMLinkS：
ツカワナイ、ツカウ
IPP 印刷：
オン、オフ
HTTP：
オン、オフ
SNTP：
オフ、オン
探索応答：
オン、オフ
IP アドレス範囲設定：
受信／印刷拒否 ...............シナイ、スル
拒否アドレス設定 * ........拒否 IP アドレス 1 ～ 8
受信／印刷許可 ...............シナイ、スル
許可アドレス設定 * ........許可 IP アドレス 1 ～ 8
設定／参照拒否 ...............シナイ、スル
拒否アドレス設定 * ........拒否 IP アドレス 1 ～ 8
設定／参照許可 ...............シナイ、スル
許可アドレス設定 * ........許可 IP アドレス 1 ～ 8
MAC アドレス設定：
受信許可 ..........................シナイ、スル
許可アドレス設定 * ........ 許可 MAC アドレス 1 ～ 50
P.3-43
AppleTalk オフ、オン P.3-44
SMB
SMB サーバ：

オフ、オン
SMB 印刷 *：
オフ、オン
P.3-44
設定項目 設定値 参照ページ

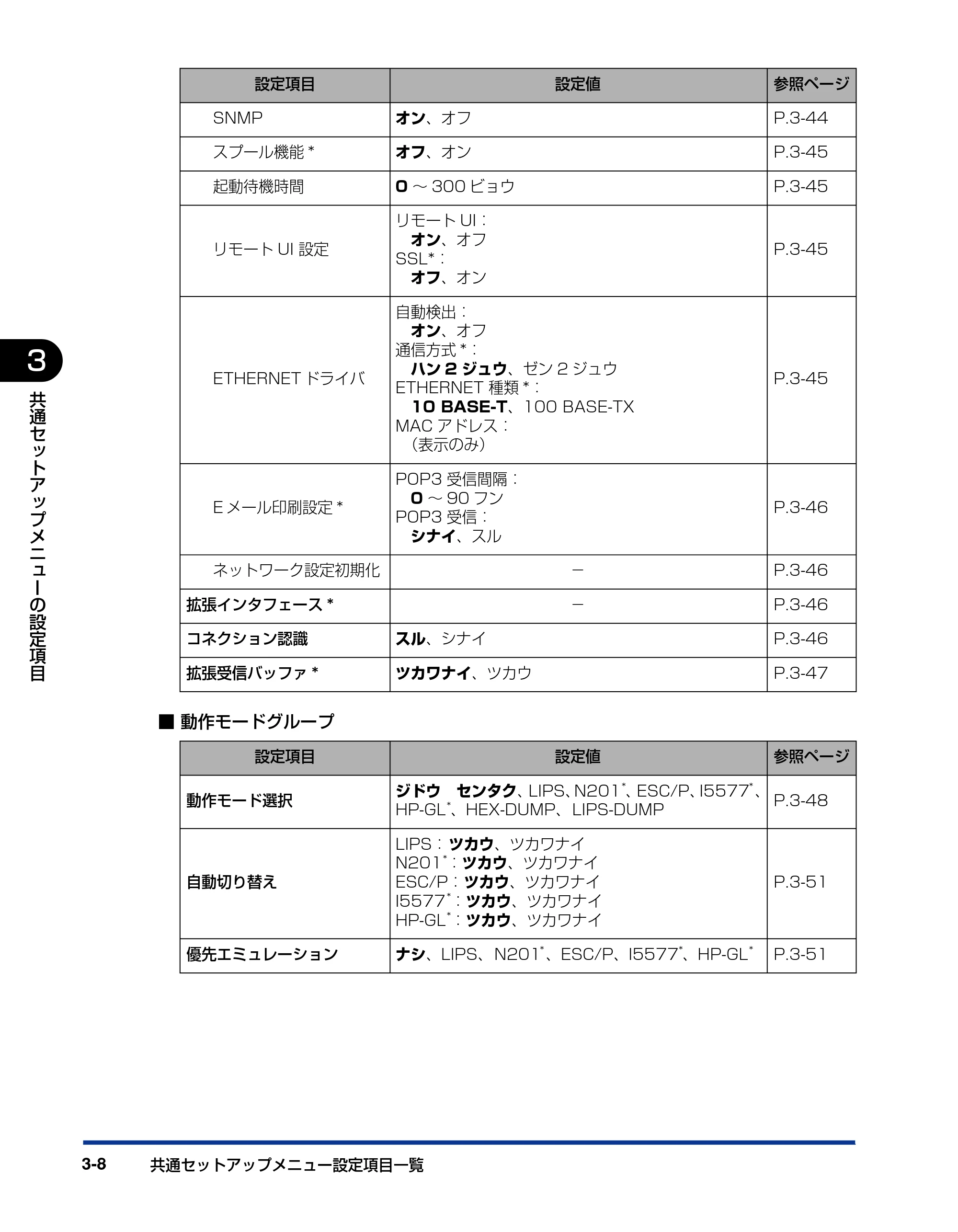

共通セットアップメニュー設定項目一覧3-8
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
■ 動作モードグループ
SNMP オン、オフ P.3-44
スプール機能 * オフ、オン P.3-45
起動待機時間 0 ～ 300 ビョウ P.3-45
リモート UI 設定
リモート UI：
オン、オフ
SSL*：
オフ、オン
P.3-45
ETHERNET ドライバ
自動検出：
オン、オフ
通信方式 *：
ハン 2 ジュウ、ゼン 2 ジュウ
ETHERNET 種類 *：
10 BASE-T、100 BASE-TX
MAC アドレス：
（表示のみ）
P.3-45
E メール印刷設定 *
POP3 受信間隔：
0 ～ 90 フン
POP3 受信：
シナイ、スル
P.3-46
ネットワーク設定初期化 － P.3-46
拡張インタフェース * － P.3-46
コネクション認識 スル、シナイ P.3-46
拡張受信バッファ * ツカワナイ、ツカウ P.3-47
設定項目 設定値 参照ページ
動作モード選択
ジドウ センタク、LIPS、N201 *
、ESC/P、I5577* 、

HP-GL *
、HEX-DUMP、LIPS-DUMP
P.3-48
自動切り替え
LIPS：ツカウ、ツカワナイ
N201 *
：ツカウ、ツカワナイ
ESC/P：ツカウ、ツカワナイ
I5577 *
：ツカウ、ツカワナイ
HP-GL *
：ツカウ、ツカワナイ
P.3-51
優先エミュレーション ナシ、LIPS、N201* 、ESC/P、I5577*
、HP-GL * P.3-51
設定項目 設定値 参照ページ

共通セットアップメニュー設定項目一覧 3-9
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

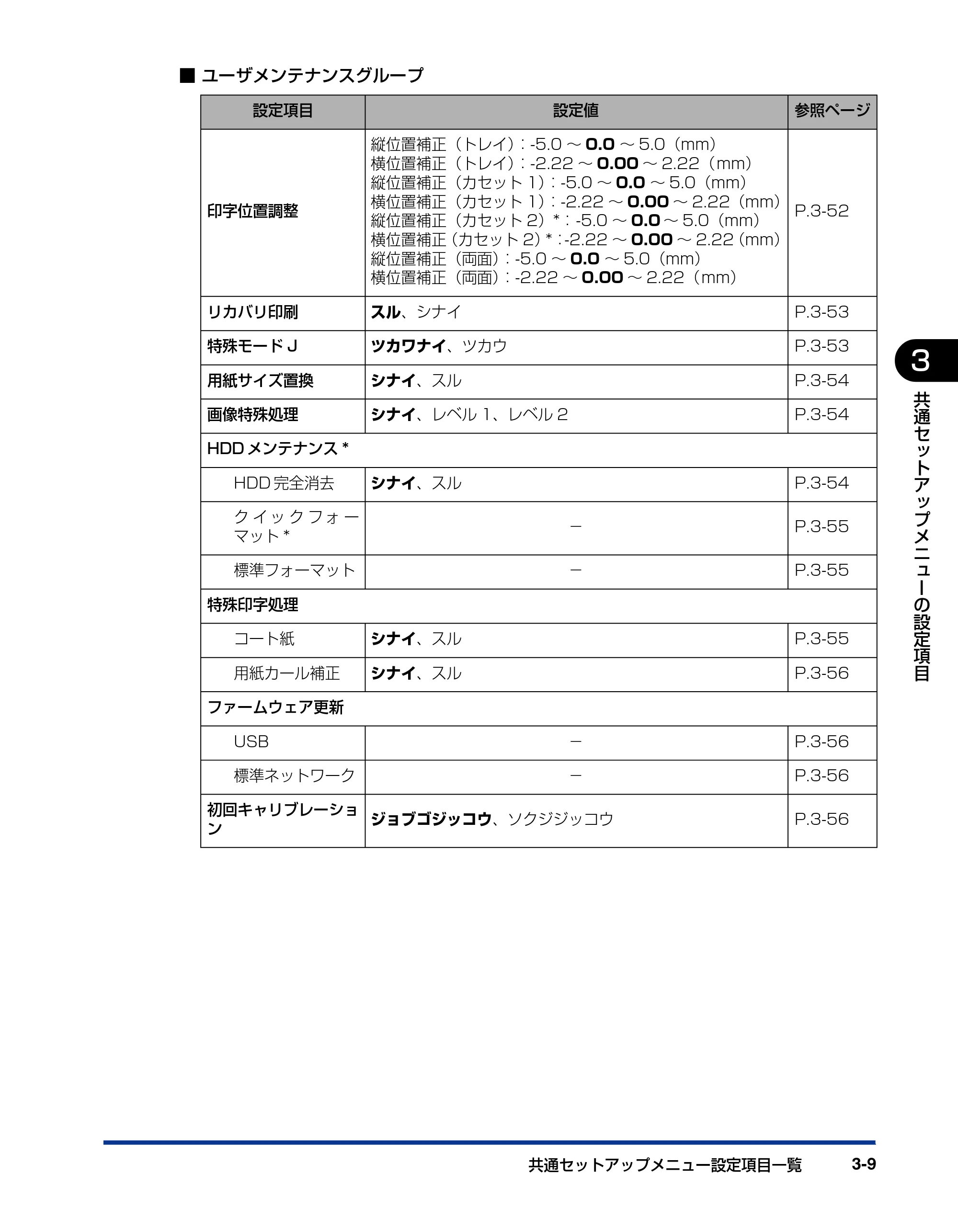

■ ユーザメンテナンスグループ
設定項目 設定値 参照ページ
印字位置調整
縦位置補正（トレイ）：-5.0 ～ 0.0 ～ 5.0（mm）
横位置補正（トレイ）：-2.22 ～ 0.00 ～ 2.22（mm）
縦位置補正（カセット 1）：-5.0 ～ 0.0 ～ 5.0（mm）
横位置補正（カセット 1）：-2.22 ～ 0.00 ～ 2.22（mm）
縦位置補正（カセット 2）*：-5.0 ～ 0.0 ～ 5.0（mm）
横位置補正（カセット 2）*：-2.22 ～ 0.00 ～ 2.22（mm）
縦位置補正（両面）：-5.0 ～ 0.0 ～ 5.0（mm）
横位置補正（両面）：-2.22 ～ 0.00 ～ 2.22（mm）
P.3-52
リカバリ印刷 スル、シナイ P.3-53
特殊モード J ツカワナイ、ツカウ P.3-53
用紙サイズ置換 シナイ、スル P.3-54
画像特殊処理 シナイ、レベル 1、レベル 2 P.3-54
HDD メンテナンス *

HDD 完全消去 シナイ、スル P.3-54
ク イ ッ ク フ ォ ー
マット *
－ P.3-55
標準フォーマット － P.3-55
特殊印字処理
コート紙 シナイ、スル P.3-55
用紙カール補正 シナイ、スル P.3-56
ファームウェア更新
USB － P.3-56
標準ネットワーク － P.3-56
初回キャリブレーショ
ン
ジョブゴジッコウ、ソクジジッコウ P.3-56

拡張機能グループの設定項目3-10
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

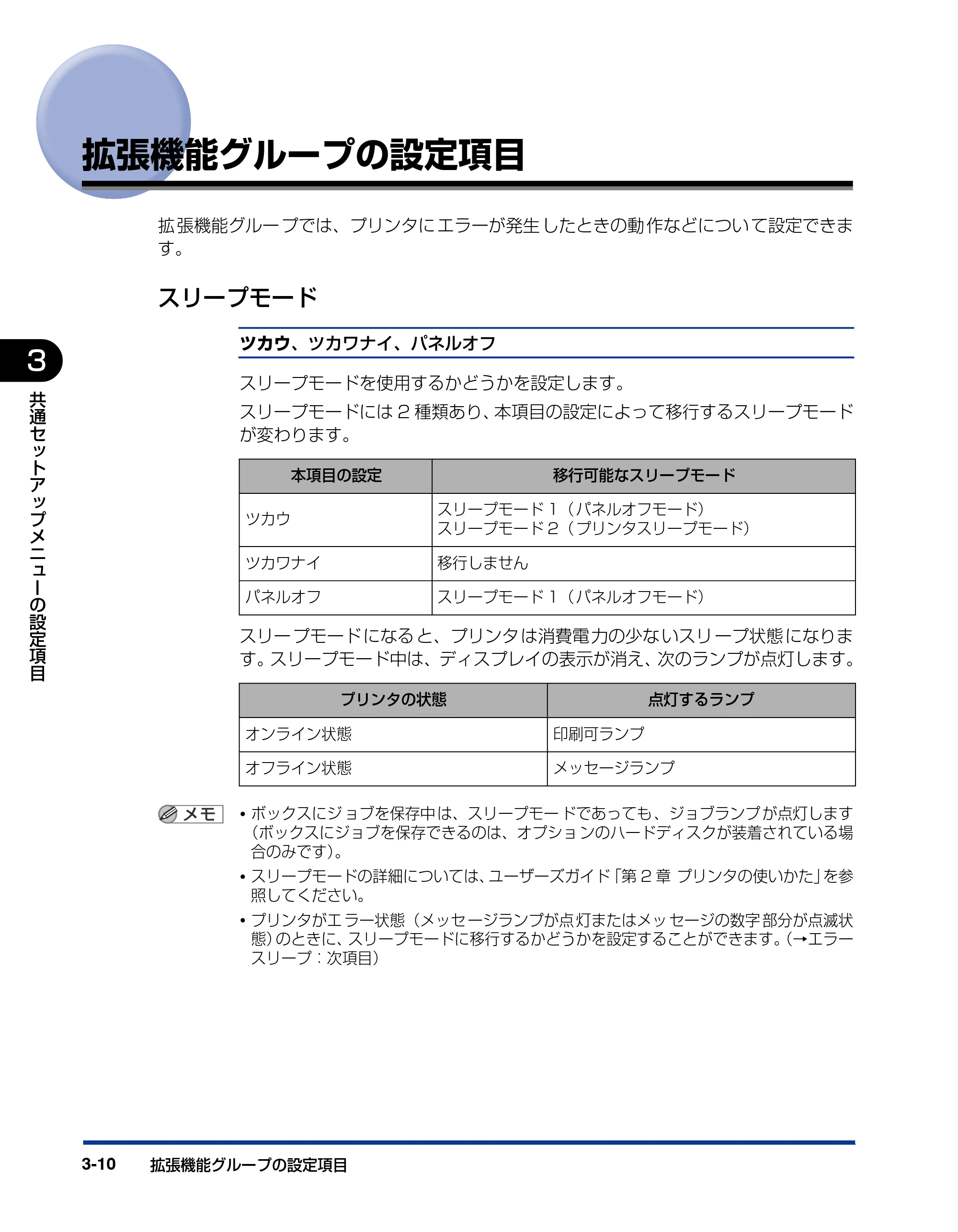

拡張機能グループの設定項目
拡 張機能グルー プでは、プリンタに エラーが発生 したときの動 作などについ て設定できま
す。
スリープモード
ツカウ、ツカワナイ、パネルオフ
スリープモードを使用するかどうかを設定します。
スリープモードには 2 種類あり、本項目の設定によって移行するスリープモード
が変わります。
スリー プモード になる と、プリンタ は消費電 力の少な いスリ ープ状態 になりま
す。スリープモード中は、ディスプレイの表示が消え、次のランプが点灯します。

• ボックスにジ ョブを保存中 は、スリープモー ドであっても 、ジョブランプ が点灯します

（ボックスにジョブを保存できるのは、オプショ ンのハードディスクが装着されている場
合のみです）。

• スリープモードの詳細については、ユーザーズガイド「第 2 章 プリンタの使いかた」を参

照してください。

• プリンタがエ ラー状態（メッセ ージランプが点 灯またはメッ セージの数字 部分が点滅状

態）のときに、スリープモードに移行するかどうかを設定することができます。（→エラー
スリープ：次項目）
本項目の設定 移行可能なスリープモード
ツカウ
スリープモード 1（ パネルオフモード）
スリープモード 2（ プリンタスリープモード）
ツカワナイ 移行しません
パネルオフ スリープモード 1（ パネルオフモード）
プリンタの状態 点灯するランプ
オンライン状態 印刷可ランプ
オフライン状態 メッセージランプ

拡張機能グループの設定項目 3-11
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

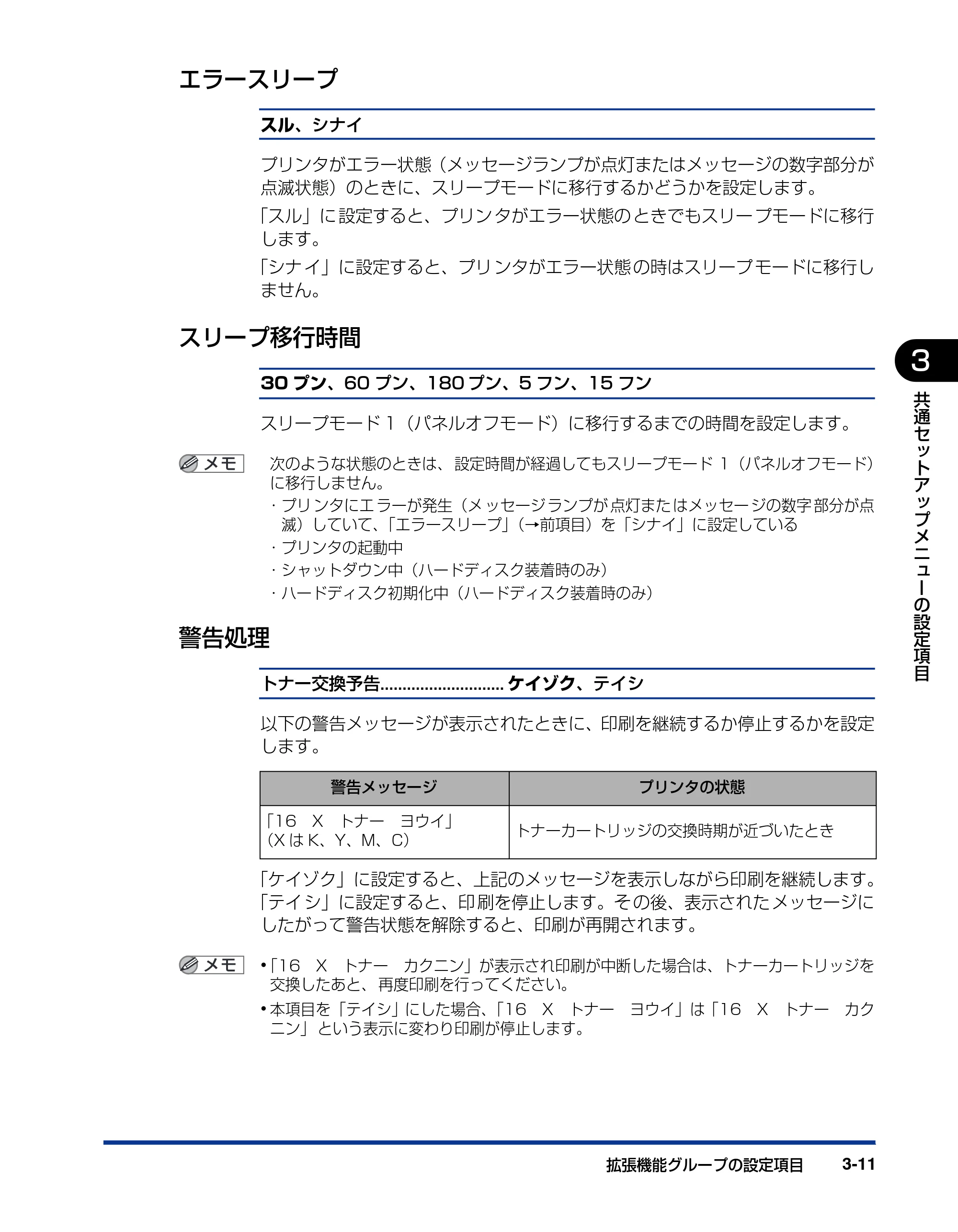

エラースリープ
スル、シナイ
プリンタがエラー状態（メッセージランプが点灯またはメッセージの数字部分が
点滅状態）のときに、スリープモードに移行するかどうかを設定します。
「スル」に 設定すると、プリン タがエラー状態の ときでもスリー プモードに移行
します。
「シナ イ」に設定すると、プリ ンタがエラー状態 の時はスリープ モードに移行し
ません。
スリープ移行時間
30 プン、60 プン、180 プン、5 フン、15 フン
スリープモード 1（パネルオフモード）に移行するまでの時間を設定します。
次のような状態のときは、 設定時間が経過してもスリープモード 1（パネルオフモード）
に移行しません。

• プリ ンタにエ ラーが発生（メ ッセージ ランプが 点灯また はメッセー ジの数字 部分が点

滅）していて、「エラースリープ」（→前項目）を「シナイ」に設定している

• プリンタの起動中
• シャットダウン中（ハードディスク装着時のみ）
• ハードディスク初期化中（ハードディスク装着時のみ）

警告処理
トナー交換予告............................ ケイゾク、テイシ
以下の警告メッセージが表示されたときに、印刷を継続するか停止するかを設定
します。
「ケイゾク」に設定すると、上記のメッセージを表示しながら印刷を継続します。
「テイ シ」に設定すると、印 刷を停止します。そ の後、表示された メッセージに
したがって警告状態を解除すると、印刷が再開されます。

• 「16 X トナー カクニン」が表示され印刷が中断した場合は、トナーカートリッジを

交換したあと、 再度印刷を行ってください。

• 本項目を「テイシ」にした場合、「16 X トナー ヨウイ」は「16 X トナー カク

ニン」 という表示に変わり印刷が停止します。
警告メッセージ プリンタの状態
「16 X トナー ヨウイ」
（X は K、Y、M、C）
トナーカートリッジの交換時期が近づいたとき

拡張機能グループの設定項目3-12
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

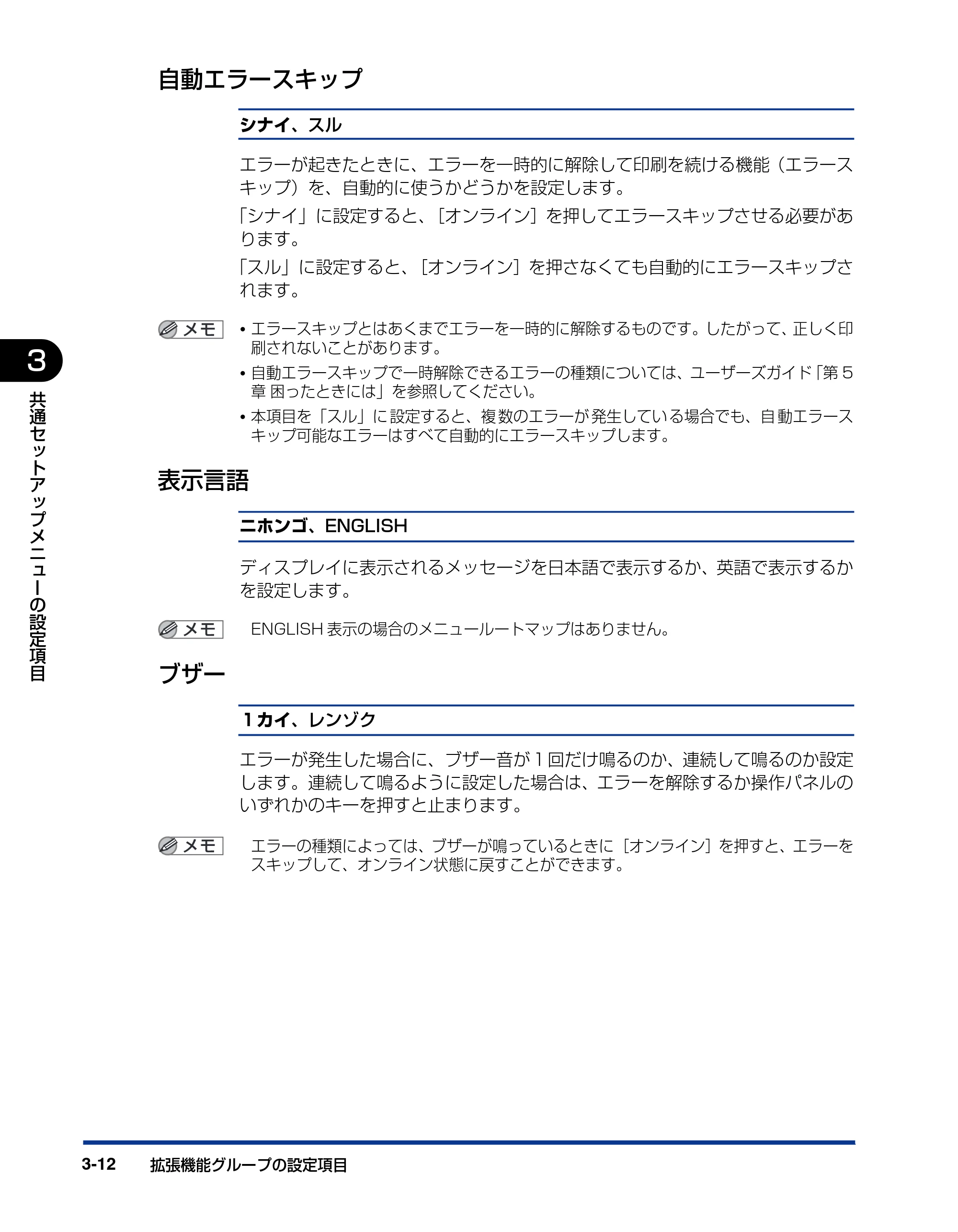

自動エラースキップ
シナイ、スル
エラーが起きたときに、エラーを一時的に解除して印刷を続ける機能（エラース
キップ）を、自動的に使うかどうかを設定します。
「シナイ」に設定すると、［オンライン］を押してエラースキップさせる必要があ
ります。
「スル」に設定すると、［オンライン］を押さなくても自動的にエラースキップさ
れます。

• エラースキップとはあくまでエラーを一時的に解除するものです。したがって、正しく印

刷されないことがあります。

• 自動エラースキップで一時解除できるエラーの種類については、ユーザーズガイド「第 5

章 困ったときには」を参照してください。

• 本項目を「スル」に 設定すると、複 数のエラーが 発生してい る場合でも、自 動エラース

キップ可能なエラーはすべて自動的にエラースキップします。
表示言語
ニホンゴ、ENGLISH
ディスプレイに表示されるメッセージを日本語で表示するか、英語で表示するか
を設定します。
ENGLISH 表示の場合のメニュールートマップはありません。
ブザー
１カイ、レンゾク
エラーが発生した場合に、ブザー音が１回だけ鳴るのか、連続して鳴るのか設定
します。連続して鳴るように設定した場合は、エラーを解除するか操作パネルの
いずれかのキーを押すと止まります。
エラーの種類によっては、ブザーが鳴っているときに［オンライン］を押すと、エラーを
スキップして、オンライン状態に戻すことができます。

拡張機能グループの設定項目 3-13
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

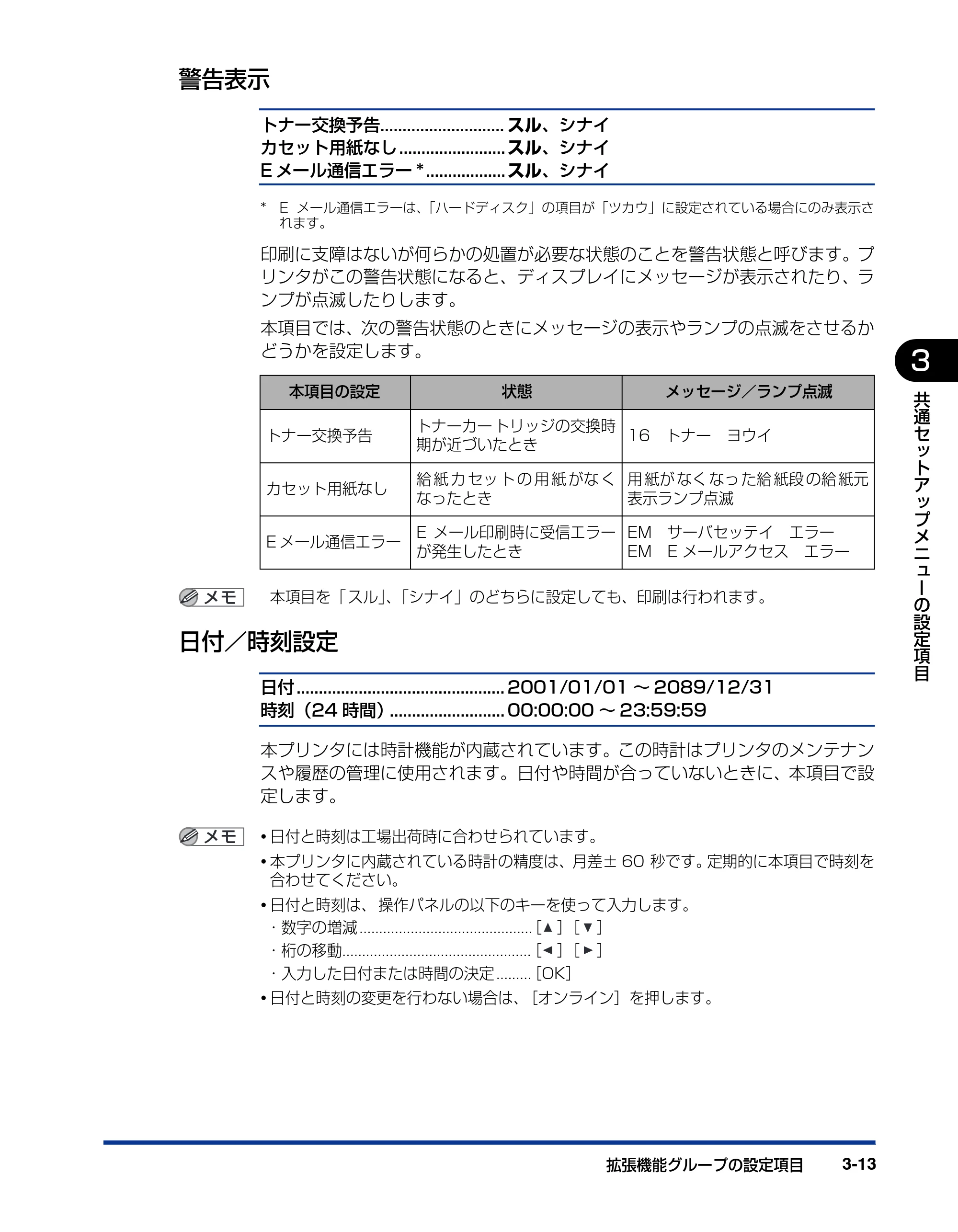

警告表示
トナー交換予告............................ スル、シナイ
カセット用紙なし ........................ スル、シナイ
E メール通信エラー * .................. スル、シナイ
* E メール通信エラーは、「ハードディスク」の項目が「ツカウ」に設定されている場合にのみ表示さ
れます。
印刷に支障はないが何らかの処置が必要な状態のことを警告状態と呼びます。プ
リンタがこの警告状態になると、ディスプレイにメッセージが表示されたり、ラ
ンプが点滅したりします。
本項目では、次の警告状態のときにメッセージの表示やランプの点滅をさせるか
どうかを設定します。
本項目を「 スル」、「シナイ」のどちらに設定しても、印刷は行われます。
日付／時刻設定
日付 ............................................... 2001/01/01 ～ 2089/12/31

時刻（24 時間）.......................... 00:00:00 ～ 23:59:59
本プリンタには時計機能が内蔵されています。この時計はプリンタのメンテナン
スや履歴の管理に使用されます。日付や時間が合っていないときに、本項目で設
定します。

• 日付と時刻は工場出荷時に合わせられています。
• 本プリンタに内蔵されている時計の精度は、月差± 60 秒です。定期的に本項目で時刻を

合わせてください。

• 日付と時刻は、 操作パネルの以下のキーを使って入力します。
• 数字の増減 ............................................［ ］［ ］
• 桁の移動................................................［ ］［ ］
• 入力した日付または時間の決定 .........［OK］
• 日付と時刻の変更を行わない場合は、［オンライン］を押します。

本項目の設定 状態 メッセージ／ランプ点滅
トナー交換予告
トナーカー トリッジの交換時
期が近づいたとき
16 トナー ヨウイ
カセット用紙なし
給 紙 カ セッ ト の 用 紙 がな く
なったとき
用 紙が なく なっ た給 紙段 の給 紙元
表示ランプ点滅
E メール通信エラー
E メール印刷時に受信エラー
が発生したとき
EM サーバセッテイ エラー
EM E メールアクセス エラー

拡張機能グループの設定項目3-14
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

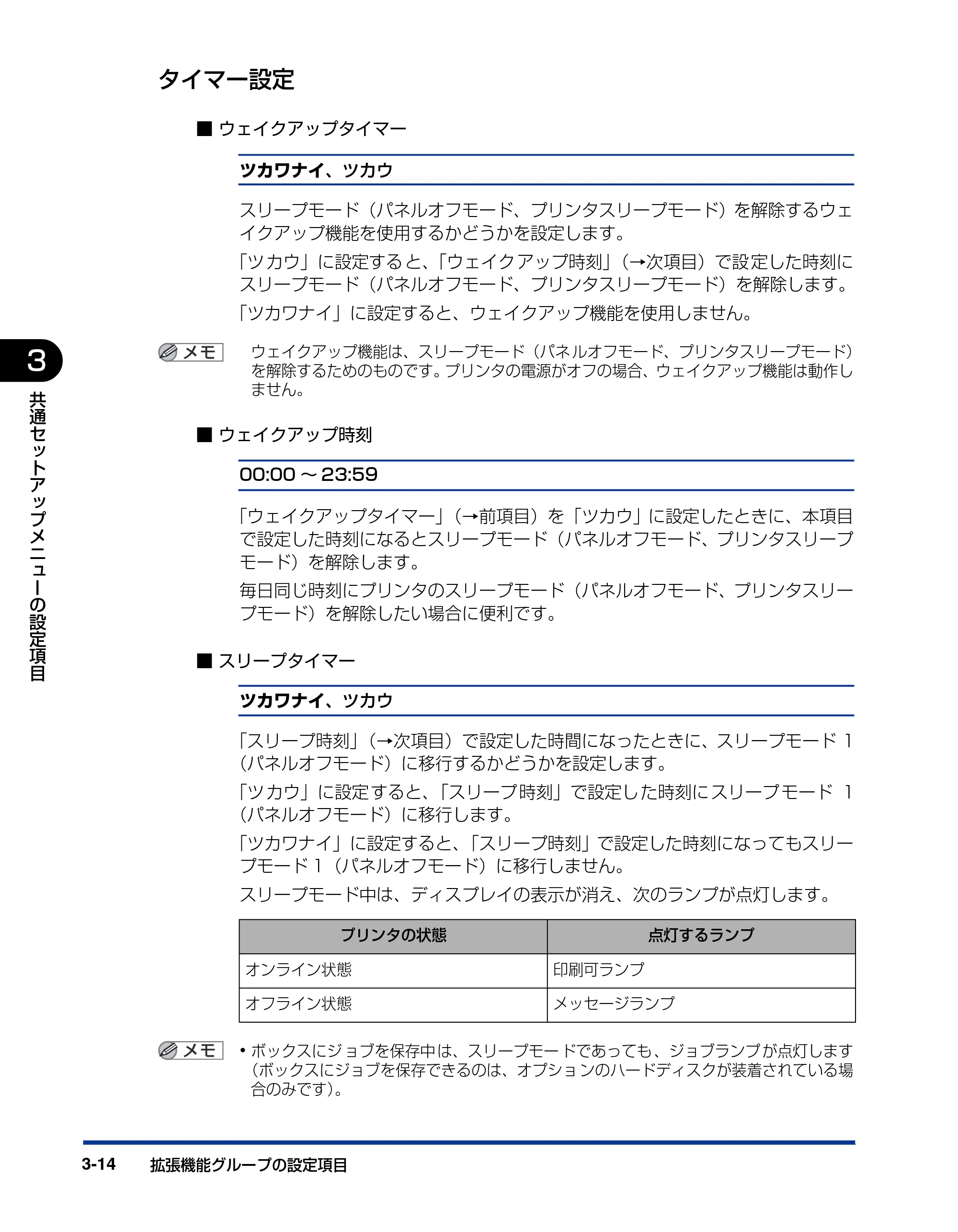

タイマー設定
■ ウェイクアップタイマー
ツカワナイ、ツカウ
スリープモード（パネルオフモード、プリンタスリープモード）を解除するウェ
イクアップ機能を使用するかどうかを設定します。
「ツ カウ」に設定する と、「ウェイク アップ時刻」（→次項目）で設 定した時刻に
スリープモード（パネルオフモード、プリンタスリープモード）を解除します。
「ツカワナイ」に設定すると、ウェイクアップ機能を使用しません。
ウェイクアップ機能は、スリープモード（パネ ルオフモード、プリンタスリープモード）
を解除するためのものです。プリンタの電源がオフの場合、ウェイクアップ機能は動作し
ません。
■ ウェイクアップ時刻
00:00 ～ 23:59
「ウェイクアップタイマー」（→前項目）を「ツカウ」に設定したときに、本項目
で設定した時刻になるとスリープモード（パネルオフモード、プリンタスリープ
モード）を解除します。
毎日同じ時刻にプリンタのスリープモード（パネルオフモード、プリンタスリー

プモード）を解除したい場合に便利です。
■ スリープタイマー
ツカワナイ、ツカウ
「スリープ時刻」（→次項目）で設定した時間になったときに、スリープモード 1
（パネルオフモード）に移行するかどうかを設定します。
「ツ カウ」に設定 すると、「スリープ 時刻」で設定し た時刻に スリープ モード 1
（パネルオフモード）に移行します。
「ツカワナイ」に設定すると、「スリープ時刻」で設定した時刻になってもスリー
プモード 1（パネルオフモード）に移行しません。
スリープモード中は、ディスプレイの表示が消え、次のランプが点灯します。

• ボックスにジ ョブを保存中 は、スリープモー ドであっても 、ジョブランプ が点灯します

（ボックスにジョブを保存できるのは、オプショ ンのハードディスクが装着されている場
合のみです）。
プリンタの状態 点灯するランプ
オンライン状態 印刷可ランプ
オフライン状態 メッセージランプ

拡張機能グループの設定項目 3-15
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

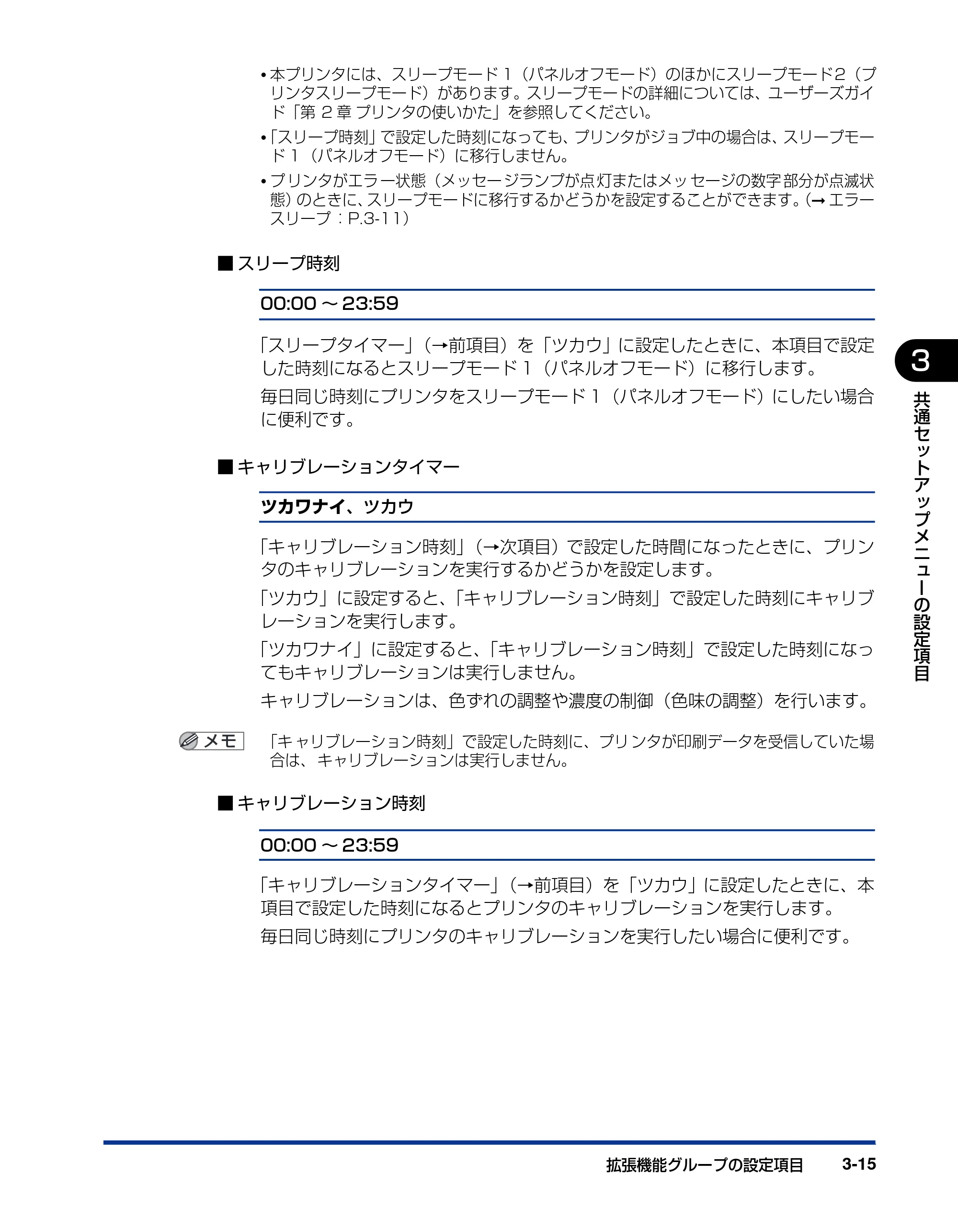

• 本プリンタには、スリープモード 1（パネルオフモード）のほかにスリープモード 2（プ

リンタスリープモード）があります。スリープモードの詳細については、ユーザーズガイ
ド「第 2 章 プリンタの使いかた」を参照してください。

• 「スリープ時刻」で設定した時刻になっても、プリンタがジョブ中の場合は、スリープモー

ド 1 （パネルオフモード）に移行しません。

• プ リンタがエラ ー状態（メッセー ジランプが点 灯またはメッ セージの数字 部分が点滅状

態）のときに、スリープモードに移行するかどうかを設定することができます。（➞ エラー
スリープ ：P.3-11）
■ スリープ時刻
00:00 ～ 23:59
「スリープタイマー」（→前項目）を「ツカウ」に設定したときに、本項目で設定
した時刻になるとスリープモード 1（パネルオフモード）に移行します。
毎日同じ時刻にプリンタをスリープモード 1（パネルオフモード）にしたい場合
に便利です。
■ キャリブレーションタイマー
ツカワナイ、ツカウ
「キャリブレーション時刻」（→次項目）で設定した時間になったときに、プリン
タのキャリブレーションを実行するかどうかを設定します。
「ツカウ」に設定すると、「キャリブレーション時刻」で設定した時刻にキャリブ
レーションを実行します。
「ツカワナイ」に設定すると、「キャリブレーション時刻」で設定した時刻になっ
てもキャリブレーションは実行しません。
キャリブレーションは、色ずれの調整や濃度の制御（色味の調整）を行います。
「キ ャリブレーション時刻」で設定した時刻に、プリ ンタが印刷データを受信していた場

合は、 キャリブレーションは実行しません。
■ キャリブレーション時刻
00:00 ～ 23:59
「キャリブレーションタイマー」（→前項目）を「ツカウ」に設定したときに、本
項目で設定した時刻になるとプリンタのキャリブレーションを実行します。
毎日同じ時刻にプリンタのキャリブレーションを実行したい場合に便利です。

拡張機能グループの設定項目3-16
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
ハードディスク
ツカウ、ツカワナイ
* 本項目は、オプションのハードディスクが装着されている場合にのみ表示されます。
ハードディスクを使用する以下の機能を使うかどうかを設定します。

• 印刷データの割り込み
• 印刷データの順番の変更
• 印刷データの属性（出力先や印刷部数など）の変更
• 印刷データの処理の一時停止／再開
• 印 刷 デ ー タ を ハ ー ド デ ィ ス ク（ボ ッ ク ス）に 保 管 す る（再 印 刷 が 可 能）

（➞P.7-13）

• セキュアプリント（➞P.7-12）
• 暗号化セキュアプリント（➞P.7-11）
• RIP Once（➞P.3-18）
• スプール機能（➞P.3-45）
• SMB 印刷（➞P.3-44）
• リモート UI の通信に SSL を使用（➞P.3-45）
• E メール印刷（➞P.6-5）

通常は「ツカウ」に設定しておいてください。ハードディスクを使った機能で不
具合がある場合に、「ツカワナイ」に設定してください。

• オプションのハードディスクの取り付け 後は、「パネル設定初期化」を行ったあと、電源

を入れなおすかハードリセット操作を行 ってください。ハードディスクの機能は、「パネ
ル設定初期化」を行ったあと、電源を入れなおすかハードリセット操作を行うことによっ
て使用できる状態になります。

• 本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ

セット操作を行ってください。
割り込み印刷
キョカスル、キョカシナイ
* 本項目は、オプションのハードディスクが装着されていて、「ハードディスク」の項目が「ツカウ」に
設定されている場合にのみ表示されます。
印刷データの割り込みの機能を使うかどうかを設定します。
「ハードディスク」の項目が「ツカワナイ」に設定 されているときは、本項目の設定は無
視され、割り込み印刷はできません。

拡張機能グループの設定項目 3-17
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

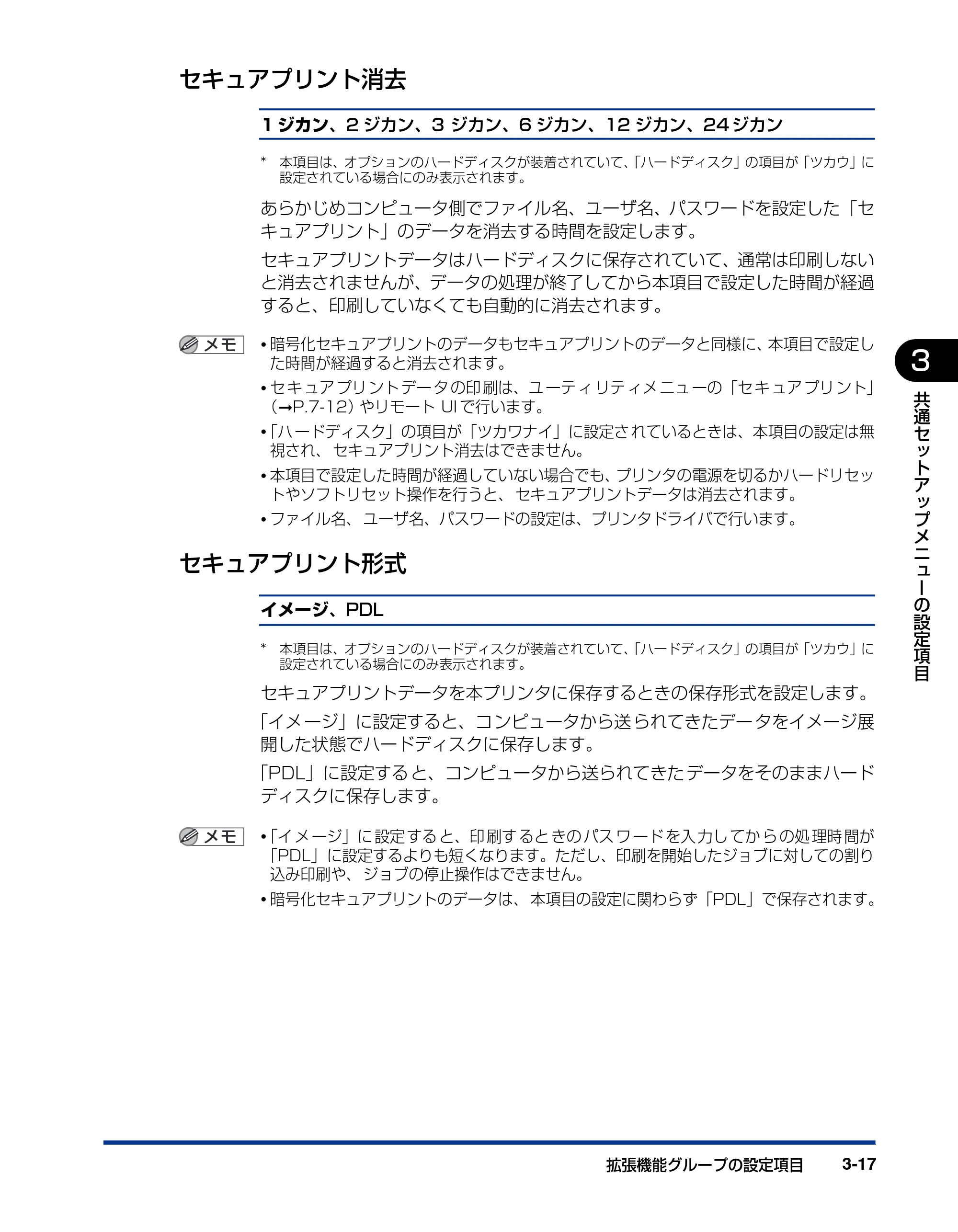

セキュアプリント消去
1 ジカン、2 ジカン、3 ジカン、6 ジカン、12 ジカン、24 ジカン
* 本項目は、オプションのハードディスクが装着されていて、「ハードディスク」の項目が「ツカウ」に
設定されている場合にのみ表示されます。
あらかじめコンピュータ側でファイル名、ユーザ名、パスワードを設定した「セ
キュアプリント」のデータを消去する時間を設定します。
セキュアプリントデータはハードディスクに保存されていて、通常は印刷しない
と消去されませんが、データの処理が終了してから本項目で設定した時間が経過
すると、印刷していなくても自動的に消去されます。

• 暗号化セキュアプリントのデータもセキュアプリントのデータと同様に、本項目で設定し

た時間が経過すると消去されます。

• セ キ ュア プリ ント デー タ の印 刷は、ユ ーテ ィ リテ ィメ ニュ ーの「セ キ ュア プリ ント」

（ ➞P.7-12）やリモート UI で行います。

• 「ハ ードディスク」の項目が「ツカワナイ」に設定さ れているときは、本項目の設定は無

視され、 セキュアプリント消去はできません。

• 本項目で設定した時間が経過していない場合でも、プリンタの電源を切るかハードリセッ

トやソフトリセット操作を行うと、 セキュアプリントデータは消去されます。

• ファイル名、 ユーザ名、パスワードの設定は、プリンタドライバで行います。

セキュアプリント形式
イメージ、PDL
* 本項目は、オプションのハードディスクが装着されていて、「ハードディスク」の項目が「ツカウ」に
設定されている場合にのみ表示されます。
セキュアプリントデータを本プリンタに保存するときの保存形式を設定します。
「イメ ージ」に設定すると、コ ンピュータから送 られてきたデー タをイメージ展
開した状態でハードディスクに保存します。
「PDL」に設定する と、コンピュータから送られてきた データをそのままハード
ディスクに保存します。

• 「イ メ ージ」に 設定 する と、印 刷す ると きの パス ワ ード を入 力し てか ら の処 理時 間が

「PDL」に設定するよりも短くなります。ただし、印刷を開始したジョブに対しての割り
込み印刷や、 ジョブの停止操作はできません。

• 暗号化セキュアプリントのデータは、 本項目の設定に関わらず「PDL」で保存されます。

拡張機能グループの設定項目3-18
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

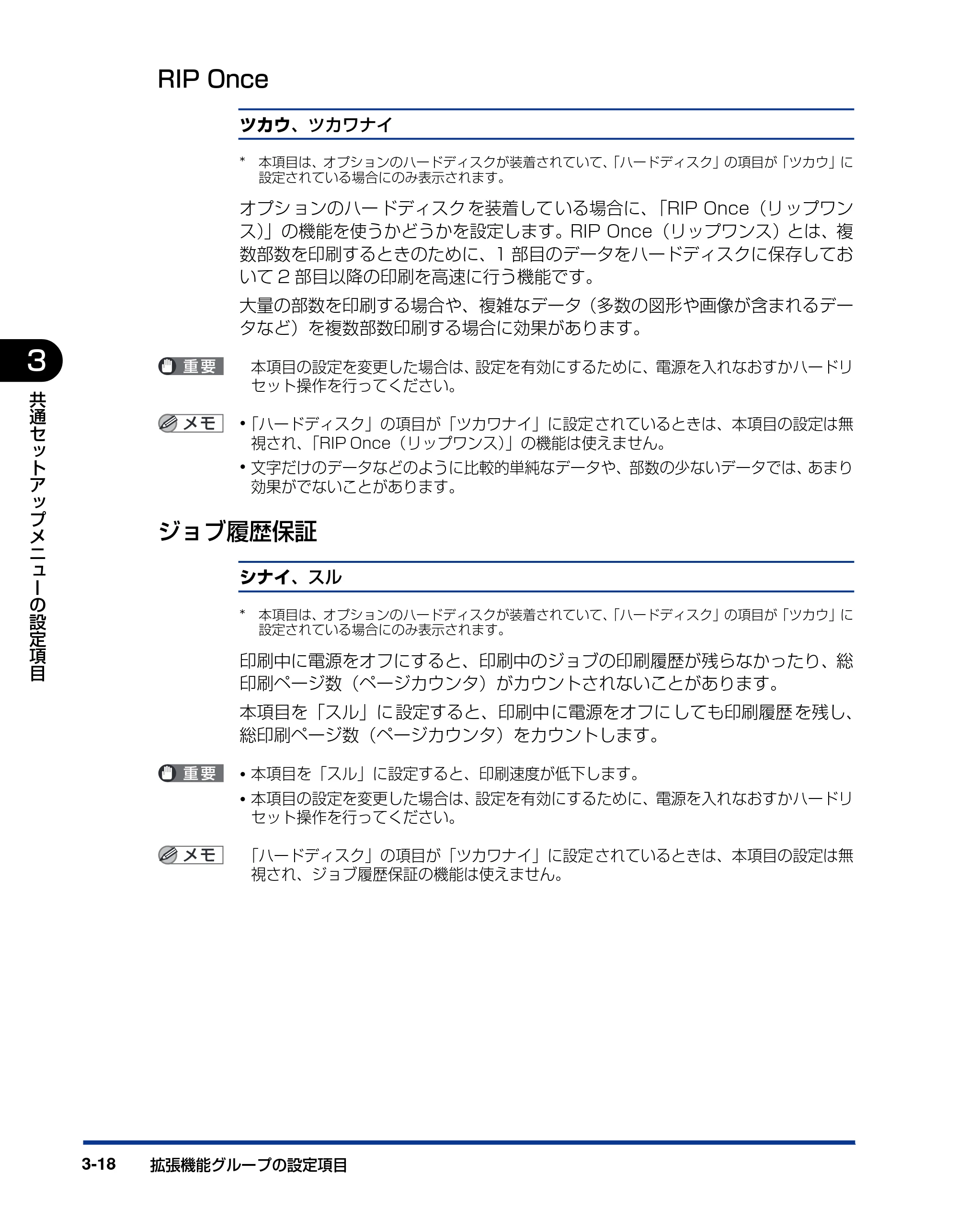

RIP Once
ツカウ、ツカワナイ
* 本項目は、オプションのハードディスクが装着されていて、「ハードディスク」の項目が「ツカウ」に
設定されている場合にのみ表示されます。
オプシ ョンのハー ドディスク を装着して いる場合に、「RIP Once（リップワン
ス）」の機能を使うかどうかを設定します。RIP Once（リップワンス）とは、複
数部数を印刷するときのために、1 部目のデータをハードディスクに保存してお
いて 2 部目以降の印刷を高速に行う機能です。
大量の部数を印刷する場合や、複雑なデータ（多数の図形や画像が含まれるデー
タなど）を複数部数印刷する場合に効果があります。
本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ
セット操作を行ってください。

• 「ハードディスク」の項目が「ツカワナイ」に設定 されているときは、本項目の設定は無

視され、「RIP Once（リップワンス）」の機能は使えません。

• 文字だけのデータなどのように比較的単純なデータや、部数の少ないデータでは、あまり

効果がでないことがあります。
ジョブ履歴保証
シナイ、スル
* 本項目は、オプションのハードディスクが装着されていて、「ハードディスク」の項目が「ツカウ」に
設定されている場合にのみ表示されます。
印刷中に電源をオフにすると、印刷中のジョブの印刷履歴が残らなかったり、総
印刷ページ数（ページカウンタ）がカウントされないことがあります。
本項目を「スル」に 設定すると、印刷中 に電源をオフに しても印刷履歴 を残し、
総印刷ページ数（ページカウンタ）をカウントします。

• 本項目を「スル」に設定すると、印刷速度が低下します。
• 本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ

セット操作を行ってください。
「ハードディスク」の項目が「ツカワナイ」に設定 されているときは、本項目の設定は無
視され、ジョブ履歴保証の機能は使えません。

給紙グループの設定項目 3-19
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

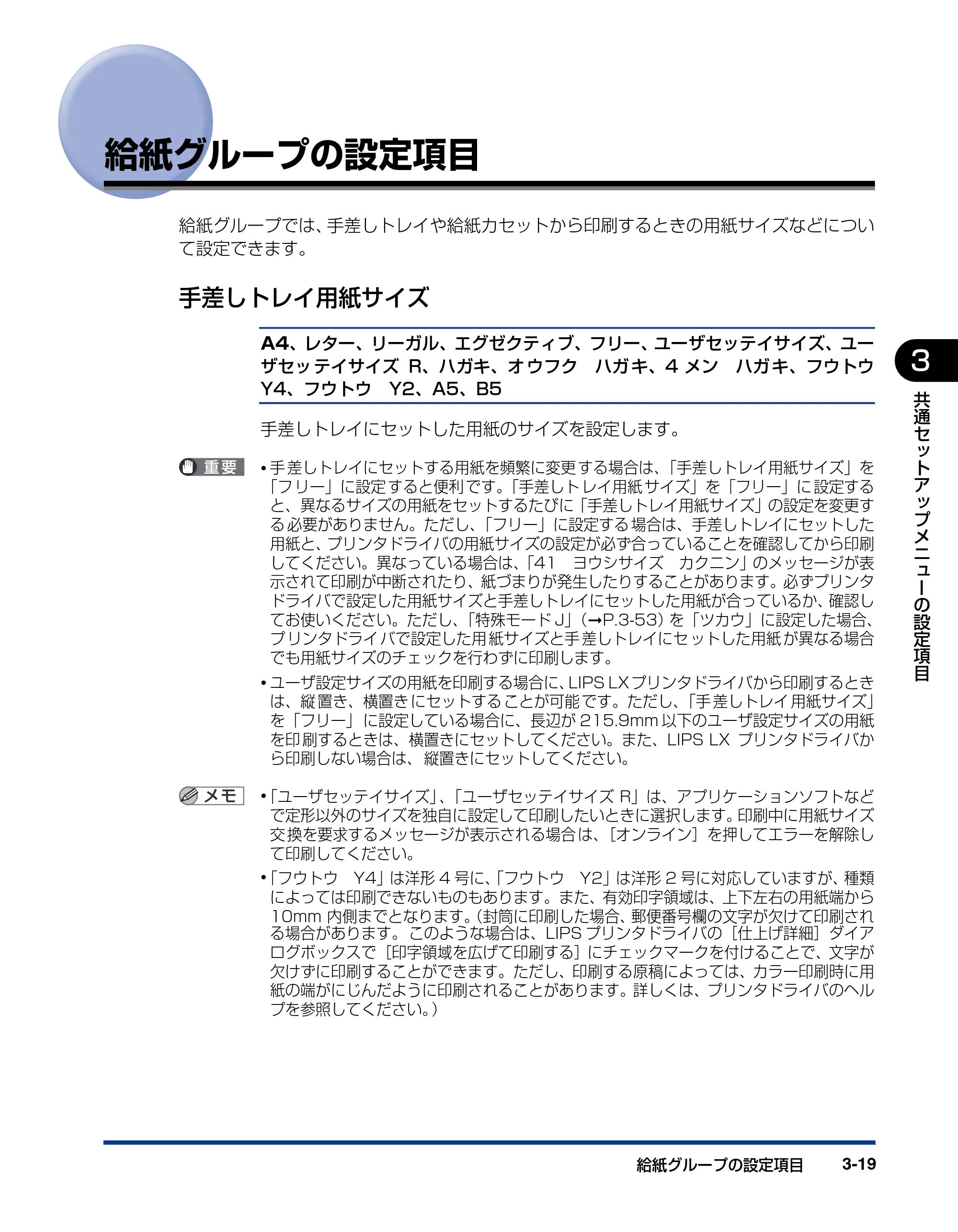

給紙グループの設定項目
給紙グループでは、手差しトレイや給紙カセットから印刷するときの用紙サイズなどについ
て設定できます。
手差しトレイ用紙サイズ
A4、レター、リーガル、エグゼクティブ、フリー、ユーザセッテイサイズ、ユー
ザセッ テイサイズ R、ハガキ、オ ウフク ハガ キ、4 メン ハガ キ、フウトウ
Y4、フウトウ Y2、A5、B5
手差しトレイにセットした用紙のサイズを設定します。

• 手 差しトレイにセットする用紙を頻繁に変更 する場合は、「手差しトレイ用紙サイズ」を

「フ リー」に設定 すると便利 です。「手差しト レイ用紙 サイズ」を「フリー」に 設定する
と、異なるサイズの用紙をセットするたびに「手差しトレイ用紙サイズ」の設定を変更す
る 必要がありません。ただし、「フリー」に設定する 場合は、手差しトレイにセットした
用紙と、プリンタドライバの用紙サイズの設定が必ず合っていることを確認してから印刷
してください。異なっている場合は、「41 ヨウシサイズ カクニン」のメッセージが表
示されて印刷が中断されたり、紙づまりが発生したりすることがあります。必ずプリンタ
ドライバで設定した用紙サイズと手差しトレイにセットした用紙が合っているか、確認し
てお使いください。ただし、「特殊モード J」（ ➞P.3-53）を「ツカウ」に設定した場合、
プ リンタドライ バで設定した用 紙サイズと手 差しトレイにセ ットした用紙 が異なる場合
でも用紙サイズのチェックを行わずに印刷します。

• ユーザ設定サイズの用紙を印刷する場合に、LIPS LX プリンタドライバから印刷するとき

は、縦 置き、横置き にセットする ことが可能 です。ただし、「手 差しトレイ 用紙サイズ」
を「フリー」 に設定している場合に、長辺が 215.9mm 以下のユーザ設定サイズの用紙
を印 刷するときは、横置きにセットしてください。また、LIPS LX プリンタドライバか
ら印刷しない場合は、 縦置きにセットしてください。

• 「ユーザセッテイサイズ」、「ユーザセッテイサイズ R」は、アプリケーションソフトなど

で定形以外のサイズを独自に設定して印刷したいときに選択します。印刷中に用紙サイズ
交 換を要求するメッセージが表示される場合 は、［オンライン］を押してエラーを解除し
て印刷してください。

• 「フウトウ Y4」は洋形 4 号に、「フウトウ Y2」は洋形 2 号に対応していますが、種類

によっては印刷できないものもあります。また、有効印字領域は、上下左右の用紙端から
10mm 内側までとなります。（封筒に印刷した場合、郵便番号欄の文字が欠けて印刷され
る場合があります。 このような場合は、LIPS プリンタドライバの［仕上げ詳細］ダイア
ログボックスで［印字領域を広げて印刷する］にチェックマークを付けることで、文字が
欠けずに印刷することができます。ただし、印刷する原稿によっては、カラー印刷時に用
紙の端がにじんだように印刷されることがあります。詳しくは、プリンタドライバのヘル
プを参照してください。）

給紙グループの設定項目3-20
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

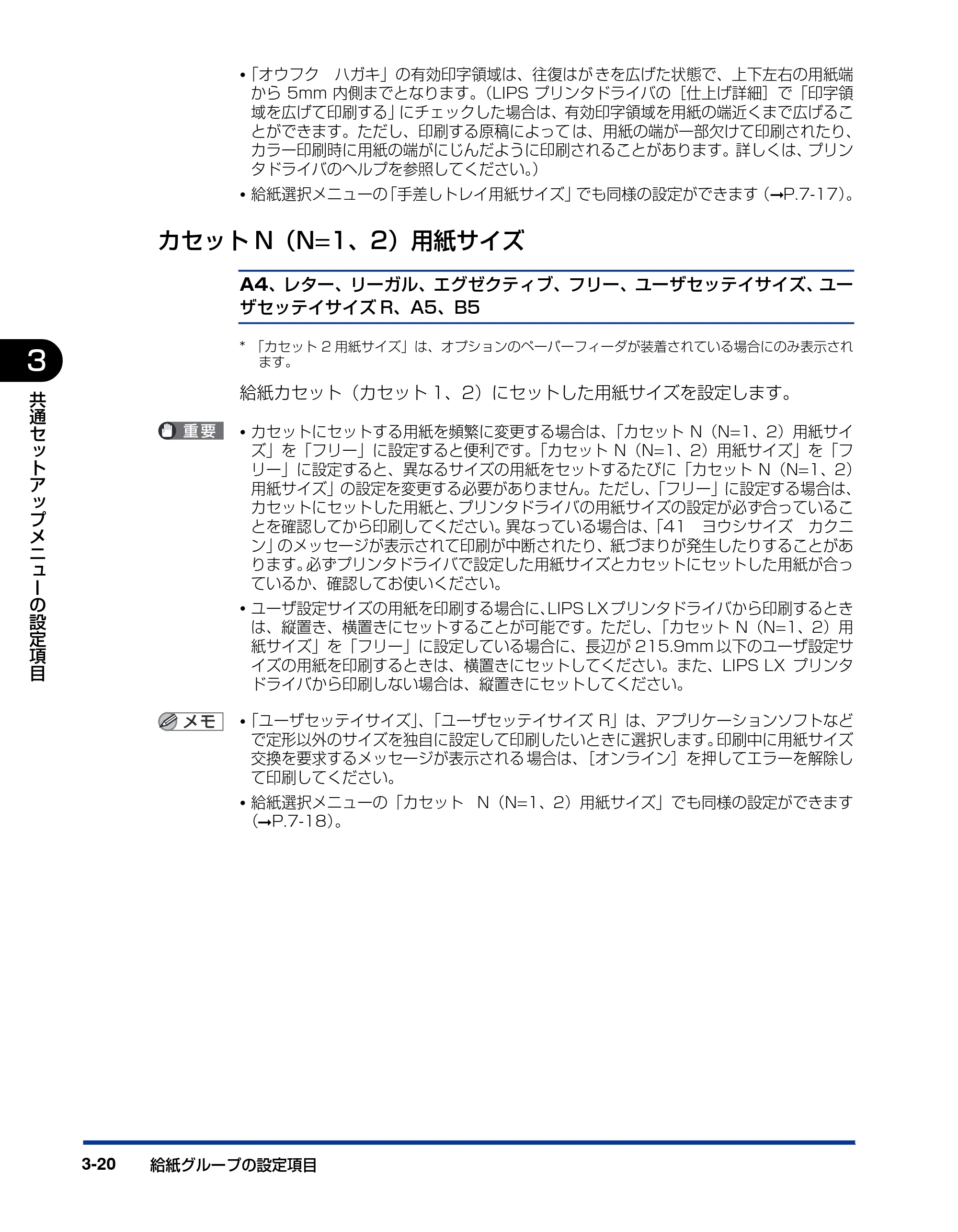

• 「オウフク ハガキ」の有効印字領域は、往復はが きを広げた状態で、上下左右の用紙端

から 5mm 内側までとなります。（LIPS プリンタドライバの［仕上げ詳細］で「印字領
域を広げて印刷する」にチェックした場合は、有効印字領域を用紙の端近くまで広げるこ
とができます。ただし、印刷する原稿によって は、用紙の端が一部欠けて印刷されたり、
カラー印刷時に用紙の端がにじんだように印刷されることがあります。詳しくは、プリン
タドライバのヘルプを参照してください。）

• 給紙選択メニューの「手差しトレイ用紙サイズ」でも同様の設定ができます（➞P.7-17）。

カセット N（N=1、2）用紙サイズ
A4、レター、リーガル、エグゼクティブ、フリー、ユーザセッテイサイズ、ユー
ザセッテイサイズ R、A5、B5
* 「カセット 2 用紙サイズ」は、オプションのペーパーフィーダが装着されている場合にのみ表示され
ます。
給紙カセット（カセット 1、2）にセットした用紙サイズを設定します。

• カセットにセットする用紙を頻繁に変更する場合は、「カセット N（N=1、2）用紙サイ

ズ」を「フリー」に設定すると便利です。「カセット N（N=1、2）用紙サイズ」を「フ
リー」に設定すると、異なるサイズの用紙をセットするたびに「カセット N（N=1、2）
用紙サイズ」の設定を変更する必要がありません。ただし、「フリー」に設定する場合は、
カセットにセットした用紙と、プリンタドライバの用紙サイズの設定が必ず合っているこ
とを確認してから印刷してください。異なっている場合は、「41 ヨウシサイズ カクニ
ン」のメッセージが表示されて印刷が中断されたり、紙づまりが発生したりすることがあ
ります。必ずプリンタドライバで設定した用紙サイズとカセットにセットした用紙が合っ
ているか、確認してお使いください。

• ユーザ設定サイズの用紙を印刷する場合に、LIPS LX プリンタドライバから印刷するとき

は、縦置き、横置きにセットすることが可能です。ただし、「カセット N（N=1、2）用
紙サイズ」を「フリー」に設定している場合に、長辺が 215.9mm 以下のユーザ設定サ
イズの用紙を印刷するときは、横置きにセットしてください。また、LIPS LX プリンタ
ドライバから印刷しない場合は、縦置きにセットしてください。

• 「ユーザセッテイサイズ」、「ユーザセッテイサイズ R」は、アプリケーションソフトなど

で定形以外のサイズを独自に設定して印刷したいときに選択します。印刷中に用紙サイズ
交換を要求するメッセージが表示される 場合は、［オンライン］を押してエラーを解除し
て印刷してください。

• 給紙選択メニューの「カセット N（N=1、2）用紙サイズ」でも同様の設定ができます

（➞P.7-18）。

給紙グループの設定項目 3-21
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

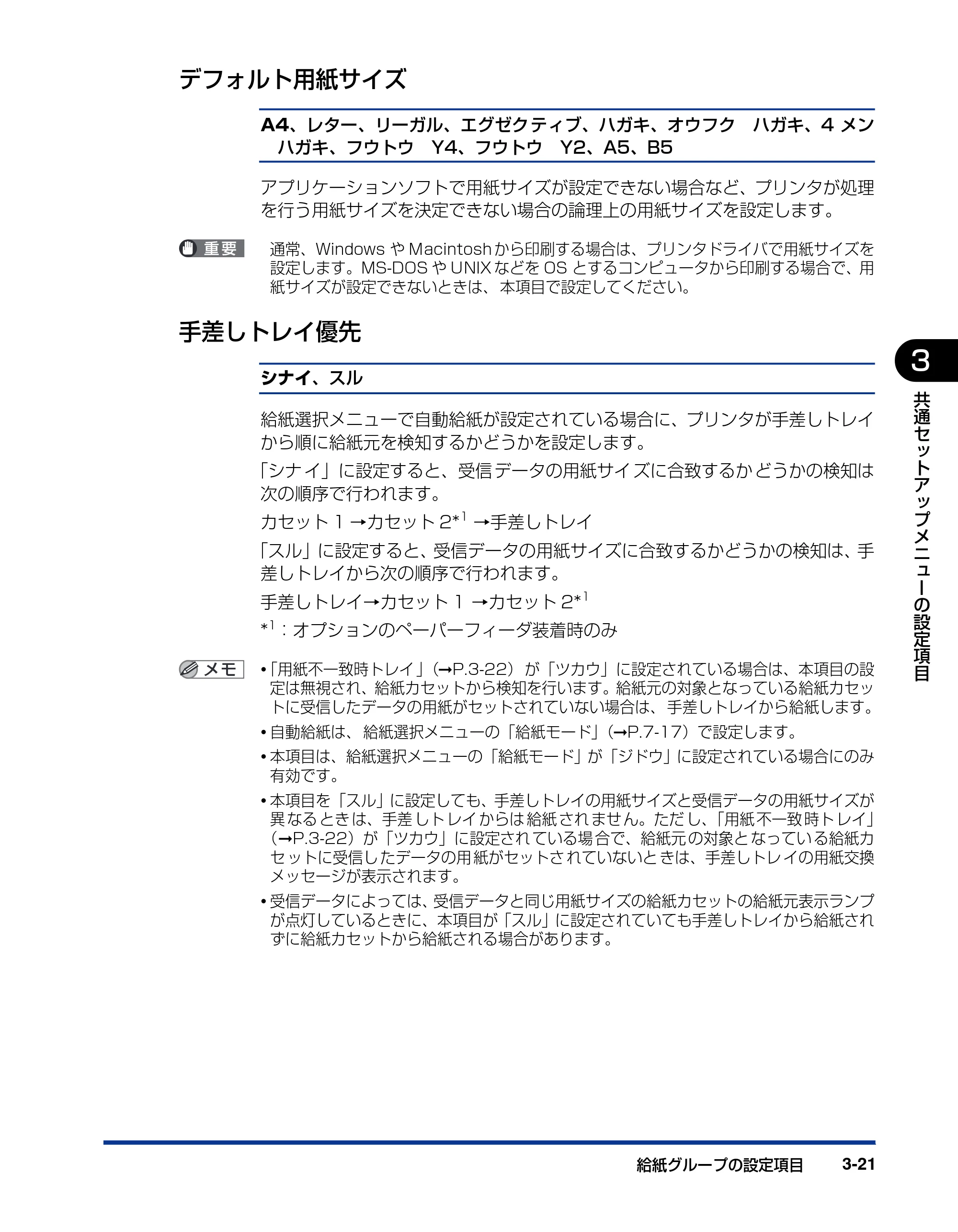

デフォルト用紙サイズ
A4、レター、リーガル、エグゼクティブ、ハガキ、オウフク ハガキ、4 メン
ハガキ、フウトウ Y4、フウトウ Y2、A5、B5
アプリケーションソフトで用紙サイズが設定できない場合など、プリンタが処理
を行う用紙サイズを決定できない場合の論理上の用紙サイズを設定します。
通常、Windows や Macintosh から印刷する場合は、プリンタドライバで用紙サイズを
設定します。MS-DOS や UNIX などを OS とするコンピュータから印刷する場合で、用
紙サイズが設定できないときは、 本項目で設定してください。
手差しトレイ優先
シナイ、スル
給紙選択メニューで自動給紙が設定されている場合に、プリンタが手差しトレイ
から順に給紙元を検知するかどうかを設定します。
「シナ イ」に設定すると、受信 データの用紙サイ ズに合致するか どうかの検知は
次の順序で行われます。
カセット 1 →カセット 2*
1
→手差しトレイ
「スル」に設定すると、受信データの用紙サイズに合致するかどうかの検知は、手

差しトレイから次の順序で行われます。
手差しトレイ→カセット 1 →カセット 2*
1
*
1
：オプションのペーパーフィーダ装着時のみ

• 「用紙不一致時トレイ 」（➞P.3-22） が「ツカウ」に設定されている場合は、本項目の設

定は無視され、給紙カセットから検知を行います。給紙元の対象となっている給紙カセッ
トに受信したデータの用紙がセットされていない場合は、 手差しトレイから給紙します。

• 自動給紙は、 給紙選択メニューの「給紙モード」（➞P.7-17）で設定します。
• 本項目は、給紙選択メニューの「給紙モード」が「ジドウ」に設定されている場合にのみ

有効です。

• 本項目を「スル」に設定しても、手差しトレイの用紙サイズと受信データの用紙サイズが

異 なる とき は、手差 しト レイ からは 給紙 され ませ ん。ただ し、「用紙 不一致 時ト レイ」
（ ➞P.3-22）が「ツカウ」に設定され ている場 合で、給紙元 の対象と なってい る給紙カ
セ ットに受信し たデータの用 紙がセットさ れていないと きは、手差しトレ イの用紙交換
メッセージが表示されます。

• 受信データによっては、受信データと同じ用紙サイズの給紙カセットの給紙元表示ランプ

が点灯しているときに、本項目が「スル」に設定されていても手差しトレイから給紙され
ずに給紙カセットから給紙される場合があります。

給紙グループの設定項目3-22
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

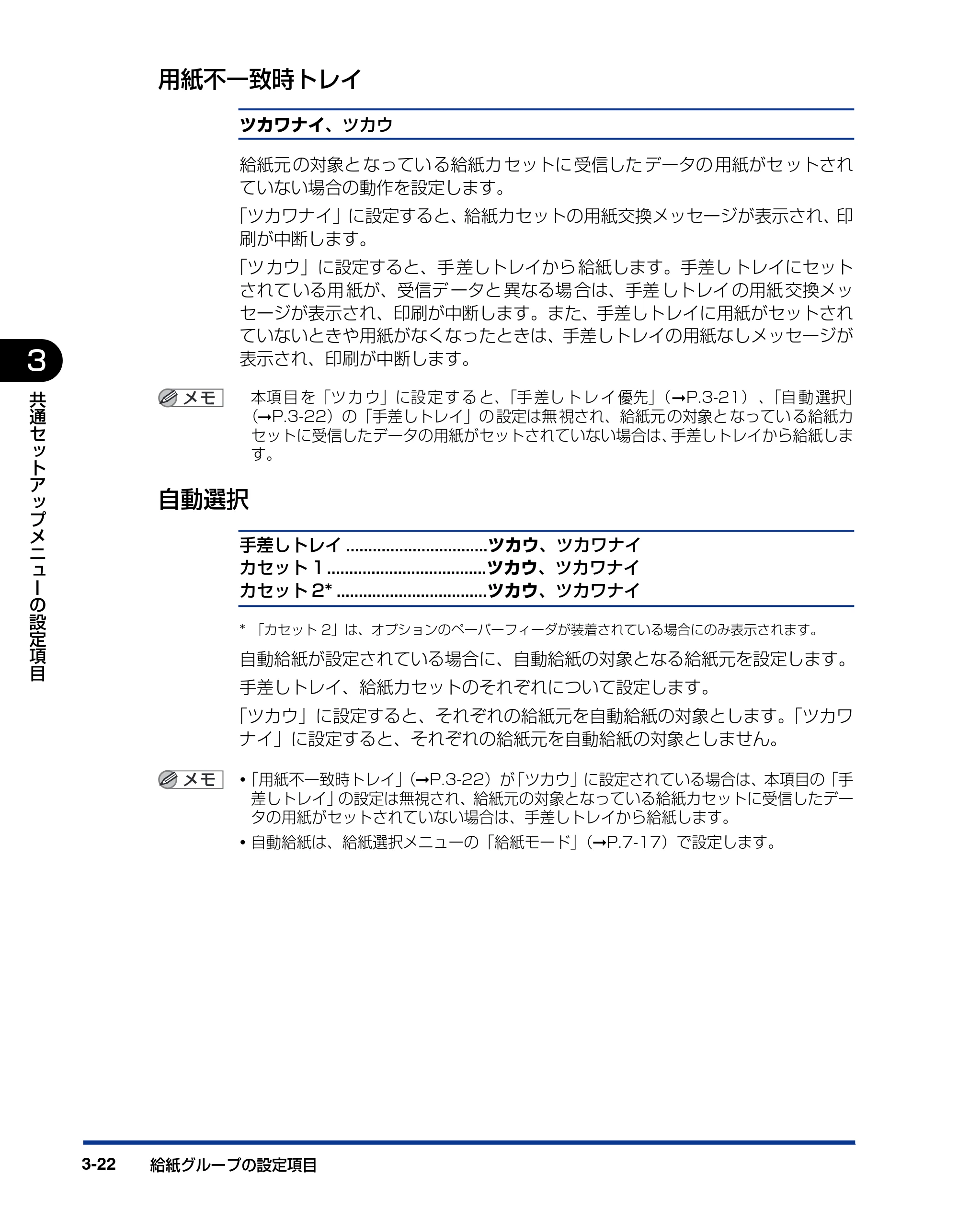

用紙不一致時トレイ
ツカワナイ、ツカウ
給紙元 の対象と なってい る給紙カ セットに 受信した データの 用紙がセ ットされ
ていない場合の動作を設定します。
「ツカワナイ」に設定すると、給紙カセットの用紙交換メッセージが表示され、印
刷が中断します。
「ツ カウ」に設定すると、手 差しトレイから 給紙します。手差し トレイにセット
されて いる用 紙が、受信デ ータと 異なる場 合は、手差 しトレイ の用紙 交換メッ
セージが表示され、印刷が中断します。また、手差しトレイに用紙がセットされ
ていないときや用紙がなくなったときは、手差しトレイの用紙なしメッセージが
表示され、印刷が中断します。
本項 目 を「ツ カ ウ」に設 定 す る と、「手 差し ト レ イ 優先」（ ➞P.3-21） 、「自 動 選択」
（➞P.3-22）の「手差しトレイ」の 設定は無 視され、給紙元 の対象と なってい る給紙カ
セットに受信したデータの用紙がセットされていない場合は、手差しトレイから給紙しま

す。
自動選択
手差しトレイ ................................ツカウ、ツカワナイ
カセット 1 ....................................ツカウ、ツカワナイ
カセット 2* ..................................ツカウ、ツカワナイ
* 「カセット 2」は、オプションのペーパーフィーダが装着されている場合にのみ表示されます。
自動給紙が設定されている場合に、自動給紙の対象となる給紙元を設定します。
手差しトレイ、給紙カセットのそれぞれについて設定します。
「ツカウ」に設定すると、それぞれの給紙元を自動給紙の対象とします。「ツカワ
ナイ」に設定すると、それぞれの給紙元を自動給紙の対象としません。

• 「用紙不一致時トレイ」（➞P.3-22）が「ツカウ」に設定されている場合は、本項目の「手

差しトレイ」の設定は無視され、給紙元の対象となっている給紙カセットに受信したデー
タの用紙がセットされていない場合は、手差しトレイから給紙します。

• 自動給紙は、給紙選択メニューの「給紙モード」（➞P.7-17）で設定します。

給紙グループの設定項目 3-23
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

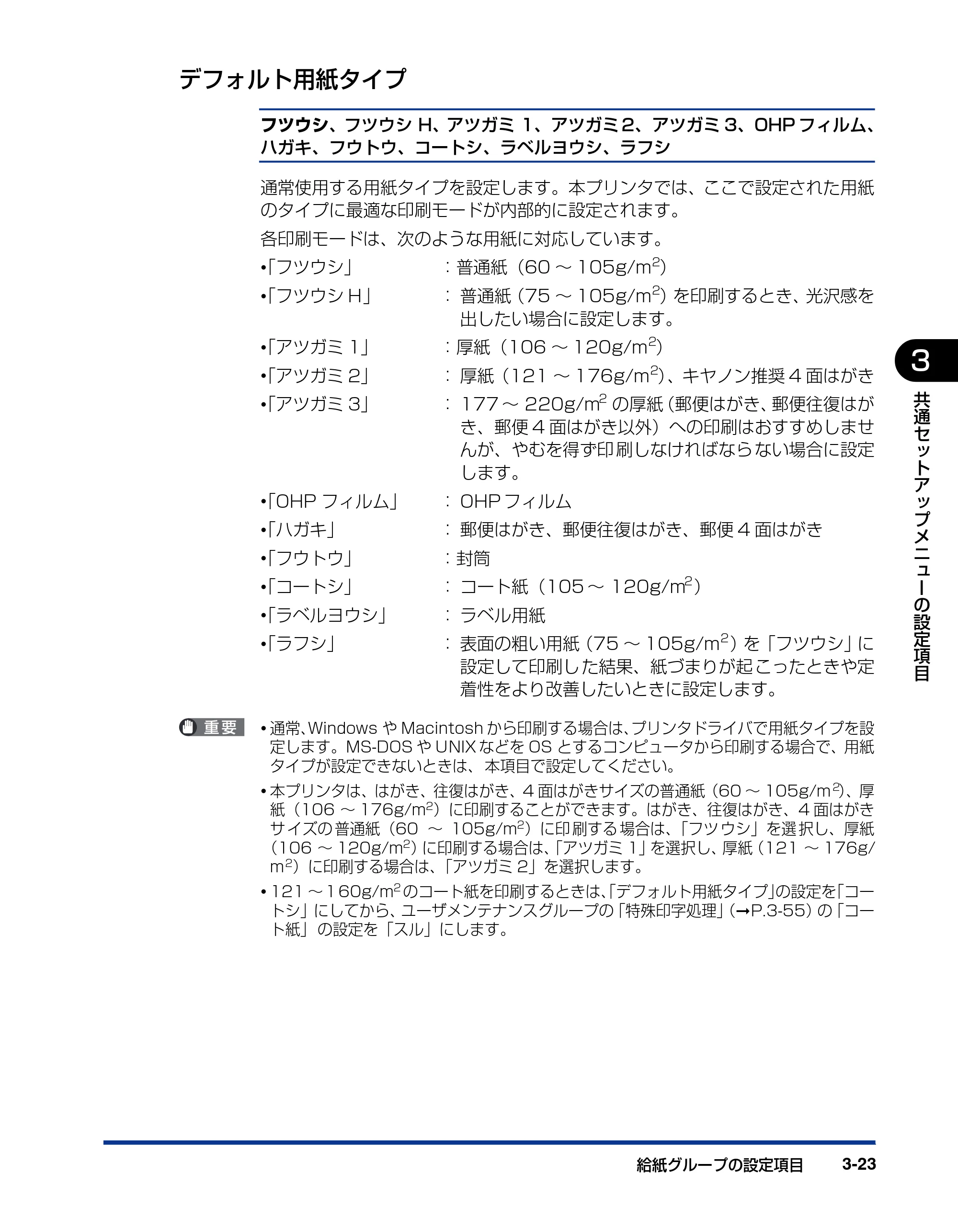

デフォルト用紙タイプ
フツウシ、フツウシ H、アツガミ 1、アツガミ 2、アツガミ 3、OHP フィルム、
ハガキ、フウトウ、コートシ、ラベルヨウシ、ラフシ
通常使用する用紙タイプを設定します。本プリンタでは、ここで設定された用紙
のタイプに最適な印刷モードが内部的に設定されます。
各印刷モードは、次のような用紙に対応しています。

• 「フツウシ」 ：普通紙（60 ～ 105g/m

2
）

• 「フツウシ H」 ： 普通紙（75 ～ 105g/m

2
）を印刷するとき、光沢感を
出したい場合に設定します。

• 「アツガミ 1」 ：厚紙（106 ～ 120g/m

2
）

• 「アツガミ 2」 ： 厚紙（121 ～ 176g/m

2
）、キヤノン推奨 4 面はがき

• 「アツガミ 3」 ： 177 ～ 220g/m

2
の厚紙（郵便はがき、郵便往復はが
き、郵便 4 面はがき以外）への印刷はおすすめしませ
んが、やむを得ず印 刷しなければなら ない場合に設定
します。

• 「OHP フィルム」 ： OHP フィルム
• 「ハガキ」 ： 郵便はがき、郵便往復はがき、郵便 4 面はがき
• 「フウトウ」 ：封筒
• 「コートシ」 ： コート紙（105 ～ 120g/m

2
）

• 「ラベルヨウシ」 ： ラベル用紙
• 「ラフシ」 ： 表面の粗い用紙（75 ～ 105g/m

2
）を「フツウシ」に
設定して印刷し た結果、紙づまりが起 こったときや定
着性をより改善したいときに設定します。

• 通常、Windows や Macintosh から印刷する場合は、プリンタドライバで用紙タイプを設

定します。MS-DOS や UNIX などを OS とするコンピュータから印刷する場合で、用紙
タイプが設定できないときは、 本項目で設定してください。

• 本プリンタは、はがき、往復はがき、4 面はがきサイズの普通紙（60 ～ 105g/m 2

）、厚
紙（106 ～ 176g/m2 ）に印刷することができます。はがき、往復はがき、4 面はがき
サ イズの 普通紙（60 ～ 105g/m2 ）に印 刷する 場合は、「フツ ウシ」を選 択し、厚紙
（106 ～ 120g/m2 ）に印刷する場合は、「アツガミ 1」を選択し、厚紙（121 ～ 176g/
m 2 ）に印刷する場合は、「アツガミ 2」を選択します。

• 121 ～ 1 60g/m2 のコート紙を印刷するときは、「デフォルト用紙タイプ」の設定を「コー

トシ」にしてから、ユーザメンテナンスグループの「特殊印字処理」（➞P.3-55）の「コー
ト紙」 の設定を「スル」にします。

給紙グループの設定項目3-24
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

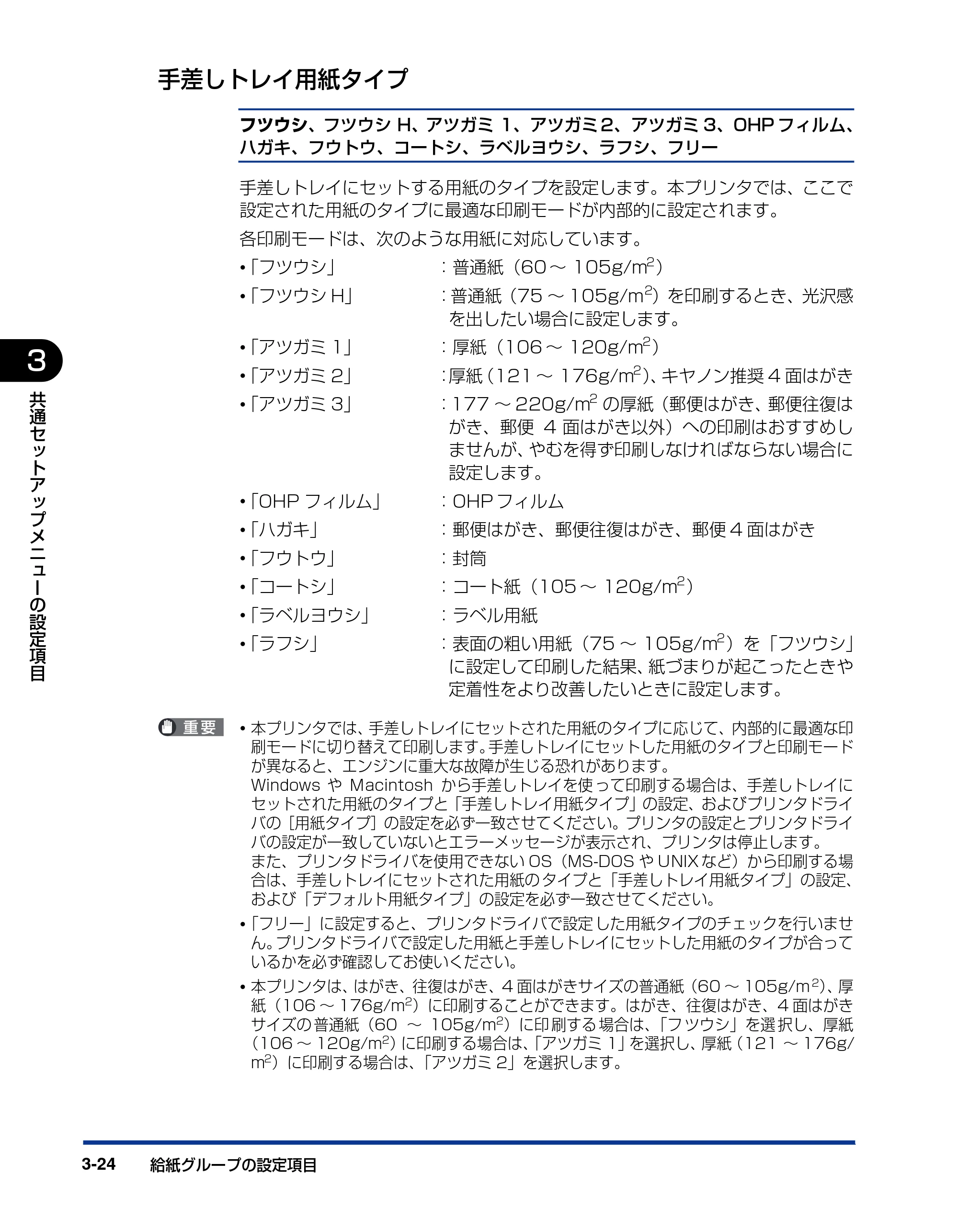

手差しトレイ用紙タイプ
フツウシ、フツウシ H、アツガミ 1、アツガミ 2、アツガミ 3、OHP フィルム、
ハガキ、フウトウ、コートシ、ラベルヨウシ、ラフシ、フリー
手差しトレイにセットする用紙のタイプを設定します。本プリンタでは、ここで
設定された用紙のタイプに最適な印刷モードが内部的に設定されます。
各印刷モードは、次のような用紙に対応しています。

• 「フツウシ」 ：普通紙（60 ～ 105g/m

2
）

• 「フツウシ H」 ：普通紙（75 ～ 105g/m

2
）を印刷するとき、光沢感
を出したい場合に設定します。

• 「アツガミ 1」 ：厚紙（106 ～ 120g/m

2
）

• 「アツガミ 2」 ：厚紙（121 ～ 176g/m

2
）、キヤノン推奨 4 面はがき

• 「アツガミ 3」 ：177 ～ 220g/m

2
の厚紙（郵便はがき、郵便往復は
がき、郵便 4 面はがき以外）への印刷はおすすめし
ませんが、やむを得ず印刷しなければならない場合に
設定します。

• 「OHP フィルム」 ：OHP フィルム
• 「ハガキ」 ：郵便はがき、郵便往復はがき、郵便 4 面はがき
• 「フウトウ」 ：封筒
• 「コートシ」 ：コート紙（105 ～ 120g/m

2
）

• 「ラベルヨウシ」 ：ラベル用紙
• 「ラフシ」 ：表面の粗い用紙（75 ～ 105g/m

2
）を「フツウシ」
に設定して印刷した結果、紙づまりが起こったときや
定着性をより改善したいときに設定します。

• 本プリンタでは、手差しトレイにセットされた用紙のタイプに応じて、内部的に最適な印

刷モードに切り替えて印刷します。手差しトレイにセットした用紙のタイプと印刷モード
が異なると、エンジンに重大な故障が生じる恐れがあります。
Windows や Macintosh から手差しトレイを使 って印刷する場合は、手差しトレイに
セットされた用紙のタイプと「手差しトレイ用紙タイプ」の設定、およびプリンタドライ
バの［用紙タイプ］の設定を必ず一致させてください。プリンタの設定とプリンタドライ
バの設定が一致していないとエラーメッセージが表示され、プリンタは停止します。
また、プリンタドライバを使用できない OS（MS-DOS や UNIX など）から印刷する場
合は、手差しトレイにセットされた用紙の タイプと「手差しトレイ用紙タイプ」の設定、
および「デフォルト用紙タイプ」の設定を必ず一致させてください。

• 「フリー」に設定すると、プリンタドライバで設定 した用紙タイプのチェックを行いませ

ん。プリンタドライバで設定した用紙と手差しトレイにセットした用紙のタイプが合って
いるかを必ず確認してお使いください。

• 本プリンタは、はがき、往復はがき、4 面はがきサイズの普通紙（60 ～ 105g/m 2 ）、厚

紙（106 ～ 176g/m2 ）に印刷することができます。はがき、往復はがき、4 面はがき
サイズの 普通紙（60 ～ 105g/m2 ）に印 刷する 場合は、「フ ツウシ」を選 択し、厚紙
（106 ～ 120g/m2 ）に印刷する場合は、「アツガミ 1」を選択し、厚紙（121 ～ 176g/
m2 ）に印刷する場合は、「アツガミ 2」を選択します。

給紙グループの設定項目 3-25
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

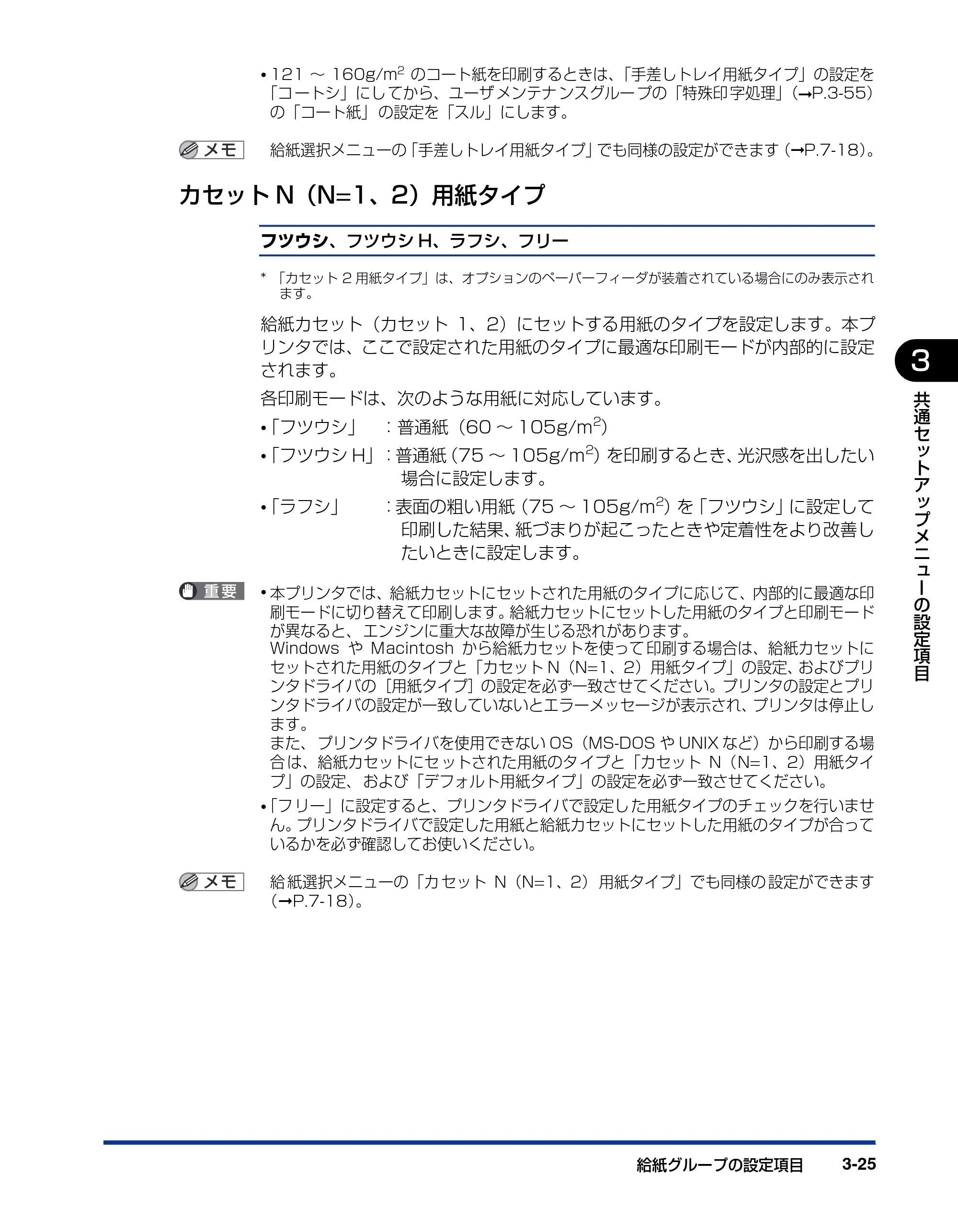

• 121 ～ 160g/m2 のコート紙を印刷するときは、「手差しトレイ用紙タイプ」の設定を

「コ ートシ」にし てから、ユーザ メンテナ ンスグルー プの「特殊印 字処理」（➞P.3-55）
の「コート紙」 の設定を「スル」にします。
給紙選択メニューの「手差しトレイ用紙タイプ」でも同様の設定ができます（➞P.7-18）。
カセット N（N=1、2）用紙タイプ
フツウシ、フツウシ H、ラフシ、フリー
* 「カセット 2 用紙タイプ」は、オプションのペーパーフィーダが装着されている場合にのみ表示され
ます。
給紙カセット（カセット 1、2）にセットする用紙のタイプを設定します。本プ
リンタでは、ここで設定された用紙のタイプに最適な印刷モードが内部的に設定
されます。
各印刷モードは、次のような用紙に対応しています。

• 「フツウシ」 ：普通紙（60 ～ 105g/m

2
）

• 「フツウシ H」：普通紙（75 ～ 105g/m

2
）を印刷するとき、光沢感を出したい
場合に設定します。

• 「ラフシ」 ：表面の粗い用紙（75 ～ 105g/m

2
）を「フツウシ」に設定して
印刷した結果、紙づまりが起こったときや定着性をより改善し
たいときに設定します。

• 本プリンタでは、給紙カセットにセットされた用紙のタイプに応じて、内部的に最適な印

刷モードに切り替えて印刷します。給紙カセットにセットした用紙のタイプと印刷モード
が異なると、 エンジンに重大な故障が生じる恐れがあります。
Windows や Macintosh から給紙カセットを使って 印刷する場合は、給紙カセットに
セットされた用紙のタイプと「カセット N（N=1、2）用紙タイプ」の設定、およびプリ
ンタドライバの［用紙タイプ］の設定を必ず一致させてください。プリンタの設定とプリ
ンタドライバの設定が一致していないとエラーメッセージが表示され、プリンタは停止し
ます。
また、 プリンタドライバを使用できない OS（MS-DOS や UNIX など）から印刷する場
合 は、給紙カセットにセ ットされた用紙のタ イプと「カセット N（N=1、2）用紙タイ
プ」の設定、 および「デフォルト用紙タイプ」の設定を必ず一致させてください。

• 「フ リー」に設定すると、プリンタドライバで設定し た用紙タイプのチェックを行いませ

ん。プリンタドライバで設定した用紙と給紙カセットにセットした用紙のタイプが合って
いるかを必ず確認してお使いください。
給 紙選択メニューの「カ セット N（N=1、2） 用紙タイプ」でも同様の 設定ができます
（ ➞P.7-18）。

給紙グループの設定項目3-26
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
手差し両面
1 メンメ、2 メンメ
手差し トレイに セットし た普通紙 や厚紙を 手動で両 面印刷す るときの 印刷面を
設定します。
表面（最初に印刷する面）に印刷するときは「1 メンメ」を設定します。
裏面（一度印刷した用紙の裏面）に印刷するときは、「2 メンメ」を設定します。

• 本プリンタで一度印刷した用紙の裏面に印刷する場合は、必ず「2 メンメ」を設定してく

ださい。

• はがきに両面印刷する場合は、先に裏面（文面側の面）を印刷してください。次に「2 メ

ンメ」を設定して表面（宛名側の面）を印刷してください。
両面印刷
シナイ、スル
用紙の片面に印刷するか両面に印刷するかを設定します。
「スル」に設定すると、用紙の両面に印刷します。
通常、Windows や Macintosh から印刷する場合は、プリンタドライバで両面印刷を設
定します。MS-DOS や UNIX などを OS とするコンピュータから印刷する場合で、両面
印刷が設定できないときは、本項目で設定してください。

• 普通紙（60 ～ 105g/m2 ）、厚紙（106 ～ 120g/m 2 ）およびコート紙（105 ～ 120g/

m2 ）の A4、リーガル、レ ターサイズのみ自動両面印刷 できます。詳しくはユーザーズ
ガイド「第 3 章 給紙・排紙のしかた」を参照してください。

• ロゴ入りの用紙などに自動両面印刷するときは、次のように用紙をセットしてください。
• 給紙カセットから印刷するときは、1 ページ目の印刷面を下にしてセットします。
• 手差しトレイから印刷するときは、1 ページ目の印刷面を上にしてセットします。
• 給紙選択メニューの「両面印刷」でも同様の設定ができます（➞P.7-18）

レイアウトグループの設定項目 3-27
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
レイアウトグループの設定項目
レイアウトグループでは、印字の位置の調整や、とじしろ用の余白の設定など、印刷すると
きの体裁に関わる条件について設定できます。
コピー枚数
１～ 9999
印刷の部数を設定します。
設定値で指定した部数だけ印刷されます。
縦位置補正／横位置補正
-50.0 ～ 0.0 ～ 50.0（mm）
設定値 で指定し た値だけ、印 字位置 を縦方向 または横 方向にず らして 調整しま
す。
設定値の増減につれて、印字位置は次のようになります。
縦位置補正： 設定値が増えると用紙の Y 方向の余白が広くなります。
設定値が減ると用紙の Y 方向の余白が狭くなります。
横位置補正： 設定値が増えると用紙の X 方向の余白が広くなります。
設定値が減ると用紙の X 方向の余白が狭くなります。
印字位置を調整した結果、印字データが有効印字領域をはみ出る場合は、その部分が欠け
て印字されます。
［ ］を押すたびに設定値が 0.5 mm ずつ増え、［ ］を押すたびに設定値が 0.5 mm

ず つ減ります。ま た、［ ］ある いは［ ］から指を離さ ずに押し続け ていると、加減
速度が速くなります。
Ｙ
Ｘ
DEFABC
ABC
「横位置補正 」で 調整した範囲
表 裏 表
「＋」方向
裏
Ｙ
Ｘ
DEF
「
縦
位
置
補
正
」
で
調
整
し
た
範
囲縦／横位置
補正で調整
「
＋
」
方
向
元
の
余
白
部
分

レイアウトグループの設定項目3-28
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

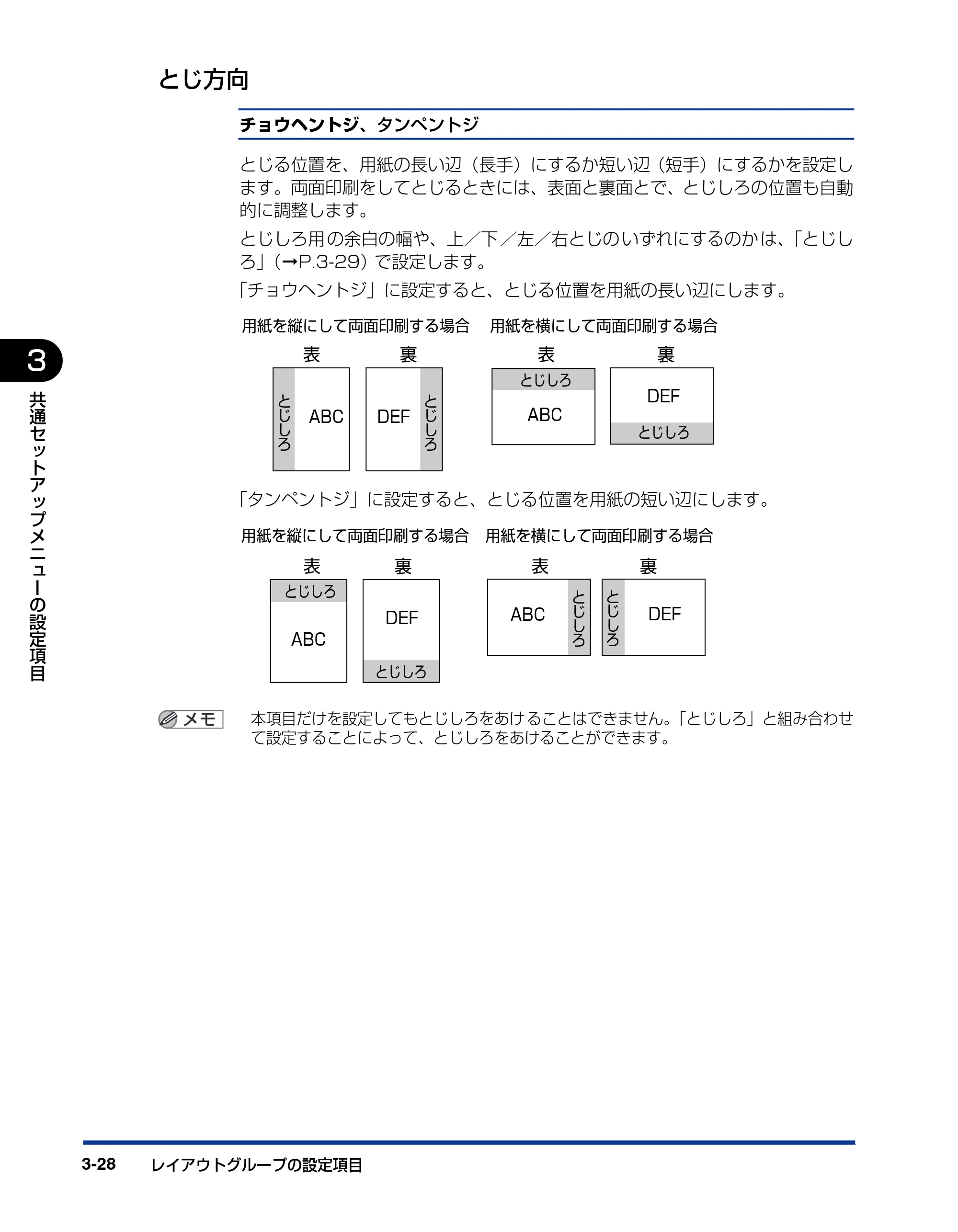

とじ方向
チョウヘントジ、タンペントジ
とじる位置を、用紙の長い辺（長手）にするか短い辺（短手）にするかを設定し
ます。両面印刷をしてとじるときには、表面と裏面とで、とじしろの位置も自動
的に調整します。
とじしろ用 の余白の幅や、上／下 ／左／右とじの いずれにするのか は、「とじし
ろ」（ ➞P.3-29）で設定します。
「チョウヘントジ」に設定すると、とじる位置を用紙の長い辺にします。
「タンペントジ」に設定すると、とじる位置を用紙の短い辺にします。
本項目だけを設定してもとじしろをあけ ることはできません。「とじしろ」と組み合わせ
て設定することによって、とじしろをあけることができます。
と
じ
し
ろ
表 裏
とじしろ
表 裏
用紙を縦にして両面印刷する場合 用紙を横にして両面印刷する場合
DEFABC ABC
DEFと
じ
し
ろ
とじしろ
表 裏 表 裏
DEF
ABC
ABC DEF
と
じ
し
ろ
とじしろ
用紙を縦にして両面印刷する場合 用紙を横にして両面印刷する場合

と
じ
し
ろ
とじしろ

レイアウトグループの設定項目 3-29
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

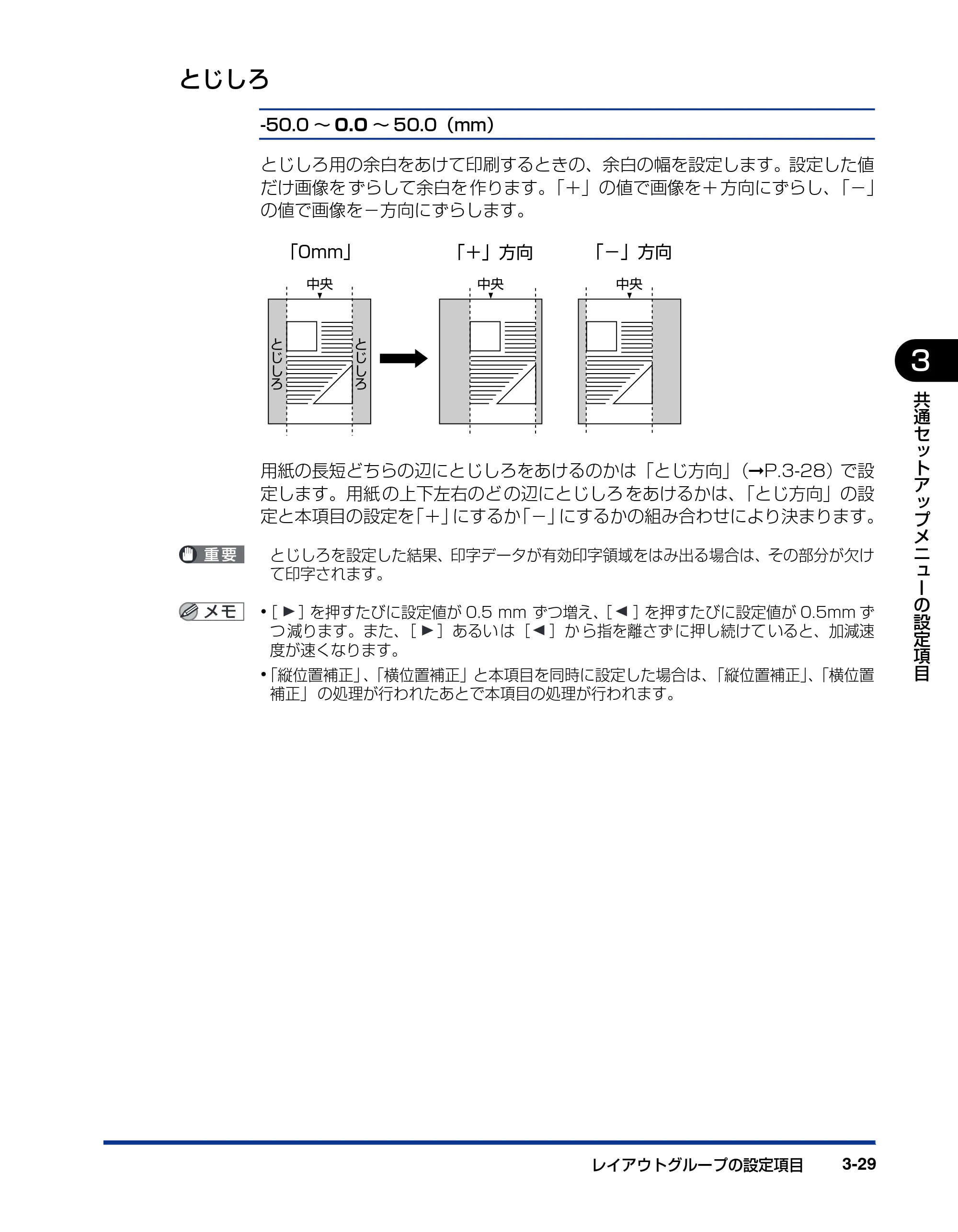

とじしろ
-50.0 ～ 0.0 ～ 50.0（mm）
とじしろ用の余白をあけて印刷するときの、余白の幅を設定します。設定した値
だけ画像を ずらして余白を 作ります。「＋」の値で画像を＋ 方向にずらし、「－」
の値で画像を－方向にずらします。
用紙の長短どちらの辺にとじしろをあけるのかは「とじ方向」（➞P.3-28）で設
定します。用紙 の上下左右のど の辺にとじしろ をあけるかは、「とじ方向」の設
定と本項目の設定を「＋」にするか「－」にするかの組み合わせにより決まります。
とじしろを設定した結果、印字データが有効印字領域をはみ出る場合は、その部分が欠け
て印字されます。

• ［ ］を押すたびに設定値が 0.5 mm ずつ増え、［ ］を押すたびに設定値が 0.5mm ず

つ 減ります。また、［ ］あるい は［ ］か ら指を離さず に押し続けて いると、加減速
度が速くなります。

• 「縦位置補正」、「横位置補正」と本項目を同時に設定した場合は、「縦位置補正」、「横位置

補正」 の処理が行われたあとで本項目の処理が行われます。
「＋」方向 「－」方向「0mm」
と
じ
し
ろ
中央 中央 中央
と
じ
し
ろ

レイアウトグループの設定項目3-30
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

• とじ方向ととじしろの設定

下図の仕 上りイメージ を参考にし て、とじ方向とと じしろを設 定してくださ
い。
用紙を縦に使って印刷するか、横に使って印刷するかは、アプリケーションソ
フトなどで設定します。
とじ方向 ：長辺とじ
とじしろ ：「＋」方向
ABC
とじ方向 ：長辺とじ
とじしろ ：「－」方向
とじ方向 ：短辺とじ
とじしろ ：「＋」方向
とじ方向 ：短辺とじ
とじしろ ：「－」方向
用紙を縦に使ってとじしろを
あけて印刷したいとき
用紙を横に使ってとじしろを
あけて印刷したいとき
ABC
ABC
ABC
DEF
DEF
DEF
DEF
ABCDE
ABCDE
ABCDE
ABCDE
FGHIJK
FGHIJK
FGHIJK
FGHIJK
表 裏
（両面印刷時）
表 裏
（両面印刷時）

レイアウトグループの設定項目 3-31
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

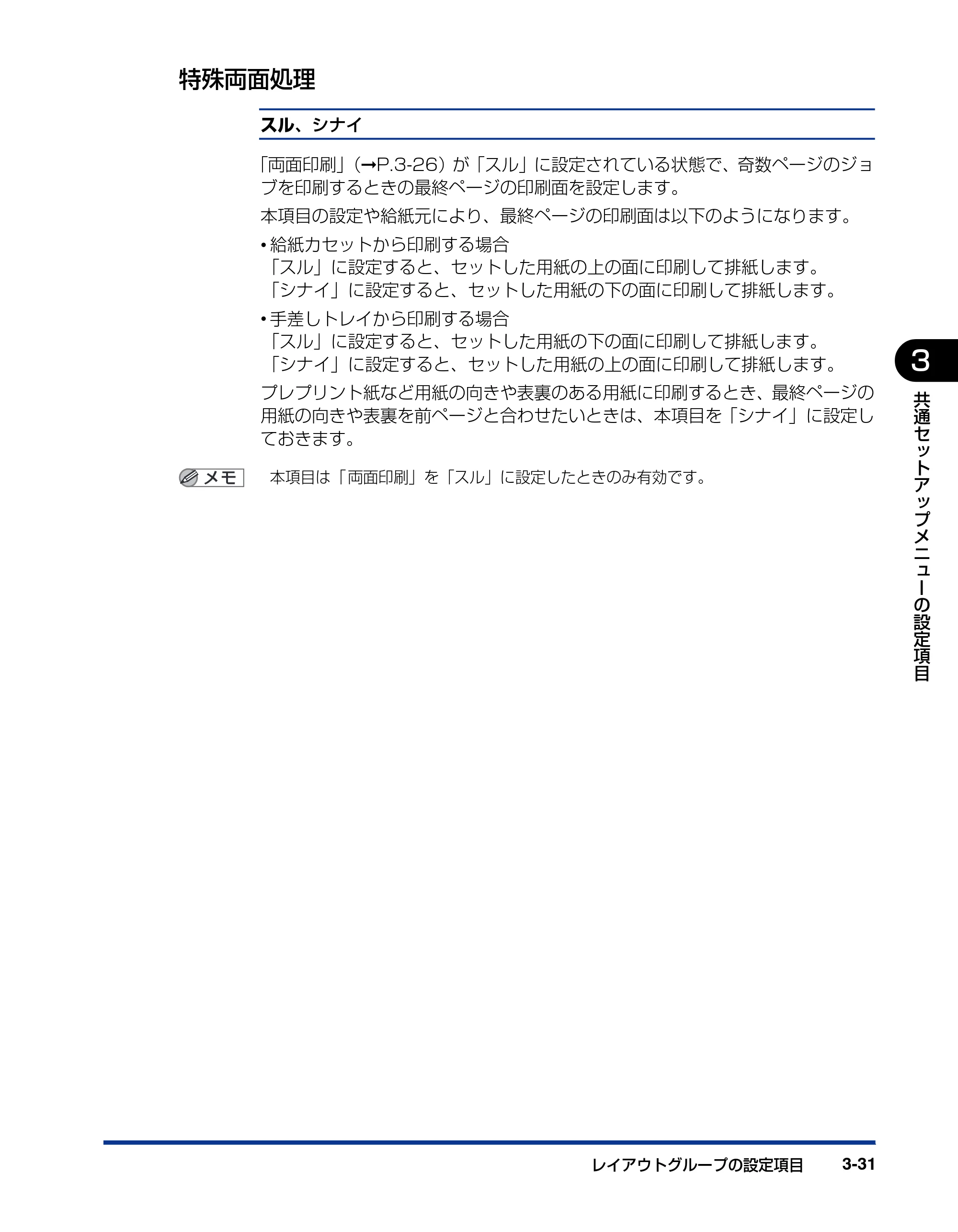

特殊両面処理
スル、シナイ
「両面印刷」（➞P.3-26）が「スル」に設定されている状態で、奇数ページのジョ
ブを印刷するときの最終ページの印刷面を設定します。
本項目の設定や給紙元により、最終ページの印刷面は以下のようになります。

• 給紙カセットから印刷する場合

「スル」に設定すると、セットした用紙の上の面に印刷して排紙します。
「シナイ」に設定すると、セットした用紙の下の面に印刷して排紙します。

• 手差しトレイから印刷する場合

「スル」に設定すると、セットした用紙の下の面に印刷して排紙します。
「シナイ」に設定すると、セットした用紙の上の面に印刷して排紙します。
プレプリント紙など用紙の向きや表裏のある用紙に印刷するとき、最終ページの
用紙の向きや表裏を前ページと合わせたいときは、本項目を「シナイ」に設定し
ておきます。
本項目は「 両面印刷」を「スル」に設定したときのみ有効です。

印字調整グループの設定項目3-32
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

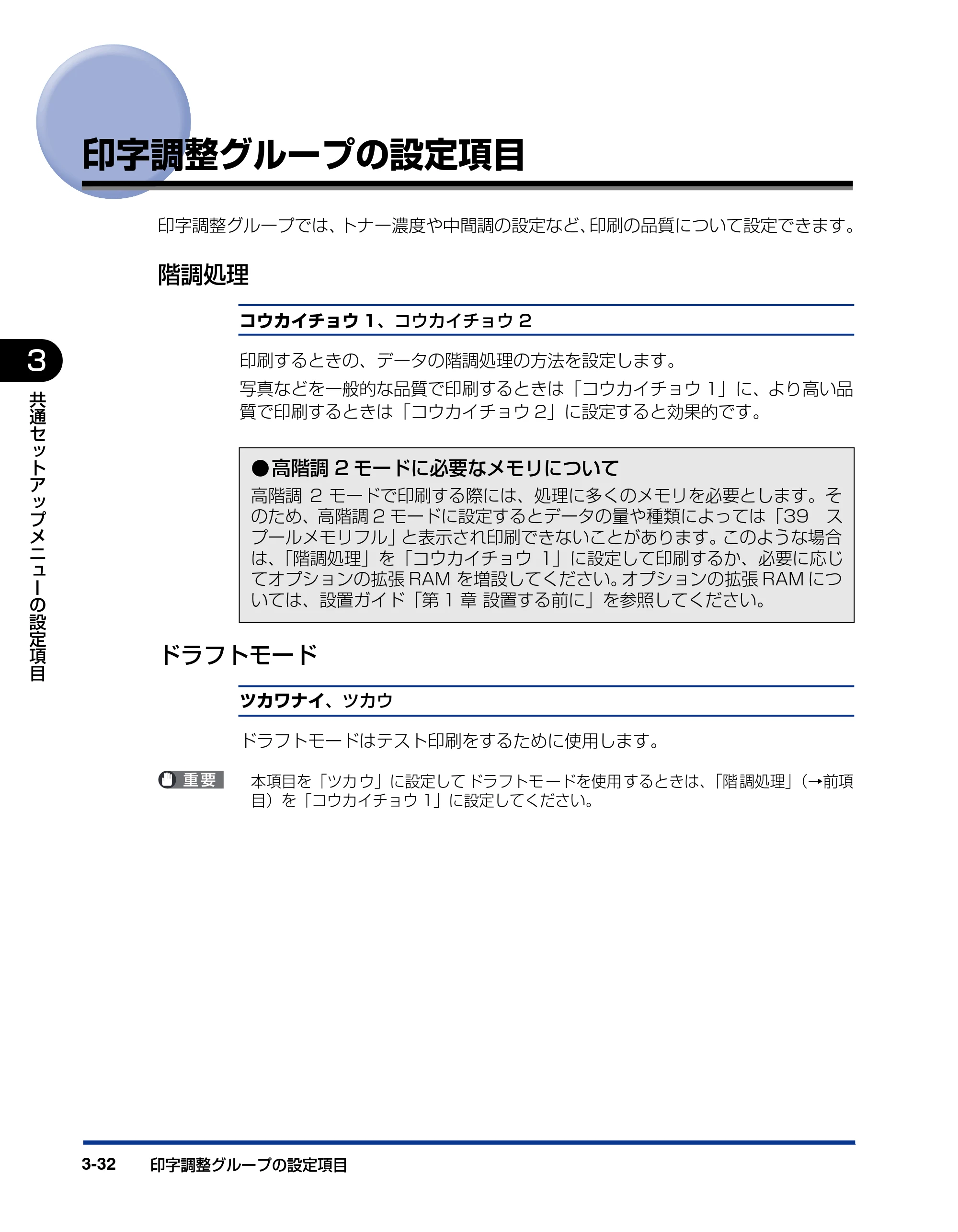

印字調整グループの設定項目
印字調整グループでは、トナー濃度や中間調の設定など、印刷の品質について設定できます。
階調処理
コウカイチョウ 1、コウカイチョウ 2
印刷するときの、データの階調処理の方法を設定します。
写真などを一般的な品質で印刷するときは「コウカイチョウ 1」に、より高い品
質で印刷するときは「コウカイチョウ 2」に設定すると効果的です。
ドラフトモード
ツカワナイ、ツカウ
ドラフトモードはテスト印刷をするために使用します。
本項目を「ツカ ウ」に設定して ドラフトモ ードを使用 するときは、「階 調処理」（→前項
目）を「コウカイチョウ 1」に設定してください。

• 高階調 2 モードに必要なメモリについて

高階調 2 モードで印刷する際には、処理に多くのメモリを必要とします。そ
のため、高階調 2 モードに設定するとデータの量や種類によっては「39 ス
プールメモリフル」と表示され印刷できないことがあります。このような場合
は、「階調処理」を「コウカイチョウ 1」に設定して印刷するか、必要に応じ
てオプションの拡張 RAM を増設してください。オプションの拡張 RAM につ
いては、設置ガイド「第 1 章 設置する前に」を参照してください。

印字調整グループの設定項目 3-33
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

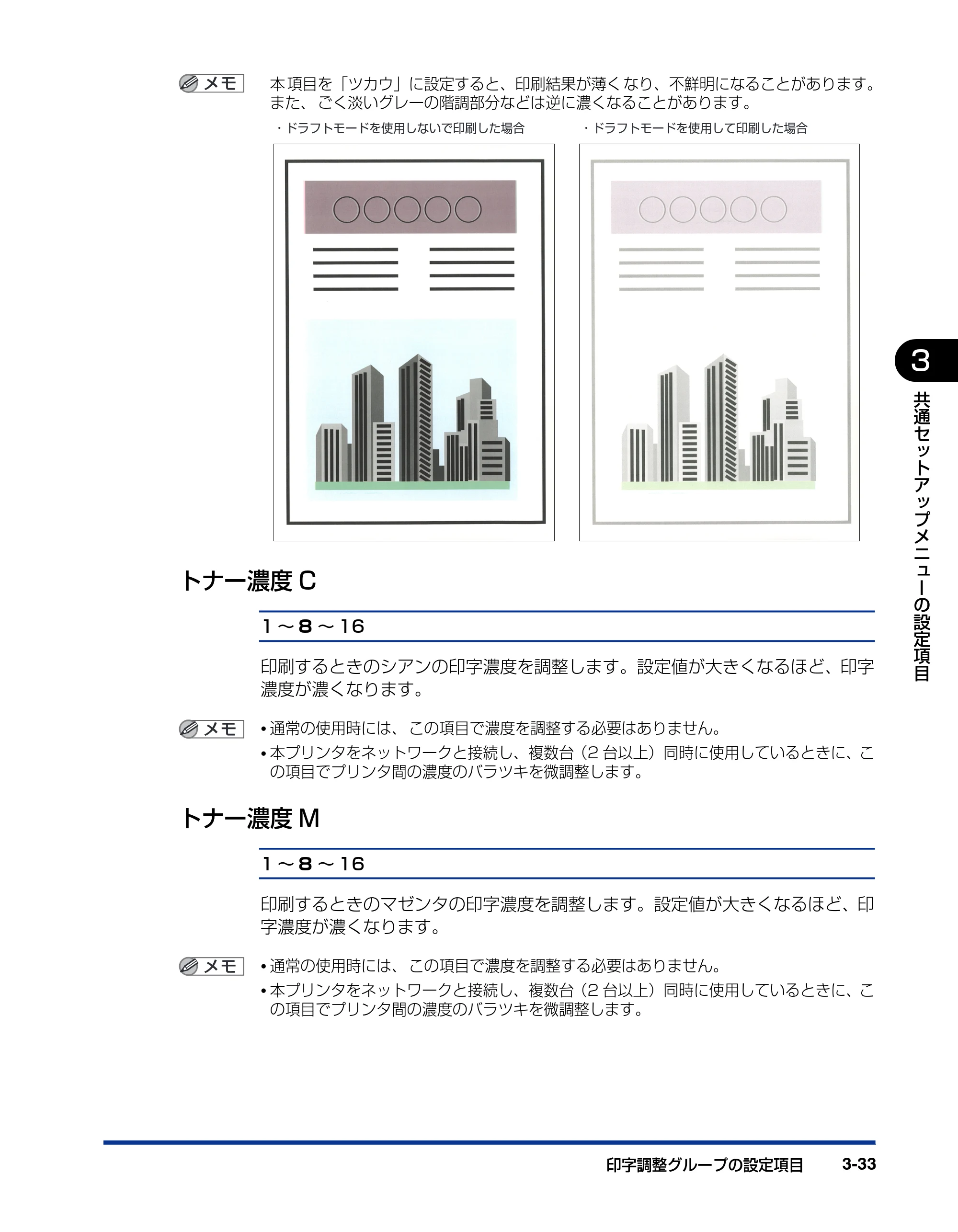

本 項目を「ツカウ」に設定すると、印刷結果が薄く なり、不鮮明になることがあります。
また、 ごく淡いグレーの階調部分などは逆に濃くなることがあります。
トナー濃度 C
1 ～ 8 ～ 16
印刷するときのシアンの印字濃度を調整します。設定値が大きくなるほど、印字
濃度が濃くなります。

• 通常の使用時には、 この項目で濃度を調整する必要はありません。
• 本プリンタをネットワークと接続し、複数台（2 台以上）同時に使用しているときに、こ

の項目でプリンタ間の濃度のバラツキを微調整します。
トナー濃度 M
1 ～ 8 ～ 16
印刷するときのマゼンタの印字濃度を調整します。設定値が大きくなるほど、印
字濃度が濃くなります。

• 通常の使用時には、 この項目で濃度を調整する必要はありません。
• 本プリンタをネットワークと接続し、複数台（2 台以上）同時に使用しているときに、こ

の項目でプリンタ間の濃度のバラツキを微調整します。

• ドラフトモードを使用しないで印刷した場合 ・ドラフトモードを使用して印刷した場合

印字調整グループの設定項目3-34
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

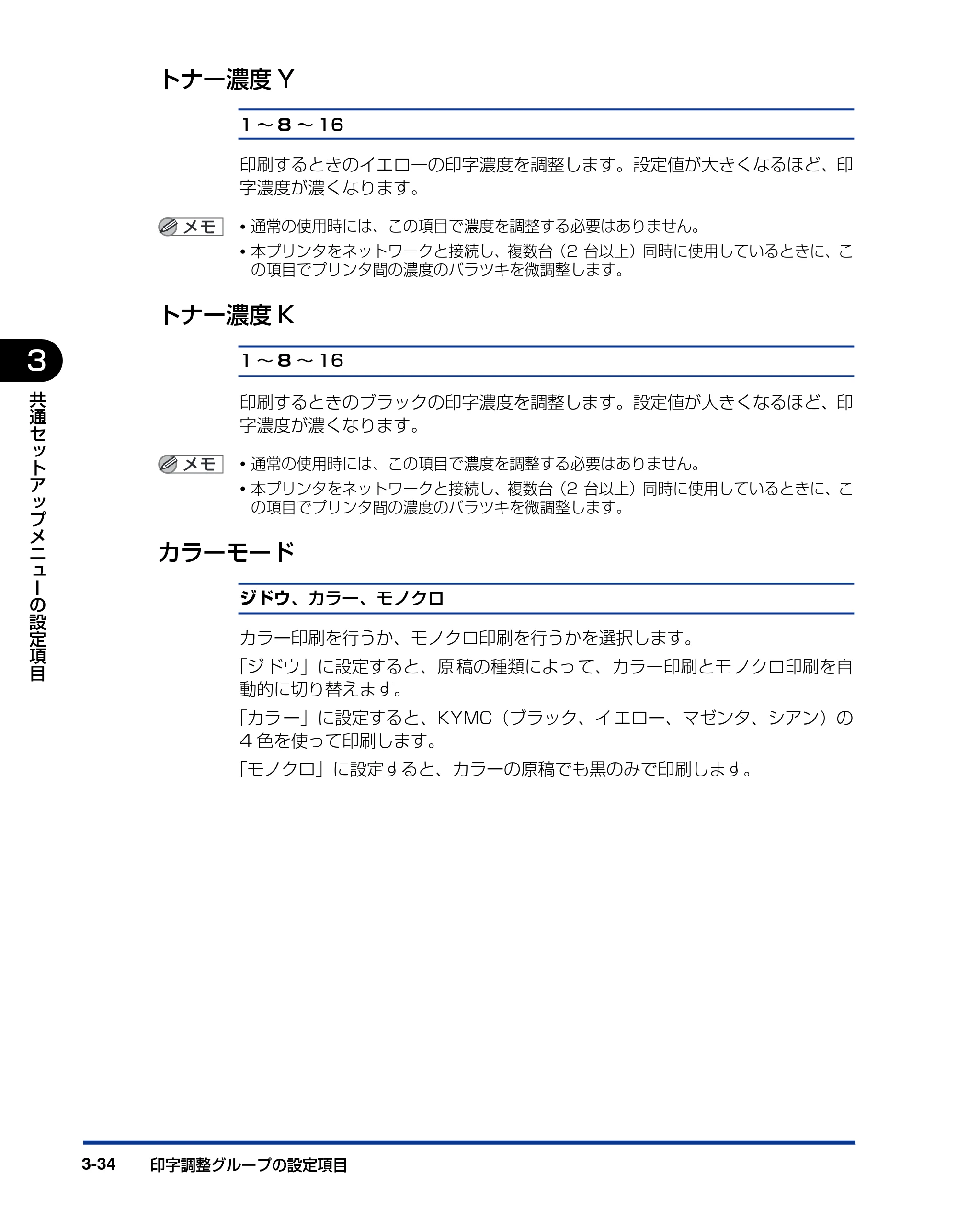

トナー濃度 Y
1 ～ 8 ～ 16
印刷するときのイエローの印字濃度を調整します。設定値が大きくなるほど、印
字濃度が濃くなります。

• 通常の使用時には、この項目で濃度を調整する必要はありません。
• 本プリンタをネットワークと接続し、複数台（2 台以上）同時に使用しているときに、こ

の項目でプリンタ間の濃度のバラツキを微調整します。
トナー濃度 K
1 ～ 8 ～ 16
印刷するときのブラックの印字濃度を調整します。設定値が大きくなるほど、印
字濃度が濃くなります。

• 通常の使用時には、この項目で濃度を調整する必要はありません。
• 本プリンタをネットワークと接続し、複数台（2 台以上）同時に使用しているときに、こ

の項目でプリンタ間の濃度のバラツキを微調整します。
カラーモード
ジドウ、カラー、モノクロ
カラー印刷を行うか、モノクロ印刷を行うかを選択します。
「ジ ドウ」に設定すると、原 稿の種類によっ て、カラー印刷とモ ノクロ印刷を自
動的に切り替えます。
「カラ ー」に設定すると、KYMC（ブラック、イ エロー、マゼンタ、シアン）の
4 色を使って印刷します。
「モノクロ」に設定すると、カラーの原稿でも黒のみで印刷します。

印字調整グループの設定項目 3-35
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

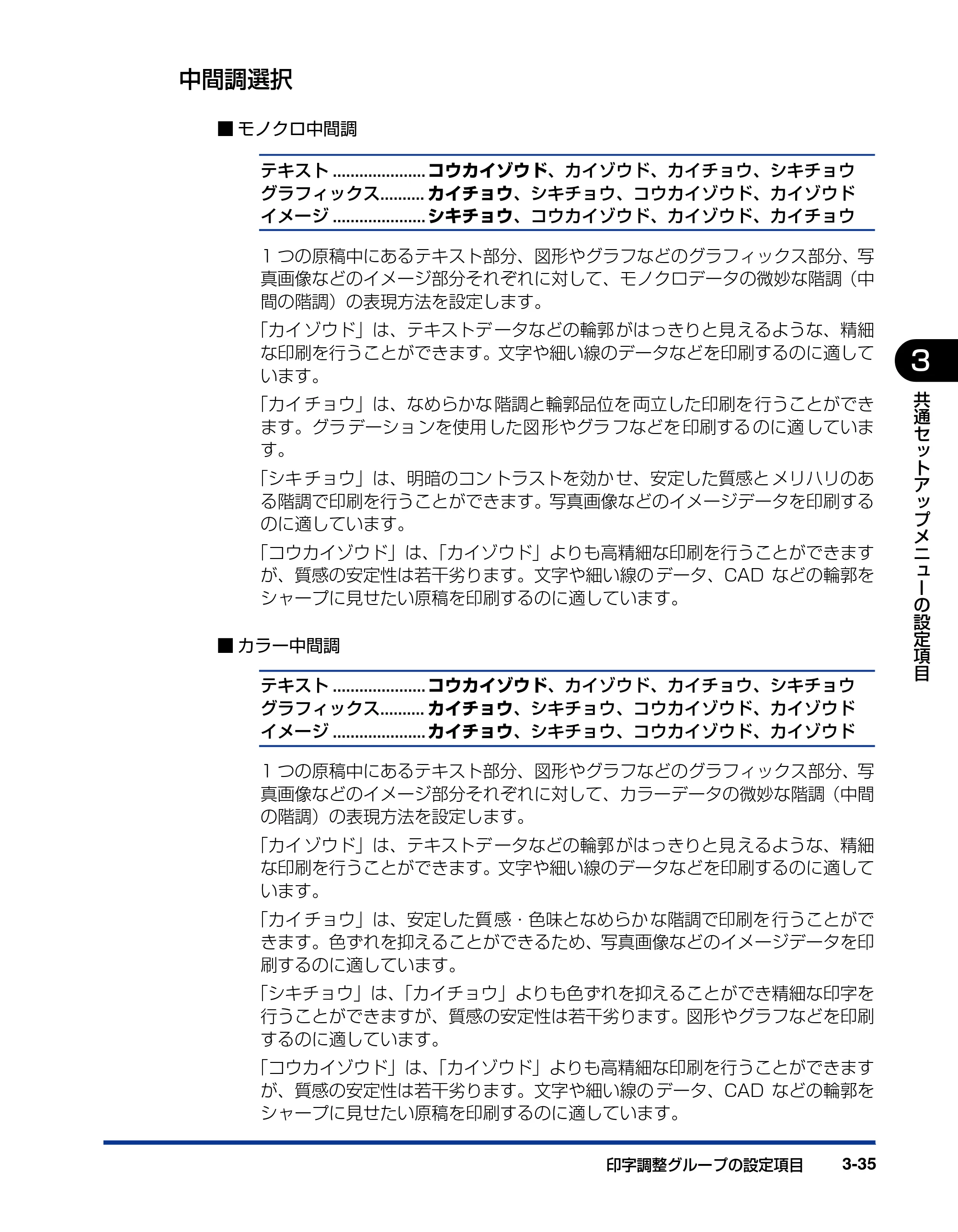

中間調選択
■ モノクロ中間調
テキスト ..................... コウカイゾウド、カイゾウド、カイチョウ、シキチョウ
グラフィックス.......... カイチョウ、シキチョウ、コウカイゾウド、カイゾウド
イメージ ..................... シキチョウ、コウカイゾウド、カイゾウド、カイチョウ
1 つの原稿中にあるテキスト部分、図形やグラフなどのグラフィックス部分、写
真画像などのイメージ部分それぞれに対して、モノクロデータの微妙な階調（中
間の階調）の表現方法を設定します。
「カイ ゾウド」は、テキストデ ータなどの輪郭 がはっきりと見 えるような、精細
な印刷を行うことができます。文字や細い線のデータなどを印刷するのに適して
います。
「カイ チョウ」は、なめらかな 階調と輪郭品位を 両立した印刷を 行うことができ
ます。グラ デーショ ンを使用 した図 形やグラ フなどを 印刷する のに適 していま
す。

「シキ チョウ」は、明暗のコン トラストを効か せ、安定した質感と メリハリのあ
る階調で印刷を行うことができます。写真画像などのイメージデータを印刷する
のに適しています。
「コウカイゾウド」は、「カイゾウド」よりも高精細な印刷を行うことができます
が、質感の安定性は若干劣ります。文字や細い線の データ、CAD などの輪郭を
シャープに見せたい原稿を印刷するのに適しています。
■ カラー中間調
テキスト ..................... コウカイゾウド、カイゾウド、カイチョウ、シキチョウ
グラフィックス.......... カイチョウ、シキチョウ、コウカイゾウド、カイゾウド
イメージ ..................... カイチョウ、シキチョウ、コウカイゾウド、カイゾウド
1 つの原稿中にあるテキスト部分、図形やグラフなどのグラフィックス部分、写
真画像などのイメージ部分それぞれに対して、カラーデータの微妙な階調（中間
の階調）の表現方法を設定します。
「カイ ゾウド」は、テキストデ ータなどの輪郭 がはっきりと見 えるような、精細

な印刷を行うことができます。文字や細い線のデータなどを印刷するのに適して
います。
「カイ チョウ」は、安定した質 感・色味となめらか な階調で印刷を 行うことがで
きます。色ずれを抑えることができるため、写真画像などのイメージデータを印
刷するのに適しています。
「シキチョウ」は、「カイチョウ」よりも色ずれを抑えることができ精細な印字を
行うことができますが、質感の安定性は若干劣ります。図形やグラフなどを印刷
するのに適しています。
「コウカイゾウド」は、「カイゾウド」よりも高精細な印刷を行うことができます
が、質感の安定性は若干劣ります。文字や細い線の データ、CAD などの輪郭を
シャープに見せたい原稿を印刷するのに適しています。

印字調整グループの設定項目3-36
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
グレー補償
テキスト ........................................スル、シナイ
グラフィックス ............................スル、シナイ
イメージ ........................................シナイ、スル
グレーのデータをブラック（Bk）のみで印刷するかどうかを設定します。
「ス ル」に設定す ると、グレーの データが ブラック（Bk）のみ で印刷され ます。
色ズレを防ぐことが出来ます。
「シナイ」に設定すると、グレーのデータでも、CMYK の 4 色を使用してグレー
を印刷します。暗い部分の階調の再現性が「スル」に比べて向上します。
CMS
■ CMS（マッチング）選択
プリンタ、ホスト
プリンタ側とホスト側（プリンタドライバ）のどちらで色処理を行うかを設定し
ます。
「プリンタ」に設定すると、プリンタ側で色処理を行います。
「ホスト」に設定すると、プリンタ側では色処理を行いません。

• ホスト（プリンタドライバ）における CMS（マッチング）設定が「ドライバ補正モード」

に設定されている場合は、本項目を「プリンタ」に設定しても無視され、色補正処理はホ
ストが行います。

• ホスト（プリンタドライバ）における CMS（マッチング）設定が「デバイス補正モード」

に設定されている場合は、本項目を「ホスト」に設定しても無視され、色補正処理はプリ
ンタが行います。

• 本項目を「ホスト」に設定した場合、プリンタドライバ経由ではないホストのときは色補

正処理を行いません。
■ CMS/ ガンマ
テキスト ........................................CMS、ガンマ
グラフィックス ............................CMS、ガンマ
イメージ ........................................CMS、ガンマ
色のマッチングを行うか、ガンマ値を設定して色の補正を行うかを設定します。
「テキスト」、「グラフィックス」、「イメージ」といったデータの種類ごとに設定
することができます。

印字調整グループの設定項目 3-37
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

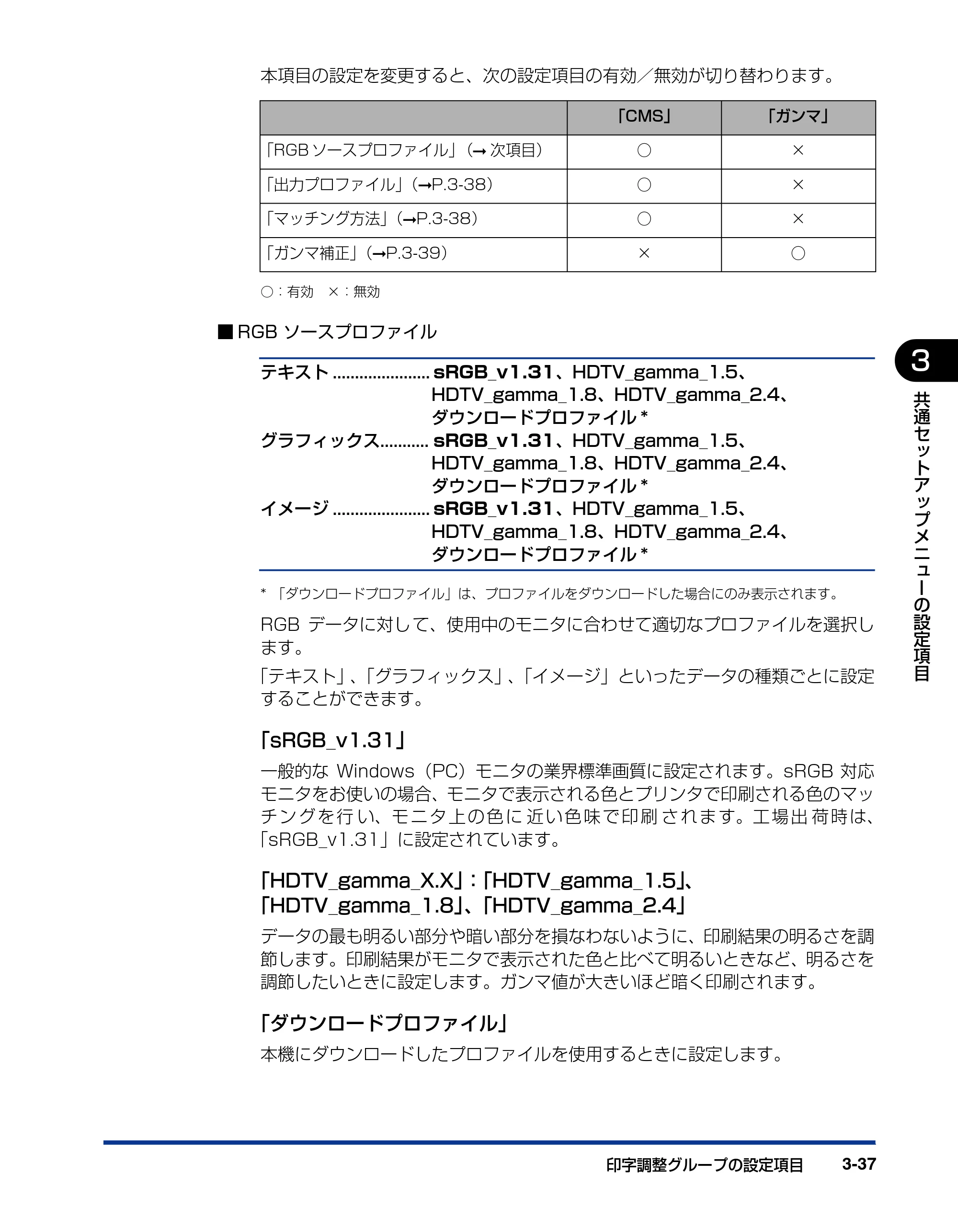

本項目の設定を変更すると、次の設定項目の有効／無効が切り替わります。
○：有効 ×：無効
■ RGB ソースプロファイル
テキスト ...................... sRGB_v1.31、HDTV_gamma_1.5、
HDTV_gamma_1.8、HDTV_gamma_2.4、
ダウンロードプロファイル *
グラフィックス........... sRGB_v1.31、HDTV_gamma_1.5、
HDTV_gamma_1.8、HDTV_gamma_2.4、
ダウンロードプロファイル *
イメージ ...................... sRGB_v1.31、HDTV_gamma_1.5、
HDTV_gamma_1.8、HDTV_gamma_2.4、
ダウンロードプロファイル *
* 「ダウンロードプロファイル」は、プロファイルをダウンロードした場合にのみ表示されます。
RGB データに対し て、使用中のモニタに合わせて適切なプロファイルを選択し

ます。
「テキスト」、「グラフィックス」、「イメージ」といったデータの種類ごとに設定
することができます。
「sRGB_v1.31」
一般的な Windows（PC）モニタの業界標準画質に設定されます。sRGB 対応
モニタをお使いの場合、モニタで表示される色とプリンタで印刷される色のマッ
チ ン グ を 行 い、モ ニ タ 上 の 色 に 近 い 色 味 で 印 刷 さ れ ま す。工 場 出 荷 時 は、
「sRGB_v1.31」に設定されています。
「HDTV_gamma_X.X」：「HDTV_gamma_1.5」、
「HDTV_gamma_1.8」、「HDTV_gamma_2.4」
データの最も明るい部分や暗い部分を損なわないように、印刷結果の明るさを調
節します。印刷結果がモニタで表示された色と比べて明るいときなど、明るさを
調節したいときに設定します。ガンマ値が大きいほど暗く印刷されます。
「ダウンロードプロファイル」
本機にダウンロードしたプロファイルを使用するときに設定します。
「CMS」 「ガンマ」
「RGB ソースプロファイル」（➞ 次項目） ○ ×

「出力プロファイル」（➞P.3-38） ○ ×
「マッチング方法」（➞P.3-38） ○ ×
「ガンマ補正」（➞P.3-39） × ○

印字調整グループの設定項目3-38
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

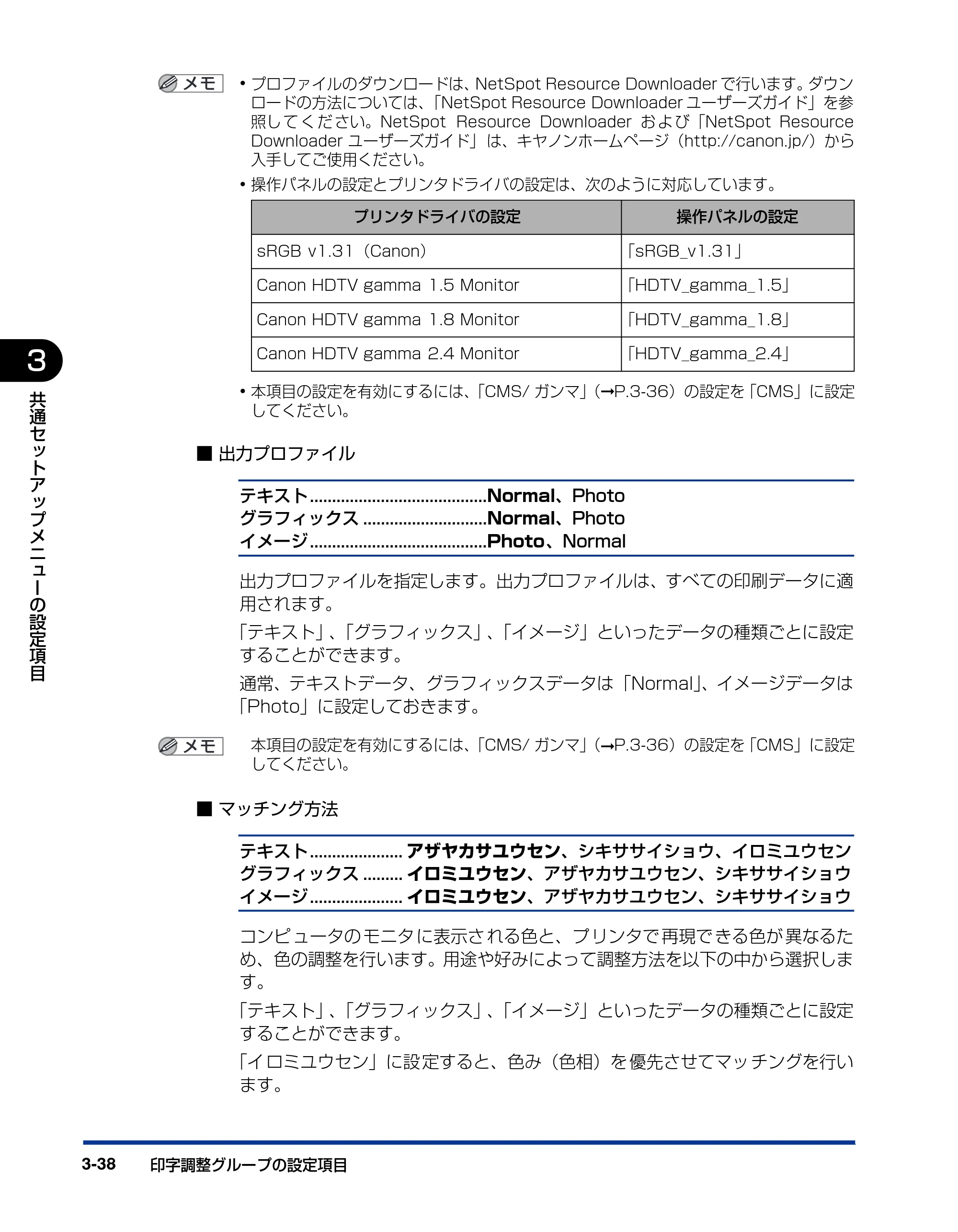

• プロファイルのダウンロードは、NetSpot Resource Downloader で行います。ダウン

ロードの方法については、「NetSpot Resource Downloader ユーザーズガイド」を参
照し て く だ さい。NetSpot Resource Downloader お よ び「NetSpot Resource
Downloader ユーザーズガイド」 は、キヤノンホームページ（http://canon.jp/）から
入手してご使用ください。

• 操作パネルの設定とプリンタドライバの設定は、次のように対応しています。
• 本項目の設定を有効にするには、「CMS/ ガンマ」（➞P.3-36）の設定を「CMS」に設定

してください。
■ 出力プロファイル
テキスト ........................................Normal、Photo
グラフィックス ............................Normal、Photo
イメージ ........................................Photo、Normal
出力プロファイルを指定します。出力プロファイルは、すべての印刷データに適
用されます。
「テキスト」、「グラフィックス」、「イメージ」といったデータの種類ごとに設定
することができます。
通常、テキストデータ、グラフィックスデータは「Normal」、イメージデータは
「Photo」に設定しておきます。
本項目の設定を有効にするには、「CMS/ ガンマ」（➞P.3-36）の設定を「CMS」に設定
してください。
■ マッチング方法
テキスト ..................... アザヤカサユウセン、シキササイショウ、イロミユウセン
グラフィックス ......... イロミユウセン、アザヤカサユウセン、シキササイショウ

イメージ ..................... イロミユウセン、アザヤカサユウセン、シキササイショウ
コンピ ュータの モニタ に表示さ れる色と、プ リンタで 再現で きる色が 異なるた
め、色の調整を行います。用途や好みによって調整方法を以下の中から選択しま
す。
「テキスト」、「グラフィックス」、「イメージ」といったデータの種類ごとに設定
することができます。
「イ ロミユウセン」に設 定すると、色み（色相）を 優先させてマッ チングを行い
ます。
プリンタドライバの設定 操作パネルの設定
sRGB v1.31（Canon） 「sRGB_v1.31」
Canon HDTV gamma 1.5 Monitor 「HDTV_gamma_1.5」
Canon HDTV gamma 1.8 Monitor 「HDTV_gamma_1.8」
Canon HDTV gamma 2.4 Monitor 「HDTV_gamma_2.4」

印字調整グループの設定項目 3-39
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

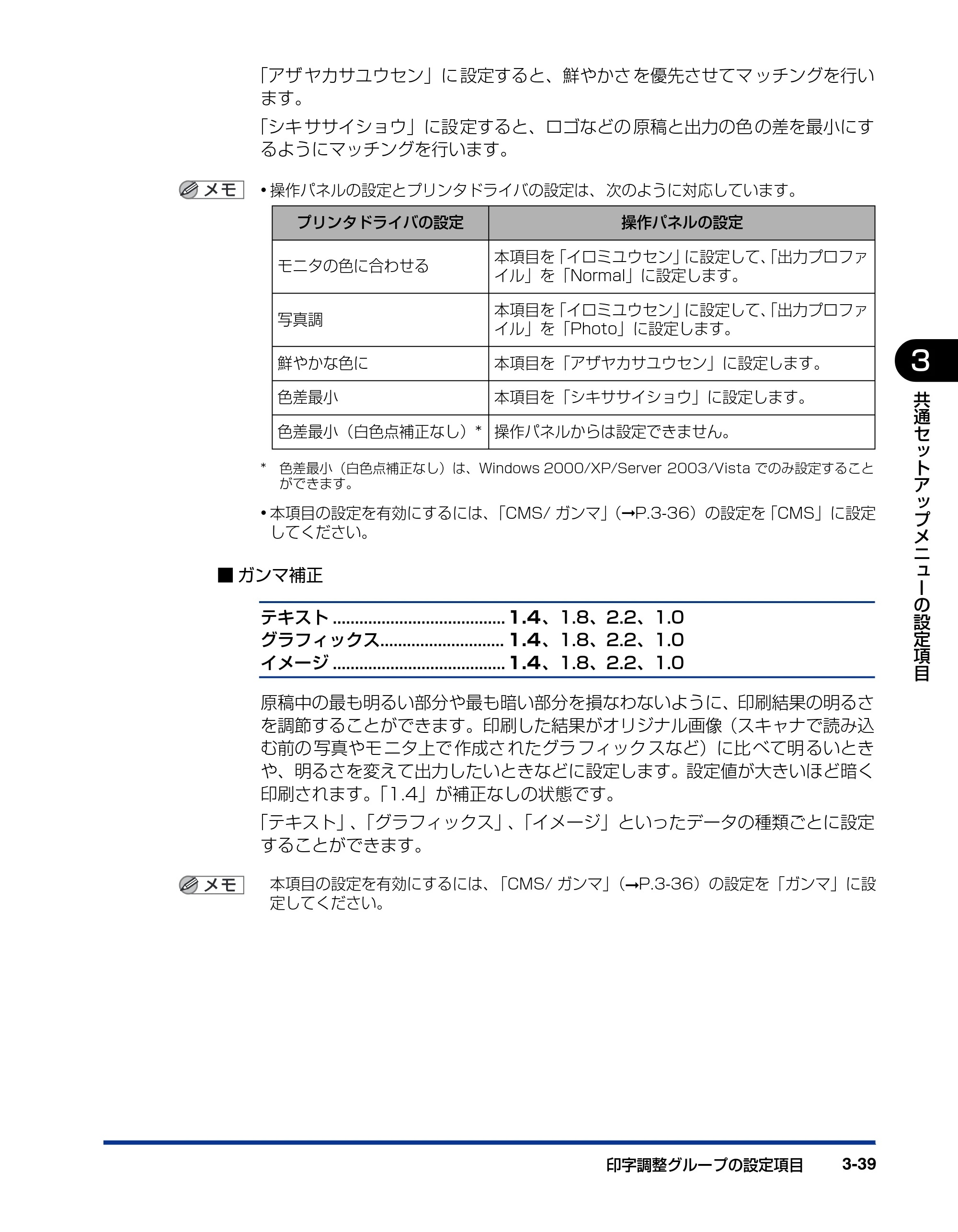

「アザ ヤカサユウセン」に 設定すると、鮮やかさ を優先させてマ ッチングを行い
ます。
「シキ ササイショウ」に設 定すると、ロゴなどの 原稿と出力の色 の差を最小にす
るようにマッチングを行います。

• 操作パネルの設定とプリンタドライバの設定は、 次のように対応しています。

* 色差最小（白色点補正なし）は、Windows 2000/XP/Server 2003/Vista でのみ設定すること
ができます。

• 本項目の設定を有効にするには、「CMS/ ガンマ」（➞P.3-36）の設定を「CMS」に設定

してください。
■ ガンマ補正
テキスト ....................................... 1.4、1.8、2.2、1.0
グラフィックス............................ 1.4、1.8、2.2、1.0
イメージ ....................................... 1.4、1.8、2.2、1.0
原稿中の最も明るい部分や最も暗い部分を損なわないように、印刷結果の明るさ
を調節することができます。印刷した結果がオリジナル画像（スキャナで読み込
む前の 写真やモ ニタ上で 作成さ れたグラ フィック スなど）に比 べて明 るいとき
や、明るさを変えて出力したいときなどに設定します。設定値が大きいほど暗く
印刷されます。「1.4」が補正なしの状態です。
「テキスト」、「グラフィックス」、「イメージ」といったデータの種類ごとに設定
することができます。
本項目の設定を有効にするには、「CMS/ ガンマ」（➞P.3-36）の設定を「ガンマ」に設

定してください。
プリンタドライバの設定 操作パネルの設定
モニタの色に合わせる
本項目を「イロミユウセン」に設定して、「出力プロファ
イル」を「Normal」に設定します。
写真調
本項目を「イロミユウセン」に設定して、「出力プロファ
イル」を「Photo」に設定します。
鮮やかな色に 本項目を「アザヤカサユウセン」に設定します。
色差最小 本項目を「シキササイショウ」に設定します。
色差最小（白色点補正なし）* 操作パネルからは設定できません。

印字調整グループの設定項目3-40
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

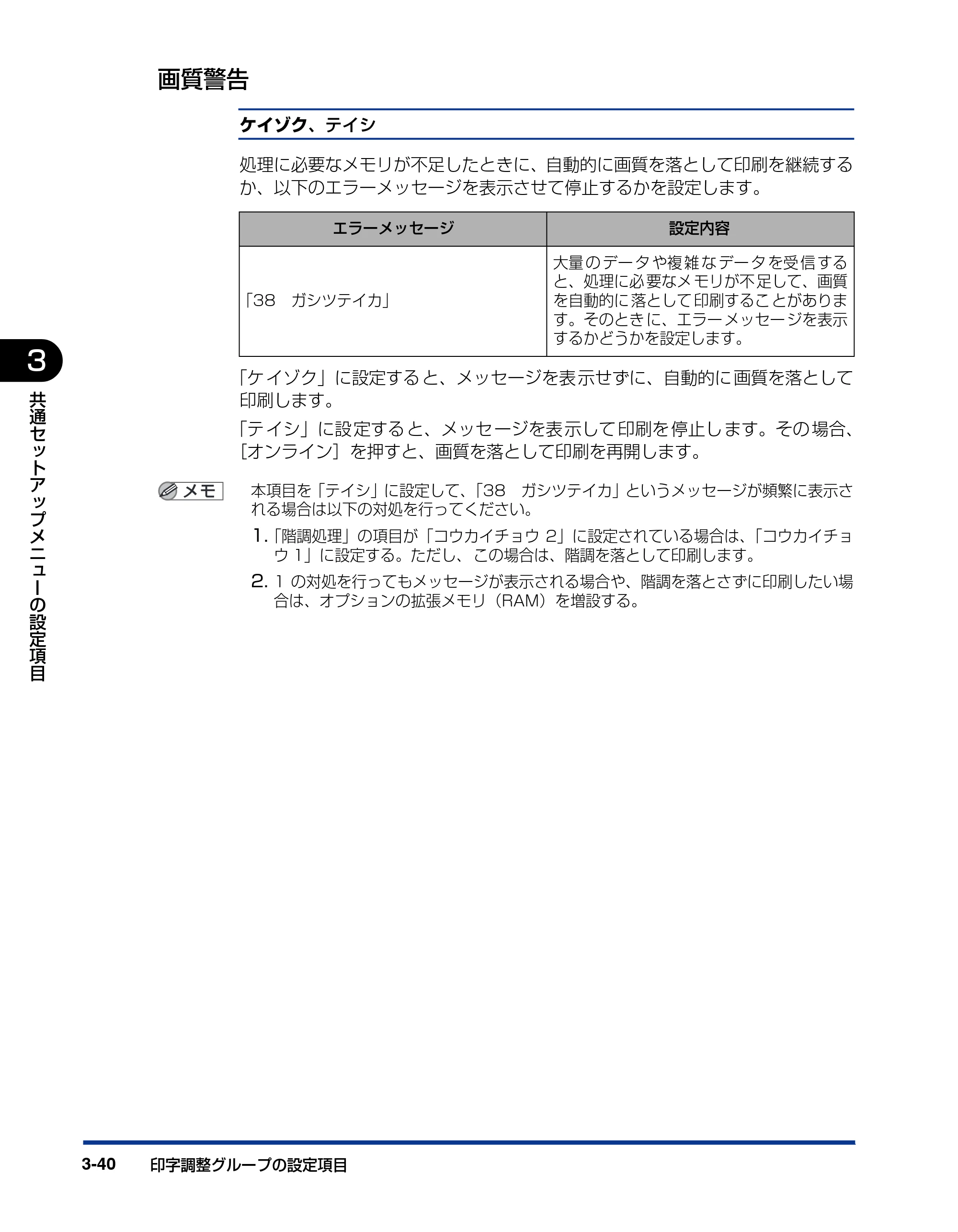

画質警告
ケイゾク、テイシ
処理に必要なメモリが不足したときに、自動的に画質を落として印刷を継続する
か、以下のエラーメッセージを表示させて停止するかを設定します。
「ケ イゾク」に設定する と、メッセージを表 示せずに、自動的に 画質を落として
印刷します。
「テ イシ」に設 定する と、メッセ ージを表 示して 印刷を 停止し ます。その 場合、
［オンライン］を押すと、画質を落として印刷を再開します。
本項目を「テイシ」に設定して、「38 ガシツテイカ」というメッセージが頻繁に表示さ
れる場合は以下の対処を行ってください。
1.「階調処理」の項目が「コウカイチョウ 2」に設定されている場合は、「コウカイチョ
ウ 1」に設定する。ただし、 この場合は、階調を落として印刷します。
2. 1 の対処を行ってもメッセージが表示される場合や、階調を落とさずに印刷したい場
合は、オプションの拡張メモリ（RAM）を増設する。
エラーメッセージ 設定内容
「38 ガシツテイカ」

大量 の デー タ や複 雑 な デー タ を受 信 する
と、処理に必 要なメ モリが不 足して、画質
を自動的に 落として 印刷するこ とがありま
す。そのとき に、エラー メッセー ジを表示
するかどうかを設定します。

インタフェースグループの設定項目 3-41
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

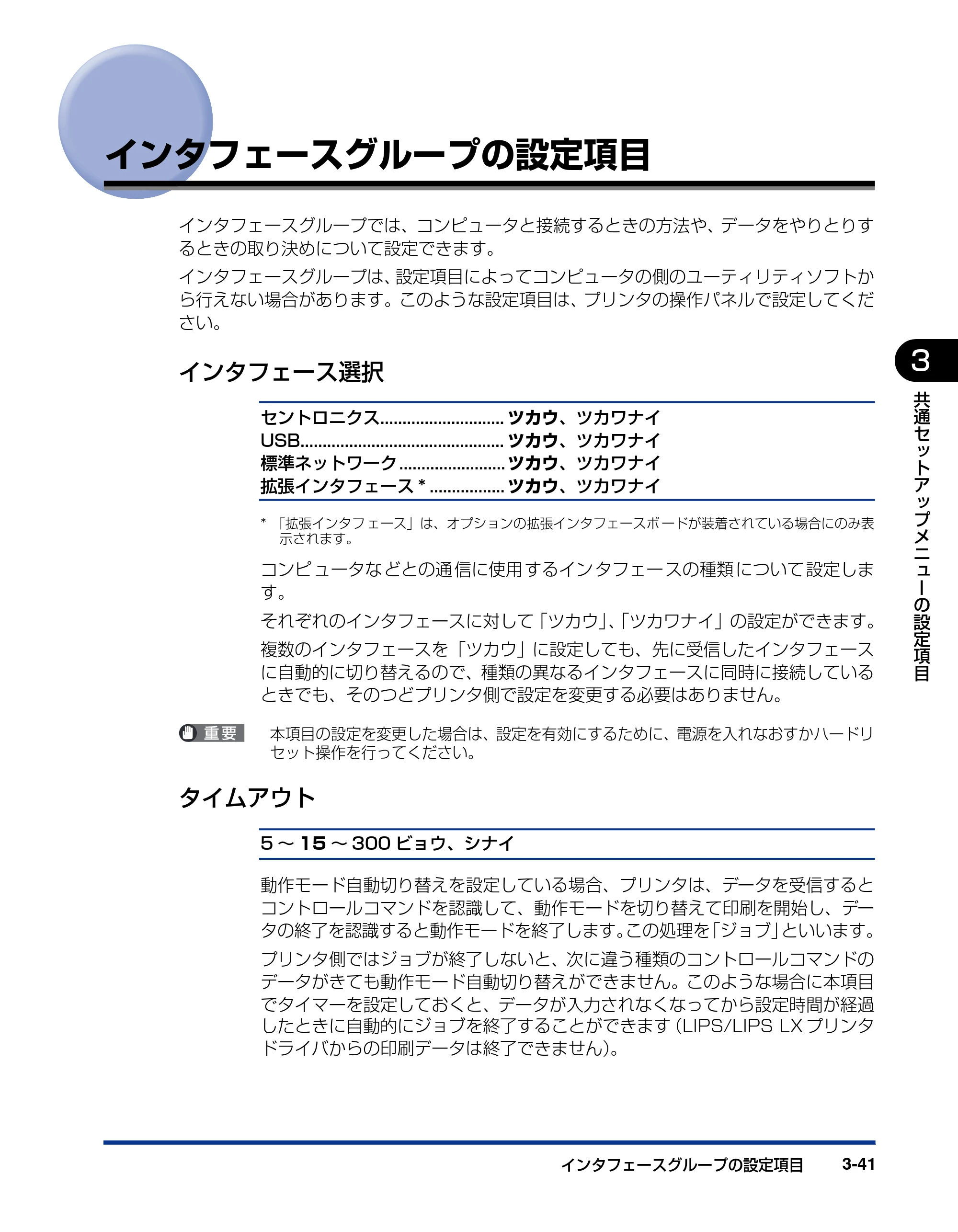

インタフェースグループの設定項目
インタフェースグループでは、コンピュータと接続するときの方法や、データをやりとりす
るときの取り決めについて設定できます。
インタフェースグループは、設定項目によってコンピュータの側のユーティリティソフトか
ら行えない場合があります。このような設定項目は、プリンタの操作パネルで設定してくだ
さい。
インタフェース選択
セントロニクス............................ ツカウ、ツカワナイ
USB.............................................. ツカウ、ツカワナイ
標準ネットワーク ........................ ツカウ、ツカワナイ
拡張インタフェース * ................. ツカウ、ツカワナイ
* 「拡張インタフ ェース」は、オプションの拡張インタフェースボ ードが装着されている場合にのみ表
示されます。
コンピ ュータな どとの通 信に使用 するイン タフェー スの種類 について 設定しま

す。
それぞれのインタフェースに対して「ツカウ」、「ツカワナイ」の設定ができます。
複数のインタフェースを「ツカウ」に設定しても、先に受信したインタフェース
に自動的に切り替えるので、種類の異なるインタフェースに同時に接続している
ときでも、そのつどプリンタ側で設定を変更する必要はありません。
本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ
セット操作を行ってください。
タイムアウト
5 ～ 15 ～ 300 ビョウ、シナイ
動作モード自動切り替えを設定している場合、プリンタは、データを受信すると
コントロールコマンドを認識して、動作モードを切り替えて印刷を開始し、デー
タの終了を認識すると動作モードを終了します。この処理を「ジョブ」といいます。
プリンタ側ではジョブが終了しないと、次に違う種類のコントロールコマンドの
データがきても動作モード自動切り替えができません。このような場合に本項目
でタイマーを設定しておくと、データが入力されなくなってから設定時間が経過
したときに自動的にジョブを終了することができます（LIPS/LIPS LX プリンタ

ドライバからの印刷データは終了できません）。

インタフェースグループの設定項目3-42
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

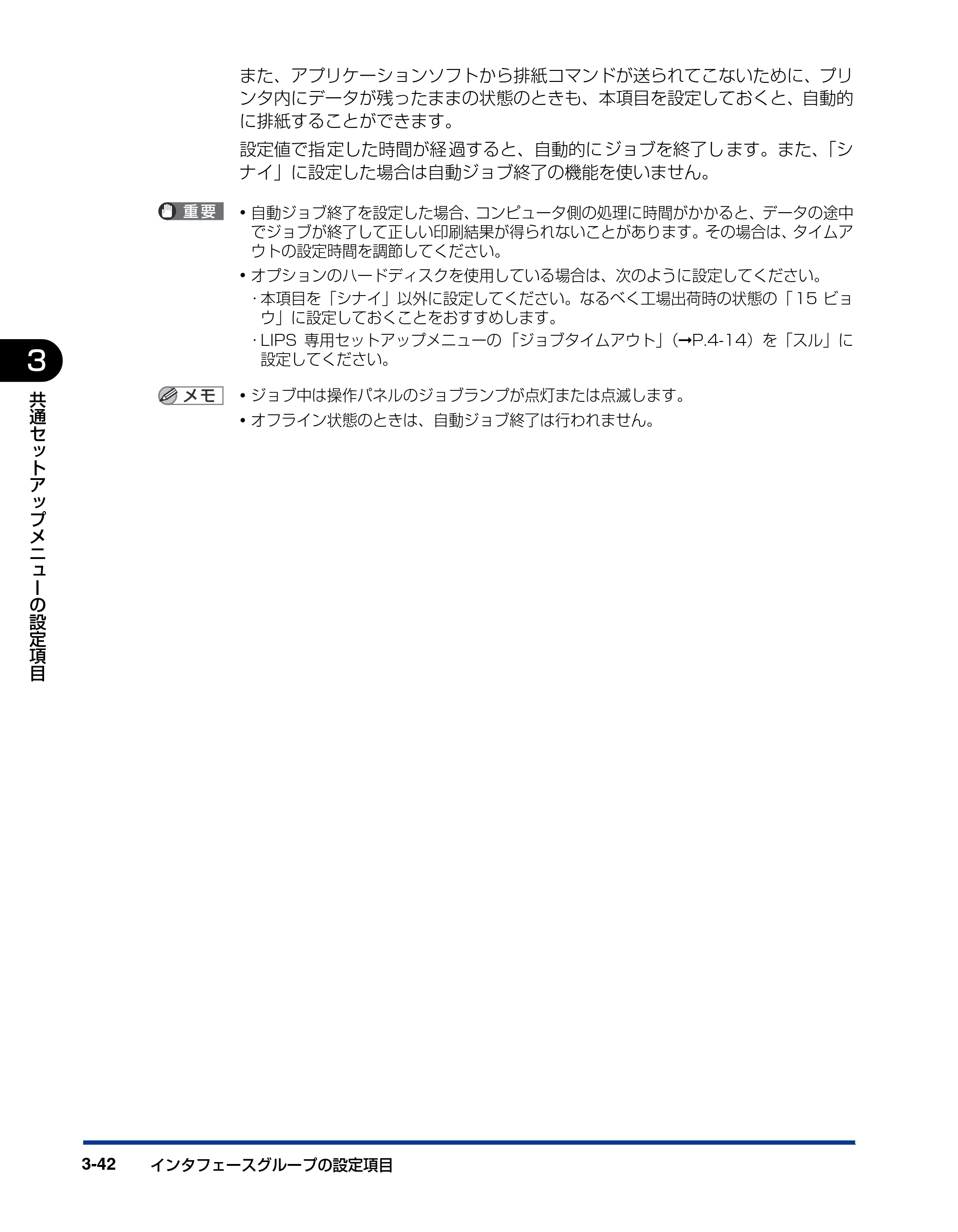

また、アプリケーションソフトから排紙コマンドが送られてこないために、プリ
ンタ内にデータが残ったままの状態のときも、本項目を設定しておくと、自動的
に排紙することができます。
設定値で指 定した時間が経 過すると、自動的に ジョブを終了し ます。また、「シ
ナイ」に設定した場合は自動ジョブ終了の機能を使いません。

• 自動ジョブ終了を設定した場合、コンピュータ側の処理に時間がかかると、データの途中

でジョブが終了して正しい印刷結果が得られないことがあります。その場合は、タイムア
ウトの設定時間を調節してください。

• オプションのハードディスクを使用している場合は、次のように設定してください。
• 本項目を「シナイ」以外に設定してください。なるべく工場出荷時の状態の「 15 ビョ

ウ」に設定しておくことをおすすめします。

• LIPS 専用セットアップメニューの 「ジョブタイムアウト」（➞P.4-14）を「スル」に

設定してください。

• ジョブ中は操作パネルのジョブランプが点灯または点滅します。
• オフライン状態のときは、自動ジョブ終了は行われません。

インタフェースグループの設定項目 3-43
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
標準ネットワーク
■ TCP/IP 設定
IP モード ...................................... シュドウ、ジドウ
プロトコル *
DHCP...................................... オフ、オン
BOOTP ................................... オフ、オン
RARP ...................................... オフ、オン
アドレス
IP アドレス ............................. 0.0.0.0
サブネットマスク ................... 0.0.0.0
ゲートウェイアドレス ........... 0.0.0.0
DNS
プライマリアドレス ............... 0.0.0.0
セカンダリアドレス ............... 0.0.0.0
WINS............................................ オフ、オン

ARP/PING ................................. オン、オフ
FTP
FTP 印刷 ................................. オフ、オン
FTP 設定 ................................. オン、オフ
LPD 印刷...................................... オン、オフ
RAW 印刷 .................................... オン、オフ
BMLinkS..................................... ツカワナイ、ツカウ
IPP 印刷 ....................................... オン、オフ
HTTP ........................................... オン、オフ
SNTP........................................... オフ、オン

探索応答 ....................................... オン、オフ
IP アドレス範囲設定
受信／印刷拒否 ....................... シナイ、スル
拒否アドレス設定 * ................ 拒否 IP アドレス 1 ～ 8
受信／印刷許可 ....................... シナイ、スル
許可アドレス設定 * ................ 許可 IP アドレス 1 ～ 8
設定／参照拒否 ....................... シナイ、スル
拒否アドレス設定 * ................ 拒否 IP アドレス 1 ～ 8
設定／参照許可 ....................... シナイ、スル
許可アドレス設定 * ................ 許可 IP アドレス 1 ～ 8
MAC アドレス設定
受信許可 .................................. シナイ、スル
許可アドレス設定 * ................ 許可 MAC アドレス 1 ～ 50

* 本項目は、「イン タフェース選択」の「標準ネットワーク」の 項目が「ツカウ」に設定されている場
合にのみ表示されます。
* 「プロトコル」は、「IP モード」が「ジドウ」に設定されている場合にのみ表示されます。
* 「拒否アドレス設定」、「許可アドレス設定」は、「受信／印刷拒否」、「受信／印刷許可」、「設定／参照
拒否」、「設定／参照許可」、「受信許可」が「スル」に設定されている場合にのみ表示されます。

インタフェースグループの設定項目3-44
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

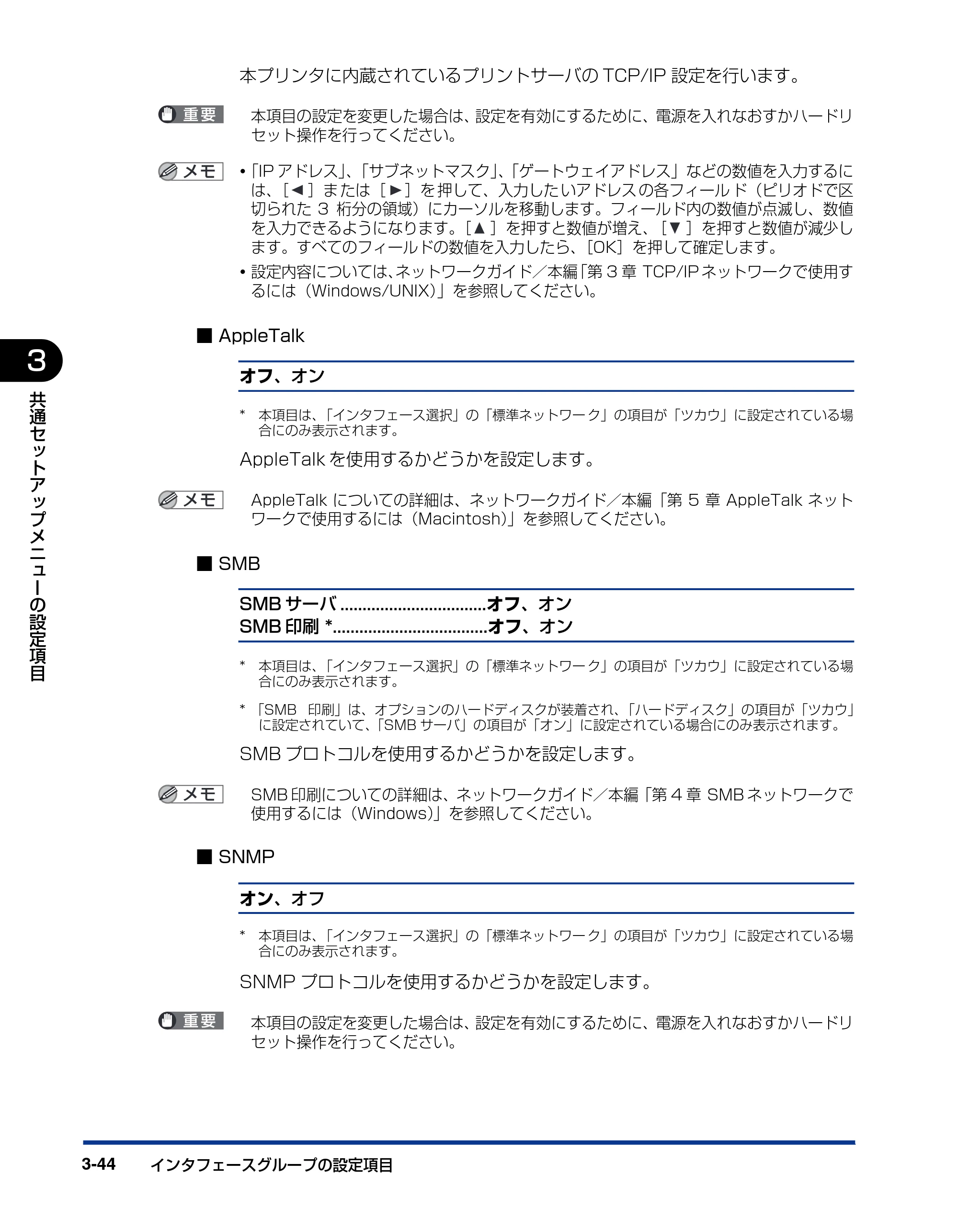

本プリンタに内蔵されているプリントサーバの TCP/IP 設定を行います。
本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ
セット操作を行ってください。

• 「IP アドレス」、「サブネットマスク」、「ゲートウェイアドレス」などの数値を入力するに

は、［ ］ま たは［ ］を 押して、入力した いアドレス の各フィール ド（ピリオドで区
切られた 3 桁分の領域）にカーソルを移動します。フィールド内の数値が点滅し、数値
を入力できるようになります。［ ］を押すと数値が増え、［ ］を押すと数値が減少し
ます。すべてのフィールドの数値を入力したら、［OK］を押して確定します。

• 設定内容については、ネットワークガイド／本編「第 3 章 TCP/IP ネットワークで使用す

るには（Windows/UNIX）」を参照してください。
■ AppleTalk
オフ、オン
* 本項目は、「インタフェース選択」の「標準ネットワー ク」の項目が「ツカウ」に設定されている場
合にのみ表示されます。
AppleTalk を使用するかどうかを設定します。
AppleTalk についての詳細は、ネットワークガイド／本編「第 5 章 AppleTalk ネット
ワークで使用するには（Macintosh）」を参照してください。
■ SMB
SMB サーバ .................................オフ、オン
SMB 印刷 *...................................オフ、オン
* 本項目は、「インタフェース選択」の「標準ネットワー ク」の項目が「ツカウ」に設定されている場
合にのみ表示されます。
* 「SMB 印刷」は、オプションのハードディスクが装着され、「ハードディスク」の項目が「ツカウ」
に設定されていて、「SMB サーバ」の項目が「オン」に設定されている場合にのみ表示されます。

SMB プロトコルを使用するかどうかを設定します。
SMB 印刷についての詳細は、ネットワークガイド／本編「第 4 章 SMB ネットワークで
使用するには（Windows）」を参照してください。
■ SNMP
オン、オフ
* 本項目は、「インタフェース選択」の「標準ネットワー ク」の項目が「ツカウ」に設定されている場
合にのみ表示されます。
SNMP プロトコルを使用するかどうかを設定します。
本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ
セット操作を行ってください。

インタフェースグループの設定項目 3-45
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

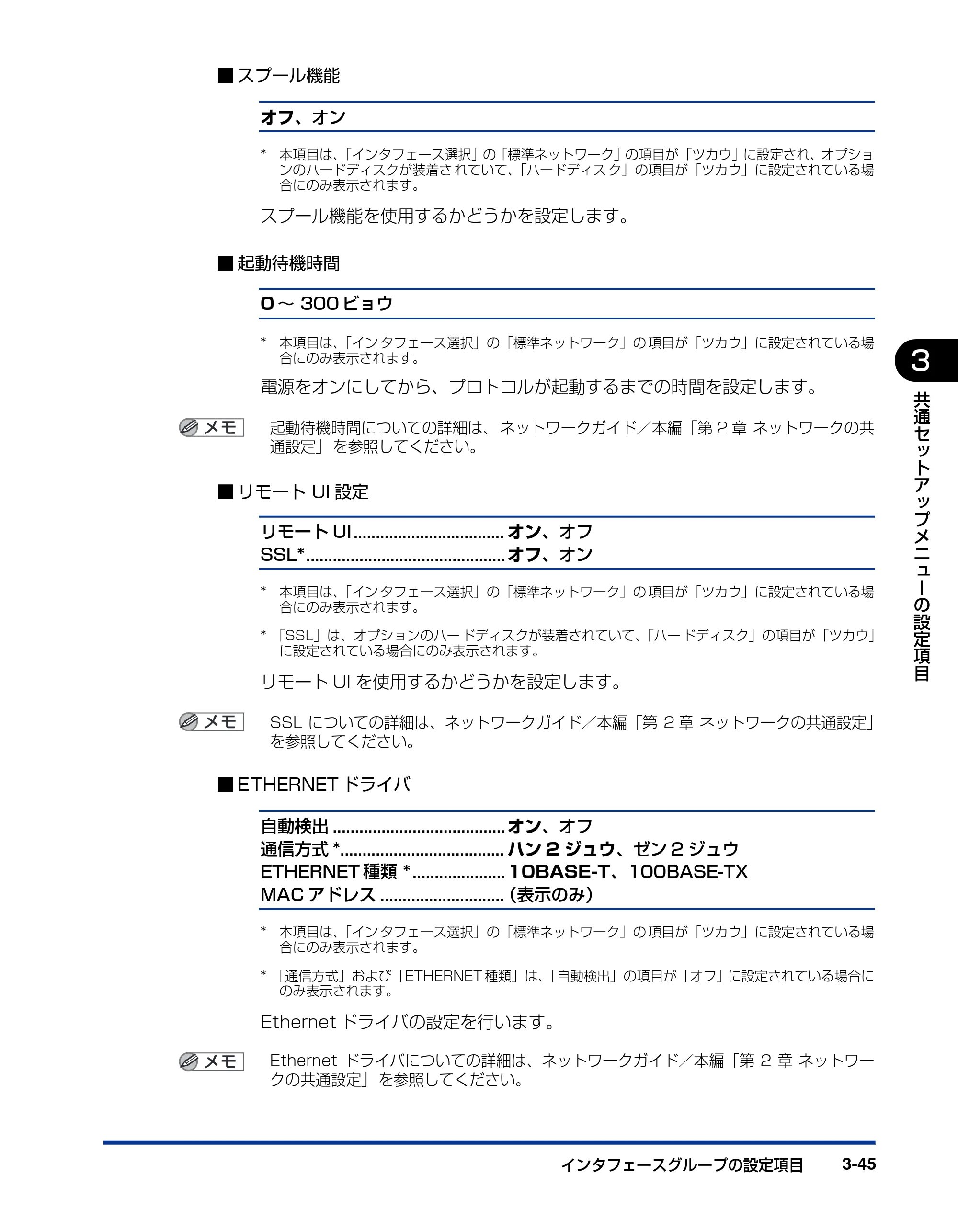

■ スプール機能
オフ、オン
* 本項目は、「インタフェース選択」の「標準ネットワーク」の項目が「ツカウ」に設定され、オプショ
ンのハードディスクが装着さ れていて、「ハードディス ク」の項目が「ツカウ」に設定されている場
合にのみ表示されます。
スプール機能を使用するかどうかを設定します。
■ 起動待機時間
0 ～ 300 ビョウ
* 本項目は、「イン タフェース選択」の「標準ネットワーク」の 項目が「ツカウ」に設定されている場
合にのみ表示されます。
電源をオンにしてから、プロトコルが起動するまでの時間を設定します。
起動待機時間についての詳細は、 ネットワークガイド／本編「第 2 章 ネットワークの共
通設定」 を参照してください。
■ リモート UI 設定
リモート UI.................................. オン、オフ
SSL*............................................. オフ、オン

* 本項目は、「イン タフェース選択」の「標準ネットワーク」の 項目が「ツカウ」に設定されている場
合にのみ表示されます。
* 「SSL」は、オプションのハー ドディスクが装着されていて、「ハー ドディスク」の項目が「ツカウ」
に設定されている場合にのみ表示されます。
リモート UI を使用するかどうかを設定します。
SSL についての詳細は、ネットワークガイド／本編「第 2 章 ネットワークの共通設定」
を参照してください。
■ ETHERNET ドライバ
自動検出 ....................................... オン、オフ
通信方式 *..................................... ハン 2 ジュウ、ゼン 2 ジュウ
ETHERNET 種類 * ..................... 10BASE-T、100BASE-TX
MAC アドレス ............................（表示のみ）
* 本項目は、「イン タフェース選択」の「標準ネットワーク」の 項目が「ツカウ」に設定されている場

合にのみ表示されます。
* 「通信方式」および「ETHERNET 種類」は、「自動検出」の項目が「オフ」に設定されている場合に
のみ表示されます。
Ethernet ドライバの設定を行います。
Ethernet ドライバについての詳細は、ネットワークガイド／本編「第 2 章 ネットワー
クの共通設定」 を参照してください。

インタフェースグループの設定項目3-46
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

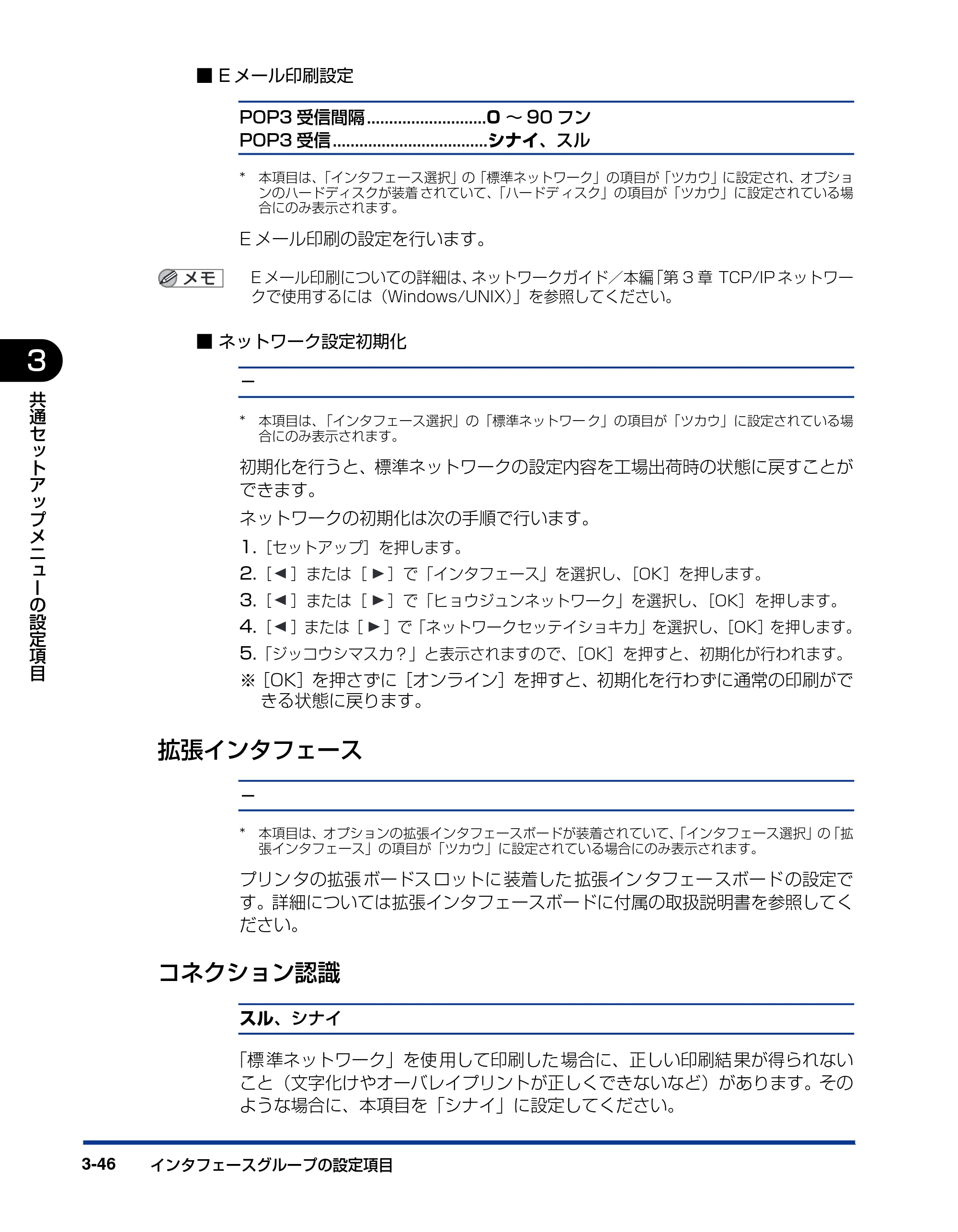

■ E メール印刷設定
POP3 受信間隔 ...........................0 ～ 90 フン
POP3 受信 ...................................シナイ、スル
* 本項目は、「インタフェース選択」の「標準ネットワーク」の項目が「ツカウ」に設定され、オプショ
ンのハードディスクが装着 されていて、「ハードデ ィスク」の項目が「ツカウ」に設定されている場
合にのみ表示されます。
E メール印刷の設定を行います。
E メール印刷についての詳細は、ネットワークガイド／本編「第 3 章 TCP/IP ネットワー
クで使用するには（Windows/UNIX）」を参照してください。
■ ネットワーク設定初期化
－
* 本項目は、「インタフェース選択」の「標準ネットワー ク」の項目が「ツカウ」に設定されている場
合にのみ表示されます。
初期化を行うと、標準ネットワークの設定内容を工場出荷時の状態に戻すことが

できます。
ネットワークの初期化は次の手順で行います。
1.［セットアップ］を押します。
2.［ ］または［ ］で「インタフェース」を選択し、［OK］を押します。
3.［ ］または［ ］で「ヒョウジュンネットワーク」を選択し、［OK］を押します。
4.［ ］または［ ］で「ネットワークセッテイショキカ」を選択し、［OK］を押します。
5.「ジッコウシマスカ？」と表示されますので、［OK］を押すと、初期化が行われます。
※［OK］を押さずに［オンライン］を押すと、初期化を行わずに通常の印刷がで
きる状態に戻ります。
拡張インタフェース
－
* 本項目は、オプションの拡張インタフェースボードが装着されていて、「インタフェース選択」の「拡
張インタフェース」の項目が「ツカウ」に設定されている場合にのみ表示されます。
プリン タの拡張 ボードス ロットに 装着した 拡張イン タフェー スボード の設定で
す。詳細については拡張インタフェースボードに付属の取扱説明書を参照してく
ださい。
コネクション認識
スル、シナイ
「標 準ネットワーク」を使 用して印刷した 場合に、正しい印刷結 果が得られない

こと（文字化けやオーバレイプリントが正しくできないなど）があります。その
ような場合に、本項目を「シナイ」に設定してください。

インタフェースグループの設定項目 3-47
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

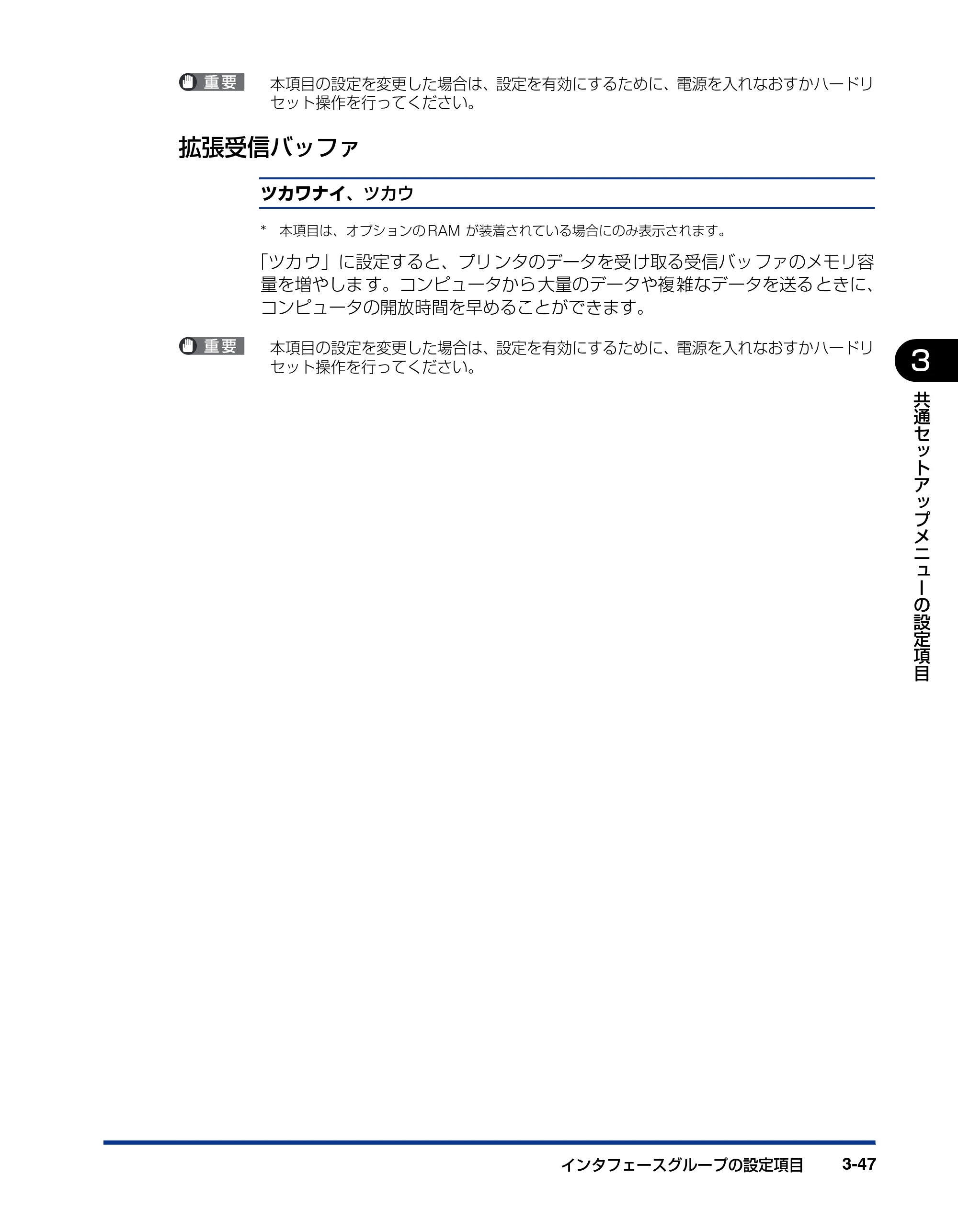

本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ
セット操作を行ってください。
拡張受信バッファ
ツカワナイ、ツカウ
* 本項目は、オプションの RAM が装着されている場合にのみ表示されます。
「ツカ ウ」に設定すると、プリ ンタのデータを受 け取る受信バッ ファのメモリ容
量を増やしま す。コンピュータから 大量のデータや複 雑なデータを送る ときに、
コンピュータの開放時間を早めることができます。
本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ
セット操作を行ってください。

動作モードグループの設定項目3-48
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

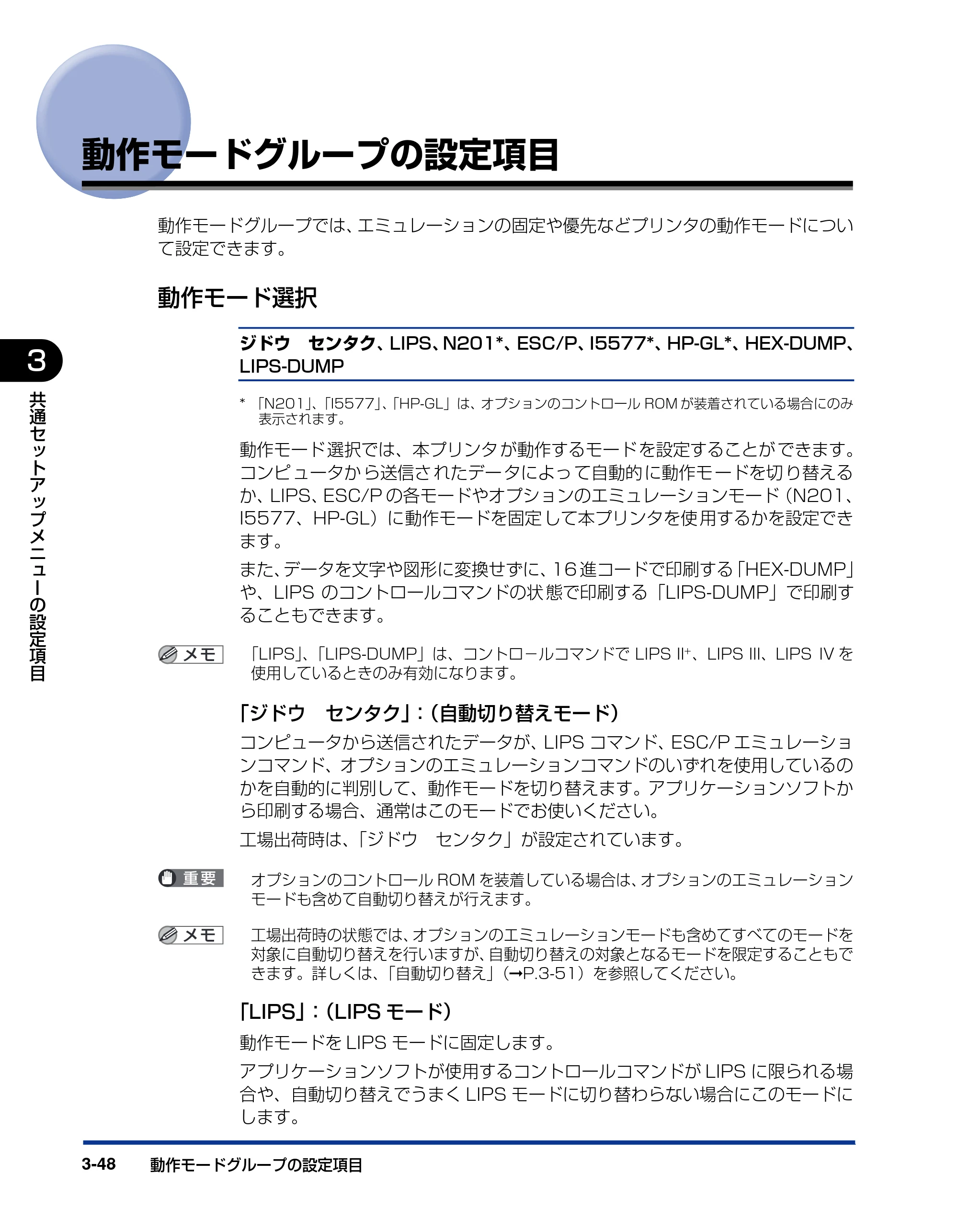

動作モードグループの設定項目
動作モードグループでは、エミュレーションの固定や優先などプリンタの動作モードについ
て設定できます。
動作モード選択
ジドウ センタク、LIPS、N201*、ESC/P、I5577*、HP-GL*、HEX-DUMP、
LIPS-DUMP
* 「N201」、「I5577」、「HP-GL」は、オプションのコントロール ROM が装着されている場合にのみ
表示されます。
動作モード 選択では、本プリンタ が動作するモード を設定することが できます。
コンピ ュータか ら送信さ れたデー タによっ て自動的 に動作モ ードを切 り替える
か、LIPS、ESC/P の各モードやオプションのエミュレーションモード（N201、
I5577、HP-GL）に動作モードを固定 して本プリンタを使 用するかを設定でき
ます。
また、データを文字や図形に変換せずに、16 進コードで印刷する「HEX-DUMP」
や、LIPS のコントロールコマンドの状 態で印刷する「LIPS-DUMP」で印刷す

ることもできます。
「LIPS」、「LIPS-DUMP」は、コントロ－ルコマンドで LIPS II+ 、LIPS III、LIPS IV を
使用しているときのみ有効になります。
「ジドウ センタク」：（自動切り替えモード）
コンピュータから送信されたデータが、LIPS コマンド、ESC/P エミュレーショ
ンコマンド、オプションのエミュレーションコマンドのいずれを使用しているの
かを自動的に判別して、動作モードを切り替えます。アプリケーションソフトか
ら印刷する場合、通常はこのモードでお使いください。
工場出荷時は、「ジドウ センタク」が設定されています。
オプションのコントロール ROM を装着している場合は、オプションのエミュレーション
モードも含めて自動切り替えが行えます。
工場出荷時の状態では、オプションのエミュレーションモードも含めてすべてのモードを
対象に自動切り替えを行いますが、自動切り替えの対象となるモードを限定することもで
きます。詳しくは、「自動切り替え」（➞P.3-51）を参照してください。

「LIPS」：（LIPS モード）
動作モードを LIPS モードに固定します。
アプリケーションソフトが使用するコントロールコマンドが LIPS に限られる場
合や、自動切り替えでうまく LIPS モードに切り替わらない場合にこのモードに
します。

動作モードグループの設定項目 3-49
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

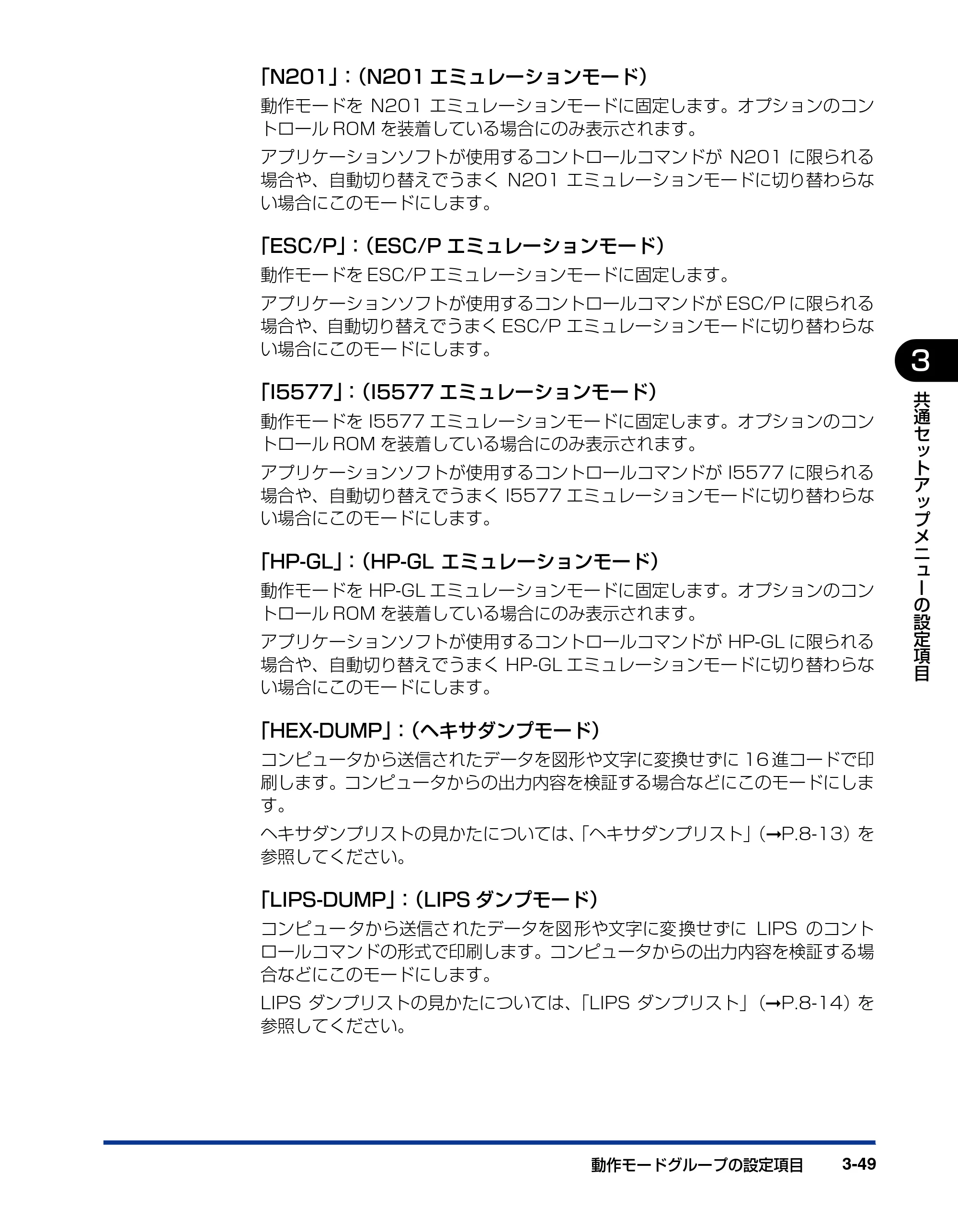

「N201」：（N201 エミュレーションモード）
動作モードを N201 エミュレーションモードに固定します。オプションのコン
トロール ROM を装着している場合にのみ表示されます。
アプリケーションソフトが使用するコントロールコマンドが N201 に限られる
場合や、自動切り替えでうまく N201 エミュレーションモードに切り替わらな
い場合にこのモードにします。
「ESC/P」：（ESC/P エミュレーションモード）
動作モードを ESC/P エミュレーションモードに固定します。
アプリケーションソフトが使用するコントロールコマンドが ESC/P に限られる
場合や、自動切り替えでうまく ESC/P エミュレーションモードに切り替わらな
い場合にこのモードにします。
「I5577」：（I5577 エミュレーションモード）
動作モードを I5577 エミュレーションモードに固定します。オプションのコン
トロール ROM を装着している場合にのみ表示されます。

アプリケーションソフトが使用するコントロールコマンドが I5577 に限られる
場合や、自動切り替えでうまく I5577 エミュレーションモードに切り替わらな
い場合にこのモードにします。
「HP-GL」：（HP-GL エミュレーションモード）
動作モードを HP-GL エミュレーションモードに固定します。オプションのコン
トロール ROM を装着している場合にのみ表示されます。
アプリケーションソフトが使用するコントロールコマンドが HP-GL に限られる
場合や、自動切り替えでうまく HP-GL エミュレーションモードに切り替わらな
い場合にこのモードにします。
「HEX-DUMP」：（ヘキサダンプモード）
コンピュータから送信されたデータを図形や文字に変換せずに 16 進コードで印
刷します。コンピュータからの出力内容を検証する場合などにこのモードにしま
す。
ヘキサダンプリストの見かたについては、「ヘキサダンプリスト」（➞P.8-13）を
参照してください。
「LIPS-DUMP」：（LIPS ダンプモード）
コンピュー タから送信さ れたデータを図 形や文字に変 換せずに LIPS のコント

ロールコマンドの形式で印刷します。コンピュータからの出力内容を検証する場
合などにこのモードにします。
LIPS ダンプリストの見かたについては、「LIPS ダンプリスト」（➞P.8-14）を
参照してください。

動作モードグループの設定項目3-50
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

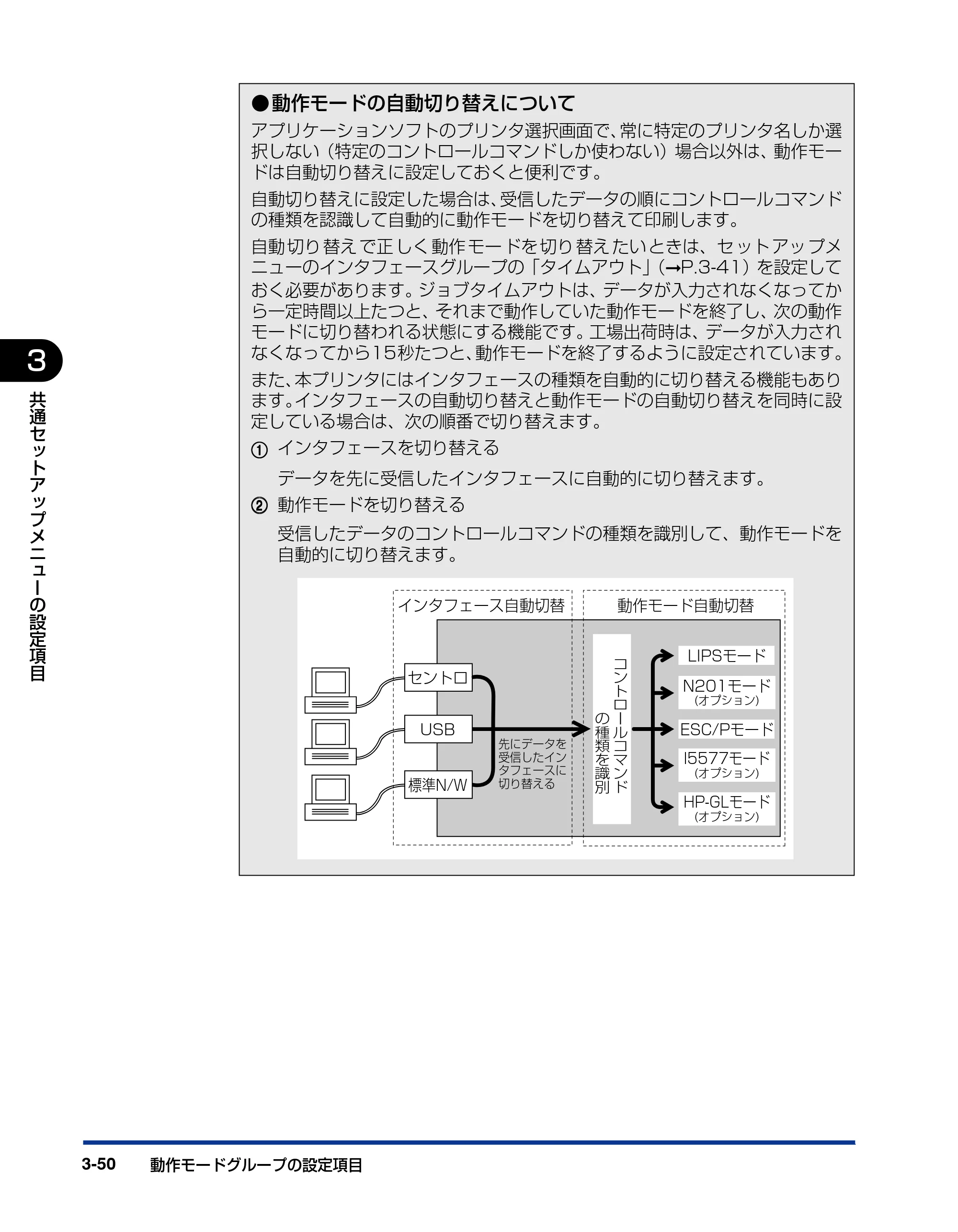

• 動作モードの自動切り替えについて

アプリケーションソフトのプリンタ選択画面で、常に特定のプリンタ名しか選
択しない（特定のコントロールコマンドしか使わない）場合以外は、動作モー
ドは自動切り替えに設定しておくと便利です。
自動切り替えに設定した場合は、受信したデータの順にコントロールコマンド
の種類を認識して自動的に動作モードを切り替えて印刷します。
自動 切り 替え で正 しく 動作 モー ドを 切り 替え たい ときは、セ ット アッ プメ
ニューのインタフェースグループの「タイムアウト」（➞P.3-41）を設定して
おく必要があります。ジョブタイムアウトは、データが入力されなくなってか
ら一定時間以上たつと、それまで動作していた動作モードを終了し、次の動作
モードに切り替われる状態にする機能です。工場出荷時は、データが入力され
なくなってから15秒たつと、動作モードを終了するように設定されています。
また、本プリンタにはインタフェースの種類を自動的に切り替える機能もあり
ます。インタフェースの自動切り替えと動作モードの自動切り替えを同時に設

定している場合は、次の順番で切り替えます。
aaaa インタフェースを切り替える
データを先に受信したインタフェースに自動的に切り替えます。
bbbb 動作モードを切り替える
受信したデータのコントロールコマンドの種類を識別して、動作モードを
自動的に切り替えます。
セントロ
コ
ン
ト
ロ
ー
ル
コ
マ
ン
ド
の
種
類
を
識
別
先にデータを
受信したイン
タフェースに
切り替える
インタフェース自動切替
USB
標準N/W
動作モード自動切替
ESC/Pモード
LIPSモード
HP-GLモード
(オプション)
I5577モード
(オプション)
N201モード
(オプション)

動作モードグループの設定項目 3-51
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

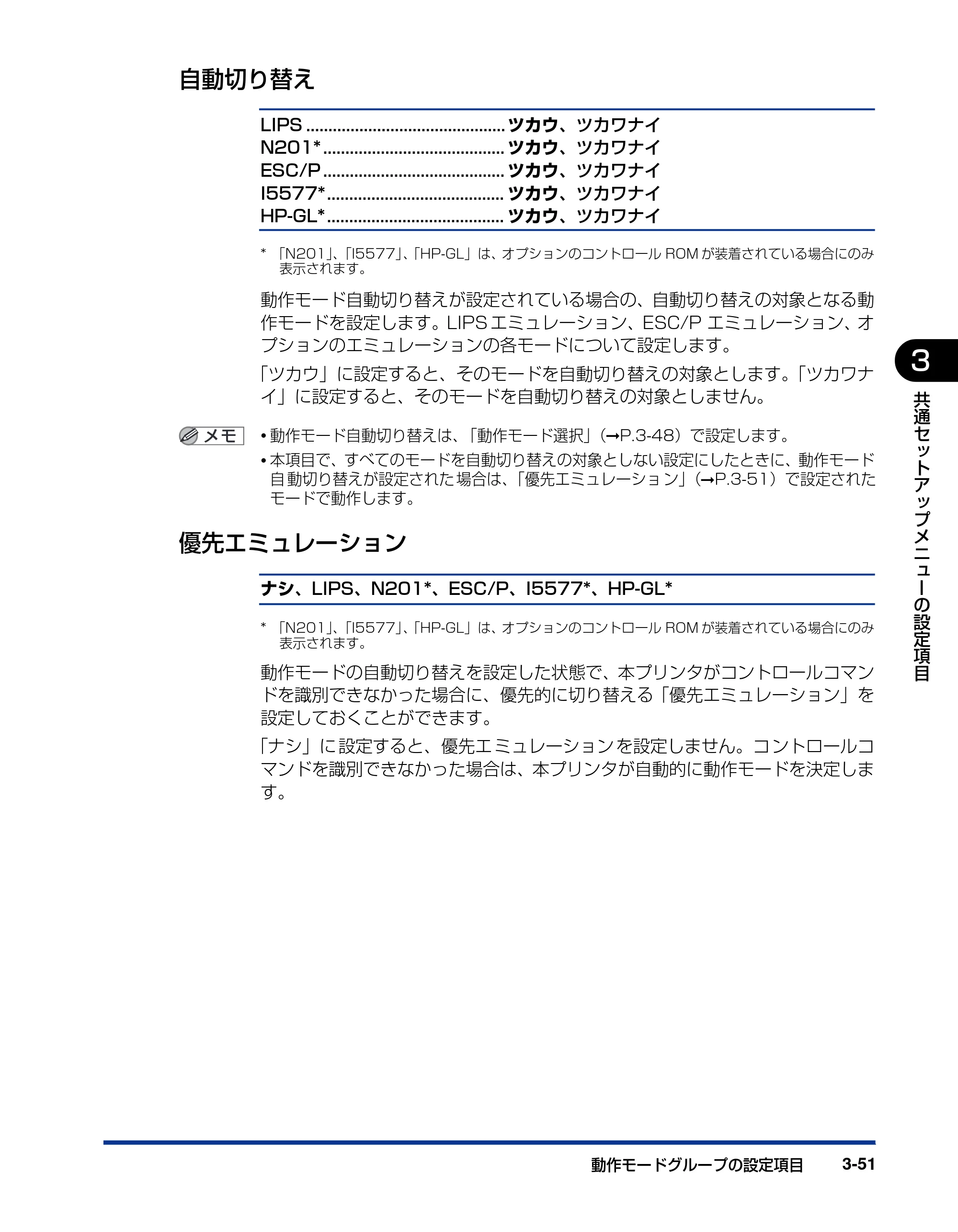

自動切り替え
LIPS ............................................. ツカウ、ツカワナイ
N201* ......................................... ツカウ、ツカワナイ
ESC/P ......................................... ツカウ、ツカワナイ
I5577*........................................ ツカウ、ツカワナイ
HP-GL* ........................................ ツカウ、ツカワナイ
* 「N201」、「I5577」、「HP-GL」は、オプションのコントロール ROM が装着されている場合にのみ
表示されます。
動作モード自動切り替えが設定されている場合の、自動切り替えの対象となる動
作モードを設定します。LIPS エミュレーション、ESC/P エミュレーション、オ

プションのエミュレーションの各モードについて設定します。
「ツカウ」に設定すると、そのモードを自動切り替えの対象とします。「ツカワナ
イ」に設定すると、そのモードを自動切り替えの対象としません。

• 動作モード自動切り替えは、「動作モード選択」（➞P.3-48）で設定します。
• 本項目で、すべてのモードを自動切り替えの対象としない設定にしたときに、動作モード

自 動切り替えが設定された 場合は、「優先エミュレーショ ン」（➞P.3-51）で設定された
モードで動作します。
優先エミュレーション
ナシ、LIPS、N201*、ESC/P、I5577*、HP-GL*
* 「N201」、「I5577」、「HP-GL」は、オプションのコントロール ROM が装着されている場合にのみ
表示されます。
動作モードの自動切り替えを設定した状態で、本プリンタがコントロールコマン
ドを識別できなかった場合に、優先的に切り替える「優先エミュレーション」を
設定しておくことができます。
「ナシ」に 設定すると、優先エ ミュレーション を設定しません。コ ントロールコ
マンドを識別できなかった場合は、本プリンタが自動的に動作モードを決定しま
す。

ユーザメンテナンスグループの設定項目3-52
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

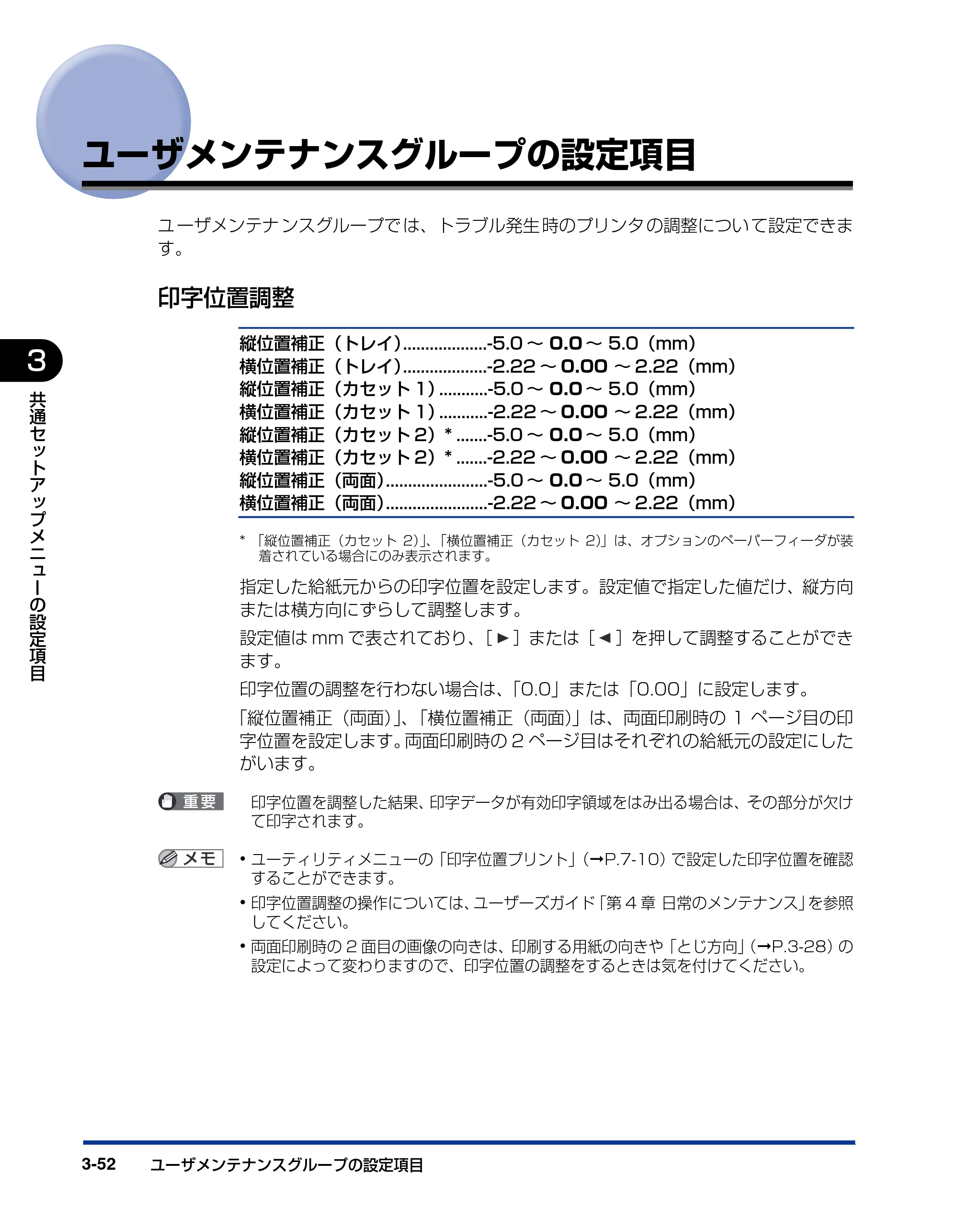

ユーザメンテナンスグループの設定項目
ユ ーザメンテナ ンスグループで は、トラブル発生 時のプリンタ の調整につい て設定できま
す。
印字位置調整
縦位置補正（トレイ）...................-5.0 ～ 0.0 ～ 5.0（mm）
横位置補正（トレイ）...................-2.22 ～ 0.00 ～ 2.22（mm）
縦位置補正（カセット 1）...........-5.0 ～ 0.0 ～ 5.0（mm）
横位置補正（カセット 1）...........-2.22 ～ 0.00 ～ 2.22（mm）
縦位置補正（カセット 2）* .......-5.0 ～ 0.0 ～ 5.0（mm）
横位置補正（カセット 2）* .......-2.22 ～ 0.00 ～ 2.22（mm）
縦位置補正（両面）.......................-5.0 ～ 0.0 ～ 5.0（mm）
横位置補正（両面）.......................-2.22 ～ 0.00 ～ 2.22（mm）

* 「縦位置補正（カセット 2）」、「横位置補正（カセット 2）」は、オプションのペーパーフィーダが装
着されている場合にのみ表示されます。
指定した給紙元からの印字位置を設定します。設定値で指定した値だけ、縦方向
または横方向にずらして調整します。
設定値は mm で表されており、［ ］または［ ］を押して調整することができ
ます。
印字位置の調整を行わない場合は、「0.0」または「0.00」に設定します。
「縦位置補正（両面）」、「横位置補正（両面）」は、両面印刷時の 1 ページ目の印
字位置を設定します。両面印刷時の 2 ページ目はそれぞれの給紙元の設定にした
がいます。
印字位置を調整した結果、印字データが有効印字領域をはみ出る場合は、その部分が欠け
て印字されます。

• ユーティリティメニューの「印字位置プリント」（ ➞P.7-10）で設定した印字位置を確認

することができます。

• 印字位置調整の操作については、ユーザーズガイド「第 4 章 日常のメンテナンス」を参照

してください。

• 両面印刷時の 2 面目の画像の向きは、印刷する用紙の向きや「とじ方向」（ ➞P.3-28）の

設定によって変わりますので、印字位置の調整をするときは気を付けてください。

ユーザメンテナンスグループの設定項目 3-53
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

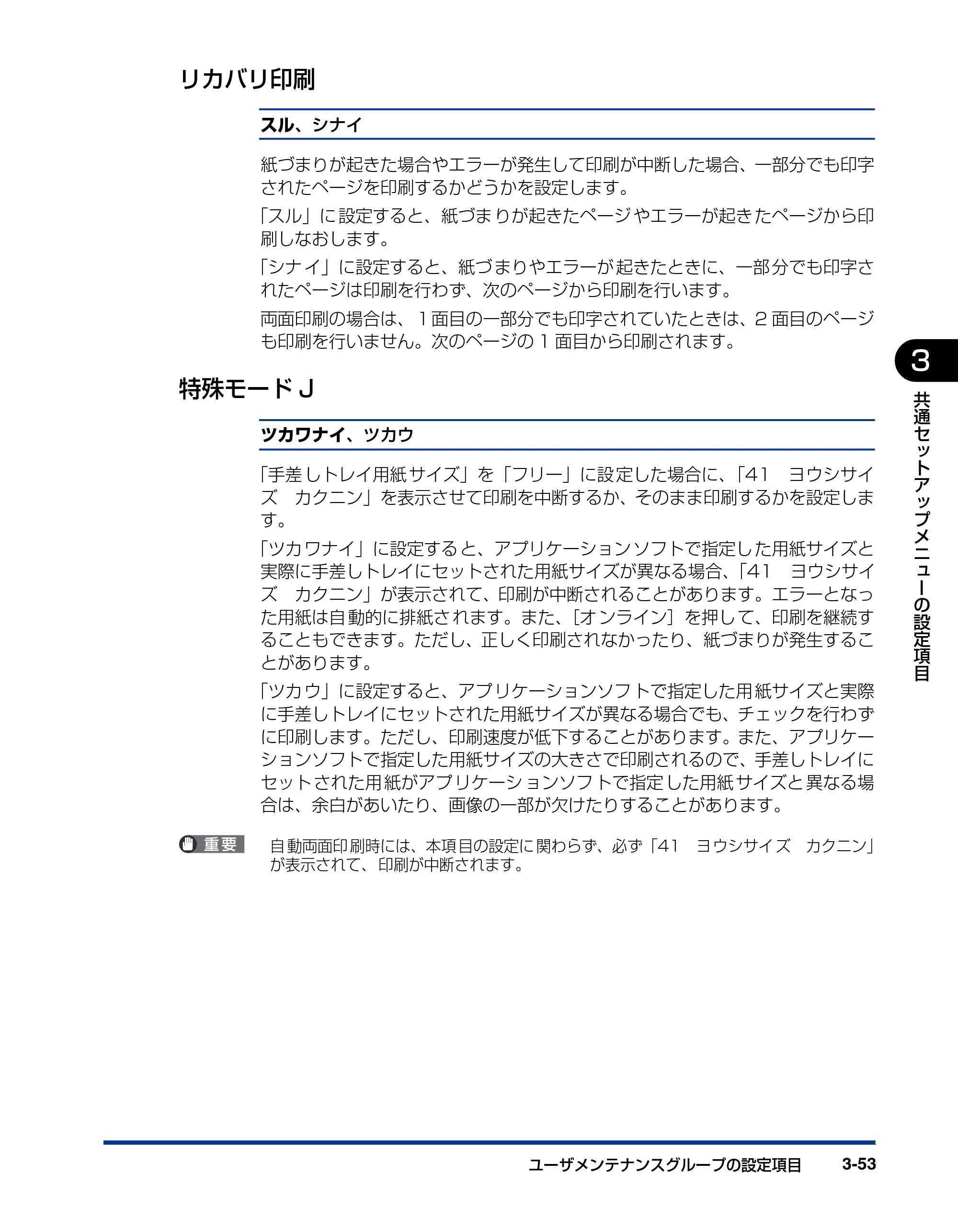

リカバリ印刷
スル、シナイ
紙づまりが起きた場合やエラーが発生して印刷が中断した場合、一部分でも印字
されたページを印刷するかどうかを設定します。
「スル」に 設定すると、紙づま りが起きたページ やエラーが起き たページから印
刷しなおします。
「シナ イ」に設定すると、紙づ まりやエラーが 起きたときに、一部 分でも印字さ
れたページは印刷を行わず、次のページから印刷を行います。
両面印刷の場合は、１面目の一部分でも印字されていたときは、2 面目のページ
も印刷を行いません。次のページの 1 面目から印刷されます。
特殊モード J
ツカワナイ、ツカウ
「手差 しトレイ用紙 サイズ」を「フリー」に設 定した場合に、「41 ヨウシサイ
ズ カクニン」を表示させて印刷を中断するか、そのまま印刷するかを設定しま
す。
「ツカ ワナイ」に設定する と、アプリケーション ソフトで指定し た用紙サイズと
実際に手差しトレイにセットされた用紙サイズが異なる場合、「41 ヨウシサイ

ズ カクニン」が表示されて、印刷が中断されることがあります。エラーとなっ
た用紙は自 動的に排紙さ れます。また、［オ ンライン］を押し て、印刷を継続す
ることもできます。ただし、正しく印刷されなかったり、紙づまりが発生するこ
とがあります。
「ツカ ウ」に設定すると、アプ リケーションソフ トで指定した用 紙サイズと実際
に手差しトレイにセットされた用紙サイズが異なる場合でも、チェックを行わず
に印刷します。ただし、印刷速度が低下することがあります。また、アプリケー
ションソフトで指定した用紙サイズの大きさで印刷されるので、手差しトレイに
セット された用 紙がアプ リケーシ ョンソフ トで指定 した用紙 サイズと 異なる場
合は、余白があいたり、画像の一部が欠けたりすることがあります。
自 動両面印 刷時には、本項 目の設定に 関わらず、必ず「41 ヨ ウシサイ ズ カクニン」
が表示されて、 印刷が中断されます。

ユーザメンテナンスグループの設定項目3-54
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

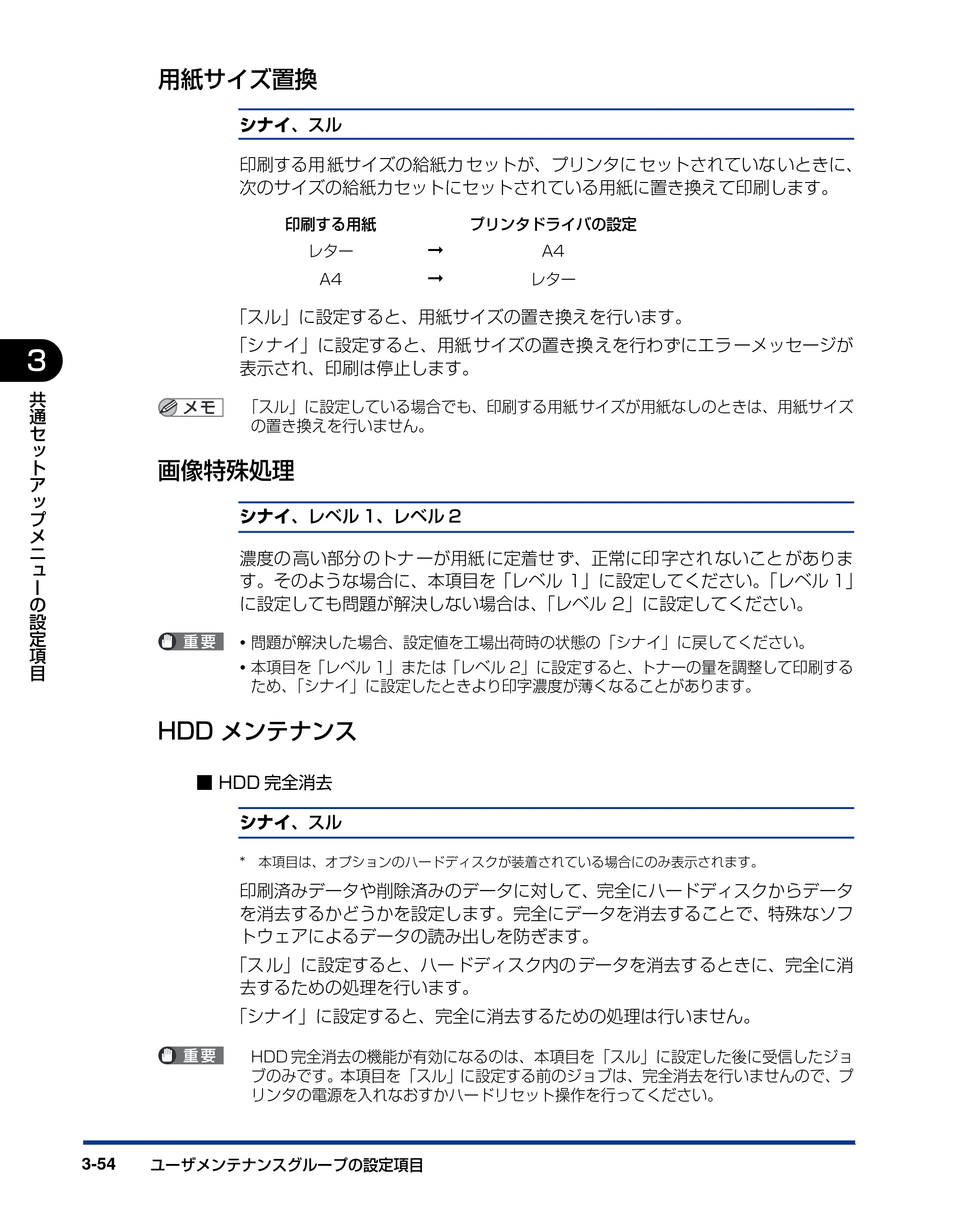

用紙サイズ置換
シナイ、スル
印刷する用 紙サイズの給紙カ セットが、プリンタに セットされていな いときに、
次のサイズの給紙カセットにセットされている用紙に置き換えて印刷します。
「スル」に設定すると、用紙サイズの置き換えを行います。
「シ ナイ」に設定すると、用紙 サイズの置き換 えを行わずにエラ ーメッセージが
表示され、印刷は停止します。
「スル」に設定している場合でも、印刷する用紙 サイズが用紙なしのときは、用紙サイズ
の置き換えを行いません。
画像特殊処理
シナイ、レベル 1、レベル 2
濃度の 高い部分 のトナ ーが用紙 に定着せ ず、正常に印 字され ないこと がありま
す。そのような場合に、本項目を「レベル 1」に設定してください。「レベル 1」
に設定しても問題が解決しない場合は、「レベル 2」に設定してください。

• 問題が解決した場合、設定値を工場出荷時の状態の「シナイ」に戻してください。
• 本項目を「レベル 1」または「レベル 2」に設定すると、トナーの量を調整して印刷する

ため、「シナイ」に設定したときより印字濃度が薄くなることがあります。
HDD メンテナンス
■ HDD 完全消去
シナイ、スル
* 本項目は、オプションのハードディスクが装着されている場合にのみ表示されます。
印刷済みデータや削除済みのデータに対して、完全にハードディスクからデータ
を消去するかどうかを設定します。完全にデータを消去することで、特殊なソフ
トウェアによるデータの読み出しを防ぎます。
「ス ル」に設定すると、ハー ドディスク内の データを消去す るときに、完全に消
去するための処理を行います。
「シナイ」に設定すると、完全に消去するための処理は行いません。
HDD 完全消去の機能が有効になるのは、本項目を「スル」に設定した後に受信したジョ
ブのみです。本項目を「スル」に設定する前のジョブは、完全消去を行いませんので、プ
リンタの電源を入れなおすかハードリセット操作を行ってください。
印刷する用紙 プリンタドライバの設定
レター ➞ A4
A4 ➞ レター

ユーザメンテナンスグループの設定項目 3-55
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

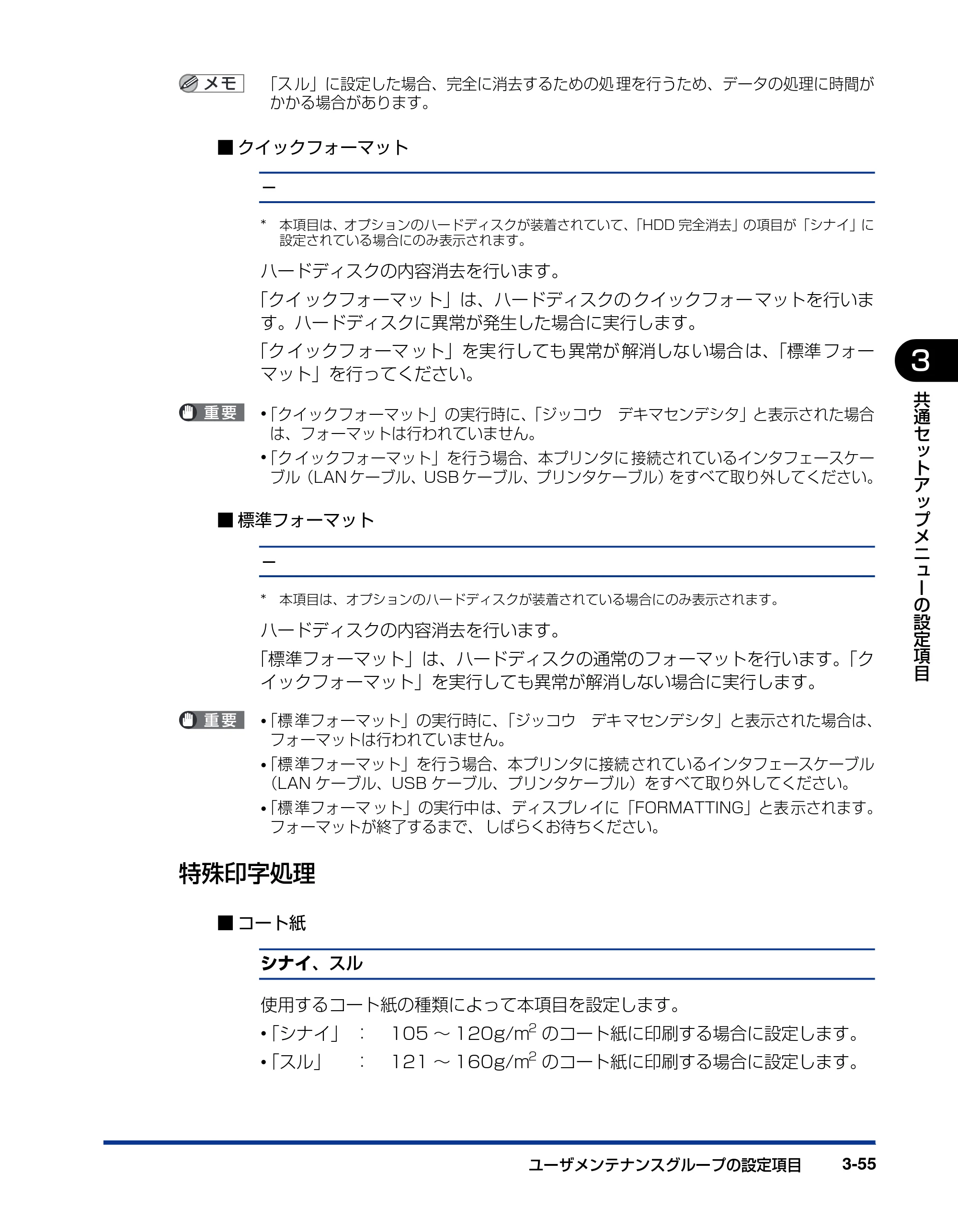

「ス ル」に設定した場合、完全に消去するための処 理を行うため、データの処理に時間が
かかる場合があります。
■ クイックフォーマット
－
* 本項目は、オプションのハードディスクが装着されていて、「HDD 完全消去」の項目が「シナイ」に
設定されている場合にのみ表示されます。
ハードディスクの内容消去を行います。
「クイ ックフォーマッ ト」は、ハードディスクの クイックフォー マットを行いま
す。ハードディスクに異常が発生した場合に実行します。
「ク イックフ ォーマ ット」を実 行しても 異常が 解消しな い場合 は、「標準 フォー
マット」を行ってください。

• 「クイックフォーマット」の実行時に、「ジッコウ デキマセンデシタ」と表示された場合

は、フォーマットは行われていません。

• 「ク イックフォーマット」を行う場合、本プリンタに 接続されているインタフェースケー

ブル（LAN ケーブル、USB ケーブル、プリンタケーブル）をすべて取り外してください。
■ 標準フォーマット
－
* 本項目は、オプションのハードディスクが装着されている場合にのみ表示されます。
ハードディスクの内容消去を行います。
「標準フォーマット」は、ハードディスクの通常のフォーマットを行います。「ク
イックフォーマット」を実行しても異常が解消しない場合に実行します。

• 「標 準フォーマット」の実行時に、「ジッコウ デキ マセンデシタ」と表示された場合は、

フォーマットは行われていません。

• 「標 準フォーマット」を行う場合、本プリンタに接続 されているインタフェースケーブル

（LAN ケーブル、USB ケーブル、プリンタケーブル）をすべて取り外してください。

• 「標 準フォーマ ット」の実行中 は、ディスプレ イに「FORMATTING」と表 示されます。

フォーマットが終了するまで、 しばらくお待ちください。
特殊印字処理
■ コート紙
シナイ、スル
使用するコート紙の種類によって本項目を設定します。

• 「シナイ」 ： 105 ～ 120g/m

2
のコート紙に印刷する場合に設定します。

• 「スル」 ： 121 ～ 160g/m

2
のコート紙に印刷する場合に設定します。

ユーザメンテナンスグループの設定項目3-56
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

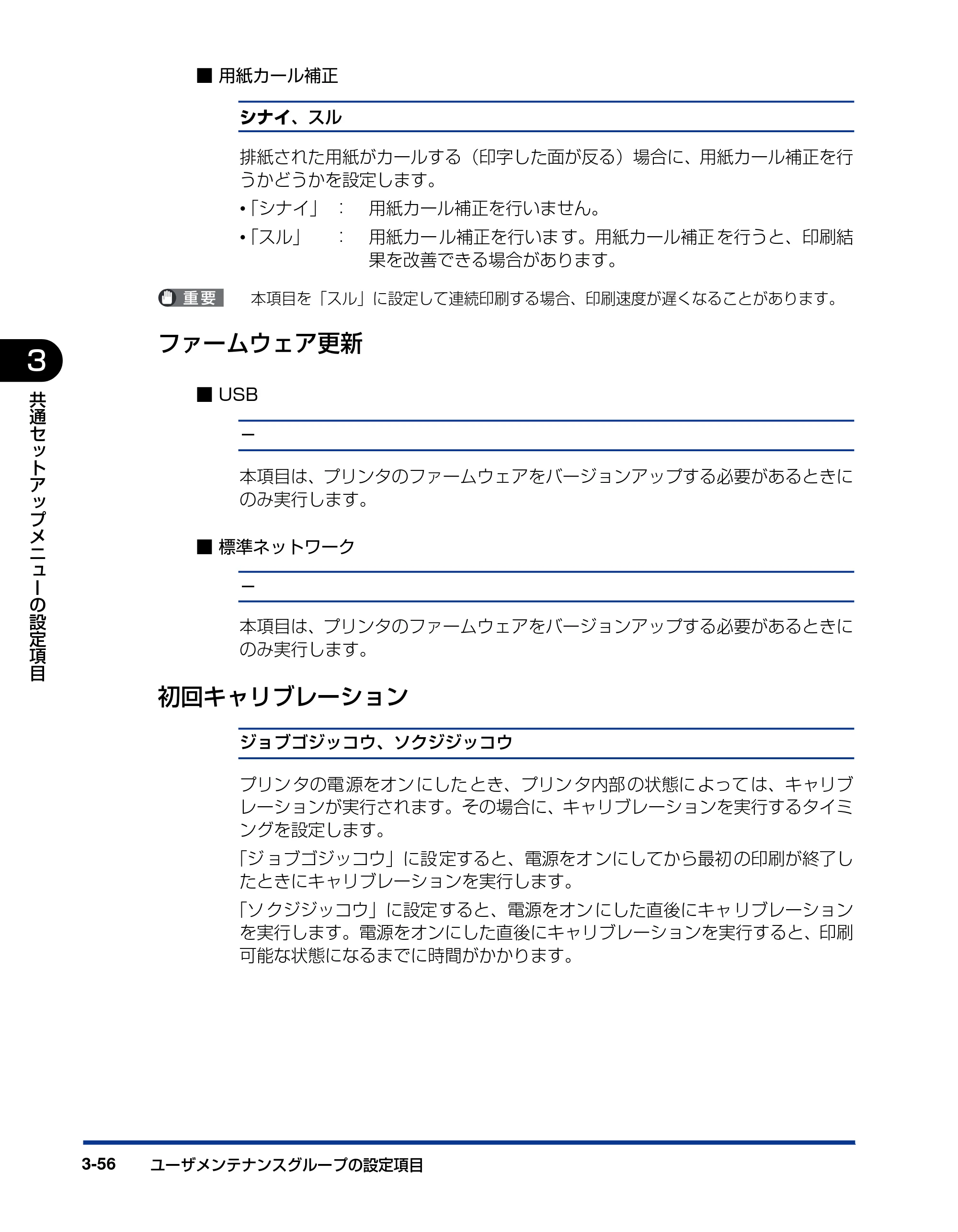

■ 用紙カール補正
シナイ、スル
排紙された用紙がカールする（印字した面が反る）場合に、用紙カール補正を行
うかどうかを設定します。

• 「シナイ」 ： 用紙カール補正を行いません。
• 「スル」 ： 用紙カー ル補正を行いま す。用紙カール補正 を行うと、印刷結

果を改善できる場合があります。
本項目を「スル」に設定して連続印刷する場合、印刷速度が遅くなることがあります。
ファームウェア更新
■ USB
－
本項目は、プリンタのファームウェアをバージョンアップする必要があるときに
のみ実行します。
■ 標準ネットワーク
－
本項目は、プリンタのファームウェアをバージョンアップする必要があるときに
のみ実行します。
初回キャリブレーション
ジョブゴジッコウ、ソクジジッコウ
プリン タの電 源をオン にした とき、プリン タ内部 の状態に よって は、キャリブ
レーションが実行されます。その場合に、キャリブレーションを実行するタイミ
ングを設定します。
「ジ ョブゴジッコウ」に設 定すると、電源をオ ンにしてから最初 の印刷が終了し
たときにキャリブレーションを実行します。
「ソ クジジッコウ」に設定 すると、電源をオン にした直後にキャ リブレーション
を実行します。電源をオンにした直後にキャリブレーションを実行すると、印刷
可能な状態になるまでに時間がかかります。

4-1
CHAPTER
4
LIPS 専用セットアップメ
ニューの設定項目
この章では、LIPS モードに固有の LIPS 専用セットアップメニューで設定できる内容につい
て説明しています。LIPS 専用セットアップメニューの設定は、コントロ－ルコマンドで LIPS
II +
、LIPS III、LIPS IV を使用しているときのみ有効な「LIPS4 セットアップ」と、LIPS
LX を使用しているときのみ有効な「LIPS LX セットアップ」があります。
LIPS 専用セットアップメニュー 設定項目一覧. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
LIPS4 セットアップメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
拡大／縮小 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4

複数ページ印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
複数ページ余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
ページの向き . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
オーバレイ 1 ／オーバレイ 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7

カラーオーバレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
スタートアップマクロ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
漢字コード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
文字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11

漢字書体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
ANK 書体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
漢字グラフィックセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
行数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

桁数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
自動改ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
自動改行. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
CR 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

LF 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
網かけ解像度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14
ジョブタイムアウト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14
白紙節約. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14

LIPS LX セットアップメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-15
白紙節約. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-15

LIPS 専用セットアップメニュー 設定項目一覧4-2
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

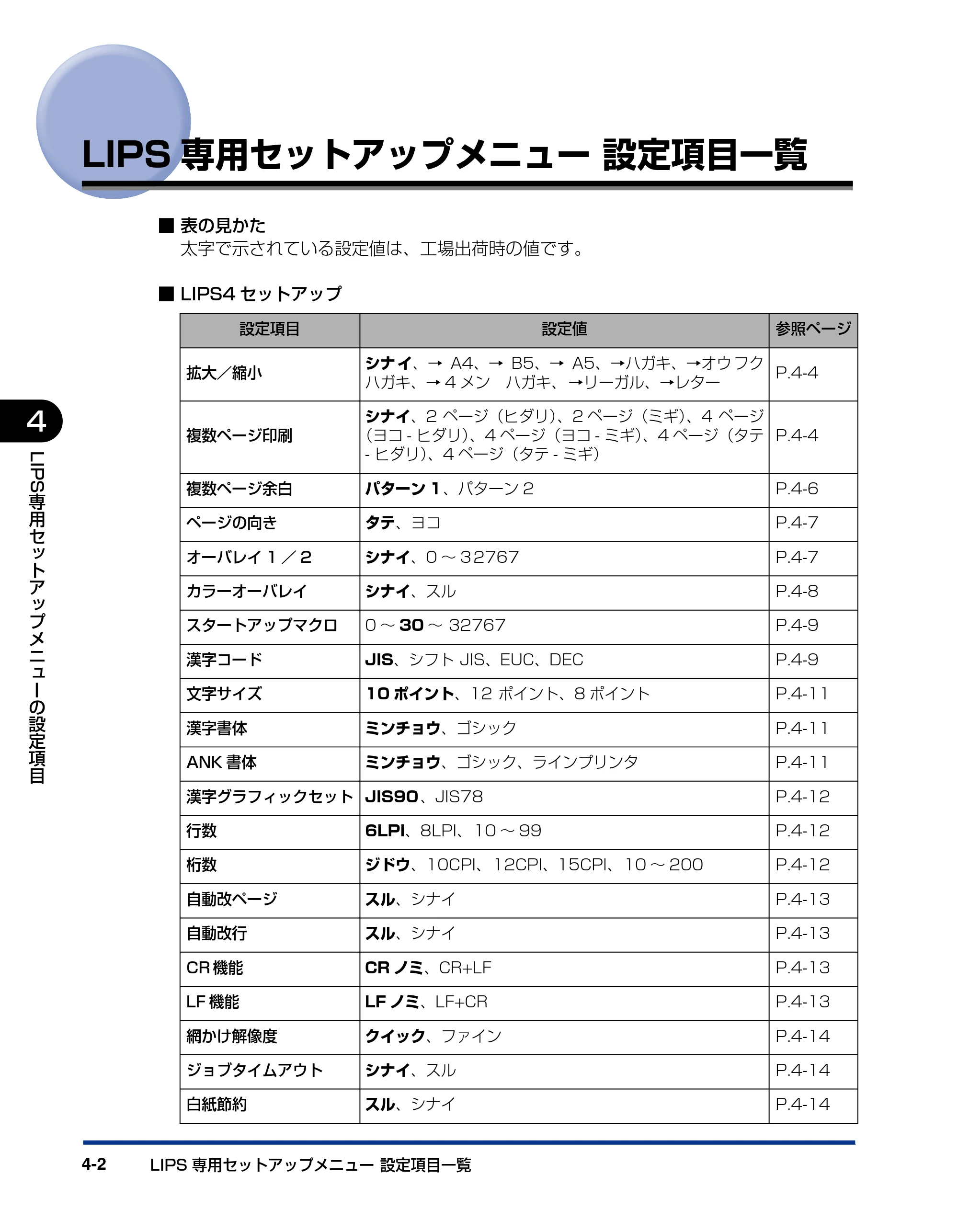

LIPS 専用セットアップメニュー 設定項目一覧
■ 表の見かた
太字で示されている設定値は、工場出荷時の値です。
■ LIPS4 セットアップ
設定項目 設定値 参照ページ
拡大／縮小
シナ イ、→ A4、→ B5、→ A5、→ハガキ、→オウ フク
ハガキ、→ 4 メン ハガキ、 →リーガル、→レター
P.4-4
複数ページ印刷
シナイ、2 ページ（ヒダリ）、2 ページ（ミギ）、4 ページ
（ヨコ - ヒダリ）、4 ページ（ヨコ - ミギ）、4 ページ（タテ
- ヒダリ）、4 ページ（タテ - ミギ）
P.4-4
複数ページ余白 パターン 1、パターン 2 P.4-6
ページの向き タテ、ヨコ P.4-7
オーバレイ 1 ／ 2 シナイ、0 ～ 3 2767 P.4-7
カラーオーバレイ シナイ、スル P.4-8
スタートアップマクロ 0 ～ 30 ～ 32767 P.4-9
漢字コード JIS、シフト JIS、EUC、DEC P.4-9

文字サイズ 10 ポイント、12 ポイント、8 ポイント P.4-11
漢字書体 ミンチョウ、ゴシック P.4-11
ANK 書体 ミンチョウ、ゴシック、ラインプリンタ P.4-11
漢字グラフィックセット JIS90 、JIS78 P.4-12
行数 6LPI、8LPI、10 ～ 99 P.4-12
桁数 ジドウ、10CPI、12CPI、15CPI、10 ～ 200 P.4-12
自動改ページ スル、シナイ P.4-13
自動改行 スル、シナイ P.4-13
CR 機能 CR ノミ、CR+LF P.4-13
LF 機能 LF ノミ、LF+CR P.4-13
網かけ解像度 クイック、ファイン P.4-14
ジョブタイムアウト シナイ、スル P.4-14
白紙節約 スル、シナイ P.4-14

LIPS 専用セットアップメニュー 設定項目一覧 4-3
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

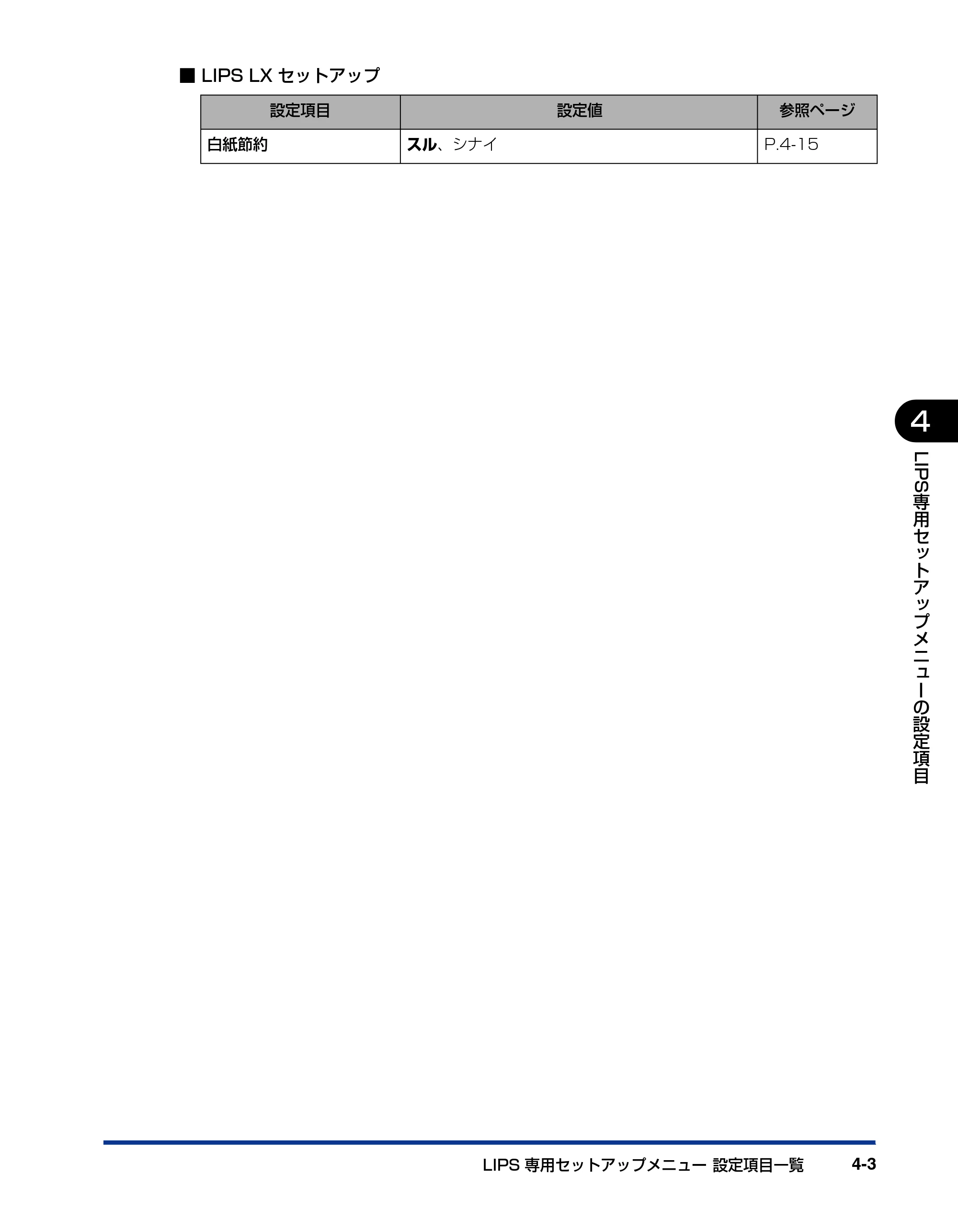

■ LIPS LX セットアップ
設定項目 設定値 参照ページ
白紙節約 スル、シナイ P.4-15

LIPS4 セットアップメニューの設定項目4-4
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

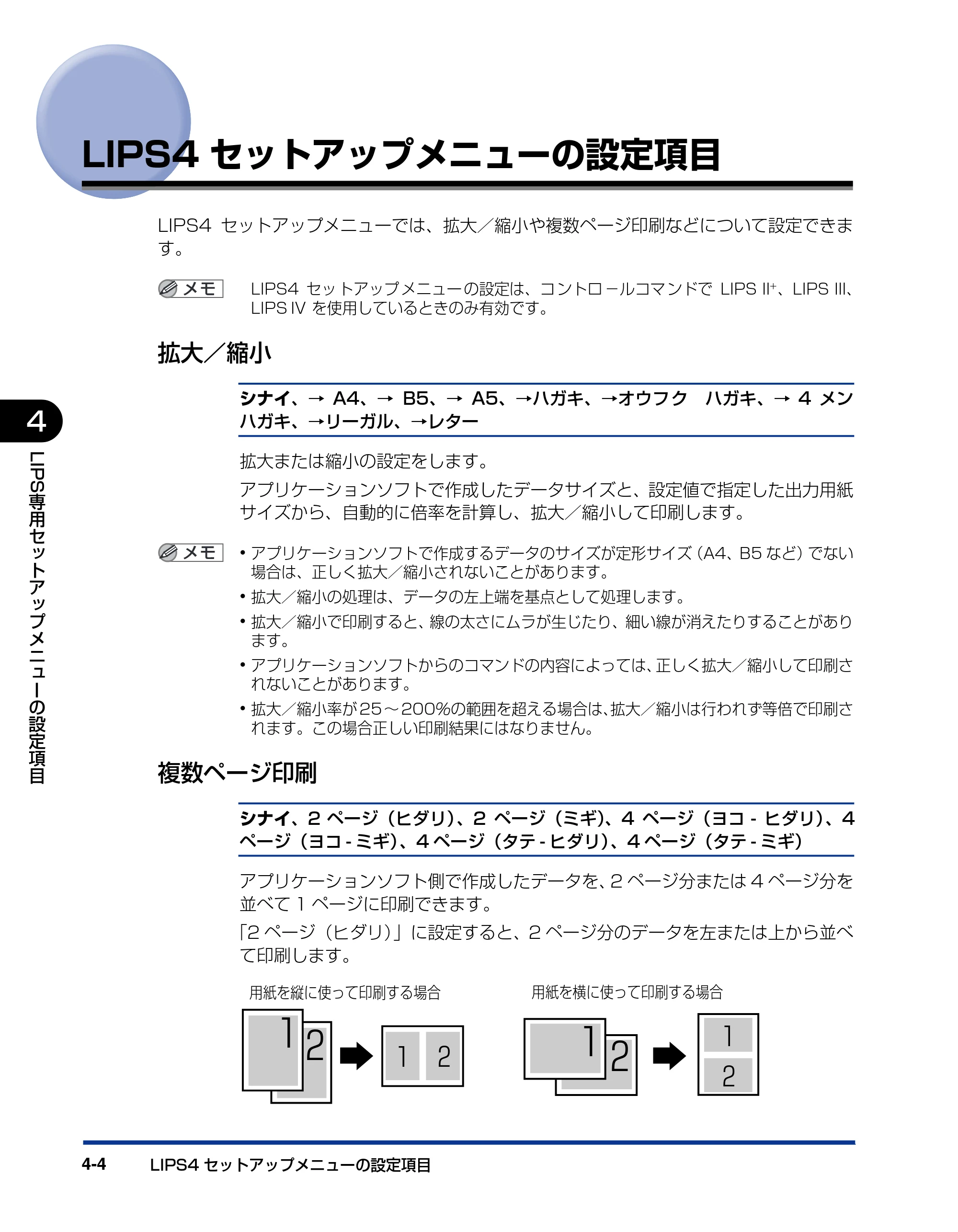

LIPS4 セットアップメニューの設定項目
LIPS4 セットアップメニューでは、拡大／縮小や複数ページ印刷などについて設定できま
す。
LIPS4 セッ トアップ メニュー の設定は、コ ントロ －ルコマ ンドで LIPS II+ 、LIPS III、
LIPS IV を使用しているときのみ有効です。
拡大／縮小
シナイ、→ A4、→ B5、→ A5、→ハガキ、→オウフク ハガキ、→ 4 メン
ハガキ、→リーガル、→レター
拡大または縮小の設定をします。
アプリケーションソフトで作成したデータサイズと、設定値で指定した出力用紙
サイズから、自動的に倍率を計算し、拡大／縮小して印刷します。

• アプリケーションソフトで作成するデータのサイズが定形サイズ（A4、B5 など）でない

場合は、正しく拡大／縮小されないことがあります。

• 拡大／縮小の処理は、データの左上端を基点として処理します。
• 拡大／縮小で印刷すると、線の太さにムラが生じたり、細い線が消えたりすることがあり

ます。

• アプリケーションソフトからのコマンドの内容によっては、正しく拡大／縮小して印刷さ

れないことがあります。

• 拡大／縮小率が 25 ～ 200％の範囲を超える場合は、拡大／縮小は行われず等倍で印刷さ

れます。この場合正しい印刷結果にはなりません。
複数ページ印刷
シナイ、2 ページ（ヒダリ）、2 ページ（ミギ）、4 ページ（ヨコ - ヒダリ）、4
ページ（ヨコ - ミギ）、4 ページ（タテ - ヒダリ）、4 ページ（タテ - ミギ）
アプリケーションソフト側で作成したデータを、2 ページ分または 4 ページ分を
並べて 1 ページに印刷できます。
「2 ページ（ヒダリ）」に設定すると、2 ページ分のデータを左または上から並べ
て印刷します。
２
２
用紙を縦に使って印刷する場合
１
１
２
１
１ ２
用紙を横に使って印刷する場合

LIPS4 セットアップメニューの設定項目 4-5
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

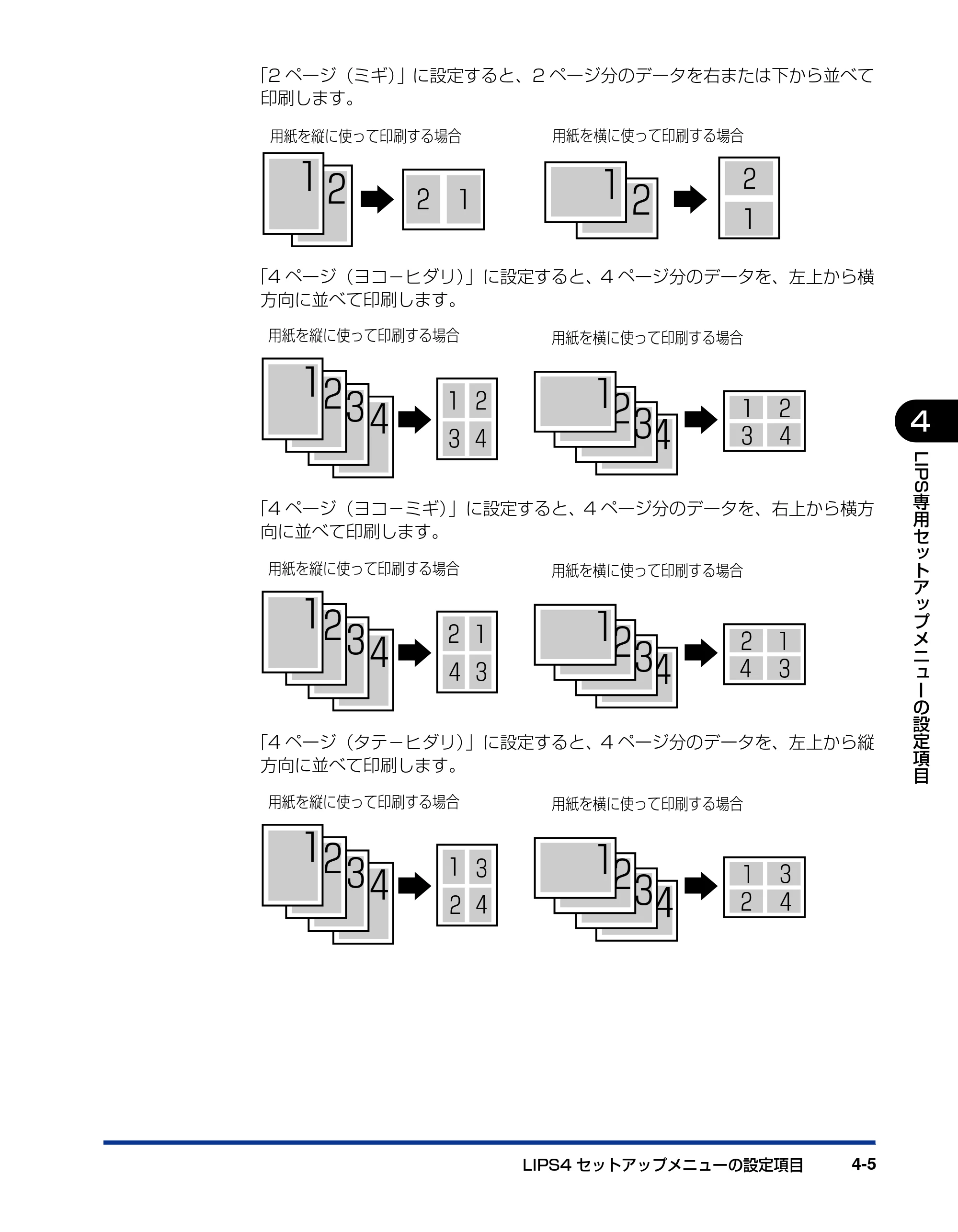

「2 ページ（ミギ）」に設定すると、2 ページ分のデータを右または下から並べて
印刷します。
「4 ページ（ヨコ－ヒダリ）」に設定すると、4 ページ分のデータを、左上から横
方向に並べて印刷します。
「4 ページ（ヨコ－ミギ）」に設定すると、4 ページ分のデータを、右上から横方
向に並べて印刷します。
「4 ページ（タテ－ヒダリ）」に設定すると、4 ページ分のデータを、左上から縦
方向に並べて印刷します。
２
２
用紙を縦に使って印刷する場合
１
１
２
１
１２
用紙を横に使って印刷する場合
用紙を縦に使って印刷する場合 用紙を横に使って印刷する場合
４
３
３
４
２
２
１
１
１ ２
３ ４
１ ２
３ ４
用紙を縦に使って印刷する場合 用紙を横に使って印刷する場合
４
３
３
４
２
２
１
１
１２
３４
１２
３４
用紙を縦に使って印刷する場合 用紙を横に使って印刷する場合
４
３
３
４
２
２
１
１
１
２
３
４
１
２
３
４

LIPS4 セットアップメニューの設定項目4-6
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

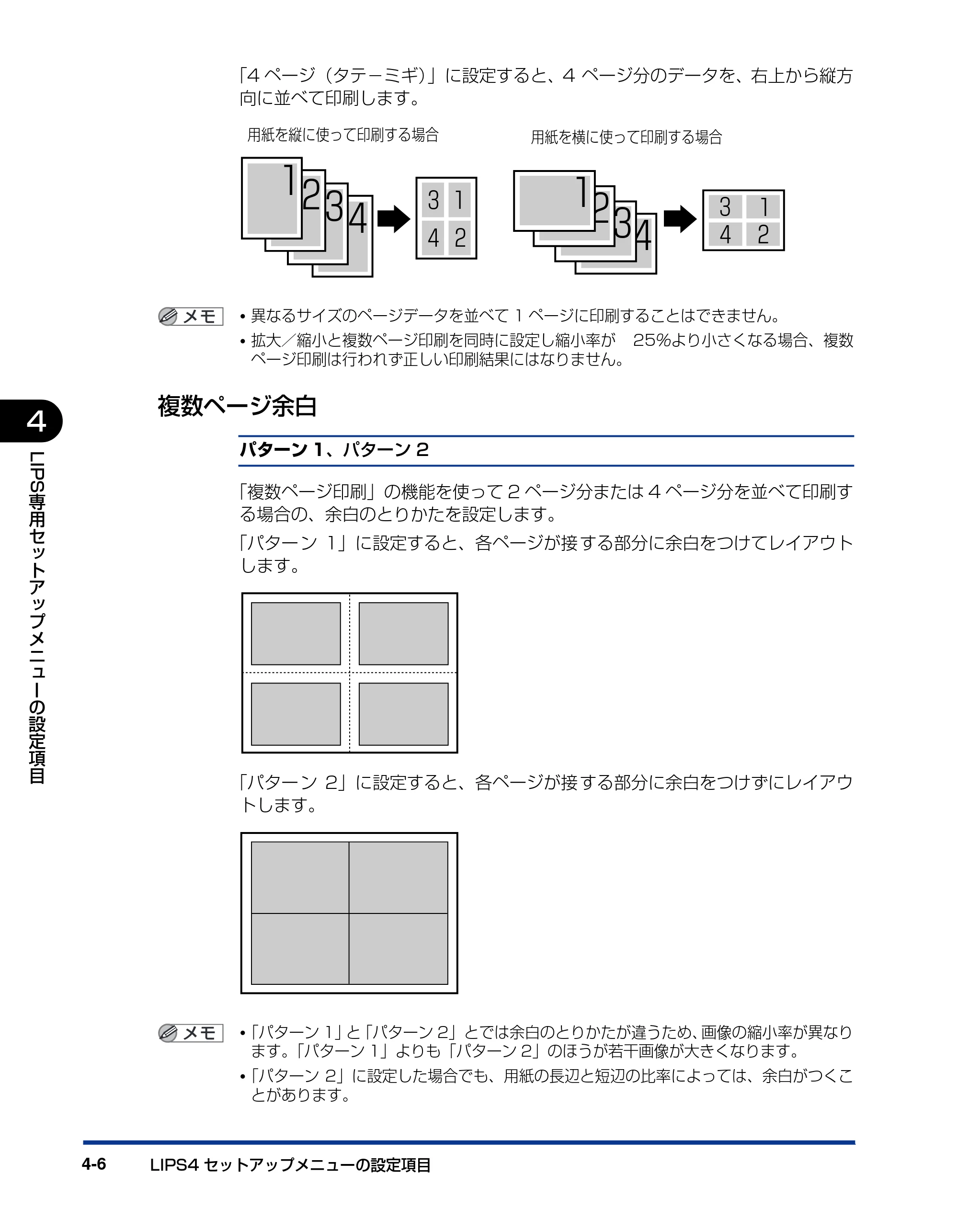

「4 ページ（タテ－ミギ）」に設定すると、4 ページ分のデータを、右上から縦方
向に並べて印刷します。

• 異なるサイズのページデータを並べて 1 ページに印刷することはできません。
• 拡大／縮小と複数ページ印刷を同時に設定し縮小率が 25％より小さくなる場合、複数

ページ印刷は行われず正しい印刷結果にはなりません。
複数ページ余白
パターン 1、パターン 2
「複数ページ印刷」の機能を使って 2 ページ分または 4 ページ分を並べて印刷す
る場合の、余白のとりかたを設定します。
「パター ン 1」に設定すると、各ページが接 する部分に余白をつけてレイアウト
します。
「パター ン 2」に設定すると、各ページが接 する部分に余白をつけずにレイアウ
トします。

• 「パターン 1」と「パターン 2」とでは余白のとりかたが違うため、画像の縮小率が異なり

ます。「パターン 1」よりも「パターン 2」のほうが若干画像が大きくなります。

• 「パターン 2」に設定した場合でも、用紙の長辺と短辺の比率によっては、余白がつくこ

とがあります。
用紙を縦に使って印刷する場合 用紙を横に使って印刷する場合
４
３
３
４
２
２
１
１
１
２
３
４
１
２
３
４

LIPS4 セットアップメニューの設定項目 4-7
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

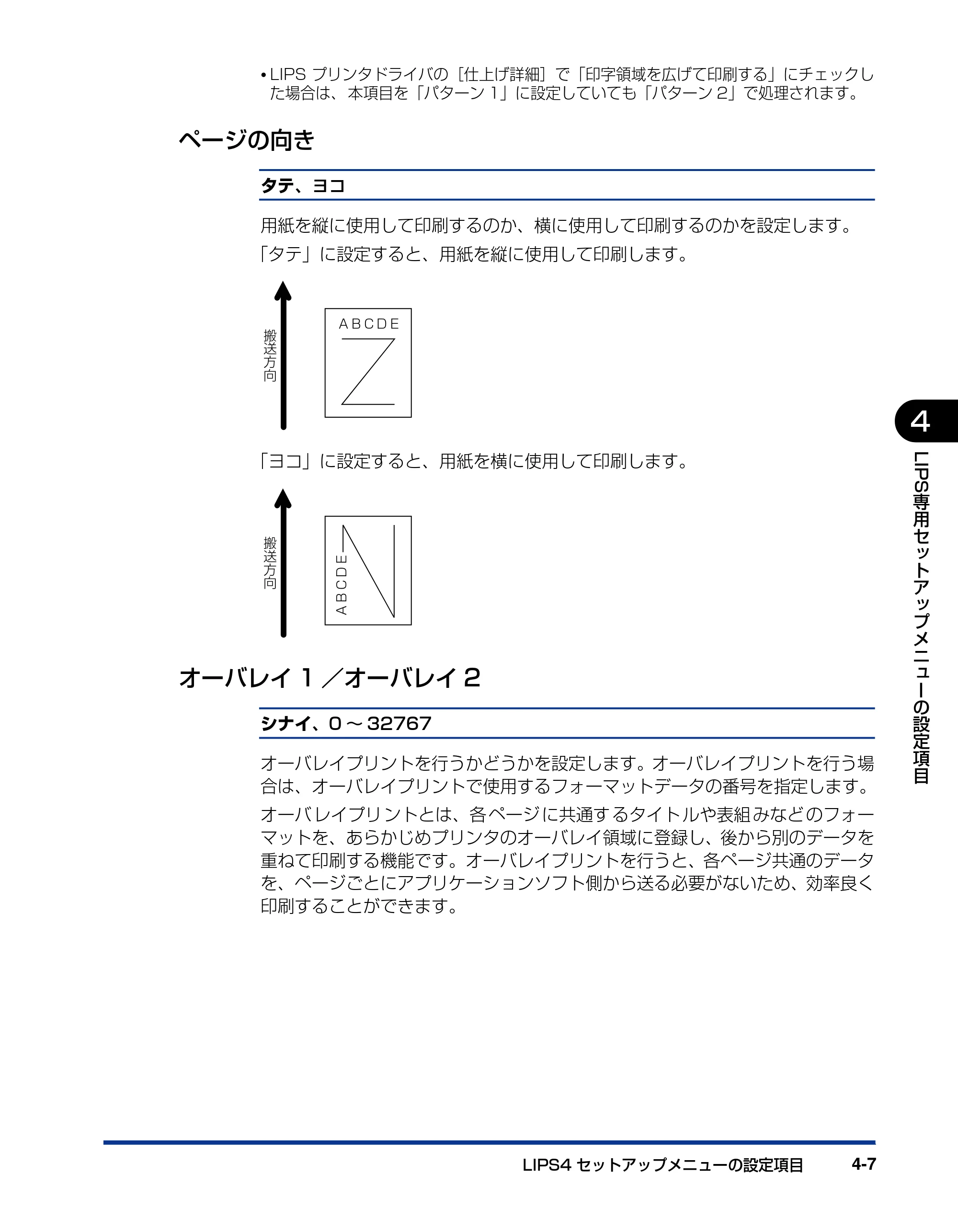

• LIPS プリンタドライバの［仕上げ詳細］で「印字領域を広げて印刷する」にチェックし

た場合は、 本項目を「パターン 1」に設定していても「パターン 2」で処理されます。
ページの向き
タテ、ヨコ
用紙を縦に使用して印刷するのか、横に使用して印刷するのかを設定します。
「タテ」に設定すると、用紙を縦に使用して印刷します。
「ヨコ」に設定すると、用紙を横に使用して印刷します。
オーバレイ 1 ／オーバレイ 2
シナイ、0 ～ 32767
オーバレイプリントを行うかどうかを設定します。オーバレイプリントを行う場
合は、オーバレイプリントで使用するフォーマットデータの番号を指定します。
オーバ レイプリ ントとは、各 ページ に共通す るタイト ルや表組 みなど のフォー
マットを、あらかじめプリンタのオーバレイ領域に登録し、後から別のデータを
重ねて印刷する機能です。オーバレイプリントを行うと、各ページ共通のデータ
を、ページごとにアプリケーションソフト側から送る必要がないため、効率良く
印刷することができます。
搬
送
方
向
ＡＢＣＤＥ
ＡＢＣＤＥ
搬
送
方
向

LIPS4 セットアップメニューの設定項目4-8
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

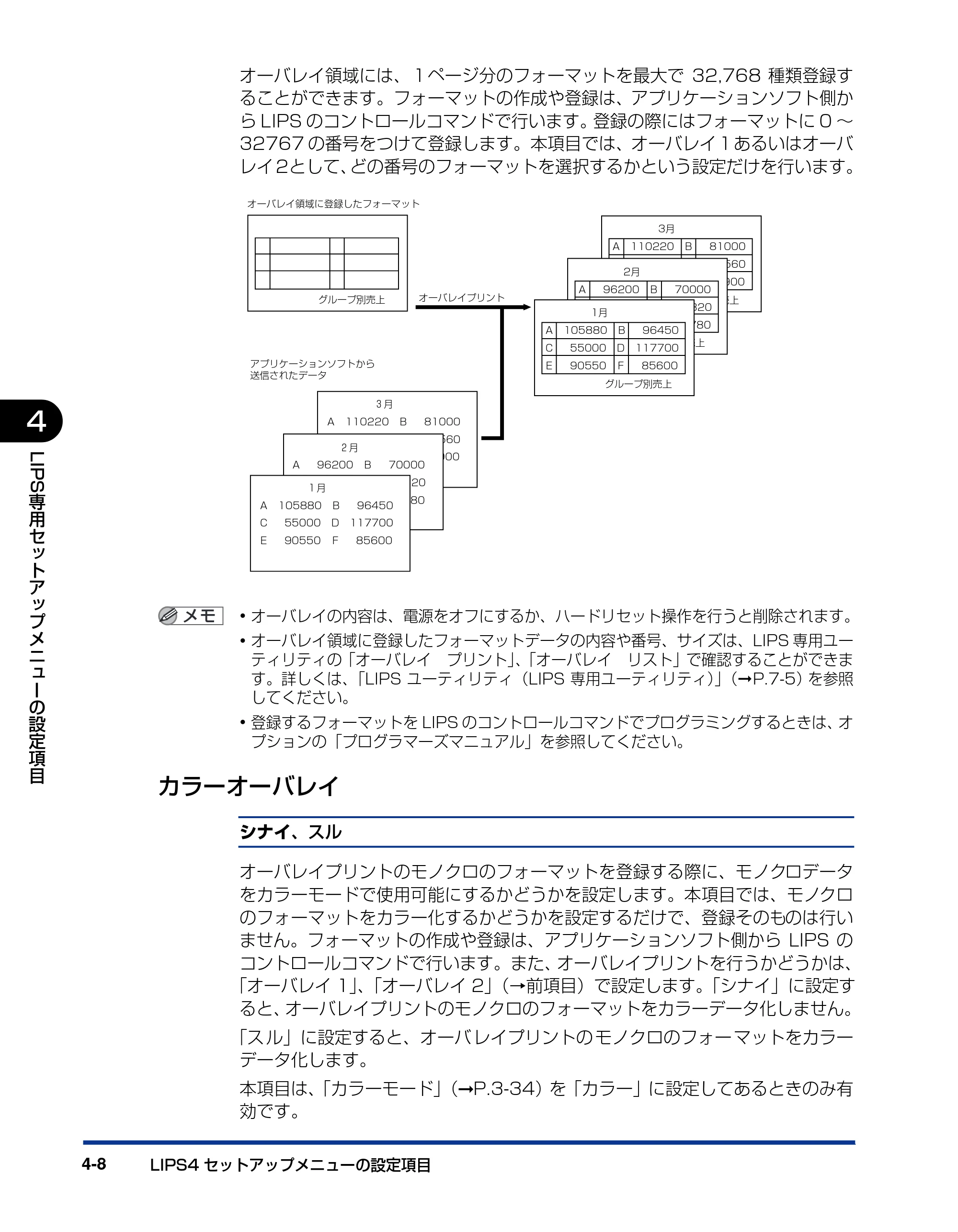

オーバレイ領域には、１ページ分のフォーマットを最大で 32,768 種類登録す
ることができます。フォーマットの作成や登録は、アプリケーションソフト側か
ら LIPS のコントロールコマンドで行います。登録の際にはフォーマットに 0 ～
32767 の番号をつけて登録します。本項目では、オーバレイ１あるいはオーバ
レイ 2として、どの番号のフォーマットを選択するかという設定だけを行います。

• オーバレイの内容は、電源をオフにするか、ハードリセット操作を行うと削除されます。
• オーバレイ領域に登録したフォーマットデータの内容や番号、サイズは、LIPS 専用ユー

ティリティの「オーバレイ プリント」、「オーバレイ リスト」で確認することができま
す。詳しくは、「LIPS ユーティリティ（LIPS 専用ユーティリティ）」（➞P.7-5）を参照
してください。

• 登録するフォーマットを LIPS のコントロールコマンドでプログラミングするときは、オ

プションの「プログラマーズマニュアル」を参照してください。
カラーオーバレイ
シナイ、スル
オーバレイプリントのモノクロのフォーマットを登録する際に、モノクロデータ
をカラーモードで使用可能にするかどうかを設定します。本項目では、モノクロ
のフォーマットをカラー化するかどうかを設定するだけで、登録そのものは行い
ません。フォーマットの作成や登録は、アプリケーションソフト側から LIPS の
コントロールコマンドで行います。また、オーバレイプリントを行うかどうかは、
「オーバレイ 1」、「オーバレイ 2」（→前項目）で設定します。「シナイ」に設定す
ると、オーバレイプリントのモノクロのフォーマットをカラーデータ化しません。
「ス ル」に設定すると、オーバ レイプリントの モノクロのフォー マットをカラー
データ化します。
本項目は、「カラーモード」（➞P.3-34）を「カラー」に設定してあるときのみ有
効です。
オーバレイ領域に登録したフォーマット
オーバレイプリント
アプリケーションソフトから
送信されたデータ
グループ別売上

3月
３月
Ａ 110220 Ｂ 81000
Ｃ 55000 Ｄ 117560
Ｅ 90550 Ｆ 85900
２月
Ａ 96200 Ｂ 70000
Ｃ 55000 Ｄ 117320
Ｅ 90550 Ｆ 85780
１月
Ａ 105880 Ｂ 96450
Ｃ 55000 Ｄ 117700
Ｅ 90550 Ｆ 85600
グループ別売上
Ａ 110220 Ｂ 81000
Ｃ 55000 Ｄ 117560
Ｅ 90550 Ｆ 85900
グループ別売上
2月
Ａ 96200 Ｂ 70000
Ｃ 55000 Ｄ 117320
Ｅ 90550 Ｆ 85780
グループ別売上
1月
Ａ 105880 Ｂ 96450
Ｃ 55000 Ｄ 117700
Ｅ 90550 Ｆ 85600

LIPS4 セットアップメニューの設定項目 4-9
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

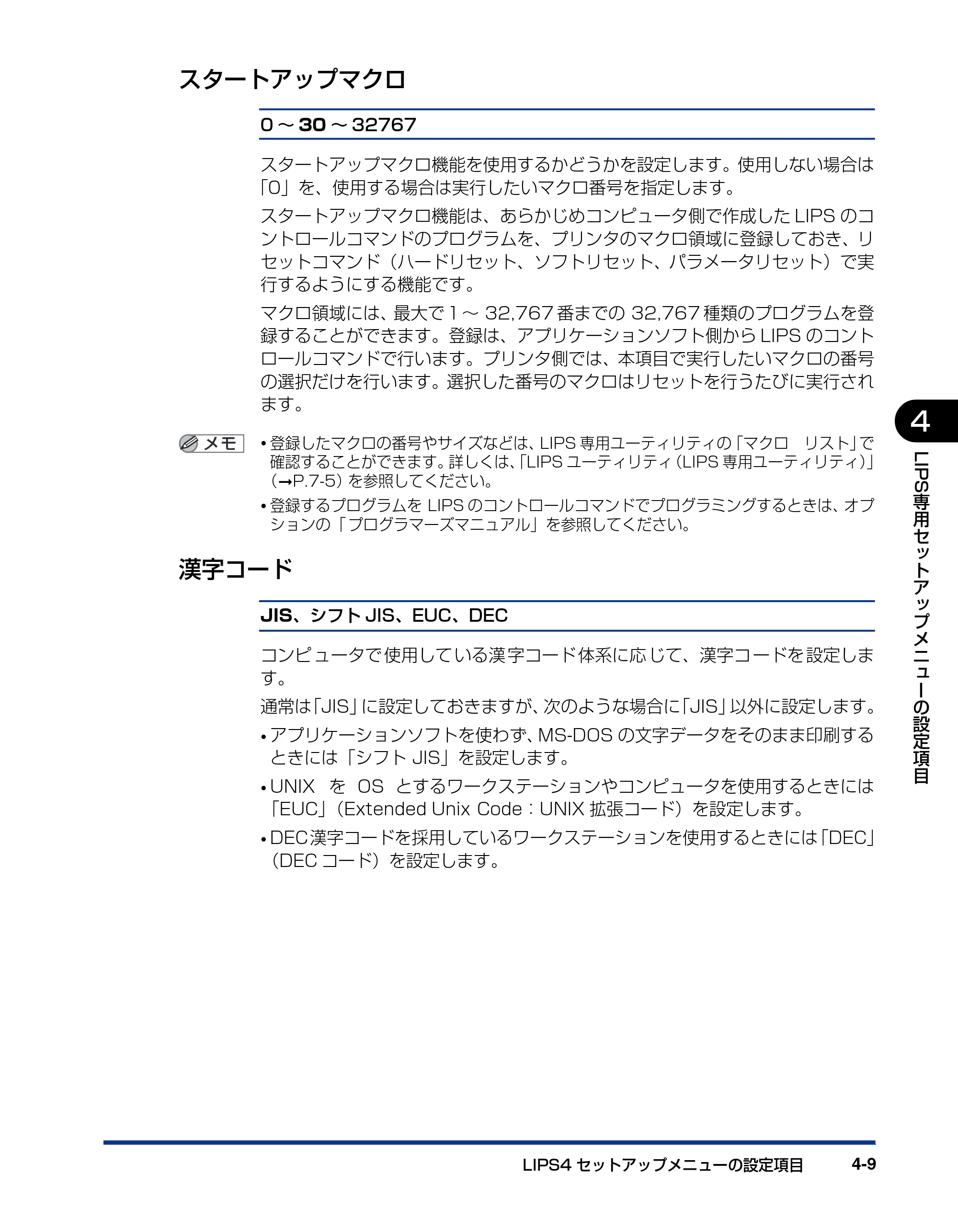

スタートアップマクロ
0 ～ 30 ～ 32767
スタートアップマクロ機能を使用するかどうかを設定します。使用しない場合は
「0」を、使用する場合は実行したいマクロ番号を指定します。
スタートアップマクロ機能は、あらかじめコンピュータ側で作成した LIPS のコ
ントロールコマンドのプログラムを、プリンタのマクロ領域に登録しておき、リ
セットコマンド（ハードリセット、ソフトリセット、パラメータリセット）で実
行するようにする機能です。
マクロ領域には、最大で１～ 32,767 番までの 32,767 種類のプログラムを登
録することができます。登録は、アプリケーションソフト側から LIPS のコント
ロールコマンドで行います。プリンタ側では、本項目で実行したいマクロの番号
の選択だけを行います。選択した番号のマクロはリセットを行うたびに実行され
ます。

• 登録したマクロの番号やサイズなどは、LIPS 専用ユーティリティの「マクロ リスト」で

確認することができます。詳しくは、「LIPS ユーティリティ（LIPS 専用ユーティリティ）」
（ ➞P.7-5）を参照してください。

• 登録するプログラムを LIPS のコントロールコマンドでプログラミングするときは、オプ

ションの「 プログラマーズマニュアル」を参照してください。
漢字コード
JIS、シフト JIS、EUC、DEC
コンピ ュータで 使用して いる漢 字コード 体系に応 じて、漢字コ ードを 設定しま
す。
通常は「JIS」に設定しておきますが、次のような場合に「JIS」以外に設定します。

• アプリケーションソフトを使わず、MS-DOS の文字データをそのまま印刷する

ときには「シフト JIS」を設定します。

• UNIX を OS とするワークステーションやコンピュータを使用するときには

「EUC」（Extended Unix Code：UNIX 拡張コード）を設定します。

• DEC漢字コードを採用しているワークステーションを使用するときには「DEC」

（DEC コード）を設定します。

LIPS4 セットアップメニューの設定項目4-10
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

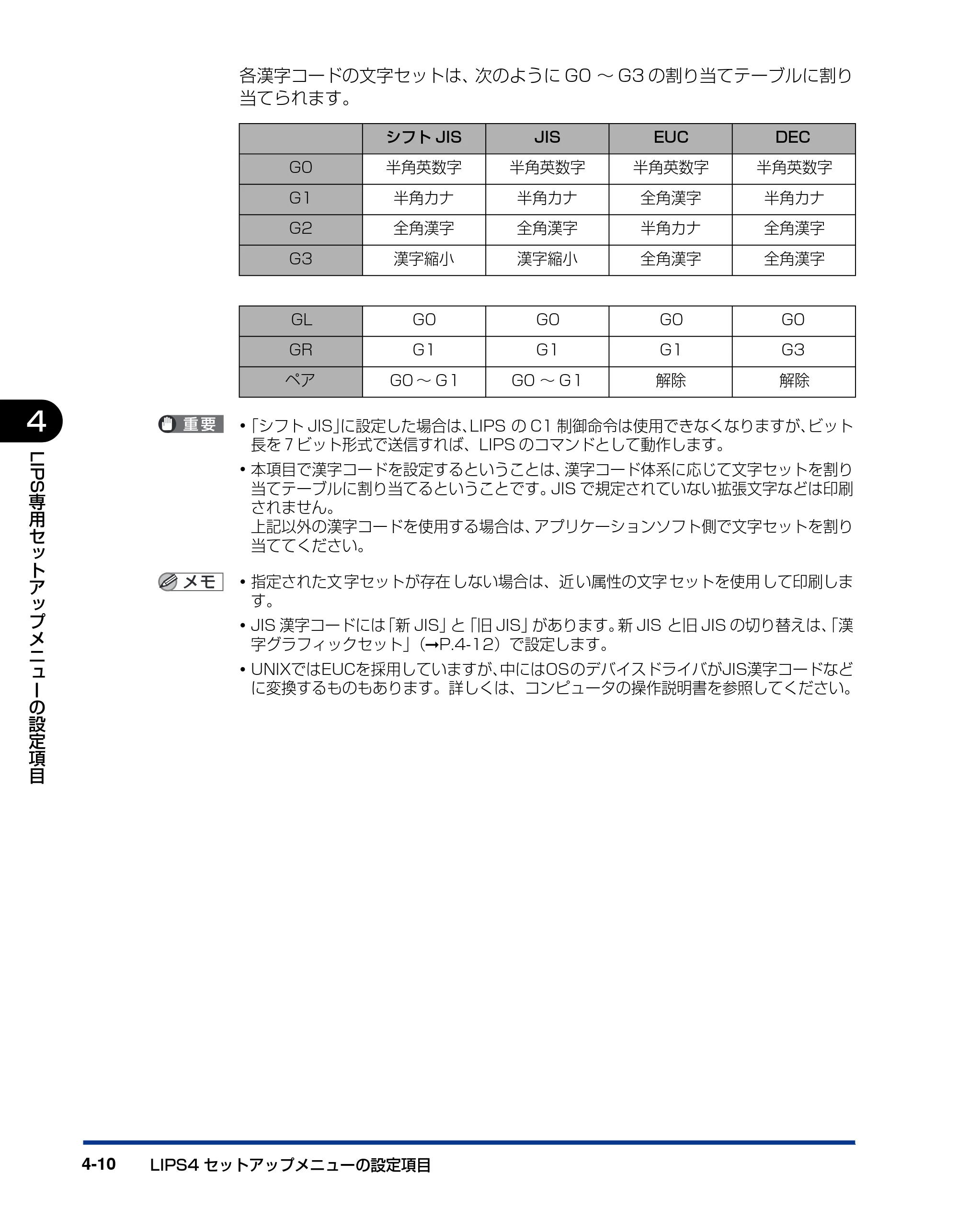

各漢字コードの文字セットは、次のように G0 ～ G3 の割り当てテーブルに割り
当てられます。

• 「シフト JIS」に設定した場合は、LIPS の C1 制御命令は使用できなくなりますが、ビット

長を７ビット形式で送信すれば、LIPS のコマンドとして動作します。

• 本項目で漢字コードを設定するということは、漢字コード体系に応じて文字セットを割り

当てテーブルに割り当てるということです。JIS で規定されていない拡張文字などは印刷
されません。
上記以外の漢字コードを使用する場合は、アプリケーションソフト側で文字セットを割り
当ててください。

• 指定された文 字セットが存在 しない場合は、近 い属性の文字 セットを使用 して印刷しま

す。

• JIS 漢字コードには「新 JIS」と「旧 JIS」があります。新 JIS と旧 JIS の切り替えは、「漢

字グラフィックセット」（➞P.4-12）で設定します。

• UNIXではEUCを採用していますが、中にはOSのデバイスドライバがJIS漢字コードなど

に変換するものもあります。詳しくは、コンピュータの操作説明書を参照してください。
シフト JIS JIS EUC DEC
G0 半角英数字 半角英数字 半角英数字 半角英数字
G1 半角カナ 半角カナ 全角漢字 半角カナ
G2 全角漢字 全角漢字 半角カナ 全角漢字
G3 漢字縮小 漢字縮小 全角漢字 全角漢字
GL G0 G0 G0 G0
GR G1 G1 G1 G3
ペア G0 ～ G1 G0 ～ G1 解除 解除

LIPS4 セットアップメニューの設定項目 4-11
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

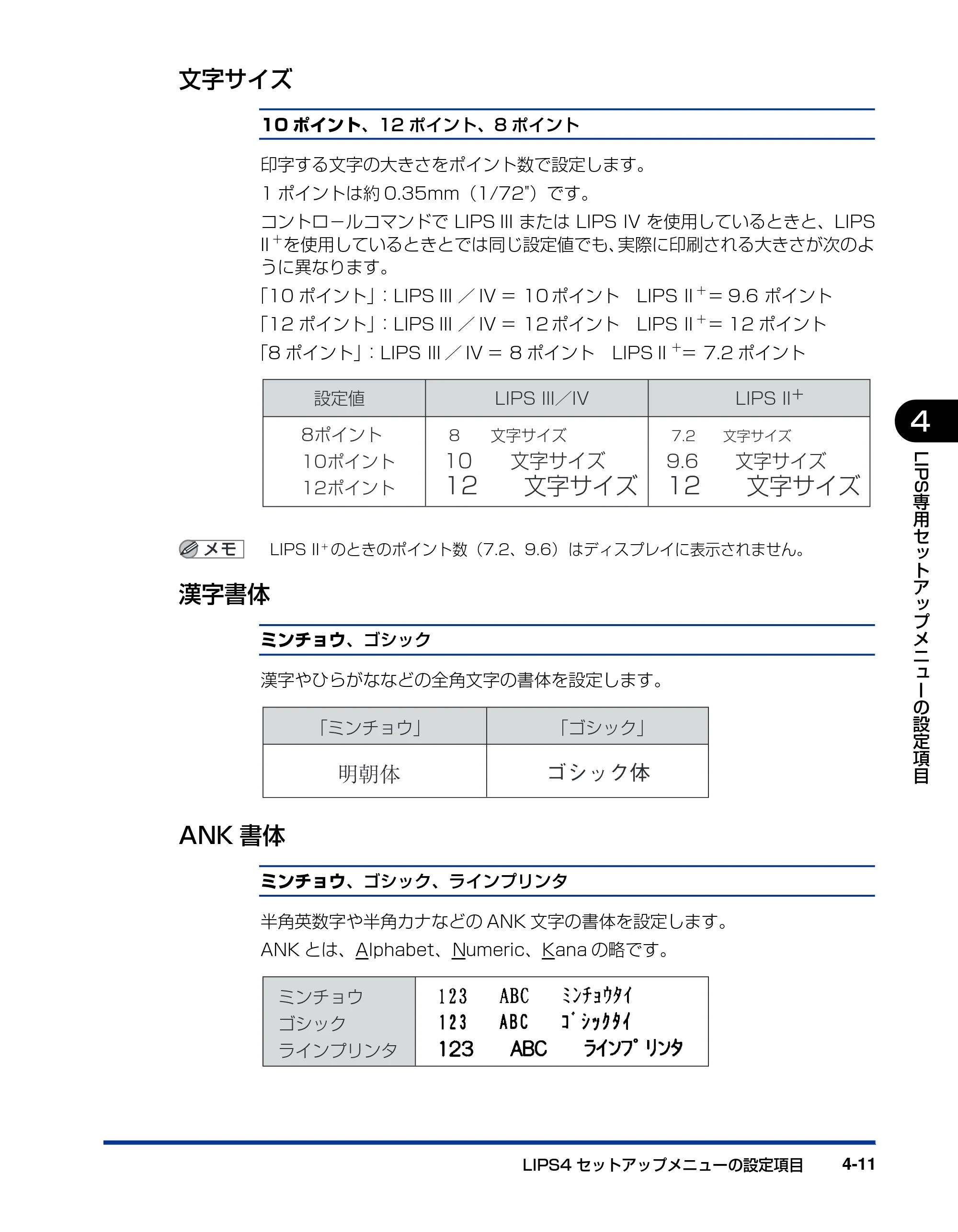

文字サイズ
10 ポイント、12 ポイント、8 ポイント
印字する文字の大きさをポイント数で設定します。
1 ポイントは約 0.35mm（1/72"）です。
コントロ－ルコマンドで LIPS III または LIPS IV を使用しているときと、LIPS
II
＋
を使用しているときとでは同じ設定値でも、実際に印刷される大きさが次のよ
うに異なります。
「10 ポイント」：LIPS III ／ IV ＝ 10 ポイント LIPS II
＋
＝ 9.6 ポイント
「12 ポイント」：LIPS III ／ IV ＝ 12 ポイント LIPS II
＋
＝ 12 ポイント
「8 ポイント」：LIPS III ／ IV ＝ 8 ポイント LIPS II
＋
＝ 7.2 ポイント
LIPS II + のときのポイント数（7.2、9.6）はディスプレイに表示されません。
漢字書体
ミンチョウ、ゴシック
漢字やひらがななどの全角文字の書体を設定します。

ANK 書体
ミンチョウ、ゴシック、ラインプリンタ
半角英数字や半角カナなどの ANK 文字の書体を設定します。
ANK とは、Alphabet、Numeric、Kana の略です。
8ポイント
10ポイント
12ポイント
8 文字サイズ
10 文字サイズ
12 文字サイズ
7.2 文字サイズ
9.6 文字サイズ
12 文字サイズ
設定値 LIPS III／IV LIPS II
+
「ミンチョウ」 「ゴシック」
ミンチョウ
ゴシック
ラインプリンタ

LIPS4 セットアップメニューの設定項目4-12
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

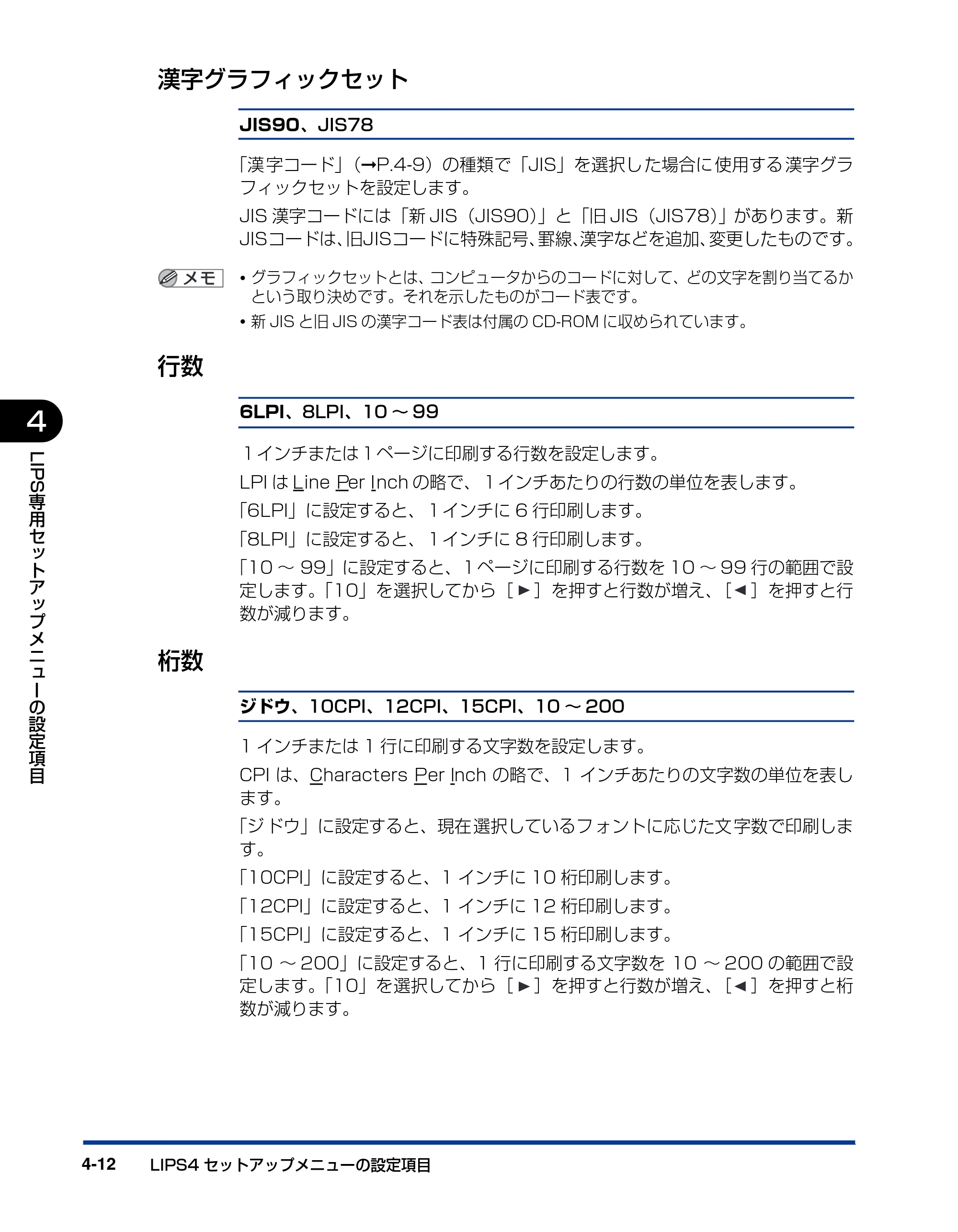

漢字グラフィックセット
JIS90、JIS78
「漢 字コード」（➞P.4-9）の種類で「JIS」を選択し た場合に 使用する 漢字グラ
フィックセットを設定します。
JIS 漢字コードには「新 JIS（JIS90）」と「旧 JIS（JIS78）」があります。新
JISコードは、旧JISコードに特殊記号、罫線、漢字などを追加、変更したものです。

• グラフィックセットとは、コンピュータからのコードに対して、どの文字を割り当てるか

という取り決めです。それを示したものがコード表です。

• 新 JIS と旧 JIS の漢字コード表は付属の CD-ROM に収められています。

行数
6LPI、8LPI、10 ～ 99
１インチまたは１ページに印刷する行数を設定します。
LPI は Line Per Inch の略で、１インチあたりの行数の単位を表します。
「6LPI」に設定すると、１インチに 6 行印刷します。
「8LPI」に設定すると、１インチに 8 行印刷します。
「10 ～ 99」に設定すると、１ページに印刷する行数を 10 ～ 99 行の範囲で設
定します。「10」を選択してから［ ］を押すと行数が増え、［ ］を押すと行
数が減ります。
桁数
ジドウ、10CPI、12CPI、15CPI、10 ～ 200
1 インチまたは 1 行に印刷する文字数を設定します。
CPI は、Characters Per Inch の略で、1 インチあたりの文字数の単位を表し
ます。
「ジ ドウ」に設定すると、現在 選択しているフ ォントに応じた文 字数で印刷しま
す。
「10CPI」に設定すると、1 インチに 10 桁印刷します。
「12CPI」に設定すると、1 インチに 12 桁印刷します。
「15CPI」に設定すると、1 インチに 15 桁印刷します。

「10 ～ 200」に設定すると、1 行に印刷する文字数を 10 ～ 200 の範囲で設
定します。「10」を選択してから［ ］を押すと行数が増え、［ ］を押すと桁
数が減ります。

LIPS4 セットアップメニューの設定項目 4-13
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

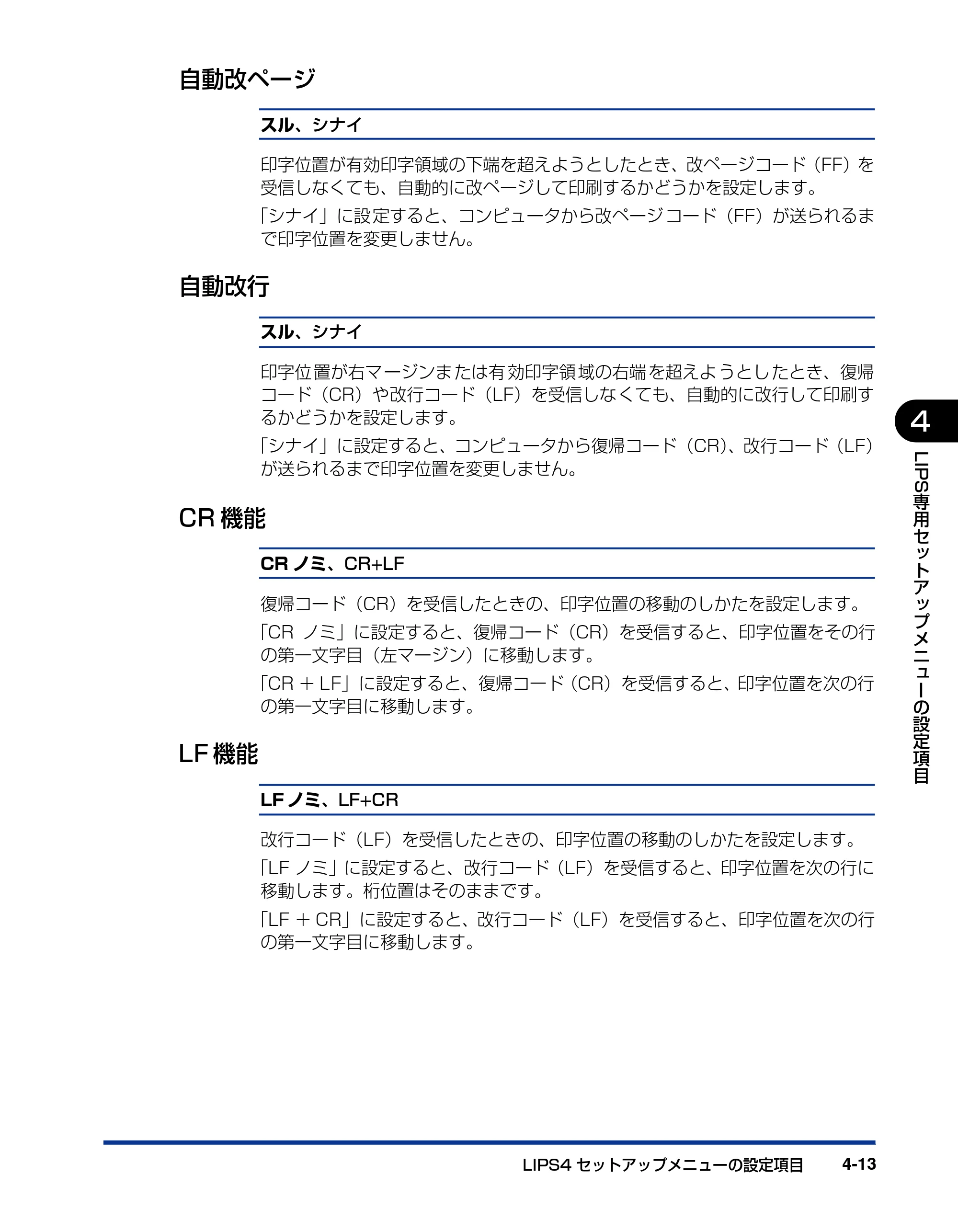

自動改ページ
スル、シナイ
印字位置が有効印字領域の下端を超えようとしたとき、改ページコード（FF）を
受信しなくても、自動的に改ページして印刷するかどうかを設定します。
「シナイ」に設 定すると、コンピュータから改ページ コード（FF）が送られるま
で印字位置を変更しません。
自動改行
スル、シナイ
印字位 置が右マ ージンま たは有 効印字領 域の右端 を超えよ うとし たとき、復帰
コード（CR）や改行コード（LF）を受信しなくても、自動的に改行して印刷す
るかどうかを設定します。
「シナイ」に設定すると、コンピュータから復帰コード（CR）、改行コード（LF）
が送られるまで印字位置を変更しません。
CR 機能
CR ノミ、CR+LF
復帰コード（CR）を受信したときの、印字位置の移動のしかたを設定します。
「CR ノミ」に設定すると、復帰コード（CR）を受信すると、印字位置をその行
の第一文字目（左マージン）に移動します。

「CR ＋ LF」に設定すると、復帰コード（CR）を受信すると、印字位置を次の行
の第一文字目に移動します。
LF 機能
LF ノミ、LF+CR
改行コード（LF）を受信したときの、印字位置の移動のしかたを設定します。
「LF ノミ」に設定すると、改行コード（LF）を受信すると、印字位置を次の行に
移動します。桁位置はそのままです。
「LF ＋ CR」に設定すると、改行コード（LF）を受信すると、印字位置を次の行
の第一文字目に移動します。

LIPS4 セットアップメニューの設定項目4-14
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
網かけ解像度
クイック、ファイン
網かけや飾り罫線のパターンの解像度を設定します。
「クイック」に設定すると、300dpi 用にデザインされたパターンを 2 倍に拡大
して使用します。
「ファイン」に設定すると、600dpi 用にデザインされたパターンを使用します。
「クイック」よりも高精度で印刷できます。
ジョブタイムアウト
シナイ、スル
共通セットアップメニューの「タイムアウト」（➞P.3-41）の設定を有効にする
かどうかを設定します。
オプションのハードディスクを使用している場合は、次のように設定してください。

• 本項目を「スル」に設定してください。
• 共通セットアップメニューの「タイムアウト」（ ➞P.3-41）を「シナイ」以外に設定し

てください。なるべく工場出荷時の状態の「15 ビョウ」に設定しておくことをおすす
めします。
LIPS 対応のアプリケーションソフトから ESC/P などの他のエミュレーションモードへ
の自動切り替えがうまく行われない場合に、本項目を「スル」に設定すると、タイムアウ
トで LIPS モードのジョブを終了して自動切り替えが行われるようになります。
白紙節約
スル、シナイ
アプリケーションソフトから送られた改ページコード（FF）と改ページコードの
間に印字するデータがない場合、そのページを白紙で排出するかどうかを設定し
ます。
「スル」に設定すると、白紙を排出しません。「シナイ」に設定すると、白紙を排
出します。
この機能を使用すると、白紙が排出されることがなくなり、用紙を節約すること
ができます。

LIPS LX セットアップメニューの設定項目 4-15
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
LIPS LX セットアップメニューの設定項目
LIPS LX セットアップメニューでは、白紙節約について設定できます。
LIPS LX セットアップメニューの設定は、コントロールコマンドで LIPS LX を使用して
いるときのみ有効です。
白紙節約
スル、シナイ
アプリ ケーショ ンソフト から送ら れたペー ジデータ の中に印 字するデ ータがな
い場合、そのページを白紙で排出するかどうかを設定します。
「スル」に設定すると、白紙を排出しません。「シナイ」に設定すると、白紙を排
出します。
この機能を使用すると、白紙が排出されることがなくなり、用紙を節約すること
ができます。

LIPS LX セットアップメニューの設定項目4-16
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

5-1
CHAPTER
5
ESC/P 専用セットアップメ
ニューの設定項目
この章では、ESC/P エミュレーションモードに固有の ESC/P 専用セットアップメニューで
設定できる内容について説明しています。
ESC/P 専用セットアップメニューの設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
ページレイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
ページフォーマット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
上余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6

用紙位置微調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
領域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
右マージン既定値 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

フォントグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-10
漢字書体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
フォント ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
漢字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10

文字コード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
国別文字. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
印字機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-12
イメージの補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12

縮小文字. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
印字動作グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-13
改行機能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13
VFC グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-14

連続用紙長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
単票用紙長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
ミシン目スキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
その他のグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-16

登録レベル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16
カラーモード自動時 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16

ESC/P 専用セットアップメニューの設定項目一覧5-2
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
ESC/P専用セットアップメニューの設定項目一覧
■ 表の見かた

• 「*」印が付いている項目は、他の設定項目の内容によって表示されるときと表示されな

いときがあります。

• 太字で示されている設定値は、工場出荷時の値です。

■ ページレイアウトグループ
■ フォントグループ
■ 印字機能グループ
設定項目 設定値 参照ページ
ページフォーマット
ジッスン タテ、ジッスン ヨコ、10" → A4 タ
テ、15" → A4 ヨコ、15" → B4 ヨコ、B4 →
A4 タテ、B4 → A4 ヨコ
P.5-4
上余白 -127 ～ 0 ～ 127 P.5-6
用紙位置微調整 -127 ～ 0 ～ 127 P.5-7
領域 ヒョウジュン、ワイド P.5-9
右マージン既定値 136 ケタ、ミギハシ P.5-9
用紙サイズ A4、B5、A5、ハガキ P.5-9
設定項目 設定値 参照ページ
漢字書体 ミンチョウ、ゴシック、ID P.5-10
フォント ID* 1 ～ 2 ～ 999 P.5-10
漢字サイズ システム、8 ポイント、10 ポイント、12 ポイント P.5-10
文字コード カタカナ、グラフィックス P.5-11
国別文字
ニホン、ノルウェー、デンマーク 2、スペイン 2、
ラテンア メリカ、USA、フランス、 ドイツ、UK、
デンマーク、スウェーデン、イタリア、スペイン

P.5-11
設定項目 設定値 参照ページ
イメージの補正 シナイ、スル P.5-12
縮小文字 シナイ、スル P.5-12

ESC/P 専用セットアップメニューの設定項目一覧 5-3
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
■ 印字動作グループ
■ VFC グループ
■ その他のグループ
設定項目 設定値 参照ページ
改行機能 LF コマンドヲマツ、カイギョウ P.5-13
設定項目 設定値 参照ページ
連続用紙長 システム、1 ギョウ～ 199 ギョウ P.5-14
単票用紙長 システム、1 ギョウ～ 199 ギョウ P.5-15
ミシン目スキップ シナイ、1 ギョウ～ 31 ギョウ P.5-15
設定項目 設定値 参照ページ
登録レベル イチジ、エイキュウ P.5-16
カラーモード自動時 フルカラー、モノクロ P.5-16

ページレイアウトグループの設定項目5-4
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
ページレイアウトグループの設定項目
ページレイアウトグループでは、ESC/P 準拠プリンタから本プリンタへの用紙サイズの変
換と、印刷する用紙サイズの設定や位置の調整などについて設定できます。
ページフォーマット
ジッスン タテ、ジッスン ヨコ、10" → A4 タテ、15" → A4 ヨコ、15"
→ B4 ヨコ、B4 → A4 タテ、B4 → A4 ヨコ
ESC/P 準拠プリンタ用の用紙サイズで作成されたデータを、本プリンタ用の用
紙サイズに変換します。
アプリ ケーショ ンソフト の印刷条 件設定で 選択した 用紙サイ ズに合わ せて設定
して くだ さい。ペー ジフ ォー マット の設 定値の 詳細 やレ イアウ トに ついて は、
「ESC/P エミュレーションのページフォーマット」（➞P.8-8）も併せて参照して
ください。なお、本プリンタにセットする用紙のサイズは、ページレイアウトグ
ループの「用紙サイズ」（ ➞P.5-9）で設定します。

各設定値を設定した場合の処理は次のようになります。
用紙を縦に使う場合をポートレイト、横に使う場合をランドスケープと言います。
「ジッスン タテ」：（実寸縦）
データの用 紙サイズは変 換せずに、実寸で 印刷します。A4、B5、A5、はがき
サイズのカット紙を ESC/P 準拠プリンタに縦置きにセットしたときと同じ印刷
結果になります。
ページレイアウトグループの「用紙サイズ」（ ➞P.5-9）は、データと同じ用紙サイズに設
定します。
「ジッスン ヨコ」：（実寸横）
データの用 紙サイズは変 換せずに、実寸で 印刷します。A4、B5、A5、はがき
サイズのカット紙を ESC/P 準拠プリンタに横置きにセットしたときと同じ印刷
結果になります。
ページレイアウトグループの「用紙サイズ」（ ➞P.5-9）は、データと同じ用紙サイズに設
定します。

ページレイアウトグループの設定項目 5-5
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
「10" → A4 タテ」：（10" → A4 縦）
10" × 11" 連続用紙に印刷することを想定して作成したデータ（80 文字× 66
行）を A4 サイズに縮小してポートレイトで印刷します。

• ページレイアウトグループの 「用紙サイズ」（➞P.5-9）は A4 サイズに設定します。
• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げて印刷する「ワイド領域

モード」 を設定できます。詳しくは、「領域」（➞P.5-9）を参照してください。

• 10" × 11" 連続用紙のサイズは、254mm × 279.4mm です。

「15" → A4 ヨコ」：（15" → A4 横）
15" × 11" 連続用紙に印刷することを想定して作成したデータ（136 文字× 66
行）を A4 サイズに縮小してランドスケープで印刷します。

• ページレイアウトグループの 「用紙サイズ」（➞P.5-9）は、A4 サイズに設定します。
• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げて印刷する「ワイド領域

モード」 を設定できます。詳しくは、「領域」（➞P.5-9）を参照してください。

• 15" × 11" 連続用紙のサイズは、381mm × 279.4mm です。

「15" → B4 ヨコ」：（15" → B4 横）
15" × 11" 連続用紙に印刷することを想定して作成したデータ（136 文字× 66
行）を B4 サイズに縮小してランドスケープで印刷します。
本プリンタでは B4 サイズの用紙は印刷できないので、この設定値は選択しないようにし
てください。この設定値を選択して A4 サイズなどの用紙で印刷すると、用紙からはみ出
たデータは印刷されません。
「B4 → A4 タテ」：（B4 → A4 縦）
B4 サイズの実寸縦用のデータを 3/4のサイズに縮小して A4 サイズのポートレ
イトで印刷します。

• ページレイアウトグループの 「用紙サイズ」（➞P.5-9）は、A4 サイズに設定します。
• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げて印刷する「ワイド領域

モード」 を設定できます。詳しくは、「領域」（➞P.5-9）を参照してください。
「B4 → A4 ヨコ」：（B4 → A4 横）
B4 サイズの実寸横用のデータを 3/4のサイズに縮小して A4 サイズのランドス
ケープで印刷します。

• ページレイアウトグループの 「用紙サイズ」（➞P.5-9）は、A4 サイズに設定します。
• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げて印刷する「ワイド領域

モード」 を設定できます。詳しくは、「領域」（➞P.5-9）を参照してください。

ページレイアウトグループの設定項目5-6
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
上余白
-127 ～ 0 ～ 127
それぞれのページフォーマットで設定されている１行目（TOF）の上端を基準に、
印字開始位置を上下方向にずらします。
「＋」の値で下方向、「－」の値で上方向に、印字開始位置をずらします。

• 設定値が１増えると、ずらす位置が約 0.35mm（1/72"）増えます。
• 用紙の上端を基準とした実寸縦のとき、印字開始位置の目安は「-127」で -23mm、「0」

で +22mm、「127」で +67mm です。ページフォーマットごとの用紙サイズ、印字領
域によって印字開始位置は変わります。
カット紙のページフォーマットの場合
上余白を調整した結果は次のようになります。

• 上余白を増やした結果、印字データがボトム位置を超える場合は、次ページの１行目の位

置から印刷されます。

• 上余白を減らした場合、有効印字領域の上端を超えた部分は印刷されません。下端はボト

ム位置まで印刷されます（ただし、ページ長を設定していない場合）。
余白を減らすときは「－」方向
余白を増やすときは「＋」方向
TOF行
ＡＢＣＤＥＦＧ
Ａ
Ｂ
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ
Ｈ
Ｉ
上余白（０） 上余白（＋） 上余白（－）
（＋）
（－）
Ａ
Ｂ
Ａ
Ｂ
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ
例：「実寸縦」の場合
：有効印字領域 ：実際の印字領域 ：印字されない領域
