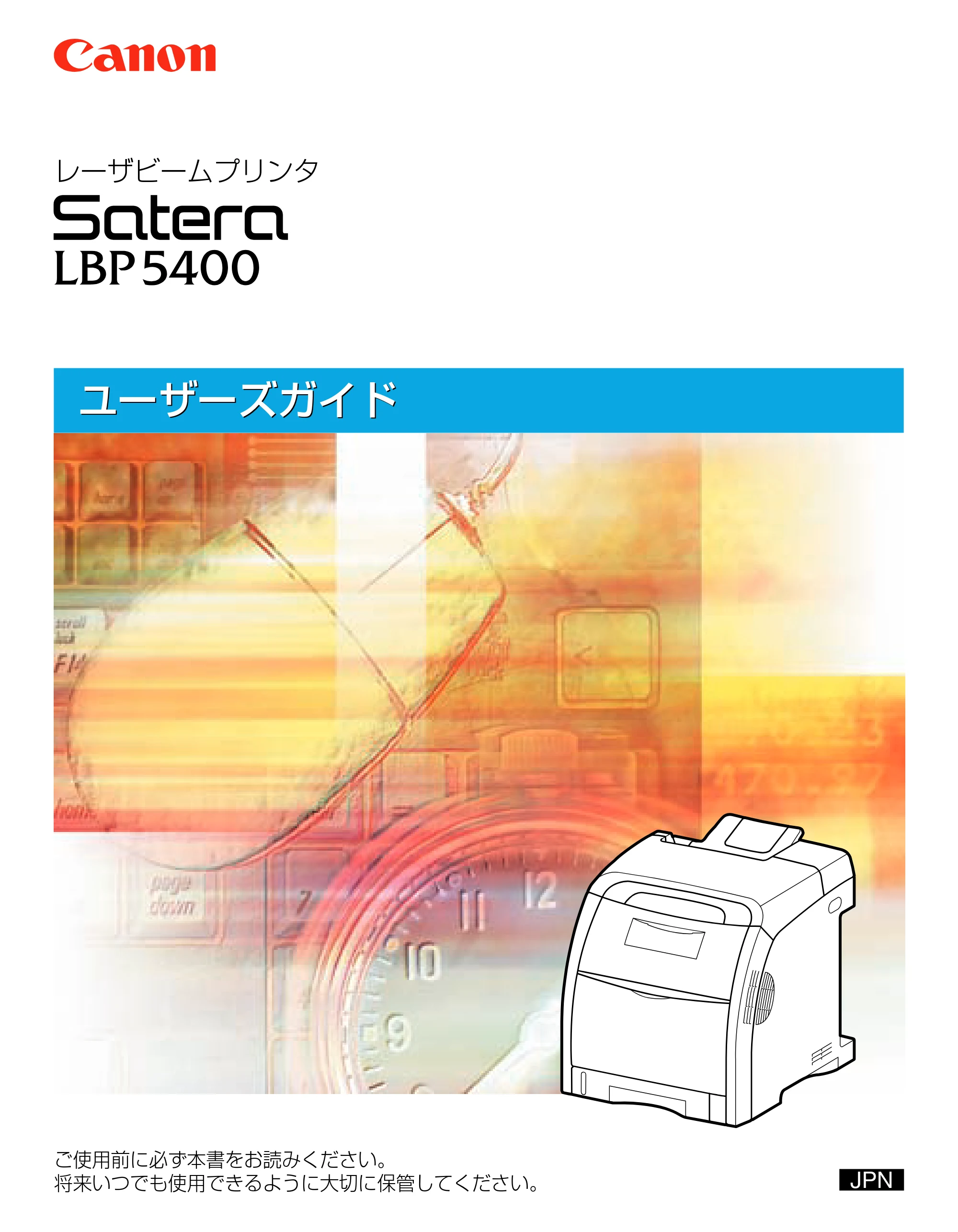

ユーザーズガイド 2010年1月11日更新 （PDF形式／8.1Mバイト）LBP5400

JPN
ユーザーズガイドユーザーズガイド
ご使用前に必ず本書をお読みください。
将来いつでも使用できるように大切に保管してください。
レーザビームプリンタ

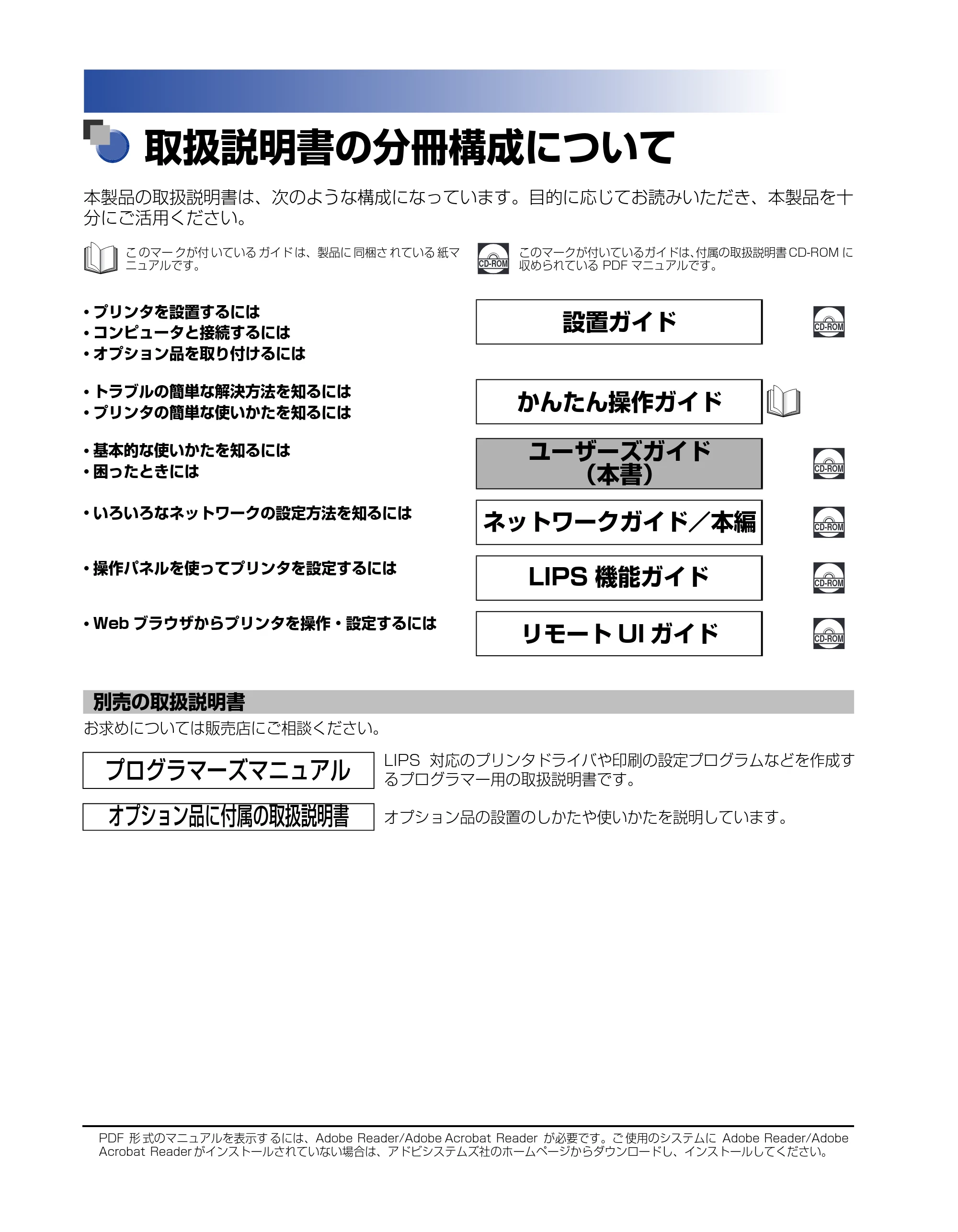

取扱説明書の分冊構成について
本製品の取扱説明書は、次のような構成になっています。目的に応じてお読みいただき、本製品を十
分にご活用ください。
別売の取扱説明書
お求めについては販売店にご相談ください。
こ のマー クが付 いている ガイド は、製品に 同梱さ れている 紙マ
ニュアルです。 CD-ROM
このマークが付いているガイドは、付属の取扱説明書 CD-ROM に
収められている PDF マニュアルです。

• プリンタを設置するには
• コンピュータと接続するには
• オプション品を取り付けるには

設置ガイド CD-ROM

• トラブルの簡単な解決方法を知るには
• プリンタの簡単な使いかたを知るには

かんたん操作ガイド

• 基本的な使いかたを知るには
• 困ったときには

ユーザーズガイド
（本書）
CD-ROM

• いろいろなネットワークの設定方法を知るには

ネットワークガイド／本編 CD-ROM

• 操作パネルを使ってプリンタを設定するには

LIPS 機能ガイド CD-ROM

• Web ブラウザからプリンタを操作・設定するには

リモート UI ガイド CD-ROM
プログラマーズマニュアル
LIPS 対応のプリンタドライバや印刷の設定プログラムなどを作成す
るプログラマー用の取扱説明書です。
オプション品に付属の取扱説明書 オプション品の設置のしかたや使いかたを説明しています。
PDF 形 式のマニュアルを表示す るには、Adobe Reader/Adobe Acrobat Reader が必要です。ご 使用のシステムに Adobe Reader/Adobe
Acrobat Reader がインストールされていない場合は、アドビシステムズ社のホームページからダウンロードし、インストールしてください。

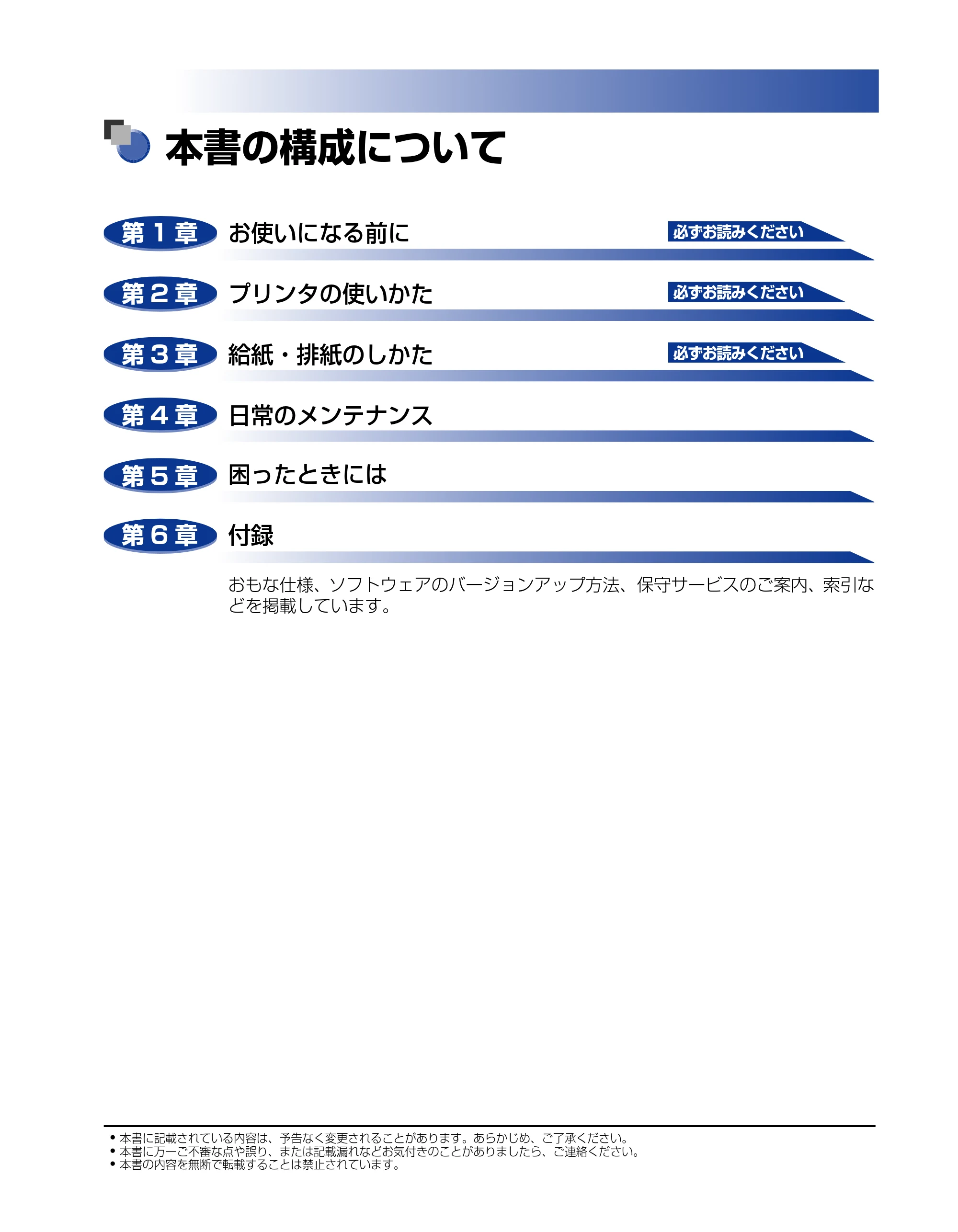

本書の構成について
お使いになる前に
プリンタの使いかた
給紙・排紙のしかた
日常のメンテナンス

困ったときには

付録
おもな仕様、ソフトウェアのバージョンアップ方法、保守サービスのご案内、索引な
どを掲載しています。
第 1 章 必ずお読みください
第 2 章 必ずお読みください
第 3 章 必ずお読みください
第 4 章
第 5 章
第 6 章

• 本書に記載されている内容は、予告なく変更されることがあります。あらかじめ、ご了承ください。
• 本書に万一ご不審な点や誤り、または記載漏れなどお気付きのことがありましたら、ご連絡ください。
• 本書の内容を無断で転載することは禁止されています。

ii

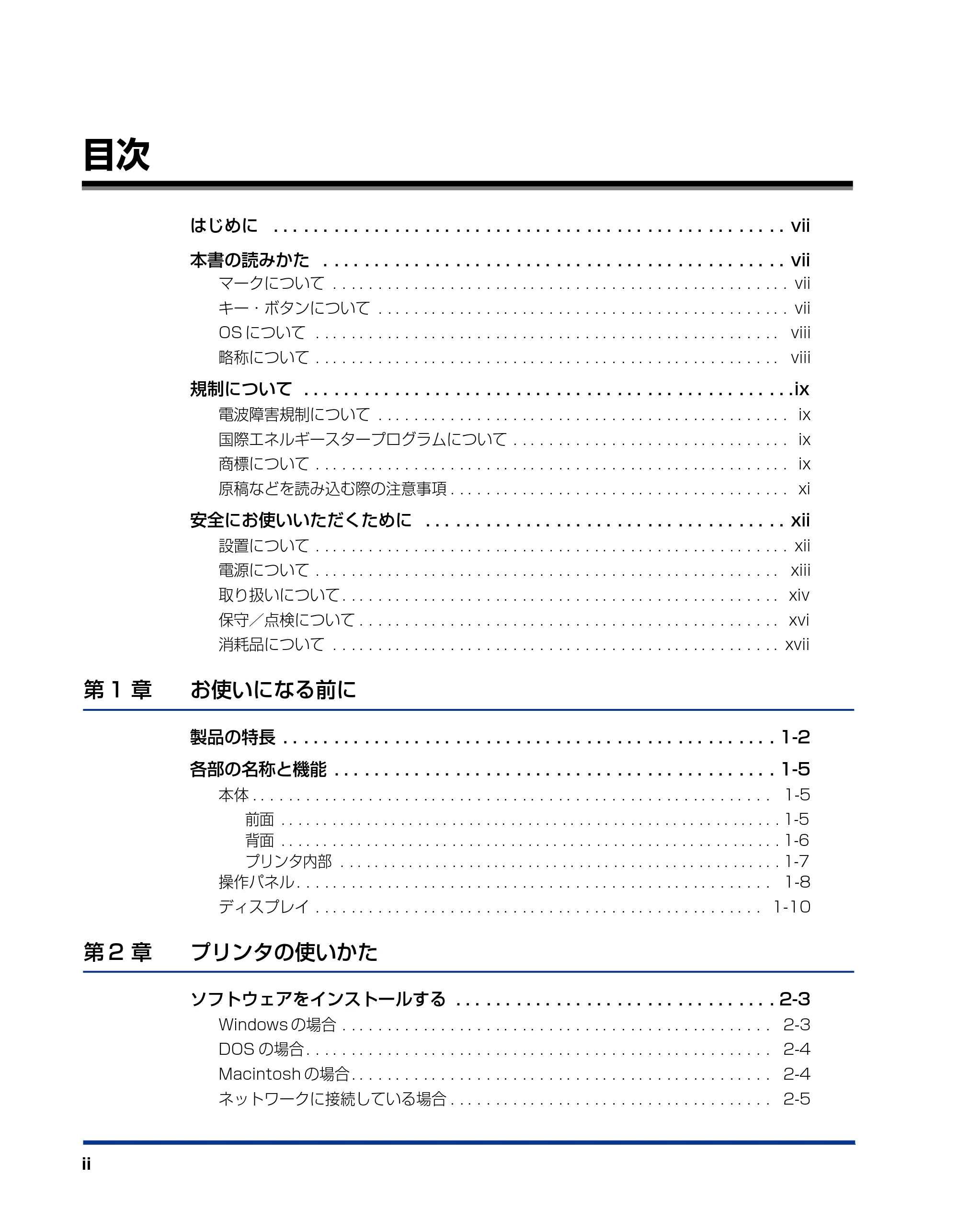

目次

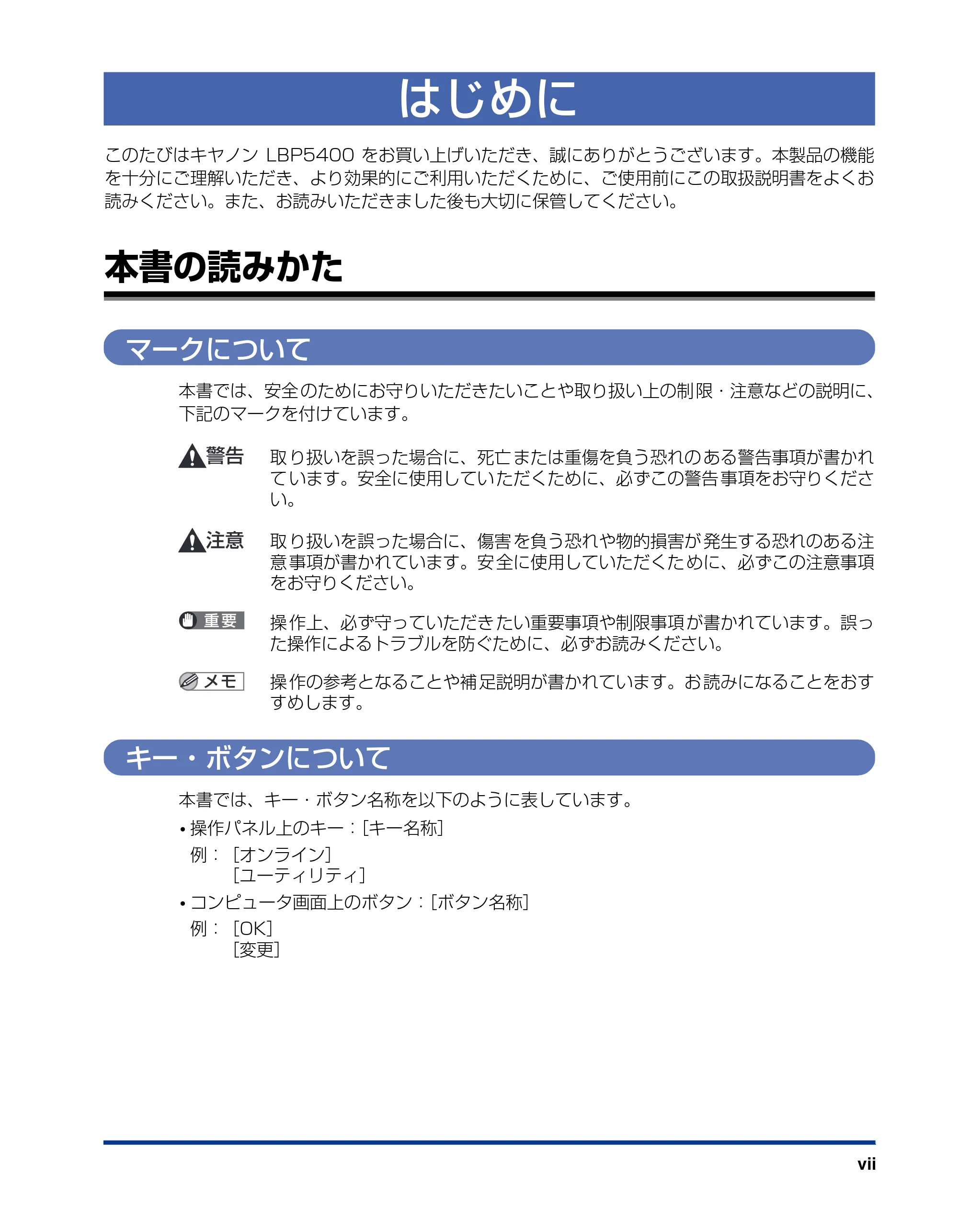

はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii
本書の読みかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii
マークについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii
キー・ボタンについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii

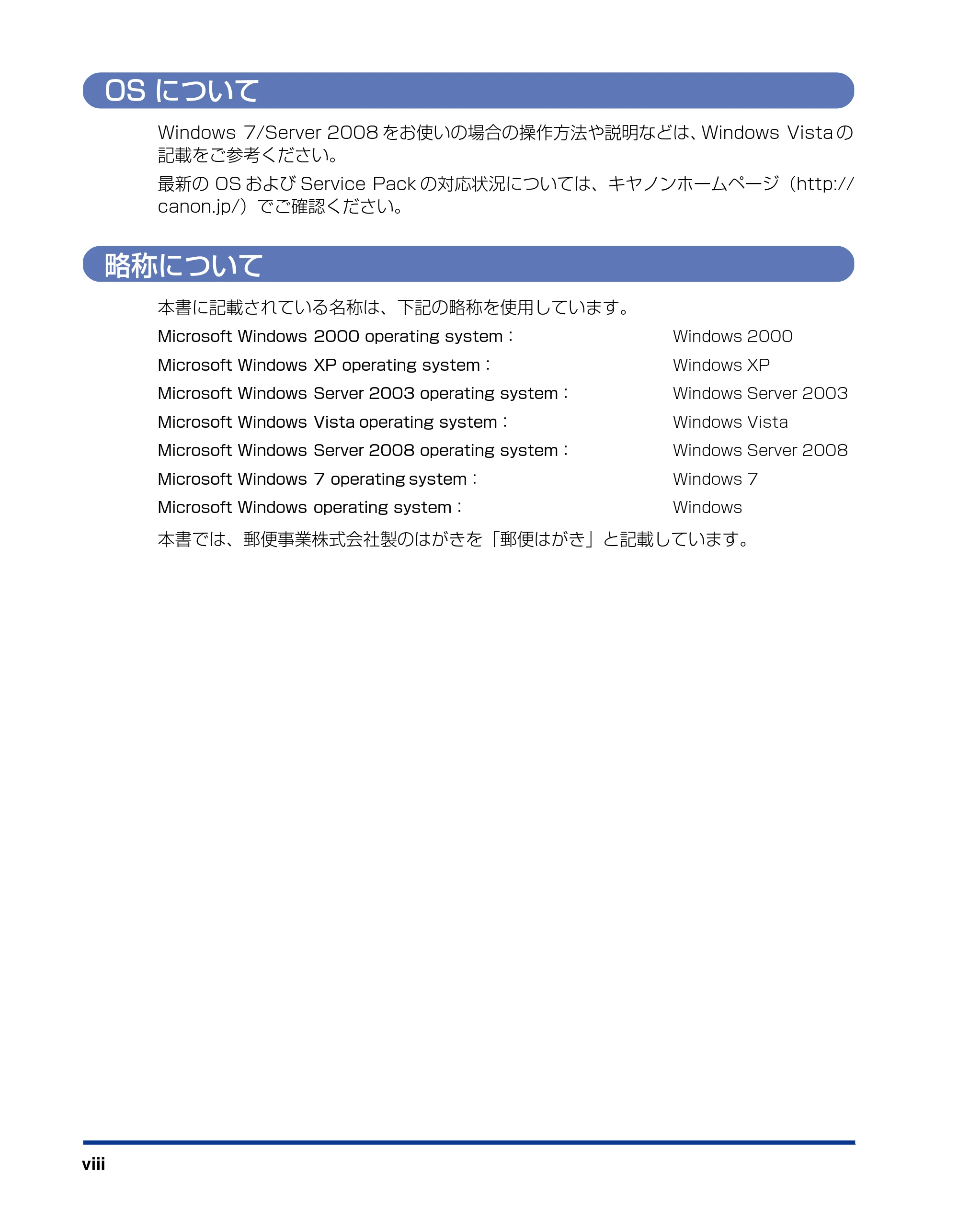

OS について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii

略称について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii

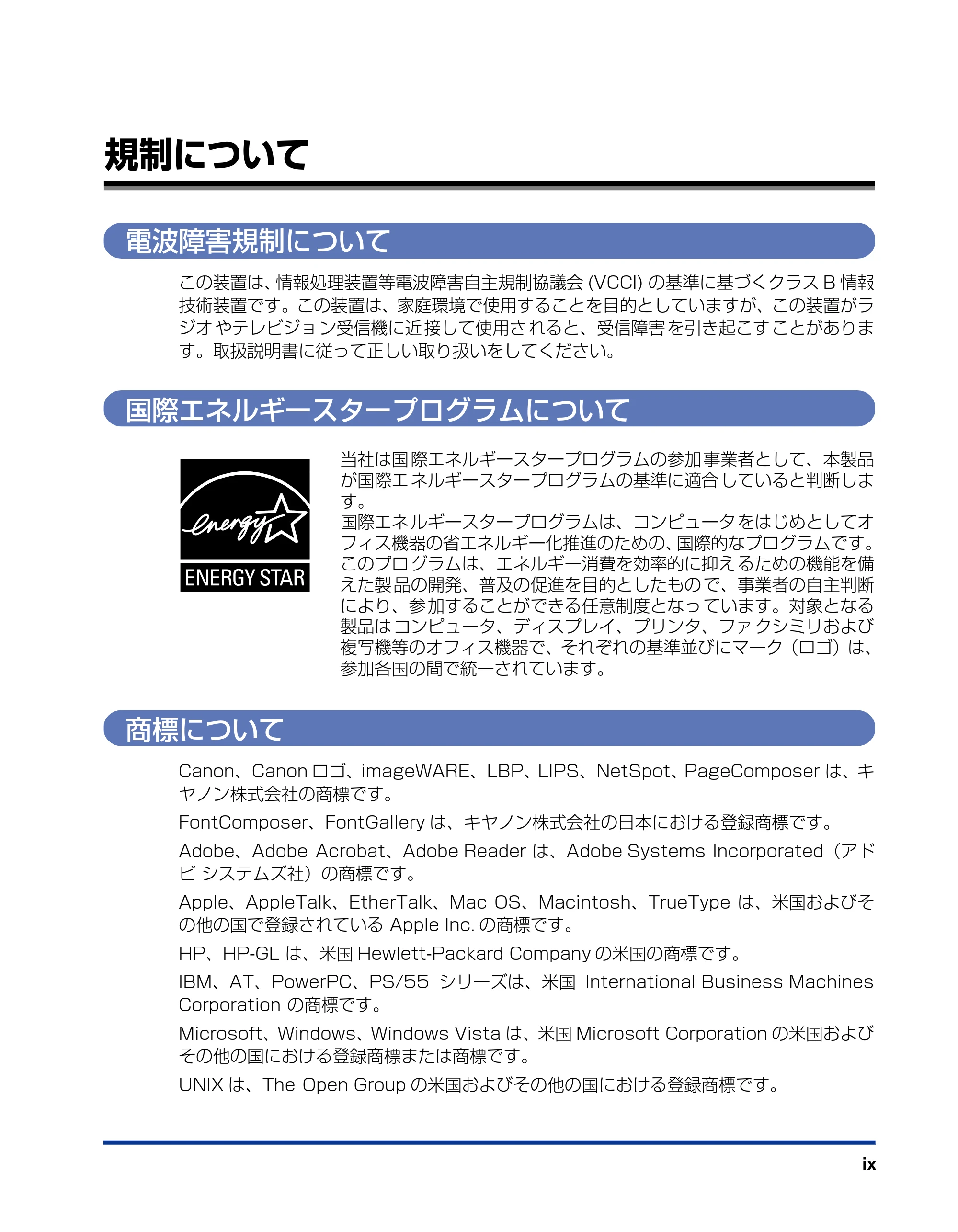

規制について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ix
電波障害規制について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ix
国際エネルギースタープログラムについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ix

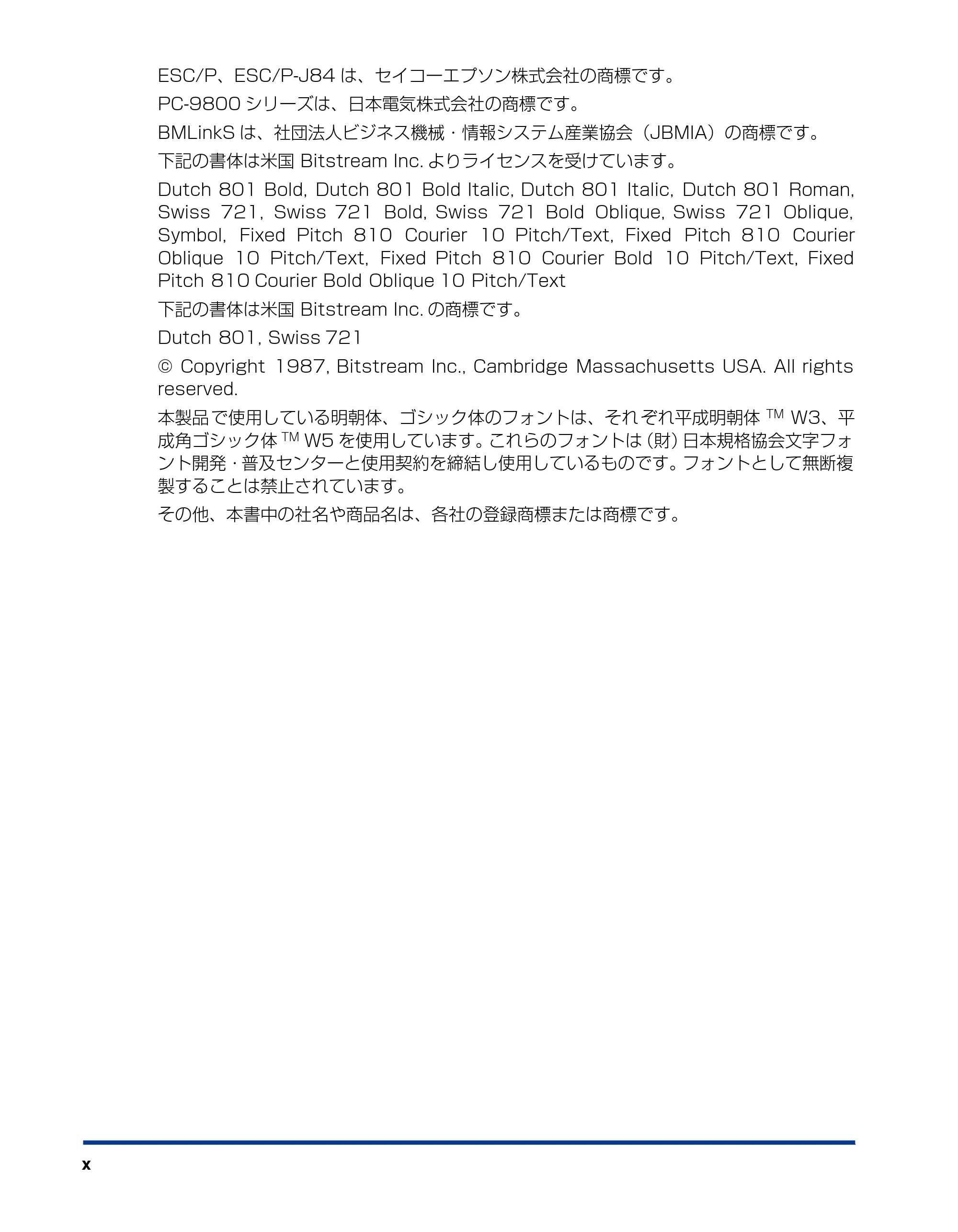

商標について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ix

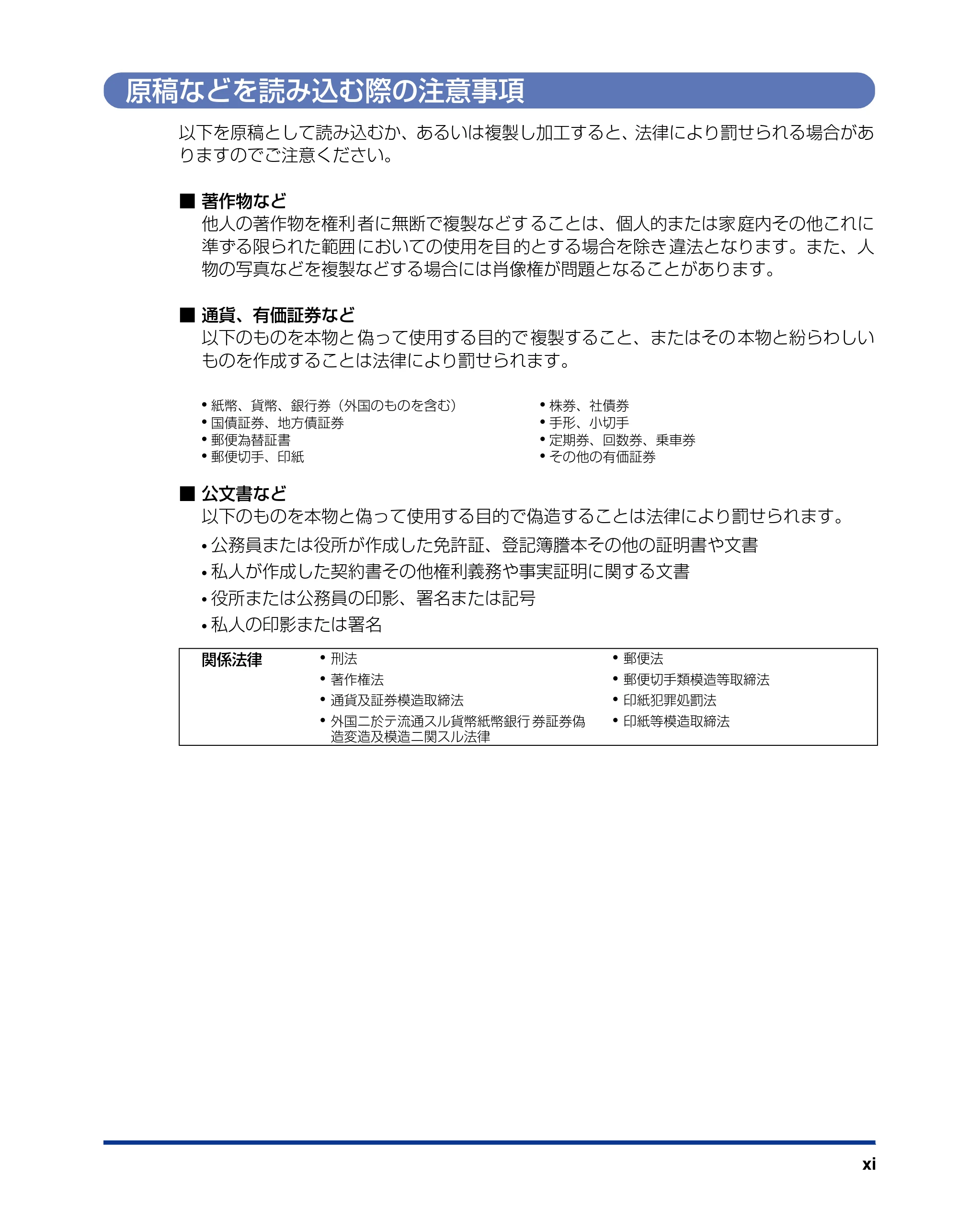

原稿などを読み込む際の注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi

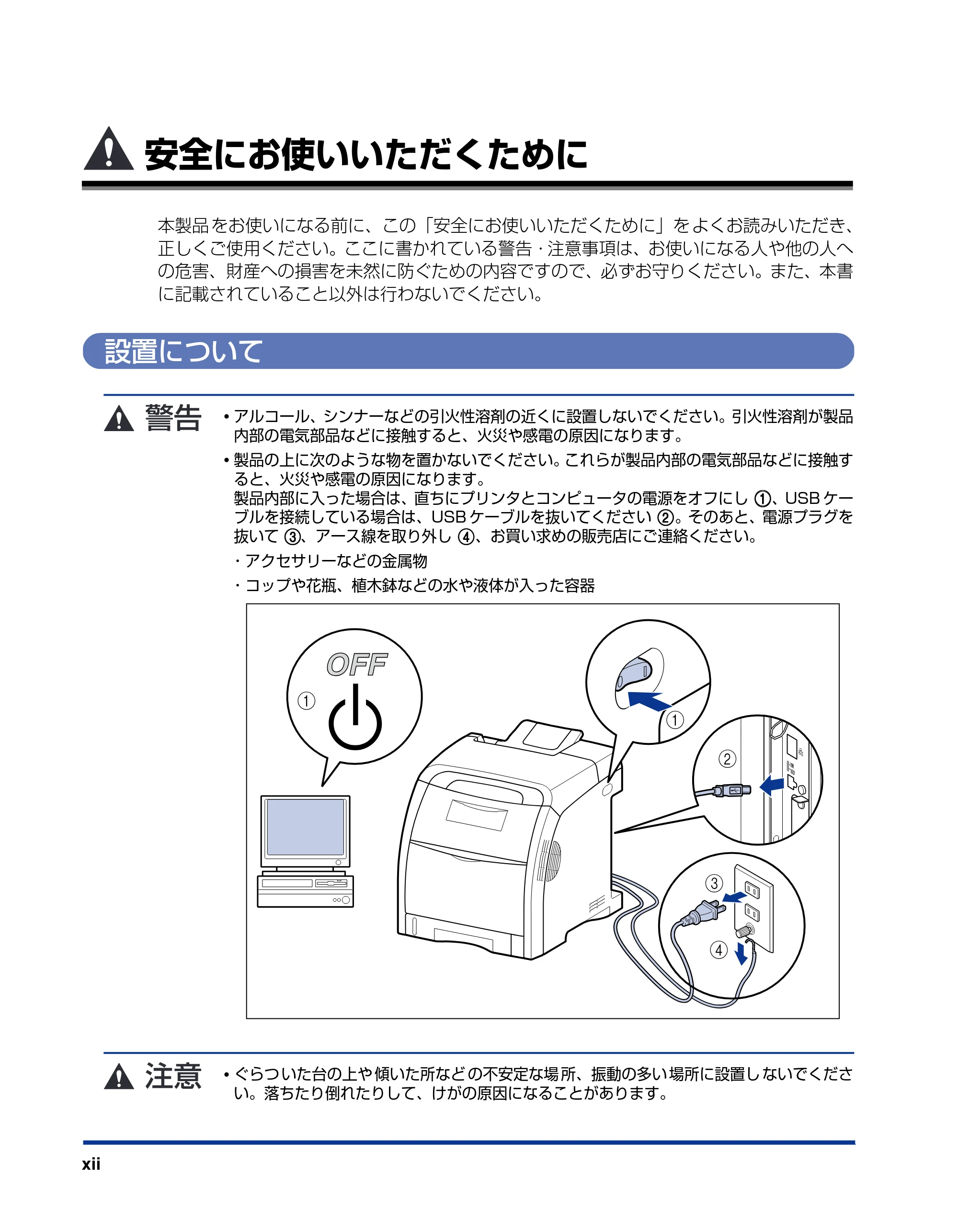

安全にお使いいただくために . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii
設置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii

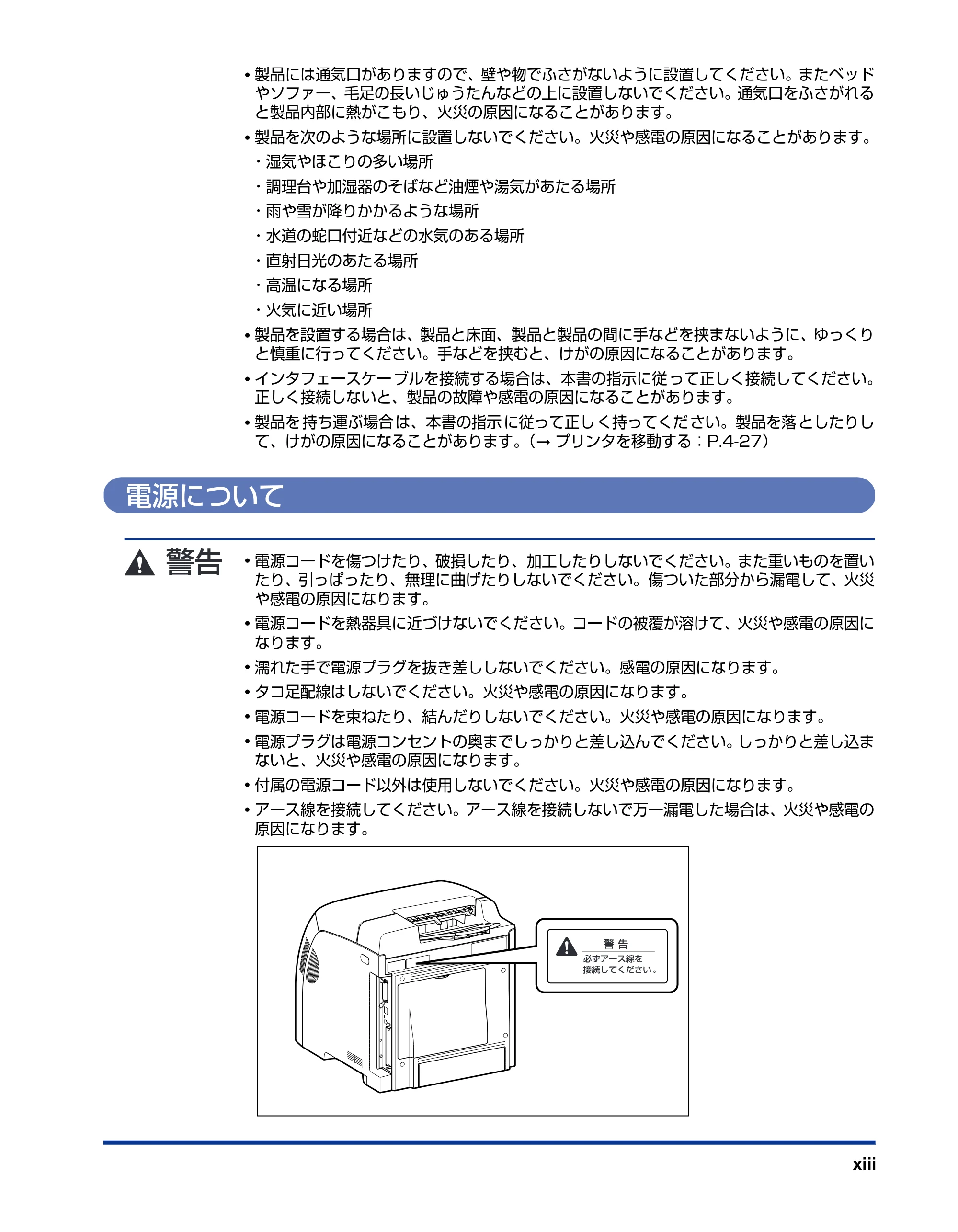

電源について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii

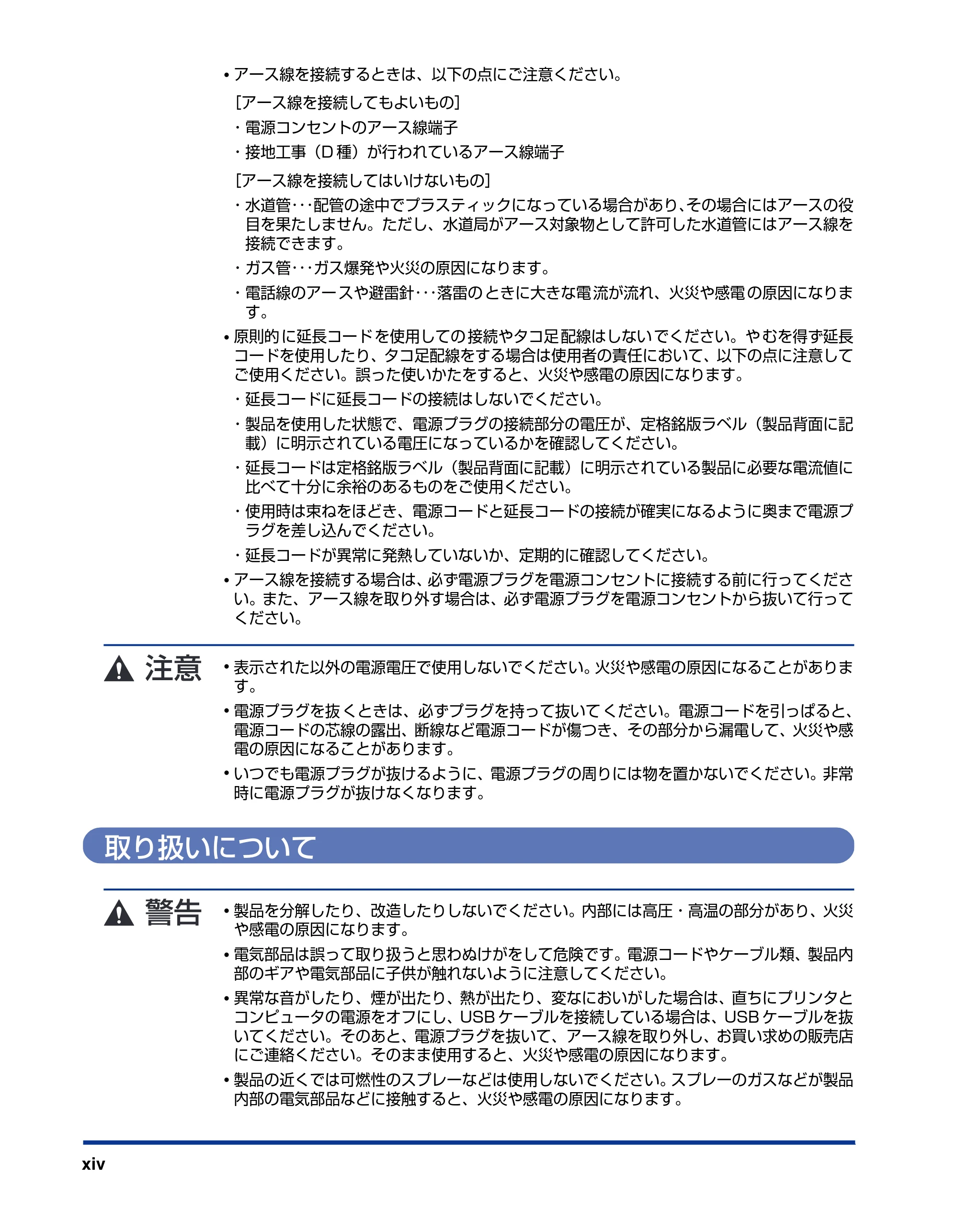

取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiv

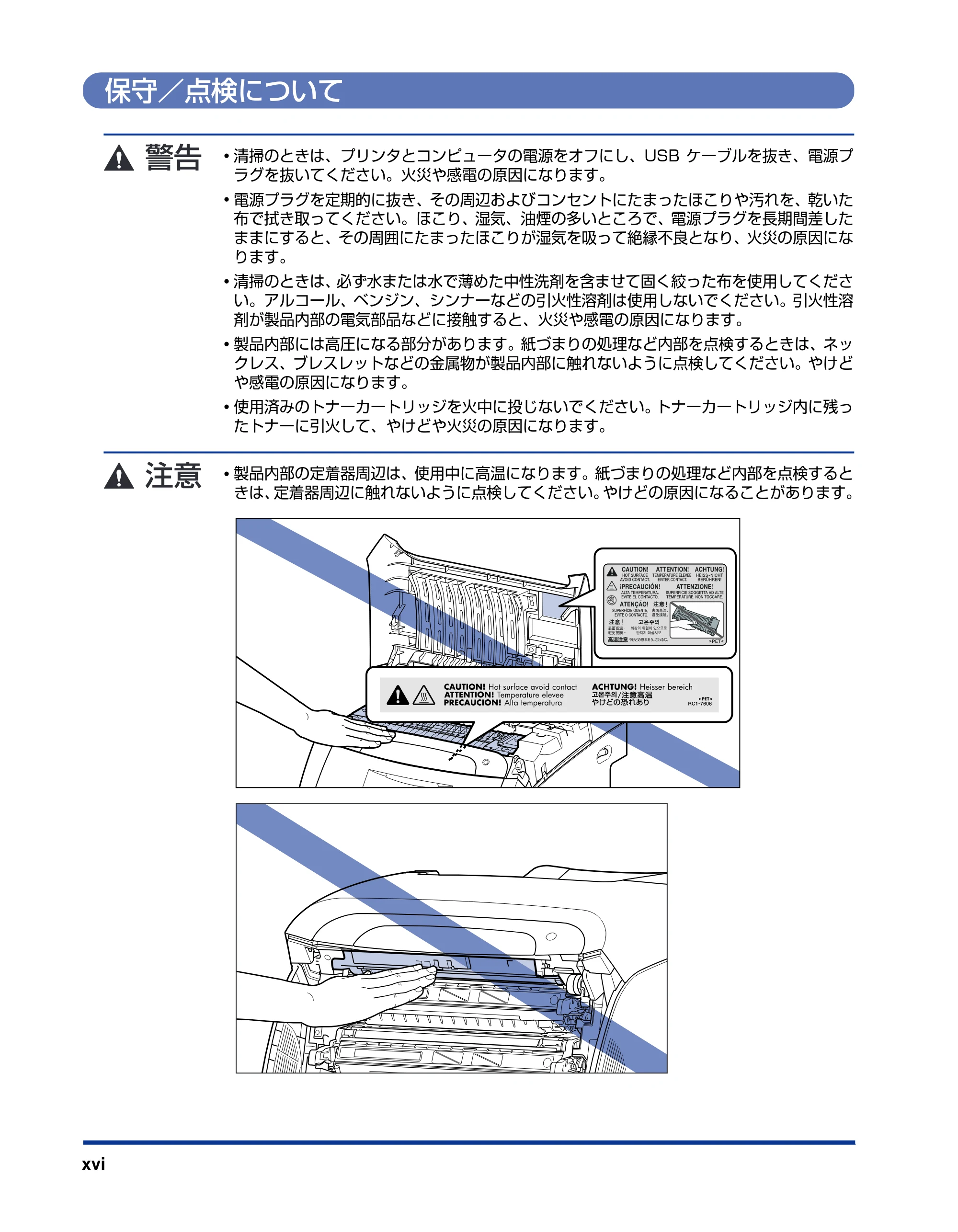

保守／点検について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvi

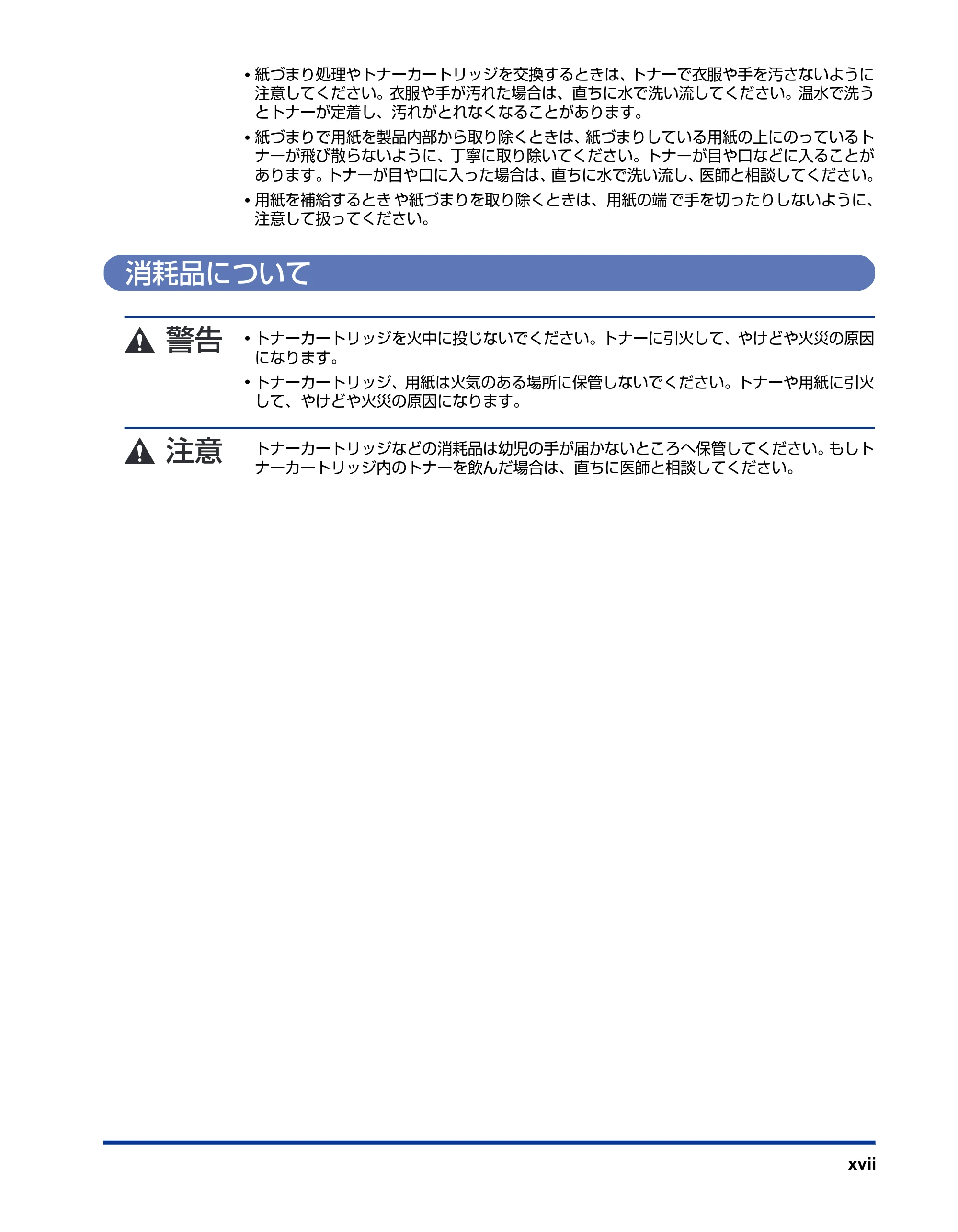

消耗品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvii
第 1 章 お使いになる前に
製品の特長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
本体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

前面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
背面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
プリンタ内部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
操作パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

ディスプレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10
第 2 章 プリンタの使いかた
ソフトウェアをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Windows の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
DOS の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Macintosh の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

ネットワークに接続している場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

iii

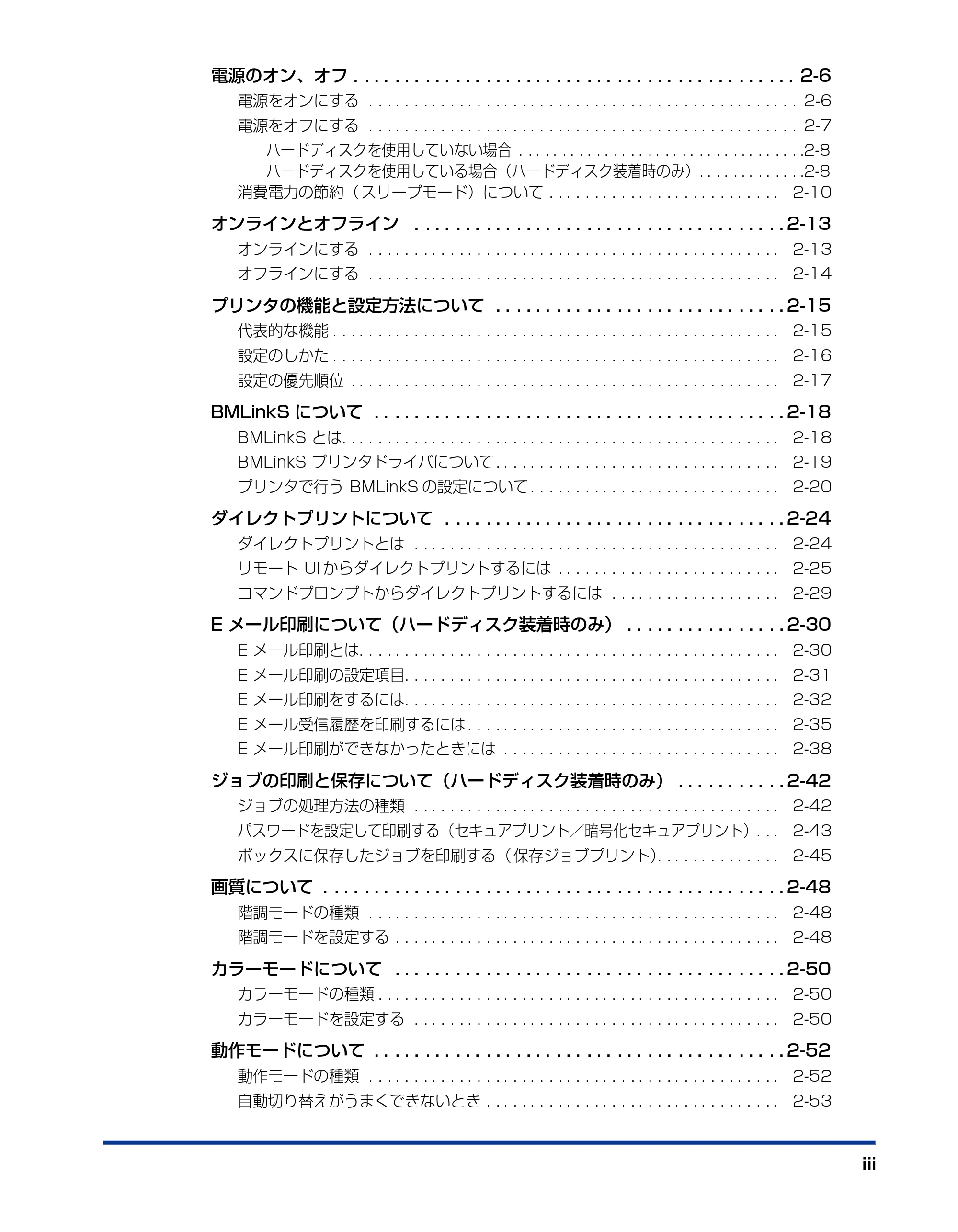

電源のオン、オフ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
電源をオンにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
電源をオフにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
ハードディスクを使用していない場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-8
ハードディスクを使用している場合（ハードディスク装着時のみ）. . . . . . . . . . . . .2-8

消費電力の節約（ スリープモード）について . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
オンラインとオフライン . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
オンラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
オフラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
プリンタの機能と設定方法について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

代表的な機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
設定のしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
設定の優先順位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
BMLinkS について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
BMLinkS とは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18

BMLinkS プリンタドライバについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
プリンタで行う BMLinkS の設定について . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-20
ダイレクトプリントについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-24
ダイレクトプリントとは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-24
リモート UI からダイレクトプリントするには . . . . . . . . . . . . . . . . . . . . . . . . . 2-25
コマンドプロンプトからダイレクトプリントするには . . . . . . . . . . . . . . . . . . . 2-29

E メール印刷について（ハードディスク装着時のみ） . . . . . . . . . . . . . . . . 2-30
E メール印刷とは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-30
E メール印刷の設定項目. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31
E メール印刷をするには. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-32
E メール受信履歴を印刷するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35

E メール印刷ができなかったときには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38
ジョブの印刷と保存について（ハードディスク装着時のみ） . . . . . . . . . . . 2-42
ジョブの処理方法の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-42
パスワードを設定して印刷する（セキュアプリント／暗号化セキュアプリント）. . . 2-43
ボックスに保存したジョブを印刷する（ 保存ジョブプリント）. . . . . . . . . . . . . . 2-45
画質について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-48
階調モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-48

階調モードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-48
カラーモードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-50
カラーモードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-50
カラーモードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-50
動作モードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-52

動作モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-52
自動切り替えがうまくできないとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-53

iv

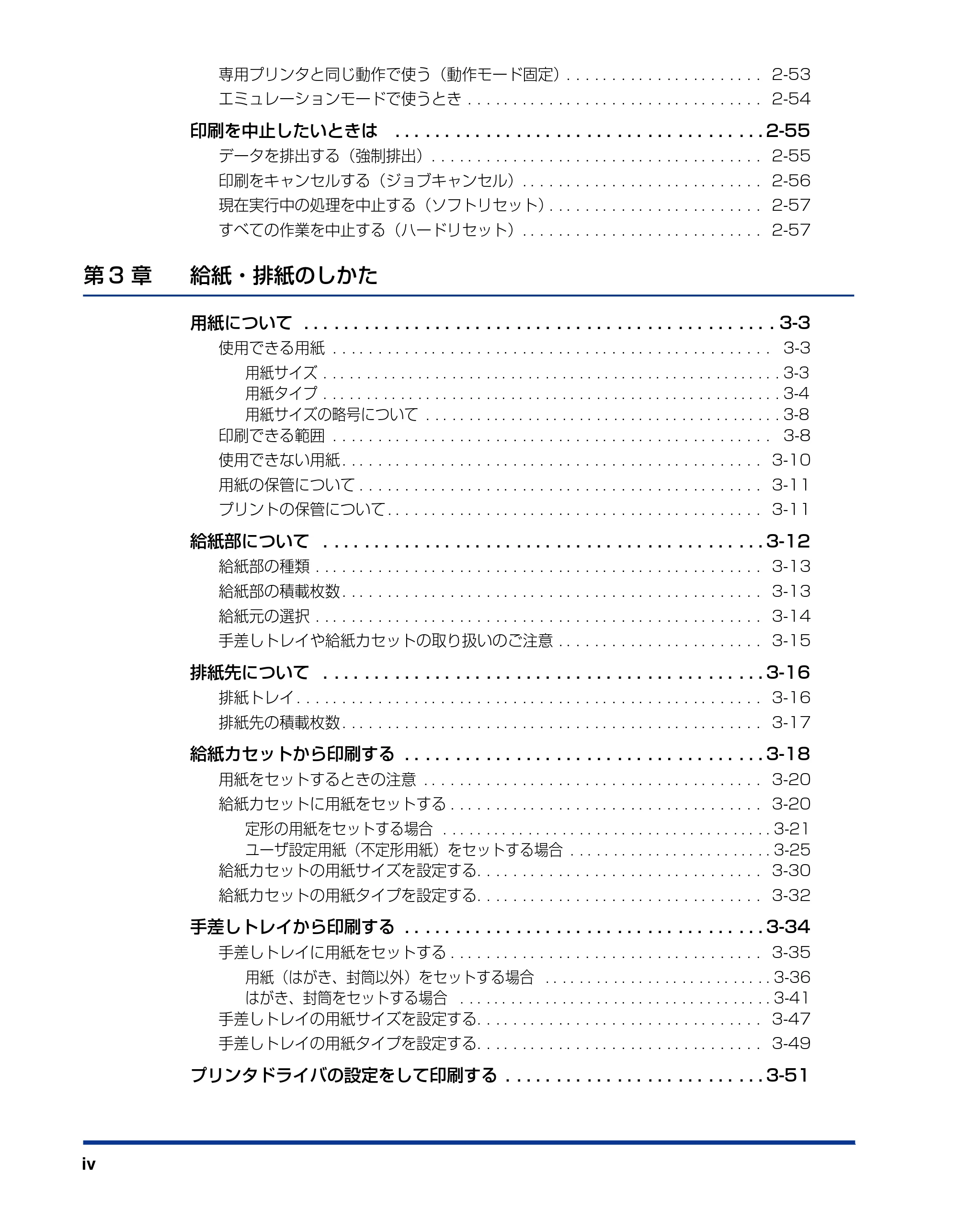

専用プリンタと同じ動作で使う（動作モード固定）. . . . . . . . . . . . . . . . . . . . . . 2-53
エミュレーションモードで使うとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-54
印刷を中止したいときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-55
データを排出する（強制排出）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-55
印刷をキャンセルする（ジョブキャンセル）. . . . . . . . . . . . . . . . . . . . . . . . . . . 2-56
現在実行中の処理を中止する（ソフトリセット）. . . . . . . . . . . . . . . . . . . . . . . . 2-57

すべての作業を中止する（ハードリセット）. . . . . . . . . . . . . . . . . . . . . . . . . . . 2-57
第 3 章 給紙・排紙のしかた
用紙について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
使用できる用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

用紙サイズの略号について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
印刷できる範囲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
用紙の保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
プリントの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

給紙部について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
給紙部の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
給紙部の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
給紙元の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
手差しトレイや給紙カセットの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . 3-15

排紙先について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
排紙トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
排紙先の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
給紙カセットから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
用紙をセットするときの注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20

給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
定形の用紙をセットする場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
ユーザ設定用紙（不定形用紙）をセットする場合 . . . . . . . . . . . . . . . . . . . . . . . . 3-25
給紙カセットの用紙サイズを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30
給紙カセットの用紙タイプを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32
手差しトレイから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34

手差しトレイに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35
用紙（はがき、封筒以外）をセットする場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36
はがき、封筒をセットする場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-41
手差しトレイの用紙サイズを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-47
手差しトレイの用紙タイプを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49
プリンタドライバの設定をして印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . 3-51

v

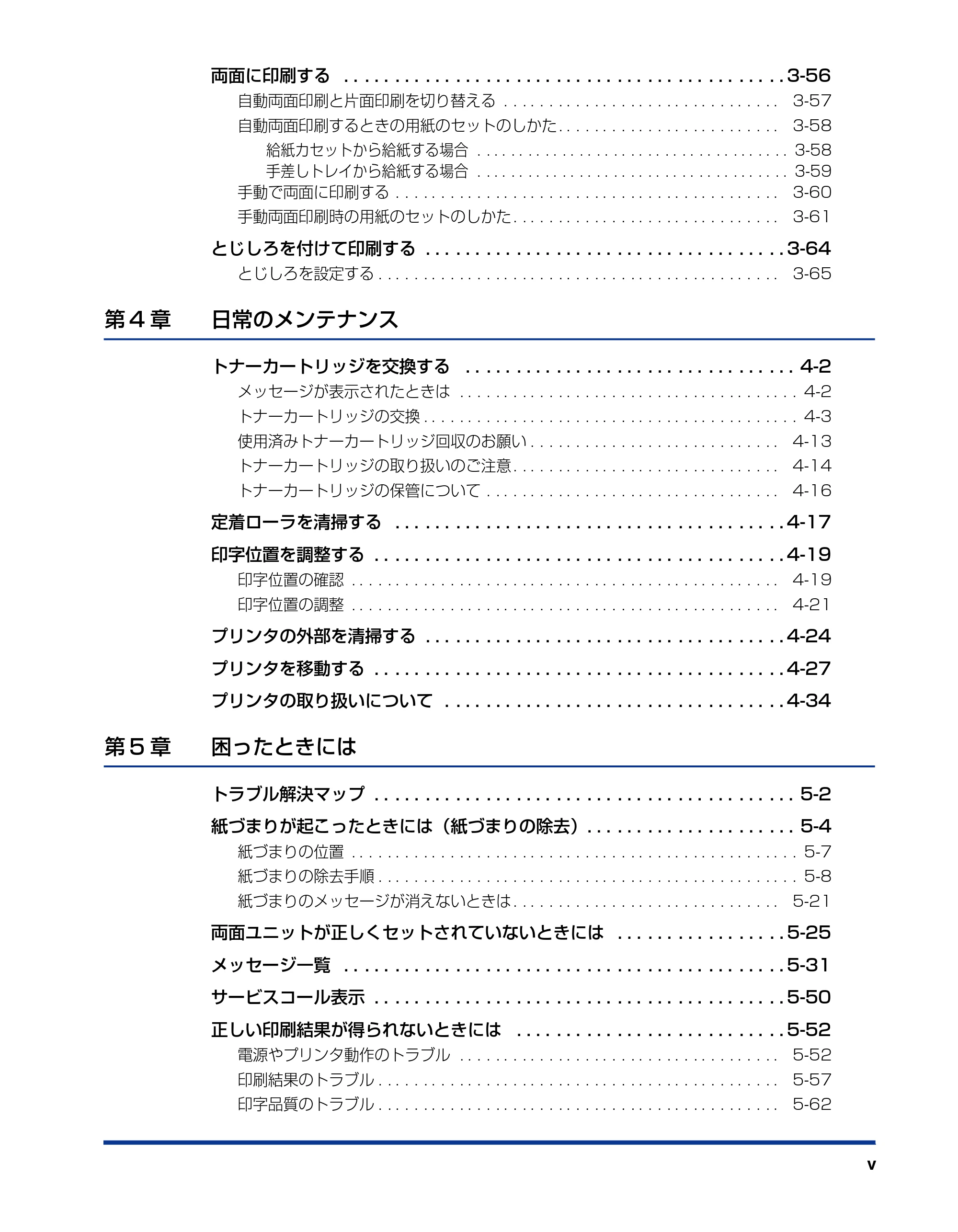

両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56
自動両面印刷と片面印刷を切り替える . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-57
自動両面印刷するときの用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . . 3-58
給紙カセットから給紙する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-58
手差しトレイから給紙する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-59
手動で両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60

手動両面印刷時の用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-61
とじしろを付けて印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-64
とじしろを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-65
第 4 章 日常のメンテナンス
トナーカートリッジを交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
メッセージが表示されたときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

トナーカートリッジの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
使用済みトナーカートリッジ回収のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
トナーカートリッジの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14
トナーカートリッジの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-16
定着ローラを清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-17
印字位置を調整する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-19

印字位置の確認 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-19
印字位置の調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21
プリンタの外部を清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-24
プリンタを移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-27
プリンタの取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-34

第 5 章 困ったときには
トラブル解決マップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
紙づまりが起こったときには（紙づまりの除去）. . . . . . . . . . . . . . . . . . . . . 5-4
紙づまりの位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
紙づまりの除去手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8
紙づまりのメッセージが消えないときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-21

両面ユニットが正しくセットされていないときには . . . . . . . . . . . . . . . . . 5-25
メッセージ一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-31
サービスコール表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-50
正しい印刷結果が得られないときには . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-52
電源やプリンタ動作のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-52
印刷結果のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-57

印字品質のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-62

vi

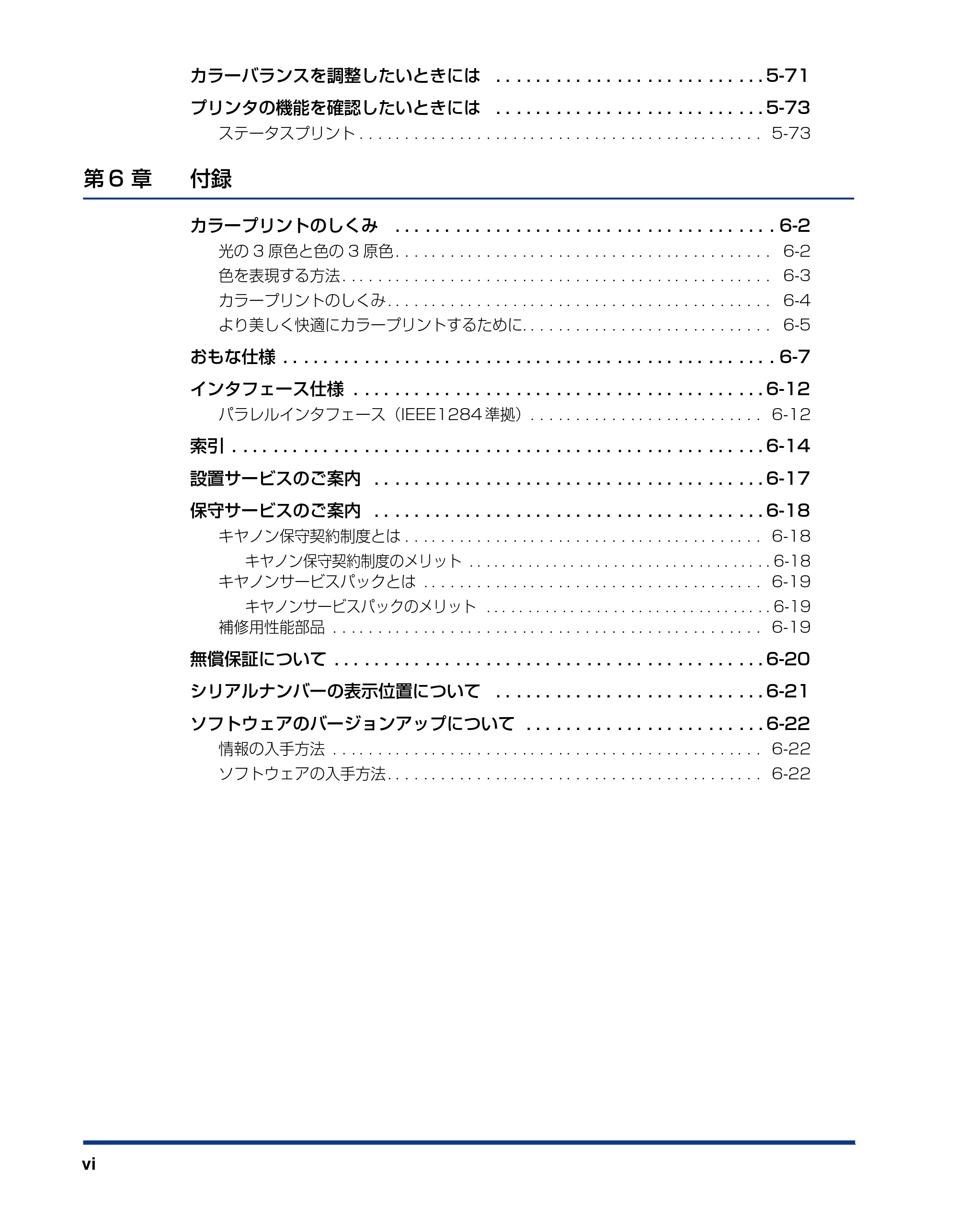

カラーバランスを調整したいときには . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-71
プリンタの機能を確認したいときには . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-73
ステータスプリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-73
第 6 章 付録
カラープリントのしくみ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
光の 3 原色と色の 3 原色 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

色を表現する方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
カラープリントのしくみ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
より美しく快適にカラープリントするために. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
おもな仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
インタフェース仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12

パラレルインタフェース（IEEE1284 準拠）. . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
設置サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
保守サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
キヤノン保守契約制度とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18

キヤノン保守契約制度のメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
キヤノンサービスパックとは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
キヤノンサービスパックのメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
補修用性能部品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
無償保証について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-20

シリアルナンバーの表示位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
ソフトウェアのバージョンアップについて . . . . . . . . . . . . . . . . . . . . . . . . 6-22
情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-22
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-22

vii
はじめに
このたびはキヤノン LBP5400 をお買い上げいただき、誠にありがとうございます。本製品の機能
を十分にご理解いただき、より効果的にご利用いただくために、ご使用前にこの取扱説明書をよくお
読みください。また、お読みいただきました後も大切に保管してください。
本書の読みかた
マークについて
本書では、安全 のためにお守りいただきたいことや取り扱い上の制 限・注意などの説明に、
下記のマークを付けています。
取 り扱いを誤った場合に、死亡 または重傷を負う恐れの ある警告事項が書かれ
て います。安全に使用してい ただくために、必ずこの警告 事項をお守りくださ
い。
取 り扱いを誤った場合に、傷害 を負う恐れや物的損害が 発生する恐れのある注
意 事項が書かれています。安 全に使用していただくた めに、必ずこの注意事項
をお守りください。
操 作上、必ず守っていただき たい重要事項や制限事項 が書かれています。誤っ
た操作によるトラブルを防ぐために、必ずお読みください。
操 作の参考となることや補 足説明が書かれています。お 読みになることをおす

すめします。
キー・ボタンについて
本書では、キー・ボタン名称を以下のように表しています。

• 操作パネル上のキー：［キー名称］

例：［オンライン］
［ユーティリティ］

• コンピュータ画面上のボタン：［ボタン名称］

例：［OK］
［変更］

viii
OS について
Windows 7/Server 2008 をお使いの場合の操作方法や説明などは、Windows Vista の
記載をご参考ください。
最新の OS および Service Pack の対応状況については、キヤノンホームページ（http://
canon.jp/）でご確認ください。
略称について
本書に記載されている名称は、下記の略称を使用しています。
本書では、郵便事業株式会社製のはがきを「郵便はがき」と記載しています。
Microsoft Windows 2000 operating system： Windows 2000
Microsoft Windows XP operating system： Windows XP
Microsoft Windows Server 2003 operating system： Windows Server 2003
Microsoft Windows Vista operating system： Windows Vista
Microsoft Windows Server 2008 operating system： Windows Server 2008

Microsoft Windows 7 operating system： Windows 7
Microsoft Windows operating system： Windows

ix
規制について
電波障害規制について
この装置は、情報処理装置等電波障害自主規制協議会 (VCCI) の基準に基づくクラス B 情報
技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラ
ジオ やテレビジョ ン受信機に近 接して使用さ れると、受信障害 を引き起こす ことがありま
す。取扱説明書に従って正しい取り扱いをしてください。
国際エネルギースタープログラムについて
商標について
Canon、Canon ロゴ、imageWARE、LBP、LIPS、NetSpot、PageComposer は、キ
ヤノン株式会社の商標です。
FontComposer、FontGallery は、キヤノン株式会社の日本における登録商標です。
Adobe、Adobe Acrobat、Adobe Reader は、Adobe Systems Incorporated（アド
ビ システムズ社）の商標です。
Apple、AppleTalk、EtherTalk、Mac OS、Macintosh、TrueType は、米国およびそ

の他の国で登録されている Apple Inc. の商標です。
HP、HP-GL は、米国 Hewlett-Packard Company の米国の商標です。
IBM、AT、PowerPC、PS/55 シリーズは、米国 International Business Machines
Corporation の商標です。
Microsoft、Windows、Windows Vista は、米国 Microsoft Corporation の米国および
その他の国における登録商標または商標です。
UNIX は、The Open Group の米国およびその他の国における登録商標です。
当社は国 際エネルギースタープログラムの参加 事業者として、本製品
が国際エ ネルギースタープログラムの基準に適合 していると判断しま
す。
国際エネ ルギースタープログラムは、コンピュータ をはじめとしてオ
フィス機器の省エネルギー化推進のための、国際的なプログラムです。
このプロ グラムは、エネルギー消費を効率的に抑え るための機能を備

えた製 品の開発、普及の促進を目的としたもの で、事業者の自主判断
により、参 加することができる任意制度となっ ています。対象となる
製品は コンピュータ、ディスプレイ、プリンタ、ファ クシミリおよび
複写機等のオフィス機器で、それぞれの基準並びにマーク（ロゴ）は、
参加各国の間で統一されています。

x
ESC/P、ESC/P-J84 は、セイコーエプソン株式会社の商標です。
PC-9800 シリーズは、日本電気株式会社の商標です。
BMLinkS は、社団法人ビジネス機械・情報システム産業協会（JBMIA）の商標です。
下記の書体は米国 Bitstream Inc. よりライセンスを受けています。
Dutch 801 Bold, Dutch 801 Bold Italic, Dutch 801 Italic, Dutch 801 Roman,
Swiss 721, Swiss 721 Bold, Swiss 721 Bold Oblique, Swiss 721 Oblique,
Symbol, Fixed Pitch 810 Courier 10 Pitch/Text, Fixed Pitch 810 Courier
Oblique 10 Pitch/Text, Fixed Pitch 810 Courier Bold 10 Pitch/Text, Fixed
Pitch 810 Courier Bold Oblique 10 Pitch/Text

下記の書体は米国 Bitstream Inc. の商標です。
Dutch 801, Swiss 721
© Copyright 1987, Bitstream Inc., Cambridge Massachusetts USA. All rights
reserved.
本製品 で使用している明朝体、ゴシック体のフォントは、それ ぞれ平成明朝体 TM W3、平
成角ゴシック体 TM W5 を使用しています。これらのフォントは（財）日本規格協会文字フォ
ント開発・普及センターと使用契約を締結し使用しているものです。フォントとして無断複
製することは禁止されています。
その他、本書中の社名や商品名は、各社の登録商標または商標です。

xi
原稿などを読み込む際の注意事項
以下を原稿として読み込むか、あるいは複製し加工すると、法律により罰せられる場合があ
りますのでご注意ください。
■ 著作物など
他人の著作物を権利 者に無断で複製などす ることは、個人的または家 庭内その他これに
準ずる限られた範囲 においての使用を目 的とする場合を除き 違法となります。また、人
物の写真などを複製などする場合には肖像権が問題となることがあります。
■ 通貨、有価証券など
以下のものを本物と 偽って使用する目的で 複製すること、またはその 本物と紛らわしい
ものを作成することは法律により罰せられます。
■ 公文書など
以下のものを本物と偽って使用する目的で偽造することは法律により罰せられます。

• 公務員または役所が作成した免許証、登記簿謄本その他の証明書や文書
• 私人が作成した契約書その他権利義務や事実証明に関する文書
• 役所または公務員の印影、署名または記号
• 私人の印影または署名
• 紙幣、貨幣、銀行券（外国のものを含む） • 株券、社債券
• 国債証券、地方債証券 • 手形、小切手
• 郵便為替証書 • 定期券、回数券、乗車券
• 郵便切手、印紙 • その他の有価証券

関係法律 • 刑法 • 郵便法

• 著作権法 • 郵便切手類模造等取締法
• 通貨及証券模造取締法 • 印紙犯罪処罰法
• 外国ニ於テ流通スル貨幣紙幣銀行 券証券偽

造変造及模造ニ関スル法律

• 印紙等模造取締法

xii
安全にお使いいただくために
本製品 をお使いになる前に、この「安全にお使いいただくために」を よくお読みいただき、
正しくご使用ください。ここに書かれている警告・注意事項は、お使いになる人や他の人へ
の危害、財産への損害を未然に防ぐための内容ですので、必ずお守りください。また、本書
に記載されていること以外は行わないでください。
設置について

• アルコール、シンナーなどの引火性溶剤の近くに設置しないでください。引火性溶剤が製品

内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品の上に次のような物を置かないでください。これらが製品内部の電気部品などに接触す

ると、火災や感電の原因になります。
製品内部に入った場合は、直ちにプリンタとコンピュータの電源をオフにし aaaa、USB ケー
ブルを接続している場合は、USB ケーブルを抜いてください bbbb。そのあと、電源プラグを
抜いて cccc、アース線を取り外し dddd、お買い求めの販売店にご連絡ください。

• アクセサリーなどの金属物
• コップや花瓶、植木鉢などの水や液体が入った容器
• ぐらつ いた台の上や 傾いた所など の不安定な場 所、振動の多い 場所に設置し ないでくださ

い。落ちたり倒れたりして、けがの原因になることがあります。
a
a
b
d
c

xiii

• 製品には通気口がありますので、壁や物でふさがないように設置してください。またベッド

やソファー、毛足の長いじゅうたんなどの上に設置しないでください。通気口をふさがれる
と製品内部に熱がこもり、火災の原因になることがあります。

• 製品を次のような場所に設置しないでください。火災や感電の原因になることがあります。
• 湿気やほこりの多い場所
• 調理台や加湿器のそばなど油煙や湯気があたる場所
• 雨や雪が降りかかるような場所
• 水道の蛇口付近などの水気のある場所
• 直射日光のあたる場所
• 高温になる場所
• 火気に近い場所
• 製品を設置する場合は、製品と床面、製品と製品の間に手などを挟まないように、ゆっくり

と慎重に行ってください。手などを挟むと、けがの原因になることがあります。

• インタフェースケー ブルを接続する場合は、本書の指示に従 って正しく接続してください。

正しく接続しないと、製品の故障や感電の原因になることがあります。

• 製品を 持ち運ぶ場合 は、本書の指示 に従って正し く持ってくだ さい。製品を落 としたりし

て、けがの原因になることがあります。（➞ プリンタを移動する：P.4-27）
電源について

• 電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものを置い

たり、引っぱったり、無理に曲げたりしないでください。傷ついた部分から漏電して、火災
や感電の原因になります。

• 電源コードを熱器具に近づけないでください。コードの被覆が溶けて、火災や感電の原因に

なります。

• 濡れた手で電源プラグを抜き差ししないでください。感電の原因になります。
• タコ足配線はしないでください。火災や感電の原因になります。
• 電源コードを束ねたり、結んだりしないでください。火災や感電の原因になります。
• 電源プラグは電源コンセントの奥までしっかりと差し込んでください。しっかりと差し込ま

ないと、火災や感電の原因になります。

• 付属の電源コード以外は使用しないでください。火災や感電の原因になります。
• アース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や感電の

原因になります。

xiv

• アース線を接続するときは、以下の点にご注意ください。

［アース線を接続してもよいもの］

• 電源コンセントのアース線端子
• 接地工事（D 種）が行われているアース線端子

［アース線を接続してはいけないもの］

• 水道管･･･配管の途中でプラスティックになっている場合があり、その場合にはアースの役

目を果たしません。ただし、水道局がアース対象物として許可した水道管にはアース線を
接続できます。

• ガス管･･･ガス爆発や火災の原因になります。
• 電話線のアー スや避雷針･･･落雷の ときに大きな電 流が流れ、火災や感電 の原因になりま

す。

• 原則的 に延長コード を使用しての 接続やタコ足 配線はしない でください。や むを得ず延長

コードを使用したり、タコ足配線をする場合は使用者の責任において、以下の点に注意して
ご使用ください。誤った使いかたをすると、火災や感電の原因になります。

• 延長コードに延長コードの接続はしないでください。
• 製品を使用した状態で、電源プラグの接続部分の電圧が、定格銘版ラベル（製品背面に記

載）に明示されている電圧になっているかを確認してください。

• 延長コードは定格銘版ラベル（製品背面に記載）に明示されている製品に必要な電流値に

比べて十分に余裕のあるものをご使用ください。

• 使用時は束ねをほどき、電源コードと延長コードの接続が確実になるように奥まで電源プ

ラグを差し込んでください。

• 延長コードが異常に発熱していないか、定期的に確認してください。
• アース線を接続する場合は、必ず電源プラグを電源コンセントに接続する前に行ってくださ

い。また、アース線を取り外す場合は、必ず電源プラグを電源コンセントから抜いて行って
ください。

• 表示された以外の電源電圧で使用しないでください。火災や感電の原因になることがありま

す。

• 電源プラグを抜 くときは、必ずプラグを持って抜いて ください。電源コードを引っぱると、

電源コードの芯線の露出、断線など電源コードが傷つき、その部分から漏電して、火災や感
電の原因になることがあります。

• いつでも電源プラグが抜けるように、電源プラグの周りには物を置かないでください。非常

時に電源プラグが抜けなくなります。
取り扱いについて

• 製品を分解したり、改造したりしないでください。内部には高圧・高温の部分があり、火災

や感電の原因になります。

• 電気部品は誤って取り扱うと思わぬけがをして危険です。電源コードやケーブル類、製品内

部のギアや電気部品に子供が触れないように注意してください。

• 異常な音がしたり、煙が出たり、熱が出たり、変なにおいがした場合は、直ちにプリンタと

コンピュータの電源をオフにし、USB ケーブルを接続している場合は、USB ケーブルを抜
いてください。そのあと、電源プラグを抜いて、アース線を取り外し、お買い求めの販売店
にご連絡ください。そのまま使用すると、火災や感電の原因になります。

• 製品の近くでは可燃性のスプレーなどは使用しないでください。スプレーのガスなどが製品

内部の電気部品などに接触すると、火災や感電の原因になります。

xv

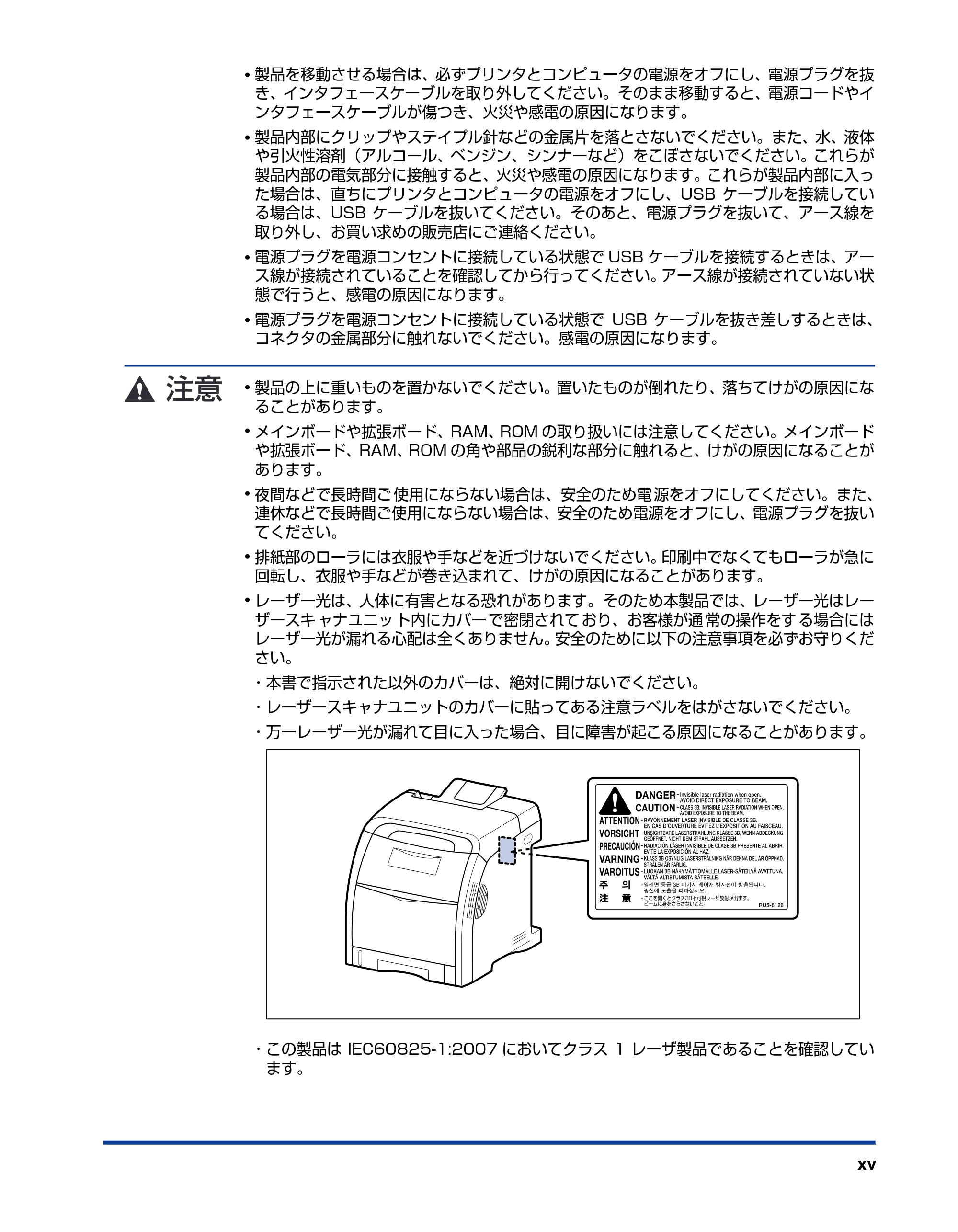

• 製品を移動させる場合は、必ずプリンタとコンピュータの電源をオフにし、電源プラグを抜

き、インタフェースケーブルを取り外してください。そのまま移動すると、電源コードやイ
ンタフェースケーブルが傷つき、火災や感電の原因になります。

• 製品内部にクリップやステイプル針などの金属片を落とさないでください。また、水、液体

や引火性溶剤（アルコール、ベンジン、シンナーなど）をこぼさないでください。これらが
製品内部の電気部分に接触すると、火災や感電の原因になります。これらが製品内部に入っ
た場合は、直ちにプリンタとコンピュータの電源をオフにし、USB ケーブルを接続してい
る場合は、USB ケーブルを抜いてください。そのあと、電源プラグを抜いて、アース線を
取り外し、お買い求めの販売店にご連絡ください。

• 電源プラグを電源コンセントに接続している状態で USB ケーブルを接続するときは、アー

ス線が接続されていることを確認してから行ってください。アース線が接続されていない状
態で行うと、感電の原因になります。

• 電源プラグを電源コンセントに接続している状態で USB ケーブルを抜き差しするときは、

コネクタの金属部分に触れないでください。感電の原因になります。

• 製品の上に重いものを置かないでください。置いたものが倒れたり、落ちてけがの原因にな

ることがあります。

• メインボードや拡張ボード、RAM、ROM の取り扱いには注意してください。メインボード

や拡張ボード、RAM、ROM の角や部品の鋭利な部分に触れると、けがの原因になることが
あります。

• 夜間などで長時間ご 使用にならない場合は、安全のため電 源をオフにしてください。また、

連休などで長時間ご使用にならない場合は、安全のため電源をオフにし、電源プラグを抜い
てください。

• 排紙部のローラには衣服や手などを近づけないでください。印刷中でなくてもローラが急に

回転し、衣服や手などが巻き込まれて、けがの原因になることがあります。

• レーザー光は、人体に有害となる恐れがあります。そのため本製品では、レーザー光はレー

ザースキ ャナユニッ ト内にカバー で密閉されて おり、お客様が通 常の操作をす る場合には
レーザー光が漏れる心配は全くありません。安全のために以下の注意事項を必ずお守りくだ
さい。

• 本書で指示された以外のカバーは、絶対に開けないでください。
• レーザースキャナユニットのカバーに貼ってある注意ラベルをはがさないでください。
• 万一レーザー光が漏れて目に入った場合、目に障害が起こる原因になることがあります。
• この製品は IEC60825-1:2007 においてクラス 1 レーザ製品であることを確認してい

ます。

xvi
保守／点検について

• 清掃のときは、プリンタとコンピュータの電源をオフにし、USB ケーブルを抜き、電源プ

ラグを抜いてください。火災や感電の原因になります。

• 電源プラグを定期的に抜き、その周辺およびコンセントにたまったほこりや汚れを、乾いた

布で拭き取ってください。ほこり、湿気、油煙の多いところで、電源プラグを長期間差した
ままにすると、その周囲にたまったほこりが湿気を吸って絶縁不良となり、火災の原因にな
ります。

• 清掃のときは、必ず水または水で薄めた中性洗剤を含ませて固く絞った布を使用してくださ

い。アルコール、ベンジン、シンナーなどの引火性溶剤は使用しないでください。引火性溶
剤が製品内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品内部には高圧になる部分があります。紙づまりの処理など内部を点検するときは、ネッ

クレス、ブレスレットなどの金属物が製品内部に触れないように点検してください。やけど
や感電の原因になります。

• 使用済みのトナーカートリッジを火中に投じないでください。トナーカートリッジ内に残っ

たトナーに引火して、やけどや火災の原因になります。

• 製品内部の定着器周辺は、使用中に高温になります。紙づまりの処理など内部を点検すると

きは、定着器周辺に触れないように点検してください。やけどの原因になることがあります。

xvii

• 紙づまり処理やトナーカートリッジを交換するときは、トナーで衣服や手を汚さないように

注意してください。衣服や手が汚れた場合は、直ちに水で洗い流してください。温水で洗う
とトナーが定着し、汚れがとれなくなることがあります。

• 紙づまりで用紙を製品内部から取り除くときは、紙づまりしている用紙の上にのっているト

ナーが飛び散らないように、丁寧に取り除いてください。トナーが目や口などに入ることが
あります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師と相談してください。

• 用紙を補給するとき や紙づまりを取り除くときは、用紙の端 で手を切ったりしないように、

注意して扱ってください。
消耗品について

• トナーカートリッジを火中に投じないでください。トナーに引火して、やけどや火災の原因

になります。

• トナーカートリッジ、用紙は火気のある場所に保管しないでください。トナーや用紙に引火

して、やけどや火災の原因になります。
トナーカートリッジなどの消耗品は幼児の手が届かないところへ保管してください。もしト
ナーカートリッジ内のトナーを飲んだ場合は、直ちに医師と相談してください。

xviii

1-1
CHAPTER
1お使いになる前に
この章では、本プリンタのおもな特長と基本的な機能について説明しています。
製品の特長. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
各部の名称と機能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
本体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
操作パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

ディスプレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

製品の特長1-2
1
お
使
い
に
な
る
前
に
製品の特長
本プリンタのおもな特長を説明しています。
■ 高品位 A4 フルカラープリント
印字 機構 に A4 カ ラー レー ザプ リン タエ ンジ ンを 搭 載。さら にデ ータ 処理 解像 度を
600dpi ／多値処理とすることで、高画質フルカラープリンティングを A4 サイズで実
現しました。
■ 高速プリント
高速 CPU や、新 PDL の採用によりコントローラ処理時間の高速化を実現。さらに現像
ドラムを 4 つ持つことで、従来モノクロプリントの 4 倍の時間を要したカラープリント
が、モノクロプリント同様のスピード（毎分 21 枚）で行うことが可能になりました。
■ エコロジー
「資源エネルギー庁長官賞」受賞経験のある低消費電力を実現したオンデマンド定着方式
を採用。オフィス機器 における省エネルギー 化推進のための国際的 なプログラムである
「国際エネルギースタープログラム」の基準に適合しています。さらにスタンバイ時の消
費電力を抑える「ス リープモード」機能を搭 載することで、低消費電 力化を追求してい

ます。
■ イージーメンテナンス
トナーとドラムが一体化したシアン、マゼンタ、イエロー、ブラックの 4 色のトナーカー
トリッジ（キヤノン 純正品）により、手を汚しや すいトナーの補給や 面倒なドラムの交
換がなくなり、このト ナーカートリッジを交 換するだけで簡単に日 常のメンテナンスが
行えます。さらに、カバ ーが前面に配置され ているため、トナーカー トリッジなどの交
換が簡単に行え、用紙が機器内部につまったときも簡単に取り除けます。これは、給紙・
現像・転写・定着という プロセスをすべてプ リンタの前面で行わ せ、用紙の搬送経路を
簡略化することで可能になりました。
■ ペーパーハンドリング
標準の 手差し トレイ とユニ バーサル カセッ トに加 え、オプシ ョンで 500 枚ペ ーパー
フィーダを用意。最大 850 枚（64g/m 2 の場合）、3 種類の用紙サイズの連続自動給紙
を可能にしまし た。また、両面ユニットを標 準装備することで、手差 しトレイや給紙カ
セットにセットし た用紙を自動両面印 刷できます。これにより、用 紙の節約やファイル

スペースの効率化が図れます。

製品の特長 1-3
1
お
使
い
に
な
る
前
に
■ 簡単操作のカラーコントロール
カラーマトリックスを 使ったユーザインタフ ェースにより直観的で わかりやすい色調整
を実現。しかも調整した画像サンプルを 1 枚の用紙に出力するサンプルプリント機能に
より好みの色を簡単・確実に確認できます。
また、カラーページを自 動的に判別するオー トカラー機能により、白 黒モードとカラー
モードをいちいち切 り替える必要がなくな りました。もちろん期待通 りの色再現を実現
する、キヤノン独自の カラーマネジメントシ ステム「ColorGear」も搭載。ドキュメン
トを構成する文字、写真、絵 の各要素毎に最適な 色補正を行うカラー マッチングを簡単
操作で実現しています。
■ ネットワークプリンタ
10BASE-T/100BASE-TX 対応 の プ リ ン ト サ ー バ を標 準 装 備。TCP/IP、SMB、
AppleTalkのプロトコルに対応しており、多様なホスト／ OS環境に対応するネットワー
クプリンタとして、すぐにお使いになれます。また、高速 DMA 転送（プリンタのメモ

リに直接データを送 る）や自動インタフェー ス切り替え、自動エミュ レーション切り替
え機能によって、ネットワーク環境下での快適なプリンティングを実現しています。
標準装備のプリントサーバには、ブラウザを使ってプリンタの機能が設定できる「リモー
ト UI」を内蔵しており、プリンタの設定・管理をネットワーク上のコンピュータから行
えます。
本プリンタに内蔵のプリントサーバの対応 OS、設定のしかた、詳細については「ネット
ワークガイド／本編」 を参照してください。
■ ユーザフレンドリー
高速な USB2.0 インタフェースを標準装備し、Windows のみでなく Mac OS にも対
応可能となった簡単操作が自慢の LIPS プリンタドライバを用意しました。
印刷したい設定を アイコンで簡単に選 択できる「お気に入り」メ ニューや、複数ページ
印刷機能、製本作業を容易にした「仕上げ」等の便利なプリント機能を使用できます。
さらに、コンピュータ上 でネットワークに接続 されたプリンタの設定 や管理を行うプリ
ンタ管理ユーティリティ「NetSpot Device Installer」を提供します。プリンタの使用

状況や出力総量の集計・分析が可能な「imageWARE Accounting Manager」（有償）
やプリンタの状態や 印刷状態、自分の印刷が終 わったかどうかをコン ピュータ画面に知
ら せて く れ る 印 刷 終 了通 知 等 の 機 能 を 持っ た 印 刷 ユ ー テ ィリ テ ィ ソ フ ト ウ ェア の
「NetSpot Job Monitor」等を同梱しています。

製品の特長1-4
1
お
使
い
に
な
る
前
に
■ セキュリティ機能が充実
オプションのハードディスクを装着すると、印刷時にパスワードの入力が必要な「セキュ
アプリント」機能に 加え、データ通信時のセ キュリティを強化し た「暗号化セキュアプ
リント」機能を使用 することができます。ま た、ハードディスク内の データを完全に消
去する「ハードディスク完全消去」機能やリモート UI の通信に SSL を使用することが
でき、より安全なプリント環境を実現しました。
暗号 化セ キュ アプ リン ト機 能を 使用 する 場 合は、「暗 号化 セキ ュア プリ ント ドラ イバ
Add-in」をインストールする必要があります。
インストール方法は、付属の CD-ROM 内の「Readme.txt」を参照してください。
■ さまざまなプリント方法に対応
本プ リ ンタ はネ ッ トワ ーク 上 にあ る様 々 なメ ーカ ー のプ リン タ やス キャ ナ を共 通の
フォーマットを用いて接続することができる BMLinkS に標準で対応しています。また、

TIFF や JPEG のデータを直接プリンタに送って印刷する「ダイレクトプリント」機能
や、E メールをプリンタに送って印刷する「E メール印刷」機能にも対応しています（E
メール印刷はオプションのハードディスク使用時のみ可能）。
■ TrueType フォント「FontGallery」同梱
和文 20 書体、かな 31 書体、欧文 100 書体を標準で CD-ROM に収録しています。プ
リンタ内蔵の「平成明朝体 W3」「平成角ゴシック体 W5」フォントと組み合わせてお使
いいただくことで、WYSIWYG 環境を実現できます。
また、かなフォント組み替えユーティリティ「FontComposer」により、FontGallery
の各種 TrueType フォントのかな部分（ひらがな、カタカナ、記号文字等）との組み替
えが簡単に行え、より豊かな文章表現が可能です。
■ LIPS V に対応
LBP5400 は、LIPS の資産を継承した、最新テクノロジーである「LIPS V」に対応し
ています。LIPS V は、LIPS IV（LIPS II +

、LIPS III を含む）および LIPS LX から構成
されています。
LIPS LX は、最新の OS に最適化されたプリ ンティングシステムで、印刷処理をコン
ピュータとプリンタで分散させて行なうため、高速なプリント出力が行なえます。また、
プリンタのメモリ追加を行なわない場合でも、高速なプリント出力が可能です。
LIPS LX は Windows 2000/XP/Server 2003/Vista および Mac OS X のみで使用
可能です。

各部の名称と機能 1-5

1
お
使
い
に
な
る
前
に

各部の名称と機能

本プ リンタは、いろい ろな機能を 持つ部品で構 成されていま す。本プリンタを 正しく使用
し、機能を十分に活用していただくために、各部の名称と機能を覚えてください。
本体
プリンタ本体の各部の名称と機能を説明しています。
本プリンタには通気口がありますので、壁や物でふさがないように設置してください。通
気口をふさがれるとプリンタ内部に熱がこもり、 火災の原因になることがあります。
前面
前面の各部の名称と機能を説明しています。
a 通気口
プリンタ内部冷却用の通気口です。
b 補助トレイ（排紙トレイ）
リーガルサイズの用紙を排紙トレイに排紙するとき
に、用紙が垂れ下がらないように引き出します。
c 排紙トレイ
印刷された用紙が下向きで排紙されます。
（➞P.3-16）
d 上カバー
紙づまりを除去するときに、ここを開けて作業しま
す。（➞P.5-4）
e 電源スイッチ
プリンタの電源をオン／オフします。（➞P.2-6）
f 操作パネル
プリンタの動作や状態を表示したり、機能の設定を
します。（➞P.1-8）
g 前カバー
トナーカートリッジの交換や紙づまりを除去すると

きに、ここを開けて作業します。（➞P.4-3）
h 通気口
プリンタ内部冷却用の通気口です。
a
n
m
l
k
b
c
d
e
f
g
h
i
j

各部の名称と機能1-6

1
お
使
い
に
な
る
前
に
i 運搬用取っ手
プリンタを運ぶときは、ここを持ちます。
（➞P.4-27）
j 給紙カセット
普通紙（64g/m 2 の場合）で最大 250 枚までの用
紙をセットすることができます。（➞P.3-18）
k 補助トレイ（手差しトレイ）
手差しトレイに用紙をセットするときは、必ず補助
トレイを引き出してください。
l 延長トレイ
A4 サイズの用紙など長いサイズの用紙をセットす
るときに、用紙が垂れ下がらないように開けます。
m 手差しトレイ
用紙 を手 差し トレ イから 給紙 する ときに、 用紙を
セットします。（➞P.3-34）
n 用紙ガイド
手差しトレイにセットした用紙の幅に合わせてガイ
ドの位置を調整します。積載制限ガイドが付いてお
り、このガイドの下まで用紙をセットできます。
背面
背面の各部の名称と機能を説明しています。
a アース線端子
付属のアース線をこの端子に接続します。
b 定格銘板ラベル
明示されている電流値は、平均消費電流です。
c 通気口
プリンタ内部冷却用の通気口です。
d カセット保護カバー

給紙カセットにゴミやホコリが入らないようにする
ためのカバーです。リーガルサイズの用紙を給紙カ
セッ トに セッ トす ると、自動 的に カセ ット 保護カ
バーが上がります。
e 後カバー
オプションの RAM や ROM、ハードディスクを取
り付けるときに、ここを開けて作業します。
f 拡張ボードスロット
オプションのハードディスクを取り付けます。（→設
置ガイド「第 3 章 オプション品の取り付け」）
g USB コネクタ
USB ケーブルの接続部です。コンピュータが USB
インタフェースに対応しているときに、ここへ接続
します。
h 100 ランプ（緑色）
プリントサーバが100BASE-TXでネットワークに
接続 されて いると きに、点灯 しま す。10BASE-T
接続の場合は、点灯しません。
i LNK ランプ（緑色）
プリントサーバがネットワークに正しく接続されて
いるときに点滅します。
j LAN コネクタ
10BASE-T/100BASE-TX の LAN ケーブル接続
部です。
l
j
k
i
h
g
f
a
de
c
b

各部の名称と機能 1-7

1
お
使
い
に
な
る
前
に
k パラレルコネクタ
IEEE1284 準拠の 8 ビットパラレルインタフェー
スケーブルの接続部です。コンピュータのプリンタ
ポートがパラレルインタフェースに対応していると
きに、ここへ接続します。（➞P.6-12）
l 電源コード差し込み口
付属の電源コードをここに接続します。
プリンタ内部
プリンタ内部の各部の名称と機能を説明しています。
a K（ブラック）トナーカートリッジスロット
K（ブラック）ト ナーカートリッジ をセットするス
ロットです。
b Y（イエロー）トナーカートリッジスロット
Y（イエロー）ト ナーカートリッジ をセットするス
ロットです。
c C（シアン）トナーカートリッジスロット
C（シアン）トナーカートリッジをセットするスロッ
トです。
d M（マゼンタ）トナーカートリッジスロット
M（マゼンタ）トナーカートリッジをセットするス
ロットです。
e ETB（Electro static Transfer Belt：静電
搬送ベルト）ユニット
用紙を搬送しながら 4 色のトナーを用紙に転写する

装置です。
f 両面ユニット
両面印刷するための装置です。
a
b
c
d
e
f

各部の名称と機能1-8

1
お
使
い
に
な
る
前
に
操作パネル
本プリンタの上部には下図のような操作パネルがあり、この操作パネルで本プリンタの状態
を知ったり、本プリンタの持つ各種の機能を使うことができます。
a［ジョブキャンセル］キー
オフライン時：
ジョブランプ点灯または点滅時はジョブキャンセル
を行います。ジョブランプ消灯時は、動作しません。
オンライン時：
ジョブランプ点灯または点滅時はジョブキャンセル
を行います。ジョブランプ消灯時は、動作しません。
b 印刷可ランプ（緑色）
点灯：
印刷可 能な状態。（オ ンライン でスリー プモードに
入った場合は、印刷可ランプ（緑）のみ点灯し、そ
の他のランプは全て消灯します。）
点滅：
自己診断中。ウォーミングアップ中。
消灯：
印刷できない状態。
c メッセージランプ（オレンジ色）
点灯：
プリ ンタ に何か トラ ブルが 起き て印刷 でき ない状
態。（オフラインでスリープモードに入った場合は、
メッセージランプ（オレンジ）のみ点灯し、その他
のランプは全て消灯します。）
消灯：
プリンタが正常な状態。
d HDD ランプ（緑色）

点灯：
ハードディスクに読み書きを行っている状態。
消灯：
ハードディスクに読み書きを行っていない状態。
e ジョブランプ（緑色）
点灯：
印刷データ受信中または、プリンタのメモリに印刷
データが残っている状態。
点滅：
印刷データを処理している状態。
消灯：
プリンタのメモリに印刷データが何もない状態。
f［ジョブ］（ ）キー
オフライン時：
オフラインの状態では動作しません。
オンライン時：
ジョブメニューを表示します。
メニュー操作時：
ひとつ前のメニュー（上の階層）へ戻します。
g［OK］キー
オフライン時：
オフラインの状態では動作しません。
オンライン時：
オンラインの状態では動作しません。
メニュー操作時：
次のメニュー（下の階層）へ進みます。一番下のメ
ニュー（設定値が表示されている状態）では、設定
値を確定します。
h［セットアップ］（ ）キー
オフライン時：
セットアップメニューを表示します。
オンライン時：
セットアップメニューを表示します。ただし、オン
ライン状態ではユーザメンテナンスグループの設定
はできません。
メニュー操作時：
メニューの右側の項目を表示します。設定値を増や

します。
n k hijm l
a gbcde f

各部の名称と機能 1-9

1
お
使
い
に
な
る
前
に
i［リセット］（ ）キー
オフライン時：
リセットメニューを表示します。
オンライン時：
リセットメニューを表示します。
メニュー操作時：
次のメニュー（下の階層）へ進みます。一番下のメ
ニュー（設定値が表示されている状態）では、設定
値を確定します。
j［ユーティリティ］（ ）キー
オフライン時：
オフラインの状態では動作しません。
オンライン時：
ユーティリティメニューを表示します。
メニュー操作時：
メニューの左側の項目を表示します。設定値を減ら
します。
k ディスプレイ
プリンタの状態やメッセージ、メニュー機能の設定
項目や設定値を表示します。（➞P.1-10）
l 給紙元表示ランプ（緑色）
点灯：
現在選択されている給紙元のランプが点灯します。
点滅：
現在選択されている給紙元の用紙がない、または給
紙カセットが装着されていない状態。ただし、手差
しトレイの場合は、用紙がないときでもランプは点
灯します。
消灯：
現在選択されていない状態。オプション品を含む給
紙カセットまたはペーパーフィーダが装着されてい
ない状態。
m［給紙選択］キー

オフライン時：
給紙選択メニューを表示します。
オンライン時：
給紙選択メニューを表示します。
メニュー操作時：
動作しません。
n［オンライン］キー／オンラインランプ（緑色）
コンピュータとの接続をオン（オンライン）／オフ
（オフライン）します。
また、エラーが発生してプリンタが停止したときに、
そのエラーを一時的に解除して印刷を続行させる機
能も持っています。ただし、エラーによっては、こ
のキーを押しても解除できないことがあります。
キー内部にオンラインランプがあり、点滅により次
の状態を表示します。
点灯：
オンライン状態（コンピュータから印刷データを受
信できる状態）
消灯：
オフライン状態（コンピュータからの印刷データを
受信できない状態）。
ただし、プリンタがスリープモードに移行している
ときは、オンラインの状態になっていてもオンライ
ンランプは消灯します。（➞P.2-10）

各部の名称と機能1-10

1
お
使
い
に
な
る
前
に
ディスプレイ
本プリンタの操作パネルには下図のようなディスプレイがあり、プリンタの状態やメッセー
ジ、メニュー機能の設定項目や設定値を表示します。
a 状態、動作欄
プリンタの状態や動作モードを表示します。
b 給紙元、用紙サイズ欄
現在選択されている給紙元の用紙サイズを略号で表
示します。次の用紙は略号で表示されます。（リーガ
ル：LG、レター：LT、エグゼクティブ：EX、はが
き：HG、往復はがき：H2、4 面はがき：H4、洋
形 4 号封筒：Y4、洋形 2 号封筒：Y2、ユーザ設
定サイズ：80 ～ 99、ユーザ設定サイズ縦、フリー：
FR）
00 ｲﾝｻﾂ ｶﾉｳ A4a b
印刷可能な状態 操作パネルでメニュー操作中の状態
ｶｸﾁｮｳ ｷﾉｳ →

2-1
CHAPTER
2プリンタの使いかた
この章では、本プリンタの基本的な使用方法について説明しています。
ソフトウェアをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Windows の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
DOS の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Macintosh の場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

ネットワークに接続している場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
電源のオン、オフ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
電源をオンにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
電源をオフにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

消費電力の節約（スリープモード）について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
オンラインとオフライン . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13
オンラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
オフラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
プリンタの機能と設定方法について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-15

代表的な機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
設定のしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
設定の優先順位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
BMLinkS について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-18

BMLinkS とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
BMLinkS プリンタドライバについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
プリンタで行う BMLinkS の設定について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-20
ダイレクトプリントについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-24
ダイレクトプリントとは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-24

リモート UI からダイレクトプリントするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25
コマンドプロンプトからダイレクトプリントするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-29
E メール印刷について（ハードディスク装着時のみ） . . . . . . . . . . . . . . . . . . . . . . .2-30
E メール印刷とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-30
E メール印刷の設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31

E メール印刷をするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-32
E メール受信履歴を印刷するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
E メール印刷ができなかったときには. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38

2-2
2. プリンタの使いかた
2
プ
リ
ン
タ
の
使
い
か
た
ジョブの印刷と保存について （ハードディスク装着時のみ）. . . . . . . . . . . . . . . . . . 2-42
ジョブの処理方法の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-42
パスワードを設定して印刷する（セキュアプリント／暗号化セキュアプリント）. . . . . . . . 2-43
ボックスに保存したジョブを印刷する（保存ジョブプリント）. . . . . . . . . . . . . . . . . . . . . . 2-45
画質について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-48

階調モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-48
階調モードを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-48
カラーモードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-50
カラーモードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-50

カラーモードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-50
動作モードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-52
動作モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-52
自動切り替えがうまくできないとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-53

専用プリンタと同じ動作で使う（動作モード固定）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-53
エミュレーションモードで使うとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-54
印刷を中止したいときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-55
データを排出する（強制排出）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-55
印刷をキャンセルする（ジョブキャンセル） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-56

現在実行中の処理を中止する（ソフトリセット）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-57
すべての作業を中止する（ハードリセット） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-57

ソフトウェアをインストールする 2-3
2
プ
リ
ン
タ
の
使
い
か
た
ソフトウェアをインストールする
コン ピュータから 印刷するには、プ リンタドライ バやユーティ リティソフト などのソフト
ウェアをインストールする必要があります。お使いのコンピュータやネットワークに合った
ソフトウェアをインストールしてください。
Windows の場合
Windows から印刷する ときは、本プリンタに付属の CD-ROM からプリンタドライバや
ユーティリティソフトをインストールします。
本プリンタには、次のソフトウェアが添付されています。
BMLinkS プリンタドライバは、付属の CD-ROM には同梱されていません。以下の URL
にアクセスし、BMLinkS プリンタドライバをダウンロードしてインストールしてくださ
い。インストールのしかたや詳細については、BMLinkS プリンタドライバに添付されて
いる「 ユーザーズマニュアル」を参照してください。
http://www.jbmia.or.jp/bmlinks/
■ LIPS プリンタドライバ

Windows アプリケーションから印 刷するときに必要なソフ トウェアです。必ずインス
トールしてください。
■ NetSpot Device Installer
コンピュータからネッ トワークで接続したプ リンタのネットワーク プロトコルの初期設
定や 設定 変更を 行う ユー ティ リテ ィソ フト です。NetSpot Device Installer は コン
ピュータへインスト ールすることなく使用 できるので、簡単にプリン タの初期設定や設
定変更を行うことができます。
■ NetSpot Job Monitor
プリンタの状態をコ ンピュータの画面に表 示したり、処理中の印刷デ ータを操作するた
めのユーティリティソフトです。必要に応じてインストールしてください。
プリンタとコンピュータを USB やパラレルインタフェースで接続した場合、「NetSpot
Job Monitor」は使用できません。

ソフトウェアをインストールする2-4
2
プ
リ
ン
タ
の
使
い
か
た
DOS の場合
DOS のアプリケーションソフトで本プリンタを使用する場合、各アプリケーションソフト
のプリンタ設定で本プリンタまたは互換性のあるプリンタを選択して印刷します。本プリン
タは、キヤノン独自の LIPS モードと IBM PC/AT 互換機（DOS/V コンピュータ）の ESC/
P エミュレーションモードなどの動作モードを内蔵していますので、キヤノン製 LIPS プリ
ンタや ESC/P 準拠プリンタを、互換性のあるプ リンタとして選択できます。また、オプ
ションのコントロール ROM を装着することにより、PC-9800 シリーズ用、PS/55 シ
リーズ用のプリンタを、互換プリンタとして選択できたり、HP-GL 対応のアプリケーショ
ンソフトから印刷できるようになります。

• エミュレーションモードの印刷については、「動作モードについて」（➞P.2-52） を参照

してください。

• プリンタ設定の方法については、ご使用のアプリケーションソフトに付属の取扱説明書を

参照してください。

• オプションのコントロール ROM については、設置ガイド「第 1 章 設置する前に」を参照

してください。
Macintosh の場合
Macintosh から印刷するときは、本プリンタに付属の CD-ROM からプリンタドライバや
ユーティリティソフトをインストールします。
本プリンタには、次のソフトウェアが添付されています。
■ LIPS プリンタドライバ
Macintosh アプ リケ ーシ ョ ンソ フト か ら印 刷す ると き に必 要な ソフ ト ウェ アで す。
EtherTalk 接続用プリンタドライバと USB 接続用プリンタドライバの 2 種類がありま
す。接続方法に合わせて、いずれかを必ずインストールしてください。
■ プリントモニタ
プリンタの状態を コンピュータの画面に 表示したり、処理中の印刷 データを操作するた
めのユーティリティソフトです。プリンタドライバと一緒にインストールされます。
■ NetSpot Device Installer
コンピュータからネ ットワークで接続した プリンタのネットワー クプロトコルの初期設
定や 設定 変更 を行う ユー ティ リテ ィソ フト です。NetSpot Device Installer は コン

ピュータへインス トールすることなく使 用できるので、簡単にプリ ンタの初期設定や設
定変更を行うことができます。

ソフトウェアをインストールする 2-5
プ
リ
ン
タ
の
使
い
か
た
2
ネットワークに接続している場合
ネットワークに接続している場合は、本プリンタに付属の CD-ROM から、ネットワーク管
理ソフトとプリンタドライバを、各クライアントコンピュータにインストールします。イン
ストールのしかたや詳細については、User Software CD-ROM に収められている取扱説
明書や「ネットワークガイド／本編」を参照してください。

• 本プリンタをネットワークに接続した場合、ステータスプリントを行ってプリントサーバ

の MAC アドレスなどを確認し、ネットワーク OS（UNIX など）の設定やプリントサー
バの設定を行ってください。これらの設定については「ネットワークガイド／本編」を参
照してください。

• ネットワークに接続して使う場合のプリントサーバについては、設置ガイド「第 2 章 プリ

ンタの設置」 を参照してください。

電源のオン、オフ2-6
2
プ
リ
ン
タ
の
使
い
か
た
電源のオン、オフ
本プリンタの電源は、本体右側面の電源スイッチでオン、オフを行います。思わぬトラブル
を避けるため、正しい手順を覚えてください。
電源をオンにする
本プリンタを使用するには、電源スイッチの“I”側を押し、オンにします。本体やオプショ
ン品の状態チェックを実行した後、印刷可能な状態になります。

• 電源をオフにした直後に、再度電源をオンにしないでください。電源をオフにした後に再

度電源をオンにするときは、電源をオフにしてから 10 秒以上経ったあと、電源をオンに
してください。

• 正しく 動作 しな かった り、エラ ーメ ッセー ジが 表示 された とき は、「メッ セー ジ一覧」

（➞P.5-31）、「サービスコール表示」（➞P.5-50）を参照してください。

• プリンタを設置後、初めて電源をオンにするときは、電源を入れる前に必ず給紙カセット

を本体にセットしてからプリンタの電源を入れてください。
ハードディスク を取り付けて 初めて電源をオ ンにするとき やハードディス クに異常があ
るときは、電源をオンにした後フォーマットが行われるため、印刷可能な状態になるまで
約 60 秒かかります。
1 プリンタの電源スイッチの“I”側を押します。
操作パネルのラ ンプやディスプレイが点 灯し、本体やオプション品 の状態を自己診断しま
す。

電源のオン、オフ 2-7
プ
リ
ン
タ
の
使
い
か
た
2
自己診断の結果に 異常がなければ、オンラ インランプと印刷可ラン プ、選択されている給
紙元表示 ランプが点灯 し、ディスプレ イに「00 インサツ カ ノウ」や「00 LIPS」、
「00 ESC/P」と表示されて印刷可能な状態になります。
ディスプレイには、次の情報が表示されます。
電源をオフにする
本プリンタは、次の手順で電源をオフにします。電源をオフにする操作は、ハードディスク
を使用している場合と、使用していない場合で異なります。

• ハードディスクを使用している場合は、ハードディスク保護のため、必ず手順にしたがっ

て電源をオフにしてください。（➞P.2-8）

• ネットワークに接続している場合は、他のコンピュータから印刷していないか確認してか

ら、電源をオフにしてください。

• ジョブランプが点灯している状態で電源をオフにすると、プリンタのメモリに残っている

印刷データは消去されます。必要な印刷データは、出力し終わるまで待つかオフラインの
状態で［リセット］を押して「ハイシュツ」を選択し、出力してから電源をオフにしてく
ださい。（➞P.2-55）

• プリンタが以下の状態のときに電源をオフにしないでください。
• 印刷中
• プリンタの電源をオンにした直後の自己診断中
• ディスプレイに NVRAM 初期化中や NVRAM 書き込み中のメッセージが表示されてい

るとき

• ディ スプレ イに「02 キ ドウチ ュウ」や「02 キャ リブレ ーショ ンチュ ウ」のメッ

セージが表示されているとき

• ハードディスクを使用している場合は、必ず HDD ランプが点灯していないことを確認し

てください。 HDD ランプが点灯中（ハードディスクに読み書き中）に電源をオフにする
と、ハードディスクに損傷を与え、 使用不能になることがあります。
給紙元表示ランプ
オンラインランプ 印刷可ランプ
00 ｲﾝｻﾂ ｶﾉｳ A4印刷可能で処理中の
印刷データがない状態
現在選択されている給
紙元の用紙サイズ

電源のオン、オフ2-8
2
プ
リ
ン
タ
の
使
い
か
た
ハードディスクを使用していない場合
ハードディスクを使用していない場合は、次の手順で電源をオフにします。
1 ジョブランプが消灯していることを確認します。
2 プリンタの電源スイッチの“○”側を押します。
ハードディスクを使用している場合（ハードディスク装着時のみ）
オプションのハードディスクを使用している場合は、次の手順で電源をオフにします。

• ハードディスク に停止操作し たジョブやセキ ュアプリント のジョブがある 場合にシャッ

トダウン操作を行うと、「ジョブガ ノコッ テイマス」または「ジッコウ デキマセンデ
シタ」のメッセージが表示されます。
シャットダウ ンを実行する 場合は、ソフトリ セットをして ジョブを消 去したあと、再度
シャットダウン操作を行ってください。
シャットダウンを実行しない場合は、［オンライン］を押してください。

• シャットダウンを実行すると、途中で止めることはできません。再びプリンタの電源をオ

ンにしたい場合は、メッセージに従って電源スイッチを一度オフにしてから、電源スイッ
チをオンにしてください。
消灯

電源のオン、オフ 2-9
プ
リ
ン
タ
の
使
い
か
た
2
1 ジョブランプと HDD ランプが消灯していることを確認します。
2 ［リセット］を押します。
3 ［ ］、［ ］で「シャットダウン」を選択し、［OK］を押します。
4 メッセージを確認し、［OK］を押します。
電源をオフにするための処理が行われ、準備が整うと、「デンゲンヲ オキリクダサイ」の
メッセージが表示されます。
消灯
ﾘｾｯﾄ
ｿﾌﾄﾘｾｯﾄ →
ｼｬｯﾄ ﾀﾞｳﾝ →
ｼﾞｯｺｳ ｼﾏｽｶ ?
ｼﾞｯｺｳ ﾁｭｳ
ﾃﾞﾝｹﾞﾝｦ ｵｷﾘｸﾀﾞｻｲ

電源のオン、オフ2-10
2
プ
リ
ン
タ
の
使
い
か
た
5 「デンゲンヲ オキリクダサイ」のメッセージが表示されたら、プリンタ
の電源スイッチの“○”側を押します。
消費電力の節約（スリープモード）について
本プリンタが動作していないときや、ご使用になっていないときに、スリープモードにする
ことで効率的に節電することができます。
スリープモードには以下の 2 種類あります。
電源スイッチ をオフにした場 合でも、電源プラ グを電源コン セントに差し 込んだ状態で
は、わずかですが電力が消費されています。完全に電力消費をなくすためには、電源プラ
グを電源コンセントから抜いてください。

• ボックスへのジョブの保存中は、スリープモードであっても、ジョブランプが点灯します

（ボックスにジョブを保存できるのは、ハードディスク装着時のみです）。

• 「タイマー設定」の「ウェイクアップ時刻」を設定 すると、設定した時刻にスリープモー

ドを解除することができます。「タイマー設定」についての詳細は、LIPS 機能ガイド「第
3 章 共通セットアップメニューの設定項目」を参照してください。

• プリンタがエ ラー状態（メッセ ージランプが点 灯またはメッ セージの数字 部分が点滅状

態）のときに、スリープモードに移行しな いようにするには、「エラースリープ」を「シ
ナイ」に設定します。「エラースリープ」についての詳細は、LIPS 機能ガイド「第 3 章
共通セットアップメニューの設定項目」を参照してください。

• スリープモードに移行しないようにす るには、「スリープモード」を「ツカワナイ」に設

定します。

電源のオン、オフ 2-11
プ
リ
ン
タ
の
使
い
か
た
2
■ スリープモード 1（パネルオフモード）・・・節電効果：小
スリープモード 1 には、以下のいずれかの条件のときに移行します。設定項目について
の詳細は、LIPS 機能ガイド「第 3 章 共通セットアップメニューの設定項目」を参照し
てください。

• スリープモード 1 に移行すると、印刷可ランプのみが点灯します。ただし、オフライン状

態のときは、 メッセージランプのみが点灯します。

• スリープモード 1 は、以下のいずれかの条件で解除されます。
• 操作パネルのキーが押されたとき
• エラーが発生したとき
• オンライン状態でコンピュータからのデータを受信したとき（ボックスへのジョブの保

存を除く）

• 「タイマー設定」の「ウェイクアップタイマー」を「ツカウ」に設定していて、「ウェイ

クアップ時刻」で設定した時間になったとき

• リモート UI でユーティリティメニューの操作を行ったとき
• リモート UI でキャリブレーション実行の操作を行ったとき
• リモート UI でデバイス制御の操作を行ったとき
• リモート UI で［デバイス管理］メニューにある［ユーザメンテナンス］ページの表示

および設定を行ったとき
条件 1 条件 2
「スリープモード」が「ツ カウ」または
「パネルオフ」に設定されている
「スリープモード」が「ツカウ」または「パネルオフ」に
設定されている
パネル操作を行わず、コンピュータから
データが送られてこない状態が「スリー
プ移行時間」で設定した時間経過した
（「スリープ移行時間」の設定は、「5 フ
ン」、「15 フン」、「30 プン」、「60 プ
ン」、「180 プン」から選択でき、工場
出荷時は「30 プン」に設定されていま
す。）
「タイマー設定」の「スリープタイマー」を「ツカウ」に
設定していて、「スリープ時刻」で設定した時間になった
パネル操作を行っていない
コンピュータからデータが送られてきていない
プリンタの起動中ではない
シャットダウン中（ハードディスク装着時のみ）
ハードディスク初期化中（ハードディスク装着時のみ）

電源のオン、オフ2-12
2
プ
リ
ン
タ
の
使
い
か
た
■ スリープモード 2（プリンタスリープモード）・・・節電効果：大
スリープモード 2 には、以下の条件を満たしたときに移行します。

• スリープモード 2 に移行すると、印刷可ランプのみが点灯します。ただし、オフライン状

態のときは、メッセージランプのみが点灯します。

• スリープモード 2 は、以下のいずれかの条件で解除されます。
• 操作パネルのキーが押されたとき
• エラーが発生したとき（ただし、エラーの種類によっては、スリープモード 2 が解除さ

れない場合があります。）

• オンライン状態でコンピュータからのデータを受信したとき（ボックスへのジョブの保

存を除く）

• 「タイマー設定」の「ウェイクアップタイマー」を「ツカウ」に設定していて、「ウェイ

クアップ時刻」で設定した時間になったとき

• リモート UI でユーティリティメニューの操作を行ったとき
• リモート UI でキャリブレーション実行の操作を行ったとき
• リモート UI でデバイス制御の操作を行ったとき
• リモート UI で［デバイス管理］メニューにある［ユーザメンテナンス］ページの表示

および設定を行ったとき
条件
スリープモード 1 に移行している
「スリープモード」が「ツカウ」に設定されている
電源をオンにしたあと、またはスリープモード 2 が解除されたあと、印刷可能な状態が 15 分間
経過した
印刷待ちのジョブがない
サービスコールが発生していない
紙づまりが発生していない
カバーが開いていない
トナーカートリッジが装着されている

オンラインとオフライン 2-13
2
プ
リ
ン
タ
の
使
い
か
た
オンラインとオフライン
プリ ンタがコン ピュータか らデータを受 け取り、印刷で きる状態を「オ ンライン」、コン
ピュータとの接続が切り離され、データを受け取れない状態を「オフライン」といいます。
操作パネルから各メニューを設定するには以下の状態に切り替えます。
○：メニューに入ることができる状態
×：メニューに入ることができない状態
* オンライン状態ではユーザメンテナンスグループの設定はできません。
オンラインにする
コンピュータから印刷するときは、プリンタがオンラインの状態になっていることが必要で
す。印刷するときは、プリンタがオンラインになっていることを確認してください。オンラ
インになっていないときは、次の手順でオンラインにします。電源をオンにしたときは、自
動的にオンラインの状態になります。
1 ［オンライン］を押します。
オンラインランプが点灯し、印刷できる状態になります。
プ リンタがエラ ー状態（メッセー ジランプが点 灯またはメッ セージの数字 部分が点滅状

態）のときは、オンラインになりません。エラーの原因を取り除いてからオンラインにし
てください。
プリンタがスリープモードに移行しているときには、オンラインの状態になっていてもオ
ンラインランプは消灯し、印刷可ランプのみが点灯します。スリープモード中にデータを
受信すると、スリープモードは解除されオンラインランプが点灯し、印刷可能な状態にな
ります。
オンライン状態 オフライン状態
セットアップメニュー ○ * ○
給紙選択メニュー ○ ○
リセットメニュー ○ ○
ジョブメニュー ○ ×
ユーティリティメニュー ○ ×

オンラインとオフライン2-14
2
プ
リ
ン
タ
の
使
い
か
た
オフラインにする
コンピュータからのデータを受け取らない状態にしたり、セットアップメニューのすべての
項目を設定するには、プリンタを次の手順でオフラインにします。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
本プリンタは、オフラインにしたまま 5 分間以上放置すると、自動的にオンライン状態
になります。ただし、プリンタがエラー状態（メッセージランプが点灯またはメッセージ
の数字部分が点滅状態）のとき、またはメニュー機能や給紙方法の選択、用紙サイズの設
定などの操作中は、自動的にはオンラインになりません。

プリンタの機能と設定方法について 2-15
2
プ
リ
ン
タ
の
使
い
か
た
プリンタの機能と設定方法について
本プリンタは、拡大／縮小印刷や複数ページ印刷、とじしろの設定など、いろいろな機能を
持っていま す。これらの機能を設定するには、プリンタの操作パネル、プ リンタドライバ、
リモート UI の 3 つの方法があり、それぞれの方法によって設定できる項目が多少異なりま
す。
BMLinkS プリンタドライバの設定項目については、BMLinkS プリンタドライバに添付
の「ユーザーズマニュアル」 を参照してください。
代表的な機能
本プリンタの代表的な機能を以下の表に示しています。○印は設定可能、×印は設定できな
いことを表しています。
機能 機能の概要
プリンタ
ドライバ
（Windows）
リモート
UI
操作パネル
給紙選択
どこから用紙を給紙するか（給紙元）を
設定します。
○ ○ ○
手差し トレイ用紙サイ
ズ
手 差しト レイに セッ トした 用紙 のサイ
ズを設定します。
○ ○ ○
両面印刷 用紙の両面に印刷します。 ○ ○ ○
カセット用紙サイズ

給 紙カセ ットに セッ トした 用紙 のサイ
ズを設定します。
○ ○ ○
ページフォーマット
エ ミュレ ーショ ンモ ードで 印刷 すると
きに、用紙に合わせてページフォーマッ
トを設定します。
× × ○
カラーモード
モ ノクロ または カラ ーに固 定し て印刷
す るか、自動 で印 刷す るか を設 定しま
す。
○ ○ ○
拡大／縮小 * 1 デ ータを 拡大ま たは 縮小し て印 刷しま
す。
○ × ○ * 2
複数ページ印刷 * 1
拡 大／縮 小印刷 の機 能で縮 小し たデー
タを複数ページ並べて1枚の用紙に印刷
します。
○ × ○ * 2
オーバレイ印刷 * 1
（LIPS モード時のみ）
LIPS のコントロールコマンドで登録し
た フォー マット を選 択し重 ねて 印刷し
ます。
○ * 3 × ○ * 4

プリンタの機能と設定方法について2-16
2
プ
リ
ン
タ
の
使
い
か
た
*1 これらの機能は、プリンタドライバとリモート UI、操作パネルとで設定内容や印刷結果に違いがありますので気を
付けてください。詳細については、プリンタドライバのヘルプや「LIPS 機能ガイド」、「リモート UI ガイド」を参
照してください。
*2 LIPS 専用セットアップメニューからのみ設定可能です。
*3 LIPS IV プリンタドライバからのみ設定可能です。
*4 フォーム作成登録は LIPS コマンドで行います。使用するフォームの指定のみ可能です。
設定のしかた
プリンタの 機能は、プリンタドライバやリモート UI、プリンタの操作パネルで、それぞれ
次のように設定して使います。

• プリンタドライバのインストール方法や操作方法については、User Software CD-ROM

に収められている取扱説明書およびプリンタドライバのヘルプを参照してください。

• リモート UI からの操作方法については、「リモート UI ガイド」およびリモート UI のヘルプ

を参照してください。

• プリンタの操作パネルからの操作方法については、「LIPS 機能ガイド」を参照してくださ

い。
■ LIPS プリンタドライバ
本プリンタに付属の LIPS プリンタドライバをコンピュータにインストールし、プリンタ
設定画面を表示して設定します。
■ リモート UI
本プリンタをネットワーク経由で接続している場合は、コンピュータから Web ブラウザ
で本プリンタを設定します。
■ プリンタの操作パネル
プリンタの操作パネルのキーでメニューを選択して設定します。
機能 機能の概要
プリンタ
ドライバ
（Windows）
リモート
UI
操作パネル
とじ方向
とじしろを作る辺（長辺または短辺）を
設定します。
○ ○ ○
とじしろ
と じ方向 で設 定され た辺 のとじ しろ の
幅を設定します。
○ ○ ○
トナー濃度 印字濃度を調整します。 × ○ ○
ドラフトモード テスト印刷するモードの設定をします。 ○ ○ ○
ブザー警告
エ ラー発 生時 のブザ ー音 の鳴り かた を
設定します。
× ○ ○
スリープモード
プ リンタ の消 費電力 を節 約する モー ド
の設定をします。
× ○ ○

プリンタの機能と設定方法について 2-17
プ
リ
ン
タ
の
使
い
か
た
2
設定の優先順位
設定した項目は、プリンタドライバやアプリケーションソフトとプリンタのメニュー項目に
同じ機能がある場合、プリンタドライバやアプリケーションソフトの設定が優先されます。

• ダイレクトプリント時（➞P.2-24）の設定の優先順位

メニュー 機能にしかない項目を、操作パネルで行う場合 とリモート UI の［デ バイス設
定］メニューで行う場合では、後から設定した方の内容が有効になります。
ダイレクトプリント時には、操作パネルやリモート UI の［デバイス設定］メニューで設
定した内容よりもリモート UI の［ダイレクトプリント］メニューや画像ファイルの TIFF
データのヘッダーが持つ IFD（Image file directory）の中にある Tag で設定されてい
る内容が優先されます。
TIFF データのヘッダーが持つ一部の Tag の機能は有効にならない場合があります。
アプリケーションソフト
プリンタドライバ
優先順位
高い 低い
操作パネル
リモートUI
後から設定した方が有効
優先順位
高い 低い
リモートUIの
［ダイレクトプリント］メニュー
TIFFデータのTag
リモートUIの
［デバイス設定］メニュー
操作パネル

BMLinkS について2-18
2
プ
リ
ン
タ
の
使
い
か
た
BMLinkS について
本プリンタは、BMLinkS に標準で対応しています。ここでは、BMLinkS についての概要
やプリンタドライバの入手方法、BMLinkS から印刷するための設定について説明します。
BMLinkS とは
BMLinkS は、ネットワーク上にある様々なメーカーのプリンタやスキャナを共通のフォー
マットを用いて接続する技術です。
BMLinkS に対応したプリンタやスキャナを利用することで、以下のようなことが可能にな
ります。
■ 1 種類のプリンタドライバで異なるメーカーのプリンタに出力が可能
従来は、プリンタごと に専用のプリンタドラ イバをコンピュータに インストールしなけ
ればなりませんでしたが、BMLinkS 対応のプリンタの場合、異なるメーカーのプリンタ
であっても、1 つのプリンタド ライバで出力することができ、プリンタごとに共通の操
作、共通の設定で印刷することができます。
また、お得意先や出張先などで、自分のノート PC から印刷するときなども、BMLinkS

に対応したプリン タがあれば、プリンタドラ イバをインストールし なくても印刷するこ
とができます。
プリンタ（キヤノン製） プリンタ
（他メーカー）
スキャナ
複合機（キヤノン製）
複合機（他メーカー）
コンピュータ

BMLinkS について 2-19
プ
リ
ン
タ
の
使
い
か
た
2
■ スキャナで読み込んだ画像を PC を介すことなくプリンタに出力が可能
BMLinkS 対応のスキャナとプリンタがネットワーク上にある場合、スキャナからプリン
タにダイレクトに印刷することができます。スキャナで読み込んだ画像を PC に取り込
んでから印刷するという手間が省けます。

• BMLinkS は、社団法人ビジネス機械・情報システム産業協会（JBMIA）が推進してい

るオフィス機器インタフェースです。

• 本製品は JBMIA による BMLinkS 認証を受けています。
• 実装サービス名：プリントサービス
• 仕様環境 BMLinkS 2005 対応

BMLinkS プリンタドライバについて
BMLinkS を利用するには、専用のプリンタドライバが必要になります。BMLinkS プリン
タドライバは、以下の BMLinkS ホームページからダウンロードしてインストールします。
http://www.jbmia.or.jp/bmlinks/
必要 なシステム 環境やインス トール方法、使用 方法につい ては、「ユー ザーズマニュ アル」
を参照してください。「ユーザーズマニュアル」は BMLinkS ホームページからダウンロー
ドするか、BMLinkS プリンタドライバをインストールするとお使いのコンピュータにイン
ストールされます。
■ BMLinkS プリンタドライバのお問い合わせ先
BMLinkS プリンタドライバについてのお問い合わせは、以下のメールアドレスにご連絡
ください。
bmlinks-support@jbmia.or.jp
BMLinkS プリンタドライバに関するお問い合わせのみを受け付けております。プリンタ
本体については、キヤノン「お客様相談センター」（巻末参照）にお問い合わせください。

BMLinkS対応プリンタBMLinkS対応スキャナ
コンピュータ
原稿の読み込み
出力
データの転送
コンピュータへの
取り込み不要

BMLinkS について2-20
2
プ
リ
ン
タ
の
使
い
か
た
プリンタで行う BMLinkS の設定について
BMLinkS プリンタドライバから印刷するために、以下の設定を行ってください。
BMLinkS の設定は、リモート UI で行います。リモート UI の操作方法については、「リモー
ト UI ガイド」を参照してください。

• プロキシサーバ経由で接続することはでき ません。プロキシサーバをお使いの環境では、

以下のような設定を行ってください。（設定はネットワーク環境によって異なりますので、
ネットワーク管理者に相談してください。）

• Web ブラウザのプロキシサーバの設定で、［例外］（プロキシを使用しないアドレス）に

プリンタの IP アドレスを追加します。

• Web ブラウザでクッキー（Cookie）が利用できるように設定してください。
• 同時に複数のリモート UI を起動しているときは、最後に行った設定が有効になります。リ

モート UI は 1 つだけ起動することをおすすめします。
BMLinkS の設定は、プリンタの操作パネルからも行うことができますが、設定できるの
は BMLinkS プリンタドライバからの印刷を有効にするかしないかの設定のみです。
1 Web ブラウザを起動し、アドレス入力欄に以下の URL を入力したあと、
キーボードの［ENTER］キーを押します。
http:// ＜プリンタの IP アドレス＞ /

• プリンタの IP アドレスがわからないときは、管理者に相談してください。
• DNS サーバにプリンタのホスト名が登録されているときは、IP アドレスのかわりに［ホ

スト名 . ドメイン名］で入力することもできます。
例：http://my_printer.xy_dept.company.co.jp/

• SSL による暗号化通信を利用してリモート UIによる設定を行う場合は、「https://＜プリ

ンタの IP アドレスまたは名前＞ /」を入力します。［セキュリティ警告］ダイアログボッ
クスなどが表示された場合は、メッセージにしたがって対処してください。

• SSLによる暗号化通信は、オプションのハードディスクを装着している場合にのみ利用で

きます。SSL による暗号化通信を利用するためには、鍵と証明書が作成され、使用鍵と
して登録が行われている必要があります。SSL 暗号化通信機能の詳細や鍵の登録の手順
については、「リモート UI ガイド」を参照してください。

BMLinkS について 2-21
プ
リ
ン
タ
の
使
い
か
た
2
2 ［管理者モード］を選択し、［パスワード］を入力して、［OK］をクリッ
クします。
3 ［デバイス管理］メニューから［ネットワーク］を選択します。

BMLinkS について2-22
2
プ
リ
ン
タ
の
使
い
か
た
4 ［TCP/IP］の右にある［変更］をクリックします。
5 ［BMLinkS］で［使う］を選択します。

BMLinkS について 2-23
プ
リ
ン
タ
の
使
い
か
た
2
6 ［Discovery 送信間隔］で、プリントサーバがネットワーク上で動作して
いることを示す情報を送信する間隔を設定します。
30 分、1 時間、3 時間、6 時間、12 時間、24 時間から選択できます。
必要に応じて、［組織名］、［支店名］、［ビル名］、［階数］、［ブロック名］を入力します。
7 設定後、［OK］をクリックします。
8 ハードリセットまたはプリンタを再起動します。
ハードリセット後、またはプリンタの再起動後に設定が有効になります。
「ハードリセット」の実行方法については、「すべての作業を中止する（ハードリセット）」
（ ➞P.2-57）を参照してください。

ダイレクトプリントについて2-24
2
プ
リ
ン
タ
の
使
い
か
た
ダイレクトプリントについて
ダイレクトプリントとは
ダイレクトプリントは、プリンタドライバを使用せずにホスト端末からファイルをプリンタ
に転送し、ファイルそのものをプリンタが認識し、印刷する機能です。したがって、ファイ
ルを開いて印刷する必要がありません。
印刷するには、リモート UI から印刷したい TIFF/JPEG 形式の画像ファイルを指定します。
また、コマンドプロンプトからのコマンド入力（LPR コマンド）によるダイレクトプリン
トにも対応しています。
■ リモート UI から印刷する（ ➞P.2-25）
■ コマンドプロンプトから印刷する（➞P.2-29）

• 本プリンタのダイレクトプリントでは、JPEGデータはITU-T勧告T.81の仕様に対応して

います。TIFF データは Adobe TIFF Revision6.0 の仕様に対応しています。

• 本プリンタでは、JPEG データの符号化方式の対応は、次のようになっています。
• 対応している符号化方式

基本 DCT 方式

• 対応していない符号化方式

拡張 DCT 方式
可逆方式
ハイアラーキカル方式

• 本プリンタでは、TIFF データの符号化方式の対応は、次のようになっています。
• 対応している符号化方式

非圧縮
ITU-T 勧告 T.4 一次元符号化方式
ITU-T 勧告 T.4 二次元符号化方式
ITU-T 勧告 T.6 ベーシックファクシミリ符号化方式
ITU-T 勧告 T.81 JPEG（基本 DCT 方式のみ）
PackBits（Apple Macintosh PackBits 方式）

• 対応していない符号化方式

LZW
ITU-T 勧告 T.82 JBIG
ITU-T 勧告 T.43 JBIG
ITU-T 勧告 T.44 MRC

ダイレクトプリントについて 2-25
プ
リ
ン
タ
の
使
い
か
た
2
リモート UI からダイレクトプリントするには
リモート UI から TIFF/JPEG 形式の画像ファイルを指定してダイレクトプリントすること
ができます。リモート UI の基本的な操作方法については「リモート UI ガイド」を参照して
ください。
ダイレクトプリントを使用して印刷できない場合や印字位置がずれる場合でも、ファイル
を アプリケーシ ョンから開いて プリンタドラ イバを使用する ことで正しく 印刷できる場
合があります。
1 Web ブラウザを起動し、アドレス入力欄に以下の URL を入力したあと、
キーボードの［ENTER］キーを押します。
http:// ＜プリンタの IP アドレス＞ /

• プリンタの IP アドレスがわからないときは、管理者に相談してください。
• サーバにプリンタのホスト名が登録されているときは、IP アドレスのかわりに［ホスト名

. ドメイン名］で入力することもできます。
例：http://my_printer.xy_dept.company.co.jp/

• SSL による暗号化通信を利用してリモート UIによる設定を行う場合は、「https://＜プリ

ンタの IP アドレスまたは名前＞ /」を入力します。［セキュリティ警告］ダイアログボッ
クスなどが表示された場合は、 メッセージにしたがって対処してください。

• SSL による暗号化通信は、オプションのハードディスクを装着している場合にのみ利用で

きま す。SSL による暗号化通信を利用するためには、鍵と証明書が作成され、使用鍵と
して 登録が行われている必要があります。SSL 暗号化通信機能の詳細や鍵の登録の手順
については、「リモート UI ガイド」を参照してください。

ダイレクトプリントについて2-26
2
プ
リ
ン
タ
の
使
い
か
た
2 リモート UI にログオンするモード（［管理者モード］または［一般ユーザ
モード］）を選択して、［OK］をクリックします。
［管理者モード］を選択した場合は、「パスワード」を入力してから［OK］をクリックします。
3 ［ダイレクトプリント］メニューを選択します。

ダイレクトプリントについて 2-27
プ
リ
ン
タ
の
使
い
か
た
2
4 ［ファイルのパス］を設定します。
［参照］をクリックし、ファイルを選択したあと、［開く］をクリックします。
5 必要に応じて以下の［印刷設定］を行ってください。
［カラーモード］ カラー印刷を行うか、 モノクロ印刷を行うかを選択します。
［部数］ 印刷する部数を「1」（部）～「9999」（部）で入力します。
［用紙サイズ］ 印刷する用紙のサイズを指定します。
［用紙タイプ］ 印刷する用紙の種類を指定します。
［画像の向き］ 印刷する画像の向きを［ 自動］、［縦］、［横］から選択します。

ダイレクトプリントについて2-28
2
プ
リ
ン
タ
の
使
い
か
た
6 ［印刷開始］をクリックします。
［印字位置］ 画像を印字する位置を［ 自動］、［中央］、［左上］から選択しま
す。［自動］を選択すると、TIFF 形式のデータで印字位置が 指
定 されている場合 は、指定された位置に 印字します。印字位 置
が指定されていない場合は、 中央に印字します。JPEG 形式の
データには印字位置の指定がないため、［自動］を選択した場合
は、 中央に印字されます。
［拡大 / 縮小］ 有効印字領域に合わせて拡大 / 縮小印刷をするかどうかを［ し
ない］、［自動］から選択します。
［印字領域拡大する］ 有 効印字領域を広げ て印刷するかどう かを設定します。この 項
目にチェックマークを付けると、用紙の周囲に余白を入れずに、
用 紙の端まで有効 印字領域を広げて 印刷します。ただし、印 刷
す る原稿によって は、用紙の端が一部欠 けて印刷された り、カ
ラ ー印刷時に用紙の 端がにじんだように 印刷されることがあ り
ます。
［両面印刷する］ 自 動 で 両 面 印刷 を す る か どう か を 設 定 しま す。こ の 項 目 に

チェックマークを付けると、 両面に印刷をします。
［両面の種類］ 両面印刷時のとじ方向を［ 短辺とじ］、［長辺とじ］から選択し
ます。
［警告表示］ エラー発生時の警告表示方法を［印刷］、［パネル］、［しない］か
ら選択します。［印刷］を選択すると、エラーの内容を用紙に印
刷しジョブを終了します。［パネル］を選択すると、プリンタの
デ ィズ プレ イにエ ラー メッ セージ が表 示さ れ印刷 を停 止し ま
す。［しない］を選択すると、エラーが発生しても何も表示を行
わずにジョブを終了します。
［印字保証する］ TIFF データに対し ての印字保証をするかどうかを設定しま す。
（ハードディスクを使用している場合にのみ表示されます。）
［Exif 補正する］ デ ジタルカメラで撮 影したときの設定情 報を元に補正を行う か
どうかを設定します。

ダイレクトプリントについて 2-29
プ
リ
ン
タ
の
使
い
か
た
2
設定を工場出荷時の値に戻すときは［ リセット］をクリックします。
コマンドプロンプトからダイレクトプリントするには
コマンドプロンプトから LPR でダイレクトプリントを行うことができます。
コマンドは以下の書式が有効です。その他のコマンドはご使用になれません。
lpr （スペース）-P （スペース）＜プリンタ名＞ （スペース）＜ファイル名＞
プリンタ名： プリンタの名称を入力します。プリンタの名称は、リモート UI の［デバイ
ス管理］メニューの［情報］ページの［デバイス情報］-［デバイス名］で確
認できます。
ファイル名： 印刷するファイルのファイル名を入力します。
＜入力例：プリンタ名が「LBP-Printer」、ファイル名が「sample.txt」の場合＞
lpr -P LBP-Printer sample.txt
プリンタの操作パネルで設定した設定項目は有効になります。ダイレクトプリントでご使用
になれる設定項目はセットアップメニューの「共通セットアップメニュー」と「IMAGING

専用セットアップメニュー」です。
各メニューの設定項目については「LIPS 機能ガイド」を参照してください。

E メール印刷について（ハードディスク装着時のみ）2-30
2
プ
リ
ン
タ
の
使
い
か
た
E メール印刷について（ハードディスク装着時のみ）
E メール印刷とは
E メール印刷は、ホスト端末から本プリンタ宛に送信された E メールをプリンタが受信し
て、E メールの本文や添付されたファイルを印刷する機能です。したがって、プリンタドラ
イバを使用したり、添付ファイルを開いて印刷する必要がありません。

• E メール印刷には以下の制限があります。
• 印刷可能な添付ファイルの形式は、TIFF または JPEG のみです。
• 印刷可能な添付ファイルのファイルサイズは、1 ファイルあたり 100MB までです。

100MB を超える添付ファイルは、印刷されません。

• 添付ファイルの数は、1 メールにつき 14 個までです。14 個を超えた場合は、 14 個

目まで印刷され、15 個目以降の添付ファイルは印刷されません。

• HTML 形式のメール本文は印刷されません。
• E メールの本文データが 25MB を超える場合、メールの本文は印刷されません。
• E メールの本文には、メールヘッダの情報も併せて印刷されます。
• E メールの本文で 1 行（改行なし）全角 499 文字、 半角 998 文字を超える場合、自

動的に改行されるため、次行の文字が正しく印刷されないことがあります。

• E メール印刷を行うためのメールサーバは、POP3 プロトコルの UIDL コマンドをサポー

トしている必要があります。UIDL コマンドがサポートされていない場合や UIDL コマン
ドの応答が「negative("-ERR")」の場合は、メールサーバへはアクセスしますが、E メー
ルを受信することはできません。メールサーバについては、ネットワーク管理者にお問い
合わせください。

• 本プリンタの E メール印刷では、JPEG データは ITU-T 勧告 T.81 の仕様に対応していま

す。TIFF デ ー タは Adobe TIFF Revision6.0、IETF RFC2301（File Format for
Internet FAX）の仕様に対応しています。

• 本プリンタの E メール印刷は、Internet FAX Simple Mode に対応しています。
• 本プリンタでは、JPEG データの符号化方式の対応は、次のようになっています。
• 対応している符号化方式

基本 DCT 方式

• 対応していない符号化方式

拡張 DCT 方式
可逆方式
ハイアラーキカル方式

• 本プリンタでは、TIFF データの符号化方式の対応は、次のようになっています。
• 対応している符号化方式

非圧縮
ITU-T 勧告 T.4 一次元符号化方式
ITU-T 勧告 T.4 二次元符号化方式
ITU-T 勧告 T.6 ベーシックファクシミリ符号化方式
ITU-T 勧告 T.81 JPEG （基本 DCT 方式のみ）
PackBits（Apple Macintosh PackBits 方式）

E メール印刷について （ハードディスク装着時のみ） 2-31
プ
リ
ン
タ
の
使
い
か
た
2

• 対応していない符号化方式

LZW
ITU-T 勧告 T.82 JBIG
ITU-T 勧告 T.43 JBIG
ITU-T 勧告 T.44 MRC

• 本プリンタでは、 エンコード形式の対応は、次のようになっています。
• 7bit
• 8bit
• binary
• quoted-printable
• base64
• uuencode
• x-uuencode
• 本プリンタでは、文字セットの対応は、次のようになっています（文字セットの指定がな

い場合は、「us-ascii」で処理されます）。

• iso-2022-jp
• Shift_JIS
• SJIS
• EUC-JP
• eucJP
• us-ascii

E メール印刷の設定項目
E メール印刷に関する設定は、以下の通りです。プリンタの操作パネル、リモート UI、FTP
クライ アントから設定することができ ます。詳しい設定内容については、「LIPS 機能ガイ
ド」、「リモート UI ガイド」、「ネットワークガイド／本編」を参照してください。○印は設
定可能、×印は設定できないことを表しています。
設定項目 設定内容
設定方法
操作パネル リモート UI
FTP
クライアント
POP3 サーバ名
E メールを 受信するサーバ名また
は IP アドレスを設定します。
× ○ ○
POP3 ユーザ名
E メールを 受信するユーザ名を設
定します。
× ○ ○
POP3 パスワード
E メールを 受信するユーザ名のパ
スワードを設定します。
× ○ ○
POP3 受信間隔
E メールを 受信するサーバへ自動
的に接続す る間隔を分単 位で設定
します。
○ ○ ○
POP3 受信
E メール印 刷機能を有効にするか
どうかを選択します。
○ ○ ○

E メール印刷について（ハードディスク装着時のみ）2-32
2
プ
リ
ン
タ
の
使
い
か
た
E メール印刷をするには
E メールを受信して印刷する方法は以下の 2 種類あります。
■ 自動的に E メールを受信して、E メール印刷を行う
プリンタの操作パネル、リモート UI、FTP クライアントのいずれかの方法で、「POP3
受信間隔」を設定します。「POP3 受信間隔」で設定された間隔で、自動的にメールサー
バへ接続して E メールを受信し、E メール印刷を行います。

• プリンタの操作パネル（→ LIPS 機能ガイド）
• リモート UI、FTP クライアント（→ネットワークガイド／本編）

■ 手動で E メールを受信して、E メール印刷を行う
プリンタの操作パネル、リモート UI のどちらかの方法で、手動でメールサーバへ接続し
て E メールを受信し、E メール印刷を行います。

• プリンタの操作パネル

1. オンライン状態になっていることを確認します。
2.［ユーティリティ］を押してユーティリティメニューを表示します。
3.［ ］、［ ］を押して「E メールインサツユーティリティ」を表示します。
4.［OK］を押します。
5.［ ］、［ ］を押して「E メールジュシン」を表示します。
6.［OK］を押します。

• リモート UI

次の手順で、リモート UI から手動で E メールを受信して、E メール印刷を行うことがで
きます。リモート UI の基本的な操作方法については「リモート UI ガイド」を参照して
ください。

• オンライン時にのみ、E メールを受信することができます。

POP3 サ ー バ の
ポート番号
E メール を受信するサーバのポー
ト番号を設定します。
× ○ ○
E メール受信 E メールの手動受信を行います。 ○ ○ ×
印刷履歴リスト Eメール印刷の履歴を印刷します。 ○ ○ ×
E メ ール 通 信 エ
ラー
E メール 印刷時に受信エラーが発
生したと き、メッセージ の表示や
ランプの点 滅をさせる かどうかを
設定します。
○ × ×
E メール本文印刷
E メール印刷時に、E メールの本
文を印刷す るかどうか を設定しま
す。
○ × ×
E メール印刷制限
E メール 本文の印刷枚数を制限す
るかどうかを設定します。
○ × ×

E メール印刷について （ハードディスク装着時のみ） 2-33
プ
リ
ン
タ
の
使
い
か
た
2

• 「POP3 受信間隔」で自動的に Eメールを受信するように設定していても、手動で Eメール

を受信することができます。ただし、E メールの受信中に、手動で E メールを受信しよう
としても無視されます。
1 Web ブラウザを起動し、アドレス入力欄に以下の URL を入力したあと、
キーボードの［ENTER］キーを押します。
http:// ＜プリンタの IP アドレス＞ /

• プリンタの IP アドレスがわからないときは、管理者に相談してください。
• サーバにプリンタのホスト名が登録されているときは、IP アドレスのかわりに［ホスト名

. ドメイン名］で入力することもできます。
例：http:// my_printer.xy_dept.company.co.jp/

• SSL による暗号化通信を利用してリモート UIによる設定を行う場合は、「https://＜プリ

ンタの IP アドレスまたは名前＞ /」を入力します。［セキュリティ警告］ダイアログボッ
クスなどが表示された場合は、 メッセージにしたがって対処してください。

• SSL による暗号化通信は、オプションのハードディスクを装着している場合にのみ利用で

きま す。SSL による暗号化通信を利用するためには、鍵と証明書が作成され、使用鍵と
して 登録が行われている必要があります。SSL 暗号化通信機能の詳細や鍵の登録の手順
については、「リモート UI ガイド」を参照してください。

E メール印刷について（ハードディスク装着時のみ）2-34
2
プ
リ
ン
タ
の
使
い
か
た
2 リモート UI にログオンするモード（［管理者モード］または［一般ユーザ
モード］）を選択して、［OK］をクリックします。
［管理者モード］を選択した場合は、「パスワード」を入力してから［OK］をクリックします。
3 ［デバイス管理］メニューから、［ネットワーク］をクリックします。

E メール印刷について （ハードディスク装着時のみ） 2-35
プ
リ
ン
タ
の
使
い
か
た
2
4 ［E メール受信］をクリックします。
メールサーバへ接続されます。本プリンタ宛の E メールを受信し、E メール印刷が行われ
ます。
E メール受信履歴を印刷するには
E メールの受信履歴を印刷することができます。受信履歴には、件名や送信元などが印刷さ
れます。E メールの受信履歴の印刷は、プリンタの操作パネル、リモート UI のどちらかの
方法で行います。

• プリンタの操作パネル

1. オンライン状態になっていることを確認します。
2.［ユーティリティ］を押してユーティリティメニューを表示します。
3.［ ］、［ ］を押して「E メールインサツユーティリティ」を表示します。
4.［OK］を押します。
5.［ ］、［ ］を押して「ジュシンリレキリスト」を表示します。
6.［OK］を押します。

• リモート UI

次の手順で、リモート UI から E メールの受信履歴を印刷することができます。リモート UI
の基本的な操作方法については「リモート UI ガイド」を参照してください。
セットアップメニューのユーザメンテナンスグループの「HDD メンテナンス」で、ハー
ドディスクをフォーマットすると、 すべての E メール受信履歴が削除されます。

• 最大 96 通までの E メール受信履歴を印刷することができます。
• 何らかの理由で正常に E メール印刷が行われなかった場合は、E メール受信履歴の「受信

結果」 にエラーコードが印刷されます。エラーコードの詳細については、「E メール印刷
ができなかったときには 」（➞P.2-38）を参照してください。

E メール印刷について（ハードディスク装着時のみ）2-36
2
プ
リ
ン
タ
の
使
い
か
た
1 Web ブラウザを起動し、アドレス入力欄に以下の URL を入力したあと、
キーボードの［ENTER］キーを押します。
http:// ＜プリンタの IP アドレス＞ /

• プリンタの IP アドレスがわからないときは、管理者に相談してください。
• サーバにプリンタのホスト名が登録されているときは、IP アドレスのかわりに［ホスト名

. ドメイン名］で入力することもできます。
例：http:// my_printer.xy_dept.company.co.jp/

• SSL による暗号化通信を利用してリモート UIによる設定を行う場合は、「https://＜プリ

ンタの IP アドレスまたは名前＞ /」を入力します。［セキュリティ警告］ダイアログボッ
クスなどが表示された場合は、メッセージにしたがって対処してください。

• SSLによる暗号化通信は、オプションのハードディスクを装着している場合にのみ利用で

きます。SSL による暗号化通信を利用するためには、鍵と証明書が作成され、使用鍵と
して登録が行われている必要があります。SSL 暗号化通信機能の詳細や鍵の登録の手順
については、「リモート UI ガイド」を参照してください。
2 ［管理者モード］を選択し、［パスワード］を入力して、［OK］をクリッ
クします。

E メール印刷について （ハードディスク装着時のみ） 2-37
プ
リ
ン
タ
の
使
い
か
た
2
3 ［デバイス管理］メニューから、［状態］をクリックします。
4 ［状態］ページの［ユーティリティ］をクリックします。

E メール印刷について（ハードディスク装着時のみ）2-38
2
プ
リ
ン
タ
の
使
い
か
た
5 ［印刷履歴リスト (Ｅ メール印刷 )］を選択し、［実行］をクリックします。
E メール受信履歴が印刷されます。
E メール印刷ができなかったときには
何らかの理由で正常に E メール印刷が行われなかった場合は、プリンタのディスプレイや
リモート UI、N/W ステータスプリントにエラーメッセージか、E メール受信履歴にエラー
コードが表示されます。表示されたエラーメッセージ、エラーコードに応じて、次のような
処置を行ってください。

• リモート UI のエラーメッセージは、［デバイス管理］メニューの［ネットワーク］ページ

にある［E メール印刷］に表示されます。

• N/W ステータスプリントの印刷方法については、LIPS 機能ガイド「第 8 章 付録」を、E

メール受信履歴の印刷方法については「E メール受信履歴を印刷するには」（➞P.2-35）
を参照してください。

E メール印刷について （ハードディスク装着時のみ） 2-39
プ
リ
ン
タ
の
使
い
か
た
2
■ ディスプレイ、リモート UI、N/W ステータスプリントに表示されるエラーメッセージ
エラーメッセージ
原 因 処 置
ディスプレイ
リモート UI、
N/W ステータス
プリント
EM サーバ セッ
テイ エラー
POP3 サーバ接
続エラー
E メ ー ル 印刷 時、
POP3 サ ーバに接
続できなかった

• リモート UI の［ネットワーク］ペー

ジにある［E メール印刷］の［POP3
サーバ名］と［POP3 サーバのポート
番号］が 正しく設定さ れているかを 確
認してください。

• リモート UI の［ネットワーク］ペー

ジにある［TCP/IP］の DNS が正しく
設 定 され て いる か を確 認 し てく だ さ
い。

• POP3 サーバが正常に動作している

かを確認してください。

• DNS サーバが正常に動作しているか

を確認してください。
POP3 サ ー バ
ユーザ名エラー
E メ ー ル 印刷 時、
POP3 サ ーバ で
ユー ザ 名 の 認証 に
失敗した

• リモート UI の［ネットワーク］ペー

ジにある［E メール印刷］の［POP3
ユー ザ名］が正しく設 定されている か
を確認してください。

• POP3 サーバにユーザ名が正しく登

録されているかを確認してください。
POP3 サーバパ
スワードエラー
E メ ー ル 印刷 時、
POP3 サ ーバでパ
スワ ー ド の 認証 に
失敗した

• リモート UI の［ネットワーク］ペー

ジにある［E メール印刷］の［POP3
パス ワード］が正しく 設定されてい る
かを確認してください。

• POP3 サーバにパスワードが正しく

登 録 され て いる か を確 認 し てく だ さ
い。
POP3 サ ー バ
UIDL エラー
E メ ー ル 印刷 時、
POP3 サ ーバ が
UIDL コマンドをサ
ポー ト し て いな い
た め 接 続 で き な
かった
UIDL に対応している POP3 サーバを
ご使用ください。
EM Ｅ メールア
クセス エラー
－
POP3 サ ーバ の
ハー ド デ ィ スク に
エラーがあ るため、
POP3 サ ーバに接
続できなかった
POP3 サ ーバ のハ ードデ ィス クの エ
ラーを解消してください。

E メール印刷について（ハードディスク装着時のみ）2-40
2
プ
リ
ン
タ
の
使
い
か
た
■ E メール受信履歴に表示されるエラーコード *
* 複数のエラーが発生した場合は、優先順位の高いエラー（高：407 ＞低：499）のみ
が表示されます。
エラーコード 原 因 処 置
407
Eメール受信時に5 分以上、
応答がなかった ・ネットワーク管理者にお問い合わせください。

• 同じ E メールのデータで何度もエラーが発生する場

合は、E メールのデータが正常かどうかを確認してく
ださい。
E メール受信中、10 分間
に 1Kbyte(1024byte) の
データを受信できなかった
408
POP サーバから「ERR」の
応答が返ってきた
ネットワーク管理者にお問い合わせください。
420
E メールのデータサイズが
1.5GB を超えた
E メールのデータを 1.5GB 以下にしてください。
421
E メールの本文のサイズが
25MB を超えた
E メールの本文を減らしてください。
422
添付ファイルのフ ァイルサ
イズが 100MB を超えた
添付ファイルのファイルサイズを 100MB 以下にし
てください。
423
非 サ ポ ート の 形 式 の 添 付
ファイルが送られてきた
添付ファイルの形式を TIFF または JPEG にしてくだ
さい。
424
添付ファイルが 14 個を超
えた
添付ファイルの数を 14 個以内にしてください。
430
送信者が不明の E メールが
送られてきた
送信者を入力してください。
431
対応していないエ ンコード

や文字コードが含まれた E
メールが送られてきた
本プリンタに対応したエンコード、文字コードにして
ください（➞P.2-30）。
対応していないマ ルチパー
トメールを受信した
マルチ パートメ ールのコ ンテン ツタイプ を本プリ ン
タに対応した以下のタイプにしてください。

• multipart/mixed
• multipart/parallel
• multipart/alternative

ただし、ネストした場合は multipart/mixed の中で
multipart/alternative が指定された場合のみ対応し
ます。
432
不正なデータが送 られてき
た
送信したEメールのデータが正常かどうかを確認して
ください。
433
HTML形式の E メールが送
信された
本プリンタは HTML 形式の E メールには対応してい
ません。
434 E メールの本文がない 本文を入力してください。
440
何 ら か の理 由 で ジ ョ ブ が
キャンセルされた
再度、E メールを送りなおしてください。

E メール印刷について （ハードディスク装着時のみ） 2-41
プ
リ
ン
タ
の
使
い
か
た
2
441
処理中に何らかのエ ラーが
発生した
再度、E メールを送りなおしてください。
499
プリンタに何らかの エラー
が発生した
「メッセージ一覧」（➞P.5-31）を参照してください。
エラーコード 原 因 処 置

ジョブの印刷と保存について （ハードディスク装着時のみ）2-42
2
プ
リ
ン
タ
の
使
い
か
た
ジョブの印刷と保存について
（ハードディスク装着時のみ）
本プリンタにオプションのハードディスクを取り付けると、本プリンタ用の LIPS プリンタ
ドライバでさまざまな印刷ジョブの処理機能を利用できるようになります。
DOS アプリケ ーション、UNIX な どプリンタド ライバを使用 できないコ ンピュータや
BMLinkS プリンタドライバでは、この機能を利用することはできません。印刷ジョブは、
［印刷］モードで処理されます。
ジョブの処理方法の種類
本プリンタ用のプリンタドライバでは、以下のような機能を利用することができます。

• ハードデ ィスク に保存 可能な ジョブ 数や容量 を超え ると「53 セ キュアプ リント エ

ラー」や「53 ホゾン エラー」のメッセージが 表示されます。これらのメッセージが
表示されたと きには、［オンラ イン］を押して エラースキ ップをしてく ださい。ただし、
エラースキップしたジョブは、削除されますので、ハードディスクに保存してあるジョブ
のうち、不要なジョブを削除してから、セキュアプリントやジョブの保存をしてください。

• データ通信時のセキュリティを強化した「暗号化セキュアプリント」機能を使用する場合

は、「暗号化セキュアプリントドライバ Add-in」をインストールする必要があります。
インストール方法は、付属の CD-ROM 内の「Readme.txt」を参照してください。
■［印刷］モード
通常の印刷を行います。
このモードは、ハードディスクを使用しなくても利用することができます。
■［セキュアプリント］モード
印刷ジョブにユー ザ名とパスワードを 設定できるモードで す。印刷ジョブは、プリンタ
のハードディスクに 保存され、プリンタの操作パネ ルやリモート UI からの操作でパス
ワードを入力して 印刷できます。機密書類な ど他人に印刷結果を見 られたくないときに
便利です。

• ［セキュアプリント］モードでハードディスク に保存したジョブは、次の場合に消去され

ます。

• プリンタの電源をオフにした場合
• ハードリセットまたはソフトリセットの操作を行った場合
• セキュアプリントのジョブを印刷した場合
• 一定時間内にプリンタの操作パネルやリモート UI で印刷操作を行わなかった場合

ジョブの印刷と保存について （ハードディスク装着時のみ） 2-43
プ
リ
ン
タ
の
使
い
か
た
2

• 一定時間内にプリンタの操作パネルやリモート UI で印刷操作を行わなかった場合に自動

消去されるまでの時間は、 工場出荷時は 1 時間に設定されています。消去するまでの時
間は変更することができます。 詳細については、LIPS 機能ガイド「第 3 章 共通セット
アップメニューの設定項目」 を参照してください。
■［保存］モード
印刷ジョブをプリ ンタのハードディス ク（ボックス）に保存する モードです。保存した
ジョブを印刷するには、プリンタの操作パネルやリモート UI でボックス内のジョブを指
定します。リモート UI では、印刷時に部数などを指定できるので、よく使うフォームな
どを印刷するとき に便利です。また、保存時に 保存するボックス を指定できるので、用
途別にジョブを分けることができます。
［保 存］モードで印刷した印刷ジョブはハードディ スクに保存され、電源を切っても消去
されません。 消去したい場合はリモート UI で操作してください。
■［割り込み印刷］モード
今処理中の印刷ジョ ブを止めて先に印刷 するモードです。止めら れた印刷ジョブは、プ
リンタのハードディ スクに保持され、割り込 み印刷の印刷ジョブ が終わると、印刷しな

おされます。
すでに割り込み印刷の印刷ジョブを処理している場合は、さらに割り込んで先に印刷する
ことはできません。
■［編集＋プレビュー］モード
複数の印刷ジョブを［Canon PageComposer］で編集して印刷するモードです。編集
機能では、ページを入 れ替えたり、印刷結果の プレビューを表示 したり、部数などを指
定して印刷することができます。簡易製本用に印刷したいときや、複数のアプリケーショ
ンやファイルから印刷したものを 1 冊に編集して印刷したいときに便利です。
このモードは、 ハードディスクを使用しなくても利用することができます。
パスワードを設定して印刷する（セキュアプリント／暗号化セ
キュアプリント）
セキュアプリントや暗号化セキュアプリントは、パスワードをかけたジョブをプリンタに保
存し、そのジョブをプリンタの操作パネルやリモート UI から印刷します。リモート UI の操
作については、「リモート UI ガイド」を参照してください。
ここでは、プリンタの操作パネルを使って印刷する手順を説明します。

1 プリンタドライバで、セキュアプリントまたは暗号化セキュアプリント
を印刷します。

• セキュアプリントは、プリンタドライバで［セキュアプリント］を選択し、ユーザ名とパ

スワードを入力して印刷します。

• セキュアプリントのユーザ名は半角英数字で 15 文字以内、パスワードは数字で 1 文字以

上 7 文字以下で入力します。

ジョブの印刷と保存について （ハードディスク装着時のみ）2-44
2
プ
リ
ン
タ
の
使
い
か
た

• 暗号化セキュアプリントのパスワードの文字制限およびジョブの印刷方法については、暗

号化セキュアプリントドライバのオンラインヘルプを参照してください。
オンラインヘルプは、暗号化セキュアプリントドライバのインストール後にプリンタドラ
イバから表示することができます。
2 印刷するときは、プリンタの所へ行きます。

• セキュアプリントジョブ／暗号化セキュアプリントジョブは、次の場合に消去されます。
• プリンタの電源をオフにした場合
• ハードリセットまたはソフトリセットの操作を行った場合
• セキュアプリントジョブ／暗号化セキュアプリントジョブを印刷した場合
• 一定時間内にプリンタの操作パネルやリモート UI で印刷操作を行わなかった場合
• 一定時間内にプリンタの操作パネルやリモート UI で印刷操作を行わなかった場合に自動

消去されるまでの時間は、工場出荷時は 1 時間に設定されています。消去するまでの時
間は変更することができます。詳細については、LIPS 機能ガイド「第 3 章 共通セット
アップメニューの設定項目」を参照してください。
3 プリンタがオンライン状態になっていることを確認します。
オンラインになっていない場合、［オンライン］を押します。
4 ［ジョブ］を押します。
ジョブメニュー項目が表示されます。
5 ［ ］、［ ］で「セキュア プリント」または「アンゴウカセキュアプリ
ント」を選択し、［OK］を押します。
6 ユーザ名が表示された場合は、［ ］、［ ］で目的のユーザ名を選択し
［OK］を押します。
ｼﾞｮﾌﾞ
ｾｷｭｱ ﾌﾟﾘﾝﾄ →
ｾｷｭｱ ﾌﾟﾘﾝﾄ →
UserName →
FileName.txt →
UserName →

ジョブの印刷と保存について （ハードディスク装着時のみ） 2-45
プ
リ
ン
タ
の
使
い
か
た
2
7 ファイル名が表示された場合は、［ ］、［ ］で目的のファイル名を選択
し、［OK］を押します。
8 ［パスワード］と表示されますので［OK］を押します。
9 ［ ］、［ ］で数字を選択し、［ ］、［ ］で桁を移動させます。
この操作を繰り返してパスワードを入力してください。

• 操作パネルからは数字のみが入力可能です。
• 暗号化セキュアプリントドライバのバージョンによっては、パスワードに英文字・記号を

設定することがきます。パスワードに英文字・記号が設定されている場合は、リモート UI
から暗号化セキュアプリントのジョブをプリントしてください（ →リモート UI ガイド）。
10 設定したパスワードを入力し終わったら、［OK］を押します。
指定したファイル が印刷されます。パスワ ードが違うと、入力したパ スワードの表示が消
去されるので、入力しなおしてください。
ボックスに保存したジョブを印刷する（保存ジョブプリント）
保存ジョブプリントは、プリンタドライバから［保存］または［保存＋印刷］でプリンタの
ハードディスク（ボックス）にジョブ保存した後、プリンタの操作パネルやリモート UI を
使って印刷します。リモートUIの操作については、「リモートUIガイド」を参照してください。
ここでは、プリンタの操作パネルを使って印刷する手順を説明します。

• 保存ジョブは印刷しても、ハードディスクに残ります。保存ジョブの消去は、リモート UI

で行ってください。（→リモート UI ガイド）
ﾊﾟｽﾜｰﾄﾞ
SecretList.doc →
_
ﾊﾟｽﾜｰﾄﾞ
1
1
1234

ジョブの印刷と保存について （ハードディスク装着時のみ）2-46
2
プ
リ
ン
タ
の
使
い
か
た

• 保存するデータの名称は、プリンタドライバで 印刷時に変更することができます｡名称は

半角英数字で24 文字以内で入力します｡名称に全角文字を入力すると、操作パネルのディ
スプレイには正しく表示されません｡
1 プリンタドライバで［保存］または［保存＋印刷］を選択し、保存する
ボックスを指定して、印刷します。
保存ジョブはすべてのボックス内のジョブを合わせて、100 ジョブまで保存できます。
2 印刷するときは、プリンタの所へ行きます。
3 プリンタがオンライン状態になっていることを確認します。
オンライン状態になっていない場合、［オンライン］を押します。
4 ［ジョブ］を押します。
ジョブメニュー項目が表示されます。
5 ［ ］、［ ］で「ホゾンジョブ プリント」を選択し、［OK］を押します。
6 ［ ］、［ ］でジョブが保存されているボックス番号を選択し［OK］を
押します。
ｼﾞｮﾌﾞ
ｾｷｭｱ ﾌﾟﾘﾝﾄ →
ﾎｿﾞﾝｼﾞｮﾌﾞ ﾌﾟﾘﾝﾄ →
Box NO.0 →
FileName.txt →
Box NO.2 →

ジョブの印刷と保存について （ハードディスク装着時のみ） 2-47
プ
リ
ン
タ
の
使
い
か
た
2
7 ［アンショウバンゴウ］と表示された場合は、［OK］を押します。
［ ］、［ ］で数字を選択し、［ ］、［ ］で桁を移動させます。
この操作を繰り返して暗証番号を入力してください。
8 ［ ］、［ ］で目的のファイル名を選択し、［OK］を押します。
指定したファイルが印刷されます。
_
ｱﾝｼｮｳﾊﾞﾝｺﾞｳ
1
1
ListFile.doc →

画質について2-48
2
プ
リ
ン
タ
の
使
い
か
た
画質について
本 プリンタはデー タ処理解像度 を設定すること により印刷す る画質を変更す ることができ
ます。
BMLinkS プリンタドライバをご使用 の場合、画質の設定方法が異なります。詳しくは、
BMLinkS プリンタドライバに添付されている「ユーザーズマニュアル」を参照してくだ
さい。
階調モードの種類
階調モードには、高階調モード 1、高階調モード 2 の 2 つのモードがあり、工場出荷時は
高階調モード 1 に設定されています。各モードには、それぞれ次のような特長があります。
■ 高階調 1 モード
写真などを一般的な品質で印刷する場合に適したモードです。
■ 高階調 2 モード
高階調 1 モードより高い品質で印刷する場合に適したモードです。
高階調モードで印刷する際には、処理に多くのメモリを必要とします。そのため、プリン
タの RAM 容量によっては、罫線が多い文書や複雑な図・表・グラフのある文書を印刷す
る場合、印字品質が低下したり、「39 スプールメモリフル」と表示されて印刷できない

ことがあります。その場合は、「階調処理」を「コウカイチョウ 1」に設定して印刷しな
おすか、拡張 RAM を増設する必要があります。拡張 RAM については、設置ガイド「第
1 章 設置する前に」を参照してください。
階調モードを設定する
■ Windows から印刷する場合
階調モードはプリ ンタドライバで指定 します。プリンタドライ バの初期値は「パネル優
先」が選択されてい ます。階調モードを指 定するときは、プリン タドライバの［印刷品
質］ページの［印刷品質］で［ユーザ設定］を選択し、［設定］をクリックして［ユーザ
設定］ダイアログボ ックスの［階調］で設定し ます。プリンタドライ バの操作について
は、プリンタドライバのヘルプを参照してください。
■ Macintosh から印刷する場合
階調モードはプリ ンタドライバで指定 します。プリンタドライ バの操作については、プ
リンタドライバのヘルプを参照してください。

画質について 2-49
プ
リ
ン
タ
の
使
い
か
た
2
■ DOS や UNIX から印刷する場合
DOS や UNIX など、プリンタドライバが使用できない OS から印刷する場合は、操作パ
ネルで階調処理を選択します。初期値は「コウカイ チョウ 1」に設定されています。プ
リンタの操作パネルで階調モードを設定するときは、次の手順で行います。
1 ［セットアップ］を押します。
2 ［ ］、［ ］で「インジ チョウセイ」を選択し、［OK］を押します。
印字調整グループの設定項目が表示されます。
3 ［ ］、［ ］で「カイチョウショリ」を選択し、［OK］を押します。
階調モードの設定値が表示されます。
4 ［ ］、［ ］で階調モードを選択し、［OK］を押します。
階調モードが変更されます。
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ｲﾝｼﾞ ﾁｮｳｾｲ →
ｶｲﾁｮｳｼｮﾘ →
ｶｲﾁｮｳｼｮﾘ →
= ｺｳｶｲﾁｮｳ 1 →
ｺｳｶｲﾁｮｳ 2 →
= ｺｳｶｲﾁｮｳ 2 →

カラーモードについて2-50
2
プ
リ
ン
タ
の
使
い
か
た
カラーモードについて
本プリンタは、印字モードを「カラー」、「モノクロ」、「ジドウ」に設定できます。
BMLinkS プリンタドライバをご使用の場合、カラーモードの設定方法が異なります。詳
しくは、BMLinkS プリンタドライバに添付されている「ユーザーズマニュアル」を参照
してください。
カラーモードの種類
各カラーモードはそれぞれ次のような特長があります。
■ カラーモード
受信したデータが カラーの場合でもモノ クロの場合でも、常にカラ ー処理して印刷しま
す。「ジドウ」モードに設定していると、カラーデータの場合でも、薄い色を使用した画
像などは、モノクロデ ータと判断されて印 刷されることがあり ますが、このようなとき
にカラーモードを指定して印刷します。
■ モノクロモード
受信したデータが カラーの場合でもモノ クロの場合でも、常にモノ クロ処理して印刷し
ます。カラーデータをモノクロで印刷したいときに設定します。
■ ジドウモード
受信した印字デー タがカラーのときはカ ラー処理、モノクロのとき はモノクロ処理に自

動的に切り替えて印刷します。
カラーモードを設定する
■ Windows から印刷する場合
カラーモードはプリンタドライバで指定します。プリンタドライバの初期値は「カラー」
が選択されています。カラーモードを指定するときは、プリンタドライバの［印刷品質］
ページの［カラーモ ード］で設定します。プリ ンタドライバの操 作については、プリン
タドライバのヘルプを参照してください。
■ Macintosh から印刷する場合
カラーモードはプリンタドライバで指定します。プリンタドライバの操作については、プ
リンタドライバのヘルプを参照してください。

カラーモードについて 2-51
プ
リ
ン
タ
の
使
い
か
た
2
■ DOS や UNIX から印刷する場合
DOS や UNIX など、プリンタドライバが使用できない OS から印刷する場合は、操作パ
ネルでカラーモー ドを選択します。初期 値は「ジドウ」に設定され ています。プリンタ
操作パネルでカラーモードを設定するときは、次の手順で行います。
1 ［セットアップ］を押します。
2 ［ ］、［ ］で「インジ チョウセイ」を選択し、［OK］を押します。
印字調整グループの設定項目が表示されます。
3 ［ ］、［ ］で「カラーモード」を選択し、［OK］を押します。
カラーモードの設定値が表示されます。
4 ［ ］、［ ］でカラーモードを選択し、［OK］を押します。
カラーモードが変更されます。
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ｲﾝｼﾞ ﾁｮｳｾｲ →
ｶｲﾁｮｳｼｮﾘ →
ｶﾗｰﾓｰﾄﾞ →
= ｼﾞﾄﾞｳ →
ｶﾗｰ →
= ｶﾗｰ →

動作モードについて2-52
2
プ
リ
ン
タ
の
使
い
か
た
動作モードについて
本プリンタは、キヤノン独自の LIPS モード、IBM PC/AT 互換機（DOS/V コンピュータ）
の ESC/P エミュレーションモードの 2 種類の動作モードを内蔵しています。印刷データ
を受信すると、印刷データを判別し、自動的にデータに応じた動作モードに切り替えて印刷
します。
このため、通常は工場出荷時の設定のままで各種コンピュータに対応できますが、自動切り
替えがうまくできないときや、いままで使用していたプリンタと同じ設定で使いたいときな
どは、優先的に処理する動作モードを設定したり、いずれかの動作モードに固定することが
できます。
動作モードの種類
本プリンタは、内蔵の LIPS モード／ ESC/P エミュレーションモードと、オプションのコ
ントロール ROM による PC-9800 シリーズや PS/55 シリーズなどのエミュレーション
モードを使用できます。
■ LIPS モード
LIPS は、キヤノンが独自に開発したページプリンタをコントロールするためのコマンド

体系です。LIPS に対応しているアプリケーションソフト（一太郎、Lotus 1-2-3、桐な
ど）はこのモードで印刷します。付属のプリンタドライバを組み込むと、自動的に LIPS
モードで印刷されます。
■ ESC/P エミュレーションモード
IBM-PC/AT 互換機（DOS/V コンピュータ）、AX コンピュータで標準的に使用されて
いる ESC/P 準拠プリンタの動作をエミュレートする（まねをする）モードです。これ
らのコンピュータで、LIPS に対応していないアプリケーションソフトを使用していると
きはこのモードで印刷します。エプソンが提唱する ESC/P-J84 のコマンド体系に準拠
しています。
■ その他のエミュレーションモード
PC-9800 シリーズ、PS/55 シリーズ、HP-GL 専用プリンタをエミュレートするコン
トロール ROM がオプションで用意されています。コントロール ROM を取り付けるこ
とにより、PC-9800 シリーズ、PS/55 シリーズ、HP-GL 対応のアプリケーションか

ら印刷できるようになります。
コントロール ROM については、設置ガイド「第 1 章 設置する前に」を参照してください。

動作モードについて 2-53
プ
リ
ン
タ
の
使
い
か
た
2
自動切り替えがうまくできないとき
本プリンタの動作モード設定を「自動選択」（工場出荷時のままの状態）で使用中に、ESC/
P データが LIPS で印刷されるなど、動作モードの自動切り替えがうまくいかない場合は、
プリンタを次のように設定してみてください。
次の設定を変更しても自動切り替えがうまくいかないときは、印刷データに合った動作モー
ドに固定して印刷してください。
優先エミュレーション、動作モードの自動切り替えの設定、動作モードの固定は操作パネ
ル から行います。設定方法については LIPS 機能ガイド「第 3 章 共通セットアップメ
ニューの設定項目」 を参照してください。
■ 優先エミュレーションを切り替えたい動作モードに設定する
優先エミュレーシ ョンの工場出荷時の 設定は「ナシ」になってい ます。この設定を印刷
するデータに合わせて「ESC/P」や「LIPS」、コントロール ROM（オプション）のエ
ミュレーションモードに変更します。
■ 自動切り替えの設定で不要な動作モードを自動切り替えの対象から外す

自動切り替えの工場出荷時の設定は、すべての動作モードが「使う」になっています。こ
の設定で、不要な動作モードを「使わない」に設定します。
専用プリンタと同じ動作で使う（動作モード固定）
本プリンタを使用しているコンピュータ専用のプリンタと同じ動作で使いたいときは、自動
切り替えを解除し、動作モードを LIPS モード、ESC/P エミュレーションモード、コント
ロール ROM（オプション）のエミュレーションモードのいずれかに固定することができま
す。

• ESC/P エミュレーションモードで印刷する場合、ページフォーマットの設定が必要です。

ページフォーマットについては次項目を参照してください。

• 動作モードの設定は操作パネルから行います。設定方法は LIPS 機能ガイド「第 3 章 共通

セットアップメニューの設定項目」 を参照してください。
■ IBM-PC/AT 互換機（DOS/V コンピュータ）や AX コンピュータ
ESC/P エミュレーションモードに固定
■ PC-9800 シリーズや PS/55 シリーズなどのコンピュータ

取り付けたコントロール ROM（オプション）のエミュレーションモードに固定

動作モードについて2-54
2
プ
リ
ン
タ
の
使
い
か
た
エミュレーションモードで使うとき
本プリンタを ESC/P エミュレーションモードで使用する場合、いままで ESC/P 準拠のプ
リンタで 使用していた用紙の種類やアプリケーションで指定して いた用紙の種類に合わせ、
次の 6 種類のページフォーマットから選択します。本プリンタを購入したまま（工場出荷
時）の状態では、「実寸縦」に設定されています。
実寸縦：用紙を縦に使って印刷します
実寸横：用紙を横に使って印刷します
10" → A4 縦：10" × 11" の連続用紙用に作成したデータを A4 に縮小して印刷します
15" → A4 横：15" × 11" の連続用紙用に作成したデータを A4 に縮小して印刷します
B4 → A4 縦：B4 サイズ用のデータを A4 に縮小し、用紙を縦に使って印刷します
B4 → A4 横：B4 サイズ用のデータを A4 に縮小し、用紙を横に使って印刷します

• 用紙サイズは「10" → A4 縦」「15" → A4 横」「B4 → A 4 縦」「B4 → A4 横」では A4 が標準

ですが、ESC/P 設定メニューの「用紙サイズ」で設定します。詳しくは、LIPS 機能ガ
イド「第 5 章 ESC/P 専用セットアップメニューの設定項目」を参照してください。

• 10"× 11" の連続用紙のサイズは、254.0mm× 279.4mmです。15" × 11"の連続用紙

のサイズは、381.0mm × 279.4mm です。
実寸縦 ＡＢＣＤＥ
10"→A4縦
15"→B4横
10"×11"
15"×11"
ＡＢＣＤＥ
ＡＢＣＤＥ
ＡＢＣＤＥ
ＡＢＣＤＥ
ＡＢＣＤＥ実寸横
ＡＢＣＤＥ
ＡＢＣＤＥ
B4→A4縦
B4→A4横A4
B4
B4
ＡＢＣＤＥ
ＡＢＣＤＥ
ＡＢＣＤＥ
ＡＢＣＤＥ
A4
B4
15"→A4横
15"×11"
ＡＢＣＤＥ
ＡＢＣＤＥ
A4
A4

印刷を中止したいときは 2-55
2
プ
リ
ン
タ
の
使
い
か
た
印刷を中止したいときは
コンピュータ側の操作で印刷を中止しても、すでにプリンタに一部データが送られている場
合、印刷ジョブが終わらないことがあります。そのような場合に、データを排出してプリン
タ側の印刷処理を終わらせたり、プリンタ側で現在実行中の処理やすべての作業を中止する
ことができます。
データを排出する（強制排出）
コンピュータ側で印刷を中止した場合や受信したデータが 1 ページ分に満たない場合には、
プリンタのメモリに印刷データが残ってジョブが正しく終了しないことがあります。そのま
までは、次のデ ータを受け取ることができず、次の印刷ができません。こ のようなときは、
次の手順で強制的に印刷データを排出してください。

• LIPS/LIPS LX プリンタドライバからの印刷データは排出できません。
• データを排出したときは、印刷中のデータは消されますので、再度コンピュータから印刷

しなおしてください。

• エラーランプが点灯している状態では、データの排出はできません。受信したデータを消

去したい場合は、 ソフトリセットを行ってください。（➞P.2-57）

• オプションのハードディスクを使用している場合は、セットアップメニューの「タイムア

ウ ト」の設定を「シナイ」以外に設定してください。工 場出荷時の状態の「15 ビョウ」
に設定することをおすすめします。

• 印刷データがプリンタのメモリに残ったまま、または印刷データがないのにジョブが終了

しない場合、 ジョブランプが点灯しています。

• ジ ョブの「タイムアウト」が設定されているとき は、設定されている時間が経過すると、

１ ページ分に満たないデータも自動的に排出されます（LIPS/LIPS LX プリンタドライ
バからの印刷データは排出されません）。工場出荷時の状態では、ジョブの「タイムアウ
ト」は「 15 ビョウ」に設定されています。

• データ排出の操作を行ってもジョブランプが消灯しないときは、ソフトリセットを行って

ください。（➞P.2-57）
1 ［リセット］を押します。
リセットメニューが表示されます。
ﾘｾｯﾄ
ｿﾌﾄﾘｾｯﾄ →

印刷を中止したいときは2-56
2
プ
リ
ン
タ
の
使
い
か
た
2 ［ ］、［ ］で「ハイシュツ」を選択し、［OK］を押します。
メモリに残っているデータが印刷されます。
印刷をキャンセルする（ジョブキャンセル）
現在実行中の印刷をキャンセルしたいときは、次の操作で「ジョブキャンセル」を実行しま
す。ジョブキャンセルは、そのときデータ受信中またはデータ処理中のジョブをキャンセル
することができます。次の印刷データやまだデータ処理が始まっていないジョブには影響し
ません。

• ジョブキャン セルは、データ 処理をしてい るとき（ジョブ ランプ点灯ま たは点滅中）に

行ってください。ジョブランプが消灯しているときに［ジョブキャンセル］をしてもジョ
ブキャンセルは行われません。

• すでにデータ処理が終わり印刷処理中（給紙動作が始まった状態）のデータは、キャンセ

ルできません。その場合、その次の印刷データがキャンセルされることがあります。

• 本プリンタ専用でないプリンタドライバから 送信された印刷データが混在している場合、

複数のデータがキャンセルされることがあります。
ジョブキャンセルを行ったときに、「03 ジョブ キャンセル」と表示されてもジョブが
キャンセルされないことがあります。また、パスワード入力前のセキュアプリントジョブ
やボックスに保存するジョブはキャンセルすることはできません。セキュアプリントジョ
ブやボックスに保存するジョブは、リモート UI で削除してください。（→リモート UI ガ
イド）
ジョブキャンセルは、次の手順で操作します。必ずジョブランプが点灯または点滅している
とき（キャンセルしたいジョブがデータ受信中またはデータ処理中の状態）に行ってくださ
い。
1 ［ジョブキャンセル］を押します。
2 ジョブキャンセルをする場合、［OK］を押します。
「03 ジョブ キャンセル」が表示され、処理中の印刷データがキャンセルされます。
「00 インサツ カノウ」が表示されたら、ジョブキャンセル完了です。
「03 ジョブ キャンセル」が表示されているときは、プリンタの操作はできません。
ﾊｲｼｭﾂ →
03 ｼﾞｮﾌﾞ ｷｬﾝｾﾙ

ｷｬﾝｾﾙ ｼﾞｯｺｳ ？
00 ｲﾝｻﾂ ｶﾉｳ A4

印刷を中止したいときは 2-57
プ
リ
ン
タ
の
使
い
か
た
2
現在実行中の処理を中止する（ソフトリセット）
現在実行中の処理を中止したいときは、次の操作で「ソフト リセット」を実行します。ソ
フトリセットは、すべてのインタフェースに受信された印刷データや処理中のジョブ、プリ
ンタメモリ内の印刷データを消去します。

• 必ずコンピュータ側で印刷中止の操作を行ってからプリンタ側で印刷中止（ソフトリセッ

ト）の操作を行ってください。

• ソフトリセットを行うと、そのとき印刷中のデータやすべてのインタフェースで受信中の

データは消去されますので、 再度コンピュータから印刷しなおしてください。

• 他のインタフェースのデータでも、すでにメモリに受信されたデータはすべて消去されま

す。ネットワークで使用しているときは、他のコンピュータからのデータに影響しないよ
うに、 この操作を行ってください。
ハードリセットを行うと、プリンタの RAM に保存されているフォームデータなどの登録
ファイルはすべて消去されますが、 ソフトリセットでは消去されません。
1 ［リセット］を押します。
リセットメニューが表示されます。
2 ［ ］、［ ］で「ソフト リセット」を選択し、［OK］を押します。
［OK］をそのまま 3 秒以上押し続けると「ハード リセット」の操作になります。
「03 ソフト リセット」の表示が消えたらソフトリセットが完了します。
すべての作業を中止する（ハードリセット）
何らかの理由で、すべての処理やすでにメモリに受信されたデータを消去したいときは、次
の操作で「ハード リセット」を実行します。ハードリセットは、すべてのインタフェース
に受信された印刷データや処理中のジョブ、プリンタメモリ内の印刷データを消去します。

• データの受信中にリセットした場合、まだメモリに受信していないデータは、リセット処

理後に受信されます。 ただし、正しく印刷されないことがあります。

• 他のインタフェースのデータでも、すでにメモリに受信されたデータはすべて消去されま

す。ネットワークで使用しているときは、他のコンピュータからのデータに影響しないよ
うに、 この操作を行ってください。
ﾘｾｯﾄ
ｿﾌﾄﾘｾｯﾄ →
ｿﾌﾄﾘｾｯﾄ →
03 ｿﾌﾄ ﾘｾｯﾄ

印刷を中止したいときは2-58
2
プ
リ
ン
タ
の
使
い
か
た
1 ［リセット］を押します。
リセットメニューが表示されます。
2 ［ ］、［ ］で「ソフト リセット」を選択します。
3 ［OK］を押し続け、「ハード リセット」と表示されたら離します。
「ハード リセット」が表示されるまで（約 3 秒）押し続けます。3 秒未満の場合は、「ソ
フト リセット」の操作になります。
「03 ハード リセット」の表示が消えたらハードリセットが完了します。
ﾘｾｯﾄ
ｿﾌﾄﾘｾｯﾄ →
ｿﾌﾄﾘｾｯﾄ →
ｿﾌﾄ ﾘｾｯﾄ
ﾊｰﾄﾞ ﾘｾｯﾄ
03 ﾊｰﾄﾞ ﾘｾｯﾄ

3-1
CHAPTER
3給紙・排紙のしかた
この章では、本プリンタで使用できる用紙や給紙、排紙のしかたについて説明しています。
用紙について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
使用できる用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
印刷できる範囲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10

用紙の保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
プリントの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
給紙部について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-12
給紙部の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13

給紙部の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
給紙元の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
手差しトレイや給紙カセットの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
排紙先について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-16

排紙トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
排紙先の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
給紙カセットから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-18
用紙をセットするときの注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20

給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
給紙カセットの用紙サイズを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30
給紙カセットの用紙タイプを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32
手差しトレイから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-34
手差しトレイに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35

手差しトレイの用紙サイズを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-47
手差しトレイの用紙タイプを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49
プリンタドライバの設定をして印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-51
両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-56
自動両面印刷と片面印刷を切り替える. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-57

自動両面印刷するときの用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-58
手動で両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60
手動両面印刷時の用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-61

3-2
3. 給紙・排紙のしかた
3
給
紙

排
紙
の
し
か
た
とじしろを付けて印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-64
とじしろを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-65

用紙について 3-3
3
給
紙

排
紙
の
し
か
た
用紙について
使用できる用紙
本プ リンタの性能 を十分に引き 出していただ くため、用紙は適 切なものを使 用してくださ
い。用紙が適切でないと印字品質の低下や紙づまりの原因になります。

• 印刷速度は、 用紙サイズ、用紙タイプ、印刷枚数の設定により遅くなることがあります。
• 郵便はがき、郵便往復はがき、郵便 4 面はがき：約 5 .8 ページ／分
• 封筒：約 3.2 ページ／分
• 幅が210.0mm未満の用紙を連続印刷した場合、熱による故障などを防止する安全機能が

働き、印刷速度が段階的に遅くなることがあります。（最終的に約 1.6 ページ／分まで遅
くなることもあります。）
用紙サイズ
本プリンタでは次の用紙を使用できます。表中の◎は片面印刷と自動両面印刷が可能、○は
片面印刷のみ可能、×は不可です。
用紙サイズ
給紙部
手差しトレイ カセット 1
カセット 2
（オプション）
A4 ◎ ◎ ◎
B5 ○ ○ ○
A5 ○ ○ ○
リーガル ◎ ◎ ◎
レター ◎ ◎ ◎
エグゼクティブ ○ ○ ○
ユーザ設定用紙 ○ *1 ○ *2 ○ * 2
はがき
100.0mm × 148.0mm
○ × ×
往復はがき
148.0mm × 200.0mm
○ × ×
4 面はがき
200.0mm × 296.0mm
○ × ×
封筒
○ × ×洋形 4 号
105.0mm × 235.0mm
洋形 2 号
114.0mm × 162.0mm
○ × ×

用紙について3-4
3
給
紙

排
紙
の
し
か
た
*1 以下のユーザ設定用紙をセットすることができます。

• 用紙を縦置きにセットした場合：幅 76.2 ～ 215.9mm、長さ 127.0 ～ 355.6mm
• 用紙を横置きにセットした場合（LIPS LX プリンタドライバ使用時のみ）：

幅 127.0 ～ 215.9mm、長さ 127.0 ～ 215.9 mm
*2 以下のユーザ設定用紙をセットすることができます。

• 用紙を縦置きにセットした場合：幅 148.0 ～ 215.9mm、長さ 210.0 ～ 355.6mm
• 用紙を横置きにセットした場合（LIPS LX プリンタドライバ使用時のみ）：

幅 210.0 ～ 215.9mm、長さ 210.0 ～ 215.9 mm
用紙タイプ
本 プリンタでは 次の用紙タイプ を使用できま す。表中の◎は片 面印刷と自動 両面印刷が可
能、○は片面印刷のみ可能、×は不可です。
用紙の厚さは、1m2 あたりの重さがどれくらいかということで表され、 一般的に ｇ/m2
という単位が使われます。用紙の厚さについては用紙メーカーにお問い合わせください。
■ 普通紙
本プリンタでは、A4、B5、A5、リーガル、レター、エグゼクティブ、はがき、往復は
がき、4 面はがきサイズの定形用紙を含む、幅 76.2 ～ 215.9mm、長さ 127.0 ～
355.6mm、重さ 60 ～ 105g/m2 の普通紙を使用できます。
普通紙 は、給紙カセ ットや 手差し トレイか ら給紙 できま す。また、A4、リーガル、レ
ターサイズは、自動両面印刷が可能です。
■ 厚紙
本プリンタでは、A4、B5、A5、リーガル、レター、エグゼクティブ、はがき、往復は
がき、4 面はがきサイズの定形用紙を含む、幅 76.2 ～ 215.9mm、長さ 127.0 ～

355.6mm、重さ 106 ～ 220g/m 2 の厚紙を使用できます（ただし、177 ～ 220ｇ/
m2 の厚紙（郵便はがき、郵便往復はがき、郵便 4 面はがき以外）への印刷はおすすめ
しません。やむを得ず印刷しなければならない場合は、用紙タイプの設定を「厚紙 3」に
設定して印刷してください）。
厚紙は、手 差しトレ イから 給紙で きます。また、A4、リー ガル、レタ ーサイ ズで重さ
106 ～ 120g/m2 の厚紙は、自動両面印刷が可能です。
厚紙に印刷する場合、印刷速度が遅くなります。
用紙タイプ
給紙部
手差しトレイ カセット 1
カセット 2
（オプション）
普通紙（60 ～ 105g/m2 ） ◎ ◎ ◎
厚紙（106 ～ 120g/m2 ） ◎ × ×
厚紙（121 ～ 220g/m2 ） ○ × ×
OHP フィルム（ モノクロ印刷時のみ使用可能） ○ × ×
ラベル用紙 ○ × ×
コート紙（105 ～ 120g/m2 ） ◎ × ×
コート紙（121 ～ 160g/m2 ） ○ × ×
はがき ○ × ×

封筒 ○ × ×

用紙について 3-5
3
給
紙

排
紙
の
し
か
た
はがき、往復はがき、4 面はがきサイズは、重さ 106 ～ 176g/m2 の厚紙で使用できます。
■ OHP フィルム
本プリンタでは、A4 またはレターサイズの OHP フィルムを使用できます。

• OHP フィルムは、モノクロ印刷時のみ使用可能です。
• OHP フィルムは、「キヤノン推奨品 LBP 用 OHP フィルム A4」を使用してください。「キ

ヤノン推奨品 LBP 用 OHP フィルム A4」の重さは 1 枚 8.7g です。

• OHP フィルムどうしが離れにくい場合があるので、一枚ずつよくさばいてから使用して

ください。

• OHP フィルムに印刷する場合、印刷速度が遅くなります。

■ ラベル用紙
本プリンタではラベル用紙を使用できます。

• ラベル用紙は、「キヤノン推奨品ラベル用紙 A4」をご使用ください。「キヤノン推奨品ラ

ベル用紙 A4」の重さは 1 枚 7.8g です。

• 次 のようなラベル用紙は使用しないでください。仕 様に合わない用紙をお使いになると、

復旧の困難な紙づまりやプリンタ故障の原因になります。

• ラベルが剥がれていたり、一部使いかけている用紙
• 台紙から剥がれやすいコート紙でできている用紙
• 糊がはみ出ている用紙
• ラベル用紙に印刷する場合、 印刷速度が遅くなります。

■ コート紙
本プリンタでは、コート紙を使用できます。コート紙は手差しトレイにセットします。ま
た、A4、リーガル、レターサイズで重さ 105 ～ 120g/m
2
のコート紙は、自動両面印
刷が可能です。
コート紙は、「キヤノン推奨品イメージコート A4」をご使用ください。
■ はがき / 往復はがき /4 面はがき
本プリンタでは、郵便はがき、郵便往復はがき、郵便 4 面はがきとキヤノン推奨 4 面は
がきを使用できます。はがき、往 復はがき、4 面はがきは印刷 面を下にして手差しトレ
イにセットします。

• 郵便はがき、郵便往復はがき、郵便 4 面はがき、およびキヤノン推奨の 4 面はがき以外の

はがきへの印刷は、 印字品質が低下したり、紙づまりの原因となることがあります。

• 印刷可能な往復はがきは、 折り目なしのもののみです。
• は がきがカール しているとき は、逆向きに曲げ て反りをなお してからセッ トしてくださ

い。

• インクジェット用の郵便はがき、 郵便往復はがきを使用することはできません。
• はがきは横置きにはセットできません。印刷面を下にして、必ず縦置きにセットしてくだ

さい。

用紙について3-6
3
給
紙

排
紙
の
し
か
た

• はがき

（ ：給紙方向）

• 往復はがき

（ ：給紙方向）

• 4 面はがき

（ ：給紙方向）

• はがきや往復はがき、4 面はがきに印刷する場合、印刷速度が遅くなります。

用紙について 3-7
3
給
紙

排
紙
の
し
か
た
■ 封筒
本プリンタで使用できる封筒は、洋形 4 号、洋形 2 号で次のような構造のものに限ります。
封筒は宛名を書く面（貼り合わせのない面）を下にして手差しトレイにセットします。

• 次のような封筒は使用しないでください。仕様に合わない封筒をお使いになると、復旧の

困難な紙づまりやプリンタ故障の原因になります。

• ファスナーや留め具の付いている封筒
• 窓付きの封筒
• 糊付きの封筒
• しわになっていたり、折れ曲がっている封筒
• 折り目や貼り合わせ部分の凹凸が大きい封筒
• 長方形でない封筒や不規則な形の封筒
• セットする前に、上から手で押さえて封筒内部の空気を抜き取り、折り目をよく押さえて

ください。

• 裏面（ 貼り合わせのある面）には印刷しないでください。
• 封 筒をセットす る場合は、ふたが プリンタを前 面から見て左 側になるよう にセットしま

す。
（ ：給紙方向）

• 封筒に印刷する場合、 印刷速度が遅くなります。

封筒に印刷した場合、 しわがよる場合があります。
洋形4 号（105mm×235mm ）
※短辺にふたが付いているものは使用できません。
洋形2号（114mm×162mm）

用紙について3-8
3
給
紙

排
紙
の
し
か
た
用紙サイズの略号について
給紙カセットのサイズの表示は、次の用紙について以下のような略号で表示されます。
印刷できる範囲
本プリンタで印刷できる領域は、次の範囲です。ただし、LIPS プリンタドライバの［仕上
げ詳細］ダイアログボックスで［印字領域を広げて印刷する］にチェックマークを付けた場
合 は、有効印字領域 を用紙の端 近くまで広げ ることがで きます。ただし、印刷 する原稿に
よっては、用紙の端が一部欠けて印刷されたり、カラー印刷時に用紙の端がにじんだように
印刷されることがあります。詳しくは、プリンタドライバのヘルプを参照してください。
■ 普通紙 / 厚紙 /OHP フィルム / ラベル用紙 / コート紙
用紙の周囲 5mm より内側の範囲に印刷できます。
用紙サイズ 用紙ガイド
リーガル LGL
レター LTR
エグゼクティブ EXEC
5mm
5mm
5mm5mm

用紙について 3-9
3
給
紙

排
紙
の
し
か
た
■ はがき / 往復はがき /4 面はがき
はがきの周囲 5mm より内側の範囲に印刷できます。
はがきの有効印字領域いっぱいのデータを印刷した場合、最適な印字品質が得られない場
合があります。データをはがきの有効印字領域より少し小さ目に設定することをおすすめ
します。
■ 封筒
封筒の周囲 10mm より内側の範囲に印刷できます。
お使いのアプリケーションによっては、印刷時に位置を調整してお使いください。
封筒に印刷した場合、郵便番号欄の文字が欠けて印刷される場合があります。このような
場合は、 LIPS プリンタドライバの［仕上げ詳細］ダイアログボックスで［印字領域を広
げて印刷する］にチェックマークを付けることで、文字が欠けずに印刷することができま
す。ただし、印刷する原稿によっては、カラー印刷時に用紙の端がにじんだように印刷さ
れることがあります。
5mm
5mm
5mm5mm
東京都千代田区
○○○
123-4567
200mm
148mm
5mm
5mm
5mm5mm
東京都千代田区
○○○
123-4567
100mm

148mm
10mm
10mm10mm
10mm
105mm
235mm
（洋形4号封筒の例）

用紙について3-10
3
給
紙

排
紙
の
し
か
た
使用できない用紙
紙づまりやプリンタの故障、トラブルを防ぐため、次にあげるような用紙はお使いにならな
いでください。

• 紙づまりを起こしやすい用紙
• 厚すぎる用紙、薄すぎる用紙
• 不規則な形の用紙
• 湿っている用紙、濡れている用紙
• 破れている用紙
• 表面が粗い用紙、つるつるしすぎている用紙
• バインダ用の穴やミシン目のある用紙
• カールした用紙や折り目のある用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン

グ用紙など）

• 裏紙が簡単にはがれてしまうラベル用紙
• 複写機や他のレーザプリンタで一度使用した用紙（裏面も不可。ただし、本プリンタで

一度印字した用紙の裏面に、手差しトレイを使用して手動で両面印刷することはできま
す。一度印字した同一面に再度印字することはできません。）

• バリのある用紙
• しわのある用紙
• 角折れのある用紙
• 高温によって変質する用紙
• 定着器の加熱温度（約 275 ℃）以下で溶解、燃焼、蒸発したり有毒なガスを発するイ

ンクを使用した用紙

• 感熱用紙
• 表面加工したカラー用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン

グ用紙など）

• 糊などがついた用紙
• プリンタ本体の故障や損傷の原因となる用紙
• カーボン紙
• ステイプル針、クリップ、リボン、テープなどが付いている用紙
• 複写機や他のレーザプリンタで一度使用した用紙（裏面も不可。ただし、本プリンタで

一度印字した用紙の裏面に、手差しトレイを使用して手動で両面印刷することはできま
す。一度印字した同一面に再度印字することはできません。）

• トナーが定着しにくい用紙
• ざら紙、和紙のように表面がざらざらしている用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン

グ用紙など）

• 繊維の粗い用紙

用紙について 3-11
3
給
紙

排
紙
の
し
か
た
用紙の保管について
規格にあった用紙でも、保管が悪いと変質してしまうことがあります。変質した用紙は給紙
不良や紙づまりの原因になったり、印字品質の低下を招くことがあります。
用紙を保管するときは、次のことに気を付けてください。

• 用紙は特に水分を嫌いますので、 湿らせないようにしてください。
• 用紙の包装紙は、湿気および乾燥を防ぐ働きをします。使用するまでは包装したままにし

ておいてください。 また、使用しない用紙は包装紙に包んでおいてください。

• 平らな場所に保管してください。
• 床面は一般に湿度が高いので、 用紙を床に直接置かないでください。
• 用紙が丸まったり折り目がつくような置きかたをしないでください。
• 用紙を立てて保管したり、 あまり多く積み重ねないでください。
• 直射日光の当たる場所や湿度の高い場所、 乾燥している場所に保管しないでください。
• 保管場所と使用する場所の温度や湿度に著しく差がある場合は、包装したままで一日ほど

使 用する場所に 置いて、室温に 慣らしてから 使ってくださ い。急激な温度や 湿度の変化
は、用紙の丸まりやしわの原因になります。
プリントの保管について
本プ リンタで印刷 したプリント の取り扱いや 保管するとき は、次の点に気を 付けてくださ
い。

• クリアホルダなど PVC 素材のものといっしょに保存しないでください。トナーが溶けて

用紙と PVC 素材が貼り付いてしまうことがあります。

• 糊 付けするとき は、必ず不溶性 の接着剤をご 使用ください。溶 解性の接着剤 を使用する

と、トナーが溶けてしまいます。接着剤をご使用になる場合は、不要になった印刷物で試
してから使用してください。
プリントを重ねる場合は、完全に乾いていることを確認してください。乾ききらないうち
に重ねると、 トナーが溶けることがあります。

• 平らな場所に保管してください。折れたりしわになったりすると、トナーが剥がれること

があります。

• 高温の場所に保管しないでください。 トナーが溶けて色がにじむことがあります。
• 長期間（ 2 年以上）保管する場合は、バインダーなどに入れて保管してください。（長時

間保管すると、用紙の変色によって、プリントが変色したように見える場合があります。）

給紙部について3-12
3
給
紙

排
紙
の
し
か
た
給紙部について
本プリンタは、標準状態で給紙カセット（カセット 1）と手差しトレイの合計 2 つの給紙
部が あります。また、オプショ ンのペーパーフィ ーダ（カセット 2）を装着することによ
り、最大 3 つの給紙部を使用することが可能です。

• 用紙残量表示について

給紙カセットには、セットされている用紙の量を示す用紙残量表示（A）があります。用
紙が いっぱいまで入っている と、用紙残量表示が上がりま す。用紙が減るにしたがって
表示が下がってきますので、用紙の残量を知る目安になります。
(A)

給紙部について 3-13
3
給
紙

排
紙
の
し
か
た
給紙部の種類
本プリンタには、次の給紙部があります。
（A）：手差しトレイ
（B）：カセット 1
（C）：カセット 2（オプション）
手差しトレイやカセット 2 から印刷する場合は、必ずカセット 1 がセットされているこ
とを確認してから印刷してください。
給紙部の積載枚数
用紙の種類
給紙部
手差しトレイ カセット 1
カセット 2
（オプション）
普通紙（64g/m 2
） 約 100 枚 約 250 枚 約 500 枚
厚紙（128g/m 2 ） 約 50 枚 × ×
OHP フィルム（モノクロ印刷時のみ
使用可能）
約 50 枚 × ×
ラベル用紙 約 40 枚 × ×
コート紙 約 50 枚 × ×
郵便はがき 約 50 枚 × ×
郵便往復はがき 約 50 枚 × ×
郵便 4 面はがき 約 50 枚 × ×
キヤノン推奨 4 面はがき 約 50 枚 × ×
封筒 約 10 枚 × ×
(C)
(B)
(A)

給紙部について3-14
3
給
紙

排
紙
の
し
か
た
給紙元の選択
給紙元の選択は、次の手順で行います。
■ Windows や Macintosh から印刷する場合
給紙元の選択は、プリンタドライバで設定します。プリンタドライバの初期値は［自動］
に設定されており、ア プリケーションソフ トで用紙サイズを設 定すれば、自動的に給紙
元を探して給紙さ れます。印刷中に用紙がな くなっても他の給紙元 に同じサイズの用紙
があれば、自動的に切り替えて給紙されます。
給紙元を指定した い場合は、プリンタドラ イバで給紙元を設定 します。プリンタドライ
バの操作については、プリンタドライバのヘルプを参照してください。
BMLinkS プリンタドライバをご使用の場合、操作パネルで給紙元を選択します。ただし、
本プリンタの給紙選択の初期値は「ジドウ」に設定されているため、操作パネルで給紙元
を選択しなくても、BMLinkS プリンタドライバで設定したサイズの用紙が自動的に給紙
されます。給紙元を指定して印刷したい場合は、「DOS や UNIX から印刷する場合」と
同様の手順で給紙元を選択してください。

■ DOS や UNIX から印刷する場合
DOS や UNIX など、プリンタドライバが使用できない OS から印刷する場合は、操作パ
ネルで給紙元を 選択します。本プリンタ の給紙選択の初期値 は「ジドウ」に設定されて
います。
プリンタの操作パネルで給紙元を選択するときは、以下の手順で行います。
1 ［給紙選択］を押します。
ディスプレイに「キュウシ モード」と表示されます。
2 ［ ］、［ ］で「キュウシモード」を選択し、［OK］を押します。
3 ［ ］、［ ］で給紙元を選択し、［OK］を押します。

• 「カセット 2」はペーパーフィーダ装着時にのみ表示されます。

ｷｭｳｼ ﾓｰﾄﾞ →
ｷｭｳｼ ﾓｰﾄﾞ →
＝ ｼﾞﾄﾞｳ →
ｶｾｯﾄ 1 →
＝ ｶｾｯﾄ 1 →

給紙部について 3-15
3
給
紙

排
紙
の
し
か
た

• 自動給紙選択時に、2 つ以上の給紙元に同じサイズの用紙がセットされている場合は、給

紙 元表示ランプの表示に関係なく、上段の給紙元 から給紙されます。用紙がなくなると、
同じサイズの用紙がセットされているほかの給紙元へ自動的に切り替わります。
手差しトレイや給紙カセットの取り扱いのご注意
手差しトレイや給紙カセットを取り扱うときは、次の点に気を付けて取り扱ってください。

• 印刷中に給紙カセットを抜き取らないでください。紙づまりや故障の原因になることがあ

ります。

• 印刷中は、手差しトレイの用紙に触れたり、引き抜いたりしないでください。動作異常の原

因になります。

• 給紙カセットに用紙を補充する場合は、セットした用紙がすべてなくなってから補充してく

ださい。なくならないうちに補充すると給紙不良の原因になります。

• 手差しトレイの上には印刷する用紙以外のものは置かないでください。また上から押したり、

無理な力を加えないでください。 手差しトレイが破損することがあります。

• 給紙カセットの黒い ゴムパッド（A）には触れないでください。給紙不良の原因になります。
• 手差しトレイやカセット 2 から印刷する場合は、必ずカセット 1 がセットされていること

を確認してから印刷してください。
手差しトレイを閉めるときは、 セットされている用紙を取り除いて閉めます。
手差しトレイを使わないときは、 閉めておいてください。
(A)
(A)

排紙先について3-16
3
給
紙

排
紙
の
し
か
た
排紙先について
排紙トレイ
本 体上面の排紙 トレイに印 字した面が下 向き（フェース ダウン）で排紙さ れます。用紙は
ページ順に積み重なります。
リーガルサイズの用紙を排紙トレイに排紙するときは、用紙が垂れ下がらないようにするた
めに補助トレイを引き出します。引き出すときは、止まるまでゆっくり引き出してください。
排紙部のローラには衣服や手などを近づけないでください。印刷中でなくてもローラが急
に回転し、衣服や手などが巻き込まれて、けがの原因になることがあります。
両面印刷中は排紙トレイに用紙が完全に排紙されるまで用紙に触れないでください。両面
印刷中は表面を印刷したあと一度途中まで排紙され、裏面を印刷するために再度給紙され
ます。

排紙先について 3-17
3
給
紙

排
紙
の
し
か
た
排紙先の積載枚数
* 設置環境や使用する用紙の種類によっては、実際の積載枚数は異なります。
用紙の種類
排紙先 *
フェースダウン排紙トレイ
普通紙（64g/m
2
の場合） 約 200 枚
厚紙（128g/m
2
の場合） 約 40 枚
OHP フィルム（モノクロ印刷時のみ使用可能） 約 50 枚
ラベル用紙 約 40 枚
コート紙 約 50 枚
郵便はがき 約 40 枚
郵便往復はがき 約 40 枚
郵便 4 面はがき 約 40 枚
キヤノン推奨 4 面はがき 約 40 枚
封筒 約 10 枚

給紙カセットから印刷する3-18
3
給
紙

排
紙
の
し
か
た
給紙カセットから印刷する
給紙カセ ットには、A4、B5、A5、リーガル、レター、エグゼクティブ、ユーザ設定サイ
ズの普通紙（60 ～ 105g/m 2
）をセットすることができます。用紙がなくなると、ディス
プレイに「11 XXX ヨウシガアリマセン」と表示されたり、給紙元表示ランプが点滅し、
給紙元の用紙がなくなったことを表示しますので、用紙をセットしてください。
本プリンタには、給紙カセット（カセット 1）が標準装備されています。また、オプション
のペーパーフィーダを装着するとカセット 2 が追加されます。
給紙カセットから印刷するときは、次の項目を設定する必要があります。

• 給紙カセットに セットされて いる用紙サイズ とセットアッ プメニューの用 紙サイズを一

致させてお 使いくださ い。一致してい ないと、「41 ヨウ シサイズ カ クニン」のメッ
セージが表示され、正しく印刷されません。

• 「カセット N（N ＝ 1、2） ヨウシサイズ」と「カセット N（N ＝ 1、2） ヨウシタイプ」

の設定は、プリンタ本体のセットアップメニューとプリンタドライバを一致させてお使い
ください。一致していないと、「PC XXX ヨウシ ニ コウカン」のメッセージが表示
されます。その場合［オンライン］を押すと、「カセット N（N ＝ 1、2） ヨウシサイズ」
と「カセット N（N ＝ 1、2） ヨウシタイプ」の設定がプリンタドライバの設定値に変
更され、印刷を続行することができます。

• 本プリンタでは、給紙カセットにセットされた用紙のタイプに応じて、内部的に最適な印

刷モードに切り替えて印刷します。給紙カセットにセットした用紙のタイプと印刷モード
が異なると、エンジンに重大な故障が生じる恐れがあります。
Windows や Macintosh から給紙カセットを使 って印刷する場合は、給紙カセットに
セットされた用紙のタイプと「カセット N（N ＝ 1、2）用紙タイプ」の設定、およびプ
リンタドライバの「用紙タイプ」の設定を必ず一致させてください。プリンタの設定とプ
リンタドライバの設定が一致していないとエラーメッセージが表示され、プリンタは停止
します。
また、プリンタドライバを使用できない OS（MS-DOS や UNIX など）から印刷する場
合は、給紙カセットにセットされた用紙のタイプと「カセット N（N ＝ 1、2）用紙タイ
プ」の設定、および「デフォルト用紙タイプ」の設定を必ず一致させてください。
プリンタドライバが使用できない OS から印刷する場合は、あらかじめ給紙元を「カセッ
ト 1」や「カセット 2」に設定してください。（➞P.3-14）
■ 給紙カセットに用紙をセットする（➞P.3-20）

■ 給紙カセットの用紙サイズと用紙タイプを設定する（➞P.3-30、P.3-32）
給紙カセットの用 紙サイズや用紙タイプ を変更した場合は、操作パ ネルから以下の設定
をしてください。用紙 サイズや用紙タイプ を変更しない場合は、設 定する必要はありま
せん。
セットアップメニューの「キュウシ」グループ

• 「カセット N（N ＝ 1、2） ヨウシサイズ」＝セットした用紙のサイズ
• 「カセット N（N ＝ 1、2） ヨウシタイプ」＝セットした用紙のタイプ

給紙カセットから印刷する 3-19
3
給
紙

排
紙
の
し
か
た
BMLinkS プリンタドライバから印刷するときは、次の設定も行ってください。
セットアップメニューの給紙グループ

• 「デフォルト ヨウシタイプ」＝セットした用紙のタイプ（ ➞LIPS 機能ガイド「第 3 章

共通セットアップメニューの設定項目」）
DOS や UNIX など、プリンタドライバが使用できない OS から印刷するときは、次の
設定も行ってください｡
セットアップメニューの給紙グループ

• 「デフォルト ヨウシサイズ」＝セットした用紙のサイズ（ ➞LIPS 機能ガイド「第 3 章

共通セットアップメニューの設定項目」）

• 「デフォルト ヨウシタイプ」＝セットした用紙のタイプ（ ➞LIPS 機能ガイド「第 3 章

共通セットアップメニューの設定項目」）
■ プリンタドライバで用紙の設定をする（➞ プリンタドライバのヘルプ）
LIPS プリンタドライバから印刷するときは、次の設定を行います。ここでは、Windows
版 LIPS プリンタドライバを例に説明しています。Macintosh 版プリンタドライバの操
作については、プリンタドライバのヘルプを参照してください。
［ページ設定］ページ
［出力用紙サイズ］＝セットした用紙のサイズ
［給紙］ページ
［給紙部］＝［カセット 1］、［カセット 2］
［用紙タイプ］＝ ［普通紙］： 普通紙（60 ～ 105g/m 2
）
［普通紙 H］： 普通紙（75 ～ 105g/m
2
）を印刷するとき、光沢
感を出したい場合に設定します。
［ラフ紙］： 表面の粗い用紙（75 ～ 105g/m
2
）を［普通紙］
に設定して印刷した結果、紙づまりが起こったとき
や定着性をより改善したいときに設定します。
BMLinkS プリンタドライバの用紙の設定方法については、BMLinkS プリンタドライバ
に添付されている「 ユーザーズマニュアル」を参照してください。

給紙カセットから印刷する3-20
3
給
紙

排
紙
の
し
か
た
用紙をセットするときの注意
用紙をセットするときは、次のいずれかの状態のときに行ってください。ジョブランプが点
滅しているときは印刷処理中なので、給紙カセットを引き出さないでください。
印刷中は、絶対にカバーを開けたり、給紙カセットを引き出したりしないでください。プ
リンタが停止し、印刷できなくなる場合があります。
■ ジョブランプが消灯しているとき
■ 用紙がなくなったことや用紙の交換を知らせるメッセージが表示されているとき
■ 本プリンタの電源がオフのとき
給紙カセットに用紙をセットする
給紙カセットに用紙をセットします。定形の用紙とユーザ設定用紙とではセット方法が異な
りますので、次の手順で正しく用紙をセットしてください。

• 定形の用紙をセットする場合（➞P.3-21）
• ユーザ設定用紙（不定形用紙）をセットする場合（➞P.3-25）
• 使用できる用紙の詳細は、「使用できる用紙」（➞P.3-3）を参照してください。
• 給紙カセットの取り扱いについては「手差しト レイや給紙カセットの取り扱いのご注意」

（➞P.3-15）を参照してください。

• 普通紙（60 ～ 105g/m

2
）以外の用紙をセットしないでください。紙づまりや故障の原
因になることがあります。
消灯
11 A4 ﾖｳｼｶﾞｱﾘﾏｾﾝ PC A4 ﾖｳｼ ﾆ ｺｳｶﾝ

給紙カセットから印刷する 3-21
3
給
紙

排
紙
の
し
か
た
定形の用紙をセットする場合
定形の用紙をセットするときは、以下の手順で行います。
給紙カセットに用紙をセットするときは、必ず縦置きにセットしてください。
カセット 1 カセット 2
1 給紙カセットを引き出します。
用紙をセットするときは、必ず給紙カセットをプリンタから取り出してセットしてくださ
い。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセットが落ち
たりプリンタが倒れたりして、 けがの原因になることがあります。
カセット 1
給紙カセットをゆっくりと引き出します a。
カセット 2
給紙カセットをゆっくりと引き出します a。
図のように両手で持って、プリンタ本体から
取り外します b。
図のように両手で持って、ペーパーフィーダ
から取り外します b。
a
a
b
b

給紙カセットから印刷する3-22
3
給
紙

排
紙
の
し
か
た
2 セットする用紙のサイズを変更するときは、給紙カセットの長さと用紙
ガイドの位置を変更します。

• 側面の用紙ガイドのロック解除レバーをつまみながら、セットする用紙サイズの

位置に合わせて用紙ガイドを移動します。
側面の用紙ガイドは左右が連動して います。（A）の部分をセットする用紙サイズに合わせ
ます。
カセット 1 カセット 2

• 後端の用紙ガイドのロック解除レバーをつまみながら、セットする用紙サイズの

位置に合わせて用紙ガイドを移動します。
（A）の部分をセットする用紙サイズに合わせます。
カセット 1 カセット 2
3 用紙の後端を用紙ガイドに合わせてセットします。
カセット 1 カセット 2
(A)
(A)
(A) (A)

給紙カセットから印刷する 3-23
3
給
紙

排
紙
の
し
か
た
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• 必ず用紙ガイドがセットする用紙サイズの位置に合っているかを確認してください。用紙

ガイドがセットする用紙サイズの位置に合っていないと、 給紙不良の原因となります。

• 裁 断状態が悪い 用紙を使用 すると、重送しや すくなる場合 があります。その ような場合

は、用紙の束をよくさばき、 用紙を平らな場所でよく揃えてからセットしてください。
レターヘッドやロゴ付きの用紙などに印刷する場合は、用紙の表面（印刷する面）を上に
向け、 以下のようにセットします。
（ ：給紙方向）
カセット 1 カセット 2

給紙カセットから印刷する3-24
3
給
紙

排
紙
の
し
か
た
4 用紙を図のように下へ押さえ、積載制限マーク（A）を超えていないか確
認し、用紙ガイドに付いているツメ（B）の下に用紙を入れます。
用紙ガイドのツ メと用紙の間に十分すき 間があることを確認し てください。すき間が十分
にない場合は用紙を少し減らします。
カセット 1 カセット 2
カセット 1 にセットできる用紙の枚数は、普通紙（64g/m2 の場合）で約 250 枚、カ
セット 2 にセットできる用紙の枚数は、普通紙（64g/m2 の場合）で約 500 枚です。絶
対に用紙ガイドの積載制限マークを超えない範囲でセットしてください。積載制限マーク
を超す量の用紙をセットすると、給紙不良の原因となります。
5 給紙カセットをプリンタにセットします。
給紙カセット前面が、プリンタの前面と揃うまで、しっかりと奥まで押し込みます。
カセット 1 カセット 2
(B)
(A)
(B) (B) (B)
(A)
(B)

給紙カセットから印刷する 3-25
3
給
紙

排
紙
の
し
か
た
給紙カセットをセットするときは、 指を挟まないように注意してください。
本プリンタの給紙カセットは、自動的に用紙サイズの検知ができないため、給紙カセッ
トにセットした用紙サイズを登録する必要があります。
用紙サイズ の登録は、「給紙カセットの 用紙サイズを設定する」（ ➞P.3-30）を参照し
て行ってください。
ユーザ設定用紙（不定形用紙）をセットする場合
ユーザ設定用紙をセットするときは、次の手順で行います。
以下のユーザ設定用紙をセットすることができます。

• 用紙を縦置きにセットした場合：

幅 148.0 ～ 215.9mm、長さ 210.0 ～ 355.6mm

• 用紙を横置きにセットした場合（LIPS LX プリンタドライバ使用時のみ）：

幅 210.0 ～ 215.9mm、長さ 210.0 ～ 215.9 mm
1 給紙カセットを引き出します。
用紙をセットするときは、必ず給紙カセットをプリンタから取り出してセットしてくださ
い。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセットが落ち
たりプリンタが倒れたりして、 けがの原因になることがあります。
カセット 1
給紙カセットをゆっくりと引き出します a。
カセット 2
給紙カセットをゆっくりと引き出します a。
図のように両手で持って、プリンタ本体から
取り外します b。
図のように両手で持って、ペーパーフィーダ
から取り外します b。
a
a
b
b

給紙カセットから印刷する3-26
3
給
紙

排
紙
の
し
か
た
2 用紙を給紙カセットの手前側に合わせてセットします。
カセット 1 カセット 2
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• 裁断状態が悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合

は、用紙の束をよくさばき、用紙を平らな場所でよく揃えてからセットしてください。

• ユーザ設定用紙を印刷する場合に、LIPS LX プリンタドライバから印刷するときは、縦置

き、横置きにセットすることが可能です。ただし、「カセット N（N=1、2）用紙サイズ」
を「フリー」に設定している場合に、長辺が 215.9mm 以下のユーザ設定用紙を印刷す
るときは、横置きにセットしてください。また、LIPS LX プリンタドライバから印刷し
ない場合は、縦置きにセットしてください。

• レターヘッドやロゴ付きの用紙などに印刷する場合、縦置きでセットするときは、用紙の

表面（印刷する面）を上に向け、以下のようにセットします。
（ ：給紙方向）
カセット 1 カセット 2

給紙カセットから印刷する 3-27
3
給
紙

排
紙
の
し
か
た

• レターヘッドやロゴ付きの用紙などに印刷する場合、横置きでセットするときは、用紙の

表面（ 印刷する面）を上に向け、以下のようにセットします。
（ ：給紙方向）
カセット 1 カセット 2
3 側面の用紙ガイドのロック解除レバーをつまみながら、セットした用紙
のサイズの位置に合わせて用紙ガイドを移動します。
側面の用紙ガイドは左右が連動しています。
カセット 1 カセット 2

給紙カセットから印刷する3-28
3
給
紙

排
紙
の
し
か
た
必ず用紙ガイドを用紙の幅に合わせてください。ゆるすぎたりきつすぎたりすると、正し
く送られなかったり、紙づまりの原因になります。
4 後端の用紙ガイドのロック解除レバーをつまみながら、セットした用紙
のサイズの位置に合わせて用紙ガイドを移動します。
カセット 1 カセット 2
5 用紙を図のように下へ押さえ、積載制限マーク（A）を超えていないか確
認し、用紙ガイドに付いているツメ（B）の下に用紙を入れます。
用紙ガイドのツ メと用紙の間に十分すき 間があることを確認し てください。すき間が十分
にない場合は用紙を少し減らします。
カセット 1 カセット 2
(B)
(A)
(B) (B) (B)
(A)
(B)

給紙カセットから印刷する 3-29
3
給
紙

排
紙
の
し
か
た
カセット 1 にセットできる用紙の枚数は、 普通紙（64g/m2 の場合）で約 250 枚、カ
セット 2 にセットできる用紙の枚数は、普通紙（64g/m2 の場合）で約 500 枚です。絶
対に用紙ガイドの積載制限マークを超えない範囲でセットしてください。積載制限マーク
を超す量の用紙をセットすると、 給紙不良の原因となります。
6 給紙カセットをプリンタにセットします。
給紙カセット前面が、プリンタの前面と揃うまで、しっかりと奥まで押し込みます。
給紙カセットをセットするときは、 指を挟まないように注意してください。
本プリンタの給紙カセットは、自動的に用紙サイズの検知ができないため、給紙カセッ
トにセットした用紙サイズを登録する必要があります。
用紙サイズ の登録は、「給紙カセットの 用紙サイズを設定する」（ ➞P.3-30）を参照し
て行ってください。
カセット 1 カセット 2

給紙カセットから印刷する3-30
3
給
紙

排
紙
の
し
か
た
給紙カセットの用紙サイズを設定する
本プリンタの給紙カセットは自動的に用紙サイズの検知ができないため、給紙カセットに用
紙をセットしたときは、操作パネルから給紙カセットの用紙サイズを設定します。定形サイ
ズの用 紙は、そのサイズを設定します。ユーザ設定用紙は、「ユーザセッテイサイズ」また
は「ユーザセッテイサイズ R」に設定します。給紙カセットの用紙サイズ設定は、工場出荷
状態で「A4」に設定されています。
給紙カセットの用紙サイズの設定は、次の手順で行います。

• 用紙サイズの設定は、プリンタのセットアップメニューとプリンタドライバを一致させて

お使いください。一 致していない と、「PC XXX ヨウシ ニ コウ カン」のメッセー
ジが表示されます。その場合 [ オンライン ] を押すと、「カセット 1 用紙サイズ」や「カ
セット 2 用紙サイズ」の設定がプリンタドライバの設定値に変更され、印刷を続行する
ことができます。

• ユーザ設定用紙をセットしたときは、「カセット 1 用紙サイズ」や「カセット 2 用紙サイ

ズ」を以下のように設定してください。

• 横置きにセットした場合（LIPS LX プリンタドライバ使用時のみ）：「ユーザセッテイサ

イズ」

• 縦置きにセットした場合：「ユーザセッテイサイズ R 」
• 給紙カセットにセットする用紙を頻繁に変更する場合は、「カセット N（N=1、2）用紙

サイズ」を「フリー」に設定すると便利です。「カセット N（N=1、2）用紙サイズ」を
「フリー」に設定すると、用紙の向きを変更するたびに「カセット N（N=1、2）用紙サ
イズ」の設定を変更する必要がありま せん。ただし、「フリー」に設定する場合は、セッ
トした用紙と、プリンタドライバの用紙サイズの設定が必ず合っていることを確認してか
ら印刷してください。異なっている場合は、「41 ヨウシサイズ カクニン」のメッセー
ジが表示されて印刷が中断されたり、紙づまりが発生したりすることがあります。必ずプ
リンタドライバで設定した用紙サイズとカセットにセットした用紙が合っているか、確認
してお使いください。

• ユーザ設定用紙を印刷する場合に、LIPS LX プリンタドライバから印刷するときは、縦置

き、横置きにセットすることが可能です。ただし、「カセット N（N=1、2）用紙サイズ」
を「フリー」に設定している場合に、長辺が 215.9mm 以下のユーザ設定用紙を印刷す
るときは、横置きにセットしてください。また、LIPS LX プリンタドライバから印刷し
ない場合は、縦置きにセットしてください。
1 ［セットアップ］を押します。
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →

給紙カセットから印刷する 3-31
3
給
紙

排
紙
の
し
か
た
2 ［ ］、［ ］で「キュウシ」を選択し、[OK] を押します。
3 ［ ］、［ ］で「カセット 1 用紙サイズ」や「カセット 2 用紙サイズ」を
選択し、[OK] を押します。
4 ［ ］、［ ］で用紙のサイズを選択し、[OK] を押します。
用紙サイズの左に「＝」が表示され、給紙カセットの用紙サイズが設定されます。
Windows や Macintosh のプリンタドライバから印刷する場合は、プリンタドライバ
を設定してください。（➞P.3-51）
BMLinkS プリンタドライバから印刷する場合は、「デフォルト ヨウシタイプ」の設
定を操作パネルで行った後、プリンタドライバを設定してください。
DOS や UNIX などから印刷する場合は、「デフォルト用紙サイズ」および「デフォル
ト用紙タイプ」の設定を操作パネルで行ってください。
ｷｭｳｼ →
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
ｶｾｯﾄ 1 ﾖｳｼｻｲｽﾞ →
=A4 →
=B5 →
B5 →

給紙カセットから印刷する3-32
3
給
紙

排
紙
の
し
か
た
給紙カセットの用紙タイプを設定する
給紙カセットに用紙をセットしたときは、用紙の種類に合わせて操作パネルから「カセット
N（N=1、2） ヨウ シタイプ」を設定しま す。用紙タイプに合わせ て、最適な印刷モード
で印刷されます。工場出荷状態では「フツウシ」に設定されています。
*1 普通紙（75 ～ 105g/m
2
）を印刷するとき、光沢感を出したい場合に設定します。
*2 表面の粗い用紙（75 ～ 105g/m
2
）を「フツウシ」に設定して印刷した結果、紙づまりが起こったときや定着性
をより改善したいときに設定します。

• 用紙タイプの設定は、プリンタ本体のセットアップメニューとプリンタドライバを一致さ

せてお使いください。一致していないと、「PC XXX ヨウシ ニ コウカン」のメッセー
ジが表示されます。その場合［オンライン］を押すと、「カセット N（N=1、2） ヨウシ
タイプ」の設定がプリンタドライバの設定値に変更され、印刷を続行することができます。

• 実際に手差しトレイにセットする用紙のタイプと「カセット N（N=1、2） ヨウシタイ

プ」の設定が一致していないとエンジンに重大な障害の起こる恐れがありますので、必ず
用紙のタイプを一致させてください。

• 「カセット N（N=1、2） ヨウシタイプ」を「フリー」に設定すると、プリンタドライバ

で設定した用紙タイプとのチェックを行いません。必ず、プリンタドライバで設定した用
紙タイプと手差しトレイにセットした用紙が合っているか、確認してお使いください。
1 ［セットアップ］を押します。
2 ［ ］、［ ］で「キュウシ」を選択し、［OK］を押します。
用紙の種類
共通セットアップメニュー
「カセット N（N=1、2） ヨウシタイプ」
普通紙（60 ～ 105g/m
2
）
フツウシ
フツウシ H*
1
ラフシ *
2
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ｷｭｳｼ →
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →

給紙カセットから印刷する 3-33
3
給
紙

排
紙
の
し
か
た
3 ［ ］、［ ］で「カセット N（N=1、2） ヨウシタイプ」を選択し、［OK］
を押します。
4 ［ ］、［ ］で用紙タイプを選択し、［OK］を押します。
用紙タイプの左に「＝」が表示され、給紙カセットの用紙タイプが設定されます。
Windows や Macintosh のプリンタドライバから印刷する場合は、プリンタドライバ
を設定してください。（➞P.3-51）
BMLinkS プリンタドライバから印刷する場合は、「デフォルト ヨウシタイプ」の設
定を操作パネルで行った後、プリンタドライバを設定してください。
DOS や UNIX などから印刷する場合は、「デフォルト ヨウシサイズ」および「デフォ
ルト ヨウシタイプ」の設定を操作パネルで行ってください。
ｶｾｯﾄ 1 ﾖｳｼﾀｲﾌﾟ →
= ﾌﾂｳｼ →
= ﾌﾂｳｼ H →
ﾌﾂｳｼ →

手差しトレイから印刷する3-34
3
給
紙

排
紙
の
し
か
た
手差しトレイから印刷する
手差しト レイには、A4、B5、A5、リーガル、レター、エグゼクティブと以下のユーザ設
定用紙を普通紙（64g/m 2 ）で約 100 枚までセットできます。
縦置きの場合：幅 76.2 ～ 215.9mm、長さ 127.0 ～ 355.6mm
横置きの場合（LIPS LX プリンタドライバ使用時のみ）：
幅 127.0 ～ 215.9mm、長さ 127.0 ～ 215.9 mm
OHP フィルムや封筒など、給紙カセットにセットできない用紙もセット可能です。
手差しトレイから印刷するときは、次の項目を設定する必要があります。
「テザシトレイ ヨウシサイズ」と「テザシト レイ ヨウシタイプ」の設定は、プリンタ
本体のセットアップメニューとプリンタドライバを一致させてお使いください。一致して
いないと、「PC XXX ヨウシ ニ コウカン」のメッセージが表示されます。その場合
［オンライン］を押すと、「テザシトレイ ヨウシサイズ」と「テザシトレイ ヨウシタイ
プ」の設定がプリンタドライバの設定値に変更され、印刷を続行することができます。

プリンタドライバが使用できない OS から印刷する場合は、あらかじめ給紙元を「テザシ
トレイ」に設定してください。（➞P.3-14）
■ 手差しトレイに用紙をセットする（➞P.3-35）
■ 手差しトレイの用紙サイズと用紙タイプを設定する（➞P.3-47、P.3-49）
手差しトレイの用 紙サイズや用紙タイプ を変更した場合は、操作パ ネルから以下の設定
をしてください。用紙 サイズや用紙タイプ を変更しない場合は、設 定する必要はありま
せん。
セットアップメニューの給紙グループ

• 「テザシトレイ ヨウシサイズ」＝セットした用紙のサイズ
• 「テザシトレイ ヨウシタイプ」＝セットした用紙のタイプ

BMLinkS プリンタドライバから印刷するときは、次の設定も行ってください。
セットアップメニューの給紙グループ

• 「デフォルト ヨウシタイプ」= セットした用紙のタイプ（→ LIPS 機能ガイド「第 3 章

共通セットアップメニューの設定項目」）
DOS や UNIX など、プリンタドライバが使用できない OS から印刷するときは、次の設
定も行ってください｡
セットアップメニューの給紙グループ

• 「デフォルト ヨウシサイズ」＝セットした用紙のサイズ（→ LIPS 機能ガイド「第 3 章

共通セットアップメニューの設定項目」）

• 「デフォルト ヨウシタイプ」＝セットした用紙のタイプ（→ LIPS 機能ガイド「第 3 章

共通セットアップメニューの設定項目」）

手差しトレイから印刷する 3-35
3
給
紙

排
紙
の
し
か
た
■ プリンタドライバを設定する（→プリンタドライバのヘルプ）
LIPS プリンタドライバから印刷するときは、次の設定を行います。ここでは、Windows
版 LIPS プリンタドライバを例に説明しています。Macintosh 版プリンタドライバの操
作については、プリンタドライバのヘルプを参照してください。
［ページ設定］ページ
［出力用紙サイズ］＝セットした用紙のサイズ
［給紙］ページ
［給紙部］＝［手差し（トレイ）］
［用紙タイプ］＝ ［普通紙］：普通紙（60 ～ 105g/m 2
）
［普通紙 H］：普通紙（75 ～ 105g/m2 ) を印刷するとき、光沢感を
出したい場合に設定します。
［厚紙 1］：厚紙（106 ～ 120g/m 2
）
［厚紙 2］：厚紙（121 ～ 176g/m 2
）、キヤノン推奨 4 面はがき
［厚紙 3］：177 ～ 220g/m2 の厚紙（郵便はがき、郵便往復はがき、
郵便 4 面はがき以外）への印刷はおすすめしませんが、や
むを得ず印刷しなければならない場合に設定します。

［OHP フィルム］：OHP フィルム
［ラベル用紙］：ラベル用紙
［コート紙］：コート紙（105 ～ 120g/m 2
）
［ラフ紙］：表面の粗い用紙（75 ～ 105g/m 2
）を［普通紙］に設定
して印刷した結果、紙づまりが起こったときや定着性をよ
り改善したいときに設定します。
［はがき］：はがき
BMLinkS プリンタドライバの用紙の設定方法については、BMLinkS プリンタドライバ
に添付されている「 ユーザーズマニュアル」を参照してください。
手差しトレイに用紙をセットする
手差しトレイに用紙をセットします。用紙の種類によってセット方法が異なりますので、そ
れぞれの手順を参照してください。

• 普通紙、厚紙、OHP フィルム、コート紙、ラベル用紙（➞ 用紙（はがき、封筒以外）を

セットする場合：P.3-36）

• はがき、封筒（➞ はがき、封筒をセットする場合：P.3-41）
• 使用できる用紙の詳細は、「使用できる用紙」（➞P.3-3）を参照してください。
• 手 差しトレイの取り扱いについては「手差しトレイ や給紙カセットの取り扱いのご注意」

（ ➞P.3-15）を参照してください。

手差しトレイから印刷する3-36
3
給
紙

排
紙
の
し
か
た
用紙（はがき、封筒以外）をセットする場合
手差しトレイに普通紙や厚紙、OHP フィルム、ラベル用紙、コート紙をセットするときは、
以下の手順で行います。

• OHP フィルムは、モノクロ印刷時のみ使用可能です。
• 177 ～ 220ｇ/m

2
の厚紙（郵便はがき、郵便往復はがき、郵便 4 面はがき以外）への印
刷はおすすめしませんが、やむを得ず印刷しなければならない場合は、用紙タイプの設定
を「厚紙 3」に設定して印刷してください。
1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。
必ず給紙カセットをセットしてください。給紙カセットがセットされていないと、手差し
トレイから印刷できません。
2 補助トレイを引き出します。
手差しトレイに用紙をセットするときは、必ず補助トレイを引き出してください。

手差しトレイから印刷する 3-37
3
給
紙

排
紙
の
し
か
た
3 A4 などの長いサイズの用紙をセットするときは、延長トレイを開けま
す。
4 用紙ガイドの幅を紙幅より少し広めにセットします。
5 OHP フィルムやラベル用紙、コート紙をセットする場合は、用紙を少量
ずつさばき、端を揃えます。
少量ずつよくさばく 平らなところで軽く数回
たたいて端を揃える

手差しトレイから印刷する3-38
3
給
紙

排
紙
の
し
か
た
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• OHP フィルムやラベル用紙、コート紙は、よくさばいてからセットしてください。十分

にさばけていないと、重送されて、紙づまりの原因になります。

• OHP フィルムやコート紙をさばいたり、揃えたりするときは、できるだけ端を持ち、印

刷面に触れないようにしてください。

• OHP フィルムやコート紙に手あかや指紋、ホコリや油分などが付着しないようにしてく

ださい。印字不良の原因になります。
6 用紙の印刷面を下にして、奥に当たるまでゆっくりと差し込みます。
用紙束は積載制限ガイド（A）の下を通してください。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• 手差しトレイには、次の枚数までセットできます。用紙束の高さが積載制限ガイドを超え

ていないことを確認してください。

• 普通紙 ：約 100 枚（64g/m

2
の場合）

• 厚紙 ：約 50 枚（128g/m

2
の場合）

• OHP フィルム ：約 50 枚
• ラベル用紙 ：約 40 枚
• コート紙 ：約 50 枚
• 用紙を斜めにセットしないでください。
• 用紙の後端が不揃いになっていると、給紙不良や紙づまりの原因になります。
• 用紙の先端が折れ曲がっていたり、カールしている場合は、端を伸ばしてからセットして

ください。

• 裁断状態の悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合

は、用紙の束をよくさばき、用紙を平らな場所でよく揃えてからセットしてください。

• ユーザ設定用紙を印刷する場合に、LIPS LX プリンタドライバから印刷するときは、縦置

き、横置き にセッ トする こと が可能 です。ただ し、「手差し トレ イ用紙 サイズ」を「フ
リー」に設定している場合に、長辺が 215.9mm 以下のユーザ設定用紙を印刷するとき
は、横置きにセットしてください。また、LIPS LX プリンタドライバから印刷しない場
合は、縦置きにセットしてください。
(A)

手差しトレイから印刷する 3-39
3
給
紙

排
紙
の
し
か
た
レターヘッドやロゴ付きの用紙などに印刷する場合は、次の指示にしたがって正しい向き
に用紙をセットしてください。

• A4、B5、A5、リーガル、レター、エグゼクティブサイズの用紙をセットする場合や、

ユーザ 設定用紙を縦置き でセットする場 合は、用紙の表面（印刷す る面）を下に向け、
以下のようにセットします。
（ ：給紙方向）

手差しトレイから印刷する3-40
3
給
紙

排
紙
の
し
か
た

• ユーザ 設定用紙を横置 きでセットする場 合は、用紙の表面（印刷 する面）を下に向け、

以下のようにセットします。
（ ：給紙方向）
7 用紙ガイドを、用紙の左右にぴったりと合わせます。

手差しトレイから印刷する 3-41
3
給
紙

排
紙
の
し
か
た
必ず用紙ガイドを用紙の幅に合わせてください。ゆるすぎたりきつすぎたりすると、正し
く送られなかったり、 紙づまりの原因になります。
次に手差しトレイの用紙サイズを設定してください（ ➞P.3-47）。
はがき、封筒をセットする場合
手差しトレイには、郵便はがき、郵便往復はがき、郵便 4 面はがき、キヤノン推奨 4 面は
がき、洋形 4 号、洋形 2 号の封筒をセットできます。はがき、封筒を手差しトレイにセッ
トするときは、次の手順でセットします。
はがき、 往復はがき、4 面はがきサイズの普通紙（60 ～ 105g/m 2 ）、厚紙（106 ～
176g/m 2 ）に印刷する場合は、「用紙（はがき、封筒以外）をセットする場合」（➞P.3-36）
を参照してください。
1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。
必ず給紙カセットをセットしてください。給紙カセットがセットされていないと、手差し
トレイから印刷できません。

手差しトレイから印刷する3-42
3
給
紙

排
紙
の
し
か
た
2 補助トレイを引き出します。
手差しトレイに用紙をセットするときは、必ず補助トレイを引き出してください。
3 4面はがきなどの長いサイズの用紙をセットするときは、延長トレイを開
けます。

手差しトレイから印刷する 3-43
3
給
紙

排
紙
の
し
か
た
4 用紙ガイドの幅を用紙の幅より少し広めにセットします。
5 封筒をセットする場合は、次のように揃えます。

• 封筒の束を平らな場所へ置き、上面を押して空気を抜いてから、縁の折り目をき

ちんと付けて、平らにします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• 封筒の四隅の固い部分を図のように取り除き、カールをなおします。

手差しトレイから印刷する3-44
3
給
紙

排
紙
の
し
か
た

• 封筒を平らな場所で揃えます。

6 用紙の印刷面を下にして、図のように手差しトレイの奥に当たるまで
ゆっくりと差し込みます。
用紙束は積載制限ガイド（A）の下を通してください。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
(A)

手差しトレイから印刷する 3-45
3
給
紙

排
紙
の
し
か
た

• はがき、 封筒は以下のようにセットします。

（ ：給紙方向）

• 洋形 4 号／洋形 2 号

ふたがプリンタを前面から見て左側になるようにセットします。

• 手差しトレイには、郵便はがき、郵便往復はがき、郵便 4 面はがき、キヤノン推奨 4 面は

がきを約 50 枚まで、封筒を約 10 枚までセットできます。用紙束の高さが積載制限ガイ
ドを超えていないことを確認してください。

• 封筒は、 裏面（貼り合わせのある面）には印刷できません。
• 往復はがきに印刷するときは、アプリケーションソフトの用紙設定と印字方向をセットす

る用紙の方向に合わせて設定してください。（例：Windows 2000/XP/Server 2003/
Vista の場合は、「往復はがき横」を選択してください。）

• はがきがカールしているときは、逆向きに曲げて反りをなおしてからセットしてください。
• 裁断状態の悪いはがきを使用すると、重送しやすくなる場合があります。そのような場合

は、はがきを平らな場所でよく揃えてからセットしてください。

• はがき／ 4 面はがき

はがきの上端がプリンタを前面から見て奥側になるようにセットします。

• 往復はがき

はがきの上端がプリンタを前面から見て左側になるようにセットします。

手差しトレイから印刷する3-46
3
給
紙

排
紙
の
し
か
た
7 用紙ガイドを、用紙の左右にぴったりと合わせます。
必ず用紙ガイドを用紙の幅に合わせてください。ゆるすぎたりきつすぎたりすると、正し
く送られなかったり、紙づまりの原因になります。
次に手差しトレイの用紙サイズを設定してください（ ➞P.3-47）。

手差しトレイから印刷する 3-47
3
給
紙

排
紙
の
し
か
た
手差しトレイの用紙サイズを設定する
手差しトレイに用紙をセットしたときは、操作パネルから手差しトレイの用紙サイズを設定
します。定形サイズの用紙や封筒、はがき、往復はがき、4 面はがきは、そのサイズを設定
しま す。ユーザ設定用紙は、「ユーザセッ テイサイズ」または「ユー ザセッテイサイズ R」
に設定しま す。手差しトレイの用紙サイズ設定は、工場出荷状態で「A4」に設定されてい
ます。
手差しトレイの用紙サイズの設定は、次の手順で行います。

• 用紙サイズの設定は、プリンタのセットアップメニューとプリンタドライバを一致させて

お使いください。 一致していないと、「PC XXX ヨウシ ニ コウカン」のメッセージ
が 表示されます。その場合［オンライン］を押 すと、「テザシトレイ ヨウシサイズ」の
設定がプリンタドライバの設定値に変更され、 印刷を続行することができます。

• ユ ーザ設定用紙をセットしたときは、「手差しトレ イ用紙サイズ」を以下のように設定し

てください。

• 横置きにセットした場合（LIPS LX プリンタドライバ使用時のみ）：「ユーザセッテイサ

イズ」

• 縦置きにセットした場合：「ユーザセッテイサイズ R」
• 手 差しトレイにセットする用紙を頻繁に変更 する場合は、「手差しトレイ用紙サイズ」を

「フ リー」に設定 すると便利 です。「手差しト レイ用紙 サイズ」を「フリー」に 設定する
と、異なるサイズの用紙をセットするたびに「手差しトレイ用紙サイズ」の設定を変更す
る 必要がありません。ただし、「フリー」に設定する 場合は、手差しトレイにセットした
用紙と、プリンタドライバの用紙サイズの設定が必ず合っていることを確認してから印刷
してください。異なっている場合は、「41 ヨウシサイズ カクニン」のメッセージが表
示されて印刷が中断されたり、紙づまりが発生したりすることがあります。必ずプリンタ
ドライバで設定した用紙サイズと手差しトレイにセットした用紙が合っているか、確認し
て お使いください。ただし、「特殊モード J」を「ツカウ」に設定した場合、プリンタド
ラ イバで設定し た用紙サイズと 手差しトレイ にセットした用 紙が異なる場 合でも用紙サ
イズのチェックを行わずに印刷します。 詳しくは、LIPS 機能ガイド「第 3 章 共通セッ
トアップメニューの設定項目」 を参照してください。

• ユーザ設定用紙を印刷する場合に、LIPS LX プリンタドライバから印刷するときは、縦置

き、横 置き にセッ トする ことが 可能 です。ただ し、「手差し トレイ 用紙 サイズ」を「フ
リー」 に設定している場合に、長辺が 215.9mm 以下のユーザ設定用紙を印刷するとき
は、横 置きにセットしてください。また、LIPS LX プリンタドライバから印刷しない場
合は、 縦置きにセットしてください。
1 ［セットアップ］を押します。
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →

手差しトレイから印刷する3-48
3
給
紙

排
紙
の
し
か
た
2 ［ ］、［ ］で「キュウシ」を選択し、［OK］を押します。
3 ［ ］、［ ］で「テザシトレイ ヨウシサイズ」を選択し、［OK］を押します。
4 ［ ］、［ ］で用紙のサイズを選択し、［OK］を押します。
用紙サイズの左に「＝」が表示され、手差しトレイの用紙サイズが設定されます。
次に手差しトレイの用紙タイプを設定してください（→次項目）。
ｷｭｳｼ →
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
=A4 →
=B5 →
B5 →

手差しトレイから印刷する 3-49
3
給
紙

排
紙
の
し
か
た
手差しトレイの用紙タイプを設定する
手差しトレイに用紙をセットしたときは、用紙の種類に合わせて操作パネルから「テザシト
レイ ヨウシタイプ」を設定します。用紙タイプに合わせて、最適な印刷モードで印刷され
ます。工場出荷状態では「フツウシ」に設定されています。
*1 普通紙（75 ～ 105g/m
2
）を印刷するとき、光沢感を出したい場合に設定します。
*2 表面の粗い用紙（75 ～ 105g/m
2
）を「フツウシ」に設定して印刷した結果、紙づまりが起こったときや定着性
をより改善したいときに設定します。
*3 177 ～ 220ｇ/m
2
の厚紙（郵便はがき、郵便往復はがき、郵便 4 面はがき以外）への印刷はおすすめしません
が、やむを得ず印刷しなければならない場合は、「アツガミ 3」に設定して印刷してください。
*4 121 ～ 160g/m
2
のコート紙を印刷するときは、「テザシトレイ ヨウシタイプ」を「コートシ」にして、ユー
ザメンテナンスグループの「トクシュ インジショリ」の「コートシ」を「スル」に設定します。

• 用紙タイプの設定は、プリンタ本体のセットアップメニューとプリンタドライバを一致さ

せてお使いください。一致していないと、「PC XXX ヨウシ ニ コウカン」のメッセー
ジ が表示さ れます。その場 合［オンライン］ を押すと、「テザ シトレイ ヨウ シタイプ」
の設定がプリンタドライバの設定値に変更され、 印刷を続行することができます。

• 実際に手差しトレイにセットする用紙のタイプと「テザシトレイ ヨウシタイプ」の設定

が一致していないとエンジンに重大な障害の起こる恐れがありますので、必ず用紙のタイ
プを一致させてください。

• 「テ ザシトレイ ヨウシタイプ」を「フリー」に設定す ると、プリンタドライバで設定し

た用紙タイプとのチェックを行いません。必ず、プリンタドライバで設定した用紙タイプ
と手差しトレイにセットした用紙が合っているか、 確認してお使いください。

• 本プリンタは、はがき、往復はがき、4 面はがきサイズの普通紙（60 ～ 105g/m 2 ）、厚

紙（106 ～ 176g/m2 ）に印刷することができます。はがき、往復はがき、4 面はがき
サ イズの 普通紙（60 ～ 105g/m2 ）に印 刷する 場合は、「フツ ウシ」を選 択し、厚紙
（106 ～ 176g/m2 ）に印刷する場合は、「アツガミ 1」を選択します。
用紙の種類
共通セットアップメニュー
「テザシトレイ ヨウシタイプ」の設定
普通紙（60 ～ 1 05g/m
2
）
フツウシ
フツウシ H*
1
ラフシ *
2
厚紙（106 ～ 120g/m
2
） アツガミ 1
厚紙（121 ～ 176g/m
2
）、キヤノン推奨 4 面はがき アツガミ 2
厚紙（177 ～ 220g/m
2
）*
3
アツガミ 3
OHP フィルム OHP フィルム
コート紙（105 ～ 120g/m
2
） コートシ *
4
ラベル用紙 ラベルヨウシ
封筒 フウトウ
はがき ハガキ

手差しトレイから印刷する3-50
3
給
紙

排
紙
の
し
か
た
1 ［セットアップ］を押します。
2 ［ ］、［ ］で「キュウシ」を選択し、［OK］を押します。
3 ［ ］、［ ］で「テザシトレイ ヨウシタイプ」を選択し、［OK］を押します。
4 ［ ］、［ ］で用紙のタイプを選択し、［OK］を押します。
用紙タイプの左に「＝」が表示され、手差しトレイの用紙タイプが設定されます。
Windows や Macintosh のプリンタドライバから印刷する場合は、プリンタドライバ
を設定してください。（→次項目）
BMLinkS プリンタドライバから印刷する場合は、「デフォルト ヨウシタイプ」の設
定を操作パネルで行った後、プリンタドライバを設定してください。
DOS や UNIX などから印刷する場合は、「デフォルト ヨウシサイズ」および「デフォ
ルト ヨウシタイプ」の設定を操作パネルで行ってください。
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ｷｭｳｼ →
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
ﾃｻﾞｼﾄﾚｲ ﾖｳｼﾀｲﾌﾟ →
= ﾌﾂｳｼ →
ﾗﾍﾞﾙﾖｳｼ →
= ﾗﾍﾞﾙﾖｳｼ →

プリンタドライバの設定をして印刷する 3-51
3
給
紙

排
紙
の
し
か
た
プリンタドライバの設定をして印刷する
用紙を給紙部にセットしたあと、次の手順でプリンタドライバの設定をして印刷します。
プリ ンタドライバ の設定は、お使い の OS、プリンタドライバ の種類および バージョンに
よって画面が異なることがあります。

• プリンタドライバのインストール方法については、User Software CD-ROMに収められ

ている取扱説明書を参照してください。

• プリンタドライバの設定項目の詳しい説明については、プリンタドライバのヘルプをご覧

ください。

• BMLinkSプリンタドライバの用紙の設定方法については、BMLinkSプリンタドライバに

添付されている「 ユーザーズマニュアル」を参照してください。
1 アプリケーションソフトの［ファイル］メニューから［印刷］を選択し
ます。次に［名前］または［プリンタ名］で本プリンタを選択し、［プロ
パティ］をクリックします。

プリンタドライバの設定をして印刷する3-52
3
給
紙

排
紙
の
し
か
た
2 ［ページ設定］ページを表示して、［原稿サイズ］からアプリケーション
ソフトで作成した原稿のサイズを選択します。
3 必要に応じて［出力用紙サイズ］でセットした用紙のサイズを選択しま
す。
［原稿サイズ］と給紙カセットにセットした用紙サイズが同じ場合は、設定を変更する必要
はありませんので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異な ると、自動的に拡大または縮小して印
刷されます。

プリンタドライバの設定をして印刷する 3-53
3
給
紙

排
紙
の
し
か
た
4 ［給紙］ページを表示して、［給紙部］を選択します。
5 ［用紙タイプ］でセットした用紙のタイプを選択します。
［用紙タイプ］ に応じて、次のように設定してください。
用紙タイプ プリンタドライバの設定
普通紙 60 ～ 105g/m
2
［普通紙］
［普通紙 H］*
1
［ラフ紙］*
2
厚紙
106 ～ 120g/m
2
［厚紙 1］
121 ～ 176g/m
2
［厚紙 2］
177 ～ 220g/m
2
*
3
［厚紙 3］

プリンタドライバの設定をして印刷する3-54
3
給
紙

排
紙
の
し
か
た
*
1
普通紙（75 ～ 105g/m
2
）を印刷するとき、光沢感を出したい場合に設定します。
*
2
表面の粗い用紙（75 ～ 105g/m
2
）を［普通紙］に設定して印刷した結果、紙づまりが起こった
ときや定着性をより改善したいときに設定します。
*
3
177 ～ 220ｇ/m
2
の厚紙（郵便はがき、郵便往復はがき、郵便 4 面はがき以外）への印刷はお
す すめしませんが、やむを得ず印刷しなければならない 場合は、［厚紙 3］に設定して印刷してく
ださい。
*
4
121 ～ 160g/m
2
のコート紙を印刷するときは、［用紙タイプ］の設定を［コート紙］にしてか
ら、［仕上げ］ページの［仕上げ詳細］ボタンをクリックして、［仕上げ詳細］ダイアログボックス
の［処 理オプション］ボタンを クリックし、［処 理オプション］ダイアロ グボックスにある［特殊
印字処理］の設定を［する］にします。
6 ［OK］をクリックして、プロパティダイアログボックスを閉じます。
OHP フィルム ［OHP フィルム］
ラベル用紙 ［ラベル用紙］

コート紙 105 ～ 120g/m
2
［コート紙］*
4
はがき ［はがき］
封筒 ［封筒］
用紙タイプ プリンタドライバの設定

プリンタドライバの設定をして印刷する 3-55
3
給
紙

排
紙
の
し
か
た
7 ［OK］をクリックし、印刷を実行します。

両面に印刷する3-56
3
給
紙

排
紙
の
し
か
た
両面に印刷する
本プリンタは標準で両面印刷することができます。自動両面印刷で使用できる用紙は、A4、
リーガル、レターサイズの普通紙と厚紙（106 ～ 120g/m 2
）、コート紙（105 ～ 120g/
m 2
）です。

• 厚紙（121 ～ 220g/m2 ）、OHP フィルム、ラベル用紙、コート紙（121 ～ 160g/m2 ）、

はがき、封筒には、自動両面印刷できません。

• 両面印刷の設定をした状態で、奇数ページのジョブを印刷するときの最終ページの印刷面

は、「特殊両面処理」（→ LIPS 機能ガイド「第 3 章 共通セットアップメニューの設定項
目」）の設定や給紙元によって、以下のようになります。

• 給紙カセットから印刷する場合

「特殊 両面処理」を「スル」に設定 すると、セットした 用紙の上の面に 印刷して排紙し
ます。
「特殊 両面処理」を「シナイ」に設 定すると、セットし た用紙の下の面 に印刷して排紙
します。

• 手差しトレイから印刷する場合

「特殊 両面処理」を「スル」に設定 すると、セットした 用紙の下の面に 印刷して排紙し
ます。
「特殊 両面処理」を「シナイ」に設 定すると、セットし た用紙の上の面 に印刷して排紙
します。

• プレプリント紙など用紙の向きや表裏のある用紙に印刷するとき、最終ページの用紙の向

きや表裏を前ページと合わせたいとき は、「特殊両面処理」を「シナイ」に設定してくだ
さい。

• 両面印刷中は排紙トレイに用紙が完全に排紙されるまで用紙に触れないでください。両面

印刷中は表面を印刷したあと一度途中まで排紙され、裏面を印刷するために再度給紙され
ます。

• 手動両面印刷をする場合は、端を伸ばしてカールをなおしてから、1 枚ずつ手差しトレイ

にセットしてください。
プリンタの RAM 容量によっては、罫線が多い文書や複雑な図・表・グラフのある文書を
自動両面印刷する場合、印字品質が低下したり、「39 スプールメモリフル」と表示され
て印刷できないことがあります。その場合は、「階調処理」を「コウカイチョウ 1」に設
定して印刷しなおすか、拡張 RAM を増設する必要があります。「階調処理」については、
LIPS 機能ガイド「第 3 章 共通セットアップメニューの設定項目」、拡張 RAM について
は、設置ガイド「第 1 章 設置する前に」を参照してください。

両面に印刷する 3-57
3
給
紙

排
紙
の
し
か
た
自動両面印刷と片面印刷を切り替える
自動両面印刷するときは、次の手順で行います。
■ Windows から印刷する場合
自動両面印刷をするときは、LIPS プリンタドライバの［仕上げ］ページで［印刷方法］
を［両面印刷］に設定します。LIPS プリンタドライバの操作については、プリンタドラ
イバのヘルプを参照してください。
BMLinkS プリンタドライバをご使用の場 合、両面の設定方法が異なります。詳しくは、
BMLinkS プリンタドライバに添付されている「ユーザーズマニュアル」を参照してくだ
さい。
■ Macintosh から印刷する場合
自動両面印刷をする ときは、プリンタドライ バで設定します。プリン タドライバの操作
については、プリンタドライバのヘルプを参照してください。
■ DOS や UNIX から印刷する場合
DOS や UNIX など、プリンタドライバが使用できない OS から印刷する場合は、操作パ
ネルで設定します。
プリンタの操作パネ ルで自動両面印刷と片 面印刷を切り替えると きは、次の手順で行い

ます。
1 ［セットアップ］を押します。
2 ［ ］、［ ］で「キュウシ」を選択し、［OK］を押します。
3 ［ ］、［ ］で「リョウメン インサツ」を選択し、［OK］を押します。
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ｷｭｳｼ →
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
ﾘｮｳﾒﾝ ｲﾝｻﾂ →
= ｼﾅｲ →

両面に印刷する3-58
3
給
紙

排
紙
の
し
か
た
4 ［ ］、［ ］で「スル」を選択し、［OK］を押します。
「スル」の左に「＝」が表示され、両面印刷が設定されます。
自動両面印刷するときの用紙のセットのしかた
自動両面印刷では、裏面から印刷されますので、用紙をセットする向きが片面印刷のときと
逆になります。レターヘッドなど、用紙の表裏や向きのある用紙に印刷するときは次のよう
に用紙をセットします。
給紙カセットから給紙する場合
用紙の表面（1 面目）を下に向け、以下のようにセットします。
（ ：給紙方向）
カセット 1 カセット 2
ｽﾙ →
= ｽﾙ →

両面に印刷する 3-59
3
給
紙

排
紙
の
し
か
た
手差しトレイから給紙する場合
用紙の表面（1 面目）を上に向け、以下のようにセットします。
（ ：給紙方向）

両面に印刷する3-60
3
給
紙

排
紙
の
し
か
た
手動で両面に印刷する
本プリンタは、裏面に印刷済みの用紙にも対応しており、自動両面印刷できない用紙にも両
面印刷することが可能です。印刷済み用紙の裏面に印刷するときは、プリンタドライバや操
作パネルで設定が必要です。

• 本プリンタで一度印刷した用紙の裏面に印刷する場合は、必ず「手差し両面」を「2 メン

メ」に設定して印刷してください。

• はがきに両面印刷する場合、裏面（文書側の面）から先に「手差し両面」を「1 メンメ」

に設定して印刷し、次 に表面（宛名側の面）を「2 メンメ」に設定して 印刷してくださ
い。詳しくは、LIPS 機能ガイド「第 3 章 共通セットアップメニューの設定項目」を参
照してください。
■ Windows から印刷する場合
印刷済み用紙の 裏面に印刷すると きは、プリンタドライ バの［給紙］ページで［印刷済
み用紙の裏面に 印刷する］をチェックし ます。プリンタドライバ の操作については、プ
リンタドライバのヘルプを参照してください
BMLinkS プリンタドライバをご使用の場合、操作パネルで手動両面印刷の設定を行いま
す。「DOS や UNIX から印刷する場合」と同様の手順で設定してください。
■ Macintosh から印刷する場合
印刷済み用紙の裏 面に印刷するときは、プ リンタドライバで設 定します。プリンタドラ
イバの操作については、プリンタドライバのヘルプを参照してください。
■ DOS や UNIX から印刷する場合
DOS や UNIX など、プリンタドライバが使用できない OS から印刷する場合は、操作パ

ネルから「手差し両面」を「2 メンメ」に設定します。
プリンタの操作パネルで裏面の設定をするには、次の手順で行います。
1 ［セットアップ］を押します。
2 ［ ］、［ ］で「キュウシ」を選択し、［OK］を押します。
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ｷｭｳｼ →
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →

両面に印刷する 3-61
3
給
紙

排
紙
の
し
か
た
3 ［ ］、［ ］で「テザシ リョウメン」を選択し、［OK］を押します。
4 ［ ］、［ ］で「2 メンメ」を選択し、［OK］を押します。
「2 メンメ」の左に「＝」が表示され、裏面印刷が設定されます。
手動両面印刷時の用紙のセットのしかた
手差 しトレイから 裏面に印刷済 みの用紙に印 刷する場合は、次 のように用紙 をセットしま
す。
手動両面印刷をする場合は、端を伸ばしてカールをなおしてから、1 枚ずつ手差しトレイ
にセットしてください。
ﾃｻﾞｼ ﾘｮｳﾒﾝ →
=1 ﾒﾝﾒ →
2 ﾒﾝﾒ →
=2 ﾒﾝﾒ →

両面に印刷する3-62
3
給
紙

排
紙
の
し
か
た
■ A4、B5、A5、リーガル、レター、エグゼクテ ィブサイズの用紙をセット する場合や、
ユーザ設定用紙を縦置きでセットする場合
用紙の表面（印刷する面）を下に向け、以下のようにセットします。
（ ：給紙方向）

両面に印刷する 3-63
3
給
紙

排
紙
の
し
か
た
■ ユーザ設定用紙を横置きでセットする場合
用紙の表面（印刷する面）を下に向け、以下のようにセットします。
（ ：給紙方向）

とじしろを付けて印刷する3-64
3
給
紙

排
紙
の
し
か
た
とじしろを付けて印刷する
用紙の端 にとじしろ用の余白を付けて印刷することができます。と じしろを付けるときは、
付ける位置（長手方向または短手方向）ととじしろ（最大 50mm）を指定します。
とじしろを設定した結果、用紙の印字可能領域を超えた部分はカットされます。

• プリンタドライバの場合、（＋）、（－）方向の設定はとじ位置の選択で行います。
• 自動両面印刷の場合、表裏のとじ位置を自動的に合わせます。
• 縦位置補正、横位置補正の設定はとじしろの設定に関係なく有効です。このため、両面印

刷で縦位置補正、横位置補正が設定されている場合、表裏のとじしろがずれることがあり
ます。
とじ 方向：チョウヘントジ
とじ しろ：「＋」方向
ABC
とじ 方向：チョウヘントジ
とじ しろ：「－」方向
とじ 方向：タンペントジ
とじ しろ：「＋」方向
とじ 方向：タンペントジ
とじ しろ：「－」方向
用紙を縦に使ってとじ代を
あけて印刷したいとき
用紙を横に使ってとじ代を
あけて印刷したいとき
ABC
ABC
ABC
DEF
DEF
DEF
DEF
ABCDE
ABCDE
ABCDE
ABCDE
FGHIJK
FGHIJK
FGHIJK
FGHIJK
表 裏
（両面印刷時）
表 裏
（両面印刷時）

とじしろを付けて印刷する 3-65
3
給
紙

排
紙
の
し
か
た
とじしろを設定する
とじしろを設定するときは、次の手順で行います。
■ Windows から印刷する場合
とじしろは、LIPS プリンタドライバの［仕上げ］ページで［とじ方向］と［とじしろ］
を設定します。LIPS プリンタドライバの操作については、プリンタドライバのヘルプを
参照してください。
BMLinkS プリンタドライバをご使用の場合 、操作パネルでとじしろの設定を行います。
「DOS や UNIX から印刷する場合」と同様の手順で設定してください。
■ Macintosh から印刷する場合
とじしろは、プリンタ ドライバで設定しま す。プリンタドライバ の操作については、プ
リンタドライバのヘルプを参照してください。
■ DOS や UNIX から印刷する場合
DOS や UNIX など、プリンタドライバが使用できない OS から印刷する場合は、操作パ
ネルでとじしろを設定します。
プリンタの操作パネルでとじしろを設定するときは、次の手順で行います。
1 ［セットアップ］を押します。
2 ［ ］、［ ］で「レイアウト」を選択し、［OK］を押します。

3 ［ ］、［ ］で「トジ ホウコウ」を選択し、［OK］を押します。
とじ方向の設定値が表示されます。
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ﾚｲｱｳﾄ →
ｺﾋﾟｰﾏｲｽｳ →
ﾄｼﾞﾎｳｺｳ →
= ﾁｮｳﾍﾝﾄｼﾞ →

とじしろを付けて印刷する3-66
3
給
紙

排
紙
の
し
か
た
4 ［ ］、［ ］で目的のとじ方向を選択し、［OK］を押します。
選択したとじ方向が設定されます。
5 ［ ］、［ ］で「トジシロ」を選択し、［OK］を押します。
とじしろの設定値が表示されます。
6 ［ ］、［ ］で目的の数値を選択し、［OK］を押します。
数値は、［ ］または［ ］を押すたびに 0.5mm 単位で変化します。
設定値の左右に「＝」が表示され、とじしろが設定されます。
ﾐｼﾞｶﾃ →
= ﾐｼﾞｶﾃ →
ﾄｼﾞｼﾛ →
=0 . 0 →
25 . 5 →
=25 . 5 →

4-1
CHAPTER
4日常のメンテナンス
この 章では、トナーカートリ ッジの交換や清掃の しかたなど、メンテナン スのしかたについ
て説明しています。
トナーカートリッジを交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
メッセージが表示されたときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
トナーカートリッジの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
使用済みトナーカートリッジ回収のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

トナーカートリッジの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14
トナーカートリッジの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-16
定着ローラを清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-17
印字位置を調整する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-19
印字位置の確認 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-19

印字位置の調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21
プリンタの外部を清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-24
プリンタを移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-27
プリンタの取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-34

トナーカートリッジを交換する4-2
4
日
常
の
メ
ン
テ
ナ
ン
ス
トナーカートリッジを交換する
トナーカートリッジの交換方法や取り扱い、保管時のご注意について説明しています。
メッセージが表示されたときは
トナーカートリッジは消耗品です。プリンタの使用中にトナーが少なくなると、ディスプレ
イにメッセージが表示されます。
* トナー が少なくなったときに「16 X トナー ヨウイ」と「16 X トナ ー コウカン」のどちらが表示され
るかは、セットアップメニュー の「警告処理」の設定によります。本プリンタの工場出荷時の状態では、「16 X
トナー ヨウイ」が表示されるように設定されています。「警告処理」の設定については、LIPS 機能ガイド「第
3 章 共通セットアップメニューの設定項目」を参照してください。
* メッセージの“K”はブラック、“Y”はイエロー、“M”はマゼンタ、“C”はシアンの各トナーカートリッジを表
しています。
メッセージ 表示される時期 内容および対処
（X は K 、Y、M、C）
トナーカ ートリッ
ジの交換 時期が近

づいたとき

• 印刷は継続できます
• 表示された色の新品のトナーカートリッジを用意して

ください

• 大量の印刷をするときは、トナーカートリッジを交換

することをおすすめします
（X は K 、Y、M、C）
トナーカ ートリッ
ジの交換 時期が近
づいたとき

• プリンタは停止します
• ［オンライン］を押すと印刷は継続できます
• 表示された色の新品のトナーカートリッジを用意して

ください

• 大量の印刷をするときは、トナーカートリッジを交換

することをおすすめします
（X は K 、Y、M、C）
トナーカ ートリッ
ジが寿命 になった
可能性があるとき

• 印刷は継続できます
• プリ ンタ本 体の故 障の原 因とな ること があり ますの

で、新しいトナーカートリッジに交換することをおす
すめします
（X は K 、Y、M、C）
トナーカ ートリッ
ジが寿命 になった
とき

• 「1G K トナー コ ウカン」が 表示さ れた 場合は、

プリンタは停止し、継続して印刷することはできませ
ん。

• 「1G X トナー コウカン」（X=Y、M、C）が表示

さ れた場 合は、モノ クロ印 刷のみ 行うこ とが 可能で
す。

• 表示 された 色のト ナーカ ートリ ッジを 新品の トナー

カートリッジに交換してください
16 X ﾄﾅｰ ﾖｳｲ
16 X ﾄﾅｰ ｺｳｶﾝ
9G X ﾄﾅｰ ｶｸﾆﾝ
1G X ﾄﾅｰ ｺｳｶﾝ

トナーカートリッジを交換する 4-3
4
日
常
の
メ
ン
テ
ナ
ン
ス
印字がかすれたり、印字むらが出るときは、メッセージが表示されなくても、トナーカー
トリッジの寿命がきていることが原因です。印字品質が低下したら、そのまま使い続けず
に新品のトナーカートリッジと交換してください。交換の際は、必ず本プリンタ専用のト
ナーカートリッジを使用してください。

• 本 プリンタ用 トナーカート リッジ（キヤノ ン純正品）の寿命 は、次のように なっていま

す。このページ数は下記の条件でのページ数です。
印字比率： 5%、印字濃度：工場出荷初期設定値、用紙サイズ：A4 またはレター、用紙
タイプ： 普通紙

• Canon Cartridge 311 Black

（キヤノン トナーカートリッジ ３１１ ブラック）：約 6,000 ページ

• Canon Cartridge 311 Yellow

（キヤノン トナーカートリッジ ３１１ イエロー）：約 6,000 ページ

• Canon Cartridge 311 Magenta

（キヤノン トナーカートリッジ ３１１ マゼンタ）：約 6,000 ページ

• Canon Cartridge 311 Cyan

（キヤノン トナーカートリッジ ３１１ シアン）：約 6,000 ページ

• 間欠プリント（ 間隔をおいたプリント）、用紙サイズ、用紙タイプなど、印刷条件や印刷

環境によっては、 半分程度の枚数になることがあります。

• 印字比率が低くトナー消費量が少ない場合には、期待した印字可能枚数を実現できない場

合があります。また、カラープリントの場合は、複数色のカートリッジが同時に寿命にな
ることもあります。

• モノクロプリントした場合でも、プリンタの構造上、マゼンタ、イエロー、シアンのカー

トリッジの寿命に影響することがあります。
トナーカートリッジの交換
次の メッセージが 表示されたと きは、表示された 色のトナーカ ートリッジを 新品のトナー
カートリッジに交換してください。

• 「1G K トナー コウカン」・・・ブラックのトナーカートリッジを交換します
• 「1G Y トナー コウカン」・・・イエローのトナーカートリッジを交換します
• 「1G M トナー コウカン」・・・マゼンタのトナーカートリッジを交換します
• 「1G C トナー コウカン」・・・シアンのトナーカートリッジを交換します

使 用済みのトナ ーカートリッ ジを火中に投 じないでくだ さい。トナーカー トリッジ内に
残ったトナーに引火して、 やけどや火災の原因になります。
トナーで衣服や手を汚さないように注意してください。衣服や手が汚れた場合は、直ちに水で
洗い流してください。温水で洗うとトナーが定着し、汚れがとれなくなることがあります。
機種名 対応するキヤノン純正トナーカートリッジ
LBP5400
Canon Cartridge 311 Black
（キヤノン トナーカートリッジ ３１１ ブラック）
Canon Cartridge 311 Yellow
（キヤノン トナーカートリッジ ３１１ イエロー）
Canon Cartridge 311 Magenta
（キヤノン トナーカートリッジ ３１１ マゼンタ）
Canon Cartridge 311 Cyan
（キヤノン トナーカートリッジ ３１１ シアン）

トナーカートリッジを交換する4-4
4
日
常
の
メ
ン
テ
ナ
ン
ス

• 取り外した梱包材は、地域の条例にしたがって処分してください。
• 必ず本プリンタ専用のトナーカートリッジを使用してください。
• トナーカート リッジの取り 扱いについて は、「トナーカート リッジの取り 扱いのご注意」

（➞P.4-14）を参照してください。

• 梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。

1 手差しトレイを使用している場合は、手差しトレイを閉めます。

トナーカートリッジを交換する 4-5
4
日
常
の
メ
ン
テ
ナ
ン
ス
2 前カバーを開けます。
前カバーは前面の取っ手を持って、ゆっくりと開けます。
トナーカートリッジは、上からブラック、イエロー、シアン、マゼンタの順に取り付けら
れています。
ブラック
イエロー
シアン
マゼンタ

トナーカートリッジを交換する4-6
4
日
常
の
メ
ン
テ
ナ
ン
ス
3 ETB ユニット（A）の搬送ベルトの上に、図のようにご使用の用紙（A4
サイズの用紙を推奨）をずれないように置きます。

• トナーカートリッジを着脱するときは、ETB ユニットの搬送ベルトを保護するため、必ず

用紙を搬送ベルトの上に置いて作業を行ってください。

• ETB ユニットの上に物を置いたり、ETB ユニットの搬送ベルト（A ）に触れたりしないで

ください。また、ETB ユニットの搬送ベルトは自動的に清掃する機能が付いていますの
で、トナーが付着している場合でも清掃しないでください。ETB ユニットが破損したり
搬送ベルトに傷がつくと、給紙不良や印字品質の低下の原因になります。
(A)
(A)
(A)

トナーカートリッジを交換する 4-7
4
日
常
の
メ
ン
テ
ナ
ン
ス
4 交換する色のトナーカートリッジの左右にある青色の取っ手を持ち、水
平に引き抜きます。
トナーカートリッジはしっかりと両手で持って、ETB ユニットの搬送ベルトに触れないよ
うに引き抜きます。
図 の位置にあ る高圧接点 部（A）や電気接 点部（B）には、絶対 に触れない でください。
プリンタ故障の原因になることがあります。
(A)
(B)

トナーカートリッジを交換する4-8
4
日
常
の
メ
ン
テ
ナ
ン
ス
5 新しいトナーカートリッジを箱から取り出したあと、保護袋から取り出
します。
保護袋は矢印付 近に切り込みがありま すので、手で切り取って開 けることができます。た
だし、手で切り取 れない場合は、トナーカー トリッジを傷つけな いように、はさみなどで
切って開けてください。
トナーカートリッジが入っていた保護袋は、捨てずに保管しておいてください。プリンタ
のメンテナンスなど、トナーカートリッジを取り出すときに必要になります。
6 トナーカートリッジを図のように持ち、ゆっくりと 5 ～ 6 回振って、内部
のトナーを均一にならします。

• トナーが均一になっていないと、印字品質が低下します。この操作は必ず行ってください。
• トナーカートリッジはゆっくり振ってください。ゆっくり振らないとトナーがこぼれるこ

とがあります。

トナーカートリッジを交換する 4-9
4
日
常
の
メ
ン
テ
ナ
ン
ス
7 トナーカートリッジを平らな場所に置き、トナーカートリッジを押さえ
ながら、図のようにタブを取り外し ab、シーリングテープ（約 48cm）
をゆっくりと引き抜きます c。
シーリングテープは、タブに指をかけ、矢印の方向にまっすぐ引き抜きます。
シーリングテープを勢いよく引き抜いたり、途中で止めたりするとトナーが飛び散ること
があります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師と相談してくだ
さい。
a
b
c

トナーカートリッジを交換する4-10
4
日
常
の
メ
ン
テ
ナ
ン
ス

• 曲げて引いたり、上向きや下向きに引っ張らないでください。シーリングテープが途中で

切れ、完全に引き抜けなくなることがあります。

• シーリングテープは最後まで完全に引き抜いてください。シーリングテープがトナーカー

トリッジ内に残っていると、印字不良の原因になります。

• シーリングテープを引き抜くときは、ドラム保護シャッター（A）を手で押さえつけない

ように気を付けて作業を行ってください。
(A)

トナーカートリッジを交換する 4-11
4
日
常
の
メ
ン
テ
ナ
ン
ス
8 図のようにタブに指をかけ、梱包材を取り外します。
9 図のように矢印のついている面を上にして、トナーカートリッジを正し
く持ちます。
指示された以外の持ち方をしないでください。
a
b
