設置ガイド設置ガイド�
最初にお読みください。�
ご使用前に必ず本書をお読みください。�
将来いつでも使用できるように大切に保管してください。�
レーザビームプリンタ�

本製品の取扱説明書は、次のような構成になっています。目的に応じてお読みいただき、本製品を十
分にご活用ください。
別売の取扱説明書
お求めについては販売店にご相談ください。
取扱説明書の分冊構成について
このマークが 付いているガイドは、製品に同 梱されている紙マ
ニュアルです。
このマークが付いているガイドは、付属の取扱説明書 CD-ROM
に収められている PDF マニュアルです。
CD-ROM

• プリンタを設置するには
• パソコンと接続するには
• オプション品を取り付けるには

設置ガイド
（本書）
CD-ROM

• トラブルの簡単な解決方法を知るには
• プリンタの簡単な使いかたを知るには かんたん操作ガイド
• 基本的な使いかたを知るには
• 困ったときには ユーザーズガイド CD-ROM
• プリンタドライバのインストール方法を知るには

LIPS ソフトウェアガイド
／スタート編

• プリンタドライバのインストール方法を知るには
• 印刷するには
• 添付ソフトウェアの使いかたを知るには

LIPS ソフトウェアガイド
／本編
CD-ROM

• プリントサーバの取り付けかたを知るには
• TCP/IP ネットワーク（Windows）の設定方法を知

るには
LBP3800 の場合のみ
ネットワークガイド
／スタート編

• いろいろなネットワークの設定方法を知るには

LBP3800 の場合のみ ネットワークガイド／本編 CD-ROM

• 操作パネルを使ってプリンタを設定するには

LIPS 機能ガイド CD-ROM

• Web ブラウザからプリンタを操作・設定するには

LBP3800 の場合のみ リモート UI ガイド CD-ROM
プログラマーズマニュアル
LIPS 対応のプリンタドライバや印刷の設定プログラムなどを作成す
るプログラマー用の取扱説明書です。
オプション品に付属の取扱説明書
オプション品の設置のしかたや使いかたを説明しています。

• PDF 形式のマニュ アルを表示する には、Adobe Reader/Adobe Acrobat Reader が必 要です。ご使用のシ ステムに Adobe Reader/Adobe

Acrobat Reader がインストールされていない場合は、アドビシステムズ社のホームページからダウンロードし、インストールしてください。

• 表紙に掲載されている製品写真は、実際の製品とは異なる場合があります。

必ずお読みください�
第 1 章 設置する前に
必ずお読みください�
第 2 章 プリンタの設置
第 3 章 オプション品の取り付け
第 4 章 プリンタの動作と機能を確認する
第 5 章 付録
各部の寸法や、ソフトウェアのバージョンアップ方法、保守サービスのご案内などを
掲載しています。
設置サービスのご案内
本製品の設置は、設置ガイドおよびユーザーズガイドをご一読いただくことで簡単に
行えますが、設置について不安な場合や、遠隔地に設置をご希望される場合には、専
門のサービスマンが設置を有償で行います。本製品をお買い上げの販売店などへ依頼
してください。
本書の構成について

• 本書に記載されている内容は、予告なく変更されることがあります。あらかじめ、ご了承ください。
• 本書に万一ご不審な点や誤り、または記載漏れなどお気付きのことがありましたら、ご連絡ください。
• 本書の内容を無断で転載することは禁止されています。

ii
目次
はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v
本書の読みかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v
マークについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v
キー・ボタンについて. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v

イラストについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vi
略称について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vi
規制について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii
商標について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii

原稿などを読み込む際の注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
安全にお使いいただくために . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ix
設置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ix
電源について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi

保守／点検について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii
消耗品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii
その他 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii
第 1 章 設置する前に
オプション品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

給紙カセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
ペーパーフィーダ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
両面ユニット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

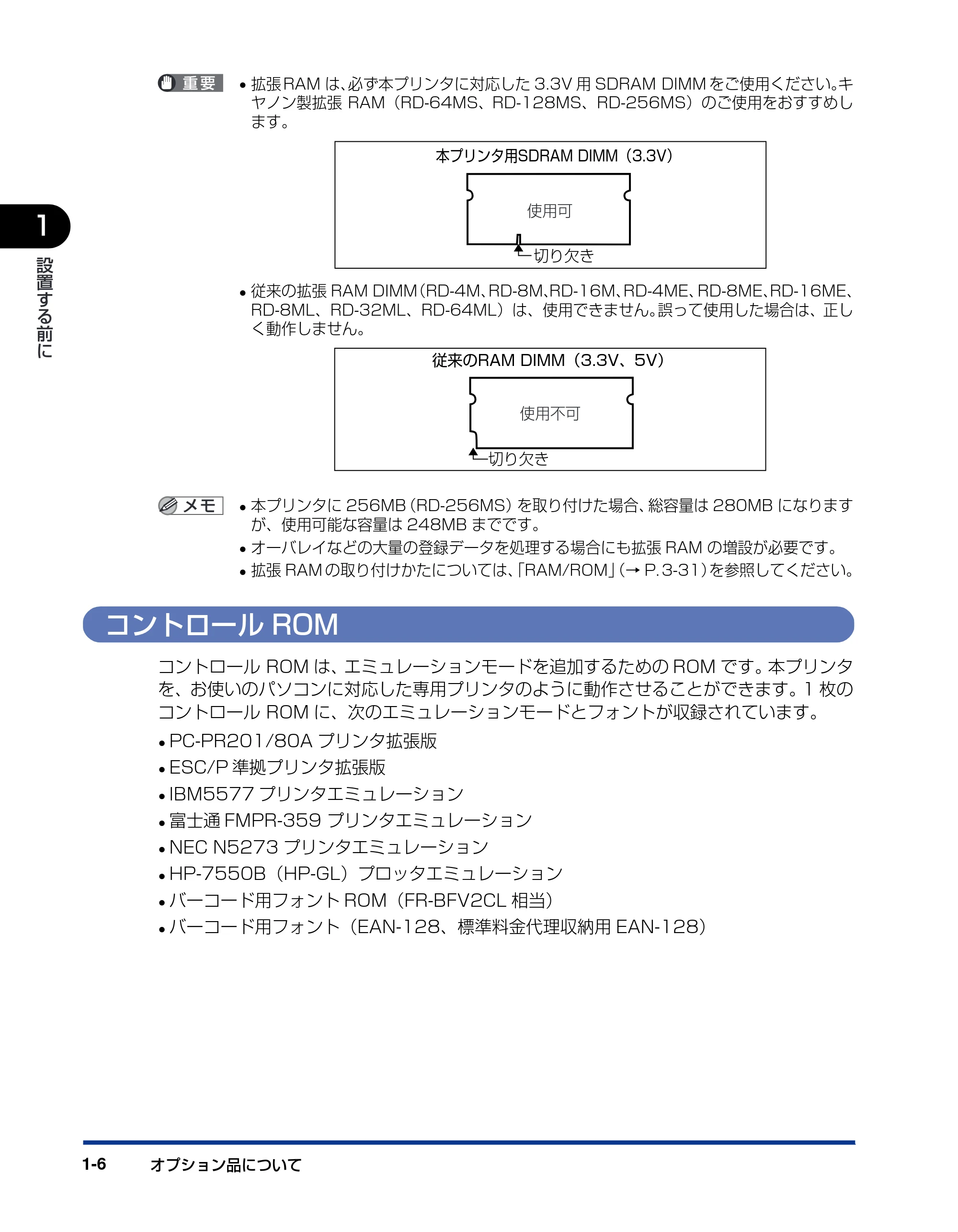

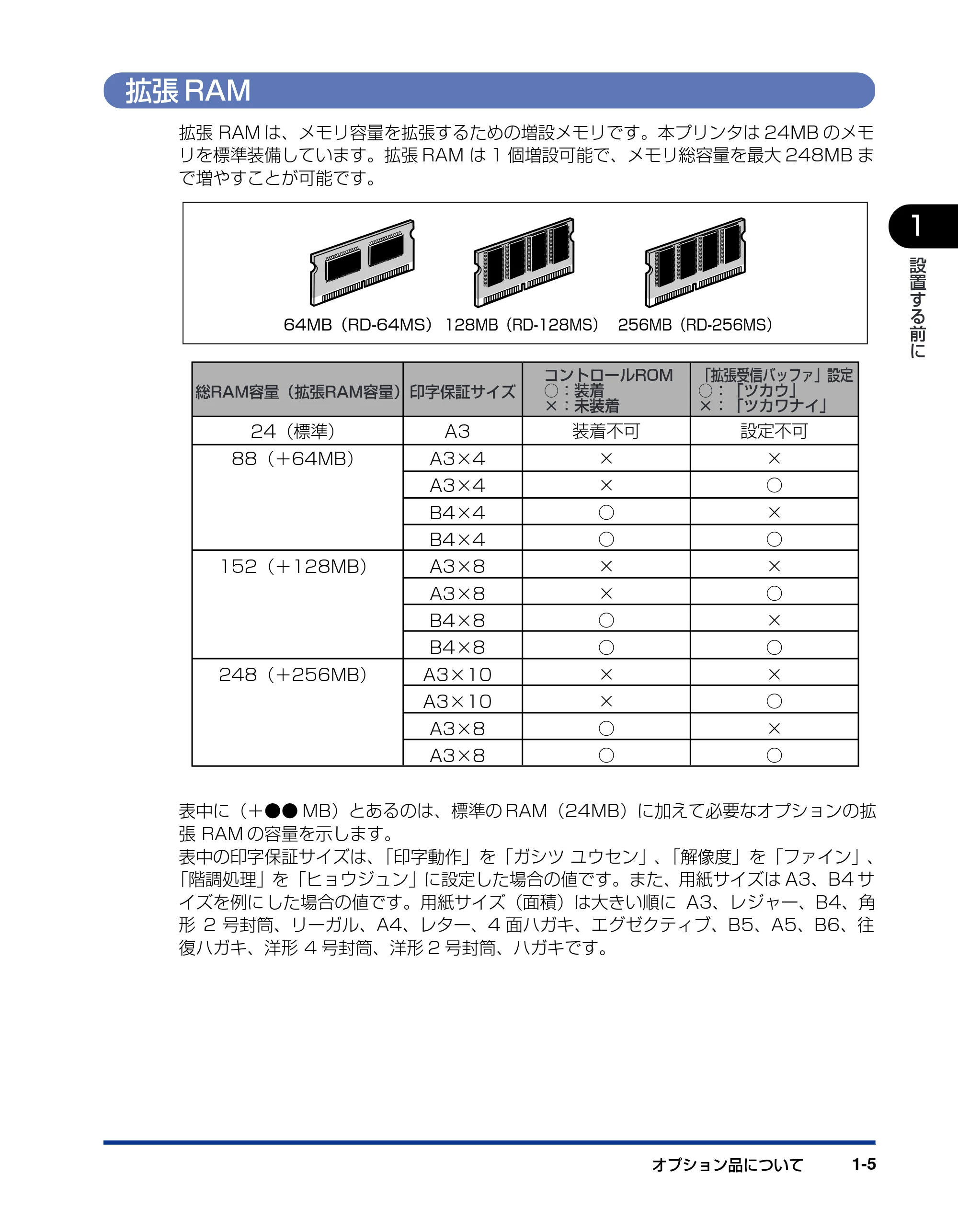

拡張 RAM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

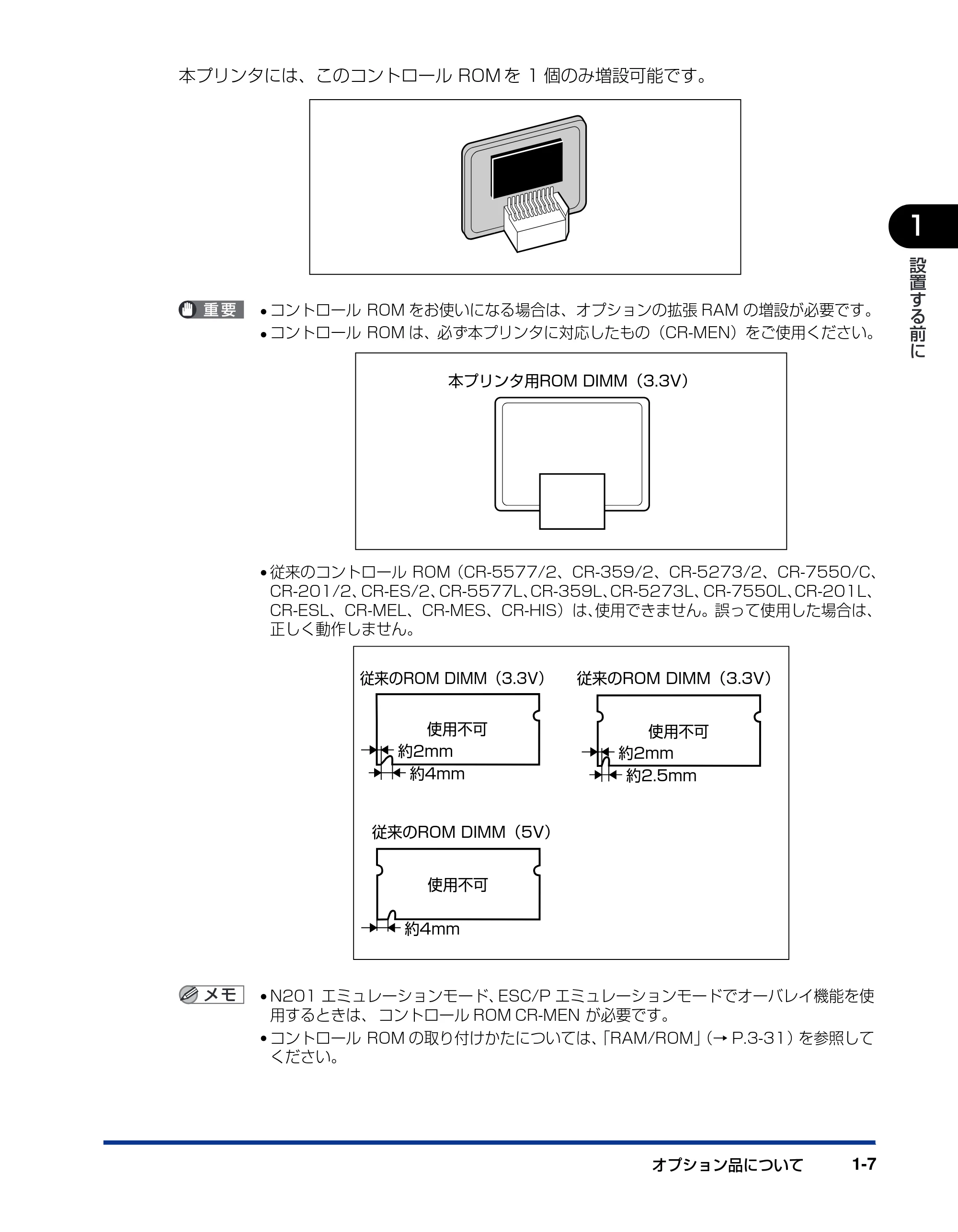

コントロール ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

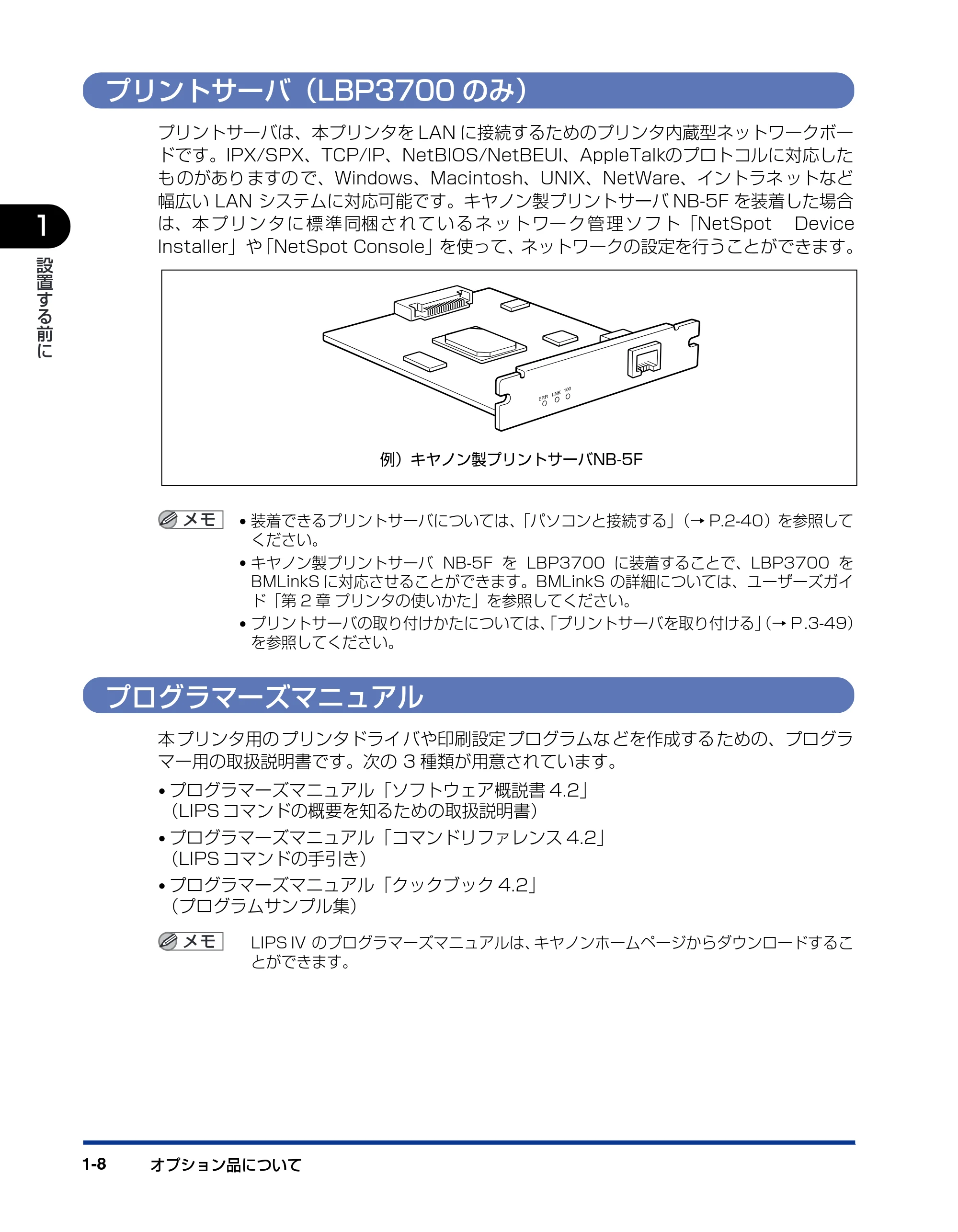

プリントサーバ（LBP3700 のみ）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
プログラマーズマニュアル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
設置手順について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

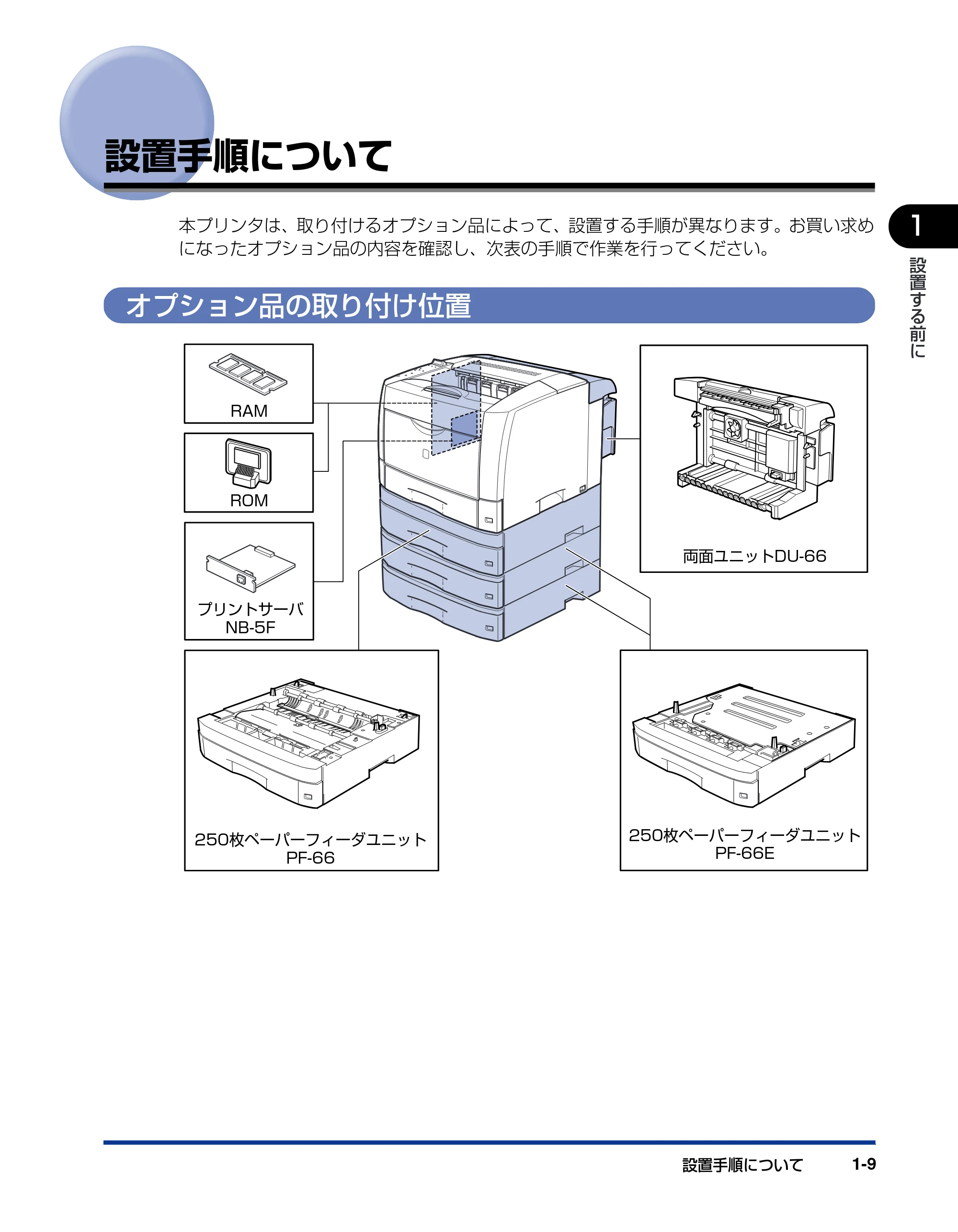

オプション品の取り付け位置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

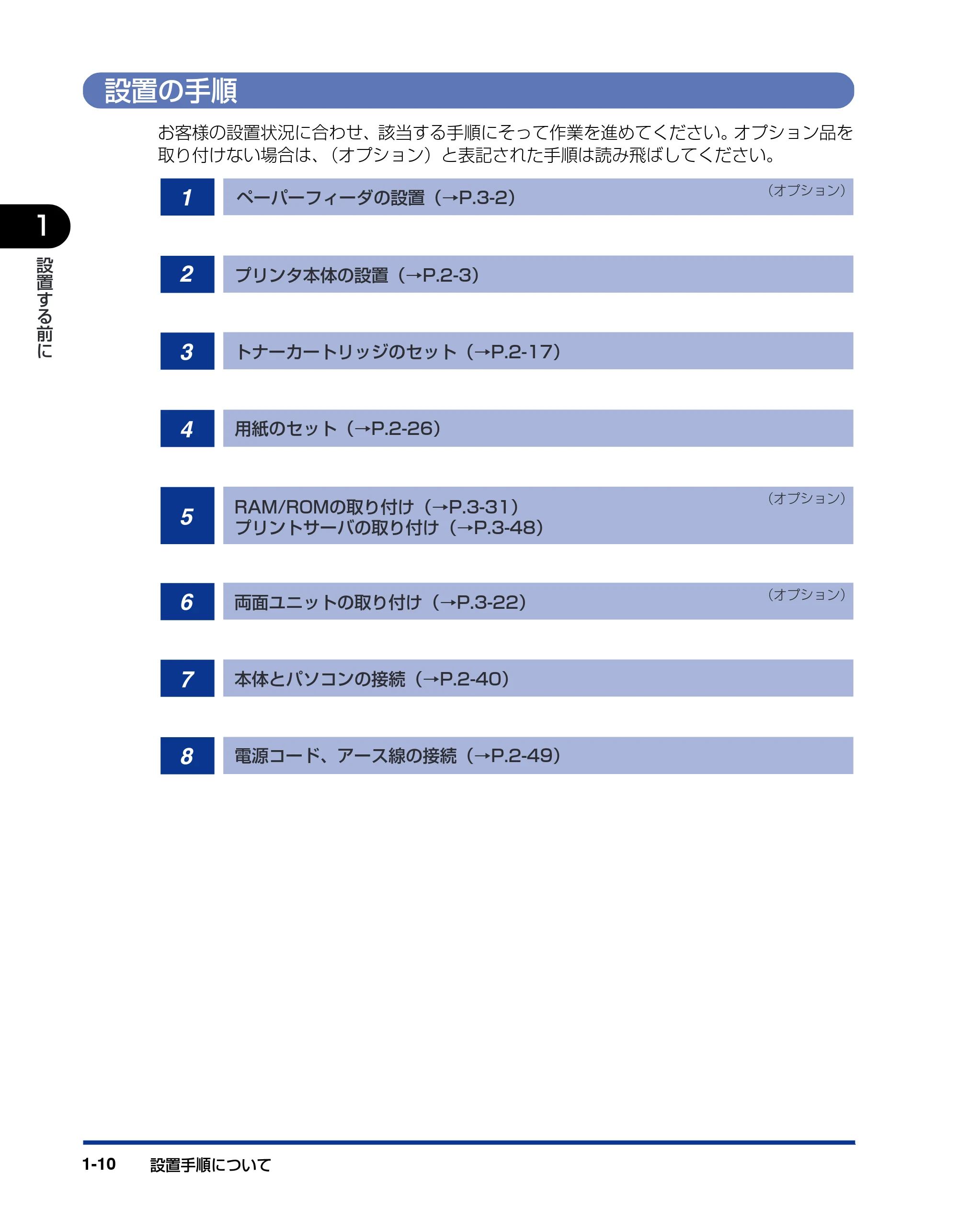

設置の手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

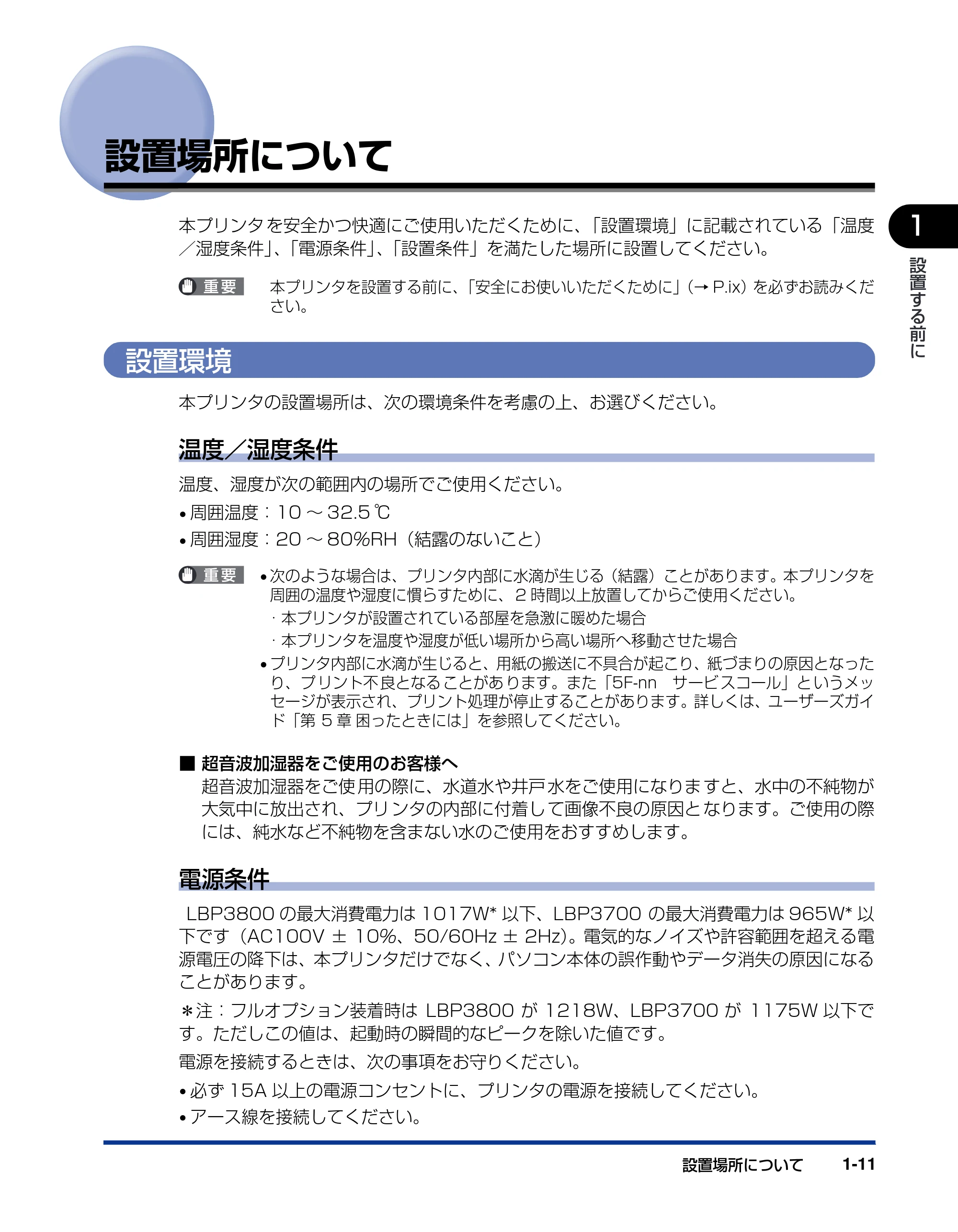

設置場所について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11
設置環境 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11
温度／湿度条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11
電源条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11

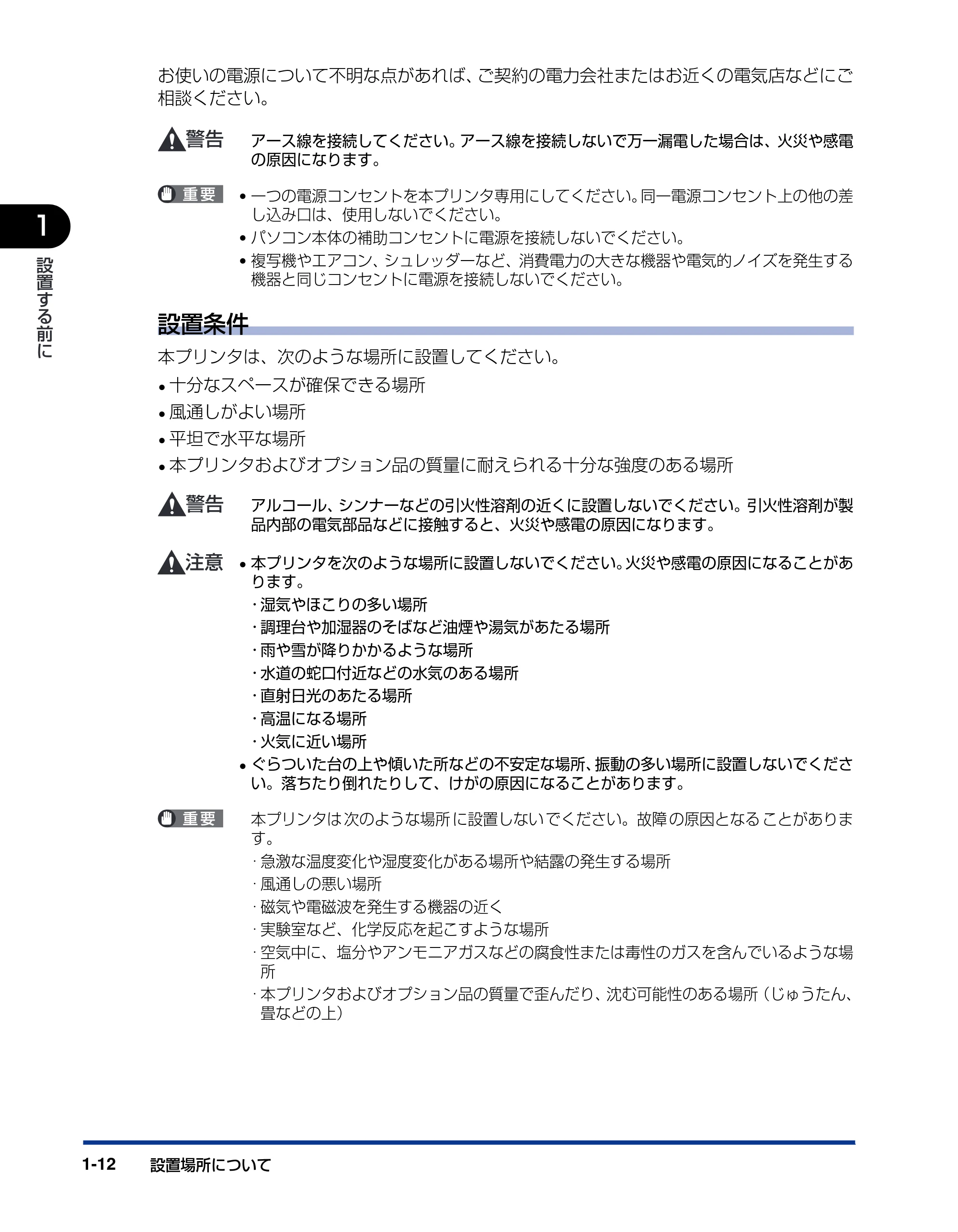

設置条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12

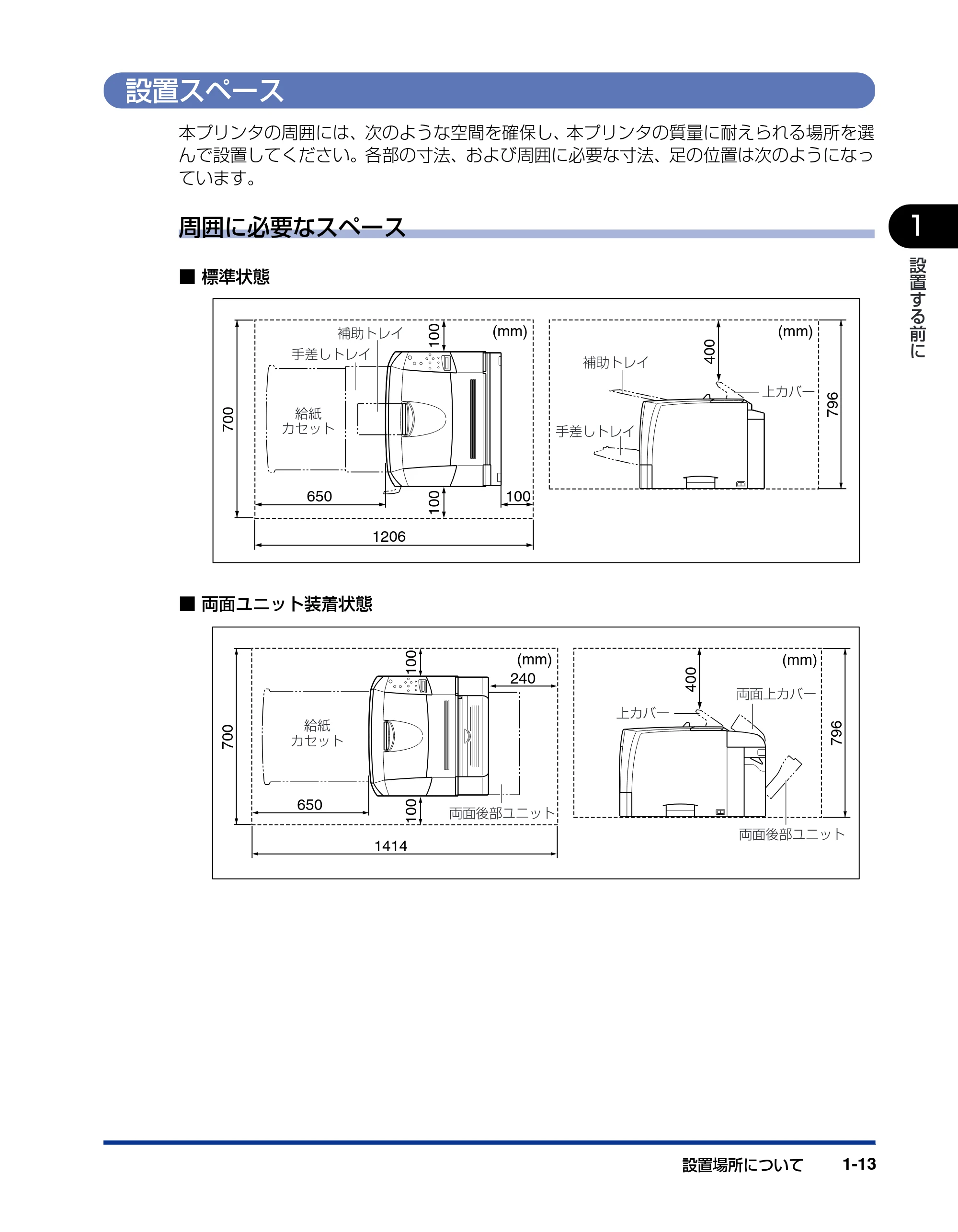

設置スペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13
周囲に必要なスペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13

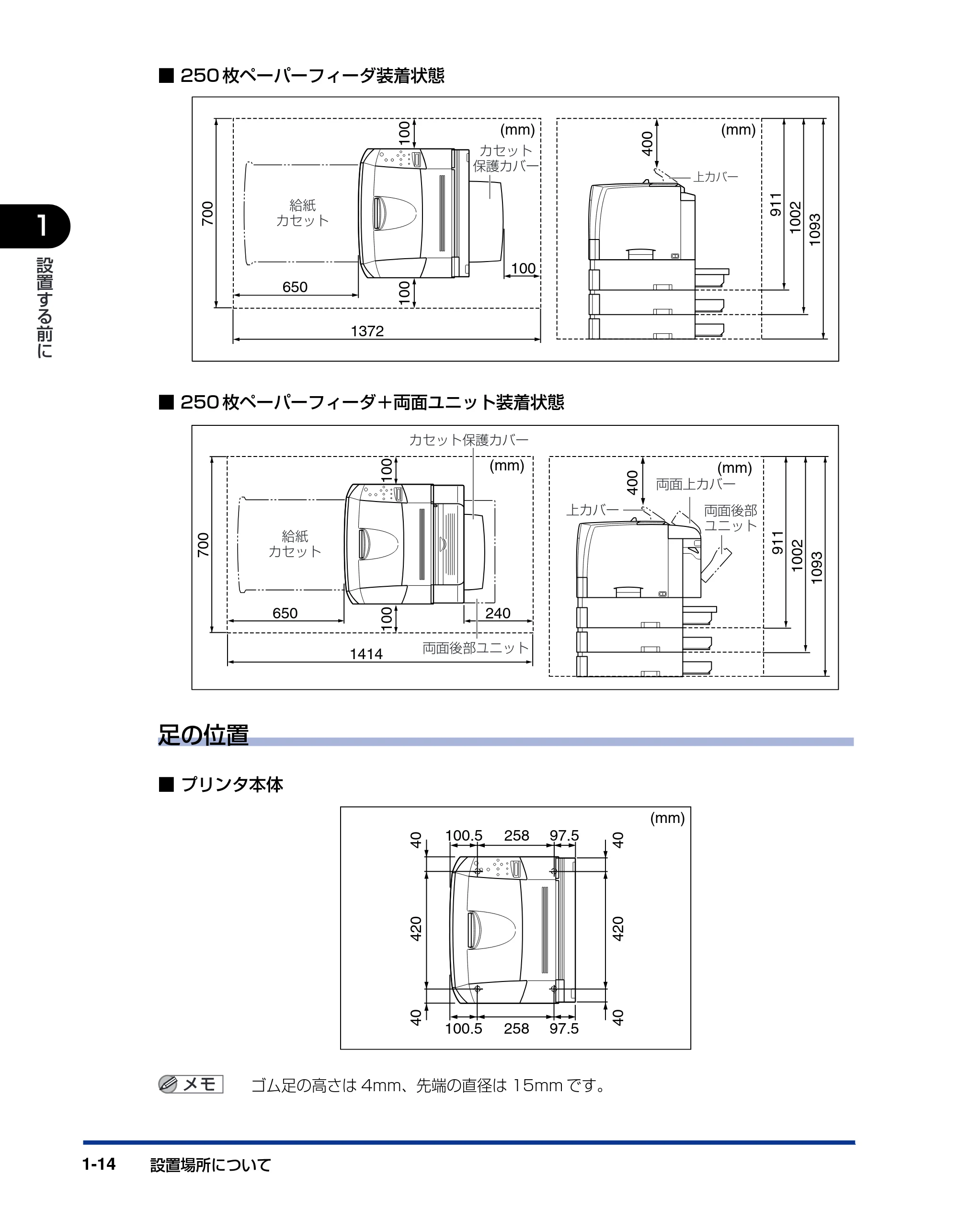

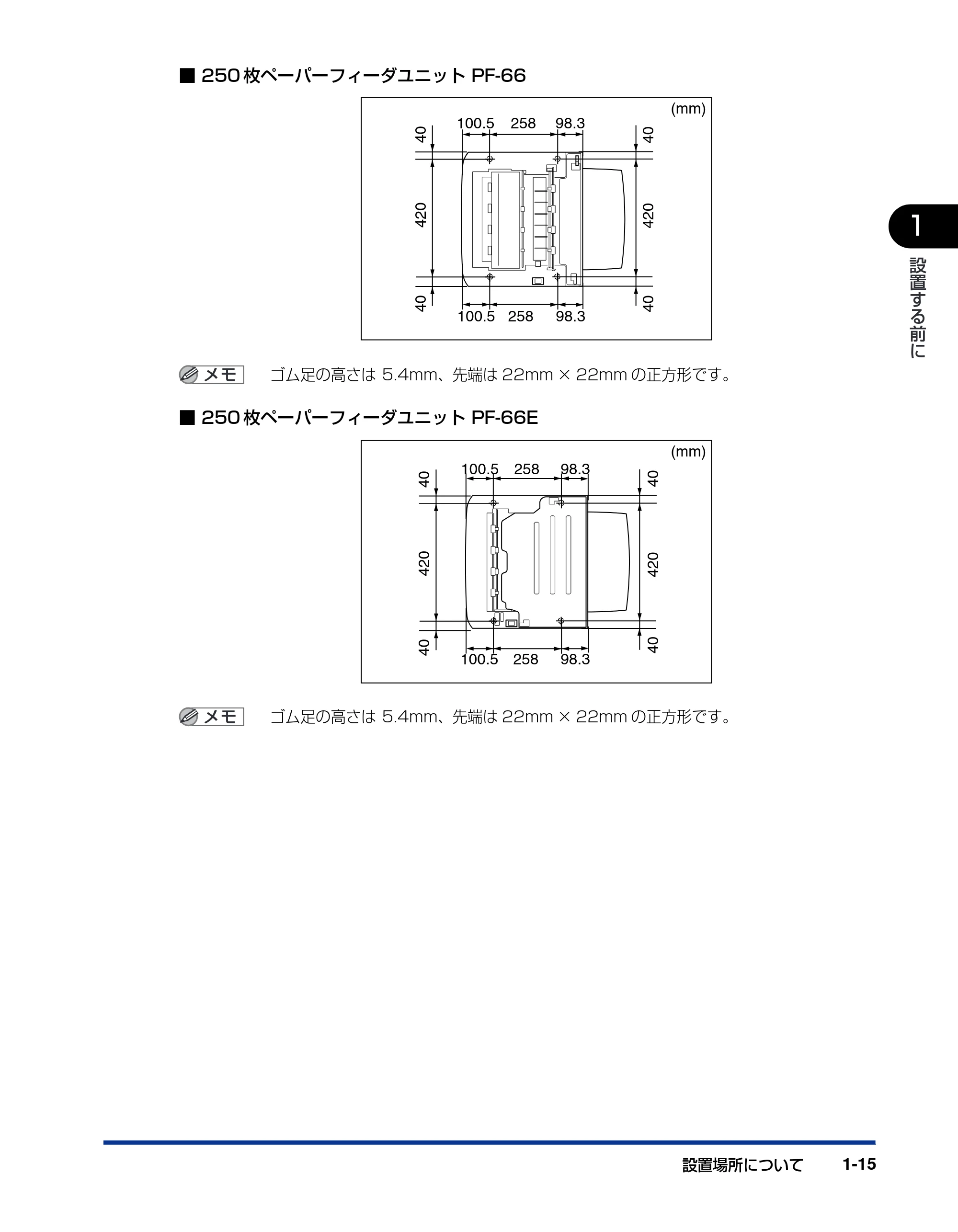

足の位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14

iii

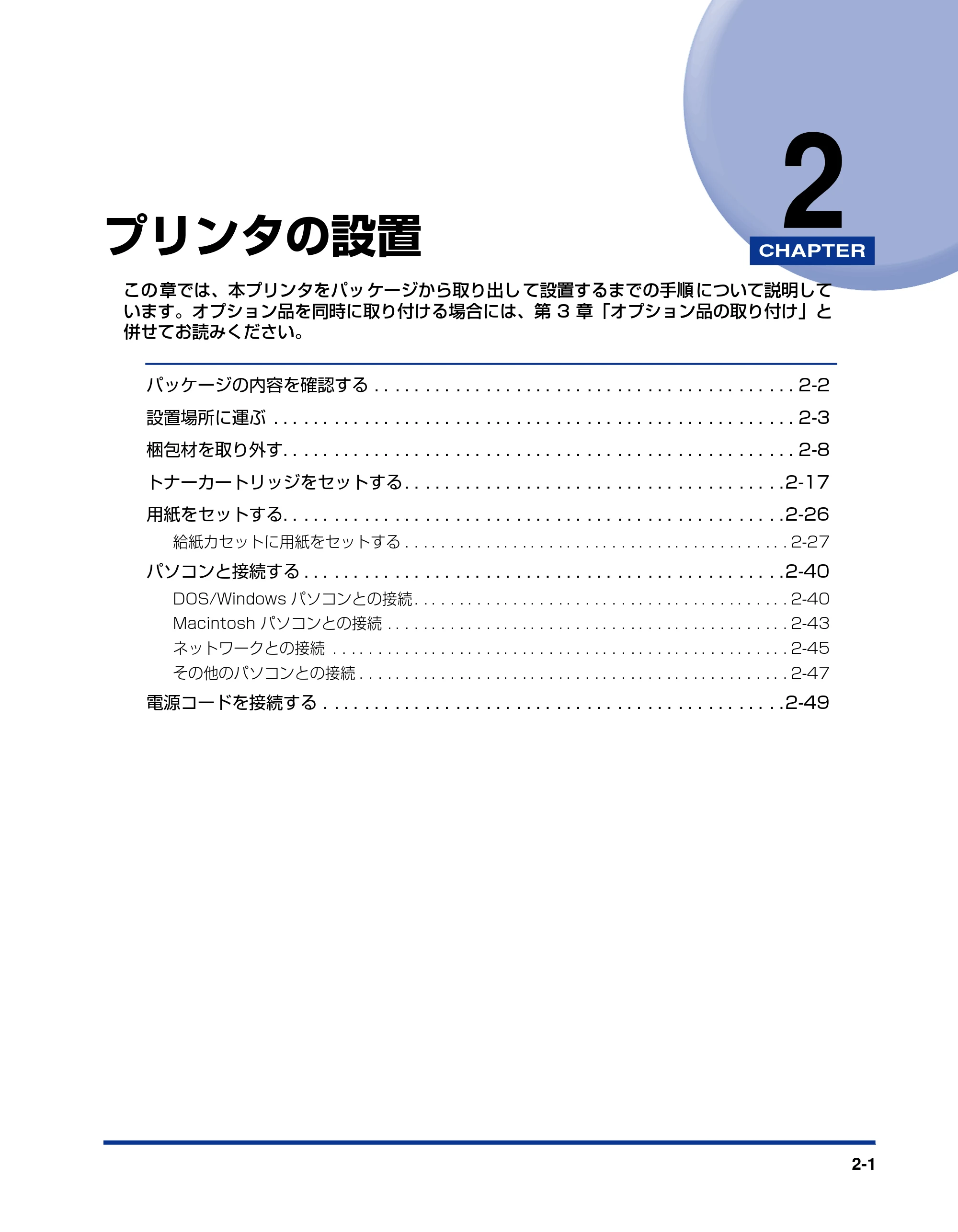

第 2 章 プリンタの設置

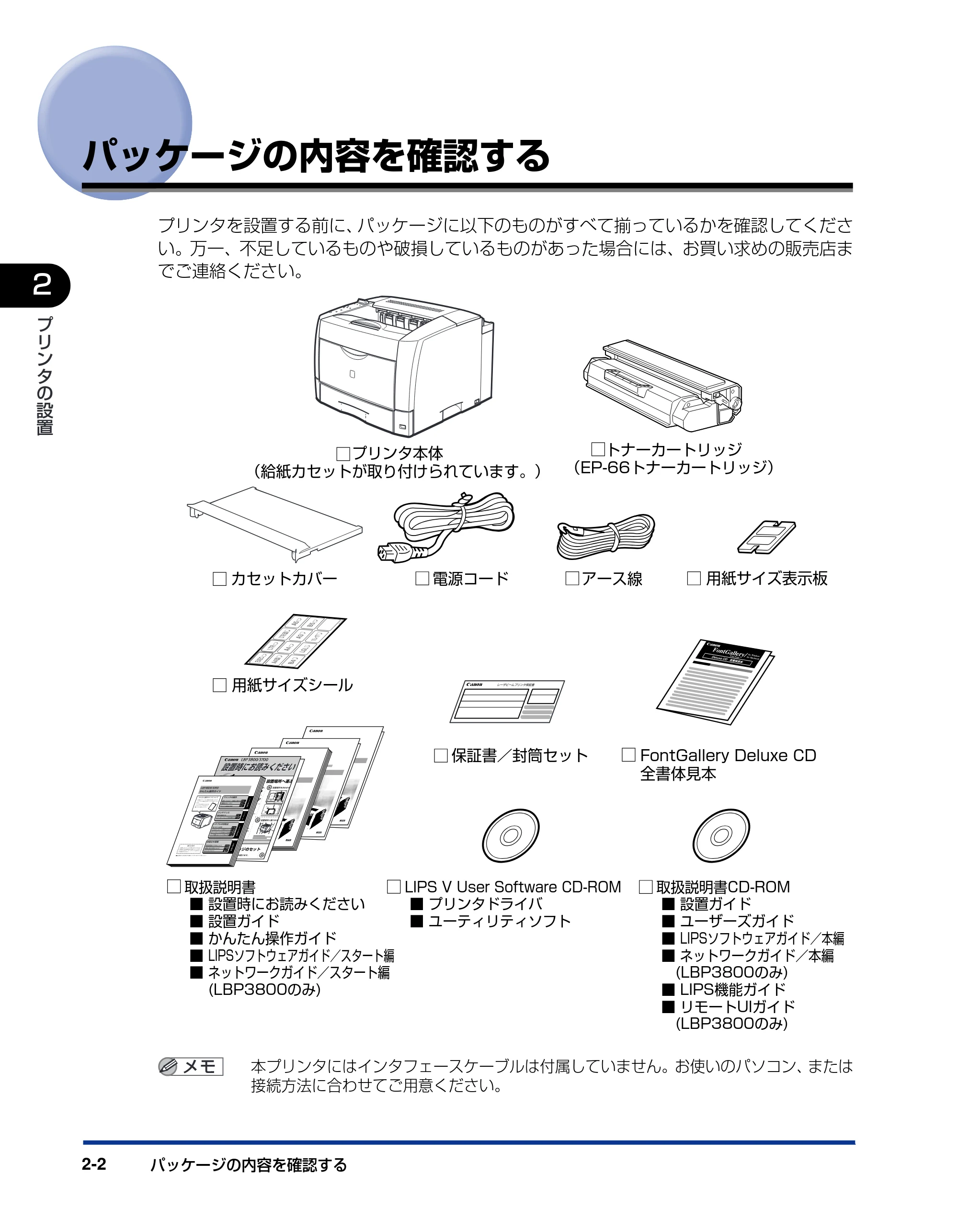

パッケージの内容を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
設置場所に運ぶ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
梱包材を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
トナーカートリッジをセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-26

給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-27
パソコンと接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40
DOS/Windows パソコンとの接続. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40
プリンタポートに接続する場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40
USB ポートに接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-41

Macintosh パソコンとの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-43
USB ポートに接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-43
ネットワークとの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-45
標準プリントサーバを使用する場合（LBP3800 のみ）. . . . . . . . . . . . . . . . . 2-45
オプションのプリントサーバを使用する場合（LBP3700 のみ）. . . . . . . . . . 2-45
ネットワークに接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-46

その他のパソコンとの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-47
電源コードを接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-49
第 3 章 オプション品の取り付け
ペーパーフィーダ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
梱包材を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
250 枚ペーパーフィーダユニット PF-66 の梱包材を取り外す . . . . . . . . . . . . 3-4

250 枚ペーパーフィーダユニット PF-66E の梱包材を取り外す . . . . . . . . . . . 3-7
プリンタ本体を移動する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
ペーパーフィーダを取り付ける. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
ペーパーフィーダを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
両面ユニット. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22

梱包材を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
両面ユニットを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
両面ユニットを取り外す. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
RAM/ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31
RAM、ROM の取り付け位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32

RAM を取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33
ROM を取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-40
RAM、ROM の設定について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46
RAM または ROM を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46

iv
プリントサーバ（LBP3700 のみ）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-48
ケーブルやコネクタの準備 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-48
プリントサーバを取り付ける. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49
プリントサーバを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-53
第 4 章 プリンタの動作と機能を確認する
動作を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

プリンタの動作を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
ステータスプリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
ステータスプリントの内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
プリントサーバの動作確認と設定をする（LBP3800 のみ）. . . . . . . . . . . . . 4-5
プリントサーバの動作を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

プリントサーバを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
第 5 章 付録
各部の寸法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5
保守サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
キヤノン保守契約制度とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7

キヤノン保守契約制度のメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
キヤノンサービスパックとは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8
キヤノンサービスパックのメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8
補修用性能部品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8
無償保証について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

シリアルナンバーの表示位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
ソフトウェアのバージョンアップについて. . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11

v
このたびはキヤノン LBP3800/3700 をお買い上げいただき、誠にありがとうございます。本製品
の機能を十分にご理解いただき、より効果的にご利用いただくために、ご使用前にこの取扱説明書を
よくお読みください。また、お読みいただきました後も大切に保管してください。
マークについて
本書では、安全 のためにお守りいただきたいことや取り扱い上の制 限・注意などの説明に、
下記のマークを付けています。
取り扱いを誤った場合に、死亡または重傷を負う恐れのある警告事項が書かれて
います。安全に使用していただくために、必ずこの警告事項をお守りください。
取り扱いを誤った場合に、傷害を負う恐れや物的損害が発生する恐れのある注意
事項が書かれています。安全に使用していただくために、必ずこの注意事項をお
守りください。
操作上、必ず守っていただきたい重要事項や制限事項が書かれています。誤った
操作によるトラブルを防ぐために、必ずお読みください。
操作の参考となることや補足説明が書かれています。お読みになることをおすす
めします。

キー・ボタンについて
本書では、キー・ボタン名称を以下のように表しています。

• 操作パネル上のキー：［キー名称］
• コンピュータ画面上のボタン：［ボタン名称］

はじめに
本書の読みかた
例：［オンライン］
［ユーティリティ］
例：［OK］
［設定］

vi
イラストについて
本 書で使われてい るイラストは、特に お断りが無い限 り、LBP3800 の場合のも のです。
LBP3700 の標準状態では、プリントサーバおよび LAN コネクタはありません。（ただし、
オプションで装着可能です。）
略称について
本書に記載されている名称は、下記の略称を使用しています。
Microsoft
®
Windows
®
operating system： Windows
キヤノン内蔵型プリントサーバ NB-5F： プリントサーバ NB-5F

vii
商標について
Canon、Canon ロゴ、LBP、LIPS、NetSpot は、キヤノン株式会社の商標です。
FontGallery は、キヤノン株式会社の日本における登録商標です。
Adobe、Adobe Acrobat、Adobe Reader は、Adobe Systems Incorporated（アド
ビ システムズ社）の商標です。
Apple、AppleTalk、EtherTalk、Mac OS、Macintosh は、米国 Apple Computer, Inc.
の商標です。
HP、HP-GL は、米国 Hewlett-Packard Company の米国の商標です。
IBM、AT、PS/55 シリーズは、米国 International Business Machines Corporation
の商標です。
Microsoft、MS-DOS、Windowsは、米国 Microsoft Corporation の米国および他の国
における登録商標です。
Novell、NetWare
®

は、米国 Novell, Inc. の商標です。
UNIX は、The Open Group の米国およびその他の国における登録商標です。
Ethernet は、米国 Xerox Corporation の商標です。
NetHawk は、キヤノンイメージングシステムテクノロジーズ株式会社の商標です。
ESC/P は、セイコーエプソン株式会社の商標です。
PC-9800 シリーズ、PC-PR201/80A は、日本電気株式会社の商標です。
BMLinkS は、社団法人ビジネス機械・情報システム産業協会（JBMIA）の商標です。
FMR シリーズは、富士通株式会社の商標です。
その他、本書中の社名や商品名は、各社の登録商標または商標です。
規制について

viii
原稿などを読み込む際の注意事項
以下を原稿として読み込むか、あるいは複製し加工すると、法律により罰せられる場合があ
りますのでご注意ください。
■ 著作物など
他人の著作物を権 利者に無断で複製など することは、個人的または 家庭内その他これに
準ずる限られた範 囲においての使用を 目的とする場合を除 き違法となります。また、人
物の写真などを複製などする場合には肖像権が問題となることがあります。
■ 通貨、有価証券など
以下のものを本物 と偽って使用する目的 で複製すること、またはそ の本物と紛らわしい
ものを作成することは法律により罰せられます。
■ 公文書など
以下のものを本物と偽って使用する目的で偽造することは法律により罰せられます。

• 公務員または役所が作成した免許証、登記簿謄本その他の証明書や文書
• 私人が作成した契約書その他権利義務や事実証明に関する文書
• 役所または公務員の印影、署名または記号
• 私人の印影または署名
• 紙幣、貨幣、銀行券（外国のものを含む） • 株券、社債券
• 国債証券、地方債証券 • 手形、小切手
• 郵便為替証書 • 定期券、回数券、乗車券
• 郵便切手、印紙 • その他の有価証券

関係法律 • 刑法 • 郵便法

• 著作権法 • 郵便切手類模造等取締法
• 通貨及証券模造取締法 • 印紙犯罪処罰法
• 外国ニ於テ流 通スル貨幣紙 幣銀行券証券 偽

造変造及模造ニ関スル法律

• 印紙等模造取締法

ix
本製品をお 使いになる前に、この「安全にお使いいただくために」をよく お読みいただき、
正しくご使用ください。ここに書かれている警告・注意事項は、お使いになる人や他の人へ
の危害、財産への損害を未然に防ぐための内容ですので、必ずお守りください。また、本書
に記載されていること以外は行わないでください。
設置について

• アルコール、シンナーなどの引火性溶剤の近くに設置しないでください。引火性溶剤が製品

内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品の上に次のような物を置かないでください。これらが製品内部の電気部品などに接触す

ると、火災や感電の原因になります。
製品内部に入った場合は、直ちに電源をオフにし a、電源プラグを抜いて b、お買い求め
の販売店にご連絡ください。
･ アクセサリーなどの金属物
･ コップや花瓶、植木鉢などの水や液体が入った容器

• ぐらつい た台の上や 傾いた所など の不安定な場 所、振動の多い場 所に設置しな いでくださ

い。落ちたり倒れたりして、けがの原因になることがあります。

• 製品には通気口がありますので、壁や物でふさがないように設置してください。またベッド

やソファー、毛足の長いじゅうたんなどの上に設置しないでください。通気口をふさがれる
と製品内部に熱がこもり、火災の原因になることがあります。

• 製品を次のような場所に設置しないでください。火災や感電の原因になることがあります。

･ 湿気やほこりの多い場所
･ 調理台や加湿器のそばなど油煙や湯気があたる場所
･ 雨や雪が降りかかるような場所
･ 水道の蛇口付近などの水気のある場所
安全にお使いいただくために
OFF

ON
a
b

x
･ 直射日光のあたる場所
･ 高温になる場所
･ 火気に近い場所

• 製品を設置する場合は、製品と床面、製品と製品の間に手などを挟まないように、ゆっくり

と慎重に行ってください。手などを挟むと、けがの原因になることがあります。

• インタフェースケ ーブルを接続する場合は、本書の指示 に従って正しく接続してください。

正しく接続しないと、製品の故障や感電の原因になることがあります。

• 製品を 持ち運ぶ場合 は、本書の指示 に従って正し く持ってく ださい。製品を落 としたりし

て、けがの原因になることがあります。（→設置場所に運ぶ：P.2-3）
電源について

• 電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものを置い

たり、引っぱったり、無理に曲げたりしないでください。傷ついた部分から漏電して、火災
や感電の原因になります。

• 電源コードを熱器具に近づけないでください。コードの被覆が溶けて、火災や感電の原因に

なります。

• 濡れた手で電源プラグを抜き差ししないでください。感電の原因になります。
• タコ足配線はしないでください。火災や感電の原因になります。
• 電源コードを束ねたり、結んだりしないでください。火災や感電の原因になります。
• 電源プラグは電源コンセントの奥までしっかりと差し込んでください。しっかりと差し込ま

ないと、火災や感電の原因になります。

• 付属の電源コード以外は使用しないでください。火災や感電の原因になります。
• アース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や感電の

原因になります。

• アース線を接続するときは、以下の点にご注意ください。

［アース線を接続してもよいもの］
･ 電源コンセントのアース線端子
･ 接地工事（D 種）が行われているアース線端子
［アース線を接続してはいけないもの］
･ 水道管･･･配管の途中でプラスティックになっている場合があり、その場合にはアースの役
目を果たしません。ただし、水道局がアース対象物として許可した水道管にはアース線を
接続できます。
･ ガス管･･･ガス爆発や火災の原因になります。
･ 電話線のアー スや避雷針･･･落雷の ときに大きな電 流が流れ、火災や感電 の原因になりま
す。

• 原則的 に延長コード を使用しての 接続やタコ足 配線はしない でください。や むを得ず延長

コードを使用したり、タコ足配線をする場合は使用者の責任において、以下の点に注意して
ご使用ください。誤った使いかたをすると、火災や感電の原因になります。
･ 延長コードに延長コードの接続はしないでください。
･ 製品を使用した状態で、電源プラグの接続部分の電圧が、定格銘版ラベル（製品背面に記
載）に明示されている電圧になっているかを確認してください。
･ 延長コードは定格銘版ラベル（製品背面に記載）に明示されている製品に必要な電流値に
比べて十分に余裕のあるものをご使用ください。

xi
･ 使用時は束ねをほどき、電源コードと延長コードの接続が確実になるように奥まで電源プ
ラグを差し込んでください。
･ 延長コードが異常に発熱していないか、定期的に確認してください。

• アース線を接続する場合は、必ず電源プラグを電源コンセントに接続する前に行ってくださ

い。また、アース線を取り外す場合は、必ず電源プラグを電源コンセントから抜いて行って
ください。

• 表示された以外の電源電圧で使用しないでください。火災や感電の原因になることがありま

す。

• 電源プラグを抜くと きは、必ずプラグを持って抜いてくだ さい。電源コードを引っぱると、

電源コードの芯線の露出、断線など電源コードが傷つき、その部分から漏電して、火災や感
電の原因になることがあります。

• いつでも電源プラグが抜けるように、電源プラグの周りには物を置かないでください。非常

時に電源プラグが抜けなくなります。
取り扱いについて

• 製品を分解したり、改造したりしないでください。内部には高圧・高温の部分があり、火災

や感電の原因になります。

• 電気部品は誤って取り扱うと思わぬけがをして危険です。電源コードやケーブル類、製品内

部のギアや電気部品に子供が触れないように注意してください。

• 異常な音がしたり、煙が出たり、熱が出たり、変なにおいがした場合は、直ちに電源をオフ

にし、電源プラグを抜いてお買い求めの販売店にご連絡ください。そのまま使用すると、火
災や感電の原因になります。

• 製品の近くでは可燃性のスプレーなどは使用しないでください。スプレーのガスなどが製品

内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品を移動させる場合は、必ず電源をオフにし、電源プラグを抜き、インタフェースケーブ

ルを取り外してください。そのまま移動すると、電源コードやインタフェースケーブルが傷
つき、火災や感電の原因になります。

• 製品内部にクリップやホッチキスの針などの金属片を落とさないでください。また、水、液

体や引火性溶剤（アルコール、ベンジン、シンナーなど）をこぼさないでください。これら
が製品 内部の電気部 分に接触する と、火災や感電 の原因になり ます。これらが 製品内部に
入った場合は、直ちに電源をオフにし、電源プラグを抜いてお買い求めの販売店にご連絡く
ださい。

• 電源をオンにした状態で USB ケーブル接続するときは、アース線が接続されていることを

確認してから行ってください。アース線が接続されていない状態で行うと、感電の原因にな
ります。

• 電源をオンにした状態で USB ケーブルを抜き差しするときは、コネクタの金属部分に触れ

ないでください。感電の原因になります。

• 製品の上に重いものを置かないでください。置いたものが倒れたり、落ちてけがの原因にな

ることがあります。

• メインボードや拡張ボード、RAM、ROM の取り扱いには注意してください。メインボード

や拡張ボード、RAM、ROM の角や部品の鋭利な部分に触れると、けがの原因になることが
あります。

• 夜間などで長時間ご 使用にならない場合は、安全のため電 源をオフにしてください。また、

連休などで長時間ご使用にならない場合は、安全のため電源をオフにし、電源プラグを抜い
てください。

xii

• レーザー光は、人体に有害となる恐れがあります。そのため本製品では、レーザー光はレー

ザース キャナユニッ ト内にカバー で密閉されて おり、お客様が 通常の操作を する場合には
レーザー光が漏れる心配は全くありません。安全のために以下の注意事項を必ずお守りくだ
さい。
･ 本書で指示された以外のカバーは、絶対に開けないでください。
･ レーザースキャナユニットのカバーに貼ってある注意ラベルをはがさないでください。
･ 万一レーザー光が漏れて目に入った場合、目に障害が起こる原因になることがあります。

• この製品は IEC60825-1:1993 においてクラス 1 レーザ製品であることを確認していま

す。
保守／点検について

• 清掃のときは、電源をオフにし、電源プラグを抜いてください。火災や感電の原因になりま

す。

• 電源プラグを定期的に抜き、その周辺およびコンセントにたまったほこりや汚れを、乾いた

布で拭き取ってください。ほこり、湿気、油煙の多いところで、電源プラグを長期間差した
ままにすると、その周囲にたまったほこりが湿気を吸って絶縁不良となり、火災の原因にな
ります。

• 清掃のときは、必ず水または水で薄めた中性洗剤を含ませて固く絞った布を使用してくださ

い。アルコール、ベンジン、シンナーなどの引火性溶剤は使用しないでください。引火性溶
剤が製品内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品内部には高圧になる部分があります。紙づまりの処理など内部を点検するときは、ネッ

クレス、ブレスレットなどの金属物が製品内部に触れないように点検してください。やけど
や感電の原因になります。

• 使用済みのトナーカートリッジを火中に投じないでください。トナーカートリッジ内に残っ

たトナーに引火して、やけどや火災の原因になります。

xiii

• 製品内部の定着器周辺は、使用中に高温になります。紙づまりの処理など内部を点検すると

きは、定着器周辺に触れないように点検してください。やけどの原因になることがあります。

• 紙づまり処理やトナーカートリッジを交換するときは、トナーで衣服や手を汚さないように

注意してください。衣服や手が汚れた場合は、直ちに水で洗い流してください。温水で洗う
とトナーが定着し、汚れがとれなくなることがあります。

• 紙づまりで用紙を製品内部から取り除くときは、紙づまりしている用紙の上にのっているト

ナーが飛び散らないように、丁寧に取り除いてください。トナーが目や口などに入ることが
あります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師と相談してください。

• 用紙を補給するとき や紙づまりを取り除くときは、用紙の端 で手を切ったりしないように、

注意して扱ってください。
消耗品について

• トナーカートリッジを火中に投じないでください。トナーに引火して、やけどや火災の原因

になります。

• トナーカートリッジ、用紙は火気のある場所に保管しないでください。トナーや用紙に引火

して、やけどや火災の原因になります。
トナーカートリッジなどの消耗品は幼児の手が届かないところへ保管してください。もしト
ナーカートリッジ内のトナーを飲んだ場合は、直ちに医師と相談してください。
その他
トナーカートリッジから微弱な磁気が出ています。心臓ペースメーカーをご使用の方は、異
常を感じたらトナーカートリッジから離れてください。すぐに、医師にご相談ください。

xiv

1-1
CHAPTER
1
設置する前に
この 章では、本プリンタに装 着可能なオプション 品の紹介と取り付け 手順、設置場所の決め
かたについて説明しています。
オプション品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
給紙カセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
ペーパーフィーダ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
両面ユニット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

拡張 RAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
コントロール ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
プリントサーバ（LBP3700 のみ）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
プログラマーズマニュアル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

設置手順について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
オプション品の取り付け位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
設置の手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10
設置場所について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-11

設置環境. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11
設置スペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13

オプション品について1-2
設
置
す
る
前
に �
1
オプション品について
本プリンタの機能をフルに活かしてお使いいただくために、次のようなオプション品を用意
しています。必要に応じてお買い求めください。オプション品については、本プリンタをお
買い求めになった販売店にお問い合わせください。
給紙カセット
給紙カセットは、プリンタ本体やオプションの 250 枚ペーパーフィーダに標準で装着され
ている給紙カセットと差し替えて使用するためのものです。
250 枚ユニバーサルカセット UC-66A は、プリンタ本体の標準カセットと差し替えて使
用します。
250 枚ユニバーサルカセット UC-66B は、オプションの 250 枚ペーパーフィーダの給紙
カセットと差し替えて使用します。
給紙カセットには、A3、B4、A4、B5、A5、レジャー、リーガル、レター、エグゼクティ
ブサイズの普通紙を最大で約 250 枚（64g/m2 ）までセットできます。
250枚ユニバーサルカセットUC-66A 250枚ユニバーサルカセットUC-66B

オプション品について 1-3
設
置
す
る
前
に �
1
ペーパーフィーダ
本プリンタは、標準状態で給紙カセットと手差しトレイの合計 2 つの給紙元があります。オ
プションの 250 枚ペーパーフィーダを装着することにより、最大 5 つの給紙元を使用する
ことが可能です。
250 枚ペーパーフィーダユニット PF-66 は中間搬送部が付いており、250 枚ペーパー
フィーダ、250 枚給紙カセットがセットになっています。
250 枚ペーパーフィーダユニット PF-66E は、250 枚ペーパーフィーダと 250 枚給紙
カセットがセットになっています。
250 枚給紙カセットには、A3、B4、A4、B5、A5、レジャー、リーガル、レター、エグ
ゼクティブサイズの普通紙を最大で約 250 枚（64g/m2 ）までセットできます。

• ペーパーフィーダは、 図のように最大 3 台まで取り付けることができます。
• ペーパーフィーダは、LBP3800/3700 専用です。他の機種用のペーパーフィーダは使

用できません。

• ペーパーフィーダの取り付けかたについては、「ペーパーフィーダ」（→ P.3-2）を参照し

てください。
250枚ペーパーフィーダユニットPF-66 250枚ペーパーフィーダユニットPF-66E
250枚ペーパーフィーダユニットPF-66
250枚ペーパーフィーダユニットPF-66E
※ 250枚ペーパーフィーダユニットPF-66は、必ず
一番上に取り付けます。2段取り付けたり、250
枚ペーパーフィーダユニットPF-66Eの下に取り
付けることはできません。�
※ 250枚ペーパーフィーダユニットPF-66Eは、
250枚ペーパーフィーダユニットPF-66の上に取
り付けることはできません。�

オプション品について1-4
設
置
す
る
前
に �
1
両面ユニット
両面ユニット DU-66 は、自動両面プリントを可能にするためのユニットです。両面ユニッ
ト は、プリ ンタ 本体 の背 面に 取り 付け ます。定 形サ イズ（A3、B4、A4、B5、A5、レ
ジャー、リーガル、レター、エグゼクティブ）の普通紙（64 ～ 80g/m 2
）に自動両面プリ
ントすることができます。
厚紙、OHP フィルム、ラベル用紙、ハガキ、往復ハガキ、4 面ハガキ、封筒、ユーザペー
パーには、自動両面プリントできません。

• 両面ユニットは、LBP3800/3700 専用です。他の機種用の両面ユニットは使用できま

せん。

• 両面ユニットの取り付けかたについては、「両面ユニット」（→ P.3-22）を参照してくだ

さい。
両面ユニットDU-66

オプション品について 1-5
設
置
す
る
前
に �
1
拡張 RAM
拡張 RAM は、メモリ容量を拡張するための増設メモリです。本プリンタは 24MB のメモ
リを標準装備しています。拡張 RAM は 1 個増設可能で、メモリ総容量を最大 248MB ま
で増やすことが可能です。
表中に（＋●● MB）とあるのは、標準の RAM（24MB）に加えて必要なオプションの拡
張 RAM の容量を示します。
表中の印字保証サイズは、「印字動作」を「ガシツ ユウセン」、「解像度」を「ファイン」、
「階調処理」を「ヒョウジュン」に設定した場合の値です。また、用紙サイズは A3、B4 サ
イズを例に した場合の値です。用紙サイズ（面積）は大きい順に A3、レジャー、B4、角
形 2 号封筒、リーガル、A4、レター、4 面ハガキ、エグゼクティブ、B5、A5、B6、往
復ハガキ、洋形 4 号封筒、洋形 2 号封筒、ハガキです。
64MB（RD-64MS）�128MB（RD-128MS）�256MB（RD-256MS）�
総RAM容量（拡張RAM容量）�印字保証サイズ�

コントロールROM�
○：装着�
×：未装着�
「拡張受信バッファ」設定�
○：「ツカウ」�
×：「ツカワナイ」�
24（標準）�
88（＋64MB）�
�
�
�
152（＋128MB）�
�
�
�
248（＋256MB）�
A3�
A3×4�
A3×4�
B4×4�
B4×4�
A3×8�
A3×8�
B4×8�
B4×8�
A3×10�
A3×10�
A3×8�
A3×8
装着不可�
�
�
○�
○�
�
�
○�
○�
�
�
○�
○�
設定不可�
�
○�
�
○�
�
○�
�
○�
�
○�
�
○�
�
�
�

オプション品について1-6
設
置
す
る
前
に �
1

• 拡張 RAM は、必ず本プリンタに対応した 3.3V 用 SDRAM DIMM をご使用ください。キ

ヤノン製拡張 RAM（RD-64MS、RD-128MS、RD-256MS）のご使用をおすすめし
ます。

• 従来の拡張 RAM DIMM（RD-4M、RD-8M、RD-16M、RD-4ME、RD-8ME、RD-16ME、

RD-8ML、RD-32ML、RD-64ML）は、使用できません。誤って使用した場合は、正し
く動作しません。

• 本プリンタに 256MB（RD-256MS）を取り付けた場合、総容量は 280MB になります

が、使用可能な容量は 248MB までです。

• オーバレイなどの大量の登録データを処理する場合にも拡張 RAM の増設が必要です。
• 拡張 RAM の取り付けかたについては、「RAM/ROM」（→ P. 3-31）を参照してください。

コントロール ROM
コントロール ROM は、エミュレーションモードを追加するための ROM です。本プリンタ
を、お使いのパソコンに対応した専用プリンタのように動作させることができます。1 枚の
コントロール ROM に、次のエミュレーションモードとフォントが収録されています。

• PC-PR201/80A プリンタ拡張版
• ESC/P 準拠プリンタ拡張版
• IBM5577 プリンタエミュレーション
• 富士通 FMPR-359 プリンタエミュレーション
• NEC N5273 プリンタエミュレーション
• HP-7550B（HP-GL）プロッタエミュレーション
• バーコード用フォント ROM（FR-BFV2CL 相当）
• バーコード用フォント（EAN-128、標準料金代理収納用 EAN-128）

本プリンタ用SDRAM DIMM（3.3V）�
切り欠き�
使用可�
従来のRAM DIMM（3.3V、5V）�
切り欠き�
使用不可�

オプション品について 1-7
設
置
す
る
前
に �
1
本プリンタには、このコントロール ROM を 1 個のみ増設可能です。

• コントロール ROM をお使いになる場合は、オプションの拡張 RAM の増設が必要です。
• コントロール ROM は、必ず本プリンタに対応したもの（CR-MEN）をご使用ください。
• 従来のコントロール ROM（CR-5577/2、CR-359/2、CR-5273/2、CR-7550/C、

CR-201/2、CR-ES/2、CR-5577L、CR-359L、CR-5273L、CR-7550L、CR-201L、
CR-ESL、CR-MEL、CR-MES、CR-HIS）は、使用できません。誤って使用した場合は、
正しく動作しません。

• N201 エミュレーションモード、ESC/P エミュレーションモードでオーバレイ機能を使

用するときは、 コントロール ROM CR-MEN が必要です。

• コントロール ROM の取り付けかたについては、「RAM/ROM」（→ P.3-31）を参照して

ください。
本プリンタ用ROM DIMM（3.3V）�
従来のROM DIMM（3.3V）�
使用不可�
従来のROM DIMM（5V）�
約4mm
使用不可�
約2mm
約2.5mm
従来のROM DIMM（3.3V）�
使用不可�
約2mm
約4mm

オプション品について1-8
設
置
す
る
前
に �
1
プリントサーバ（LBP3700 のみ）
プリントサーバは、本プリンタを LAN に接続するためのプリンタ内蔵型ネットワークボー
ドです。IPX/SPX、TCP/IP、NetBIOS/NetBEUI、AppleTalkのプロトコルに対応した
も のがあり ますの で、Windows、Macintosh、UNIX、NetWare、イントラネ ットなど
幅広い LAN システムに対応可能です。キヤノン製プリントサーバ NB-5F を装着した場合
は、本 プ リ ン タ に 標 準 同梱 さ れ て い る ネ ッ ト ワー ク 管 理 ソ フ ト「NetSpot Device
Installer」や「NetSpot Console」を使って、ネットワークの設定を行うことができます。

• 装着できるプリントサーバについては、「パソコンと接続する」（→ P.2-40）を参照して

ください。

• キヤノン製プリントサーバ NB-5F を LBP3700 に装着することで、LBP3700 を

BMLinkS に対応させることができます。BMLinkS の詳細については、ユーザーズガイ
ド「第 2 章 プリンタの使いかた」を参照してください。

• プリントサーバの取り付けかたについては、「プリントサーバを取り付ける」（→ P .3-49）

を参照してください。
プログラマーズマニュアル
本 プリンタ用の プリンタドライ バや印刷設定 プログラムな どを作成する ための、プログラ
マー用の取扱説明書です。次の 3 種類が用意されています。

• プログラマーズマニュアル「ソフトウェア概説書 4.2」

（LIPS コマンドの概要を知るための取扱説明書）

• プログラマーズマニュアル「コマンドリファレンス 4.2」

（LIPS コマンドの手引き）

• プログラマーズマニュアル「クックブック 4.2」

（プログラムサンプル集）
LIPS IV のプログラマーズマニュアルは、キヤノンホームページからダウンロードするこ
とができます。
ERR LNK 100
例）キヤノン製プリントサーバNB-5F

設置手順について 1-9
設
置
す
る
前
に �
1
設置手順について
本プリンタは、取り付けるオプション品によって、設置する手順が異なります。お買い求め
になったオプション品の内容を確認し、次表の手順で作業を行ってください。
オプション品の取り付け位置
250枚ペーパーフィーダユニット�
PF-66
250枚ペーパーフィーダユニット�
PF-66E
両面ユニットDU-66
プリントサーバ�
NB-5F
RAM
ROM

設置手順について1-10
設
置
す
る
前
に �
1
設置の手順
お客様の設置状況に合わせ、該当する手順にそって作業を進めてください。オプション品を

取り付けない場合は、（オプション）と表記された手順は読み飛ばしてください。

ペーパーフィーダの設置（→P.3-2）�
1
（オプション）�
�
（オプション）�
�
プリンタ本体の設置（→P.2-3）�
2
4
両面ユニットの取り付け（→P.3-22）�
3
6
RAM/ROMの取り付け（→P.3-31）�
プリントサーバの取り付け（→P.3-48）�
5
（オプション）�
本体とパソコンの接続（→P.2-40）�
7
電源コード、アース線の接続（→P.2-49）�
8
トナーカートリッジのセット（→P.2-17）�
用紙のセット（→P.2-26）�

設置場所について 1-11
設
置
す
る
前
に �
1
設置場所について
本プリンタ を安全かつ快適にご使用いただくために、「設置環境」に記載されている「温度
／湿度条件」、「電源条件」、「設置条件」を満たした場所に設置してください。
本プリンタを設置する前に、「安全にお使いいただくために」（→ P.ix）を必ずお読みくだ
さい。
設置環境
本プリンタの設置場所は、次の環境条件を考慮の上、お選びください。
温度／湿度条件
温度、湿度が次の範囲内の場所でご使用ください。

• 周囲温度：10 ～ 32.5 ℃
• 周囲湿度：20 ～ 80％RH（結露のないこと）
• 次のような場合は、プリンタ内部に水滴が生じる（結露）ことがあります。本プリンタを

周囲の温度や湿度に慣らすために、 2 時間以上放置してからご使用ください。
･ 本プリンタが設置されている部屋を急激に暖めた場合
･ 本プリンタを温度や湿度が低い場所から高い場所へ移動させた場合

• プリンタ内部に水滴が生じると、用紙の搬送に不具合が起こり、紙づまりの原因となった

り、プ リント不 良となる ことがあ ります。また「5F-nn サービ スコール」と いうメッ
セージが表示され、プリント処理が停止することがあります。詳しくは、ユーザーズガイ
ド「第 5 章 困ったときには」を参照してください。
■ 超音波加湿器をご使用のお客様へ
超音波加湿器をご使 用の際に、水道水や井戸 水をご使用になりま すと、水中の不純物が
大気中に放出され、プリ ンタの内部に付着し て画像不良の原因と なります。ご使用の際
には、純水など不純物を含まない水のご使用をおすすめします。
電源条件
LBP3800 の最大消費電力は 1017W* 以下、LBP3700 の最大消費電力は 965W* 以
下です（AC100V ± 10％、50/60Hz ± 2Hz）。電気的なノイズや許容範囲を超える電
源電圧の降下は、本プリンタだけでなく、パソコン本体の誤作動やデータ消失の原因になる
ことがあります。
＊注：フルオプション装着時は LBP3800 が 1218W、LBP3700 が 1175W 以下で
す。ただしこの値は、起動時の瞬間的なピークを除いた値です。

電源を接続するときは、次の事項をお守りください。

• 必ず 15A 以上の電源コンセントに、プリンタの電源を接続してください。
• アース線を接続してください。

設置場所について1-12
設
置
す
る
前
に �
1
お使いの電源について不明な点があれば、ご契約の電力会社またはお近くの電気店などにご
相談ください。
アース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や感電
の原因になります。

• 一つの電源コンセントを本プリンタ専用にしてください。同一電源コンセント上の他の差

し込み口は、使用しないでください。

• パソコン本体の補助コンセントに電源を接続しないでください。
• 複写機やエアコン、シュレッダーなど、消費電力の大きな機器や電気的ノイズを発生する

機器と同じコンセントに電源を接続しないでください。
設置条件
本プリンタは、次のような場所に設置してください。

• 十分なスペースが確保できる場所
• 風通しがよい場所
• 平坦で水平な場所
• 本プリンタおよびオプション品の質量に耐えられる十分な強度のある場所

アルコール、シンナーなどの引火性溶剤の近くに設置しないでください。引火性溶剤が製
品内部の電気部品などに接触すると、火災や感電の原因になります。

• 本プリンタを次のような場所に設置しないでください。火災や感電の原因になることがあ

ります。
･ 湿気やほこりの多い場所
･ 調理台や加湿器のそばなど油煙や湯気があたる場所
･ 雨や雪が降りかかるような場所
･ 水道の蛇口付近などの水気のある場所
･ 直射日光のあたる場所
･ 高温になる場所
･ 火気に近い場所

• ぐらついた台の上や傾いた所などの不安定な場所、振動の多い場所に設置しないでくださ

い。落ちたり倒れたりして、けがの原因になることがあります。
本プリンタは 次のような場所 に設置しない でください。故障 の原因となる ことがありま
す。
･ 急激な温度変化や湿度変化がある場所や結露の発生する場所
･ 風通しの悪い場所
･ 磁気や電磁波を発生する機器の近く
･ 実験室など、化学反応を起こすような場所
･ 空気中に、塩分やアンモニアガスなどの腐食性または毒性のガスを含んでいるような場
所
･ 本プリンタおよびオプション品の質量で歪んだり、沈む可能性のある場所（じゅうたん、
畳などの上）

設置場所について 1-13
設
置
す
る
前
に �
1
設置スペース
本プリンタの周囲には、次のような空間を確保し、本プリンタの質量に耐えられる場所を選
んで設置してください。各部の寸法、および周囲に必要な寸法、足の位置は次のようになっ
ています。
周囲に必要なスペース
■ 標準状態
■ 両面ユニット装着状態
1206
650 100
700
100
100
(mm)
400
(mm)
796
手差しトレイ�
給紙�
カセット�
手差しトレイ�
補助トレイ�
補助トレイ�
上カバー�
400
(mm)
1414
650
240
700
100
100
796
(mm)
給紙�
カセット�
上カバー�
両面後部ユニット�
両面上カバー�
両面後部ユニット�

設置場所について1-14
設
置
す
る
前
に �
1
■ 250 枚ペーパーフィーダ装着状態
■ 250 枚ペーパーフィーダ＋両面ユニット装着状態
足の位置
■ プリンタ本体
ゴム足の高さは 4mm、先端の直径は 15mm です。
1372
650
100
700
100
100
(mm)
400
(mm)
911
1002
1093
上カバー�
給紙�
カセット�
カセット�
保護カバー�
400
(mm)
1414
650 240
700
100
100
(mm)
カセット保護カバー�
両面後部ユニット�
911
1002
1093
給紙�
カセット�
上カバー�
両面上カバー�
両面後部�
ユニット�
100.5 258 97.5
40

420

40

(mm)
100.5 258 97.5
40

420

40

設置場所について 1-15
設
置
す
る
前
に �
1
■ 250 枚ペーパーフィーダユニット PF-66
ゴム足の高さは 5.4mm、先端は 22mm × 22mm の正方形です。
■ 250 枚ペーパーフィーダユニット PF-66E
ゴム足の高さは 5.4mm、先端は 22mm × 22mm の正方形です。
100.5 258 98.3
100.5 258 98.3
420

40
40
420

40
40
(mm)
100.5 258 98.3
100.5 258 98.3
420

40
40
420

40
40
(mm)

設置場所について1-16
設
置
す
る
前
に �
1

2-1
CHAPTER
2
プリンタの設置
この 章では、本プリンタをパッ ケージから取り出し て設置するまでの手順 について説明して
います。オプション品を同時に取り付ける場合には、第 3 章「オプション品の取り付け」と
併せてお読みください。
パッケージの内容を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
設置場所に運ぶ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
梱包材を取り外す. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
トナーカートリッジをセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-17

用紙をセットする. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-26
給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-27
パソコンと接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-40
DOS/Windows パソコンとの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40
Macintosh パソコンとの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-43

ネットワークとの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-45
その他のパソコンとの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-47
電源コードを接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-49

パッケージの内容を確認する2-2
プ
リ
ン
タ
の
設
置 �
2
パッケージの内容を確認する
プリンタを設置する前に、パッケージに以下のものがすべて揃っているかを確認してくださ
い。万一、不足しているものや破損しているものがあった場合には、お買い求めの販売店ま
でご連絡ください。
本プリンタにはインタフェースケーブルは付属していません。お使いのパソコン、または
接続方法に合わせてご用意ください。
レーザビームプリンタ�
ご使用前に必ず本書をお読みください。�
将来いつでも使用できるように大切に保管してください。�
LIPSソフトウェアガイド�
LIPSソフトウェアガイド�
JPN
レーザビームプリンタ�
ご使用前に必ず本書をお読みください。�
将来いつでも使用できるように大切に保管してください。�
ネットワークガイド�
ネットワークガイド�
JPN
設置ガイド�
設置ガイド�
�
最初にお読みください。�
�ご使用前に必ず本書をお読みください。�
�将来いつでも使用できるように大切に保管してください。�
�
レーザビームプリンタ�
�
JPN
設置時にお読みください�

設置時にお読みください�
梱包内容の確認・設置場所へ運ぶ�
梱包箱を開けて箱に入っている中身を確認します。�
1
設置場所を決めます。�
2
設置場所に運びます。�
3
トナーカートリッジのセット�
アース線�
プリンタ本体�
電源コード� 用紙サイズ�
EP-66トナーカートリッジ�
カセットカバー�
用紙サイズシール�

保証書／封筒セット�

FontGallery DeluxeCD
1
3
2
（給紙カセットが取り付けられています。）�
全書体見本�
表示板�
手差しトレイを開けます。� トナーカバーを開けます。�
1206
650
100
700
100
100
(mm)
400
(mm)
796
手差しトレイ�
給紙�
カセット�
手差しトレイ�補助トレイ�
補助トレイ� 上カバー�
P.62�
�
P.65�
�
巻末�
�
取扱説明書�CD-ROMについて�
お問い合わせ先について�
メニュールートマップ�
紙づまりの処理�
こんなメッセージが表示されたら�
正しくプリントできないときは�
プ�リ�ン�タ�が�動�作�し�な�い�・�プ�リ�ン�ト�で�き�な�い�と�き�は�
用紙を補給する�
トナーカートリッジを交換する�
本書はプリンタの基本的な使いかたや�
�トラブルの解決方法について紹介してい�
�ます。�
�いつでもお読みになれる�
�ようにプリンタの近くに�
�置いてご活用ください。�
�
かんたん操作ガイドについて�
�
裏�表�紙�に�目�的�別�索�引�を�掲�載�し�て�い�ま�す�。�
あ�わ�せ�て�ご�覧�く�だ�さ�い�。�

プ�
リ�
ン�
タ�
の�
操�
作�
プリンタの操作�
かんたん操作ガイド�
メンテナンス�
メ�
ン�
テ�
ナ�
ン�
ス�
ト�
ラ�
ブ�
ル�
の�
対�
処�
法�
トラブルの対処法�
お�
役�
立�
ち�
情�
報�
お役立ち情報�
P.2�
�
P.4�
�
P.6
操作パネルのキーの機能と操作方法�
電源のオン／オフ�
プリントの中止方法�
P.9�
�
P.25
P.32�
�
P.49�
�
P.56�
�
P.60
おことわり�
本書にはプリンタを取り扱うための注�
意事項や制限事項は記載されていませ�
ん�の�で、�
必ず�ユ�ー�ザ�ー�ズガ�イ�ド�も�あ�わせ�
てお読みください。�
プリンタ本体�
（給紙カセットが取り付けられています。）�
トナーカートリッジ�
（EP-66トナーカートリッジ）�
電源コード�

保証書／封筒セット�

取扱説明書CD-ROM�
■ 設置ガイド�
■ ユーザーズガイド�
■ LIPSソフトウェアガイド／本編�
■ ネットワークガイド／本編 �
(LBP3800のみ)�
■ LIPS機能ガイド�
■ リモートUIガイド�
(LBP3800のみ)
カセットカバー�
LIPS V User Software CD-ROM�
■ プリンタドライバ�
■ ユーティリティソフト�
取扱説明書�
■ 設置時にお読みください�
■ 設置ガイド�
■ かんたん操作ガイド�
■ LIPSソフトウェアガイド／スタート編 �
■ ネットワークガイド／スタート編�
(LBP3800のみ)
FontGallery Deluxe CD�
全書体見本�
アース線� 用紙サイズ表示板�
用紙サイズシール�
レーザビームプリンタ保証書�

設置場所に運ぶ 2-3
プ
リ
ン
タ
の
設
置 �
2
設置場所に運ぶ
設置場所が確保できたら、本プリンタをパッケージから取り出し、設置場所へ運びます。

• 本プリンタを設置する場合は、 本体の質量に耐えられる机などに設置してください。
• 本 プリンタおよびオプション品の質量で歪ん だり、沈む可能性のある場所（じゅうたん、

畳などの上） には設置しないでください。

• オプションのペーパーフィーダを取り付けるときは、プリンタ本体をパッケージから取り

出 す前にペーパ ーフィーダを 設置してくだ さい。ペーパーフ ィーダの設置 方法について
は、「ペーパーフィーダ 」（→ P.3-2）を参照してください。
1 プリンタ本体をパッケージから取り出します。
プリンタ本体の取り出し作業は、 周囲に十分なスペースがある広い場所で、必ず 2 人以
上で行ってください。
2 プリンタ本体を設置場所へ運びます。
プリンタ本体下部にある運搬用取っ手に 2 人以上で手を掛け、同時に持ち上げて運びます。

設置場所に運ぶ2-4
プ
リ
ン
タ
の
設
置 �
2

• 本プリンタは、トナーカートリッジを取り付けていない状態で約 20.0kg あります。必ず

2 人以上で腰などを痛めないように注意して持ち運んでください。

• 絶対に上カバーや給紙カセットなど、運搬用取っ手以外の部分を持たないでください。落

としてけがの原因になることがあります。

• 本プリンタは、本体背面側が重くなっています。持ち上げるときにバランスをくずさない

よう注意してください。落としてけがの原因になることがあります。

• 手差しトレイや給紙カセット、後下カバーを止めているテープは、付けたまま持ち運んで

ください。

• プリンタ背面 のコネクタには 絶対に手を触 れないでくだ さい。動作不良の 原因になりま

す。
背面が重い�
コネクタ�

設置場所に運ぶ 2-5
プ
リ
ン
タ
の
設
置 �
2

• プリンタ背面の後上カバーには、 手を触れずに持ち運んでください。

後上カバー�

設置場所に運ぶ2-6
プ
リ
ン
タ
の
設
置 �
2

• 後上カバーの取り付けかた��

後上カバーが外れたり、正しく取り付けられていない場合は、以下の手順
で一度後上カバーを取り外し、正しく取り付けなおしてください。�
後上カバーの左上を取り付けa、右上の
突起を溝に差し込みますb。�
2. 後上カバーを取り付けます。�
a
a
c
b
b
後上カバーの背面にある突起を押しなが
らc、突起を溝に差し込みd、後上カ
バーを取り付けます。�
1. 後上カバーの左右を押しa、後上カバーの背面の突起を押しながらb、
取り外しますc。�
後上カバーを取り付けるときは、後上カバーのフィルムが折れ曲がっ
たりしないように気をつけて、後上カバーを取り付けてください。�
d
c
c
d
b
a
パチンと音がして、後上カバーが取り付けられます。確実に突起が溝に差し込まれている
ことを確認してください。�
フィルム�

設置場所に運ぶ 2-7
プ
リ
ン
タ
の
設
置 �
2
3 設置場所にゆっくりとおろします。
プリンタはゆっくりと慎重におろしてください。手などを挟むと、けがの原因になること
があります。
設置場所には、オプション品の取り付けやケーブルの接続などを行うためのスペースを確
保しておいてください。

梱包材を取り外す2-8
プ
リ
ン
タ
の
設
置 �
2
梱包材を取り外す
本プリンタには、輸送時の振動や衝撃から装置を守るために、テープや梱包材が取り付けら
れています。設置場所へ運んだら、これらのテープや梱包材を取り外してください。

• プリンタ内部に梱包材が残っていると、動作時に印字不良や故障の原因になります。必ず

手順にしたがって梱包材を残さずに取り外してください。

• 取り外した梱包材は、移転や移設、修理などの輸送時に必要になります。なくさないよう

大切に保管しておいてください。
1 手差しトレイや給紙カセット、後下カバーを止めているテープを取り外
します。

梱包材を取り外す 2-9
プ
リ
ン
タ
の
設
置 �
2
2 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。

梱包材を取り外す2-10
プ
リ
ン
タ
の
設
置 �
2
3 手差しトレイ内部のテープと梱包材を取り外します。
図のように a ～ d の順番でテープと梱包材を取り外します。
a
b
c
d

梱包材を取り外す 2-11
プ
リ
ン
タ
の
設
置 �
2
4 トナーカバーを開けます。
図のように緑色のトナーカバーオープンボタンを押します a。
トナーカバーは、緑色の取っ手を持って、カチッと音がするまでしっかりと開けます b。
a
取っ手�
b

梱包材を取り外す2-12
プ
リ
ン
タ
の
設
置 �
2
5 トナーカバー内部の梱包材を取り外します。
梱包材にはテープが付いています。梱包材はテープと一緒に取り外します。

• 黒色の転写ローラには触れないでください。印字品質が低下することがあります。
• 銀色の搬送ローラには触れないでください。給紙不良の原因になることがあります。

搬送ローラ�
転写ローラ�

梱包材を取り外す 2-13
プ
リ
ン
タ
の
設
置 �
2
6 トナーカバーを閉めます。
トナーカバーの中央部を持って、カチッと音がするまでしっかり閉めます。
7 手差しトレイを閉めます。
手差しトレイが閉まらないときは、トナーカバーが完全に閉まっているかどうかを確認し
てください。 無理に手差しトレイを閉めると故障の原因になります。

梱包材を取り外す2-14
プ
リ
ン
タ
の
設
置 �
2
8 給紙カセットを引き出します。
引き出しにくい場合は、給紙カセットを少し持ち上げてから水平に引き出します。
9 給紙カセット内部のテープや梱包材を取り外します。
2 箇所のテープを取り外します a。
a a

梱包材を取り外す 2-15
プ
リ
ン
タ
の
設
置 �
2
給紙カセットのプレートを図のように下に押さえ b、梱包材を取り外します c。
給紙カセットの左右にあるロック解除レバーには触れないでください。ロックが解除され
てプレートが勢いよく上がり、 けがの原因になることがあります。

• 給紙カセットには、梱包材が取り付けられています。必ず給紙カセットを引き出し、残さ

ずに取り外してください。

• 給紙カセットの黒いゴムパッドには触れないでください。 給紙不良の原因になります。

b
b
c
ロック解除レバー� ロック解除レバー�
ゴムパッド�

梱包材を取り外す2-16
プ
リ
ン
タ
の
設
置 �
2
10 給紙カセットをプリンタ本体にセットします。
給紙カセット前面が、プリンタの前面と揃うまで、しっかりと奥まで押し込みます。

トナーカートリッジをセットする 2-17
プ
リ
ン
タ
の
設
置 �
2
トナーカートリッジをセットする
本プリンタは、工場出荷状態ではトナーカートリッジは取り付けられていません。梱包材を
取り外したら、必ず同梱されているトナーカートリッジを取り付けてください。
トナーカートリッジは、精密な機構の部品で構成されています。磁気や光に対して非常に敏
感です。取り扱いを誤ると、内部の感光ドラムが劣化し、印字品質が低下します。
ト ナーカートリッジから微弱な磁気が出ていま す。心臓ペースメーカーをご使用の方は、
異常を感じたらトナーカートリッジから離れてください。すぐに、医師にご相談ください。
トナーで衣服や手を汚さないように注意してください。衣服や手が汚れた場合は、直ちに
水で洗い流してください。温水で洗うとトナーが定着し、汚れがとれなくなることがあり
ます。
トナーカートリッジを取り扱う際には、 次の点に気を付けてください。
･ 必ず本プリンタに付属のトナーカートリッジを使用してください。
･ 新品のトナーカートリッジは、実際に使用するときまで保護袋から取り出さないでくだ

さい。
･ トナーカ ートリッジ を本体から取 り外したとき は、すみやかに トナーカート リッジが
入っていた保護袋に入れ、取り扱いには十分気を付けてください。
･ トナーカートリッジを取り扱う際は、図のように取っ手を持ち、左右どちらかの手をそ
えて正しく持って取り扱ってください。立てたり、裏返したりしないでください。

トナーカートリッジをセットする2-18
プ
リ
ン
タ
の
設
置 �
2
1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。
･ 内部の感光ドラムを手で触れたり、傷を付けたりすると、印字品質が低下します。絶対
に手で触れたり、ドラム保護シャッターを開けないでください。また、指示された以外
の部分は、持ったり、触れたりしないでください。故障の原因になることがあります。
･ トナーカートリッジは、絶対に直射日光や強い光に当てないでください。
･ トナーカートリッジをディスプレイやパソコンなど、磁気を発生する装置に近づけない
でください。
･ トナーカートリッジは磁気製品です。フロッピーディスクやディスクドライブなど、磁
気を嫌 う製品には近 づけないでく ださい。データ 破損などの原 因になること がありま
す。
ドラム保護シャッター�

トナーカートリッジをセットする 2-19
プ
リ
ン
タ
の
設
置 �
2
2 トナーカバーを開けます。
図のように緑色のトナーカバーオープンボタンを押します a。
トナーカバーは、緑色の取っ手を持って、カチッと音がするまでしっかりと開けます b。
a
取っ手�
b

トナーカートリッジをセットする2-20
プ
リ
ン
タ
の
設
置 �
2
3 トナーカートリッジを保護袋から取り出します。
保護袋はトナーカートリッジを傷つけないように、はさみなどで切って開けます。
トナーカートリッジが入っていた保護袋は、捨てずに保管しておいてください。プリンタ
のメンテナンスなど、トナーカートリッジを取り出すときに必要になります。
4 トナーカートリッジに付いているテープと梱包材を取り外します。
梱包材を止めているテープを取り外します a。
a
a

トナーカートリッジをセットする 2-21
プ
リ
ン
タ
の
設
置 �
2
梱包材は、タブに指をかけ、まっすぐ引いて外します b。

• トナーカートリッジ内部の感光ドラムには絶対に触れないでください。手で触れたり、傷

をつけたりすると、 印字品質低下の原因になります。

• 取り外した梱包材は、 地域の条例にしたがって処分してください。

5 トナーカートリッジを図のように持ち、ゆっくりと 5 ～ 6 回振って、内部
のトナーを均一にならします。

• トナーが均一でないと、 印字品質が低下します。この操作は必ず行ってください。
• トナーカートリッジはゆっくり振ってください。ゆっくり振らないとトナーがこぼれるこ

とがあります。
b
b

トナーカートリッジをセットする2-22
プ
リ
ン
タ
の
設
置 �
2
6 トナーカートリッジを平らな場所に置き、シーリングテープを止めてい
るテープを取り外します。
7 トナーカートリッジを押さえながらシーリングテープ（長さ約 70cm）を
ゆっくりと引き抜きます。
シーリングテー プを引き抜くときは、シー リングテープの端を持 って、矢印の方向にまっ
すぐ引き抜きます。
シーリングテープを勢いよく引き抜いたり、途中で止めたりするとトナーが飛び散ること
があります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師と相談してくだ
さい。

トナーカートリッジをセットする 2-23
プ
リ
ン
タ
の
設
置 �
2

• 曲げて引いたり、上向きや下向きに引っ張らないでください。シーリングテープが途中で

切れ、 完全に引き抜けなくなることがあります。

• シーリングテープは最後まで完全に引き抜いてください。シーリングテープがトナーカー

トリッジ内に残っていると、 印字不良の原因になります。

• シーリングテープを引き抜くときは、ドラム保護シャッターを手で押さえつけないように

気を付けて作業を行ってください。

• 引き抜いたシーリングテープは、 地域の条例にしたがって処分してください。

ドラム保護シャッター�

トナーカートリッジをセットする2-24
プ
リ
ン
タ
の
設
置 �
2
8 トナーカートリッジを図のように持ち、本体に取り付けます。
トナーカートリ ッジ両側の突起を本体内 側のトナーカートリッ ジガイドに合わせます。奥
に当たるまで押し込みます。
トナーカートリッジを挿入するときは、トナーカバーを完全に開けてから挿入してくださ
い。トナーカバーを途中までしか開けていない状態で、トナーカートリッジを挿入するこ
とはできません。
9 トナーカバーを閉めます。
トナーカバーの中央部を持って、カチッと音がするまでしっかり閉めます。

• トナーカバーが閉まらないときは、トナーカートリッジの取り付け状態を確認してくださ

い。無理にトナーカバーを閉めると故障の原因になります。

• トナーカートリッジを取り付けたあと、トナーカバーを開けたまま長時間放置しないでく

ださい。

トナーカートリッジをセットする 2-25
プ
リ
ン
タ
の
設
置 �
2
10 手差しトレイを閉めます。
手差しトレイが閉まらないときは、トナーカバーが完全に閉まっているかどうかを確認し
てください。 無理に手差しトレイを閉めると故障の原因になります。

用紙をセットする2-26
プ
リ
ン
タ
の
設
置 �
2
用紙をセットする
本プリンタの給紙カセットには、A3、B4、A4、B5、A5、レジャー、リーガル、レター、
エグゼクティブサイズの普通紙を約 250 枚（64g/m2 ）までセットできます。A4、レター
サイズの用紙は通常横置きにセットしますが、縦置き（A4R、レターR）にもセットできます。
A3、B4 など縦置きに用紙をセットする場合は、給紙カセットの長さを調節して用紙をセッ
トします。

• プリント中に給紙カセットを抜き取らないでください。紙づまりや故障の原因になること

があります。

• 普通紙（64 ～ 80g/m2 ）、厚紙（81 ～ 90g/m 2

）以外の用紙をセットしないでください。
紙づまりや故障の原因になることがあります。

• バリのある用紙、しわのある用紙やひどくカールした用紙はセットしないでください。紙

づまりや故障の原因になることがあります。

• 給紙カセットにセットできる用紙の枚数は、普通紙で約 250 枚（64g/m2 ）、厚紙で約

150 枚（90g/m2 ）です。絶対に用紙ガイドの積載制限マークを超えない範囲でセット
してください。積載制限マークを超す量の用紙をセットすると、給紙不良の原因となりま
す。

• 使用できる用紙の詳細は、ユーザーズガイド「第 3 章 給紙・排紙のしかた」を参照してく

ださい。

• セットした用紙がすべてなくなってから補充してください。なくならないうちに補充する

と給紙不良の原因になります。

• 横置きできる用紙�

A4、B5、A5、レター、�
エグゼクティブ�

• 縦置きできる用紙�

A3、B4、A4R、リーガル、レジャー、�
レターR
A4の場合�
横置き�縦置き�
A3の場合�

用紙をセットする 2-27
プ
リ
ン
タ
の
設
置 �
2

• 給紙カセットの黒いゴムパッドには触れないでください。 給紙不良の原因になります。

給紙カセットに用紙をセットする
トナーカートリッジを取り付けたら、給紙カセットに用紙をセットします。次の手順にした
がって、正しく用紙をセットしてください。
プ リンタ本体の給紙カ セット（カセット 1）とオ プションのペーパー フィーダの給紙カ
セ ット（カセット 2、カセ ット 3、カセット 4）では 用紙のセット方法 は異なります。
ペーパーフィーダの用紙のセット方法については、 ユーザーズガイド「第 3 章 給紙・排
紙のしかた」 を参照してください。
1 給紙カセットを引き出します。
引き出しにくい場合は、給紙カセットを少し持ち上げてから水平に引き出します。
用紙をセットするときは、必ず給紙カセットをプリンタから取り出してセットしてくださ
い。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセットが落ち
たりプリンタが倒れたりして、 けがの原因になることがあります。
ゴムパッド�

用紙をセットする2-28
プ
リ
ン
タ
の
設
置 �
2
2 セットする用紙に合わせて、給紙カセットの長さを調節します。
A5 やエグゼクティブサイズのように用紙を横置きでセットする場合は、給紙カセットを押
し込みます。
A3、B4、レジャー、リーガルサイズのよう に用紙を縦置きでセ ットする場合は、給紙カ
セットを引き出します。
給紙カセットの 長さを調整するには、ロッ ク解除レバーをゆっくり と持ち上げロックを解
除し、給紙カセット の後部を持ってスライ ドさせ、ロック解除レバー を押し下げてロック
します。
3 給紙カセットのプレートを押して、ロックします。
ロック�
解除�
ロック�
解除�

用紙をセットする 2-29
プ
リ
ン
タ
の
設
置 �
2
給紙カセットのプレートがロックされているときは、給紙カセットの左右にあるロック解
除レバーには触れないでください。ロックが解除されてプレートが勢いよく上がり、けが
の原因になることがあります。
4 給紙カセットの前側にある用紙ガイドを後側に倒して a、外します b。
ロック解除レバー� ロック解除レバー�
a
b

用紙をセットする2-30
プ
リ
ン
タ
の
設
置 �
2
5 セットする用紙サイズの表示がある穴に、用紙ガイドのツメを差し込み
a、前側へ押してロックします b。
図のように用紙サイズの表示に合わせて、用紙ガイドのツメを差し込んでください。用紙
ガイドがセッ トする用紙サイ ズの位置に合 っていない場 合は、給紙不良の 原因となりま
す。
b
a
A4のとき�レターのとき�

用紙をセットする 2-31
プ
リ
ン
タ
の
設
置 �
2
6 側面の用紙ガイドを、セットする用紙サイズに合わせます。
側面の用紙ガイドは左右が連動しています。
7 用紙を給紙カセットの前側にある用紙ガイドに合わせてセットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
この部分をセットする�
用紙サイズに合わせます。�

用紙をセットする2-32
プ
リ
ン
タ
の
設
置 �
2
裁断状態の悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合
は、用紙を平らな場所でよく揃えてからセットしてください。

• レターヘッドやロゴ付きの用紙などにプリントする場合は、次の指示にしたがって正しい

向きに用紙をセットしてください。
･ A5 や エグゼクティ ブサイズのよ うに用紙を 横置きでセッ トする場合は、用 紙の表面
（プリントする面）を 上に向け、用紙の上端がプリンタを前面 から見て右側になるよう
にセットします。
･ A3、B4、レジャー、リーガルサイズのように用紙を縦置きでセットする場合は、用紙
の表面（プリントする面）を上に向け、用紙の上端がプリンタを前面から見て奥側にな
るようにセットします。
:給紙方向�
ABC
:給紙方向�
ABC

用紙をセットする 2-33
プ
リ
ン
タ
の
設
置 �
2

• プリンタ本体の給紙カセット（カセット 1）とペーパーフィーダの給紙カセット（カセッ

ト 2 、カセット 3、カセット 4）では用紙のセット方法は異なります。ペーパーフィーダ
か らレターヘッ ドやロゴ付き の用紙などに プリントする 場合は、図のよう に用紙の表面
（プ リントする面）を下に向けセットします。ペーパ ーフィーダの用紙のセット方法につ
いては、 ユーザーズガイド「第 3 章 給紙・排紙のしかた」を参照してください。
8 用紙が側面の用紙ガイドにあるツメの下に入るように、用紙の左右を押
さえます。
ツメと用紙の間に十分すき間があることを確認してください。すき間が十分ない場合は、用
紙を少し減らします。
給紙カセットにセットできる用紙の枚数は、 普通紙で約 250 枚（64g/m
2
）、厚紙で約
150 枚（90g/m
2
）です。絶対に用紙ガイドの積載制限マークを超えない範囲でセット
してください。積載制限マークを超す量の用紙をセットすると、給紙不良の原因となりま
す。
:給紙方向�
A5やエグゼクティブサイズのように�
用紙を横置きでセットする場合�
A3、B4、レジャー、リーガルサイズのように�

用紙を縦置きでセットする場合�
積載制限�
マーク�
ツメ� ツメ�
積載制限�
マーク�

用紙をセットする2-34
プ
リ
ン
タ
の
設
置 �
2
9 用紙を左側の用紙ガイドに揃えます。
用紙は必ず左側の用紙ガイドに揃えてください。用紙が揃っていないと印字不良の原因に
なります。
10 用紙サイズ登録カバーを開けます。
左側の用紙ガイド�

用紙をセットする 2-35
プ
リ
ン
タ
の
設
置 �
2
11 用紙サイズ登録ダイヤルを、セットした用紙のサイズに合わせます。
工場出荷時は A4 サイズにセットされています。

• セ ットした用紙 のサイズと用紙 サイズ登録ダ イヤルが合って いることを必 ず確認してか

ら給紙カセットをプリンタ本体にセットしてください。用紙サイズ登録ダイヤルが合って
いないと、 誤動作の原因になります。

• 用紙サイズ登録ダイヤルが「FREE」の部分にはセットしないでください。誤動作の原因

になります。
12 用紙サイズ表示板に、セットした用紙サイズのシールを貼り、用紙サイ
ズ登録カバーの用紙サイズ表示板差し込み口に差し込みます。
A4A4

用紙をセットする2-36
プ
リ
ン
タ
の
設
置 �
2
13 用紙サイズ登録カバーを閉めます。

用紙をセットする 2-37
プ
リ
ン
タ
の
設
置 �
2
14 カセットカバーを図のように取り付けます。
カセットカバーは正しく取り付けてください。正しく取り付けられていない状態で給紙カ
セットをセットすると、 給紙カセットが引き抜けなくなることがあります。
給 紙カセットを延長した場合は、カセット内にほこ りなどが入らないようにするために、
カセットカバーを取り付けてください。給紙カセットを延長していない場合は、カセット
カバーを取り付けずに使用することもできます。その場合は、カセットカバーを保管して
おいてください。
給紙カセットの�
前面と揃えます�
給紙カセット�
カセットカバー�

用紙をセットする2-38
プ
リ
ン
タ
の
設
置 �
2
15 給紙カセットをプリンタ本体にセットします。
給紙カセットを次の図を参考にセットしてください。
給紙カセットが スムーズに押し込めない 場合は、カセットカバーの 取り付け状態を確認し
てください。カセッ トカバーが正しく取り 付けられていない状態 で、給紙カセットをセッ
トすると、給紙カセットが引き抜けなくなることがあります。

• 給紙カセットを延長していない場合は、給紙カ セット前面がプリンタの前面と揃うまで、

しっかりと奥まで押し込みます。

• 給紙カセットを延長している場合は、給紙カセ ット前面とプリンタの前面は揃いません。

給紙カセットをゆっくりと止まる位置まで押し込みます。

用紙をセットする 2-39
プ
リ
ン
タ
の
設
置 �
2
プ リンタ本体の 給紙カセットと オプションの ペーパーフィー ダの給紙カセ ットを延長し
てご使用になる場合は、 次の図のようになります。

パソコンと接続する2-40
プ
リ
ン
タ
の
設
置 �
2
パソコンと接続する
本プリンタをパソコンやネットワークに、プリンタケーブルやネットワークケーブルで接続
します。LBP3800 は、双方向通信対応のパラレルコネクタ、USB コネクタ、LAN コネ
クタを標準装備しています｡ LBP3700 は、双方向通信対応のパラレルコネクタ、USB コ
ネクタを標準装備しています。
本プリンタにプリンタケーブルやネットワークケーブルは付属していません。あらかじめ
ご使用のパソコンやネットワークに合ったケーブル（別売）をご用意ください。
本プリンタに付 属のプリンタ ドライバやユー ティリティソ フトのインスト ール方法につ
いては、「LIPS ソフトウェアガイド／本編」を参照してください。
DOS/Windows パソコンとの接続
本プリンタを DOS/Windows パソコンに直接接続するときは、プリンタポート（パラレル
インタフェース）または USB ポートに接続します。
プリンタポートに接続する場合
PC-9800 シリーズや IBMPC/AT 互換機（DOS/V パソコン）、その他の DOS/Windows

パソコンのプリンタポートは、一般的にパラレルインタフェース（IEEE1284 準拠）です。
お 使いのパソコン 用のプリンタ ケーブルで本プ リンタのパラ レルコネクタと パソコンのプ
リンタポートを接続します。
プリンタケーブルを接続するときは、必ず次の手順を守ってください。感電の原因になる
ことがあります。
a 本プリンタの電源をオフにし、電源プラグを電源コンセントから抜いてください。
b パソコンの電源をオフにし、電源プラグを電源コンセントから抜いてください。
プリンタドライバソフト�
プリンタポート�
プリンタケーブル�
パラレルコネクタ�
�

パソコンと接続する 2-41
プ
リ
ン
タ
の
設
置 �
2
1 プリンタケーブルのセントロ 36 ピンコネクタ側を本プリンタ背面のパ
ラレルコネクタへ接続し a、両側の留め金を掛けます b。
2 プリンタケーブルの反対側をパソコンのプリンタポートへ接続します。
USB ポートに接続する場合
USB（ユニバーサル・シリアル・バス）ポートを装備したパソコンの場合は、USB ケーブ
ルで本プリンタ背面の USB コネクタとパソコンの USB ポートを接続します。

• 電源をオンにした状態で USB ケーブルを接続するときは、アース線が接続されているこ

とを確認してから行ってください。アース線が接続されていない状態で行うと、感電の原
因になります。

• 電源をオンにした状態で USB ケーブルを抜き差しするときは、コネクタの金属部分に触

れないでください。 感電の原因になります。

• 次のようなときは、 USB ケーブルを抜き差ししないでください。パソコンやプリンタの

動作不良の原因になります。
･ パソコンの電源を入れた後の OS（Windows）起動中
･ プリント中

• パソコンおよびプリンタの電源がオンになっている状態で USB ケーブルを抜き差しする

場合は、 抜いた後に必ず 5 秒以上の間隔を空けてから差し込んでください。抜いた直後
に差し込むと、 パソコンやプリンタの動作不良の原因になります。

• 本プリンタの USB インタフェースは、USB 2.0 Hi-Speed/USB Full-Speed（USB1.1

相当）に対応しています。詳細については、お買い求めの販売店へお問い合わせください。
b
b
a
プリンタドライバソフト�
USBポート�
USBケーブル�
USBコネクタ�

パソコンと接続する2-42
プ
リ
ン
タ
の
設
置 �
2

• 本プリンタを USBケーブルで接続する場合は、メーカーによって USBの動作が保証され

ているパソコンをご使用ください。

• お使いのパソコンに対応した USB ケーブルがおわかりにならない場合は、パソコンを購

入した販売店にお問い合わせください。
1 USB ケーブルの B タイプ（四角い）側を本プリンタ背面の USB コネクタ
へ接続します。
2 USB ケーブルの A タイプ（平たい）側をパソコンのUSB ポートへ接続し
ます。

パソコンと接続する 2-43
プ
リ
ン
タ
の
設
置 �
2
Macintosh パソコンとの接続
本プリンタを Macintosh に直接接続するときは、USB ポートに接続します。
USB ポートに接続する場合
USB（ユニバーサル・シリアル・バス）ポートを装備した Macintosh は、USB ケーブル
で本プリンタ背面の USB コネクタと Macintosh の USB ポートを接続します。

• 電源をオンにした状態で USB ケーブルを接続するときは、アース線が接続されているこ

とを確認してから行ってください。アース線が接続されていない状態で行うと、感電の原
因になります。

• 電源をオンにした状態で USB ケーブルを抜き差しするときは、コネクタの金属部分に触

れないでください。 感電の原因になります。

• 次のようなときは、 USB ケーブルを抜き差ししないでください。パソコンやプリンタの

動作不良の原因になります。
･ プリンタドライバのインストール中
･ パソコンの電源を入れた後の OS（Mac OS）起動中
･ プリント中

• パソコンおよびプリンタの電源がオンになっている状態で USB ケーブルを抜き差しする

場合は、 抜いた後に必ず 5 秒以上の間隔を空けてから差し込んでください。抜いた直後
に差し込むと、 パソコンやプリンタの動作不良の原因になります。

• 本プリンタの USB インタフェースは、USB 2.0 Hi-Speed/USB Full-Speed（USB1.1

相当）に対応しています。詳細については、お買い求めの販売店へお問い合わせください。

• 本プリンタを USBケーブルで接続する場合は、メーカーによって USBの動作が保証され

ているパソコンをご使用ください。

• お使いのパソコンに対応した USB ケーブルがおわかりにならない場合は、パソコンを購

入した販売店にお問い合わせください。

• お使いの Macintosh パソコンの機種によっては、次のような場合にパソコンの電源が自

動的にオンになることがあります。
･ パソコンとプリンタが USB ケーブルで接続されている状態で、プリンタの電源をオン
にした場合
･ プリンタの電源をオンにした状態で、パソコンとプリンタを USB ケーブルで接続した
場合
プリンタドライバソフト�
USBポート�
USBケーブル�
USBコネクタ�

パソコンと接続する2-44
プ
リ
ン
タ
の
設
置 �
2
1 USB ケーブルの B タイプ（四角い）側を本プリンタ背面の USB コネクタ
へ接続します。
2 USB ケーブルの A タイプ（平たい）側を Macintosh の USB ポートへ接
続します。

パソコンと接続する 2-45
プ
リ
ン
タ
の
設
置 �
2
ネットワークとの接続
本プリンタを Ethernet などのネットワークに接続すると、ネットワーク上のパソコンから
プリンタを共有して使用することができます。NetWare、UNIX、Windows、Mac OS な
どの OS で使用可能です。
標準プリントサーバを使用する場合（LBP3800 のみ）
LBP3800 は、10BASE-T/100BASE-TX 対応のプリントサーバを標準装備しており、
ネットワークへ直接接続して Windows、Macintosh、UNIX などのパソコンからプリンタ
を 共 有 す る こ と がで き ま す。本 プ リ ン タ の プリ ン ト サ ー バ は IPX/SPX、TCP/IP、
EtherTalk、NetBIOS/NetBEUI のプロトコルに対応しています。
本プリンタをネットワークに接続した場合、ステータスプリントを行ってプリントサーバ
の MAC アドレスなどを確認し、ネットワーク OS（NetWare、UNIX など）の設定や

プリントサーバの設定を行ってください。これらの設定については「ネットワークガイド
／本編」 を参照してください。
オプションのプリントサーバを使用する場合（LBP3700 のみ）
オプションのプリントサーバには以下の種類があります。プリントサーバにより、対応 OS
やネットワークの種類が異なります。お使いのネットワークやパソコンに合わせてお選びく
ださい。
これら製品の詳細や購入については、プリンタをお買い求めの販売店へお問い合わせくださ
い。
製品名 対応プロトコル インタフェース メーカー名
JC-CONNECT PRICOM
C-540TNE LIO V2
I P X / S P X 、TC P / I P 、
EtherTalk、NetBEUI
10BASE-T
100BASE-TX
サイレックス・テクノロ
ジー（株）
JC-CONNECT PRICOM
C-540T LIO V2
TCP/IP、NetBEUI 10BASE-T
100BASE-TX
サイレックス・テクノロ
ジー（株）
�
Windows
ハブ�
LBP3700
Windows

LBP3800
Windows
NetWare�
サーバ�
Macintosh
双方向ユーティリティ画面�
Macintosh
JC-CONNECT PRICOM C-540TNE LIO V2 �
JC-CONNECT PRICOM C-540T LIO V2 �
NetHawk N-100 LIO V2�
NetHawk N-111 LIO V2 �
キヤノン内蔵型プリントサーバ NB-5F

パソコンと接続する2-46
プ
リ
ン
タ
の
設
置 �
2 本プリンタにプリントサーバを装着してネットワークに接続した場合、ネットワーク OS
（NetWare、UNIX など）の設定やネットワークプリンタとしてのインストール作業、プ
リントサーバの設定などが必要です。これらの作業についてはネットワーク OS やプリン
トサーバに付属の取扱説明書を参照してください。
ネットワークに接続する
カテゴリ 5 対応のツイストペアケーブルで、本プリンタの LAN コネクタとハブのポートを
接続します。ケーブルやハブなどは、必要に応じて別途ご用意ください。
ネットワークケーブルを接続するときは、必ず次の手順を守ってください。感電の原因と
なることがあります。
a プリンタの電源をオフにし、電源プラグを電源コンセントから抜いてください。
b パソコンの電源をオフにし、電源プラグを電源コンセントから抜いてください。
AppleTalk ネットワーク上に 2 台以上の機器が接続されている場合、それぞれの電源は、
10 秒以上間隔をおいて入れてください。

• 本製品は、Ethernet の種類（100BASE-TX または 10BASE-T）を自動認識します。
• 100BASE-TX、10BASE-T 対応の機器が混在しているときは、スイッチングハブなど、

100BASE-TX、10BASE-T の両方に対応した機器が必要です。詳しくは、お買い求め
の販売店へお問い合わせください。
NetHawk N-100 LIO V2 TCP/IP、NetBEUI 10BASE-T
100BASE-TX
キ ヤノ ン イ メー ジ ング シ
ステムテクノロジーズ(株 )
NetHawk N-111 LIO V2 I P X / S P X 、T C P / I P 、
EtherTalk、NetBEUI
10BASE-T
100BASE-TX
キ ヤノ ン イ メー ジ ング シ
ステムテクノロジーズ(株 )
キ ヤ ノ ン 内 蔵 型 プ リ ン ト
サーバ NB-5F
I P X / S P X 、T C P / I P 、
EtherTalk、NetBEUI
10BASE-T
100BASE-TX
キヤノン ( 株 )
製品名 対応プロトコル インタフェース メーカー名
LANコネクタ�
Ethernetケーブル�
ハブ�
100BASE-TX対応のパソコン� 10BASE-T対応のパソコン�

パソコンと接続する 2-47
プ
リ
ン
タ
の
設
置 �
2
1 LAN ケーブルを本プリンタ背面の LAN コネクタへ接続します。
2 LAN ケーブルの反対側をハブのコネクタへ接続します。
その他のパソコンとの接続
ご使用のパソコンのプリンタポートがパラレルインタフェース（IEEE1284 準拠）のとき
は、そのパソコンのコネクタに合ったプリンタケーブルで本プリンタと接続します。
プリンタケーブル�
パラレルコネクタ�パラレルポート�

パソコンと接続する2-48
プ
リ
ン
タ
の
設
置 �
2
なお、本プリンタを PS/55 シリーズや FMR シリーズなどのパソコンに接続して使用する
場合、オプションのコントロール ROM（CR-MEN）と拡張RAM が必要です。また、これ
らのパソコンからプリントする場合、インタフェースの自動切り替えや動作モードの自動切
り替えができないことがあります。このようなときは、使用しているインタフェースおよび
コントロ ール ROM のエミュレー ションモードに固定してご使用ください。コントロール
ROM には、次のエミュレーションモードとフォントが収録されています。

• PC-PR201/80A プリンタエミュレーション拡張版
• ESC/P 準拠プリンタエミュレーション拡張版
• IBM5577 プリンタエミュレーション
• NEC N5273 プリンタエミュレーション
• 富士通 FMPR-359 プリンタエミュレーション
• HP7550B（HP-GL）プロッタエミュレーション
• バーコード用フォント ROM（FR-BFV2CL 相当）
• バーコード用フォント（EAN-128、標準料金代理収納用 EAN-128）

プリンタケーブルを接続するときは、必ず次の手順を守ってください。感電の原因となる
ことがあります。
a プリンタの電源をオフにし、電源プラグを電源コンセントから抜いてください。
b パソコンの電源をオフにし、電源プラグを電源コンセントから抜いてください。

• 使用できるプリンタケーブルについては、お買い求めの販売店、または「お客様相談セン

ター」にお問い合わせください。

• コントロール ROM については、「コントロール ROM」（→ P.1 -6）を参照してください。
• 拡張 RAM については、「拡張 RAM」（→ P.1-5）を参照してください。
• コントロール ROM、拡張 RAM の取り付けについては、「RAM/ROM」（→ P.3-31）を参

照してください。

• インタフェースおよびエミュレーションモードの固定方法については、「LIPS 機能ガイ

ド」を参照してください。
1 プリンタケーブルのセントロ 36 ピンコネクタ側を本プリンタ背面のパ
ラレルコネクタへ接続し a、両側の留め金を掛けます b。
2 プリンタケーブルの反対側をパソコンのプリンタポートへ接続します。
b
b
a

電源コードを接続する 2-49
プ
リ
ン
タ
の
設
置 �
2
電源コードを接続する
パソコンとの接続が終わったら、電源コードとアース線を接続します。接続する際には「安
全にお使いいただくために」（→ P.ix）を必ずお読みください。

• 電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものを置

い たり、引っぱったり、無理に曲げたりしないで ください。傷ついた部分から漏電して、
火災や感電の原因になります。

• 電源コードを熱器具に近づけないでください。コードの被覆が溶けて、火災や感電の原因

になります。

• 濡れた手で電源プラグを抜き差ししないでください。 感電の原因になります。
• タコ足配線はしないでください。 火災や感電の原因になります。
• 電源コードを束ねたり、 結んだりしないでください。火災や感電の原因になります。
• 電源プラグは電源コンセントの奥までしっかりと差し込んでください。しっかりと差し込

まないと、 火災や感電の原因になります。

• 付属の電源コード以外は使用しないでください。 火災や感電の原因になります。
• アース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や感電

の原因になります。

• アース線を接続するときは、 以下の点にご注意ください。

［アース線を接続してもよいもの］
･ 電源コンセントのアース線端子
･ 接地工事（D 種）が行われているアース線端子
［アース線を接続してはいけないもの］
･ 水道管･･･ 配管の途中でプラス ティックになって いる場合があり、その 場合にはアース
の役目を果たしません。ただし、水道局がアース対象物として許可した水道管にはアー
ス線を接続できます。
･ ガス管･･･ガス爆発や火災の原因になります。
･ 電話線 のアースや避雷針･･･落 雷のときに大きな 電流が流れ、火災や感 電の原因になり
ます。

• 原則的に延長コードを使用しての接続やタコ足配線はしないでください。やむを得ず延長

コードを使用したり、タコ足配線をする場合は使用者の責任において、以下の点に注意し
てご使用ください。 誤った使いかたをすると、火災や感電の原因になります。
･ 延長コードに延長コードの接続はしないでください。
･ 製品を使用した状態で、電源プラグの接続部分の電圧が、定格銘版ラベル（製品背面に
記載）に明示されている電圧になっているかを確認してください。
･ 延長コードは定格銘版ラベル（製品背面に記載）に明示されている製品に必要な電流値
に比べて十分に余裕のあるものをご使用ください。
･ 使用時は束ねをほどき、電源コードと延長コードの接続が確実になるように奥まで電源
プラグを差し込んでください
･ 延長コードが異常に発熱していないか、定期的に確認してください。

• アース線を接続する場合は、必ず電源プラグを電源コンセントに接続する前に行ってくだ

さ い。また、アース線 を取り外す場 合は、必ず電源 プラグを電 源コンセント から抜いて
行ってください。

電源コードを接続する2-50
プ
リ
ン
タ
の
設
置 �
2

• 表示された以外の電源電圧で使用しないでください。火災や感電の原因になることがあり

ます。

• 電源プラグを 抜くときは、必ず プラグを持っ て抜いてくだ さい。電源コー ドを引っぱる

と、電源コードの芯線の露出、断線など電源コードが傷つき、その部分から漏電して、火
災や感電の原因になることがあります。

• いつでも電源プラグが抜けるように、電源プラグの周りには物を置かないでください。非

常時に電源プラグが抜けなくなります。

• アース線を接続するときは、プリンタ、パソコン双方とも接続してください。片方だけ接

続すると、機器間に電位差が生じ故障の原因になることがあります。

• パソコン本体の補助コンセントに電源を接続しないでください。
• 一つの電源コンセントを本プリンタ専用にしてください。同一電源コンセント上の他の差

し込み口は、使用しないでください。
1 プリンタの電源スイッチがオフになっていることを確認します。
電源スイッチの“○”側を押した状態がオフです。
OFF

ON

電源コードを接続する 2-51
プ
リ
ン
タ
の
設
置 �
2
2 アース線端子のネジをゆるめて取り外し、付属のアース線をネジ止めし
ます。
アース線が、 電源コード差し込み口にかからないようにアース線を取り付けてください。
3 電源コード差し込み口に、付属の電源コードをしっかりと差し込みます。

電源コードを接続する2-52
プ
リ
ン
タ
の
設
置 �
2
4 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。
アース線を接続してください。アース線を接続しないで、万一漏電した場合は、火災や感
電の原因になります。

3-1
CHAPTER
3
オプション品の取り付け
この章では、オプション品の取り付けかたについて説明しています。
ペーパーフィーダ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
梱包材を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
プリンタ本体を移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
ペーパーフィーダを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

ペーパーフィーダを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
両面ユニット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-22
梱包材を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
両面ユニットを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24

両面ユニットを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
RAM/ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-31
RAM、ROM の取り付け位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32
RAM を取り付ける. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33

ROM を取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-40
RAM、ROM の設定について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46
RAM または ROM を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46
プリントサーバ（LBP3700 のみ）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-48
ケーブルやコネクタの準備 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-48

プリントサーバを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49
プリントサーバを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-53

ペーパーフィーダ3-2
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
ペーパーフィーダ
ペーパーフィーダは、プリンタ本体の底面に取り付けて使用します｡
ペーパーフィーダを設置する前に、パッケージに以下のものがすべて揃っているかを確認し
てください。万一不足しているものや破損しているものがあった場合は、お買い求めの販売
店までご連絡ください。
ペーパーフィーダを取り付けるときは、必ずプリンタの電源をオフにし、電源プラグを抜
き、プリンタ本体に接続されているすべてのインタフェースケーブルや電源コード、アー
ス線を取り外してください。そのまま作業を行うと、電源コードやインタフェースケーブ
ルが傷つき、火災や感電の原因になります。
250枚ペーパーフィーダユニットPF-66 カセット保護カバー� 用紙サイズシール�
250枚ペーパーフィーダユニットPF-66E 用紙サイズシール� 用紙サイズ表示板�
用紙サイズ表示板�

ペーパーフィーダ 3-3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
ペーパーフィーダのコネクタや給紙ローラには触れないでください。故障や給紙不良の原
因になります。

• ペーパーフィーダは、 図のように最大 3 台まで取り付けることができます。
• ペーパーフィーダの用紙のセット方法については、ユーザーズガイド「第 3 章 給紙・排紙

のしかた」 を参照してください。
給紙ローラ�
コネクタ�
給紙ローラ�
コネクタ�
250枚ペーパーフィーダユニットPF-66
250枚ペーパーフィーダユニットPF-66E
※ 250枚ペーパーフィーダユニットPF-66は、必ず
一番上に取り付けます。2段取り付けたり、250
枚ペーパーフィーダユニットPF-66Eの下に取り
付けることはできません。�
※ 250枚ペーパーフィーダユニットPF-66Eは、
250枚ペーパーフィーダユニットPF-66の上に取
り付けることはできません。�

ペーパーフィーダ3-4
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
梱包材を取り外す
ペーパーフィーダには、輸送時の振動や衝撃から装置を守るために、テープや梱包材が取り
付けられています。ペーパーフィーダをプリンタに取り付ける前に、これらのテープや梱包
材を取り外してください。

• ペーパーフィーダ内部に梱包材が残っていると、動作時に給紙不良や故障の原因になりま

す。必ず手順にしたがって梱包材を残さずに取り外してください。

• 取り外した梱包材は、移転や移設、修理などの輸送時に必要になります。なくさないよう

大切に保管しておいてください。
250 枚ペーパーフィーダユニット PF-66 の梱包材を取り外す
1 ペーパーフィーダを止めているテープ（3箇所）と梱包材を取り外します。
梱包材は、テープを取り外し a、垂直に引き抜いて取り外します b。
a
b

ペーパーフィーダ 3-5
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
2 給紙カセットをゆっくりと止まる位置まで引き出し a、手前側を持ち上
げて取り外します b。
給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ
トを破損することがあります。
3 テープを外し a、図に示すようにタグを引っ張って梱包材を取り外しま
す b。
a
b
b
a

ペーパーフィーダ3-6
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
4 給紙カセット内部のテープや梱包材を取り外します。
2 箇所のテープを取り外します a。
給紙カセットのプレートを図のように下に押さえ b、梱包材を取り外します c。

• 給紙カセットには、梱包材が取り付けられています。必ず給紙カセットを引き出し、残さ

ずに取り外してください。

• 給紙カセットの黒いゴムパッドには触れないでください。給紙不良の原因になります。

a
a
b
b
c
ゴムパッド�

ペーパーフィーダ 3-7
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
250 枚ペーパーフィーダユニット PF-66E の梱包材を取り外す
1 ペーパーフィーダを止めているテープ（1 箇所）を取り外します。
2 給紙カセットをゆっくりと止まる位置まで引き出し a、手前側を持ち上
げて取り外します b。
給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ
トを破損することがあります。
a
b

ペーパーフィーダ3-8
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
3 テープを外し a、図に示すようにタグを引っ張って梱包材を取り外しま
す b。
4 給紙カセット内部のテープや梱包材を取り外します。
2 箇所のテープを取り外します a。
給紙カセットのプレートを図のように下に押さえ b、梱包材を取り外します c。
b
a
a
a
b
b
c

ペーパーフィーダ 3-9
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3

• 給紙カセットには、梱包材が取り付けられています。必ず給紙カセットを引き出し、残さ

ずに取り外してください。

• 給紙カセットの黒いゴムパッドには触れないでください。 給紙不良の原因になります。

プリンタ本体を移動する
プリンタ設置後に、ペーパーフィーダを取り付けるときは、次の手順でプリンタをいったん
適切な場所に移動させます。
プリンタ本体を移動させる場合は、必ず電源をオフにし、電源プラグを抜き、インタフェー
ス ケーブルを取 り外してく ださい。そのまま 移動すると、電源 コードやイン タフェース
ケーブルが傷つき、 火災や感電の原因になります。
給紙カセットを取り付けた状態で持ち運ばないでください。給紙カセットが落下し、けが
の原因になることがあります。
1 電源スイッチの“○”側を押してプリンタの電源をオフにし a、電源プ
ラグを電源コンセントから抜き、アース線を専用のアース線端子から取
り外します b。
ゴムパッド�
OFF

ON
a
b

ペーパーフィーダ3-10
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
2 すべてのインタフェースケーブルや電源コード、アース線を取り外しま
す。
オプションの両面ユニットが取り付けられているときは、プリンタから取り外します。取
り外しかたについては、「両面ユニットを取り外す」（→ P.3-27）を参照してください。
3 給紙カセットを引き出します。
引き出しにくい場合は、給紙カセットを少し持ち上げてから水平に引き出します。
4 プリンタ本体を設置場所から移動します。
プリンタ本体下部にある運搬用取っ手に 2 人以上で手を掛け、同時に持ち上げて運びます。

ペーパーフィーダ 3-11
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3

• 本プリンタは、給紙カセットを取り付けていない状態で約 20.5kg（本体：約 18.5kg/ ト

ナーカートリッジ： 約 2kg）あります。必ず 2 人以上で腰などを痛めないように注意し
て持ち運んでください。

• 絶対に上カバーや手差しトレイなど、運搬用取っ手以外の部分を持たないでください。落

としてけがの原因になることがあります。

• 本プリンタは、本体背面側が重くなっています。持ち上げるときにバランスをくずさない

よう注意してください。 落としてけがの原因になることがあります。

• 必ず上カバーや手差しトレイが閉まっていることを確認してから持ち運んでください。
• プ リンタ背面の コネクタには 絶対に手を触 れないでくだ さい。動作不良の 原因になりま

す。
背面が重い�
コネクタ�

ペーパーフィーダ3-12
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3

• プリンタ背面の後上カバーには、手を触れずに持ち運んでください。

後上カバー�

ペーパーフィーダ 3-13
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3

• 後上カバーの取り付けかた��

後上カバーが外れたり、正しく取り付けられていない場合は、以下の手順
で一度後上カバーを取り外し、正しく取り付けなおしてください。�
後上カバーの左上を取り付けa、右上の
突起を溝に差し込みますb。�
2. 後上カバーを取り付けます。�
a
a
c
b
b
後上カバーの背面にある突起を押しなが
らc、突起を溝に差し込みd、後上カ
バーを取り付けます。�
1. 後上カバーの左右を押しa、後上カバーの背面の突起を押しながらb、
取り外しますc。�
後上カバーを取り付けるときは、後上カバーのフィルムが折れ曲がっ
たりしないように気をつけて、後上カバーを取り付けてください。�
d
c
c
d
b
a
パチンと音がして、後上カバーが取り付けられます。確実に突起が溝に差し込まれている
ことを確認してください。�
フィルム�

ペーパーフィーダ3-14
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
ペーパーフィーダを取り付ける
ペーパーフィーダは、プリンタ本体の底面に取り付けます。

• プリンタやペーパーフィーダはゆっくりと慎重におろしてください。手などを挟むと、け

がの原因になることがあります。

• 給紙カセットを取り付けた状態で持ち運ばないでください。給紙カセットが落下し、けが

の原因になることがあります。

• ペーパーフィーダを取り付けた状態で持ち運ばないでください。ペーパーフィーダが落下

し、けがの原因になることがあります。
ペーパーフィーダ を装着した場合、給紙す るペーパーフィー ダ（カセット 2、カセット
3、カセット 4）より上段の給紙カセットは必ずセットした状態で使用してください。給
紙カセットがセットされていないと、下段の 給紙元から給紙することはできません。（た
とえば、カセット 2 がセットされていない場合、 カセット 3 から給紙することはできま
せん。）

ペーパーフィーダ 3-15
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
1 すべてのペーパーフィーダから、給紙カセットを引き出します｡
給紙カセットはゆっくりと止まる位置まで引き出し a、手前側を持ち上げて取り外します
b。
給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ
トを破損することがあります。
a
b

ペーパーフィーダ3-16
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
2 ペーパーフィーダを設置場所に置きます。
ペーパーフィーダを持ち運ぶときは、両手で左右の運搬用取っ手を持って運んでください。

• ペーパーフィーダのコネクタや給紙ローラには触れないでください。故障や給紙不良の原

因になります。

• 本プリンタおよびオプション品の質量で 歪んだり、沈む可能性のある場所（じゅうたん、

畳などの上）には設置しないでください。

• プリンタ本体を載せたり、電源コードやインタフェースケーブルなどの接続作業ができる

ように、周囲に十分なスペースを確保しておいてください。
給紙ローラ�
コネクタ�
給紙ローラ�
コネクタ�

ペーパーフィーダ 3-17
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
3 ペーパーフィーダとペーパーフィーダを取り付けるときは、ペーパー
フィーダの位置決めピンやコネクタに合わせてゆっくりと載せます。
ペーパーフィーダは、 図のように最大 3 台まで取り付けることができます。
位置決めピン�
位置決めピン�
コネクタ�
250枚ペーパーフィーダユニットPF-66
250枚ペーパーフィーダユニットPF-66E
※ 250枚ペーパーフィーダユニットPF-66は、必ず
一番上に取り付けます。2段取り付けたり、250
枚ペーパーフィーダユニットPF-66Eの下に取り
付けることはできません。�
※ 250枚ペーパーフィーダユニットPF-66Eは、
250枚ペーパーフィーダユニットPF-66の上に取
り付けることはできません。�

ペーパーフィーダ3-18
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
4 プリンタ本体をペーパーフィーダの位置決めピンやコネクタに合わせて
ゆっくりと載せます。
5 カセット保護カバーをペーパーフィーダ背面の突起へ斜め上から差し込
み a、ゆっくりとおろします b。
カセット保護カバーは、パチンと音がするまでしっかり取り付けます。
カセット保護カバーに手をかけたり、強く押したり、物を置いたりしないでください。カ
セット保護カバーが破損する恐れがあります。
位置決めピン�
位置決めピン�
コネクタ�
a
b
a

ペーパーフィーダ 3-19
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
カ セット保護カバーは、すべてのペーパーフィーダ の背面に取り付けることができます。
適切な位置に取り付けてください。
6 給紙カセットをプリンタ本体、ペーパーフィーダにセットします。
オプションの両面ユニットが取り付けられていたときは、プリンタに取り付けます。取り
付けかたについては、「両面ユニットを取り付ける」（→ P.3-24）を参照してください。
7 すべてのインタフェースケーブルや電源コード、アース線を接続します。
8 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。
ペーパーフィーダを装着した後は、プリンタドライバの［デバイスの設定］ページでオプ
シ ョン機器の 設定が必要 になります。［デバ イスの設定］ペ ージの［デバイ ス情報取得］
ボタンをクリックすると、 プリンタのオプション情報が自動的に取得できます。

• ペーパーフィーダの用紙のセット方法

プリンタ本体の給紙カセット（カセット 1）とペーパーフィーダの給紙カセッ
ト（カセット 2、カセット 3、カセット 4）では用紙のセット方法は異なりま
す。レターヘッドやロゴ付きの用紙などにプリントする場合は、図のように用
紙の表面（プリントする面）を下に向けセットします。用紙のセット方法につ
いては、ユーザーズガイド「第 3 章 給紙・排紙のしかた」を参照してください。
:給紙方向�
A5やエグゼクティブサイズのように�
用紙を横置きでセットする場合�
A3、B4、レジャー、リーガルサイズのように�
用紙を縦置きでセットする場合�

ペーパーフィーダ3-20
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
ペーパーフィーダを取り外す
ペーパーフィーダの取り外しは、次の手順で行います。
ペーパーフィ ーダを取り外 すときは、必ずプ リンタの電源 をオフにし、電 源プラグを抜
き、プリンタ本体に接続されているすべてのインタフェースケーブルや電源コード、アー
ス線を取り外してください。そのまま作業を行うと、電源コードやインタフェースケーブ
ルが傷つき、火災や感電の原因になります。

• 給紙カセットを取り付けた状態で持ち運ばないでください。給紙カセットが落下し、けが

の原因になることがあります。

• ペーパーフィーダを取り付けた状態で持ち運ばないでください。ペーパーフィーダが落下

し、けがの原因になることがあります。
プリンタの移動や修理の際は、ペーパーフィーダや給紙カセットを取り外してください。
1 電源スイッチの“○”側を押してプリンタの電源をオフにし、電源プラ
グを電源コンセントから抜き、アース線を専用のアース線端子から取り
外します。
2 すべてのインタフェースケーブルや電源コード、アース線を取り外しま
す。
オプションの両面ユニットが取り付けられているときは、プリンタから取り外します。取
り外しかたについては、「両面ユニットを取り外す」（→ P.3-27）を参照してください。
3 プリンタ本体、ペーパーフィーダから給紙カセットを引き出します。
4 プリンタを持ち上げて、ペーパーフィーダから取り外します。

ペーパーフィーダ 3-21
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
5 ペーパーフィーダを 2 台以上取り付けている場合、上の段から順にペー
パーフィーダを取り外します。
6 ペーパーフィーダを移動します。
7 プリンタ本体を設置場所へ戻します。
8 給紙カセットをプリンタ本体にセットします。
オプションの両面ユニットが取り付けられていたときは、プリンタに取り付けます。取り
付けかたについては、「両面ユニットを取り付ける」（→ P.3-24）を参照してください。
9 すべてのインタフェースケーブルや電源コード、アース線を接続します。
10 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。

両面ユニット3-22
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
両面ユニット
両面ユニットは、プリンタ本体の背面に取り付けて使用します。
両面ユニットを設置する前に、パッケージに以下のものがすべて揃っているかを確認してく
ださい。万一不足しているものや破損しているのものがあった場合は、お買い求めの販売店
までご連絡ください。
両面ユニットを取り付けるときは、必ずプリンタの電源スイッチをオフにし、電源プラグ
を抜き、プリンタ本体に接続されているすべて のインタフェースケーブルや電源コード、
アース線を取 り外してくだ さい。そのまま作 業を行うと、電 源コードやイ ンタフェース
ケーブルが傷つき、火災や感電の原因になります。
両面ユニットDU-66

両面ユニット 3-23
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
梱包材を取り外す
両面ユニットには、輸送時の振動や衝撃から装置を守るために、テープや梱包材が取り付け
られています。両面ユニットをプリンタに取り付ける前に、これらのテープや梱包材を取り
外してください。

• 両 面ユニット内部に梱包材が残っていると、動作時 に給紙不良や故障の原因になります。

必ず手順にしたがって梱包材を残さずに取り外してください。

• 取り外した梱包材は、移転や移設、修理などの輸送時に必要になります。なくさないよう

大切に保管しておいてください。
1 両面ユニットを止めているテープを取り外します。
2 両面上カバーを開け a、内部の保護シートを取り外します b。
b
a

両面ユニット3-24
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
両面ユニットを取り付ける
両面ユニットは、プリンタ本体の背面に取り付けます。
1 電源スイッチの“○”側を押してプリンタの電源をオフにし a、電源プ
ラグを電源コンセントから抜き、アース線を専用のアース線端子から取
り外します b。
2 すべてのインタフェースケーブルや電源コード、アース線を取り外しま
す。
OFF

ON
a
b

両面ユニット 3-25
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
3 プリンタの後上カバーを取り外します。
図のように後上カバーの左右を押し a、後上カバーの背面の突起を押しながら b、取り外
します c。
後上カバーは、捨てずに保管しておいてください。両面ユニットを取り外したときに必要
になります。
4 プリンタの後下カバーを取り外します。
後下カバーは、捨てずに保管しておいてください。両面ユニットを取り外したときに必要
になります。
a
a
c
b
b

両面ユニット3-26
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
5 両面ユニットの位置決めピンをプリンタの背面の穴に合わせて取り付け
ます。
両面ユニットは、カチッと音がするまでしっかり押し込みます。
プリンタと両面ユニットの間に手などを挟まないように、ゆっくりと慎重に行ってくださ
い。手などを挟むと、けがの原因になることがあります。
両面ユニットのコネクタには触れないでください。故障や動作不良の原因になります。
6 すべてのインタフェースケーブルや電源コード、アース線を接続します。
7 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。
両面ユニットを装着した後は、プリンタドライバの［デバイスの設定］ページでオプショ
ン機器の設定が必要になります。［デバイ スの設定］ページの［デバイス情報取得］ボタ
ンをクリックすると、プリンタのオプション情報が自動的に取得できます。
位置決めピン�
コネクタ�

両面ユニット 3-27
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
両面ユニットを取り外す
両面ユニットの取り外しは、次の手順で行います。両面ユニットを取り付ける際にプリンタ
本体から取り外した、後上カバーと後下カバーをご用意ください。
両面ユニットを取り外すときは、必ずプリンタの電源スイッチをオフにし、電源プラグを
抜 き、プリン タ本体に 接続さ れている すべて のインタ フェー スケーブ ルや電源 コード、
ア ース線を取り 外してくだ さい。そのまま作 業を行うと、電源 コードやイン タフェース
ケーブルが傷つき、 火災や感電の原因になります。
プリンタの移動や修理の際は、 両面ユニットを取り外してください。
1 電源スイッチの“○”側を押してプリンタの電源をオフにし、電源プラ
グを電源コンセントから抜き、アース線を専用のアース線端子から取り
外します。
2 すべてのインタフェースケーブルや電源コード、アース線を取り外しま
す。
3 両面後部ユニットを開けます。
4 両面ユニットの左右のロック解除レバーを押し上げ、両面ユニットを取

り外します。
5 両面後部ユニットを閉じます。

両面ユニット3-28
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
6 プリンタの後上カバーを取り付けます。
後上カバーの左上を取り付け a、右上の突起を溝に差し込みます b。
後上カバーの背面にある突起を押しながら c、突起を溝に差し込み d、後上カバーを取り
付けます。
a
b
d
c
c
d

両面ユニット 3-29
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
パチンと音がして 、後上カバーが取り付け られます。確実に突起が溝 に差し込まれている
ことを確認してください。

• 後上カバーを取り付けるときは、後上カバーのフィルムが折れ曲がったりしないように気

をつけて、 後上カバーを取り付けてください。

• 後 上カバーは正 しく取り付け てください。後上 カバーが正し く取り付けら れていないと

ディスプレイに「OF オプション カクニン」や「12 カバーガ アイテイマス」とい
うエラーメッセージが表示されます。
7 プリンタの後下カバーを取り付けます。
8 すべてのインタフェースケーブルや電源コード、アース線を接続します。
フィルム�

両面ユニット3-30
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
9 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。

RAM/ROM 3-31
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
RAM/ROM
拡張 RAM、コントロール ROM は、プリンタ本体内部のメインボードに取り付けて使用し
ます。取り付けたあと、必要に応じて RAM や ROM を設定します。以下のことに気を付け
て RAM や ROM の取り付けを行ってください。

• RAM や ROM を取り付けるときは、必ずプリンタの電源をオフにし、プリンタ本体に接続

されているすべてのインタフェースケーブルや電源コード、アース線を取り外してから作
業を行ってください。 そのまま作業を行うと、感電の原因になることがあります。

• RAM、ROM の取り扱いには注意してください。RAM、ROM の角や部品の鋭利な部分に

触れると、 けがの原因になることがあります。

• RAM と ROM は、形状や取り付ける位置、取り付け方法が異なります。取り付け位置や取

り付け方法を間違えないように気を付けてください。 間違えると正しく動作しません。

• RAM や ROM には、静電気に敏感な部品などが使用されています。静電気による破損を防

止するために、 取り扱いに当たっては次のことをお守りください。
･ 一度室内の金属部分に手を触れ、体の静電気を逃がしてから作業をしてください。
･ 作業中にディスプレイなど、静電気を発生しやすいものに触れないでください。
･ メインボードの部品やプリント配線、コネクタには直接手を触れないでください。
･ 静電気の影響を避けるために、RAM や ROM は取り付ける直前まで保護袋から取り出
さないでください。

• メインボードにあるスイッチには絶対に触れないでください。スイッチを動かすとプリン

タが正常に動作しません。

RAM/ROM3-32
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
RAM、ROM の取り付け位置について
RAM と ROM は、取り付ける位置が異なります。取り付ける前に図を参照して、取り付け
位置を確認してから作業を行ってください。

• LBP3800 の取り付け位置
• LBP3700 の取り付け位置

RAMスロット�
（黒）�
左カバー�
スロットカバー�
ROMスロット�
（白）�
RAMスロット�
（黒）�
左カバー�
スロットカバー�
ROMスロット�
（白）�

RAM/ROM 3-33
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
RAM を取り付ける
RAM は、次の手順でプリンタ本体のメインボードに取り付けます。RAM の取り付け作業
には、プラスドライバが必要です。あらかじめネジに合ったサイズのものをご用意ください。
1 電源スイッチの“○”側を押してプリンタの電源をオフにし a、電源プ
ラグを電源コンセントから抜き、アース線を専用のアース線端子から取
り外します b。
2 すべてのインタフェースケーブルや電源コード、アース線を取り外しま
す。
作業用スペースが十分とれない場合は、作業しやすい場所にプリンタを移動します。
OFF

ON
a
b

RAM/ROM3-34
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
3 左カバーのロック解除レバーを矢印の方向に押して a、左カバーを開け
ます b。
4 図の位置まで左カバーを開け、矢印の方向に左カバーを取り外します。
a
b

RAM/ROM 3-35
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
5 スロットカバーのネジ 5 本を取り外します。
スロットカバー中央にある黒いネジは取り外さないでください。
6 スロットカバーを少し開けて a、取り外します b。

• メインボードの部品やプリント配線、 コネクタには直接手を触れないでください。
• 作業中にネジなどの金属がメインボードに触れないように気を付けてください。
• 製品内部に、ネジやクリップ、ホッチキスの針などを落とさないでください。これらが製

品内部に落ちたときは、電源プラグを電源コンセントに接続しないで、お買い求めの販売
店にご連絡ください。
この黒いネジは外�
さないでください。�
a
b

RAM/ROM3-36
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
RAM の取り付ける位置は以下のとおりです。取り付け位置を確認してから RAM を取り
付けてください。
･ LBP3800 の取り付け位置
･ LBP3700 の取り付け位置
RAMスロット�
（黒）�
RAMスロット�
（黒）�

RAM/ROM 3-37
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
7 黒色のRAMスロットへ図のように切り欠きに合わせて差し込み a、奥ま
でしっかりと押し込みます b。
LBP3800 は、図のように取り付けます。
LBP3700 は、図のように取り付けます。
RAM が正しく取り付けられると、RAM スロット両端のレバーでロックされます。
メインボードの部品や RAM の角でけがをしないように注意してください。
b
レバー�
レバー�
a
切り欠き�
b
レバー�
レバー�
切り欠き�
a

RAM/ROM3-38
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
8 スロットカバーを取り付けて a、閉めます b。
9 スロットカバーをネジ 5 本で固定します。
スロットカバーの上 2 本のネジをはじめに取り付けてください。
a
b
a
この部分が、プリンタ本体の�
板金（金属製のカバー部分）の�
上側になるように取り付けます。�

RAM/ROM 3-39
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
10 左カバーを図のように差し込みます。
11 左カバーを閉めます。
カチッという音がして左カバーがロックされます。
12 すべてのインタフェースケーブルや電源コード、アース線を接続します。
13 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。

RAM/ROM3-40
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
ROM を取り付ける
ROM は、次の手順でプリンタ本体のメインボードに取り付けます。ROM の取り付け作業
には、プラスドライバが必要です。あらかじめネジに合ったサイズのものをご用意ください。
1 電源スイッチの“○”側を押してプリンタの電源をオフにし a、電源プ
ラグを電源コンセントから抜き、アース線を専用のアース線端子から取
り外します b。
2 すべてのインタフェースケーブルや電源コード、アース線を取り外しま
す。
作業用スペースが十分とれない場合は、作業しやすい場所にプリンタを移動します。
OFF

ON
a
b

RAM/ROM 3-41
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
3 左カバーのロック解除レバーを矢印の方向に押して a、左カバーを開け
ます b。
4 図の位置まで左カバーを開け、矢印の方向に左カバーを取り外します。
a
b

RAM/ROM3-42
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
5 スロットカバーのネジ 5 本を取り外します。
スロットカバー中央にある黒いネジは取り外さないでください。
6 スロットカバーを少し開けて a、取り外します b。

• メインボードの部品やプリント配線、コネクタには直接手を触れないでください。
• 作業中にネジなどの金属がメインボードに触れないように気を付けてください。
• 製品内部に、ネジやクリップ、ホッチキスの針などを落とさないでください。これらが製

品内部に落ちたときは、電源プラグを電源コンセントに接続しないで、お買い求めの販売
店にご連絡ください。
この黒いネジは外�
さないでください。�
a
b

RAM/ROM 3-43
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
ROM の取り付ける位置は以下のとおりです。取り付け位置を確認してから ROM を取り
付けてください。
7 ROM の突起とコネクタの溝を合わせて、奥までしっかりと押し込みます。
メインボードの部品や ROM の角でけがをしないように注意してください。
ROMスロット�
（白）�
溝�
突起�

RAM/ROM3-44
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
8 スロットカバーを取り付けて a、閉めます b。
9 スロットカバーをネジ 5 本で固定します。
スロットカバーの上 2 本のネジをはじめに取り付けてください。
a
b
a
この部分が、プリンタ本体の�
板金（金属製のカバー部分）の�
上側になるように取り付けます。�

RAM/ROM 3-45
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
10 左カバーを図のように差し込みます。
11 左カバーを閉めます。
カチッという音がして左カバーがロックされます。
12 すべてのインタフェースケーブルや電源コード、アース線を接続します。
13 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。

RAM/ROM3-46
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
RAM、ROM の設定について
RAM や ROM を取り付けたあとは、必要に応じて次の設定を行ってください。

• 操作パネルのメニュー機能のエミュレーションモードの設定については LIPS機能ガイド

「第 2 章 メニューの機能と操作」またはオプションのコントロール ROM に付属の取扱説
明書を参照してください。

• プリンタドラ イバの［デバイス の設定］ページで オプション 機器の設定が 必要になりま

す。［デバイスの設定］ページの［デバイス情報 取得］をクリックすると、プリンタのオ
プション情報が自動的に取得できます。
RAM または ROM を取り外す
RAM または ROM は、プリンタ本体の左カバー、スロットカバーを取り外してから、次の
手順で取り外します。

• RAM や ROM を取り外すときは、必ずプリンタの電源をオフにし、プリンタ本体に接続さ

れているすべてのインタフェースケーブルや電源コード、アース線を取り外してから作業
を行ってください。そのまま作業を行うと、感電の原因になることがあります。

• RAM、ROM の取り扱いには注意してください。RAM、ROM の角や部品の鋭利な部分に

触れると、けがの原因になることがあります。
左カバー、スロットカバーの取り外しや取り付け手順は「RAMを取り付ける」（→P .3-33）
または「ROM を取り付ける」（→ P.3-40）を参照してください。
拡張 RAM → 必要に 応じてメニ ューの印字調 整グループの 設定を行っ てくだ
さい。
コントロール ROM → メニュー機能で設定します。

RAM/ROM 3-47
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
■ RAM の取り外しかた
RAM スロット両端のレバーを同時に矢印の方向へ押すと a、RAM が外れます b。
■ ROM の取り外しかた
ROM の端を持って、ROM を引き抜きます。
a
a
b

プリントサーバ（LBP3700 のみ）3-48
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
プリントサーバ（LBP3700 のみ）
プリントサーバは、プリンタ背面の拡張ボードスロットへ取り付けます。プリントサーバの
詳細については、プリントサーバの取扱説明書をご覧ください。
ここでは、プリントサーバ NB-5F を例にしています。

• プリントサーバを取り付けるときは、必ずプリンタの電源をオフにし、プリンタ本体に接

続されているすべてのインタフェースケーブルや電源コード、アース線を取り外してから
作業を行ってください。そのまま作業を行うと、感電の原因になることがあります。

• プリントサーバの取り扱いには注意してください。プリントサーバの角や部品の鋭利な部

分に触れると、けがの原因になることがあります。

• プリントサーバには、静電気に敏感な部品などが使用されています。静電気による破損を

防止するために、取り扱いに当たっては次のことをお守りください。
･ 一度室内の金属部分に手を触れ、体の静電気を逃がしてから作業してください。
･ 作業中に、ディスプレイなどの静電気を発生しやすいものに、 触れないでください。
･ プリントサーバの部品やプリント配線、コネクタには直接手を触れないでください。
･ 静電気の影響を避けるために、プリントサーバは取り付ける直前まで保護袋から取り出
さない でください。また、保護 袋はプリントサー バを取り外すとき に必要になります。
捨てないで保管しておいてください。

• プリントサーバNB-5Fを取り付けたプリンタが AppleTalk ネットワーク上に2 台以上接

続されている場合、それぞれのプリンタの電源は 10 秒以上間隔をおいてオンにしてくだ
さい。
ケーブルやコネクタの準備
本 プリントサー バをプリンタ に取り付け、ネッ トワークに 接続して使用 する場合、ネット
ワークの種類に応じて次のようなケーブルやコネクタが必要です。あらかじめこれらのケー
ブルやコネクタを準備してから作業を行ってください。
■ ツイストペア LAN ケーブル
接続するネットワークに合わせて、10BASE-T または 100BASE-TX 対応のネットワー
クケーブル（両端に RJ-45 コネクタが付いたより対線）をご用意ください。
■ ハブ
プリンタを接続す るハブの空きポ－ト を確認してください。空 きポ－トがない場合、ハ
ブの増設が必要になります。

プリントサーバ（LBP3700 のみ） 3-49
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
プリントサーバを取り付ける
プリントサーバは、次の手順でプリンタ本体の拡張ボードスロットに取り付けます。プリン
トサーバの取り付け作業には、プラスドライバが必要です。あらかじめネジに合ったサイズ
のものをご用意ください。
1 電源スイッチの“○”側を押してプリンタの電源をオフにし a、電源プ
ラグを電源コンセントから抜き、アース線を専用のアース線端子から取
り外します b。
2 すべてのインタフェースケーブルや電源コード、アース線を取り外しま
す。
作業用スペースが十分とれない場合は、作業しやすい場所にプリンタを移動します。
オプションの両面ユニットが取り付けられているときは、プリンタから取り外します。取
り外しかたについては、「両面ユニットを取り外す」（→ P.3-27）を参照してください。
OFF

ON
a
b

プリントサーバ（LBP3700 のみ）3-50
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
3 ネジを外して、拡張ボードスロットの保護板を取り外します。
取り外した保護板とネジは、プリントサーバを外したときに必要になります。なくさない
ように保管しておいてください。
4 プリントサーバを拡張ボードスロットに差し込みます。
プリントサーバ は、金属製のパネル部分を 持ち、ボードを拡張ボード スロット内部のガイ
ドレールに合わせて差し込みます。

• プリントサーバの部品やプリント配線、コネクタには直接手を触れないでください。
• プリントサーバのプリンタ接続コネクタを、拡張ボードスロット内部のコネクタに、しっ

かりと確実に押し込んでください。

プリントサーバ（LBP3700 のみ） 3-51
5 プリントサーバの上下を、付属の 2 本のネジで固定します。
6 LAN ケーブルを接続します。
お使いのネットワークに合わせて、プリントサーバの LAN コネクタに対応した LAN ケー
ブルを接続してください。

• ネットワークとの接続については、プリントサーバに付属の取扱説明書を参照してくださ

い。

• オプションの両面ユニットが取り付けられていたときは、プリンタに取り付けます。取り

付けかたについては、「両面ユニットを取り付ける」（→ P.3-24）を参照してください。
7 すべてのインタフェースケーブルや電源コード、アース線を接続します。
8 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3

プリントサーバ（LBP3700 のみ）3-52
9 電源スイッチの“I”側を押して、プリンタの電源をオンにします。
しばらくするとディスプレイに「00 インサツ カノウ」や「00 LIPS」、「00 N201」、
「00 ESC/P」と表示され、プリント可能な状態になります。
正しく動作しなかったり、エラーメッセージが表示されたときは、ユーザーズガイド「第
5 章 困ったときには」を参照してください。
10 プリントサーバの LNK ランプ（緑）が点灯していることを確認します。
10BASE-T の場合は、LNK ランプが点灯していれば正常です。
100BASE-TX の場合は、LNK ランプと 100 ランプが点灯していれば正常です。
正常に動作していない場合はプリンタの電源をオフにし、LAN ケーブルの接続やハブの動
作、プリントサーバの取り付け状態を確認してください。（→プリントサーバに付属の取扱
説明書）
11 確認が終わったら、電源スイッチの“○”側を押してプリンタの電源を
オフにします。
OFF

ON
ERRランプ�
LNKランプ�
100ランプ�
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3

プリントサーバ（LBP3700 のみ） 3-53
プリントサーバを取り外す
プリントサーバの取り外しは、次の手順で行います。プリントサーバの取り付けで取り外し
た拡張ボードスロットの保護板とネジをご用意ください。

• 必ずプリンタの電源をオフにし、プリンタ本体に接続されているすべてのインタフェース

ケーブルや電源コード、アース線を取り外してから作業を行ってください。そのまま作業
を行うと、 感電の原因になることがあります。

• プリントサーバの取り扱いには注意してください。プリントサーバの角や部品の鋭利な部

分に触れると、 けがの原因になることがあります。
1 電源スイッチの“○”側を押してプリンタの電源をオフにし、電源プラ
グを電源コンセントから抜き、アース線を専用のアース線端子から取り
外します。
2 すべてのインタフェースケーブルや電源コード、アース線を取り外しま
す。
オプションの両面ユニットが取り付けられているときは、プリンタから取り外します。取
り外しかたについては、「両面ユニットを取り外す」（→ P.3-27）を参照してください。
3 2 本のネジを外して、プリントサーバを取り外します。
取り外したプリントサーバは、購入時に入っていた保護袋に入れて保管してください。

• プリントサーバの部品やプリント配線、 コネクタには直接手を触れないでください。
• 取り外したネジは再度プリントサーバを取り付けるときに必要になります。なくさないよ

うに保管しておいてください。
4 拡張ボードスロットの保護板を取り付け、ネジで固定します。
オプションの両面ユニットが取り付けられていたときは、プリンタに取り付けます。取り
付けかたについては、「両面ユニットを取り付ける」（→ P.3-24）を参照してください。
5 すべてのインタフェースケーブルや電源コード、アース線を接続します。
6 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3

プリントサーバ（LBP3700 のみ）3-54
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3

4-1
CHAPTER
4
プリンタの動作と機能を確
認する
この 章では、設置後のプリン タの状態や設定値な どを確認する方法、プリ ントサーバの動作
確認や設定方法について説明します。
動作を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
プリンタの動作を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
プリントサーバの動作確認と設定をする（LBP3800 のみ）. . . . . . . . . . . . . . . . . . . 4-5
プリントサーバの動作を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

プリントサーバを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7

動作を確認する4-2
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
4
動作を確認する
本プリンタには、現在使用可能な機能および現在の設定値を確認するためのステータスプリ
ン ト機能があり ます。また、本プリ ンタをネット ワークに接 続している場 合は、プリント
サーバの動作状態をランプで確認することができます。プリンタの準備や接続が終了したら
ステータスプリントやプリントサーバの動作確認を行い、正しく動作することを確認してく
ださい。
プリンタの動作を確認する
現在使用できる機能やメニュー設定値の一覧を確認するときは、ステータスプリントを行い
ます。

• ステータスプリントは、A4 サイズ用に設定されています。他の用紙サイズでもプリント

できますが、拡大または縮小されたり、一部がカットされたり、片寄ってプリントされる
ことがあります。

• プリンタの操作パネルからメニューで設定した値は、ステータスプリントにも反映されま

す。例えば、自動両面プリントが設定されている場合は、ステータスプリントも両面に 2
ページ分プリントされます。ただし、コピー枚数は無視され、常に１枚の用紙がプリント
されます。

動作を確認する 4-3
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
4
ステータスプリント
ステータスプリントは、次の手順で行います。
1 電源スイッチの“I”側を押して、プリンタの電源をオンにします。
しばらくするとディスプレイに「00 インサツ カノウ」や「00 LIPS」、「00 N201」、
「00 ESC/P」と表示され、プリント可能な状態になります。
正しく動作しなかったり、エラーメッセージが表示されたときは、ユーザーズガイド「第
5 章 困ったときには」を参照してください。
2 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
3 ［ユーティリティ］を押します。
ディスプレイに「ステータス プリント」と表示されます。
4 ［実行］を押します。
ディスプレイに「01 ステータス プリント」と表示され、ステータスプリントがプリン
トされます。
OFF

ON
ﾕｰﾃｨﾘﾃｨ�
ｽﾃｰﾀｽ ﾌﾟﾘﾝﾄ →�
ｽﾃｰﾀｽ ﾌﾟﾘﾝﾄ →�
01 ｽﾃｰﾀｽ ﾌﾟﾘﾝﾄ
オンライン�
ユーティリティ�
実行�

動作を確認する4-4
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
4
ステータスプリントの内容
ステータスプリントを行うと、次のようにプリントされます。ステータスプリントでは、現
在使用できる機能や、プリンタ機能メニューで設定されている設定値の一覧、プリンタに内
蔵されているソフトウェアやハードウェアのバージョン名、プリント枚数などを確認できま
す。
ここに掲載されているステータスプリントはサンプルです。お使いのプリンタで出力した
ステータスプリントとは一部内容が異なる場合があります。

プリントサーバの動作確認と設定をする（LBP3800 のみ） 4-5
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
4
プリントサーバの動作確認と設定をする
（LBP3800 のみ）
プリ ントサーバの 動作確認の方法 と正しく動作 しない場合のプ リントサーバ の設定方法を
説明しています。
プリントサーバの動作を確認する
プリントサーバの動作確認は、次の手順で行います。
1 電源スイッチの“I”側を押して、プリンタの電源をオンにします。
しばらくすると、ディスプレイに「00 インサツ カノウ」と表示され、プリント可能な
状態になります。
正しく動作しなかったり、エラーメッセージが表示されたときは、ユーザーズガイド「第
5 章 困ったときには」を参照してください。
OFF

ON

プリントサーバの動作確認と設定をする （LBP3800 のみ）4-6
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
4
2 プリントサーバの LNK ランプ（緑）が点灯していることを確認します。
10BASE-T の場合は、LNK ランプが点灯していれば、 正常です。
100BASE-TX の場合は、LNK ランプと 100 ランプが点灯していれば、正常です。
正常に動作していない場合は、LAN ケーブルの接続やハブの動作状態を確認してください。
他の機器がすべ て正常に動作している 場合は、プリンタの電源を オフにし、プリントサー
バのディップスイッチを接続したネットワークに合わせて変更してください。（→ P.4-7）
3 確認が終わったら、電源スイッチの“○”側を押してプリンタの電源を
オフにします。
100ランプ�
LNKランプ�
ERRランプ�

プリントサーバの動作確認と設定をする（LBP3800 のみ） 4-7
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
4
プリントサーバを設定する
内 蔵 のプ リン ト サー バ は、工場 出荷 状 態で は「自 動検 出 モー ド」に設 定 され て いま す。
10BASE/100BASE の通信速度や転送モードは自動的に検出されるので、通常は設定を
変更 する必要はあ りません。ネッ トワーク側の 機器とうまく 通信できない ときは、メイン
ボードのプリントサーバ用のディップスイッチを設定してください。
プリントサーバの設定は、プリンタの電源をオフにしてからプリンタの左カバー、スロット
カバーを取り外して行います。また、プラスドライバが必要です。あらかじめネジに合った
サイズのものをご用意ください。接続したネットワークの通信速度に合わせて、ディップス
イッチを次のように設定してください。
ディップスイッチを設定する際は、ボールペンなどの先でメインボードを傷つけないよう
に気を付けてください。また、シャープペンシルなどの先端の鋭利なものは使用しないで

ください。
ON
ON
OFF
1 2 3 4
ディップスイッチ�
* 図は自動検出モード�
（工場出荷時の設定）�

プリントサーバの動作確認と設定をする （LBP3800 のみ）4-8
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
4
■ ネットワークの通信速度／転送モードとディップスイッチの設定
1 電源スイッチの“○”側を押してプリンタの電源をオフにし a、電源プ
ラグを電源コンセントから抜き、アース線を専用のアース線端子から取
り外します b。
2 すべてのインタフェースケーブルや電源コード、アース線を取り外しま
す。
作業スペースが十分とれない場合は、作業しやすい場所にプリンタを移動します。
ON
OFF
ON
OFF
ON
OFF
ON
OFF
LANの通信速度／転送モード�
10BASE-T／半二重モード�
に固定する場合�
ON
OFF
自動検出モード�
（工場出荷時の設定）�
10BASE-T／全二重モード�
に固定する場合�
100BASE-TX／半二重モード�
に固定する場合�
100BASE-TX／全二重モード�
に固定する場合�
ディップスイッチの設定�
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
OFF

ON
a
b

プリントサーバの動作確認と設定をする（LBP3800 のみ） 4-9
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
4
3 左カバーのロック解除レバーを矢印の方向に押して a、左カバーを開け
ます b。
4 図の位置まで左カバーを開け、矢印の方向に左カバーを取り外します。
a
b

プリントサーバの動作確認と設定をする （LBP3800 のみ）4-10
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
4
5 スロットカバーのネジ 5 本を取り外します。
スロットカバー中央にある黒いネジは取り外さないでください。
6 スロットカバーを少し開けて a、取り外します b。

• メインボードの部品やプリント配線、コネクタには直接手を触れないでください。
• 作業中にネジなどの金属がメインボードに触れないように気を付けてください。
• 製品内部に、ネジやクリップ、ホッチキスの針などを落とさないでください。これらが製

品内部に落ちたときは、電源プラグを電源コンセントに接続しないで、お買い求めの販売
店にご連絡ください。
この黒いネジは外�
さないでください。�
a
b

プリントサーバの動作確認と設定をする（LBP3800 のみ） 4-11
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
4
7 ディップスイッチを設定します。
ディップスイッチは、ボールペンの先などで設定してください。設定方法は P.4-8 の表を
参照してください。
8 スロットカバーを取り付けて a、閉めます b。
ON
ON
OFF
1 2 3 4
ディップスイッチ�
a
b
a
この部分が、プリンタ本体の�
板金（金属製のカバー部分）の�
上側になるように取り付けます。�

プリントサーバの動作確認と設定をする （LBP3800 のみ）4-12
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
4
9 スロットカバーをネジ 5 本で固定します。
スロットカバーの上 2 本のネジをはじめに取り付けてください。
10 左カバーを図のように差し込みます。

プリントサーバの動作確認と設定をする（LBP3800 のみ） 4-13
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
4
11 左カバーを閉めます。
カチッという音がして左カバーがロックされます。
12 すべての電源コードやインタフェースケーブルを接続します。
13 アース線を専用のアース線端子へ、電源プラグを電源コンセントに接続
します。

プリントサーバの動作確認と設定をする （LBP3800 のみ）4-14
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
4

5-1
CHAPTER
5
付録
この 章では、各部の寸法や、ソ フトウェアのバージ ョンアップ方法、保守 サービスのご案内
などを記載しています。
各部の寸法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5
保守サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
キヤノン保守契約制度とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7

キヤノンサービスパックとは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8
補修用性能部品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8
無償保証について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
シリアルナンバーの表示位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-10
ソフトウェアのバージョンアップについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-11

情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11

各部の寸法5-2

付
録 �
5

各部の寸法

■ プリンタ本体

• 標準仕様
• 250 枚ペーパーフィーダ装着仕様
• 両面ユニット装着仕様

355
51
345
(mm)
130
500
196 456
68
39
給紙カセット�
（延長時）�
手差しトレイ�
補助トレイ�
上カバー�
用紙サイズ�
登録カバー�
456 166
460
551
642
500
(mm)
カセット�
保護カバー�
524 137
500
345

43
(mm)
両面後部ユニット�
両面上カバー�
両面後部ユニット�

各部の寸法 5-3

付
録 �
5

• 250 枚ペーパーフィーダ＋両面ユニット装着仕様

■ 250 枚ペーパーフィーダユニット PF-66
■ 250 枚ペーパーフィーダユニット PF-66E
(mm)
524 39
98
カセット保護カバー�
500
両面後部ユニット�
460
551
642
両面上カバー�
両面後部�
ユニット�
43
111136
622
500
(mm)
88127
622
500
(mm)

各部の寸法5-4

付
録 �
5
■ 両面ユニット DU-66
135
209
326494
386
190
327
(mm)

索引 5-5
付
録 �
5
索引
英数字
100BASE-TX, 2-45
100 ランプ, 3-52, 4-6
10BASE-T, 2-45
DOS/V パソコン, 2-40
EtherTalk, 2-45
LAN コネクタ, 3-51
LNK ランプ, 3-52, 4-6
Macintosh, 2-43
PC/AT 互換機, 2-40
PC-9800 シリーズ, 2-40
RAM, 1-5, 3-31
RAM
の設定, 3-46
の取り付け, 3-33
の取り付け位置, 3-32
の取り外し, 3-46
ROM, 1-6, 3-31
ROM
の設定, 3-46
の取り付け, 3-40
の取り付け位置, 3-32
の取り外し, 3-46
TCP/IP, 2-45
UNIX, 2-45
USB コネクタ, 2-41, 2-43
Windows パソコン, 2-40
あ
アース線, 2-49
アース線端子, 2-51
足の位置, 1-14
オプション, 1-2
オプション
の取り付け位置, 1-9
か
拡張 RAM, 1-5, 3-31

各部の寸法, 5-2

給紙カセット, 1-2
コントロール ROM, 1-6, 2-48, 3-31
梱包材, 2-8
さ
最大消費電力, 1-11
周囲に必要なスペース, 1-13
シリアルナンバー, 5-10
ステータスプリント, 4-3
設置環境, 1-11
設置サービス, i
設置スペ－ス, 1-13
設置手順, 1-10
設置場所, 1-11, 2-3
た
超音波加湿器, 1-11
電源コード, 2-49
電源コード差し込み口, 2-51
電源条件, 1-11
トナーカートリッジ, 2-17

索引5-6
付
録 �
5
な
ネットワーク, 2-45
は
パッケージの内容, 2-2
パラレルコネクタ, 2-40, 2-47
プリンタ
の寸法, 5-2
の動作確認, 4-2
プリントサーバ, 1-8, 3-48
プリントサーバ
の取り付け, 3-49
の取り外し, 3-53
プログラマーズマニュアル, 1-8
ペーパーフィーダ, 1-3, 3-2
ペーパーフィーダ
の取り付け, 3-14
の取り外し, 3-20
保守サービス, 5-7
ま
無償保証, 5-9
や
用紙
のセット, 2-26
の向き, 2-32
ら
両面ユニット, 1-4, 3-22
両面ユニット
の取り付け, 3-24
の取り外し, 3-27

保守サービスのご案内 5-7
付
録 �
5
保守サービスのご案内
■ ご購入製品をいつまでもベストの状態でご使用いただくために
このたびはレーザビームプリンタをご購入いただき誠にありがとうございます。さて、毎
日ご愛用 いただくレ ーザビー ムプリン タの保守 サービスと して、「キ ヤノン保 守契約制
度」と「キヤノンサービ スパック」を用意して います。これらはキ ヤノン製品を、いつ
も最高の状態で快適 に、ご使用いただけます ように充実した内容 となっており、キヤノ
ン認定の「サービスエ ンジニア」が責任をもっ て機能の維持管理 等、万全の処置を行い
ます。お客様と、キヤノン をしっかりとつなぐ 保守サービスで、キヤ ノン製品を末永く
ご愛用賜りますようお願い申しあげます。
キヤノン保守契約制度とは
キヤノン製品をご購入後、定められた無償修理保証期間中に万一発生したトラブルは無償で
サービスを実施します。保守契約制度とは、この無償保証期間の経過後の保守サービスを所
定の料金で 実施するシステムです。（製品 により無償修理保証期間が異なります。また、一

部無償修理保証期間を設けていない製品もあります。）
キヤノン保守契約制度のメリット
■ 都度の修理料金は不要
保守契約料金には、訪問料、技術料、部品代が含まれています。
万一のトラブル時も予期せぬ出費が発生することがありません。
■ 保守点検の実施
お客様のご要望により、機器の保守点検を追加できます。（別途、有料となります。）
キヤノン販売（株）�
又はキヤノン認定�
サービス店�
契約�
保守サービス�
お客様�

保守サービスのご案内5-8
付
録 �
5
キヤノンサービスパックとは
キヤノン製品を長期間にわたって、安心してご使用いただくための保守サービスを、お手軽
にご購入できるようパッケージ化した新しいタイプのサービス商品です。対象のキヤノン製
品をご購入後、3 年間、4 年間、5 年間のタイプを用意しています。（無償修理保証期間を
含みます）
キヤノンサービスパックのメリット
■ 簡単登録
従来の保守契約とは違い、面倒な手続きは一切不要。キヤノンサービスパックを購入後、
登録カードをご送付いただくだけで手続きは完了します。
■ 電話一本
万一のトラブルが 発生したときは、キヤノン サービスコールセンタ ーにお電話にてお客
様 ID とトラブルの内容をお知らせいただくだけで、迅速に対応します。
■ 固定料金
キヤノンサービス パックのご購入料金 が、期間中のサービス料 金に相当します。予期せ
ぬ出費が防げるため、予算計画も立てやすくなります。
なお、天災、火災、第三者の 改造等に起因する トラブルや消耗品 代、キヤノン指定の部
品代は、｢キヤノン保守契約制度｣と｢キヤノンサービスパック｣ともに対象外となります。

｢キヤノン保守契約制度｣と｢キヤノンサービスパッ ク｣に関するお申し込み、お問合せは
お買い上げの販売店もしくはキヤノン販売（株）までお願いいたします。
補修用性能部品
本機の補修用性能部品の最低保有期間は、本機製造打ち切り後 7 年間です。
�
キヤノンサービスパックのサービス範囲�
�
故障時の修理・調整： 故障が発生した場合、その修理・調整をおこないます。�
修理料： 修理時に発生する訪問料金・技術料・部品代はキヤノンサービスパック
料金に含まれます。（消耗品およびキヤノン指定の部品は対象外となり
ます）�
保守期間： 対象製品購入後、3年間、4年間、5年間です。（保証期間を含みます）�

無償保証について 5-9
付
録 �
5
無償保証について

• 本製品の無償保証期間は、お買い上げ日より 1 年間です。
• 無償保証の保守サービスをお受けになるためには、本製品に同梱の保証書が必要です。あ

らかじめ保証書の記載内容をご確認の上、大切に保管してください。

シリアルナンバーの表示位置について5-10
付
録 �
5
シリアルナンバーの表示位置について
本プリ ンタの保守サービスをお受けになると きは、シリアルナンバー (Serial No.) が必要
になります。本プリンタのシリアルナンバーは、下図の位置に表示されています。
シリアルナンバーが書かれたラベルは、サービスや保守の際の確認に必要です。絶対には
がさないでください。
■ 本体背面
■ 梱包箱外側
Serial No. XXXXX000000
F188000
FL2-1093
50/60Hz 7.3A100V
MADE IN XXXX
シリアルナンバー�
レーザ ビームプリンタ�
LaserBeamPrinter
緩衝材：PS�
ポリ袋：PE
CANON INC.
Made in China / Fabriqué en Chine

• ハイパフォーマンス 30ppm/A4�
• 新世代プリント記述言語 LIPSⅤ対応�
• 高精細画質1200dpi�
• ネットワークインタフェース標準装備�
• USB 2.0 インタフェース 標準装備�
• ウォームアップレス＆低消費電力�
• 高速RISCプロセッサPowerPC搭載�
• N201、ESC/Pエミュレーション標準搭載�
• 10,000 枚印刷可能な大容量トナーカートリッジ標準同梱 (A4 5％印字比率)�

�
＊ LIPSはキヤノン株式会社の商標です�
＊ その他の商品名は、各社の登録商標または商標です�
＊ 当社は国際エネルギースタープログラムの参加事業者として、本製品が国際エネルギースタープログラムに適合していると判断します�
緩衝材：PS�
ポリ袋：PE
CANON INC.
Made in China / Fabriqué en Chine
レーザ ビームプリンタ�
LaserBeamPrinter

• ハイパフォーマンス 30ppm/A4�
• 新世代プリント記述言語 LIPSⅤ対応
• 高精細画質1200dpi�
• ネットワークインタフェース標準装備�
• USB 2.0 インタフェース 標準装備�

＊ LIPSはキヤノン株式会社の商標です
＊ その他の商品名は、各社の登録商標または商標です�
＊ 当社は国際エネルギースタープログラムの参加事業者として、本製品が国際エネルギースタープログラムに適合していると判断します�

• ウォームアップレス＆低消費電力�
• 高速RISCプロセッサPowerPC搭載�
• N201、ESC/Pエミュレーション標準搭載�
• 10,000 枚印刷可能な大容量トナーカートリッジ標準同梱�

(A4 5％印字比率)
レーザ ビームプリンタ�
LaserBeamPrinter
LBP 3800
LKQA000000
シリアルナンバー�

ソフトウェアのバージョンアップについて 5-11
付
録 �
5
ソフトウェアのバージョンアップについて
プリンタドライバなどのソフトウェアに関しては、今後、機能アップなどのためのバージョ
ンアップが行われることがあります。バージョンアップ情報およびソフトウェアの入手窓口
は次のとおりです。ソフトウェアのご使用にあたっては、各使用許諾契約の内容について了
解いただいたものとさせていただきます。
情報の入手方法
インターネットを利用して、バージョンアップなど、製品に関する情報を引き出すことがで
きます。通信料金はお客様のご負担になります。
■ キヤノンホームページ (http://canon.jp/)
商品のご紹介や各種イベント情報など、さまざまな情報をご覧いただけます。
ソフトウェアの入手方法
ダウンロードおよび代引き配送サービスにより、プリンタドライバなどの最新のソフトウェ
アを入手することができます。通信料金はお客様のご負担になります。
■ キヤノンホームページ (http://canon.jp/)
キヤノンホームページにアクセス後、ダウンロードをクリックしてください。

■ CD-ROM の代引き配送サービス
プリンタドライバなどのソフトウェアの CD-ROM を有料（代金引き換え）にてお届けい
たします。
ソフトウェアの種 類、内容、金額はキヤノンホ ームページでご確 認いただき、巻末のお
客様相談センターへご注文ください。

• 対象エリアは日本国内とさせていただきます。

ソフトウェアのバージョンアップについて5-12
付
録 �
5

消耗品・オプション製品はお買い上げ頂いた販売店、またはお近くの�
キヤノン製品取り扱い店にてお買い求めください。ご不明な場合は、�
下記お客様相談センターまでご相談ください。�
修理のご相談は、お買い上げ頂いた販売店にご相談ください。�
ご不明な場合は、下記お客様相談センターまでご相談ください。�
消耗品・オプション製品のご購入ご相談窓口�
修理サービスご相談窓口�
本書は、本文に100%の�
再生紙を使用しています。�
本書は、揮発性有機化合物
(VOC)ゼロのインキを使
用しています。�
リサイクルに配慮して製本
されていますので、不要と
なった際は、回収リサイク
ルに出しましょう。�
R-IJ-1259AA © CANON INC. 2004
キヤノン販売株式会社 �〒108-8011 東京都港区港南2-16-6
キヤノン株式会社・キヤノン販売株式会社�
Canonホームページ：http://canon.jp
お客様相談センター （全国共通番号）�
050-555-90061
※上記番号をご利用いただけない方は043-211-9627をご利用ください。�

※IP電話をご利用の場合、プロバイダーのサービスによってつながらない場合があります。�
※受付時間は予告なく変更する場合があります。あらかじめご了承ください。�
[受付時間] <平日> 9:00～20:00 <土日祝日> 10:00～17:00 �
（1/1～3は休ませていただきます）�
