かんたん設置ガイドMFC-9420CN

はじめにお読みください
かんたん設置ガかんたん設置ガイドかんたん設置ガイドかんたん設置ガイド
本機を使用するには、本機の設定を行い、お使いのパソコン
にドライバとソフトウェアをインストールする必要があり
ます。正しい設定とインストールのために、この「かんたん
設置ガイド」を必ずお読みください。
MFC-9420CN
本機を確認する
パソコンに接続する
付 録
USB接続
USB接続
パラレル接続
ネットワーク接続
ネットワーク接続
本書は、なくさないように注意し、いつでも手に取って
みることができるようにしてください。
Windows
®
Macintosh
®
ブラザーコールセンターは、ブラザー販売株式会社が運営しています。
この商品の取り扱い・操作・障害についてご不明な点がございましたら、
上記お客様相談窓口にお気軽に申しつけください。
添付ソフトウェア（Presto!
®
PageManager
®
）お問い合わせ窓口
ニューソフトジャパンカスタマーサポートセンター
TEL/03-5472-7008 FAX/03-5472-7009
おかけ間違いのないようにご注意ください。

Version A

1
ユーザーズガイドの構成
本機には、以下のユーザーズガイドが同梱されています。

• Windows

®
をお使いの場合、パソコンにドライバをインストールすると、Windows
®
のスタートメニューからユーザー
ズガイド（HTML版）を閲覧できます。
［スタート］メニューから、［すべてのプログラム（プログラム）］－［Brother］－［MFC-9420CN］－［ユーザーズ
ガイド］を選んでください。

• 最新のユーザーズガイドは、ブラザーソリューションセンター（http://solutions.brother.co.jp）からダウンロードで

きます。
本書の表記
かんたん設置ガイド（本書）
必ず本書からお読みください。本機を使用するための準備について記載しています。
ユーザーズガイド（印刷版）
ファクス、コピーのしかたや本機のお手入れ、困ったときの対処法などについて記載しています。
画面で見るユーザーズガイド（CD-ROM）
付属のCD-ROMには、パソコン画面で見ることができる次のユーザーズガイドが収録されています。
･ ユーザーズガイド（HTML版）：各種機能の説明が収録されています。
･ ユーザーズガイド パソコン活用編（PDF版）：パソコンに接続して使う機能の説明が収録されています。
･ ネットワーク設定ガイド（PDF版）：ネットワークに接続して使う機能の説明が収録されています。
■ 本機は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づく、クラスB情報技術装置です。本機は、家
庭環境で使用することを目的としていますが、本機がラジオやテレビ受信機に近接して使用されると、受信障害を引
き起こすことがあります。ユーザーズガイドにしたがって正しい取り扱いをしてください。

■ 本製品は、厳重な品質管理と検査を経て出荷しておりますが、万一不具合がありましたら、「お客様相談窓口（ブラザー
コールセンター）0120-143-410 」までご連絡ください。
■ お客様または第三者が、本製品の使用の誤り、使用中に生じた故障、その他の不具合、または本製品の使用によって
受けられた損害については、法令上賠償責任が認められる場合を除き、当社は一切その責任を負いませんので、あら
かじめご了承ください。
■ 本製品の設置に伴う回線工事には、工事担任者資格を必要とします。無資格者の工事は違法となり、また事故のもと
となりますので、絶対におやめください。
■ 電話帳に登録した内容、メモリーに受信したファクスなどで重要な情報は、必ず印刷して保管してください（ユーザー
ズガイド「電話帳リストを印刷する」、「メモリーに受信したファクスを印刷する」）。本製品は、静電気・電気的ノイ
ズなどの影響を受けたとき、誤って使用したとき、または故障・修理・使用中に電源が切れたときに、メモリーに記
憶した内容が変化・消失することがあります。これらの要因により本機のメモリーに記憶した内容が変化・消失した

ために発生した損害について、当社は一切その責任を負いかねますので、あらかじめご了承ください。
■ ユーザーズガイドなど、付属品を紛失した場合は、お買い上げの販売店にてご購入いただくか、ダイレクトクラブ
（0120-118-825）へご注文ください。（土、日、祝日、長期休暇を除く 9:00～12:00 13:00～17:00）
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性がある内容を示
しています。
本機をお使いになるにあたって、守っていただきたいことがらを説明しています。
本機の操作手順に関する補足情報を説明しています。
ユーザーズガイド（印刷版）の参照先を記載しています。（XXXはページ）
画面で見るユーザーズガイド（HTML版）を参照しています。
P.xxx

2
操作パネル
詳しくは、 ユーザーズガイド を参照してください。
MFC-9420CN
(CZ
㩀㩨㩆㩌㩕㨸㨽㩆㩨㨷㩧
液晶ディスプレイワンタッチボタン
キャンセルボタン
ダイヤルボタン
コピー機能ボタン
セキュリティボタン
停止/終了ボタン
ナビゲーションキー
モード選択ボタン
ファクス機能ボタン
シフトボタン
モノクロ/カラー
スタートボタン
P.28
本機を持ち運ぶときは、図のように2人以上で
底面の四隅を持ってください。
本機を置くときに指などをはさまないように
してください。

3
目 次
ユーザーズガイドの構成 ...............................1
本書の表記 ......................................................1
操作パネル ......................................................2
目 次 ..............................................................3
STEP1 本機を確認する................ 4
1 付属品を確認する....................................4
2 トナーカートリッジを取り付ける.........5
3 定着器から保護部材を取り外す ............7
4 OPC ベルトを取り付ける......................8
5 記録紙をセットする .............................10

6 電話機コードを接続する .....................11
本機の接続イメージ.........................12
7 電源コードを接続する .........................13
8 日付・時刻を合わせる .........................14
9 名前とファクス番号を登録する
（発信元登録）........................................15
10 受信モードを選ぶ.................................16
11 液晶ディスプレイのコントラストを
調整する ................................................16
STEP2 パソコンに接続する ..... 17
CD-ROM の内容 .........................................18
動作環境 .......................................................19

USB ケーブルで接続する..........................21
Windows
®
98/98SE/Me/2000
Professional/XP ユーザーの方 ..........21
パラレルケーブルで接続する ....................24
Windows
®
98/98SE/Me/2000
Professional/XP ユーザーの方 ..........24
Windows NT
®
Workstation Version 4.0
(SP6 以降 ) ユーザーの方 ..............................27
ネットワーク環境で使用する場合.............30
本機を接続する前....................................30
本機を接続した後....................................30
ネットワーク環境に必要なものの準備 ....31

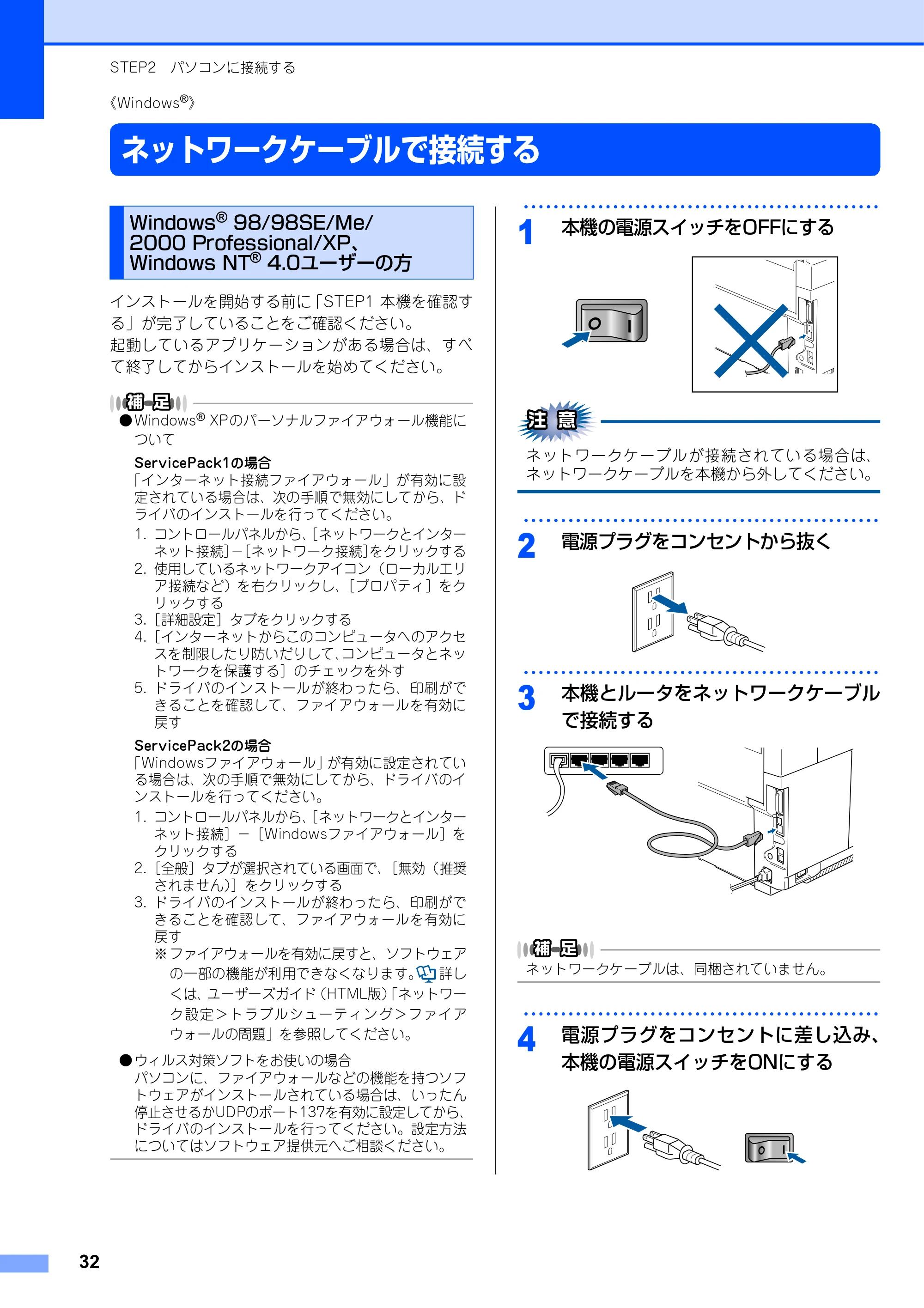

ネットワークケーブルで接続する.............32

Windows
®
98/98SE/Me/
2000 Professional/XP、
Windows NT
®
4.0 ユーザーの方 .......32

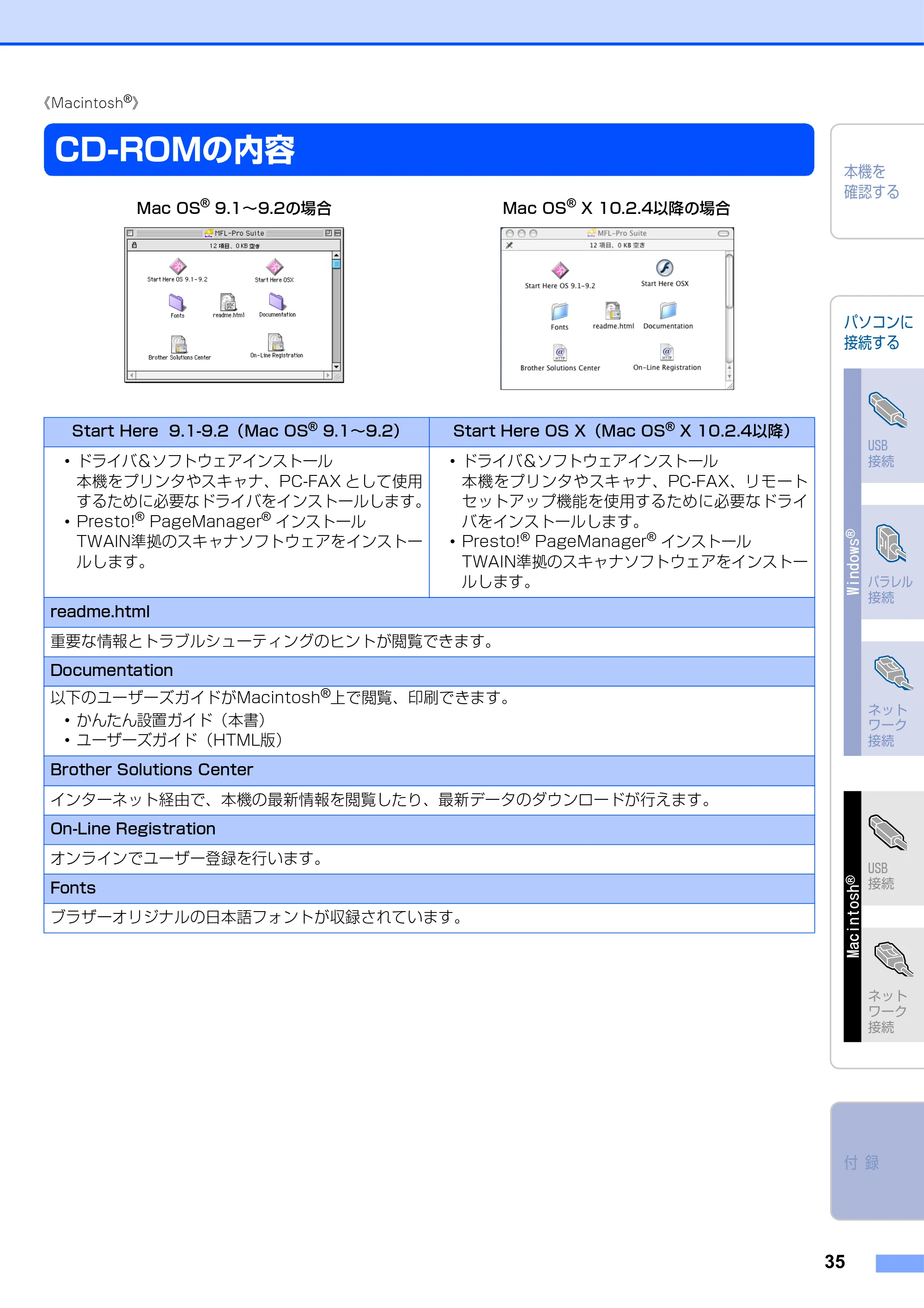

CD-ROM の内容......................................... 35

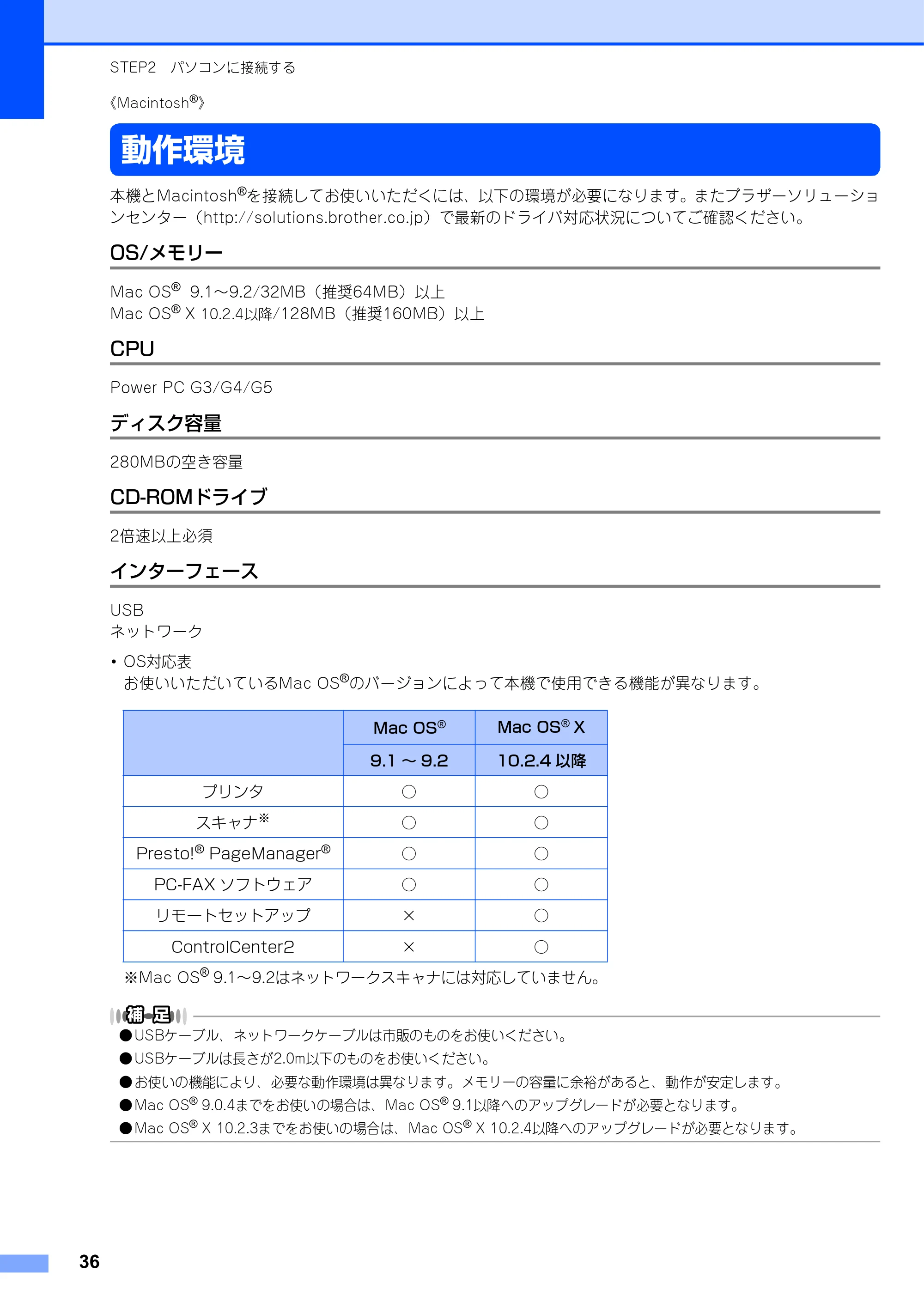

動作環境 ....................................................... 36

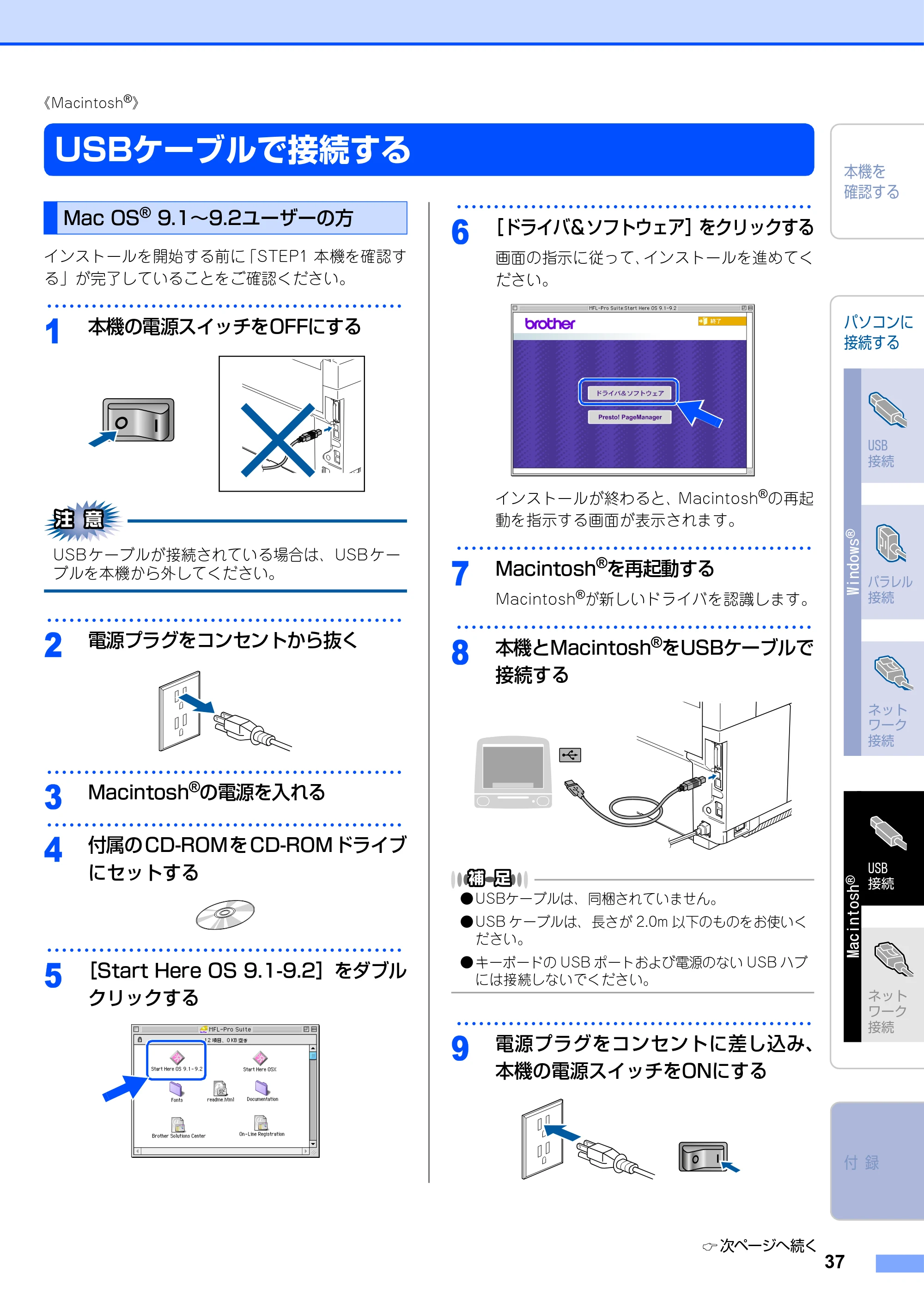

USB ケーブルで接続する.......................... 37
Mac OS
®
9.1 ～ 9.2 ユーザーの方 ... 37

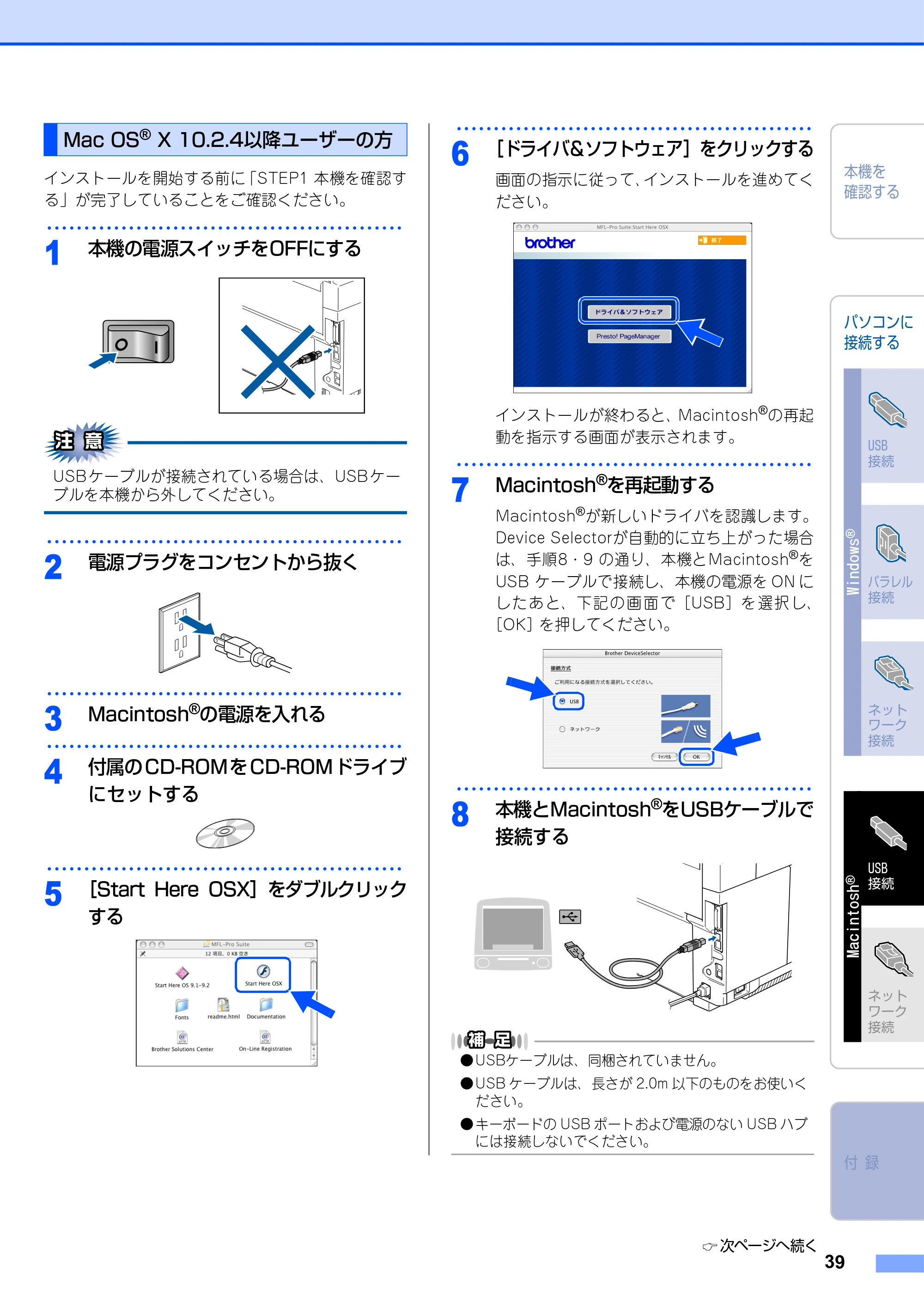

Mac OS
®
X 10.2.4 以降ユーザーの方 .... 39

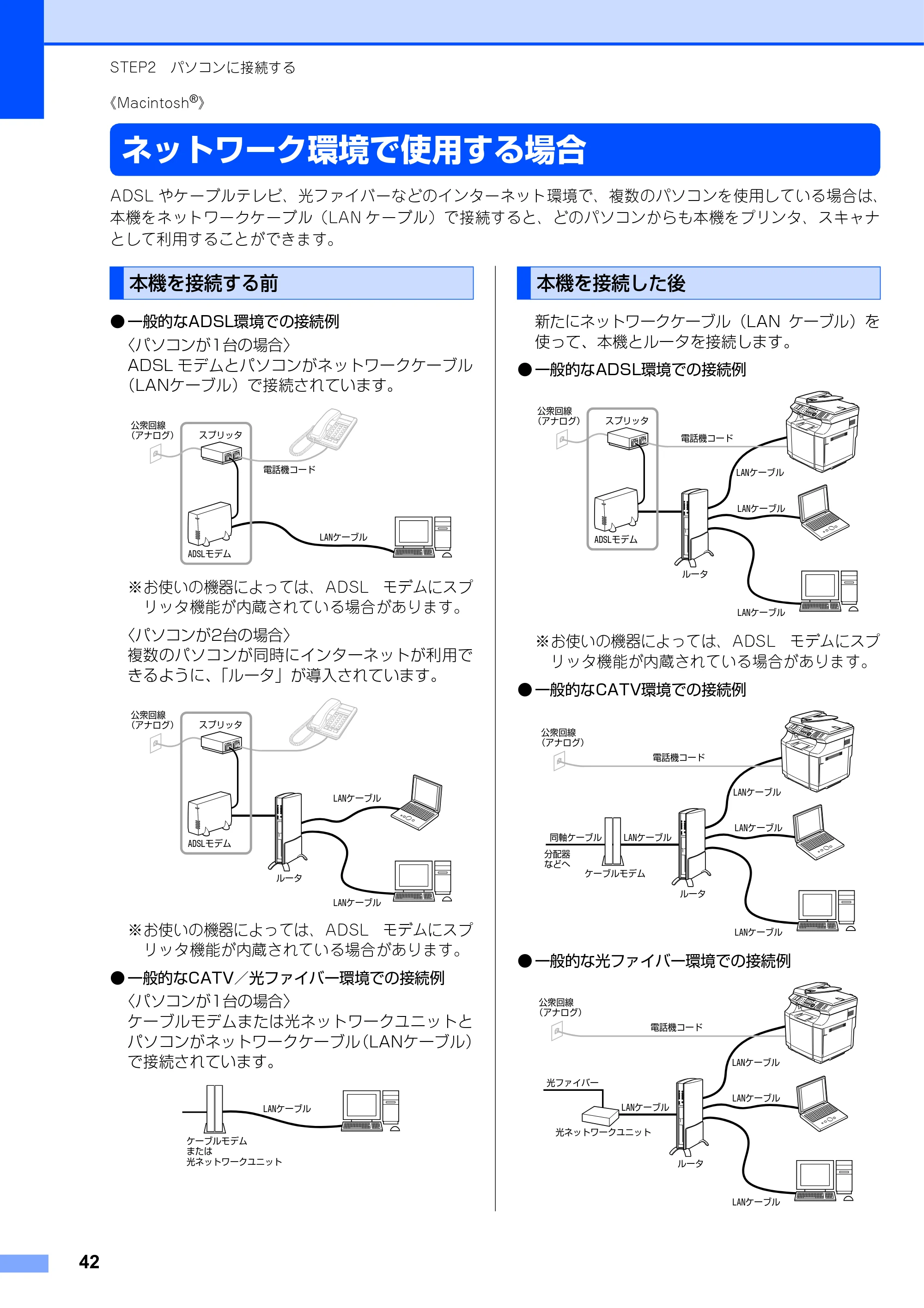

ネットワーク環境で使用する場合 ............ 42
本機を接続する前 ................................... 42
本機を接続した後 ................................... 42

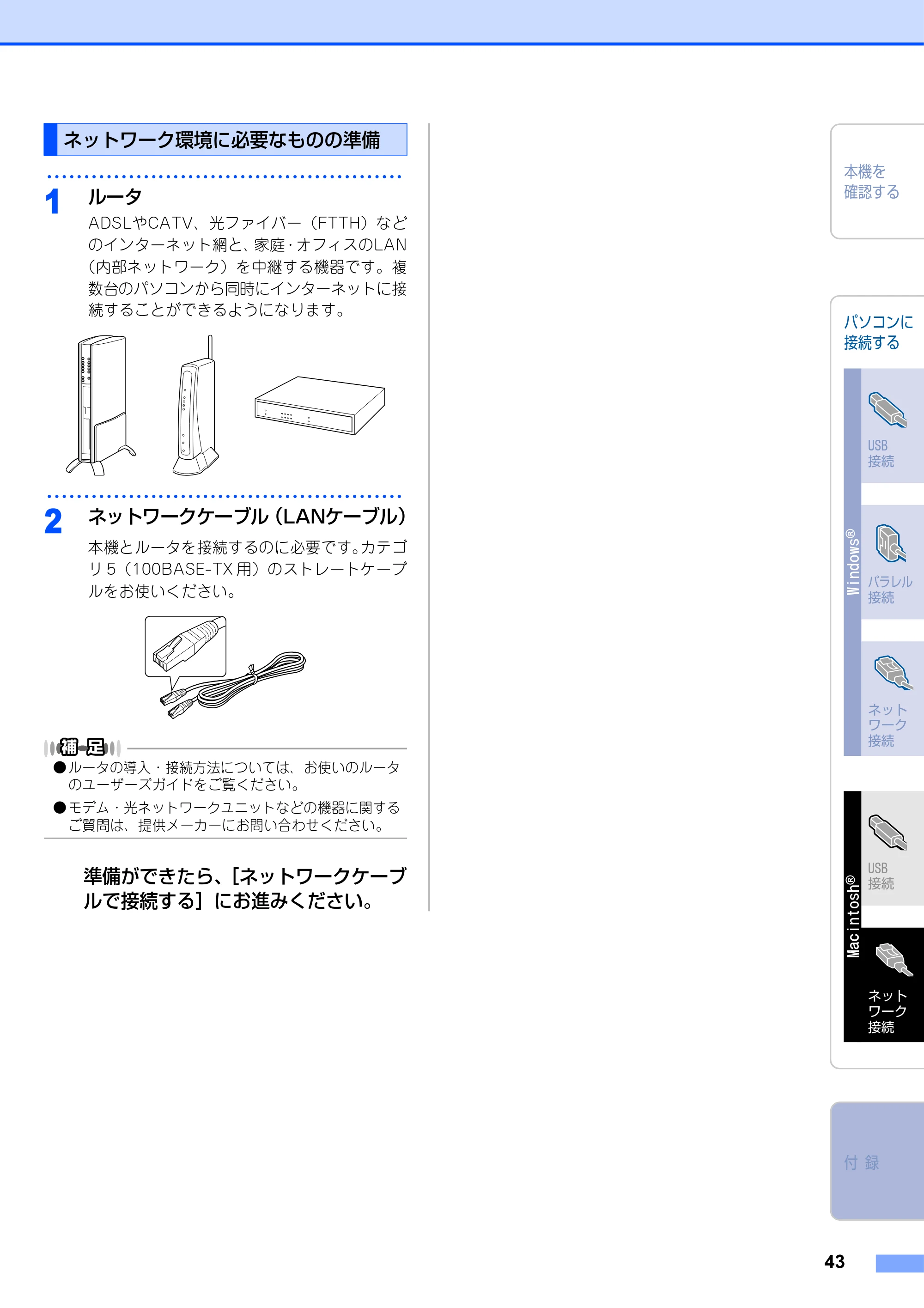

ネットワーク環境に必要なものの準備 .... 43

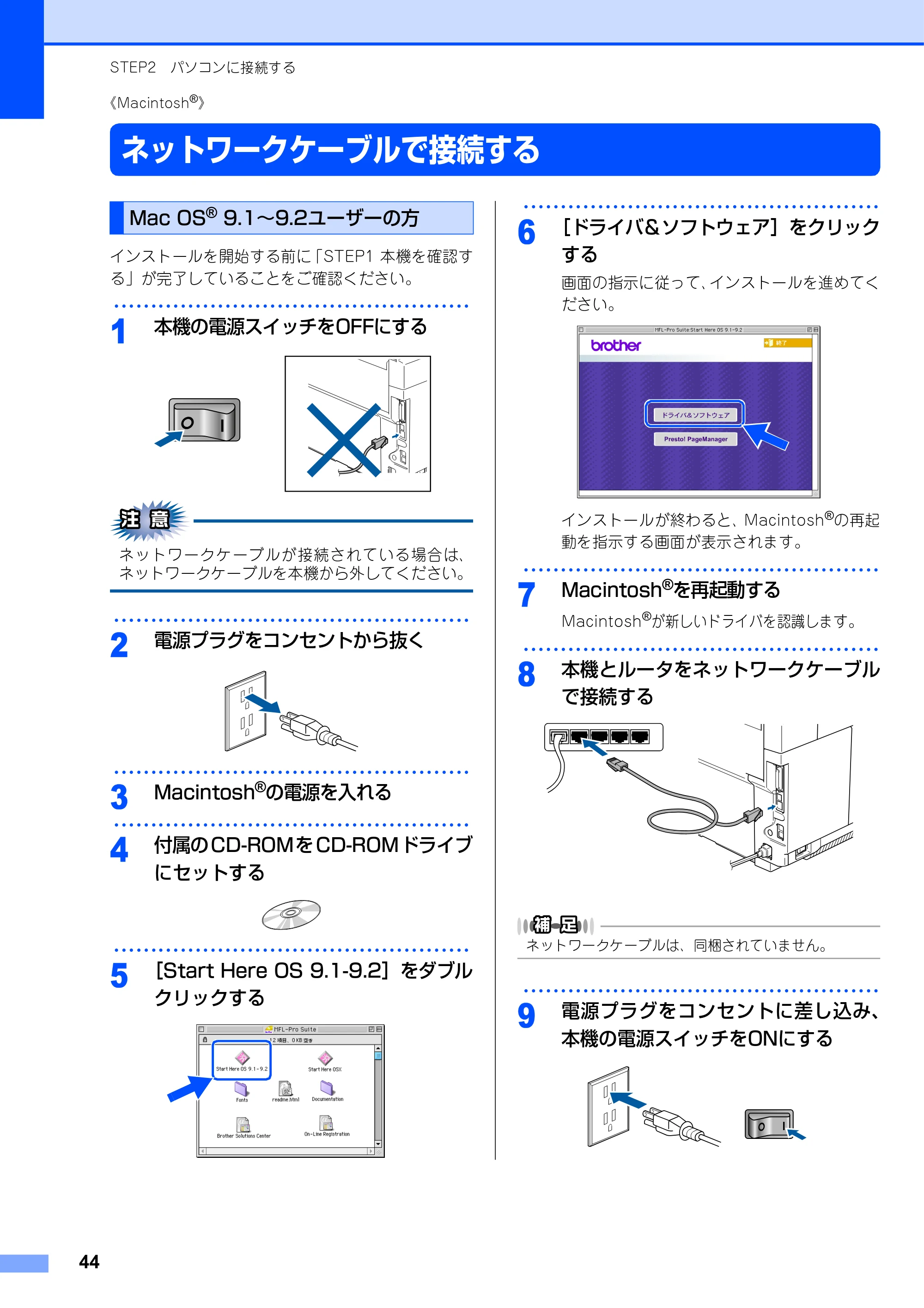

ネットワークケーブルで接続する ............ 44

Mac OS
®
9.1 ～ 9.2 ユーザーの方 ... 44

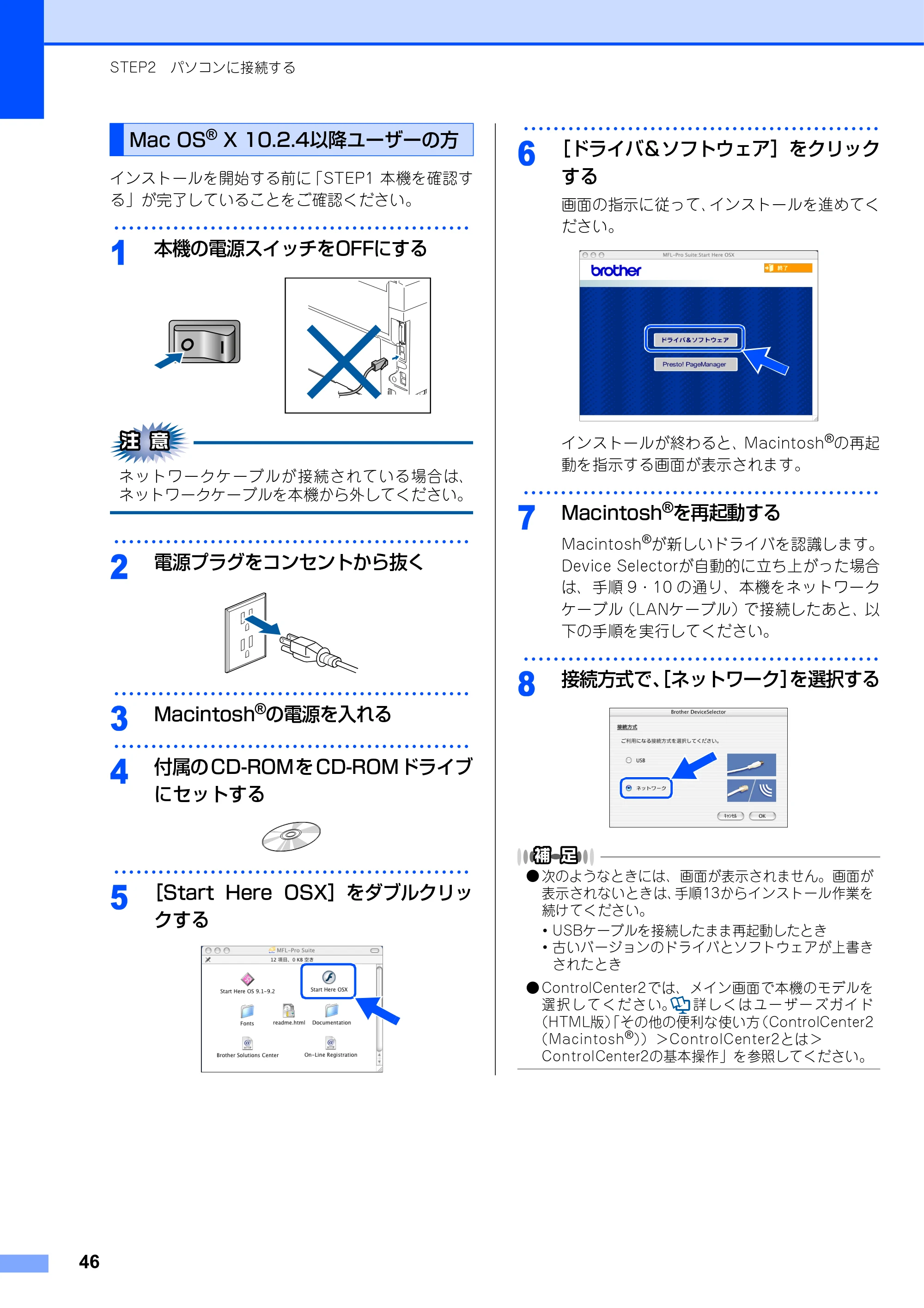

Mac OS
®
X 10.2.4 以降ユーザーの方 .... 46

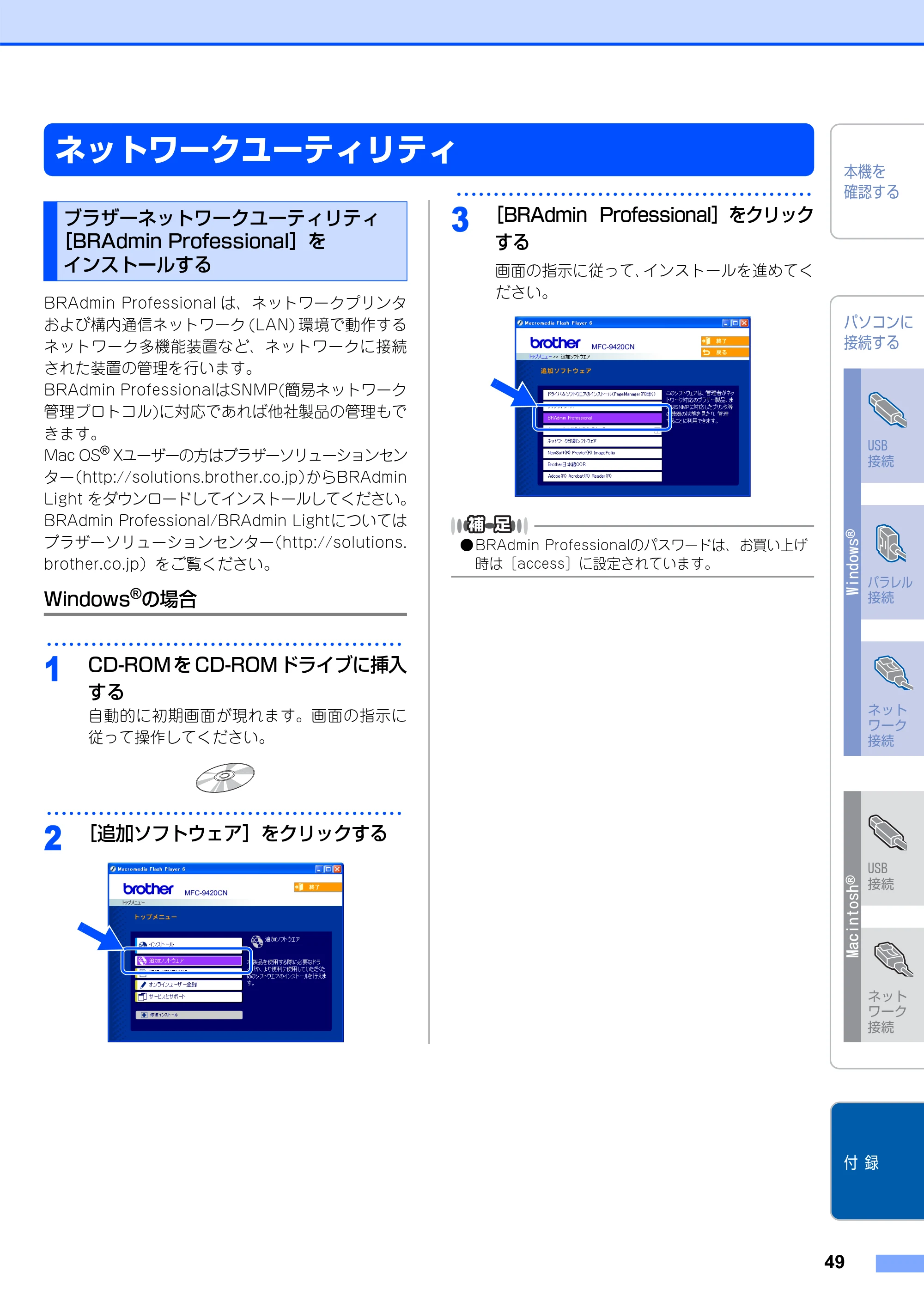

ネットワークユーティリティ .................... 49
ブラザーネットワークユーティリティ
［BRAdmin Professional］を
インストールする ................................... 49
付 録.............................................. 49

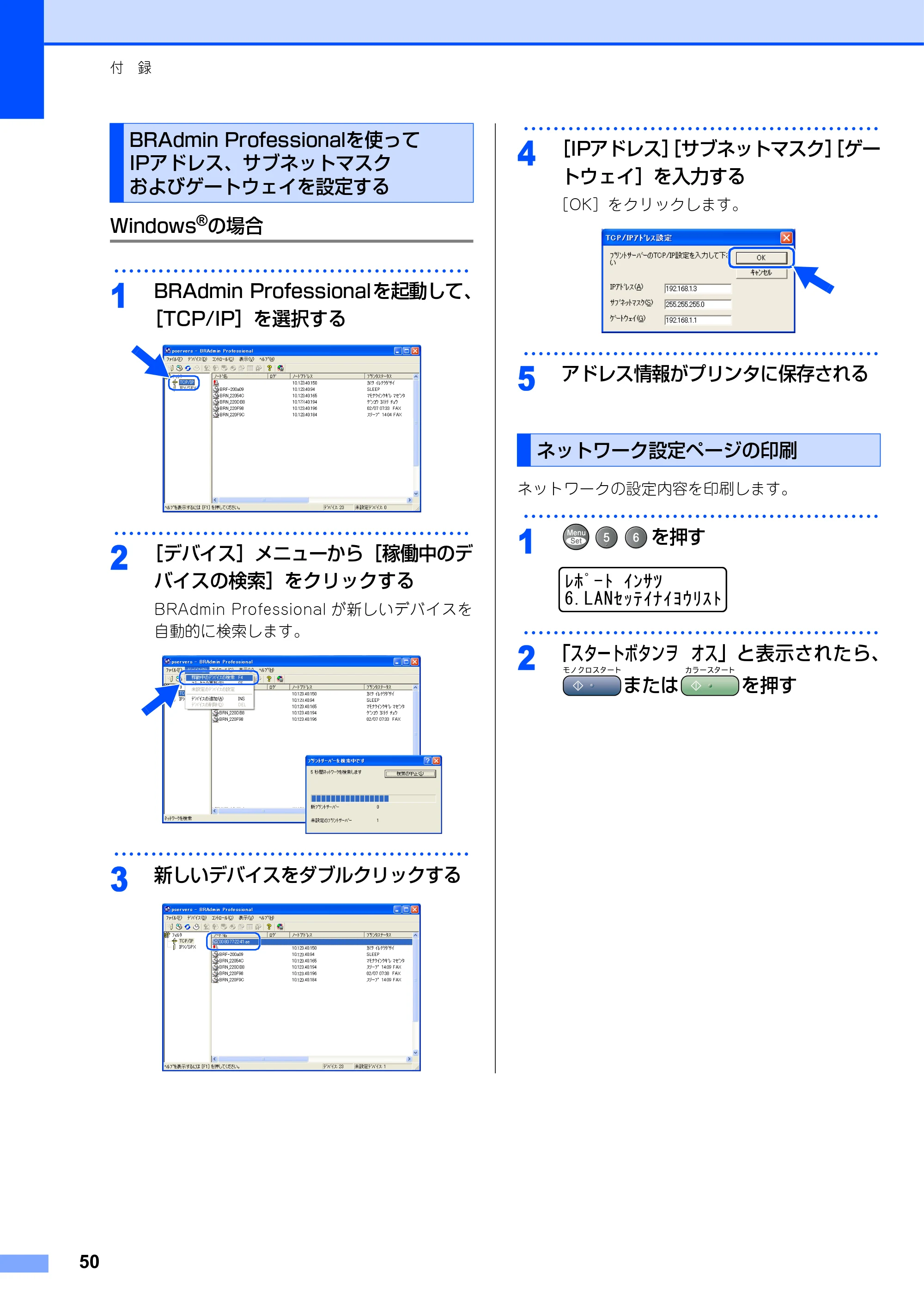

BRAdmin Professional を使って
IP アドレス、サブネットマスク
およびゲートウェイを設定する ............ 50
ネットワーク設定ページの印刷 ............ 50

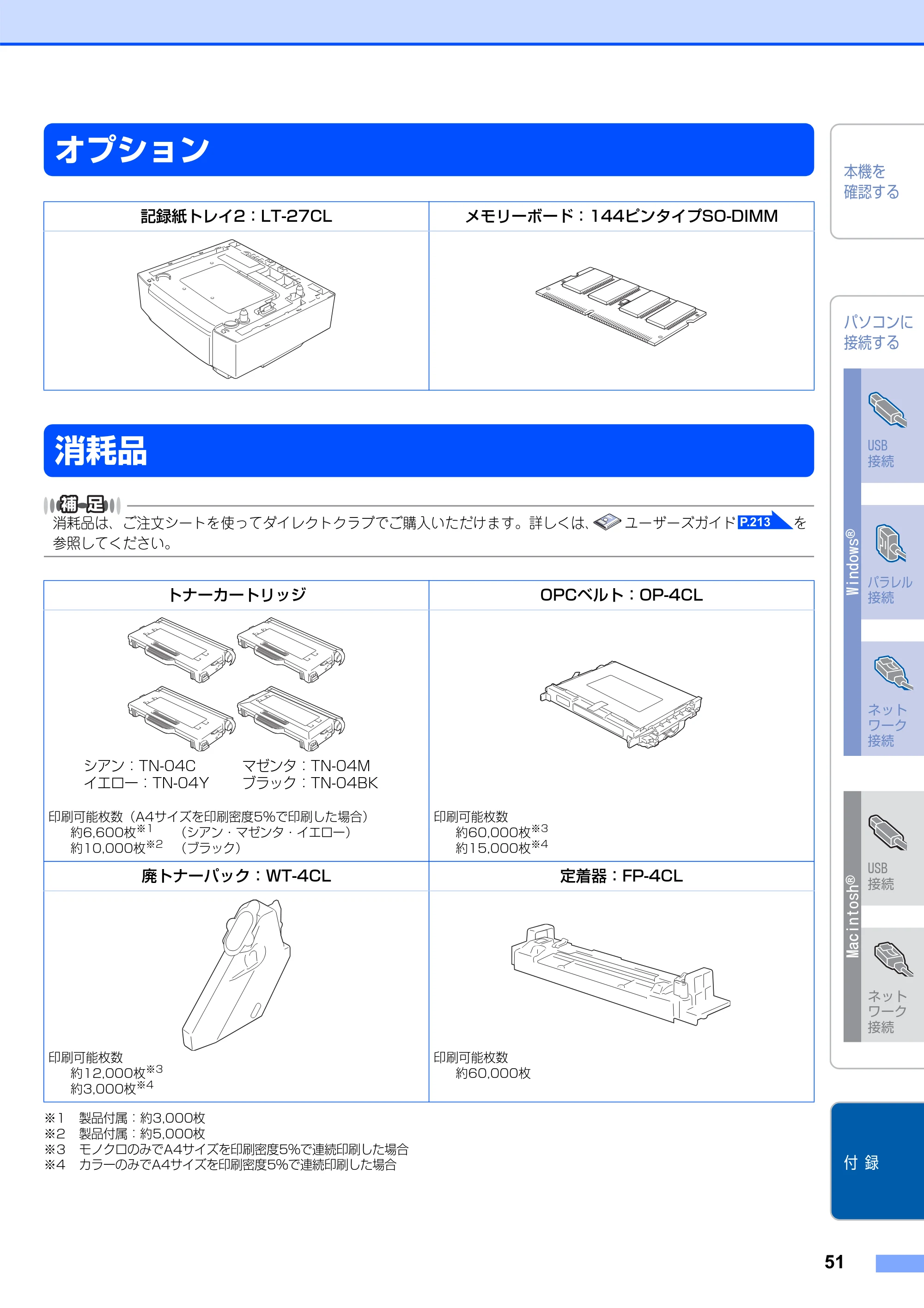

オプション ................................................... 51
消耗品........................................................... 51

Windows
®
Macintosh
®

4
STEP1 本機を確認する
1 付属品を確認する
箱の中に次の物が揃っているか確かめてください。万一、足りないものがあったりユーザーズガイドに落丁が
あったときは、お客様相談窓口（ブラザーコールセンター）0120-143-410にご連絡ください。

• 本機とパソコンをつなぐインターフェースケーブルは同梱されていません。下記のいずれかの市販のケーブルをご購入

ください。
･ USBケーブル（ABタイプ）は長さが2.0m以下のものをお使いください。
･ パラレルケーブルは長さが2.0m以下のものをお使いください。
IEEE1284に準拠した双方向通信対応のケーブルをお使いください。
･ ネットワークケーブルは10Base-Tまたは100Base-TXのストレートケーブルをご使用ください。

• スタータートナーの印字枚数は、A4 普通紙に 5％印字比率で印刷した場合、黒約 5,000 枚、カラー約 3,000 枚です。こ

の数値は印刷するデータや用紙、環境によって異なります。

• 箱から本機を取り出したときは、本機に貼られているシールを取り外してください。また、箱や梱包材は廃棄せずに保

管してください。
かんたん設置ガイド
（本書）
CD-ROM
ユーザーズガイド 部位名称ラベル

保証書 A4記録紙

OPCベルト
トナーカートリッジ（ブラック、シアン、マゼンタ、イエロー）
（同梱されているトナーはスタータートナーです。）
電話機コード
はがきアダプタ
（詳しくは、 ユーザーズガイド を参照して
ください。）
電源コード
交換プラグ 再梱包キット
2
3
6
1. 原稿ガイド
2. ADF
（自動原稿送り装置）
3. 操作パネル
4. バックカバー
5. 電源スイッチ
6. 記録紙トレイ
7. フロントカバー
8. 排紙ストッパー
9. 原稿台カバー
10. 原稿ストッパー
1
4
5
7
8
9
10
P.38
Aプラグ
（お使いのパソコンに
接続します） Bプラグ
（本機に接続します）
STEP1 本機を確認する

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
5
2 トナーカートリッジを取り付ける
この時点では、まだパラレルケーブル、USBケー
ブルまたはネットワークケーブルを接続しないで
ください。
････････････････････････････････････････････････
1
固定してある保護テープを取り外す
保護テープを取り外したあと、保護シート、保
護用紙を取り外してください。
本体カバーの下にある保護部材を、後ろから引
き抜いてください。
････････････････････････････････････････････････
2
フロントカバーを開く
････････････････････････････････････････････････
3
トナーカートリッジを固定している保
護部材を取り外す
････････････････････････････････････････････････

4
トナーカートリッジをすべて取り外す
････････････････････････････････････････････････
5
保護シートを引き出す
ゆっくりと引き出してください。
保護テープ
保護シート
保護用紙
フロント
カバー
保護部材
トナー
カートリッジ
保護
シート

6
STEP1 本機を確認する
････････････････････････････････････････････････
6
トナーがカートリッジ内で均一に分散
されるように、左右に３、４回振る
････････････････････････････････････････････････
7
保護カバーを固定しているテープを取
り外して、オレンジ色の保護カバーを
取り外す
････････････････････････････････････････････････
8
トナーカートリッジを本機に戻す
トナーカートリッジと本機のカラーラベルを確
認して、ガイドレールに沿って同じ位置に差し
込みます。
････････････････････････････････････････････････
9
他のカートリッジも同様に手順6から
手順8を繰り返す
････････････････････････････････････････････････
10
フロントカバーを閉じる
保護カバー
K
Y
M
C
K
Y
M
C

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
7
3 定着器から保護部材を取り外す
････････････････････････････････････････････････
1
バックカバーを開く
････････････････････････････････････････････････
2
本体カバーを開く
カチッと音がするまで、本体カバーを開いてく
ださい。
････････････････････････････････････････････････
3
保護部材を取り外す
定着器の両側にあるオレンジ色のテープを持っ
て上に引き抜きます。
保護部材全体が引き抜かれたことを確認してく
ださい。
････････････････････････････････････････････････
4
本体カバーを閉じる
････････････････････････････････････････････････
5

バックカバーを閉じる
バックカバー
本体
カバー

8
STEP1 本機を確認する
4 OPCベルトを取り付ける
■ OPCベルトのベルト部分（緑色）は、手で触ら
ないでください。
■ OPCベルトのベルト部分（緑色）が過度の直射
日光や室内光（800ルクス以上の光）を2分以上
受けると、ベルトが損傷する恐れがあります。
････････････････････････････････････････････････
1
本体カバーを開く
カチッと音がするまで、本体カバーを開いてく
ださい。
････････････････････････････････････････････････
2
OPCベルトカバーを開く
････････････････････････････････････････････････
3
OPC ベルトを開封し左右にあるオレン
ジ色のピンを引き抜く
････････････････････････････････････････････････
4
OPCベルトの保護シートを取り外す
････････････････････････････････････････････････

5
平らになっている部分を手前にして、
OPCベルトを差し込む
本体カバー
OPCベルト
カバー
OPCベルト
ピン
保護シート

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
9
････････････････････････････････････････････････
6
OPCベルトをロックする
カチッと音がするまで外側に押してください。
････････････････････････････････････････････････
7
OPCベルトカバーを閉じる
････････････････････････････････････････････････
8
本体カバーを閉じる
ロック

10
STEP1 本機を確認する
5 記録紙をセットする
････････････････････････････････････････････････
1
記録紙トレイを本機から完全に引き出
す
････････････････････････････････････････････････
2
記録紙ガイドのレバーをつまみながら
スライドさせ、使用する記録紙のサイ
ズに合わせる
記録紙ガイドのツメがしっかりと溝にはまって
いることを確認してください。
････････････････････････････････････････････････
3
紙づまりや給紙ミスを防ぐため、記録
紙をよくさばく
････････････････････････････････････････････････
4
印字面を上にして記録紙トレイに入れ
る
記録紙がカセットの中で平らになっているこ
と、それぞれの記録紙タイプの▼マークより下
の位置にあることを確認してください。
■ 記録紙は少しずつ入れてください。一度にたく
さん入れると紙詰まりや給紙ミスの原因になり

ます。
■ 種類の異なる記録紙を一緒にセットしないでく
ださい。
････････････････････････････････････････････････
5
記録紙トレイを本機に戻し、排紙ストッ
パーを起こす
A4(80g/m
2
の普通紙)で約250枚までセットで
き ま す。詳 し く は、 ユ ー ザ ー ズ ガ イ ド
を参照してください。
記録紙トレイ
記録紙ガイド
PAPER
LABEL ENVELOPE
TRANSPARENCY
CARDSTOCK
PAPER 普通紙・コピー用紙など
LABEL ラベル紙
ENVELOPE 封筒
TRANSPARENCY OHPフィルム
CARDSTOCK はがきなど
▼の下まで
P.34
排紙ストッパー

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
11
6 電話機コードを接続する
この時点では、まだパラレルケーブル、USBケー
ブルまたはネットワークケーブルを接続しないで
ください。
････････････････････････････････････････････････
1
付属の電話機コードを本機の背面の
「LINE」端子と壁側の電話機コンセン
トに差し込む
･ 今お使いの電話機を本機と接続してご使用になる場
合は、本機背面の外付電話端子（EXT.）に付いて
いるキャップをはずして接続します。
･ ユーザーズガイドでは、本機に接続した電話機を外
付電話機と呼んでいます。
ブランチ接続（並列接続）はしないでください。
ブランチ接続（並列接続）をすると、以下のよう
な支障があり、正常に動作できなくなります。
･ ファクスを送ったり受けたりしているときに、並
列接続されている電話機の受話器を上げるとファ
クスの画像が乱れたり通信エラーがおきることが

あります。
･ 電話がかかってきたとき、ベルが鳴り遅れたり、
途中で鳴りやんだり、相手がファクスのときに受
信できないときがあります。
･ 並列電話機から本機への転送はできません。
･ ナンバー・ディスプレイ、キャッチホン、キャッ
チホン・ディスプレイなどのサービスが正常に動
作しません。

• 付属品の電話機コードをご使用にならない場合も、6

極2 芯の電話機コードをお使いください。6 極4 芯の
電話機コードをご使用になると、通話中に雑音が入る
ことがあります。

• 3ピンプラグ式の場合は、市販のモジュラー付き電話

キャップを購入してください。

• 直接配線式の場合は、別途工事が必要です。ご利用の

電話会社にお問い合わせください。
3
2
1
0
6
5
4
9
8
7
3
2
1
0
6
5
4
9
8
7
外付電話機
ŏŕŕ͒ ŏŕŕ͒ ٴIJ ٴij

12
STEP1 本機を確認する
本機の接続イメージを以下に示します。

• 公衆回線に接続する場合（ファクス専用として使

う場合）

• 公衆回線に接続する場合（本機に電話機を接続す

る場合）

• ADSL環境に接続する場合

の部分は、ご利用される機器によって一体型
のADSLモデムの場合もあります。

• ひかり電話に接続する場合
• CSチューナーやデジタルテレビを接続する場合
• ISDN回線に接続する場合（電話番号が1つの場合）
• ISDN回線に接続する場合（電話番号が2つの場合）
• 構内交換機（PBX）、ホームテレホン、ビジネス

ホンを接続する場合

• 内線電話として接続する場合

詳しくは、 ユーザーズガイド を参照して
ください。
本機の接続イメージ
公衆回線
（アナログ）
電話機コード
公衆回線
（アナログ）
コードレス電話など、
外付電話機
電話機コード
3
2
1
0
6
5
4 9
8
7
コードレス電話など、
外付電話機
電話機コード
電話機
コード
公衆回線
（アナログ）
スプリッタ
ＡＤＳＬモデム
3
2
1
0
6
5
4 9
8
7
コードレス電話など、
外付電話機
電話機コード
3
2
1
0
6
5
4 9
8
7
回線終端装置
（ONU）
光
ケーブル
※電話機コード差込口
に差し込みます
LAN
ケーブル
ひかり電話
対応機器
CS チューナーまたはデジタルテレビ電話機コード
公衆回線
（アナログ）
コードレス電話など、
外付電話機
電話機コード
3
2
1
0
6
5
4 9
8
7
ターミナルアダプタまたは
ダイヤルアップルータ
NTTのISDN回線
Port A
コードレス電話など、
外付電話機
電話機コード
ターミナルアダプタまたは
ダイヤルアップルータ
NTTのISDN回線
Port B
Port A
3
2
1
0
6
5
4 9
8
7
電話機コード
公衆回線
（アナログ）
ＰＢＸ等の
制御装置
電話機コード
公衆回線
（アナログ）

ＰＢＸ等の
制御装置
P.53

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
13
7 電源コードを接続する
････････････････････････････････････････････････
1
電源スイッチが OFF になっていること
を確認し、電源コードを本機に接続する
････････････････････････････････････････････････
2
電源プラグをコンセントに差し込み、
電源スイッチをONにする
･ 回線種別の自動設定が始まります。
･ 自動設定が終わると、設定された回線種別が
２秒間液晶ディスプレイに表示されます。
■右記のメッセージが
表示されたときは、電
話機コードが正しく
接続されていません。
電話機コードを正しく接続してください。
正しく接続しないまま
5 分以上放置すると、
「セ ッ テ イ デ キ マ セ ン デ シ
タ 」と表示されます。
電話機コード接続し
な い 場 合 は を
押してください。「 セツ

ゾクヲ ヤメマスカ？ 」と表示されますので を押し
てください。
（回線はプッシュ回線に設定されます。）
■自動で回線種別が設
定できなかったとき
は、2秒間右記のメッ
セージが表示されま
す。手動で回線種別を
設定してください。詳
しくは、 ユーザー
ズガイド を参
照してください。
■構内交換機（PBX）、ホームテレホン、ビジネス
ホンに接続している場合、回線種別の自動設定
ができないことがあります。自動で回線種別の
設定ができなかったときは、手動で回線種別を
設定してください。
■ ダイヤル回線 10PPS を使用しているときは、必
ず手動で回線種別を設定してください。
本機を、電話回線に接続せずに使用する（コピー、プリ
ンタ、スキャナなどとして使用する）ときは、手動で回
線種別を設定します。詳しくは、 ユーザーズガイド
を参照してください。どの回線種別を設定して
も構いません。
㩀㨼㩈㩧㩋㨴㨹㩂㩋㨷㨽
㩖㩩㨹㩆㨷㩀㨼㩈㩧㩍㩨㩇㩖㩩㨹㩆㨷㩀㨼㩈㩧㩍㩨㩇
㩊㩨㨼㩞㩣225㩍㩨㩇
ߪߚ߹
･ 感電や火災防止のため、電源コード（日本国内での

み使用可）は、必ず付属のものを使用してください。
･ 感電防止のため必ず保護接地を行ってください。電
源コンセントの保護接地端子にアース線を確実に接
続してください。
P.44
P.44

14
STEP1 本機を確認する
8 日付・時刻を合わせる
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････
2
年号（西暦の下2桁）を入力して を
押す
例：2006年の場合は「06」
････････････････････････････････････････････････
3
月を2桁で入力して を押す
例：1月の場合は「01」
････････････････････････････････････････････････
4
日付を2桁で入力して を押す
例：21日の場合は「21」
････････････････････････････････････････････････
5
時刻（24時間制）を入力して を押す
例：午後3時25分の場合は「1525」
････････････････････････････････････････････････

6
を押す
日付や時刻を間違えて入力したときは、 を押して
手順1からやり直してください。

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
15
9 名前とファクス番号を登録する（発信元登録）
ファクスを送信したとき、登録した情報（お客様の名前とファクス番号）が相手側の記録紙に印刷されます。
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････
2
ファクス番号を入力して を押す
･ 20桁まで登録できます。
････････････････････････････････････････････････
3
電話番号を入力して を押す
･ 20桁まで登録できます。
･ ファクス番号と電話番号が同じときは同じ番
号を入れてください。
････････････････････････････････････････････････
4
名前を入力して を押す
･ 20文字まで登録できます。

････････････････････････････････････････････････
5
を押す
入力を間違えたときは、 を押して手順 1 からやり
直してください。
詳しくは、 ユーザーズガイド を参照してく
ださい。
入力できる文字
ボタンを押す回数に応じて入力できる文字が変わり
ます。
文字の入れ方（変更のしかた）
電話番号や文字は以下の操作で入力します。
ボタン 入力できる文字
アイウエオァィゥェォ１
カキクケコＡＢＣ２
サシスセソＤＥＦ３
P.46
タチツテトッ ＧＨＩ４
ナニヌネノＪＫＬ５
ハヒフヘホＭＮＯ６
マミムメモＰＱＲＳ７
ヤユヨャュョ ＴＵＶ８
ラリルレロＷＸＹＺ９
ワヲン ﾞ ﾟー０
（スペース）！ "＃＄％＆'（ ）＊＋，－．／€
：；＜＝＞？＠［ ］^ _
したいこと 操作のしかた
文字を入れる
～ 、 、 を押す
電話番号に「ポー
ズ」を入れる
※ ポーズ（約 3.5
秒の待ち時間）
を押す
※ 入力したポーズは電話帳やダイヤ
ル入力時は「―」（ハイフン）で表
示されます。
文字を削除する を押すとカーソルの位置から

最後までの文字をすべて削除する
文字を変更する を押してカーソルを戻し、文字を
入力する（上書きされます）
スペース（空白）を
入れる
を押してカーソルを右に移動させ
る
（文字のときは （2回押）でスペース
を入れることができます）
記号を入力する
入力したい記号ボタン（ または
）を押して記号を選ぶ
同じボタンで続け
て文字を入力する
を押してカーソルを1文字分移動さ
せて入力する
入力した内容を確
定させる
を押す

16
STEP1 本機を確認する
10 受信モードを選ぶ
詳しくは、 ユーザーズガイド を参照してください。
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････
2
で受信モードを選択する
「FAX= ファクスセンヨウ 」、「F/T= ジドウキリカエ 」、
「 ルス = ソトヅケ ルスデン 」、「TEL= デンワ 」の中から
選択します。
････････････････････････････････････････････････
3
を押す
････････････････････････････････････････････････
4
を押す
11 液晶ディスプレイのコントラストを調整する
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････

2
でコントラストを調整する
････････････････････････････････････････････････
3
を押す
････････････････････････････････････････････････
4
を押す
お使いの電話機を
本機に接続する
相手がファクスのときは
自動的に受ける
Ňłřľέ͹·ΑΓϋπ;
＊電話を受けることはできません。
ŇİŕľΐΡ;΅ς΃΀
＊ファクスは自動的に受信し、電話の
ときは呼出音が鳴ります。
＊ファクスは自動的に受信し、電話の
ときは留守番電話が応答します。
＊お使いの電話機の留守番電話機能は
必ずONにしてください。
σΑ ľΕΠΝΉġġσΑΟϋ
ŕņōľ Οϋχ
＊ファクスのときは または
を押し、 を押して受信し
ます。お使いの電話機の
留守番電話機能を
使う
する
しない
使わない
使う
受けない
受ける
P.47

本機を
確認する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
付 録
Windows
®
Macintosh
®
STEP
2
STEP
2
17
STEP2 パソコンに接続する
パソコンに接続する
Windows
®
XP Professional x64 Editionユーザーの方はブラザーソリューションセンター
（http://solutions.brother.co.jp）からMFCドライバをダウンロードしてインストールしてください。
USBケーブルで接続する
Windows
®
98/98SE/Me/2000 Professional/XPユーザーの方 21ページ
Windows NT
®
4.0ではUSB 接続は使用できません。
パラレルケーブルで接続する
Windows
®
98/98SE/Me/2000 Professional/XPユーザーの方 24ページ
Windows NT
®
Workstation Version 4.0 (SP6 以降)ユーザーの方 27ページ
ネットワークケーブルで接続する

Windows
®
98/98SE/Me/2000 Professional/XP、
Windows NT
®
4.0ユーザーの方 32ページ
USBケーブルで接続する
Mac OS
®
9.1～9.2ユーザーの方 37ページ
Mac OS
®
X 10.2.4以降ユーザーの方 39ページ
ネットワークケーブルで接続する
Mac OS
®
9.1～9.2ユーザーの方 44ページ
Mac OS
®
X 10.2.4以降ユーザーの方 46ページ
Windows
®
の動作環境は 19ページ
Macintosh
®
の動作環境は 36ページ

18
STEP2 パソコンに接続する
《Windows
®
》
CD-ROMの内容
インストール
本機をプリンタやスキャナとして使用するために必
要なドライバをインストールします。また、本機を
より便利にお使いいただくために以下のソフトウェ
アをインストールします。
･ Presto!
®
PageManager
®
TWAIN/WIA準拠のスキャンしたファイルの管
理用ソフトウェアです。（Windows NT
®
4.0
には非対応）
･ ControlCenter2
スキャナ機能やPC-FAX機能などさまざまな機
能の入り口となるソフトウェアです。
･ TrueTypeフォント
ブラザーオリジナルの日本語フォントです。イ
ンストール時に［カスタム］を選ぶと、インス
トールできます。
追加ソフトウェア
各種ドライバ、ソフトウェアを追加インストールで
きます。
･ BRAdmin Professional
ネットワークプリンタなどネットワーク上で使
用する機器を管理できるソフトウェアです。
･ オートマチックドライバインストーラ／ネット
ワーク印刷ソフトウェア

ネットワーク環境で本機を使う場合に便利な
ツールです。
･ NewSoft
®
Presto!
®
Image Folio
画像を編集できるソフトウェアです。
（Windows NT
®
4.0には非対応）
･ Brother 日本語 OCR
スキャンして読み取った原稿を、文字データ
（テキストデータ）に変換するソフトウェアです。
･ Adobe
®
Acrobat
®
Reader
®
PDFファイルをパソコン上で閲覧する場合に必
要なソフトウェアです。
取扱説明書閲覧
以下のユーザーズガイドがパソコン上で閲覧、印刷
できます。
･ かんたん設置ガイド（本書）
･ ユーザーズガイド（HTML版）
オンラインユーザー登録
オンラインでユーザー登録を行います。
サービスとサポート
･ ブラザーホームページ
ブラザーのホームページへリンクします。
･ ソリューションセンター
インターネット経由で、本機の最新情報を閲覧
したり、最新データのダウンロードが行えます。
･ ブラザーダイレクトクラブ
消耗品などが購入できるオンラインショップへ
リンクします。
修復インストール

ドライバのインストールがうまくいかなかった場合
にクリックすると、ドライバを自動的に修復します。
（ネットワーク環境には非対応）

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
19
《Windows
®
》
動作環境
本機とパソコンを接続してお使いいただくには、以下のパソコン環境が必要になります。またブラザーソリュー
ションセンター（http://solutions.brother.co.jp）で最新のドライバ対応状況についてご確認ください。
Windows
®
XP Professional x64 Editionユーザーの方はブラザーソリューションセンター（http://solutions.
brother.co.jp）からMFCドライバーをダウンロードしてインストールしてください。
OS/CPU/メモリー
･ Windows
®
98/98SE/Me
Intel
®
Pentium
®
IIプロセッサ300MHz（Pentium
®
互換CPU含む）以上/32MB（推奨128MB）以上
･ Windows
®
2000 Professional、Windows NT

®
4.0 (SP6以降)
Intel
®
Pentium
®
IIプロセッサ300MHz（Pentium
®
互換CPU含む）以上/64MB（推奨256MB）以上
･ Windows® XP
Intel
®
Pentium
®
IIプロセッサ300MHz（Pentium
®
互換CPU含む）以上/128MB（推奨256MB）以上
･ Windows
®
XP Professional x64 Edition
AMD Opteron
TM
プロセッサ/256MB（推奨512MB）以上
AMD Athlon
TM
64プロセッサ/256MB（推奨512MB）以上
Intel
®
EM64Tに対応したIntel
®
Xeon
TM
/256MB（推奨512MB）以上
Intel
®
EM64Tに対応したIntel
®
Pentium
®
4/256MB（推奨512MB）以上
ディスク容量
300MB以上の空き容量
CD-ROMドライブ
2倍速以上必須

20
STEP2 パソコンに接続する
インターフェース
Hi-Speed USB 2.0（USB1.1対応のPCでもご使用いただけます。）
パラレル
ネットワーク10Base-T/100Base-TX
･ OS対応表
お使いいただいているパソコンのOSによって本機で使用できる機能が異なります。

• USBケーブル、パラレルケーブル、ネットワークケーブルは市販のものをお使いください。
• USBケーブル、パラレルケーブルは長さが2.0m以下のものをお使いください。
• お使いの機能により、必要な動作環境は異なります。メモリーの容量に余裕があると、動作が安定します。
• USB接続は、次のパソコンに対応しています。

Windows
®
98/98SE/Me/2000 Professional/XP/XP Professional x64

• Windows

®
2000 Professional/XP、Windows NT
®
4.0 を使用してる場合は、アドミニストレータ（Administrator）
権限でログインする必要があります。

• Windows NT

®
4.0 を使用している場合、パラレル接続しているときはスキャナと ControlCenter2 に対応しています
が、ネットワーク接続では対応していません。
Windows
®
98/98SE/Me/
2000 Professional/XP
Windows NT
®
4.0
（SP6 以降）
プリンタ ○ ○
スキャナ ○ ○
Presto!
®
PageManager
®
○ ×
PC-FAX ソフトウェア ○ ○
リモートセットアップ ○ ○
ControlCenter2 ○ ○

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
21
《Windows
®
》
USBケーブルで接続する
インストールを開始する前に「STEP1 本機を確認す
る」が完了していることをご確認ください。
起動しているアプリケーションがある場合は、すべ
て終了してからインストールを始めてください。
････････････････････････････････････････････････
1
本機の電源スイッチをOFFにする
USB ケーブルが接続されている場合は、USB ケー
ブルを本機から外してください。
････････････････････････････････････････････････
2
電源プラグをコンセントから抜く
････････････････････････････････････････････････
3
パソコンの電源を入れる
Windows
®
2000 Professional/XP をご使用

の場合は、アドミニストレータ（Administrator）
権限でログオンします。
････････････････････････････････････････････････
4
付属のCD-ROMをCD-ROMドライブ
にセットする
メイン画面が表示されます。
画面が表示されないときは［マイコンピュータ］からCD-
ROMドライブをダブルクリックし、［Setup.exe］をダブ
ルクリックして画面を表示させてください。
････････････････････････････････････････････････
5
［インストール］をクリックする
ドライバとソフトウェアのインストールが始ま
ります。
････････････････････････････････････････････････
6
Presto!
®
PageManager
®
の使用許
諾契約の内容を確認して、［はい］をク
リックする
･ Presto!
®
PageManager
®
がインストールさ
れます。
･ Presto!
®
PageManager

®
のインストールが
終わると、続いてドライバとソフトウェアの
インストールが始まります。
････････････････････････････････････････････････
7
使用許諾契約の内容を確認し、［はい］
をクリックする
Windows
®
98/98SE/Me/
2000 Professional/XPユーザーの方
次ページへ続く

22
STEP2 パソコンに接続する
････････････････････････････････････････････････
8
［USBケーブル、またはパラレルケー
ブル］を選択し、［次へ］をクリックする
･ ウインドウが何度も開いたり、ディスプレイ
が何度もついたり消えたりする場合もありま
すが、そのまましばらくお待ちください。
･ 以下の画面が表示されたときは、［はい］を
クリックして古いバージョンのドライバとソ
フトウェアをアンインストールしてください。
････････････････････････････････････････････････
9
ケーブル接続画面が表示される
････････････････････････････････････････････････
10
本機とパソコンをUSBケーブルで接続
する
･ パソコンにUSBケーブルを接続します。
･ 本機にUSBケーブルを接続します。

• USBケーブルは、同梱されていません。
• USB ケーブルは、長さが 2.0m 以下のものをお使いく

ださい。

• キーボードの USB ポートおよび電源のない USB ハブ

には使用しないでください。
････････････････････････････････････････････････
11
電源プラグをコンセントに差し込み、
本機の電源スイッチをONにする
電源スイッチをONにすると、インストールが
継続されます。
インストール画面が表示されるまでに数秒かか
ります。
電源スイッチを入れると自動的に［ドライバ&ソフトウェ
ア］がインストールされます。その間、ウィンドウが何
度も開いたりする場合がありますが、そのまましばらく
お待ちください。
････････････････････････････････････････････････
12
ユーザー登録をする
［本ブラザー製品のオンライン登録］や［Presto!
®
PageManager
®
のオンライン登録］をクリッ
クして、ユーザー登録を行います。登録終了後
や、後でユーザー登録をする場合は次の手順に
進みます。
････････････････････････････････････････････････
13
ユーザー登録が終わったら［次へ］を

クリックする

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
23
････････････････････････････････････････････････
14
［はい］を選択して［完了］をクリック
する
再起動後、インストールに失敗したときは、画面にイン
ストール失敗のメッセージが表示されます。表示された
ときは、画面に表示されている手順に従うか、または
［スタート］－［すべてのプログラム］－［Brother］－
［MFC-9420CN］－［オンライン Q&A］を参照してく
ださい。
［ドライバ & ソフトウェア］のインストールは
完了しました。パソコンが再起動しますので、
引き続き次の手順にお進みください。
再 起 動後、Windows
®
2000 Professional/
XP をご使用の場合は、アドミニストレータ
（Administrator）権限でログオンします。
････････････････････････････････････････････････

15
［マイコンピュータ］からCD-ROMドラ
イブをダブルクリックし、［Setup.exe］
をダブルクリックして画面を表示させ
る
メイン画面が表示されます。
････････････････････････････････････････････････
16
メイン画面の［追加ソフトウェア］を
クリックする
････････････････････････････････････････････････
17
［Brother日本語OCR］をクリックし、
画面の指示に従ってインストールする
Brother 日本語 OCR のインストールが終了
しました。
次ページへ続く

24
STEP2 パソコンに接続する
《Windows
®
》
パラレルケーブルで接続する
インストールを開始する前に「STEP1 本機を確認す
る」が完了していることをご確認ください。
起動しているアプリケーションがある場合は、すべ
て終了してからインストールを始めてください。
････････････････････････････････････････････････
1
本機の電源スイッチをOFFにする
パラレルケーブルが接続されている場合は、パラレ
ルケーブルを本機から外してください。
････････････････････････････････････････････････
2
電源プラグをコンセントから抜く
････････････････････････････････････････････････
3
パソコンの電源を入れる
Windows
®
2000 Professional/XP をご使用
の場合は、アドミニストレータ（Administrator）
権限でログオンします。
････････････････････････････････････････････････

4
付属のCD-ROMをCD-ROMドライブ
にセットする
メイン画面が表示されます。
画面が表示されないときは、［マイコンピュータ］から
CD-ROMドライブをダブルクリックし、［Setup.exe］を
ダブルクリックしてください。
････････････････････････････････････････････････
5
［インストール］をクリックする
ドライバとソフトウェアのインストールが始ま
ります。
････････････････････････････････････････････････
6
Presto!
®
PageManager
®
の使用許
諾契約の内容を確認して、［はい］をク
リックする
･ Presto!
®
PageManager
®
がインストールさ
れます。
･ Presto!
®
PageManager
®
のインストールが
終わると、続いてドライバとソフトウェアの
インストールが始まります。
････････････････････････････････････････････････
7

使用許諾契約の内容を確認し、［はい］
をクリックする
Windows
®
98/98SE/Me/
2000 Professional/XPユーザーの方

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
25
････････････････････････････････････････････････
8
［USBケーブル、またはパラレルケー
ブル］を選択し、［次へ］をクリックする
･ ウインドウが何度も開いたり、ディスプレイ
が何度もついたり消えたりする場合もありま
すが、そのまましばらくお待ちください。
･ 以下の画面が表示されたときは、［はい］を
クリックして古いバージョンのドライバとソ
フトウェアをアンインストールしてください。
････････････････････････････････････････････････
9
ケーブル接続画面が表示される
（Windows
®
XPの場合）
（Windows
®
98/98SE/Me/2000 Professionalの場合）
････････････････････････････････････････････････

10
本機とパソコンをパラレルケーブルで
接続する
･ パラレルケーブルを本機のパラレルインター
フェースポートに接続し、ワイヤークリップ
で固定します。
･ パラレルケーブルをパソコンのプリンタポー
トに接続し、2本のねじで固定します。
■ パラレルケーブルを接続するときは本機の電源
がOFFになっていることを確認してください。
■ 電源が OFF になっていないと、本機に不具合が
生じる可能性があります。

• パラレルケーブルは、同梱されていません。
• パラレルケーブルは、長さが2.0m 以下のものをお使

いください。
････････････････････････････････････････････････
11
電源プラグをコンセントに差し込み、
本機の電源スイッチをONにする
････････････････････････････････････････････････
12
Window
®
98/98SE/Me/2000
Professional をお使いの場合は［次
へ］をクリックする
ワイヤー
クリップ
次ページへ続く

26
STEP2 パソコンに接続する
Windows
®
XPをご使用の場合、電源スイッチを入れる
と自動的にインストールが継続されます。（インストー
ル画面が表示されるまでに数分かかります。）その間、
ウィンドウが何度も開いたりする場合がありますが、そ
のまましばらくお待ちください。
････････････････････････････････････････････････
13
ユーザー登録をする
［本ブラザー製品のオンライン登録］や［Presto!
®
PageManager
®
のオンライン登録］をクリッ
クして、ユーザー登録を行います。登録終了後
や、後でユーザー登録をする場合は次の手順に
進みます。
････････････････････････････････････････････････
14
ユーザー登録が終わったら［次へ］を
クリックする
････････････････････････････････････････････････
15
［はい］を選択し、［完了］をクリック
する
･ パソコンが再起動しますので、引き続き次の

手順へお進みください。
･ 再起動後、Windows
®
2000 Professional/
XP をご使用の場合は、アドミニストレータ
（Administrator）権限でログオンします。
････････････････････････････････････････････････
16
Windows
®
2000 Professional を
ご使用の場合、［デジタル署名が見つか
りませんでした。］画面で［はい］をク
リックする
再起動後、インストールに失敗したときは、画面にイン
ストール失敗のメッセージが表示されます。表示された
ときは、画面に表示されている手順に従うか、または
［スタート］－［すべてのプログラム］－［Brother］－
［MFC-9420CN］－［オンライン Q&A］を参照してく
ださい。
［ドライバ & ソフトウェア］のインストールは
完了しました。
････････････････････････････････････････････････
17
［マイコンピュータ］からCD-ROMドラ
イブをダブルクリックし、［Setup.exe］

をダブルクリックして画面を表示させ
る
メイン画面が表示されます。
････････････････････････････････････････････････
18
メイン画面の［追加ソフトウェア］を
クリックする

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
27
････････････････････････････････････････････････
19
［Brother日本語OCR］をクリックし、
画面の指示に従ってインストールする
Brother 日本語 OCR のインストールが終了
しました。
インストールを開始する前に「STEP1 本機を確認す
る」が完了していることをご確認ください。
起動しているアプリケーションがある場合は、すべ
て終了してからインストールを始めてください。
････････････････････････････････････････････････
1
本機の電源スイッチをOFFにする
パラレルケーブルが接続されている場合は、パラレ
ルケーブルを本機から外してください。
････････････････････････････････････････････････
2
電源プラグをコンセントから抜く

････････････････････････････････････････････････
3
パソコンの電源を入れる
アドミニストレータ（Administrator）権限で
ログオンします。
････････････････････････････････････････････････
4
本機とパソコンをパラレルケーブルで
接続する
･ パラレルケーブルを本機のパラレルインター
フェースポートに接続し、ワイヤークリップ
で固定します。
･ パラレルケーブルをパソコンのプリンタポー
トに接続し、2本のねじで固定します。
Windows NT
®
Workstation Version 4.0
(SP6 以降)ユーザーの方
ワイヤー
クリップ
次ページへ続く

28
STEP2 パソコンに接続する
■ パラレルケーブルを接続するときは本機の電源
がOFFになっていることを確認してください。
■ 電源が OFF になっていないと、本機に不具合が
生じる可能性があります。

• パラレルケーブルは、同梱されていません。
• パラレルケーブルは、長さが 2.0m以下のものをお使

いください。
････････････････････････････････････････････････
5
電源プラグをコンセントに差し込み、
本機の電源スイッチをONにする
････････････････････････････････････････････････
6
付属のCD-ROMをCD-ROMドライブ
にセットする
メイン画面が表示されます。
画面が表示されないときは［マイコンピュータ］から
CD-ROM ドライブをダブルクリックし、［Setup.exe］
をダブルクリックして画面を表示させてください。
････････････････････････････････････････････････
7
［インストール］をクリックする
ドライバとソフトウェアのインストールが始ま
ります。
････････････････････････････････････････････････
8
使用許諾契約の内容を確認し、［はい］
をクリックする
････････････････････････････････････････････････

9
［USBケーブル、またはパラレルケー
ブル］を選択し、［次へ］をクリックする
･ ウインドウが何度も開いたり、ディスプレイ
が何度もついたり消えたりする場合もありま
すが、そのまましばらくお待ちください。
･ 以下の画面が表示されたときは、［はい］を
クリックして古いバージョンのドライバとソ
フトウェアをアンインストールしてください。
････････････････････････････････････････････････
10
ユーザー登録をする
すぐにユーザー登録をする場合は［本ブラザー
製品のオンライン登録］をクリックして、ユー
ザー登録を行います。登録終了後や、後でユー
ザー登録をする場合は次の手順に進みます。
Windows NT
®
4.0では、Presto!
®
PageManager
®
はイ
ンストールされません。

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
29
････････････････････････････････････････････････
11
ユーザー登録が終わったら［次へ］を
クリックする
････････････････････････････････････････････････
12
［はい］を選択して［完了］をクリック
する
再起動後、インストールに失敗したときは、画面にイン
ストール失敗のメッセージが表示されます。表示された
ときは、画面に表示されている手順に従うか、または
［スタート］－［すべてのプログラム］－［Brother］－
［MFC-9420CN］－［オンライン Q&A］を参照してく
ださい。
［ドライバ & ソフトウェア］のインストールは
完了しました。パソコンが再起動しますので、
引き続き次の手順にお進みください。
････････････････････････････････････････････････

13
［マイコンピュータ］からCD-ROMドラ
イブをダブルクリックし、［Setup.exe］
をダブルクリックして画面を表示させ
る
メイン画面が表示されます。
････････････････････････････････････････････････
14
メイン画面の［追加ソフトウェア］を
クリックする
････････････････････････････････････････････････
15
［Brother日本語OCR］をクリックし、
画面の指示に従ってインストールする
Brother 日本語 OCR のインストールが終了
しました。

30
STEP2 パソコンに接続する
《Windows
®
》
ネットワーク環境で使用する場合
ADSL やケーブルテレビ、光ファイバーなどのインターネット環境で、複数のパソコンを使用している場合は、
本機をネットワークケーブル（LAN ケーブル）で接続すると、どのパソコンからも本機をプリンタ、スキャナ
として利用することができます。

• 一般的なADSL環境での接続例

〈パソコンが1台の場合〉
ADSL モデムとパソコンがネットワークケーブル
（LANケーブル）で接続されています。
※お使いの機器によっては、ADSL モデムにスプ
リッタ機能が内蔵されている場合があります。
〈パソコンが2台の場合〉
複数のパソコンが同時にインターネットが利用で
きるように、「ルータ」が導入されています。
※お使いの機器によっては、ADSL モデムにスプ
リッタ機能が内蔵されている場合があります。

• 一般的なCATV／光ファイバー環境での接続例

〈パソコンが1台の場合〉
ケーブルモデムまたは光ネットワークユニットと
パソコンがネットワークケーブル（LANケーブル）
で接続されています。
新たにネットワークケーブル（LAN ケーブル）を
使って、本機とルータを接続します。

• 一般的なADSL環境での接続例

※お使いの機器によっては、ADSL モデムにスプ
リッタ機能が内蔵されている場合があります。

• 一般的なCATV環境での接続例
• 一般的な光ファイバー環境での接続例

本機を接続する前
公衆回線
（アナログ）
LANケーブル
電話機コード
スプリッタ
ADSLモデム
ルータ
LANケーブル
LANケーブル
スプリッタ
公衆回線
（アナログ）
ADSLモデム
LANケーブル
ケーブルモデム
または
光ネットワークユニット
本機を接続した後
LANケーブル
ルータ
LANケーブル
LANケーブル
電話機コード
スプリッタ
公衆回線
（アナログ）
ADSLモデム
LANケーブル
ルータ
LANケーブル
LANケーブル同軸ケーブル
分配器
などへ
LANケーブル
ケーブルモデム
電話機コード
公衆回線
（アナログ）
ルータ
LANケーブル
LANケーブル
光ファイバー
LANケーブル
光ネットワークユニット
LANケーブル
電話機コード
公衆回線
（アナログ）

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
31
････････････････････････････････････････････････
1
ルータ
ADSLやCATV、光ファイバー（FTTH）など
のインターネット網と、家庭・オフィスのLAN
（内部ネットワーク）を中継する機器です。複
数台のパソコンから同時にインターネットに接
続することができるようになります。
････････････････････････････････････････････････
2
ネットワークケーブル（LANケーブル）
本機とルータを接続するのに必要です。カテゴ
リ 5（100BASE-TX 用）のストレートケーブ
ルをお使いください。

• ルータの導入・接続方法については、お使いのルータ

のユーザーズガイドをご覧ください。

• モデム・光ネットワークユニットなどの機器に関する

ご質問は、提供メーカーにお問い合わせください。

準備ができたら、［ネットワークケーブ

ルで接続する］にお進みください。
ネットワーク環境に必要なものの準備

32
STEP2 パソコンに接続する
《Windows
®
》
ネットワークケーブルで接続する
インストールを開始する前に「STEP1 本機を確認す
る」が完了していることをご確認ください。
起動しているアプリケーションがある場合は、すべ
て終了してからインストールを始めてください。

• Windows

®
XPのパーソナルファイアウォール機能に
ついて
ServicePack1の場合
「インターネット接続ファイアウォール」が有効に設
定されている場合は、次の手順で無効にしてから、ド
ライバのインストールを行ってください。
1. コントロールパネルから、［ネットワークとインター
ネット接続］－［ネットワーク接続］をクリックする
2. 使用しているネットワークアイコン（ローカルエリ
ア接続など）を右クリックし、［プロパティ］をク
リックする
3.［詳細設定］タブをクリックする
4.［インターネットからこのコンピュータへのアクセ
スを制限したり防いだりして、コンピュータとネッ
トワークを保護する］のチェックを外す
5. ドライバのインストールが終わったら、印刷がで
きることを確認して、ファイアウォールを有効に
戻す
ServicePack2の場合
「Windowsファイアウォール」が有効に設定されてい
る場合は、次の手順で無効にしてから、ドライバのイ
ンストールを行ってください。
1. コントロールパネルから、［ネットワークとインター
ネット接続］－［Windowsファイアウォール］を

クリックする
2.［全般］タブが選択されている画面で、［無効（推奨
されません）］をクリックする
3. ドライバのインストールが終わったら、印刷がで
きることを確認して、ファイアウォールを有効に
戻す
※ ファイアウォールを有効に戻すと、ソフトウェア
の一部の機能が利用できなくなります。 詳し
くは、ユーザーズガイド（HTML版）「ネットワー
ク 設定＞トラブルシューティング＞ファイア
ウォールの問題」を参照してください。

• ウィルス対策ソフトをお使いの場合

パソコンに、ファイアウォールなどの機能を持つソフ
トウェアがインストールされている場合は、いったん
停止させるかUDPのポート137を有効に設定してから、
ドライバのインストールを行ってください。設定方法
についてはソフトウェア提供元へご相談ください。
････････････････････････････････････････････････
1
本機の電源スイッチをOFFにする
ネットワークケーブルが接続されている場合は、
ネットワークケーブルを本機から外してください。
････････････････････････････････････････････････
2
電源プラグをコンセントから抜く
････････････････････････････････････････････････
3
本機とルータをネットワークケーブル
で接続する
ネットワークケーブルは、同梱されていません。
････････････････････････････････････････････････
4
電源プラグをコンセントに差し込み、

本機の電源スイッチをONにする
Windows
®
98/98SE/Me/
2000 Professional/XP、
Windows NT
®
4.0ユーザーの方

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
33
････････････････････････････････････････････････

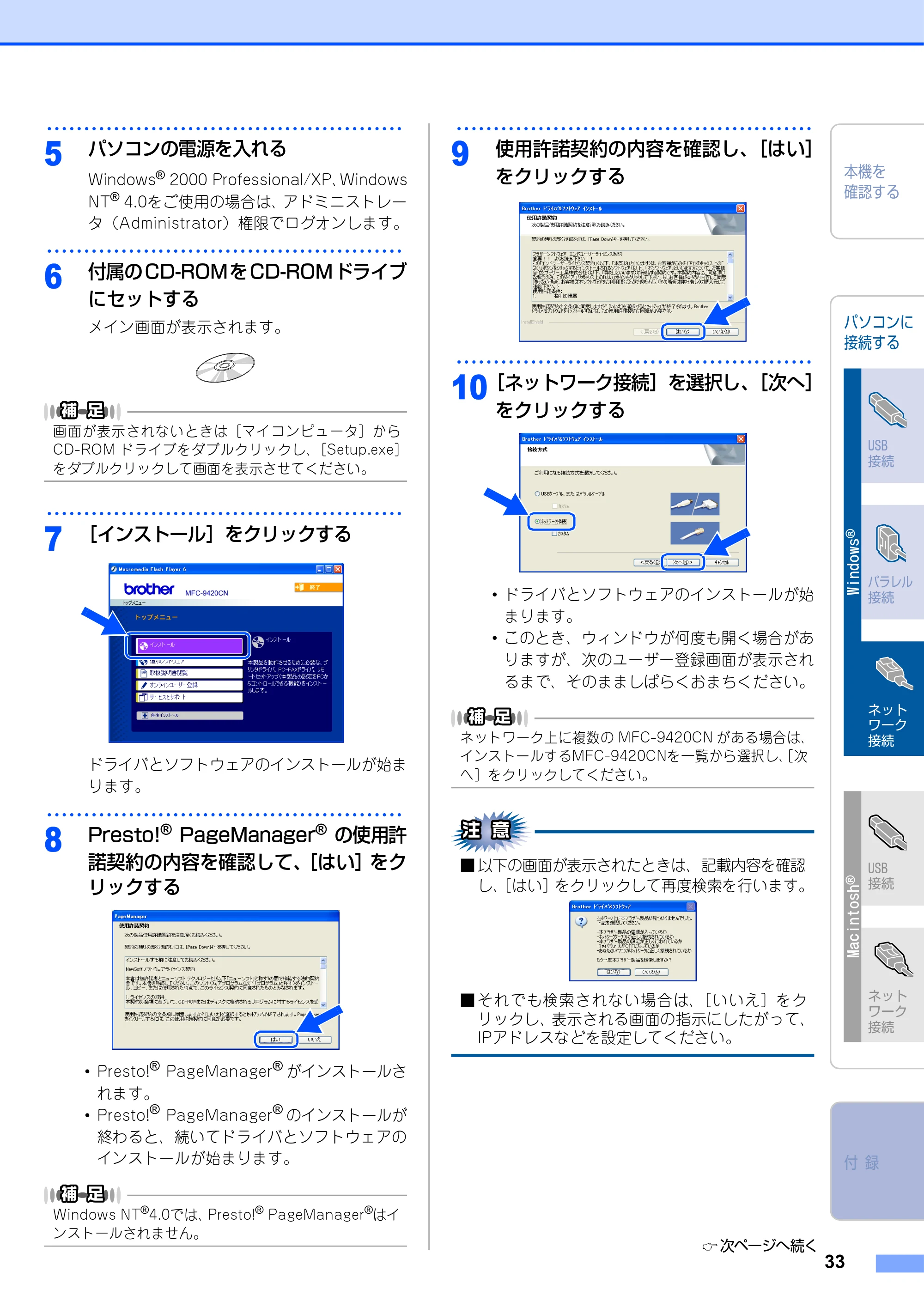

5
パソコンの電源を入れる
Windows
®
2000 Professional/XP、Windows
NT
®
4.0をご使用の場合は、アドミニストレー
タ（Administrator）権限でログオンします。
････････････････････････････････････････････････
6
付属のCD-ROMをCD-ROMドライブ
にセットする
メイン画面が表示されます。
画面が表示されないときは［マイコンピュータ］から
CD-ROM ドライブをダブルクリックし、［Setup.exe］
をダブルクリックして画面を表示させてください。
････････････････････････････････････････････････
7
［インストール］をクリックする

ドライバとソフトウェアのインストールが始ま
ります。
････････････････････････････････････････････････
8
Presto!
®
PageManager
®
の使用許
諾契約の内容を確認して、［はい］をク
リックする
･ Presto!
®
PageManager
®
がインストールさ
れます。
･ Presto!
®
PageManager
®
のインストールが
終わると、続いてドライバとソフトウェアの
インストールが始まります。
Windows NT
®
4.0では、Presto!
®
PageManager
®
はイ
ンストールされません。
････････････････････････････････････････････････
9
使用許諾契約の内容を確認し、［はい］
をクリックする
････････････････････････････････････････････････
10
［ネットワーク接続］を選択し、［次へ］
をクリックする
･ ドライバとソフトウェアのインストールが始
まります。

･ このとき、ウィンドウが何度も開く場合があ
りますが、次のユーザー登録画面が表示され
るまで、そのまましばらくおまちください。
ネットワーク上に複数の MFC-9420CN がある場合は、
インストールするMFC-9420CNを一覧から選択し、［次
へ］をクリックしてください。
■ 以下の画面が表示されたときは、記載内容を確認
し、［はい］をクリックして再度検索を行います。
■ それでも検索されない場合は、［いいえ］をク
リックし、表示される画面の指示にしたがって、
IPアドレスなどを設定してください。
次ページへ続く

34
STEP2 パソコンに接続する
････････････････････････････････････････････････
11
ユーザー登録をする
［本ブラザー製品のオンライン登録］や［Presto!
®
PageManager
®
のオンライン登録］をクリッ
クして、ユーザー登録を行います。登録終了後
や、後でユーザー登録をする場合は次の手順に
進みます。
････････････････････････････････････････････････
12
ユーザー登録が終わったら［次へ］を
クリックする
････････････････････････････････････････････････
13
［はい］を選択して［完了］をクリック
する
［ドライバ & ソフトウェア］のインストールは
完了しました。パソコンが再起動しますので、
引き続き次の手順にお進みください。
再起動後、インストールに失敗したときは、画面にイン
ストール失敗のメッセージが表示されます。表示された
ときは、画面に表示されている手順に従うか、または

［スタート］－［すべてのプログラム］－［Brother］－
［MFC-9420CN］－［オンライン Q&A］を参照してく
ださい。
････････････････････････････････････････････････
14
［マイコンピュータ］からCD-ROMドラ
イブをダブルクリックし、［Setup.exe］
をダブルクリックして画面を表示させ
る
メイン画面が表示されます。
････････････････････････････････････････････････
15
メイン画面の［追加ソフトウェア］を
クリックする
････････････････････････････････････････････････
16
［Brother日本語OCR］をクリックし、
画面の指示に従ってインストールする
Brother 日本語 OCR のインストールが終了
しました。

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
35
《Macintosh
®
》
CD-ROMの内容
Start Here 9.1-9.2（Mac OS
®
9.1～9.2） Start Here OS X（Mac OS
®
X 10.2.4以降）
･ ドライバ＆ソフトウェアインストール
本機をプリンタやスキャナ、PC-FAX として使用
するために必要なドライバをインストールします。
･ Presto!
®
PageManager
®
インストール
TWAIN準拠のスキャナソフトウェアをインストー
ルします。
･ ドライバ＆ソフトウェアインストール
本機をプリンタやスキャナ、PC-FAX、リモート
セットアップ機能を使用するために必要なドライ
バをインストールします。
･ Presto!
®
PageManager
®
インストール
TWAIN準拠のスキャナソフトウェアをインストー
ルします。
readme.html
重要な情報とトラブルシューティングのヒントが閲覧できます。

Documentation
以下のユーザーズガイドがMacintosh
®
上で閲覧、印刷できます。
･ かんたん設置ガイド（本書）
･ ユーザーズガイド（HTML版）
Brother Solutions Center
インターネット経由で、本機の最新情報を閲覧したり、最新データのダウンロードが行えます。
On-Line Registration
オンラインでユーザー登録を行います。
Fonts
ブラザーオリジナルの日本語フォントが収録されています。
Mac OS
®
9.1～9.2の場合 Mac OS
®
X 10.2.4以降の場合

36
STEP2 パソコンに接続する
《Macintosh
®
》
動作環境
本機とMacintosh
®
を接続してお使いいただくには、以下の環境が必要になります。またブラザーソリューショ
ンセンター（http://solutions.brother.co.jp）で最新のドライバ対応状況についてご確認ください。
OS/メモリー
Mac OS
®
9.1～9.2/32MB（推奨64MB）以上
Mac OS
®
X 10.2.4以降/128MB（推奨160MB）以上
CPU
Power PC G3/G4/G5
ディスク容量
280MBの空き容量
CD-ROMドライブ
2倍速以上必須
インターフェース
USB
ネットワーク
･ OS対応表
お使いいただいているMac OS
®
のバージョンによって本機で使用できる機能が異なります。
※Mac OS
®
9.1～9.2はネットワークスキャナには対応していません。

• USBケーブル、ネットワークケーブルは市販のものをお使いください。
• USBケーブルは長さが2.0m以下のものをお使いください。
• お使いの機能により、必要な動作環境は異なります。メモリーの容量に余裕があると、動作が安定します。
• Mac OS

®
9.0.4までをお使いの場合は、Mac OS
®
9.1以降へのアップグレードが必要となります。

• Mac OS

®
X 10.2.3までをお使いの場合は、Mac OS
®
X 10.2.4以降へのアップグレードが必要となります。
Mac OS
®
Mac OS
®
X
9.1 ～ 9.2 10.2.4 以降
プリンタ ○ ○
スキャナ
※
○ ○
Presto!
®
PageManager
®
○ ○
PC-FAX ソフトウェア ○ ○
リモートセットアップ × ○
ControlCenter2 × ○

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
37
《Macintosh
®
》
USBケーブルで接続する
インストールを開始する前に「STEP1 本機を確認す
る」が完了していることをご確認ください。
････････････････････････････････････････････････
1
本機の電源スイッチをOFFにする
USB ケーブルが接続されている場合は、USB ケー
ブルを本機から外してください。
････････････････････････････････････････････････
2
電源プラグをコンセントから抜く
････････････････････････････････････････････････
3
Macintosh
®
の電源を入れる
････････････････････････････････････････････････
4
付属のCD-ROMをCD-ROMドライブ
にセットする

････････････････････････････････････････････････
5
［Start Here OS 9.1-9.2］をダブル
クリックする
････････････････････････････････････････････････
6
［ドライバ＆ソフトウェア］をクリックする
画面の指示に従って、インストールを進めてく
ださい。
インストールが終わると、Macintosh
®
の再起
動を指示する画面が表示されます。
････････････････････････････････････････････････
7
Macintosh
®
を再起動する
Macintosh
®
が新しいドライバを認識します。
････････････････････････････････････････････････
8
本機とMacintosh
®
をUSBケーブルで
接続する

• USBケーブルは、同梱されていません。
• USB ケーブルは、長さが 2.0m 以下のものをお使いく

ださい。

• キーボードの USB ポートおよび電源のない USB ハブ

には接続しないでください。
････････････････････････････････････････････････
9
電源プラグをコンセントに差し込み、
本機の電源スイッチをONにする
Mac OS
®
9.1～9.2ユーザーの方
次ページへ続く

38
STEP2 パソコンに接続する
････････････････････････････････････････････････

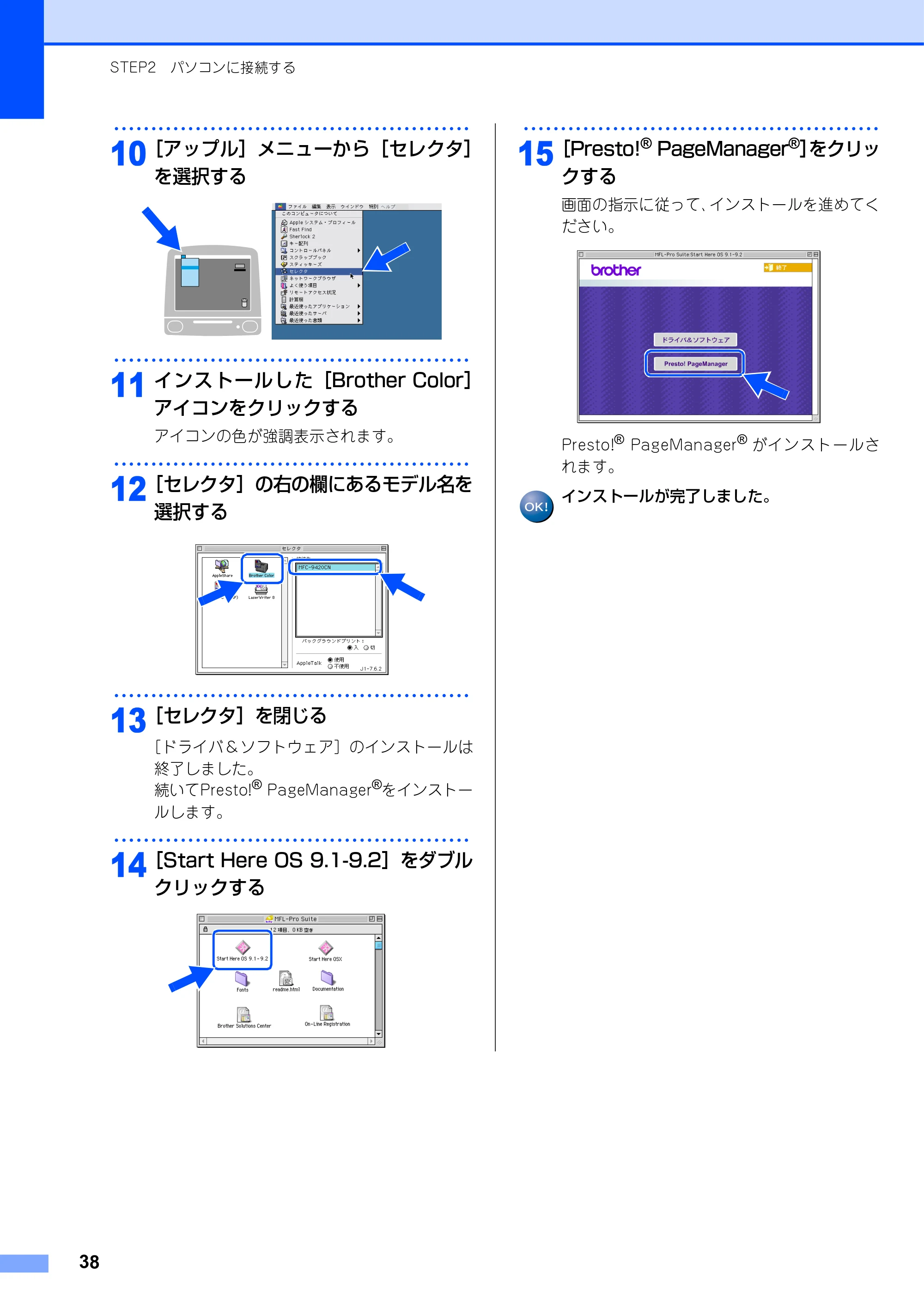

10
［アップル］メニューから［セレクタ］
を選択する
････････････････････････････････････････････････
11
インストールした［Brother Color］
アイコンをクリックする
アイコンの色が強調表示されます。
････････････････････････････････････････････････
12
［セレクタ］の右の欄にあるモデル名を
選択する
････････････････････････････････････････････････
13
［セレクタ］を閉じる
［ドライバ & ソフトウェア］のインストールは
終了しました。
続いてPresto!
®
PageManager
®
をインストー
ルします。
････････････････････････････････････････････････
14
［Start Here OS 9.1-9.2］をダブル

クリックする
････････････････････････････････････････････････
15
［Presto!
®
PageManager
®
］をクリッ
クする
画面の指示に従って、インストールを進めてく
ださい。
Presto!
®
PageManager
®
がインストールさ
れます。
インストールが完了しました。

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
39
インストールを開始する前に「STEP1 本機を確認す
る」が完了していることをご確認ください。
････････････････････････････････････････････････
1
本機の電源スイッチをOFFにする
USB ケーブルが接続されている場合は、USB ケー
ブルを本機から外してください。
････････････････････････････････････････････････
2
電源プラグをコンセントから抜く
････････････････････････････････････････････････
3
Macintosh
®
の電源を入れる
････････････････････････････････････････････････
4
付属のCD-ROMをCD-ROMドライブ
にセットする
････････････････････････････････････････････････

5
［Start Here OSX］をダブルクリック
する
････････････････････････････････････････････････
6
［ドライバ＆ソフトウェア］をクリックする
画面の指示に従って、インストールを進めてく
ださい。
インストールが終わると、Macintosh
®
の再起
動を指示する画面が表示されます。
････････････････････････････････････････････････
7
Macintosh
®
を再起動する
Macintosh
®
が新しいドライバを認識します。
Device Selectorが自動的に立ち上がった場合
は、手順8・9 の通り、本機とMacintosh
®
を
USB ケーブルで接続し、本機の電源を ON に
したあと、下記の画面で［USB］を選択し、
［OK］を押してください。
････････････････････････････････････････････････
8
本機とMacintosh
®
をUSBケーブルで
接続する

• USBケーブルは、同梱されていません。
• USB ケーブルは、長さが 2.0m 以下のものをお使いく

ださい。

• キーボードの USB ポートおよび電源のない USB ハブ

には接続しないでください。
Mac OS
®
X 10.2.4以降ユーザーの方
次ページへ続く

40
STEP2 パソコンに接続する
････････････････････････････････････････････････

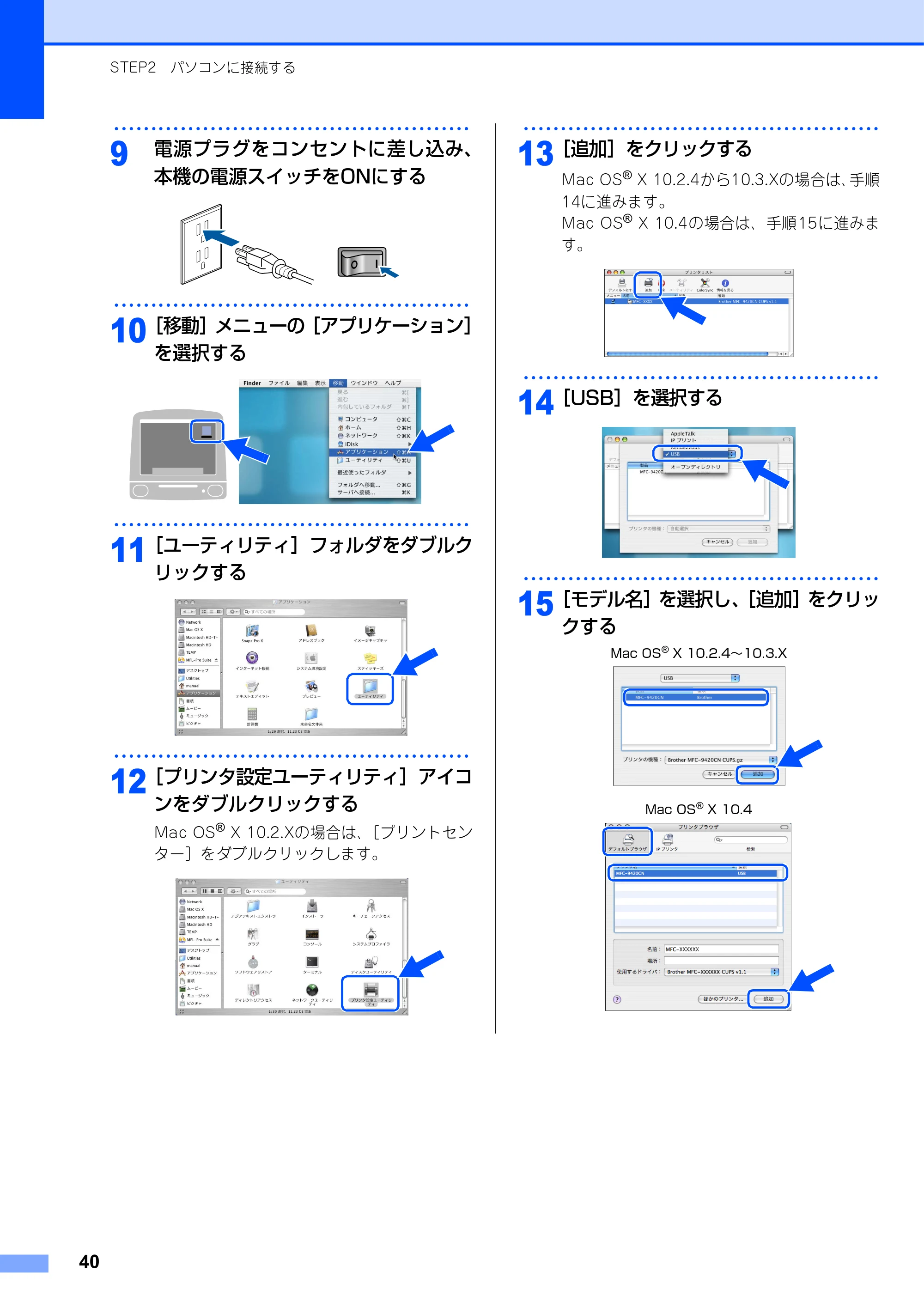

9
電源プラグをコンセントに差し込み、
本機の電源スイッチをONにする
････････････････････････････････････････････････
10
［移動］メニューの［アプリケーション］
を選択する
････････････････････････････････････････････････
11
［ユーティリティ］フォルダをダブルク
リックする
････････････････････････････････････････････････
12
［プリンタ設定ユーティリティ］アイコ
ンをダブルクリックする
Mac OS
®
X 10.2.Xの場合は、［プリントセン
ター］をダブルクリックします。
････････････････････････････････････････････････
13
［追加］をクリックする
Mac OS
®
X 10.2.4から10.3.Xの場合は、手順

14に進みます。
Mac OS
®
X 10.4の場合は、手順15に進みま
す。
････････････････････････････････････････････････
14
［USB］を選択する
････････････････････････････････････････････････
15
［モデル名］を選択し、［追加］をクリッ
クする
Mac OS
®
X 10.2.4～10.3.X
Mac OS
®
X 10.4

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
41
････････････････････････････････････････････････

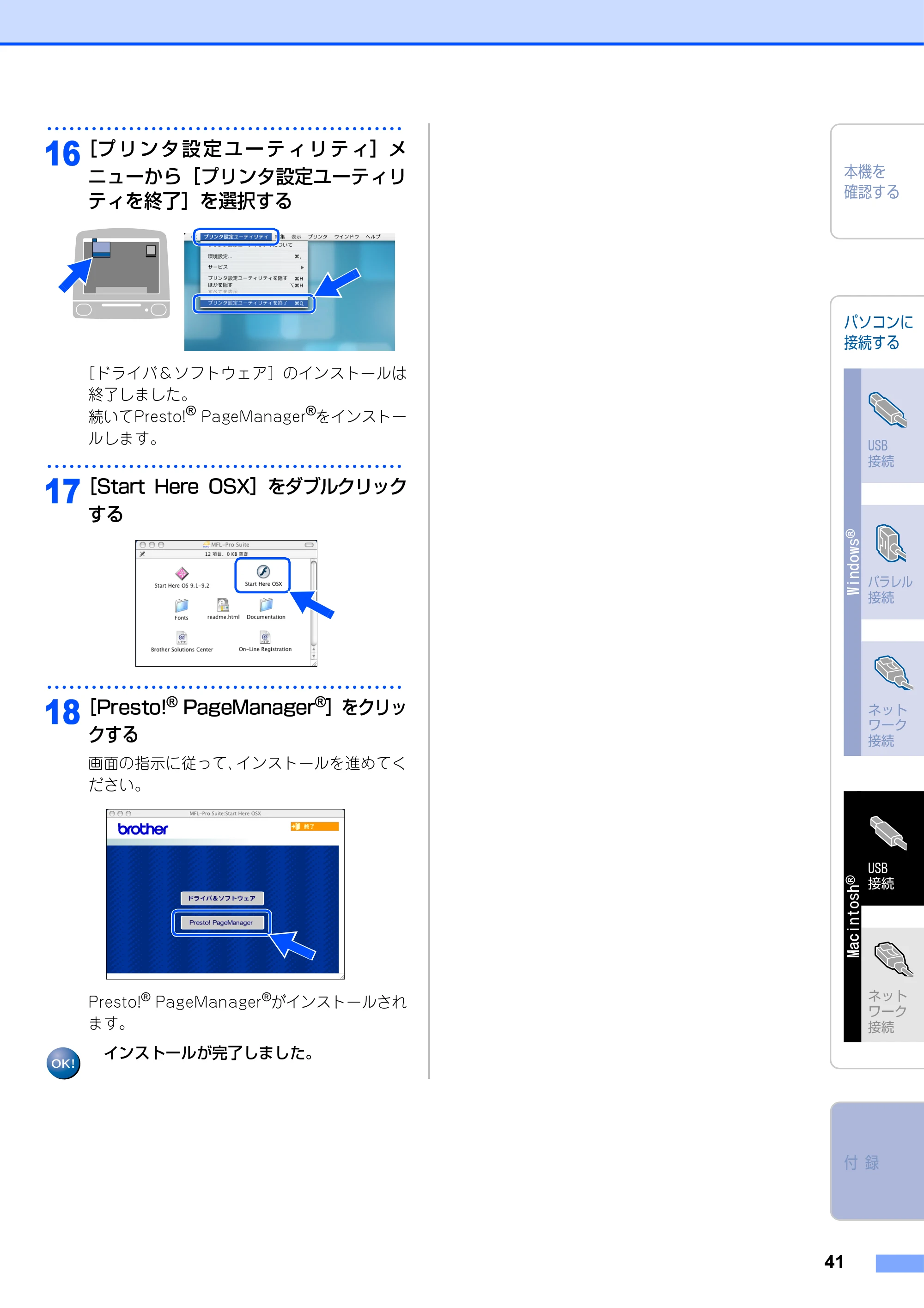

16
［プ リ ン タ 設 定 ユ ー テ ィ リ テ ィ］メ
ニューから［プリンタ設定ユーティリ
ティを終了］を選択する
［ドライバ & ソフトウェア］のインストールは
終了しました。
続いてPresto!
®
PageManager
®
をインストー
ルします。
････････････････････････････････････････････････
17
［Start Here OSX］をダブルクリック
する
････････････････････････････････････････････････
18
［Presto!
®
PageManager
®
］をクリッ
クする
画面の指示に従って、インストールを進めてく
ださい。
Presto!
®
PageManager
®
がインストールされ

ます。
インストールが完了しました。

42
STEP2 パソコンに接続する
《Macintosh
®
》
ネットワーク環境で使用する場合
ADSL やケーブルテレビ、光ファイバーなどのインターネット環境で、複数のパソコンを使用している場合は、
本機をネットワークケーブル（LAN ケーブル）で接続すると、どのパソコンからも本機をプリンタ、スキャナ
として利用することができます。

• 一般的なADSL環境での接続例

〈パソコンが1台の場合〉
ADSL モデムとパソコンがネットワークケーブル
（LANケーブル）で接続されています。
※お使いの機器によっては、ADSL モデムにスプ
リッタ機能が内蔵されている場合があります。
〈パソコンが2台の場合〉
複数のパソコンが同時にインターネットが利用で
きるように、「ルータ」が導入されています。
※お使いの機器によっては、ADSL モデムにスプ
リッタ機能が内蔵されている場合があります。

• 一般的なCATV／光ファイバー環境での接続例

〈パソコンが1台の場合〉
ケーブルモデムまたは光ネットワークユニットと
パソコンがネットワークケーブル（LANケーブル）
で接続されています。
新たにネットワークケーブル（LAN ケーブル）を
使って、本機とルータを接続します。

• 一般的なADSL環境での接続例

※お使いの機器によっては、ADSL モデムにスプ
リッタ機能が内蔵されている場合があります。

• 一般的なCATV環境での接続例
• 一般的な光ファイバー環境での接続例

本機を接続する前
公衆回線
（アナログ）
LANケーブル
電話機コード
スプリッタ
ADSLモデム
ルータ
LANケーブル
LANケーブル
スプリッタ
公衆回線
（アナログ）
ADSLモデム
LANケーブル
ケーブルモデム
または
光ネットワークユニット
本機を接続した後
LANケーブル
ルータ
LANケーブル
LANケーブル
電話機コード
スプリッタ
公衆回線
（アナログ）
ADSLモデム
LANケーブル
ルータ
LANケーブル
LANケーブル同軸ケーブル
分配器
などへ
LANケーブル
ケーブルモデム
電話機コード
公衆回線
（アナログ）
ルータ
LANケーブル
LANケーブル
光ファイバー
LANケーブル
光ネットワークユニット
LANケーブル
電話機コード
公衆回線
（アナログ）

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
43
････････････････････････････････････････････････
1
ルータ
ADSLやCATV、光ファイバー（FTTH）など
のインターネット網と、家庭・オフィスのLAN
（内部ネットワーク）を中継する機器です。複
数台のパソコンから同時にインターネットに接
続することができるようになります。
････････････････････････････････････････････････
2
ネットワークケーブル（LANケーブル）
本機とルータを接続するのに必要です。カテゴ
リ 5（100BASE-TX 用）のストレートケーブ
ルをお使いください。

• ルータの導入・接続方法については、お使いのルータ

のユーザーズガイドをご覧ください。

• モデム・光ネットワークユニットなどの機器に関する

ご質問は、提供メーカーにお問い合わせください。

準備ができたら、［ネットワークケーブ

ルで接続する］にお進みください。
ネットワーク環境に必要なものの準備

44
STEP2 パソコンに接続する
《Macintosh
®
》
ネットワークケーブルで接続する
インストールを開始する前に「STEP1 本機を確認す
る」が完了していることをご確認ください。
････････････････････････････････････････････････
1
本機の電源スイッチをOFFにする
ネットワークケーブルが接続されている場合は、
ネットワークケーブルを本機から外してください。
････････････････････････････････････････････････
2
電源プラグをコンセントから抜く
････････････････････････････････････････････････
3
Macintosh
®
の電源を入れる
････････････････････････････････････････････････
4
付属のCD-ROMをCD-ROMドライブ
にセットする
････････････････････････････････････････････････

5
［Start Here OS 9.1-9.2］をダブル
クリックする
････････････････････････････････････････････････
6
［ドライバ＆ソフトウェア］をクリック
する
画面の指示に従って、インストールを進めてく
ださい。
インストールが終わると、Macintosh
®
の再起
動を指示する画面が表示されます。
････････････････････････････････････････････････
7
Macintosh
®
を再起動する
Macintosh
®
が新しいドライバを認識しま す。
････････････････････････････････････････････････
8
本機とルータをネットワークケーブル
で接続する
ネットワークケーブルは、同梱されていません。
････････････････････････････････････････････････
9
電源プラグをコンセントに差し込み、
本機の電源スイッチをONにする
Mac OS
®
9.1～9.2ユーザーの方

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
45
････････････････････････････････････････････････

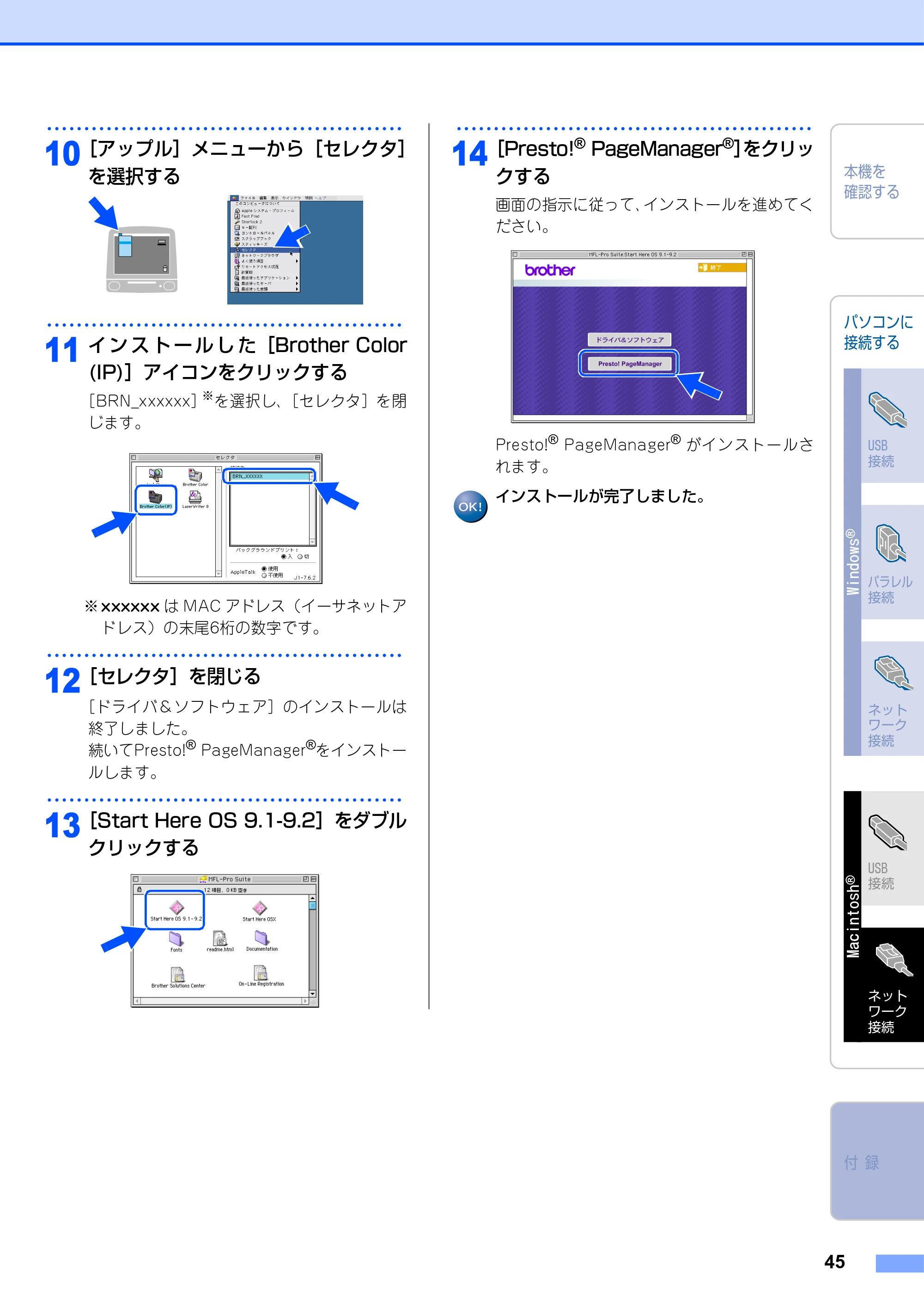

10
［アップル］メニューから［セレクタ］
を選択する
････････････････････････････････････････････････
11
イ ン ス ト ー ル し た［Brother Color
(IP)］アイコンをクリックする
［BRN_xxxxxx］
※
を選択し、［セレクタ］を閉
じます。
※ xxxxxx は MAC アドレス（イーサネットア
ドレス）の末尾6桁の数字です。
････････････････････････････････････････････････
12
［セレクタ］を閉じる
［ドライバ & ソフトウェア］のインストールは
終了しました。
続いてPresto!
®
PageManager
®
をインストー
ルします。
････････････････････････････････････････････････

13
［Start Here OS 9.1-9.2］をダブル
クリックする
････････････････････････････････････････････････
14
［Presto!
®
PageManager
®
］をクリッ
クする
画面の指示に従って、インストールを進めてく
ださい。
Presto!
®
PageManager
®
がインストールさ
れます。
インストールが完了しました。

46
STEP2 パソコンに接続する
インストールを開始する前に「STEP1 本機を確認す
る」が完了していることをご確認ください。
････････････････････････････････････････････････
1
本機の電源スイッチをOFFにする
ネットワークケーブルが接続されている場合は、
ネットワークケーブルを本機から外してください。
････････････････････････････････････････････････
2
電源プラグをコンセントから抜く
････････････････････････････････････････････････
3
Macintosh
®
の電源を入れる
････････････････････････････････････････････････
4
付属のCD-ROMをCD-ROMドライブ
にセットする
････････････････････････････････････････････････
5
［Start Here OSX］をダブルクリッ

クする
････････････････････････････････････････････････
6
［ドライバ＆ソフトウェア］をクリック
する
画面の指示に従って、インストールを進めてく
ださい。
インストールが終わると、Macintosh
®
の再起
動を指示する画面が表示されます。
････････････････････････････････････････････････
7
Macintosh
®
を再起動する
Macintosh
®
が新しいドライバを認識します。
Device Selectorが自動的に立ち上がった場合
は、手順 9・10 の通り、本機をネットワーク
ケーブル（LANケーブル）で接続したあと、以
下の手順を実行してください。
････････････････････････････････････････････････
8
接続方式で、［ネットワーク］を選択する

• 次のようなときには、画面が表示されません。画面が

表示されないときは、手順13からインストール作業を
続けてください。
･ USBケーブルを接続したまま再起動したとき
･ 古いバージョンのドライバとソフトウェアが上書き
されたとき

• ControlCenter2では、メイン画面で本機のモデルを

選択 し て くだ さ い。 詳し く は ユー ザ ー ズガ イ ド
（HTML版）「その他の便利な使い方（ControlCenter2
（Macintosh
®
））＞ControlCenter2とは＞
ControlCenter2の基本操作」を参照してください。
Mac OS
®
X 10.2.4以降ユーザーの方

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
47
････････････････････････････････････････････････

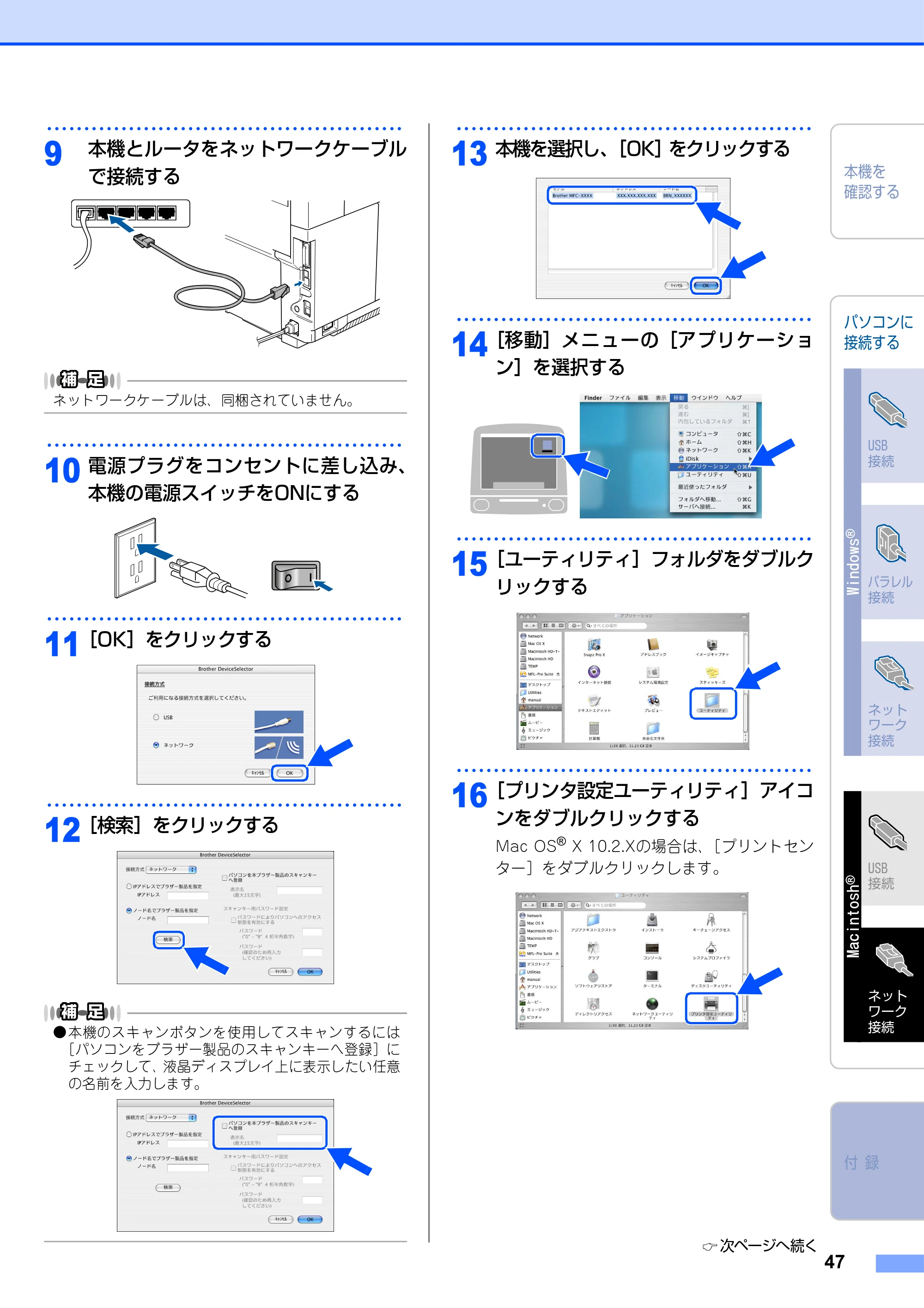

9
本機とルータをネットワークケーブル
で接続する
ネットワークケーブルは、同梱されていません。
････････････････････････････････････････････････
10
電源プラグをコンセントに差し込み、
本機の電源スイッチをONにする
････････････････････････････････････････････････
11
［OK］をクリックする
････････････････････････････････････････････････
12
［検索］をクリックする

• 本機のスキャンボタンを使用してスキャンするには

［パソコンをブラザー製品のスキャンキーへ登録］に
チェックして、液晶ディスプレイ上に表示したい任意
の名前を入力します。
････････････････････････････････････････････････
13
本機を選択し、［OK］をクリックする
････････････････････････････････････････････････
14
［移動］メニューの［アプリケーショ
ン］を選択する
････････････････････････････････････････････････
15
［ユーティリティ］フォルダをダブルク
リックする
････････････････････････････････････････････････
16
［プリンタ設定ユーティリティ］アイコ
ンをダブルクリックする
Mac OS
®
X 10.2.Xの場合は、［プリントセン
ター］をダブルクリックします。
次ページへ続く

48
STEP2 パソコンに接続する
････････････････････････････････････････････････

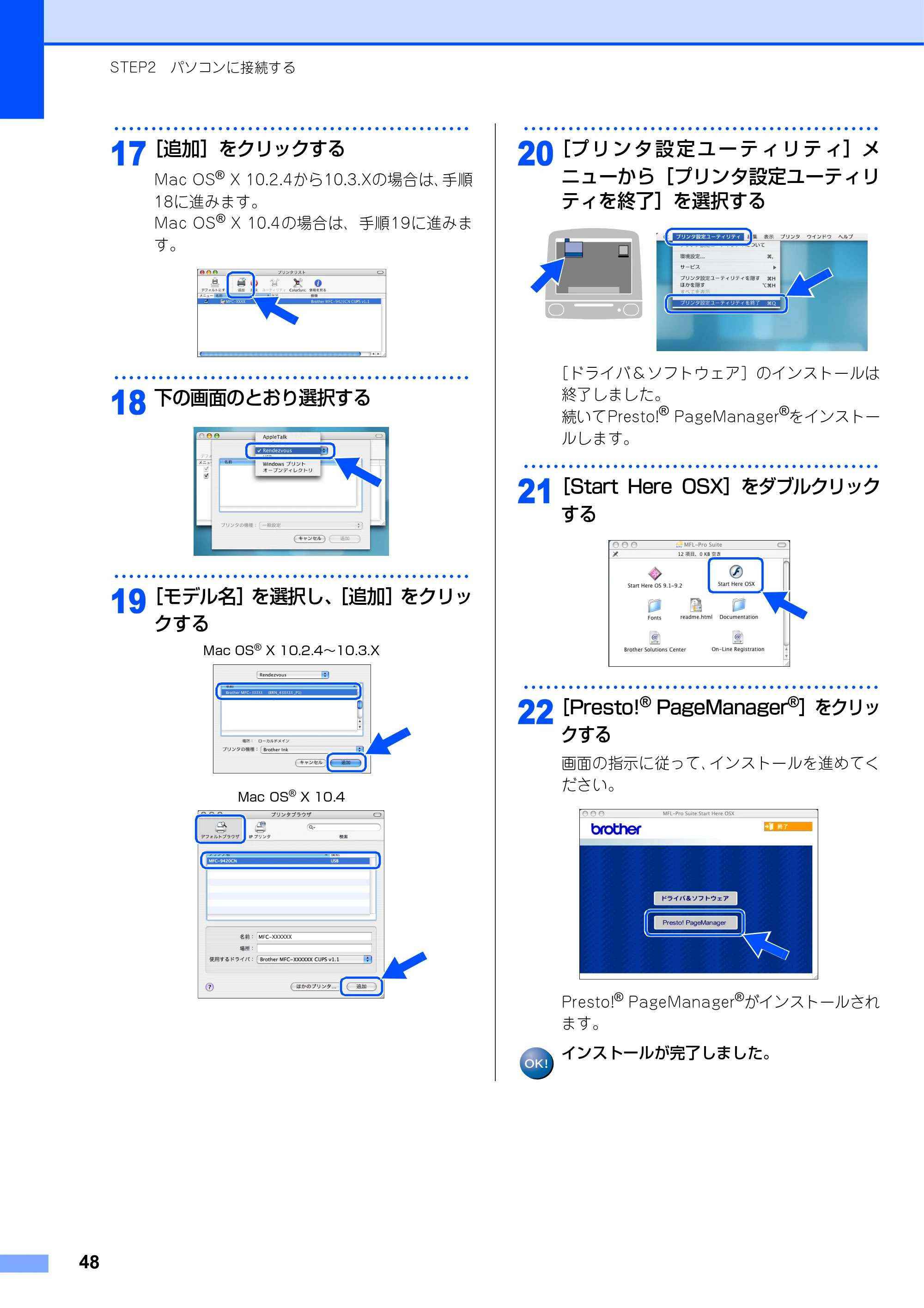

17
［追加］をクリックする
Mac OS
®
X 10.2.4から10.3.Xの場合は、手順
18に進みます。
Mac OS
®
X 10.4の場合は、手順19に進みま
す。
････････････････････････････････････････････････
18
下の画面のとおり選択する
････････････････････････････････････････････････
19
［モデル名］を選択し、［追加］をクリッ
クする
Mac OS
®
X 10.2.4～10.3.X
Mac OS
®
X 10.4
････････････････････････････････････････････････
20
［プ リ ン タ 設 定 ユ ー テ ィ リ テ ィ］メ
ニューから［プリンタ設定ユーティリ
ティを終了］を選択する
［ドライバ & ソフトウェア］のインストールは
終了しました。

続いてPresto!
®
PageManager
®
をインストー
ルします。
････････････････････････････････････････････････
21
［Start Here OSX］をダブルクリック
する
････････････････････････････････････････････････
22
［Presto!
®
PageManager
®
］をクリッ
クする
画面の指示に従って、インストールを進めてく
ださい。
Presto!
®
PageManager
®
がインストールされ
ます。
インストールが完了しました。

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
49
ネットワークユーティリティ
BRAdmin Professional は、ネットワークプリンタ
および構内通信ネットワーク (LAN) 環境で動作する
ネットワーク多機能装置など、ネットワークに接続
された装置の管理を行います。
BRAdmin ProfessionalはSNMP(簡易ネットワーク
管理プロトコル)に対応であれば他社製品の管理もで
きます。
Mac OS
®
Xユーザーの方はブラザーソリューションセン
ター（http://solutions.brother.co.jp）からBRAdmin
Light をダウンロードしてインストールしてください。
BRAdmin Professional/BRAdmin Lightについては
ブラザーソリューションセンター（http://solutions.
brother.co.jp）をご覧ください。
Windows
®
の場合
････････････････････････････････････････････････

1
CD-ROM を CD-ROM ドライブに挿入
する
自動的に初期画面が現れます。画面の指示に
従って操作してください。
････････････････････････････････････････････････
2
［追加ソフトウェア］をクリックする
････････････････････････････････････････････････
3
［BRAdmin Professional］をクリック
する
画面の指示に従って、インストールを進めてく
ださい。

• BRAdmin Professionalのパスワードは、お買い上げ

時は［access］に設定されています。
ブラザーネットワークユーティリティ
［BRAdmin Professional］を
インストールする
付 録

50
付 録
Windows
®
の場合
････････････････････････････････････････････････
1
BRAdmin Professionalを起動して、
［TCP/IP］を選択する
････････････････････････････････････････････････
2
［デバイス］メニューから［稼働中のデ
バイスの検索］をクリックする
BRAdmin Professional が新しいデバイスを
自動的に検索します。
････････････････････････････････････････････････
3
新しいデバイスをダブルクリックする
････････････････････････････････････････････････
4
［IPアドレス］［サブネットマスク］［ゲー
トウェイ］を入力する
［OK］をクリックします。
････････････････････････････････････････････････
5
アドレス情報がプリンタに保存される

ネットワークの設定内容を印刷します。
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････
2
「スタートボタンヲ オス」と表示されたら、
または を押す
BRAdmin Professionalを使って
IPアドレス、サブネットマスク
およびゲートウェイを設定する
ネットワーク設定ページの印刷
.#0㩈㨹㩍㨼㩏㨼㩠㨽㩢㩇㩎
㩤㩘㩩㨺㩎㨼㩧㩅㩌

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
ネット
ワーク
接続
USB
接続
ネット
ワーク
接続
Windows
®
Macintosh
®
51
オプション
消耗品
消耗品は、ご注文シートを使ってダイレクトクラブでご購入いただけます。詳しくは、 ユーザーズガイド を
参照してください。
記録紙トレイ2：LT-27CL メモリーボード：144ピンタイプSO-DIMM
トナーカートリッジ OPCベルト：OP-4CL
シアン：TN-04C マゼンタ：TN-04M
イエロー：TN-04Y ブラック：TN-04BK
印刷可能枚数（A4サイズを印刷密度5％で印刷した場合）
約6,600枚
※1
（シアン・マゼンタ・イエロー）
約10,000枚
※2
（ブラック）
印刷可能枚数
約60,000枚
※3
約15,000枚
※4
廃トナーパック：WT-4CL 定着器：FP-4CL
印刷可能枚数
約12,000枚
※3
約3,000枚
※4
印刷可能枚数
約60,000枚
※1 製品付属：約3,000枚
※2 製品付属：約5,000枚
※3 モノクロのみでA4サイズを印刷密度5％で連続印刷した場合

※4 カラーのみでA4サイズを印刷密度5％で連続印刷した場合
P.213

LF9353047
Printed in Thailand
©2005 Brother Industries, Ltd. ©1998-2005 TROY Group, Inc.
©1983-2005 PACIFIC SOFTWORKS INC.
