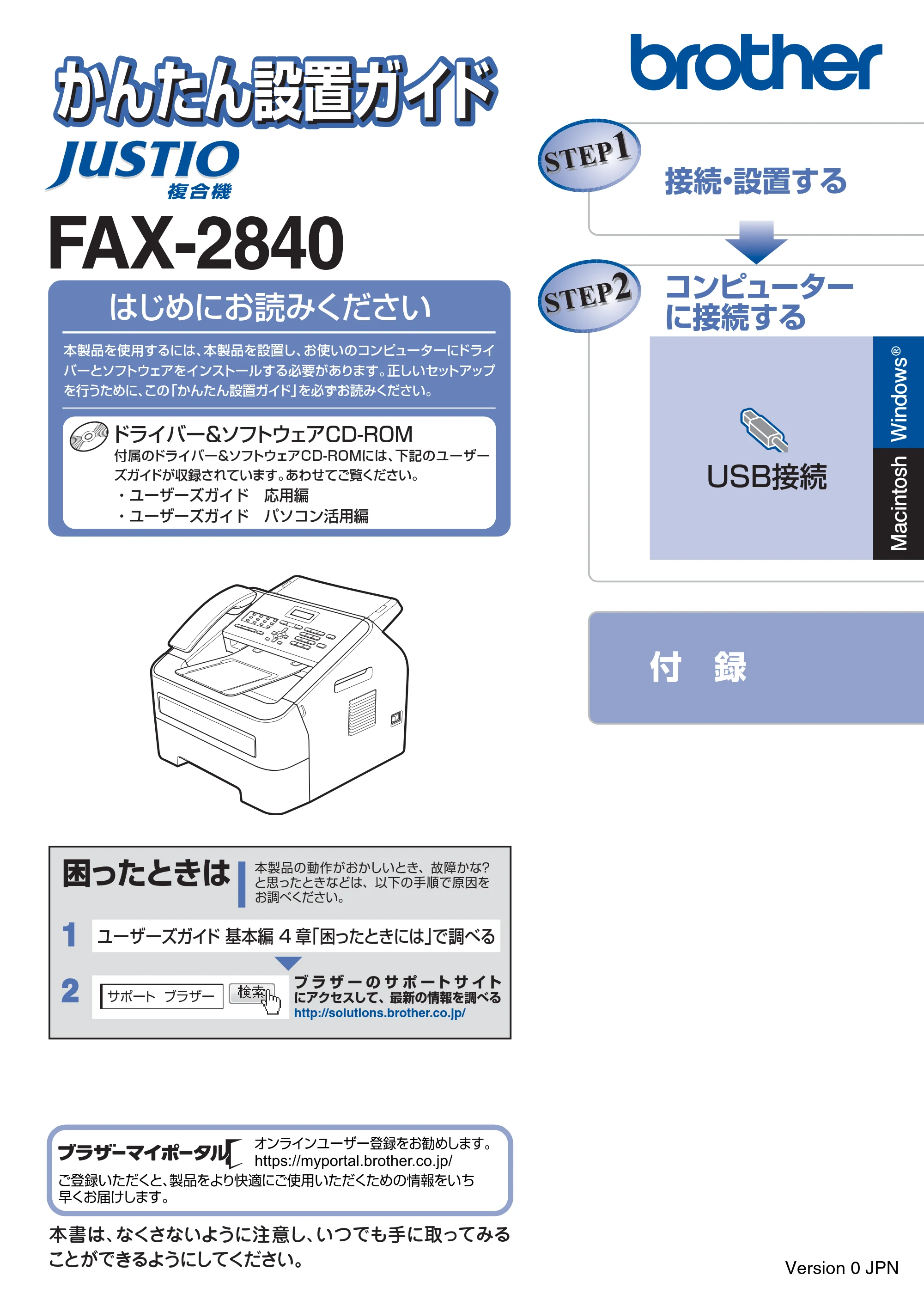

かんたん設置ガイドFAX-2840

本書は、なくさないように注意し、いつでも手に取ってみる
ことができるようにしてください。
オンラインユーザー登録をお勧めします。
ご登録いただくと、製品をより快適にご使用いただくための情報をいち
早くお届けします。
https://myportal.brother.co.jp/
接続・設置する
付 録
USB接続
Windows
®
コンピューター
に接続する
Macintosh
かんたん設置かんたん設置ガイガイドかんたん設置ガイドかんたん設置ガイド
ドライバー&ソフトウェアCD-ROM
付属のドライバー&ソフトウェアCD-ROMには、下記のユーザー
ズガイドが収録されています。あわせてご覧ください。

• ユーザーズガイド 応用編
• ユーザーズガイド パソコン活用編

1

困ったときは

本製品の動作がおかしいとき、故障かな？
と思ったときなどは、以下の手順で原因を
お調べください。
ブ ラ ザ ー の サ ポ ート サ イト
にアクセスして、最新の情報を調べる
http://solutions.brother.co.jp/
ユーザーズガイド 基本編 4 章「困ったときには」で調べる
2 サポート ブラザー
はじめにお読みください
本製品を使用するには、本製品を設置し、お使いのコンピューターにドライ
バーとソフトウェアをインストールする必要があります。正しいセットアップ
を行うために、この「かんたん設置ガイド」を必ずお読みください。
FAX-2840
Version 0 JPN

2

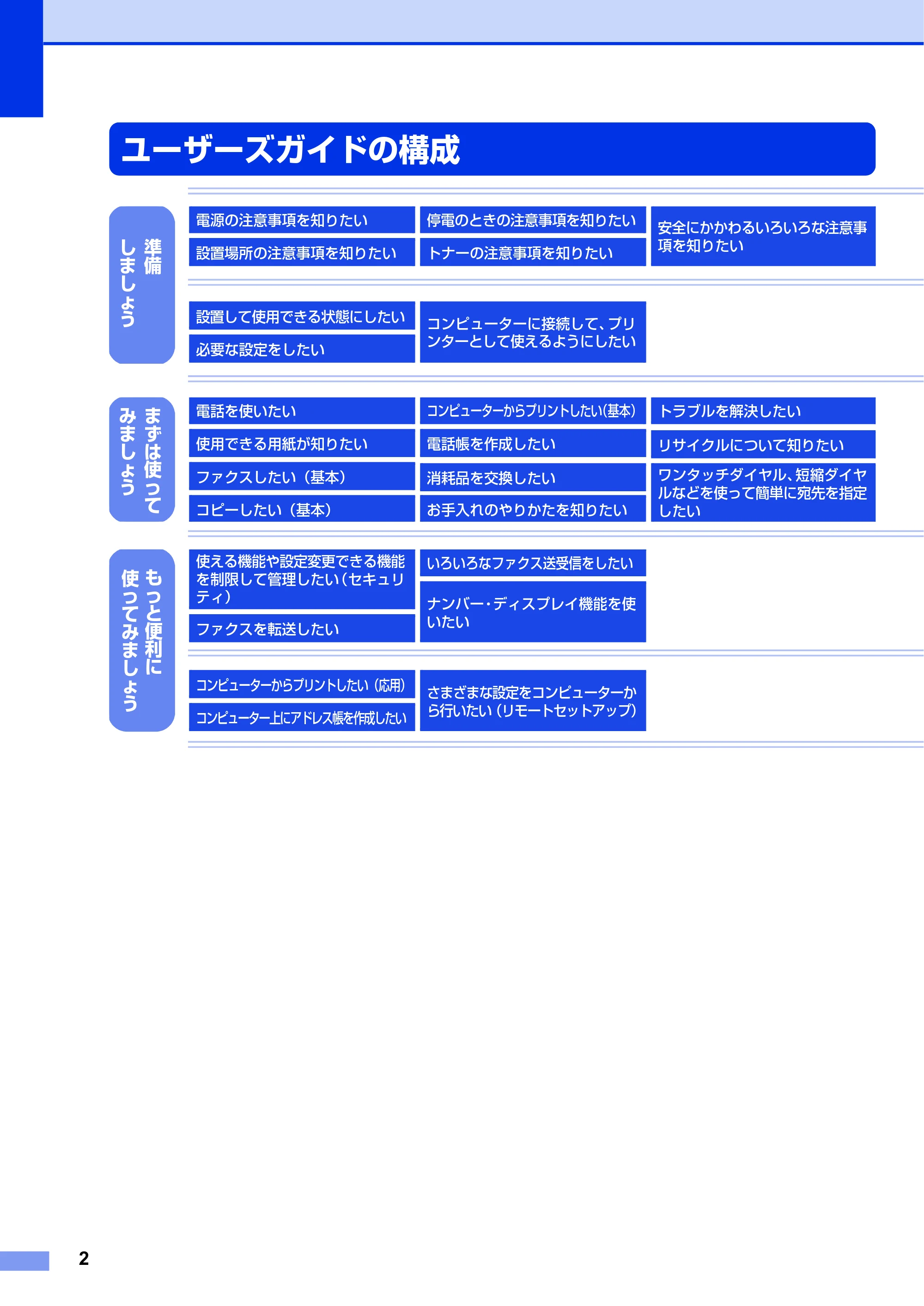

ユーザーズガイドの構成
電源の注意事項を知りたい
設置場所の注意事項を知りたい
停電のときの注意事項を知りたい
トナーの注意事項を知りたい
安全にかかわるいろいろな注意事
項を知りたい
設置して使用できる状態にしたい
必要な設定をしたい
コンピューターに接続して、プリ
ンターとして使えるようにしたい
準
備
し
ま
し
ょ
う
ま
ず
は
使
っ
て
み
ま
し
ょ
う
電話を使いたい
使用できる用紙が知りたい
ファクスしたい（基本）
コピーしたい（基本）
電話帳を作成したい
消耗品を交換したい

お手入れのやりかたを知りたい

コンピューターからプリントしたい（基本） トラブルを解決したい
リサイクルについて知りたい
ワンタッチダイヤル、短縮ダイヤ
ルなどを使って簡単に宛先を指定
したい
も
っ
と
便
利
に
ファクスを転送したい
いろいろなファクス送受信をしたい
ナンバー・ディスプレイ機能を使
いたい
使える機能や設定変更できる機能
を制限して管理したい（セキュリ
ティ）
コンピューターからプリントしたい（応用）
コンピューター上にアドレス帳を作成したい
さまざまな設定をコンピューターか
ら行いたい（リモートセットアップ）
使
っ
て
み
ま
し
ょ
う

3

• 冊子、CD-ROMは本製品に同梱されています。
• 各種説明書のPDFは、サポートサイト（ブラザーソリューションセンター）からダウ

ンロードできます。（http://solutions.brother.co.jp/）

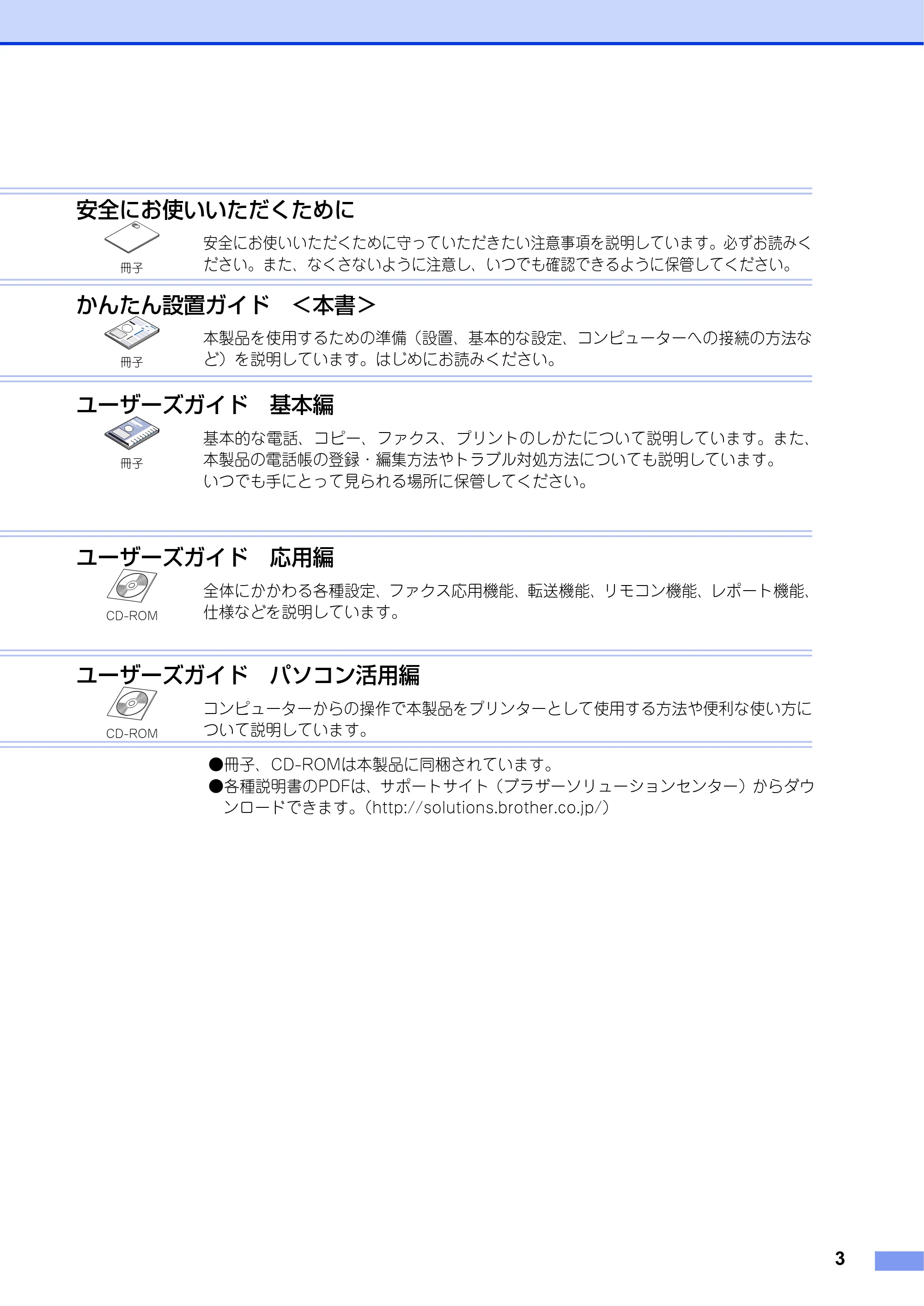

安全にお使いいただくために
安全にお使いいただくために守っていただきたい注意事項を説明しています。必ずお読みく
ださい。また、なくさないように注意し、いつでも確認できるように保管してください。冊子
かんたん設置ガイド ＜本書＞
本製品を使用するための準備（設置、基本的な設定、コンピューターへの接続の方法な
ど）を説明しています。はじめにお読みください。冊子
ユーザーズガイド 基本編
基本的な電話、コピー、ファクス、プリントのしかたについて説明しています。また、
本製品の電話帳の登録・編集方法やトラブル対処方法についても説明しています。
いつでも手にとって見られる場所に保管してください。
冊子
ユーザーズガイド 応用編
全体にかかわる各種設定、ファクス応用機能、転送機能、リモコン機能、レポート機能、

仕様などを説明しています。CD-ROM

ユーザーズガイド パソコン活用編
コンピューターからの操作で本製品をプリンターとして使用する方法や便利な使い方に
ついて説明しています。CD-ROM

4

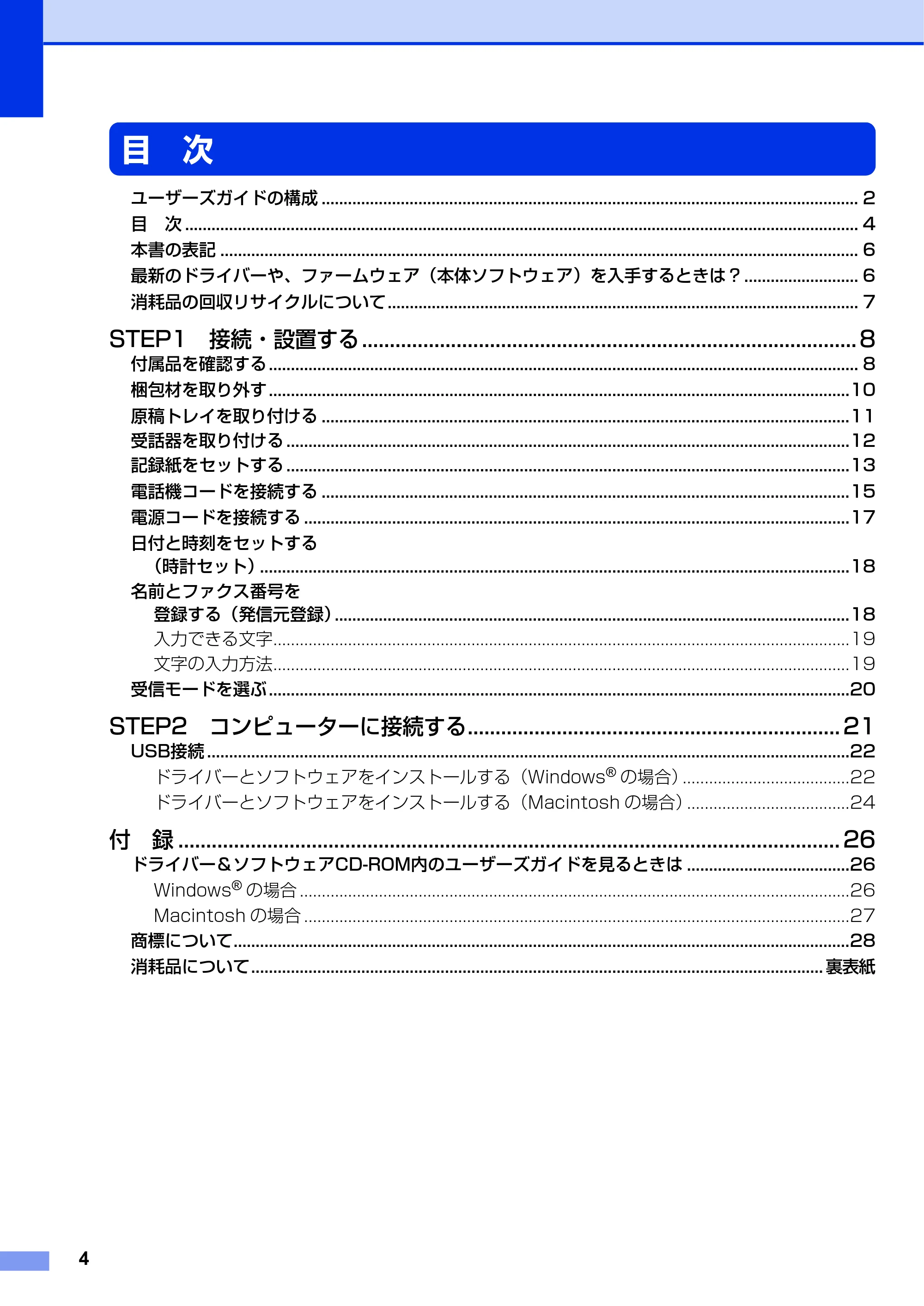

目 次
ユーザーズガイドの構成 .......................................................................................................................... 2
目 次 ......................................................................................................................................................... 4
本書の表記 ................................................................................................................................................. 6

最新のドライバーや、ファームウェア（本体ソフトウェア）を入手するときは？.......................... 6
消耗品の回収リサイクルについて........................................................................................................... 7
STEP1 接続・設置する ......................................................................................... 8
付属品を確認する...................................................................................................................................... 8
梱包材を取り外す....................................................................................................................................10

原稿トレイを取り付ける ........................................................................................................................11
受話器を取り付ける ................................................................................................................................12
記録紙をセットする ................................................................................................................................13
電話機コードを接続する ........................................................................................................................15

電源コードを接続する ............................................................................................................................17
日付と時刻をセットする
（時計セット）......................................................................................................................................18
名前とファクス番号を
登録する（発信元登録）.....................................................................................................................18

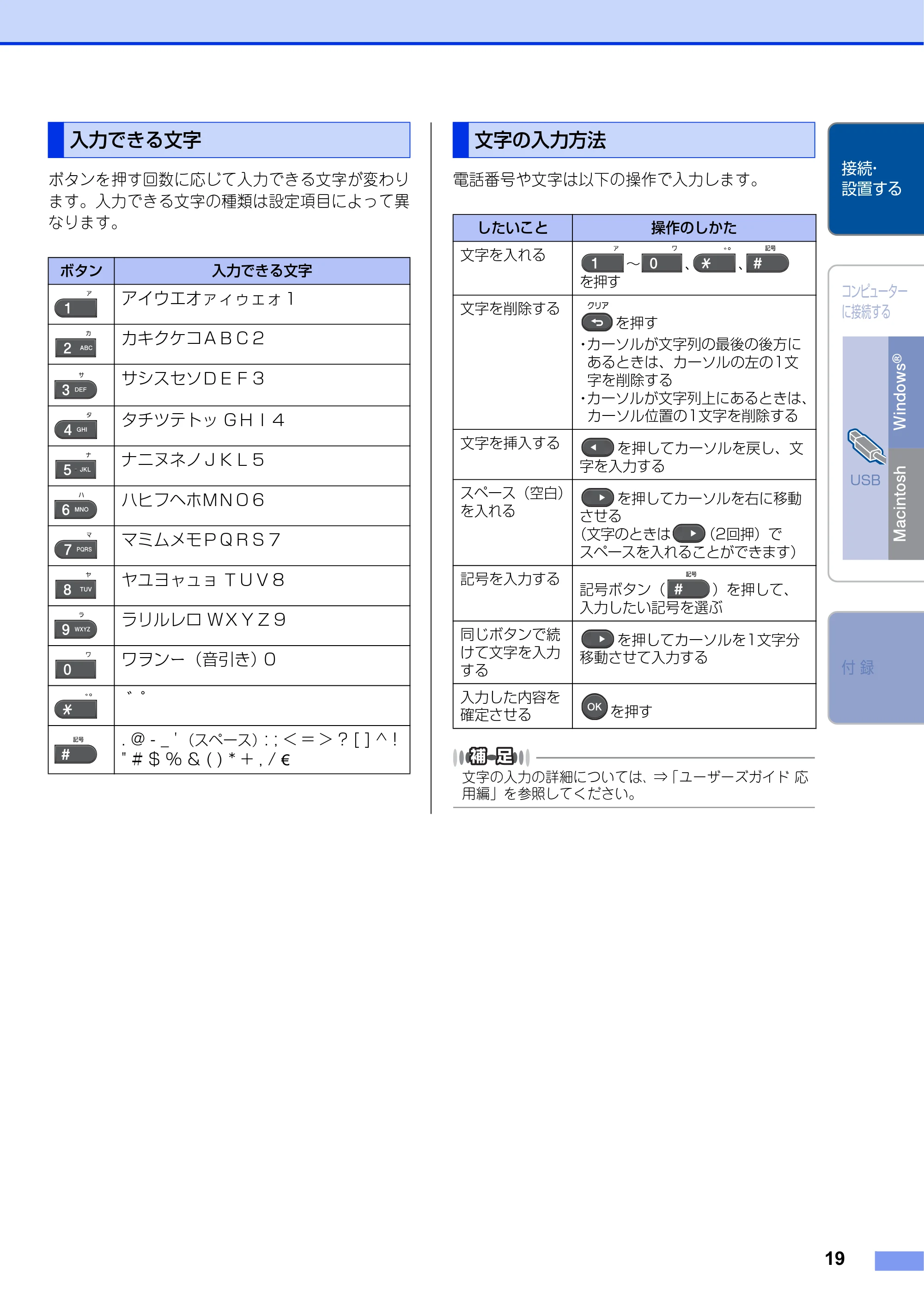

入力できる文字...................................................................................................................................19

文字の入力方法...................................................................................................................................19

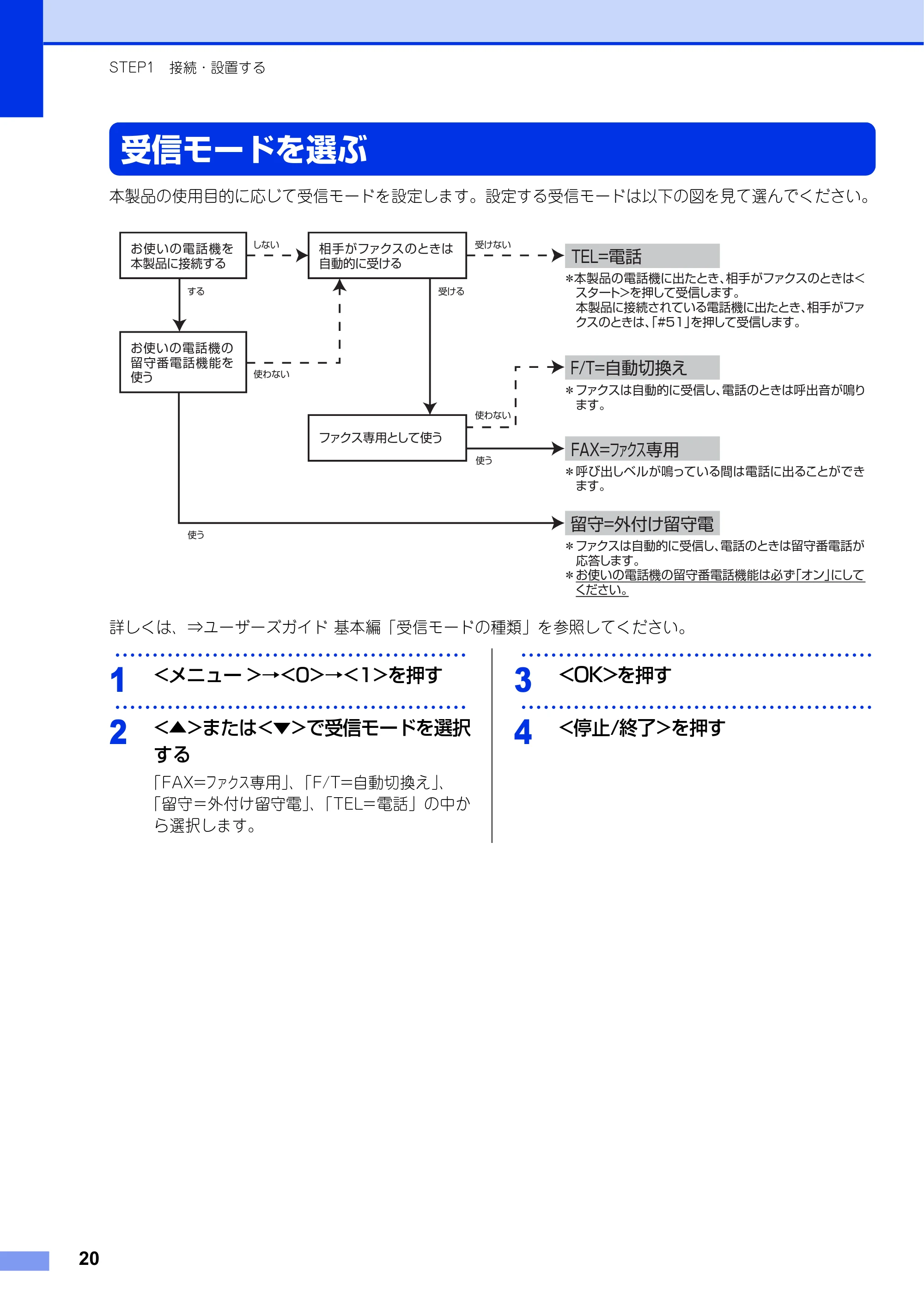

受信モードを選ぶ....................................................................................................................................20

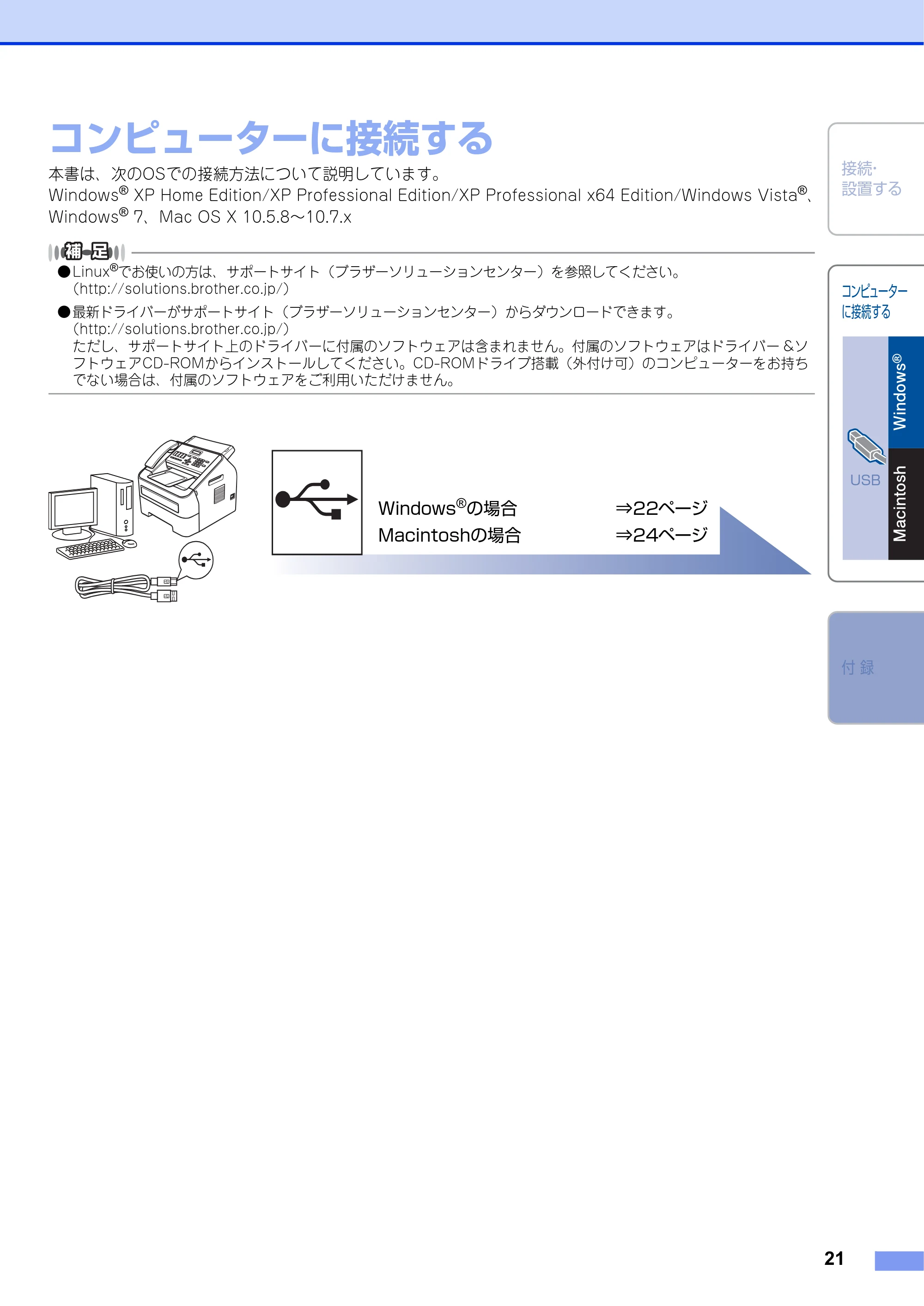

STEP2 コンピューターに接続する................................................................... 21

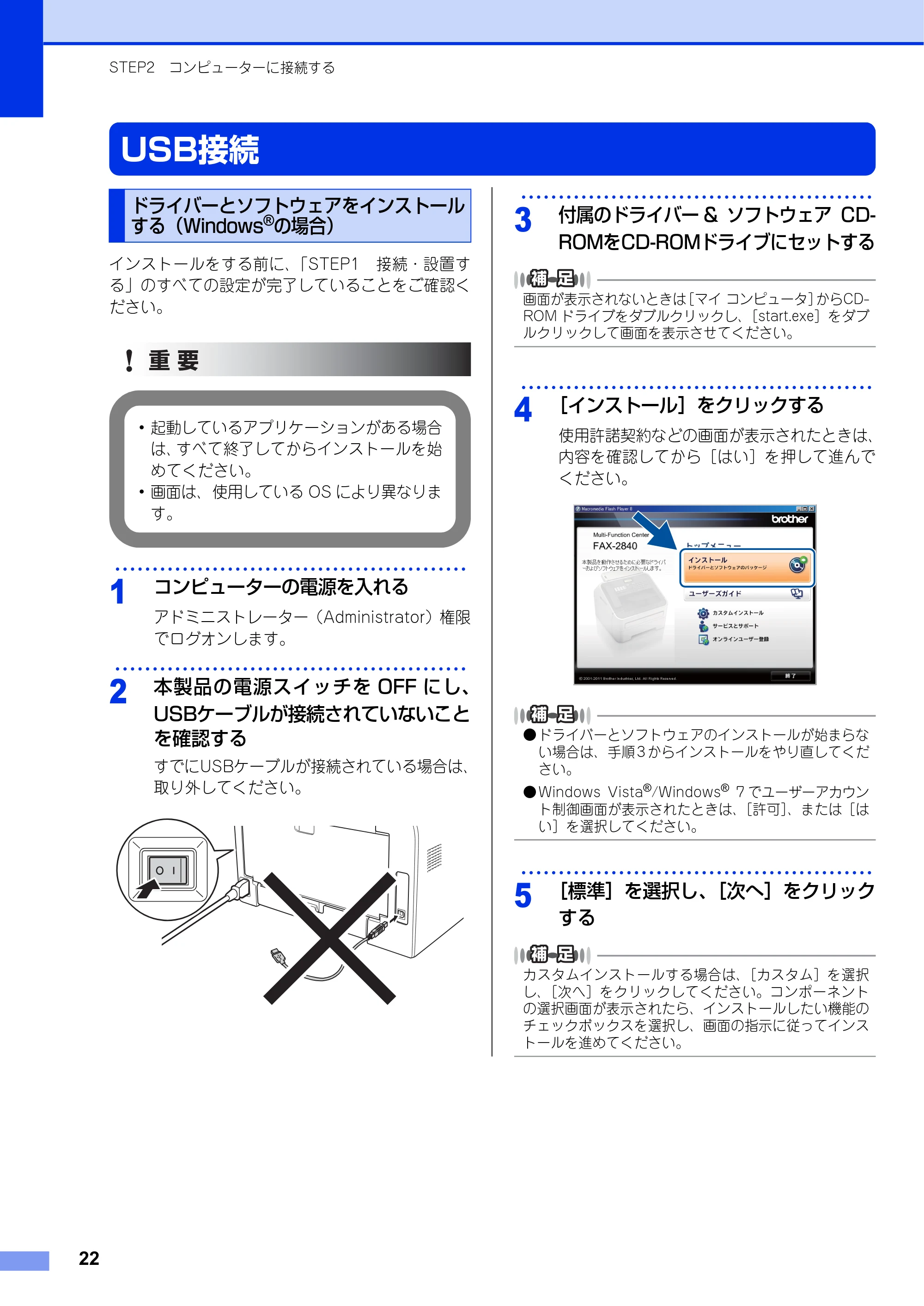

USB接続 ..................................................................................................................................................22

ドライバーとソフトウェアをインストールする（Windows
®
の場合）......................................22

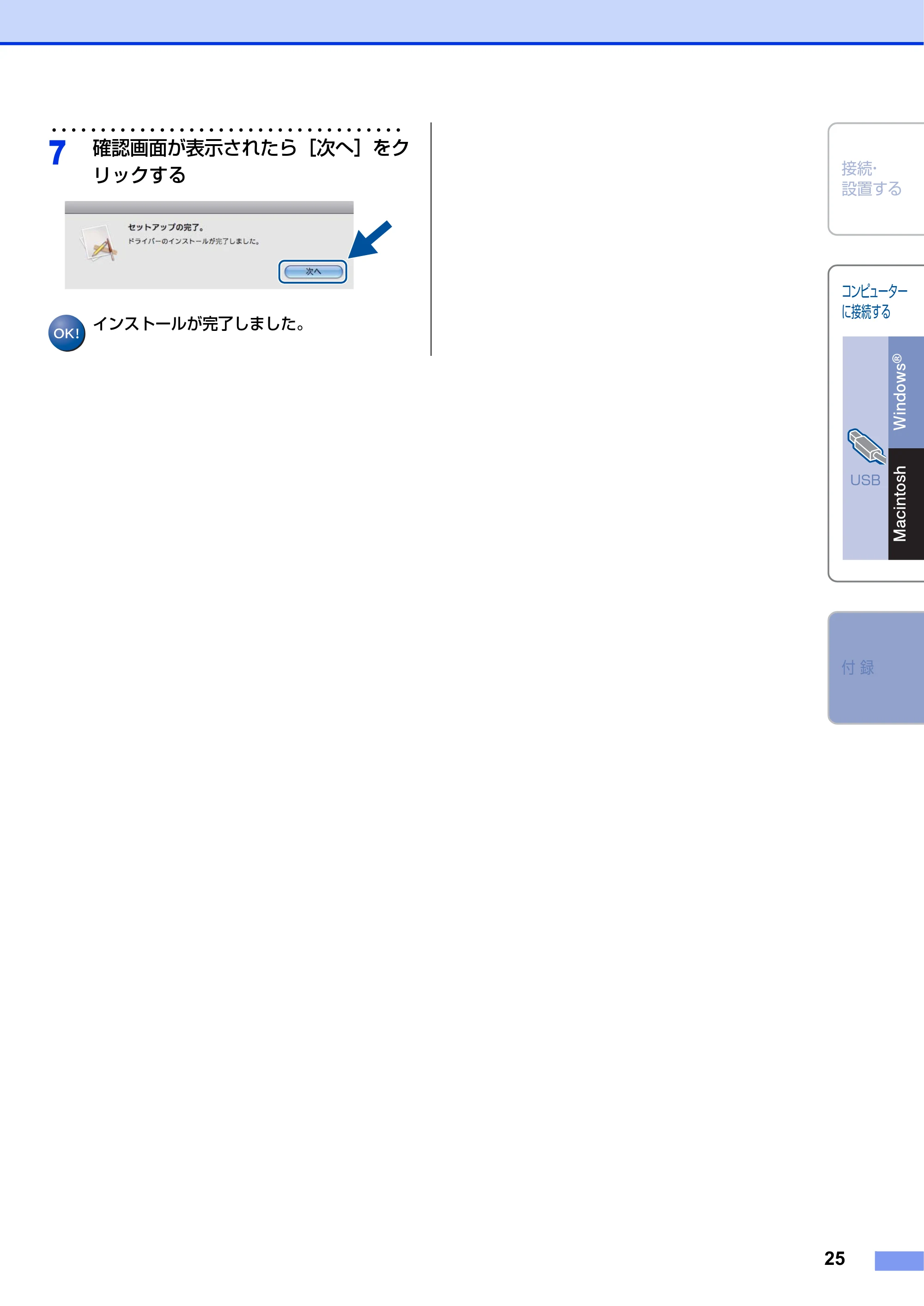

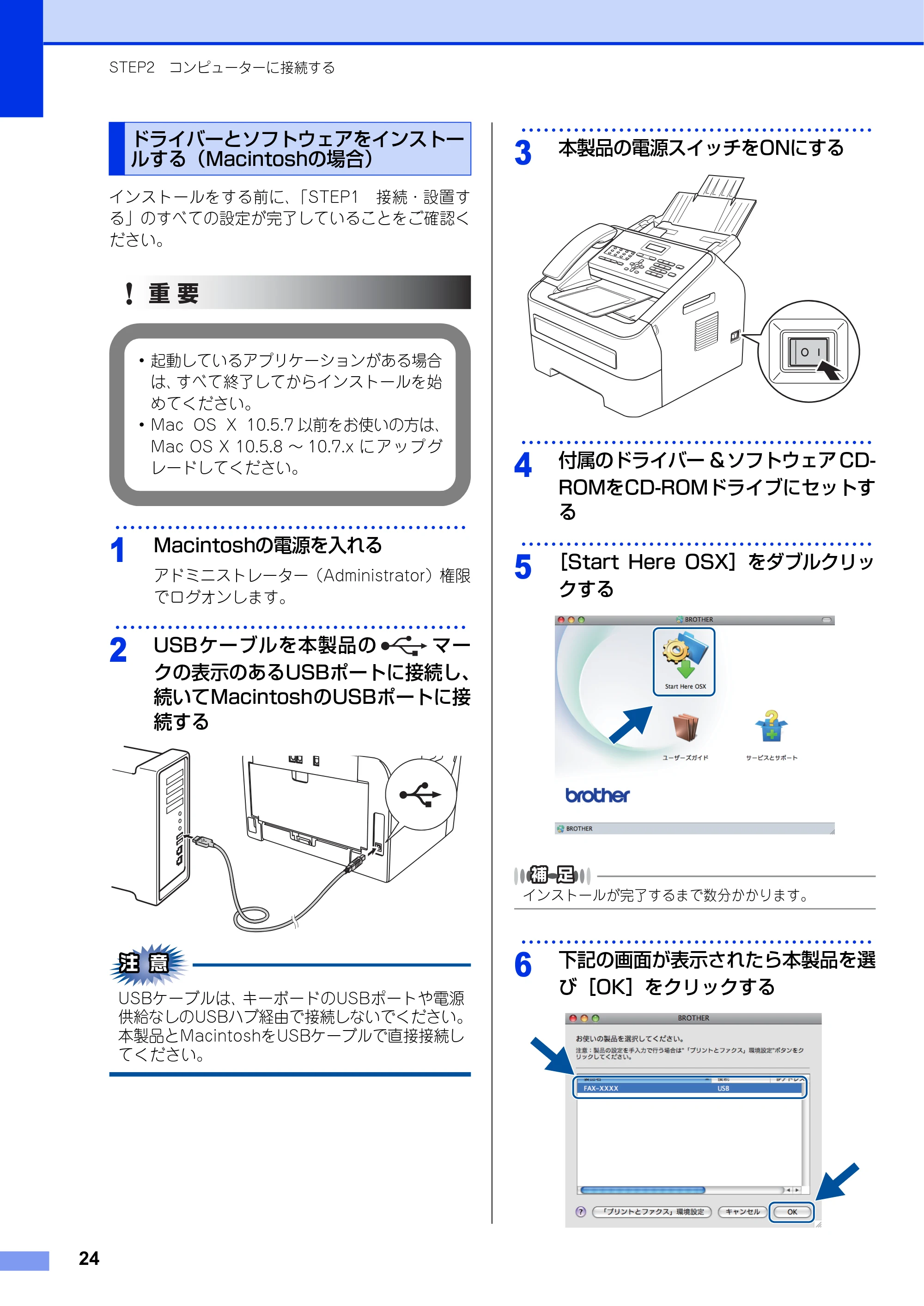

ドライバーとソフトウェアをインストールする（Macintosh の場合）.....................................24
付 録 ....................................................................................................................... 26

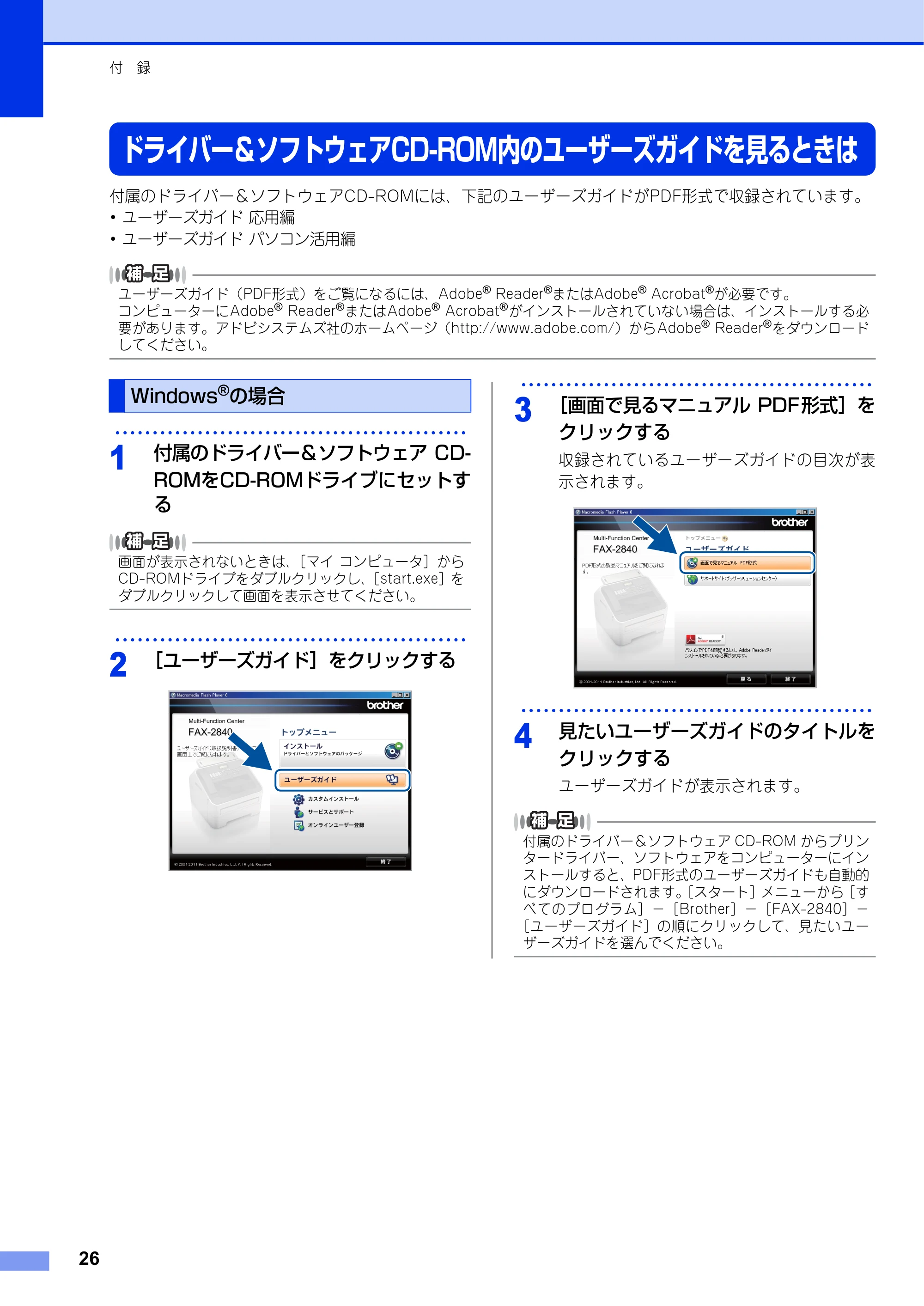

ドライバー＆ソフトウェアCD-ROM内のユーザーズガイドを見るときは .....................................26
Windows
®
の場合 .............................................................................................................................26

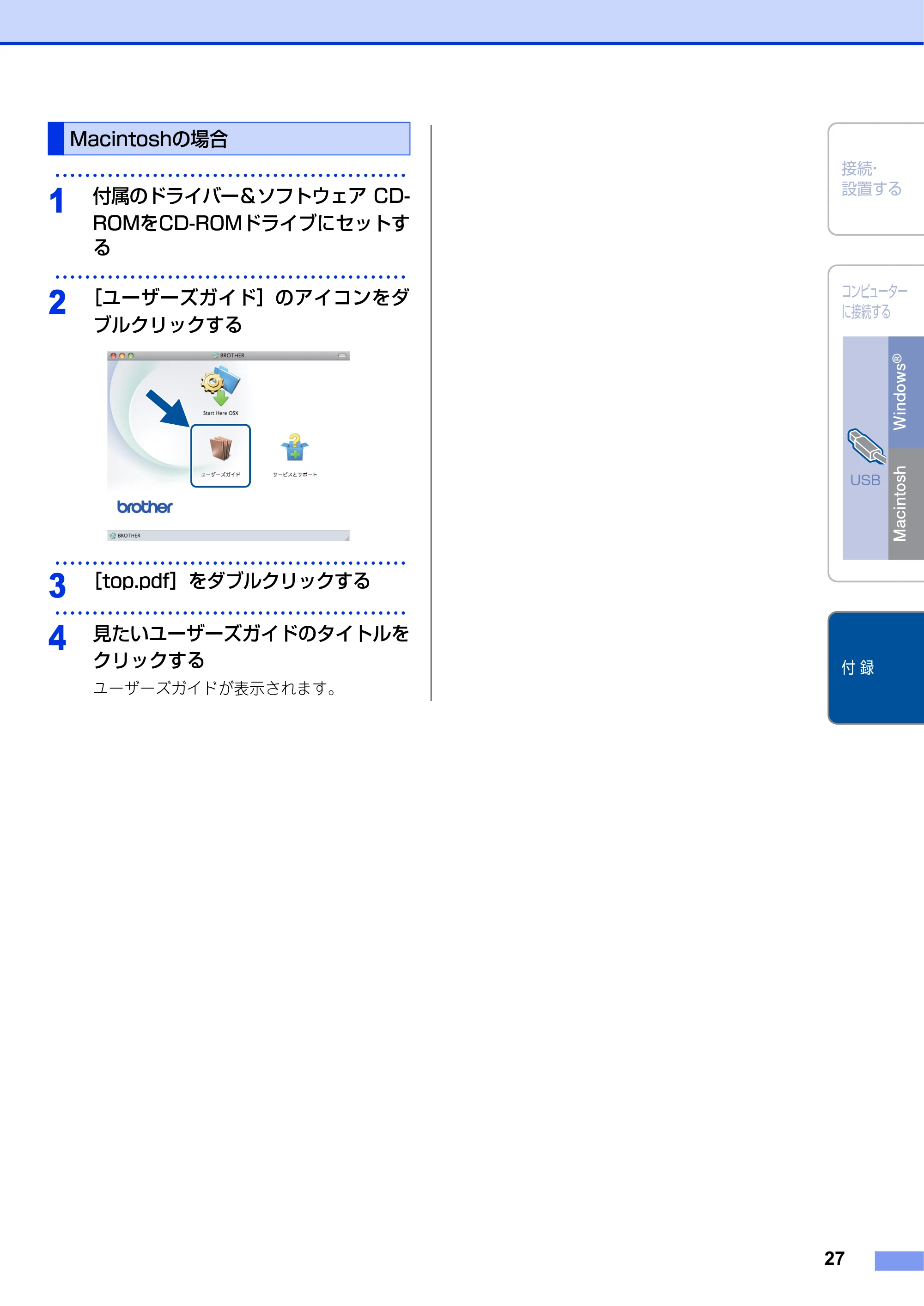

Macintosh の場合 ............................................................................................................................27

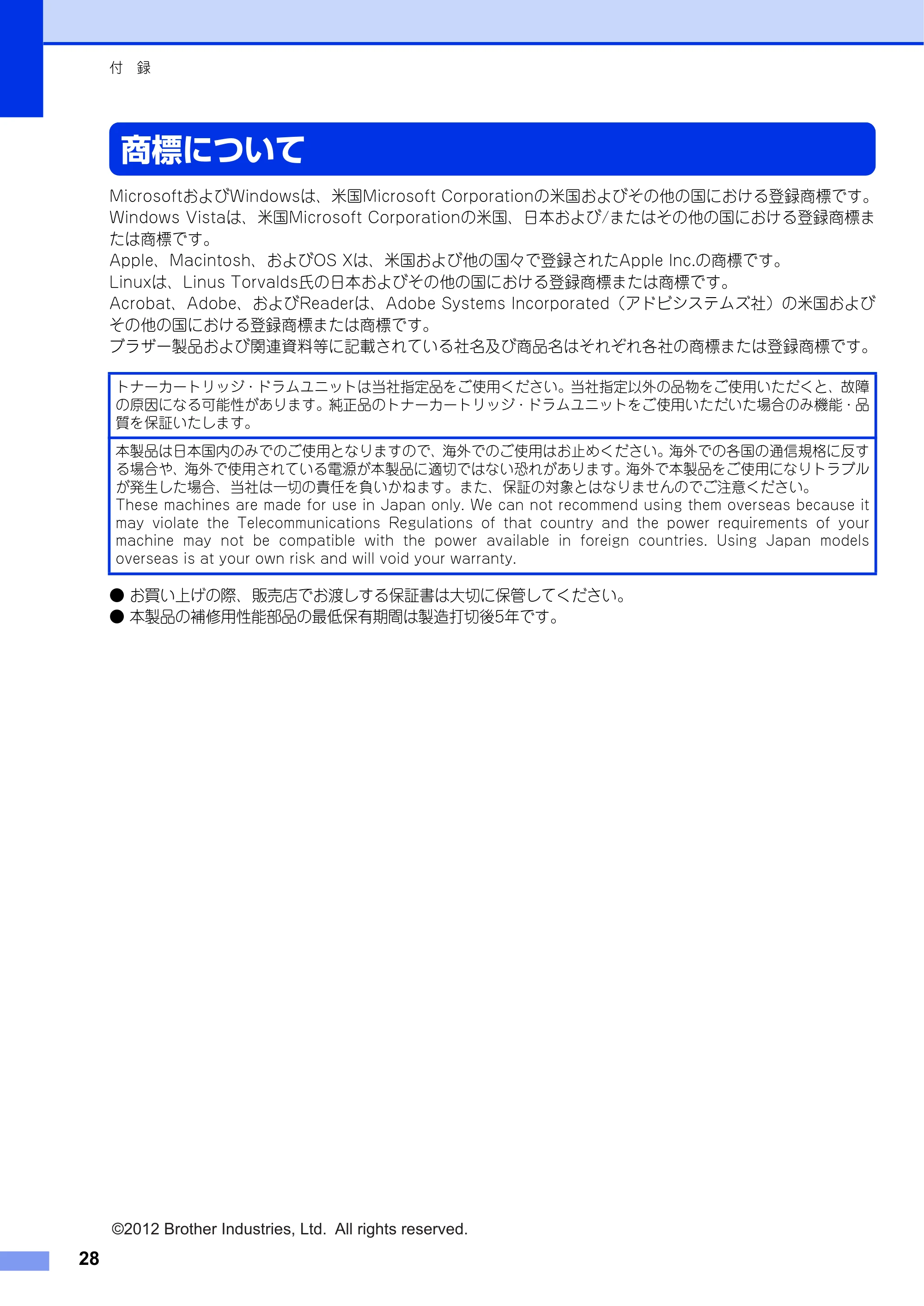

商標について............................................................................................................................................28

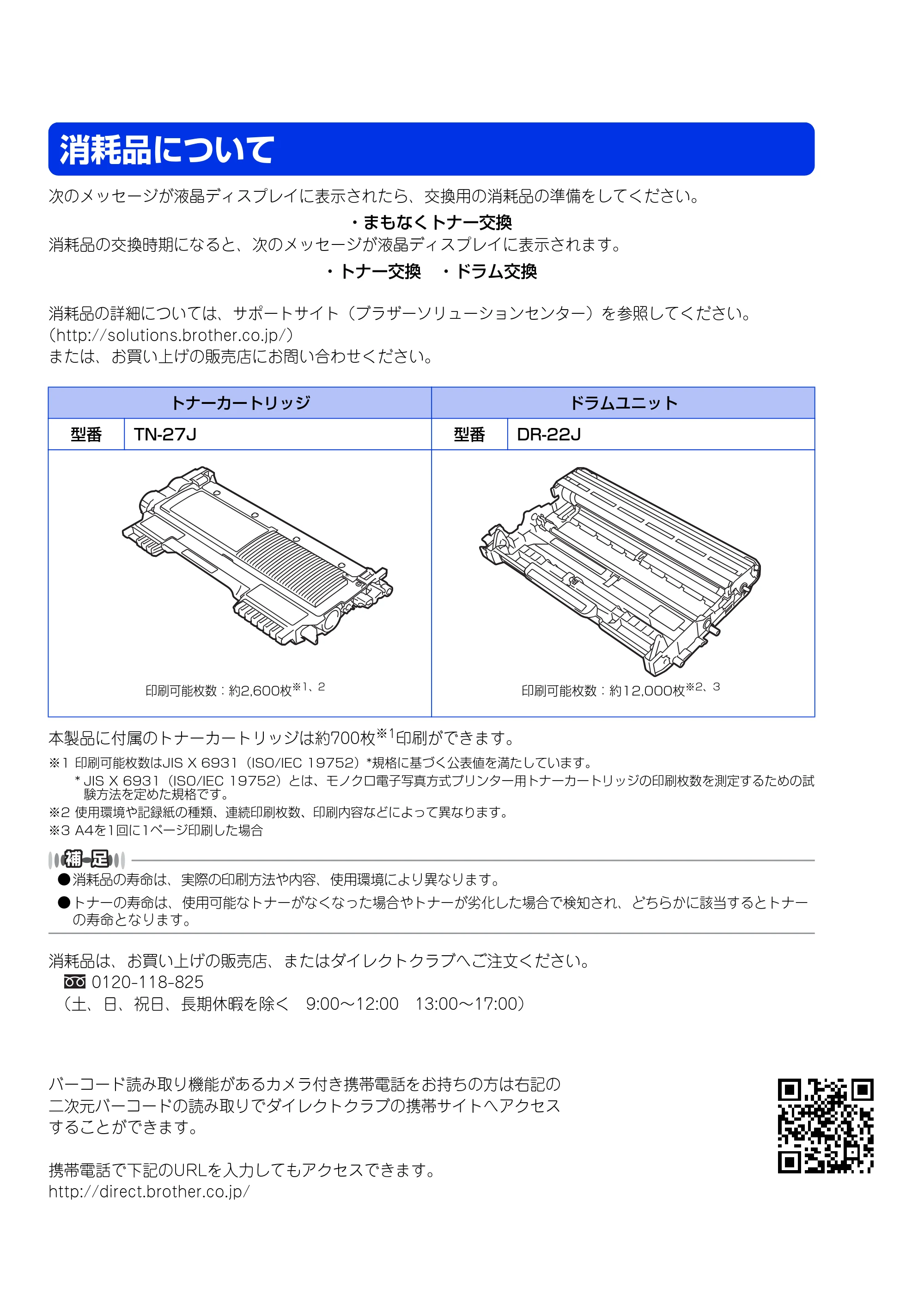

消耗品について.................................................................................................................................. 裏表紙

5

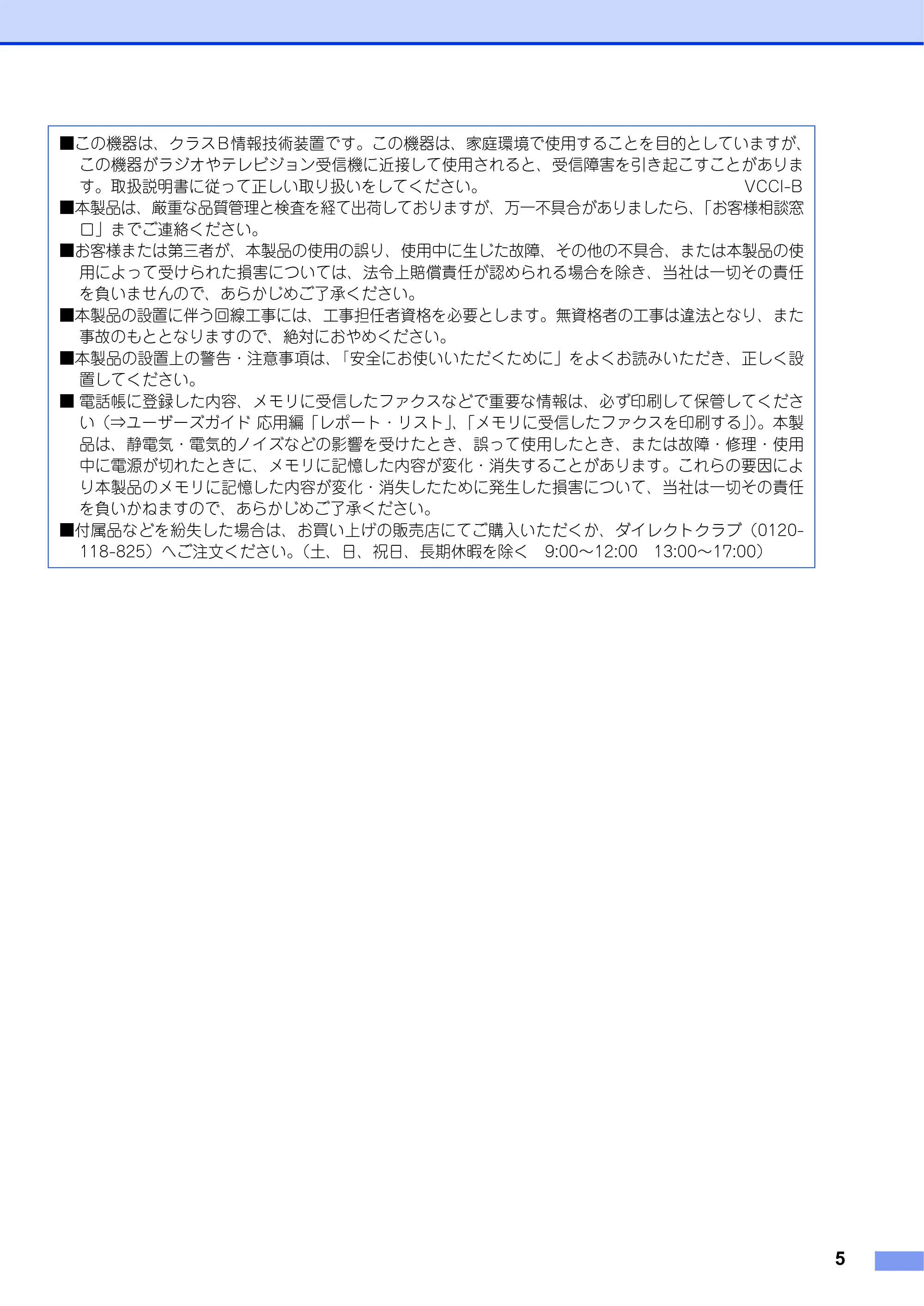

■この機器は、クラスB情報技術装置です。この機器は、家庭環境で使用することを目的としていますが、
この機器がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがありま
す。取扱説明書に従って正しい取り扱いをしてください。 VCCI-B
■本製品は、厳重な品質管理と検査を経て出荷しておりますが、万一不具合がありましたら、「お客様相談窓
口」までご連絡ください。
■お客様または第三者が、本製品の使用の誤り、使用中に生じた故障、その他の不具合、または本製品の使
用によって受けられた損害については、法令上賠償責任が認められる場合を除き、当社は一切その責任
を負いませんので、あらかじめご了承ください。
■本製品の設置に伴う回線工事には、工事担任者資格を必要とします。無資格者の工事は違法となり、また
事故のもととなりますので、絶対におやめください。
■本製品の設置上の警告・注意事項は、「安全にお使いいただくために」をよくお読みいただき、正しく設
置してください。
■ 電話帳に登録した内容、メモリに受信したファクスなどで重要な情報は、必ず印刷して保管してくださ

い（⇒ユーザーズガイド 応用編「レポート・リスト」、「メモリに受信したファクスを印刷する」）。本製
品は、静電気・電気的ノイズなどの影響を受けたとき、誤って使用したとき、または故障・修理・使用
中に電源が切れたときに、メモリに記憶した内容が変化・消失することがあります。これらの要因によ
り本製品のメモリに記憶した内容が変化・消失したために発生した損害について、当社は一切その責任
を負いかねますので、あらかじめご了承ください。
■付属品などを紛失した場合は、お買い上げの販売店にてご購入いただくか、ダイレクトクラブ（0120-
118-825）へご注文ください。（土、日、祝日、長期休暇を除く 9:00～12:00 13:00～17:00）

6

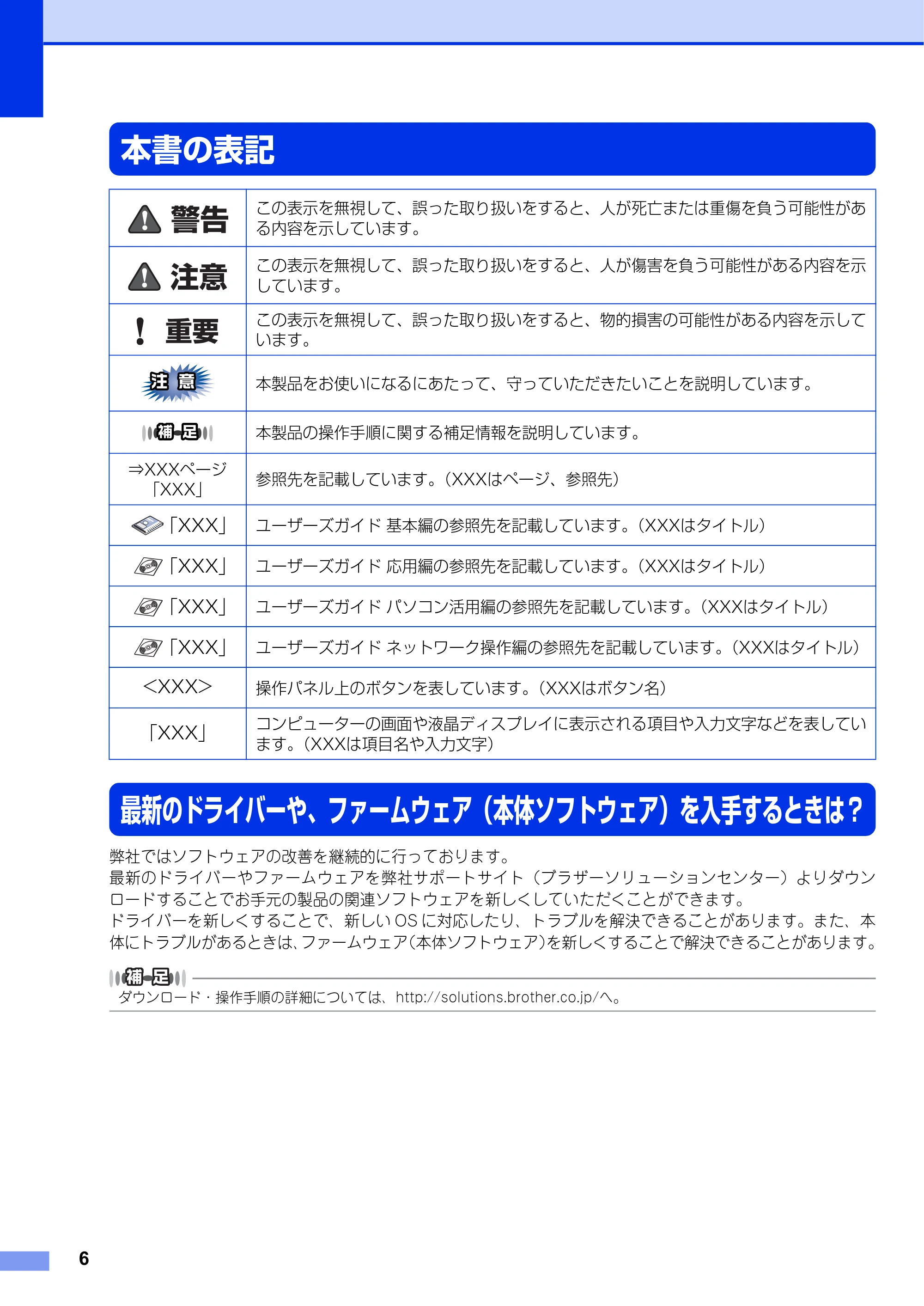

本書の表記
最新のドライバーや、ファームウェア（本体ソフトウェア）を入手するときは？
弊社ではソフトウェアの改善を継続的に行っております。
最新のドライバーやファームウェアを弊社サポートサイト（ブラザーソリューションセンター）よりダウン
ロードすることでお手元の製品の関連ソフトウェアを新しくしていただくことができます。
ドライバーを新しくすることで、新しい OS に対応したり、トラブルを解決できることがあります。また、本
体にトラブルがあるときは、ファームウェア（本体ソフトウェア）を新しくすることで解決できることがあります。
ダウンロード・操作手順の詳細については、http://solutions.brother.co.jp/へ。
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性があ
る内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性がある内容を示
しています。
この表示を無視して、誤った取り扱いをすると、物的損害の可能性がある内容を示して
います。

本製品をお使いになるにあたって、守っていただきたいことを説明しています。
本製品の操作手順に関する補足情報を説明しています。
⇒XXXページ
「XXX」
参照先を記載しています。（XXXはページ、参照先）
「XXX」 ユーザーズガイド 基本編の参照先を記載しています。（XXXはタイトル）
「XXX」 ユーザーズガイド 応用編の参照先を記載しています。（XXXはタイトル）
「XXX」 ユーザーズガイド パソコン活用編の参照先を記載しています。（XXXはタイトル）
「XXX」 ユーザーズガイド ネットワーク操作編の参照先を記載しています。（XXXはタイトル）
<XXX> 操作パネル上のボタンを表しています。（XXXはボタン名）
「XXX」
コンピューターの画面や液晶ディスプレイに表示される項目や入力文字などを表してい
ます。（XXXは項目名や入力文字）

7

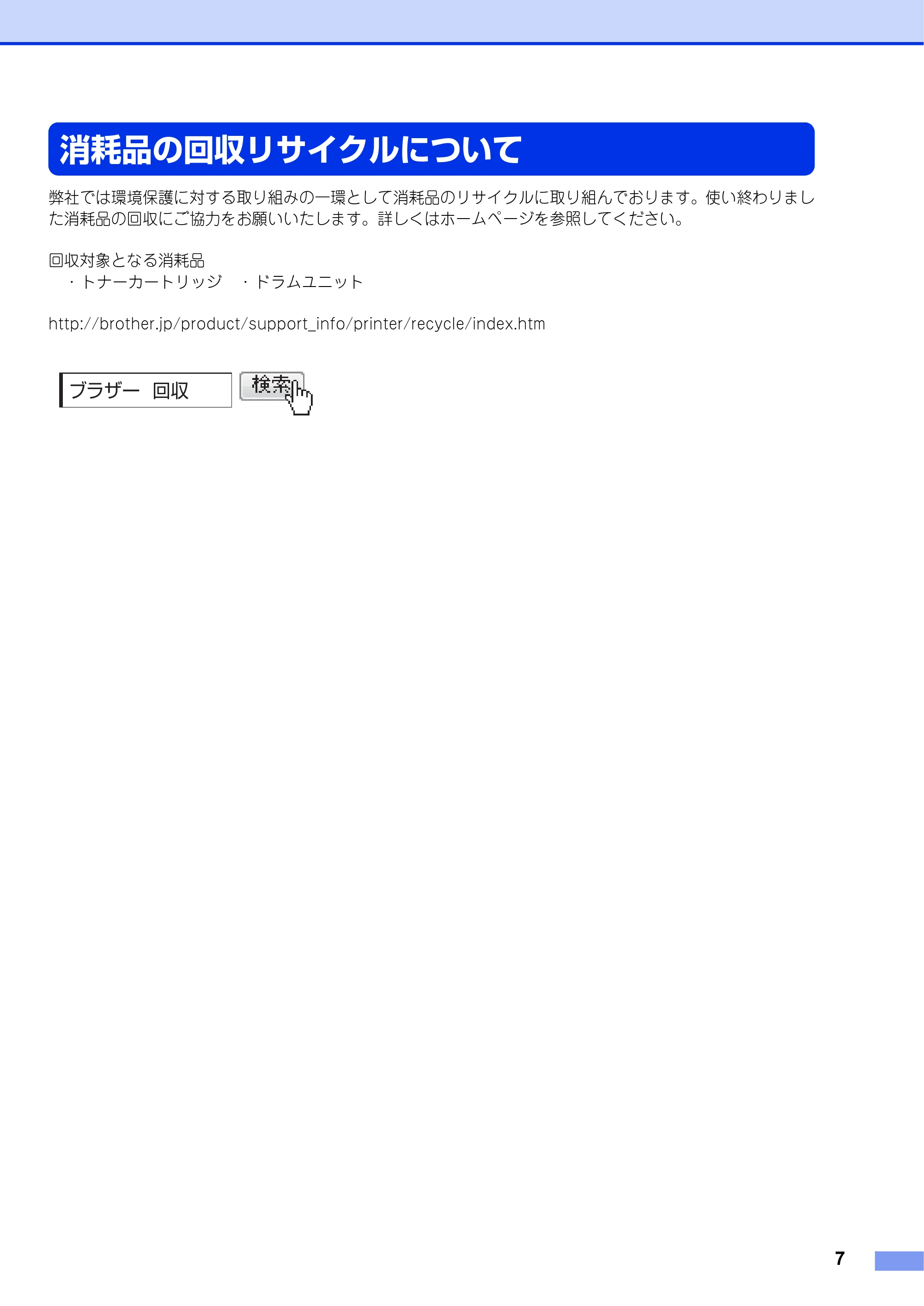

消耗品の回収リサイクルについて
弊社では環境保護に対する取り組みの一環として消耗品のリサイクルに取り組んでおります。使い終わりまし
た消耗品の回収にご協力をお願いいたします。詳しくはホームページを参照してください。
回収対象となる消耗品

• トナーカートリッジ ・ ドラムユニット

http://brother.jp/product/support_info/printer/recycle/index.htm
ブラザー 回収

STEP1 接続・設置する
8

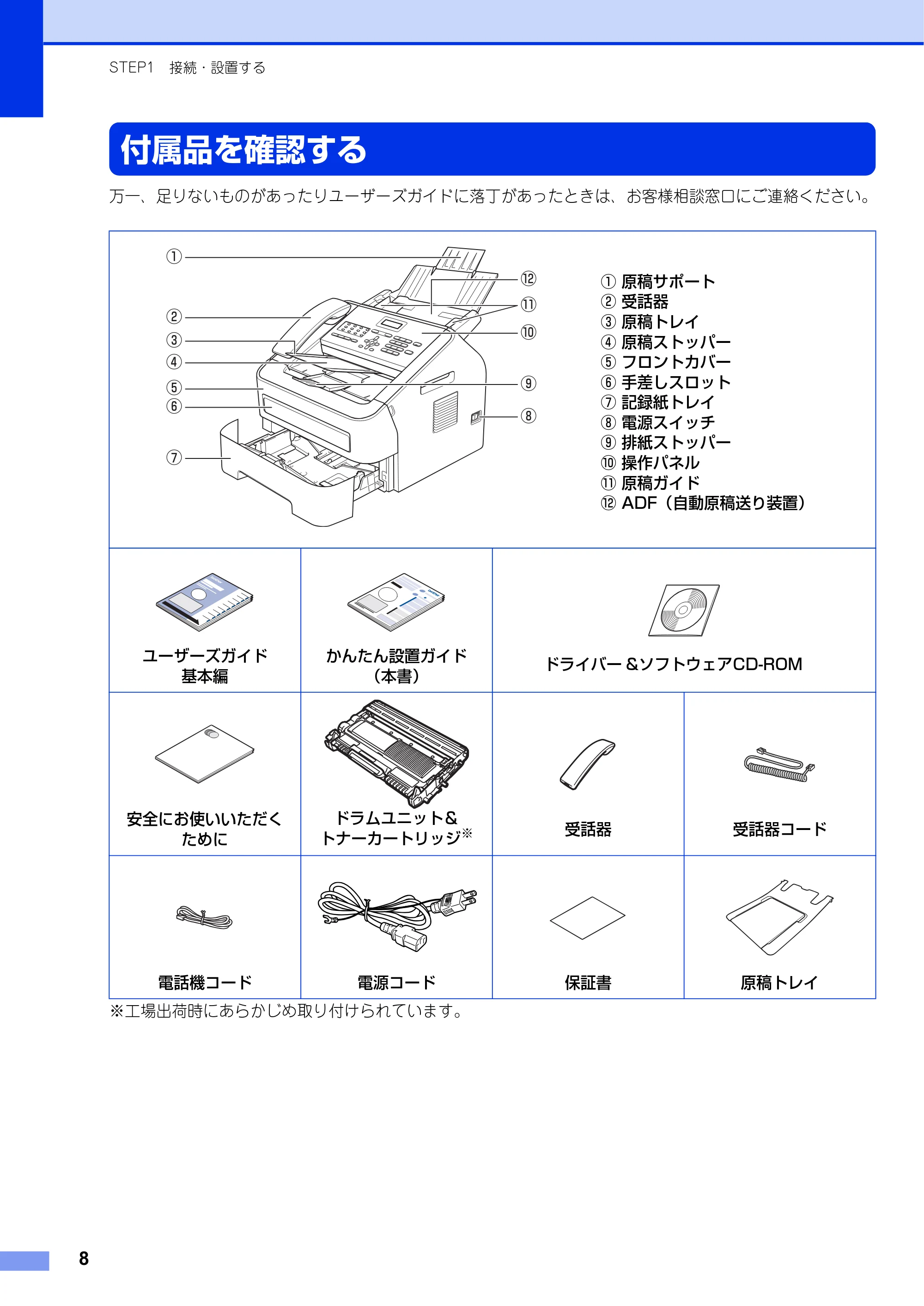

付属品を確認する
万一、足りないものがあったりユーザーズガイドに落丁があったときは、お客様相談窓口にご連絡ください。
※工場出荷時にあらかじめ取り付けられています。
① 原稿サポート
② 受話器
③ 原稿トレイ
④ 原稿ストッパー
⑤ フロントカバー
⑥ 手差しスロット
⑦ 記録紙トレイ
⑧ 電源スイッチ
⑨ 排紙ストッパー
⑩ 操作パネル
⑪ 原稿ガイド
⑫ ADF（自動原稿送り装置）
ユーザーズガイド
基本編
かんたん設置ガイド
（本書）
ドライバー &ソフトウェアCD-ROM
安全にお使いいただく
ために
ドラムユニット＆
トナーカートリッジ
※ 受話器 受話器コード
電話機コード 電源コード 保証書 原稿トレイ
①
②
⑥
⑦
⑧
⑨
⑩
⑪
⑤
④
③
⑫
STEP1 接続・設置する

接続・
設置する
Windows
®
Macintosh
USB
付 録
コンピューター
に接続する
9

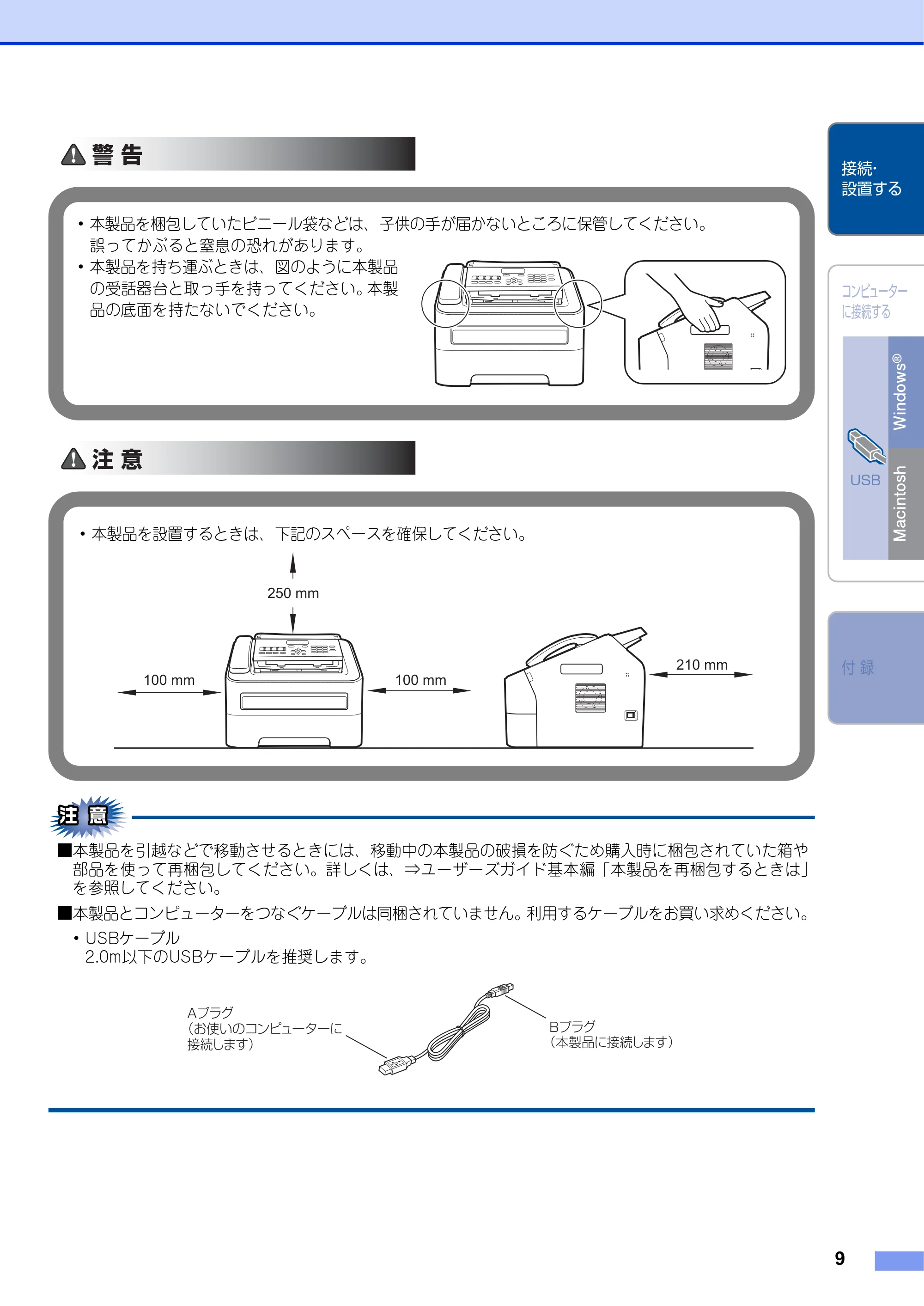

■本製品を引越などで移動させるときには、移動中の本製品の破損を防ぐため購入時に梱包されていた箱や
部品を使って再梱包してください。詳しくは、⇒ユーザーズガイド基本編「本製品を再梱包するときは」
を参照してください。
■本製品とコンピューターをつなぐケーブルは同梱されていません。利用するケーブルをお買い求めください。
･ USBケーブル
2.0m以下のUSBケーブルを推奨します。
･ 本製品を梱包していたビニール袋などは、子供の手が届かないところに保管してください。
誤ってかぶると窒息の恐れがあります。
･ 本製品を持ち運ぶときは、図のように本製品
の受話器台と取っ手を持ってください。本製
品の底面を持たないでください。
警 告
注 意
･ 本製品を設置するときは、下記のスペースを確保してください。
100 mm 100 mm
210 mm
250 mm
Aプラグ
（お使いのコンピューターに
接続します）
Bプラグ
（本製品に接続します）

STEP1 接続・設置する
10

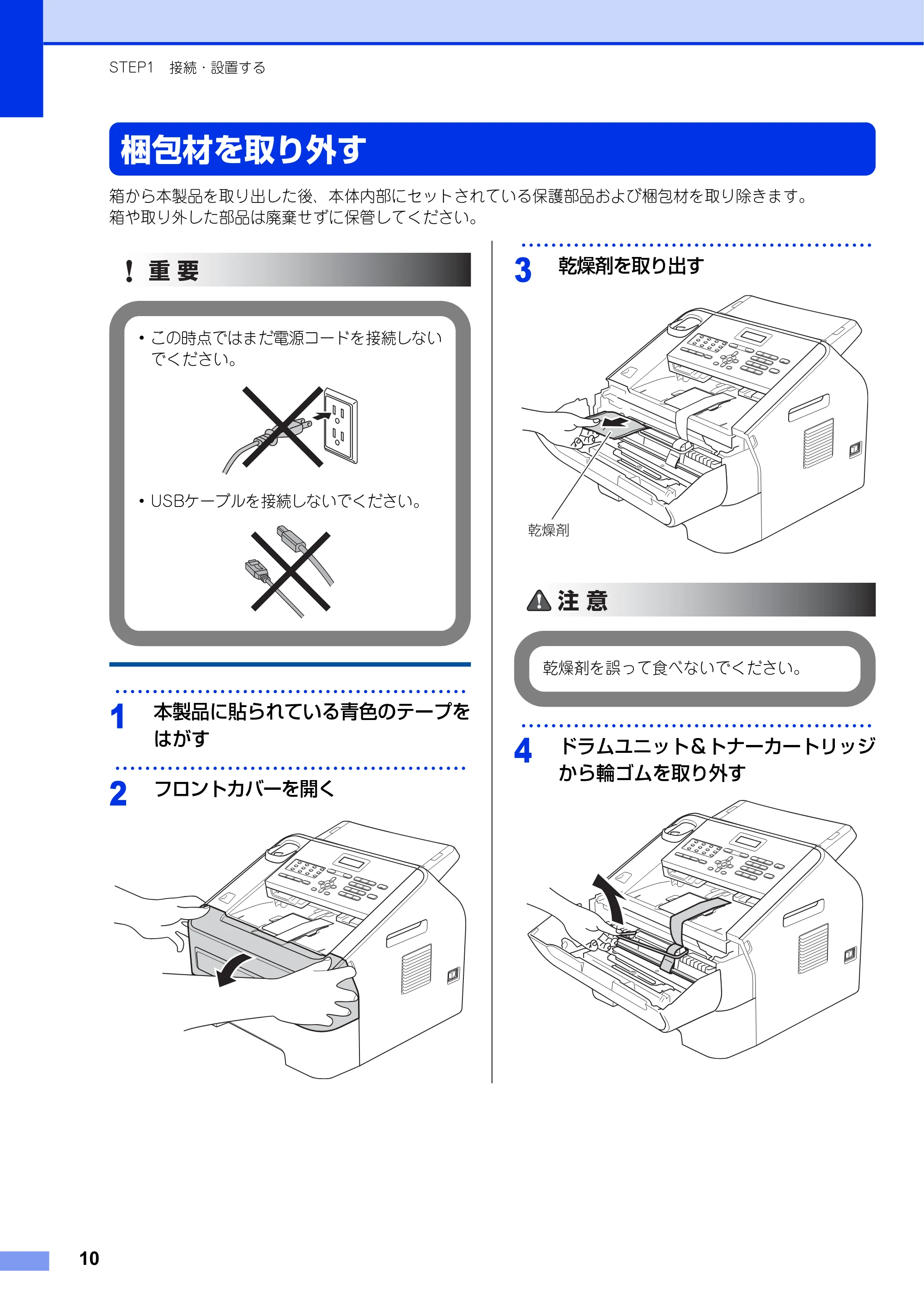

梱包材を取り外す
箱から本製品を取り出した後、本体内部にセットされている保護部品および梱包材を取り除きます。
箱や取り外した部品は廃棄せずに保管してください。
･･･････････････････････････････････････････････
1
本製品に貼られている青色のテープを
はがす
･･･････････････････････････････････････････････
2
フロントカバーを開く
･･･････････････････････････････････････････････
3
乾燥剤を取り出す
･･･････････････････････････････････････････････
4
ドラムユニット＆トナーカートリッジ
から輪ゴムを取り外す
･ この時点ではまだ電源コードを接続しない
でください。
･ USBケーブルを接続しないでください。
重 要
乾燥剤
乾燥剤を誤って食べないでください。
注 意

接続・
設置する
Windows
®
Macintosh
USB
付 録
コンピューター
に接続する
11
･･･････････････････････････････････････････････

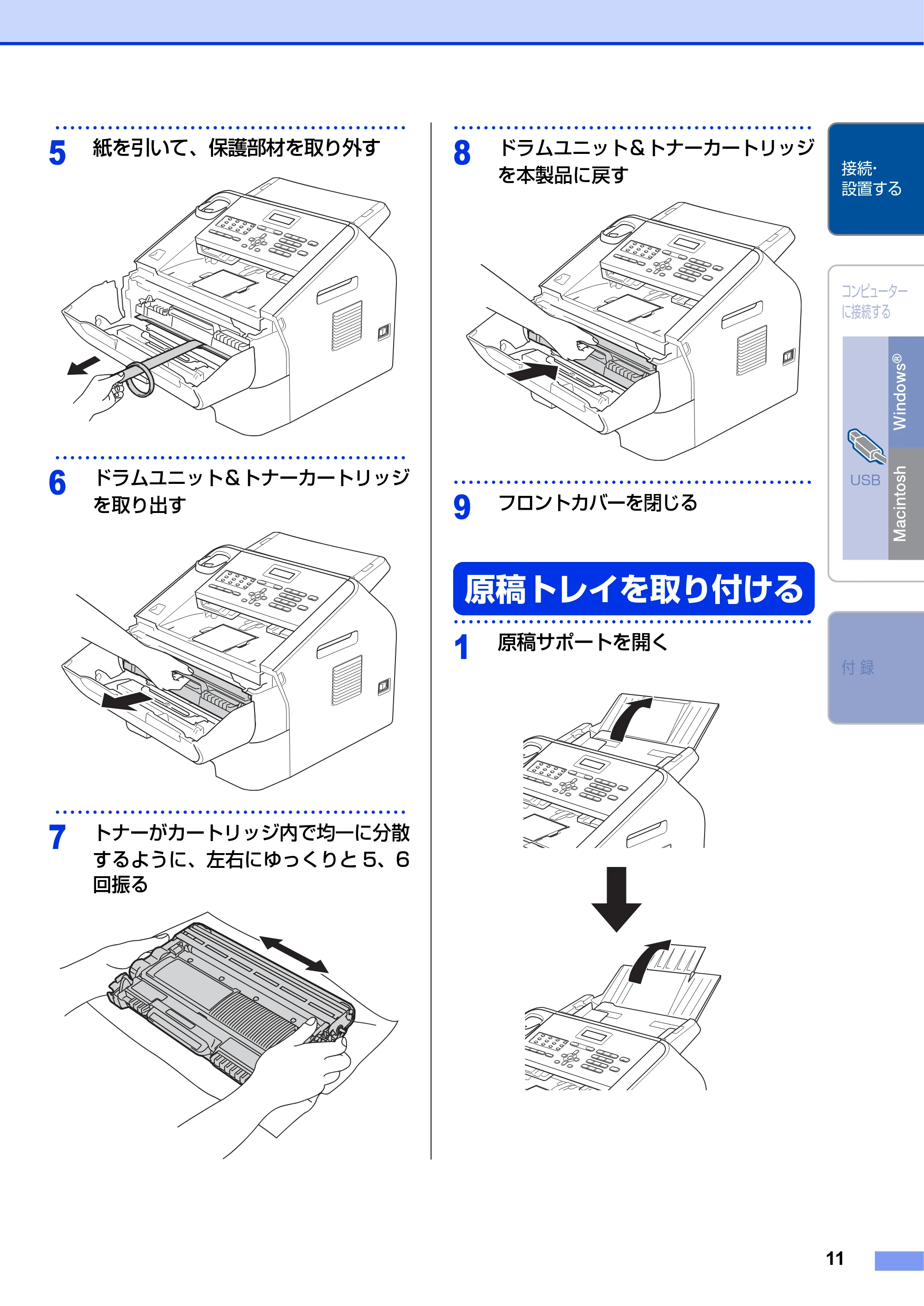

5
紙を引いて、保護部材を取り外す
･･･････････････････････････････････････････････
6
ドラムユニット＆トナーカートリッジ
を取り出す
･･･････････････････････････････････････････････
7
トナーがカートリッジ内で均一に分散
するように、左右にゆっくりと 5、6
回振る
････････････････････････････････････････････････
8
ドラムユニット＆トナーカートリッジ
を本製品に戻す
････････････････････････････････････････････････
9
フロントカバーを閉じる
原稿トレイを取り付ける
････････････････････････････････････････････････

1
原稿サポートを開く

STEP1 接続・設置する
12
･･･････････････････････････････････････････････

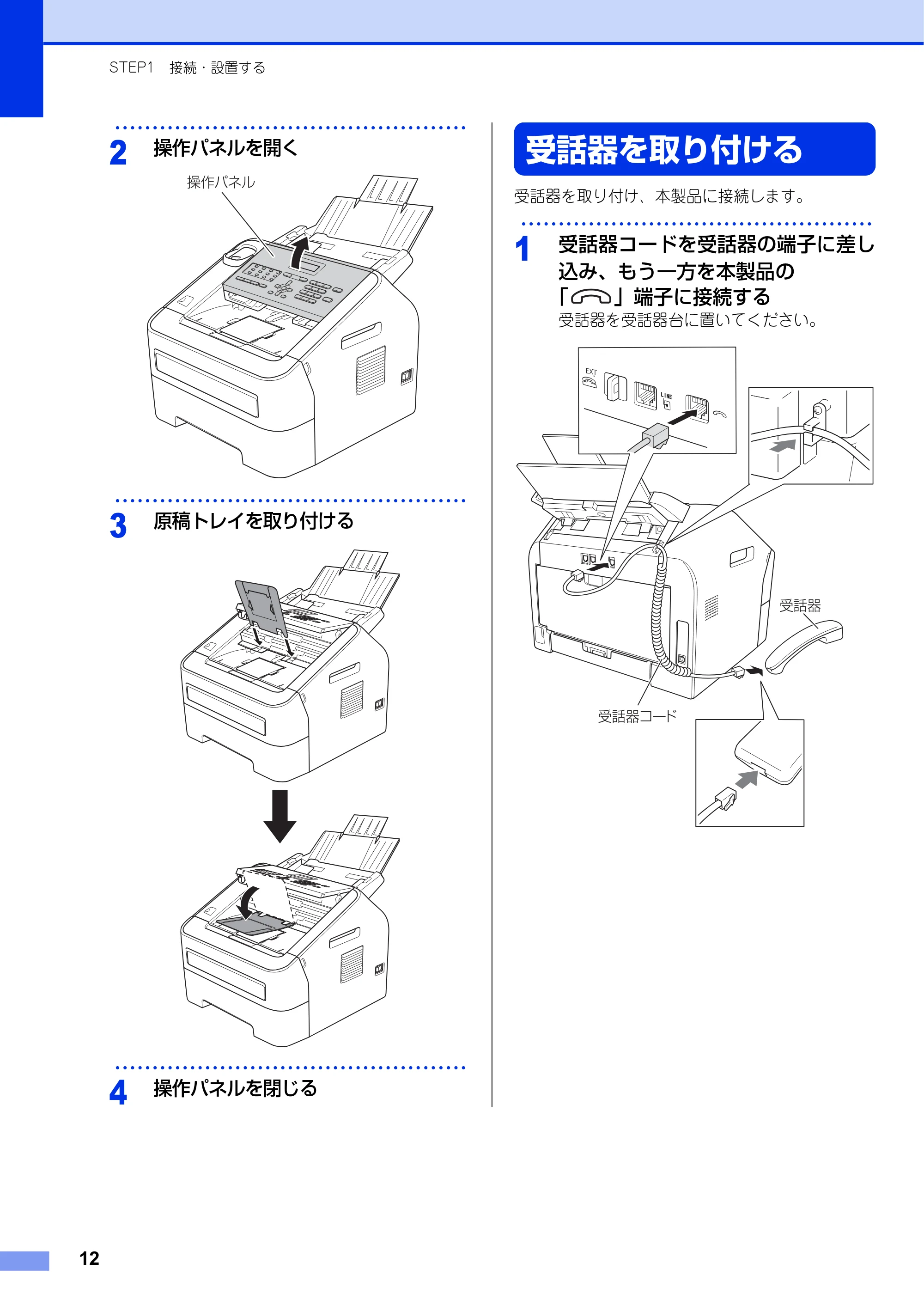

2
操作パネルを開く
･･･････････････････････････････････････････････
3
原稿トレイを取り付ける
･･･････････････････････････････････････････････
4
操作パネルを閉じる
受話器を取り付ける
受話器を取り付け、本製品に接続します。
･･･････････････････････････････････････････････
1
受話器コードを受話器の端子に差し
込み、もう一方を本製品の
「 」端子に接続する
受話器を受話器台に置いてください。
操作パネル
受話器コード
受話器

接続・
設置する
Windows
®
Macintosh
USB
付 録
コンピューター
に接続する
13

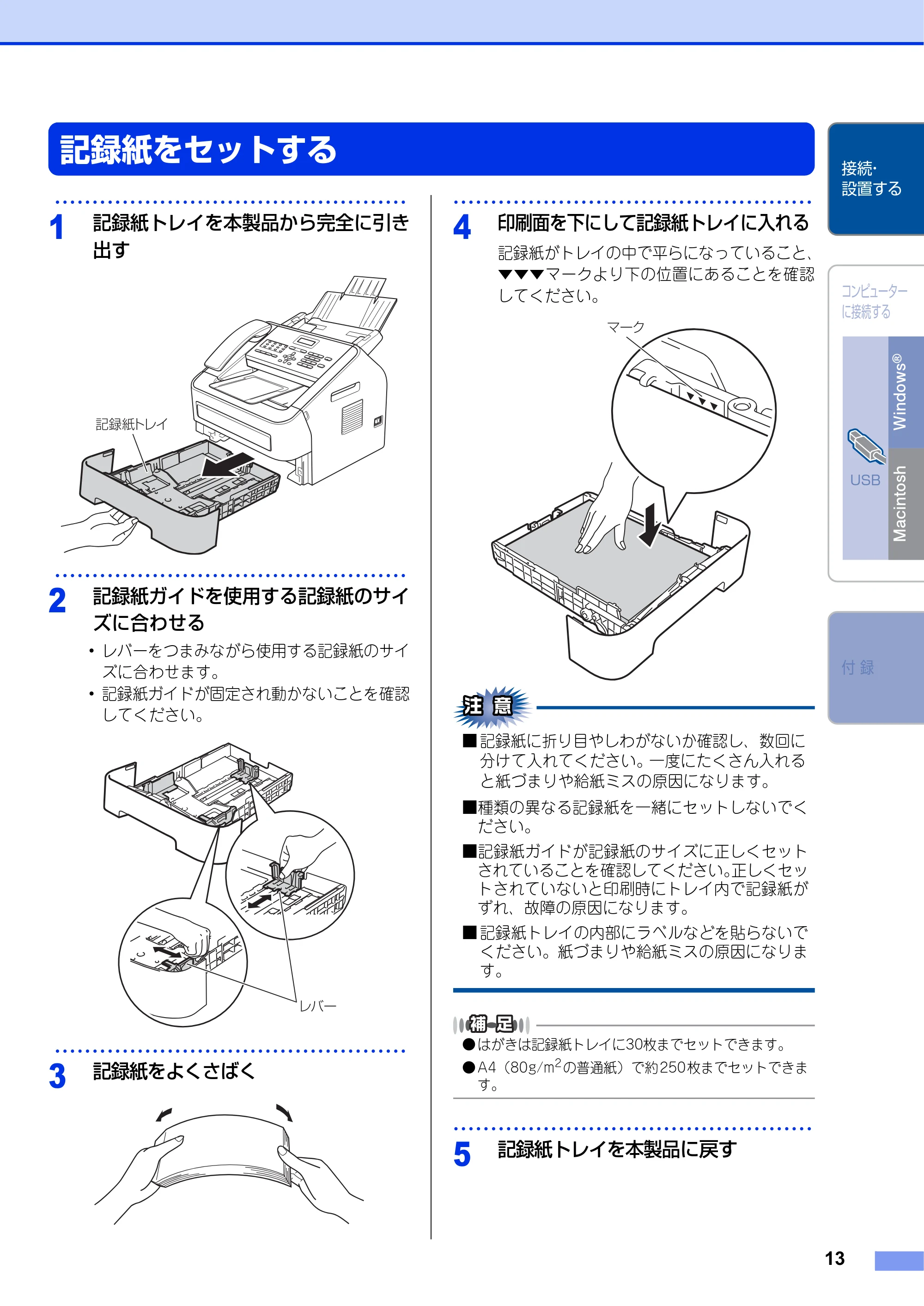

記録紙をセットする
･･･････････････････････････････････････････････
1
記録紙トレイを本製品から完全に引き
出す
･･･････････････････････････････････････････････
2
記録紙ガイドを使用する記録紙のサイ
ズに合わせる
･ レバーをつまみながら使用する記録紙のサイ
ズに合わせます。
･ 記録紙ガイドが固定され動かないことを確認
してください。
･･･････････････････････････････････････････････
3
記録紙をよくさばく
････････････････････････････････････････････････
4
印刷面を下にして記録紙トレイに入れる
記録紙がトレイの中で平らになっていること、
▼▼▼マークより下の位置にあることを確認
してください。
■ 記録紙に折り目やしわがないか確認し、数回に
分けて入れてください。一度にたくさん入れる

と紙づまりや給紙ミスの原因になります。
■種類の異なる記録紙を一緒にセットしないでく
ださい。
■記録紙ガイドが記録紙のサイズに正しくセット
されていることを確認してください。正しくセッ
トされていないと印刷時にトレイ内で記録紙が
ずれ、故障の原因になります。
■ 記録紙トレイの内部にラベルなどを貼らないで
ください。紙づまりや給紙ミスの原因になりま
す。

• はがきは記録紙トレイに30枚までセットできます。
• A4（80g/m

2
の普通紙）で約250枚までセットできま
す。
････････････････････････････････････････････････
5
記録紙トレイを本製品に戻す
記録紙トレイ
レバー
マーク

STEP1 接続・設置する
14
･･･････････････････････････････････････････････

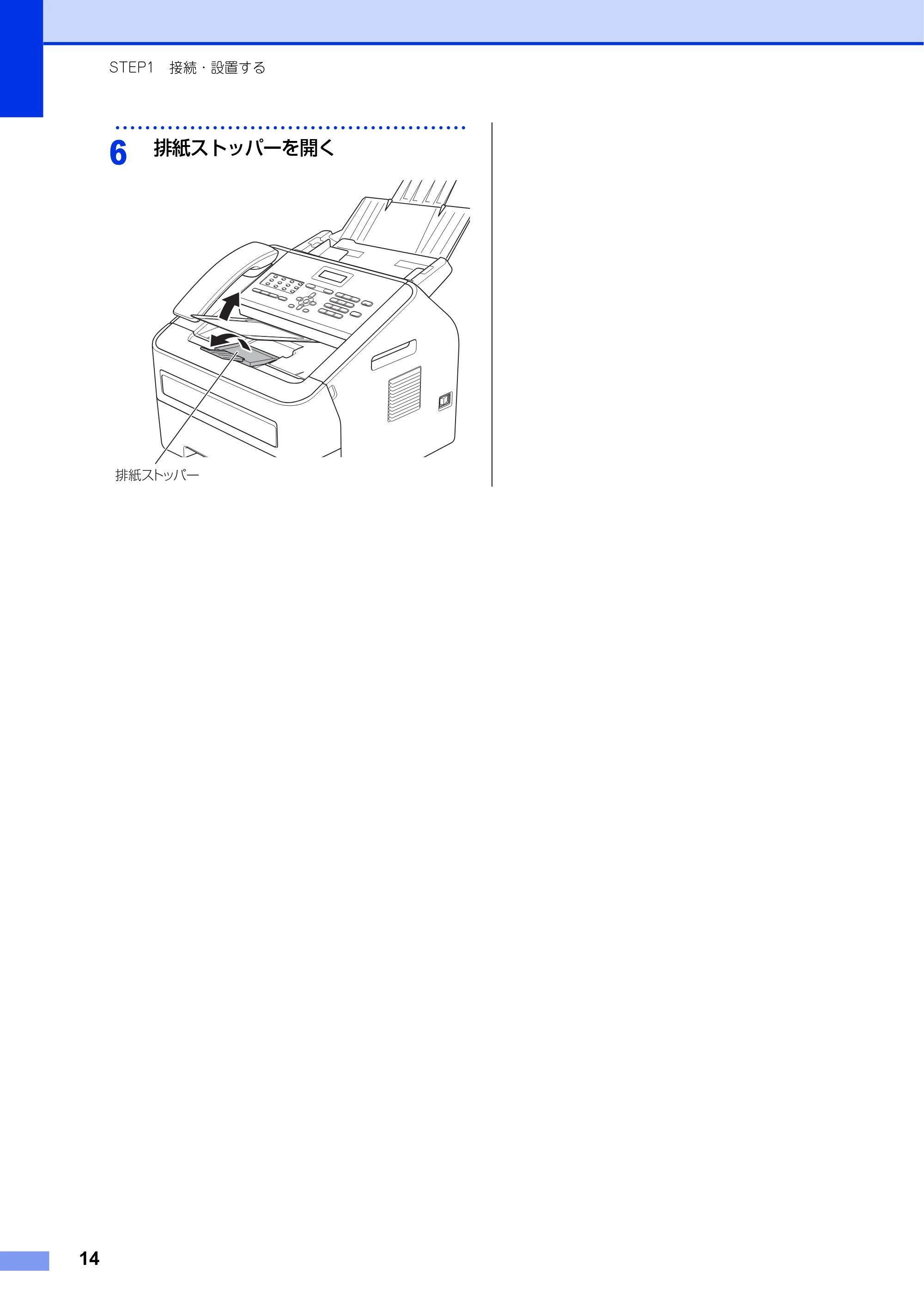

6
排紙ストッパーを開く
排紙ストッパー

接続・
設置する
Windows
®
Macintosh
USB
付 録
コンピューター
に接続する
15

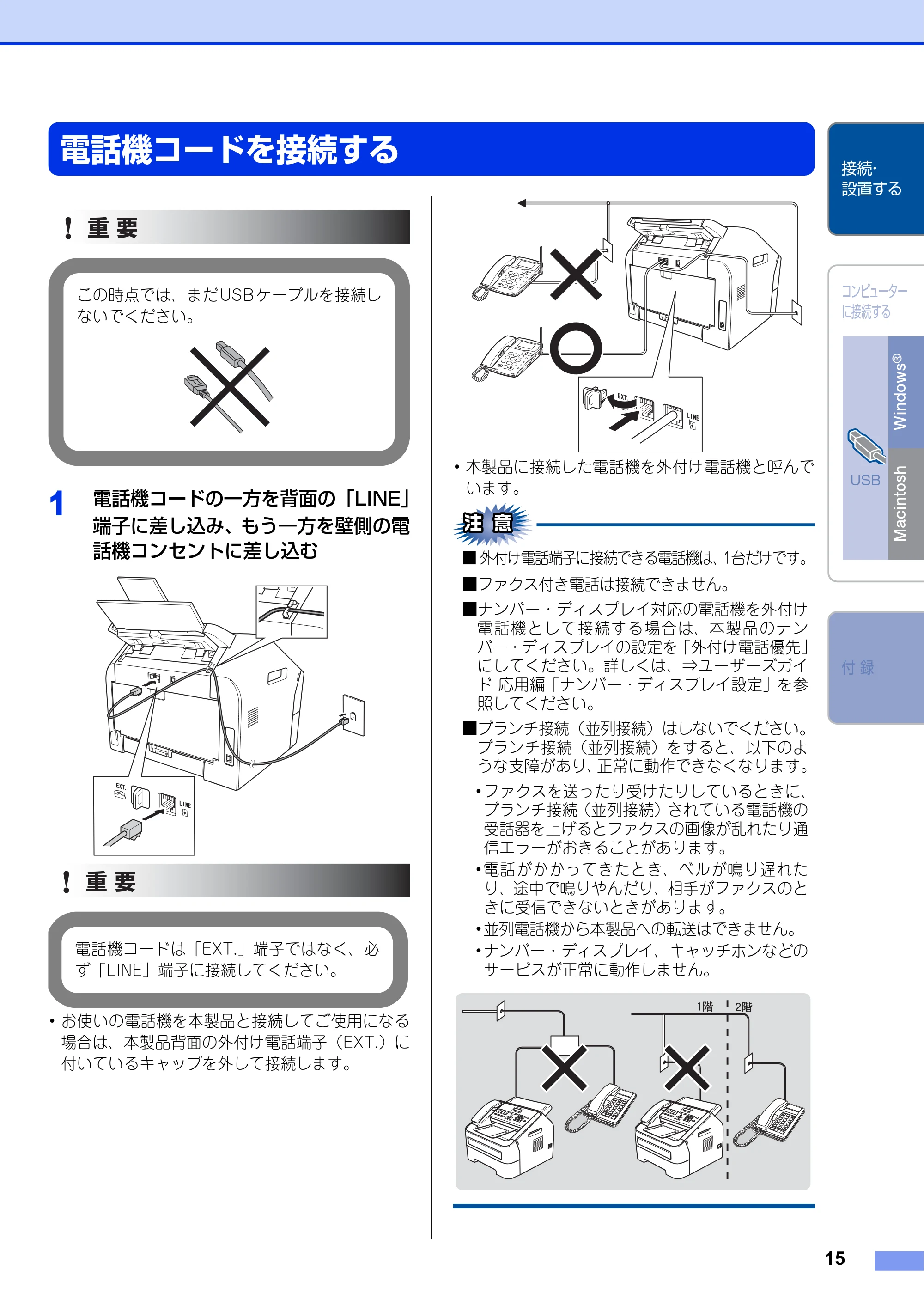

電話機コードを接続する
1
電話機コードの一方を背面の「LINE」
端子に差し込み、もう一方を壁側の電
話機コンセントに差し込む
･ お使いの電話機を本製品と接続してご使用になる
場合は、本製品背面の外付け電話端子（EXT.）に
付いているキャップを外して接続します。
･ 本製品に接続した電話機を外付け電話機と呼んで
います。
■ 外付け電話端子に接続できる電話機は、1台だけです。
■ファクス付き電話は接続できません。
■ナンバー・ディスプレイ対応の電話機を外付け
電話機として接続する場合は、本製品のナン
バー・ディスプレイの設定を「外付け電話優先」
にしてください。詳しくは、⇒ユーザーズガイ
ド 応用編「ナンバー・ディスプレイ設定」を参
照してください。
■ブランチ接続（並列接続）はしないでください。
ブランチ接続（並列接続）をすると、以下のよ
うな支障があり、正常に動作できなくなります。
･ファクスを送ったり受けたりしているときに、
ブランチ接続（並列接続）されている電話機の

受話器を上げるとファクスの画像が乱れたり通
信エラーがおきることがあります。
･電話がかかってきたとき、ベルが鳴り遅れた
り、途中で鳴りやんだり、相手がファクスのと
きに受信できないときがあります。
･並列電話機から本製品への転送はできません。
･ナンバー・ディスプレイ、キャッチホンなどの
サービスが正常に動作しません。
この時点では、まだ USB ケーブルを接続し
ないでください。
重 要
電話機コードは「EXT.」端子ではなく、必
ず「LINE」端子に接続してください。
重 要
ٴIJ ٴij

STEP1 接続・設置する
16

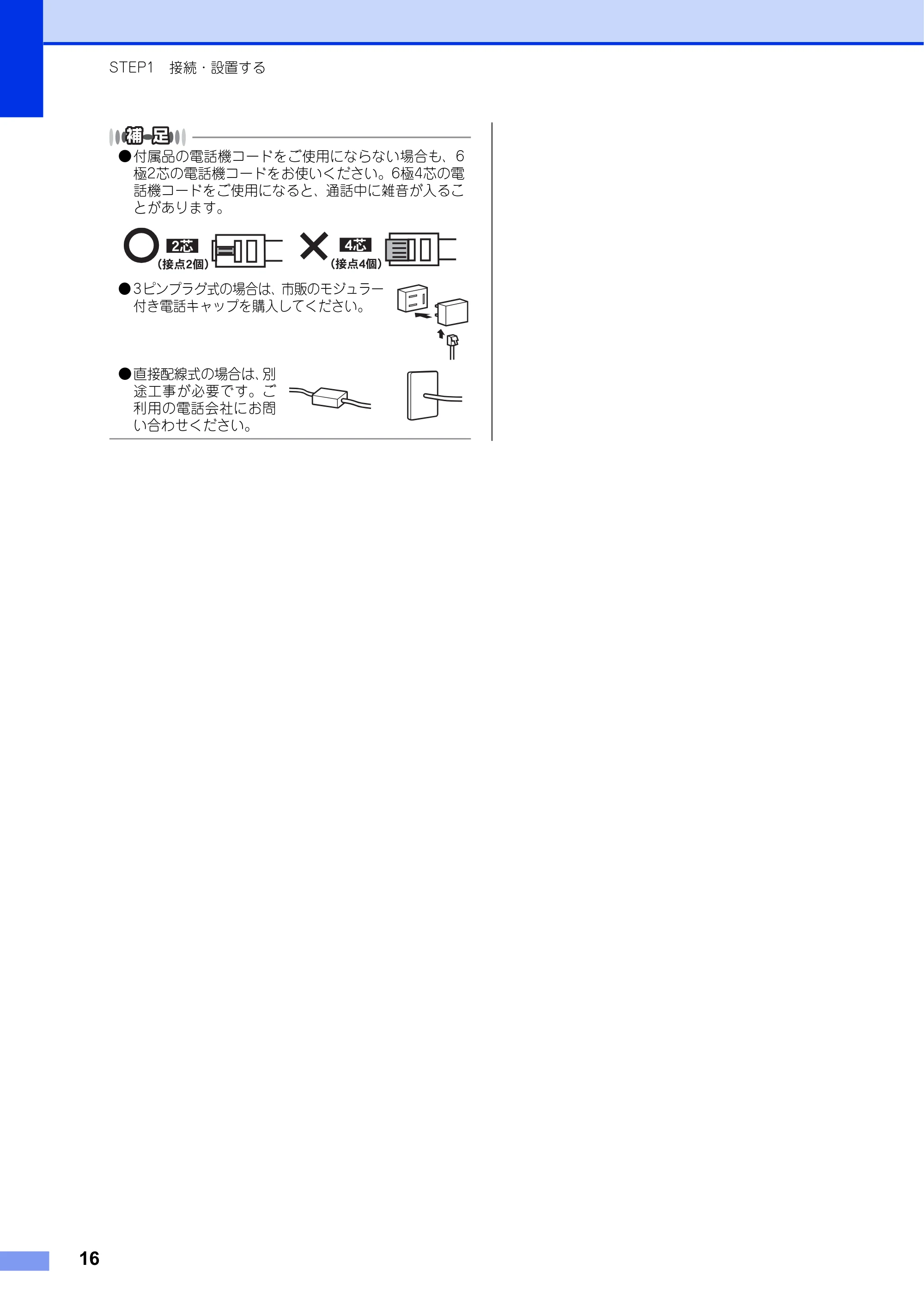

• 付属品の電話機コードをご使用にならない場合も、6

極2芯の電話機コードをお使いください。6極4芯の電
話機コードをご使用になると、通話中に雑音が入るこ
とがあります。

• 3ピンプラグ式の場合は、市販のモジュラー

付き電話キャップを購入してください。

• 直接配線式の場合は、別

途工事が必要です。ご
利用の電話会社にお問
い合わせください。

接続・
設置する
Windows
®
Macintosh
USB
付 録
コンピューター
に接続する
17

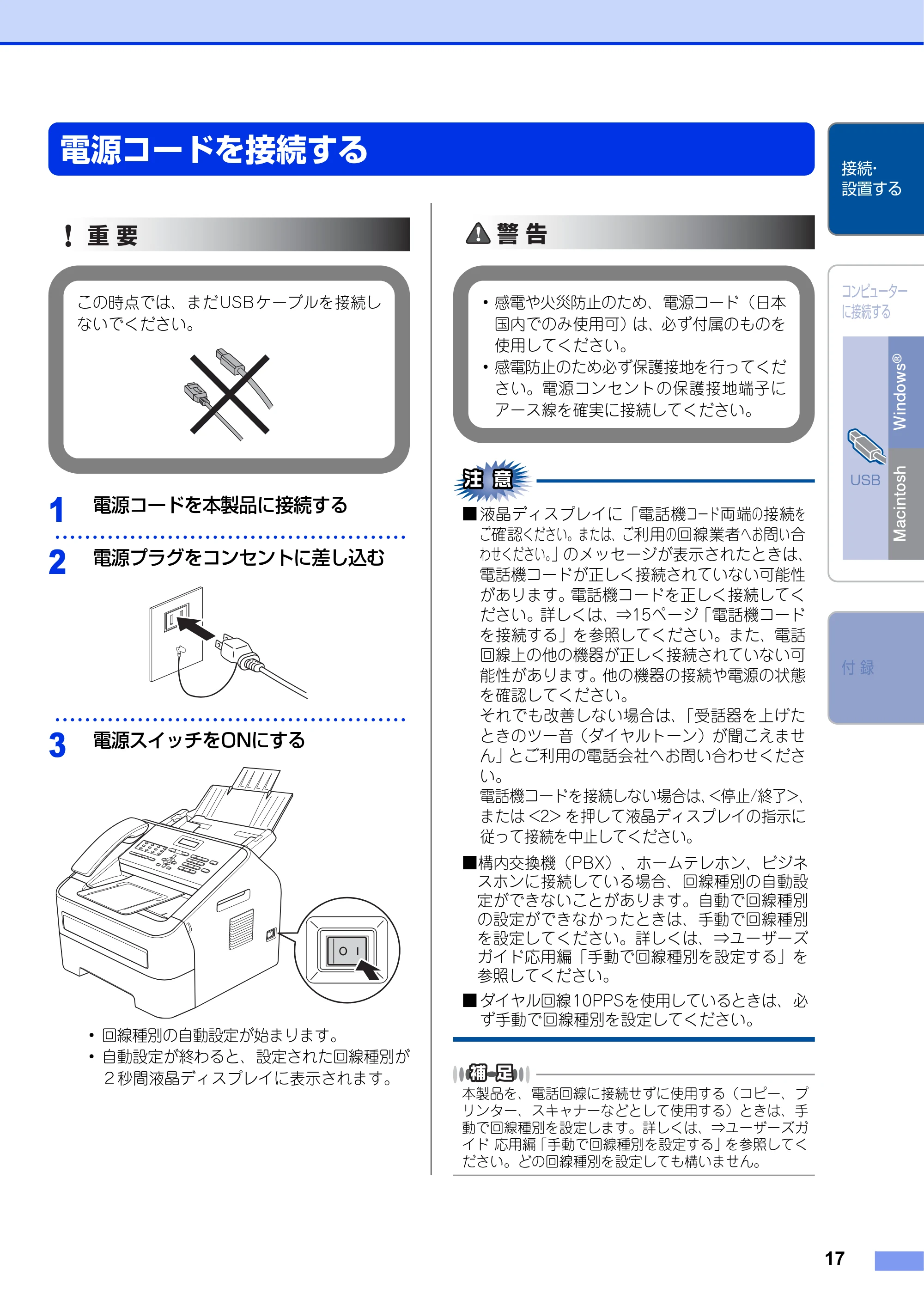

電源コードを接続する
1
電源コードを本製品に接続する
･･･････････････････････････････････････････････
2
電源プラグをコンセントに差し込む
･･･････････････････････････････････････････････
3
電源スイッチをONにする
･ 回線種別の自動設定が始まります。
･ 自動設定が終わると、設定された回線種別が
２秒間液晶ディスプレイに表示されます。
■ 液晶ディスプレイに「電話機 コード 両端 の 接続 を
ご 確認 ください。または、ご 利用 の 回線業者 へお 問 い 合
わせください。」のメッセージが表示されたときは、
電話機コードが正しく接続されていない可能性
があります。電話機コードを正しく接続してく
ださい。詳しくは、⇒15ページ「電話機コード
を接続する」を参照してください。また、電話
回線上の他の機器が正しく接続されていない可
能性があります。他の機器の接続や電源の状態

を確認してください。
それでも改善しない場合は、「受話器を上げた
ときのツー音（ダイヤルトーン）が聞こえませ
ん」とご利用の電話会社へお問い合わせくださ
い。
電話機コードを接続しない場合は、<停止/終了>、
または <2> を押して液晶ディスプレイの指示に
従って接続を中止してください。
■構内交換機（PBX）、ホームテレホン、ビジネ
スホンに接続している場合、回線種別の自動設
定ができないことがあります。自動で回線種別
の設定ができなかったときは、手動で回線種別
を設定してください。詳しくは、⇒ユーザーズ
ガイド応用編「手動で回線種別を設定する」を
参照してください。
■ ダイヤル回線10PPSを使用しているときは、必
ず手動で回線種別を設定してください。
本製品を、電話回線に接続せずに使用する（コピー、プ
リンター、スキャナーなどとして使用する）ときは、手
動で回線種別を設定します。詳しくは、⇒ユーザーズガ
イド 応用編「手動で回線種別を設定する」を参照してく
ださい。どの回線種別を設定しても構いません。
この時点では、まだ USB ケーブルを接続し

ないでください。
重 要
･ 感電や火災防止のため、電源コード（日本
国内でのみ使用可）は、必ず付属のものを
使用してください。
･ 感電防止のため必ず保護接地を行ってくだ
さい。電源コンセントの保護接地端子に
アース線を確実に接続してください。
警 告

STEP1 接続・設置する
18

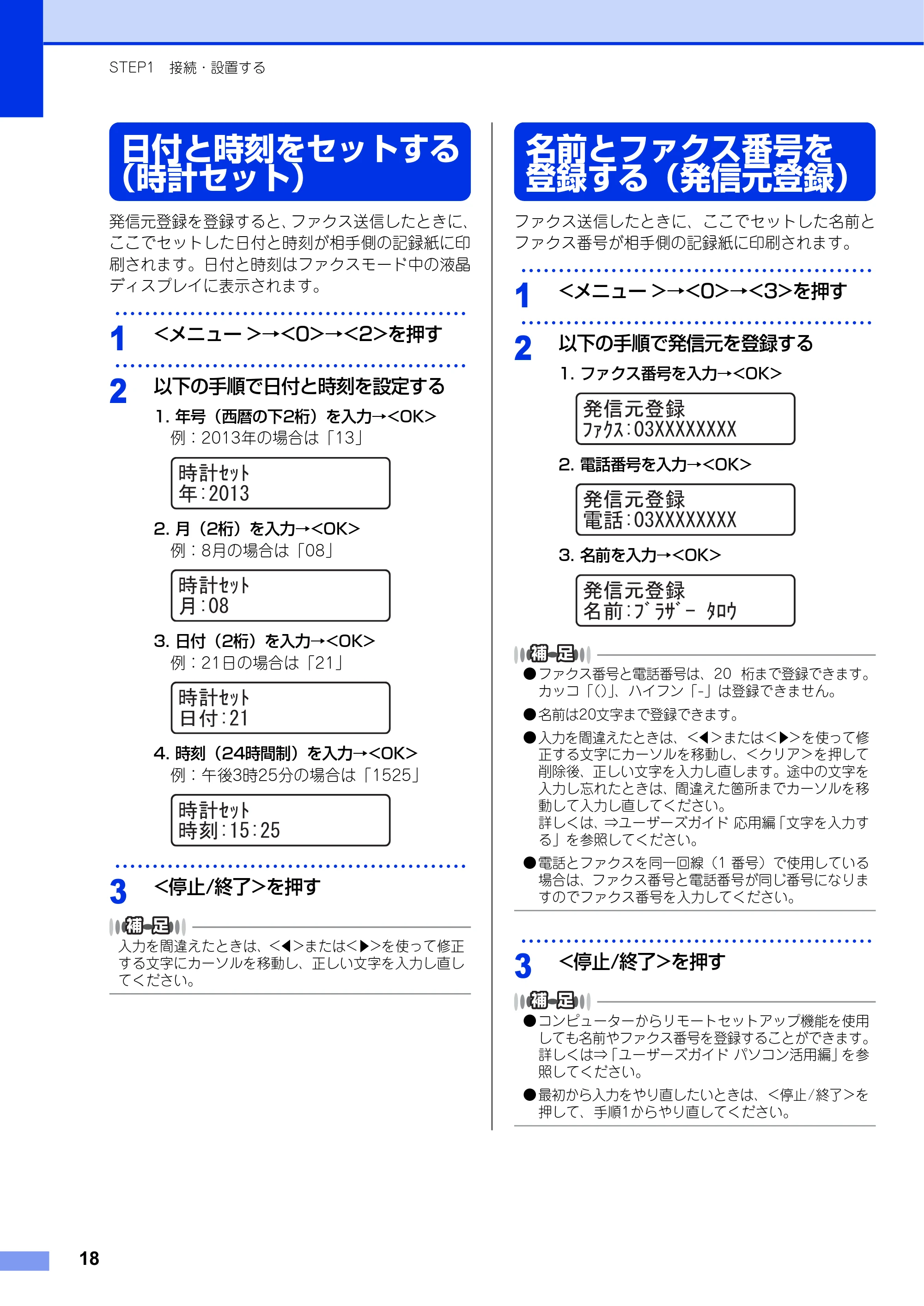

日付と時刻をセットする
（時計セット）
発信元登録を登録すると、ファクス送信したときに、
ここでセットした日付と時刻が相手側の記録紙に印
刷されます。日付と時刻はファクスモード中の液晶
ディスプレイに表示されます。
･･･････････････････････････････････････････････
1
<メニュー >→<0>→<2>を押す
･･･････････････････････････････････････････････
2
以下の手順で日付と時刻を設定する
1. 年号（西暦の下2桁）を入力→<OK>
例：2013年の場合は「13」
2. 月（2桁）を入力→<OK>
例：8月の場合は「08」
3. 日付（2桁）を入力→<OK>
例：21日の場合は「21」
4. 時刻（24時間制）を入力→<OK>
例：午後3時25分の場合は「1525」
･･･････････････････････････････････････････････
3
<停止/終了>を押す
入力を間違えたときは、< >または< >を使って修正

する文字にカーソルを移動し、正しい文字を入力し直し
てください。
名前とファクス番号を
登録する（発信元登録）
ファクス送信したときに、ここでセットした名前と
ファクス番号が相手側の記録紙に印刷されます。
･･･････････････････････････････････････････････
1
<メニュー >→<0>→<3>を押す
･･･････････････････････････････････････････････
2
以下の手順で発信元を登録する
1. ファクス番号を入力→<OK>
2. 電話番号を入力→<OK>
3. 名前を入力→<OK>

• ファクス番号と電話番号は、20 桁まで登録できます。

カッコ「（）」、ハイフン「-」は登録できません。

• 名前は20文字まで登録できます。
• 入力を間違えたときは、< >または< >を使って修

正する文字にカーソルを移動し、<クリア>を押して
削除後、正しい文字を入力し直します。途中の文字を
入力し忘れたときは、間違えた箇所までカーソルを移
動して入力し直してください。
詳しくは、⇒ユーザーズガイド 応用編「文字を入力す
る」を参照してください。

• 電話とファクスを同一回線（1 番号）で使用している

場合は、ファクス番号と電話番号が同じ番号になりま
すのでファクス番号を入力してください。
･･･････････････････････････････････････････････
3
<停止/終了>を押す

• コンピューターからリモートセットアップ機能を使用

しても名前やファクス番号を登録することができます。
詳しくは⇒「ユーザーズガイド パソコン活用編」を参
照してください。

• 最初から入力をやり直したいときは、<停止/終了>を

押して、手順1からやり直してください。
ᤨ
⸘㩈㨹㩎
ᐕ
ᤨ
⸘㩈㨹㩎
᦬
ᤨ
⸘㩈㨹㩎
ᣣઃ
ᤨ
⸘㩈㨹㩎ᤨ
ೞ
▲
▲
⊒ାర⊓㍳
㩖㨱㩂㩇::::::::
⊒ାర⊓㍳
㔚⹤::::::::
⊒ାర⊓㍳
ฬ೨㩖㩨㩡㩅㩨㨺㩊㩥㨽
▲
▲

接続・
設置する
Windows
®
Macintosh
USB
付 録
コンピューター
に接続する
19
ボタンを押す回数に応じて入力できる文字が変わり
ます。入力できる文字の種類は設定項目によって異
なります。
電話番号や文字は以下の操作で入力します。
文字の入力の詳細については、⇒「ユーザーズガイド 応
用編」を参照してください。
入力できる文字
ボタン 入力できる文字
アイウエオァィゥェォ１
カキクケコＡＢＣ２
サシスセソＤＥＦ３
タチツテトッ ＧＨＩ４
ナニヌネノＪＫＬ５
ハヒフヘホＭＮＯ６
マミムメモＰＱＲＳ７
ヤユヨャュョ ＴＵＶ８
ラリルレロ ＷＸＹＺ９
ワヲンー（音引き）0
ﾞ ﾟ
. @ - _ ' （スペース）: ; < = > ? [ ] ^ !
" # $ % & ( ) * + , / €
文字の入力方法
したいこと 操作のしかた
文字を入れる
～ 、 、
を押す
文字を削除する
を押す
･カーソルが文字列の最後の後方に
あるときは、カーソルの左の1文
字を削除する
･カーソルが文字列上にあるときは、
カーソル位置の1文字を削除する
文字を挿入する を押してカーソルを戻し、文

字を入力する
スペース（空白）
を入れる
を押してカーソルを右に移動
させる
（文字のときは （2回押）で
スペースを入れることができます）
記号を入力する
記号ボタン（ ）を押して、
入力したい記号を選ぶ
同じボタンで続
けて文字を入力
する
を押してカーソルを1文字分
移動させて入力する
入力した内容を
確定させる を押す

STEP1 接続・設置する
20
受信モードを選ぶ
本製品の使用目的に応じて受信モードを設定します。設定する受信モードは以下の図を見て選んでください。
詳しくは、⇒ユーザーズガイド 基本編「受信モードの種類」を参照してください。
･･･････････････････････････････････････････････
1
<メニュー >→<0>→<1>を押す
･･･････････････････････････････････････････････
2
<▲>または<▼>で受信モードを選択
する
「FAX= ファクス 専用」、「F/T=自動切換え」、
「留守= 外付け留守電」、「TEL= 電話」の中か
ら選択します。
･･･････････････････････････････････････････････
3
<OK>を押す
･･･････････････････････････････････････････････
4
<停止/終了>を押す
＊ファクスは自動的に受信し、電話のときは留守番電話が
応答します。

＊お使いの電話機の留守番電話機能は必ず「オン」にして
ください。
お使いの電話機を
本製品に接続する
相手がファクスのときは
自動的に受ける
ファクス専用として使う
FAX=ファクス専用
＊呼び出しベルが鳴っている間は電話に出ることができ
ます。
F/T=自動切換え
＊ファクスは自動的に受信し、電話のときは呼出音が鳴り
ます。
留守=外付け留守電
TEL=電話
＊本製品の電話機に出たとき、相手がファクスのときは<
スタート>を押して受信します。
本製品に接続されている電話機に出たとき、相手がファ
クスのときは、「#51」を押して受信します。
お使いの電話機の
留守番電話機能を
使う
する
しない
使わない
使う
使わない
受けない
使う
受ける

接続・
設置する
Windows
®
Macintosh
USB
付 録
コンピューター
に接続する
21
コンピューターに接続する
本書は、次のOSでの接続方法について説明しています。
Windows
®
XP Home Edition/XP Professional Edition/XP Professional x64 Edition/Windows Vista
®
、
Windows
®
7、Mac OS X 10.5.8～10.7.x

• Linux

®
でお使いの方は、サポートサイト（ブラザーソリューションセンター）を参照してください。
（http://solutions.brother.co.jp/）

• 最新ドライバーがサポートサイト（ブラザーソリューションセンター）からダウンロードできます。

（http://solutions.brother.co.jp/）
ただし、サポートサイト上のドライバーに付属のソフトウェアは含まれません。付属のソフトウェアはドライバー &ソ
フトウェアCD-ROMからインストールしてください。CD-ROMドライブ搭載（外付け可）のコンピューターをお持ち
でない場合は、付属のソフトウェアをご利用いただけません。
Windows
®
の場合 ⇒22ページ
Macintoshの場合 ⇒24ページ
STEP2 コンピューターに接続する

STEP2 コンピューターに接続する
22
USB接続
インストールをする前に、「STEP1 接続・設置す
る」のすべての設定が完了していることをご確認く
ださい。
･･･････････････････････････････････････････････
1
コンピューターの電源を入れる
アドミニストレーター（Administrator）権限
でログオンします。
･･･････････････････････････････････････････････
2
本製品の電源スイッチを OFF にし、
USBケーブルが接続されていないこと
を確認する
すでにUSBケーブルが接続されている場合は、
取り外してください。
･･･････････････････････････････････････････････
3
付属のドライバー & ソフトウェア CD-
ROMをCD-ROMドライブにセットする
画面が表示されないときは［マイ コンピュータ］からCD-
ROM ドライブをダブルクリックし、［start.exe］をダブ
ルクリックして画面を表示させてください。

･･･････････････････････････････････････････････
4
［インストール］をクリックする
使用許諾契約などの画面が表示されたときは、
内容を確認してから［はい］を押して進んで
ください。

• ドライバーとソフトウェアのインストールが始まらな

い場合は、手順 3 からインストールをやり直してくだ
さい。

• Windows Vista

®
/Windows
®
7 でユーザーアカウン
ト制御画面が表示されたときは、［許可］、または［は
い］を選択してください。
･･･････････････････････････････････････････････
5
［標準］を選択し、［次へ］をクリック
する
カスタムインストールする場合は、［カスタム］を選択
し、［次へ］をクリックしてください。コンポーネント
の選択画面が表示されたら、インストールしたい機能の
チェックボックスを選択し、画面の指示に従ってインス
トールを進めてください。
ドライバーとソフトウェアをインストール
する（Windows
®
の場合）
･ 起動しているアプリケーションがある場合
は、すべて終了してからインストールを始
めてください。
･ 画面は、使用している OS により異なりま
す。
重 要

接続・
設置する
Windows
®
Macintosh
USB
付 録
コンピューター
に接続する
23
･･･････････････････････････････････････････････

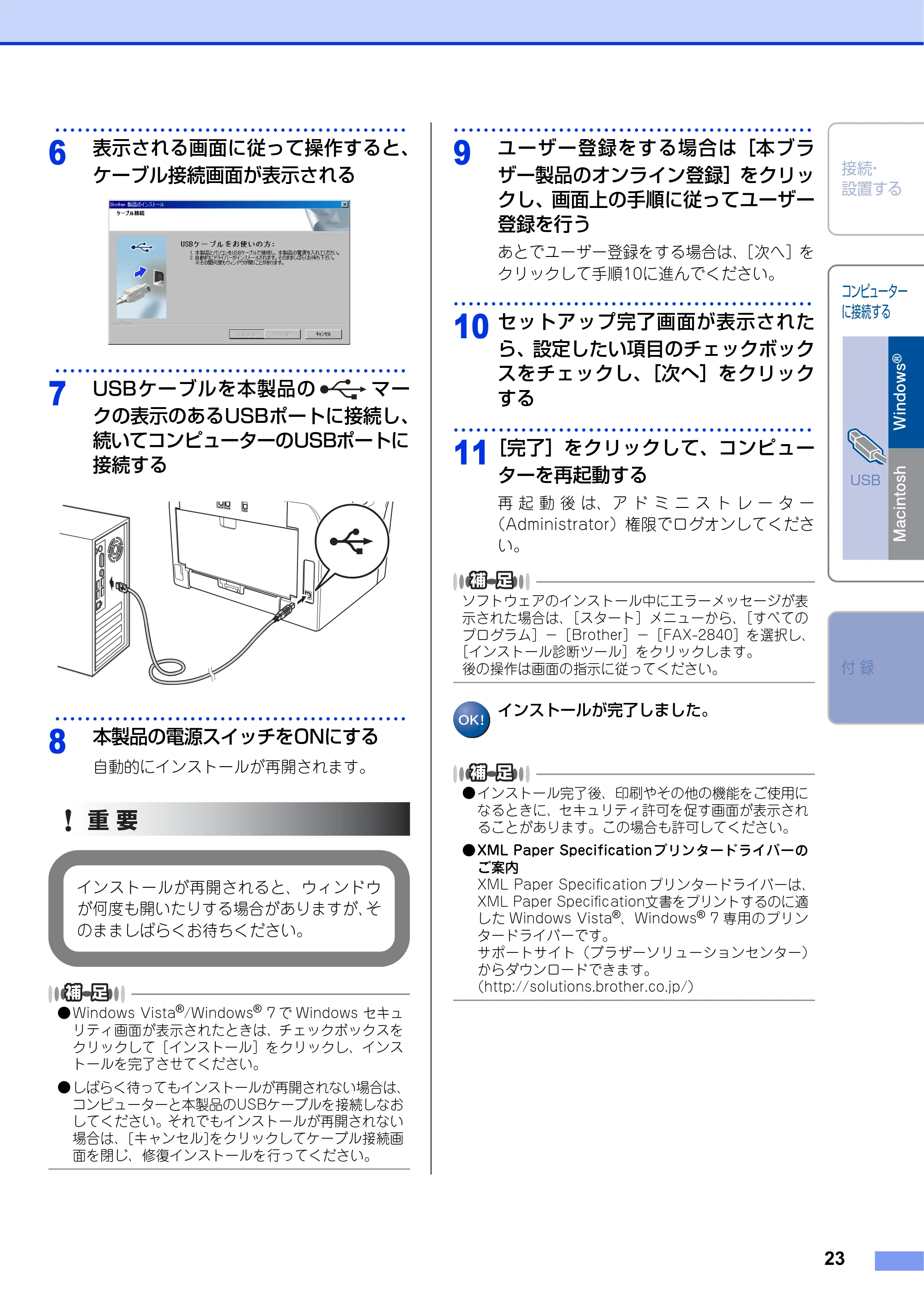

6
表示される画面に従って操作すると、
ケーブル接続画面が表示される
･･･････････････････････････････････････････････
7
USBケーブルを本製品の マー
クの表示のあるUSBポートに接続し、
続いてコンピューターのUSBポートに
接続する
･･･････････････････････････････････････････････
8
本製品の電源スイッチをONにする
自動的にインストールが再開されます。

• Windows Vista

®
/Windows
®
7 で Windows セキュ
リティ画面が表示されたときは、チェックボックスを
クリックして［インストール］をクリックし、インス
トールを完了させてください。

• しばらく待ってもインストールが再開されない場合は、

コンピューターと本製品のUSBケーブルを接続しなお
してください。それでもインストールが再開されない
場合は、[キャンセル]をクリックしてケーブル接続画
面を閉じ、修復インストールを行ってください。
････････････････････････････････････････････････
9
ユーザー登録をする場合は［本ブラ
ザー製品のオンライン登録］をクリッ
クし、画面上の手順に従ってユーザー
登録を行う
あとでユーザー登録をする場合は、［次へ］を
クリックして手順10に進んでください。
････････････････････････････････････････････････
10
セットアップ完了画面が表示された
ら、設定したい項目のチェックボック
スをチェックし、［次へ］をクリック
する
････････････････････････････････････････････････
11
［完了］をクリックして、コンピュー
ターを再起動する
再 起 動 後 は、ア ド ミ ニ ス ト レ ー タ ー
（Administrator）権限でログオンしてくださ

い。
ソフトウェアのインストール中にエラーメッセージが表
示された場合は、［スタート］メニューから、［すべての
プログラム］－［Brother］－［FAX-2840］を選択し、
［インストール診断ツール］をクリックします。
後の操作は画面の指示に従ってください。
インストールが完了しました。

• インストール完了後、印刷やその他の機能をご使用に

なるときに、セキュリティ許可を促す画面が表示され
ることがあります。この場合も許可してください。

• XML Paper Specificationプリンタードライバーの

ご案内
XML Paper Specification プリンタードライバーは、
XML Paper Specification文書をプリントするのに適
した Windows Vista
®
、Windows
®
7 専用のプリン
タードライバーです。
サポートサイト（ブラザーソリューションセンター）
からダウンロードできます。
（http://solutions.brother.co.jp/）
インストールが再開されると、ウィンドウ
が何度も開いたりする場合がありますが、そ
のまましばらくお待ちください。
重 要

STEP2 コンピューターに接続する
24
インストールをする前に、「STEP1 接続・設置す
る」のすべての設定が完了していることをご確認く
ださい。
･･･････････････････････････････････････････････
1
Macintoshの電源を入れる
アドミニストレーター（Administrator）権限
でログオンします。
･･･････････････････････････････････････････････
2
USBケーブルを本製品の マー
クの表示のあるUSBポートに接続し、
続いてMacintoshのUSBポートに接
続する
USBケーブルは、キーボードのUSBポートや電源
供給なしのUSBハブ経由で接続しないでください。
本製品とMacintoshをUSBケーブルで直接接続し
てください。
･･･････････････････････････････････････････････
3
本製品の電源スイッチをONにする
･･･････････････････････････････････････････････

4
付属のドライバー &ソフトウェア CD-
ROMをCD-ROMドライブにセットす
る
･･･････････････････････････････････････････････
5
［Start Here OSX］をダブルクリッ
クする
インストールが完了するまで数分かかります。
･･･････････････････････････････････････････････
6
下記の画面が表示されたら本製品を選
び［OK］をクリックする
ドライバーとソフトウェアをインストー
ルする（Macintoshの場合）
･ 起動しているアプリケーションがある場合
は、すべて終了してからインストールを始
めてください。
･ Mac OS X 10.5.7 以前をお使いの方は、
Mac OS X 10.5.8 ～ 10.7.x にアップグ
レードしてください。
重 要

接続・
設置する
Windows
®
Macintosh
USB
付 録
コンピューター
に接続する
25
････････････････････････････････････
7
確認画面が表示されたら［次へ］をク
リックする
インストールが完了しました。

付 録
26
ドライバー＆ソフトウェアCD-ROM内のユーザーズガイドを見るときは
付属のドライバー＆ソフトウェアCD-ROMには、下記のユーザーズガイドがPDF形式で収録されています。
･ ユーザーズガイド 応用編
･ ユーザーズガイド パソコン活用編
ユーザーズガイド（PDF形式）をご覧になるには、Adobe
®
Reader
®
またはAdobe
®
Acrobat
®
が必要です。
コンピューターにAdobe
®
Reader
®
またはAdobe
®
Acrobat
®
がインストールされていない場合は、インストールする必
要があります。アドビシステムズ社のホームページ（http://www.adobe.com/）からAdobe
®
Reader
®
をダウンロード
してください。
･･･････････････････････････････････････････････
1
付属のドライバー＆ソフトウェア CD-
ROMをCD-ROMドライブにセットす
る
画面が表示されないときは、［マイ コンピュータ］から
CD-ROMドライブをダブルクリックし、［start.exe］を

ダブルクリックして画面を表示させてください。
･･･････････････････････････････････････････････
2
［ユーザーズガイド］をクリックする
･･･････････････････････････････････････････････
3
［画面で見るマニュアル PDF形式］を
クリックする
収録されているユーザーズガイドの目次が表
示されます。
･･･････････････････････････････････････････････
4
見たいユーザーズガイドのタイトルを
クリックする
ユーザーズガイドが表示されます。
付属のドライバー＆ソフトウェア CD-ROM からプリン
タードライバー、ソフトウェアをコンピューターにイン
ストールすると、PDF形式のユーザーズガイドも自動的
にダウンロードされます。［スタート］メニューから［す
べてのプログラム］－［Brother］－［FAX-2840］－
［ユーザーズガイド］の順にクリックして、見たいユー
ザーズガイドを選んでください。

Windows
®
の場合
付 録

接続・
設置する
Windows
®
Macintosh
USB
付 録
コンピューター
に接続する
27
･･･････････････････････････････････････････････
1
付属のドライバー＆ソフトウェア CD-
ROMをCD-ROMドライブにセットす
る
･･･････････････････････････････････････････････
2
［ユーザーズガイド］のアイコンをダ
ブルクリックする
･･･････････････････････････････････････････････
3
［top.pdf］をダブルクリックする
･･･････････････････････････････････････････････
4
見たいユーザーズガイドのタイトルを
クリックする
ユーザーズガイドが表示されます。
Macintoshの場合

付 録
28
商標について
MicrosoftおよびWindowsは、米国Microsoft Corporationの米国およびその他の国における登録商標です。
Windows Vistaは、米国Microsoft Corporationの米国、日本および/またはその他の国における登録商標ま
たは商標です。
Apple、Macintosh、およびOS Xは、米国および他の国々で登録されたApple Inc.の商標です。
Linuxは、Linus Torvalds氏の日本およびその他の国における登録商標または商標です。
Acrobat、Adobe、およびReaderは、Adobe Systems Incorporated（アドビシステムズ社）の米国および
その他の国における登録商標または商標です。
ブラザー製品および関連資料等に記載されている社名及び商品名はそれぞれ各社の商標または登録商標です。

• お買い上げの際、販売店でお渡しする保証書は大切に保管してください。
• 本製品の補修用性能部品の最低保有期間は製造打切後5年です。

トナーカートリッジ・ドラムユニットは当社指定品をご使用ください。当社指定以外の品物をご使用いただくと、故障
の原因になる可能性があります。純正品のトナーカートリッジ・ドラムユニットをご使用いただいた場合のみ機能・品
質を保証いたします。
本製品は日本国内のみでのご使用となりますので、海外でのご使用はお止めください。海外での各国の通信規格に反す
る場合や、海外で使用されている電源が本製品に適切ではない恐れがあります。海外で本製品をご使用になりトラブル
が発生した場合、当社は一切の責任を負いかねます。また、保証の対象とはなりませんのでご注意ください。
These machines are made for use in Japan only. We can not recommend using them overseas because it
may violate the Telecommunications Regulations of that country and the power requirements of your

machine may not be compatible with the power available in foreign countries. Using Japan models
overseas is at your own risk and will void your warranty.
©2012 Brother Industries, Ltd. All rights reserved.

消耗品について
次のメッセージが液晶ディスプレイに表示されたら、交換用の消耗品の準備をしてください。
消耗品の交換時期になると、次のメッセージが液晶ディスプレイに表示されます。
消耗品の詳細については、サポートサイト（ブラザーソリューションセンター） を参照してください。
（http://solutions.brother.co.jp/）
または、お買い上げの販売店にお問い合わせください。
本製品に付属のトナーカートリッジは約700枚
※1
印刷ができます。
※1 印刷可能枚数はJIS X 6931（ISO/IEC 19752）*規格に基づく公表値を満たしています。
* JIS X 6931（ISO/IEC 19752）とは、モノクロ電子写真方式プリンター用トナーカートリッジの印刷枚数を測定するための試
験方法を定めた規格です。
※2 使用環境や記録紙の種類、連続印刷枚数、印刷内容などによって異なります。
※3 A4を1回に1ページ印刷した場合

• 消耗品の寿命は、実際の印刷方法や内容、使用環境により異なります。
• トナーの寿命は、使用可能なトナーがなくなった場合やトナーが劣化した場合で検知され、どちらかに該当するとトナー

の寿命となります。
消耗品は、お買い上げの販売店、またはダイレクトクラブへご注文ください。
0120-118-825
（土、日、祝日、長期休暇を除く 9:00～12:00 13:00～17:00）
バーコード読み取り機能があるカメラ付き携帯電話をお持ちの方は右記の
二次元バーコードの読み取りでダイレクトクラブの携帯サイトへアクセス
することができます。
携帯電話で下記のURLを入力してもアクセスできます。
http://direct.brother.co.jp/
トナーカートリッジ ドラムユニット
型番 TN-27J 型番 DR-22J

• まもなくトナー交換
• トナー交換 ・ドラム交換

印刷可能枚数：約2,600枚※1、2 印刷可能枚数：約12,000枚※2、3
LEA810047
JPN
Printed in China
