ユーザーズガイド 2006年4月18日更新 （PDF形式／8.92Mバイト）LBP5900

JPN
ユーザーズガイド�ユーザーズガイド�
ご使用前に必ず本書をお読みください。�
将来いつでも使用できるように大切に保管してください。�
レーザビームプリンタ�

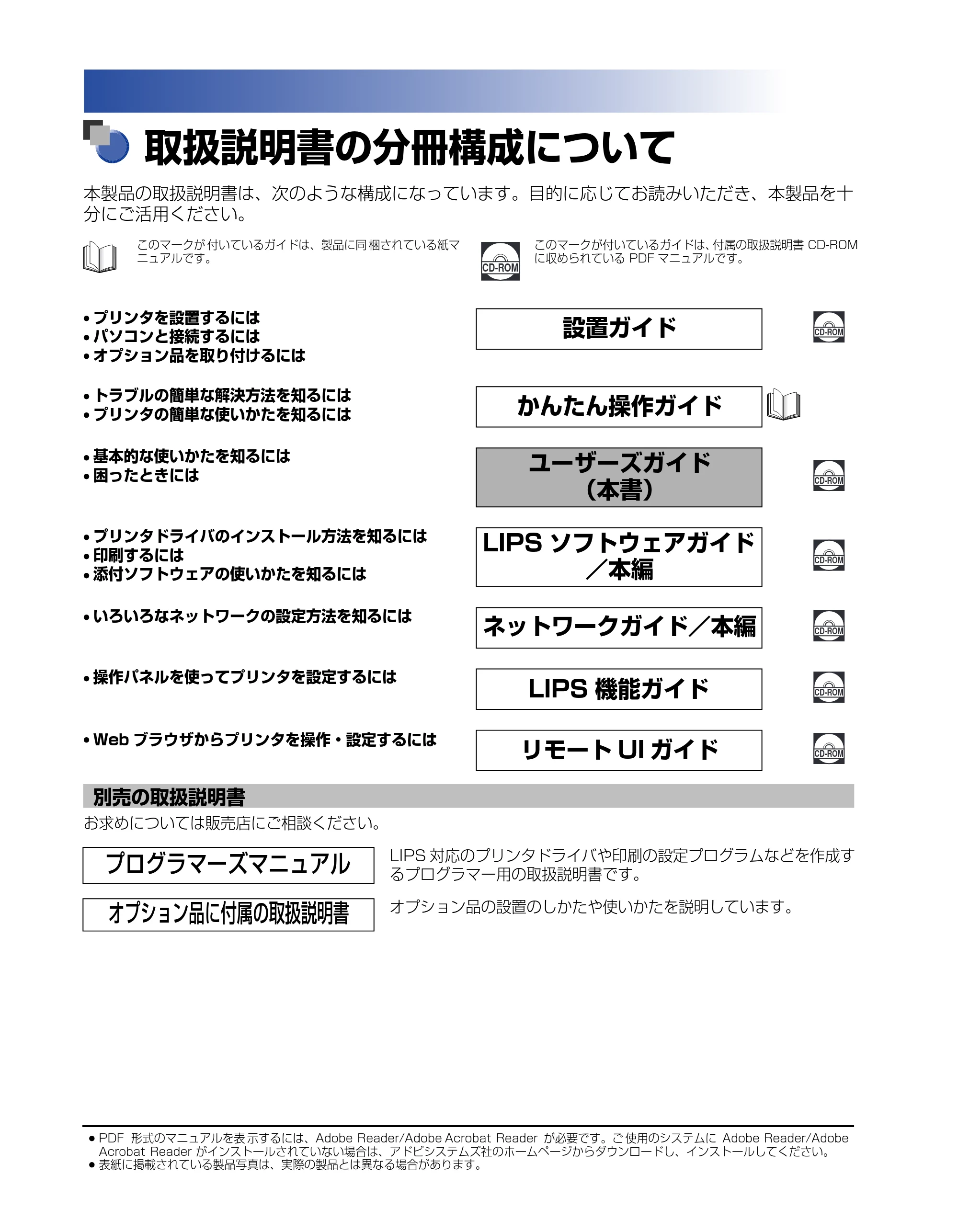

本製品の取扱説明書は、次のような構成になっています。目的に応じてお読みいただき、本製品を十
分にご活用ください。
別売の取扱説明書
お求めについては販売店にご相談ください。
取扱説明書の分冊構成について
このマークが 付いているガイドは、製品に同 梱されている紙マ
ニュアルです。
このマークが付いているガイドは、付属の取扱説明書 CD-ROM
に収められている PDF マニュアルです。
CD-ROM

• プリンタを設置するには
• パソコンと接続するには
• オプション品を取り付けるには

設置ガイド CD-ROM

• トラブルの簡単な解決方法を知るには
• プリンタの簡単な使いかたを知るには かんたん操作ガイド
• 基本的な使いかたを知るには
• 困ったときには

ユーザーズガイド
（本書）
CD-ROM

• プリンタドライバのインストール方法を知るには
• 印刷するには
• 添付ソフトウェアの使いかたを知るには

LIPS ソフトウェアガイド
／本編
CD-ROM

• いろいろなネットワークの設定方法を知るには

ネットワークガイド／本編 CD-ROM

• 操作パネルを使ってプリンタを設定するには

LIPS 機能ガイド CD-ROM

• Web ブラウザからプリンタを操作・設定するには

リモート UI ガイド CD-ROM
プログラマーズマニュアル
LIPS 対応のプリンタドライバや印刷の設定プログラムなどを作成す
るプログラマー用の取扱説明書です。
オプション品に付属の取扱説明書
オプション品の設置のしかたや使いかたを説明しています。

• PDF 形式のマニュアルを表 示するには、Adobe Reader/Adobe Acrobat Reader が必要です。ご 使用のシステムに Adobe Reader/Adobe

Acrobat Reader がインストールされていない場合は、アドビシステムズ社のホームページからダウンロードし、インストールしてください。

• 表紙に掲載されている製品写真は、実際の製品とは異なる場合があります。

必ずお読みください�
第 1 章 お使いになる前に
必ずお読みください�
第 2 章 プリンタの使いかた
必ずお読みください�
第 3 章 給紙・排紙のしかた
第 4 章 日常のメンテナンス
第 5 章 困ったときには
第 6 章 付録
おもな仕様、ソフトウェアのバージョンアップ方法、保守サービスのご案内、索引な
どを掲載しています。

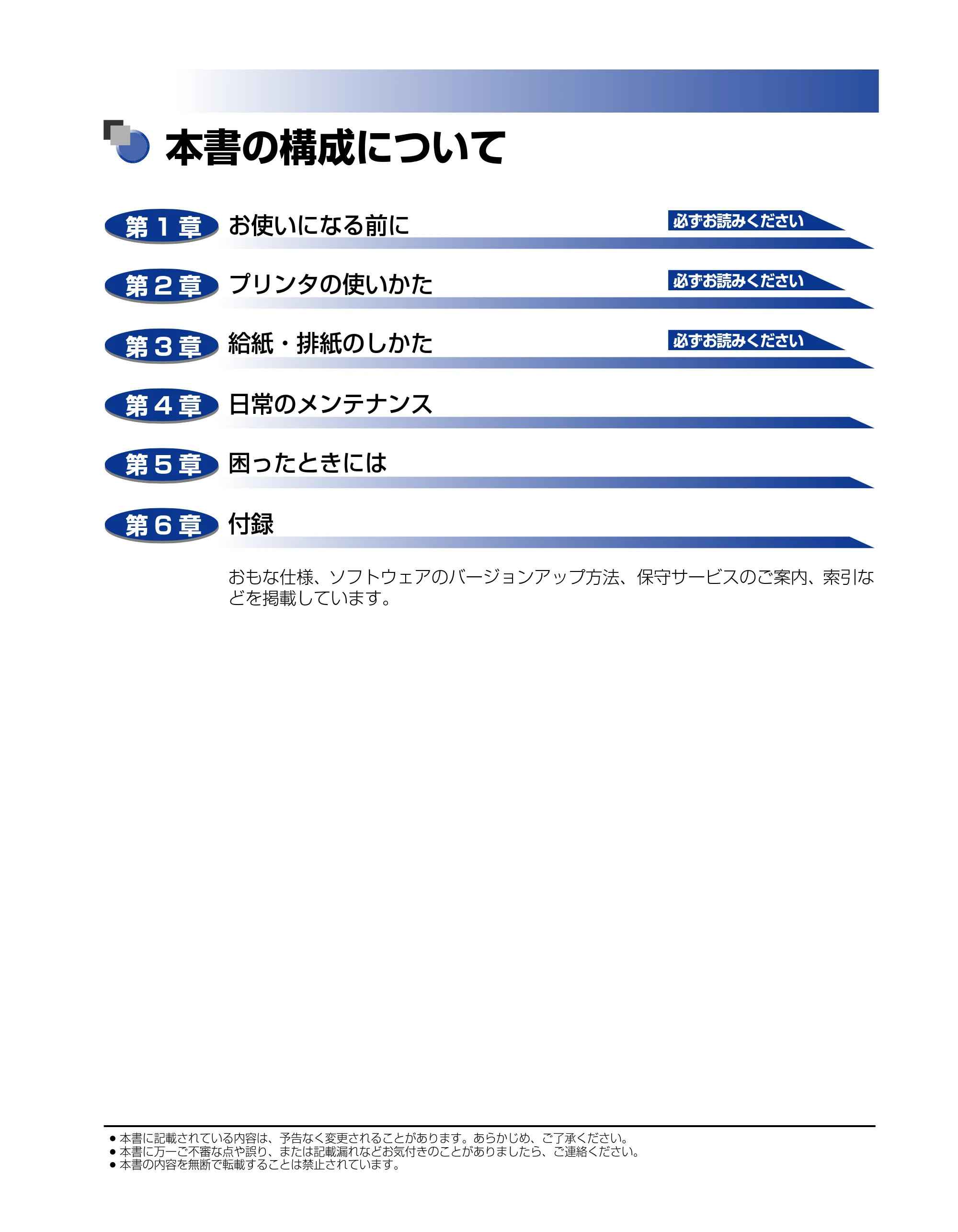

本書の構成について

• 本書に記載されている内容は、予告なく変更されることがあります。あらかじめ、ご了承ください。
• 本書に万一ご不審な点や誤り、または記載漏れなどお気付きのことがありましたら、ご連絡ください。
• 本書の内容を無断で転載することは禁止されています。

ii

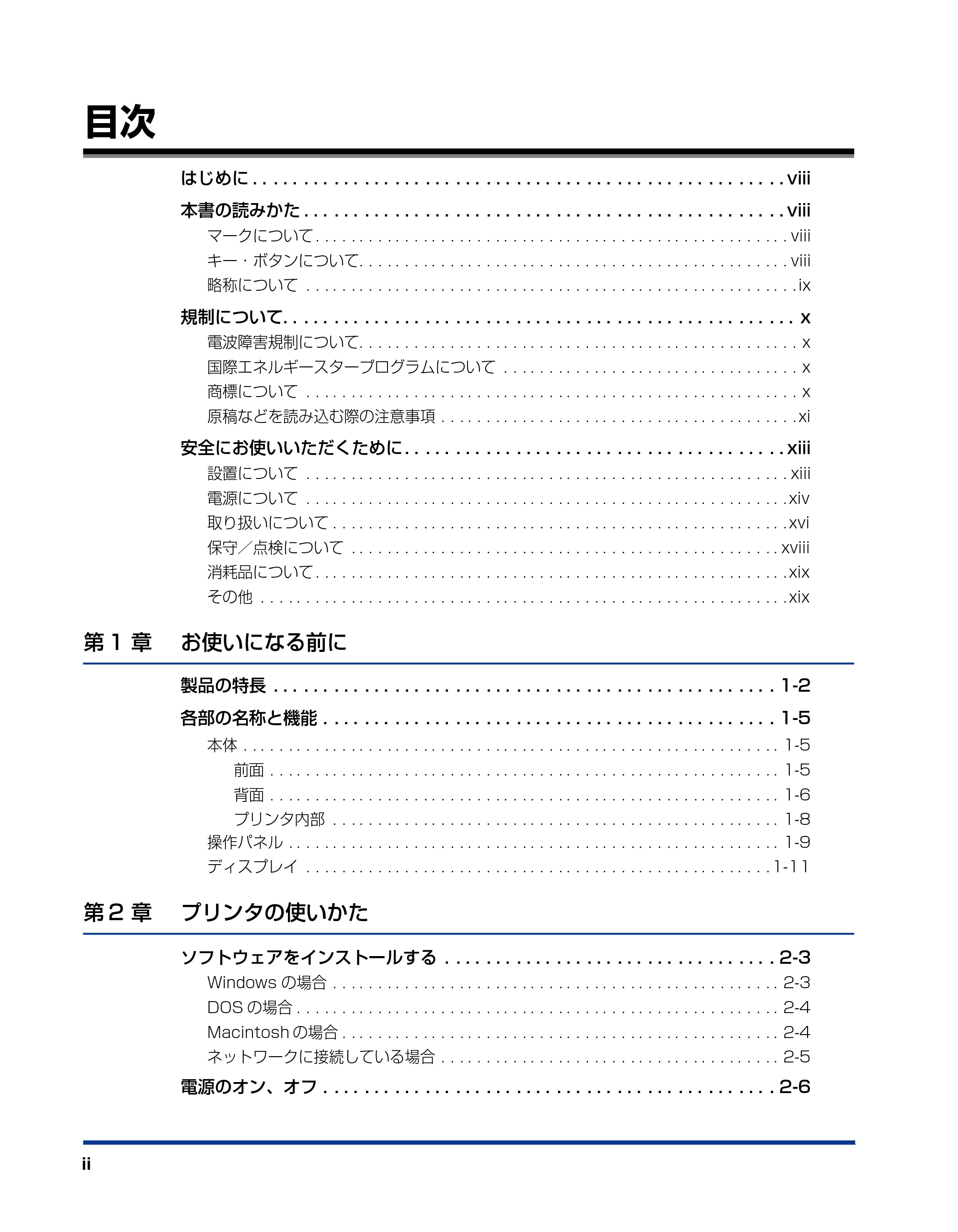

目次
はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii

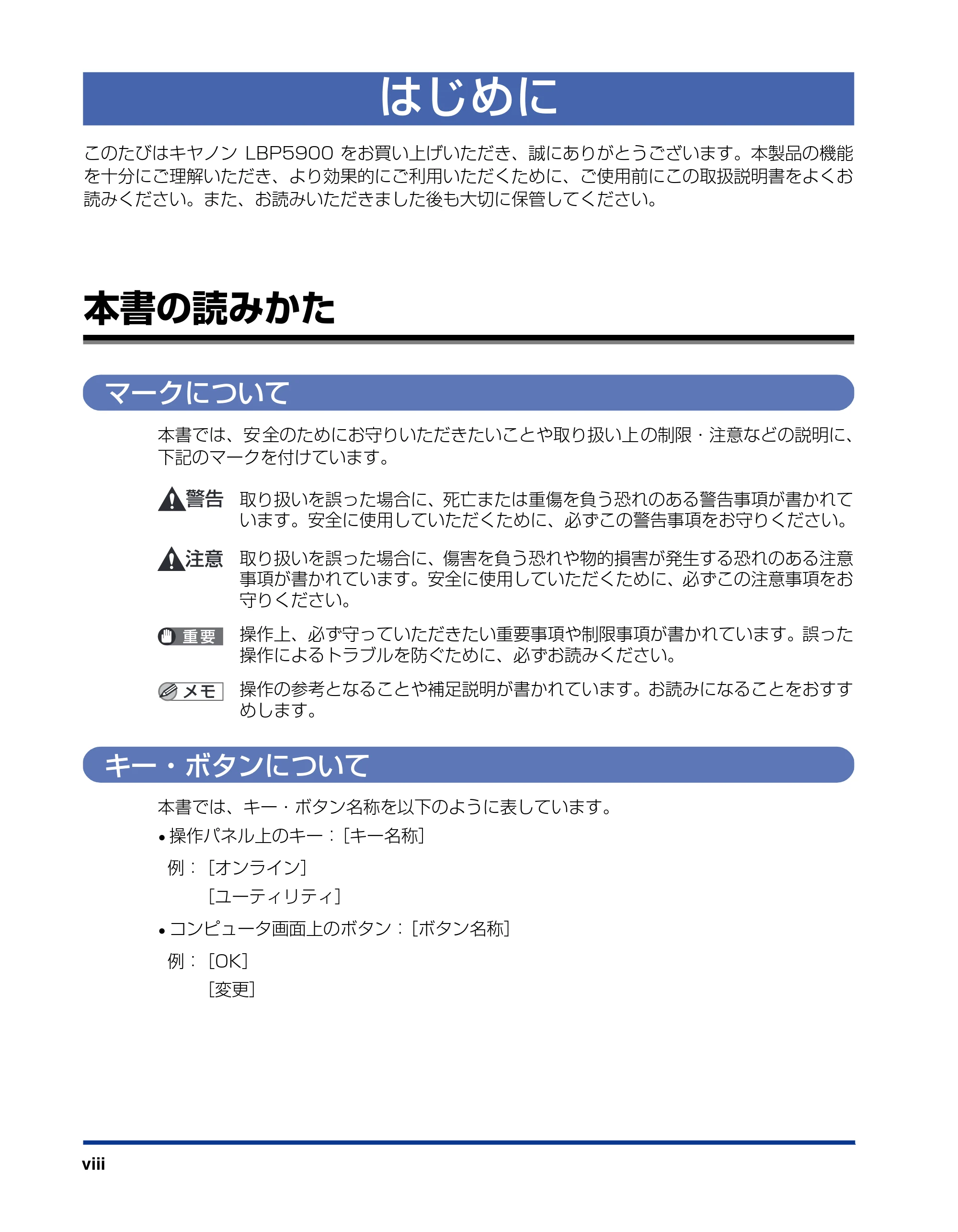

本書の読みかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
マークについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
キー・ボタンについて. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii

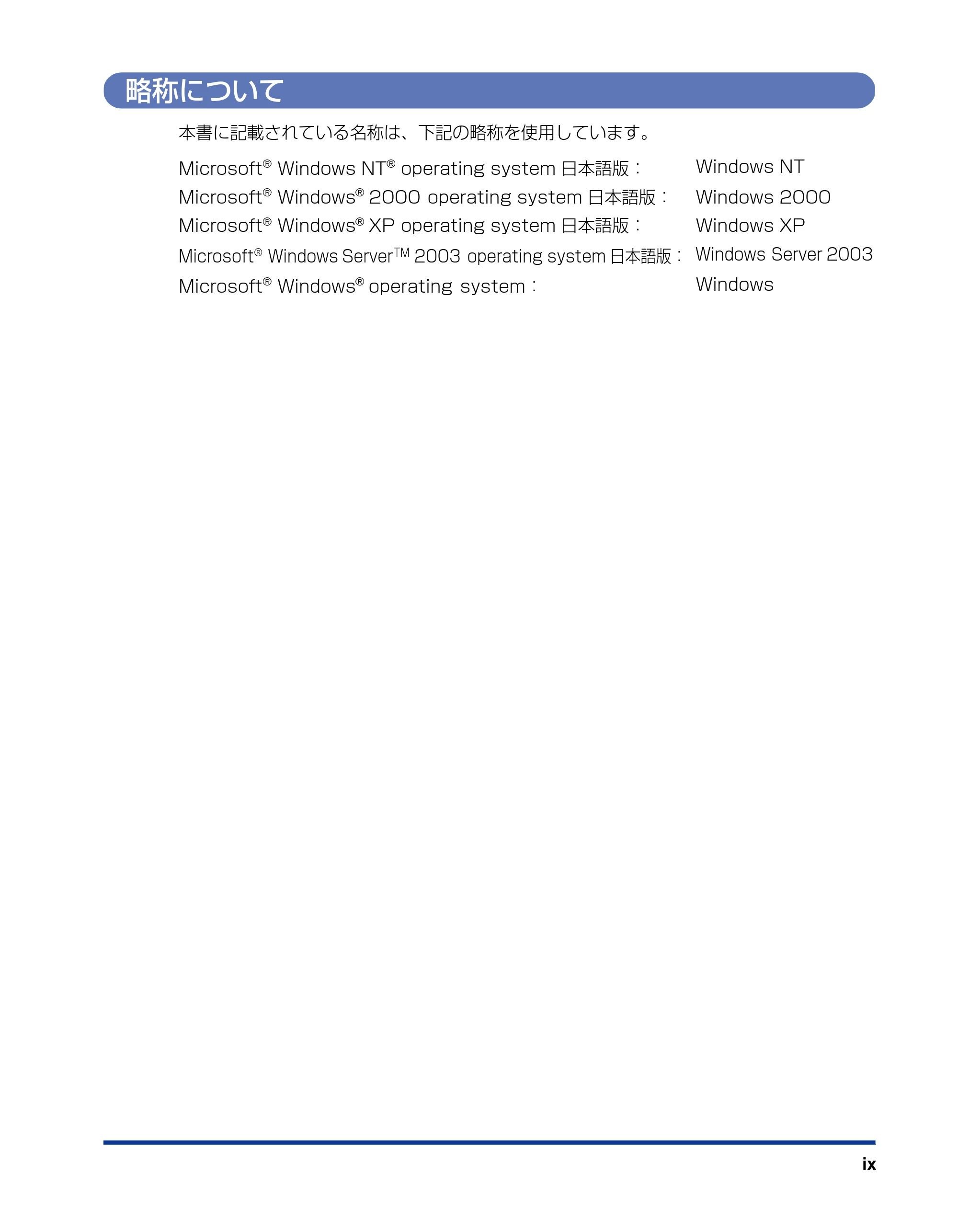

略称について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ix

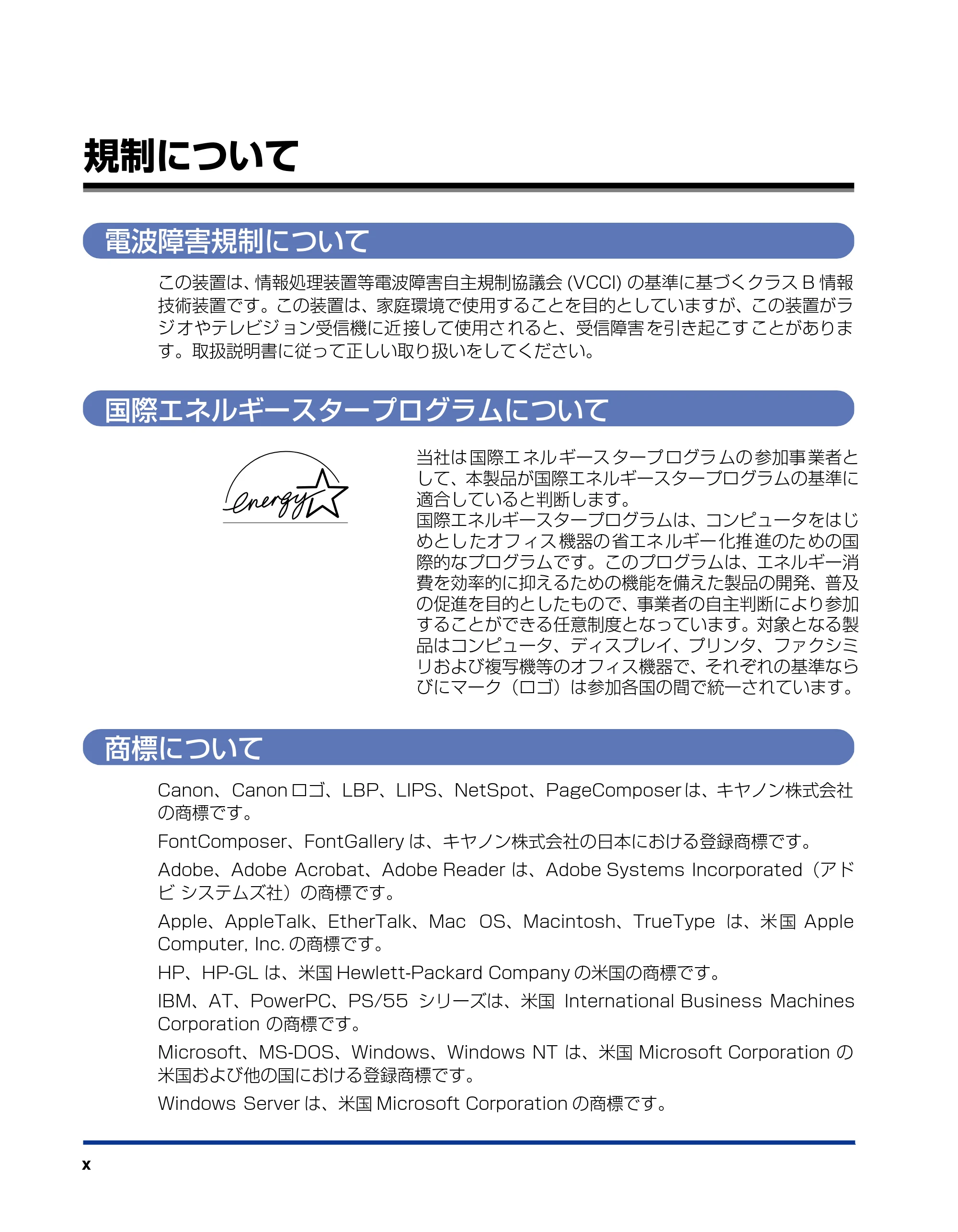

規制について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
電波障害規制について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
国際エネルギースタープログラムについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
商標について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x

原稿などを読み込む際の注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi
安全にお使いいただくために . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii
設置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii
電源について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiv
取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvi

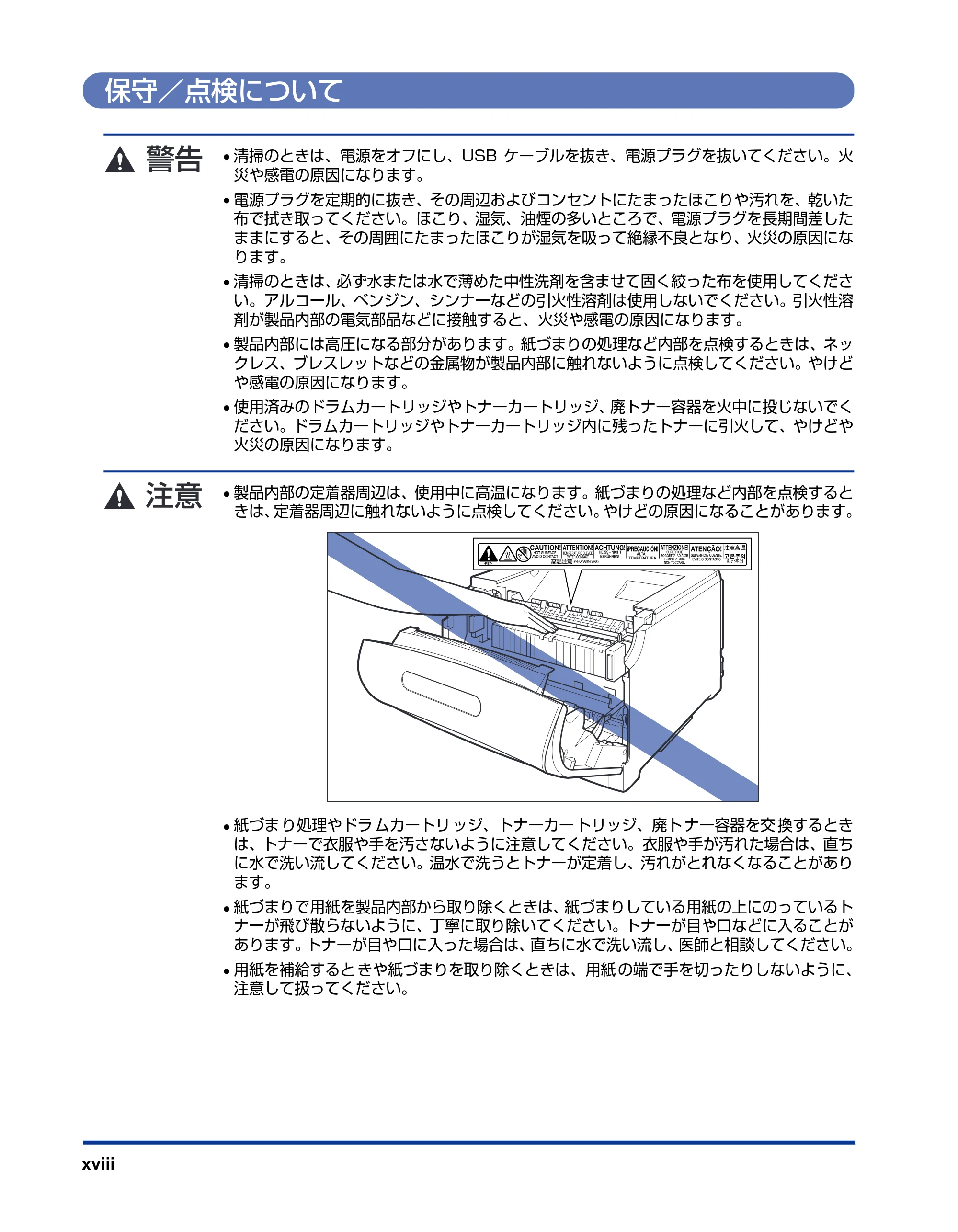

保守／点検について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xviii
消耗品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xix
その他 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xix
第 1 章 お使いになる前に
製品の特長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
本体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
前面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

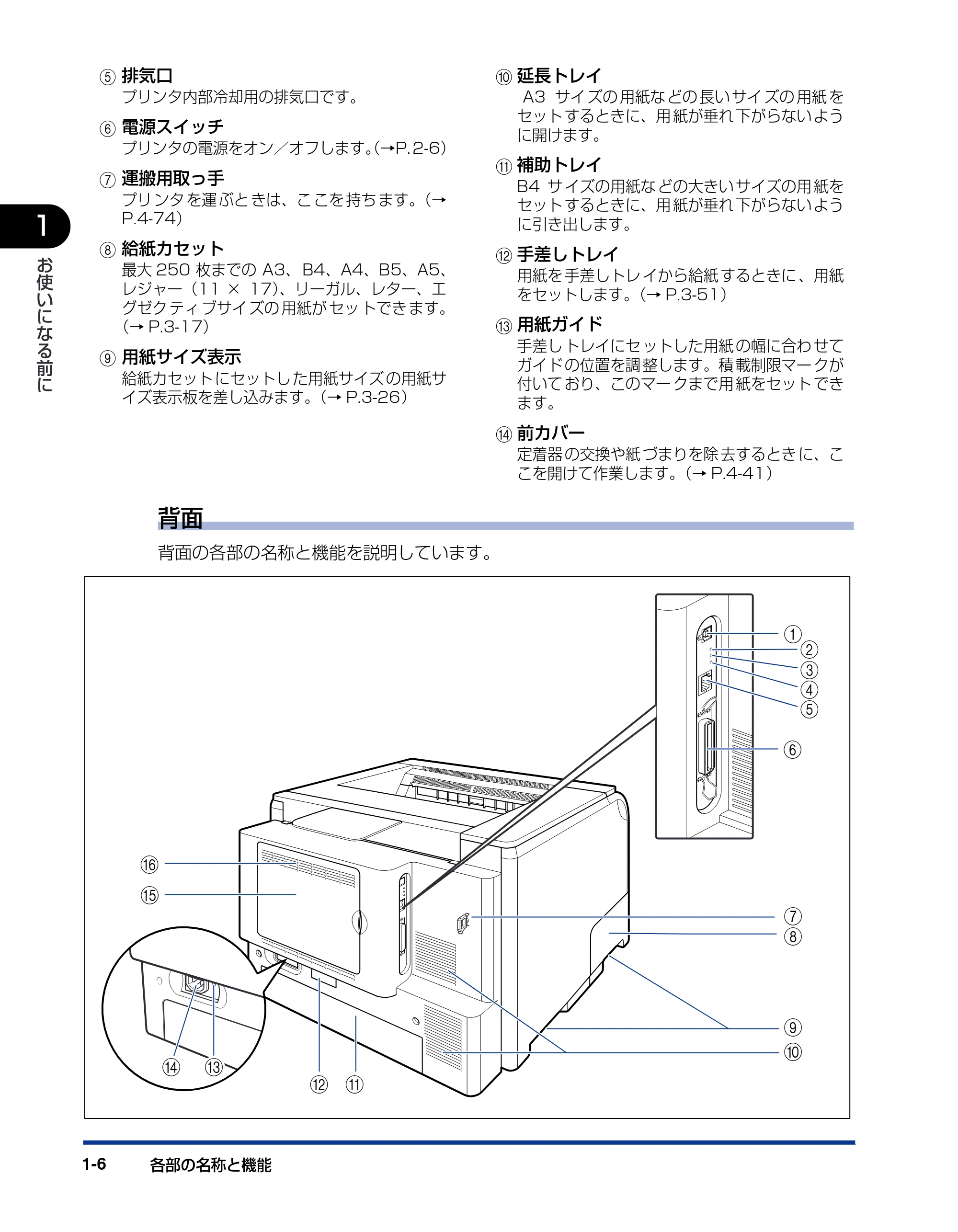

背面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

プリンタ内部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

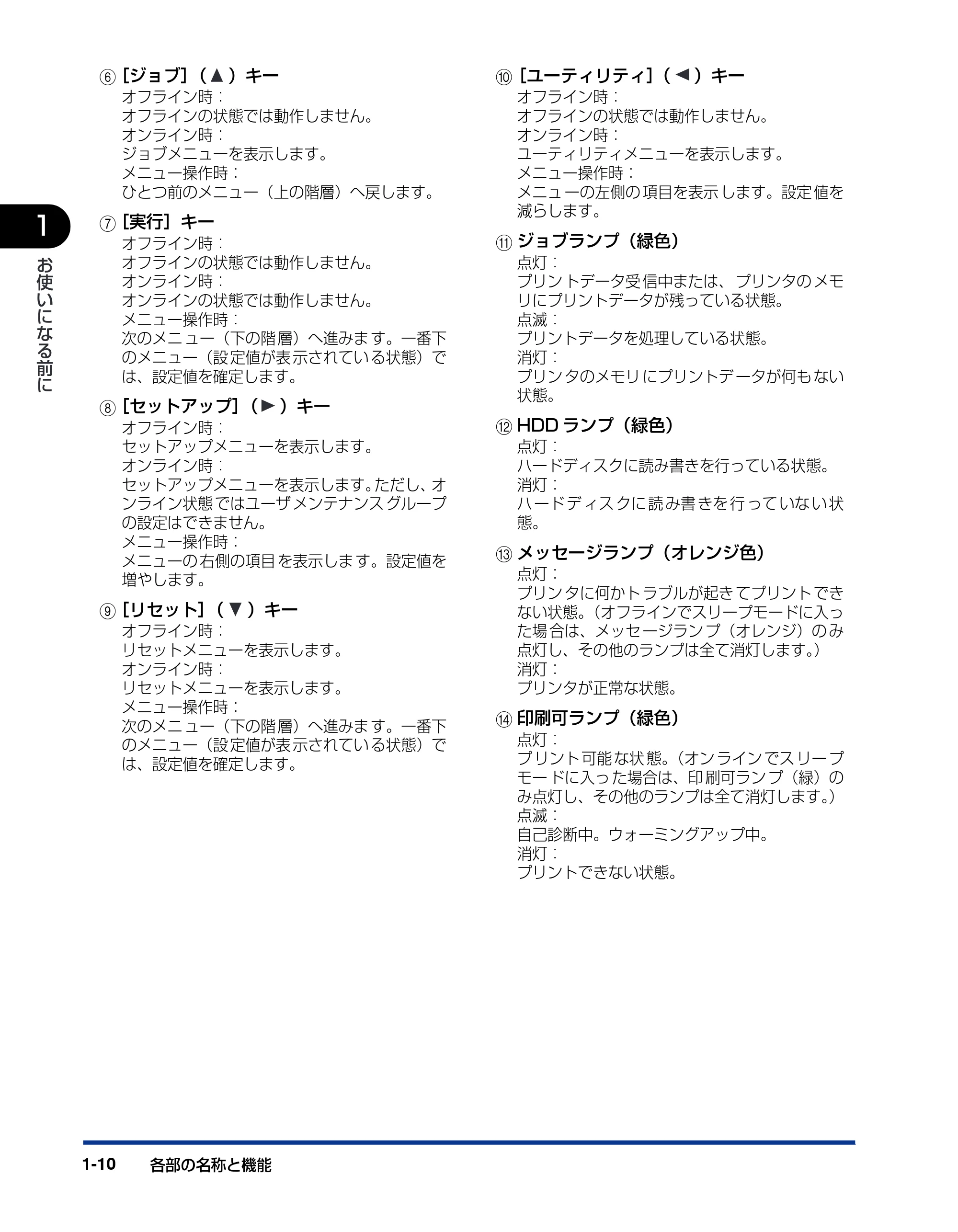

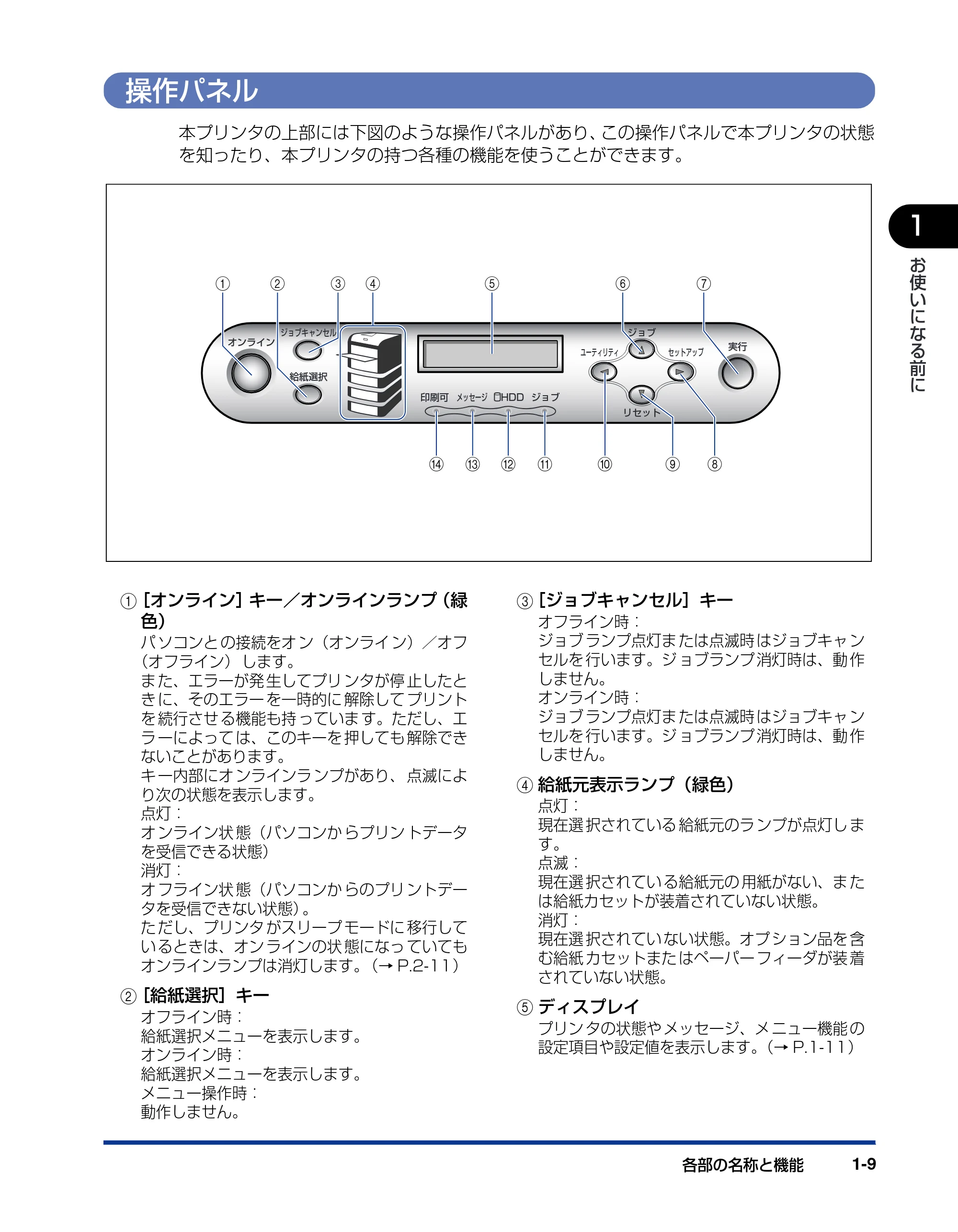

操作パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
ディスプレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11
第 2 章 プリンタの使いかた
ソフトウェアをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Windows の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

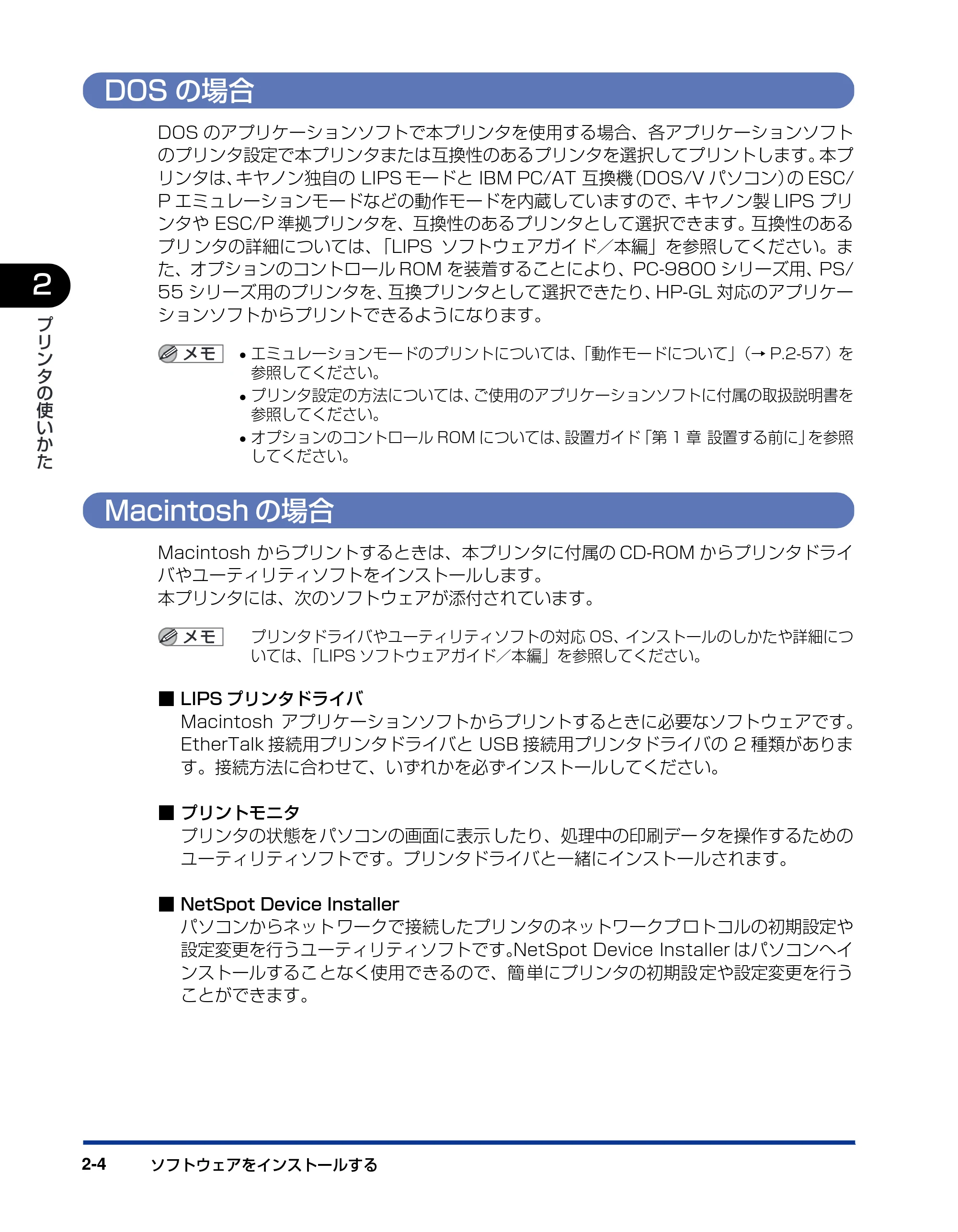

DOS の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Macintosh の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
ネットワークに接続している場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
電源のオン、オフ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

iii
電源をオンにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
電源をオフにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
ハードディスクを使用していない場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
ハードディスクを使用している場合（ハードディスク装着時のみ）. . . . . . . . . . 2-9
消費電力の節約（スリープモード）について . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
オンラインとオフライン . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

オンラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
オフラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
プリンタの機能と設定方法について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
代表的な機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
設定のしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16

設定の優先順位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
BMLinkS について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
BMLinkS とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
BMLinkS プリンタドライバについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
プリンタで行う BMLinkS の設定について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-20

プリント時の注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25
ダイレクトプリントについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-26
ダイレクトプリントとは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-26
リモート UI からダイレクトプリントするには . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-27
コマンドプロンプトからダイレクトプリントするには . . . . . . . . . . . . . . . . . . . . . . 2-32

E メール印刷について（ハードディスク装着時のみ）. . . . . . . . . . . . . . . . . . 2-33
E メール印刷とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-33
E メール印刷の設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-34
E メール印刷をするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
E メール受信履歴をプリントするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38

E メール印刷ができなかったときには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-41
ジョブの印刷と保存について （ハードディスク装着時のみ）. . . . . . . . . . . . 2-45
ジョブの処理方法の種類. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-45
パスワードを設定してプリントする（セキュアプリント／暗号化セキュアプリント）. . 2-47
ボックスに保存したジョブをプリントする（保存ジョブプリント）. . . . . . . . . . . . 2-49
プリント画質について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-51

解像度モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-51
階調モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-52
解像度モードを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-52
階調モードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-53

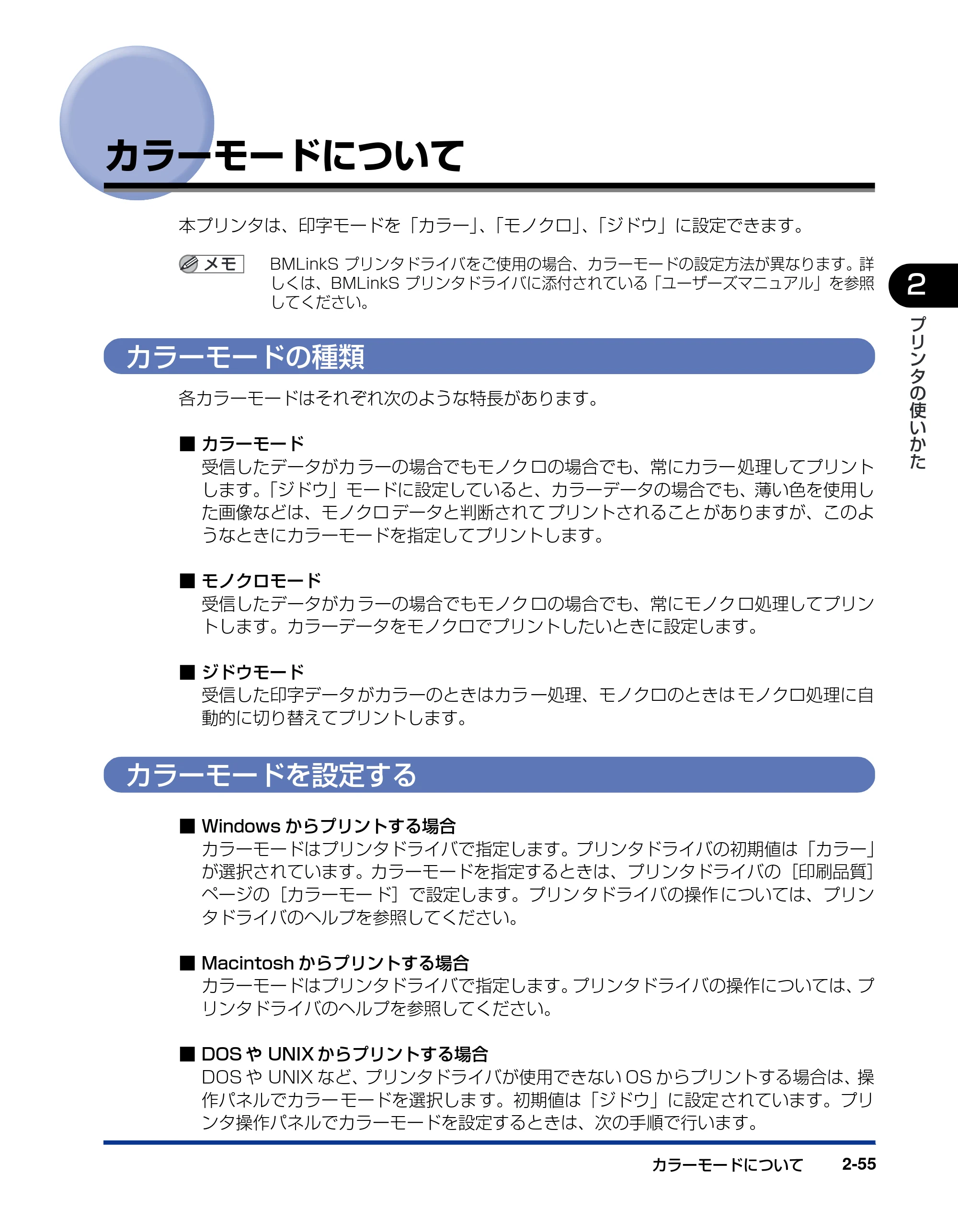

カラーモードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-55

カラーモードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-55
カラーモードを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-55

iv

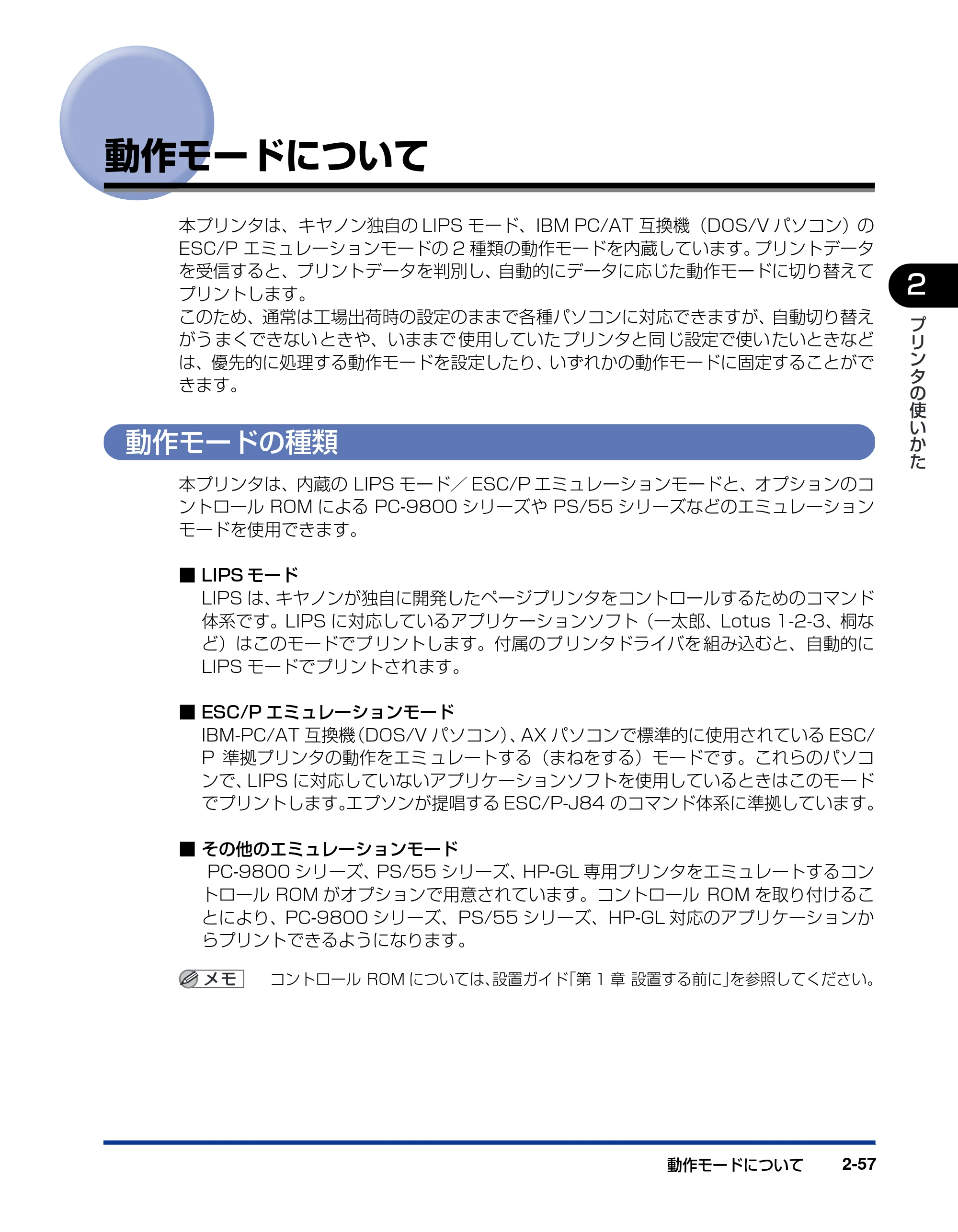

動作モードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-57
動作モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-57

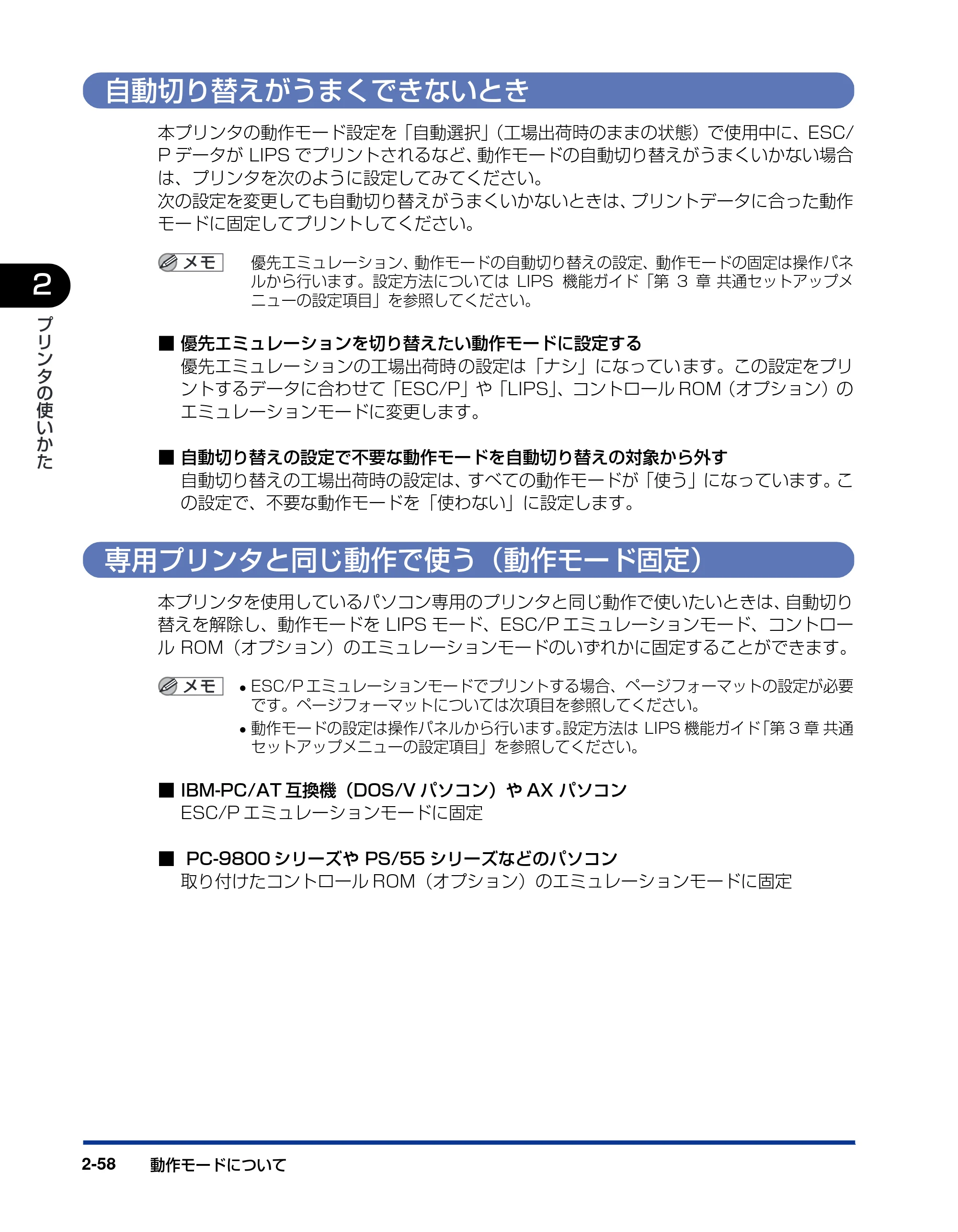

自動切り替えがうまくできないとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-58
専用プリンタと同じ動作で使う（動作モード固定） . . . . . . . . . . . . . . . . . . . . . . . . 2-58
エミュレーションモードで使うとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-59

プリントを中止したいときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-60
データを排出する（強制排出）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-60
プリントをキャンセルする（ジョブキャンセル）. . . . . . . . . . . . . . . . . . . . . . . . . . 2-61
現在実行中の処理を中止する（ソフトリセット）. . . . . . . . . . . . . . . . . . . . . . . . . . 2-62
すべての作業を中止する（ハードリセット）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-63
第 3 章 給紙・排紙のしかた
用紙について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

使用できる用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
給紙元の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
排紙先の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
プリントできる範囲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
用紙の保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
プリントの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
給紙元を選択する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
給紙元の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13

給紙元の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
排紙先について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
排紙トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
給紙カセットからプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
用紙をセットするときの注意. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17

給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
カセット 1 に用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
カセット 2、カセット 3、カセット 4 に定形の用紙をセットする . . . . . . . . . . 3-29
カセット 2、カセット 3、カセット 4 にユーザ設定サイズの用紙
をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-40
手差しトレイからプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49

手差しトレイに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-51
用紙（ハガキ、封筒以外）をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-52
ハガキをセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-58
封筒をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-63
手差しトレイの用紙サイズを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-68

手差しトレイの用紙タイプを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-70
プリンタドライバを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-72

v
両面にプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-76
自動両面プリントと片面プリントを切り替える . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-77
自動両面プリントするときの用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . 3-78
給紙カセットから給紙する場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-78
手差しトレイから給紙する場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-80
手動で両面にプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-81

手動両面プリント時の用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-83
とじしろを付けてプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-85
とじしろを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-86
第 4 章 日常のメンテナンス
トナーカートリッジを交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
「トナー ヨウイ／コウカン」が表示されたときは . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

トナーカートリッジの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
トナーカートリッジのカウンタをリセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
使用済みトナーカートリッジ回収のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
トナーカートリッジの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
トナーカートリッジの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14
ドラムカートリッジを交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-16

「ドラム ヨウイ / ドラムコウカン」が表示されたときは . . . . . . . . . . . . . . . . . . . 4-16
ドラムカートリッジの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-17
使用済みドラムカートリッジ回収のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-38
ドラムカートリッジ取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-38
ドラムカートリッジの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-40
定着器を交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-41

「テイチャクキ ヨウイ」が表示されたときは. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-41
定着器の交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-41
定着器のカウンタをリセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-51
廃トナー容器を交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-53
「ハイトナーヨウキ ヨウイ / コウカン」が表示されたときは . . . . . . . . . . . . . . . . 4-53

廃トナー容器の交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-54
使用済み廃トナー容器回収のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-60
ITB ユニットの転写ベルトを清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-61
印字位置を調整する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-62
印字位置の確認 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-62

印字位置の調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-64
プリンタの外部を清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-67
プリンタを移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-70
本体を移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-72
ペディスタルごと移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-77

vi
プリンタの取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-79
第 5 章 困ったときには
トラブル解決マップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
紙づまりが起こったときには（紙づまりの除去）. . . . . . . . . . . . . . . . . . . . . . 5-4
紙づまりの除去手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
プリンタ本体の紙づまり . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

メッセージ一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-22
サービスコール表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-41
正しいプリント結果が得られないときには. . . . . . . . . . . . . . . . . . . . . . . . . . 5-43
電源やプリンタ動作のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-43
プリント結果のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-47

印字品質のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-52
印字不良が起こったときには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-59
プリンタ内部を清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-59
テストチャート 1 をプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-76
テストチャート 2 をプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-78

印字不良サンプル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-80
カラーバランスを調整したいときには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-84
プリンタの機能を確認したいときには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-86
ステータスプリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-86
第 6 章 付録
カラープリントのしくみ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

光の 3 原色と色の 3 原色 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
色を表現する方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
カラープリントのしくみ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
より美しく快適にカラープリントするために . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
おもな仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8

インタフェース仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
パラレルインタフェース（IEEE1284 準拠）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16
設置サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-20
保守サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21

キヤノン保守契約制度とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
キヤノン保守契約制度のメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
キヤノンサービスパックとは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-22
キヤノンサービスパックのメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-22

vii
補修用性能部品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-22
無償保証について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23
シリアルナンバーの表示位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-24
定期交換部品のご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-26
ソフトウェアのバージョンアップについて. . . . . . . . . . . . . . . . . . . . . . . . . . 6-27

情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-27
ソフトウェアの入手方法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-27

viii
このたびはキヤノン LBP5900 をお買い上げいただき、誠にありがとうございます。本製品の機能
を十分にご理解いただき、より効果的にご利用いただくために、ご使用前にこの取扱説明書をよくお
読みください。また、お読みいただきました後も大切に保管してください。
マークについて
本書では、安 全のためにお守りいただきたいことや取り扱い上 の制限・注意などの説明に、
下記のマークを付けています。
取り扱いを誤った場合に、死亡または重傷を負う恐れのある警告事項が書かれて
います。安全に使用していただくために、必ずこの警告事項をお守りください。
取り扱いを誤った場合に、傷害を負う恐れや物的損害が発生する恐れのある注意
事項が書かれています。安全に使用していただくために、必ずこの注意事項をお
守りください。
操作上、必ず守っていただきたい重要事項や制限事項が書かれています。誤った
操作によるトラブルを防ぐために、必ずお読みください。
操作の参考となることや補足説明が書かれています。お読みになることをおすす
めします。
キー・ボタンについて

本書では、キー・ボタン名称を以下のように表しています。

• 操作パネル上のキー：［キー名称］
• コンピュータ画面上のボタン：［ボタン名称］

はじめに
本書の読みかた
例：［オンライン］
［ユーティリティ］
例：［OK］
［変更］

ix
略称について
本書に記載されている名称は、下記の略称を使用しています。
Microsoft
®
Windows NT
®
operating system 日本語版： Windows NT
Microsoft
®
Windows
®
2000 operating system 日本語版： Windows 2000
Microsoft
®
Windows
®
XP operating system 日本語版： Windows XP
Microsoft
®
Windows Server
TM
2003 operating system 日本語版： Windows Server 2003
Microsoft
®
Windows
®
operating system： Windows

x
電波障害規制について
この装置は、情報処理装置等電波障害自主規制協議会 (VCCI) の基準に基づくクラス B 情報
技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラ
ジ オやテレビジ ョン受信機に近 接して使用さ れると、受信障害 を引き起こす ことがありま
す。取扱説明書に従って正しい取り扱いをしてください。
国際エネルギースタープログラムについて
商標について
Canon、Canon ロゴ、LBP、LIPS、NetSpot、PageComposer は、キヤノン株式会社
の商標です。
FontComposer、FontGallery は、キヤノン株式会社の日本における登録商標です。
Adobe、Adobe Acrobat、Adobe Reader は、Adobe Systems Incorporated（アド
ビ システムズ社）の商標です。
Apple、AppleTalk、EtherTalk、Mac OS、Macintosh、TrueType は、米 国 Apple
Computer, Inc. の商標です。

HP、HP-GL は、米国 Hewlett-Packard Company の米国の商標です。
IBM、AT、PowerPC、PS/55 シリーズは、米国 International Business Machines
Corporation の商標です。
Microsoft、MS-DOS、Windows、Windows NT は、米国 Microsoft Corporation の
米国および他の国における登録商標です。
Windows Server は、米国 Microsoft Corporation の商標です。
規制について
当社は 国際エ ネル ギース タープ ログラ ムの 参加事 業者と
して、本製品が国際エネルギースタープログラムの基準に
適合していると判断します。
国際エネルギースタープログラムは、コンピュータをはじ
めとし たオフ ィス 機器の 省エネ ルギー 化推 進のた めの国
際的なプログラムです。このプログラムは、エネルギー消
費を効率的に抑えるための機能を備えた製品の開発、普及
の促進を目的としたもので、事業者の自主判断により参加

することができる任意制度となっています。対象となる製
品はコンピュータ、ディスプレイ、プリンタ、ファクシミ
リおよび複写機等のオフィス機器で、それぞれの基準なら
びにマーク（ロゴ）は参加各国の間で統一されています。

xi
UNIX は、The Open Group の米国およびその他の国における登録商標です。
ESC/P、ESC/P-J84 は、セイコーエプソン株式会社の商標です。
PC-9800 シリーズは、日本電気株式会社の商標です。
BMLinkS は、社団法人ビジネス機械・情報システム産業協会（JBMIA）の商標です。
下記の書体は米国 Bitstream Inc. よりライセンスを受けています。
Dutch 801 Bold, Dutch 801 Bold Italic, Dutch 801 Italic, Dutch 801 Roman,
Swiss 721, Swiss 721 Bold, Swiss 721 Bold Oblique, Swiss 721 Oblique,
Symbol, Fixed Pitch 810 Courier 10 Pitch/Text, Fixed Pitch 810 Courier
Oblique 10 Pitch/Text, Fixed Pitch 810 Courier Bold 10 Pitch/Text, Fixed

Pitch 810 Courier Bold Oblique 10 Pitch/Text
下記の書体は米国 Bitstream Inc. の商標です。
Dutch 801, Swiss 721
© Copyright 1987, Bitstream Inc., Cambridge Massachusetts USA. All rights
reserved.
本製品 で使用している明朝体、ゴシッ ク体のフォントは、それぞれ 平成明朝体 TM W3、平
成角ゴシック体 TM W5 を使用しています。これらのフォントは（財）日本規格協会文字フォ
ント開発・普及センターと使用契約を締結し使用しているものです。フォントとして無断複
製することは禁止されています。
その他、本書中の社名や商品名は、各社の登録商標または商標です。
原稿などを読み込む際の注意事項
以下を原稿として読み込むか、あるいは複製し加工すると、法律により罰せられる場合があ
りますのでご注意ください。
■ 著作物など
他人の著作物を権利 者に無断で複製などす ることは、個人的または家 庭内その他これに

準ずる限られた範囲 においての使用を目 的とする場合を除き 違法となります。また、人
物の写真などを複製などする場合には肖像権が問題となることがあります。
■ 通貨、有価証券など
以下のものを本物と 偽って使用する目的で 複製すること、またはその 本物と紛らわしい
ものを作成することは法律により罰せられます。

• 紙幣、貨幣、銀行券（外国のものを含む） • 株券、社債券
• 国債証券、地方債証券 • 手形、小切手
• 郵便為替証書 • 定期券、回数券、乗車券
• 郵便切手、印紙 • その他の有価証券

xii

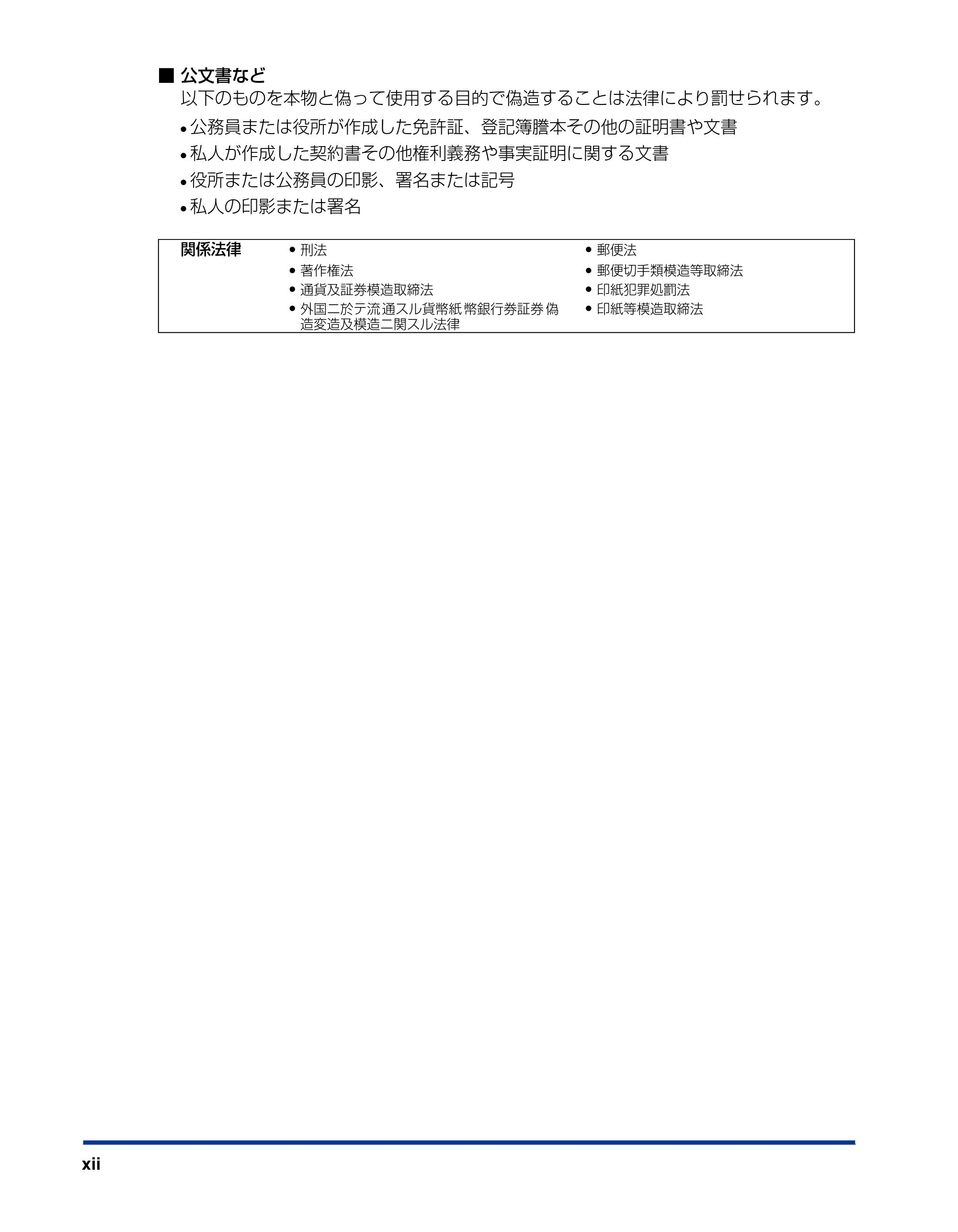

■ 公文書など
以下のものを本物と偽って使用する目的で偽造することは法律により罰せられます。

• 公務員または役所が作成した免許証、登記簿謄本その他の証明書や文書
• 私人が作成した契約書その他権利義務や事実証明に関する文書
• 役所または公務員の印影、署名または記号
• 私人の印影または署名

関係法律 • 刑法 • 郵便法

• 著作権法 • 郵便切手類模造等取締法
• 通貨及証券模造取締法 • 印紙犯罪処罰法
• 外国ニ於テ流 通スル貨幣紙 幣銀行券証券 偽

造変造及模造ニ関スル法律

• 印紙等模造取締法

xiii
本製品をお 使いになる前に、この「安全にお使いいただくために」をよく お読みいただき、
正しくご使用ください。ここに書かれている警告・注意事項は、お使いになる人や他の人へ
の危害、財産への損害を未然に防ぐための内容ですので、必ずお守りください。また、本書
に記載されていること以外は行わないでください。
設置について

• アルコール、シンナーなどの引火性溶剤の近くに設置しないでください。引火性溶剤が製品

内部の電気部品などに接触すると、火災や感電の原因になります。

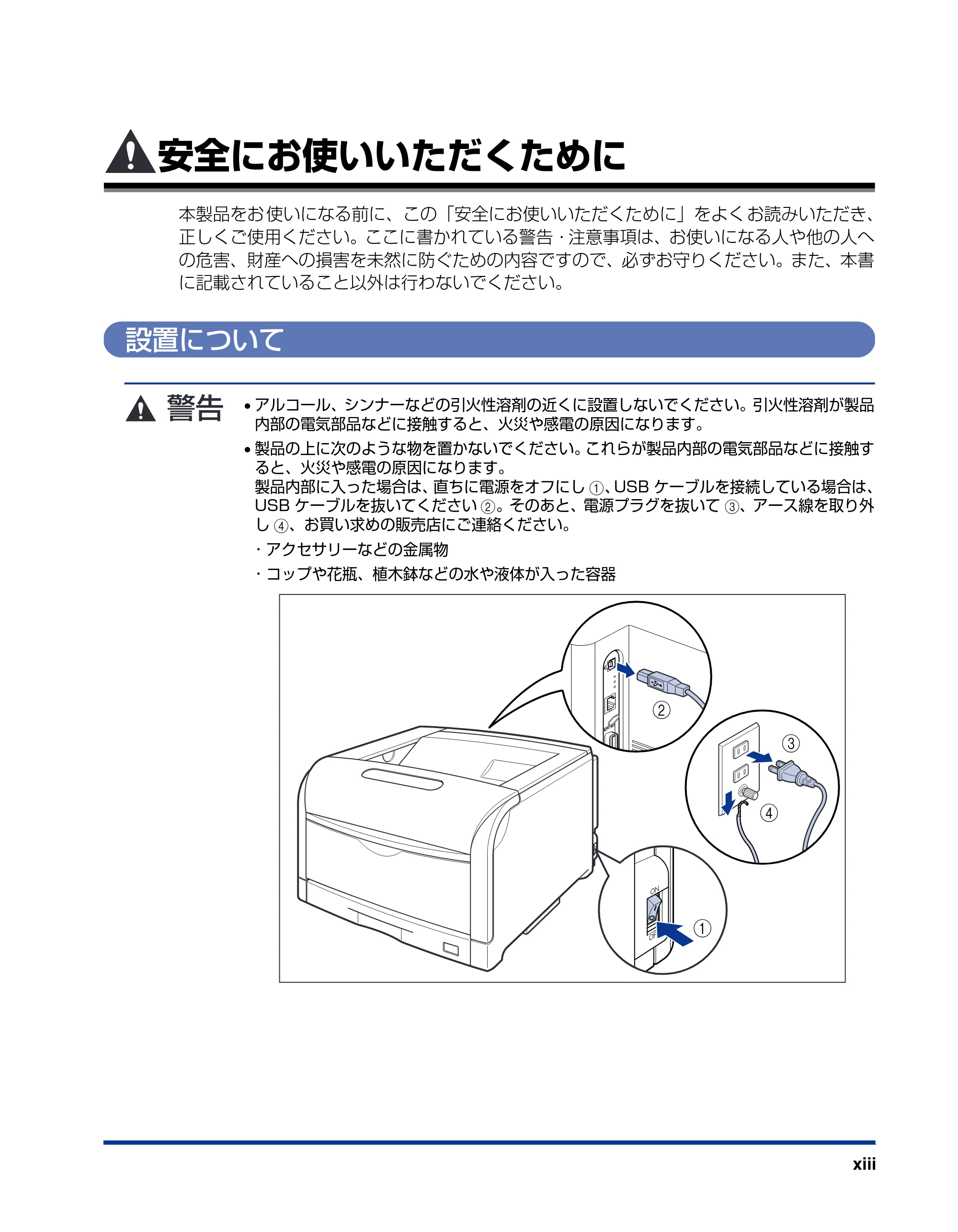

• 製品の上に次のような物を置かないでください。これらが製品内部の電気部品などに接触す

ると、火災や感電の原因になります。
製品内部に入った場合は、直ちに電源をオフにし a、USB ケーブルを接続している場合は、
USB ケーブルを抜いてください b。そのあと、電源プラグを抜いて c、アース線を取り外
し d、お買い求めの販売店にご連絡ください。
･ アクセサリーなどの金属物
･ コップや花瓶、植木鉢などの水や液体が入った容器
安全にお使いいただくために
a
b
d
c

xiv

• ぐらつ いた台の上や 傾いた所など の不安定な場 所、振動の多い 場所に設置し ないでくださ

い。落ちたり倒れたりして、けがの原因になることがあります。

• 製品には通気口がありますので、壁や物でふさがないように設置してください。またベッド

やソファー、毛足の長いじゅうたんなどの上に設置しないでください。通気口をふさがれる
と製品内部に熱がこもり、火災の原因になることがあります。

• 製品を次のような場所に設置しないでください。火災や感電の原因になることがあります。

･ 湿気やほこりの多い場所
･ 調理台や加湿器のそばなど油煙や湯気があたる場所
･ 雨や雪が降りかかるような場所
･ 水道の蛇口付近などの水気のある場所
･ 直射日光のあたる場所
･ 高温になる場所
･ 火気に近い場所

• 製品を設置する場合は、製品と床面、製品と製品の間に手などを挟まないように、ゆっくり

と慎重に行ってください。手などを挟むと、けがの原因になることがあります。

• インタフェースケ ーブルを接続する場合は、本書の指示 に従って正しく接続してください。

正しく接続しないと、製品の故障や感電の原因になることがあります。

• 製品を 持ち運ぶ場合 は、本書の指示 に従って正し く持ってく ださい。製品を落 としたりし

て、けがの原因になることがあります。（→プリンタを移動する：P.4-70）
電源について

• 電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものを置い

たり、引っぱったり、無理に曲げたりしないでください。傷ついた部分から漏電して、火災
や感電の原因になります。

• 電源コードを熱器具に近づけないでください。コードの被覆が溶けて、火災や感電の原因に

なります。

• 濡れた手で電源プラグを抜き差ししないでください。感電の原因になります。
• タコ足配線はしないでください。火災や感電の原因になります。
• 電源コードを束ねたり、結んだりしないでください。火災や感電の原因になります。
• 電源プラグは電源コンセントの奥までしっかりと差し込んでください。しっかりと差し込ま

ないと、火災や感電の原因になります。

• 付属の電源コード以外は使用しないでください。火災や感電の原因になります。

xv

• アース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や感電の

原因になります。

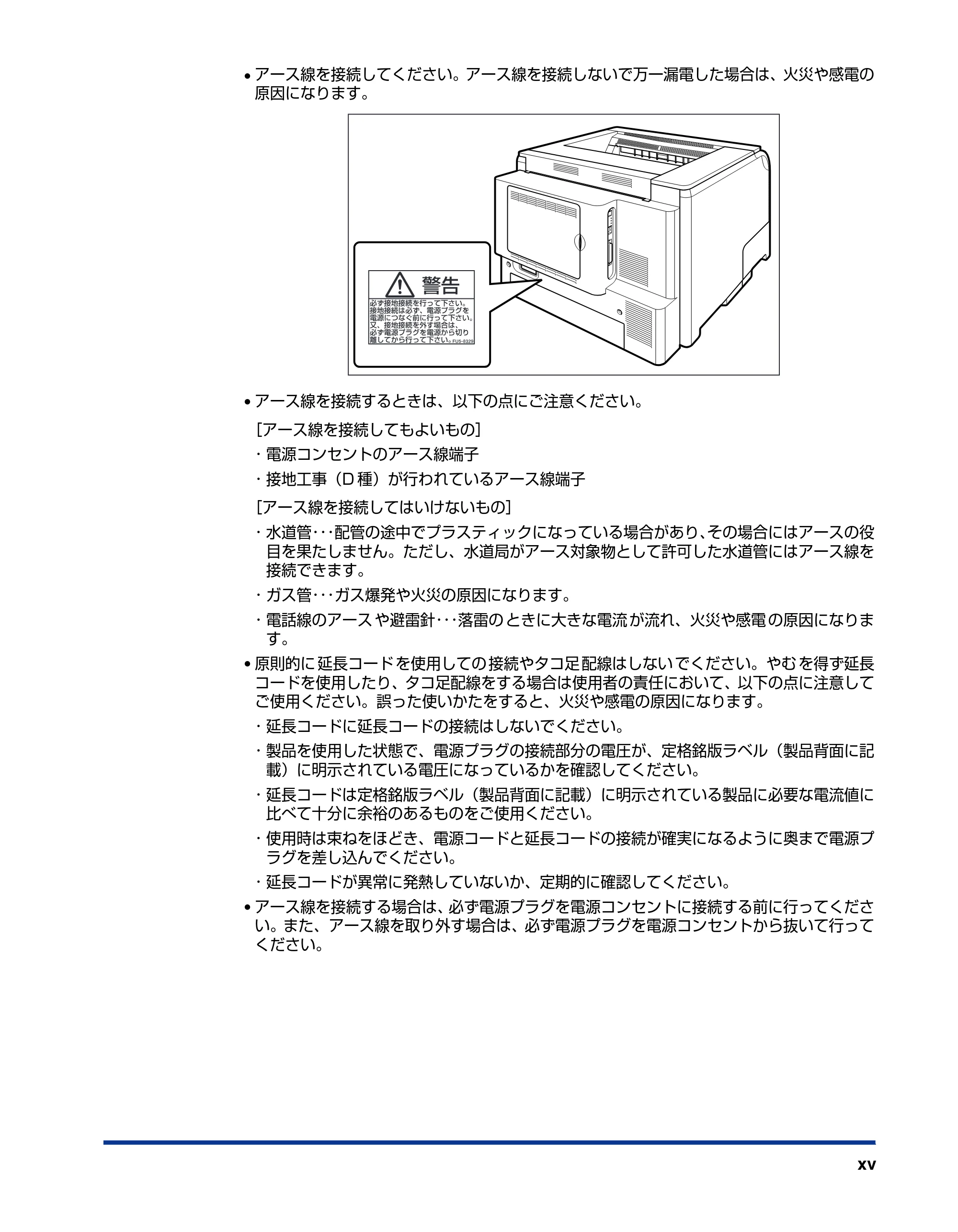

• アース線を接続するときは、以下の点にご注意ください。

［アース線を接続してもよいもの］
･ 電源コンセントのアース線端子
･ 接地工事（D 種）が行われているアース線端子
［アース線を接続してはいけないもの］
･ 水道管･･･配管の途中でプラスティックになっている場合があり、その場合にはアースの役
目を果たしません。ただし、水道局がアース対象物として許可した水道管にはアース線を
接続できます。
･ ガス管･･･ガス爆発や火災の原因になります。
･ 電話線のアース や避雷針･･･落雷の ときに大きな電流 が流れ、火災や感電 の原因になりま
す。

• 原則的に 延長コード を使用しての 接続やタコ足 配線はしない でください。やむ を得ず延長

コードを使用したり、タコ足配線をする場合は使用者の責任において、以下の点に注意して
ご使用ください。誤った使いかたをすると、火災や感電の原因になります。
･ 延長コードに延長コードの接続はしないでください。
･ 製品を使用した状態で、電源プラグの接続部分の電圧が、定格銘版ラベル（製品背面に記
載）に明示されている電圧になっているかを確認してください。
･ 延長コードは定格銘版ラベル（製品背面に記載）に明示されている製品に必要な電流値に
比べて十分に余裕のあるものをご使用ください。
･ 使用時は束ねをほどき、電源コードと延長コードの接続が確実になるように奥まで電源プ
ラグを差し込んでください。
･ 延長コードが異常に発熱していないか、定期的に確認してください。

• アース線を接続する場合は、必ず電源プラグを電源コンセントに接続する前に行ってくださ

い。また、アース線を取り外す場合は、必ず電源プラグを電源コンセントから抜いて行って
ください。

xvi

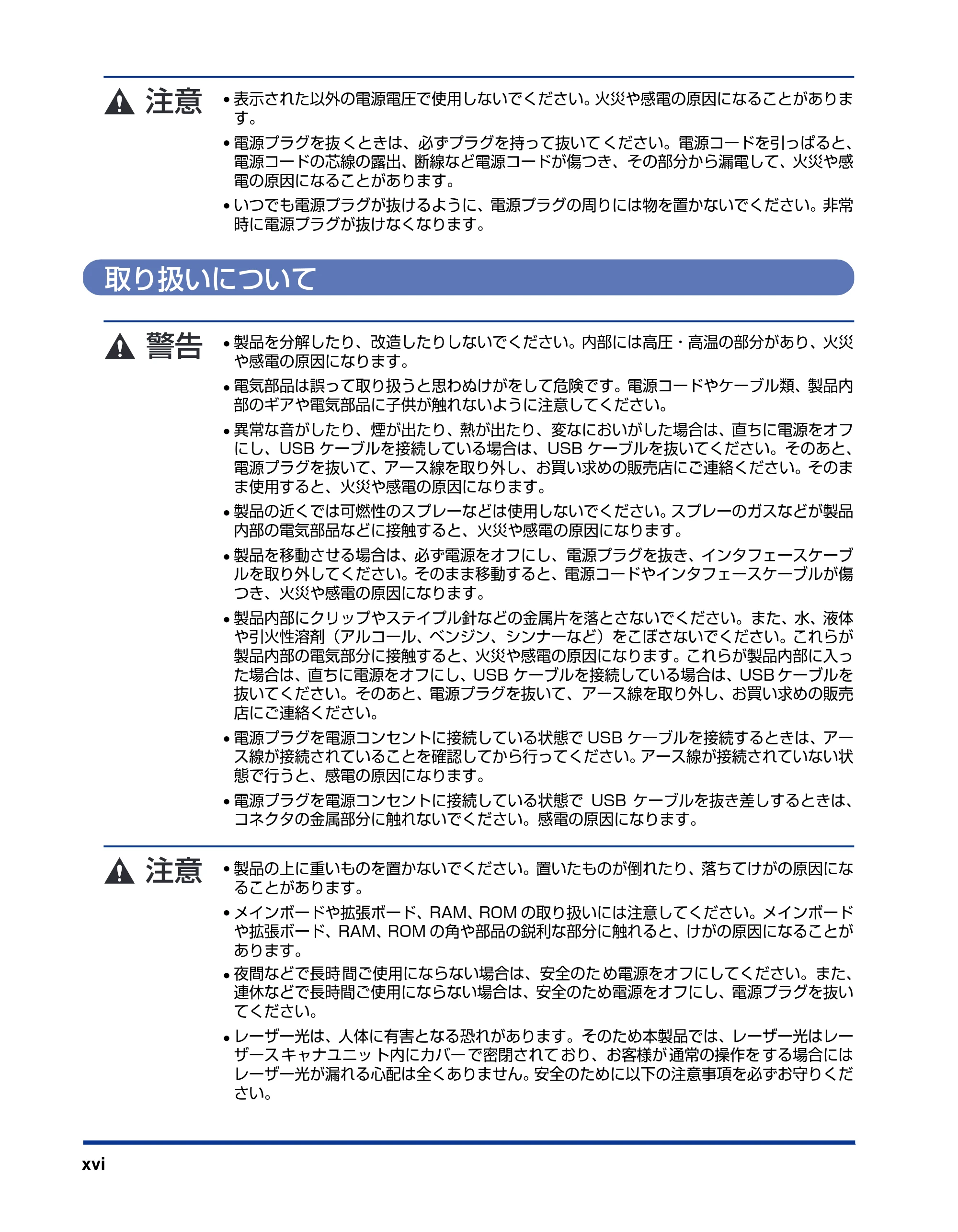

• 表示された以外の電源電圧で使用しないでください。火災や感電の原因になることがありま

す。

• 電源プラグを抜 くときは、必ずプラグを持って抜いて ください。電源コードを引っぱると、

電源コードの芯線の露出、断線など電源コードが傷つき、その部分から漏電して、火災や感
電の原因になることがあります。

• いつでも電源プラグが抜けるように、電源プラグの周りには物を置かないでください。非常

時に電源プラグが抜けなくなります。
取り扱いについて

• 製品を分解したり、改造したりしないでください。内部には高圧・高温の部分があり、火災

や感電の原因になります。

• 電気部品は誤って取り扱うと思わぬけがをして危険です。電源コードやケーブル類、製品内

部のギアや電気部品に子供が触れないように注意してください。

• 異常な音がしたり、煙が出たり、熱が出たり、変なにおいがした場合は、直ちに電源をオフ

にし、USB ケーブルを接続している場合は、USB ケーブルを抜いてください。そのあと、
電源プラグを抜いて、アース線を取り外し、お買い求めの販売店にご連絡ください。そのま
ま使用すると、火災や感電の原因になります。

• 製品の近くでは可燃性のスプレーなどは使用しないでください。スプレーのガスなどが製品

内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品を移動させる場合は、必ず電源をオフにし、電源プラグを抜き、インタフェースケーブ

ルを取り外してください。そのまま移動すると、電源コードやインタフェースケーブルが傷
つき、火災や感電の原因になります。

• 製品内部にクリップやステイプル針などの金属片を落とさないでください。また、水、液体

や引火性溶剤（アルコール、ベンジン、シンナーなど）をこぼさないでください。これらが
製品内部の電気部分に接触すると、火災や感電の原因になります。これらが製品内部に入っ
た場合は、直ちに電源をオフにし、USB ケーブルを接続している場合は、USB ケーブルを
抜いてください。そのあと、電源プラグを抜いて、アース線を取り外し、お買い求めの販売
店にご連絡ください。

• 電源プラグを電源コンセントに接続している状態で USB ケーブルを接続するときは、アー

ス線が接続されていることを確認してから行ってください。アース線が接続されていない状
態で行うと、感電の原因になります。

• 電源プラグを電源コンセントに接続している状態で USB ケーブルを抜き差しするときは、

コネクタの金属部分に触れないでください。感電の原因になります。

• 製品の上に重いものを置かないでください。置いたものが倒れたり、落ちてけがの原因にな

ることがあります。

• メインボードや拡張ボード、RAM、ROM の取り扱いには注意してください。メインボード

や拡張ボード、RAM、ROM の角や部品の鋭利な部分に触れると、けがの原因になることが
あります。

• 夜間などで長時 間ご使用にならない場合は、安全のた め電源をオフにしてください。また、

連休などで長時間ご使用にならない場合は、安全のため電源をオフにし、電源プラグを抜い
てください。

• レーザー光は、人体に有害となる恐れがあります。そのため本製品では、レーザー光はレー

ザース キャナユニッ ト内にカバー で密閉されて おり、お客様が 通常の操作を する場合には
レーザー光が漏れる心配は全くありません。安全のために以下の注意事項を必ずお守りくだ
さい。

xvii

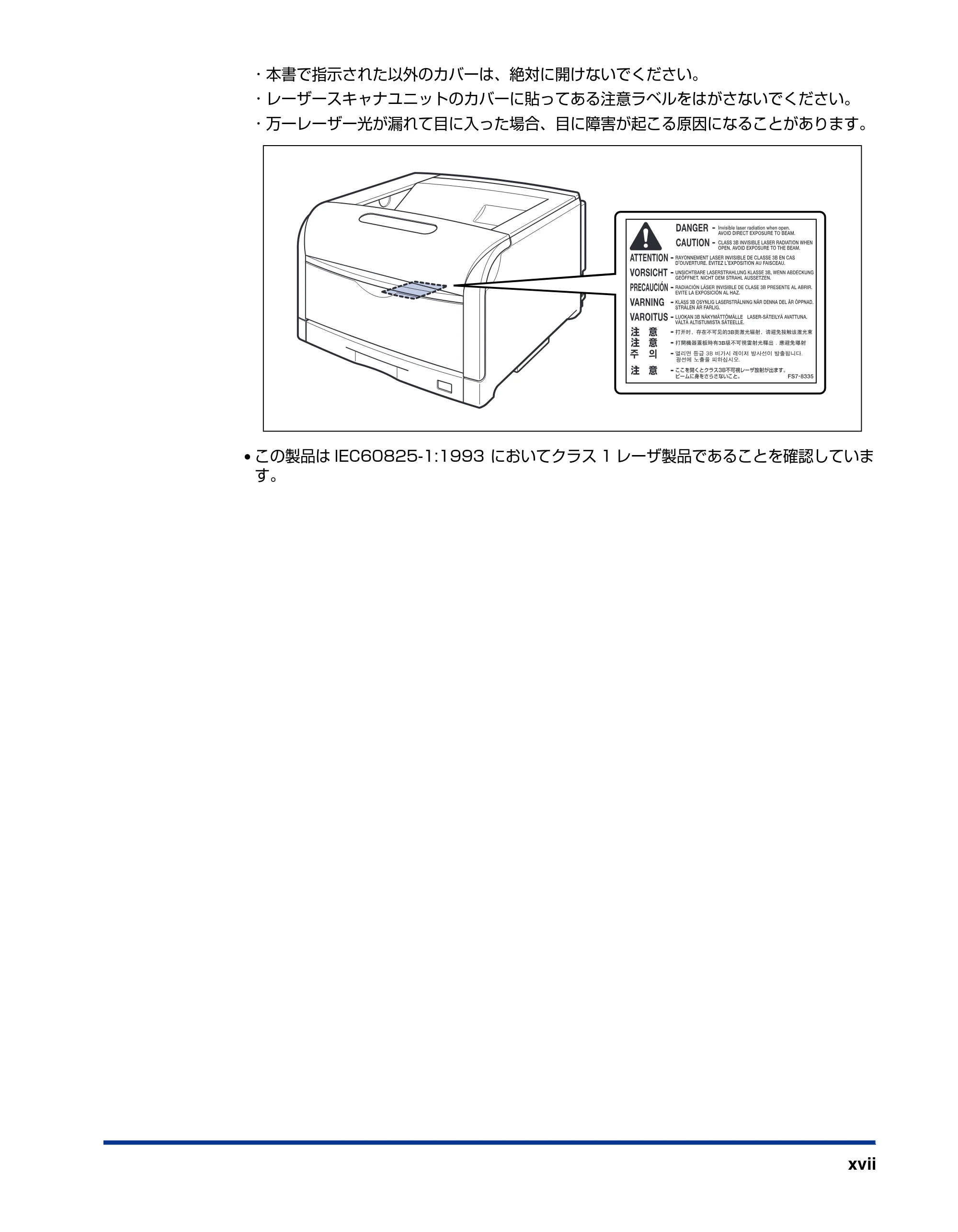

･ 本書で指示された以外のカバーは、絶対に開けないでください。
･ レーザースキャナユニットのカバーに貼ってある注意ラベルをはがさないでください。
･ 万一レーザー光が漏れて目に入った場合、目に障害が起こる原因になることがあります。

• この製品は IEC60825-1:1993 においてクラス 1 レーザ製品であることを確認していま

す。

xviii
保守／点検について

• 清掃のときは、電源をオフにし、USB ケーブルを抜き、電源プラグを抜いてください。火

災や感電の原因になります。

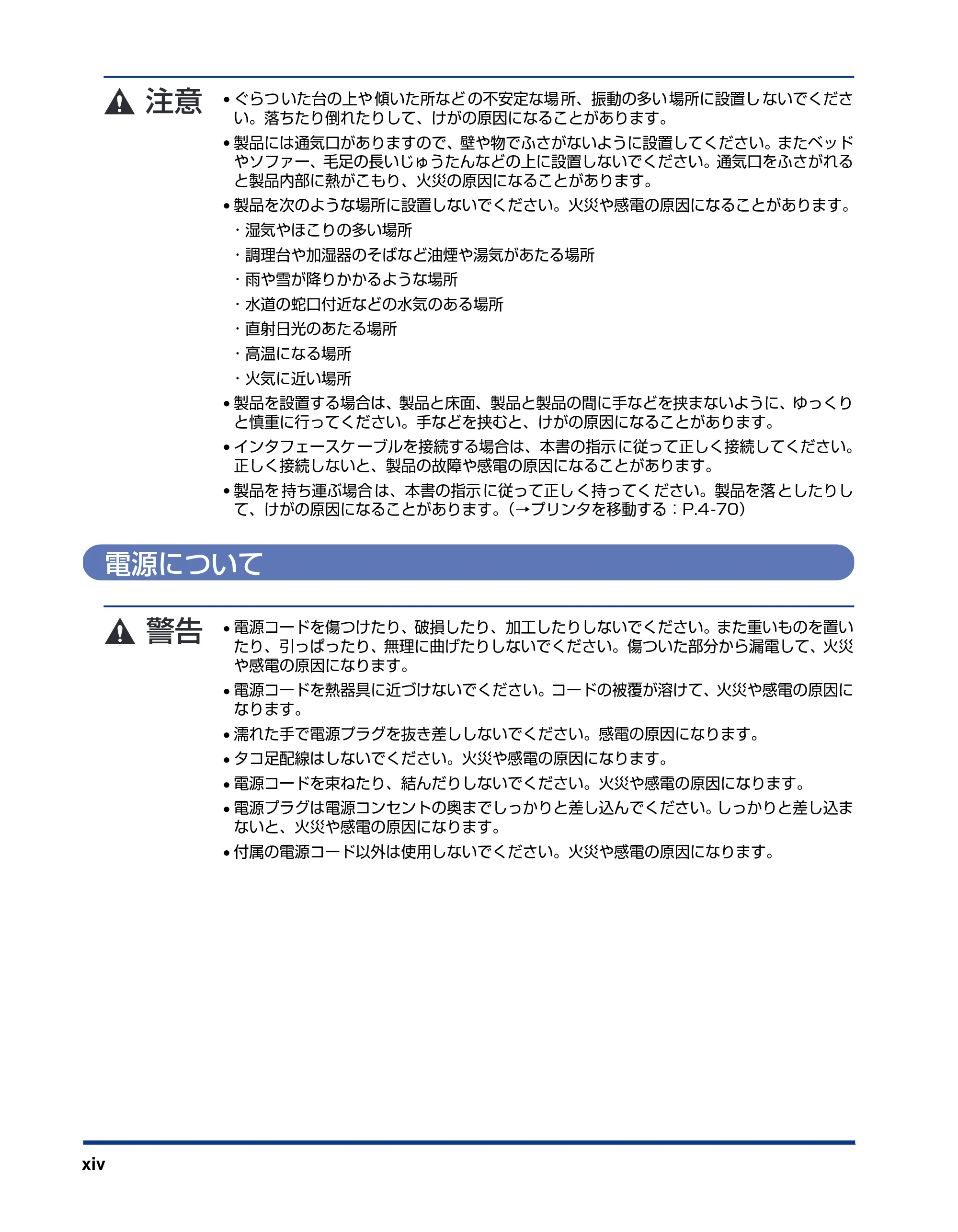

• 電源プラグを定期的に抜き、その周辺およびコンセントにたまったほこりや汚れを、乾いた

布で拭き取ってください。ほこり、湿気、油煙の多いところで、電源プラグを長期間差した
ままにすると、その周囲にたまったほこりが湿気を吸って絶縁不良となり、火災の原因にな
ります。

• 清掃のときは、必ず水または水で薄めた中性洗剤を含ませて固く絞った布を使用してくださ

い。アルコール、ベンジン、シンナーなどの引火性溶剤は使用しないでください。引火性溶
剤が製品内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品内部には高圧になる部分があります。紙づまりの処理など内部を点検するときは、ネッ

クレス、ブレスレットなどの金属物が製品内部に触れないように点検してください。やけど
や感電の原因になります。

• 使用済みのドラムカートリッジやトナーカートリッジ、廃トナー容器を火中に投じないでく

ださい。ドラムカートリッジやトナーカートリッジ内に残ったトナーに引火して、やけどや
火災の原因になります。

• 製品内部の定着器周辺は、使用中に高温になります。紙づまりの処理など内部を点検すると

きは、定着器周辺に触れないように点検してください。やけどの原因になることがあります。

• 紙づま り処理やドラ ムカートリ ッジ、トナーカー トリッジ、廃ト ナー容器を交 換するとき

は、トナーで衣服や手を汚さないように注意してください。衣服や手が汚れた場合は、直ち
に水で洗い流してください。温水で洗うとトナーが定着し、汚れがとれなくなることがあり
ます。

• 紙づまりで用紙を製品内部から取り除くときは、紙づまりしている用紙の上にのっているト

ナーが飛び散らないように、丁寧に取り除いてください。トナーが目や口などに入ることが
あります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師と相談してください。

• 用紙を補給すると きや紙づまりを取り除くときは、用紙 の端で手を切ったりしないように、

注意して扱ってください。

xix

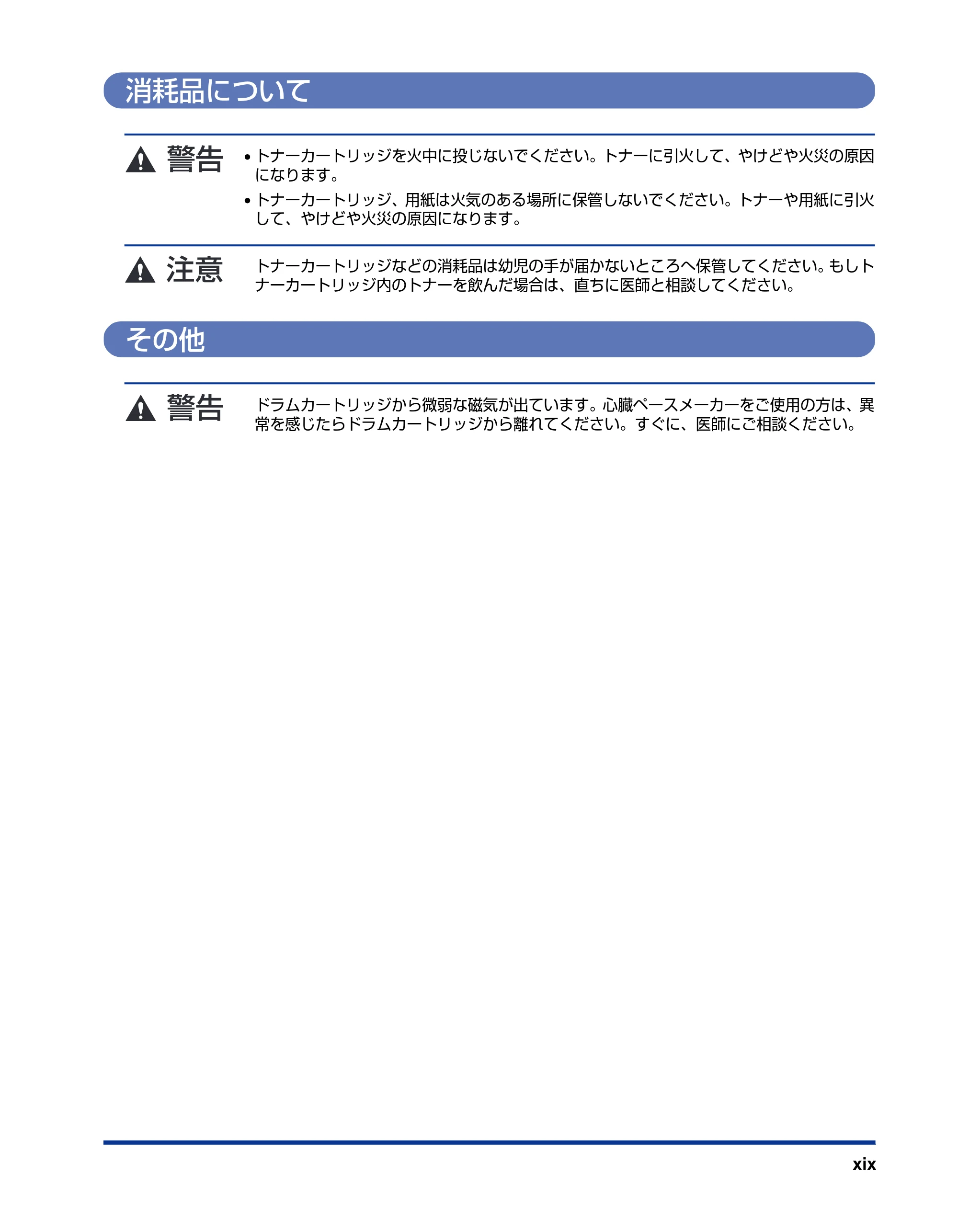

消耗品について

• トナーカートリッジを火中に投じないでください。トナーに引火して、やけどや火災の原因

になります。

• トナーカートリッジ、用紙は火気のある場所に保管しないでください。トナーや用紙に引火

して、やけどや火災の原因になります。
トナーカートリッジなどの消耗品は幼児の手が届かないところへ保管してください。もしト
ナーカートリッジ内のトナーを飲んだ場合は、直ちに医師と相談してください。
その他
ドラムカートリッジから微弱な磁気が出ています。心臓ペースメーカーをご使用の方は、異
常を感じたらドラムカートリッジから離れてください。すぐに、医師にご相談ください。

xx

1-1

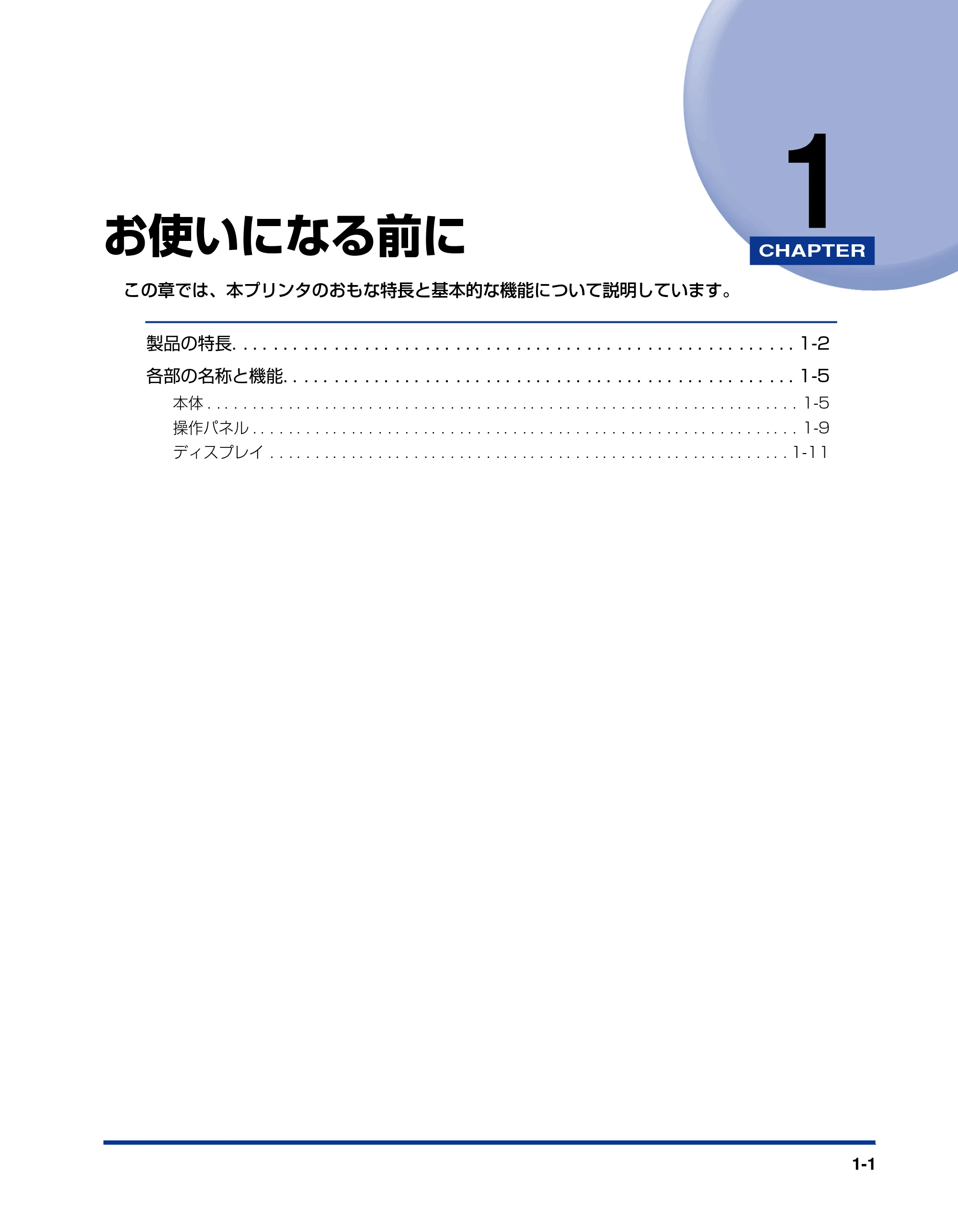

CHAPTER
1
お使いになる前に
この章では、本プリンタのおもな特長と基本的な機能について説明しています。
製品の特長. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
各部の名称と機能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
本体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
操作パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

ディスプレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11

製品の特長1-2
お
使
い
に
な
る
前
に �
1

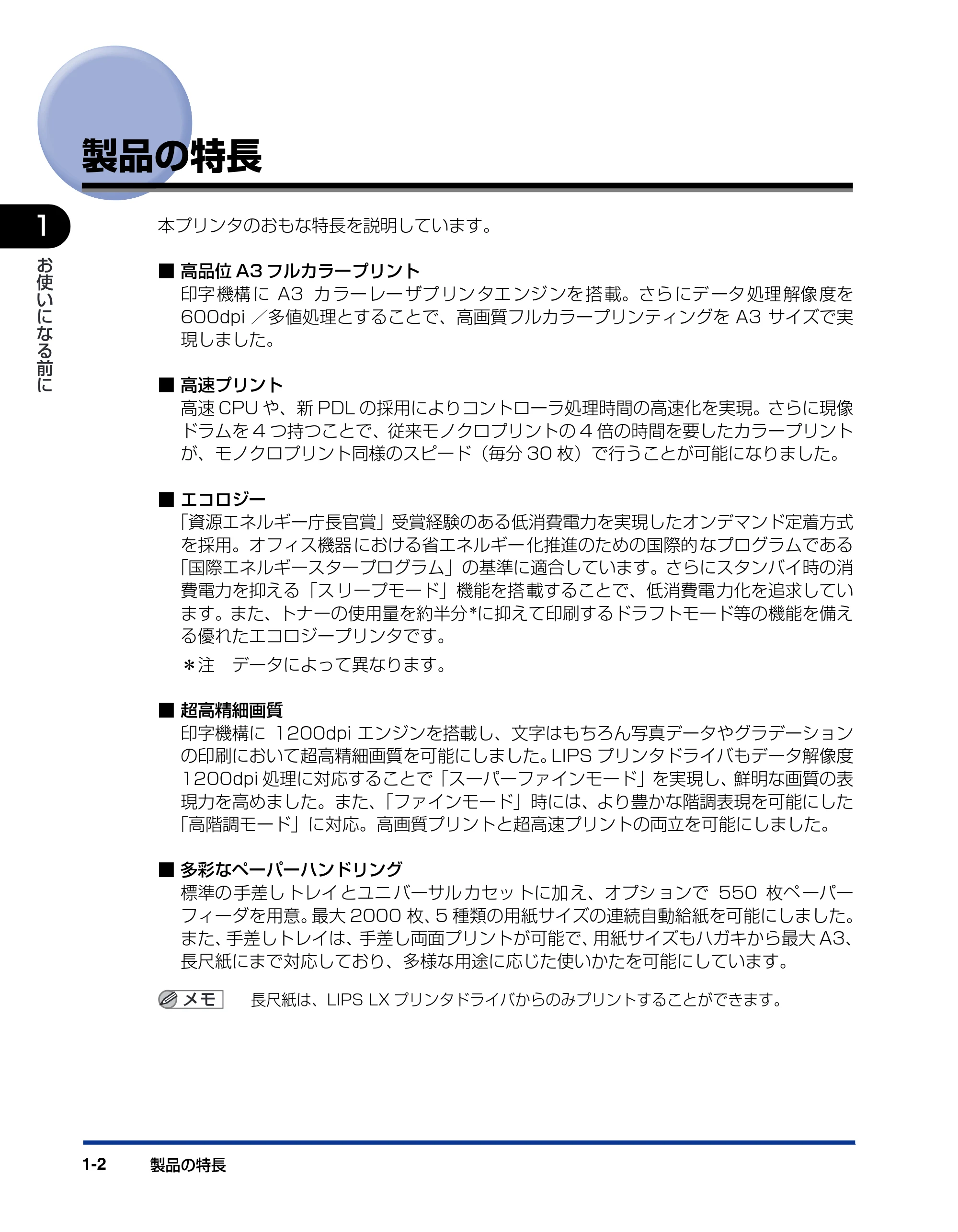

製品の特長
本プリンタのおもな特長を説明しています。
■ 高品位 A3 フルカラープリント
印字 機構 に A3 カ ラー レー ザプ リン タエ ンジ ンを 搭 載。さら にデ ータ 処理 解像 度を
600dpi ／多値処理とすることで、高画質フルカラープリンティングを A3 サイズで実
現しました。
■ 高速プリント
高速 CPU や、新 PDL の採用によりコントローラ処理時間の高速化を実現。さらに現像
ドラムを 4 つ持つことで、従来モノクロプリントの 4 倍の時間を要したカラープリント
が、モノクロプリント同様のスピード（毎分 30 枚）で行うことが可能になりました。
■ エコロジー
「資源エネルギー庁長官賞」受賞経験のある低消費電力を実現したオンデマンド定着方式
を採用。オフィス機器 における省エネルギー 化推進のための国際的 なプログラムである
「国際エネルギースタープログラム」の基準に適合しています。さらにスタンバイ時の消
費電力を抑える「ス リープモード」機能を搭 載することで、低消費電 力化を追求してい

ます。また、トナーの使用量を約半分＊
に抑えて印刷するドラフトモード等の機能を備え
る優れたエコロジープリンタです。
＊注 データによって異なります。
■ 超高精細画質
印字機構に 1200dpi エンジンを搭載し、文字はもちろん写真データやグラデーション
の印刷において超高精細画質を可能にしました。LIPS プリンタドライバもデータ解像度
1200dpi 処理に対応することで「スーパーファインモード」を実現し、鮮明な画質の表
現力を高めました。また、「ファインモード」時には、より豊かな階調表現を可能にした
「高階調モード」に対応。高画質プリントと超高速プリントの両立を可能にしました。
■ 多彩なペーパーハンドリング
標準の 手差し トレイ とユニ バーサル カセッ トに加 え、オプシ ョンで 550 枚ペ ーパー
フィーダを用意。最大 2000 枚、5 種類の用紙サイズの連続自動給紙を可能にしました。
また、手差しトレイは、手差し両面プリントが可能で、用紙サイズもハガキから最大 A3、
長尺紙にまで対応しており、多様な用途に応じた使いかたを可能にしています。

長尺紙は、LIPS LX プリンタドライバからのみプリントすることができます。

製品の特長 1-3
お
使
い
に
な
る
前
に �
1

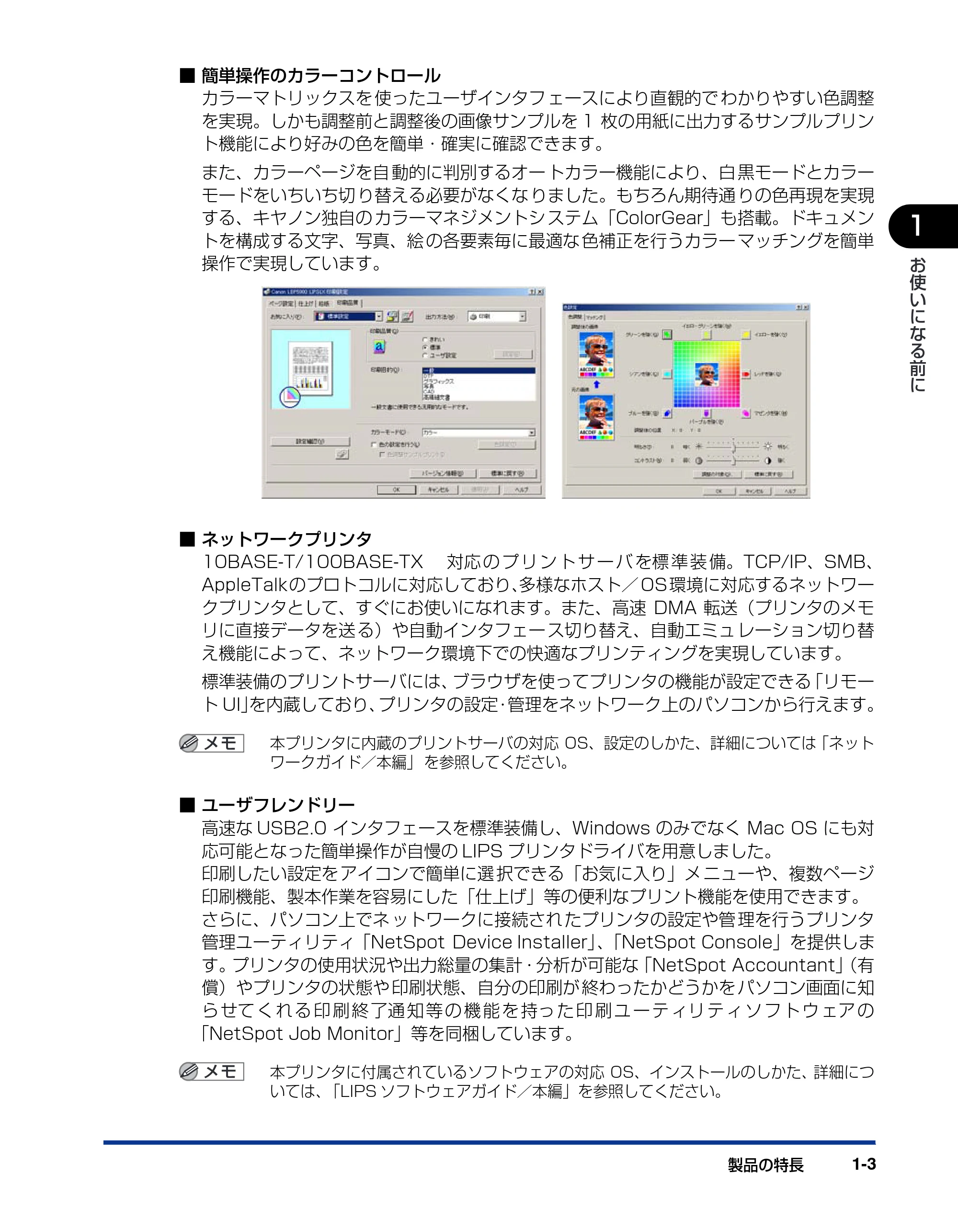

■ 簡単操作のカラーコントロール
カラーマトリックスを 使ったユーザインタフ ェースにより直観的で わかりやすい色調整
を実現。しかも調整前と調整後の画像サンプルを 1 枚の用紙に出力するサンプルプリン
ト機能により好みの色を簡単・確実に確認できます。
また、カラーページを自 動的に判別するオー トカラー機能により、白 黒モードとカラー
モードをいちいち切 り替える必要がなくな りました。もちろん期待通 りの色再現を実現
する、キヤノン独自の カラーマネジメントシ ステム「ColorGear」も搭載。ドキュメン
トを構成する文字、写真、絵 の各要素毎に最適な 色補正を行うカラー マッチングを簡単
操作で実現しています。
■ ネットワークプリンタ
10BASE-T/100BASE-TX 対応 の プ リ ン ト サ ー バ を標 準 装 備。TCP/IP、SMB、
AppleTalkのプロトコルに対応しており、多様なホスト／ OS環境に対応するネットワー
クプリンタとして、すぐにお使いになれます。また、高速 DMA 転送（プリンタのメモ

リに直接データを送 る）や自動インタフェー ス切り替え、自動エミュ レーション切り替
え機能によって、ネットワーク環境下での快適なプリンティングを実現しています。
標準装備のプリントサーバには、ブラウザを使ってプリンタの機能が設定できる「リモー
ト UI」を内蔵しており、プリンタの設定・管理をネットワーク上のパソコンから行えます。
本プリンタに内蔵のプリントサーバの対応 OS、設定のしかた、詳細については「ネット
ワークガイド／本編」 を参照してください。
■ ユーザフレンドリー
高速な USB2.0 インタフェースを標準装備し、Windows のみでなく Mac OS にも対
応可能となった簡単操作が自慢の LIPS プリンタドライバを用意しました。
印刷したい設定を アイコンで簡単に選 択できる「お気に入り」メ ニューや、複数ページ
印刷機能、製本作業を容易にした「仕上げ」等の便利なプリント機能を使用できます。
さらに、パソコン上でネ ットワークに接続され たプリンタの設定や管 理を行うプリンタ
管理ユーティリティ「NetSpot Device Installer」、「NetSpot Console」を提供しま

す。プリンタの使用状況や出力総量の集計・分析が可能な「NetSpot Accountant」（有
償）やプリンタの状態や 印刷状態、自分の印刷が 終わったかどうかを パソコン画面に知
ら せて く れ る 印 刷 終 了通 知 等 の 機 能 を 持っ た 印 刷 ユ ー テ ィリ テ ィ ソ フ ト ウ ェア の
「NetSpot Job Monitor」等を同梱しています。
本プリンタに付属されているソフトウェアの対応 OS、インストールのしかた、詳細につ
いては、「LIPS ソフトウェアガイド／本編」を参照してください。

製品の特長1-4
お
使
い
に
な
る
前
に �
1

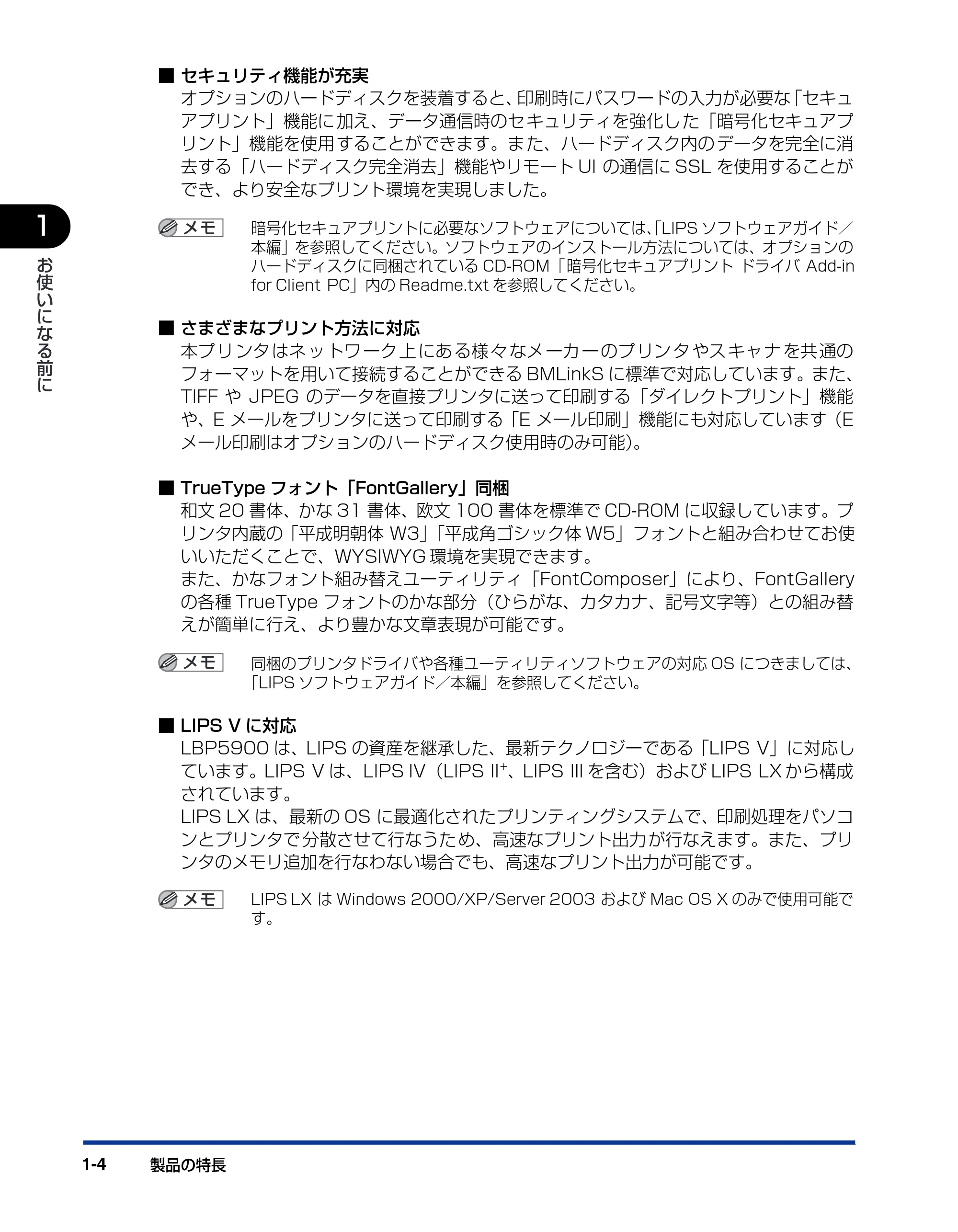

■ セキュリティ機能が充実
オプションのハードディスクを装着すると、印刷時にパスワードの入力が必要な「セキュ
アプリント」機能に 加え、データ通信時のセ キュリティを強化し た「暗号化セキュアプ
リント」機能を使用 することができます。ま た、ハードディスク内の データを完全に消
去する「ハードディスク完全消去」機能やリモート UI の通信に SSL を使用することが
でき、より安全なプリント環境を実現しました。
暗号化セキュアプリントに必要なソフトウェアについては、「LIPS ソフトウェアガイド／
本編」を参照してください。ソフトウェアのインストール方法については、オプションの
ハードディスクに同梱されている CD-ROM「暗号化セキュアプリント ドライバ Add-in
for Client PC」内の Readme.txt を参照してください。
■ さまざまなプリント方法に対応
本プ リ ンタ はネ ッ トワ ーク 上 にあ る様 々 なメ ーカ ー のプ リン タ やス キャ ナ を共 通の

フォーマットを用いて接続することができる BMLinkS に標準で対応しています。また、
TIFF や JPEG のデータを直接プリンタに送って印刷する「ダイレクトプリント」機能
や、E メールをプリンタに送って印刷する「E メール印刷」機能にも対応しています（E
メール印刷はオプションのハードディスク使用時のみ可能）。
■ TrueType フォント「FontGallery」同梱
和文 20 書体、かな 31 書体、欧文 100 書体を標準で CD-ROM に収録しています。プ
リンタ内蔵の「平成明朝体 W3」「平成角ゴシック体 W5」フォントと組み合わせてお使
いいただくことで、WYSIWYG 環境を実現できます。
また、かなフォント組み替えユーティリティ「FontComposer」により、FontGallery
の各種 TrueType フォントのかな部分（ひらがな、カタカナ、記号文字等）との組み替
えが簡単に行え、より豊かな文章表現が可能です。
同梱のプリンタドライバや各種ユーティリティソフトウェアの対応 OS につきましては、

「LIPS ソフトウェアガイド／本編」を参照してください。
■ LIPS V に対応
LBP5900 は、LIPS の資産を継承した、最新テクノロジーである「LIPS V」に対応し
ています。LIPS V は、LIPS IV（LIPS II
+
、LIPS III を含む）および LIPS LX から構成
されています。
LIPS LX は、最新の OS に最適化されたプリンティングシステムで、印刷処理をパソコ
ンとプリンタで 分散させて行なうた め、高速なプリント出力 が行なえます。また、プリ
ンタのメモリ追加を行なわない場合でも、高速なプリント出力が可能です。
LIPS LX は Windows 2000/XP/Server 2003 および Mac OS X のみで使用可能で
す。

各部の名称と機能 1-5

お
使
い
に
な
る
前
に �
1

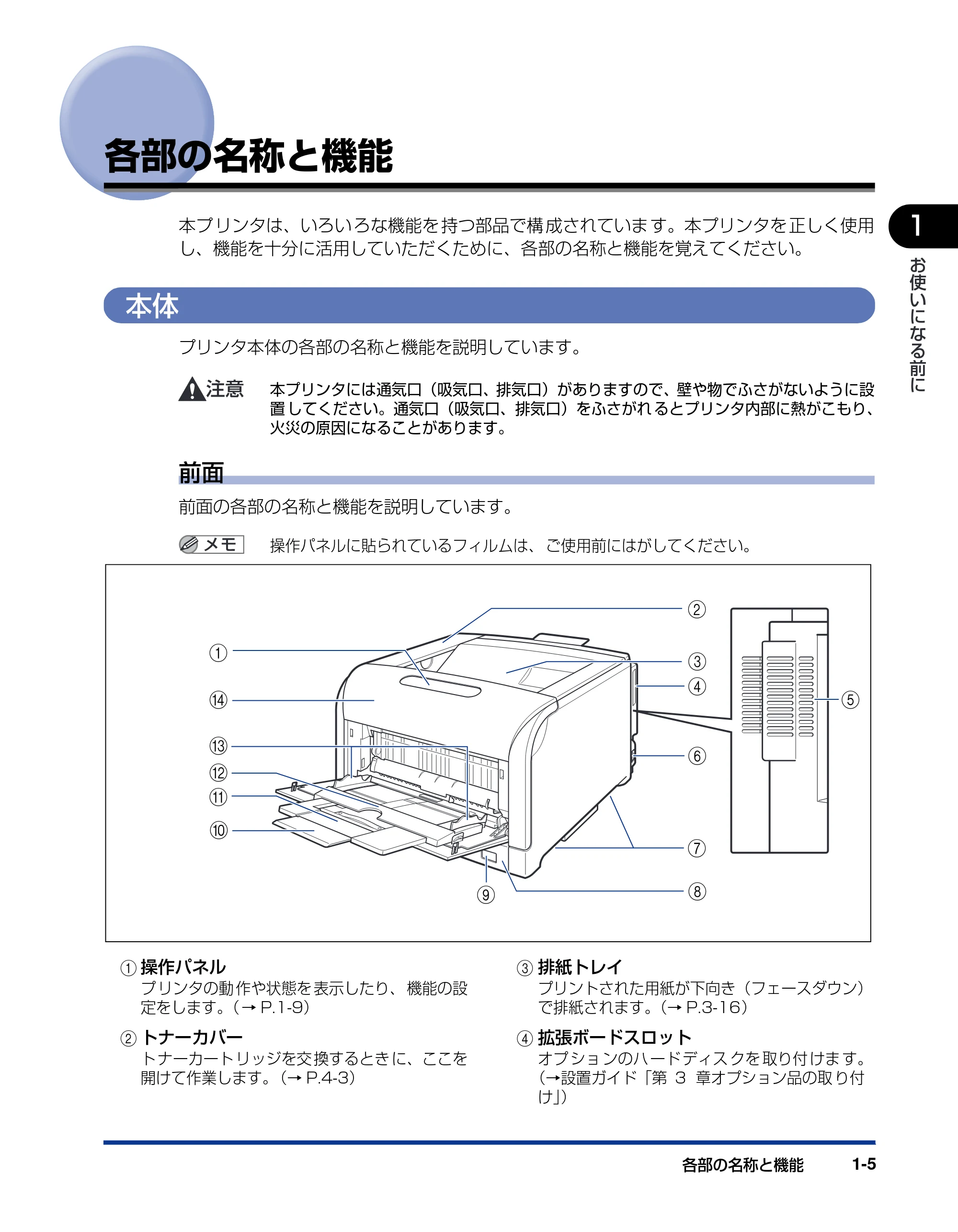

各部の名称と機能

本プ リンタは、いろい ろな機能を 持つ部品で構 成されていま す。本プリンタを 正しく使用
し、機能を十分に活用していただくために、各部の名称と機能を覚えてください。
本体
プリンタ本体の各部の名称と機能を説明しています。
本プリンタには通気口（吸気口、排気口）がありますので、壁や物でふさがないように設
置 してください。通気口（吸気口、排気口）をふさがれ るとプリンタ内部に熱がこもり、
火災の原因になることがあります。
前面
前面の各部の名称と機能を説明しています。
操作パネルに貼られているフィルムは、 ご使用前にはがしてください。
a 操作パネル
プ リンタの動 作や状態を 表示したり、 機能の設
定をします。（ → P.1-9）
b トナーカバー
ト ナーカート リッジを交 換するとき に、ここを
開けて作業します。（→ P.4-3）
c 排紙トレイ
プリントされた用紙が下向き（フェースダウン）
で排紙されます。（→ P.3-16）
d 拡張ボードスロット
オプ ショ ンのハ ード ディス クを 取り付 けま す。
（→設置ガイド「第 3 章オプション品の取 り付

け」）
a
k
j
i h
g
f
e
c
d
b
n
m
l

各部の名称と機能1-6

お
使
い
に
な
る
前
に �
1
e 排気口
プリンタ内部冷却用の排気口です。
f 電源スイッチ
プリンタの電源をオン／オフします。（→P. 2-6）
g 運搬用取っ手
プリ ンタ を運 ぶと きは、こ こを 持ち ます。（→
P.4-74）
h 給紙カセット
最大 250 枚までの A3、 B4、A4、B5、A5、
レジャー（11 × 17）、リーガル、レター、エ
グゼク ティ ブサイ ズの 用紙が セッ トでき ます。
（→ P.3-17）
i 用紙サイズ表示
給紙カセット にセットし た用紙サイズ の用紙サ
イズ表示板を差し込みます。（→ P.3-26）
j 延長トレイ
A3 サイ ズの 用紙な どの 長い サイ ズの 用紙 を
セット するときに、用 紙が垂れ 下がらない よう
に開けます。
k 補助トレイ
B4 サ イズの用紙な どの大きい サイズの用 紙を
セット するときに、用 紙が垂れ 下がらない よう
に引き出します。
l 手差しトレイ
用紙を 手差しトレ イから給紙 するときに 、用紙
をセットします。（→ P.3-51）
m 用紙ガイド

手差し トレイにセ ットした用紙 の幅に合わ せて
ガイド の位置を調 整します。積 載制限マー クが
付いて おり、このマー クまで用 紙をセット でき
ます。
n 前カバー
定着器 の交換や紙 づまりを除 去するとき に、こ
こを開けて作業します。（→ P.4-41）
背面
背面の各部の名称と機能を説明しています。
i
h
g
f
e
d
c
b
a
j
k
p
o
mn
l

各部の名称と機能 1-7

お
使
い
に
な
る
前
に �
1

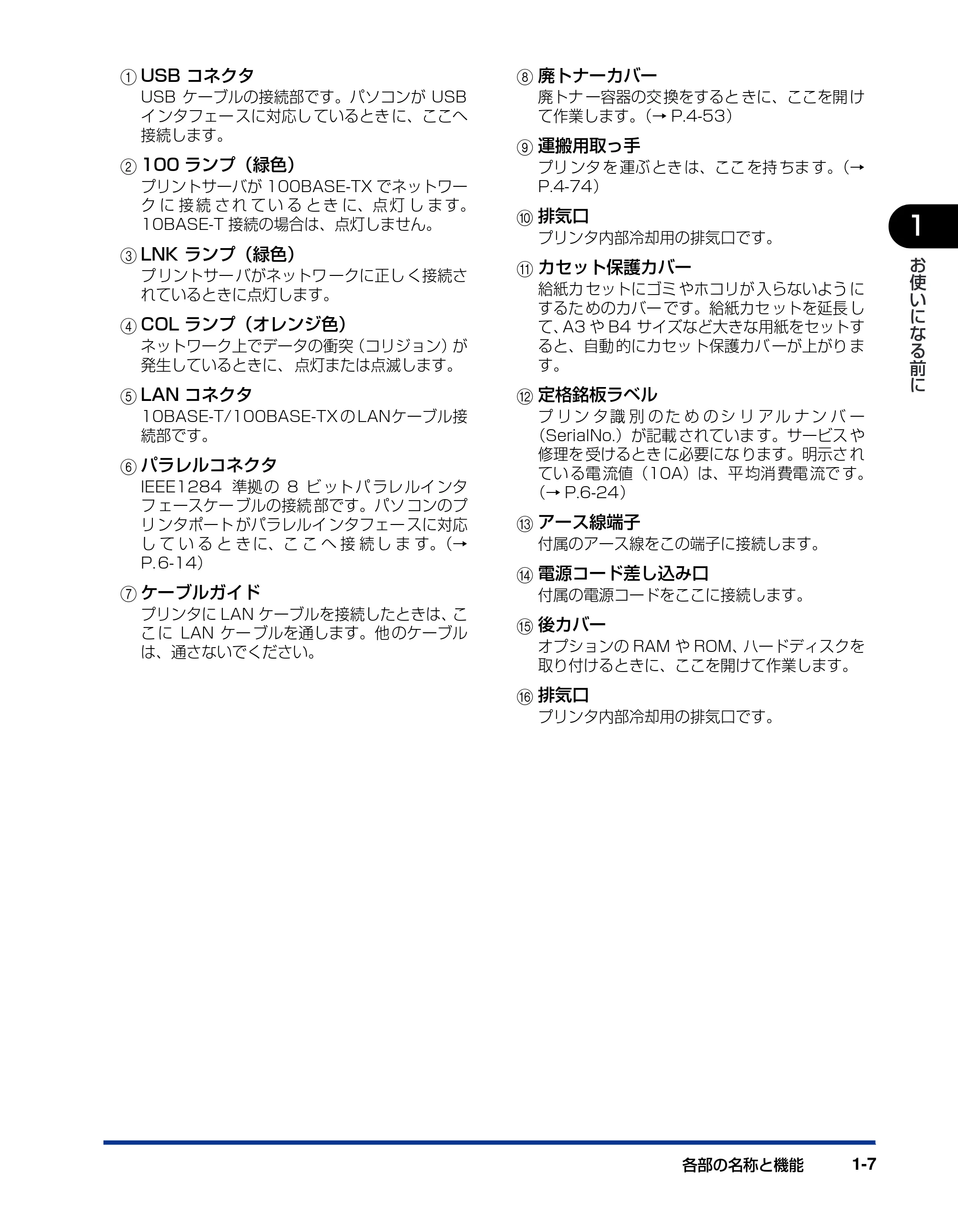

a USB コネクタ
USB ケーブルの接続部です。パソコンが USB
イ ンタフェー スに対応し ているとき に、ここへ
接続します。
b 100 ランプ（緑色）
プリントサーバが 100BASE-TX でネットワー
ク に 接 続 さ れ て い る と き に、点 灯 し ま す。
10BASE-T 接続の場合は、点灯しません。
c LNK ランプ（緑色）
プ リントサー バがネットワ ークに正し く接続さ
れているときに点灯します。
d COL ランプ（オレンジ色）
ネットワーク上でデータの衝突（コリジョン）が
発生しているときに、 点灯または点滅します。
e LAN コネクタ
10BASE-T/100BASE-TX の LANケーブル接
続部です。
f パラレルコネクタ
IEEE1284 準拠 の 8 ビ ット パ ラレ ルイ ンタ
フ ェースケー ブルの接続 部です。パソ コンのプ
リ ンタポート がパラレルイ ンタフェー スに対応
し て い る と き に、こ こ へ 接 続 し ま す。（→

P. 6-14）
g ケーブルガイド
プリンタに LAN ケーブルを接続したときは、こ
こ に LAN ケー ブルを通します。他 のケーブル
は、通さないでください。
h 廃トナーカバー
廃トナ ー容器の交 換をすると きに、ここを開 け
て作業します。（→ P.4-53）
i 運搬用取っ手
プリ ンタ を 運ぶ とき は、ここ を持 ちま す。（→
P.4-74）
j 排気口
プリンタ内部冷却用の排気口です。
k カセット保護カバー
給紙カ セットにゴミ やホコリが 入らないよう に
するた めのカバー です。給紙カセ ットを延長 し
て、A3 や B4 サイズなど大きな用紙をセットす
ると、自動 的にカセッ ト保護カバ ーが上がり ま
す。
l 定格銘板ラベル
プ リ ン タ 識 別 の た め の シ リ ア ル ナ ン バ ー
（SerialNo.）が記載 されていま す。サービス や
修理を 受けるとき に必要にな ります。明示さ れ
てい る電 流値（10A）は、平 均消 費電 流で す。
（→ P.6-24）
m アース線端子

付属のアース線をこの端子に接続します。
n 電源コード差し込み口
付属の電源コードをここに接続します。
o 後カバー
オプションの RAM や ROM、ハードディスクを

取り付けるときに、ここを開けて作業します。

p 排気口
プリンタ内部冷却用の排気口です。

各部の名称と機能1-8

お
使
い
に
な
る
前
に �
1

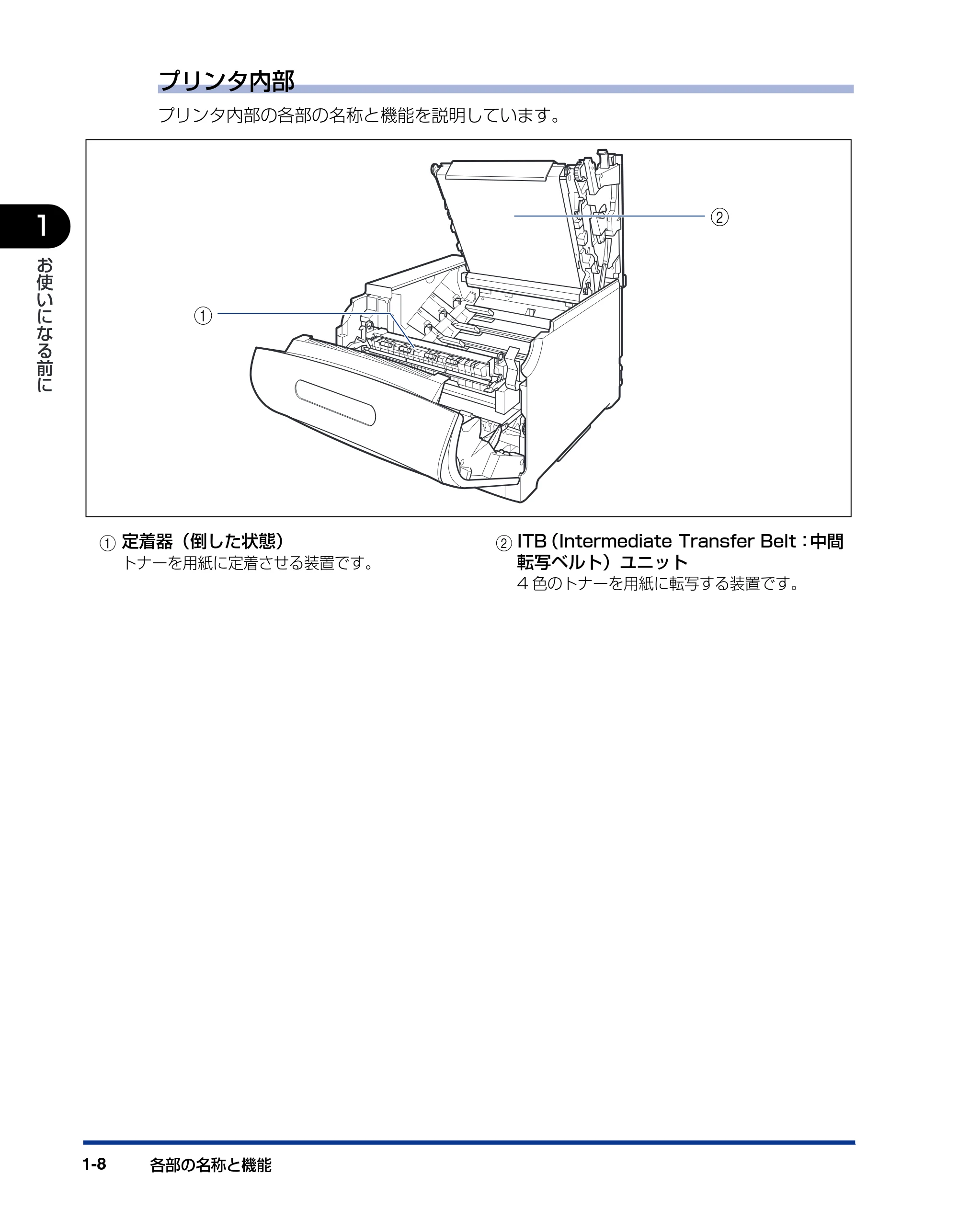

プリンタ内部
プリンタ内部の各部の名称と機能を説明しています。
a 定着器（倒した状態）
トナーを用紙に定着させる装置です。
b ITB（Intermediate Transfer Belt：中間
転写ベルト）ユニット
4 色のトナーを用紙に転写する装置です。
a
b

各部の名称と機能 1-9

お
使
い
に
な
る
前
に �
1
操作パネル
本プリンタの上部には下図のような操作パネルがあり、この操作パネルで本プリンタの状態
を知ったり、本プリンタの持つ各種の機能を使うことができます。
a［オンライン］キー／オンラインランプ（緑
色）
パ ソコンと の接続をオ ン（オンライ ン）／オフ
（オフライン） します。
ま た、エラーが発 生してプリ ンタが停 止したと
き に、そのエラー を一時的に 解除して プリント
を 続行させ る機能も持 っていま す。ただし、エ
ラ ーによって は、このキーを 押しても 解除でき
ないことがあります。
キ ー内部にオ ンラインラ ンプがあり、 点滅によ
り次の状態を表示します。
点灯：
オ ンライン状 態（パソコンか らプリン トデータ
を受信できる状態）
消灯：
オ フライン状 態（パソコンか らのプリ ントデー
タを受信できない状態）。
た だし、プリンタ がスリープ モードに 移行して
い るときは、オン ラインの状 態になっ ていても
オンラインランプは消灯します。（→ P.2-11）
b［給紙選択］キー

オフライン時：
給紙選択メニューを表示します。
オンライン時：
給紙選択メニューを表示します。
メニュー操作時：
動作しません。
c［ジョブキャンセル］キー
オフライン時：
ジョブ ランプ点灯ま たは点滅時 はジョブキャ ン
セルを 行います。ジ ョブランプ 消灯時は、動 作
しません。
オンライン時：
ジョブ ランプ点灯ま たは点滅時 はジョブキャ ン
セルを 行います。ジ ョブランプ 消灯時は、動 作
しません。
d 給紙元表示ランプ（緑色）
点灯：
現在選 択されている 給紙元のラ ンプが点灯し ま
す。
点滅：
現在選 択されてい る給紙元の 用紙がない、ま た
は給紙カセットが装着されていない状態。
消灯：
現在選 択されてい ない状態。オプ ション品を 含
む給紙 カセットまた はペーパー フィーダが装 着
されていない状態。
e ディスプレイ
プリン タの状態や メッセージ、メ ニュー機能 の
設定項目や設定値を表示します。（→ P.1-11）
オンライン�
給紙選択�
印刷可� ジョブ�
ジョブ�
実行�
リセット�
ユーティリティ� セットアップ�

メッセージ�
ジョブキャンセル�
HDD
a b f g
hijklmn
c d e

各部の名称と機能1-10

お
使
い
に
な
る
前
に �
1
f［ジョブ］（ ）キー
オフライン時：
オフラインの状態では動作しません。
オンライン時：
ジョブメニューを表示します。
メニュー操作時：
ひとつ前のメニュー（上の階層）へ戻します。
g［実行］キー
オフライン時：
オフラインの状態では動作しません。
オンライン時：
オンラインの状態では動作しません。
メニュー操作時：
次のメニ ュー（下の階 層）へ進みま す。一番下
のメニュー（設 定値が表 示されてい る状態）で
は、設定値を確定します。
h［セットアップ］（ ）キー
オフライン時：
セットアップメニューを表示します。
オンライン時：
セットアップメニューを表示します。ただし、オ
ンライン状態 ではユーザ メンテナンス グループ
の設定はできません。
メニュー操作時：
メニューの 右側の項目 を表示しま す。設定値を
増やします。
i［リセット］（ ）キー
オフライン時：
リセットメニューを表示します。
オンライン時：
リセットメニューを表示します。
メニュー操作時：
次のメニ ュー（下の階 層）へ進みま す。一番下
のメニュー（設 定値が表 示されてい る状態）で

は、設定値を確定します。
j［ユーティリティ］（ ）キー
オフライン時：
オフラインの状態では動作しません。
オンライン時：
ユーティリティメニューを表示します。
メニュー操作時：
メニュ ーの左側の 項目を表示 します。設定 値を
減らします。
k ジョブランプ（緑色）
点灯：
プリン トデータ受 信中または、 プリンタの メモ
リにプリントデータが残っている状態。
点滅：
プリントデータを処理している状態。
消灯：
プリン タのメモリ にプリントデ ータが何も ない
状態。
l HDD ランプ（緑色）
点灯：
ハードディスクに読み書きを行っている状態。
消灯：
ハ ード デ ィス クに 読 み書 きを 行 って いな い 状
態。
m メッセージランプ（オレンジ色）
点灯：
プリン タに何かト ラブルが起き てプリント でき
ない状態。（オフラインでスリープモードに入っ
た場 合は、メッセ ージラン プ（オレンジ）の み
点灯し、その他のランプは全て消灯します。）
消灯：
プリンタが正常な状態。
n 印刷可ランプ（緑色）
点灯：
プ リント 可能 な状 態。（オン ライン でス リー プ

モー ドに入っ た場合は、印 刷可ラン プ（緑）の
み点灯し、その他のランプは全て消灯します。）
点滅：
自己診断中。ウォーミングアップ中。
消灯：
プリントできない状態。

各部の名称と機能 1-11

お
使
い
に
な
る
前
に �
1

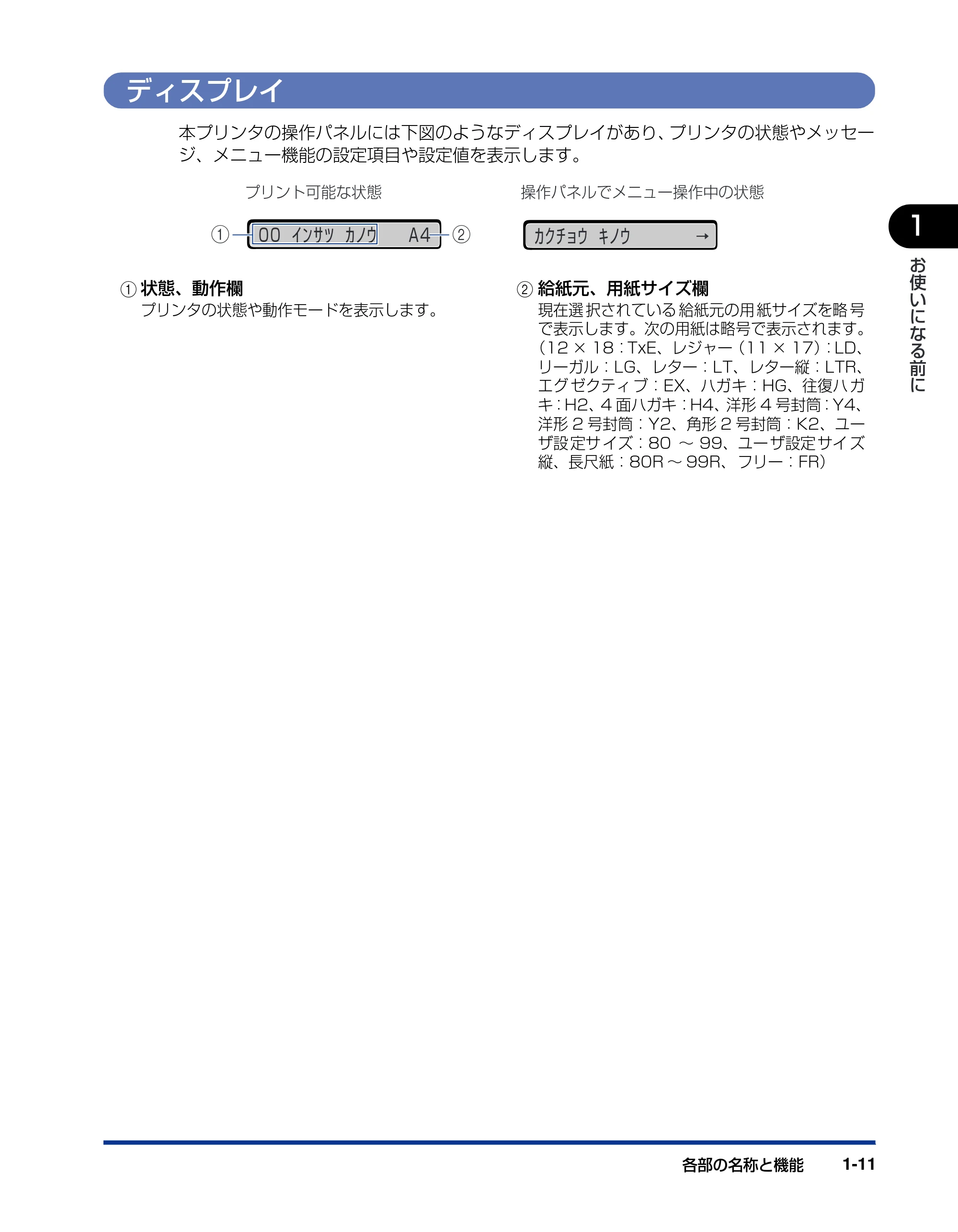

ディスプレイ
本プリンタの操作パネルには下図のようなディスプレイがあり、プリンタの状態やメッセー
ジ、メニュー機能の設定項目や設定値を表示します。
a 状態、動作欄
プリンタの状態や動作モードを表示します。
b 給紙元、用紙サイズ欄
現在選 択されている 給紙元の用 紙サイズを略 号
で表示します。次の用紙は略号で表示されます。
（12 × 18：TxE、レジャー（11 × 17）：LD、
リーガル：LG、レター：LT、レター縦：LTR、
エグ ゼクティ ブ：EX、ハガキ：HG、往復ハ ガ
キ：H2、4 面ハガキ：H4、洋形 4 号封筒：Y4、
洋形 2 号封筒：Y2、角形 2 号封筒：K2、ユー
ザ設 定サ イズ：80 ～ 99、ユー ザ設定 サイ ズ
縦、長尺紙：80R ～ 99R、 フリー：FR）
00 ｲﾝｻﾂ ｶﾉｳ A4a b
プリント可能な状態� 操作パネルでメニュー操作中の状態�
ｶｸﾁｮｳ ｷﾉｳ →�

各部の名称と機能1-12

お
使
い
に
な
る
前
に �
1

2-1
CHAPTER
2
プリンタの使いかた
この章では、本プリンタの基本的な使用方法について説明しています。
ソフトウェアをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Windows の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
DOS の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Macintosh の場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

ネットワークに接続している場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
電源のオン、オフ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
電源をオンにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
電源をオフにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

消費電力の節約（スリープモード）について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
オンラインとオフライン . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13
オンラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
オフラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
プリンタの機能と設定方法について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-15

代表的な機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
設定のしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
設定の優先順位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
BMLinkS について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-18

BMLinkS とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
BMLinkS プリンタドライバについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
プリンタで行う BMLinkS の設定について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-20
プリント時の注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25

ダイレクトプリントについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-26
ダイレクトプリントとは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-26
リモート UI からダイレクトプリントするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-27
コマンドプロンプトからダイレクトプリントするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-32
E メール印刷について（ハードディスク装着時のみ） . . . . . . . . . . . . . . . . . . . . . . .2-33

E メール印刷とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-33
E メール印刷の設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-34
E メール印刷をするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
E メール受信履歴をプリントするには. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38

2-2
2. プリンタの使いかた
プ
リ
ン
タ
の
使
い
か
た �
2
E メール印刷ができなかったときには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-41
ジョブの印刷と保存について（ハードディスク装着時のみ）. . . . . . . . . . . . . . . . . . 2-45
ジョブの処理方法の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-45
パスワードを設定してプリントする（セキュアプリント／暗号化セキュアプリ
ント）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-47

ボックスに保存したジョブをプリントする（保存ジョブプリント）. . . . . . . . . . . . . . . . . . . 2-49
プリント画質について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-51
解像度モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-51
階調モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-52
解像度モードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-52

階調モードを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-53
カラーモードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-55
カラーモードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-55
カラーモードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-55

動作モードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-57
動作モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-57
自動切り替えがうまくできないとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-58
専用プリンタと同じ動作で使う（動作モード固定）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-58
エミュレーションモードで使うとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-59

プリントを中止したいときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-60
データを排出する（強制排出）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-60
プリントをキャンセルする（ジョブキャンセル）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-61
現在実行中の処理を中止する（ソフトリセット）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-62
すべての作業を中止する（ハードリセット） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-63

ソフトウェアをインストールする 2-3
プ
リ
ン
タ
の
使
い
か
た �
2

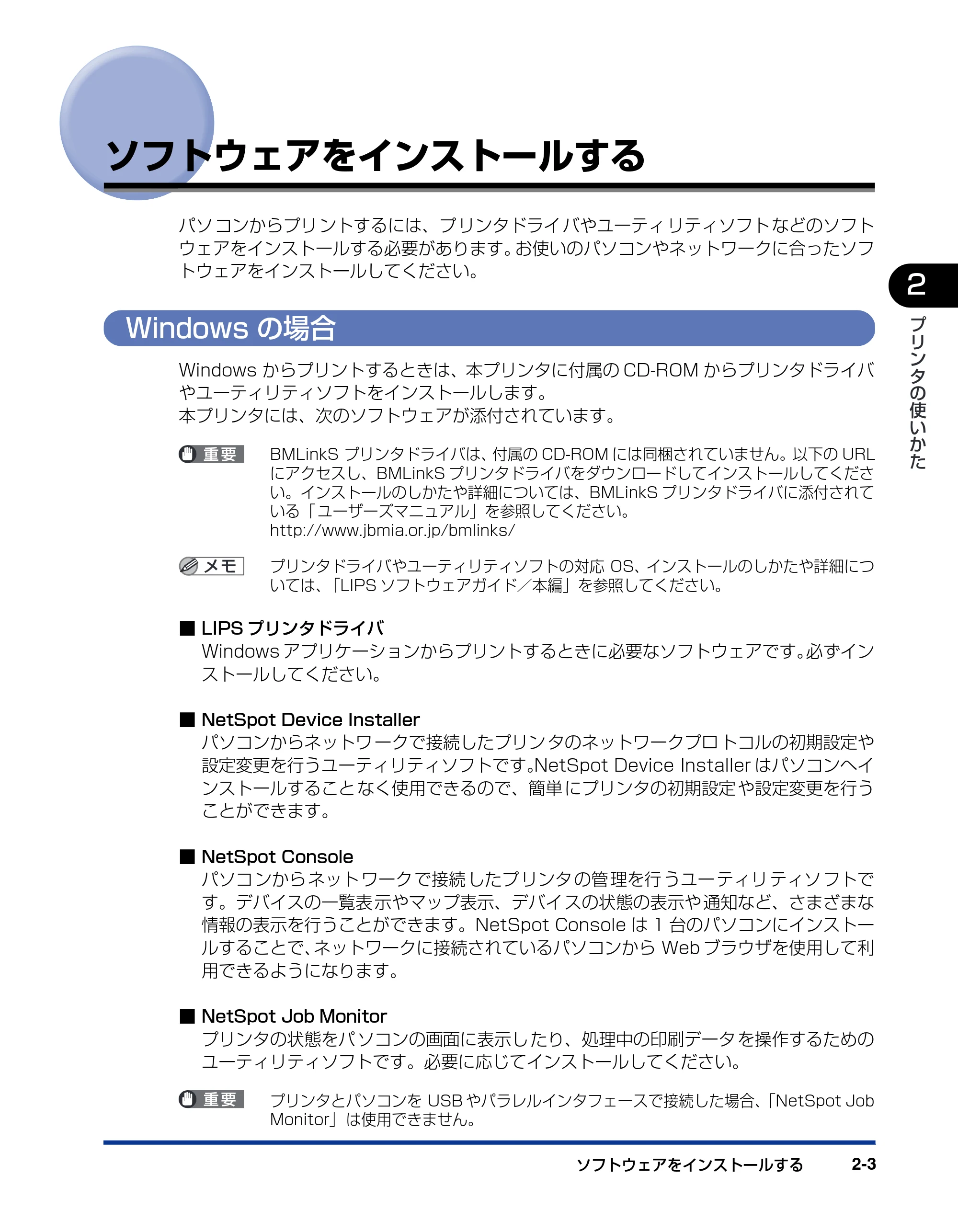

ソフトウェアをインストールする
パソ コンからプリ ントするには、プ リンタドライ バやユーティ リティソフト などのソフト
ウェアをインストールする必要があります。お使いのパソコンやネットワークに合ったソフ
トウェアをインストールしてください。
Windows の場合
Windows からプリントするときは、本プリンタに付属の CD-ROM からプリンタドライバ
やユーティリティソフトをインストールします。
本プリンタには、次のソフトウェアが添付されています。
BMLinkS プリンタドライバは、付属の CD-ROM には同梱されていません。以下の URL
にアクセスし、BMLinkS プリンタドライバをダウンロードしてインストールしてくださ
い。インストールのしかたや詳細については、BMLinkS プリンタドライバに添付されて
いる「 ユーザーズマニュアル」を参照してください。
http://www.jbmia.or.jp/bmlinks/
プリンタドライバやユーティリティソフトの対応 OS、インストールのしかたや詳細につ

いては、「LIPS ソフトウェアガイド／本編」を参照してください。
■ LIPS プリンタドライバ
Windows アプリケーションからプリントするときに必要なソフトウェアです。必ずイン
ストールしてください。
■ NetSpot Device Installer
パソコンからネットワ ークで接続したプリン タのネットワークプロ トコルの初期設定や
設定変更を行うユーティリティソフトです。NetSpot Device Installer はパソコンへイ
ンストールすること なく使用できるので、簡単 にプリンタの初期設定 や設定変更を行う
ことができます。
■ NetSpot Console
パソコ ンから ネット ワーク で接続 したプ リンタ の管 理を行 うユー ティリ ティソ フトで
す。デバイスの一覧表 示やマップ表示、デバイ スの状態の表示や 通知など、さまざまな
情報の表示を行うことができます。NetSpot Console は 1 台のパソコンにインストー
ルすることで、ネットワークに接続されているパソコンから Web ブラウザを使用して利

用できるようになります。
■ NetSpot Job Monitor
プリンタの状態をパ ソコンの画面に表示し たり、処理中の印刷データ を操作するための
ユーティリティソフトです。必要に応じてインストールしてください。
プリンタとパソコンを USB やパラレルインタフェースで接続した場合、「NetSpot Job
Monitor」は使用できません。

ソフトウェアをインストールする2-4
プ
リ
ン
タ
の
使
い
か
た �
2
DOS の場合
DOS のアプリケーションソフトで本プリンタを使用する場合、各アプリケーションソフト
のプリンタ設定で本プリンタまたは互換性のあるプリンタを選択してプリントします。本プ
リンタは、キヤノン独自の LIPS モードと IBM PC/AT 互換機（DOS/V パソコン）の ESC/
P エミュレーションモードなどの動作モードを内蔵していますので、キヤノン製 LIPS プリ
ンタや ESC/P 準拠プリンタを、互換性のあるプリンタとして選択できます。互換性のある
プリ ンタの詳細については、「LIPS ソフトウェアガイ ド／本編」を参照してください。ま
た、オプションのコントロール ROM を装着することにより、PC-9800 シリーズ用、PS/
55 シリーズ用のプリンタを、互換プリンタとして選択できたり、HP-GL 対応のアプリケー
ションソフトからプリントできるようになります。

• エミュレーションモードのプリントについては、「動作モードについて」（→ P.2-57）を

参照してください。

• プリンタ設定の方法については、ご使用のアプリケーションソフトに付属の取扱説明書を

参照してください。

• オプションのコントロール ROM については、設置ガイド「第 1 章 設置する前に」を参照

してください。
Macintosh の場合
Macintosh からプリントするときは、本プリンタに付属の CD-ROM からプリンタドライ
バやユーティリティソフトをインストールします。
本プリンタには、次のソフトウェアが添付されています。
プリンタドライバやユーティリティソフトの対応 OS、インストールのしかたや詳細につ
いては、「LIPS ソフトウェアガイド／本編」を参照してください。
■ LIPS プリンタドライバ
Macintosh アプリケーションソフトからプリントするときに必要なソフトウェアです。
EtherTalk 接続用プリンタドライバと USB 接続用プリンタドライバの 2 種類がありま
す。接続方法に合わせて、いずれかを必ずインストールしてください。
■ プリントモニタ
プリンタの状態を パソコンの画面に表示 したり、処理中の印刷デー タを操作するための
ユーティリティソフトです。プリンタドライバと一緒にインストールされます。
■ NetSpot Device Installer
パソコンからネット ワークで接続したプリ ンタのネットワークプ ロトコルの初期設定や

設定変更を行うユーティリティソフトです。NetSpot Device Installer はパソコンへイ
ンストールするこ となく使用できるので、簡 単にプリンタの初期設 定や設定変更を行う
ことができます。

ソフトウェアをインストールする 2-5
プ
リ
ン
タ
の
使
い
か
た �
2

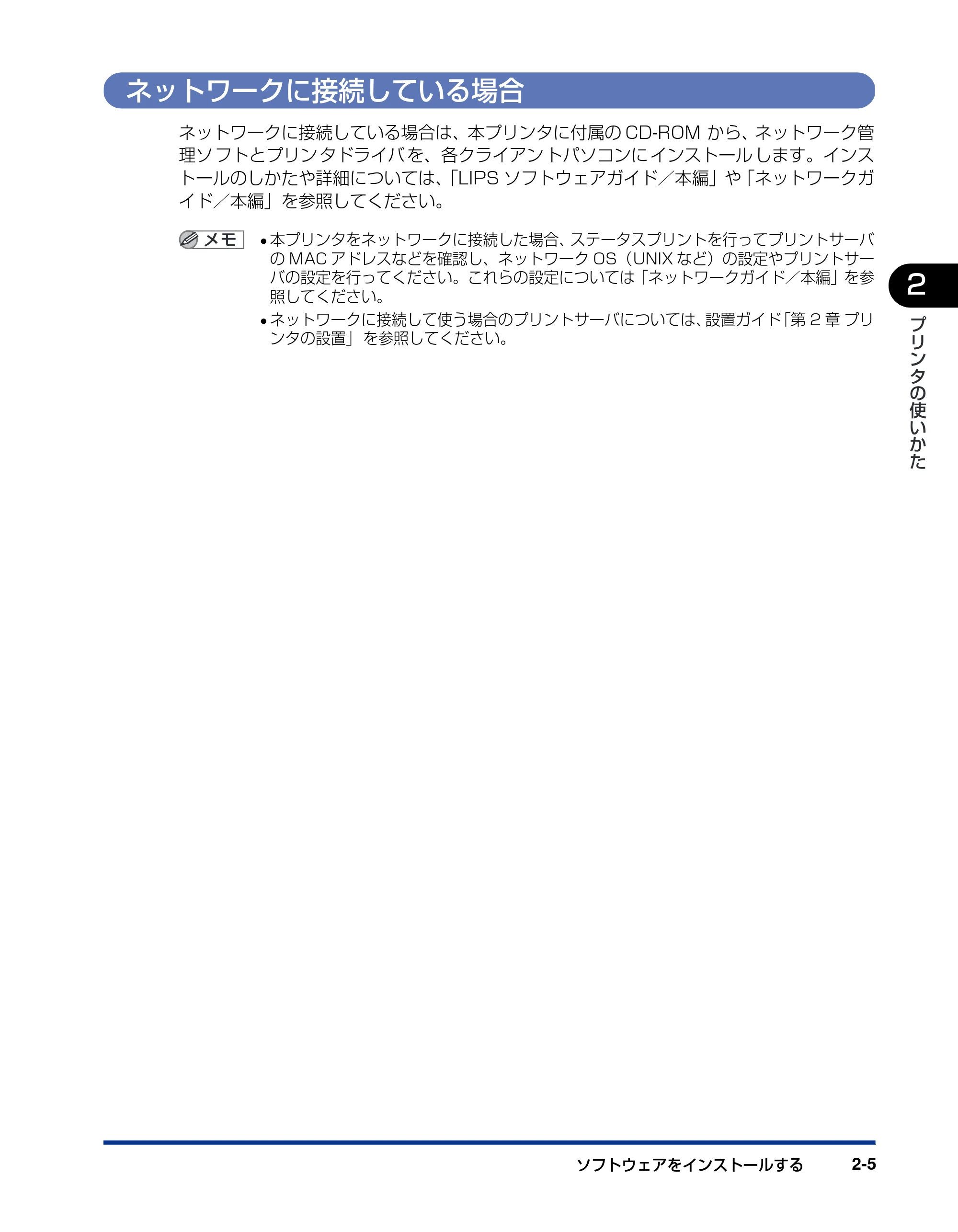

ネットワークに接続している場合
ネットワークに接続している場合は、本プリンタに付属の CD-ROM から、ネットワーク管
理ソ フトとプリン タドライバ を、各クライアン トパソコンに インストール します。インス
トールのしかたや詳細については、「LIPS ソフトウェアガイド／本編」や「ネットワークガ
イド／本編」を参照してください。

• 本プリンタをネットワークに接続した場合、ステータスプリントを行ってプリントサーバ

の MAC アドレスなどを確認し、ネットワーク OS（UNIX など）の設定やプリントサー
バの設定を行ってください。これらの設定については「ネットワークガイド／本編」を参
照してください。

• ネットワークに接続して使う場合のプリントサーバについては、設置ガイド「第 2 章 プリ

ンタの設置」 を参照してください。

電源のオン、オフ2-6
プ
リ
ン
タ
の
使
い
か
た �
2

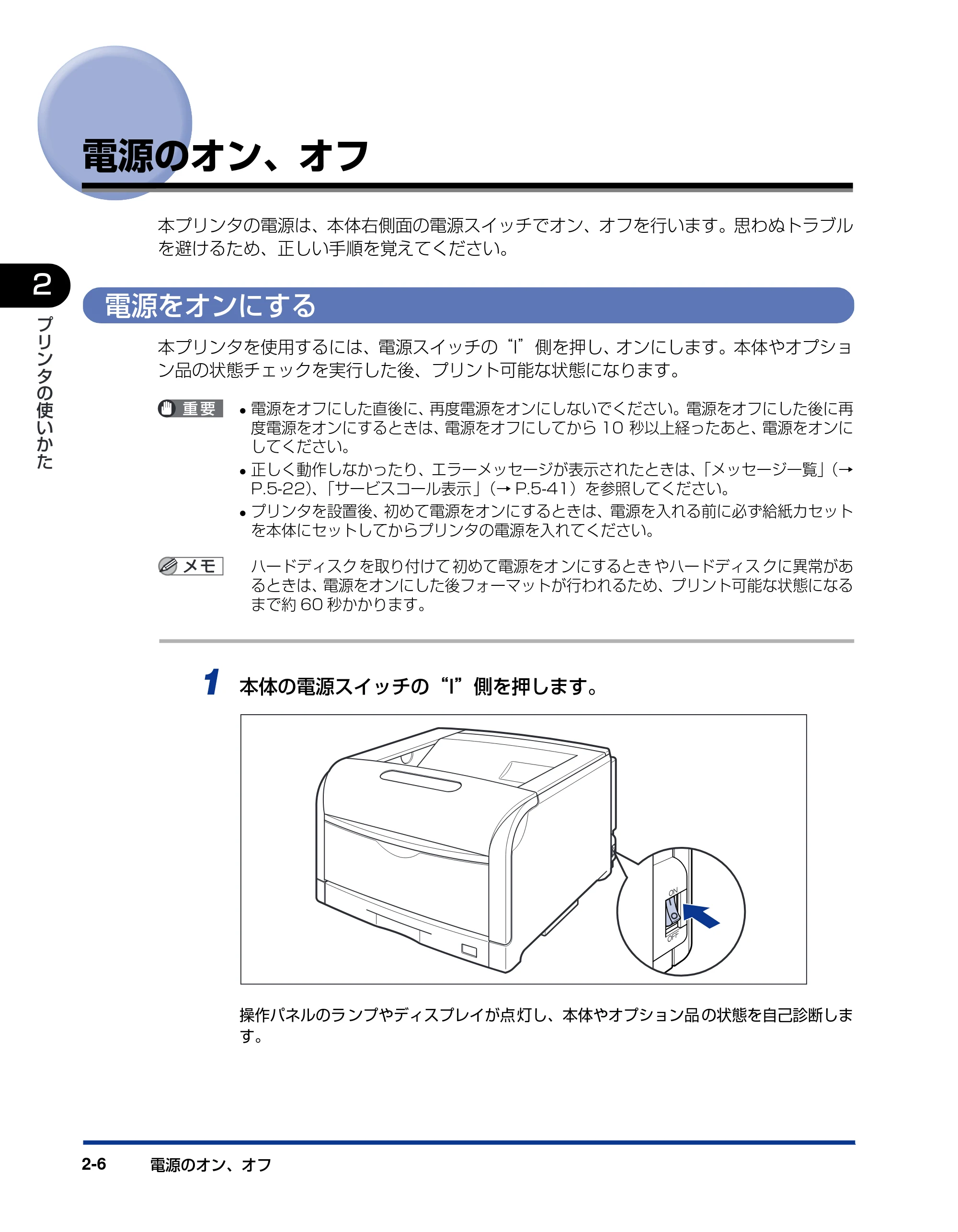

電源のオン、オフ
本プリンタの電源は、本体右側面の電源スイッチでオン、オフを行います。思わぬトラブル
を避けるため、正しい手順を覚えてください。
電源をオンにする
本プリンタを使用するには、電源スイッチの“I”側を押し、オンにします。本体やオプショ
ン品の状態チェックを実行した後、プリント可能な状態になります。

• 電源をオフにした直後に、再度電源をオンにしないでください。電源をオフにした後に再

度電源をオンにするときは、電源をオフにしてから 10 秒以上経ったあと、電源をオンに
してください。

• 正しく動作しなかったり、エラーメッセージが表示されたときは、「メッセージ一覧」（→

P.5-22）、「サービスコール表示 」（→ P.5-41）を参照してください。

• プリンタを設置後、初めて電源をオンにするときは、電源を入れる前に必ず給紙カセット

を本体にセットしてからプリンタの電源を入れてください。
ハードディスク を取り付けて 初めて電源をオ ンにするとき やハードディス クに異常があ
るときは、電源をオンにした後フォーマットが行われるため、プリント可能な状態になる
まで約 60 秒かかります。
1 本体の電源スイッチの“I”側を押します。
操作パネルのラ ンプやディスプレイが点 灯し、本体やオプション品 の状態を自己診断しま
す。

電源のオン、オフ 2-7
プ
リ
ン
タ
の
使
い
か
た �
2
自己診断の結果に 異常がなければ、オンラ インランプと印刷可ラン プ、選択されている給
紙元表示 ランプが点灯 し、ディスプレ イに「00 インサツ カ ノウ」や「00 LIPS」、
「00 ESC/P」と表示されてプリント可能な状態になります。
ディスプレイには、次の情報が表示されます。
電源をオフにする
本プリンタは、次の手順で電源をオフにします。電源をオフにする操作は、ハードディスク
を使用している場合と、使用していない場合で異なります。

• ハードディスクを使用している場合は、ハードディスク保護のため、必ず手順にしたがっ

て電源をオフにしてください。（→ P.2-7）

• ネットワークに接続している場合は、他のパソコンからプリントしていないか確認してか

ら、電源をオフにしてください。

• ジョブランプが点灯している状態で電源をオフにすると、プリンタのメモリに残っている

プリントデータは消去されます。必要なプリントデータは、出力し終わるまで待つかオフ
ラインの状態で［リセット］を押して「ハイシュツ」を選択し、出力してから電源をオフ
にしてください。（→ P.2-60）

• プリンタが以下の状態のときに電源をオフにしないでください。

･ プリント中
･ プリンタの電源をオンにした直後の自己診断中
･ ディスプレイに NVRAM 初期化中や NVRAM 書き込み中のメッセージが表示されてい
るとき
･ ディ スプレ イに「02 キ ドウチ ュウ」や「02 キャ リブレ ーショ ンチュ ウ」のメッ
セージが表示されているとき

• ハードディスクを使用している場合は、必ず HDD ランプが点灯していないことを確認し

てください。 HDD ランプが点灯中（ハードディスクに読み書き中）に電源をオフにする
と、ハードディスクに損傷を与え、 使用不能になることがあります。
オンライン�
給紙選択�
印刷可� ジョブ�
ジョブ�
実行�
リセット�
ユーティリティ� セットアップ�
メッセージ�
ジョブキャンセル�
HDD
オンライン�
ランプ�
給紙元表示�
ランプ�
印刷可�
ランプ�
00 ｲﾝｻﾂ ｶﾉｳ A4プリント可能で処理中の�
プリントデータがない状態�
現在選択されている給
紙元の用紙サイズ�

電源のオン、オフ2-8
プ
リ
ン
タ
の
使
い
か
た �
2
ハードディスクを使用していない場合
ハードディスクを使用していない場合は、次の手順で電源をオフにします。
1 ジョブランプが消灯していることを確認します。
2 本体の電源スイッチの“○”側を押します。
オンライン�
給紙選択�
印刷可� ジョブ�
ジョブ�
実行�
リセット�
ユーティリティ� セットアップ�
メッセージ�
ジョブキャンセル�
HDD
消灯�

電源のオン、オフ 2-9
プ
リ
ン
タ
の
使
い
か
た �
2
ハードディスクを使用している場合（ハードディスク装着時のみ）
オプションのハードディスクを使用している場合は、次の手順で電源をオフにします。

• ハ ードディスク に停止操作した ジョブやセキ ュアプリントの ジョブがある 場合にシャッ

ト ダウ ンを 実行 する と、「ジョ ブガ ノコ ッテ イマ ス」のメ ッセ ージ が表示 され ます。
シャットダウンを実行すると、ジョブはすべて消去されます。ただし、ボックス内に保存
されているジョブはそのままハードディスクに保存されます。プリントを継続したいとき
は、［オンライン］ を押して、オンラインにしてください。

• シャットダウンを実行すると、途中で止めることはできません。再びプリンタの電源をオ

ンにしたい場合は、メッセージに従って電源スイッチを一度オフにしてから、電源スイッ
チをオンにしてください。
1 ジョブランプと HDD ランプが消灯していることを確認します。
2 ［リセット］を押します。
3 ［ ］、［ ］で「シャットダウン」を選択し、［実行］を押します。
オンライン�
給紙選択�
印刷可� ジョブ�
ジョブ�
実行�
リセット�
ユーティリティ� セットアップ�
メッセージ�
ジョブキャンセル�
HDD
消灯�
ﾘｾｯﾄ
ｿﾌﾄﾘｾｯﾄ →�
�
�
ｼｬｯﾄ ﾀﾞｳﾝ →�
リセット�
実行�
ジョブ
ユーティリティ�
セットアップ�

電源のオン、オフ2-10
プ
リ
ン
タ
の
使
い
か
た �
2
4 メッセージを確認し、［実行］を押します。
電源をオフにするための処理が行われ、準備が整うと、「デンゲンヲ オキリクダサイ」の
メッセージが表示されます。
5 「デンゲンヲ オキリクダサイ」のメッセージが表示されたら、本体の電
源スイッチの“○”側を押します。
ｼﾞｯｺｳ ｼﾏｽｶ ?
ｼﾞｯｺｳ ﾁｭｳ�
ﾃﾞﾝｹﾞﾝｦ ｵｷﾘｸﾀﾞｻｲ�
実行�

電源のオン、オフ 2-11
プ
リ
ン
タ
の
使
い
か
た �
2
消費電力の節約（スリープモード）について
本プリンタが動作していないときや、ご使用になっていないときに、スリープモードにする
ことで効率的に節電することができます。
スリープモードには以下の 2 種類あります。
本体右側面にある電源スイッチの“○”側を押した状態では、消費電力は 0W になります。

• ボックスへのジョブの保存中は、スリープモードであっても、ジョブランプが点灯します

（ボックスにジョブを保存できるのは、 ハードディスク装着時のみです）。

• 「タ イマー設定」の「ウェイクアップ時刻」を設定す ると、設定した時刻にスリープモー

ドを解除することができます。「タイマー設定」についての詳細は、LIPS 機能ガイド「第
3 章 共通セットアップメニューの設定項目」を参照してください。

• プ リンタがエラ ー状態（メッセー ジランプが点 灯またはメッ セージの数字 部分が点滅状

態）の ときに、スリープモードに移行しない ようするには、「エラースリープ」を「シナ
イ」に設定します。「エラースリープ」についての詳細は、LIPS 機能ガイド「第 3 章 共
通セットアップメニューの設定項目」 を参照してください。
■ スリープモード 1（パネルオフモード）・・・節電効果：小
パネル操作を行わず、パソコンからデータが送られてこない状態が「スリープ移行時間」
で設定した時間経過したときや、「タイマー設定」の「スリープ時刻」で設定した時間に
なったときにスリープモード 1 に移行します。
「スリープ移行時間」 の設定は、「5 フン」、「15 フン」、「30 プン」、「60 プン」、「180
プ ン」から選択 でき、工場出 荷時は「30 プ ン」に設定され ています。ま た、スリープ
モ ードに移行しないように設定することもで きます。「スリープ移行時間」についての詳
細は、 LIPS 機能ガイド「第 3 章 共通セットアップメニューの設定項目」を参照してく
ださい。

• 「タイマー設定」についての詳細は、LIPS 機能ガイド「第 3 章 共通セットアップメニュー

の設定項目」 を参照してください。

• 次のような状態のときは、 設定時間が経過してもスリープモードに移行しません。

･ プリ ンタにエ ラーが発生（メ ッセージ ランプが 点灯また はメッセー ジの数字 部分が点
滅）していて、「エラースリープ」を「シナイ」に設定している
･ プリンタの起動中
･ シャットダウン中（ハードディスク装着時のみ）
･ ハードディスク初期化中（ハードディスク装着時のみ）

• スリープモード 1 に移行すると、印刷可ランプのみが点灯します。ただし、オフライン状

態のときは、 メッセージランプのみが点灯します。

• スリープモード 1 は、操作パネルのキーが押されたり、エラーが起こると解除されます。

また、 オンライン状態では、パソコンからのデータを受信してもスリープモード 1 が解
除されます（ ボックスへのジョブの保存を除く）。
■ スリープモード 2（プリンタスリープモード）・・・節電効果：大
電源をオンにしたあと、またはスリープモード 2 が解除されたあと、印刷可能な状態が
15 分間経過したときに、以下の条件を満たすとスリープモード 2 に移行します。

• サービスコールが発生していない
• スリープモード 2 に移行すると、印刷可ランプのみが点灯します。ただし、オフライン状

態のときは、 メッセージランプのみが点灯します。

電源のオン、オフ2-12
プ
リ
ン
タ
の
使
い
か
た �
2

• 「スリープモード」を「パネルオフ」に設定している場合は、スリープモード 2 には移行

しません。

オンラインとオフライン 2-13
プ
リ
ン
タ
の
使
い
か
た �
2
オンラインとオフライン
プリンタがパソコンからデータを受け取り、プリントできる状態を「オンライン」、パソコ
ンとの接続が切り離され、データを受け取れない状態を「オフライン」といいます。
操作パネルから各メニューを設定するには以下の状態に切り替えます。
オンラインにする
パソコンからプリントするときは、プリンタがオンラインの状態になっていることが必要で
す。プリントするときは、プリンタがオンラインになっていることを確認してください。オ
ンラ インになって いないとき は、次の手順でオ ンラインにし ます。電源をオン にしたとき
は、自動的にオンラインの状態になります。
1 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。

• プ リンタがエラ ー状態（メッセー ジランプが点 灯またはメッ セージの数字 部分が点滅状

態）のときは、オンラインになりません。エラーの原因を取り除いてからオンラインにし
てください。

• プリント中は、絶対に本体の前カバーや給紙カセットを開けないでください。プリンタが

停止し、 プリントできなくなる場合があります。
プリンタがスリープモードに移行しているときには、オンラインの状態になっていてもオ
ンラインランプは消灯し、印刷可ランプのみが点灯します。スリープモード中にデータを
受信すると、スリープモードは解除されオンラインランプが点灯し、プリント可能な状態
になります。
オンライン状態�
○*
○�
○�
○�
○�
セットアップメニュー�
給紙選択メニュー�
リセットメニュー�
ジョブメニュー�
ユーティリティメニュー�
オフライン状態�
○：メニューに入ることができる状態�
* オンライン状態ではユーザメンテナンスグループの設定はできません。�
×：メニューに入ることができない状態�
○�
○�
○�
�
�
オンライン�

オンラインとオフライン2-14
プ
リ
ン
タ
の
使
い
か
た �
2
オフラインにする
パソコンからのデータを受け取らない状態にしたり、セットアップメニューのすべての項目
を設定するには、プリンタを次の手順でオフラインにします。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。

• プリンタをオフラインにしたままパソコン からプリントすると、［プリンタの準備ができ

ていません］、［プリンタが接続されていません］などのメッセージが表示され、プリント
できません。

• 本プリンタは、オフラインにしたまま 5 分 間以上放置すると、自動的にオンライン状態に

なります。ただし、プリンタがエラー状態（メッセージランプが点灯またはメッセージの
数字部分が点滅状態）のとき、またはメニュー機能や給紙方法の選択、用紙サイズの設定
などの操作中は、自動的にはオンラインになりません。
オンライン�

プリンタの機能と設定方法について 2-15
プ
リ
ン
タ
の
使
い
か
た �
2
プリンタの機能と設定方法について
本プリンタは、拡大／縮小プリントや複数ページ印刷、とじしろの設定など、いろいろな機
能を持っています。これらの機能を設定するには、プリンタの操作パネル、プリンタドライ
バ、リモート UI の 3 つの方法があり、それぞれの方法によって設定できる項目が多少異な
ります。
BMLinkS プリンタドライバの設定項目については、BMLinkS プリンタドライバに添付
の「ユーザーズマニュアル」 を参照してください。
代表的な機能
本プリンタの代表的な機能を以下の表に示しています。○印は設定可能、×印は設定できな
いことを表しています。
機能 機能の概要
プリンタ
ドライバ
（Windows）
リモート UI
操作
パネル
給紙選択 ど こか ら用紙 を給 紙す るか（給 紙
元）を設定します。
○ ○ ○
手 差 し ト レ イ 用 紙 サ
イズ
手 差しト レイ にセッ トした 用紙 の
サイズを設定します。
○ ○ ○
両面プリント 用紙の両面にプリントします。 ○ ○ ○

ページフォーマット エ ミュレ ーシ ョンモ ードで プリ ン
トするときに、用紙に合わせてペー
ジフォーマットを設定します。
× × ○
カラーモード モ ノクロ また はカラ ーに固 定し て
プリントするか、自動でプリントす
るかを設定します。
○ ○ ○
データ処理解像度 * 1 ス ー パ ー フ ァ イ ン モ ー ド
（1200dpi）、フ ァ イ ン モ ー ド
（600dpi）のモード設定をします。
○ ○ ○
拡大／縮小 * 1 デ ータを 拡大 または 縮小し てプ リ
ントします。
○ × ○ * 2
複数ページ印刷 * 1 拡 大／縮 小プ リント の機能 で縮 小
し たデータ を複数ペ ージ並べ て 1
枚の用紙にプリントします。
○ × ○ * 2
オーバレイプリント *1
（LIPS モード時のみ）
LIPS のコントロールコマンドで登
録 したフ ォー マット を選択 し重 ね
てプリントします。
○ * 3 × ○ * 4

プリンタの機能と設定方法について2-16
プ
リ
ン
タ
の
使
い
か
た �
2
*
1
これらの機能は、プリンタドライバとリモート UI、操作パネルとで設定内容やプリント結果に違いがありますの
で気を付けてください。詳細については、「LIPS ソフトウェアガイド／本編」や「LIPS 機能ガイド」、「リモート
UI ガイド」を参照してください。
*
2
LIPS 専用セットアップメニューからのみ設定可能です。
*
3
LIPS IV プリンタドライバからのみ設定可能です。
*
4
フォーム作成登録は LIPS コマンドで行います。使用するフォームの指定のみ可能です。
設定のしかた
プリンタの 機能は、プリンタドライバやリモート UI、プリンタの操作パネルで、それぞれ
次のように設定して使います。

• プリンタドライバのインストール方法や操作方法については、「LIPS ソフトウェアガイド

／本編」およびプリンタドライバのヘルプを参照してください。

• リモート UI からの操作方法については、「リモート UI ガイド」およびリモート UI のヘルプ

を参照してください。

• プリンタの操作パネルからの操作方法については、「LIPS 機能ガイド」を参照してくださ

い。
■ LIPS プリンタドライバ
本プリンタに付属の LIPS プ リンタドライバをパソコンにインストールし、プリンタ設
定画面を表示して設定します。
■ リモート UI
本プリンタをネットワーク経由で接続している場合は、パソコンから Web ブラウザで本
プリンタを設定します。
■ プリンタの操作パネル
プリンタの操作パネルのキーでメニューを選択して設定します。
とじ方向 と じし ろを 作る辺（長 辺ま たは 短
辺）を設定します。
○ ○ ○
とじしろ と じ方向 で設 定され た辺 のとじ し
ろの幅を設定します。
○ ○ ○
トナー濃度 印字濃度を調整します。 × ○ ○
ドラフトモード テ スト印 刷す るモー ドの 設定を し
ます。
○ ○ ○
ブザー警告 エ ラー発 生時 のブザ ー音 の鳴り か
たを設定します。
× ○ ○
スリープモード プ リ ン タ の 消 費 電 力 を 節 約 す る
モードの設定をします。
× ○ ○
機能 機能の概要
プリンタ
ドライバ
（Windows）
リモート UI
操作
パネル

プリンタの機能と設定方法について 2-17
プ
リ
ン
タ
の
使
い
か
た �
2
設定の優先順位
設定した項目は、プリンタドライバやアプリケーションソフトとプリンタのメニュー項目に
同じ機能がある場合、プリンタドライバやアプリケーションソフトの設定が優先されます。

• ダイレクトプリント時（→ P.2-26）の設定の優先順位

メニュー機能にしかない項目を、操作パネルで行う場合とリモート UI の［デ
バイス設定］メニューで行う場合では、後から設定した方の内容が有効になり
ます。
ダイレクトプリント時には、操作パネルやリモート UI の［デバイス設定］メ
ニューで設定した内容よりもリモート UI の［ダイレクトプリント］メニュー
や画像ファイルの TIFF データのヘッダーが持つ IFD（Image file directory）
の中にある Tag で設定されている内容が優先されます。
TIFF データのヘッダーが持つ一部の Tag の機能は有効にならない場合があり
ます。
アプリケーションソフト�
プリンタドライバ�
優先順位�
高い� 低い�
操作パネル�
リモートUI
後から設定した方が有効�
優先順位�
高い� 低い�
リモートUIの�
［ダイレクトプリント］メニュー�
TIFFデータのTag
リモートUIの�
［デバイス設定］メニュー�
操作パネル�

BMLinkS について2-18
プ
リ
ン
タ
の
使
い
か
た �
2
BMLinkS について
本プリンタは、BMLinkS に標準で対応しています。ここでは、BMLinkS についての概要
やプリンタドライバの入手方法、プリント時の注意事項について説明します。
BMLinkS とは
BMLinkS は、ネットワーク上にある様々なメーカーのプリンタやスキャナを共通のフォー
マットを用いて接続する技術です。
BMLinkS に対応したプリンタやスキャナを利用することで、以下のようなことが可能にな
ります。
■ 1 種類のプリンタドライバで異なるメーカーのプリンタに出力が可能
従来は、プリンタごと に専用のプリンタドラ イバをコンピュータに インストールしなけ
ればなりませんでしたが、BMLinkS 対応のプリンタの場合、異なるメーカーのプリンタ
であっても、1 つのプリンタド ライバで出力することができ、プリンタごとに共通の操
作、共通の設定でプリントすることができます。
また、お 得 意 先や 出 張 先な ど で、自 分の ノ ー ト PC か らプ リ ン トす る と きな ど も、

BMLinkS に対応したプリンタがあれば、プリンタドライバをインストールしなくてもプ
リントすることができます。
プリンタ（キヤノン製）� プリンタ�
（他メーカー）�
スキャナ�
複合機（キヤノン製）�
複合機（他メーカー）�
コンピュータ�

BMLinkS について 2-19
プ
リ
ン
タ
の
使
い
か
た �
2
■ スキャナで読み込んだ画像を PC を介すことなくプリンタに出力が可能
BMLinkS 対応のスキャナとプリンタがネットワーク上にある場合、スキャナからプリン
タにダイレクトにプリントすることができます。スキャナで読み込んだ画像を PC に取
り込んでからプリントするという手間が省けます。

• BMLinkS は、社団法人 ビジネス機械・情報システム産業協会（JBMIA）が推進してい

るオフィス機器インタフェースです。

• 本製品は JBMIA による BMLinkS 認証を受けています。
• 実装サービス名：プリントサービス
• BMLinkS 標準仕様バージョン 1.2 準拠

BMLinkS プリンタドライバについて
BMLinkS を利用するには、専用のプリンタドライバが必要になります。BMLinkS プリン
タドライバは、BMLinkS ホームページからダウンロードしてインストールします。
■ 必要なシステム環境
BMLinkS プリンタドライバを使用してプリントするには以下の環境が必要です。
■ BMLinkS プリンタドライバの入手方法
BMLinkS プリンタドライバは、以下の URL にアクセスしてダウンロードしてください。
http://www.jbmia.or.jp/bmlinks/
BMLinkS対応プリンタ�BMLinkS対応スキャナ�
コンピュータ�
原稿の読み込み�
出力�
データの転送�
コンピュータへの�
取り込み不要�
OS Windows 2000日本語版（Service Pack 3以降）�
Windows XP日本語版（Service Pack 1以降）�
CPU 300 MHz以上（600 MHz以上を推奨）�
メモリ 128 MB以上（256MB以上を推奨）�

ディスプレイ解像度 800×600 ピクセル以上�

BMLinkS について2-20
プ
リ
ン
タ
の
使
い
か
た �
2
■ BMLinkS プリンタドライバのインストール方法および使用方法
BMLinkS ホ ー ムペ ー ジ か ら ダウ ン ロ ー ド した フ ァ イ ル をダ ブ ル ク リ ック す る と、
［Driver］フォルダおよび［Manual］フォルダが作成されます。
プリンタドライバをインストー ルするときは、［Manual］フォルダに入っている「ユー
ザーズマニュアル」を参照してください。
また、「ユーザーズマニュアル」には BMLinkS プリンタドライバからの印刷方法が記載
されていますので、良くお読みになってからご使用ください。
■ BMLinkS プリンタドライバのお問い合わせ先
BMLinkS プリンタドライバについてのお問い合わせは、以下のメールアドレスにご連絡
ください。
bmlinks-support@jbmia.or.jp
BMLinkS プリンタドライバに関するお問い合わせのみを受け付けております。プリンタ
本体については、キヤノン「お客様相談センター」（巻末参照）にお問い合わせください。

プリンタで行う BMLinkS の設定について
BMLinkS プリンタドライバからプリントするために、以下の設定を行ってください。
BMLinkS の設定は、リモート UI で行います。リモート UI の操作方法については、「リモー
ト UI ガイド」を参照してください。

• プロキシサーバ経由で接続することはでき ません。プロキシサーバをお使いの環境では、

以下のような設定を行ってください。（設定はネットワーク環境によって異なりますので、
ネットワーク管理者に相談してください。）
･ Web ブラウザのプロキシサーバの設定で、［例外］（プロキシを使用しないアドレス）に
プリンタの IP アドレスを追加します。

• Web ブラウザでクッキー（Cookie）が利用できるように設定してください。
• 同時に複数のリモート UI を起動しているときは、最後に行った設定が有効になります。リ

モート UI は 1 つだけ起動することをおすすめします。
BMLinkS の設定は、プリンタの操作パネルからも行うことができますが、設定できるの
は BMLinkS プリンタドライバからのプリントを有効にするかしないかの設定のみです。
［Driver］フォルダ BMLinkSプリンタドライバのインストーラが入っています。�
［Manual］フォルダ BMLinkSプリンタドライバのインストール方法や使用方法に�
ついて記載されているPDFが入っています。�

BMLinkS について 2-21
プ
リ
ン
タ
の
使
い
か
た �
2
1 Web ブラウザを起動し、［アドレス］または［場所］に以下の URL を入
力したあと、キーボードの［ENTER］キーを押します。
http:// ＜プリンタの IP アドレス＞ /

• プリンタの IP アドレスがわからないときは、管理者に相談してください。
• DNS サーバにプリンタのホスト名が登録されているときは、IP アドレスのかわりに［ホ

スト名 . ドメイン名］で入力することもできます。
例：http:// my_printer.xy_dept.company.co.jp/

• SSL による暗号化通信を利用してリモート UIによる設定を行う場合は、「https://＜プリ

ンタの IP アドレス＞ /」を入力します。［セキュリティ警告］ダイアログボックスなどが
表示された場合は、 メッセージにしたがって対処してください。

• SSL による暗号化通信は、オプションのハードディスクを装着している場合にのみ利用で

きま す。SSL による暗号化通信を利用するためには、鍵と証明書が作成され、使用鍵と
して 登録が行われている必要があります。SSL 暗号化通信機能の詳細や鍵の登録の手順
については、「リモート UI ガイド」を参照してください。
2 ［管理者モード］を選択し、［パスワード］を入力して、［OK］をクリッ
クします。

BMLinkS について2-22
プ
リ
ン
タ
の
使
い
か
た �
2
3 ［デバイス管理］メニューから［ネットワーク］を選択します。
4 ［TCP/IP］の右にある［変更］をクリックします。

BMLinkS について 2-23
プ
リ
ン
タ
の
使
い
か
た �
2
5 ［BMLinkS］で［使う］を選択します。
6 ［Discovery 送信間隔］で、プリントサーバがネットワーク上で動作して
いることを示す情報を送信する間隔を設定します。
30 分、1 時間、3 時間、6 時間、12 時間、24 時間から選択できます。
必要に応じて、［組織名］、［支店名］、［ビル名］、［階数］、［ブロック名］を入力します。

BMLinkS について2-24
プ
リ
ン
タ
の
使
い
か
た �
2
7 設定後、［OK］をクリックします。
8 ハードリセットまたはプリンタを再起動します。
ハードリセット後、またはプリンタの再起動後に設定が有効になります。
「ハードリセット」の実行方法については、「すべての作業を中止する（ハードリセット）」
（→ P.2-63）を参照してください。

BMLinkS について 2-25
プ
リ
ン
タ
の
使
い
か
た �
2
プリント時の注意事項

• BMLinkS プリンタドライバでプリントする場合、プリンタのプロパティの［詳細設定］

ページにある［詳細な印刷機能を有効にする］のチェックを外してご使用されることをお
すすめします。

ダイレクトプリントについて2-26
プ
リ
ン
タ
の
使
い
か
た �
2
ダイレクトプリントについて
ダイレクトプリントとは
ダイレクトプリントは、プリンタドライバを使用せずにホスト端末からファイルをプリンタ
に 転送し、フ ァイル そのも のをプ リンタ が認識 し、プリン トする 機能で す。したが って、
ファイルを開いてプリントする必要がありません。
プリントするには、リモート UI からプリントしたい TIFF/JPEG 形式の画像ファイルを指
定します。
また、コマンドプロンプトからのコマンド入力（LPR コマンド）によるダイレクトプリン
トにも対応しています。
■ リモート UI からプリントする（→ P.2-27）
■ コマンドプロンプトからプリントする（→ P.2-32）

• 本プリンタのダイレクトプリントでは、JPEG データは ITU-T 勧告 T.81 の仕様に対応し

ています。TIFF データは Adobe TIFF Revision6.0 の仕様に対応しています。

• 本プリンタでは、JPEG データの符号化方式の対応は、 次のようになっています。

･ 対応している符号化方式
基本 DCT 方式
･ 対応していない符号化方式
拡張 DCT 方式
可逆方式
ハイアラーキカル方式

• 本プリンタでは、TIFF データの符号化方式の対応は、次のようになっています。

･ 対応している符号化方式
非圧縮
ITU-T 勧告 T.4 一次元符号化方式
ITU-T 勧告 T.4 二次元符号化方式
ITU-T 勧告 T.6 ベーシックファクシミリ符号化方式
ITU-T 勧告 T.81 JPEG（基本 DCT 方式のみ）
PackBits（Apple Macintosh PackBits 方式）
･ 対応していない符号化方式
LZW
ITU-T 勧告 T.82 JBIG
ITU-T 勧告 T.43 JBIG
ITU-T 勧告 T.44 MRC

ダイレクトプリントについて 2-27
プ
リ
ン
タ
の
使
い
か
た �
2
リモート UI からダイレクトプリントするには
リモート UI から TIFF/JPEG 形式の画像ファイルを指定してダイレクトプリントすること
ができます。リモート UI の基本的な操作方法については「リモート UI ガイド」を参照して
ください。
ダイレクトプリントを使用してプリントできない場合や印字位置がずれる場合でも、ファ
イ ルをアプリケ ーションから開 いてプリンタ ドライバを使用 することで正 しくプリント
できる場合があります。
1 Web ブラウザを起動し、［アドレス］または［場所］に以下の URL を入
力したあと、キーボードの［ENTER］キーを押します。
http:// ＜プリンタの IP アドレス＞ /

• プリンタの IP アドレスがわからないときは、管理者に相談してください。
• サーバにプリンタのホスト名が登録されているときは、IP アドレスのかわりに［ホスト名

. ドメイン名］で入力することもできます。
例：http:// my_printer.xy_dept.company.co.jp/

• SSL による暗号化通信を利用してリモート UIによる設定を行う場合は、「https://＜プリ

ンタの IP アドレス＞ /」を入力します。［セキュリティ警告］ダイアログボックスなどが
表示された場合は、 メッセージにしたがって対処してください。

• SSL による暗号化通信は、オプションのハードディスクを装着している場合にのみ利用で

きま す。SSL による暗号化通信を利用するためには、鍵と証明書が作成され、使用鍵と
して 登録が行われている必要があります。SSL 暗号化通信機能の詳細や鍵の登録の手順
については、「リモート UI ガイド」を参照してください。

ダイレクトプリントについて2-28
プ
リ
ン
タ
の
使
い
か
た �
2
2 リモート UI にログオンするモード（［管理者モード］または［一般ユーザ
モード］）を選択して、［OK］をクリックします。
［管理者モード］を選択した場合は、「パスワード」を入力してから［OK］をクリックします。
3 ［ダイレクトプリント］メニューを選択します。

ダイレクトプリントについて 2-29
プ
リ
ン
タ
の
使
い
か
た �
2
4 ［ファイルのパス］を設定します。
［参照］をクリックし、ファイルを選択したあと、［開く］をクリックします。
5 ［印刷範囲の設定］を設定します。
［すべて］を選択すると、全ページをプリントします。
［ページ指定］を選択し、ページ範囲を入力すると、入力したページのみがプリントされま
す。

ダイレクトプリントについて2-30
プ
リ
ン
タ
の
使
い
か
た �
2
6 必要に応じて以下の［印刷設定］を行ってください。
［カラーモード］ カラー印刷を行うか、モノクロ印刷を行うかを選択します。
［部数］ プリント部数を設定します。
［用紙サイズ］ 出力する用紙のサイズを設定します。
［用紙タイプ］ 出力する用紙のタイプを設定します。
［画像の向き］ 画像を縦方向 にプリントする か、横方向にプリン トするかを設定
します。
［印字位置］ 画像をどの位置に印字するかを設定します。
［拡大 / 縮小］ 拡大または縮小してプリントするかどうかの設定をします。
［自動］に設定すると、出力用紙の有効印字領域に合わせて、自動
的に拡大 / 縮小してプリントします。
［印字領域拡大する］ 印字領域を広げてプリントするかどうかを設定します。
［両面印刷する］ 片面にプリントするか両面にプリントするかを設定します。
［両面の種類］ とじる位 置を、用紙の長 辺（長い辺）にする か短辺（短い辺）に
するかを設定 します。タッチパネ ルでとじしろが 設定されている

場合は、表面と裏面とで、とじしろの位置を自動的に調整します。

ダイレクトプリントについて 2-31
プ
リ
ン
タ
の
使
い
か
た �
2

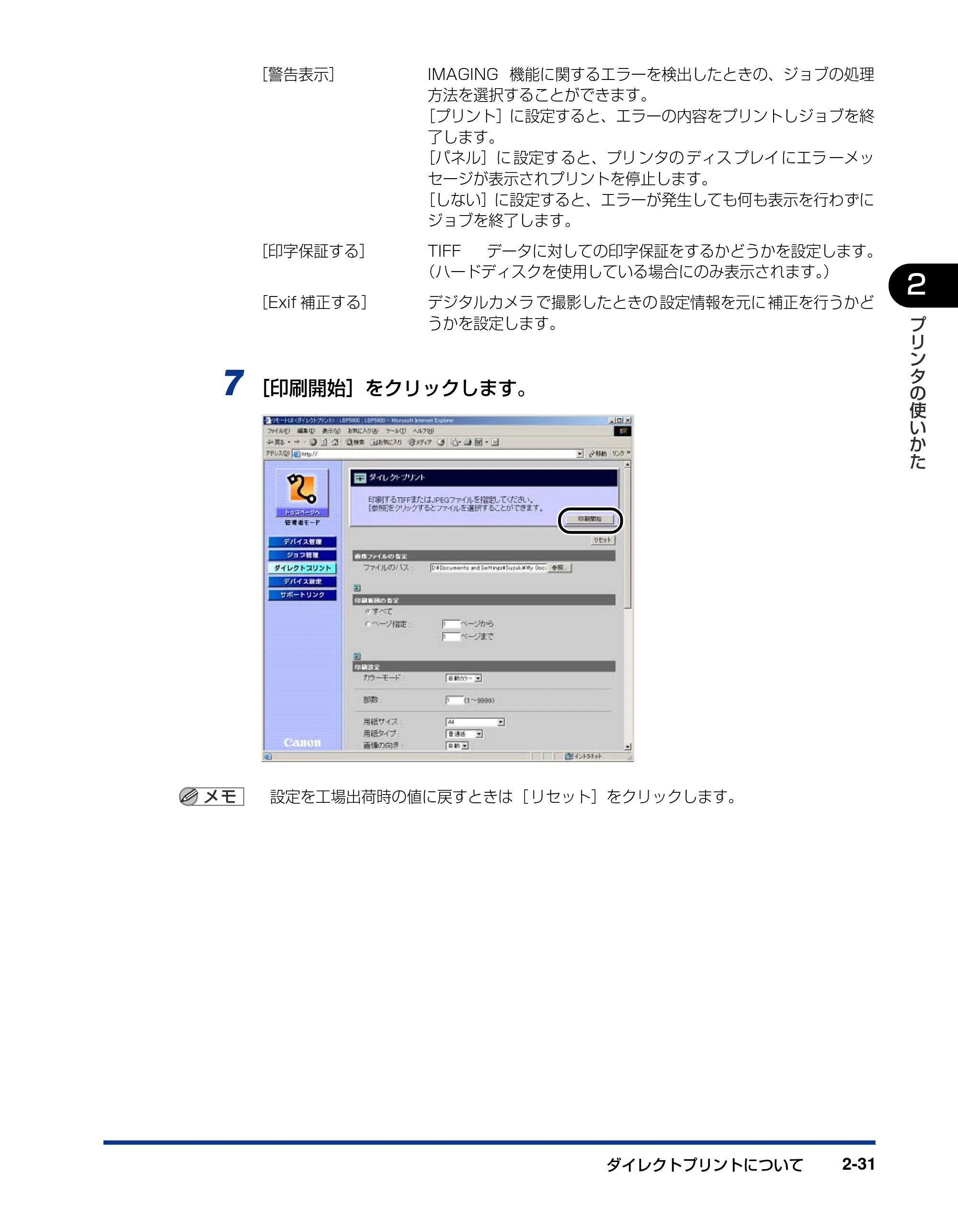

［警告表示］ IMAGING 機能に関するエラーを検出したときの、ジョブの処理
方法を選択することができます。
［プリント］に設定すると、エラーの内容をプリントしジョブを終
了します。
［パネル］に 設定す ると、プリ ンタの ディス プレイ にエラ ーメッ
セージが表示されプリントを停止します。
［しない］に設定すると、エラーが発生しても何も表示を行わずに
ジョブを終了します。
［印字保証する］ TIFF データに対しての印字保証をするかどうかを設定します。
（ハードディスクを使用している場合にのみ表示されます。）
［Exif 補正する］ デジタルカメラ で撮影したときの 設定情報を元に 補正を行うかど
うかを設定します。
7 ［印刷開始］をクリックします。
設定を工場出荷時の値に戻すときは［ リセット］をクリックします。

ダイレクトプリントについて2-32
プ
リ
ン
タ
の
使
い
か
た �
2

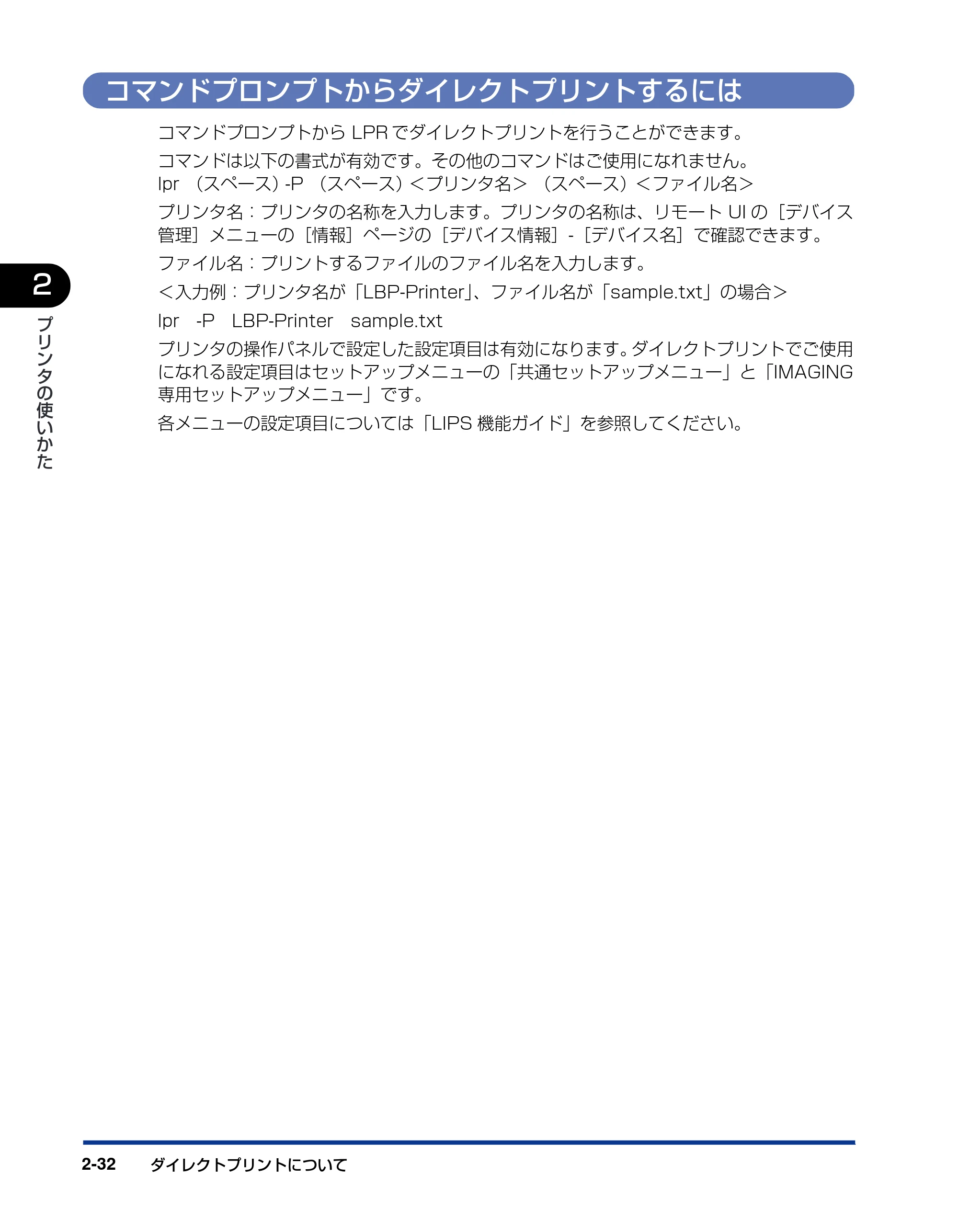

コマンドプロンプトからダイレクトプリントするには
コマンドプロンプトから LPR でダイレクトプリントを行うことができます。
コマンドは以下の書式が有効です。その他のコマンドはご使用になれません。
lpr （スペース）-P （スペース）＜プリンタ名＞ （スペース）＜ファイル名＞
プリンタ名：プリンタの名称を入力します。プリンタの名称は、リモート UI の［デバイス
管理］メニューの［情報］ページの［デバイス情報］-［デバイス名］で確認できます。
ファイル名：プリントするファイルのファイル名を入力します。
＜入力例：プリンタ名が「LBP-Printer」、ファイル名が「sample.txt」の場合＞
lpr -P LBP-Printer sample.txt
プリンタの操作パネルで設定した設定項目は有効になります。ダイレクトプリントでご使用
になれる設定項目はセットアップメニューの「共通セットアップメニュー」と「IMAGING
専用セットアップメニュー」です。

各メニューの設定項目については「LIPS 機能ガイド」を参照してください。

E メール印刷について （ハードディスク装着時のみ） 2-33
プ
リ
ン
タ
の
使
い
か
た �
2

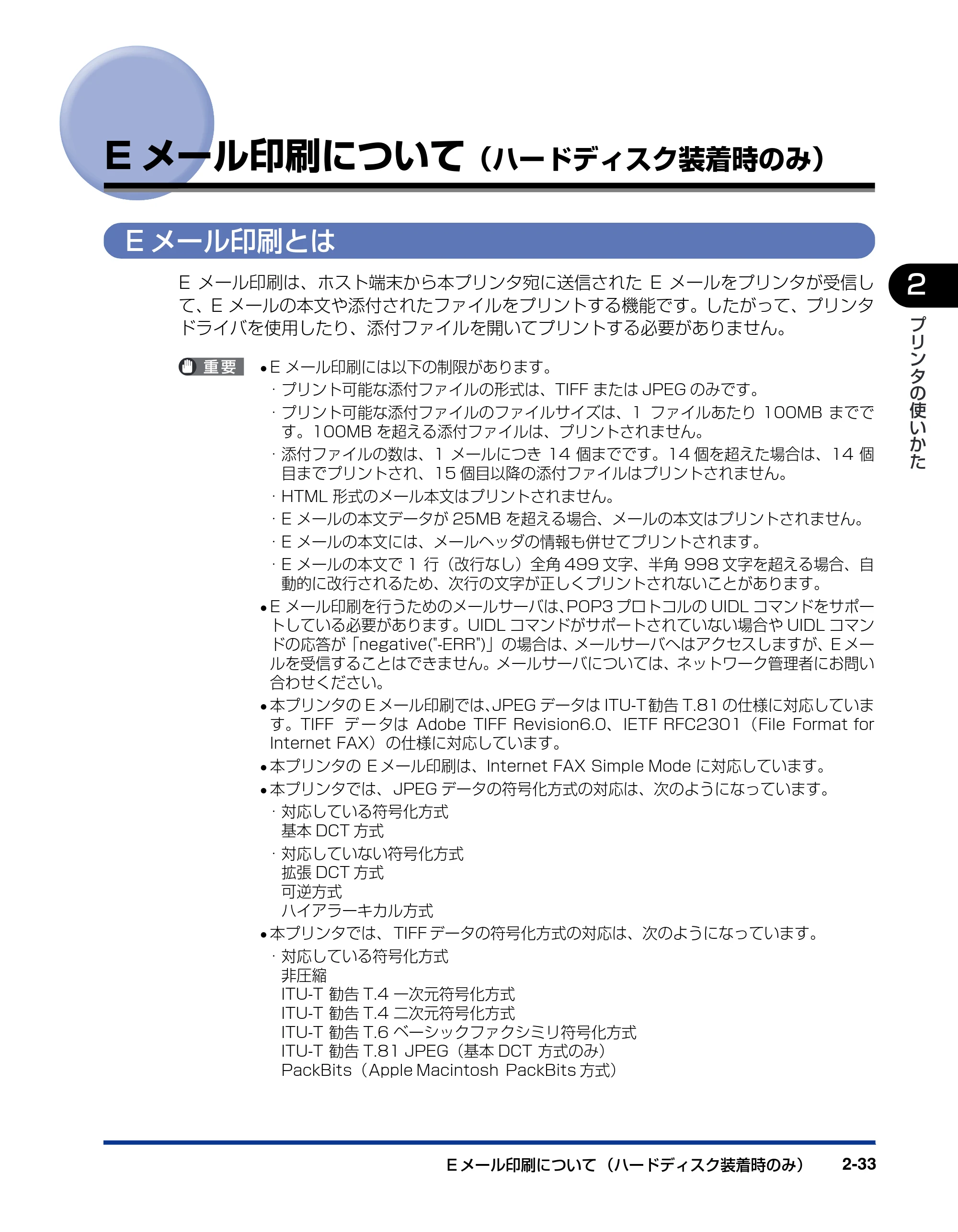

E メール印刷について（ハードディスク装着時のみ）
E メール印刷とは
E メール印刷は、ホスト端末から本プリンタ宛に送信された E メールをプリンタが受信し
て、E メールの本文や添付されたファイルをプリントする機能です。したがって、プリンタ
ドライバを使用したり、添付ファイルを開いてプリントする必要がありません。

• E メール印刷には以下の制限があります。

･ プリント可能な添付ファイルの形式は、TIFF または JPEG のみです。
･ プリント可能な添付ファイルのファイルサイズは、1 ファイルあたり 100MB までで
す。100MB を超える添付ファイルは、プリントされません。
･ 添付ファイルの数は、1 メールにつき 14 個までです。14 個を超えた場合は、14 個
目までプリントされ、15 個目以降の添付ファイルはプリントされません。
･ HTML 形式のメール本文はプリントされません。
･ E メールの本文データが 25MB を超える場合、メールの本文はプリントされません。
･ E メールの本文には、メールヘッダの情報も併せてプリントされます。
･ E メールの本文で 1 行（改行なし）全角 499 文字、半角 998 文字を超える場合、自
動的に改行されるため、次行の文字が正しくプリントされないことがあります。

• E メール印刷を行うためのメールサーバは、POP3 プロトコルの UIDL コマンドをサポー

トしている必要があります。UIDL コマンドがサポートされていない場合や UIDL コマン
ドの応答が「negative("-ERR")」の場合は、メールサーバへはアクセスしますが、E メー
ルを受信することはできません。メールサーバについては、ネットワーク管理者にお問い
合わせください。

• 本プリンタの E メール印刷では、JPEG データは ITU-T 勧告 T.81 の仕様に対応していま

す。TIFF デ ー タは Adobe TIFF Revision6.0、 IETF RFC2301（File Format for
Internet FAX） の仕様に対応しています。

• 本プリンタの E メール印刷は、Internet FAX Simple Mode に対応しています。
• 本プリンタでは、 JPEG データの符号化方式の対応は、次のようになっています。

･ 対応している符号化方式
基本 DCT 方式
･ 対応していない符号化方式
拡張 DCT 方式
可逆方式
ハイアラーキカル方式

• 本プリンタでは、 TIFF データの符号化方式の対応は、次のようになっています。

･ 対応している符号化方式
非圧縮
ITU-T 勧告 T.4 一次元符号化方式
ITU-T 勧告 T.4 二次元符号化方式
ITU-T 勧告 T.6 ベーシックファクシミリ符号化方式
ITU-T 勧告 T.81 JPEG（基本 DCT 方式のみ）
PackBits（Apple Macintosh PackBits 方式）

E メール印刷について（ハードディスク装着時のみ）2-34
プ
リ
ン
タ
の
使
い
か
た �
2

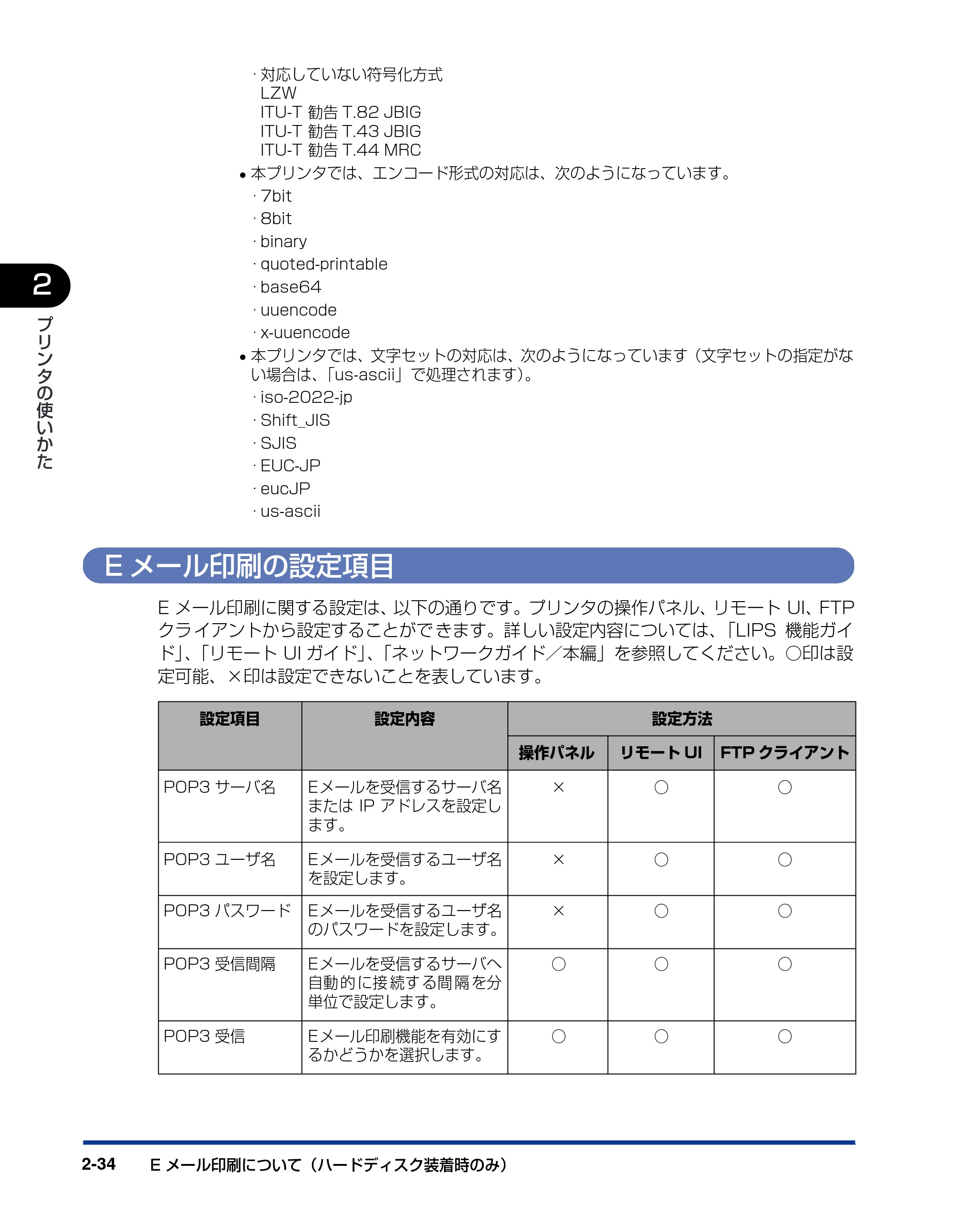

･ 対応していない符号化方式
LZW
ITU-T 勧告 T.82 JBIG
ITU-T 勧告 T.43 JBIG
ITU-T 勧告 T.44 MRC

• 本プリンタでは、エンコード形式の対応は、次のようになっています。

･ 7bit
･ 8bit
･ binary
･ quoted-printable
･ base64
･ uuencode
･ x-uuencode

• 本プリンタでは、文字セットの対応は、次のようになっています（文字セットの指定がな

い場合は、「us-ascii」で処理されます）。
･ iso-2022-jp
･ Shift_JIS
･ SJIS
･ EUC-JP
･ eucJP
･ us-ascii
E メール印刷の設定項目
E メール印刷に関する設定は、以下の通りです。プリンタの操作パネル、リモート UI、FTP
クラ イアントから設定することがで きます。詳しい設定内容については、「LIPS 機能ガイ
ド」、「リモート UI ガイド」、「ネットワークガイド／本編」を参照してください。○印は設
定可能、×印は設定できないことを表しています。
設定項目 設定内容 設定方法
操作パネル リモート UI FTP クライアント
POP3 サーバ名 Eメールを受信するサーバ名
または IP アドレスを設定し
ます。
× ○ ○
POP3 ユーザ名 Eメールを受信するユーザ名
を設定します。
× ○ ○
POP3 パスワード Eメールを受信するユーザ名
のパスワードを設定します。
× ○ ○
POP3 受信間隔 Eメールを受信するサーバへ
自動 的 に接 続す る間 隔 を分

単位で設定します。
○ ○ ○
POP3 受信 Eメール印刷機能を有効にす
るかどうかを選択します。
○ ○ ○

E メール印刷について （ハードディスク装着時のみ） 2-35
プ
リ
ン
タ
の
使
い
か
た �
2

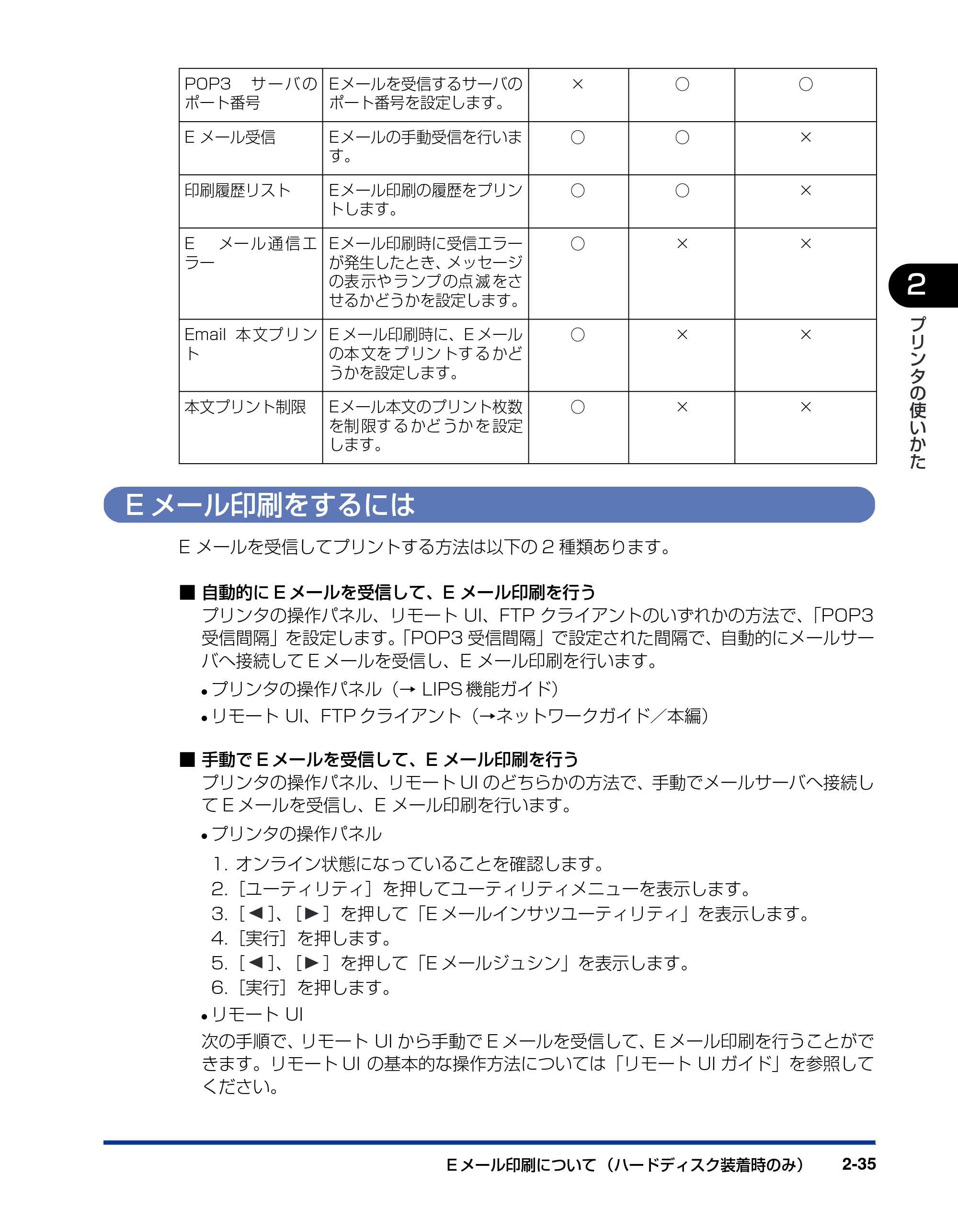

E メール印刷をするには
E メールを受信してプリントする方法は以下の 2 種類あります。
■ 自動的に E メールを受信して、E メール印刷を行う
プリンタの操作パネル、リモート UI、FTP クライアントのいずれかの方法で、「POP3
受信間隔」を設定します。「POP3 受信間隔」で設定された間隔で、自動的にメールサー
バへ接続して E メールを受信し、E メール印刷を行います。

• プリンタの操作パネル（→ LIPS 機能ガイド）
• リモート UI、FTP クライアント（→ネットワークガイド／本編）

■ 手動で E メールを受信して、E メール印刷を行う
プリンタの操作パネル、リモート UI のどちらかの方法で、手動でメールサーバへ接続し
て E メールを受信し、E メール印刷を行います。

• プリンタの操作パネル

1. オンライン状態になっていることを確認します。
2.［ユーティリティ］を押してユーティリティメニューを表示します。
3.［ ］、［ ］を押して「E メールインサツユーティリティ」を表示します。
4.［実行］を押します。
5.［ ］、［ ］を押して「E メールジュシン」を表示します。
6.［実行］を押します。

• リモート UI

次の手順で、リモート UI から手動で E メールを受信して、E メール印刷を行うことがで
きます。リモート UI の基本的な操作方法については「リモート UI ガイド」を参照して
ください。
POP3 サ ー バ の
ポート番号
Eメールを受信するサーバの
ポート番号を設定します。
× ○ ○
E メール受信 Eメールの手動受信を行いま
す。
○ ○ ×
印刷履歴リスト Eメール印刷の履歴をプリン
トします。
○ ○ ×
E メー ル 通 信 エ
ラー
Eメール印刷時に受信エラー
が発生したとき、メッセージ
の表 示や ラ ンプ の点 滅 をさ
せるかどうかを設定します。
○ × ×
Email 本 文プ リ ン
ト
E メール印刷時に、E メール
の本 文を プ リン トす る かど
うかを設定します。
○ × ×
本文プリント制限 Eメール本文のプリント枚数
を制 限す る かど うか を 設定
します。
○ × ×

E メール印刷について（ハードディスク装着時のみ）2-36
プ
リ
ン
タ
の
使
い
か
た �
2

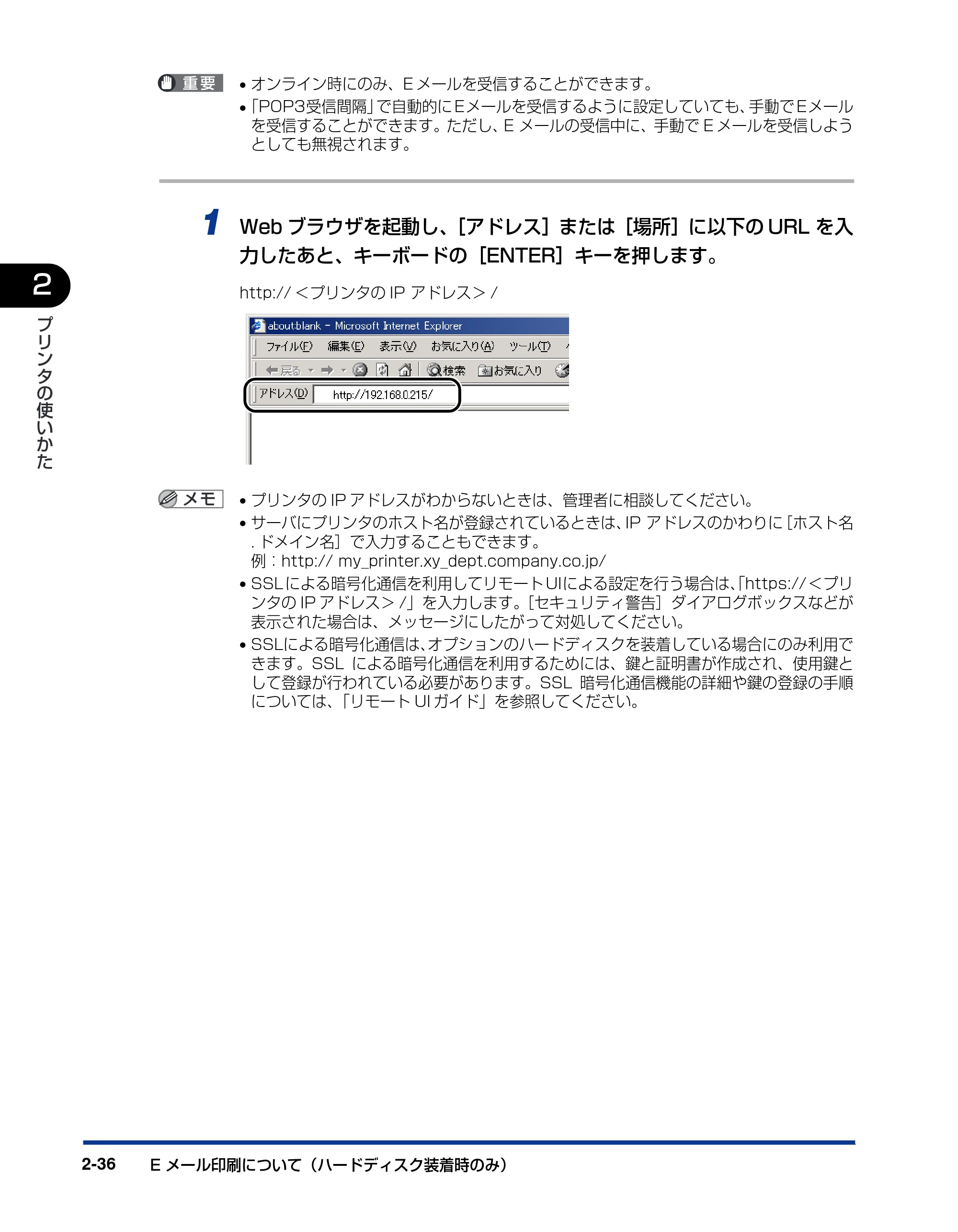

• オンライン時にのみ、E メールを受信することができます。
• 「POP3受信間隔」で自動的に Eメールを受信するように設定していても、手動で Eメール

を受信することができます。ただし、E メールの受信中に、手動で E メールを受信しよう
としても無視されます。
1 Web ブラウザを起動し、［アドレス］または［場所］に以下の URL を入
力したあと、キーボードの［ENTER］キーを押します。
http:// ＜プリンタの IP アドレス＞ /

• プリンタの IP アドレスがわからないときは、管理者に相談してください。
• サーバにプリンタのホスト名が登録されているときは、IP アドレスのかわりに［ホスト名

. ドメイン名］で入力することもできます。
例：http:// my_printer.xy_dept.company.co.jp/

• SSL による暗号化通信を利用してリモート UIによる設定を行う場合は、「https://＜プリ

ンタの IP アドレス＞ /」を入力します。［セキュリティ警告］ダイアログボックスなどが
表示された場合は、メッセージにしたがって対処してください。

• SSLによる暗号化通信は、オプションのハードディスクを装着している場合にのみ利用で

きます。SSL による暗号化通信を利用するためには、鍵と証明書が作成され、使用鍵と
して登録が行われている必要があります。SSL 暗号化通信機能の詳細や鍵の登録の手順
については、「リモート UI ガイド」を参照してください。

E メール印刷について （ハードディスク装着時のみ） 2-37
プ
リ
ン
タ
の
使
い
か
た �
2

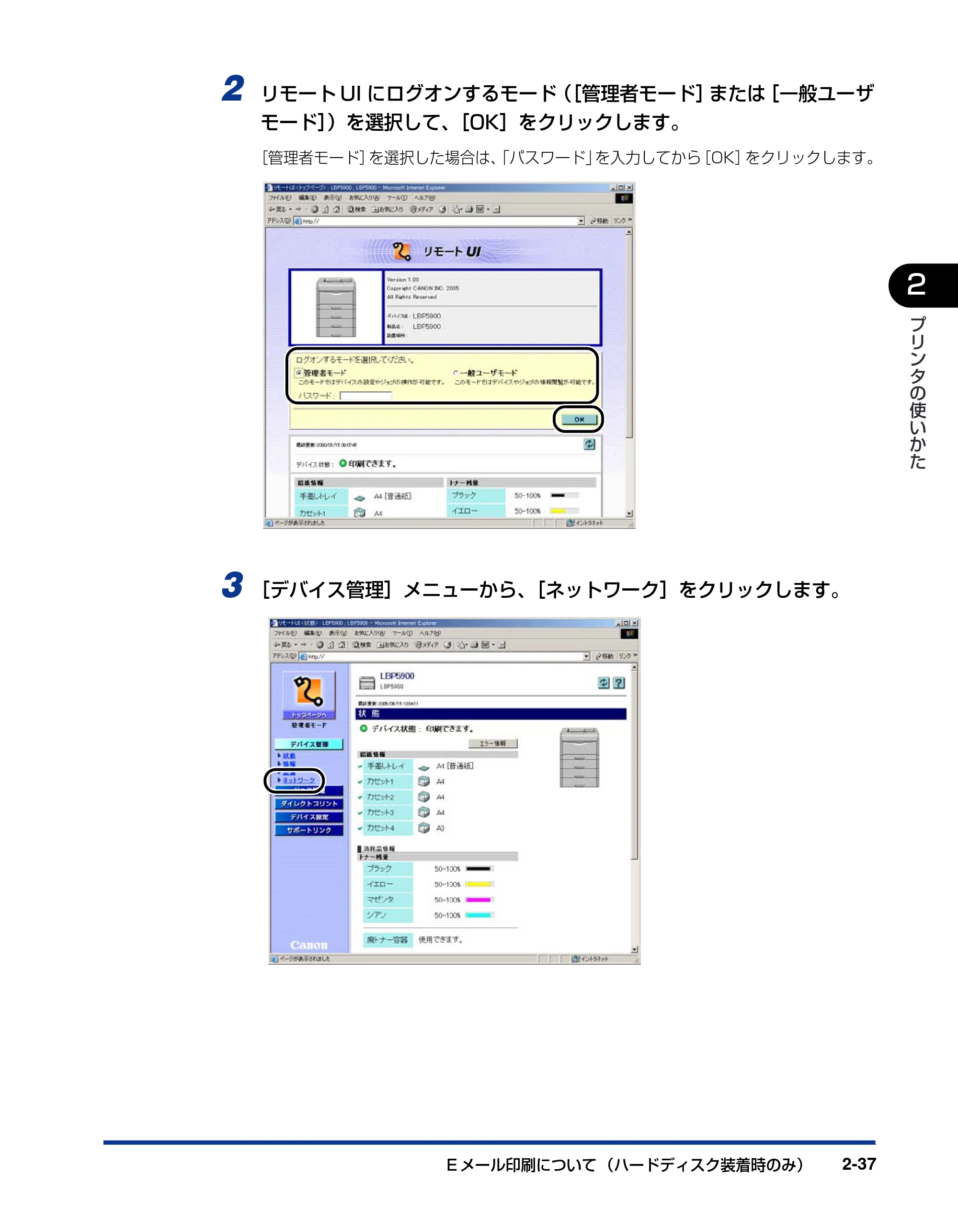

2 リモート UI にログオンするモード（［管理者モード］または［一般ユーザ
モード］）を選択して、［OK］をクリックします。
［管理者モード］を選択した場合は、「パスワード」を入力してから［OK］をクリックします。
3 ［デバイス管理］メニューから、［ネットワーク］をクリックします。

E メール印刷について（ハードディスク装着時のみ）2-38
プ
リ
ン
タ
の
使
い
か
た �
2

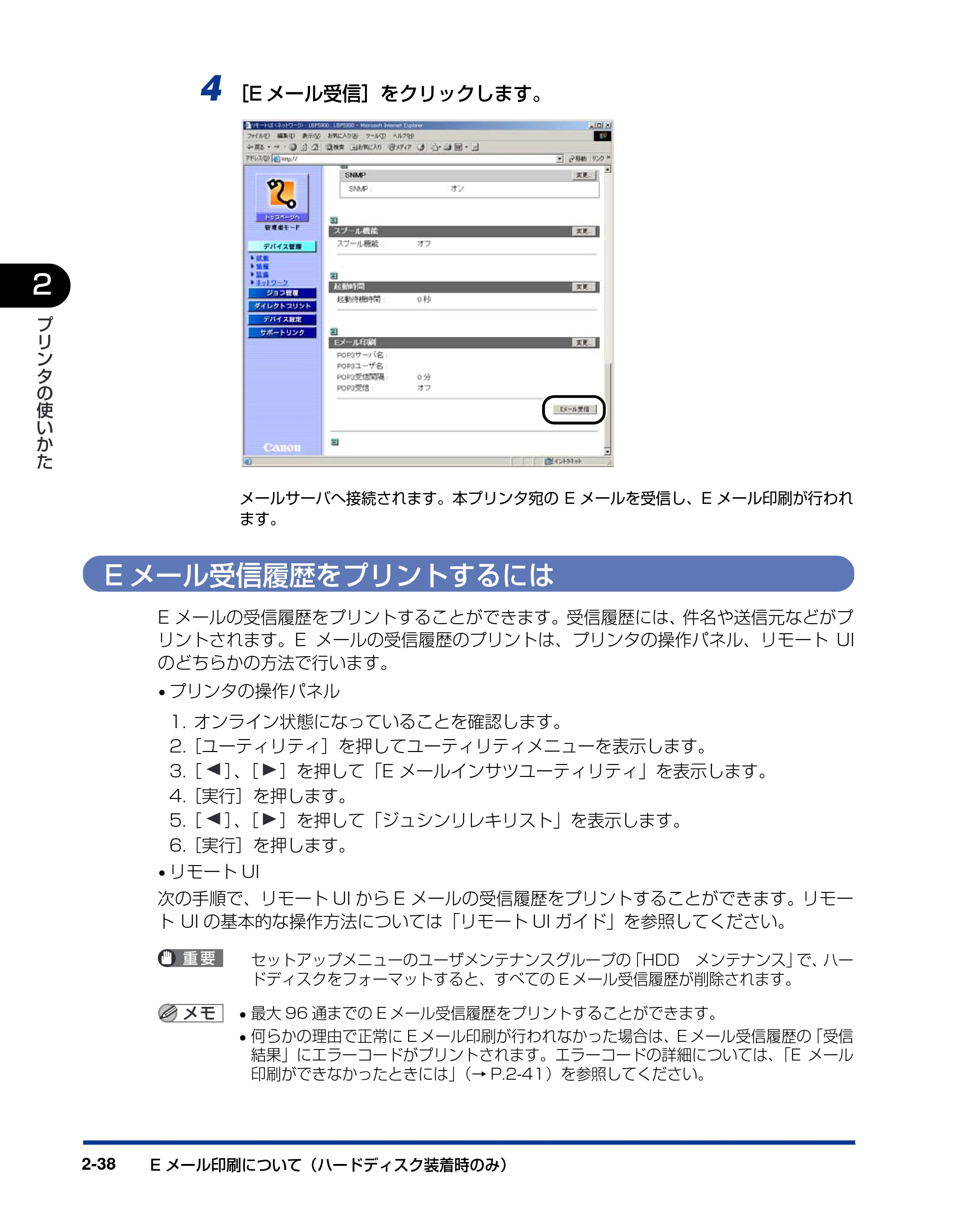

4 ［E メール受信］をクリックします。
メールサーバへ接続されます。本プリンタ宛の E メールを受信し、E メール印刷が行われ
ます。
E メール受信履歴をプリントするには
E メールの受信履歴をプリントすることができます。受信履歴には、件名や送信元などがプ
リントされます。E メールの受信履歴のプリントは、プリンタの操作パネル、リモート UI
のどちらかの方法で行います。

• プリンタの操作パネル

1. オンライン状態になっていることを確認します。
2.［ユーティリティ］を押してユーティリティメニューを表示します。
3.［ ］、［ ］を押して「E メールインサツユーティリティ」を表示します。
4.［実行］を押します。
5.［ ］、［ ］を押して「ジュシンリレキリスト」を表示します。
6.［実行］を押します。

• リモート UI

次の手順で、リモート UI から E メールの受信履歴をプリントすることができます。リモー
ト UI の基本的な操作方法については「リモート UI ガイド」を参照してください。
セットアップメニューのユーザメンテナンスグループの「HDD メンテナンス」で、ハー
ドディスクをフォーマットすると、すべての E メール受信履歴が削除されます。

• 最大 96 通までの E メール受信履歴をプリントすることができます。
• 何らかの理由で正常に E メール印刷が行われなかった場合は、E メール受信履歴の「受信

結果」にエラーコードがプリントされます。エラーコードの詳細については、「E メール
印刷ができなかったときには」（→ P.2-41）を参照してください。

E メール印刷について （ハードディスク装着時のみ） 2-39
プ
リ
ン
タ
の
使
い
か
た �
2

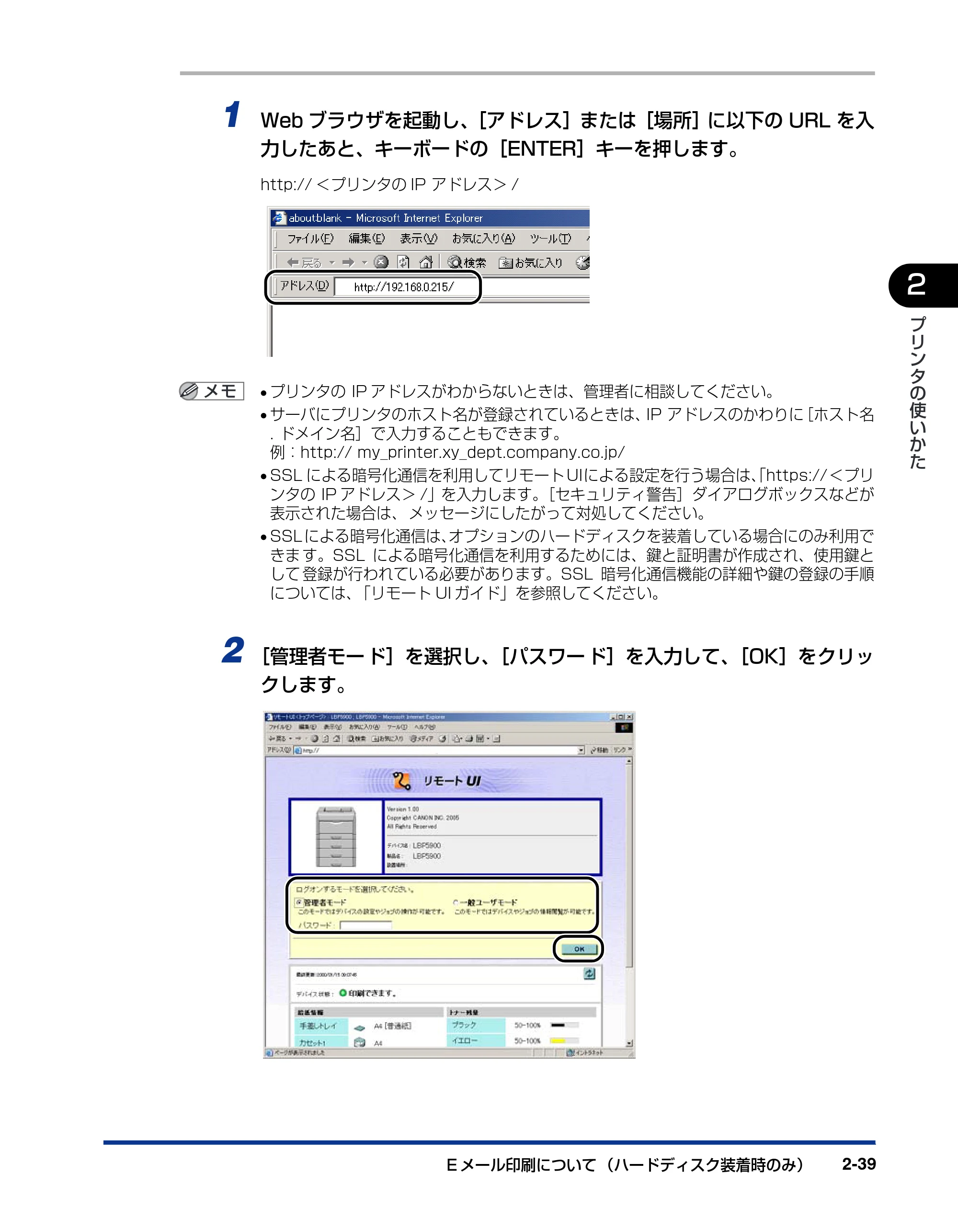

1 Web ブラウザを起動し、［アドレス］または［場所］に以下の URL を入
力したあと、キーボードの［ENTER］キーを押します。
http:// ＜プリンタの IP アドレス＞ /

• プリンタの IP アドレスがわからないときは、管理者に相談してください。
• サーバにプリンタのホスト名が登録されているときは、IP アドレスのかわりに［ホスト名

. ドメイン名］で入力することもできます。
例：http:// my_printer.xy_dept.company.co.jp/

• SSL による暗号化通信を利用してリモート UIによる設定を行う場合は、「https://＜プリ

ンタの IP アドレス＞ /」を入力します。［セキュリティ警告］ダイアログボックスなどが
表示された場合は、 メッセージにしたがって対処してください。

• SSL による暗号化通信は、オプションのハードディスクを装着している場合にのみ利用で

きま す。SSL による暗号化通信を利用するためには、鍵と証明書が作成され、使用鍵と
して 登録が行われている必要があります。SSL 暗号化通信機能の詳細や鍵の登録の手順
については、「リモート UI ガイド」を参照してください。
2 ［管理者モード］を選択し、［パスワード］を入力して、［OK］をクリッ
クします。

E メール印刷について（ハードディスク装着時のみ）2-40
プ
リ
ン
タ
の
使
い
か
た �
2

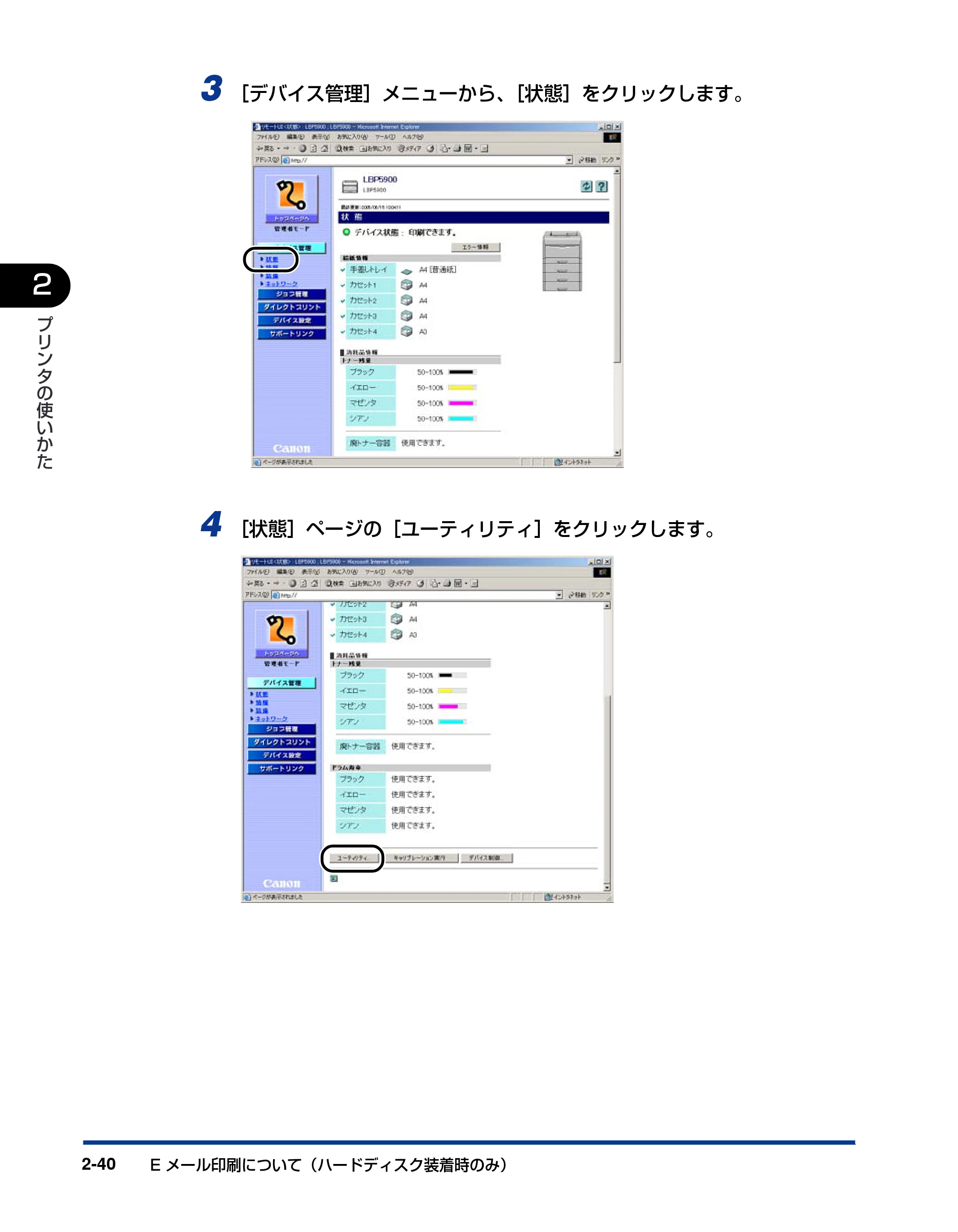

3 ［デバイス管理］メニューから、［状態］をクリックします。
4 ［状態］ページの［ユーティリティ］をクリックします。

E メール印刷について （ハードディスク装着時のみ） 2-41
プ
リ
ン
タ
の
使
い
か
た �
2

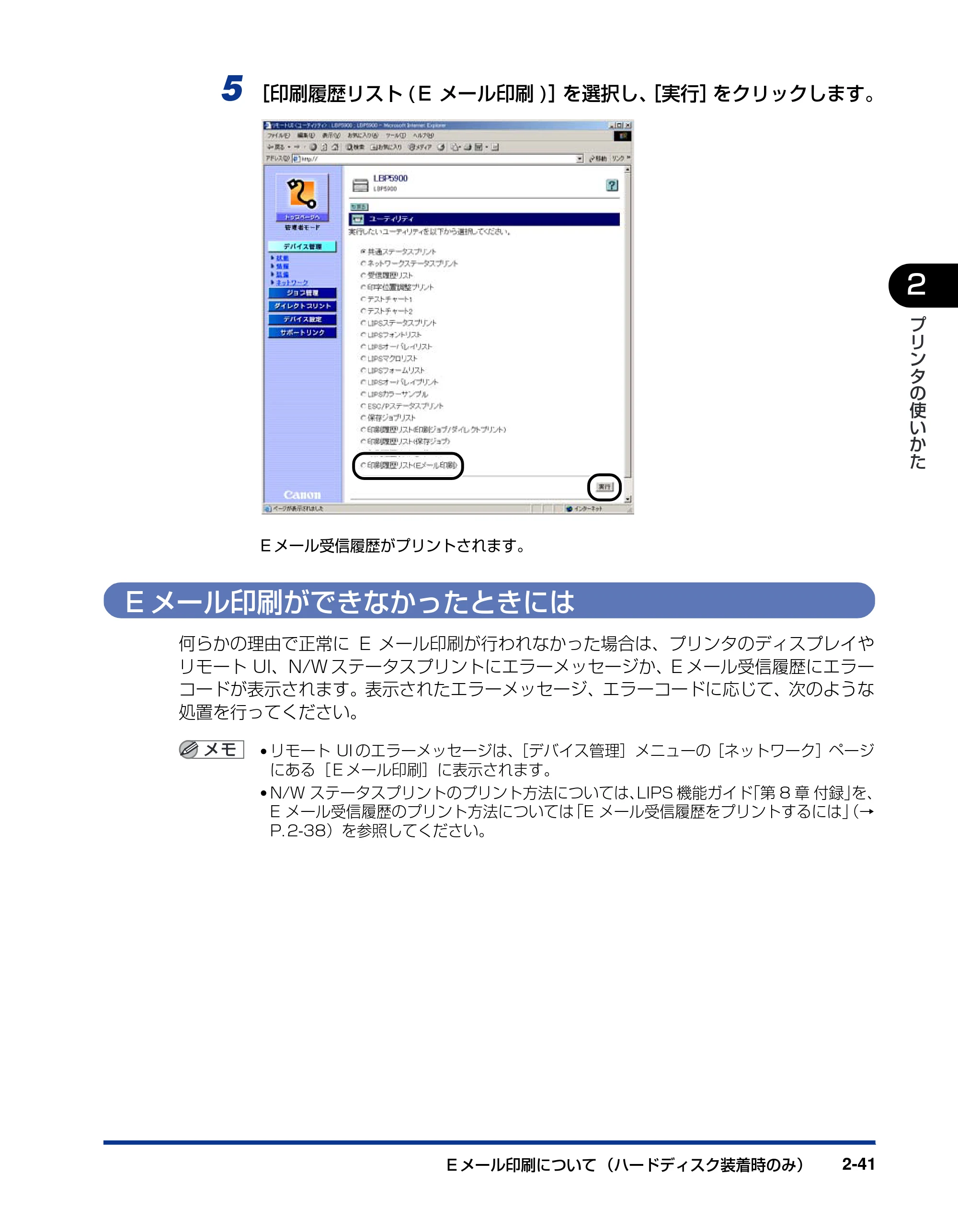

5 ［印刷履歴リスト (Ｅ メール印刷 )］を選択し、［実行］をクリックします。
E メール受信履歴がプリントされます。
E メール印刷ができなかったときには
何らかの理由で正常に E メール印刷が行われなかった場合は、プリンタのディスプレイや
リモート UI、N/W ステータスプリントにエラーメッセージか、E メール受信履歴にエラー
コードが表示されます。表示されたエラーメッセージ、エラーコードに応じて、次のような
処置を行ってください。

• リモート UI のエラーメッセージは、［デバイス管理］メニューの［ネットワーク］ページ

にある［ E メール印刷］に表示されます。

• N/W ステータスプリントのプリント方法については、LIPS 機能ガイド「第 8 章 付録」を、

E メール受信履歴のプリント方法については「E メール受信履歴をプリントするには」（→
P. 2-38）を参照してください。

E メール印刷について（ハードディスク装着時のみ）2-42
プ
リ
ン
タ
の
使
い
か
た �
2

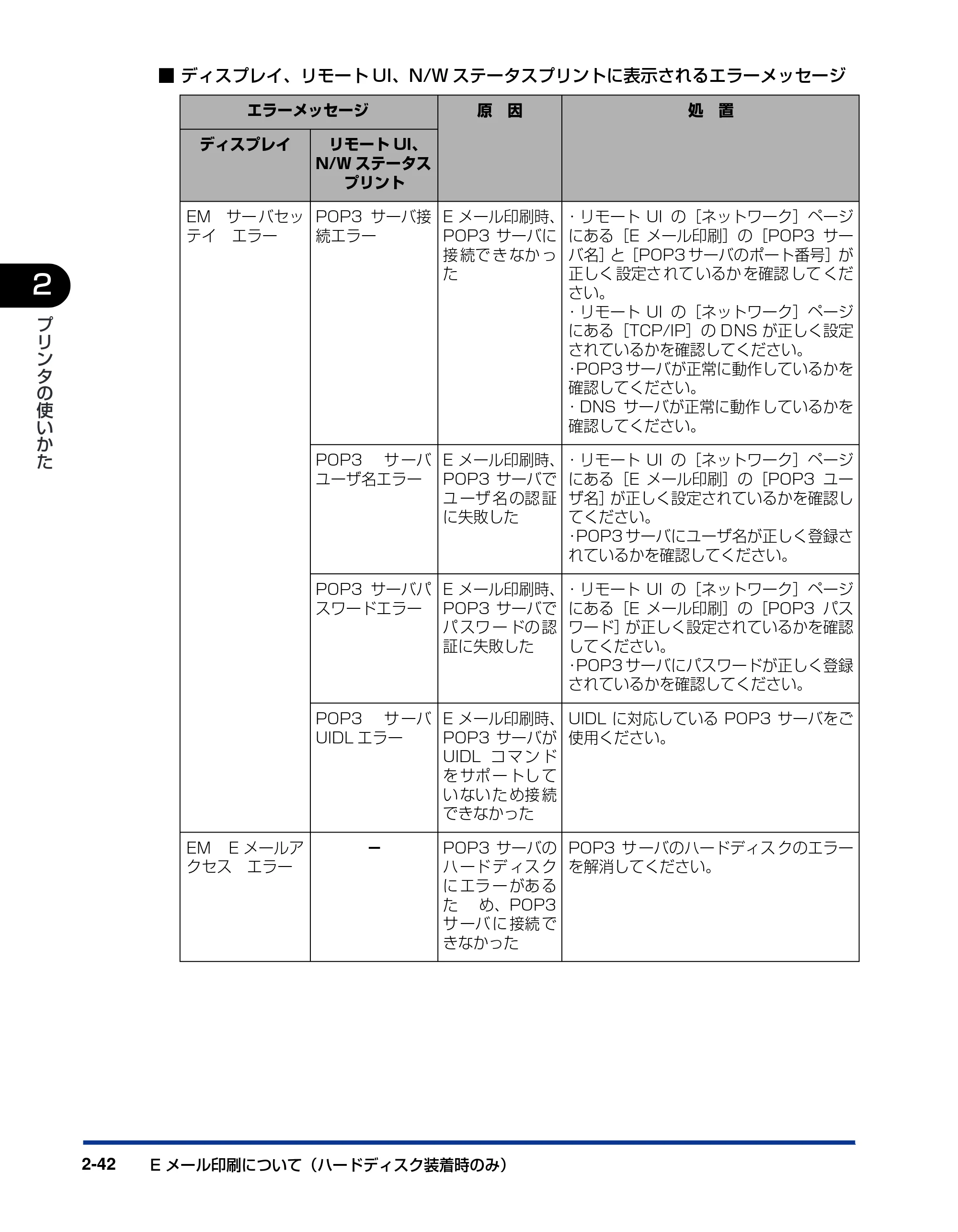

■ ディスプレイ、リモート UI、N/W ステータスプリントに表示されるエラーメッセージ
エラーメッセージ 原 因 処 置
ディスプレイ リモート UI、
N/W ステータス
プリント
EM サー バセッ
テイ エラー
POP3 サーバ接
続エラー
E メール印刷時、
POP3 サーバに
接 続で き なか っ
た

• リモート UI の［ネットワーク］ページ

にある［E メール印刷］の［POP3 サー
バ名］と［POP3 サーバのポート番号］が
正しく 設定さ れて いるか を確認 して くだ
さい。

• リモート UI の［ネットワーク］ページ

にある［TCP/IP］の DNS が正しく設定
されているかを確認してください。

• POP3 サーバが正常に動作しているかを

確認してください。

• DNS サーバが正常に動作 しているかを

確認してください。
POP3 サ ーバ
ユーザ名エラー
E メール印刷時、
POP3 サーバで
ユ ーザ 名 の認 証
に失敗した

• リモート UI の［ネットワーク］ページ

にある［E メール印刷］の［POP3 ユー
ザ名］が正しく設定されているかを確認し
てください。

• POP3 サーバにユーザ名が正しく登録さ

れているかを確認してください。
POP3 サーバパ
スワードエラー
E メール印刷時、
POP3 サーバで
パ スワ ー ドの 認
証に失敗した

• リモート UI の［ネットワーク］ページ

にある［E メール印刷］の［POP3 パス
ワード］が正しく設定されているかを確認
してください。

• POP3 サーバにパスワードが正しく登録

されているかを確認してください。
POP3 サ ーバ
UIDL エラー
E メール印刷時、
POP3 サーバが
UIDL コ マ ン ド
を サポ ー トし て
い ない た め接 続
できなかった
UIDL に対応している POP3 サーバをご
使用ください。
EM Ｅ メールア
クセス エラー
－ POP3 サーバの
ハ ード デ ィス ク
に エラ ー があ る
た め、POP3
サ ーバ に 接続 で
きなかった
POP3 サ ーバのハードディス クのエラー
を解消してください。

E メール印刷について （ハードディスク装着時のみ） 2-43
プ
リ
ン
タ
の
使
い
か
た �
2

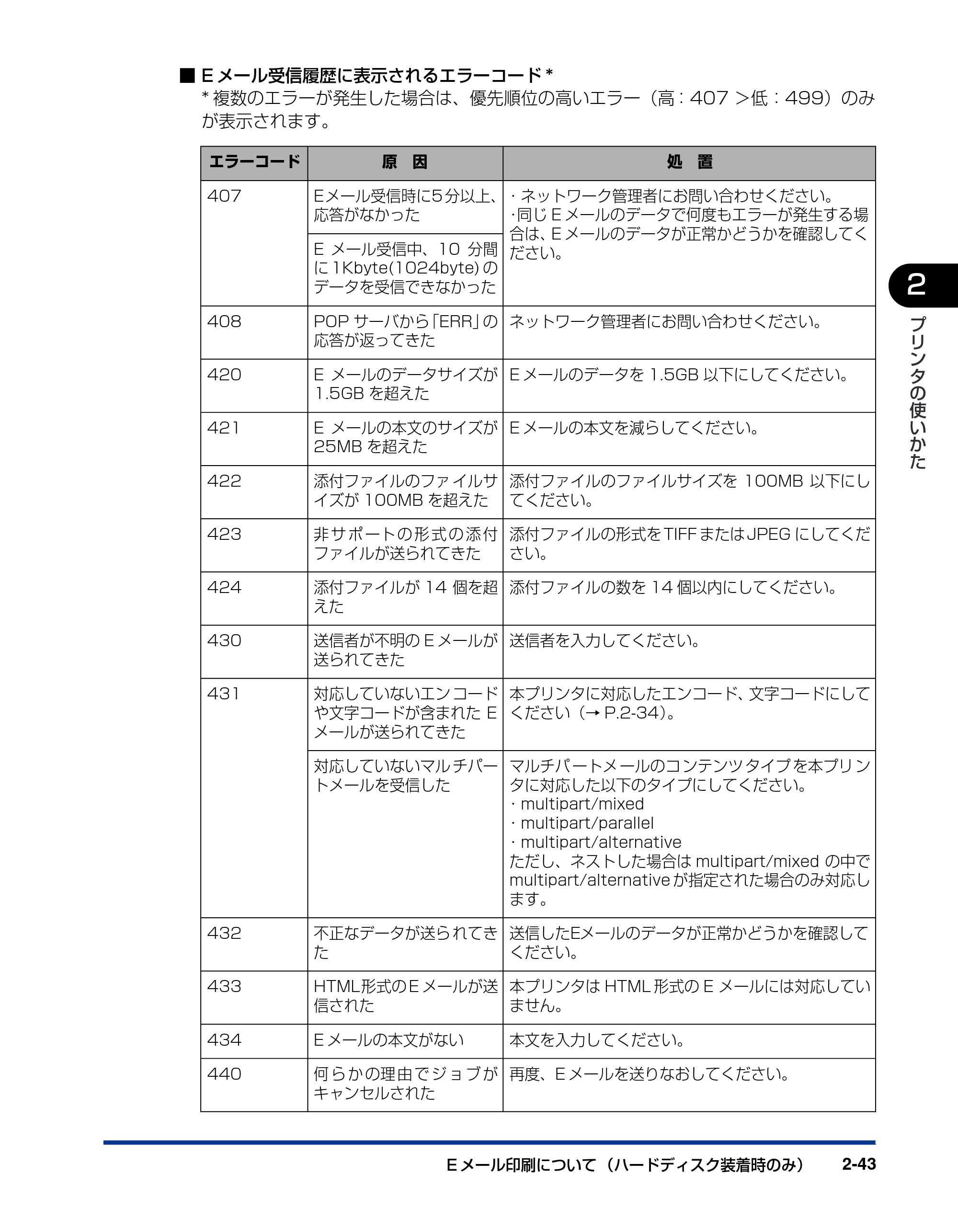

■ E メール受信履歴に表示されるエラーコード *
* 複数のエラーが発生した場合は、優先順位の高いエラー（高：407 ＞低：499）のみ
が表示されます。
エラーコード 原 因 処 置
407 Eメール受信時に5 分以上、
応答がなかった

• ネットワーク管理者にお問い合わせください。
• 同じ E メールのデータで何度もエラーが発生する場

合は、E メールのデータが正常かどうかを確認してく
ださい。E メール受信中、10 分間
に 1Kbyte(1024byte) の
データを受信できなかった
408 POP サーバから「ERR」の
応答が返ってきた
ネットワーク管理者にお問い合わせください。
420 E メールのデータサイズが
1.5GB を超えた
E メールのデータを 1.5GB 以下にしてください。
421 E メールの本文のサイズが
25MB を超えた
E メールの本文を減らしてください。
422 添付ファイルのファ イルサ
イズが 100MB を超えた
添付ファイルのファイルサイズを 100MB 以下にし
てください。
423 非 サ ポ ート の 形 式 の 添 付
ファイルが送られてきた
添付ファイルの形式を TIFF または JPEG にしてくだ
さい。
424 添付ファイルが 14 個を超
えた
添付ファイルの数を 14 個以内にしてください。
430 送信者が不明の E メールが
送られてきた
送信者を入力してください。
431 対応していないエン コード
や文字コードが含まれた E

メールが送られてきた
本プリンタに対応したエンコード、文字コードにして
ください（→ P.2-34）。
対応していないマル チパー
トメールを受信した
マルチパ ートメ ールのコ ンテンツ タイプ を本プリ ン
タに対応した以下のタイプにしてください。

• multipart/mixed
• multipart/parallel
• multipart/alternative

ただし、ネストした場合は multipart/mixed の中で
multipart/alternative が指定された場合のみ対応し
ます。
432 不正なデータが送ら れてき
た
送信したEメールのデータが正常かどうかを確認して
ください。
433 HTML形式の E メールが送
信された
本プリンタは HTML 形式の E メールには対応してい
ません。
434 E メールの本文がない 本文を入力してください。
440 何 ら か の理 由 で ジ ョ ブ が
キャンセルされた
再度、E メールを送りなおしてください。

E メール印刷について（ハードディスク装着時のみ）2-44
プ
リ
ン
タ
の
使
い
か
た �
2

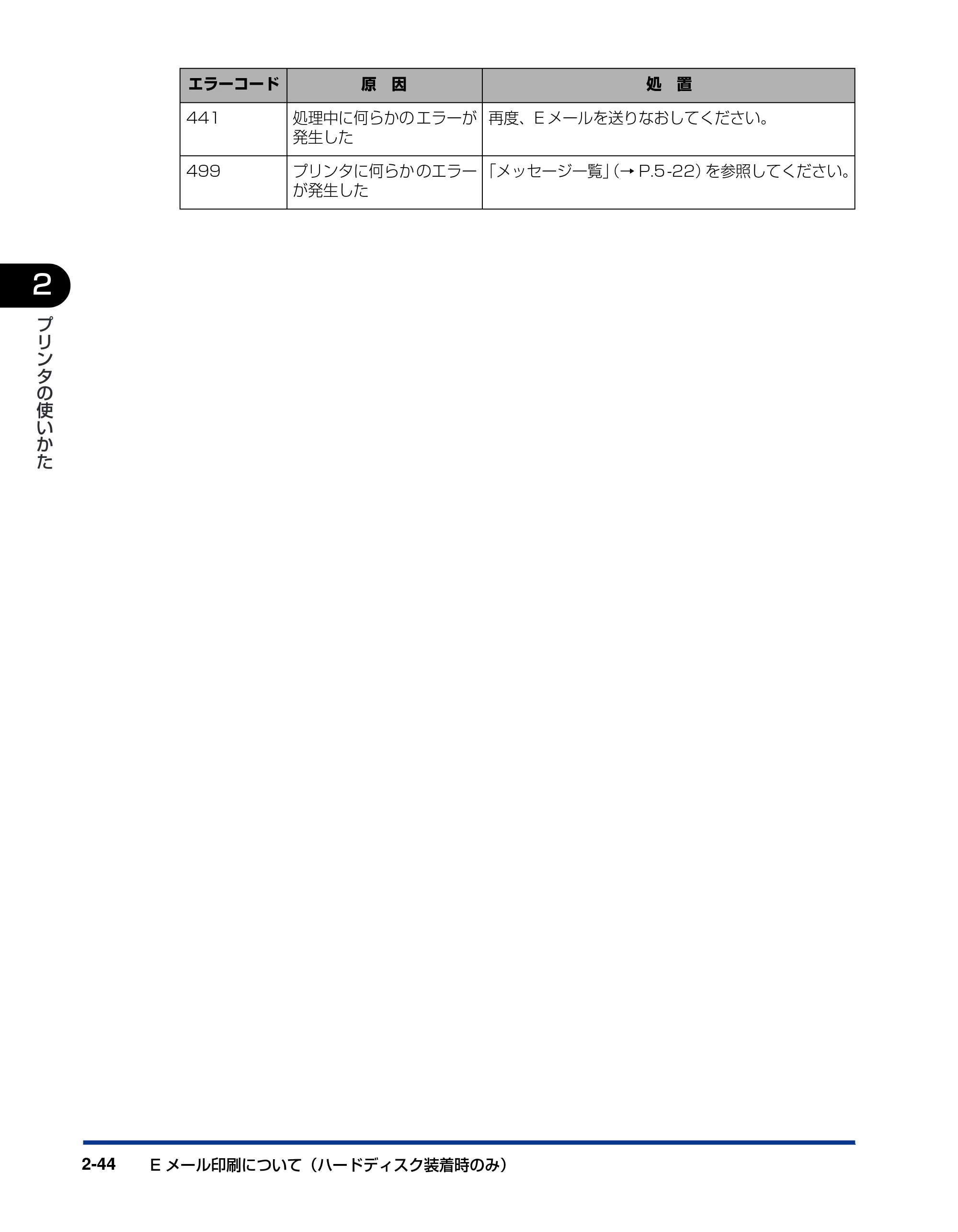

441 処理中に何らかの エラーが
発生した
再度、E メールを送りなおしてください。
499 プリンタに何らか のエラー
が発生した
「メッセージ一覧」（→ P.5 -22）を参照してください。
エラーコード 原 因 処 置

ジョブの印刷と保存について （ハードディスク装着時のみ） 2-45
プ
リ
ン
タ
の
使
い
か
た �
2

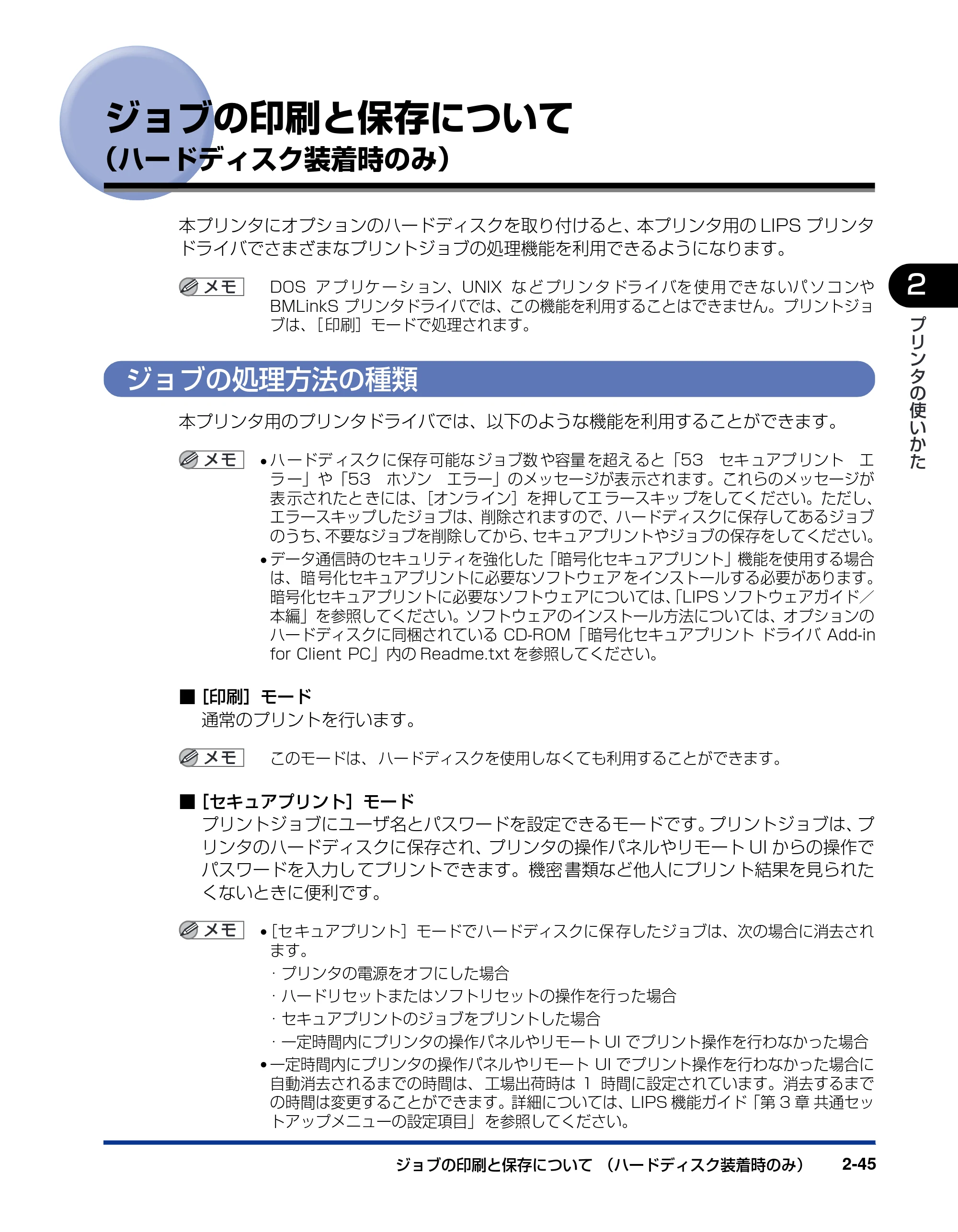

ジョブの印刷と保存について
（ハードディスク装着時のみ）
本プリンタにオプションのハードディスクを取り付けると、本プリンタ用の LIPS プリンタ
ドライバでさまざまなプリントジョブの処理機能を利用できるようになります。
DOS ア プ リケ ー シ ョン、UNIX な ど プリ ン タ ドラ イ バを 使 用 でき な いパ ソ コ ンや
BMLinkS プリンタドライバでは、この機能を利用することはできません。プリントジョ
ブは、［ 印刷］モードで処理されます。
ジョブの処理方法の種類
本プリンタ用のプリンタドライバでは、以下のような機能を利用することができます。

• ハ ードデ ィスク に保存 可能な ジョブ数 や容量 を超え ると「53 セキ ュアプ リント エ

ラ ー」や「53 ホゾン エラー」のメッセージが表 示されます。これらのメッセージが
表 示されたと きには、［オンラ イン］を押してエ ラースキッ プをしてく ださい。ただし、
エラースキップしたジョブは、削除されますので、ハードディスクに保存してあるジョブ
のうち、不要なジョブを削除してから、セキュアプリントやジョブの保存をしてください。

• データ通信時のセキュリティを強化した「暗号化セキュアプリント」機能を使用する場合

は、暗 号化セキュアプリントに必要なソフトウェア をインストールする必要があります。
暗号化セキュアプリントに必要なソフトウェアについては、「LIPS ソフトウェアガイド／
本編」を参照してください。ソフトウェアのインストール方法については、オプションの
ハードディスクに同梱されている CD-ROM「暗号化セキュアプリント ドライバ Add-in
for Client PC」内の Readme.txt を参照してください。
■［印刷］モード
通常のプリントを行います。
このモードは、 ハードディスクを使用しなくても利用することができます。
■［セキュアプリント］モード
プリントジョブにユーザ名とパスワードを設定できるモードです。プリントジョブは、プ
リンタのハードディスクに保存され、プリンタの操作パネルやリモート UI からの操作で
パスワードを入力し てプリントできます。機密 書類など他人にプリン ト結果を見られた
くないときに便利です。

• ［セ キュアプリント］モードでハードディスクに保 存したジョブは、次の場合に消去され

ます。
･ プリンタの電源をオフにした場合
･ ハードリセットまたはソフトリセットの操作を行った場合
･ セキュアプリントのジョブをプリントした場合
･ 一定時間内にプリンタの操作パネルやリモート UI でプリント操作を行わなかった場合

• 一定時間内にプリンタの操作パネルやリモート UI でプリント操作を行わなかった場合に

自動消去されるまでの時間は、 工場出荷時は 1 時間に設定されています。消去するまで
の時間は変更することができます。詳細については、LIPS 機能ガイド「第 3 章 共通セッ
トアップメニューの設定項目」 を参照してください。

ジョブの印刷と保存について （ハードディスク装着時のみ）2-46
プ
リ
ン
タ
の
使
い
か
た �
2

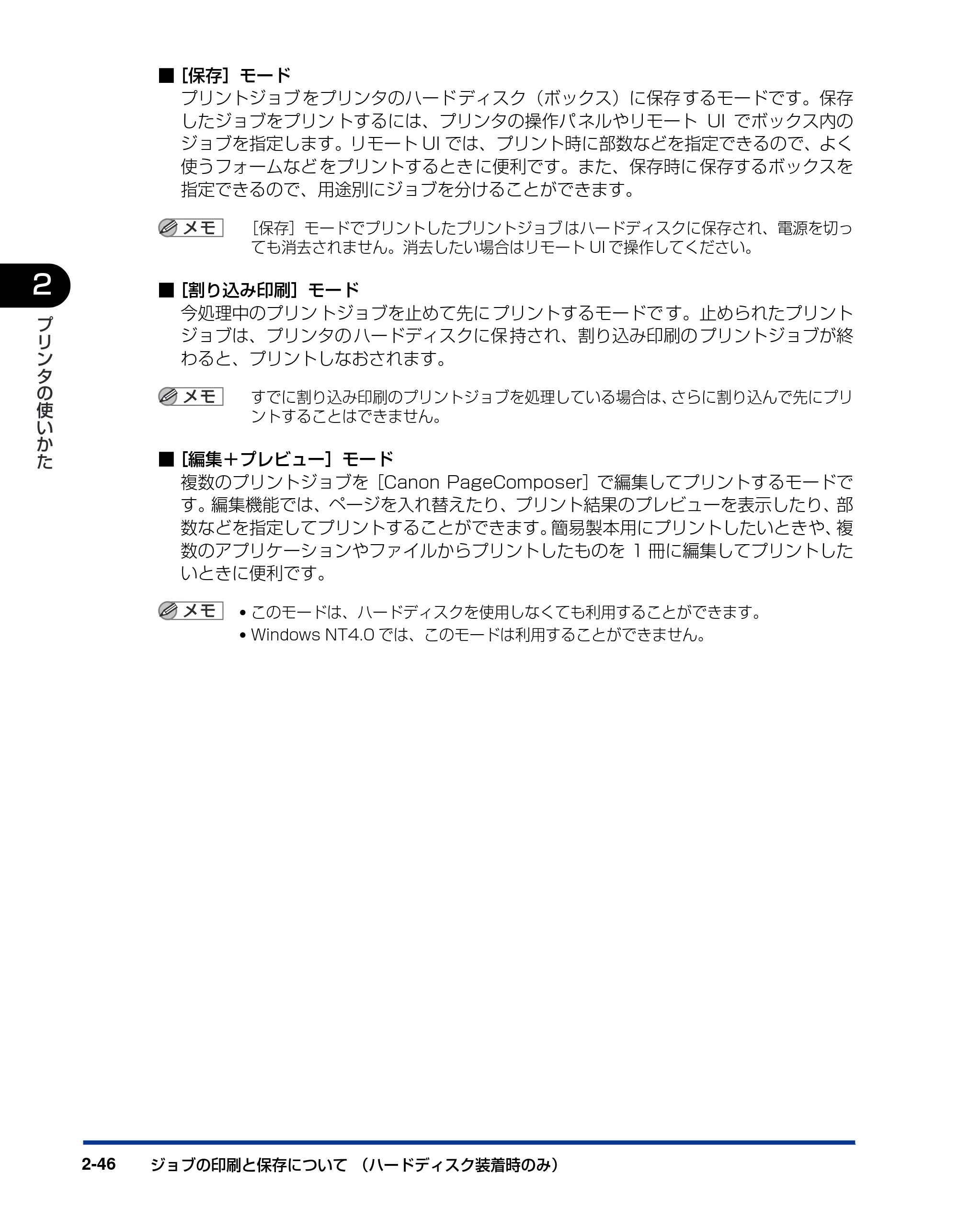

■［保存］モード
プリントジョブ をプリンタのハード ディスク（ボックス）に保存 するモードです。保存
したジョブをプリン トするには、プリンタの操作パ ネルやリモート UI でボックス内の
ジョブを指定します。リモート UI では、プリント時に部数などを指定できるので、よく
使うフォームなど をプリントするとき に便利です。また、保存時に 保存するボックスを
指定できるので、用途別にジョブを分けることができます。
［保存］モードでプリントしたプリントジョブ はハードディスクに保存され、電源を切っ
ても消去されません。消去したい場合はリモート UI で操作してください。
■［割り込み印刷］モード
今処理中のプリン トジョブを止めて先に プリントするモードで す。止められたプリント
ジョブは、プリンタの ハードディスクに保 持され、割り込み印刷の プリントジョブが終
わると、プリントしなおされます。
すでに割り込み印刷のプリントジョブを処理している場合は、さらに割り込んで先にプリ

ントすることはできません。
■［編集＋プレビュー］モード
複数のプリントジョブを［Canon PageComposer］で編集してプリントするモードで
す。編集機能では、ページを入れ替えたり、プリント結果のプレビューを表示したり、部
数などを指定してプリントすることができます。簡易製本用にプリントしたいときや、複
数のアプリケーションやファイルからプリントしたものを 1 冊に編集してプリントした
いときに便利です。

• このモードは、ハードディスクを使用しなくても利用することができます。
• Windows NT4.0 では、このモードは利用することができません。

ジョブの印刷と保存について （ハードディスク装着時のみ） 2-47
プ
リ
ン
タ
の
使
い
か
た �
2

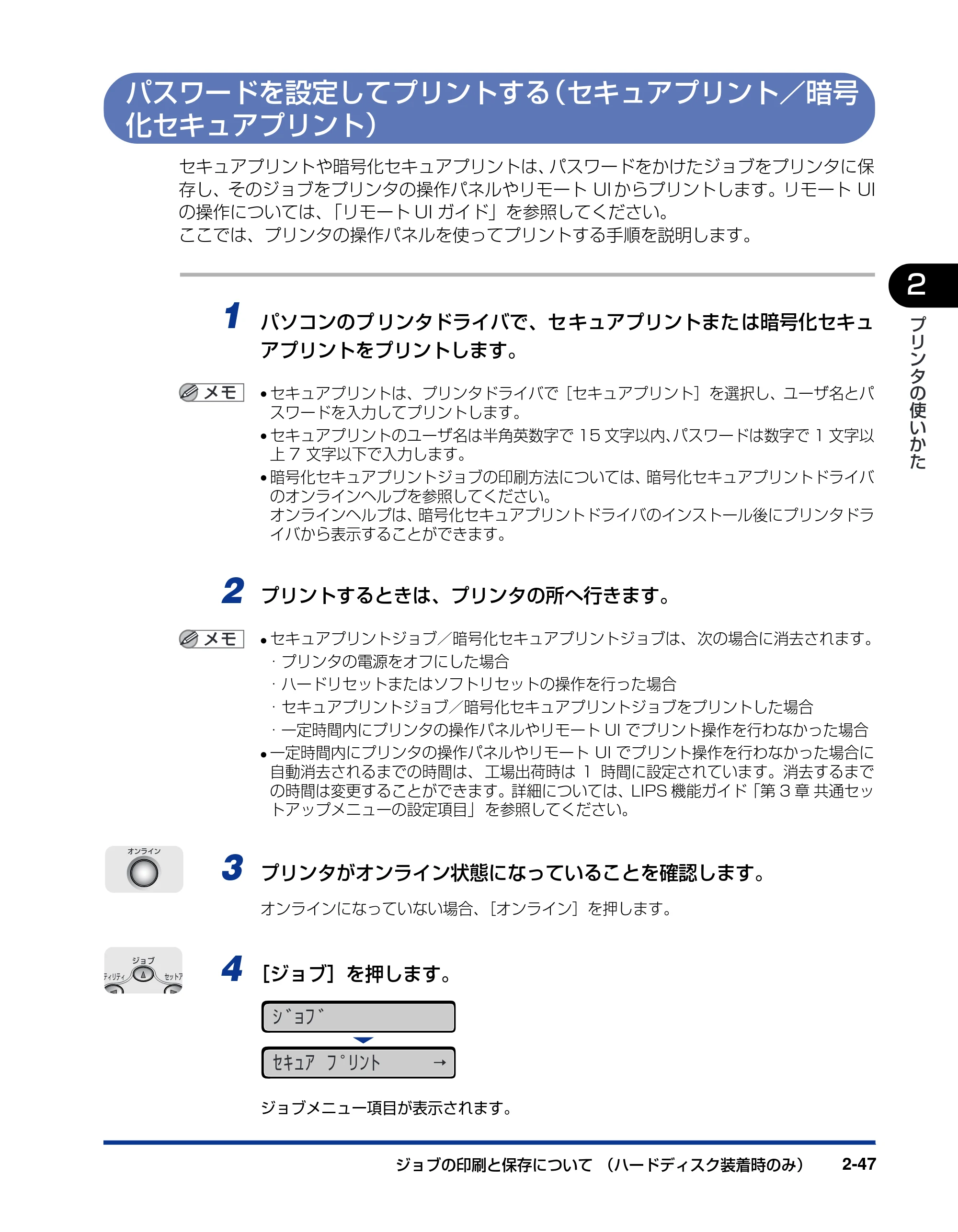

パスワードを設定してプリントする（セキュアプリント／暗号
化セキュアプリント）
セキュアプリントや暗号化セキュアプリントは、パスワードをかけたジョブをプリンタに保
存し、そのジョブをプリンタの操作パネルやリモート UI からプリントします。リモート UI
の操作については、「リモート UI ガイド」を参照してください。
ここでは、プリンタの操作パネルを使ってプリントする手順を説明します。
1 パソコンのプリンタドライバで、セキュアプリントまたは暗号化セキュ
アプリントをプリントします。

• セキュアプリントは、プリンタドライバで［セキュアプリント］を選択し、ユーザ名とパ

スワードを入力してプリントします。

• セキュアプリントのユーザ名は半角英数字で 15 文字以内、パスワードは数字で 1 文字以

上 7 文字以下で入力します。

• 暗号化セキュアプリントジョブの印刷方法については、暗号化セキュアプリントドライバ

のオンラインヘルプを参照してください。
オンラインヘルプは、暗号化セキュアプリントドライバのインストール後にプリンタドラ
イバから表示することができます。
2 プリントするときは、プリンタの所へ行きます。

• セキュアプリントジョブ／暗号化セキュアプリントジョブは、 次の場合に消去されます。

･ プリンタの電源をオフにした場合
･ ハードリセットまたはソフトリセットの操作を行った場合
･ セキュアプリントジョブ／暗号化セキュアプリントジョブをプリントした場合
･ 一定時間内にプリンタの操作パネルやリモート UI でプリント操作を行わなかった場合

• 一定時間内にプリンタの操作パネルやリモート UI でプリント操作を行わなかった場合に

自動消去されるまでの時間は、 工場出荷時は 1 時間に設定されています。消去するまで
の時間は変更することができます。詳細については、LIPS 機能ガイド「第 3 章 共通セッ
トアップメニューの設定項目」 を参照してください。
3 プリンタがオンライン状態になっていることを確認します。
オンラインになっていない場合、［オンライン］を押します。
4 ［ジョブ］を押します。
ジョブメニュー項目が表示されます。
ｼﾞｮﾌﾞ �
ｾｷｭｱ ﾌﾟﾘﾝﾄ →�
オンライン�
ジョブ�
ティリティ� セットア

ジョブの印刷と保存について （ハードディスク装着時のみ）2-48
プ
リ
ン
タ
の
使
い
か
た �
2

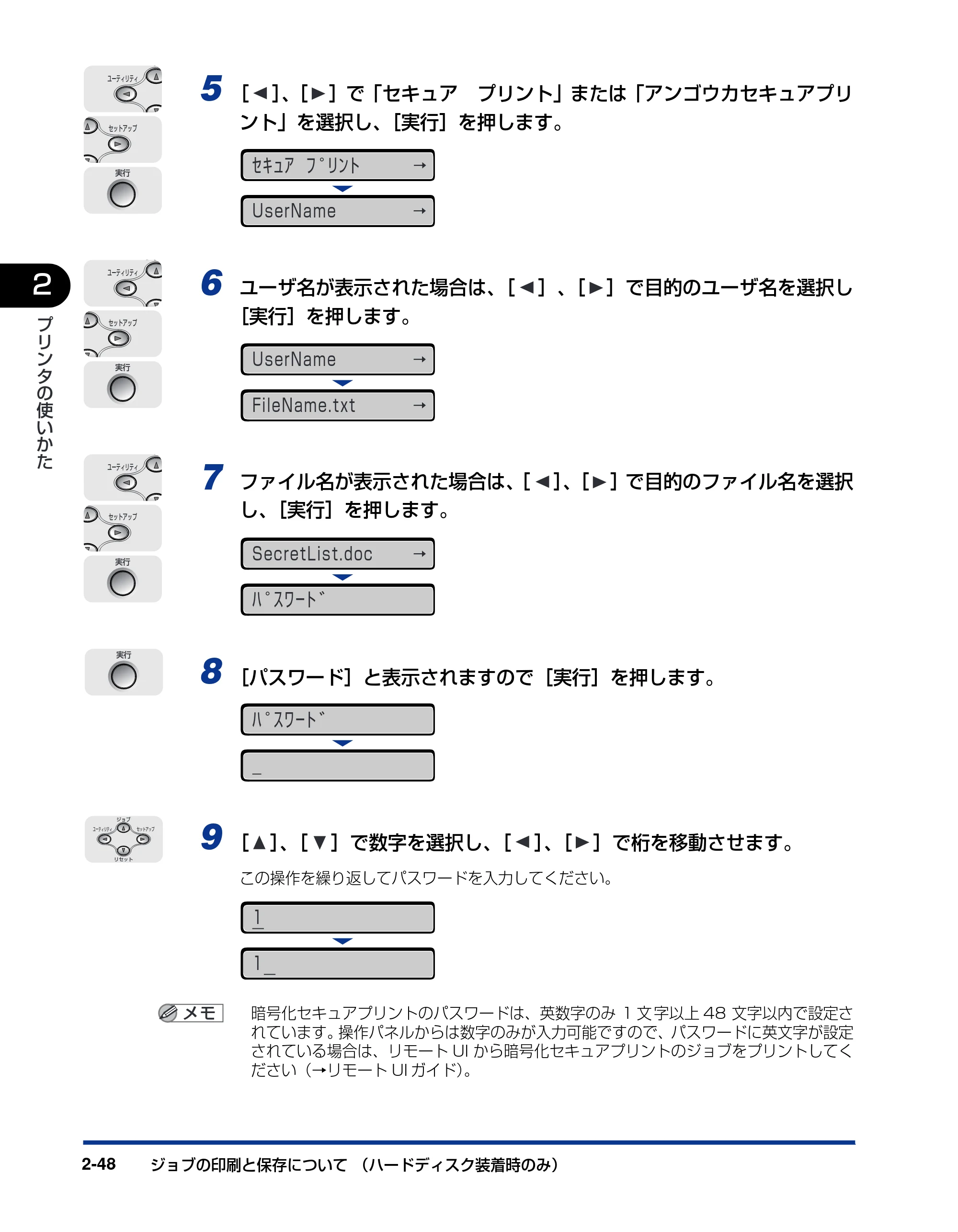

5 ［ ］、［ ］で「セキュア プリント」または「アンゴウカセキュアプリ
ント」を選択し、［実行］を押します。
6 ユーザ名が表示された場合は、［ ］、［ ］で目的のユーザ名を選択し
［実行］を押します。
7 ファイル名が表示された場合は、［ ］、［ ］で目的のファイル名を選択
し、［実行］を押します。
8 ［パスワード］と表示されますので［実行］を押します。
9 ［ ］、［ ］で数字を選択し、［ ］、［ ］で桁を移動させます。
この操作を繰り返してパスワードを入力してください。
暗号化セキュアプリントのパスワードは、英数字のみ 1 文 字以上 48 文字以内で設定さ
れています。操作パネルからは数字のみが入力可能ですので、パスワードに英文字が設定
されている場合は、リモート UI から暗号化セキュアプリントのジョブをプリントしてく
ださい（→リモート UI ガイド）。
ｾｷｭｱ ﾌﾟﾘﾝﾄ →�
UserName →�
FileName.txt →�

UserName →�
ﾊﾟｽﾜｰﾄﾞ�
SecretList.doc →�
_
ﾊﾟｽﾜｰﾄﾞ�
1
1
実行�
ジョブ
ユーティリティ�
セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�
実行�
ジョブ�
リセット�
ユーティリティ� セットアップ�

ジョブの印刷と保存について （ハードディスク装着時のみ） 2-49
プ
リ
ン
タ
の
使
い
か
た �
2

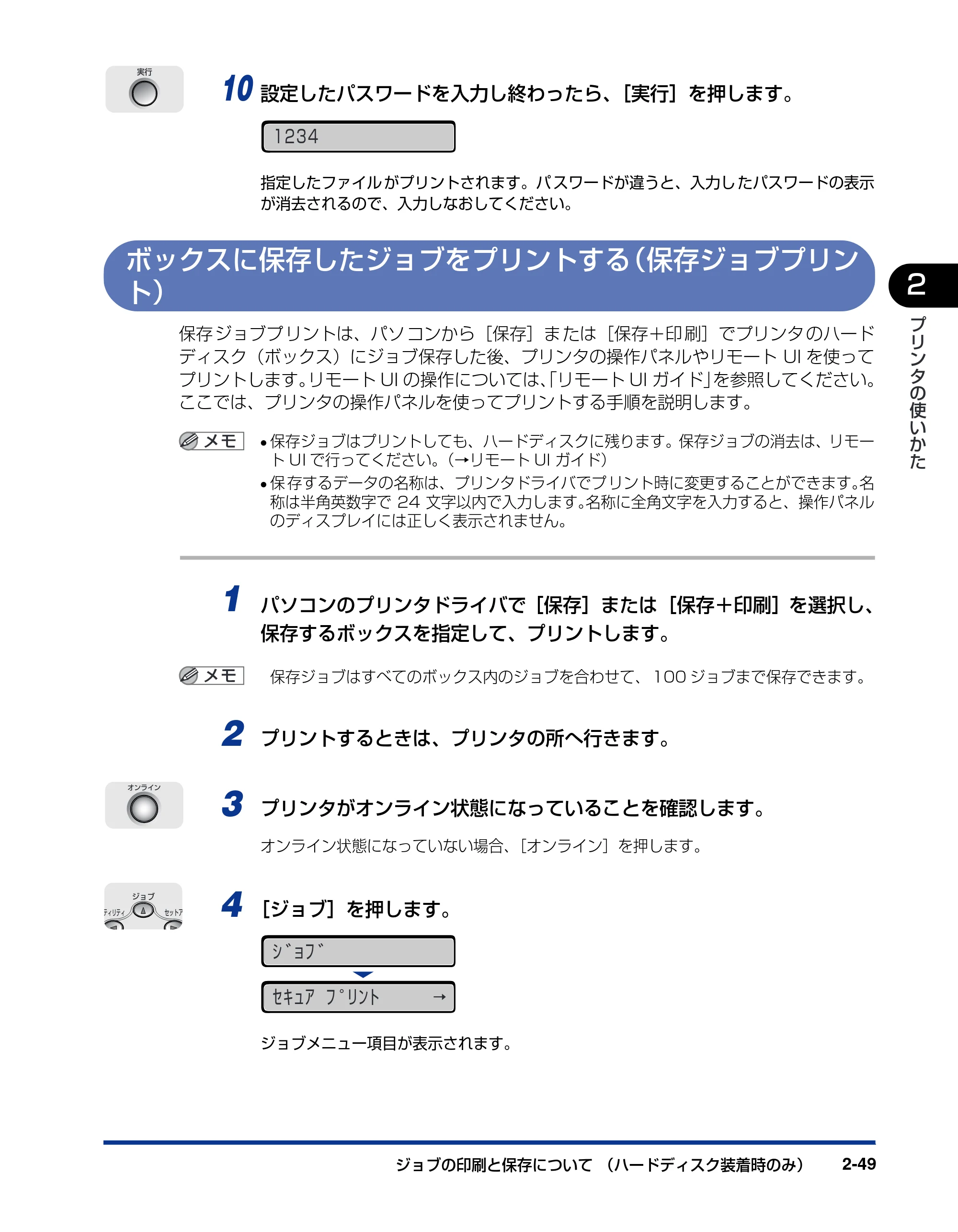

10 設定したパスワードを入力し終わったら、［実行］を押します。
指定したファイル がプリントされます。パ スワードが違うと、入力し たパスワードの表示
が消去されるので、入力しなおしてください。
ボックスに保存したジョブをプリントする（保存ジョブプリン
ト）
保存 ジョブプ リントは、パソ コンから［保存］ま たは［保存＋印 刷］でプリンタ のハード
ディスク（ボックス）にジョブ保存した後、プリンタの操作パネルやリモート UI を使って
プリントします。リモート UI の操作については、「リモート UI ガイド」を参照してください。
ここでは、プリンタの操作パネルを使ってプリントする手順を説明します。

• 保存ジョブはプリントしても、ハードディスクに残ります。保存ジョブの消去は、リモー

ト UI で行ってください。（→リモート UI ガイド）

• 保 存するデータの名称は、プリンタドライバでプ リント時に変更することができます｡名

称は半角英数字で 24 文字以内で入力します｡名称に全角文字を入力すると、操作パネル
のディスプレイには正しく表示されません｡
1 パソコンのプリンタドライバで［保存］または［保存＋印刷］を選択し、
保存するボックスを指定して、プリントします。
保存ジョブはすべてのボックス内のジョブを合わせて、 100 ジョブまで保存できます。
2 プリントするときは、プリンタの所へ行きます。
3 プリンタがオンライン状態になっていることを確認します。
オンライン状態になっていない場合、［オンライン］を押します。
4 ［ジョブ］を押します。
ジョブメニュー項目が表示されます。
1234
ｼﾞｮﾌﾞ �
ｾｷｭｱ ﾌﾟﾘﾝﾄ →�
実行�
オンライン�
ジョブ�
ティリティ� セットア

ジョブの印刷と保存について （ハードディスク装着時のみ）2-50
プ
リ
ン
タ
の
使
い
か
た �
2

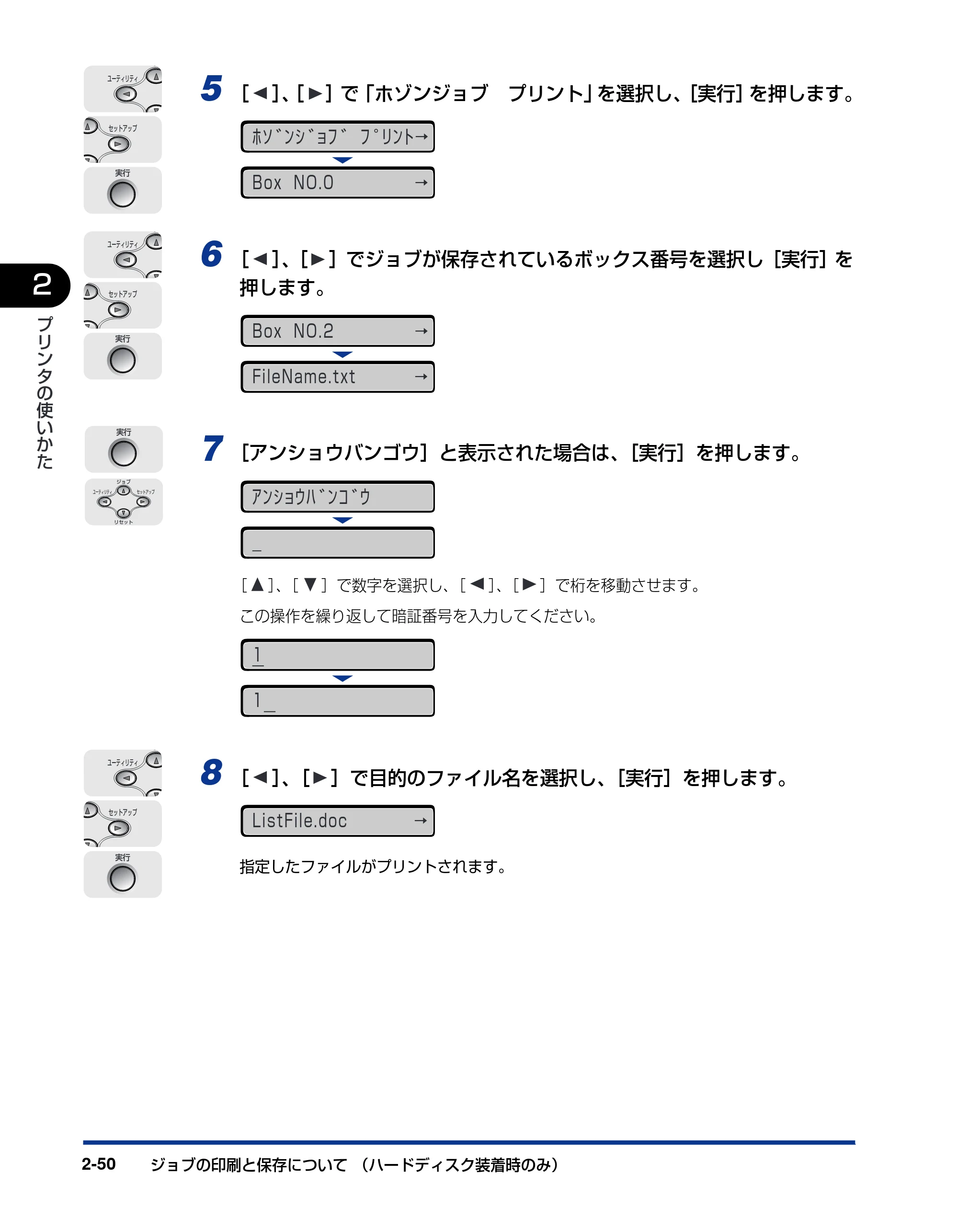

5 ［ ］、［ ］で「ホゾンジョブ プリント」を選択し、［実行］を押します。
6 ［ ］、［ ］でジョブが保存されているボックス番号を選択し［実行］を
押します。
7 ［アンショウバンゴウ］と表示された場合は、［実行］を押します。
［ ］、［ ］で数字を選択し、［ ］、［ ］で桁を移動させます。
この操作を繰り返して暗証番号を入力してください。
8 ［ ］、［ ］で目的のファイル名を選択し、［実行］を押します。
指定したファイルがプリントされます。
ﾎｿﾞﾝｼﾞｮﾌﾞ ﾌﾟﾘﾝﾄ →�
Box NO.0 →�
FileName.txt →�
Box NO.2 →�
_
ｱﾝｼｮｳﾊﾞﾝｺﾞｳ�
1
1
ListFile.doc →�
実行�
ジョブ
ユーティリティ�
セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�
実行�
ジョブ�
リセット�
ユーティリティ� セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�

プリント画質について 2-51
プ
リ
ン
タ
の
使
い
か
た �
2

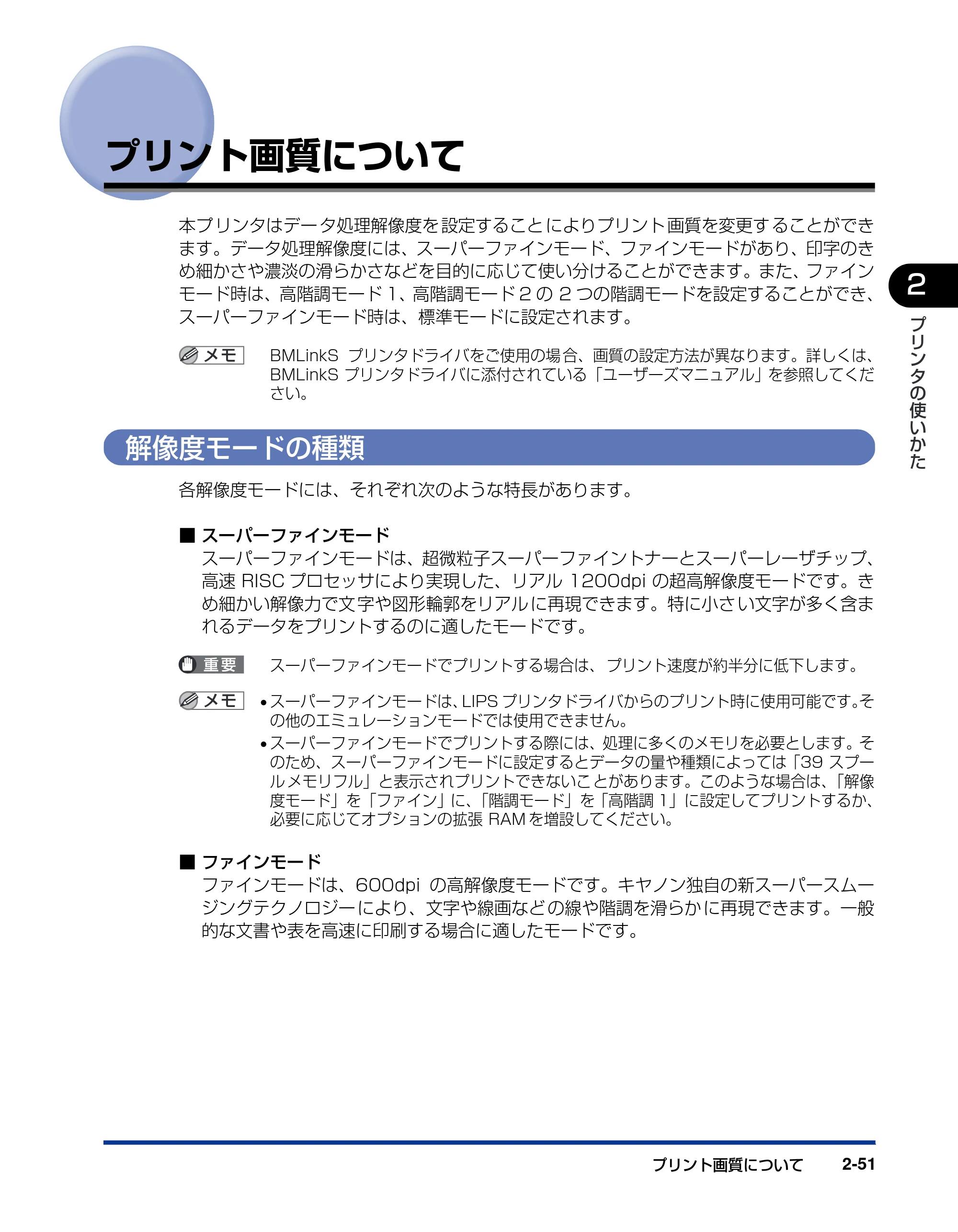

プリント画質について
本プ リンタはデー タ処理解像度を 設定すること によりプリント 画質を変更す ることができ
ます。データ処理解像度には、スーパーファインモード、ファインモードがあり、印字のき
め細かさや濃淡の滑らかさなどを目的に応じて使い分けることができます。また、ファイン
モード時は、高階調モード 1、高階調モード 2 の 2 つの階調モードを設定することができ、
スーパーファインモード時は、標準モードに設定されます。
BMLinkS プリンタドライバをご使用の場 合、画質の設定方法が異なります。詳しくは、
BMLinkS プリンタドライバに添付されている「ユーザーズマニュアル」を参照してくだ
さい。
解像度モードの種類
各解像度モードには、それぞれ次のような特長があります。
■ スーパーファインモード
スーパーファインモードは、超微粒子スーパーファイントナーとスーパーレーザチップ、
高速 RISC プロセッサにより実現した、リアル 1200dpi の超高解像度モードです。き

め細かい解像力で文 字や図形輪郭をリアル に再現できます。特に小さ い文字が多く含ま
れるデータをプリントするのに適したモードです。
スーパーファインモードでプリントする場合は、 プリント速度が約半分に低下します。

• スーパーファインモードは、LIPS プリンタドライバからのプリント時に使用可能です。そ

の他のエミュレーションモードでは使用できません。

• スーパーファインモードでプリントする際には、処理に多くのメモリを必要とします。そ

のため、スーパーファインモードに設定するとデータの量や種類によっては「39 スプー
ル メモリフル」と表示されプリントできないこ とがあります。このような場合は、「解像
度モード」を「ファイン」に、「階調モード」を「高階調 1」に設定してプリントするか、
必要に応じてオプションの拡張 RAM を増設してください。
■ ファインモード
ファインモードは、600dpi の高解像度モードです。キヤノン独自の新スーパースムー
ジングテクノロジー により、文字や線画など の線や階調を滑らか に再現できます。一般
的な文書や表を高速に印刷する場合に適したモードです。

プリント画質について2-52
プ
リ
ン
タ
の
使
い
か
た �
2

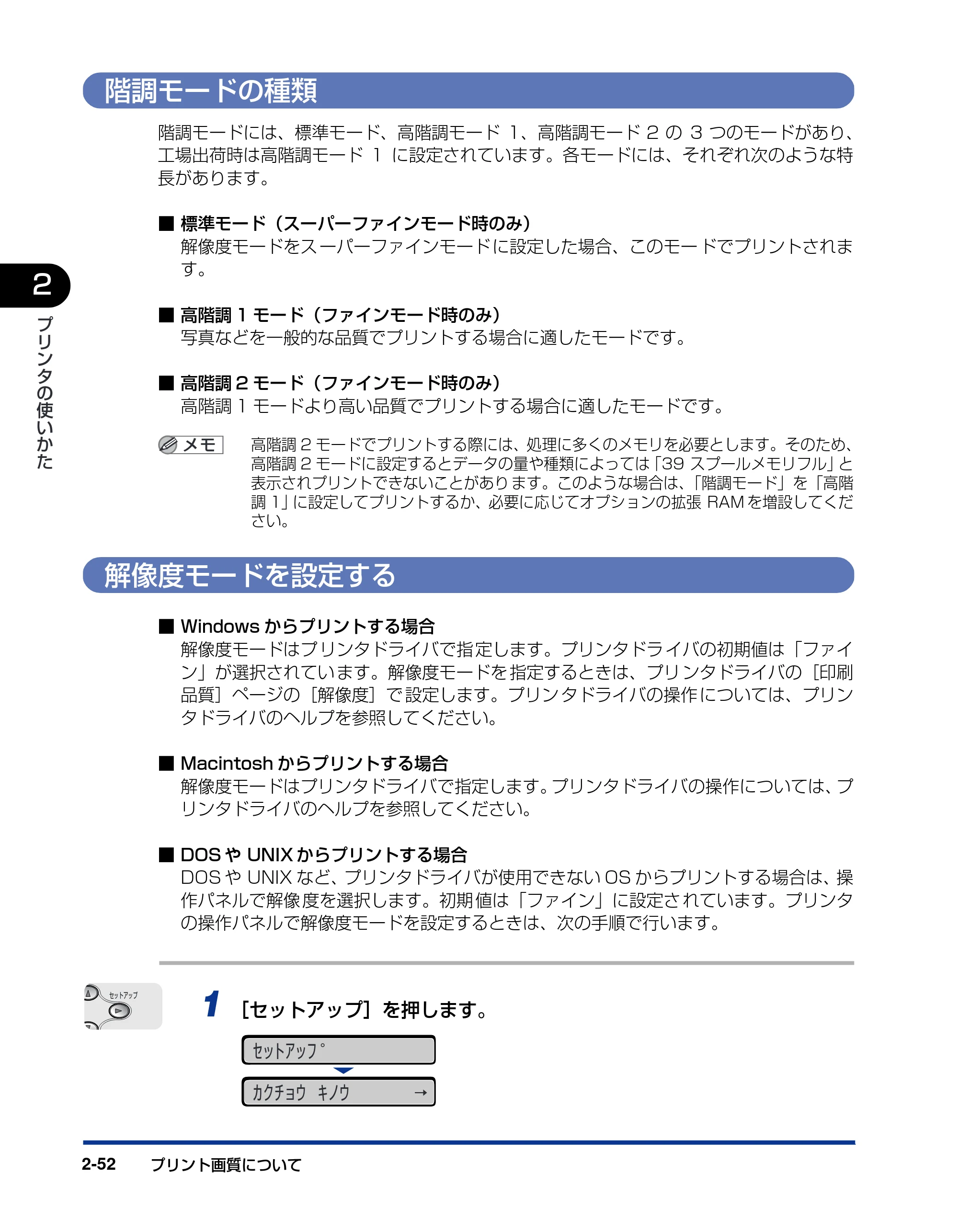

階調モードの種類
階調モードには、標準モード、高階調モード 1、高階調モード 2 の 3 つのモードがあり、
工場出荷時は高階調モード 1 に設定されています。各モードには、それぞれ次のような特
長があります。
■ 標準モード（スーパーファインモード時のみ）
解像度モードをス ーパーファインモード に設定した場合、このモー ドでプリントされま
す。
■ 高階調 1 モード（ファインモード時のみ）
写真などを一般的な品質でプリントする場合に適したモードです。
■ 高階調 2 モード（ファインモード時のみ）
高階調 1 モードより高い品質でプリントする場合に適したモードです。
高階調 2 モードでプリントする際には、処理に多くのメモリを必要とします。そのため、
高階調 2 モードに設定するとデータの量や種類によっては「39 スプールメモリフル」と
表示されプリントできないことがあり ます。このような場合は、「階調モード」を「高階
調 1」に設定してプリントするか、必要に応じてオプションの拡張 RAM を増設してくだ

さい。
解像度モードを設定する
■ Windows からプリントする場合
解像度モードはプ リンタドライバで指 定します。プリンタドラ イバの初期値は「ファイ
ン」が選択されてい ます。解像度モードを 指定するときは、プリ ンタドライバの［印刷
品質］ページの［解像度］で 設定します。プリン タドライバの操作 については、プリン
タドライバのヘルプを参照してください。
■ Macintosh からプリントする場合
解像度モードはプリンタドライバで指定します。プリンタドライバの操作については、プ
リンタドライバのヘルプを参照してください。
■ DOS や UNIX からプリントする場合
DOS や UNIX など、プリンタドライバが使用できない OS からプリントする場合は、操
作パネルで解像 度を選択します。初期 値は「ファイン」に設定さ れています。プリンタ
の操作パネルで解像度モードを設定するときは、次の手順で行います。
1 ［セットアップ］を押します。
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →�
セットアップ�

プリント画質について 2-53
プ
リ
ン
タ
の
使
い
か
た �
2

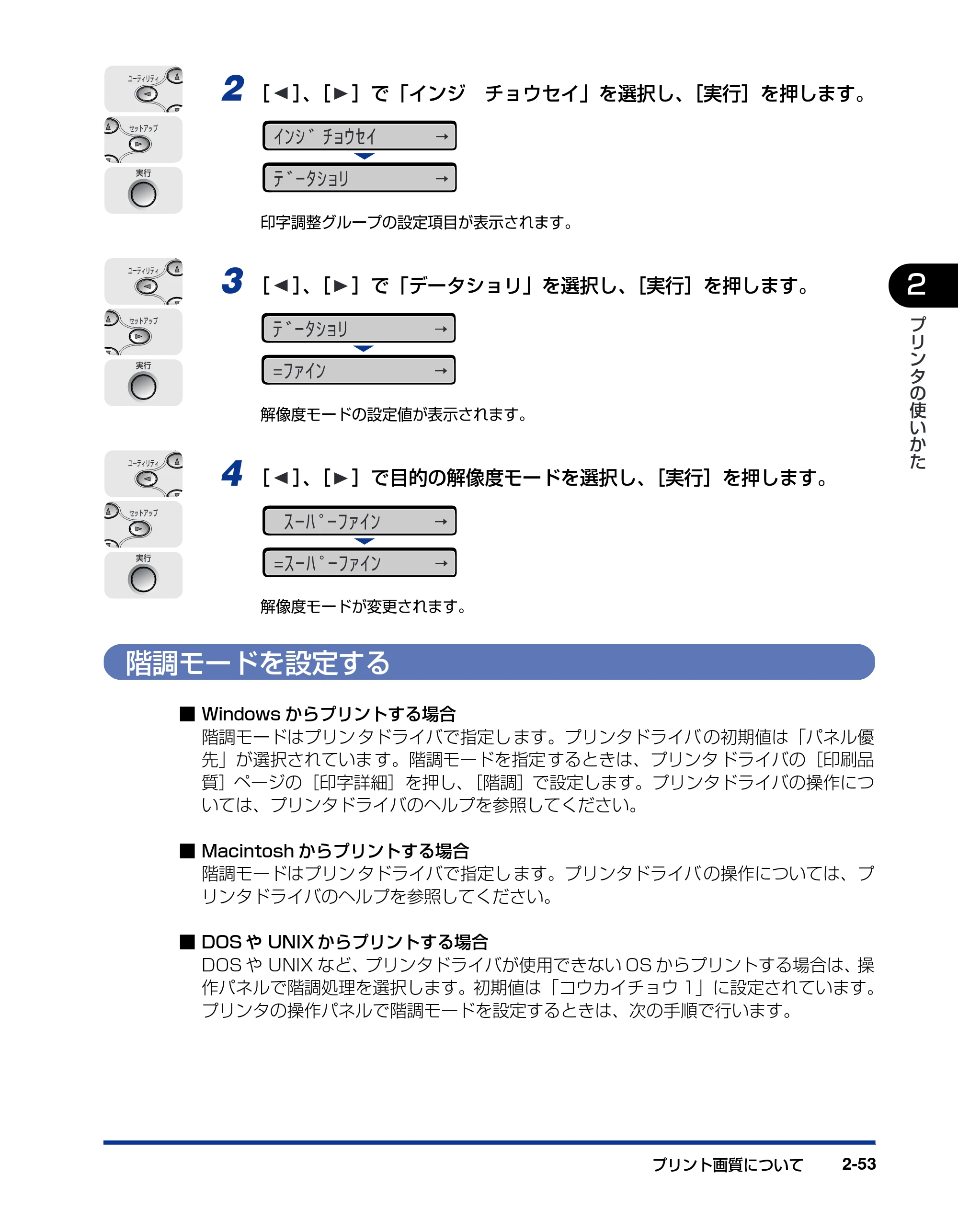

2 ［ ］、［ ］で「インジ チョウセイ」を選択し、［実行］を押します。
印字調整グループの設定項目が表示されます。
3 ［ ］、［ ］で「データショリ」を選択し、［実行］を押します。
解像度モードの設定値が表示されます。
4 ［ ］、［ ］で目的の解像度モードを選択し、［実行］を押します。
解像度モードが変更されます。
階調モードを設定する
■ Windows からプリントする場合
階調モードはプリン タドライバで指定し ます。プリンタドライバ の初期値は「パネル優
先」が選択されていま す。階調モードを指定 するときは、プリンタ ドライバの［印刷品
質］ページの［印字詳細］を押し、［階調］で設定します。プリンタドライバの操作につ
いては、プリンタドライバのヘルプを参照してください。
■ Macintosh からプリントする場合
階調モードはプリン タドライバで指定し ます。プリンタドライバ の操作については、プ
リンタドライバのヘルプを参照してください。
■ DOS や UNIX からプリントする場合

DOS や UNIX など、プリンタドライバが使用できない OS からプリントする場合は、操
作パネルで階調処理を選択します。初期値は「コウカイチョウ 1」に設定されています。
プリンタの操作パネルで階調モードを設定するときは、次の手順で行います。
ｲﾝｼﾞ ﾁｮｳｾｲ →�
ﾃﾞｰﾀｼｮﾘ →�
ﾃﾞｰﾀｼｮﾘ →�
= ﾌｧｲﾝ →�
ｽｰﾊﾟｰﾌｧｲﾝ →�
= ｽｰﾊﾟｰﾌｧｲﾝ →�
実行�
ジョブ
ユーティリティ�
セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�

プリント画質について2-54
プ
リ
ン
タ
の
使
い
か
た �
2

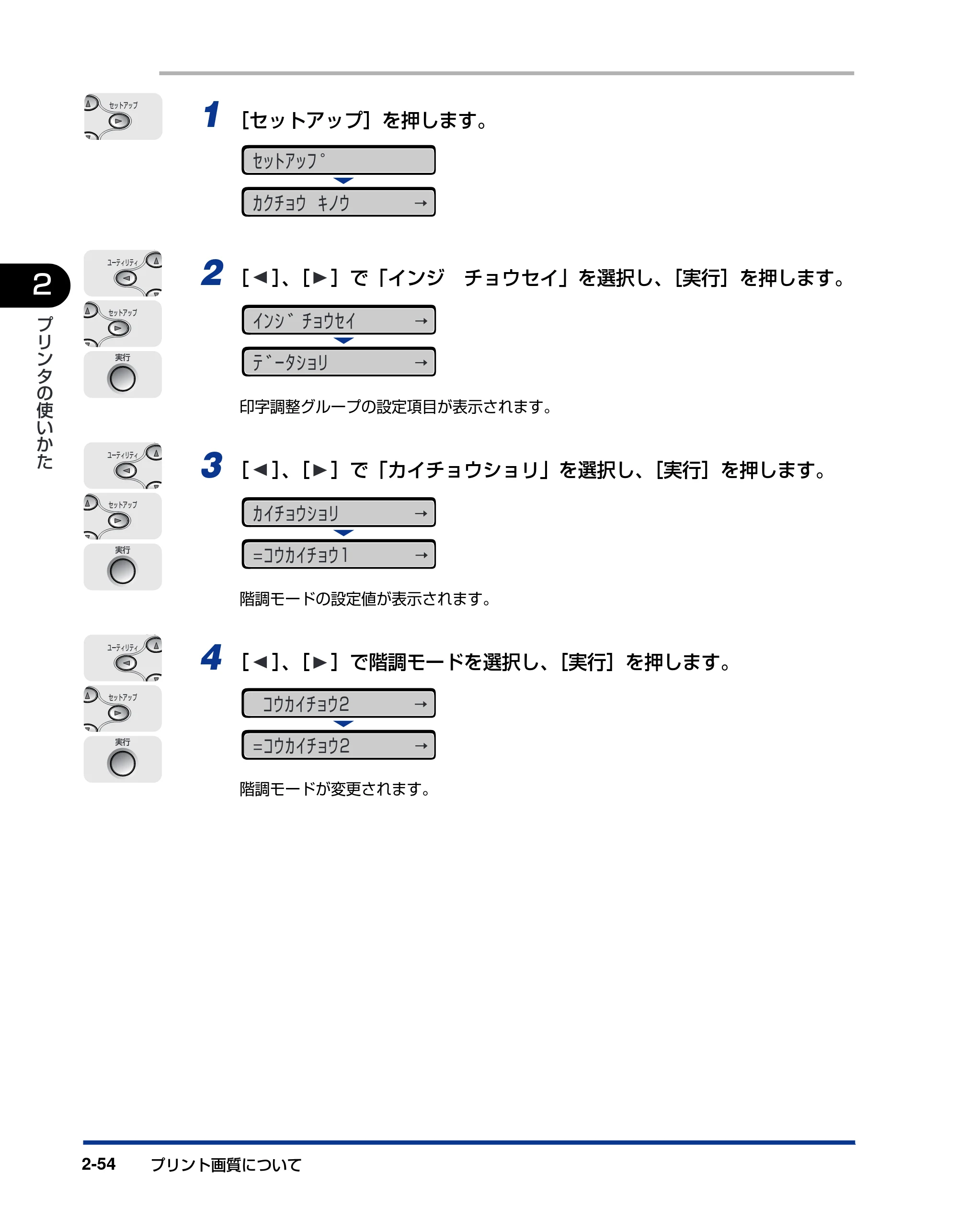

1 ［セットアップ］を押します。
2 ［ ］、［ ］で「インジ チョウセイ」を選択し、［実行］を押します。
印字調整グループの設定項目が表示されます。
3 ［ ］、［ ］で「カイチョウショリ」を選択し、［実行］を押します。
階調モードの設定値が表示されます。
4 ［ ］、［ ］で階調モードを選択し、［実行］を押します。
階調モードが変更されます。
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →�
ｲﾝｼﾞ ﾁｮｳｾｲ →�
ﾃﾞｰﾀｼｮﾘ →�
ｶｲﾁｮｳｼｮﾘ →�
= ｺｳｶｲﾁｮｳ 1 →�
ｺｳｶｲﾁｮｳ 2 →�
= ｺｳｶｲﾁｮｳ 2 →�
セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�

カラーモードについて 2-55
プ
リ
ン
タ
の
使
い
か
た �
2
カラーモードについて
本プリンタは、印字モードを「カラー」、「モノクロ」、「ジドウ」に設定できます。
BMLinkS プリンタドライバをご使用の場合、カラーモードの設定方法が異なります。詳
しくは、BMLinkS プリンタドライバに添付されている「ユーザーズマニュアル」を参照
してください。
カラーモードの種類
各カラーモードはそれぞれ次のような特長があります。
■ カラーモード
受信したデータがカ ラーの場合でもモノク ロの場合でも、常にカラー 処理してプリント
します。「ジドウ」モードに設定していると、カラーデータの場合でも、薄い色を使用し
た画像などは、モノクロ データと判断されて プリントされること がありますが、このよ
うなときにカラーモードを指定してプリントします。
■ モノクロモード
受信したデータがカ ラーの場合でもモノク ロの場合でも、常にモノク ロ処理してプリン
トします。カラーデータをモノクロでプリントしたいときに設定します。
■ ジドウモード

受信した印字データ がカラーのときはカラ ー処理、モノクロのときは モノクロ処理に自
動的に切り替えてプリントします。
カラーモードを設定する
■ Windows からプリントする場合
カラーモードはプリンタドライバで指定します。プリンタドライバの初期値は「カラー」
が選択されています。カラーモードを指定するときは、プリンタドライバの［印刷品質］
ページの［カラーモー ド］で設定します。プリン タドライバの操作 については、プリン
タドライバのヘルプを参照してください。
■ Macintosh からプリントする場合
カラーモードはプリンタドライバで指定します。プリンタドライバの操作については、プ
リンタドライバのヘルプを参照してください。
■ DOS や UNIX からプリントする場合
DOS や UNIX など、プリンタドライバが使用できない OS からプリントする場合は、操
作パネルでカラー モードを選択しま す。初期値は「ジドウ」に設定 されています。プリ
ンタ操作パネルでカラーモードを設定するときは、次の手順で行います。

カラーモードについて2-56
プ
リ
ン
タ
の
使
い
か
た �
2

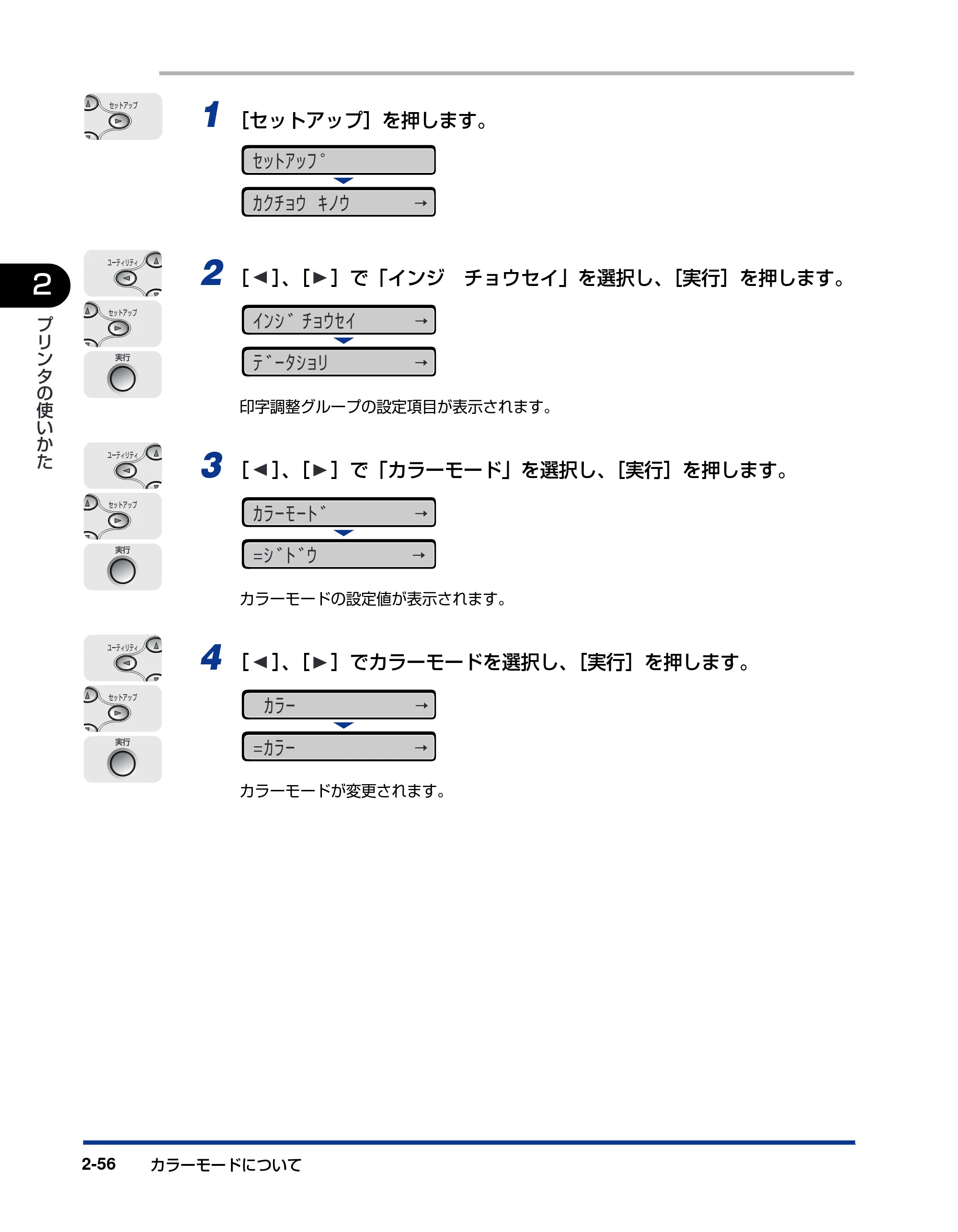

1 ［セットアップ］を押します。
2 ［ ］、［ ］で「インジ チョウセイ」を選択し、［実行］を押します。
印字調整グループの設定項目が表示されます。
3 ［ ］、［ ］で「カラーモード」を選択し、［実行］を押します。
カラーモードの設定値が表示されます。
4 ［ ］、［ ］でカラーモードを選択し、［実行］を押します。
カラーモードが変更されます。
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →�
ｲﾝｼﾞ ﾁｮｳｾｲ →�
ﾃﾞｰﾀｼｮﾘ →�
ｶﾗｰﾓｰﾄﾞ →�
= ｼﾞﾄﾞｳ →�
ｶﾗｰ →�
= ｶﾗｰ →�
セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�

動作モードについて 2-57
プ
リ
ン
タ
の
使
い
か
た �
2
動作モードについて
本プリンタは、キヤノン独自の LIPS モード、IBM PC/AT 互換機（DOS/V パソコン）の
ESC/P エミュレーションモードの 2 種類の動作モードを内蔵しています。プリントデータ
を受信すると、プリントデータを判別し、自動的にデータに応じた動作モードに切り替えて
プリントします。
このため、通常は工場出荷時の設定のままで各種パソコンに対応できますが、自動切り替え
がう まくできない ときや、いままで 使用していた プリンタと同 じ設定で使い たいときなど
は、優先的に処理する動作モードを設定したり、いずれかの動作モードに固定することがで
きます。
動作モードの種類
本プリンタは、内蔵の LIPS モード／ ESC/P エミュレーションモードと、オプションのコ
ントロール ROM による PC-9800 シリーズや PS/55 シリーズなどのエミュレーション
モードを使用できます。
■ LIPS モード
LIPS は、キヤノンが独自に開発したページプリンタをコントロールするためのコマンド

体系です。LIPS に対応しているアプリケーションソフト（一太郎、Lotus 1-2-3、桐な
ど）はこのモードでプ リントします。付属のプ リンタドライバを 組み込むと、自動的に
LIPS モードでプリントされます。
■ ESC/P エミュレーションモード
IBM-PC/AT 互換機（DOS/V パソコン）、AX パソコンで標準的に使用されている ESC/
P 準拠プリンタの動作をエミ ュレートする（まねをする）モードです。これらのパソコ
ンで、LIPS に対応していないアプリケーションソフトを使用しているときはこのモード
でプリントします。エプソンが提唱する ESC/P-J84 のコマンド体系に準拠しています。
■ その他のエミュレーションモード
PC-9800 シリーズ、PS/55 シリーズ、HP-GL 専用プリンタをエミュレートするコン
トロール ROM がオプションで用意されています。コントロール ROM を取り付けるこ
とにより、PC-9800 シリーズ、PS/55 シリーズ、HP-GL 対応のアプリケーションか

らプリントできるようになります。
コントロール ROM については、設置ガイド「第 1 章 設置する前に」を参照してください。

動作モードについて2-58
プ
リ
ン
タ
の
使
い
か
た �
2
自動切り替えがうまくできないとき
本プリンタの動作モード設定を「自動選択」（工場出荷時のままの状態）で使用中に、ESC/
P データが LIPS でプリントされるなど、動作モードの自動切り替えがうまくいかない場合
は、プリンタを次のように設定してみてください。
次の設定を変更しても自動切り替えがうまくいかないときは、プリントデータに合った動作
モードに固定してプリントしてください。
優先エミュレーション、動作モードの自動切り替えの設定、動作モードの固定は操作パネ
ルから行います。設定方法については LIPS 機能ガイド「第 3 章 共通セットアップメ
ニューの設定項目」を参照してください。
■ 優先エミュレーションを切り替えたい動作モードに設定する
優先エミュレー ションの工場出荷時 の設定は「ナシ」になってい ます。この設定をプリ
ントするデータに合わせて「ESC/P」や「LIPS」、コントロール ROM（オプション）の
エミュレーションモードに変更します。
■ 自動切り替えの設定で不要な動作モードを自動切り替えの対象から外す

自動切り替えの工場出荷時の設定は、すべての動作モードが「使う」になっています。こ
の設定で、不要な動作モードを「使わない」に設定します。
専用プリンタと同じ動作で使う（動作モード固定）
本プリンタを使用しているパソコン専用のプリンタと同じ動作で使いたいときは、自動切り
替えを解除し、動作モードを LIPS モード、ESC/P エミュレーションモード、コントロー
ル ROM（オプション）のエミュレーションモードのいずれかに固定することができます。

• ESC/P エミュレーションモードでプリントする場合、ページフォーマットの設定が必要

です。ページフォーマットについては次項目を参照してください。

• 動作モードの設定は操作パネルから行います。設定方法は LIPS 機能ガイド「第 3 章 共通

セットアップメニューの設定項目」を参照してください。
■ IBM-PC/AT 互換機（DOS/V パソコン）や AX パソコン
ESC/P エミュレーションモードに固定
■ PC-9800 シリーズや PS/55 シリーズなどのパソコン

取り付けたコントロール ROM（オプション）のエミュレーションモードに固定

動作モードについて 2-59
プ
リ
ン
タ
の
使
い
か
た �
2

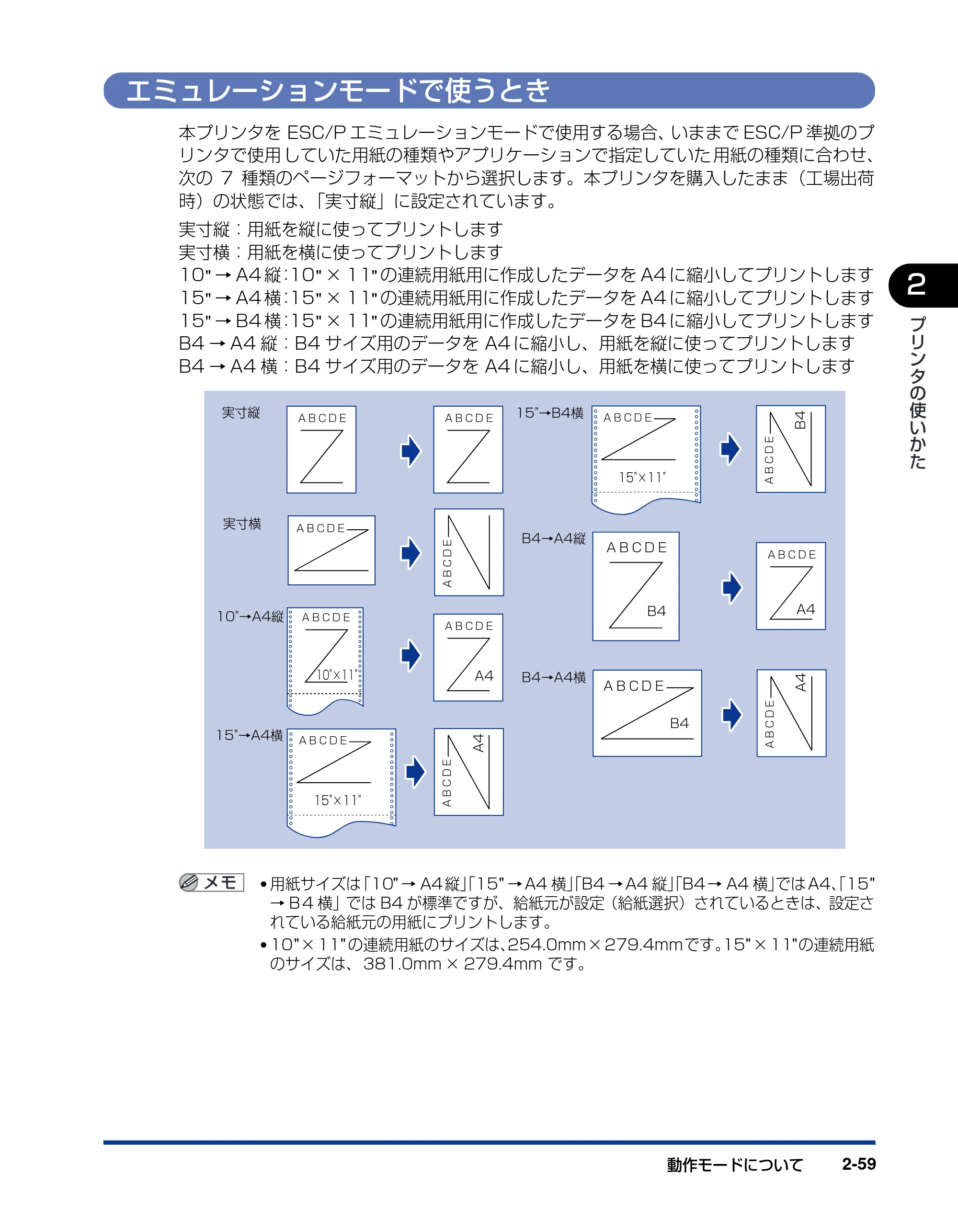

エミュレーションモードで使うとき
本プリンタを ESC/P エミュレーションモードで使用する場合、いままで ESC/P 準拠のプ
リンタで使用 していた用紙の種類やアプリケーションで指定していた 用紙の種類に合わせ、
次の 7 種類のページフォーマットから選択します。本プリンタを購入したまま（工場出荷
時）の状態では、「実寸縦」に設定されています。
実寸縦：用紙を縦に使ってプリントします
実寸横：用紙を横に使ってプリントします
10 " → A4 縦：10 " × 11" の連続用紙用に作成したデータを A4 に縮小してプリントします
15 " → A4 横：15 " × 11" の連続用紙用に作成したデータを A4 に縮小してプリントします
15 " → B4 横：15 " × 11" の連続用紙用に作成したデータを B4 に縮小してプリントします
B4 → A4 縦：B4 サイズ用のデータを A4 に縮小し、用紙を縦に使ってプリントします
B4 → A4 横：B4 サイズ用のデータを A4 に縮小し、用紙を横に使ってプリントします

• 用紙サイズは「10" → A4 縦」「15 " → A4 横」「B4 → A4 縦」「B4 → A4 横」では A4、「15 "

→ B 4 横」では B4 が標準ですが、給紙元が設定（給紙選択）されているときは、設定さ
れている給紙元の用紙にプリントします。

• 10 "× 11" の連続用紙のサイズは、254.0mm× 279.4mmです。15" × 11"の連続用紙

のサイズは、 381.0mm × 279.4mm です。
実寸縦� ＡＢＣＤＥ�
10"→A4縦�
15"→B4横�
10"×11"
15"×11"
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�実寸横�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
B4→A4縦�
B4→A4横�A4
B4
B4
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
A4
B4
15"→A4横�
15"×11"
ＡＢＣＤＥ�
ＡＢＣＤＥ�
A4
A4

プリントを中止したいときは2-60
プ
リ
ン
タ
の
使
い
か
た �
2

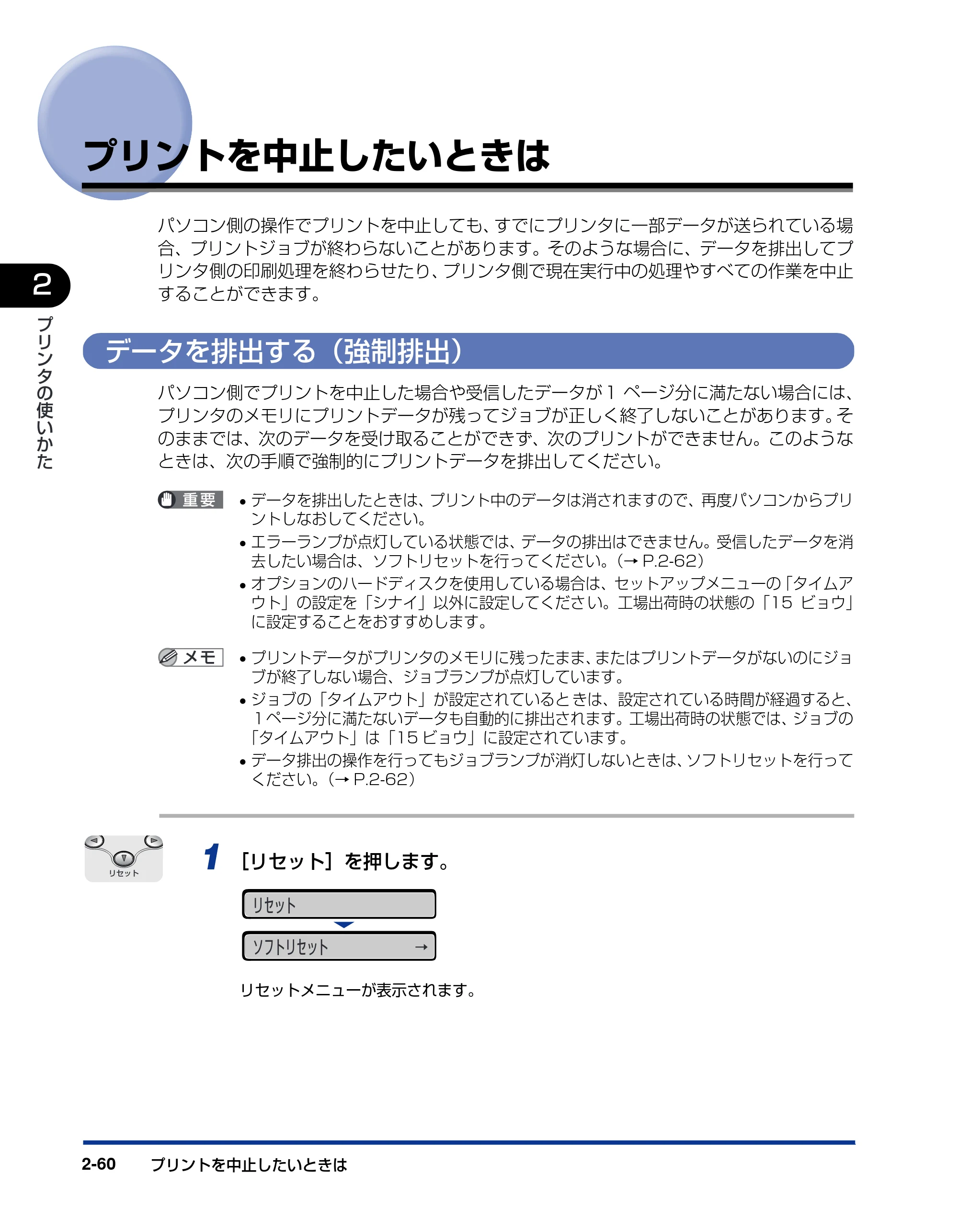

プリントを中止したいときは
パソコン側の操作でプリントを中止しても、すでにプリンタに一部データが送られている場
合、プリントジョブが終わらないことがあります。そのような場合に、データを排出してプ
リンタ側の印刷処理を終わらせたり、プリンタ側で現在実行中の処理やすべての作業を中止
することができます。
データを排出する（強制排出）
パソコン側でプリントを中止した場合や受信したデータが 1 ページ分に満たない場合には、
プリンタのメモリにプリントデータが残ってジョブが正しく終了しないことがあります。そ
のままでは、次のデータを受け取ることができず、次のプリントができません。このような
ときは、次の手順で強制的にプリントデータを排出してください。

• データを排出したときは、プリント中のデータは消されますので、再度パソコンからプリ

ントしなおしてください。

• エラーランプが点灯している状態では、データの排出はできません。受信したデータを消

去したい場合は、ソフトリセットを行ってください。（→ P.2-62）

• オプションのハードディスクを使用している場合は、セットアップメニューの「タイムア

ウト」の設定を「シナイ」以外に設定してくださ い。工場出荷時の状態の「15 ビョウ」
に設定することをおすすめします。

• プリントデータがプリンタのメモリに残ったまま、またはプリントデータがないのにジョ

ブが終了しない場合、ジョブランプが点灯しています。

• ジョブの「タイムアウト」が設定されていると きは、設定されている時間が経過すると、

１ページ分に満たないデータも自動的に排出されます。工場出荷時の状態では、ジョブの
「タイムアウト」は「15 ビョウ」に設定されています。

• データ排出の操作を行ってもジョブランプが消灯しないときは、ソフトリセットを行って

ください。（→ P.2-62）
1 ［リセット］を押します。
リセットメニューが表示されます。
ﾘｾｯﾄ
ｿﾌﾄﾘｾｯﾄ →�
�
�
リセット�

プリントを中止したいときは 2-61
プ
リ
ン
タ
の
使
い
か
た �
2
2 ［ ］、［ ］で「ハイシュツ」を選択し、［実行］を押します。
メモリに残っているデータがプリントされます。
プリントをキャンセルする（ジョブキャンセル）
現在実行中のプリントをキャンセルしたいときは、次の操作で「ジョブキャンセル」を実行
します。ジョブキャンセルは、そのときデータ受信中またはデータ処理中のジョブをキャン
セルすることができます。次のプリントデータやまだデータ処理が始まっていないジョブに
は影響しません。

• ジ ョブキャン セルは、データ処 理をしてい るとき（ジョブラ ンプ点灯ま たは点滅中）に

行ってください。ジョブランプが消灯しているときに［ジョブキャンセル］をしてもジョ
ブキャンセルは行われません。

• すでにデータ処理が終わり印刷処理中（給紙動作が始まった状態）のデータは、キャンセ

ルできません。 その場合、その次のプリントデータがキャンセルされることがあります。

• 本 プリンタ専用 でないプリンタ ドライバから 送信されたプリ ントデータが 混在している

場合、 複数のデータがキャンセルされることがあります。
ジョブキャンセルを行ったときに、「03 ジョブ キャンセル」と表示されてもジョブが
キャンセルされないことがあります。また、パスワード入力前のセキュアプリントジョブ
やボックスに保存するジョブはキャンセルすることはできません。セキュアプリントジョ
ブやボックスに保存するジョブは、 リモート UI で削除してください。（→リモート UI ガ
イド）
ジョブキャンセルは、次の手順で操作します。必ずジョブランプが点灯または点滅している
とき（キャンセルしたいジョブがデータ受信中またはデータ処理中の状態）に行ってくださ
い。
1 ［ジョブキャンセル］を押します。
2 ジョブキャンセルをする場合、［実行］を押します。
「03 ジョブ キャンセル」が表示され、処理中のプリントデータがキャンセルされます。
「00 インサツ カノウ」が表示されたら、ジョブキャンセル完了です。
「03 ジョブ キャンセル」 が表示されているときは、プリンタの操作はできません。
ﾊｲｼｭﾂ →�
03 ｼﾞｮﾌﾞ ｷｬﾝｾﾙ�

ｷｬﾝｾﾙ ｼﾞｯｺｳ ？�
00 ｲﾝｻﾂ ｶﾉｳ A4
実行�
ジョブ
ユーティリティ�
セットアップ�
ジョブキャンセル�
実行�

プリントを中止したいときは2-62
プ
リ
ン
タ
の
使
い
か
た �
2
現在実行中の処理を中止する（ソフトリセット）
現在実行中の処理を中止したいときは、次の操作で「ソフトリセット」を実行します。ソフ
トリセットは、すべてのインタフェースに受信されたプリントデータや処理中のジョブ、プ
リンタメモリ内のプリントデータを消去します。

• 必ずパソコン側でプリント中止の操作を行ってからプリンタ側でプリント中止（ソフトリ

セット）の操作を行ってください。

• ソフトリセットを行うと、そのときプリント中のデータやすべてのインタフェースで受信

中のデータは消去されますので、再度パソコンからプリントしなおしてください。

• 他のインタフェースのデータでも、すでにメモリに受信されたデータはすべて消去されま

す。ネットワーク で使用してい るときは、他のパ ソコンから のデータに影 響しないよう
に、この操作を行ってください。
ハードリセットを行うと、プリンタの RAM に保存されているフォームデータなどの登録
ファイルはすべて消去されますが、ソフトリセットでは消去されません。
1 ［リセット］を押します。
リセットメニューが表示されます。
2 ［ ］、［ ］で「ソフトリセット」を選択し、［実行］を押します。
［実行］をそのまま 3 秒以上押し続けると「ハードリセット」の操作になります。
「03 ソフト リセット」の表示が消えたらソフトリセットが完了します。
ﾘｾｯﾄ
ｿﾌﾄﾘｾｯﾄ →�
�
�
ｿﾌﾄﾘｾｯﾄ →�
03 ｿﾌﾄ ﾘｾｯﾄ�
リセット�
実行�
ジョブ
ユーティリティ�
セットアップ�

プリントを中止したいときは 2-63
プ
リ
ン
タ
の
使
い
か
た �
2
すべての作業を中止する（ハードリセット）
何らかの理由で、すべての処理やすでにメモリに受信されたデータを消去したいときは、次
の操作で「ハードリセット」を実行します。ハードリセットは、すべてのインタフェースに
受信されたプリントデータや処理中のジョブ、プリンタメモリ内のプリントデータを消去し
ます。

• データの受信中にリセットした場合、まだメモリに受信していないデータは、リセット処

理後に受信されます。 ただし、正しくプリントされないことがあります。

• 他のインタフェースのデータでも、すでにメモリに受信されたデータはすべて消去されま

す。ネ ットワーク で使用してい るときは、他のパ ソコンからの データに影響 しないよう
に、この操作を行ってください。
1 ［リセット］を押します。
リセットメニューが表示されます。
2 ［ ］、［ ］で「ソフトリセット」を選択します。
3 ［実行］を押し続け、「ハードリセット」と表示されたら離します。
「ハードリセット」が表示されるまで（約 3 秒）押し続けます。3 秒未満の場合は、「ソフ
トリセット」の操作になります。
「03 ハード リセット」の表示が消えたらハードリセットが完了します。
ﾘｾｯﾄ
ｿﾌﾄﾘｾｯﾄ →�
�
�
ｿﾌﾄﾘｾｯﾄ →�
�
�
03 ｿﾌﾄ ﾘｾｯﾄ�
03 ﾊｰﾄﾞ ﾘｾｯﾄ�
リセット�
ジョブ
ユーティリティ�
セットアップ�
実行�

プリントを中止したいときは2-64
プ
リ
ン
タ
の
使
い
か
た �
2

3-1
CHAPTER
3
給紙・排紙のしかた
この章では、本プリンタで使用できる用紙や給紙、排紙のしかたについて説明しています。
用紙について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
使用できる用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
プリントできる範囲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

用紙の保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
プリントの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
給紙元を選択する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-13
給紙元の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13

給紙元の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
排紙先について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-16
排紙トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
給紙カセットからプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-17

用紙をセットするときの注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
手差しトレイからプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-49
手差しトレイに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-51
手差しトレイの用紙サイズを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-68

手差しトレイの用紙タイプを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-70
プリンタドライバを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-72
両面にプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-76
自動両面プリントと片面プリントを切り替える . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-77
自動両面プリントするときの用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-78

手動で両面にプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-81
手動両面プリント時の用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-83
とじしろを付けてプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-85
とじしろを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-86

用紙について3-2
給
紙

排
紙
の
し
か
た �
3
用紙について
本 プリンタの性 能を十分に引き 出していただ くため、用紙は適 切なものを使 用してくださ
い。用紙が適切でないと印字品質の低下や紙づまりの原因になります。
使用できる用紙
本プリンタでは次の用紙を使用できます。表中の◎は片面プリントと自動両面プリントが可
能、○は片面プリントのみ可能、×は不可です。
幅がレターサイズ（279.4mm）以下の用紙を連続プリントした場合、熱による故障など
を防止する安全機能が働き、プリント速度が段階的に遅くなります。（最終的に A5、B5
サイズの普通紙の場合で約 8ppm、B4 サイズの普通紙やハガキの場合で約 4ppm まで
低下することがあります。）

用紙について 3-3
給
紙

排
紙
の
し
か
た �
3
用紙サイズ
用紙の種類
給紙元
手差しト
レイ
カセット 1
カセ ッ ト 2
（オプション）
カセ ッ ト 3
（オプション）
カ セッ ト 4
（オプション）
普通紙（64 ～ 1 05g/m2 ）
◎ ◎ ◎ ◎ ◎A5
B5*1 ◎ ◎ ◎ ◎ ◎
A4*1 ◎ ◎ ◎ ◎ ◎
B4*2 ◎ ◎ ◎ ◎ ◎
A3*2 ◎ ◎ ◎ ◎ ◎
レター *1 ◎ ◎ ◎ ◎ ◎
エグゼクティブ *1 ◎ ◎ ◎ ◎ ◎
リーガル *2 ◎ ◎ ◎ ◎ ◎
レジャー（11 × 17）* 2 ◎ ◎ ◎ ◎ ◎
12 × 18* 2 ○ × × × ×
ユーザ設定サイズ ◎ *3 × ◎ *4 ◎ * 4 ◎ * 4
長尺紙 *
2
○ *
5 × × × ×
ハガキ *
2
100.0mm × 148.0mm
○ × × × ×
往復ハガキ *
1
148.0mm × 200.0mm
○ × × × ×
4 面ハガキ *
1
200.0mm × 296.0mm
○ × × × ×

用紙について3-4
給
紙

排
紙
の
し
か
た �
3
*1 横置きのみセット可能です。
*2 縦置きのみセット可能です。
*3 以下のサイズのユーザ設定用紙をセットすることができます。

• 縦置きの場合：幅 98.0 ～ 312.0mm、長さ 148.0 ～ 457.2mm
• 横置きの場合：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

以下のサイズのユーザ設定用紙（普通紙）を自動両面印刷することができます。

• 縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
• 横置きの場合：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

*4 以下のサイズのユーザ設定用紙をセットすることができます。

• 縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
• 横置きの場合：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

*5 以下のサイズの長尺紙を縦置きにセットすることができます。LIPS LX プリンタドライバからのみプリントする
ことができます。

• 幅 210.0 ～ 297.0mm、長さ 457.3 ～ 1200.0mm

厚紙（106 ～ 220g/m2 ）
○ × × × ×A5 ～ 12 × 18
ユーザ設定サイズ ○ *3 × × × ×
長尺紙 *2 ○ *5 × × × ×
ハガキ *2
100.0mm × 148.0mm
○ × × × ×
往復ハガキ *1
148.0mm × 200.0mm
○ × × × ×
4 面ハガキ * 1
200.0mm × 296.0mm
○ × × × ×
コート紙 A3 A4 ○ × × × ×
ラベル用紙 A4 ○ ○ ○ ○ ○
ハガキ * 2
100.0mm × 148.0mm
○ × × × ×
往復ハガキ * 1
148.0mm × 200.0mm
○ × × × ×
4 面ハガキ * 1
200.0mm × 296.0mm
○ × × × ×
封筒 * 2
洋形 4 号
105.0mm × 235.0mm
○ × × × ×
洋形 2 号
114.0mm × 162.0mm
○ × × × ×
角形 2 号
240.0mm × 332.0mm
○ × × × ×

用紙について 3-5
給
紙

排
紙
の
し
か
た �
3
■ 用紙サイズの略号について
給紙カセットのサイズの表示は、次の用紙について以下のような略号で表示されます。
* オプションのペーパーフィーダのみ
給紙元の積載枚数
用紙サイズ 給紙カセットの用紙サイズ設定スイッチ
レジャー（11 × 17） 11 × 17
リーガル LGL
レター LTR
エグゼクティブ EXEC
ユーザ設定サイズ * CUSTOM
用紙の種類
給紙元
手差しトレイ カセット 1 カセット 2
（オプション）
カセット 3
（オプション）
カセット 4
（オプション）
普通紙
（64g/m2 の場合）
約 100 枚 約 250 枚 約 550 枚 約 550 枚 約 550 枚
厚紙
（128g/m 2 の場合）
約 50 枚 × × × ×
コート紙 約 50 枚 × × × ×
ラベル用紙 約 40 枚 約 50 枚 約 50 枚 約 50 枚 約 50 枚
ハガキ 約 40 枚 × × × ×
往復ハガキ 約 40 枚 × × × ×
4 面ハガキ 約 40 枚 × × × ×
封筒 約 10 枚 × × × ×

用紙について3-6
給
紙

排
紙
の
し
か
た �
3
排紙先の積載枚数
* 設置環境や使用する用紙の種類によっては、実際の積載枚数は異なります。
■ 普通紙
本プリンタでは、A3、B4、A4、B5、A5、12 × 18、レジャー（11 × 17）、リー
ガル、レター、エグゼクティブ、ハガキ、往復ハガキ、4 面ハガキサイズの定形用紙、お
よびユーザ設定用紙、長尺紙の重さ 64 ～ 105g/m
2
の普通紙を使用できます。
定形用紙（ハガキ、往復ハガキ、4 面ハガキ以外）は、給紙カセットや手差しトレイか
ら給紙できます。ハガキ、往復ハガキ、4 面ハガキサイズの普通紙は、手差しトレイか
ら給紙できます。また A3、B4、A4、B5、A5、レジャー（11× 17）、レター、リー
ガル、エグゼクティブサイズは、自動両面プリントが可能です。
ユーザ設定用紙、長 尺紙は、手差しトレイ から給紙できます。ユ ーザ設定用紙は、手差
しトレイから自動 両面印刷が可能です。ま た、オプションのペーパ ーフィーダを装着す
ると、ユーザ設定用紙をカセット 2、3、4 から給紙でき、自動両面プリントが可能です。

■ 厚紙
本プリンタでは、A3、B4、A4、B5、A5、12 × 18、レジャー（11 × 17）、リー
ガル、レター、エグゼク ティブサイズの定 形用紙、およびユーザ 設定用紙、長尺紙の重
さ 106 ～ 220g/m
2
の厚紙を使用できます。厚紙は、手差しトレイから給紙し、片面
プリントのみ可能です。
■ コート紙
本プリンタでは、A3、A4 サイズのコート紙を使用できます。コート紙は手差しトレイ
にセットします。
コート紙は、「キヤノン推奨品イメージコート A3」、「キヤノン推奨品イメージコート A4」
をご使用ください。
用紙の種類
排紙先 *
フェースダウン排紙トレイ
普通紙（64g/m 2 の場合） 約 250 枚
厚紙（128g/m 2 の場合） 約 200 枚
コート紙 約 150 枚
ラベル用紙 約 100 枚
ハガキ 約 50 枚
往復ハガキ 約 50 枚
4 面ハガキ 約 50 枚
封筒 約 20 枚

用紙について 3-7
給
紙

排
紙
の
し
か
た �
3
■ ラベル用紙
本プリンタでは A4 サイズのラベル用紙を使用できます。ラベル用紙は、給紙カセット
や手差しトレイから給紙できます。

• ラベル用紙は、「キヤノン推奨品ラベル用紙 A4」をご使用ください。
• 次 のようなラベル用紙は使用しないでください。仕 様に合わない用紙をお使いになると、

復旧の困難な紙づまりやプリンタ故障の原因になります。
･ ラベルが剥がれていたり、一部使いかけている用紙
･ 台紙から剥がれやすいコート紙でできている用紙
･ 糊がはみ出ている用紙
■ ハガキ / 往復ハガキ /4 面ハガキ
本プリンタでは、官製ハガキ、官製往復ハガキ、官製 4 面ハガキとキヤノン推奨 4 面ハ
ガキを使用できます。ハガキ、往復ハガキ、4 面ハガキはプリント面を下にして手差し
トレイにセットします。

• 官製ハガキ、官製往復ハガキ、官製 4 面ハガキ、およびキヤノン推奨の 4 面ハガキ以外の

ハガキへのプリントは、 印字品質が低下したり、紙づまりの原因となることがあります。

• プリント可能な往復ハガキは、 折り目なしのもののみです。
• ハ ガキがカール しているとき は、逆向きに曲げ て反りをなお してからセッ トしてくださ

い。

• インクジェット用の官製ハガキ、 官製往復ハガキを使用することはできません。
• ハガキは横置きにはセットできません。プリントする面を下にして、必ず縦置きにセット

してください。

• 往復ハガキ、4 面ハガキは縦置きにはセットできません。プリントする面を下にして、必

ず横置きにセットしてください。

用紙について3-8
給
紙

排
紙
の
し
か
た �
3

• ハガキや往復ハガキにプリントする場合、プリント速度が遅くなります。

■ 封筒
本プリンタで使用できる封筒は、洋形 4 号、洋形 2 号、角形 2 号で次のような構造のも
のに限ります。封筒 は宛名を書く面（貼り合 わせのない面）を下にし て手差しトレイに
セットします。

• 次のような封筒は使用しないでください。仕様に合わない封筒をお使いになると、復旧の

困難な紙づまりやプリンタ故障の原因になります。
･ ファスナーや留め具の付いている封筒
･ 窓付きの封筒
･ 糊付きの封筒
･ しわになっていたり、折れ曲がっている封筒
･ 折り目や貼り合わせ部分の凹凸が大きい封筒
･ 長方形でない封筒や不規則な形の封筒

• セットする前に、上から手で押さえて封筒内部の空気を抜き取り、折り目をよく押さえて

ください。

• 裏面（貼り合わせのある面）にはプリントしないでください。
• 洋形 4 号、洋形 2 号の封筒をセットする場合は、ふたがプリンタを前面から見て左側にな

るようにセットします。
洋形4 号（105mm×235mm ）�
（キヤノンLBP用封筒Y401／推奨品）�
洋形2 号（114mm×162mm ）�
（キヤノンLBP用封筒Y201／推奨品）�
※洋形4号および洋形2号の封筒は、�
短辺にふたが付いているものは使用できません。�
角形2 号（240mm×332mm ）�

用紙について 3-9
給
紙

排
紙
の
し
か
た �
3

• 角形 2 号の封筒をセットする場合は、ふたを開けたまま、底辺がプリンタを前面から見て

奥側になるようにセットします。

• 封筒にプリントする場合、 プリント速度が遅くなります。

封筒にプリントした場合、 しわがよる場合があります。
プリントできる範囲
本プリンタでプリントできる領域は、次の範囲です。ただし、LIPS プリンタドライバの［仕
上げ詳細］ダイアログで「印字領域を広げて印刷する」にチェックした場合は、有効印字領
域を用紙の端近くまで広げることができます。詳しくは、プリンタドライバのヘルプを参照
してください。
■ 普通紙 / 厚紙 / コート紙 / ラベル用紙
用紙の周囲 5mm より内側の範囲にプリントできます。
5mm
5mm
5mm5mm

用紙について3-10
給
紙

排
紙
の
し
か
た �
3
■ ハガキ / 往復ハガキ /4 面ハガキ
ハガキの周囲 5mm より内側の範囲にプリントできます。
■ 封筒
封筒の周囲 10mm より内側の範囲にプリントできます。
お使いのアプリケーションによっては、プリント時に位置を調整してお使いください。
5mm
5mm
5mm5mm
東京都千代田区�
○○○�
123-4567
200mm
148mm
5mm
5mm
5mm5mm
東京都千代田区�
○○○�
123-4567
100mm
148mm
10mm
10mm10mm
10mm
105mm
235mm
（洋形4号封筒の例）�

用紙について 3-11
給
紙

排
紙
の
し
か
た �
3
使用できない用紙
紙づまりやプリンタ本体の故障、トラブルを防ぐため、次にあげるような用紙はお使いにな
らないでください。

• 紙づまりを起こしやすい用紙

･ 厚すぎる用紙、薄すぎる用紙
･ 不規則な形の用紙
･ 湿っている用紙、濡れている用紙
･ 破れている用紙
･ 表面が粗い用紙、つるつるしすぎている用紙
･ バインダ用の穴やミシン目のある用紙
･ カールした用紙や折り目のある用紙
･ 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン
グ用紙など）
･ 裏紙が簡単にはがれてしまうラベル用紙
･ 複写機や他のレーザプリンタで一度使用した用紙（裏面も不可。ただし、本プリンタで
一度印字した用紙の裏面に、手差しトレイを使用して手動で両面印刷することはできま
す。一度印字した同一面に再度印字することはできません。）
･ バリのある用紙
･ しわのある用紙
･ 角折れのある用紙

• 高温によって変質する用紙

･ 定着器の熱（約 190 ℃）で溶解、燃焼、蒸発したり有毒なガスを発するインクを使用
した用紙
･ 感熱用紙
･ 表面加工したカラー用紙
･ 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン
グ用紙など）
･ 糊などがついた用紙

• プリンタ本体の故障や損傷の原因となる用紙

･ カーボン紙
･ ステイプル針、クリップ、リボン、テープなどが付いている用紙
･ 複写機や他のレーザプリンタで一度使用した用紙（裏面も不可。ただし、本プリンタで
一度印字した用紙の裏面に、手差しトレイを使用して手動で両面印刷することはできま
す。一度印字した同一面に再度印字することはできません。）

• トナーが定着しにくい用紙

･ ざら紙、和紙のように表面がざらざらしている用紙
･ 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン
グ用紙など）
･ 繊維の粗い用紙

用紙について3-12
給
紙

排
紙
の
し
か
た �
3
用紙の保管について
規格にあった用紙でも、保管が悪いと変質してしまうことがあります。変質した用紙は給紙
不良や紙づまりの原因になったり、印字品質の低下を招くことがあります。
用紙を保管するときは、次のことに気を付けてください。

• 用紙は特に水分を嫌いますので、湿らせないようにしてください。
• 用紙の包装紙は、湿気および乾燥を防ぐ働きをします。使用するまでは包装したままにし

ておいてください。また、使用しない用紙は包装紙に包んでおいてください。

• 平らな場所に保管してください。
• 床面は一般に湿度が高いので、用紙を床に直接置かないでください。
• 用紙が丸まったり折り目がつくような置きかたをしないでください。
• 用紙を立てて保管したり、あまり多く積み重ねないでください。
• 直射日光の当たる場所や湿度の高い場所、乾燥している場所に保管しないでください。
• 保管場所と使用する場所の温度や湿度に著しく差がある場合は、包装したままで一日ほど

使用する場所 に置いて、室温に 慣らしてから 使ってくださ い。急激な温度 や湿度の変化
は、用紙の丸まりやしわの原因になります。
プリントの保管について
本プリンタでプリントしたプリントの取り扱いや保管するときは、次の点に気を付けてくだ
さい。

• クリアホルダなど PVC 素材のものといっしょに保存しないでください。トナーが溶けて

用紙と PVC 素材が貼り付いてしまうことがあります。

• 糊付けすると きは、必ず不溶性 の接着剤をご 使用ください 。溶解性の接着 剤を使用する

と、トナーが溶けてしまいます。接着剤をご使用になる場合は、不要になった印刷物で試
してから使用してください。
プリントを重ねる場合は、完全に乾いていることを確認してください。乾ききらないうち
に重ねると、トナーが溶けることがあります。

• 平らな場所に保管してください。折れたりしわになったりすると、トナーが剥がれること

があります。

• 高温の場所に保管しないでください。トナーが溶けて色がにじむことがあります。
• 長期間（2 年以上）保管する場合は、バインダーなどに入れて保管してください。（長時

間保管すると、用紙の変色によって、プリントが変色したように見える場合があります。）

給紙元を選択する 3-13
給
紙

排
紙
の
し
か
た �
3
給紙元を選択する
本プリンタは、標準状態で給紙カセット（カセット 1）と手差しトレイの合計 2 つの給紙
元があります。また、オプションの 550 枚ペーパーフィーダ（カセット 2、カセット 3、
カセット 4）を装着することにより、最大 5 つの給紙元を使用することが可能です。
給紙元の種類
本プリンタには、次の給紙元があります。
■ 給紙元／給紙枚数
手差しトレイ：100 枚（普通紙：64g/m2 の場合）
カセット 1：250 枚（普通紙：64g/m2 の場合）
カセット 2：550 枚（普通紙：64g/m2 の場合）
カセット 3：550 枚（普通紙：64g/m2 の場合）
カセット 4：550 枚（普通紙：64g/m2 の場合）
■ 最大給紙枚数
2000 枚（64g/m2 の場合）
ペ ーパーフ ィーダは 最大 3 台ま で取り付 けること ができま す。ただし、ぺデ ィスタル
（ボックスタイプ）を装着した場合は、2 台までです。
手差しトレイ�
カセット1
カセット2（オプション）�
カセット3（オプション）�

カセット4（オプション）�

給紙元を選択する3-14
給
紙

排
紙
の
し
か
た �
3
給紙元の選択
給紙元の選択は、次の手順で行います。
■ Windows や Macintosh からプリントする場合
給紙元の選択は、プリンタドライバで設定します。プリンタドライバの初期値は［自動］
に設定されており、ア プリケーションソフ トで用紙サイズを設 定すれば、自動的に給紙
元を探して給紙さ れます。プリント中に用紙 がなくなっても他の給 紙元に同じサイズの
用紙があれば、自動的に切り替えて給紙されます。
給紙元を指定した い場合は、プリンタドラ イバで給紙元を設定 します。プリンタドライ
バの操作については、プリンタドライバのヘルプを参照してください。
BMLinkS プリンタドライバをご使用の場合、操作パネルで給紙元を選択します。ただし、
本プリンタの給紙選択の初期値は「ジドウ」に設定されているため、操作パネルで給紙元
を選択しなくても、BMLinkS プリンタドライバで設定したサイズの用紙が自動的に給紙
されます。給紙元を指定して印刷したい場合は、「DOS や UNIX からプリントする場合」

と同様の手順で給紙元を選択してください。
■ DOS や UNIX からプリントする場合
DOS や UNIX など、プリンタドライバが使用できない OS からプリントする場合は、操
作パネルで給紙 元を選択します。本プリ ンタの給紙選択の初 期値は「ジドウ」に設定さ
れています。
プリンタの操作パネルで給紙元を選択するときは、以下の手順で行います。
1 ［給紙選択］を押します。
ディスプレイに「キュウシ モード」と表示されます。
2 ［ ］、［ ］で「キュウシモード」を選択し、［実行］を押します。
3 ［ ］、［ ］で給紙元を選択し、［実行］を押します。
ｷｭｳｼ ﾓｰﾄﾞ →�
ｷｭｳｼ ﾓｰﾄﾞ →�
＝ ｼﾞﾄﾞｳ →�
�
�
ｶｾｯﾄ 1 →�
＝ ｶｾｯﾄ 1 →�
�
�
給紙選択�
実行�
ジョブ
ユーティリティ�
セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�

給紙元を選択する 3-15
給
紙

排
紙
の
し
か
た �
3

• 「カセット 2」、「カセット 3」、「カセット 4」はペーパーフィーダ装着時にのみ表示されま

す。

• 自動給紙選択時に、2 つ以上の給紙元に同じサイズの用紙がセットされている場合は、給

紙 元表示ランプの表示に関係なく、上段の給紙元 から給紙されます。用紙がなくなると、
同じサイズの用紙がセットされているほかの給紙元へ自動的に切り替わります。

排紙先について3-16
給
紙

排
紙
の
し
か
た �
3
排紙先について
本プリンタには、次の排紙先があります。
排紙トレイ
本 体上面の排紙 トレイに印 字した面が下 向き（フェース ダウン）で排紙さ れます。用紙は
ページ順に積み重なります。

• 長尺紙は、排紙されるたびに 1 枚ずつ取り除いてください。
• 両面プリント中は排紙トレイに用紙が完全に 排紙されるまで用紙に触れないでください。

両面プリント中は表面をプリントしたあと一度途中まで排紙され、裏面をプリントするた
めに再度給紙されます。
排紙トレイは、普通紙（64g/m2 の場合）で約 250 枚まで積載することができます。

給紙カセットからプリントする 3-17
給
紙

排
紙
の
し
か
た �
3
給紙カセットからプリントする
給紙カセットには、定形サイズの普通紙とラベル用紙をセットすることができます。用紙が
なくなると、ディスプレイに「11 XXX ヨウシガアリマセン」と表示されたり、給紙元表
示ランプが点滅し、給紙元の用紙がなくなったことを表示しますので、用紙をセットしてく
ださい。
本プリンタには、給紙カセット（カセット 1）が標準装備されています。また、オプション
のペーパーフィーダを装着するとカセット 2、カセット 3、カセット 4 が追加され、ユー
ザ設定サイズの普通紙をセットすることができます。
用紙をセットするときの注意
用紙をセットするときは、次のいずれかの状態のときに行ってください。ジョブランプが点
滅しているときはプリント処理中なので、給紙カセットを引き出さないでください。
プ リント中は、絶 対にカバーを 開けたり、給紙カ セットを引き 出したりしな いでくださ
い。プリンタが停止し、 プリントできなくなる場合があります。
■ ジョブランプが消灯しているとき
■ 用紙がなくなったことや用紙の交換を知らせるメッセージが表示されているとき

オンライン�
給紙選択�
印刷可� ジョブ�
ジョブ�
実行�
リセット�
ユーティリティ� セットアップ�
メッセージ�
ジョブキャンセル�
HDD
消灯�
11 A4 ﾖｳｼｶﾞｱﾘﾏｾﾝ� PC A4 ﾖｳｼ ﾆ ｺｳｶﾝ�

給紙カセットからプリントする3-18
給
紙

排
紙
の
し
か
た �
3
■ 本プリンタの電源がオフのとき
給紙カセットに用紙をセットする
標準で装着されているカセット 1、オプションのペーパーフィーダ装着時のカセット 2、カ
セット 3、カセット 4 には、それぞれ別のサイズをセットすることができ、給紙元を自動
的に切り替えて使用することができます。
カセット 1 とオプションのカセット 2、カセット 3、カセット 4 とではセットする手順が
異なりますので、次の手順で正しく用紙をセットしてください。

• WindowsやMacintoshから給紙カセットを使ってプリントする場合は、給紙カセットに

セットされた用紙のタイプと「カセット N（N=1、2、3、4）用紙タイプ」の設定、お
よびプリンタドライバの「用紙タイプ」の設定を必ず一致させてください。プリンタの設
定とプリンタドライバの設定が一致していないと「PC XXX ヨウシ ニ コウカン」の
メッセージが表示されます。その場合［オンライン］を押すと、「カセット N（N=1、2、
3、4）用紙タイプ」の設定がプリンタドライ バの設定値に変更され、プリントを続行す
ることができます。
また、BMLinkS プリンタドライバやプリンタドライバを使用できない OS（MS-DOS や
UNIX など）からプリントする場合は、給紙カセットにセットされた用紙のタイプと「カ
セット N（N ＝ 1、2、3、4）用紙タイプ」の設定、および「デフォルト用紙タイプ」の
設定を必ず一致させてください。
詳しくは、LIPS 機能ガイド「第 3 章共通セットアップメニューの設定項目」を参照して
ください。

• 紙づまりの原因になることがありますので、次の内容を守ってください。

･ ハガキ、封筒など普通紙（64 ～ 105g/m
2
）、ラベル用紙以外の用紙をセットしないで
ください。セットできる用紙については、「用紙について」（→ P.3-2）を参照してくだ
さい。
･ バリのある用紙、しわのある用紙やひどくカールした用紙をセットしないでください。
･ セットした用紙がすべてなくなってから補充してください。なくならないうちに補充す
ると給紙不良の原因になります。
･ 絶対 に用紙ガ イドの積 載制限マー クを超え ない範囲 でセット してくださ い。積載制限
マークを超す量の用紙をセットすると、給紙不良の原因となります。

給紙カセットからプリントする 3-19
給
紙

排
紙
の
し
か
た �
3

• カセット 1 の黒いゴムパッド、カセット 2、3、4 の給紙ローラには触れないでください。

給紙不良の原因になります。
･ カセット 1
･ カセット 2、3、4
ゴムパッド�
給紙ローラ�

給紙カセットからプリントする3-20
給
紙

排
紙
の
し
か
た �
3
カセット 1 に用紙をセットする
1 給紙カセットを引き出します。
給紙カセットを止まる位置まで引き出します a。
給紙カセットの手前を少し持ち上げてから b、図のように手をそえて引き出します c。
a
b
c

給紙カセットからプリントする 3-21
給
紙

排
紙
の
し
か
た �
3
用紙をセットするときは、必ず給紙カセットをプリンタから取り出してセットしてくださ
い。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセットが落ち
たりプリンタが倒れたりして、 けがの原因になることがあります。
給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ
トを破損することがあります。
2 セットする用紙に合わせて、給紙カセットの長さを調節します。
A4、B5、A5、レター、エグゼクティブサイズのように用紙を横置きでセットする場合は、
給紙カセットを押し込みます。
A3、B4、レジャー（11 × 17）、リーガルサイズのように用紙を縦置きでセットする場
合は、給紙カセットを引き出します。
給紙カセットの長 さを調整するには、ロック 解除レバーをゆっくりと 持ち上げロックを解
除し、給紙カセット の後部を持ってスライ ドさせ、ロック解除レバー を押し下げてロック
します。
ロック�
解除�
ロック�
解除�

給紙カセットからプリントする3-22
給
紙

排
紙
の
し
か
た �
3
3 後側の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズの位置に合わせます。
4 側面の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズに合わせます。
側面の用紙ガイドは左右が連動しています。
左側の用紙サイズは、�
この部分をセットする�
用紙サイズに合わせます。�
右側の用紙サイズは、�
この部分をセットする�
用紙サイズに合わせます。�
この部分をセッ
トする用紙サイ
ズに合わせます。�

給紙カセットからプリントする 3-23
給
紙

排
紙
の
し
か
た �
3
5 ラベル用紙をセットする場合は、用紙を少量ずつさばき、端を揃えます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
ラベル用紙は、よくさばいてからセットしてください。十分にさばけていないと、重送さ
れて、 紙づまりの原因になります。
6 用紙の後端を、用紙ガイドに合わせてセットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
少量ずつよくさばく� 平らなところで軽く数回�
たたいて端を揃える�

給紙カセットからプリントする3-24
給
紙

排
紙
の
し
か
た �
3
裁断状態の悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合
は、用紙を平らな場所でよく揃えてからセットしてください。

• レターヘッドやロゴ付きの用紙などにプリントする場合は、次の指示にしたがって正しい

向きに用紙をセットしてください。
･ A4、B5、A5、レター、エグゼクティブサイズのように用 紙を横置きでセットする場
合は、用紙の表面（プリントする面）を上に向け、以下のようにセットします。
:給紙方向�
:給紙方向�

給紙カセットからプリントする 3-25
給
紙

排
紙
の
し
か
た �
3
･ A3、B4、レジャー（11 × 17）、リーガルサイズのように用紙を縦置きでセットする
場合は、用紙の表面（プリントする面）を上に向け、以下のようにセットします。
:給紙方向�
:給紙方向�

給紙カセットからプリントする3-26
給
紙

排
紙
の
し
か
た �
3
7 用紙が側面の用紙ガイドにあるツメの下に入るように、用紙を押さえま
す。
ツメと用紙の間に十分すき間があることを確認してください。すき間が十分ない場合は、用
紙を少し減らします。
給紙カセットにセットできる用紙の枚数は、普通紙（64g/m2 の場合）で約 250 枚、ラ
ベル用紙で約 50 枚です。絶対に用紙ガイドの積載制限マークを超えない範囲でセットし
てください。積載制限マークを超す量の用紙をセットすると、給紙不良の原因となります。
8 用紙サイズ表示板に、セットした用紙サイズのシールを貼り、給紙カセッ
ト前面の用紙サイズ表示板差し込み口に差し込みます。
ツメ�
ツメ�
積載制限マーク�
積載制限マーク�

給紙カセットからプリントする 3-27
給
紙

排
紙
の
し
か
た �
3
9 用紙サイズ設定スイッチの取っ手を持って、用紙サイズ設定スイッチの
三角マークをセットした用紙のサイズに合わせます。
工場出荷時は A4 サイズにセットされています。
セ ットした用紙 のサイズと用紙 サイズ設定ス イッチが合って いることを必 ず確認してか
ら給紙カセットをプリンタ本体にセットしてください。用紙サイズ設定スイッチが合って
いないと、 誤動作の原因になります。
10 給紙カセットをプリンタ本体にセットします。
図のように給紙カセットを両手で持って、止まる位置まで差し込みます a。
取っ手�
用紙サイズ設定スイッチ�
a

給紙カセットからプリントする3-28
給
紙

排
紙
の
し
か
た �
3
給紙カセットの手前を少し持ち上げてから b、給紙カセットの前面が、プリンタの前面と
揃うまで、しっかりと奥まで押し込みます c。
b
c

給紙カセットからプリントする 3-29
給
紙

排
紙
の
し
か
た �
3
カセット 2、カセット 3、カセット 4 に定形の用紙をセットする
1 給紙カセットを引き出します。
給紙カセットを止まる位置まで引き出します a。
a

給紙カセットからプリントする3-30
給
紙

排
紙
の
し
か
た �
3
給紙カセットの手前を少し持ち上げてから b、左手をそえて給紙カセット右側にある取っ
手が完全に見えるまで、引き出します c。
b
c
取っ手�

給紙カセットからプリントする 3-31
給
紙

排
紙
の
し
か
た �
3
図のように給紙カセットを両手で持って、完全に引き出します d。
用紙をセットするときは、必ず給紙カセットをペーパーフィーダから取り出してセットし
てください。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセッ
トが落ちたりプリンタが倒れたりして、 けがの原因になることがあります。

• 給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ

トを破損することがあります。

• 給紙カセットは重いので両手でしっかり持ってください。
• 取り出した給紙カセットは、 水平で安定した場所に置いてください。

2 後側の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズの位置に合わせます。
d

給紙カセットからプリントする3-32
給
紙

排
紙
の
し
か
た �
3
3 側面の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズに合わせます。
側面の用紙ガイドは左右が連動しています。
4 ラベル用紙をセットする場合は、用紙を少量ずつさばき、端を揃えます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
ラベル用紙は、よくさばいてからセットしてください。十分にさばけていないと、重送さ
れて、紙づまりの原因になります。
少量ずつよくさばく� 平らなところで軽く数回�
たたいて端を揃える�

給紙カセットからプリントする 3-33
給
紙

排
紙
の
し
か
た �
3
5 用紙の後端を、用紙ガイドに合わせてセットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
裁 断状態の悪い 用紙を使用 すると、重送しや すくなる場合 があります。その ような場合
は、用紙を平らな場所でよく揃えてからセットしてください。
レターヘッドやロゴ付きの用紙などにプリントする場合は、次の指示にしたがって正しい
向きに用紙をセットしてください。

給紙カセットからプリントする3-34
給
紙

排
紙
の
し
か
た �
3
･ A4、B5、A5、レター、エグゼクティブサイズのように用紙を横 置きでセットする場
合は、用紙の表面（プリントする面）を上に向け、以下のようにセットします。
ABC
ABC
:給紙方向�
:給紙方向�

給紙カセットからプリントする 3-35
給
紙

排
紙
の
し
か
た �
3
･ A3、B4、レジャー（11 × 17）、リーガルサイズのように用紙を縦置きでセットする
場合は、用紙の表面（プリントする面）を上に向け、以下のようにセットします。
ABC
ABC
:給紙方向�
:給紙方向�

給紙カセットからプリントする3-36
給
紙

排
紙
の
し
か
た �
3
6 用紙が側面の用紙ガイドにあるツメの下に入るように、用紙を押さえま
す。
ツメと用紙の間に十分すき間があることを確認してください。すき間が十分ない場合は、用
紙を少し減らします。
給紙カセットにセットできる用紙の枚数は、普通紙（64g/m2 の場合）で約 550 枚、ラ
ベル用紙で約 50 枚です。絶対に用紙ガイドの積載制限マークを超えない範囲でセットし
てください。積載制限マークを超す量の用紙をセットすると、給紙不良の原因となります。
7 用紙サイズ表示板に、セットした用紙サイズのシールを貼り、給紙カセッ
ト前面の用紙サイズ表示板差し込み口に差し込みます。
ツメ�
積載制限マーク�

給紙カセットからプリントする 3-37
給
紙

排
紙
の
し
か
た �
3
8 用紙サイズ設定スイッチの取っ手を持って、用紙サイズ設定スイッチの
三角マークをセットした用紙のサイズに合わせます。
工場出荷時は A3 サイズにセットされています。
セ ットした用紙 のサイズと用紙 サイズ設定ス イッチが合って いることを必 ず確認してか
ら給紙カセットをプリンタ本体にセットしてください。用紙サイズ設定スイッチが合って
いないと、 誤動作の原因になります。
用紙サイズ設定スイッチ�
取っ手�
CUSTOM

給紙カセットからプリントする3-38
給
紙

排
紙
の
し
か
た �
3
9 給紙カセットをペーパーフィーダにセットします。
給紙カセットを両手で持って図の位置まで押し込み a、右手で給紙カセットの手前を持ち、
止まる位置まで押し込みます b。
a
b

給紙カセットからプリントする 3-39
給
紙

排
紙
の
し
か
た �
3
給紙カセットの手前を少し持ち上げて c、給紙カセットの前面が、ペーパーフィーダの前
面と揃うまで、しっかりと奥まで押し込みます d。
給紙カセットをペーパーフィーダにセットするときは、指を挟まないように注意してくだ
さい。
c
d

給紙カセットからプリントする3-40
給
紙

排
紙
の
し
か
た �
3
カセット 2、カセット 3、カセット 4 にユーザ設定サイズの用紙を
セットする

• 以下のユーザ設定サイズの用紙をセットすることができます。

･ 縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
･ 横置きの場合：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

• ユーザ設定サイズの用紙をセットしたときは、「カセット N（N=2、3、4）用紙サイズ」

を以下のように設定してください。
･ 横置きにセットした場合：「ユーザセッテイサイズ」
･ 縦置きにセットした場合：「ユーザセッテイサイズ R」

• セットするユーザ設定用紙の向きを頻繁に変更する場合は、「カセット N（N=2、3、4）

用紙サイズ」を「フリー」に設定すると便利です。「カセット N（N=2、3、4）用紙サ
イズ」を「フリー」に 設定すると、用 紙の向き を変更する たびに「カセ ット N（N=2、
3、4）用紙サイズ」の設定を変更する必要がありません。ただし、「フリー」に設定する
場合は、以下のことに気をつけてください。
･ セットした用紙と、プリンタドライバの用紙サイズの設定が必ず合っていることを確認
してからプリントしてください。異なっている場合は、「41 ヨウシサイズ カクニン」
のメッセージが表示されてプリントが中断されたり、紙づまりが発生したりすることが
あります。必ずプリンタドライバで設定した用紙サイズとカセットにセットした用紙が
合っているか、確認してお使いください。ただし、「特殊モード J」を「ツカウ」に設定
した場合、プリンタドライバで設定した用紙サイズとカセットにセットした用紙が異な
る場合でも 用紙サイズのチェックを行わずにプリ ントします。詳しくは、LIPS 機能ガ
イド「第 3 章共通セットアップメニューの設定項目」を参照してください。

･ LIPS LX プリンタドライバからの印刷時は、用紙の縦置き、横置きが可能ですが、長辺が
297.0mm 以下の定形外の用紙をプリントする場合は、横置きにセットしてください。ま
た、LIPS LX プリンタドライバを使用しない場合は、用紙は縦置きにセットしてください。
1 給紙カセットを引き出します。
給紙カセットを止まる位置まで引き出します a。
a

給紙カセットからプリントする 3-41
給
紙

排
紙
の
し
か
た �
3
給紙カセットの手前を少し持ち上げてから b、左手をそえて給紙カセット右側にある取っ
手が完全に見えるまで、引き出します c。
b
c
取っ手�

給紙カセットからプリントする3-42
給
紙

排
紙
の
し
か
た �
3
図のように給紙カセットを両手で持って、完全に引き出します d。
用紙をセットするときは、必ず給紙カセットをペーパーフィーダから取り出してセットし
てください。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセッ
トが落ちたりプリンタが倒れたりして、けがの原因になることがあります。

• 給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ

トを破損することがあります。

• 給紙カセットは重いので両手でしっかり持ってください。
• 取り出した給紙カセットは、水平で安定した場所に置いてください。

2 用紙を給紙カセットの手前側に合わせてセットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
裁断状態の悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合
は、用紙を平らな場所でよく揃えてからセットしてください。
d

給紙カセットからプリントする 3-43
給
紙

排
紙
の
し
か
た �
3

• セットアップメニューの給紙グループにある「 カセット N（N=2、3、4）用紙サイズ」

の設定を「 フリー」に設定しているときに、長辺が 297.0mm 以下の定形外の用紙をプ
リントする場合は、お使いのプリンタドライバにしたがって、以下のようにセットしてく
ださい。
LIPS LX プリンタドライバを使用している場合：横置きにセット
LIPS LX プリンタドライバを使用していない場合：縦置きにセット

• レターヘッドやロゴ付きの用紙などにプリントする場合は、次の指示にしたがって正しい

向きに用紙をセットしてください。
･ 横置きでセットする場合は、用紙の表面（プリントする面）を上に向け、以下のように
セットします。
ABC
ABC
:給紙方向�
:給紙方向�

給紙カセットからプリントする3-44
給
紙

排
紙
の
し
か
た �
3
3 後側の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズの位置に合わせます。
･ 縦置きでセットする場合は、用紙の表面（プリントする面）を上に向け、以下のように
セットします。
ABC
ABC
:給紙方向�
:給紙方向�

給紙カセットからプリントする 3-45
給
紙

排
紙
の
し
か
た �
3
4 側面の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズに合わせます。
側面の用紙ガイドは左右が連動しています。
5 用紙が側面の用紙ガイドにあるツメの下に入るように、用紙を押さえま
す。
ツメと用紙の間に十分すき間があることを確認してください。すき間が十分ない場合は、用
紙を少し減らします。
給紙カセットにセットできる用紙の枚数は、 普通紙（64g/m
2
の場合）で約 550 枚で
す。絶対に用紙ガイドの積載制限マークを超えない範囲でセットしてください。積載制限
マークを超す量の用紙をセットすると、 給紙不良の原因となります。
ツメ�
積載制限マーク�

給紙カセットからプリントする3-46
給
紙

排
紙
の
し
か
た �
3
6 用紙サイズ設定スイッチの取っ手を持って、用紙サイズ設定スイッチの
三角マークを「CUSTOM」に合わせます。
工場出荷時は A3 サイズにセットされています。
用紙サイ ズ設定ス イッチが「CUSTOM」に合って いること を必ず確 認してか ら給紙カ
セットをプリ ンタ本体にセッ トしてくださ い。用紙サイズ設 定スイッチが 合っていない
と、誤動作の原因になります。
用紙サイズ設定スイッチ�
取っ手�
CUSTOM

給紙カセットからプリントする 3-47
給
紙

排
紙
の
し
か
た �
3
7 給紙カセットをペーパーフィーダにセットします。
給紙カセットを両手で持って図の位置まで押し込み a、右手で給紙カセットの手前を持ち、
止まる位置まで押し込みます b。
a
b

給紙カセットからプリントする3-48
給
紙

排
紙
の
し
か
た �
3
給紙カセットの手前を少し持ち上げて c、給紙カセットの前面が、ペーパーフィーダの前
面と揃うまで、しっかりと奥まで押し込みます d。
給紙カセットをペーパーフィーダにセットするときは、指を挟まないように注意してくだ
さい。
c
d

手差しトレイからプリントする 3-49
給
紙

排
紙
の
し
か
た �
3
手差しトレイからプリントする
手差しトレイには、定形サイズと以下のユーザ設定用紙、長尺紙を普通紙で約 100枚（64g/
m 2
）までセットできます。

• ユーザ設定用紙

縦置きの場合：幅 98.0 ～ 312.0mm、長さ 148.0 ～ 457.2mm
横置きの場合：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

• 長尺紙（縦置きのみ）

幅 210.0 ～ 297.0mm、長さ 457.3 ～ 1200.0mm
厚紙やコート紙、ハガキ、封筒など、給紙カセットにセットできない用紙もセット可能です。
手差しトレイからプリントするときは、次の項目を設定する必要があります。

• 「テ ザシトレイ ヨウシサイズ」と「テザシトレ イ ヨウシタイプ」の設定は、プリンタ

本体のセットアップメニューとプリンタドライバを一致させてお使いください。一致して
いな いと、「PC XXX ヨウシ ニ コウカン」のメッセージが表示されます。その場合
［オンライン］を押すと、「テザシトレイ ヨウシサイズ」と「テザシトレイ ヨウシタイ
プ」の設定がプリンタドライバの設定値に変更され、プリントを続行することができます。

• プリンタドライバが使用できない OS からプリントする場合は、あらかじめ給紙元を「テ

ザシトレイ」 に設定してください。（→ P.3-14）

• 長尺紙は、 LIPS LX プリンタドライバからのみプリントすることができます。

■ 手差しトレイに用紙をセットする（→ P.3-51）
■ 手差しトレイの用紙サイズと用紙タイプを設定する（→ P.3-68、3-70）
セットアップメニューの給紙グループ

• 「テザシトレイ ヨウシサイズ」＝セットした用紙のサイズ
• 「テザシトレイ ヨウシタイプ」＝セットした用紙のタイプ

BMLinkS プリンタ ドライバからプリン トするときは、「テザシトレイ ヨウシ サイズ」
と「テザシトレイ ヨウシタイプ」の設定の他に、次の設定も行ってください。
セットアップメニューの給紙グループ

• 「テザシトレイ ヨウシタイプ」= セットした用紙のタイプ（→ LIPS 機能ガイド「第 3

章 共通セットアップメニューの設定項目」）
DOS や UNIX など、プリンタドライバが使用できない OS からプリントするときは、「テ
ザシトレイ ヨウシ サイズ」と「テザシトレ イ ヨウシタイプ」の設 定の他に、次の設
定も行ってください｡
セットアップメニューの給紙グループ

• 「デフォルト ヨウシサイズ」＝セットした用紙のサイズ（→ LIPS 機能ガイド「第 3 章

共通セットアップメニューの設定項目」）

• 「デフォルト ヨウシタイプ」＝セットした用紙のタイプ（→ LIPS 機能ガイド「第 3 章

共通セットアップメニューの設定項目」）

手差しトレイからプリントする3-50
給
紙

排
紙
の
し
か
た �
3
■ プリンタドライバを設定する（→ LIPS ソフトウェアガイド／本編）
LIPS プ リ ンタ ドラ イ バか らプ リ ント する と きは、次 の設 定 を行 いま す。こ こで は、
Windows 版 LIPS プリンタドライバを例に説明しています。Macintosh 版プリンタド
ライバの操作については、プリンタドライバのヘルプを参照してください。
［ページ設定］ページ
［出力用紙サイズ］＝セットした用紙のサイズ
［給紙］ページ
［給紙部］＝［手差し（トレイ）］
［用紙タイプ］＝［普通紙］：普通紙（64 ～ 105g/m 2
）
［厚紙 1］：厚紙（106 ～ 169g/m2 ）
［厚紙 2］：厚紙（170 ～ 220g/m2 ）
［ラベル用紙］：ラベル用紙
［コート紙］：コート紙
［封筒］：封筒
［はがき］：ハガキ
BMLinkS プリンタドライバの用紙の設定方法については、 BMLinkS プリンタドライバ
に添付されている「ユーザーズマニュアル」を参照してください。

手差しトレイからプリントする 3-51
給
紙

排
紙
の
し
か
た �
3
手差しトレイに用紙をセットする
手差しトレイに用紙をセットします。用紙の種類によってセット方法が異なりますので、そ
れぞれの手順を参照してください。

• 普通紙、厚紙、コート紙、ラベル用紙（→用紙（ハガキ、封筒以外）をセットする：P.3-52）
• ハガキ（→ハガキをセットする：P.3-58）
• 封筒（→封筒をセットする：P.3-63）

手差しトレイの上にはプリントする用紙以外のものは置かないでください。また上から押
したり、 無理な力を加えないでください。手差しトレイが破損することがあります。
手差しトレイを閉める ときは、セットされている用紙を取り除いて閉めます。
手差しトレイを使わないときは、 閉めておいてください。
c
ba

手差しトレイからプリントする3-52
給
紙

排
紙
の
し
か
た �
3
用紙（ハガキ、封筒以外）をセットする
手差しトレイに普通紙や厚紙、コート紙、ラベル用紙などをセットするときは、次の手順で
セットします。
周囲 5mm の範囲にはプリントできません。（LIPS プリンタドライバの［仕上げ詳細］ダ
イアログで「印字領域を広げて印刷する」にチェックした場合は、有効印字領域を用紙の
端近くまで広げることができます。詳しくは、プリンタドライバのヘルプを参照してくだ
さい。）
1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。

手差しトレイからプリントする 3-53
給
紙

排
紙
の
し
か
た �
3
A3 や B4、長尺紙などの長いサイズの用紙をセットするときは補助トレイを引き出し a、
延長トレイを開けます b。
2 用紙ガイドの幅を紙幅より少し広めにセットします。
a
b

手差しトレイからプリントする3-54
給
紙

排
紙
の
し
か
た �
3
3 コート紙やラベル用紙をセットする場合は、用紙を少量ずつさばき、端
を揃えます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• コート紙やラベル用紙は、よくさばいてからセットしてください。十分にさばけていない

と、重送されて、紙づまりの原因になります。

• コート紙をさばいたり、揃えたりするときは、できるだけ端を持ち、プリント面に触れな

いようにしてください。

• コート紙に手あかや指紋、ホコリや油分などが付着しないようにしてください。印字不良

の原因になります。
4 用紙のプリント面を下にして、奥に当たるまでゆっくりと差し込みます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
少量ずつよくさばく� 平らなところで軽く数回�
たたいて端を揃える�
積載制限マーク�

手差しトレイからプリントする 3-55
給
紙

排
紙
の
し
か
た �
3

• 長尺紙 をセットする場合は、1 枚ずつ図のように手差しトレイにセットします。
• 手差しトレイには、次の枚数までセットできます。用紙束の高さが積載制限マークを超え

ていないことを確認してください。
･ 普通紙 ：約 100 枚（64g/m 2 の場合）
･ 厚紙 ：約 50 枚（128g/m 2 の場合）
･ コート紙 ：約 50 枚
･ ラベル用紙 ：約 40 枚

• 用紙を斜めにセットしないでください。
• 用紙の後端が不揃いになっていると、 給紙不良や紙づまりの原因になります。
• 用紙の先端が折れ曲がっていたりカールしている場合は、端を伸ばしてからセットしてく

ださい。

• 裁 断状態の悪い 用紙を使用 すると、重送しや すくなる場合 があります。その ような場合

は、用紙を平らな場所でよく揃えてからセットしてください。

• セ ットアップ メニューの給 紙グループ にある「手差しト レイ用紙サ イズ」の設定を「フ

リー」 に設定しているときに、長辺が 297.0mm 以下の定形外の用紙をプリントする場
合は、 お使いのプリンタドライバにしたがって、以下のようにセットしてください。
LIPS LX プリンタドライバを使用している場合：横置きにセット
LIPS LX プリンタドライバを使用していない場合：縦置きにセット

• レターヘッドやロゴ付きの用紙などにプリントする場合は、次の指示にしたがって正しい

向きに用紙をセットしてください。

手差しトレイからプリントする3-56
給
紙

排
紙
の
し
か
た �
3
･ A4、B5、A5、レター、エグゼクティブサイズのように用紙を横 置きでセットする場
合は、用紙の表面（プリントする面）を下に向け、以下のようにセットします。
:給紙方向�
:給紙方向�

手差しトレイからプリントする 3-57
給
紙

排
紙
の
し
か
た �
3
5 用紙ガイドを、用紙の左右にぴったりと合わせます。
･ A3、B4、12 × 18、レジャー（11 × 17）、リーガルサイズのように用紙を縦置き
でセットする場合は、用紙の表面（プリントする面）を下に向け、以下のようにセット
します。
:給紙方向�
:給紙方向�

手差しトレイからプリントする3-58
給
紙

排
紙
の
し
か
た �
3

• 必ず用紙ガイドを用紙の幅に合わせてください。ゆるすぎたりきつすぎたりすると、正し

く送られなかったり、紙づまりの原因になります。

• プリント中は、手差しトレイの用紙に触れたり、引き抜いたりしないでください。動作異

常の原因になります。
次に手差しトレイの用紙サイズを設定してください（→ P.3-68）。
ハガキをセットする
手差しトレイには、官製ハガキ、官製往復ハガキ、4 面ハガキをセットできます。ハガキを
手差しトレイにセットするときは、次の手順でセットします。

• ハガキ、往復ハガキ、4 面ハガキにプリントする場合は、周囲 5mm にはプリントできま

せん。（LIPS プリンタドライバの［仕上げ詳細］ダイアログで「印字領域を広げて印刷す
る」にチェックした場合は、有効印字領域を用紙の端近くまで広げることができます。詳
しくは、プリンタドライバのヘルプを参照してください。）

• 往復ハガキは、必ず折り目の付いていないものをご使用ください。
• ハガキや往復ハガキにプリントする場合は、プリント速度が遅くなります。

本プリンタは、ハガキ、往復ハガキ、4 面ハガキサイズの普通紙（64 ～ 105g/m 2 ）、厚
紙（106 ～ 169g/m2 ）にプリントすることもできます。ハガキ、往復ハガキ、4 面ハ
ガキサイズの普通紙、厚紙にプリント する場合は、「用紙（ハガキ、封筒以外）をセット
する」（→ P.3-52）を参照してください。

手差しトレイからプリントする 3-59
給
紙

排
紙
の
し
か
た �
3
1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。
2 用紙ガイドの幅をハガキの幅より少し広めにセットします。

手差しトレイからプリントする3-60
給
紙

排
紙
の
し
か
た �
3
3 ハガキのプリントする面を下向きにして、図のように手差しトレイの奥
に当たるまでゆっくりと差し込みます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• 手差しトレイには、ハガキ、往復ハガキ、4 面ハガキを約 40 枚までセットできます。ハ

ガキ束の高さが積載制限マークを超えていないことを確認してください。

• ハガキをセ ットする場合 は、必ず縦置き で、ハガキの表 面（プリントす る面）を下に向

け、ハガキの上端がプリンタを前面から見て奥側になるようにセットします。
積載制限マーク�

手差しトレイからプリントする 3-61
給
紙

排
紙
の
し
か
た �
3

• 往復ハガキをセットする場合は、必ず横置きで、往復ハガキの表面（プリントする面）を

下に向け、 往復ハガキの上端がプリンタを前面から見て奥側になるようにセットします。

• 往復ハガキにプリントするときは、アプリケーションソフトの用紙設定と印字方向をセッ

ト する用紙 の方向に合 わせて設 定してくだ さい。（例：Windows NT 4.0/2000/XP/
Server 2003 の場合は、「往復はがき横」を選択してください。）

• 4 面ハガキをセットする場合は、必ず横置きで、用紙の表面（プリントする面）を下に向

け、用紙の上端がプリンタを前面から見て左側になるようにセットします。

• ハ ガキがカール しているとき は、逆向きに曲げ て反りをなお してからセッ トしてくださ

い。

• 裁断状態の悪いハガキを使用すると、重送しやすくなる場合があります。そのような場合

は、ハガキを平らな場所でよく揃えてからセットしてください。

手差しトレイからプリントする3-62
給
紙

排
紙
の
し
か
た �
3
4 用紙ガイドを、ハガキの左右にぴったりと合わせます。

• 必ず用紙ガイドをハガキの幅に合わせてください。ゆるすぎたりきつすぎたりすると、正

しく送られなかったり、紙づまりの原因になります。

• プリント中は、手差しトレイのハガキに触れたり、引き抜いたりしないでください。動作

異常の原因になります。
次に手差しトレイの用紙サイズを設定してください（→ P.3-68）。

手差しトレイからプリントする 3-63
給
紙

排
紙
の
し
か
た �
3
封筒をセットする
手差しトレイには、洋形 4 号、洋形 2 号、角形 2 号の封筒をセットできます。封筒を手差
しトレイにセットするときは、次の手順でセットします。

• 本プリンタで使用できる封筒は、洋形 4 号、洋形 2 号、角形 2 号で次のような構造のもの

に限ります。

• 糊付きの封筒は使用しないでください。 印字不良や故障の原因になることがあります。
• 封筒にプリントする場合は、周囲 10mm にはプリントできません。（LIPS プリンタドラ

イ バの［仕上げ詳 細］ダイアログ で「印字領域を 広げて印刷 する」にチェッ クした場合
は、有効印字領域を用紙の端近くまで広げることができます。詳しくは、プリンタドライ
バのヘルプを参照してください。）

• 封筒にプリントする場合は、 プリント速度が遅くなります。

封筒にプリントした場合、 しわがよる場合があります。
1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。
洋形4 号（105mm×235mm ）�
（キヤノンLBP用封筒Y401／推奨品）�
洋形2 号（114mm×162mm ）�
（キヤノンLBP用封筒Y201／推奨品）�
※洋形4号および洋形2号の封筒は、�
短辺にふたが付いているものは使用できません。�
角形2 号（240mm×332mm ）�

手差しトレイからプリントする3-64
給
紙

排
紙
の
し
か
た �
3
2 用紙ガイドの幅を封筒の幅より少し広めにセットします。
3 封筒の束を平らな場所へ置き、上面を押して空気を抜いてから、縁の折
り目をきちんと付けて、平らにします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
4 封筒の四隅の固い部分を図のように取り除き、カールをなおします。

手差しトレイからプリントする 3-65
給
紙

排
紙
の
し
か
た �
3
5 封筒を平らな場所で揃えます。
6 封筒の宛名を書く面を下向きに、ふたを閉じて左側になるようにセット
し、図のように手差しトレイの奥に当たるまでゆっくりと差し込みます。
積載制限マーク�

手差しトレイからプリントする3-66
給
紙

排
紙
の
し
か
た �
3

• 手差しトレイには、封筒を約 10 枚までセットできます。封筒束の高さが積載制限マーク

を超えていないことを確認してください。

• 封筒は、裏面（貼り合わせのある面）にはプリントできません。
• 洋形 4 号、洋形 2 号の封筒をセットする場合は、ふたがプリンタを前面から見て左側にな

るようにセットします。

• 角形 2 号の封筒をセットする場合は、ふたを開けたまま、底辺がプリンタを前面から見て

奥側になるようにセットします。

手差しトレイからプリントする 3-67
給
紙

排
紙
の
し
か
た �
3
7 用紙ガイドを封筒の左右にぴったりと合わせます。

• 用紙ガイドと封筒の間にすき間があいたり、強く押しすぎて封筒がゆがんだりしないよう

にしてください。 正しく送られなかったり、紙づまりの原因になります。

• プリント中は、手差しトレイの封筒に触れたり、引き抜いたりしないでください。動作異

常の原因になります。
次に手差しトレイの用紙サイズを設定してください（→ P.3-68）。

手差しトレイからプリントする3-68
給
紙

排
紙
の
し
か
た �
3
手差しトレイの用紙サイズを設定する
手差しトレイに用紙をセットしたときは、操作パネルから手差しトレイの用紙サイズを設定
します。定形サイズの用紙や封筒、ハガキ、往復ハガキ、4 面ハガキは、そのサイズを設定
します。定形外の用紙は、「ユーザセッテイサイズ」または「ユーザセッテイサイズ R」に
設定します。手差しトレイの用紙サイズ設定は、工場出荷状態で「A4」に設定されています。
手差しトレイの用紙サイズの設定は、次の手順で行います。

• 用紙サイズの設定は、プリンタのセットアップメニューとプリンタドライバを一致させて

お使いください。一致していないと、「PC XXX ヨウシ ニ コウカン」のメッセージ
が表示されます。その場合［オンライン］を 押すと、「テザシトレイ ヨウシサイズ」の
設定がプリンタドライバの設定値に変更され、プリントを続行することができます。

• 定形外の用紙をセットしたときは、「手差しト レイ用紙サイズ」を以下のように設定して

ください。
･ 横置きにセットした場合：「ユーザセッテイサイズ」
･ 縦置きにセットした場合：「ユーザセッテイサイズ R」

• 手差しトレイにセットする用紙を頻繁に 変更する場合は、「手差しトレイ用紙サイズ」を

「フリー」に設定 すると便利 です。「手差し トレイ用紙 サイズ」を「フリ ー」に設定する
と、異なるサイズの用紙をセットするたびに「手差しトレイ用紙サイズ」の設定を変更す
る必要がありません。ただし、「フリー」に設定す る場合は、以下のことに気をつけてく
ださい。
･ 手差しトレイにセットした用紙と、プリンタドライバの用紙サイズの設定が必ず合って
いることを確認してからプリントしてください。異なっている場合は、「41 ヨウシサ
イズ カクニン」のメッセージが表示されてプリントが中断されたり、紙づまりが発生
したりすることがあります。必ずプリンタドライバで設定した用紙サイズと手差しトレ
イにセ ットした用紙が 合っているか、確認し てお使いくださ い。ただし、「特殊モード
J」を「ツカウ 」に設定した場合、プリンタ ドライバで設定した用 紙サイズと手差しト
レイ にセット した用紙が 異なる場 合でも用紙 サイズの チェックを 行わずに プリントし
ます。詳しくは、LIPS 機能ガイド「第 3 章共通セットアップメニューの設定項目」を

参照してください。
･ LIPS LX プリンタドライバからの印刷時は、用紙の縦置き、横置きが可能ですが、長辺
が 297.0mm 以下の定形外の用紙をプリントする場合は、横置きにセットしてくださ
い。また、LIPS LX プリンタドライバを使用しない場合は、用紙は縦置きにセットして
ください。
次の用紙は、略号で表示されます。
12 × 18：TxE、レジャー（11 × 1 7）：LD、リーガル：LG、レター：LT、エグゼク
ティブ：EX、ハガキ：HG、往復ハガキ：H2、4 面ハガキ： H4、洋形 4 号封筒：Y4、
洋形 2 号封筒：Y2、角形 2 号封筒：K2、ユーザ設定サイズ：80 ～ 99、ユーザ設定
サイズ縦、長尺紙：80R ～ 99R、フリー：FR
1 ［セットアップ］を押します。
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →�
セットアップ�

手差しトレイからプリントする 3-69
給
紙

排
紙
の
し
か
た �
3
2 ［ ］、［ ］で「キュウシ」を選択し、［実行］を押します。
3 ［ ］、［ ］で「テザシトレイ ヨウシサイズ」を選択し、［実行］を押
します。
4 ［ ］、［ ］で用紙のサイズを選択し、［実行］を押します。
用紙サイズの左に「＝」が表示され、手差しトレイの用紙サイズが設定されます。
次に手差しトレイの用紙タイプを設定してください（→次項目）。
ｷｭｳｼ →�
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →�
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →�
=A4 →�
=B5 →�
B5 →�
実行�
ジョブ
ユーティリティ�
セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�

手差しトレイからプリントする3-70
給
紙

排
紙
の
し
か
た �
3
手差しトレイの用紙タイプを設定する
手差しトレイに用紙をセ ットしたときは、用紙の種類に合 わせて操作パネルから「テザシ
トレイ ヨウシタイプ」を設定します。用紙タイプに合わせて、最適な印刷モードでプリン
トされます。工場出荷状態では「フツウシ」に設定されています。
*1「フツウシ」に設定してプリントした結果、次のような不具合があった場合は、「フツウシ L」に設定してください。

• 普通紙（64g/m

2
）をプリントした結果、用紙のカールが目立つ場合

• 幅がレターサイズ（279.4mm）以下の用紙を連続印刷したときに、印刷速度が遅くなる場合

*2 106 ～ 169g/m
2
以外のコート紙の場合は、以下の設定を行ってください。

• 105 g/m

2
以下の場合：「テザシトレイ ヨウシタイプ」を「フツウシ」に設定する

• 170 ～ 220 g/m

2
の場合：「テザシトレイ ヨウシタイプ」を「コートシ」にして、ユーザメンテナンスグルー
プの「トクシュ インジショリ」の「コートシ」を「スル」に設定する

• 用紙タイプの設定は、プリンタ本体のセットアップメニューとプリンタドライバを一致さ

せてお使いください。一致していないと、「PC XXX ヨウシ ニ コウカン」のメッセー
ジが表示さ れます。その場 合［オンライ ン］を押すと、「テザ シトレイ ヨ ウシタイプ」
の設定がプリンタドライバの設定値に変更され、プリントを続行することができます。

• 実際に手差しトレイにセットする用紙のタイプと「 テザシトレイ ヨウシタイプ」の設定

が一致していないとエンジンに重大な障害の起こる恐れがありますので、必ず用紙のタイ
プを一致させてください。

• 「テザシトレイ ヨウシタイプ」を「フリー」に設 定すると、プリンタドライバで設定し

た用紙タイプとのチェックを行いません。必ず、プリンタドライバで設定した用紙タイプ
と手差しトレイにセットした用紙が合っているか、確認してお使いください。

• 本プリンタは、ハガキ、往復ハガキ、4 面ハガキサイズの普通紙（64 ～ 105g/m 2 ）、厚

紙（106 ～ 169g/m2 ）に印刷することができます。ハガキ、往復ハガキ、4 面ハガキ
サイズの 普通紙（64 ～ 105g/m2 ）に印 刷する 場合は、「フ ツウシ」を選 択し、厚紙
（106 ～ 169g/m2 ）やキヤノン推奨 4 面 ハガキに印刷する場合は、「アツガミ 1」を選
択します。
用紙の種類
共通セットアップメニュー
［テザシトレイ ヨウシタイプ］の設定
普通紙（64 ～ 105g/m
2
） フツウシ *
1
厚紙（106 ～ 169g/m
2
） アツガミ 1
厚紙（170 ～ 220g/m2 ） アツガミ 2
コート紙 コートシ * 2
ラベル用紙 ラベルヨウシ
封筒 フウトウ
ハガキ ハガキ

手差しトレイからプリントする 3-71
給
紙

排
紙
の
し
か
た �
3
1 ［セットアップ］を押します。
2 ［ ］、［ ］で「キュウシ」を選択し、［実行］を押します。
3 ［ ］、［ ］で「テザシトレイ ヨウシタイプ」を選択し、［実行］を押
します。
4 ［ ］、［ ］で用紙のタイプを選択し、［実行］を押します。
用紙タイプの左に「＝」が表示され、手差しトレイの用紙タイプが設定されます。
Windows や Macintosh のプリンタドライバからプリントする場合は、プリンタドラ
イバを設定してください。（→次項目）
BMLinkS プリンタドライバからプリントする場合は、「デフォルト ヨウシタイプ」の
設定を操作パネルで行った後、プリンタドライバを設定してください。
DOS や UNIX などからプリントする場合は、「デフォルト ヨウシサイズ」および「デ
フォルト ヨウシタイプ」の設定を操作パネルで行ってください。
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →�
ｷｭｳｼ →�
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →�
ﾃｻﾞｼﾄﾚｲ ﾖｳｼﾀｲﾌﾟ →�
= ﾌﾂｳｼ →�
ﾗﾍﾞﾙﾖｳｼ →�

= ﾗﾍﾞﾙﾖｳｼ →�
セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�
実行�
ジョブ
ユーティリティ�
セットアップ�

手差しトレイからプリントする3-72
給
紙

排
紙
の
し
か
た �
3
プリンタドライバを設定する
手 差しトレイの 用紙にプリ ントするとき は、プリンタド ライバの［ページ 設定］ページの
［出力用紙サイズ］にセットした用紙サイズ、［給紙］ページの［給紙部］に［手差し（トレ
イ）］、［用紙タイプ］に用紙の種類に合わせて下記の設定値を選択します。
*
1
［普通紙］に設定してプリントした結果、次のような不具合があった場合は、［普通紙 L］に設定してください。

• 普通紙（64g/m

2
）をプリントした結果、用紙のカールが目立つ場合

• 幅がレターサイズ（279.4mm）以下の用紙を連続印刷したときに、印刷速度が遅くなる場合

*
2
106 ～ 169g/m
2
以外のコート紙の場合は、以下の設定を行ってください。

• 105 g/m

2
以下の場合：［用紙タイプ］を［普通紙］に設定する

• 170 ～ 220g/m

2
の場合：［用紙タイプ］を［コート紙］にして、［仕上げ］-［仕上げ詳細］-［処理オプショ
ン］の順にクリックし、［処理オプション］ダイアログボックスの［特殊定着モード］の設定を［モード 4］にする
プリンタドライバの設定は、Windows 2000/XP/Server 2003 用 LIPS LX プリンタド
ライバ Version1.25 を例にします。

• 「テザシトレイ ヨウシサイズ」と「テザシト レイ ヨウシタイプ」の設定は、プリンタ

本体のセットアップメニューとプリンタドライバを一致させてお使いください。一致して
いないと、「PC XXX ヨウシ ニ コウカン」のメッセージが表示されます。その場合
［オンライン］を押すと、「テザシトレイ ヨウシサイズ」と「テザシトレイ ヨウシタイ
プ」の設定がプリンタドライバの設定値に変更され、プリントを続行することができます。

• 本プリンタは、ハガキ、往復ハガキ、4 面ハガキサイズの普通紙（64 ～ 105g/m 2 ）、厚

紙（106 ～ 169g/m2 ）に印刷することができます。ハガキ、往復ハガキ、4 面ハガキ
サイズの普通紙（64 ～ 1 05g/m2 ）に印刷する場合は、［普通紙］を選択し、厚紙（106
～ 169g/m2 ）やキヤノン推奨 4 面ハガキに印刷する場合は、［厚紙 1］を選択します。
BMLinkS プリンタドライバの用紙の設定方法については、 BMLinkS プリンタドライバ
に添付されている「ユーザーズマニュアル」を参照してください。
用紙の種類 ［用紙タイプ］設定値
普通紙（64 ～ 105g/m
2
） 普通紙 *
1
厚紙（106 ～ 169g/m
2
） 厚紙 1
厚紙（170 ～ 220g/m2 ） 厚紙 2
ラベル用紙 ラベル用紙
コート紙 コート紙 *2
封筒 封筒
ハガキ はがき

手差しトレイからプリントする 3-73
給
紙

排
紙
の
し
か
た �
3
1 アプリケーションソフトで［印刷］を選択します。次に［プリンタ名］で
本プリンタを選択し、［プロパティ］をクリックします。
本プリンタのプロパティダイアログボックスが表示されます。
2 ［ページ設定］ページをクリックし、［原稿サイズ］でアプリケーション
ソフトで作成した原稿のサイズ、［出力用紙サイズ］でセットした用紙の
サイズを選択します。

手差しトレイからプリントする3-74
給
紙

排
紙
の
し
か
た �
3
3 ［給紙］ページをクリックし、［給紙部］で［手差し（トレイ）］、［用紙タ
イプ］で用紙のタイプを選択します。
4 ［OK］をクリックして、プロパティダイアログボックスを閉じます。

手差しトレイからプリントする 3-75
給
紙

排
紙
の
し
か
た �
3
5 ［OK］をクリックし、印刷を実行します。
