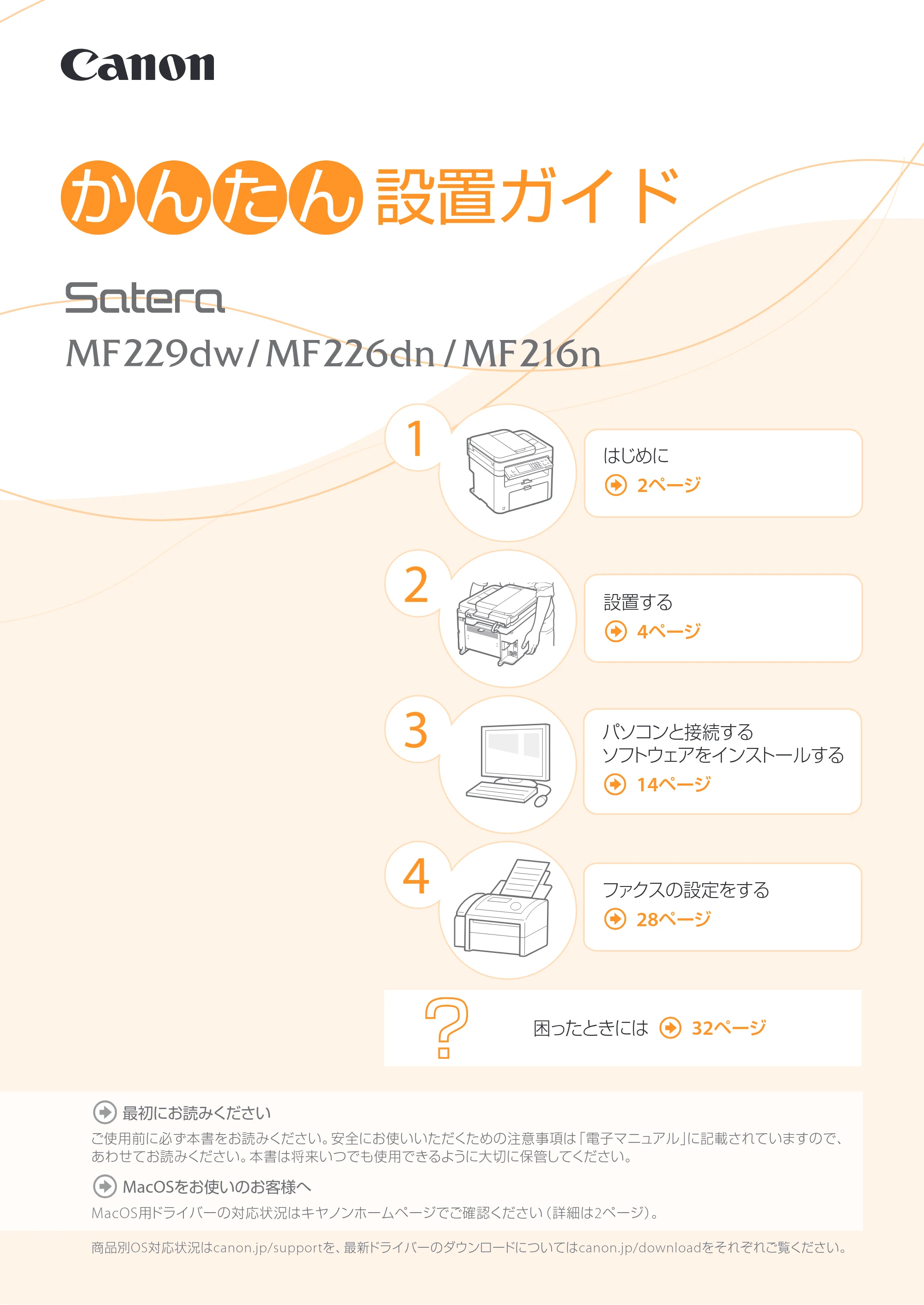

かんたん設置ガイド 2014年8月28日更新（PDF：16.2MB）MF229dw/MF226dn/MF216n

か ん た ん 設置ガイドか ん た ん 設置ガイド
はじめに
2ページ
パソコンと接続する
ソフトウェアをインストールする
14ページ
ファクスの設定をする
28ページ

困ったときには 32ページ

1
2
3
4
設置する
4ページ
最初にお読みください
ご使用前に必ず本書をお読みください。安全にお使いいただくための注意事項は「電子マニュアル」に記載されていますので、
あわせてお読みください。本書は将来いつでも使用できるように大切に保管してください。
MacOSをお使いのお客様へ
MacOS用ドライバーの対応状況はキヤノンホームページでご確認ください（詳細は2ページ）。
商品別OS対応状況はcanon.jp/supportを、最新ドライバーのダウンロードについてはcanon.jp/downloadをそれぞれご覧ください。

2

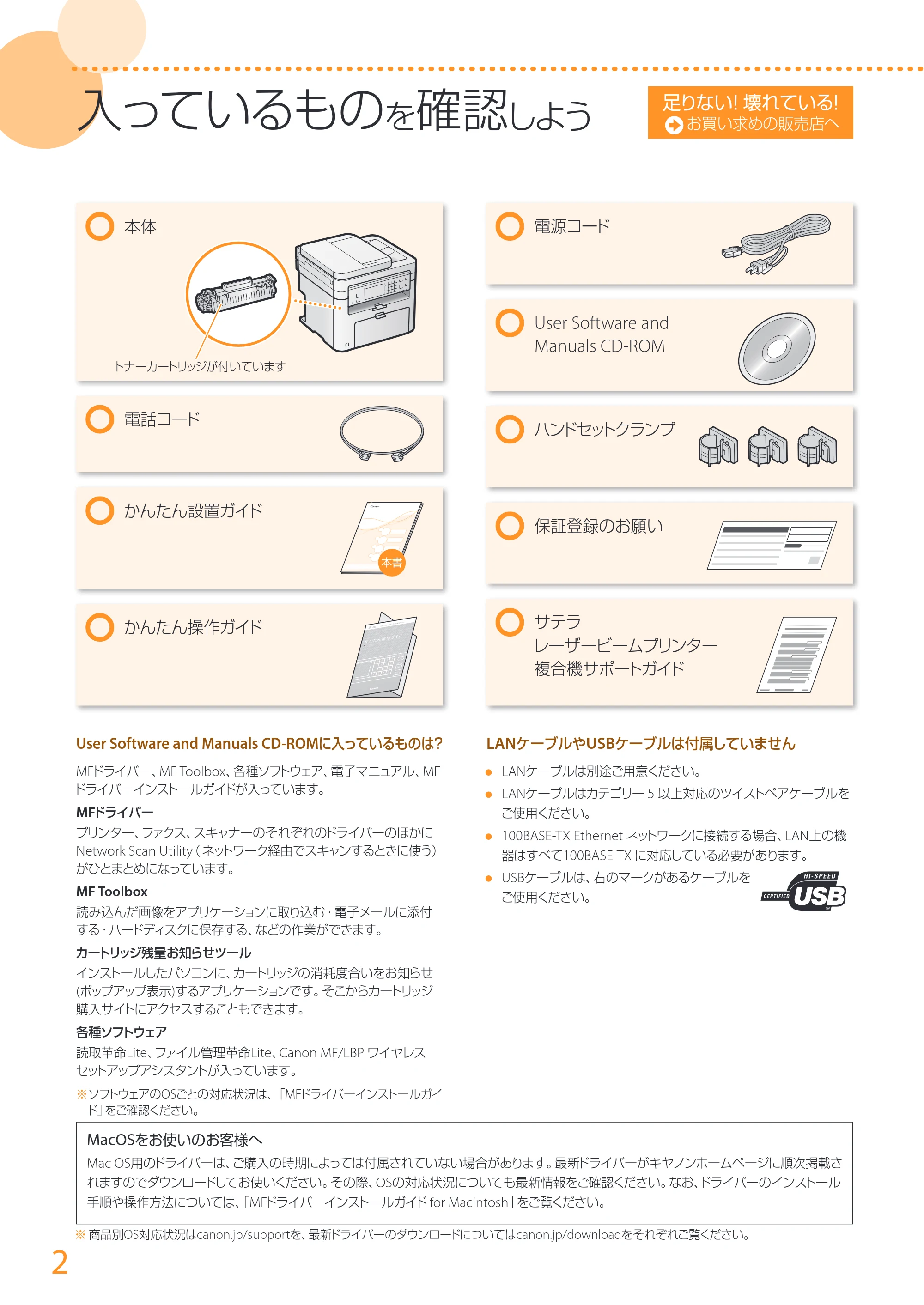

入っているものを確認しよう
足りない！壊れている！
お買い求めの販売店へ
かんたん設置ガイド
かんたん操作ガイド
ハンドセットクランプ
電源コード
User Software and
Manuals CD-ROM

保証登録のお願い

電話コード
本体
トナーカートリッジが付いています
サテラ
レーザービームプリンター
複合機サポートガイド
User Software and Manuals CD-ROMに入っているものは？
MFドライバー、MF Toolbox、各種ソフトウェア、電子マニュアル、MF
ドライバーインストールガイドが入っています。
MFドライバー
プリンター、ファクス、スキャナーのそれぞれのドライバーのほかに
Network Scan Utility（ ネットワーク経由でスキャンするときに使う）
がひとまとめになっています。
MF Toolbox
読み込んだ画像をアプリケーションに取り込む・電子メールに添付
する・ハードディスクに保存する、などの作業ができます。
カートリッジ残量お知らせツール
インストールしたパソコンに、カートリッジの消耗度合いをお知らせ
(ポップアップ表示)するアプリケーションです。そこからカートリッジ
購入サイトにアクセスすることもできます。
各種ソフトウェア
読取革命Lite、ファイル管理革命Lite、Canon MF/LBP ワイヤレス

セットアップアシスタントが入っています。
※ソフトウェアのOSごとの対応状況は、「MFドライバーインストールガイ
ド」をご確認ください。
LANケーブルやUSBケーブルは付属していません

• LANケーブルは別途ご用意ください。
• LANケーブルはカテゴリー 5 以上対応のツイストペアケーブルを

ご使用ください。

• 100BASE-TX Ethernet ネットワークに接続する場合、LAN上の機

器はすべて100BASE-TX に対応している必要があります。

• USBケーブルは、右のマークがあるケーブルを

ご使用ください。
MacOSをお使いのお客様へ
Mac OS用のドライバーは、ご購入の時期によっては付属されていない場合があります。最新ドライバーがキヤノンホームページに順次掲載さ
れますのでダウンロードしてお使いください。その際、OSの対応状況についても最新情報をご確認ください。なお、ドライバーのインストール
手順や操作方法については、「MFドライバーインストールガイド for Macintosh」をご覧ください。
商品別OS対応状況はcanon.jp/supportを、最新ドライバーのダウンロードについてはcanon.jp/downloadをそれぞれご覧ください。
詳しい操作は電子マニュアルをごらんください。
かんたん操作ガイ
ド
Starter Guide
本書

3
入っているものを確認しよう
詳しい操作は電子マニュアルをごらんください。
かんたん操作ガイ
ド
はじめに
1
設置する
2
ファクスの設定をする
4
パソコンと接続する／ソフトウェアをインストールする
3

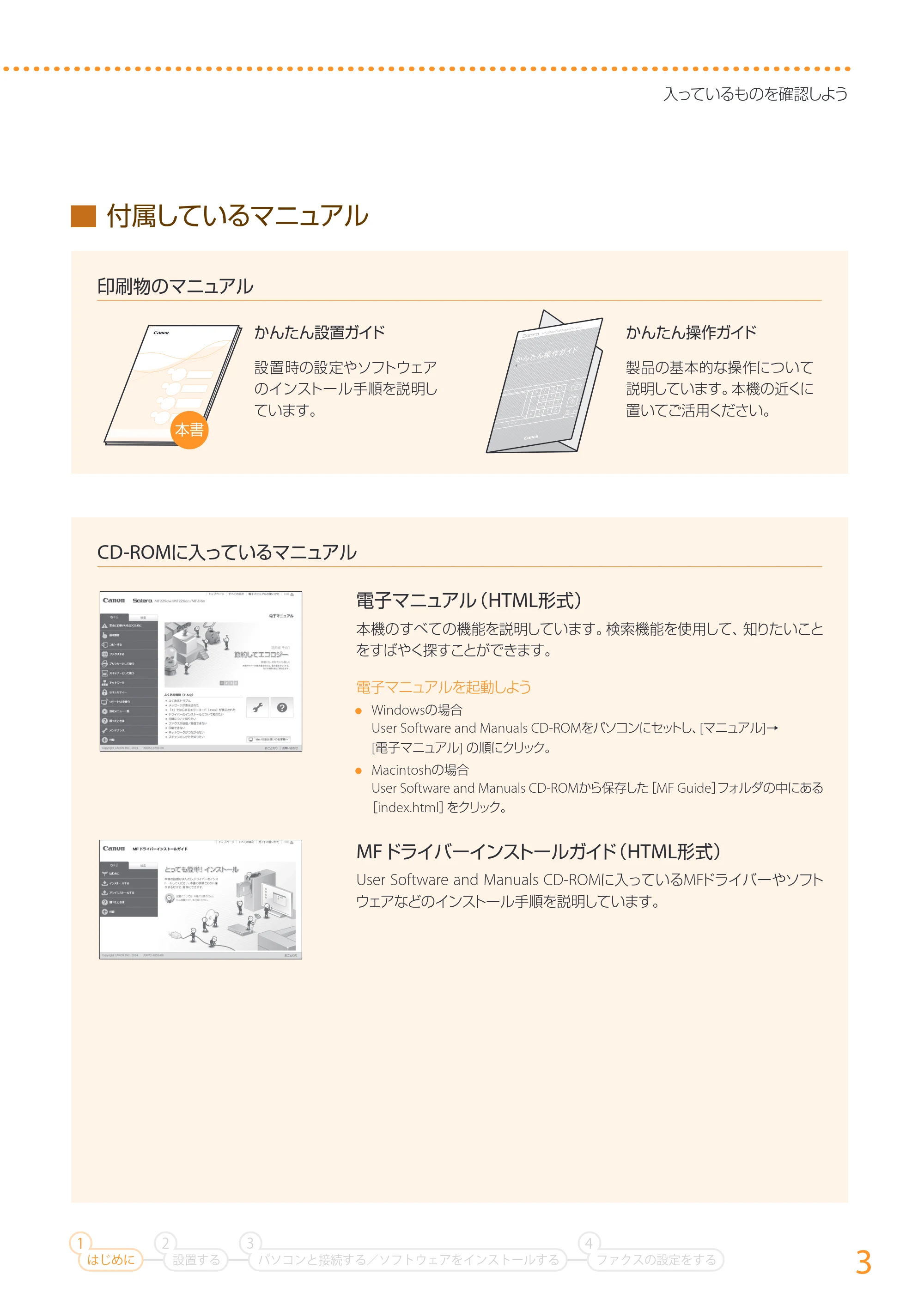

▇ 付属しているマニュアル
印刷物のマニュアル
CD-ROMに入っているマニュアル
Starter Guide
かんたん設置ガイド
設置時の設定やソフトウェア
のインストール手順を説明し
ています。
かんたん操作ガイド
製品の基本的な操作について
説明しています。本機の近くに
置いてご活用ください。
本書
電子マニュアル（HTML形式）
本機のすべての機能を説明しています。検索機能を使用して、知りたいこと
をすばやく探すことができます。
電子マニュアルを起動しよう

• Windowsの場合

User Software and Manuals CD-ROMをパソコンにセットし、[マニュアル]→
[電子マニュアル] の順にクリック。

• Macintoshの場合

User Software and Manuals CD-ROMから保存した［MF Guide］フォルダの中にある
［index.html］をクリック。
MFドライバーインストールガイド（HTML形式）
User Software and Manuals CD-ROMに入っているMFドライバーやソフト
ウェアなどのインストール手順を説明しています。

4

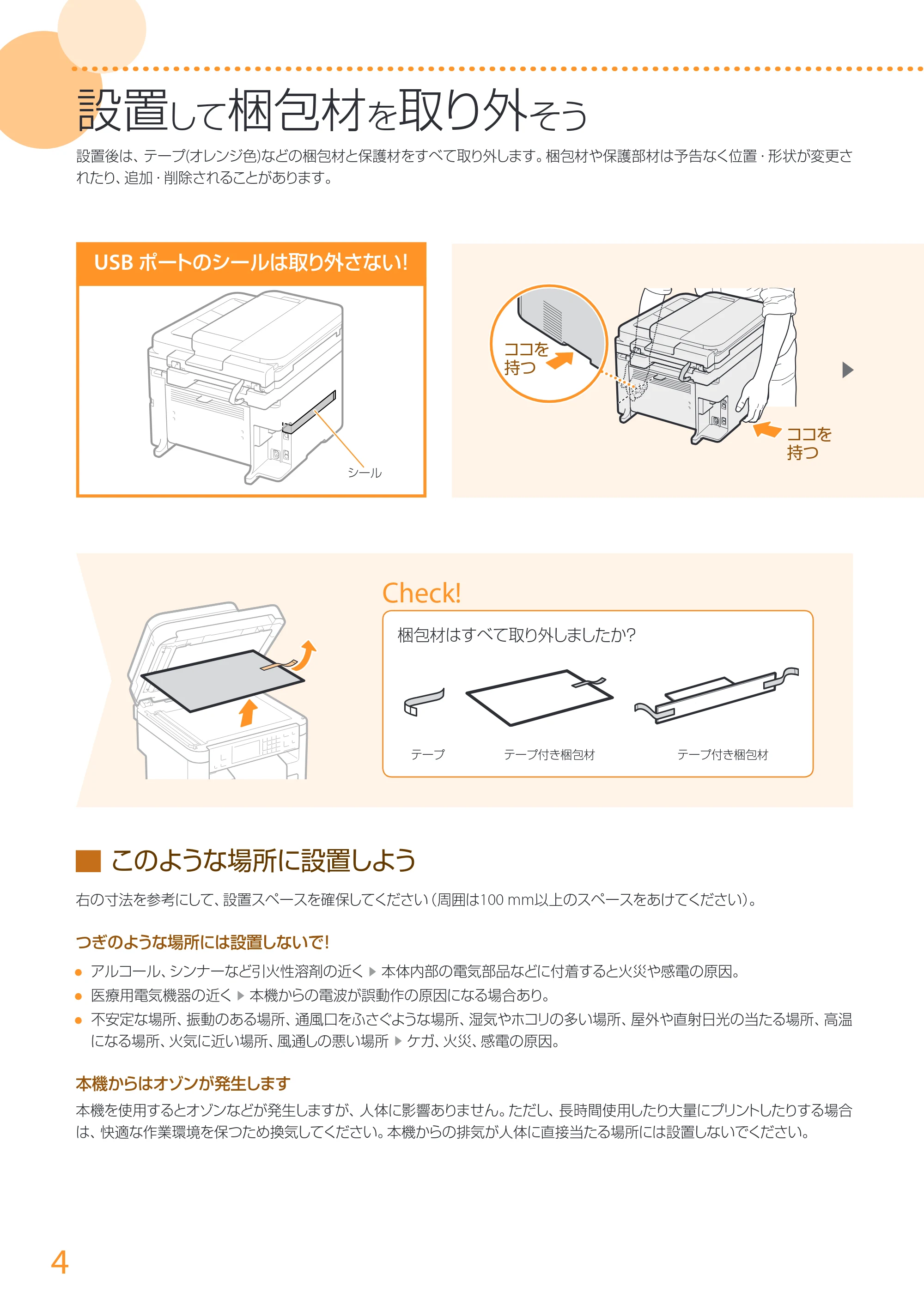

設置して梱包材を取り外 そう
設置後は、テープ(オレンジ色)などの梱包材と保護材をすべて取り外します。梱包材や保護部材は予告なく位置・形状が変更さ
れたり、追加・削除されることがあります。
▇ このような場所に設置しよう
右の寸法を参考にして、設置スペースを確保してください（周囲は100 mm以上のスペースをあけてください）。
つぎのような場所には設置しないで！

• アルコール、シンナーなど引火性溶剤の近く ▶ 本体内部の電気部品などに付着すると火災や感電の原因。
• 医療用電気機器の近く ▶ 本機からの電波が誤動作の原因になる場合あり。
• 不安定な場所、振動のある場所、通風口をふさぐような場所、湿気やホコリの多い場所、屋外や直射日光の当たる場所、高温

になる場所、火気に近い場所、風通しの悪い場所 ▶ ケガ、火災、感電の原因。
本機からはオゾンが発生します
本機を使用するとオゾンなどが発生しますが、人体に影響ありません。ただし、長時間使用したり大量にプリントしたりする場合
は、快適な作業環境を保つため換気してください。本機からの排気が人体に直接当たる場所には設置しないでください。
▶
Check!
梱包材はすべて取り外しましたか？
テープ テープ付き梱包材 テープ付き梱包材
USB ポートのシールは取り外さない！
シール
ココを
持つ
ココを
持つ

5

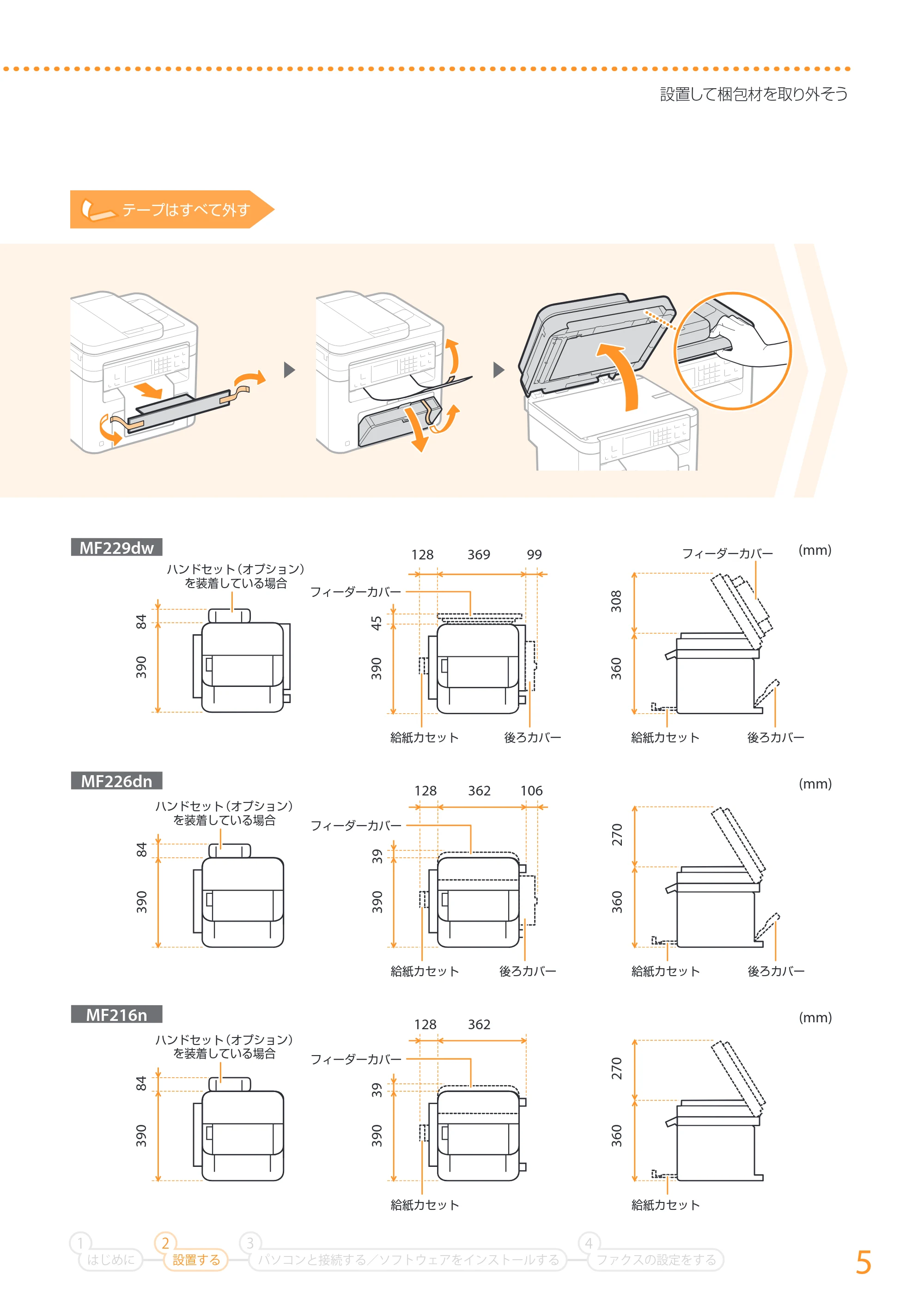

設置して梱包材を取り外そう
▶ ▶
はじめに
1
設置する
2
ファクスの設定をする
4
パソコンと接続する／ソフトウェアをインストールする
3
MF229dw
MF226dn
MF216n
390
360

308
45
128 369 99 (mm)
給紙カセット 後ろカバー
フィーダーカバー
フィーダーカバー
ハンドセット（オプション）
を装着している場合
給紙カセット 後ろカバー
390

84
ハンドセット（オプション）
を装着している場合
(mm)
給紙カセット 後ろカバー
フィーダーカバー
給紙カセット 後ろカバー
106
390
360

270
39
390

84
128 362
ハンドセット（オプション）
を装着している場合
390
360

270
39
(mm)
給紙カセット
フィーダーカバー
給紙カセット
390

84
128 362
テープはすべて外す

6

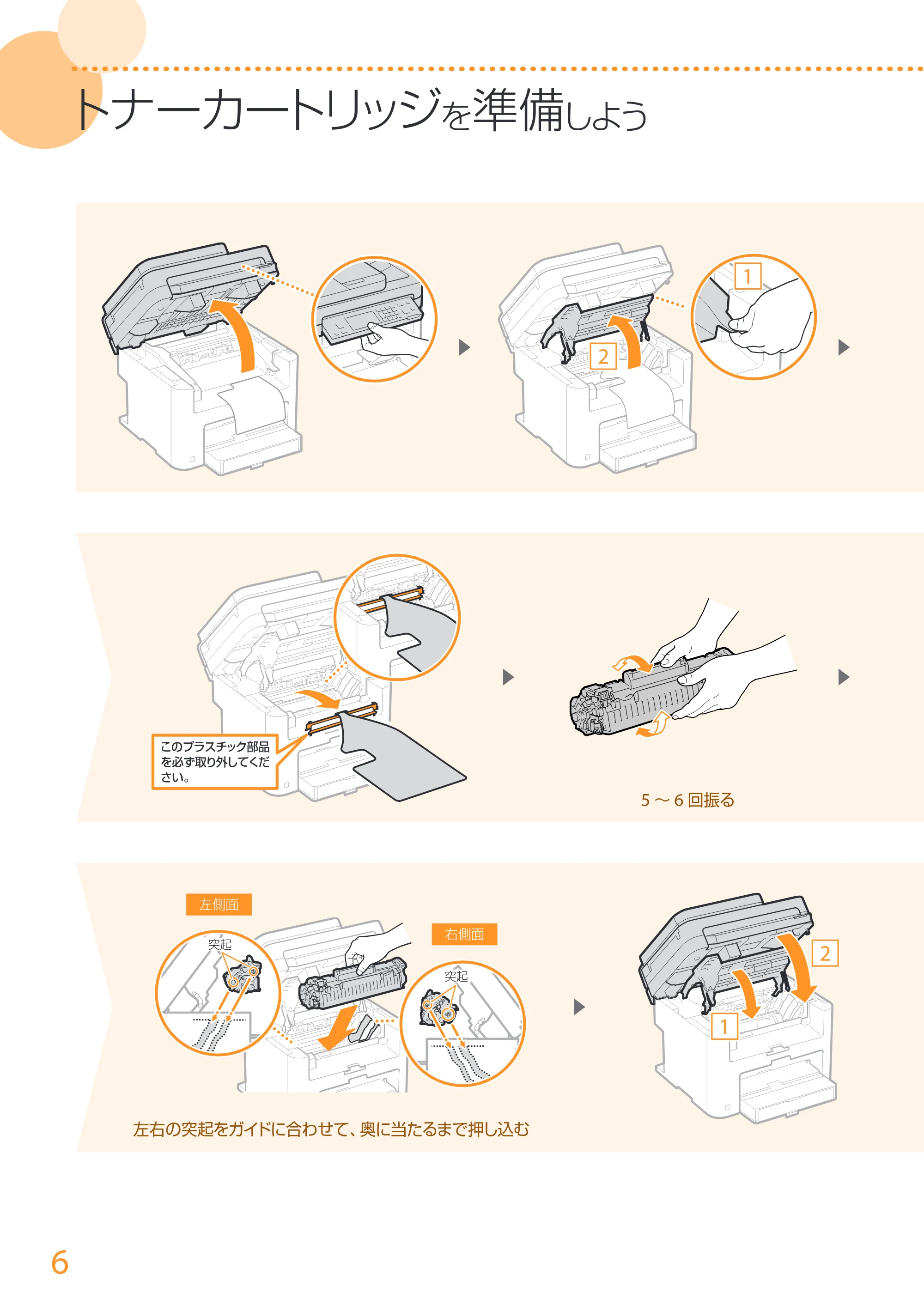

トナーカートリッジを準備しよう
▶
▶
5 ～ 6 回振る
左側面
突起
突起
右側面
左右の突起をガイドに合わせて、奥に当たるまで押し込む
▶
▶
▶
このプラスチック部品
を必ず取り外してくだ
さい。

7
トナーカートリッジを準備しよう
はじめに
1
設置する
2
ファクスの設定をする
4
パソコンと接続する／ソフトウェアをインストールする
3
▶
▶
Check!
梱包材はすべて取り外しましたか？
付属のトナーカートリッジで何枚印字できる？

• お買い上げ時に付属されているトナーカートリッジの平均印字可能

枚数は1700枚です。
なお交換用トナーカートリッジの平均印字可能枚数は2400枚です。
* ISO/IEC 19752 に準拠した測定方法で、A4 サイズ普通紙を使用した平均値。印
字濃度は工場出荷値。

• 交換用トナーカートリッジのご購入は？

電子マニュアル「消耗品」
平らな場所に置く
シーリングテープの長さは、
約50 cmです。
※取り外す！
シーリングテープ
保護部材
用紙付き保護部材

8

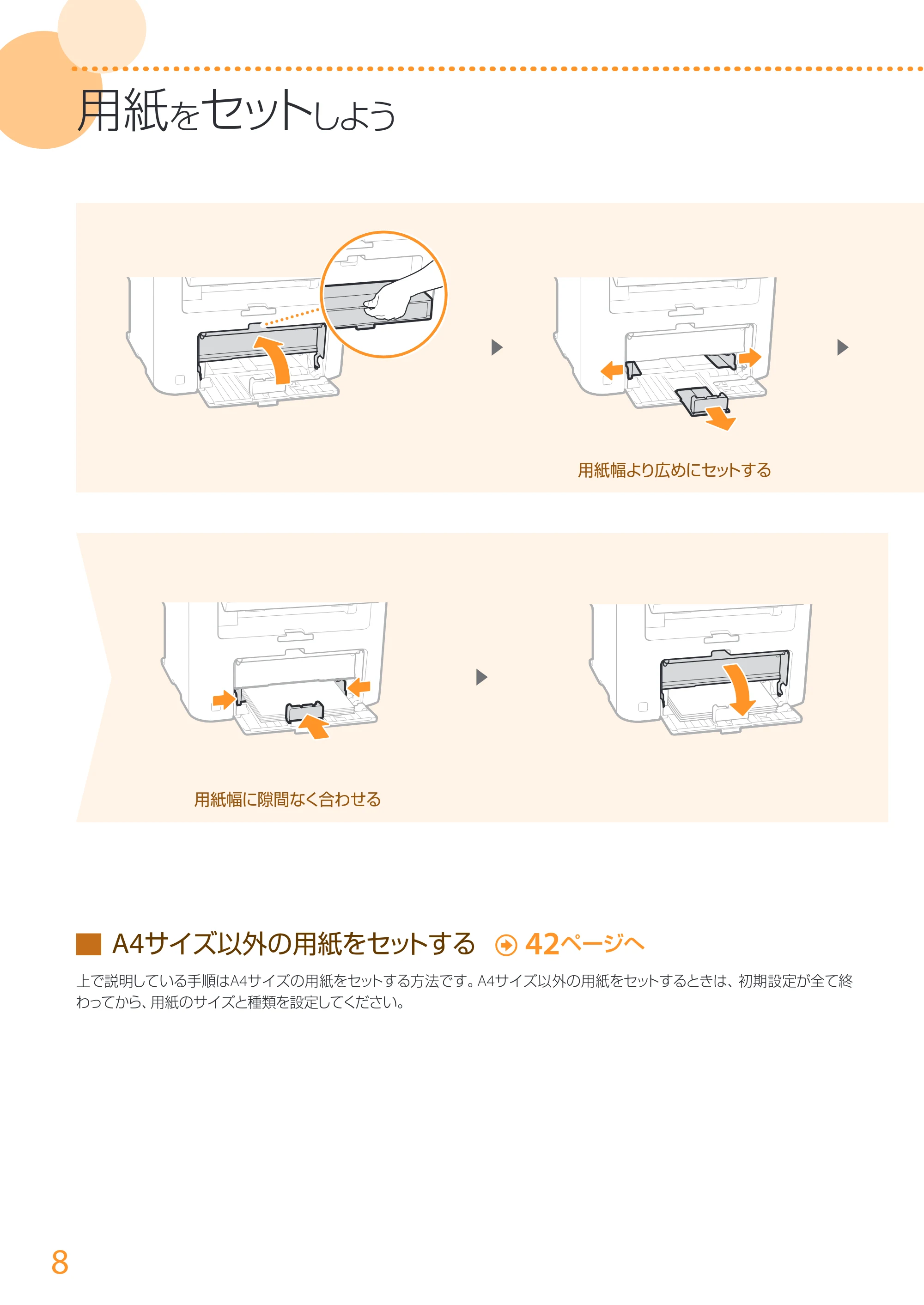

用紙をセットしよう
▇ A4サイズ以外の用紙をセットする 42ページへ
上で説明している手順はA4サイズの用紙をセットする方法です。A4サイズ以外の用紙をセットするときは、初期設定が全て終
わってから、用紙のサイズと種類を設定してください。
▶ ▶
▶
用紙幅に隙間なく合わせる
用紙幅より広めにセットする

9

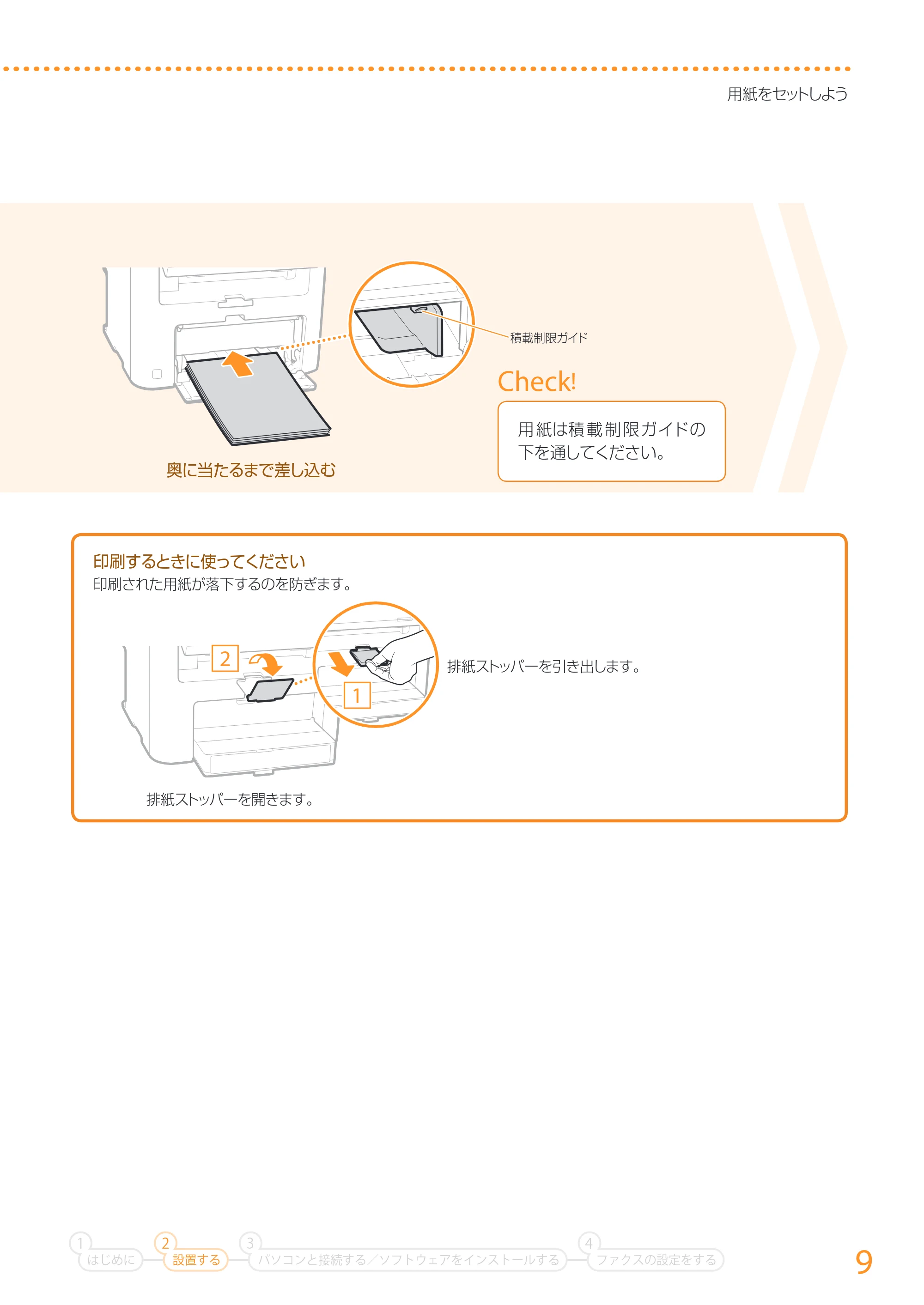

用紙をセットしよう
はじめに
1
設置する
2
ファクスの設定をする
4
パソコンと接続する／ソフトウェアをインストールする
3
Check!
用 紙は積 載 制 限ガイドの
下を通してください。
奥に当たるまで差し込む
排紙ストッパーを開きます。
排紙ストッパーを引き出します。
印刷するときに使ってください
印刷された用紙が落下するのを防ぎます。
積載制限ガイド

10

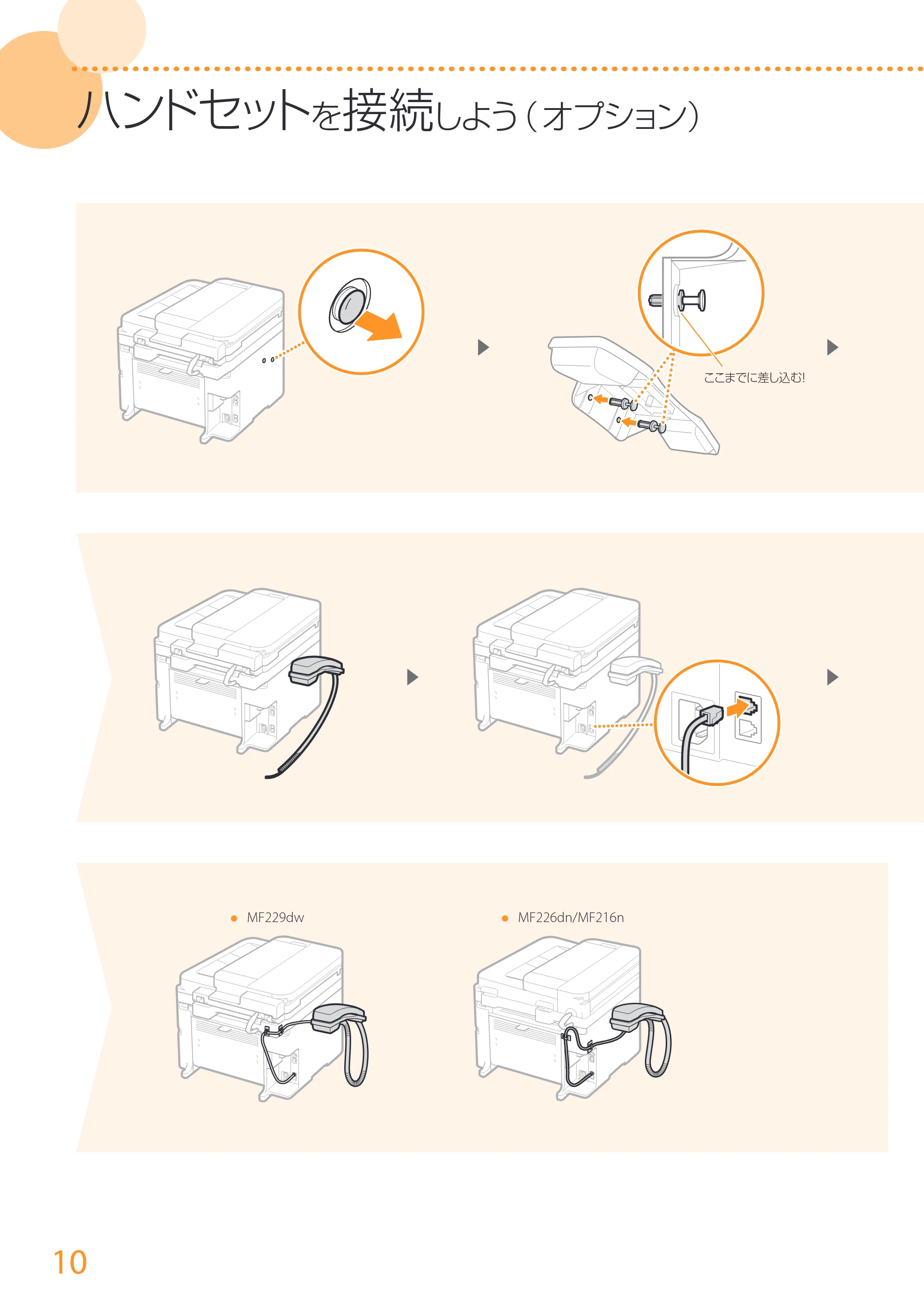

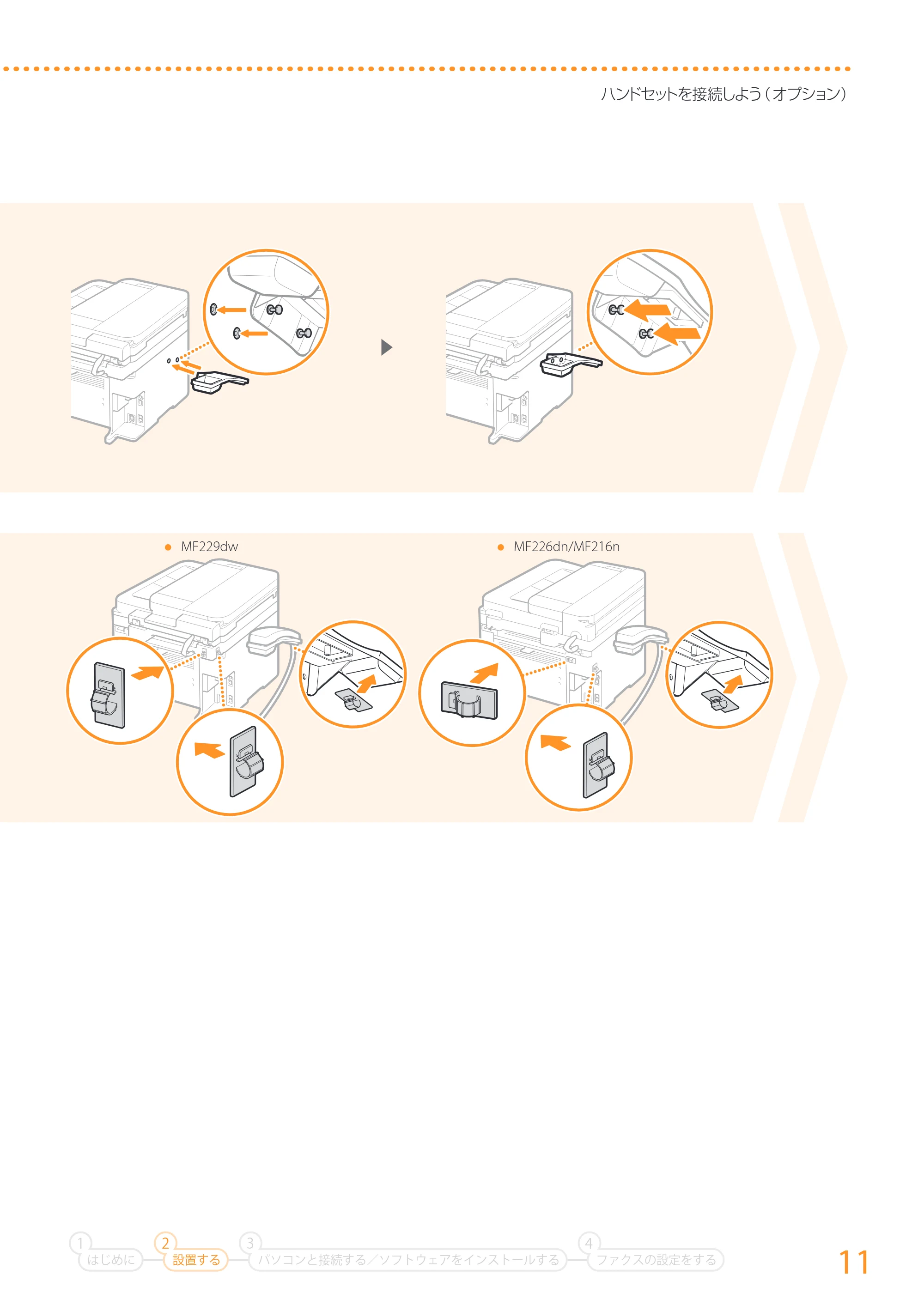

ハンドセットを接続しよう（オプション）
▶
▶▶

• MF229dw • MF226dn/MF216n

▶
ここまでに差し込む！

11
ハンドセットを接続しよう（オプション）
▶

• MF229dw • MF226dn/MF216n

はじめに
1
設置する
2
ファクスの設定をする
4
パソコンと接続する／ソフトウェアをインストールする
3

12

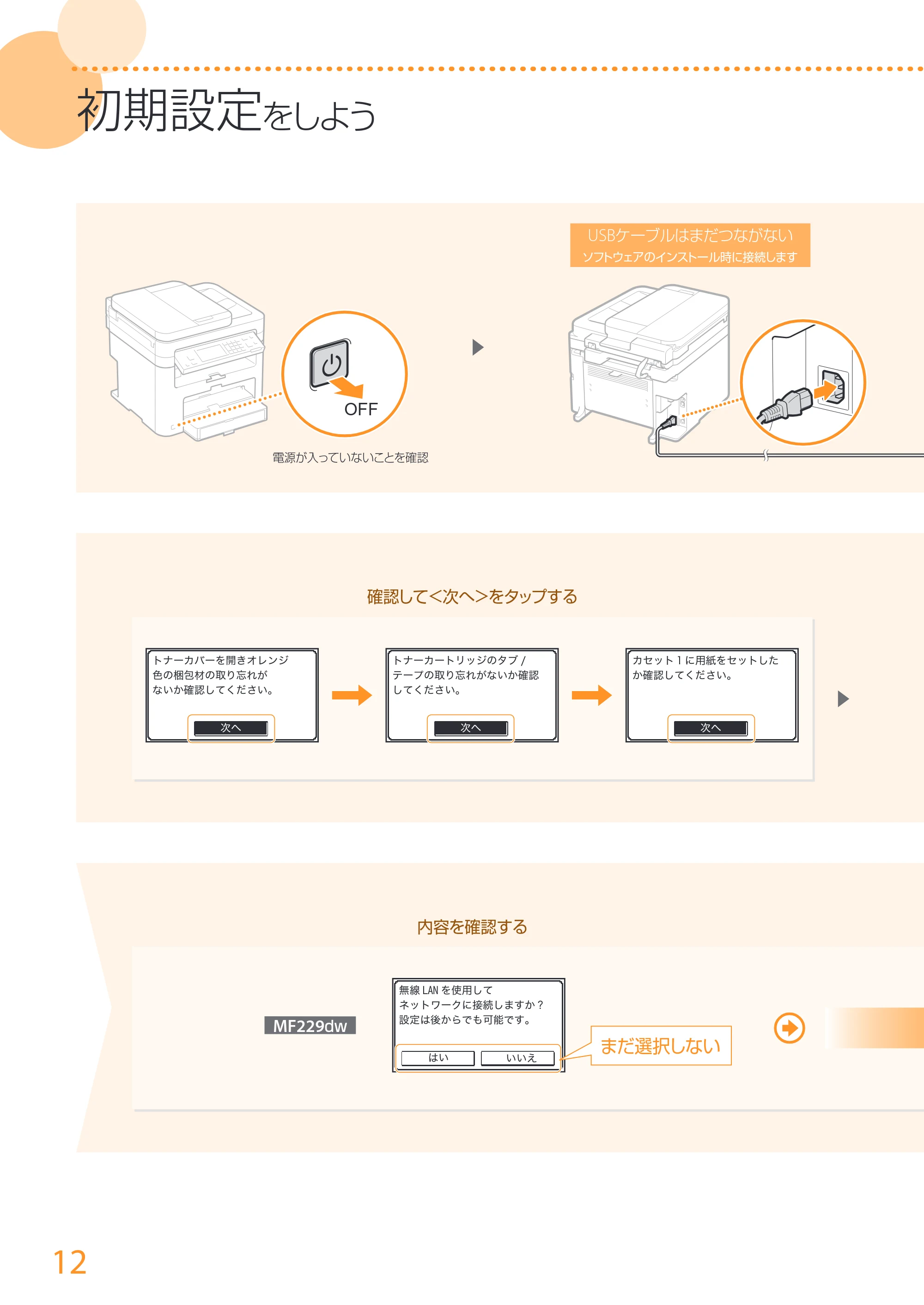

初期設定をしよう
確認して＜次へ＞をタップする
内容を確認する
▶
▶
USBケーブルはまだつながない
ソフトウェアのインストール時に接続します
トナーカバーを開きオレンジ
色の梱包材の取り忘れが
ないか確認してください。
次へ
トナーカートリッジのタブ /
テープの取り忘れがないか確認
してください。
次へ
カセット 1 に用紙をセットした
か確認してください。
次へ
OFF
電源が入っていないことを確認
MF229ｄｗ
無線 LAN を使用して
ネットワークに接続しますか ?
設定は後からでも可能です。
はい いいえ
まだ選択しない

13

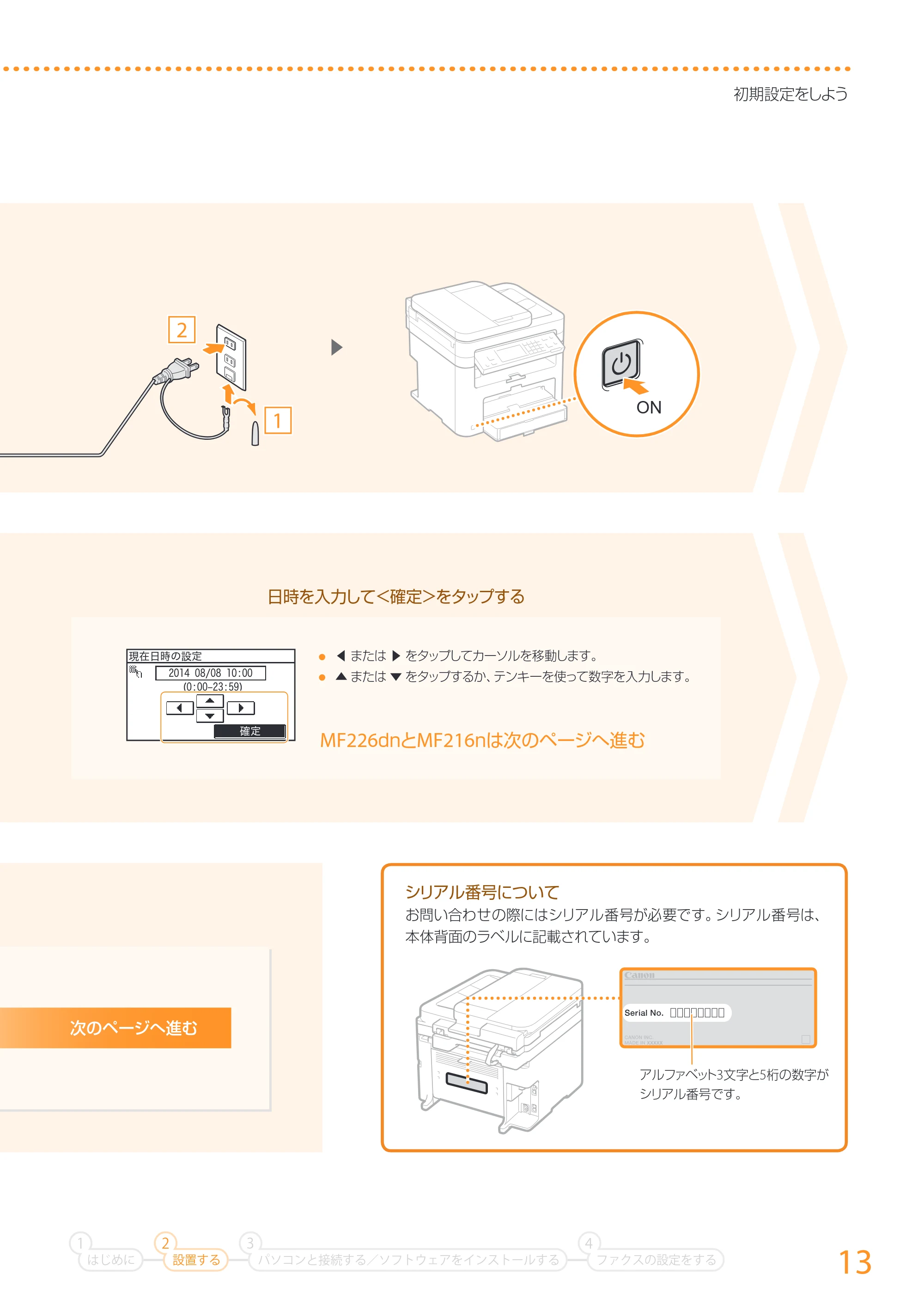

初期設定をしよう
はじめに
1
設置する
2
ファクスの設定をする
4
パソコンと接続する／ソフトウェアをインストールする
3
▶
シリアル番号について
お問い合わせの際にはシリアル番号が必要です。シリアル番号は、
本体背面のラベルに記載されています。
日時を入力して＜確定＞をタップする

• ◀ または ▶ をタップしてカーソルを移動します。
• ▲ または ▼ をタップするか、テンキーを使って数字を入力します。

MF226ｄｎとMF216ｎは次のページへ進む
次のページへ進む
現在日時の設定
2014 08/08 10:00
(0:00-23:59)
確定
ON
アルファベット3文字と5桁の数字が
シリアル番号です。

14
USBケーブルを使って本機とパソコンを接続します。
USBで接続する MF229dw MF226dn MF216n
USBケーブル
有線LANルーターを介して、本機とパソコンを接続します。
LANケーブルを使って、本機を有線LANルーターに接続してください。
有線LANで接続する MF229dw MF226dn MF216n
有線LANルーター
LANケーブル

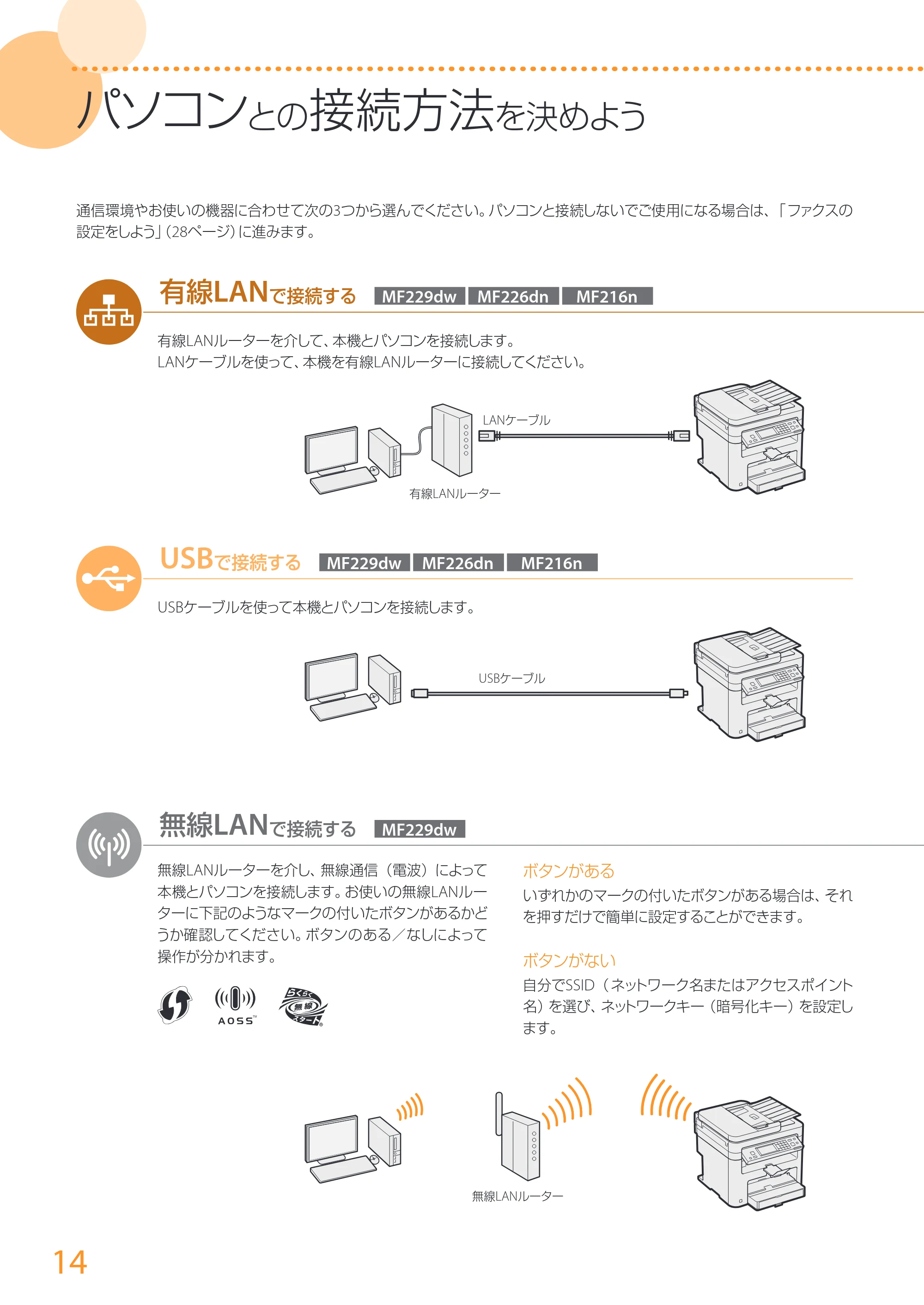

パソコンとの 接続方法を決めよう
通信環境やお使いの機器に合わせて次の3つから選んでください。パソコンと接続しないでご使用になる場合は、「ファクスの
設定をしよう」（28ページ）に進みます。
無線LANルーターを介し、無線通信（電波）によって
本機とパソコンを接続します。お使いの無線LANルー
ターに下記のようなマークの付いたボタンがあるかど
うか確認してください。ボタンのある／なしによって
操作が分かれます。
ボタンがある
いずれかのマークの付いたボタンがある場合は、それ
を押すだけで簡単に設定することができます。
ボタンがない
自分でSSID（ ネットワーク名またはアクセスポイント

名）を選び、ネットワークキー（暗号化キー）を設定し
ます。
無線LANで接続する MF229dw
無線LANルーター

15

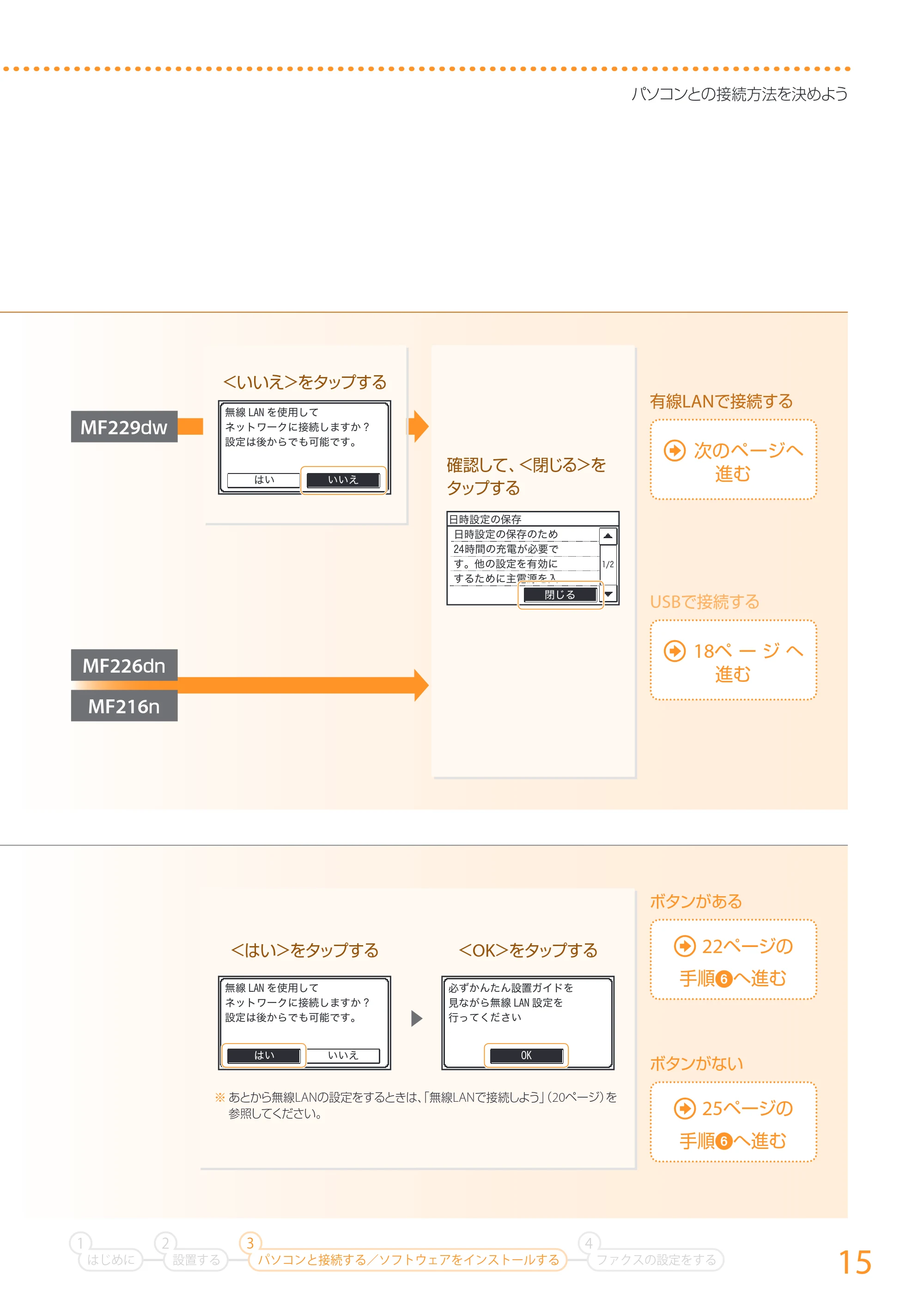

パソコンとの接続方法を決めよう
MF216ｎ
MF226ｄｎ
無線 LAN を使用して
ネットワークに接続しますか ?
設定は後からでも可能です。
はい いいえ
18ペ ー ジ へ
進む
＜いいえ＞をタップする
有線LANで接続する
USBで接続する
日時設定の保存
日時設定の保存のため
24時間の充電が必要で
す。他の設定を有効に
するために主電源を入
1/2
閉じる
確認して、＜閉じる＞を
タップする
ボタンがない
ボタンがある
22ページの
手順へ進む
25ページの
手順へ進む
▶
無線 LAN を使用して
ネットワークに接続しますか ?
設定は後からでも可能です。
はい いいえ
必ずかんたん設置ガイドを
見ながら無線 LAN 設定を
行ってください
OK
＜はい＞をタップする ＜OK＞をタップする
あとから無線LANの設定をするときは、「無線LANで接続しよう」（20ページ）を
参照してください。
次のページへ
進む
MF229ｄｗ
はじめに
1
設置する
2
ファクスの設定をする
4
パソコンと接続する／ソフトウェアをインストールする
3

16

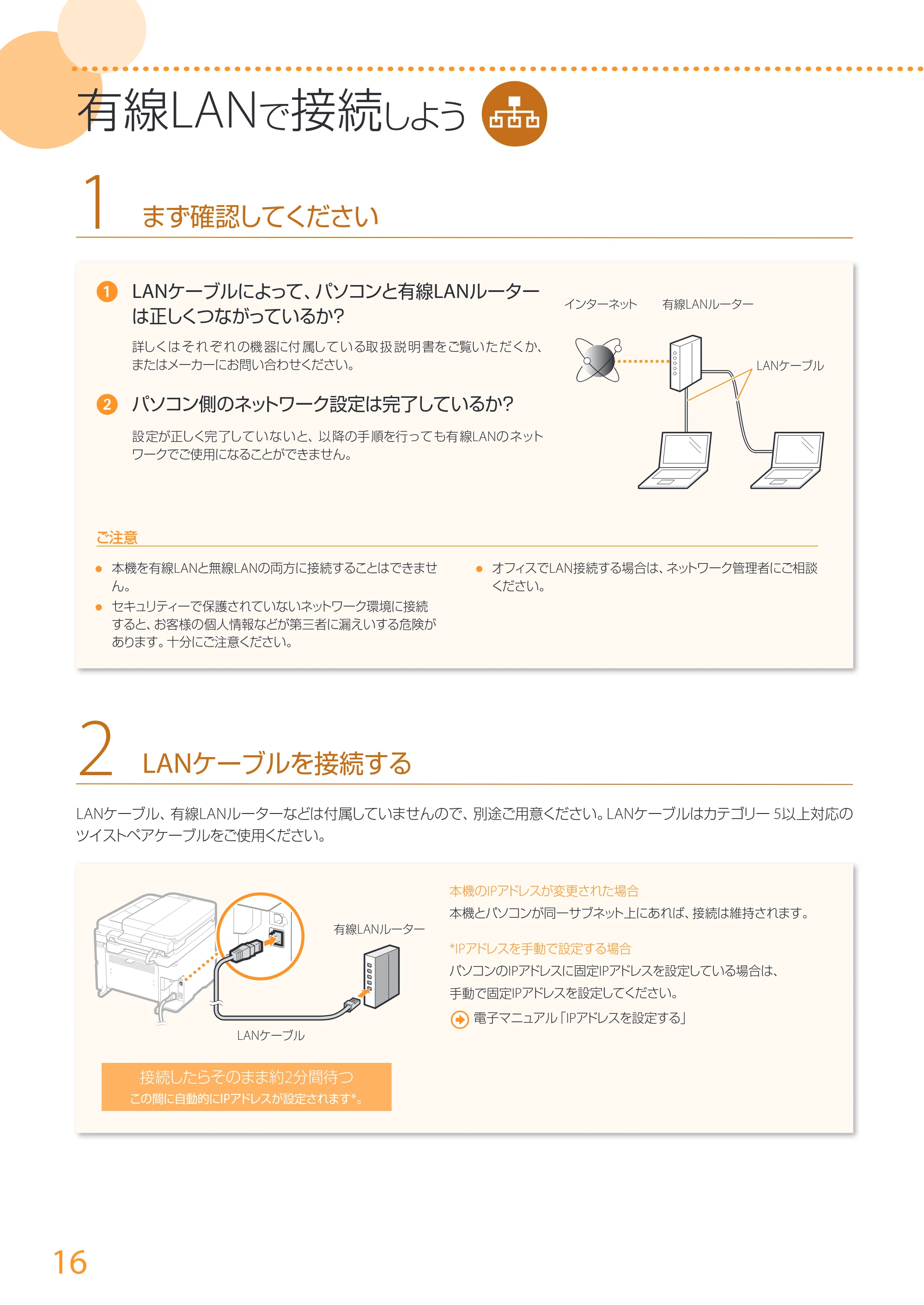

2 LANケーブルを接続する
LANケーブル、有線LANルーターなどは付属していませんので、別途ご用意ください。LANケーブルはカテゴリー 5以上対応の
ツイストペアケーブルをご使用ください。
1 LANケーブルによって、パソコンと有線LANルーター
は正しくつながっているか？
詳しくは そ れぞ れの機 器に付 属して いる取 扱 説 明 書をご覧い ただくか、
またはメーカーにお問い合わせください。
2 パソコン側のネットワーク設定は完了しているか？
設定が正しく完了していないと、以降の手順を行っても有線LANのネット
ワークでご使用になることができません。
ご注意

• 本機を有線LANと無線LANの両方に接続することはできませ

ん。

• セキュリティーで保護されていないネットワーク環境に接続

すると、お客様の個人情報などが第三者に漏えいする危険が
あります。十分にご注意ください。

• オフィスでLAN接続する場合は、ネットワーク管理者にご相談

ください。
本機のIPアドレスが変更された場合
本機とパソコンが同一サブネット上にあれば、接続は維持されます。
*IPアドレスを手動で設定する場合
パソコンのIPアドレスに固定IPアドレスを設定している場合は、
手動で固定IPアドレスを設定してください。
電子マニュアル「IPアドレスを設定する」
接続したらそのまま約2分間待つ
この間に自動的にIPアドレスが設定されます*。
インターネット 有線LANルーター
LANケーブル
有線LANで接続しよう
有線LANルーター
LANケーブル
1 まず確認してください

17
有線LANで接続しよう
はじめに
1
設置する
2
ファクスの設定をする
4
パソコンと接続する／ソフトウェアをインストールする
3

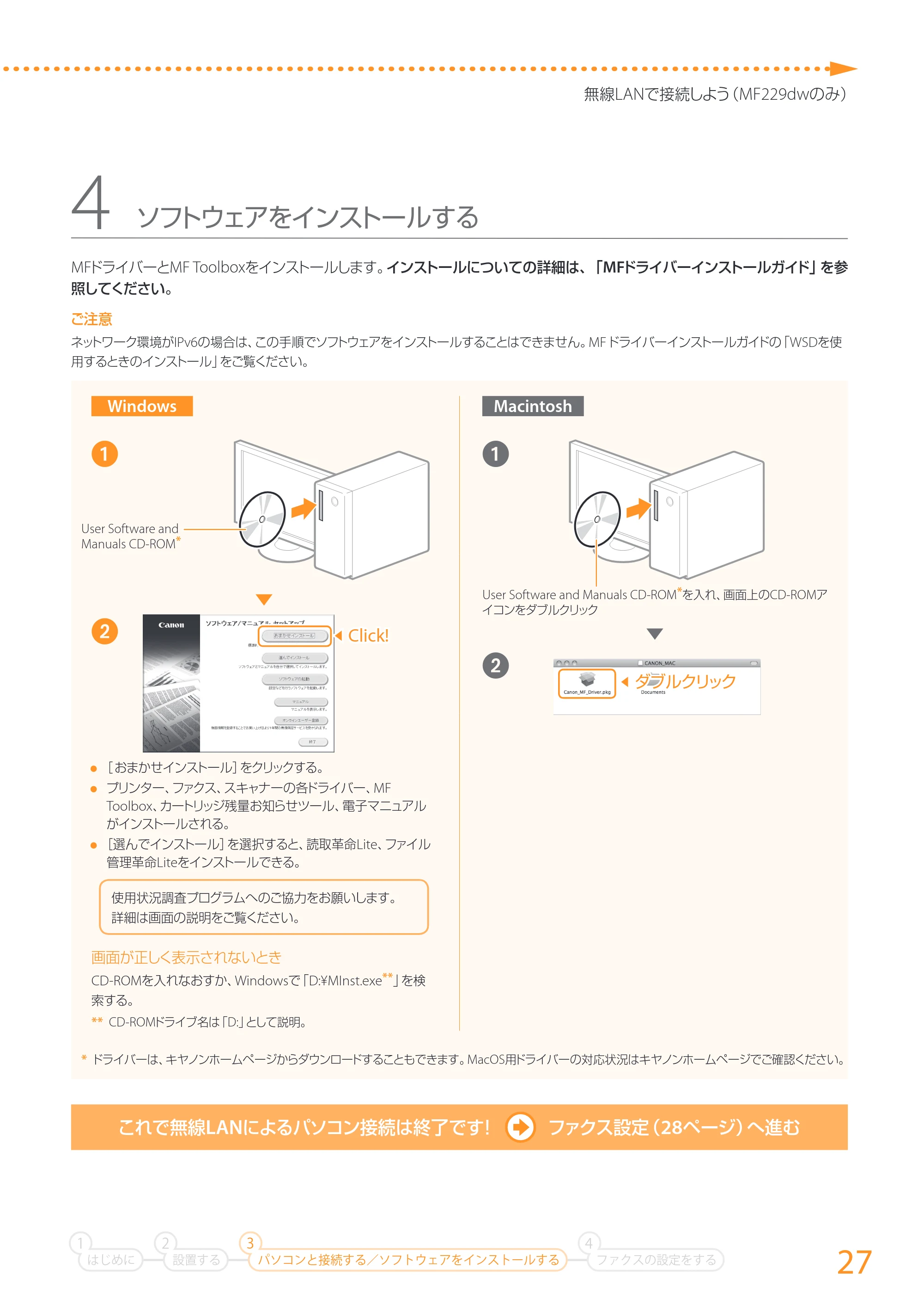

3 ソフトウェアをインストールする
MFドライバーとMF Toolboxをインストールします。インストールについての詳細は、「MFドライバーインストールガイド」を参
照してください。
ご注意
ネットワーク環境がIPv6の場合は、この手順でソフトウェアをインストールすることはできません。MFドライバーインストールガイドの「WSDを使
用するときのインストール」をご覧ください。
これで有線LANによるパソコン接続は終了です！ ファクス設定（28ページ）へ進む
2

• ［ おまかせインストール］をクリックする。
• プリンター、ファクス、スキャナーの各ドライバー、MF

Toolbox、カートリッジ残量お知らせツール、電子マニュアル
がインストールされる。

• ［選んでインストール］を選択すると、読取革命Lite、ファイル

管理革命Liteをインストールできる。
使用状況調査プログラムへのご協力をお願いします。
詳細は画面の説明をご覧ください。
画面が正しく表示されないとき
CD-ROMを入れなおすか、Windowsで「D:¥MInst.exe**」を検
索する。
** CD-ROMドライブ名は「D:」として説明。
◀ Click!
1
User Software and
Manuals CD-ROM*▲
Windows Macintosh
▼
2
1
▲
User Software and Manuals CD-ROM*を入れ、画面上のCD-ROMア
イコンをダブルクリック
◀ ダブルクリック
▼
* ドライバーは、キヤノンホームページからダウンロードすることもできます。MacOS用ドライバーの対応状況はキヤノンホームページでご確認ください。

18

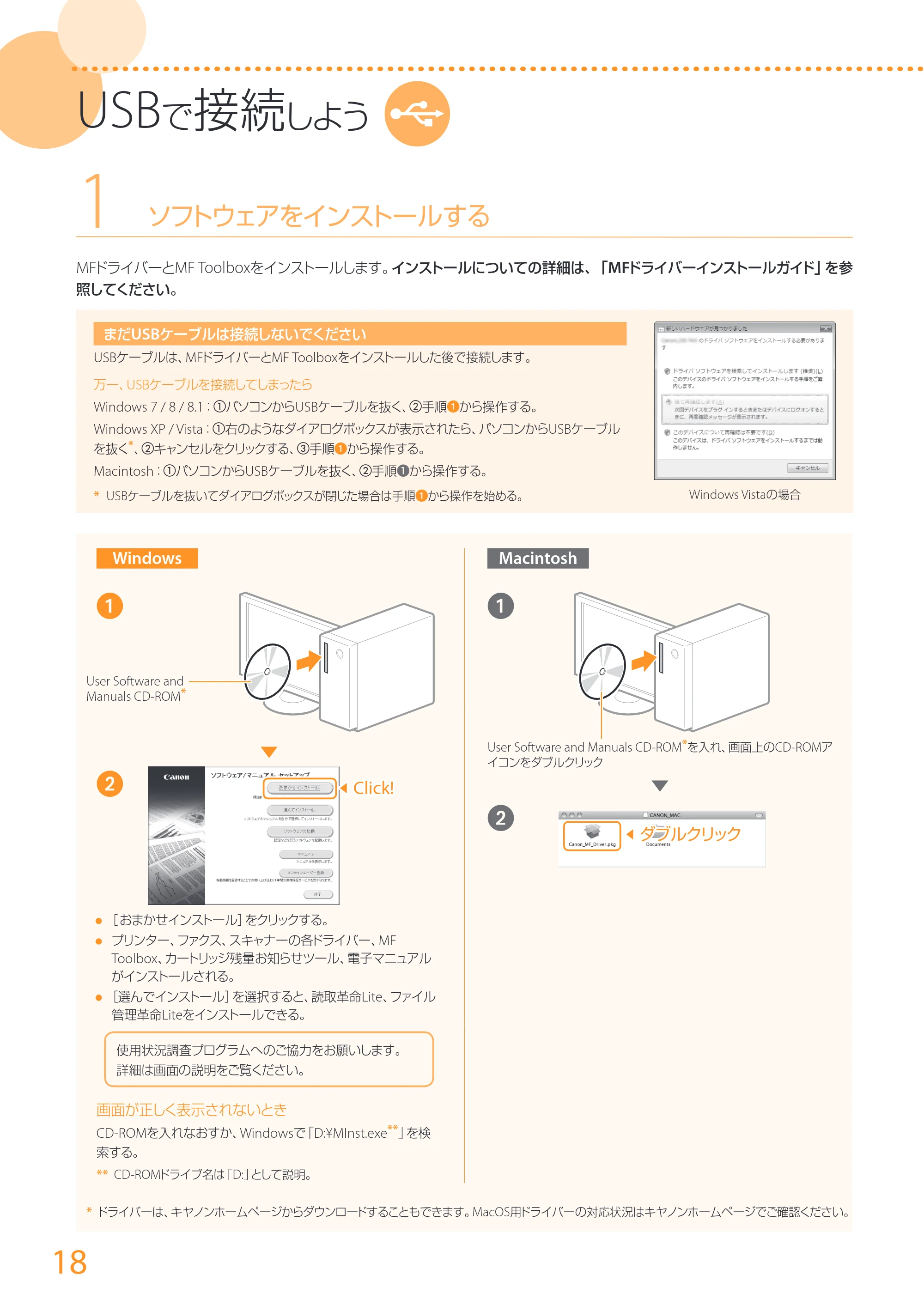

1 ソフトウェアをインストールする
MFドライバーとMF Toolboxをインストールします。インストールについての詳細は、「MFドライバーインストールガイド」を参
照してください。
まだUSBケーブルは接続しないでください
USBケーブルは、MFドライバーとMF Toolboxをインストールした後で接続します。
万一、USBケーブルを接続してしまったら
Windows 7 / 8 / 8.1：パソコンからUSBケーブルを抜く、手順1から操作する。
Windows XP / Vista：右のようなダイアログボックスが表示されたら、パソコンからUSBケーブル
を抜く*、キャンセルをクリックする、手順1から操作する。
Macintosh：パソコンからUSBケーブルを抜く、手順Aから操作する。
* USBケーブルを抜いてダイアログボックスが閉じた場合は手順1から操作を始める。 Windows Vistaの場合
USBで接続しよう
2

• ［ おまかせインストール］をクリックする。
• プリンター、ファクス、スキャナーの各ドライバー、MF

Toolbox、カートリッジ残量お知らせツール、電子マニュアル
がインストールされる。

• ［選んでインストール］を選択すると、読取革命Lite、ファイル

管理革命Liteをインストールできる。
使用状況調査プログラムへのご協力をお願いします。
詳細は画面の説明をご覧ください。
画面が正しく表示されないとき
CD-ROMを入れなおすか、Windowsで「D:¥MInst.exe**」を検
索する。
** CD-ROMドライブ名は「D:」として説明。
◀ Click!
1
User Software and
Manuals CD-ROM*▲
Windows Macintosh
▼
2
1
▲
User Software and Manuals CD-ROM*を入れ、画面上のCD-ROMア
イコンをダブルクリック
◀ ダブルクリック
▼
* ドライバーは、キヤノンホームページからダウンロードすることもできます。MacOS用ドライバーの対応状況はキヤノンホームページでご確認ください。

19
USBで接続しよう

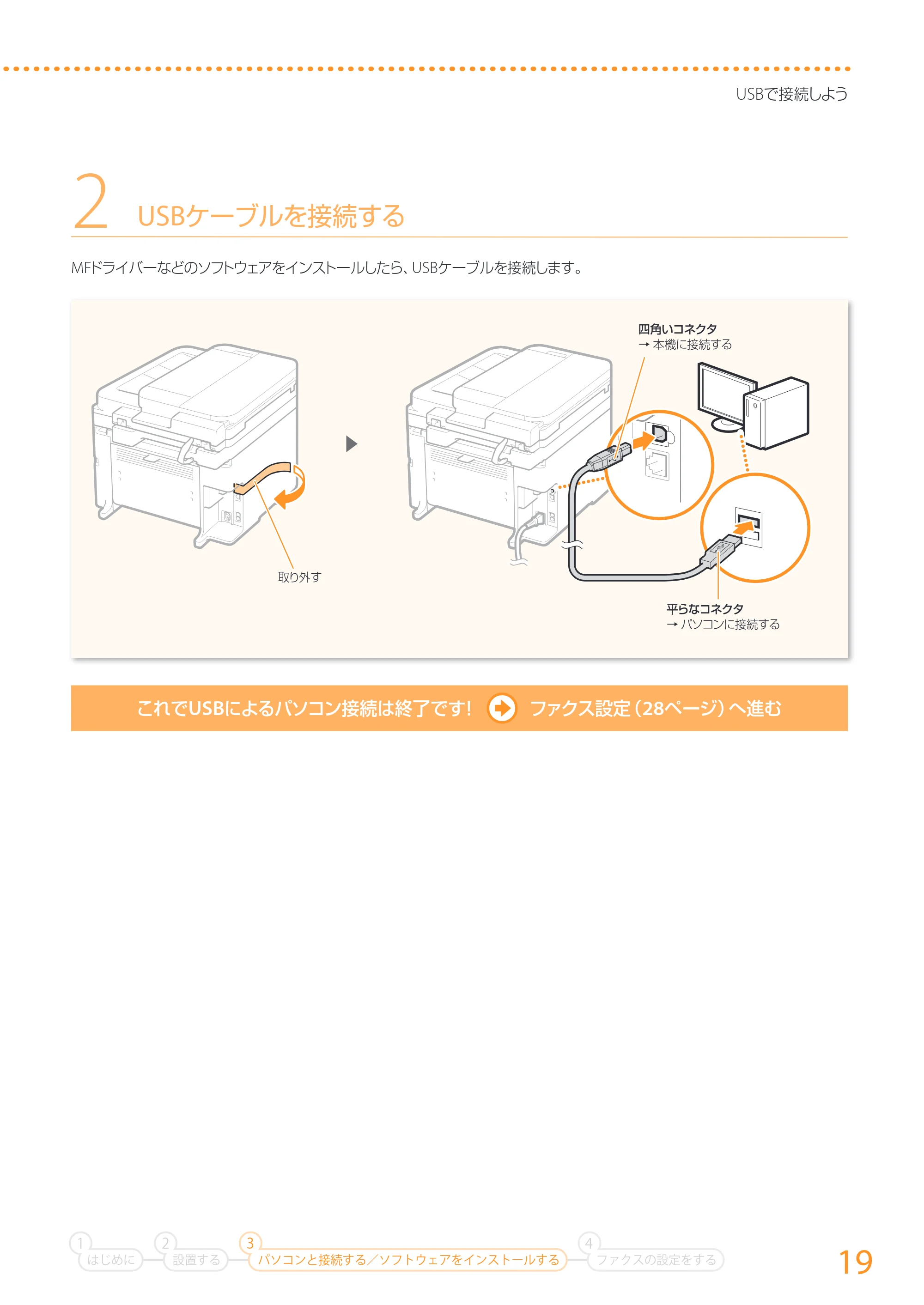

2 USBケーブルを接続する
MFドライバーなどのソフトウェアをインストールしたら、USBケーブルを接続します。
平らなコネクタ
→ パソコンに接続する
四角いコネクタ
→ 本機に接続する
▶
取り外す
これでUSBによるパソコン接続は終了です！ ファクス設定（28ページ）へ進む
はじめに
1
設置する
2
ファクスの設定をする
4
パソコンと接続する／ソフトウェアをインストールする
3

20

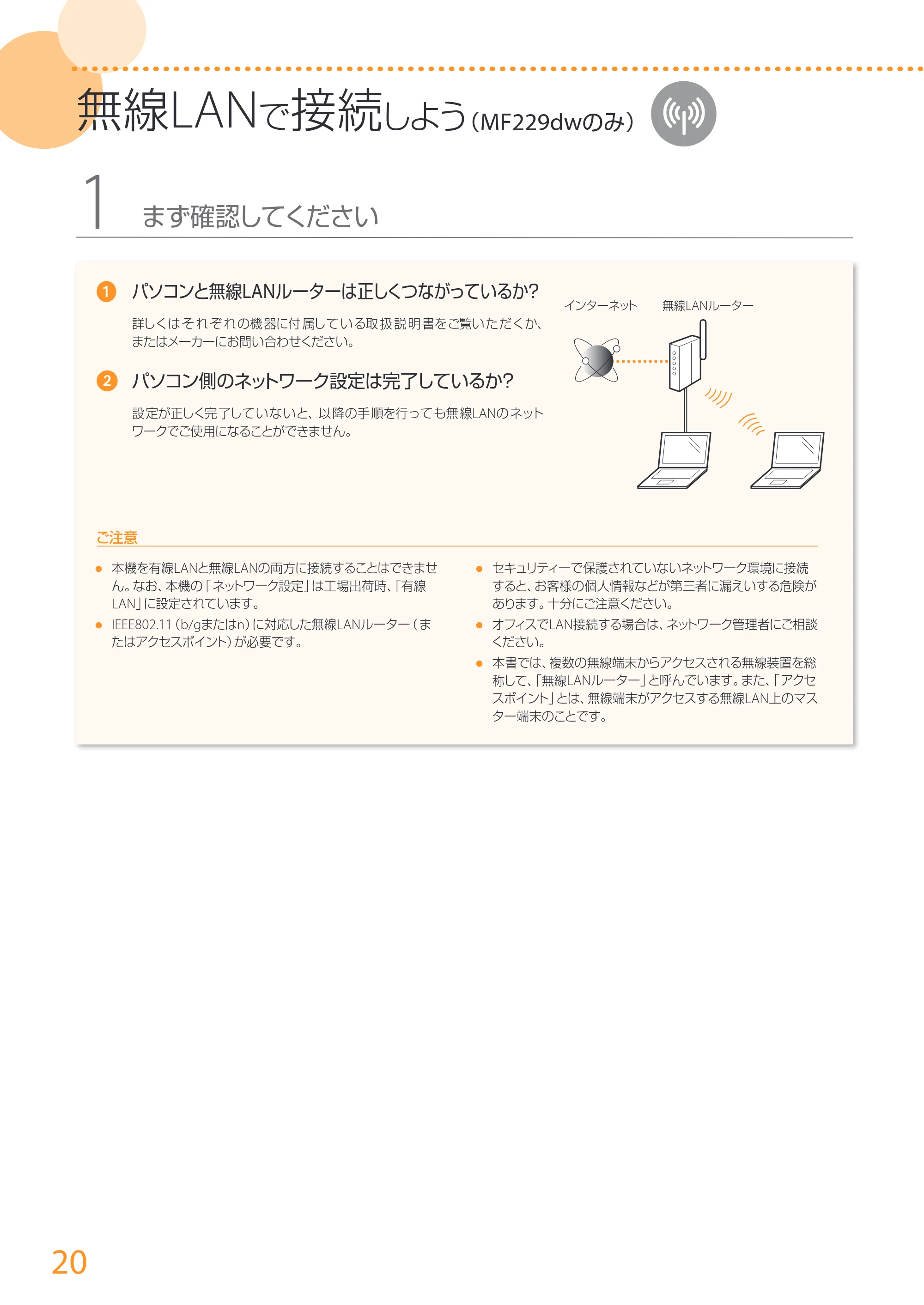

無線LANで接続しよう（MF229dwのみ）
1 パソコンと無線LANルーターは正しくつながっているか？
詳しくは そ れぞ れの機 器に付 属して いる取 扱 説 明 書をご覧い ただくか、
またはメーカーにお問い合わせください。
2 パソコン側のネットワーク設定は完了しているか？
設定が正しく完了していないと、以降の手順を行っても無線LANのネット
ワークでご使用になることができません。
ご注意

• 本機を有線LANと無線LANの両方に接続することはできませ

ん。なお、本機の「 ネットワーク設定」は工場出荷時、「有線
LAN」に設定されています。

• IEEE802.11（b/gまたはn）に対応した無線LANルーター（ま

たはアクセスポイント）が必要です。

• セキュリティーで保護されていないネットワーク環境に接続

すると、お客様の個人情報などが第三者に漏えいする危険が
あります。十分にご注意ください。

• オフィスでLAN接続する場合は、ネットワーク管理者にご相談

ください。

• 本書では、複数の無線端末からアクセスされる無線装置を総

称して、「無線LANルーター」と呼んでいます。また、「アクセ
スポイント」とは、無線端末がアクセスする無線LAN上のマス
ター端末のことです。
インターネット 無線LANルーター
1 まず確認してください

無線LANで接続しよう（MF229dwのみ）
21
WPSのPIN方式で設定するとき／すべての設定を手動でするとき
電子マニュアル「WPS PINコード方式で設定する」
電子マニュアル「 すべて入力して設定する」

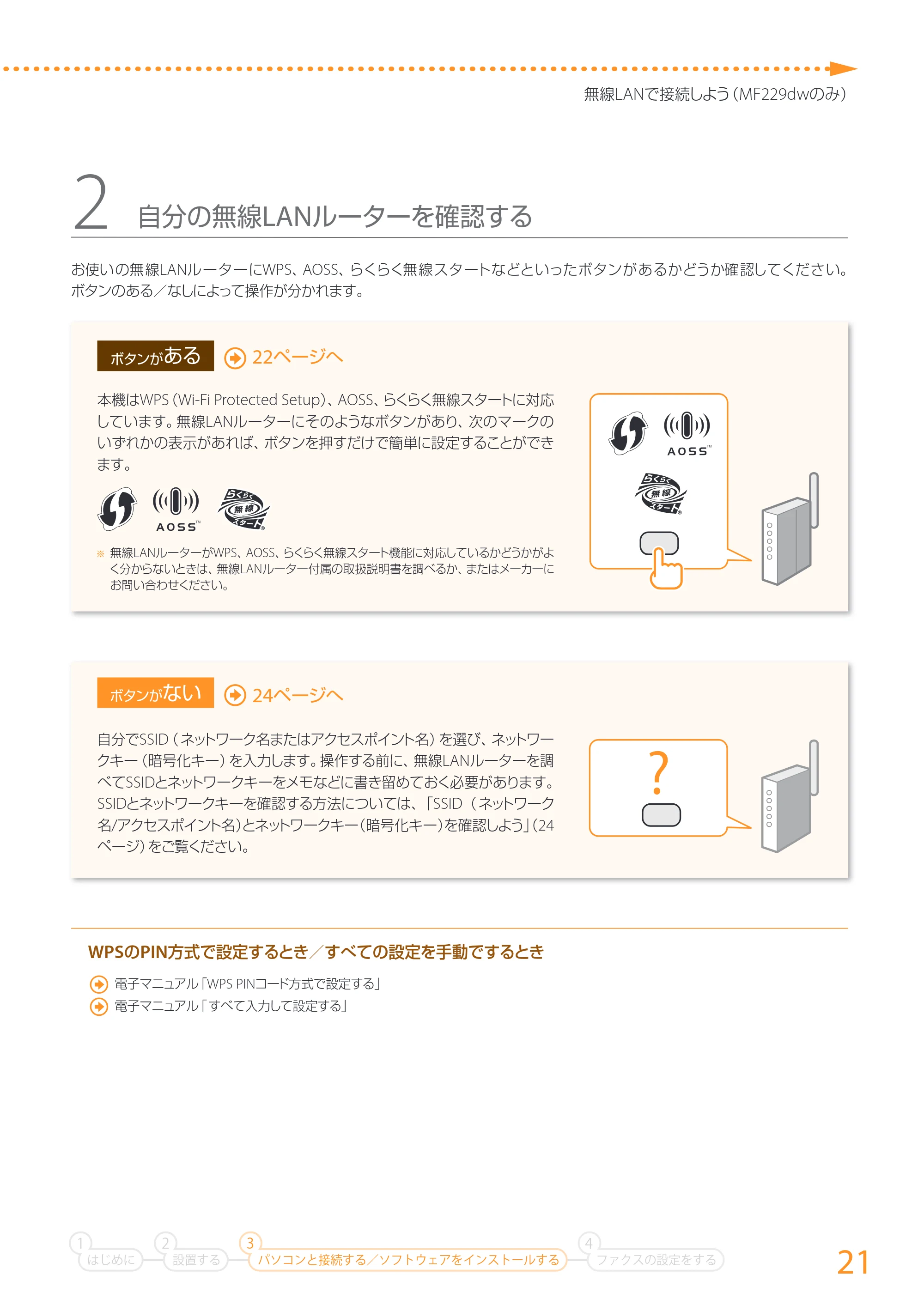

2 自分の無線LANルーターを確認する
お使いの無線LANルーターにWPS、AOSS、らくらく無線スタートなどといったボタンがあるかどうか確認してください。
ボタンのある／なしによって操作が分かれます。
ボタンがない 24ページへ
自分でSSID（ ネットワーク名またはアクセスポイント名）を選び、ネットワー
クキー（暗号化キー）を入力します。操作する前に、無線LANルーターを調
べてSSIDとネットワークキーをメモなどに書き留めておく必要があります。
SSIDとネットワークキーを確認する方法については、「SSID（ ネットワーク
名/アクセスポイント名）とネットワークキー（暗号化キー）を確認しよう」（24
ページ）をご覧ください。
ボタンがある 22ページへ
本機はWPS（Wi-Fi Protected Setup）、AOSS、らくらく無線スタートに対応

しています。無線LANルーターにそのようなボタンがあり、次のマークの
いずれかの表示があれば、ボタンを押すだけで簡単に設定することができ
ます。
無線LANルーターがWPS、AOSS、らくらく無線スタート機能に対応しているかどうかがよ
く分からないときは、無線LANルーター付属の取扱説明書を調べるか、またはメーカーに
お問い合わせください。
?
はじめに
1
設置する
2
ファクスの設定をする
4
パソコンと接続する／ソフトウェアをインストールする
3

22
無線LANで接続しよう（MF229dwのみ）
2
5
1 

• 無線LANルーターに表示されているマークに対応

する項目を選択する。
3
D

• <無線LAN設定>をタップする。
• <はい>をタップする。

7

• <はい>をタップする。
• <ネットワーク設定>をタップする。
• ＜メニュー＞をタップする。
• メッセージを確認し、＜OK＞をタップする。

無線LANルーターに移動する
8

• 7の操作で<はい>をタップしてから、WPSの場合は

2分以内に、AOSSの場合は1分30秒以内にボタンを
押す。

• ランプが点灯または点滅するまで押し続ける*。

* ボタンを押す時間は無線LANルーターによって異なり
ます。
WPS / AOSSの場合
3
ボタンがある
WPS/AOSS/らくらく無線スタートで設定する
あらかじめ、お使いの無線LANルーターの取扱説明書で設定するときの操作方法を確認しておいてください。
▼
▼
▼
▼
▼
▼
▼
▼
メニュー
ネットワーク設定
環境設定
タイマー設定
共通設定
1/3
レポート出力
無線 LAN を有効にしますか ?
はい いいえ
無線 LAN 設定
WPS プッシュボタン方式
WPS PIN コード方式
AOSS
らくらく無線スタート
SSID 設定
1/2
1/2
ネットワーク設定
有線 / 無線 LAN 選択
無線 LAN 設定
TCP/IP 設定
SNMP 設定
専用ポート設定
いいえはい
新しい設定で接続します。
よろしいですか ?
必ずかんたん設置ガイドを
見ながら無線 LAN 設定を
行ってください
OK
コピー
ホーム
ファクス
スキャン
メニュー
アドレス帳
1/4

無線LANで接続しよう（MF229dwのみ）
23
27ページへ進む
9

• 「接続しました。」という画面が表示され、Wi-Fiラン

プが点滅から点灯に変わるのを待つ。

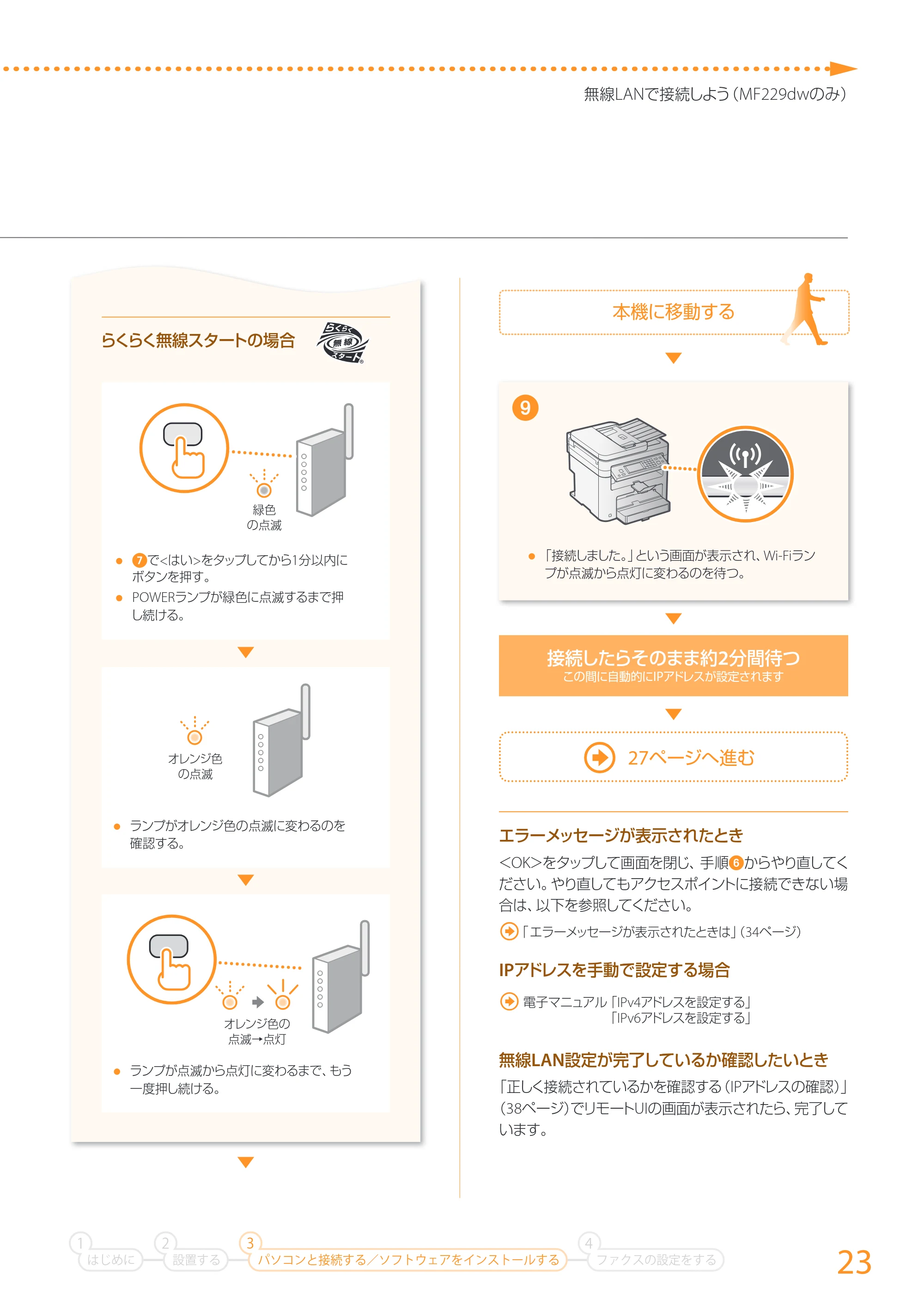

らくらく無線スタートの場合

• 7で<はい>をタップしてから1分以内に

ボタンを押す。

• POWERランプが緑色に点滅するまで押

し続ける。

• ランプが点滅から点灯に変わるまで、もう

一度押し続ける。
接続したらそのまま約2分間待つ
この間に自動的にIPアドレスが設定されます
本機に移動する

• ランプがオレンジ色の点滅に変わるのを

確認する。
オレンジ色
の点滅
オレンジ色の
点滅→点灯
▼
▼
▼
▼
▼
▼
はじめに
1
設置する
2
ファクスの設定をする
4
パソコンと接続する／ソフトウェアをインストールする
3
エラーメッセージが表示されたとき
＜OK＞をタップして画面を閉じ、手順からやり直してく
ださい。やり直してもアクセスポイントに接続できない場
合は、以下を参照してください。
「 エラーメッセージが表示されたときは」（34ページ）
IPアドレスを手動で設定する場合
電子マニュアル「IPv4アドレスを設定する」
「IPv6アドレスを設定する」
無線LAN設定が完了しているか確認したいとき
「正しく接続されているかを確認する（IPアドレスの確認）」
（38ページ）でリモートUIの画面が表示されたら、完了して
います。
緑色
の点滅

24
無線LANで接続しよう（MF229dwのみ）
3

• SSID

SSIDはネットワーク名、アクセスポイント名と表記され
ている場合もあります。SSIDが複数ある場合も、すべて
書き留めてください。

• ネットワークキー

暗号化キー、WEPキー、WPA/WPA2パスフレーズ、
PSK、事前共有キーと表記される場合もあります。

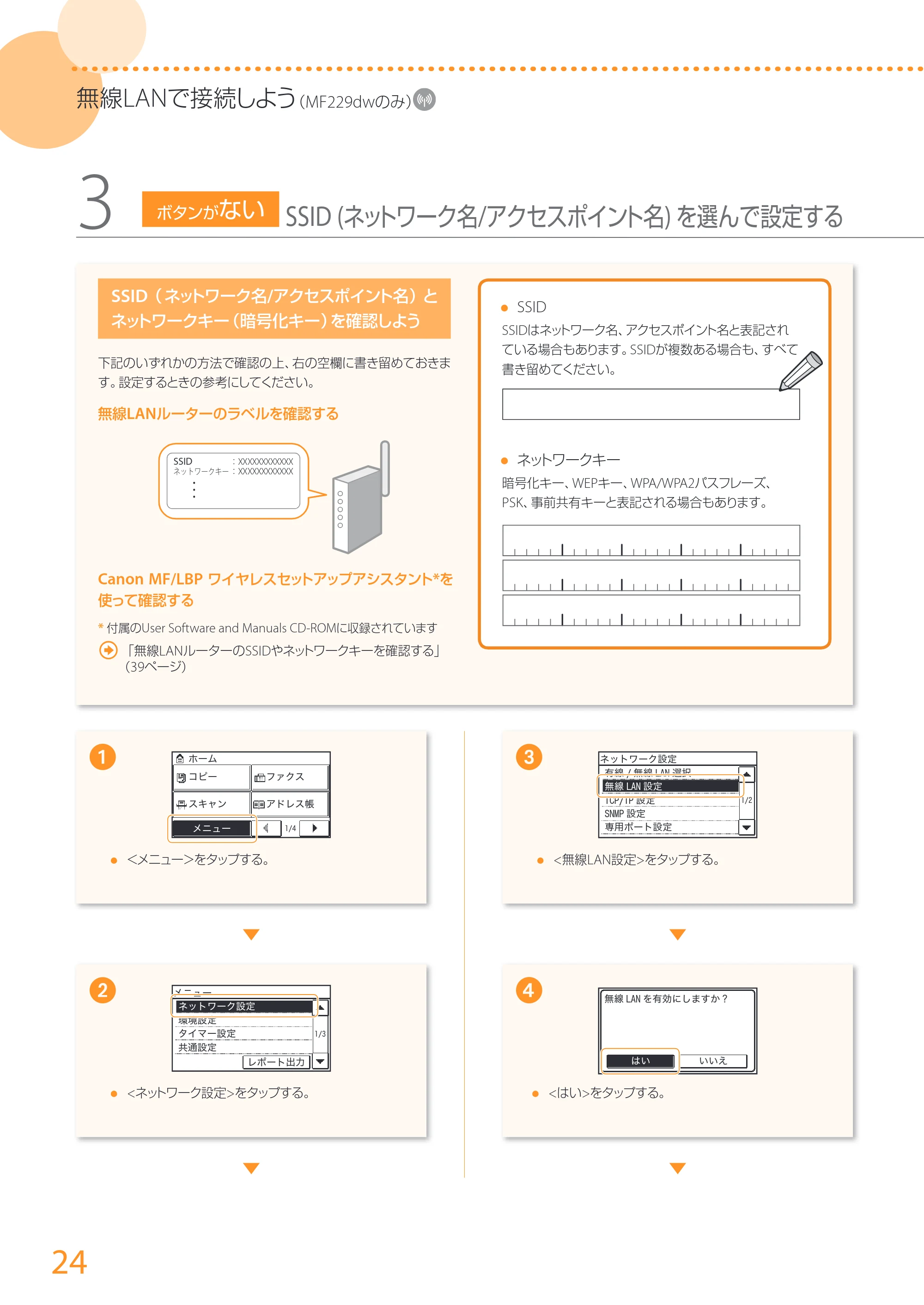

SSID（ ネットワーク名/アクセスポイント名）と
ネットワークキー（暗号化キー）を確認しよう
下記のいずれかの方法で確認の上、右の空欄に書き留めておきま
す。設定するときの参考にしてください。
無線LANルーターのラベルを確認する

SSID ：XXXXXXXXXXXX
：XXXXXXXXXXXXネットワークキー
Canon MF/LBP ワイヤレスセットアップアシスタント*を
使って確認する
* 付属のUser Software and Manuals CD-ROMに収録されています
「無線LANルーターのSSIDやネットワークキーを確認する」
（39ページ）
1

• <無線LAN設定>をタップする。• ＜メニュー＞をタップする。

42

• <ネットワーク設定>をタップする。 • <はい>をタップする。

3
ボタンがない
SSID (ネットワーク名/アクセスポイント名) を選んで設定する
▼
▼
▼
▼
1/2
ネットワーク設定
有線 / 無線 LAN 選択
無線 LAN 設定
TCP/IP 設定
SNMP 設定
専用ポート設定
メニュー
ネットワーク設定
環境設定
タイマー設定
共通設定
1/3
レポート出力
無線 LAN を有効にしますか ?
はい いいえ
コピー
ホーム
ファクス
スキャン
メニュー
アドレス帳
1/4

無線LANで接続しよう（MF229dwのみ）
25
8

5
9
7

• <SSID設定>をタップする。
• メッセージを確認し、＜OK＞をタップする。 • メモしたSSIDと一致するものをタップする。
• 一致したSSIDが複数ある場合は、一番上のもの（電

波の強いもの）をタップする。
SSIDが見つからないとき
「無線LANルーターのSSIDやネットワークキーを確
認する」（39ページ）

• <アクセスポイント選択>をタップする。

「 アクセスポイントが見つかりません。」が表示
されたとき
「 エラーメッセージが表示されたときは」
（34ページ）
次のページへ進む

1. ＜aA/12＞をタップして入力モードを選択する。
2. テンキーでネットワークキーを入力する。
3. < 確定>をタップする。
はじめに
1
設置する
2
ファクスの設定をする
4
パソコンと接続する／ソフトウェアをインストールする
3
▼
▼
▼
▼
▼
▼
アクセスポイント選択
SSID_01
SSID_02
SSID_03
SSID_04
SSID_05
1/2
無線 LAN 設定
WPS プッシュボタン方式
WPS PIN コード方式
AOSS
らくらく無線スタート
SSID 設定
1/2
必ずかんたん設置ガイドを
見ながら無線 LAN 設定を
行ってください
OK
アクセスポイントの
ネットワークキーの
入力に進みます。
SSID 設定
アクセスポイント選択
手動入力
aA
XXXXXXX
確定確定aA/12
記号入力

26
無線LANで接続しよう（MF229dwのみ）
L

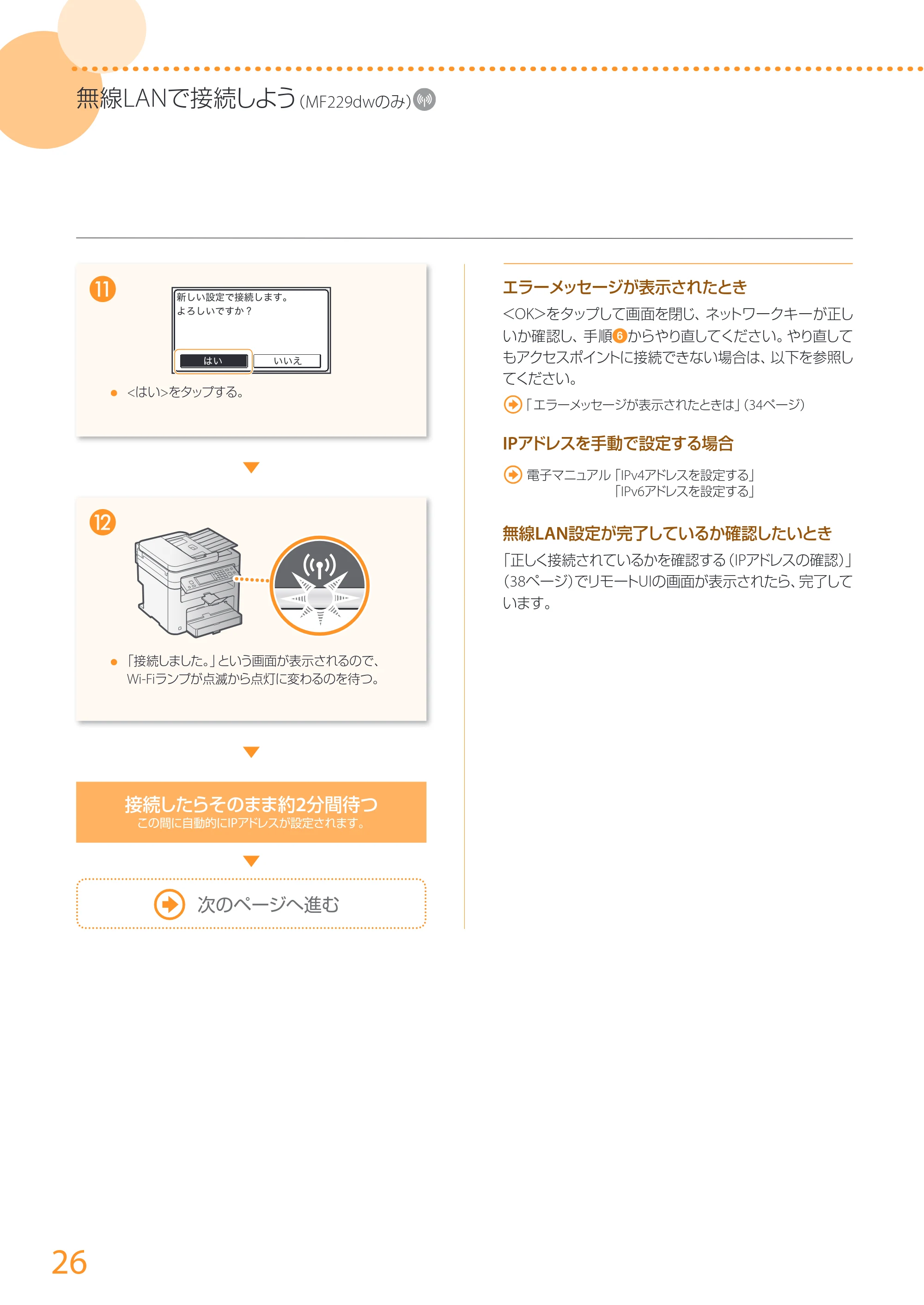

• 「接続しました。」という画面が表示されるので、

Wi-Fiランプが点滅から点灯に変わるのを待つ。
接続したらそのまま約2分間待つ
この間に自動的にIPアドレスが設定されます。
エラーメッセージが表示されたとき
＜OK＞をタップして画面を閉じ、ネットワークキーが正し
いか確認し、手順からやり直してください。やり直して
もアクセスポイントに接続できない場合は、以下を参照し
てください。
「 エラーメッセージが表示されたときは」（34ページ）
IPアドレスを手動で設定する場合
電子マニュアル「IPv4アドレスを設定する」
「IPv6アドレスを設定する」
無線LAN設定が完了しているか確認したいとき
「正しく接続されているかを確認する（IPアドレスの確認）」
（38ページ）でリモートUIの画面が表示されたら、完了して
います。
次のページへ進む
K=

• <はい>をタップする。

いいえはい
新しい設定で接続します。
よろしいですか ?
▼
▼
▼

無線LANで接続しよう（MF229dwのみ）
27
4 ソフトウェアをインストールする
MFドライバーとMF Toolboxをインストールします。インストールについての詳細は、「MFドライバーインストールガイド」を参
照してください。
ご注意
ネットワーク環境がIPv6の場合は、この手順でソフトウェアをインストールすることはできません。MFドライバーインストールガイドの「WSDを使
用するときのインストール」をご覧ください。
はじめに
1
設置する
2
ファクスの設定をする
4
パソコンと接続する／ソフトウェアをインストールする
3
これで無線LANによるパソコン接続は終了です！ ファクス設定（28ページ）へ進む
2

• ［ おまかせインストール］をクリックする。
• プリンター、ファクス、スキャナーの各ドライバー、MF

Toolbox、カートリッジ残量お知らせツール、電子マニュアル
がインストールされる。

• ［選んでインストール］を選択すると、読取革命Lite、ファイル

管理革命Liteをインストールできる。
使用状況調査プログラムへのご協力をお願いします。
詳細は画面の説明をご覧ください。
画面が正しく表示されないとき
CD-ROMを入れなおすか、Windowsで「D:¥MInst.exe**」を検
索する。
** CD-ROMドライブ名は「D:」として説明。
◀ Click!
1
User Software and
Manuals CD-ROM*▲
Windows Macintosh
▼
2
1
▲
User Software and Manuals CD-ROM*を入れ、画面上のCD-ROMア
イコンをダブルクリック
◀ ダブルクリック
▼
* ドライバーは、キヤノンホームページからダウンロードすることもできます。MacOS用ドライバーの対応状況はキヤノンホームページでご確認ください。

28

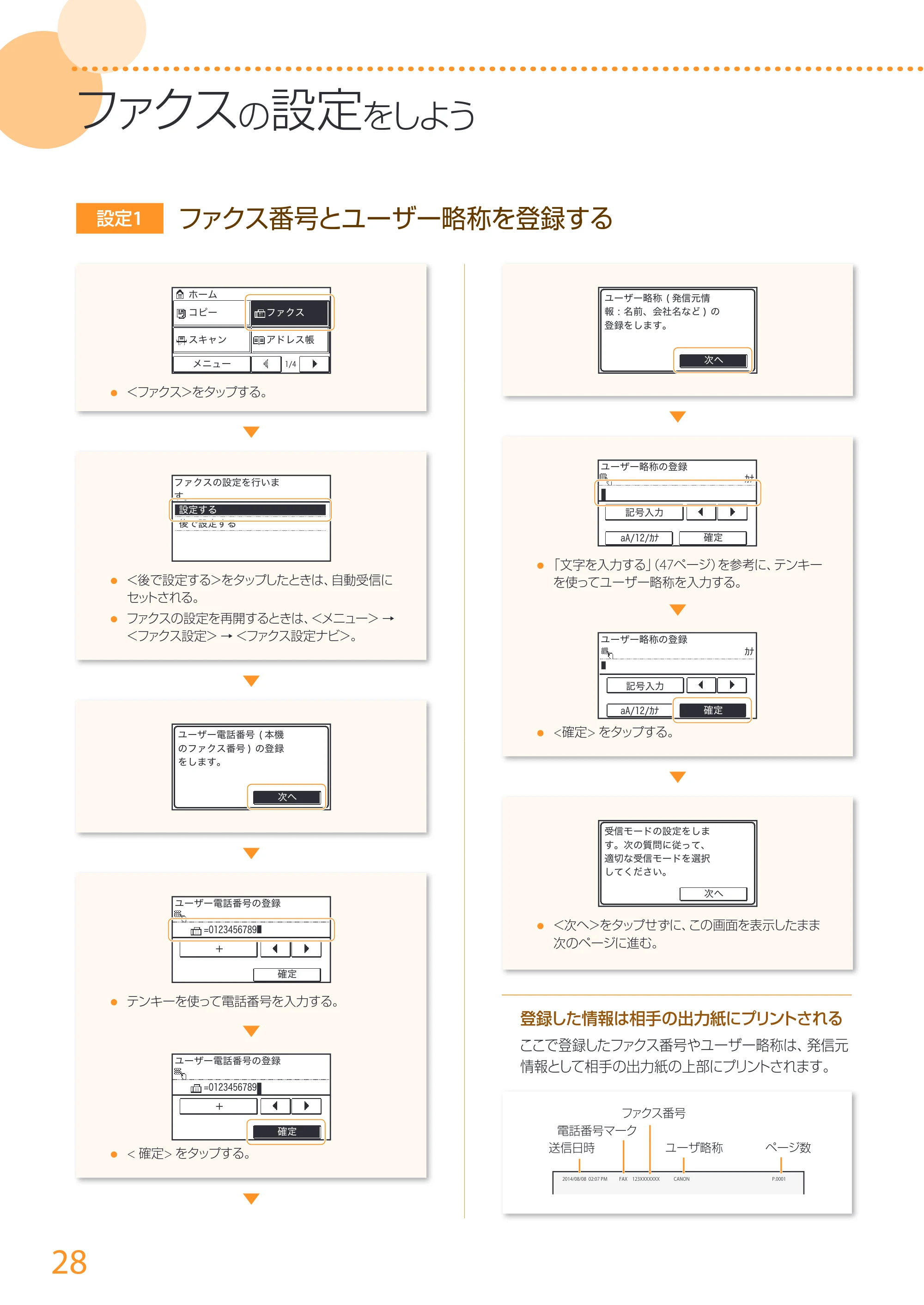

設定1 ファクス番号とユーザー略称を登録する

• テンキーを使って電話番号を入力する。
• < 確定> をタップする。
• ＜後で設定する＞をタップしたときは、自動受信に

セットされる。

• ファクスの設定を再開するときは、＜メニュー＞ →

＜ファクス設定＞ → ＜ファクス設定ナビ＞。

• 「文字を入力する」（47ページ）を参考に、テンキー

を使ってユーザー略称を入力する。

• <確定> をタップする。

登録した情報は相手の出力紙にプリントされる
ここで登録したファクス番号やユーザー略称は、発信元
情報として相手の出力紙の上部にプリントされます。
2014/08/08 02:07 PM FAX 123XXXXXXX CANON P.0001
送信日時 ページ数
ファクス番号
ユーザ略称
電話番号マーク

• ＜次へ＞をタップせずに、この画面を表示したまま

次のページに進む。
ファクスの設定をしよう
▼
▼
▼
▼
▼
▼
▼
▼
ユーザー略称 ( 発信元情
報 : 名前、会社名など ) の
登録をします。
次へ
ｶﾅ
aA/12/ｶﾅ
記号入力
ユーザー略称の登録
確定
ファクスの設定を行いま
す。
設定する
後で設定する
ユーザー電話番号 ( 本機
のファクス番号 ) の登録
をします。
次へ
＋
=0123456789
ユーザー電話番号の登録
確定
＋
=0123456789
ユーザー電話番号の登録
確定
記号入力
ｶﾅ
aA/12/ｶﾅ
ユーザー略称の登録
確定
受信モードの設定をしま
す。次の質問に従って、
適切な受信モードを選択
してください。
次へ
コピー
ホーム
ファクス
スキャン
メニュー
アドレス帳
1/4

• ＜ファクス＞をタップする。

29
ファクスの設定をしよう

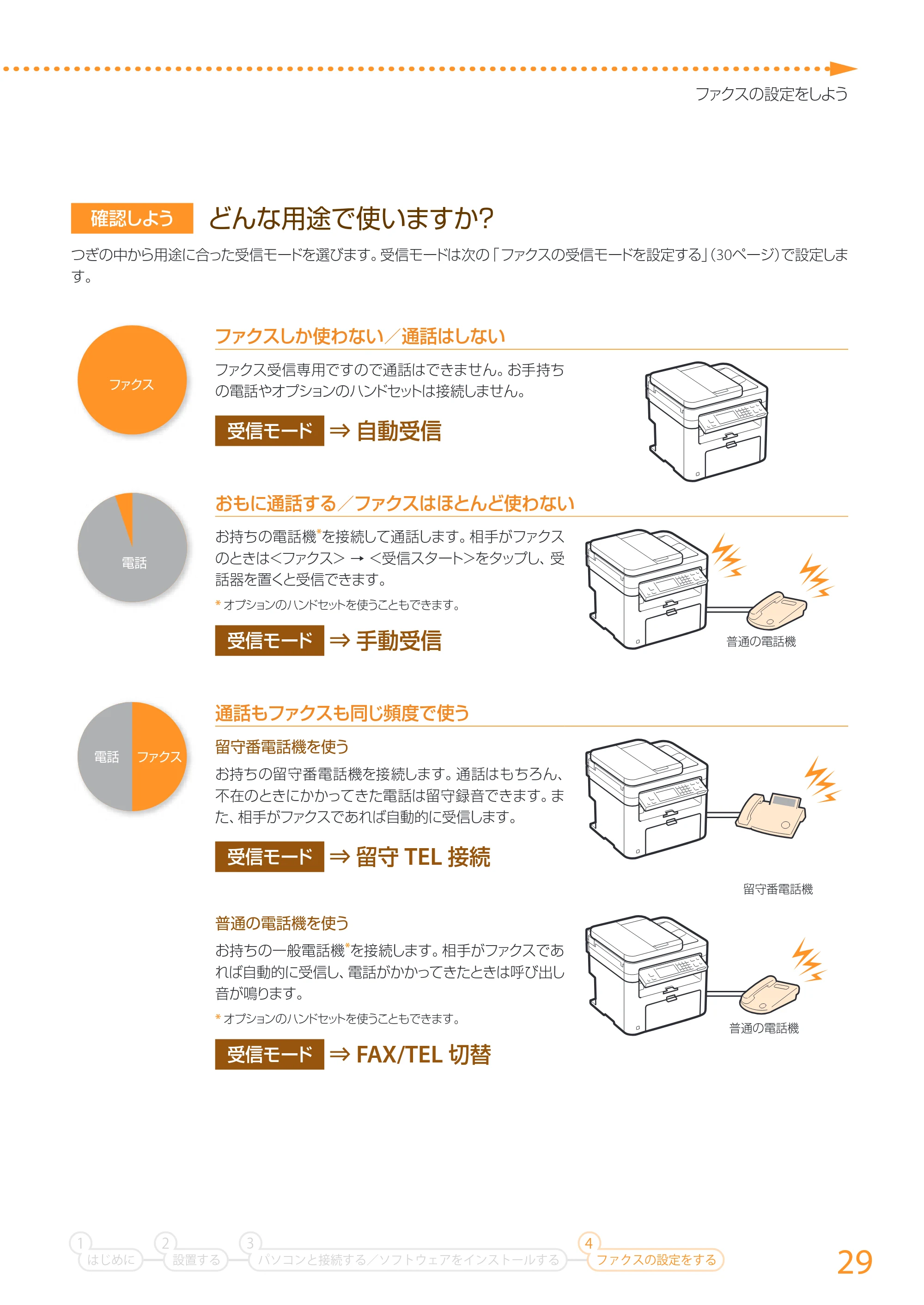

確認しよう どんな用途で使いますか？
つぎの中から用途に合った受信モードを選びます。受信モードは次の「ファクスの受信モードを設定する」（30ページ）で設定しま
す。
ファクス
ファクスしか使わない／通話はしない
ファクス受信専用ですので通話はできません。お手持ち
の電話やオプションのハンドセットは接続しません。
受信モード ⇒ 自動受信
電話
おもに通話する／ファクスはほとんど使わない
お持ちの電話機*を接続して通話します。相手がファクス
のときは＜ファクス＞ → ＜受信スタート＞をタップし、受
話器を置くと受信できます。
* オプションのハンドセットを使うこともできます。
受信モード ⇒ 手動受信 普通の電話機
電話 ファクス
通話もファクスも同じ頻度で使う
留守番電話機を使う
お持ちの留守番電話機を接続します。通話はもちろん、
不在のときにかかってきた電話は留守録音できます。ま
た、相手がファクスであれば自動的に受信します。
受信モード ⇒ 留守 TEL 接続
普通の電話機を使う
お持ちの一般電話機*を接続します。相手がファクスであ

れば自動的に受信し、電話がかかってきたときは呼び出し
音が鳴ります。
* オプションのハンドセットを使うこともできます。
受信モード ⇒ FAX/TEL 切替
普通の電話機
留守番電話機
はじめに
1
設置する
2
ファクスの設定をする
4
パソコンと接続する／ソフトウェアをインストールする
3

ファクスの設定をしよう
30
▼
▼
▼

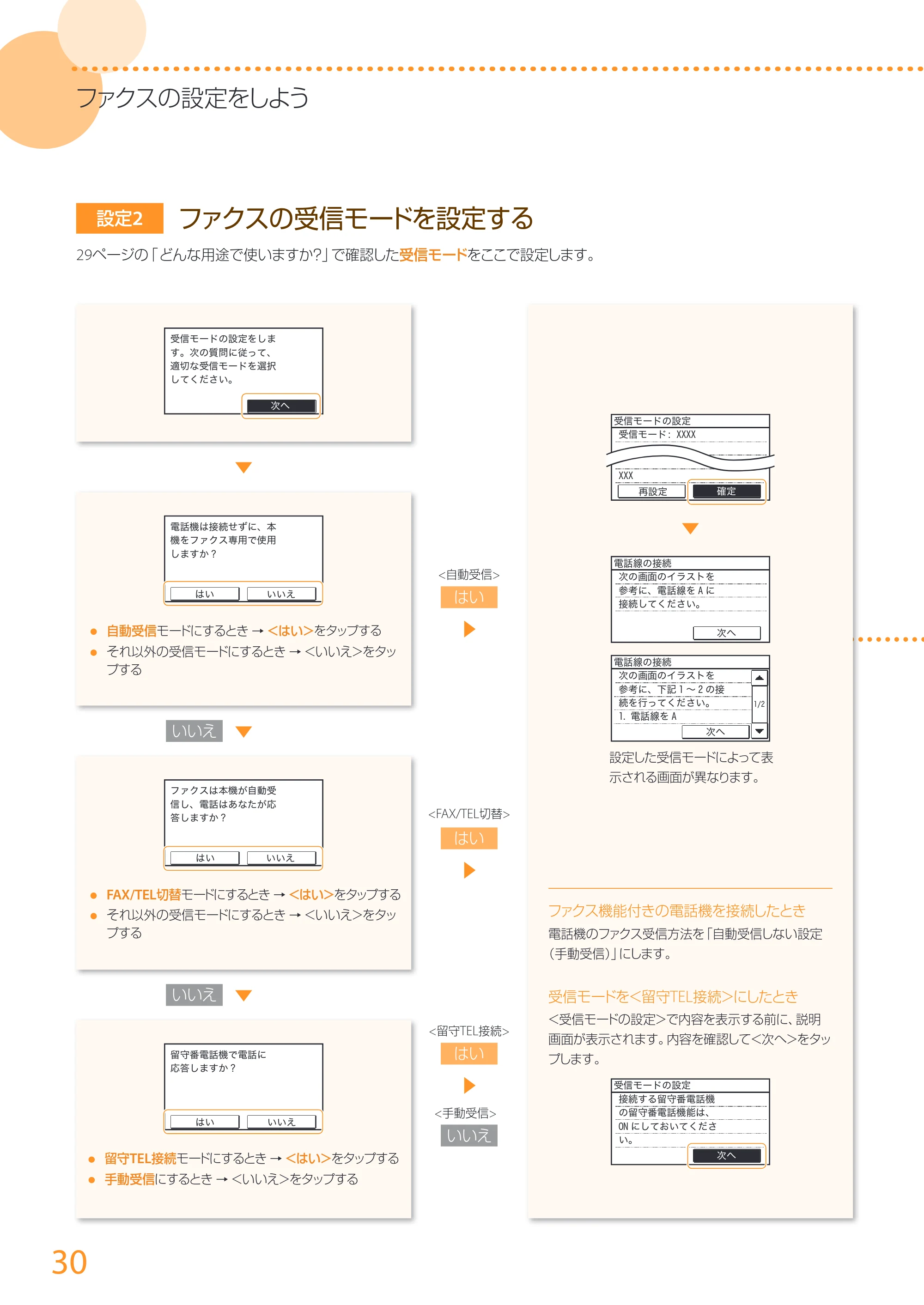

設定2 ファクスの受信モードを設定する
29ページの「どんな用途で使いますか？」で確認した受信モードをここで設定します。

• 自動受信モードにするとき → ＜はい＞をタップする
• それ以外の受信モードにするとき → ＜いいえ＞をタッ

プする

• FAX/TEL切替モードにするとき → ＜はい＞をタップする
• それ以外の受信モードにするとき → ＜いいえ＞をタッ

プする

• 留守TEL接続モードにするとき → ＜はい＞をタップする
• 手動受信にするとき → ＜いいえ＞をタップする

いいえ
いいえ
はい
<自動受信>
▶
はい
<FAX/TEL切替>
▶
はい
いいえ
<留守TEL接続>
<手動受信>
▶
電話機は接続せずに、本
機をファクス専用で使用
しますか ?
はい いいえ
受信モードの設定をしま
す。次の質問に従って、
適切な受信モードを選択
してください。
次へ
ファクスは本機が自動受
信し、電話はあなたが応
答しますか ?
はい いいえ
留守番電話機で電話に
応答しますか ?
はい いいえ
ファクス機能付きの電話機を接続したとき
電話機のファクス受信方法を「自動受信しない設定
（手動受信）」にします。
受信モードを＜留守TEL接続＞にしたとき
＜受信モードの設定＞で内容を表示する前に、説明
画面が表示されます。内容を確認して＜次へ＞をタッ
プします。
受信モードの設定
接続する留守番電話機
の留守番電話機能は、
ON にしておいてくださ
い。
次へ
設定した受信モードによって表
示される画面が異なります。
電話線の接続
次の画面のイラストを
参考に、下記 1 ～ 2 の接
続を行ってください。
1. 電話線を A
次へ
1/2
電話線の接続
次の画面のイラストを

参考に、電話線を A に
接続してください。
次へ
再設定
受信モードの設定
受信モード: XXXX
XXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXX
XXX
確定
▼

ファクスの設定をしよう
31
B
A

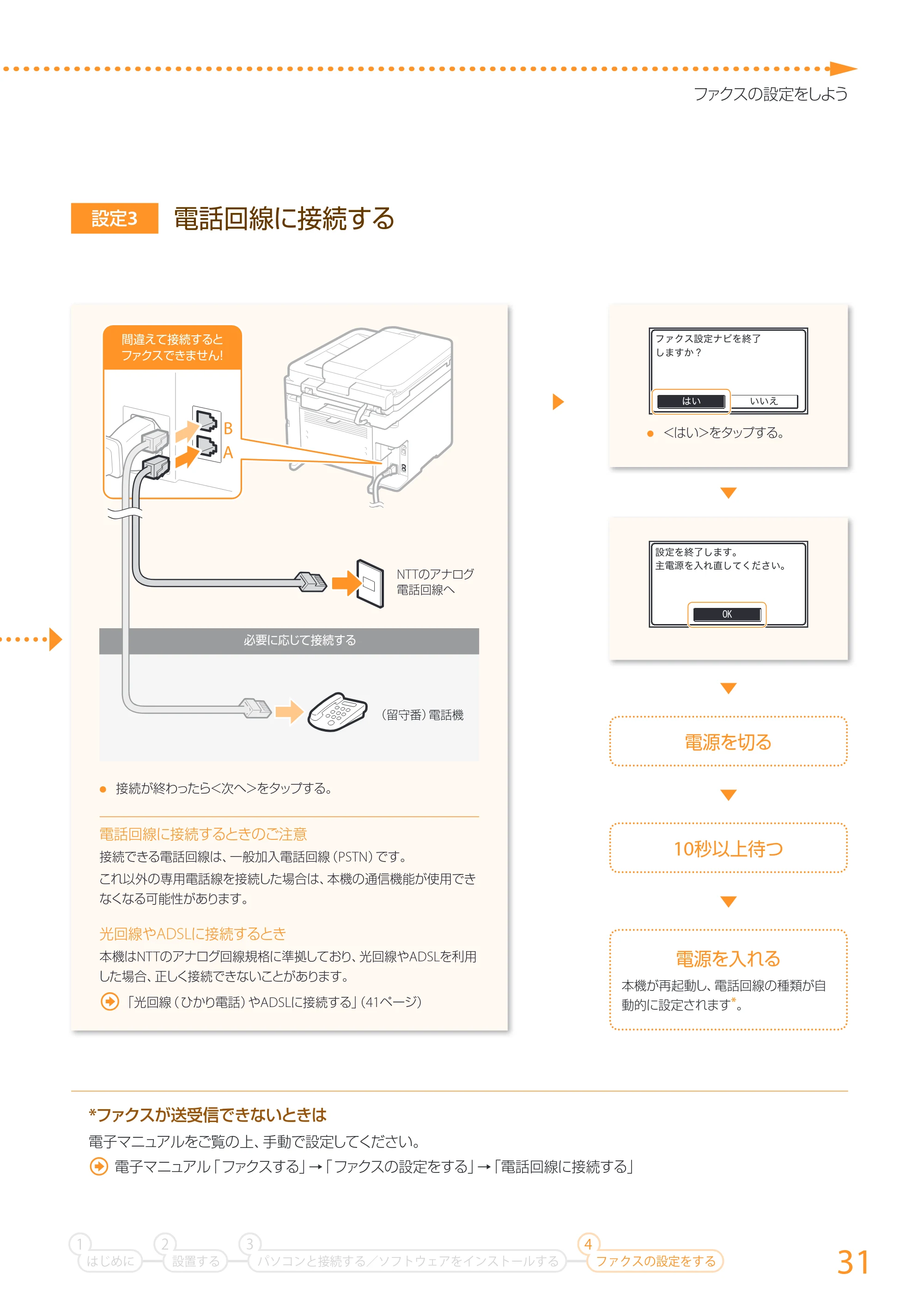

設定3 電話回線に接続する

• ＜はい＞をタップする。

NTTのアナログ
電話回線へ
必要に応じて接続する
（留守番）電話機
電話回線に接続するときのご注意
接続できる電話回線は、一般加入電話回線（PSTN）です。
これ以外の専用電話線を接続した場合は、本機の通信機能が使用でき
なくなる可能性があります。
光回線やADSLに接続するとき
本機はNTTのアナログ回線規格に準拠しており、光回線やADSLを利用
した場合、正しく接続できないことがあります。
「光回線（ ひかり電話）やADSLに接続する」（41ページ）
*ファクスが送受信できないときは
電子マニュアルをご覧の上、手動で設定してください。
電子マニュアル「ファクスする」→「ファクスの設定をする」→「電話回線に接続する」
電源を切る
10秒以上待つ
電源を入れる
本機が再起動し、電話回線の種類が自
動的に設定されます*。
間違えて接続すると
ファクスできません！
▶
はじめに
1
設置する
2
ファクスの設定をする
4
パソコンと接続する／ソフトウェアをインストールする
3

• 接続が終わったら＜次へ＞をタップする。

ファクス設定ナビを終了
しますか ?
はい いいえ
設定を終了します。
主電源を入れ直してください。
OK
▼
▼
▼
▼

32
▇ こんなときは
アクセスポイント一覧に、接
続したい無 線LANル ーター
のSSIDが表示されない
原因 1
24ページにメモした無線LANルーターのSSIDが間違っている。
処置

• 無線LANルーターのSSIDを確認してください。

「無線LANルーターのSSIDやネットワークキーを確認する」（39ページ）

• 設定をやり直してください。

「SSID (ネットワーク名／アクセスポイント名) を選んで設定する」（24ページ）
原因 2
ネットワークの状態に問題があり、本機が無線LANルーターを検出できない。
処置

• ネットワーク接続をチェックしてください。

「無線LANで接続できない！」（36ページ）

困ったときには

節電モードになっていないか？
節電キーが点灯していたら、操作パネルの節電キーを
押して節電モードを解除する
ケーブルが正しく接続されているか？
電源が入っているか？
ON
はじめに次のことを確認してください
トラブルが解決できないときは
電子マニュアル「困ったときは」

33

困ったときには

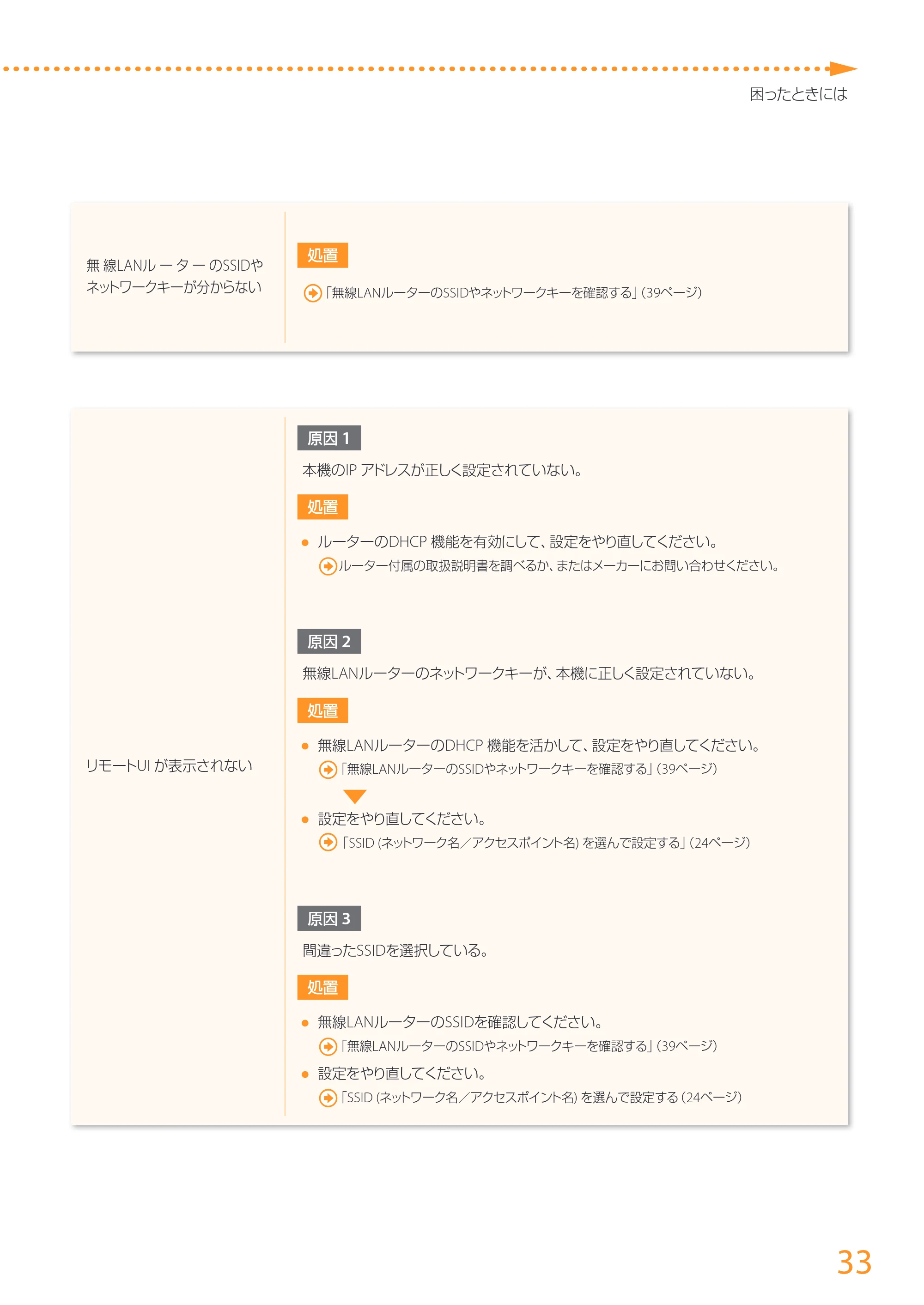

無 線LANル ー タ ー のSSIDや
ネットワークキーが分からない
処置
「無線LANルーターのSSIDやネットワークキーを確認する」（39ページ）
リモートUI が表示されない
原因 1
本機のIP アドレスが正しく設定されていない。
処置

• ルーターのDHCP 機能を有効にして、設定をやり直してください。

ルーター付属の取扱説明書を調べるか、またはメーカーにお問い合わせください。
原因 2
無線LANルーターのネットワークキーが、本機に正しく設定されていない。
処置

• 無線LANルーターのDHCP 機能を活かして、設定をやり直してください。

「無線LANルーターのSSIDやネットワークキーを確認する」（39ページ）

• 設定をやり直してください。

「SSID (ネットワーク名／アクセスポイント名) を選んで設定する」（24ページ）
原因 3
間違ったSSIDを選択している。
処置

• 無線LANルーターのSSIDを確認してください。

「無線LANルーターのSSIDやネットワークキーを確認する」（39ページ）

• 設定をやり直してください。

「SSID (ネットワーク名／アクセスポイント名) を選んで設定する（24ページ）

34

困ったときには

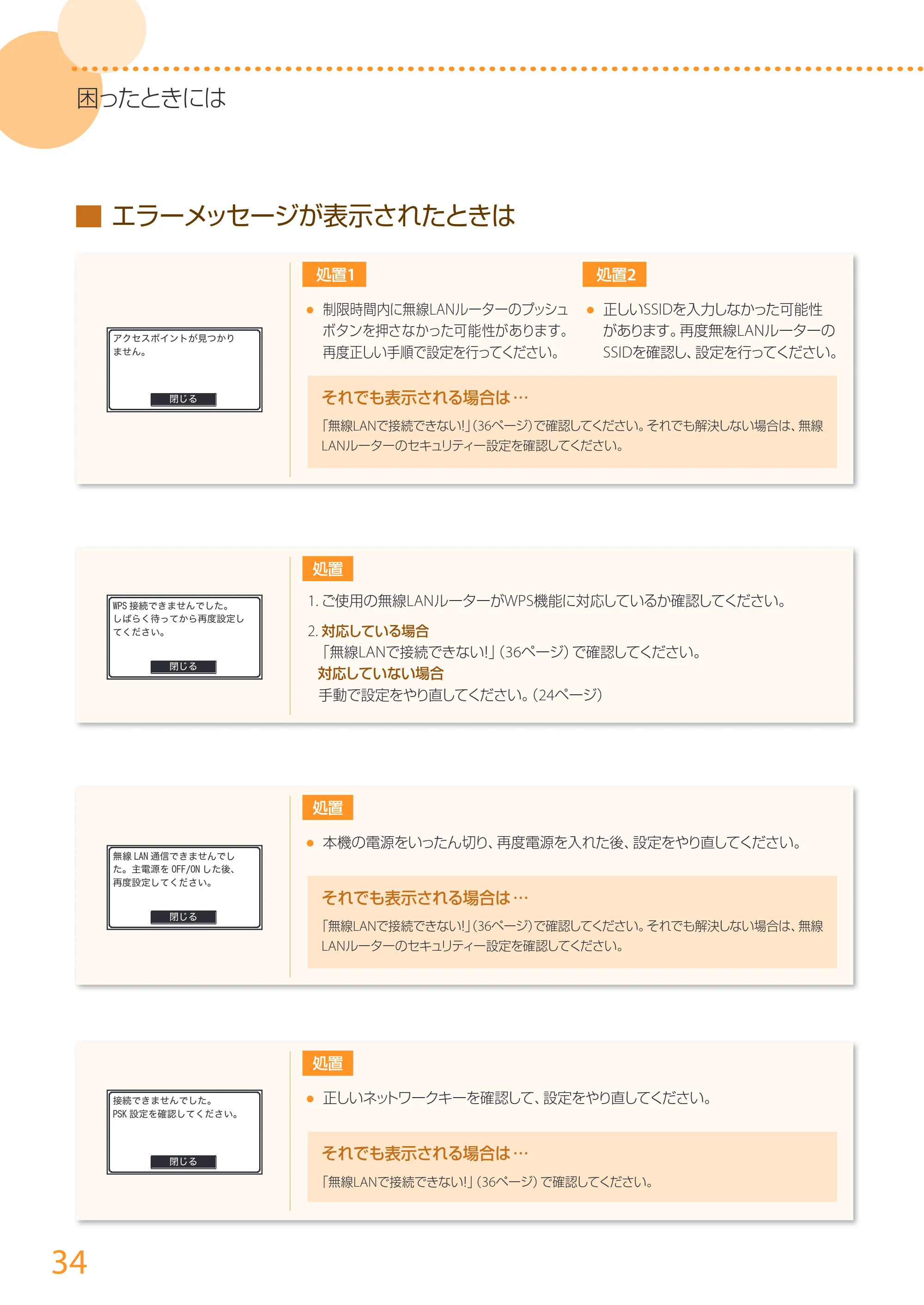

▇ エラーメッセージが表示されたときは
WPS 接続できませんでした。
しばらく待ってから再度設定し
てください。
閉じる
処置
1. ご使用の無線LANルーターがWPS機能に対応しているか確認してください。
2. 対応している場合
「無線LANで接続できない！」（36ページ）で確認してください。
対応していない場合
手動で設定をやり直してください。（24ページ）
アクセスポイントが見つかり
ません。
閉じる
処置1

• 制限時間内に無線LANルーターのプッシュ

ボタンを押さなかった可能性があります。
再度正しい手順で設定を行ってください。
処置2

• 正しいSSIDを入力しなかった可能性

があります。再度無線LANルーターの
SSIDを確認し、設定を行ってください。
それでも表示される場合は…
「無線LANで接続できない！」（36ページ）で確認してください。それでも解決しない場合は、無線
LANルーターのセキュリティー設定を確認してください。
無線 LAN 通信できませんでし
た。主電源を OFF/ON した後、
再度設定してください。
閉じる
処置

• 本機の電源をいったん切り、再度電源を入れた後、設定をやり直してください。

それでも表示される場合は…
「無線LANで接続できない！」（36ページ）で確認してください。それでも解決しない場合は、無線
LANルーターのセキュリティー設定を確認してください。
接続できませんでした。
PSK 設定を確認してください。
閉じる
処置

• 正しいネットワークキーを確認して、設定をやり直してください。

それでも表示される場合は…
「無線LANで接続できない！」（36ページ）で確認してください。

35

困ったときには

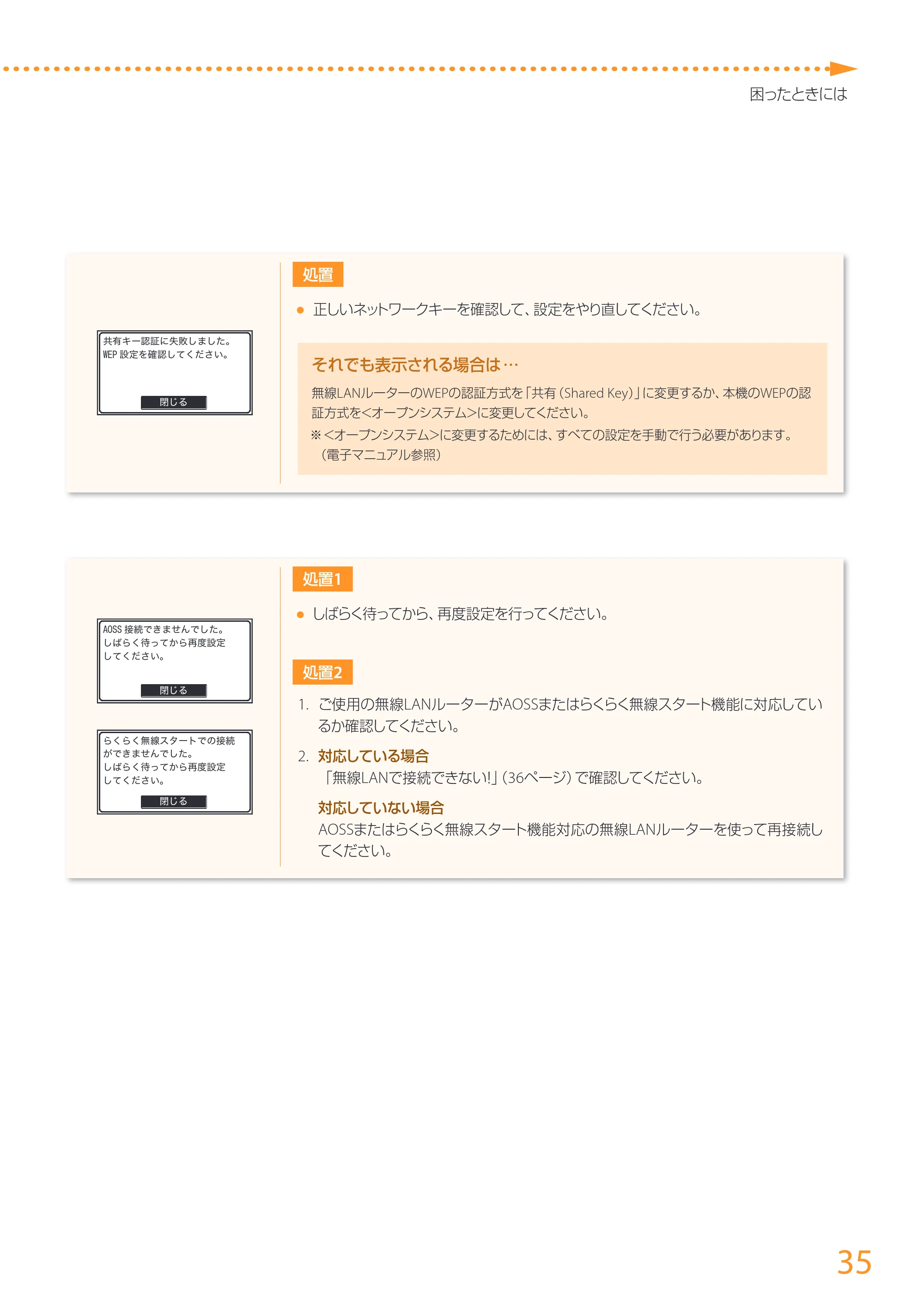

共有キー認証に失敗しました。
WEP 設定を確認してください。
閉じる
処置

• 正しいネットワークキーを確認して、設定をやり直してください。

それでも表示される場合は…
無線LANルーターのWEPの認証方式を「共有（Shared Key）」に変更するか、本機のWEPの認
証方式を＜オープンシステム＞に変更してください。
＜オープンシステム＞に変更するためには、すべての設定を手動で行う必要があります。
（電子マニュアル参照）
AOSS 接続できませんでした。
しばらく待ってから再度設定
してください。
閉じる
らくらく無線スタートでの接続
ができませんでした。
しばらく待ってから再度設定
してください。
閉じる
処置1

• しばらく待ってから、再度設定を行ってください。

処置2
1. ご使用の無線LANルーターがAOSSまたはらくらく無線スタート機能に対応してい
るか確認してください。
2. 対応している場合
「無線LANで接続できない！」（36ページ）で確認してください。
対応していない場合
AOSSまたはらくらく無線スタート機能対応の無線LANルーターを使って再接続し
てください。

36

困ったときには

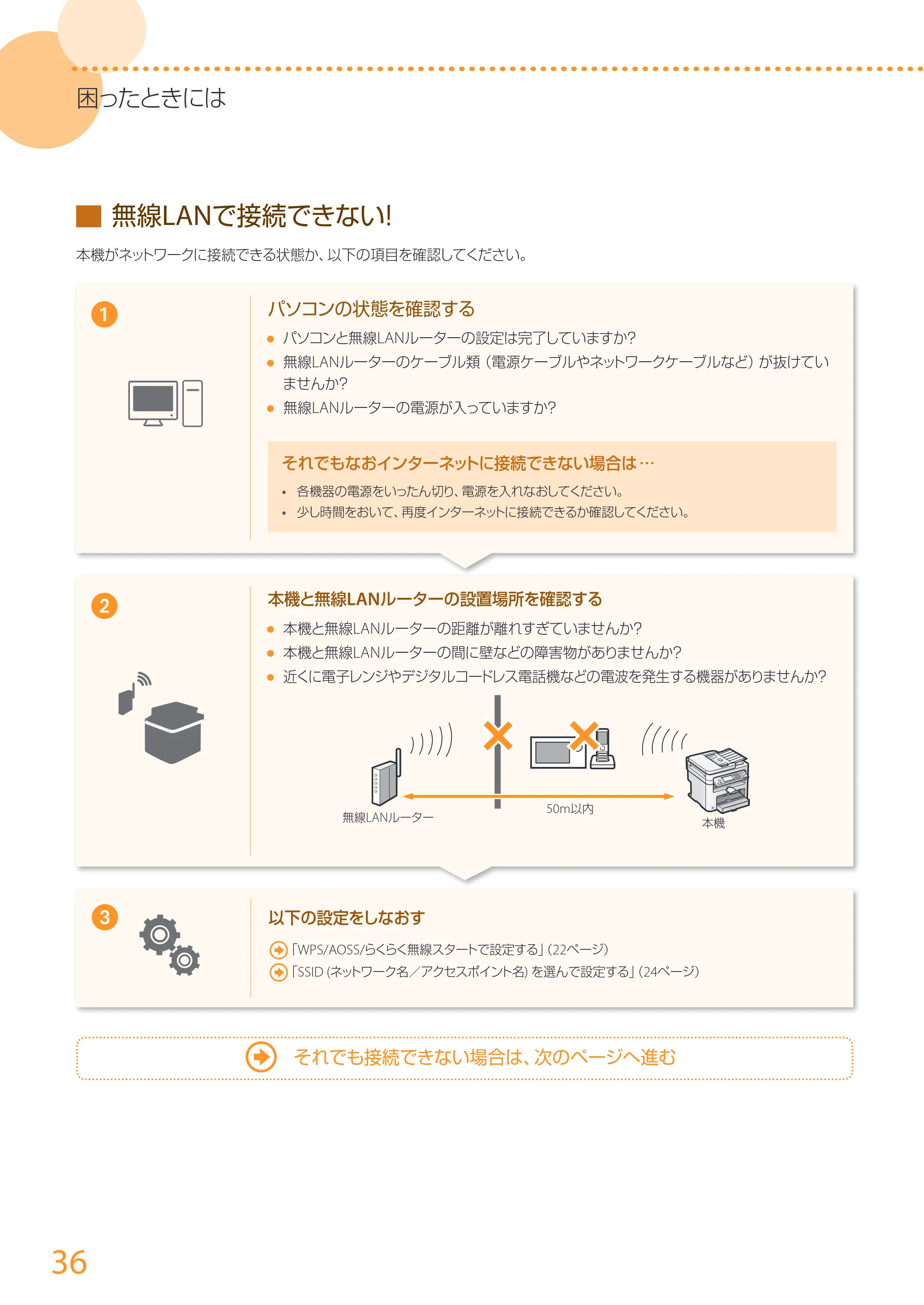

▇ 無線LANで接続できない！
本機がネットワークに接続できる状態か、以下の項目を確認してください。
1
パソコンの状態を確認する

• パソコンと無線LANルーターの設定は完了していますか？
• 無線LANルーターのケーブル類（電源ケーブルやネットワークケーブルなど）が抜けてい

ませんか？

• 無線LANルーターの電源が入っていますか？

それでもなおインターネットに接続できない場合は…

• 各機器の電源をいったん切り、電源を入れなおしてください。
• 少し時間をおいて、再度インターネットに接続できるか確認してください。

2
本機と無線LANルーターの設置場所を確認する

• 本機と無線LANルーターの距離が離れすぎていませんか？
• 本機と無線LANルーターの間に壁などの障害物がありませんか？
• 近くに電子レンジやデジタルコードレス電話機などの電波を発生する機器がありませんか？

無線LANルーター
本機
50m以内
3 以下の設定をしなおす
「WPS/AOSS/らくらく無線スタートで設定する」（22ページ）
「SSID (ネットワーク名／アクセスポイント名) を選んで設定する」（24ページ）
それでも接続できない場合は、次のページへ進む

37

困ったときには

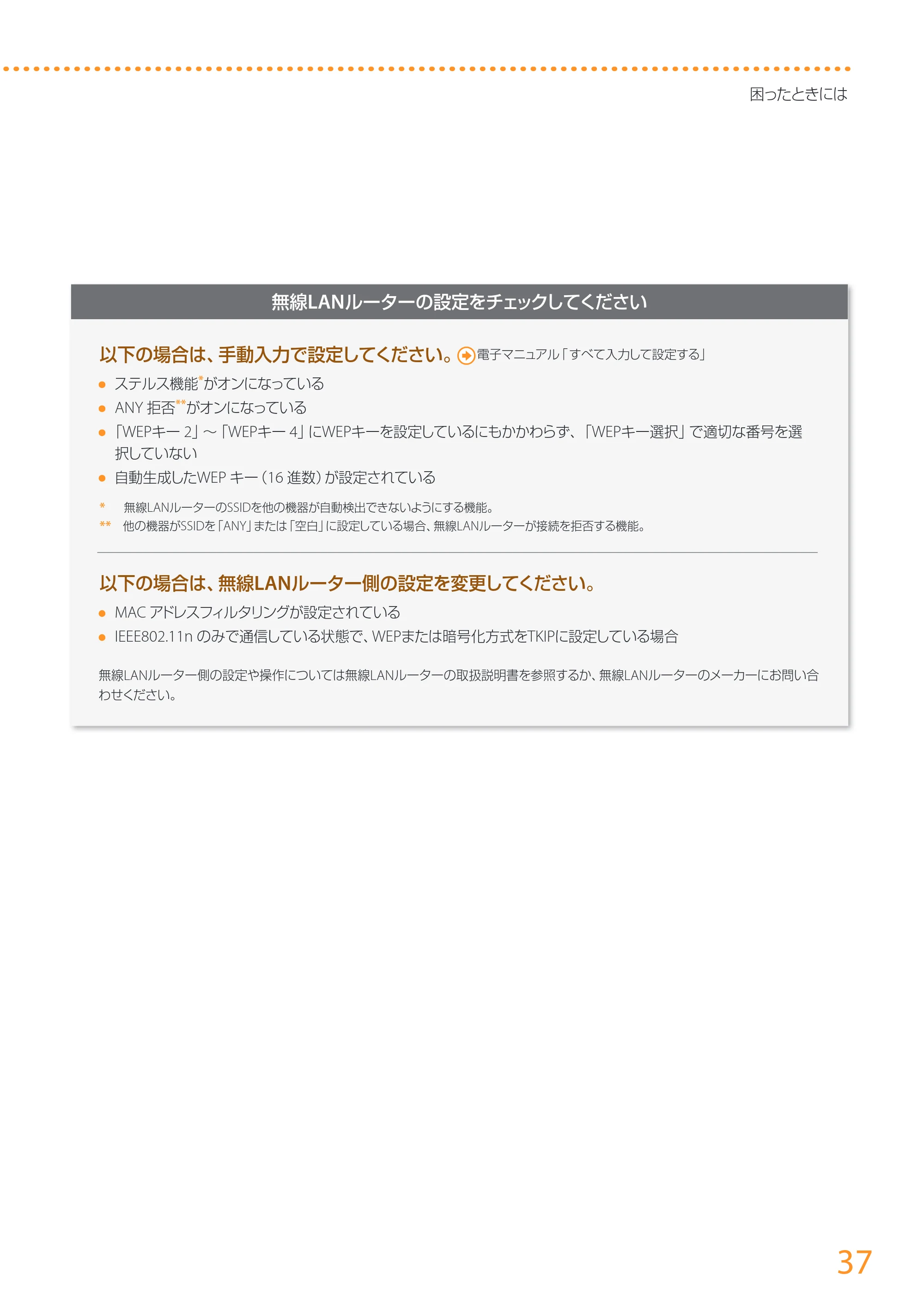

無線LANルーター側の設定や操作については無線LANルーターの取扱説明書を参照するか、無線LANルーターのメーカーにお問い合
わせください。
以下の場合は、手動入力で設定してください 。 電子マニュアル「 すべて入力して設定する」

• ステルス機能*がオンになっている
• ANY 拒否**がオンになっている
• 「WEPキー 2」～「WEPキー 4」にWEPキーを設定しているにもかかわらず、「WEPキー選択」で適切な番号を選

択していない

• 自動生成したWEP キー（16 進数）が設定されている

* 無線LANルーターのSSIDを他の機器が自動検出できないようにする機能。
** 他の機器がSSIDを「ANY」または「空白」に設定している場合、無線LANルーターが接続を拒否する機能。
以下の場合は、無線LANルーター側の設定を変更してください。

• MAC アドレスフィルタリングが設定されている
• IEEE802.11n のみで通信している状態で、WEPまたは暗号化方式をTKIPに設定している場合

無線LANルーターの設定をチェックしてください

38

2
3
4
付録
5
7
8

• <ネットワーク情報>をタップする。
• ＜閉じる＞をタップする。
• <IPv4>をタップする。
• <IPアドレス>をタップする。
• IPアドレスの確認をするだけのときは手順で終了。
• アドレス入力欄に「http://＜手順5でメモしたIPア

ドレス＞/」を入力して、キーボードの［ENTER］キー
を押す。

• 上記の画面が表示されれば正しく接続されている

ので、そのまま画面を閉じる。
1
パソコンのウェブブラウザーを起動する
192.168.0.215
画面が正しく表示されないとき
「リモートUI が表示されない」（33ページ）
▇ 正しく接続されているかを確認する（IPアドレスの確認）
▼
▼
▼
▼
▼
▼
▼
▼
2/2
状況確認
ネットワーク情報
IP アドレス
192.168.0.255
閉じる
ネットワーク情報
IPv4
IPv6
無線 LAN 情報
IPv4
IP アドレス
サブネットマスク
ゲートウェイアドレス
ホスト名
ドメイン名
IP アドレス
192.168.0.255
閉じる
◀ メモする

39
付録

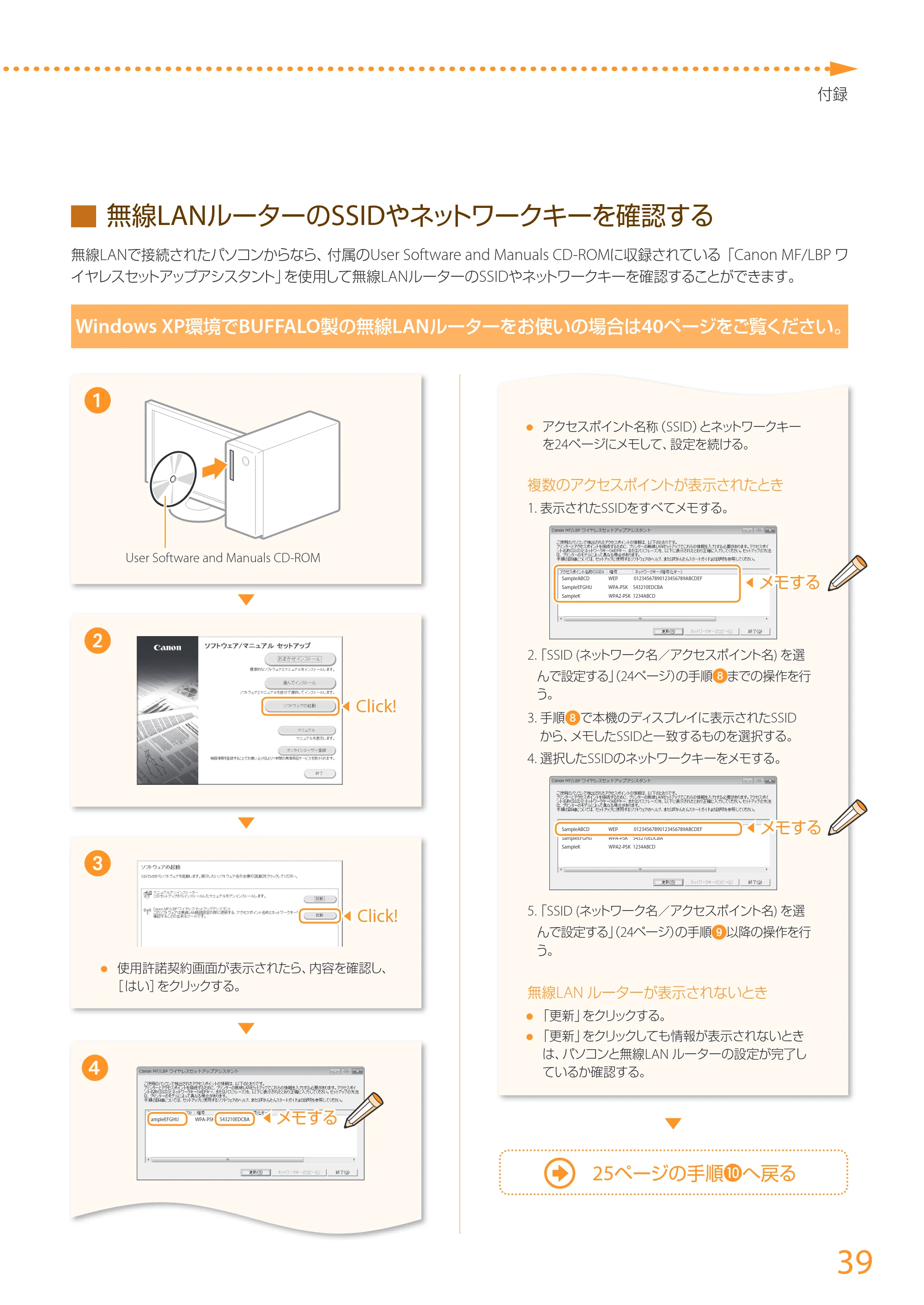

▇ 無線LANルーターのSSIDやネットワークキーを確認する
無線LANで接続されたパソコンからなら、付属のUser Software and Manuals CD-ROMに収録されている「Canon MF/LBP ワ
イヤレスセットアップアシスタント」を使用して無線LANルーターのSSIDやネットワークキーを確認することができます。
3

• 使用許諾契約画面が表示されたら、内容を確認し、

［ はい］をクリックする。
1
2
User Software and Manuals CD-ROM
▲
25ページの手順へ戻る
◀ Click!
◀ Click!
4

• アクセスポイント名称（SSID）とネットワークキー

を24ページにメモして、設定を続ける。
複数のアクセスポイントが表示されたとき
1. 表示されたSSIDをすべてメモする。
SampleABCD WEP 01234567890123456789ABCDEF
SampleEFGHIJ WPA-PSK 543210EDCBA
SampleK WPA2-PSK 1234ABCD
2.「SSID (ネットワーク名／アクセスポイント名) を選
んで設定する」（24ページ）の手順8までの操作を行
う。
3. 手順8で本機のディスプレイに表示されたSSID
から、メモしたSSIDと一致するものを選択する。
4. 選択したSSIDのネットワークキーをメモする。
SampleABCD WEP 01234567890123456789ABCDEF
SampleEFGHIJ WPA-PSK 543210EDCBA
SampleK WPA2-PSK 1234ABCD
5.「SSID (ネットワーク名／アクセスポイント名) を選
んで設定する」（24ページ）の手順9以降の操作を行
う。
無線LAN ルーターが表示されないとき

• 「更新」をクリックする。
• 「更新」をクリックしても情報が表示されないとき

は、パソコンと無線LAN ルーターの設定が完了し
ているか確認する。
◀ メモする
◀ メモする
SampleEFGHIJ WPA-PSK 543210EDCBA ◀ メモする
Windows XP環境でBUFFALO製の無線LANルーターをお使いの場合は40ページをご覧ください。
▼
▼
▼
▼

付録
40

2
3
1
5

• “ スモールオフィス向け複合機”をクリックする。

必要に対する項目を選択する。

• BUFFALO社製無線LANルーターの情報を確認する場合

“アクセスポイント名称（SSID）/ネットワークキー（暗号化
キー）を確認する方法（Windows）”を選択する。

• Macintoshで無線LANルーターの情報を確認する場合

“アクセスポイント名称（SSID）/ネットワークキー（暗号化
キー）を確認する方法(Macintosh)”を選択する。
4
情報を確認するためのコンテンツ
が表示されます。

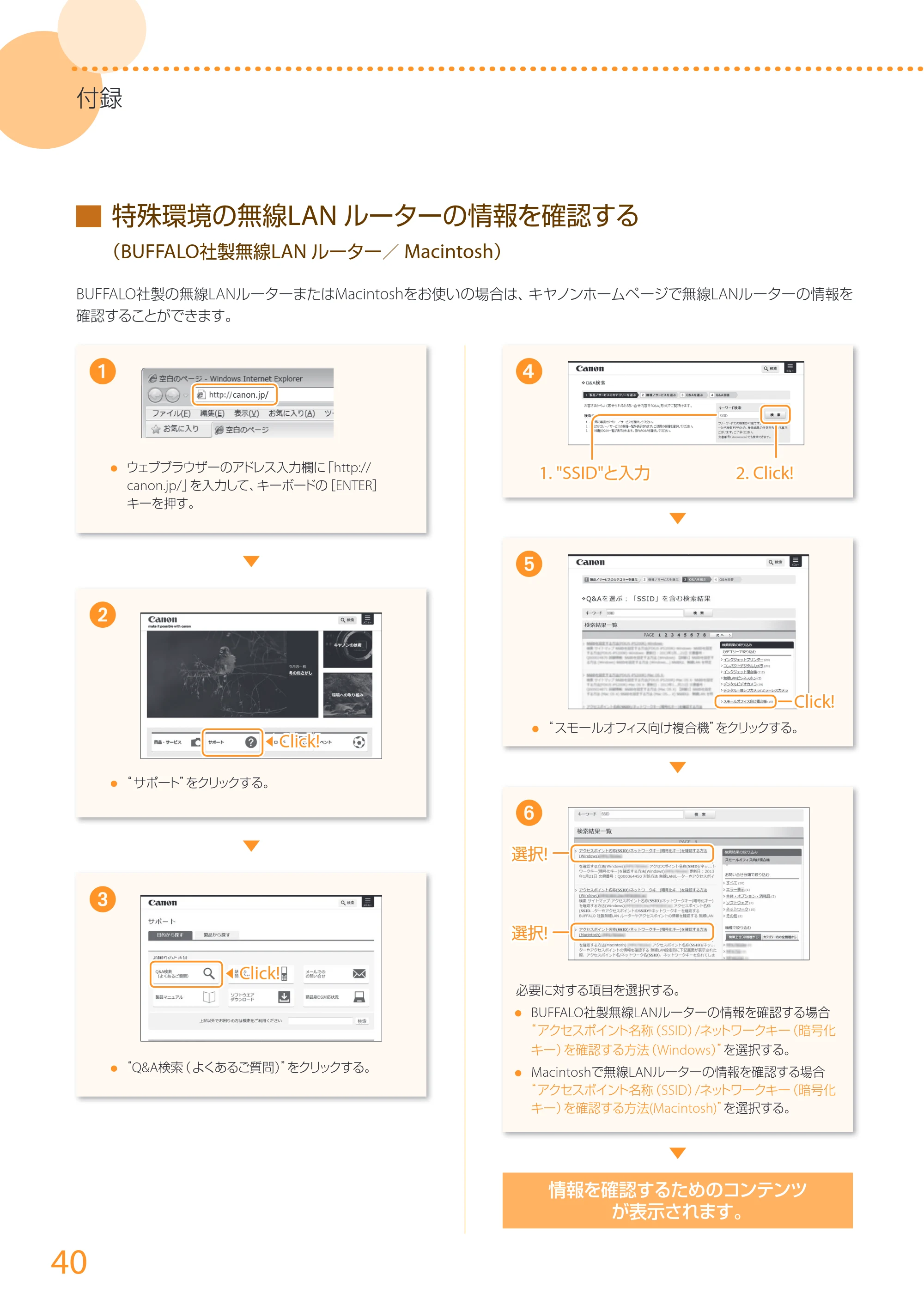

▇ 特殊環境の無線LAN ルーターの情報を確認する
（BUFFALO社製無線LAN ルーター／ Macintosh）
BUFFALO社製の無線LANルーターまたはMacintoshをお使いの場合は、キヤノンホームページで無線LANルーターの情報を
確認することができます。
canon.jp/

• ウェブブラウザーのアドレス入力欄に「http://

canon.jp/」を入力して、キーボードの［ENTER］
キーを押す。

• “ サポート”をクリックする。
• “Q&A検索（よくあるご質問）”をクリックする。

◀ Click!
◀ Click!
1. "SSID"と入力 2. Click!
Click!
選択!
選択!
▼
▼
▼
▼
▼

41
付録
▇ 光回線（ ひかり電話）やADSLに接続する
本機はNTTのアナログ回線規格に準拠しているため、光回線やIP電話回線などを利用した場合、接続環境や接続機器によって
は正しく動作しないこともあります。この場合は、光回線やIP電話の事業者にお問い合わせください。また、詳しい接続のしかた
についても、光回線やADSLの事業者にお問い合わせください。ここでは接続例を示します。

• VoIPアダプタ（ ルータ）
• ひかり電話対応機器
• 050IP電話対応機器
• ADSLモデム

サービス名称や機器名称は事業者によって異なります。
* ADSL接続の場合はスプリッタ（市販品）などが別途必要とな
ることがあります。
（接続例）
電話回線やLANなどへ
B
A
間違えて接続すると
ファクスできません！
「TEL1」「TEL2」「電話機」
「PHONE」など

付録
42
▇ A4サイズ以外の用紙をセットする
A4サイズ以外の用紙をセットするときは、「用紙をセットしよう」（8ページ）の手順に従ってセットし、初期設定をすべて終えてか
ら、用紙のサイズと種類を設定してください。
2

• ＜手差し＞または＜カセット1＞をタップする。

▼
▼
▼
▼
1

• ＜用紙設定＞をタップする。

4
3

• 用紙サイズを選ぶ。
• 用紙の種類を選ぶ。

用紙設定
ホーム
ホーム設定
用紙節約
メニュー
ｽｷｬﾝ PC1
2/5
用紙設定
手差し
カセット 1
よく使う用紙サイズの選択
用紙サイズ
ユーザー設定サイズ
A4
A5
B5
長形３号
洋形長３号
はがき
往復はがき
４面はがき
LTR
LGL
STMT
EXEC
その他のｻｲｽﾞ
用紙種類
普通紙 （60 ～ 90 g/m2）
普通紙 L （60 ～ 90 g/m2）
再生紙
色紙
厚紙 1 （90 ～ 120 g/m2）
厚紙 2 （120 ～ 163 g/m2）
ボンド紙 1 （60 ～ 90 g/m2）
ボンド紙 2 （90 ～ 120 g/m2）
ボンド紙 3 （120 ～ 163 g/m2）
OHP フィルム
ラベル用紙

43
付録
給紙カセットより長い用紙をセットする
用紙をセットした後、給紙カセットの前面にあるカバーを開けます。
はがきなどの小さいサイズの用紙をセットする

• はがきガイドを取り付けてから用紙をセットします。

1
2
▼
▼

• 用紙のセット方法は

電子マニュアル「封筒・はがきをセットする」

44

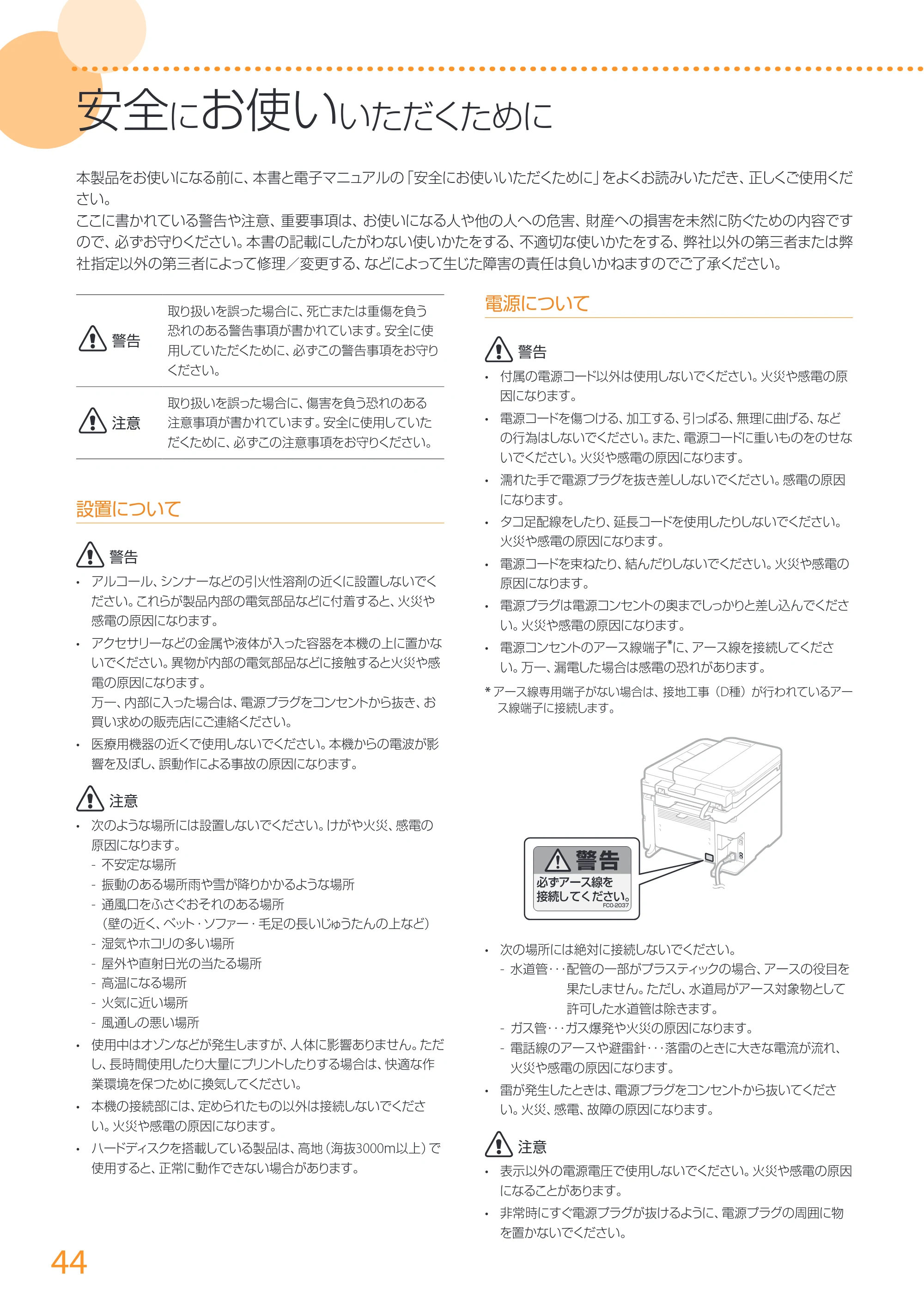

安全にお使いいただくために
本製品をお使いになる前に、本書と電子マニュアルの「安全にお使いいただくために」をよくお読みいただき、正しくご使用くだ
さい。
ここに書かれている警告や注意、重要事項は、お使いになる人や他の人への危害、財産への損害を未然に防ぐための内容です
ので、必ずお守りください。本書の記載にしたがわない使いかたをする、不適切な使いかたをする、弊社以外の第三者または弊
社指定以外の第三者によって修理／変更する、などによって生じた障害の責任は負いかねますのでご了承ください。
警告
取り扱いを誤った場合に、死亡または重傷を負う
恐れのある警告事項が書かれています。安全に使
用していただくために、必ずこの警告事項をお守り
ください。
注意
取り扱いを誤った場合に、傷害を負う恐れのある
注意事項が書かれています。安全に使用していた
だくために、必ずこの注意事項をお守りください。
設置について
警告

• アルコール、シンナーなどの引火性溶剤の近くに設置しないでく

ださい。これらが製品内部の電気部品などに付着すると、火災や
感電の原因になります。

• アクセサリーなどの金属や液体が入った容器を本機の上に置かな

いでください。異物が内部の電気部品などに接触すると火災や感
電の原因になります。
万一、内部に入った場合は、電源プラグをコンセントから抜き、お
買い求めの販売店にご連絡ください。

• 医療用機器の近くで使用しないでください。本機からの電波が影

響を及ぼし、誤動作による事故の原因になります。
注意

• 次のような場所には設置しないでください。けがや火災、感電の

原因になります。
- 不安定な場所
- 振動のある場所雨や雪が降りかかるような場所
- 通風口をふさぐおそれのある場所
（壁の近く、ベット・ソファー・毛足の長いじゅうたんの上など）
- 湿気やホコリの多い場所
- 屋外や直射日光の当たる場所
- 高温になる場所
- 火気に近い場所
- 風通しの悪い場所

• 使用中はオゾンなどが発生しますが、人体に影響ありません。ただ

し、長時間使用したり大量にプリントしたりする場合は、快適な作
業環境を保つために換気してください。

• 本機の接続部には、定められたもの以外は接続しないでくださ

い。火災や感電の原因になります。

• ハードディスクを搭載している製品は、高地（海抜3000ｍ以上）で

使用すると、正常に動作できない場合があります。
電源について
警告

• 付属の電源コード以外は使用しないでください。火災や感電の原

因になります。

• 電源コードを傷つける、加工する、引っぱる、無理に曲げる、など

の行為はしないでください。また、電源コードに重いものをのせな
いでください。火災や感電の原因になります。

• 濡れた手で電源プラグを抜き差ししないでください。感電の原因

になります。

• タコ足配線をしたり、延長コードを使用したりしないでください。

火災や感電の原因になります。

• 電源コードを束ねたり、結んだりしないでください。火災や感電の

原因になります。

• 電源プラグは電源コンセントの奥までしっかりと差し込んでくださ

い。火災や感電の原因になります。

• 電源コンセントのアース線端子*に、アース線を接続してくださ

い。万一、漏電した場合は感電の恐れがあります。
* アース線専用端子がない場合は、接地工事（D種）が行われているアー
ス線端子に接続します。

• 次の場所には絶対に接続しないでください。

- 水道管･･･ 配管の一部がプラスティックの場合、アースの役目を
果たしません。ただし、水道局がアース対象物として
許可した水道管は除きます。
- ガス管･･･ガス爆発や火災の原因になります。
- 電話線のアースや避雷針･･･落雷のときに大きな電流が流れ、
火災や感電の原因になります。

• 雷が発生したときは、電源プラグをコンセントから抜いてくださ

い。火災、感電、故障の原因になります。
注意

• 表示以外の電源電圧で使用しないでください。火災や感電の原因

になることがあります。

• 非常時にすぐ電源プラグが抜けるように、電源プラグの周囲に物

を置かないでください。

45
安全にお使いいただくために

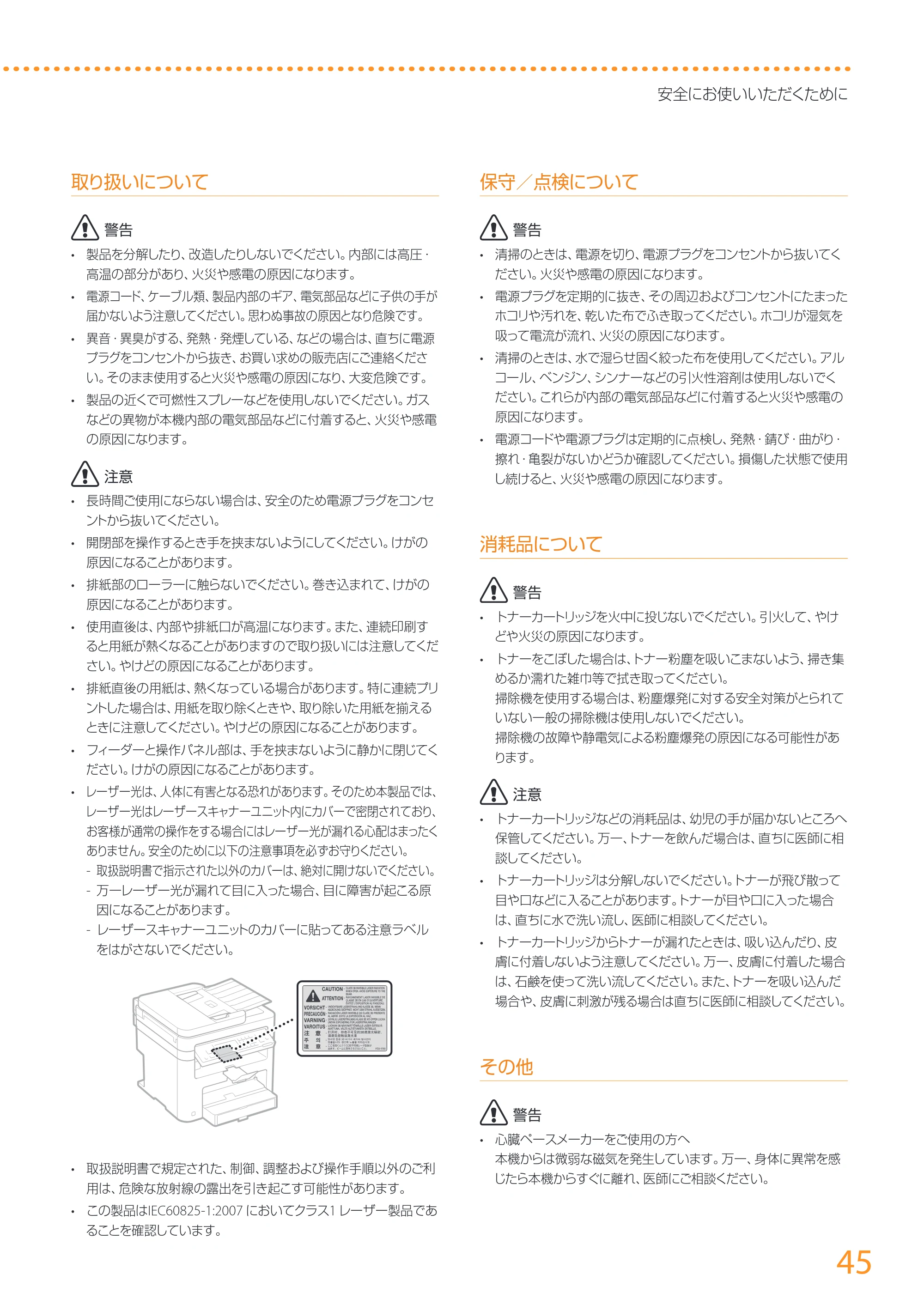

取り扱いについて
警告

• 製品を分解したり、改造したりしないでください。内部には高圧・

高温の部分があり、火災や感電の原因になります。

• 電源コード、ケーブル類、製品内部のギア、電気部品などに子供の手が

届かないよう注意してください。思わぬ事故の原因となり危険です。

• 異音・異臭がする、発熱・発煙している、などの場合は、直ちに電源

プラグをコンセントから抜き、お買い求めの販売店にご連絡くださ
い。そのまま使用すると火災や感電の原因になり、大変危険です。

• 製品の近くで可燃性スプレーなどを使用しないでください。ガス

などの異物が本機内部の電気部品などに付着すると、火災や感電
の原因になります。
注意

• 長時間ご使用にならない場合は、安全のため電源プラグをコンセ

ントから抜いてください。

• 開閉部を操作するとき手を挟まないようにしてください。けがの

原因になることがあります。

• 排紙部のローラーに触らないでください。巻き込まれて、けがの

原因になることがあります。

• 使用直後は、内部や排紙口が高温になります。また、連続印刷す

ると用紙が熱くなることがありますので取り扱いには注意してくだ
さい。やけどの原因になることがあります。

• 排紙直後の用紙は、熱くなっている場合があります。特に連続プリ

ントした場合は、用紙を取り除くときや、取り除いた用紙を揃える
ときに注意してください。やけどの原因になることがあります。

• フィーダーと操作パネル部は、手を挟まないように静かに閉じてく

ださい。けがの原因になることがあります。

• レーザー光は、人体に有害となる恐れがあります。そのため本製品では、

レーザー光はレーザースキャナーユニット内にカバーで密閉されており、
お客様が通常の操作をする場合にはレーザー光が漏れる心配はまったく
ありません。安全のために以下の注意事項を必ずお守りください。
- 取扱説明書で指示された以外のカバーは、絶対に開けないでください。
- 万一レーザー光が漏れて目に入った場合、目に障害が起こる原
因になることがあります。
- レーザースキャナーユニットのカバーに貼ってある注意ラベル
をはがさないでください。

• 取扱説明書で規定された、制御、調整および操作手順以外のご利

用は、危険な放射線の露出を引き起こす可能性があります。

• この製品はIEC60825-1:2007 においてクラス1 レーザー製品であ

ることを確認しています。
保守／点検について
警告

• 清掃のときは、電源を切り、電源プラグをコンセントから抜いてく

ださい。火災や感電の原因になります。

• 電源プラグを定期的に抜き、その周辺およびコンセントにたまった

ホコリや汚れを、乾いた布でふき取ってください。ホコリが湿気を
吸って電流が流れ、火災の原因になります。

• 清掃のときは、水で湿らせ固く絞った布を使用してください。アル

コール、ベンジン、シンナーなどの引火性溶剤は使用しないでく
ださい。これらが内部の電気部品などに付着すると火災や感電の
原因になります。

• 電源コードや電源プラグは定期的に点検し、発熱・錆び・曲がり・

擦れ・亀裂がないかどうか確認してください。損傷した状態で使用
し続けると、火災や感電の原因になります。
消耗品について
警告

• トナーカートリッジを火中に投じないでください。引火して、やけ

どや火災の原因になります。

• トナーをこぼした場合は、トナー粉塵を吸いこまないよう、掃き集

めるか濡れた雑巾等で拭き取ってください。
掃除機を使用する場合は、粉塵爆発に対する安全対策がとられて
いない一般の掃除機は使用しないでください。
掃除機の故障や静電気による粉塵爆発の原因になる可能性があ
ります。
注意

• トナーカートリッジなどの消耗品は、幼児の手が届かないところへ

保管してください。万一、トナーを飲んだ場合は、直ちに医師に相
談してください。

• トナーカートリッジは分解しないでください。トナーが飛び散って

目や口などに入ることがあります。トナーが目や口に入った場合
は、直ちに水で洗い流し、医師に相談してください。

• トナーカートリッジからトナーが漏れたときは、吸い込んだり、皮

膚に付着しないよう注意してください。万一、皮膚に付着した場合
は、石鹸を使って洗い流してください。また、トナーを吸い込んだ
場合や、皮膚に刺 激が残る場合は直ちに医師に相談してください。
その他
警告

• 心臓ペースメーカーをご使用の方へ

本機からは微弱な磁気を発生しています。万一、身体に異常を感
じたら本機からすぐに離れ、医師にご相談ください。

46

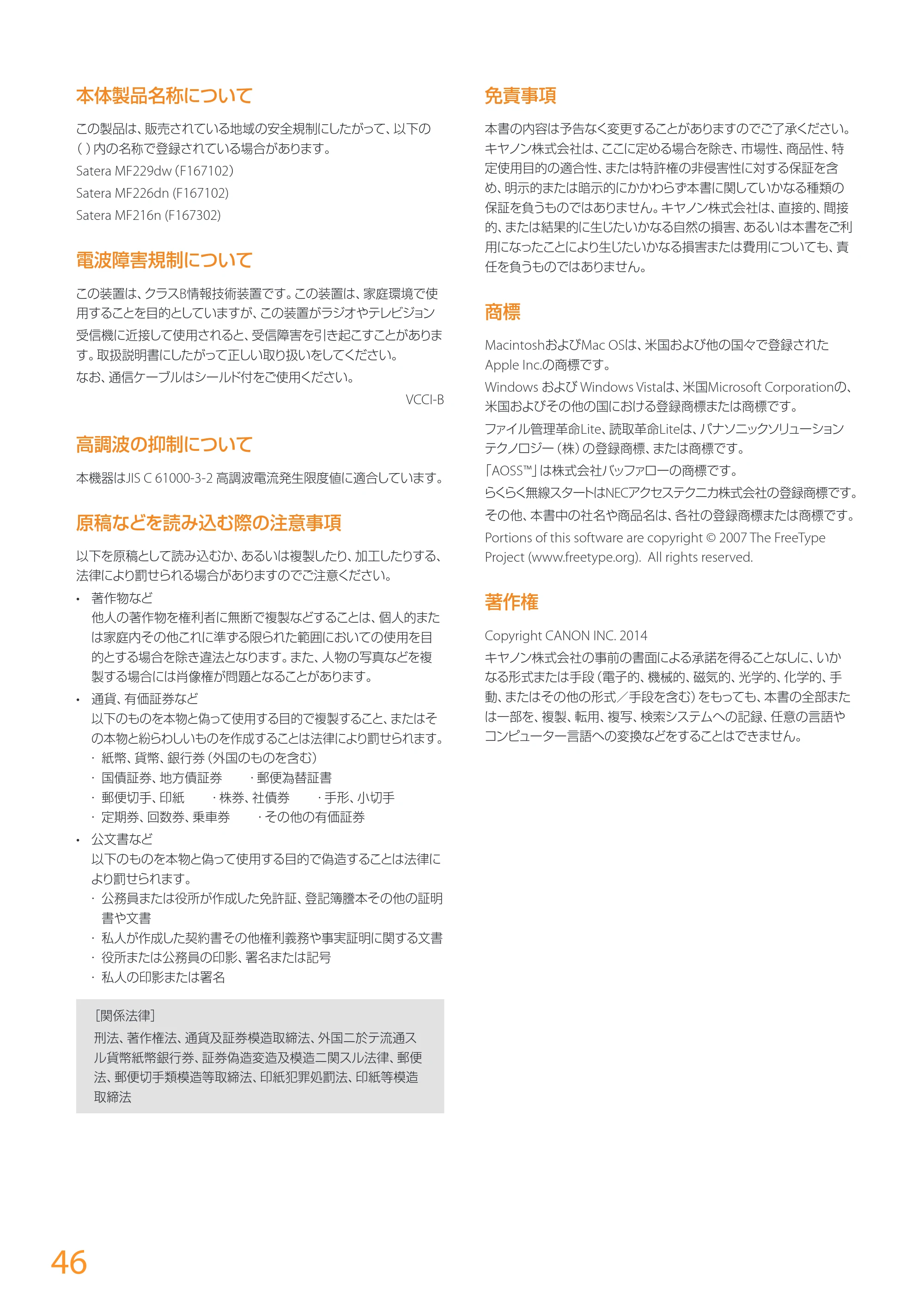

本体製品名称について
この製品は、販売されている地域の安全規制にしたがって、以下の
（ ）内の名称で登録されている場合があります。
Satera MF229dw（F167102）
Satera MF226dn (F167102)
Satera MF216n (F167302)
電波障害規制について
この装置は、クラスB情報技術装置です。この装置は、家庭環境で使
用することを目的としていますが、この装置がラジオやテレビジョン
受信機に近接して使用されると、受信障害を引き起こすことがありま
す。取扱説明書にしたがって正しい取り扱いをしてください。
なお、通信ケーブルはシールド付をご使用ください。
VCCI-B
高調波の抑制について
本機器はJIS C 61000-3-2 高調波電流発生限度値に適合しています。
原稿などを読み込む際の注意事項
以下を原稿として読み込むか、あるいは複製したり、加工したりする、
法律により罰せられる場合がありますのでご注意ください。

• 著作物など

他人の著作物を権利者に無断で複製などすることは、個人的また
は家庭内その他これに準ずる限られた範囲においての使用を目
的とする場合を除き違法となります。また、人物の写真などを複
製する場合には肖像権が問題となることがあります。

• 通貨、有価証券など

以下のものを本物と偽って使用する目的で複製すること、またはそ
の本物と紛らわしいものを作成することは法律により罰せられます。

• 紙幣、貨幣、銀行券（外国のものを含む）
• 国債証券、地方債証券 ・郵便為替証書
• 郵便切手、印紙 ・株券、社債券 ・手形、小切手
• 定期券、回数券、乗車券 ・その他の有価証券
• 公文書など

以下のものを本物と偽って使用する目的で偽造することは法律に
より罰せられます。

• 公務員または役所が作成した免許証、登記簿謄本その他の証明

書や文書

• 私人が作成した契約書その他権利義務や事実証明に関する文書
• 役所または公務員の印影、署名または記号
• 私人の印影または署名

［関係法律］
刑法、著作権法、通貨及証券模造取締法、外国ニ於テ流通ス
ル貨幣紙幣銀行券、証券偽造変造及模造ニ関スル法律、郵便
法、郵便切手類模造等取締法、印紙犯罪処罰法、印紙等模造
取締法
免責事項
本書の内容は予告なく変更することがありますのでご了承ください。
キヤノン株式会社は、ここに定める場合を除き、市場性、商品性、特
定使用目的の適合性、または特許権の非侵害性に対する保証を含
め、明示的または暗示的にかかわらず本書に関していかなる種類の

保証を負うものではありません。キヤノン株式会社は、直接的、間接

的、または結果的に生じたいかなる自然の損害、あるいは本書をご利
用になったことにより生じたいかなる損害または費用についても、責
任を負うものではありません。
商標
MacintoshおよびMac OSは、米国および他の国々で登録された
Apple Inc.の商標です。
Windows および Windows Vistaは、米国Microsoft Corporationの、
米国およびその他の国における登録商標または商標です。
ファイル管理革命Lite、読取革命Liteは、パナソニックソリューション
テクノロジー（株）の登録商標、または商標です。
「AOSS™」は株式会社バッファローの商標です。
らくらく無線スタートはNECアクセステクニカ株式会社の登録商標です。
その他、本書中の社名や商品名は、各社の登録商標または商標です。
Portions of this software are copyright © 2007 The FreeType
Project (www.freetype.org). All rights reserved.

著作権
Copyright CANON INC. 2014
キヤノン株式会社の事前の書面による承諾を得ることなしに、いか
なる形式または手段（電子的、機械的、磁気的、光学的、化学的、手
動、またはその他の形式／手段を含む）をもっても、本書の全部また
は一部を、複製、転用、複写、検索システムへの記録、任意の言語や
コンピューター言語への変換などをすることはできません。

47
文字を入力する
設定や登録のとき、文字や数字を入力しなければなら
ないことがあります。このときは、タッチパネルとテン
キーを使って入力します。
使うテンキー
入力モード（切り替えかたは下を参照）
＜カナ＞ ＜ aA ＞ ＜ 12 ＞
ｱｲｳｴｵｧｨｩｪｫ @.-_/ 1
ｶｷｸｹｺ ABCabc 2
ｻｼｽｾｿ DEFdef 3
ﾀﾁﾂﾃﾄｯ GHIghi 4
ﾅﾆﾇﾈﾉ JKLjkl 5
ﾊﾋﾌﾍﾎ MNOmno 6
ﾏﾐﾑﾒﾓ PQRSpqrs 7
ﾔﾕﾖｬｭｮ TUVtuv 8
ﾗﾘﾙﾚﾛ WXYZwxyz 9
ﾜｦﾝ （入力不可） 0
ﾞ（濁音）
ﾟ（半濁音）
-（ ハイフン）
（ スペース）- . * # ! ”, ; : ^ ` _ = / |
’? $ @ % & + ￥ ~ ( ) [ ] { } < >
（入力不可）
入力モードを切り替えるには
入力モードにはカタカナを入力する<カナ>、アルファ
ベットや記号を入力する<aA>、数字を入力する<12>
の3種類があり、初期状態では<カナ>にセットされてい
ます。入力モードを切り替えるときは、＜aA/12/ｶﾅ＞を

タップします。タップするたびに入力モードが替わりま
す。
カーソルを移動する
◀または▶をタップするとカーソルが移動します。
スペースを入力する
文字の最後にカーソルを合わせて▶をタップすると、
スペースが入力されます。
入力した文字を削除する
を押すと文字が削除されます。そのまま押し続ける
とすべての文字が削除されます。
確定
ユーザー略称の登録
ｷﾔﾉﾝ Canon-1
ｶﾅ
確定aA/12/ｶﾅ
記号入力
◀ ▶ テンキーaA/12/ｶﾅ クリア

キヤノン株式会社／キヤノンマーケティングジャパン株式会社
〒108-8011 東京都港区港南2-16-6
FT6-0879 (000) XXXXXXXXXX Copyright CANON INC. 2014 PRINTED IN KOREA

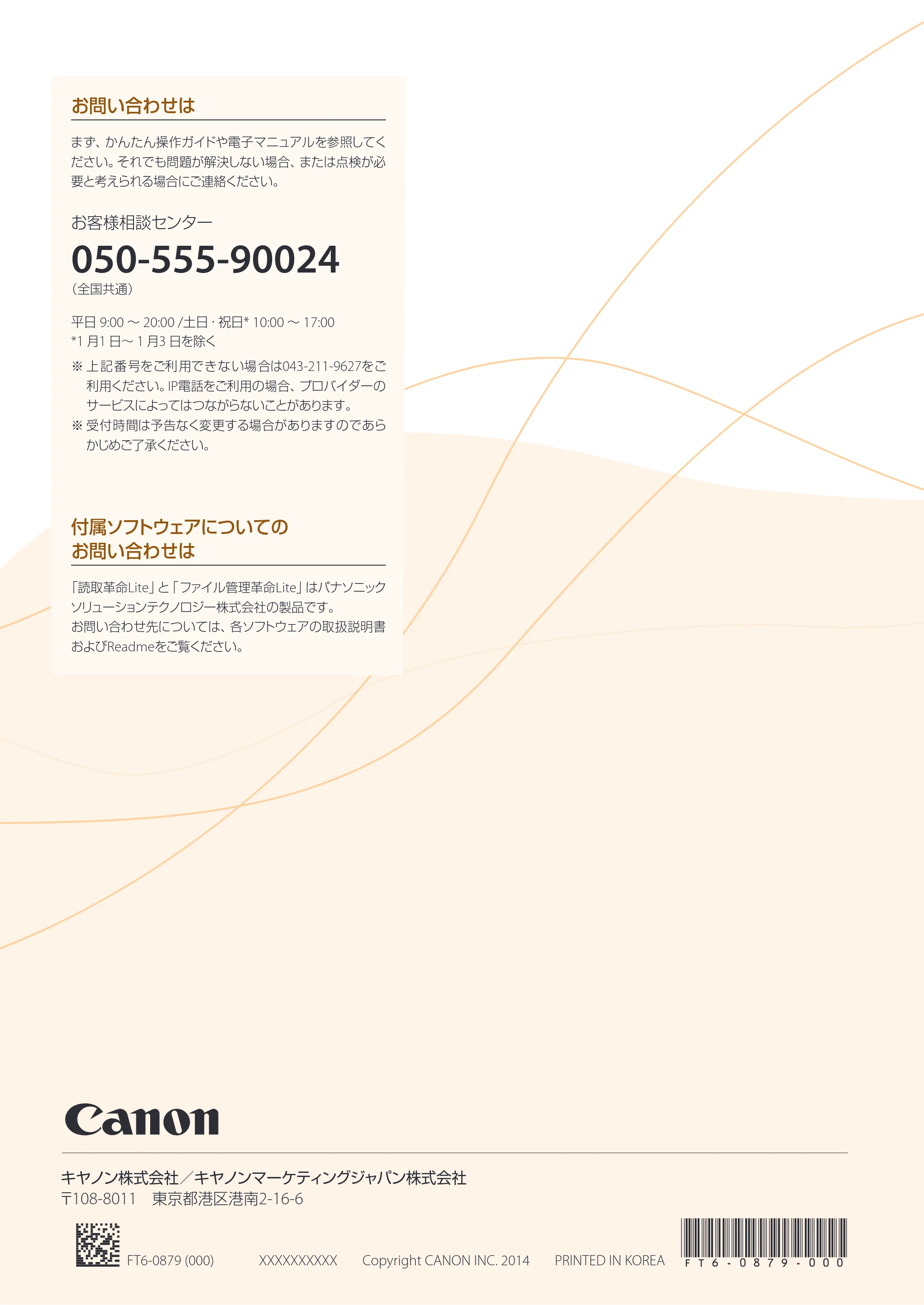

お問い合わせは
まず、かんたん操作ガイドや電子マニュアルを参照してく
ださい。それでも問題が解決しない場合、または点検が必
要と考えられる場合にご連絡ください。
お客様相談センター
050-555-90024
（全国共通）
平日 9:00 ～ 20:00 /土日・祝日* 10:00 ～ 17:00
*1 月1 日～ 1 月3 日を除く
※ 上 記 番 号をご利 用できない場 合は043-211-9627をご
利用ください。IP電話をご利用の場合、プロバイダーの
サービスによってはつながらないことがあります。
※ 受付時間は予告なく変更する場合がありますのであら
かじめご了承ください。
付属ソフトウェアについての
お問い合わせは
「読取革命Lite」と「ファイル管理革命Lite」はパナソニック

ソリューションテクノロジー株式会社の製品です。
お問い合わせ先については、各ソフトウェアの取扱説明書
およびReadmeをご覧ください。
F T 6 - 0 8 7 9 - 0 0 0
