ユーザーズガイド 2011年4月27日掲載 （PDF形式／13.34Mバイト）LBP8630/8620/8610

ユーザーズガイドユーザーズガイド
ご使用前に必ず本書をお読みください。
将来いつでも使用できるように大切に保管してください。 JPN
レーザービームプリンター

取扱説明書の分冊構成
本製品の取扱説明書は、次のような構成になっています。目的に応じてお読みいただき、本製品を十
分にご活用ください。
このマークが付いている分冊は、製品に同梱されている紙マニュ
アルです。 $%30.
このマークが付いている分冊は、付属の CD-ROM に収められて
いる PDF マニュアルです。
トラブルの簡単な解決方法を知るには
プリンターの簡単な使いかたを知るには

• ポケットガイド

プリンターを設置するには
基本的な使いかたを知るには

困ったときには

ユーザーズガイド
（本書）
$%30.
いろいろなネットワークの設定方法を知るには●
ネットワークガイド / 本編 $%30.
操作パネルを使ってプリンターを設定するには●
LIPS 機能ガイド $%30.
Webブラウザーからプリンターを操作・設定するに
は

リモート UI ガイド $%30.
別売の取扱説明書
お求めについては販売店にご相談ください。
プログラマーズマニュアル
LIPS 対応のプリンタードライバーや印刷の設定プログラムなどを作成す
るプログラマー用の取扱説明書です。
オプション品に付属の取扱説明書 オプション品の設置のしかたや使いかたを説明しています。
PDF 形式のマニュアルを表示するには、Adobe Reader/Adobe Acrobat Reader が必要です。ご使用のシステムに Adobe Reader/Adobe Acrobat
Reader がインストールされていない場合は、アドビシステムズ社のホームページからダウンロードし、インストールしてください。

本書の構成について
第 1 章 お使いになる前に 必ずお読みください
第 2 章 プリンターの設置
第 3 章 プリンターの使いかた
第 4 章 給紙・排紙のしかた
第 5 章 日常のメンテナンス
第 6 章 困ったときには
第 7 章 オプション品の取り付け
第 8 章 付録
おもな仕様、ソフトウェアのバージョンアップ方法、保守サービスのご案内、索引
などを掲載しています。
本書に記載されている内容は、予告なく変更されることがあります。あらかじめ、ご了承ください。
本書に万一ご不審な点や誤り、または記載漏れなどお気づきのことがありましたら、ご連絡ください。
本書の内容を無断で転載することは禁止されています。

ii
目次
はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
本書の読みかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
マークについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
キー・ボタンについて. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii

略称について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ix
規制について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
本体製品名称について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .x
電波障害規制について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .x

国際エネルギースタープログラムについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .x
物質エミッションの拡散に関する認定基準について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .x
IPv6 Ready Logo について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi
商標について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi

第三者のソフトウェアについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xii
原稿などを読み込む際の注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii
安全にお使いいただくために . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xiv
設置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiv

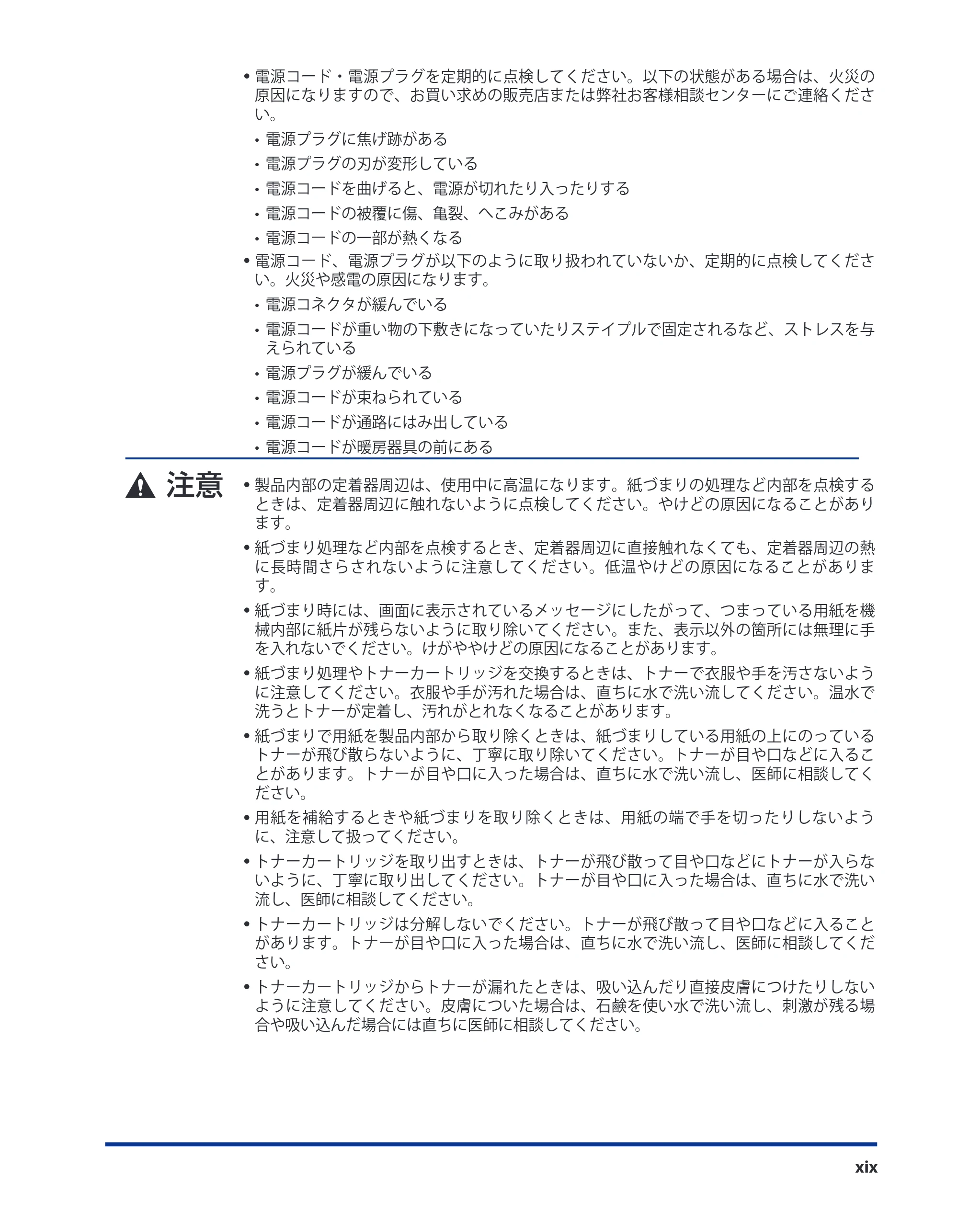

電源について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xv
取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvi
保守／点検について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xviii

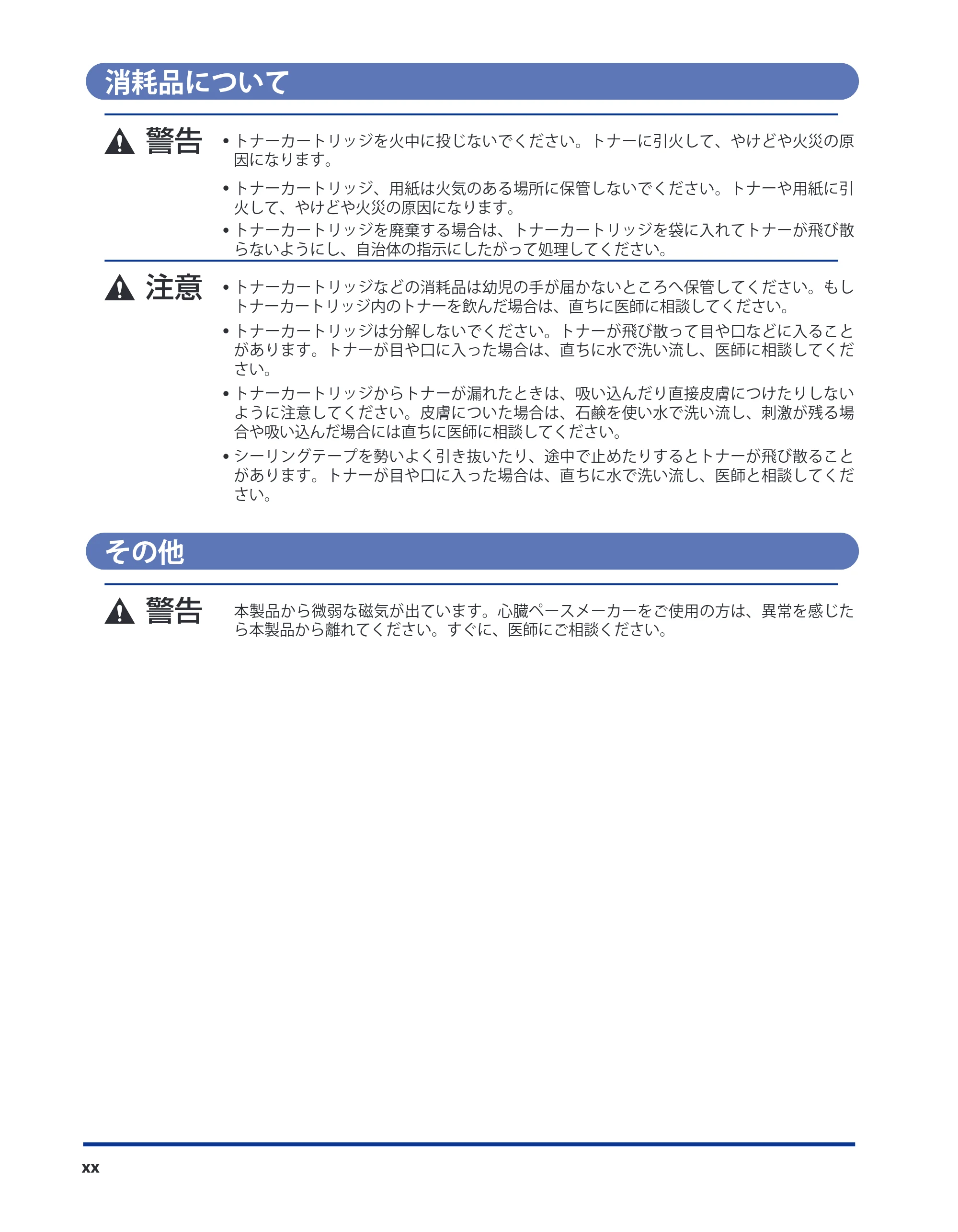

消耗品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xx
その他 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xx

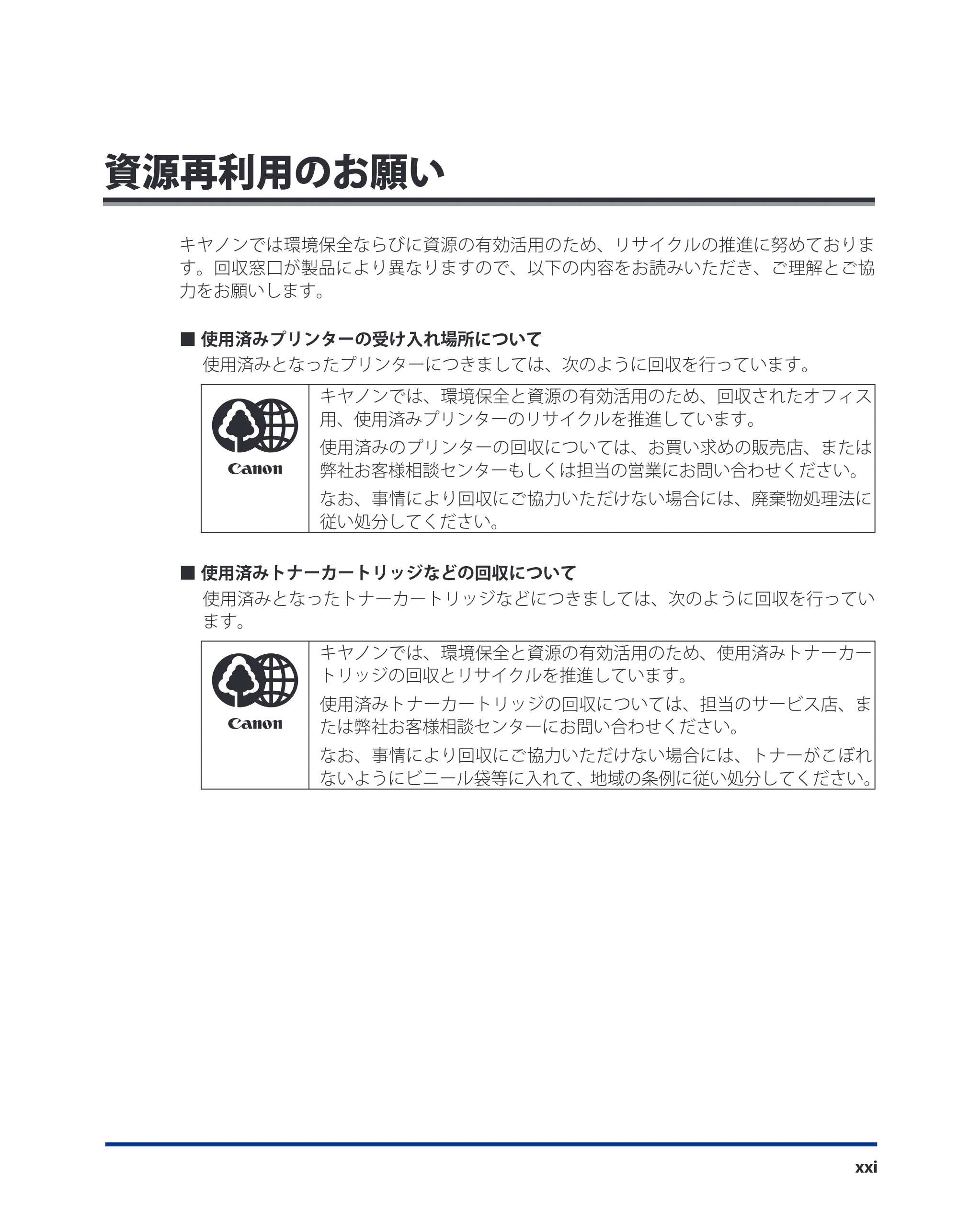

資源再利用のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xxi

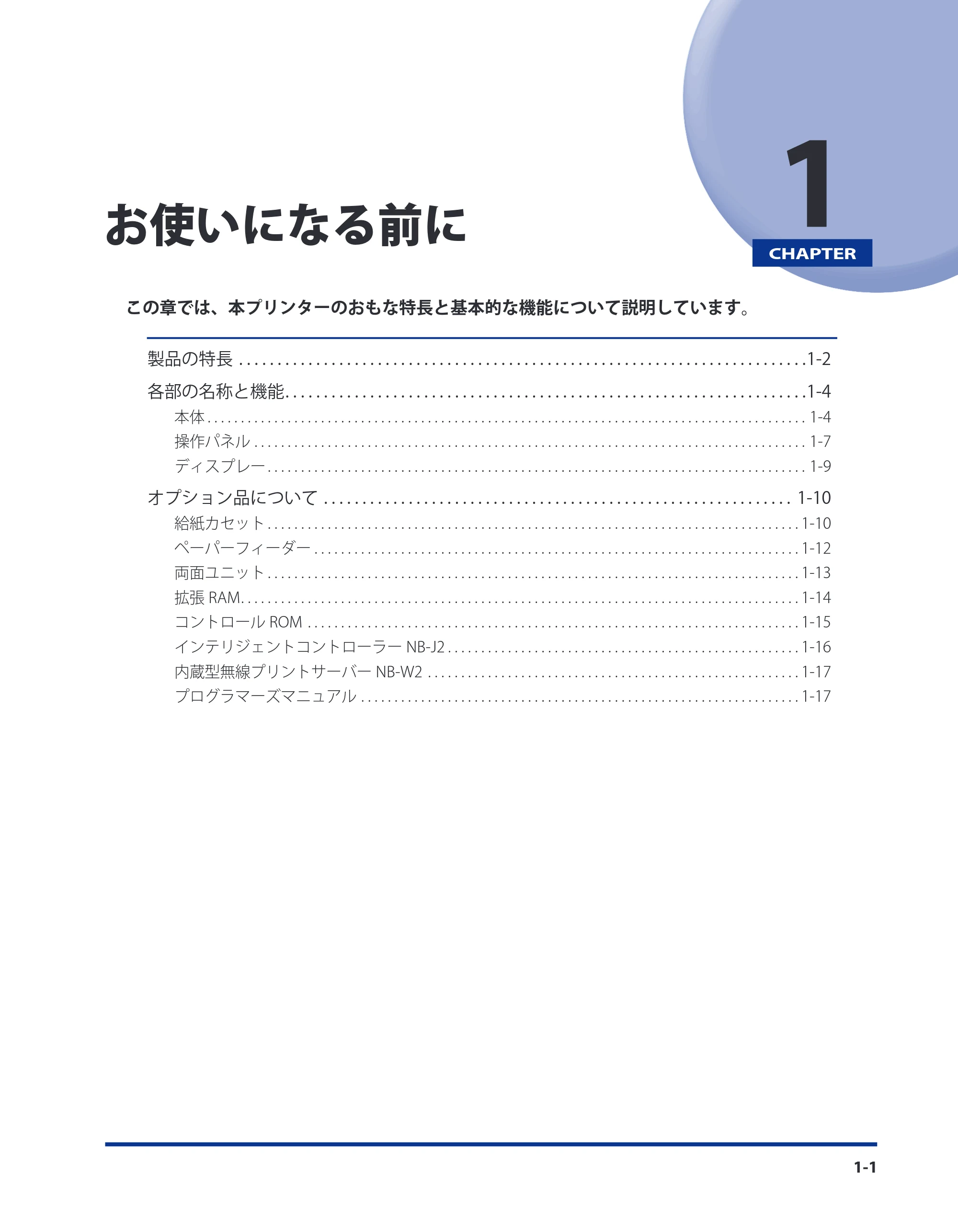

第 1 章 お使いになる前に

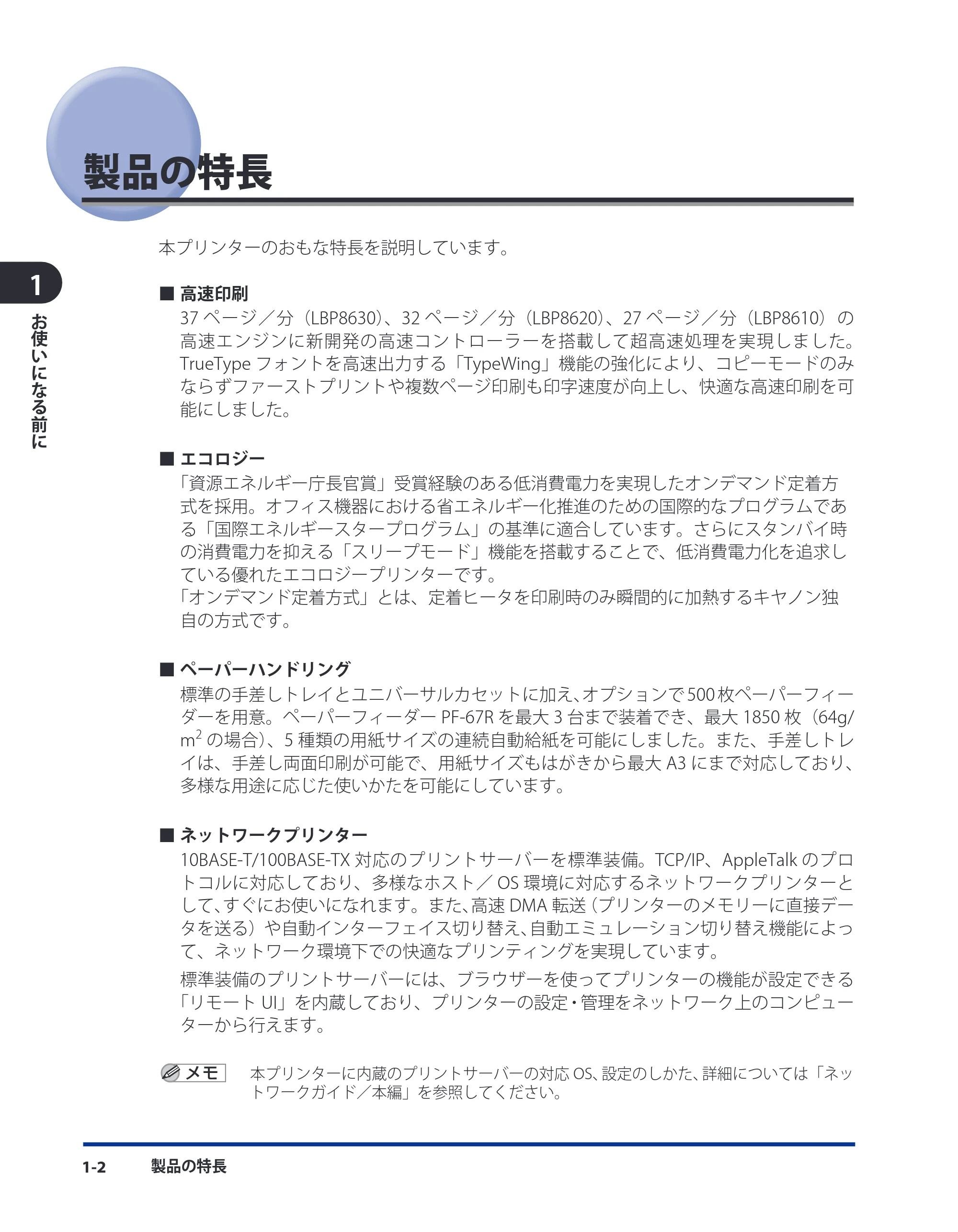

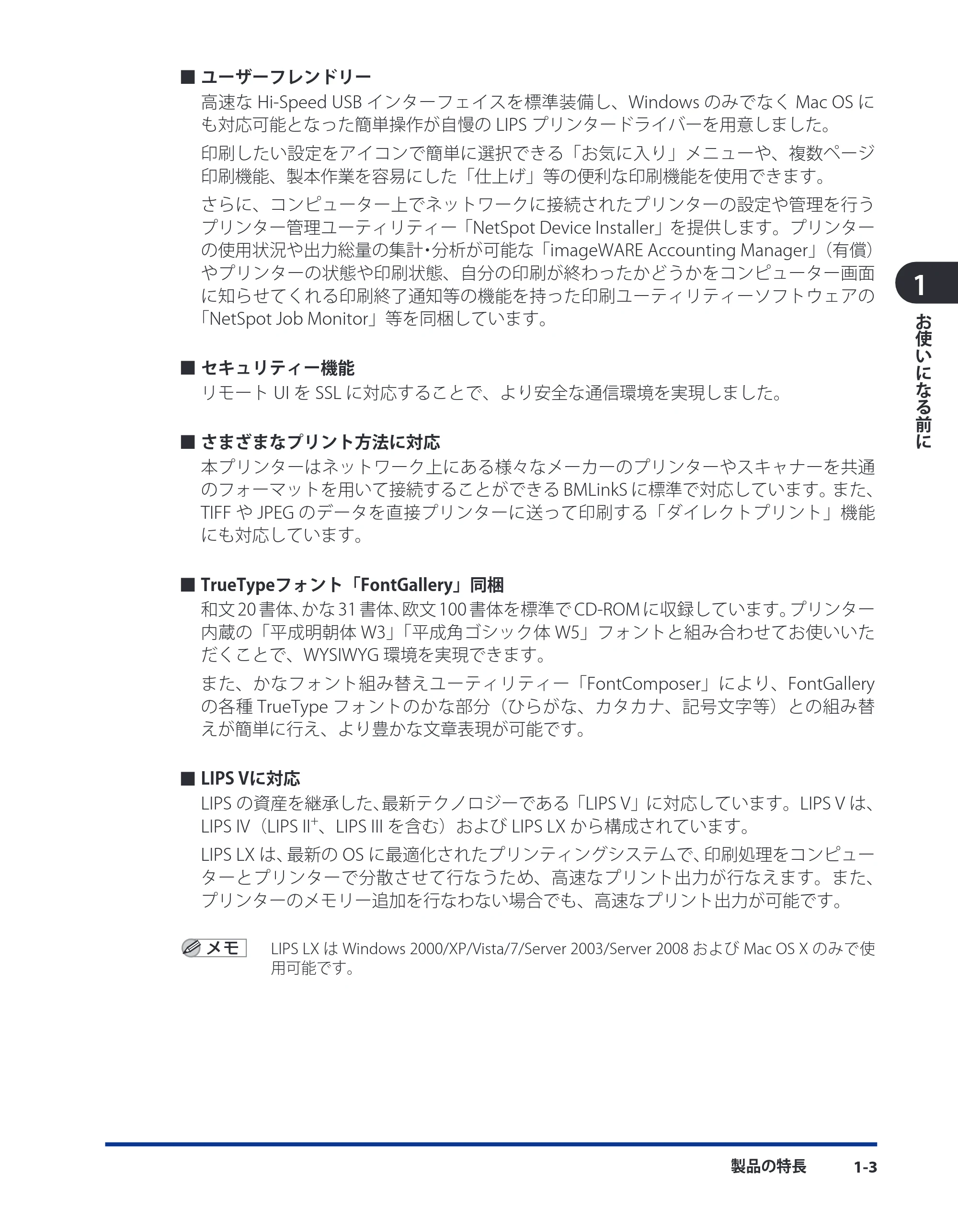

製品の特長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

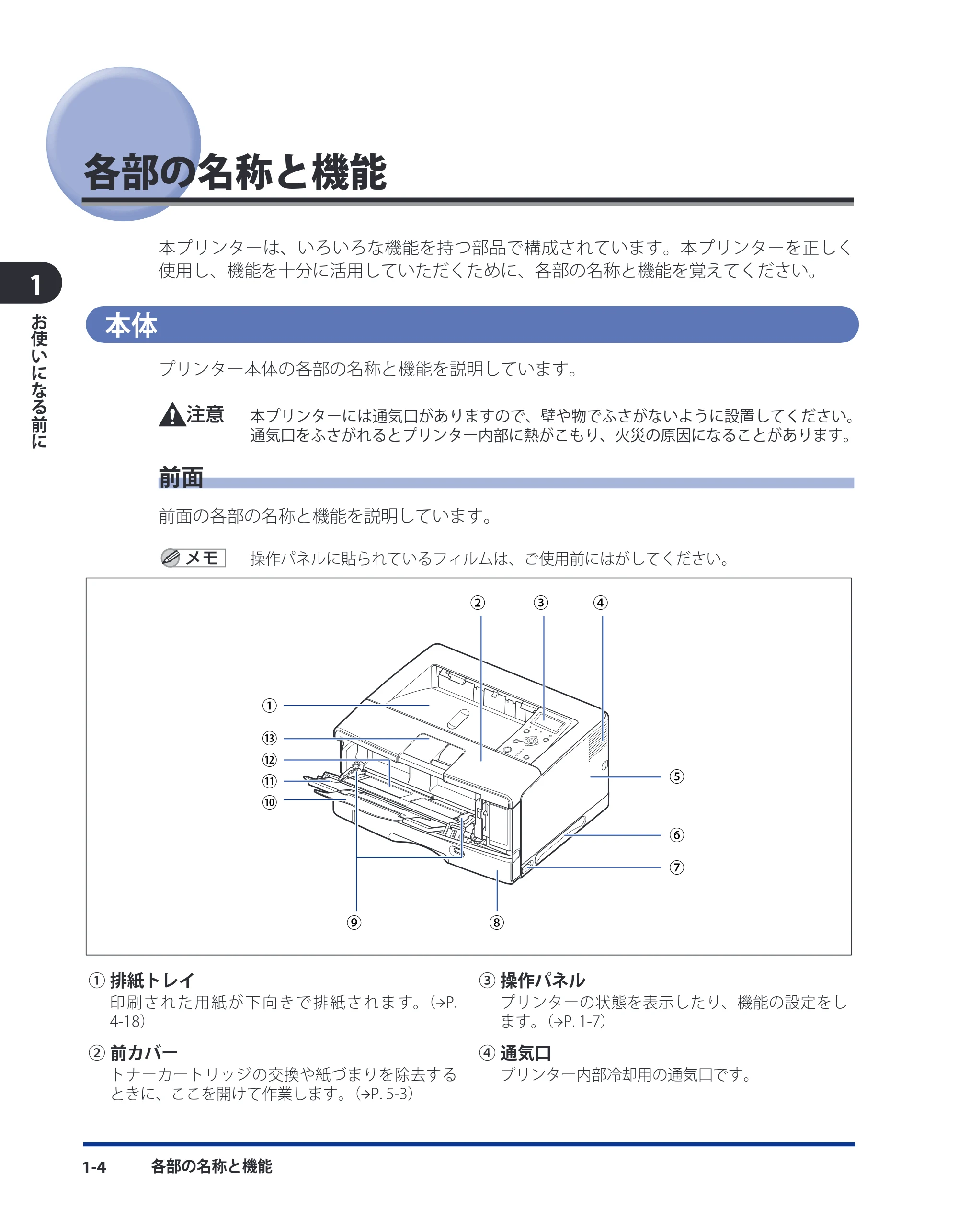

各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
本体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-4
前面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-4

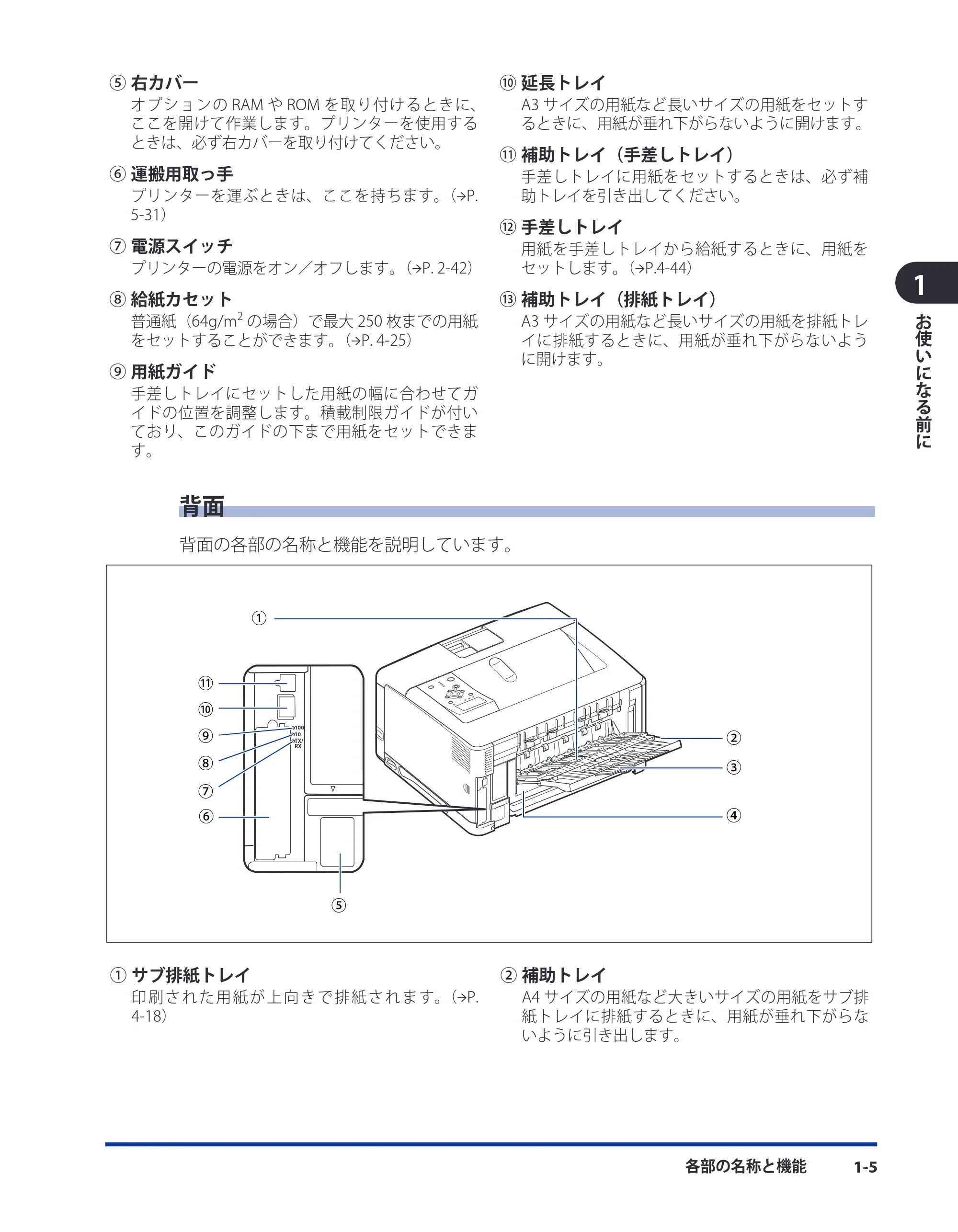

背面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-5
プリンター内部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-6
操作パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-7

ディスプレー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-9
オプション品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

iii
給紙カセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10
ペーパーフィーダー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12
両面ユニット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13

拡張 RAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14
コントロール ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-15
インテリジェントコントローラー NB-J2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-16
内蔵型無線プリントサーバー NB-W2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-17

プログラマーズマニュアル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-17
第 2 章 プリンターの設置
設置手順について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
オプション品の取り付け位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
設置の手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4

設置場所について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
温度／湿度条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
電源条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
設置条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-6

設置スペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7
周囲に必要なスペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7
足の位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9

パッケージの内容を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
設置場所に運び、プリンター外部の梱包材を取り外す . . . . . . . . . . . . . . . . . . . . 2-12
プリンター内部の梱包材を取り外し、トナーカートリッジをセットする . . . . 2-15
トナーカートリッジをセットするときのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
トナーカートリッジの偽造品にご注意ください . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
トナーカートリッジのセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16

給紙カセットの梱包材を取り外し、用紙をセットする . . . . . . . . . . . . . . . . . . . . 2-23
電源コードとアース線を接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-26
プリンターの動作を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-28
コンピューターと接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31
USB ケーブルで接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31

LAN ケーブルで接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-33
インストールするドライバーの種類を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . 2-37
ソフトウェアをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-39
Windows の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-39

DOS の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40
Macintosh の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40
電源のオン、オフ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-42
電源をオンにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-42

iv
電源をオフにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-43
消費電力の節約（スリープモード）について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-45
第 3 章 プリンターの使いかた
オンラインとオフライン . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
オンラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2

オフラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-3
プリンターの機能と設定方法について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
代表的な機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-4
設定のしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-5

設定の優先順位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-6
BMLinkS について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
BMLinkS とは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-7
BMLinkS プリンタードライバーについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-8

プリンターで行う BMLinkS の設定について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-9
ダイレクトプリントについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
ダイレクトプリントとは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
リモート UI からダイレクトプリントするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

コマンドプロンプトからダイレクトプリントするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
画質について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
階調モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
階調モードを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19

動作モードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
動作モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
自動切り替えがうまくできないとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22
専用プリンターと同じ動作で使う（動作モード固定）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22

エミュレーションモードで使うとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
印刷を中止したいときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
データを排出する（強制排出）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
印刷をキャンセルする（ジョブキャンセル）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25

現在実行中の処理を中止する（ソフトリセット）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26
すべての作業を中止する（ハードリセット）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
第 4 章 給紙・排紙のしかた
用紙について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
使用できる用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-2

用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-2
用紙種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-4
用紙サイズの略号について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-8

v
印刷できる範囲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-9
使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
用紙の保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

プリントの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
給紙部について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
給紙部の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14
給紙部の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14

給紙元の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-15
手差しトレイや給紙カセットの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-16
排紙先について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-18
排紙先の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-18

排紙トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-18
サブ排紙トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20
排紙先の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-22

排紙先の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-23
サブ排紙トレイに切り替える . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-23
排紙トレイに切り替える . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-24
給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-25

用紙をセットするときの注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-26
用紙のセット方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-27
定形の用紙をセットする場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-28
ユーザー設定用紙（不定形用紙）をセットする場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-36

手差しトレイに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-44
用紙のセット方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-45
用紙（はがき、封筒以外）をセットする場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-46
はがき、封筒をセットする場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-52

手差しトレイの用紙サイズを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-58
手差しトレイの用紙種類を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-59
プリンタードライバーの設定をして印刷する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-61
両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-66
自動両面印刷と片面印刷を切り替える. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-67

自動両面印刷するときの用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-68
給紙カセットから給紙する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-68
手差しトレイから給紙する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-70
手動両面印刷するときの用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-72

とじしろを付けて印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-74
とじしろを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-75
第 5 章 日常のメンテナンス
トナーカートリッジを交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
メッセージが表示されたときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-2

vi
トナーカートリッジを交換するときのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
トナーカートリッジの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
使用済みトナーカートリッジ回収のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
トナーカートリッジの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13

トナーカートリッジの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
印字濃度を調整する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16
定着ローラーを清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17
印字位置を調整する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-20

印字位置の確認 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-20
印字位置の調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-22
プリンターの外部を清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-26
プリンターを移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-29

プリンターの取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-36
第 6 章 困ったときには
トラブル解決マップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
紙づまりが起こったときには（紙づまりの除去）. . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
紙づまりの位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-7

紙づまりの除去手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-8
紙づまりの除去（手差しトレイエリア）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-8
紙づまりの除去（カセット 1 ／カセット 2 ／カセット 3 ／カセット 4 エリア）. . . . . . .6-9
紙づまりの除去（前カバーエリア）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
紙づまりの除去（排紙トレイ／サブ排紙トレイエリア）. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19

紙づまりの除去（両面ユニットエリア）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23
メッセージ一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-32
サービスコール表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-48
正しい印刷結果が得られないときには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-50
電源やプリンター動作のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-50

印刷結果のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-54
印字品質のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-59
プリンターの機能を確認したいときには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-63
ステータスプリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-63

第 7 章 オプション品の取り付け
ペーパーフィーダー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
プリンター本体を移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-3
梱包材を取り外し、ペーパーフィーダーを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8
ペーパーフィーダーを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-18

vii
両面ユニット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-20
両面ユニットを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-21
両面ユニットを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-24
RAM/ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-27

RAM、ROM の取り付け位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-28
RAM、ROM を取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-28
RAM、ROM の設定について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-35
RAM または ROM を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-36

インテリジェントコントローラー NB-J2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-37
パッケージの内容を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-37
ケーブルを用意する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-38
各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-39

NB-J2 を取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-40
NB-J2 を取り外す. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-44
内蔵型無線プリントサーバー NB-W2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-46
パッケージの内容を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-46

各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-47
NB-W2 を取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-48
NB-W2 を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-52

第 8 章 付録
おもな仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
各部の寸法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-6
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9
設置サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-15

保守サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-16
キヤノン保守契約制度とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-16
キヤノン保守契約制度のメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-16
キヤノンサービスパックとは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-17

キヤノンサービスパックのメリット. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-17
補修用性能部品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-17
無償保証について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-18
シリアルナンバーの表示位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-19

消耗品のご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-20
ソフトウェアのバージョンアップについて. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-21
情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-21
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-21

viii
はじめに
このたびはキヤノン LBP8630/LBP8620/LBP8610 をお買い上げいただき、誠にありがとうございます。
本製品の機能を十分にご理解いただき、より効果的にご利用いただくために、ご使用前にこの取扱説
明書をよくお読みください。また、お読みいただきました後も大切に保管してください。
本書の読みかた
マークについて
本書では、安全のためにお守りいただきたいことや取り扱い上の制限・注意などの説明に、
下記のマークを付けています。
取り扱いを誤った場合に、死亡または重傷を負う恐れのある警告事項が書かれています。
安全に使用していただくために、必ずこの警告事項をお守りください。
取り扱いを誤った場合に、傷害を負う恐れや物的損害が発生する恐れのある注意事項が
書かれています。安全に使用していただくために、必ずこの注意事項をお守りください。
操作上、必ず守っていただきたい重要事項や制限事項が書かれています。誤った操作に
よるトラブルを防ぐために、必ずお読みください。
操作の参考となることや補足説明が書かれています。お読みになることをおすすめしま

す。
キー・ボタンについて
本書では、キー・ボタン名称を以下のように表しています。
操作パネル上のキー：［キー名称］
例：［オンライン］
［ユーティリティー］
コンピューター画面上のボタン：［ボタン名称］
例：［OK］
［変更］

ix
略称について
本書に記載されている名称は、下記の略称を使用しています。
Microsoft Windows 2000 operating system： Windows 2000
Microsoft Windows XP operating system： Windows XP
Microsoft Windows Vista operating system： Windows Vista
Microsoft Windows 7 operating system： Windows 7
Microsoft Windows Server 2003 operating system： Windows Server 2003
Microsoft Windows Server 2008 operating system： Windows Server 2008
Microsoft Windows operating system： Windows
インテリジェントコントローラー NB-J2： NB-J2
内蔵型無線プリントサーバー NB-W2： NB-W2

本書では、郵便事業株式会社製のはがきを「郵便はがき」と記載しています。

x
規制について
本体製品名称について
この製品は、販売されている地域の安全規制に従って、以下の（）内の名称で登録されて
いる場合があります。
LBP8630/LBP8620/LBP8610 (F158900)
電波障害規制について
この装置は、クラス B 情報技術装置です。この装置は、家庭環境で使用することを目的と
していますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障
害を引き起こすことがあります。取扱説明書に従って正しい取り扱いをしてください。
なお、通信ケーブルはシールド付をご使用ください。
VCCI-B
国際エネルギースタープログラムについて
当社は国際エネルギースタープログラムの参加事業者として、本製
品が国際エネルギースタープログラムの基準に適合していると判断
します。
国際エネルギースタープログラムは、コンピュータをはじめとして
オフィス機器の省エネルギー化推進のための、国際的なプログラム
です。このプログラムは、エネルギー消費を効率的に抑えるための
機能を備えた製品の開発、普及の促進を目的としたもので、事業者

の自主判断により、参加することができる任意制度となっています。
対象となる製品はコンピュータ、ディスプレイ、プリンタ、ファク
シミリおよび複写機等のオフィス機器で、それぞれの基準並びにマー
ク（ロゴ）は、参加各国の間で統一されています。
物質エミッションの拡散に関する認定基準について
粉塵、オゾン、スチレン、ベンゼンおよび TVOC の放散については、エコマーク No.122「プ
リンタ Version2」の物質エミッションの放散速度に関する認定基準を満たしています。（ト
ナーは本製品用に推奨しております Canon Cartridge 527 を使用し、印刷を行った場合につ
いて、試験方法 :RAL-UZ 122:2006 の付録２に基づき試験を実施しました。）

xi
IPv6 Ready Logo について
本製品は、IPv6 Forum が定める IPv6 Ready Logo Phase-1 を取
得した IPv6 Protocol Stack を利用しています。
商標について
Canon、Canon ロゴ、LBP、LIPS、NetSpot は、キヤノン株式会社の商標です。
FontComposer、FontGallery は、キヤノン株式会社の日本における登録商標です。
Adobe、Adobe Acrobat、Adobe Reader は、Adobe Systems Incorporated（アドビ システ
ムズ社）の商標です。
Apple、AppleTalk、EtherTalk、Mac OS、Macintosh、TrueType は、米国およびその他の国
で登録されている Apple Inc. の商標です。
HP、HP-GL、HP-GL/2 は、米国 Hewlett-Packard Company の米国の商標です。
IBM、AT、PS/55 シリーズは、米国 International Business Machines Corporation の商標です。

Microsoft、Windows および Windows Vista は、米国 Microsoft Corporation の、米国、日
本およびその他の国における登録商標または商標です。
UNIX は、The Open Group の米国およびその他の国における登録商標です。
ESC/P、ESC/P-J84 は、セイコーエプソン株式会社の商標です。
PC-9800 シリーズは、日本電気株式会社の商標です。
BMLinkS は、社団法人ビジネス機械・情報システム産業協会（JBMIA）の商標です。
下記の書体は米国 Bitstream Inc. よりライセンスを受けています。
Dutch 801 Bold, Dutch 801 Bold Italic, Dutch 801 Italic, Dutch 801 Roman, Swiss 721, Swiss
721 Bold, Swiss 721 Bold Oblique, Swiss 721 Oblique, Symbol, Fixed Pitch 810 Courier 10

Pitch/Text, Fixed Pitch 810 Courier Oblique 10 Pitch/Text, Fixed Pitch 810 Courier Bold 10
Pitch/Text, Fixed Pitch 810 Courier Bold Oblique 10 Pitch/Text
下記の書体は米国 Bitstream Inc. の商標です。
Dutch 801, Swiss 721
© Copyright 1987, Bitstream Inc., Cambridge Massachusetts USA. All rights reserved.
本製品で使用している明朝体、ゴシック体のフォントは、それぞれ平成明朝体
TM
W3、平
成角ゴシック体
TM
W5 を使用しています。これらのフォントは（財）日本規格協会文字フォ
ント開発・普及センターと使用契約を締結し使用しているものです。フォントとして無断
複製することは禁止されています。
その他、本書中の社名や商品名は、各社の登録商標または商標です。

xii
第三者のソフトウェアについて
A. お客様がご購入のキヤノン製品（以下、「本製品」）には、第三者のソフトウェア・モジュー
ル（その更新されたものを含み以下、「第三者ソフトウェア」）が含まれており、かかる「第
三者ソフトウェア」には、以下 1 ～ 8 の条件が適用されます。
1. お客様が「第三者ソフトウェア」の含まれる「本製品」を、輸出または海外に持ち出す
場合は、日本国及び関連する諸外国の規制に基づく関連法規を遵守してください。
2. 「第三者ソフトウェア」に係るいかなる知的財産権、権原および所有権は、お客様に譲
渡されるものではなく、「第三者ソフトウェア」の権利者に帰属します。
3. お客様は、「第三者ソフトウェア」を、「本製品」に組み込まれた状態でのみ使用するこ
とができます。
4. お客様は、権利者の事前の書面による許可無く、「第三者ソフトウェア」を開示、再使
用許諾、販売、リース、譲渡してはなりません。
5. 上記にかかわらず、お客様は、以下の条件に従う場合のみ、「第三者ソフトウェア」を
譲渡することができます。

• お客様が「本製品」に関するすべての権利、および「第三者ソフトウェア」に関す

るすべての権利および義務を譲渡すること

• お客様から譲渡を受ける者が、「本製品」に附帯する条件に同意していること

6. お客様は、「第三者ソフトウェア」の全部または一部を修正、改変、逆アセンブル、逆
コンパイル、その他リバースエンジニアリング等することはできません。
7. お客様は、「本製品」に含まれる「第三者ソフトウェア」を除去したり、「第三者ソフト
ウェア」を複製してはなりません。
8. 「第三者ソフトウェア」中のソースコードについては、お客様にいかなるライセンスも
許諾されません。

xiii
原稿などを読み込む際の注意事項
以下を原稿として読み込むか、あるいは複製し加工すると、法律により罰せられる場合が
ありますのでご注意ください。
著作物など
他人の著作物を権利者に無断で複製などすることは、個人的または家庭内その他これに
準ずる限られた範囲においての使用を目的とする場合を除き違法となります。また、人
物の写真などを複製などする場合には肖像権が問題となることがあります。
通貨、有価証券など
以下のものを本物と偽って使用する目的で複製すること、またはその本物と紛らわしい
ものを作成することは法律により罰せられます。
紙幣、貨幣、銀行券（外国のものを含む）● 株券、社債券●
国債証券、地方債証券● 手形、小切手●
郵便為替証書● 定期券、回数券、乗車券●
郵便切手、印紙● その他の有価証券●
公文書など
以下のものを本物と偽って使用する目的で偽造することは法律により罰せられます。
公務員または役所が作成した免許証、登記簿謄本その他の証明書や文書
私人が作成した契約書その他権利義務や事実証明に関する文書
役所または公務員の印影、署名または記号

私人の印影または署名
関係法律 刑法● 郵便法●
著作権法● 郵便切手類模造等取締法●
通貨及証券模造取締法● 印紙犯罪処罰法●
外国ニ於テ流通スル貨幣紙幣銀行券証
券偽造変造及模造ニ関スル法律

• 印紙等模造取締法●

■
■
■

xiv
安全にお使いいただくために
本プリンターをお使いになる前に、「安全にお使いいただくために」をよくお読みいただき、
正しくご使用ください。
ここに書かれている警告や注意は、お使いになる人や他の人への危害、財産への損害を未
然に防ぐための内容ですので、必ずお守りください。
また、本書に記載されていること以外は行わないでください。
設置について
アルコール、シンナーなどの引火性溶剤の近くに設置しないでください。引火性溶剤が製
品内部の電気部品などに接触すると、火災や感電の原因になります。
製品の上に次のような物を置かないでください。
アクセサリーなどの金属物
コップや花瓶、植木鉢などの水や液体が入った容器
これらが製品内部の電気部品などに接触すると、火災や感電の原因になります。
製品内部に入った場合は、直ちにプリンターとコンピューターの電源をオフにし①、イン
ターフェイスケーブルを接続している場合は、インターフェイスケーブルを抜いてくださ
い②。そのあと、電源プラグを抜いて③、アース線を取り外し④、お買い求めの販売店に

ご連絡ください。
① ②
③
④
①
オプション品の取付け／取外しを行うときは、必ずプリンターの電源をオフにし、電源プ
ラグを抜き、プリンターに接続されているすべてのインターフェイスケーブルや電源コー
ド、アース線を取り外してください。そのまま作業を行うと、電源コードやインターフェ
イスケーブルが傷つき、火災や感電の原因になります。

xv
ぐらついた台の上や傾いた所などの不安定な場所、振動の多い場所に設置しないでくださ
い。落ちたり倒れたりして、けがの原因になることがあります。
製品には通気口がありますので、壁や物でふさがないように設置してください。またベッ
ドやソファー、毛足の長いじゅうたんなどの上に設置しないでください。通気口をふさが
れると製品内部に熱がこもり、火災の原因になることがあります。
製品を次のような場所に設置しないでください。火災や感電の原因になることがありま
す。
湿気やホコリの多い場所
調理台や加湿器のそばなど油煙や湯気があたる場所
雨や雪が降りかかるような場所
水道の蛇口付近などの水気のある場所
直射日光のあたる場所
高温になる場所
火気に近い場所
製品を設置する場合は、製品と床面、製品と製品の間に手などを挟まないように、ゆっく
りと慎重に行ってください。手などを挟むと、けがの原因になることがあります。
インターフェイスケーブルを接続する場合は、本書の指示にしたがって正しく接続してく
ださい。正しく接続しないと、製品の故障や感電の原因になることがあります。

製品を持ち運ぶ場合は、本書の指示にしたがって正しく持ってください。製品を落とした
りして、けがの原因になることがあります。（→プリンターを移動する：P.5-29）
電源について
電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものを置
いたり、引っぱったり、無理に曲げたりしないでください。傷ついた部分から漏電して、
火災や感電の原因になります。
電源コードを熱器具に近づけないでください。コードの被覆が溶けて、火災や感電の原因
になります。
電源コードが引っ張られた状態にしないでください。電源プラグが緩んで接続が不完全に
なると発熱し、火災の原因になることがあります。
電源コードを踏みつけたり、ステイプルなどで固定したり、重いものをのせたりしないで
ください。コードがいたみ、そのままご使用を続けると、火災や感電などの事故の原因に
なります。
濡れた手で電源プラグを抜き差ししないでください。感電の原因になります。
タコ足配線はしないでください。火災や感電の原因になります。
電源コードを束ねたり、結んだりしないでください。火災や感電の原因になります。

電源プラグは電源コンセントの奥までしっかりと差し込んでください。しっかりと差し込
まないと、火災や感電の原因になります。
電源コネクタが接続される製品の差込口にストレスが強くかかると、製品の内部で断線や
接触不良が発生し、故障の原因になります。また、火災の原因になる場合もあります。以
下のような取り扱いは避けてください。
電源コネクタを頻繁に抜き差しする
電源コードに足を引っ掛ける
電源コードが電源コネクタ付近で曲げられ、製品の差込口に継続的なストレスがかかって
いる
電源コネクタに強い衝撃を加える

xvi
付属の電源コード以外は使用しないでください。火災や感電の原因になります。
アース線を接続してください。万一漏電した場合は感電の恐れがあります。
アース線を接続するときは、以下の点にご注意ください。
［アース線を接続してもよいもの］
電源コンセントのアース線端子
接地工事（D種）が行われているアース線端子
［アース線を接続してはいけないもの］
水道管･･･配管の途中でプラスティックになっている場合があり、その場合にはアースの
役目を果たしません。ただし、水道局がアース対象物として許可した水道管にはアース線
を接続できます。
ガス管･･･ガス爆発や火災の原因になります。
電話線のアースや避雷針･･･落雷のときに大きな電流が流れ、火災や感電の原因になりま
す。
原則的に延長コードは使用しないでください。また、延長コードの多重配線はしないでく
ださい。火災や感電の原因になります。
アース線を接続する場合は、必ず電源プラグを電源コンセントに接続する前に行ってくだ
さい。また、アース線を取り外す場合は、必ず電源プラグを電源コンセントから抜いて

行ってください。
表示された以外の電源電圧で使用しないでください。火災や感電の原因になることがあり
ます。
電源プラグを抜くときは、必ずプラグを持って抜いてください。電源コードを引っぱる
と、電源コードの芯線の露出、断線など電源コードが傷つき、その部分から漏電して、火
災や感電の原因になることがあります。
いつでも電源プラグが抜けるように、電源プラグの周りには物を置かないでください。非
常時に電源プラグが抜けなくなります。
取り扱いについて
製品を分解したり、改造したりしないでください。内部には高圧・高温の部分があり、火
災や感電の原因になります。
電気部品は誤って取り扱うと思わぬけがをして危険です。電源コードやケーブル類、製品
内部のギアや電気部品に子供が触れないように注意してください。
異常な音がしたり、煙が出たり、熱が出たり、変なにおいがした場合は、直ちにプリン
ターとコンピューターの電源をオフにし、インターフェイスケーブルを接続している場合
は、インターフェイスケーブルを抜いてください。そのあと、電源プラグを抜いて、アー

ス線を取り外し、お買い求めの販売店にご連絡ください。そのまま使用すると、火災や感
電の原因になります。
製品の近くでは可燃性のスプレーなどは使用しないでください。スプレーのガスなどが製
品内部の電気部品などに接触すると、火災や感電の原因になります。
製品を移動させる場合は、必ずプリンターとコンピューターの電源をオフにし、電源プラ
グを抜き、インターフェイスケーブルを取り外してください。そのまま移動すると、電源
コードやインターフェイスケーブルが傷つき、火災や感電の原因になります。
製品を移動させたあとは、電源プラグや電源コネクタが奥までしっかり差し込まれている
か確認してください。緩んだ状態で使用すると発熱し、火災の原因になります。

xvii
製品内部にクリップやステイプル針などの金属片を落とさないでください。また、水、液
体や引火性溶剤（アルコール、ベンジン、シンナーなど）をこぼさないでください。これ
らが製品内部の電気部分に接触すると、火災や感電の原因になります。これらが製品内部
に入った場合は、直ちにプリンターとコンピューターの電源をオフにし、インターフェイ
スケーブルを接続している場合は、インターフェイスケーブルを抜いてください。そのあ
と、電源プラグを抜いて、アース線を取り外し、お買い求めの販売店にご連絡ください。
電源プラグを電源コンセントに接続している状態でUSBケーブルを接続するときは、アー
ス線が接続されていることを確認してから行ってください。アース線が接続されていない
状態で行うと、感電の原因になります。
電源プラグを電源コンセントに接続している状態でUSBケーブルを抜き差しするときは、
コネクタの金属部分に触れないでください。感電の原因になります。
製品の上に重いものを置かないでください。置いたものが倒れたり、落ちてけがの原因に

なることがあります。
夜間などで長時間ご使用にならない場合は、安全のため電源をオフにしてください。ま
た、連休などで長時間ご使用にならない場合は、安全のため電源をオフにし、電源プラグ
を抜いてください。
カバーの開閉やカセットなどの着脱を行うときは、ゆっくりと慎重に行ってください。指
などを挟むと、けがの原因になることがあります。
排紙部のローラーには衣服や手などを近づけないでください。印刷中でなくてもローラー
が急に回転し、衣服や手などが巻き込まれて、けがの原因になることがあります。
プリンターの使用中や使用直後は、排紙口が高温になります。排紙口周辺に触れないよう
に気を付けてください。やけどの原因になることがあります。

xviii
排紙直後の用紙は、熱くなっている場合があります。特に連続印刷した場合は、用紙を取
り除くときや、取り除いた用紙を揃えるときに注意してください。やけどの原因になるこ
とがあります。
レーザー光は、人体に有害となる恐れがあります。そのため本製品では、レーザー光は
レーザースキャナーユニット内にカバーで密閉されており、お客様が通常の操作をする場
合にはレーザー光が漏れる心配はまったくありません。安全のために以下の注意事項を必
ずお守りください。
本書で指示された以外のカバーは、絶対に開けないでください。
レーザースキャナーユニットのカバーに貼ってある注意ラベルをはがさないでください。
万一レーザー光が漏れて目に入った場合、目に障害が起こる原因になることがありま
す。
本書で規定された、制御、調整および操作手順以外のご利用は、危険な放射線の露出を引
き起こす可能性があります。
この製品はIEC60825-1:2007においてクラス1レーザー製品であることを確認しています。
保守／点検について
清掃のときは、プリンターとコンピューターの電源をオフにし、インターフェイスケーブ

ルを抜き、電源プラグを抜いてください。火災や感電の原因になります。
電源プラグを定期的に抜き、その周辺およびコンセントにたまったホコリや汚れを、乾い
た布でふき取ってください。ホコリ、湿気、油煙の多いところで、電源プラグを長期間差
したままにすると、その周囲にたまったホコリが湿気を吸って絶縁不良となり、火災の原
因になります。
清掃のときは、必ず水または水で薄めた中性洗剤を含ませて固く絞った布を使用してくだ
さい。アルコール、ベンジン、シンナーなどの引火性溶剤は使用しないでください。引火
性溶剤が製品内部の電気部品などに接触すると、火災や感電の原因になります。
製品内部には高圧になる部分があります。紙づまりの処理など内部を点検するときは、
ネックレス、ブレスレットなどの金属物が製品内部に触れないように点検してください。
やけどや感電の原因になります。
使用済みのトナーカートリッジを火中に投じないでください。トナーカートリッジ内に
残ったトナーに引火して、やけどや火災の原因になります。
清掃のあとは、電源プラグや電源コネクタが奥までしっかり差し込まれているか確認して

ください。緩んだ状態で使用すると発熱し、火災の原因になることがあります。

xix
電源コード・電源プラグを定期的に点検してください。以下の状態がある場合は、火災の
原因になりますので、お買い求めの販売店または弊社お客様相談センターにご連絡くださ
い。
電源プラグに焦げ跡がある
電源プラグの刃が変形している
電源コードを曲げると、電源が切れたり入ったりする
電源コードの被覆に傷、亀裂、へこみがある
電源コードの一部が熱くなる
電源コード、電源プラグが以下のように取り扱われていないか、定期的に点検してくださ
い。火災や感電の原因になります。
電源コネクタが緩んでいる
電源コードが重い物の下敷きになっていたりステイプルで固定されるなど、ストレスを与
えられている
電源プラグが緩んでいる
電源コードが束ねられている
電源コードが通路にはみ出している
電源コードが暖房器具の前にある
製品内部の定着器周辺は、使用中に高温になります。紙づまりの処理など内部を点検する
ときは、定着器周辺に触れないように点検してください。やけどの原因になることがあり
ます。
紙づまり処理など内部を点検するとき、定着器周辺に直接触れなくても、定着器周辺の熱

に長時間さらされないように注意してください。低温やけどの原因になることがありま
す。
紙づまり時には、画面に表示されているメッセージにしたがって、つまっている用紙を機
械内部に紙片が残らないように取り除いてください。また、表示以外の箇所には無理に手
を入れないでください。けがややけどの原因になることがあります。
紙づまり処理やトナーカートリッジを交換するときは、トナーで衣服や手を汚さないよう
に注意してください。衣服や手が汚れた場合は、直ちに水で洗い流してください。温水で
洗うとトナーが定着し、汚れがとれなくなることがあります。
紙づまりで用紙を製品内部から取り除くときは、紙づまりしている用紙の上にのっている
トナーが飛び散らないように、丁寧に取り除いてください。トナーが目や口などに入るこ
とがあります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師に相談してく
ださい。
用紙を補給するときや紙づまりを取り除くときは、用紙の端で手を切ったりしないよう
に、注意して扱ってください。
トナーカートリッジを取り出すときは、トナーが飛び散って目や口などにトナーが入らな

いように、丁寧に取り出してください。トナーが目や口に入った場合は、直ちに水で洗い
流し、医師に相談してください。
トナーカートリッジは分解しないでください。トナーが飛び散って目や口などに入ること
があります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師に相談してくだ
さい。
トナーカートリッジからトナーが漏れたときは、吸い込んだり直接皮膚につけたりしない
ように注意してください。皮膚についた場合は、石鹸を使い水で洗い流し、刺激が残る場
合や吸い込んだ場合には直ちに医師に相談してください。

xx
消耗品について
トナーカートリッジを火中に投じないでください。トナーに引火して、やけどや火災の原
因になります。
トナーカートリッジ、用紙は火気のある場所に保管しないでください。トナーや用紙に引
火して、やけどや火災の原因になります。
トナーカートリッジを廃棄する場合は、トナーカートリッジを袋に入れてトナーが飛び散
らないようにし、自治体の指示にしたがって処理してください。
トナーカートリッジなどの消耗品は幼児の手が届かないところへ保管してください。もし
トナーカートリッジ内のトナーを飲んだ場合は、直ちに医師に相談してください。
トナーカートリッジは分解しないでください。トナーが飛び散って目や口などに入ること
があります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師に相談してくだ
さい。
トナーカートリッジからトナーが漏れたときは、吸い込んだり直接皮膚につけたりしない
ように注意してください。皮膚についた場合は、石鹸を使い水で洗い流し、刺激が残る場
合や吸い込んだ場合には直ちに医師に相談してください。
シーリングテープを勢いよく引き抜いたり、途中で止めたりするとトナーが飛び散ること

があります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師と相談してくだ
さい。
その他
本製品から微弱な磁気が出ています。心臓ペースメーカーをご使用の方は、異常を感じた
ら本製品から離れてください。すぐに、医師にご相談ください。

xxi
資源再利用のお願い
キヤノンでは環境保全ならびに資源の有効活用のため、リサイクルの推進に努めておりま
す。回収窓口が製品により異なりますので、以下の内容をお読みいただき、ご理解とご協
力をお願いします。
使用済みプリンターの受け入れ場所について
使用済みとなったプリンターにつきましては、次のように回収を行っています。
キヤノンでは、環境保全と資源の有効活用のため、回収されたオフィス
用、使用済みプリンターのリサイクルを推進しています。
使用済みのプリンターの回収については、お買い求めの販売店、または
弊社お客様相談センターもしくは担当の営業にお問い合わせください。
なお、事情により回収にご協力いただけない場合には、廃棄物処理法に
従い処分してください。
使用済みトナーカートリッジなどの回収について
使用済みとなったトナーカートリッジなどにつきましては、次のように回収を行ってい
ます。
キヤノンでは、環境保全と資源の有効活用のため、使用済みトナーカー
トリッジの回収とリサイクルを推進しています。
使用済みトナーカートリッジの回収については、担当のサービス店、ま

たは弊社お客様相談センターにお問い合わせください。
なお、事情により回収にご協力いただけない場合には、トナーがこぼれ
ないようにビニール袋等に入れて、地域の条例に従い処分してください。
■
■

1-1
$)"15&3
1
お使いになる前に
この章では、本プリンターのおもな特長と基本的な機能について説明しています。
製品の特長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-2
各部の名称と機能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-4
本体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

操作パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
ディスプレー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
オプション品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

給紙カセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10
ペーパーフィーダー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12
両面ユニット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13

拡張 RAM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14
コントロール ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-15
インテリジェントコントローラー NB-J2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-16

内蔵型無線プリントサーバー NB-W2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-17
プログラマーズマニュアル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-17

製品の特長1-2
お使いになる前に
1
製品の特長
本プリンターのおもな特長を説明しています。
高速印刷
37 ページ／分（LBP8630）、32 ページ／分（LBP8620）、27 ページ／分（LBP8610）の
高速エンジンに新開発の高速コントローラーを搭載して超高速処理を実現しました。
TrueType フォントを高速出力する「TypeWing」機能の強化により、コピーモードのみ
ならずファーストプリントや複数ページ印刷も印字速度が向上し、快適な高速印刷を可
能にしました。
エコロジー
「資源エネルギー庁長官賞」受賞経験のある低消費電力を実現したオンデマンド定着方
式を採用。オフィス機器における省エネルギー化推進のための国際的なプログラムであ
る「国際エネルギースタープログラム」の基準に適合しています。さらにスタンバイ時
の消費電力を抑える「スリープモード」機能を搭載することで、低消費電力化を追求し
ている優れたエコロジープリンターです。
「オンデマンド定着方式」とは、定着ヒータを印刷時のみ瞬間的に加熱するキヤノン独

自の方式です。
ペーパーハンドリング
標準の手差しトレイとユニバーサルカセットに加え、オプションで 500 枚ペーパーフィー
ダーを用意。ペーパーフィーダー PF-67R を最大 3 台まで装着でき、最大 1850 枚（64g/
m
2
の場合）、5 種類の用紙サイズの連続自動給紙を可能にしました。また、手差しトレ
イは、手差し両面印刷が可能で、用紙サイズもはがきから最大 A3 にまで対応しており、
多様な用途に応じた使いかたを可能にしています。
ネットワークプリンター
10BASE-T/100BASE-TX 対応のプリントサーバーを標準装備。TCP/IP、AppleTalk のプロ
トコルに対応しており、多様なホスト／ OS 環境に対応するネットワークプリンターと
して、すぐにお使いになれます。また、高速 DMA 転送（プリンターのメモリーに直接デー
タを送る）や自動インターフェイス切り替え、自動エミュレーション切り替え機能によっ
て、ネットワーク環境下での快適なプリンティングを実現しています。
標準装備のプリントサーバーには、ブラウザーを使ってプリンターの機能が設定できる

「リモート UI」を内蔵しており、プリンターの設定・管理をネットワーク上のコンピュー
ターから行えます。
本プリンターに内蔵のプリントサーバーの対応 OS、設定のしかた、詳細については「ネッ
トワークガイド／本編」を参照してください。
■
■
■
■

製品の特長 1-3
お使いになる前に
1
ユーザーフレンドリー
高速な Hi-Speed USB インターフェイスを標準装備し、Windows のみでなく Mac OS に
も対応可能となった簡単操作が自慢の LIPS プリンタードライバーを用意しました。
印刷したい設定をアイコンで簡単に選択できる「お気に入り」メニューや、複数ページ
印刷機能、製本作業を容易にした「仕上げ」等の便利な印刷機能を使用できます。
さらに、コンピューター上でネットワークに接続されたプリンターの設定や管理を行う
プリンター管理ユーティリティー「NetSpot Device Installer」を提供します。プリンター
の使用状況や出力総量の集計・分析が可能な「imageWARE Accounting Manager」（有償）
やプリンターの状態や印刷状態、自分の印刷が終わったかどうかをコンピューター画面
に知らせてくれる印刷終了通知等の機能を持った印刷ユーティリティーソフトウェアの
「NetSpot Job Monitor」等を同梱しています。

セキュリティー機能
リモート UI を SSL に対応することで、より安全な通信環境を実現しました。
さまざまなプリント方法に対応
本プリンターはネットワーク上にある様々なメーカーのプリンターやスキャナーを共通
のフォーマットを用いて接続することができる BMLinkS に標準で対応しています。また、
TIFF や JPEG のデータを直接プリンターに送って印刷する「ダイレクトプリント」機能
にも対応しています。
TrueTypeフォント「FontGallery」同梱
和文 20 書体、かな 31 書体、欧文 100 書体を標準で CD-ROM に収録しています。プリンター
内蔵の「平成明朝体 W3」「平成角ゴシック体 W5」フォントと組み合わせてお使いいた
だくことで、WYSIWYG 環境を実現できます。
また、かなフォント組み替えユーティリティー「FontComposer」により、FontGallery
の各種 TrueType フォントのかな部分（ひらがな、カタカナ、記号文字等）との組み替
えが簡単に行え、より豊かな文章表現が可能です。

LIPS Vに対応
LIPS の資産を継承した、最新テクノロジーである「LIPS V」に対応しています。LIPS V は、
LIPS IV（LIPS II
+
、LIPS III を含む）および LIPS LX から構成されています。
LIPS LX は、最新の OS に最適化されたプリンティングシステムで、印刷処理をコンピュー
ターとプリンターで分散させて行なうため、高速なプリント出力が行なえます。また、
プリンターのメモリー追加を行なわない場合でも、高速なプリント出力が可能です。
LIPS LX は Windows 2000/XP/Vista/7/Server 2003/Server 2008 および Mac OS X のみで使
用可能です。
■
■
■
■
■

各部の名称と機能1-4

お使いになる前に
1

各部の名称 と機能

本プリンターは、いろいろな機能を持つ部品で構成されています。本プリンターを正しく
使用し、機能を十分に活用していただくために、各部の名称と機能を覚えてください。
本体
プリンター本体の各部の名称と機能を説明しています。
本プリンターには通気口がありますので、壁や物でふさがないように設置してください。
通気口をふさがれるとプリンター内部に熱がこもり、火災の原因になることがあります。
前面
前面の各部の名称と機能を説明しています。
操作パネルに貼られているフィルムは、ご使用前にはがしてください。
①
② ③ ④
⑤
⑥
⑦
⑧⑨
⑬
⑫
⑪
⑩
① 排紙トレイ
印 刷 さ れ た 用 紙 が 下 向 き で 排 紙 さ れ ま す。（→P.
4-18）
② 前カバー
トナーカートリッジの交換や紙づまりを除去する
ときに、ここを開けて作業します。（→P. 5-3）
③ 操作パネル
プリンターの状態を表示したり、機能の設定をし
ます。（→P. 1-7）
④ 通気口
プリンター内部冷却用の通気口です。

各部の名称と機能 1-5

お使いになる前に
1
⑤ 右カバー
オプションの RAM や ROM を取り付けるときに、
ここを開けて作業します。プリンターを使用する
ときは、必ず右カバーを取り付けてください。
⑥ 運搬用取っ手
プリンターを運ぶときは、ここを持ちます。（→P.
5-31）
⑦ 電源スイッチ
プリンターの電源をオン／オフします。（→P. 2-42）
⑧ 給紙カセット
普通紙（64g/m
2
の場合）で最大 250 枚までの用紙
をセットすることができます。（→P. 4-25）
⑨ 用紙ガイド
手差しトレイにセットした用紙の幅に合わせてガ
イドの位置を調整します。積載制限ガイドが付い
ており、このガイドの下まで用紙をセットできま
す。
⑩ 延長トレイ
A3 サイズの用紙など長いサイズの用紙をセットす
るときに、用紙が垂れ下がらないように開けます。
⑪ 補助トレイ（手差しトレイ）
手差しトレイに用紙をセットするときは、必ず補
助トレイを引き出してください。
⑫ 手差しトレイ
用紙を手差しトレイから給紙するときに、用紙を
セットします。（→P.4-44）
⑬ 補助トレイ（排紙トレイ）

A3 サイズの用紙など長いサイズの用紙を排紙トレ
イに排紙するときに、用紙が垂れ下がらないよう
に開けます。
背面
背面の各部の名称と機能を説明しています。
100
10
TX/
RX
①
②
③
④
⑤
⑦
⑧
⑨
⑩
⑪
⑥
① サブ排紙トレイ
印 刷 さ れ た 用 紙 が 上 向 き で 排 紙 さ れ ま す。（→P.
4-18）
② 補助トレイ
A4 サイズの用紙など大きいサイズの用紙をサブ排
紙トレイに排紙するときに、用紙が垂れ下がらな
いように引き出します。

各部の名称と機能1-6

お使いになる前に
1
③ 延長トレイ
A3 サイズの用紙など長いサイズの用紙をサブ排紙
トレイに排紙するときに、用紙が垂れ下がらない
ように開けます。
④ 両面ユニットカバー
オプションの両面ユニットを取り付けるときに、
取り外します。両面ユニットを取り付けていない
場合は、必ず両面ユニットカバーを取り付けてく
ださい。
⑤ 電源コード差し込み口
付属の電源コードをここに接続します。
⑥ 拡張ボードスロット
機能拡張用のスロットです。
⑦ TX/RX ランプ（緑色）
プリントサーバーの通信中に点滅します。
⑧ 10 ランプ（緑色）
10BASE-T でネットワークに接続されているときに
点灯します。
⑨ 100 ランプ（緑色）
10BASE-T でネットワークに接続されているときに
点灯します。
⑩ LAN コネクタ
10BASE-T/100BASE-TX の LAN ケーブル接続部です。
⑪ USB コネクタ
USB ケーブルの接続部です。コンピューターなど
の USB ポートに接続します。
プリンター内部
プリンター内部の各部の名称と機能を説明しています。

①
②
③
① トナーカートリッジガイド
トナーカートリッジをセットするときは、左右の
突起をこのガイドに合わせて押し込みます。（→P.
5-10）
② 搬送ガイド
前カバー内部の紙づまりを除去するときに、ここ
を持ち上げて作業します。
③ 定格銘板ラベル
プリンター識別のためのシリアルナンバー（Serial
No.）が記載されています。サービスや修理を受け
るときに必要になります。明示されている電流値
は、平均消費電流です。

各部の名称と機能 1-7

お使いになる前に
1
操作パネル
本プリンターの上部には下図のような操作パネルがあり、この操作パネルで本プリンター
の状態を知ったり、本プリンターの持つ各種の機能を使うことができます。
①
⑯
⑮
⑭
⑬
⑫
②
③
⑤
④
⑥
⑦
⑨
⑧
⑪
⑩
① ディスプレー
プリンターの状態やメッセージ、メニュー機能の
設定項目や設定値を表示します。（→P. 1-9）
② メッセージランプ （オレンジ色）
点灯：
プリンターに何かトラブルが起きて印刷できない
状態。（オフラインでスリープモード 1 またはスリー
プモード 2 に入った場合は、メッセージランプ（オ
レンジ）および主電源ランプ（緑）のみ点灯します。）
消灯：
プリンターが正常な状態。
③ ジョブランプ （緑色）
点灯：
印刷データ受信中または、プリンターのメモリー
に印刷データが残っている状態。
点滅：
印刷データを処理している状態。
消灯：
プリンターのメモリーに印刷データが何もない状
態。
④ 主電源ランプ （緑色）
点灯：
電源がオンになっている状態。
消灯：
電源がオフになっている状態。
⑤［電源］キー
「スリープモード」が「使わない」以外に設定され

ている場合、スリープモードに移行します。
⑥［ジョブ］（ ）キー
オフライン時：
オフラインの状態では動作しません。
オンライン時：
ジョブメニューを表示します。
メニュー操作時：
同じ階層の上の項目を選択します。項目が数値の
場合は数値が増えます。そのまま押し続けると、
数値の増す速度が速くなる項目もあります。
⑦［セットアップ］（ ）キー
オフライン時：
セットアップメニューを表示します。
オンライン時：
セットアップメニューを表示します。ただし、オ
ンライン状態ではユーザーメンテナンスグループ
の設定はできません。
メニュー操作時：
次のメニュー（下の階層）へ進みます。入力フィー
ルドを右に移動します。
メンテナンスアニメーション表示時（手動操作時）：
次の画面に進みます。

各部の名称と機能1-8

お使いになる前に
1
⑧［OK］キー
オフライン時：
オフラインの状態では動作しません。
オンライン時：
オンラインの状態では動作しません。
メニュー操作時：
次のメニュー（下の階層）へ進みます。一番下の
メニュー（設定値が表示されている状態）では、
設定値を確定します。
⑨［リセット］（ ）キー
オフライン時：
リセットメニューを表示します。
オンライン時：
リセットメニューを表示します。
メニュー操作時：
同じ階層の下の項目を選択します。項目が数値の
場合は数値が減ります。そのまま押し続けると、
数値の減る速度が速くなる項目もあります。
⑩ 給紙元表示ランプ （緑色）
点灯：
現在選択されている給紙元のランプが点灯します。
点滅：
現在選択されている給紙元の用紙がない、または
給紙カセットが装着されていない状態。ただし、
手差しトレイの場合は、用紙がないときでもラン
プは点灯します。
消灯：
現在選択されていない状態。オプション品を含む
給紙カセットまたはペーパーフィーダーが装着さ
れていない状態。
⑪［給紙選択］キー
オフライン時：
給紙選択メニューを表示します。

オンライン時：
給紙選択メニューを表示します。
メニュー操作時：
文字の入力時、カーソルの位置に文字（スペース）
が挿入されます。
⑫［オンライン］キー ／オンラインランプ（緑色）
コンピューターとの接続をオン（オンライン）／
オフ（オフライン）します。
また、エラーが発生してプリンターが停止したと
きに、そのエラーを一時的に解除して印刷を続行
させる機能も持っています。ただし、エラーによっ
ては、このキーを押しても解除できないことがあ
ります。
キー内部にオンラインランプがあり、点滅により
次の状態を表示します。
メニュー操作時：
メニューの階層から抜けます。一番下のメニュー
（設定値が表示されている状態）では、設定値を確
定せずに、メニューの階層から抜けます。
点灯：
オンライン状態（コンピューターから印刷データ
を受信できる状態）
消灯：
オフライン状態（コンピューターからの印刷デー
タを受信できない状態）。
ただし、プリンターがスリープモードに移行して
いるときは、オンラインの状態になっていてもオ
ンラインランプは消灯します。（→P. 3-2）

⑬［戻る］ キー
メニュー操作時：
ひとつ前の階層に戻ります。
⑭［ユーティリティー］（ ）キー
オフライン時：
オフラインの状態では動作しません。
オンライン時：
ユーティリティーメニューを表示します。
メニュー操作時：
ひとつ前の階層に戻ります。
入力フィールドを左に移動します。
メンテナンスアニメーション表示時（手動操作時）：
前の画面に戻ります。

各部の名称と機能 1-9

お使いになる前に
1
⑮［ジョブ確認／中止］キー
ジョブランプが点灯・点滅している状態（データ
処理中・データ受信中）で押すと、ジョブのリス
トを表示します。リストからジョブを選んでキャ
ンセルできます。
メニュー操作時：
文字の入力時、カーソルの位置の文字が削除され
ます。
⑯ 印刷可ランプ（緑色）
点灯：
印刷可能な状態。（オンラインでスリープモード 1
またはスリープモード 2 に入った場合は、印刷可
ランプ（緑）および主電源ランプ（緑）のみ点灯
します。）
点滅：
自己診断中。ウォーミングアップ中。
消灯：
印刷できない状態。
ディスプレー
本プリンターの操作パネルには下図のようなディスプレーがあり、プリンターの状態やメッ
セージ、メニュー機能の設定項目や設定値を表示します。
印刷できます。 A4
K
セットアップ
拡張機能
給紙
標準ネットワーク
レイアウト
印刷可能な状態 操作パネルでメニュー操作中の状態
① ②
① 状態、動作欄
プリンターの状態や動作モードを表示します。
② 給紙元、用紙サイズ欄
現在選択されている給紙元の用紙サイズを表示し
ます。

オプション品について1-10
お使いになる前に
1
オプション 品について
本プリンターの機能をフルに活かしてお使いいただくために、次のようなオプション品を
用意しています。必要に応じてお買い求めください。オプション品については、本プリンター
をお買い求めになった販売店にお問い合わせください。
給紙カセット
給紙カセットは、プリンター本体やオプションのペーパーフィーダーに標準で装着されて
いる給紙カセットと差し替えて使用するためのものです。
オプション品の
名称
差し替え位置 セットできる用紙サイズ 特長
250 枚ユニバー
サ ル カ セ ッ ト
UC-67D
プリンター本
体の標準カ
セット

• 定形サイズ

A3、B4、A4、B5、A5、レジャー（11
× 17）、リーガル、レター、エグゼ
クティブ

• ユーザー設定用紙
• 縦置きの場合：幅 210.0 ～

297.0mm、長さ 210.0 ～ 431.8mm*
* 幅が 279.5 ～ 297.0mm の場合、
長さは 210.0 ～ 420.0mm

• 横置きの場合（LIPS LX プリン

タードライバー使用時のみ）：幅
210.0 ～ 297.0mm、長さ 148.0 ～
297.0mm
本プリンターに同梱され
ている標準カセットと同
一品です。
500 枚ユニバー
サ ル カ セ ッ ト
UC-67KD
オプション
のペーパー
フィーダーの
給紙カセット

• 定形サイズ

A3、B4、A4、B5、A5、レジャー（11
× 17）、リーガル、レター、エグゼ
クティブ

• ユーザー設定用紙
• 縦置きの場合：幅 210.0 ～

297.0mm、長さ 210.0 ～ 431.8mm

• 横置きの場合（LIPS LX プリン

タードライバー使用時のみ）：幅
210.0 ～ 297.0mm、長さ 148.0 ～
297.0mm

• A5 サイズの用紙が

セット可能です。

• 幅 210.0mm ×長さ

210.0mm 以上のユー
ザー設定用紙がセット
可能です。

オプション品について 1-11
お使いになる前に
1
オプション品の
名称
差し替え位置 セットできる用紙サイズ 特長
500 枚ユニバー
サ ル カ セ ッ ト
UC-67KG
オプション
のペーパー
フィーダーの
給紙カセット

• 定形サイズ

A3、B4、A4、B5、レジャー（11 ×
17）、リーガル、レター、エグゼクティ
ブ

• ユーザー設定用紙
• 縦置きの場合：幅 100.0 ～

297.0mm、長さ 182.0 ～ 431.8mm

• 横置きの場合（LIPS LX プリン

タードライバー使用時のみ）：幅
182.0 ～ 297.0mm、長さ 182.0 ～
297.0mm

• ペーパーフィーダーユ

ニット PF-67R に同梱
されているカセットと
同一品です。

• A5 サイズの用紙は

セットできません。

• 幅 100.0mm ×長さ

182.0mm 以上のユー
ザー設定用紙がセット
可能です。
250枚ユニバーサルカセット
UC-67D
500枚ユニバーサルカセット
UC-67KD
500枚ユニバーサルカセット
UC-67KG

• A5サイズセット可能
• 最小210.0ｍｍｘ210.0ｍｍの

サイズに対応

• A5サイズセット不可
• 最小100.0ｍｍｘ182.0ｍｍの

サイズに対応

オプション品について1-12
お使いになる前に
1
ペーパーフィーダー
本プリンターは、標準状態で給紙カセットと手差しトレイの合計 2 つの給紙元があります。
オプションのペーパーフィーダーを装着すると、最大 5 つの給紙元を使用することが可能
です。
ペーパーフィーダーユニット PF-67R は、ペーパーフィーダーと給紙カセット（UC-67KG）
がセットになっています。
給紙カセットには、A3、B4、A4、B5、レジャー（11 × 17）、リーガル、レター、エグゼクティ
ブサイズと以下のユーザー設定用紙を普通紙（64g/m
2
の場合）で最大約 500 枚までセッ
トできます。
縦置きの場合：幅100.0～297.0mm、長さ182.0～431.8mm
横置きの場合（LIPS LX プリンタードライバー使用時のみ）：幅182.0～297.0mm、長さ
182.0～297.0mm
ペーパーフィーダーユニットPF-67R
ペーパーフィーダーに付属の給紙カセット（UC-67KG）にはA5サイズはセットできませ
ん。オプションの500枚ユニバーサルカセットUC-67KDを装着することで、セット可能で

す（自動両面印刷も可能）。
ペーパーフィーダーの取り付けかたについては、「ペーパーフィーダー」（→P. 7-2）を
参照してください。

オプション品について 1-13
お使いになる前に
1
両面ユニット
両面ユニット DU-67 は、自動両面印刷を可能にするためのユニットです。両面ユニットは、
プリンター本体の背面に取り付けます。定形サイズ（A3、B4、A4、B5、A5、レジャー（11
× 17）、リーガル、レター、エグゼクティブ）と以下のユーザー設定用紙の普通紙（60 ～
105g/m
2
）と厚紙（106 ～ 120g/m
2
）に自動両面印刷することができます。
縦置きの場合：幅210.0～297.0mm、長さ210.0～431.8mm
横置きの場合（LIPS LXプリンタードライバー使用時のみ）：幅210.0～297.0mm、長さ
148.0～297.0mm
両面ユニットDU-67
重さ 121 ～ 199g/m
2
の厚紙、OHP フィルム、ラベル用紙、はがき、往復はがき、4 面は
がき、封筒には、自動両面印刷できません。
両面ユニットの取り付けかたについては、「両面ユニット」（→P. 7-20）を参照してください。

オプション品について1-14
お使いになる前に
1
拡張 RAM
拡張 RAM は、メモリー容量を拡張するための増設メモリーです。拡張 RAM は 1 個増設可
能です。
128MB（RD-128MR） 256MB（RD-256MR）64MB（RD-64MR）
本プリンターに標準装備されているメモリー容量と増設によるメモリー総容量は、それぞ
れ次のようになっています。
総 RAM 容量（拡張 RAM 容量） 印字保証サイズ
128（標準） A3 × 2
192（＋ 64MB） A3 × 4
256（＋ 128MB） A3 × 8
384（＋ 256MB） A3 × 12
表中に（＋●● MB）とあるのは、標準の RAM に加えて必要なオプションの拡張 RAM の
容量を示します。
表中の印字保証サイズは、「階調処理」を「標準」に設定し、片面印刷する場合の値です。また、
用紙サイズは AB 系サイズを例にした場合の値です。用紙サイズ（面積）は大きい順に A3、
レジャー（11 × 17）、B4、角形 2 号封筒、リーガル、A4、レター、4 面はがき、エグゼクティ

ブ、B5、A5、往復はがき、長形 3 号封筒、洋形長 3 号封筒、はがきです。
印刷時の階調処理や両面印刷の設定によって、次のように印字保証可能なサイズが変わり
ます。上記の表の用紙サイズから換算してください。
設定項目 設定値 倍率
階調処理
標準 等倍
高階調 1/2 倍
両面印刷
しない 等倍
する 1/2 倍

オプション品について 1-15
お使いになる前に
1
拡張RAMは、必ず本プリンターに対応した3.3V用SDRAM DIMMをご使用ください。キヤ
ノン製拡張RAM（RD-64MR、RD-128MR、RD-256MR）のご使用をおすすめします。ま
た、本プリンターに装着可能な拡張RAMは以下の形状をしています。
本プリンター用SDRAM DIMM（3.3V）
切り欠き
使用可
オーバーレイなどの大量の登録データを処理する場合、拡張RAMの増設が必要です。
拡張RAMの取り付けかたについては、「RAM/ROM」（→P.7-27）を参照してください。
コントロール ROM
コントロール ROM は、エミュレーションモードを追加するための ROM です。本プリンター
を、お使いのコンピューターに対応した専用プリンターのように動作させることができま
す。1 枚のコントロール ROM に、次のエミュレーションモードとフォントが収録されてい
ます。
PC-PR201/80Aプリンターエミュレーション（拡張N201）
ESC/P準拠プリンターエミュレーション（拡張ESC/P）

IBM5577プリンターエミュレーション
HP-7550B（HP-GL）プロッタエミュレーション
HP Designjet 800（HP-GL/2）プリンターエミュレーション
バーコード用フォントROM（FR-BFV2CL相当）
バーコード用フォント（EAN-128、標準料金代理収納用EAN-128）
本プリンターには、このコントロール ROM を 1 個のみ増設可能です。
CR-MEV

オプション品について1-16
お使いになる前に
1
必ず本プリンターに対応したコントロール ROM（CR-MEV）をご使用ください。
本プリンター用ROM DIMM（3.3V）
コントロール ROM の取り付けかたについては、「RAM/ROM」（→P. 7-27）を参照してく
ださい。
インテリジェントコントローラー NB-J2
NB-J2 は、プリンターの拡張ボードスロットに装着するインターフェイスボードです。
NB-J2 では、ブラウザーを使って MEAP-Lite アプリケーションソフトのインストールや管
理などを行うことができます。
インテリジェントコントローラーNB-J2
NB-J2 とプリンターに標準装備されているネットワークインターフェイス（標準ネット
ワーク）の 2 つのインターフェイスを同時に使用することはできません。
使用するインターフェイスの選択は、セットアップメニューの標準ネットワークグルー
プにある「拡張カード」の「優先ネットワーク設定」で設定します。詳しくは、NB-J2
に付属のユーザーズガイド「第 3 章 SMS を使用する」を参照してください。

NB-J2 の取り付け方については、「インテリジェントコントローラー NB-J2」（→P. 7-37）
を参照してください。

オプション品について 1-17
お使いになる前に
1
内蔵型無線プリントサーバー NB-W2
NB-W2 は、プリンターの拡張ボードスロットに装着するインターフェイスボードです。
通信モードはインフラストラクチャモードをサポートし、無線 LAN で通信が可能です
(IEEE802.11b および IEEE802.11g に準拠し、無線上で通信速度最大 54Mbps の通信が可能
です )。また、WEP、IEEE802.1X/EAP(TLS/TTLS/PEAP)、PSK、WPA(AES) に対応したセキュ
リティー機能をサポートしています。
内蔵型無線プリントサーバーNB-W2
NB-W2とプリンターに標準装備されているネットワークインターフェイス(標準ネット
ワーク)の2つのインターフェイスを同時に使用することはできません。
使用するインターフェイスの選択は、セットアップメニューの標準ネットワークグルー
プにある「拡張カード」の「優先ネットワーク設定」で設定します。詳しくは、NB-W2
に付属のユーザーズガイド「第 3 章 NB-W2 の設定」を参照してください。

プログラマーズマニュアル
本プリンター用のプリンタードライバーや印刷設定プログラムなどを作成するための、プ
ログラマー用の取扱説明書です。次の 3 種類が用意されています。
プログラマーズマニュアル「ソフトウェア概説書4.2」
（LIPSコマンドの概要を知るための取扱説明書）
プログラマーズマニュアル「コマンドリファレンス4.2」
（LIPSコマンドの手引き）
プログラマーズマニュアル「クックブック4.2」
（プログラムサンプル集）
LIPS IV のプログラマーズマニュアルは、キヤノンホームページからダウンロードするこ
とができます。

2-1
$)"15&3
2
プリンターの設置
この章では、本プリンターをパッケージから取り出して設置するまでの手順について説明し
ています。オプション品を同時に取り付ける場合には、第 7 章「オプション品の取り付け」
と併せてお読みください。
設置手順について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
オプション品の取り付け位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
設置の手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

設置場所について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
温度／湿度条件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
電源条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

設置条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
設置スペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
パッケージの内容を確認する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

設置場所に運び、プリンター外部の梱包材を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
プリンター内部の梱包材を取り外し、トナーカートリッジをセットする . . . . . . . . . . . . 2-15
トナーカートリッジをセットするときのご注意. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
トナーカートリッジのセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
給紙カセットの梱包材を取り外し、用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23

電源コードとアース線を接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-26
プリンターの動作を確認する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-28
コンピューターと接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31
USB ケーブルで接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31

LAN ケーブルで接続する場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-33
インストールするドライバーの種類を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-37
ソフトウェアをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-39
Windows の場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-39

DOS の場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40
Macintosh の場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40

2-2
プリンターの設置
2
2. プリンターの設置
電源のオン、オフ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-42
電源をオンにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-42
電源をオフにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-43

消費電力の節約（スリープモード）について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-45

設置手順について 2-3
プリンターの設置
2
設置手順 について
本プリンターは、取り付けるオプション品によって、設置する手順が異なります。お買い
求めになったオプション品の内容を確認し、次表の手順で作業を行ってください。
オプション品の取り付け位置
ペーパーフィーダーユニット
PF-67R
両面ユニット DU-67
インテリジェントコントローラー
NB-J2
内蔵型無線プリントサーバー
NB-W2
ROMRAM

設置手順について2-4
プリンターの設置
2
設置の手順
お客様の設置状況に合わせ、該当する手順にそって作業を進めてください。オプション品
を取り付けない場合は、（オプション）と表記された手順は読み飛ばしてください。
1 ペーパーフィーダーの設置（→P. 7-2）
（オプション）
2 プリンター本体の設置（→P. 2-12）
3 トナーカートリッジのセット（→P. 2-15）
4 用紙のセット（→P. 4-25）
5
RAM/ROM の取り付け（→P. 7-28）
両面ユニットの取り付け（→P. 7-21）
NB-J2 の取り付け（→P. 7-40）
NB-W2 の取り付け（→ P.7-48）
（オプション）
6 本体とコンピューターの接続（→P. 2-31）
7 電源コード、アース線の接続（→P. 2-26）

設置場所について 2-5
プリンターの設置
2
設置場所 について
本プリンターを安全かつ快適にご使用いただくために、「設置環境」に記載されている「温
度／湿度条件」、「電源条件」、「設置条件」を満たした場所に設置してください。
本プリンターを設置する前に、「安全にお使いいただくために」（→P.xiv）を必ずお読みく
ださい。
温度／湿度条件
温度範囲： 10 ～ 30 ℃
湿度範囲： 20 ～ 80 %RH（相対湿度・結露しないこと）
本プリンターの結露を防止するために、次のようなときは2時間以上放置して、周囲の温
度や湿度に慣らしてからご使用ください。
部屋を急に暖めた
温度や湿度が低い場所から高い場所へ移動させた
本プリンター内部に水滴（結露）が生じると、紙づまりや印字不良の原因になることが
あります。
超音波加湿器をご使用の際には、純水など不純物を含まない水のご使用をおすすめしま
す。
水道水や井戸水をご使用になりますと、水中の不純物が大気中に放出され、プリンター
の内部に付着して画像不良の原因になります。
電源条件
AC 100 V ± 10 ％、15 A以上

50/60 Hz ± 2 Hz
本プリンターを無停電電源に接続しないでください。
停電発生時に誤動作や故障の原因になることがあります。
本プリンター専用の電源コンセントを使用してください。同一電源コンセントの他の差
し込み口は、使用しないでください。
コンピューター本体の補助コンセントに電源を接続しないでください。
次のような機器と同じコンセントに接続しないでください。
複写機
エアコン
シュレッダー
消費電力の大きな機器
電気的ノイズを発生する機器

設置場所について2-6
プリンターの設置
2
屋内漏電ブレーカーを介して配線されている電源コンセントの使用を推奨します。
本プリンターのアース線を接続すると、感電のみならず、特異な条件が重なることによ
り発生する火災を防止することができます。
電源コードを抜いたときは差しなおすまでに5秒以上間隔をおいてください。
本プリンターの最大消費電力は 980 W以下です。
電気的なノイズ、許容範囲を超える電源電圧の降下は、本プリンターやコンピューター
の誤動作、あるいはデータ消失の原因になることがあります。
お使いの電源についてご不明な点は、電力会社またはお近くの電気店などにご相談くだ
さい。
設置条件
十分なスペースが確保できる場所
風通しがよい場所
平坦で水平な場所
本プリンターの質量に耐えられる十分な強度のある場所
故障の原因になる可能性がある場所には設置しないでください。
急激な温度変化や湿度変化がある場所
結露の発生する場所
風通しの悪い場所
（換気の悪い部屋で長時間使用したり、大量のプリントを行うと、オゾンなどの臭気
が気になり、快適なオフィス環境が保てない原因となります。また、プリント動作中

には、化学物質の放散がありますので、換気や通風を十分行うように心掛けてくださ
い。）
磁気や電磁波を発生する機器に近い場所
実験室など、化学反応を起こすような場所
空気中に、腐食性または毒性のガスを含んでいるような場所
機器の質量でゆがみや沈みが起きる可能性のある場所（じゅうたん／畳の上など）

設置場所について 2-7
プリンターの設置
2
設置スペース
本プリンターの周囲には、次のような空間を確保し、本プリンターの質量に耐えられる場
所を選んで設置してください。周囲に必要な寸法、足の位置は次のようになっています。
周囲に必要なスペース
標準状態
325
100

100
1193.7
430
718
544
(mm)
200
前面
ペーパーフィーダー装着状態
325
100

100
1228.7
465
718
935.5
(mm)
200
前面
668.5
798.2
■
■

設置場所について2-8
プリンターの設置
2
両面ユニット装着状態
325
100

100
1193.7
430
718
544
200
(mm)
前面
ペーパーフィーダー+両面ユニット装着状態
325
100

100
1228.7
465
718
935.5
200
(mm)
前面
668.5
798.2
■
■

設置場所について 2-9
プリンターの設置
2
足の位置
プリンター本体
312.1 20.7
105.9
313.6 20.7104.4
(mm)
34.6
395
88.4
44.4
364.4
109.2
前面
ゴム足の高さは 1mm、先端は 12mm × 12mm の正方形です。
ペーパーフィーダーユニットPF-67R
359.0 190.651.3
285.5 211.0104.4
(mm)
23.5
406.6
87.9
23.5
408.1
86.4
前面
ゴム足の高さは 1mm、先端は 12mm × 12mm の正方形です。
■
■

パッケージの内容を確認する2-10
プリンターの設置
2
パッケージの内容 を確認する
プリンターを設置する前に、パッケージに以下のものがすべて揃っているかを確認してく
ださい。万一、不足しているものや破損しているものがあった場合には、お買い求めの販
売店までご連絡ください。
プリンター
（給紙カセットが取り付けられています。）

保証書

取扱説明書CD-ROM
■ ユーザーズガイド
■ ネットワークガイド／本編
■ LIPS機能ガイド
■ リモートUIガイド
LIPS V User Software CD-ROM
■ プリンタードライバー
■ ユーティリティーソフト
取扱説明書
■ かんたん設置ガイド
■ ポケットガイド
トナーカートリッジ
フェライトコア電源コード
同梱されているトナーカートリッジの平均印字可能枚数は、「ISO/IEC 19752」* に準拠
し、A4サイズの普通紙で、印字濃度が工場出荷初期設定値の場合、5,500ページです。
*「ISO/IEC 19752」とは、国際標準化機構（International Organization for Standardization）より発行
された「印字可能枚数の測定方法」に関する国際標準です。
同梱されているトナーカートリッジは、交換用のトナーカートリッジとは異なります。
交換用のトナーカートリッジをご購入する際は、「トナーカートリッジを交換する」（→
P.5-2）を参照してください。

パッケージの内容を確認する 2-11
プリンターの設置
2
本プリンターにはインターフェイスケーブルは付属していません。お使いのコンピュー
ター、または接続方法に合わせてご用意ください。USBケーブルは、以下のマークがあ
るケーブルをご使用ください。

設置場所に運び、プリンター外部の梱包材を取り外す2-12
プリンターの設置
2
設置場所 に運び、プリンター外部の梱包材 を
取り外す
設置場所が確保できたら、設置場所へ運び、プリンター外部の梱包材を取り外します。
オプションのペーパーフィーダーを取り付けるときは、プリンター本体をパッケージか
ら取り出す前にペーパーフィーダーを設置してください。ペーパーフィーダーの設置方
法については、「ペーパーフィーダー」（→P.7-2）を参照してください。
設置場所には、オプション品の取り付けやケーブルの接続などを行うためのスペースを
確保しておいてください。
梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。
1 プリンター本体を設置場所へ運びます。
プリンター本体下部にある運搬用取っ手の中央部に2人以上で手を掛け、同時に持ち上げて運びます。

設置場所に運び、プリンター外部の梱包材を取り外す 2-13
プリンターの設置
2
本プリンターは、トナーカートリッジを取り付けていない状態で約19.3kgあります。必
ず2人以上で腰などを痛めないように注意して持ち運んでください。
絶対に本体前面や背面など、運搬用取っ手以外の部分を持たないでください。落として
けがの原因になることがあります。

設置場所に運び、プリンター外部の梱包材を取り外す2-14
プリンターの設置
2
本プリンターは、本体背面側（A）が重くなっています。持ち上げるときにバランスをく
ずさないように注意してください。落としてけがの原因になることがあります。
(A)
前カバーなどを止めているテープは、付けたまま持ち運んでください。
2 設置場所にゆっくりとおろします。
プリンターはゆっくりと慎重におろしてください。手などを挟むと、けがの原因になる
ことがあります。
3 前カバーや給紙カセットなどを止めているテープ（5 箇所）を取り外し
ます。
このテープは後で
取り外します。このテープは後で
取り外します。

プリンター内部の梱包材を取り外し、トナーカートリッジをセットする 2-15
プリンターの設置
2
プリンター内部の梱包材 を取り外し、トナー
カートリッジ をセットする
本プリンターは、工場出荷状態ではトナーカートリッジは取り付けられていません。プリ
ンター内部の梱包材を取り外してから、必ず同梱されているトナーカートリッジを取り付
けてください。
トナーカートリッジをセットするときのご注意
製品内部には、高圧になる部分があります。紙づまりの処理など内部を点検するときは、
ネックレス、ブレスレットなどの金属物が製品内部に触れないように点検してください。
やけどや感電の原因になります。
トナーで衣服や手を汚さないように注意してください。衣服や手が汚れた場合は、直ち
に水で洗い流してください。温水で洗うとトナーが定着し、汚れがとれなくなることが
あります。
取り外した梱包材は、地域の条例にしたがって処分してください。
トナーカートリッジの取り扱いについては、「トナーカートリッジの取り扱いのご注
意」（→P.5-13）を参照してください。

梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。
トナーカートリッジの偽造品にご注意ください
トナーカートリッジの「偽造品」が流通していることが確認されています。
「偽造品」を使用されますと、印字品位の低下など、機械本体の本来の性能が十分に発揮さ
れない場合があります。
「偽造品」に起因する故障や事故につきましては、責任を負いかねますのでご了承ください。
詳しくは下記ホームページをご覧ください。
http://www.canon.com/counterfeit

プリンター内部の梱包材を取り外し、トナーカートリッジをセットする2-16
プリンターの設置
2
トナーカートリッジのセット
1 前カバーを開けます。
前カバー上面にあるレバーを押しながら、ゆっくりと開けます。
図の位置にある高圧接点部（A）や電気接点部（B）には、絶対に触れないでください。
プリンター故障の原因になることがあります。
(B)
(A)

プリンター内部の梱包材を取り外し、トナーカートリッジをセットする 2-17
プリンターの設置
2
2 図の位置にあるテープと梱包材を矢印の方向に取り外します。
左側にある梱包材は、テープを取り外してから①、梱包材を矢印の方向に取り外します②。
①
②
図の位置にあるテープを取り外します。
プリンター内部に梱包材が残っていると、動作時に印字不良や故障の原因になります。
必ず手順にしたがって梱包材を残さずに取り外してください。
取り外した梱包材は、移転や移設、修理などの輸送時に必要になります。なくさないよ
う大切に保管しておいてください。

プリンター内部の梱包材を取り外し、トナーカートリッジをセットする2-18
プリンターの設置
2
3 トナーカートリッジを保護袋から取り出します。
保護袋は左右に切り込みがありますので、手で切り取って開けることができます。
トナーカートリッジが入っていた保護袋は、捨てずに保管しておいてください。プリン
ターのメンテナンスなど、トナーカートリッジを取り出すときに必要になります。
4 トナーカートリッジを押さえながらテープをゆっくりと引き上げてはが
し①、黒い保護シートごと取り外します②。
①
②

プリンター内部の梱包材を取り外し、トナーカートリッジをセットする 2-19
プリンターの設置
2
5 トナーカートリッジを図のように持ち、ゆっくりと 5 ～ 6 回振って、内
部のトナーを均一にならします。
トナーが均一になっていないと、印字品質が低下します。この操作は必ず行ってくださ
い。
トナーカートリッジはゆっくり振ってください。ゆっくり振らないとトナーがこぼれる
ことがあります。
6 トナーカートリッジを平らな場所に置き、図のようにタブを折り①、ト
ナーカートリッジを押さえながらシーリングテープ（長さ約 75cm）を
ゆっくりと引き抜きます②。
シーリングテープは、タブに指をかけ、矢印の方向にまっすぐ引き抜きます。
①
②
シーリングテープを勢いよく引き抜いたり、途中で止めたりするとトナーが飛び散るこ
とがあります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師と相談して
ください。

プリンター内部の梱包材を取り外し、トナーカートリッジをセットする2-20
プリンターの設置
2
曲げて引いたり、上向きや下向きに引っ張らないでください。シーリングテープが途中
で切れ、完全に引き抜けなくなることがあります。
シーリングテープは最後まで完全に引き抜いてください。シーリングテープがトナー
カートリッジ内に残っていると、印字不良の原因になります。
シーリングテープを引き抜くときは、トナーカートリッジメモリー（A）に触れたり、
ドラム保護シャッター（B）を手で押さえつけないように気を付けて作業を行ってくださ
い。
(A)
(B)
取り外した梱包材は、地域の条例にしたがって処分してください。

プリンター内部の梱包材を取り外し、トナーカートリッジをセットする 2-21
プリンターの設置
2
7 図のように矢印のついている面を上にして、トナーカートリッジを正し
く持ちます。
8 トナーカートリッジを両手で持ち、本体に取り付けます。
トナーカートリッジの（A）をトナーカートリッジガイド（B）に合わせて止まるまで差し
込みます。
(A)
(B)
(A)
(B)

プリンター内部の梱包材を取り外し、トナーカートリッジをセットする2-22
プリンターの設置
2
9 前カバーを閉めます。
前カバーは確実に閉めます。
前カバーが開かないことを確認してください（前カバーとプリンターの間に隙間が空い
ていたり、前カバーがぐらついていないことを確認してください）。前カバーが確実に
閉まっていないと、印字不良の原因になります。
前カバーが閉まらないときは、トナーカートリッジの取り付け状態を確認してくださ
い。無理に前カバーを閉めると故障の原因になります。
トナーカートリッジを取り付けたあと、前カバーを開けたまま長時間放置しないでくだ
さい。

給紙カセットの梱包材を取り外し、用紙をセットする 2-23
プリンターの設置
2
給紙カセット の梱包材 を取り外し、用紙を
セット する
給紙カセットの取り扱いについては「手差しトレイや給紙カセットの取り扱いのご注
意」（→P.4-16）を参照してください。
取り外した梱包材は、移転や移設、修理などの輸送時に必要になります。なくさないよ
う大切に保管しておいてください。
梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。
1 給紙カセットを止まる位置までゆっくりと引き出し①、手前側を持ち上
げてプリンター本体から取り外します②。
①
②

給紙カセットの梱包材を取り外し、用紙をセットする2-24
プリンターの設置
2
用紙をセットするときは、必ず給紙カセットをプリンターから取り出してセットしてく
ださい。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセット
が落ちたりプリンターが倒れたりして、けがの原因になることがあります。
給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ
トを破損することがあります。
2 テープ付き梱包材と梱包材を取り外します。
梱包材は矢印の方向に回して①、取り外します②。
①
②
プリンター内部に梱包材が残っていると、動作時に印字不良や故障の原因になります。
必ず手順にしたがって梱包材を残さずに取り外してください。
3 給紙カセットに用紙をセットします。
給紙カセットに用紙をセットする方法は、「給紙カセットに用紙をセットする」（→P.4-25）
を参照してください。
手差しトレイに用紙をセットする場合は、手順 4 のあとに用紙をセットしてください。
手差しトレイに用紙をセットする方法は、「手差しトレイに用紙をセットする」（→P.4-44）

を参照してください。

給紙カセットの梱包材を取り外し、用紙をセットする 2-25
プリンターの設置
2
4 給紙カセットを図のように斜めに差し込み①、ゆっくりと水平に押し込
んでプリンター本体にセットします②。
給紙カセット前面が、プリンターの前面と揃うまで、しっかりと奥まで押し込みます。
②
①
給紙カセットをセットするときは、指を挟まないように注意してください。

電源コードとアース線を接続する2-26
プリンターの設置
2
電源コード とアース線を接続する
本プリンターの電源コードとアース線 の接続方法を説明します。接続する際には「安全に
お使いいただくために」（→P.xiv）を必ずお読みください。
感電防止のため、プリンターの電源コードが接続されていないことを確認してからアー
ス線を接続してください。
プリンターとコンピューターがUSBケーブルで接続されているときは、感電防止のた
め、USBケーブルを抜くか、コンピューターの電源コードを抜いてからアース線を接続
してください。
プリンターとコンピューターのアース線を両方とも接続してください。片方だけ接続す
ると、機器間に電位差が生じ、故障の原因になることがあります。
本プリンター専用の電源コンセントを使用してください。同一電源コンセントの他の差
し込み口は、使用しないでください。
コンピューター本体の補助コンセントに電源を接続しないでください。
次のような機器と同じコンセントに接続しないでください。
複写機
エアコン
シュレッダー
消費電力の大きな機器

電気的ノイズを発生する機器
本プリンターを無停電電源に接続しないでください。
1 プリンターの電源スイッチがオフになっていることを確認します。
電源スイッチの “○” 側を押した状態がオフです。

電源コードとアース線を接続する 2-27
プリンターの設置
2
2 電源コード差し込み口に、付属の電源コードをしっかりと差し込みます。
3 アース線のキャップを外してアース線を専用のアース線端子へ、電源プ
ラグを電源コンセントへ接続します。
取り外したキャップは、大切に保管してください。
電源コードを外した際は、アース線にキャップをして保管してください。

プリンターの動作を確認する2-28
プリンターの設置
2
プリンターの動作を確認する
本プリンターには、現在使用可能な機能および現在の設定値を確認するためのステータス
プリント機能があります。プリンターの設置が終了したら、正しく動作することを確認し
てください。
ステータスプリントは、A4サイズの用紙に印刷します。給紙カセットか手差しトレイに
A4サイズの用紙をセットしてください。
プリンターの操作パネルからメニューで設定した値は、ステータスプリントにも反映さ
れます。例えば、自動両面印刷が設定されている場合は、ステータスプリントも両面に2
ページ分印刷されます。ただし、コピー枚数は無視され、常に１枚の用紙が印刷されま
す。
1 電源スイッチの “I” 側を押して、プリンターの電源をオンにします。
正しく動作しなかったり、エラーメッセージが表示されたときは、「メッセージ一覧」（→
P.6-32）を参照してください。
2 プリンターがオンラインになっていることを確認します。
オンライン状態になっていない場合、［オンライン］を押します。

3 ［ユーティリティー］を押します。
ユーティリティーメニューが表示されます。

プリンターの動作を確認する 2-29
プリンターの設置
2
4 ［ ］、［ ］を押して「共通ステータスプリント」を選択し、［OK］を
押します。
ユーティリティー
共通ｽﾃｰﾀｽﾌﾟﾘﾝﾄ
ﾈｯﾄﾜｰｸｽﾃｰﾀｽﾌﾟﾘﾝﾄ
LIPSユーティリティー
ESC/Pﾕｰﾃｨﾘﾃｨｰ
5 ［ ］で「はい」を選択し、［OK］を押します。
実行しますか？
いいえ
はい
ステータスプリントが印刷されます。

プリンターの動作を確認する2-30
プリンターの設置
2
ステータスプリントの内容
ステータスプリントを行うと、次のように印刷されます。ステータスプリントでは、現在
使用できる機能や、プリンター機能メニューで設定されている設定値の一覧、プリンター
に内蔵されているソフトウェアやハードウェアのバージョン名、印刷枚数などを確認でき
ます。印刷枚数は、ステータスプリントの右下にある「Page Count」で確認できます。
ここに掲載されているステータスプリントはサンプルです。お使いのプリンターで出力
したステータスプリントとは一部内容が異なる場合があります。
■

コンピューターと接続する 2-31
プリンターの設置
2
コンピューターと接続する
本プリンターをコンピューターやネットワークに、USB ケーブルやネットワークケーブル
で接続します。本プリンターは、 USB コネクタ、LAN コネクタを標準装備しています ｡
本プリンターにはインターフェイスケーブルは付属していません。お使いのコンピュー
ター、または接続方法に合わせてご用意ください。USB ケーブルは、以下のマークがあ
るケーブルをご使用ください。
USB ケーブルで接続する場合
USB ポートを装備したコンピューターに USB ケーブルで本プリンターを接続します。
プリンタードライバーソフト
USBポート
USBケーブル
USBコネクタ
電源プラグを電源コンセントに接続している状態でUSBケーブルを接続するときは、
アース線が接続されていることを確認してから行ってください。アース線が接続されて
いない状態で行うと、感電の原因になります。
電源プラグを電源コンセントに接続している状態でUSBケーブルを抜き差しするとき
は、コネクタの金属部分に触れないでください。感電の原因になります。

コンピューターまたはプリンターの電源がオンになっている状態でUSBケーブルを抜き
差ししないでください。プリンターの故障の原因になります。
本プリンターは、双方向通信を行います。片方向通信のプリントサーバーやUSBハブ・
切替器等を使用しての接続は、動作確認を行っておりませんので動作保証はできませ
ん。

コンピューターと接続する2-32
プリンターの設置
2
本プリンターのUSBインターフェイスは、接続するコンピューターのOSによって以下の
ようになっています。詳細については、お買い求めの販売店へお問い合わせください。
Windows 2000/XP/Vista/7/Server 2003/Server 2008：Hi-Speed USB/USB
Mac OS X（10.3.3以降）：Hi-Speed USB/USB
本プリンターをUSBケーブルで接続する場合は、メーカーによってUSBの動作が保証され
ているコンピューターをご使用ください。
お使いのコンピューターに対応したUSBケーブルがおわかりにならない場合は、コン
ピューターを購入した販売店にお問い合わせください。
1 USB ケーブルの B タイプ（四角い）側を本プリンターの USB コネクタ
へ接続します。
2 USB ケーブルの A タイプ（平たい）側をコンピューターの USB ポート
へ接続します。

コンピューターと接続する 2-33
プリンターの設置
2
LAN ケーブルで接続する場合
本プリンターを Ethernet などのネットワークに接続すると、ネットワーク上のコンピュー
ターからプリンターを共有して使用することができます。UNIX 、Windows、Mac OS など
の OS で使用可能です。
Windows
ハブ
Windows
LBP8630/LBP8620/LBP8610
LBP8630/LBP8620/LBP8610
Windows
Macintosh
双方向ユーティリティー画面
Macintosh
本プリンターは、10BASE-T/100BASE-TX 対応のプリントサーバーを標準装備しており、ネッ
トワークへ直接接続して Windows、Macintosh、UNIX などのコンピューターからプリン
ターを共有することができます。本プリンターのプリントサーバーは TCP/IP、AppleTalk
（ EtherTalk）のプロトコルに対応しています。
カテゴリー 5 以上対応のツイストペアケーブルで、本プリンターの LAN コネクタとハブの

ポートを接続します。ケーブルやハブなどは、必要に応じて別途ご用意ください。使用で
きるケーブルやハブについては、お買い求めの販売店にお問い合わせください。
LANコネクタ
Ethernetケーブル
ハブ
100BASE-TX対応
のコンピューター
10BASE-T対応
のコンピューター
プリンターにネットワークケーブルを接続するときは、必ずプリンターの電源をオフに
し、電源コンセントから電源プラグを抜いてから行ってください。感電の原因となるこ
とがあります。
AppleTalk ネットワーク上に 2 台以上の機器が接続されている場合、それぞれの電源は、
10 秒以上間隔をおいて入れてください。

コンピューターと接続する2-34
プリンターの設置
2
本製品は、Ethernetの種類（100BASE-TXまたは10BASE-T）を自動認識します。
100BASE-TX、10BASE-T対応の機器が混在しているときは、スイッチングハブなど、
100BASE-TX、10BASE-Tの両方に対応した機器が必要です。詳しくは、お買い求めの販売
店へお問い合わせください。
本プリンターをネットワークに接続した場合、ステータスプリントを行ってプリント
サーバーのMACアドレスなどを確認し、ネットワークOS（UNIXなど）の設定やプリント
サーバーの設定を行ってください。これらの設定については「ネットワークガイド／本
編」を参照してください。
1 図のように LAN ケーブルにフェライトコアを取り付けます。
フェライトコアはプリンターに接続するコネクタから 5cm 以内の場所に取り付けます。
5cm以内
プリンターに接続
するコネクタ
フェライトコアは、プリンターに同梱されています。
2 LAN ケーブルを本プリンターの LAN コネクタへ接続します。

お使いのネットワークに合わせて、ネットワークボードの LAN コネクタに対応した LAN
ケーブルを接続してください。

コンピューターと接続する 2-35
プリンターの設置
2
3 LAN ケーブルの反対側をハブのコネクタへ接続します。
4 電源スイッチの “I” 側を押して、プリンターの電源をオンにします。
正しく動作しなかったり、エラーメッセージが表示されたときは、「メッセージ一覧」（→
P.6-32）を参照してください。

コンピューターと接続する2-36
プリンターの設置
2
5 プリントサーバーの TX/RX ランプを確認します。
10BASE-T の場合は、10 ランプ が点灯していれば、正常です。
100BASE-TX の場合は、100 ランプ が点灯していれば、正常です。
100ランプ
10ランプ
TX/RXランプ
正常に動作していない場合は、LAN ケーブルの接続やハブの動作状態を確認してください。
他の機器がすべて正常に動作している場合は、プリンターの電源をオフにし、プリントサー
バーの通信設定（Ethernet ドライバーの設定）を接続したネットワークに合わせて変更し
てください。（→ ネットワークガイド／本編「第 2 章 ネットワークの共通設定」）
6 確認が終わったら、電源スイッチの “○” 側を押してプリンターの電源
をオフにします。

コンピューターと接続する 2-37
プリンターの設置
2
インストールするドライバーの種類を設定する
コンピューターから USB 接続で印刷するときに、次のどちらのプリンタードライバーを使
用するかを設定します。
LIPS LX：通常はこちらを選択します。
LIPS4：オーバーレイプリントなどを行いたいときに選択します。
手動でプリンタードライバーをインストールする場合、必ず本項目の設定とインストー
ルするプリンタードライバーの種類を合わせてください。異なる種類のプリンタードラ
イバーは、使用できません。
1 ［セットアップ］を押します。
2 ［ ］、［ ］で「拡張機能」を選択し、［OK］を押します。
セットアップ
拡張機能
給紙
標準ネットワーク
レイアウト
3 ［ ］、［ ］で「PDL 選択（PnP）」を選択し、［OK］を押します。
セットアップ
ブザー
警告表示
日付/時刻設定
PDL選択(PnP)
次の画面が表示されたら、［OK］を押します。
設定変更は次回主電源オ
ン時に有効になります。
OKキーを押してこの画面
を閉じてください。

コンピューターと接続する2-38
プリンターの設置
2
4 ［ ］、［ ］で使用するプリンタードライバーを選択し、［OK］を押します。
PDL選択(PnP)
LIPS LX
LIPS4
設定値が変更されます。
設定を有効にするために、電源を入れなおすかハードリセット操作を行ってください。

ソフトウェアをインストールする 2-39
プリンターの設置
2
ソフトウェア をインストール する
コンピューターから印刷するには、プリンタードライバーやユーティリティーソフトなど
のソフトウェアをインストールする必要があります。お使いのコンピューターやネットワー
クに合ったソフトウェアをインストールしてください。
Windows の場合
Windows から印刷するときは、本プリンターに付属の CD-ROM からプリンタードライバー
やユーティリティーソフトをインストールします。
本プリンターには、次のソフトウェアが添付されています。
BMLinkS プリンタードライバーは、付属の CD-ROM には同梱されていません。以下の
URL にアクセスし、BMLinkS プリンタードライバーをダウンロードしてインストールし
てください。インストールのしかたや詳細については、BMLinkS プリンタードライバー
に添付されている「ユーザーズマニュアル」を参照してください。
http://www.jbmia.or.jp/bmlinks/

ネットワークに接続する場合は、ネットワークの設定を行ったり、プリントサーバーや
各クライアントコンピューターにプリンタードライバーなどをインストールします。
ネットワークの設定については「ネットワークガイド／本編」、プリンタードライバーな
どのインストールについては User Software CD-ROM に収められている取扱説明書を参照
してください。
LIPSプリンタードライバー
Windows アプリケーションから印刷するときに必要なソフトウェアです。必ずインス
トールしてください。
NetSpot Job Monitor
プリンターの状態や印刷状況を確認するためのソフトウェアです。CD-ROM メニュー画
面からインストールすることができます。インストール手順の詳細については、プリン
タードライバーインストールガイドを参照してください。
NetSpot Device Installer
ネットワークに接続されたキヤノン製デバイスのネットワークプロトコルの初期設定を
行うユーティリティーソフトウェアです。NetSpot Device Installer は、コンピューター

へのインストールが不要で、簡単にデバイスの初期設定を行うことができます。
※ 最新の NetSpot Device Installer に関する情報は、キヤノンホームページ（http://canon.jp/）でご確認ください。
■
■
■

ソフトウェアをインストールする2-40
プリンターの設置
2
FontGallery
FontGallery には、和文書体、かな書体、欧文書体が収められています。これらのフォン
トをお使いいただくことで、より多彩な文字表現が可能になります。また、欧文書体には、
ユーロフォントも含まれていますので、アクセント記号や特殊な記号を表現することも
できます。
DOS の場合
DOS のアプリケーションソフトで本プリンターを使用する場合、各アプリケーションソフ
トのプリンター設定で本プリンターまたは互換性のあるプリンターを選択して印刷します。
本プリンターは、キヤノン独自の LIPS モードと IBM PC/AT 互換機（DOS/V コンピューター）
の ESC/P エミュレーションモードなどの動作モードを内蔵していますので、キヤノン製
LIPS プリンターや ESC/P 準拠プリンターを、互換性のあるプリンターとして選択できます。
また、オプションのコントロール ROM と拡張 RAM* を装着することにより、PC-9800 シリー

ズ用、PS/55 シリーズ用のプリンターを、互換プリンターとして選択できたり、HP-GL、
HP-GL/2 対応のアプリケーションソフトから印刷できるようになります。
エミュレーションモードの印刷については、「動作モードについて」（→P.3-21）を参照
してください。
プリンター設定の方法については、ご使用のアプリケーションソフトに付属の取扱説明
書を参照してください。
オプションのコントロールROMについては、「コントロールROM」（→P.1-15）を参照し
てください。
Macintosh の場合
Macintosh から印刷するときは、本プリンターに付属の CD-ROM からプリンタードライバー
やユーティリティーソフトをインストールします。
本プリンターには、次のソフトウェアが添付されています。
ネットワークに接続する場合は、ネットワークの設定を行います。
ネットワークの設定については「ネットワークガイド／本編」を参照してください。
LIPSプリンタードライバー
Macintosh アプリケーションソフトから印刷するときに必要なソフトウェアです。必ず

インストールしてください。
NetSpot Device Installer
ネットワークに接続されたキヤノン製デバイスのネットワークプロトコルの初期設定を
行うユーティリティーソフトウェアです。NetSpot Device Installer は、コンピューター
へのインストールが不要で、簡単にデバイスの初期設定を行うことができます。
※ 最新の NetSpot Device Installer に関する情報は、キヤノンホームページ（http://canon.jp/）でご確認ください。
■

■
■

ソフトウェアをインストールする 2-41
プリンターの設置
2
FontGallery
FontGallery には、和文書体、かな書体、欧文書体が収められています。これらのフォン
トをお使いいただくことで、より多彩な文字表現が可能になります。また、欧文書体には、
ユーロフォントも含まれていますので、アクセント記号や特殊な記号を表現することも
できます。
■

電源のオン、オフ2-42
プリンターの設置
2
電源のオン、オフ
本プリンターの電源は、本体右側面の電源スイッチでオン、オフを行います。思わぬトラ
ブルを避けるため、正しい手順を覚えてください。
電源をオン にする
本プリンターを使用するには、電源スイッチの “I” 側を押し、オンにします。本体やオプショ
ン品の状態チェックを実行した後、印刷可能な状態になります。
電源をオフにした直後に、再度電源をオンにしないでください。電源をオフにした後に
再度電源をオンにするときは、電源をオフにしてから10秒以上経ったあと、電源をオン
にしてください。
正しく動作しなかったり、エラーメッセージが表示されたときは、「メッセージ一覧」
（→P.6-32）、「サービスコール表示」（→P.6-48）を参照してください。
1 本体の電源スイッチの “I” 側を押します。
操作パネルのランプやディスプレーが点灯し、本体やオプション品の状態を自己診断しま
す。

電源のオン、オフ 2-43
プリンターの設置
2
自己診断の結果に異常がなければ、オンラインランプと印刷可ランプ、選択されている給
紙元表示ランプが点灯して印刷可能な状態になります。
給紙元表示ランプ
オンラインランプ
印刷可ランプ
ディスプレーには、次の情報が表示されます。
印刷できます。 A4
K
印刷可能で処理中の
印刷データがない状態
現在選択されている
給紙元の用紙サイズ
電源をオフ にする
本プリンターは、次の手順で電源をオフにします。
ネットワークに接続している場合は、他のコンピューターから印刷していないか確認し
てから、電源をオフにしてください。
ジョブランプが点灯している状態で電源をオフにすると、プリンターのメモリーに残っ
ている印刷データは消去されます。必要な印刷データは、出力し終わるまで待つかオフ
ラインの状態で［リセット］を押して「排出」を選択し、出力してから電源をオフにし
てください。（→P.3-24）
プリンターが以下の状態のときに電源をオフにしないでください。
印刷中
プリンターの電源をオンにした直後の自己診断中

ディスプレーにNVRAM初期化中やNVRAM書き込み中のメッセージが表示されていると
き
ディスプレーに「起動中です。」のメッセージが表示されているとき
WSD を使用している場合、シャットダウンを行うことで、プリンターの電源がオフになっ
たことをコンピューターに通知します。

電源のオン、オフ2-44
プリンターの設置
2
1 ジョブランプが消灯していることを確認します。
消灯
2 ［リセット］を押します
3 ［ ］、［ ］で「シャットダウン」を選択し、［OK］を押します。
リセット
ソフトリセット
排出
シャットダウン
4 ［ ］で「はい」を選択し、［OK］を押します。
実行しますか？
いいえ
はい
5 メッセージを確認します。
主電源をお切りくださ
い。
電源を切る準備が整うと、メッセージが表示されます。

電源のオン、オフ 2-45
プリンターの設置
2
6 本体の電源スイッチの “○” 側を押します。
消費電力の節約（スリープモード ）について
本プリンターが動作していないときや、ご使用になっていないときに、スリープモードに
することで効率的に節電することができます。
スリープモードには以下の 3 種類あります。
電源スイッチをオフにした場合でも、電源プラグを電源コンセントに差し込んだ状態で
は、わずかですが電力が消費されています。完全に電力消費をなくすためには、電源プ
ラグを電源コンセントから抜いてください。
「タイマー設定」の「ウェイクアップ時刻」を設定すると、設定した時刻にスリープ
モードを解除することができます。「タイマー設定」についての詳細は、LIPS機能ガイ
ド「第3章 共通セットアップメニューの設定項目」を参照してください。
プリンターがエラー状態（メッセージランプが点灯またはメッセージの数字部分が点滅
状態）のときに、スリープモードに移行しないようにするには、「エラースリープ」を
「しない」に設定します。「エラースリープ」についての詳細は、LIPS機能ガイド「第3

章 共通セットアップメニューの設定項目」を参照してください。
スリープモードに移行しないようにするには、「スリープモード」を「使わない」に設
定します。

電源のオン、オフ2-46
プリンターの設置
2
スリープモード1（パネルオフモード）・・・節電効果：小
スリープモード 1 には、以下のいずれかの条件のときに移行します。設定項目について
の詳細は、LIPS 機能ガイド「第 3 章 共通セットアップメニューの設定項目」を参照して
ください。
条件 1 条件 2
「スリープモード」が「使う」または「パ
ネルオフ」に設定されている
「スリープモード」が「使う」または「パネルオフ」に設
定されている
パネル操作を行わず、コンピューター
からデータが送られてこない状態が
「スリープ移行時間」で設定した時間
経過した（「スリープ移行時間」の設
定は、「1 分」、「5 分」、「15 分」、「30 分」、
「60 分」、「180 分」から選択でき、工
場出荷時は「1 分」に設定されていま
す。）
「タイマー設定」の「スリープタイマー」を「使う」に設
定していて、「スリープ時刻」で設定した時間になった
パネル操作を行っていない
コンピューターからデータが送られてきていない
プリンターの起動中ではない
スリープモード1に移行すると、印刷可ランプと主電源ランプのみが点灯します。ただ

し、オフライン状態のときは、メッセージランプのみが点灯します。
スリープモード1は、以下のいずれかの条件で解除されます。
操作パネルのキーが押されたとき
エラーが発生したとき
コンピューターからのデータを受信したとき（オンライン状態のみ）
「タイマー設定」の「ウェイクアップタイマー」を「使う」に設定していて、「ウェイ
クアップ時刻」で設定した時間になったとき
リモートUIでユーティリティーメニューの操作を行ったとき
リモートUIでデバイス制御の操作を行ったとき
スリープモード2（プリンタースリープモード）・・・節電効果：中
スリープモード 2 には、以下の条件を満たしたときに移行します。
条件
スリープモード 1 に移行している
「スリープモード」が「使う」に設定されている
印刷待ちのジョブがない
サービスコールが発生していない
紙づまりが発生していない
カバーが開いていない
トナーカートリッジが装着されている
スリープモード2に移行すると、印刷可ランプと主電源ランプのみが点灯します。ただ
し、オフライン状態のときは、メッセージランプと主電源ランプのみが点灯します。

スリープモード2は、以下のいずれかの条件で解除されます。
操作パネルのキーが押されたとき
エラーが発生したとき（ただし、エラーの種類によっては、スリープモード2が解除さ
れない場合があります。）
コンピューターからのデータを受信したとき（オンライン状態のみ）
■

■

電源のオン、オフ 2-47
プリンターの設置
2
「タイマー設定」の「ウェイクアップタイマー」を「使う」に設定していて、「ウェイ
クアップ時刻」で設定した時間になったとき
リモートUIでユーティリティーメニューの操作を行ったとき
リモートUIでデバイス制御の操作を行ったとき
スリープモード3（ディープスリープモード）・・・節電効果：大
スリープモード 3 には、以下のいずれかの条件のときに移行します。設定項目について
の詳細は、LIPS 機能ガイド「第 3 章 共通セットアップメニューの設定項目」を参照して
ください。
条件 1 条件 2
「スリープモード」が「ディープスリープ」に
設定されている
「スリープモード」が「ディープスリープ」に
設定されている
スリープモード 2 に移行している
「タイマー設定」の「ディープスリープタイマー」
を「使う」に設定していて、「ディープスリー
プ時刻」で設定した時間になった
USB ケーブルが接続されていない USB ケーブルが接続されていない
「標準ネットワーク」の以下の項目が「オフ」ま
たは「使わない」に設定されている

• 「AppleTalk」
• 「TCP/IP 設定」の「BMLinlkS」
• 「TCP/IP 設定」の「IPv6」

「標準ネットワーク」の以下の項目が「オフ」ま
たは「使わない」に設定されている

• 「AppleTalk」
• 「TCP/IP 設定」の「BMLinlkS」
• 「TCP/IP 設定」の「IPv6」

印刷待ちのジョブがない 印刷待ちのジョブがない
ネットワークでの通信を 15 秒以上行っていない ネットワークでの通信を 15 秒以上行っていない
プリンターの拡張ボードスロットにオプション
のインターフェイスボードが装着されていない
プリンターの拡張ボードスロットにオプション
のインターフェイスボードが装着されていない
スリープモード3に移行すると、主電源ランプのみが点灯します。
スリープモード3は、以下のいずれかの条件で解除されます。
操作パネルの［電源］が押されたとき
コンピューターからのデータを受信したとき（オンライン状態のみ）
「タイマー設定」の「ウェイクアップタイマー」を「使う」に設定していて、「ウェイ
クアップ時刻」で設定した時間になったとき
リモートUIでユーティリティーメニューの操作を行ったとき
SNTPまたはDHCPの通信が1分以内に行われる状態、ウェイクアップ機能が1分以内に実
行される状態では、スリープモード3へ移行しません。
IPv6をお使いの環境では、スリープモード3に移行しません。
プリンターにUSBケーブルが接続されると、スリープモード3からスリープモード2に移

行します。

■

3-1
$)"15&3
3
プリンターの使いかた
この章では、本プリンターの基本的な使用方法について説明しています。
オンラインとオフライン . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2
オンラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
オフラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

プリンターの機能と設定方法について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-4
代表的な機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
設定のしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

設定の優先順位. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
BMLinkS について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-7
BMLinkS とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

BMLinkS プリンタードライバーについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
プリンターで行う BMLinkS の設定について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
ダイレクトプリントについて. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
ダイレクトプリントとは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13

リモート UI からダイレクトプリントするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
コマンドプロンプトからダイレクトプリントするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
画質について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
階調モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19

階調モードを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
動作モードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
動作モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21

自動切り替えがうまくできないとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22
専用プリンターと同じ動作で使う（動作モード固定）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22
エミュレーションモードで使うとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
印刷を中止したいときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24

データを排出する（強制排出）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
印刷をキャンセルする（ジョブキャンセル）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
現在実行中の処理を中止する（ソフトリセット）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26
すべての作業を中止する（ハードリセット）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27

オンラインとオフライン3-2
プリンターの使いかた
3
オンラインとオフライン
プリンターがコンピューターからデータを受け取り、印刷できる状態を「オンライン」、コ
ンピューターとの接続が切り離され、データを受け取れない状態を「オフライン」といい
ます。
操作パネルから各メニューを設定するには以下の状態に切り替えます。
○：メニューに入ることができる状態
×：メニューに入ることができない状態
オンライン状態 オフライン状態
セットアップメニュー ○ * ○
給紙選択メニュー ○ ○
リセットメニュー ○ ○
ジョブメニュー ○ ×
ユーティリティーメニュー ○ ×
* オンライン状態ではユーザーメンテナンスグループの設定はできません。
オンライン にする
コンピューターから印刷するときは、プリンターがオンラインの状態になっていることが
必要です。印刷するときは、プリンターがオンラインになっていることを確認してください。
オンラインになっていないときは、次の手順でオンラインにします。電源をオンにしたと
きは、自動的にオンラインの状態になります。

1 ［オンライン］を押します。
オンラインランプが点灯し、印刷できる状態になります。
プリンターがエラー状態（メッセージランプが点灯またはメッセージの数字部分が点滅
状態）のときは、オンラインになりません。エラーの原因を取り除いてからオンライン
にしてください。
プリンターがスリープモード 1 またはスリープモード 2 に移行しているときには、オン
ラインの状態になっていてもオンラインランプは消灯し、印刷可ランプおよび主電源ラ
ンプのみが点灯します。スリープモード 3 に移行しているときには、主電源ランプのみ
が点灯します。スリープモード中にデータを受信すると、スリープモードは解除されオ
ンラインランプが点灯し、印刷可能な状態になります。

オンラインとオフライン 3-3
プリンターの使いかた
3
オフライン にする
コンピューターからのデータを受け取らない状態にしたり、セットアップメニューのすべ
ての項目を設定するには、プリンターを次の手順でオフラインにします。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
本プリンターは、オフラインにしたまま 5 分間以上放置すると、自動的にオンライン状
態になります。ただし、プリンターがエラー状態（メッセージランプが点灯またはメッセー
ジの数字部分が点滅状態）のとき、またはメニュー機能や給紙方法の選択、用紙サイズ
の設定などの操作中は、自動的にはオンラインになりません。

プリンターの機能と設定方法について3-4
プリンターの使いかた
3
プリンターの機能と設定方法 について
本プリンターは、拡大／縮小印刷や複数ページ印刷、とじしろの設定など、いろいろな機
能を持っています。これらの機能を設定するには、プリンターの操作パネル、プリンター
ドライバー、リモート UI の 3 つの方法があり、それぞれの方法によって設定できる項目が
多少異なります。
BMLinkS プリンタードライバーの設定項目については、BMLinkS プリンタードライバー
に添付の「ユーザーズマニュアル」を参照してください。
代表的な機能
本プリンターの代表的な機能を以下の表に示しています。○印は設定可能、×印は設定で
きないことを表しています。
機能 機能の概要
プリンター
ドライバー
（Windows）
リモート
UI
操作パネル
給紙選択
どこから用紙を給紙するか（給紙元）
を設定します。
○ ○ ○
手差しトレイ用紙サ
イズ
手差しトレイにセットした用紙のサイ
ズを設定します。
○ ○ ○
両面印刷 用紙の両面に印刷します。 ○ ○ ○

ページフォーマット
エミュレーションモードで印刷すると
きに、用紙に合わせてページフォー
マットを設定します。
× × ○
拡大／縮小 *
1 データを拡大または縮小して印刷しま
す。
○ × ○ *
2
複数ページ印刷 *
1
拡大／縮小印刷の機能で縮小したデー
タを複数ページ並べて 1 枚の用紙に印
刷します。
○ × ○ *
2
オーバーレイ印刷 *
1
（LIPS モード時のみ）
LIPS のコントロールコマンドで登録
したフォーマットを選択し重ねて印刷
します。
○ *
3
× ○ *
4
とじ方向
とじしろを作る辺（長辺または短辺）
を設定します。
○ ○ ○
とじしろ
とじ方向で設定された辺のとじしろの
幅を設定します。
○ ○ ○
トナー濃度 印字濃度を調整します。 × ○ ○
ドラフトモード
テスト印刷するモードの設定をしま
す。
○ ○ ○

プリンターの機能と設定方法について 3-5
プリンターの使いかた
3
機能 機能の概要
プリンター
ドライバー
（Windows）
リモート
UI
操作パネル
ブザー警告
エラー発生時のブザー音の鳴りかたを
設定します。
× ○ ○
スリープモード
プリンターの消費電力を節約するモー
ドの設定をします。
× ○ ○
*
1
これらの機能は、プリンタードライバーとリモート UI、操作パネルとで設定内容や印刷結果に違いがありますの
で気を付けてください。詳細については、プリンタードライバーのヘルプや「LIPS 機能ガイド」、「リモート UI ガ
イド」を参照してください。
*
2
LIPS 専用セットアップメニューからのみ設定可能です。
*
3
LIPS IV プリンタードライバーからのみ設定可能です。
*
4
フォーム作成登録は LIPS コマンドで行います。使用するフォームの指定のみ可能です。
設定のしかた
プリンターの機能は、プリンタードライバーやリモート UI、プリンターの操作パネルで、
それぞれ次のように設定して使います。
プリンタードライバーのインストール方法や操作方法については、User Software

CD-ROMに収められている取扱説明書およびプリンタードライバーのヘルプを参照して
ください。
リモートUIからの操作方法については、「リモートUIガイド」およびリモートUIのヘル
プを参照してください。
プリンターの操作パネルからの操作方法については、「LIPS機能ガイド」を参照してく
ださい。
LIPSプリンタードライバー
本プリンターに付属の LIPS プリンタードライバーをコンピューターにインストールし、
プリンター設定画面を表示して設定します。
リモートUI
本プリンターをネットワーク経由で接続している場合は、コンピューターから Web ブ
ラウザーで本プリンターを設定します。
プリンターの操作パネル
プリンターの操作パネルのキーでメニューを選択して設定します。

■
■
■

プリンターの機能と設定方法について3-6
プリンターの使いかた
3
設定の優先順位
設定した項目は、プリンタードライバーやアプリケーションソフトとプリンターのメニュー
項目に同じ機能がある場合、プリンタードライバーやアプリケーションソフトの設定が優
先されます。
アプリケーションソフト
プリンタードライバー
優先順位
高い 低い
操作パネル
リモートUI
後から設定した方が有効
ダイレクトプリント時（→P.3-13）の設定の優先順位
メニュー機能にしかない項目を、操作パネルで行う場合とリモート UI の［デバイス設定］
メニューで行う場合では、後から設定した方の内容が有効になります。
ダイレクトプリント時には、操作パネルやリモート UI の［デバイス設定］メニューで
設定した内容よりもリモート UI の［ダイレクトプリント］メニューや画像ファイルの
TIFF データのヘッダーが持つ IFD（Image file directory）の中にある Tag で設定されて
いる内容が優先されます。
優先順位
高い 低い
リモートUIの
［ダイレクトプリント］メニュー

TIFFデータのTag
リモートUIの
［デバイス設定］メニュー
操作パネル
TIFF データのヘッダーが持つ一部の Tag の機能は有効にならない場合があります。

BMLinkS について 3-7
プリンターの使いかた
3
BMLinkS について
本プリンターは、BMLinkS に標準で対応しています。ここでは、BMLinkS についての概要
やプリンタードライバーの入手方法、BMLinkS から印刷するための設定について説明しま
す。
BMLinkS は、IPv6 には対応していません ｡
BMLinkS とは
BMLinkS は、ネットワーク上にある様々なメーカーのプリンターやスキャナーを共通の
フォーマットを用いて接続する技術です。
BMLinkS に対応したプリンターやスキャナーを利用することで、以下のようなことが可能
になります。
1種類のプリンタードライバーで異なるメーカーのプリンターに出力が可能
従来は、プリンターごとに専用のプリンタードライバーをコンピューターにインストー
ルしなければなりませんでしたが、BMLinkS 対応のプリンターの場合、異なるメーカー
のプリンターであっても、1 つのプリンタードライバーで出力することができ、プリン
ターごとに共通の操作、共通の設定で印刷することができます。

また、お得意先や出張先などで、自分のノート PC から印刷するときなども、BMLinkS
に対応したプリンターがあれば、プリンタードライバーをインストールしなくても印刷
することができます。
プリンター（キヤノン製） プリンター
（他メーカー）
スキャナー
複合機（キヤノン製）
複合機（他メーカー）
コンピューター
■

BMLinkS について3-8
プリンターの使いかた
3
スキャナーで読み込んだ画像をPCを介すことなくプリンターに出力が可能
BMLinkS 対応のスキャナーとプリンターがネットワーク上にある場合、スキャナーから
プリンターにダイレクトに印刷することができます。スキャナーで読み込んだ画像を PC
に取り込んでから印刷するという手間が省けます。
BMLinkS対応プリンターBMLinkS対応スキャナー
コンピューター
原稿の読み込み
出力
データの転送
コンピューターへの
取り込み不要
BMLinkSは、社団法人ビジネス機械・情報システム産業協会（JBMIA）が推進している
オフィス機器インターフェイスです。
本製品はJBMIAによるBMLinkS認証を受けています。
実装サービス名：プリントサービス

仕様環境BMLinkS 2005対応

BMLinkS プリンタードライバーについて
BMLinkS を利用するには、専用のプリンタードライバーが必要になります。BMLinkS プリ
ンタードライバーは、以下の BMLinkS ホームページからダウンロードしてインストールし
ます。
http://www.jbmia.or.jp/bmlinks/
必要なシステム環境やインストール方法、使用方法については、「ユーザーズマニュアル」
を参照してください。「ユーザーズマニュアル」は BMLinkS ホームページからダウンロー
ドするか、BMLinkS プリンタードライバーをインストールするとお使いのコンピューター
にインストールされます。
BMLinkSプリンタードライバーのお問い合わせ先
BMLinkS プリンタードライバーについてのお問い合わせは、以下のメールアドレスにご
連絡ください。
bmlinks-support@jbmia.or.jp
BMLinkS プリンタードライバーに関するお問い合わせのみを受け付けております。プリ
ンター本体については、キヤノン「お客様相談センター」（巻末参照）にお問い合わせく

ださい。
■

■

BMLinkS について 3-9
プリンターの使いかた
3
プリンターで行う BMLinkS の設定について
BMLinkS プリンタードライバーから印刷するために、以下の設定を行ってください。
BMLinkS の設定は、リモート UI で行います。リモート UI の操作方法については、「リモー
ト UI ガイド」を参照してください。
プロキシーサーバー経由で接続することはできません。プロキシーサーバーをお使いの
環境では、以下のような設定を行ってください。（設定はネットワーク環境によって異
なりますので、ネットワーク管理者に相談してください。）
Webブラウザーのプロキシーサーバーの設定で、［例外］（プロキシーを使用しない
アドレス）にプリンターのIPアドレスを追加します。
Webブラウザーでクッキー（Cookie）が利用できるように設定してください。
同時に複数のリモートUIを起動しているときは、最後に行った設定が有効になります。
リモートUIは1つだけ起動することをおすすめします。
BMLinkS の設定は、プリンターの操作パネルからも行うことができますが、設定できる

のは BMLinkS プリンタードライバーからの印刷を有効にするかしないかの設定のみです。
1 Web ブラウザーを起動し、アドレス入力欄に以下の URL を入力したあと、
キーボードの［ENTER］キーを押します。
http:// ＜プリンターの IP アドレス＞ /
プリンターのIPアドレスがわからないときは、管理者に相談してください。
DNSサーバーにプリンターのホスト名が登録されているときは、IPアドレスのかわりに
［ホスト名.ドメイン名］で入力することもできます。
例：http://my_printer.xy_dept.company.co.jp/
SSLによる暗号化通信を利用してリモートUIによる設定を行う場合は、「https://＜プリ
ンターのIPアドレスまたは名前＞ /」を入力します。［セキュリティー警告］ダイアログ
ボックスなどが表示された場合は、メッセージにしたがって対処してください。
SSLによる暗号化通信は、次の場合にのみ利用できます。
1. セットアップメニューの標準ネットワークグループで「リモート UI 設定」→「リモー

ト UI」を［オン］にします。
2. セットアップメニューの標準ネットワークグループで「リモート UI 設定」→「SSL」を［オ
ン］にします。
SSL による暗号化通信を利用するためには、鍵と証明書が作成され、使用鍵として登録
が行われている必要があります。SSL 暗号化通信機能の詳細や鍵の登録の手順については、
「リモート UI ガイド」を参照してください。

BMLinkS について3-10
プリンターの使いかた
3
2 ［管理者モード］を選択し、［パスワード］を入力して、［OK］をクリッ
クします。
3 ［デバイス管理］メニューから［ネットワーク］を選択します。

BMLinkS について 3-11
プリンターの使いかた
3
4 ［TCP/IP］の右にある［変更］をクリックします。
5 ［BMLinkS］で［使う］を選択します。

BMLinkS について3-12
プリンターの使いかた
3
6 ［Discovery 送信間隔］で、プリントサーバーがネットワーク上で動作し
ていることを示す情報を送信する間隔を設定します。
30 分、1 時間、3 時間、6 時間、12 時間、24 時間から選択できます。
必要に応じて、［組織名］、［支店名］、［ビル名］、［階数］、［ブロック名］を入力します。
7 設定後、［OK］をクリックします。
8 ハードリセットまたはプリンターを再起動します。
ハードリセット後、またはプリンターの再起動後に設定が有効になります。
「ハードリセット」の実行方法については、「すべての作業を中止する（ハードリセット）」
（→P.3-27）を参照してください。

ダイレクトプリントについて 3-13
プリンターの使いかた
3
ダイレクトプリント について
ダイレクトプリントとは
ダイレクトプリントは、プリンタードライバーを使用せずにホスト端末からファイルをプ
リンターに転送し、ファイルそのものをプリンターが認識し、印刷する機能です。したがっ
て、ファイルを開いて印刷する必要がありません。
印刷するには、リモート UI から印刷したい TIFF/JPEG 形式の画像ファイルを指定します。
また、コマンドプロンプトからのコマンド入力（LPR コマンド）によるダイレクトプリン
トにも対応しています。
リモートUIから印刷する（→P.3-14）
コマンドプロンプトから印刷する（→P.3-18）
本プリンターのダイレクトプリントでは、JPEGデータはITU-T勧告T.81の仕様に対応して
います。TIFFデータはAdobe TIFF Revision6.0の仕様に対応しています。
本プリンターでは、JPEGデータの符号化方式の対応は、次のようになっています。
対応している符号化方式
基本 DCT 方式

対応していない符号化方式
拡張 DCT 方式
可逆方式
ハイアラーキカル方式
本プリンターでは、TIFFデータの符号化方式の対応は、次のようになっています。
対応している符号化方式
非圧縮
ITU-T 勧告 T.4 一次元符号化方式
ITU-T 勧告 T.4 二次元符号化方式
ITU-T 勧告 T.6 ベーシックファクシミリ符号化方式
ITU-T 勧告 T.81 JPEG（基本 DCT 方式のみ）
PackBits（Apple Macintosh PackBits 方式）
対応していない符号化方式
LZW
ITU-T 勧告 T.82 JBIG
ITU-T 勧告 T.43 JBIG
ITU-T 勧告 T.44 MRC
■
■

ダイレクトプリントについて3-14
プリンターの使いかた
3
リモート UI からダイレクトプリントするには
リモート UI から TIFF/JPEG 形式の画像ファイルを指定してダイレクトプリントすることが
できます。リモート UI の基本的な操作方法については「リモート UI ガイド」を参照して
ください。
ダイレクトプリントを使用して印刷できない場合や印字位置がずれる場合でも、ファイ
ルをアプリケーションから開いてプリンタードライバーを使用することで正しく印刷で
きる場合があります。
1 Web ブラウザーを起動し、アドレス入力欄に以下の URL を入力したあと、
キーボードの［ENTER］キーを押します。
http:// ＜プリンターの IP アドレス＞ /
プリンターのIPアドレスがわからないときは、管理者に相談してください。
サーバーにプリンターのホスト名が登録されているときは、IPアドレスのかわりに［ホ
スト名.ドメイン名］で入力することもできます。
例：http://my_printer.xy_dept.company.co.jp/

SSLによる暗号化通信を利用してリモートUIによる設定を行う場合は、「https://＜プリ
ンターのIPアドレスまたは名前＞ /」を入力します。［セキュリティー警告］ダイアログ
ボックスなどが表示された場合は、メッセージにしたがって対処してください。
SSLによる暗号化通信は、次の場合にのみ利用できます。
1. セットアップメニューの標準ネットワークグループで「リモート UI 設定」→「リモー
ト UI」を［オン］にします。
2. セットアップメニューの標準ネットワークグループで「リモート UI 設定」→「SSL」を［オ
ン］にします。
SSL による暗号化通信を利用するためには、鍵と証明書が作成され、使用鍵として登録
が行われている必要があります。SSL 暗号化通信機能の詳細や鍵の登録の手順については、
「リモート UI ガイド」を参照してください。

ダイレクトプリントについて 3-15
プリンターの使いかた
3
2 リモート UI にログオンするモード（［管理者モード］または［一般ユーザー
モード］）を選択して、［OK］をクリックします。
［管理者モード］を選択した場合は、「パスワード」を入力してから［OK］をクリックします。
3 ［ダイレクトプリント］メニューを選択します。

ダイレクトプリントについて3-16
プリンターの使いかた
3
4 ［ファイルのパス］を設定します。
［参照］をクリックし、ファイルを選択したあと、［開く］をクリックします。
5 ［印刷範囲の指定］を設定します。
［すべて］を選択すると、すべてのページを印刷します。
［ページ指定］を選択し、ページ範囲を入力すると、入力したページの範囲のみ印刷します。

ダイレクトプリントについて 3-17
プリンターの使いかた
3
6 必要に応じて以下の［印刷設定］を行ってください。
［部数］ 印刷する部数を「1」（部）～「9999」（部）で入力します。
［用紙サイズ］ 印刷する用紙のサイズを指定します。
［用紙タイプ］ 印刷する用紙の種類を指定します。
［画像の向き］ 印刷する画像の向きを［自動］、［縦］、［横］から選択します。
［印字位置］ 画像を印字する位置を［自動］、［中央］、［左上］から選択します。［自
動］を選択すると、TIFF 形式のデータで印字位置が指定されている場
合は、指定された位置に印字します。印字位置が指定されていない場
合は、中央に印字します。JPEG 形式のデータには印字位置の指定がな
いため、［自動］を選択した場合は、中央に印字されます。
［拡大 / 縮小］ 有効印字領域に合わせて拡大 / 縮小印刷をするかどうかを［しない］、［自
動］から選択します。
［ 印 字 領 域 拡 大
する］
有効印字領域を広げて印刷するかどうかを設定します。この項目に
チェックマークを付けると、用紙の周囲に余白を入れずに、用紙の端

まで有効印字領域を広げて印刷します。印字領域を広げて印刷した場
合でも、用紙の周囲 5mm の範囲へ印刷した場合、画像が欠ける場合
があります。
［両面印刷する］
（ オ プ シ ョ ン の
両面ユニット装
着時のみ）
自動で両面印刷をするかどうかを設定します。この項目にチェックマー
クを付けると、両面に印刷をします。
［両面の種類］
（ オ プ シ ョ ン の
両面ユニット装
着時のみ）
両面印刷時のとじ方向を［短辺とじ］、［長辺とじ］から選択します。
［警告表示］ エラー発生時の警告表示方法を［印刷］、［パネル］、［しない］から選
択します。［印刷］を選択すると、エラーの内容を用紙に印刷しジョブ
を終了します。［パネル］を選択すると、プリンターのディスプレーに
エラーメッセージが表示され印刷を停止します。［しない］を選択する
と、エラーが発生しても何も表示を行わずにジョブを終了します。

ダイレクトプリントについて3-18
プリンターの使いかた
3
7 ［印刷開始］をクリックします。
設定を工場出荷時の値に戻すときは［リセット］をクリックします。
コマンドプロンプトからダイレクトプリントするには
コマンドプロンプトから LPR でダイレクトプリントを行うことができます。
コマンドは以下の書式が有効です。
lpr（スペース）-S（スペース）＜プリンターの IP アドレス＞（スペース）-P（スペース）＜
プリンター名＞（スペース）＜ファイル名＞
プリンター名： プリンターの名称を入力します。プリンターの名称は、リモート UI の［デ
バイス管理］メニューの［情報］ページの［デバイス情報］-［デバイス
名］で確認できます。
ファイル名： 印刷するファイルのファイル名を入力します。
＜入力例：プリンターの IP アドレスが「192.168.0.215」、プリンター名が「LBP-Printer」、ファ
イル名が「sample.jpg」の場合＞
lpr -S 192.168.0.215 -P LBP-Printer sample.jpg

プリンターの操作パネルで設定した設定項目は有効になります。ダイレクトプリントでご
使用になれる設定項目はセットアップメニューの「共通セットアップメニュー」と「IMAGING
専用セットアップメニュー」です。
各メニューの設定項目については「LIPS 機能ガイド」を参照してください。

画質について 3-19
プリンターの使いかた
3
画質 について
本プリンターは階調処理を設定することにより印刷する画質を変更することができます。
BMLinkS プリンタードライバーをご使用の場合、画質の設定方法が異なります。詳しくは、
BMLinkS プリンタードライバーに添付されている「ユーザーズマニュアル」を参照して
ください。
階調モード の種類
階調モードには、高階調モードと標準モードの 2 つのモードがあり、通常は標準モードで
処理されます。各モードには、それぞれ次のような特長があります。
高階調モード
写真やグラデーションなどの複雑な階調を持つデータを印刷するのに向いており、標準
モードよりもきめ細かな階調表現が可能です。
標準モード
比較的安定した画質を得られるため、一般的な文書や表を印刷する場合に向いています。
高階調モードで印刷する際には、処理に多くのメモリーを必要とします。そのため、プ
リンターの RAM 容量によっては、罫線が多い文書や複雑な図・表・グラフのある文書を
印刷する場合、印字品質が低下したり、「スプールメモリーが足りません。」と表示され

て印刷できないことがあります。その場合は、「階調処理」を「標準」に設定して印刷し
なおすか、拡張 RAM を増設する必要があります。拡張 RAM については、「拡張 RAM」（→
P.1-14）を参照してください。
階調モードを設定する
Windowsから印刷する場合
階調モードはプリンタードライバーで指定します。プリンタードライバーの初期値は「パ
ネル優先」が選択されています。階調モードを指定するときは、プリンタードライバー
の［印刷品質］ページの［印刷品質］で［ユーザー設定］を選択し、［設定］をクリッ
クして［ユーザー設定］ダイアログボックスの［階調］で設定します。プリンタードラ
イバーの操作については、プリンタードライバーのヘルプを参照してください。
Macintoshから印刷する場合
階調モードはプリンタードライバーで指定します。プリンタードライバーの操作につい
ては、プリンタードライバーのヘルプを参照してください。
■
■
■
■

画質について3-20
プリンターの使いかた
3
DOSやUNIXから印刷する場合
DOS や UNIX など、プリンタードライバーが使用できない OS から印刷する場合は、操
作パネルで階調処理を選択します。初期値は「標準」に設定されています。プリンター
の操作パネルで階調モードを設定するときは、次の手順で行います。
1 ［セットアップ］を押します。
2 ［ ］、［ ］で「印字調整」を選択し、［OK］を押します。
セットアップ
給紙
標準ネットワーク
レイアウト
印字調整
印字調整グループの設定項目が表示されます。
3 ［ ］、［ ］で「階調処理」を選択し、［OK］を押します。
印字調整
スーパースムーズ
階調処理
ドラフトモード
トナー濃度
階調モードの設定値が表示されます。
4 ［ ］、［ ］で階調モードを選択し、［OK］を押します。
階調処理
標準
高階調
階調モードが変更されます。
■

動作モードについて 3-21
プリンターの使いかた
3
動作モード について
本プリンターは、キヤノン独自の LIPS モード、IBM PC/AT 互換機（DOS/V コンピューター）
の ESC/P エミュレーションモードの 2 種類の動作モードを内蔵しています。印刷データを
受信すると、印刷データを判別し、自動的にデータに応じた動作モードに切り替えて印刷
します。
このため、通常は工場出荷時の設定のままで各種コンピューターに対応できますが、自動
切り替えがうまくできないときや、いままで使用していたプリンターと同じ設定で使いた
いときなどは、優先的に処理する動作モードを設定したり、いずれかの動作モードに固定
することができます。
動作モードの種類
本プリンターは、内蔵の LIPS モード／ ESC/P エミュレーションモードと、オプションのコ
ントロール ROM による PC-9800 シリーズや PS/55 シリーズなどのエミュレーションモー
ドを使用できます。
LIPSモード
LIPS は、キヤノンが独自に開発したページプリンターをコントロールするためのコマン

ド体系です。LIPS に対応しているアプリケーションソフト（一太郎、Lotus 1-2-3、桐など）
はこのモードで印刷します。付属のプリンタードライバーを組み込むと、自動的に LIPS
モードで印刷されます。
ESC/Pエミュレーションモード
IBM-PC/AT 互換機（DOS/V コンピューター）、AX コンピューターで標準的に使用されて
いる ESC/P 準拠プリンターの動作をエミュレートする（まねをする）モードです。これ
らのコンピューターで、LIPS に対応していないアプリケーションソフトを使用している
ときはこのモードで印刷します。エプソンが提唱する ESC/P-J84 のコマンド体系に準拠
しています。
その他のエミュレーションモード
PC-9800 シリーズ、 PS/55 シリーズ、HP-GL 、HP-GL/2 専用プリンターをエミュレート
するコントロール ROM がオプションで用意されています。コントロール ROM を取り付
けることにより、PC-9800 シリーズ、PS/55 シリーズ、HP-GL、HP-GL/2 対応のアプリケー

ションから印刷できるようになります。
コントロール ROM については、「コントロール ROM」（→P.1-15）を参照してください。
■
■
■

動作モードについて3-22
プリンターの使いかた
3
自動切り替えがうまくできないとき
本プリンターの動作モード設定を「自動選択」（工場出荷時のままの状態）で使用中に、
ESC/P データが LIPS で印刷されるなど、動作モードの自動切り替えがうまくいかない場合
は、プリンターを次のように設定してみてください。
次の設定を変更しても自動切り替えがうまくいかないときは、印刷データに合った動作モー
ドに固定して印刷してください。
優先エミュレーション、動作モードの自動切り替えの設定、動作モードの固定は操作パ
ネルから行います。設定方法については LIPS 機能ガイド「第 3 章 共通セットアップメ
ニューの設定項目」を参照してください。
優先エミュレーション を切り替えたい動作モードに設定する
優先エミュレーションの工場出荷時の設定は「なし」になっています。この設定を印刷
するデータに合わせて「ESC/P」や「LIPS」、コントロール ROM（オプション）のエミュ
レーションモードに変更します。
自動切り替えの設定で不要な動作モードを自動切り替えの対象から外す

自動切り替えの工場出荷時の設定は、すべての動作モードが「使う」になっています。
この設定で、不要な動作モードを「使わない」に設定します。
専用プリンターと同じ動作で使う（動作モード固定 ）
本プリンターを使用しているコンピューター専用のプリンターと同じ動作で使いたいとき
は、自動切り替えを解除し、動作モードを LIPS モード、ESC/P エミュレーションモード、
コントロール ROM（オプション）のエミュレーションモードのいずれかに固定することが
できます。
ESC/Pエミュレーションモードで印刷する場合、ページフォーマットの設定が必要です。
ページフォーマットについては次項目を参照してください。
動作モードの設定は操作パネルから行います。設定方法はLIPS機能ガイド「第3章 共通
セットアップメニューの設定項目」を参照してください。
IBM-PC/AT互換機（DOS/Vコンピューター）やAXコンピューター
ESC/P エミュレーションモードに固定
PC-9800シリーズやPS/55シリーズなどのコンピューター

取り付けたコントロール ROM（オプション）のエミュレーションモードに固定

■
■

■
■

動作モードについて 3-23
プリンターの使いかた
3
エミュレーションモード で使うとき
本プリンターを ESC/P エミュレーションモードで使用する場合、いままで ESC/P 準拠のプ
リンターで使用していた用紙の種類やアプリケーションで指定していた用紙の種類に合わ
せ、次の 7 種類のページフォーマットから選択します。本プリンターを購入したまま（工
場出荷時）の状態では、「実寸縦」に設定されています。
実寸縦：用紙を縦に使って印刷します
実寸横：用紙を横に使って印刷します
10 インチ →A4 縦：10 インチ× 11 インチ の連続用紙用に作成したデータを A4 に縮小して印刷
します
15 インチ →A4 横：15 インチ× 11 インチの連続用紙用に作成したデータを A4 に縮小して
印刷します
15 インチ →B4 横：15 インチ× 11 インチの連続用紙用に作成したデータを B4 に縮小して
印刷します
B4→A4 縦：B4 サイズ用のデータを A4 に縮小し、用紙を縦に使って印刷します
B4→A4 横：B4 サイズ用のデータを A4 に縮小し、用紙を横に使って印刷します

実寸縦 ＡＢＣＤＥ
10インチ→A4縦
15インチ→B4横
10インチ×11インチ
15インチ×11インチ
ＡＢＣＤＥ
ＡＢＣＤＥ
ＡＢＣＤＥ
ＡＢＣＤＥ
ＡＢＣＤＥ実寸横
ＡＢＣＤＥ
ＡＢＣＤＥ
B4→A4縦
B4→A4横A4
B4
B4
ＡＢＣＤＥ
ＡＢＣＤＥ
ＡＢＣＤＥ
ＡＢＣＤＥ
A4
B4
15インチ→A4横
15インチ×11インチ
ＡＢＣＤＥ
ＡＢＣＤＥ
A4
A4
用紙サイズは「10インチ→A4縦」「15インチ→A4横」「B4→A4縦」「B4→A4横」では
A4、「15インチ→B4横」ではB4が標準ですが、ESC/P設定メニューの「用紙サイズ」で
設定します。詳しくは、LIPS機能ガイド「第5章 ESC/P専用セットアップメニューの設定
項目」を参照してください。
10インチ×11インチの連続用紙のサイズは、254.0mm×279.4mmです。15インチ×11
インチの連続用紙のサイズは、381.0mm×279.4mmです。

印刷を中止したいときは3-24
プリンターの使いかた
3
印刷を中止したいときは
コンピューター側の操作で印刷を中止しても、すでにプリンターに一部データが送られて
いる場合、印刷ジョブが終わらないことがあります。そのような場合に、データを排出し
てプリンター側の印刷処理を終わらせたり、プリンター側で現在実行中の処理やすべての
作業を中止することができます。
データを排出する （強制排出 ）
コンピューター側で印刷を中止した場合や受信したデータが 1 ページ分に満たない場合に
は、プリンターのメモリーに印刷データが残ってジョブが正しく終了しないことがありま
す。そのままでは、次のデータを受け取ることができず、次の印刷ができません。このよ
うなときは、次の手順で強制的に印刷データを排出してください。
LIPS/LIPS LXプリンタードライバーからの印刷データは排出できません。
データを排出したときは、印刷中のデータは消されますので、再度コンピューターから
印刷しなおしてください。
エラーランプが点灯している状態では、データの排出はできません。受信したデータを

消去したい場合は、ソフトリセットを行ってください。（→P.3-26）
印刷データがプリンターのメモリーに残ったまま、または印刷データがないのにジョブ
が終了しない場合、ジョブランプが点灯しています。
ジョブのタイムアウトが設定されているときは、設定されている時間が経過すると、１
ページ分に満たないデータも自動的に排出されます（LIPS/LIPS LXプリンタードライバー
からの印刷データは排出されません）。工場出荷時の状態では、ジョブのタイムアウト
は15秒に設定されています。
データ排出の操作を行ってもジョブランプが消灯しないときは、ソフトリセットを行っ
てください。（→P.3-26）
1 ［リセット］を押します。
リセットメニューが表示されます。
2 ［ ］、［ ］で「排出」を選択し、［OK］を押します。
リセット
ソフトリセット
排出
シャットダウン
メモリーに残っているデータが印刷されます。

印刷を中止したいときは 3-25
プリンターの使いかた
3
3 ［ ］で「はい」を選択し、［OK］を押します。
実行しますか？
いいえ
はい
印刷をキャンセルする（ジョブキャンセル ）
現在実行中の印刷をキャンセルしたいときは、次の操作で「ジョブキャンセル」を実行し
ます。ジョブキャンセルは、そのときデータ受信中またはデータ処理中のジョブをキャン
セルすることができます。次の印刷データやまだデータ処理が始まっていないジョブには
影響しません。
ジョブキャンセルは、データ処理をしているとき（ジョブランプ点灯または点滅中）に
行ってください。ジョブランプが消灯しているときに［ジョブキャンセル］をしても
ジョブキャンセルは行われません。
すでにデータ処理が終わり印刷処理中（給紙動作が始まった状態）のデータは、キャン
セルできません。その場合、その次の印刷データがキャンセルされることがあります。
本プリンター専用でないプリンタードライバーから送信された印刷データが混在してい
る場合、複数のデータがキャンセルされることがあります。
ジョブキャンセルを行ったときに、「ジョブを中止中です。」と表示されてもジョブがキャ

ンセルされないことがあります。
ジョブキャンセルは、次の手順で操作します。必ずジョブランプが点灯または点滅してい
るとき（キャンセルしたいジョブがデータ受信中またはデータ処理中の状態）に行ってく
ださい。
1 ［ジョブ確認 / 中止］を押します。
2 ［ ］、［ ］でキャンセルするジョブを選択し、［OK］を押します。
ジョブ確認/中止
1:user1 sample_1.pdf
2:user2 sample_2.pdf

印刷を中止したいときは3-26
プリンターの使いかた
3
［ジョブ確認 / 中止］を押して、次の画面が表示された場合は、［OK］を押してジョブをキャ
ンセルします。
中止しますか？
OKキー：はい
戻る/左キー：いいえ
［ジョブ確認 / 中止］を押したときの画面は「ジョブ一覧表示」で変更できます。詳しくは、
LIPS 機能ガイド「第 3 章 共通セットアップメニューの設定項目」を参照してください。
3 ［ ］で「はい」を選択し、［OK］を押します。
中止しますか？
いいえ
はい
「ジョブを中止中です。」が表示され、処理中の印刷データがキャンセルされます。
「印刷できます。」が表示されたら、ジョブキャンセル完了です。
「ジョブを中止中です。」が表示されているときは、プリンターの操作はできません。
現在実行中の処理を中止する（ソフトリセット ）
現在実行中の処理を中止したいときは、次の操作で「ソフトリセット」を実行します。ソ
フトリセットは、すべてのインターフェイスに受信された印刷データや処理中のジョブ、
プリンターメモリー内の印刷データを消去します。

必ずコンピューター側で印刷中止の操作を行ってからプリンター側で印刷中止（ソフト
リセット）の操作を行ってください。
ソフトリセットを行うと、そのとき印刷中のデータやすべてのインターフェイスで受信
中のデータは消去されますので、再度コンピューターから印刷しなおしてください。
他のインターフェイスのデータでも、すでにメモリーに受信されたデータはすべて消去
されます。ネットワークで使用しているときは、他のコンピューターからのデータに影
響しないように、この操作を行ってください。
ハードリセットを行うと、プリンターの RAM に保存されているフォームデータなどの登
録ファイルはすべて消去されますが、ソフトリセットでは消去されません。
1 ［リセット］を押します。
リセットメニューが表示されます。

印刷を中止したいときは 3-27
プリンターの使いかた
3
2 ［ ］で「ソフトリセット」を選択し、［OK］を押します。
［OK］をそのまま 5 秒以上押し続けると「ハードリセット」の操作になります。
リセット
ソフトリセット
排出
シャットダウン
3 ［ ］で「はい」を選択し、［OK］を押します。
実行しますか？
いいえ
はい
「ソフトリセット中です。」の表示が消えたらソフトリセットが完了します。
すべての作業を中止する（ハードリセット ）
何らかの理由で、すべての処理やすでにメモリーに受信されたデータを消去したいときは、
次の操作で「ハードリセット」を実行します。ハードリセットは、すべてのインターフェ
イスに受信された印刷データや処理中のジョブ、プリンターメモリー内の印刷データを消
去します。
データの受信中にリセットした場合、まだメモリーに受信していないデータは、リセッ
ト処理後に受信されます。ただし、正しく印刷されないことがあります。
他のインターフェイスのデータでも、すでにメモリーに受信されたデータはすべて消去
されます。ネットワークで使用しているときは、他のコンピューターからのデータに影

響しないように、この操作を行ってください。
1 ［リセット］を押します。
リセットメニューが表示されます。
2 ［ ］で「ソフトリセット」を選択し、［OK］を押し続けてから（約 5 秒）、
指を離します。
リセット
ソフトリセット
排出
シャットダウン
指を離すと「ハードリセット実行しますか？」が表示されます。

印刷を中止したいときは3-28
プリンターの使いかた
3
3 ［ ］で「はい」を選択し、［OK］を押します。
ﾊｰﾄﾞﾘｾｯﾄ実行しますか？
いいえ
はい
「ハードリセット中です。」の表示が消えたらハードリセットが完了します。

4-1
$)"15&3
4
給紙・排紙のしかた
この章では、本プリンターで使用できる用紙や給紙、排紙のしかたについて説明しています。
用紙について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-2
使用できる用紙. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
印刷できる範囲. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9

使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
用紙の保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
プリントの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

給紙部について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
給紙部の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14
給紙部の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14

給紙元の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-15
手差しトレイや給紙カセットの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-16
排紙先について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-18
排紙先の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-18

排紙先の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-22
排紙先の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-23
給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-25

用紙をセットするときの注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-26
用紙のセット方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-27
手差しトレイに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-44
用紙のセット方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-45

手差しトレイの用紙サイズを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-58
手差しトレイの用紙種類を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-59
プリンタードライバーの設定をして印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-61
両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-66

自動両面印刷と片面印刷を切り替える . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-67
自動両面印刷するときの用紙のセットのしかた. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-68
手動両面印刷するときの用紙のセットのしかた. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-72
とじしろを付けて印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-74

とじしろを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-75

用紙について4-2
給紙・排紙のしかた
4
用紙について
使用できる用紙
本プリンターの性能を十分に引き出していただくため、用紙は適切なものを使用してくだ
さい。用紙が適切でないと印字品質の低下や紙づまりの原因になります。
用紙サイズ
本プリンターでは次の用紙を使用できます。表中の◎は片面印刷と自動両面印刷が可能、
○は片面印刷のみ可能、×は不可です。
用紙サイズ
給紙部
手差しトレイ カセット 1
カセット 2
（オプション）
カセット 3
（オプション）
カセット 4
（オプション）
A5
*1
◎ ◎ × *
2
× *
2
× *
2
B5 ◎ ◎ ◎ ◎ ◎
A4 ◎ ◎ ◎ ◎ ◎
B4 ◎ ◎ ◎ ◎ ◎
A3 ◎ ◎ ◎ ◎ ◎
レター ◎ ◎ ◎ ◎ ◎
エグゼクティブ ◎ ◎ ◎ ◎ ◎
リーガル ◎ ◎ ◎ ◎ ◎
レジャー（11X17） ◎ ◎ ◎ ◎ ◎
ユーザー設定用紙 ◎
*4
◎
*5
◎
*6
◎
*6
◎
*6
はがき
*3
100.0mm × 148.0mm
○ × × × ×
往復はがき
*1
148.0mm × 200.0mm

○ × × × ×
4 面はがき
*1
200.0mm × 296.0mm
○ × × × ×

用紙について 4-3
給紙・排紙のしかた
4
用紙サイズ
給紙部
手差しトレイ カセット 1
カセット 2
（オプション）
カセット 3
（オプション）
カセット 4
（オプション）
封筒
○ × × × ×洋形長 3 号
*3
120.0mm × 235.0mm
長形 3 号
*3
120.0mm × 235.0mm
○ × × × ×
角形 2 号
240.0mm × 332.0mm
○ × × × ×
*
1
横置きのみセット可能です。
*
2
ペーパーフィーダーに付属の給紙カセット（UC-67KG）に A5 サイズはセットできません。オプションの 500 枚ユ
ニバーサルカセット UC-67KD を装着することで、セット可能です（自動両面印刷も可能）
*
3
縦置きのみセット可能です。
*
4
以下のサイズのユーザー設定用紙をセットすることができます。

• 縦置きの場合：幅 85.0 ～ 312.0mm、長さ 127.0 ～ 470.0mm
• 横置きの場合（LIPS LX プリンタードライバー使用時のみ）：幅 127.0 ～ 312.0mm、長さ 127.0 ～ 312.0mm

以下のサイズのユーザー設定用紙を自動両面印刷することができます。

• 縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
• 横置きの場合（LIPS LX プリンタードライバー使用時のみ）：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

*
5
以下のサイズのユーザー設定用紙をセットすることができます。

• 縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm*

* 幅が 279.5 ～ 297.0mm の場合、長さは 210.0 ～ 420.0mm になります。

• 横置きの場合（LIPS LX プリンタードライバー使用時のみ）：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

*
6
500 枚ユニバーサルカセット UC-67KD をお使いの場合

• 縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
• 横置きの場合（LIPS LX プリンタードライバー使用時のみ）：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

500 枚ユニバーサルカセット UC-67KG をお使いの場合

• 縦置きの場合：幅 100.0 ～ 297.0mm、長さ 182.0 ～ 431.8mm
• 横置きの場合（LIPS LX プリンタードライバー使用時のみ）：幅 182.0 ～ 297.0mm、長さ 182.0 ～ 297.0mm

印刷速度は、用紙の向きやサイズ、用紙種類、印刷枚数の設定により遅くなることがあ
ります。
幅がA4サイズ（297.0mm）以下の用紙を連続印刷した場合、熱による故障などを防止す
る安全機能が働き、印刷速度が段階的に遅くなることがあります。
用紙の種類によっては、ご使用できないことがあります。

用紙について4-4
給紙・排紙のしかた
4
用紙種類
本プリンターでは次の用紙種類を使用できます。表中の◎は片面印刷と自動両面印刷が可
能、○は片面印刷のみ可能、×は不可です。
用紙種類
給紙部
手差しトレイ カセット 1
カセット 2
（オプション）
カセット 3
（オプション）
カセット 4
（オプション）
普通紙（初期値）
*1
（60 ～ 105g/m
2
）
◎ ◎ ◎ ◎ ◎
厚紙
◎ ◎ ◎ ◎ ◎
（106 ～ 120g/m
2
）
（121 ～ 199g/m
2
） ○ × ×
*2
×
*2
×
*2
ラベル用紙 ○ × × × ×
OHP フィルム ○ × × × ×
封筒 ○ × × × ×
はがき ○ × × × ×
*
1
再生紙も使用できます。
*
2
重さ 157g/m
2
の「キヤノン推奨品 CLC 700/800 用厚紙（NS-700）」が使用できます。
用紙の厚さは、1m
2
あたりの重さがどれくらいかということで表され、一般的にｇ /m
2
という単位が使われます。用紙の厚さについては用紙メーカーにお問い合わせください。
普通紙

本プリンターでは、A3、B4、A4、B5、A5、レジャー（11 × 17）、リーガル、レター、
エグゼクティブ、はがき、往復はがき、4 面はがきサイズの定形用紙、およびユーザー
設定用紙の重さ 60 ～ 105g/m
2
の普通紙を使用できます。
普通紙は、給紙カセットや手差しトレイから給紙できます。また A3、B4、A4、B5、
A5、レジャー（11 × 17）、レター、リーガル、エグゼクティブサイズ、および以下のサ
イズのユーザー設定用紙は、自動両面印刷が可能です。
縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
横置きの場合（LIPS LX プリンタードライバー使用時のみ）：幅 210.0 ～ 297.0mm、長さ
148.0 ～ 297.0mm
※ 再生紙も使用できます。
■

用紙について 4-5
給紙・排紙のしかた
4
厚紙
本プリンターでは、A3、B4、A4、B5、A5、レジャー（11 × 17）、リーガル、レター、
エグゼクティブ、はがき、往復はがき、4 面はがきサイズの定形用紙、およびユーザー
設定用紙の重さ 106 ～ 199g/m
2
の厚紙と重さ 157g/m
2
の特定の厚紙を使用できます。
厚紙は給紙カセットや手差しトレイから給紙できます。給紙カセットにセットできる厚
紙は重さ 106 ～ 120g/m
2
までで、自動両面印刷が可能です。
縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
横置きの場合（LIPS LX プリンタードライバー使用時のみ）：幅 210.0 ～ 297.0mm、長さ
148.0 ～ 297.0mm
重さ 157g/m
2
の特定の厚紙は「キヤノン推奨品 CLC 700/800 用厚紙（NS-700）」をご使
用ください。
OHPフィルム
本プリンターでは、A4 サイズの OHP フィルムを使用できます。OHP フィルムは手差し

トレイにセットします。
OHPフィルムは、「キヤノン推奨品LBP用OHPフィルムA4」をご使用ください。「キヤ
ノン推奨品LBP用OHPフィルムA4」の重さは1枚8.7gです。
OHPフィルムどうしが離れにくい場合があるので、一枚ずつよくさばいてから使用して
ください。
ラベル用紙
本プリンターでは A4 サイズのラベル用紙を使用できます。ラベル用紙は、手差しトレ
イにセットします。
ラベル用紙は、「キヤノン推奨品ラベル用紙A4」をご使用ください。「キヤノン推奨品
ラベル用紙A4」の重さは1枚7.8gです。
次のようなラベル用紙は使用しないでください。仕様に合わない用紙をお使いになる
と、復旧の困難な紙づまりやプリンター故障の原因になります。
ラベルが剥がれていたり、一部使いかけている用紙
台紙から剥がれやすいコート紙でできている用紙
糊がはみ出ている用紙
はがき /往復はがき /4面はがき
本プリンターでは、郵便はがき、郵便往復はがき、郵便 4 面はがきとキヤノン推奨 4 面
はがきを使用できます。はがき、往復はがき、4 面はがきは印刷面を上にして手差しト

レイにセットします。
郵便はがき、郵便往復はがき、郵便4面はがき、およびキヤノン推奨の4面はがき以外の
はがきへの印刷は、印字品質が低下したり、紙づまりの原因となることがあります。
印刷可能な往復はがきは、折り目なしのもののみです。
はがきがカールしているときは、逆向きに曲げて反りをなおしてからセットしてくださ
い。
インクジェット用の郵便はがき、郵便往復はがきを使用することはできません。
■
■

■

■

用紙について4-6
給紙・排紙のしかた
4
はがきは横置きにはセットできません。印刷面を上にして、必ず縦置きにセットしてく
ださい。
（ ：給紙方向）
往復はがき、4面はがきは縦置きにはセットできません。印刷面を上にして、必ず横置き
にセットしてください。
（ ：給紙方向）
はがきや往復はがき、4面はがきに印刷する場合、印刷速度が遅くなります。
封筒
本プリンターで使用できる封筒は、洋形長 3 号、長形 3 号、角形 2 号で次のような構造
のものに限ります。封筒は宛名を書く面（貼り合わせのない面）を上にして手差しトレ
イにセットします。
洋形長3号（120mm×235mm ） 長形3号（120mm×235mm ） 角形2 号（240mm×332mm ）
（キヤノンLBP専用封筒K-201G／推奨品）

■

用紙について 4-7
給紙・排紙のしかた
4
次のような封筒は使用しないでください。仕様に合わない封筒をお使いになると、復旧
の困難な紙づまりやプリンター故障の原因になります。
ファスナーや留め具の付いている封筒
窓付きの封筒
糊付きの封筒
しわになっていたり、折れ曲がっている封筒
折り目や貼り合わせ部分の凹凸が大きい封筒
長方形でない封筒や不規則な形の封筒
セットする前に、上から手で押さえて封筒内部の空気を抜き取り、折り目をよく押さえ
てください。
裏面（貼り合わせのある面）には印刷しないでください。
洋形長3号の封筒をセットする場合は、ふたがプリンターを前面から見て左側になるよう
にセットします。
（ ：給紙方向）
長形3号の封筒をセットする場合は、ふたを開けたまま、底辺がプリンターを前面から見
て奥側になるようにセットします。
（ ：給紙方向）

用紙について4-8
給紙・排紙のしかた
4
角形2号の封筒をセットする場合は、ふたを開けたまま、底辺がプリンターを前面から見
て奥側になるようにセットします。
（ ：給紙方向）
封筒に印刷する場合、印刷速度が遅くなります。
封筒に印刷した場合、しわがよる場合があります。
用紙サイズの略号について
給紙カセットのサイズの表示は、次の用紙について以下のような略号で表示されます。
用紙サイズ 用紙ガイド
レジャー（11 × 17） 11 × 17
リーガル LGL
レター LTR
エグゼクティブ EXEC
ユーザー設定用紙 Custom

用紙について 4-9
給紙・排紙のしかた
4
印刷できる範囲
本プリンターで印刷できる 領域は、次の範囲です。ただし、LIPS プリンタードライバーの［仕
上げ詳細］ダイアログで「印字領域を広げて印刷する」にチェックマークを付けた場合は、
有効印字領域を用紙の端近くまで広げることができます。詳しくは、プリンタードライバー
のヘルプを参照してください。
普通紙/厚紙/OHPフィルム/ラベル用紙
用紙の周囲 5mm より内側の範囲に印刷できます。
5mm
5mm
5mm5mm
はがき/往復はがき/4面はがき
はがきの周囲 5mm より内側の範囲に印刷できます。
5mm
5mm
5mm5mm
東京都千代田区
○○○
123-4567
200mm
148mm
5mm
5mm
5mm5mm
東京都千代田区
○○○
123-4567
100mm
148mm
はがきの有効印字領域いっぱいのデータを印刷した場合、最適な印字品質が得られない
場合があります。データをはがきの有効印字領域より少し小さ目に設定することをおす
すめします。
■
■

用紙について4-10
給紙・排紙のしかた
4
封筒
封筒の周囲 10mm より内側の範囲に印刷できます。
お使いのアプリケーションによっては、印刷時に位置を調整してお使いください。
10mm
10mm10mm
10mm
120mm
235mm
（洋形長3号／長形3号封筒の例）
封筒に印刷した場合、郵便番号欄の文字が欠けて印刷される場合があります。このよう
な場合は、LIPS プリンタードライバーの［仕上げ詳細］ダイアログボックスで［印字領
域を広げて印刷する］にチェックマークを付けることで、文字が欠けずに印刷すること
ができます。
■

用紙について 4-11
給紙・排紙のしかた
4
使用できない用紙
紙づまりやプリンターの故障、トラブルを防ぐため、次にあげるような用紙はお使いにな
らないでください。
紙づまりを起こしやすい用紙
厚すぎる用紙、薄すぎる用紙
不規則な形の用紙
湿っている用紙、濡れている用紙
破れている用紙
表面が粗い用紙、つるつるしすぎている用紙
バインダ用の穴やミシン目のある用紙
カールした用紙や折り目のある用紙
紙の表面に特殊なコーティングを施した用紙（インクジェットプリンター専用コーティ
ング用紙など）
裏紙が簡単にはがれてしまうラベル用紙
複写機や他のレーザープリンターで一度使用した用紙（裏面も不可。ただし、本プリン
ターで一度印字した用紙の裏面に、手差しトレイを使用して手動で両面印刷することは
できます。一度印字した同一面に再度印字することはできません。）
バリのある用紙
しわのある用紙
角折れのある用紙
高温によって変質する用紙
定着器の加熱温度（約270℃）以下で溶解、燃焼、蒸発したり有毒なガスを発するイン
クを使用した用紙
感熱用紙
表面加工したカラー用紙

紙の表面に特殊なコーティングを施した用紙（インクジェットプリンター専用コーティ
ング用紙など）
糊などがついた用紙
プリンター本体の故障や損傷の原因となる用紙
カーボン紙
ステイプル針、クリップ、リボン、テープなどが付いている用紙
複写機や他のレーザープリンターで一度使用した用紙（裏面も不可）
ただし、本プリンターで一度印字した用紙の裏面に、手差しトレイを使用して手動で両
面印刷することはできます。一度印字した同一面に再度印字することはできません。手
動で両面印刷を行った場合、表面に印字したトナーで裏面の先端部分が汚れることがあ
ります。
トナーが定着しにくい用紙
ざら紙、和紙のように表面がざらざらしている用紙
紙の表面に特殊なコーティングを施した用紙（インクジェットプリンター専用コーティ
ング用紙など）
繊維の粗い用紙

用紙について4-12
給紙・排紙のしかた
4
用紙の保管 について
規格にあった用紙でも、保管が悪いと変質してしまうことがあります。変質した用紙は給
紙不良や紙づまりの原因になったり、印字品質の低下を招くことがあります。
用紙を保管するときは、次のことに気を付けてください。
用紙は特に水分を嫌いますので、湿らせないようにしてください。
用紙の包装紙は、湿気および乾燥を防ぐ働きをします。使用するまでは包装したままに
しておいてください。また、使用しない用紙は包装紙に包んでおいてください。
平らな場所に保管してください。
床面は一般に湿度が高いので、用紙を床に直接置かないでください。
用紙が丸まったり折り目がつくような置きかたをしないでください。
用紙を立てて保管したり、あまり多く積み重ねないでください。
直射日光の当たる場所や湿度の高い場所、乾燥している場所に保管しないでください。
保管場所と使用する場所の温度や湿度に著しく差がある場合は、包装したままで一日ほ
ど使用する場所に置いて、室温に慣らしてから使ってください。急激な温度や湿度の変

化は、用紙の丸まりやしわの原因になります。
プリントの保管 について
本プリンターで印刷したプリントの取り扱いや保管するときは、次の点に気を付けてくだ
さい。
クリアホルダなどPVC素材のものといっしょに保存しないでください。トナーが溶けて
用紙とPVC素材が貼り付いてしまうことがあります。
糊付けするときは、必ず不溶性の接着剤をご使用ください。溶解性の接着剤を使用する
と、トナーが溶けてしまいます。接着剤をご使用になる場合は、不要になった印刷物で
試してから使用してください。
プリントを重ねる場合は、完全に乾いていることを確認してください。乾ききらないう
ちに重ねると、トナーが溶けることがあります。
平らな場所に保管してください。折れたりしわになったりすると、トナーが剥がれるこ
とがあります。
高温の場所に保管しないでください。トナーが溶けて色がにじむことがあります。
長期間（2年以上）保管する場合は、バインダーなどに入れて保管してください。（長
時間保管すると、用紙の変色によって、プリントが変色したように見える場合がありま

す。）

給紙部について 4-13
給紙・排紙のしかた
4
給紙部 について
本プリンターは、標準状態で給紙カセット（カセット 1）と手差しトレイの合計 2 つの給
紙部があります。また、オプションのペーパーフィーダー（カセット 2、カセット 3、カセッ
ト 4）を装着することにより、最大 5 つの給紙部を使用することが可能です。
用紙残量表示について
給紙カセットには、セットされている用紙の量を示す用紙残量表示（A）があります。
用紙がいっぱいまで入っていると、用紙残量表示が上がります。用紙が減るにしたがっ
て表示が下がってきますので、用紙の残量を知る目安になります。
(A)

給紙部について4-14
給紙・排紙のしかた
4
給紙部の種類
本プリンターには、次の給紙部があります。
（A）：手差しトレイ
（B）：カセット 1
（C）：カセット 2（オプション）
（D）：カセット 3（オプション）
（E）：カセット 4（オプション）
(A)
(B)
(C)
(D)
(E)
給紙部の積載枚数
用紙の種類
給紙部
手差しトレイ カセット 1
カセット 2
（オプション）
カセット 3
（オプション）
カセット 4
（オプション）
普通紙（64g/m
2
） 約 100 枚 約 250 枚 約 500 枚 約 500 枚 約 500 枚
厚紙（128g/m
2
） 約 50 枚 × × × ×
OHP フィルム 約 50 枚 × × × ×
ラベル用紙 約 40 枚 × × × ×
郵便はがき 約 40 枚 × × × ×
郵便往復はがき 約 40 枚 × × × ×
郵便 4 面はがき 約 40 枚 × × × ×
キ ヤ ノ ン 推 奨 4 面
はがき
約 40 枚 × × × ×
封筒 約 10 枚 × × × ×

給紙部について 4-15
給紙・排紙のしかた
4
給紙元の選択
給紙元の選択は、次の手順で行います。
WindowsやMacintoshから印刷する場合
給紙元の選択は、プリンタードライバーで設定します。プリンタードライバーの初期値
は［自動］に設定されており、アプリケーションソフトで用紙サイズを設定すれば、自
動的に給紙元を探して給紙されます。印刷中に用紙がなくなっても他の給紙元に同じサ
イズの用紙があれば、自動的に切り替えて給紙されます。
給紙元を指定したい場合は、プリンタードライバーで給紙元を設定します。プリンター
ドライバーの操作については、プリンタードライバーのヘルプを参照してください。
BMLinkS プリンタードライバーをご使用の場合、操作パネルで給紙元を選択します。た
だし、本プリンターの給紙選択の初期値は「自動」に設定されているため、操作パネル
で給紙元を選択しなくても、BMLinkS プリンタードライバーで設定したサイズの用紙が
自動的に給紙されます。給紙元を指定して印刷したい場合は、「DOS や UNIX から印刷す

る場合」と同様の手順で給紙元を選択してください。
DOSやUNIXから印刷する場合
DOS や UNIX など、プリンタードライバーが使用できない OS から印刷する場合は、操
作パネルで給紙元を選択します。本プリンターの給紙選択の初期値は「自動」に設定さ
れています。
プリンターの操作パネルで給紙元を選択するときは、以下の手順で行います。
1 ［給紙選択］を押します。
2 ［ ］、［ ］で「給紙モード」を選択し、［OK］を押します。
給紙選択
給紙モード
手差しﾄﾚｲ用紙ｻｲｽﾞ
両面印刷
3 ［ ］、［ ］で給紙元を選択し、［OK］を押します。
給紙モード
自動
カセット1
カセット2
手差しトレイ
■
■

給紙部について4-16
給紙・排紙のしかた
4
「カセット2」、「カセット3」、「カセット4」はペーパーフィーダー装着時にのみ表示
されます。
自動給紙選択時に、2つ以上の給紙元に同じサイズの用紙がセットされている場合は、
給紙元表示ランプの表示に関係なく、上段の給紙元から給紙されます。用紙がなくなる
と、同じサイズの用紙がセットされているほかの給紙元へ自動的に切り替わります。
手差しトレイや給紙カセットの取り扱いのご注意
手差しトレイや給紙カセットを取り扱うときは、次の点に気を付けて取り扱ってください。
印刷中に給紙カセットを抜き取らないでください。紙づまりや故障の原因になることが
あります。
印刷中は、手差しトレイの用紙に触れたり、引き抜いたりしないでください。動作異常
の原因になります。
給紙カセットに用紙を補充する場合は、セットした用紙がすべてなくなってから補充し
てください。なくならないうちに補充すると給紙不良の原因になります。
手差しトレイの上には印刷する用紙以外のものは置かないでください。また上から押し
たり、無理な力を加えないでください。手差しトレイが破損することがあります。

カセット1の黒いゴムパッド （A）には触れないでください。給紙不良の原因になりま
す。
(A)
カセット2、3、4の給紙ローラー（A）には触れないでください。給紙不良の原因になり
ます。
(A)

給紙部について 4-17
給紙・排紙のしかた
4
ペーパーフィーダーの設置後、はじめて給紙カセットに用紙をセットするときは、必ず
プリンターの電源を一度入れてから行ってください。
手差しトレイを閉めるときは、セットされている用紙を取り除いて閉めます。
手差しトレイを使わないときは、閉めておいてください。

排紙先について4-18
給紙・排紙のしかた
4
排紙先 について
排紙先の種類
本プリンターには、本体上面の「排紙トレイ」と本体背面の「サブ排紙トレイ」の 2 つの
排紙先があります。
印刷中に排紙先の切り替えは行わないでください。紙づまりの原因になります。
排紙部のローラーには衣服や手などを近づけないでください。印刷中でなくてもロー
ラーが急に回転し、衣服や手などが巻き込まれて、けがの原因になることがあります。
排紙直後の用紙は、熱くなっている場合があります。特に連続印刷した場合は、用紙を
取り除くときや、取り除いた用紙を揃えるときに注意してください。やけどの原因にな
ることがあります。
排紙トレイ
排紙トレイに印字した面が下向き（フェイスダウン ）で排紙されます。

排紙先について 4-19
給紙・排紙のしかた
4
A3 サイズの用紙などの長いサイズの用紙を排紙トレイに排紙するときは、用紙が垂れ下が
らないようにするために補助トレイを開けます。開けるときは、止まるまでゆっくり開け
てください。
自動両面印刷するときは、排紙トレイにのみ排紙できます。
両面印刷中は排紙トレイに用紙が完全に排紙されるまで用紙に触れないでください。両
面印刷中は表面を印刷したあと一度途中まで排紙され、裏面を印刷するために再度給紙
されます。
プリンターの使用中や使用直後は、排紙トレイ周辺が高温になります。用紙を取り除く
ときや、紙づまりの処理をするときは、排紙トレイ周辺に触れないように気を付けてく
ださい。
排紙トレイには、普通紙で約 250 枚（64g/m
2
の用紙）まで積載することができます。用
紙種類や用紙サイズにより積載枚数は異なります。詳しくは「排紙先の積載枚数」（→P.
4-22）を参照してください。

排紙先について4-20
給紙・排紙のしかた
4
サブ排紙トレイ
本体背面のサブ排紙トレイに印字した面が上向き（フェイスアップ）で排紙されます。用
紙はページ順とは逆に積み重なります。サブ排紙トレイへの排紙は、用紙がまっすぐに排
紙されるので、カールしやすい OHP フィルムやラベル用紙、封筒などに印字するときに向
いています。

排紙先について 4-21
給紙・排紙のしかた
4
A4 サイズの用紙など大きいサイズの用紙をサブ排紙トレイに排紙するときに、用紙が垂れ
下がらないように補助トレイを引き出します。A3 サイズの用紙など長いサイズの用紙をサ
ブ排紙トレイに排紙するときには、延長トレイを開けます。開けるときは、止まるまでゆっ
くり開けてください。

排紙先について4-22
給紙・排紙のしかた
4
排紙先の積載枚数
用紙の種類
排紙先 *
排紙トレイ サブ排紙トレイ
普通紙（64g/m
2
の場合） 約 250 枚 約 50 枚
厚紙（128g/m
2
の場合） 約 150 枚 約 30 枚
OHP フィルム 約 100 枚 1 枚
ラベル用紙 約 100 枚 約 20 枚
はがき 約 100 枚 約 20 枚
往復はがき 約 100 枚 約 20 枚
4 面はがき 約 100 枚 約 20 枚
キヤノン推奨 4 面はがき 約 100 枚 約 20 枚
封筒 約 50 枚 約 10 枚
* 設置環境や使用する用紙の種類によっては、実際の積載枚数は異なります。

排紙先について 4-23
給紙・排紙のしかた
4
排紙先の選択
サブ排紙トレイに切り替える
排紙先をサブ排紙トレイに切り替えるときは、サブ排紙トレイを開けます①。A4 などの大
きい用紙を排紙する場合は、補助トレイを引き出し②、A3 などの長い用紙を排紙する場合
は、延長トレイを開けます③。
①
②
③

排紙先について4-24
給紙・排紙のしかた
4
排紙トレイに切り替える
排紙先を排紙トレイに切り替えるときは、延長トレイ、補助トレイを閉じて①、サブ排紙
トレイを閉めます②。
①
②

給紙カセットに用紙をセットする 4-25
給紙・排紙のしかた
4
給紙カセット に用紙をセットする
給紙カセットには、A3、B4、A4、B5、A5
*
、レジャー（11 × 17）、リーガル、レター、エ
グゼクティブ、ユーザー設定用紙の普通紙（60 ～ 105g/m
2
）と厚紙（106 ～ 120g/m
2
）をセッ
トすることができます。用紙がなくなると、ディスプレーに「用紙がありません。」と表示
されたり、給紙元表示ランプが点滅し、給紙元の用紙がなくなったことを表示しますので、
用紙をセットしてください。
本プリンターには、給紙カセット（カセット 1）が標準装備されています。また、オプショ
ンのペーパーフィーダーを装着するとカセット 2、カセット 3、カセット 4 が追加されます。
給紙カセットから印刷するときは、次の項目を設定する必要があります。
* ペーパーフィーダーに付属の給紙カセット（UC-67KG）に A5 サイズはセットできません。オプションの 500 枚ユ
ニバーサルカセット UC-67KD を装着することで、セット可能です（自動両面印刷も可能）。

プリンタードライバーが使用できない OS から印刷する場合は、あらかじめ給紙元を「カ
セット 1」や「カセット 2」、「カセット 3」、「カセット 4」に設定してください。（→P.
4-14）
給紙カセットに用紙をセットする（→P. 4-25）
給紙カセットの用紙の設定をする
BMLinkS プリンタードライバーから印刷するときは、次の設定も行ってください。
セットアップメニューの給紙グループ
「デフォルト用紙種類」＝セットした用紙の種類（→LIPS機能ガイド「第3章 共通セッ
トアップメニューの設定項目」）
DOS や UNIX など、プリンタードライバーが使用できない OS から印刷するときは、次
の設定も行ってください ｡
セットアップメニューの給紙グループ
「デフォルト用紙サイズ」＝セットした用紙のサイズ（→LIPS機能ガイド「第3章 共通
セットアップメニューの設定項目」）
「デフォルト用紙種類」＝セットした用紙の種類（→LIPS機能ガイド「第3章 共通セッ
トアップメニューの設定項目」）
プリンタードライバーで用紙の設定をする（→プリンタードライバーのヘルプ）

LIPS プリンタードライバーから印刷するときは、次の設定を行います。ここでは、
Windows 版 LIPS プリンタードライバーを例に説明しています。Macintosh 版プリンター
ドライバーの操作については、プリンタードライバーのヘルプを参照してください。
［ページ設定］ページ
［出力用紙サイズ］＝セットした用紙のサイズ
［給紙］ページ
［給紙部］＝［カセット 1］、［カセット 2］、［カセット 3］、［カセット 4］
■
■

■

給紙カセットに用紙をセットする4-26
給紙・排紙のしかた
4
［用紙種類］＝ ［普通紙］（初期値）： 普通紙（60 ～ 105g/m
2
）
［普通紙 L］： ［普通紙］に設定して印刷した結果、用紙の
カールが目立つときは、［普通紙 L］に設定し
てください。
［普通紙 H］： ［普通紙］に設定して印刷した結果、定着性を
より改善したいときは［普通紙 H］に設定し
てください。
［厚紙 L］： 厚紙（106 ～ 120g/m
2
）
［厚紙 H］： ［厚紙 L］に設定して印刷した結果、定着性を
より改善したいときは［厚紙 H］に設定して
ください。
BMLinkS プリンタードライバーの用紙の設定方法については、BMLinkS プリンタードラ
イバーに添付されている「ユーザーズマニュアル」を参照してください。
用紙をセットするときの注意
用紙をセットするときは、次のいずれかの状態のときに行ってください。ジョブランプが
点滅しているときは印刷処理中なので、給紙カセットを引き出さないでください。
印刷中は、絶対にカバーを開けたり、給紙カセットを引き出したりしないでください。

プリンターが停止し、印刷できなくなる場合があります。
ジョブランプが消灯しているとき
消灯
用紙がなくなったことや用紙の交換を知らせるメッセージが表示されているとき
用紙がありません。
A4
普通紙
1
■
■

給紙カセットに用紙をセットする 4-27
給紙・排紙のしかた
4
本プリンターの電源がオフのとき
用紙のセット 方法
給紙カセットに用紙をセットします。定形の用紙とユーザー設定用紙とではセット方法が
異なりますので、次の手順で正しく用紙をセットしてください。
定形の用紙をセットする場合（→P. 4-28）
ユーザー設定用紙（不定形用紙）をセットする場合（→P. 4-36）
使用できる用紙の詳細は、「使用できる用紙」（→P. 4-2）を参照してください。
給紙カセットの取り扱いについては「手差しトレイや給紙カセットの取り扱いのご注
意」（→P. 4-16）を参照してください。
オプションの 250 枚ユニバーサルカセット UC-67D は、カセット 1 の用紙のセット方法
と同じです。
オプションの 500 枚ユニバーサルカセット UC-67KD/UC-67KG は、カセット 2、3、4 の
用紙のセット方法と同じです。
■

給紙カセットに用紙をセットする4-28
給紙・排紙のしかた
4
定形の用紙をセットする場合
定形の用紙をセットするときは、以下の手順で行います。
用紙は、縦置きまたは横置きにセットします。セットする用紙サイズによって置き方が次
のように異なります。
カセット 1

• 横置きできる用紙

A4、B5、A5、レター、
エグゼクティブ
A3の場合

• 縦置きできる用紙

A3、B4、A4R、
レジャー（11×17）、
リーガル、レターR
A4の場合
横置き縦置き
カセット 2、3、4

• 横置きできる用紙

A4、B5、A5、レター、
エグゼクティブ

• 縦置きできる用紙

A3、B4、A4R、
レジャー（11×17）、
リーガル、レターR
A4の場合A3の場合
横置き縦置き

給紙カセットに用紙をセットする 4-29
給紙・排紙のしかた
4
1 給紙カセットを引き出します。
カセット 1
給紙カセットを止まる位置までゆっくりと
引き出します①。
カセット 2、3、4
給紙カセットを止まる位置までゆっくりと
引き出します①。
①
①
手前側を持ち上げてプリンター本体から取
り外します②。
図のように取っ手（A）を両手で持って、給
紙カセットの手前を少し持ち上げてから②、
完全に引き出します③。
②
③
(A)
②
用紙をセットするときは、必ず給紙カセットをプリンターから取り出してセットしてく
ださい。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセット
が落ちたりプリンターが倒れたりして、けがの原因になることがあります。
給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カ
セットを破損することがあります。
給紙カセットは重いので両手でしっかり持ってください。
取り出した給紙カセットは、水平で安定した場所に置いてください。

給紙カセットに用紙をセットする4-30
給紙・排紙のしかた
4
2 セットする用紙のサイズを変更するときは、給紙カセットの長さと用紙
ガイドの位置を変更します。
カセット1に用紙をセットする場合は、セットする用紙に合わせて、給紙カセッ
トの長さを調節します。
A4、B5、A5、レター、エグゼクティブサイズの用紙をセットする場合は、給紙カセット
を押し込みます。
A3、B4、A4R、レジャー（11 × 17）、リーガル、レター R サイズの用紙をセットする場合
は、給紙カセットを引き出します。
給紙カセットの長さを調整するには、ロック解除レバーを「 」に合わせてロックを解除
し、給紙カセットの後部を持ってスライドさせ、ロック解除レバーを「 」に合わせてロッ
クします。
側面の用紙ガイドのロック解除レバーをつまみながら、セットする用紙サイズ
の位置に合わせて用紙ガイドを移動します。
側面の用紙ガイドは左右が連動しています。（A）の部分をセットする用紙サイズに合わせ
ます。
カセット 1 カセット 2、3、4
(A)
(A)
「16K」、「8.5 × 13」の位置は使用しません。

給紙カセットに用紙をセットする 4-31
給紙・排紙のしかた
4
後端の用紙ガイドのロック解除レバーをつまみながら、セットする用紙サイズ
の位置に合わせて用紙ガイドを移動します。
（A）の部分をセットする用紙サイズに合わせます。
カセット 1 カセット 2、3、4
(A) (A)
「16K」、「8.5 × 13」の位置は使用しません。
3 用紙の後端を、用紙ガイドに合わせてセットします。
カセット 1 カセット 2、3、4
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
必ず用紙ガイドがセットする用紙サイズの位置に合っているかを確認してください。用
紙ガイドがセットする用紙サイズの位置に合っていないと、給紙不良の原因となりま
す。
裁断状態が悪い用紙を使用すると、重送しやすくなる場合があります。そのような場合
は、用紙の束をよくさばき、用紙を平らな場所でよく揃えてからセットしてください。
レターヘッドやロゴ付きの用紙などに印刷する場合は、次の指示にしたがって正しい向
き に用紙をセットしてください。

給紙カセットに用紙をセットする4-32
給紙・排紙のしかた
4
（ ：給紙方向）
A4、B5、A5、レター、エグゼクティブサイズのように用紙を横置きでセットする場合
は、用紙の表面（印刷する面）を下に向け、以下のようにセットします。
カセット 1 カセット 2、3、4
A3、B4、A4R、レジャー（11×17）、リーガル、レターRサイズのように用紙を縦置き
でセットする場合は、用紙の表面（印刷する面）を下に向け、以下のようにセットしま
す。
カセット 1 カセット 2、3、4

給紙カセットに用紙をセットする 4-33
給紙・排紙のしかた
4
4 用紙を図のように下へ押さえ、積載制限マーク（A）を超えていないか
確認し、用紙ガイドに付いているツメ（B）の下に用紙を入れます。
用紙ガイドのツメと用紙の間に十分すき間があることを確認してください。すき間が十分
にない場合は用紙を少し減らします。
カセット 1
(B) (B)
(A)
(A)
(B)
カセット 2、3、4（500 枚ユニバーサルカセット UC-67KG の場合）
(A)
(B)
(B)
(A)
(B)
カセット 2、3、4（500 枚ユニバーサルカセット UC-67KD の場合）
(A)
(B)
(B)
(A)
(B)

給紙カセットに用紙をセットする4-34
給紙・排紙のしかた
4
カセット 1 にセットできる用紙の枚数は、普通紙（64g/m
2
の場合）で約 250 枚、カセット 2、
3、4 にセットできる用紙の枚数は、普通紙（64g/m
2
の場合）で約 500 枚です。絶対に
用紙ガイドの積載制限マークを超えない範囲でセットしてください。積載制限マークを
超す量の用紙をセットすると、給紙不良の原因となります。
5 セットする用紙のサイズを変更したときは、用紙サイズ設定スイッチと
用紙サイズ登録ダイヤルをセットした用紙サイズに合わせます。
用紙サイズ設定スイッチ（A）の取っ手を持って、用紙サイズ設定スイッチを
セットした用紙のサイズに合わせます。
カセット 1 カセット 2、3、4
(A)
レジャー（11×17）、リーガル、
レター、レターR、エグゼクティ
ブ、ユーザー設定用紙
A3、B4、A4、A4R、B5、A5
レジャー（11×17）、リーガル、
レター、レターR、エグゼクティ
ブ、ユーザー設定用紙
A3、B4、A4、A4R、B5、A5

(A)
用紙サイズ登録ダイヤル（B）を調節して、セットした用紙のサイズに合わせま
す。
カセット 1 カセット 2、3、4
(B) (B)
セットした用紙のサイズと用紙サイズ登録ダイヤルが合っていることを必ず確認してか
ら給紙カセットをプリンター本体にセットしてください。用紙サイズ登録ダイヤルが
合っていないと、誤動作の原因になります。
「16 K」、「8.5×13」は使用しません。

給紙カセットに用紙をセットする 4-35
給紙・排紙のしかた
4
6 給紙カセットを図のように斜めに差し込み①、ゆっくりと水平に押し込
んでプリンター本体またはペーパーフィーダーにセットします②。
給紙カセット前面が、プリンターの前面と揃うまで、しっかりと奥まで押し込みます。
カセット 1 カセット 2、3、4
②
①
②
①
給紙カセットをセットするときは、指を挟まないように注意してください。
Windows や Macintosh のプリンタードライバーから印刷する場合は、プリンタードラ
イバーを設定してください。（→P. 4-61）
BMLinkS プリンタードライバーから印刷する場合は、「デフォルト用紙種類」の設定を
操作パネルで行った後、プリンタードライバーを設定してください。
DOS や UNIX などから印刷する場合は、「デフォルト用紙サイズ」および「デフォルト
用紙種類」の設定を操作パネルで行ってください。

給紙カセットに用紙をセットする4-36
給紙・排紙のしかた
4
ユーザー設定用紙（不定形用紙）をセットする場合
ユーザー設定用紙をセットするときは、以下の手順で行います。
以下のユーザー設定用紙をセットすることができます。
セットするカセット ユーザー設定用紙のサイズ
カセット 1
（ 250 枚ユニバーサルカセット UC-67D）

• 縦置きの場合：幅 210.0 ～ 297.0mm、長さ

210.0 ～ 431.8mm
* 幅 が 279.5 ～ 297.0mm の 場 合、 長 さ は
210.0 ～ 420.0mm になります。

• 横置きの場合（LIPS LX プリンタードライバー

使 用 時 の み ）： 幅 210.0 ～ 297.0mm、 長 さ
148.0 ～ 297.0mm
カセット 2、カセット 3、カセット 4
（ 500 枚ユニバーサルカセット UC-67KD）

• 縦置きの場合：幅 210.0 ～ 297.0mm、長さ

210.0 ～ 431.8mm

• 横置きの場合（LIPS LX プリンタードライバー

使 用 時 の み ）： 幅 210.0 ～ 297.0mm、 長 さ
148.0 ～ 297.0mm
カセット 2、カセット 3、カセット 4
（ 500 枚ユニバーサルカセット UC-67KG ）

• 縦置きの場合：幅 100.0 ～ 297.0mm、長さ

182.0 ～ 431.8mm

• 横置きの場合（LIPS LX プリンタードライバー

使 用 時 の み ）： 幅 182.0 ～ 297.0mm、 長 さ
182.0 ～ 297.0mm
ユーザー設定用紙をセットしたときは、「カセットN（N=1、2、3、4）用紙サイズ」を
以下のように設定してください。
横置きにセットした場合（LIPS LXプリンタードライバー使用時のみ）：「ユーザー設
定サイズ」
縦置きにセットした場合：「ユーザー設定サイズR」
セットするユーザー設定用紙の向きを頻繁に変更する場合は、「カセットN（N=1、2、
3、4）用紙サイズ」を「フリー」に設定すると便利です。「カセットN（N=1、2、3、
4）用紙サイズ」を「フリー」に設定すると、セットする用紙サイズを変更するたびに設
定を変更する必要がありません。ただし、「フリー」に設定する場合は、次のことに気
をつけてください。
セットした用紙とプリンタードライバーの用紙サイズの設定が合っていることを確認し
てください。異なっている場合は、「用紙長さ確認」の設定によって、次のように動作
します。詳しくは、LIPS機能ガイド「第3章 共通セットアップメニューの設定項目」を

参照してください。
「用紙長さ確認」の設定値 プリンターの動作
しない（工場出荷時） 用紙サイズの設定が異なっていてもメッセージは表示
されずに、現在セットされている用紙で印刷します。
する 「用紙サイズを確認してください。」のメッセージが表
示されて印刷が中断されます。［オンライン］を押して、
印刷を継続することもできますが、正しく印刷されな
かったり、紙づまりが発生することがあります。
LIPS LXプリンタードライバーからユーザー設定用紙を印刷する場合、縦置き、横置き
にセットすることが可能ですが、長辺が297.0mm以下のユーザー設定用紙をセットす
る場合は、横置きにセットしてください。また、LIPS LXプリンタードライバーから印
刷しない場合は、縦置きにセットしてください。

給紙カセットに用紙をセットする 4-37
給紙・排紙のしかた
4
1 給紙カセットを引き出します。
カセット 1
給紙カセットを止まる位置までゆっくりと
引き出します①。
カセット 2、3、4
給紙カセットを止まる位置までゆっくりと
引き出します①。
①
①
手前側を持ち上げてプリンター本体から取
り外します②。
図のように取っ手（A）を両手で持って、給
紙カセットの手前を少し持ち上げてから②、
完全に引き出します③。
②
③
(A)
②
用紙をセットするときは、必ず給紙カセットをプリンターから取り出してセットしてく
ださい。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセット
が落ちたりプリンターが倒れたりして、けがの原因になることがあります。
給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カ
セットを破損することがあります。
給紙カセットは重いので両手でしっかり持ってください。
取り出した給紙カセットは、水平で安定した場所に置いてください。

給紙カセットに用紙をセットする4-38
給紙・排紙のしかた
4
2 カセット 1 に用紙をセットする場合で、長さが A4 サイズ（297.0mm）
よりも大きいサイズの用紙をセットするときは、給紙カセットの長さを
調節します。
給紙カセットの長さを調整するには、ロック解除レバーを「 」に合わせてロックを解除
し、給紙カセットの後部を持ってスライドさせ、ロック解除レバーを「 」に合わせてロッ
クします。
3 用紙を給紙カセットの手前側に合わせてセットします。
カセット 1 カセット 2、3、4
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
裁断状態が悪い用紙を使用すると、重送しやすくなる場合があります。そのような場合
は、用紙の束をよくさばき、用紙を平らな場所でよく揃えてからセットしてください。
ユーザー設定用紙を印刷する場合に、LIPS LXプリンタードライバーから印刷するとき
は、縦置き、横置きにセットすることが可能です。ただし、「カセットN（N=1、2、3、
4）用紙サイズ」を「フリー」に設定している場合に、長辺が297.0mm以下のユーザー

設定用紙を印刷するときは、横置きにセットしてください。また、LIPS LXプリンタード
ライバーから印刷しない場合は、縦置きにセットしてください。

給紙カセットに用紙をセットする 4-39
給紙・排紙のしかた
4
レターヘッドやロゴ付きの用紙などに印刷する場合は、次の指示にしたがって正しい向
きに用紙をセットしてください。
（ ：給紙方向）
横置きでセットする場合は、用紙の表面（印刷する面）を下に向け、以下のようにセッ
トします。
カセット 1 カセット 2、3、4
縦置きでセットする場合は、用紙の表面（印刷する面）を下に向け、以下のようにセッ
トします。
カセット 1 カセット 2、3、4

給紙カセットに用紙をセットする4-40
給紙・排紙のしかた
4
4 側面の用紙ガイドのロック解除レバーをつまみながら、セットした用紙
サイズの位置に合わせて用紙ガイドを移動します。
側面の用紙ガイドは左右が連動しています。
カセット 1 カセット 2、3、4
必ず用紙ガイドを用紙の幅に合わせてください。ゆるすぎたりきつすぎたりすると、正
しく送られなかったり、紙づまりの原因になります。
5 後端の用紙ガイドのロック解除レバーをつまみながら、セットした用紙
サイズの位置に合わせて用紙ガイドを移動します。
カセット 1 カセット 2、3、4

給紙カセットに用紙をセットする 4-41
給紙・排紙のしかた
4
6 用紙を図のように下へ押さえ、積載制限マーク（A）を超えていないか
確認し、用紙ガイドに付いているツメ（B）の下に用紙を入れます。
用紙ガイドのツメと用紙の間に十分すき間があることを確認してください。すき間が十分
にない場合は用紙を少し減らします。
カセット 1
(B) (B)
(A)
(A)
(B)
カセット 2、3、4（500 枚ユニバーサルカセット UC-67KG の場合）
(A)
(B)
(B)
(A)
(B)
カセット 2、3、4（500 枚ユニバーサルカセット UC-67KD の場合）
(A)
(B)
(B)
(A)
(B)

給紙カセットに用紙をセットする4-42
給紙・排紙のしかた
4
カセット 1 にセットできる用紙の枚数は、普通紙（64g/m
2
の場合）で約 250 枚、カセット 2、
3、4 にセットできる用紙の枚数は、普通紙（64g/m
2
の場合）で約 500 枚です。絶対に
用紙ガイドの積載制限マークを超えない範囲でセットしてください。積載制限マークを
超す量の用紙をセットすると、給紙不良の原因となります。
7 用紙サイズ設定スイッチ（A）の取っ手を持って、左側に合わせます。
カセット 1 カセット 2、3、4
(A) (A)
8 用紙サイズ登録ダイヤル（A）を「Custom」に合わせます。
カセット 1 カセット 2、3、4
(A) (A)
用紙サイズ登録ダイヤルが「Custom」に合っていることを必ず確認してから給紙カセッ
トをプリンター本体にセットしてください。用紙サイズ登録ダイヤルが合っていないと、
誤動作の原因になります。

給紙カセットに用紙をセットする 4-43
給紙・排紙のしかた
4
9 給紙カセットを図のように斜めに差し込み①、ゆっくりと水平に押し込
んでプリンター本体またはペーパーフィーダーにセットします②。
給紙カセット前面が、プリンターの前面と揃うまで、しっかりと奥まで押し込みます。
カセット 1 カセット 2、3、4
②
①
②
①
給紙カセットをセットするときは、指を挟まないように注意してください。
Windows や Macintosh のプリンタードライバーから印刷する場合は、プリンタードラ
イバーを設定してください。（→P. 4-61）
BMLinkS プリンタードライバーから印刷する場合は、「デフォルト用紙種類」の設定を
操作パネルで行った後、プリンタードライバーを設定してください。
DOS や UNIX などから印刷する場合は、「デフォルト用紙サイズ」および「デフォルト
用紙種類」の設定を操作パネルで行ってください。

手差しトレイに用紙をセットする4-44
給紙・排紙のしかた
4
手差しトレイ に用紙をセットする
手差しトレイには、A3、B4、A4、B5、A5、レジャー（11 × 17）、リーガル、レター、エ
グゼクティブと以下のユーザー設定用紙を普通紙（64g/m
2
）で約 100 枚までセットできま
す。
縦置きの場合：幅85.0～312.0mm、長さ127.0～470.0mm
横置きの場合（LIPS LXプリンタードライバー使用時のみ）：幅127.0～312.0mm、長さ
127.0～312.0mm
厚紙や OHP フィルム、はがき、封筒など、給紙カセットにセットできない用紙もセット可
能です。
手差しトレイから印刷するときは、次の項目を設定する必要があります。
「手差しトレイ用紙サイズ」の設定は、プリンター本体のセットアップメニューとプリン
タードライバーを一致させてお使いください。一致していないと、「以下の用紙をセット」
のメッセージが表示されます。その場合［オンライン］を押すと、「手差しトレイ用紙サ
イズ」の設定がプリンタードライバーの設定値に変更され、印刷を続行することができ

ます。
プリンタードライバーが使用できない OS から印刷する場合は、あらかじめ給紙元を「手
差しトレイ」に設定してください。（→P.4-15）
手差しトレイに用紙をセットする（→P.4-44）
手差しトレイの用紙の設定をする（→P.4-58、P.4-59）
セットアップメニューの給紙グループ
「手差しトレイ用紙サイズ」＝セットした用紙のサイズ
BMLinkS プリンタードライバーから印刷するときは、「手差しトレイ用紙サイズ」の設
定の他に、次の設定も行ってください。
セットアップメニューの給紙グループ
「デフォルト用紙種類」=セットした用紙の種類（→LIPS機能ガイド「第3章 共通セッ
トアップメニューの設定項目」）
DOS や UNIX など、プリンタードライバーが使用できない OS から印刷するときは、次
の設定も行ってください ｡
セットアップメニューの給紙グループ
「デフォルト用紙サイズ」＝セットした用紙のサイズ（→LIPS機能ガイド「第3章 共通
セットアップメニューの設定項目」）
「デフォルト用紙種類」＝セットした用紙の種類（→LIPS機能ガイド「第3章 共通セッ

トアップメニューの設定項目」）

■
■

手差しトレイに用紙をセットする 4-45
給紙・排紙のしかた
4
プリンタードライバーを設定する（→プリンタードライバーのヘルプ）
LIPS プリンタードライバーから印刷するときは、次の設定を行います。ここでは、
Windows 版 LIPS プリンタードライバーを例に説明しています。Macintosh 版プリンター
ドライバーの操作については、プリンタードライバーのヘルプを参照してください。
［ページ設定］ページ
［出力用紙サイズ］＝セットした用紙のサイズ
［給紙］ページ
［給紙部］＝［手差しトレイ］
［用紙種類］＝ ［普通紙］（初期値）： 普通紙（60 ～ 105g/m
2
）
［普通紙 L］： ［普通紙］に設定して印刷した結果、用紙のカー
ルが目立つときは、［普通紙 L］に設定してくだ
さい。
［普通紙 H］： ［普通紙］に設定して印刷した結果、定着性をよ
り改善したいときは［普通紙 H］に設定してく
ださい。
［厚紙 L］： 厚紙（106 ～ 199g/m
2
）
［厚紙 H］： ［厚紙 L］に設定して印刷した結果、定着性をよ

り改善したいときは、「厚紙 H」に設定してくだ
さい。
［ラベル用紙］： ラベル用紙
［OHP フィルム］： OHP フィルム
［封筒］： 封筒
［はがき］： はがき、キヤノン推奨 4 面はがき
BMLinkS プリンタードライバーの用紙の設定方法については、BMLinkS プリンタードラ
イバーに添付されている「ユーザーズマニュアル」を参照してください。
用紙のセット 方法
手差しトレイに用紙をセットします。用紙の種類によってセット方法が異なりますので、
それぞれの手順を参照してください。
普通紙、厚紙、OHPフィルム、ラベル用紙（→用紙（はがき、封筒以外）をセットする場
合：P.4-46）
はがき、封筒（→はがき、封筒をセットする場合：P.4-52）
使用できる用紙の詳細は、「使用できる用紙」（→P.4-2）を参照してください。
手差しトレイの取り扱いについては「手差しトレイや給紙カセットの取り扱いのご注
意」（→P.4-16）を参照してください。
■

手差しトレイに用紙をセットする4-46
給紙・排紙のしかた
4
用紙 （はがき、封筒以外）をセットする場合
手差しトレイに普通紙や厚紙、OHP フィルム、ラベル用紙をセットするときは、以下の手
順で行います。
用紙は、縦置きまたは横置きにセットします。セットする用紙サイズによって置き方が次
のように異なります。
A3の場合
縦置き横置き
A4の場合

• 横置きできる用紙

A4、B5、A5、レター、エグゼクティブ

• 縦置きできる用紙

A3、B4、A4R、レジャー（11×17）、リーガル、
レターR
1 手差しトレイを開けます。
手差しトレイは中央の銀色の取っ手を持って開けます。

手差しトレイに用紙をセットする 4-47
給紙・排紙のしかた
4
2 補助トレイを引き出します。
手差しトレイに用紙をセットするときは、必ず補助トレイを引き出してください。
3 A4 や B4 などの長いサイズの用紙をセットするときは、延長トレイを開
けます。

手差しトレイに用紙をセットする4-48
給紙・排紙のしかた
4
4 用紙ガイドの幅を紙幅より少し広めにセットします。
5 OHP フィルムやラベル用紙をセットする場合は、用紙を少量ずつさばき、
端を揃えます。
少量ずつよくさばく 平らなところで軽く数回
たたいて端を揃える
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
OHPフィルムやラベル用紙は、よくさばいてからセットしてください。十分にさばけて
いないと、重送されて、紙づまりの原因になります。
OHPフィルムをさばいたり、揃えたりするときは、できるだけ端を持ち、印刷面に触れ
ないようにしてください。
OHPフィルムに手あかや指紋、ホコリや油分などが付着しないようにしてください。印
字不良の原因になります。

手差しトレイに用紙をセットする 4-49
給紙・排紙のしかた
4
6 用紙の印刷面を上にして、奥に当たるまでゆっくりと差し込みます。
用紙束は積載制限ガイド（A）の下を通してください。
(A)
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
手差しトレイには、次の枚数までセットできます。用紙束の高さが積載制限ガイドを超
えていないことを確認してください。
普通紙 ：約100枚（64g/m
2
の場合）
厚紙 ：約50枚（128g/m
2
の場合）
OHPフィルム ：約50枚
ラベル用紙 ：約40枚
用紙を斜めにセットしないでください。
用紙の後端が不揃いになっていると、給紙不良や紙づまりの原因になります。
用紙の先端が折れ曲がっていたりカールしている場合は、端を伸ばしてからセットして
ください。
裁断状態が悪い用紙を使用すると、重送しやすくなる場合があります。そのような場合
は、用紙の束をよくさばき、用紙を平らな場所でよく揃えてからセットしてください。
ユーザー設定用紙を印刷する場合に、LIPS LXプリンタードライバーから印刷するとき

は、縦置き、横置きにセットすることが可能です。ただし、「手差しトレイ用紙サイ
ズ」を「フリー」に設定している場合に、長辺が312.0mm以下のユーザー設定用紙を印
刷するときは、横置きにセットしてください。また、LIPS LXプリンタードライバーから
印刷しない場合は、縦置きにセットしてください。

手差しトレイに用紙をセットする4-50
給紙・排紙のしかた
4
レターヘッドやロゴ付きの用紙などに印刷する場合は、次の指示にしたがって正しい向
きに用紙をセットしてください。
（ ：給紙方向）
A4、B5、A5、レター、エグゼクティブサイズのように用紙を横置きでセットする場合
は、用紙の表面（印刷する面）を上に向け、以下のようにセットします。

手差しトレイに用紙をセットする 4-51
給紙・排紙のしかた
4
A3、B4、A4R、レジャー（11×17）、リーガル、レターRサイズのように用紙を縦置き
でセットする場合は、用紙の表面（印刷する面）を上に向け、以下のようにセットしま
す。
7 用紙ガイドを、用紙の左右にぴったりと合わせます。

手差しトレイに用紙をセットする4-52
給紙・排紙のしかた
4
必ず用紙ガイドを用紙の幅に合わせてください。ゆるすぎたりきつすぎたりすると、正
しく送られなかったり、紙づまりの原因になります。
次に手差しトレイの用紙サイズを設定してください（→P.4-58）。
はがき、封筒をセットする場合
手差しトレイには、郵便はがき、郵便往復はがき、郵便 4 面はがき、キヤノン推奨 4 面はがき、
長形 3 号、洋形長 3 号、角形 2 号の封筒をセットできます。はがき、封筒を手差しトレイにセッ
トするときは、次の手順でセットします。
本プリンターは、はがき、往復はがき、4 面はがきサイズの普通紙（60 ～ 105g/m
2
）、
厚紙（106 ～ 199g/m
2
）に印刷することもできます。はがき、往復はがき、4 面はがき
サイズの普通紙、厚紙に印刷する場合は、「用紙（はがき、封筒以外）をセットする場合」
（→P.4-46）を参照してください。
1 手差しトレイを開けます。
手差しトレイは中央の銀色の取っ手を持って開けます。

手差しトレイに用紙をセットする 4-53
給紙・排紙のしかた
4
2 補助トレイを引き出します。
手差しトレイに用紙をセットするときは、必ず補助トレイを引き出してください。
3 角形 2 号封筒などの長いサイズの用紙をセットするときは、延長トレイ
を開けます。

手差しトレイに用紙をセットする4-54
給紙・排紙のしかた
4
4 用紙ガイドの幅を用紙の幅より少し広めにセットします。
5 封筒をセットする場合は、次のように揃えます。
封筒の束を平らな場所へ置き、上面を押して空気を抜いてから、縁の折り目を
きちんと付けて、平らにします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
封筒の四隅の固い部分を図のように取り除き、カールをなおします。

手差しトレイに用紙をセットする 4-55
給紙・排紙のしかた
4
封筒を平らな場所で揃えます。
6 用紙の印刷面を上にして、図のように手差しトレイの奥に当たるまで
ゆっくりと差し込みます。
用紙束は積載制限ガイド（A）の下を通してください。
(A)
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

手差しトレイに用紙をセットする4-56
給紙・排紙のしかた
4
はがき、封筒は以下のようにセットします。
（ ：給紙方向）

• 洋形長 3 号

ふたがプリンターを前面から見て左側にな
るようにセットします。

• 長形 3 号

底辺がプリンターを前面から見て奥側にな
るようにセットします。

• 角形 2 号

底辺がプリンターを前面から見て奥側にな
るようにセットします。

• はがき／往復はがき

はがきの上端がプリンターを前面から見て奥側になるようにセットします。

手差しトレイに用紙をセットする 4-57
給紙・排紙のしかた
4

• 4 面はがき

はがきの上端がプリンターを前面から見て右側になるようにセットします。
手差しトレイには、郵便はがき、郵便往復はがき、郵便4面はがき、キヤノン推奨4面は
がきを約40枚まで、封筒を約10枚までセットできます。用紙束の高さが積載制限ガイド
を超えていないことを確認してください。
封筒は、裏面（貼り合わせのある面）には印刷できません。
往復はがきに印刷するときは、アプリケーションソフトの用紙設定と印字方向をセット
する用紙の方向に合わせて設定してください。（例：Windows 2000/XP/Vista/7/Server
2003/Server 2008の場合は、「往復はがき横」を選択してください。）
はがきがカールしているときは、逆向きに曲げて反りをなおしてからセットしてくださ
い。
裁断状態が悪いはがきを使用すると、重送しやすくなる場合があります。そのような場
合は、はがきを平らな場所でよく揃えてからセットしてください。
7 用紙ガイドを、用紙の左右にぴったりと合わせます。
必ず用紙ガイドを用紙の幅に合わせてください。ゆるすぎたりきつすぎたりすると、正

しく送られなかったり、紙づまりの原因になります。

手差しトレイに用紙をセットする4-58
給紙・排紙のしかた
4
次に手差しトレイの用紙サイズを設定してください（→P.4-58）。
手差しトレイの用紙サイズを設定 する
手差しトレイに用紙をセットしたときは、操作パネルから手差しトレイの用紙サイズを設
定します。定形サイズの用紙や封筒、はがき、往復はがき、4 面はがきは、そのサイズを
設定します。ユーザー設定用紙は、「ユーザー設定サイズ」または「ユーザー設定サイズ R」
に設定します。手差しトレイの用紙サイズ設定は、工場出荷状態で「A4」に設定されてい
ます。
手差しトレイの用紙サイズの設定は、次の手順で行います。
用紙サイズの設定は、プリンターのセットアップメニューとプリンタードライバーを一
致させてお使いください。一致していないと、「以下の用紙をセット」のメッセージが
表示されます。その場合［オンライン］を押すと、「手差しトレイ用紙サイズ」の設定
がプリンタードライバーの設定値に変更され、印刷を続行することができます。
ユーザー設定用紙をセットしたときは、「手差しトレイ用紙サイズ」を以下のように設

定してください。
横置きにセットした場合（LIPS LXプリンタードライバー使用時のみ）：「ユーザー設
定サイズ」
縦置きにセットした場合：「ユーザー設定サイズR」
手差しトレイにセットする用紙を頻繁に変更する場合は、「手差しトレイ用紙サイズ」
を「フリー」に設定すると便利です。「手差しトレイ用紙サイズ」を「フリー」に設定
すると、セットする用紙サイズを変更するたびに設定を変更する必要がありません。た
だし、「フリー」に設定する場合は、次のことに気をつけてください。
セットした用紙とプリンタードライバーの用紙サイズの設定が合っていることを確認し
てください。異なっている場合は、「用紙長さ確認」の設定によって、次のように動作
します。詳しくは、LIPS機能ガイド「第3章 共通セットアップメニューの設定項目」を
参照してください。
「用紙長さ確認」の設定値 プリンターの動作
しない（工場出荷時） 用紙サイズの設定が異なっていてもメッセージは表示
されずに、現在セットされている用紙で印刷します。
する 「用紙サイズを確認してください。」のメッセージが表

示されて印刷が中断されます。［オンライン］を押して、
印刷を継続することもできますが、正しく印刷されな
かったり、紙づまりが発生することがあります。

手差しトレイに用紙をセットする 4-59
給紙・排紙のしかた
4
LIPS LXプリンタードライバーからユーザー設定用紙を印刷する場合、縦置き、横置き
にセットすることが可能ですが、長辺が312.0mm以下のユーザー設定用紙をセットす
る場合は、横置きにセットしてください。また、LIPS LXプリンタードライバーから印
刷しない場合は、縦置きにセットしてください。
1 ［給紙選択］を押します。
2 ［ ］、［ ］で「手差しトレイ用紙サイズ」を選択し、［OK］を押します。
給紙選択
給紙モード
手差しﾄﾚｲ用紙ｻｲｽﾞ
両面印刷
3 ［ ］、［ ］で用紙のサイズを選択し、［OK］を押します。
手差しﾄﾚｲ用紙ｻｲｽﾞ
A4
A4R
B4
A3
手差しトレイの用紙サイズが設定されます。
次に手差しトレイの用紙種類を設定してください（→ 次項目）。
手差しトレイの用紙種類を設定する
DOS や UNIX な ど、 プ リ ン タ ー ド ラ イ バ ー が 使 用 で き な い OS か ら 印 刷 す る と き や、
BMLinkS プリンタードライバーから印刷するときは、操作パネルから用紙種類の設定を行

います。用紙の種類に合わせて操作パネルから「デフォルト用紙種類」を設定します。工
場出荷状態では「普通紙」に設定されています。
操作パネルでデフォルト用紙種類を設定するときは、次の手順で行います。
用紙の種類
共通セットアップメニュー
「デフォルト用紙種類」の設定
普通紙（60 ～ 105g/m
2
） 普通紙（初期値）*
1
厚紙（106 ～ 199g/m
2
） 厚紙 L*
2
OHP フィルム OHP フィルム
ラベル用紙 ラベル用紙
封筒 封筒
はがき はがき
*
1
「普通紙」に設定して印刷した結果、用紙のカールが目立つ場合は「普通紙 L」に設定し、定着性をより改善した
いときは「普通紙 H」に設定してください。
*
2
「厚紙 L」に設定して印刷した結果、定着性をより改善したいときは、「厚紙 H」に設定してください。

手差しトレイに用紙をセットする4-60
給紙・排紙のしかた
4
本プリンターは、はがき、往復はがき、4 面はがきサイズの普通紙（60 ～ 105g/m
2
）、厚
紙（106 ～ 199g/m
2
）に印刷することができます。はがき、往復はがき、4 面はがきサ
イズの普通紙（60 ～ 105g/m
2
）に印刷する場合は、「普通紙」を選択し、厚紙（106 ～
199g/m
2
）に印刷する場合は、「厚紙 L」を選択します。
1 ［セットアップ］を押します。
2 ［ ］、［ ］で「給紙」を選択し、［OK］を押します。
セットアップ
拡張機能
給紙
標準ネットワーク
レイアウト
3 ［ ］、［ ］で「デフォルト用紙種類」を選択し、［OK］を押します。
給紙
デフォルト用紙サイズ
用紙不一致時トレイ
自動選択
デフォルト用紙種類
4 ［ ］、［ ］で用紙の種類を選択し、［OK］を押します。
デフォルト種類
普通紙
普通紙L
普通紙H
厚紙L
手差しトレイの用紙種類が設定されます。
Windows や Macintosh のプリンタードライバーから印刷する場合は、プリンタードラ

イバーを設定してください。（→P. 4-61）
BMLinkS プリンタードライバーから印刷する場合は、「デフォルト用紙種類」の設定を
操作パネルで行った後、プリンタードライバーを設定してください。
DOS や UNIX などから印刷する場合は、「デフォルト用紙サイズ」および「デフォルト
用紙種類」の設定を操作パネルで行ってください。

プリンタードライバーの設定をして印刷する 4-61
給紙・排紙のしかた
4
プリンタードライバー の設定をして印刷する
用紙を給紙部にセットしたあと、次の手順でプリンタードライバーの設定をして印刷します。
お使いのOS、プリンタードライバーの種類およびバージョンによって画面が異なること
があります。
プリンタードライバーのインストール方法については、User Software CD-ROMに収めら
れている取扱説明書を参照してください。
プリンタードライバーの設定項目の詳しい説明については、プリンタードライバーのヘ
ルプをご覧ください。
BMLinkSプリンタードライバーの用紙の設定方法については、BMLinkSプリンタードライ
バーに添付されている「ユーザーズマニュアル」を参照してください。
1 アプリケーションソフトの［ファイル］メニューから［印刷］を選択し
ます。次に［名前］または［プリンター名］で本プリンターを選択し、［プ
ロパティ］をクリックします。

プリンタードライバーの設定をして印刷する4-62
給紙・排紙のしかた
4
2 ［ページ設定］ページを表示して、［原稿サイズ］からアプリケーション
ソフトで作成した原稿のサイズを選択します。
3 必要に応じて［出力用紙サイズ］でセットした用紙のサイズを選択しま
す。
［原稿サイズ］と給紙カセットにセットした用紙サイズが同じ場合は、設定を変更する必
要はありませんので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異なると、自動的に拡大または縮小して印
刷されます。

プリンタードライバーの設定をして印刷する 4-63
給紙・排紙のしかた
4
4 ［給紙］ページを表示して、［給紙部］を選択します。
5 ［用紙種類］でセットした用紙のタイプを選択します。

プリンタードライバーの設定をして印刷する4-64
給紙・排紙のしかた
4
［用紙種類］に応じて、次のように設定してください。
用紙種類 プリンタードライバーの設定
普通紙 60 ～ 105g/m
2
［普通紙］（初期値）
［普通紙 L］*
1
［普通紙 H］*
2
厚紙 106 ～ 199g/m
2
［厚紙 L］
［厚紙 H］*
3
OHP フィルム ［OHP フィルム］
ラベル用紙 ［ラベル用紙］
封筒 ［封筒］
はがき ［はがき］
*
1
普通紙（60 ～ 105g/m
2
）を印刷するとき、用紙のカールが目立つ場合に設定します。
*
2
普通紙（60 ～ 105g/m
2
）を印刷するとき、定着性をより改善したい場合に設定します。
*
3
厚紙（106 ～ 199g/m
2
）を印刷するとき、定着性をより改善したい場合に設定します。
6 ［OK］をクリックして、プロパティダイアログボックスを閉じます。

プリンタードライバーの設定をして印刷する 4-65
給紙・排紙のしかた
4
7 ［OK］をクリックし、印刷を実行します。

両面に印刷する4-66
給紙・排紙のしかた
4
両面に印刷する
本プリンターはオプションの両面ユニットを取り付けると、自動で両面印刷することがで
きます。自動両面印刷で使用できる用紙は、A3、B4、A4、B5、A5、リーガル、レジャー（11
× 17）、レター、エグゼクティブサイズの普通紙と重さ 106 ～ 120g/m
2
の厚紙です。また、
以下のユーザー設定用紙を自動両面印刷することもできます。
縦置きの場合：幅210.0～297.0mm、長さ210.0～431.8mm
横置きの場合（LIPS LXプリンタードライバー使用時のみ）：幅210.0～297.0mm、長さ
148.0～297.0mm
厚紙（121～ 199g/m
2
） 、OHPフィルム、ラベル用紙、はがき、往復はがき、4面はが
き、封筒には、自動両面印刷できません。
両面印刷の設定をした状態で、奇数ページのジョブを印刷するときの最終ページの印刷
面は、「特殊両面処理」（LIPS機能ガイド「第3章 共通セットアップメニューの設定項
目」）の設定や給紙元によって、以下のようになります。

給紙カセットから印刷する場合
「特殊両面処理」を「する」に設定すると、セットした用紙の下の面に印刷して排紙します。
「特殊両面処理」を「しない」に設定すると、セットした用紙の上の面に印刷して排紙し
ます。
手差しトレイから印刷する場合
「特殊両面処理」を「する」に設定すると、セットした用紙の上の面に印刷して排紙します。
「特殊両面処理」を「しない」に設定すると、セットした用紙の下の面に印刷して排紙し
ます。
プレプリント紙など用紙の向きや表裏のある用紙に印刷するとき、最終ページの用紙の
向きや表裏を前ページと合わせたいときは、「特殊両面処理」を「しない」に設定して
ください。
両面印刷中は排紙トレイに用紙が完全に排紙されるまで用紙に触れないでください。両
面印刷中は表面を印刷したあと一度途中まで排紙され、裏面を印刷するために再度給紙
されます。
自動両面印刷するときは必ずサブ排紙トレイを閉じてから行ってください。
自動両面印刷中には、サブ排紙トレイを開けないでください。
手動両面印刷をする場合は、端を伸ばしてカールをなおしてから、1枚ずつ手差しトレイ

にセットしてください。
プリンターの RAM 容量によっては、罫線が多い文書や複雑な図・表・グラフのある文
書を自動両面印刷する場合、印字品質が低下したり、「スプールメモリーが足りません。」
と表示されて印刷できないことがあります。その場合は、「階調処理」を「標準」に設定
して印刷しなおすか、拡張 RAM を増設する必要があります。「階調処理」については、
LIPS 機能ガイド「第 3 章 共通セットアップメニューの設定項目」、拡張 RAM については、
「拡張 RAM」（→P.1-14）を参照してください。

両面に印刷する 4-67
給紙・排紙のしかた
4
自動両面印刷 と片面印刷 を切り替える
自動両面印刷するときは、次の手順で行います。
Windowsから印刷する場合
自動両面印刷をするときは、LIPS プリンタードライバーの［仕上げ］ページで［印刷方法］
を［両面印刷］に設定します。LIPS プリンタードライバーの操作については、プリンター
ドライバーのヘルプを参照してください。
BMLinkS プリンタードライバーをご使用の場合、両面の設定方法が異なります。詳しくは、
BMLinkS プリンタードライバーに添付されている「ユーザーズマニュアル」を参照して
ください。
Macintoshから印刷する場合
自動両面印刷をするときは、プリンタードライバーで設定します。プリンタードライバー
の操作については、プリンタードライバーのヘルプを参照してください。
DOSやUNIXから印刷する場合
DOS や UNIX など、プリンタードライバーが使用できない OS から印刷する場合は、操
作パネルで設定します。
プリンターの操作パネルで自動両面印刷と片面印刷を切り替えるときは、次の手順で行

います。
1 ［給紙選択］を押します。
2 ［ ］で「両面印刷」を選択し、［OK］を押します。
給紙選択
給紙モード
手差しﾄﾚｲ用紙ｻｲｽﾞ
両面印刷
3 ［ ］で「する」を選択し、［OK］を押します。
両面印刷
しない
する
両面印刷が設定されます。
■
■
■

両面に印刷する4-68
給紙・排紙のしかた
4
自動両面印刷 するときの用紙のセットのしかた
自動両面印刷では、裏面から印刷されますので、用紙をセットする向きが片面印刷のとき
と逆になります。レターヘッドなど、用紙の表裏や向きのある用紙に印刷するときは次の
ように用紙をセットします。
給紙カセットから給紙する場合
A4、B5、A5、レター、エグゼクティブサイズの用紙を横置きでセットする場合
用紙の表面（1 面目）を上に向け、以下のようにセットします。
（ ：給紙方向）
■

両面に印刷する 4-69
給紙・排紙のしかた
4
A3、B4、A4R、レジャー（11×17）、リーガル、レターRサイズの用紙を縦置きでセッ
トする場合
用紙の表面（1 面目）を上に向け、以下のようにセットします。
（ ：給紙方向）
■

両面に印刷する4-70
給紙・排紙のしかた
4
手差しトレイから給紙する場合
A4、B5、A5、レター、エグゼクティブサイズの用紙を横置きでセットする場合
用紙の表面（1 面目）を下に向け、以下のようにセットします。
（ ：給紙方向）
■

両面に印刷する 4-71
給紙・排紙のしかた
4
A3、B4、A4R、レジャー（11×17）、リーガル、レターRサイズの用紙を縦置きでセッ
トする場合
用紙の表面（1 面目）を下に向け、以下のようにセットします。
（ ：給紙方向）
■

両面に印刷する4-72
給紙・排紙のしかた
4
手動両面印刷 するときの用紙のセットのしかた
本プリンターは、裏面に印刷済みの用紙にも対応しており、自動両面印刷できない用紙に
も両面印刷することが可能です。
はがきに両面印刷する場合、裏面（文書側の面）から先に印刷したあと、表面（宛名側
の面）を印刷してください。
手動両面印刷をする場合は、端を伸ばしてカールをなおしてから、1枚ずつ手差しトレイ
にセットしてください。
A4、B5、A5、レター、エグゼクティブサイズの用紙を横置きでセットする場合
用紙の表面（1 面目）を上に向け、以下のようにセットします。
（ ：給紙方向）

■

両面に印刷する 4-73
給紙・排紙のしかた
4
A3、B4、A4R、レジャー（11×17）、リーガル、レターRサイズの用紙を縦置きでセッ
トする場合
用紙の表面（1 面目）を上に向け、以下のようにセットします。
（ ：給紙方向）
■

とじしろを付けて印刷する4-74
給紙・排紙のしかた
4
とじしろ を付けて印刷する
用紙の端にとじしろ用の余白を付けて印刷することができます。とじしろを付けるときは、
付ける位置（長手方向または短手方向）ととじしろ（最大 50mm）を指定します。
とじ方向：長辺とじ
とじしろ：「＋」方向
ABC
とじ方向：長辺とじ
とじしろ：「－」方向
とじ方向：短辺とじ
とじしろ：「＋」方向
とじ方向：短辺とじ
とじしろ：「－」方向
用紙を縦に使ってとじ代を
あけて印刷したいとき
用紙を横に使ってとじ代を
あけて印刷したいとき
ABC
ABC
ABC
DEF
DEF
DEF
DEF
ABCDE
ABCDE
ABCDE
ABCDE
FGHIJK
FGHIJK
FGHIJK
FGHIJK
表 裏
（両面印刷時）
表 裏
（両面印刷時）
とじしろを設定した結果、用紙の印字可能領域を超えた部分はカットされます。
プリンタードライバーの場合、（＋）、（－）方向の設定はとじ位置の選択で行いま
す。
自動両面印刷の場合、表裏のとじ位置を自動的に合わせます。
縦位置補正、横位置補正の設定はとじしろの設定に関係なく有効です。このため、両面
