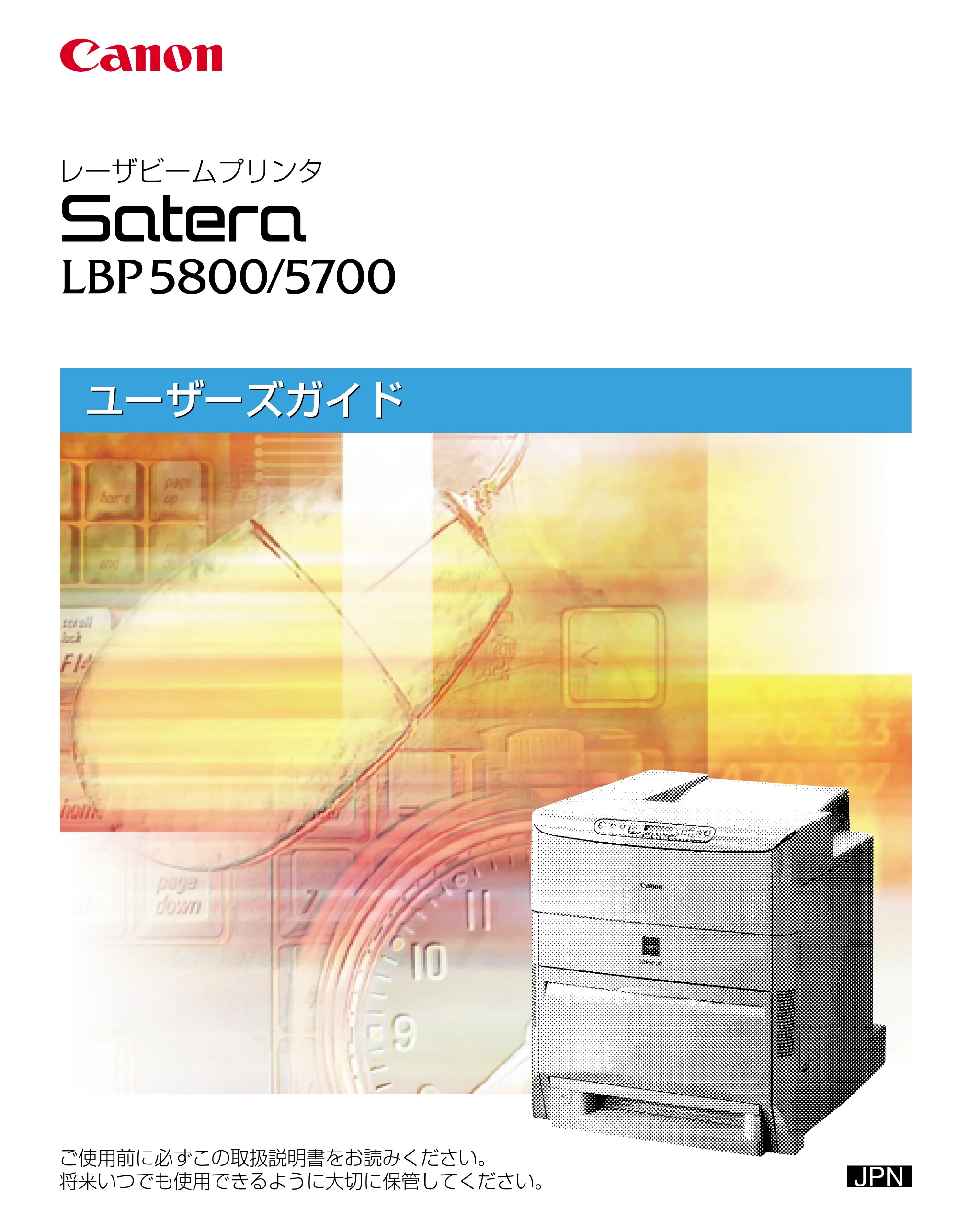

ユーザーズガイド 2006年5月25日更新 （PDF形式／9.62Mバイト）LBP5800/5700

ユーザーズガイド�ユーザーズガイド�
�
ご使用前に必ずこの取扱説明書をお読みください。�
将来いつでも使用できるように大切に保管してください。� JPN
レーザビームプリンタ�

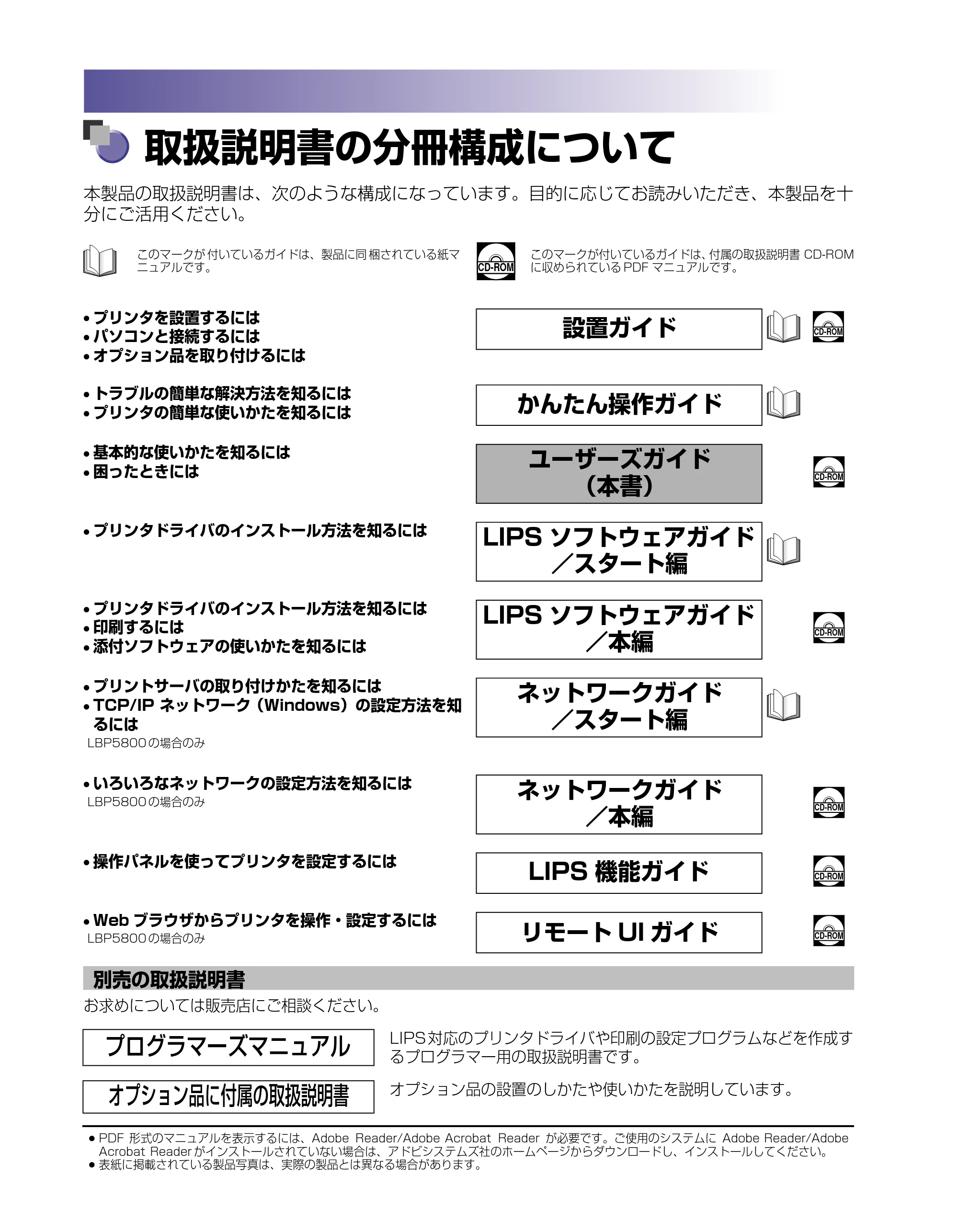

本製品の取扱説明書は、次のような構成になっています。目的に応じてお読みいただき、本製品を十
分にご活用ください。
別売の取扱説明書
お求めについては販売店にご相談ください。
取扱説明書の分冊構成について
このマークが 付いているガイドは、製品に同 梱されている紙マ
ニュアルです。
このマークが付いているガイドは、付属の取扱説明書 CD-ROM
に収められている PDF マニュアルです。CD-ROM

• プリンタを設置するには
• パソコンと接続するには
• オプション品を取り付けるには

設置ガイド CD-ROM

• トラブルの簡単な解決方法を知るには
• プリンタの簡単な使いかたを知るには かんたん操作ガイド
• 基本的な使いかたを知るには
• 困ったときには

ユーザーズガイド
（本書）
CD-ROM

• プリンタドライバのインストール方法を知るには

LIPS ソフトウェアガイド
／スタート編

• プリンタドライバのインストール方法を知るには
• 印刷するには
• 添付ソフトウェアの使いかたを知るには

LIPS ソフトウェアガイド
／本編
CD-ROM

• プリントサーバの取り付けかたを知るには
• TCP/IP ネットワーク（Windows）の設定方法を知

るには
LBP5800 の場合のみ
ネットワークガイド
／スタート編

• いろいろなネットワークの設定方法を知るには

LBP5800 の場合のみ
ネットワークガイド
／本編
CD-ROM

• 操作パネルを使ってプリンタを設定するには

LIPS 機能ガイド CD-ROM

• Web ブラウザからプリンタを操作・設定するには

LBP5800 の場合のみ リモート UI ガイド CD-ROM
プログラマーズマニュアル
LIPS対応のプリンタドライバや印刷の設定プログラムなどを作成す
るプログラマー用の取扱説明書です。
オプション品に付属の取扱説明書
オプション品の設置のしかたや使いかたを説明しています。

• PDF 形式のマニュアルを表示するには、Adobe Reader/Adobe Acrobat Reader が必要です。ご使用のシステムに Adobe Reader/Adobe

Acrobat Reader がインストールされていない場合は、アドビシステムズ社のホームページからダウンロードし、インストールしてください。

• 表紙に掲載されている製品写真は、実際の製品とは異なる場合があります。

必ずお読みください�
第 1 章 お使いになる前に
必ずお読みください�
第 2 章 プリンタの使いかた
必ずお読みください�
第 3 章 給紙・排紙のしかた
第 4 章 日常のメンテナンス
第 5 章 困ったときには
第 6 章 付録
おもな仕様、ソフトウェアのバージョンアップ方法、保守サービスのご案内、索引な
どを掲載しています。

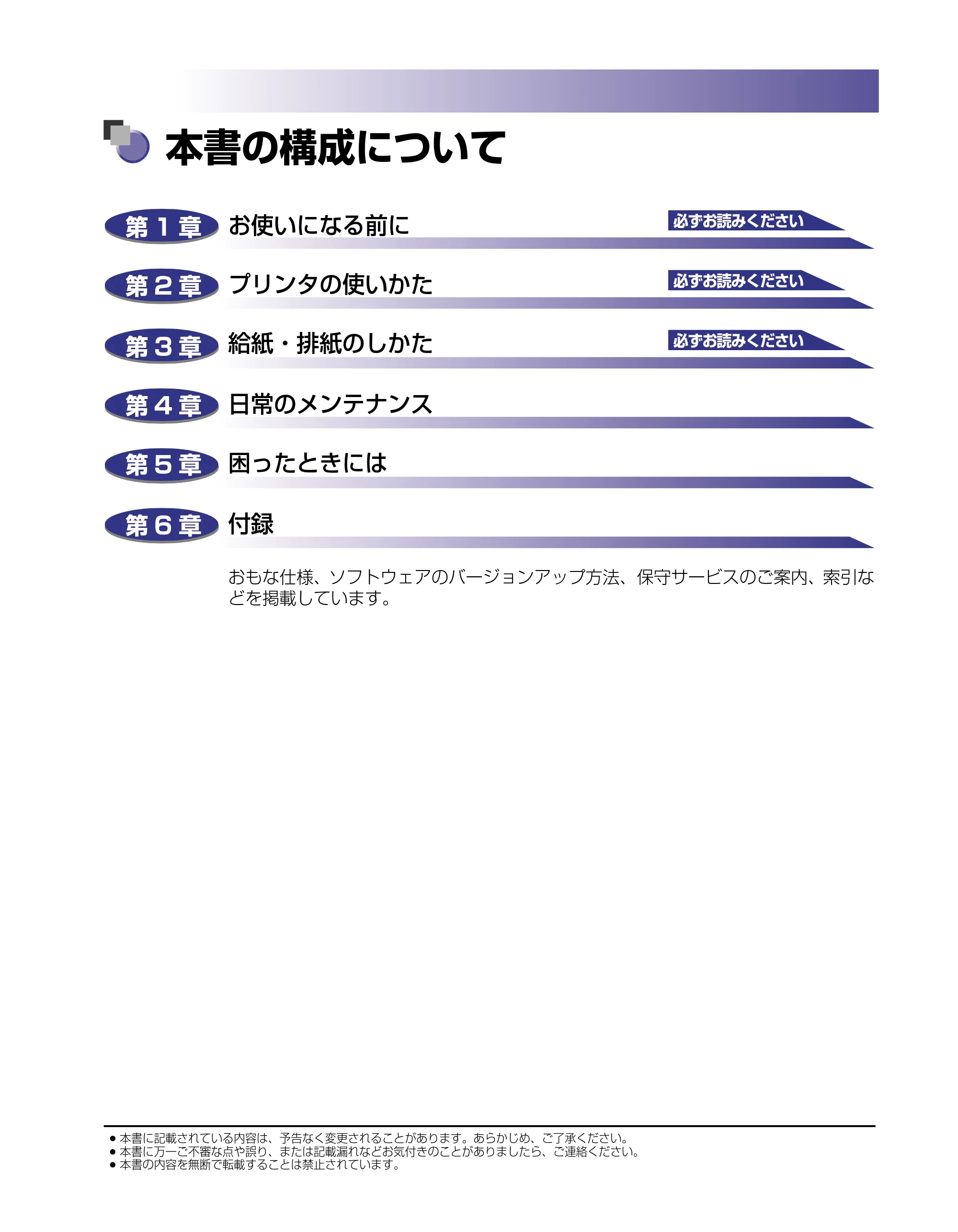

本書の構成について

• 本書に記載されている内容は、予告なく変更されることがあります。あらかじめ、ご了承ください。
• 本書に万一ご不審な点や誤り、または記載漏れなどお気付きのことがありましたら、ご連絡ください。
• 本書の内容を無断で転載することは禁止されています。

ii

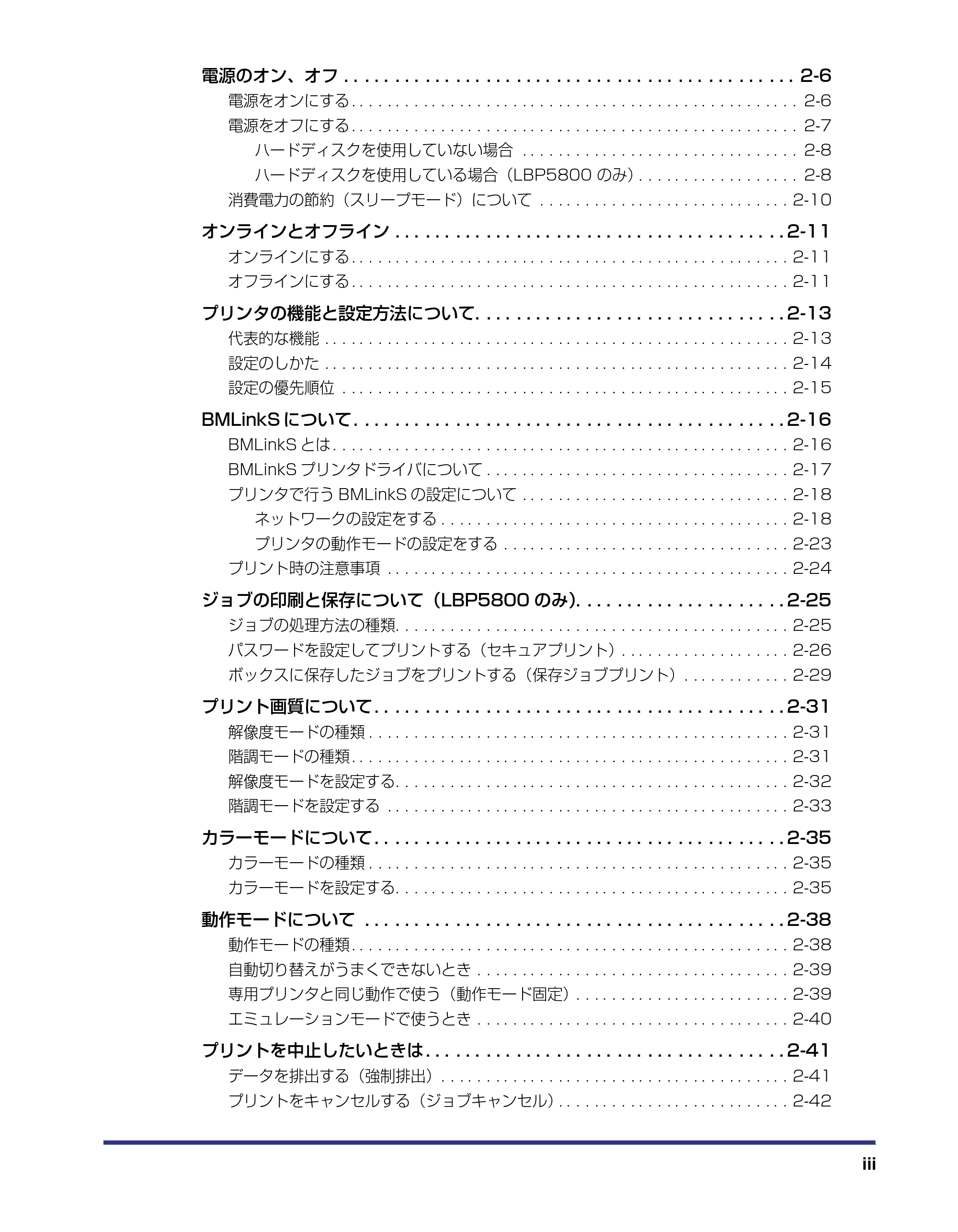

目次
はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii
本書の読みかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii
マークについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii
キー・ボタンについて. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii

イラストについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
略称について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii

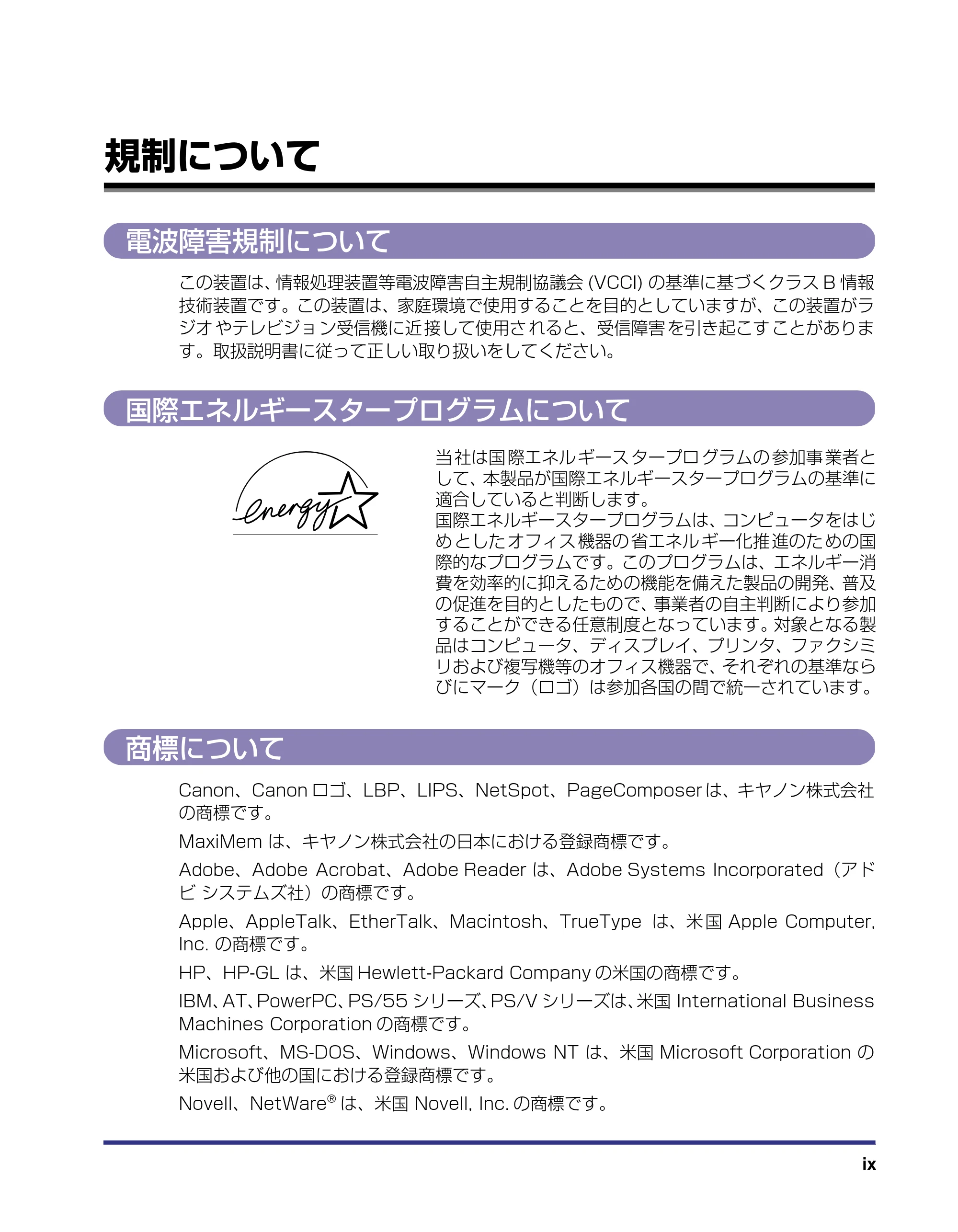

規制について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ix
電波障害規制について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ix

国際エネルギースタープログラムについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ix
商標について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ix
原稿などを読み込む際の注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi
安全にお使いいただくために . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii
設置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii

電源について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii
取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiv
保守／点検について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xv
消耗品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvi

その他 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvi
第 1 章 お使いになる前に
製品の特長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
本体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

前面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
プリンタ内部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
右背面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
左背面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

操作パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
ディスプレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11
第 2 章 プリンタの使いかた
ソフトウェアをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Windows の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
DOS の場合（LBP5800 のみ）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Macintosh の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
ネットワークに接続している場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

iii
電源のオン、オフ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
電源をオンにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
電源をオフにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
ハードディスクを使用していない場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
ハードディスクを使用している場合（LBP5800 のみ）. . . . . . . . . . . . . . . . . . 2-8

消費電力の節約（スリープモード）について . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
オンラインとオフライン . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
オンラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
オフラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
プリンタの機能と設定方法について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

代表的な機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
設定のしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
設定の優先順位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

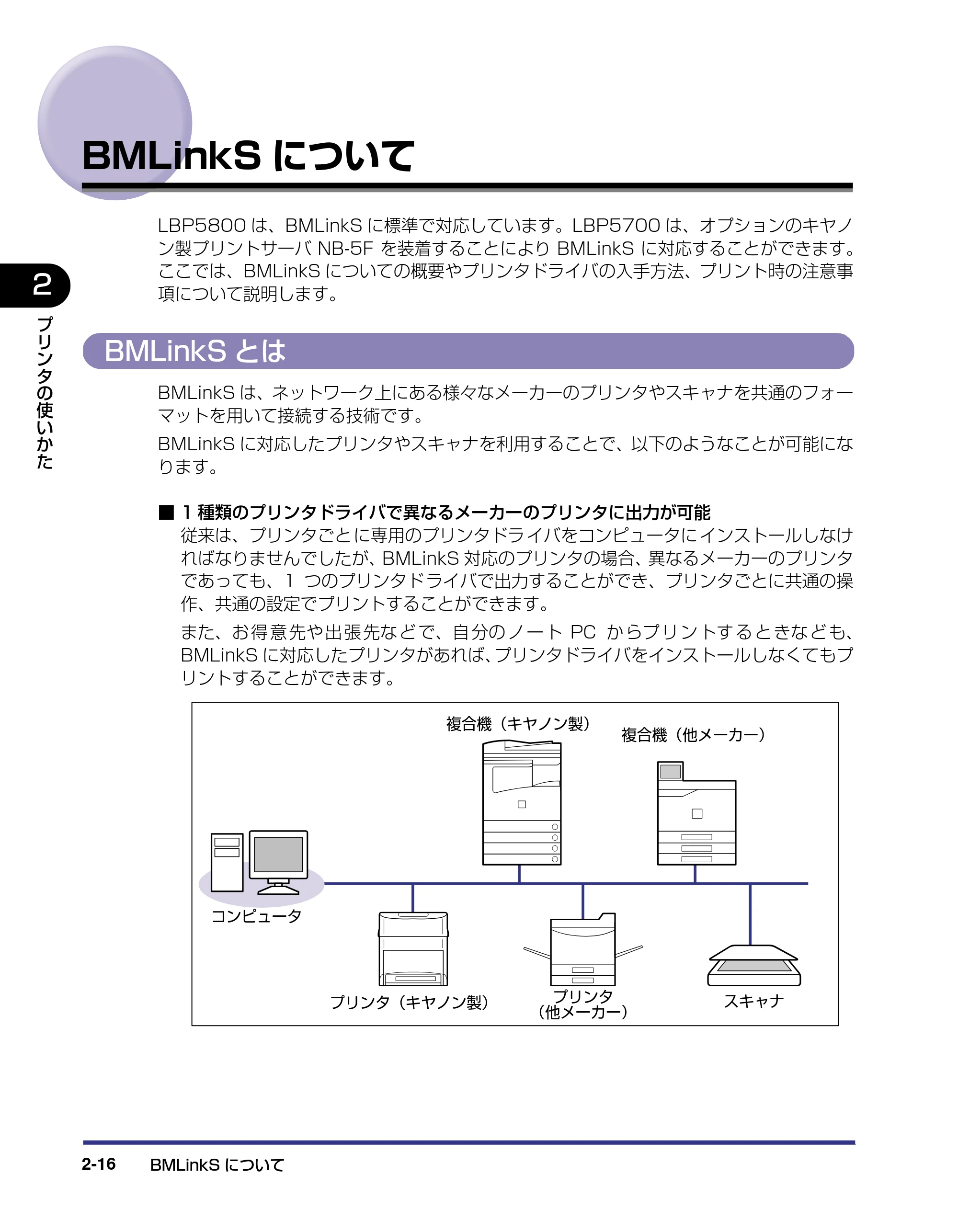

BMLinkS について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
BMLinkS とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16

BMLinkS プリンタドライバについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
プリンタで行う BMLinkS の設定について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
ネットワークの設定をする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
プリンタの動作モードの設定をする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23
プリント時の注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-24

ジョブの印刷と保存について（LBP5800 のみ）. . . . . . . . . . . . . . . . . . . . . 2-25
ジョブの処理方法の種類. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25
パスワードを設定してプリントする（セキュアプリント）. . . . . . . . . . . . . . . . . . . 2-26
ボックスに保存したジョブをプリントする（保存ジョブプリント）. . . . . . . . . . . . 2-29
プリント画質について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31
解像度モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31

階調モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31
解像度モードを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-32
階調モードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-33
カラーモードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
カラーモードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35

カラーモードを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
動作モードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38
動作モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38
自動切り替えがうまくできないとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-39
専用プリンタと同じ動作で使う（動作モード固定）. . . . . . . . . . . . . . . . . . . . . . . . 2-39

エミュレーションモードで使うとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40
プリントを中止したいときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-41
データを排出する（強制排出）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-41
プリントをキャンセルする（ジョブキャンセル）. . . . . . . . . . . . . . . . . . . . . . . . . . 2-42

iv
現在実行中の処理を中止する（ソフトリセット）. . . . . . . . . . . . . . . . . . . . . . . . . . 2-43
すべての作業を中止する（ハードリセット）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-44
第 3 章 給紙・排紙のしかた
用紙について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
使用できる用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

給紙元の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
排紙先の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
プリントできる範囲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
用紙の保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

プリントの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
給紙元を選択する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
給紙元の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
給紙元の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
排紙先について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16

排紙トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
給紙カセットからプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
用紙をセットするときの注意. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
定形の用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19

定形外の用紙（ユーザペーパー）をセットする . . . . . . . . . . . . . . . . . . . . . . . . 3-26
給紙トレイからプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32
給紙トレイに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33
用紙（ハガキ、封筒以外）をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33
ハガキをセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-38
封筒をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-40

給紙トレイの用紙サイズを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-44
給紙トレイの用紙タイプを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-47
プリンタドライバを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49
OHP フィルムにプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-52
給紙トレイに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-54

用紙のサイズとタイプを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56
OHP フィルムの印刷モードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-58
プリンタドライバを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60
両面にプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-64
両面プリントと片面プリントを切り替える . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-64

自動両面プリント時の用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-66
給紙カセットから給紙する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-66

v
給紙トレイから給紙する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-67
手動で両面にプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-68
とじ代を付けてプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-70
とじ代を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-70
第 4 章 日常のメンテナンス
カートリッジを交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

「トナー チェック / コウカン」が表示されたときは . . . . . . . . . . . . . . . . . . . . . . . 4-2
カートリッジの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
使用済みカートリッジ回収のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-17
カートリッジの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-17
カートリッジの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20

定着器を交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21
「テイチャクキ ヨコク」が表示されたときは. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21
定着器の交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-22
定着器のカウンタをリセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-28
ETB ユニットを交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-30

「ETB ユニット ヨコク / コウカン」が表示されたときは . . . . . . . . . . . . . . . . . . 4-31
ETB ユニットの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-31
ETB ユニットのカウンタをリセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-39
ETB ユニット交換後のプリンタの調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-41
プリンタ内部のセンサを清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-43
プリンタを清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-52

プリンタを移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-54
本体を移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-56
ペディスタルごと移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-58
プリンタの取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-60
プリンタの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-60

プリンタ保管時のご注意. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-62

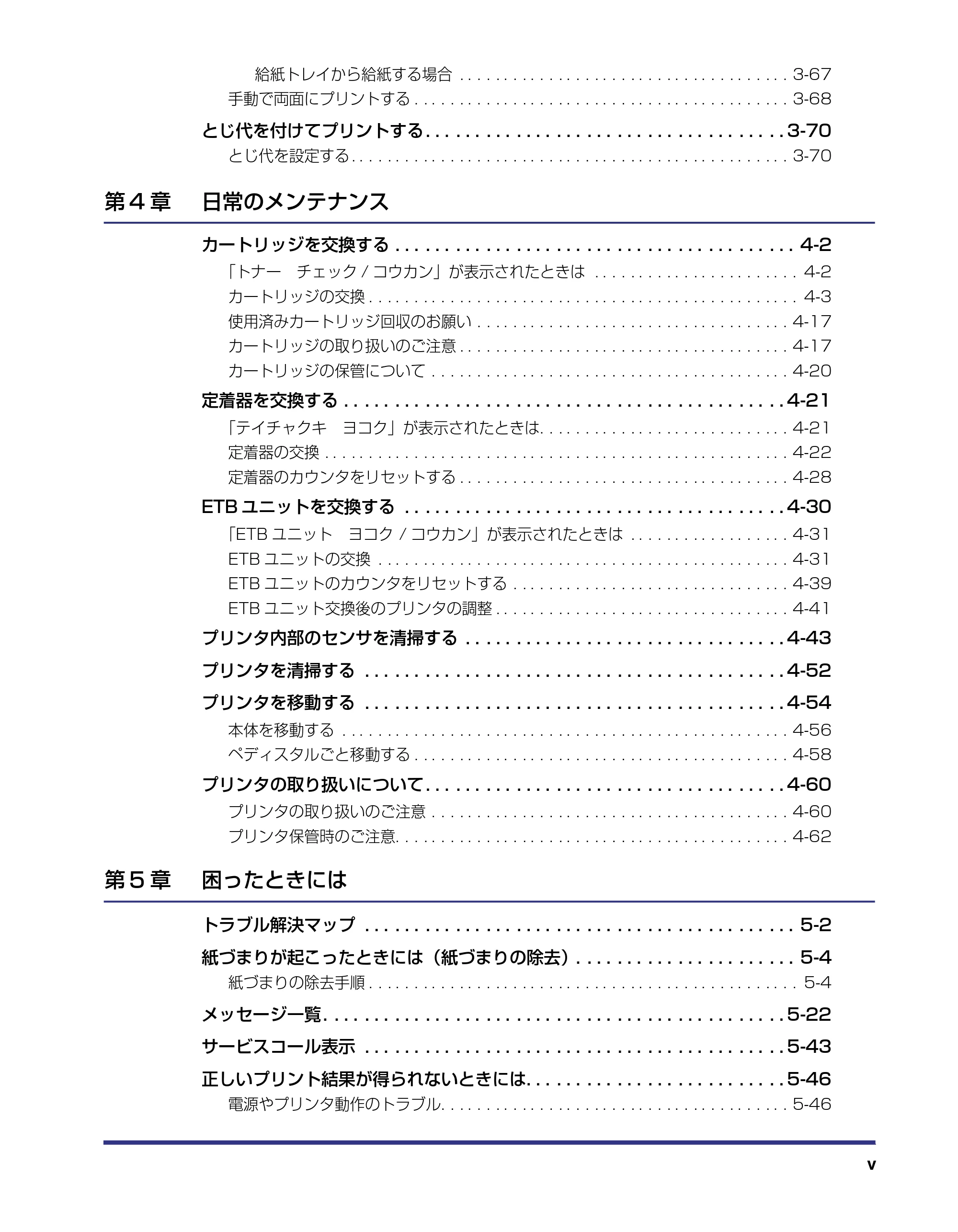

第 5 章 困ったときには
トラブル解決マップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
紙づまりが起こったときには（紙づまりの除去）. . . . . . . . . . . . . . . . . . . . . . 5-4
紙づまりの除去手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
メッセージ一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-22

サービスコール表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-43
正しいプリント結果が得られないときには. . . . . . . . . . . . . . . . . . . . . . . . . . 5-46
電源やプリンタ動作のトラブル. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-46

vi

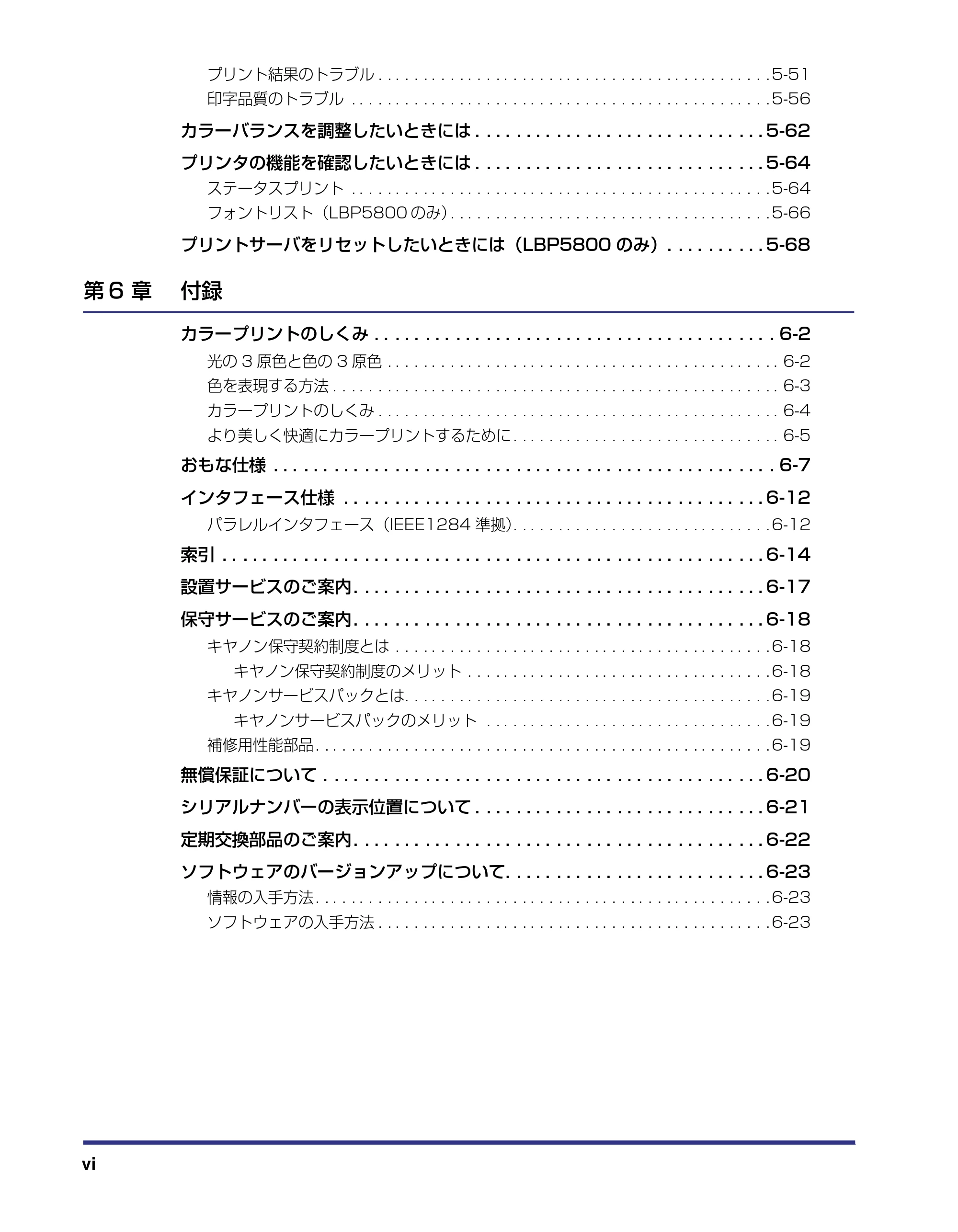

プリント結果のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-51
印字品質のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-56
カラーバランスを調整したいときには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-62
プリンタの機能を確認したいときには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-64
ステータスプリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-64

フォントリスト（LBP5800 のみ）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-66
プリントサーバをリセットしたいときには（LBP5800 のみ）. . . . . . . . . . 5-68
第 6 章 付録
カラープリントのしくみ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
光の 3 原色と色の 3 原色 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
色を表現する方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

カラープリントのしくみ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
より美しく快適にカラープリントするために . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
おもな仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
インタフェース仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
パラレルインタフェース（IEEE1284 準拠）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12

索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
設置サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
保守サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
キヤノン保守契約制度とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
キヤノン保守契約制度のメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18

キヤノンサービスパックとは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
キヤノンサービスパックのメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
補修用性能部品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
無償保証について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-20
シリアルナンバーの表示位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21

定期交換部品のご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-22
ソフトウェアのバージョンアップについて. . . . . . . . . . . . . . . . . . . . . . . . . . 6-23
情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23

vii

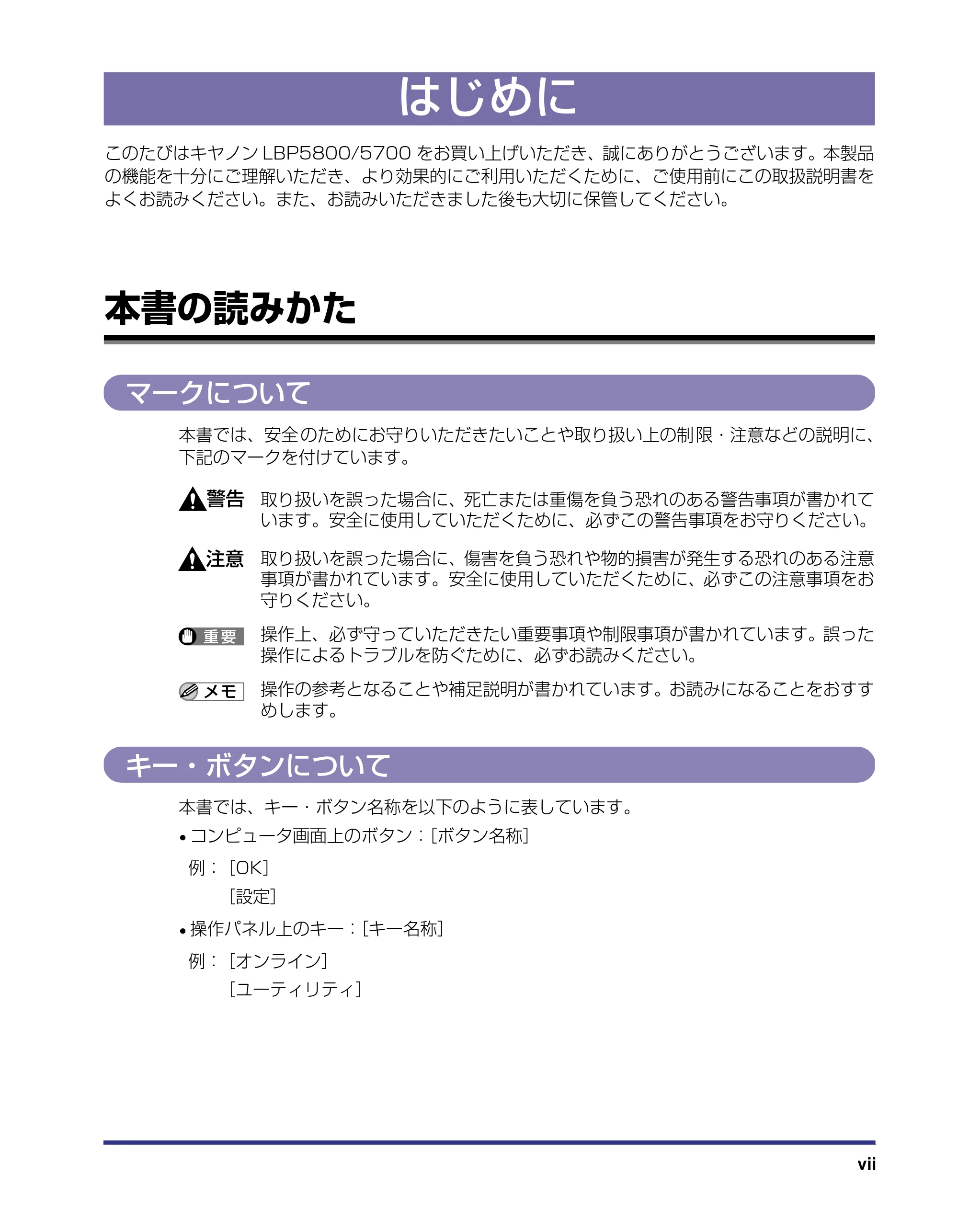

このたびはキヤノン LBP5800/5700 をお買い上げいただき、誠にありがとうございます。本製品
の機能を十分にご理解いただき、より効果的にご利用いただくために、ご使用前にこの取扱説明書を
よくお読みください。また、お読みいただきました後も大切に保管してください。
マークについて
本書では、安全 のためにお守りいただきたいことや取り扱い上の制 限・注意などの説明に、
下記のマークを付けています。
取り扱いを誤った場合に、死亡または重傷を負う恐れのある警告事項が書かれて
います。安全に使用していただくために、必ずこの警告事項をお守りください。
取り扱いを誤った場合に、傷害を負う恐れや物的損害が発生する恐れのある注意
事項が書かれています。安全に使用していただくために、必ずこの注意事項をお
守りください。
操作上、必ず守っていただきたい重要事項や制限事項が書かれています。誤った
操作によるトラブルを防ぐために、必ずお読みください。
操作の参考となることや補足説明が書かれています。お読みになることをおすす
めします。

キー・ボタンについて
本書では、キー・ボタン名称を以下のように表しています。

• コンピュータ画面上のボタン：［ボタン名称］
• 操作パネル上のキー：［キー名称］

はじめに
本書の読みかた
例：［OK］
［設定］
例：［オンライン］
［ユーティリティ］

viii

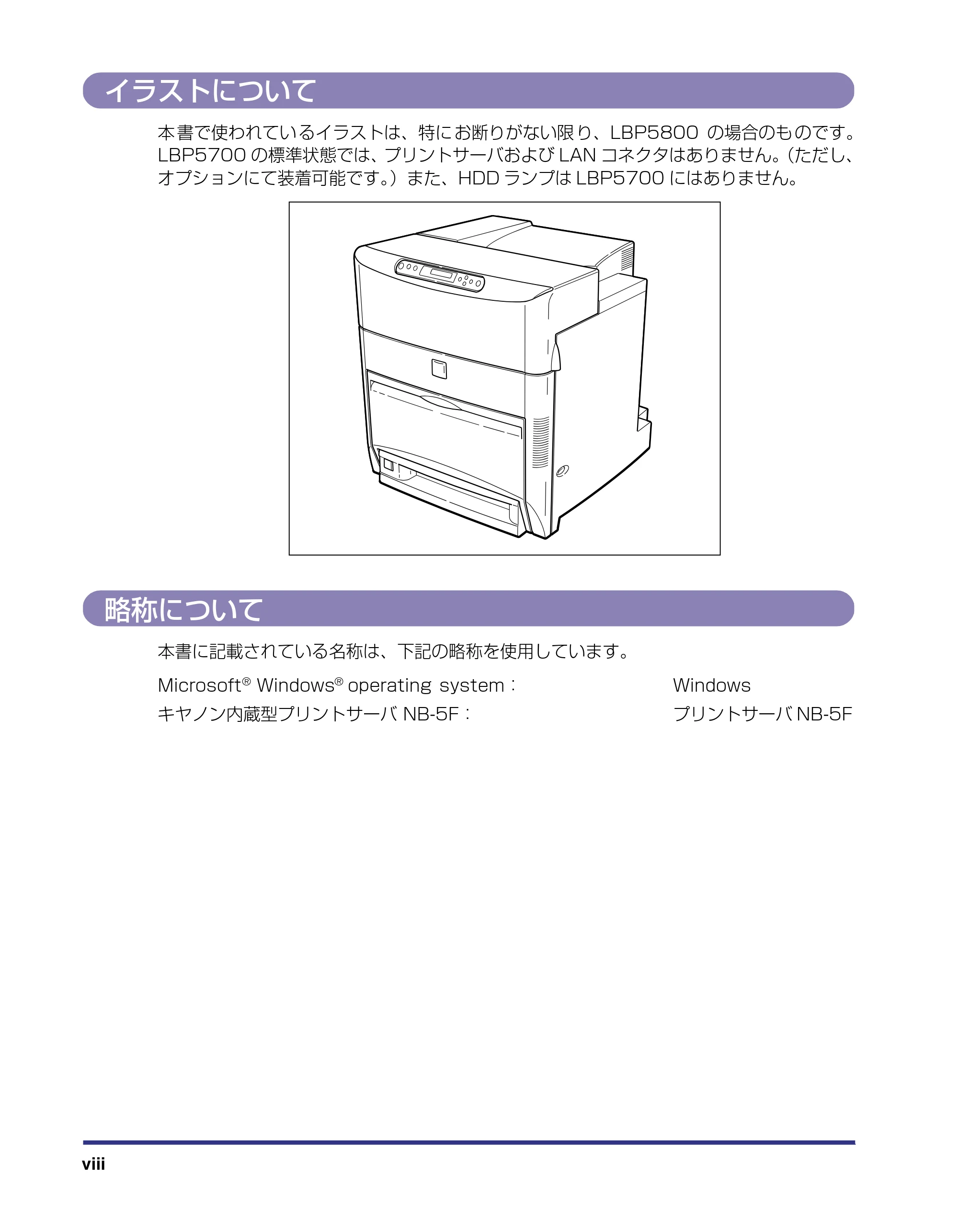

イラストについて
本 書で使われてい るイラストは、特に お断りがない限 り、LBP5800 の場合のも のです。
LBP5700 の標準状態では、プリントサーバおよび LAN コネクタはありません。（ただし、
オプションにて装着可能です。）また、HDD ランプは LBP5700 にはありません。
略称について
本書に記載されている名称は、下記の略称を使用しています。
Microsoft
®
Windows
®
operating system： Windows
キヤノン内蔵型プリントサーバ NB-5F： プリントサーバ NB-5F

ix
電波障害規制について
この装置は、情報処理装置等電波障害自主規制協議会 (VCCI) の基準に基づくクラス B 情報
技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラ
ジオ やテレビジョ ン受信機に近 接して使用さ れると、受信障害 を引き起こす ことがありま
す。取扱説明書に従って正しい取り扱いをしてください。
国際エネルギースタープログラムについて
商標について
Canon、Canon ロゴ、LBP、LIPS、NetSpot、PageComposer は、キヤノン株式会社
の商標です。
MaxiMem は、キヤノン株式会社の日本における登録商標です。
Adobe、Adobe Acrobat、Adobe Reader は、Adobe Systems Incorporated（アド
ビ システムズ社）の商標です。
Apple、AppleTalk、EtherTalk、Macintosh、TrueType は、米 国 Apple Computer,
Inc. の商標です。
HP、HP-GL は、米国 Hewlett-Packard Company の米国の商標です。

IBM、AT、PowerPC、PS/55 シリーズ、PS/V シリーズは、米国 International Business
Machines Corporation の商標です。
Microsoft、MS-DOS、Windows、Windows NT は、米国 Microsoft Corporation の
米国および他の国における登録商標です。
Novell、NetWare
®
は、米国 Novell, Inc. の商標です。
規制について
当 社は国 際エネル ギース タープロ グラムの 参加事 業者と
して、本製品が国際エネルギースタープログラムの基準に
適合していると判断します。
国際エネルギースタープログラムは、コンピュータをはじ
め とした オフィス 機器の 省エネル ギー化推 進のた めの国
際的なプログラムです。このプログラムは、エネルギー消
費を効率的に抑えるための機能を備えた製品の開発、普及
の促進を目的としたもので、事業者の自主判断により参加
することができる任意制度となっています。対象となる製

品はコンピュータ、ディスプレイ、プリンタ、ファクシミ
リおよび複写機等のオフィス機器で、それぞれの基準なら
びにマーク（ロゴ）は参加各国の間で統一されています。

x

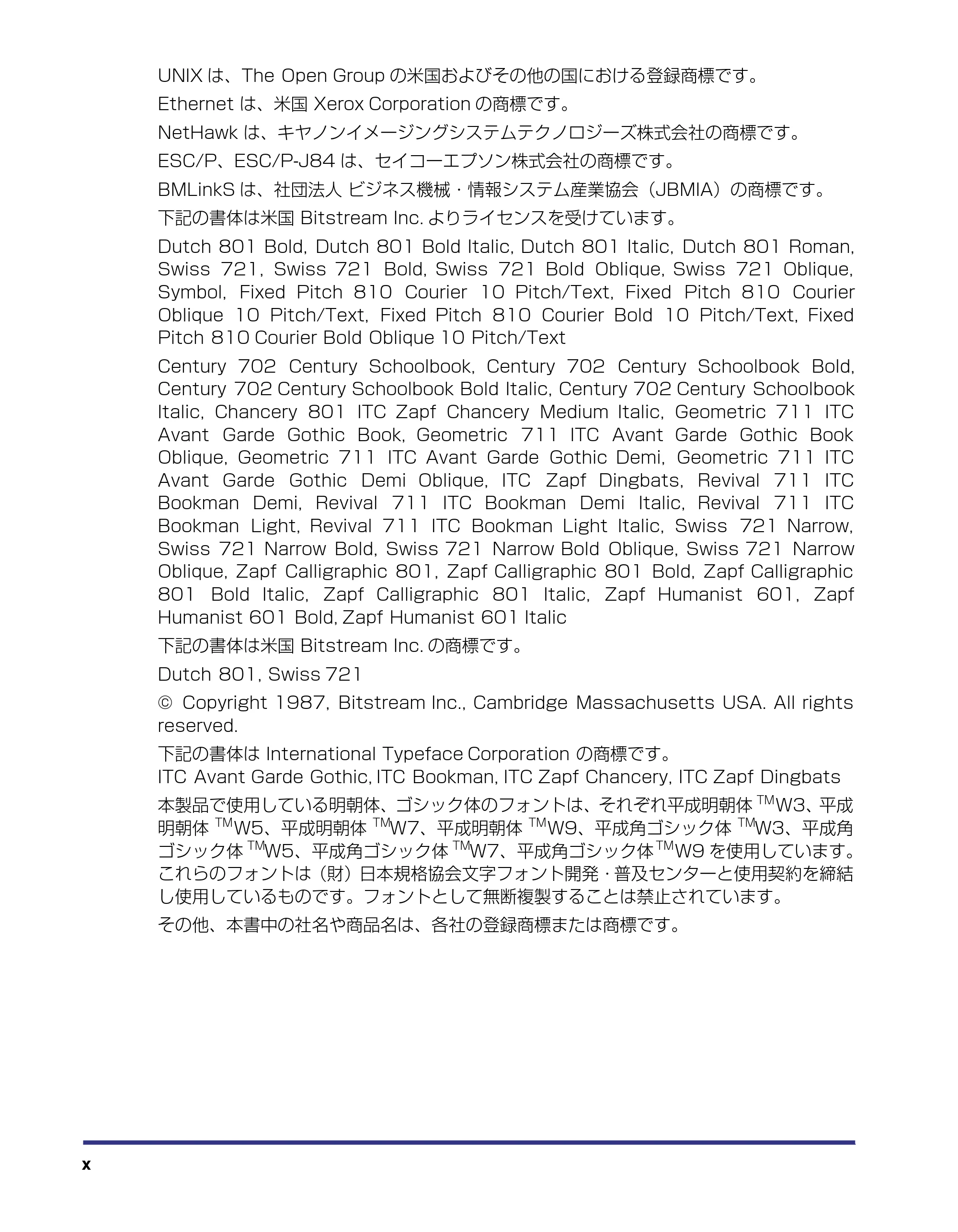

UNIX は、The Open Group の米国およびその他の国における登録商標です。
Ethernet は、米国 Xerox Corporation の商標です。
NetHawk は、キヤノンイメージングシステムテクノロジーズ株式会社の商標です。
ESC/P、ESC/P-J84 は、セイコーエプソン株式会社の商標です。
BMLinkS は、社団法人 ビジネス機械・情報システム産業協会（JBMIA）の商標です。
下記の書体は米国 Bitstream Inc. よりライセンスを受けています。
Dutch 801 Bold, Dutch 801 Bold Italic, Dutch 801 Italic, Dutch 801 Roman,
Swiss 721, Swiss 721 Bold, Swiss 721 Bold Oblique, Swiss 721 Oblique,
Symbol, Fixed Pitch 810 Courier 10 Pitch/Text, Fixed Pitch 810 Courier

Oblique 10 Pitch/Text, Fixed Pitch 810 Courier Bold 10 Pitch/Text, Fixed
Pitch 810 Courier Bold Oblique 10 Pitch/Text
Century 702 Century Schoolbook, Century 702 Century Schoolbook Bold,
Century 702 Century Schoolbook Bold Italic, Century 702 Century Schoolbook
Italic, Chancery 801 ITC Zapf Chancery Medium Italic, Geometric 711 ITC
Avant Garde Gothic Book, Geometric 711 ITC Avant Garde Gothic Book
Oblique, Geometric 711 ITC Avant Garde Gothic Demi, Geometric 711 ITC

Avant Garde Gothic Demi Oblique, ITC Zapf Dingbats, Revival 711 ITC
Bookman Demi, Revival 711 ITC Bookman Demi Italic, Revival 711 ITC
Bookman Light, Revival 711 ITC Bookman Light Italic, Swiss 721 Narrow,
Swiss 721 Narrow Bold, Swiss 721 Narrow Bold Oblique, Swiss 721 Narrow
Oblique, Zapf Calligraphic 801, Zapf Calligraphic 801 Bold, Zapf Calligraphic
801 Bold Italic, Zapf Calligraphic 801 Italic, Zapf Humanist 601, Zapf
Humanist 601 Bold, Zapf Humanist 601 Italic

下記の書体は米国 Bitstream Inc. の商標です。
Dutch 801, Swiss 721
© Copyright 1987, Bitstream Inc., Cambridge Massachusetts USA. All rights
reserved.
下記の書体は International Typeface Corporation の商標です。
ITC Avant Garde Gothic, ITC Bookman, ITC Zapf Chancery, ITC Zapf Dingbats
本製品で使用している明朝体、ゴシック体のフォントは、それぞれ平成明朝体
TM
W3、平成
明朝体
TM
W5、平成明朝体
TM
W7、平成明朝体
TM
W9、平成角ゴシック体
TM
W3、平成角
ゴシック体
TM
W5、平成角ゴシック体
TM
W7、平成角ゴシック体
TM
W9 を使用しています。
これらのフォントは（財）日本規格協会文字フォント開発・普及センターと使用契約を締結
し使用しているものです。フォントとして無断複製することは禁止されています。

その他、本書中の社名や商品名は、各社の登録商標または商標です。

xi

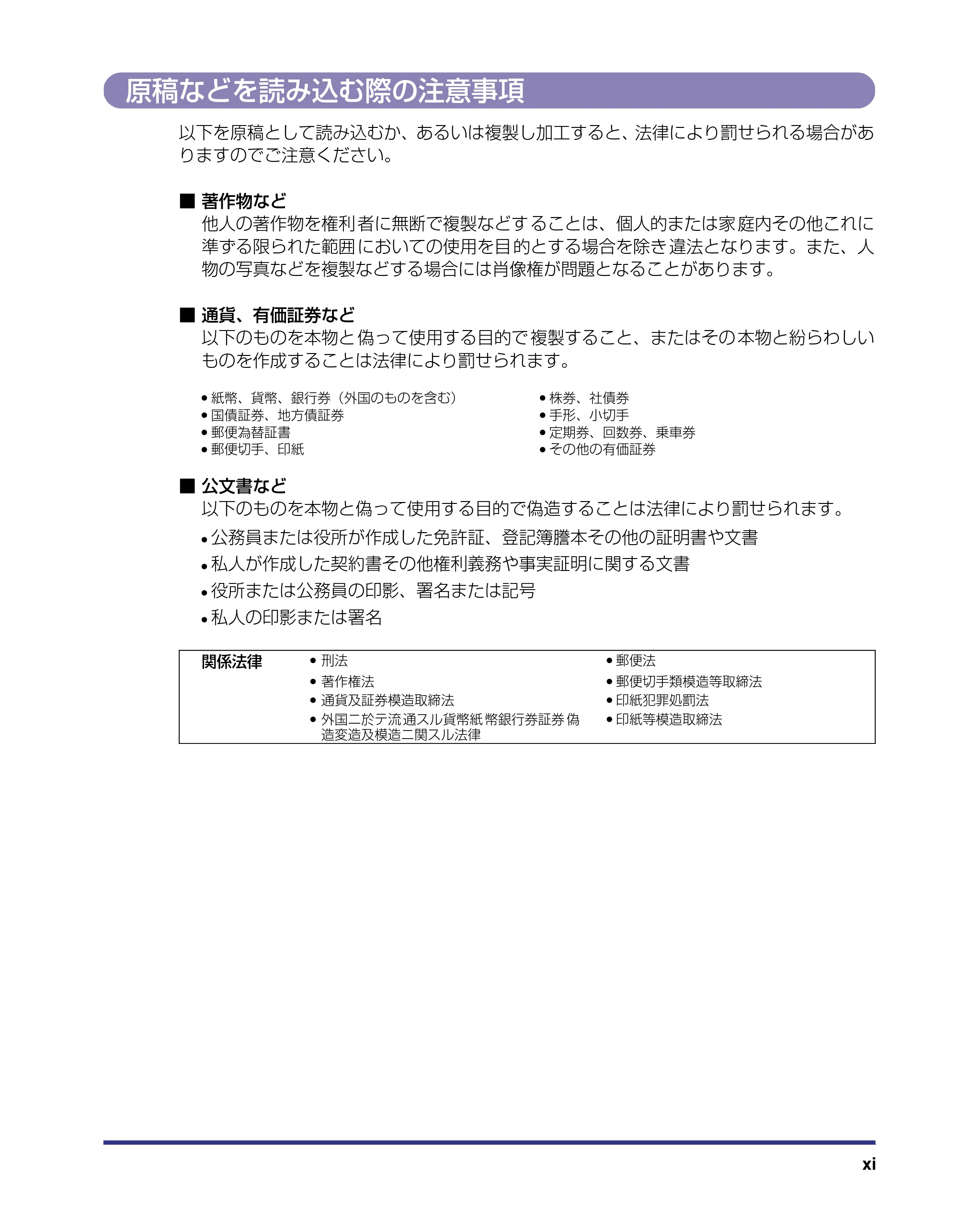

原稿などを読み込む際の注意事項
以下を原稿として読み込むか、あるいは複製し加工すると、法律により罰せられる場合があ
りますのでご注意ください。
■ 著作物など
他人の著作物を権利 者に無断で複製などす ることは、個人的または家 庭内その他これに
準ずる限られた範囲 においての使用を目 的とする場合を除き 違法となります。また、人
物の写真などを複製などする場合には肖像権が問題となることがあります。
■ 通貨、有価証券など
以下のものを本物と 偽って使用する目的で 複製すること、またはその 本物と紛らわしい
ものを作成することは法律により罰せられます。
■ 公文書など
以下のものを本物と偽って使用する目的で偽造することは法律により罰せられます。

• 公務員または役所が作成した免許証、登記簿謄本その他の証明書や文書
• 私人が作成した契約書その他権利義務や事実証明に関する文書
• 役所または公務員の印影、署名または記号
• 私人の印影または署名
• 紙幣、貨幣、銀行券（外国のものを含む） • 株券、社債券
• 国債証券、地方債証券 • 手形、小切手
• 郵便為替証書 • 定期券、回数券、乗車券
• 郵便切手、印紙 • その他の有価証券

関係法律 • 刑法 • 郵便法

• 著作権法 • 郵便切手類模造等取締法
• 通貨及証券模造取締法 • 印紙犯罪処罰法
• 外国ニ於テ流 通スル貨幣紙 幣銀行券証券 偽

造変造及模造ニ関スル法律

• 印紙等模造取締法

xii

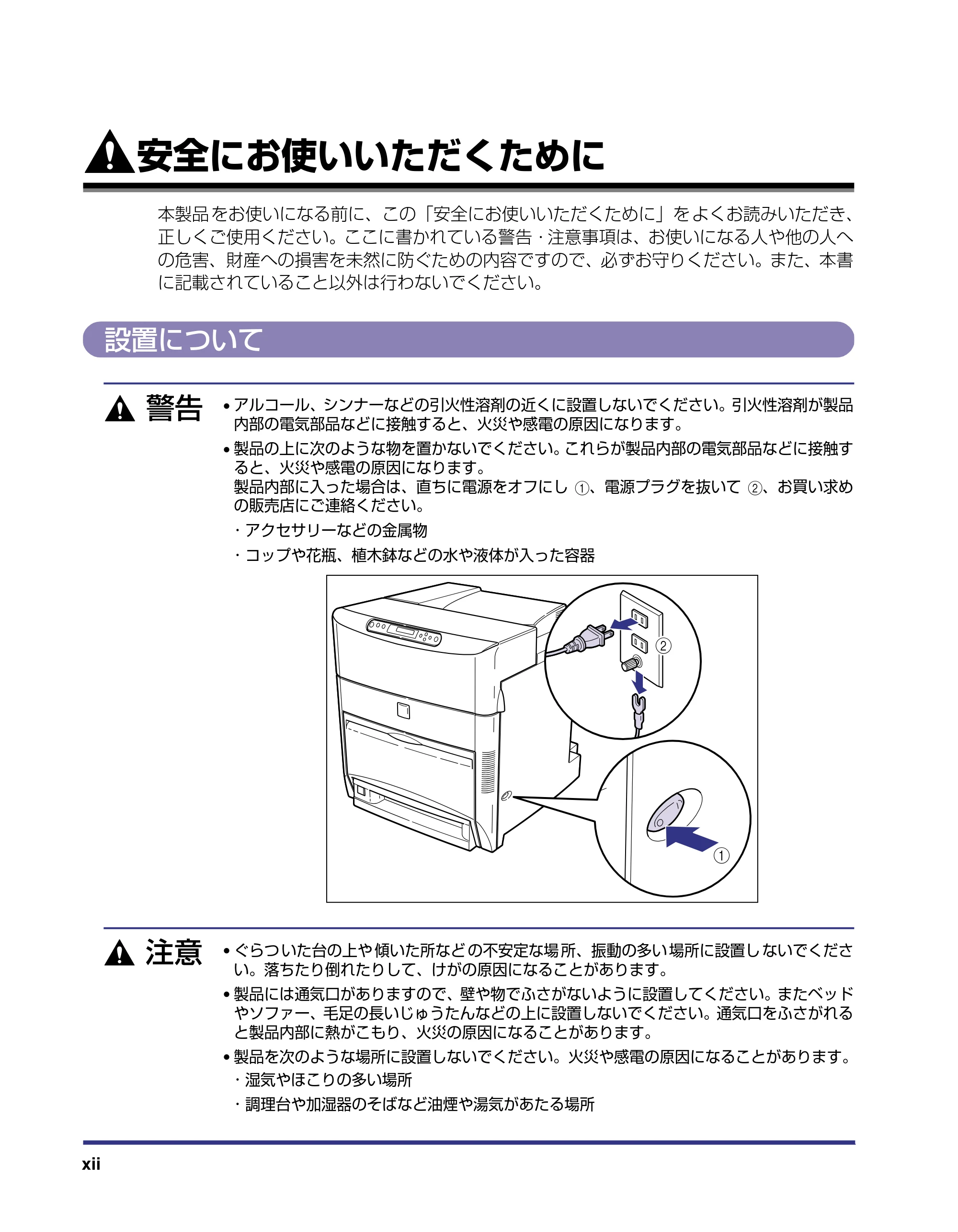

本製品 をお使いになる前に、この「安全にお使いいただくために」を よくお読みいただき、
正しくご使用ください。ここに書かれている警告・注意事項は、お使いになる人や他の人へ
の危害、財産への損害を未然に防ぐための内容ですので、必ずお守りください。また、本書
に記載されていること以外は行わないでください。
設置について

• アルコール、シンナーなどの引火性溶剤の近くに設置しないでください。引火性溶剤が製品

内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品の上に次のような物を置かないでください。これらが製品内部の電気部品などに接触す

ると、火災や感電の原因になります。
製品内部に入った場合は、直ちに電源をオフにし a、電源プラグを抜いて b、お買い求め
の販売店にご連絡ください。
･ アクセサリーなどの金属物
･ コップや花瓶、植木鉢などの水や液体が入った容器

• ぐらつ いた台の上や 傾いた所など の不安定な場 所、振動の多い 場所に設置し ないでくださ

い。落ちたり倒れたりして、けがの原因になることがあります。

• 製品には通気口がありますので、壁や物でふさがないように設置してください。またベッド

やソファー、毛足の長いじゅうたんなどの上に設置しないでください。通気口をふさがれる
と製品内部に熱がこもり、火災の原因になることがあります。

• 製品を次のような場所に設置しないでください。火災や感電の原因になることがあります。

･ 湿気やほこりの多い場所
･ 調理台や加湿器のそばなど油煙や湯気があたる場所
安全にお使いいただくために
a
b

xiii

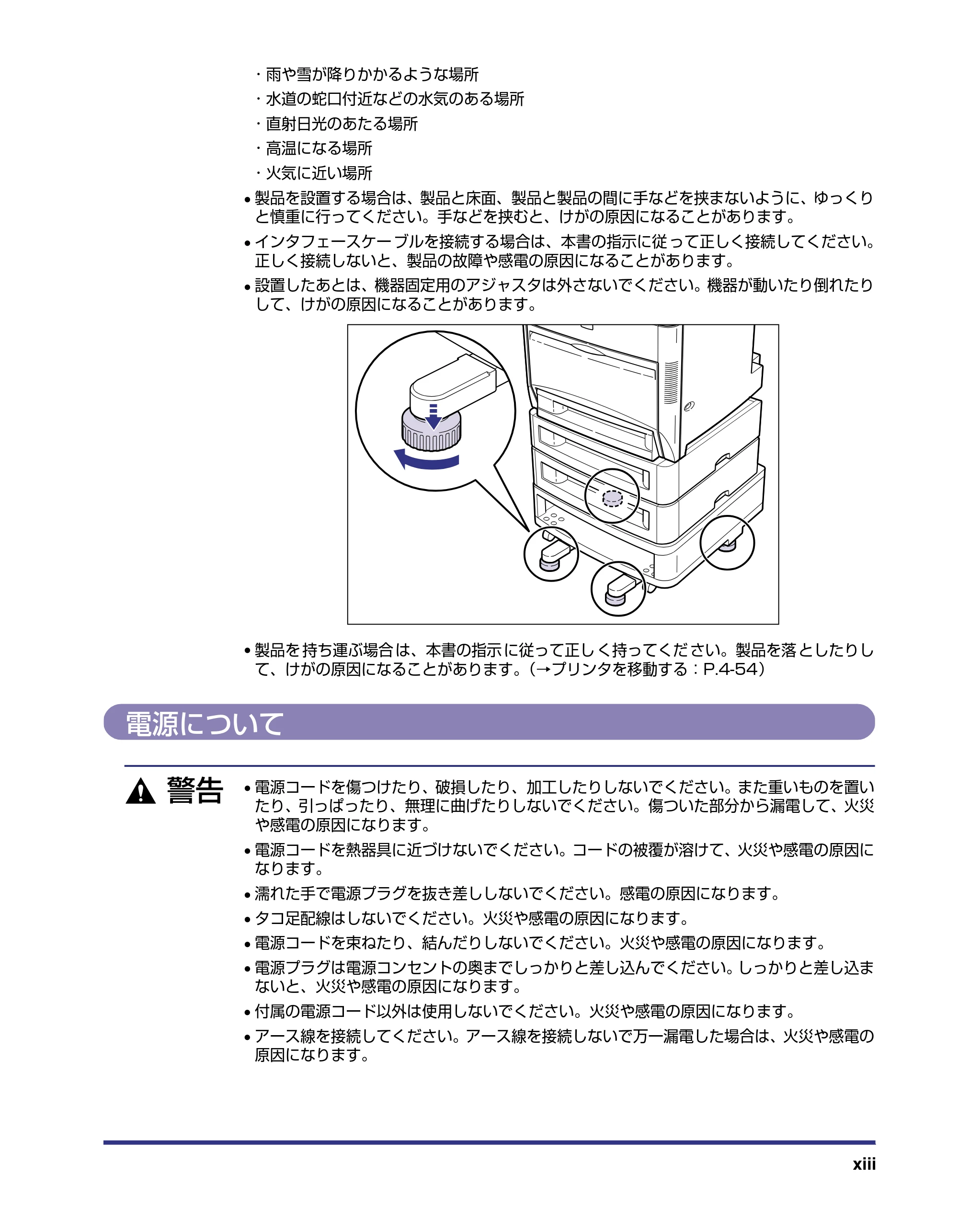

･ 雨や雪が降りかかるような場所
･ 水道の蛇口付近などの水気のある場所
･ 直射日光のあたる場所
･ 高温になる場所
･ 火気に近い場所

• 製品を設置する場合は、製品と床面、製品と製品の間に手などを挟まないように、ゆっくり

と慎重に行ってください。手などを挟むと、けがの原因になることがあります。

• インタフェースケー ブルを接続する場合は、本書の指示に従 って正しく接続してください。

正しく接続しないと、製品の故障や感電の原因になることがあります。

• 設置したあとは、機器固定用のアジャスタは外さないでください。機器が動いたり倒れたり

して、けがの原因になることがあります。

• 製品を 持ち運ぶ場合 は、本書の指示 に従って正し く持ってくだ さい。製品を落 としたりし

て、けがの原因になることがあります。（→プリンタを移動する：P.4-54）
電源について

• 電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものを置い

たり、引っぱったり、無理に曲げたりしないでください。傷ついた部分から漏電して、火災
や感電の原因になります。

• 電源コードを熱器具に近づけないでください。コードの被覆が溶けて、火災や感電の原因に

なります。

• 濡れた手で電源プラグを抜き差ししないでください。感電の原因になります。
• タコ足配線はしないでください。火災や感電の原因になります。
• 電源コードを束ねたり、結んだりしないでください。火災や感電の原因になります。
• 電源プラグは電源コンセントの奥までしっかりと差し込んでください。しっかりと差し込ま

ないと、火災や感電の原因になります。

• 付属の電源コード以外は使用しないでください。火災や感電の原因になります。
• アース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や感電の

原因になります。

xiv

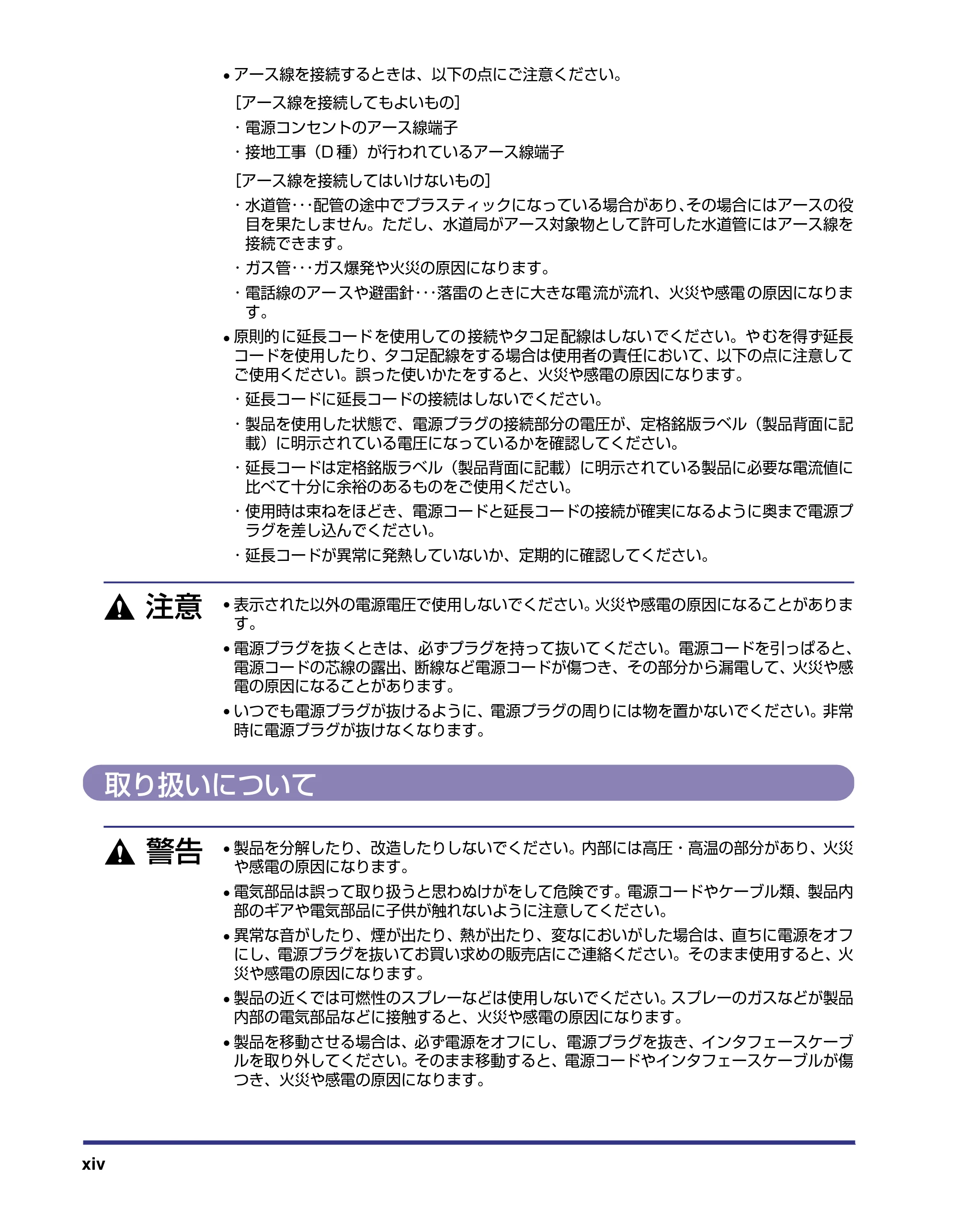

• アース線を接続するときは、以下の点にご注意ください。

［アース線を接続してもよいもの］
･ 電源コンセントのアース線端子
･ 接地工事（D 種）が行われているアース線端子
［アース線を接続してはいけないもの］
･ 水道管･･･配管の途中でプラスティックになっている場合があり、その場合にはアースの役
目を果たしません。ただし、水道局がアース対象物として許可した水道管にはアース線を
接続できます。
･ ガス管･･･ガス爆発や火災の原因になります。
･ 電話線のアー スや避雷針･･･落雷の ときに大きな電 流が流れ、火災や感電 の原因になりま
す。

• 原則的 に延長コード を使用しての 接続やタコ足 配線はしない でください。や むを得ず延長

コードを使用したり、タコ足配線をする場合は使用者の責任において、以下の点に注意して
ご使用ください。誤った使いかたをすると、火災や感電の原因になります。
･ 延長コードに延長コードの接続はしないでください。
･ 製品を使用した状態で、電源プラグの接続部分の電圧が、定格銘版ラベル（製品背面に記
載）に明示されている電圧になっているかを確認してください。
･ 延長コードは定格銘版ラベル（製品背面に記載）に明示されている製品に必要な電流値に
比べて十分に余裕のあるものをご使用ください。
･ 使用時は束ねをほどき、電源コードと延長コードの接続が確実になるように奥まで電源プ
ラグを差し込んでください。
･ 延長コードが異常に発熱していないか、定期的に確認してください。

• 表示された以外の電源電圧で使用しないでください。火災や感電の原因になることがありま

す。

• 電源プラグを抜 くときは、必ずプラグを持って抜いて ください。電源コードを引っぱると、

電源コードの芯線の露出、断線など電源コードが傷つき、その部分から漏電して、火災や感
電の原因になることがあります。

• いつでも電源プラグが抜けるように、電源プラグの周りには物を置かないでください。非常

時に電源プラグが抜けなくなります。
取り扱いについて

• 製品を分解したり、改造したりしないでください。内部には高圧・高温の部分があり、火災

や感電の原因になります。

• 電気部品は誤って取り扱うと思わぬけがをして危険です。電源コードやケーブル類、製品内

部のギアや電気部品に子供が触れないように注意してください。

• 異常な音がしたり、煙が出たり、熱が出たり、変なにおいがした場合は、直ちに電源をオフ

にし、電源プラグを抜いてお買い求めの販売店にご連絡ください。そのまま使用すると、火
災や感電の原因になります。

• 製品の近くでは可燃性のスプレーなどは使用しないでください。スプレーのガスなどが製品

内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品を移動させる場合は、必ず電源をオフにし、電源プラグを抜き、インタフェースケーブ

ルを取り外してください。そのまま移動すると、電源コードやインタフェースケーブルが傷
つき、火災や感電の原因になります。

xv

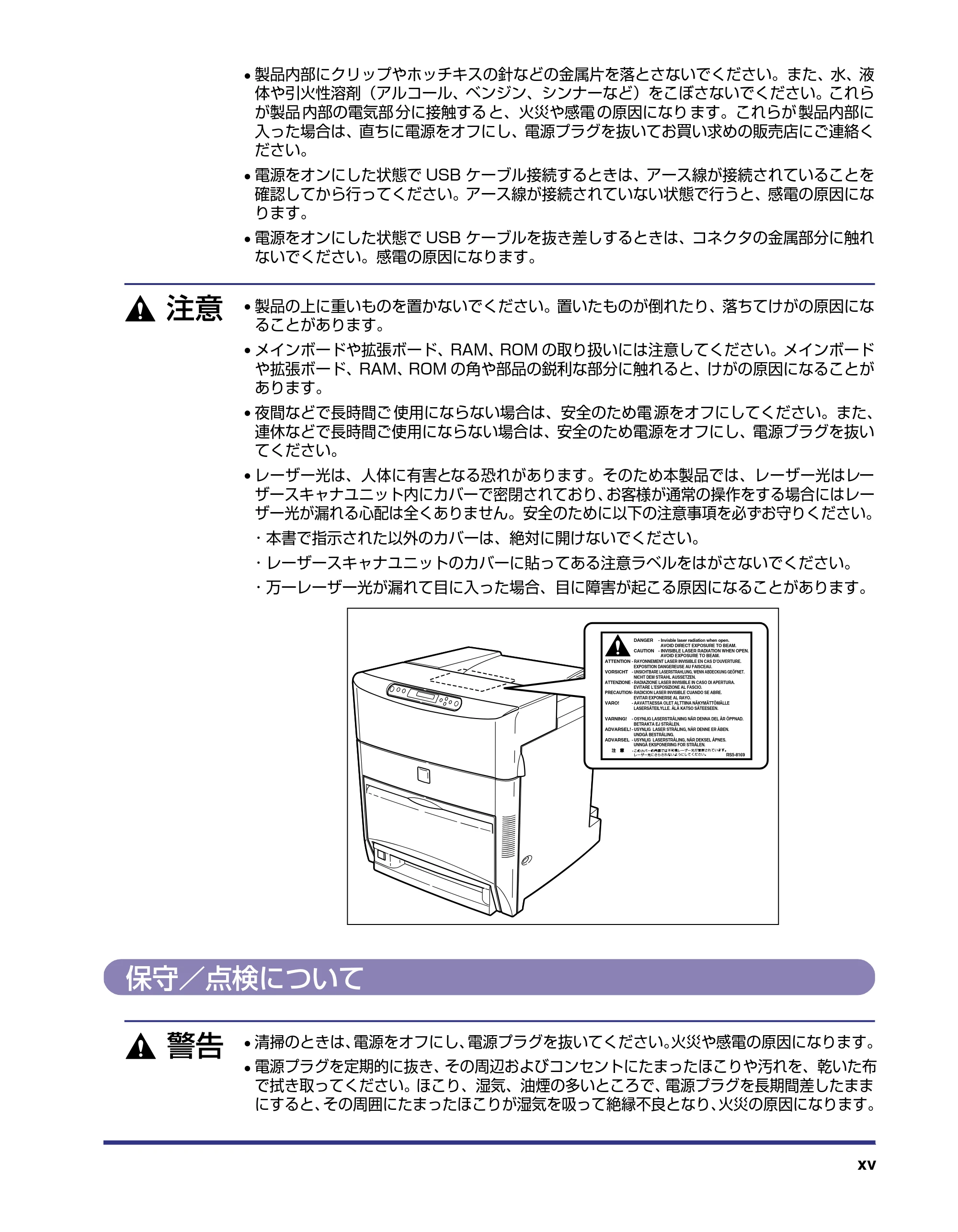

• 製品内部にクリップやホッチキスの針などの金属片を落とさないでください。また、水、液

体や引火性溶剤（アルコール、ベンジン、シンナーなど）をこぼさないでください。これら
が製品 内部の電気部 分に接触する と、火災や感電 の原因になり ます。これらが 製品内部に
入った場合は、直ちに電源をオフにし、電源プラグを抜いてお買い求めの販売店にご連絡く
ださい。

• 電源をオンにした状態で USB ケーブル接続するときは、アース線が接続されていることを

確認してから行ってください。アース線が接続されていない状態で行うと、感電の原因にな
ります。

• 電源をオンにした状態で USB ケーブルを抜き差しするときは、コネクタの金属部分に触れ

ないでください。感電の原因になります。

• 製品の上に重いものを置かないでください。置いたものが倒れたり、落ちてけがの原因にな

ることがあります。

• メインボードや拡張ボード、RAM、ROM の取り扱いには注意してください。メインボード

や拡張ボード、RAM、ROM の角や部品の鋭利な部分に触れると、けがの原因になることが
あります。

• 夜間などで長時間ご 使用にならない場合は、安全のため電 源をオフにしてください。また、

連休などで長時間ご使用にならない場合は、安全のため電源をオフにし、電源プラグを抜い
てください。

• レーザー光は、人体に有害となる恐れがあります。そのため本製品では、レーザー光はレー

ザースキャナユニット内にカバーで密閉されており、お客様が通常の操作をする場合にはレー
ザー光が漏れる心配は全くありません。安全のために以下の注意事項を必ずお守りください。
･ 本書で指示された以外のカバーは、絶対に開けないでください。
･ レーザースキャナユニットのカバーに貼ってある注意ラベルをはがさないでください。
･ 万一レーザー光が漏れて目に入った場合、目に障害が起こる原因になることがあります。
保守／点検について

• 清掃のときは、電源をオフにし、電源プラグを抜いてください。火災や感電の原因になります。
• 電源プラグを定期的に抜き、その周辺およびコンセントにたまったほこりや汚れを、乾いた布

で拭き取ってください。ほこり、湿気、油煙の多いところで、電源プラグを長期間差したまま
にすると、その周囲にたまったほこりが湿気を吸って絶縁不良となり、火災の原因になります。
- RAYONNEMENT LASER INVISIBLE EN CAS D’OUVERTURE.
EXPOSITION DANGEREUSE AU FAISCEAU.
- UNSICHTBARE LASERSTRAHLUNG, WENN ABDECKUNG GEÖFNET.
NICHT DEM STRAHL AUSSETZEN.
- RADIAZIONE LASER INVISIBLE IN CASO DI APERTURA.
EVITARE L’ESPOSIZIONE AL FASCIO.
- RADICION LASER INVISIBLE CUANDO SE ABRE.
EVITAR EXPONERSE AL RAYO.
- AAVATTAESSA OLET ALTTIINA NÄKYMÄTTÖMÄLLE
LASERSÄTEILYLLE. ÄLÄ KATSO SÄTEESEEN.

- OSYNLIG LASERSTRÅLNING NÄR DENNA DEL ÄR ÖPPNAD.
BETRAKTA EJ STRÅLEN.
- USYNLIG LASER STRÅLING, NÅR DENNE ER ÅBEN.
UNDGÅ BESTRÅLING.
- USYNLIG LASERSTRÅLING, NÅR DEKSEL ÅPNES.
UNNGÅ EKSPONERING FOR STRÅLEN.
ATTENTION
VORSICHT
ATTENZIONE
PRECAUTION
VARO!
VARNING!
ADVARSEL!
ADVARSEL
DANGER
CAUTION
- Invisble laser radiation when open.
AVOID DIRECT EXPOSURE TO BEAM.
- INVISIBLE LASER RADIATION WHEN OPEN.
AVOID EXPOSURE TO BEAM.
RS5-8169

xvi

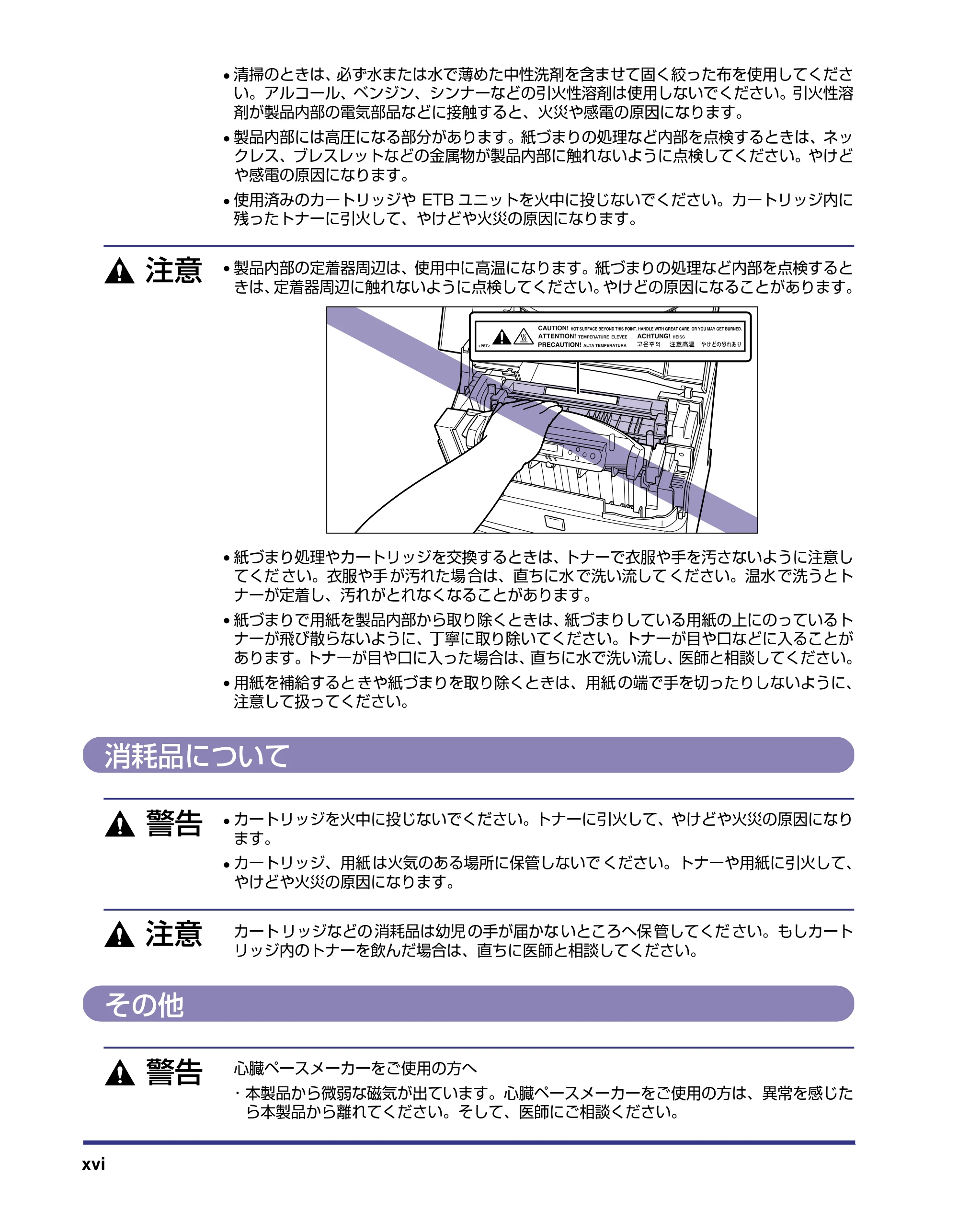

• 清掃のときは、必ず水または水で薄めた中性洗剤を含ませて固く絞った布を使用してくださ

い。アルコール、ベンジン、シンナーなどの引火性溶剤は使用しないでください。引火性溶
剤が製品内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品内部には高圧になる部分があります。紙づまりの処理など内部を点検するときは、ネッ

クレス、ブレスレットなどの金属物が製品内部に触れないように点検してください。やけど
や感電の原因になります。

• 使用済みのカートリッジや ETB ユニットを火中に投じないでください。カートリッジ内に

残ったトナーに引火して、やけどや火災の原因になります。

• 製品内部の定着器周辺は、使用中に高温になります。紙づまりの処理など内部を点検すると

きは、定着器周辺に触れないように点検してください。やけどの原因になることがあります。

• 紙づまり処理やカートリッジを交換するときは、トナーで衣服や手を汚さないように注意し

てくだ さい。衣服や手 が汚れた場 合は、直ちに水 で洗い流して ください。温水 で洗うとト
ナーが定着し、汚れがとれなくなることがあります。

• 紙づまりで用紙を製品内部から取り除くときは、紙づまりしている用紙の上にのっているト

ナーが飛び散らないように、丁寧に取り除いてください。トナーが目や口などに入ることが
あります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師と相談してください。

• 用紙を補給すると きや紙づまりを取り除くときは、用紙 の端で手を切ったりしないように、

注意して扱ってください。
消耗品について

• カートリッジを火中に投じないでください。トナーに引火して、やけどや火災の原因になり

ます。

• カートリッジ、用紙 は火気のある場所に保管しないで ください。トナーや用紙に引火して、

やけどや火災の原因になります。
カート リッジなどの 消耗品は幼児 の手が届かな いところへ保 管してくだ さい。もしカート
リッジ内のトナーを飲んだ場合は、直ちに医師と相談してください。
その他
心臓ペースメーカーをご使用の方へ
･ 本製品から微弱な磁気が出ています。心臓ペースメーカーをご使用の方は、異常を感じた
ら本製品から離れてください。そして、医師にご相談ください。

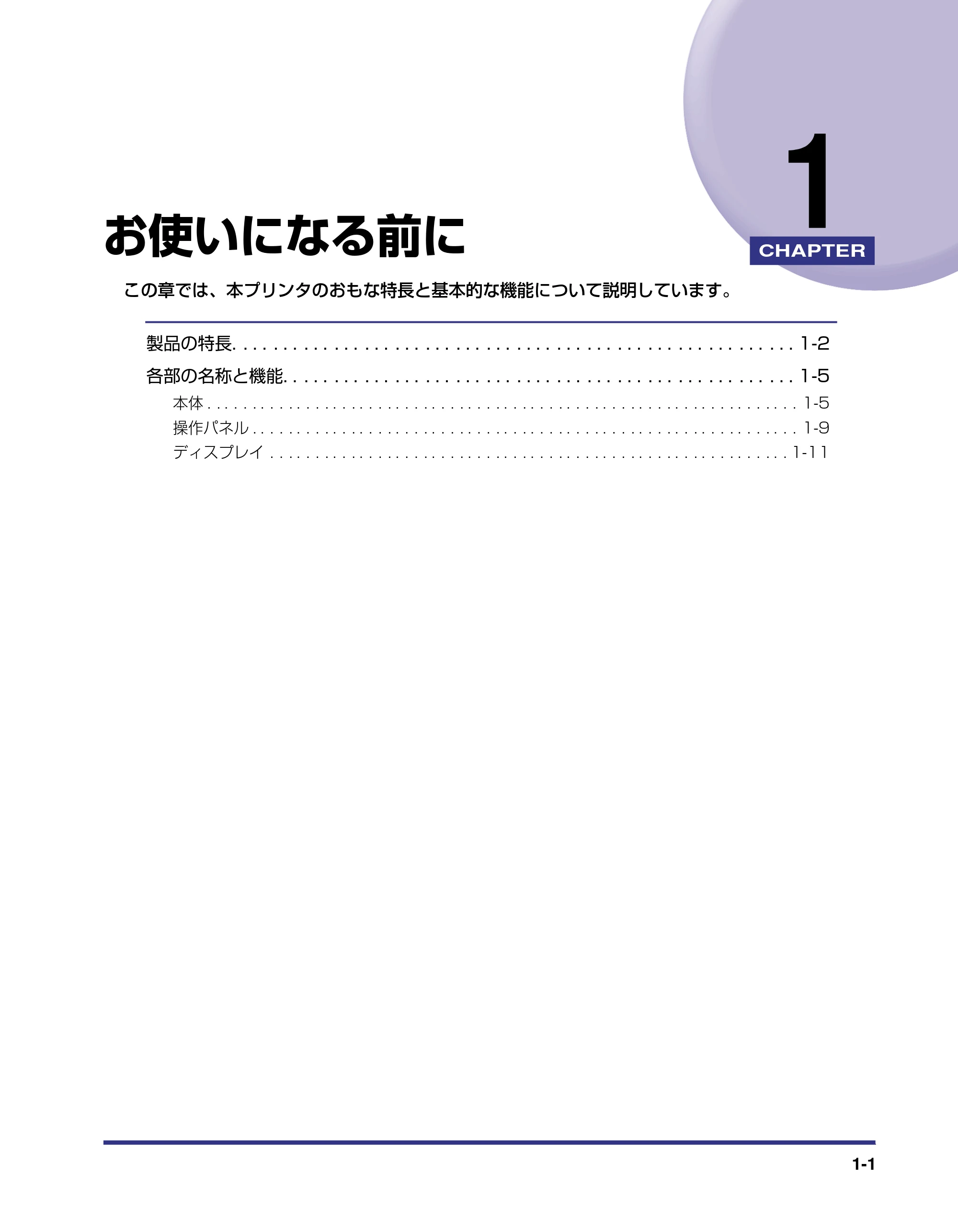

1-1
CHAPTER
1
お使いになる前に
この章では、本プリンタのおもな特長と基本的な機能について説明しています。
製品の特長. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
各部の名称と機能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
本体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
操作パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

ディスプレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11

製品の特長1-2
お
使
い
に
な
る
前
に �
1

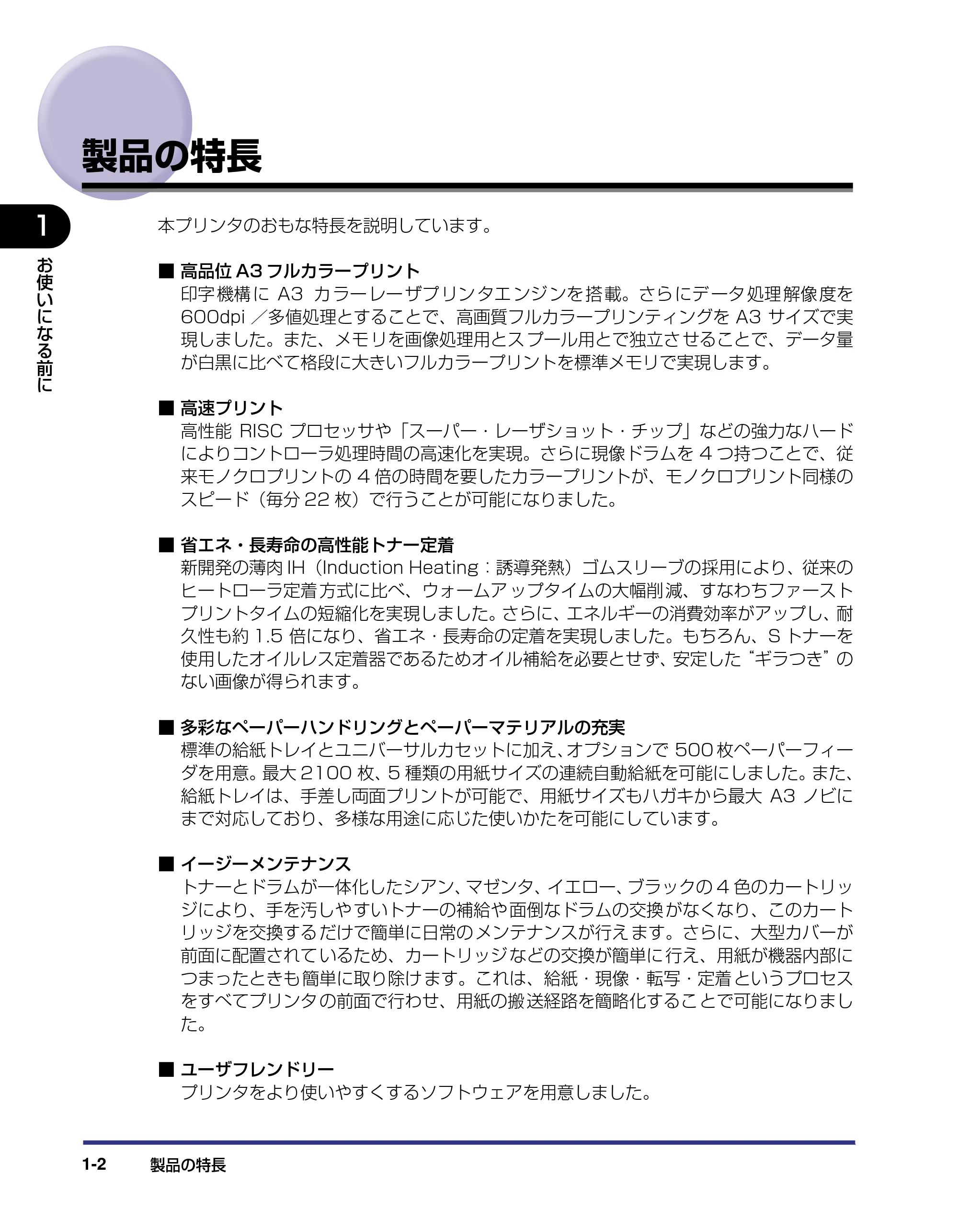

製品の特長
本プリンタのおもな特長を説明しています。
■ 高品位 A3 フルカラープリント
印字 機構 に A3 カ ラー レー ザプ リン タエ ンジ ンを 搭 載。さら にデ ータ 処理 解像 度を
600dpi ／多値処理とすることで、高画質フルカラープリンティングを A3 サイズで実
現しました。また、メモ リを画像処理用とス プール用とで独立さ せることで、データ量
が白黒に比べて格段に大きいフルカラープリントを標準メモリで実現します。
■ 高速プリント
高性能 RISC プロセッサや「スーパー・レーザショット・チップ」などの強力なハード
によりコントローラ処理時間の高速化を実現。さらに現像ドラムを 4 つ持つことで、従
来モノクロプリントの 4 倍の時間を要したカラープリントが、モノクロプリント同様の
スピード（毎分 22 枚）で行うことが可能になりました。
■ 省エネ・長寿命の高性能トナー定着
新開発の薄肉 IH（Induction Heating：誘導発熱）ゴムスリーブの採用により、従来の

ヒートローラ定着 方式に比べ、ウォームア ップタイムの大幅削 減、すなわちファースト
プリントタイムの短縮化を実現しました。さらに、エネルギーの消費効率がアップし、耐
久性も約 1.5 倍になり、省エネ・長寿命の定着を実現しました。もちろん、S トナーを
使用したオイルレス定着器であるためオイル補給を必要とせず、安定した“ギラつき”の
ない画像が得られます。
■ 多彩なペーパーハンドリングとペーパーマテリアルの充実
標準の給紙トレイとユニバーサルカセットに加え、オプションで 500 枚ペーパーフィー
ダを用意。最大 2100 枚、5 種類の用紙サイズの連続自動給紙を可能にしました。また、
給紙トレイは、手差し両面プリントが可能で、用紙サイズもハガキから最大 A3 ノビに
まで対応しており、多様な用途に応じた使いかたを可能にしています。
■ イージーメンテナンス
トナーとドラムが一体化したシアン、マゼンタ、イエロー、ブラックの 4 色のカートリッ
ジにより、手を汚しや すいトナーの補給や 面倒なドラムの交換 がなくなり、このカート

リッジを交換する だけで簡単に日常の メンテナンスが行え ます。さらに、大型カバーが
前面に配置されて いるため、カートリッジ などの交換が簡単に 行え、用紙が機器内部に
つまったときも 簡単に取り除け ます。これは、給紙・現像・転写・定着 というプロセス
をすべてプリンタ の前面で行わせ、用紙の搬 送経路を簡略化するこ とで可能になりまし
た。
■ ユーザフレンドリー
プリンタをより使いやすくするソフトウェアを用意しました。

製品の特長 1-3
お
使
い
に
な
る
前
に �
1
印刷したい設定を メニューで簡単に選 択できる「お気に入り」メ ニューや、複数ページ
印刷機能、製本作業を容易にした「仕上げ」など、機能満載の LIPS IV ドライバを同梱
しています。
また、パソコン上でネッ トワークに接続された プリンタの設定や管理 を行うプリンタ管
理ユーティリティ「NetSpot Device Installer」、「NetSpot Console」と、プリンタ
の状態や印刷状態、自分 の印刷が終わったかど うかをパソコン画面に 知らせてくれる印
刷 終了 通 知 等 の 機 能 を 持 った 印 刷 ユ ー テ ィ リ テ ィソ フ ト ウ ェ ア の「NetSpot Job
Monitor」を同梱しています。
■ 簡単操作のカラーコントロール
カラーマトリックスを 使ったユーザインタフ ェースにより直観的で わかりやすい色調整
を実現。しかも調整前と調整後の画像サンプルを 1 枚の用紙に出力するサンプルプリン
ト機能により好みの色を簡単・確実に確認できます。

また、カラーページを自 動的に判別するオー トカラー機能により、白 黒モードとカラー
モードをいちいち切 り替える必要がなくな りました。もちろん期待通 りの色再現を実現
する、キヤノン独自の カラーマネジメントシ ステム「ColorGear」も搭載。ドキュメン
トを構成する文字、写真、絵 の各要素毎に最適な 色補正を行うカラー マッチングを簡単
操作で実現しています。
■ ネットワーク対応プリンタ
LBP5800はプリントサーバを標準装備（LBP5700はオプション）しており、Ethernet
の ネ ッ ト ワ ー ク プ リ ン タ と し て 使 用 で き ま す。IPX/SPX、TCP/IP、NetBIOS/
NetBEUI、EtherTalk のマルチプロトコル対応により、Windows、Macintosh、UNIX、
NetWare など幅広い使用環境に対応します。
また、ネットワークの初期設定を簡単に行えるユーティリティソフト「NetSpot Device
Installer」がプリンタに標準添付されています。

製品の特長1-4
お
使
い
に
な
る
前
に �
1
本プリンタに付属されているソフトウェアの対応 OS、インストールのしかたや詳細につ
いては、付属の「LIPS ソフトウェアガイド／本編」を参照してください。
■ BMLinkS 対応
LBP5800 は、ネット ワーク上 にある様々 なメーカー のプリンタ やスキャ ナを共通の
フォ ー マ ット を 用い て 接 続す る こと が で きる BMLinkS に標 準 で 対応 し てい ま す。
LBP5700 は、オプションのキヤノン製プリントサーバ NB-5F を装着することにより
BMLinkS に対応することができます。BMLinkS の詳細については、「BMLinkS につい
て」（→ P.2-16）を参照してください。
■ ネットワークスキャナで実現する多様な拡張性
オプションのネッ トワークスキャナを本 プリンタに取り付ける と、ダイレクトに文書を
読み込みプリント するコピー機能が使用 可能となり、ローコストで ハイパフォーマンス
を実現します｡また、ネットワークスキャナはスキャンした文書を様々なファイル（PDF、

JPEG、TIFF）に変換し、電子メールで送 信する機能も備えて おり、多様なニーズにお
応えします。
�
Windows
ハブ�
LBP5700
Windows
LBP5800
Windows
NetWare�
サーバ�
Macintosh
双方向ユーティリティ画面�
Macintosh
JC-CONNECT PRICOM C-540TNE LIO V2�
JC-CONNECT PRICOM C-540T LIO V2�
NetHawk N-100 LIO V2�
NetHawk N-111 LIO V2�
キヤノン内蔵型プリントサーバNB-5F

各部の名称と機能 1-5

お
使
い
に
な
る
前
に �
1

各部の名称と機能

本プ リンタは、いろい ろな機能を 持つ部品で構 成されていま す。本プリンタを 正しく使用
し、機能を十分に活用していただくために、各部の名称と機能を覚えてください。
本体
プリンタ本体の各部の名称と機能を説明しています。
本プリンタには通気口がありますので、壁や物でふさがないように設置してください。通
気口をふさがれるとプリンタ内部に熱がこもり、 火災の原因になることがあります。
前面
前面の各部の名称と機能を説明しています。
操作パネルに貼られているフィルムは、 ご使用前にはがしてください。
a 操作パネル
プ リンタの動 作や状態を 表示したり、 機能の設
定をします。（ → P.1-9）
b 排紙トレイ
プリントされた用紙が下向き（フェースダウン）
で排紙されます。（→ P.3-16）
h
i
a b
c
d
e
f
g
j

各部の名称と機能1-6

お
使
い
に
な
る
前
に �
1
c 排気口
プリンタ内部冷却用の排気口です。
d 前上カバー
定着器 や排 紙部の 紙づ まりを 除去 すると きに、
ここを開け て作業し ます。また、前下 カバーを
開けるときは、先に前上カバーを開けます。ディ
スプレイには 前上カバー と前下カバー を総称し
て「マエカバー」と表示されます。
e 前下カバー
カートリッジ の交換やプ リンタ内部の 紙づまり
を除去 する とき に、ここ を開け て作 業し ます。
ディスプレイ には前上カ バーと前下カ バーを総
称して「マエカバー」と表示されます。
f 排気口
プリンタ内部冷却用の排気口です。
g 電源スイッチ
プリンタの電源をオン / オフします。（→ P.2-6）
h 用紙ガイド
給紙ト レイにセッ トした用紙の 幅に合わせ てガ
イドの位置を調整します。
i 給紙トレイ
用紙を 給紙トレイ から給紙す るときに、用 紙を
セットします。（→ P.3-33）
j 給紙カセット
最大 500 枚までの A3、B4、A4、B5、A5、
レジャー（11 × 1 7）、リーガル、レター、エ

グ ゼク テ ィブ サイ ズ の普 通紙 が セッ トで き ま
す。（→ P.3-17）
プリンタ内部
プリンタ内部の各部の名称と機能を説明しています。
プリンタ内部の定着器周辺は、使用中に高温になります。紙づまりの処理など内部を点検
するときは、定着器周辺には触れないように点検してください。やけどの原因になること
があります。
a K（ブラック）カートリッジスロット
K（ブラック）カートリッジをセットするスロッ
トです。
b M（マゼンタ）カートリッジスロット
M（マゼンタ）カートリッジをセットするスロッ
トです。
a
f
g
i
h
b
c
d
e

各部の名称と機能 1-7

お
使
い
に
な
る
前
に �
1
c Y（イエロー）カートリッジスロット
Y（イエロー）カートリッジをセットするスロッ
トです。
d C（シアン）カートリッジスロット
C（シアン）カートリッジをセットするスロット
です。
e 除電ユニット清掃ブラシ
除電ユニットを清掃するためのブラシです。
f 定着器
トナーを用紙に定着させる装置です。
g 除電ユニット
プリン ト時に用紙の 帯電を取り 除く重要な部 品
です。除電 ユニットは 印字品質の 低下を防ぐ た
めに、ブラ ックのカー トリッジ交 換時に清掃 し
ます。（→ P.4-2）
h 清掃ブラシ
セ ン サ を 清 掃 す る た め の ブ ラ シ で す。（→
P.4-43）
i ETB（Electro static Transfer Belt：静
電搬送ベルト）ユニット
用紙を搬送しながら 4 色のトナーを用紙に転写
する装置です。
右背面
右背面の各部の名称と機能を説明しています。
a 用紙積載センサー
排紙トレイの満載を検知します。（→ P.3-16）
b 排気口
プリンタ内部冷却用の排気口です。

c LAN コネクタ（LBP5800 のみ）
10BASE-T/100BASE-TX の LANケーブル接
続部です。
d 100 ランプ（緑色）（LBP5800 のみ）
プリントサーバが 100BASE-TX でネットワー
ク に 接 続 さ れ て い る と き に、点 灯 し ま す。
10BASE-T 接続の場合は、点灯しません。
e LNK ランプ（緑色）（LBP5800 のみ）
プリン トサーバがネ ットワーク に正しく接続 さ
れているときに、点灯します。
f ERR ランプ（橙色）（LBP5800 のみ）
プ リン トサ ー バが 正常 に 動作 し てい ない と き
に、点灯または点滅します。
a b
c
d
e
f
g
h
i
j

各部の名称と機能1-8

お
使
い
に
な
る
前
に �
1
g 拡張ボードスロット
オプションのハードディスク（LBP5800 のみ）
や内蔵型プリントサーバを取り付けます。（→設
置ガイド「第 3 章 オプション品の取り付け」）
h USB コネクタ
USB ケーブルの接続部です。パソコンが USB
インタフェ ースに対応 していると きに、ここへ
接続します。
i パラレルコネクタ
IEEE1284 準 拠の 8 ビ ット パラ レル イン タ
フェー スケーブル の接続部で す。パソコン のプ
リンタ ポートがパ ラレルインタ フェースに 対応
し て い る と き に、こ こ へ 接 続 し ま す。（→
P.6-12）
j 電源コード差し込み口
付属の 電源コード とアース線を ここに接続 しま
す。
左背面
左背面の各部の名称と機能を説明しています。
a 定格銘板ラベル
プリンタ識別のためのシリアルナンバー（Serial
No.）が記載されています。サービスや修理を受
けるときに 必要になり ます。明示され ている電
流値（15A）は、平均消費電流です。（→ P.6 -21）

b カセット保護カバー
給紙カ セットにゴ ミやホコリが 入らないよ うに
するためのカバーです。
c 吸気口
プリンタ内部冷却用の吸気口です。
c
b
a

各部の名称と機能 1-9

お
使
い
に
な
る
前
に �
1
操作パネル
本プリンタの前面には下図のような操作パネルがあり、この操作パネルで本プリンタの状態
を知ったり、本プリンタの持つ各種の機能を使うことができます。
万一、プリンタ本体のハードディスクに不具合が発生した場合、登録・保存したデータが
消失することがあります。ハードディスクにアクセス中に、プリンタ本体に衝撃を与えた
り、電源をオフにしないでください。重要なデータを登録・保存される場合にはオリジナ
ルのデータは、必ず消さずに保管してください。お客様のデータの消失による損害につき
ましては、 弊社は一切その責任を負えませんので、あらかじめご了承ください。
a［オンライン］キー／オンラインランプ（緑
色）
パ ソコンと の接続をオ ン（オンライ ン）／オフ
（オフライン） します。
他 のキーを操 作するとき には、このキ ーを押し
て、オフラインにします。
ま た、エラーが発 生してプリ ンタが停 止したと
き に、そのエラー を一時的に 解除して プリント
を 続行させ る機能も持 っていま す。ただし、エ

ラ ーによって は、このキーを 押しても 解除でき
ないことがあります。
キ ー内部にオ ンラインラ ンプがあり、 点滅によ
り次の状態を表示します。
点灯：
オ ンライン状 態（パソコンか らプリン トデータ
を受信できる状態）。
点滅：
オ ンラインか らオフライン へ切り替え 途中の状
態。自己診断中。 ウォーミングアップ中。
消灯：
オ フライン状 態（パソコンか らのプリ ントデー
タ を受信せず、操 作パネルの キー操作 を受け付
ける状態）。
ただし、プ リンタがス リープモー ドに移行し て
いると きは、オンライ ンの状態に なっていて も
オンラ インランプ は消灯し、印刷 可ランプの み
点灯します。（→ P.2-11）
b［ジョブキャンセル］キー
オフライン時：
ジョブ ランプ点灯ま たは点滅時 はジョブキャ ン
セルを 行います。ジ ョブランプ 消灯時は、動 作
しません。
オンライン時：
オンラインの状態では動作しません。
c［給紙選択］キー
オフライン時：
給紙選択メニューを表示します。
オンライン時：
オンラインの状態では動作しません。

給紙選択メニュー時：
給紙元 やトレイ用紙 サイズの設 定値が順に切 り
替わります。
印刷可� メッセージ� HDD ジョブ�
00 ｲﾝｻﾂ ｶﾉｳ A4�
ジョブ�
リセット�
ユーティリティ� セットアップ�
ジョブキャンセル�オンライン� 給紙選択�
実行�
a
h i j k l m n
b c d e f g

各部の名称と機能1-10

お
使
い
に
な
る
前
に �
1
d 給紙元表示ランプ（緑色）
点灯：
現在選択され ている給紙 元のランプが 点灯しま
す。
点滅：
現在選択さ れている給 紙元の用紙 がない、また
は給紙カセットが装着されていない状態。
消灯：
現在選択さ れていない 状態。オプショ ン品を含
む給紙カセッ トまたはペ ーパーフィー ダが装着
されていない状態。
e ディスプレイ
プリンタの 状態やメッ セージ、メニュ ー機能の
設定項目や設定値を表示します。（→次項目）
f［ジョブ］（ ）キー
オフライン時：
ジョブメニューを表示します。
オンライン時：
オンラインの状態では動作しません。
メニュー操作時：
ひとつ前のメニュー（上の階層）へ戻します。
g［実行］キー
オフライン時：
オフラインの状態では動作しません。
オンライン時：
オンラインの状態では動作しません。
メニュー操作時：
次のメニ ュー（下の階 層）へ進みま す。一番下
のメニュー（設 定値が表 示されてい る状態）で
は、設定値を確定します。
h 印刷可ランプ（緑色）
点灯：
プリン ト可 能な 状態。（オ ンライ ンで スリ ープ

モードに 入った場 合は、印刷可 ランプ（緑）の
み点灯し、その他のランプは全て消灯します。）
点滅：
自己診断中または、ウォーミングアップ中。
消灯：
プリントできない状態。
i メッセージランプ（オレンジ色）
点灯：
プリンタに何 かトラブル が起きてプリ ントでき
ない状態。（オフラインでスリープモードに入っ
た場合は、メ ッセージ ランプ（オレ ンジ）のみ
点灯し、その他のランプは全て消灯します。）
消灯：
プリンタが正常な状態。
j HDD ランプ（緑色）
点灯：
ハ ード デ ィス クに 読 み書 きを 行 って いる 状 態
（ハードディスク使用時）。
消灯：
ハード ディスクに 読み書きを行 っていない 状態
（ハードディスク使用時）。
k ジョブランプ（緑色）
点灯：
プリン トデータ受 信中または、 プリンタの メモ
リにプリントデータが残っている状態。
点滅：
プリントデータを処理している状態。
消灯：
プリン タのメモリ にプリントデ ータが何も ない
状態。
l［ユーティリティ］（ ）キー
オフライン時：
ユーティリティメニューを表示します。

オンライン時：
オンラインの状態では動作しません。
メニュー操作時：
メニュ ーの左側の 項目を表示 します。設定 値を
減らします。
m［リセット］（ ）キー
オフライン時：
リセットメニューを表示します。
オンライン時：
オンラインの状態では動作しません。
メニュー操作時：
次の メニュー（下 の階層）へ進 みます。一番 下
のメ ニュー（設定値 が表示さ れている状 態）で
は、設定値を確定します。
n［セットアップ］（ ）キー
オフライン時：
セットアップメニューを表示します。
オンライン時：
オンラインの状態では動作しません。
メニュー操作時：
メニュ ーの右側の 項目を表示 します。設定 値を
増やします。

各部の名称と機能 1-11

お
使
い
に
な
る
前
に �
1
ディスプレイ
本プリンタの操作パネルには下図のようなディスプレイがあり、プリンタの状態やメッセー
ジ、メニュー機能の設定項目や設定値を表示します。
a 状態、動作欄
プリンタの状態や動作モードを表示します。
b 警告、処理メッセージ欄
警 告 メッ セ ージ や処 理 メッ セー ジ を表 示し ま
す。
c 給紙元、用紙サイズ欄
現在選 択されている 給紙元の用 紙サイズを略 号
で表示します。次の用紙は略号で表示されます。
（レター：LT、レター縦：LTR、リーガル：LG、
レジャー（11 × 17）：LD、エグゼクティブ：
EX、ユーザペーパー：80 ～ 99、フリー：FR、
洋形 4 号封筒：Y4、角形 2 号封筒：K2、ハガ
キ：HG）
00 ｲﾝｻﾂ ｶﾉｳ A4� ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
a
b
c
印刷可能な状態� 操作パネルでメニュー操作中の状態�

各部の名称と機能1-12

お
使
い
に
な
る
前
に �
1

2-1
CHAPTER
2
プリンタの使いかた
この章では、本プリンタの基本的な使用方法について説明しています。
ソフトウェアをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Windows の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
DOS の場合（LBP5800 のみ）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Macintosh の場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

ネットワークに接続している場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
電源のオン、オフ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
電源をオンにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
電源をオフにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

消費電力の節約（スリープモード）について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

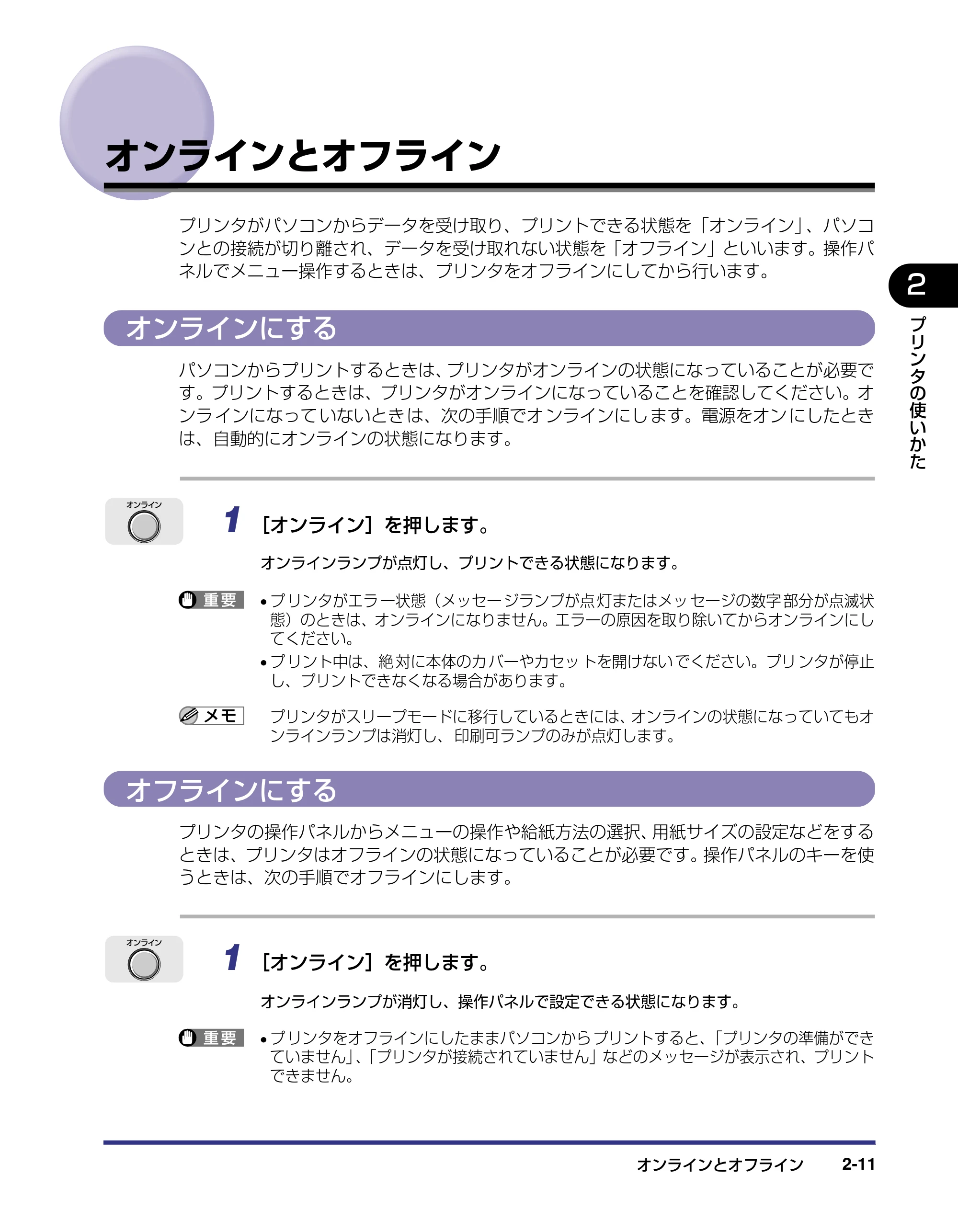

オンラインとオフライン . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-11
オンラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
オフラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

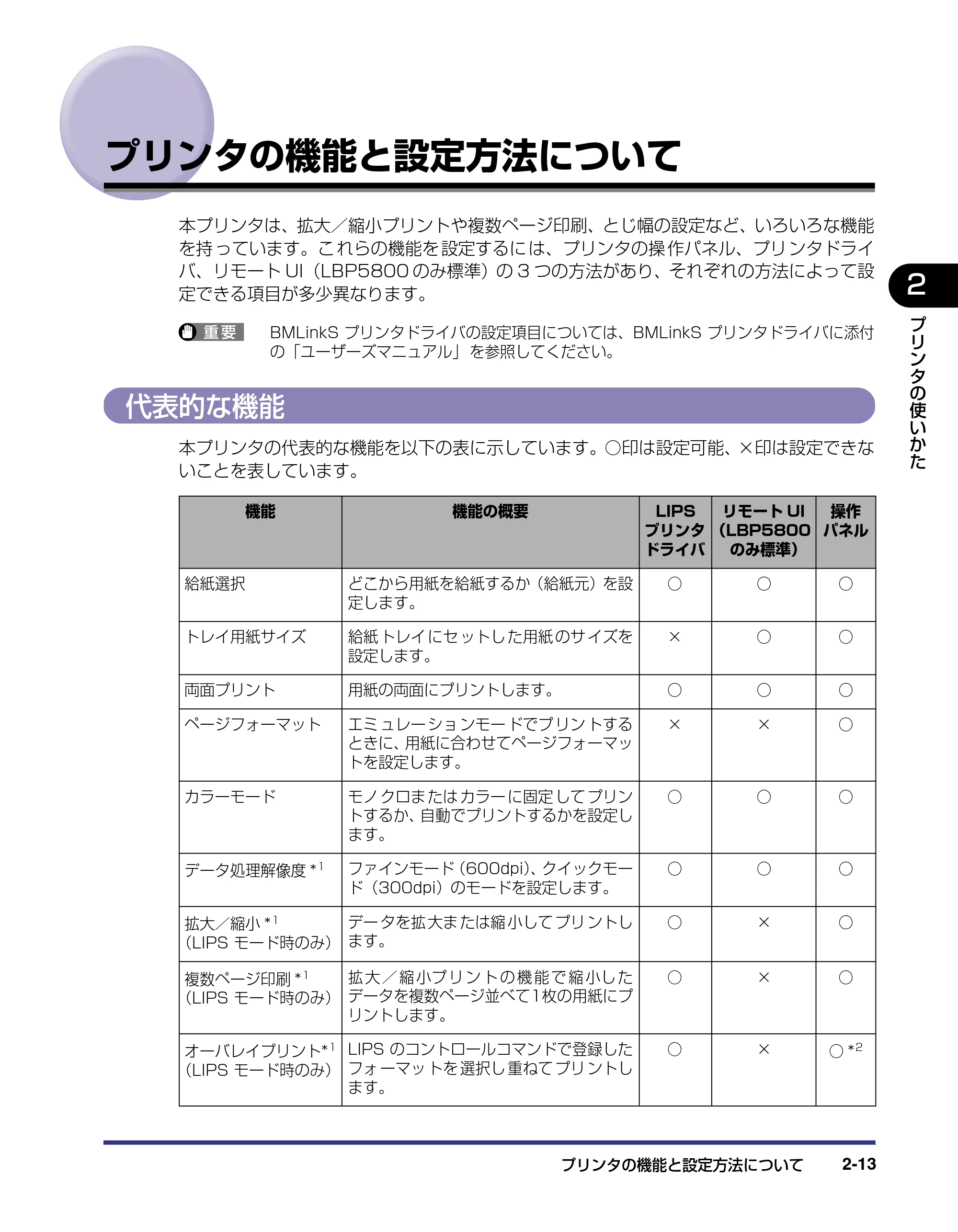

プリンタの機能と設定方法について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13

代表的な機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

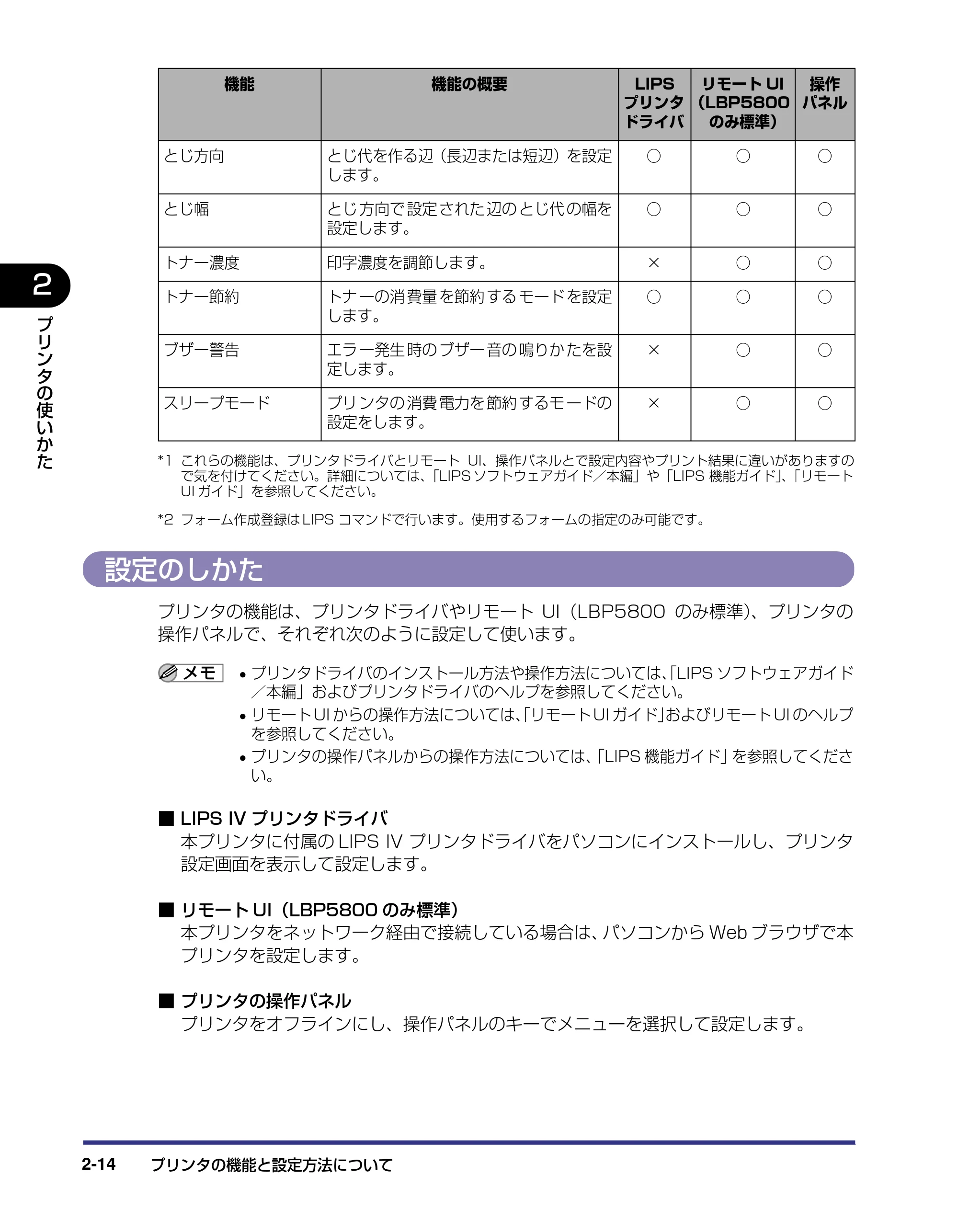

設定のしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14

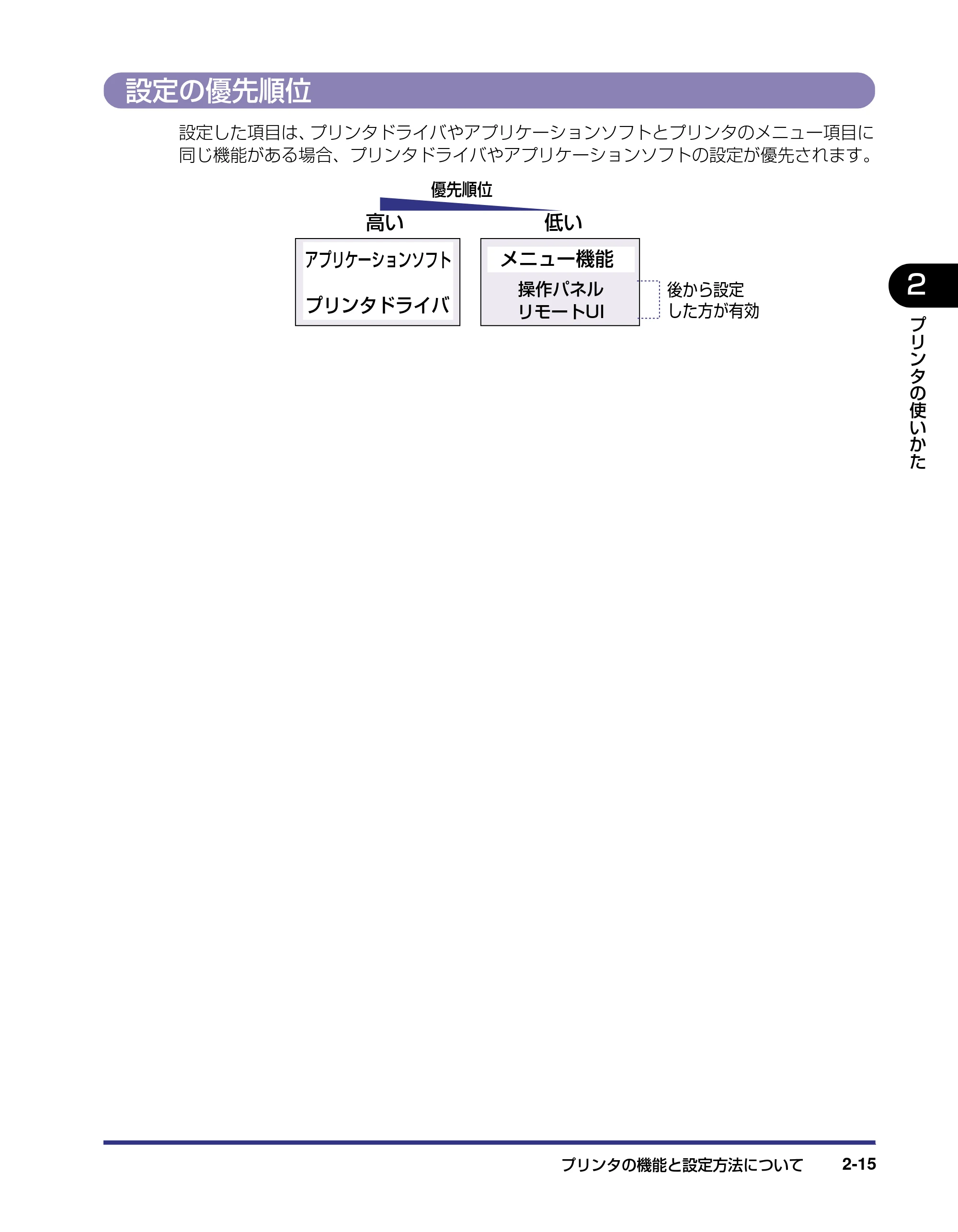

設定の優先順位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

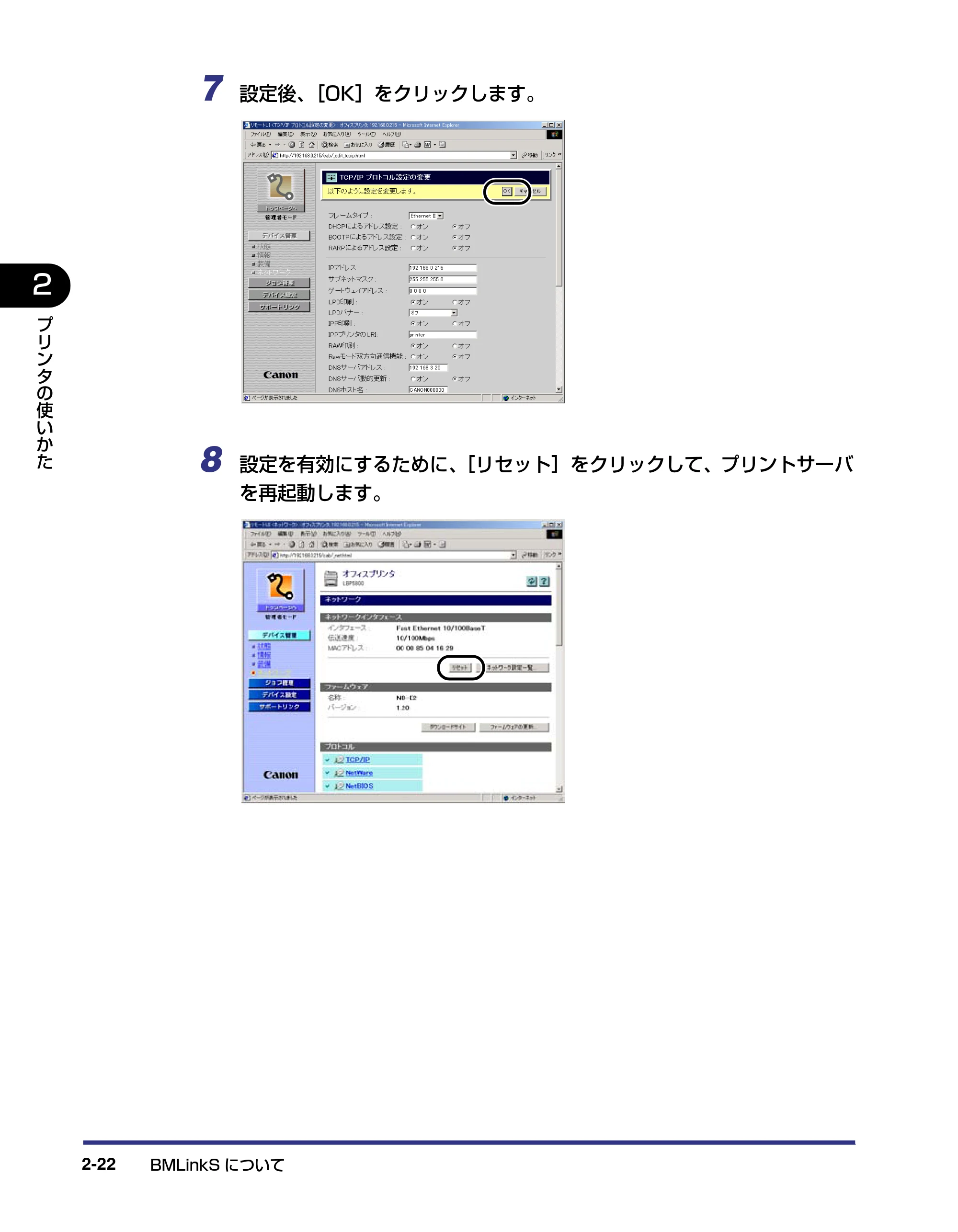

BMLinkS について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-16

BMLinkS とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
BMLinkS プリンタドライバについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17

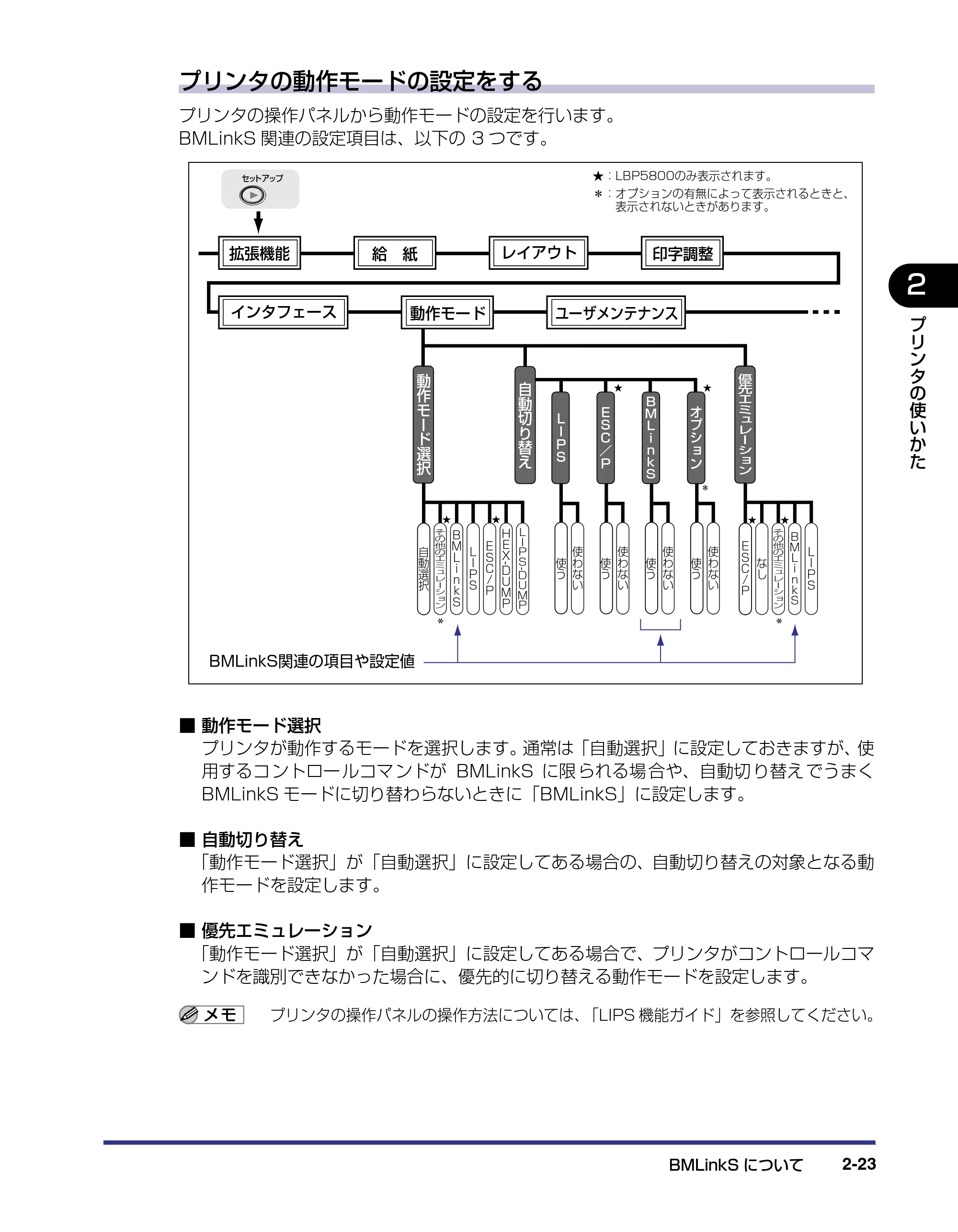

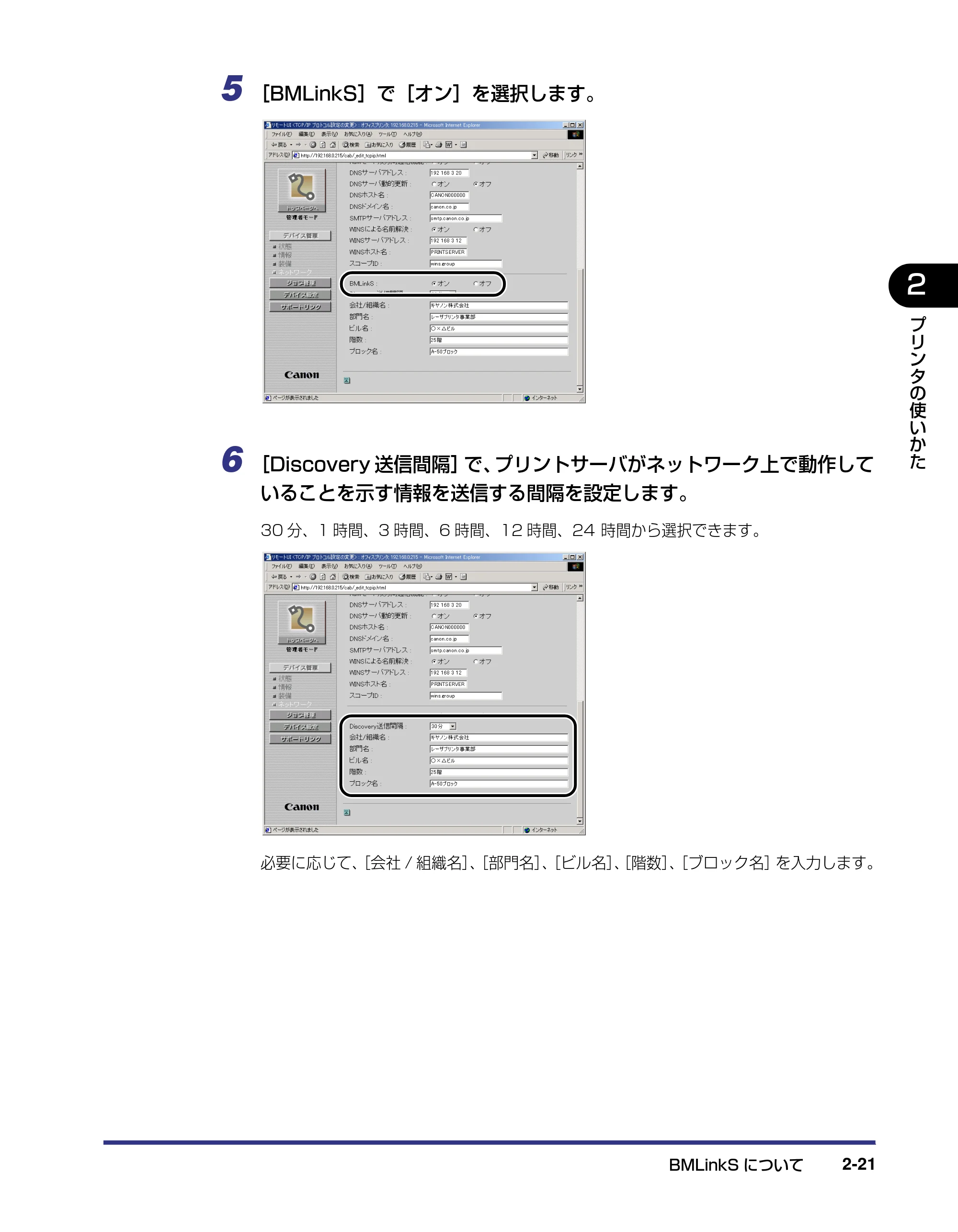

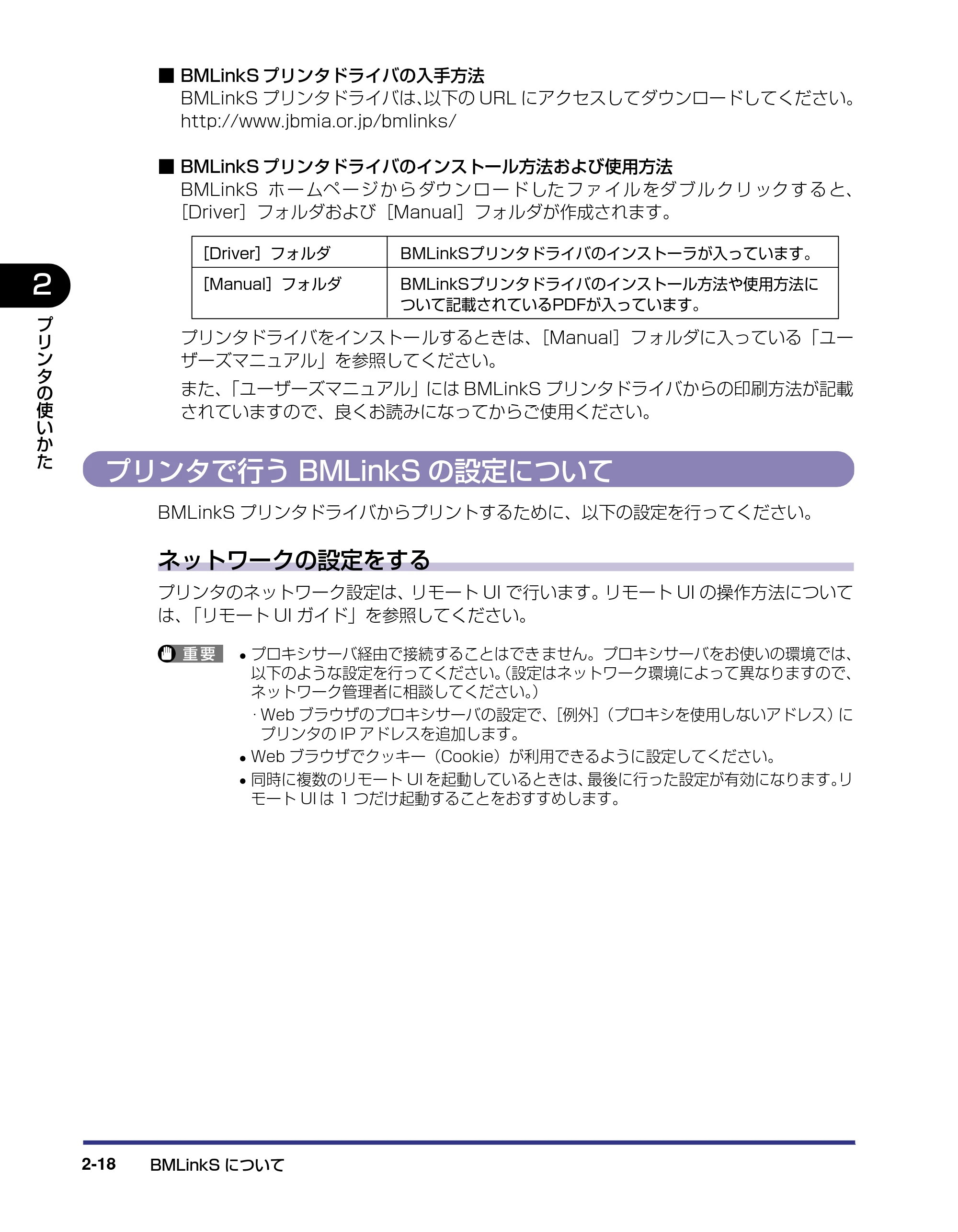

プリンタで行う BMLinkS の設定について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18

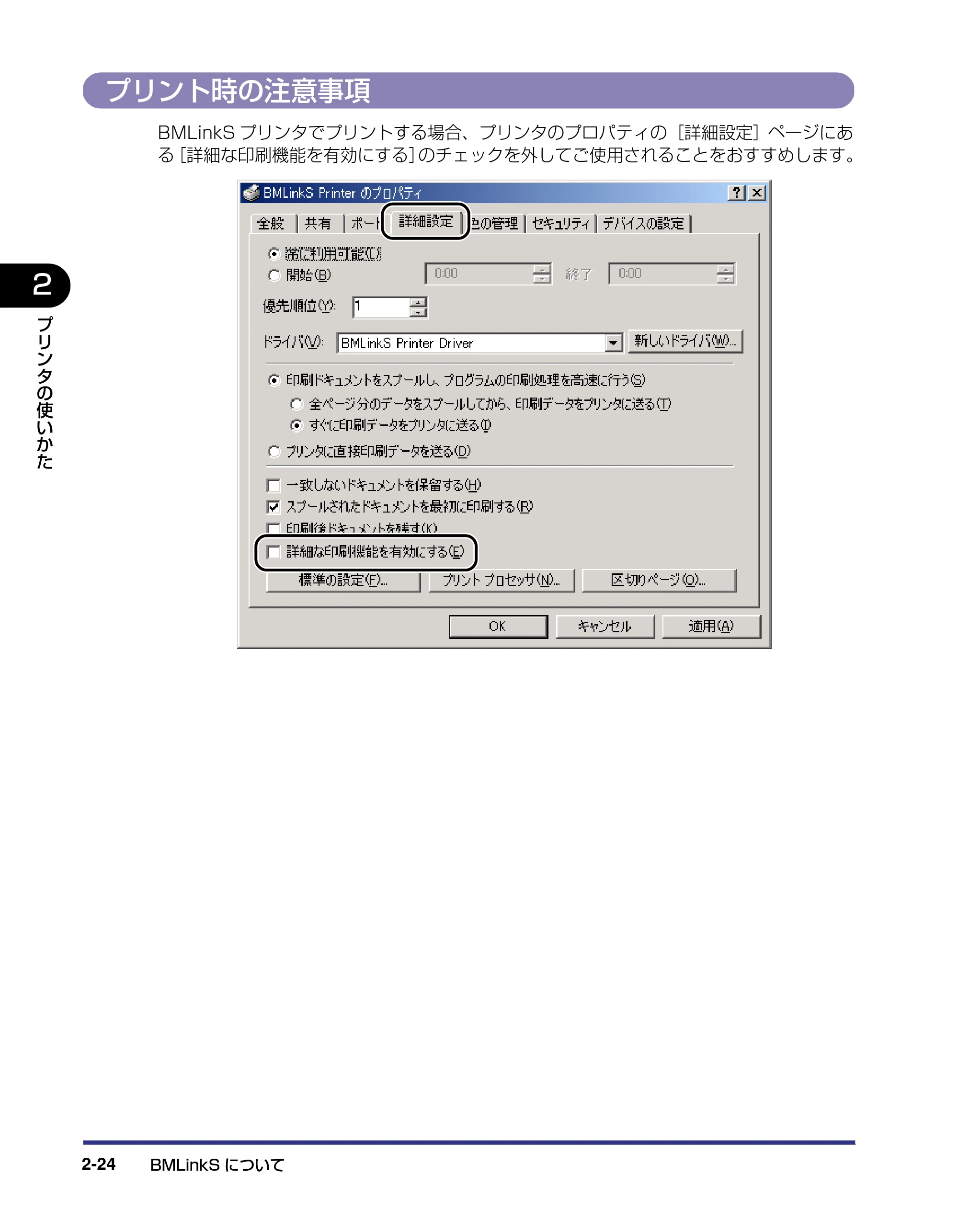

プリント時の注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-24

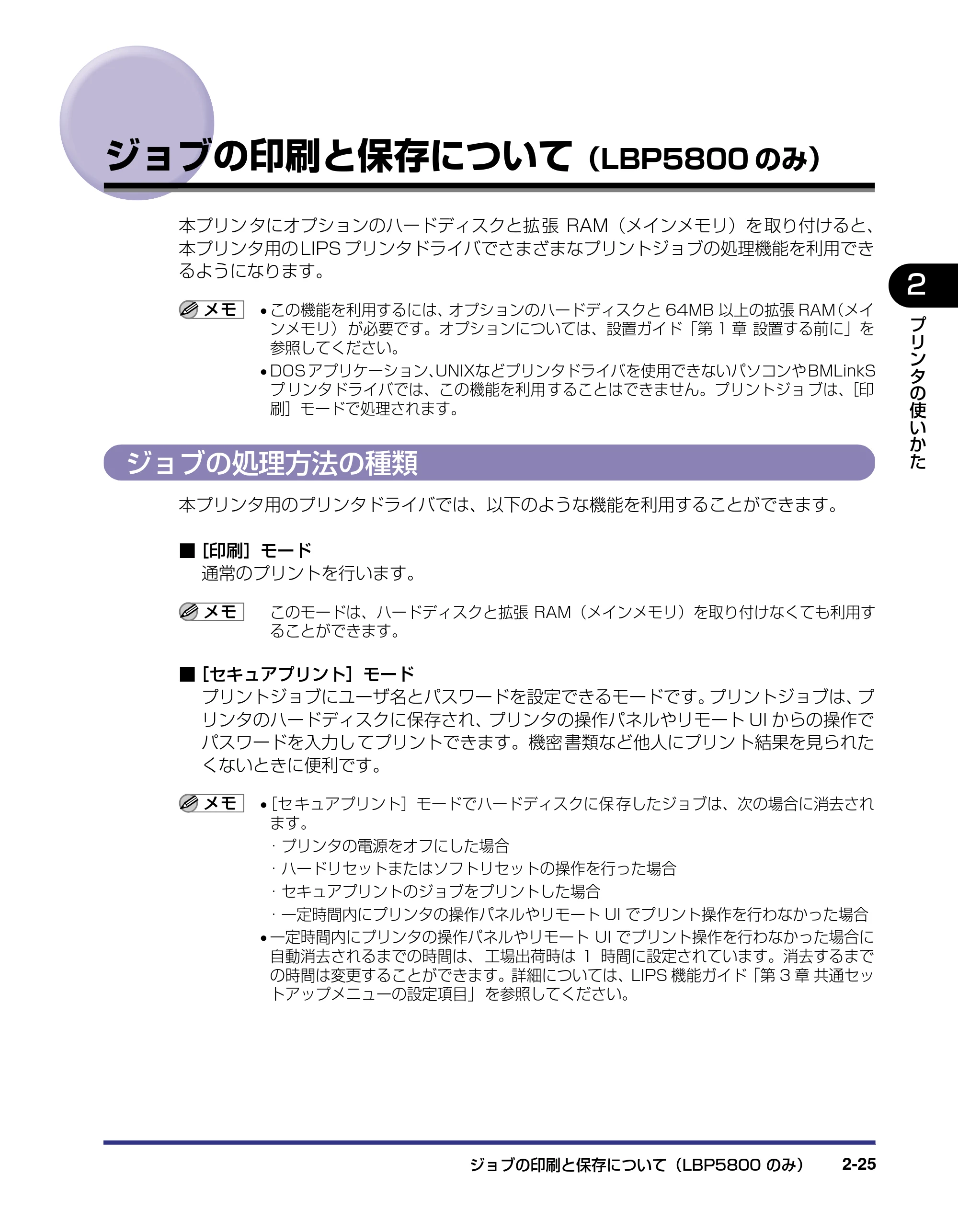

ジョブの印刷と保存について（LBP5800 のみ）. . . . . . . . . . . . . . . . . . . . . . . . . .2-25
ジョブの処理方法の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25

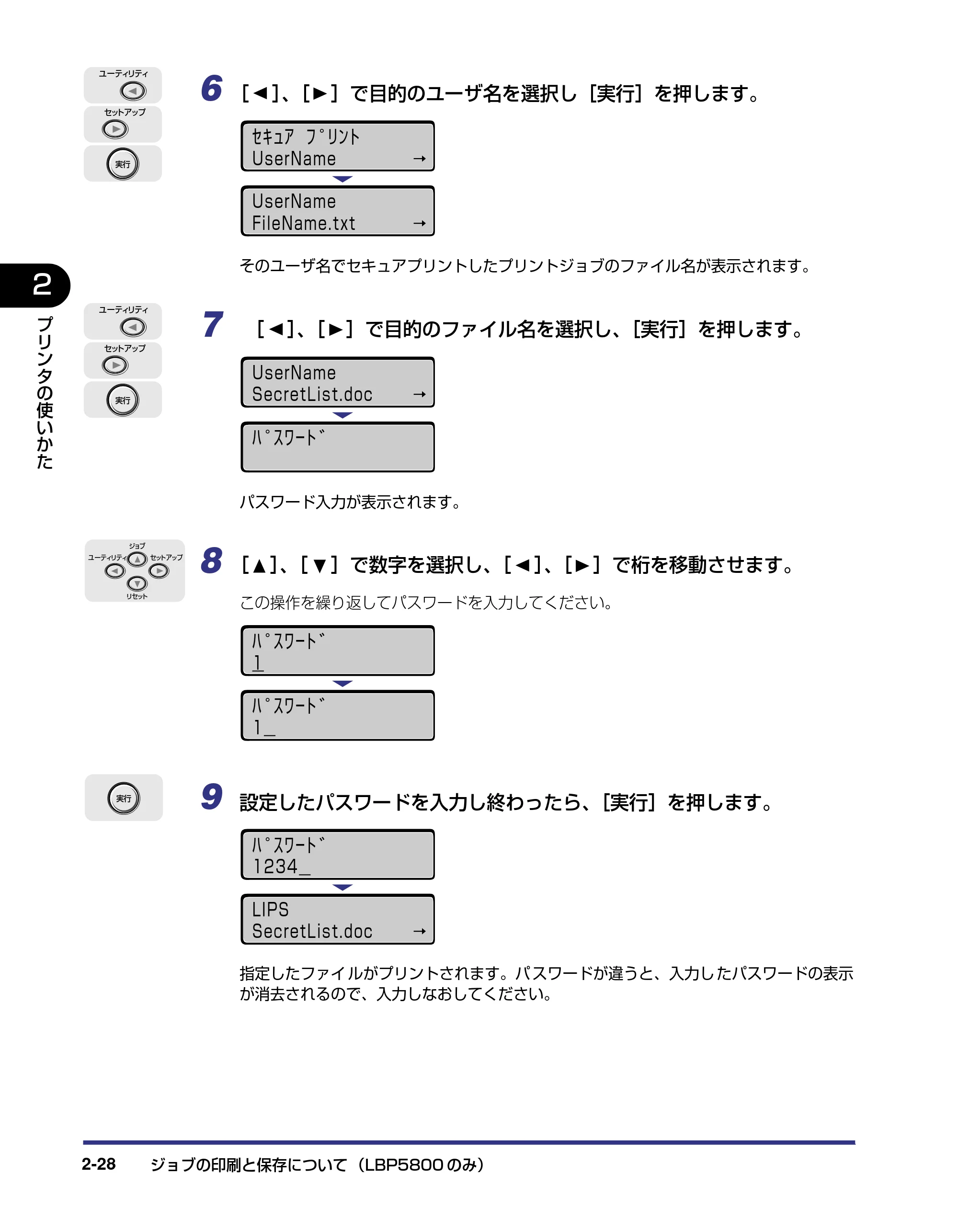

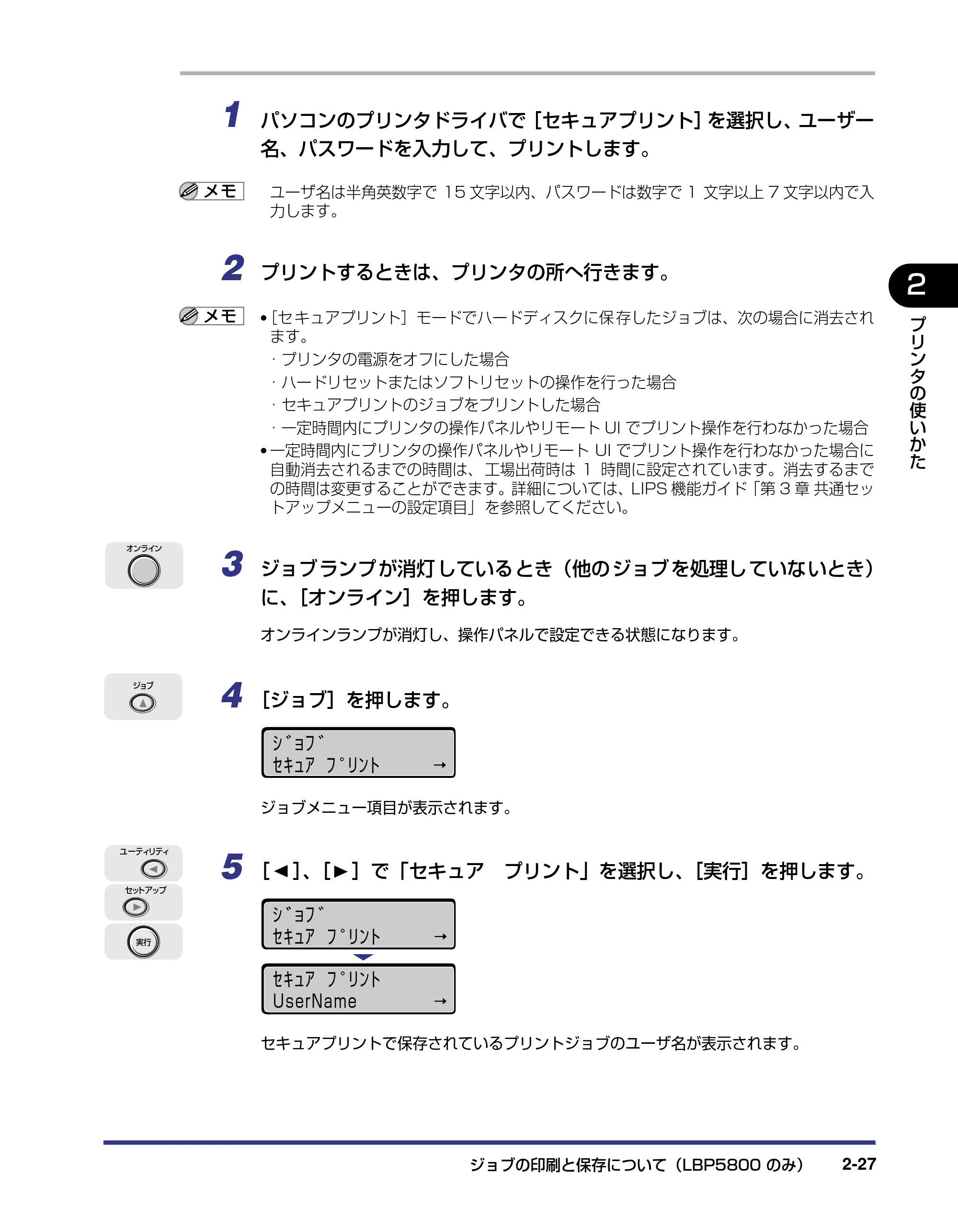

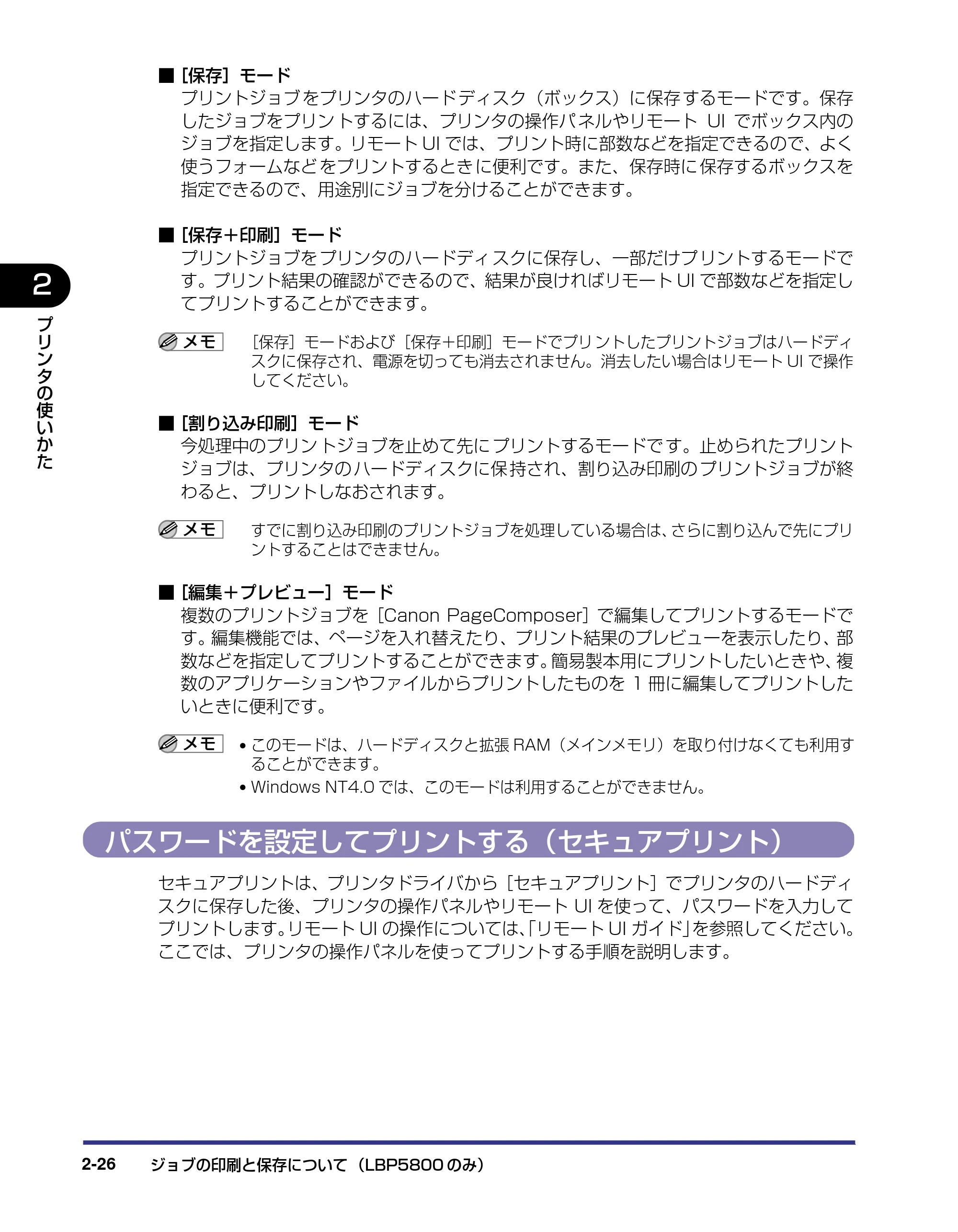

パスワードを設定してプリントする（セキュアプリント）. . . . . . . . . . . . . . . . . . . . . . . . . 2-26

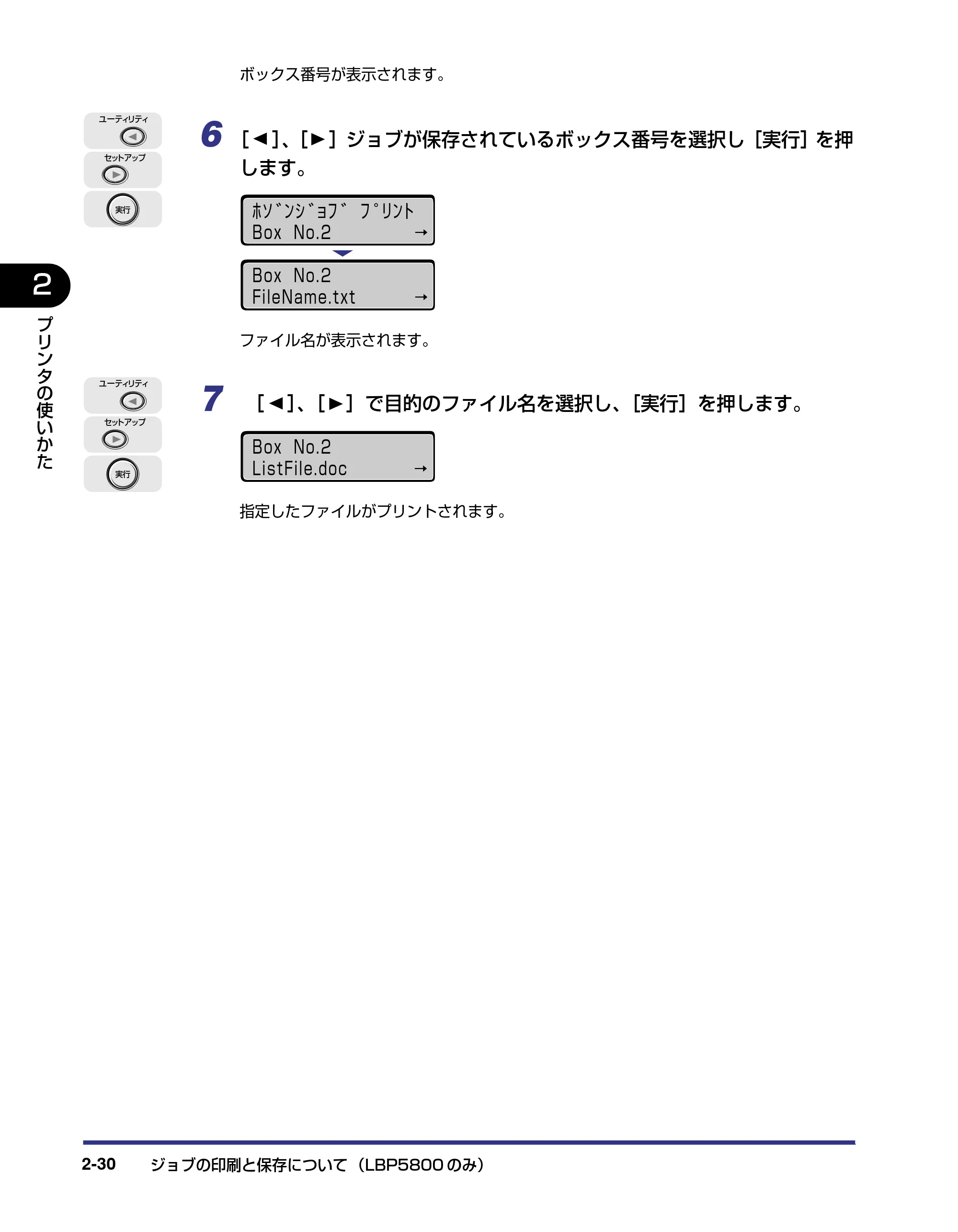

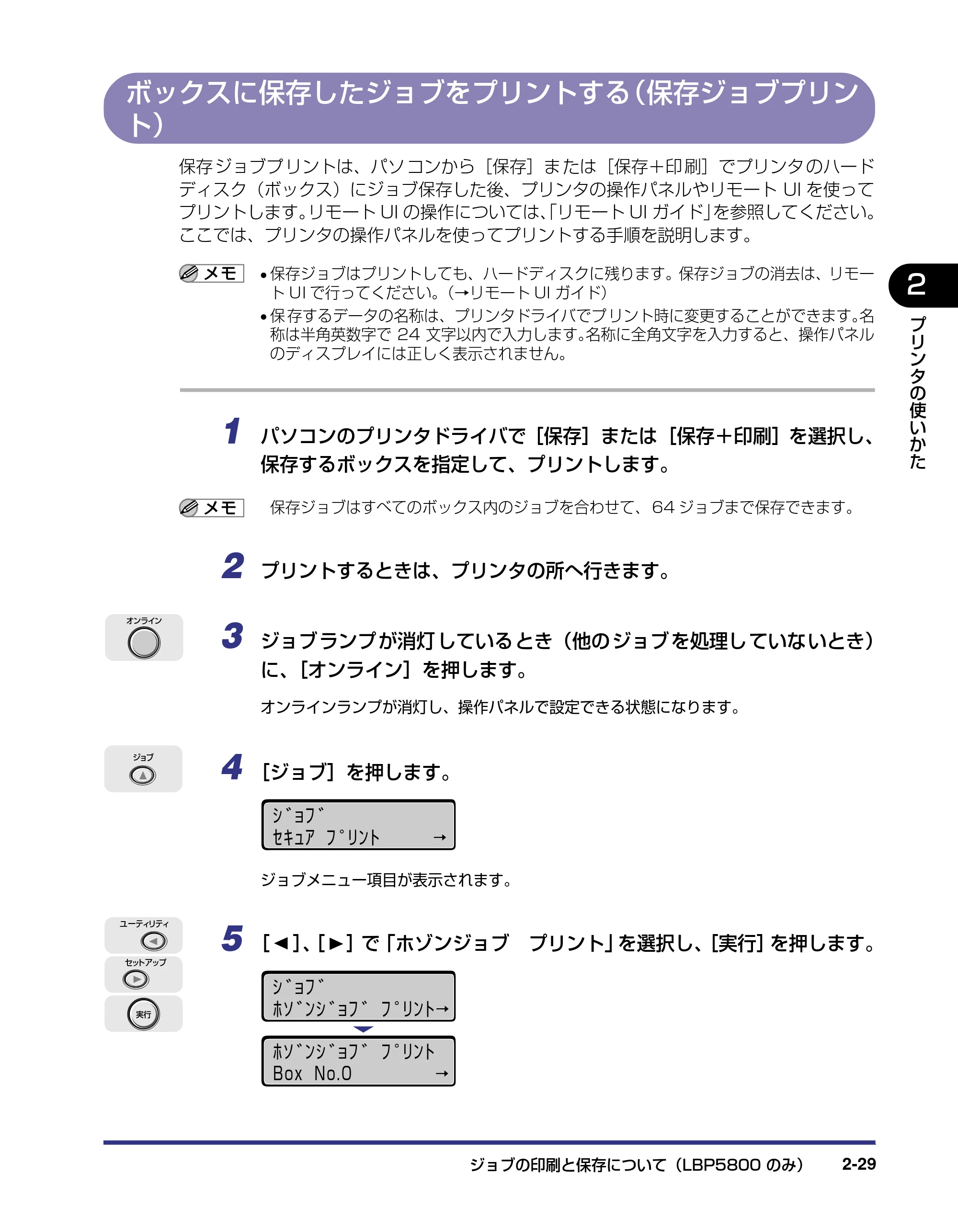

ボックスに保存したジョブをプリントする（保存ジョブプリント） . . . . . . . . . . . . . . . . . . 2-29
プリント画質について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-31

解像度モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31
階調モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31
解像度モードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-32
階調モードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-33

2-2
2. プリンタの使いかた
プ
リ
ン
タ
の
使
い
か
た �
2
カラーモードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
カラーモードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
カラーモードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
動作モードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38

動作モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38
自動切り替えがうまくできないとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-39
専用プリンタと同じ動作で使う（動作モード固定）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-39
エミュレーションモードで使うとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40
プリントを中止したいときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-41

データを排出する（強制排出）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-41
プリントをキャンセルする（ジョブキャンセル）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-42
現在実行中の処理を中止する（ソフトリセット）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-43
すべての作業を中止する（ハードリセット） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-44

ソフトウェアをインストールする 2-3
プ
リ
ン
タ
の
使
い
か
た �
2
ソフトウェアをインストールする
パソ コンからプリ ントするには、プ リンタドライ バやユーティ リティソフト などのソフト
ウェアをインストールする必要があります。お使いのパソコンやネットワークに合ったソフ
トウェアをインストールしてください。
Windows の場合
Windows からプリントするときは、本プリンタに付属の CD-ROM からプリンタドライバ
やユーティリティソフトをインストールします。
本プリンタには、次のソフトウェアが添付されています。
BMLinkS プリンタドライバは、付属の CD-ROM には同梱されていません。以下の URL
にアクセスし、BMLinkS プリンタドライバをダウンロードしてインストールしてくださ
い。インストールのしかたや詳細については、BMLinkS プリンタドライバに添付されて
いる「 ユーザーズマニュアル」を参照してください。
http://www.jbmia.or.jp/bmlinks/
プリンタドライバやユーティリティソフトの対応 OS、インストールのしかたや詳細につ

いては、「LIPS ソフトウェアガイド／本編」を参照してください。
■ LIPS IV プリンタドライバ
Windows アプリケーションからプリントするときに必要なソフトウェアです。
■ NetSpot Device Installer
パソコンからネットワ ークで接続したプリン タのネットワークプロ トコルの初期設定を
行うユーティリティソフトです。NetSpot Device Installer はパソコンへインストール
することなく使用できるので、簡単にプリンタの初期設定を行うことができます。
■ NetSpot Console
パソコ ンから ネット ワーク で接続 したプ リンタ の管 理を行 うユー ティリ ティソ フトで
す。デバイスの一覧表 示やマップ表示、プロト コルの詳細な設定、デ バイスの状態の表
示や 通知、ジ ョブ の操 作な ど、さ まざ まな 情報 の設 定や 表示 を 行う こと がで きま す。
NetSpot Console は 1 台のパソコンにインストールすることで、ネットワークに接続

されているパソコンから Web ブラウザを使用して利用できるようになります。
■ NetSpot Job Monitor
プリンタの状態をパ ソコンの画面に表示し たり、処理中の印刷データ を操作するための
ユーティリティソフトです。必要に応じてインストールしてください。
「NetSpot Job Monitor」は双方向パラレルインタフェースに対応しています。
「NetSpot Job Monitor」で双方向通信を行う 場合は、双方向対応の プリンタケーブル
が必要です。

ソフトウェアをインストールする2-4
プ
リ
ン
タ
の
使
い
か
た �
2
DOS の場合（LBP5800 のみ）
DOS のアプリケーションソフトで本プリンタを使用する場合、各アプリケーションソフト
のプリンタ設定で本プリンタまたは互換性のあるプリンタを選択してプリントします。本プ
リンタは、キヤノン独自の LIPS モードと IBM PC/AT 互換機（DOS/V パソコン）の ESC/
P エミュレーションモードなどの動作モードを内蔵していますので、キヤノン製 LIPS プリ
ンタや ESC/P 準拠プリンタを、互換性のあるプリンタとして選択できます。互換性のある
プリ ンタの詳細については、「LIPS ソフトウェアガイ ド／本編」を参照してください。ま
た、オプションのコントロール ROM を装着することにより、PS/55 シリーズ用のプリン
タを、互換プリンタとして選択できたり、HP-GL 対応のアプリケーションソフトからプリ
ントできるようになります。
LBP5700 は、Windows および Macintosh 専用のコントロールコマンド LIPS IVs

（内蔵フォントなし）を使用しているため、DOS のアプリケーションソフトからのプリン
トアウトはできません。

• エミュレーシ ョンモードの プリントにつ いては、「エミュレ ーションモー ドで使うとき」

（→ P.2-40）を参照してください。

• プリンタ設定の方法については、ご使用のアプリケーションソフトに付属の取扱説明書を

参照してください。

• オプションのコントロール ROM については、設置ガイド「第 1 章 設置する前に」を参照

してください。
Macintosh の場合
Macintosh からプリントするときは、本プリンタに付属の CD-ROM からプリンタドライ
バやユーティリティソフトをインストールします。
本プリンタには、次のソフトウェアが添付されています。
プリンタドライバやユーティリティソフトの対応 OS、インストールのしかたや詳細につ
いては、「LIPS ソフトウェアガイド／本編」を参照してください。
■ LIPS IV プリンタドライバ
Macintosh アプリケーションソフトからプリントするときに必要なソフトウェアです。
EtherTalk 接続用プリンタドライバと USB 接続用プリンタドライバの 2 種類がありま
す。接続方法に合わせて、いずれかを必ずインストールしてください。
■ プリントモニタ
プリンタの状態を パソコンの画面に表示 したり、処理中の印刷デー タを操作するための
ユーティリティソフトです。プリンタドライバと一緒にインストールされます。
■ NetSpot Device Installer
パソコンからネット ワークで接続したプリ ンタのネットワークプ ロトコルの初期設定を

行うユーティリティソフトです。NetSpot Device Installer はパソコンへインストール
することなく使用できるので、簡単にプリンタの初期設定を行うことができます。

ソフトウェアをインストールする 2-5
プ
リ
ン
タ
の
使
い
か
た �
2
ネットワークに接続している場合
ネットワークに接続している場合は、本プリンタに付属の CD-ROM から、ネットワーク管
理ソ フトとプリン タドライバ を、各クライアン トパソコンに インストール します。インス
トールのしかたや詳細については、「LIPS ソフトウェアガイド／本編」や「ネットワークガ
イド／本編」またはオプションのプリントサーバに付属の取扱説明書を参照してください。
本プリンタをネットワークに接続した場合、ステータスプリントを行ってプリントサーバ
の MAC アドレスなどを確認し、ネットワーク OS（NetWare、UNIX など）の設定や
プリントサーバの設定を行ってください。これらの設定については「ネットワークガイド
／本編」 またはオプションのプリントサーバに付属の取扱説明書を参照してください。

電源のオン、オフ2-6
プ
リ
ン
タ
の
使
い
か
た �
2
電源のオン、オフ
本プリンタの電源は、本体右側面の電源スイッチでオン、オフを行います。思わぬトラブル
を避けるため、正しい手順を覚えてください。
電源をオンにする
本プリンタを使用するには、電源スイッチの“I”側を押し、オンにします。本体やオプショ
ン品の状態チェックを実行した後、プリント可能な状態になります。

• 電源をオフにした直後に、再度電源をオンにしないでください。電源をオフにした後に再

度電源をオンにするときは、電源をオフにしてから 10 秒以上経ったあと、電源をオンに
してください。

• 正しく動作しなかったり、エラーメッセージが表示されたときは、「メッセージ一覧」（→

P.5-22）を参照してください。
ハードディスク（LBP5800 のみ）を取り付けて初めて電源をオンにするときやハード
ディスクに異常があるときは、電源をオンにした後フォーマットが行われるため、オンラ
イン状態になるまでに時間がかかる場合があります。
1 本体の電源スイッチの“I”側を押します。
操作パネルのラ ンプやディスプレイが点 灯し、本体やオプション品 の状態を自己診断しま
す。

電源のオン、オフ 2-7
プ
リ
ン
タ
の
使
い
か
た �
2
自己診断の結果に 異常がなければ、オンラ インランプと印刷可ラン プ、選択されている給
紙元表示ランプが点灯し、ディスプレイに「00 インサツ カノウ」や「00 LIPS」、「00
ESC/P」と表示されてプリント可能な状態になります。
ディスプレイには、次の情報が表示されます。
電源をオフにする
本プリンタは、次の手順で電源をオフにします。電源をオフにする操作は、ハードディスク
を装着している場合（LBP5800 のみ）と、装着していない場合で異なります。

• ハードディスクを装着している場合は、ハードディスク保護のため、必ず手順にしたがっ

て電源をオフにしてください（ LBP5800 のみ）。（→ P.2-8）

• ネットワークに接続している場合は、他のパソコンからプリントしていないか確認してか

ら、電源をオフにしてください。

• ジョブランプが点灯している状態で電源をオフにすると、プリンタのメモリに残っている

プリントデータやハードディスクにスプールされている処理中のプリントデータ（ボック
ス 内に保存されているプリントデータ以外）は消 去されます。必要なプリントデータは、
出力し終わるまで待つかオフラインの状態で［リセット］を押して「ハイシュツ」を選択
し、出力してから電源をオフにしてください。（→ P.2-41）

• プリンタが以下の状態のときに電源をオフにしないでください。

･ プリント中
･ プリンタの電源をオンにした直後の自己診断中
･ ディスプレイに NVRAM 初期化中や NVRAM 書き込み中のメッセージが表示されてい
るとき
･ ディスプレイに「02 キドウ チュウ」や「02 キャリブレーションチュウ」のメッ
セージが表示されているとき

• ハードディスクを装着している場合は、必ず HDD ランプが点灯していないことを確認し

てください。 HDD ランプが点灯中（ハードディスクに読み書き中）に電源をオフにする
と、ハードディスクに損傷を与え、 使用不能になることがあります（LBP5800 のみ）。
印刷可� メッセージ� HDD ジョブ�
00 ｲﾝｻﾂ ｶﾉｳ A4�
ジョブ�
リセット�
ユーティリティ� セットアップ�
ジョブキャンセル�オンライン� 給紙選択�
実行�
プリント可能で処理中の�
プリントデータもない状態�
00 ｲﾝｻﾂ ｶﾉｳ A4�
現在選択されている�
給紙元の用紙サイズ�

電源のオン、オフ2-8
プ
リ
ン
タ
の
使
い
か
た �
2
ハードディスクを使用していない場合
ハードディスクを使用していない場合は、次の手順で電源をオフにします。
1 ジョブランプが消灯していることを確認します。
2 本体の電源スイッチの“○”側を押します。
ハードディスクを使用している場合（LBP5800 のみ）
ハードディスクを使用している場合は、次の手順で電源をオフにします。

• ハードディスク に停止操作し たジョブやセキ ュアプリント のジョブがある 場合にシャッ

トダウンを実行すると、「ジョブガ ノコッテイマス ジッコウ シマスカ？」のメッセー
ジが表示され ます。シャット ダウンを実行 すると、ジョブ はすべて消去 されます。ただ
し、ボックス内に保存されているジョブはそのままハードディスクに保存されます。プリ
ントを継続したいときは、［オンライン］を押して、オンラインにしてください。

• シャットダウンを実行すると、途中で止めることはできません。再びプリンタの電源をオ

ンにしたい場合は、メッセージに従って電源スイッチを一度オフにしてから、電源スイッ
チをオンにしてください。
印刷可� メッセージ� HDD ジョブ�
00 ｲﾝｻﾂ ｶﾉｳ A4�
ジョブ�
リセット�
ユーティリティ� セットアップ�
ジョブキャンセル�オンライン� 給紙選択�
実行�

電源のオン、オフ 2-9
プ
リ
ン
タ
の
使
い
か
た �
2
1 ジョブランプと HDD ランプが消灯していることを確認します。
2 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
3 ［リセット］を押します。
4 ［ ］、［ ］で「シャット ダウン」を選択し、［実行］を押します。
5 メッセージを確認し、［実行］を押します。
電源をオフにするための処理が行われ、準備が整うと、「デンゲンヲ オキリクダサイ」の
メッセージが表示されます。
印刷可� メッセージ� HDD ジョブ�
00 ｲﾝｻﾂ ｶﾉｳ A4�
ジョブ�
リセット�
ユーティリティ� セットアップ�
ジョブキャンセル�オンライン� 給紙選択�
実行�
00 ｲﾝｻﾂ ｶﾉｳ A4�
ﾘｾｯﾄ�
ｿﾌﾄﾘｾｯﾄ →�
ﾘｾｯﾄ�
ｼｬｯﾄ ﾀﾞｳﾝ →�
ｼｬｯﾄ ﾀﾞｳﾝ �
ｼﾞｯｺｳ ｼﾏｽｶ ?
ｼｬｯﾄ ﾀﾞｳﾝ �
ｼﾞｯｺｳ ﾁｭｳ�
ｼｬｯﾄ ﾀﾞｳﾝ �
ﾃﾞﾝｹﾞﾝｦ ｵｷﾘｸﾀﾞｻｲ�
オンライン�
リセット�
実行�
ユーティリティ�

セットアップ�
実行�

電源のオン、オフ2-10
プ
リ
ン
タ
の
使
い
か
た �
2
6 「デンゲンヲ オキリクダサイ」のメッセージが表示されたら、本体の電
源スイッチの“○”側を押します。
消費電力の節約（スリープモード）について
本プリンタは、パネル操作を行わず、パソコンからデータが送られてこない状態が一定時間
経過したとき、スリープモードに移行します。
スリープモードになると、プリンタは消費電力の少ないスリープ状態になります。オンライ
ンからスリープモードになった場合は、印刷可ランプ以外のすべてのランプとディスプレイ
の表示が消えます。オフラインからスリープモードになった場合は、メッセージランプ以外
のすべてのランプとディスプレイの表示が消えます。

• スリープモードに移行する時間は、工場出荷時の状態で「30 プン」に設定されています。

この設定は、メニュー機能で「15 フン」、「30 プン」、「60 プン」、「180 プン」に設定
できます。詳細については、LIPS 機能ガイド「第 3 章 共通セットアップメニューの設
定項目」を参照してください。

• 電源スイッチ をオフにした場 合でも、電源プラ グを電源コン セントに差し 込んだ状態で

は、わずかですが電力が消費されています。完全に電力消費をなくすためには、電源プラ
グを電源コンセントから抜いてください。

• セキュアプリントデータを受信した場合、スリープモードであっても、ジョブランプが点

灯します（セキュアプリントは、LBP5800 のみの機能です）。

• 操作パネルのキーが押されたり、エラーが起きると自動的にスリープモードは解除されま

す。また、オンライン状態ではパソコンからのデータを受信してもスリープモードが解除
されます。オフライン状態ではエラーが解除されてもスリープモードが解除されます。

• 本プリンタはオフライン状態でもスリープモードに移行しますが、次のようなオフライン

状態のときは、設定時間が経過してもスリープモードには移行しません。
･「nn-nn サービス コール」（nn は 2 桁の英数字）が表示されている
･ ハードディスクのシャットダウン中またはフォーマット中
･ ステータスプリントなどのユーティリティ項目の実行中
･「スリープ動作」の項目を「オンライン ノミ」に設定している

オンラインとオフライン 2-11
プ
リ
ン
タ
の
使
い
か
た �
2
オンラインとオフライン
プリンタがパソコンからデータを受け取り、プリントできる状態を「オンライン」、パソコ
ンとの接続が切り離され、データを受け取れない状態を「オフライン」といいます。操作パ
ネルでメニュー操作するときは、プリンタをオフラインにしてから行います。
オンラインにする
パソコンからプリントするときは、プリンタがオンラインの状態になっていることが必要で
す。プリントするときは、プリンタがオンラインになっていることを確認してください。オ
ンラ インになって いないとき は、次の手順でオ ンラインにし ます。電源をオン にしたとき
は、自動的にオンラインの状態になります。
1 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。

• プ リンタがエラ ー状態（メッセー ジランプが点 灯またはメッ セージの数字 部分が点滅状

態）のときは、オンラインになりません。エラーの原因を取り除いてからオンラインにし
てください。

• プ リント中は、絶 対に本体のカ バーやカセッ トを開けない でください。プリ ンタが停止

し、プリントできなくなる場合があります。
プリンタがスリープモードに移行しているときには、オンラインの状態になっていてもオ
ンラインランプは消灯し、 印刷可ランプのみが点灯します。
オフラインにする
プリンタの操作パネルからメニューの操作や給紙方法の選択、用紙サイズの設定などをする
ときは、プリンタはオフラインの状態になっていることが必要です。操作パネルのキーを使
うときは、次の手順でオフラインにします。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。

• プ リンタをオフラインにしたままパソコンから プリントすると、「プリンタの準備ができ

ていません」、「プリンタが接続されていません」などのメッセージが表示され、プリント
できません。
オンライン�
オンライン�

オンラインとオフライン2-12
プ
リ
ン
タ
の
使
い
か
た �
2

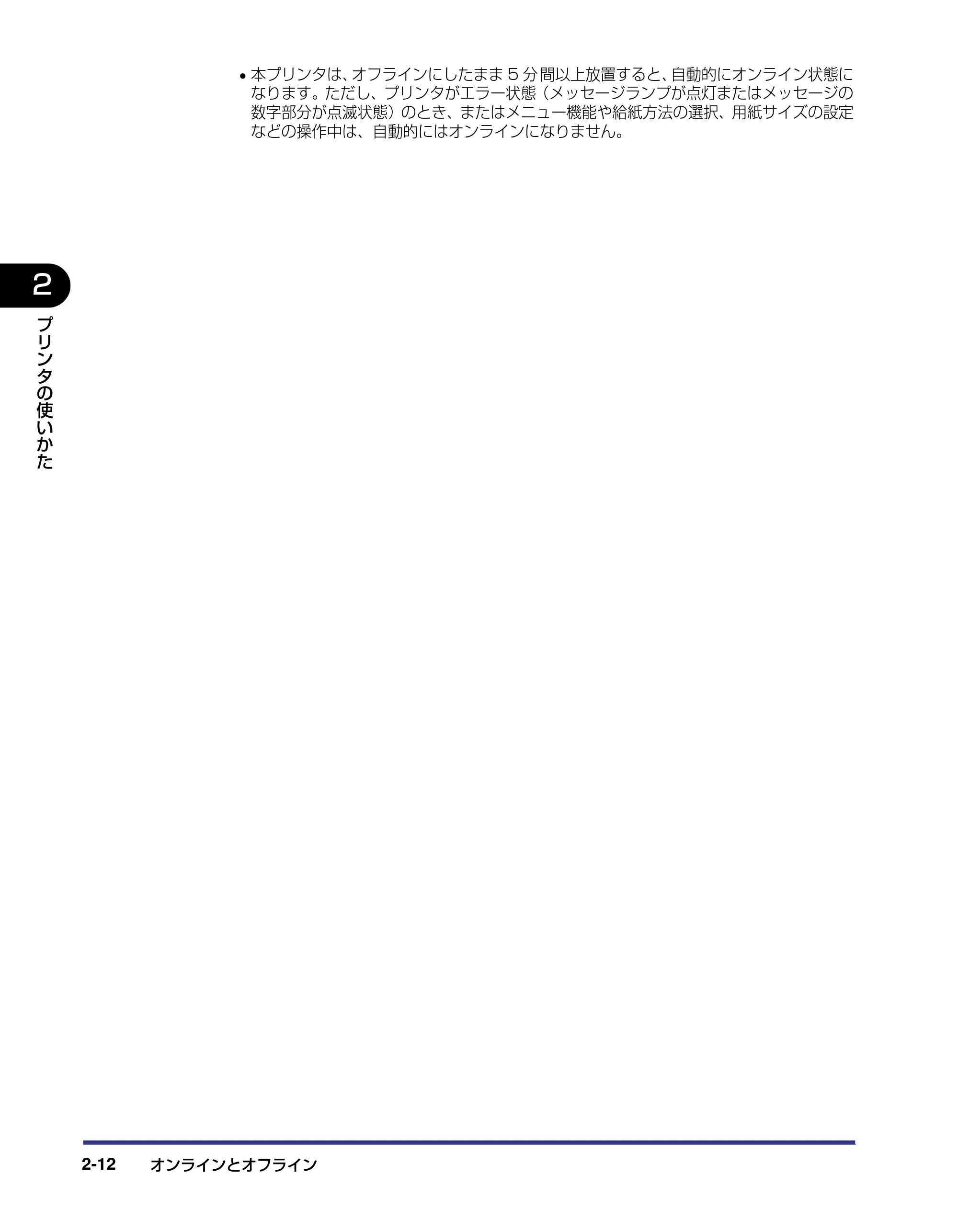

• 本プリンタは、オフラインにしたまま 5 分 間以上放置すると、自動的にオンライン状態に

なります。ただし、プリンタがエラー状態（メッセージランプが点灯またはメッセージの
数字部分が点滅状態）のとき、またはメニュー機能や給紙方法の選択、用紙サイズの設定
などの操作中は、自動的にはオンラインになりません。

プリンタの機能と設定方法について 2-13
プ
リ
ン
タ
の
使
い
か
た �
2
プリンタの機能と設定方法について
本プリンタは、拡大／縮小プリントや複数ページ印刷、とじ幅の設定など、いろいろな機能
を持 っています。こ れらの機能を 設定するに は、プリンタの操 作パネル、プリ ンタドライ
バ、リモート UI（LBP5800 のみ標準）の 3 つの方法があり、それぞれの方法によって設
定できる項目が多少異なります。
BMLinkS プリンタドライバの設定項目については、BMLinkS プリンタドライバに添付
の「ユーザーズマニュアル」 を参照してください。
代表的な機能
本プリンタの代表的な機能を以下の表に示しています。○印は設定可能、×印は設定できな
いことを表しています｡
機能 機能の概要 LIPS
プリンタ
ドライバ
リモート UI
（LBP5800
のみ標準）
操作
パネル
給紙選択 どこから用紙を給紙するか（給紙元）を設
定します。
○ ○ ○
トレイ用紙サイズ 給紙 トレイ にセ ットし た用紙 のサ イズを
設定します。
× ○ ○
両面プリント 用紙の両面にプリントします。 ○ ○ ○

ページフォーマット エミ ュレー ショ ンモー ドでプ リン トする
ときに、用紙に合わせてページフォーマッ
トを設定します。
× × ○
カラーモード モノ クロま たは カラー に固定 して プリン
トするか、自動でプリントするかを設定し
ます。
○ ○ ○
データ処理解像度 * 1 ファインモード（600dpi）、クイックモー
ド（300dpi）のモードを設定します。
○ ○ ○
拡大／縮小 * 1
（LIPS モード時のみ）
デー タを拡 大ま たは縮 小して プリ ントし
ます。
○ × ○
複数ページ印刷 * 1
（LIPS モード時のみ）
拡 大 ／ 縮 小プ リ ン ト の 機 能 で 縮 小し た
データを複数ページ並べて1枚の用紙にプ
リントします。
○ × ○
オーバレイプリント* 1
（LIPS モード時のみ）
LIPS のコントロールコマンドで登録した
フォ ーマッ トを 選択し 重ねて プリ ントし
ます。
○ × ○ * 2

プリンタの機能と設定方法について2-14
プ
リ
ン
タ
の
使
い
か
た �
2
*1 これらの機能は、プリンタドライバとリモート UI、操作パネルとで設定内容やプリント結果に違いがありますの
で気を付けてください。詳細については、「LIPS ソフトウェアガイド／本編」や「LIPS 機能ガイド」、「リモート
UI ガイド」を参照してください。
*2 フォーム作成登録は LIPS コマンドで行います。使用するフォームの指定のみ可能です。
設定のしかた
プリンタの機能は、プリンタドライバやリモート UI（LBP5800 のみ標準）、プリンタの
操作パネルで、それぞれ次のように設定して使います。

• プリンタドライバのインストール方法や操作方法については、「LIPS ソフトウェアガイド

／本編」およびプリンタドライバのヘルプを参照してください。

• リモート UI からの操作方法については、「リモート UI ガイド」およびリモート UI のヘルプ

を参照してください。

• プリンタの操作パネルからの操作方法については、「LIPS 機能ガイド」を参照してくださ

い。
■ LIPS IV プリンタドライバ
本プリンタに付属の LIPS IV プリンタドライバをパソコンにインストールし、プリンタ
設定画面を表示して設定します。
■ リモート UI（LBP5800 のみ標準）
本プリンタをネットワーク経由で接続している場合は、パソコンから Web ブラウザで本
プリンタを設定します。
■ プリンタの操作パネル
プリンタをオフラインにし、操作パネルのキーでメニューを選択して設定します。
とじ方向 とじ代を作る辺（長辺または短辺）を設定
します。
○ ○ ○
とじ幅 とじ 方向で 設定 された 辺の とじ代 の幅を
設定します。
○ ○ ○
トナー濃度 印字濃度を調節します。 × ○ ○
トナー節約 トナ ーの消 費量 を節約 する モード を設定
します。
○ ○ ○
ブザー警告 エラ ー発生 時の ブザー 音の 鳴りか たを設
定します。
× ○ ○
スリープモード プリ ンタの 消費 電力を 節約 するモ ードの
設定をします。
× ○ ○
機能 機能の概要 LIPS
プリンタ
ドライバ
リモート UI
（LBP5800

のみ標準）
操作
パネル

プリンタの機能と設定方法について 2-15
プ
リ
ン
タ
の
使
い
か
た �
2
設定の優先順位
設定した項目は、プリンタドライバやアプリケーションソフトとプリンタのメニュー項目に
同じ機能がある場合、プリンタドライバやアプリケーションソフトの設定が優先されます。
アプリケーションソフト�
�
プリンタドライバ�
操作パネル�
リモートUI
後から設定�
した方が有効�
メニュー機能�
優先順位�
高い� 低い�

BMLinkS について2-16
プ
リ
ン
タ
の
使
い
か
た �
2
BMLinkS について
LBP5800 は、BMLinkS に標準で対応しています。LBP5700 は、オプションのキヤノ
ン製プリントサーバ NB-5F を装着することにより BMLinkS に対応することができます。
ここでは、BMLinkS についての概要やプリンタドライバの入手方法、プリント時の注意事
項について説明します。
BMLinkS とは
BMLinkS は、ネットワーク上にある様々なメーカーのプリンタやスキャナを共通のフォー
マットを用いて接続する技術です。
BMLinkS に対応したプリンタやスキャナを利用することで、以下のようなことが可能にな
ります。
■ 1 種類のプリンタドライバで異なるメーカーのプリンタに出力が可能
従来は、プリンタごと に専用のプリンタドラ イバをコンピュータに インストールしなけ
ればなりませんでしたが、BMLinkS 対応のプリンタの場合、異なるメーカーのプリンタ
であっても、1 つのプリンタド ライバで出力することができ、プリンタごとに共通の操

作、共通の設定でプリントすることができます。
また、お 得 意 先や 出 張 先な ど で、自 分の ノ ー ト PC か らプ リ ン トす る と きな ど も、
BMLinkS に対応したプリンタがあれば、プリンタドライバをインストールしなくてもプ
リントすることができます。
プリンタ（キヤノン製）� プリンタ�
（他メーカー）�
スキャナ�
複合機（キヤノン製）�
複合機（他メーカー）�
コンピュータ�

BMLinkS について 2-17
プ
リ
ン
タ
の
使
い
か
た �
2

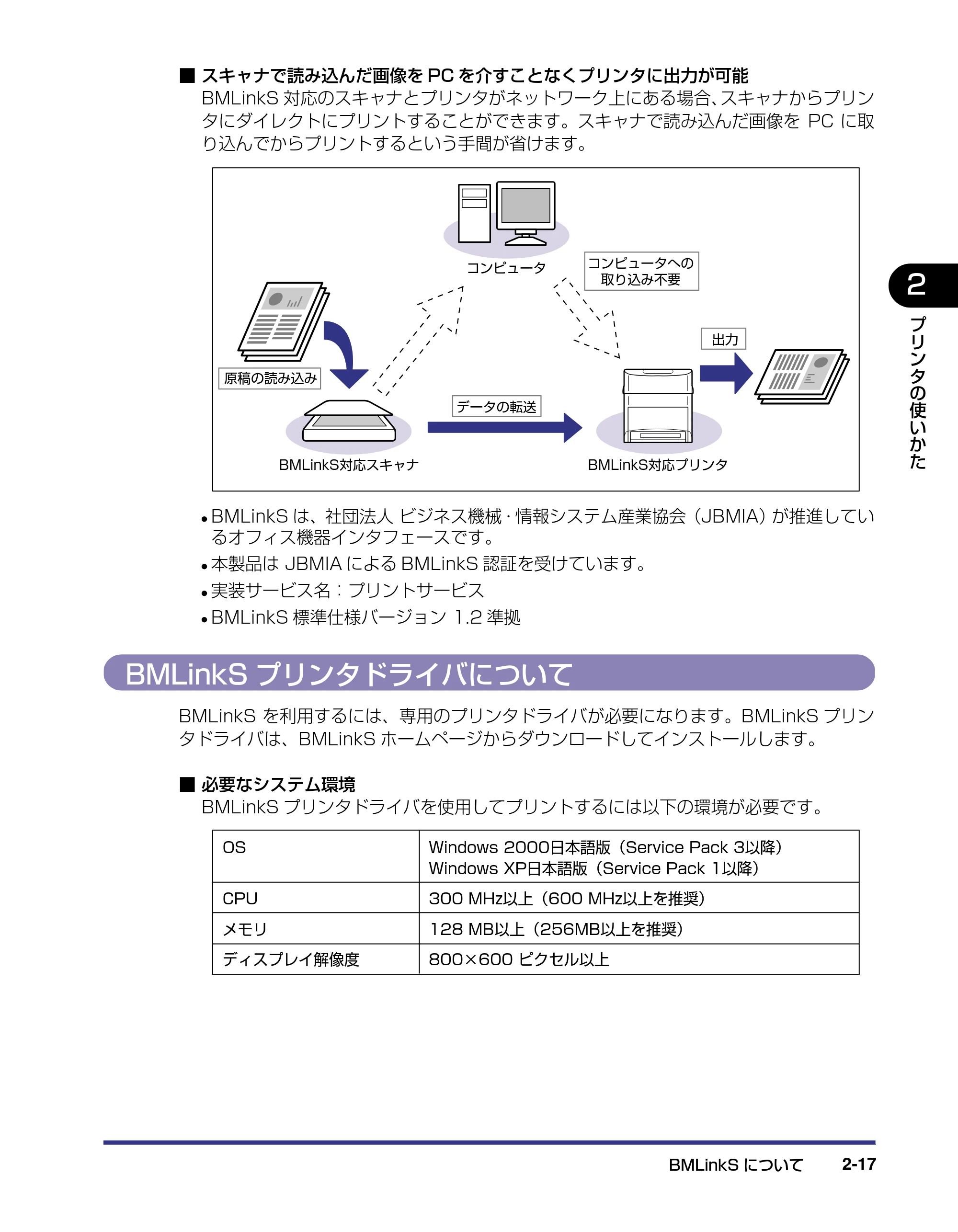

■ スキャナで読み込んだ画像を PC を介すことなくプリンタに出力が可能
BMLinkS 対応のスキャナとプリンタがネットワーク上にある場合、スキャナからプリン
タにダイレクトにプリントすることができます。スキャナで読み込んだ画像を PC に取
り込んでからプリントするという手間が省けます。

• BMLinkS は、社団法人 ビジネス機械・情報システム産業協会（JBMIA）が推進してい

るオフィス機器インタフェースです。

• 本製品は JBMIA による BMLinkS 認証を受けています。
• 実装サービス名：プリントサービス
• BMLinkS 標準仕様バージョン 1.2 準拠

BMLinkS プリンタドライバについて
BMLinkS を利用するには、専用のプリンタドライバが必要になります。BMLinkS プリン
タドライバは、BMLinkS ホームページからダウンロードしてインストールします。
■ 必要なシステム環境
BMLinkS プリンタドライバを使用してプリントするには以下の環境が必要です。
BMLinkS対応プリンタ�BMLinkS対応スキャナ�
コンピュータ�
原稿の読み込み�
出力�
データの転送�
コンピュータへの�
取り込み不要�
OS Windows 2000日本語版（Service Pack 3以降）�
Windows XP日本語版（Service Pack 1以降）�
CPU 300 MHz以上（600 MHz以上を推奨）�
メモリ 128 MB以上（256MB以上を推奨）�
ディスプレイ解像度 800×600 ピクセル以上�

BMLinkS について2-18
プ
リ
ン
タ
の
使
い
か
た �
2
■ BMLinkS プリンタドライバの入手方法
BMLinkS プリンタドライバは、以下の URL にアクセスしてダウンロードしてください。
http://www.jbmia.or.jp/bmlinks/
■ BMLinkS プリンタドライバのインストール方法および使用方法
BMLinkS ホ ー ムペ ー ジ か ら ダウ ン ロ ー ド した フ ァ イ ル をダ ブ ル ク リ ック す る と、
［Driver］フォルダおよび［Manual］フォルダが作成されます。
プリンタドライバをインストー ルするときは、［Manual］フォルダに入っている「ユー
ザーズマニュアル」を参照してください。
また、「ユーザーズマニュアル」には BMLinkS プリンタドライバからの印刷方法が記載
されていますので、良くお読みになってからご使用ください。
プリンタで行う BMLinkS の設定について
BMLinkS プリンタドライバからプリントするために、以下の設定を行ってください。

ネットワークの設定をする
プリンタのネットワーク設定は、リモート UI で行います。リモート UI の操作方法について
は、「リモート UI ガイド」を参照してください。

• プロキシサーバ経由で接続することはでき ません。プロキシサーバをお使いの環境では、

以下のような設定を行ってください。（設定はネットワーク環境によって異なりますので、
ネットワーク管理者に相談してください。）
･ Web ブラウザのプロキシサーバの設定で、［例外］（プロキシを使用しないアドレス）に
プリンタの IP アドレスを追加します。

• Web ブラウザでクッキー（Cookie）が利用できるように設定してください。
• 同時に複数のリモート UI を起動しているときは、最後に行った設定が有効になります。リ

モート UI は 1 つだけ起動することをおすすめします。
［Driver］フォルダ BMLinkSプリンタドライバのインストーラが入っています。�
［Manual］フォルダ BMLinkSプリンタドライバのインストール方法や使用方法に�
ついて記載されているPDFが入っています。�

BMLinkS について 2-19
プ
リ
ン
タ
の
使
い
か
た �
2

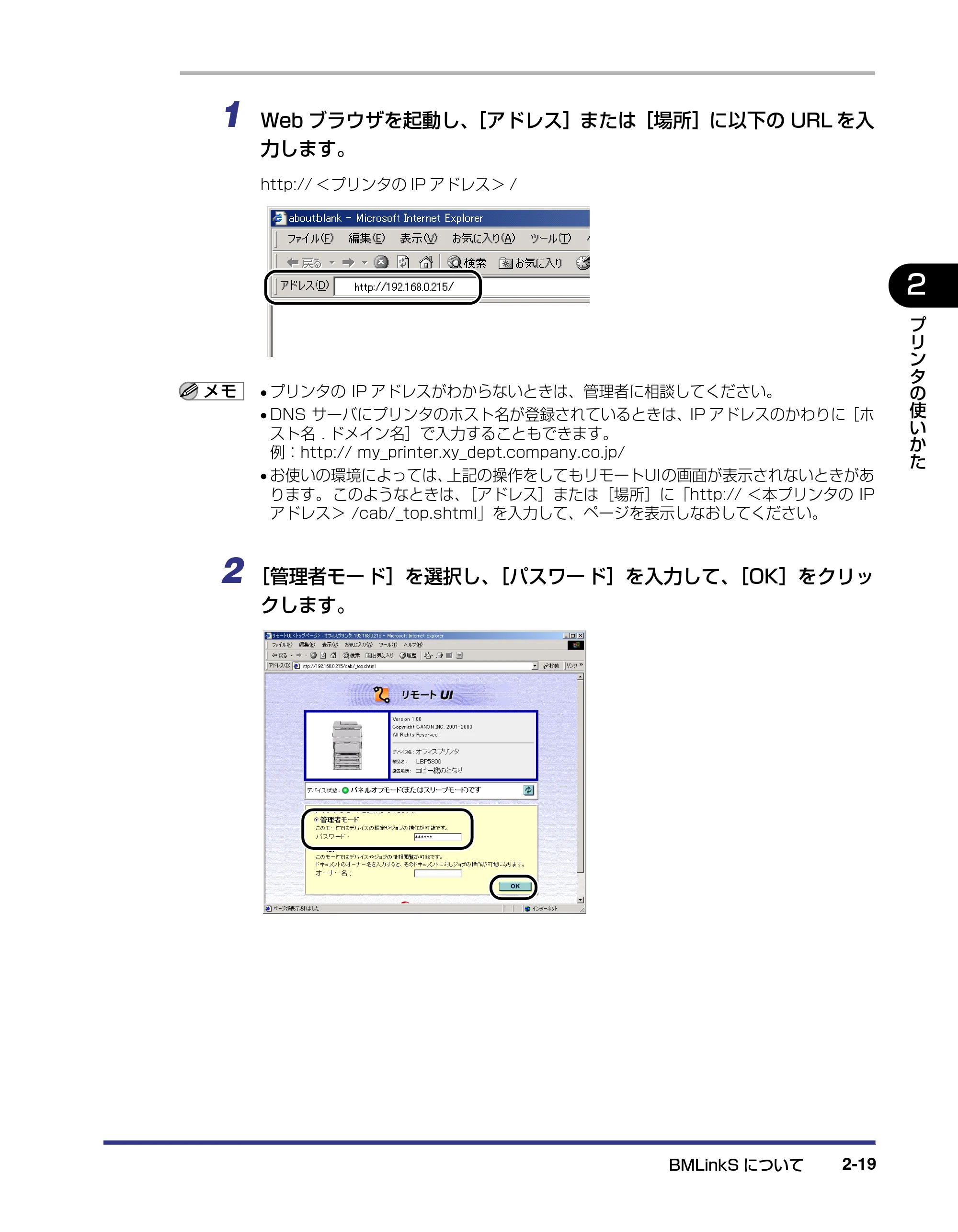

1 Web ブラウザを起動し、［アドレス］または［場所］に以下の URL を入
力します。
http:// ＜プリンタの IP アドレス＞ /

• プリンタの IP アドレスがわからないときは、管理者に相談してください。
• DNS サーバにプリンタのホスト名が登録されているときは、IP アドレスのかわりに［ホ

スト名 . ドメイン名］で入力することもできます。
例：http:// my_printer.xy_dept.company.co.jp/

• お使いの環境によっては、上記の操作をしてもリモートUIの画面が表示されないときがあ

ります。 このようなときは、［アドレス］または［場所］に「http:// ＜本プリンタの IP
アドレス＞ /cab/_top.shtml」を入力して、ページを表示しなおしてください。
2 ［管理者モード］を選択し、［パスワード］を入力して、［OK］をクリッ
クします。

BMLinkS について2-20
プ
リ
ン
タ
の
使
い
か
た �
2

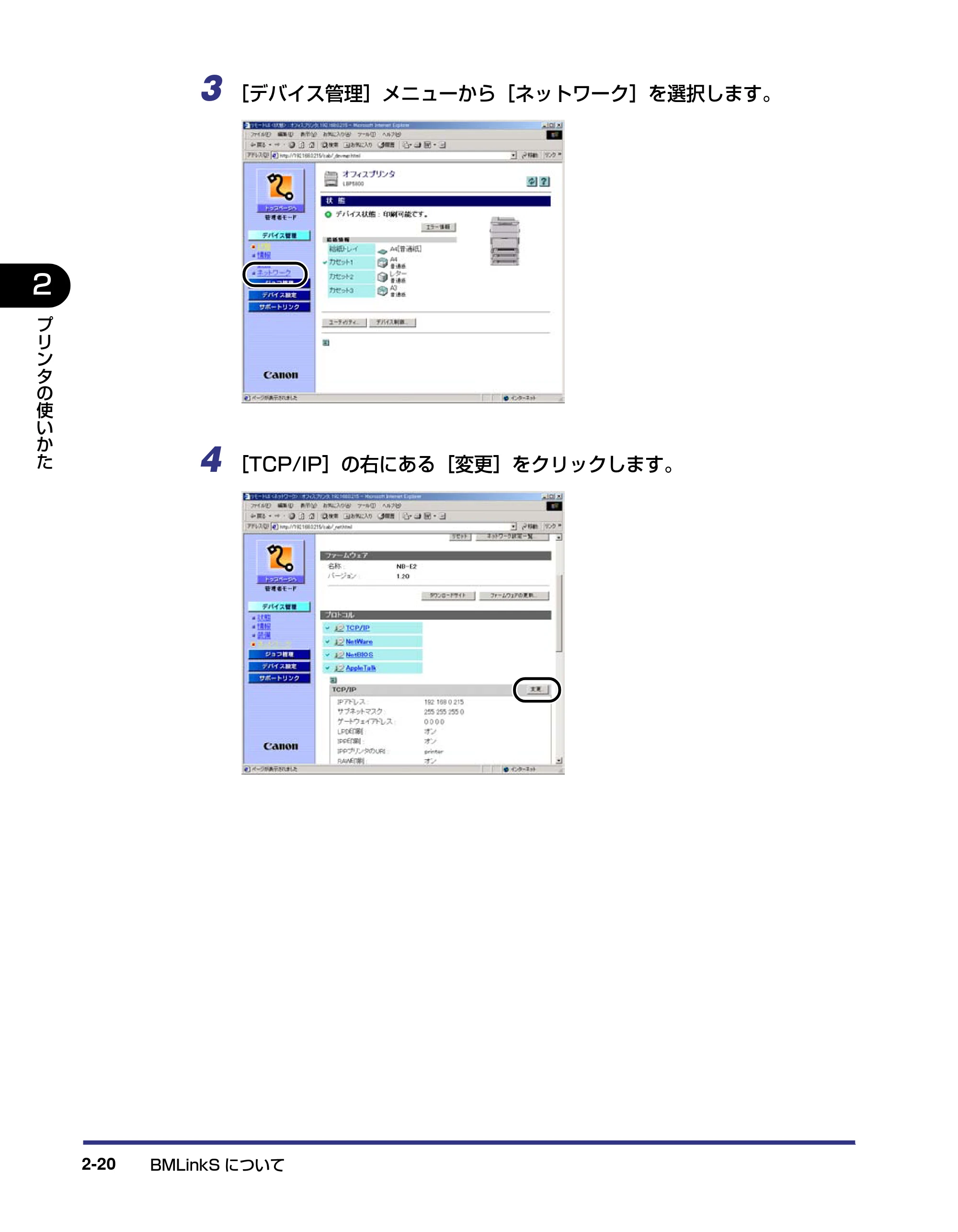

3 ［デバイス管理］メニューから［ネットワーク］を選択します。
4 ［TCP/IP］の右にある［変更］をクリックします。

BMLinkS について 2-21
プ
リ
ン
タ
の
使
い
か
た �
2
5 ［BMLinkS］で［オン］を選択します。
6 ［Discovery 送信間隔］で、プリントサーバがネットワーク上で動作して
いることを示す情報を送信する間隔を設定します。
30 分、1 時間、3 時間、6 時間、12 時間、24 時間から選択できます。
必要に応じて、［会社 / 組織名］、［部門名］、［ビル名］、［階数］、［ブロック名］を入力します。

BMLinkS について2-22
プ
リ
ン
タ
の
使
い
か
た �
2
7 設定後、［OK］をクリックします。
8 設定を有効にするために、［リセット］をクリックして、プリントサーバ
を再起動します。

BMLinkS について 2-23
プ
リ
ン
タ
の
使
い
か
た �
2
プリンタの動作モードの設定をする
プリンタの操作パネルから動作モードの設定を行います。
BMLinkS 関連の設定項目は、以下の 3 つです。
■ 動作モード選択
プリンタが動作するモードを選択します。通常は「自動選択」に設定しておきますが、使
用するコ ントロー ルコマ ンドが BMLinkS に限 られる場 合や、自動切 り替え でうまく
BMLinkS モードに切り替わらないときに「BMLinkS」に設定します。
■ 自動切り替え
「動作モード選択」が「自動選択」に設定してある場合の、自動切り替えの対象となる動
作モードを設定します。
■ 優先エミュレーション
「動作モード選択」が「自動選択」に設定してある場合で、プリンタがコントロールコマ
ンドを識別できなかった場合に、優先的に切り替える動作モードを設定します。
プリンタの操作パネルの操作方法については、「LIPS 機能ガイド」を参照してください。
動作モード� ユーザメンテナンス�
レイアウト� 印字調整�

インタフェース�
給 紙�拡張機能�
★：LBP5800のみ表示されます。�
＊：オプションの有無によって表示されるときと、�
表示されないときがあります。�
BMLinkS関連の項目や設定値�
＊�
＊�
★�
★� ★�
★�
★� ★�
動
作
モ
ー
ド
選
択 �
H
E
X -
D
U
Ｍ
P
B
M
L
i
n
k
S
L
I
P
S -
D
U
Ｍ
P
E
S
C
/
P
L
I
P
S
そ
の
他
の
エ
ミ
ュ
レ
ー
シ
ョ
ン
�
自
動
選
択
�
＊�
優
先
エ
ミ
ュ
レ
ー
シ
ョ
ン
�
そ
の
他
の
エ
ミ
ュ
レ
ー
シ
ョ
ン
�
な
し
�
L
I
P
S
B
M
L
i
n
k
S
E
S
C
/
P
自
動
切
り
替
え �
Ｌ
Ｉ
Ｐ
Ｓ �
使
わ
な
い �
使
う �
使
わ
な
い �
使
う �
使
わ
な
い �
使
う �
Ｅ
Ｓ
Ｃ
／
Ｐ �
使
わ
な
い �
使
う �
オ
プ
シ
ョ
ン �
Ｂ
Ｍ
Ｌ
ｉ
ｎ
ｋ
Ｓ �
セットアップ�

BMLinkS について2-24
プ
リ
ン
タ
の
使
い
か
た �
2
プリント時の注意事項
BMLinkS プリンタでプリントする場合、プリンタのプロパティの［詳細設定］ページにあ
る［詳細な印刷機能を有効にする］のチェックを外してご使用されることをおすすめします。

ジョブの印刷と保存について（LBP5800 のみ） 2-25
プ
リ
ン
タ
の
使
い
か
た �
2
ジョブの印刷と保存について（LBP5800 のみ）
本プリン タにオプションのハードディスクと拡 張 RAM（メインメモリ）を取り付けると、
本プリンタ用の LIPS プリンタドライバでさまざまなプリントジョブの処理機能を利用でき
るようになります。

• この機能を利用するには、オプションのハードディスクと 64MB 以上の拡張 RAM（メイ

ンメモリ） が必要です。オプションについては、設置ガイド「第 1 章 設置する前に」を
参照してください。

• DOS アプリケーション、UNIXなどプリンタドライバを使用できないパソコンやBMLinkS

プ リンタドライバでは、この機能を利用 することはできません。プリントジョ ブは、［印
刷］モードで処理されます。
ジョブの処理方法の種類
本プリンタ用のプリンタドライバでは、以下のような機能を利用することができます。
■［印刷］モード
通常のプリントを行います。
このモードは、ハードディスクと拡張 RAM（メインメモリ）を取り付けなくても利用す
ることができます。
■［セキュアプリント］モード
プリントジョブにユーザ名とパスワードを設定できるモードです。プリントジョブは、プ
リンタのハードディスクに保存され、プリンタの操作パネルやリモート UI からの操作で
パスワードを入力し てプリントできます。機密 書類など他人にプリン ト結果を見られた
くないときに便利です。

• ［セ キュアプリント］モードでハードディスクに保 存したジョブは、次の場合に消去され

ます。
･ プリンタの電源をオフにした場合
･ ハードリセットまたはソフトリセットの操作を行った場合
･ セキュアプリントのジョブをプリントした場合
･ 一定時間内にプリンタの操作パネルやリモート UI でプリント操作を行わなかった場合

• 一定時間内にプリンタの操作パネルやリモート UI でプリント操作を行わなかった場合に

自動消去されるまでの時間は、 工場出荷時は 1 時間に設定されています。消去するまで
の時間は変更することができます。詳細については、LIPS 機能ガイド「第 3 章 共通セッ
トアップメニューの設定項目」 を参照してください。

ジョブの印刷と保存について （LBP5800 のみ）2-26
プ
リ
ン
タ
の
使
い
か
た �
2
■［保存］モード
プリントジョブ をプリンタのハード ディスク（ボックス）に保存 するモードです。保存
したジョブをプリン トするには、プリンタの操作パ ネルやリモート UI でボックス内の
ジョブを指定します。リモート UI では、プリント時に部数などを指定できるので、よく
使うフォームなど をプリントするとき に便利です。また、保存時に 保存するボックスを
指定できるので、用途別にジョブを分けることができます。
■［保存＋印刷］モード
プリントジョブを プリンタのハードディ スクに保存し、一部だけプ リントするモードで
す。プリント結果の確認ができるので、結果が良ければリモート UI で部数などを指定し
てプリントすることができます。
［保存］モードおよび［保存＋印刷］モードでプリ ントしたプリントジョブはハードディ
スクに保存され、電源を切っても消去されません。消去したい場合はリモート UI で操作
してください。
■［割り込み印刷］モード

今処理中のプリン トジョブを止めて先に プリントするモードで す。止められたプリント
ジョブは、プリンタの ハードディスクに保 持され、割り込み印刷の プリントジョブが終
わると、プリントしなおされます。
すでに割り込み印刷のプリントジョブを処理している場合は、さらに割り込んで先にプリ
ントすることはできません。
■［編集＋プレビュー］モード
複数のプリントジョブを［Canon PageComposer］で編集してプリントするモードで
す。編集機能では、ページを入れ替えたり、プリント結果のプレビューを表示したり、部
数などを指定してプリントすることができます。簡易製本用にプリントしたいときや、複
数のアプリケーションやファイルからプリントしたものを 1 冊に編集してプリントした
いときに便利です。

• このモードは、ハードディスクと拡張 RAM（メインメモリ）を取り付けなくても利用す

ることができます。

• Windows NT4.0 では、このモードは利用することができません。

パスワードを設定してプリントする（セキュアプリント）
セキュアプリントは、プリンタドライバから［セキュアプリント］でプリンタのハードディ
スクに保存した後、プリンタの操作パネルやリモート UI を使って、パスワードを入力して
プリントします。リモート UI の操作については、「リモート UI ガイド」を参照してください。
ここでは、プリンタの操作パネルを使ってプリントする手順を説明します。

ジョブの印刷と保存について（LBP5800 のみ） 2-27
プ
リ
ン
タ
の
使
い
か
た �
2
1 パソコンのプリンタドライバで［セキュアプリント］を選択し、ユーザー
名、パスワードを入力して、プリントします。
ユーザ名は半角英数字で 15 文字以内、パスワードは数字で 1 文字以上 7 文字以内で入
力します。
2 プリントするときは、プリンタの所へ行きます。

• ［セ キュアプリント］モードでハードディスクに保 存したジョブは、次の場合に消去され

ます。
･ プリンタの電源をオフにした場合
･ ハードリセットまたはソフトリセットの操作を行った場合
･ セキュアプリントのジョブをプリントした場合
･ 一定時間内にプリンタの操作パネルやリモート UI でプリント操作を行わなかった場合

• 一定時間内にプリンタの操作パネルやリモート UI でプリント操作を行わなかった場合に

自動消去されるまでの時間は、 工場出荷時は 1 時間に設定されています。消去するまで
の時間は変更することができます。詳細については、LIPS 機能ガイド「第 3 章 共通セッ
トアップメニューの設定項目」 を参照してください。
3 ジョブランプが消灯しているとき（他のジョブを処理していないとき）
に、［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
4 ［ジョブ］を押します。
ジョブメニュー項目が表示されます。
5 ［ ］、［ ］で「セキュア プリント」を選択し、［実行］を押します。
セキュアプリントで保存されているプリントジョブのユーザ名が表示されます。
ｼﾞｮﾌﾞ�
ｾｷｭｱ ﾌﾟﾘﾝﾄ →�
ｼﾞｮﾌﾞ�
ｾｷｭｱ ﾌﾟﾘﾝﾄ →�
ｾｷｭｱ ﾌﾟﾘﾝﾄ�
UserName →�
オンライン�
ジョブ�
実行�
ユーティリティ�
セットアップ�

ジョブの印刷と保存について （LBP5800 のみ）2-28
プ
リ
ン
タ
の
使
い
か
た �
2
6 ［ ］、［ ］で目的のユーザ名を選択し［実行］を押します。
そのユーザ名でセキュアプリントしたプリントジョブのファイル名が表示されます。
7 ［ ］、［ ］で目的のファイル名を選択し、［実行］を押します。
パスワード入力が表示されます。
8 ［ ］、［ ］で数字を選択し、［ ］、［ ］で桁を移動させます。
この操作を繰り返してパスワードを入力してください。
9 設定したパスワードを入力し終わったら、［実行］を押します。
指定したファイ ルがプリントされます。パ スワードが違うと、入力し たパスワードの表示
が消去されるので、入力しなおしてください。
UserName �
FileName.txt →�
ｾｷｭｱ ﾌﾟﾘﾝﾄ�
UserName →�
ﾊﾟｽﾜｰﾄﾞ�
UserName �
SecretList.doc →�
ﾊﾟｽﾜｰﾄﾞ�
1
ﾊﾟｽﾜｰﾄﾞ�
1
ﾊﾟｽﾜｰﾄﾞ�
1234
LIPS �
SecretList.doc →�
実行�

ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�
セットアップ�ユーティリティ�
リセット�
ジョブ�
実行�

ジョブの印刷と保存について（LBP5800 のみ） 2-29
プ
リ
ン
タ
の
使
い
か
た �
2
ボックスに保存したジョブをプリントする（保存ジョブプリン
ト）
保存 ジョブプ リントは、パソ コンから［保存］ま たは［保存＋印 刷］でプリンタ のハード
ディスク（ボックス）にジョブ保存した後、プリンタの操作パネルやリモート UI を使って
プリントします。リモート UI の操作については、「リモート UI ガイド」を参照してください。
ここでは、プリンタの操作パネルを使ってプリントする手順を説明します。

• 保存ジョブはプリントしても、ハードディスクに残ります。保存ジョブの消去は、リモー

ト UI で行ってください。（→リモート UI ガイド）

• 保 存するデータの名称は、プリンタドライバでプ リント時に変更することができます｡名

称は半角英数字で 24 文字以内で入力します｡名称に全角文字を入力すると、操作パネル
のディスプレイには正しく表示されません｡
1 パソコンのプリンタドライバで［保存］または［保存＋印刷］を選択し、
保存するボックスを指定して、プリントします。
保存ジョブはすべてのボックス内のジョブを合わせて、 64 ジョブまで保存できます。
2 プリントするときは、プリンタの所へ行きます。
3 ジョブランプが消灯しているとき（他のジョブを処理していないとき）
に、［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
4 ［ジョブ］を押します。
ジョブメニュー項目が表示されます。
5 ［ ］、［ ］で「ホゾンジョブ プリント」を選択し、［実行］を押します。
ｼﾞｮﾌﾞ�
ｾｷｭｱ ﾌﾟﾘﾝﾄ →�
ｼﾞｮﾌﾞ�
ﾎｿﾞﾝｼﾞｮﾌﾞ ﾌﾟﾘﾝﾄ →�
ﾎｿﾞﾝｼﾞｮﾌﾞ ﾌﾟﾘﾝﾄ�
Box No.0 →�
オンライン�
ジョブ�
実行�
ユーティリティ�
セットアップ�

ジョブの印刷と保存について （LBP5800 のみ）2-30
プ
リ
ン
タ
の
使
い
か
た �
2
ボックス番号が表示されます。
6 ［ ］、［ ］ジョブが保存されているボックス番号を選択し［実行］を押
します。
ファイル名が表示されます。
7 ［ ］、［ ］で目的のファイル名を選択し、［実行］を押します。
指定したファイルがプリントされます。
Box No.2�
FileName.txt →�
ﾎｿﾞﾝｼﾞｮﾌﾞ ﾌﾟﾘﾝﾄ�
Box No.2 →�
Box No.2�
ListFile.doc →�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�

プリント画質について 2-31
プ
リ
ン
タ
の
使
い
か
た �
2
プリント画質について
本プリンタはデータ処理時の階調を 3 段階に変えることができるので、目的に応じた画質
でプリントすること ができます。解像度は常に 600dpi でプリントされますが、300dpi
のデータを受信したときに有効な「クイック」モードも用意されています。
BMLinkS プリンタドライバをご使用の場 合、画質の設定方法が異なります。詳しくは、
BMLinkS プリンタドライバに添付されている「ユーザーズマニュアル」を参照してくだ
さい。
解像度モードの種類
各解像度モードには、それぞれ次のような特長があります。
■ ファインモード
ファインモードは、600dpiの解像度モードです。通常はこのモードに設定しておきます。
■ クイックモード
クイックモードは、300dpi のデータを処理するときに有効なモードです。300dpi の
データは、ファインモー ドで処理することも できますが、クイックモ ードで処理した方
が、効率良くプリント することができます。た だし、出力時の解像度 はファインモード

と同じ 600dpi になります。
階調モードの種類
階調モードには、標準モード、高階調 1 モード、高階調 2 モードの 3 つのモードがあり、
工場出荷時は高階調 1 モードに設定されています。各モードには、それぞれ次のような特
長があります。
■ 標準モード
一般的な文書や表を高速にプリントする場合に適したモードです。
■ 高階調 1 モード
写真などを一般的な品質でプリントする場合に適したモードです。
■ 高階調 2 モード
高階調 1 モードより高い品質でプリントする場合に適したモードです。

プリント画質について2-32
プ
リ
ン
タ
の
使
い
か
た �
2
解像度モードを設定する
■ Windows からプリントする場合
解像度モードはプ リンタドライバで指 定します。プリンタドラ イバの初期値は「ファイ
ン」が選択されてい ます。解像度モードを 指定するときは、プリ ンタドライバの［印刷
品質］ページの［解像度］で 設定します。プリン タドライバの操作 については、プリン
タドライバのヘルプを参照してください。
■ Macintosh からプリントする場合
解像度モードはプリンタドライバで指定します。プリンタドライバの操作については、プ
リンタドライバのヘルプを参照してください。
■ DOS や UNIX からプリントする場合
DOS や UNIX など、プリンタドライバが使用できない OS からプリントする場合は、操
作パネルで解像 度を選択します。初期 値は「ファイン」に設定さ れています。プリンタ
の操作パネルで解像度モードを設定するときは、次の手順で行います。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。

2 ［セットアップ］を押します。
3 ［ ］、［ ］で「インジ チョウセイ」を選択し、［実行］を押します。
印字調整グループの設定項目が表示されます。
ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
ｾｯﾄｱｯﾌﾟ�
ｲﾝｼﾞ ﾁｮｳｾｲ →�
ｲﾝｼﾞ ﾁｮｳｾｲ�
ﾃﾞｰﾀｼｮﾘ →�
オンライン�
セットアップ�
実行�
ユーティリティ�
セットアップ�

プリント画質について 2-33
プ
リ
ン
タ
の
使
い
か
た �
2
4 ［ ］、［ ］で「データショリ」を選択し、［実行］を押します。
解像度モードの設定値が表示されます。
5 ［ ］、［ ］で目的の解像度モードを選択し、［実行］を押します。
解像度モードが変更されます。
6 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
階調モードを設定する
■ Windows からプリントする場合
階調モードはプリン タドライバで指定し ます。プリンタドライバ の初期値は「パネル優
先」が選択されていま す。階調モードを指定 するときは、プリンタ ドライバの［印刷品
質］ページの［印字詳細］を押し、［階調］で設定します。プリンタドライバの操作につ
いては、プリンタドライバのヘルプを参照してください。
■ Macintosh からプリントする場合
階調モードはプリン タドライバで指定し ます。プリンタドライバ の操作については、プ
リンタドライバのヘルプを参照してください。
■ DOS や UNIX からプリントする場合

DOS や UNIX など、プリンタドライバが使用できない OS からプリントする場合は、操
作パネルで階調処理を選択します。初期値は「コウカイチョウ 1」に設定されています。
プリンタの操作パネルで階調モードを設定するときは、次の手順で行います。
ｲﾝｼﾞ ﾁｮｳｾｲ�
ﾃﾞｰﾀｼｮﾘ →�
ﾃﾞｰﾀｼｮﾘ�
= ﾌｧｲﾝ →�
ﾃﾞｰﾀｼｮﾘ�
ｸｲｯｸ →�
ﾃﾞｰﾀｼｮﾘ�
= ｸｲｯｸ →�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�
オンライン�

プリント画質について2-34
プ
リ
ン
タ
の
使
い
か
た �
2
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
2 ［セットアップ］を押します。
3 ［ ］、［ ］で「インジ チョウセイ」を選択し、［実行］を押します。
印字調整グループの設定項目が表示されます。
4 ［ ］、［ ］で「カイチョウショリ」を選択し、［実行］を押します。
階調モードの設定値が表示されます。
5 ［ ］、［ ］で階調モードを選択し、［実行］を押します。
階調モードが変更されます。
6 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
ｾｯﾄｱｯﾌﾟ�
ｲﾝｼﾞ ﾁｮｳｾｲ →�
ｲﾝｼﾞ ﾁｮｳｾｲ�
ﾃﾞｰﾀｼｮﾘ →�
ｲﾝｼﾞ ﾁｮｳｾｲ�
ｶｲﾁｮｳｼｮﾘ →�
ｶｲﾁｮｳｼｮﾘ�
= ｺｳｶｲﾁｮｳ 1 →�
ｶｲﾁｮｳｼｮﾘ�
ﾋｮｳｼﾞｭﾝ →�
ｶｲﾁｮｳｼｮﾘ�
= ﾋｮｳｼﾞｭﾝ →�
オンライン�
セットアップ�
実行�
ユーティリティ�

セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�
オンライン�

カラーモードについて 2-35
プ
リ
ン
タ
の
使
い
か
た �
2
カラーモードについて
本プリンタは、印字モードを「カラー」、「モノクロ」、「ジドウ」に設定できます。
BMLinkS プリンタドライバをご使用の場合、カラーモードの設定方法が異なります。詳
しくは、BMLinkS プリンタドライバに添付されている「ユーザーズマニュアル」を参照
してください。
カラーモードの種類
各カラーモードはそれぞれ次のような特長があります。
■ カラーモード
受信したデータがカ ラーの場合でもモノク ロの場合でも、常にカラー 処理してプリント
します。「ジドウ」モードに設定していると、カラーデータの場合でも、薄い色を使用し
た画像などは、モノクロ データと判断されて プリントされること がありますが、このよ
うなときにカラーモードを指定してプリントします。
■ モノクロモード
受信したデータがカ ラーの場合でもモノク ロの場合でも、常にモノク ロ処理してプリン
トします。カラーデータをモノクロでプリントしたいときに設定します。
■ ジドウモード

受信した印字データ がカラーのときはカラ ー処理、モノクロのときは モノクロ処理に自
動的に切り替えてプリントします。
カラーモードを設定する
■ Windows からプリントする場合
カラーモードはプリ ンタドライバで指定 します。プリンタドライ バの初期値は「フルカ
ラーモードで印刷」が 選択されています。カラ ーモードを指定す るときは、プリンタド
ライバの［印刷品質］ペ ージの［色の印刷モー ド］で設定します。プリ ンタドライバの
操作については、プリンタドライバのヘルプを参照してください。
■ Macintosh からプリントする場合
カラーモードはプリンタドライバで指定します。プリンタドライバの操作については、プ
リンタドライバのヘルプを参照してください。

カラーモードについて2-36
プ
リ
ン
タ
の
使
い
か
た �
2
■ DOS や UNIX からプリントする場合
DOS や UNIX など、プリンタドライバが使用できない OS からプリントする場合は、操
作パネルでカラ ーモードを選択し ます。初期値は「ジドウ」に設 定されています。プリ
ンタ操作パネルでカラーモードを設定するときは、次の手順で行います。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
2 ［セットアップ］を押します。
3 ［ ］、［ ］で「インジ チョウセイ」を選択し、［実行］を押します。
印字調整グループの設定項目が表示されます。
4 ［ ］、［ ］で「カラーモード」を選択し、［実行］を押します。
カラーモードの設定値が表示されます。
5 ［ ］、［ ］でカラーモードを選択し、［実行］を押します。
ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
ｾｯﾄｱｯﾌﾟ�
ｲﾝｼﾞ ﾁｮｳｾｲ →�
ｲﾝｼﾞ ﾁｮｳｾｲ�
ﾃﾞｰﾀｼｮﾘ →�
ｲﾝｼﾞ ﾁｮｳｾｲ�
ｶﾗｰﾓｰﾄﾞ →�

ｶﾗｰﾓｰﾄﾞ�
= ｼﾞﾄﾞｳ →�
ｶﾗｰﾓｰﾄﾞ�
ｶﾗｰ →�
ｶﾗｰﾓｰﾄﾞ�
= ｶﾗｰ →�
オンライン�
セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�

カラーモードについて 2-37
プ
リ
ン
タ
の
使
い
か
た �
2
カラーモードが変更されます。
6 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
オンライン�

動作モードについて2-38
プ
リ
ン
タ
の
使
い
か
た �
2
動作モードについて
本プリンタは、キヤノン独自の LIPS モード、IBM PC/AT 互換機（DOS/V パソコン）の
ESC/P エミュレーションモード、BMLinkS モードの 3 種類の動作モードを内蔵しています。
プリントデータを受信すると、プリントデータを判別し、自動的にデータに応じた動作モード
に切り替えてプリントします。
このため、通常は工場出荷時の設定のままで各種パソコンに対応できますが、自動切り替えが
うまくできないときや、いままで使用していたプリンタと同じ設定で使いたいときなどは、優
先的に処理する動作モードを設定したり、いずれかの動作モードに固定することができます。
LBP5700 が対応しているコントロールコマンドは、LIPS IVs（内蔵フォントなし）の
みですので、動作モードを切り替える必要はありません。ただし、オプションのキヤノン
製プリントサーバ NB-5F を装着すると、BMLinkS モードに対応しますので、動作モー
ド切り替えの設定が有効になります。

動作モードの種類
本プリンタは、内蔵の LIPS モード／ ESC/P エミュレーションモード／ BMLinkS モード
と、オプションのコントロール ROM による PS/55 や PS/V シリーズなどのエミュレー
ションモードを使用できます。
■ LIPS モード
LIPS は、キヤノンが独自に開発したページプリンタをコントロールするためのコマンド
体系です。LIPS に対応しているアプリケーションソフト（一太郎、Lotus 1-2-3、桐な
ど）はこのモードで プリントします。付属の プリンタドライバを 組み込むと、自動的に
LIPS モードでプリントされます。
LBP5700 は、Windows および Macintosh 専用のコントロールコマンドの LIPS IVs
（内蔵フォントなし）に対応しています。
■ ESC/P エミュレーションモード（LBP5800 のみ）
IBM-PC/AT 互換機（DOS/V パソコン）、AX パソコンで標準的に使用されている ESC/
P 準拠プリンタの動作を エミュレートする（まねをする）モードです。これらのパソコ

ンで、LIPS に対応していないアプリケーションソフトを使用しているときはこのモード
でプリントします。エプソンが提唱する ESC/P-J84 のコマンド体系に準拠しています。
■ BMLinkS モード（LBP5800 のみ標準）
BMLinkS は、社団法人 ビジネス機械・情報システム産業協会（JBMIA）が推進してい
るオフィス機器インタフェースです。BMLinkS を利用することで、ネットワーク上にあ
る様々なメーカーの プリンタやスキャナを 共通のフォーマットを 用いて接続することが
できます。LBP5800 は標準で BMLinkS に対応しています。LBP5700 は、BMLinkS
に対 応した オプシ ョン のプリ ント サーバ を装 着する こと で BMLinkS に対 応しま す。
BMLinkS の詳細については、「BMLinkS について」（→ P.2-16）を参照してください。

動作モードについて 2-39
プ
リ
ン
タ
の
使
い
か
た �
2
■ その他のエミュレーションモード（LBP5800 のみ）
PS/55 や PS/V シリーズ、HP-GL 専用プリンタをエミュレートするコントロール ROM
がオプションで用意されています。コントロール ROM を取り付けることにより、PS/
55 や PS/V シリーズ、HP-GL 対応のアプリケーションからプリントできるようになり
ます。
コントロール ROM については、設置ガイド「第 1 章 設置する前に」を参照してください。
自動切り替えがうまくできないとき
本プリンタの動作モード設定を「自動選択」（工場出荷時のままの状態）で使用中に、ESC/
P データが LIPS モードでプリントされるなど、動作モードの自動切り替えがうまくいかな
い場合は、プリンタを次のように設定してみてください。
次の設定を変更しても自動切り替えがうまくいかないときは、プリントデータに合った動作
モードに固定してプリントしてください。
優先エミュレーション、動作モードの自動切り替えの設定、動作モードの固定は操作パネ

ル から行います｡設定方法については、LIPS 機能ガイド「第 3 章 共通セットアップメ
ニューの設定項目」 を参照してください。
■ 優先エミュレーションを切り替えたい動作モードに設定する
優先エミュレーションの工場出荷時の設定は「ESC/P」になっています。この設定をプ
リント する デー タに合 わせ て「LIPS」や「BMLinkS」、「オプシ ョン（コ ントロ ール
ROM）」、「なし」に変更します。
■ 自動切り替えの設定で不要な動作モードを自動切り替えの対象から外す
自動切り替えの工場出荷時の設定は、すべての動作モードが「使う」になっています。こ
の設定で、不要な動作モードを「使わない」に設定します。
専用プリンタと同じ動作で使う（動作モード固定）
本プリンタを使用しているパソコン専用のプリンタと同じ動作で使いたいときは、自動切り
替えを解除し、動作モードを LIPS モード、ESC/P エミュレーションモード、コントロー
ル ROM（オプション）のエミュレーションモードのいずれかに固定することができます。

• ESC/P エミュレーションモードでプリントする場合、ページフォーマットの設定が必要

です。 ページフォーマットについては次項目を参照してください。

• 動作モードの設定は操作パネルから行います｡設定方法は、LIPS 機能ガイド「第 3 章 共通

セットアップメニューの設定項目」 を参照してください。
■ IBM-PC/AT 互換機（DOS/V パソコン）や AX パソコン
ESC/P エミュレーションモードに固定
■ PS/55 や PS/V シリーズなどのパソコン

取り付けたコントロール ROM（オプション）のエミュレーションモードに固定

動作モードについて2-40
プ
リ
ン
タ
の
使
い
か
た �
2
エミュレーションモードで使うとき
本プリンタを ESC/P エミュレーションモードで使用する場合、いままで ESC/P 準拠のプ
リンタで 使用していた用紙の種類やアプリケーションで指定して いた用紙の種類に合わせ、
次の 7 種類のページフォーマットから選択します。本プリンタを購入したまま（工場出荷
時）の状態では、「実寸縦」に設定されています。
実寸縦：A4 用紙を縦に使ってプリントします
実寸横：A4 用紙を横に使ってプリントします
10 " → A4 縦：10 " × 11" の連続用紙用に作成したデータを A4 に縮小してプリントします
15 " → A4 横：15 " × 11" の連続用紙用に作成したデータを A4 に縮小してプリントします
15 " → B4 横：15 " × 11" の連続用紙用に作成したデータを B4 に縮小してプリントします
B4 → A4 縦：B4 サイズ用のデータを A4 に縮小し、用紙を縦に使ってプリントします
B4 → A4 横：B4 サイズ用のデータを A4 に縮小し、用紙を横に使ってプリントします

• 用紙サイズは「10" → A4 縦」「15 " → A4 横」「B4 → A4 縦」「B4 → A4 横」では A4、「15 "

→ B4 横」では B4 が標準ですが、給紙元が設定（給紙選択）されているときは、設定さ
れている給紙元の用紙にプリントします。

• 10"× 11" の連続用紙のサイズは、254mm× 279.4mmです。15" × 11"の連続用紙の

サイズは、381mm × 279.4mm です。
実寸縦� ＡＢＣＤＥ�
10"→A4縦�
15"→B4横�
10"×11"
15"×11"
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�実寸横�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
B4→A4縦�
B4→A4横�A4
B4
B4
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
A4
B4
15"→A4横�
15"×11"
ＡＢＣＤＥ�
ＡＢＣＤＥ�
A4
A4

プリントを中止したいときは 2-41
プ
リ
ン
タ
の
使
い
か
た �
2
プリントを中止したいときは
パソコン側の操作でプリントを中止しても、すでにプリンタに一部データが送られている場
合、プリントジョブが終わらないことがあります。そのような場合に、データを排出してプ
リンタ側の印刷処理を終わらせたり、プリンタ側で現在実行中の処理やすべての作業を中止
することができます。
データを排出する（強制排出）
パソコン側でプリントを中止した場合や受信したデータが 1 ページ分に満たない場合には、
プリンタのメモリにプリントデータが残ってジョブが正しく終了しないことがあります。そ
のままでは、次のデータを受け取ることができず、次のプリントができません。このような
ときは、次の手順で強制的にプリントデータを排出してください。

• データを排出したときは、プリント中のデータは消されますので、再度パソコンからプリ

ントしなおしてください。

• オ プションのハ ードディス クを取り付け た場合、セットア ップメニュー の「タイムアウ

ト」の設定を「シナイ」以外に設定してください。工場出荷時の状態の「15 ビョウ」に
設定することをおすすめします。

• プリントデータがプリンタのメモリに残ったまま、またはプリントデータがないのにジョ

ブが終了しない場合、 ジョブランプが点灯しています。

• ジ ョブの「タイムアウト」が設定されているとき は、設定されている時間が経過すると、

１ページ分に満たないデータも自動的に排出されます。工場出荷時の状態では、ジョブの
「タイムアウト」 は「15 ビョウ」に設定されています。

• データ排出の操作を行ってもジョブランプが消灯しないときは、ソフトリセットを行って

ください。（→ P.2-43）
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
2 ［リセット］を押します。
リセットメニューが表示されます。
ﾘｾｯﾄ�
ｿﾌﾄﾘｾｯﾄ →�
オンライン�
リセット�

プリントを中止したいときは2-42
プ
リ
ン
タ
の
使
い
か
た �
2
3 ［ ］、［ ］で「ハイシュツ」を選択し、［実行］を押します。
ディスプレイに「05 ハイシチュウ」と表示され、メモリに残っているデータがプリント
されます。
4 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
プリントをキャンセルする（ジョブキャンセル）
現在実 行中のプリントをキャンセルしたいときは、「ジョブキャンセル」を行います。ジョ
ブキャンセルは、そのときデータ受信中またはデータ処理中のジョブをキャンセルすること
ができます。次のプリントデータやまだデータ処理が始まっていないジョブには影響しませ
ん。

• ジョブキャンセルは、データ処理をしているとき（ジョブランプ点灯または点滅中）にオ

フライン状態 で行ってくだ さい。ジョブラン プが消灯して いるときに［ジ ョブキャンセ
ル］をしてもジョブキャンセルは行われません。

• すでにデータ処理が終わり印刷処理中（給紙動作が始まった状態）のデータは、キャンセ

ルできません。その場合、その次のプリントデータがキャンセルされることがあります。

• 本プリンタ専用 でないプリン タドライバから 送信されたプ リントデータが 混在している

場合、複数のデータがキャンセルされることがあります。
ジョブキャンセルを行ったときに、「03 ジョブ キャンセル」と表示されてもジョブが
キャンセルされないことがあります。また、パスワード入力前のセキュアプリントジョブ
やボックスに保存するジョブはキャンセルすることはできません。セキュアプリントジョ
ブやボックスに保存するジョブは、リモート UI（LBP5800 のみ標準）で削除してくだ
さい。（→リモート UI ガイド）
ジョブキャンセルは、次の手順で操作します。必ずジョブランプが点灯または点滅している
とき（キャンセルしたいジョブがデータ受信中またはデータ処理中の状態）に行ってくださ
い。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
ディスプレイ表示は、使用状況により表示が異なります。ジョブ処理中は、ディスプレイ
上段に動作モード、下段にユーザ名やプリンタの状態などの情報が表示されます。
05 ﾊｲｼﾁｭｳ�
ﾘｾｯﾄ�
ﾊｲｼｭﾂ →�実行�
ユーティリティ�
セットアップ�

オンライン�
オンライン�

プリントを中止したいときは 2-43
プ
リ
ン
タ
の
使
い
か
た �
2
2 ［ジョブキャンセル］を押します。
「03 ジョブ キャンセル」が表示され、処理中のプリントデータがキャンセルされます。
データの受信中 など処理に時間がか かるときは、「00 ジョブ ス キップ」の表示に変わ
ります。
「00 インサツ カノウ」または「00 LIPS」が表示され たら、ジョブキャ ンセル完了
です。

• 「00 ジョブ スキップ」が表示されているときは、［リセット］を押してソフトリセッ

トまたはハードリセットを行うことができます。その場合は受信中のプリントデータや他
の インタフェー スのプリント データも消去 されますので、再 度プリントを 行ってくださ
い。

• 「03 ジ ョブ キャン セル」が表示さ れていると きは、ソフトリ セットまた はハードリ

セットを行うことができません。ジョブキャンセルが完了するか、「00 ジョブ スキッ
プ」が表示されるまでお待ちください。
現在実行中の処理を中止する（ソフトリセット）
現在実行中の処理を中止したいときは、次の操作で「ソフトリセット」を実行します。ソフ
トリセットは、すべてのインタフェースに受信されたプリントデータや処理中のジョブ、プ
リンタメモリ内のプリントデータを消去します。

• 必ずパソコン側でプリント中止の操作を行ってからプリンタ側でプリント中止（ソフトリ

セット） の操作を行ってください。

• ソフトリセットを行うと、そのときプリント中のデータやすべてのインタフェースで受信

中のデータは消去されますので、 再度パソコンからプリントしなおしてください。

• 他のインタフェースのデータでも、すでにメモリに受信されたデータはすべて消去されま

す。ネ ットワーク で使用してい るときは、他のパ ソコンからの データに影響 しないよう
に、この操作を行ってください。

• ジョブの保存中や排紙待ちなど、実行中のデータがないときは、ソフトリセットができな

い場合があります。 そのようなときは、ハードリセットを行ってください。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
00 ｼﾞｮﾌﾞ ｽｷｯﾌﾟ �
ｾﾝﾄﾛﾆｸｽ�
00 ｲﾝｻﾂ ｶﾉｳ A4
03 ｼﾞｮﾌﾞ ｷｬﾝｾﾙ�
ジョブキャンセル�
オンライン�

プリントを中止したいときは2-44
プ
リ
ン
タ
の
使
い
か
た �
2
2 ［リセット］を押します。
リセットメニューが表示されます。
3 ［ ］、［ ］で「ソフトリセット」を選択し、［実行］を押します。
［実行］をそのまま 3 秒以上押し続けると「ハードリセット」の操作になります。
「03 ソフト リセット」の表示が消えたらソフトリセットが完了します。
4 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
すべての作業を中止する（ハードリセット）
何らかの理由で、すべての処理やすでにメモリに受信されたデータを消去したいときは、次
の操作で「ハードリセット」を実行します。ハードリセットは、すべてのインタフェースに
受信されたプリントデータや処理中のジョブ、プリンタメモリ内のプリントデータを消去し
ます。

• データの受信中にリセットした場合、まだメモリに受信していないデータは、リセット処

理後に受信されます。ただし、正しくプリントされないことがあります。

• 他のインタフェースのデータでも、すでにメモリに受信されたデータはすべて消去されま

す。ネットワーク で使用してい るときは、他のパ ソコンから のデータに影 響しないよう
に、この操作を行ってください。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
ﾘｾｯﾄ�
ｿﾌﾄﾘｾｯﾄ →�
03 ｿﾌﾄ ﾘｾｯﾄ�
ﾘｾｯﾄ�
ｿﾌﾄﾘｾｯﾄ →�
リセット�
実行�
ユーティリティ�
セットアップ�
オンライン�
オンライン�

プリントを中止したいときは 2-45
プ
リ
ン
タ
の
使
い
か
た �
2
2 ［リセット］を押します。
リセットメニューが表示されます。
3 ［ ］、［ ］で「ソフトリセット」を選択します。
4 ［実行］を押し続け、「ハードリセット」と表示されたら離します。
「ハードリセット」が表示されるまで（約 3 秒）押し続けます。3 秒未満の場合は、「ソフ
トリセット」の操作になります。
「03 ハード リセット」の表示が消えたらハードリセットが完了します。
5 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
ﾘｾｯﾄ�
ｿﾌﾄﾘｾｯﾄ →�
ﾘｾｯﾄ�
ｿﾌﾄﾘｾｯﾄ →�
03 ﾊｰﾄﾞ ﾘｾｯﾄ�
03 ｿﾌﾄ ﾘｾｯﾄ�
リセット�
ユーティリティ�
セットアップ�
実行�
オンライン�

プリントを中止したいときは2-46
プ
リ
ン
タ
の
使
い
か
た �
2

3-1
CHAPTER
3
給紙・排紙のしかた
この章では、本プリンタで使用できる用紙や給紙、排紙のしかたについて説明しています。
用紙について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
使用できる用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
プリントできる範囲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

用紙の保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
プリントの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
給紙元を選択する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-10
給紙元の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10

給紙元の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
排紙先について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-16
排紙トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
給紙カセットからプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-17

用紙をセットするときの注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
給紙トレイからプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-32
給紙トレイに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33
給紙トレイの用紙サイズを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-44

給紙トレイの用紙タイプを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-47
プリンタドライバを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49
OHP フィルムにプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-52
給紙トレイに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-54
用紙のサイズとタイプを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56

OHP フィルムの印刷モードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-58
プリンタドライバを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60
両面にプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-64
両面プリントと片面プリントを切り替える . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-64
自動両面プリント時の用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-66

手動で両面にプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-68
とじ代を付けてプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-70
とじ代を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-70

用紙について3-2
給
紙

排
紙
の
し
か
た �
3
用紙について
本 プリンタの性 能を十分に引き 出していただ くため、用紙は適 切なものを使 用してくださ
い。用紙が適切でないと印字品質の低下や紙づまりの原因になります。
使用できる用紙
本プリン タでは次の用紙を使用できます。表中の◎は片面プリント と両面プリントが可能、
○は片面プリントのみ可能、×は不可です。

• 給紙トレイに B5、A5、エグゼクティブサイズの用紙や不定形サイズの用紙（ユーザペー

パー）をセットするときは、必ず縦送り方向にセットしてください。

• 給紙トレイにラベル用紙をセットするときは、必ず縦送り方向にセットし、給紙メニュー

の「トレイ用紙サ イズ」を「A4R」に設定す るか、「フリー」に設定 してください。「フ
リー」に設定してご使用の場合は「用紙の向き」を「タテオクリ」に設定してください。

• 幅が250mm以下の用紙を連続プリントした場合、熱による故障などを防止する安全機能

が働き、プリント速度が段階的に遅くなることがあります。（最終的に約 2ppm まで遅く
なることもあります。）

用紙について 3-3
給
紙

排
紙
の
し
か
た �
3
用紙サイズ
用紙の種類�
普通紙（64～105g/m 2 ）�
給紙元�
給紙トレイ� カセット1
カセット3�
（オプション）�
カセット2�
（オプション）�
カセット4�
（オプション）�
A5R�
B5R�
A4�
A4R�
B4�
A3�
A3フルブリード* 3 �
レター�
レターR�
エグゼクティブR�
リーガル�
レジャー（11×17）�
レジャーフルブリード * 3 �
ユーザペーパー* 1
厚紙（106～135g/m 2 ）�
OHPフィルム A4�
ラベル用紙 A4�
ハガキ�
A5R�
B5R�
A4�
A4R�
B4�
A3�
A3フルブリード* 3 �
レター�
レターR�
エグゼクティブR�
リーガル�
レジャー（11×17）�
レジャーフルブリード * 3 �
ユーザペーパー* 2
封筒�
洋形4号�
角形2号 �
* 1 以下のサイズの普通紙がセットできます。�

• 給紙トレイ：幅76.2～312.0mm、長さ98.0～469.9mm�
• カセット1～カセット4：幅148.5～297.0mm、長さ210.0～431.8mm�

* 2 幅76.2～312.0mm、長さ98.0～469.9mmの厚紙がセットできます。�
* 3 ユーザペーパー（ユーザ定義用紙）として使用可能です。プリンタドライバで以下のサイズを登録してご使用ください。�

• A3フルブリード：幅312.0mm、高さ440.0mm�
• レジャーフルブリード：幅304.8mm、高さ457.2mm

○�
◎�
◎�
◎�
◎�
◎�
○�
◎�
◎�
◎�
◎�
◎�
○�
○�
�
�
○�
◎�
◎�
◎�
◎�
◎�
�
◎�
◎�
◎�
◎�
◎�
�
○�
�
○�
◎�
◎�
◎�
◎�
◎�
�
◎�
◎�
◎�
◎�
◎�
�
○�
○�
◎�
◎�
◎�
◎�
◎�
�
◎�
◎�
◎�
◎�
◎�
�
○�
�
○�
○�
�
�
�
�
�
�
○�
○�
○�
�
�
�
�
�
�
�
�
�
�
○�
○�
○�
○�
○�
○�
○�
○�
○�
○�
○�
○�
○�
○�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
○�
◎�
◎�
◎�
◎�
◎�
�
◎�
◎�
◎�
◎�
◎�
�
○�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�

用紙について3-4
給
紙

排
紙
の
し
か
た �
3
■ 用紙サイズの略号について
給紙カセットのサイズの表示は、次の用紙について以下のような略号で表示されます。
給紙元の積載枚数
排紙先の積載枚数
■ 普通紙
本プリンタでは、A3、B4、A4、B5、A5、レジャー（11 × 17）、リーガル、レター、
エグ ゼ ク ティ ブ サ イズ の 定 形用 紙 を 含む、幅 76.2 ～ 312.0mm、長 さ 98.0 ～
469.9mm、重さ 64 ～ 105 g/m
2
の普通紙を使用できます。
普通紙は、給紙カセットと給紙トレイの両方から給紙できます。また A5 以外の定形サ
イズの用紙のみ自動両面プリントが可能です。
用紙サイズ�
レジャー�
リーガル�
レター�
エグゼクティブ�
11×17�
LGL�
LTR�
EXEC
給紙カセットの�
用紙ガイド�
用紙の種類�
普通紙（64g/m 2
の場合）�
厚紙（135g/m 2の場合）�
OHP フィルム�
ラベル用紙�
ハガキ�
封筒�
給紙元�
約100枚�
約50枚�
約50枚�
約40枚�
約30枚�
約10枚�
給紙トレイ�
約500枚�

�
�
�
�
�
カセット1
約500枚�
�
�
�
�
�
カセット3�
（オプション）�
約500枚�
�
�
�
�
�
カセット2�
（オプション）�
約500枚�
�
�
�
�
�
カセット4�
（オプション）�
用紙の種類�
普通紙（64g/m 2
の場合）�
厚紙（135g/m 2の場合）�
OHP フィルム�
ラベル用紙�
ハガキ�
封筒�
約250枚�
約100枚�
約50枚�
約40枚�
約30枚�
約10枚�
排紙先�
フェースダウン排紙トレイ�
�

用紙について 3-5
給
紙

排
紙
の
し
か
た �
3
■ 厚紙
本プリンタでは、A3、B4、A4、B5、A5、レジャー（11 × 17）、リーガル、レター、
エグ ゼ ク ティ ブ サ イズ の 定 形用 紙 を 含む、幅 76.2 ～ 312.0mm、長 さ 98.0 ～
469.9mm、重さ 106 ～ 135 g/m2 の厚紙を使用できます。厚紙は、給紙トレイから
給紙し、片面プリントのみ可能です。
■ OHP フィルム
本プリンタでは、専用の「キヤノンカラーレーザ OHP 用紙 TR-3 A4（A4 サイズ）」を
使用してください。

• OHP用紙TR-3 A4は、LBP-2160/2040/2050/2200/2260/2260PS/2260PSII/

2300/2360/2410/2510/2710/2810 および LBP5500/5700/5800 専用です。
他のカラーレーザプリンタやモノクロプリンタには絶対に使用しないでください。故障や画
質低下の原因になります。

• LBP-2030 用 OHP 用紙（キヤノン カラーレーザ OHP 用紙 T-H1 A4、T-H1 LTR）や

CLC 用 OHP、モノクロプリンタ用 OHP（キヤノン国内 LBP 用トランスペアレンシー）
など、 指定以外の OHP フィルムは、本プリンタでは使用できません。万一使用すると、
プリンタ内部の定着器の故障や画質低下の恐れがあります。
■ ラベル用紙
本プリンタでは A4 サイズのラベル用紙を使用できます。ラベル用紙は表裏を確認し、表
を下にして給紙トレイにセットします。

• 次 のようなラベル用紙は使用しないでください。仕 様に合わない用紙をお使いになると、

復旧の困難な紙づまりやプリンタ故障の原因になります。
･ ラベルが剥がれていたり、一部使いかけている用紙
･ 台紙から剥がれやすいコート紙でできている用紙
･ 糊がはみ出ている用紙

• 給紙トレイにラベル用紙をセットするときは、必ず縦送り方向にセットし、給紙メニュー

の「ト レイ用紙サイ ズ」を「A4R」に設定す るか、「フリー」に設定し てください。「フ
リー」 に設定してご使用の場合は「用紙の向き」を「タテオクリ」に設定してください。
■ ハガキ
本プリンタでは、官製ハ ガキのみを使用でき ます。往復ハガキや私製 ハガキは使用でき
ません。

• 官製ハガキ以外のハガキへのプリントは、印字品質が低下したり、紙づまりの原因となる

ことがあります。

• ハ ガキがカール しているとき は、逆向きに曲げ て反りをなお してからセッ トしてくださ

い。

• インクジェット用の官製ハガキを使用することはできません。

用紙について3-6
給
紙

排
紙
の
し
か
た �
3
■ 封筒
本プリンタで使用できる封筒は、洋形 4 号、角形 2 号の封筒で次のような構造のものに
限ります。

• 次のような封筒は使用しないでください。仕様に合わない封筒をお使いになると、復旧の

困難な紙づまりやプリンタ故障の原因になります。
･ ファスナーや留め具の付いている封筒
･ 窓付きの封筒
･ 糊付きの封筒
･ しわになっていたり、折れ曲がっている封筒
･ 折り目や貼り合わせ部分の凹凸が大きい封筒
･ 長方形でない封筒や不規則な形の封筒

• セットする前に、上から手で押さえて封筒内部の空気を抜き取り、折り目をよく押さえて

ください。

• 裏面（貼り合わせのある面）にはプリントしないでください。
• 封筒にプリン トした場合、裏面 にフラップ部や 貼り合わせの ある部分の画 像がかすれた

り、封筒の後端が汚れる場合があります。

• 封筒にプリントした場合、しわがよる場合があります。

角形2 号（240mm×332mm ）�
洋形4 号（105mm×235mm ）�
（キヤノンLBP用封筒Y401／推奨品）�
※短辺にふたが付いているものは�
使用できません。�

用紙について 3-7
給
紙

排
紙
の
し
か
た �
3
プリントできる範囲
本プリンタでプリントできる領域は、次の範囲です。
■ 普通紙 / 厚紙 /OHP フィルム / ラベル用紙 / ハガキ
用紙の周囲 5mm より内側の範囲にプリントできます。
■ 封筒
封筒の周囲 10 mm より内側の範囲にプリントできます。
お使いのアプリケーションによっては、プリント時に位置を調整してお使いください。
5mm
5mm
5mm
5mm
5mm
5mm
東京都千代田区�
○○○�
123-4567
5mm
5mm
100mm
148mm
10mm 10mm
10mm
10mm
123-4567
105mm
235mm
東京都千代田区�
○○○�
有効印字領域�
（周囲10mmはプリントできません）�
（洋形4号封筒の例）�

用紙について3-8
給
紙

排
紙
の
し
か
た �
3
使用できない用紙
紙づまりやプリンタ本体の故障、トラブルを防ぐため、次にあげるような用紙はお使いにな
らないでください。

• 紙づまりを起こしやすい用紙

･ 厚すぎる用紙、薄すぎる用紙
･ 不規則な形の用紙
･ 湿っている用紙、濡れている用紙
･ 破れている用紙
･ 表面が粗い用紙、つるつるしすぎている用紙
･ ミシン目のある用紙
･ カールした用紙や折り目のある用紙
･ 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン
グ用紙など）
･ 裏紙が簡単に剥がれてしまうラベル用紙
･ 複写機、他のレーザプリンタで一度使用した用紙（裏面も不可）
･ バリのある用紙
･ しわのある用紙
･ 角折れのある用紙

• 高温によって変質する用紙

･ 定着器の熱（約 185 ℃）で溶解、燃焼、蒸発したり有毒なガスを発するインクを使用
した用紙
･ 感熱用紙
･ 表面加工したカラー用紙
･ 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン
グ用紙など）
･ 糊などがついた用紙

• プリンタ本体の故障や損傷の原因となる用紙

･ カーボン紙
･ ホチキス、クリップ、リボン、テープなどが付いている用紙
･ 複写機、他のレーザプリンタで一度使用した用紙（裏面も不可）

• トナーが定着しにくい用紙

･ ざら紙、和紙のように表面がざらざらしている用紙
･ 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン
グ用紙など）
･ 繊維の粗い用紙
用紙の保管について
規格にあった用紙でも、保管が悪いと変質してしまうことがあります。変質した用紙は給紙
不良や紙づまりの原因になったり、印字品質の低下を招くことがあります。
用紙を保管するときは、次のことに気を付けてください。

• 用紙は特に水分を嫌いますので、湿らせないようにしてください。
• 用紙の包装紙は、湿気および乾燥を防ぐ働きをします。使用するまでは包装したままにし

ておいてください。また、使用しない用紙は包装紙に包んでおいてください。

用紙について 3-9
給
紙

排
紙
の
し
か
た �
3

• 平らな場所に保管してください。
• 床面は一般に湿度が高いので、 用紙を床に直接置かないでください。
• 用紙が丸まったり折り目がつくような置きかたをしないでください。
• 用紙を立てて保管したり、 あまり多く積み重ねないでください。
• 直射日光の当たる場所や湿度の高い場所、 乾燥している場所に保管しないでください。
• 保管場所と使用する場所の温度や湿度に著しく差がある場合は、包装したままで一日ほど

使 用する場所に 置いて、室温に 慣らしてから 使ってくださ い。急激な温度や 湿度の変化
は、用紙の丸まりやしわの原因になります。
プリントの保管について
本プリンタでプリントしたプリントの取り扱いや保管するときは、次の点に気を付けてくだ
さい。

• クリアホルダなど PVC 素材のものといっしょに保存しないでください。トナーが溶けて

用紙と PVC 素材が貼り付いてしまうことがあります。

• 糊 付けするとき は、必ず不溶性 の接着剤をご 使用ください。溶 解性の接着剤 を使用する

と、トナーが溶けてしまいます。接着剤をご使用になる場合は、不要になった印刷物で試
してから使用してください。
プリントを重ねる場合は、完全に乾いていることを確認してください。乾ききらないうち
に重ねると、 トナーが溶けることがあります。

• 平らな場所に保管してください。折れたりしわになったりすると、トナーが剥がれること

があります。

• 高温の場所に保管しないでください。 トナーが溶けて色がにじむことがあります。
• 長期間（ 2 年以上）保管する場合は、バインダーなどに入れて保管してください。（長時

間保管すると、用紙の変色によって、プリントが変色したように見える場合があります。）

給紙元を選択する3-10
給
紙

排
紙
の
し
か
た �
3
給紙元を選択する
本プリンタは、標準状態で給紙カセット（カセット 1）と給紙トレイ合計 2 つの給紙元が
あります。また、オプションのペーパーフィーダを装着することにより、最大 5 つの給紙
元を使用することが可能です。
給紙元の種類
本プリンタには、次の給紙元があります。
■ 標準状態
給紙元：
給紙トレイ
カセット 1
給紙枚数：
最大 600 枚（64 g/m 2
）
給紙トレイ�
カセット1

給紙元を選択する 3-11
給
紙

排
紙
の
し
か
た �
3
■ ペーパーフィーダ× 1 台装着状態
給紙元：
給紙トレイ
カセット 1
カセット 2
給紙枚数：
最大 1100 枚（64 g/m2 ）
給紙トレイ�
カセット1
カセット2

給紙元を選択する3-12
給
紙

排
紙
の
し
か
た �
3
■ ペーパーフィーダ× 2 台装着状態
給紙元：
給紙トレイ
カセット 1
カセット 2
カセット 3
給紙枚数：
最大 1600 枚（64 g/m2 ）
給紙トレイ�
カセット1
カセット2
カセット3

給紙元を選択する 3-13
給
紙

排
紙
の
し
か
た �
3
■ ペーパーフィーダ× 3 台装着状態
給紙元：
給紙トレイ
カセット 1
カセット 2
カセット 3
カセット 4
給紙枚数：
最大 2100 枚（64 g/m2 ）
ペ ーパーフ ィーダは 最大 3 台ま で取り付 けること ができま す。ただし、ぺデ ィスタル
（ボックスタイプ） を装着した場合は、2 台までです。
給紙元の選択
給紙元の選択は、次の手順で行います。
■ Windows や Macintosh からプリントする場合
給紙元の選択は、プリンタドライバで設定します。プリンタドライバの初期値は［自動］
に設定されており、アプ リケーションソフト で用紙サイズを設定 すれば、自動的に給紙
元を探して給紙され ます。プリント中に用紙が なくなっても他の給紙 元に同じサイズの
用紙があれば、自動的に切り替えて給紙されます。
給紙元を指定したい 場合は、プリンタドライ バで給紙元を設定し ます。プリンタドライ
バの操作については、プリンタドライバのヘルプを参照してください。
給紙トレイ�
カセット1
カセット2

カセット3
カセット4

給紙元を選択する3-14
給
紙

排
紙
の
し
か
た �
3
BMLinkS プリンタドライバをご使用の場合、操作パネルで給紙元を選択します。ただし、
本プリンタの給紙選択の初期値は「ジドウ」に設定されているため、操作パネルで給紙元
を選択しなくても、BMLinkS プリンタドライバで設定したサイズの用紙が自動的に給紙
されます。給紙元を指定して印刷したい場合は、「DOS や UNIX からプリントする場合」
と同様の手順で給紙元を選択してください。
■ DOS や UNIX からプリントする場合
DOS や UNIX など、プリンタドライバが使用できない OS からプリントする場合は、操
作パネルで給紙 元を選択します。本プリ ンタの給紙選択の初 期値は「ジドウ」に設定さ
れています。
プリンタの操作パネルで給紙元を選択するときは、以下の手順で行います。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
2 ［給紙選択］を押します。
ディスプレイに「キュウシ モード」と表示されます。
3 ［給紙選択］を押して、給紙元を選択します。

［給紙選択］を押すたびに、使用可能な給紙元の表示がジドウ→カセット 1 →カセット 2
（オプション取付時）→カセット 3（オプション取付時）→カセット 4（オプション取付時）
→トレイの順で変わります。
自動給紙選択時、不定形サイズの用紙（ユーザペーパー）を 2 つ以上の給紙元にセット
すると、セットした用紙のサイズに関わらず以下の順番で給紙元を決定します。給紙元を
指定したい場合は、あらかじめ給紙元を選択してからプリントしてください。
･「トレイ優先」が「シナイ」の場合（工場出荷時の設定）：カセット 1 →カセット 2* →
カセット 3* →カセット 4* →給紙トレイ
･「トレイ優先」が「スル」の場合：給紙トレイ→カセット 1 →カセット 2* →カセット
3* →カセット 4*
*：ペーパーフィーダ装着時のみ

• 「カセット 2」、「カセット 3」、「カセット 4」はペーパーフィーダ装着時にのみ表示されま

す。

• 自動給紙選択時の給紙元表示ランプは、「トレイ優先」の設定が「シナイ」のときはカセッ

ト１が点灯し、「スル」のときは給紙トレイが点 灯します。プリント中は自動給紙で選択
された給紙元が点灯します。
ｷｭｳｼ ﾓｰﾄﾞ �
→�
ｷｭｳｼ ﾓｰﾄﾞ�
ｶｾｯﾄ 1 →�
オンライン�
給紙選択�
給紙選択�

給紙元を選択する 3-15
給
紙

排
紙
の
し
か
た �
3

• 一番下の給紙元表示ランプは、ペーパーフィーダが装着されている場合に、「カセット 2」、

「カセット 3」、「カセット 4」共通のランプとして点灯します。

• 自動給紙選択時に、2 つ以上の給紙元に同じサイズの用紙がセットされている場合は、給

紙 元表示ランプの表示に関係なく、上段の給紙元 から給紙されます。用紙がなくなると、
同じサイズの用紙がセットされている他の給紙元へ自動的に切り替わります。
4 ［オンライン］を押します。
オンラインランプが点灯します。給紙元が変更され、プリントできる状態になります。
ディスプレイ右上に選択した給紙元の用紙サイズが表示されます。

• 給紙元の選択は、［ ］、［ ］でも可能です。
• 給紙元の決定は、［ ］、［実行］でも可能です。
• 給紙元は、［ ］、［ ］、［給紙選択］以外のキーを押すと、選択中の給紙元に変更されます。

オンライン�

排紙先について3-16
給
紙

排
紙
の
し
か
た �
3
排紙先について
本プリンタには、次の排紙先があります。
排紙トレイ
本 体上面の排紙 トレイに印 字した面が下 向き（フェース ダウン）で排紙さ れます。用紙は
ページ順に積み重なります。

• ラべル用紙は、排紙されるたびに 1 枚ずつ取り除いてください。
• 両面プリント中は排紙トレイに用紙が完全に 排紙されるまで用紙に触れないでください。
