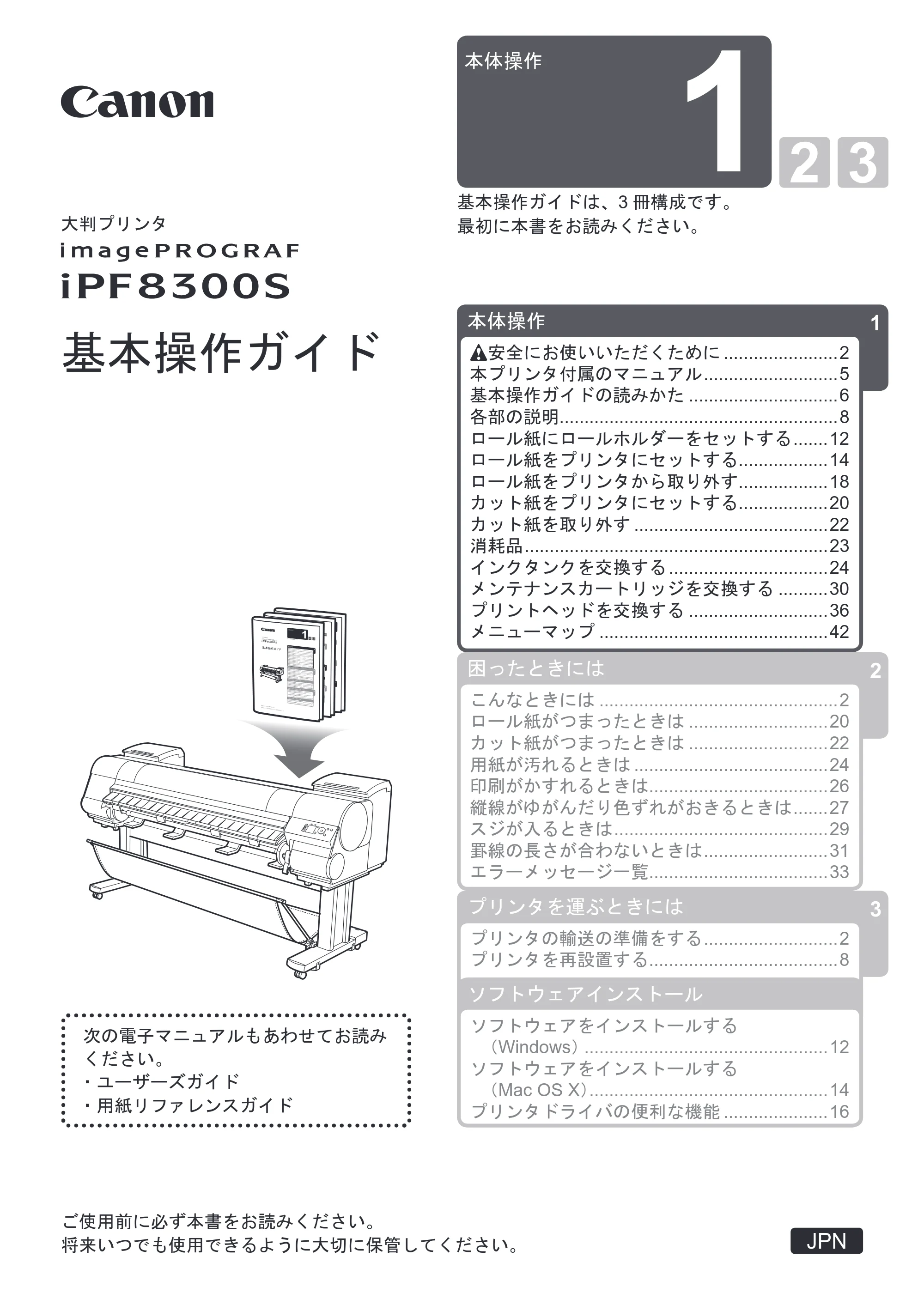

基本操作ガイド 本体操作 （PDF形式／6.2Mバイト）iPF8300S

1本体操作
JPN
ご使用前に必ず本書をお読みください。
将来いつでも使用できるように大切に保管してください。
本体操作
1
基本操作ガイドは、3 冊構成です。
2困ったときには
3プリンタを運ぶときには
ソフトウェアインストール
最初に本書をお読みください。
基本操作ガイド
大判プリンタ
次の電子マニュアルもあわせてお読み
ください。

• ユーザーズガイド
• 用紙リファレンスガイド

安全にお使いいただくために .......................2
本プリンタ付属のマニュアル ...........................5
基本操作ガイドの読みかた ..............................6
各部の説明........................................................8

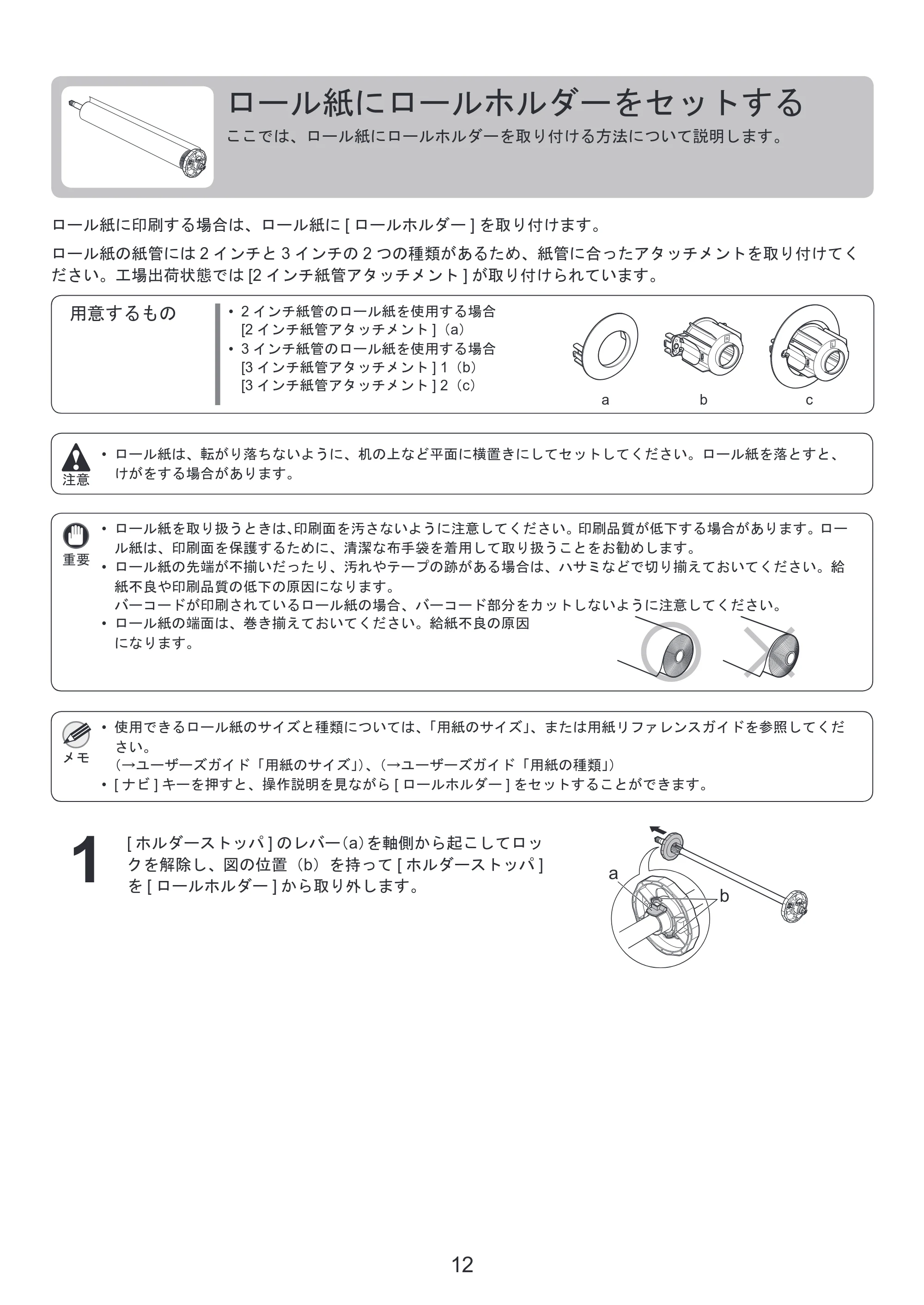

ロール紙にロールホルダーをセットする .......12

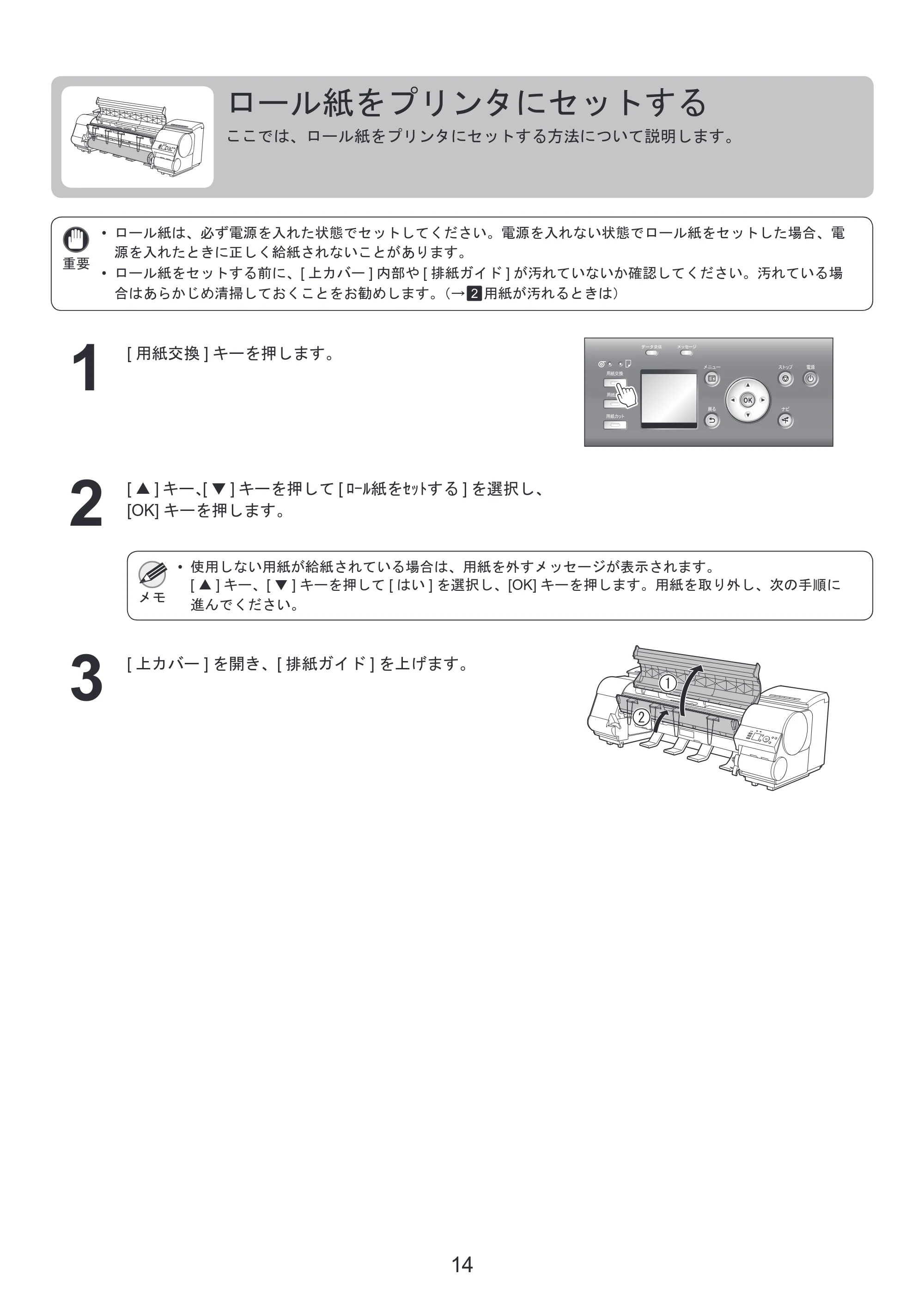

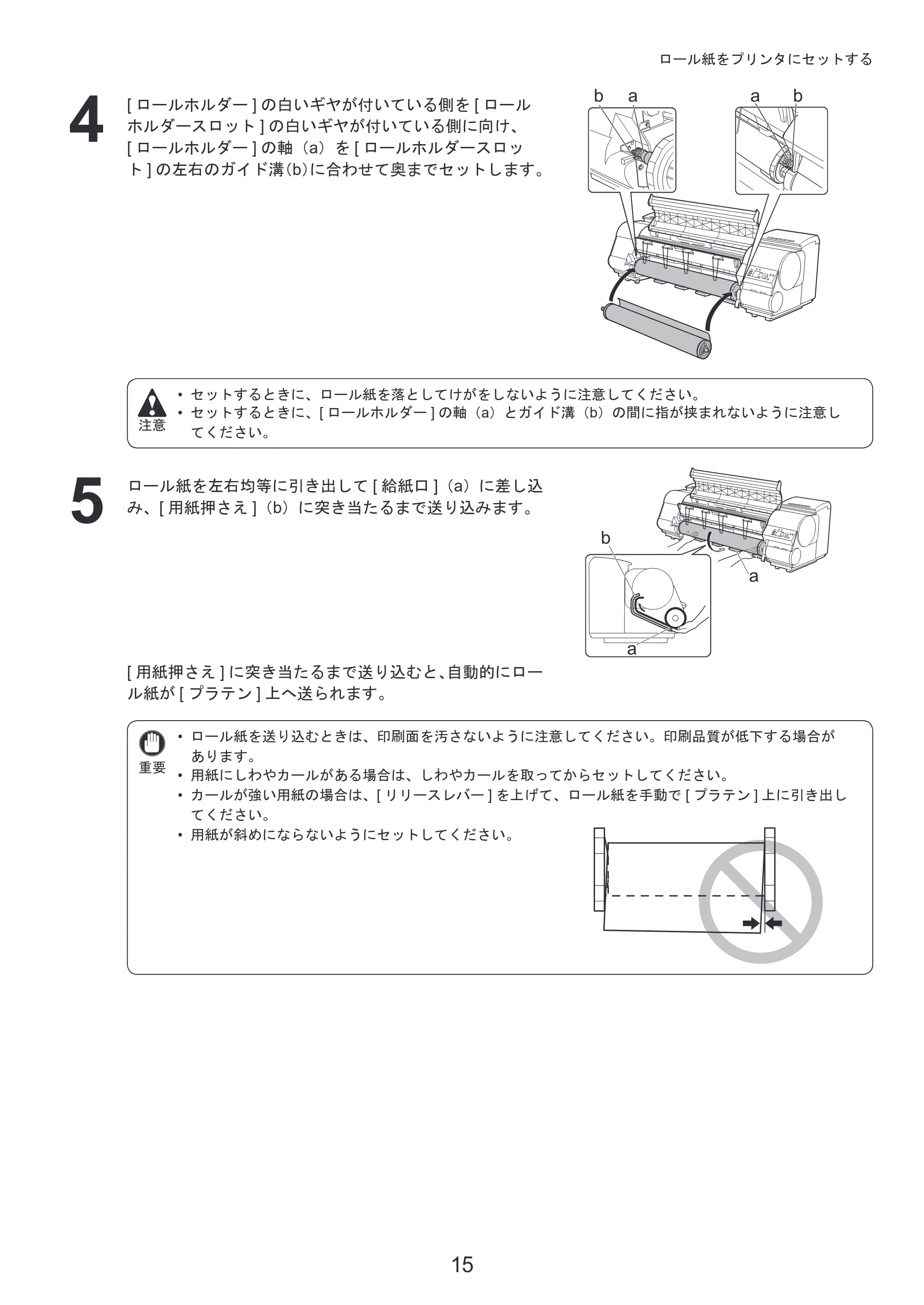

ロール紙をプリンタにセットする..................14

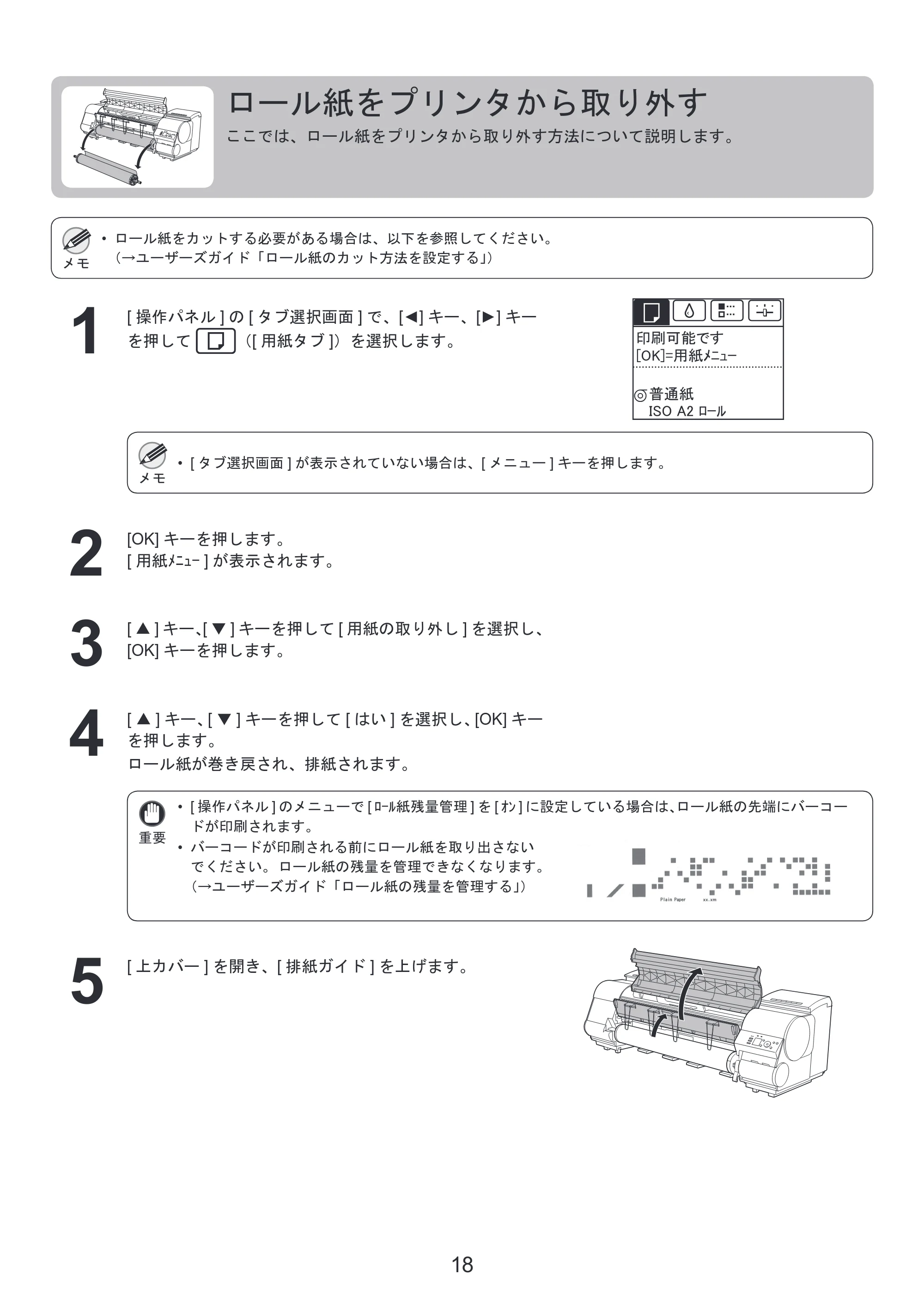

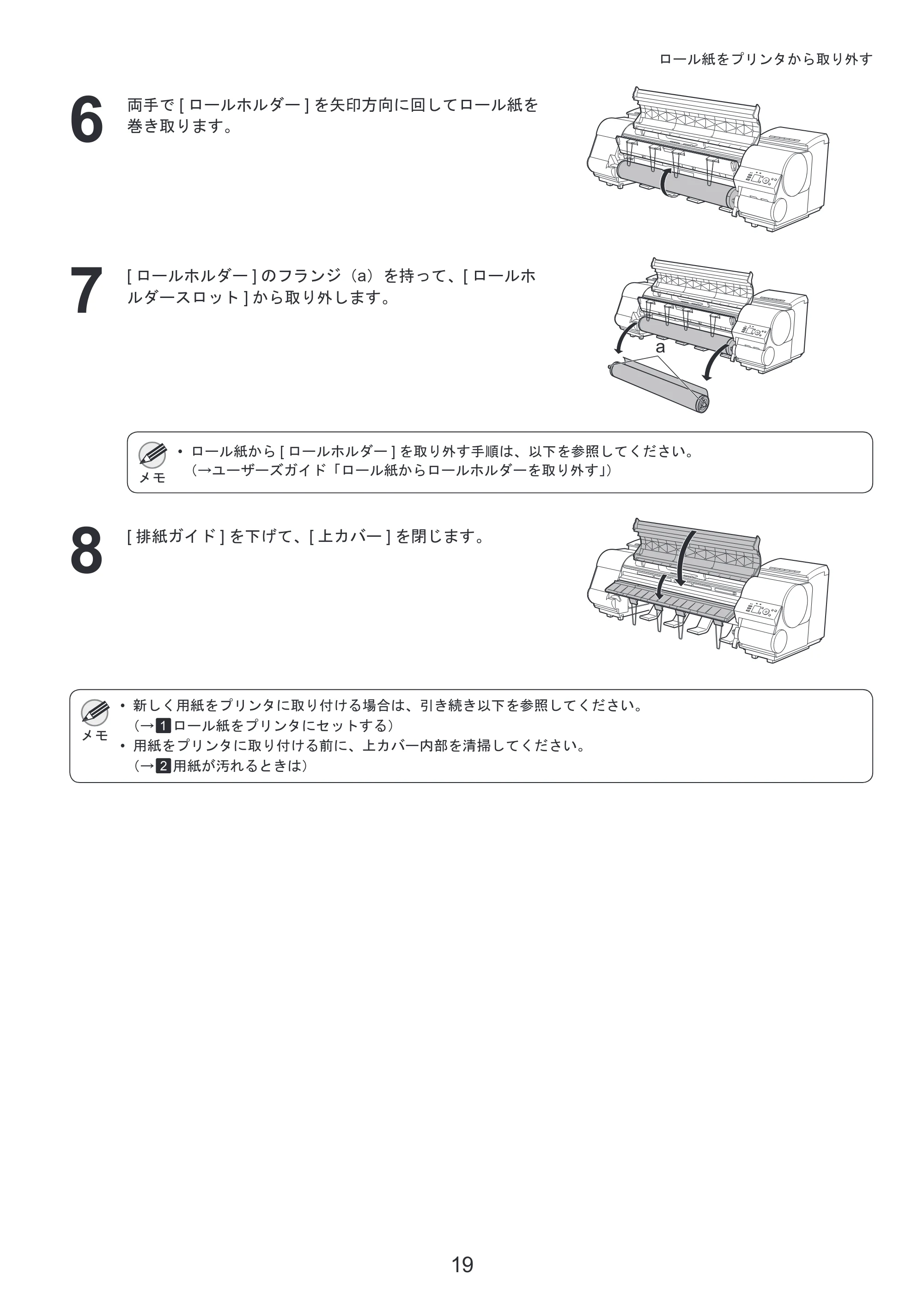

ロール紙をプリンタから取り外す..................18
カット紙をプリンタにセットする..................20
カット紙を取り外す .......................................22
消耗品 .............................................................23
インクタンクを交換する ................................24

メンテナンスカートリッジを交換する ..........30
プリントヘッドを交換する ............................36
メニューマップ ..............................................42
プリンタの輸送の準備をする ...........................2
プリンタを再設置する......................................8
ソフトウェアをインストールする
（Windows）.................................................12
ソフトウェアをインストールする
（Mac OS X）................................................14
プリンタドライバの便利な機能 .....................16
こんなときには ................................................2

ロール紙がつまったときは ............................20
カット紙がつまったときは ............................22
用紙が汚れるときは .......................................24
印刷がかすれるときは....................................26
縦線がゆがんだり色ずれがおきるときは .......27
スジが入るときは ...........................................29
罫線の長さが合わないときは .........................31
エラーメッセージ一覧....................................33

2

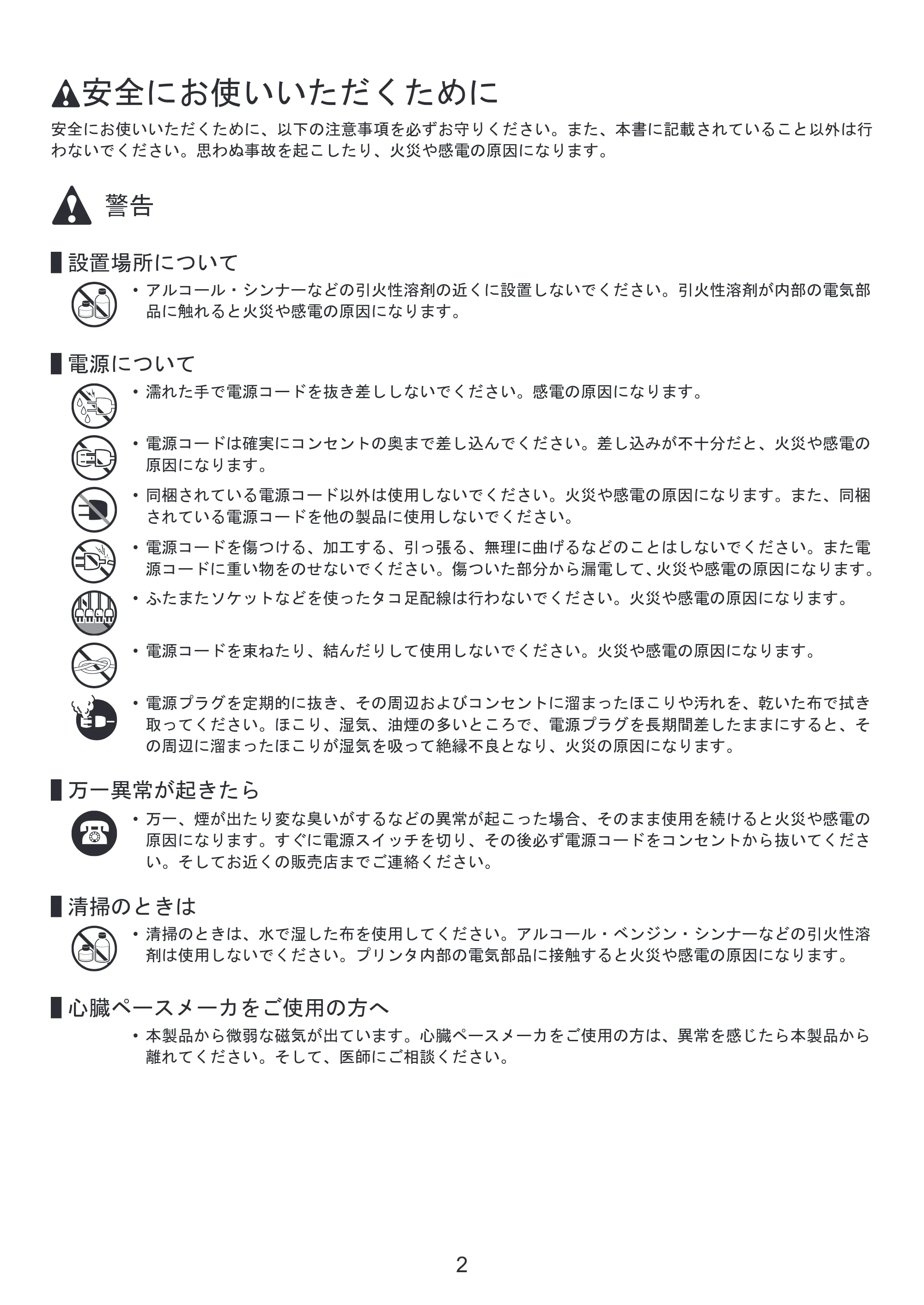

アルコール・シンナーなどの引火性溶剤の近くに設置しないでください。引火性溶剤が内部の電気部
品に触れると火災や感電の原因になります。

本製品から微弱な磁気が出ています。心臓ペースメーカをご使用の方は、異常を感じたら本製品から
離れてください。そして、医師にご相談ください。

電源コードは確実にコンセントの奥まで差し込んでください。差し込みが不十分だと、火災や感電の
原因になります。

濡れた手で電源コードを抜き差ししないでください。感電の原因になります。•
同梱されている電源コード以外は使用しないでください。火災や感電の原因になります。また、同梱
されている電源コードを他の製品に使用しないでください。

電源コードを傷つける、加工する、引っ張る、無理に曲げるなどのことはしないでください。また電
源コードに重い物をのせないでください。傷ついた部分から漏電して、火災や感電の原因になります。

ふたまたソケットなどを使ったタコ足配線は行わないでください。火災や感電の原因になります。•
電源コードを束ねたり、結んだりして使用しないでください。火災や感電の原因になります。•
電源プラグを定期的に抜き、その周辺およびコンセントに溜まったほこりや汚れを、乾いた布で拭き
取ってください。ほこり、湿気、油煙の多いところで、電源プラグを長期間差したままにすると、そ
の周辺に溜まったほこりが湿気を吸って絶縁不良となり、火災の原因になります。

万一、煙が出たり変な臭いがするなどの異常が起こった場合、そのまま使用を続けると火災や感電の
原因になります。すぐに電源スイッチを切り、その後必ず電源コードをコンセントから抜いてくださ
い。そしてお近くの販売店までご連絡ください。

清掃のときは、水で湿した布を使用してください。アルコール・ベンジン・シンナーなどの引火性溶
剤は使用しないでください。プリンタ内部の電気部品に接触すると火災や感電の原因になります。

警告
█ 設置場所について
█ 電源について
安全にお使いいただくために
安全にお使いいただくために、以下の注意事項を必ずお守りください。また、本書に記載されていること以外は行
わないでください。思わぬ事故を起こしたり、火災や感電の原因になります。
█ 心臓ペースメーカをご使用の方へ
█ 万一異常が起きたら
█ 清掃のときは

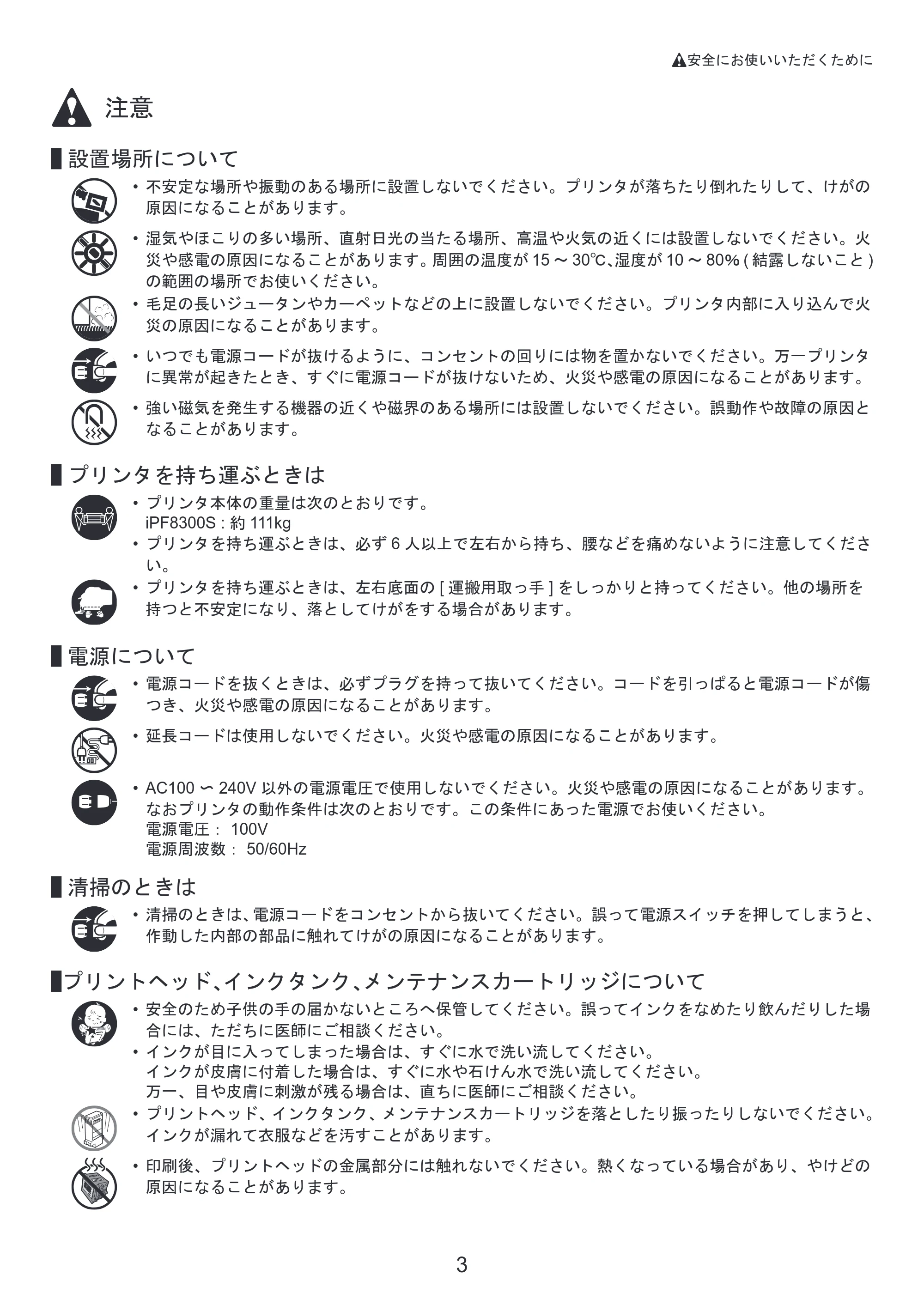

3
安全にお使いいただくために
清掃のときは、電源コードをコンセントから抜いてください。誤って電源スイッチを押してしまうと、
作動した内部の部品に触れてけがの原因になることがあります。

不安定な場所や振動のある場所に設置しないでください。プリンタが落ちたり倒れたりして、けがの
原因になることがあります。

湿気やほこりの多い場所、直射日光の当たる場所、高温や火気の近くには設置しないでください。火
災や感電の原因になることがあります。周囲の温度が 15 ～ 30℃、湿度が 10 ～ 80％ ( 結露しないこと )
の範囲の場所でお使いください。

毛足の長いジュータンやカーペットなどの上に設置しないでください。プリンタ内部に入り込んで火
災の原因になることがあります。

いつでも電源コードが抜けるように、コンセントの回りには物を置かないでください。万一プリンタ
に異常が起きたとき、すぐに電源コードが抜けないため、火災や感電の原因になることがあります。

強い磁気を発生する機器の近くや磁界のある場所には設置しないでください。誤動作や故障の原因と
なることがあります。

プリンタ本体の重量は次のとおりです。•
プリンタを持ち運ぶときは、必ず 6 人以上で左右から持ち、腰などを痛めないように注意してくださ
い。

iPF8300S : 約 111kg
プリンタを持ち運ぶときは、左右底面の [ 運搬用取っ手 ] をしっかりと持ってください。他の場所を
持つと不安定になり、落としてけがをする場合があります。

電源コードを抜くときは、必ずプラグを持って抜いてください。コードを引っぱると電源コードが傷
つき、火災や感電の原因になることがあります。

延長コードは使用しないでください。火災や感電の原因になることがあります。•
AC100 〜 240V 以外の電源電圧で使用しないでください。火災や感電の原因になることがあります。
なおプリンタの動作条件は次のとおりです。この条件にあった電源でお使いください。

電源電圧： 100V
電源周波数： 50/60Hz
安全のため子供の手の届かないところへ保管してください。誤ってインクをなめたり飲んだりした場
合には、ただちに医師にご相談ください。

プリントヘッド、インクタンク、メンテナンスカートリッジを落としたり振ったりしないでください。
インクが漏れて衣服などを汚すことがあります。

印刷後、 プリントヘッドの金属部分には触れないでください。熱くなっている場合があり、やけどの
原因になることがあります。

インクが目に入ってしまった場合は、すぐに水で洗い流してください。•
インクが皮膚に付着した場合は、すぐに水や石けん水で洗い流してください。
万一、目や皮膚に刺激が残る場合は、直ちに医師にご相談ください。
█ 清掃のときは
注意
█ 設置場所について
█ プリンタを持ち運ぶときは
█ 電源について
█ プリントヘッド、インクタンク、メンテナンスカートリッジについて

4
安全にお使いいただくために

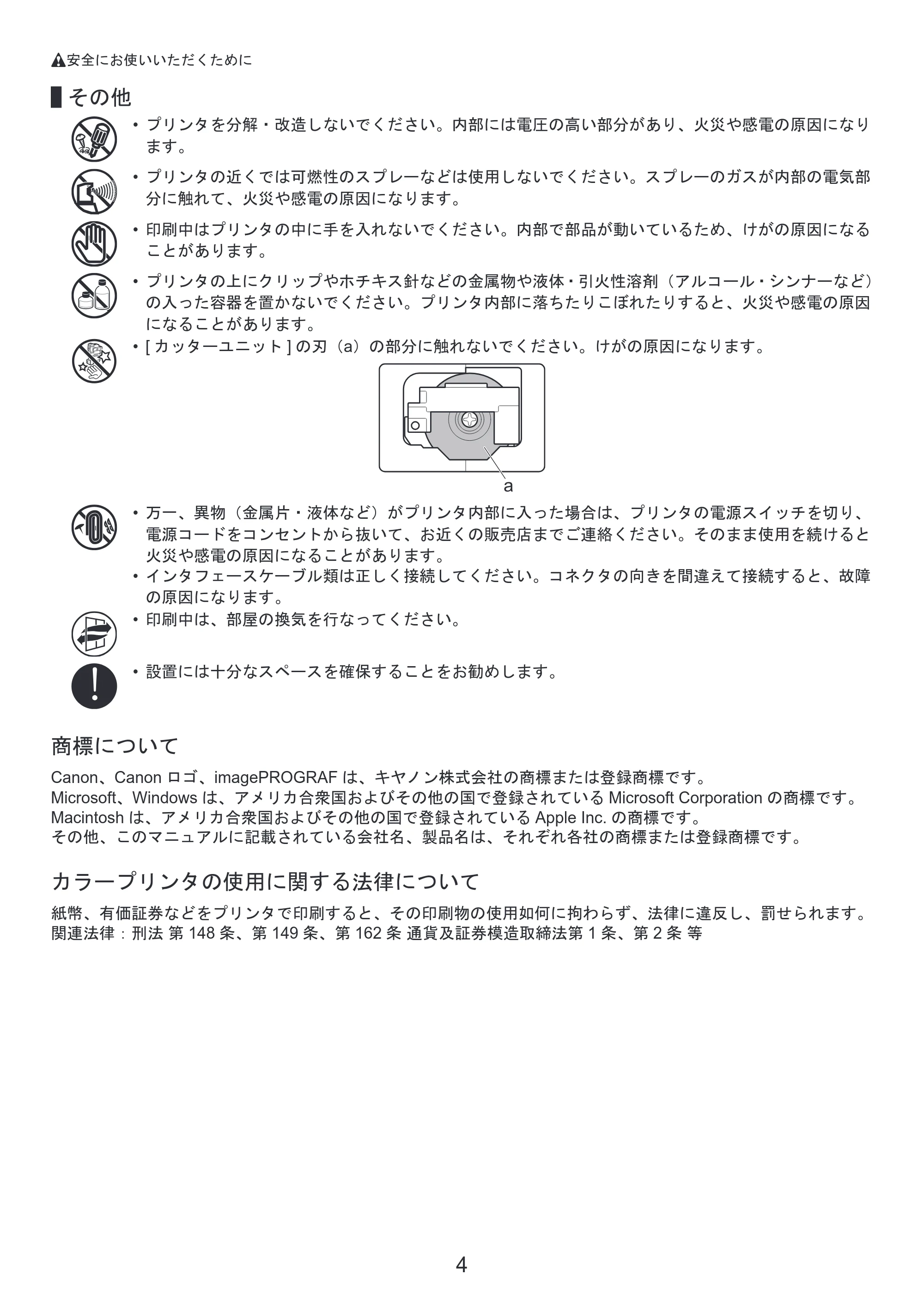

プリンタを分解・改造しないでください。内部には電圧の高い部分があり、火災や感電の原因になり
ます。

プリンタの近くでは可燃性のスプレーなどは使用しないでください。スプレーのガスが内部の電気部
分に触れて、火災や感電の原因になります。

印刷中は、部屋の換気を行なってください。•
[ カッターユニット ] の刃（a）の部分に触れないでください。けがの原因になります。•
設置には十分なスペースを確保することをお勧めします。•
印刷中はプリンタの中に手を入れないでください。内部で部品が動いているため、けがの原因になる
ことがあります。

プリンタの上にクリップやホチキス針などの金属物や液体・引火性溶剤（アルコール・シンナーなど）
の入った容器を置かないでください。プリンタ内部に落ちたりこぼれたりすると、火災や感電の原因
になることがあります。

万一、異物（金属片・液体など）がプリンタ内部に入った場合は、プリンタの電源スイッチを切り、
電源コードをコンセントから抜いて、お近くの販売店までご連絡ください。そのまま使用を続けると
火災や感電の原因になることがあります。

インタフェースケーブル類は正しく接続してください。コネクタの向きを間違えて接続すると、故障
の原因になります。

█ その他
商標について
Macintosh は、アメリカ合衆国およびその他の国で登録されている Apple Inc. の商標です。
Canon、Canon ロゴ、imagePROGRAF は、キヤノン株式会社の商標または登録商標です。
カラープリンタの使用に関する法律について
Microsoft、Windows は、アメリカ合衆国およびその他の国で登録されている Microsoft Corporation の商標です。
その他、このマニュアルに記載されている会社名、製品名は、それぞれ各社の商標または登録商標です。
紙幣、有価証券などをプリンタで印刷すると、その印刷物の使用如何に拘わらず、法律に違反し、罰せられます。
関連法律：刑法 第 148 条、第 149 条、第 162 条 通貨及証券模造取締法第 1 条、第 2 条 等
a

5

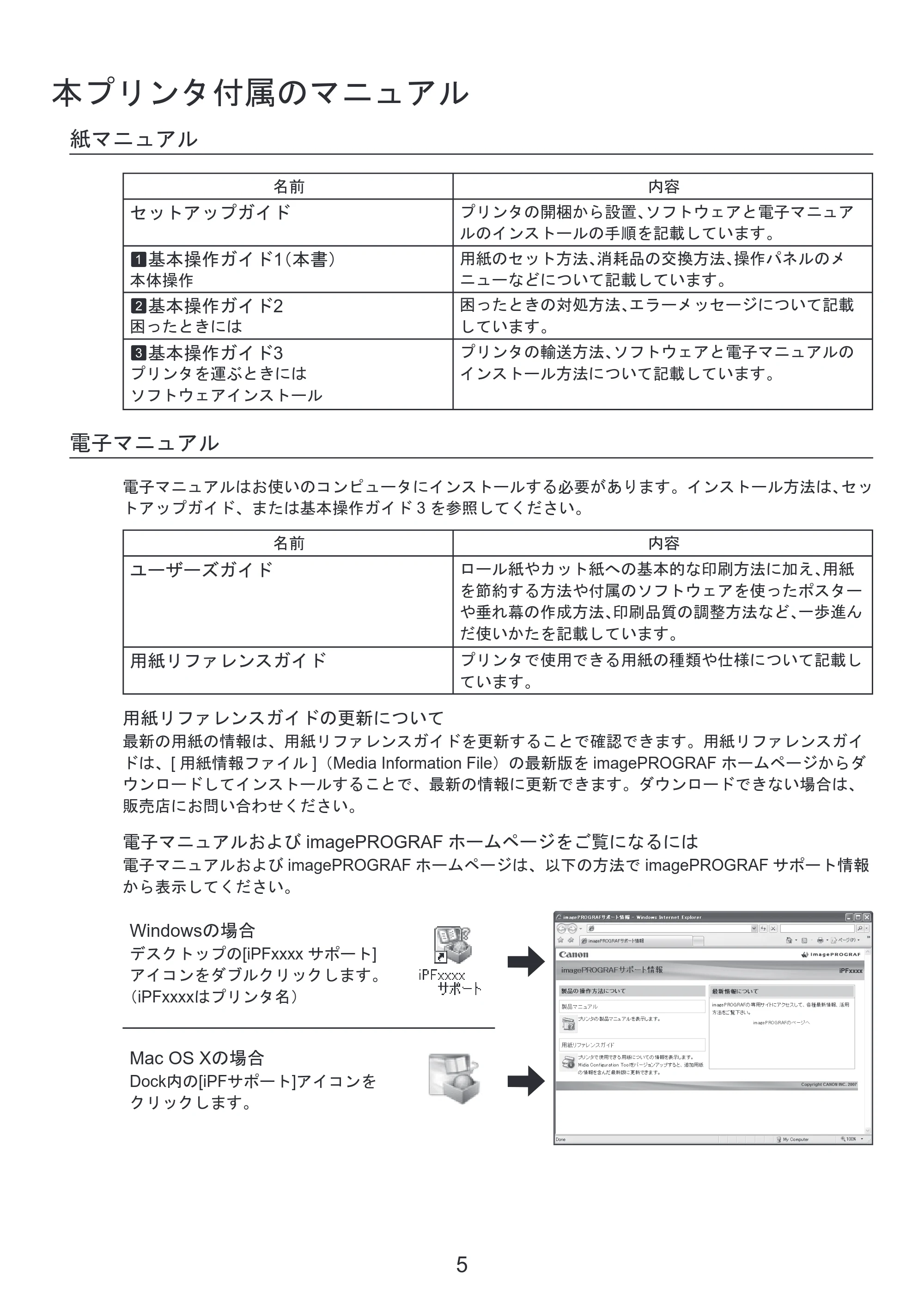

セットアップガイド プリンタの開梱から設置、ソフトウェアと電子マニュア
ルのインストールの手順を記載しています。
基本操作ガイド1（本書） 用紙のセット方法、消耗品の交換方法、操作パネルのメ
ニューなどについて記載しています。
基本操作ガイド3
本体操作
プリンタを運ぶときには
ソフトウェアインストール
プリンタの輸送方法、ソフトウェアと電子マニュアルの
インストール方法について記載しています。
基本操作ガイド2

困ったときには

困ったときの対処方法、エラーメッセージについて記載

しています。
本プリンタ付属のマニュアル
紙マニュアル
電子マニュアル
電子マニュアルはお使いのコンピュータにインストールする必要があります。インストール方法は、セッ
トアップガイド、または基本操作ガイド 3 を参照してください。
名前 内容
ユーザーズガイド ロール紙やカット紙への基本的な印刷方法に加え、用紙
を節約する方法や付属のソフトウェアを使ったポスター
や垂れ幕の作成方法、印刷品質の調整方法など、一歩進ん
だ使いかたを記載しています。
用紙リファレンスガイド プリンタで使用できる用紙の種類や仕様について記載し
ています。
名前 内容
用紙リファレンスガイドの更新について
電子マニュアルおよび imagePROGRAF ホームページをご覧になるには
Windowsの場合
デスクトップの[iPFxxxx サポート]
アイコンをダブルクリックします。
（iPFxxxxはプリンタ名）
Mac OS Xの場合
Dock内の[iPFサポート]アイコンを
クリックします。
最新の用紙の情報は、用紙リファレンスガイドを更新することで確認できます。用紙リファレンスガイ

ドは、[ 用紙情報ファイル ]（Media Information File）の最新版を imagePROGRAF ホームページからダ
ウンロードしてインストールすることで、最新の情報に更新できます。ダウンロードできない場合は、
販売店にお問い合わせください。
電子マニュアルおよび imagePROGRAF ホームページは、以下の方法で imagePROGRAF サポート情報
から表示してください。

6

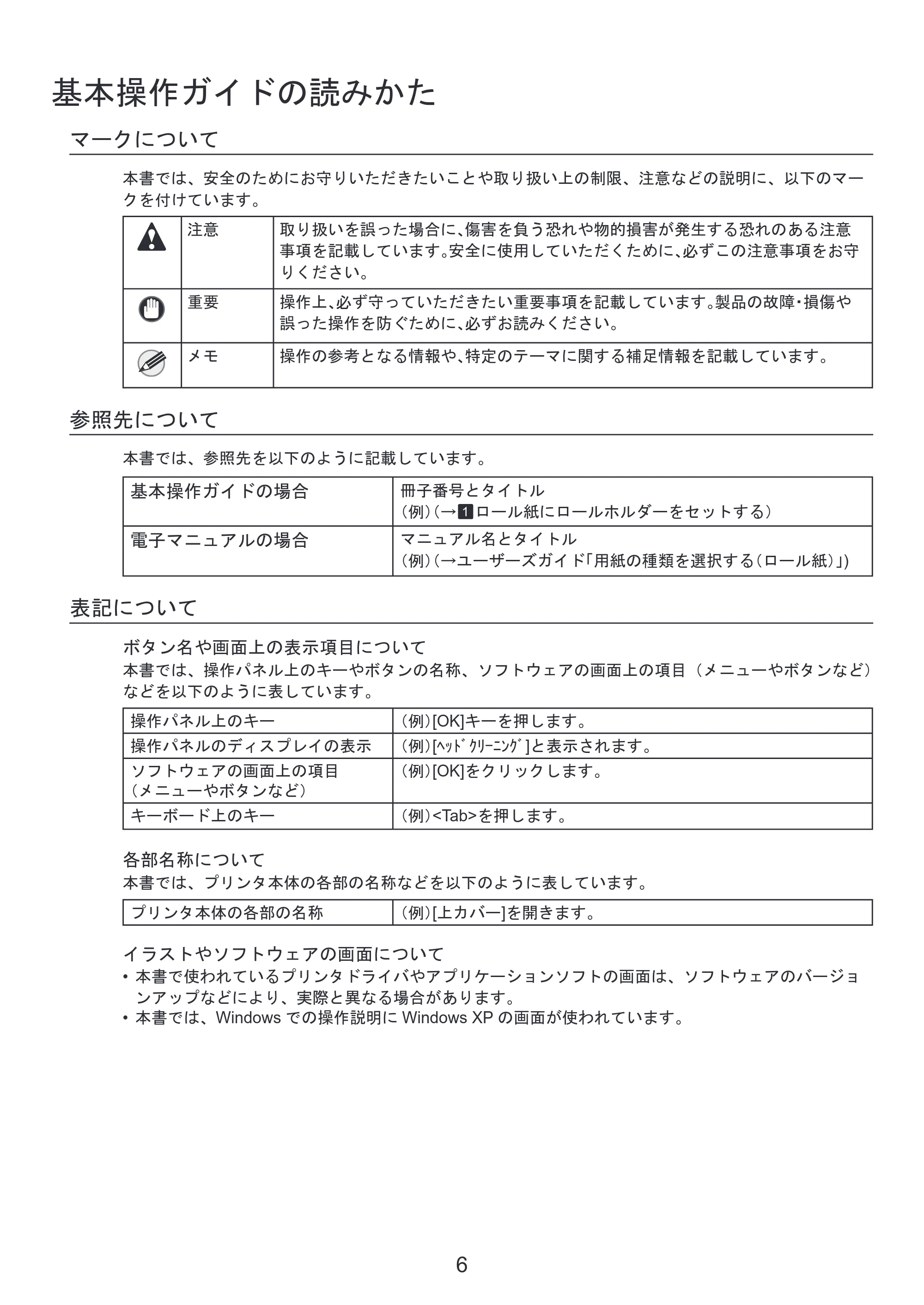

基本操作ガイドの読みかた
マークについて
本書では、安全のためにお守りいただきたいことや取り扱い上の制限、注意などの説明に、以下のマー
クを付けています。
注意 取り扱いを誤った場合に、傷害を負う恐れや物的損害が発生する恐れのある注意
事項を記載しています。安全に使用していただくために、必ずこの注意事項をお守
りください。
重要 操作上、必ず守っていただきたい重要事項を記載しています。製品の故障・損傷や
誤った操作を防ぐために、必ずお読みください。
メモ 操作の参考となる情報や、特定のテーマに関する補足情報を記載しています。
参照先について
本書では、参照先を以下のように記載しています。
基本操作ガイドの場合
電子マニュアルの場合
（例）（→ ロール紙にロールホルダーをセットする）
マニュアル名とタイトル
表記について
ボタン名や画面上の表示項目について
本書では、操作パネル上のキーやボタンの名称、ソフトウェアの画面上の項目（メニューやボタンなど）
などを以下のように表しています。
操作パネル上のキー （例）[OK]キーを押します。

操作パネルのディスプレイの表示 （例）[ﾍｯﾄﾞｸﾘｰﾆﾝｸﾞ]と表示されます。
ソフトウェアの画面上の項目 （例）[OK]をクリックします。
キーボード上のキー （例）<Tab>を押します。
（メニューやボタンなど）
各部名称について
本書では、プリンタ本体の各部の名称などを以下のように表しています。
プリンタ本体の各部の名称 （例）[上カバー]を開きます。
イラストやソフトウェアの画面について
本書で使われているプリンタドライバやアプリケーションソフトの画面は、ソフトウェアのバージョ
ンアップなどにより、実際と異なる場合があります。

本書では、Windows での操作説明に Windows XP の画面が使われています。•
冊子番号とタイトル
（例）（→ユーザーズガイド「用紙の種類を選択する（ロール紙）」)

7

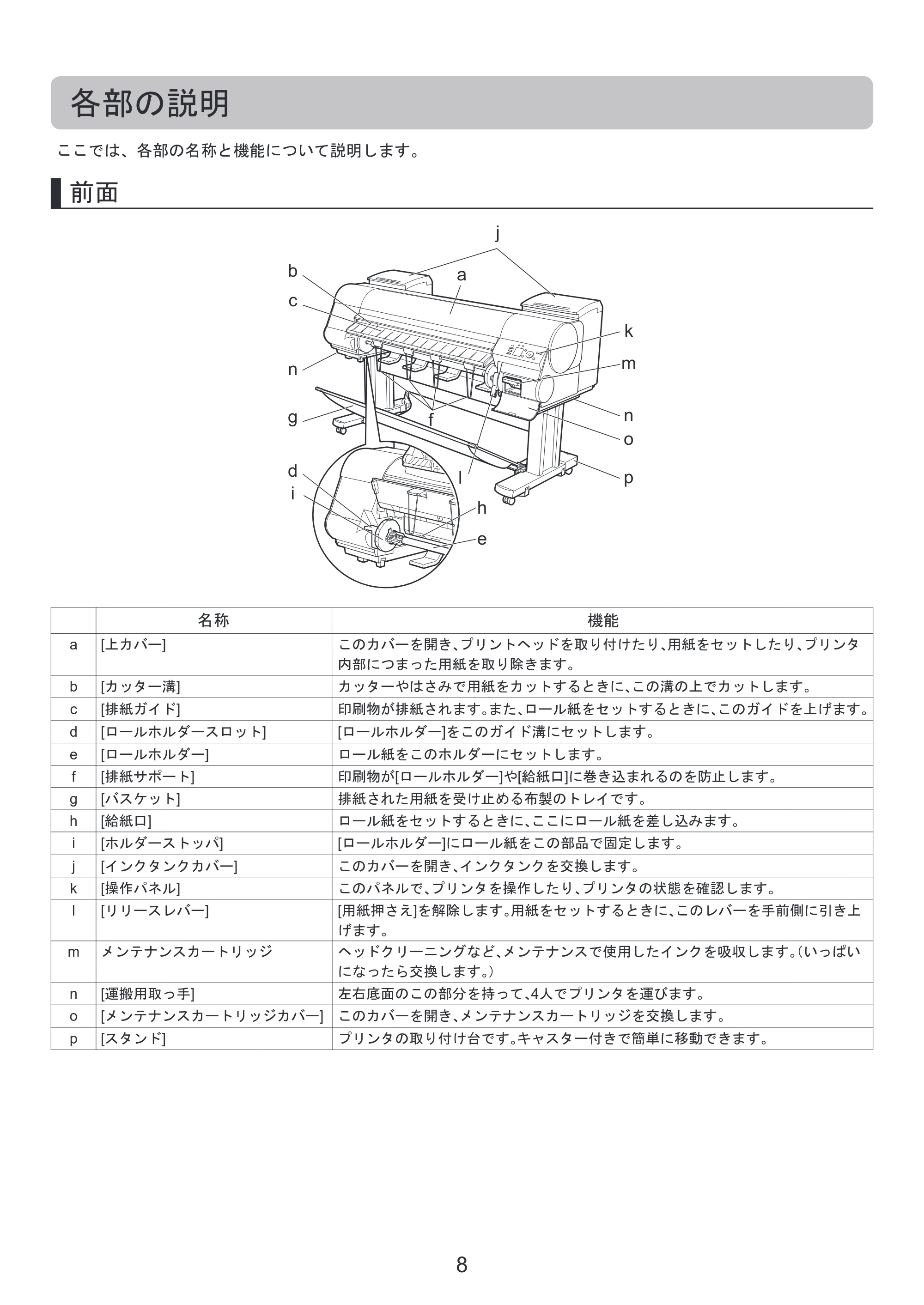

8
d
e
g
h
i
j
c
b
k
l
m
n
o
p
a
f
機能名称
前面
プリンタの取り付け台です。キャスター付きで簡単に移動できます。
このカバーを開き、メンテナンスカートリッジを交換します。
[用紙押さえ]を解除します。用紙をセットするときに、このレバーを手前側に引き上
げます。
[ロールホルダースロット]
[ロールホルダー]
[排紙サポート]
[バスケット]
[給紙口]
[ホルダーストッパ]
[インクタンクカバー]
[排紙ガイド]
[カッター溝]
左右底面のこの部分を持って、4人でプリンタを運びます。
ヘッドクリーニングなど、メンテナンスで使用したインクを吸収します。（いっぱい
になったら交換します。）
カッターやはさみで用紙をカットするときに、この溝の上でカットします。
印刷物が[ロールホルダー]や[給紙口]に巻き込まれるのを防止します。
ロール紙をこのホルダーにセットします。
[ロールホルダー]をこのガイド溝にセットします。
排紙された用紙を受け止める布製のトレイです。
ロール紙をセットするときに、ここにロール紙を差し込みます。
[ロールホルダー]にロール紙をこの部品で固定します。

このカバーを開き、インクタンクを交換します。
印刷物が排紙されます。また、ロール紙をセットするときに、このガイドを上げます。
このパネルで、プリンタを操作したり、プリンタの状態を確認します。[操作パネル]
[リリースレバー]
メンテナンスカートリッジ
[運搬用取っ手]
[スタンド]
このカバーを開き、プリントヘッドを取り付けたり、用紙をセットしたり、プリンタ
内部につまった用紙を取り除きます。
[上カバー]
ここでは、各部の名称と機能について説明します。

各部の説明

[メンテナンスカートリッジカバー]
a
k
j
l
b
c
d
e
n
g
h
i
m
n
o
p
f

9

各部の説明

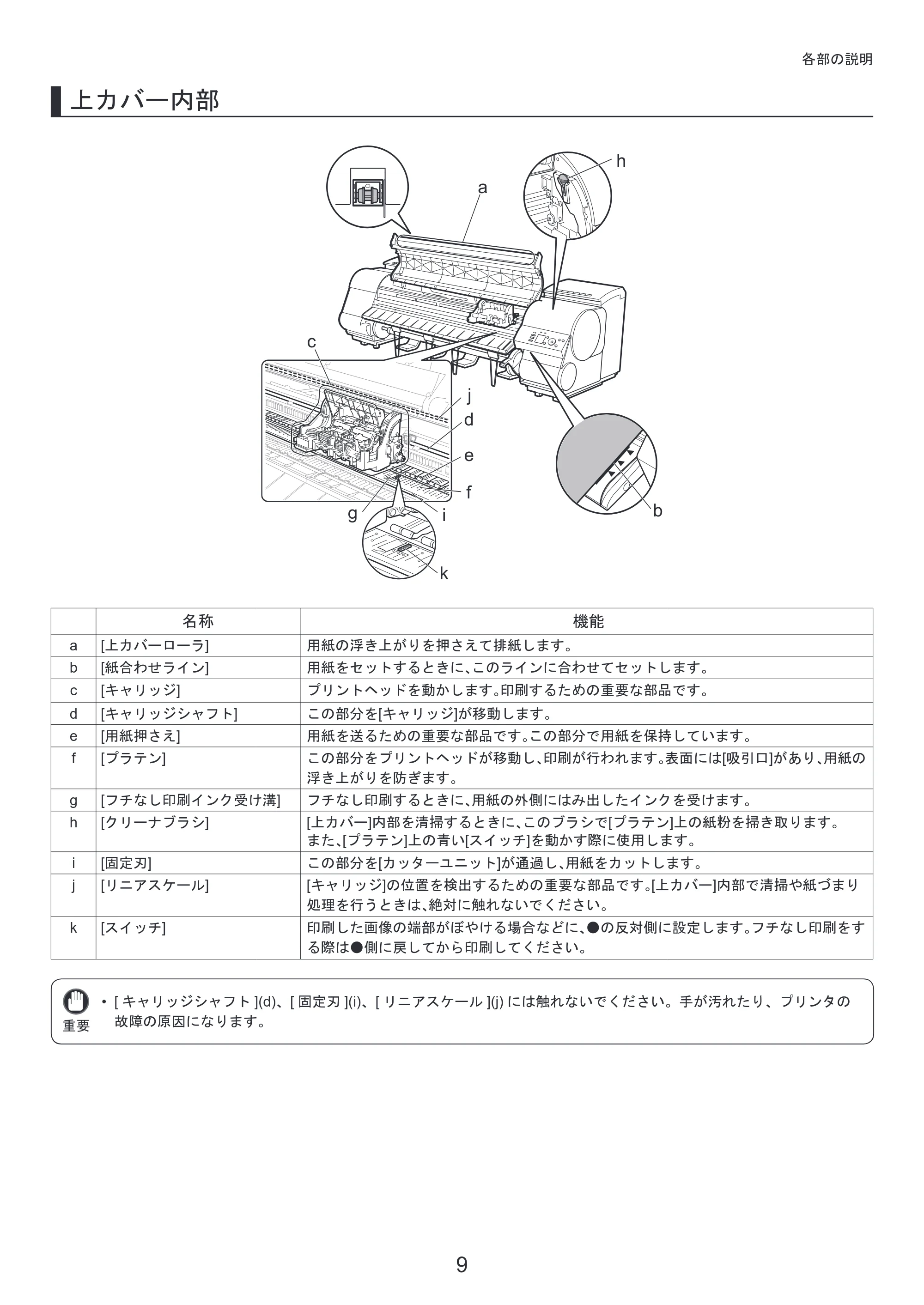

[ キャリッジシャフト ](d)、[ 固定刃 ](i)、[ リニアスケール ](j) には触れないでください。手が汚れたり、プリンタの
故障の原因になります。

㊀ⷐ
機能名称
a
b
c
d
e
f
g
h
i
j
k
上カバー内部
[上カバーローラ]
[紙合わせライン]
[キャリッジ]
[キャリッジシャフト]
[用紙押さえ]
[プラテン]
[フチなし印刷インク受け溝]
[クリーナブラシ]
[固定刃]
[リニアスケール]
[スイッチ]
用紙の浮き上がりを押さえて排紙します。
用紙をセットするときに、このラインに合わせてセットします。
プリントヘッドを動かします。印刷するための重要な部品です。
この部分を[キャリッジ]が移動します。
この部分を プリントヘッドが移動し、印刷が行われます。表面には[吸引口]があり、用紙の
浮き上がりを防ぎます。
用紙を送るための重要な部品です。この部分で用紙を保持しています。
フチなし印刷するときに、用紙の外側にはみ出したインクを受けます。
[上カバー]内部を清掃するときに、このブラシで[プラテン]上の紙粉を掃き取ります。
この部分を[カッターユニット]が通過し、用紙をカットします。
[キャリッジ]の位置を検出するための重要な部品です。[上カバー]内部で清掃や紙づまり
処理を行うときは、絶対に触れないでください。

印刷した画像の端部がぼやける場合などに、●の反対側に設定します。フチなし印刷をす
る際は●側に戻してから印刷してください。
また、[プラテン]上の青い[スイッチ]を動かす際に使用します。
b
d
c
e
f
k
ig
j
a
h

10

各部の説明

スリープ中は、[ 電源 ] キー以外のいずれかのキーを押すと、スリープ状態から復帰します。•
ࡕࡔ

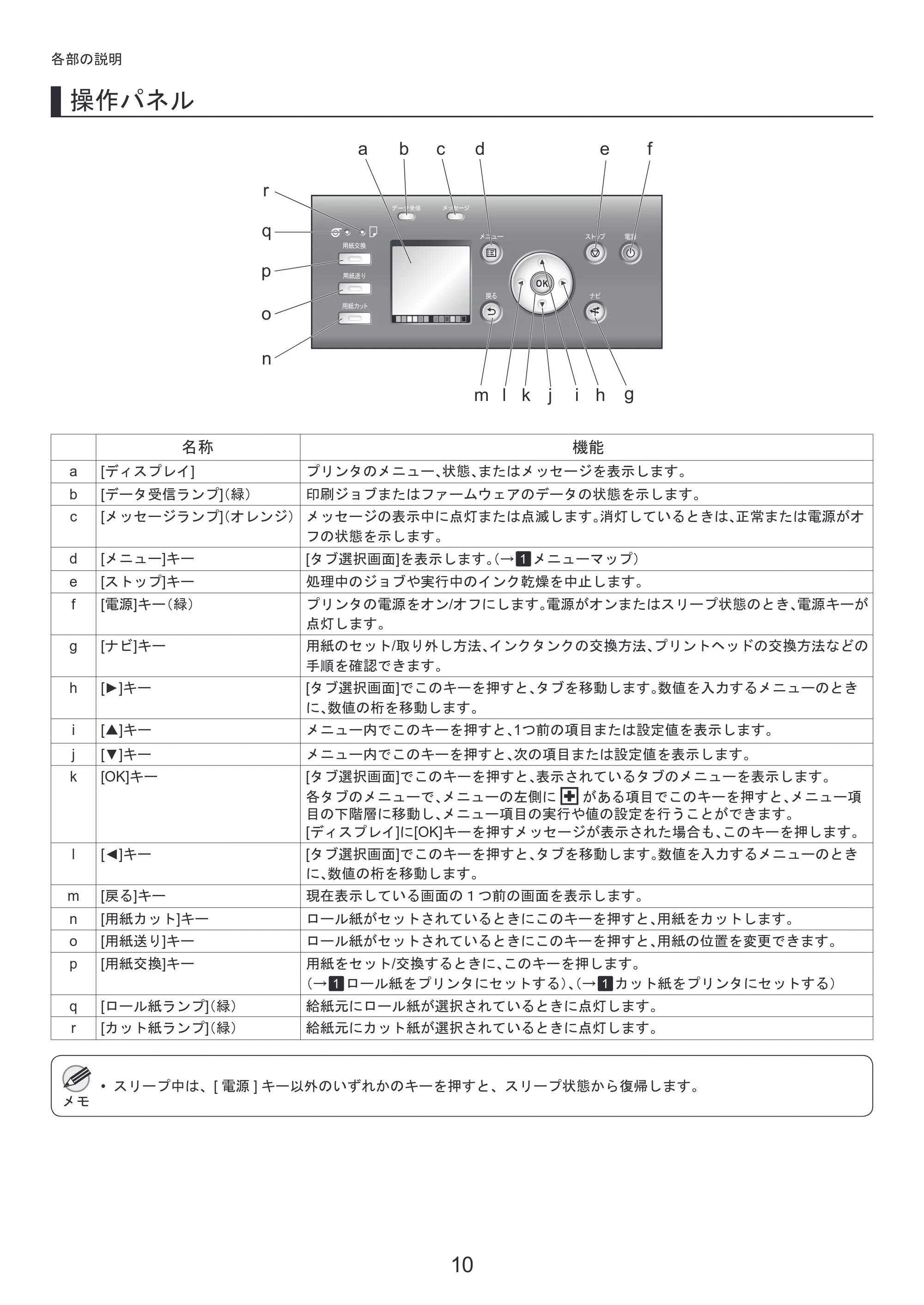

操作パネル
給紙元にカット紙が選択されているときに点灯します。
給紙元にロール紙が選択されているときに点灯します。
用紙をセット/交換するときに、このキーを押します。
（→ ロール紙をプリンタにセットする）、（→ カット紙をプリンタにセットする）
ロール紙がセットされているときにこのキーを押すと、用紙の位置を変更できます。
ロール紙がセットされているときにこのキーを押すと、用紙をカットします。
現在表示している画面の１つ前の画面を表示します。
[タブ選択画面]でこのキーを押すと、タブを移動します。数値を入力するメニューのとき
に、数値の桁を移動します。
[カット紙ランプ]（緑）
[ロール紙ランプ]（緑）
[用紙交換]キー
[用紙送り]キー
[用紙カット]キー
[戻る]キー
[◄]キー
[OK]キー
[▼]キー
[▲]キー
[►]キー
[ナビ]キー
[電源]キー（緑）
[ストップ]キー
[メニュー]キー
[ディスプレイ]
[メッセージランプ]（オレンジ）

[データ受信ランプ]（緑）
名称
j
l
m
n
o
p
q
k
i
h
g
f
e
d
a
c
b
r
メニュー内でこのキーを押すと、次の項目または設定値を表示します。
[タブ選択画面]でこのキーを押すと、表示されているタブのメニューを表示します。
メニュー内でこのキーを押すと、1つ前の項目または設定値を表示します。
[タブ選択画面]でこのキーを押すと、タブを移動します。数値を入力するメニューのとき
に、数値の桁を移動します。
用紙のセット/取り外し方法、インクタンクの交換方法、プリントヘッドの交換方法などの
手順を確認できます。
プリンタの電源をオン/オフにします。電源がオンまたはスリープ状態のとき、電源キーが
点灯します。
処理中のジョブや実行中のインク乾燥を中止します。
プリンタのメニュー、状態、またはメッセージを表示します。
印刷ジョブまたはファームウェアのデータの状態を示します。
メッセージの表示中に点灯または点滅します。消灯しているときは、正常または電源がオ
フの状態を示します。
[タブ選択画面]を表示します。（→ メニューマップ）
機能
各タブのメニューで、メニューの左側に がある項目でこのキーを押すと、メニュー項

目の下階層に移動し、メニュー項目の実行や値の設定を行うことができます。
[ディスプレイ]に[OK]キーを押すメッセージが表示された場合も、このキーを押します。
o
q
n
r
p
c d feba
ghijklm

11

各部の説明

• • • • • • •
• • • • • •
• • • • • •
• • •

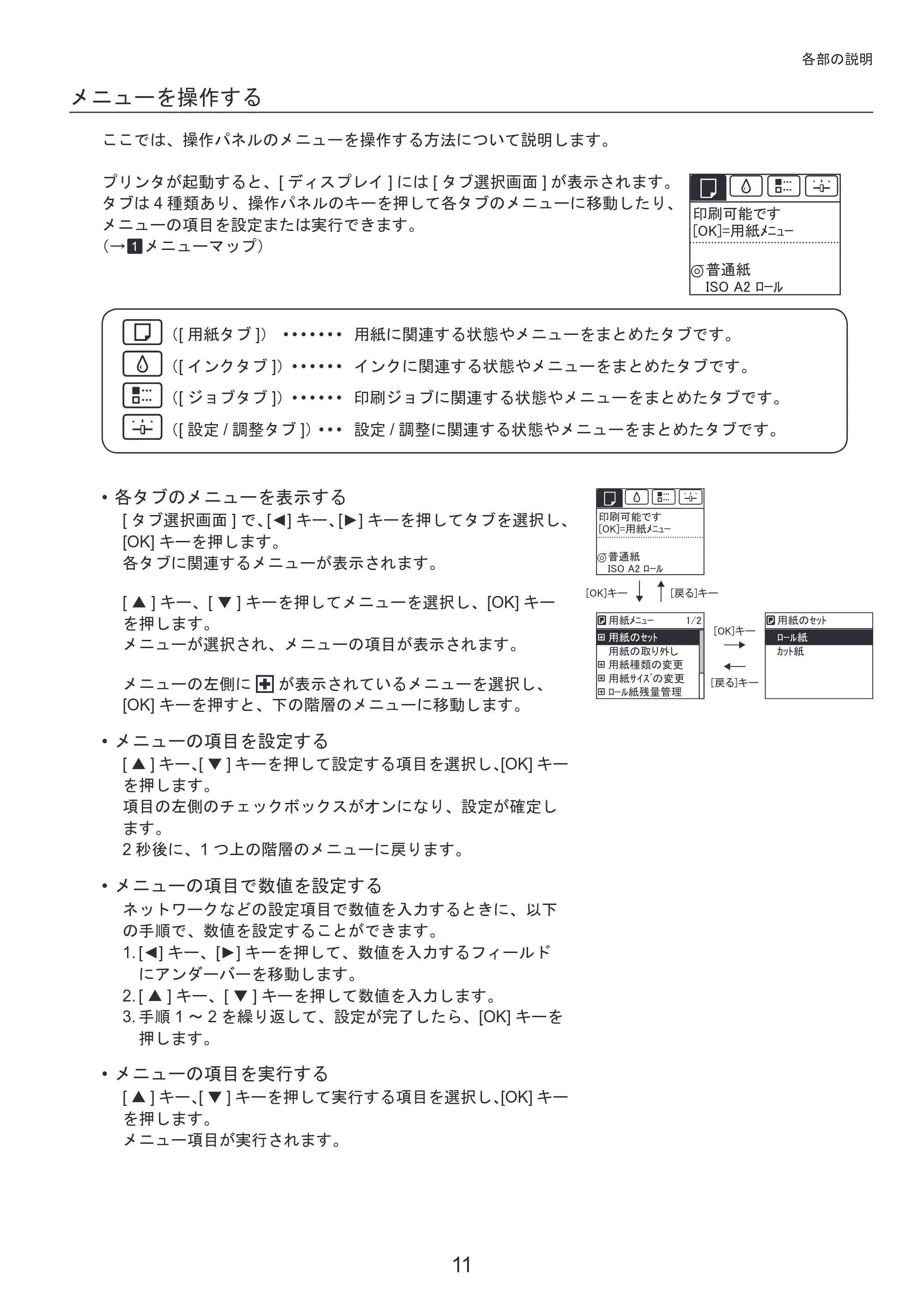

メニューを操作する
ここでは、操作パネルのメニューを操作する方法について説明します。
プリンタが起動すると、[ ディスプレイ ] には [ タブ選択画面 ] が表示されます。
タブは 4 種類あり、操作パネルのキーを押して各タブのメニューに移動したり、
メニューの項目を設定または実行できます。
（→ メニューマップ）
（[ 用紙タブ ]）
各タブのメニューを表示する•
メニューの項目を設定する•
用紙に関連する状態やメニューをまとめたタブです。
インクに関連する状態やメニューをまとめたタブです。
印刷ジョブに関連する状態やメニューをまとめたタブです。
設定 / 調整に関連する状態やメニューをまとめたタブです。
（[ インクタブ ]）
（[ ジョブタブ ]）
（[ 設定 / 調整タブ ]）
メニューが選択され、メニューの項目が表示されます。
メニューの左側に が表示されているメニューを選択し、
[OK] キーを押すと、下の階層のメニューに移動します。
ネットワークなどの設定項目で数値を入力するときに、以下
の手順で、数値を設定することができます。

メニューの項目で数値を設定する•
メニューの項目を実行する•
[ ▲ ] キー、[ ▼ ] キーを押して実行する項目を選択し、[OK] キー
を押します。
メニュー項目が実行されます。
[ タブ選択画面 ] で、[◄] キー、[►] キーを押してタブを選択し、
[OK] キーを押します。
各タブに関連するメニューが表示されます。
[ ▲ ] キー、[ ▼ ] キーを押してメニューを選択し、[OK] キー
を押します。
[ ▲ ] キー、[ ▼ ] キーを押して設定する項目を選択し、[OK] キー
を押します。
項目の左側のチェックボックスがオンになり、設定が確定し
ます。
2 秒後に、1 つ上の階層のメニューに戻ります。
1.
2.
3. 手順 1 ～ 2 を繰り返して、設定が完了したら、[OK] キーを
押します。
[ ▲ ] キー、[ ▼ ] キーを押して数値を入力します。
[◄] キー、[►] キーを押して、数値を入力するフィールド
にアンダーバーを移動します。
ශ೚น⢻䈪䈜㩷
㪲㪦㪢㪴㪔↪⚕䍰䍤䍋䍎㩷
᥉ㅢ⚕
㪠㪪㪦㩷㪘㪉㩷䍹䍎䍷

㩷
ශ೚น⢻䈪䈜㩷
㪲㪦㪢㪴㪔↪⚕䍰䍤䍋䍎㩷
᥉ㅢ⚕
㪲㪦㪢㪴䉨䊷㩷
㪲㪦㪢㪴䉨䊷㩷
㪲ᚯ䉎㪴䉨䊷㩷
㪲ᚯ䉎㪴䉨䊷㩷
㪠㪪㪦㩷㪘㪉㩷䍹䍎䍷
↪⚕䈱䍜䍍䍢㩷
↪⚕䍰䍤䍋䍎㩷 㪈㪆㪉㩷
↪⚕䈱ข䉍ᄖ䈚㩷
↪⚕⒳㘃䈱ᄌᦝ㩷
↪⚕䍙䍐䍛䍼䈱ᄌᦝ㩷
䍹䍎䍷⚕ᱷ㊂▤ℂ㩷
䍹䍎䍷⚕
↪⚕䈱䍜䍍䍢㩷
䍔䍍䍢⚕

12
ロール紙の先端が不揃いだったり、汚れやテープの跡がある場合は、ハサミなどで切り揃えておいてください。給
紙不良や印刷品質の低下の原因になります。

ロール紙の端面は、巻き揃えておいてください。給紙不良の原因
になります。

使用できるロール紙のサイズと種類については、「 用紙のサイズ 」、または 用紙リファレンスガイドを参照してくだ
さい。

㊀ⷐ
バーコードが印刷されているロール紙の場合、バーコード部分をカットしないように注意してください。
[ ナビ ] キーを押すと、操作説明を見ながら [ ロールホルダー ] をセットすることができます。•
（→ユーザーズガイド「用紙のサイズ」）、（→ユーザーズガイド「用紙の種類」）
ロール紙は、転がり落ちないように、机の上など平面に横置きにしてセットしてください。ロール紙を落とすと、
けがをする場合があります。

ᵈᗧ
ࡕࡔ
ロール紙を取り扱うときは、印刷面を汚さないように注意してください。印刷品質が低下する場合があります。ロー
ル紙は、印刷面を保護するために、清潔な布手袋を着用して取り扱うことをお勧めします。

1
ロール紙に印刷する場合は、ロール紙に [ ロールホルダー ] を取り付けます。
ロール紙の紙管には 2 インチと 3 インチの 2 つの種類があるため、紙管に合ったアタッチメントを取り付けてく
ださい。工場出荷状態では [2 インチ紙管アタッチメント ] が取り付けられています。
2 インチ紙管のロール紙を使用する場合•
3 インチ紙管のロール紙を使用する場合•
[2 インチ紙管アタッチメント ]（a）
[3 インチ紙管アタッチメント ] 2（c）
[3 インチ紙管アタッチメント ] 1（b）
[ ホルダーストッパ ] のレバー（a）を軸側から起こしてロッ
クを解除し、図の位置（b）を持って [ ホルダーストッパ ]
を [ ロールホルダー ] から取り外します。
ロール紙にロールホルダーをセットする
ここでは、ロール紙にロールホルダーを取り付ける方法について説明します。
用意するもの
a cb
a
b

13
ロール紙にロールホルダーをセットする
2
3
4
図のように、ロール紙の先端を手前側に向けて、ロール
紙の右側から [ ロールホルダー ] を差し込みます。ロール
紙が、[ ロールホルダー ] のフランジ（a）に隙間なく突き
当たるまでしっかりと差し込みます。
図のように、[ ホルダーストッパ ] を左側から [ ロールホ
ルダー ] に差し込み、図の位置（b）を持って [ ホルダー
ストッパ ] のフランジ（a）がロール紙に突き当たるまで
しっかりと押し込みます。[ ホルダーストッパ ] のレバー
（c）を軸側に倒してロックします。

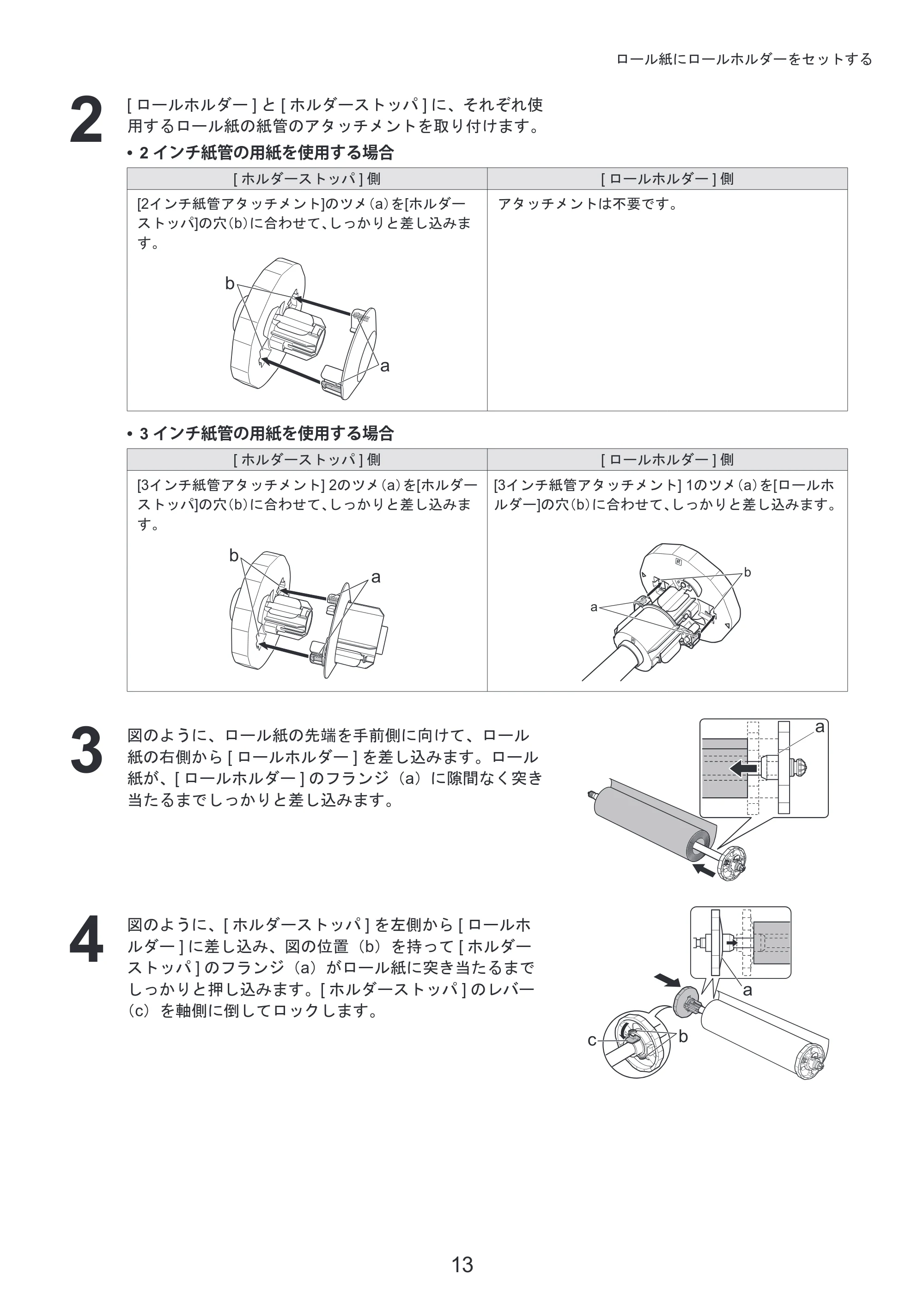

[ ロールホルダー ] と [ ホルダーストッパ ] に、それぞれ使
用するロール紙の紙管のアタッチメントを取り付けます。
2 インチ紙管の用紙を使用する場合•
[ ホルダーストッパ ] 側 [ ロールホルダー ] 側
[ ホルダーストッパ ] 側 [ ロールホルダー ] 側
[2インチ紙管アタッチメント]のツメ（a）を[ホルダー
ストッパ]の穴（b）に合わせて、しっかりと差し込みま
す。
アタッチメントは不要です。

3 インチ紙管の用紙を使用する場合•
[3インチ紙管アタッチメント] 2のツメ（a）を[ホルダー
ストッパ]の穴（b）に合わせて、しっかりと差し込みま
す。
[3インチ紙管アタッチメント] 1のツメ（a）を[ロールホ
ルダー]の穴（b）に合わせて、しっかりと差し込みます。
a
c b
a
a
b
a
b
a
b

14
ロール紙は、必ず電源を入れた状態でセットしてください。電源を入れない状態でロール紙をセットした場合、電
源を入れたときに正しく給紙されないことがあります。

㊀ⷐ
ࡕࡔ
使用しない用紙が給紙されている場合は、用紙を外すメッセージが表示されます。•
[ ▲ ] キー、[ ▼ ] キーを押して [ はい ] を選択し、[OK] キーを押します。用紙を取り外し、次の手順に
進んでください。
ロール紙をセットする前に、[ 上カバー ] 内部や [ 排紙ガイド ] が汚れていないか確認してください。汚れている場
合はあらかじめ清掃しておくことをお勧めします。（→ 用紙が汚れるときは）

1
2
3
[ 用紙交換 ] キーを押します。
[ ▲ ] キー、[ ▼ ] キーを押して [ ﾛｰﾙ紙をｾｯﾄする ] を選択し、
[OK] キーを押します。
ロール紙をプリンタにセットする
ここでは、ロール紙をプリンタにセットする方法について説明します。
[ 上カバー ] を開き、[ 排紙ガイド ] を上げます。

15
ロール紙をプリンタにセットする
ᵈᗧ
セットするときに、ロール紙を落としてけがをしないように注意してください。•
セットするときに、[ ロールホルダー ] の軸（a）とガイド溝（b）の間に指が挟まれないように注意し
てください。

㊀ⷐ
用紙にしわやカールがある場合は、しわやカールを取ってからセットしてください。•
ロール紙を送り込むときは、印刷面を汚さないように注意してください。印刷品質が低下する場合が
あります。

カールが強い用紙の場合は、[ リリースレバー ] を上げて、ロール紙を手動で [ プラテン ] 上に引き出し
てください。

用紙が斜めにならないようにセットしてください。•
4
5
[ ロールホルダー ] の白いギヤが付いている側を [ ロール
ホルダースロット ] の白いギヤが付いている側に向け、
[ ロールホルダー ] の軸（a）を [ ロールホルダースロッ
ト ] の左右のガイド溝（b）に合わせて奥までセットします。
ロール紙を左右均等に引き出して [ 給紙口 ]（a）に差し込
み、[ 用紙押さえ ]（b）に突き当たるまで送り込みます。
[ 用紙押さえ ] に突き当たるまで送り込むと、自動的にロー
ル紙が [ プラテン ] 上へ送られます。
a bab
a
b
a

16
ロール紙をプリンタにセットする
ࡕࡔ
㊀ⷐ
[ リリースレバー ] を開いているときは、[ プラテン ] の用紙吸着力を調整することができます。用紙を
セットしにくいときは、[ 操作パネル ] の [ ▲ ] キー、[ ▼ ] キーを押して、吸着力を調整してください。
吸着力の調整は 3 段階で、[ ▲ ] キーを押すと強く、[ ▼ ] キーを押すと弱くなります。

手順 7 と 8 は必ず実施してください。用紙をまっすぐ給紙できない場合や、用紙に波打ちが発生して
プリントヘッドの擦れや紙づまりの原因になります。

ロール紙を無理に引っ張って紙合わせライン（b）に合わせないでください。ロール紙がまっすぐ送ら
れない場合があります。

6
7
8
9

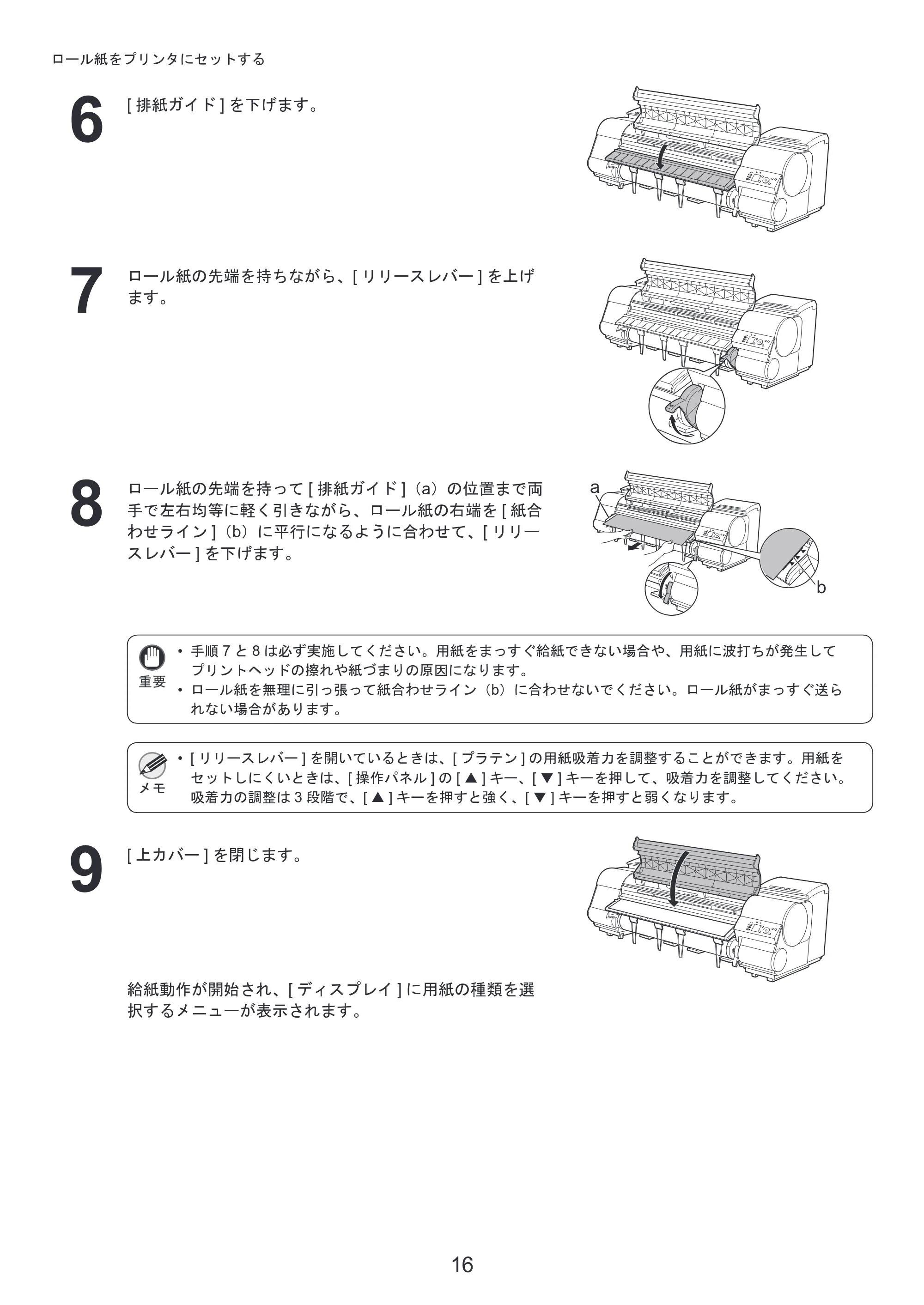

[ 排紙ガイド ] を下げます。
ロール紙の先端を持ちながら、[ リリースレバー ] を上げ
ます。
ロール紙の先端を持って [ 排紙ガイド ]（a）の位置まで両
手で左右均等に軽く引きながら、ロール紙の右端を [ 紙合
わせライン ]（b）に平行になるように合わせて、[ リリー
スレバー ] を下げます。
給紙動作が開始され、[ ディスプレイ ] に用紙の種類を選
択するメニューが表示されます。
[ 上カバー ] を閉じます。
b
a

17
ロール紙をプリンタにセットする
ࡕࡔ
選択する用紙の種類については、 用紙リファレンスガイドを参照してください。•
（→ 本プリンタ付属のマニュアル）
セットした用紙でヘッド位置調整を行うと、印刷品質が向上する場合があります。
（→ 縦線がゆがんだり色ずれがおきるときは）

ユーザーカットで用紙先端検知の設定を [ ｵﾌ ] に設定している場合は、手順 8 でロール紙をセットした
位置から印刷開始されます。そのため、用紙先端の余白が大きくなります。
（→ユーザーズガイド「ロール紙のカット方法を設定する」）

10

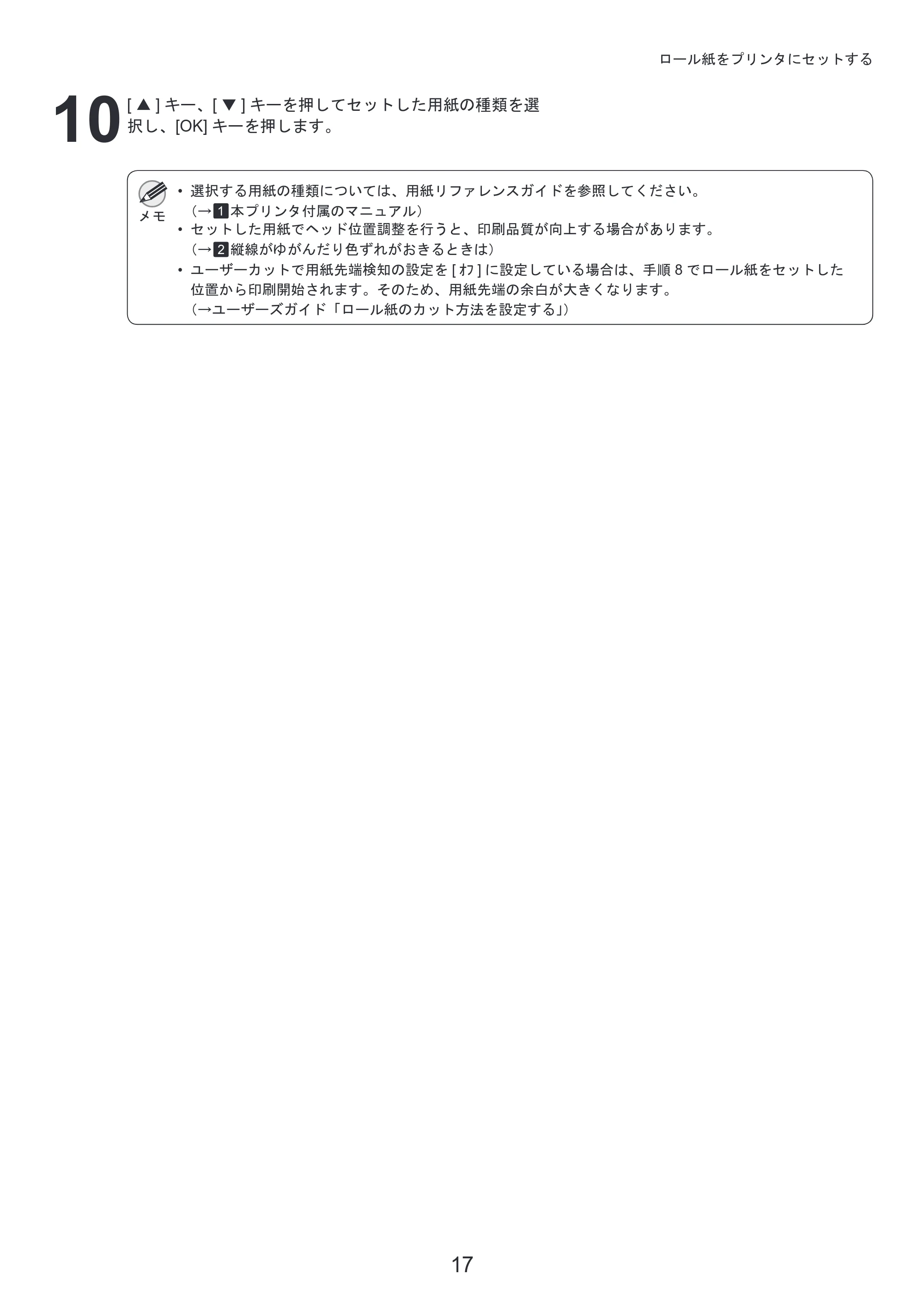

[ ▲ ] キー、[ ▼ ] キーを押してセットした用紙の種類を選
択し、[OK] キーを押します。

18
[ タブ選択画面 ] が表示されていない場合は、[ メニュー ] キーを押します。•
ࡕࡔ
ࡕࡔ
ロール紙をカットする必要がある場合は、以下を参照してください。
（→ユーザーズガイド「ロール紙のカット方法を設定する」）

㊀ⷐ
[ 操作パネル ] のメニューで [ ﾛｰﾙ紙残量管理 ] を [ ｵﾝ ] に設定している場合は、ロール紙の先端にバーコー
ドが印刷されます。

バーコードが印刷される前にロール紙を取り出さない
でください。 ロール紙の残量を管理できなくなります。
（→ユーザーズガイド「ロール紙の残量を管理する」）

2
5
1
3
4
[OK] キーを押します。
[ 上カバー ] を開き、[ 排紙ガイド ] を上げます。
[ 操作パネル ] の [ タブ選択画面 ] で、[◄] キー、[►] キー
を押して （[ 用紙タブ ]）を選択します。
ロール紙をプリンタから取り外す
ここでは、ロール紙をプリンタから取り外す方法について説明します。
[ 用紙ﾒﾆｭｰ ] が表示されます。
[ ▲ ] キー、[ ▼ ] キーを押して [ 用紙の取り外し ] を選択し、
[OK] キーを押します。
[ ▲ ] キー、[ ▼ ] キーを押して [ はい ] を選択し、[OK] キー
を押します。
ロール紙が巻き戻され、排紙されます。
ශ೚น⢻䈪䈜㩷
㪲㪦㪢㪴㪔↪⚕䍰䍤䍋䍎㩷
᥉ㅢ⚕
㪠㪪㪦㩷㪘㪉㩷䍹䍎䍷

19
ロール紙をプリンタから取り外す
ロール紙から [ ロールホルダー ] を取り外す手順は、以下を参照してください。•
ࡕࡔ
（→ユーザーズガイド「ロール紙からロールホルダーを取り外す」）
ࡕࡔ
新しく用紙をプリンタに取り付ける場合は、引き続き以下を参照してください。•
（→ ロール紙をプリンタにセットする）
用紙をプリンタに取り付ける前に、上カバー内部を清掃してください。•
（→ 用紙が汚れるときは）
6
7
8
両手で [ ロールホルダー ] を矢印方向に回してロール紙を
巻き取ります。
[ ロールホルダー ] のフランジ（a）を持って、[ ロールホ
ルダースロット ] から取り外します。
[ 排紙ガイド ] を下げて、[ 上カバー ] を閉じます。
a

20
プリンタにロール紙をセットしたまま、カット紙をセットすると
紙づまりの原因になります。カット紙をセットする場合は、ロー
ル紙を取り外すことをお勧めします。
（→ ロール紙をプリンタから取り外す）

ࡕࡔ
ࡕࡔ
カット紙をセットする前に、[ 上カバー ] 内部や [ 排紙ガイド ] が汚れていないか確認してください。汚れている場
合はあらかじめ清掃しておくことをお勧めします。（→ 用紙が汚れるときは）

使用しない用紙が給紙されている場合は、用紙を外すメッセージが表示されます。•
ロール紙をセットしたまま使用する場合は、ロール紙がばらけな
いように、ロール紙の周囲に紙を巻き、テープでとめてください。
使用しない用紙は入っていた袋に戻し、高温、多湿、直射日光を避けて保管してください。•
用紙が波打っていたり、たわんでいる場合、紙づまりの原因になります。用紙は平らな状態に直してからセットし
てください。

用紙はまっすぐにセットしてください。斜めにセットすると斜行エラーになります。•
[ ▲ ] キー、[ ▼ ] キーを押して [ はい ] を選択し、[OK] キーを押します。用紙を取り外し、次の手順に
進んでください。
㊀ⷐ
1
2
給紙元にカット紙を選択します。
[ リリースレバー ] を上げ、[ 上カバー ] を開きます。

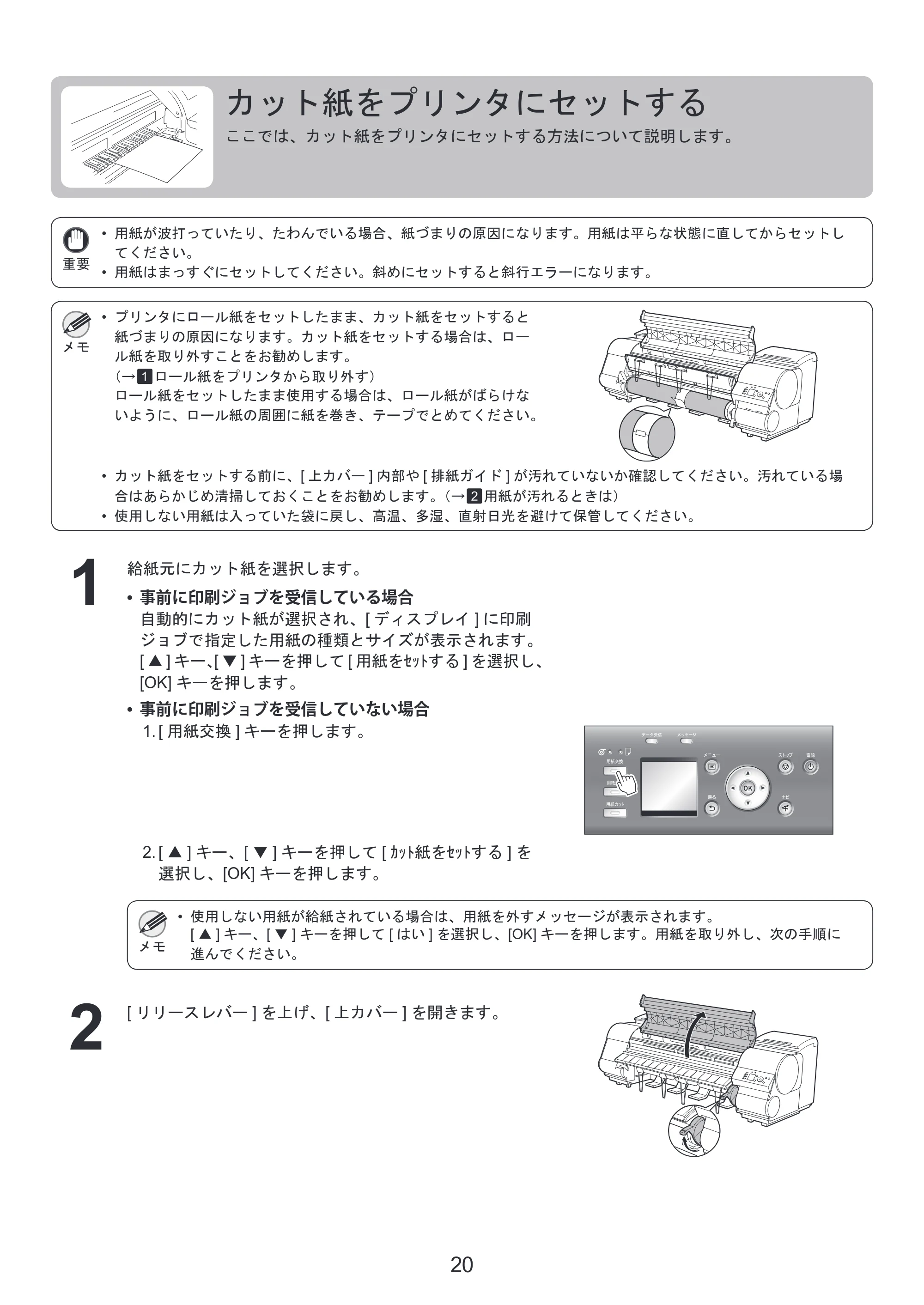

カット紙をプリンタにセットする
ここでは、カット紙をプリンタにセットする方法について説明します。
事前に印刷ジョブを受信している場合•
[ 用紙交換 ] キーを押します。
自動的にカット紙が選択され、[ ディスプレイ ] に印刷
ジョブで指定した用紙の種類とサイズが表示されます。
事前に印刷ジョブを受信していない場合•
[ ▲ ] キー、[ ▼ ] キーを押して [ ｶｯﾄ紙をｾｯﾄする ] を
選択し、[OK] キーを押します。
1.
2.
[ ▲ ] キー、[ ▼ ] キーを押して [ 用紙をｾｯﾄする ] を選択し、
[OK] キーを押します。

21
カット紙をプリンタにセットする
ࡕࡔ
㊀ⷐ
[ リリースレバー ] を上げているときは、[ プラテン ] の用紙吸着力を調整することができます。用紙を
セットしにくいときは、[ 操作パネル ] の [ ▲ ] キー、[ ▼ ] キーを押して、吸着力を調整してください。
吸着力の調整は 3 段階で、[ ▲ ] キーを押すと強く、[ ▼ ] キーを押すと弱くなります。

カット紙は右側の [ 紙合わせライン ]（c）と平行になるようにセットしてください。斜めになっている
と斜行エラーになります。

ࡕࡔ
選択する用紙の種類については、 用紙リファレンスガイドを参照してください。•
用紙に反りがある場合、用紙と プリントヘッドがこすれる可能性があります。反りを直してから用紙
をセットしてください。

カット紙は、[ プラテン ] 上の穴が吸引することによって保持されています。セット位置によって音が
聞こえる場合がありますが、異常ではありません。音が気になる場合は、[ 紙合わせライン ] と平行の
ままセット位置を少し（左右最大 1 mm 以内）ずらしてみてください。

セット時の吸引時間は約 30 秒です。吸引中にセットできなかった場合は、カット紙を引き抜いて差し
込み直すと、再び吸引されます。

ただし、用紙によっては、吸着力を強くしても [ プラテン ] 上に保持されない場合があります。その場
合は、手を添えて用紙をセットしてください。
（→ 本プリンタ付属のマニュアル）
[ バスケット ] を使用する場合、大きいサイズの固いカット紙を印刷するときは、印刷物が折れ曲がら
ないように、[ バスケット ] を倒した位置にセットすることをお勧めします。

（→ユーザーズガイド「バスケットを使用する」）
3
4
印刷面を上にして縦長になる向きで、カット紙 1 枚を [ プ
ラテン ]（a）と [ 用紙押さえ ]（b）の間に差し込み、以
下の手順で用紙の先端を合わせます。
[ リリースレバー ] を下げ、[ 上カバー ] を閉じます。
1.
カット紙を差し込むと、自動的にカット紙が吸引されて
[ プラテン ] 上に保持されます。
右側の [ 紙合わせライン ]（c）に合わせてセットします。
2. 図のように、[ 紙合わせライン ]（d）の手前側に、差し
込んだ用紙の先端を合わせます。
事前に印刷ジョブを受信している場合•
[ ディスプレイ ] に用紙の種類を選択するメニューが自
動的に表示されます。
[OK] キーを押すと、給紙後、印刷が開始されます。
事前に印刷ジョブを受信していない場合•
[ ▲ ] キー、[ ▼ ] キーを押してセットした用紙の種類を
選択し、[OK] キーを押します。
給紙が開始されます。
c
d ab

22
[ タブ選択画面 ] が表示されていない場合は、[ メニュー ] キーを押します。•
ࡕࡔ
1
2
5
6
3
4
[ 操作パネル ] の [ タブ選択画面 ] で [◄] キー、[►] キー
を押して、 （[ 用紙タブ ]）を選択します。
[OK] キーを押します。
[ 上カバー ] を開いて [ リリースレバー ] を上げ、カット紙
を取り外します。
[ リリースレバー ] を下げ、[ 上カバー ] を閉じます。
[ 用紙ﾒﾆｭｰ ] が表示されます。
カット紙を取り外す
ここでは、カット紙をプリンタから取り外す方法について説明します。
[ ▲ ] キー、[ ▼ ] キーを押して [ 用紙の取り外し ] を選択し、
[OK] キーを押します。
カット紙は前側に排紙されます。
[ ▲ ] キー、[ ▼ ] キーを押して [ はい ] を選択し、[OK] キー
を押します。
ශ೚น⢻䈪䈜
㪲㪦㪢㪴㪔↪⚕䍰䍤䍋䍎
᥉ㅢ⚕
㪠㪪㪦㩷㪘㪉

23
ࡕࡔ
カッターユニットの交換方法については、ユーザーズガイドを参照してください。
（→ユーザーズガイド「カッターユニットを交換する」）

消耗品
インクタンク
インクタンクをご購入の際は、以下の インクタンクの型番が記載されていることをご確認ください。
プリントヘッド
メンテナンスカートリッジ
メンテナンスカートリッジ MC-08•
プリントヘッド PF-05•
メンテナンスカートリッジには、シャフトクリーナが付属しています。
330ml
MBK インクタンク PFI-704MBK•
BK インクタンク PFI-704BK•
C インクタンク PFI-704C•
M インクタンク PFI-704M•
Y インクタンク PFI-704Y•
PC インクタンク PFI-704PC•
PM インクタンク PFI-704PM•
GY インクタンク PFI-704GY•
700ml
MBK インクタンク PFI-304MBK•
BK インクタンク PFI-304BK•
C インクタンク PFI-304C•
M インクタンク PFI-304M•
Y インクタンク PFI-304Y•
PC インクタンク PFI-304PC•
PM インクタンク PFI-304PM•
GY インクタンク PFI-304GY•

カッターユニット
カッターユニット CT-06•

24
取り外したインクタンクのインク供給部には、インクが付着している場合があります。 インクタンクの取り扱いに
は十分ご注意ください。インクが衣服などに付くと落ちない場合があります。

インクタンクは、印刷中、印刷ジョブのキャンセル中、用紙の給紙中も交換できます。•
ࡕࡔ
㊀ⷐ
電源をオンにした直後のプリンタの初期化中、ヘッドクリーニング中は、インクタンクを取り外さないでください。
インクが漏れる可能性があります。

㊀ⷐ
インクタンクは、開封後、半年以内に使い切ることをお勧めします。時間の経過した インクタンクを使用すると、
印刷品質が低下する場合があります。

プリンタは、長期間（1 か月以上）、 インクタンクを取り外した状態にしないでください。プリンタに残ったイン
クがつまり、印刷不良の原因になります。

本製品で一度使用したインクタンクを、他の機種のプリンタに使用しないでください。•
インクの残量が正しく検知されず、プリンタに損傷・異常が発生することがあります。
対応しているインクタンク
インクタンクを取り扱うときは、以下の点に注意してください。
インクタンクの取り扱い上の注意
メッセージを確認する
インクの残量が少なくなると、[ ディスプレイ ] にメッセージが表示されます。
メッセージに従って、インクタンクを交換するか、新しいインクタンクを準備
してください。
インクタンクの交換を指示するメッセージが表示されている場合は、[OK]
キーを押します。
この場合は、「 インクタンク交換のメニューを選択する」の操作は不要です。
「 インクタンクを取り外す」に進んでください。
インクタンクを交換する
ここでは、 インクタンクを交換する方法について説明します。
330ml または 700ml の インクタンクに交換することができます。（→ 消耗品）
ශ೚ਛ
㪲㪦㪢㪴㪔䍐䍻䍖䍰䍤䍋䍎
ශ೚ਛ
㪲㪦㪢㪴㪔䍐䍻䍖䍰䍤䍋䍎
䍐䍻䍖ᱷ㊂䈏ዋ䈭䈇䈪

䈜䌿䍐䍻䍖䍞䍻䍖䉕Ḱ஻䈚䈩
䈒䈣䈘䈇䌿P PB M
B M
Y GC
KC Y
M
K
䈘䈇䇯
㪲㪦㪢㪴
䍐䍻䍖䍞䍻䍖䉕੤឵䈚䈩䈒䈣
䍐䍻䍖䈏䈅䉍䉁䈞䉖䇯
P PB M
B M
Y GC
KC Y
M
K
BK

25
インクタンクを交換する
[ タブ選択画面 ] が表示されていない場合は、[ メニュー ] キーを押します。•
ࡕࡔ
プリンタに大きな振動を与えないように、 インクタンクは静かに交換してください。印刷中にプリン
タに振動が加わると、印刷品質が低下する場合があります。

㊀ⷐ
1
2
3
1
インクタンク交換のメニューを選択する
[ 操作パネル ] の [ タブ選択画面 ] で [◄] キー、[►] キー
を押して （[ インクタブ ]）を選択します。
[OK] キーを押します。
[ ▲ ] キー、[ ▼ ] キーを押して [ ｲﾝｸﾀﾝｸ交換 ] を選択し、[OK]
キーを押します。
[ ディスプレイ ] に [ インクタンクカバー ] を開けるメッ
セージが表示されます。引き続き、 インクタンクを取り
外します。
インクを交換する [ インクタンクカバー ] を開き、[ イン
クランプ ] を確認します。
インクタンクを取り外す
インクがなくなると、[ インクランプ ] は速く点滅します。
[ ｲﾝｸﾒﾆｭｰ ] が表示されます。
ශ೚ਛ
㪲㪦㪢㪴㪔䍐䍻䍖䍰䍤䍋䍎
P PB M
B M
Y GC
KC Y
M
K

26
インクタンクを交換する
ࡕࡔ
[ インクタンク固定レバー ] がロックするところまで押し下げてください。•
[ インクタンク固定レバー ] が戻らないことを確認してください。•
取り出した インクタンクは、インク供給部（a）を上にして、
梱包箱に入れて保管してください。インクが漏れて周辺が
汚れる場合があります。

㊀ⷐ
2
3
交換する色の [ インクタンク固定レバー ] のストッパー（a）
を持ち上げて、[ インクタンク固定レバー ] を止まるとこ
ろまで引き上げてから、手前に倒します。
700ml の場合
330ml の場合
330ml の場合
700ml の場合
つまみ部（a）または取っ手 (b) を持って インクタンクを
取り出し、[OK] キーを押します。
GG
a
a
a
BK
a
a

27
インクタンクを交換する
インク供給部や端子部には、絶対に触れないでください。周辺の汚損、 インクタンクの破損、または
印刷不良の原因になります。

インクタンクを振らないと、インクの成分が沈殿し、印刷品質が低下する場合があります。•
㊀ⷐ
㊀ⷐ
一度プリンタにセットした インクタンクは、取り外して振らないでください。インクが飛び散る場合
があります。

ᵈᗧ
700ml の インクタンクは重いので、手首だけで振らずに腕全体で振るようにしてください。手首だけ
で インクタンクを振ると、手首を傷める可能性があります。

1
2
袋を開封する前に、新しい インクタンクをゆっくり
と 7 ～ 8 回左右に傾けながら振ります。図のように、
330ml の インクタンクは片手で、700ml の インクタン
クは両手で持ってください。
インクタンクをセットする
袋を開封し、 インクタンクを取り出します。
700ml の場合
330ml の場合
700ml の場合
330ml の場合

28
インクタンクを交換する
セットする色と向きが違うと、 インクタンクはホルダーにセットできません。•
㊀ⷐ
インクタンクをホルダーにセットできない場合は、無理に入れずに、[ インクタンク固定レバー ] に貼っ
てあるラベルの色表示と インクタンクの色、 インクタンクの向きを確認してセットし直してください。
3
4
[OK] キーを押し、図のようにインク供給部を下側にして
インクタンクをホルダーにセットします。
[ インクタンク固定レバー ] を止まるところまで持ち上げ
てから、カチッと音がするまで押し下げます。
700ml の場合
330ml の場合
700ml の場合
330ml の場合
BK
GY
Y

29
インクタンクを交換する
[ インクランプ ] が点灯しない場合は、セットし直してください。•
ࡕࡔ
㊀ⷐ
インクタンクを交換した後は、必ず [ インクタンクカバー ] を閉じてください。[ インクタンクカバー ]
が閉じない場合は、いずれかの [ インクタンク固定レバー ] が完全に閉じてない可能性があります。す
べての [ インクタンク固定レバー ] が完全に閉じていることを確認してください。

プリンタの輸送時など、 インクタンクをセットしない
で [ インクタンクカバー ] を閉じる場合は、図の解除レ
バー（a）を押しながら [ インクタンク固定レバー ] を
元の位置に戻してください。

5
6
[ インクランプ ] が点灯していることを確認します。
[ インクタンクカバー ] を閉じます。
BK
a

30
メンテナンスカートリッジは、交換するとき以外は取り出さないでください。•
インクを含んだメンテナンスカートリッジは、落としたり傾けたまま放置しないでください。インクが漏れて周辺
が汚れる場合があります。

一度使用したメンテナンスカートリッジの上面には、インクが付着しています。 メンテナンスカートリッジの取り
扱いには十分ご注意ください。インクが衣服などに付くと落ちない場合があります。

㊀ⷐ
電源をオンにした直後のプリンタの初期化中、プリントヘッドのクリーニング中、インク吸引中は、 メンテナンス
カートリッジを交換しないでください。インクが漏れる可能性があります。

㊀ⷐ
対応しているメンテナンスカートリッジ
メンテナンスカートリッジ MC-08 を使用してください。
メンテナンスカートリッジを取り扱うときは、以下の点に注意してください。
メンテナンスカートリッジの取り扱い上の注意
メッセージを確認する
メンテナンスカートリッジの残り容量が少なくなると、[ ディスプレイ ] にメッセージが表示されます。
メッセージに従って、メンテナンスカートリッジを交換するか、新しい メンテ
ナンスカートリッジを準備してください。
メンテナンスカートリッジ交換のメッセージが表示されている場合は、「 メン
テナンスカートリッジ交換のメニューを選択する」の操作は不要です。「 メン
テナンスカートリッジを交換する」に進んでください。
メンテナンスカートリッジを交換する
ここでは、 メンテナンスカートリッジを交換する方法について説明します。
ශ೚ਛ㩷
㪲㪦㪢㪴㪔⸳ቯ㪆⺞ᢛ䍰䍤䍋䍎㩷
䍰䍻䍡䍣䍻䍛䍔䍎䍢䍶䍍䍚䍼
ᱷ䉍ኈ㊂䈏ዋ䈭䈇䈪䈜
䇭䇭䍰䍻䍡䍣䍻䍛䍔䍎䍢䍶䍍䍚䍼䈏
䈇䈦䈴䈇䈪䈜䇯
䍰䍻䍡䍣䍻䍛䍔䍎䍢䍶䍍䍚䍼䉕੤឵
䈚䈩䈒䈣䈘䈇䇯

31
メンテナンスカートリッジを交換する
[ タブ選択画面 ] が表示されていない場合は、[ メニュー ] キーを押します。•
ࡕࡔ
1
2
3
4
[ 操作パネル ] の [ タブ選択画面 ] で [◄] キー、[►] キー
を押して （[ 設定 / 調整タブ ]）を選択します。
[OK] キーを押します。
[ ▲ ] キー、[ ▼ ] キーを押して [ ﾒﾝﾃﾅﾝｽ ] を選択し、[OK] キー
を押します。
[ ▲ ] キー、[ ▼ ] キーを押して [ ﾒﾝﾃﾅﾝｽ C 交換 ] を選択し、
[OK] キーを押します。
[ ディスプレイ ] に [ メンテナンスカートリッジカバー ] を
開けるメッセージが表示されます。
メンテナンスカートリッジ交換のメニューを選択する
[ 設定 / 調整ﾒﾆｭｰ ] が表示されます。
ශ೚ਛ㩷
㪲㪦㪢㪴㪔⸳ቯ㪆⺞ᢛ䍰䍤䍋䍎㩷
䍰䍻䍡䍣䍻䍛䍔䍎䍢䍶䍍䍚䍼
ᱷ䉍ኈ㊂䈏ዋ䈭䈇䈪䈜

32
メンテナンスカートリッジを交換する
端子部（a）には、絶対に触れないでください。 メンテ
ナンスカートリッジの故障の原因になります。

㊀ⷐ
㊀ⷐ
メンテナンスカートリッジの残り容量はプリンタごとに記録されます。一度使用したメンテナンスカー
トリッジを他のプリンタに取り付けることはできません。

使用済みの メンテナンスカートリッジは重くなっています。必ず、しっかり持って水平に保ちながら
取り出し、保管してください。インクを含んだ メンテナンスカートリッジを落としたり傾けたまま放
置すると、インクが漏れて周辺が汚れる場合があります。

3
1
2
梱包箱を開いてビニール袋、緩衝材および [ シャフトク
リーナ ] を取り外し、 メンテナンスカートリッジを取り出
します。
メンテナンスカートリッジを交換する
[ メンテナンスカートリッジカバー ] を開きます。
使用済みの メンテナンスカートリッジのつまみ（a）を片
手で持って引き出し、もう一方の手で メンテナンスカー
トリッジの底面をしっかり持って水平に取り出します。
a
a

33
メンテナンスカートリッジを交換する
メンテナンスカートリッジは、必ず梱包箱に入れて、水平に保ったまま保管してください。インクが
漏れて周辺が汚れる場合があります。

㊀ⷐ
㊀ⷐ
[ メンテナンスカートリッジカバー ] の下側を支えながら拭いてください。•
4
6
5
7
8
使用済みの メンテナンスカートリッジに緩衝材を取り付
けて収納箱に入れ、水平に保ったままビニール袋に入れ
ます。ビニール袋の中の空気を抜きながらジッパーをしっ
かり閉じます。
[ メンテナンスカートリッジカバー ] の汚れを拭き取りま
す。
天地を確認して、 メンテナンスカートリッジを梱包箱に
入れ、水平に保ったまま保管します。
新しい メンテナンスカートリッジを水平に持ち、奥まで
押し込みます。
[ メンテナンスカートリッジカバー ] を閉じます。

34
メンテナンスカートリッジを交換する
9
[OK] キーを押します。
メンテナンスカートリッジが初期化されます。
引き続き、[ シャフトクリーナ ] の交換を行ってください。

35
メンテナンスカートリッジを交換する
ࡕࡔ
2 分以上何もしないと、シャフトクリーナ交換の処理がキャンセルされます。その場合は、手順をやり
直してください。

ࡕࡔ
使用済みの [ シャフトクリーナ ] は、必ず小箱に入れ、使用済みの メンテナンスカートリッジといっしょ
に梱包箱に入れて処理してください。

1
2
3
4
5
[ シャフトクリーナ ] 交換のメッセージが表示されますの
で、[ ▲ ] キー、[ ▼ ] キーを押して [ する ] を選択し、[OK]
キーを押します。
シャフトクリーナを交換する
[ 上カバー ] を開きます。
[ キャリッジ ] の右側にある [ シャフトクリーナ ] を、つま
み（a）を持って右側に引き抜きます。
新しい [ シャフトクリーナ ] のつまみ（a）を持って [ キャ
リッジ ] に取り付けます。
[ 上カバー ] を閉じます。
[ キャリッジ ] が移動します。
[ キャリッジ ] が移動し、[ ディスプレイ ] に [ 上ｶﾊﾞｰを開
けてください。] と表示されます。
a
a

36
取り外したプリントヘッドのノズルには、インクが付着している場合があります。 プリントヘッドの取り扱いには
十分ご注意ください。インクが衣服などに付くと落ちない場合があります。

プリントヘッドの袋は、プリンタに取り付ける直前まで開封しないでください。また、袋から取り出した プリント
ヘッドは、すぐにプリンタに取り付けてください。開封したまま放置すると、プリントヘッドのノズルが乾いて、
印刷品質が低下する場合があります。

㊀ⷐ
プリントヘッドの交換時期について
このプリンタでは、 プリントヘッドを 2 個使用しています。
印刷品位の低いプリントヘッドを交換してください。
左側の プリントヘッドを交換してください。
右側の プリントヘッドを交換してください。
プリントヘッド PF-05 を使用してください。
プリントヘッドを取り扱うときは、以下の点に注意してください。
対応しているプリントヘッド
プリントヘッドの取り扱いの注意
プリントヘッドを交換する
ここでは、 プリントヘッドを交換する方法について説明します。
以下の場合に、両方または片方の プリントヘッドを交換してください。
プリンタのメニューで [ ﾍｯﾄﾞｸﾘｰﾆﾝｸﾞ B] を 1 ～ 2 回実行しても印刷品質が改善されない場合•
[ ディスプレイ ] に [ 上ｶﾊﾞｰを開けて、ﾌﾟﾘﾝﾄﾍｯﾄﾞ L を交換してください。] と表示された場合•
[ ディスプレイ ] に [ 上ｶﾊﾞｰを開けて、ﾌﾟﾘﾝﾄﾍｯﾄﾞ R を交換してください。] と表示された場合•
キヤノンお客様相談センターでプリントヘッドの交換を指示された場合•

交換を指示されたプリントヘッドを交換してください。
両方の プリントヘッドを交換してください。
[ ディスプレイ ] に [ 上ｶﾊﾞｰを開けて ､ ﾌﾟﾘﾝﾄﾍｯﾄﾞを交換してください ｡] と表示された場合•

37
プリントヘッドを交換する
ࡕࡔ
印刷直後に プリントヘッドを交換する場合は、数分間待ってから作業してください。印刷直後は、 プリントヘッド
の金属部分が熱くなっているので、触れるとやけどする場合があります。

ᵈᗧ
[ タブ選択画面 ] が表示されていない場合は、[ メニュー ] キーを押します。•
ࡕࡔ
㊀ⷐ
プリントヘッドの交換では、手が汚れる場合があります。交換時は、 プリントヘッドの箱に同梱されている手袋を
装着してください。

インクの残量が少ない場合は、新しい インクタンクを準備してください。•
メンテナンスカートリッジの残り容量が少ない場合は、新しい メンテナンスカートリッジを準備してください。•
1
2
3
4
5
6
7
給紙されている用紙がある場合は、[ 操作パネル ] のメ
ニューで、[ 用紙の取り外し ] を選択し、用紙を取り外し
ます。
[ 上カバー ] 内部を清掃します。（→ 用紙が汚れるときは）
プリントヘッド交換のメニューを選択する
[ 操作パネル ] の [ タブ選択画面 ] で [◄] キー、[►] キー
を押して （[ 設定 / 調整タブ ]）を選択します。
[OK] キーを押します。
[ ▲ ] キー、[ ▼ ] キーを押して [ ﾒﾝﾃﾅﾝｽ ] を選択し、[OK] キー
を押します。
[ ▲ ] キー、[ ▼ ] キーを押して [ ﾍｯﾄﾞ交換 ] を選択し、[OK]
キーを押します。
[ 設定 / 調整ﾒﾆｭｰ ] が表示されます。
[ ▲ ] キー、[ ▼ ] キーを押して交換する プリントヘッドを
選択します。
[ プリントヘッド L] を交換する場合は [ ﾍｯﾄﾞ L]、[ プリン

トヘッド R] を交換する場合は [ ﾍｯﾄﾞ R]、両方交換する場
合は [ ﾍｯﾄﾞ L+R] を選択します。間違えないように注意し
てください。
ロール紙の場合は、ロール紙を巻き戻します。•
（→ ロール紙をプリンタから取り外す）
カット紙の場合は、用紙を取り外します。•
（→ カット紙を取り外す）
ශ೚น⢻䈪䈜㩷
㪲㪦㪢㪴㪔⸳ቯ㪆⺞ᢛ䍰䍤䍋䍎㩷
㪍㪎㪏
✚ශ೚㕙Ⓧ㩿㫄㪉㪀㪑
䍰䍻䍡䍣䍻䍛㪚ᱷ㊂㪑㩷㩷㩷㩷㩷㪏㪇㩼

38
プリントヘッドを交換する
㊀ⷐ
[ キャリッジ ] の電極部には、絶対に触れないでください。プリンタの故障の原因になります。•
3
2
1
8
吸気ダクト（a）が汚れている場合は、水を含ませて固く
絞った布で汚れをふき取ります。
[ キャリッジカバー ] が汚れている場合は、水を含ませて
固く絞った布で汚れをふき取ります。
プリントヘッドを交換する
[ 上カバー ] を開きます。
[ ディスプレイ ] にヘッド交換の手順が表示されます。
吸気ダクトが [ キャリッジ ] に隠れている場合は、[ キャ
リッジ ] を手で移動して清掃してください。
[OK] キーを押します。
インクが吸引されます。
約 3 分後、[ ディスプレイ ] に [ 上カバー ] を開けるメッセー
ジが表示されます。
a

39
プリントヘッドを交換する
取り出した プリントヘッドは、地域の条例に従って廃棄してください。•
ࡕࡔ
4
5
6
7
[ キャリッジカバー ] を引き上げて、いっぱいに開きます。
[ プリントヘッド固定レバー ] を前側に引いて、最後まで
完全に開きます。
[ プリントヘッド固定カバー ] を引き上げて、いっぱいに
開きます。
プリントヘッドを取り外し、[OK] キーを押します。

40
プリントヘッドを交換する
㊀ⷐ
保護部品（a）や 保護部品（b）の内側には、ノズルを保護するためのインクが塗られています。取り
外す際は触れないように注意してください。

プリントヘッドには、ノズルを保護するためのインクが入っています。保護部品（b）を取り外す際は、
こぼして衣服や周辺を汚さないように プリントヘッドが入っていた箱の上などで行なうことをお勧め
します。こぼれてしまった場合は、乾いた布などでインクをふき取ってください。

取り外した 保護部品や保護材は、再装着しないでください。これらのものは、地域の条例に従って処
理してください。

㊀ⷐ
プリントヘッドは、必ずつまみ部（a）を持って取り扱っ
てください。ノズル（b）や電極部（c）には、絶対に
触れないでください。 プリントヘッドの破損や印刷不
良の原因になります。

インク供給部（d）には、絶対に触れないでください。
印刷不良の原因になります。

プリントヘッドを一時的に置く場合は、ノズルや電極部を下向きに置かないでください。ノズルや電
極部が損傷し、印刷品質が低下する場合があります。

10
9
8
ノズルを下側、電極部を奥側にして、 プリントヘッドを
少し手前に傾けて [ キャリッジ ] に差し込みます。ノズル
や電極部が [ キャリッジ ] に当たらないように注意しなが
ら、奥までしっかりと押し込みます。
プリントヘッドを取り出したまましっかりと持ち、もう
一方の手でオレンジ色の 保護部品（a）を取り外し、 保護
部品（b）をつまみ（c）を押しながら下に引いて取り外
します。
新しい プリントヘッドを、つまみ部（a）を持って袋から
取り出します。
a
cb
a
a
b
c
a
d

41
プリントヘッドを交換する
㊀ⷐ
インクの充填中は、絶対に インクタンクを取り出さないでください。•
ࡕࡔ
[ 操作パネル ] のメニューで [ ﾍｯﾄﾞ交換後ﾌﾟﾘﾝﾄ ] が [ ｵﾌ ] に設定されている場合は、ここで作業が終了し
ます。

この場合は、[ 操作パネル ] のメニューで、[ ﾍｯﾄﾞ位置調整 ] の [ 自動 ( 詳細 )] を実行してください。
（→ 縦線がゆがんだり色ずれがおきるときは）
ࡕࡔ
光沢・半光沢系のフォト用紙またはプルーフ用紙に対して、細かい文字や細線を精細に印刷する場合は、
プリントヘッドを最適な高さに設定してから、プリントヘッドの位置を調整してください。

（→ユーザーズガイド「印刷品質を向上させる」）
11
12
13
14
15
[ プリントヘッド固定カバー ] を前側に倒して、 プリント
ヘッドをロックします。
[ プリントヘッド固定レバー ] を、カチッと音がするまで
奥側に倒します。
[ キャリッジカバー ] を前側に倒します。
[ 上カバー ] を閉じます。
インクが充填されます。インク充填には約 13 分間かかり
ます。
[ ディスプレイ ] の指示に従って、実際に印刷に使用する
用紙を給紙してください。給紙完了後、[ ﾍｯﾄﾞ位置調整 ]
が自動的に実行されます。
（→ 縦線がゆがんだり色ずれがおきるときは）

42
࠻࠶ࠞ⥄േ
⥄േ
޿ૐ
޿ૐ߽ᦨ
޿ૐ߿߿
ᮡḰ
޿㜞߿߿
ࠫࠗ޿㜞
࡙࠻࠶ࠞ࠻ࠢࠚ
࠻࠶ࠞ࡯ࠩ࡯
޿ㅦ
ᮡḰ
޿ㆃ
ࠝ⥄േ
ࠝࡈ
ࠝࡦ
ࡈ
⥄േ
30⑽
޿ᒝ
޿ᒝ߿߿
ᮡḰ
޿ᒙ߿߿
޿ᒙ
1ಽ
3ಽ
5ಽ
10ಽ
30ಽ
60ಽ
*
*
࠻࠶࠮ߩ↪⚕
ߒᄖࠅขߩ↪⚕
↪⚕⹦⚦⸳ቯ
࠻ࡦ࡝ࡊ↪⚕⹦⚦
ࠞ⚕࡞࡯ࡠ
࠭ࠗࠨ⚕࠻࠶
ߐ㐳ߩ⚕࡞࡯ࡠ
ࠞ᏷ߩ⚕࡞࡯ࡠ
ࠝ⚕࠻࠶
ࠝࡈ
ࡦ
ࠞ⚕࡞࡯ࡠ
ࠝ⚕࠻࠶
ࠝࡈ
ࡦ
↪⚕⒳㘃ߩᄌᦝ
ᄌᦝߩ࠭ࠗࠨ↪⚕
⚕ᱷ㊂▤ℂ࡞࡯ࡠ
*1
*3
*4
*
ࠝ
ࠝࡈ
ࡦ
↪⚕⒳㘃ߩ࿕ቯ *
ࠗ࡯ࡘ࠾ࡔ↪⚕
࡯ࡘ࠾ࡔࠢࡦ
F
ࠝ
ࡈ
1⑽
3⑽
5⑽
7⑽
9⑽
D
C
A
ࠝᮡḰ
ࡈ
߼ࠆࠁ *
*
*
B
*1
*20
*1
㧕ࠆࠇߐ⴫␜߇⒳㘃ߩ㧔↪⚕
ࠞߐ㜞࠼࠶ࡋ
࠼࡯ࡕ࠻࠶
ᢳⴕᬌ⍮♖ᐲ
㧕ࠆࠇߐ⴫␜߇⒳㘃ߩ㧔↪⚕
*1
㧕ࠆࠇߐ⴫␜߇⒳㘃ߩ㧔↪⚕
*2
࡙㧕ࠆࠇߐ⴫␜߇࠭ࠗࠨߩ㧔↪⚕
↪⚕ࠩ࡯ 㧕ߔ߹ߒ⸳ቯࠍ᏷ߣߐ㧔㐳
㧕ߔ߹ߒ⸳ቯࠍߐ㧔㐳
㧕ߔ߹ߒ⸳ቯࠍ㧔᏷
A
B
C
ࠞ
ࠞ࠼࡯ࡇࠬ࠻࠶
ድシᷫ࠻࠶
5mm
20mm
5mm
20mm
ࠞ⚕వ┵૛⊕࡞࡯ࡠ
࠻࠶⚕వ┵૛⊕
⥄േ
࿕ቯ
ࠝ૛⊕⸳ቯߒߥ࠴ࡈ
ࠝࡈ
ࡦ
↪⚕᏷ᬌ⍮
࠻࠶ࠞ࡟ࡊవ┵
ๆ⌕ജ
ࠠࠬߔᚯߦೋᦼ୯

࠻ࠗࠚ࠙㑆ࡦࡖ
F⚕ੇ῎ᤨ㑆࡞࡯ࡠ
OK
ࠆᚯ
OK
ࠆᚯ
OK
ࠆᚯ
OK
ࠆᚯ
OK
ࠆᚯ
OK
ࠆᚯ
OK
ࠗࠆᚯ
੤឵ࠢࡦ࠲ࠢࡦ
ࠣࡦ࠾࡯࡝ࠢ࠼࠶ࡋ A
ߒ⿧޿ㅊ
೥㒰
೥㒰
ශ೚
*14
ࡉ࡚ࠫශ೚
࡚ࠫࡉ࡚ࠫ଻ሽ
࡚ࠫ࡯ࡘ࠾ࡔࡉ
࠻ࠬ࡝ࡉ 㧕ࠆߔㆬᛯࠍࡉ࡚ࠫ㧔ශ೚
࡚ࠫ࠻ࠬ࡝ࠬࠢ࠶ࡏ ࡚ࠫ࠻ࠬ࡝ࡉ
ශ೚࠻ࠬ࡝ࡉ
ࠆ޿ߡࠇߐ⸳ቯ߇㧔ᥧ⸽⇟ภ
ࠆߔ౉ജࠍᥧ⸽⇟ภߪ႐วޓ
a
*1:
*2:
*3:
*4:
*20:
*21:
ޔߪߡ޿ߟߦ⒳㘃ߩ↪⚕ࠆߔኻᔕߦ࠲ࡦ࡝ࡊࠗࠟࠬࡦ࡟ࠔࡈ࡝↪⚕ߡߒෳᾖࠍ࠼ޕ޿ߐߛߊ
User Software CD-ROM࠲ࡦ࡝ࡊߢࠗ࡜࠼ࠗࠍࡃࠬࡦޔ߈ߣߚߒ࡞࡯࠻ ߪߚ߹Media Configuration Toolߣߚߒᦝᣂࠍᖱႎߩ↪⚕ߢ
ޔߦ߈࠲ࡦ࡝ࡊࠗ࡜࠼ޔࡃ ࠙࠻ࡈ࠰㑐ㅪࠕࠚ ޔߩ࠲ࡦ࡝ࡊ߮ࠃ߅ [࡞ࡀࡄᠲ૞]ޕߔ߹ࠇߐᄌᦝ߇⒳㘃ߩ↪⚕ߩ
࠭ࠗࠨߩ↪⚕ࠆߔኻᔕߦ࠲ࡦ࡝ࡊ࡙ޔߪߡ޿ߟߦ ࠗࠟ࠭࡯ࠩ࡯ߡߒෳᾖࠍ࠼ޕ޿ߐߛߊ 㧔→࡙ࠗࠟ࠭࡯ࠩ࡯࠼ ࠭ࠗࠨߩ↪⚕ޟޠ 㧕
[⚕ᱷ㊂▤ℂ࡞࡯ࡠ]ߢ[ࠝࡦ ]ޕߔߢ⸳ቯน⢻ߺߩ႐วࠆ޿ߡࠇߐ⸳ቯ߇

[↪⚕᏷ᬌ⍮]ߢ[ࠝࡈ ]ޕߔߢ⸳ቯน⢻ߺߩ႐วࠆ޿ߡࠇߐ⸳ቯ߇
࠶ࠞߩ⚕࡞࡯ࡠޟޠࠆߔ⸳ቯࠍᣇᴺ࠻ ߡߒෳᾖࠍޕ޿ߐߛߊࠗࠟ࠭࡯ࠩ࡯࡙㧔ψ࠼ ࠶ࠞߩ⚕࡞࡯ࡠޟޠࠆߔ⸳ቯࠍᣇᴺ࠻ 㧕
࠲ࡦ࡝ࡊࠗ࡜࠼ࠗ࠳?⹦⚦⸳ቯߩ↪⚕=ߩࡃࠬࠢ࠶ࡏࠣࡠࠕޕࠎߖ߹߈ߢߪ⸳ቯߩవ┵?=ࠄ߆
*14: ߪ႐วߚߒㆬᛯࠍࡉ࡚ࠫߩ଻⇐ਛ [ශ೚߹߹ߩߘ]ޕߔ߹ࠇߐ⴫␜ߣ
G
ోၞ
వ┵
*E
G
ੇ
῎ᤨ㑆
㗔ၞ
*21
D
E
㧔↪⚕వ┵ᬌ⍮⸳ቯߩ
㧕ޕࠆࠇߐ⴫␜߇↹㕙
メニューマップ
操作パネルの [ タブ選択画面 ] で表示されるメニューの階層を、以下に示します。項目の右側の * は、初期値を示
します。設定値の詳細についてはユーザーズガイドを参照してください。
各タブのメニューを表示するには、メニューキーを押して [ タブ選択画面 ] を表示し、[◄] キーまたは [►] キーを
押してタブを選択して、[OK] キーを押してください。

メニューマップ
43
OK
ࠠ
࡞࠮ࡦࡖ
⥄േ ᮡḰ
⥄േ ⹦⚦
⥄േ ᜛ᒛ
ᚻേ
⥄േ
↹⾰ఝవ
ࠝఝవߐ㐳
ࠝࡦ
ࡈ
*5
*5
*
*
*6
*7
*
ශሼ⺞ᢛ ࠠ૏⟎⺞ᢛ࠼࠶ࡋ
ࡦ࡚ࠪ࡯࡟ࡉ࡝ࡖ
⚕ㅍࠅ⺞ᢛ
࠻ࡦ࡝ࡊࠢ࠶ࠚ࠴࡞࠭ࡁ
੤឵࠼࠶ࡋ
ࠬࡦ࠽࠹ࡦࡔ Cࠪ੤឵
ࠞ੤឵࠽࡯࡝ࠢ࠻ࡈࡖ
੤឵࡯࠲࠶
ఝవ⸳ቯ
↹⾰⺞ᢛ
⺞ᢛߐ㐳
⺞ᢛ୯᦭ല⸳ቯ
⥄േ⺞ᢛ
ታⴕጁᱧ
ߔᚯߦೋᦼ୯
ᣣઃ
↪⚕⒳㘃
ࡊࠗ࠲⺞ᢛ
ήല
᦭ല
*
ታⴕ᩺ౝ⸳ቯࠝ ࠝࡈ
ࡦ
ࠬࡦ࠽࠹ࡦࡔ ࠣࡦ࠾࡯࡝ࠢ࠼࠶ࡋ
࡙ฬ࠻ࡦࡔࡘࠠ࠼
࡯ࠩ࡯
࡚ࠫᢙࠫ࡯ࡍ
ࠬ࠲࡯࠹ࠬࡉ
࡚ࠫ㐿ᆎᤨೞ࠻ࡦ࡝ࡊ
࡚ࠫጁᱧࡉ
࠻ࡦ࡝ࡊጁᱧࡉ
ශ೚ߩ৻ᤨ஗ᱛ
HDDᖱႎ
yyyy/mm/dd hh:mm:ss
⚳ੌᤨೞ࠻ࡦ࡝ࡊ yyyy/mm/dd hh:mm:ss
ᤨ㑆࠻ࡦ࡝ࡊ xxx⑽
ࠗ࠭ࠗࠨ಴ജ↹௝
ࠬ࡯ࠚࡈ࠲ࡦ
ශ೚⸳ቯ
᷷ߐ㜞࠼࠶ࡋ
Ḩᐲ
⺞ᢛ᧦ઙ
↪⚕⒳㘃
ࠗ㧕ࠆࠇߐ⴫␜߇࠭ࠗࠨ㧔↹௝
૶↪㊂ࠢࡦ xxx.xxx ml
࠻ࡦ࡝ࡊ⺞ᢛ
⺞ᢛ୯ߩᄌᦝ
✚ኈ㊂
ኈ㊂߈ⓨߩࠬࠢ࠶ࡏ
ࠬ࠻ࡦ࡝ࡊࠢ࠶ࠚ࠴࡞࠭ࡁ
ࠗ࠻ࡦ࡝ࡊࠬ࠲࡯࠹
࠻ࡦ࡝ࡊ⸳ቯࠬ࡯ࠚࡈ࠲ࡦ
࡚ࠫ࠻ࡦ࡝ࡊ↪⚕⹦⚦
࠻ࡦ࡝ࡊጁᱧࡉ

ࡊ࠶ࡑ࡯ࡘ࠾ࡔ
࠻ࡦ࡝ࡊ࠻ࠬ࠹
࡯ࡘ࠾ࡔ⺞ᢛ⸳ቯ
USB
ࠢ࡯ࡢ࠻࠶ࡀ
HDD
⥄േ ⚐ᱜ⚕
ઁߩߘ ⥄േ
ᚻേ
ࠣࡦ࠾࡯࡝ࠢ࠼࠶ࡋ B
ࠣࡦ࠾࡯࡝ࠢ࠼࠶ࡋ A
4࠼࠶ࡋ
4 .࠼࠶ࡋ
.࠼࠶ࡋ
B:ᮡḰㅦ޿
A:޿ࠇ߈
B:ᮡḰㅦ޿
A:޿ࠇ߈
b
a
ᦨㄭߩශ೚
ጁᱧߩࡉ࡚ࠫ 3ઙ
ࠆ߈ߢㆬᛯࠄ߆
ࠗޔ✚૶↪㊂ࠢࡦ࠲ࠢࡦࠗ㧔
⴫␜߇⦡ߩࠢࡦ
㧕ࠆࠇߐޓ
*5:
*6:
৻ᐲ[૏⟎⺞ᢛ࠼࠶ࡋ]ߩ[⥄േ(⹦⚦)]⸳ቯนߦᓟߚߞⴕࠍ
ޕߔߢ⢻
[⚕ㅍࠅ⺞ᢛ]ߩ[ఝవ⸳ቯ]ߢ[⥄േ]ߪߚ߹[↹⾰ఝవ]⸳߇
ޕߔߢ⸳ቯน⢻ߦ႐วࠆ޿ߡࠇߐቯ
*7: [⚕ㅍࠅ⺞ᢛ]ߩ[ఝవ⸳ቯ]ߢ[⥄േ]ߪߚ߹[ఝవߐ㐳]⸳ቯ߇
ޕߔߢ⸳ቯน⢻ߦ႐วࠆ޿ߡࠇߐ
OK
ࠆᚯ
OK
ࠆᚯ
OK
ࠆᚯ
OK
ࠆᚯ
OK
ࠆᚯ
OK
ࠆᚯ
OK
ࠆᚯ
OK
ࠆᚯ
↪⚕ߩ૶↪㊂
ߐ㐳ߩ↪⚕
᏷ߩ↪⚕

メニューマップ
44
EOPࠗ࡯ࡑࠗ࠲⸳ቯࠬ࡯ࠚࡈ࠲ࡦ
TCP/IP IPv4
NetWare
AppleTalk
NetWare
ࡊࠗ࠲ࡓ࡯࡟ࡈ
IPv4࠼࡯ࡕ
߁૶
޿ߥࠊ૶
߁૶
޿ߥࠊ૶
⥄േ
ᚻേ
IPv6 IPv6૶↪ߩ ߁૶
޿ߥࠊ૶
IPv6ࠬ ࠬ࡟࠼ࠕࠬ࡟࠻࡯࠹ ߁૶
޿ߥࠊ૶
DHCPv6 ߁૶
޿ߥࠊ૶
IPv4⸳ቯ
DNS⸳ቯ
࡞ࠦ࠻ࡠࡊ DHCPࠝ ࠝࡦ
ࡈ
BOOTPࠝ ࠝࡦ
ࡈ
RARPࠝ ࠝࡦ
ࡈ
b
c
F
F
G
G
࠻ࡦ࡝ࡊ ࠬࡆ࡯ࠨ
30⑽
10⑽
5ಽ
2ಽ
1ಽ
60ಽ
30ಽ
10ಽ
xxx.xxx.xxx.xxx
xxx.xxx.xxx.xxx
xxx.xxx.xxx.xxx
ࠢࠬࡑ࠻࠶ࡀࡉࠨ
IPࠬ࡟࠼ࠕ
࠻࡞ࠜࡈ࠺ G/W
࡝ࡑࠗ࡜ࡊ DNSࠬ࡟࠼ࠕࡃ࡯ࠨ
࡝࠳ࡦࠞ࠮ DNSࠬ࡟࠼ࠕࡃ࡯ࠨ
DNSേ⊛ᦝᣂ
DNSฬ࠻ࠬࡎ
DNSฬࡦࠗࡔ࠼
Ethernet SNAP
Ethernet 802.3
Ethernet 802.2
Ethernet 2
⥄േᬌ಴
NPrinter
NDSPServer
BinderyPServer
RPrinter
*
*
*
*
*
*
Ethernetࠗࡃࠗ࡜࠼

⸳ቯࠬ࡯ࠚࡈ࠲ࡦ
࠻ࡦ࡝ࡊ
ߔᚯߦೋᦼ୯
⥄േᬌ಴ࠝ ࠝࡦ
ࡈ
*
ㅢାᣇᑼ ඨੑ㊀ోੑ
㊀
*
Ethernet⒳㘃 10 Base-T
100 Base-TX
1000 Base-T
*
ࠬ
࡯࡝࠷ࠣࡦ࠾ࡄ ޿ߥߒኻᔕ
ࠆߔኻᔕ
*
MACࠬ࡟࠼ࠕ xxxxxxxxxxxx
*
*
*
ࠝ
ࠝࡦ
ࡈ
*
*
H
10ಽ
5ಽ
30ಽ
20ಽ
15ಽ
60ಽ
240ಽ
50ಽ
40ಽ
*
*
*
*9
*15
*15
ࠬ
ࠬࠪ࡯ࡑࠗ࠲ࡊ࡯࡝⸳ቯࡓ࠹
⺞ᢛ࠻ࠬ࡜࠻ࡦࠦ↹㕙 -4,-3,-2,-1,0*,+1,+2,+3,+4
H
*15
*15
ࠝ࡯ࠩࡉ ࠝࡈ
ࡦ
*
*15
*15
*15
*8
*16
*16
DNSࠬ⸳ቯ ࠬࠬ࡟࠼ࠕ࡞ࡈ࠻࡯࠹
ࠬ࡟࠼ࠕࠬ࡟࠻࡯࠹
࡝ࡑࠗ࡜ࡊ DNSࠬ࡟࠼ࠕࡃ࡯ࠨ
࡝࠳ࡦࠞ࠮ DNSࠬ࡟࠼ࠕࡃ࡯ࠨ
DNSേ⊛ᦝᣂ
DNSฬ࠻ࠬࡎ
DNSࠝฬࡦࠗࡔ࠼
ࠝࡦ
ࡈ
*
ࠝ
ࠝࡦ
ࡈ
*
*11*16
*11
*11
*10
*10
*13
*13
OK
ࠆᚯ
OK
ࠆᚯ
OK
ࠆᚯ
OK
ࠆᚯ
OK
ࠆᚯ
OK
ࠆᚯ
*8:
*9:
*10:
*11:
*13:
*15:
*16:
ޕߔ߹ࠇߐផᅑ߇ೋᦼ୯ޔߪ⒖ⴕᤨ㑆ߩ߳࠼࡯ࡕࡊ࡯࡝ࠬߪߚ߹࠼࡯ࡕ⋭㔚ജ

[IPv4࠼࡯ࡕ]ߢ[ᚻേ]ޕࠎߖ߹ߒ⴫␜ߪ႐วࠆ޿ߡࠇߐ⸳ቯ߇
[NetWare]ߢ[޿ߥࠊ૶]ޕࠎߖ߹ߒ⴫␜ߪ႐วࠆ޿ߡࠇߐ⸳ቯ߇
[IPv6૶↪ߩ]ߢ[޿ߥࠊ૶]ޕࠎߖ߹ߒ⴫␜ߪ႐วࠆ޿ߡࠇߐ⸳ቯ߇
[⥄േᬌ಴]ߢ[ࠝࡦ ]ޕࠎߖ߹ߒ⴫␜ߪ႐วࠆ޿ߡࠇߐ⸳ቯ߇
ޕߔߢน⢻ߺߩ⴫␜ߪ࡯ࠩ࡯࡙ߩ▤ℂ⠪એᄖޔ⸳ቯน⢻⴫␜ߪ▤ℂ⠪
ޕߔߢ⸳ቯน⢻⴫␜ߺߩ▤ℂ⠪
d

メニューマップ
45
*6
ᣣᤨ⸳ቯ ᣣઃ⸳ቯ
⒖േߩḰ஻
hh:mm
ࠗᖱႎߩ↪⚕
ࠬࠪᖱႎߩࠢࡦ
ᖱႎࡓ࠹
ࠛ࠲ࡦ࠙ࠞߩઁߩߘ
ጁᱧ࡯࡜
ࠗᖱႎߩ↪⚕
ࠬࠪᖱႎߩࠢࡦ
ᖱႎࡓ࠹
ࠛ࠲ࡦ࠙ࠞߩઁߩߘ
ጁᱧ࡯࡜
ᖱႎߩ࠲ࡦ࡝ࡊ
ᄌᦝߩ࠼࡯ࡢࠬࡄ
ೋᦼൻߩ࠼࡯ࡢࠬࡄ
࡯ࡘ࠾ࡔ▤ℂ⠪
OK
ࠆᚯ
yyyy/mm/dd
ᤨ
ೞ⸳ቯ
ఝవ࠭ࠗࠨ↪⚕
↪⚕⸳ቯೋᦼൻࠞ
࠻࠶⚕ఝవ⸳ቯ 1 ISO A3+
13"x19"㧔Super Bࠞ㧕
࠻࠶⚕ఝవ⸳ቯ 2 ISO B1
28"x40"㧔ANSI F㧕
න૏ߩߐ㐳
࠴ࡦࠗ࠻࡯ࠖࡈ
࡞࠻࡯ࡔ
ࠝఝవ࠭ࠗࠨᄖᒻ
ࠝࡦ
ࡈ
RemoteUI૶↪ߩ
޿ߥࠊ૶
߁૶
ฃାቢੌᓟߦශ೚ࠝ
ࠝࡦ
ࡈ
⸳ቯࠬࠢ࠶ࡏ౒ㅢ
ශ೚ ⥄േᶖ෰
ශ೚
ᣣઃᒻᑼ
dd/mm/yyyy
mm/dd/yyyy
yyyy/mm/dd
ࠝ࠻ࡦ࡝ࡊ੤឵ᓟ࠼࠶ࡋ
ࠝࡦ
ࡈ
⸳ቯࠢ࠶ࠚ࠴࡞࠭ࡁ
⼊๔
㑆㓒
HDDᶖ෰࠲࡯࠺ 㜞ㅦࠕࡘࠠ࠮
ࠕࡘࠠ࠮
㜞ㅦ
಴ജᣇᴺ
ශ೚ ⥄േᶖ෰
଻ሽࠬࠢ࠶ࡏ
ශ೚
ᬌ⍮࠴࠶ࡑࠬࡒ↪⚕
ࠆߔ⼊๔⴫␜
޿ߥߒᬌ⍮
ࠆߔ଻⇐
ࠆߔ৻ᤨ஗ᱛ
c
d
⚕ㅍࠅᓸ⺞ᢛ
ᖱႎߩ࠲ࡦ࡝ࡊ
࡯ࡘ࠾ࡔߩශ೚ਛ
ޕߔ߹߃ⴕࠍᠲ૞ߩએਅޔߪߢ࡯ࡘ࠾ࡔߩශ೚ਛ

࡚ࠫ ޕߔ߹ࠇߐ⴫␜߇࡯ࡘ࠾ࡔߓหߣㅢᏱᤨ
ࠗ ޔߪ ࡯ࡘ࠾ࡔࡉ߮ࠃ߅ 㧙ࡘ࠾ࡔࠢࡦ
0㧔ࡦ࠼ࡦࡠ㧦GMT㧕
+1㧘࡝ࡄ㧦ࡑ࡯ࡠ
+2ࠗࠞ㧘ࡀ࠹ࠕ㧦ࡠ
+3ࡢࠢࠬࡕ㧦
+4㧙ࠢࡃ 㧘ࡦࡃ࡟ࠛ㧦
+5࠼࡯ࡃࡑ࡜ࠬࠗ㧦
+6ࠞ࠶࠳㧦
+7ࠢࠦࡦࡃ㧦
+8㧦㚅᷼
+9㧦᧲੩㧘࡞࠙࠰
+10࡜ࡌࡦࡖࠠ㧦
+11ࠕ࠾࠼࡟ࠞ࡯ࡘ࠾㧦
+12ࡦ࠻ࡦ࡝ࠚ࠙㧦
-12ࠢ࠻ࠚ࠙࠾ࠛ㧦
-11ፉ࡯ࠚ࠙࠼࠶ࡒ㧦
-10㧔ࠗࡢࡂ㧦 AHST㧕
-9㧔ࠞࠬ࡜ࠕ㧦 AKST㧕
-8㧔ࡦࠧ࡟ࠝ㧦 PST㧕
-7㧔࠽࠱࡝ࠕ㧦MST㧕
-6㧔ࠬࠨࠠ࠹㧦 CST㧕
-5㧔ࠢ࡯࡛࡯ࡘ࠾㧦 EST㧕
-4ࠧࠕࠖ࠹ࡦࠨ㧦
-3ࠬ࡟ࠗࠕࠬࡁࠛࡉ㧦
-2㧦ਛᄩᄢ⷏ᵗ
-1⻉ፉ࠺࡞ࡌࡏ࡯ࠞ㧦
ᣣᧄ⺆
English
Italiano
Deutsch
Français
Español
J
I
K
⴫␜⸒⺆ I
ࡦ࡯࠱ࡓࠗ࠲ J
*12
*15
*15
*15
*15
*15
*15
*16*15
*17
*16
࡞ࡌ࡟1
࡞ࡌ࡟2
࡞ࡌ࡟3
*15
*15
*18
*19
*
*
ⵝ⟎ߩ૶↪
࠼࡯ࠖࡈ࠻࡯ࠝࠅข߈Ꮞ
ࡊ࠶ࠠࠬ࡯࡜ࠛࠅข߈Ꮞ
ⵝ⟎ࠅข߈Ꮞ
ࠆߔ૶↪

޿ߥߒ૶↪
*
ࠝ
ࠝࡦ
ࡈ
*
*
*
*
*
ࠠ
᏷⸳ቯࡦࡖࠠࠬࠫ࠶࡝ࡖ
࿕ቯ
⥄േ
*
*
*
*
࡚ࠫ
ࠝጁᱧ⴫␜ࡉ
ࠝࡦ
ࡈ
*
*
*
*
ࠝ
ࠝࡈ
ࡦ
*
ᮡḰ
1ࠫ࡯ࡍ
*
K
OK
ࠆᚯ
OK
ࠆᚯ
OK
ࠆᚯ
OK
ࠆᚯ
*12:
*15:
*16:
[ᣣઃᒻᑼ]ޕߔ߹޿ᓥߦ⸳ቯߩ
࡯ࠩ࡯࡙ߩ▤ℂ⠪એᄖޔ⸳ቯน⢻⴫␜ߪ▤ℂ⠪
ޕߔߢน⢻ߺߩ⴫␜ߪ
ޕߔߢ⸳ቯน⢻⴫␜ߺߩ▤ℂ⠪
*6: [⚕ㅍࠅ⺞ᢛ]ߩ[ఝవ⸳ቯ]ߢ[⥄േ]ߪߚ߹[↹⾰ఝవ]߇
ޕߔߢ⸳ቯน⢻ߦ႐วࠆ޿ߡࠇߐㆬᛯ
⸳ቯ⺞ᢛ
࡯ࡘ࠾ࡔ
*17:
*18:
*19:
ޕߔ߹ߒ⴫␜ߦ႐วࠆ޿ߡࠇߐⵝ⌕߇ⵝ⟎?ࠅข߈Ꮞ=
ᷣ࠻࠶࠮ࠍ⚕࡞࡯ࡠ㧔D㧕ޔ㨉ࠆߔ㨇૶↪ߢ૶↪㨉ߩ㧔C㧕㨇ⵝ⟎
㨿㨺㩎㩖㨲㨺㩎㩨㨉ᧂታࠅข߈㨇Ꮞߒኻߦ⚕࡞࡯ࡠߚߒ࠻࠶࠮㧔E㧕ޔߺ
ޕߔߢ⸳ቯน⢻ߦ႐วߩޔᣉ
⸳ቯน⢻ߦ႐วࠆ޿ߡࠇߐ⸳ቯ߇㨉ࠆߔ㨇૶↪ߢ૶↪㨉ߩ㨇ⵝ⟎
ޕߔߢ
߇↹㕙ߩ⸳ቯߩ࠼࡯ࡢࠬࡄ㧔
㧕ࠆࠇߐ⴫␜

46
英数字
2 インチ紙管アタッチメント ..................................... 12
3 インチ紙管アタッチメント ..................................... 12
imagePROGRAF サポート情報 ................................... 5
い
インク供給部 .............................................................. 26
インクタブ...........................................................11、25
インクタンク固定レバー .................................... 26、28
インクタンクを交換する ........................................... 24
インクランプ ...................................................... 25、29

か
各部の説明.................................................................... 8
カット紙を取り外す .................................................. 22
カット紙をプリンタにセットする ............................. 20
し
シャフトクリーナ ........................................23、32、35
消耗品 ........................................................................ 23
ジョブタブ.................................................................. 11
せ
設定 / 調整タブ ............................................ 11、31、37

た
タブ選択画面 .......................................................11、42
ふ
フランジ ..................................................................... 13
プリントヘッド固定カバー ............................... 39、41
プリントヘッド固定レバー ................................ 39、41
プリントヘッドを交換する ........................................ 36
め
メニューマップ .......................................................... 42
メニューを操作する ................................................... 11
メンテナンスカートリッジを交換する ...................... 30

ゆ
ユーザーズガイド ......................................................... 5
よ
用紙タブ ...................................................... 11、18、22
用紙リファレンスガイド .............................................. 5
ろ
ロール紙にロールホルダーをセットする .................. 12
ロール紙をプリンタから取り外す ............................. 18
ロール紙をプリンタにセットする ............................. 14
索引

© CANON INC. 2011 PRINTED IN JAPANQT5-3323-V1
* Q T 5 3 3 2 3 V 1 *
