ユーザーズマニュアル （PDF形式／10.17Mバイト）W6400

索引
トップ
第 1 章
基本的な使いかた
第 2 章
いろいろな用紙を
使うには
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
総目次
i

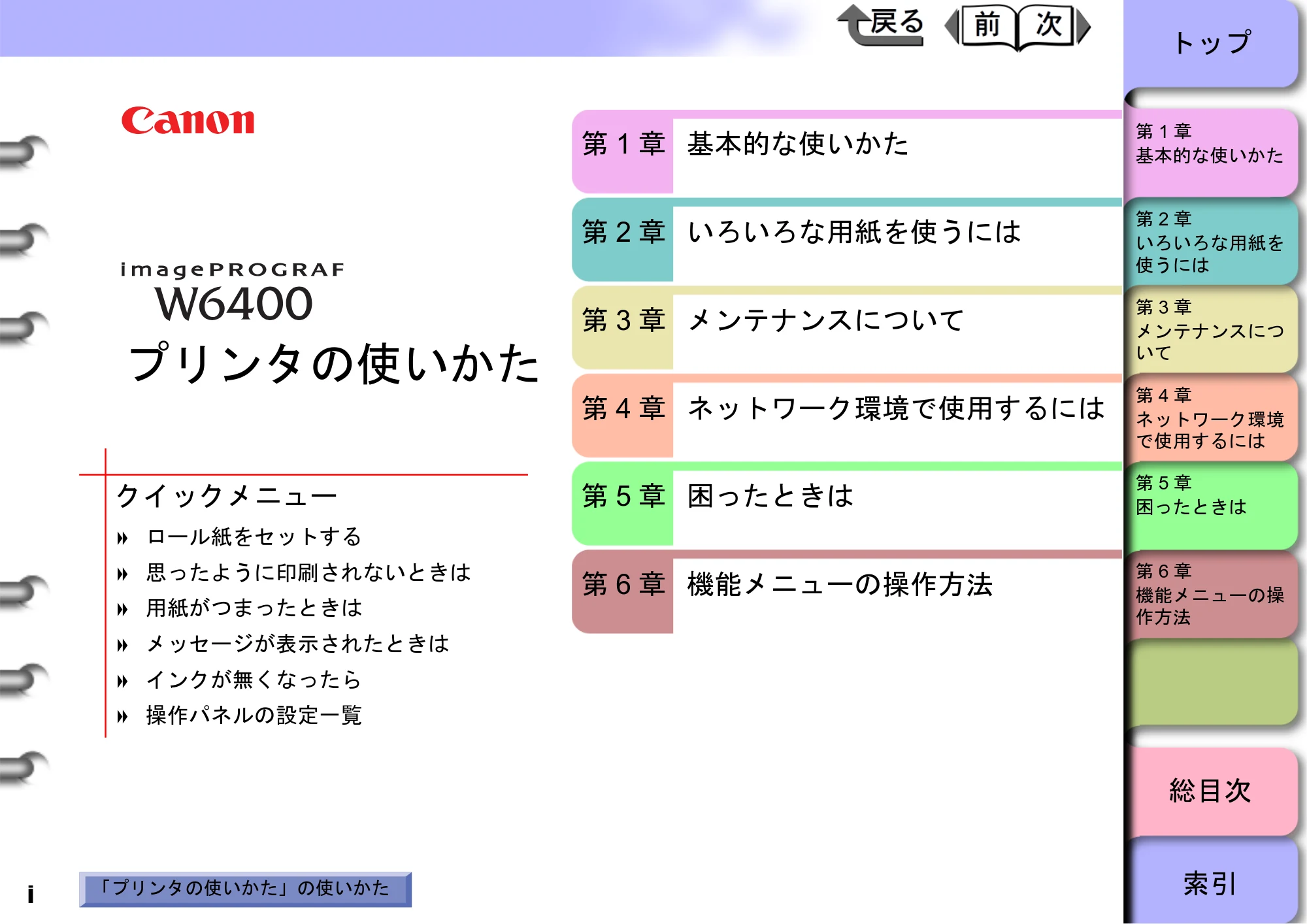

プリンタの使いかた
第 1 章 基本的な使いかた

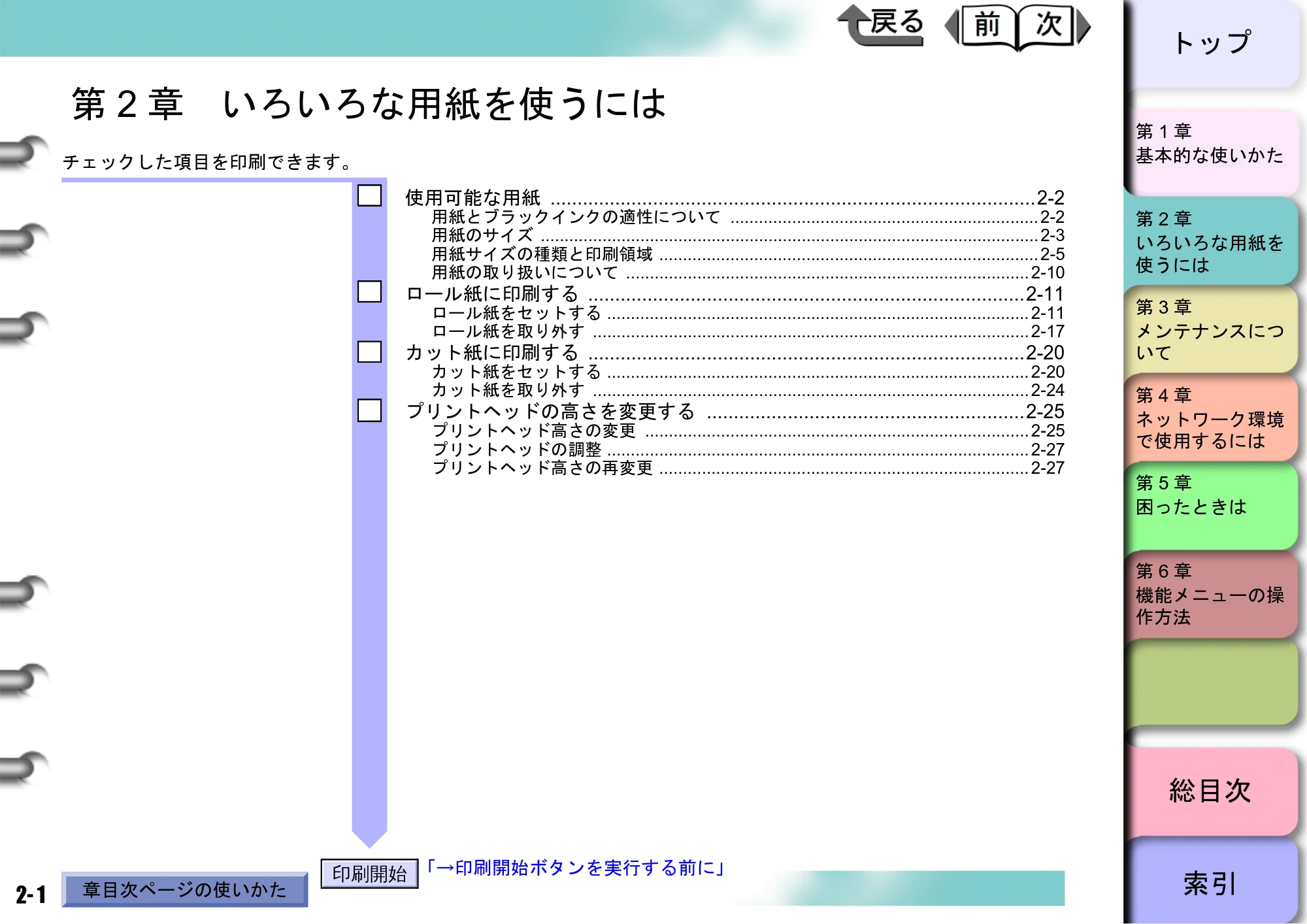

第 2 章 いろいろな用紙を使うには
第 3 章 メンテナンスについて
第 4 章 ネットワーク環境で使用するには
第 5 章 困ったときは
第 6 章 機能メニューの操作方法
クイックメニュー

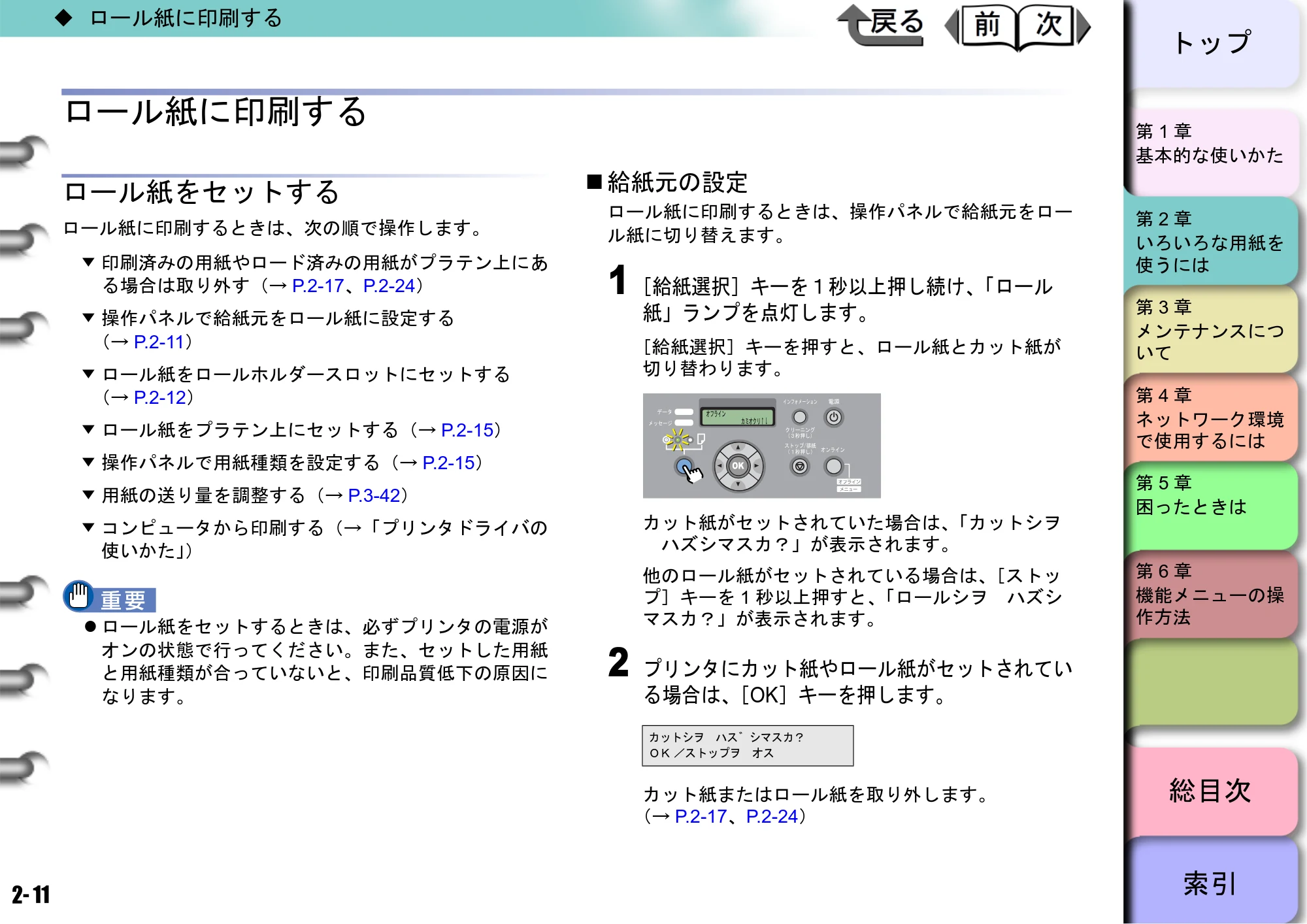

 ロール紙をセットする
 思ったように印刷されないときは
 用紙がつまったときは
 メッセージが表示されたときは
 インクが無くなったら
 操作パネルの設定一覧
「プリンタの使いかた」の使いかた

索引
トップ
第 1 章
基本的な使いかた
第 2 章
いろいろな用紙を
使うには
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
総目次
ii
‹ 「プリンタの使いかた」の使いかた

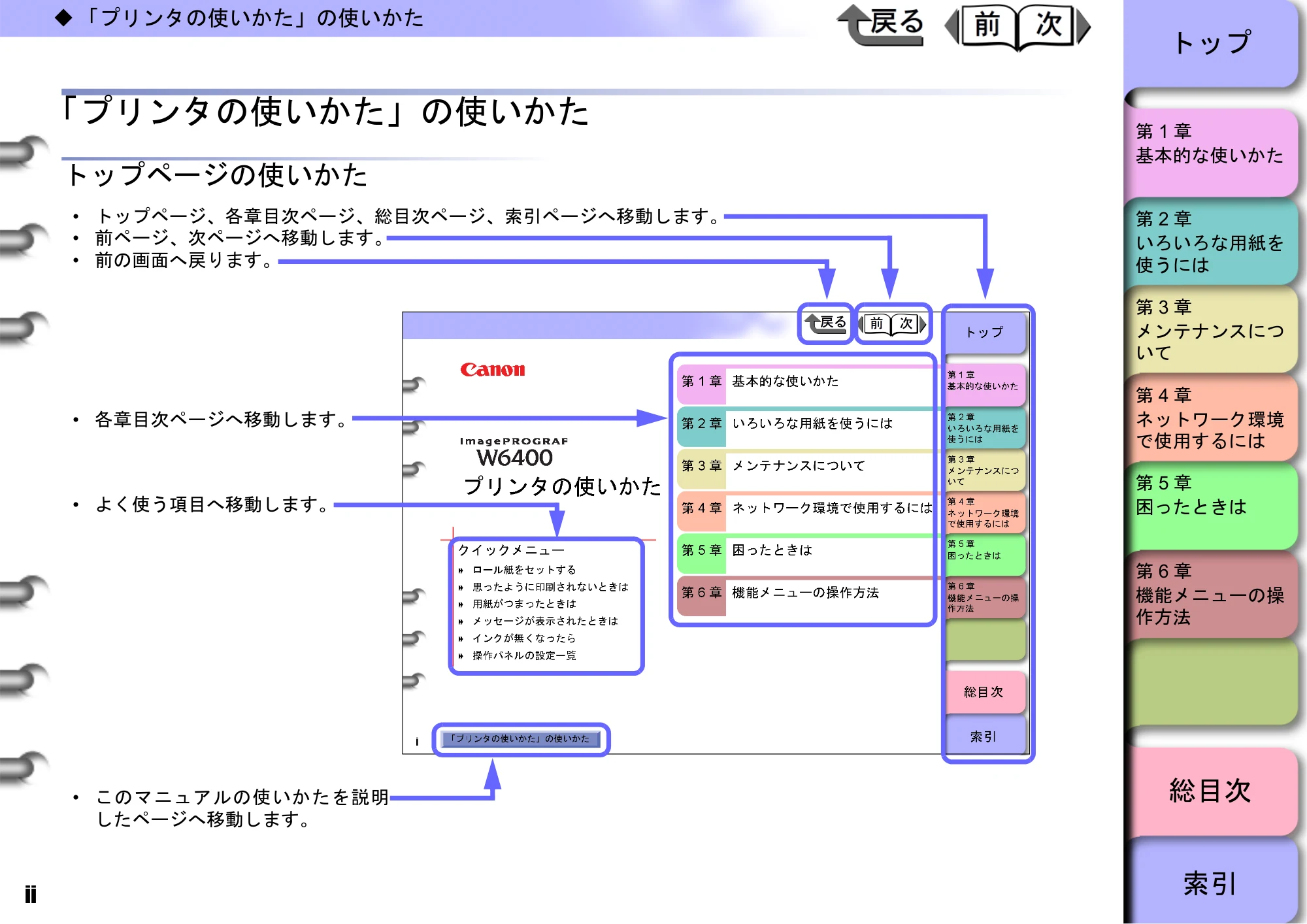

「プリンタの使いかた」の使いかた
トップページの使いかた

• トップページ、各章目次ページ、総目次ページ、索引ページへ移動します。
• 前ページ、次ページへ移動します。
• 前の画面へ戻ります。
• 各章目次ページへ移動します。
• よく使う項目へ移動します。
• このマニュアルの使いかたを説明

したページへ移動します。

索引
トップ
第 1 章
基本的な使いかた
第 2 章
いろいろな用紙を
使うには
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
総目次
iii
‹ 「プリンタの使いかた」の使いかた

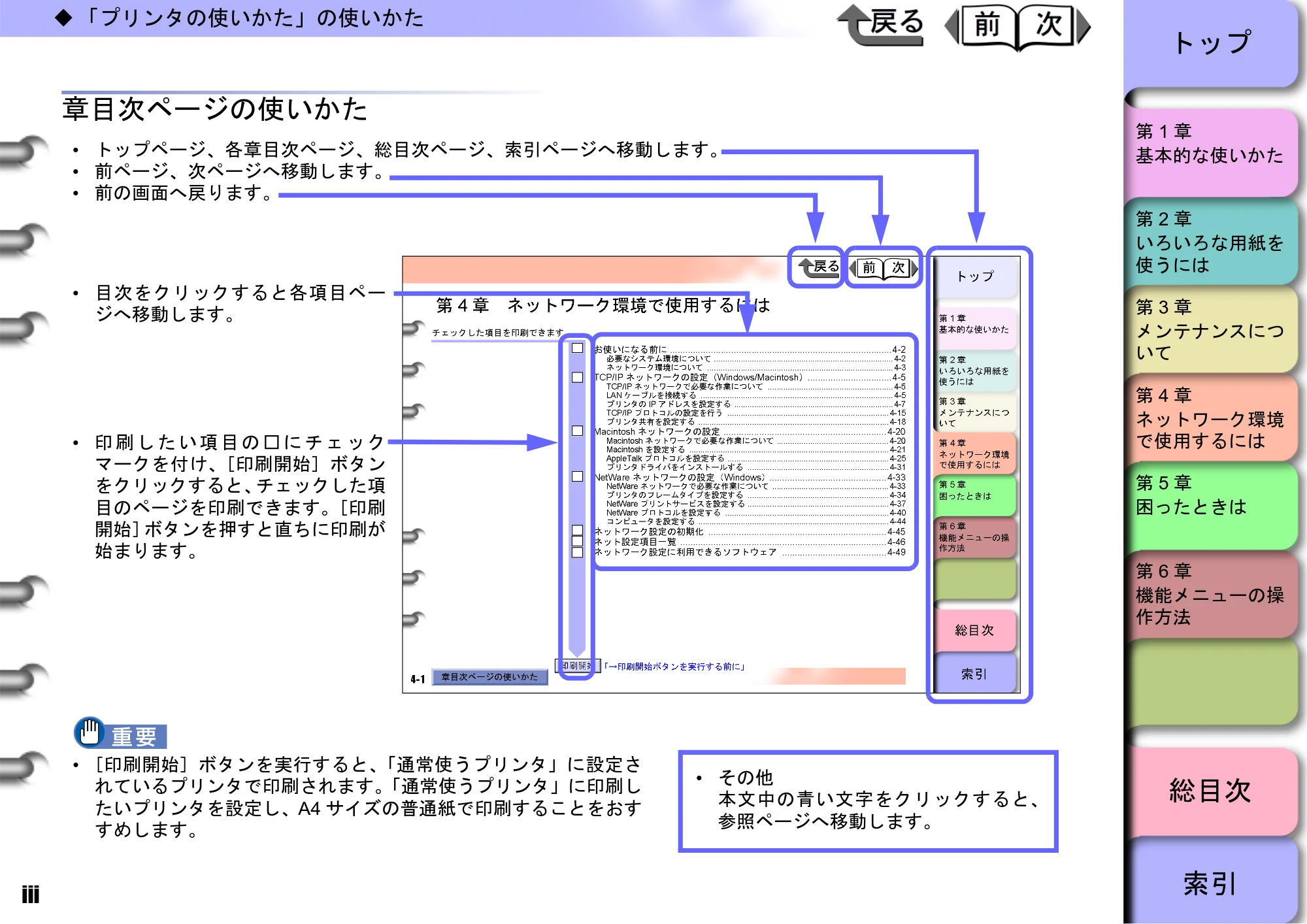

章目次ページの使いかた

• トップページ、各章目次ページ、総目次ページ、索引ページへ移動します。
• 前ページ、次ページへ移動します。
• 前の画面へ戻ります。
• 目次をクリックすると各項目ペー

ジへ移動します。

• 印 刷 し た い 項 目 の □ に チ ェ ッ ク

マークを付け、［印刷開始］ボタン
をクリックすると、チェックした項
目のページを印刷できます。［印刷
開始］ボタンを押すと直ちに印刷が
始まります。

• ［印刷開始］ボタンを実行すると、「通常使うプリンタ」に設定さ

れているプリンタで印刷されます。「通常使うプリンタ」に印刷し
たいプリンタを設定し、A4 サイズの普通紙で印刷することをおす
すめします。

• その他

本文中の青い文字をクリックすると、
参照ページへ移動します。

トップ
第 1 章
基本的な使いかた
第 2 章
いろいろな用紙を
使うには
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
1- 1
チェックした項目を印刷できます。

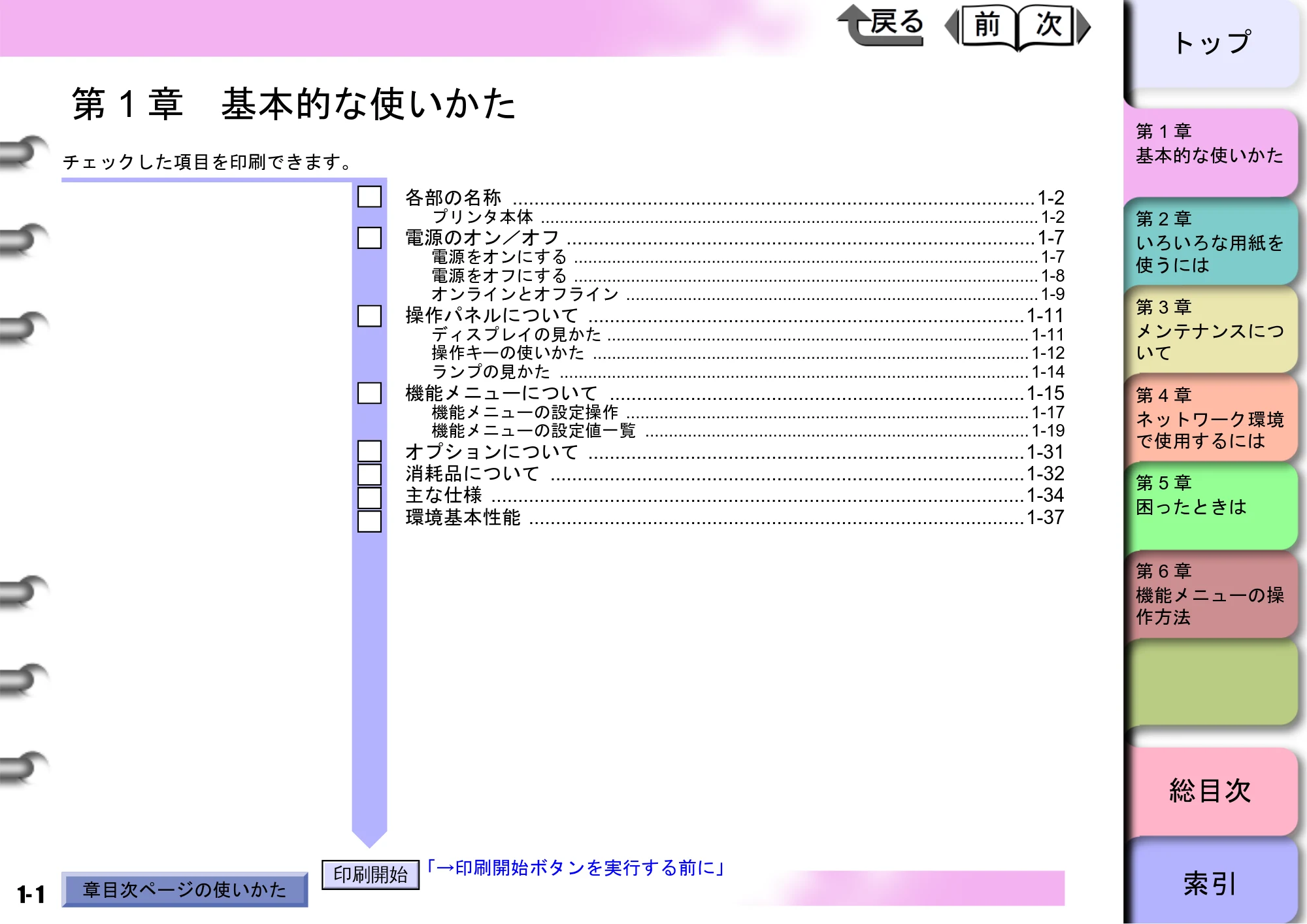

第 1 章 基本的な使いかた
各部の名称 .................................................................................................1-2
プリンタ本体 ......................................................................................................... 1-2
電源のオン／オフ .......................................................................................1-7
電源をオンにする .................................................................................................. 1-7

電源をオフにする .................................................................................................. 1-8
オンラインとオフライン ....................................................................................... 1-9
操作パネルについて .................................................................................1-11
ディスプレイの見かた ......................................................................................... 1-11
操作キーの使いかた ............................................................................................ 1-12

ランプの見かた ................................................................................................... 1-14
機能メニューについて .............................................................................1-15
機能メニューの設定操作 ..................................................................................... 1-17
機能メニューの設定値一覧 ................................................................................. 1-19
オプションについて .................................................................................1-31

消耗品について ........................................................................................1-32
主な仕様 ...................................................................................................1-34
環境基本性能 ............................................................................................1-37
章目次ページの使いかた
「→印刷開始ボタンを実行する前に」

1- 2
‹ 各部の名称
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

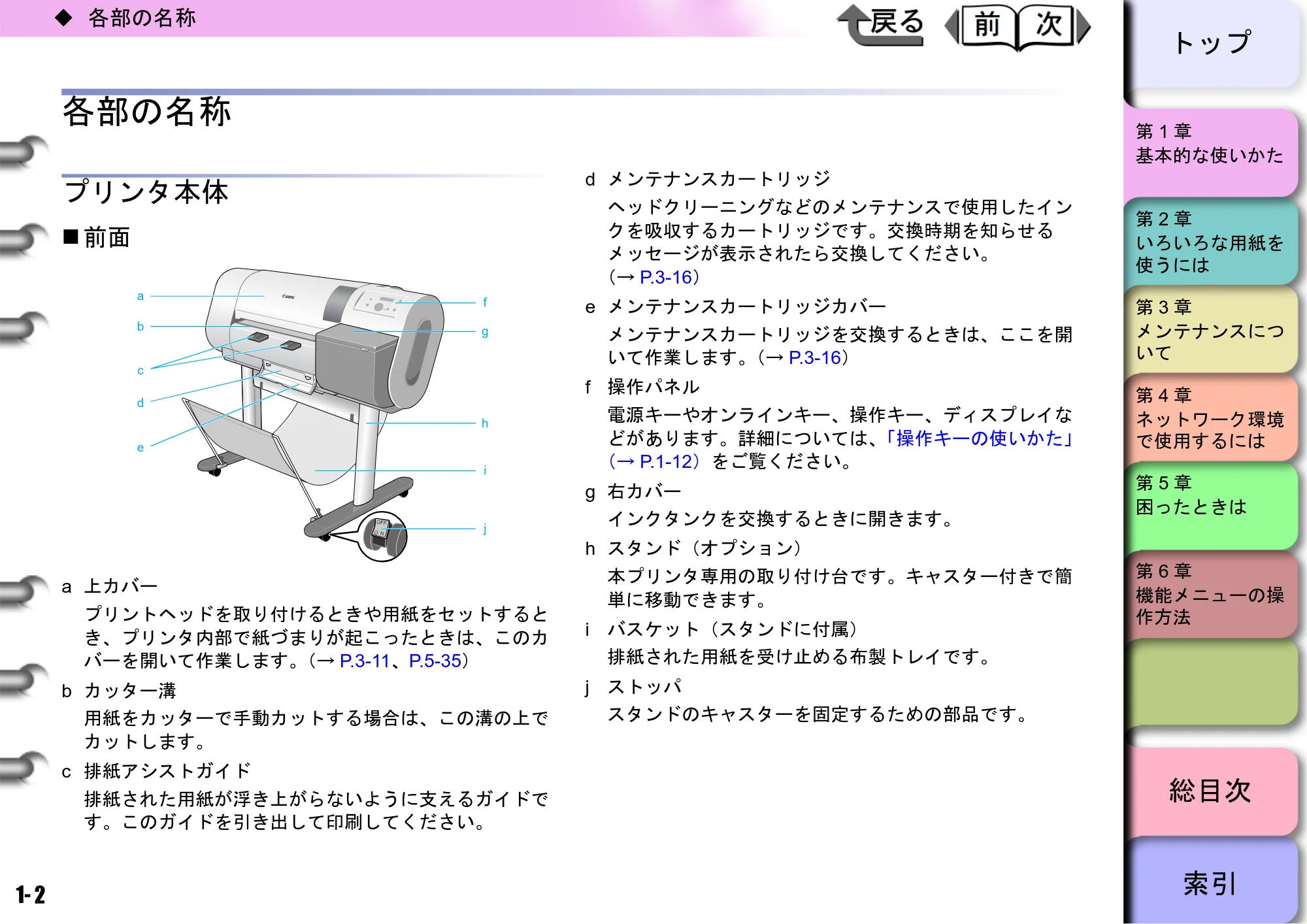

各部の名称

プリンタ本体
„ 前面
a 上カバー
プリントヘッドを取り付けるときや用紙をセットすると
き、プリンタ内部で紙づまりが起こったときは、このカ
バーを開いて作業します。（→ P.3-11、P.5-35）
b カッター溝
用紙をカッターで手動カットする場合は、この溝の上で
カットします。
c 排紙アシストガイド
排紙された用紙が浮き上がらないように支えるガイドで
す。このガイドを引き出して印刷してください。
d メンテナンスカートリッジ
ヘッドクリーニングなどのメンテナンスで使用したイン
クを吸収するカートリッジです。交換時期を知らせる
メッセージが表示されたら交換してください。
（→ P.3-16）
e メンテナンスカートリッジカバー
メンテナンスカートリッジを交換するときは、ここを開
いて作業します。（→ P.3-16）
f 操作パネル
電源キーやオンラインキー、操作キー、ディスプレイな
どがあります。詳細については、「操作キーの使いかた」
（→ P.1-12）をご覧ください。
g 右カバー
インクタンクを交換するときに開きます。
h スタンド（オプション）

本プリンタ専用の取り付け台です。キャスター付きで簡
単に移動できます。
i バスケット（スタンドに付属）
排紙された用紙を受け止める布製トレイです。
j ストッパ
スタンドのキャスターを固定するための部品です。
f
g
h
i
j
a
b
c
d
e

1- 3
‹ 各部の名称
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

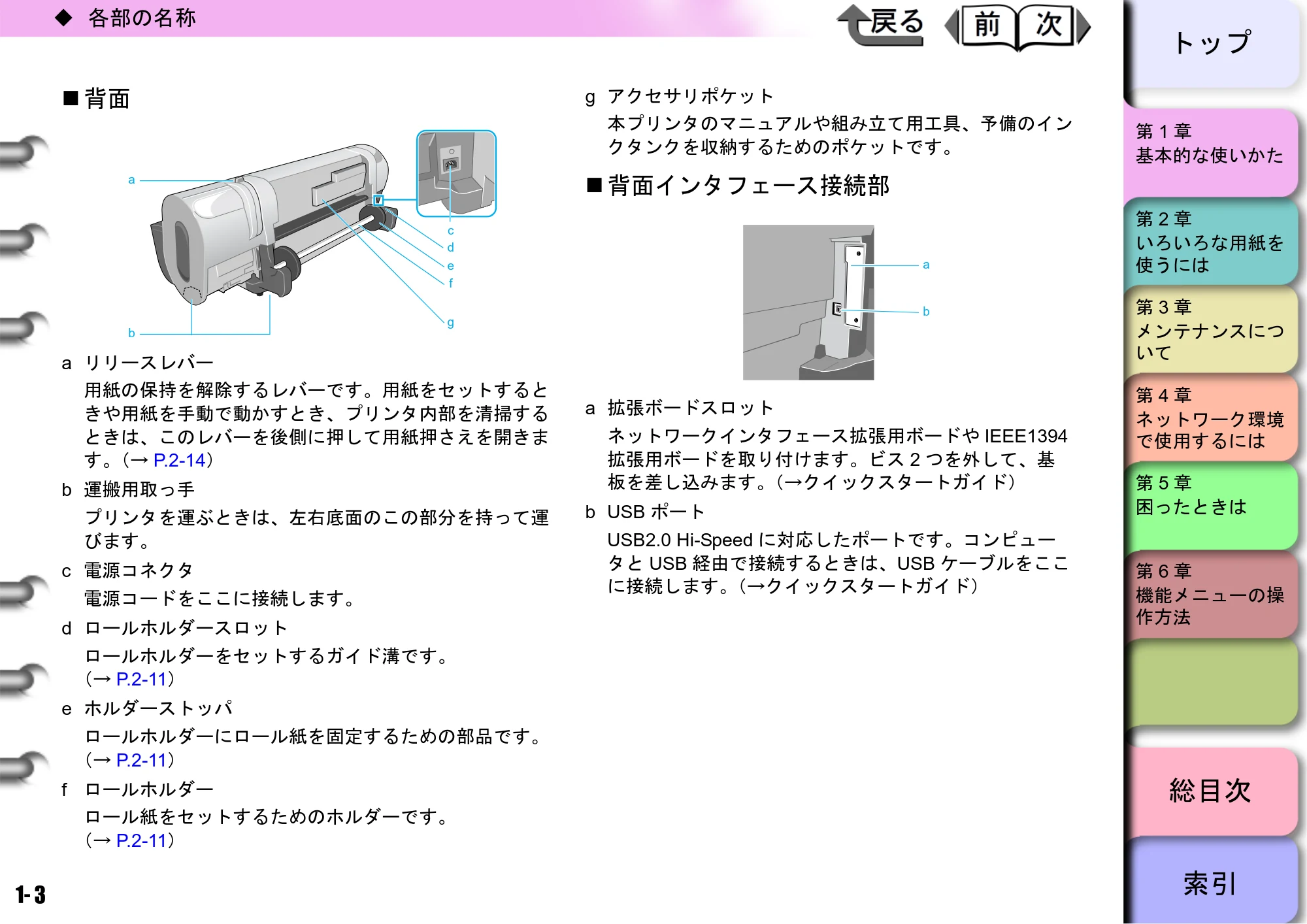

„ 背面
a リリースレバー
用紙の保持を解除するレバーです。用紙をセットすると
きや用紙を手動で動かすとき、プリンタ内部を清掃する
ときは、このレバーを後側に押して用紙押さえを開きま
す。（→ P.2-14）
b 運搬用取っ手
プリンタを運ぶときは、左右底面のこの部分を持って運
びます。
c 電源コネクタ
電源コードをここに接続します。
d ロールホルダースロット
ロールホルダーをセットするガイド溝です。
（→ P.2-11）
e ホルダーストッパ
ロールホルダーにロール紙を固定するための部品です。
（→ P.2-11）
f ロールホルダー
ロール紙をセットするためのホルダーです。
（→ P.2-11）
g アクセサリポケット
本プリンタのマニュアルや組み立て用工具、予備のイン
クタンクを収納するためのポケットです。
„ 背面インタフェース接続部
a 拡張ボードスロット
ネットワークインタフェース拡張用ボードや IEEE1394
拡張用ボードを取り付けます。ビス 2 つを外して、基

板を差し込みます。（→クイックスタートガイド）
b USB ポート
USB2.0 Hi-Speed に対応したポートです。コンピュー
タと USB 経由で接続するときは、USB ケーブルをここ
に接続します。（→クイックスタートガイド）
a
b
d
e
f
g
c
a
b

1- 4
‹ 各部の名称
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

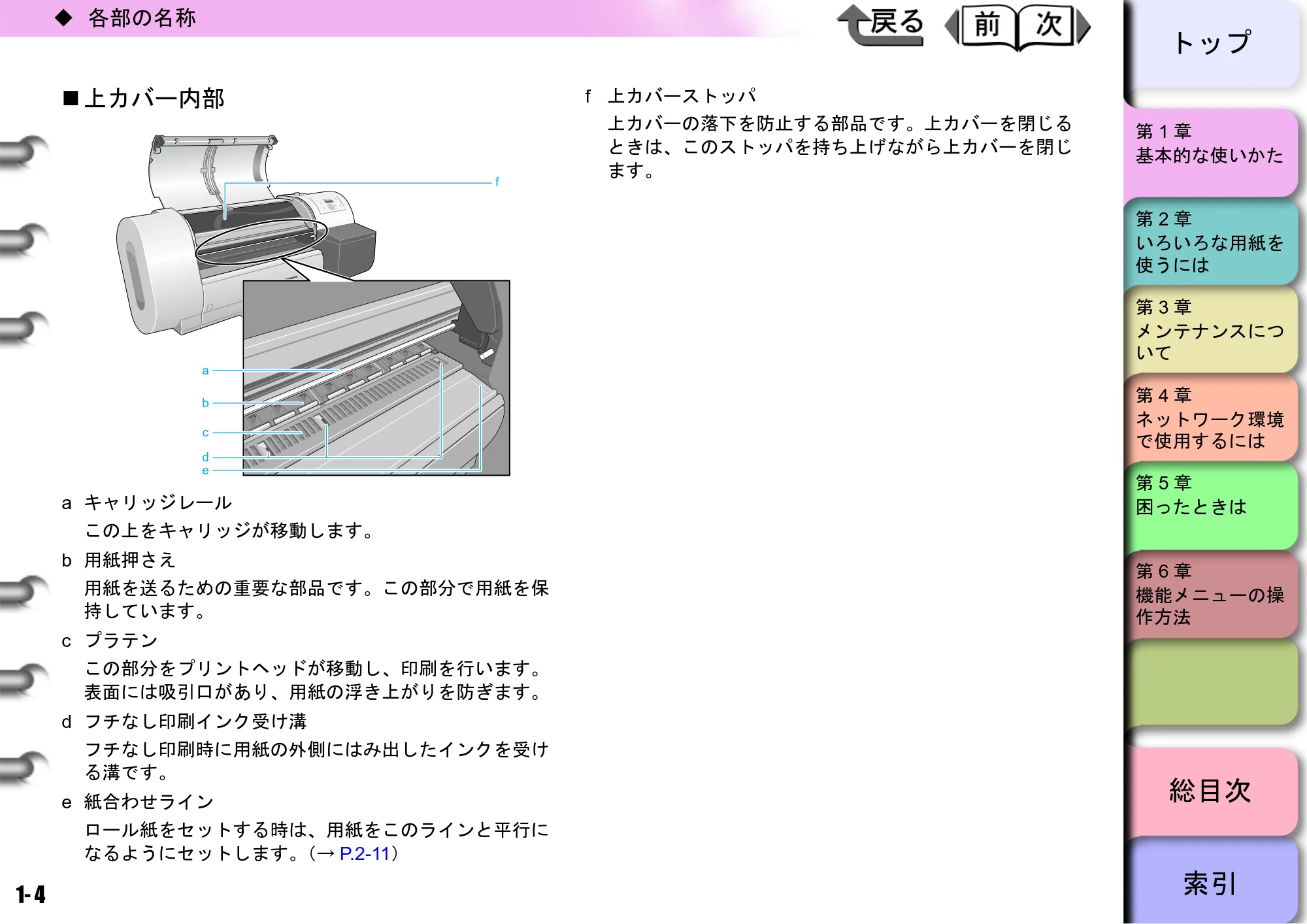

„ 上カバー内部
a キャリッジレール
この上をキャリッジが移動します。
b 用紙押さえ
用紙を送るための重要な部品です。この部分で用紙を保
持しています。
c プラテン
この部分をプリントヘッドが移動し、印刷を行います。
表面には吸引口があり、用紙の浮き上がりを防ぎます。
d フチなし印刷インク受け溝
フチなし印刷時に用紙の外側にはみ出したインクを受け
る溝です。
e 紙合わせライン
ロール紙をセットする時は、用紙をこのラインと平行に
なるようにセットします。（→ P.2-11）
f 上カバーストッパ
上カバーの落下を防止する部品です。上カバーを閉じる
ときは、このストッパを持ち上げながら上カバーを閉じ
ます。
b
a
c
d
f
e

1- 5
‹ 各部の名称
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

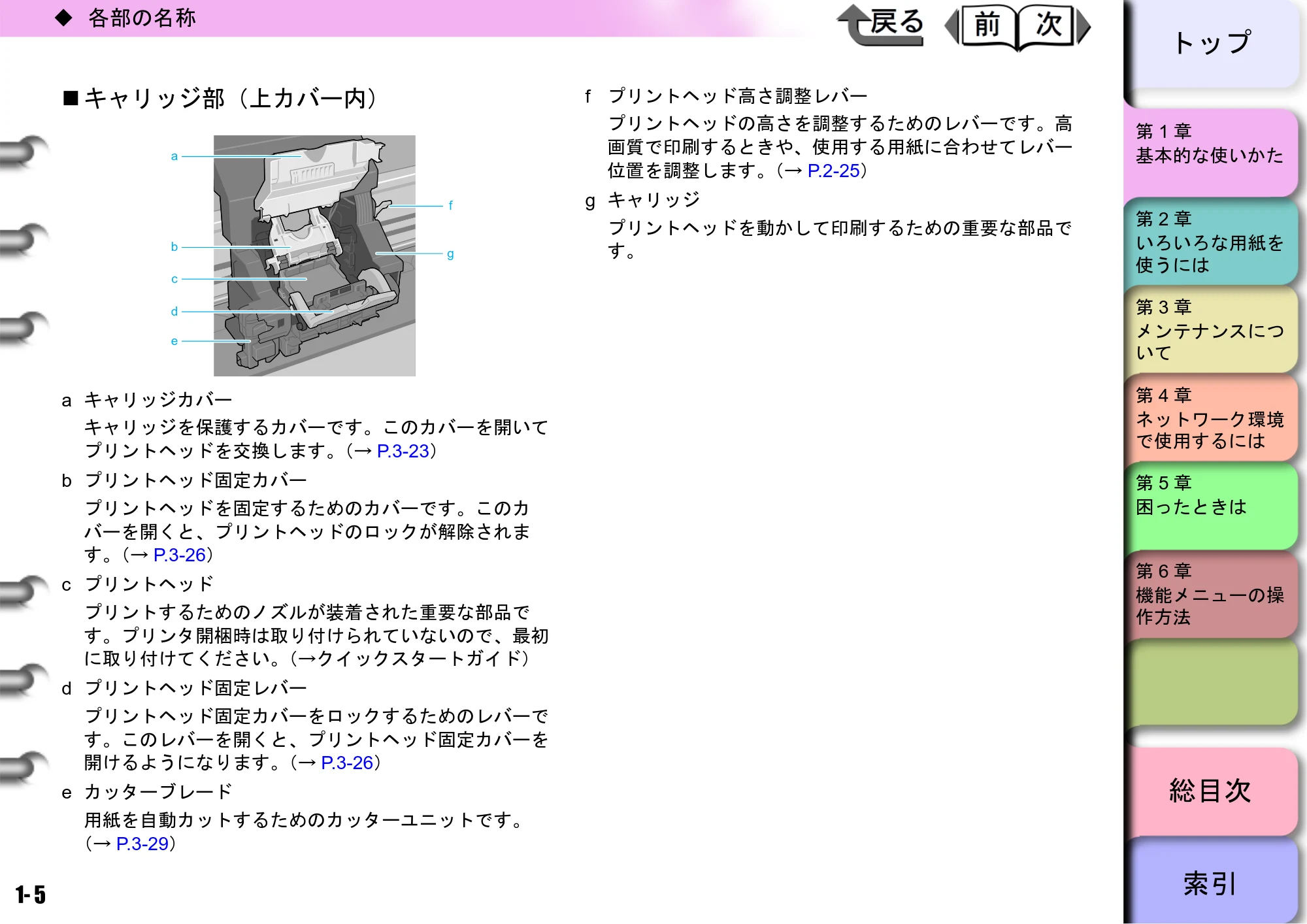

„ キャリッジ部（上カバー内）
a キャリッジカバー
キャリッジを保護するカバーです。このカバーを開いて
プリントヘッドを交換します。（→ P.3-23）
b プリントヘッド固定カバー
プリントヘッドを固定するためのカバーです。このカ
バーを開くと、プリントヘッドのロックが解除されま
す。（→ P.3-26）
c プリントヘッド
プリントするためのノズルが装着された重要な部品で
す。プリンタ開梱時は取り付けられていないので、最初
に取り付けてください。（→クイックスタートガイド）
d プリントヘッド固定レバー
プリントヘッド固定カバーをロックするためのレバーで
す。このレバーを開くと、プリントヘッド固定カバーを
開けるようになります。（→ P.3-26）
e カッターブレード
用紙を自動カットするためのカッターユニットです。
（→ P.3-29）
f プリントヘッド高さ調整レバー
プリントヘッドの高さを調整するためのレバーです。高

画質で印刷するときや、使用する用紙に合わせてレバー
位置を調整します。（→ P.2-25）
g キャリッジ
プリントヘッドを動かして印刷するための重要な部品で
す。
f
g
b
a
c
e
d

1- 6
‹ 各部の名称
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

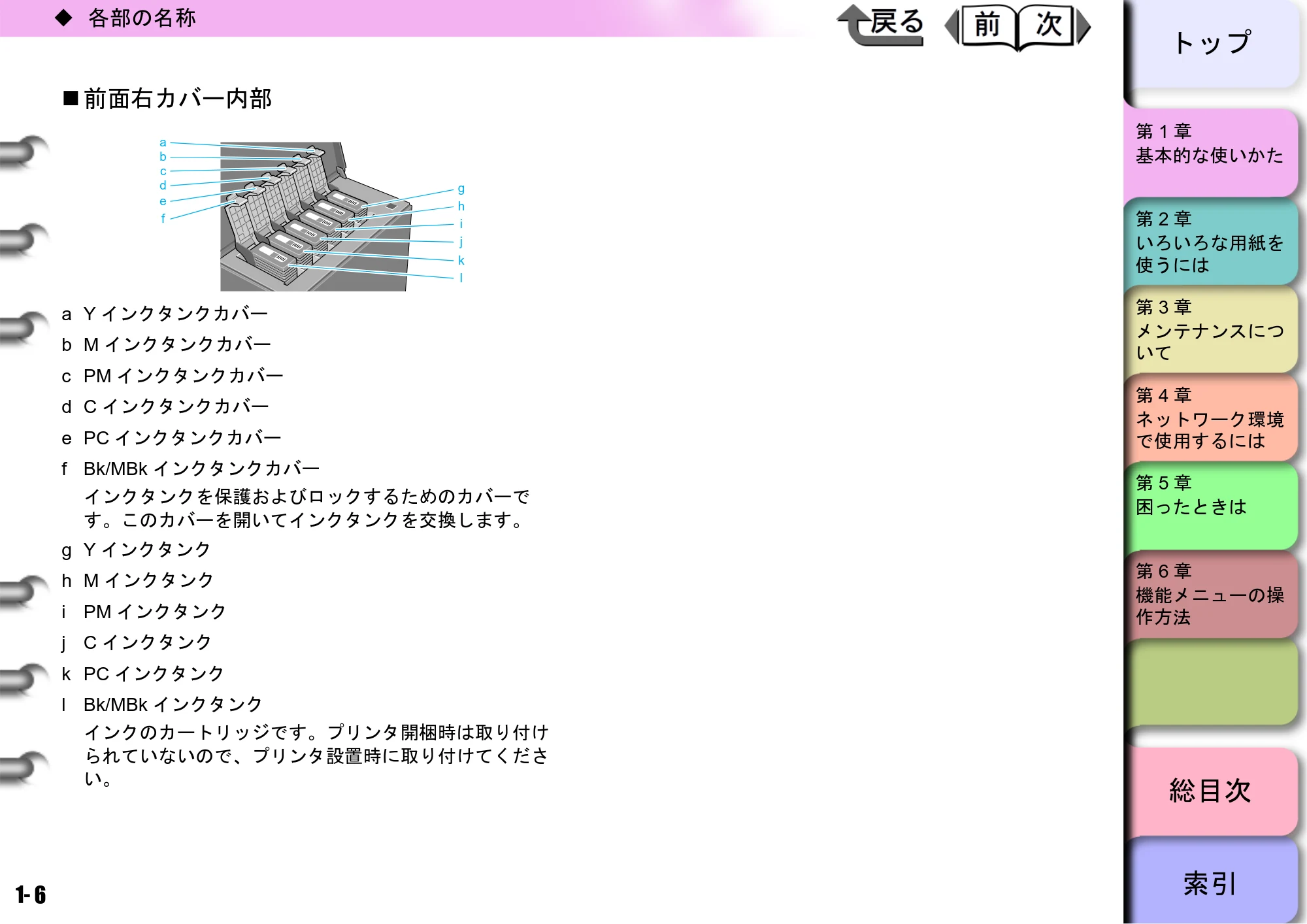

„ 前面右カバー内部
a Y インクタンクカバー
b M インクタンクカバー
c PM インクタンクカバー
d C インクタンクカバー
e PC インクタンクカバー
f Bk/MBk インクタンクカバー
インクタンクを保護およびロックするためのカバーで
す。このカバーを開いてインクタンクを交換します。
g Y インクタンク
h M インクタンク
i PM インクタンク
j C インクタンク
k PC インクタンク
l Bk/MBk インクタンク
インクのカートリッジです。プリンタ開梱時は取り付け
られていないので、プリンタ設置時に取り付けてくださ
い。
g
h
i
j
k
l
a
b
c
d
e
f

1- 7
‹ 電源のオン／オフ
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

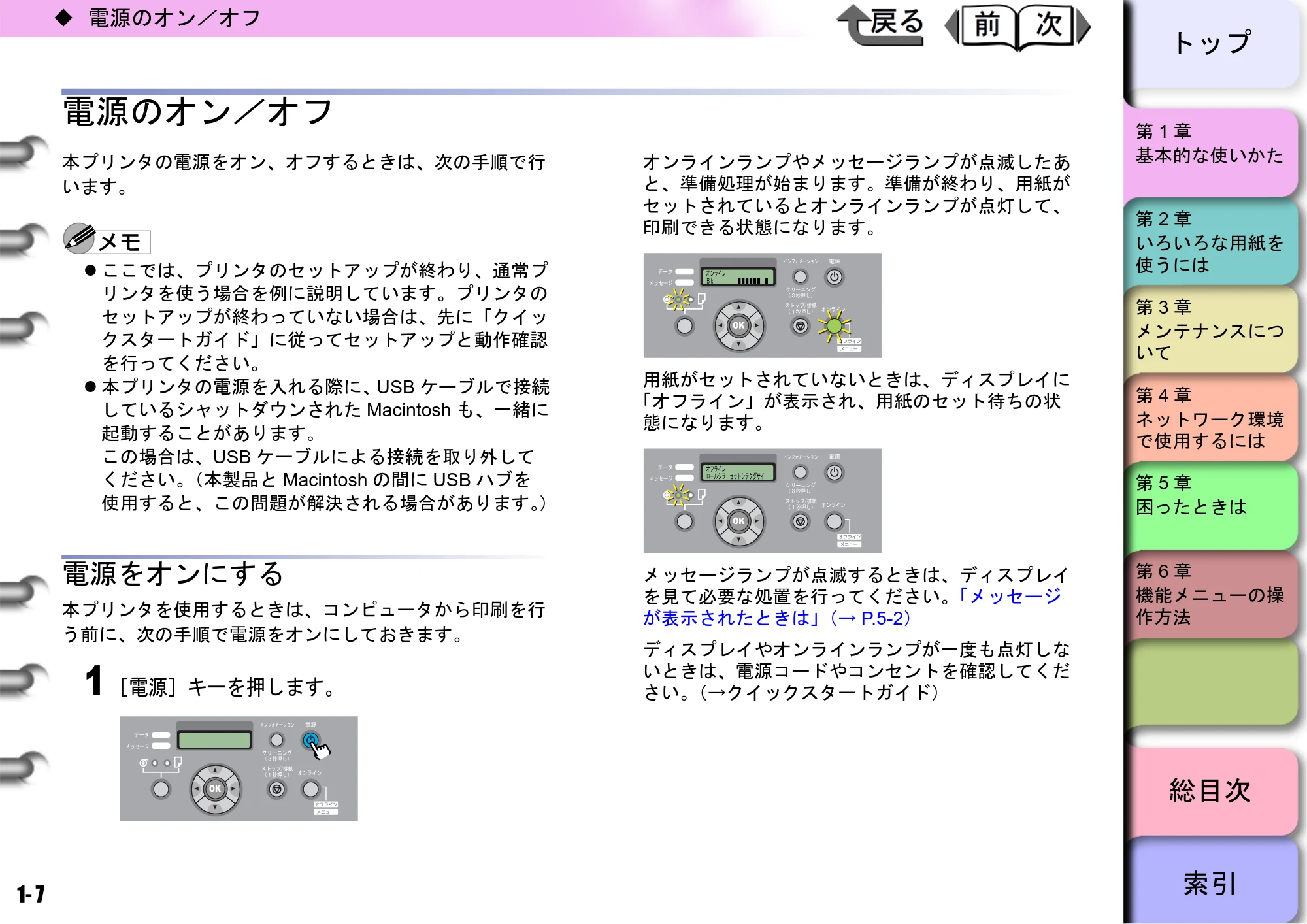

電源のオン／オフ
本プリンタの電源をオン、オフするときは、次の手順で行
います。
z ここでは、プリンタのセットアップが終わり、通常プ
リンタを使う場合を例に説明しています。プリンタの
セットアップが終わっていない場合は、先に「クイッ
クスタートガイド」に従ってセットアップと動作確認
を行ってください。
z 本プリンタの電源を入れる際に、USB ケーブルで接続
しているシャットダウンされた Macintosh も、一緒に
起動することがあります。
この場合は、USB ケーブルによる接続を取り外して
ください。（本製品と Macintosh の間に USB ハブを
使用すると、この問題が解決される場合があります。）
電源をオンにする
本プリンタを使用するときは、コンピュータから印刷を行
う前に、次の手順で電源をオンにしておきます。
1 ［電源］キーを押します。
オンラインランプやメッセージランプが点滅したあ
と、準備処理が始まります。準備が終わり、用紙が

セットされているとオンラインランプが点灯して、
印刷できる状態になります。
用紙がセットされていないときは、ディスプレイに
「オフライン」が表示され、用紙のセット待ちの状
態になります。
メッセージランプが点滅するときは、ディスプレイ
を見て必要な処置を行ってください。「メッセージ
が表示されたときは」（→ P.5-2）
ディスプレイやオンラインランプが一度も点灯しな
いときは、電源コードやコンセントを確認してくだ
さい。（→クイックスタートガイド）

1- 8
‹ 電源のオン／オフ
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

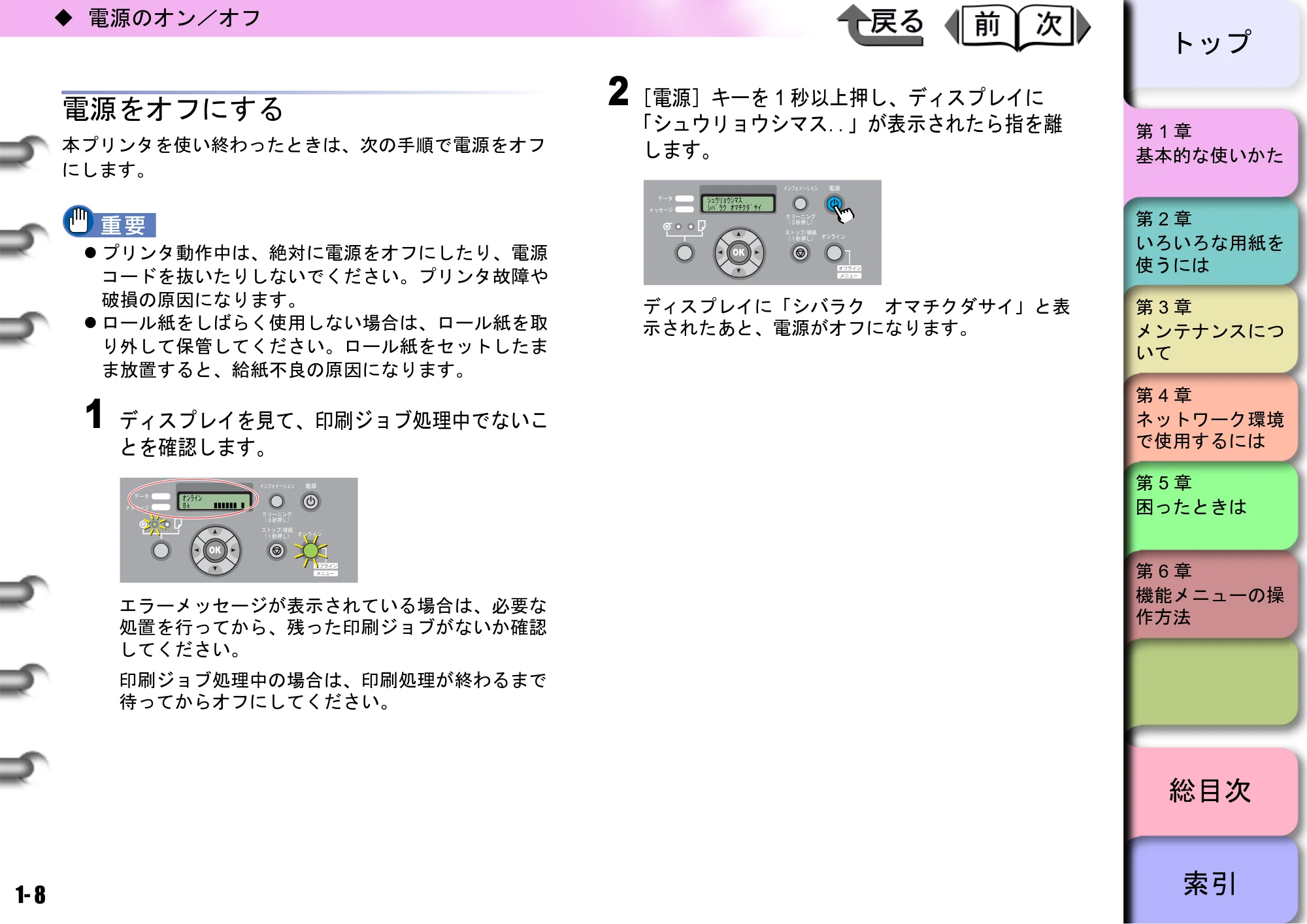

電源をオフにする
本プリンタを使い終わったときは、次の手順で電源をオフ
にします。
z プリンタ動作中は、絶対に電源をオフにしたり、電源
コードを抜いたりしないでください。プリンタ故障や
破損の原因になります。
z ロール紙をしばらく使用しない場合は、ロール紙を取
り外して保管してください。ロール紙をセットしたま
ま放置すると、給紙不良の原因になります。
1 ディスプレイを見て、印刷ジョブ処理中でないこ
とを確認します。
エラーメッセージが表示されている場合は、必要な
処置を行ってから、残った印刷ジョブがないか確認
してください。
印刷ジョブ処理中の場合は、印刷処理が終わるまで
待ってからオフにしてください。
2［電源］キーを 1 秒以上押し、ディスプレイに
「シュウリョウシマス．．」が表示されたら指を離
します。
ディスプレイに「シバラク オマチクダサイ」と表
示されたあと、電源がオフになります。

1- 9
‹ 電源のオン／オフ
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

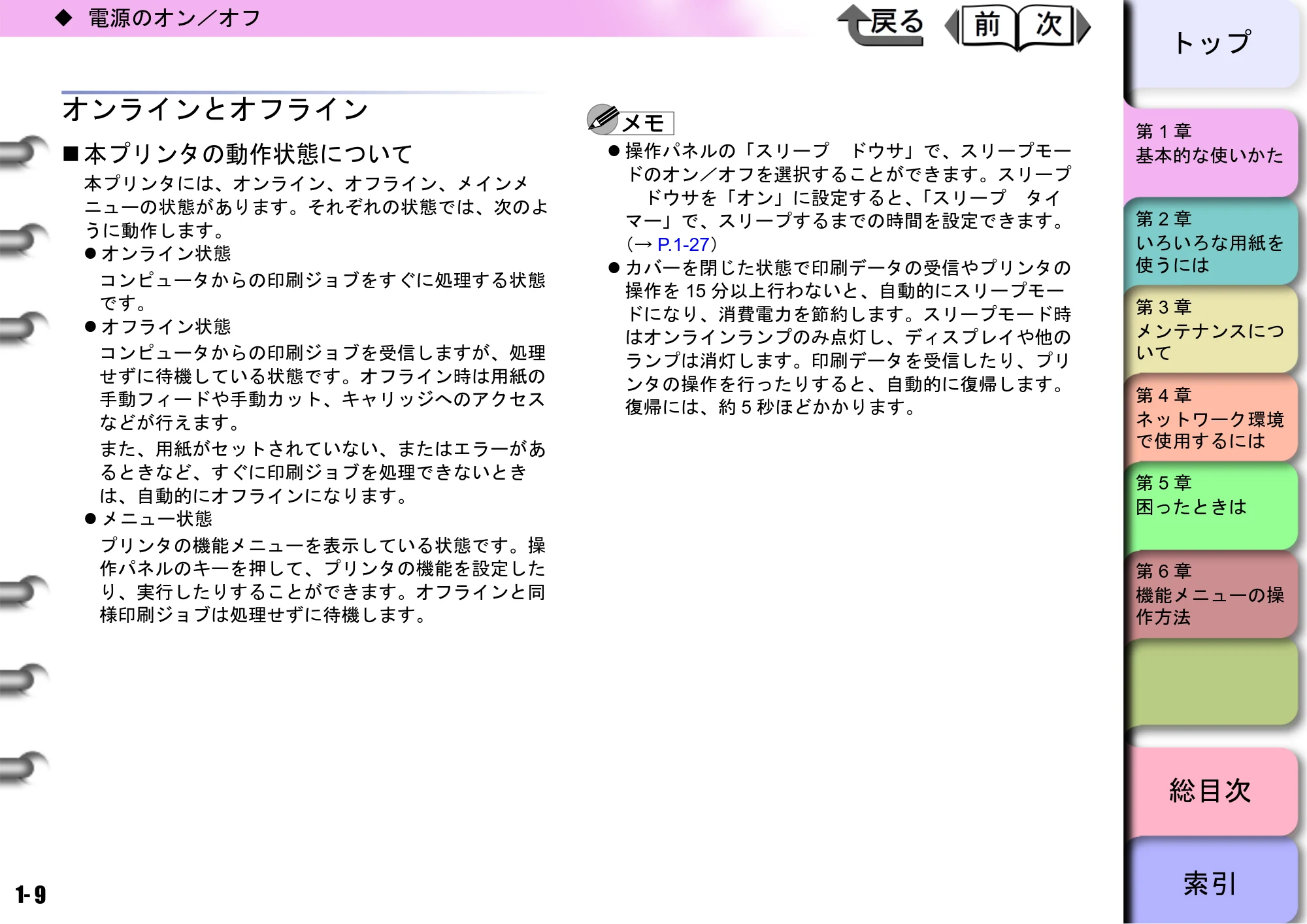

オンラインとオフライン
„ 本プリンタの動作状態について
本プリンタには、オンライン、オフライン、メインメ
ニューの状態があります。それぞれの状態では、次のよ
うに動作します。
z オンライン状態
コンピュータからの印刷ジョブをすぐに処理する状態
です。
z オフライン状態
コンピュータからの印刷ジョブを受信しますが、処理
せずに待機している状態です。オフライン時は用紙の
手動フィードや手動カット、キャリッジへのアクセス
などが行えます。
また、用紙がセットされていない、またはエラーがあ
るときなど、すぐに印刷ジョブを処理できないとき
は、自動的にオフラインになります。
z メニュー状態
プリンタの機能メニューを表示している状態です。操
作パネルのキーを押して、プリンタの機能を設定した
り、実行したりすることができます。オフラインと同
様印刷ジョブは処理せずに待機します。
z 操作パネルの「スリープ ドウサ」で、スリープモー

ドのオン／オフを選択することができます。スリープ
ドウサを「オン」に設定すると、「スリープ タイ
マー」で、スリープするまでの時間を設定できます。
（→ P.1-27）
z カバーを閉じた状態で印刷データの受信やプリンタの
操作を 15 分以上行わないと、自動的にスリープモー
ドになり、消費電力を節約します。スリープモード時
はオンラインランプのみ点灯し、ディスプレイや他の
ランプは消灯します。印刷データを受信したり、プリ
ンタの操作を行ったりすると、自動的に復帰します。
復帰には、約 5 秒ほどかかります。

1- 10
‹ 電源のオン／オフ
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

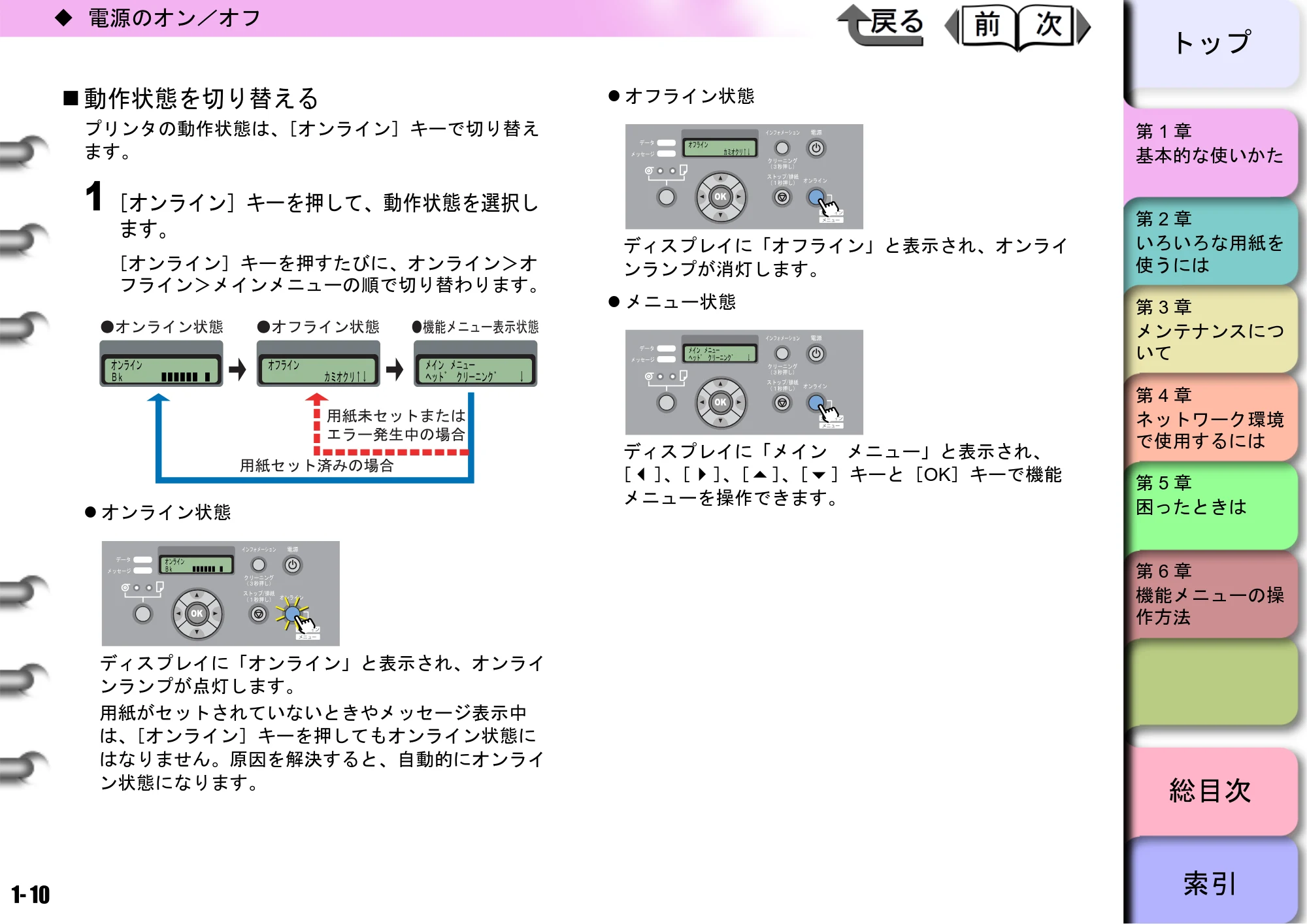

„ 動作状態を切り替える
プリンタの動作状態は、［オンライン］キーで切り替え
ます。
1 ［オンライン］キーを押して、動作状態を選択し
ます。
［オンライン］キーを押すたびに、オンライン＞オ
フライン＞メインメニューの順で切り替わります。
z オンライン状態
ディスプレイに「オンライン」と表示され、オンライ
ンランプが点灯します。
用紙がセットされていないときやメッセージ表示中
は、［オンライン］キーを押してもオンライン状態に
はなりません。原因を解決すると、自動的にオンライ
ン状態になります。
z オフライン状態
ディスプレイに「オフライン」と表示され、オンライ
ンランプが消灯します。
z メニュー状態
ディスプレイに「メイン メニュー」と表示され、
［］、［］、［］、［］キーと［OK］キーで機能
メニューを操作できます。

1- 11
‹ 操作パネルについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

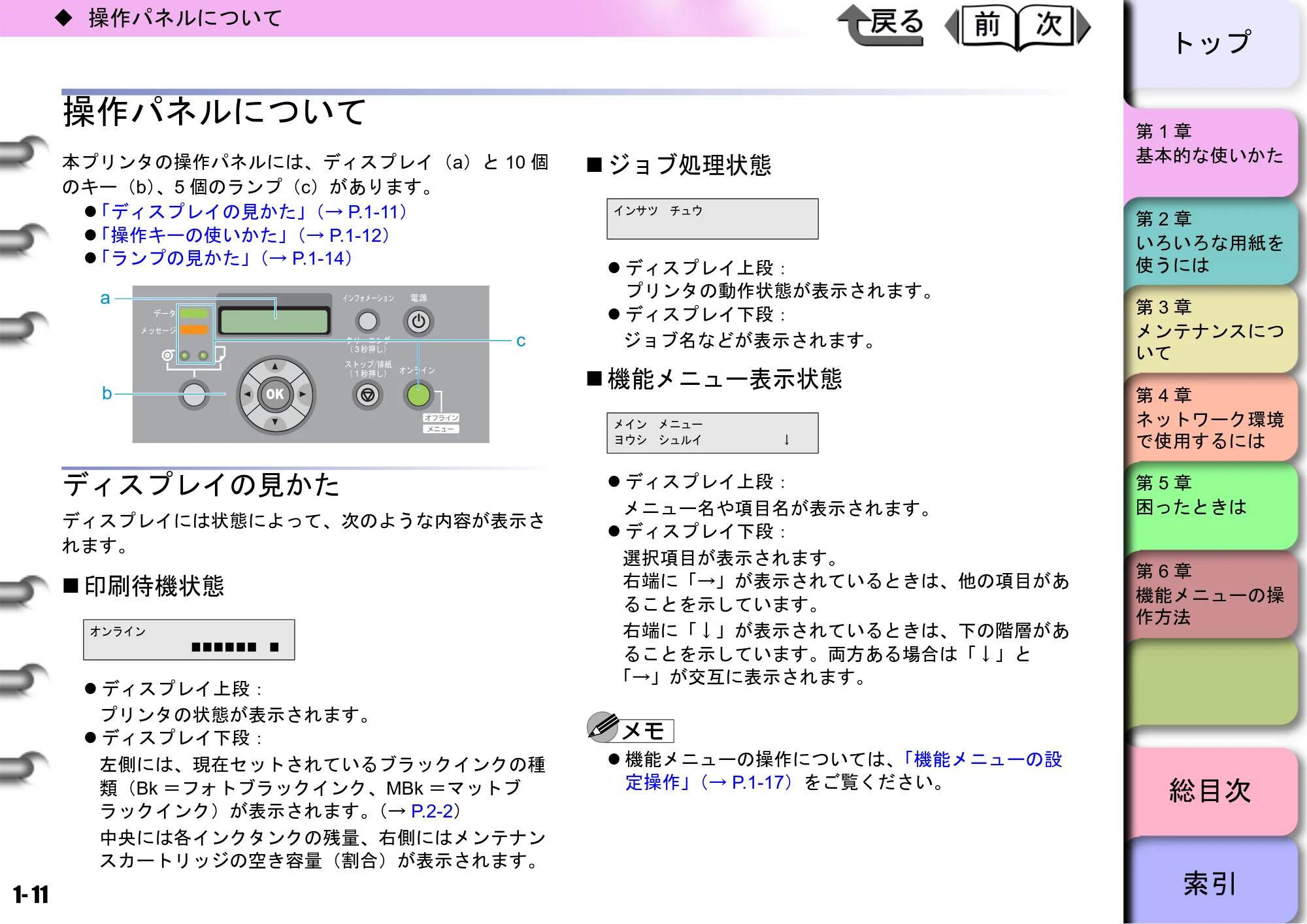

操作パネルについて
本プリンタの操作パネルには、ディスプレイ（a）と 10 個
のキー（b）、5 個のランプ（c）があります。
z「ディスプレイの見かた」（→ P.1-11）
z「操作キーの使いかた」（→ P.1-12）
z「ランプの見かた」（→ P.1-14）
ディスプレイの見かた
ディスプレイには状態によって、次のような内容が表示さ
れます。
„ 印刷待機状態
z ディスプレイ上段：
プリンタの状態が表示されます。
z ディスプレイ下段：
左側には、現在セットされているブラックインクの種
類（Bk ＝フォトブラックインク、MBk ＝マットブ
ラックインク）が表示されます。（→ P.2-2）
中央には各インクタンクの残量、右側にはメンテナン
スカートリッジの空き容量（割合）が表示されます。
„ ジョブ処理状態
z ディスプレイ上段：
プリンタの動作状態が表示されます。
z ディスプレイ下段：
ジョブ名などが表示されます。
„ 機能メニュー表示状態

z ディスプレイ上段：
メニュー名や項目名が表示されます。
z ディスプレイ下段：
選択項目が表示されます。
右端に「→」が表示されているときは、他の項目があ
ることを示しています。
右端に「↓」が表示されているときは、下の階層があ
ることを示しています。両方ある場合は「↓」と
「→」が交互に表示されます。
z 機能メニューの操作については、「機能メニューの設
定操作」（→ P.1-17）をご覧ください。
オンライン
■■■■■■ ■
a
b
c
インサツ チュウ
メイン メニュー
ヨウシ シュルイ ↓

1- 12
‹ 操作パネルについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

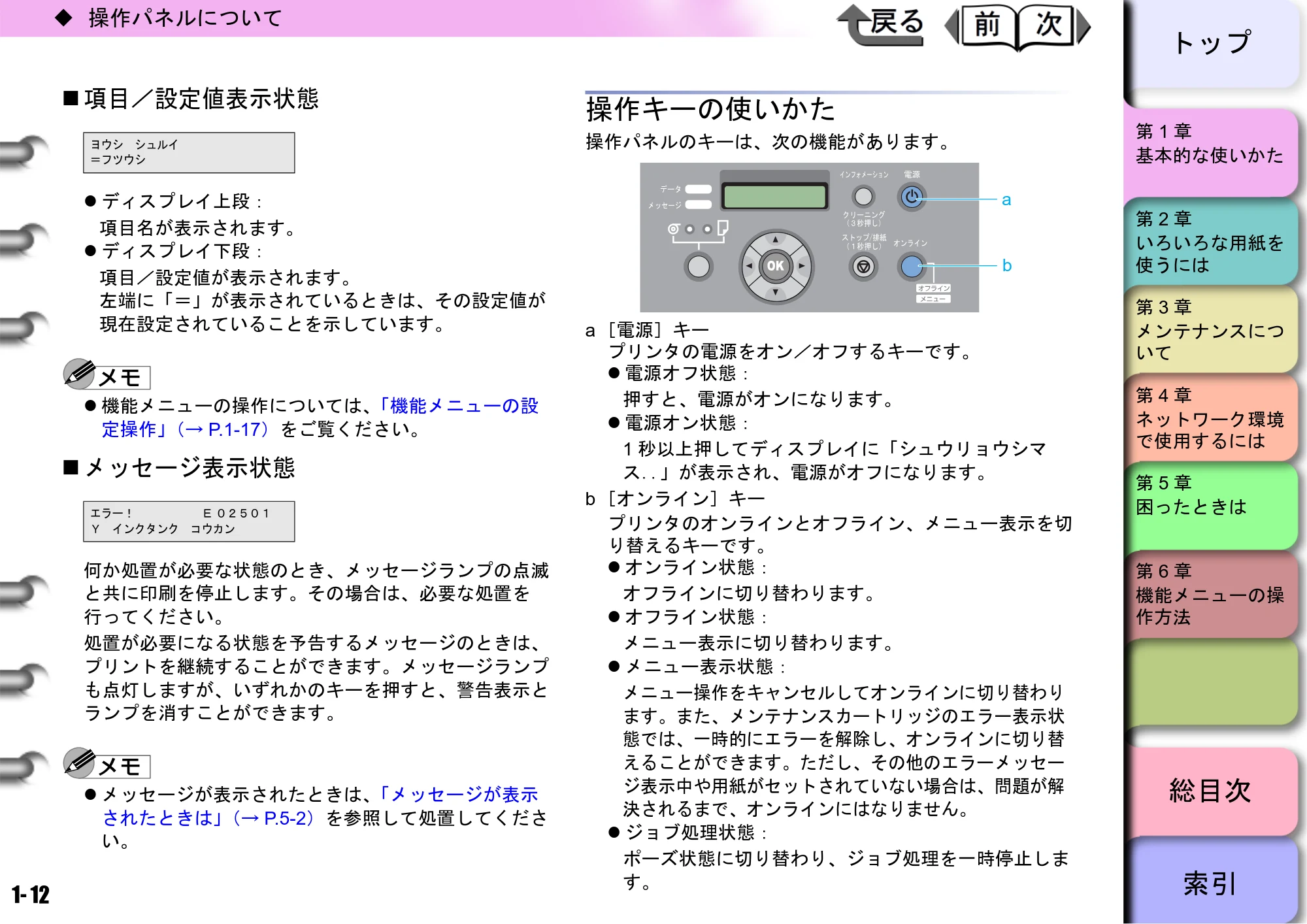

„ 項目／設定値表示状態
z ディスプレイ上段：
項目名が表示されます。
z ディスプレイ下段：
項目／設定値が表示されます。
左端に「＝」が表示されているときは、その設定値が
現在設定されていることを示しています。
z 機能メニューの操作については、「機能メニューの設
定操作」（→ P.1-17）をご覧ください。
„ メッセージ表示状態
何か処置が必要な状態のとき、メッセージランプの点滅
と共に印刷を停止します。その場合は、必要な処置を
行ってください。
処置が必要になる状態を予告するメッセージのときは、
プリントを継続することができます。メッセージランプ
も点灯しますが、いずれかのキーを押すと、警告表示と
ランプを消すことができます。
z メッセージが表示されたときは、「メッセージが表示
されたときは」（→ P.5-2）を参照して処置してくださ
い。
操作キーの使いかた
操作パネルのキーは、次の機能があります。
a ［電源］キー

プリンタの電源をオン／オフするキーです。
z 電源オフ状態：
押すと、電源がオンになります。
z 電源オン状態：
1 秒以上押してディスプレイに「シュウリョウシマ
ス．．」が表示され、電源がオフになります。
b ［オンライン］キー
プリンタのオンラインとオフライン、メニュー表示を切
り替えるキーです。
z オンライン状態：
オフラインに切り替わります。
z オフライン状態：
メニュー表示に切り替わります。
z メニュー表示状態：
メニュー操作をキャンセルしてオンラインに切り替わり
ます。また、メンテナンスカートリッジのエラー表示状
態では、一時的にエラーを解除し、オンラインに切り替
えることができます。ただし、その他のエラーメッセー
ジ表示中や用紙がセットされていない場合は、問題が解
決されるまで、オンラインにはなりません。
z ジョブ処理状態：
ポーズ状態に切り替わり、ジョブ処理を一時停止しま
す。
ヨウシ シュルイ
＝フツウシ
エラー！ Ｅ ０２５０１
Ｙ インクタンク コウカン
b
a

1- 13
‹ 操作パネルについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

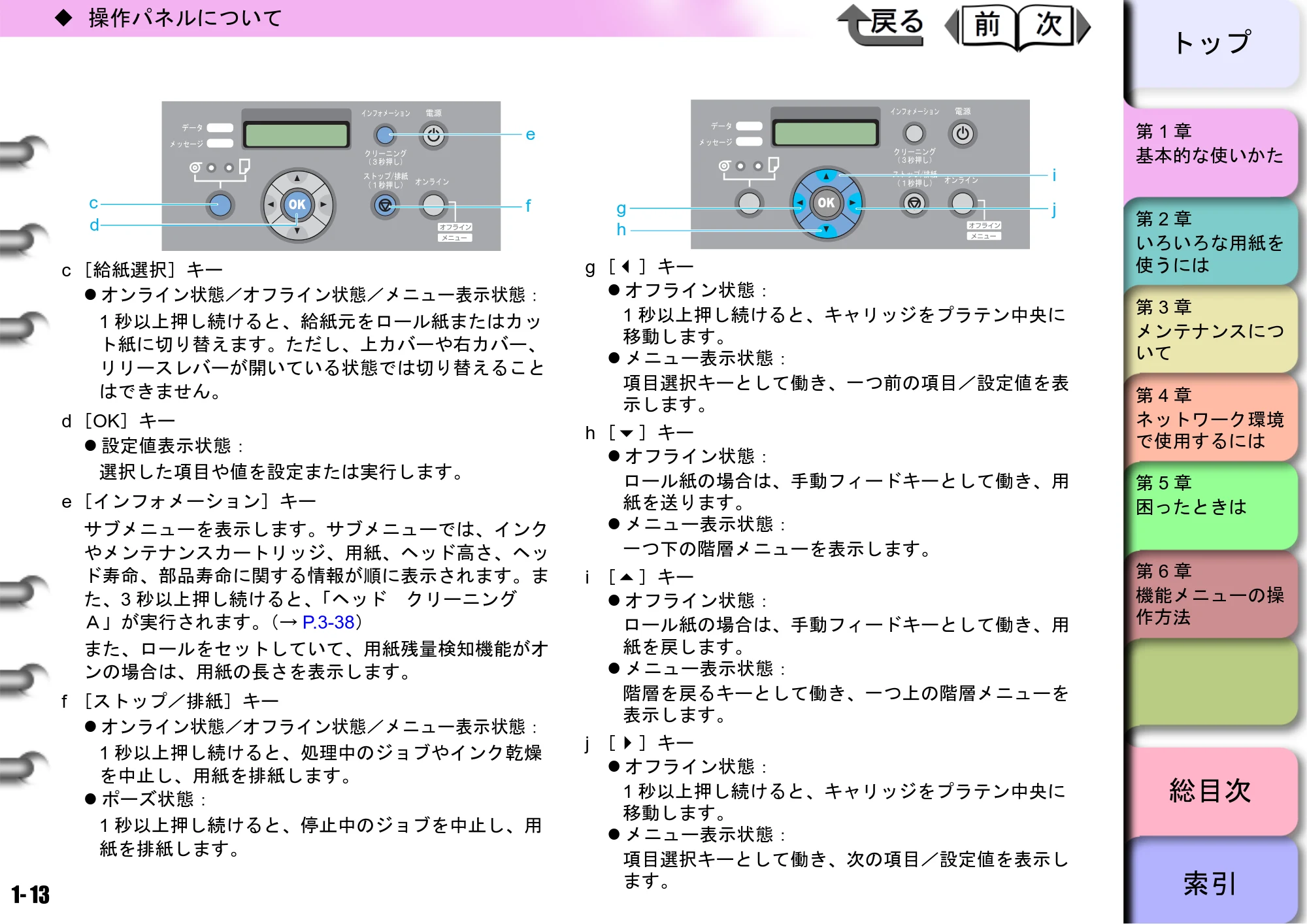

c ［給紙選択］キー
z オンライン状態／オフライン状態／メニュー表示状態：
1 秒以上押し続けると、給紙元をロール紙またはカッ
ト紙に切り替えます。ただし、上カバーや右カバー、
リリースレバーが開いている状態では切り替えること
はできません。
d ［OK］キー
z 設定値表示状態：
選択した項目や値を設定または実行します。
e ［インフォメーション］キー
サブメニューを表示します。サブメニューでは、インク
やメンテナンスカートリッジ、用紙、ヘッド高さ、ヘッ
ド寿命、部品寿命に関する情報が順に表示されます。ま
た、3 秒以上押し続けると、「ヘッド クリーニング
Ａ」が実行されます。（→ P.3-38）
また、ロールをセットしていて、用紙残量検知機能がオ
ンの場合は、用紙の長さを表示します。
f ［ストップ／排紙］キー
z オンライン状態／オフライン状態／メニュー表示状態：
1 秒以上押し続けると、処理中のジョブやインク乾燥

を中止し、用紙を排紙します。
z ポーズ状態：
1 秒以上押し続けると、停止中のジョブを中止し、用
紙を排紙します。
g ［］キー
z オフライン状態：
1 秒以上押し続けると、キャリッジをプラテン中央に
移動します。
z メニュー表示状態：
項目選択キーとして働き、一つ前の項目／設定値を表
示します。
h ［］キー
z オフライン状態：
ロール紙の場合は、手動フィードキーとして働き、用
紙を送ります。
z メニュー表示状態：
一つ下の階層メニューを表示します。
i ［］キー
z オフライン状態：
ロール紙の場合は、手動フィードキーとして働き、用
紙を戻します。
z メニュー表示状態：
階層を戻るキーとして働き、一つ上の階層メニューを
表示します。
j ［］キー
z オフライン状態：
1 秒以上押し続けると、キャリッジをプラテン中央に
移動します。
z メニュー表示状態：
項目選択キーとして働き、次の項目／設定値を表示し
ます。
c
e
f
d
j
h
i
g

1- 14
‹ 操作パネルについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

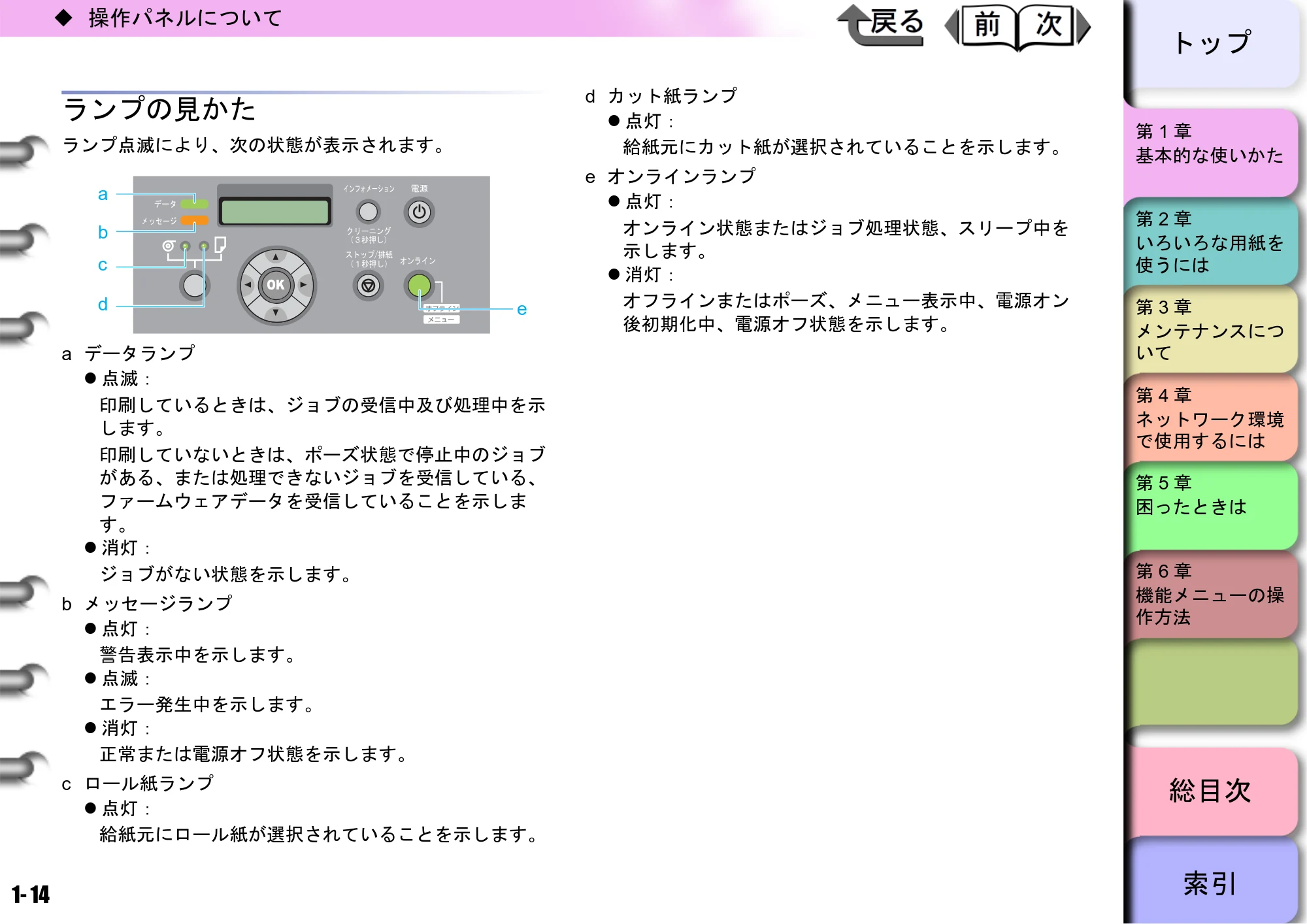

ランプの見かた
ランプ点滅により、次の状態が表示されます。
a データランプ
z 点滅：
印刷しているときは、ジョブの受信中及び処理中を示
します。
印刷していないときは、ポーズ状態で停止中のジョブ
がある、または処理できないジョブを受信している、
ファームウェアデータを受信していることを示しま
す。
z 消灯：
ジョブがない状態を示します。
b メッセージランプ
z 点灯：
警告表示中を示します。
z 点滅：
エラー発生中を示します。
z 消灯：
正常または電源オフ状態を示します。
c ロール紙ランプ
z 点灯：
給紙元にロール紙が選択されていることを示します。
d カット紙ランプ
z 点灯：
給紙元にカット紙が選択されていることを示します。
e オンラインランプ
z 点灯：
オンライン状態またはジョブ処理状態、スリープ中を
示します。
z 消灯：
オフラインまたはポーズ、メニュー表示中、電源オン
後初期化中、電源オフ状態を示します。
e
a
b
c

d

1- 15
‹ 機能メニューについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

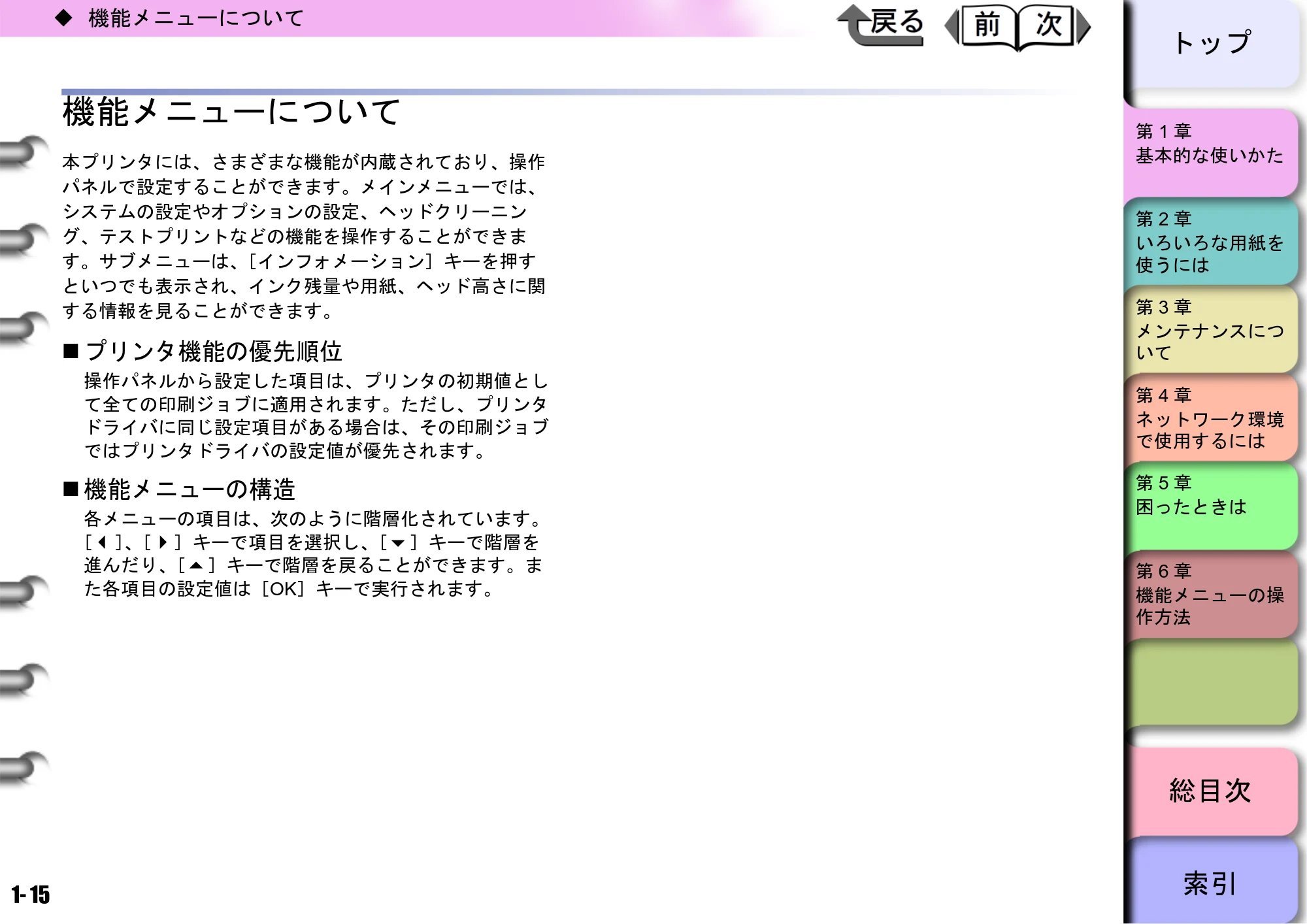

機能メニューについて
本プリンタには、さまざまな機能が内蔵されており、操作
パネルで設定することができます。メインメニューでは、
システムの設定やオプションの設定、ヘッドクリーニン
グ、テストプリントなどの機能を操作することができま
す。サブメニューは、［インフォメーション］キーを押す
といつでも表示され、インク残量や用紙、ヘッド高さに関
する情報を見ることができます。
„ プリンタ機能の優先順位
操作パネルから設定した項目は、プリンタの初期値とし
て全ての印刷ジョブに適用されます。ただし、プリンタ
ドライバに同じ設定項目がある場合は、その印刷ジョブ
ではプリンタドライバの設定値が優先されます。
„ 機能メニューの構造
各メニューの項目は、次のように階層化されています。
［］、［］キーで項目を選択し、［］キーで階層を
進んだり、［］キーで階層を戻ることができます。ま
た各項目の設定値は［OK］キーで実行されます。

1- 16
‹ 機能メニューについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

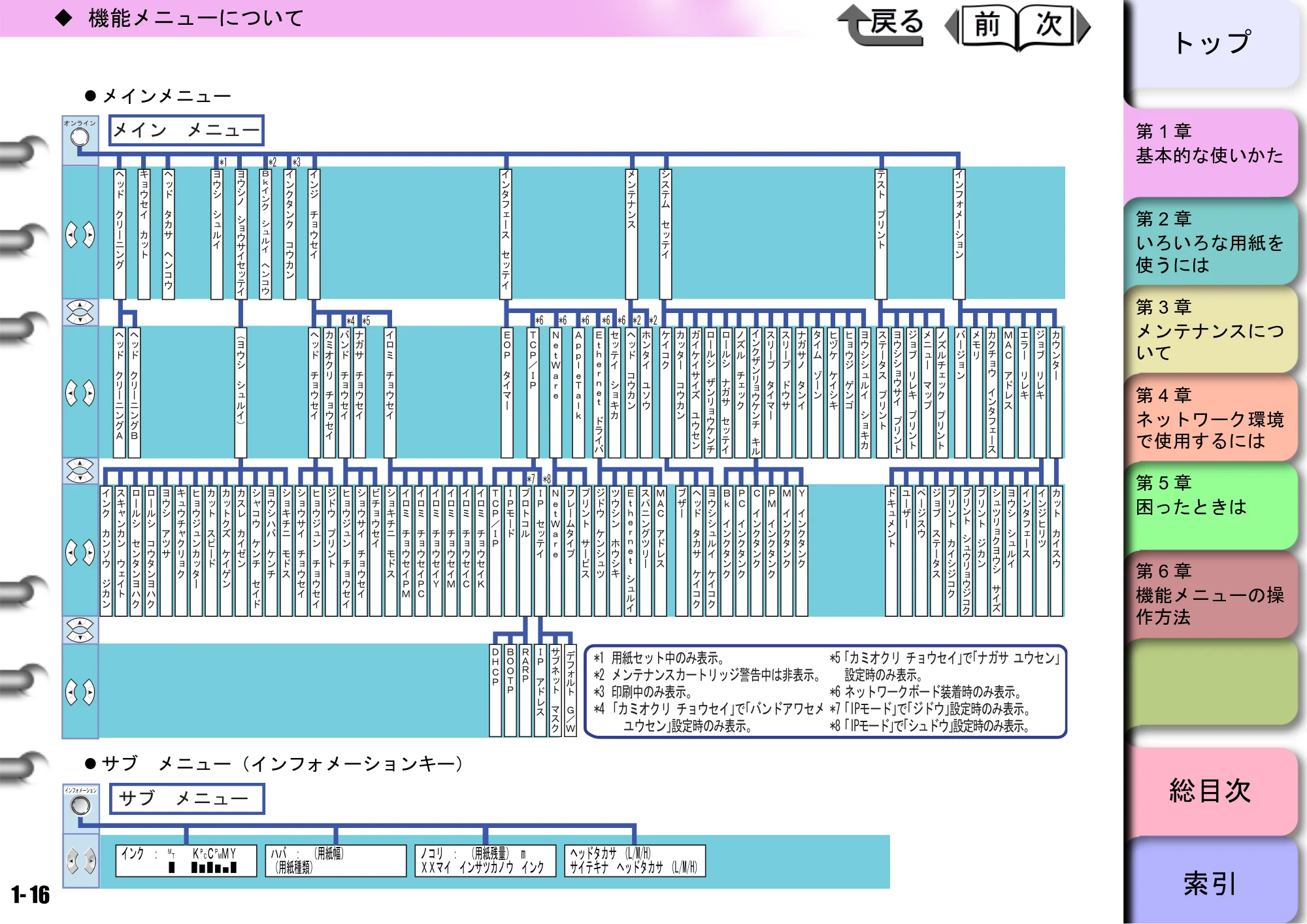

z メインメニュー
z サブ メニュー（インフォメーションキー）
㧵㧼
ޓ

ࠕ࠼࡟ࠬ
㧰㧴㧯㧼
㧮㧻㧻㨀㧼
㧾㧭㧾㧼
࡯ࡘ࠾ࡔޓࡦࠗࡔ
ࡋ䳟࠼
ޓࠢ

࡝䳦࠾ࡦࠣ

㧭ࠗ
ࡦࠢ ޓࠞ

ࡦ࠰࠙ ޓࠫࠞ

ࡦࠬࠠ
䳠ࡦࠞ

ࡦޓ࠙

䳝ࠗ

࠻
ࡠ䳦࡞ࠪ ޓ

࠮ࡦ࠲ࡦ࡛

ࡂࠢ
ࡠ䳦࡞ࠪ ޓࠦ࠙

࠲ࡦ࡛

ࡂ࡛ࠢ࠙ࠪ
ޓ

ࠕ࠷ࠨ

ࠠ
䳡࠙

࠴䳠ࠢ

࡝䳢ࠢ
ࡅ䳢࠙ࠫ

䳡ࡦࠞ

䳟࠲䳦

ࠞ
䳟࠻
ޓࠬ

ࡇ䳦࠼ࠞ
䳟࠻ࠢ࠭

ޓ

ࠤࠗࠥ

ࡦࠞࠬ
࡟ޓࠞࠗ

࠯ࡦࠪ
䳠ࠦ࠙

ޓ

ࠤࡦ࠴
ޓ

࠮ࠗ

࠼࡛࠙ࠪ
ࡂࡃ
ޓ

ࠤࡦ࠴ࠪ
䳢ࠠ

࠴࠾
ޓ

ࡕ࠼ࠬࠪ
䳢࠙

ࠨࠗ ޓ

࠴䳢࠙

࠮ࠗ
ࡅ䳢࠙ࠫ

䳡ࡦ
ޓ

࠴䳢࠙

࠮ࠗࠫ
࠼࠙ ޓ

ࡊ࡝ࡦ࠻
ࡅ䳢࠙ࠫ

䳡ࡦ
ޓ

࠴䳢࠙

࠮ࠗࠪ
䳢࠙

ࠨࠗ ޓ

࠴䳢࠙

࠮ࠗ
ࡆ࠴䳢࠙

࠮ࠗ
㨀㧯㧼㧛㧵㧼
㧵㧼ࡕ䳦࠼
ࡊࡠ࠻ࠦ

࡞

㧵㧼
ޓ

࠮䳟࠹ࠗ
㧺㨑㨠㨃㨍㨞㨑
ࡈ࡟䳦ࡓ࠲ࠗ

ࡊ
ࡊ࡝ࡦ࠻
ޓ

ࠨ䳦ࡆࠬࠫ
࠼࠙ ޓ

ࠤࡦࠪ

䳡࠷
࠷࠙ࠪ

ࡦޓ

ࡎ࠙ࠪࠠ
㧱㨠㨔㨑㨞㨚㨑㨠
ޓࠪ

䳡࡞ࠗࠬ
ࡄ࠾ࡦࠣ

࠷࡝䳦
㧹㧭㧯
ޓ

ࠕ࠼࡟ࠬ
ࡉࠩ

䳦
ࡋ䳟࠼
ޓ

࠲ࠞ

ࠨޓ

ࠤࠗࠦࠢ

ࠨࡉࡀ䳟࠻
ޓ

ࡑࠬࠢ

࠺ࡈ䳞࡞࠻
ޓ

㧳㧛㨃
ࡋ䳟࠼
ޓࠢ

࡝䳦࠾ࡦࠣ

㧮
䴿࡛࠙ࠪ

ޓࠪ

䳡࡞ࠗ

䵀
ࡋ䳟࠼
ޓ

࠴䳢࠙

࠮ࠗࠞ
ࡒࠝࠢ

࡝ޓ

࠴䳢࠙

࠮ࠗ
ࡃࡦ࠼
ޓ

࠴䳢࠙

࠮ࠗ
࠽ࠟ

ࠨޓ

࠴䳢࠙

࠮ࠗࠗ
ࡠࡒ
ޓ

࠴䳢࠙

࠮ࠗ
㧱㧻㧼
ޓ

࠲ࠗ

ࡑ䳦
㨀㧯㧼㧛㧵㧼
㧺㨑㨠㨃㨍㨞㨑
㧭㨜㨜㨘㨑㨀㨍㨘㨗
㧱㨠㨔㨑㨞㨚㨑㨠
ޓ

࠼࡜ࠗ

ࡃ
࠮䳟࠹ࠗ ޓࠪ

䳢ࠠࠞ
ࡋ䳟࠼
ޓࠦ࠙ࠞ

ࡦ
ࡎࡦ࠲ࠗ ޓ࡙

࠰࠙
ࠤࠗࠦࠢࠞ
䳟࠲䳦
ޓࠦ࠙ࠞ

ࡦࠟࠗ
ࠤࠗ

ࠨࠗ࠭

ޓ࡙࠙

࠮ࡦ
ࡋ䳟࠼
ޓࠢ

࡝䳦࠾ࡦࠣࠠ
䳢࠙

࠮ࠗ ޓࠞ

䳟࠻
ࡋ䳟࠼
ޓ

࠲ࠞ

ࠨޓ

ࡋࡦ࡛ࠦ࠙࠙ࠪ
ޓࠪ

䳡࡞࡛ࠗ࠙ࠪ
ࡁޓࠪ

䳢࠙

ࠨࠗ

࠮䳟࠹ࠗ
㧮㨗ࠗ

ࡦࠢ ޓࠪ

䳡࡞ࠗ ޓ

ࡋࡦࠦ࠙ࠗ
ࡦࠢ

࠲ࡦࠢ ޓࠦ࠙ࠞ

ࡦࠗ
ࡦࠫ ޓ

࠴䳢࠙

࠮ࠗࠗ
ࡦ࠲ࡈ䳝䳦ࠬ ޓ

࠮䳟࠹ࠗ
ࡔࡦ࠹࠽ࡦࠬ


ࠪࠬ
࠹ࡓ
ޓ

࠮䳟࠹ࠗ
࠹ࠬ

࠻ޓ

ࡊ࡝ࡦ࠻ࠗ
ࡦࡈ䳞ࡔ䳦ࠪ

䳢ࡦ࡛࠙ࠪࠪ
䳡࡞ࠗ ޓ

ࠤࠗࠦࠢ
ࡠ䳦࡞ࠪޓࠩ

ࡦ࡝䳢࠙

ࠤࡦ࠴
㧮㨗
ޓࠗ

ࡦࠢ

࠲ࡦࠢ
ࡠ䳦࡞ࠪޓ

࠽ࠟ

ࠨޓ

࠮䳟࠹ࠗ
㧼㧯
ޓࠗ

ࡦࠢ

࠲ࡦࠢ
ࡁ࠭

࡞ޓ

࠴䳝䳟ࠢ
㧯ޓࠗ

ࡦࠢ

࠲ࡦࠢ
㧼㧹
ޓࠗ

ࡦࠢ

࠲ࡦࠢࠗ
ࡦࠢࠩ

ࡦ࡝䳢࠙

ࠤࡦ࠴
ޓࠠ

࡞ࠬ
࡝䳦ࡊ
ޓ

࠲ࠗ

ࡑ䳦ࠬ
࡝䳦ࡊ
ޓ

࠼࠙

ࠨ

㧹ޓࠗ

ࡦࠢ

࠲ࡦࠢ
࠽ࠟ

ࠨࡁ
ޓ

࠲ࡦࠗ
࠲ࠗ

ࡓޓ

࠱䳦ࡦ
ࡅ࠸ࠤ
ޓ

ࠤࠗࠪࠠ
㨅ޓࠗ

ࡦࠢ

࠲ࡦࠢࠪ
䳢ࠠ

࠴࠾
ޓ

ࡕ࠼ࠬࠗ
ࡠࡒ
ޓ

࠴䳢࠙

࠮ࠗ

㧼㧹ࠗ
ࡠࡒ
ޓ

࠴䳢࠙

࠮ࠗ

㧼㧯ࠗ
ࡠࡒ
ޓ

࠴䳢࠙

࠮ࠗ

㨅ࠗ
ࡠࡒ
ޓ

࠴䳢࠙

࠮ࠗ

㧹ࠗ
ࡠࡒ
ޓ

࠴䳢࠙

࠮ࠗ

㧯ࠗ
ࡠࡒ
ޓ

࠴䳢࠙

࠮ࠗ

㧷
ࡅ䳢࠙ࠫ

ޓࠥ

ࡦ࡛ࠧ࠙ࠪࠪ
䳡࡞ࠗ ޓࠪ

䳢ࠠࠞ
࠼ࠠ

䳡ࡔࡦ࠻࡙
䳦ࠩ

䳦
ࡍ䳦ࠫࠬ࠙ࠫ
䳢ࡉ
ޓࠬ

࠹䳦࠲ࠬ
ࡊ࡝ࡦ࠻
ޓࠞࠗࠪࠫࠦࠢ
ࡊ࡝ࡦ࠻
ޓࠪ

䳡࠙

࡝䳢࠙ࠫࠦࠢ
ࡊ࡝ࡦ࠻
ޓࠫࠞ

ࡦࠪ
䳡࠷࡝䳢࡛ࠢ࠙ࠪ

ޓ

ࠨ࡛ࠗ࠭࠙ࠪ
ޓࠪ

䳡࡞ࠗࠗ
ࡦ࠲ࡈ䳝䳦ࠬࠗ
ࡦࠫ

ࡅ࡝࠷ࠞ
䳟࠻
ޓࠞࠗࠬ࠙ࠬ
࠹䳦࠲ࠬ ޓ

ࡊ࡝ࡦ࠻࡛࠙ࠪࠪ
䳢࠙

ࠨࠗޓ

ࡊ࡝ࡦ࠻ࠫ
䳢ࡉ
ޓ

࡝࡟ࠠ ޓ

ࡊ࡝ࡦ࠻
ࡔ࠾䳡䳦
ޓ

ࡑ䳟ࡊ
ࡁ࠭

࡞࠴䳝䳟ࠢ ޓ

ࡊ࡝ࡦ࠻
ࡃ䳦ࠫ

䳢ࡦ
ࡔࡕ࡝ࠞࠢ
࠴䳢࠙ޓࠗ

ࡦ࠲ࡈ䳝䳦ࠬ
㧹㧭㧯
ޓ

ࠕ࠼࡟ࠬࠛ
࡜䳦
ޓ

࡝࡟ࠠࠫ
䳢ࡉ
ޓ

࡝࡟ࠠࠞ࠙
ࡦ࠲䳦
ࠝ
ࡦࠗ࡜ࡦ




ޕ⴫␜ߺߩਛ࠻࠶࠮↪⚕
ޕ㕖⴫␜ߪ⼊๔ਛࠫ࠶࡝࠻࡯ࠞࠬࡦ࠽࠹ࡦࡔ
 ශ೚ਛߺߩ⴫␜ޕ
ޠࠗ࠮࡚࠙࠴࡝ࠢࠝࡒࠞޟ ߢࡔ࠮ࡢࠕ࠼ࡦࡃޟ
ޠࡦ࠮࡙࠙ޓ ޕ⴫␜ߺߩ⸳ቯᤨ
ޠࠗ࠮࡚࠙࠴࡝ࠢࠝࡒࠞޟ ߢޠࡦ࠮࡙࠙ࠨࠟ࠽ޟ
ޕ⴫␜ߺߩ⸳ቯᤨ
ޕ⴫␜ߺߩⵝ⌕ᤨ࠼࡯ࡏࠢ࡯ࡢ࠻࠶ࡀ
ޠ࠼࡯ࡕ2+ޟߢޠ࠙࠼ࠫޟ ޕ⴫␜ߺߩ⸳ቯᤨ
ޠ࠼࡯ࡕ2+ޟߢޠ࠙࠼ࡘࠪޟ ޕ⴫␜ߺߩ⸳ቯᤨ

1- 17
‹ 機能メニューについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

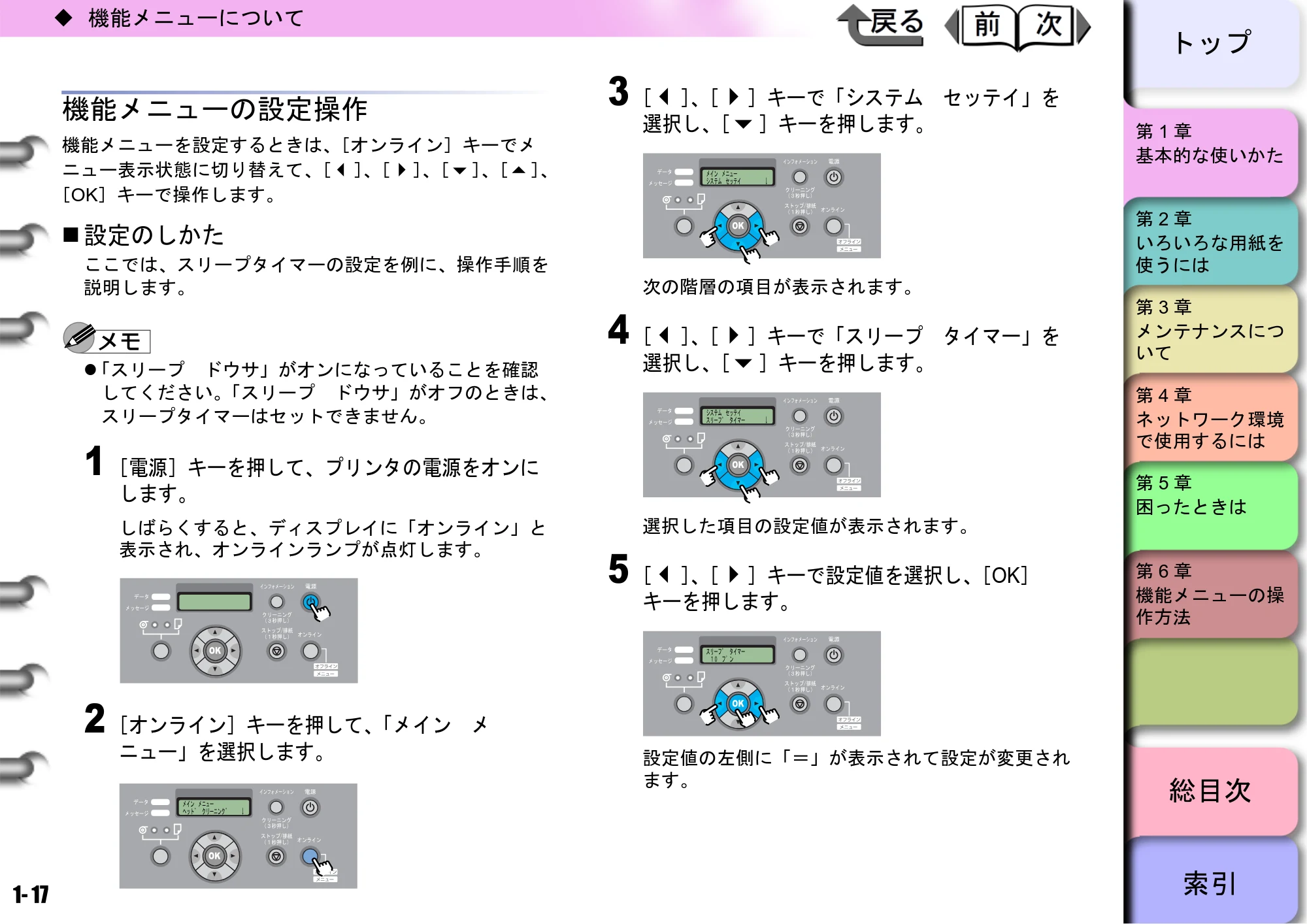

機能メニューの設定操作
機能メニューを設定するときは、［オンライン］キーでメ
ニュー表示状態に切り替えて、［］、［］、［］、［］、
［OK］キーで操作します。
„ 設定のしかた
ここでは、スリープタイマーの設定を例に、操作手順を
説明します。
z「スリープ ドウサ」がオンになっていることを確認
してください。「スリープ ドウサ」がオフのときは、
スリープタイマーはセットできません。
1 ［電源］キーを押して、プリンタの電源をオンに
します。
しばらくすると、ディスプレイに「オンライン」と
表示され、オンラインランプが点灯します。
2 ［オンライン］キーを押して、「メイン メ
ニュー」を選択します。
3［］、［］キーで「システム セッテイ」を
選択し、［］キーを押します。
次の階層の項目が表示されます。
4［］、［］キーで「スリープ タイマー」を
選択し、［］キーを押します。
選択した項目の設定値が表示されます。

5［］、［］キーで設定値を選択し、［OK］
キーを押します。
設定値の左側に「＝」が表示されて設定が変更され
ます。

1- 18
‹ 機能メニューについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
6 ［オンライン］キーを押し、「オンライン」を表示
します。
オンラインランプが点灯し、印刷できる状態になり
ます。

1- 19
‹ 機能メニューについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
機能メニューの設定値一覧
各メニューには次の機能があります。設定値に * がついている値がその項目の初期設定値です。
„ メインメニュー
設定項目 設定値 機能説明
ヘッド クリーニング ヘッド クリーニング A プリントヘッドのクリーニングを行います。
ヘッド クリーニング B ヘッド クリーニング A に比べて更に強力な
クリーニングを行います。
キョウセイ カット シナイ、スル 現在の位置でロール紙のカットを実行します。
ただし用紙の先端から 10cm 以内の場合は、
規定の長さになるまで用紙が送られてから
カットされます。このメニューは、給紙元が
「ロール紙」のときに表示されます。
送り量が少ない場合はカットされません。
ヘッド タカサ ヘンコウ シナイ、スル プリントヘッドの高さを調整します。
（→ P.2-25）
ヨウシ シュルイ フツウシ *、フツウシ CAD、フツウシ ジョ
ウシツ、サイセイ コートシ、コートシ、

アツクチコートシ、プレミアム マット
シ、トクアツ コートシ、フォト コウタク
シ、フォト ハンコウタクシ、フォト コウ
タクシ アツクチ、フォト ハンコウタクシ
アツクチ、ゴウセイシ、ゴウセイシ ノリツ
キ、バックライトフィルム、ボウエンクロ
ス、プルーフヨウシ 2、シンブン プルーフ
1、シンブン プルーフ 2、シンブン プルー
フ 3、ファインアート フォト、ファイン
アート フォトアツクチ、ファインアート
ガザイ、キャンバスハンコウタク、ワシ、
イロツキ コートシ、トレペ CAD、ハント
ウメイ マットフィルム、スペシャル 1 ～ 5
用紙の種類を設定します（→「用紙ガイド」）。
セット中のブラックインクの種類により、使
用できる用紙種類名のみが表示されます。

1- 20
‹ 機能メニューについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
ヨウシノ ショウサイセッテイ
ヨウシ シュルイ フツウシ *、フツウシ CAD、フツウシ ジョ
ウシツ、サイセイ コートシ、コートシ、
アツクチコートシ、プレミアム マット
シ、トクアツ コートシ、フォト コウタク
シ、フォト ハンコウタクシ、フォト コウ
タクシ アツクチ、フォト ハンコウタクシ
アツクチ、ゴウセイシ、ゴウセイシ ノリツ
キ、バックライトフィルム、ボウエンクロ
ス、プルーフヨウシ 2、シンブン プルーフ
1、シンブン プルーフ 2、シンブン プルー
フ 3、ファインアート フォト、ファイン
アート フォトアツクチ、ファインアート
ガザイ、キャンバスハンコウタク、ワシ、
イロツキ コートシ、トレペ CAD、ハント
ウメイ マットフィルム、スペシャル 1 ～ 5
設定する用紙種類名を選択します（→「用紙
ガイド」）。セット中のブラックインクの種類
により、使用できる用紙種類名のみが表示さ
れます。
インク カンソウ ジカン オフ、30 ビョウ、1 プン、3 プン、

5 フン、10 プン、30 プン、60 プン
用紙に合わせて、1 枚印刷毎にインクの乾燥を
待つ時間の初期値を設定します。
スキャンカン ウェイト オフ、１ビョウ、3 ビョウ、5 ビョウ、
7 ビョウ、9 ビョウ
用紙のインクの吸着特性に合わせて、1 方向印
刷（スキャン）毎にインクの乾燥を待つ時間
を設定します。ただし、印刷に時間がかかる
ようになります。
ロールシ センタンヨハク 20mm、5mm 用紙先端側の印刷品質を確保したい場合に、
ロール紙先端側の余白を設定します。
z「5mm」に設定した場合、用紙先端の印刷
品質または用紙送り精度が低下したり、印
刷面がこすれたりすることがあります。ま
た、用紙の先端にインクが付着することが
あります。
設定項目 設定値 機能説明

1- 21
‹ 機能メニューについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
ロールシ コウタンヨハク 10mm、5mm 用紙後端側の印刷品質を確保したい場合に、
ロール紙後端側の余白を設定します。
z「5mm」に設定した場合、用紙後端の印刷
品質または用紙送り精度が低下したり、印
刷面がこすれたりすることがあります。ま
た、用紙の後端にインクが付着することが
あります。
ヨウシ アツサ アツイ、ヒョウジュン、ウスイ 用紙種類に最適な厚さを選択します。この設
定値に基づいて、ヘッド高さ警告が表示され
ます。
キュウチャクリョク ヨワイ、ヒョウジュン、ヤヤツヨイ、
ツヨイ
プラテン上での用紙吸着力を設定します。
ヒョウジュンカッター シヨウ スル、シヨウ シナイ 標準装備の平刃カッターでカット可能かどう
かを設定します。
カット スピード ヒョウジュン、コウソク カッターで用紙を切る速度を設定します。フィ
ルムなどカット屑が出やすい用紙は、「コウソ
ク」にすると、カット屑が少なくなります。
カットクズ ケイゲン オフ *、オン フィルムなどのカット屑が多い用紙を印刷時

に、カット位置に線を印刷してカット屑の散
乱を軽減します。
カスレ カイゼン オフ *、オン 印刷結果がかすれやすい用紙の場合に設定し
ます。
シャコウ ケンチ セイド ヒョウジュン *、ユルメ、オフ 手漉きタイプの和紙など幅が一定でない用紙
種類の場合に、用紙の斜行判定を緩くしたり、
オフにします。ただし、「オフ」の時に用紙が
斜めにセットされると、紙づまりが起こるこ
とがあります。
z「オフ」の時に用紙が斜めにセットすると、
紙づまりが起こり、プラテン上が汚れるこ
とがあります。
設定項目 設定値 機能説明

1- 22
‹ 機能メニューについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
ヨウシハバ ケンチ オン *、オフ、ヨウシサイズ ニュウ
リョク
カット紙に印刷するときのみ「オフ」にする
ことが可能です。手漉きタイプの和紙など幅
が一定でない用紙の場合に、用紙の幅の検出
をオフに設定します。オフに設定すると「ヨ
ウシサイズ ニュウリョク」が表示され、用
紙サイズを入力することができます。
ショキチニ モドス シナイ、スル 選択している用紙種類の設定を初期値に戻し
たいときに実行します。
Ｂｋ インク シュルイ ヘンコウ シナイ、スル ブラックインクの種類を変更する場合に、必
要な処理を行って、ブラックインクタンクの
交換ができる状態にします。
インクタンク コウカン シナイ、スル 印刷途中でインクタンクの交換が必要になっ
た場合に、必要な処理を行って、インクタン
クの交換ができる状態にします。このメ
ニューは、印刷中のみ表示されます。
インジ チョウセイ
ヘッド チョウセイ プリントヘッドを調整します。（→ P.3-40）

ショウサイ チョウセイ シナイ、スル ノズル間や印刷方向、色間のプリントヘッド
位置調整を行うための調整用パターンを印刷
し、印刷結果を読み取って、自動的に調整値
を設定します。
ヒョウジュン チョウセイ シナイ、スル 印刷方向のプリントヘッド位置調整を行うた
めの調整用パターンを印刷し、印刷結果を読
み取って、自動的に調整値を設定します。
ジドウ プリント オン *、オフ プリントヘッド交換後に、「ショウサイ チョウ
セイ」を自動的に実行するように設定します。
カミオクリ チョウセイ バンドアワセメ ユウセン *、ナガサ ユ
ウセン
優先させる紙送り精度を設定します。
「ナガサ ユウセン」は、用紙搬送量を正確に
したいときに選択します。「ナガサ ユウセ
ン」に設定した場合、キャリッジスキャン方
向に若干の色ムラが生じる場合があります。
設定項目 設定値 機能説明

1- 23
‹ 機能メニューについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
バンド チョウセイ 用紙種類毎に用紙送り量を調整します。
（→ P.3-42）
ヒョウジュン チョウセイ シナイ、スル 用紙送り量の調整を行うためのバンド調整用
パターンを印刷し、印刷結果を読み取って用
紙毎の調整値を自動的に設定します。
ショウサイ チョウセイ シナイ、スル キヤノン純正紙、出力確認紙以外の用紙が
セットされている場合などに使用します。調
整値は印刷されたパターンを読み取って自動
的に設定されます。ただし、「ヒョウジュン
チョウセイ」よりも時間がかかり、インクを
多く消費します。
ビチョウセイ -3 ～ 0* ～ +3 選択している用紙種類のバンド調整値を手動
で微調整します。
ナガサ チョウセイ -0.70 ～ 0.00* ～ 0.70% 用紙種類毎に伸縮率を調整します。伸びやす
い用紙など送り量を長くしたい場合は調整値
を + 側に、ちぢみやすい用紙など送り量を短
めにしたい場合は - 側の伸縮率を設定します。

このメニューは、「カミオクリ チョウセイ」
が「ナガサ ユウセン」に設定されていると
きのみ表示されます。
イロミ チョウセイ
ショキチニ モドス シナイ *、スル すべての色を一括して工場出荷時の値（2）に
戻します。
イロミ チョウセイ PM 1、2*、3 Y、M、C、K、PM、PC の印字濃度をそれぞ
れ調整し、補正することができます。
1 ～ 3 の範囲で設定でき、工場出荷時には標
準的な濃度 2 に設定されています。
1 にすると薄く、3 にすると濃く調整されま
す。
イロミ チョウセイ PC 1、2*、3
イロミ チョウセイ Y 1、2*、3
イロミ チョウセイ M 1、2*、3
イロミ チョウセイ C 1、2*、3
イロミ チョウセイ K 1、2*、3
設定項目 設定値 機能説明

1- 24
‹ 機能メニューについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
インタフェース セッテイ
EOP タイマー 10 ビョウ、30 ビョウ、1 プン、
2 フン、5 フン、10 プン *、30 プン、
60 プン
ジョブのタイムアウト時間を設定します。
TCP/IP ネットワークインタフェースの TCP/IP プロト
コルを設定します。各項目を設定した後、
「セッテイ トウロク」を行うと設定値が有効
になります。このメニューは、ネットワーク
インタフェース装着時のみ表示されます。
（→ P.4-12）
TCP/IP ツカウ TCP/IP プロトコルは「ツカウ」に固定されて
います。変更することはできません。
IP モード シュドウ *、ジドウ プリンタの IP アドレスを自動設定するか、手
動で固定 IP アドレスを設定するかを選択しま
す。
プロトコル IP アドレスの自動設定に使用するサーバの種
類を設定します。DHCP
BOOTP
RARP
オフ *、オン
IP セッテイ 固定 IP アドレスを設定する場合に、プリンタ

のネットワーク情報を設定します。
IP アドレス
サブネット マスク
デフォルト G/W
0.0.0.0* ～ 255.255.255.255 プリンタに割り当てる IP アドレスと、ネット
ワークのサブネットマスクおよびデフォルト
ゲートウェイを入力します。
NetWare ネットワークインタフェースの NetWare プロ
トコルを設定します。各項目を設定した後、
「セッテイ トウロク」を行うと設定値が有効
になります。このメニューは、ネットワーク
インタフェース装着時のみ表示されます。
（→ P.4-35）
NetWare ツカワナイ *、ツカウ NetWare プロトコルの使用を設定します。
フレームタイプ ジドウ ケンシュツ、Ethernet 2、
Ethernet 802.2*、Ethernet 802.3、
Ethernet SNAP
使用するフレームタイプを選択します。
設定項目 設定値 機能説明

1- 25
‹ 機能メニューについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
プリントサービス Bindary Pserver、RPrinter、
NDSPserver*、NPrinter
使用するプリントサービスを選択します。
AppleTalk ツカウ、ツカワナイ * AppleTalk プロトコルの使用を設定します。各
項目を設定した後、「セッテイ トウロク」を
行うと設定値が有効になります。このメ
ニューは、ネットワークインタフェース装着
時のみ表示されます。（→ P.4-30）
Ethernet ドライバ ネットワークインタフェースボードの通信方
式を設定します。各項目を設定した後、「セッ
テイ トウロク」を行うと設定値が有効にな
ります。このメニューは、ネットワークイン
タフェース装着時のみ表示されます。
（→ P.4-6）
ジドウ ケンシュツ オン *、オフ LAN の通信プロトコルを自動的に認識します。
オフに設定すると、通信方式や Ethernet 種類
の設定値が有効になります。

ツウシン ホウシキ ハン 2 ジュウ *、ゼン 2 ジュウ LAN の通信方式を選択します。
Ethernet シュルイ 10 Base-T*、100 Base-TX LAN の通信速度を選択します。
スパニングツリー タイオウ シナイ *、タイオウ スル LAN のスパニング ツリー信号を受け入れて、
対応するかを選択できます。
MAC アドレス ネットワークインタフェースボードの MAC ア
ドレスを表示します。
セッテイ トウロク ジッコウシマスカ？
セッテイ ショキカ ジッコウシマスカ？ 「インタフェース セッテイ」の各設定値を工
場出荷状態に戻します。
メンテナンス
ヘッド コウカン シナイ、スル プリントヘッドの交換に必要な処理を行いま
す。このメニューは、メンテナンスカート
リッジ残量警告時には表示されません。
（→ P.3-23）
ホンタイ ユソウ シナイ、スル プリンタ輸送時に必要な処理を行います。こ
のメニューは、メンテナンスカートリッジ残
量警告時には表示されません。（→ P.3-32）
設定項目 設定値 機能説明

1- 26
‹ 機能メニューについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
システムセッテイ
ケイコク
ブザー オン *、オフ ブザー機能を設定します。「オン」にすると、
エラー発生時にブザーを鳴らします。
ヘッド タカサ ケイコク オン *、オフ、ヘッド タカサ カク
ニン
ヘッドの高さが用紙種類毎の用紙厚さに合っ
ていない場合に、ヘッド高さの変更を促す警
告を出します。
ヨウシシュルイ ケイコク オン *、オフ プリンタの用紙種類設定と受信したジョブの
用紙種類設定が合っていない場合に、警告を
出します。
カッター コウカン シナイ、スル カッターを交換する場合に必要な処理を行い、
カッターを交換できる状態にします。終わる
と、カット回数をリセットできます。
ガイケイサイズ ユウセン オフ *、オン 「オン」にすると、データに指定された用紙サ
イズどおりに印刷されます。余白によっては
データの一部がかける場合があります。
「オフ」にするとデータ画像の上下方向が切れ
ずに印刷されます。ただし、印刷結果は上下

の余白分長いサイズになります。
z「オン」の時は、印刷データの画像が切れ
る場合があります。（→ P.6-5）
「オフ」にすると、上下左右 5ｍｍ より内
側の画像を印刷推奨領域としてきれいに印
刷できます。ただし、印刷結果は上下の余
白分長いサイズになります。
ロールシ ザンリョウケンチ オフ、オン * 「オン」にすると、ロール紙取り出し時にバー
コードを印刷し、ロール毎の残量を管理でき
ます。
「オフ」にすると、ロール紙取り出し時にバー
コードは印刷されません。また、「オフ」に設
定するとロール紙のセット位置に関わらず先
端カットします。
設定項目 設定値 機能説明

1- 27
‹ 機能メニューについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
ロールシ ナガサ セッテイ ##.#m（「ナガサノ タンイ」で「メー
トル」選択時）、###ft（「ナガサノ タ
ンイ」で「フィート／インチ」選択
時）、シュドウ ニュウリョク、フメ
イ
ロール紙の残量検知機能が「オン」で、セット
されたロール紙の残量バーコードが無い場合に、
ロール紙の長さを設定します。「ロールシ ザン
リョウケンチ」がオンの時のみ表示されます。
「ナガサノ タンイ」の設定値によって、メート
ルの設定値か、フィートの設定値が表示されま
す。また、「シュドウ ニュウリョク」を選択す
ると、長さを直接入力することができます。
「フメイ」を選択すると、ロール紙残量検知機能
が「オフ」になります。
ノズル チェック オフ、1 ページ、10 ページ * ノズルづまりの自動チェック機能を何枚印刷
毎に行うかを設定します。
インクザンリョウケンチ キル Bk インクタンク
PC インクタンク
C インクタンク
PM インクタンク

M インクタンク
Y インクタンク
インクタンクのインク残量検知機能をオフに
設定します。（→ P.3-8）
スリープ タイマー 5 フン、10 プン、15 フン *、20 プン、
30 プン、40 プン、50 プン、60 プン
スリープ状態に移行するまでの時間を設定し
ます。
スリープ ドウサ オン、オフ プリンタのスリープ機能を設定します。「オ
ン」にすると、カバーが閉じた状態で印刷
データ受信やプリンタ操作が無い状態が「ス
リープ タイマー」で設定した時間が経過す
ると、スリープ状態になり、消費電力を節約
します。「オフ」にすると、スリープしませ
ん。（→ P.1-9）
ナガサノ タンイ メートル *、フィート / インチ ロール紙の長さを表示する単位を設定します。
ロール紙長さの設定値や残量表示の単位が切
り替わります。
設定項目 設定値 機能説明

1- 28
‹ 機能メニューについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
タイム ゾーン 0: ロンドン (GMT)
+1: パリ、ローマ
+2: アテネ、カイロ
+3: モスクワ
+4: エレバン、バク
+5: イスラマバード
+6: ダッカ
+7: バンコク
+8: ホンコン
+9: トウキョウ、ソウル
+10: キャンベラ
+11: ニューカレドニア
+12: ウェリントン
-12: エニウェトク
-11: ミッドウェー
-10: ハワイ (AHST)
-9: アラスカ (AKST)
-8: オレゴン (PST)
-7: アリゾナ (MST)
-6: テキサス (CST)
-5: ニューヨーク (EST)
-4: サンティアゴ
-3: ブエノスアイレス
-2:
-1: カーボベルデ
グリニッジ標準時間からの時差とともに、該
当のタイムゾーン内の代表的な都市名を選択
できます。
ヒヅケ ケイシキ yyyy/mm/dd、
dd/mm/yyyy、
mm/dd/yyyy
日付の表示形式を設定します。
ヒョウジ ゲンゴ カタカナ *、English、Français、

Italiano、Deutsch、Español
ディスプレイの表示言語を設定します。
ヨウシシュルイ ショキカ シナイ、スル Media Configration Tool で変更した内容を工場
出荷時の設定値に戻します。
テスト プリント
ステータス プリント プリンタ情報や設定値を印刷します。
メニュー マップ メイン メニューの一覧を印刷します。
ジョブ リレキ プリント 印刷したジョブの用紙サイズや種類、インク
消費量などの情報を印刷します。
設定項目 設定値 機能説明

1- 29
‹ 機能メニューについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
ノズルチェック プリント ノズルチェックパターンを印刷します。
ヨウシショウサイ プリント 用紙種類の設定値一覧を印刷します。
インフォメーション
バージョン プリンタ本体やファームウェアのバージョン
を表示します。
メモリ メモリ容量を表示します。
カクチョウ インタフェース 拡張スロットで使用可能なインタフェース名
を表示します。
MAC アドレス ネットワークインタフェースの MAC アドレス
を表示します。このメニューは、ネットワー
クインタフェース装着時のみ表示されます。
エラー リレキ 最近発生したエラーメッセージを表示します。
ジョブ リレキ 最後に印刷したジョブの情報を表示します。
ドキュメント ジョブのドキュメント名を表示します。
ユーザー ジョブのユーザー名を表示します。
ページ スウ ジョブのページ数を表示します。
ジョブ ステータス ジョブの処理結果を表示します。
プリント カイシジコク ジョブの印刷開始時刻を表示します。

プリント シュウリョウジコク ジョブの印刷終了時刻を表示します。
プリント ジカン ジョブの印刷時間を表示します。
シュツリョクヨウシ サイズ ジョブの用紙サイズを表示します。
ヨウシシュルイ ジョブの用紙種類を表示します。
インタフェース ジョブのインタフェースを表示します。
インジヒリツ ジョブの印刷濃度を各色毎に表示します。
カウンター
カット カイスウ カッターのカット回数を表示します。カッ
ターを交換したときに、この数値をリセット
することができます。
設定項目 設定値 機能説明

1- 30
‹ 機能メニューについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
„ サブメニュー
設定項目 設定値 機能説明
インク： 中央には、各インクタンクのインク残量を、
100%、80%、60%、40%、20%、0% および
インク無しの 7 段階で表示します。
メンテナンスカートリッジが、あとどれくら
いインクを吸収できるかを示す空き容量（割
合）を、7 段階で表示します。
ハバ： Ｘ
Ｙ
Ｘ：用紙幅
Ｙ：用紙種類
セットされている用紙の幅を上段に、用紙種
類を下段に表示します。
ノコリ： Ｘｍ
ＹＹ マイ インサツカノウ インク
Ｘ：ロール紙残量
Ｙ：インク残量で印刷可能な枚数
ロール紙残量検出がオンのときに、セットさ
れているロール紙の残りの長さを表示します。
また、インク残量警告表示中は、あと何枚印
刷できるかの目安を表示します。
ヘッド タカサ Ｘ
サイテキナ ヘッド タカサ Ｙ
Ｘ：現在のヘッド位置（L、M、H）
Ｙ：用紙に最適な位置（L、M、H）
現在のヘッド位置と用紙種類に最適なヘッド
位置を表示します。「ヘッド タカサ ケイコ

ク」が「オン」のときは、現在のヘッド位置
が最適なヘッド位置より低い場合に警告を表
示します。
100%
(100~90%)
80%
(90~70%)
60%
(70~50%)
40%
(50~30%)
20%
(30~6.9%)
0%
(6.9~0%)
~700ml
(7dot)
~600ml
(6dot)
~500ml
(5dot)
~400ml
(4dot)
~300ml
(3dot)
~200ml
(2dot)
200ml~0ml
(1dot)

1- 31
‹ オプションについて
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
オプションについて
本プリンタには、次のオプションが用意されています。
„ スタンド
W6400 をセットするための専用スタンドです。専用バ
スケットが付属しています。
z スタンド ST-23
„ ネットワークインタフェース拡張ボード
LAN ポートを追加するためのインタフェースボードで
す。
z キヤノン ネットワーク拡張ボード NB-15FB
„ IEEE1394 拡張ボード
IEEE1394 ポート（FireWire）を追加するためのインタ
フェースボードです。
z IEEE1394 拡張ボード EB-04
„ ロールホルダーセット
ロールホルダーとホルダーストッパのセットです。用紙
の種類や紙幅の異なるロール紙を使い分けたい場合は、
数本ご用意いただくと便利です。2 インチ用（プリンタ
本体付属同等）と 3 インチ用があります。
z ロールホルダーセット（2 インチ紙管用） RH2-23
z ロールホルダーセット（3 インチ紙管用） RH3-23

1- 32
‹ 消耗品について
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
消耗品について
本プリンタには、次の消耗品が用意されています。
消耗品は、使い切る前にご用意いただくことをお勧めしま
す。各消耗品の購入については、お買い求めの販売店にお
問い合わせください。
„ 用紙
用紙の種類については「用紙ガイド」をご覧ください。
z ロール紙サイズ
z カット紙サイズ
サイズ 写真六切（203.2x254.0mm）～ ARCH D
（609.6x914.4 mm）
z 使用できる用紙については、「使用可能な用紙」（→
P.2-2）をご覧ください。
z 用紙の品質は、メーカーによって異なります。用紙を
購入する場合は、本プリンタをお買い求めの販売店に
ご相談ください。
„ インクタンク
本プリンタの交換用インクタンクは、以下のとおりで
す。
z W6400 用インクタンク
z インクタンクの交換方法については、「インクタンク
を交換する」（→ P.3-2）をご覧ください。
z ブラックインク BCI-1431BK は、マットブラック

インクと区別するために、以降は「フォトブラックイ
ンク」と記載します。
紙幅：
24 インチ（609.6mm）、ISO A1
（594.0mm）、JIS B2（515.0mm）、ISO A2
（420.0mm）、16 インチ（406.4mm）、14
インチ（355.6mm）、ISO A3
（297.0mm）、10 インチ（254.0mm）
ロール外径： 150 mm 以下
紙管内径： 2 インチ、3 インチ
印刷面： 表紙面
イエローインク
マゼンタインク
フォトマゼンタインク
シアンインク
フォトシアンインク
ブラックインク
マットブラックインク
BCI-1451Y
BCI-1431M
BCI-1431PM
BCI-1431C
BCI-1431PC
BCI-1431BK
BCI-1451MBK

1- 33
‹ 消耗品について
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
„ メンテナンスカートリッジ
交換用メンテナンスカートリッジは、次の品番です。
z メンテナンスカートリッジ MC-01
z メンテナンスカートリッジの交換方法については、
「メンテナンスカートリッジを交換する」（→ P.3-16）
をご覧ください。
„ プリントヘッド
交換用プリントヘッドは、次の品番です。
z プリントヘッド BC-1350
z プリントヘッドの交換方法については、「プリント
ヘッドを交換する」（→ P.3-23）をご覧ください。
„ カッターブレード
交換用カッターブレードは、次の品番です。
z カッターブレード CT-02
z カッターブレードの交換方法については、「カッター
ブレードを交換する」（→ P.3-29）をご覧ください。

1- 34
‹ 主な仕様
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
主な仕様
W6400
印刷性能
印刷方式 シリアルバブルジェット方式
印刷モード 最高（ユーザ設定）、きれい、標準、速い
最高解像度 2400 × 1200 dpi
インタフェース
USB インタフェース
（USB 2.0 準拠）
1
（コンピュータのポート、OS、ケーブルが、USB 2.0 High Speed モードに対応していない場合は、
High Speed モードで使用できません。）
*1
ネットワークインタ
フェース（10BASE-T/
100BASE-TX）
オプション
*2
IEEE1394 インタフェース
（IEEE1394.a 準拠）
オプション
*2
インタフェースコネクタ
USB インタフェース：USB 規格シリーズ B レセプタクル
USB インタフェース推奨プリンタケーブル：
素材：AWG28 以上
タイプ：ツイストペアシールド付きケーブル（High Speed モード対応）
長さ：最大 5.0 m
コネクタ：USB 規格シリーズ B プラグ

IEEE1394 インタフェース（オプション）：IEEE1394-1995 準拠 6Pin、給電なし
IEEE1394 インタフェース推奨プリンタケーブル：
素材：AWG28（信号）AWG22（電源）以上
タイプ：2 重シールド構造ツイストペアケーブル（100、200、400 Mbps モード対応）
長さ：最大 4.5 m
コネクタ：IEEE1394-1995 準拠 6Pin
プリントヘッド 交換用プリントヘッド BC-1350
ノズル間隔 1200 dpi（600 dpi × 2 列）間隔
ノズル数 1280 ノズル× 6 色

1- 35
‹ 主な仕様
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
インクタンク
イエローインク
マゼンタインク
フォトマゼンタインク
シアンインク
フォトシアンインク
フォトブラックインク
*3
マットブラックインク
*3
交換用インクタンク BCI-1451Y
交換用インクタンク BCI-1431M
交換用インクタンク BCI-1431PM
交換用インクタンク BCI-1431C
交換用インクタンク BCI-1431PC
交換用インクタンク BCI-1431BK
交換用インクタンク BCI-1451MBK
インク種類 Pg インク
インク容量 各色 130ml
用紙
用紙幅 最小：203.2mm ～最大：609.6mm
最大用紙長
ロール紙：18m
カット紙：1400mm
用紙厚 70 ～ 800μm
用紙サイズと印刷領域
*4
通常サイズ： 印刷可能領域［ロール紙］上端：5mm、下端：5mm、左右端：5mm
［カット紙］上端：5mm、下端：23mm、左右端：5mm
印刷保証領域［ロール紙・カット紙］上端：20mm、下端：23mm、左右端：5mm

フチなしサイズ： 印刷可能領域［ロール紙］上端：0mm、下端：0mm、左右端：0mm
オーバーサイズ
*5
：印刷可能領域［ロール紙・カット紙］上端：0mm、下端：0mm、左右端：0mm
フチなし対応用紙幅 254.0mm、355.6mm、406.4mm、515.0mm、594.0mm、609.6mm
バスケット積載枚数 1 枚
本体仕様
電源 AC100V ～ 240V 1.3A 50/60 Hz
消費電力
最大：160 W 以下
*6
スリープモード時：6 W 以下
電源オフ時：1 W 以下
*7
稼動音 約 50dB(A) 以下（6.5 Bels 以下）
最適動作環境 温度：15 ～ 30 ℃、湿度：10 ～ 80%（ただし、結露なきこと）
動作環境 温度：5 ～ 35 ℃、湿度：10 ～ 90%（ただし、結露なきこと）
W6400

1- 36
‹ 主な仕様
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

• 製品改良のため、記載事項が一部変更になる場合があります。
• 使用環境によっては、上記数値と異なる場合があります。

寸法（幅×奥行×高さ）
プリンタ本体のみ 1200mm × 569mm × 484mm
スタンド装着状態 1200mm × 752mm × 1097mm
質量（プリントヘッド、インクタンク含む）
プリンタ本体のみ 約 40kg
スタンド装着状態 約 49kg
*1. USB2.0 インタフェースを Hi-Speed モードで使用する際は、以下の環境が必要です。

• コンピュータ：USB2.0 Hi-Speed 対応のコンピュータ
• OS：Windows Server 2003/Windows XP/Windows 2000/Mac OS X v10.3.3 以降
• USB2.0ドライバ：マイクロソフト社USB2.0ドライバ（マイクロソフト社製のUSB2.0ドライバは、Windows Update

もしくは Service Pack により入手可能です。）

• USB ケーブル：USB2.0 認証ケーブル
• キヤノンで動作を確認（マイクロソフトの OS 標準の USB ドライバで確認）している USB2.0 インタフェース：
• アダプテック社製 USB2.0 拡張カード USB2CONNECT3100
• アダプテック社製 USB2.0 拡張カード USB2CONNECT5100
• アダプテック社製 USB2.0 拡張カード USB2CONNECT2000LP
• インテル社製 845G チップセット
• SiS 社製 SiS740 チップセット

上記チップセットに関する質問については、各コンピュータメーカーへお問い合わせください。
*2. ネットワークインタフェースボートか IEEE1394 ボードのいずれか 1 枚を装着可能です。
*3. フォトブラックインクまたはマットブラックインクのいずれか 1 つを装着可能です。
*4.「フチなしサイズ」や「オーバーサイズ」は、用紙の種類やサイズにより、印刷できない場合があります。
*5. オーバーサイズ選択時は、選択した用紙サイズより幅が 10mm 以上、高さがロール紙で 10mm 以上、カット紙で
20mm 以上大きな用紙をセットしてください。
*6. オプションボード装着時は異なる場合があります。
*7. 電源を切った状態でも若干の電力が消費されます。完全に消費電力をなくすためには、電源をオフにしてから、電
源プラグをコンセントから抜いてください。
W6400

1- 37
‹ 環境基本性能
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
環境基本性能
W6400
本体
消費電力
省電力待機時 6W 以下
電源 OFF 時（コンセント接続状態）
電力
1W 以下
資源効率
本体質量 約 40.0kg
本体寸法（幅×奥行×高さ） 1200mm × 569mm × 484mm
リサイクル 本体外装プラスチック再生利用技術確立
製品安全
含有有害物質
全構成部品：特定臭素系難燃剤（PBB、PBDE）不使用
外装プラスチック：重金属（Pb、Hg、Cr（Vl）、Cd）、ハロゲン系難燃剤不使用
稼動音 約 50dB(A) 以下（6.5 Bels 以下）
包装材
含有重金属（Pb、Hｇ、Cr（Vl）、
Cd）
不使用（外装箱）
リサイクル 容器包装リサイクル法のシステムによる（2000 年 4 月より）
規格適合
国際エネルギースタープログラム、VCCI（クラス B）
高調波電流規格 JIS C 61000-3-2 適合品

トップ
第 1 章
基本的な使いかた
第 2 章
いろいろな用紙を
使うには
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
2- 1
チェックした項目を印刷できます。
第 2 章 いろいろな用紙を使うには
使用可能な用紙 ..........................................................................................2-2
用紙とブラックインクの適性について ................................................................. 2-2
用紙のサイズ ......................................................................................................... 2-3

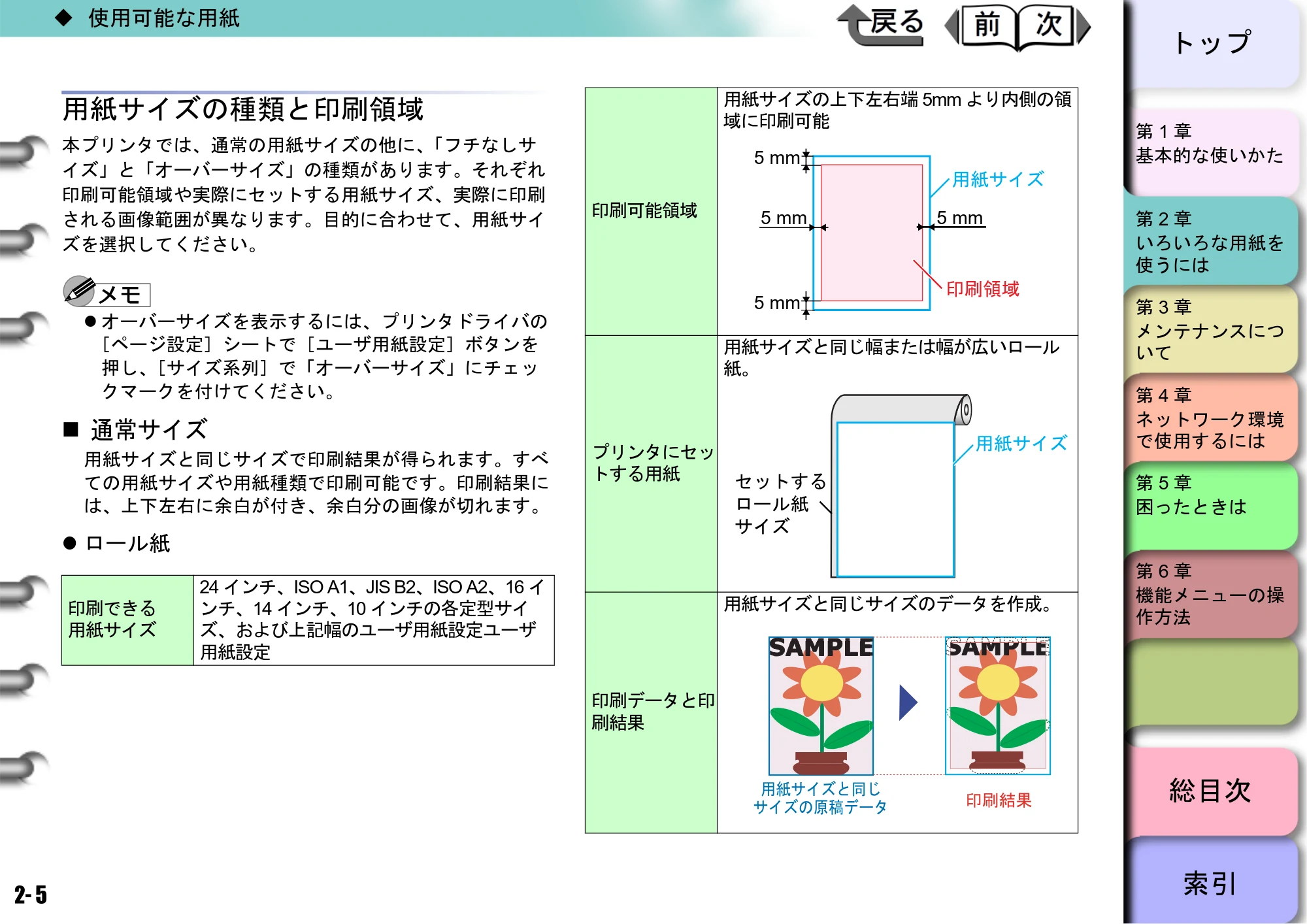

用紙サイズの種類と印刷領域 ................................................................................ 2-5

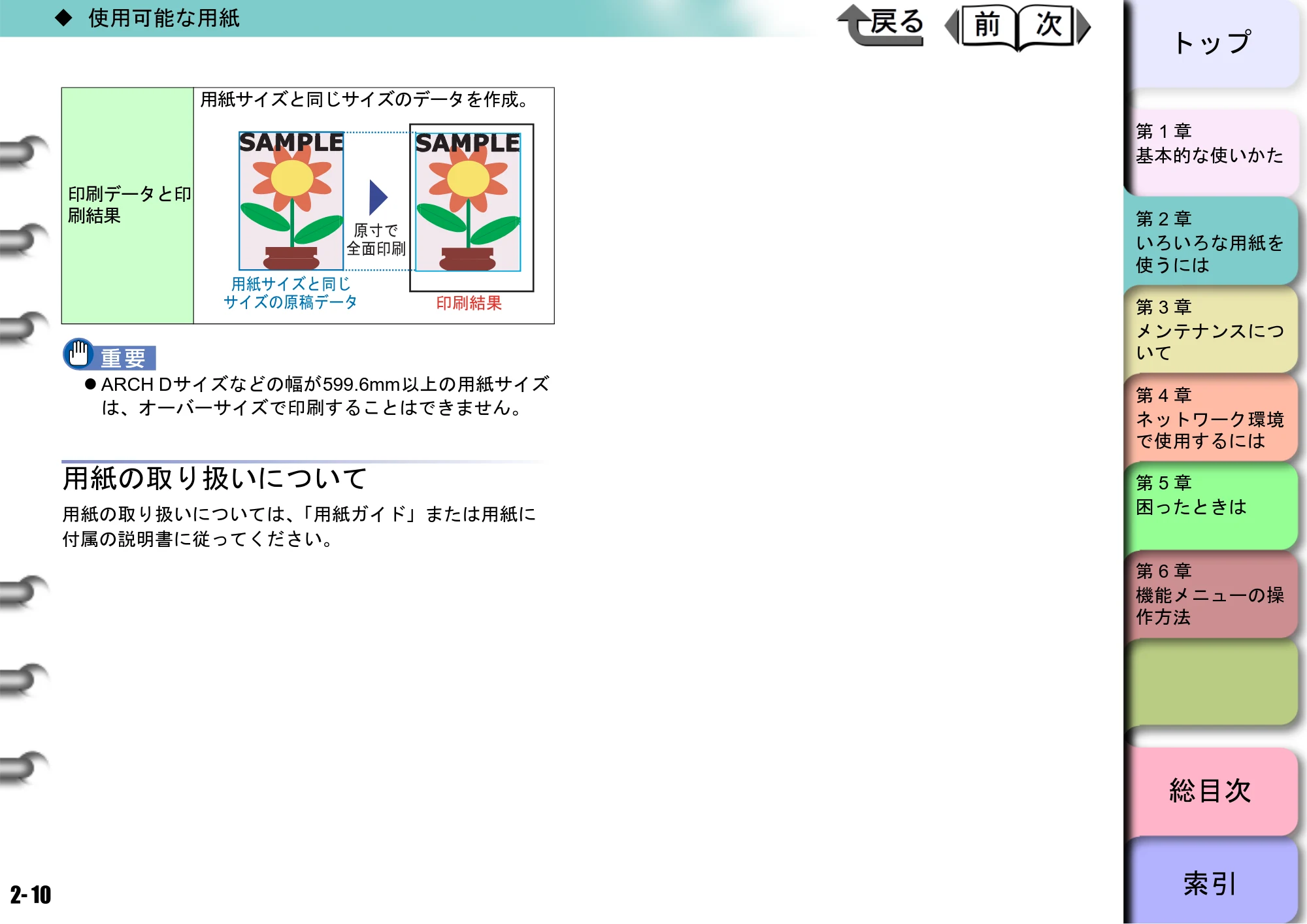

用紙の取り扱いについて ..................................................................................... 2-10
ロール紙に印刷する .................................................................................2-11
ロール紙をセットする ......................................................................................... 2-11
ロール紙を取り外す ............................................................................................ 2-17
カット紙に印刷する .................................................................................2-20

カット紙をセットする ......................................................................................... 2-20
カット紙を取り外す ............................................................................................ 2-24
プリントヘッドの高さを変更する ...........................................................2-25
プリントヘッド高さの変更 ................................................................................. 2-25
プリントヘッドの調整 ......................................................................................... 2-27

プリントヘッド高さの再変更 .............................................................................. 2-27
章目次ページの使いかた
「→印刷開始ボタンを実行する前に」

2- 2
‹ 使用可能な用紙
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

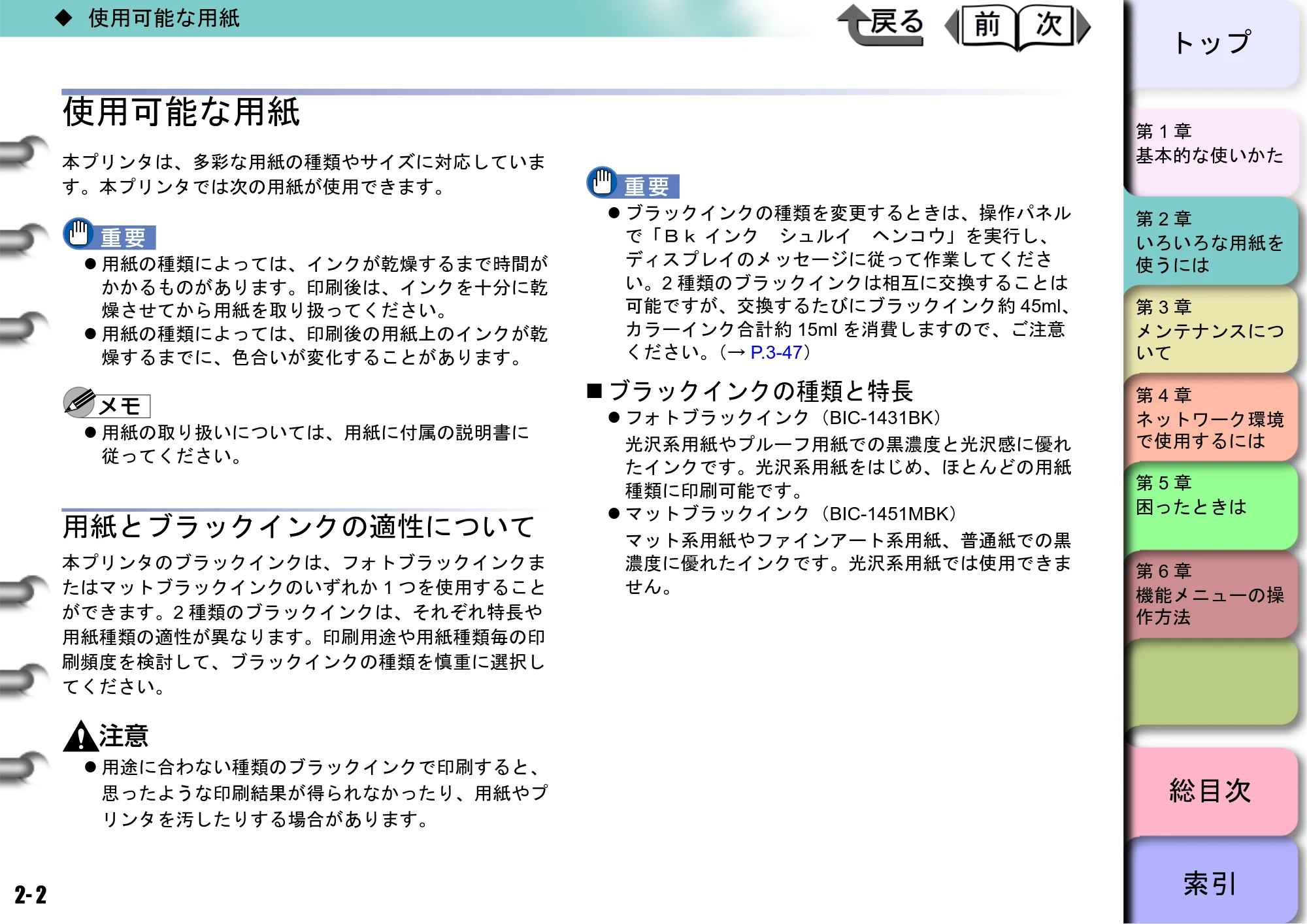

使用可能な用紙
本プリンタは、多彩な用紙の種類やサイズに対応していま
す。本プリンタでは次の用紙が使用できます。
z 用紙の種類によっては、インクが乾燥するまで時間が
かかるものがあります。印刷後は、インクを十分に乾
燥させてから用紙を取り扱ってください。
z 用紙の種類によっては、印刷後の用紙上のインクが乾
燥するまでに、色合いが変化することがあります。
z 用紙の取り扱いについては、用紙に付属の説明書に
従ってください。
用紙とブラックインクの適性について
本プリンタのブラックインクは、フォトブラックインクま
たはマットブラックインクのいずれか 1 つを使用すること
ができます。2 種類のブラックインクは、それぞれ特長や
用紙種類の適性が異なります。印刷用途や用紙種類毎の印
刷頻度を検討して、ブラックインクの種類を慎重に選択し
てください。
z 用途に合わない種類のブラックインクで印刷すると、
思ったような印刷結果が得られなかったり、用紙やプ

リンタを汚したりする場合があります。
z ブラックインクの種類を変更するときは、操作パネル
で「Ｂｋ インク シュルイ ヘンコウ」を実行し、
ディスプレイのメッセージに従って作業してくださ
い。2 種類のブラックインクは相互に交換することは
可能ですが、交換するたびにブラックインク約 45ml、
カラーインク合計約 15ml を消費しますので、ご注意
ください。（→ P.3-47）
„ ブラックインクの種類と特長
z フォトブラックインク（BIC-1431BK）
光沢系用紙やプルーフ用紙での黒濃度と光沢感に優れ
たインクです。光沢系用紙をはじめ、ほとんどの用紙
種類に印刷可能です。
z マットブラックインク（BIC-1451MBK）
マット系用紙やファインアート系用紙、普通紙での黒
濃度に優れたインクです。光沢系用紙では使用できま
せん。

2- 3
‹ 使用可能な用紙
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

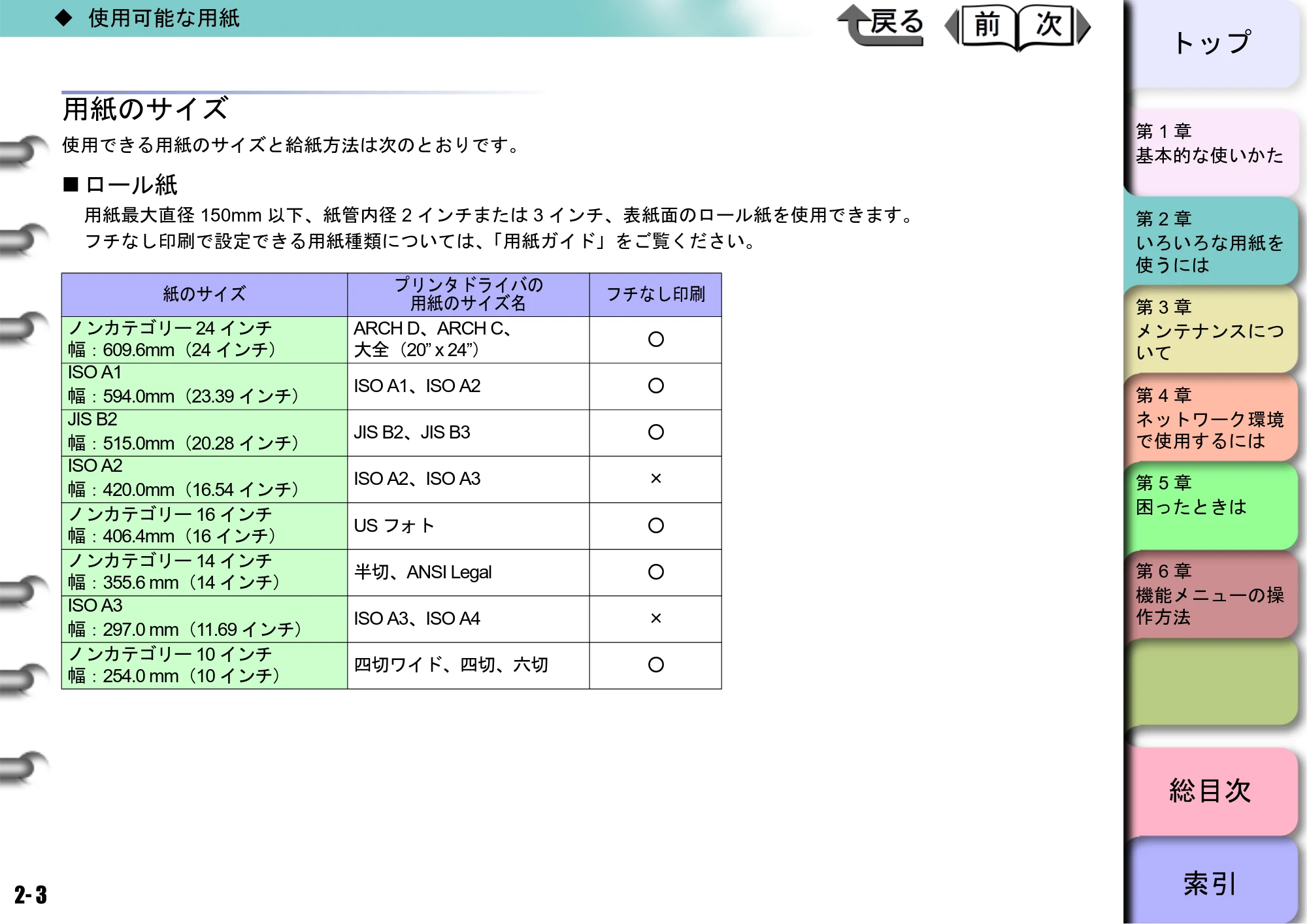

用紙のサイズ
使用できる用紙のサイズと給紙方法は次のとおりです。
„ ロール紙
用紙最大直径 150mm 以下、紙管内径 2 インチまたは 3 インチ、表紙面のロール紙を使用できます。
フチなし印刷で設定できる用紙種類については、「用紙ガイド」をご覧ください。
紙のサイズ
プリンタドライバの
用紙のサイズ名
フチなし印刷
ノンカテゴリー 24 インチ
幅：609.6mm（24 インチ）
ARCH D、ARCH C、
大全（20” x 24”）
○
ISO A1
幅：594.0mm（23.39 インチ）
ISO A1、ISO A2 ○
JIS B2
幅：515.0mm（20.28 インチ）
JIS B2、JIS B3 ○
ISO A2
幅：420.0mm（16.54 インチ）
ISO A2、ISO A3 ×
ノンカテゴリー 16 インチ
幅：406.4mm（16 インチ）
US フォト ○
ノンカテゴリー 14 インチ
幅：355.6 mm（14 インチ）

半切、ANSI Legal ○
ISO A3
幅：297.0 mm（11.69 インチ）
ISO A3、ISO A4 ×
ノンカテゴリー 10 インチ
幅：254.0 mm（10 インチ）
四切ワイド、四切、六切 ○

2- 4
‹ 使用可能な用紙
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

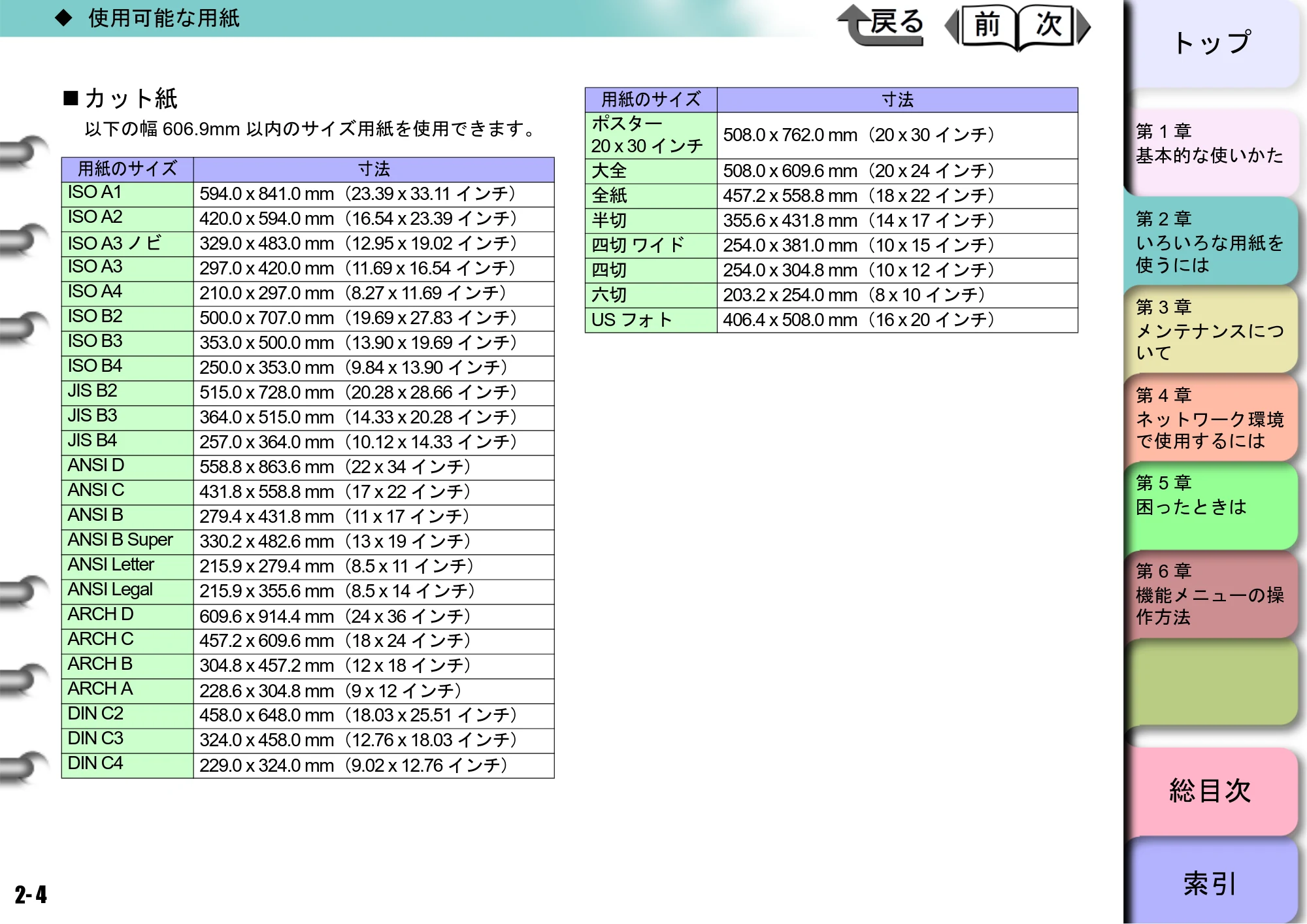

„ カット紙
以下の幅 606.9mm 以内のサイズ用紙を使用できます。
用紙のサイズ 寸法
ISO A1 594.0 x 841.0 mm（23.39 x 33.11 インチ）
ISO A2 420.0 x 594.0 mm（16.54 x 23.39 インチ）
ISO A3 ノビ 329.0 x 483.0 mm（12.95 x 19.02 インチ）
ISO A3 297.0 x 420.0 mm（11.69 x 16.54 インチ）
ISO A4 210.0 x 297.0 mm（8.27 x 11.69 インチ）
ISO B2 500.0 x 707.0 mm（19.69 x 27.83 インチ）
ISO B3 353.0 x 500.0 mm（13.90 x 19.69 インチ）
ISO B4 250.0 x 353.0 mm（9.84 x 13.90 インチ）
JIS B2 515.0 x 728.0 mm（20.28 x 28.66 インチ）

JIS B3 364.0 x 515.0 mm（14.33 x 20.28 インチ）
JIS B4 257.0 x 364.0 mm（10.12 x 14.33 インチ）
ANSI D 558.8 x 863.6 mm（22 x 34 インチ）
ANSI C 431.8 x 558.8 mm（17 x 22 インチ）
ANSI B 279.4 x 431.8 mm（11 x 17 インチ）
ANSI B Super 330.2 x 482.6 mm（13 x 19 インチ）
ANSI Letter 215.9 x 279.4 mm（8.5 x 11 インチ）
ANSI Legal 215.9 x 355.6 mm（8.5 x 14 インチ）
ARCH D 609.6 x 914.4 mm（24 x 36 インチ）
ARCH C 457.2 x 609.6 mm（18 x 24 インチ）
ARCH B 304.8 x 457.2 mm（12 x 18 インチ）
ARCH A 228.6 x 304.8 mm（9 x 12 インチ）

DIN C2 458.0 x 648.0 mm（18.03 x 25.51 インチ）
DIN C3 324.0 x 458.0 mm（12.76 x 18.03 インチ）
DIN C4 229.0 x 324.0 mm（9.02 x 12.76 インチ）
ポスター
20 x 30 インチ
508.0 x 762.0 mm（20 x 30 インチ）
大全 508.0 x 609.6 mm（20 x 24 インチ）
全紙 457.2 x 558.8 mm（18 x 22 インチ）
半切 355.6 x 431.8 mm（14 x 17 インチ）
四切 ワイド 254.0 x 381.0 mm（10 x 15 インチ）
四切 254.0 x 304.8 mm（10 x 12 インチ）
六切 203.2 x 254.0 mm（8 x 10 インチ）
US フォト 406.4 x 508.0 mm（16 x 20 インチ）
用紙のサイズ 寸法

2- 5
‹ 使用可能な用紙
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
用紙サイズの種類と印刷領域
本プリンタでは、通常の用紙サイズの他に、「フチなしサ
イズ」と「オーバーサイズ」の種類があります。それぞれ
印刷可能領域や実際にセットする用紙サイズ、実際に印刷
される画像範囲が異なります。目的に合わせて、用紙サイ
ズを選択してください。
z オーバーサイズを表示するには、プリンタドライバの
［ページ設定］シートで［ユーザ用紙設定］ボタンを
押し、［サイズ系列］で「オーバーサイズ」にチェッ
クマークを付けてください。
„ 通常サイズ
用紙サイズと同じサイズで印刷結果が得られます。すべ
ての用紙サイズや用紙種類で印刷可能です。印刷結果に
は、上下左右に余白が付き、余白分の画像が切れます。
z ロール紙
印刷できる
用紙サイズ
24 インチ、ISO A1、JIS B2、ISO A2、16 イ
ンチ、14 インチ、10 インチの各定型サイ
ズ、および上記幅のユーザ用紙設定ユーザ
用紙設定
印刷可能領域
用紙サイズの上下左右端 5mm より内側の領

域に印刷可能
プリンタにセッ
トする用紙
用紙サイズと同じ幅または幅が広いロール
紙。
印刷データと印
刷結果
用紙サイズと同じサイズのデータを作成。
5 mm5 mm
5 mm
5 mm

2- 6
‹ 使用可能な用紙
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

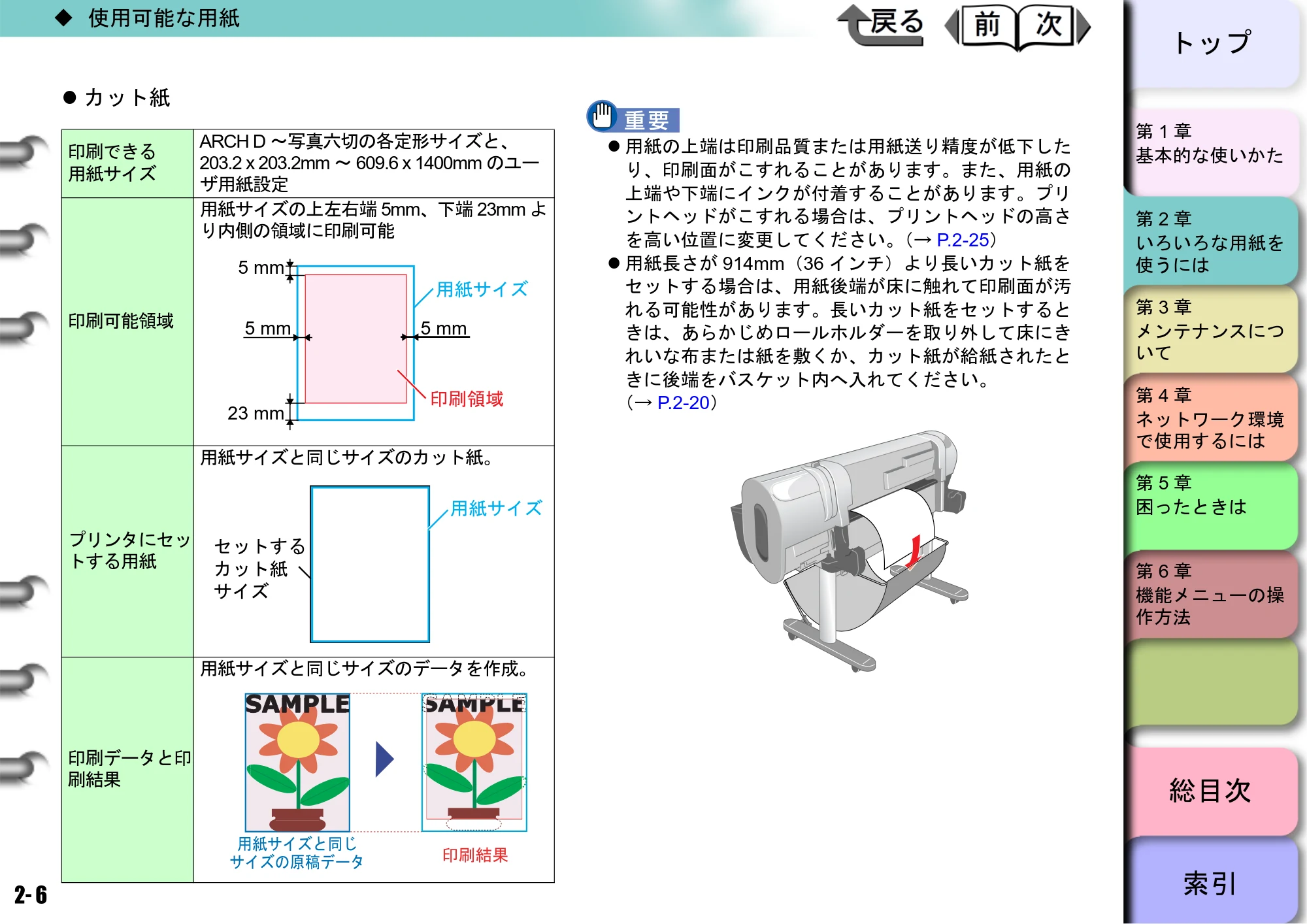

z カット紙
z 用紙の上端は印刷品質または用紙送り精度が低下した
り、印刷面がこすれることがあります。また、用紙の
上端や下端にインクが付着することがあります。プリ
ントヘッドがこすれる場合は、プリントヘッドの高さ
を高い位置に変更してください。（→ P.2-25）
z 用紙長さが 914mm（36 インチ）より長いカット紙を
セットする場合は、用紙後端が床に触れて印刷面が汚
れる可能性があります。長いカット紙をセットすると
きは、あらかじめロールホルダーを取り外して床にき
れいな布または紙を敷くか、カット紙が給紙されたと
きに後端をバスケット内へ入れてください。
（→ P.2-20）
印刷できる
用紙サイズ
ARCH D ～写真六切の各定形サイズと、
203.2 x 203.2mm ～ 609.6 x 1400mm のユー
ザ用紙設定
印刷可能領域
用紙サイズの上左右端 5mm、下端 23mm よ
り内側の領域に印刷可能

プリンタにセッ
トする用紙
用紙サイズと同じサイズのカット紙。
印刷データと印
刷結果
用紙サイズと同じサイズのデータを作成。
5 mm5 mm
5 mm
23 mm

2- 7
‹ 使用可能な用紙
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

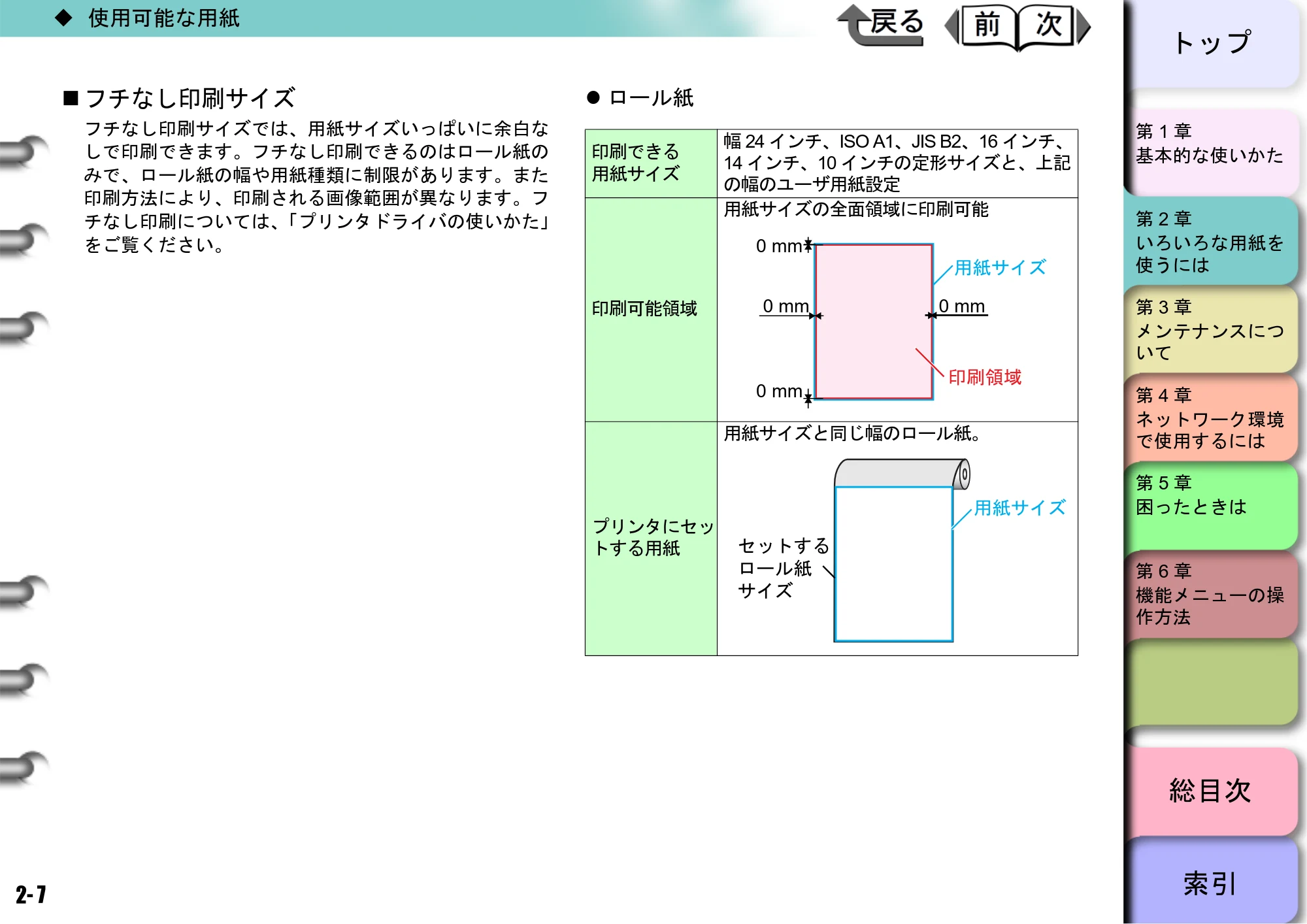

„ フチなし印刷サイズ
フチなし印刷サイズでは、用紙サイズいっぱいに余白な
しで印刷できます。フチなし印刷できるのはロール紙の
みで、ロール紙の幅や用紙種類に制限があります。また
印刷方法により、印刷される画像範囲が異なります。フ
チなし印刷については、「プリンタドライバの使いかた」
をご覧ください。
z ロール紙
印刷できる
用紙サイズ
幅 24 インチ、ISO A1、JIS B2、16 インチ、
14 インチ、10 インチの定形サイズと、上記
の幅のユーザ用紙設定
印刷可能領域
用紙サイズの全面領域に印刷可能
プリンタにセッ
トする用紙
用紙サイズと同じ幅のロール紙。
0 mm0 mm
0 mm
0 mm

2- 8
‹ 使用可能な用紙
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

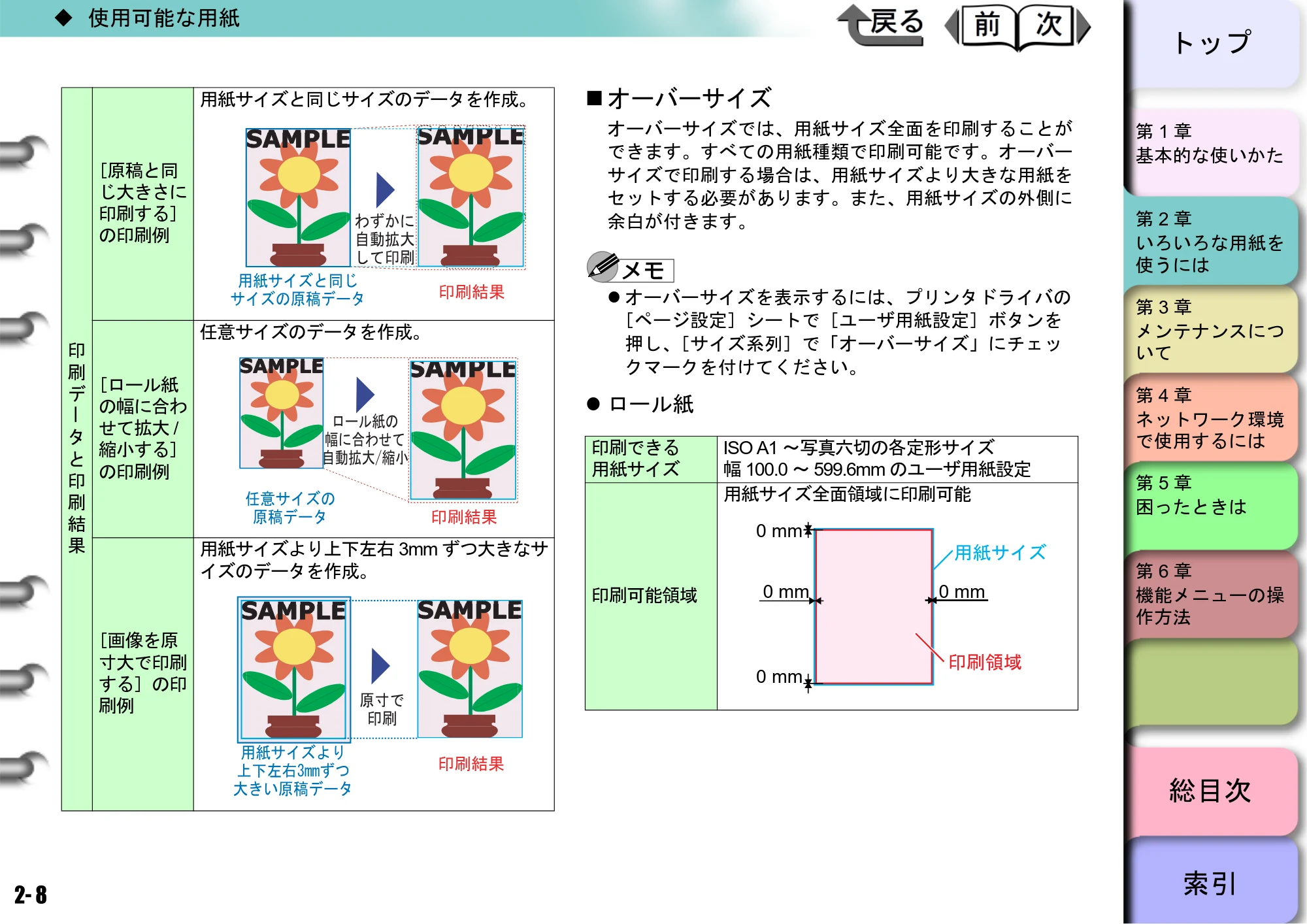

„ オーバーサイズ
オーバーサイズでは、用紙サイズ全面を印刷することが
できます。すべての用紙種類で印刷可能です。オーバー
サイズで印刷する場合は、用紙サイズより大きな用紙を
セットする必要があります。また、用紙サイズの外側に
余白が付きます。
z オーバーサイズを表示するには、プリンタドライバの
［ページ設定］シートで［ユーザ用紙設定］ボタンを
押し、［サイズ系列］で「オーバーサイズ」にチェッ
クマークを付けてください。
z ロール紙
印
刷
デ
タ
と
印
刷
結
果
［原稿と同
じ大きさに
印刷する］
の印刷例
用紙サイズと同じサイズのデータを作成。
［ロール紙
の幅に合わ
せて拡大 /
縮小する］
の印刷例
任意サイズのデータを作成。
［画像を原
寸大で印刷
する］の印
刷例
用紙サイズより上下左右 3mm ずつ大きなサ
イズのデータを作成。
ー
印刷できる
用紙サイズ
ISO A1 ～写真六切の各定形サイズ
幅 100.0 ～ 599.6mm のユーザ用紙設定

印刷可能領域
用紙サイズ全面領域に印刷可能
0 mm0 mm
0 mm
0 mm

2- 9
‹ 使用可能な用紙
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

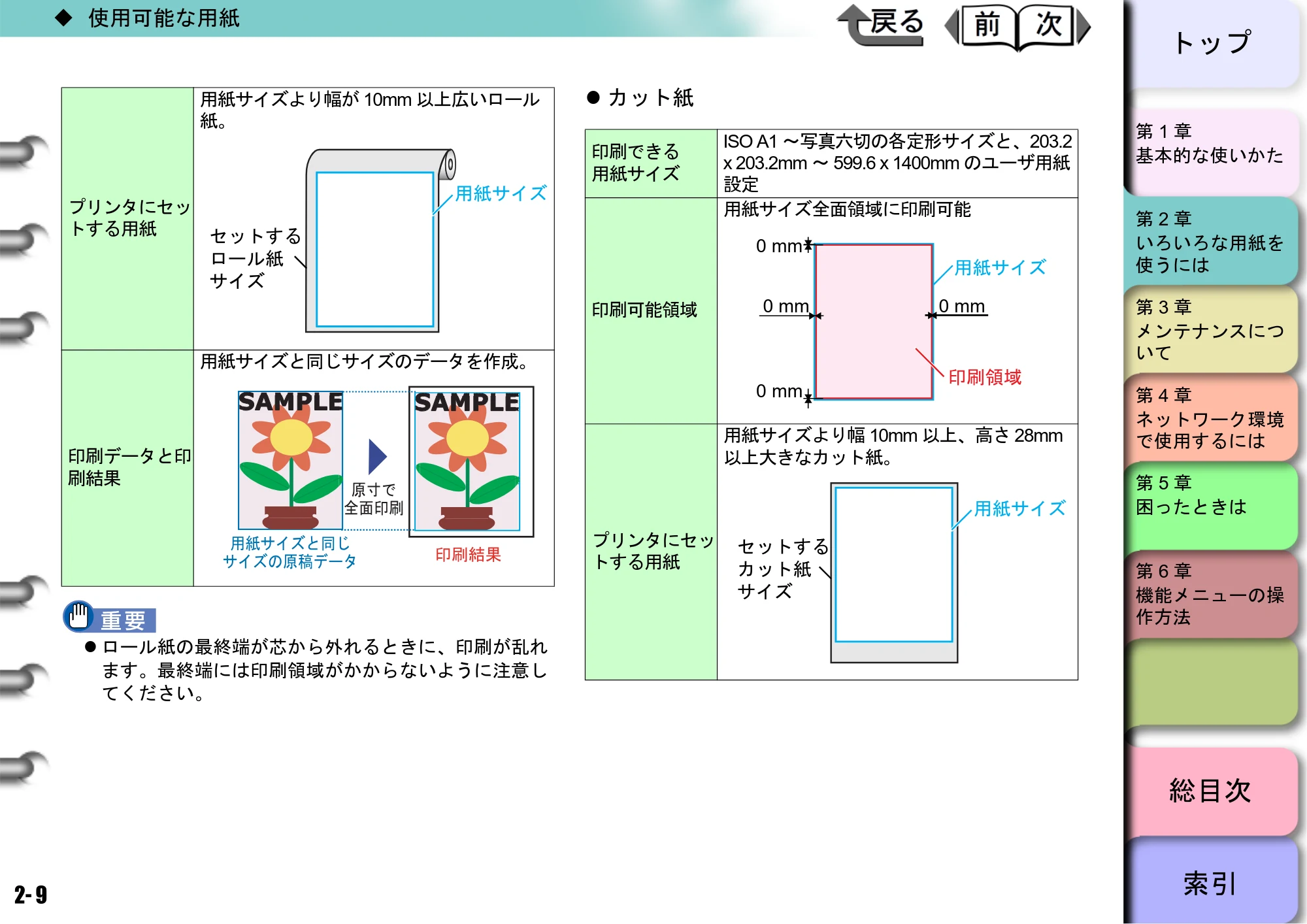

z ロール紙の最終端が芯から外れるときに、印刷が乱れ
ます。最終端には印刷領域がかからないように注意し
てください。
z カット紙
プリンタにセッ
トする用紙
用紙サイズより幅が 10mm 以上広いロール
紙。
印刷データと印
刷結果
用紙サイズと同じサイズのデータを作成。
印刷できる
用紙サイズ
ISO A1 ～写真六切の各定形サイズと、203.2
x 203.2mm ～ 599.6 x 1400mm のユーザ用紙
設定
印刷可能領域
用紙サイズ全面領域に印刷可能
プリンタにセッ
トする用紙
用紙サイズより幅 10mm 以上、高さ 28mm
以上大きなカット紙。
0 mm0 mm
0 mm
0 mm

2- 10
‹ 使用可能な用紙
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
z ARCH Dサイズなどの幅が599.6mm以上の用紙サイズ
は、オーバーサイズで印刷することはできません。
用紙の取り扱いについて
用紙の取り扱いについては、「用紙ガイド」または用紙に
付属の説明書に従ってください。
印刷データと印
刷結果
用紙サイズと同じサイズのデータを作成。

2- 11
‹ ロール紙に印刷する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
ロール紙に印刷する
ロール紙をセットする
ロール紙に印刷するときは、次の順で操作します。
 印刷済みの用紙やロード済みの用紙がプラテン上にあ
る場合は取り外す（→ P.2-17、P.2-24）
 操作パネルで給紙元をロール紙に設定する
（→ P.2-11）
 ロール紙をロールホルダースロットにセットする
（→ P.2-12）
 ロール紙をプラテン上にセットする（→ P.2-15）
 操作パネルで用紙種類を設定する（→ P.2-15）
 用紙の送り量を調整する（→ P.3-42）
 コンピュータから印刷する（→「プリンタドライバの
使いかた」）
z ロール紙をセットするときは、必ずプリンタの電源が
オンの状態で行ってください。また、セットした用紙
と用紙種類が合っていないと、印刷品質低下の原因に
なります。
„ 給紙元の設定
ロール紙に印刷するときは、操作パネルで給紙元をロー
ル紙に切り替えます。
1［給紙選択］キーを１秒以上押し続け、「ロール

紙」ランプを点灯します。
［給紙選択］キーを押すと、ロール紙とカット紙が
切り替わります。
カット紙がセットされていた場合は、「カットシヲ
ハズシマスカ？」が表示されます。
他のロール紙がセットされている場合は、［ストッ
プ］キーを 1 秒以上押すと、「ロールシヲ ハズシ
マスカ？」が表示されます。
2 プリンタにカット紙やロール紙がセットされてい
る場合は、［OK］キーを押します。
カット紙またはロール紙を取り外します。
（→ P.2-17、P.2-24）
カットシヲ ハス゛シマスカ？
ＯＫ ／ストップヲ オス

2- 12
‹ ロール紙に印刷する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

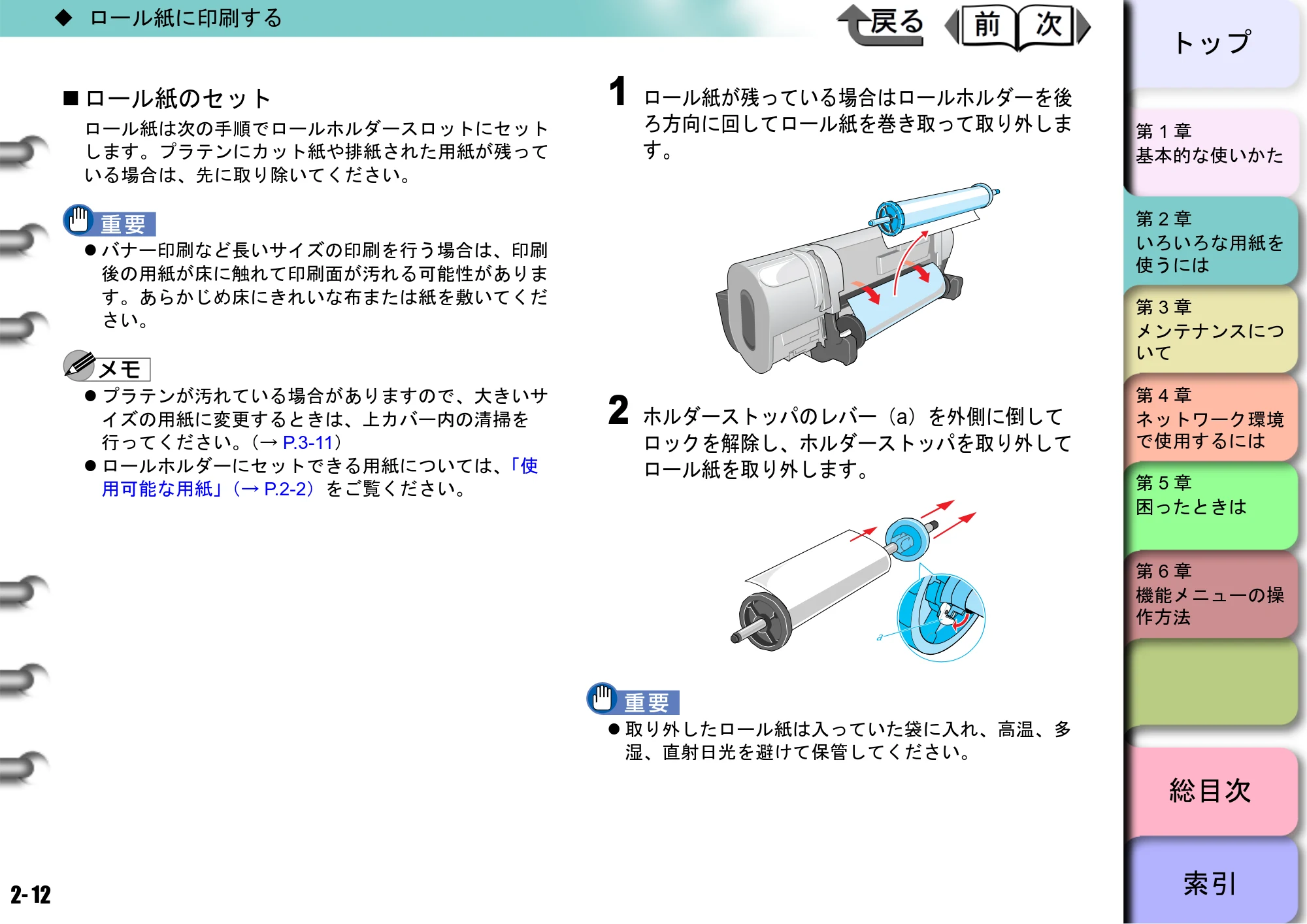

„ ロール紙のセット
ロール紙は次の手順でロールホルダースロットにセット
します。プラテンにカット紙や排紙された用紙が残って
いる場合は、先に取り除いてください。
z バナー印刷など長いサイズの印刷を行う場合は、印刷
後の用紙が床に触れて印刷面が汚れる可能性がありま
す。あらかじめ床にきれいな布または紙を敷いてくだ
さい。
z プラテンが汚れている場合がありますので、大きいサ
イズの用紙に変更するときは、上カバー内の清掃を
行ってください。（→ P.3-11）
z ロールホルダーにセットできる用紙については、「使
用可能な用紙」（→ P.2-2）をご覧ください。
1 ロール紙が残っている場合はロールホルダーを後
ろ方向に回してロール紙を巻き取って取り外しま
す。
2 ホルダーストッパのレバー（a）を外側に倒して
ロックを解除し、ホルダーストッパを取り外して
ロール紙を取り外します。
z 取り外したロール紙は入っていた袋に入れ、高温、多

湿、直射日光を避けて保管してください。
a

2- 13
‹ ロール紙に印刷する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

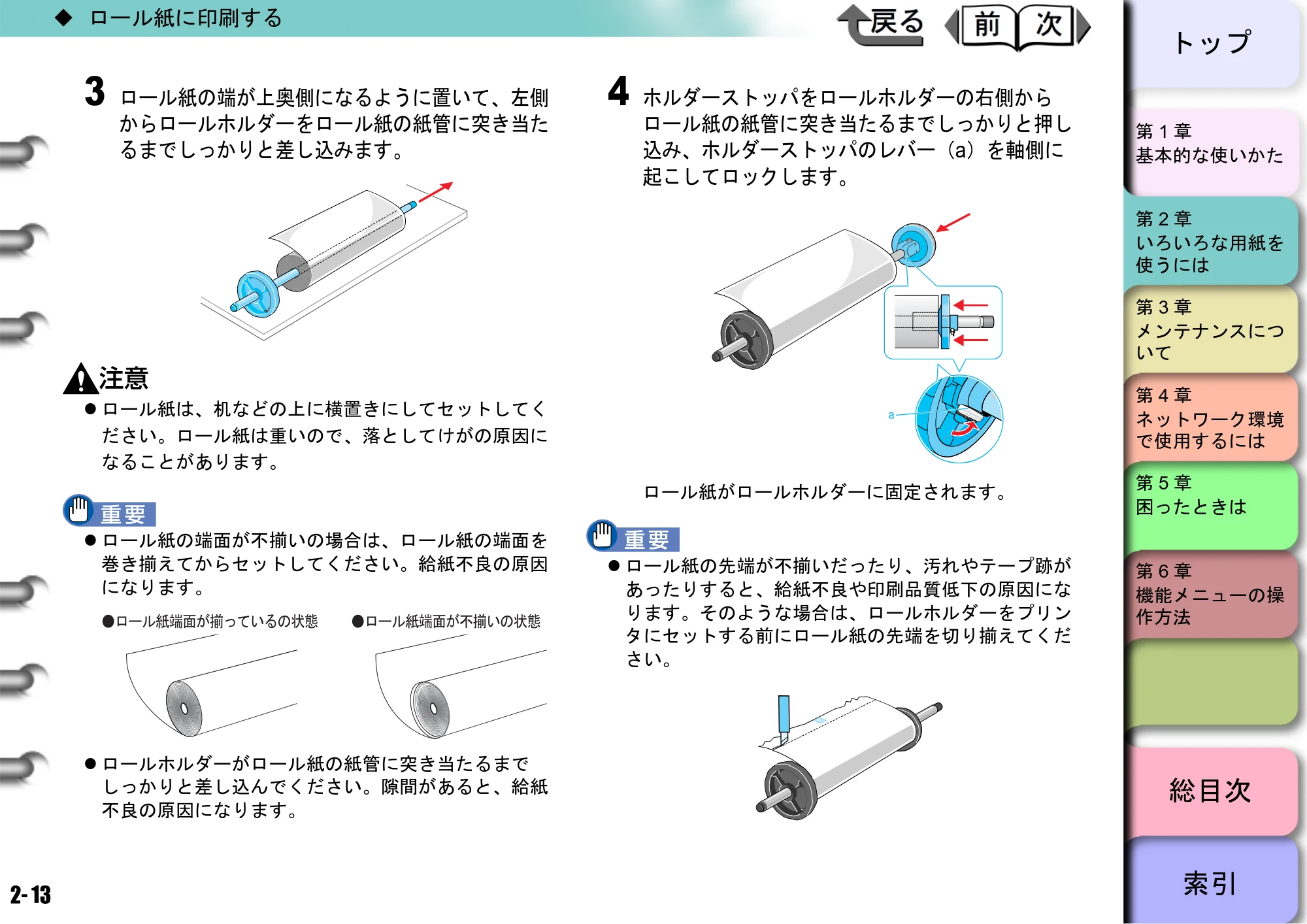

3 ロール紙の端が上奥側になるように置いて、左側
からロールホルダーをロール紙の紙管に突き当た
るまでしっかりと差し込みます。
z ロール紙は、机などの上に横置きにしてセットしてく
ださい。ロール紙は重いので、落としてけがの原因に
なることがあります。
z ロール紙の端面が不揃いの場合は、ロール紙の端面を
巻き揃えてからセットしてください。給紙不良の原因
になります。
z ロールホルダーがロール紙の紙管に突き当たるまで
しっかりと差し込んでください。隙間があると、給紙
不良の原因になります。
4 ホルダーストッパをロールホルダーの右側から
ロール紙の紙管に突き当たるまでしっかりと押し
込み、ホルダーストッパのレバー（a）を軸側に
起こしてロックします。
ロール紙がロールホルダーに固定されます。
z ロール紙の先端が不揃いだったり、汚れやテープ跡が
あったりすると、給紙不良や印刷品質低下の原因にな
ります。そのような場合は、ロールホルダーをプリン

タにセットする前にロール紙の先端を切り揃えてくだ
さい。

2- 14
‹ ロール紙に印刷する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

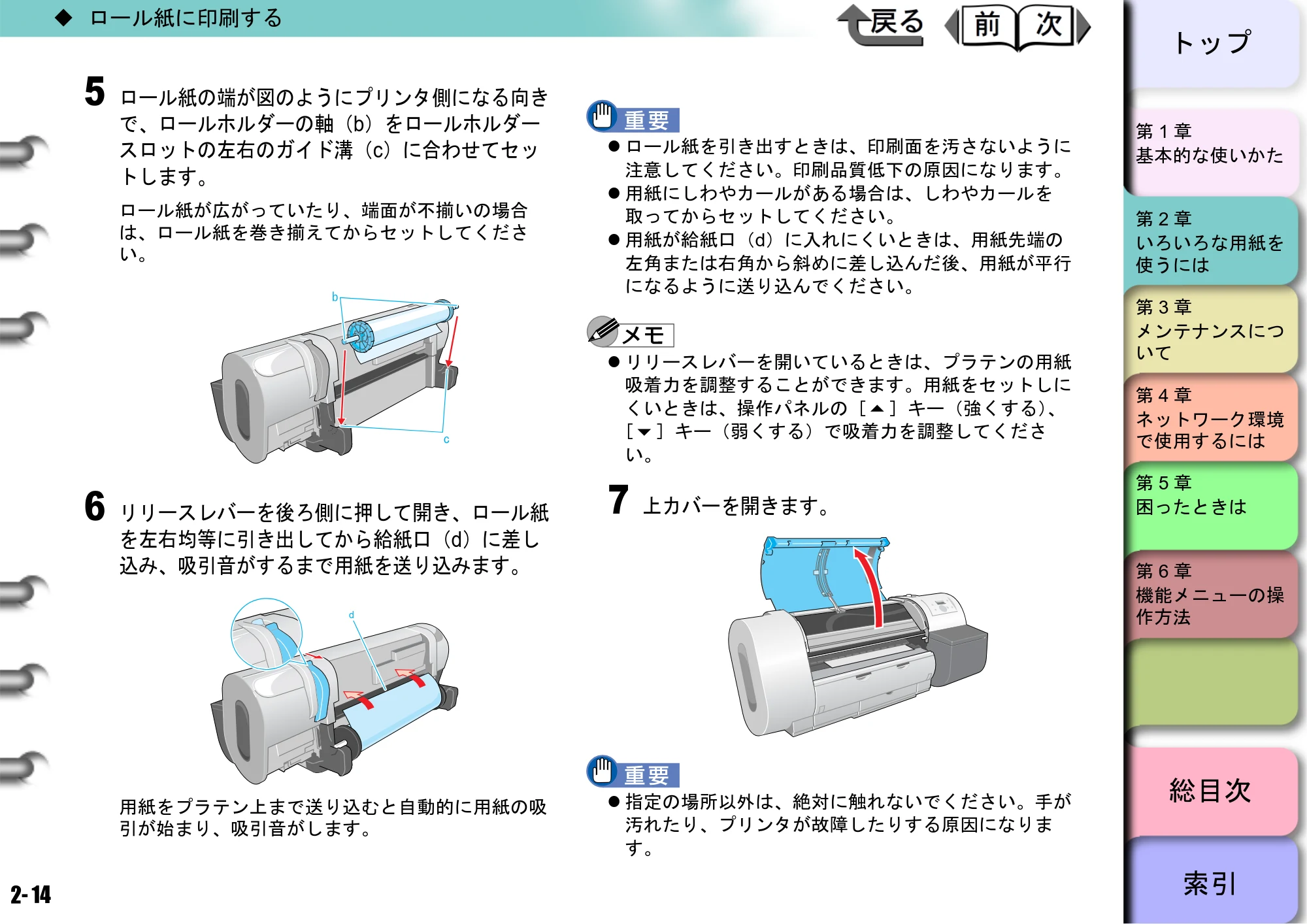

5 ロール紙の端が図のようにプリンタ側になる向き
で、ロールホルダーの軸（b）をロールホルダー
スロットの左右のガイド溝（c）に合わせてセッ
トします。
ロール紙が広がっていたり、端面が不揃いの場合
は、ロール紙を巻き揃えてからセットしてくださ
い。
6 リリースレバーを後ろ側に押して開き、ロール紙
を左右均等に引き出してから給紙口（d）に差し
込み、吸引音がするまで用紙を送り込みます。
用紙をプラテン上まで送り込むと自動的に用紙の吸
引が始まり、吸引音がします。
z ロール紙を引き出すときは、印刷面を汚さないように
注意してください。印刷品質低下の原因になります。
z 用紙にしわやカールがある場合は、しわやカールを
取ってからセットしてください。
z 用紙が給紙口（d）に入れにくいときは、用紙先端の
左角または右角から斜めに差し込んだ後、用紙が平行
になるように送り込んでください。
z リリースレバーを開いているときは、プラテンの用紙

吸着力を調整することができます。用紙をセットしに
くいときは、操作パネルの［］キー（強くする）、
［］キー（弱くする）で吸着力を調整してくださ
い。
7 上カバーを開きます。
z 指定の場所以外は、絶対に触れないでください。手が
汚れたり、プリンタが故障したりする原因になりま
す。
d

2- 15
‹ ロール紙に印刷する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた

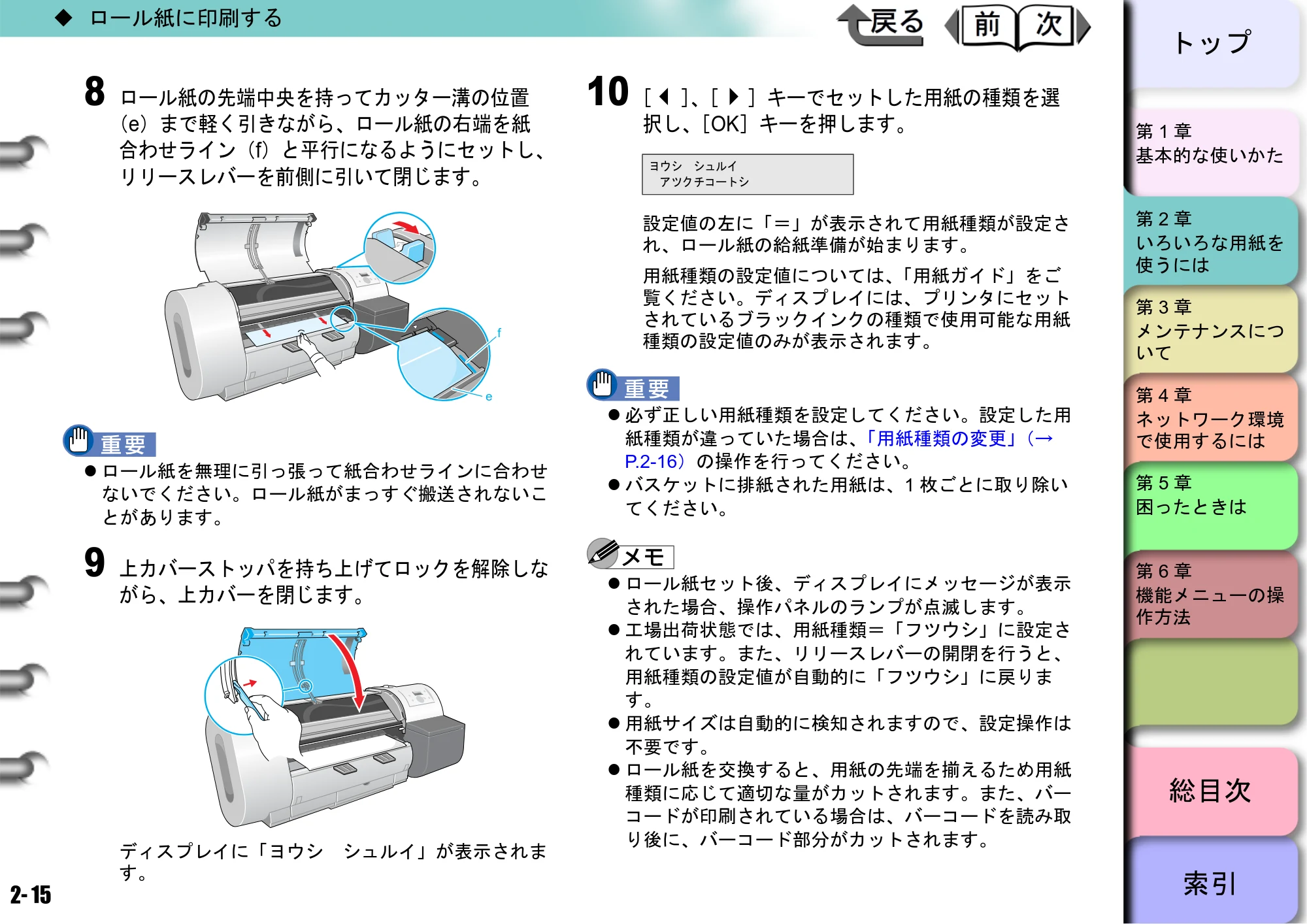

8 ロール紙の先端中央を持ってカッター溝の位置
（e）まで軽く引きながら、ロール紙の右端を紙
合わせライン（f）と平行になるようにセットし、
リリースレバーを前側に引いて閉じます。
z ロール紙を無理に引っ張って紙合わせラインに合わせ
ないでください。ロール紙がまっすぐ搬送されないこ
とがあります。
9 上カバーストッパを持ち上げてロックを解除しな
がら、上カバーを閉じます。
ディスプレイに「ヨウシ シュルイ」が表示されま
す。
10［］、［］キーでセットした用紙の種類を選
択し、［OK］キーを押します。
設定値の左に「＝」が表示されて用紙種類が設定さ
れ、ロール紙の給紙準備が始まります。
用紙種類の設定値については、「用紙ガイド」をご
覧ください。ディスプレイには、プリンタにセット
されているブラックインクの種類で使用可能な用紙
種類の設定値のみが表示されます。
z 必ず正しい用紙種類を設定してください。設定した用

紙種類が違っていた場合は、「用紙種類の変更」（→
P.2-16）の操作を行ってください。
z バスケットに排紙された用紙は、1 枚ごとに取り除い
てください。
z ロール紙セット後、ディスプレイにメッセージが表示
された場合、操作パネルのランプが点滅します。
z 工場出荷状態では、用紙種類＝「フツウシ」に設定さ
れています。また、リリースレバーの開閉を行うと、
用紙種類の設定値が自動的に「フツウシ」に戻りま
す。
z 用紙サイズは自動的に検知されますので、設定操作は
不要です。
z ロール紙を交換すると、用紙の先端を揃えるため用紙
種類に応じて適切な量がカットされます。また、バー
コードが印刷されている場合は、バーコードを読み取
り後に、バーコード部分がカットされます。
f
e
ヨウシ シュルイ
アツクチコートシ

2- 16
‹ ロール紙に印刷する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
11 ロール紙残量検知機能がオンになっていてバー
コードの無いロール紙をセットした場合は、
［］、［］キーでセットした用紙の長さを選
択し、［OK］キーを押します。
残量バーコードが印刷されているロール紙をセット
したときは、用紙の残量が自動的に読み込まれるの
で、設定操作は不要です。
しばらくすると、ディスプレイに「オンライン」が
表示され、印刷できる状態になります。
12 排紙アシストガイドが引き出されていない場合
は、引き出します。
z 必ず排紙アシストガイドを引き出して印刷してくださ
い。引き出さないと、印刷品質低下の原因になること
があります。
„ 用紙種類の変更
プリンタに用紙をセットしたときは、必ずセットした用
紙の種類を操作パネルで設定してください。用紙種類が
合っていないと、正しい印刷結果が得られません。プリ
ンタの用紙種類設定が違っている場合は、次の手順で用
紙種類を変更することができます。
1［オンライン］キーを押して、「メイン メ

ニュー」を表示します。
2［］、［］キーで「ヨウシ シュルイ」を選
択し、［］キーを押します。
3［］、［］キーで用紙種類を選択し、［OK］
キーを押します。
設定値の左に「＝」が表示され、用紙種類が設定さ
れます。
ヨウシノ ナカ゛サ
３０．０ ｍ
メイン メニュー
ヨウシ シュルイ ↓
ヨウシ シュルイ
アツクチコートシ

2- 17
‹ ロール紙に印刷する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
z 本プリンタは、最良の印刷品質を得るため、用紙の種
類ごとに用紙送り量を微調整しています。そのため、
用紙の種類によって画像サイズやマージンが変わるこ
とがあります。
z 用紙の種類を変更したときは、用紙の送り量の調整
（→ P.3-42）や「プリントヘッド高さの変更」（→
P.2-25）を行ってください。
ロール紙を取り外す
セット済みのロール紙を取り外す場合や自動カットできな
い用紙種類の場合は、次の手順で操作します。また、
Media Configuration Tool（→「付属するソフトウェア」）
で［Eject カット］を「必要」に設定している用紙種類を
印刷した場合は、印刷終了後に「ストップキーデ カット
シマス」が表示されたら、同様の操作を行ってください。
z ロール紙残量検知機能をオンにしているときは、必ず
手順に従ってロール紙を取り外してください。残量
バーコードが印刷される前にリリースレバーを開いて

ロール紙を取り外すと、ロール紙残量の管理ができな
くなります。
z 取り外したロール紙は、ビニール袋に入れて保管して
ください。放置したロール紙に印刷すると、印刷面が
こすれたり、印刷品質が低下したりする原因になりま
す。
1［ストップ／排紙］キーを 1 秒以上押します。
2［OK］キーを押します。
ロ－ルシヲ ハス゛シマスカ？
ＯＫ ／ストップヲ オス

2- 18
‹ ロール紙に印刷する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
„「ヒョウジュン カッター」が「オン」に設定さ
れている用紙種類の場合
1. ロール紙残量検知機能がオンの場合は、ロール
紙の先端に残量バーコードが印刷されます。
2. ロール紙が後ろ側に排紙されます。
z ロール紙残量検知機能をオンにしていても、［ストッ
プ］キーを押さずにリリースレバーを開くと、残量
バーコードは印刷されません。その場合は、そのロー
ル紙の残量管理はできなくなります。
„ オートカットできない用紙種類の場合
1.［オンライン］キーを押し、オフラインにする。
2.［］キーを 0.8 秒押して、用紙を 330mm
フィードさせる。
3. カットラインに沿って、ハサミでカットする。
4.［］キーを 1 秒以上押して、操作パネルに
「カミオクリ リミット．．」を表示させる。
ロール紙が 300mm 巻き戻され、自動的に止ま
る。
5.［オンライン］キーを押し、オンラインにする。
z この操作を行う前に、プリンタが新たな印刷データを

受け取ると、印刷が継続されます。
z カットラインに沿って正確に切断してください。カッ
トラインから 30mm 以上ずれた位置で切断すると、
継続する印刷が正常に行われない場合があります。
P l a i n P a p e r X X
ｍ

2- 19
‹ ロール紙に印刷する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
„ フォト光沢紙（厚口）、フォト半光沢紙（厚口）、
バックライトフィルム、半透明マットフィルム
（CAD）の場合
印字面を保護するために、印字終了後プリンタが
停止します。印刷物がバスケットに落下しないよ
うに、印刷物を手で支えた上で、［ストップ／排
紙］キーを押してカットしてください。
z インク乾燥時間が設定されている場合は、インク乾燥
時間が終了するまでは［ストップ／排紙］キーによる
カットは実行できません。
3 ロールホルダーを後ろ方向に回してロール紙を巻
き取り、ロールホルダーを取り外します。

2- 20
‹ カット紙に印刷する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
カット紙に印刷する
カット紙をセットする
カット紙に印刷するときは、次の順で操作します。
 プリンタに用紙がセットされている場合は、用紙を取
り外す（→ P.2-17、P.2-24）
 操作パネルで給紙元をカット紙に設定する
（→ P.2-20）
 用紙をプラテン上にセットする（→ P.2-21）
 操作パネルで用紙種類を設定する（→ P.2-23）
 用紙の送り量を調整する（→ P.3-42）
 コンピュータから印刷する（→「プリンタドライバの
使いかた」）
z カット紙をセットするときは、必ずプリンタの電源が
オンの状態で行ってください。また、セットした用紙
とパネル設定した用紙種類が合っていないと、用紙
ロードエラーの発生や印刷品質低下の原因になりま
す。
z 使わない用紙は入っていた袋に入れ、高温、多湿、直
射日光を避けて保管してください。
„ 給紙元の設定
カット紙に印刷するときは、操作パネルで給紙元をカッ

ト紙に切り替えます。
1［給紙選択］キーを１秒以上押し続け、「カット
紙」ランプを点灯します。
［給紙選択］キーを押すと、ロール紙とカット紙が
切り替わります。
ロール紙がセットされている場合は、「ロールシヲ
ハズシマスカ？」が表示されます。
他のカット紙がセットされている場合は、［ストッ
プ］キーを 1 秒以上押すと、「カットシヲ ハズシ
マスカ？」が表示されます。
2 プリンタにロール紙やカット紙がセットされてい
る場合は、［OK］キーを押します。
ロール紙またはカット紙を取り外します。
（→ P.2-17、P.2-24）
ロールシヲ ハス゛シマスカ？
ＯＫ/ ストップヲ オス

2- 21
‹ カット紙に印刷する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
„ カット紙のセット
カット紙は次の手順でプラテンにセットします。プラテ
ン上に他の用紙が残っている場合は、先に取り除いてく
ださい。
z 用紙長さが 914mm（36 インチ）より長いカット紙を
セットする場合は、用紙後端が床に触れて印刷面が汚
れる可能性があります。長いカット紙をセットすると
きは、あらかじめロールホルダーを取り外して床にき
れいな布または紙を敷くか、カット紙が給紙されたと
きに後端をバスケット内へ入れてください。
z プラテンが汚れている場合がありますので、大きいサ
イズの用紙に変更するときは、上カバー内の清掃を
行ってください。（→ P.3-11）
z プラテンにセットできる用紙については、「使用可能
な用紙」（→ P.2-2）をご覧ください。
z 用紙に反りがある場合、用紙とプリントヘッドがこす
れる可能性がありますので、用紙の反りを修正してく
ださい。
1 上カバーを開き、リリースレバーを後ろ側に押し

て開きます。
z 指定の場所以外は、絶対に触れないでください。手が
汚れたり、プリンタが故障したりする原因になりま
す。

2- 22
‹ カット紙に印刷する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
2 カット紙の印刷面を上にして平行にプラテンと用
紙押さえの間へ差し込み、右側紙合わせライン
（a）とオレンジ色の奥側紙合わせライン（b）に
合わせてセットします。
カット紙を差し込むと、用紙が吸引されてプラテン
上に保持されます。
z カット紙はプラテン右側の紙合わせラインと平行にな
るようにセットしてください。斜めになっていると斜
行エラーとなります。その場合は、もう一度まっすぐ
にセットし直してください。
z リリースレバーを開いているときは、プラテンの用紙
吸着力を調整することができます。用紙をセットしに
くいときは、操作パネルの［］キー（強くする）、
［］キー（弱くする）で吸着力を調整してくださ
い。
z 本プリンタでは、プラテン上の穴から用紙を吸引して
保持しています。用紙の位置により音が鳴ることがあ
りますが、異常ではありません。
z 音が気になる場合は、ガイドに合わせながら用紙の位
置をわずか（左右最大 1mm 以内）に変えてみてくだ

さい。
3 リリースレバーを前側に引いて閉じ、上カバース
トッパを持ち上げてロックを解除しながら上カ
バーを閉じます。
ディスプレイに「ヨウシ シュルイ」が表示されま
す。
b a

2- 23
‹ カット紙に印刷する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
4 ［］、［］キーでセットした用紙種類を選択
し、［OK］キーを押します。
設定値の左に「＝」が表示されて用紙種類が設定さ
れ、カット紙の給紙準備が始まります。
用紙のサイズや斜行が検知され、問題がなければ印
刷できる状態になります。
用紙種類の設定値については、「用紙ガイド」をご
覧ください。ディスプレイには、プリンタにセット
されているブラックインクの種類で使用可能な用紙
種類の設定値のみが表示されます。
z 斜めになっていると斜行エラーとなります。その場合
は、手順 1 からもう一度セットし直してください。
z 必ず正しい用紙種類を設定してください。設定した用
紙種類が違っていた場合は、「用紙種類の変更」（→
P.2-16）の操作を行ってください。
z バスケットに排紙された用紙は、1 枚ごとに取り除い
てください。
z 工場出荷状態では、用紙種類＝「フツウシ」に設定さ
れています。また、リリースレバーの開閉を行うと、

用紙種類の設定値が自動的に「フツウシ」に戻りま
す。
z 用紙サイズは自動的に検知されますので、設定操作は
不要です。
5 排紙アシストガイドが引き出されていない場合
は、引き出します。
z 必ず排紙アシストガイドを引き出して印刷してくださ
い。引き出さないと、印刷品質低下の原因になること
があります。
ヨウシ シュルイ
アツクチコートシ →

2- 24
‹ カット紙に印刷する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
カット紙を取り外す
セット済みのカット紙を取り外すときは、次の手順で操作
します。
1 ［ストップ／排紙］キーを１秒以上押します。
2 ［OK］キーを押します。
セットされていたカット紙が前側に排紙され、プラ
テン上で保持されます。
3 用紙を持ちながらリリースレバーを後ろ側に押し
て開き、カット紙を取り外します
4 リリースレバーを前側に引いて閉じます。
カットシヲ ハス゛シマスカ？
ＯＫ ／ストップヲ オス

2- 25
‹ プリントヘッドの高さを変更する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
プリントヘッドの高さを変更する
プリントヘッドの高さを調整することにより、より高画質
で印刷することが可能です。次の手順で操作します。
 プリントヘッドの高さを変更する（→ P.2-25）
 使用する用紙種類の用紙をセットする
（→ P.2-11、P.2-20）
 プリントヘッドを調整する（→ P.3-40）
 印刷する（→「プリンタドライバの使いかた」）
 他の用紙種類を使う場合は、プリントヘッドの高さを
用紙にあわせて変更し、プリントヘッドも再調整する
（→ P.2-27）
z プリントヘッドの高さを変更した場合は、必ずプリン
トヘッドを調整してください。プリントヘッド調整を
行わないと、最良の印刷結果が得られません。
z コート紙や普通紙など紙ベースの用紙や波打ちが出や
すい用紙では、絶対にプリントヘッドを用紙種類毎の
最適高さより下の位置で印刷しないでください。プリ
ンタ故障の原因になることがあります。

z［インフォメーション］キーを押すと、「ヘッド タカ
サ」で現在のプリントヘッド高さと、選択されている
用紙種類の最適高さを確認することができます。
プリントヘッド高さの変更
1［オンライン］キーを押して、「メイン メ
ニュー」を表示します。
2［］キー（または［］キー）で「ヘッド
タカサ ヘンコウ」を選択し、［］キーを押し
ます。
3［］、［］キーで「スル」を選択し、［OK］
キーを押します。
ディスプレイに「キャリッジ イドウシテマス．．」
が表示され、キャリッジが中央に移動します。
メイン メニュー
ヘッド タカサ ヘンコウ
ヘッド タカサ ヘンコウ
＝ スル

2- 26
‹ プリントヘッドの高さを変更する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
4 ディスプレイに「ウエカバー アケテクダサイ」
が表示されたら、上カバーを開きます。「ヘッド
タカサ ヘンコウ」が表示されます。
z 指定の場所以外は、絶対に触れないでください。手が
汚れたり、プリンタが故障したりする原因になりま
す。
z プリントヘッド高さ調整レバーが汚れている場合は、
作業を始める前に、水を含ませて固くしぼった布でプ
リントヘッド高さ調整レバーの汚れを拭き取ってくだ
さい。（→ P.3-11）
5 プリントヘッド高さ調整レバーでプリントヘッド
の高さを変更します。
普通紙（CAD）、トレーシングペーパー（CAD）、
半透明マットフィルム（CAD）に印刷する場合はレ
バーを下の位置（a）、キャンバス（半光沢）に印刷
する場合はレバーを上の位置（c）、その他の用紙種
類に印刷する場合は中（標準）の位置（b）にしま
す。波打ちが起こりやすい用紙やプリントヘッドが
こすれる場合は、用紙種類毎の最適なプリントヘッ

ド高さよりも高い位置にセットしてください。
6 上カバーストッパを持ち上げてロックを解除しな
がら、上カバーを閉じます。
ディスプレイに「キャリッジ イドウシテマス．．」
が表示され、キャリッジがホームポジションに戻っ
てオンラインランプが点灯し、印刷できる状態にな
ります。
c
b
a

2- 27
‹ プリントヘッドの高さを変更する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
プリントヘッドの調整
プリントヘッドの高さを変更したときは、操作パネルで
［ヘッド チョウセイ］の［ヒョウジュン チョウセイ］
を行い、プリントヘッドを調整します。「プリントヘッド
を調整する」（→ P.3-40）
プリントヘッド高さの再変更
印刷し終わった後、違う種類の用紙を使用する場合は、
「プリントヘッド高さの変更」（→ P.2-25）の手順を繰り返
して、プリントヘッド高さ調整レバーの位置を用紙種類毎
の最適な高さに再変更してください。
また、プリントヘッドの高さを変更したときは、操作パネ
ルでプリントヘッドを再調整してください。「プリント
ヘッドを調整する」（→ P.3-40）

第 1 章
基本的な使いかた
第 2 章
いろいろな用紙を
使うには
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
3- 1
チェックした項目を印刷できます。
第 3 章 メンテナンスについて
インクタンクを交換する ............................................................................3-2
インク残量の確認方法 ........................................................................................... 3-2
インクタンク交換時期について ............................................................................ 3-3
インクタンク取り扱いの注意 ................................................................................ 3-4
インクタンクの交換手順 ....................................................................................... 3-5

本プリンタ指定外のインクを使用する場合のご注意 .................................3-8
インク残量検知機能をオフにするには ................................................................. 3-8
印刷を実行するには .............................................................................................. 3-9
プリンタを清掃する .................................................................................3-10
外装の清掃 ........................................................................................................... 3-10

上カバー内部の清掃 ............................................................................................ 3-11
用紙押さえ部の清掃 .................................................................................3-14
メンテナンスカートリッジを交換する ....................................................3-16
メンテナンスカートリッジ空き容量の確認方法 ................................................. 3-16
メンテナンスカートリッジ交換時期について ..................................................... 3-17
メンテナンスカートリッジ取り扱いの注意 ........................................................ 3-18

メンテナンスカートリッジの交換手順 ............................................................... 3-18
プリントヘッドを交換する ......................................................................3-23
プリントヘッド取り扱いの注意 .......................................................................... 3-23
プリントヘッドの交換手順 ................................................................................. 3-24
カッターブレードを交換する ...................................................................3-29

プリンタを輸送するときは ......................................................................3-32
印刷状態を確認する .................................................................................3-36
プリントヘッドをクリーニングする ........................................................3-38
ヘッドクリーニングの種類 ................................................................................. 3-38
ヘッドクリーニングの手順 ................................................................................. 3-38

プリントヘッドを調整する ......................................................................3-40
プリントヘッドの位置調整手順 .......................................................................... 3-40
用紙の送り量を調整する ..........................................................................3-42
用紙送り量の調整手順 ......................................................................................... 3-42
用紙送り量調整値の手動入力手順 ....................................................................... 3-43

カット屑の発生を軽減する ......................................................................3-45
ブラックインクの種類を変更する ...........................................................3-47
ブラックインクの交換手順 ................................................................................. 3-48
章目次ページの使いかた
「→印刷開始ボタンを実行する前に」

3- 2
‹ インクタンクを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
インクタンクを交換する
インクタンクの残量が少なくなると、プリンタドライバや
プリンタのディスプレイにメッセージが表示され、インク
タンクの交換時期を知らせます。インクタンクはイエロー
（Y）、マゼンタ（M）、フォトマゼンタ（PM）、シアン
（C）、フォトシアン（PC）、フォトブラック（BK）、マッ
トブラック（MBK）の７種類あり、無くなった色のインク
タンクだけを交換することができます。
インク残量の確認方法
本プリンタでは、操作パネルのディスプレイでいつでもイ
ンク残量を確認することができます。長尺印刷など、イン
クを大量に使う動作を行う前にはインク残量を確認して、
早めにインクタンクを交換してください。
„ オンライン状態の表示
ディスプレイ下段に常時インク残量を、左からブラック
（K）、フォトシアン（PC）、シアン（C）、フォトマゼン
タ（PM）、マザンタ（M）、イエロー（Y）の順で表示し
ます。
z イエローインク

z マゼンタインク
z フォトマゼンタインク
z シアンインク
z フォトシアンインク
z フォトブラックインク
z マットブラックインク
BCI-1451Y
BCI-1431M
BCI-1431PM
BCI-1431C
BCI-1431PC
BCI-1431BK
BCI-1451MBK
K PC C PM M Y

3- 3
‹ インクタンクを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
„ インフォメーションキーによる表示
印刷中やエラー表示中などは、［インフォメーション］
キーを押すことで、いつでもインク残量を確認すること
ができます。左からブラック（K）、フォトシアン
（PC）、シアン（C）、フォトマゼンタ（PM）、マゼンタ
（M）、イエロー（Y）の順で表示します。
„ インク残量表示の見かた
各インクの残量を、■の高さで表示します。
インクタンク交換時期について
次のことを参考に、新しいインクタンクの用意や交換を
行ってください。
z 印刷中は右カバーがロックされ、インクタンクを交換
することはできません。
z 印刷中にプリンタを一時停止してインクタンクを交換
した場合、画像ムラが発生する場合があります。
z「Initializing・・・」のメッセージが表示されている時
は、右カバーを開いたり、リリースレバーを動かした
りしないでください。プリンタ故障の原因になりま
す。
„「インク ザンリョウ カクニン」のメッ

セージが表示されたとき
インク残量が少なくなると、「インク ザンリョウ カ
クニン」のメッセージが表示されます。印刷は継続され
ます。このメッセージが表示されたときは、もうすぐイ
ンクが無くなることを予告しています。ステータスモニ
タ（Windows）や Printmonitor（Macintosh）、プリンタ
の操作パネルでインク残量を確認し、インク残量の少な
い色については新しいインクタンクをご用意ください。
z インク残量が少なくなると、ヘッドクリーニング B な
どのインク消費が多いメンテナンスは十分にできない
場合があります。その場合は、インクタンクを交換し
てからヘッドクリーニングを行ってください。
100%
(100~90%)
80%
(90~70%)
60%
(70~50%)
40%
(50~30%)
20%
(30~6.9%)
0%
(6.9~0%)

3- 4
‹ インクタンクを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
„「インクタンク コウカン」のメッセージが
表示されたとき
インクが無くなると、「インクタンク コウカン」の
メッセージが表示され、印刷が停止します。このメッ
セージが表示されたときは、インクタンクを交換してく
ださい。右カバーを開くと、ディスプレイには Y= イエ
ロー、M= マゼンタ、PM= フォトマゼンタ、C= シア
ン、PC= フォトシアン、Bk= フォトブラック／マット
ブラックの色記号と各インクの残量が表示されます。点
滅表示されている色の新しいインクタンクを交換してく
ださい。
z 複数の色が同時に無くなった場合は、無くなった色の
インクタンクをすべて交換すると、印刷できるように
なります。
インクタンク取り扱いの注意
インクタンクを取り扱うときは、次のことに注意してくだ
さい。
z 安全のため、インクタンクは子供の手の届かないとこ
ろへ保管してください。誤ってインクをなめたり飲ん
だりした場合には、ただちに医師にご相談ください。

z インクタンクを取り付けるときは、必ず開封前にゆっ
くりと 7 ～ 8 回振ってください。振らないとインク
の成分が沈殿し、印刷品質低下の原因になることがあ
ります。
z インクタンクは開封後、落としたり振ったりしないで
ください。インクが漏れて周辺汚損の原因になること
があります。
z 取り外したインクタンクの供給口には、インクが付着
していることがあります。インクタンクの取り扱いに
は十分ご注意ください。インクが衣服などに付くと落
ちないことがあります。
z インクタンクは、開封後半年以内に使い切ることをお
勧めします。時間の経過したインクタンクは、印刷品
質が低下することがあります。
z インクタンクを取り外した状態で長時間（1ヵ月以上）
放置しないでください。プリンタ側に残ったインクが
つまり、印刷不良の原因になることがあります。

3- 5
‹ インクタンクを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
インクタンクの交換手順
インクタンクは次の手順で交換します。いずれの色のイン
クタンクも同様の手順で交換することができます。
z ブラックインクを交換するときは、必ずセットされて
いたインク種類と同じインクタンクを交換してくださ
い。フォトブラックインクタンクとマットブラックイ
ンクタンクを間違えると、プリンタ故障の原因になり
ます。ブラックインクの種類を変えたいときは、操作
パネルから「Ｂｋ インク シュルイ ヘンコウ」を
実行して、ブラックインクを交換してください。
（→ P.3-47）
1 プリンタのディスプレイを見て、プリンタ動作中
ではないことを確認します。
「オンライン」、「オフライン」、「インク ザンリョ
ウ カクニン」、「インクタンク コウカン」などが
表示されている場合に交換できます。
2 右カバーを開きます。
ディスプレイにインク残量が表示され、交換の必要
なインクタンクの色記号が点滅します。
z 電源オン直後の初期化中やヘッドクリーニング中、印

刷中は、右カバーを開くことはできません。処理が終
わるまでお待ちください。
オフライン
シハ゛ラクオマチクタ゛サイ

3- 6
‹ インクタンクを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
3 交換する色のインクタンクレバーを押して、イン
クタンクカバーを開きます。
4 つまみ部を持って空のインクタンクを取り出しま
す。
取り出したインクタンクは、ビニール袋に入れて口
を閉じてください。
z 取り出したインクタンクにインクが残っているとき
は、インク供給部（a）を上にして保管してください。
インクが流出して周辺を汚損することがあります。
5 新しいインクタンクを袋のままゆっくりと 7 ～ 8
回振り、袋から取り出します。
z ブラックインクを交換するときは、必ずセットされて
いたインク種類と同じインクタンクを交換してくださ
い。フォトブラックインクタンクとマットブラックイ
ンクタンクを間違えると、印刷品質が低下します。イ
ンク種類を変えたいときは、操作パネルから「インク
チェンジ」を実行して、交換してください。
（→ P.3-47）
z インクタンクは必ず左右のつまみ部（b）を持って取
り扱ってください。
z インク供給部（a）や端子部（c）には、絶対に触れな

いでください。インクタンクの破損や印刷不良、周辺
汚損の原因になります。
a
b
a
c

3- 7
‹ インクタンクを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
6 インク供給部を下側、ラベルを図の向きにしてイ
ンクタンクをホルダへ差し込みます。
7 インクタンクカバーをカチッと音がするまで閉じ
ます。
z 違う色のインクタンクをセットすると、インクタンク
カバーが閉じない構造になっています。インクタンク
カバーが閉じない場合は、インクタンクホルダ側の色
表示とインクタンクの色および向きを確認してセット
し直してください。
8 他の色も交換するときは、手順 3 ～手順 7 を繰り
返します。
9 交換し終わったら、右カバーを閉じます。
「オンライン」または「オフライン」状態に戻りま
す。印刷中に「インクタンク コウカン」が表示さ
れていた場合は、印刷が再開します。
z 取り付けられていないインクタンクがある場合、ディ
スプレイに「上段：EXXXX（エラーコード） 下段：
X インクタンク アリマセン」が表示されます。手順
2 の操作からやり直して、すべての色のインクタンク
を取り付けてください。

3- 8
‹ 本プリンタ指定外のインクを使用する場合のご注意
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
本プリンタ指定外のインクを使用する場合のご注意
このプリンタ指定のインクタンクには、印刷中のインク切
れやプリンタの故障を防止するためのインク残量検知機能
があります。
インクを補充したインクタンクを使用した場合、インク残
量検知機能が正常に機能しなくなり、印刷が停止します。
そのため、インクを補充したインクタンクを使用する場合
は、インク残量検知機能をオフにする必要があります。
ただし、インク残量検知機能をオフにして印刷した場合、
プリンタに損傷、異常が発生する場合があります。インク
を補充したことが原因の故障につきましては、キヤノンは
責任を負いかねます。
z いったんインク残量検知機能をオフにすると、そのイ
ンクタンクに対するインク残量検知機能を回復させる
ことはできません。インク残量検知機能を回復するに
は、プリンタ指定の新しいインクタンクに交換してく
ださい。
z 同じインクタンクを何度も抜き差しすると、インクタ

ンクとプリンタとの接合部に不具合が生じ、インクタ
ンクからインクが漏れてプリンタに損傷を与える場合
があります。
インク残量検知機能をオフにするには
1［オンライン］キーを押して、「メインメニュー」
を表示します。
2［］、［］キーで「システム セッテイ」を
選択し、［］キーを押します。
3［］、［］キーで「インクザンリョウケンチ
キル」を選択し、［］キーを押します。
4 インクタンク（「Bk インクタンク」など）を
［］、［］キーで選択し、［OK］キーを押し
ます。
z 上記の操作を途中で止める場合は、［オンライン］
キーを押してください。
5「キノウヲ テイシシマスカ？」と表示されたら
［］、［］キーで「スル」を選択し、［OK］
キーを押します。
設定値の左に「＝」が表示され、選択したインクタ
ンクのインク残量検知機能がオフになります。

3- 9
‹ 本プリンタ指定外のインクを使用する場合のご注意
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
印刷を実行するには
インク残量検知機能をオフにした後は、コンピュータから
印刷を実行するたびにプリンタの操作パネルに「インクザ
ンリョウ フメイ」と表示され、プリンタはオフラインに
なります。プリンタの操作パネルで［オンライン］キーを
押して印刷を実行してください。

3- 10
‹ プリンタを清掃する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
プリンタを清掃する
印刷品質の保持やトラブル防止のために、プリンタを定期
的に清掃してください。
清掃するときは、次の注意を守って行ってください。
z プリンタを清掃するときは、プリンタの電源をオフに
して、電源コードをコンセントから抜いてください。
誤って電源がオンになると、作動した内部の部品に触
れて、けがの原因になることがあります。
z プリンタを清掃するときは、シンナーやベンジン、ア
ルコールなどの引火性溶剤を使わないでください。プ
リンタ内部の電気部品に接触すると、火災や感電の原
因になることがあります。
外装の清掃
快適にお使いいただくために、一ヵ月に一回程度、プリン
タの外装を清掃してください。
1 ［電源］キーを 1 秒以上押して「シュウリョウシ
マス．．」を表示し、プリンタの電源をオフにしま
す。
2 コンセントから電源コードを、アース端子から
アースコードを取り外します。
3 水を含ませ固くしぼった布で、プリンタの外装や

給紙口（a）、電源コードのプラグ部の汚れや紙
粉を拭き取ったあと、乾いた布で乾拭きします。
4 アース端子にアースコードを、コンセントに電源
コードを接続します。
a

3- 11
‹ プリンタを清掃する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
上カバー内部の清掃
快適にお使いいただくために、印刷面や用紙の裏面が汚れ
る時、ロール紙 1 本を使い切った時、あるいは一ヵ月に一
回程度、上カバー内部を清掃してください。また、フチな
し印刷を行った後や小さいサイズの用紙を印刷した後、紙
粉の多い用紙種類を印刷した後にも、用紙を交換するとき
に清掃を行ってください。
z フチなし印刷を行った後や小さなサイズの用紙を印刷
した後は、必ず上カバー内のプラテン部を清掃してく
ださい。その他のときもプラテン部をこまめに清掃す
ることをおすすめします。プラテン部の汚れは、用紙
の裏面が汚れる原因になります。
1 ［電源］キーを 1 秒以上押して「シュウリョウシ
マス．．」を表示し、プリンタの電源をオフにしま
す。
2 コンセントから電源コードを、アース端子から
アースコードを取り外します。
3 上カバーを開きます。
z 指定の場所以外は、絶対に触れないでください。手が
汚れたり、プリンタが故障したりする原因になりま

す。

3- 12
‹ プリンタを清掃する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
4 プラテン上の吸引口（a）やフチなしインク受け
溝（b）に紙粉が溜まっている場合は、付属のク
リーナブラシで吸引口とフチなしインク受け溝の
汚れを掃き取ります。
z クリーナブラシが汚れた場合は、水洗いしてくださ
い。
5 水を含ませ固くしぼった布で上カバー取っ手、上
カバーローラ（c）、プラテン全域（d）、用紙押
さえ（e）、排紙ガイド（f）、フチなしインク受け
溝（b）、排紙アシストガイド（g）の汚れを拭き
取ります。
z 上カバー内部を清掃するときは、乾拭きを行わないで
ください。静電気を帯びて汚れやすくなり、印刷品質
低下の原因になります。
a
b
c
g
d
b
e f

3- 13
‹ プリンタを清掃する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
6 フレキシブルワイヤー（h）を片手で持ち上げな
がら、フレキシブルワイヤーガイド（i）の汚れ
を拭き取ります。
7 上カバーストッパを持ち上げてロックを解除しな
がら、上カバーを閉じます。
8 アース端子にアースコードを、コンセントに電源
コードを接続します。
i
h

3- 14
‹ 用紙押さえ部の清掃
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
用紙押さえ部の清掃
快適にお使いいただくために、印刷面や用紙の裏面が汚れ
る時、ロール紙を小さいサイズから大きなサイズに変える
前に、あるいは一ヶ月に一回程度、普通紙を使って用紙押
さえの裏面を清掃してください。
作業を始める前に、普通紙（フィルム系の用紙以外）をご
用意ください。
z 清掃に使う用紙は、普通紙などカット屑の出にくい用
紙をお使いください。フィルム系の用紙などカット屑
や表面処理が剥がれやすい用紙を使用すると、印刷品
質低下の原因になります。
1 ［電源］キーを 1 秒以上押して「シュウリョウシ
マス．．」を表示し、プリンタの電源をオフにしま
す。
2 コンセントから電源コードを、アース端子から
アースコードを取り外します。
3 リリースレバーを後側に押して開き、普通紙を 2
～ 3 回折ったもの（a）をプリンタ背面から用紙
押さえの下面（b）に差し込んで、汚れを拭き取
ります。
すべての用紙押さえを拭き取ってください。終わっ

たら、リリースレバーを前側に引いて閉じてくださ
い。
a
b

3- 15
‹ 用紙押さえ部の清掃
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
4 アース端子にアースコードを、コンセントに電源
コードを接続します。

3- 16
‹ メンテナンスカートリッジを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
メンテナンスカートリッジを交換する
メンテナンスカートリッジは、ヘッドクリーニングなどの
メンテナンスで使用したインクを吸収するカートリッジで
す。交換時期を知らせるメッセージが表示されたら交換し
てください。
z メンテナンスカートリッジ MC-01
メンテナンスカートリッジにはシャフトクリーナ（a）
が同梱されています。
メンテナンスカートリッジ空き容量の
確認方法
本プリンタでは、操作パネルのディスプレイでいつでもメ
ンテンスカートリッジの空き容量を確認することができま
す。ヘッド クリーニング B や本体輸送など、メンテナン
スカートリッジを大量に使う動作を行う前には空き残量を
確認して、早めにメンテナンスカートリッジを交換してく
ださい。
„ インフォメーションキーによる表示
印刷中やエラー表示中などは、［インフォメーション］
キーを押すことで、いつでもメンテナンスカートリッジの
空き残量を確認することができます。ディスプレイの右端

にメンテナンスカートリッジの空き容量を表示します。
„ メンテナンスカートリッジ空き容量表示の
見かた
メンテナンスカートリッジがあとどれくらいインクを吸
収できるか、空き容量の割合を■の高さで表示します。
~700ml
(7dot)
~600ml
(6dot)
~500ml
(5dot)
~400ml
(4dot)
~300ml
(3dot)
~200ml
(2dot)
200ml~0ml
(1dot)

3- 17
‹ メンテナンスカートリッジを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
メンテナンスカートリッジ交換時期に
ついて
インクがいっぱいになると、プリンタドライバやプリンタ
のディスプレイにメッセージが表示され、メンテナンス
カートリッジの交換時期を知らせます。
„「メンテナンス Ｃ リミットスグ」のメッ
セージが表示されたとき
メンテナンスカートリッジがいっぱいに近くなると、
「メンテナンス Ｃ リミットスグ」が表示されます。プ
リンタ動作は継続されます。このメッセージが表示され
たときは、もうすぐメンテナンスカートリッジがいっぱ
いになることを予告しています。新しいメンテナンス
カートリッジをご用意ください。
z このメッセージが表示されているときは、Bk インク
種類の変更、本体輸送のメニューを実行できません。
先にメンテナンスカートリッジを交換してください。
„「メンテナンス Ｃ コウカン」のメッセージ
が表示されたとき
メンテナンスカートリッジがいっぱいになると、「メン
テナンス Ｃ コウカン」が表示され、印刷中の場合は

停止します。このメッセージが表示されたときは、メン
テナンスカートリッジを交換してください。
z このメッセージが表示されているときは、Bk インク
種類の変更、プリントヘッド交換、本体輸送のメ
ニューを実行できません。先にメンテナンスカート
リッジを交換してください。
オンライン
メンテナンス Ｃ リミットスク゛
エラー！ Ｅ ０２８１８
メンテナンス Ｃ コウカン

3- 18
‹ メンテナンスカートリッジを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
メンテナンスカートリッジ取り扱いの
注意
メンテナンスカートリッジを取り扱うときは、次のことに
注意してください。
z メンテナンスカートリッジは、交換時以外に取り出さ
ないでください。
z インクを含んだメンテナンスカートリッジは、落とし
たり傾けて放置したりしないでください。インクが漏
れて周辺汚損の原因になることがあります。
z 一度使用したメンテナンスカートリッジの上面には、
インクが付着しています。メンテナンスカートリッジ
の取り扱いには十分ご注意ください。インクが衣服な
どに付くと落ちないことがあります。
z 一度セットしたメンテナンスカートリッジを他のプリ
ンタに付け替えることはできません。
メンテナンスカートリッジの交換手順
メンテナンスカートリッジは次の手順で交換します。
z メンテナンスカートリッジの交換（→ P.3-18）
z シャフトクリーナの交換（→ P.3-21）
„ メンテナンスカートリッジの交換

1 プリンタのディスプレイを見て、プリンタ動作中
ではないことを確認します。
2 メンテナンスカートリッジカバーを開きます。

3- 19
‹ メンテナンスカートリッジを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
3 使用済みメンテナンスカートリッジのつまみ
（a）を持って引き出し、左右の取っ手（b）を
持って水平に取り出します。
z 安全のため、使用済みメンテナンスカートリッジは子
供の手の届かないところへ保管してください。誤って
インクをなめたり飲んだりした場合には、ただちに医
師にご相談ください。
z 使用済みメンテナンスカートリッジは重くなっていま
す。必ず左右の取っ手（b）をしっかり持って水平を
保ちながら脱着や保管をしてください。インクを含ん
だメンテナンスカートリッジを落としたり傾けたりし
たまま放置すると、インクが漏れて周辺汚損の原因に
なることがあります。
4 使用済みメンテナンスカートリッジは、水平に保
ちながら新しいメンテナンスカートリッジに付属
のビニール袋に入れ、中の空気を抜きながらジッ
パーをしっかり閉じます。
z キヤノンでは、地球環境保全と資源の有効活用を目的
として、使用済みメンテナンスカートリッジの回収を

行っております。使用済みメンテナンスカートリッジ
は、交換用のメンテナンスカートリッジに付属の説明
書に従って処理してください。
5 袋に入れたメンテナンスカートリッジの天地を確
認して梱包箱に入れ、水平を保ったまま保管しま
す。
a
b
b

3- 20
‹ メンテナンスカートリッジを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかたz 取り外したメンテナンスカートリッジは、必ず梱包箱
に入れて、水平に置いて保管してください。インクが
漏れて周辺汚損の原因になります。
z ビニール袋のジッパーがしっかり閉じていることを確
認してから、梱包箱に入れてください。
6 新しいメンテナンスカートリッジをメンテナンス
カートリッジカバー内へ差し込み、奥まで押し込
みます。
z 端子部（c）には、絶対に触れないでください。メン
テナンスカートリッジ破損の原因になります。
7 メンテナンスカートリッジカバーを閉じます。
8［インフォメーション］キーを押します。
メンテナンスカートリッジの初期化（約 5 秒間）が
終わると、「オンライン」または「オフライン」状
態に戻ります。
z オンライン状態にした後 5 秒間は、メンテナンスカー
トリッジの脱着を行わないでください。メンテナンス
カートリッジ故障の原因になります。
z プリンタの電源がオフの時も、メンテナンスカート

リッジを交換することができます。その場合、次にプ
リンタの電源をオンにした後 5 秒間は、メンテナンス
カートリッジの脱着を行わないでください。
c

3- 21
‹ メンテナンスカートリッジを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
„ シャフトクリーナの交換
1 ［オンライン］キーを押して、「オフライン」を表
示します。
2 ［］キーを 1 秒以上押します。
キャリッジが中央に移動し、ディスプレイに「ウエ
カバーヲ アケテクダサイ」が表示されます。
3 上カバーを開きます。
z 指定の場所以外は、絶対に触れないでください。手が
汚れたり、プリンタが故障したりする原因になりま
す。
4 シャフトクリーナのレバーをつまみながら、手前
に引き抜きます。
5 メンテナンスカートリッジに同梱の新しいシャフ
トクリーナのキャップを取り外します。
z 使用済みのシャフトクリーナは、新しいシャフトク
リーナから外したキャップを取り付けて、必ず小箱に
入れ、使用済みメンテナンスカートリッジと一緒に梱
包箱へ入れて処理してください。

3- 22
‹ メンテナンスカートリッジを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
6 新しいシャフトクリーナをキャリッジに取り付け
ます。
シャフトクリーナは、カチッと音がするまで押し込
んでください。
7 上カバーストッパを持ち上げてロックを解除しな
がら、上カバーを閉じます。
キャリッジがホームポジションに戻り、「オンライ
ン」状態に戻ります。

3- 23
‹ プリントヘッドを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
プリントヘッドを交換する
ヘッドクリーニング B を 2 回以上行っても印刷品質が改
善されないときや「エラー！ E02813」が表示されると
き、お客様相談センターでプリントヘッドの交換を指示さ
れたときは、プリントヘッドを交換してください。プリン
トヘッドを交換するときは、手が汚れることがありますの
で、プリントヘッドの箱に同梱されている手袋を使用して
交換してください。
z プリントヘッド BC-1350
z インクの残量が少なくなっているときは、新しいイン
クタンクを用意しておいてください。
プリントヘッド取り扱いの注意
プリントヘッドを取り扱うときは、次のことに注意してく
ださい。
z 安全のためプリントヘッドは子供の手の届かないとこ
ろへ保管してください。誤ってインクをなめたり飲ん
だりした場合には、ただちに医師にご相談ください。
z 印刷直後は、プリントヘッドに触れないでください。
プリントヘッドが高温になっていて、やけどの原因に

なることがあります。
z プリントヘッドを落としたり振ったりしないでくださ
い。インクが漏れて周辺汚損の原因になることがあり
ます。
z 取り外したプリントヘッドの供給口には、インクが付
着していることがあります。プリントヘッドの取り扱
いには十分ご注意ください。インクが衣服などに付く
と落ちないことがあります。
z プリントヘッドは取り付ける直前まで開封しないでく
ださい。また、開封したプリントヘッドは、すみやか
に取り付けてください。開封したまま放置すると、ノ
ズル部が乾いて、印刷品質の低下になることがありま
す。
z プリントヘッドを一時的に置くときは、ノズル部 (a)
や電極部 (b) を下向きに置かないでください。ノズル
や電極が傷つき、印刷品質低下の原因になることがあ
ります。
z プリントヘッドは、分解や改造をしないでください。
プリンタ故障の原因になります。
z プリントヘッドのノズル部 (a) や電極部 (b) には、絶対
に触れないでください。印刷不良の原因になります。
a
b

3- 24
‹ プリントヘッドを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
プリントヘッドの交換手順
プリントヘッドを交換するときは、「メンテナンス」メ
ニューの「ヘッド コウカン」を実行し、ディスプレイの
メッセージに従って作業します。プリントヘッド交換後に
プリントヘッド調整を行うため、A3 横サイズ以上のロー
ル紙またはカット紙をセットしてください。
 印刷済みの用紙やカット紙を取り除く
 用紙押さえ部を清掃する（→ P.3-14）
「ヘッド コウカン」を実行する
 インク吸引処理が終わったら、プリントヘッドを取り
外す
 新しいプリントヘッドを取り付ける
z プリントヘッドを交換するときは、必ず指示された手
順で作業を行ってください。交換手順が守られない
と、プリントヘッドからインクが漏れ、周辺汚損の原
因になることがあります。
1 プリンタの電源がオフの場合は、［電源］キーを
押して、プリンタの電源をオンにします。
しばらくすると、ディスプレイに「オンライン」ま
たは「オフライン」と表示されます。

2［オンライン］キーを押して、「メイン メ
ニュー」を表示します。
3［］、［］キーで「メンテナンス」を選択し、
［］キーを押します。
4「ヘッド コウカン」を選択した状態で、［］
キーを押します。
5［］、［］キーで「スル」を選択し、［OK］
キーを押します。
ディスプレイに「シバラク オマチクダサイ」が表
示され、プリントヘッド交換処理が始まります。処
理には約 3 分かかります。
ディスプレイに「ウエカバー アケテクダサイ」が
表示されます。
メイン メニュー
メンテナンス ↓
メンテナンス
ヘット゛ コウカン ↓
ヘット゛ コウカン
スル

3- 25
‹ プリントヘッドを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
6 上カバーを開きます。
ディスプレイに「ヘッド コウカンカノウ」が表示
されます。
z 指定の場所以外は、絶対に触れないでください。手が
汚れたり、プリンタが故障したりする原因になりま
す。
z キャリッジカバーやプリントヘッド固定カバー、プリ
ントヘッド固定レバーが汚れている場合は、プリント
ヘッドの交換作業を始める前に、水を含ませて固くし
ぼった布で汚れを拭き取ってください。
7 プリントヘッド調整レバーが高い位置または低い
位置になっている場合は中（標準）位置に戻しま
す。
8 キャリッジカバーを引き上げて、いっぱいに開き
ます。

3- 26
‹ プリントヘッドを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
9 プリントヘッド固定レバーを前側に引いて、いっ
ぱいに開きます。
10 プリントヘッド固定カバーを引き上げて、いっぱ
いに開きます。
11 古いプリントヘッドを取り外します。
z 印刷直後にプリントヘッドを交換する場合は、数分間
待ってから作業してください。印刷直後は、プリント
ヘッドの金属部分が熱くなっている場合があり、触れ
るとやけどの原因になることがあります。
z キャリッジの電極部には、絶対に触れないでくださ
い。プリンタ故障の原因になります。
12 新しいプリントヘッドを、つまみ部（a）を持っ
てケースから取り出します。
a
a

3- 27
‹ プリントヘッドを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかたz プリントヘッドは、必ずつまみ部（a）を持って取り
扱ってください。ノズル（b）や電極部（c）には、絶
対に触れないでください。プリントヘッドの破損や印
字不良の原因になります。
13 プリントヘッドを取り出したまましっかりと持
ち、もう一方の手でオレンジ色の保護キャップ 1
（a）を取り出し、保護キャップ 2（b）をつまみ
（c）を押しながら下に引いて取り外します。
z 保護キャップ 1（a）にはプリントヘッド保護用のイ
ンクが付着している場合があります。つまみ部以外に
は触れないように注意してください。
z インク供給部（d）には絶対に触れないでください。
印字不良の原因になります。
z 保護キャップ 2（b）の内側には、ノズルを保護する
ためのインクが塗られています。ノズルに触れたりイ
ンクがこぼれたりしないように、取り扱いにはご注意
ください。周辺汚損の原因になることがあります。プ
リントヘッドには、ノズルを保護するためのインクが

入っています。こぼれるとプリンタや周辺を汚す可能
性があります。保護キャップ 2（b）は、プリント
ヘッドが入っていた箱の上などで外すことをお勧めし
ます。万が一こぼれた場合は、乾いた布などでインク
をふき取ってください。このインクは人体へは無害で
す。
z 取り外した保護キャップや保護材は、再装着しないで
ください。これらのものは、地域の条例に従って処理
してください。
14 ノズル部を下側、電極部を奥側にして、新しいプ
リントヘッドをキャリッジへ差し込みます。
ノズル部がキャリッジに当たらないように注意しな
がら、奥までしっかりと押し込んでください。
b
c a
a
d
b
c
c

3- 28
‹ プリントヘッドを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
15 プリントヘッド固定カバーを前側へ倒して、プリ
ントヘッドをロックします。
16 プリントヘッド固定レバーをカチッと音がするま
で奥側へ倒します。
17 キャリッジカバーをカチッと音がするまで前側へ
倒します。
18 上カバーストッパを持ち上げてロックを解除しな
がら、上カバーを閉じます。
上カバーを閉じると、ディスプレイ下段に「シバラ
ク オマチクダサイ」が表示され、処理が始まりま
す。処理には約 10 分かかります。
処理が終わると、プリントヘッド調整の「ショウサ
イ チョウセイ」が実行され、プリントヘッドが自
動的に調整されます。（→ P.3-40）
z メインメニューの「ジドウ プリント」が「オフ」に
設定されていると、プリントヘッド調整は実行されま
せん。プリントヘッド交換後は、操作パネルで「ヘッ
ド チョウセイ」の「ショウサイ チョウセイ」を実
行し、プリントヘッドの自動調整を行ってください。
（→ P.3-40）

z A3 横サイズ以上のロール紙またはカット紙がセット
されていないとプリントヘッド調整が行われません。
用紙をセットすると、ヘッド調整が続行されます。
z 設置時の初期充填中やプリントヘッド交換後の吸引動
作中、及びクリーニング動作中は、インクタンクを絶
対に取り出さないでください。

3- 29
‹ カッターブレードを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
カッターブレードを交換する
カッターの切れが悪くなってきた場合は、次の手順でカッ
ト位置を変更します。カット位置は、1 つの刃で 2 回まで
変えることができます。カット位置調整ダイヤルが「3」
になっている場合は、新しいカッターブレードと交換して
ください。
z カッターブレード CT-02
1 プリンタの電源がオフの場合は、［電源］キーを
押して、プリンタの電源をオンにします。
しばらくすると、ディスプレイに「オンライン」ま
たは「オフライン」と表示されます。
2 ［オンライン］キーを押して、「メイン メ
ニュー」を表示します。
3［］、［］キーで「システム セッテイ」を
選択し、［］キーを押します。
4［］、［］キーで「カッター コウカン」を
選択し、［］キーを押します。
5［］、［］キーで「スル」を選択し、［OK］
キーを押します。
ディスプレイ下段に「キャリッジ イドウシテマ
ス」が表示されてキャリッジが中央に移動した後、

「ウエカバー アケテクダサイ」が表示されます。
メイン メニュー
システム セッテイ ↓
システム セッテイ
カッター コウカン ↓
カッター コウカン
スル

3- 30
‹ カッターブレードを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
6 上カバーを開きます。
z 指定の場所以外は、絶対に触れないでください。手が
汚れたり、プリンタが故障したりする原因になりま
す。
z カッターブレードやキャリッジ部が汚れている場合
は、カッターブレードの調整作業を始める前に、水を
含ませて固くしぼった布でカッターブレードやキャ
リッジ部の汚れを拭き取ってください。
7 カッターブレードのつまみ（a）をつかみなが
ら、カッターブレードをキャリッジから取り外し
ます。
z カッターブレードを取り外したときは、刃の部分（b）
に触れないでください。けがの原因になります。
8 カッターの位置調整ダイヤルを図の方向に 1 つ回
します。
すでに「3」になっている場合は、新品のカッター
ブレードと交換してください。
z 位置調整ダイヤルは 1 ～ 3 の順でひとつずつ使用して
ください。位置を戻して使用することはできません。
z 既に 3 番目のカッター位置でご使用の場合は、交換用

のカッターブレードをご用意ください。
a
b

3- 31
‹ カッターブレードを交換する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
9 カッターブレードをキャリッジに取り付けます。
z 新品カッターブレードの場合は、保護キャップを矢印
の方向に押して外します。また、使用済みのカッター
ブレードは、必ず保護キャップを取り付けてから、地
域の条例に従って捨ててください。
10 上カバーストッパを持ち上げてロックを解除しな
がら、上カバーを閉じます。
ディスプレイ下段に「シバラク オマチクダサイ
..」が表示されてキャリッジが移動した後、「カット
カイスウ リセット」が表示されます。
11 カット位置調整ダイヤルを「2」または「3」に
したときは、［ストップ］キー、新品のカッター
ブレードに交換した場合は［OK］キーを押しま
す。
「オンライン」または「オフライン」状態に戻りま
す。
カット カイスウ リセット
ＯＫ ／ストップヲ オス

3- 32
‹ プリンタを輸送するときは
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
プリンタを輸送するときは
本プリンタを輸送するときは、内部機構保護のため、次の
手順で輸送の準備を行ってください。プリンタの梱包作業
については設置と逆の手順になるので、クイックスタート
ガイドの手順を参照して作業を行ってください。
（→クイックスタートガイド）
z プリンタ輸送時は、必ず「ホンタイ ユソウ」メ
ニューを実行し、ディスプレイのメッセージに従って
作業してください。プリンタの電源がオフになる前に
電源コードを抜いた場合、そのまま輸送するとプリン
タ故障の原因となります。間違えて電源コードを抜い
た場合は、電源コードおよびインクタンクを取り付け
て、手順 1 からやり直してください。（→クイックス
タートガイド）
z「メンテナンス Ｃ リミットスグ」または「メンテナ
ンス Ｃ コウカン」が表示されている場合は、「ホン
タイ ユソウ」を実行できません。メンテナンスカー
トリッジを交換してから、「ホンタイ ユソウ」を実

行してください。
z プリンタを輸送するときは、本体を傾けないでくださ
い。内部のインクがこぼれて周辺汚損の恐れがありま
す。
z プリンタ本体を輸送するときに本体を立てたり傾けた
りする必要がある場合は、お買い上げの販売店にお問
い合わせください。
1 プリンタの電源がオフの場合は、［電源］キーを
押して、プリンタの電源をオンにします。
しばらくすると、ディスプレイに「オンライン」ま
たは「オフライン」と表示されます。
2［オンライン］キーを押して、「メイン メ
ニュー」を表示します。
3［］、［］キーで「メンテナンス」を選択し、
［］キーを押します。
4［］、［］キーで「ホンタイ ユソウ」を選
択し、［］キーを押します。
メイン メニュー
メンテナンス ↓
メンテナンス
ホンタイ ユソウ ↓

3- 33
‹ プリンタを輸送するときは
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
5 ［］、［］キーで「スル」を選択し、［OK］
キーを押します。
ディスプレイに「ミギカバーヲ アケテクダサイ」
が表示されます。
6 右カバーを開きます。
ディスプレイに「タンクヲ ハズシテクダサイ」が
表示されます。
7 インクタンクカバーを開き、すべてのインクタン
クを取り外します。
取り出したインクタンクは、ビニール袋に入れて口
を閉じてください。
z 取り外したインクタンクは、インク供給部（a）を上
にして保管してください。インクが流出して周辺を汚
損することがあります。
ホンタイユソウ
スル
a

3- 34
‹ プリンタを輸送するときは
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
8 すべてのインクタンクカバーをロックし、右カ
バーを閉じます。
ディスプレイに「シバラク オマチクダサイ」と表
示された後「キュウイン チュウ」と表示され、
チューブ内のインクが吸い出されます。処理には、
約 4 分かかります。
処理が終わると、自動的にプリンタの電源がオフに
なります。
9 電源コードやアース線、インタフェースケーブル
を取り外します。
10 ロールホルダーを取り外します。
11 ホルダストッパのレバーを外側に倒してホルダス
トッパを取り外し、ロールホルダーからロール紙
を外してロールホルダーとホルダーストッパを梱
包します。
12 上カバーを開きます。
z 指定の場所以外は、絶対に触れないでください。プリ
ンタ故障の原因になります。

3- 35
‹ プリンタを輸送するときは
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
13 ベルトストッパでベルトを挟み、六角ビスでベル
トストッパを固定します。
z ベルトストッパは、開梱時に取り外して保管しておい
たものを取り付けてください。
14 上カバーストッパを持ち上げてロックを解除しな
がら、上カバーを閉じます。
15 開梱時と逆の手順でプリンタの各カバーをテープ
で固定します。
16 スタンドを使用している場合は、バスケットを取
り付けと逆の手順で取り外します。
17 プリンタ本体を取り付けと逆の手順で取り外しま
す。
18 スタンドを使用している場合は、スタンドを組み
立て時と逆の手順で分解します。
19 ロールホルダーやプリンタ本体に梱包材を取り付
け、梱包箱に収納します。
これで、輸送の準備は完了です。
z 輸送後再びセットアップするときは、「クイックス
タートガイド」に従って設置作業を行ってください。
z「ホンタイ ユソウ」メニューを実行してプリンタの
電源がオフになる前に電源コードを抜いて電源をオフ

にしたときは、そのまま輸送するとプリンタ故障の原
因となります。電源コードおよびインクタンクを取り
付け、手順 1 からやり直してください。（→クイック
スタートガイド）

3- 36
‹ 印刷状態を確認する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
印刷状態を確認する
印刷がかすれたり、白いすじが入ったりするときは、ノズ
ルチェックプリントを印刷して、各ノズルがつまっていな
いかを確認します。ノズルチェックプリントを印刷すると
きは、A3 横サイズ以上のロール紙またはカット紙をセッ
トしてください。
z カット紙を使用する場合は、A3 サイズ以上で未使用
の用紙（裏面も不可）を 1 枚ご用意ください。
1 プリンタの電源がオフの場合は、［電源］キーを
押して、プリンタの電源をオンにします。
しばらくすると、ディスプレイに「オンライン」ま
たは「オフライン」と表示されます。
2［オンライン］キーを押して、「メイン メ
ニュー」を表示します。
3［］、［］キーで「テスト プリント」を選
択し、［］キーを押します。
4［］、［］キーで「ノズルチェック プリン
ト」を選択し、［OK］キーを押します。
ノズルチェックパターンが印刷されます。印刷が終
わるとディスプレイに「オンライン」と表示されま

す。
メイン メニュー
テスト フ゜リント ↓
テスト フ゜リント
ノス゛ルチェック フ゜リント

3- 37
‹ 印刷状態を確認する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
ノズルチェックパターンは、各色の横線にかすれが
なければ、正常です。

• プリントヘッドが正常な場合の例
• プリントヘッドに異常がある場合の例

かすれた線がある場合は、次の操作を行って再度確
認してください。
1. プリントヘッドのクリーニングを実行してく
ださい。（→ P.3-38）
2. もう一度ノズルチェックプリントを実行して
ください。
3. 上記の操作を何回か繰り返してもノズル
チェックプリントのパターンがかすれる場合
は、お買い上げの販売店にご連絡ください。

3- 38
‹ プリントヘッドをクリーニングする
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
プリントヘッドをクリーニングする
ノズルがつまっているときは、ヘッドクリーニングを行う
ことで回復できることがあります。
z「ノズル チェック」を設定すると、指定したページ
数を印刷する毎にノズルの状態チェックと自動回復が
実行されます。工場出荷状態では、「10 ページ」毎に
設定されています。
ヘッドクリーニングの種類
ヘッドクリーニングには 2 つの方法があります。
„ ヘッドクリーニング A：
印刷がかすれた場合や、ゴミなどが付いた場合に行いま
す。インクの消費量が少ないクリーニング方法です。ク
リーニング A には約 1 分かかります。
„ ヘッドクリーニング B：
インクがまったく出ない場合や、ヘッドクリーニング A
を行っても改善されない場合に行います。クリーニング
B には約 3 分かかります。
ヘッドクリーニングの手順
ヘッドクリーニングは、次の手順で行います。いずれのク
リーニング方法も同様の操作で行えます。

クリーニング A を 1 回行っても良くならない場合は、ク
リーニング B を行ってください。それでも良くならない場
合は、クリーニング B を 2 ～ 3 回繰り返してください。
クリーニング B を行っても改善されない場合はプリント
ヘッド寿命の可能性がありますので、販売店へお問い合わ
せください。（→ P.3-23）
z「ヘッド クリーニング A」は、［インフォメーショ
ン］キーを 3 秒以上押して実行することもできます。
1 プリンタの電源がオフの場合は、［電源］キーを
押して、プリンタの電源をオンにします。
しばらくすると、ディスプレイに「オンライン」ま
たは「オフライン」と表示されます。

3- 39
‹ プリントヘッドをクリーニングする
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
2 ［オンライン］キーを押して、「メイン メ
ニュー」を表示します。
3 「ヘッド クリーニング」を選択した状態で、
［］キーを押します。
4 ［］、［］キーでヘッドクリーニング方法を
選択し、［OK］キーを押します。
ヘッドクリーニングが始まります。終わると、「オ
ンライン」状態に戻ります。
5 ノズルチェックパターンを印刷して、印刷が改善
されているかどうかを確認します。（→ P.3-36）
メイン メニュー
ヘット゛ クリーニンク゛ ↓
ヘット゛ クリーニンク゛
ヘット゛ クリーニンク゛Ａ

3- 40
‹ プリントヘッドを調整する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
プリントヘッドを調整する
印刷した縦線が歪む場合や、色ずれが起きた場合は、プリ
ントヘッドの位置調整を行ってください。調整用パターン
を印刷しながら印刷結果を読み取り、自動的にプリント
ヘッド位置の調整値を設定します。プリントヘッド位置調
整を行うときは、A3 横サイズ以上のロール紙またはカッ
ト紙をセットしてください。
プリントヘッドの位置調整は、次の手順で行います。
z プリントヘッドの調整は、フィルム系以外で使用頻度
が最も高い用紙種類で行うことをお勧めします。
z カット紙を使用する場合は、A3 サイズ以上で未使用
の用紙（裏面も不可）を 1 枚ご用意ください。
プリントヘッドの位置調整手順
1 プリンタの電源がオフの場合は、［電源］キーを
押して、プリンタの電源をオンにします。
しばらくすると、ディスプレイに「オンライン」ま
たは「オフライン」と表示されます。
2［オンライン］キーを押して、「メイン メ
ニュー」を表示します。

3［］、［］キーで「インジ チョウセイ」を
選択し、［］キーを押します。
メイン メニュー
インシ゛ チョウセイ ↓

3- 41
‹ プリントヘッドを調整する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
4 ［］、［］キーで「ヘッド チョウセイ」を
選択し、［］キーを押します。
5 ［］、［］キーで「ショウサイ チョウセイ」
または「ヒョウジュン チョウセイ」を選択し、
［］キーを押します。
「ショウサイ チョウセイ」では、偶数奇数ノズル
間調整、色間調整、印刷方向間調整が行われます。
「ヒョウジュン チョウセイ」では、印刷方向間調
整のみが行われます。
6 ［］、［］キーで「スル」を選択し、［OK］
キーを押します。
プリントヘッド調整パターンを印刷しながら印刷さ
れたパターンを読み取って、自動的にプリントヘッ
ド位置の調整値が設定されます。
設定が終わると、ディスプレイに「オンライン」が
表示されます。
インシ゛ チョウセイ
ヘット゛ チョウセイ ↓
ヘット゛ チョウセイ
ショウサイ チョウセイ ↓
ショウサイ チョウセイ
スル

3- 42
‹ 用紙の送り量を調整する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
用紙の送り量を調整する
印刷したものに白すじや色の濃いすじが入る場合は、次の
手順で「バンド チョウセイ」を行い、用紙の送り量調整
を行ってください。バンド調整用パターンを印刷しながら
印刷結果を読み取り、自動的に現在設定されている用紙種
類の送り量の調整値が設定されます。バンド調整を行うと
きは、A3 横サイズ以上のロール紙またはカット紙をセッ
トしてください。
z 用紙送り量の調整を行う前に、本体にセットした用紙
の用紙種類を操作パネルで必ず設定してください。
セットされている用紙の種類と用紙種類の設定値が
合っていないと、正しい印刷結果が得られず、印刷品
質低下の原因になります。
z「バンド チョウセイ」を行うためには、「カミオクリ
チョウセイ」の「バンドアワセメ ユウセン」を選
択してください。
z カット紙を使用する場合は、A3 サイズ以上で未使用
の用紙（裏面も不可）を 1 枚ご用意ください。
z 透過性の高いフィルム系用紙は、自動調整できませ

ん。「ビチョウセイ」を実行して手動入力で調整して
ください。（→ P.3-43）
用紙送り量の調整手順
1 プリンタの電源がオフの場合は、［電源］キーを
押して、プリンタの電源をオンにします。
しばらくすると、ディスプレイに「オンライン」ま
たは「オフライン」と表示されます。
2［オンライン］キーを押して、「メイン メ
ニュー」を表示します。
3［］、［］キーで「インジ チョウセイ」を
選択し、［］キーを押します。
メイン メニュー
インシ゛ チョウセイ ↓

3- 43
‹ 用紙の送り量を調整する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
4 ［］、［］キーで「バンド チョウセイ」を
選択し、［］キーを押します。
5 ［］、［］キーで「ヒョウジュン チョウセ
イ」を選択し、［］キーを押します。
6 ［］、［］キーで「スル」を選択し、［OK］
キーを押します。
バンド調整用パターンを印刷しながら印刷結果を読
み取り、自動的に現在設定されている用紙種類の用
紙送り量の調整値が設定されます。
設定が終わると、「オンライン」状態に戻ります。
用紙送り量調整値の手動入力手順
用紙送り量の調整値は、手動で広めまたは狭めに微調整す
ることもできます。手動で調整する場合は、次の手順で操
作してください。
1［オンライン］キーを押して、「メイン メ
ニュー」を表示します。
2［］、［］キーで「インジ チョウセイ」を
選択し、［］キーを押します。
3［］、［］キーで「バンド チョウセイ」を
選択し、［］キーを押します。
4［］、［］キーで「ビチョウセイ」を選択し、

［］キーを押します。
現在の設定値が表示されます。
インシ゛ チョウセイ
ハ゛ント゛ チョウセイ ↓
ハ゛ント゛ チョウセイ
ヒョウシ゛ュン チョウセイ ↓
ヒョウシ゛ュン チョウセイ
スル
メイン メニュー
インシ゛ チョウセイ ↓
インシ゛ チョウセイ
ハ゛ント゛ チョウセイ ↓
ハ゛ント゛ チョウセイ
ヒ゛チョウセイ ↓

3- 44
‹ 用紙の送り量を調整する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
5 ［］、［］キーで調整値を選択して、［OK］
キーを押します。
バンド間を広めに調整するときは、1 ～ 3 の数値を
入力してください。
バンド間を狭め調整するときは、-1 ～ -3 の数値を
入力してください。
設定値の左に「＝」が表示され、調整値が設定され
ます。
6 ［オンライン］キーを押します。
オンラインランプが点灯し、印刷できる状態になり
ます。
z 用紙送り量調整値の手動入力は、印刷中に行うことも
できます。ただし、印刷中に用紙送り量調整値を変更
した場合、変更直後の 3cm 程度は印刷結果が乱れる
ことがあります。
z 出力画像に白すじが目立つときは「＋」方向に、色が
濃いすじが目立つときは「－」方向に調整してみてく
ださい。
ヒ゛チョウセイ
＝０

3- 45
‹ カット屑の発生を軽減する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
カット屑の発生を軽減する
バックライトフィルムなどカット屑が発生しやすい用紙の
場合は、カット屑軽減機能を設定することで、印刷品質の
低下やプリントヘッドの故障を低減することができます。
カット屑軽減機能は、用紙種類毎に設定することが可能で
す。（→ P.1-21）
カット屑軽減機能を設定すると、印刷物の先端および後端
に黒い線が印刷されます。
z 普通紙や薄い用紙などの波打ちが起きやすい用紙に
は、使用しないでください。カットが正常に行われ
ず、紙づまりの原因になることがあります。
z カット屑軽減機能を設定しているときは、フチなし印
刷はできません。フチなし印刷を行いたい場合は、
カット屑軽減機能をオフに設定してください。
1 プリンタの電源がオフの場合は、［電源］キーを
押して、プリンタの電源をオンにします。
しばらくすると、ディスプレイに「オンライン」ま
たは「オフライン」と表示されます。
2［オンライン］キーを押して、「メイン メ

ニュー」を表示します。
3［］、［］キーで「ヨウシノ ショウサイ
セッテイ」を選択し、［］キーを押します。
4［］、［］キーで用紙種類を選択し、［］
キーを押します。
メイン メニュー
ヨウシノ ショウサイセッテイ ↓
ヨウシノ ショウサイセッテイ
ハ゛ックライト フィルム ↓

3- 46
‹ カット屑の発生を軽減する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
5 ［］、［］キーで「カットクズ ケイゲン」
を選択し、［］キーを押します。
6 ［］、［］キーで設定を選択し、［OK］キー
を押します。
選択した用紙種類にカット屑軽減機能を設定する場
合は「オン」、解除する場合は「オフ」を選択して
ください。
設定値の左に「＝」が表示され、カット屑軽減機能
が設定されます。
ハ゛ックライト フィルム
カットクス゛ ケイケ゛ン ↓
カットクス゛ ケイケ゛ン
オン

3- 47
‹ ブラックインクの種類を変更する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
ブラックインクの種類を変更する
本プリンタでは、用紙種類や目的に合わせて、「フォトブ
ラック（BK）インク」と「マットブラック（MBK）イン
ク」の 2 種類のブラックインクを選択することができま
す。ブラックインクの種類については、「用紙とブラック
インクの適性について」（→ P.2-2）をご覧ください。
z フォトブラックインクタンク BCI-1431BK
z マットブラックインクタンク BCI-1451MBK
ブラックインクの種類を切り替えたいときは、次の手順で
行います。
 印刷済みの用紙やカット紙を取り除く
 操作パネルで「Ｂｋ インク シュルイ ヘンコウ」を
実行する
 インク吸引処理が終わったら、ブラックインクタンク
を取り外す
 使用する種類のブラックインクタンクを取り付ける
 取り付けたインク種類を確定する
 プリントヘッドを調整する
z ブラックインク種類を変更する一連の動作は、約 10

分程度かかります。
z「Ｂｋ インク シュルイ ヘンコウ」を実行すると、
ブラックインク約 45ml、カラーインク合計約 15ml を
消費します。変更前にインクタンクの残量が十分ある
か確認してください。なるべく新品のインクタンクを
使用することをおすすめします。（→ P.3-2）
z フォトブラックインクとマットブラックインクを同時
に取り付けることはできません。
z「メンテナンス Ｃ リミットスグ」または「メンテナ
ンス Ｃ コウカン」が表示されている場合は、「Ｂｋ
インク シュルイ ヘンコウ」を実行できません。メ
ンテナンスカートリッジを交換してから、「Ｂｋ イン
ク シュルイ ヘンコウ」を実行してください。

3- 48
‹ ブラックインクの種類を変更する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
ブラックインクの交換手順
1 プリンタの電源がオフの場合は、［電源］キーを
押して、プリンタの電源をオンにします。
しばらくすると、ディスプレイに「オンライン」ま
たは「オフライン」と表示されます。
2 ［オンライン］キーを押して、「メイン メ
ニュー」を表示します。
3 ［］、［］キーで「Ｂｋ インク シュルイ
ヘンコウ」を選択し、［］キーを押します。
4［］、［］キーで「スル」を選択し、［OK］
キーを押します。
ディスプレイに「シバラクオマチクダサイ」が表示
され、ブラックインクが吸引されます。吸引には、
約 1 分かかります。
処理が終わると、ディスプレイに「ミギカバー ア
ケテクダサイ」が表示されます。
5 右カバーを開きます。
6 ブラックインクのインクタンクレバーを押して、
インクタンクカバーを開きます。
メイン メニュー
Ｂｋ インク シュルイ ヘンコウ↓
Ｂｋ インク シュルイ ヘンコウ
スル

3- 49
‹ ブラックインクの種類を変更する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
7 つまみ部を持ってブラックインクタンクを取り出
します。
取り出したインクタンクは、ビニール袋に入れて口
を閉じてください。
z 取り出したインクタンクにインクが残っているとき
は、インク供給部（a）を上にして保管してください。
インクが流出して周辺を汚損することがあります。
8 使用するインク種類のブラックインクタンクを袋
のままゆっくりと 7 ～ 8 回振り、袋から取り出
します。
z インクタンクは必ず左右のつまみ部（b）を持って取
り扱ってください。
z インク供給部（a）や端子部（c）には、絶対に触れな
いでください。インクタンクの破損や印刷不良、周辺
汚損の原因になります。
a
b
a
c

3- 50
‹ ブラックインクの種類を変更する
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
9 インク供給部を下側、ラベルを図の向きにしてブ
ラックインクタンクをホルダへ差し込みます。
z 違う色のインクタンクをセットすると、インクタンク
カバーが閉じない構造になっています。インクタンク
カバーが閉じない場合は、インクタンクホルダ側の色
表示とインクタンクの色および向きを確認してセット
し直してください。
10 インクタンクカバーをカチッと音がするまで閉じ
ます。
11 右カバーを閉じます。
ディスプレイにセットしたインク種類が表示されま
す。
12 インク種類を確認し、［OK］キーを押します。
インク種類が違う場合は、［ストップ］キーを押し、
右カバーを開いてブラックインクタンクを交換して
ください。
z マットブラックインクの場合
z フォトブラックインクの場合
ディスプレイに「インク ジュウテンチュウ」が表
示され、インクが充填されます。インク充填には約
15 分かかります。
終わると、「オンライン」状態に戻ります。

13 プリントヘッドを調整してください。（→ P.3-40）
Ｂｋ インク シュルイ ヘンコウ
ＭＢｋ インク タンク テ゛スカ？
Ｂｋ インク シュルイ ヘンコウ
Ｂｋ インク タンク テ゛スカ？

第 1 章
基本的な使いかた
第 2 章
いろいろな用紙を
使うには
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
4- 1
チェックした項目を印刷できます。
第 4 章 ネットワーク環境で使用するには
お使いになる前に .......................................................................................4-2
必要なシステム環境について ................................................................................ 4-2
ネットワーク環境について ................................................................................... 4-3
TCP/IP ネットワークの設定（Windows/Macintosh）.................................4-5
TCP/IP ネットワークで必要な作業について ........................................................ 4-5

LAN ケーブルを接続する ...................................................................................... 4-5
プリンタの IP アドレスを設定する ....................................................................... 4-7
TCP/IP プロトコルの設定を行う ........................................................................ 4-15
プリンタ共有を設定する ..................................................................................... 4-18
Macintosh ネットワークの設定 ................................................................4-20

Macintosh ネットワークで必要な作業について .................................................. 4-20
Macintosh を設定する ......................................................................................... 4-21
AppleTalk プロトコルを設定する ........................................................................ 4-25
プリンタドライバをインストールする ............................................................... 4-31
NetWare ネットワークの設定（Windows）..............................................4-33

NetWare ネットワークで必要な作業について .................................................... 4-33
プリンタのフレームタイプを設定する ............................................................... 4-34
NetWare プリントサービスを設定する ............................................................... 4-37
NetWare プロトコルを設定する ......................................................................... 4-40
コンピュータを設定する ..................................................................................... 4-44

ネットワーク設定の初期化 ......................................................................4-45
ネット設定項目一覧 .................................................................................4-46
ネットワーク設定に利用できるソフトウェア .........................................4-49
章目次ページの使いかた
「→印刷開始ボタンを実行する前に」

4- 2
‹ お使いになる前に
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
お使いになる前に
対応しているネットワーク環境や、お使いのネットワーク環
境の確認など、オプションのネットワークインタフェース拡
張ボードをお使いになる前に知っていただきたいことについ
て記載しています。ネットワークに関する設定作業について
は、ネットワーク管理者が行うことをおすすめします。
必要なシステム環境について
本プリンタのネットワークインタフェースが対応している
システム環境について説明します。使用するネットワーク
に応じて以下のシステム環境が必要です。
„ TCP/IP ネットワークを使用して印刷する場
合
z 対応している OS

• Windows Server 2003 日本語版
• Windows XP 日本語版
• Windows 2000 日本語版
• Windows NT 4.0 日本語版
• Windows Me/Windows 98 日本語版
• Mac OS 8.6 以降
• Mac OS X v10.1 以降

z 対応しているコンピュータ

• IBM PC 機 / その互換機、NEC PC-98 シリーズ
• Power PC プロセッサを搭載した Macintosh シリーズ
• サンマイクロシステムズ社製 SPARC プラット

フォームコンピュータ
z Windows NT 4.0 をお使いの場合は、Service Pack 6 以
降をインストールしてください。
z Mac OS X v10.2.5 以降をお使いの場合は、Mac OS X
の Zeroconf 機能を使用して接続することができます。
（また、Mac OS 8.6、9.x をお使いの場合は、
Macintosh 用のキヤノン imagePROGRAF プリンタド
ライバをインストールすると、Zeroconf 機能を使用
して接続することができます。）
„ AppleTalk ネットワークを使用して印刷する
場合
z 対応しているコンピュータ

• Power PC プロセッサを搭載した Macintosh シリーズ

z 対応している OS

• Mac OS 8.6 以降
• Mac OS X v10.1 以降

z 対応している AppleTalk

• フェーズ 2 の EtherTalk

z Macintosh の LocalTalk ネットワークには対応していま
せん。

4- 3
‹ お使いになる前に
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
„ NetWare ネットワークを使用して印刷する
場合
z 対応しているサーバ

• Novell NetWare Version 4.2J/5.1J/6.0J

z 対応しているクライアント

• Windows XP Professional 日本語版
• Windows 2000 Server 日本語版
• Windows 2000 Professional 日本語版
• Windows NT Server 4.0 日本語版
• Windows NT Workstation 4.0 日本語版
• Windows Me/Windows 98 日本語版

z 対応しているコンピュータ

• IBM PC 機 / その互換機、NEC PC-98 シリーズ

z NetWare Version 6.0J の iPrint はサポートしていませ
ん。
ネットワーク環境について
以下の図を参考に、プリンタを接続するネットワーク環境
の確認をして、必要な作業を行ってください。
z Windows ネットワークの例
Windows のネットワーク環境の場合、プロトコルは
TCP/IP が使用できます。（→ P.4-5）
z Windows コンピュータで TCP/IP ネットワークの設定
を行うと、各コンピュータから直接ネットワーク上の
プリンタへ印刷ジョブが送られて、印刷が実行されま
す。また、ネットワーク上の Windows Server 2003/
Windows XP/ Windows 2000/ Windows NT をプリン
トサーバに設定すると、各コンピュータからプリント
サーバへ印刷ジョブが送られ、プリントサーバが印刷
ジョブを管理してネットワーク上のプリンタへ印刷
ジョブを送ることで、効率よく印刷が実行されます。
プリントサーバの設定手順については、「プリンタ共
有を設定する」（→ P.4-18）を参照してください。

z 本プリンタでは NetBIOS プロトコルは使用できませ
ん。
Windows 98
Windows 2000 Server
Windows Me Windows XP
TCP/IP
W6400

4- 4
‹ お使いになる前に
トップ
第 3 章
メンテナンスにつ
いて
第 4 章
ネットワーク環境
で使用するには
第 5 章

困ったときは

第 6 章
機能メニューの操
作方法
索引
トップ
総目次
第 2 章
いろいろな用紙を
使うには
第 1 章
基本的な使いかた
z Macintosh ネットワークの例
Macintosh では、使用するプロトコルは AppleTalk
（EtherTalk）、TCP/IP、Zeroconf 機能（Mac OS X
v10.2.5 以降）が使用できます。（→ P.4-20）
z NetWare ネットワークの例
下図のようなネットワーク環境の場合、NetWare プロ
トコルを使って印刷します。各サーバコンピュータやク
ライアントコンピュータには、NetWare クライアント
ソフトウェアのインストールが必要です。（→ P.4-33）
z NetWare サーバがあるネットワーク環境でも、TCP/
IP プロトコルや AppleTalk プロトコルを併用すること
は可能です。その場合は、使用するプロトコルの設定
を行ってください。
Macintosh
AppleTalk, TCP/IP
Macintosh
W6400
W6400
Windows 98 Windows Me Windows 2000
