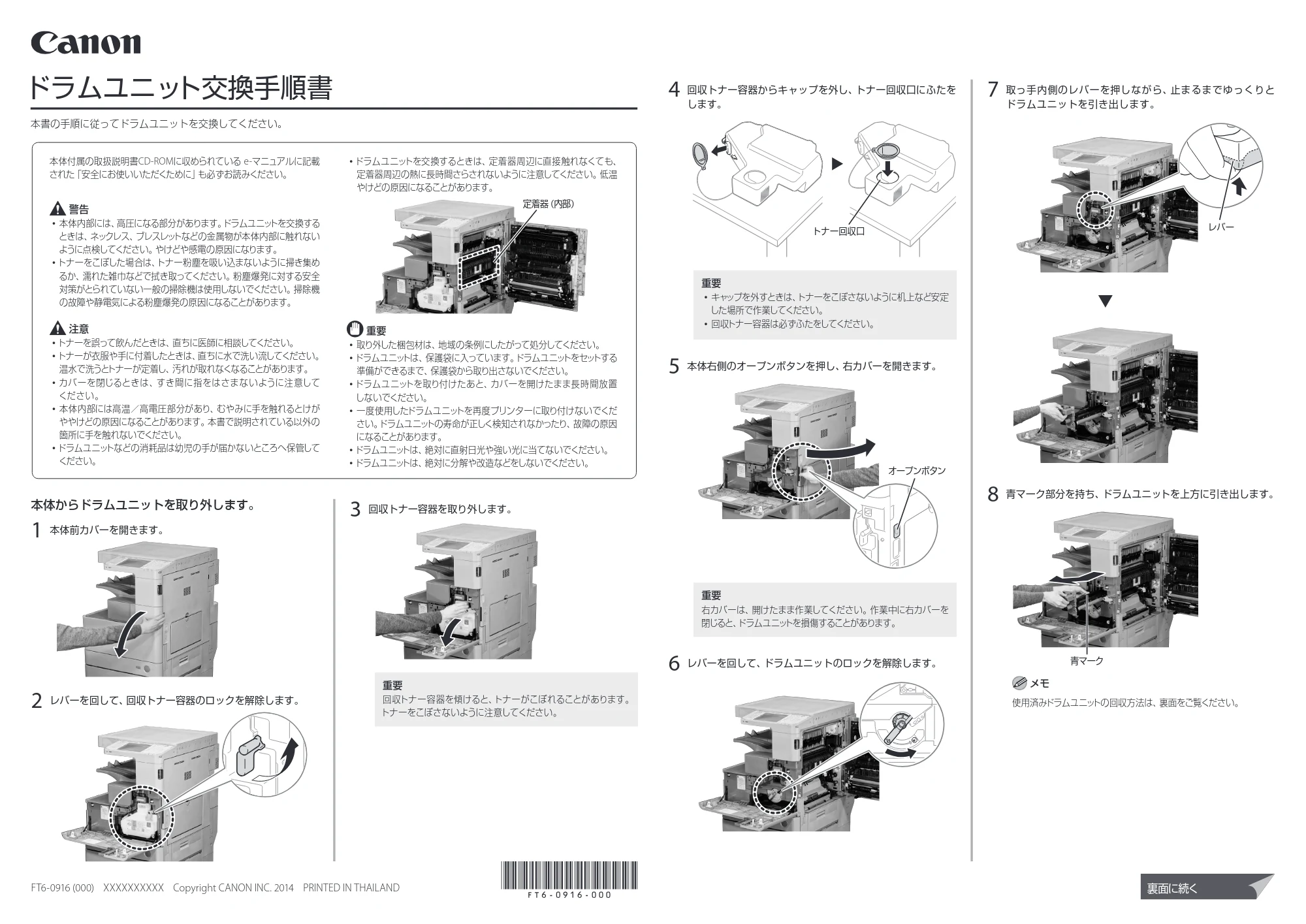

1ページ
ドラムユニット交換手順書 4
回収トナー容器からキャップを外し、トナー回収口にふたを
します。
トナー回収口
重要
キャップを外すときは、トナーをこぼさないように机上など安定
した場所で作業してください。
回収トナー容器は必ずふたをしてください。
5
本体右側のオープンボタンを押し、右カバーを開きます。
オープンボタン
重要
右カバーは、開けたまま作業してください。作業中に右カバーを
閉じると、ドラムユニットを損傷することがあります。
6
レバーを回して、ドラムユニットのロックを解除します。
7
取っ手内側のレバーを押しながら、止まるまでゆっくりと
ドラムユニットを引き出します。
レバー
8
青マーク部分を持ち、ドラムユニットを上方に引き出します。
青マーク
メモ
使用済みドラムユニットの回収方法は、裏面をご覧ください。
警告
本体内部には、高圧になる部分があります。ドラムユニットを交換する
ときは、ネックレス、ブレスレットなどの金属物が本体内部に触れない
ように点検してください。やけどや感電の原因になります。
トナーをこぼした場合は、トナー粉塵を吸い込まないように掃き集め
るか、濡れた雑巾などで拭き取ってください。粉塵爆発に対する安全
対策がとられていない一般の掃除機は使用しないでください。掃除機
の故障や静電気による粉塵爆発の原因になることがあります。
注意
トナーを誤って飲んだときは、直ちに医師に相談してください。
トナーが衣服や手に付着したときは、直ちに水で洗い流してください。
温水で洗うとトナーが定着し、汚れが取れなくなることがあります。
カバーを閉じるときは、すき間に指をはさまないように注意して
ください。
本体内部には高温／高電圧部分があり、むやみに手を触れるとけが
ややけどの原因になることがあります。本書で説明されている以外の
箇所に手を触れないでください。
ドラムユニットなどの消耗品は幼児の手が届かないところへ保管して
ください。
ドラムユニットを交換するときは、定着器周辺に直接触れなくても、
定着器周辺の熱に長時間さらされないように注意してください。低温
やけどの原因になることがあります。
定着器（内部）
重要
取り外した梱包材は、地域の条例にしたがって処分してください。
ドラムユニットは、保護袋に入っています。ドラムユニットをセットする
準備ができるまで、保護袋から取り出さないでください。
ドラムユニットを取り付けたあと、カバーを開けたまま長時間放置
しないでください。
一度使用したドラムユニットを再度プリンターに取り付けないでくだ
さい。ドラムユニットの寿命が正しく検知されなかったり、故障の原因
になることがあります。
ドラムユニットは、絶対に直射日光や強い光に当てないでください。
ドラムユニットは、絶対に分解や改造などをしないでください。
本書の手順に従ってドラムユニットを交換してください。
本体からドラムユニットを取り外します。
1
本体前カバーを開きます。
2
レバーを回して、回収トナー容器のロックを解除します。
3
回収トナー容器を取り外します。
重要
回収トナー容器を傾けると、トナーがこぼれることがあります。
トナーをこぼさないように注意してください。
本体付属の取扱説明書CD-ROMに収められている e-マニュアルに記載
された「安全にお使いいただくために」も必ずお読みください。
裏面に続くFT6-0916 (000) XXXXXXXXXX Copyright CANON INC. 2014 PRINTED IN THAILAND

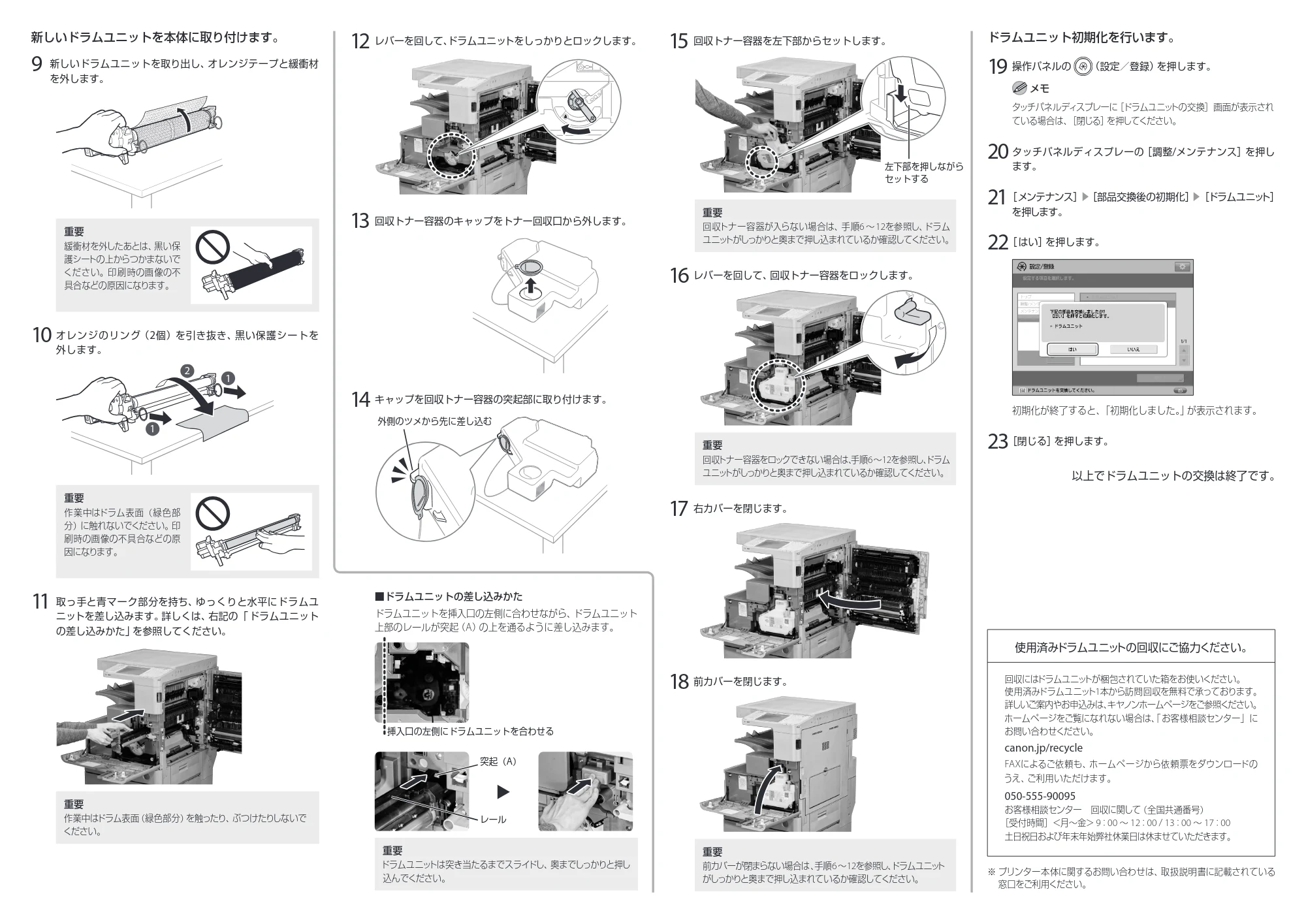

2ページ
15
回収トナー容器を左下部からセットします。
左下部を押しながら
セットする
重要
回収トナー容器が入らない場合は、手順6 ～ 12を参照し、ドラム
ユニットがしっかりと奥まで押し込まれているか確認してください。
16
レバーを回して、回収トナー容器をロックします。
重要
回収トナー容器をロックできない場合は、手順6～12を参照し、ドラム
ユニットがしっかりと奥まで押し込まれているか確認してください。
17
右カバーを閉じます。
18
前カバーを閉じます。
重要
前カバーが閉まらない場合は、手順6 ～12を参照し、ドラムユニット
がしっかりと奥まで押し込まれているか確認してください。
新しいドラムユニットを本体に取り付けます。
9
新しいドラムユニットを取り出し、オレンジテープと緩衝材
を外します。
重要
緩衝材を外したあとは、黒い保
護シートの上からつかまないで
ください。印刷時の画像の不
具合などの原因になります。
10
オレンジのリング（2個）を引き抜き、黒い保護シートを
外します。
2
1
1
重要
作業中はドラム表面（緑色部
分）に触れないでください。印
刷時の画像の不具合などの原
因になります。
11
取っ手と青マーク部分を持ち、ゆっくりと水平にドラムユ
ニットを差し込みます。詳しくは、右記の「 ドラムユニット
の差し込みかた」を参照してください。
重要
作業中はドラム表面（緑色部分）を触ったり、ぶつけたりしないで
ください。
ドラムユニット初期化を行います。
19
操作パネルの （設定／登録）を押します。
メモ
タッチパネルディスプレーに［ドラムユニットの交換］画面が表示され
ている場合は、［閉じる］を押してください。
20
タッチパネルディスプレーの［調整/メンテナンス］を押し
ます。
21
［メンテナンス］▶［部品交換後の初期化］▶［ドラムユニット］
を押します。
22
［ はい］を押します。
初期化が終了すると、「初期化しました。」が表示されます。
23
［閉じる］を押します。
以上でドラムユニットの交換は終了です。
12
レバーを回して、ドラムユニットをしっかりとロックします。
13
回収トナー容器のキャップをトナー回収口から外します。
14
キャップを回収トナー容器の突起部に取り付けます。
外側のツメから先に差し込む
■ドラムユニットの差し込みかた
ドラムユニットを挿入口の左側に合わせながら、ドラムユニット
上部のレールが突起（A）の上を通るように差し込みます。
挿入口の左側にドラムユニットを合わせる
レール
突起（A）
重要
ドラムユニットは突き当たるまでスライドし、奥までしっかりと押し
込んでください。
使用済みドラムユニットの回収にご協力ください。
回収にはドラムユニットが梱包されていた箱をお使いください。
使用済みドラムユニット1本から訪問回収を無料で承っております。
詳しいご案内やお申込みは、キヤノンホームページをご参照ください。
ホームページをご覧になれない場合は、「 お客様相談センター」に
お問い合わせください。
canon.jp/recycle
FAXによるご依頼も、ホームページから依頼票をダウンロードの
うえ、ご利用いただけます。
050-555-90095
お客様相談センター 回収に関して（全国共通番号）
［受付時間］＜月～金＞ 9：00 ～ 12：00 / 13：00 ～ 17：00
土日祝日および年末年始弊社休業日は休ませていただきます。
※ プリンター本体に関するお問い合わせは、取扱説明書に記載されている
窓口をご利用ください。
