かんたん操作ガイド 2013年6月14日掲載（PDF：7.50MB）LBP5910F/5910

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
P.vi
P.vii
商標について
原稿などを読み込む際の注意事項
P.5-2保守サービスのご案内
P.5-4無償保証について
P.5-5シリアルナンバーの表示位置について
P.5-6ソフトウェアのバージョンアップについて
P.5-7消耗品／定期交換部品の一覧
P.5-9設置場所と取り扱いについて
巻末メニュールートマップ
P.3-2トラブル解決マップ
P.3-4プリンタの色味が変わってしまったときには
P.3-5紙づまりが起こったときには
P.3-12針づまりが起こったときには （LBP5910Fのみ）
P.3-15こんなメッセージが表示されたら
P.3-27正しく印刷できないときには
P.3-34プリンタが動作しない・印刷できないときには
P.2-2用紙について
P.2-43トナーカートリッジを交換する
P.2-47ドラムカートリッジを交換する
P.2-59回収トナー容器を交換する
P.2-61針カートリッジを交換する （LBP5910Fのみ）

P.2-64ITBユニットの転写ベルトを清掃する
P.2-65カラーバランスを調整したいときには
P.4-2ペーパーフィーダ
P.4-8RAM/ROM
P.4-11ハードディスク
P.4-14インテリジェントコントローラNB-J2
P.1-2
P.1-7
P.1-8

各部の名称

操作パネルのキーの機能
印刷の中止方法
P.ii
P.iii
P.iv
取扱説明書CD-ROMに収められている取扱説明書の概要
取扱説明書CD-ROMメニューについて
略称について

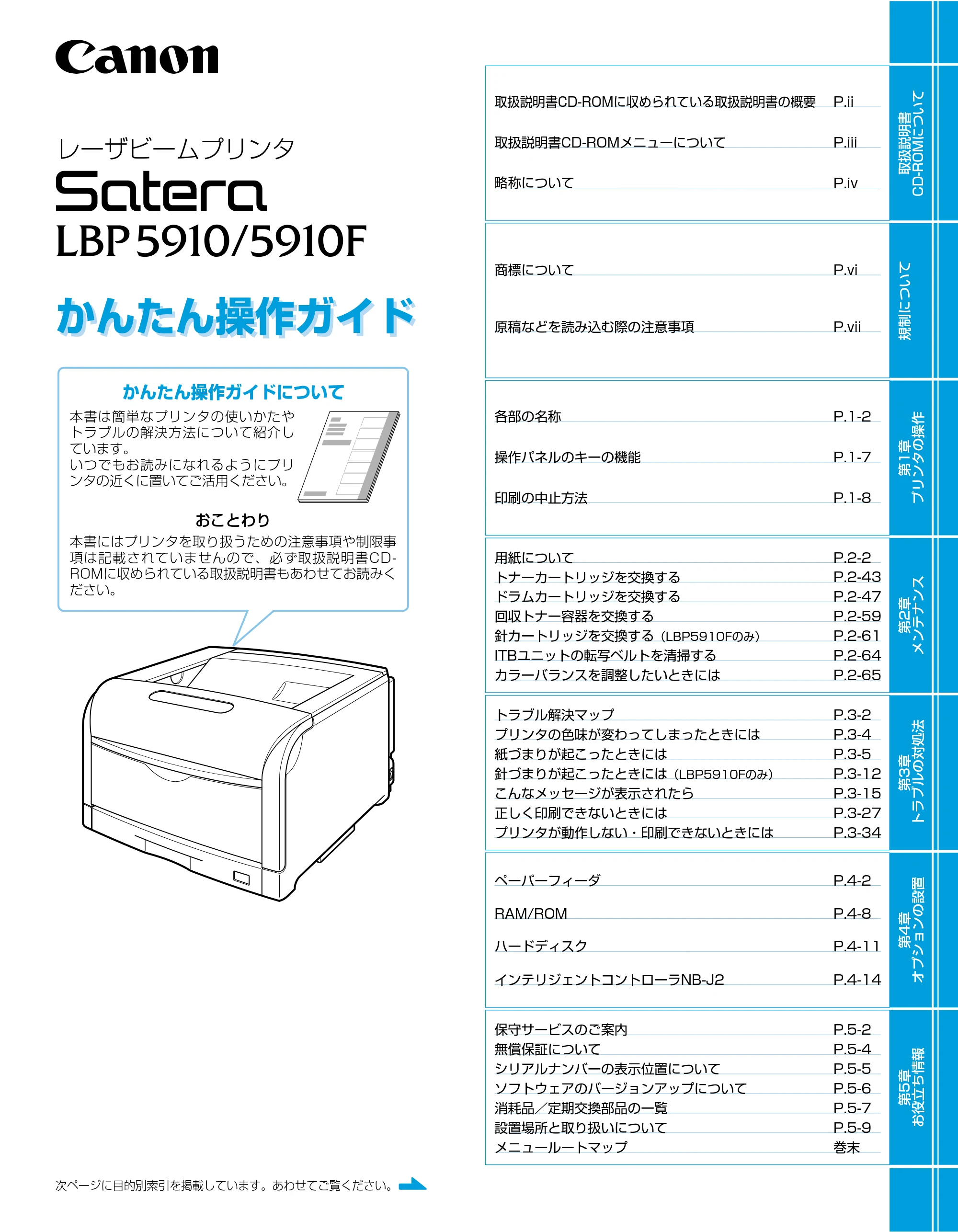

レーザビームプリンタ
かんたん操作ガイドかんたん操作ガイド
かんたん操作ガイドについて
本書は簡単なプリンタの使いかたや
トラブルの解決方法について紹介し
ています。
いつでもお読みになれるようにプリ
ンタの近くに置いてご活用ください。
次ページに目的別索引を掲載しています。あわせてご覧ください。
おことわり
本書にはプリンタを取り扱うための注意事項や制限事
項は記載されていませんので、必ず取扱説明書CD-
ROMに収められている取扱説明書もあわせてお読みく
ださい。

1-2
P.2-6普通紙に印刷したい
P.2-6給紙カセットの用紙サイズを変更したい
P.2-17普通紙以外の用紙（封筒、はがきなど）に印刷したい
P.1-8実行中の印刷を中止したい
P.1-7操作パネルの設定方法が知りたい
P.3-4色味を調整したい
P.2-43トナーカートリッジを交換したい
P.2-47ドラムカートリッジを交換したい
P.2-59回収トナー容器を交換したい
P.2-61針カートリッジを交換したい
P.4-1オプション品を設置したい
操作方法が知りたい
表示されているメッセージ
（XはK、M、Y、C）
（XはK、M、Y、C）
ディスプレイにメッセージが表示されている
P.ii、P.iii
巻末
PDFマニュアルの見かたが知りたい
操作メニューについて知りたい
印刷できる用紙と印刷できる範囲が知りたい
裏表紙お問い合わせ先が知りたい
P.3-5
P.3-34
紙づまりを処理したい
プリンタが正しい動作をしない
P.2-59
P.2-47
P.2-43
P.2-6、P.2-17
P.2-2、P.2-4
P.3-18
P.3-15
P.3-27印刷結果が正しくない

P.3-19上記以外のメッセージが表示されている場合（メッセージ一覧）
本プリンタについて知りたい
Ｅｎｎｎ－ｎｎｎｎ
１１ ＸＸＸ ﾖｳｼｶﾞｱﾘﾏｾﾝ
１２ ｶﾊﾞｰｶﾞ ｱｲﾃｲﾏｽ
１６ Ｘ ﾄﾅｰ ﾖｳｲ
Ｅ０ Ｘ ﾄﾞﾗﾑ ﾖｳｲ
Ｅ１ ｶｲｼｭｳﾄﾅｰ ﾖｳｲ
１６ Ｘ ﾄﾅｰ ｺｳｶﾝ
ＥＦ Ｘ ﾄﾞﾗﾑｺｳｶﾝ
１Ｇ Ｘ ﾄﾅｰ ｺｳｶﾝ
９８ Ｘ ﾄﾞﾗﾑｺｳｶﾝ
Ｅ１ ｶｲｼｭｳﾄﾅｰ ｺｳｶﾝ
P.2-61１Ｄ ﾊﾘｶﾞ ｱﾘﾏｾﾝ １Ｄ ﾊﾘ ｶｸﾆﾝ
Ｅ００１－ｎｎｎｎ
Ｅ００３－ｎｎｎｎ （nは英数字）Ｆ９－ｎｎ ﾁｪｯｸ ﾌﾟﾘﾝﾀ

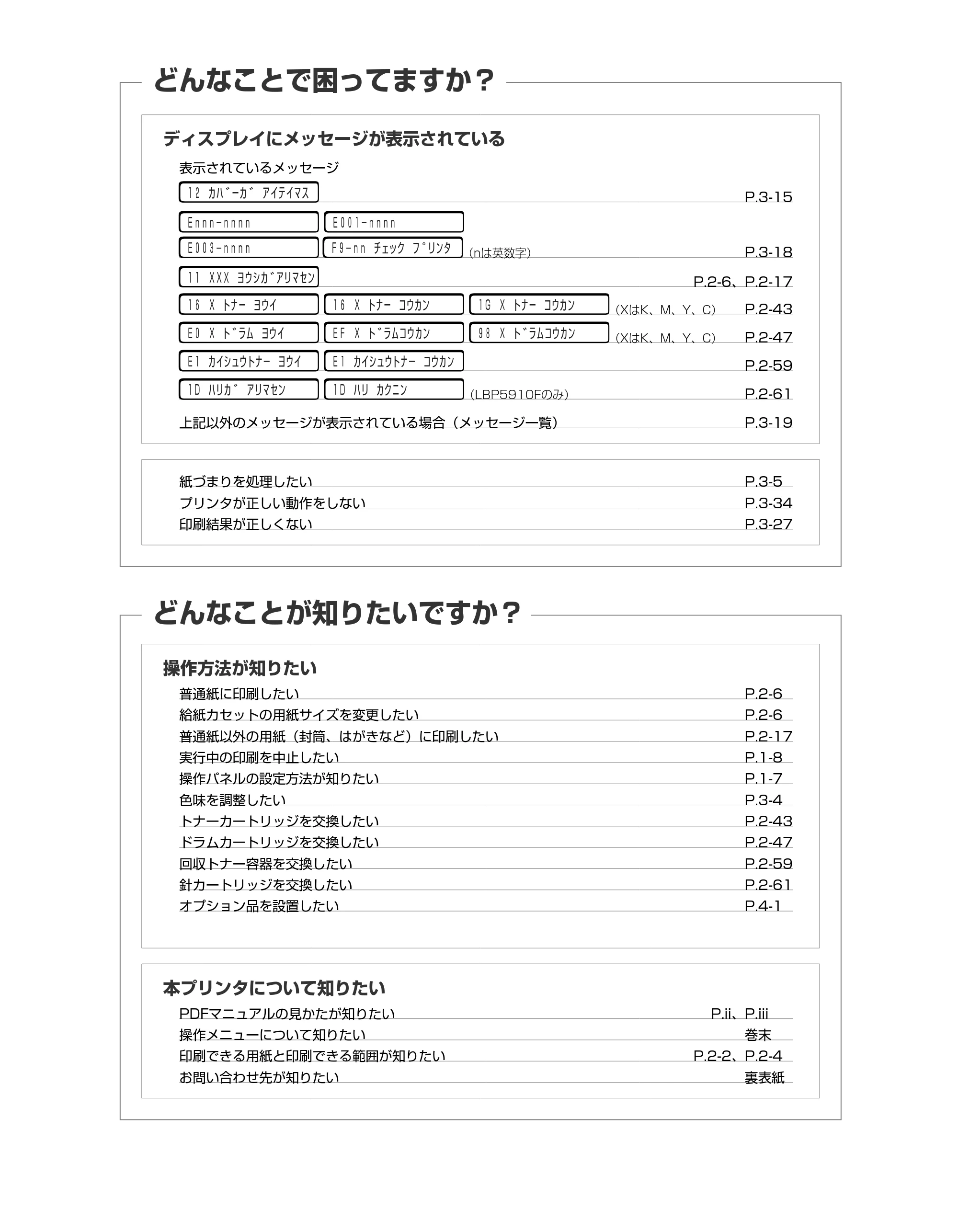

どんなことで困ってますか？
どんなことが知りたいですか？
（LBP5910Fのみ）

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
i

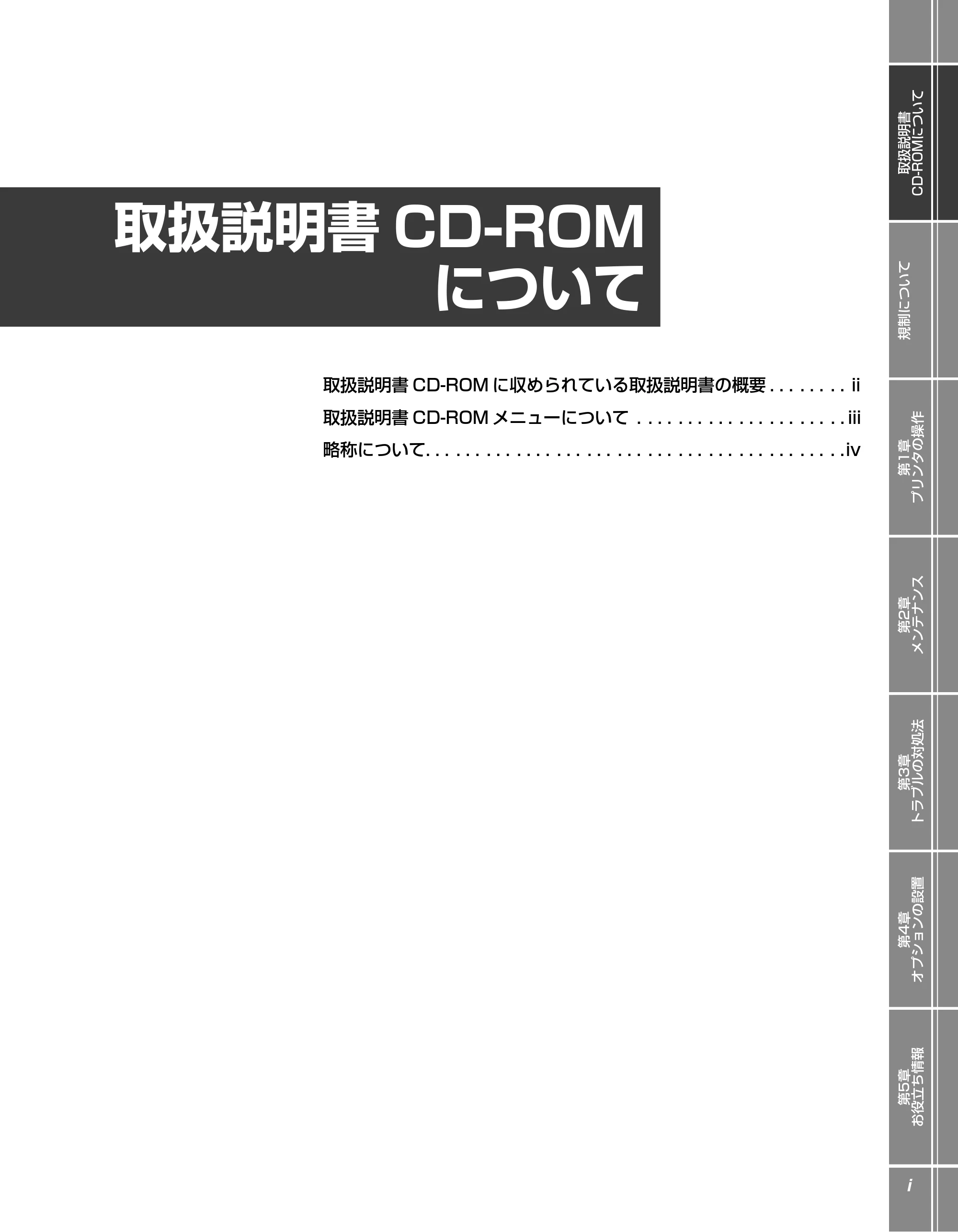

取扱説明書 CD-ROM
について
取扱説明書 CD-ROM に収められている取扱説明書の概要 . . . . . . . . ii
取扱説明書 CD-ROM メニューについて . . . . . . . . . . . . . . . . . . . . . iii
略称について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .iv

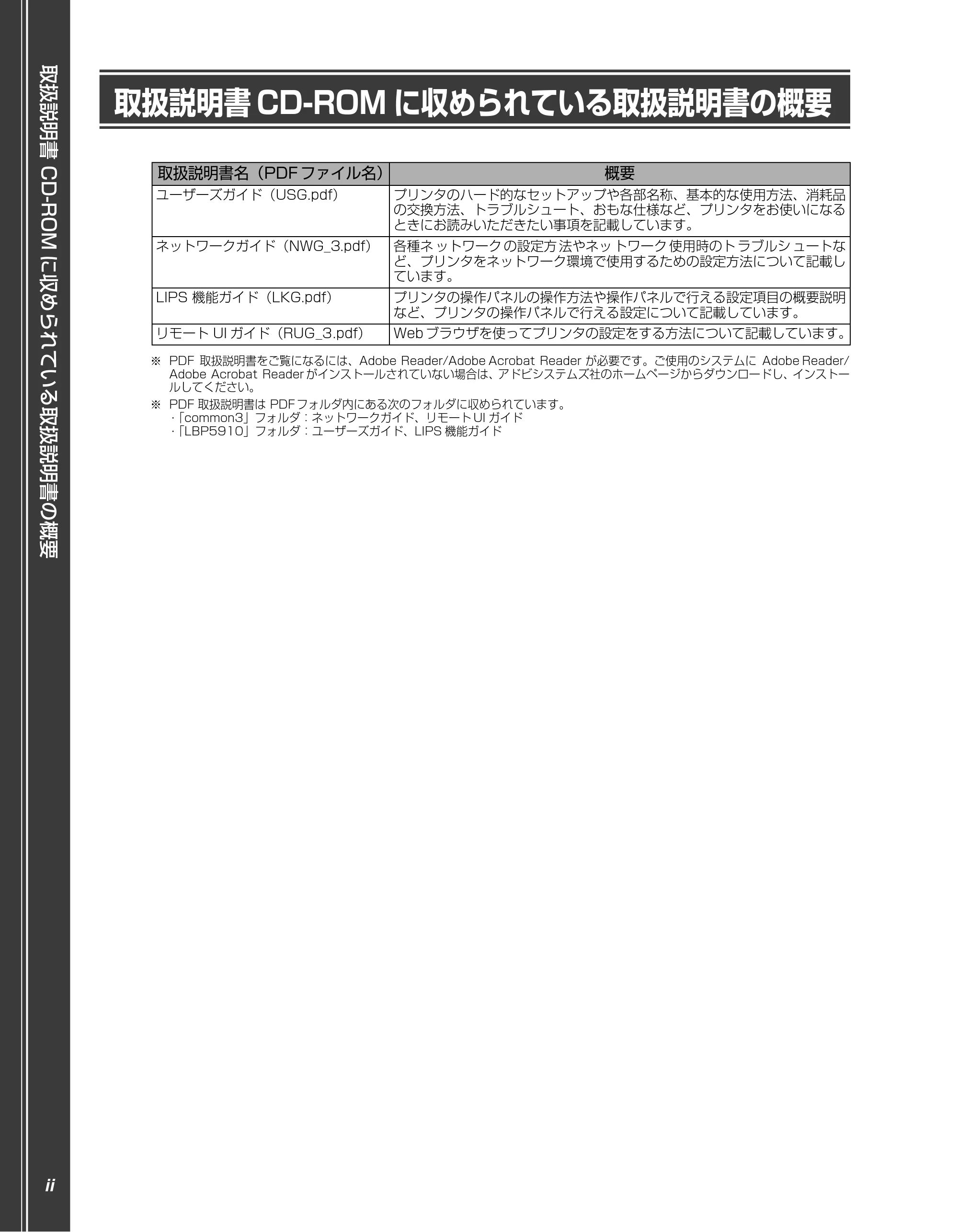

取扱説明書 CD-ROM に収められている取扱説明書の概要
ii
取扱説明書 CD-ROM に収められている取扱説明書の概要
※ PDF 取扱説明書をご覧になるには、Adobe Reader/Adobe Acrobat Reader が必要です。ご使用のシステムに Adobe Reader/
Adobe Acrobat Reader がインストールされていない場合は、アドビシステムズ社のホームページからダウンロードし、インストー
ルしてください。
※ PDF 取扱説明書は PDF フォルダ内にある次のフォルダに収められています。

• 「common3」フォルダ：ネットワークガイド、リモート UI ガイド
• 「LBP5910」フォルダ：ユーザーズガイド、LIPS 機能ガイド

取扱説明書名（PDF ファイル名） 概要
ユーザーズガイド（USG.pdf） プリンタのハード的なセットアップや各部名称、基本的な使用方法、消耗品
の交換方法、トラブルシュート、おもな仕様など、プリンタをお使いになる
ときにお読みいただきたい事項を記載しています。
ネットワークガイド（NWG_3.pdf） 各種ネ ットワーク の設定方 法やネッ トワーク 使用時のト ラブルシ ュートな
ど、プリンタをネットワーク環境で使用するための設定方法について記載し
ています。
LIPS 機能ガイド（LKG.pdf） プリンタの操作パネルの操作方法や操作パネルで行える設定項目の概要説明
など、プリンタの操作パネルで行える設定について記載しています。
リモート UI ガイド（RUG_3.pdf） Web ブラウザを使ってプリンタの設定をする方法について記載しています。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
iii

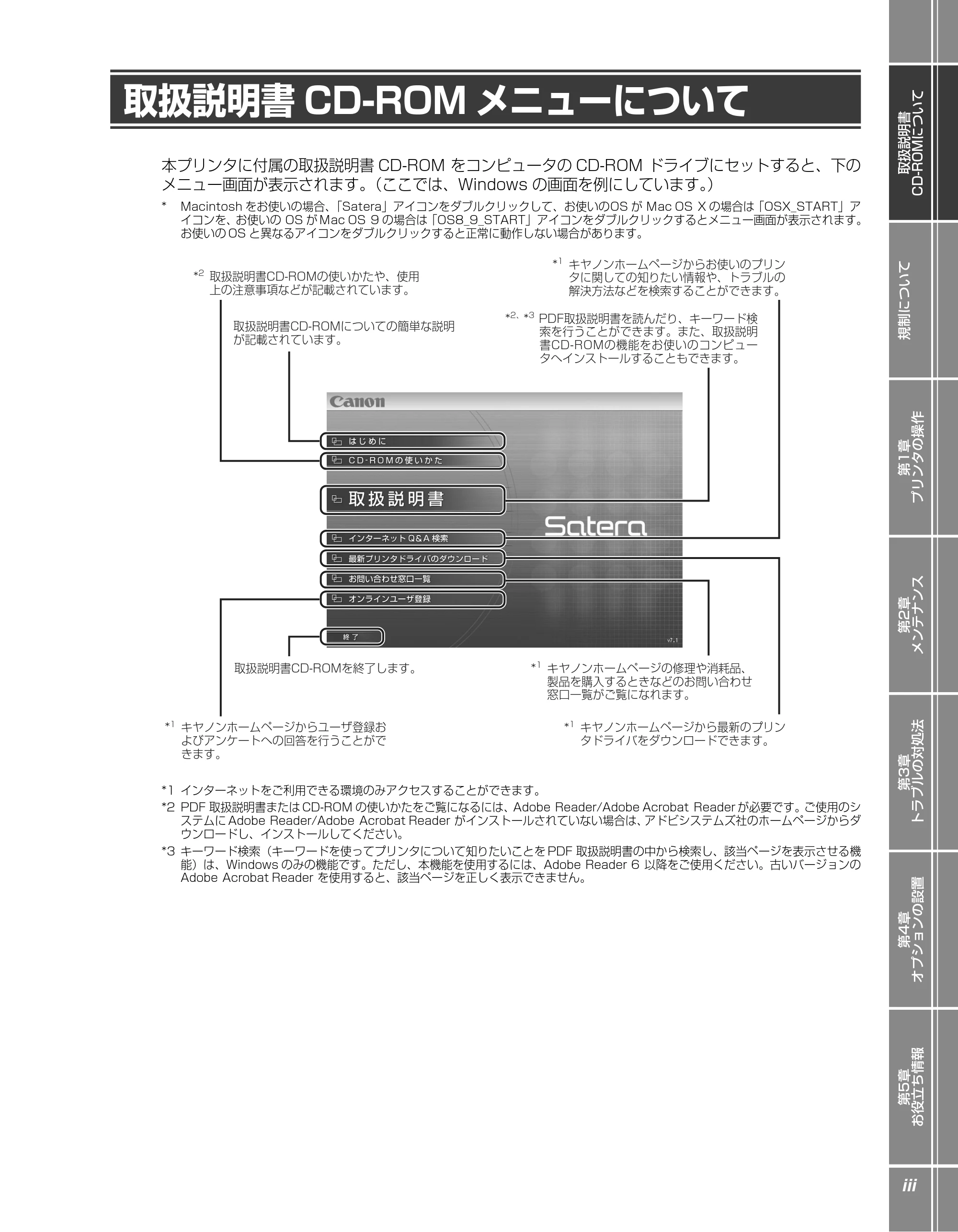

取扱説明書 CD-ROM メニューについて
本プリンタに付属の取扱説明書 CD-ROM をコンピュータの CD-ROM ドライブにセットすると、下の
メニュー画面が表示されます。（ここでは、Windows の画面を例にしています。）
* Macintosh をお使いの場合、「Satera」アイコンをダブルクリックして、お使いのOS が Mac OS X の場合は「OSX_START」ア
イコンを、お使いの OS が Mac OS 9 の場合は「OS8_9_START」アイコンをダブルクリックするとメニュー画面が表示されます。
お使いの OS と異なるアイコンをダブルクリックすると正常に動作しない場合があります。
*1 インターネットをご利用できる環境のみアクセスすることができます。
*2 PDF 取扱説明書または CD-ROM の使いかたをご覧になるには、Adobe Reader/Adobe Acrobat Reader が必要です。ご使用のシ

ステムに Adobe Reader/Adobe Acrobat Reader がインストールされていない場合は、アドビシステムズ社のホームページからダ
ウンロードし、インストールしてください。
*3 キーワード検索（キーワードを使ってプリンタについて知りたいことを PDF 取扱説明書の中から検索し、該当ページを表示させる機
能）は、Windows のみの機能です。ただし、本機能を使用するには、Adobe Reader 6 以降をご使用ください。古いバージョンの
Adobe Acrobat Reader を使用すると、該当ページを正しく表示できません。
取扱説明書CD-ROMについての簡単な説明
が記載されています。
* 2 取扱説明書CD-ROMの使いかたや、使用
上の注意事項などが記載されています。
* 2、 * 3 PDF取扱説明書を読んだり、キーワード検
索を行うことができます。また、取扱説明
書CD-ROMの機能をお使いのコンピュー
タへインストールすることもできます。
*1 キヤノンホームページから最新のプリン

タドライバをダウンロードできます。
* 1 キヤノンホームページからユーザ登録お
よびアンケートへの回答を行うことがで
きます。
* 1 キヤノンホームページの修理や消耗品、
製品を購入するときなどのお問い合わせ
窓口一覧がご覧になれます。
取扱説明書CD-ROMを終了します。
* 1 キヤノンホームページからお使いのプリン
タに関しての知りたい情報や、トラブルの
解決方法などを検索することができます。

略称について
iv

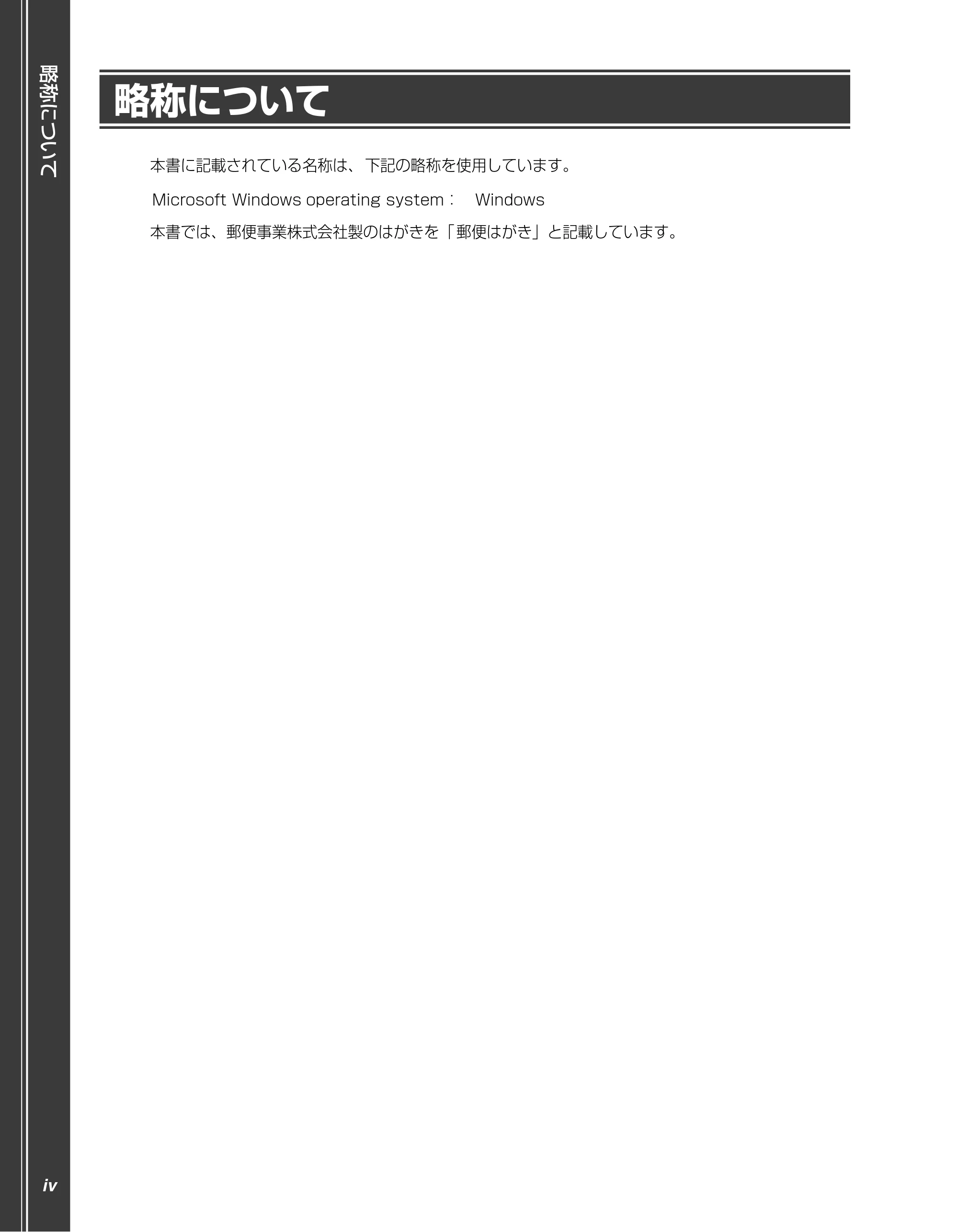

略称について
本書に記載されている名称は、 下記の略称を使用しています。
本書では、郵便事業株式会社製のはがきを「 郵便はがき」と記載しています。
Microsoft Windows operating system： Windows

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
v

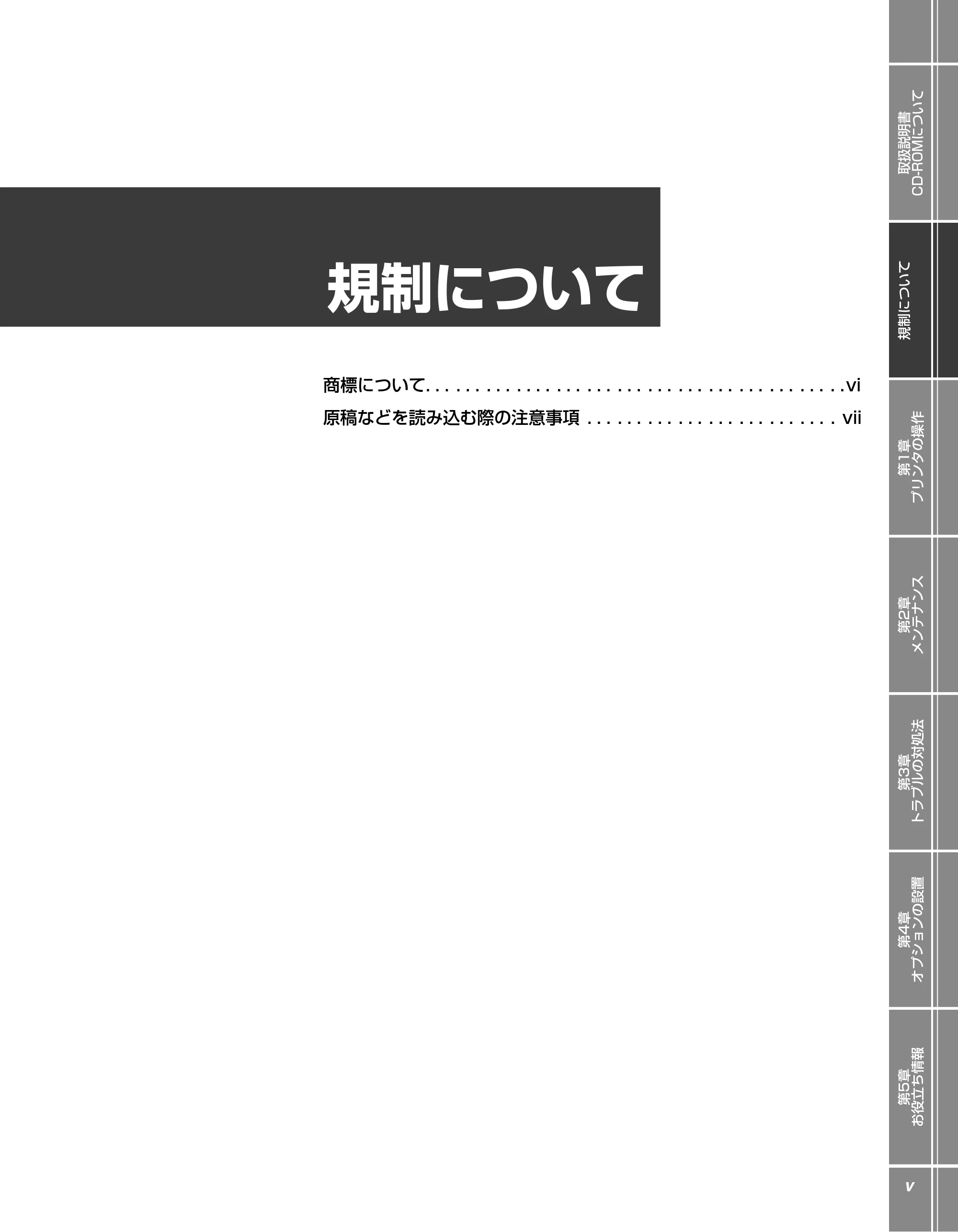

規制について
商標について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .vi
原稿などを読み込む際の注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . vii

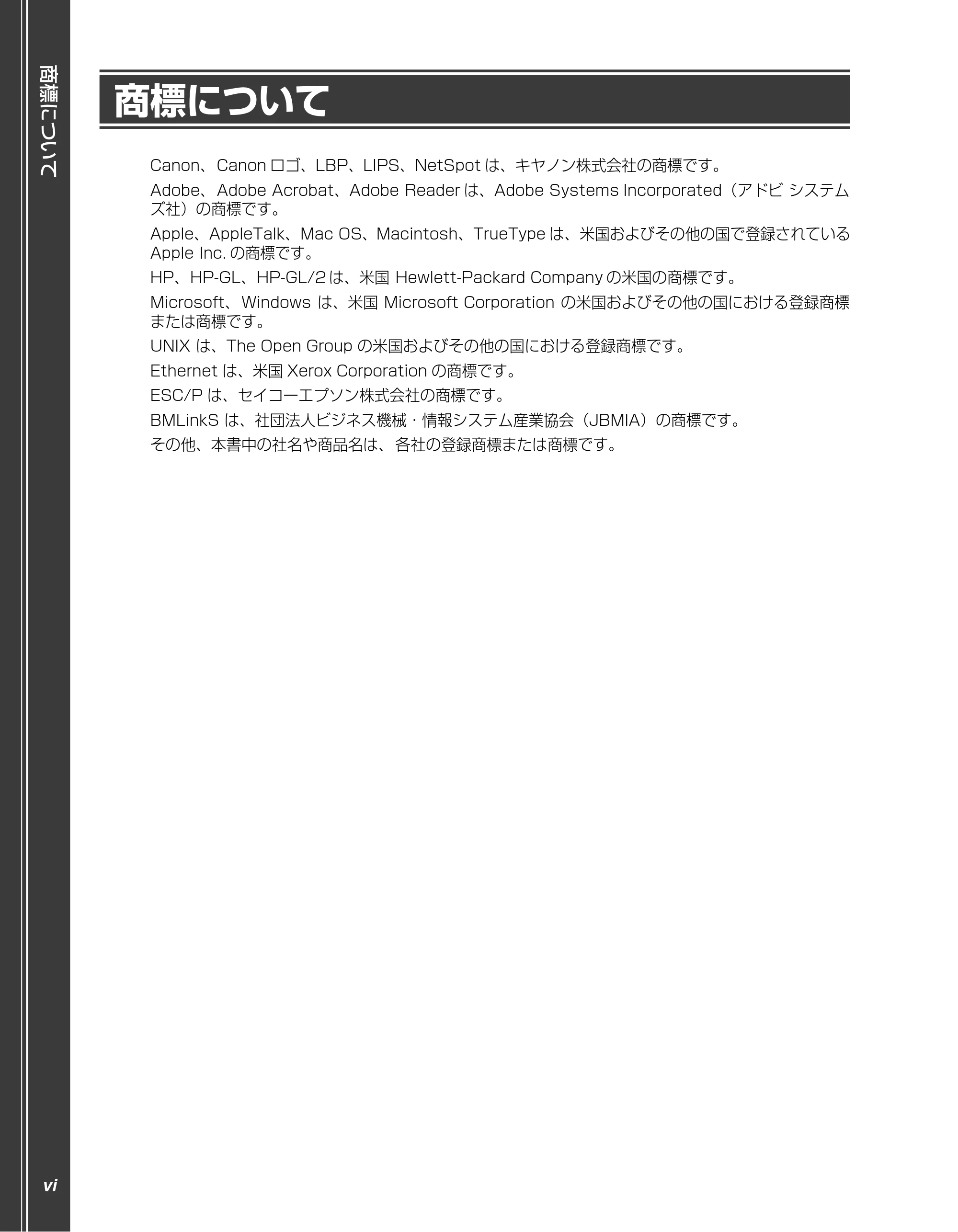

商標について
vi
商標について
Canon、Canon ロゴ、LBP、LIPS、NetSpot は、キヤノン株式会社の商標です。
Adobe、Adobe Acrobat、Adobe Reader は、Adobe Systems Incorporated（アドビ システム
ズ社）の商標です。
Apple、AppleTalk、Mac OS、Macintosh、TrueType は、米国およびその他の国で登録されている
Apple Inc. の商標です。
HP、HP-GL、HP-GL/2 は、米国 Hewlett-Packard Company の米国の商標です。
Microsoft、Windows は、米国 Microsoft Corporation の米国およびその他の国における登録商標
または商標です。
UNIX は、The Open Group の米国およびその他の国における登録商標です。
Ethernet は、米国 Xerox Corporation の商標です。
ESC/P は、セイコーエプソン株式会社の商標です。

BMLinkS は、社団法人ビジネス機械・情報システム産業協会（JBMIA）の商標です。
その他、本書中の社名や商品名は、 各社の登録商標または商標です。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
vii

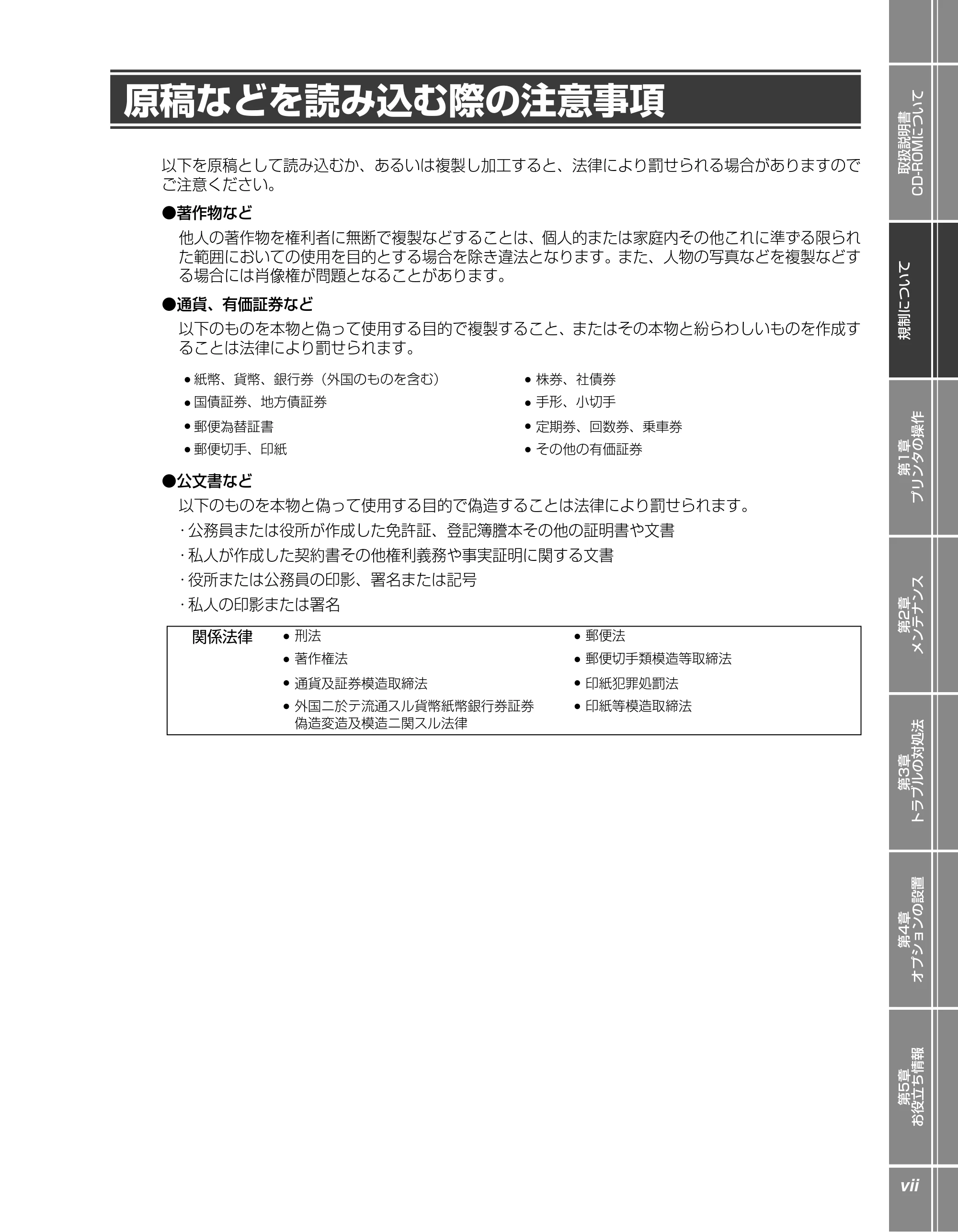

原稿などを読み込む際の注意事項
以下を原稿として読み込むか、あるいは複製し加工すると、法律により罰せられる場合がありますので
ご注意ください。

• 著作物など

他人の著作物を権利者に無断で複製などすることは、個人的または家庭内その他これに準ずる限られ
た範囲においての使用を目的とする場合を除き違法となります。また、人物の写真などを複製などす
る場合には肖像権が問題となることがあります。

• 通貨、有価証券など

以下のものを本物と偽って使用する目的で複製すること、またはその本物と紛らわしいものを作成す
ることは法律により罰せられます。

• 公文書など

以下のものを本物と偽って使用する目的で偽造することは法律により罰せられます。

• 公務員または役所が作成した免許証、登記簿謄本その他の証明書や文書
• 私人が作成した契約書その他権利義務や事実証明に関する文書
• 役所または公務員の印影、署名または記号
• 私人の印影または署名
• 紙幣、貨幣、銀行券（外国のものを含む） • 株券、社債券
• 国債証券、地方債証券 • 手形、小切手
• 郵便為替証書 • 定期券、回数券、乗車券
• 郵便切手、印紙 • その他の有価証券

関係法律 • 刑法 • 郵便法

• 著作権法 • 郵便切手類模造等取締法
• 通貨及証券模造取締法 • 印紙犯罪処罰法
• 外国ニ於テ流通スル貨幣紙幣銀行券証券

偽造変造及模造ニ関スル法律

• 印紙等模造取締法

原稿などを読み込む際の注意事項
viii

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報

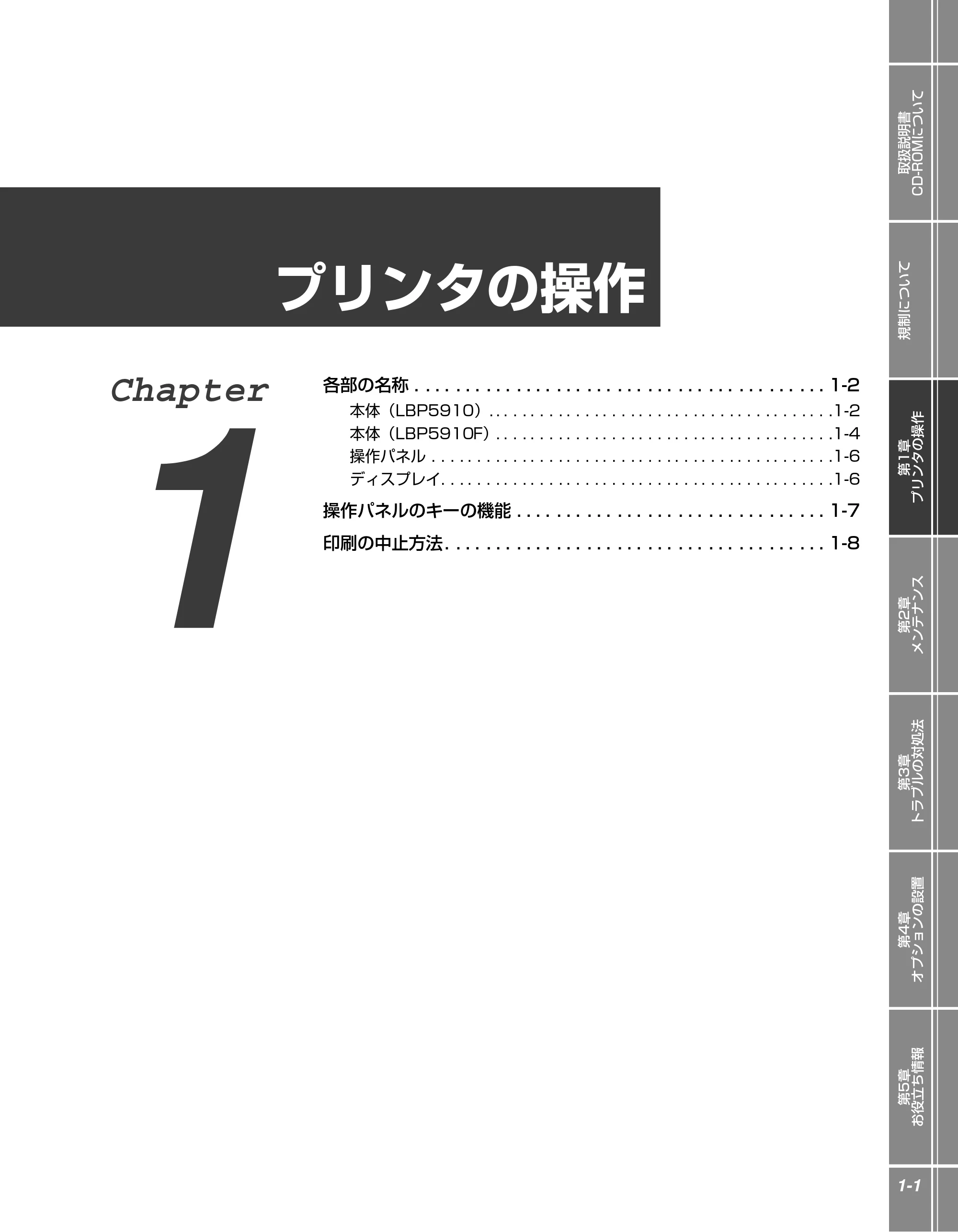

1
Chapter
1-1
プリンタの操作
各部の名称 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
本体（LBP5910）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-2
本体（LBP5910F）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-4
操作パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-6

ディスプレイ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-6
操作パネルのキーの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
印刷の中止方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

各部の名称

1-2

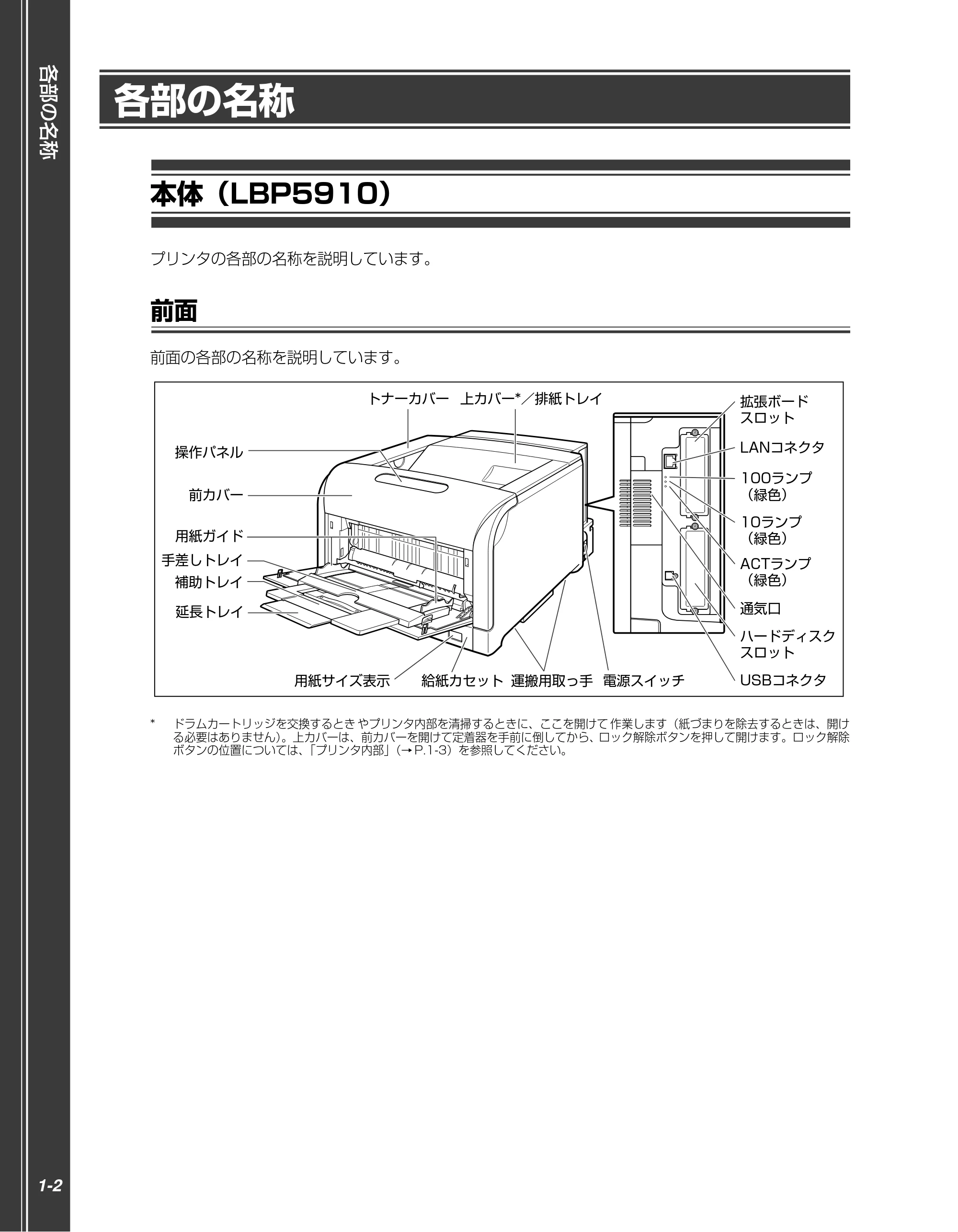

各部の名称

本体（LBP5910）
プリンタの各部の名称を説明しています。
前面
前面の各部の名称を説明しています。
* ドラムカートリッジを交換するとき やプリンタ内部を清掃するときに、ここを開けて 作業します（紙づまりを除去するときは、開け
る必要はありません）。上カバーは、前カバーを開けて定着器を手前に倒してから、ロック解除ボタンを押して開けます。ロック解除
ボタンの位置については、「プリンタ内部」（→ P.1-3）を参照してください。
操作パネル
補助トレイ
延長トレイ
用紙サイズ表示 給紙カセット 運搬用取っ手 電源スイッチ
通気口
LANコネクタ
拡張ボード
スロット
100ランプ
（緑色）
10ランプ
（緑色）
ACTランプ
（緑色）
USBコネクタ
ハードディスク
スロット
上カバー*／排紙トレイトナーカバー
前カバー
用紙ガイド
手差しトレイ

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
1-3

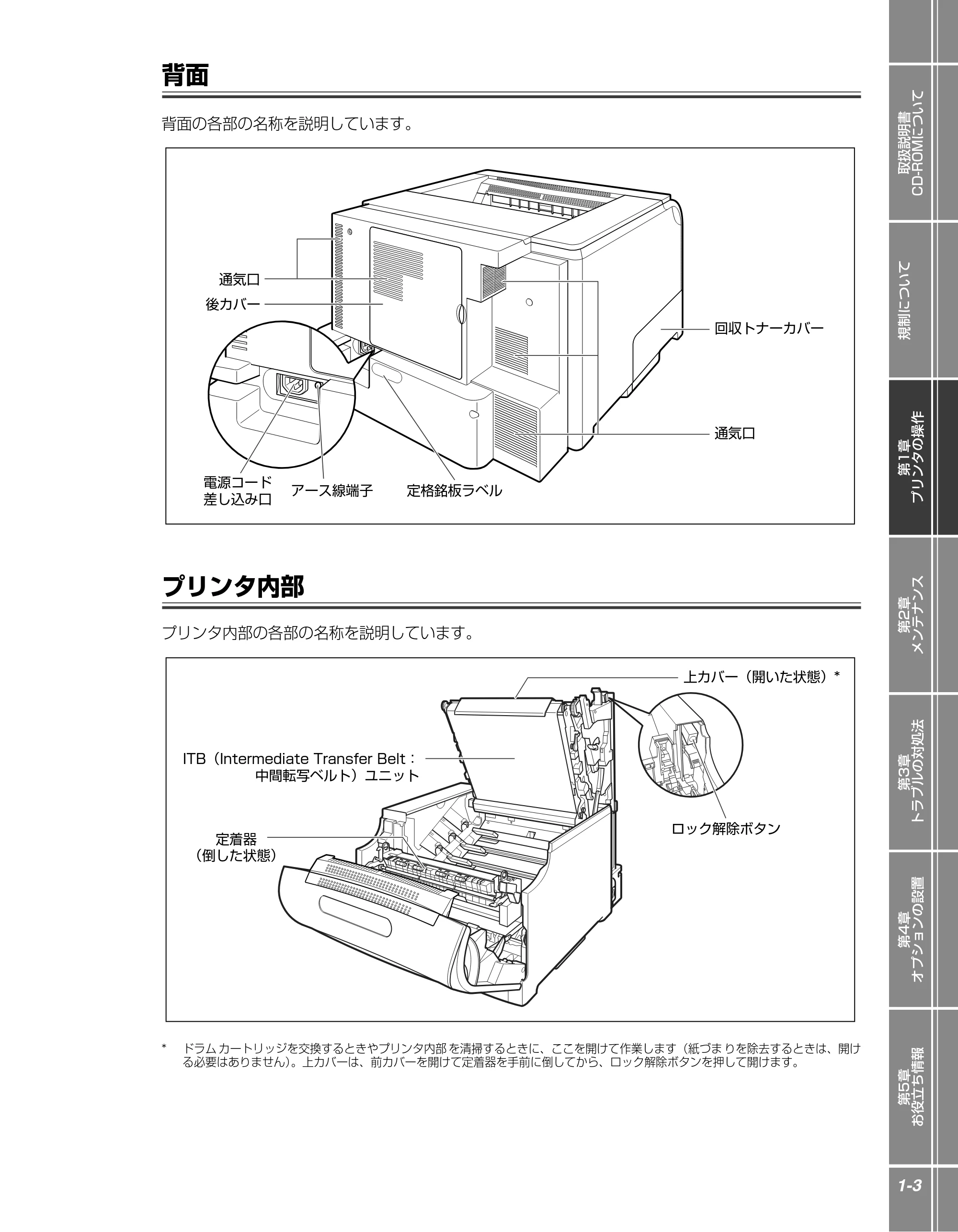

背面
背面の各部の名称を説明しています。
プリンタ内部
プリンタ内部の各部の名称を説明しています。
* ドラム カートリッジを交換するときやプリンタ内部 を清掃するときに、ここを開けて作業します（紙づま りを除去するときは、開け
る必要はありません）。上カバーは、前カバーを開けて定着器を手前に倒してから、ロック解除ボタンを押して開けます。
通気口
通気口
後カバー
アース線端子
電源コード
差し込み口
回収トナーカバー
定格銘板ラベル
定着器
（倒した状態）
ITB（Intermediate Transfer Belt：
中間転写ベルト）ユニット
上カバー（開いた状態）*
ロック解除ボタン

各部の名称

1-4

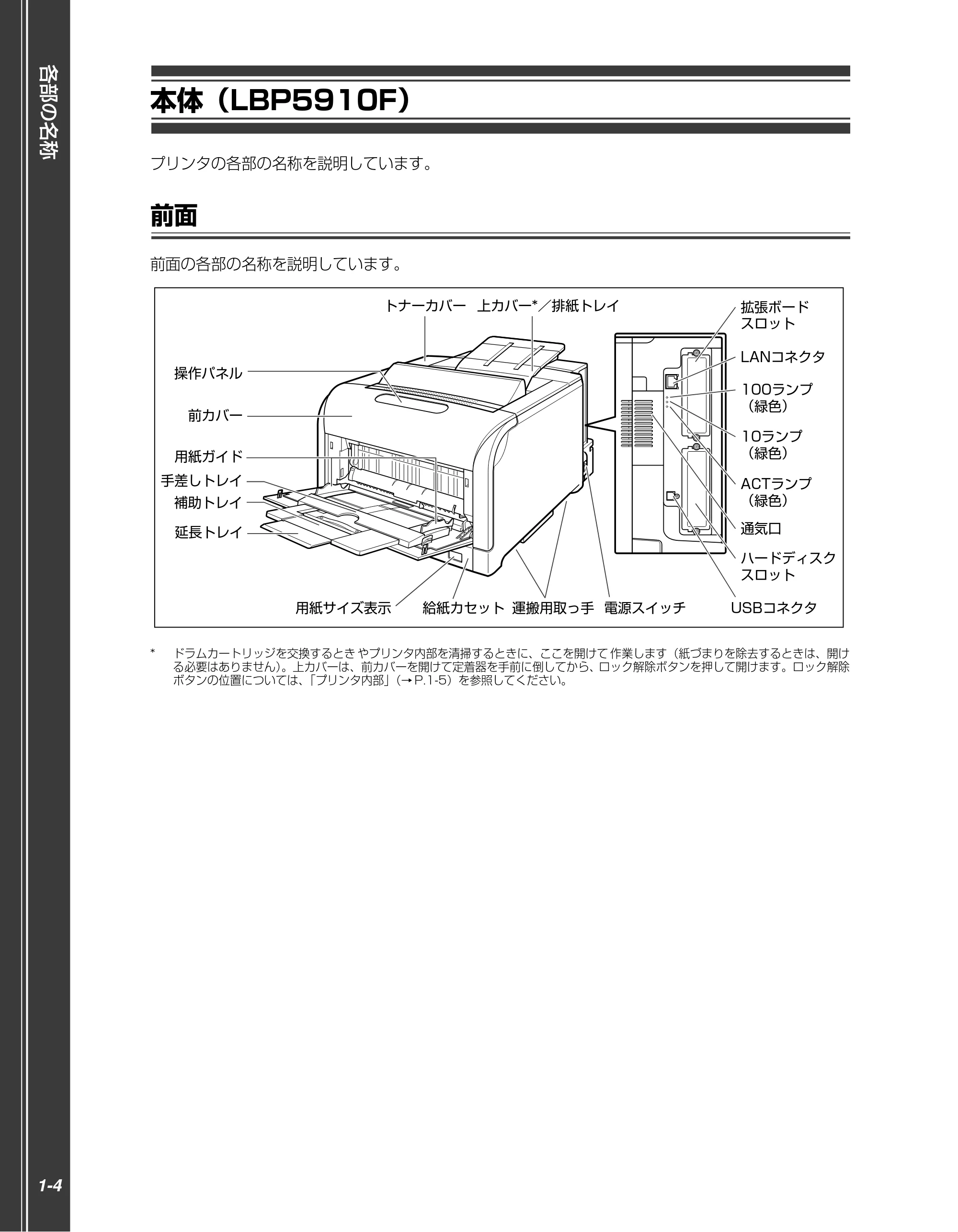

本体（LBP5910F）
プリンタの各部の名称を説明しています。
前面
前面の各部の名称を説明しています。
* ドラムカートリッジを交換するとき やプリンタ内部を清掃するときに、ここを開けて 作業します（紙づまりを除去するときは、開け
る必要はありません）。上カバーは、前カバーを開けて定着器を手前に倒してから、ロック解除ボタンを押して開けます。ロック解除
ボタンの位置については、「プリンタ内部」（→ P.1-5）を参照してください。
操作パネル
補助トレイ
延長トレイ
前カバー
用紙ガイド
手差しトレイ
用紙サイズ表示 給紙カセット 運搬用取っ手 電源スイッチ
上カバー*／排紙トレイトナーカバー
通気口
LANコネクタ
拡張ボード
スロット
100ランプ
（緑色）
10ランプ
（緑色）
ACTランプ
（緑色）
USBコネクタ
ハードディスク
スロット

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
1-5

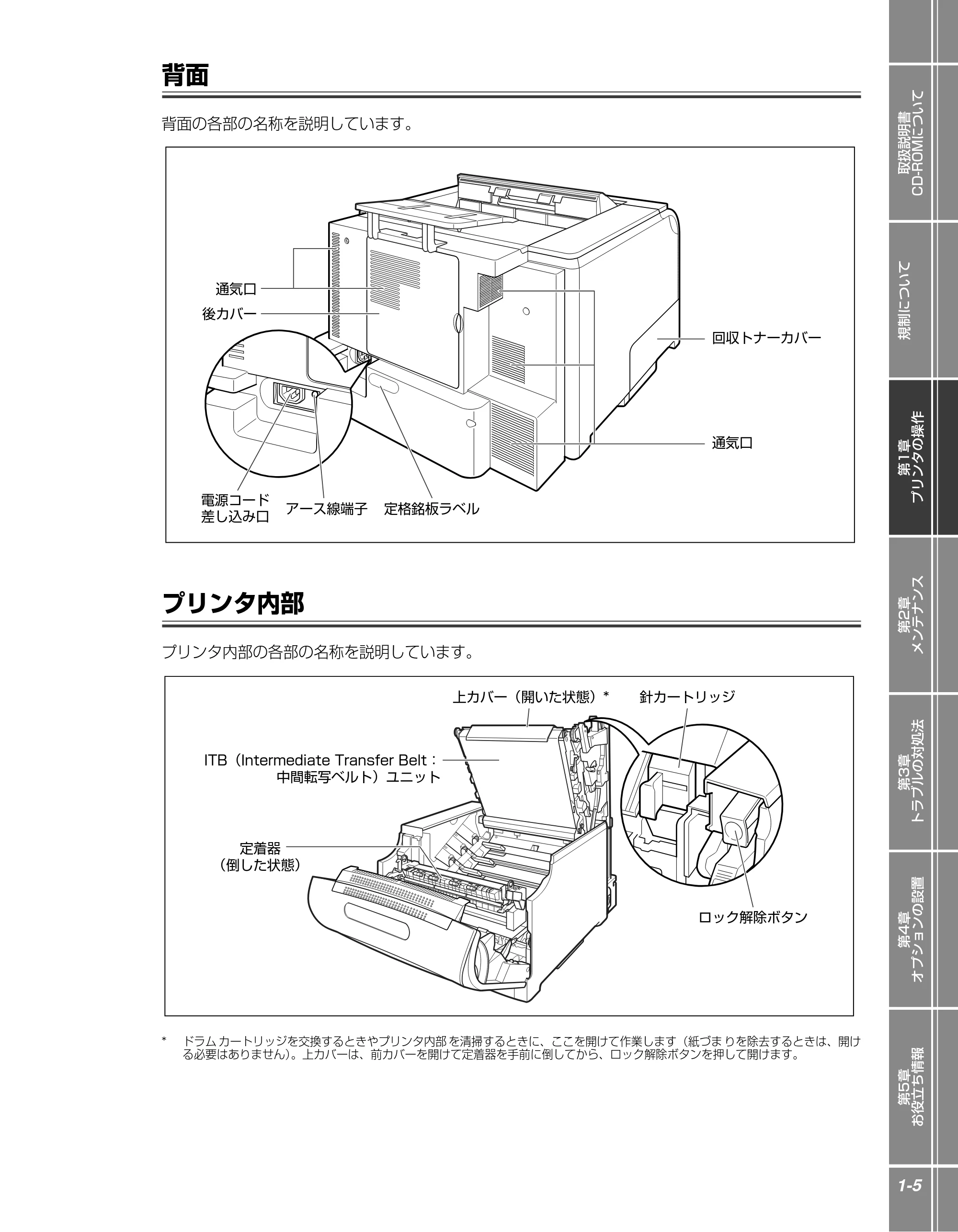

背面
背面の各部の名称を説明しています。
プリンタ内部
プリンタ内部の各部の名称を説明しています。
* ドラム カートリッジを交換するときやプリンタ内部 を清掃するときに、ここを開けて作業します（紙づま りを除去するときは、開け
る必要はありません）。上カバーは、前カバーを開けて定着器を手前に倒してから、ロック解除ボタンを押して開けます。
通気口
通気口
後カバー
アース線端子
電源コード
差し込み口
回収トナーカバー
定格銘板ラベル
定着器
（倒した状態）
ITB（Intermediate Transfer Belt：
中間転写ベルト）ユニット
上カバー（開いた状態）* 針カートリッジ
ロック解除ボタン

各部の名称

1-6

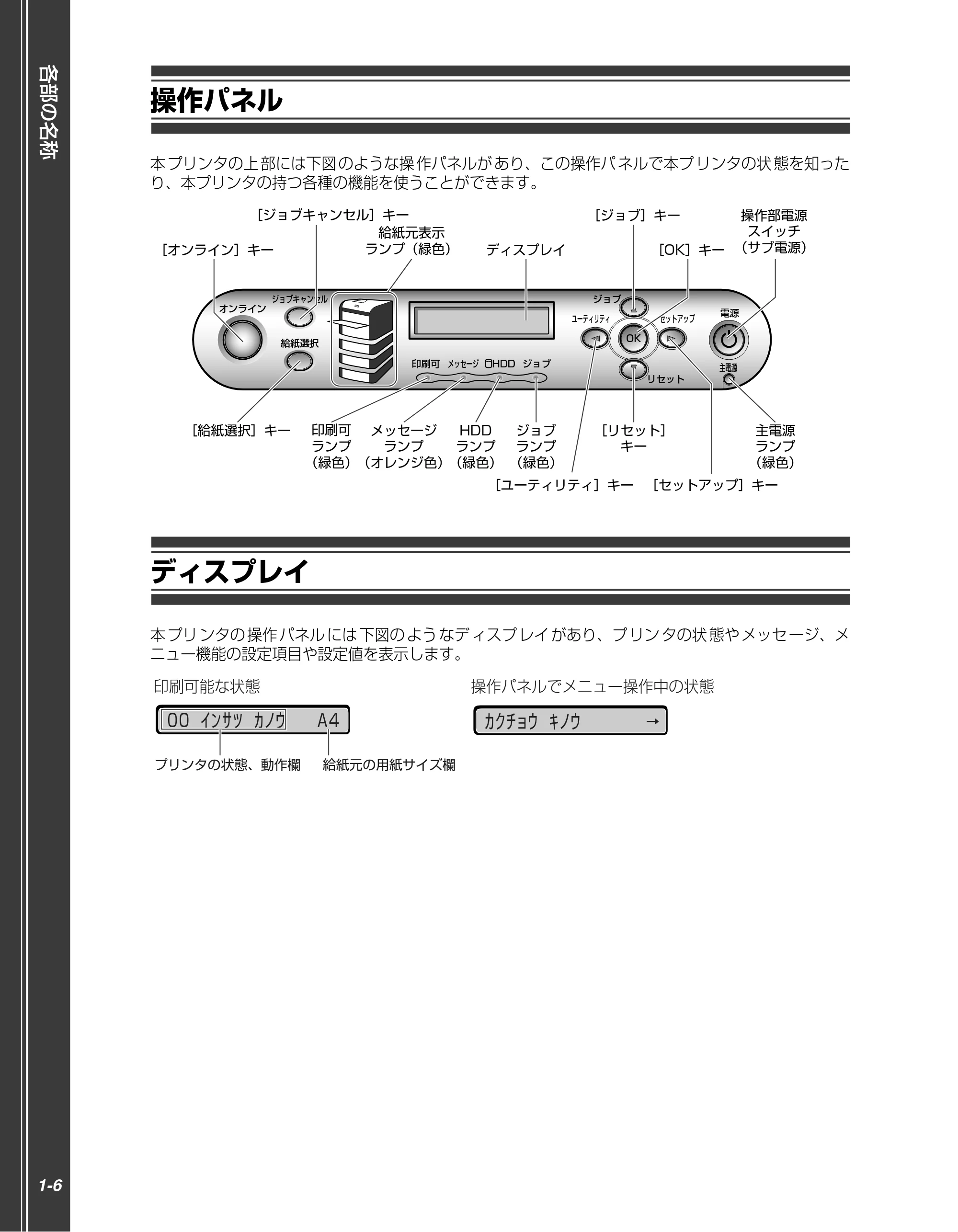

操作パネル
本 プリンタの上 部には下図 のような操 作パネルが あり、この操作パ ネルで本プ リンタの状 態を知った
り、本プリンタの持つ各種の機能を使うことができます。
ディスプレイ
本 プリ ンタの 操作 パネル には 下図の よう なデ ィスプ レイ があり、プ リン タの状 態や メッセ ージ、メ
ニュー機能の設定項目や設定値を表示します。
オンライン
給紙選択
印刷可 ジョブ
ジョブ
リセット
ユーティリティ セットアップ
メッセージ
ジョブキャンセル
HDD
OK
電源
主電源
［オンライン］キー
［給紙選択］キー
［ジョブ］キー 操作部電源
スイッチ
（サブ電源）［OK］キー
［セットアップ］キー
［リセット］
キー
［ユーティリティ］キー
ジョブ
ランプ
（緑色）
主電源
ランプ
（緑色）
HDD
ランプ
（緑色）
メッセージ
ランプ
（オレンジ色）
印刷可
ランプ
（緑色）
［ジョブキャンセル］キー
給紙元表示
ランプ（緑色） ディスプレイ
00 ｲﾝｻﾂ ｶﾉｳ A4
印刷可能な状態
プリンタの状態、動作欄 給紙元の用紙サイズ欄
操作パネルでメニュー操作中の状態

ｶｸﾁｮｳ ｷﾉｳ →

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
1-7

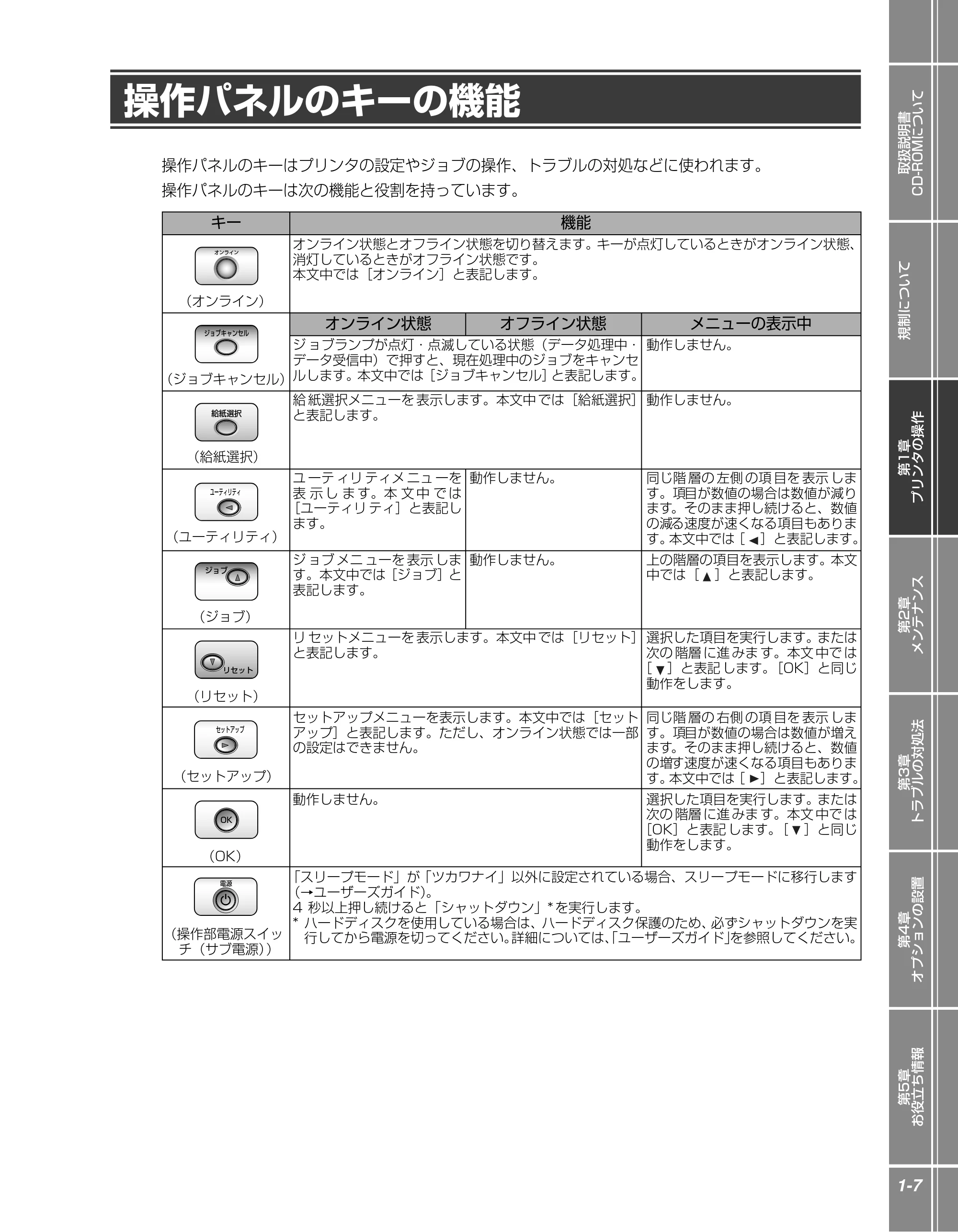

操作パネルのキーの機能
操作パネルのキーはプリンタの設定やジョブの操作、トラブルの対処などに使われます。
操作パネルのキーは次の機能と役割を持っています。
キー 機能
（オンライン）
オンライン状態とオフライン状態を切り替えます。キーが点灯しているときがオンライン状態、
消灯しているときがオフライン状態です。
本文中では［オンライン］と表記します。
（ジョブキャンセル）
オンライン状態 オフライン状態 メニューの表示中
ジ ョブランプが点灯・点滅している状態（データ処理中・
データ受信中）で押すと、現在処理中のジョブをキャンセ
ルします。本文中では［ジョブキャンセル］と表記します。
動作しません。
（給紙選択）
給 紙選択メニューを 表示します。本文中 では［給紙選択］
と表記します。
動作しません。
（ユーティリティ）
ユ ーテ ィリ ティメ ニュ ーを
表 示 し ま す。本 文 中 で は

［ユーティリ ティ］と表記し
ます。
動作しません。 同じ階 層の 左側 の項 目を 表示 しま
す。項目が数値の場合は数値が減り
ます。そのまま押し続けると、数値
の減る速度が速くなる項目もありま
す。本文中では［ ］と表記します。
（ジョブ）
ジ ョブ メニ ューを 表示 しま
す。本文中では［ジョブ］と
表記します。
動作しません。 上の階層の項目を表示します。本文
中では［ ］と表記します。
（リセット）
リ セットメニューを 表示します。本文中 では［リセット］
と表記します。
選択した項目を実行します。または
次の 階層 に進 みま す。本文 中で は
［ ］と表記 します。［OK］と同じ
動作をします。
（セットアップ）
セットアップメニューを表示します。本文中では［セット
アップ］と表記します。ただし、オンライン状態では一部
の設定はできません。
同じ階 層の 右側 の項 目を 表示 しま
す。項目が数値の場合は数値が増え
ます。そのまま押し続けると、数値
の増す速度が速くなる項目もありま
す。本文中では［ ］と表記します。
（OK）

動作しません。 選択した項目を実行します。または
次の 階層 に進 みま す。本文 中で は
［OK］と表記 します。［ ］と同じ
動作をします。
（操作部電源スイッ
チ（サブ電源））
「スリープモード」が「ツカワナイ」以外に設定されている場合、スリープモードに移行します
（→ユーザーズガイド）。
4 秒以上押し続けると「シャットダウン」* を実行します。
* ハードディスクを使用している場合は、ハードディスク保護のため、必ずシャットダウンを実
行してから電源を切ってください。詳細については、「ユーザーズガイド」を参照してください。
オンライン
ジョブキャンセル
給紙選択
ユーティリティ
ジョブ
リセット
セットアップ
OK
電源

印刷の中止方法
1-8

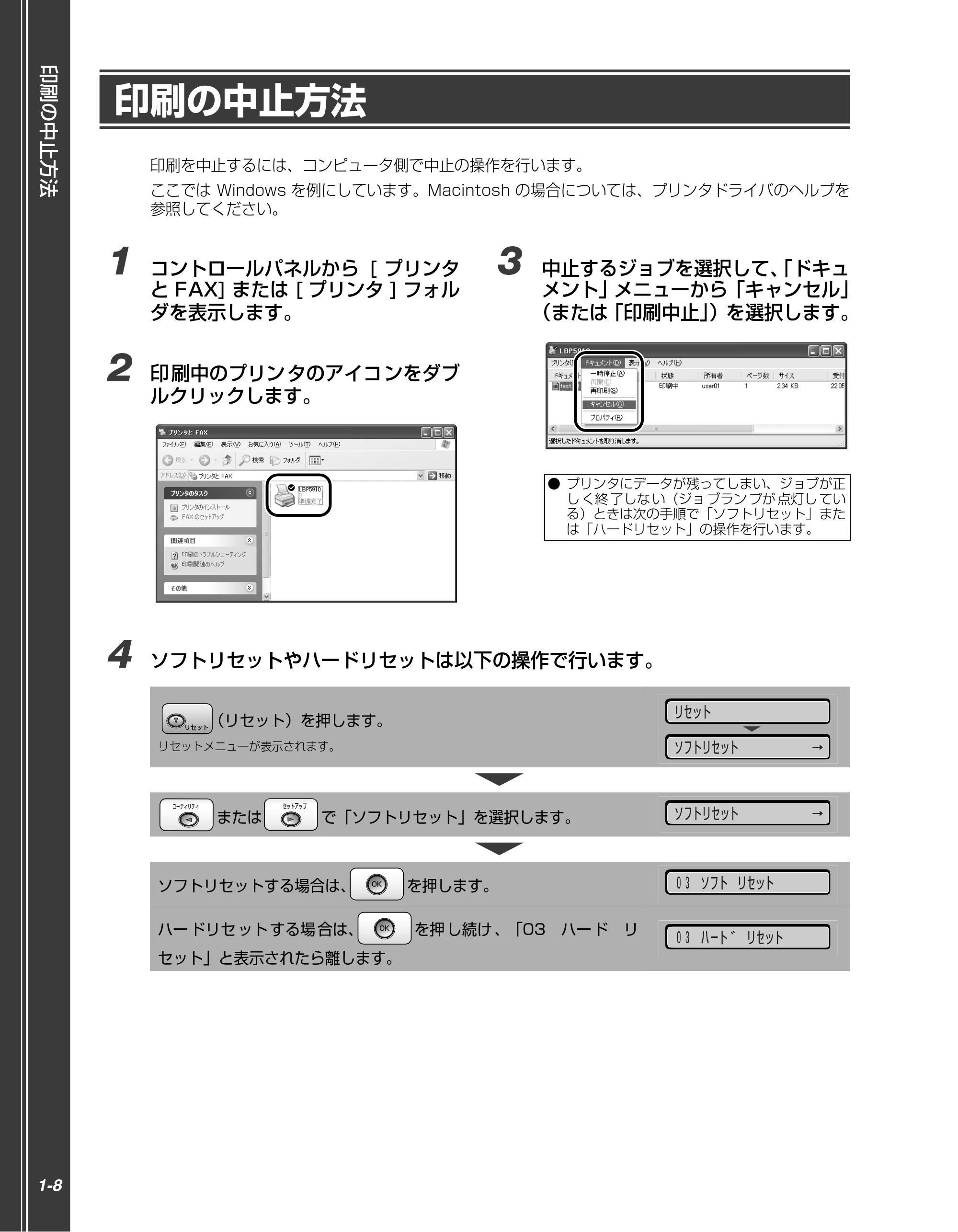

印刷の中止方法
印刷を中止するには、コンピュータ側で中止の操作を行います。
ここでは Windows を例にしています。Macintosh の場合については、プリンタドライバのヘルプを
参照してください。
1 コントロールパネルから [ プリンタ
と FAX] または [ プリンタ ] フォル
ダを表示します。
2 印刷中のプリンタのアイコンをダブ
ルクリックします。
3 中止するジョブを選択して、「ドキュ
メント」メニューから「キャンセル」
（または「印刷中止」）を選択します。
4 ソフトリセットやハードリセットは以下の操作で行います。

• プリンタにデータが残ってしまい、ジョブが正

し く終 了しな い（ジョ ブラン プが 点灯し てい
る）ときは次の手順で「ソフトリセット」また
は「ハードリセット」の操作を行います。
（リセット）を押します。
リセットメニューが表示されます。
または で「ソフトリセット」を選択します。
ソフトリセットする場合は、 を押します。
ハー ドリセ ット する場 合は、 を押 し続け 、「03 ハー ド リ
セット」と表示されたら離します。
リセット
ﾘｾｯﾄ
ｿﾌﾄﾘｾｯﾄ →
ユーティリティ セットアップ
ｿﾌﾄﾘｾｯﾄ →
OK ０３ ｿﾌﾄ ﾘｾｯﾄ
OK
０３ ﾊｰﾄﾞ ﾘｾｯﾄ

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
1-9

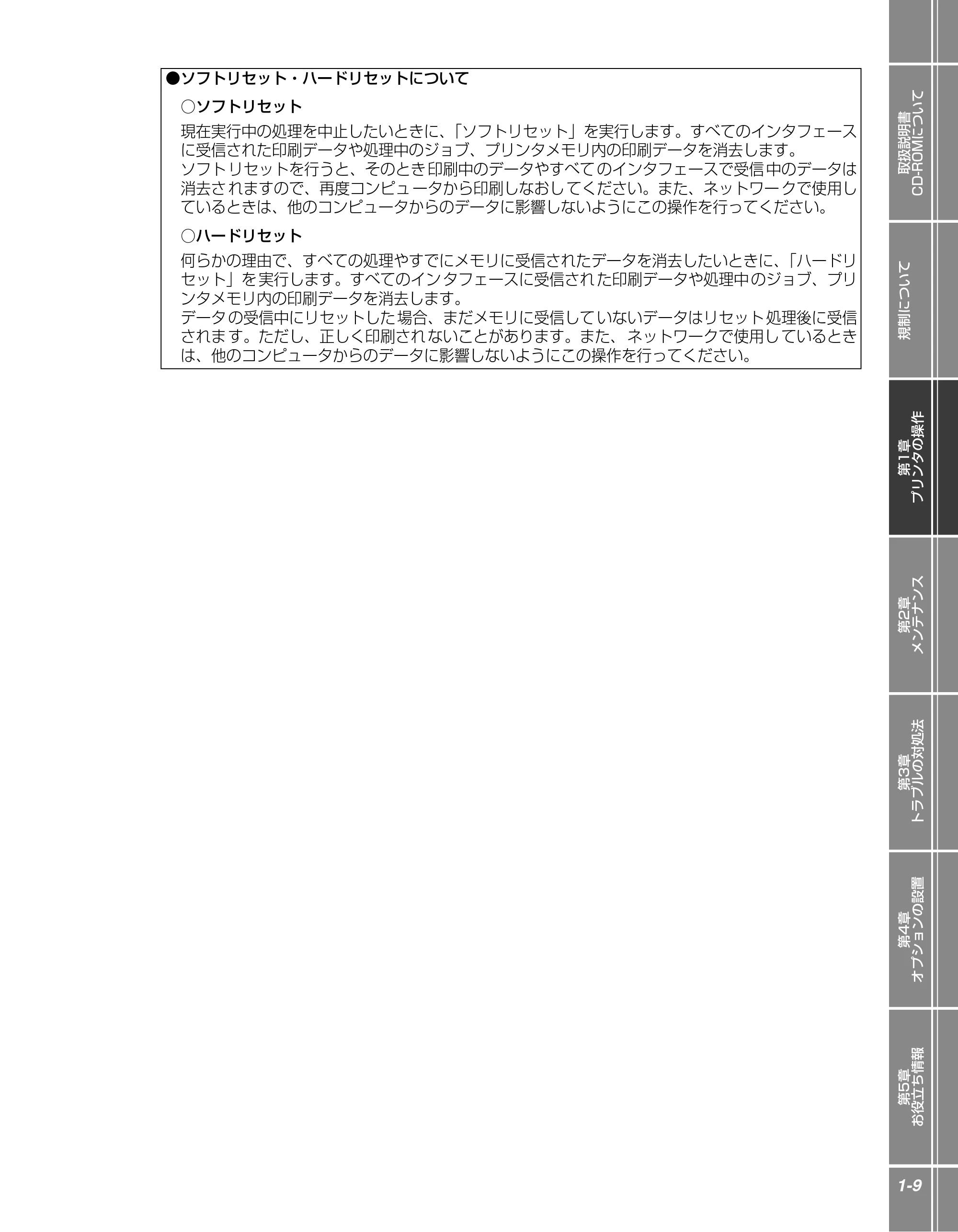

• ソフトリセット・ハードリセットについて

○ソフトリセット
現在実行中の処理を中止したいときに、「ソフトリセット」を実行します。すべてのインタフェース
に受信された印刷データや処理中のジョブ、プリンタメモリ内の印刷データを消去します。
ソフト リセットを行うと、そのとき 印刷中のデータやすべて のインタフェースで受信 中のデータは
消去さ れますので、再度コンピュ ータから印刷しなおし てください。また、ネットワー クで使用し
ているときは、他のコンピュータからのデータに影響しないようにこの操作を行ってください。
○ハードリセット
何らかの理由で、すべての処理やすでにメモリに受信されたデータを消去したいときに、「ハードリ
セット」を 実行します。すべてのイン タフェースに受信され た印刷データや処理中 のジョブ、プリ
ンタメモリ内の印刷データを消去します。
データ の受信中にリセットした 場合、まだメモリに受信して いないデータはリセット 処理後に受信
されま す。ただし、正しく印刷され ないことがあります。また、 ネットワークで使用し ているとき
は、他のコンピュータからのデータに影響しないようにこの操作を行ってください。

印刷の中止方法
1-10

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2
Chapter
2-1
メンテナンス
用紙について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
使用できる用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
印刷できる範囲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4

給紙カセットに用紙をセットして印刷する. . . . . . . . . . . . . . . . . . . . . .2-6
手差しトレイに用紙をセットして印刷する. . . . . . . . . . . . . . . . . . . . 2-17
ユーザ設定用紙、長尺紙に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . 2-25
手動で両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
ステイプルして出力する（LBP5910F のみ）. . . . . . . . . . . . . . . . . 2-38
用紙のセット向きについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-42
トナーカートリッジを交換する . . . . . . . . . . . . . . . . . . . . . . . . . 2-43

メッセージが表示されたときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-43
トナーカートリッジの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-43
ドラムカートリッジを交換する . . . . . . . . . . . . . . . . . . . . . . . . . 2-47
メッセージが表示されたときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-47
ドラムカートリッジの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-47
回収トナー容器を交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-59
メッセージが表示されたときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-59

回収トナー容器の交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-59
針カートリッジを交換する（LBP5910F のみ）. . . . . . . . . . . . 2-61
メッセージが表示されたときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-61
針カートリッジの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-61
ITB ユニットの転写ベルトを清掃する . . . . . . . . . . . . . . . . . . . . 2-64
カラーバランスを調整したいときには . . . . . . . . . . . . . . . . . . . . 2-65

用紙について
2-2
用紙について
本プリンタの性能を十分に引き出していただくため、用紙は適切なものを使用してください。用紙が適
切でないと印字品質の低下や紙づまりの原因になります。
使用できる用紙
用紙サイズ
本プリンタでは次の用紙サイズを使用できます。表中の◎は片面印刷と自動両面印刷が可能、○は片面
印刷のみ可能、×は不可です。
*1 横置きのみセット可能です。
*2 縦置きのみセット可能です。
用紙サイズ
給紙部
手差しトレイ カセット 1
カセット 2
（オプション）
カセット 3
（オプション）
カセット 4
（オプション）
A5*1 ◎ ◎ ◎ ◎ ◎
B5*1 ◎ ◎ ◎ ◎ ◎
A4*1 ◎ ◎ ◎ ◎ ◎
B4*2 ◎ ◎ ◎ ◎ ◎
A3*2 ◎ ◎ ◎ ◎ ◎
レター *1 ◎ ◎ ◎ ◎ ◎
エグゼクティブ *1 ◎ ◎ ◎ ◎ ◎
リーガル *2 ◎ ◎ ◎ ◎ ◎
レジャー（11 × 17）*2 ◎ ◎ ◎ ◎ ◎
12 × 18*2 ○ × × × ×
SRA3*2 ○ × × × ×
ユーザ設定用紙 ◎ *3 × ◎ * 4 ◎ * 4 ◎ * 4

長尺紙 *2 ○ *5 × × × ×
はがき *2
100.0mm × 148.0mm
○ × × × ×
往復はがき *1
148.0mm × 200.0mm
○ × × × ×
4 面はがき * 1
200.0mm × 296.0mm
○ × × × ×
封筒 *
2
○ × × × ×
洋形 4 号
105.0mm × 235.0mm
洋形 2 号
114.0mm × 162.0mm
○ × × × ×
角形 2 号
240.0mm × 332.0mm
○ × × × ×

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-3
*3 次のサイズのユーザ設定用紙をセットすることができます。

• 縦置きの場合：幅 98.0 ～ 320.0mm、長さ 139.7 ～ 457.2mm
• 横置きの場合（LIPS LX プリンタドライバ使用時のみ）：幅 139.7 ～ 297.0mm、長さ 139.7 ～ 297.0mm

次のサイズのユーザ設定用紙（普通紙）を自動両面印刷することができます。

• 縦置きの場合：幅 210.0 ～ 312.0mm、長さ 210.0 ～ 431.8mm
• 横置きの場合（LIPS LX プリンタドライバ使用時のみ）：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

*4 次のサイズのユーザ設定用紙をセットすることができます。

• 縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
• 横置きの場合（LIPS LX プリンタドライバ使用時のみ）：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

*5 次のサイズの長尺紙を縦置きにセットすることができます。LIPS LX プリンタドライバからのみ印刷することができます。

• 幅 210.0 ～ 297.0mm、長さ 457.3 ～ 1200.0mm

用紙タイプ
本プリンタでは次の用紙タイプを使用できます。表中の◎は片面印刷と自動両面印刷が可能、○は片面
印刷のみ可能、×は不可です。
* 再生紙（64 ～ 105g/m2 ）は、普通紙として使用できます。再生紙は古紙配合率 100% の再生紙が使用できます。
使用できない用紙
紙づまりやプリンタの故障、トラブルを防ぐため、次にあげるような用紙はお使いにならないでくださ
い。

• 紙づまりを起こしやすい用紙
• 厚すぎる用紙、薄すぎる用紙
• 不規則な形の用紙
• 湿っている用紙、濡れている用紙
• 破れている用紙
• 表面が粗い用紙、つるつるしすぎている用紙
• バインダ用の穴やミシン目のある用紙
• カールした用紙や折り目のある用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティング用紙など）
• 裏紙が簡単にはがれてしまうラベル紙

用紙タイプ
給紙部
手差しトレイ カセット 1
カセット 2
（オプション）
カセット 3
（オプション）
カセット 4
（オプション）
普通紙 * 64 ～ 105g/m
2
◎ ◎ ◎ ◎ ◎
厚紙 106 ～ 220g/m
2
○ × × × ×
コート紙 ○ × × × ×
ラベル用紙 ○ ○ ○ ○ ○
はがき ○ × × × ×
封筒 ○ × × × ×

• 紙の厚さについて

紙の厚さは、1m
2
* あたりの重さがどれくらいかということで表され、一般的に g/m
2
という単位が使われます。
*1ｍ
2
＝ A4 サイズ 16 枚分
幅がレターサイズ（279.4mm）以下の用紙を連続印刷した場合、熱による故障などを防止する安全機能が働き、印
刷速度が段階的に遅くなります。（最終的に A5、B5、B4 サイズの普通紙の場合で約 10ppm、はがきの場合で約
4ppm まで低下することがあります。）
Check!

用紙について
2-4

• 複写機や他のレーザプリンタで一度使用した用 紙（裏面も不可。ただし、本プリンタで一度印字し

た用紙の裏面に、手差しトレイを使用して手動で両面 印刷することはできます。一度印字した同一
面に再度印字することはできません。）

• バリのある用紙
• しわのある用紙
• 角折れのある用紙
• 高温によって変質する用紙
• 定着器の加熱温度（約 190 ℃）以下で溶解、燃焼、蒸発したり有毒なガスを発するインクを使用

した用紙

• 感熱用紙
• 表面加工したカラー用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティング用紙など）
• 糊などがついた用紙
• プリンタの故障や損傷の原因になる用紙
• カーボン紙
• ステイプル針、クリップ、リボン、テープなどが付いている用紙
• 複写機や他のレーザプリンタで一度使用した用 紙（裏面も不可。ただし、本プリンタで一度印字し

た用紙の裏面に、手差しトレイを使用して手動で両面 印刷することはできます。一度印字した同一
面に再度印字することはできません。）

• トナーが定着しにくい用紙
• ざら紙、和紙のように表面がざらざらしている用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティング用紙など）
• 繊維の粗い用紙

印刷できる範囲
印刷できる範囲を用紙の端近くまで広げる場合は、LIPS プリンタドライバで次の設定を行います。
1.［仕上げ］ページの［仕上げ詳細］をクリックする
2.［印字領域を広げて印刷する］にチェックマークを付ける
ただし、印刷する原稿によっては、用紙の端が一部欠けて印刷されたり、カラー印刷時に用紙の端がに
じんだように印刷されることがあります。詳しくは、プリンタドライバのヘルプを参照してください。
Point

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-5

• 普通紙 / 厚紙 / コート紙 / ラベル紙

用紙の周囲 5mm より内側の範囲に印刷できます。

• はがき / 往復はがき /4 面はがき

はがきの周囲 5mm より内側の範囲に印刷できます。
はがきの有効印字領域いっぱいのデータを印刷した場合、最適な印字品質が得られない場合があります。データを
はがきの有効印字領域より少し小さ目に設定することをおすすめします。
5mm
5mm
5mm5mm
5mm
5mm
5mm5mm
東京都千代田区
○○○
123-4567
200mm
148mm
5mm
5mm
5mm5mm
東京都千代田区
○○○
123-4567
100mm
148mm
Point

用紙について
2-6

• 封筒

封筒の周囲 10mm より内側の範囲に印刷できます。
お使いのアプリケーションソフトによっては、印刷時に位置を調整してお使いください。
給紙カセットに用紙をセットして印刷する
「11 XXX ヨウシガ アリマセン」は給紙元の用紙がなくなった場合に表示されます。
給紙カセットには、次の用紙がセットできます。
*1 オプションのペーパーフィーダ装着時のみ
*2 ユーザ設定用紙については、「ユーザ設定用紙、長尺紙に印刷する」（→ P.2-25）を参照してください
*3 キヤノン推奨品ラベル用紙 A4
封筒に印刷した場合、郵便番号欄の文字が欠けて印刷される場合があります。このような場合は、LIPS プリンタ
ドライバの［仕上げ詳 細］ダイアログボックス で［印字領域を広げて 印刷する］にチェックマ ークを付けること
で、文字が欠けずに印刷することができます。
用紙のなくなった給紙元に、用紙をセットしてください。
また、セット する用紙を変更した いときも次の手順で 用紙をセットして
ください。
カセット 1 に用紙をセットする→ P.2-7

カセット 2、カセット 3、カセット 4 に定形の用紙をセットする→ P.2-12
用紙タイプ 用紙サイズ 積載枚数
普通紙
（64 ～ 105g/m
2
）
A3、B4、A4、B5、A5、レジャー（11 × 1 7）、
リーガル、レター、エグゼクティブ
カセット 1：約 250 枚
カセット 2、3、4*
1
：約 550 枚
ユーザ設定用紙 *1 *2
ラベル用紙 A4*
3
約 50 枚
10mm
10mm10mm
10mm
105mm
235mm
（洋形4号封筒の例）
Point
11 A4 ﾖｳｼｶﾞ ｱﾘﾏｾﾝ
用紙がなくなると表示されます。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-7
カセット 1 に用紙をセットする
1 給紙カセットを引き出します。
給紙カセットを止まる位置まで引き出します a。
給紙カセットの手前を少し持ち上げてから b、図の
ように手をそえて引き出します c。
2 セットする用紙のサイズを変更する
ときは、給紙カセットの長さと用紙
ガイドの位置を変更します。
a セットする用紙に合わせて、給紙カセット
の長さを調節します。
A4、B5、A5、レター、エグゼクティブサイズ
のように用紙を横置きでセットする場合は、給紙
カセットを押し込みます。
A3、B4、レジャー（11 × 17）、リーガルサイ
ズのように用紙を縦置きでセットする場合は、給
紙カセットを引き出します。
給紙カセットの長さを調整するには、ロック解除
レバーをゆっくりと持ち上げロックを解除し、給
紙カセットの後部を持ってスライドさせ、ロック
解除レバーを押し下げてロックします。
b 後側の 用紙 ガイ ドの ロック 解除 レバ ーを

つまみながら、セットする用紙に合わせて
用紙ガイドを移動します。
a
b
c
ロック
解除
ロック
解除
左側の用紙サイズは、
この部分をセットする
用紙サイズに合わせます。
右側の用紙サイズは、
この部分をセットする
用紙サイズに合わせます。

用紙について
2-8
c 側面 の用紙 ガイ ドの ロック 解除 レバ ーを
つまみながら、セットする用紙に合わせて
用紙ガイドを移動します。
側面の用紙ガイドは左右が連動しています。
3 ラベル紙をセットする場合は、用紙
を少量ずつさばき、端を揃えます。
4 用紙の後端を用紙ガイドに合わせて
セットします。
セットする用紙の向きについては、「用紙のセット向
きについて」（→ P.2-42）を参照してください。
5 用紙を図のように下へ押さえ、積載
制限マークを超えていないか確認
し、用紙ガイドに付いているツメの
下に用紙を入れます。
用紙ガイドのツメと用紙の 間に十分すき間があるこ
とを確認してください。すき 間が十分にない場合は
用紙を少し減らします。
給紙カセットにセットで きる用紙の枚数は、次の通
りです。

• 普通紙（64g/m

2
の場合）：約 250 枚

• ラベル用紙：約 50 枚

6 用紙サイズを変更した場合は、次の
作業を行います。
a 用紙サイズ表示板に、セットした用紙サイ
ズのシールを貼り、給紙カセット前面の用
紙サ イズ 表示 板差し 込み 口に 差し込 みま
す。
この部分をセッ
トする用紙サイ
ズに合わせます。
少量ずつよくさばく 平らなところで軽く数回
たたいて端を揃える
ツメ ツメ
積載制限マーク
積載制限マーク

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-9
b 用 紙サ イズ 設定ス イッ チの 取っ手 を持 っ
て、用紙サイズ設定スイッチの三角マーク
をセットした用紙のサイズに合わせます。
7 給紙カセットをプリンタにセットし
ます。
図のように給 紙カセットを両手で持って、止 まる位
置まで差し込みます a。
給紙カセットの手前を少し持ち上げてから b、給紙
カセットの前面が、プリンタの前面と揃うまで、しっ
かりと奥まで押し込みます c。
8 セットした用紙タイプの設定を操作パネルで行います。
セットした用紙のタイプを設定します。給紙カセットから印刷するときは、ここで設定した内容と、プリンタドライバ
の設定を一致させてください。
取っ手
用紙サイズ設定スイッチ
a
b
c
（セットアップ）を押します。
セットアップメニューが表示されます。
または で「キュウシ」を選択します。
を押します。
または で「カセット 1 ヨウシタイプ」を選択します。

を押します。
セットアップ ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ユーティリティ セットアップ
ｷｭｳｼ →
OK ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
ユーティリティ セットアップ
ｶｾｯﾄ １ ﾖｳｼﾀｲﾌﾟ →
OK ＝ ﾌﾂｳｼ →

用紙について
2-10
9 以降は、プリンタドライバの設定を
行いますので、コンピュータの前に
移動します。
10 アプリケーションソフトの［ファイ
ル］メニューから［印刷］を選択し
ます。
11［名前］または［プリンタ名］で本プ
リンタを選択し、［プロパティ］をク
リックします。
12［ページ設定］ページを表示して、［原
稿サイズ］からアプリケーションソ
フトで作成した原稿のサイズを選択
します。
または で 給紙カ セット にセッ トした 用紙タ イプを 選
択します。
を押します。
用紙サイズの左に「=」が表示され、給紙カセットの用紙タイプが設定されます。
ユーティリティ セットアップ
ﾌﾂｳｼ Ｌ →
用紙の種類 「カセット1 ヨウシタイプ」
フツウシ
フツウシL*
ラベルヨウシ
普通紙（64～105g/m 2 ）
ラベル用紙
*「フツウシ」に設定して印刷した結果、次のような不具合があった場合は、「フツウシL」
に設定してください。

• 普通紙（64g/m2 ）を印刷した結果、用紙のカールが目立つ場合
• 幅がレターサイズ（279.4mm）以下の用紙を連続印刷したときに、印刷速度が遅くな

る場合
OK
＝ ﾌﾂｳｼ Ｌ →

• プリンタドライバの設定は、お使いの OS、プ

リンタ ドライバの種類およびバージョンによっ
て画面が異なることがあります。
こ こ では Windows を例 に説 明し て いま す。
Macintosh の設定方法に ついては、プリンタ
ドライバのヘルプを参照してください。
BMLinkS プリンタドライバや DOS や UNIX
などから印刷する場合は、ユーザーズガイド「第
4 章 給紙カセットに用紙をセットする」を参照
してください。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-11
13 必要に応じて［出力用紙サイズ］で
セットした用紙のサイズを選択しま
す。
［原稿サイズ］と給紙カセットにセットした用紙サイ
ズが同じ場合 は、設定を変更する必要はあり ません
ので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異なる
と、自動的に拡大または縮小して印刷されます。
14［給紙］ページを表示して、［給紙部］
で使用するカセットを選択します。
15［用紙タイプ］でセットした用紙のタ
イプを選択します。
［用紙タイプ］に応じて、次のように設定してくださ
い。
* ［普通紙］に設定して印刷した結果、次のような不具合が
あった場合は、［普通紙 L］に設定してください。

• 普通紙（64g/m 2 ）を印刷した 結果、用紙のカ ールが

目立つ場合

• 幅がレターサイズ（279.4mm）以下の用紙を連続印刷

したときに、印刷速度が遅くなる場合
16［OK］をクリックして、プロパティ
ダイアログボックスを閉じます。
17［OK］をクリックして、印刷を実行
します。
普通紙（64 ～ 105g/m
2
）
［普通紙］
［普通紙 L］*
ラベル用紙 ［ラベル用紙］

用紙について
2-12
カセット 2、カセット 3、カセット 4 に定形の用紙をセットする
ユーザ設定用紙をセットする場合は、「ユーザ設定用紙、長尺紙に印刷する」（→ P.2-25）を参照して
ください。
1 給紙カセットを引き出します。
給紙カセットを止まる位置まで引き出します a。
給紙カセットの手前を少し持ち上げてから b、左手
をそ えて給紙カセット右側にある 取っ手が完全に見
えるまで、引き出します c。
図のように給紙カセット を両手で持って、完全に引
き出します d。
2 セットする用紙のサイズを変更する
ときは、給紙カセットの長さと用紙
ガイドの位置を変更します。
a 後側 の用 紙ガ イドの ロッ ク解 除レバ ーを
つまみながら、セットする用紙サイズの位
置に合わせます。
a
c
b
取っ手
d

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-13
b 側 面の 用紙 ガイド のロ ック 解除レ バー を
つまみながら、セットする用紙サイズに合
わせます。
側面の用紙ガイドは左右が連動しています。
3 ラベル紙をセットする場合は、用紙
を少量ずつさばき、端を揃えます。
4 用紙の後端を用紙ガイドに合わせて
セットします。
セットする用紙の向きについては、「用紙のセット向
きについて」（→ P.2-42） を参照してください。
5 用紙を図のように下へ押さえ、積載
制限マークを超えていないか確認
し、用紙ガイドに付いているツメの
下に用紙を入れます。
用紙ガ イドのツメと用紙の間に十分 すき間があるこ
とを確 認してください。すき間が十分 にない場合は
用紙を少し減らします。
給紙カ セットにセットできる用紙 の枚数は、次の通
りです。

• 普通紙（64g/m

2
の場合）：約 550 枚

• ラベル用紙：約 50 枚

6 用紙サイズを変更した場合は、次の
作業を行います。
a 用紙サイズ表示板に、セットした用紙サイ
ズのシールを貼り、給紙カセット前面の用
紙サイ ズ表 示板 差し 込み口 に差 し込 みま
す。
少量ずつよくさばく 平らなところで軽く数回
たたいて端を揃える
ツメ
積載制限マーク
ツメ
積載制限マーク

用紙について
2-14
b 用紙 サイズ 設定 スイ ッチの 取っ 手を 持っ
て、用紙サイズ設定スイッチの三角マーク
をセットした用紙のサイズに合わせます。
7 給紙カセットをペーパーフィーダに
セットします。
給紙 カセットを両手で持って図の 位置まで押し込み
a、右手で給 紙カセットの手前を持ち、止まる位置
まで押し込みます b。
給紙カセッ トの手前を 少し持ち上 げて c、給紙カ
セットの前面が、ペーパーフ ィーダの前面と揃うま
で、しっかりと奥まで押し込みます d。
用紙サイズ設定スイッチ
取っ手
CUSTOM
a
b
d
c

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-15
8 セットした用紙タイプの設定を操作パネルで行います。
セットした用紙のタイプを設定します。給紙カセットから印刷するときは、ここで設定した内容と、プリンタドライバ
の設定を一致させてください。
9 以降は、プリンタドライバの設定を
行いますので、コンピュータの前に
移動します。
（セットアップ）を押します。
セットアップメニューが表示されます。
または で「キュウシ」を選択します。
を押します。
または で「カセット N ヨウシタイプ」（N ＝ 2、3，
4）を選択します。
を押します。
ま たは で給 紙カセ ットに セット した用 紙タイ プを選
択します。
を押します。
用紙サイズの左に「=」が表示され、給紙カセットの用紙タイプが設定されます。
セットアップ ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ユーティリティ セットアップ
ｷｭｳｼ →
OK ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →

ユーティリティ セットアップ
ｶｾｯﾄ ２ ﾖｳｼﾀｲﾌﾟ →
OK ＝ ﾌﾂｳｼ →
ユーティリティ セットアップ
ﾌﾂｳｼ Ｌ →
用紙の種類 「カセットN ヨウシタイプ」（N＝2、3、4）
フツウシ
フツウシL*
ラベルヨウシ
普通紙（64～105g/m 2 ）
ラベル用紙
*「フツウシ」に設定して印刷した結果、次のような不具合があった場合は、「フツウシL」
に設定してください。

• 普通紙（64g/m2 ）を印刷した結果、用紙のカールが目立つ場合
• 幅がレターサイズ（279.4mm）以下の用紙を連続印刷したときに、印刷速度が遅くな

る場合
OK
＝ ﾌﾂｳｼ Ｌ →

• プリンタドライバの設定は、お使いの OS、プ

リンタドライ バの種類およびバージョンによっ
て画面が異なることがあります。
こ こで は Windows を例 に説 明し てい ます。
Macintosh の設定方法につ いては、プリンタ
ドライバのヘルプを参照してください。
BMLinkS プリンタドライバや DOS や UNIX
などから印刷する場合は、ユーザーズガイド「第
4 章 給紙カセットに用紙をセットする」を参照
してください。

用紙について
2-16
10 アプリケーションソフトの［ファイ
ル］メニューから［印刷］を選択し
ます。
11［名前］または［プリンタ名］で本プ
リンタを選択し、［プロパティ］をク
リックします。
12［ページ設定］ページを表示して、［原
稿サイズ］からアプリケーションソ
フトで作成した原稿のサイズを選択
します。
13 必要に応じて［出力用紙サイズ］で
セットした用紙のサイズを選択しま
す。
［原稿サイズ］と給紙カセットにセットした用紙サイ
ズが同じ場合は、設定を変更 する必要はありません
ので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異なる
と、自動的に拡大または縮小して印刷されます。
14［給紙］ページを表示して、［給紙部］
で使用するカセットを選択します。
15［用紙タイプ］でセットした用紙のタ
イプを選択します。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-17
［用紙タイプ］に応じて、次のように設定してくださ
い。
* ［普通紙］に設定して印刷した結果、次のような不具合が
あった場合は、［普通紙 L］に設定してください。

• 普 通紙（64g/m 2）を 印刷した結 果、用紙のカー ルが

目立つ場合

• 幅がレターサイズ（279.4mm）以下の用紙を連続印刷

したときに、印刷速度が遅くなる場合
16［OK］をクリックして、プロパティ
ダイアログボックスを閉じます。
17［OK］をクリックして、印刷を実行
します。
手差しトレイに用紙をセットして印刷する
「11 XXX ヨウシガ アリマセン」は給紙元の用紙がなくなった場合に表示されます。
手差しトレイには、次の用紙がセットできます。
普通紙（64 ～ 105g/m
2
）
［普通紙］
［普通紙 L］*
ラベル用紙 ［ラベル用紙］
用紙のなくなった給紙元に、用紙をセットしてください。
また、セットする用 紙を変更したいとき も次の手順で用紙を セットして
ください。
用紙タイプ 用紙サイズ 積載枚数
普通紙

• 定形サイズ

A3、B4、A4、B5、A5、SRA3、12 × 18、レジャー（11 ×
17）、リーガル、レター、エグゼクティブ

• はがきサイズ

はがき（幅：100.0mm、長さ：148.0mm）、往復はがき（幅：
148.0mm、長さ：200.0mm）、4 面はがき（幅：200.0ｍｍ、
長さ：296.0ｍｍ）

• ユーザ設定用紙 * 1、長尺紙 *1

約 100 枚
（64g/m 2 の場合）
厚紙
（106 ～ 169g/m 2）
約 50 枚
（128g/m 2 の場合）
厚紙
（170 ～ 220g/m 2）

• 定形サイズ

A3、B4、A4、B5、A5、SRA3、12 × 18、レジャー（11 ×
17）、リーガル、レター、エグゼクティブ

• ユーザ設定用紙 * 1、長尺紙 *1

コート紙 A3* 2、A4* 3 約 50 枚
ラベル用紙 A4* 4 約 40 枚
11 A4 ﾖｳｼｶﾞ ｱﾘﾏｾﾝ
用紙がなくなると表示されます。

用紙について
2-18
*1 ユー ザ設定用紙、長尺紙 については、「ユーザ 設定用紙、
長尺紙に印刷する」（→ P.2-25）を参照してください。
*2 キヤノン推奨品イメージコート A3
*3 キヤノン推奨品イメージコート A4
*4 キヤノン推奨品ラベル用紙 A4
*5 キヤノン推奨品 LBP 用封筒 K201-G
1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。
2 A3 やB4などの長いサイズの用紙を
セットするときは補助トレイを引き
出し a、延長トレイを開けます b。
3 用紙ガイドの幅を紙幅より少し広め
にセットします。
4 ラベル紙、コート紙をセットする場
合は、用紙を少量ずつさばき、端を
揃えます。
封筒
洋形 4 号（幅：105.0ｍｍ、長さ：235.0ｍｍ）
洋形 2 号（幅：114.0ｍｍ、長さ：162.0ｍｍ）
角形 2 号 *
5
（幅：240.0ｍｍ、長さ：332.0ｍｍ）
約 10 枚
はがき
はがき（幅：100.0mm、長さ：148.0mm）
往復はがき（幅：148.0mm、長さ：200.0mm）

4 面はがき（幅：200.0mm、長さ：296.0mm）
キヤノン推奨 4 面はがき（幅：200.0mm、長さ：296.0mm）
約 10 枚

• 紙の厚さについて

紙の厚さは、1m
2
* あたりの重さがどれくらいかということで表され、一般的に g/m
2
という単位が使われます。
*1ｍ
2
＝ A4 サイズ 16 枚分
a
b
少量ずつよくさばく 平らなところで軽く数回
たたいて端を揃える

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-19
5 用紙の印刷面を下にして、奥に当た
るまでゆっくりと差し込みます。
用紙束は積載制限マークの下を通してください。
セットする用紙の向きについては、「用紙のセット向
きについて」（→ P.2-42）を参照してください。
封筒は次の手順で揃えます。
a 封筒の束を平らな場所へ置き、上面を押
して空気を抜いてから、縁の折り目をき
ちんと付けて、平らにします。
b 封筒の四隅の固い部分を図のように取り
除き、カールをなおします。
c 封筒を平らな場所で揃えます。
Point
積載制限マーク

用紙について
2-20
封筒、はがきの場合は次のようにセットします。

• 封筒 洋形 4 号／洋形 2 号

ふたが プリンタを前 面から見て右 側になるよう にセッ
トします。

• はがき／往復はがき

はがきの上端 がプリンタを 前面から見て奥 側になるよ
うにセットします。

• 封筒 角形 2 号

ふたを開けたまま、底辺がプリンタを前面から見て奥側
になるようにセットします。

• 4 面はがき

はがきの上端 がプリンタを 前面から見て左 側になるよ
うにセットします。
Point

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-21
6 用紙ガイドを用紙の幅に合わせま
す。
7 セットした用紙サイズと用紙タイプの設定を操作パネルで行います。
セットした用紙のサイズを設定したあと、用紙タイプを設定します。手差しトレイから印刷するときは、
ここで設定した内容と、プリンタドライバの設定を一致させてください。
必ず 用紙ガイド を用紙の幅 に合わせて くだ
さい。ゆるすぎたり、きつすぎたりすると、
正し く送られ なかったり、紙 づまりの 原因
になります。
Check!
（セットアップ）を押します。
セットアップメニューが表示されます。
または で「キュウシ」を選択します。
セットアップ ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ユーティリティ セットアップ
ｷｭｳｼ →

用紙について
2-22
8 以降は、プリンタドライバの設定を
行いますので、コンピュータの前に
移動します。
9 アプリケーションソフトで［印刷］を
選択します。
を押します。
または で「テザシトレイ ヨウシサイズ」を選択しま
す。
を押します。
または で 手差し トレイ にセッ トした 用紙サ イズを 選
択します。
を押します。
用紙サイズの左に「=」が表示され、手差しトレイの用紙サイズが設定されます。
または で「テザシトレイ ヨウシタイプ」を選択しま
す。
を押します。
または で用紙タイプを選択します。
を押します。
用紙タイプの左に「=」が表示され、手差しトレイの用紙タイプが設定されます。
OK ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
ユーティリティ セットアップ
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
OK ＝Ａ４ →
ユーティリティ セットアップ
Ｂ５ →
OK
＝Ｂ５ →
ユーティリティ セットアップ
ﾃｻﾞｼﾄﾚｲ ﾖｳｼﾀｲﾌﾟ →
OK ＝ ﾌﾂｳｼ →
ユーティリティ セットアップ
ｱﾂｶﾞﾐ １ →
OK
＝ ｱﾂｶﾞﾐ １ →

• プリンタドライバの設定は、お使いの OS、プ

リンタ ドライバの種類およびバージョンによっ
て画面が異なることがあります。
こ こ では Windows を例 に説 明し て いま す。
Macintosh の設定方法に ついては、プリンタ
ドライバのヘルプを参照してください。
BMLinkS プリンタドライバや DOS や UNIX
などから印刷する場合は、ユーザーズガイド「第
4 章 手差しトレイに用紙をセットする」を参照
してください。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-23
10［プリンタ名］で本プリンタを選択
し、［プロパティ］をクリックします。
11［ページ設定］ページを表示して、［原
稿サイズ］からアプリケーションソ
フトで作成した原稿のサイズを選択
します。
12 必要に応じて［出力用紙サイズ］で
セットした用紙のサイズを選択しま
す。
［原稿サイズ］と給紙カセットにセットした用紙サイ
ズが同 じ場合は、設定を変更する必要 はありません
ので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異なる
と、自動的に拡大または縮小して印刷されます。
13［給紙］ページを表示して、［給紙部］
で［手差し（トレイ）］を選択します。
14［用紙タイプ］でセットした用紙のタ
イプを選択します。

用紙について
2-24
［用紙タイプ］に応じて、次のように設定してくださ
い。
* 1 ［普通紙］に設定して印刷した結果、次のような不具合が
あった場合は、［普通紙 L］に設定してください。

• 普通紙（64g/m2 ）を印刷した結果、用紙のカールが目

立つ場合

• 幅がレターサイズ（279.4mm）以下の用紙を連続印刷

したときに、印刷速度が遅くなる場合
* 2 106 ～ 169g/m2 以外のコート紙の場合は、次の設定
を行ってください。

• 105 g/m 2 以下の場合：［用紙タイプ］を［普通紙］に

設定する

• 170 ～ 220 g/m 2 の場合：［用紙タイプ］を［コート

紙］にして、［仕上げ］-［仕上げ詳細］-［処理オプショ
ン］の順にクリックし、［特殊印字処理］の［コート紙］
の設定を［する］にする
*3 本プリンタは、はがき、往復はがき、4 面はがきサイズ
の普通紙（64 ～ 105g/m 2 ）、厚紙（106 ～ 169g/
m 2 ）やキヤノン推奨 4 面はがきにも印刷することができ
ます。普通紙に印刷する場合は、［普通紙］を選択し、厚
紙やキヤ ノン推奨 4 面はが きに印刷する場合は、［厚紙
1］を選択します。
15［OK］をクリックして、プロパティ
ダイアログボックスを閉じます。
16［OK］をクリックして、印刷を実行
します。
普通紙（64 ～ 105g/m
2
） ［普通紙］
［普通紙 L］*
1
厚紙（106 ～ 169g/m
2
） ［厚紙 1］
厚紙（170 ～ 220g/m
2
） ［厚紙 2］
ラベル用紙 ［ラベル用紙］
コート紙 ［コート紙］*
2
はがき ［はがき］*
3
封筒 ［封筒］

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-25
ユーザ設定用紙、長尺紙に印刷する
本プリンタの手差しトレイには、次のユーザ設定用紙、長尺紙をセットすることができます。

• ユーザ設定用紙

縦置きの場合：幅 98.0 ～ 320.0mm、長さ 139.7 ～ 457.2mm
横置きの場合（LIPS LX プリンタドライバ使用時のみ）：
幅 139.7 ～ 297.0mm、長さ 139.7 ～ 297.0mm

• 長尺紙（縦置きのみ、LIPS LX プリンタドライバ使用時のみ）

幅 210.0 ～ 297.0mm、長さ 457.3 ～ 1200.0mm
また、オプションのペーパーフィーダ（カセット 2、3、4）には、次のユーザ設定用紙の普通紙をセッ
トすることができます。

• ユーザ設定用紙

縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
横置きの場合（LIPS LX プリンタドライバ使用時のみ）：
幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm
ユーザ設定用紙、長尺紙を印刷する場合は、以下の操作を行ってください。

• ユーザ設定用紙、長尺紙を登録する（→ P.2-25）
• ユーザ設定用紙、長尺紙をセットする

･ 手差しトレイにセットする場合（ → P.2-27）
･ ペーパーフィーダにセットする場合（ → P.2-30）

• プリンタドライバを設定して、ユーザ設定用紙、長尺紙を印刷する（→ P.2-34）

ユーザ設定用紙、長尺紙の登録方法
ユーザ設定用紙、長尺紙を印刷する場合は、ユーザ設定用紙、長尺紙をプリンタドライバに登録する必
要があります。
プリンタドライバへの登録は、次の手順で行ってください。
1 コントロールパネルから [ プリンタ
と FAX] または [ プリンタ ] フォル
ダを表示します。
2 ［印刷設定］または［プロパティ］ダ
イアログボックスを表示します。

用紙について
2-26
3 ［ページ設定］ページを表示し、［ユー
ザ定義用紙］をクリックします。
4 必要に応じて各項目を設定します。
5 ［登録］をクリックして、［OK］をク
リックします。
［用紙一覧］： 定 形用 紙と 登録 済み のユ ー ザ設
定用紙、長尺紙の［名前］と［サ
イズ］が表示されます。
［ユーザ定義
用紙名］：
登録するユーザ設 定用紙、長尺紙
の名称を入力します。
［単位］： ユーザ設定用紙、長尺紙のサイズ
を 設定 する とき に使 用す る 単位
（［ミリ メート ル］また は［イン
チ］）を選択します。
［用紙サイズ］： ユーザ設定用紙、長尺紙の高さと
幅（［高さ］≧［幅］）を設定しま
す。用紙サイズは、縦長（［高さ］
≧［幅］）かつ、定義可能な範囲
内で指定してください。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-27
手差しトレイにユーザ設定用紙、長尺紙をセットする
手差しトレイにユーザ設定用紙、長尺紙をセットするときは、次の手順でセットします。
1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。
2 長尺紙などの長いサイズの用紙を
セットするときは補助トレイを引き
出し a、延長トレイを開けます b。
3 用紙ガイドの幅を紙幅より少し広め
にセットします。
4 用紙の印刷面を下にして、奥に当た
るまでゆっくりと差し込みます。
用紙束は積載制限マークの下を通してください。
セットする用紙の向きについては、「用紙のセット向
きについて」（→ P.2-42）を参照してください。
a
b
積載制限マーク

用紙について
2-28
5 用紙ガイドを用紙の幅に合わせま
す。
6 セットした用紙サイズと用紙タイプの設定を操作パネルで行います。
セットした用紙のサイズを設定したあと、用紙タイプを設定します。手差しトレイから印刷するときは、
ここで設定した内容と、プリンタドライバの設定を一致させてください。

• 長尺紙をセットする場合は、1枚ずつ図のように

手差しトレイにセットします。

• セ ット アッ プメ ニュ ーの 給紙 グル ー プに ある

「手差しトレ イ用紙サイ ズ」の設定を「フリ ー」
に設定しているときに、長辺が 297.0mm 以下
のユー ザ設定用紙を 印刷する場合 は、お使いの
プ リン タ ドラ イバ にし た がっ て、次の よう に
セットしてください。
LIPS LX プ リンタ ドラ イバを 使用 してい る場
合：横置きにセット
LIPS LX プリンタドライバを使用していない場
合：縦置きにセット
Point
必ず用紙 ガイドを用 紙の幅に合 わせてくだ
さい。ゆるすぎたり、きつすぎたりすると、
正しく送 られなか ったり、紙づま りの原因
になります。
Check!
（セットアップ）を押します。
セットアップメニューが表示されます。
または で「キュウシ」を選択します。
セットアップ ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ユーティリティ セットアップ
ｷｭｳｼ →

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-29
引き続きプリンタドライバの設定を行います（→ P.2-34）。
を押します。
または で「テザシトレイ ヨウシサイズ」を選択しま
す。
を押します。
また は で 手差しトレイにセットした用紙サイズを選択し
ます。
縦置きにセットした場合：「ユーザセッテイサイズ R」
横置きにセットした場合（LIPS LX プリンタドライバ使用時のみ）：「ユーザセッテイサイズ」
「フリー」に設定しているときに、長辺が 297.0mm 以下のユーザ設定用紙を印刷する場合は、お使
いのプリンタドライバにしたがって、用紙が次のようにセットされているかを確認してください。
LIPS LX プリンタドライバを使用している場合：横置きにセット
LIPS LX プリンタドライバを使用していない場合：縦置きにセット
を押します。
用紙サイズの左に「=」が表示され、手差しトレイの用紙サイズが設定されます。

または で「テザシトレイ ヨウシタイプ」を選択しま
す。
を押します。
または で用紙タイプを選択します。
を押します。
用紙タイプの左に「=」が表示され、手差しトレイの用紙タイプが設定されます。
OK ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
ユーティリティ セットアップ
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
OK ＝Ａ４ →
ユーティリティ セットアップ
ﾕｰｻﾞｾｯﾃｲｻｲｽﾞ Ｒ →
OK
＝ ﾕｰｻﾞｾｯﾃｲｻｲｽﾞ Ｒ →
ユーティリティ セットアップ
ﾃｻﾞｼﾄﾚｲ ﾖｳｼﾀｲﾌﾟ →
OK ＝ ﾌﾂｳｼ →
ユーティリティ セットアップ
ｱﾂｶﾞﾐ １ →
OK
＝ ｱﾂｶﾞﾐ １ →

用紙について
2-30
カセット 2、3、4 にユーザ設定用紙をセットする
オプシ ョンのペーパーフィーダ（カセット 2、3、4）に、ユ ーザ設定用紙をセットするときは、次の
手順でセットします。
1 給紙カセットを引き出します。
給紙カセットを止まる位置まで引き出します a。
給紙カセットの手前を少し持ち上げてから b、左手
をそ えて給紙カセット右側にある 取っ手が完全に見
えるまで、引き出します c。
図のように給紙カセット を両手で持って、完全に引
き出します d。
2 用紙を給紙カセットの手前側に合わ
せてセットします。
セットする用紙の向きについては、「用紙のセット向
きについて」（→ P.2-42）を参照してください。
a
c
b
取っ手
セットア ップメニュ ーの給紙グ ループにあ
る「カセ ット N（N=2、3、4）用紙 サイ
ズ」の設定 を「フリー」に 設定して いると
きに、長辺が 297.0mm 以下のユーザ設定
用紙を印 刷する場 合は、お使いの プリンタ
ドライバ にしたが って、次のよう にセット
してください。

LIPS LX プリンタドライバを使用している
場合：横置きにセット
LIPS LX プリンタドライバを使用していな
い場合：縦置きにセット
d
Point

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-31
3 後側の用紙ガイドのロック解除レ
バーをつまみながら、セットした用
紙に合わせて用紙ガイドを移動しま
す。
4 側面の用紙ガイドのロック解除レ
バーをつまみながら、セットした用
紙に合わせて用紙ガイドを移動しま
す。
側面の用紙ガイドは左右が連動しています。
5 用紙を図のように下へ押さえ、積載
制限マークを超えていないか確認
し、用紙ガイドに付いているツメの
下に用紙を入れます。
用紙ガ イドのツメと用紙の間に十分 すき間があるこ
とを確 認してください。すき間が十分 にない場合は
用紙を少し減らします。
給紙カ セットにセットできる用紙 の枚数は、普通紙
（64g/m
2
の場合）で約 550 枚です。
必 ず用紙ガイ ドを用紙の 幅に合わせ てくだ
さい。ゆるすぎたり、きつすぎたりすると、
正 しく送ら れなかった り、紙づまり の原因
になります。
Check!
ツメ
積載制限マーク

ツメ
積載制限マーク

用紙について
2-32
6 用紙サイズ設定スイッチの取っ手を
持って、用紙サイズ設定スイッチの
三角マークを「CUSTOM」に合わ
せます。
用 紙サイズ 設定スイッ チが「CUSTOM」に合って
いる ことを必ず確認してから給紙 カセットをプリン
タにセットしてください。
7 給紙カセットをペーパーフィーダに
セットします。
給紙 カセットを両手で持って図の 位置まで押し込み
a、右手で給 紙カセットの手前を持ち、止まる位置
まで押し込みます b。
給紙カセッ トの手前を 少し持ち上 げて c、給紙カ
セットの前面が、ペーパーフ ィーダの前面と揃うま
で、しっかりと奥まで押し込みます d。
用紙サイズ設定スイッチ
取っ手
CUSTOM
a
b
d
c

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-33
8 セットした用紙サイズと用紙タイプの設定を操作パネルで行います。
セットした用紙のサイズを設定したあと、用紙タイプを設定します。ペーパーフィーダの給紙カセット
から印刷するときは、ここで設定した内容と、プリンタドライバの設定を一致させてください。
引き続きプリンタドライバの設定を行います（→ P.2-34）。
（セットアップ）を押します。
セットアップメニューが表示されます。
または で「キュウシ」を選択します。
を押します。
または で「カセット N ヨウシ サイズ」（N=2、3、
4）を選択します。
を押します。
ま たは で給 紙カセ ットに セット した用 紙サイ ズを選
択します。
縦置きにセットした場合：「ユーザセッテイサイズ R」
横置きにセットした場合（LIPS LX プリンタドライバ使用時のみ）：「ユーザセッテイサイズ」
「フリー」に設定しているときに、長辺が 297.0mm 以下のユーザ設定用紙を印刷する場合は、お使

いのプリンタドライバにしたがって、用紙が次のようにセットされているかを確認してください。
LIPS LX プリンタドライバを使用している場合：横置きにセット
LIPS LX プリンタドライバを使用していない場合：縦置きにセット
を押します。
用紙サイズの左に「=」が表示され、給紙カセットの用紙サイズが設定されます。
または で「カセット N ヨウシ タイプ」（N=2、3、
4）を選択します。
を押します。
または で用紙タイプを選択します。
を押します。
用紙タイプの左に「=」が表示され、給紙カセットの用紙タイプが設定されます。
セットアップ ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ユーティリティ セットアップ
ｷｭｳｼ →
OK ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
ユーティリティ セットアップ
ｶｾｯﾄ ２ ﾖｳｼ ｻｲｽﾞ →
OK ＝ ﾕｰｻﾞｾｯﾃｲｻｲｽﾞ →
ユーティリティ セットアップ
ﾕｰｻﾞｾｯﾃｲｻｲｽﾞ Ｒ →
OK
＝ ﾕｰｻﾞｾｯﾃｲｻｲｽﾞ Ｒ →
ユーティリティ セットアップ
ｶｾｯﾄ ２ ﾖｳｼ ﾀｲﾌﾟ →

OK ＝ ﾌﾂｳｼ →
ユーティリティ セットアップ
ﾌﾂｳｼ →
OK
＝ ﾌﾂｳｼ →

用紙について
2-34
プリンタドライバの設定方法
ユーザ設定用紙、長尺紙を印刷するときは、 次の手順でプリンタドライバを設定します。
1 アプリケーションソフトで［印刷］を
選択します。
2 ［名前］または［プリンタ名］で本プ
リンタを選択し、［プロパティ］をク
リックします。
3 ［ページ設定］ページを表示して、［原
稿サイズ］からアプリケーションソ
フトで作成した原稿のサイズを選択
します。
4 必要に応じて［出力用紙サイズ］で
セットしたユーザ設定用紙を選択し
ます。
［原稿 サイズ］とセ ットし た用紙サ イズが同 じ場合
は、設定を変更する必要はありませんので、［原稿サ
イズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異なる
と、自動的に拡大または縮小して印刷されます。
5 ［給紙］ページを表示して、［給紙部］
を選択します。
プリンタドライバの設定は、お使いの OS、プリンタドライバの種類およびバージョンによって画面
が異なることがあります。
ここでは Windows を例に説明しています。Macintosh の設定方法については、プリンタドライバ

のヘルプを参照してください。
Point

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-35
6 ［用紙タイプ］でセットした用紙のタ
イプを選択します。
［用紙タイプ］に応じて、次のように設定してくださ
い。
* ［普通紙］に設定して印刷した結果、次のような不具合が
あった場合は、［普通紙 L］に設定してください。

• 普通紙（64g/m 2 ）を印刷した結果、用紙のカールが目

立つ場合

• 幅がレターサイズ（279.4mm）以下の用紙を連続印刷

したときに、印刷速度が遅くなる場合
7 ［OK］をクリックして、プロパティ
ダイアログボックスを閉じます。
8 ［OK］をクリックして、印刷を実行
します。
手動で両面に印刷する
本プリンタは、裏面に印刷済みの用紙にも対応しており、自動両面印刷できない用紙にも両面印刷する
ことが可能です。印刷済み用紙の裏面に印刷するときは、プリンタドライバや操作パネルで設定してく
ださい。
1 手差しトレイに用紙をセットします。
用紙のセットのしかたについては、「用紙のセット向
きについて」（→ P.2-42） を参照してください。
2 アプリケーションソフトの［ファイ
ル］メニューから［印刷］を選択し
ます。
普通紙（64 ～ 105g/m 2） ［普通紙］
［普通紙 L］*
厚紙（106 ～ 169g/m
2
） ［厚紙 1］
厚紙（170 ～ 220g/m
2
） ［厚紙 2］

• はがきに両面印刷する場合、裏面（文書側の面）から先に印刷したあと、表面（宛名側の面）を印刷してください。
• プリンタドライバの設定は、お使いの OS、プリンタドライバの種類およびバージョンによって画面が異なること

があります。
ここでは Windows を例に説明しています。Macintosh の設定方法については、プリンタドライバのヘルプを参
照してください。
DOS や UNIX など、プリンタドライバが使用できない OS から印刷する方法については、ユーザーズガイド第 4
章「手差しトレイに用紙をセットする」を参照してください。
Point

用紙について
2-36
3 ［名前］または［プリンタ名］で本プ
リンタを選択し、［プロパティ］をク
リックします。
4 ［ページ設定］ページを表示して、［原
稿サイズ］からアプリケーションソ
フトで作成した原稿のサイズを選択
します。
5 必要に応じて［出力用紙サイズ］で
セットした用紙のサイズを選択しま
す。
［原稿サイズ］と給紙カセットにセットした用紙サイ
ズが同じ場合は、設定を変更 する必要はありません
ので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異なる
と、自動的に拡大または縮小して印刷されます。
6 ［給紙］ページを表示して、［給紙部］
で［手差し（トレイ）］を選択します。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-37
7 ［用紙タイプ］でセットした用紙のタ
イプを選択します。
* 1 ［普通紙］に設定して印刷した結果、次のような不具合が
あった場合は、［普通紙 L］に設定してください。

• 普通紙（64g/m 2 ）を印刷した結果、用紙のカールが目

立つ場合

• 幅がレターサイズ（279.4mm）以下の用紙を連続印刷

したときに、印刷速度が遅くなる場合
* 2 106 ～ 169g/m 2 以外のコート紙の場合は、次の設定
を行ってください。

• 105 g/m 2 以下の場合：［用紙タイプ］を［普通紙］に

設定する

• 170 ～ 220 g/m2 の場合：［用紙タイプ］を［コート

紙］にして、［仕上げ］-［仕上げ詳細］-［処理オプショ
ン］の順にクリックし、［特殊印字処理］の［コート紙］
の設定を［する］にする
*3 本プリンタは、はがき、往復はがき、4 面はがきサイズ
の普通紙（64 ～ 105g/m 2）、厚紙（106 ～ 169g/
m 2
）やキヤノン推奨 4 面はがきにも印刷することができ
ます。普通紙に印刷する場合は、［普通紙］を選択し、厚
紙やキヤノン推奨 4 面はがきに印刷す る場合は、［厚紙
1］を選択します。
8 ［印刷済み用紙の裏側に印刷する］を
チェックし、［ＯＫ］をクリックして、
プロパティダイアログボックスを閉
じます。
9 ［OK］をクリックして、印刷を実行
します。
普通紙（64 ～ 105g/m 2） ［普通紙］
［普通紙 L］*
1
厚紙（106 ～ 169g/m 2） ［厚紙 1］
厚紙（170 ～ 220g/m
2
） ［厚紙 2］
コート紙 ［コート紙］*
2
はがき ［はがき］*
3
封筒 ［封筒］

用紙について
2-38
ステイプルして出力する（LBP5910F のみ）
印刷した用紙をステイプルして出力します。 次の用紙にステイプルすることができます。
セットする用紙の向きについては、「用紙のセット向きについて」（→ P.2-42）を参照してください。
* LIPS LX プリンタドライバ使用時のみ
用紙タイプ 用紙サイズ
普通紙 A3、B4、A4、B5、レジャー（11 × 17）、レター、エグゼクティブ、ユーザ設定用紙
（縦置きの場合：幅 257.0 ～ 297.0mm、長さ 148.0 ～ 457.2mm、横置きの場合*：
幅 257.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm）

• ステイプルするときの印刷速度について

次の場合、用紙のずれをふせぐために、 印刷速度が低下することがあります。
（片面印刷時 18 ページ／分（A4）、両面印刷時 4 ページ／分（A4））

• （搬送方向に対して）用紙の後端から5cm の範囲に、塗りが指定されている図形や写真などがあるとき

例：

• 両面印刷時、重なった面（例：2 ページ目と 3 ページ目）に、塗りが指定されている図形や写真な

どがあるとき
例：
後端 5cm
搬送方向
ここに塗りが指定されている図形や写真などがあるとき
印刷データ
- 1 -
- 2 -
重なった面
（例：2ページ目と3ページ目）に、
塗りが指定されている図形や写真
などがあるとき
印刷データ
（1ページ目） （2ページ目） （3ページ目） （4ページ目）
- 1 - - 3 - - 4 -
- 4 -
- 2 -

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-39
1 アプリケーションソフトの［ファイ
ル］メニューから［印刷］を選択し
ます。
2 ［名前］または［プリンタ名］で本プ
リンタを選択し、［プロパティ］をク
リックします。
3 ［ページ設定］ページを表示して、［原
稿サイズ］からアプリケーションソ
フトで作成した原稿のサイズを選択
します。
4 必要に応じて［出力用紙サイズ］で
セットした用紙のサイズを選択しま
す。
［原稿サイズ］と給紙カセットにセットした用紙サイ
ズが同 じ場合は、設定を変更する必要 はありません
ので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異なる
と、自動的に拡大または縮小して印刷されます。
5 ［仕上げ］ページを表示します。

• 同一サイズの用紙を最大 15 枚（81.5 ～ 105g/m

2
の場合は、最大 10 枚）までステイプルすることができます。

• 15 枚ステイプル時の印刷速度は、カラー／モノクロ印刷とも 27 枚／分（A4）になります。
• LBP5910F とコンピュータをUSBケーブルで接続してお使いの場合は、プリンタドライバをインストールしたあ

と、必ず次の操作を行ってください。次の操作を行わないとステイプル機能は使用できません。
1. プリンタドライバの［デバイスの設定］ページを表示する
2.［デバイス情報取得］をクリックする

• BMLinkS プリンタドライバを使用する場合、BMLinkS プリンタドライバの画面に表示される綴じ位置とは異なる

位置にステイプルされることがあります。
Point
Check!

用紙について
2-40
6 必要に応じて、とじしろ（ステイプ
ルするための余白）を設定します。
［とじ方向］でとじしろを付ける方向を設定し［とじ
しろ］をクリックします。
とじしろの幅を設定して、［OK］をクリックします。
7 ［排紙方法］で［ステイプルソート］
を選択します。
8 ［ステイプル位置指定］をクリックし
ます。
9 ステイ プルす る位置 を選 択して、
［OK］をクリックします。
ステイプル可能な位置は、用 紙サイズや送り方向に
よって異なります。
10［給紙］ページを表示して、［給紙部］
を選択します。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-41
11［用紙タイプ］で［普通紙］または
［普通紙 L］を選択します。
［普通紙］に設定して印刷した結果、次のような不具
合があった場合は、［普通紙 L］に設定してください。

• 普通紙（64g/m

2
）を印刷した結果、用紙 のカー
ルが目立つ場合

• 幅がレターサ イズ（279.4mm）以下の用紙を連

続印刷したときに、印刷速度が遅くなる場合
12［OK］をクリックして、プロパティ
ダイアログボックスを閉じます。
13［OK］をクリックし、印刷を実行し
ます。

用紙について
2-42
用紙のセット向きについて
レターヘッドやロゴ付きの用紙などに印刷する場合は、次のように正しい向きに用紙をセットしてくだ
さい。表中の は給紙方向を表しています。

• 封筒、はがきの用紙セットの方向については「手差しトレイに用紙をセットして印刷する」（→ P.2-17）を参照してください。
• セットアップメニューの給紙グループにある「カセット N（N=2、3、4）用紙サイズ」や「手差しトレイ用紙サイズ」の設定を「フ

リー」に設定しているときに、長辺が 297.0mm 以下のユーザ設定用紙を印刷する場合は、お使いのプリンタドライバにしたがって、
次のようにセットしてください。
LIPS LX プリンタドライバを使用している場合：横置きにセット
LIPS LX プリンタドライバを使用していない場合：縦置きにセット
縦レイアウト
カ
セ
ッ
ト
１
〜
４
（
片
面
印
刷
）
カ
セ
ッ
ト
１
〜
４
（
自
動
両
面
印
刷
）
手
差
し
ト
レ
イ
（
片
面
印
刷
）
手
差
し
ト
レ
イ
（
自
動
両
面
印
刷
）
手
差
し
ト
レ
イ
（
手
動
両
面
印
刷
）
A4、B5、A5、レター、エグゼクティブサイズのように
用紙を横置きでセットする場合
A3、B4、レジャー（11 × 17）、リーガルサイズ
のように用紙を縦置きでセットする場合
横レイアウト 縦レイアウト 横レイアウト

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-43
トナーカートリッジを交換する
メッセージが表示されたときは
トナー カートリッ ジは消耗品 です。プリンタ の使用中に トナーが少 なくなると、デ ィスプレイ にメッ
セージが表示されます。
* トナーが少なくなったときに「16 X トナー ヨウイ」と「16 X トナー コウカン」のどちらが表示されるかは、セットアッ
プメニューの「警告処理」の設定によります。本プリンタの工場出荷時の状態では、「16 X トナー ヨウイ」が表示されるように
設定されています。「警告処理」の設定については、LIPS機能ガイド「第3章共通セットアップメニューの設定項目」を参照してください。
* メッセージの“K”はブラック、“Y”はイエロー、“M”はマゼンタ、“C”はシアンの各トナーカートリッジを表しています。
トナーカートリッジの交換
次のメッセージが表示されたときは、表示された色のトナーカートリッジを新品のカートリッジに交換

してください。

• 「1G K トナー コウカン」・ ・・ブラックのトナーカートリッジを交換します
• 「1G Y トナー コウカン」・ ・・イエローのトナーカートリッジを交換します
• 「1G M トナー コウカン」・・・マゼンタのトナーカートリッジを交換します
• 「1G C トナー コウカン」・ ・・シアンのトナーカートリッジを交換します

* 梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。
メッセージ 表示される時期 内容および対処
（X は K、Y、M、C）
ト ナー カー トリ ッジ の
交 換時 期が 近づ いた と
き

• 印刷は継続できます
• 表示された色の新品のトナーカートリッジを用意してくださ

い

• 大量の印刷をするときは、トナーカートリッジを交換するこ

とをおすすめします
（X は K、Y、M、C）
ト ナー カー トリ ッジ の
交 換時 期が 近づ いた と
き

• プリンタは停止します
• ［オンライン］を押すと印刷は継続できます
• 表示された色の新品のトナーカートリッジを用意してくださ

い

• 大量の印刷をするときは、トナーカートリッジを交換するこ

とをおすすめします
（X は K、Y、M、C）
ト ナー カー トリ ッジ が
寿命になったとき

• 「1G K トナー コウカン」が表示された場合は、プリン

タは停止し、継続して印刷することはできません。

• 「1G X トナー コウカン」（X=Y、M、C）が表示された

場合は、モノクロ印刷のみ行うことが可能です。

• 表示さ れた色の トナーカ ートリッ ジを新品 のトナーカ ート

リッジに交換してください

• トナーカートリッジの寿命について

本プリンタ用 トナーカートリッジ（キヤノン純正 品）の寿命は、次のようになっています。この ページ数は下記
の条件でのページ数です。
印字比率：5%、印字濃度：工場出荷初期設定値、用紙サイズ：A4、用紙タイプ：普通紙
トナーの消費 量は、印刷する書類の内容によって 異なります。図・表・グラフなどのように空白 部分が少ない書
類はトナー消費 量が多くなるので、このような書類を多 く印刷する場合はトナーカートリッジ の寿命が短くなり
ます。

• Canon Toner Cartridge 502 Black（キヤノン トナーカートリッジ ５０２ ブラック）：約 10,000 ページ
• Canon Toner Cartridge 502 Yellow （キヤノン トナーカートリッジ ５０２ イエロー）：約 6,000 ページ
• Canon Toner Cartridge 502 Magenta （キヤノン トナーカートリッジ ５０２ マゼンタ）：約 6,000 ページ
• Canon Toner Cartridge 502 Cyan （キヤノン トナーカートリッジ ５０２ シアン）：約 6,000 ページ

16 X ﾄﾅｰ ﾖｳｲ
16 X ﾄﾅｰ ｺｳｶﾝ
1G X ﾄﾅｰ ｺｳｶﾝ

トナーカートリッジを交換する
2-44
1 トナーカバーを開けます。
トナーカートリッジは、奥からイエロー、マゼンタ、
シアン、ブラックの順に取り付けられています。
2 交換する色のトナーカートリッジの
ロック解除レバーを「 」の位置ま
で倒して、ロックを解除します。
ロッ ク解除レバーの「○」をトナー カートリッジの
「●」に合わせます。
3 図のようにトナーカートリッジの
取っ手を持って取り外します。
ロック解除レバーは持たないでください。
「●」と「○」の位置がずれてしまう場合があります。
4 新しいトナーカートリッジを箱から
取り出します。
5 トナーカートリッジを保護パックか
ら取り出します。
ロック解除レバー
※上から見た図 ロック解除レバー

• と○を合わせます
• 取り外せない場合は、ロック解除レバーの「○」

と トナーカート リッジの「●」を再 度合わせて
ください。
取っ手
Point
ロック解除レバー

• と○を合わせます

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-45
6 図のようにトナーカートリッジの
取っ手部分を下側にして、上下に往
復 10 回振って、内部のトナーを均
一にならします。
7 図のように取っ手を持って、トナー
カートリッジを挿入し a、止まるま
でゆっくりと押し込みます b。
8 ロック解除レバーを「 」の位置ま
で倒して、ト ナーカートリッジを
ロックします。
ロック 解除レバーの三角マークをト ナーカートリッ
ジの三角マークに合わせます。取っ手
a
取っ手
b
ロック解除レバー
※上から見た図
ここに合わせます

トナーカートリッジを交換する
2-46
9 トナーカバーを閉めます。
「1G X トナ ー コウ カン」のメ ッセ ージ
が 表 示さ れ てい な い状 態 で、トナ ー カー ト
リ ッジを交換した 場合は、ユーザー ズガイド
「第 5 章 日常のメンテナン ス」を参照して、
ト ナーカートリッ ジのカウンタのリ セットを
行います。
トナーカート リッジをセ ットしても、「1 G
X トナー コウカン」が消えるまで数秒
時間がかかります。「1G X トナー コウ
カン」が消え ない場合 は、次の操作 を行っ
てください。
1. 交換したトナーカートリッジを取り出す
2. 取 っ手部分を下側にし て、再度上下に強
く振って、内部のトナーを均一にならす
3. トナーカートリッジを取り付ける
Check!

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-47
ドラムカートリッジを交換する
メッセージが表示されたときは
ドラム カートリッ ジは消耗品 です。ドラムカ ートリッジ が寿命に近 づくと、ディス プレイに次 のメッ
セージが表示されますので、メッセージに応じて対処してください。
* メッセージの“K”はブラック、“Y”はイエロー、“M”はマゼンタ、“C”はシアンの各ドラムカートリッジを表しています。
ドラムカートリッジの交換
次のメッセージが表示されたときは、表示された色のドラムカートリッジを新品のドラムカートリッジ
に交換してください。

• 「EF K ドラムコウカン」・・・ブラックのドラムカートリッジを交換します
• 「EF Y ドラムコウカン」・・・イエローのドラムカートリッジを交換します
• 「EF M ドラムコウカン」・・・マゼンタのドラムカートリッジを交換します
• 「EF C ドラムコウカン」・・・シアンのドラムカートリッジを交換します

* 梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。
メッセージ 表示される時期 内容および対処
（X は K、Y、M、C）
ド ラム カー トリ ッジ の
交 換時 期が 近づ いた と
き

• 印刷は継続できます
• 表示された色の新品のドラムカートリッジを用意してくださ

い

• 大量の印刷をするときは、ドラムカートリッジを交換するこ

とをおすすめします
（X は K、Y、M、C）
ド ラム カー トリ ッジ が
寿命になったとき

• プリンタは停止します
• ［オ ンライン］を押すとそ のまま印刷を継続で きますが、印

字品質が低下することがあります

• 表示された色の新品のドラムカートリッジに交換してくださ

い
（X は K、Y、M、C）
ド ラム カー トリ ッジ が
使 用で きな くな った と
き

• プリンタは停止し、継続して印刷することはできません
• 表示された色の新品のドラムカートリッジに交換してくださ

い

• ドラムカートリッジの寿命について
• 本プリンタ用ドラムカートリッジ（キヤノン純正品）の寿命は、次のようになっています。

このページ数は下記の条件でのページ数です。
印字比率：5%、印字濃度：工場出荷初期設定値、用紙サイズ：A4、用紙タイプ：普通紙、連続／片面印刷

• Canon Drum Cartridge 502 Black（キヤノン ドラムカートリッジ ５０２ ブラック）：約 50,000 ページ
• Canon Drum Cartridge 502 Yellow （キヤノン ドラムカートリッジ ５０２ イエロー）：約 50,000 ページ
• Canon Drum Cartridge 502 Magenta （キヤノン ドラムカートリッジ ５０２ マゼンタ）：約 50,000 ページ
• Canon Drum Cartridge 502 Cyan （キヤノン ドラムカートリッジ ５０２ シアン）：約 50,000 ページ
• 2 枚ずつ間隔をあけて印刷（2 枚間欠印刷）を行なう場合の本プリンタ用ドラムカートリッジ（キヤノン純正品）

の寿命は、ブラック約 45,000 ページ、カラー各色約 40,000 ページとなります。この数値はカラー印刷の
みを行った場合の印刷可能なページ数です。
モノクロ印刷をした場合でも、各カラーのドラムカートリッジの消耗は進むため、モノクロ印刷を多く行ったと
きには、各カラーのドラムカートリッジの寿命が半分程度の枚数になることがあります。

• 間欠印刷（間隔をおいた印刷）、用紙サイズ、用紙タイプ、片面 / 両面印刷など、印刷条件や印刷環境によって

は、半分程度の枚数になることがあります。
E0 X ﾄﾞﾗﾑ ﾖｳｲ
EF X ﾄﾞﾗﾑｺｳｶﾝ
98 X ﾄﾞﾗﾑｺｳｶﾝ

ドラムカートリッジを交換する
2-48
交換するドラムカートリッジを取り出す
1 前カバーを開けます。
前カ バー右側にあるレバーを押 しながら、前カバー
を手前に開けます。

• ドラムカートリッジを取り扱う際は、図のように青色の取っ手を持って正しく取り扱ってください。立てたり、裏

返したりしないでください。

• ドラムカートリッジは、保護袋に入っています。ドラムカートリッジをセットする準備ができるまで、保護袋から

取り出さないでください。

• ドラムカートリッジを取り外すときや取り付けるときは、図のようにプリンタの左側から作業を行ってください。

Point
取っ手
取っ手

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-49
2 定着器を手前に倒します。
図のように定 着器の左右にある緑色のロッ ク解除ボ
タンを押しながら a、取っ手を持って定着器を手前
に倒します b。
3 上カバーを開けます。
上カバーの青色のロック解除ボタンを押します。
上カバーのレバーを持って、上カバーを開けます。
4 交換する色のドラムカートリッジの
水色のつまみを「解除」の位置まで
スライドさせて、ロックを解除しま
す。
水色の つまみの三角マークとラベル の三角マークが
合う位置までスライドさせます。
ドラムカートリッジは、奥からイエロー、マゼンタ、
シアン、ブラックの順に取り付けられています。
5 ドラムカートリッジを取り出しま
す。
a
a
ロック解除ボタン
b
取っ手
水色のつまみ
三角マークを合わせて
ください。

ドラムカートリッジを交換する
2-50
ドラ ムカートリッジは、図のように 青色の取っ手を
持って取り外します。
レバーが図のように上がっ ていることを確認してく
ださい。レバーが下がってい るとドラムカートリッ
ジを正しく取り付けることはできません。
図のように手でレバーを押し上げてください。
新しいドラムカートリッジを取り付ける
1 新しいドラムカートリッジを箱から取り出します。
2 保護袋からドラムカートリッジを取り出します。
取っ手
取っ手

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-51
3 交換用のドラムカートリッジは、2 種類あります。
梱包状態によって、手順が異なりますので、梱包状態を確認します。

• 次の部分に梱包材が取り付けられている場合 ●次の部分にテープが取り付けられている場合

a 注意 事項が 記載 され てい る用紙 をド ラム
カートリッジから取り外して、内容をよく
読みます。
用紙はテープをはがしてから a、取り外します
b。
a 注 意事項 が記 載さ れて いる 用紙を ドラ ム
カートリッジから取り外して、内容をよく
読みます。
用紙はテープをはがしてから a、取り外します
b。
b 図の位置にあるテープ付き乾燥剤（1 個）
を取り外します。
テープ付き乾燥剤はテープをはがしてからa、取
り外します b。
b 図の位置にあるテープ付き乾燥剤（1 個）
を取り外します。
テープ付き乾燥剤はテープをはがしてから a、取
り外します b。
梱包材が取り付けられている テープが取り付けられている
ab a
b
a
b
a
b

ドラムカートリッジを交換する
2-52
梱包材が取り付けられている場合の続き テープが取り付けられている場合の続き
c ドラ ムカ ート リッ ジをゆ っく りと 矢印 の
方向に裏返します。
d 左右にある梱包材（2 個）を取り外します。

• 左側

図の位置にあるテープ（1 枚）を取り外します a。
梱包材の取っ手をつまみ b、斜め上方向に取り
外します③。

• 右側

梱包材の取っ手をつまみ a、斜め上方向に取り
外します b。
c 図の位置にあるテープ付き梱包材（ 1 個）
を取り外します。
テープ付き梱包材は、テープを取り外し a、梱
包材も同時に取り外します。梱包材が取り外せな
い場合は、倒してから b、取り外します c。
d 図の位置にあるテープ付き梱包材（ 1 個）
を取り外します。
テープ付き梱包材は、テープを取り外し a、梱
包材も同時に取り外します。梱包材が取り外せな
い場合は、倒してから b、取り外します c。
a
c
b
b
a
a
c
テープ付き梱包材b
a
c
テープ付き梱包材
b

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-53
梱包材が取り付けられている場合の続き テープが取り付けられている場合の続き
e ドラ ムカー トリ ッジ をゆ っくり と元 に戻
します。
e 図の位置にあるテープ付き梱包材（1 個）
を取り外します。
テープ付き梱包材は、テープをはがしてから a、
梱包材を引き抜いてください b。
テープを取り外す際は、青色のシャッターを手で
押さえながらゆっくりと取り外します。
f 図の位置にある梱包材（1 個）を取り外し
ます。
梱包材は、手前に倒してから a、引き抜きます
b。
f 図の位置にあるテープ（1 枚）とタグ（2
個）を取り外します。
g 手順 4 に進みます。 g 図の位置にあるテープ（3 枚）を a、b の
順に取り外します。
b で取り外すテープは、テープの後端にもう 1枚
のテープが貼り付いていますので、いっしょに取
り外します。
h 手順 4 に進みます。
a
b
この部分を手で押さえながら

テープを取り外してください。
テープ付き梱包材
b
a
a
b
このテープもいっしょに
取り外してください。

ドラムカートリッジを交換する
2-54
4 ドラムカートリッジの青色の取っ手
を持ち、図のように往復 10 ～ 12
回振って、内部の現像剤を均一にな
らします。
ドラムカートリッジの青色の取っ手を持ちます。
ドラムカートリッジを図のように往復 10 ～ 12 回振
ります。
5 平らな場所に用紙などを敷いて、そ
の上にドラムカートリッジを置き、
シーリングテープのタブを図のよう
に倒します。
取っ手
取っ手

• ド ラムカートリ ッジを置くとき は、ドラムカー

ト リッジ の底面 で机な どを傷 つけな いため に、
用 紙などをドラム カートリッジの 下に敷いてく
ださい。

• シ ーリングテー プを引き抜くと きは、シーリン

グ テープの引き出 し口付近を手で 押さえないで
く ださい。シーリン グテープが 途中で切れ、完
全に引き抜けなくなることがあります。

• シ ーリングテー プを引き抜くと きは、ドラム保

護 シャッターを手 で押さえつけな いように気を
付けて作業を行ってください。
タブ
Point
この部分を手で押さえ
ないでください。
ドラム保護シャッター

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-55
6 ドラムカートリッジを押さえながら
シーリングテープ（長さ約 70cm）
をゆっくりと水平にまっすぐ引き抜
きます。
シーリングテープを引き抜く際、重
くなる場合がありますが故障ではあ
りませんので最後まで完全に引き抜
きます。
7 ドラムカートリッジをセットする前
に、図のように水色のつまみの三角
マークとラベルの「解除」の三角マー
クの位置を同じ位置に合わせてくだ
さい。
ドラム カートリッジをセットする ときは、図のよう
に青色の取っ手を持ちます。
8 左右のドラムカートリッジガイド付
近にある レバーが、図のように上
がっているか確認します。
シー リングテー プのタブを 持って引き 抜き
に く い場 合 は、図 の よう に テ ープ 部 分 を
持っ て引き抜 いてくだ さい。ただし、シ ー
リン グテープ には、トナーが 付着して いま
すの で、トナーで 手が汚れる ことがあ りま

す。
この部分を手で押さえて
ください。
Point
三角マーク
を合わせて
ください。水色のつまみ
レバーレバー

ドラムカートリッジを交換する
2-56
レバ ーが下がっているとドラムカ ートリッジを正し
く取り付けることはできません。
図のように手でレバーを押し上げてください。
9 ドラムカートリッジを取り付けま
す。
ドラ ムカートリッジは奥に突き当 たるまで確実に取
り付けます。
図の ようにドラムカートリッジの 左右の突起をドラ
ムカートリッジガイドの矢印に沿って挿入します。
10 左右のドラムカートリッジガイド付
近にあるレバーが、図のように下
がっていることを確認します。
11 ドラムカートリッジの突起部のラベ
ルが見えていることを確認します。
見えない場合は、一度ドラム カートリッジを取り出
し、矢印の方 向にカ チッと止 まるまで 回して から、

取り付けなおしてください。

• 下がっている状態 ●上がっている状態

イエロー
マゼンタ
シアン
ブラック
突起
突起
イエロー
マゼンタ
シアン
ブラック

• ドラムカートリッジガイド（右）
• ドラムカートリッジガイド（左）

ラベルが見えていることを
確認してください。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-57
12 取り付けた色のドラムカートリッジ
の水色のつまみを「固定」の位置ま
でスライドさせて、ド ラムカート
リッジを固定します。
水色のつまみ の三角マークとラベルの三角 マークが
合う位置までスライドさせます。
13 上カバーを閉めます。
プリンタの上カバーはレバーを持って a、ゆっくり
と閉めます。
上カバーを勢いよく閉めると、ITB ユニットカバー
b が元の位置に戻らず、プリンタが破損する原因に
なります。

• LBP5910

図のように上 カバーの「PUSH」と記載され てい
る部分を押 して、上カバーを突 き当たるまで 確実
に閉めます。

• LBP5910F

図のよう に両手で押し て、上カバーを突き 当たる
まで確実に閉めます。
14 図のよう にレバーを持って、上カ
バーが開かないことを確認します。
水色のつまみ
三角マーク
を合わせて
ください。
a レバー
b ITBユニット
カバー
上 カバーを 閉めるとき は、両手で図 の位置
（突起部分の両端）を押してください。
Point

ドラムカートリッジを交換する
2-58
15 取っ手を持って定着器を元の位置に
戻し a、左右の取っ手を図のように
押します b。
16 前カバーを閉めます。
図のように、両手で前カバーに手をそえて a、両手
で前カバーを押して閉めます b。
a
取っ手
b b
a
b
前カバー は、図のよう に前カバー の前部を
押して閉 めてくだ さい。前カバー 左右のレ
バー部を 持って閉 めると、指を挟 んでけが
の原因になることがあります。
Point

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-59
回収トナー容器を交換する
メッセージが表示されたときは
回収トナー容器がいっぱいになると、ディスプレイにメッセージが表示されますので、メッセージに応
じて対処してください。
回収トナー容器の交換
「E1 カイシュウトナー コウカン」のメッセージが表示されたときは、次の手順で新しい回収トナー
容器と交換してください。
* 梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。
1 前カバーを開けます。
前カバー右側 にあるレバーを押しながら、前 カバー
を手前に開けます。
2 回収トナーカバーの取っ手を持っ
て、回収トナーカバーを開けます。
メッセージ 表示される時期 内容および対処
回 収ト ナー 容器 の交 換
時期が近づいたとき

• 印刷は継続できます
• 新品の回収トナー容器を用意してください

回 収ト ナー 容器 がい っ
ぱいになったとき

• プリンタは停止します
• 新品の回収トナー容器に交換してください
• 回収トナー容器の寿命について
• 本プリンタ用回収トナー容器（回収トナーボックス WT-98B）は、約 6,200 ページでいっぱいになります。

このページ数は下記の条件でのページ数です。
印字比率：5%、印字濃度：工場出荷初期設定値、用紙サイズ：A4、用紙タイプ：普通紙、2 枚間欠／片面印刷

• 間欠印刷（間隔をおいた印刷）、用紙サイズ、用紙タイプ、片面 / 両面印刷など、印刷条件や印刷環境によって

は、半分程度の枚数になることがあります。
「E1 カイシュウトナー ヨウイ」や「E1 カイシュウトナー コウカン」のメッセージが表示され
た 回収トナー容器は、プリンタから取り外した後は、再びセットする ことはできません。トナーがあ
ふれる恐れがありますので、 必ず新しい回収トナー容器と交換してください。
E1 ｶｲｼｭｳﾄﾅｰ ﾖｳｲ
E1 ｶｲｼｭｳﾄﾅｰ ｺｳｶﾝ
Point
取っ手

回収トナー容器を交換する
2-60
3 古い回収トナー容器を取り外し a、
付属のふたを取り付けます b。
4 新しい回収トナー容器を保護袋から
取り出します。
5 新しい回収トナー容器を取り付けます。
6 回収トナーカバーを閉めます。
7 前カバーを閉めます。
図のように、両手で前カバーに手をそえて a、両手
で前カバーを押して閉めます b。
a
b
ここに、ふたが取り付けられて
いないことを確認してください。
前カバー は、図のよう に前カバー の前部を
押して閉 めてくだ さい。前カバー 左右のレ
バー部を 持って閉 めると、指を挟 んでけが
の原因になることがあります。

• 使用済み回収トナー容器の回収について

使用済み回収トナー容器は、新しい回収トナー
容器が入っていた保護袋に入れて、密封してく
ださい。
なお、回収 方法 につい ては、キヤ ノン ホーム
ページを参照してください。
a
b
Point

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-61
針カートリッジを交換する（LBP5910F のみ）
メッセージが表示されたときは
針カートリッジの針がなくなると、「1D ハリガ アリマセン」または「1D ハリ カクニン」のメッ
セージが表示されます。
針カートリッジの交換
「1D ハリガ アリマセン」または「1D ハリ カクニン 」のメッセージが表示され たときは、次の
手順で新しい針カートリッジと交換してください。
* 梱包材は予告なく位置、形状が変更されたり、追加や削除されることがあります。
1 前カバーを開けます。
前カバー右側 にあるレバーを押しながら、前 カバー
を手前に開けます。
2 定着器を手前に倒します。
図のよ うに定着器の左右にある緑色 のロック解除ボ
タンを押しながら a、取っ手を持って定着器を手前
に倒します b。

• 針カートリッジの寿命について

本プリンタ用の針カートリッジ（ステイプル・S1）には、1,000 本の針が入ってます。交換用の針カートリッ
ジは、3 個セットでお買い求めいただけます。
「1D ハリガ アリマセン」が表示されたときは、［オンライン］を押してエラースキップしてくださ
い。エ ラースキップすると、ステイプルされない場合がありますが 、印刷を継続できます。印刷が終
了したら、 針カートリッジを交換してください。
Point
a a
ロック解除ボタン
b
取っ手

針カートリッジを交換する（LBP5910F のみ）
2-62
3 針カートリッジは図の位置にありま
す。
4 針カートリッジの取っ手を持って、
プリンタから取り外します。
5 新しい針カートリッジを箱から取り
出します。
6 新しい針カートリッジの取っ手を
持って、プリンタに取り付けます。
針カートリッジは、カチッと 音がするまで差し込ん
でください。
7 取っ手を持って定着器を元の位置に
戻し a、左右の取っ手を図のように
押します b。
取っ手
針カート リッジはま っすぐ差し 込んでくだ
さい。差し込 む途中で 上向きに力 を入れる
と取っ手 が外れる ことがあり ます。取っ手
が外れた 場合は、取っ 手を元に戻 してくだ
さい。取っ 手が外れ たまま、針カ ートリッ
ジを 使 用す る と紙 づ ま りの 原 因に な りま
す。
Point
取っ手
a
b b

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-63
8 前カバーを閉めます。
図のように、両手で前カバーに手をそえて a、両手
で前カバーを押して閉めます b。
前カ バーは、図の ように前カ バーの前 部を
押し て閉めて ください。前カ バー左右 のレ
バー 部を持っ て閉めると、指 を挟んで けが
の原因になることがあります。
a
b
Point

ITB ユニットの転写ベルトを清掃する
2-64
ITB ユニットの転写ベルトを清掃する
ITB ユニットの転写ベルトに触れてしまうと、印字品質が低下する場合があります。そのような場合に、
次の手順で ITB ユニットの転写ベルトの清掃を行います。
クリーニングの実行にかかる時間は、 約 180 秒です。
クリーニングは中止することができません。 完了するまでお待ちください。
を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
（セットアップ）を押します。
または で「ユーザメンテナンス」を選択し、 を
押します。
ユーザメンテナンスグループの設定項目が表示されます。
または で「クリーニング」を 選択し、 を押し
ます。
ディスプレイに「01 クリーニングチュウ」と表示され、ITB ユニットの転写ベルトの清掃を
開始します。
オンライン
セットアップ
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ユーティリティ セットアップ
OK ﾕｰｻﾞﾒﾝﾃﾅﾝｽ →
ｲﾝｼﾞ ﾁｮｳｾｲ →
ユーティリティ セットアップ
OK

ｸﾘｰﾆﾝｸﾞ →
０１ ｸﾘｰﾆﾝｸﾞﾁｭｳ

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-65
カラーバランスを調整したいときには
印刷結果が全体に赤っぽかったり、青っぽかったり、カラーバランスが適切でないときは、C（シアン）、
M（マゼンタ）、Y（イエロー）、K（ブラック）のトナー濃度をそれぞれ調節し、補正することができ
ます。トナー濃度は、1 ～ 16 の範囲で設定でき、工場出荷時には標準的な濃度（9）に設定されています。
操作パネルのキーで設定するときは、次の手順で操作します。
（セットアップ）を押します。
セットアップメニューが表示されます。
または で「インジ チョウセイ」を選択します。
を押します。
印字調整グループの設定項目が表示されます。
または で目的の色の「トナー ノウド」を選択します。
を押します。
トナー濃度の設定値が表示されます。
または で濃度を選択します。
1 にすると一番薄い濃度、16 にすると一番濃い濃度になります。
を押します。
設定値の左に「＝」が表示され、濃度が設定されます。

セットアップ ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ユーティリティ セットアップ
ｲﾝｼﾞ ﾁｮｳｾｲ →
OK
ﾃﾞｰﾀｼｮﾘ →
ユーティリティ セットアップ
ﾄﾅｰ ﾉｳﾄﾞ Ｋ →
OK
＝９ →
ユーティリティ セットアップ
６ →
OK
＝６ →

カラーバランスを調整したいときには
2-66

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3
Chapter
3-1
トラブルの対処法
トラブル解決マップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
プリンタの色味が変わってしまったときには . . . . . . . . . . . . . . . . 3-4
紙づまりが起こったときには. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
紙づまりの位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-5
紙づまりの除去手順. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-6

針づまりが起こったときには（LBP5910F のみ）. . . . . . . . . . . 3-12
こんなメッセージが表示されたら . . . . . . . . . . . . . . . . . . . . . . . 3-15
「12 カバーガ アイテイマス」が表示されたときは . . . . . . . . . . . 3-15
「Ennn-nnnn」「F9-nn チェックプリンタ」が表示されたときは . . 3-18
メッセージ一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
正しく印刷できないときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
プリンタが動作しない・印刷できないときは . . . . . . . . . . . . . . . 3-34

トラブル解決マップ
3-2
トラブル解決マップ
本プリンタを使用中に異常が発生したときは、 次の手順にしたがってチェックしてください。
印刷
できない
文字の内容が
おかしい
レイアウトが
ずれてしまう
印字品質が悪い
動作モードが合っていない
→ユーザーズガイド
用紙設定が合っていない
→プリンタドライバのヘルプ
フォントが置き換わっている
→プリンタドライバのヘルプ
メモリ不足のため、処理が変更されている
→「メッセージ一覧」(P.3-19)
アプリケーションソフトの印刷設定が合っていない
→アプリケーションソフトの取扱説明書
印字位置がずれている
→ユーザーズガイド
本プリンタで使用できない用紙を使っている
→「用紙について」(P.2-2)
その他のトラブル
→「メッセージ一覧」（P.3-19）
→「「Ennn-nnnn」、「F9-nn チェックプリンタ」が表示されたときには」 （P.3-18）
→「正しく印刷できないときには」（P.3-27）
→「プリンタが動作しない・印刷できないときには」（P.3-34）
トナーの寿命が近づいてきている

→「トナーカートリッジを交換する」(P.2-43)
はい
はい
はい
いいえ
いいえ
いいえ
いいえ
はい

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-3
出力先に本プリンタが選択されていない
エラーメッセージが
表示されている
“ヨウシガ アリマセン”が表示されている
→「給紙カセットに用紙をセットする」(P.2-6)
→「手差しトレイに用紙をセットする」(P.2-17)
“ヨウシガ ツマリマシタ”が表示されている
→「紙づまりが起こったときには」(P.3-5)
プリンタがオフラインになっている
→ユーザーズガイド
プリンタの電源が入っていない
→ユーザーズガイド
ケーブルが正しく接続されていない
→ユーザーズガイド
その他のエラーメッセージが表示されている
→「メッセージ一覧」(P.3-19)
プリンタのジョブ
ランプが点滅したまま
になっている
印刷データを処理中です
しばらくお待ちください
前のジョブが残っていて印刷できない
→「印刷の中止方法」(P.1-8)
“トナー コウカン”が表示されている
→「トナーカートリッジを交換する」(P.2-43)

“ドラムコウカン”が表示されている
→「ドラムカートリッジを交換する」(P.2-47)
“テイチャクキ ヨウイ”が表示されている
→ユーザーズガイド
“カイシュウトナー コウカン”が表示されている
→「回収トナー容器を交換する」(P.2-59)
はい
はい
“ハリガ アリマセン”が表示されている
→「針カートリッジを交換する（LBP5910Fのみ）」(P.2-61)
サービスコールが表示されている
→「「Ennn-nnnn」、「F9-nn チェックプリンタ」
が表示されたときには」（P.3-18）
はい
はい
いいえ
いいえ
いいえ
いいえ
NetSpot Job Monitor
またはプリントモニタに
メッセージが表示
されている
“ステータスを取得
できませんでした”が
表示されている

プリンタの色味が変わってしまったときには
3-4
プリンタの色味が変わってしまったときには
色 味が変わり 正しい色（指定 した色）で印 刷されない ときや色ず れが発生す るときなど に、キャリブ
レーションを行います。
キャリブレーションにかかる時間は、 約 50 秒です。
キャリブレーションは、以下の操作で行います。
プリンタがオンライン状態になっていることを確認します。
オンライン状態になっていない場合は を押します。
（ユーティリティ）を押します。
または で「キャリブレーション」を選択します。
を押します。
キャリブレーションが実行されます。キャリブレーションが終了すると、ディスプレイに「00
インサツ カノウ」や「00 LIPS」、「00 ESC/P」と表示されます。
オンライン
ユーティリティ
ﾕｰﾃｨﾘﾃｨ
ｽﾃｰﾀｽﾌﾟﾘﾝﾄ →
ユーティリティ セットアップ
ｷｬﾘﾌﾞﾚｰｼｮﾝ →
OK
０２ ｷｬﾘﾌﾞﾚｰｼｮﾝﾁｭｳ

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-5
紙づまりが起こったときには
印刷中に、何ら かの理由で紙づまり が起こると、ピーという 警告音が鳴り、ディスプ レイに「13 ヨ
ウシガ ツマリマシタ」というメッセージが表示されます。紙づまりが起こったときは、次の手順でつ
まった用紙を取り除き、印刷を再開します。手順通り用紙を取り除いても紙づまりのメッセージが消え
ないときは、まだ用紙の断片などが内部に残っている可能性があります。再度プリンタの各部を点検し、
つまっている用紙を完全に取り除いてください。
メッセージが 1 つずつ順に表示されますので、すべてを確認してください。
メッセージはカバーを開けると表示されなくなりますので、必要に応じてメモに書きとめておいてくだ
さい。
紙づまりの位置
ディスプレイに表示されているメッセージは、紙づまりが起きた場所を示しており、次の種類がありま
す。
紙づまり位置 ディスプレイメッセージ

a 排紙部 ハイシ エリア
b 前カバー内部 マエカバー エリア
c 前カバー内側（両面搬送部） リョウメンユニット エリア
d カセット 1 カセット 1 エリア
e カセット 2（ペーパーフィーダ装着時のみ） カセット 2 エリア
f カセット 3（ペーパーフィーダ装着時のみ） カセット 3 エリア
g カセット 4（ペーパーフィーダ装着時のみ） カセット 4 エリア
13 ﾖｳｼｶﾞ ﾂﾏﾘﾏｼﾀ
ﾏｴｶﾊﾞｰ ｴﾘｱ
ペーパーフィーダ
ユニット（オプション）
カセット1
カセット2
カセット3
カセット4
手差しトレイ
両面搬送部
排紙トレイ
片面印刷時の用紙の流れ
両面印刷時の用紙の流れ
a
b
c
d
e
f
g

紙づまりが起こったときには
3-6
紙づまりの除去手順
次の手順にしたがって、つまっている用紙を取り除きます。
1 排紙トレイをチェックし、つまって
いる用紙 a と排紙された用紙 b をす
べて取り除きます。
2 手差しトレイを使用している場合
は、手差しトレイにつまっている用
紙を取り除きます。
3 手差しトレイを使用している場合
は、手差しトレイを閉めます。
4 給紙カセットを引き出します。
給紙カセットを止まる位置まで引き出します a。
つまっている用紙が簡単に取り除けない場合は、無理に引っぱらずに次の手順に進んでください。
Point
紙づまりの原因になりますので、印刷中は、
排紙トレイに 用紙や物を 置かないで くださ
い。
a
b
Point
a

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-7
給紙カセットの手前を少し持ち上げてから b、図の
ように手をそえて引き出します c。
5 ペーパーフィーダが装着されている
場合は、上段からすべ ての給紙カ
セットを引き出します。
給紙カセットを止まる位置まで引き出します a。
給紙カセットの手前を少し持ち上げてから b、左手
をそえ て給紙カセット右側にある取 っ手が完全に見
えるまで、引き出します c。
図のよ うに給紙カセットを両手で 持って、完全に引
き出します d。
6 用紙を押し下げるように、つまって
いる用紙を取り除きます。
プリンタの場合
b
c
a
c
取っ手
b
d

紙づまりが起こったときには
3-8
ペーパーフィーダの場合
7 前カバーを開けます。
前カ バー右側にあるレバーを押 しながら、前カバー
を手前に開けます。
8 定着器を手前に倒します。
図のように定着器の左右に ある緑色のロック解除ボ
タンを押しながら a、取っ手を持って定着器を手前
に倒します b。
9 LBP5910F をお使いの場合は、排
紙部につまっている用紙を取り除き
ます。
排紙 部で 紙づま りが 頻繁 に起 こる場 合は、
針カート リッジが取 り付けられ ていること
を確認し てくださ い（→針カート リッジを
交換する（LBP5910F のみ）：P.2-61）。
b
a a
ロック解除ボタン
取っ手
Point

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-9
10 定着器の手前側から、つまっている
用紙を取り除きます。
つまった用紙 が簡単に取り除けない場合 は、ゆっく
りと強く引いて取り除いてください。
それでも、つま った用紙が取り除けない 場合は、無
理に引っぱらずに次の手順に進んでください。
11 定着器の奥側から、つまっている用
紙を取り除きます。
定着していな いトナーが飛びちらないよ うに、ゆっ
くり と強 く引 いてつ まっ ている 用紙 を取 り除き ま
す。
12 取っ手を持って定着器を元の位置に
戻し a、左右の取っ手を図のように
押します b。
13 定着器の下側につまっている用紙を
取り除きます。
図のよ うに定着器の左側にあるダイ ヤルを矢印の方
向に回し、つまっている用紙を送り出します a。
図のようにつまっている用紙を取り除きます b。
a
取っ手
b b
a
b

紙づまりが起こったときには
3-10
14 両面印刷して紙づまりが起こった場
合は、図の ように前カバー内側の
取っ手を持って両面搬送部のカバー
を開け a、つまっている用紙を取り
除きます b。
15 前カバーを閉めます。
図のように、両手で前カバーに手をそえて a、両手
で前カバーを押して閉めます b。
16 給紙カセットをプリンタにセットし
ます。
図のように給紙カセット を両手で持って、止まる位
置まで差し込みます a。
給紙カセットの手前を少し持ち上げてから b、給紙
カセットの前面が、プリンタの前面と揃うまで、しっ
かりと奥まで押し込みます c。
用紙が奥につ まっている 場合があり ますの
で、ダイヤル をよく回 して、用紙を 送り出
してください。
Point
取っ手
a
b
a
b
前カバー は、図のよう に前カバー の前部を
押して閉 めてくだ さい。前カバー 左右のレ
バー部を 持って閉 めると、指を挟 んでけが
の原因になることがあります。
Point
a
b
c

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-11
17 ペーパーフィーダが装着されている
場合は、上段からすべ ての給紙カ
セットをペーパーフィーダにセット
します。
給紙カセット を両手で持って図の位置まで 押し込み
a、右手で給紙カセットの手前 を持ち、止まる位置
まで押し込みます b。
給紙カ セットの手 前を少し 持ち上げて c、給 紙カ
セットの前面 が、ペーパーフィーダの前面と 揃うま
で、しっかりと奥まで押し込みます d。
a
b
d
c
手 順通りに 紙づまりの 除去を行 っても、前
カ バー内部で 紙づまりが 起こってい ること
を 示すメッ セージが消 えないと きは、定着
器 の下側に用 紙が残って いる可能性 があり
ます。手順 13 にしたがって、ダイヤルを
よ く回して、つ まっている 用紙を送 り出し
て取り除いてください。
Point

針づまりが起こったときには（LBP5910F のみ）
3-12
針づまりが起こったときには（LBP5910F のみ）
ステイプル中に、何らかの理由で針づまりが起こると、ピーという警告音が鳴り、ディスプレイに「1E
ハリガ ツマリマシタ」というメッセージが表示されます。
次の手順にしたがって、つまっている針を取り除きます。
1 前カバーを開けます。
前カ バー右側にあるレバーを押 しながら、前カバー
を手前に開けます。
2 定着器を手前に倒します。
図の ように定着器の左右にある緑 色のロック解除ボ
タンを押しながら a、取っ手を持って定着器を手前
に倒します b。
3 針カートリッジは図の位置にありま
す。
4 針カートリッジの取っ手を持って、
プリンタから取り外します。
a a
ロック解除ボタン
b
取っ手 針カート リッジは、ま っすぐに引 き出して
ください。上 向きに引 き出すと取 っ手が外
れること がありま す。取っ手が外 れた場合
は、取っ手 を元に戻 してくだ さい。取っ手
が外れた まま、針カー トリッジを 使用する
と紙づまりの原因になります。

取っ手
Point

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-13
5 図のように針カートリッジのカバー
を開けます。
6 つまったり、曲がっている針をすべ
て取り除きます。
ステイプルする前の針は、直線の状態です。
7 図のように針カートリッジのカバー
を閉めます。
8 針カートリッジの取っ手を持って、
プリンタに取り付けます。
針カー トリッジは、カチッと音がする まで差し込ん
でください。
9 取っ手を持って定着器を元の位置に
戻し a、左右の取っ手を図のように
押します b。
a
b
針 カートリッ ジはまっす ぐ差し込ん でくだ
さ い。差し込む 途中で上向 きに力を 入れる
と 取っ手が 外れること がありま す。取っ手
が 外れた場 合は、取っ手を 元に戻し てくだ
さ い。取っ手が 外れたま ま、針カート リッ
ジ を 使用 す ると 紙 づ まり の 原因 に なり ま
す。
Point
取っ手
a
b b

針づまりが起こったときには（LBP5910F のみ）
3-14
10 前カバーを閉めます。
図のように、両手で前カバーに手をそえて a、両手
で前カバーを押して閉めます b。
前カバーは、図 のように 前カバーの 前部を
押して閉め てください 。前カバー左 右のレ
バー部を持 って閉める と、指を挟ん でけが
の原因になることがあります。
a
b
Point

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-15
こんなメッセージが表示されたら
「12 カバーガ アイテイマス」が表示されたときは
前カバーや上カバーが開いている場合、次のメッセージが操作パネルのディスプレイに表示されます。

• 前カバーが開いている場合

「12 カバーガ アイテイマス」と「マエ カバー」が交互に表示されます。

• 上カバーが開いている場合

「12 カバーガ アイテイマス」と「ウエ カバー」が交互に表示されます。
このようなメッセージが表示されたら、次の手順にしたがってディスプレイに表示されたカバーを再度
しっかりと閉めなおしてください。

• 前カバーの閉めかた（→ P.3-15）
• 上カバーの閉めかた（→ P.3-16）

前カバーの閉めかた
1 前カバーを開けます。
前カバー右側 にあるレバーを押しながら、前 カバー
を手前に開けます。
2 図のように両手で前カバーに手をそえ
て a、両手で前カバーを押して、しっ
かりと閉めます b。
１２ ｶﾊﾞｰｶﾞ ｱｲﾃｲﾏｽ ﾏｴ ｶﾊﾞｰ
１２ ｶﾊﾞｰｶﾞ ｱｲﾃｲﾏｽ ｳｴ ｶﾊﾞｰ
a
b

こんなメッセージが表示されたら
3-16
上カバーの閉めかた
1 前カバーを開けます。
前カ バー右側にあるレバーを押 しながら、前カバー
を手前に開けます。
2 定着器を手前に倒します。
図の ように定着器の左右にある緑 色のロック解除ボ
タンを押しながら a、取っ手を持って定着器を手前
に倒します b。
3 上カバーの青色のロック解除ボタンを
押します。
4 上カバーを閉めます。

• LBP5910

図の ように上カバーの「PUSH」と 記載されてい
る部 分を押して、上カ バーを突き当 たるまで確実
に閉めます。

• LBP5910F

図の ように両手で 押して、上カバー を突き当たる
まで確実に閉めます。
前カバーは、図のように前カバーの前部を押
して閉めてください。前カバー左右のレバー
部を持って閉めると、指を挟んでけがの原因
になることがあります。
Point
a
a
ロック解除ボタン
b
取っ手

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-17
5 図のようにレバーを持って、上カバー
が開かないことを確認します。
6 取っ手を持って定着器を元の位置に
戻し a、左右の取っ手を図のように
押します b。
7 図のように両手で前カバーに手をそえ
て a、両手で前カバーを押して、しっ
かりと閉めます b。
上カ バーを閉 めるときは、両 手で図の 位置
（突起部分の両端）を押してください。
Point
a
取っ手
b b
前 カバーは、図 のように前 カバーの 前部を
押 して閉め てください。前 カバー左 右のレ
バ ー部を持 って閉める と、指を挟ん でけが
の原因になることがあります。
a
b
Point

こんなメッセージが表示されたら
3-18
「Ennn-nnnn」「F9-nn チェックプリンタ」が表示されたときは
本プリンタの内部機構や印刷データ処理中にトラブルが発生した場合、次のようなサービスコールが表
示されます。
1 電源をいったん切り、10 秒以上待っ
てから電源を入れなおしてくださ
い。
メ ッセージが表示 されない場合 は、そのまま
ご 使用になれます。再 度メッセージ が表示さ
れた場合は、次の手順に進んでください。
2 ディスプレイに表示されている英数字
とメッセージを書きとめます。
3 プリンタの電源を切り、接続されて
いるケーブルを取り外します。
プリンタの電源を切ります a。
USB ケーブルを接続している場合は、コンピュータ
の電源を切って b、USB ケーブルを抜きます c。
電源プラグを電源コンセントから抜きます d。
アース 線を 専用 のアー ス線 端子か ら取 り外し ます
e。
4 お買い求めの販売店にご連絡くださ
い。
ご連絡の際に は、症状および書 きとめた英数
字とメッセージをお知らせください。

不明な 点が あり ました ら、「お客 様相談 セン
ター」（→裏表紙）にお問い合わせください。
メッセージ 原因 処置
（n は英数字）
プ リン タの 内部 機構 にト ラ
ブルが発生した。
次の手順にしたがって、電源を入れなおしてください。
数回電源を入れなおしてもメッセージが消えない場合は、お
買い求めの販売店にご連絡ください。
（n は英数字）
定 着器 にト ラブ ルが 発生 し
た。
次の手順 2 以降にしたがって、お買い求めの販売店にご連絡
ください。
（n は英数字）
印 刷デ ータ 処理 中に トラ ブ
ルが発生した。
次の手順にしたがって、電源を入れなおしてください。
Ennn-nnn
E001-nnnn
E00３-nnnn
F9 - nn ﾁｪｯｸﾌﾟﾘﾝﾀ
ON
OFF
e
d
a
c
b

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-19
メッセージ一覧
プリンタの使用中に、何らかの理由でエラーが発生すると、操作パネルのディスプレイにメッセージが
表示されます。メッセージに応じて、処置を行ってください。
メッセージには、次の種類があります。

• エラーメッセージ（印刷ができないエラー状態）
• 警告メッセージ（印刷はできるが何らかの処置が必要な警告状態）
• メッセージ一覧のマークについて

マーク 説明
このマークの付いているメッセージがディスプレイに表示されていても、プリン
タは停止しません。
※ 共通セットアップメニューにある拡張機能グループにある「警告表示」を「シ
ナイ」に設定するとメッセージは表示されません。
このマークの付いているメッセージは、状況に応じて次の操作を行います。

• エラーを回避（エラースキップ）して印刷を継続したいとき

a［オンライン］を押して、エラースキップする（印刷が継続されます）
b印刷データが欠落したり、正しく印刷されなかったりした場合は、再度印刷
を行う
※共通セ ットアッ プメニュ ーの拡 張機能グ ループに ある「自動 エラース キッ
プ」を「スル」に設定すると自動的にエラースキップさせることもできます。

• 印刷を中止したいとき

aソフトリセットを行う（→ P.1-8）
b表示されているメッセージに応じた処置を行う（本項目）
c［オンライン］を押して、再度印刷を行う

• ユーザーズガイドにはメッセー ジごとの詳細な解決法が記載されています。メッセージ が本書に記載されていな

かったり、メッセージの詳細を知りたいときには、ユーザーズガイド第 6 章「メッセージ一覧」をお読みください。
メッセージ 原因と処置
OF オプション カクニン 原因： オプションのペーパーフィーダが正しく取り付けられていない
処置： 電源をいったん切り、ペーパー フィーダを正しく取り付け てから電源を
入れなおしてください。（→ペーパーフィーダ：P.4-2）
11 XXX ヨウシガアリマセン
（XXX は用紙サイズ略号）
原因： 給紙元にアプリケーションソ フトから指定したサイズの用 紙がセットさ
れていない（給紙モードが「ジ ドウ」のときはすべての 給紙元、固定の
ときは設定されている給紙元）
処置： 用紙を補給またはセットしてください。
12 カバーガ アイテイマス 原因： 前カバーまたは上カバーが開いている
処置： ディスプレイに表示された カバーをしっかりと閉めま す。オンライン状
態になっていないときは、［オンライン］を押してください。
13 ヨウシガ ツマリマシタ 原因： 内部で紙づまりを起こしている
処置： 紙づまりを除去し、給紙カセ ットやカバーを元に戻し てください。オン

ライン状態になっていないときは、［オンライン］を押してください。（→
紙づまりが起こったときには：P.3-5）
14 トナー／カバー カクニン 原因： Y（イエロー）またはM（マゼンタ）、C（シアン）、K（ブラック）のト
ナーカートリッジがセット されていない、または正しくセ ットされてい
ない
処置： 表示された色のトナーカー トリッジをセットする、または 正しくセット
してください。（→トナーカートリッジを交換する：P.2-43）
警告メッセージ
自動エラースキップ可

こんなメッセージが表示されたら
3-20
16 X トナー ヨウイ
（X は K または Y、M、C）
原因： K（ブラック）または Y（イエロー）、M（マゼンタ）、C（シアン）のト
ナーカートリッジの寿命が近づいている
処置： 少しの間はそのま ま印刷を継続できますが、新し いトナーカートリッジ
を準備してください。大量に印刷するときは、表示された色のトナーカー
トリッジを交換し てください。交換したあと、交換 した色のトナーカー
トリッジのカウンタをリセットしてください。（→トナーカートリッジを
交換する：P.2-43）
16 X トナー コウカン
（X は K または Y、M、C）
原因： K（ブラック）または Y（イエロー）、M（マゼンタ）、C（シアン）のト
ナーカートリッジの寿命がきた
処置：［オン ライン］を押します。少しの間は そのまま印刷を継続で きますが、
新しいトナーカートリッジを準備してください。大量に印刷するときは、
表示された色のトナーカートリッジを交換してください。交換したあと、
交換した 色のトナー カートリッ ジのカウン タをリセッ トしてくだ さい。

（→トナーカートリッジを交換する：P.2-43）
18 キュウシ エラー 原因： 手差しトレイや給紙 カセットから給紙できない 用紙サイズまたは用紙タ
イプの用紙が指定されている
処置： 給紙元を指定 している場合は、［給紙選択］を押して、「給紙モード」を
「ジドウ」に設定してください。
18 カセット 1 ナシ 原因： カセット 1 がセットされていない
処置： カセット 1 をセットしてください。（→給紙カセットに用紙をセットして
印刷する：P.2-6）
18 カセット 2 ナシ 原因： カセット 2 がセットされていない
処置： カセット 2 をセットしてください。（→給紙カセットに用紙をセットして
印刷する：P.2-6）
18 カセット 3 ナシ 原因： カセット 3 がセットされていない
処置： カセット 3 をセットしてください。（→給紙カセットに用紙をセットして
印刷する：P.2-6）
1D ハリ カクニン
（LBP5910F のみ）
原因： 針カートリッジの針がなくなった
処置： 新しい針カートリ ッジに交換するか、針カート リッジを装着します（→

針カートリッジを交換する（LBP5910F のみ）：P.2-61）
1D ハリガ アリマセン
（LBP5910F のみ）
原因： ステイプル実行中に針がなくなった
処置： 新しい針カートリ ッジに交換するか、針カート リッジを装着します（→
針カートリッジを交換する（LBP5910F のみ）：P.2-61）
1E ハリガ ツマリマシタ
（LBP5910F のみ）
原因： 針がつまった
処置： つまっている針 を取り除き、［オ ンライン］を押します。（→針づまりが
起こったときには（LBP5910F のみ）：P.3-12）
1F ハイシトレイ フル
（LBP5910F のみ）
原因： 排紙トレイが満載になった
処置： 排紙トレイの用紙を取り除いてください。
1G X トナー コウカン
（X は K または Y、M、C）
原因： K（ブラック）または Y（イエロー）、M（マゼンタ）、C（シアン）のト
ナーカートリッジの寿命がきた
処置： 表示された色のト ナーカートリッジを交換し ます。新しいトナーカート
リッジに交換して も、メッセージが表示される 場合は、交換したトナー

カートリッジを取 り出して、取っ手部分を下側 にして、再度上下に強く
振って、内部のトナーを均一にならしてから取り付けてください。（→ト
ナーカートリッジを交換する：P.2-43）
23 ダウンロードメモリフル 原因： オーバレイフォーム や外字などを登録するメモ リが不足してオーバーフ
ローした
処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. 次のような方法で RAM の空き容量を増加し、データを登録しなおし
て印刷する
･ ハ ードリセット（→印刷の中 止方法：P.1-8）をするか、プリンタ
の電源を入れなおす（メモリ内のデータはすべて消去されます）
･ オプションの拡張 RAM を取り付ける（→ RAM/ROM：P.4-8）
警告メッセージ
自動エラースキップ可
自動エラースキップ可

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-21
26 システムメモリ フル 原因： システムのデータ処理（主に 図形処理や文字処理）時に、処 理に必要な
ワークメモリが不足した
処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. 次のような方法で RAM の空き容量を増加し、データを登録しなおし
て印刷する
･ ハードリ セット（→印刷の中止方法：P.1-8）をす るか、プリンタ
の電源を入れなおす（メモリ内のデータはすべて消去されます）
･ オプションの拡張 RAM を取り付ける（→ RAM/ROM：P.4-8）
27 ジョブカイシ エラー 原因： 指定したエミュレーションが存在しない
処置：「動作モード選 択」で使用できるエミュレ ーションに設定します。「動作
モード選択」は共通セットアッ プメニューの動作モードグ ループにあり
ます。（→ LIPS 機能ガイド「第 3 章 共通セットアップメニューの設定

項目」）
30 メモリ フル 原因： システムのデータ処理で、ワークメモリが不足した
処置：［オン ライン］を押 し、印刷を継 続しま す。ただし、エラ ーが発生 した
データは正しく印刷されないことがあります。
32 リョウメンインサツ エラー 原因： 自動両面印刷できない用 紙サイズ（向きを含む）または用 紙タイプの両
面データを受信した
処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. 自動両面可能な用紙サイズまたは用紙タイプに変更して、印刷する
33 ワークメモリ フル 原因： 各動作モード専用のワークメモリが確保できない
処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. 次のような方法で RAM の空き容量を増加し、印刷しなおします。
･ ハードリ セット（→印刷の中止方法：P.1-8）をす るか、プリンタ
の電源を入れなおす（メモリ内のデータはすべて消去されます）
･ LIPS LX プリンタドライバをご使用の場合は、オプションの拡張

RAM を取り付ける（ただし、解決しない場合があります）（→ RAM/
ROM：P.4-8）
35 PDF サイズ エラー 原因： PDFファイルのダイレクトプリントを行うための空き容量が不足してい
る
処置：［オンライン］を押して、印刷をキャンセルします。そのあと、次のよう
な処理をして（容量を減らして）、印刷しなおします。
･ PDF ファイルを最適化する
･ PDF ファイルを分割する（複数のファイルに分ける）
35 トウロクテーブル フル 原因： 1 つのジョブの中にあるドキュメント数が 16 を超えた
処置：［オン ライン］を押 し、印刷を継 続しま す。ただし、エラ ーが発生 した
ジョブは印刷されません。
36 ディスプレイリストフル 原因： 処理に必要なメモリが不足してオーバーフローした
処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. 次のような方法で RAM の空き容量を増加し、データを登録しなおし
て印刷する
･ ハードリ セット（→印刷の中止方法：P.1-8）をす るか、プリンタ

の電源を入れなおす（メモリ内のデータはすべて消去されます）
･ オプションの拡張 RAM（256MB 以上 *）を取り付ける（→ RAM/
ROM：P.4-8）
* ただし、512MB の拡張 RAM を取り付けても、256MB の拡張
RAM を取り付けた場合と同じ容量しか増えません。
38 ガシツ テイカ 原因： データが複雑すぎてスーパーファインモードで処理できない
処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. セットアップメニューの印字調整グループで「解像度」を「ファイン」
に設定して印刷しなおす。（→ LIPS 機能ガイド「第 3 章 共通セット
アップメニューの設定項目」）
39 スプールメモリフル 原因： スプールメモリが不足したため、印刷できない
処置：［オン ライン］を押 し、印刷を継 続しま す。ただし、エラ ーが発生 した
ページは印刷されません。
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可

自動エラースキップ可
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可

こんなメッセージが表示されたら
3-22
41 ヨウシサイズ カクニン 原因： 給紙部にセットした用紙サイズと次の設定が異なっている
･ プリンタドライバの［ページ設定］ページの［出力用紙サイズ］
･ 給紙選択メニューの「手差しトレイ用紙サイズ」または「カセット N
（N=2、3、4）用紙サイズ」
･ 給紙カセットの用紙サイズ設定スイッチ
処置： 正しく設定しなおしてください。（→給紙カセットに用紙をセットして印
刷する：P.2-6、手差しトレイに用紙をセットして印刷する：P.2-17）
原因： 給紙選択メニューの次の設定が「フリー」のときに、長辺が 297.0mm 以
下のユーザ設定用紙を縦置きにセットして印刷した（LIPS LX プリンタド
ライバ使用時のみ）
･ 手差しトレイ用紙サイズ
･ カセット N（N=2、3、4）用紙サイズ
処置： 横置きにセットして印刷しなおします。
52 イメージモード エラー 原因： イメージモードで印刷中に、対応していない形式のデータを受信した
処置： LBP5910/5910F用のプリンタドライバから印刷しなおしてください。

53 セキュアプリント エラー 原因： LBP5910/5910F用でないプリンタドライバからセキュアプリントの
設定をしたデータが送られてきた
処置：［オンライン］を押して印刷をキャンセルします。
53 ホゾン エラー 原因： LBP5910/5910F用でないプリンタドライバから保存ジョブプリント
の設定をしたデータが送られてきた
処置：［オンライン］を押して印刷をキャンセルします。
55 ハードディスク エラー 原因： ハードディスクにエラーが発生した
処置： 自動的に再フォーマットされます。
56 ハードディスク エラー 原因： ハードディスクにエラーが発生した
処置： セットアップメニューのユーザメンテナンスグループの「HDD メンテナ
ンス」でフォーマット を実行してください。同様の エラーが発生する場
合は、ハードディスク の交換が必要になります。お 買い求めの販売店に
修理を依頼してください。（→ LIPS 機能ガイド「第 3 章 共通セットアッ
プメニューの設定項目」）
57 RIP Once エラー 原因： ハードディスクの容量が不足して、RIP Once（リップワンス）による複

数部数印刷を継続できなくなった
処置： 複数のジョブに分割して印刷しなおします。
58 ジョブメモリ フル 原因： ジョブを処理するためのハードディスクや RAM の空き容量が不足して
いる
処置： 一度に複数のジョブを処理していた場合は、［オンライン］を押して印刷
をキャンセルした あと、他のジョブが終了するの を待って印刷しなおし
ます。
59 ジョブジュシンエラー 原因： ジョブ受信中に解析 不可能なデータを受信した かタイムアウトが発生し
た
処置：［オンライン］を押して印刷をキャンセルしたあと、印刷しなおします。
60 カギカンリ エラー１ 原因： 鍵管理関係のファイルが壊れている
処置： 次の操作を行います。
1. セットアップメニューのインタフェースグループで「標準ネットワー
ク」→「リモート UI 設定」→「SSL」を選択し、「オフ」であること
を確認する
2. プリンタを再起動し、リモート UIから鍵と証明書の再生成およびSSL
の設定を行う（→リモート UI ガイド「第 3 章 リモート UI のいろい

ろな機能」）
3. 再度プリンタを再起動する
60 デコード エラー 原因： 暗号化セキュアプリントのデータを解析できなかった
処置： リセットメニューでソフトリセットしたあと、印刷しなおします。
61 インサツセッテイ エラー 原因： 長尺紙をスーパーファインモードで印刷した
処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. セットアップメニューの印字調整グループで「解像度」を「ファイン」
に設定し、印刷しなおす（→ LIPS 機能ガイド「第 3 章 共通セット
アップメニューの設定項目」）
98 X ドラムコウカン
（X は K または Y、M、C）
原因： K（ブラック）または Y（イエロー）、M（マゼンタ）、C（シアン）のド
ラムカートリッジが使用できなくなった
処置： 表示 された 色のド ラムカ ートリ ッジを 取り出 し、新しい ドラム カート
リッジと交換します。（→ドラムカートリッジを交換する：P.2-47）
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可

自動エラースキップ可
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-23
A4 nn ERROR
（nn は 2 桁の英数字）
原因： プリンタに何らかの異常が起こり、正常に動かなくなった
処置： 電源を入れなおしてくださ い。電源を入れなおしても再度 メッセージが
表示された場合は、ディスプレ イに表示されているメッセ ージを書きと
めお買い求めの販売店にご連絡ください。
A5 nn ERROR
（nn は 2 桁の英数字）
原因： プリンタに何らかの異常が起こり、正常に動かなくなった
処置： 電源を入れなおしてくださ い。電源を入れなおしても再度 メッセージが
表示された場合は、ディスプレ イに表示されているメッセ ージを書きと
めお買い求めの販売店にご連絡ください。
A7 nn ERROR
（nn は 2 桁の英数字）
原因： プリンタに何らかの異常が起こり、正常に動かなくなった
処置： 電源を入れなおしてくださ い。電源を入れなおしても再度 メッセージが

表示された場合は、ディスプレ イに表示されているメッセ ージを書きと
めお買い求めの販売店にご連絡ください。
BT トケイ エラー
（警告メッセージ）
原因： 本プリンタに内蔵されている時計が故障した
処置： そのままでも印刷は可能で すが、印刷履歴などが正しく取 れなくなりま
す。お買い求めの販売店にご連絡ください。
D0 nn ERROR
（nn は 2 桁の英数字）
原因： プリンタに何らかの異常が起こり、正常に動かなくなった
処置： 電源を入れなおしてくださ い。電源を入れなおしても再度 メッセージが
表示された場合は、ディスプレ イに表示されているメッセ ージを書きと
めお買い求めの販売店にご連絡ください。
D1 ブンカツメモリ フル 原因： 分割印刷モード時に分割印刷用バッファがオーバーフローした
処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. HP-GL セットアップメニューの「分割印刷」を「シナイ」、「拡大／
縮小」を「ジドウ」に設定し、出力用紙サイズを指定して印刷しなお

し ます。ただし、作図データ は拡大／縮小さ れて印刷されます。（→
HP-GL ユーザーズガイド）
D1 リプロットバッファフル 原因： リプロットバッファがオーバーフローした
処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. HP-GL のリプロットバッファに保存するデータ数を 54206 バイト
以内に設定し、印刷しなおします。（→ HP-GL ユーザーズガイド）
D1 ポリゴンバッファフル 原因： ポリゴンバッファがオーバーフローした
処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. HP-GL のポリゴンバッファに保存するデータ数を 40882 バイト以
内に設定し、印刷しなおします。（→ HP-GL ユーザーズガイド）
D8 レイアウト エラー 原因： メモリ不足によりページをレイアウトできない
処置： LIPS LX ドライバの［グラフィックモード］の設定を「イメージモード」
にして印刷しなおしてください。（→ LIPS LX プリンタドライバのヘル

プ）
D8 バージョン エラー 原因： LBP5910/5910F 用でないプリンタドライバから印刷した
処置： LBP5910/5910F用のプリンタドライバから印刷しなおしてください。
D8 シンタックス エラー 原因： LIPS LX プリンタドライバを使用して印刷したときに、不正なデータが
送られた
処置：［オンライン］を押し、次の印刷を継続します。ただし、エラーが発生し
たページ以降は印刷されません。
D8 nn ERROR
（nn は 2 桁の英数字）
原因： プリンタに何らかの異常が起こり、正常に動かなくなった
処置： 電源を入れなおしてくださ い。電源を入れなおしても再度 メッセージが
表示された場合は、ディスプレ イに表示されているメッセ ージを書きと
めお買い求めの販売店にご連絡ください。
D9 IMG データ エラー 原因： TIFF または JPEG データの中に、本プリンタでは処理できないデータが
含まれている
処置： 本プリンタでは印刷できないデータです。［オンライン］を押して、印刷
をキャンセルします。

D9 IMG サンショウ エラー 原因： TIFF データの中に、本プリンタでは処理できないデータが含まれている
処置： 本プリンタでは印刷できないデータです。［オンライン］を押して、印刷
をキャンセルします。
D9 nn ERROR
（nn は 2 桁の英数字）
原因： プリンタに何らかの異常が起こり、正常に動かなくなった
処置： 電源を入れなおしてくださ い。電源を入れなおしても再度 メッセージが
表示された場合は、ディスプレ イに表示されているメッセ ージを書きと
めお買い求めの販売店にご連絡ください。

こんなメッセージが表示されたら
3-24
DA PDF データ エラー 原因： 本プリンタでは処理できない PDF データが送られてきた
処置： 本プリンタに対応した形式の PDF データで印刷しなおします。
DA アッシュクカイセキ エラー 原因： PDF データのページの中に、本プリンタでは処理できない形式で圧縮さ
れたデータが含まれている
処置： 本プリンタに対応した形式の PDF データで印刷しなおします。
DA ページアッシュクエラー 原因： PDF データの中に、本プリンタでは処理できない形式で圧縮されたペー
ジが含まれている
処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. 本プリンタに対応した形式の PDF データを印刷しなおします。
DA PDF データショリエラー 原因： 本プリンタでは処理できない PDF データが送られてきた
処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. 本プリンタに対応した形式の PDF データを印刷しなおします。

DA PDF メモリフル 原因： 処理中の PDF ファイルを処理するためのメモリがありません。
処置：［オンライン］を押し、印刷する PDF ファイルの容量を減らす、または
分割して印刷しなおします。
DA イチジファイル エラー 原因： PDF データの一時ファイルの処理中に何らかの異常が発生した
処置：［オンライン］を押して、印刷を継続します。ただし、エラーが発生した
データは正しく印刷されません。
DA PDF カラーカイセキエラー 原因： 本プリンタではレンダリングできない色空間定義が送られてきた
処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. 本プリンタに対応した形式の PDF データを印刷しなおします。
DA データヨミコミ エラー 原因： PDF データを読み込んだときに何らかの異常が発生した
処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. 本プリンタに対応した形式の PDF データを印刷しなおします。
DA シュツリョクセンタクエラー 原因： PDF データの出力モードに何らかの異常が発生した

処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. 本プリンタに対応した形式の PDF データを印刷しなおします。
DA PDF プロファイルエラー 原因： ICC プロファイルの処理中に何らかの異常が発生した
処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. 本プリンタに対応した形式の PDF データを印刷しなおします。
DA PDF アクセス エラー 1 原因： PDF データを読み込んだときに何らかの異常が発生した
処置：［オンライン］を押して、印刷を継続します。ただし、エラーが発生した
データは正しく印刷されません。
DA PDF アクセス エラー 2 原因： PDF データを読み込んだときに何らかの異常が発生した
処置：［オンライン］を押して、印刷を継続します。ただし、エラーが発生した
データは正しく印刷されません。
DA PDF フォント エラー 原因： PDF データの中に、本プリンタでは処理できないフォントが含まれてい

る
処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. 本プリンタに対応した形式の PDF データを印刷しなおします。
DA レンダリングエラー 原因： PDF データをレンダリング中に何らかの異常が発生した
処置：［オンライン］を押して、印刷を継続します。ただし、エラーが発生した
データは正しく印刷されません。
DA データフクゴウ エラー 原因： PDF データを印刷するためのパスワードの入力が間違っている
処置： 正しいパスワードを入力してください。
DA インサツハンイ エラー 原因： 指定した印刷ページの範囲が不正である
処置： 印刷ページの範囲を正しく設定して、印刷しなおします。
DA PDF エラー 原因： 本プリンタでは処理できない PDF データが送られてきた
処置：［オンライン］を押して、印刷を継続します。ただし、エラーが発生した
データは正しく印刷されません。
自動エラースキップ可
自動エラースキップ可

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-25
DA トウメイガゾウ エラー 原因： PDF データの中に、本プリンタでは処理できない透明な画像オブジェク
トが含まれている
処置： 次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. 本プリンタに対応した形式の PDF データを印刷しなおします。
E0 X ドラム ヨウイ
（X は K または Y、M、C）
原因： K（ブラック）またはY（イエロー）、M（マゼンタ）、C（シアン）のド
ラムカートリッジの寿命が近づいている
処置： 少しの間はそのまま印刷を 継続できますが、新しいドラム カートリッジ
を準備してください。大量に印刷するときは、表示された色のドラムカー
トリッジを交換します。（→ドラムカートリッジを交換する：P.2-47）
E1 カイシュウトナーヨウキナシ 原因： 回収トナー容器がセットさ れていない、または正しくセッ トされていな

い
処置： 回収トナー容器をセットする、または正しくセットしてください。（→回
収トナー容器を交換する：P.2-59）
E1 カイシュウトナー ヨウイ 原因： 回収トナー容器の交換時期が近づいている
処置： 少しの間はそのまま印刷を 継続できますが、新しい回収ト ナー容器を準
備してください。
E1 カイシュウトナー コウカン 原因： 回収トナー容器がいっぱいになった
処置： 新しい回 収トナ ー容器に 交換し ます。（→ 回収トナ ー容器 を交換す る：
P.2-59）
E2 X ドラム /ITB カクニン
（X は K または Y、M、C）
原因： 以下のいずれかの理由が考えられます。

• K（ブラック）または Y（イエロー）、M（マゼンタ）、C（シアン）の

ドラムカートリッジがセットされていない、または正しくセットされて
いない

• ITB ユニットが寿命になった

処置： 以下のいずれかの処置を行ってください。

• 表示された色のドラムカートリッジをセットする、または正しくセット

してください。（→ドラムカートリッジを交換する：P.2-47）

• ドラムカートリッジの交換や着脱をしていない状態で、メッセージが表

示された場合は、ITB ユニットが寿命になった可能性がありますので、
お買い求めの販売店またはサービス店にご連絡ください。
E5 テイチャクキ ヨウイ 原因： 定着器の寿命が近づいている
処置： 少しの間はそのまま印刷を 継続できますが、新しい定着器 を準備してく
ださい。
E7 テイチャクキ カクニン 原因： 定着器が取り付けられていない、または正しく取り付けられていない
処置： 定着器を取り付ける、または正しく取り付けてください。（→ユーザーズ
ガイド第 5 章「定着器を交換する」）
EF X ドラム コウカン
（X は K または Y、M、C）
原因： K（ブラック）またはY（イエロー）、M（マゼンタ）、C（シアン）のド
ラムカートリッジの寿命がきた
処置：［オンライン］を押します。そのまま印刷を継続できますが、印字品質が
低下することがあります。新し いドラムカートリッジに交 換してくださ
い。交換したあと、オンライン状態になっていないときは、［オンライン］
を押します。（→ドラムカートリッジを交換する：P.2-47）

EM サーバセッテイ エラー 原因： E メール印刷時、POP3 サーバに接続できなかった、または POP3 /
SMTP サーバの設定が正しくない
処置： リモート UI もしくは N/W ステータスプリントでエラーの詳細を確認し
てください。詳しくは、ユーザーズガイド第 3 章「E メール印刷につい
て（ハードディスク装着時のみ）」を参照してください。
EM Ｅ メー ルアク セス エラ ー 原因： POP3 サーバのハードディスクにエラーがあるため、POP3 サーバに接
続できなかった
処置： POP3 サーバのハードディスクのエラーを解消してください。
F0 サイキドウシテクダサイ
（LBP5910F のみ）
原因： セットアップメニューのユ ーザメンテナンスグループ で「機能制限モー
ド」の「ステイプル」を「セイゲンスル」に設定した
処置： 本プリンタの電源を入れなおしてください。
F2 フォント ミジッソウ 原因： オーバレイフォームの作成 に使用した登録フォントが、印 刷時に消去さ
れていた
処置： メモリ に再度 フォン トを登 録しな おすか、使 用可能 な登録 フォン トを

使ってフォームを作り、印刷しなおします。
F9-nn チェックプリンタ
（nn は 2 桁の英数字）
原因： 印刷データ処理中にトラブルが発生した
処置： 電源を入れなおしてくださ い。電源を入れなおしても再度 メッセージが
表示された場合は、ディスプレ イに表示されているメッセ ージを書きと
めお買い求めの販売店にご連絡ください。
自動エラースキップ可
警告メッセージ
警告メッセージ
警告メッセージ
自動エラースキップ可
警告メッセージ
警告メッセージ
自動エラースキップ可

こんなメッセージが表示されたら
3-26
FF フォント フル 原因： 登録するフォントの 数が多すぎてフォントの情 報を登録するための領域
（フォントテーブル）がオーバーフローした
処置：［オ ンライン］を 押し、印刷 を継続し ます。ただし、エ ラーが発 生した
ページは正しく印刷されません。
FM サイズ エラー 原因： 擬似スケーラブル可能な大きさを超えた文字がある
処置：［オンライン］を押して、印刷を継続します。ただし、エラーが発生した
文字は正しく印刷されません。
HF ハードディスク フル 原因： ハードディスクの空き容量が足りなくなった
処置： ハードディスクに 保存してあるデータのうち、不 要なデータを削除して
ください。
PC XXX ヨ ウシ ニ コ ウカ ン
（XXX は用紙サイズ略号）
原因： アプリケーションソ フトで設定した用紙サイズ と同じサイズの用紙が給
紙部にセットされていない
処置： 給紙部にアプリケー ションソフトで設定した用 紙サイズと同じサイズの
用紙をセットしてください。（→給紙カセットに用紙をセットして印刷す

る：P.2-6、手差しトレイに用紙をセットして印刷する：P.2-17）
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-27
正しく印刷できないときは
本プリンタの使用中に、トラブルと思われるような症状が起こったら、症状に応じて次のような処置を
します。
印刷を行う前に、アプリケーションソフトの印刷プレビュー機能で、印刷データが画面に正常に表示さ
れているかを確認してください。印刷プレビューの表示方法は、アプリケーションソフトの取扱説明書
を参照してください。
症状 原因 処置
意 味 不明 の 半 角文 字 が
印刷される
動作 モー ドの 自動 切 り替 え
がうまく働かなかった
動作モード を目的の エミュレー ションに固 定して印 刷しな
おしてください。（→ LIPS 機能ガイド「第 3 章 共通セット
アップメニューの設定項目」）
LIPS 専 用セ ッ トア ッ プ メ
ニュ ーの 漢字 コー ド の設 定
が違っている
LIPS 専用セットアップメニューの漢字コードの設定をコン
ピュータで 使用して いる漢字コ ードに正し く合わせ てくだ

さい。（→ LIPS 機能ガイド「第 4 章 LIPS 専用セットアッ
プメニューの設定項目」）
付属の Windows 用 LIPS プ
リ ン タ ド ラ イ バ を イ ン ス
トールせずに Windows から
印刷した
付属の Windows 用 LIPS プリンタドライバをインストール
し、印刷しなおしてください。
DOS アプリケーションソフ
トの プリ ンタ 設定 が 適切 で
ない
DOS アプリケーションソフトのプリンタ設定を、本プリン
タと互換性のあるプリンタに再設定します。
コントロール ROM をセット
して使用中に、動作モードの
自動 切り 替え がで き なか っ
た
共通セットアップメニューにある次の項目を設定して、印刷
しなおしてください（→ LIPS 機能ガイド「第 3 章 共通セッ
トアップメニューの設定項目」）。

• 動作モードグループの「動作モード選択」：プリンタにセッ

トしたコントロール ROM のエミュレーションに固定する

• イン タフェースグ ループの「インタ フェース選択」：コン

ピュータと接続しているインタフェースに固定する
指 定 した 書 体 と違 う 書
体で印字される
Windows 用 LIPS IV プリン
タドライバでTrueTypeフォ
ント の置 き換 えが 設 定さ れ
ている
Windows 用 LIPS IV プリンタドライバで TrueType フォ
ントの置き換えを正しく設定しなおし、印刷しなおしてくだ
さい。（→プリンタドライバのヘルプ）
白 紙 のペ ー ジ が印 刷 さ
れない
LIPS4セットアップメニュー
またはLIPS LXセットアップ
メニューの「白紙節約」が「ス
ル」になっている
白紙のページを印刷するときは、「白紙節約」を「シナイ」に
設定します。（→ LIPS 機能ガイド「第 4 章 LIPS 専用セッ
トアップメニューの設定項目」）
最 後 のペ ー ジ が印 刷 で
きない
コン ピュ ータ から デ ータ の
終わ りを 表す コマ ン ドが 送
られて来ない（ジョブランプ
が点灯している）
［オンライン］を 押してオフラインの状態 にし、リセットメ
ニューで「ハイシュツ」を選択します（印刷機能のないアプ

リケーションソフトで印刷した場合、最後のページのデータ
が１ページに満たないと、そのままメモリ内に残ってしまい
ます）。（→印刷の中止方法：P.1-8）

正しく印刷できないときは
3-28
デー タ が 用紙 を はみ だ
した
給 紙選 択メ ニュ ーの 次の 設
定が「フリー」のときに、長
辺が 297.0mm 以下のユー
ザ 設定 用紙 を縦 置き にセ ッ
トして印刷した（LIPS LX プ
リンタドライバ使用時のみ）

• 手差しトレイ用紙サイズ
• カセット N（N=2、3、4）

用紙サイズ
横置きにセットして印刷しなおします。
LIPS LX プリンタド ライバ
を使用せずに、ユーザ設定用
紙 を横 置き にセ ット して 印
刷した
縦置きにセットして印刷しなおします。
デ ータ のサ イズ より 小さ な
用紙をセットした
データのサイズに合った用紙をセットするか、用紙サイズに
合わせた縮小率で縮小印刷をしてください。（→ LIPS 機能
ガイド「第 4 章 LIPS 専用セットアップメニューの設定項
目」）
用 紙 を セ ッ ト す る 位 置 が
合っていない
用紙を正しくセ ットし、印刷しなおしてくだ さい。（→給紙
カセットに用紙をセットして印刷する：P.2-6、手差しトレ
イに用紙をセットして印刷する：P.2-17）
余白なしで、用紙いっぱいの
データを印刷した
データの周囲に 5mm 以上（封筒は 10mm 以上）の余白を
取って印刷しなおしてください（用紙の周囲 5mm（封筒は
10mm）の範囲には印刷できません）。（→アプリケーショ
ンソフトの取扱説明書）
LIPS プリンタドライバの［仕上げ詳細］ダイアログで「印

字領域を広げて印刷する」にチェックすると、印字領域を広
げて印刷します。ただし、データの周囲が欠けて印字される
ことがあります。
ESC/P モ ー ド の「ペー ジ
フォーマット」の設定が合っ
ていない
ESC/P モードの「ページフ ォーマット」を正しく 設定し、
印刷しなおしてください。（→ LIPS 機能ガイド「第 5 章
ESC/P 専用セットアップメニューの設定項目」）
セ ッ ト ア ッ プ メ ニ ュ ー の
ユ ーザ メン テナ ンス グル ー
プの「印字位置調整」で印字
位置が調整されている
セットアップメニューのユーザメンテナンスグループの「印
字位置調整」で適切 な値に調整してください。（→ユーザー
ズガイド第 5 章「印字位置を調整する」）
印字 位 置 がず れ てし ま
う
セ ット アッ プメ ニュ ーの レ
イアウトグループの「とじし
ろ」、「縦位置補正」、「横位置
補正」が設定されている
セットアップメニューのレイアウトグループの「とじしろ」、
「縦位置補正」、「横位置補正」の設定を「0」に設定し、印刷

しなおします。（→ LIPS 機能ガイド「第 3 章 共通セット
アップメニューの設定項目」）
ア プリ ケー ショ ンソ フト の
「上余 白」や「用紙位 置」の
設定が合っていない
アプリケーションソフトの「上余白」や「用紙位置」を正し
く設定し、印刷しな おしてください。（→アプリケーション
ソフトの取扱説明書）
ESC/P モ ード の「上余白」
や「用紙位置微調整」の設定
が合っていない
ESC/P モードの「上余白」や「用紙位置微調整」を正しく
設定し、印刷しなおしてください。（→ LIPS 機能ガイド「第
5 章 ESC/P 専用セットアップメニューの設定項目」）
セ ッ ト ア ッ プ メ ニ ュ ー の
ユ ーザ メン テナ ンス グル ー
プの「印字位置調整」で印字
位置が調整されている
セットアップメニューのユーザメンテナンスグループの「印
字位置調整」で適切 な値に調整してください。（→ユーザー
ズガイド第 5 章「印字位置を調整する」）
印字 位 置 がだ ん だん ず
れていく
ESC/P モードを使用してい

るときに、ページフォーマッ
ト の設 定と アプ リケ ーシ ョ
ン ソフ トで 設定 した 用紙 の
種類が合っていない
アプリ ケーション ソフトの 用紙の種類 とページフ ォーマッ
トの設定を合わせ て印刷しなおします。（→ユーザーズガイ
ド第 3 章「動作モードについて」）
ペ ー ジ の 途 中 か ら 次
ペー ジ に 分か れ て印 刷
される
ア プリ ケー ショ ンソ フト の
「行間」や「1 ページの行数」
の設定が合っていない
1 ページに収まるように、アプリケーションソフトの印刷指
定で「行間」や「1 ページの行数」を変更してから印刷しな
おします。（→アプリケーションソフトの取扱説明書）
セ ット アッ プメ ニュ ーの 動
作 モー ド グル ー プで「動 作
モード選択」が「ジドウセン
タク」に設定されているとき
に、セットアップメニューの
イ ンタ フェ ース グル ープ の
「タイムア ウト」の設定 秒数
が短すぎる
セットアップメニューの動作モードグループで「動作モード
選択」を「ジドウセン タク」以外に設定するか、「タイムア

ウト」の設定秒数を十分に長くします。（→ LIPS 機能ガイ
ド「第 3 章 共通セットアップメニューの設定項目」）

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-29
縮小されて印刷される 縮小 印刷 の設 定が さ れて い
る
LIPS セット アップメニュー の「拡大／縮小」を「シナイ」
にしてください。（→ LIPS 機能ガイド「第 4 章 LIPS 専用
セットアップメニューの設定項目」）
プリンタドライバの「拡縮率」の設定を確認してください。
ESC/P モードで使用してい
るときに、ページフォーマッ
トが「B4 → A4 タテ」「B4
→ A4 ヨコ」に設定されてい
る
ESC/P モ ードの「ページフォー マット」を正しく設定し、
印刷しなおしてください。（→ LIPS 機能 ガイド「第 5 章
ESC/P 専用セットアップメニューの設定項目」）
用紙にしわがよる 給紙 カセ ット や手 差 しト レ
イに 用紙 が正 しく セ ット さ
れていない
給紙カセッ トや手差 しトレイに 用紙を正し くセット してく
ださい。（→給紙カセットに用紙をセットして印刷する：P.2-

6、手差しトレイに用紙をセットして印刷する：P.2-17）
用紙が吸湿している 未開封の新しい用紙と交換してください。
定着 器の 寿命 が近 づ いて い
る
ステータスプリントを印刷して、定着器のカウンタ数値を確
認し、以前に定着器を交換したときの枚数から約 150,000
枚増えている場合、定着器を交換してください。（→ユーザー
ズガイド第 5 章「定着器を交換する」）
用紙がカールする 用紙の保管状態が悪く、吸湿
している
新しい用紙に交換し、印刷し なおしてください。（→用紙に
ついて：P.2-2）
用紙が適切でない 本プリンタで使用できる用 紙と交換してください。（→用紙
について：P.2-2）
用紙 タイ プの 設定 が セッ ト
した用紙にあっていない
プリンタドライバで次の操作を行います。
1.［給紙］ページを表示する
2.［用紙タイプ］を［普通紙 L］にする
用 紙 が真 っ 白 で何 も 印
刷されない
用紙が重なって送られた 用紙を、よく揃えてからセットしなおしてください。コート
紙、ラベル紙の場合は、よくさばいてセットしなおしてくだ

さい。（→給紙カセッ トに用紙をセットして印刷する：P.2-
6、手差しトレイに用紙をセットして印刷する：P.2-17）
プリ ンタ 内部 でト ラ ブル が
発生している
ディスプレイに「Ennn-nnnn」が表示されているときは、電
源をいったん切り、10 秒以上待ってから電源を入れなおし
てください。メッセージが消えることがあります。
上記の操作をしてもメッセージが消えないときは、お買い求
めの販売店に連絡し、修理を依頼してください。
用 紙 が特 定 の 色で 塗 ら
れて何も印刷されない
ドラムカ ートリッジ が劣化、
または損傷している
ユーザーズガイド「第 6 章 印字不良が起こったときには」
を参照して、処置してください。
プリ ンタ 内部 でト ラ ブル が
発生している
ディスプレイに「Ennn-nnnn」が表示されているときは、電
源をいったん切り、10 秒以上待ってから電源を入れなおし
てください。メッセージが消えることがあります。
上記の操作をしてもメッセージが消えないときは、お買い求
めの販売店に連絡し、修理を依頼してください。

白いすじが入る ドラムカ ートリッジ が劣化、
あるいは損傷している
ユーザーズガイド「第 6 章 印字不良が起こったときには」
を参照して、処置してください。
色すじが入る プリ ンタ に何 らか の 不具 合
がある、または ITB ユニット
が劣化、あるいは損傷してい
る
ユーザーズガイド「第 6 章 印字不良が起こったときには」
を参照して、処置してください。
部分的に白く抜ける 適切 な用 紙を 使用 し てい な
い
使用できる用紙に交換し、印 刷しなおしてください。（→用
紙について：P.2-2）
用紙の保管状態が悪く、吸湿
している
新しい用紙に交換し、印刷し なおしてください。（→用紙に
ついて：P.2-2）
ドラ ムカ ート リッ ジ が劣 化
している
ユーザーズガイド「第 6 章 印字不良が起こったときには」
を参照して、処置してください。
印 刷 しな い 部 分に 残 像
が現れる
印刷する用紙が適当でない 用紙を取り替えて印刷してください。（→用紙について：P.2-
2）
幅の狭い用紙（A5 など）を
連続印刷したあとに、幅の広

い用紙に印刷した
定着器の温度を下げるため、しばらく待ってから印刷しなお
してください。
セットアップメニューのユーザメンテナンスグループの「小
サイズ特殊処理 1」を「-1」もしくは「-2」に設定して印刷
しなおします。ただし、印字品質を優先するため、印刷速度
が遅くなることがあります。（→ LIPS 機能ガイド「第 3 章
共通セットアップメニューの設定項目」）
ドラ ムカ ート リッ ジ が劣 化
している
ユーザーズガイド「第 6 章 印字不良が起こったときには」
を参照して、処置してください。

正しく印刷できないときは
3-30
印字が全体的にうすい ト ナー 濃度 の設 定が 適当 で
ない
セットアップメニューの印字調整グループで、「トナー濃度」
を調節してください。（→ LIPS 機能ガイド「第 3 章 共通
セットアップメニューの設定項目」）
セ ット アッ プメ ニュ ーの 印
字調 整グルー プで、「ド ラフ
トモード」が「ツカウ」に設
定されている
セッ トア ップメ ニュ ーの印 字調 整グル ープ で、「ドラ フト
モード」を「ツカ ワナイ」に設定 してください。（→ LIPS
機能ガイド「第 3章 共通セットアップメニューの設定項目」）
印字が全体的に黒ずむ ト ナー 濃度 の設 定が 適当 で
ない
セットアップメニューの印字調整グループで、「トナー濃度」
を調節してください。（→ LIPS 機能ガイド「第 3 章 共通
セットアップメニューの設定項目」）
プ リン タが 直射 日光 また は
強 い光 が当 たる 場所 に設 置
されている
プリン タを直射日 光または 強い光が当 たらない場 所に移動

してください。または、強い光を出す光源をプリンタから離
してください。
印字ムラが出る 用紙が湿っている、あるいは
乾燥している
適切な用紙に交 換し、印刷しなおしてくださ い。（→用紙に
ついて：P.2-2）
ド ラム カー トリ ッジ が劣 化
している
ユーザーズガイド「第 6 章 印字不良が起 こったときには」
を参照して、処置してください。
スー パ ー ファ イ ンモ ー
ドで 印 刷 時に 画 像が 粗
くなった、または正しく
印刷できなかった
データが複雑、あるいは多量
す ぎ て ス ー パ ー フ ァ イ ン
モードで処理できなかった
［オ ンライン］を押し、印刷を継 続します。ただし、解像度
を下げて印刷します。
次の操作を行います。
1. ソフトリセットする（→印刷の中止方法：P.1-8）
2. セットアップメニューの印字調整グループで「解像度」を
「ファイン」に設定して印刷しなおす。（→ LIPS 機能ガ
イド「第 3 章 共通セットアップメニューの設定項目」）
スーパーファインモードで印刷したいときは、次のような方

法で RAM の空き容量を増加します。

• ハードリ セット（→印 刷の中 止方法：P.1-8）をす るか、

プリンタの電源を入れなおす（メモリ内のデータはすべて
消去されます）

• オプションの拡張 RAM を取り付ける（→ RAM/ROM：

P.4-8）
ペー ジ の 一部 が 印刷 さ
れない
拡 大／ 縮小 率の 設定 が適 当
でない
自動的に拡大／縮小率を設定するために、プリンタドライバ
で次の設定を行います。
1.［ページ設定］ページを表示する
2.［倍率を指定する］のチェックマークを消す
チェックマ ークを消すと、［原稿サイズ］と［出力用紙サイ
ズ］に応じて拡大／縮小率が自動的に設定されます。
使用する用紙サイズに適した倍率を設定するために、プリン
タドライバで次の設定を行います。
1.［ページ設定］ページを表示する
2.［倍率を指定する］のチェックマークを付ける
用 紙 を セ ッ ト す る 位 置 が
合っていない
用紙を正しくセットしてください。（→給紙カセットに用紙を
セットして印刷する：P.2-6、手差しトレイに用紙をセット
して印刷する：P.2-17）
余白なしで、用紙いっぱいの
データを印刷した
本プ リ ンタ の有 効 印字 領域 は用 紙 の周 囲 5mm（封 筒は
10mm）の範 囲を除いた 領域です。データの 周囲に余白を
取ってください。

プリンタドライバで次の操作を行います。
1.［仕上げ］ページを表示する
2.［仕上げ詳細］をクリックする
3.［印字領域を広げて印刷する］にチェックマークを付ける

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-31
定着性が悪い 適切 な用 紙を 使用 し てい な
い
本プリンタで使用できる用 紙と交換してください。（→用紙
について：P.2-2）
用紙の種類により、定着性が
悪い場合がある
プリンタドライバで次の操作を行います。
1.［印刷品質］ページを表示する
2.［印刷品 質］で［ユーザ設定］を 選択して、［設定］をク
リックする
3.［ユーザ設 定］ダイアログボック スの［処理オプション］
をクリックする
4.［グレー補償］を次のいずれかに設定する

• イメージのみ
• テキストとイメージ
• グラフィックスとイメージ
• すべて

プリ ンタ 内部 でト ラ ブル が
発生している
ディスプレイに「Ennn-nnnn」が表示されているときは、電
源をいったん切り、10 秒以上待ってから電源を入れなおし
てください。メッセージが消えることがあります。
上記の操作をしてもメッセージが消えないときは、お買い求
めの販売店に連絡し、修理を依頼してください。
同時に使用している他の
LBP5910/5910F と
色が合わない
工場出荷時の K（ブラック）
または Y（イエロー）、M（マ
ゼンタ）、C（シアン）のト
ナー 濃度 に若 干の バ ラツ キ
がある
K（ブラック）または Y（イエロー）、M（マゼンタ）、C（シ
アン）のトナー濃度を微調整 します。（→カラ ーバランスを
調整したいときには：P.2-65）
4色のトナーカートリッジの
いず れか のト ナー 残 量が 少
ない、ま た はド ラ ムカ ー ト
リッジが劣化している
「トナー ヨウ イ」または「トナー コウカン」の メッセー
ジが表示さ れている 色のトナー カートリッ ジを新品 に交換
します。（→トナーカートリッジを交換する：P.2-43）

ユーザーズガイド「第 6 章 印字不良が起こったときには」
を参照して、処置してください。
色 ズ レに よ り 正し い 色
（指定 した 色）で印刷 さ
れない、カラーの文字が
ぼけて見える
ドラ ムカ ート リッ ジ が正 し
くセットされていない
ドラムカー トリッジ が正しくセ ットされて いるか確 認して
ください｡（→ドラムカートリッジを交換する：P.2-47）
4色のトナーカートリッジの
いず れか のト ナー 残 量が 少
ない、ま た はド ラ ムカ ー ト
リッジが劣化している
「トナー ヨウ イ」または「トナー コウカン」の メッセー
ジが表示さ れている 色のトナー カートリッ ジを新品 に交換
します。（→トナーカートリッジを交換する：P.2-43）
ユーザーズガイド「第 6 章 印字不良が起こったときには」
を参照して、処置してください。
適切 な用 紙を 使用 し てい な
い
使用できる用紙に交換し、印 刷しなおします。（→用紙につ
いて：P.2-2）
細 い 線や 塗 り つぶ し パ
タ ー ンの 色 が 指定 し た

色で印刷されない、また
は消えてしまう
色や パタ ーン の組 み 合わ せ
により、再現されない場合が
ある
アプリケ ーションソ フトで色 を調整し て、印刷しな おしま
す。
アプリケーションソフトでパターンを変更して、印刷しなお
します。
網点のパターンにより、色が
違って見える
濃い色に変更して、印刷しなおします。
用紙の送り方向を変えてセットし、印刷しなおします。
網 か けパ タ ー ンが 正 し
い色（指定した色）で印
刷されない
印刷 デー タの 網か け パタ ー
ン と プ リ ン タ の デ ィ ザ パ
ターンが干渉している
アプリケー ションソ フトで網か けパターン の設定を しない
で、印刷しなおします。
プリンタドライバで次の操作を行います。
1.［印刷品質］ページを表示する
2.［印刷品 質］で［ユーザ設定］を 選択して、［設定］をク
リックする
3.［カラー中間調］または［モノクロ中間調］の設定を［階
調］または［色調］に設定する
プリンタドライバで次の操作を行います。
1.［印刷品質］ページを表示する
2.［印刷品 質］で［ユーザ設定］を 選択して、［設定］をク

リックする
3.［カラー中間調］または［モノクロ中間調］の設定を［誤
差拡散］に設定する

正しく印刷できないときは
3-32
写真 な ど のプ リ ント で
ディ ス プ レイ の 色と プ
リントの色が異なる
画 面（RGB）と プ リ ン タ
（YMC）で色の調整方法が異
なるため、プリントでは、画
面 の色 が忠 実に 再現 でき な
い場合がある
プリンタドライバで次の操作を行います。
1.［印刷品質］ページを表示する
2.［色の設定を行う］にチェックマークを付け、［色設定］を
クリックする
3.［マッチング］ページを表示する
4.［イメージ］の［マッチング方法］を［モニタの色に合わ
せる］に設定する
プリンタドライバで次の操作を行います。
1.［印刷品質］ページを表示する
2.［色の設定を行う］にチェックマークを付け、［色設定］を
クリックする
3.［マッチング］ページを表示する
4.［ガンマ補正］を調整する
グ ラ デ ー シ ョ ン の か
かっ た 図 形を 印 刷し た
場合に、グラデーション
にすじが入る
図形の「すじ」のグレーの色
の部分に、グレー補償が効い
ている
プリンタドライバで次の操作を行います。
1.［印刷品質］ページを表示する

2.［印 刷品質］で［ユーザ設 定］を選択して、［設定］をク
リックする
3.［ユー ザ設定］ダイアログ ボックスの［処理オプ ション］
をクリックする
4.［グレー補償］を「使わない」に設定する
塗り つ ぶ しパ タ ーン と
パタ ー ン の枠 線 を同 じ
色に指定しても、正しい
色（指定した色）で印刷
されない
細 い線 をき れい に印 刷す る
ために、枠線の線幅によって
特 殊処 理が 行わ れる こと が
ある
プリンタドライバで次の操作を行います。
1.［印刷品質］ページを表示する
2.［色の設定を行う］にチェックマークを付け、［色設定］を
クリックする
3.［マッチング］ページを表示する
4.［テ キスト］と［グラフィッ クス］の［マッチング 方法］
の設定を同じにする
プリンタドライバで次の操作を行います。
1.［印刷品質］ページを表示する
2.［色の設定を行う］にチェックマークを付け、［色設定］を
クリックする
3.［マッチング］ページを表示する
4.［ガンマ補正］を調整する
Windows からの印刷で
「すじ」が入ったり、部分

的に色味が異なる図形が
印刷される、または塗り
つぶしなしの図形が透過
されずに正しい色で印刷
されない
拡 大／ 縮小 印刷 によ り重 ね
合わせた部分がずれた、また
は アプ リケ ーシ ョン ソフ ト
で 複雑 な重 ね合 わせ を指 定
した
プリンタドライバで次の操作を行います。
1.［印刷品質］ページを表示する
2.［印 刷品質］で［ユーザ設 定］を選択して、［設定］をク
リックする
3.［モード詳細］を「高品質」に設定する
カラ ー の 文字 が ぼけ て
見える
カ ラー の文 字に 太い フォ ン
トを使用している
細めのフォントを使用して、印刷しなおします。
プリンタドライバで次の操作を行います。
1.［印刷品質］ページを表示する
2.［色の設定を行う］にチェックマークを付け、［色設定］を
クリックする
3.［マッチング］ページを表示する
4.［マッチング方法］を［モニタの色に合わせる］に設定する
濃度 の 濃 い部 分 の色 に
光沢 ム ラ ／ス ジ ／キ ズ
がある
ドラ ムカートリ ッジが劣化、
または損傷している、あるい

は定着器に不具合がある
ユーザーズガイド「第 6 章 印字不良が起 こったときには」
を参照して、処置してください。
印刷 し た 用紙 の 裏が 汚
れる
セ ット され てい る用 紙サ イ
ズ より も大 きな サイ ズの 印
刷データを送った
印刷デ ータがセッ トされて いる用紙サ イズに合っ ているか
確認する

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-33
文 字 や線 の ま わり に コ
ン ピ ュー タ の ディ ス プ
レ イ 上に は な い四 角 い
領域が現れて、他と異な
る色で印字される
OS やアプリケーションソフ
トによっては、設定した中間
調処 理や 色処 理と 異 なる 処
理が行われる場合がある
プリンタドライバで次の操作を行います。
1.［印刷品質］ページを表示する
2.［印刷品 質］で［ユーザ設定］を 選択して、［設定］をク
リックする
3.［ユーザ設 定］ダイアログボック スの［処理オプション］
をクリックする
4.［グレー補償］を［すべて］または「使わない」に設定する
プリンタドライバで次の操作を行います。
1.［印刷品質］ページを表示する
2.［印刷品 質］で［ユーザ設定］を 選択して、［設定］をク
リックする
3.［カラー中間調］または［モノクロ中間調］の設定を［高
解像度］、［解像度］、［階調］、［色調］に設定する

プリンタドライバで次の操作を行います。
1.［印刷品質］ページを表示する
2.［色の設定を行う］にチェックマークを付け、［色設定］を
クリックする
3.［マッチング］ページを表示する
4.［テキスト］と［グラフィックス］、［イメージ］の［マッ
チング方法］の設定を同じにする
カ ラ ーの 線 や 文字 が か
すれる
細い 線や 文字 を使 用 して い
る
プリンタドライバで次の操作を行います。
1.［印刷品質］ページを表示する
2.［印刷品 質］で［ユーザ設定］を 選択して、［設定］をク
リックする
3.［ユーザ設 定］ダイアログボック スの［処理オプション］
をクリックする
4.［色付きの線や文字を優先して印刷する］にチェックマー
クを付ける
印 刷 する 色 に よっ て 印
字 位 置が わ ず かに ず れ
る
レー ザプ リン タは 非 常に 精
度の 高い 技術 で作 ら れて い
ます が、印 刷画 像 によ っ て
は、ごくわずかに色ずれが目
立つ 場 合が あ りま す。こ れ
は、レーザプリンタの構造に
よるもので、故障ではありま

せんので、あらかじめご了承
ください。
キャリブレーションを行っ てください。（→プ リンタの色味
が変わってしまったときには：P.3-4）
プリンタドライバで次の操作を行います。印字不良（色ずれ）
が軽減されることがあります。
1.［印刷品質］ページを表示する
2.［印刷品 質］で［ユーザ設定］を 選択して、［設定］をク
リックする
3.［ユーザ設 定］ダイアログボック スの［処理オプション］
をクリックする
4.［グレー補償］を［使わない］に設定する

プリンタが動作しない・印刷できないときは
3-34
プリンタが動作しない・印刷できないときは
本プリンタが動作しない、キー操作ができない、データ送信できないなど正常に動作しないときは、次
の確認を行ってください。
症状 原因 処置
電源が入らない 電源 プラ グが 電源 コン セン
トから抜けている
電源プラグを電源コンセントに差し込みます。
延長 コー ドを 使用 した りタ
コ足配線している
壁の電源コンセントに直接電源プラグを差し込みます。
ブレーカが落ちている 配電盤のブレーカをオンにします。
電源 コー ド内 部で 断線 して
いる
同 じタイプの他の装置に使用 している電源コードに交換 してみて、
電 源が入る ようであれ ば電源コ ード内部 の断線です。新 しい電源
コードを購入の上交換してください。
プ リ ン タ が 動 か
ない
オフラインになっている ［オンラ イン］を押 し、オンライ ンラン プを点灯 します。（→ユー
ザーズガイド「第 3 章 プリンタの使いかた」）
メモ リ内 にデ ータ が残 って
いる（ジョブランプが点灯し

ている）
［オンライン］を押 してオフラインにし、リ セットメニューで「ハ
イ シュツ」を選択してメモリ内 に残っているデータを印 刷します。
（→印刷の中止方法：P.1-8）
イン タフ ェー スケ ーブ ルが
外れている
イ ンタフェー スケーブ ルをコンピ ュータおよ びプリンタ のインタ
フェース接続部にしっかりと接続します。（→ユーザーズガイド「第
2 章 プリンタの設置」）
本プ リン タや オプ ショ ン品
に故障がある
ディスプレイのメッセージを見て、処置します。（→「Ennn-nnnn」
「F9-nn チェックプリンタ」が表示されたときは：P.3-18、メッ
セージ一覧：P.3-19 ）
プ リ ン ト サ ー バ
の ラ ン プ が す べ
て消灯している
LAN ケーブルが正しく取り
付けられていない、または断
線している
LAN ケーブルを一度取り外し、接続しなおします。
他の LAN ケーブルに交換し、接続しなおします。
ハブの UP-LINK（カスケー
ド）ポートに接続している
ハブの“X”マークのあるポートに接続しなおします。

ハブに UP-LINK（カスケード）スイッチがある場合は、“X”側に
切り替えます。
クロスタイプの LAN ケーブ
ルを使っている
ストレートタイプの LAN ケーブルと交換します。
ク ロスタイプの LAN ケーブルをハブの UP-LINK（カスケード）
ポートに接続します。ハブに UP-LINK（カスケード）スイッチが
ある場合は“=”側にします。
ハブと通信できない ハブの電源が入っていることを確認します。
接 続したハブ の通信速 度に合わせ てプリント サーバの通 信設定を
します。（→ LIPS 機能ガイド「第 3 章 共通セットアップメニュー
の設定項目」）
ハブを交換します。
プ リ ン ト サ ー バ の ハ ー ド
ウェアに異常がある
お買い求めの販売店に状況を連絡してください。
印 刷 が 途 中 で 止
まってしまった
メモ リ内 にデ ータ が残 って
いる（ジョブランプが点灯し
ている）
［オンライン］を押 してオフラインにし、リ セットメニューで「ハ
イ シュツ」を選択してメモリ内 に残っているデータを印 刷します。

（→印刷の中止方法：P.1-8）
操 作 パ ネ ル の ラ
ンプがつかない
電源が入っていない 電源を入れてください。
スリ ープ モー ドに なっ てい
る
印刷データを送るか、操作パネルのキーをどれか押すと印刷可能な
状態に戻ります。
操 作 パ ネ ル の
キ ー が 機 能 し な
い
メモ リ内 にデ ータ が残 って
いる（ジョブランプが点灯し
ている）
［オンライン］を押 してオフラインにし、リ セットメニューで「ハ
イシュツ」を選択します。（→印刷の中止方法：P.1-8）
キー ロッ ク機 能が 働い てい
る（キーを押すとピーという
警告音が鳴り、ディスプレイ
に「キー ロ ック チュ ウ」
と表示される）
リモート UI からキーロック機能を解除します。プリンタの管理者
にご連絡ください。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-35
印 刷 す る た び に
紙 づ ま り が 起 こ
る
給 紙カ セッ トや 手 差し トレ
イ にセ ット した 用 紙が 積載
制限を超えている
用紙を積載制限の範囲内まで減らし、印刷しなおしてください。（→
給紙カセットに用紙をセットして印刷する：P.2-6、手差しトレイ
に用紙をセットして印刷する：P.2-17）
給 紙カ セッ トや 手 差し トレ
イ に用 紙が 正し く セッ トさ
れていない
用紙を正 しくセットしなおし、印刷し なおしてください。（→給紙
カセットに用紙をセットして印刷する：P.2-6、手差しトレイに用
紙をセットして印刷する：P.2-17）
給 紙カ セッ トや 手 差し トレ
イ に 使 用 で き な い 用 紙 が
セットされている
使用でき る用紙に交換し、印刷しなお してください。（→用紙につ
いて：P.2-2）
給 紙選 択メ ニュ ー の次 の設

定が「フリー」のときに、長
辺が 297.0mm 以下のユー
ザ 設定 用紙 を縦 置 きに セッ
トして印刷した（LIPS LX プ
リンタドライバ使用時のみ）

• 手差しトレイ用紙サイズ
• カセット N（N=2、3、4）

用紙サイズ
横置きにセットして印刷しなおします。
LIPS LX プリン タドライバ
を使用せずに、ユーザ設定用
紙 を横 置き にセ ッ トし て印
刷した
縦置きにセットして印刷しなおします。
紙 づま り処 理が 不 完全 であ
る
紙づまりを除去し、印刷しなおしてください。（→紙づまりが起こっ
たときには：P.3-5）
ハ ー ド デ ィ ス ク
が使えない
セ ット アッ プメ ニ ュー の拡
張 機 能グ ル ープ の「ハー ド
デ ィスク」が「ツ カワナ イ」
に設定されている
「ハードディスク」を「ツカウ」に 設定してからハード リセットし
てくださ い。（→ LIPS 機能ガイド「第 3 章共通セッ トアップメ
ニューの設定項目」）
ハ ード ディ スク エ ラー が発
生した
セ ットア ップ メニュ ーの ユーザ メン テナン スグ ループ の「HDD
メンテナンス」でフォーマットを実行してください。同様のエラー
が発生する場合は、ハードディスクを交換してください。（→ LIPS
機能ガイド「第 3 章共通セットアップメニューの設定項目」）

ハ ード ディ スク が 正し く装
着されていない
電源を切り、ハードディスクが正しく取り付けられているか確認し
てください。（→ハードディスク：P.4-11）
ハ ード ディ スク の 空き 容量
が足りず、ハードディスクに
保存できない
ハードディスクに保存してあるジョブのうち、不要なジョブを削除
してください。
ジ ョ ブ が 保 存 で
きない
ハ ード ディ スク の 空き 容量
が足りず、ハードディスクに
保存できない
［オンライン］を押すと、印刷デ ータを無視して印刷可 能な状態に
戻ります。合計 2GB を超えるデータを保存することはできません。
保 存で きる ジョ ブ 数を 超え
た
［オンライン］を押すと、印刷 データを無視して、印刷 可能な状態
に戻ります。同時に保存できるのは、100 個までです。
ハードディスクに保存してあるジョブのうち、不要なジョブを削除
してください。
保 存で きる ジョ ブ の容 量を
超えた
［オンライン］キーを押す と、印刷データを無視し て、印刷可能な
状態に戻ります。2GB を超えるプリントを保存することはできま

せん。
ハードディスクに保存してあるジョブのうち、不要なジョブを削除
してください。
幅 の 狭 い 用 紙 を
連 続 で 印 刷 し た
場合に、印刷速度
が遅くなる
印刷条件や「小サイズ特殊処
理 2」の設定によっては、こ
の よう な現 象が 発 生す るこ
とがある
セットアップメニューのユーザメンテナンスグループの「小サイズ
特殊処理 2」を「1」もしくは「2」に設定して印刷しなおします。
ただし、印刷速度を優先するため、印字品質が低下することがあり
ます。（→ LIPS 機能ガイド第 3 章「ユーザメンテナンスグループ
の設定項目」）

プリンタが動作しない・印刷できないときは
3-36
* 縦置きの場合：幅 257.0 ～ 297.0mm、長さ 148.0 ～ 457.2mm
横置きの場合（LIPS LX プリンタドライバ使用時のみ）：幅 257.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm
ス テ イ プ ル し て
印刷 するた びに、
紙 づ ま り や 針 づ
まりが起こる
（LBP5910F の
み）
ステ イプ ル可 能な 枚数 を超
えている
ステイプル可能な枚数（15 枚）でステイプルを行ってください。
ステ イプ ル不 可能 な用 紙サ
イズ、または用紙タイプを使
用した
ステイプル可能な次の用紙を使用してください。
用紙サイズ：A3、B4、A4、B5、レジャー（11 × 17）、レター、
エグゼクティブ、ユーザ設定用紙 *
用紙タイプ：普通紙
ステ イプ ルを 行う 部分 が故
障した
次の処置を行ってください。
1. セ ット アップ メニュ ーの ユーザ メンテ ナン スグル ープ にある
「機能制限モード」の「ステイプル」を「制限する」に設定する

2. お買い求めの販売店に修理を依頼する
「制限する」に設定 すると、ステイプルするよ うに設定したジョブ
でも、通常の印刷（ステイプルしない）処理を行います。
ま た、「制限する」に設 定しても、針カートリッ ジを取り外さない
でください。針カートリッジを取り外した状態で印刷すると紙づま
りの原因になります。
ス テイプルして印 刷する
と、用 紙の端が揃わ ない
状 態でステイプル されて
し まう、またはきち んと
ス テ イ プ ル さ れ な い
（LBP5910F のみ）
以下の原因が考えられます。

• （搬送方向に対して）用紙の後端から 5cm の範囲に、

塗りが指定されている図形や写真などがある
例：

• 両面印刷時、重なった面（例：2 ページ目と 3 ページ

目）に、塗りが指定されている図形や写真などがある
例：
セットア ップメニューのユーザ
メンテナ ンスグループの「特殊
モード Q」を「ツカウ」に設定
して印刷しなおします。
「特殊モード Q」を「ツカウ」に
設定する と、ステイプルして印
刷すると きの印刷速度が低下し
ます。
（片 面印 刷 時 10 ペ ー ジ／ 分
（A4）、両面印刷時 4 ページ／
分（A4））
後端 5cm
搬送方向
ここに塗りが指定されている図形や写真などがあるとき 印刷データ
- 1 -
- 2 -
重なった面
（例：2ページ目と3ページ目）に、
塗りが指定されている図形や写真
などがあるとき
印刷データ
（1ページ目） （2ページ目） （3ページ目） （4ページ目）
- 1 - - 3 - - 4 -
- 4 -
- 2 -

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
4
Chapter
4-1
オプションの設置
ペーパーフィーダ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
プリンタを移動する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-2
梱包材を取り外し、ペーパーフィーダを取り付ける . . . . . . . . . . . . . . .4-4
RAM/ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
RAM/ROM を取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-8

RAM、ROM の設定について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
ハードディスク . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
ハードディスクを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
インテリジェントコントローラ NB-J2 . . . . . . . . . . . . . . . . . . . 4-14
パッケージの内容を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14
ケーブルを用意する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14

各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-15
NB-J2 を取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-15

ペーパーフィーダ
4-2
ペーパーフィーダ
ペー パーフィーダを設置する 前に、パッケージに次のも のがすべて揃っているか を確認してください。
万一不足しているものや破損しているものがあった場合は、 お買い求めの販売店までご連絡ください。
プリンタを移動する
プリンタ設置後に、ペーパーフィーダを取り付けるときは、次の手順でプリンタをいったん適切な場所
に移動させます。
1 プリンタの電源を切り、接続されて
いるケーブルを取り外します。
プリンタの電源を切ります a。
USB ケーブルを接続している場合は、コンピュータ
の電源を切り b、USB ケーブルを抜きます c。
電源プラグを電源コンセントから抜きます d。
ア ース 線を専 用の アー ス線端 子か ら取り 外し ます
e。
ハー ドディスクを使用している 場合は、シャットダ
ウンを行ってから電源を切ってください。
ハードディスクを使用し ていない場合は、ジョブラ
ンプが消灯していること や、ディスプレイを見て印
刷中でないことを確認してください。
550 枚ペー パーフィ ーダユニ ット PF-98B は、LBP5910/5910F/5900/5900SE/5610/

5600/5600SE 専用です。他の機種用のペーパーフィーダは使用できません。
550枚ペーパーフィーダユニットPF-98B ネジ（4本）
部材（4つ） 用紙サイズシール
用紙サイズ表示板
Point
e
d
a
c
b

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
4-3
2 すべてのインタフェースケーブルや電
源コード、アース線を取り外します。
3 給紙カセットを引き出します。
給紙カセットを止まる位置まで引き出します a。
給紙カセットの手前を少し持ち上げてから b、図の
ように手をそえて引き出します c。
4 プリンタを設置場所から移動しま
す。
プリンタ下部にある運搬用取っ手に 4 人以上で手を
掛け、同時に持ち上げて運びます。
a
b
c

ペーパーフィーダ
4-4
梱包材を取り外し、ペーパーフィーダを取り付ける
ペーパーフィーダは、プリンタの底面に取り付けます。
* 梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。
1 給紙カセット、カセット保護カバー
を止めているテープを取り外しま
す。
2 図の位置にある梱包材を a、b の順に
取り外します。
3 給紙カセットを引き出します｡
給紙カセットを止まる位置まで引き出します a。
給紙カセットの手前を少し持ち上げてから b、左手
をそえて給紙カセット右側 にある取っ手が完全に見
えるまで、引き出します c。
図のように給紙カセット を両手で持って、完全に引
き出します d。
b

a

a

a
c
b 取っ手
d

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
4-5
4 テープ付き梱包材を取り外します。
5 給紙カセット内部のテープと梱包材
を取り外します。
* お買い求めいただいたペーパーフィーダによっては、f
のテープが貼られていない場合があります。
6 ペーパーフィーダのカセット保護カ
バーを取り外します。
図のよ うにカセット保護カバーのレ バーを押しなが
ら、カセット保護カバーを取り外します。
7 ペーパーフィーダを設置場所に置き
ます。
ペーパ ーフィーダを持ち運ぶとき は、両手で左右の
運搬用取っ手を持って運んでください。
8 ペーパーフィーダとペーパーフィー
ダを取り 付けるときは、ペーパー
フィーダの位置決めピンに合わせて
ゆっくりと載せます。
ペーパーフィーダを 1 台のみ取り付ける場合は、手
順 9 に進んでください。
b
a
c
d
f*
e
g
i
h
位置決めピン
位置決めピン
位置決めピン

ペーパーフィーダ
4-6
9 付属の 4 本のネジでペーパーフィー
ダを固定します。
ネジはしっかりと固定してください。
10 プリンタをペーパーフィーダの位置
決めピンに合わせてゆっくりと載せ
ます。
11 付属の4つの部材とネジで、プリンタ
とペーパーフィーダを固定します。
部材の穴をプリンタの突起に取り付けて a、ネジで
固定します b。
部材の突起をプリンタの穴に取り付け c、ネジで固
定します d。
ペーパーフィーダは、最大 3 台まで取り付
けることができます。
Point
前面
後面
位置決めピン
位置決めピン
位置決めピン
b
a
穴 穴
a
b
突起
c
d
穴
突起
c
d
穴
突起

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
4-7
12 カセット保護カバーを取り付けま
す。
図のようにカ セット保護カバーのレバーを 押しなが
ら、突起をペーパ ーフィーダ背面の溝に差し 込みま
す。
13 給紙カセットをプリンタ、ペーパー
フィーダにセットします。
14 USBケーブル以外のインタフェース
ケー ブルや電源 コード、アース 線を
接続します。
15 アース線を専用のアース線端子へ、
電源プラグを電源コンセントへ接続
します。
16 必要に応じて、USB ケーブルを接続
します。
ペー パーフィ ーダを装着 した後は、次 の操
作を行います。
1. プリ ンタ ドラ イバ の［デバ イス の設 定］
ページを表示する
2.［デバイス情報取得］をクリックする
プリ ンタのオプ ション情報 が自動で取 得で
きない場合は、［給紙オプション］から装着
したオプションを選択してください。
Point

RAM/ROM
4-8
RAM/ROM
拡張 RAM、コントロール ROM は、プリンタ背面のメインボードに取り付けて使用します。取り付け
たあと、必要に応じて RAM や ROM を設定します。
RAM/ROM を取り付ける
RAM/ROM は、次の手順でプリンタのメインボードに取り付けます。取り付け作業には、プラスドラ
イバが必要です。あらかじめネジに合ったサイズのものをご用意ください。
1 プリンタの電源を切り、接続されて
いるケーブルを取り外します。
プリンタの電源を切ります a。
USB ケーブルを接続している場合は、コンピュータ
の電源を切り b、USB ケーブルを抜きます c。
電源プラグを電源コンセントから抜きます d。
ア ース 線を専 用の アー ス線端 子か ら取り 外し ます
e。
ハー ドディスクを使用している 場合は、シャットダ
ウンを行ってから電源を切ってください。
ハー ドディスクを使用していな い場合は、ジョブラ
ンプ が消灯していることや、ディス プレイを見て印
刷中でないことを確認してください。

2 すべてのインタフェースケーブルや
電源コード、アース線を取り外しま
す。
作業 用スペースが十分とれない 場合は、作業しやす
い場所にプリンタを移動します。
3 後カバーを取り外します。
後カバーの取っ手を矢印の方向に少し押します a。
後カバーを少し開けて b、矢印の方向に後カバーを
取り外します c。
e
d
a
c
b
取っ手
a
b
c

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
4-9
4 6 本のネジを取り外します。
5 スロットカバーを取り外します。
スロットカバーを開けます a。
スロットカバーを少し持ち上げて b、矢印の方向に
スロットカバーを取り外します c。
RAM の取り付ける位置は次のとおりです。取り付け
位置を確認してから RAM を取り付けてください。
6 RAM や ROM を取り付けます。

• RAM を取り付ける場合

a RAM スロットのレバーを押し下げます。
b RAM スロットへ図のように切り欠きに合
わせて差し込み a、奥までしっかりと押し
込みます b。

• ROM を取り付ける場合

a ROM スロットのレバーを押し下げます。
b ROM の切り欠きをレバーの反対側にして
スロットガイドに合わせて差し込み、奥ま
でしっかりと押し込みます。
a
b
c
RAMスロット
ROMスロット
b
a
レバー
レバー
切り欠き
レバー
溝 切り欠きをレバーの
反対側にします

RAM/ROM
4-10
7 スロットカバーを取り付けて a、閉
めます b。
8 6 本のネジで固定します。
9 図のように後カバーを差し込み a、
閉めます b。
10 USB ケーブル以外のインタフェー
スケーブルや電源コード、アース線
を接続します。
11 アース線を専用のアース線端子へ、
電源プラグを電源コンセントへ接続
します。
12 必要に応じて、USB ケーブルを接続
します。
RAM、ROM の設定について
RAM や ROM を取り付けたあとは、必要に応じて次の設定を行ってください。
拡張 RAM → 必要に応じてメニューの印字調整グループの設定を行ってください。
コントロール ROM → メニュー機能で設定します。
a
b
b
a

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
4-11
ハードディスク
ハードディ スクは、プリンタ背面の拡 張ボードスロットに取り 付けます。取り付け作業を 始める前に、
パッケージに次のものがすべて揃っているか確認してください。万一、不足しているものや破損してい
るものがあった場合は、お買い求めの販売店までご連絡ください。
ハードディスクを取り付ける
ハードディスクは、次の手順でプリンタのハードディスクスロットに取り付けます。ハードディスクの
取り付け作業には、プラスドライバが必要です。あらかじめネジに合ったサイズのものをご用意くださ
い。
ハードディスクの取り付け後には「パ ネル設定初期化」を行いますので、プリンタの設定を変更して
いる場合は、ハードディスクの取り付 け作業を行う前に、ステータスプリントを印刷してプリンタの
設定状況を確認・保存しておいてください。ステータスプリントの印刷方法は、ユーザーズガイド「第

6 章 プリンタの機能を確認したいときには」を参照してください。
ハードディスクHD-13
ガイドシートシャットダウンラベル
ネジ（2本）
暗号化セキュアプリントドライバ
Add-in for client PC
Point

ハードディスク
4-12
1 プリンタの電源を切り、接続されて
いるケーブルを取り外します。
プリンタの電源を切ります a。
USB ケーブルを接続している場合は、コンピュータ
の電源を切り b、USB ケーブルを抜きます c。
電源プラグを電源コンセントから抜きます d。
ア ース 線を専 用の アー ス線端 子か ら取り 外し ます
e。
2 すべてのインタフェースケーブルや
電源コード、アース線を取り外しま
す。
作業 用スペースが十分とれない 場合は、作業しやす
い場所にプリンタを移動します。
3 ネジを 外して、ハードディスクス
ロットの保護板を取り外します。
4 ハードディスクをハードディスクス
ロットに差し込みます。
ハードディスクは、金属製のパネル部分を持ち、ハー
ドディスクスロット内部の ガイドレールに合わせて
まっすぐに差し込みます。
5 ハードディスクの上下を、付属の2本
のネジで固定します。
6 ハードディスクに同梱されている
「シャットダウンラベル」をプリンタ
の見やすい場所に貼り付けます。
7 電源コード、アース線を接続します。

8 アース線を専用のアース線端子へ、
電源プラグを電源コンセントへ接続
します。
e
d
a
c
b
※ラベル貼り付け位置の例

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
4-13
9 電源スイッチの“I”側を押して、プ
リンタの電源を入れます。
10 以降の手順で「パネル設定初期化」を行います。
パネル設定初期化の実行時に、「ショキカ デキマセン デシタ」と表示された場合は、初期化は行われて
いません。
11 初期化終了後、ハードリセットまたはプリンタの電源を入れなおします。
プリンタの起動後、フォーマットが行われます。
ハードディスクのフォーマット中は、ディスプレイに「FORMATTING」と表示されます。フォーマッ
トが終了するまで、しばらくお待ちください｡
ハードディスクのフォーマットが終了したら、すべてのインタフェースケーブルを接続します。
（セットアップ）を押します。
セットアップメニューが表示されます。
ま たは で「パネル セッ テイ ショキ カ」を選択し、
を押します。
を押します。
セットアップ ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →

ユーティリティ セットアップ
OK
ﾊﾟﾈﾙ ｾｯﾃｲ ｼｮｷｶ →
ｼﾞｯｺｳｼﾏｽｶ ?
OK
ｼｮｷｶ ﾁｭｳ
ｼｮｷｶ ｼｭｳﾘｮｳ
ハードディスクを装着した後は、次の操作を行います。
1. プリンタドライバの［デバイスの設定］ ページを表示する
2.［デバイス情報取得］をクリックする
プリン タのオプション情 報が自動で取得で きない場合は、［ハードデ ィスクを装着する］に チェック
マークを付けてください。
Point

インテリジェントコントローラ NB-J2
4-14
インテリジェントコントローラ NB-J2
パッケージの内容を確認する
NB-J2 はプリンタの拡張ボードスロットへ取り付けます。NB-J2 を取り付ける前に、パッケージに次
のものがすべて揃っているかどうかを確認してください。万一不足しているものや破損しているものが
あった場合には、お買い求めの販売店までご連絡ください。
ケーブルを用意する
カテゴリ 5 対 応のツイストペアケーブルで本プリンタをネットワークに接続することができます。ケー
ブルやハブなどは、必要に応じて別途ご用意ください。

• ネットワークの環境について

NB-J2 は、10BASE-T/100BASE-TX 接続に対応しています。

• 10BASE-T Ethernet ネットワークに接続する場合

インテリジェントコントローラNB-J2
ネジ（2本） フェライトコア

保証書

レーザビームプリンタオプション保証書
設置時にお読みください
CD-ROM
LANコネクタ10BASE-T対応ハブ
10BASE-T
ケーブル
10BASE-Tコネクタ
のあるコンピュータ
10BASE-Tコネクタ
のないコンピュータ
10BASE-T対応
ネットワークボード

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
4-15

• 100BASE-TX Ethernet ネットワークに接続する場合

各部の名称と機能

NB-J2 を取り付ける
NB-J2 は、次の手順でプリンタの拡張ボードスロットに取り付けます。NB-J2 の取り付け作業には、
プラスドライバが必要です。あらかじめネジに合ったサイズのものをご用意ください。
1 プリンタの電源を切り、接続されて
いるケーブルを取り外します。
プリンタの電源を切ります a。
USB ケーブルを接続している場合は、コンピュータ
の電源を切って b、USB ケーブルを抜きます c。
電源プラグを電源コンセントから抜きます d。
アー ス線 を専 用のア ース 線端子 から 取り 外しま す
e。
ハードディス クを使用している場合は、シャ ットダ
ウンを行ってから電源を切ってください。
LANコネクタ100BASE-TX対応ハブ
100BASE-TX
ケーブル
100BASE-TXコネクタ
のあるコンピュータ
100BASE-TXコネクタ
のないコンピュータ
100BASE-TX対応
ネットワークボード
プリンタ接続
コネクタ
100ランプ
（緑色）
LAN
コネクタ
LNKランプ
（緑色）
USBホスト
コネクタ
ERRランプ

（オレンジ色）
DCジャック

インテリジェントコントローラ NB-J2
4-16
ハー ドディスクを使用していな い場合は、ジョブラ
ンプ が消灯していることや、ディス プレイを見て印
刷中でないことを確認してください。
2 すべてのインタフェースケーブルや
電源コードを取り外します。
作業 用スペースが十分とれない 場合は、作業しやす
い場所にプリンタを移動します。
3 ネジを外して、拡張ボードスロット
の保護板を取り外します。
4 NB-J2 を拡張ボードスロットに差
し込みます。
NB-J2 は、金属製のパネル部分を持ち、拡張ボード
スロット内部のガイドレ－ ルに合わせて差し込みま
す。
5 NB-J2 の上下を、付属の 2 本のネジ
で固定します。
6 図のようにLANケーブルにフェライ
トコアを取り付けます。
フェライトコアはプリンタ に接続するコネクタの先
端から約 10cm の場所に取り付けます。
* NB-J2 の取扱説明書に記載されている数値と異な
る場 合があります が、ここに記載さ れている数値
（約 10cm）にしたがって、取り付けてください。

NB-J2 の抜き差しは、必ず電源を切った状
態で行って ください。電 源を入れた ままで
基板を抜き差しすると、NB-J2 やプリンタ
を破損する恐れがあります。
e
d
a
c
b
Check!
約10cm*
プリンタに接続
するコネクタ

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
4-17
7 LAN ケーブルを接続します。
お使いのネッ トワークに合わせて、インテリ ジェン
トコント ローラの LAN コネクタに対 応した LAN
ケーブルを接続してください。
8 LANケーブルの反対側をハブのコネ
クタへ接続します。
9 USB ケーブル以外のインタフェー
スケーブルや電源コードを接続しま
す。
10 アース線を専用のアース線端子へ、
電源プラグを電源コンセントへ接続
します。
11 必要に応じて、USB ケーブルを接続
します。
12 電源スイッチの“I”側を押して、プ
リンタの電源を入れます。
13 NB-J2 の LNK ランプ（緑）が点灯し
ていることを確認します。
10BASE-T の場合は、LNK ランプが点灯していれ
ば正常です。
100BASE-TX の場合は、LNK ランプと 100 ラン
プが点灯していれば正常です。
正常 に動作していな い場合はプリン タの電源

を入れ、LAN ケーブルの接 続やハブの動作、
NB-J2 の取り付け状態を確認してください。
確認 したあと、電源を 入れても正常に 動作し
ない場合は、NB-J2 に付属のユーザーズガイ
ド「第 6 章 困ったときには」を参照してくだ
さい。
NB-J2 の取り付け が完了しま した。NB-J2
を使用するには、NB-J2 に付属のユーザーズ
ガイド「第 3 章 SMS を使用する」を参照し
てネットワークの設定を行ってください。
LNKランプ
100ランプ

インテリジェントコントローラ NB-J2
4-18

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
5
Chapter
5-1
お役立ち情報
保守サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
キヤノン保守契約制度とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-2
キヤノンサービスパックとは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
補修用性能部品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
無償保証について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4

シリアルナンバーの表示位置について . . . . . . . . . . . . . . . . . . . . . 5-5
ソフトウェアのバージョンアップについて. . . . . . . . . . . . . . . . . . 5-6
情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6
消耗品／定期交換部品の一覧. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
消耗品. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-7

定期交換部品. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-8
設置場所と取り扱いについて. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
設置環境 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-9
設置スペース. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
取り扱い上のご注意. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12

保守サービスのご案内
5-2
保守サービスのご案内

• ご購入製品をいつまでもベストの状態でご使用いただくために

このたびはレーザビームプリンタをご購入いただき誠にありがとうございます。さて、毎日ご愛用い
ただくレーザビ ームプリンタの保守サー ビスとして、「キヤノン保守契 約制度」と「キヤノンサービ
スパック」を用意しています。これらはキヤノン製品を、いつも最高の状態で快適に、ご使用いただ
けますように充実した内容となっており、キヤノン認定の「サービスエンジニア」が責任をもって機
能の維持管理等、万 全の処置を行います。お客様 と、キヤノンをしっかりとつ なぐ保守サービスで、
キヤノン製品を末永くご愛用賜りますようお願い申しあげます。
キヤノン保守契約制度とは
キヤノン製品をご購入後、定められた無償修理保証期間中に万一発生したトラブルは無償でサービスを
実施します。保守契約制度とは、この無償保証期間の経過後の保守サービスを所定の料金で実施するシ
ステ ムです。（製品により無償 修理保証期間が異なり ます。また、一部無償修理保証 期間を設けていな
い製品もあります。）
キヤノン保守契約制度のメリット

• 都度の修理料金は不要

保守契約料金には、訪問料、技術料、部品代が含まれています。
万一のトラブル時も予期せぬ出費が発生することがありません。

• 保守点検の実施
