キヤノン LBP9600C/9500C かんたん操作ガイド 2009年12月18日更新（PDF形式／19.35Mバイト）かんたん操作ガイド 2009年12月18日更新（PDF形式／19.35Mバイト）

1ページ

やりたいことが本書で
見つからなかったときは
P.74～75
さまざまな用紙に
印刷するには？
P.24～41
LBP9600C/LBP9500Cの
印刷機能を
使いこなすには？
プリンタを管理するには？
IPアドレスや
ネットワークを
設定するには？
プリンタを設置･
接続するには？
もっと詳しくやりたい
ことを調べるには？
両面
印刷
まとめて
1枚
拡大／
縮小
モノクロ
ドキュメント
結合
ポスター
印刷
スタンプ
色調
補正
画像
補正
お気に
入り
定形
サイズ
不定形
サイズ
封筒
はがき
P.42～53
CD-ROMに収録されている
ユーザーズガイドを
ご覧ください。
かんたん設置ガイド
をご覧ください。
その他にも多彩な機能
HTMLマニュアルの
使いかたを知りたい！
かんたん操作ガイド
かんたん操作ガイドについて
本書は簡単なプリンタの使いかたやトラブルの解決
方法について紹介しています。
いつでもお読みになれるようにプリンタの近くに置
いてご活用ください。
おことわり
本書にはプリンタの詳しい取り扱い説明や注意事項、
制限事項を記載しておりませんので、必ずCD-ROMに

収められているユーザーズガイド（HTMLマニュアル）
もあわせてお読みください。
プリンタの

お手入れを

するには？
P.54～67
その他
紙づまりや
エラーなど
トラブルを解消したい！
P.68～73
印刷品質
トラブル
印刷
トラブル
紙づまり
用紙
トラブル
トナー
交換
定着ローラ
の清掃

目次
ヒント
やりたいことが本書で見つからなかったときは？
付属の取扱説明書CD-ROMには、ユーザーズガイド
（HTMLマニュアル）が収録されています。
かんたん操作ガイドで目的の操作が見つからなかったときは、
ユーザーズガイド（HTMLマニュアル）から探してください。
P.74参照
● かんたん操作ガイド
目次 2
LBP9600C/LBP9500Cの特長 4
基本操作をマスターしよう 6

各部のなまえとはたらき 6

プリンタの操作 8
プリンタドライバ 8
プリンタの操作パネル 10
用紙のセット 12
印刷を実行する 21
印刷を中止する 23
いろいろな用紙に印刷しよう 24
定形サイズ（Ａ４・Ｂ５・Ａ５など）の用紙に印刷する 24
はがきに印刷する 27
封筒に印刷する 31
不定形サイズの用紙（ユーザ設定用紙）に印刷する 36
使用できる用紙 40

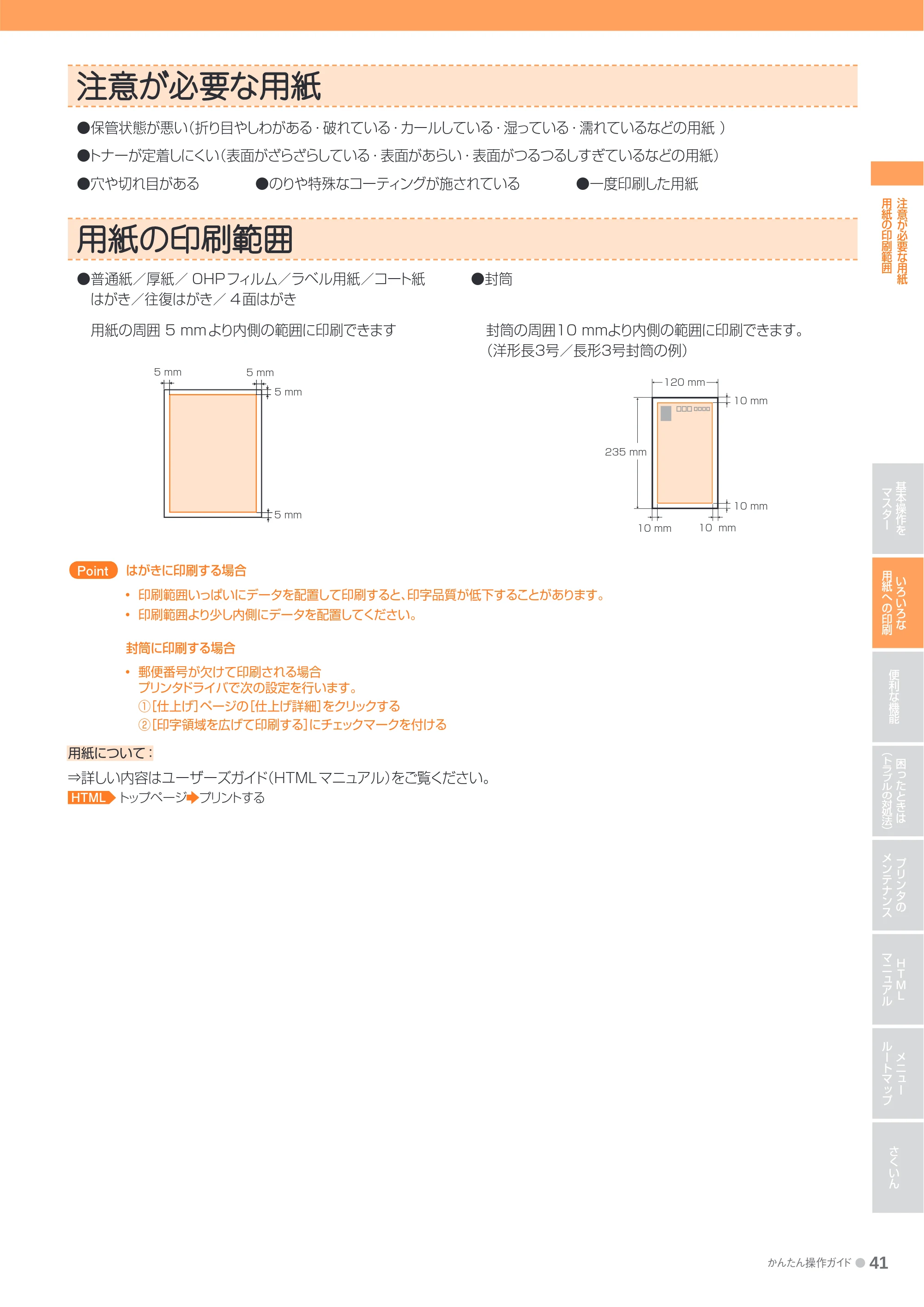

注意が必要な用紙 41
用紙の印刷範囲 41

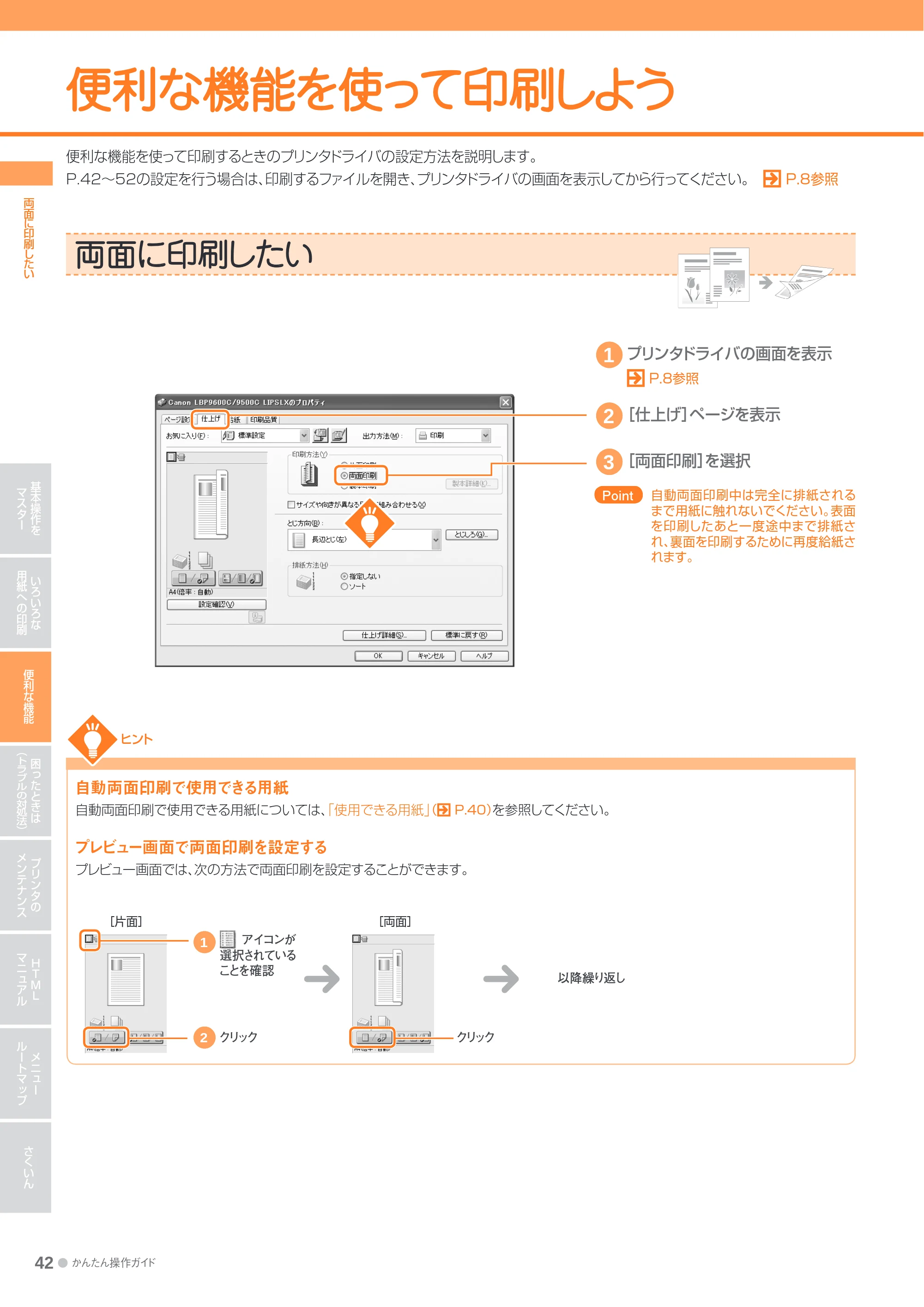

便利な機能を使って印刷しよう 42
両面に印刷したい 42

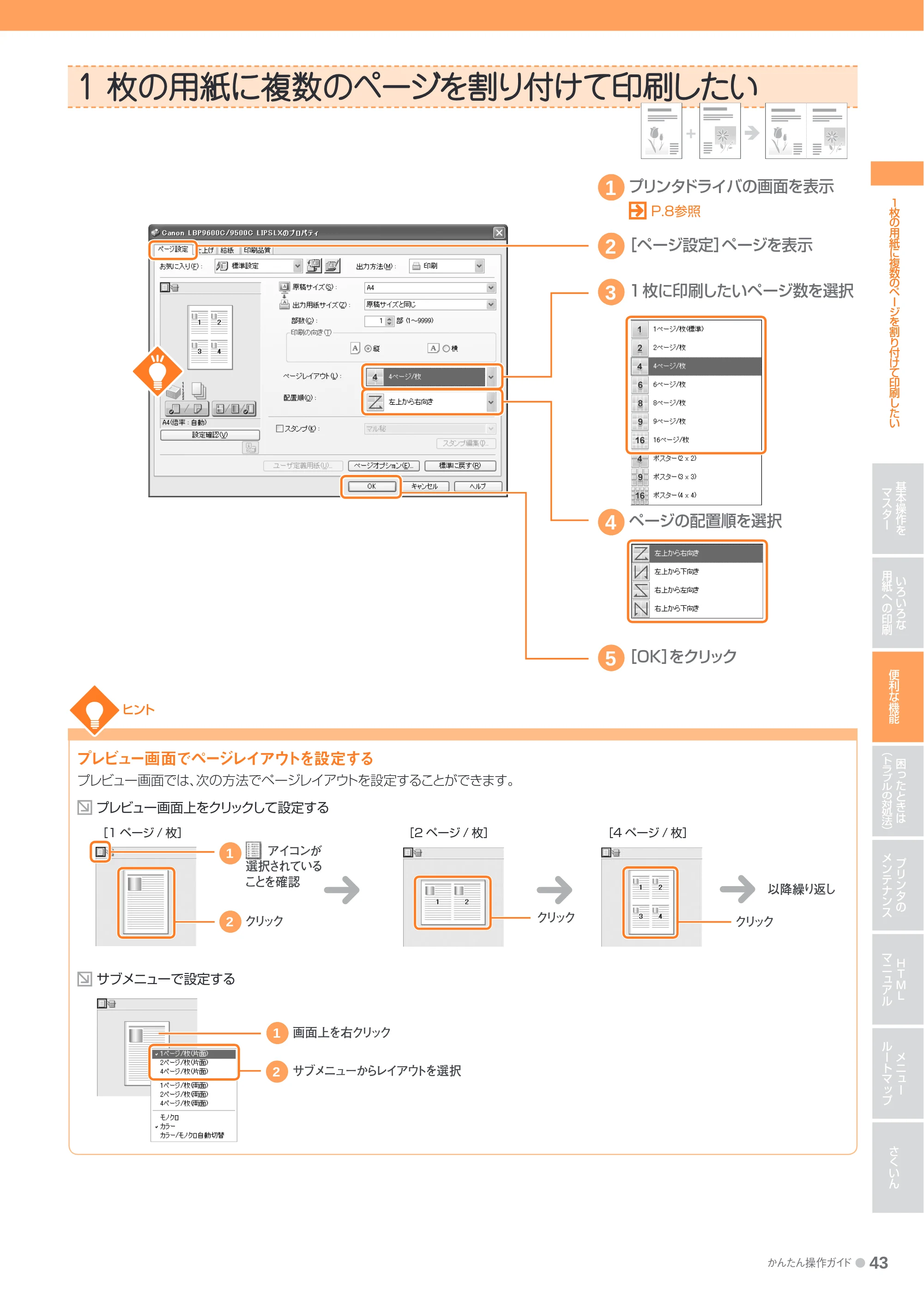

1 枚の用紙に複数のページを割り付けて印刷したい 43

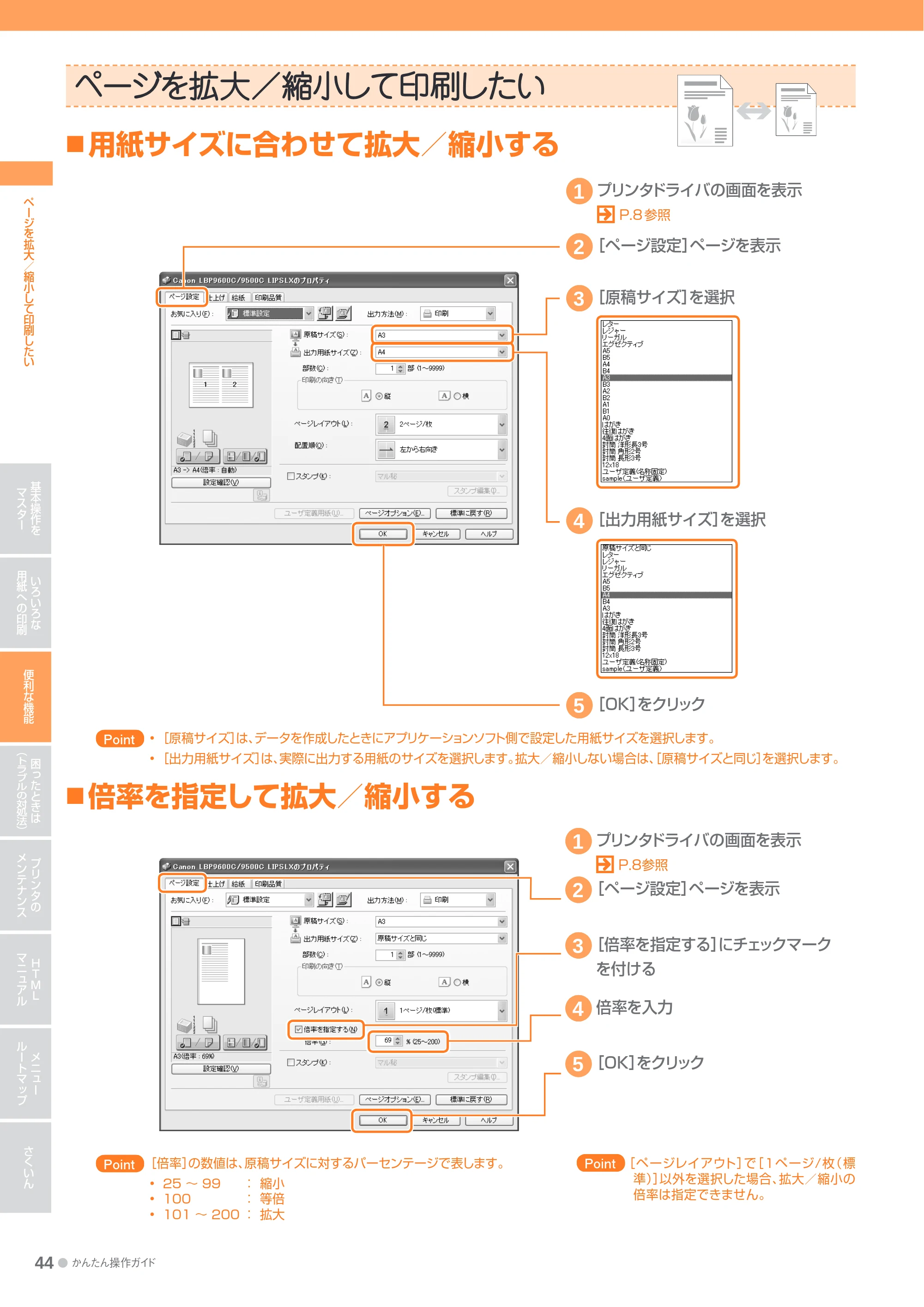

ページを拡大／縮小して印刷したい 44

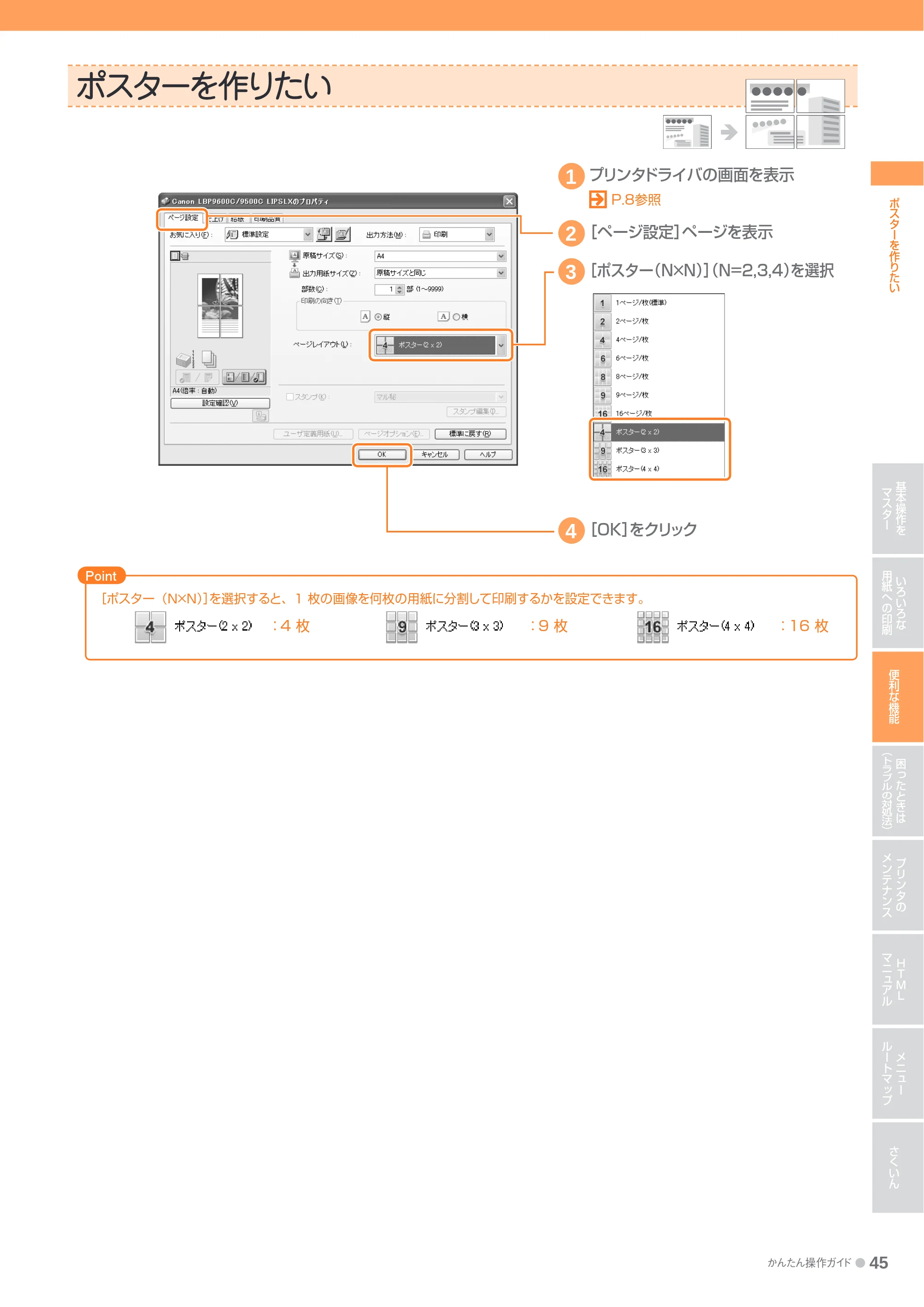

ポスターを作りたい 45

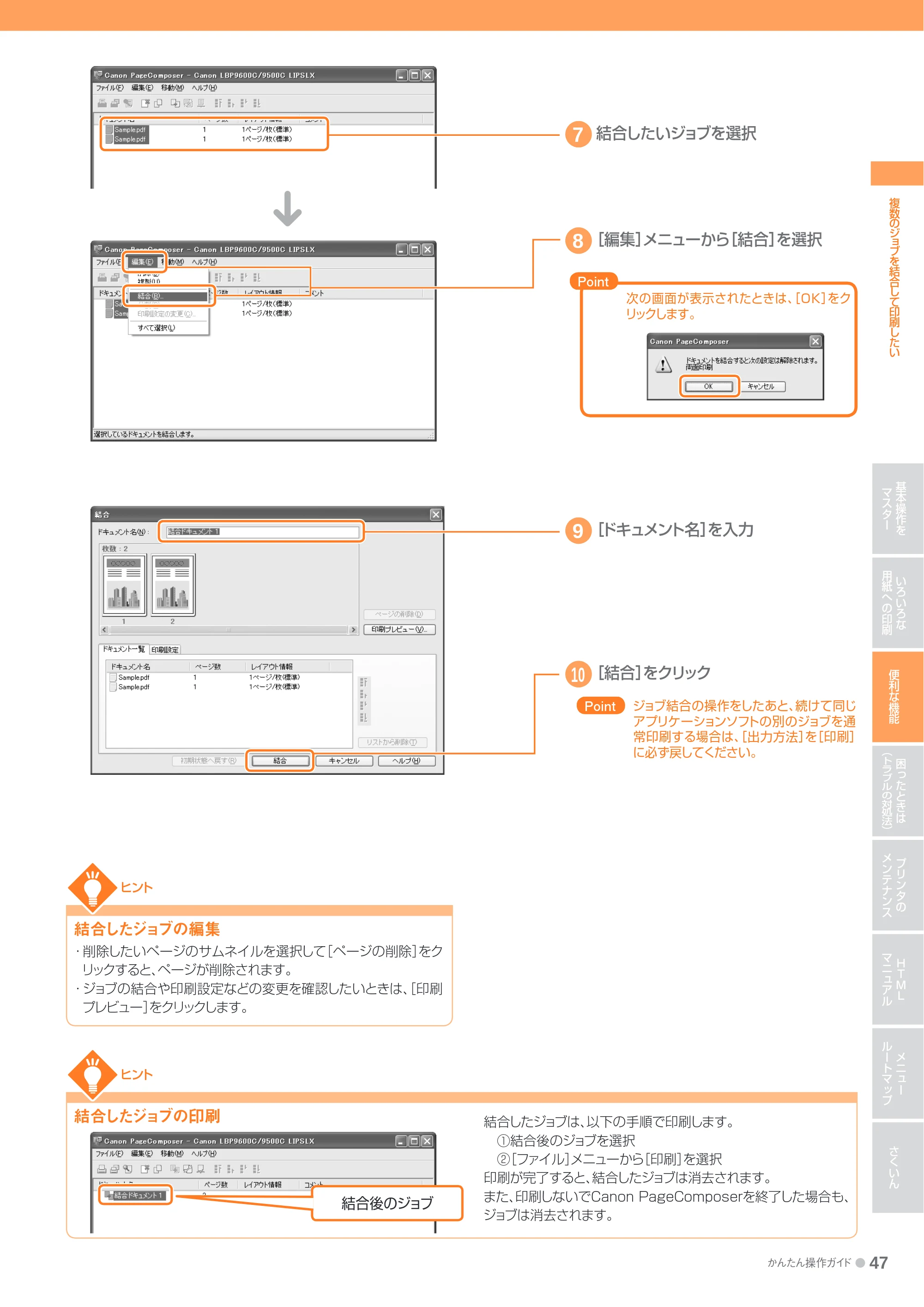

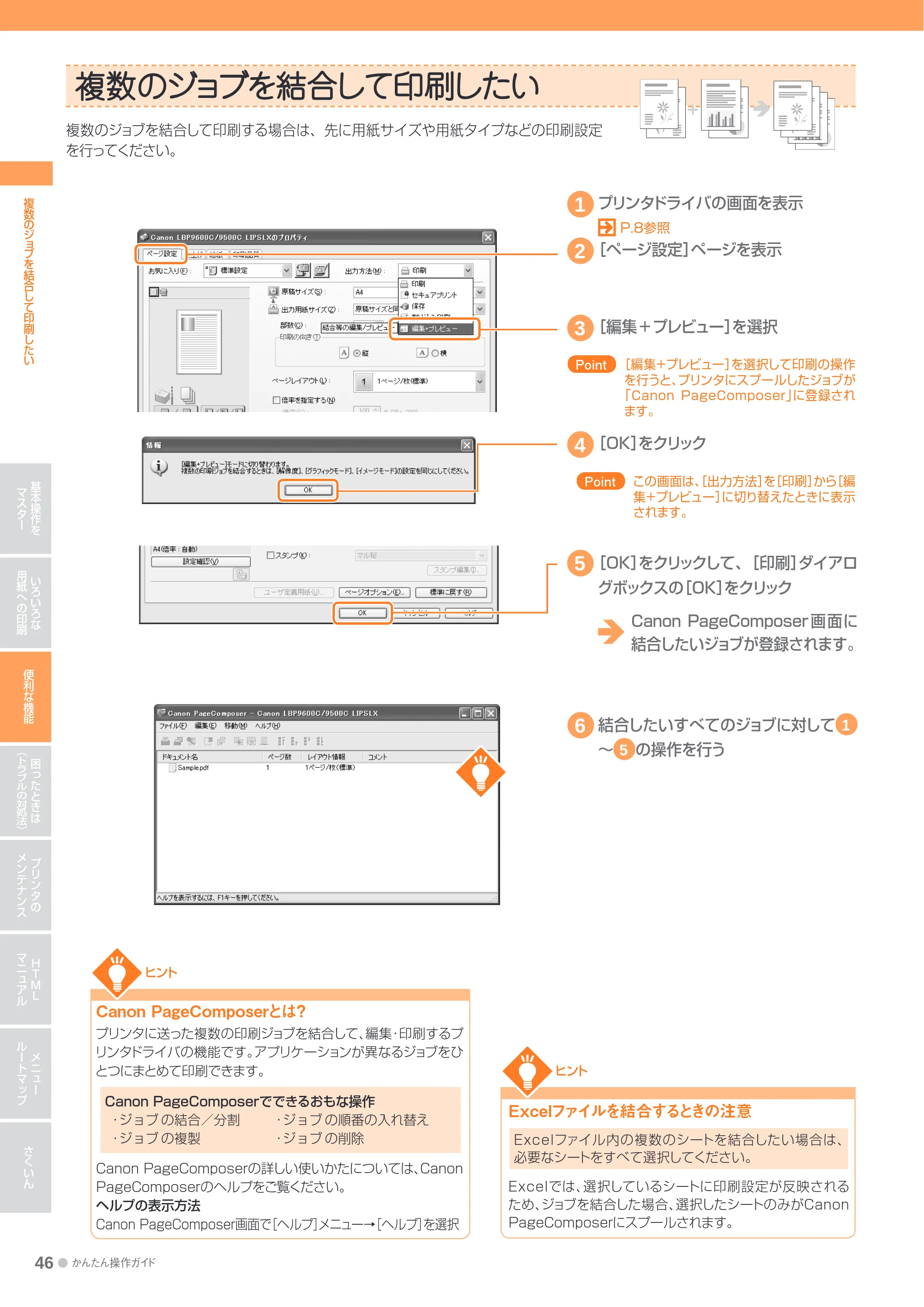

複数のジョブを結合して印刷したい 46

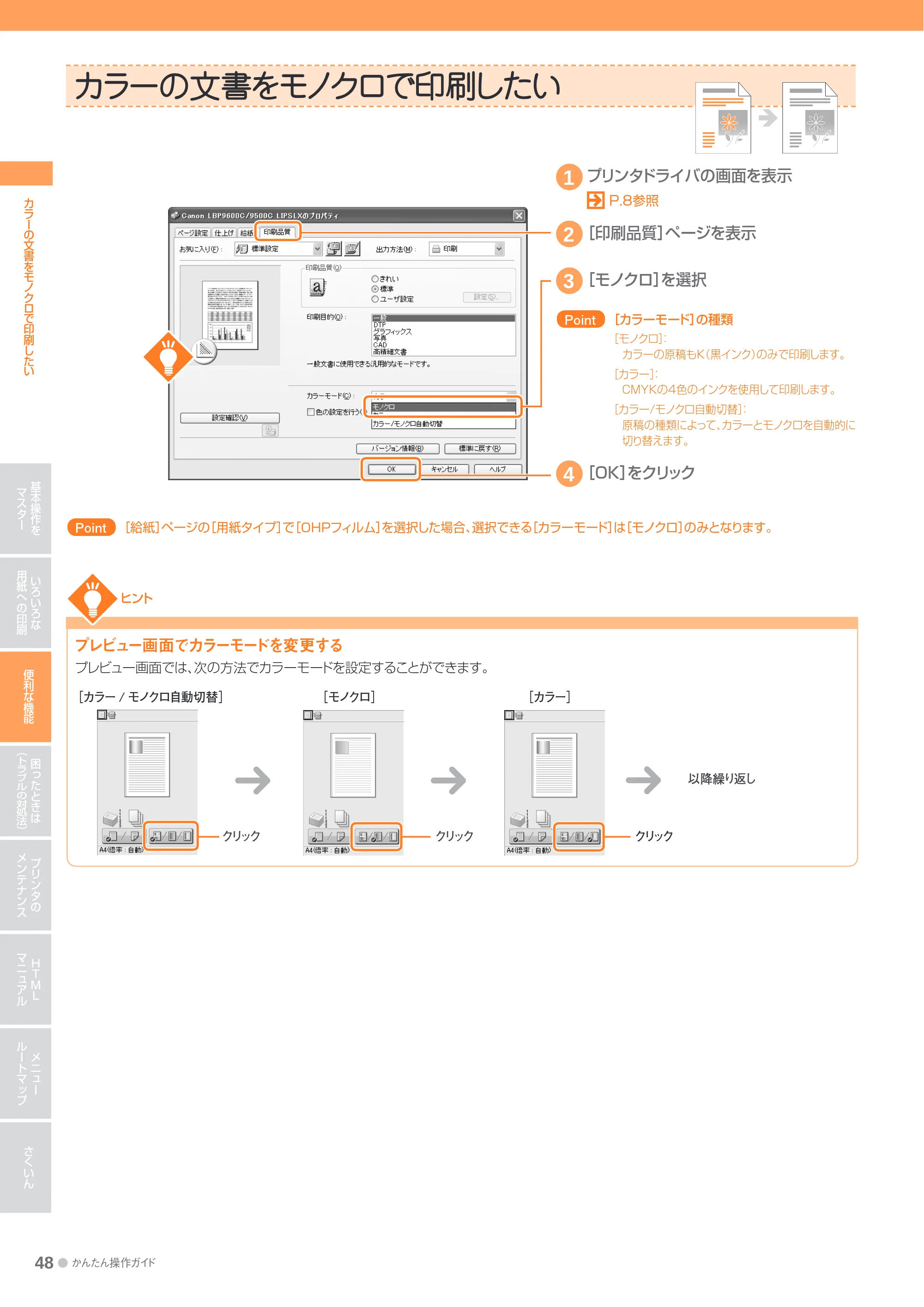

カラーの文書をモノクロで印刷したい 48

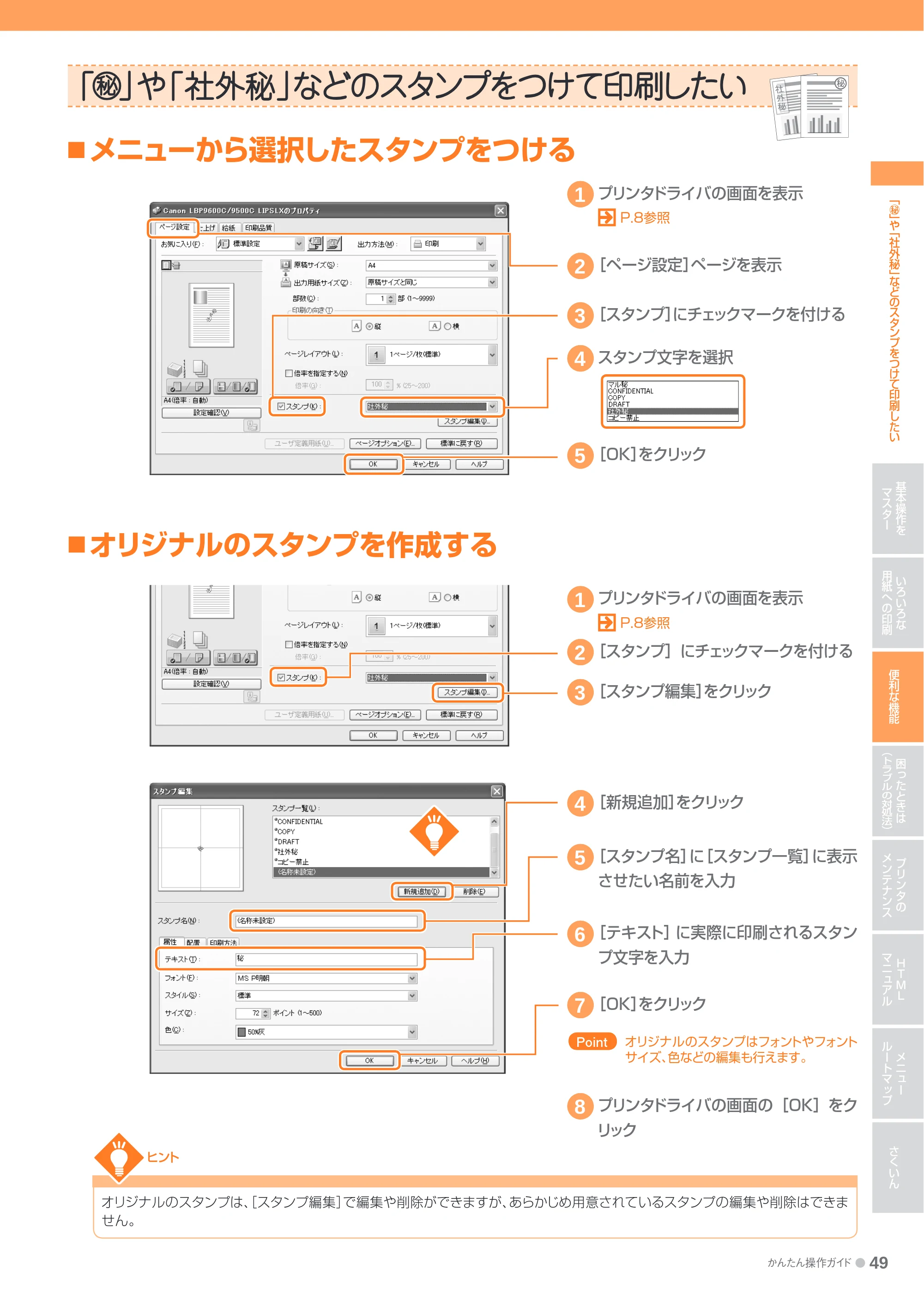

「○秘」や「社外秘」などのスタンプをつけて印刷したい 49

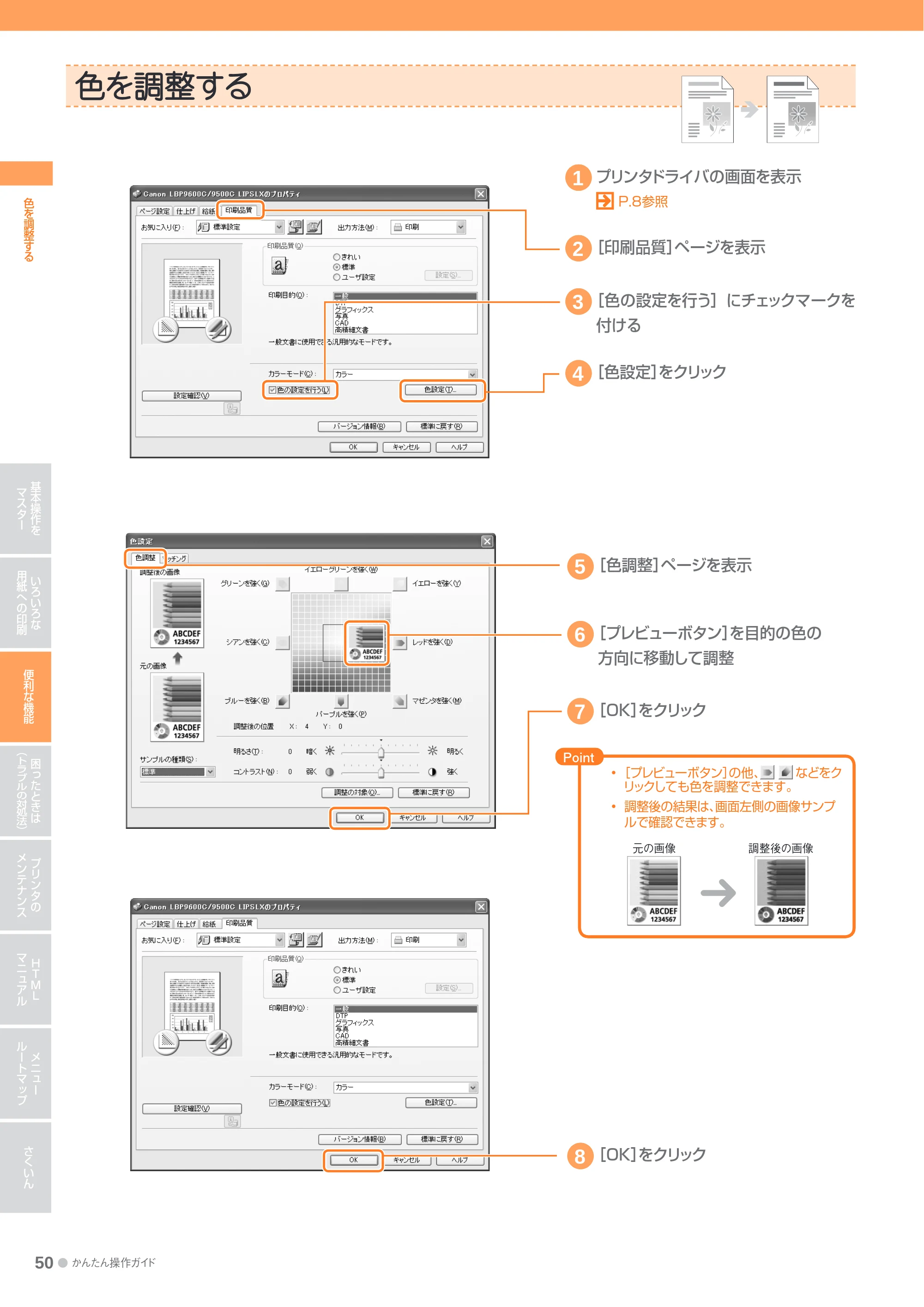

色を調整する 50

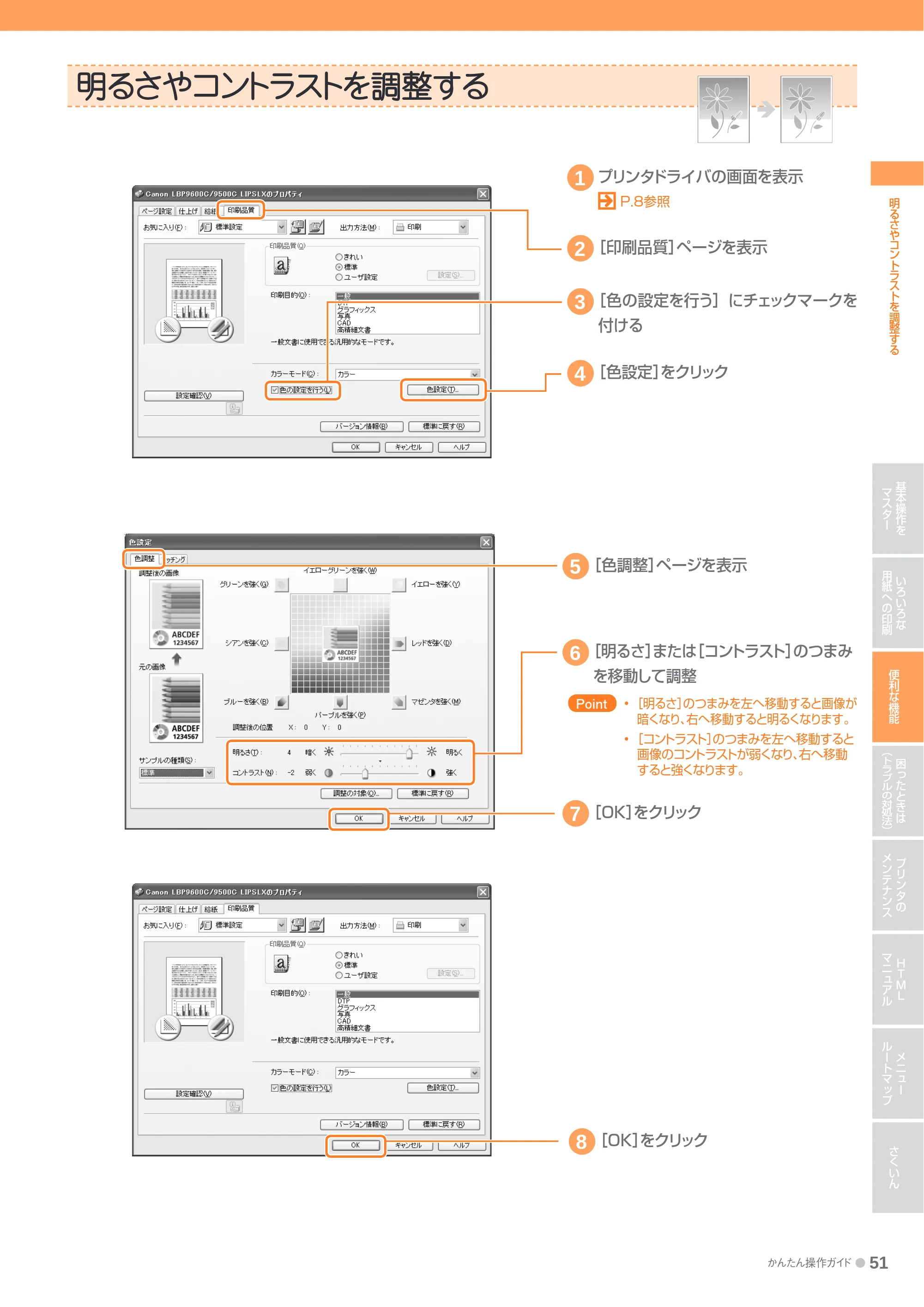

明るさやコントラストを調整する 51

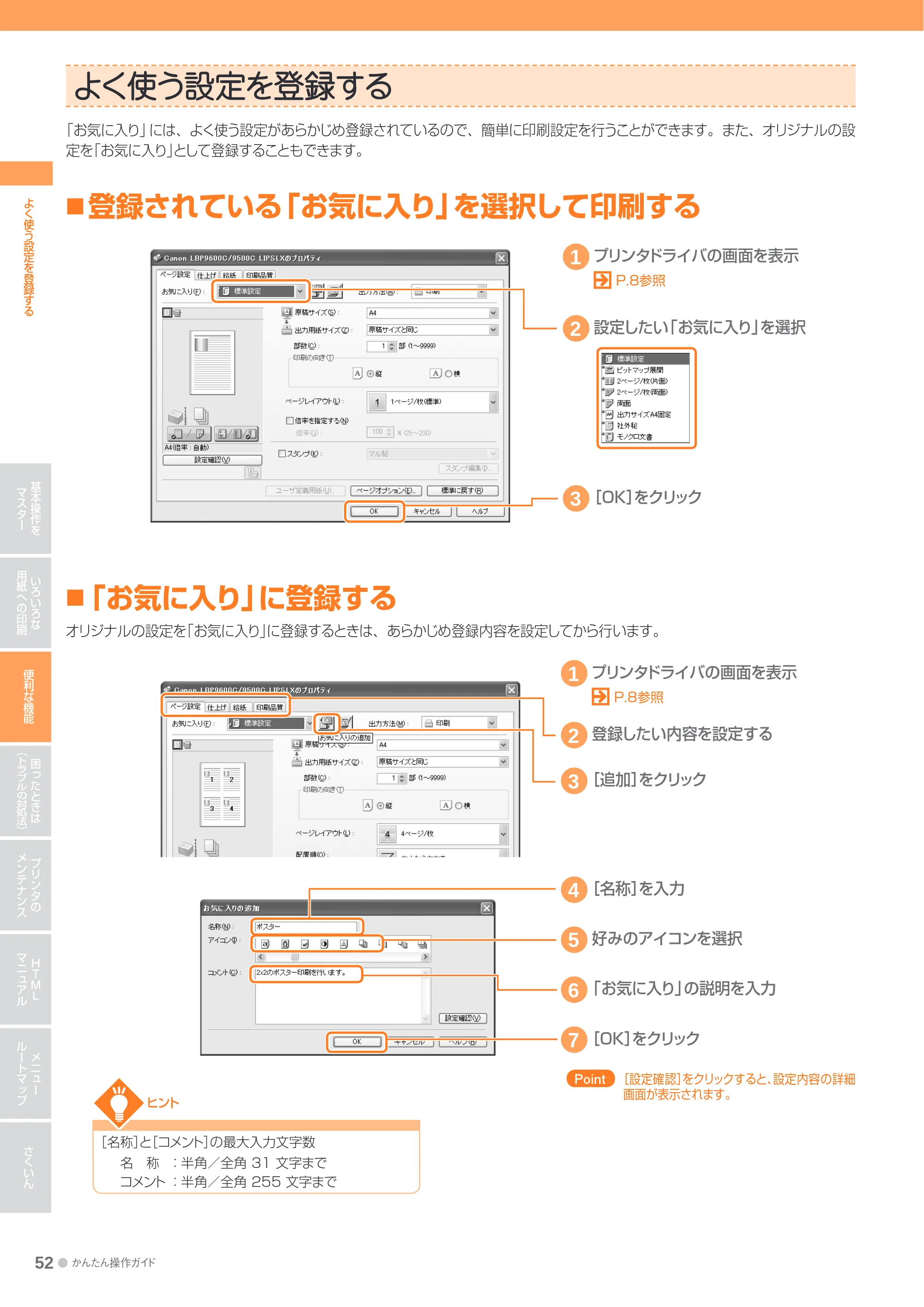

よく使う設定を登録する 52

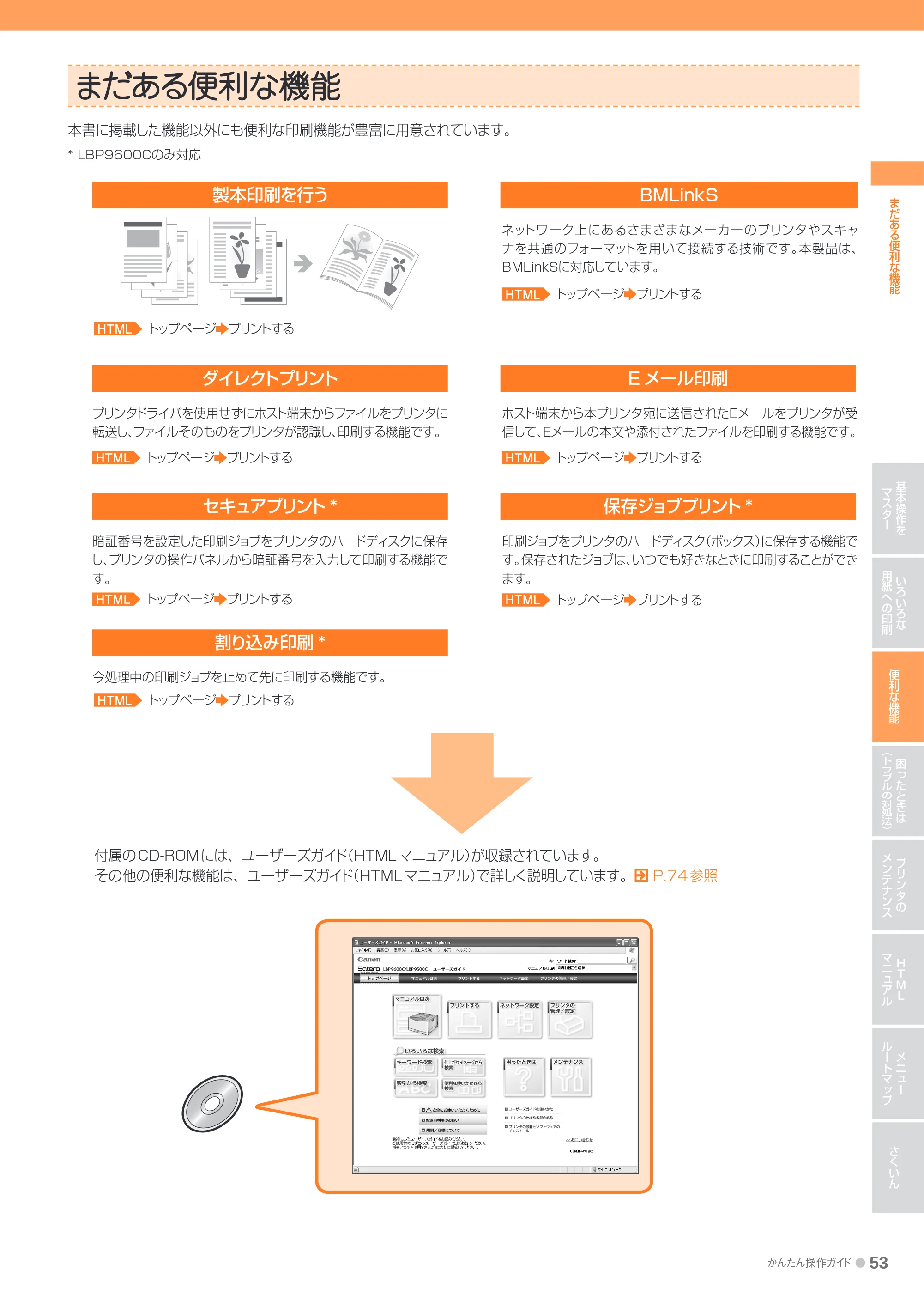

まだある便利な機能 53

3ページ

かんたん操作ガイド ●

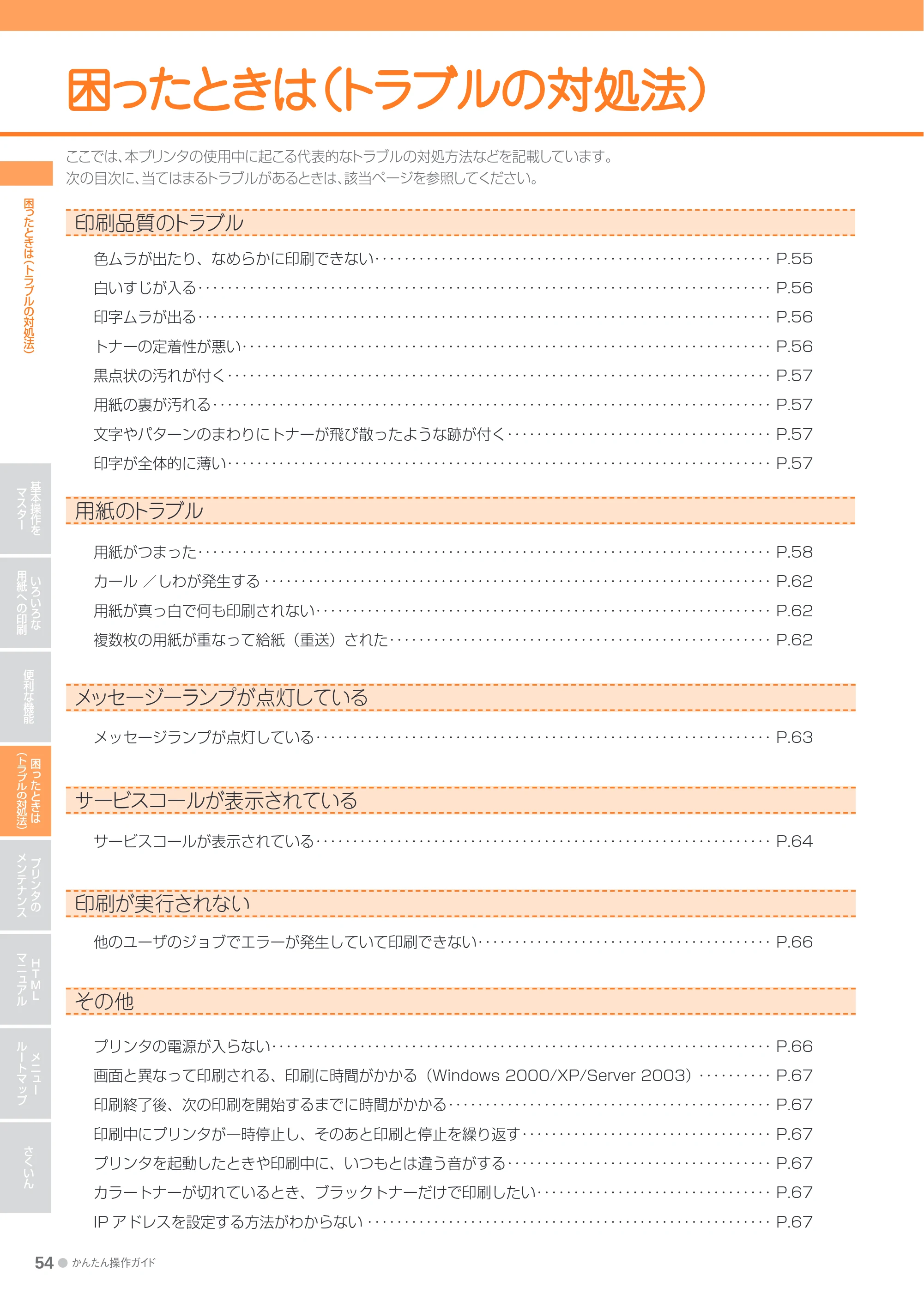

困ったときは（トラブルの対処法） 54

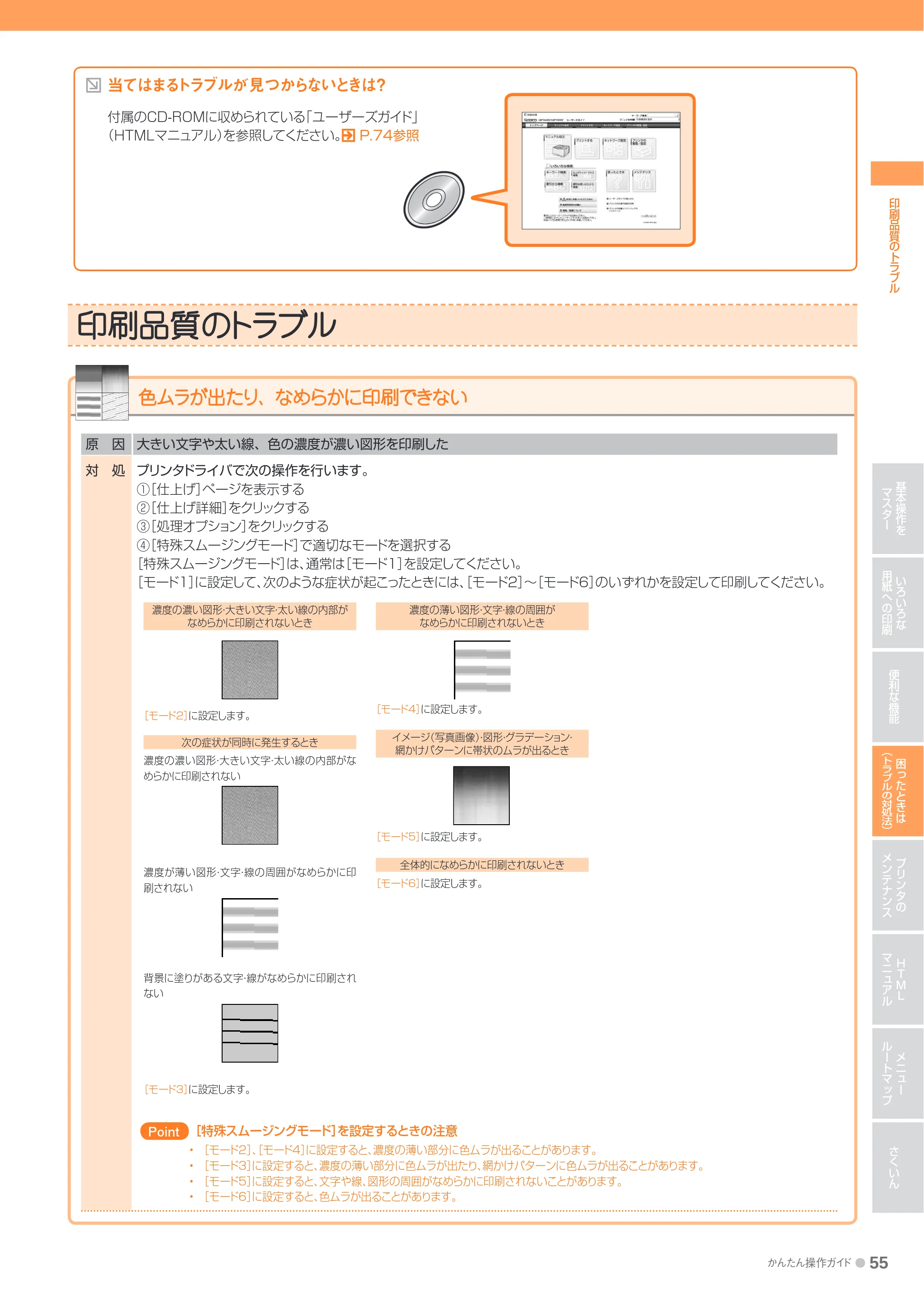

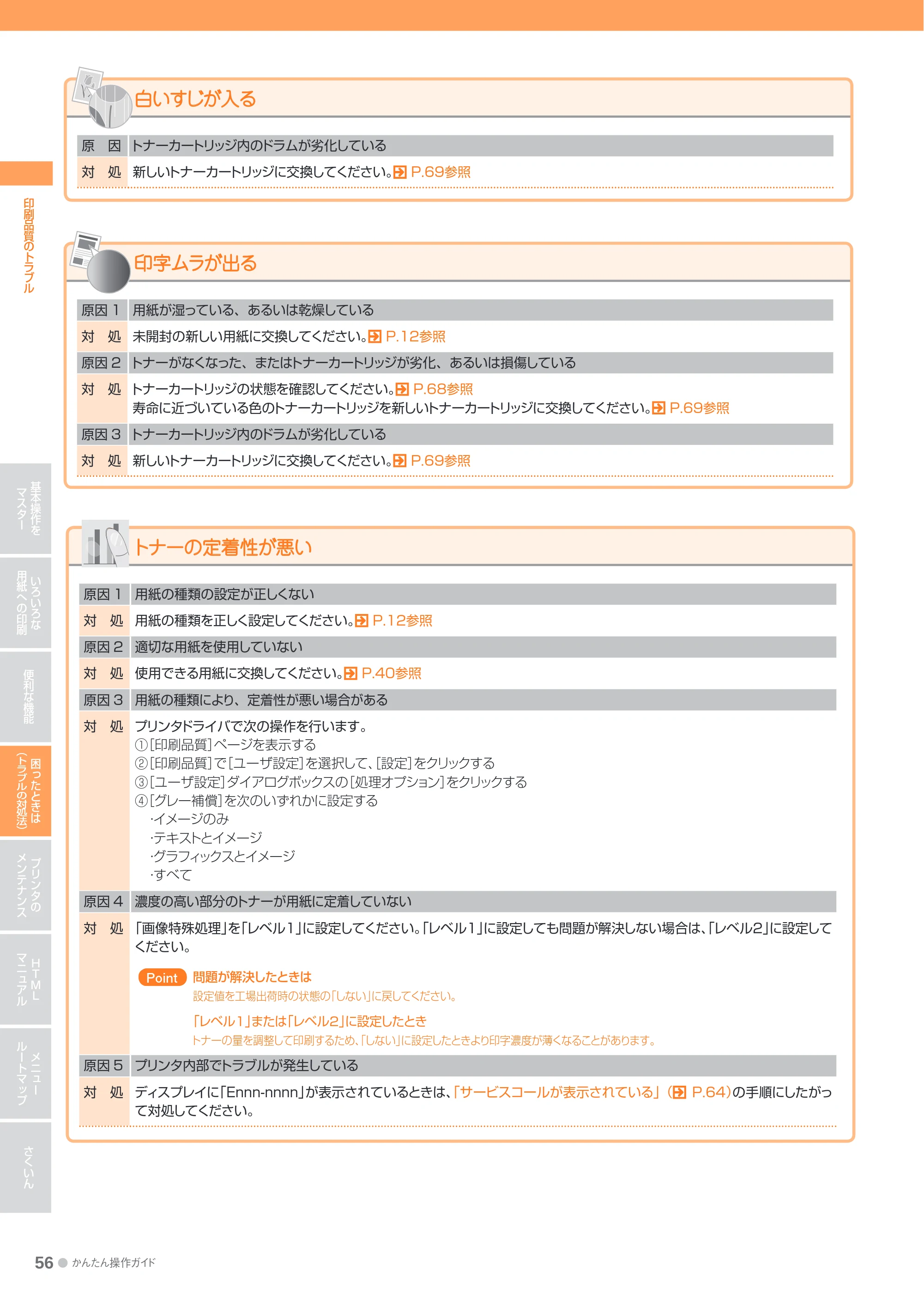

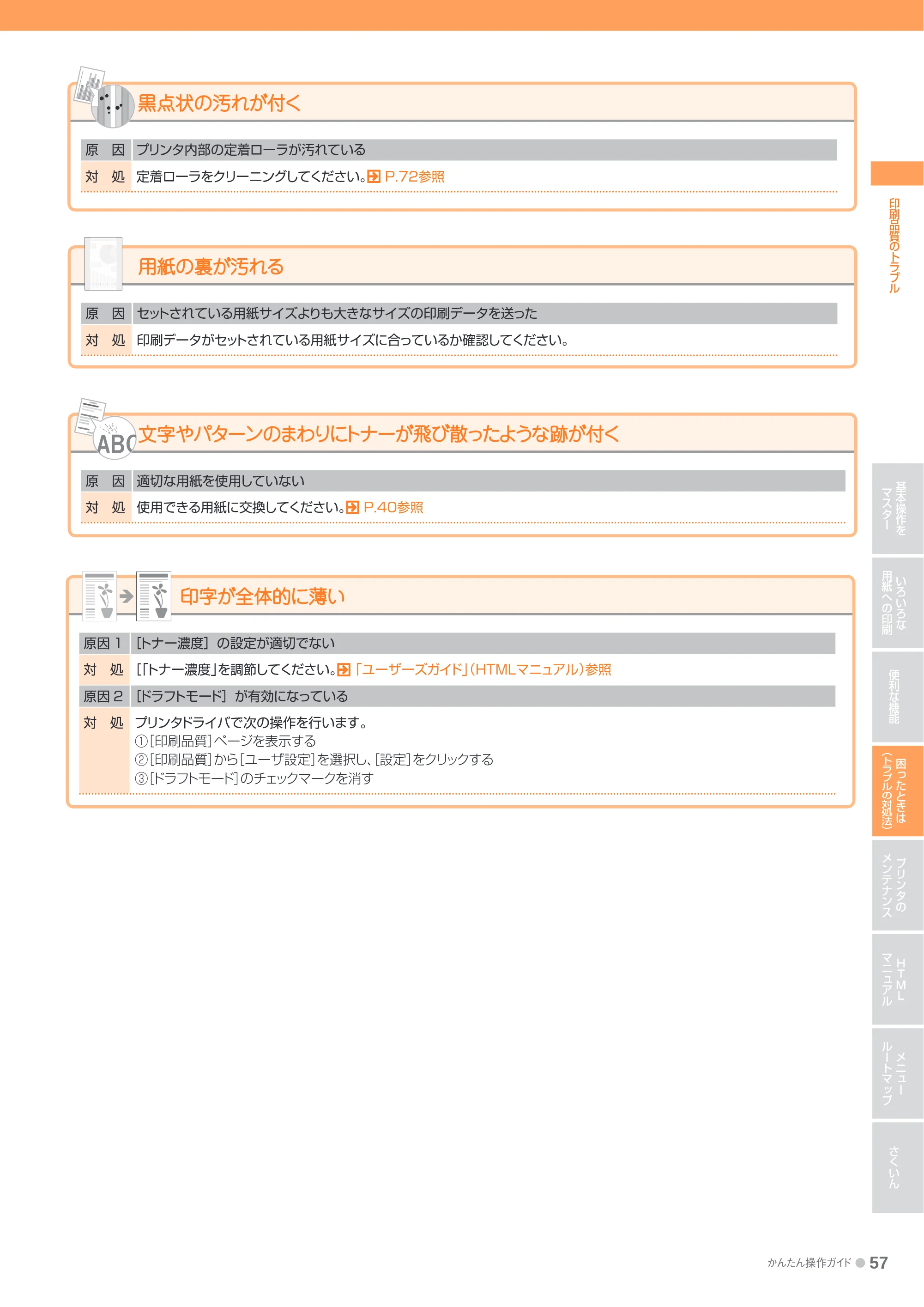

印刷品質のトラブル 55
用紙のトラブル 58

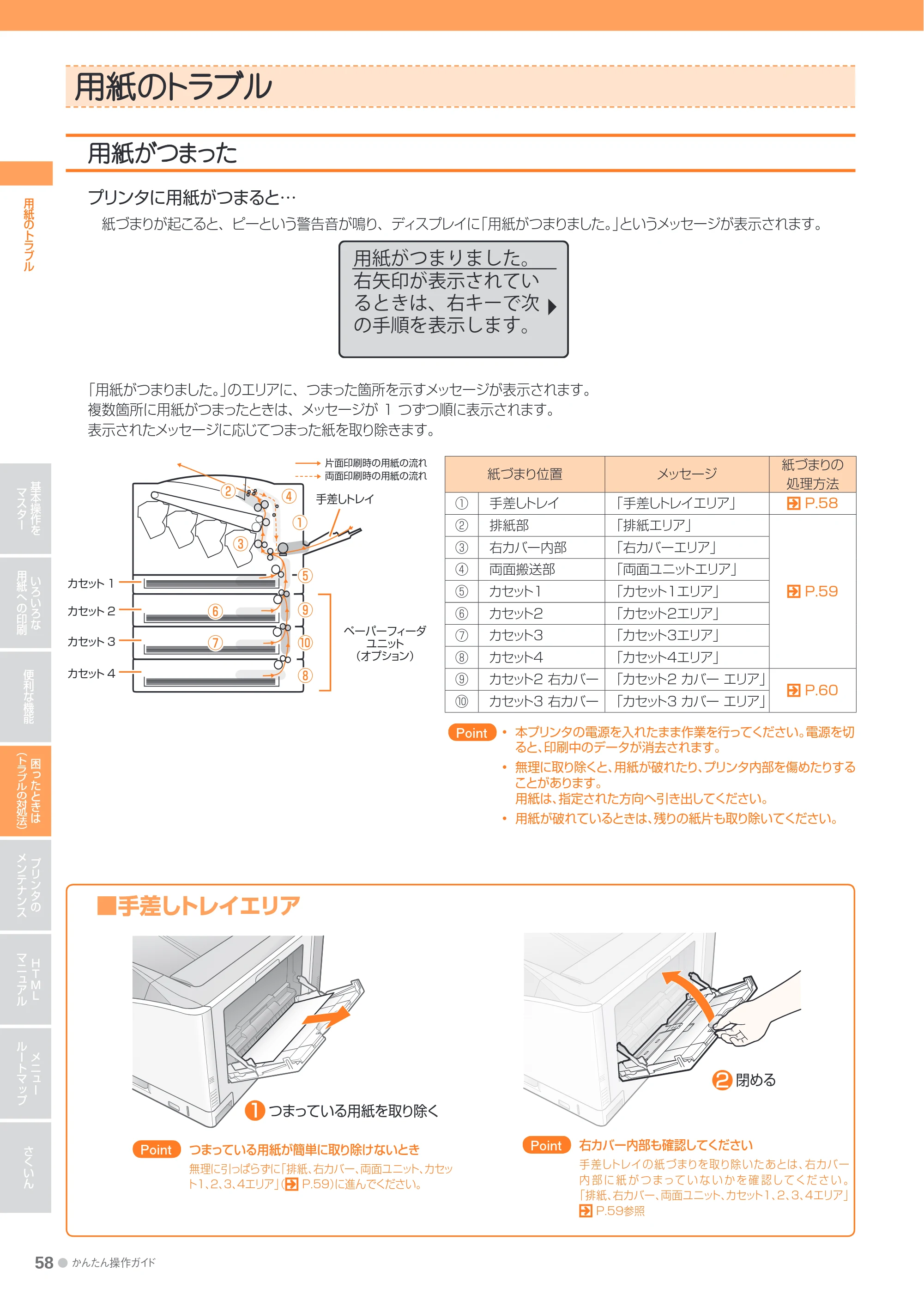

用紙がつまった 58
カール／しわが発生する 62
用紙が真っ白で何も印刷されない 62
複数枚の用紙が重なって給紙（重送）された 62
メッセージランプが点灯している 63
メッセージランプが点灯している 63
サービスコールが表示されている 64
サービスコールが表示されている 64
印刷が実行されない 66
他のユーザのジョブでエラーが発生していて印刷できない 66
その他 66
プリンタの電源が入らない 66
画面と異なって印刷される、印刷に時間がかかる（Windows 2000/XP/Server 2003） 67
印刷終了後、次の印刷を開始するまでに時間がかかる 67
印刷中にプリンタが一時停止し、そのあと印刷と停止を繰り返す 67
プリンタを起動したときや印刷中に、いつもとは違う音がする 67
カラートナーが切れているとき、ブラックトナーだけで印刷したい 67
IPアドレスを設定する方法がわからない 67
プリンタのメンテナンス 68
トナーカートリッジの状態を確認する 68

トナーカートリッジを交換する 69
プリンタの内部を清掃する（クリーニング） 72
定着ローラを清掃する（クリーニング） 72
HTMLマニュアルの使いかたを知りたい 74
知りたい情報を探すには 74
メニュールートマップ 76
かんたん操作ガイドさくいん 82
お問い合わせ先について裏表紙

LBP9600C/LBP9500Cの特長

● かんたん操作ガイド
LBP9600C/LBP9500Cの特長
USABILITYޓ使いやすさޓ
さまざまな用紙に対応
A3などの定形サイズ、はがきや封筒、ユーザ設定サイズの用紙を
セットできます。厚紙、コート紙、ラベル紙などの用紙にも対応し
ています。
かんたんトナー交換
本プリンタ用トナーカートリッジ（キヤノン純正品）はトナーと感光ドラムの一体型で、メンテナンス作業を軽減してい
ます。また、プリンタ正面から簡単にトナー交換することができます。
カラーもモノクロも毎分 30 ページの高速印刷＆高品位フルカラープリント
写真や画像のカラードキュメントや、文字中心のモノクロドキュメントも、印刷待ちのストレスを感じさせません。
さらに階調制御により、1200 dpiの高画質プリントを実現しました。また、色味を調整するキャリブレーション機能や
色ずれ補正機能により常に安定した画質を提供します。
クイックスタート
キヤノン独自のカラーオンデマンド定着方式の採用により、用紙の通過する間だけ瞬時に加熱するため、クイックスター

トを実現しました。
＊スリープ時は除く。また、電源投入時および使用状況によってはキャリブレーション時間が必要になります。
ハイパフォーマンスプリンティングシステム「LIPS」搭載
LIPSの資産を継承した、最新テクノロジーである「LIPS V」に対応しており、豊富なLIPS対応ソフトウェア資産を生かし
たプリント環境を実現します。
P.24～41
P.69～71
P.10～12プリンタの操作パネルで確認、調整、中止
プリンタの操作パネルは、紙づまりやトナー残量などのプリンタの状態を、メッセージやアニメーションなどでわかりやす
く通知します。クリーニングやキャリブレーションなど、プリンタの調整も行えます。
また、印刷待機中のジョブが、最大4つまで表示され、ジョブの確認や削除を行えます。

5ページ

かんたん操作ガイド ●
デスクサイドに置けるコンパクト設計
カラーもモノクロも快適出力のA3用紙対応モデル
INTERFACEޓインタフェース
写真や画像を調整して印刷
Hi-Speed USBに対応
Hi-Speed USB/USBに標準対応し、最高 480 Mbpsの
高速データ受信が可能です。
ネットワークに標準対応
LBP9600C/LBP9500Cは、標準でLAN接続に対応し
ており、Ethernetのネットワークプリンタとして使用で
きます。
また、お手持ちのWebブラウザを使ってプリンタのネッ
トワーク設定などを変更できる「リモートUI」を内蔵し
ており、プリンタから離れた場所にあるコンピュータで
プリンタを管理できます。
FRIENDLYޓ多彩な印刷機能
ページレイアウトを編集して印刷
P.42
P.45
P.42～53
P.50

色味を調整
ドキュメントを複数枚の用紙に分けて印刷してポスターに
1 枚の用紙に複数ページをまとめて印刷

多彩な印刷機能の詳細については
P.43
P.49・「秘」などのすかし文字を入れて印刷
P.46～47

異なるアプリケーションソフトで作成したドキュメン

トを 1つに結合して印刷
双方向ユーティリティ画面
（リモートUI）

用紙の両面に印刷

P.51

明るさ、コントラストを調整

LBP9600C/LBP9500C
LBP9600C/LBP9500C

基本操作をマスターしよう

6 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ

各部の各部のなまえとはたらきなまえとはたらき

各部のなまえとはたらき

基本操作をマスターしよう基本操作をマスターしよう
前面■
電源スイッチ
操作パネルについては、「プリンタの操作パネル（プリンタの状態確認
や初期設定を行う）」（ P.10）を参照してください。
操作パネル
背面■
前カバー
給紙カセット
操作パネル排紙トレイ
運搬用取っ手
右カバー
手差しトレイ
通気口
後カバー
USBコネクタ
LANコネクタ
LNK/ACT ランプ（緑色）
10/100ランプ（緑色）
ハードディスクスロット*
拡張ボードスロット*
通気口後下カバー *
運搬用取っ手
定格銘板ラベル
明示されている電流値は、
平均消費電流です。
電源コード差し込み口
アース線端子
*LBP9600Cのみ使用します。

7ページ

かんたん操作ガイド ●
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
プリンタの操作
番号名称状態
（17）主電源ランプ（緑色）
（点灯）
電源が入っている状態
キー
番号キー機能
（1）
（オンライン）
オンライン状態とオフライン状態を切り替えます。キーが点灯しているときがオンライン状態、消灯していると
きがオフライン状態です。
本文中では［］（オンライン）と表記します。
（2）
（ジョブ確認／中止）
オンライン状態オフライン状態メニュー表示中
ジョブランプが点灯・点滅している状態（データ処理中・デー
タ受信中）で押すと、ジョブのリストを表示します。リストから
ジョブを選んでキャンセルできます。
本文中では［］（ジョブ確認／中止）と表記します。
動作しません。
（3）
（給紙選択）
給紙選択メニューを表示します。給紙カセットと手差しトレ
イのどちらから印刷するかの設定や、用紙のサイズの設定
をします。
本文中では［］（給紙選択）と表記します。
動作しません。
（10）
（ユーティリティ）
ユーティリティメニューを表示します。
プリンタの現在の設定内容などの内部
情報を印刷します。本文中では［］

（ユーティリティ）と表記します。
動作しません。ひとつ前の階層に戻ります。
（11）
（ジョブ）
ジョブメニューを表示します。セキュアプ
リントやボックスに保存したジョブの操
作、各種の履歴リストを印刷します。
動作しません。
同じ階層の上の項目を選択します。項目が数値
の場合は数値が増えます。そのまま押し続ける
と、数値の増す速度が速くなる項目もあります。
本文中では［］と表記します。
（12）
（戻る）
動作しません。ひとつ前の階層に戻ります。
（13）
（OK）
動作しません。
選択した項目を実行します。または次の階層に進
みます。本文中では［OK］と表記します。
（14）
（リセット）
リセットメニューを表示します。プリンタのリセット操作や印
刷データの排出、シャットダウン操作を行います。
同じ階層の下の項目を選択します。項目が数値
の場合は数値が減ります。そのまま押し続ける
と、数値の減る速度が速くなる項目もあります。
本文中では［］と表記します。
（15）
（セットアップ）
セットアップメニューを表示します。レイアウトの調整や、拡

大／縮小など、印刷するときの環境を設定します。本文中で
は［］（セットアップ）と表記します。
次の階層に進みます。
（16）
（操作部電源スイッチ
（サブ電源））
「スリープモード」が「使わない」以外に設定されている場合、スリープモードに移行します。

用紙のセット

1 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
プリンタの操作
用紙のセット
用紙のセット
用紙のセット方法は、セットする場所によって手順が異なります。
「使用できる用紙」 P.40参照
給紙カセットにセットする場合
Step1
■■■ 用紙をセットする
■
■
給紙カセットを止まるまで引き出します。
1
ディスプレイ
ディスプレイは最大で縦に5 行、横に全角 11 文字（半角 22 文字）を表示します。
■表示例：

基本画面

印刷できます。 A4
Y M C K

メニュー操作中の画面

セットアップ
拡張機能
給紙
標準ネットワーク
レイアウト
現在選択されている項目は、黒地に白文字で反転されて表示されます。

13ページ

かんたん操作ガイド ● 13
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
用紙のセット
用紙ガイドの位置を調整します。
ロック解除レバーをつまみながら調整する
2
用紙を下へ押さえて、用紙ガイドのツメの下に
用紙を入れます。
用紙ガイドを正しい位置にセットする
側面の用紙ガイドおよび後端の用紙ガイドを用紙に突き当てて
ください。
ゆるすぎたりきつすぎたりすると、用紙が正しく送られなかった
り、紙づまりの原因になります。
積載制限マークの線を超えていないことを確認する
PointPoint
3
ロック解除レバー
セットする用紙のサイズ
に合わせて調整する
セットする用紙のサイズに
合わせて調整する
ロック解除レバー
上面図
ツメ
ここまで
ツメ
手順 4 へつづく

14ページ

1 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
給紙カセットをプリンタにセットします。
しっかりと奥まで押し込む

Step2
■■■ 給紙カセットの設定をする
工場出荷時、給紙カセットは定形用紙のサイズを自動認識する設定になっているため、通常、設定を変更する必要はありません。
ただし、次のときは設定を変更する必要があります。

ユーザ設定用紙を使用したあとに定形用紙に戻すとき
用紙サイズをチェックしない「フリー」で使用したいとき

■
［］（給紙選択）を押します。
1
用紙のセット

［］、［］で「カセット1用紙サイズ」を選択
し、［OK］を押します。
用紙サイズ表示板をセットします。
①用紙サイズ表示板を取り出す
②用紙サイズシールを貼る
③用紙サイズ表示板をセットする

給紙選択
給紙モードﾞ
手差しﾄﾚｲ用紙ｻｲｽﾞ
カセット1用紙サイズ
カセット2用紙サイズ
［］、［］で用紙のサイズを選択し、［OK］を
押します。

フリー：

プリンタドライバの用紙設定をチェックしないで印刷します。
フリーに設定するときは、必ず、プリンタドライバの設
定と給紙カセットにセットした用紙が合っているか、確
認してお使いください。

自動：

セットした用紙サイズを自動的に検知します。

ユーザ設定サイズ：

定形以外のサイズを独自に設定して印刷したいときに選択
します。
HTML トップページプリンタの管理／設定設定項目一覧
共通セットアップメニュー（給紙グループ）
給紙カセットが設定されます。
PointPoint

カセット1用紙サイズ
フリー
自動
ﾕｰｻﾞ設定ｻｲｽﾞ
ﾕｰｻﾞ設定ｻｲｽﾞR
②
①
③

15ページ

かんたん操作ガイド ● 1
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
Step3
■■■ 用紙の種類を登録する（必ず行う）■
［］、［］で「カセット1用紙種類」を選択し、
［OK］を押します。

セットした用紙の種類と設定を必ず合わせてください。セットした用紙と設定が異なると、プリンタに重大な故障が生じる恐れがあります。
「給紙部にセットした用紙と［用紙タイプ］の設定」 P.22参照
プリンタドライバの［用紙タイプ］の初期値は［パネル優先］になっているため、通常、プリンタドライバの設定を変更する必要はありません。
プリンタドライバの設定を変更する際は、操作パネルの「カセット1用紙種類」に合わせてください。
一致していないと、「以下の用紙をセット」のメッセージが表示されます。
その場合、［］（オンライン）を押すと、「カセット1用紙種類」の設定がプリンタドライバの設定値に変更され、印刷を続行します。

PointPoint
給紙選択
カセット2用紙サイズ
手差しトレイ用紙種類
カセット1用紙種類
カセット2用紙種類
［］、［］で用紙の種類を選択し、［OK］を押
します。
給紙カセットの用紙種類が設定されます。

カセット1用紙種類
普通紙
普通紙L
普通紙H
厚紙1
用紙のセット
カセット 2、3、4（オプションのペーパーフィーダ）にセットする場合
Step1
■■■ 用紙をセットする
■
■
給紙カセットを止まるまで引き出します。
1
［］（給紙選択）を押します。
1
手順 2 へつづく

16ページ

16 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
用紙ガイドの位置を調整します。
ロック解除レバーをつまみながら調整する
2
用紙を下へ押さえて、用紙ガイドのツメの下に
用紙を入れます。
用紙ガイドを正しい位置にセットする
側面の用紙ガイドおよび後端の用紙ガイドを用紙に突き当てて
ください。
ゆるすぎたりきつすぎたりすると、用紙が正しく送られなかった
り、紙づまりの原因になります。
積載制限マークを超えていないことを確認する
PointPoint
3
用紙サイズ表示板をセットします。
①用紙サイズ表示板を取り出す
②用紙サイズシールを貼る
③用紙サイズ表示板をセットする
4
用紙のセット
ロック解除レバー
セットする用紙のサイズ
に合わせて調整する
セットする用紙のサイズに
合わせて調整する
ロック解除レバー
上面図
ツメ
ここまで
ツメ
②
①
③

17ページ

かんたん操作ガイド ● 1
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
給紙カセットをペーパーフィーダにセットしま
す。
しっかりと奥まで押し込む

Step2
■■■ 給紙カセットの設定をする
工場出荷時、給紙カセットは定形用紙のサイズを自動認識する設定になっているため、通常、設定を変更する必要はありません。
ただし、次のときは設定を変更する必要があります。

ユーザ設定用紙を使用したあとに定形用紙に戻すとき
用紙サイズをチェックしない「フリー」で使用したいとき

■
［］、［］で「カセットN（N=2、3、4）用紙サ
イズ」を選択し、［OK］を押します。

給紙選択
給紙モードﾞ
手差しﾄﾚｲ用紙ｻｲｽﾞ
カセット1用紙サイズ
カセット2用紙サイズ
［］、［］で用紙のサイズを選択し、［OK］を
押します。

フリー：

自動：

セットした用紙サイズを自動的に検知します。

ユーザ設定サイズ：

定形以外のサイズを独自に設定して印刷したいときに選択
します。
HTML トップページプリンタの管理／設定設定項目一覧
共通セットアップメニュー（給紙グループ）
給紙カセットが設定されます。
PointPoint

カセット2用紙サイズ
フリー
自動
ﾕｰｻﾞ設定ｻｲｽﾞ
ﾕｰｻﾞ設定ｻｲｽﾞR
用紙のセット
［］（給紙選択）を押します。
1
Step3 へつづく

18ページ

1 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
手差しトレイにセットする場合
Step1
■■■ 用紙をセットする
■
■
1
手差しトレイを開けます。
手差しトレイは右側面の取っ手を持って開ける
Step3
■■■ 用紙の種類を登録する（必ず行う）■
セットした用紙の種類と設定を必ず合わせてください。セットした用紙と設定が異なると、プリンタに重大な故障が生じる恐れがあります。
「給紙部にセットした用紙と［用紙タイプ］の設定」 P.22参照
プリンタドライバの［用紙タイプ］の初期値は［パネル優先］になっているため、通常、プリンタドライバの設定を変更する必要はありません。
プリンタドライバの設定を変更する際は、操作パネルの「カセットN（N=2、3、4）用紙種類」に合わせてください。
一致していないと、「以下の用紙をセット」のメッセージが表示されます。
その場合、［］（オンライン）を押すと、「カセットN（N=2、3、4）用紙種類」の設定がプリンタドライバの設定値に変更され、印刷を続
行します。

PointPoint
［］、［］で「カセットN（N=2、3、4）用紙種
類」を選択し、［OK］を押します。

給紙選択
カセット2用紙サイズ
手差しトレイ用紙種類
カセット1用紙種類
カセット2用紙種類
［］、［］で用紙の種類を選択し、［OK］を押
します。
給紙カセットの用紙種類が設定されます。

カセット2用紙種類
普通紙
普通紙L
普通紙H
厚紙1
用紙のセット
［］（給紙選択）を押します。
1

19ページ

かんたん操作ガイド ● 1
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
用紙のセット

A3などの長いサイズの用紙をセットするとき
は、延長トレイを引き出します。

用紙ガイドの幅を用紙の幅より少し広めにセット
します。
OHPフィルム、ラベル用紙、コート紙をセットす
るときは、用紙を少量ずつさばき、端を揃えま
す。

平らなところで軽く数回
たたいて端を揃える
少量ずつよくさばく
積載制限ガイドの下を通して、用紙を奥に当た
るまでゆっくりと差し込みます。
積載制限マークの線を超えていないことを確認する

用紙ガイドを用紙の幅に合わせます。

積載制限ガイド
ここまで
Step2 へつづく

20ページ

0 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
用紙を下へ押さえて、用紙ガイドのツメの下に
用紙を入れます。
用紙ガイドを正しい位置にセットする
側面の用紙ガイドおよび後端の用紙ガイドを用紙に突き当ててく
ださい。
ゆるすぎたりきつすぎたりすると、用紙が正しく送られなかった
り、紙づまりの原因になります。
積載制限マークの線を超えていないことを確認する
PointPoint
給紙カセットをプリンタにセットします。
しっかりと奥まで押し込む
3
5
用紙サイズ表示板をセットします。
①用紙サイズ表示板を取り出す
②用紙サイズシールを貼る
③用紙サイズ表示板をセットする
4
定形サイズ
（Ａ４・Ｂ５・Ａ５など）
の用紙に印刷する
Step2
■■■ 給紙カセットの設定をする
工場出荷時、給紙カセットは定形用紙のサイズを自動認識する設定になっているため、通常、設定を変更する必要はありません。
ただし、次のときは設定を変更する必要があります。

ユーザ設定用紙を使用したあとに定形用紙に戻すとき
用紙サイズをチェックしない「フリー」で使用したいとき

■
［］、［］で「カセット1用紙サイズ」を選択
し、［OK］を押します。
2
手順 3 へつづく
［］（給紙選択）を押します。
1
給紙選択
給紙モードﾞ
手差しﾄﾚｲ用紙ｻｲｽﾞ
カセット1用紙サイズ
カセット2用紙サイズ
ここまで
②
①
③
ツメ
ツメ

26ページ

● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
［］、［］で「カセット1用紙種類」を選択し、
［OK］を押します。

［］、［］で用紙の種類を選択し、［OK］を押
します。
給紙カセットの用紙種類が設定されます。

カセット1用紙種類
普通紙
普通紙L
普通紙H
厚紙1
Step3
■■■ 用紙の種類を登録する（必ず行う）■
セットした用紙の種類と設定を必ず合わせてください。セットした用紙と設定が異なると、プリンタに重大な故障が生じる恐れがあります。
「給紙部にセットした用紙と［用紙タイプ］の設定」 P.22参照
プリンタドライバの［用紙タイプ］の初期値は［パネル優先］になっているため、通常、プリンタドライバの設定を変更する必要はありません。
プリンタドライバの設定を変更する際は、操作パネルの「カセット1用紙種類」に合わせてください。
一致していないと、「以下の用紙をセット」のメッセージが表示されます。
その場合、［］（オンライン）を押すと、「カセット1用紙種類」の設定がプリンタドライバの設定値に変更され、印刷を続行します。

PointPoint
［］、［］で［自動］または［フリー］を選択し、
［OK］を押します。

フリー：

自動：

セットした用紙サイズを自動的に検知します。
HTML トップページプリンタの管理／設定設定項目一覧
共通セットアップメニュー（給紙グループ）
給紙カセットが設定されます。
PointPoint

カセット1用紙サイズ
フリー
自動
ﾕｰｻﾞ設定ｻｲｽﾞ
ﾕｰｻﾞ設定ｻｲｽﾞR
定形サイズ
（Ａ４・Ｂ５・Ａ５など）
の用紙に印刷する
［］（給紙選択）を押します。
1
給紙選択
カセット2用紙サイズ
手差しトレイ用紙種類
カセット1用紙種類
カセット2用紙種類

はがきに印刷する

かんたん操作ガイド ●
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
Step2
■■■ 用紙サイズを登録する（必ず行う）■
はがきに印刷する
［］、［］で「手差しトレイ用紙サイズ」を選
択し、［OK］を押します。

［］、［］で用紙のサイズを選択し、［OK］を
押します。
手差しトレイの用紙サイズが設定されます。

手差しﾄﾚｲ用紙ｻｲｽﾞ
フリー
ﾕｰｻﾞ設定ｻｲｽﾞ
ﾕｰｻﾞ設定ｻｲｽﾞR
はがき
Step3
■■■ 用紙の種類を登録する（必ず行う）■
セットした用紙の種類と設定を必ず合わせてください。セットした用紙と設定が異なると、プリンタに重大な故障が生じる恐れがあります。
「給紙部にセットした用紙と［用紙タイプ］の設定」 P.22参照
プリンタドライバの［用紙タイプ］の初期値は［パネル優先］になっているため、通常、プリンタドライバの設定を変更する必要はありません。
プリンタドライバの設定を変更する際は、操作パネルの「手差しトレイ用紙種類」に合わせてください。
一致していないと、「以下の用紙をセット」のメッセージが表示されます
その場合、［］（オンライン）を押すと、「手差しトレイ用紙種類」の設定がプリンタドライバの設定値に変更され、印刷を続行します。

PointPoint
セットアップメニューとプリンタドライバの［出力用紙サイズ］の設定を一致させてお使いください。
一致していないと、「以下の用紙をセット」のメッセージが表示されます。
その場合、［］（オンライン）を押すと、「手差しトレイ用紙サイズ」の設定がプリンタドライバの設定値に変更され、印刷を続行します。
PointPoint
［］（給紙選択）を押します。
1
給紙選択
給紙モードﾞ
手差しﾄﾚｲ用紙ｻｲｽﾞ
カセット1用紙サイズ
カセット2用紙サイズ
［］（給紙選択）を押します。
1

封筒に印刷する

かんたん操作ガイド ● 1
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
封筒に印刷する
Step2
■■■ 用紙サイズを登録する（必ず行う）■
セットアップメニューとプリンタドライバの［出力用紙サイズ］の設定を一致させてお使いください。
一致していないと、「以下の用紙をセット」のメッセージが表示されます。
その場合、［］（オンライン）を押すと、「手差しトレイ用紙サイズ」の設定がプリンタドライバの設定値に変更され、印刷を続行します。
PointPoint

［］、［］で「手差しトレイ用紙サイズ」を選
択し、［OK］を押します。

［］、［］で用紙のサイズを選択し、［OK］を
押します。
手差しトレイの用紙サイズが設定されます。
手差しﾄﾚｲ用紙ｻｲｽﾞ
往復はがき
4面はがき
封筒角形2号
封筒長形3号
Step3
■■■ 用紙の種類を登録する（必ず行う）■
セットした用紙の種類と設定を必ず合わせてください。セットした用紙と設定が異なると、プリンタに重大な故障が生じる恐れがあります。
「給紙部にセットした用紙と［用紙タイプ］の設定」 P.22参照
プリンタドライバの［用紙タイプ］の初期値は［パネル優先］になっているため、通常、プリンタドライバの設定を変更する必要はありません。

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
不定形サイズの用紙
（ユーザ設定用紙）
に印刷する
Step2
■■■ 用紙の向きを登録する（必ず行う）■
［］、［］で「カセット1用紙サイズ」を選択
し、［OK］を押します。

［］、［］で用紙の向きを選択し、［OK］を押
します。

縦置き（用紙の短辺がプリンタ前面と平行）にセットしたとき

「ユーザ設定サイズ」に設定します。

横置き（用紙の長辺がプリンタ前面と平行）にセットしたとき

「ユーザ設定サイズR」に設定します。
用紙の向きが設定されます。

カセット1用紙サイズ
フリー
自動
ﾕｰｻﾞ設定ｻｲｽﾞ
ﾕｰｻﾞ設定ｻｲｽﾞR
［］（給紙選択）を押します。
1
給紙選択
給紙モードﾞ
手差しﾄﾚｲ用紙ｻｲｽﾞ
カセット1用紙サイズ
カセット2用紙サイズ
Step3 へつづく

38ページ

● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
不定形サイズの用紙
（ユーザ設定用紙）
に印刷する
［］、［］で用紙の種類を選択し、［OK］を押
します。
給紙カセットの用紙種類が設定されます。

カセット1用紙種類
普通紙
普通紙L
普通紙H
厚紙1
Step3
■■■ 用紙の種類を登録する（必ず行う）■
セットした用紙の種類と設定を必ず合わせてください。セットした用紙と設定が異なると、プリンタに重大な故障が生じる恐れがあります。
「給紙部にセットした用紙と［用紙タイプ］の設定」 P.22参照
プリンタドライバの［用紙タイプ］の初期値は［パネル優先］になっているため、通常、プリンタドライバの設定を変更する必要はありません。
プリンタドライバの設定を変更する際は、操作パネルの「カセット1用紙種類」に合わせてください。
一致していないと、「以下の用紙をセット」のメッセージが表示されます。
その場合、［］（オンライン）を押すと、「カセット1用紙種類」の設定がプリンタドライバの設定値に変更され、印刷を続行します。

PointPoint
［］、［］で「カセット1用紙種類」を選択し、
［OK］を押します。

［］（給紙選択）を押します。
1
給紙選択
カセット2用紙サイズ
手差しトレイ用紙種類
カセット1用紙種類
カセット2用紙種類

39ページ

かんたん操作ガイド ●
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
Step5
■■■ 印刷する
お使いのアプリケーションソフト側で用紙サイズの設定が必要な場合もあります。
■
給紙部と用紙タイプを設定します。
①［給紙］ページを表示
②使用する給紙部を選択
③セットした用紙のタイプを選択
④［OK］をクリック
［印刷］ダイアログボックスに戻ります。
プリンタドライバの画面を表示し、登録したユー
ザ設定用紙を選択します。
①［ページ設定］ページを表示
②［原稿サイズ］で登録した用紙サイズを選択
③［出力用紙サイズ］で［原稿サイズと同じ］を選択
プリンタドライバの画面を表示 P.8参照●
［印刷］ダイアログボックスの［OK］をクリックし
ます。
印刷が開始されます。
1

Step4
■■■ ユーザ設定用紙を登録する（必ず行う）
ユーザ設定用紙を印刷する場合は、あらかじめユーザ設定用紙のサイズをプリンタドライバに登録しておく必要があります。登録
方法は、プリンタドライバのヘルプを参照してください。
■
不定形サイズの用紙
（ユーザ設定用紙）
に印刷する
①
②
③
①
②
④
③

使用できる用紙

40 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
使用できる用紙
使用使用できる用紙できる用紙
297 mm 257 mm 210 mm 297 mm 182 mm
148 mm210 mm
12インチ 11インチ 8.5インチ
8.5インチ 11インチ 7.25インチ
100 mm 200 mm
296 mm
120 mm 120 mm
240 mm
420
mm 364
mm 297
mm 210
mm
257
mm
210
mm148
mm
18
インチ
17
インチ 14
インチ
11
インチ 8.5
インチ
10.5
インチ
148
mm
148
mm
200
mm
235
mm
235
mm
332
mm
A3
B4
A4 縦 *1
A4 横*2 B5 縦*1
A5 縦*1
A5 横*212 x 18 レジャー
リーガル
レター縦 *1
レター横*2
エグゼク
ティブ
縦*1
ユーザ設定
用紙縦
*1 *3 *4
ユーザ設定用紙横*2 *5 *6 ユーザ設定用紙横*2 *5ユーザ設定用紙横*2 *5
長尺紙ユーザ設定
用紙縦
*1 *3 *4
ユーザ設定
用紙縦
*1 *3 *4
はがき
横*2
往復はがき

横*2
4面はがき縦*1
自動両面印刷可能
定形サイズ
ユーザ設定用紙
はがき・封筒
手差しトレイ
手差しトレイのみ
カセット1 カセット2
*1 縦：用紙の短辺がプリンタ前面と平行にな
る置きかたです。
*2 横：用紙の長辺がプリンタ前面と平行にな
る置きかたです。
*3 LIPS LXプリンタドライバ使用時のみセッ
トすることができます。
*4 短辺 148 ～ 297 mm、長辺 182 ～ 297 mm
のユーザ設定用紙に自動両面印刷すること
ができます。
*5 短辺 148 ～ 297 mm、長辺 182 ～ 450 mm
のユーザ設定用紙に自動両面印刷すること
ができます。
*6 短辺が 312 mmを超える用紙を使用する
と、用紙の両端部分にすじが入ることがあ
ります。
*7 最適な印刷品質を得るため、A4またはレターサイズのラベル用紙のご使用をおすすめします。
*8 最適な印刷品質を得るため、A3、A4、レターサイズのコート紙のご使用をおすすめします。

普通紙 60 ～ 105 g/㎡
厚紙 106 ～ 216 g/㎡
OHPフィルム（モノクロ印刷時のみ使用可能）
ラベル用紙 *7
コート紙 100 ～ 220 g/㎡ *8
郵便はがき、郵便往復はがき、郵便4面はがき
封筒
普通紙（60 ～ 105 g/㎡）、厚紙（106 ～ 163 g/㎡）、コート紙（100 ～

160 g/㎡）は、自動両面印刷が可能です。

厚紙（129 ～ 216 g/㎡）、OHPフィルム、ラベル用紙、コート紙（100 ～

220 g/㎡）、郵便はがき、郵便往復はがき、郵便4面はがき、封筒は手差し
トレイのみセット可能です。
127
～
297
mm
76.2
～
320
mm
148
～
297
mm
210
～
297
mm
182
～
297
mm
210
～
297
mm
457.3
～
1200
mm
127～297 mm
127～457.2 mm 182 ～ 431.8 mm 210 ～ 431.8 mm
210～297 mm 182～297 mm 148～297 mm
封筒
洋形
長3号
横*2
封筒
長形
3号
横*2
封筒
角形2号
横*2
手差し/カセット1
手差し/カセット1
手差し/カセット1
手差し/カセット1
手差し
手差し
カセット2～4
カセット2～4
マークなし
：手差しトレイとカセット1に
セットすることができます。
：手差しのみにセットすることが
できます。
：カセット2～4にセットすること
ができます。
カセット3、カセット4は、
LBP9600Cのみ使用できます。
：手差しトレイとカセット1～4に
セットすることができます。

注意が必要な用紙

かんたん操作ガイド ● 41
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
注意が必要な用紙
用紙の印刷範囲
はがきに印刷する場合
印刷範囲いっぱいにデータを配置して印刷すると、印字品質が低下することがあります。
印刷範囲より少し内側にデータを配置してください。
封筒に印刷する場合
郵便番号が欠けて印刷される場合
プリンタドライバで次の設定を行います。
①［仕上げ］ページの［仕上げ詳細］をクリックする
②［印字領域を広げて印刷する］にチェックマークを付ける
用紙について：
⇒詳しい内容はユーザーズガイド（HTML マニュアル）をご覧ください。
HTML トップページプリントする

PointPoint

保管状態が悪い（折り目やしわがある・破れている・カールしている・湿っている・濡れているなどの用紙）
トナーが定着しにくい（表面がざらざらしている・表面があらい・表面がつるつるしすぎているなどの用紙）
穴や切れ目がある ●のりや特殊なコーティングが施されている ●一度印刷した用紙
普通紙／厚紙／ OHPフィルム／ラベル用紙／コート紙 ●封筒

さくいん
メニュー
ルートマップ
ページを拡大／縮小して印刷したい
用紙サイズに合わせて拡大／縮小する■
倍率を指定して拡大／縮小する■
ページを拡大／縮小して印刷したい
［原稿サイズ］は、データを作成したときにアプリケーションソフト側で設定した用紙サイズを選択します。
［出力用紙サイズ］は、実際に出力する用紙のサイズを選択します。拡大／縮小しない場合は、［原稿サイズと同じ］を選択します。

PointPoint
［ページレイアウト］で［1ページ/枚（標
準）］以外を選択した場合、拡大／縮小の
倍率は指定できません。
PointPoint［倍率］の数値は、原稿サイズに対するパーセンテージで表します。
25 ～ 99 ：縮小
100 ：等倍
101 ～ 200 ：拡大

PointPoint
プリンタドライバの画面を表示
P.8 参照
［ページ設定］ページを表示
11

［原稿サイズ］を選択
［出力用紙サイズ］を選択
［OK］をクリック
プリンタドライバの画面を表示
P.8参照
［ページ設定］ページを表示
［倍率を指定する］にチェックマーク
を付ける
倍率を入力
［OK］をクリック
11

ポスターを作りたい

かんたん操作ガイド ●
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
ポスターを作りたい
ポスターを作りたい
Point
［ポスター（N×N）］を選択すると、1 枚の画像を何枚の用紙に分割して印刷するかを設定できます。
：16 枚：4 枚：9 枚
プリンタドライバの画面を表示
P.8参照
11
［OK］をクリック
［ポスター（N×N）］（N=2,3,4）を選択
［ページ設定］ページを表示

複数のジョブを結合して印刷したい

● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
複数のジョブを結合して印刷したい
複数のジョブを結合して印刷する場合は、先に用紙サイズや用紙タイプなどの印刷設定
を行ってください。
Canon PageComposerとは？
プリンタに送った複数の印刷ジョブを結合して、編集･印刷するプ
リンタドライバの機能です。アプリケーションが異なるジョブをひ
とつにまとめて印刷できます。
Canon PageComposerの詳しい使いかたについては、Canon
PageComposerのヘルプをご覧ください。
ヘルプの表示方法
Canon PageComposer画面で［ヘルプ］メニュー→［ヘルプ］を選択
Excelファイルを結合するときの注意
Excelでは、選択しているシートに印刷設定が反映される
ため、ジョブを結合した場合、選択したシートのみがCanon
PageComposerにスプールされます。
ヒント
Canon PageComposerでできるおもな操作

ジョブの結合／分割・ジョブの順番の入れ替え
ジョブの複製・ジョブの削除

ヒント
Excelファイル内の複数のシートを結合したい場合は、
必要なシートをすべて選択してください。
複数のジョブを結合して印刷したい
結合したいすべてのジョブに対して 1
～の操作を行う

［編集 +プレビュー］を選択
［OK］をクリックして、［印刷］ダイアロ
グボックスの［OK］をクリック

［OK］をクリック
Canon PageComposer 画面に
結合したいジョブが登録されます。
［編集+プレビュー］を選択して印刷の操作
を行うと、プリンタにスプールしたジョブが
「Canon PageComposer」に登録され
ます。
PointPoint
プリンタドライバの画面を表示
P.8参照
［ページ設定］ページを表示
11

この画面は、［出力方法］を［印刷］から［編
集+プレビュー］に切り替えたときに表示
されます。
PointPoint

47ページ

かんたん操作ガイド ●
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
複数のジョブを結合して印刷したい
結合したジョブの編集

削除したいページのサムネイルを選択して［ページの削除］をク

リックすると、ページが削除されます。

ジョブの結合や印刷設定などの変更を確認したいときは、［印刷

さくいん
メニュー
ルートマップ
色を調整する
色を調整する
元の画像調整後の画像
プリンタドライバの画面を表示
P.8参照
11
［色の設定を行う］にチェックマークを
付ける

［色設定］をクリック
［色調整］ページを表示
［プレビューボタン］を目的の色の
方向に移動して調整

［OK］をクリック
［OK］をクリック
［印刷品質］ページを表示
［プレビューボタン］の他、などをク
リックしても色を調整できます。
調整後の結果は、画面左側の画像サンプ
ルで確認できます。

PointPoint

明るさやコントラストを調整する

かんたん操作ガイド ● 1
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
明るさやコントラストを調整する
明るさやコントラストを調整する
［色調整］ページを表示
［明るさ］または［コントラスト］のつまみ
を移動して調整

［OK］をクリック
プリンタドライバの画面を表示
P.8参照
11
［色の設定を行う］にチェックマークを
付ける

［色設定］をクリック
［印刷品質］ページを表示
［OK］をクリック
［明るさ］のつまみを左へ移動すると画像が
暗くなり、右へ移動すると明るくなります。
［コントラスト］のつまみを左へ移動すると
画像のコントラストが弱くなり、右へ移動
すると強くなります。

PointPoint

よく使う設定を登録する

● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
よく使う設定を登録する
よく使う設定を登録する
「お気に入り」には、よく使う設定があらかじめ登録されているので、簡単に印刷設定を行うことができます。また、オリジナルの設
定を「お気に入り」として登録することもできます。
登録されている「お気に入り」を選択して印刷する■
「お気に入り」に登録する
オリジナルの設定を「お気に入り」に登録するときは、あらかじめ登録内容を設定してから行います。
■
［名称］と［コメント］の最大入力文字数
名称：半角／全角 31 文字まで
コメント：半角／全角 255 文字まで
ヒント
プリンタドライバの画面を表示
P.8参照
11
［OK］をクリック
設定したい「お気に入り」を選択
プリンタドライバの画面を表示
P.8参照
11
［追加］をクリック
登録したい内容を設定する
［名称］を入力
好みのアイコンを選択
「お気に入り」の説明を入力
［OK］をクリック
［設定確認］をクリックすると、設定内容の詳細
画面が表示されます。
PointPoint

まだある便利な機能

かんたん操作ガイド ●
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
まだある便利な機能
まだある便利な機能
本書に掲載した機能以外にも便利な印刷機能が豊富に用意されています。
付属の CD-ROMには、ユーザーズガイド（HTML マニュアル）が収録されています。
その他の便利な機能は、ユーザーズガイド（HTML マニュアル）で詳しく説明しています。 P.74 参照
製本印刷を行う
HTML トップページプリントする
BMLinkS
HTML トップページプリントする
ネットワーク上にあるさまざまなメーカーのプリンタやスキャ
ナを共通のフォーマットを用いて接続する技術です。本製品は、
BMLinkSに対応しています。
ダイレクトプリント
HTML トップページプリントする
プリンタドライバを使用せずにホスト端末からファイルをプリンタに
転送し、ファイルそのものをプリンタが認識し、印刷する機能です。
E メール印刷
HTML トップページプリントする
ホスト端末から本プリンタ宛に送信されたEメールをプリンタが受
信して、Eメールの本文や添付されたファイルを印刷する機能です。

セキュアプリント *
HTML トップページプリントする
暗証番号を設定した印刷ジョブをプリンタのハードディスクに保存
し、プリンタの操作パネルから暗証番号を入力して印刷する機能で
す。
保存ジョブプリント *
HTML トップページプリントする
印刷ジョブをプリンタのハードディスク（ボックス）に保存する機能で
す。保存されたジョブは、いつでも好きなときに印刷することができ
ます。
割り込み印刷 *
HTML トップページプリントする
今処理中の印刷ジョブを止めて先に印刷する機能です。
* LBP9600Cのみ対応

困ったときは（トラブルの対処法）

● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
印刷品質のトラブル

困ったときは（トラブルの対処法）

ここでは、本プリンタの使用中に起こる代表的なトラブルの対処方法などを記載しています。
次の目次に、当てはまるトラブルがあるときは、該当ページを参照してください。

困ったときは

（トラブルの対処法）
用紙のトラブル
印刷が実行されない
その他
メッセージーランプが点灯している
色ムラが出たり、なめらかに印刷できない･･････････････････････････････････････････････････････ P.55
白いすじが入る･･････････････････････････････････････････････････････････････････････････････ P.56
印字ムラが出る･･････････････････････････････････････････････････････････････････････････････ P.56
トナーの定着性が悪い････････････････････････････････････････････････････････････････････････ P.56
黒点状の汚れが付く･･････････････････････････････････････････････････････････････････････････ P.57

用紙の裏が汚れる････････････････････････････････････････････････････････････････････････････ P.57
文字やパターンのまわりにトナーが飛び散ったような跡が付く････････････････････････････････････ P.57
印字が全体的に薄い･･････････････････････････････････････････････････････････････････････････ P.57
用紙がつまった･･････････････････････････････････････････････････････････････････････････････ P.58
カール／しわが発生する･････････････････････････････････････････････････････････････････････ P.62
用紙が真っ白で何も印刷されない･･････････････････････････････････････････････････････････････ P.62

複数枚の用紙が重なって給紙（重送）された････････････････････････････････････････････････････ P.62
メッセージランプが点灯している･･････････････････････････････････････････････････････････････ P.63
サービスコールが表示されている
サービスコールが表示されている･･････････････････････････････････････････････････････････････ P.64
他のユーザのジョブでエラーが発生していて印刷できない････････････････････････････････････････ P.66
プリンタの電源が入らない････････････････････････････････････････････････････････････････････ P.66
画面と異なって印刷される、印刷に時間がかかる（Windows 2000/XP/Server 2003）･･････････ P.67

印刷終了後、次の印刷を開始するまでに時間がかかる････････････････････････････････････････････ P.67
印刷中にプリンタが一時停止し、そのあと印刷と停止を繰り返す･･････････････････････････････････ P.67
プリンタを起動したときや印刷中に、いつもとは違う音がする････････････････････････････････････ P.67
カラートナーが切れているとき、ブラックトナーだけで印刷したい････････････････････････････････ P.67
IP アドレスを設定する方法がわからない･･･････････････････････････････････････････････････････ P.67

印刷品質のトラブル

かんたん操作ガイド ●
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
印刷品質のトラブル
印刷品質のトラブル
当てはまるトラブルが見つからないときは？
付属のCD-ROMに収められている「ユーザーズガイド」
（HTMLマニュアル）を参照してください。 P.74参照
色ムラが出たり、なめらかに印刷できない
原因大きい文字や太い線、色の濃度が濃い図形を印刷した
対処プリンタドライバで次の操作を行います。
①［仕上げ］ページを表示する
②［仕上げ詳細］をクリックする
③［処理オプション］をクリックする
④［特殊スムージングモード］で適切なモードを選択する
［特殊スムージングモード］は、通常は［モード1］を設定してください。
［モード1］に設定して、次のような症状が起こったときには、［モード2］～［モード6］のいずれかを設定して印刷してください。
［特殊スムージングモード］を設定するときの注意
［モード2］、［モード4］に設定すると、濃度の薄い部分に色ムラが出ることがあります。
［モード3］に設定すると、濃度の薄い部分に色ムラが出たり、網かけパターンに色ムラが出ることがあります。

［モード5］に設定すると、文字や線、図形の周囲がなめらかに印刷されないことがあります。
［モード6］に設定すると、色ムラが出ることがあります。

PointPoint
濃度の濃い図形・大きい文字・太い線の内部が
なめらかに印刷されないとき
［モード2］に設定します。
次の症状が同時に発生するとき
濃度の濃い図形・大きい文字・太い線の内部がな
めらかに印刷されない
濃度が薄い図形・文字・線の周囲がなめらかに印
刷されない
背景に塗りがある文字・線がなめらかに印刷され
ない
［モード3］に設定します。
濃度の薄い図形・文字・線の周囲が
なめらかに印刷されないとき
［モード4］に設定します。
イメージ（写真画像）・図形・グラデーション・
網かけパターンに帯状のムラが出るとき
［モード5］に設定します。
全体的になめらかに印刷されないとき
［モード6］に設定します。

56ページ

● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
印刷品質のトラブル
トナーの定着性が悪い
原因 1 用紙の種類の設定が正しくない
対処用紙の種類を正しく設定してください。 P.12参照
原因 2 適切な用紙を使用していない
対処使用できる用紙に交換してください。 P.40参照
原因 3 用紙の種類により、定着性が悪い場合がある
対処プリンタドライバで次の操作を行います。
①［印刷品質］ページを表示する
②［印刷品質］で［ユーザ設定］を選択して、［設定］をクリックする
③［ユーザ設定］ダイアログボックスの［処理オプション］をクリックする
④［グレー補償］を次のいずれかに設定する

イメージのみ
テキストとイメージ
グラフィックスとイメージ
すべて

原因 4 濃度の高い部分のトナーが用紙に定着していない
対処「画像特殊処理」を「レベル1」に設定してください。「レベル1」に設定しても問題が解決しない場合は、「レベル2」に設定して
ください。
問題が解決したときは
設定値を工場出荷時の状態の「しない」に戻してください。
「レベル1」または「レベル2」に設定したとき
トナーの量を調整して印刷するため、「しない」に設定したときより印字濃度が薄くなることがあります。
原因 5 プリンタ内部でトラブルが発生している
対処ディスプレイに「Ennn-nnnn」が表示されているときは、「サービスコールが表示されている」（ P.64）の手順にしたがっ
て対処してください。
PointPoint
白いすじが入る
原因トナーカートリッジ内のドラムが劣化している
対処新しいトナーカートリッジに交換してください。 P.69参照
印字ムラが出る
原因 1 用紙が湿っている、あるいは乾燥している
対処未開封の新しい用紙に交換してください。 P.12参照
原因 2 トナーがなくなった、またはトナーカートリッジが劣化、あるいは損傷している

対処トナーカートリッジの状態を確認してください。 P.68参照
寿命に近づいている色のトナーカートリッジを新しいトナーカートリッジに交換してください。 P.69参照
原因 3 トナーカートリッジ内のドラムが劣化している
対処新しいトナーカートリッジに交換してください。 P.69参照

57ページ

かんたん操作ガイド ●
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
黒点状の汚れが付く
原因プリンタ内部の定着ローラが汚れている
対処定着ローラをクリーニングしてください。 P.72参照
用紙の裏が汚れる
原因セットされている用紙サイズよりも大きなサイズの印刷データを送った
対処印刷データがセットされている用紙サイズに合っているか確認してください。
文字やパターンのまわりにトナーが飛び散ったような跡が付く
原因適切な用紙を使用していない
対処使用できる用紙に交換してください。 P.40参照
印刷品質のトラブル
印字が全体的に薄い
原因 1 ［トナー濃度］の設定が適切でない
対処［「トナー濃度」を調節してください。「ユーザーズガイド」（HTMLマニュアル）参照
原因 2 ［ドラフトモード］が有効になっている
対処プリンタドライバで次の操作を行います。
①［印刷品質］ページを表示する
②［印刷品質］から［ユーザ設定］を選択し、［設定］をクリックする
③［ドラフトモード］のチェックマークを消す

用紙のトラブル

58 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
用紙のトラブル
用紙がつまった
プリンタに用紙がつまると…
紙づまりが起こると、ピーという警告音が鳴り、ディスプレイに「用紙がつまりました。」というメッセージが表示されます。
用紙がつまりました。
右矢印が表示されてい
るときは、右キーで次
の手順を表示します。
用紙のトラブル
「用紙がつまりました。」のエリアに、つまった箇所を示すメッセージが表示されます。
複数箇所に用紙がつまったときは、メッセージが 1 つずつ順に表示されます。
表示されたメッセージに応じてつまった紙を取り除きます。
紙づまり位置メッセージ
紙づまりの
処理方法
① 手差しトレイ「手差しトレイエリア」 P.58
② 排紙部「排紙エリア」
P.59
③ 右カバー内部「右カバーエリア」
④ 両面搬送部「両面ユニットエリア」
⑤ カセット1 「カセット1エリア」
⑥ カセット2 「カセット2エリア」
⑦ カセット3 「カセット3エリア」
⑧ カセット4 「カセット4エリア」
⑨ カセット2 右カバー「カセット2 カバーエリア」

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
カール／しわが発生する
用紙がカールする
原因 1 高温高湿度環境でプリンタを使用している
対処操作パネルで次の操作を行います。
①［オンラインキー］を押してオフラインにする
②［セットアップキー］を押す
③［ユーザメンテナンス］を選択する
④［特殊印字処理］を選択する
⑤［用紙カール補正］を［する］に設定する
原因 2 用紙の保管状態が悪く、吸湿している
対処未開封の新しい用紙に交換してください。
原因 3 適切な用紙を使用していない
対処本プリンタで使用できる用紙に交換してください。 P.40参照
用紙のトラブル
用紙がしわになる
原因 1 給紙カセットや手差しトレイに用紙が正しくセットされていない
対処給紙カセットや手差しトレイに用紙を正しくセットしてください。 P.12参照
原因 2 用紙の保管状態が悪く、吸湿している
対処未開封の新しい用紙に交換してください。
原因 3 適切な用紙を使用していない
対処本プリンタで使用できる用紙に交換してください。 P.40参照
原因 4 プリンタ内部に異物がある

対処プリンタ内部の異物を取り除いてください。
原因 5 定着器の寿命が近づいている
対処ステータスプリントを印刷して、定着器のカウンタ数値を確認し、以前に定着器を交換したときの枚数から約150,000 枚増
えている場合、定着器を交換してください。
原因用紙が重なって送られた
対処 OHPフィルム、ラベル用紙、コート紙のときは、よくさばいてセットしなおしてください。
用紙が真っ白で何も印刷されない
原因重なって給紙（重送）されやすい用紙を使用している
対処 OHPフィルム、ラベル用紙、コート紙のときは、よくさばいてセットしなおしてください。
複数枚の用紙が重なって給紙（重送）された

メッセージランプが点灯している

図を読み込み中

原文・図解 · p.63

かんたん操作ガイド ●
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
メッセージランプが点灯している
メッセージランプが点灯している
メッセージランプが点灯しているときは、次の対処を行ってください。
操作パネルに表示されているメッセージ対処
ディスプレイにサービスコール「Ennn-nnnn」（n は
英数字）が表示されている
Ennn-nnnn
「サービスコールが表示されている」 P.64 参照
ディスプレイにメッセージが表示されている
用紙がつまりました。
右矢印が表示されてい
るときは、右キーで次
の手順を表示します。
「用紙のトラブル」 P.58 参照
ディスプレイが消えている
オフライン状態でスリープモードに入っています。

スリープモードを解除する

HTML トップページプリンタの管理／設定プリンタを省エネモードに
設定するスリープモードの設定方法

オンラインにする

HTML トップページプリントする印刷の基本操作オンラインとオフ
ライン
メッセージランプが点灯している
メッセージランプ

サービスコールが表示されている

図を読み込み中

原文・図解 · p.64

● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
原因アプリケーションソフトによっては、印刷データをスプーリングするときの形式により、問題が発生することがある
対処プリンタドライバで次の操作を行うと、問題を解決できることがあります。
①［仕上げ］ページを表示する
②［仕上げ詳細］をクリックする
③［処理オプション］をクリックする
④［メタファイルスプーリングを行う］の設定を変更する
画面と異なって印刷される、印刷に時間がかかる
（Windows 2000/XP/Server 2003）
原因印字品質を保つため、定着器の冷却を行っている（特に幅の狭い用紙の印刷終了後）
対処そのまましばらくお待ちください。プリンタが自動的に定着器の冷却を行います。
定着器の冷却が終わると、印刷が再開されます。
印刷終了後、次の印刷を開始するまでに時間がかかる
原因長時間連続で印刷をしたときなどに、プリンタ内部の温度が上昇し、安全装置が働いて一時停止した
対処そのまましばらくお待ちください。
プリンタ内部の温度が下がると、印刷を再開します。

ただし、プリンタ内部の温度が十分下がっていないと、すぐに安全装置が働いて一時停止します。温度が十分に下がると、通
常の印刷スピードに戻ります。安全装置が働くまでの時間や通常の印刷スピードに戻るまでの時間は、プリンタの使用状況
によって異なります。
印刷中にプリンタが一時停止し、そのあと印刷と停止を繰り返す
原因 1 トナーカートリッジが正しくセットされていない
対処トナーカートリッジをセットしなおしてください。 P.69参照
原因 2 給紙カセットが正しくセットされていない
対処給紙カセットをセットしなおしてください。
原因 3 対応用紙以外をセットしている
対処対応した用紙に交換してください。 P.40参照
原因 4 紙づまりが起こっている
対処プリンタ内部を確認し、用紙がつまっていたら「用紙がつまった」（ P.58）の手順にしたがって用紙を取り除いてください。
カラートナーが切れているとき、ブラックトナーだけで印刷したい
プリンタを起動したときや印刷中に、いつもとは違う音がする
モノクロ印刷に設定して印刷すると、ブラックトナーだけで印刷することができます。 P.48 参照

その他
IP アドレスを設定する方法がわからない
詳しい内容については、ユーザーズガイド（HTML マニュアル）をご覧ください。
HTML トップページネットワーク設定

プリンタのメンテナンス

図を読み込み中

原文・図解 · p.68

● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
トナーカートリッジの状態を確認する
トナーカートリッジの状態を確認する
プリンタのメンテナンス
アイコン状態
印刷できる状態
印刷できる状態
トナーカートリッジの交換時期が近づいている状態
トナーカートリッジが寿命になった状態
操作パネルのディスプレイでトナーカートリッジの状態を確認できます。
印刷できます。 A4
Y M C K

トナーカートリッジを交換する

図を読み込み中

原文・図解 · p.69

かんたん操作ガイド ● 69
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
プリンタの内部を清掃する
（クリーニング）
プリンタの内部を清掃する（クリーニング）
定着ローラを清掃する（クリーニング）
印刷した用紙に黒点状の汚れが付着するようなときは、次の手順で定着ローラを清掃してください。
A4またはレターサイズの普通紙を用意する
A4またはレターサイズの普通紙以外で定着ローラを清掃することはできません。
PointPoint
手差しトレイに、A4またはレターサイズの普通
紙をセットします。

用紙のセット方法 P.18参照
用紙サイズの登録方法 P.20参照
用紙種類の登録方法 P.20参照

1
［］（ユーティリティ）を押します。
3
［］、［］で「クリーニング」を選択し、［OK］
を押します。
4
ユーティリティ
キャリブレーション
LIPSユーティリティ
ESC/Pユーティリティ
クリーニング
プリンタがオンライン状態になっていることを
確認します。
オンライン状態になっていない場合、［］（オンライン）を押
す
2
5
［］、［］で手差しトレイにセットした用紙を
選択し、［OK］を押します。
クリーニング
A4
LTR

73ページ

図を読み込み中

原文・図解 · p.73

かんたん操作ガイド ●
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
プリンタの内部を清掃する
（クリーニング）
［］で「はい」を選択し、［OK］を押します。

実行しますか？
いいえ
はい
次のメッセージが表示されますので［］（オン
ライン）を押します。
用紙が給紙されて、定着ローラの清掃が開始されます。
用紙が完全に排出されたら完了です。
定着ローラの清掃中は完全に排紙されるまで用紙に
触れないでください。
定着ローラの清掃は中止することができません。完了
するまでお待ちください。
定着ローラの清掃の実行には、約 50 秒かかります。

PointPoint
ｸﾘｰﾆﾝｸﾞ用紙をｾｯﾄし
てｵﾝﾗｲﾝｷｰを押して
ください。

HTMLマニュアルの使いかたを知りたい

図を読み込み中

原文・図解 · p.74

● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
知りたい情報を探すには
知りたい情報を探すには
HTMLマニュアルの使いかたを知りたい
ユーザーズガイド（HTML マニュアル）のトップページ画面
トップページのボタンをクリックしたり、キーワードを入力したりして知りたい情報を探します。
さらに詳しい使いかたはユーザーズガイド（HTML マニュアル）をご覧ください。
HTML トップページユーザーズガイドの使いかた
■
仕上がりイメージから検索
印刷結果の仕上がりイメージ一覧から探します。
例拡大／縮小して印刷する方法を探すとき
マニュアル目次
全項目を掲載した目次から探します。
キーワード検索
キーワードを入力して探します。
索引から検索
本プリンタに関する用語から探します。

75ページ

図を読み込み中

原文・図解 · p.75

かんたん操作ガイド ● 75
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
知りたい情報を探すには
ユーザーズガイド（HTMLマニュアル）を表示する
インストールしたユーザーズガイドを表示する
デスクトップ上のアイコンをダブルクリック
CD-ROM から表示する
① 付属の CD-ROM「取扱説明書 CD-ROM」をコンピュータにセットす
る
② お使いの言語を選択
③ ［CD から開く］をクリック
便利な使いかたから検索
プリンタの便利な使いかたの一覧から探します。
例両面印刷する方法を探すとき
［スタート］メニューから表示するときPointPoint
プリントする、ネットワーク設定、プリンタの管理／設定
操作内容別に分類された一覧から探します。

困ったときは

困ったときの対処方法を探します。

メンテナンス
プリンタの各種メンテナンスの一覧から探します。
例使用できる用紙を知りたいとき
［プリントする］→［用紙について］
②
③

メニュールートマップ

図を読み込み中

原文・図解 · p.76

76 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
メニ
ュールートマップ
メニュールートマップ
セットアップ
拡張機能
給紙
標準ネットワーク
レイアウト
拡張機能
ディープスリープ
使わない
パネルオフ
使う
*ハードディスクを使用していないとき
*ハードディスクを使用してるとき
1分
5分
10分
15分
30分
60分
180分
5分
10分
15分
30分
60分
180分
する
しない
しない
する
使う
使わない
許可する
許可しない
1 時間
2 時間
3 時間
6 時間
12 時間
24 時間
イメージ
PDL
使う
使わない
しない
する
LIPS LX
LIPS4
する
しない
する
しない
しない
する
日本語
English
1回
連続
オフ
使わない
00:00 ～ 23:59
使う
使わない
00:00 ～ 23:59
使う
使わない
00:00 ～ 23:59
使う
継続
停止
する
しない
する
しない
する
しない
する
しない
する
しない
する
しない
しない
する
-3
0
+3
レベル3
オフ
レベル1
レベル2
3秒
しない
1秒
2秒
給紙
A4
A4R
B4
A3
自動
ユーザ設定サイズ
ユーザ設定サイズR
フリー
自動
ユーザ設定サイズ
ユーザ設定サイズR
フリー
自動
ユーザ設定サイズ

ユーザ設定サイズR
フリー
自動
ユーザ設定サイズ
ユーザ設定サイズR
フリー
レター
レターR
リーガル
レジャー
エグゼクティブ
305 x 457 mm
フリー
ユーザ設定サイズ
ユーザ設定サイズR
はがき
往復はがき
4面はがき
封筒角形2号
封筒長形3号
封筒洋形長3号
A5R
B5
2001/01/01 ～ 2089/12/31
00:00:00 ～ 23:59:59
右の列に続く右の列に続く次のページに続く
左の列から続く左の列から続く
「グループ」の階層をあらわしています。
「設定項目」の
階層をあらわし
ています。
「設定値」の階層をあ
らわしています。背景
がグレーの設定値は、
工場出荷時の値をあら
わしています。

ルートマップ中の「」は、設定値を省略してい

ることをあらわしています。

「＊」印の設定項目や設定値は、オプション品の

有無や他の設定項目の内容によって表示されると
きと、表示されないときがあります。詳しくは、ユー
ザーズガイド（HTMLマニュアル）を参照してくだ
さい。

「★」印の設定項目は、LBP9600Cのみ表示されます。
キー操作について

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
かんたん操作ガイド

さくいん
かんたん操作ガイドさくいん
HTML ：ユーザーズガイド（HTML マニュアル） P.74 参照
数字、アルファベット
10/100 ランプ（緑色）･･････････ 6
BMLinkS ････････････････ HTML
Canon PageComposer ･･･････46
E メール印刷･･････････････ HTML
FontGallery ･･････････････ HTML
FTP クライアント･･････････ HTML
HDD ランプ････････････････････10
HTML マニュアルの表示････････75
IPv6 ･････････････････････ HTML
IP アドレス････････････････ HTML
ITB ユニット･････････････････････ 7
LAN コネクタ･･･････････････････ 6
LAN 接続･････････････････ HTML
LBP9600C/LBP9500C の特長･･･ 4

LNK/ACT ランプ（緑色）････････ 6
MAC アドレス･････････････ HTML
NetSpot Device Installer ･･･ HTML
N ページ印刷･･･････････････････43
TCP/IP ･･････････････････ HTML
USB コネクタ･･･････････････････ 6
USB 接続････････････････ HTML
あ
アース線･･････････････････ HTML
明るさの調整･･･････････････････51
宛名印刷
はがき･･･････････････････････27
封筒･････････････････････････31
アンインストール･･･････････ HTML
暗号化セキュアプリント･････ HTML
い
異音･･･････････････････････････67
色ずれ調整････････････････ HTML
色味の調整（色補正）････････････50
印刷可ランプ･･･････････････････10

印刷した総ページ数の確認･･ HTML
印刷する･･･････････････････････21
印刷できる範囲（有効印字領域）･･41
印刷できるユーザの制限････ HTML
印刷の中止･････････････････････23
印刷履歴の表示････････････ HTML
印字位置の調整････････････ HTML
印刷品質のトラブル･････････････55
インストール･･････････････ HTML
う
ウォーターマーク････････････････49
後カバー････････････････････････ 6
運搬用取っ手････････････････････ 6
え
エラースキップ････････････ HTML
エラーメッセージ･･･････････ HTML
お
お気に入り･･････････････････････ 9
選択･････････････････････････52
登録･････････････････････････52
オプション品･･･････････････ HTML

オフライン･････････････････････11
オンライン･･･････････････ 10、11
オンラインランプ････････････････10
か
拡大して印刷･･･････････････････44
拡大分割･･･････････････････････45
拡大連写･･･････････････････････45
拡張 RAM ････････････････ HTML

各部の名称･･････････････････････ 6

画質調整･････････････････ 50、51
カセット N（N=1、2、3、4）用紙
サイズ･････････ 14、17、25、37
カセット N（N=1、2、3、4）用紙
種類･･･････････ 15、18、26、38
紙づまりの処理･････････････････58
カラーバランス･･･････････ 50、51
カラー文書をモノクロで印刷･･････48
き
キャリブレーション･･････････ HTML
給紙カセット･････････････････････ 6
用紙のセット･･･････ 12、24、36
給紙モード････････････････ HTML
給紙元表示ランプ･･･････････････10
く
クイックプリントセットアップ･･･････52
クリーニング････････････････････72
け
警告メッセージ･････････････ HTML
結合したジョブの印刷････････････46
こ
コントラストの調整･･････････････51
さ

サービスコール･････････････････64
し
仕上がりイメージから検索
（HTML マニュアル）････････････74
システム環境･･････････････ HTML
自動エラースキップ･････････ HTML
シャットダウン･･････････････ HTML
ジャム処理･････････････････････58
集約印刷･･･････････････････････43
縮小して印刷･･･････････････････44
主電源ランプ･･･････････････････11

仕様･･････････････････････ HTML

使用できない用紙･･･････････････41
使用できる用紙･････････････････40
消耗品････････････････････ HTML
ジョブランプ････････････････････10
ジョブを結合して印刷
（ジョブ編集／ジョブマージ）･･･････46
シリアルナンバー･･････････ HTML
す
スーパーファインモード･････ HTML
ズーム･････････････････････････44
すかし文字･････････････････････49
スタンプ印刷･･･････････････････49
ステータスプリント･････････ HTML
スリープモード･････････････ HTML
せ
製本印刷･･････････････････ HTML
セキュアプリント･･･････････ HTML

83ページ

図を読み込み中

原文・図解 · p.83

かんたん操作ガイド ● 83
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル

さくいん
メニュー
ルートマップ
かんたん操作ガイド

さくいん
そ
総印刷ページ数の確認･･･････ HTML
操作パネル･･･････････････････････ 6
操作部電源スイッチ･･････････････11
ソート印刷･････････････････ HTML
ソフトリセット･･･････････････ HTML
た
タイリング･･････････････････････45
ダイレクトプリント･･･････････ HTML
ち
中止（印刷）････････････････････23
長尺紙････････････････････ HTML
つ
通気口･･････････････････････････ 6
つまった用紙を取り除く･･･････････58
て
定格銘板ラベル･･･････････････････ 6
定形サイズの用紙････････････････24
定着器････････････････ 7、64、65
定着ローラの清掃････････････････72
手差しトレイ･･････････････････････ 6
用紙のセット･･･････････････････18

手差しトレイ用紙サイズ････ 20、30、34
手差しトレイ用紙種類････ 20、30、34
電源コード･････････････････ HTML
電源コード差し込み口･･････････････ 6
電源スイッチ･････････････････････ 6
と
ドキュメント結合･････････････････46
とじしろを付けて印刷････････ HTML
トナーカートリッジ
交換･････････････････････････69
購入････････････････････ HTML
トナーカートリッジの取り扱い････ HTML
トナーカートリッジの保管／･
回収のお願い･････････････ HTML
トナーのムラ（印刷時）･･･････････55
ね
ネットワークステータスプリント････ HTML
ネットワーク設定････････････ HTML
ネットワークのトラブル･･･････ HTML
は
ハードリセット･･･････････････ HTML
排紙エリア･･･････････････････････ 6

倍率指定･･･････････････････････44
はがき･･････････････････････････27
バランス調整･･････････････ 50、51
ひ
日付／時刻･････････････････ HTML
日付を付けて印刷･･･････････ HTML
ふ
ファインモード･･････････････ HTML
封筒･･･････････････････････････31
不定形用紙（不定形サイズ）･･･････36
プリンタドライバ･･････････････････ 8
アンインストール･･････････ HTML
インストール･････････････ HTML
プリンタの取り扱い･･････････ HTML
プレビュー画面･･･････････････････ 9
プロトコル･････････････････ HTML
へ
ペーパーフィーダ･･･････････ HTML
便利な使いかたで検索･
（HTML マニュアル）･････････････75
ほ
ポートの追加･･･････････････ HTML

ポスター印刷････････････････････45
保存ジョブ･････････････････ HTML
ボックス･･･････････････････ HTML
ま
前カバー･････････････････････････ 6
み
右カバー･････････････････････････ 6
め
メッセージランプ･･･････････ 10、63
も
モノクロ印刷････････････････････48
ゆ
ユーザーズガイド････････････････74
ユーザ設定用紙･･････････････････36
よ
用紙
印刷範囲･････････････････････41
カール････････････････････････62
紙づまり処理･･････････････････58
しわ･･････････････････････････62
セット･････････････････････････12
用紙サイズの登録･
･････ 14、17、20、25、30、34
用紙指定変倍･･･････････････････44

り
リモート UI･････････････････ HTML
両面印刷･･･････････････････････42
わ
枠を付けて印刷･････････････ HTML
割り込み印刷･･･････････････ HTML
割付印刷･･･････････････････････43
ワンクリック設定･････････････････52

84ページ

図を読み込み中

原文・図解 · p.84

商標について
Canon、Canonロゴ、LBP、NetSpot、PageComposerは、キヤノン株式会社の商標です。
FontComposer、FontGalleryは、キヤノン株式会社の日本における登録商標です。
Adobe、Adobe Acrobat、Adobe Readerは、Adobe Systems Incorporated（アドビシステムズ社）の商標です。
Microsoft、Windowsは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
Ethernetは、米国Xerox Corporationの商標です。
その他、本書中の社名や商品名は、各社の登録商標または商標です。
お問い合わせ先について
プリンタドライバのバージョンアップやプリンタが故障したときなど、何らかのお問い合わせが必要になった
ときは、目的に応じて以下のお問い合わせ先にご連絡ください。
お買い上げいただいた販売店

消耗品やオプション品のご購入について
故障時の修理について

※保守契約を締結されているお客様は、保守契約窓口にご連絡ください。
キヤノンホームページ

プリンタドライバのバージョンアップ情報およびダウンロード
トラブル発生時の解決方法
商品のご紹介や各種イベント情報など
オンラインでの消耗品購入

http://canon.jp/
お客様相談センター

技術的なご質問や本プリンタの取り扱い方法について
消耗品やオプション品をご購入する際に不明な点がある場合

お客様相談センター（全国共通番号）
050-555-90061
［受付時間］＜平日＞9:00～20:00 ＜土日祝日＞10:00～17:00
（1/1～3は休ませていただきます）
※ 上記番号をご利用いただけない方は043-211-9627をご利用ください。
※ IP電話をご利用の場合、プロバイダーのサービスによってつながらない場合があります。
※ 受付時間は予告なく変更する場合があります。あらかじめご了承ください。
FT5-2336 (020) XXXXXXXXXX © CANON INC. 2009 PRINTED IN JAPAN

メーカー	キヤノン	カテゴリ	プリンター・複合機
適用機種	LBP9600C/9500C
資料名	かんたん操作ガイド 2009年12月18日更新（PDF形式／19.35Mバイト）	形式	日本語 PDF · 84 ページ · 19.4 MB
出典	キヤノン製品サポート掲載内容の訂正

かんたん操作ガイド 2009年12月18日更新 （PDF形式／19.35Mバイト）LBP9600C/9500C

本文・図解

1ページ

お手入れを

目次

各部のなまえとはたらき 6

3ページ

困ったときは（トラブルの対処法） 54

LBP9600C/LBP9500Cの特長

5ページ

基本操作をマスターしよう

困ったときは

各部の各部のなまえとはたらきなまえとはたらき

各部のなまえとはたらき

7ページ

困ったときは

各部のなまえとはたらき

プリンタの操作

困ったときは

9ページ

困ったときは

プリンタの操作パネル（プリンタの状態確認や初期設定を行う）

困ったときは

11ページ

困ったときは

用紙のセット

困ったときは

13ページ

困ったときは

14ページ

困ったときは

15ページ

困ったときは

16ページ

困ったときは

17ページ

困ったときは

18ページ

困ったときは

19ページ

困ったときは

20ページ

困ったときは

印刷を実行する

困ったときは

22ページ

困ったときは

印刷を中止する

困ったときは

いろいろな用紙に印刷しよう

困ったときは

25ページ

困ったときは

26ページ

困ったときは

はがきに印刷する

困ったときは

28ページ

困ったときは

29ページ

困ったときは

30ページ

困ったときは

封筒に印刷する

困ったときは

32ページ

困ったときは

33ページ

困ったときは

34ページ

困ったときは

35ページ

困ったときは

不定形サイズの用紙（ユーザ設定用紙）に印刷する

困ったときは

37ページ

困ったときは

38ページ

困ったときは

39ページ

かんたん操作ガイド 2009年12月18日更新（PDF形式／19.35Mバイト）LBP9600C/9500C
