ユーザーズガイド 2006年5月25日更新 （PDF形式／7.84Mバイト）LBP5500

JPN
�
ご使用前に必ず本書をお読みください。�
将来いつでも使用できるように大切に保管してください。�
ユーザーズガイド�ユーザーズガイド�
レーザビームプリンタ�

本製品の取扱説明書は、次のような構成になっています。目的に応じてお読みいただき、本製品を十
分にご活用ください。
別売の取扱説明書
お求めについては販売店にご相談ください。
取扱説明書の分冊構成について
このマークが 付いているガイドは、製品に同 梱されている紙マ
ニュアルです。
このマークが付いているガイドは、付属の取扱説明書 CD-ROM
に収められている PDF マニュアルです。CD-ROM

• プリンタを設置するには
• パソコンと接続するには
• オプション品を取り付けるには

設置ガイド CD-ROM

• トラブルの簡単な解決方法を知るには
• プリンタの簡単な使いかたを知るには かんたん操作ガイド
• 基本的な使いかたを知るには
• 困ったときには

ユーザーズガイド
（本書）
CD-ROM

• プリンタドライバのインストール方法を知るには

LIPS ソフトウェアガイド
／スタート編

• プリンタドライバのインストール方法を知るには
• 印刷するには
• 添付ソフトウェアの使いかたを知るには

LIPS ソフトウェアガイド
／本編
CD-ROM

• 操作パネルを使ってプリンタを設定するには

LIPS 機能ガイド CD-ROM
プログラマーズマニュアル
LIPS 対応のプリンタドライバや印刷の設定プログラムなどを作成す
るプログラマー用の取扱説明書です。
オプション品に付属の取扱説明書
オプション品の設置のしかたや使いかたを説明しています。

• PDF 形式のマニュアルを表示するには、Adobe Reader/Adobe Acrobat Reader が必要です。ご使用のシステムに Adobe Reader/Adobe

Acrobat Reader がインストールされていない場合は、アドビシステムズ社のホームページからダウンロードし、インストールしてください。

• 表紙に掲載されている製品写真は、実際の製品とは異なる場合があります。

必ずお読みください�
第 1 章 お使いになる前に
必ずお読みください�
第 2 章 プリンタの使いかた
必ずお読みください�
第 3 章 給紙・排紙のしかた
第 4 章 日常のメンテナンス
第 5 章 困ったときには
第 6 章 付録
おもな仕様、ソフトウェアのバージョンアップ方法、保守サービスのご案内、索引な
どを掲載しています。
本書の構成について

• 本書に記載されている内容は、予告なく変更されることがあります。あらかじめ、ご了承ください。
• 本書に万一ご不審な点や誤り、または記載漏れなどお気付きのことがありましたら、ご連絡ください。
• 本書の内容を無断で転載することは禁止されています。

ii
目次
はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii
本書の読みかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii
マークについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii
キー・ボタンについて. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii

略称について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
規制について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ix
電波障害規制について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ix
国際エネルギースタープログラムについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ix
商標について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x

原稿などを読み込む際の注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
安全にお使いいただくために . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii
設置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii
電源について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii
取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiv

保守／点検について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xv
消耗品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvi
その他 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvi
第 1 章 お使いになる前に
製品の特長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
本体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
前面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
プリンタ内部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

右背面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
左背面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
操作パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
ディスプレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11

第 2 章 プリンタの使いかた
ソフトウェアをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Windows の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
DOS の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Macintosh の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
ネットワークに接続している場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

電源のオン、オフ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

iii
電源をオンにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
電源をオフにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
消費電力の節約（スリープモード）について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
オンラインとオフライン . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9
オンラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

オフラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
プリンタの機能と設定方法について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
代表的な機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
設定のしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
設定の優先順位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12

プリント画質について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
解像度モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
階調モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
解像度モードを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
階調モードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

カラーモードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
カラーモードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
カラーモードを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
動作モードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
動作モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

自動切り替えがうまくできないとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-20
専用プリンタと同じ動作で使う（動作モード固定）. . . . . . . . . . . . . . . . . . . . . . . . 2-20
エミュレーションモードで使うとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21
プリントを中止したいときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-22
データを排出する（強制排出）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-22
プリントをキャンセルする（ジョブキャンセル）. . . . . . . . . . . . . . . . . . . . . . . . . . 2-23

現在実行中の処理を中止する（ソフトリセット）. . . . . . . . . . . . . . . . . . . . . . . . . . 2-24
すべての作業を中止する（ハードリセット）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25
第 3 章 給紙・排紙のしかた
用紙について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
使用できる用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

給紙元の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
排紙先の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
プリントできる範囲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
用紙の保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

プリントの保管について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
給紙元を選択する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10

iv
給紙元の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
給紙元の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
排紙先について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
排紙トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13

給紙カセットからプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
用紙をセットするときの注意. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
定形の用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
定形外の用紙（ユーザペーパー）をセットする . . . . . . . . . . . . . . . . . . . . . . . . 3-26

給紙トレイからプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35
給紙トレイに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36
用紙（ハガキ、封筒以外）をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36
ハガキをセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-40
封筒をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-43

給紙トレイの用紙サイズを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46
給紙トレイの用紙タイプを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-48
プリンタドライバを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-50
OHP フィルムにプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-53
給紙トレイに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-54

用紙のサイズとタイプを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-57
OHP フィルムの印刷モードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-59
プリンタドライバを設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60
両面にプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-64
両面プリントと片面プリントを切り替える . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-64

自動両面プリント時の用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-66
給紙カセットから給紙する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-66
給紙トレイから給紙する場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-67
手動で両面にプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-67
とじ代を付けてプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-69

とじ代を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-69
第 4 章 日常のメンテナンス
カートリッジを交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
「トナー チェック / コウカン」が表示されたときは . . . . . . . . . . . . . . . . . . . . . . . . 4-2
カートリッジの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
使用済みカートリッジ回収のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

カートリッジの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14
カートリッジの保管について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-16
定着器を交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-18
「テイチャクキ ヨコク」が表示されたときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-19

v
定着器の交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-19
定着器のカウンタをリセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-26
ETB ユニットを交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-29
「ETB ユニット ヨコク / コウカン」が表示されたときは . . . . . . . . . . . . . . . . . . 4-30
ETB ユニットの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-30

ETB ユニットのカウンタをリセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-40
ETB ユニット交換後のプリンタの調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-42
プリンタを清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-44
プリンタを移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-46
本体を移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-48

プリンタの取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-52
プリンタの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-52
プリンタ保管時のご注意. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-53
第 5 章 困ったときには
トラブル解決マップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
紙づまりが起こったときには（紙づまりの除去）. . . . . . . . . . . . . . . . . . . . . . 5-4

紙づまりの除去手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
メッセージ一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17
サービスコール表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-33
正しいプリント結果が得られないときには. . . . . . . . . . . . . . . . . . . . . . . . . . 5-36
電源やプリンタ動作のトラブル. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-36

プリント結果のトラブル. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-38
印字品質のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-43
カラーバランスを調整したいときには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-50
プリンタの機能を確認したいときには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-52
ステータスプリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-52

フォントリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-54
第 6 章 付録
カラープリントのしくみ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
光の 3 原色と色の 3 原色 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
色を表現する方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
カラープリントのしくみ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

より美しく快適にカラープリントするために . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
おもな仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
インタフェース仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10

vi
パラレルインタフェース（IEEE1284 準拠）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
設置サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-15
保守サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16
キヤノン保守契約制度とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16

キヤノン保守契約制度のメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16
キヤノンサービスパックとは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16
キヤノンサービスパックのメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
補修用性能部品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
無償保証について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18

シリアルナンバーの表示位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
定期交換部品のご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-20
ソフトウェアのバージョンアップについて. . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21

vii
このたびはキヤノン LBP5500 をお買い上げいただき、誠にありがとうございます。本製品の機能
を十分にご理解いただき、より効果的にご利用いただくために、ご使用前にこの取扱説明書をよくお
読みください。また、お読みいただきました後も大切に保管してください。
マークについて
本書では、安全 のためにお守りいただきたいことや取り扱い上の制 限・注意などの説明に、
下記のマークを付けています。
取り扱いを誤った場合に、死亡または重傷を負う恐れのある警告事項が書かれて
います。安全に使用していただくために、必ずこの警告事項をお守りください。
取り扱いを誤った場合に、傷害を負う恐れや物的損害が発生する恐れのある注意
事項が書かれています。安全に使用していただくために、必ずこの注意事項をお
守りください。
操作上、必ず守っていただきたい重要事項や制限事項が書かれています。誤った
操作によるトラブルを防ぐために、必ずお読みください。
操作の参考となることや補足説明が書かれています。お読みになることをおすす
めします。
キー・ボタンについて

本書では、キー・ボタン名称を以下のように表しています。

• コンピュータ画面上のボタン：［ボタン名称］
• 操作パネル上のキー：［キー名称］

はじめに
本書の読みかた
例：［OK］
［設定］
例：［オンライン］
［ユーティリティ］

viii
略称について
本書に記載されている名称は、下記の略称を使用しています。
Microsoft
®
Windows NT
®
operating system 日本語版： Windows NT
Microsoft
®
Windows
®
2000 operating system 日本語版： Windows 2000
Microsoft
®
Windows
®
XP operating system 日本語版： Windows XP
Microsoft
®
Windows
®
operating system： Windows
キヤノン内蔵型プリントサーバ NB-5F： プリントサーバ NB-5F

ix
電波障害規制について
この装置は、情報処理装置等電波障害自主規制協議会 (VCCI) の基準に基づくクラス B 情報
技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラ
ジオ やテレビジョ ン受信機に近 接して使用さ れると、受信障害 を引き起こす ことがありま
す。取扱説明書に従って正しい取り扱いをしてください。
国際エネルギースタープログラムについて
規制について
当 社は国 際エネル ギースタ ープログ ラムの 参加事業 者と
して、本製品が国際エネルギースタープログラムの基準に
適合していると判断します。
国際エネルギースタープログラムは、コンピュータをはじ
め とした オフィス 機器の省 エネルギ ー化推 進のため の国
際的なプログラムです。このプログラムは、エネルギー消
費を効率的に抑えるための機能を備えた製品の開発、普及
の促進を目的としたもので、事業者の自主判断により参加
することができる任意制度となっています。対象となる製
品はコンピュータ、ディスプレイ、プリンタ、ファクシミ

リおよび複写機等のオフィス機器で、それぞれの基準なら
びにマーク（ロゴ）は参加各国の間で統一されています。

x
商標について
Canon、Canon ロゴ、LBP、LIPS、NetSpot は、キヤノン株式会社の商標です。
MaxiMem は、キヤノン株式会社の日本における登録商標です。
Adobe、Adobe Acrobat、Adobe Reader は、Adobe Systems Incorporated（アド
ビ システムズ社）の商標です。
Apple、EtherTalk、Macintosh、TrueType は、米国 Apple Computer, Inc. の商標です。
IBM、AT、PowerPCは、米国 International Business Machines Corporation の商標
です。
Microsoft、MS-DOS、Windows、Windows NT は、米国 Microsoft Corporation の
米国および他の国における登録商標です。
Novell, NetWare
®
は、米国 Novell, Inc. の商標です。
UNIX は、The Open Group の米国およびその他の国における登録商標です。

Ethernet は、米国 Xerox Corporation の商標です。
NetHawk は、キヤノンイメージングシステムテクノロジーズ株式会社の商標です。
ESC/P、ESC/P-J84 は、セイコーエプソン株式会社の商標です。
その他、本書中の社名や商品名は、各社の登録商標または商標です。
原稿などを読み込む際の注意事項
以下を原稿として読み込むか、あるいは複製し加工すると、法律により罰せられる場合があ
りますのでご注意ください。
■ 著作物など
他人の著作物を権 利者に無断で複製など することは、個人的または 家庭内その他これに
準ずる限られた範 囲においての使用を 目的とする場合を除 き違法となります。また、人
物の写真などを複製などする場合には肖像権が問題となることがあります。
■ 通貨、有価証券など
以下のものを本物 と偽って使用する目的 で複製すること、またはそ の本物と紛らわしい
ものを作成することは法律により罰せられます。

• 紙幣、貨幣、銀行券（外国のものを含む） • 株券、社債券
• 国債証券、地方債証券 • 手形、小切手
• 郵便為替証書 • 定期券、回数券、乗車券
• 郵便切手、印紙 • その他の有価証券

xi
■ 公文書など
以下のものを本物と偽って使用する目的で偽造することは法律により罰せられます。

• 公務員または役所が作成した免許証、登記簿謄本その他の証明書や文書
• 私人が作成した契約書その他権利義務や事実証明に関する文書
• 役所または公務員の印影、署名または記号
• 私人の印影または署名

関係法律 • 刑法 • 郵便法

• 著作権法 • 郵便切手類模造等取締法
• 通貨及証券模造取締法 • 印紙犯罪処罰法
• 外国ニ於テ流 通スル貨幣紙 幣銀行券証券 偽

造変造及模造ニ関スル法律

• 印紙等模造取締法

xii
本製品 をお使いになる前に、この「安全にお使いいただくために」を よくお読みいただき、
正しくご使用ください。ここに書かれている警告・注意事項は、お使いになる人や他の人へ
の危害、財産への損害を未然に防ぐための内容ですので、必ずお守りください。また、本書
に記載されていること以外は行わないでください。
設置について

• アルコール、シンナーなどの引火性溶剤の近くに設置しないでください。引火性溶剤が製品

内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品の上に次のような物を置かないでください。これらが製品内部の電気部品などに接触す

ると、火災や感電の原因になります。
製品内部に入った場合は、直ちに電源をオフにし a、電源プラグを抜いて b、お買い求め
の販売店にご連絡ください。
･ アクセサリーなどの金属物
･ コップや花瓶、植木鉢などの水や液体が入った容器

• ぐらつ いた台の上や 傾いた所など の不安定な場 所、振動の多い 場所に設置し ないでくださ

い。落ちたり倒れたりして、けがの原因になることがあります。

• 製品には通気口がありますので、壁や物でふさがないように設置してください。またベッド

やソファー、毛足の長いじゅうたんなどの上に設置しないでください。通気口をふさがれる
と製品内部に熱がこもり、火災の原因になることがあります。

• 製品を次のような場所に設置しないでください。火災や感電の原因になることがあります。

･ 湿気やほこりの多い場所
･ 調理台や加湿器のそばなど油煙や湯気があたる場所
安全にお使いいただくために
a
b

xiii
･ 雨や雪が降りかかるような場所
･ 水道の蛇口付近などの水気のある場所
･ 直射日光のあたる場所
･ 高温になる場所
･ 火気に近い場所

• 製品を設置する場合は、製品と床面、製品と製品の間に手などを挟まないように、ゆっくり

と慎重に行ってください。手などを挟むと、けがの原因になることがあります。

• インタフェースケー ブルを接続する場合は、本書の指示に従 って正しく接続してください。

正しく接続しないと、製品の故障や感電の原因になることがあります。

• 製品を 持ち運ぶ場合 は、本書の指示 に従って正し く持ってくだ さい。製品を落 としたりし

て、けがの原因になることがあります。（→プリンタを移動する：P.4-46）
電源について

• 電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものを置い

たり、引っぱったり、無理に曲げたりしないでください。傷ついた部分から漏電して、火災
や感電の原因になります。

• 電源コードを熱器具に近づけないでください。コードの被覆が溶けて、火災や感電の原因に

なります。

• 濡れた手で電源プラグを抜き差ししないでください。感電の原因になります。
• タコ足配線はしないでください。火災や感電の原因になります。
• 電源コードを束ねたり、結んだりしないでください。火災や感電の原因になります。
• 電源プラグは電源コンセントの奥までしっかりと差し込んでください。しっかりと差し込ま

ないと、火災や感電の原因になります。

• 付属の電源コード以外は使用しないでください。火災や感電の原因になります。
• アース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や感電の

原因になります。

• アース線を接続するときは、以下の点にご注意ください。

［アース線を接続してもよいもの］
･ 電源コンセントのアース線端子
･ 接地工事（D 種）が行われているアース線端子
［アース線を接続してはいけないもの］
･ 水道管･･･配管の途中でプラスティックになっている場合があり、その場合にはアースの役
目を果たしません。ただし、水道局がアース対象物として許可した水道管にはアース線を
接続できます。
･ ガス管･･･ガス爆発や火災の原因になります。
･ 電話線のアース や避雷針･･･落雷の ときに大きな電流 が流れ、火災や感電 の原因になりま
す。

• 原則的に 延長コード を使用しての 接続やタコ足 配線はしない でください。やむ を得ず延長

コードを使用したり、タコ足配線をする場合は使用者の責任において、以下の点に注意して
ご使用ください。誤った使いかたをすると、火災や感電の原因になります。
･ 延長コードに延長コードの接続はしないでください。
･ 製品を使用した状態で、電源プラグの接続部分の電圧が、定格銘版ラベル（製品背面に記
載）に明示されている電圧になっているかを確認してください。

xiv
･ 延長コードは定格銘版ラベル（製品背面に記載）に明示されている製品に必要な電流値に
比べて十分に余裕のあるものをご使用ください。
･ 使用時は束ねをほどき、電源コードと延長コードの接続が確実になるように奥まで電源プ
ラグを差し込んでください。
･ 延長コードが異常に発熱していないか、定期的に確認してください。

• 表示された以外の電源電圧で使用しないでください。火災や感電の原因になることがありま

す。

• 電源プラグを抜 くときは、必ずプラグを持って抜いて ください。電源コードを引っぱると、

電源コードの芯線の露出、断線など電源コードが傷つき、その部分から漏電して、火災や感
電の原因になることがあります。

• いつでも電源プラグが抜けるように、電源プラグの周りには物を置かないでください。非常

時に電源プラグが抜けなくなります。
取り扱いについて

• 製品を分解したり、改造したりしないでください。内部には高圧・高温の部分があり、火災

や感電の原因になります。

• 電気部品は誤って取り扱うと思わぬけがをして危険です。電源コードやケーブル類、製品内

部のギアや電気部品に子供が触れないように注意してください。

• 異常な音がしたり、煙が出たり、熱が出たり、変なにおいがした場合は、直ちに電源をオフ

にし、電源プラグを抜いてお買い求めの販売店にご連絡ください。そのまま使用すると、火
災や感電の原因になります。

• 製品の近くでは可燃性のスプレーなどは使用しないでください。スプレーのガスなどが製品

内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品を移動させる場合は、必ず電源をオフにし、電源プラグを抜き、インタフェースケーブ

ルを取り外してください。そのまま移動すると、電源コードやインタフェースケーブルが傷
つき、火災や感電の原因になります。

• 製品内部にクリップやホッチキスの針などの金属片を落とさないでください。また、水、液

体や引火性溶剤（アルコール、ベンジン、シンナーなど）をこぼさないでください。これら
が製品 内部の電気部 分に接触す ると、火災や感電 の原因にな ります。これらが 製品内部に
入った場合は、直ちに電源をオフにし、電源プラグを抜いてお買い求めの販売店にご連絡く
ださい。

• 電源をオンにした状態で USB ケーブル接続するときは、アース線が接続されていることを

確認してから行ってください。アース線が接続されていない状態で行うと、感電の原因にな
ります。

• 電源をオンにした状態で USB ケーブルを抜き差しするときは、コネクタの金属部分に触れ

ないでください。感電の原因になります。

• 製品の上に重いものを置かないでください。置いたものが倒れたり、落ちてけがの原因にな

ることがあります。

• メインボードや拡張ボード、RAM、ROM の取り扱いには注意してください。メインボード

や拡張ボード、RAM、ROM の角や部品の鋭利な部分に触れると、けがの原因になることが
あります。

• 夜間などで長時 間ご使用にならない場合は、安全のた め電源をオフにしてください。また、

連休などで長時間ご使用にならない場合は、安全のため電源をオフにし、電源プラグを抜い
てください。

xv

• レーザー光は、人体に有害となる恐れがあります。そのため本製品では、レーザー光はレー

ザースキ ャナユニッ ト内にカバー で密閉されて おり、お客様が通 常の操作をす る場合には
レーザー光が漏れる心配は全くありません。安全のために以下の注意事項を必ずお守りくだ
さい。
･ 本書で指示された以外のカバーは、絶対に開けないでください。
･ レーザースキャナユニットのカバーに貼ってある注意ラベルをはがさないでください。
･ 万一レーザー光が漏れて目に入った場合、目に障害が起こる原因になることがあります。
保守／点検について

• 清掃のときは、電源をオフにし、電源プラグを抜いてください。火災や感電の原因になりま

す。

• 電源プラグを定期的に抜き、その周辺およびコンセントにたまったほこりや汚れを、乾いた

布で拭き取ってください。ほこり、湿気、油煙の多いところで、電源プラグを長期間差した
ままにすると、その周囲にたまったほこりが湿気を吸って絶縁不良となり、火災の原因にな
ります。

• 清掃のときは、必ず水または水で薄めた中性洗剤を含ませて固く絞った布を使用してくださ

い。アルコール、ベンジン、シンナーなどの引火性溶剤は使用しないでください。引火性溶
剤が製品内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品内部には高圧になる部分があります。紙づまりの処理など内部を点検するときは、ネッ

クレス、ブレスレットなどの金属物が製品内部に触れないように点検してください。やけど
や感電の原因になります。

• 使用済みのカートリッジや ETB ユニットを火中に投じないでください。カートリッジ内に

残ったトナーに引火して、やけどや火災の原因になります。
- RAYONNEMENT LASER INVISIBLE EN CAS D’OUVERTURE.
EXPOSITION DANGEREUSE AU FAISCEAU.
- UNSICHTBARE LASERSTRAHLUNG, WENN ABDECKUNG GEÖFNET.
NICHT DEM STRAHL AUSSETZEN.
- RADIAZIONE LASER INVISIBLE IN CASO DI APERTURA.
EVITARE L’ESPOSIZIONE AL FASCIO.
- RADICION LASER INVISIBLE CUANDO SE ABRE.
EVITAR EXPONERSE AL RAYO.
- AAVATTAESSA OLET ALTTIINA NÄKYMÄTTÖMÄLLE
LASERSÄTEILYLLE. ÄLÄ KATSO SÄTEESEEN.
- OSYNLIG LASERSTRÅLNING NÄR DENNA DEL ÄR ÖPPNAD.

BETRAKTA EJ STRÅLEN.
- USYNLIG LASER STRÅLING, NÅR DENNE ER ÅBEN.
UNDGÅ BESTRÅLING.
- USYNLIG LASERSTRÅLING, NÅR DEKSEL ÅPNES.
UNNGÅ EKSPONERING FOR STRÅLEN.
ATTENTION
VORSICHT
ATTENZIONE
PRECAUTION
VARO!
VARNING!
ADVARSEL!
ADVARSEL
DANGER
CAUTION
- Invisble laser radiation when open.
AVOID DIRECT EXPOSURE TO BEAM.
- INVISIBLE LASER RADIATION WHEN OPEN.
AVOID EXPOSURE TO BEAM.
RS5-8169

xvi

• 製品内部の定着器周辺は、使用中に高温になります。紙づまりの処理など内部を点検すると

きは、定着器周辺に触れないように点検してください。やけどの原因になることがあります。

• 紙づまり処理やカートリッジを交換するときは、トナーで衣服や手を汚さないように注意し

てくだ さい。衣服や手 が汚れた場 合は、直ちに水 で洗い流して ください。温水 で洗うとト
ナーが定着し、汚れがとれなくなることがあります。

• 紙づまりで用紙を製品内部から取り除くときは、紙づまりしている用紙の上にのっているト

ナーが飛び散らないように、丁寧に取り除いてください。トナーが目や口などに入ることが
あります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師と相談してください。

• 用紙を補給すると きや紙づまりを取り除くときは、用紙 の端で手を切ったりしないように、

注意して扱ってください。
消耗品について

• カートリッジを火中に投じないでください。トナーに引火して、やけどや火災の原因になり

ます。

• カートリッジ、用紙 は火気のある場所に保管しないで ください。トナーや用紙に引火して、

やけどや火災の原因になります。
カート リッジなどの 消耗品は幼児 の手が届かな いところへ保 管してくだ さい。もしカート
リッジ内のトナーを飲んだ場合は、直ちに医師と相談してください。
その他
心臓ペースメーカーをご使用の方へ
･ 本製品から微弱な磁気が出ています。心臓ペースメーカーをご使用の方は、異常を感じた
ら本製品から離れてください。そして、医師にご相談ください。

1-1
CHAPTER
1
お使いになる前に
この章では、本プリンタのおもな特長と基本的な機能について説明しています。
製品の特長. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
各部の名称と機能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
本体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
操作パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

ディスプレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11

製品の特長1-2
お
使
い
に
な
る
前
に �
1
製品の特長
本プリンタのおもな特長を説明しています。
■ 高品位 A4 フルカラープリント
データ処理解像度を 600dpi ／多値処理とすることで、高画質フルカラープリンティン
グを A4 サイズで実現しました。また、メモリを画像処理用とスプール用とで独立させ
ることで、データ量が 白黒に比べて格段に大 きいフルカラープリン トを標準メモリで実
現します。
■ 高速プリント
高性能 RISC プロセッサや「スーパー・レーザショット・チップ」などの強力なハード
によりコントローラ処理時間の高速化を実現。さらに現像ドラムを 4 つ持つことで、従
来モノクロプリントの 4 倍の時間を要したカラープリントが、モノクロプリント同様の
スピード（毎分 17 枚）で行うことが可能になりました。
■ 省エネ・長寿命の高性能トナー定着
新開発の薄肉 IH（Induction Heating：誘導発熱）ゴムスリーブの採用により、従来の
ヒートローラ定着 方式に比べ、ウォームア ップタイムの大幅削 減、すなわちファースト

プリントタイムの短縮化を実現しました。さらに、エネルギーの消費効率がアップし、耐
久性も約 1.5 倍になり、省エネ・長寿命の定着を実現しました。もちろん、S トナーを
使用したオイルレス定着器であるためオイル補給を必要とせず、安定した“ギラつき”の
ない画像が得られます。
■ イージーメンテナンス
トナーとドラムが一体化したシアン、マゼンタ、イエロー、ブラックの 4 色のカートリッ
ジにより、手を汚しや すいトナーの補給や 面倒なドラムの交換 がなくなり、このカート
リッジを交換する だけで簡単に日常の メンテナンスが行え ます。さらに、大型カバーが
前面に配置されて いるため、カートリッジ などの交換が簡単に 行え、用紙が機器内部に
つまったときも 簡単に取り除け ます。これは、給紙・現像・転写・定着 というプロセス
をすべてプリンタ の前面で行わせ、用紙の搬 送経路を簡略化するこ とで可能になりまし
た。

製品の特長 1-3
お
使
い
に
な
る
前
に �
1
■ ユーザフレンドリー
プリンタをより使いやすくするソフトウェアを用意しました。
印刷したい設定を メニューで簡単に選 択できる「お気に入り」メ ニューや、複数ページ
印刷機能、製本作業を容易にした「仕上げ」など、機能満載の LIPS IV ドライバを同梱
しています。
また、パソコン上でネッ トワークに接続された プリンタの設定や管理 を行うプリンタ管
理ユーティリティ「NetSpot Device Installer」、「NetSpot Console」と、プリンタ
の状態や印刷状態、自分 の印刷が終わったかど うかをパソコン画面に 知らせてくれる印
刷 終了 通 知 等 の 機 能 を 持 った 印 刷 ユ ー テ ィ リ テ ィソ フ ト ウ ェ ア の「NetSpot Job
Monitor」を同梱しています。
■ 簡単操作のカラーコントロール
カラーマトリックスを 使ったユーザインタフ ェースにより直観的で わかりやすい色調整
を実現。しかも調整前と調整後の画像サンプルを 1 枚の用紙に出力するサンプルプリン

ト機能により好みの色を簡単・確実に確認できます。
また、カラーページを自 動的に判別するオー トカラー機能により、白 黒モードとカラー
モードをいちいち切 り替える必要がなくな りました。もちろん期待通 りの色再現を実現
する、キヤノン独自の カラーマネジメントシ ステム「ColorGear」も搭載。ドキュメン
トを構成する文字、写真、絵 の各要素毎に最適な 色補正を行うカラー マッチングを簡単
操作で実現しています。

製品の特長1-4
お
使
い
に
な
る
前
に �
1
■ ネットワーク対応プリンタ
オプションの内蔵型プリントサーバを取り付ければ、Ethernet のネットワークプリンタ
として使用できます。IPX/SPX、TCP/IP、NetBIOS/NetBEUI、EtherTalk のマルチ
プロトコル対応により、Windows、Macintosh、UNIX、NetWare など幅広い使用環
境に対応します。
また、ネットワークの初期設定を簡単に行えるユーティリティソフト「NetSpot Device
Installer」がプリンタに標準添付されています。
本プリンタに付属されているソフトウェアの対応 OS、インストールのしかたや詳細につ
いては、付属の「LIPS ソフトウェアガイド／本編」を参照してください。
■ ネットワークスキャナで実現する多様な拡張性
オプションのネッ トワークスキャナを本 プリンタに取り付ける と、ダイレクトに文書を
読み込みプリント するコピー機能が使用 可能となり、ローコストで ハイパフォーマンス
を実現します｡また、ネットワークスキャナはスキャンした文書を様々なファイル（PDF、

JPEG、TIFF）に変換し、電子メールで送 信する機能も備えて おり、多様なニーズにお
応えします。
�
Windows
ハブ�
LBP5500
Windows
LBP5500
Windows
NetWare�
サーバ�
Macintosh
双方向ユーティリティ画面�
Macintosh
JC-CONNECT PRICOM C-540TNE LIO V2�
JC-CONNECT PRICOM C-540T LIO V2�
NetHawk N-100 LIO V2�
NetHawk N-111 LIO V2�
キヤノン内蔵型プリントサーバNB-5F

各部の名称と機能 1-5

お
使
い
に
な
る
前
に �
1

各部の名称と機能

本プ リンタは、いろい ろな機能を 持つ部品で構 成されていま す。本プリンタを 正しく使用
し、機能を十分に活用していただくために、各部の名称と機能を覚えてください。
本体
プリンタ本体の各部の名称と機能を説明しています。
本プリンタには通気口がありますので、壁や物でふさがないように設置してください。通
気口をふさがれるとプリンタ内部に熱がこもり、 火災の原因になることがあります。
前面
前面の各部の名称と機能を説明しています。
操作パネルに貼られているフィルムは、 ご使用前にはがしてください。
a 操作パネル
プ リンタの動 作や状態を 表示したり、 機能の設
定をします。（ → P.1-9）
b 排紙トレイ
プリントされた用紙が下向き（フェースダウン）
で排紙されます。（→ P.3-13）
i
a b
c
d
e
f
g
h

各部の名称と機能1-6

お
使
い
に
な
る
前
に �
1
c 右カバー
電源コードや プリンタケ ーブルなどの 接続や取
り外しを行う ときにこの 右カバーを取 り外しま
す。
d 前上カバー
定着器 や排 紙部の 紙づ まりを 除去 すると きに、
ここを開け て作業し ます。また、前下 カバーを
開けるときは、先に前上カバーを開けます。ディ
スプレイには 前上カバー と前下カバー を総称し
て「マエカバー」と表示されます。
e 前下カバー
カートリッジ の交換やプ リンタ内部の 紙づまり
を除去 する とき に、ここ を開け て作 業し ます。
ディスプレイ には前上カ バーと前下カ バーを総
称して「マエカバー」と表示されます。
f 電源スイッチ
プリンタの電源をオン / オフします。（→ P.2-6）
g 用紙ガイド
給紙ト レイにセッ トした用紙の 幅に合わせ てガ
イドの 位置を調整 します。積載 制限マーク が付
いてお り、このマーク まで用紙 をセットで きま
す。
h 給紙トレイ
用紙を 給紙トレイ から給紙す るときに、用 紙を
セットします。（→ P.3-36）

i 給紙カセット
A4、B5、A5、リーガル、レター、エグゼクティ
ブ サ イ ズ の 普 通 紙 が セ ッ ト で き ま す。（→
P.3-14）
プリンタ内部
プリンタ内部の各部の名称と機能を説明しています。
プリンタ内部の定着器周辺は、使用中に高温になります。紙づまりの処理など内部を点検
するときは、定着器周辺には触れないように点検してください。やけどの原因になること
があります。
a K（ブラック）カートリッジスロット
K（ブラック）カートリッジをセットするスロッ
トです。
b M（マゼンタ）カートリッジスロット
M（マゼンタ）カートリッジをセットするスロッ
トです。
a
e
f
b
c
d

各部の名称と機能 1-7

お
使
い
に
な
る
前
に �
1
c Y（イエロー）カートリッジスロット
Y（イエロー）カートリッジをセットするスロッ
トです。
d C（シアン）カートリッジスロット
C（シアン）カートリッジをセットするスロット
です。
e 定着器
トナーを用紙に定着させる装置です。
f ETB（Electro static Transfer Belt：静
電搬送ベルト）ユニット
用紙を搬送しながら 4 色のトナーを用紙に転写
する装置です。
右背面
右背面の各部の名称と機能を説明しています。
a 用紙積載センサー
排紙トレイの満載を検知します。（→ P.3-13）
b 排気口
プリンタ内部冷却用の排気口です。
c 拡張ボードスロット
オ プションの 内蔵型プリン トサーバな どを取り
付けます。（→設置ガイド「 第 3 章 オプション
品の取り付け」）
d USB コネクタ
USB ケーブルの接続部です。パソコンが USB
イ ンタフェー スに対応し ているとき に、ここへ
接続します。
e パラレルコネクタ
IEEE1284 準 拠の 8 ビッ ト パラ レル イン タ

フェー スケーブル の接続部で す。パソコンの プ
リンタ ポートがパラ レルインタ フェースに対 応
し て い る と き に、こ こ へ 接 続 し ま す。（→
P.6-10）
f 電源コード差し込み口
付属の 電源コードと アース線を ここに接続し ま
す。
g カセット保護カバー
給紙カ セットにゴミ やホコリが 入らないよう に
するた めのカバー です。リーガル サイズの用 紙
を 給紙 カ セッ ト にセ ッ ト する と、自 動的 に カ
セット保護カバーが上がります｡
f
g
a b
c
d
e

各部の名称と機能1-8

お
使
い
に
な
る
前
に �
1
左背面
左背面の各部の名称と機能を説明しています。
a 定格銘板ラベル
プリンタ識別のためのシリアルナンバー（Serial
No.）が記載されています。サービスや修理を受
けるときに 必要になり ます。明示され ている電
流値（15A）は、平均消費電流です。（→ P.6 -19）
b 吸気口
プリンタ内部冷却用の吸気口です。
b
a

各部の名称と機能 1-9

お
使
い
に
な
る
前
に �
1
操作パネル
本プリンタの前面には下図のような操作パネルがあり、この操作パネルで本プリンタの状態
を知ったり、本プリンタの持つ各種の機能を使うことができます。
a［オンライン］キー／オンラインランプ（緑
色）
パ ソコンと の接続をオ ン（オンライ ン）／オフ
（オフライン） します。
他 のキーを操 作するとき には、このキ ーを押し
て、オフラインにします。
ま た、エラーが発 生してプリ ンタが停 止したと
き に、そのエラー を一時的に 解除して プリント
を 続行させ る機能も持 っていま す。ただし、エ
ラ ーによって は、このキーを 押しても 解除でき
ないことがあります。
キ ー内部にオ ンラインラ ンプがあり、 点滅によ
り次の状態を表示します。
点灯：
オ ンライン状 態（パソコンか らプリン トデータ
を受信できる状態）。
点滅：
オ ンラインか らオフライン へ切り替え 途中の状
態。自己診断中。 ウォーミングアップ中。
消灯：
オ フライン状 態（パソコンか らのプリ ントデー
タ を受信せず、操 作パネルの キー操作 を受け付

ける状態）。
た だし、プリンタ がスリープ モードに 移行して
い るときは、オン ラインの状 態になっ ていても
オ ンラインラ ンプは消灯 し、印刷可ラ ンプのみ
点灯します。（ → P.2-9）
b［ジョブキャンセル］キー
オフライン時：
ジョブ ランプ点灯ま たは点滅時 はジョブキャ ン
セルを 行います。ジ ョブランプ 消灯時は、動 作
しません。
オンライン時：
オンラインの状態では動作しません。
c［給紙選択］キー
オフライン時：
給紙選択メニューを表示します。
オンライン時：
オンラインの状態では動作しません。
給紙選択メニュー時：
給紙元 やトレイ用紙 サイズの設 定値が順に切 り
替わります。
d 給紙元表示ランプ（緑色）
点灯：
現在選 択されている 給紙元のラ ンプが点灯し ま
す。
点滅：
現在選 択されてい る給紙元の 用紙がない、ま た
は給紙カセットが装着されていない状態。
消灯：
現在 選択 されて いな い状態｡ オプ ション 品を 含
む給紙 カセットまた はペーパー フィーダが装 着
されていない状態。
印刷可� メッセージ� ジョブ�

00 LIPS A4�
ジョブ�
リセット�
ユーティリティ� セットアップ�
ジョブキャンセル�オンライン� 給紙選択�
実行�
a
h i j k l m
b c d e f g

各部の名称と機能1-10

お
使
い
に
な
る
前
に �
1
e ディスプレイ
プリンタの 状態やメッ セージ、メニュ ー機能の
設定項目や設定値を表示します。（→次項目）
f［ジョブ］（ ）キー
オフライン時：
ジョブメニューを表示します。
オンライン時：
オンラインの状態では動作しません。
メニュー操作時：
ひとつ前のメニュー（上の階層）へ戻します。
g［実行］キー
オフライン時：
オフラインの状態では動作しません。
オンライン時：
オンラインの状態では動作しません。
メニュー操作時：
次のメニ ュー（下の階 層）へ進みま す。一番下
のメニュー（設 定値が表 示されてい る状態）で
は、設定値を確定します。
h 印刷可ランプ（緑色）
点灯：
プリン ト可 能な 状態。（オ ンライ ンで スリ ープ
モードに 入った場 合は、印刷可 ランプ（緑）の
み点灯し、その他のランプは全て消灯します。）
点滅：
自己診断中または、ウォーミングアップ中。
消灯：
プリントできない状態。
i メッセージランプ（オレンジ色）
点灯：
プリンタに何 かトラブル が起きてプリ ントでき
ない状態。（オフラインでスリープモードに入っ

た場合は、メ ッセージ ランプ（オレ ンジ）のみ
点灯し、その他のランプは全て消灯します。）
消灯：
プリンタが正常な状態。
j ジョブランプ（緑色）
点灯：
プリン トデータ受 信中または、 プリンタの メモ
リにプリントデータが残っている状態。
点滅：
プリントデータを処理している状態。
消灯：
プリン タのメモリ にプリントデ ータが何も ない
状態。
k［ユーティリティ］（ ）キー
オフライン時：
ユーティリティメニューを表示します。
オンライン時：
オンラインの状態では動作しません。
メニュー操作時：
メニュ ーの左側の 項目を表示 します。設定 値を
減らします。
l［リセット］（ ）キー
オフライン時：
リセットメニューを表示します。
オンライン時：
オンラインの状態では動作しません。
メニュー操作時：
次の メニュー（下 の階層）へ進 みます。一番 下
のメ ニュー（設定値 が表示さ れている状 態）で
は、設定値を確定します。
m［セットアップ］（ ）キー
オフライン時：
セットアップメニューを表示します。
オンライン時：
オンラインの状態では動作しません。

メニュー操作時：
メニュ ーの右側の 項目を表示 します。設定 値を
増やします。

各部の名称と機能 1-11

お
使
い
に
な
る
前
に �
1
ディスプレイ
本プリンタの操作パネルには下図のようなディスプレイがあり、プリンタの状態やメッセー
ジ、メニュー機能の設定項目や設定値を表示します。
a 状態、動作欄
プリンタの状態や動作モードを表示します。
b 警告、処理メッセージ欄
警 告 メッ セ ージ や処 理 メッ セー ジ を表 示し ま
す。
c 給紙元、用紙サイズ欄
現在選 択されている 給紙元の用 紙サイズを略 号
で表示します。次の用紙は略号で表示されます。
（レター：LT、リーガル：LG、エグゼクティブ：
EX、ユーザペーパー：80 ～ 99、フリー：FR、
洋形 4 号封筒：Y4、洋形 2 号封筒：Y 2、ハ
ガキ：HG、往復ハガキ：HG2）
00 LIPS A4� ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
a
b
c
印刷可能な状態� 操作パネルでメニュー操作中の状態�

各部の名称と機能1-12

お
使
い
に
な
る
前
に �
1

2-1
CHAPTER
2
プリンタの使いかた
この章では、本プリンタの基本的な使用方法について説明しています。
ソフトウェアをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Windows の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
DOS の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Macintosh の場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

ネットワークに接続している場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
電源のオン、オフ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
電源をオンにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
電源をオフにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

消費電力の節約（スリープモード）について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
オンラインとオフライン . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9
オンラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9
オフラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
プリンタの機能と設定方法について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-11

代表的な機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
設定のしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
設定の優先順位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
プリント画質について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13

解像度モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
階調モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
解像度モードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
階調モードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

カラーモードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-17
カラーモードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
カラーモードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
動作モードについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-19

動作モードの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
自動切り替えがうまくできないとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-20
専用プリンタと同じ動作で使う（動作モード固定）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-20
エミュレーションモードで使うとき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21
プリントを中止したいときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-22

2-2
2. プリンタの使いかた
プ
リ
ン
タ
の
使
い
か
た �
2
データを排出する（強制排出）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-22
プリントをキャンセルする（ジョブキャンセル）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23
現在実行中の処理を中止する（ソフトリセット）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-24
すべての作業を中止する（ハードリセット） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25

ソフトウェアをインストールする 2-3
プ
リ
ン
タ
の
使
い
か
た �
2
ソフトウェアをインストールする
パソ コンからプリ ントするには、プ リンタドライ バやユーティ リティソフト などのソフト
ウェアをインストールする必要があります。お使いのパソコンやネットワークに合ったソフ
トウェアをインストールしてください。
Windows の場合
Windows からプリントするときは、本プリンタに付属の CD-ROM からプリンタドライバ
やユーティリティソフトをインストールします。
本プリンタには、次のソフトウェアが添付されています。
プリンタドライバやユーティリティソフトの対応 OS、インストールのしかたや詳細につ
いては、「LIPS ソフトウェアガイド／本編」を参照してください。
■ LIPS IV プリンタドライバ
Windows アプリケーションからプリントするときに必要なソフトウェアです。必ずイン
ストールしてください。
■ NetSpot Device Installer
パソコンからネットワ ークで接続したプリン タのネットワークプロ トコルの初期設定を

行うユーティリティソフトです。NetSpot Device Installer はパソコンへインストール
することなく使用できるので、簡単にプリンタの初期設定を行うことができます。
■ NetSpot Console
パソコ ンから ネット ワーク で接続 したプ リンタ の管 理を行 うユー ティリ ティソ フトで
す。デバイスの一覧表 示やマップ表示、プロト コルの詳細な設定、デ バイスの状態の表
示や 通知、ジ ョブ の操 作な ど、さ まざ まな 情報 の設 定や 表示 を 行う こと がで きま す。
NetSpot Console は 1 台のパソコンにインストールすることで、ネットワークに接続
されているパソコンから Web ブラウザを使用して利用できるようになります。
■ NetSpot Job Monitor
プリンタの状態をパ ソコンの画面に表示し たり、処理中の印刷データ を操作するための
ユーティリティソフトです。必要に応じてインストールしてください。
「NetSpot Job Monitor」は双方向パラレルインタフェースに対応しています。

「NetSpot Job Monitor」で双方向通信を行う 場合は、双方向対応の プリンタケーブル
が必要です。

ソフトウェアをインストールする2-4
プ
リ
ン
タ
の
使
い
か
た �
2
DOS の場合
DOS のアプリケ ーションで 本プリンタ を使用する 場合、オプショ ンのバージ ョンアップ
ROM が必要です。オプションのバージョンアップ ROM を取り付けると、IBM PC/AT 互
換機（DOS/V）パソコンの ESC/P エミュレーションモードが使用可能になります。プリ
ントするときは、各アプリケーションソフトのプリンタ設定で、本プリンタまたは互換性の
あるプリンタを選択してプリントします。
プリントデータを受信するとデータの種類を判別し、自動的にデータに応じた動作モードで
プリントします。また、いままで使用していたプリンタと同じ設定で使いたいときなど、優
先的に処理する動作モードを設定したり、いずれかの動作モードに固定したりすることもで
きます。

• エミュレーションモードのプリントについては、「動作モードについて」（→ P.2-19）を

参照してください。

• プリンタ設定の方法については、ご使用のアプリケーションソフトに付属の取扱説明書を

参照してください。

• オプションのバージョンアップ ROM については、設置ガイド「第 1 章 設置する前に」を

参照してください。
Macintosh の場合
Macintosh からプリントするときは、本プリンタに付属の CD-ROM からプリンタドライ
バやユーティリティソフトをインストールします。
本プリンタには、次のソフトウェアが添付されています。
プリンタドライバやユーティリティソフトの対応 OS、インストールのしかたや詳細につ
いては、「LIPS ソフトウェアガイド／本編」を参照してください。
■ LIPS IV プリンタドライバ
Macintosh アプリケーションソフトからプリントするときに必要なソフトウェアです。
EtherTalk 接続用プリンタドライバと USB 接続用プリンタドライバの 2 種類がありま
す。接続方法に合わせて、いずれかを必ずインストールしてください。
■ プリントモニタ
プリンタの状態を パソコンの画面に表示 したり、処理中の印刷デー タを操作するための
ユーティリティソフトです。プリンタドライバと一緒にインストールされます。
■ NetSpot Device Installer
パソコンからネット ワークで接続したプリ ンタのネットワークプ ロトコルの初期設定を

行うユーティリティソフトです。NetSpot Device Installer はパソコンへインストール
することなく使用できるので、簡単にプリンタの初期設定を行うことができます。

ソフトウェアをインストールする 2-5
プ
リ
ン
タ
の
使
い
か
た �
2
ネットワークに接続している場合
ネットワークに接続している場合は、本プリンタに付属の CD-ROM から、ネットワーク管
理ソ フトとプリン タドライバ を、各クライアン トパソコンに インストール します。インス
トールのしかたや詳細については、「LIPS ソフトウェアガイド／本編」やオプションのプリ
ントサーバに付属の取扱説明書を参照してください。

• 本プリンタをネットワークに接続した場合、 Config Print を行ってプリントサーバの

MAC アドレスなどを確認し、ネットワーク OS（NetWare、UNIX など）の設定やプリ
ントサーバの設定を行ってください。これらの設定についてはネットワーク OS やプリン
トサーバに付属の取扱説明書を参照してください。

• ネットワークに接続して使う場合のオプションのプリントサーバについては、設置ガイド

「第 2 章 プリンタの設置」を参照してください。

• DNS ホスト名や DNS ドメイン名、IPPプリンタの URL などの名称には、なるべく半角英

数 字を 使用し てく ださ い。全角文 字（2 バ イト文 字）を使 用する と、それ らの 名称が
Config Print に“□”でプリントされる場合がありますが、動作には問題はありません。
また、オプションのバージョンアップ ROM を取り付けている場合は、正しくプリントさ
れます。

電源のオン、オフ2-6
プ
リ
ン
タ
の
使
い
か
た �
2
電源のオン、オフ
本プリンタの電源は、本体右側面の電源スイッチでオン、オフを行います。思わぬトラブル
を避けるため、正しい手順を覚えてください。
電源をオンにする
本プリンタを使用するには、電源スイッチの“I”側を押し、オンにします。本体やオプショ
ン品の状態チェックを実行した後、プリント可能な状態になります。

• 電源をオフにした直後に、再度電源をオンにしないでください。電源をオフにした後に再

度電源をオンにするときは、電源をオフにしてから 10 秒以上経ったあと、電源をオンに
してください。

• 正しく動作しなかったり、エラーメッセージが表示されたときは、「メッセージ一覧」（→

P.5-17）、「サービスコール表示 」（→ P.5-33）を参照してください。
1 本体の電源スイッチの“I”側を押します。
操作パネルのラ ンプやディスプレイが点 灯し、本体やオプション品 の状態を自己診断しま
す。

電源のオン、オフ 2-7
プ
リ
ン
タ
の
使
い
か
た �
2
自己診断の結果に 異常がなければ、オンラ インランプと印刷可ラン プ、選択されている給
紙元表示ラン プが点灯し、ディス プレイに「00 LIPS」と表示されてプリ ント可能な状
態になります。
ディスプレイには、次の情報が表示されます。
電源をオフにする
本プリンタは、次の手順で電源をオフにします。

• ネットワークに接続している場合は、他のパソコンからプリントしていないか確認してか

ら、電源をオフにしてください。

• ジョブランプが点灯している状態で電源をオフにすると、プリンタのメモリに残っている

プリントデータは消去されます。必要なプリントデータは、出力し終わるまで待つかオフ
ラインの状態で［リセット］を押して「ハイシュツ」を選択し、出力してから電源をオフ
にしてください。（→ P.2-22）

• プリンタが以下の状態のときに電源をオフにしないでください。

･ プリント中
･ プリンタの電源をオンにした直後の自己診断中
･ ディスプレイに NVRAM 初期化中や NVRAM 書き込み中のメッセージが表示されてい
るとき
･ ディスプレイに「02 キドウ チュウ」や「02 キャリブレーションチュウ」のメッ
セージが表示されているとき
1 ジョブランプが消灯していることを確認します。
印刷可� メッセージ� ジョブ�
00 LIPS A4�
ジョブ�
リセット�
ユーティリティ� セットアップ�
ジョブキャンセル�オンライン� 給紙選択�
実行�
プリント可能で処理中の�
プリントデータがない状態�
00 LIPS A4�
現在選択されている�
給紙元の用紙サイズ�
印刷可� メッセージ� ジョブ�
00 LIPS A4�
ジョブ�
リセット�
ユーティリティ� セットアップ�
ジョブキャンセル�オンライン� 給紙選択�
実行�

電源のオン、オフ2-8
プ
リ
ン
タ
の
使
い
か
た �
2
2 本体の電源スイッチの“○”側を押します。
消費電力の節約（スリープモード）について
本プリンタは、パネル操作を行わず、パソコンからデータが送られてこない状態が一定時間
経過したとき、スリープモードに移行します。
スリープモードになると、プリンタは消費電力の少ないスリープ状態になります。オンライ
ンからスリープモードになった場合は、印刷可ランプ以外のすべてのランプとディスプレイ
の表示が消えます。オフラインからスリープモードになった場合は、メッセージランプ以外
のすべてのランプとディスプレイの表示が消えます。

• スリープモードに移行する時間は、工場出荷時の状態で「30 プン」に設定されています。

この設定は、メニュー機能で「15 フン」、「30 プン」、「60 プン」、「180 プン」に設定
できます。詳細については、LIPS 機能ガイド「第 3 章 共通セットアップメニューの設
定項目」を参照してください。

• 電源スイッチ をオフにした場 合でも、電源プラ グを電源コン セントに差し 込んだ状態で

は、わずかですが電力が消費されています。完全に電力消費をなくすためには、電源プラ
グを電源コンセントから抜いてください。

• 操作パネルのキーが押されたり、エラーが起きると自動的にスリープモードは解除されま

す。また、オンライン状態ではパソコンからのデータを受信してもスリープモードが解除
されます。オフライン状態ではエラーが解除されてもスリープモードが解除されます。

• 本プリンタはオフライン状態でもスリープモードに移行しますが、次のようなオフライン

状態のときは、設定時間が経過してもスリープモードには移行しません。
･「nn-nn サービス コール」（nn は 2 桁の英数字）が表示されている
･ ステータスプリントなどのユーティリティ項目の実行中
･「スリープ動作」の項目を「オンライン ノミ」に設定している

オンラインとオフライン 2-9
プ
リ
ン
タ
の
使
い
か
た �
2
オンラインとオフライン
プリンタがパソコンからデータを受け取り、プリントできる状態を「オンライン」、パソコ
ンとの接続が切り離され、データを受け取れない状態を「オフライン」といいます。操作パ
ネルでメニュー操作するときは、プリンタをオフラインにしてから行います。
オンラインにする
パソコンからプリントするときは、プリンタがオンラインの状態になっていることが必要で
す。プリントするときは、プリンタがオンラインになっていることを確認してください。オ
ンラ インになって いないとき は、次の手順でオ ンラインにし ます。電源をオン にしたとき
は、自動的にオンラインの状態になります。
1 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。

• プ リンタがエラ ー状態（メッセー ジランプが点 灯またはメッ セージの数字 部分が点滅状

態）のときは、オンラインになりません。エラーの原因を取り除いてからオンラインにし
てください。

• プ リント中は、絶 対に本体のカ バーやカセッ トを開けない でください。プリ ンタが停止

し、プリントできなくなる場合があります。
プリンタがスリープモードに移行しているときには、オンラインの状態になっていてもオ
ンラインランプは消灯し、 印刷可ランプのみが点灯します。
オンライン�

オンラインとオフライン2-10
プ
リ
ン
タ
の
使
い
か
た �
2
オフラインにする
プリンタの操作パネルからメニューの操作や給紙方法の選択、用紙サイズの設定などをする
ときは、プリンタはオフラインの状態になっていることが必要です。操作パネルのキーを使
うときは、次の手順でオフラインにします。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。

• プリンタをオフラインにしたままパソコン からプリントすると、「プリンタの準備ができ

ていません」、「プリンタが接続されていません」などのメッセージが表示され、プリント
できません。

• 本プリンタは、オフラインにしたまま 5 分 間以上放置すると、自動的にオンライン状態に

なります。ただし、プリンタがエラー状態（メッセージランプが点灯またはメッセージの
数字部分が点滅状態）のとき、またはメニュー機能や給紙方法の選択、用紙サイズの設定
などの操作中は、自動的にはオンラインになりません。
オンライン�

プリンタの機能と設定方法について 2-11
プ
リ
ン
タ
の
使
い
か
た �
2

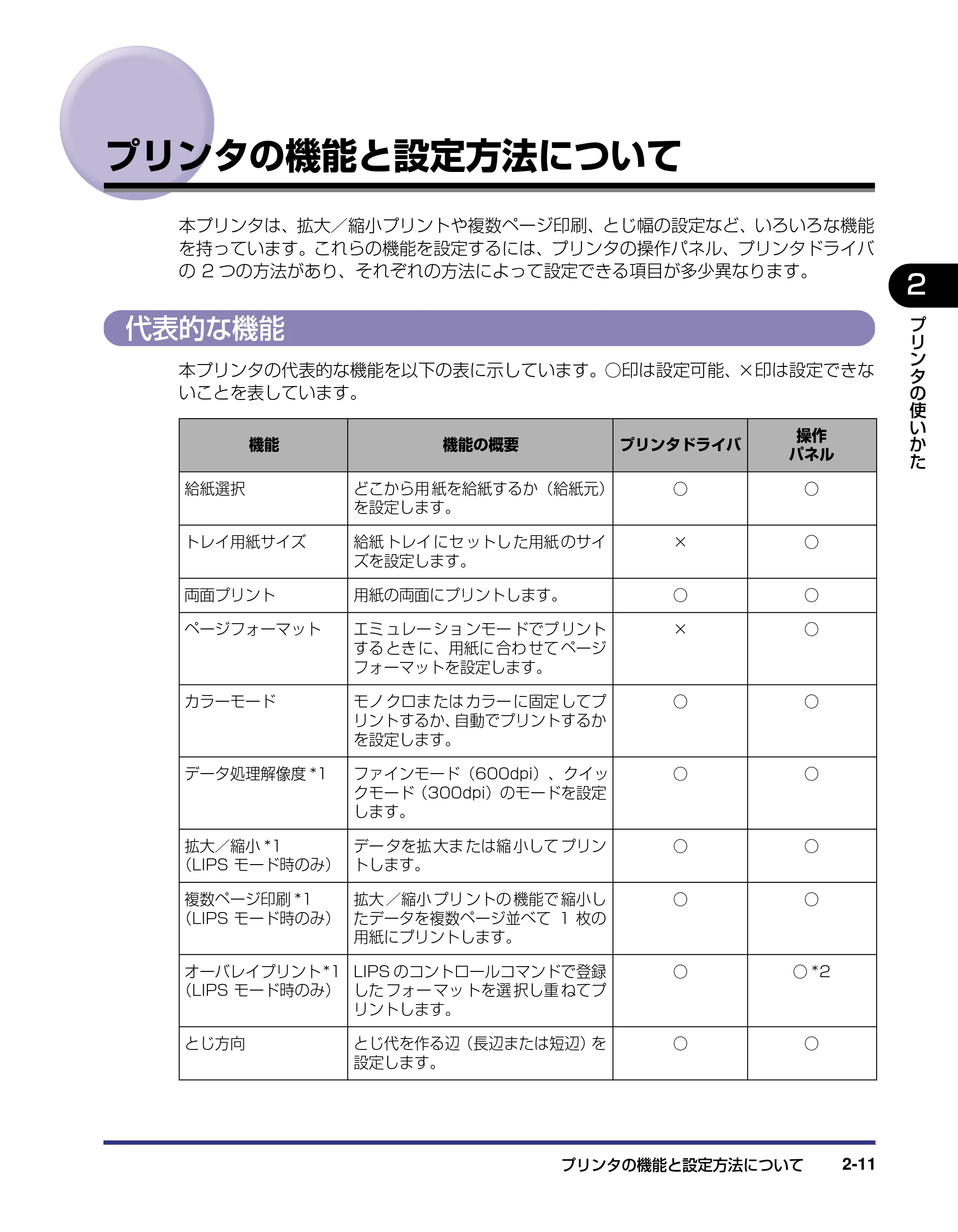

プリンタの機能と設定方法について
本プリンタは、拡大／縮小プリントや複数ページ印刷、とじ幅の設定など、いろいろな機能
を持っています。これらの機能を設定するには、プリンタの操作パネル、プリンタドライバ
の 2 つの方法があり、それぞれの方法によって設定できる項目が多少異なります。
代表的な機能
本プリンタの代表的な機能を以下の表に示しています。○印は設定可能、×印は設定できな
いことを表しています｡
機能 機能の概要 プリンタドライバ
操作
パネル
給紙選択 どこから用 紙を給紙するか（給紙元）
を設定します。
○ ○
トレイ用紙サイズ 給紙 トレイ にセ ットし た用紙 のサイ
ズを設定します。
× ○
両面プリント 用紙の両面にプリントします。 ○ ○
ページフォーマット エミ ュレー ショ ンモー ドでプ リント
する とき に、用紙に 合わ せて ページ
フォーマットを設定します。
× ○
カラーモード モノ クロま たは カラー に固定 してプ
リントするか、自動でプリントするか

を設定します。
○ ○
データ処理解像度 *1 ファインモード（600dpi）、クイッ
クモード（300dpi）のモードを設定
します。
○ ○
拡大／縮小 *1
（LIPS モード時のみ）
デー タを拡 大ま たは縮 小して プリン
トします。
○ ○
複数ページ印刷 *1
（LIPS モード時のみ）
拡大 ／縮小 プリ ントの 機能で 縮小し
たデータを複数ページ並べて 1 枚の
用紙にプリントします。
○ ○
オーバレイプリント *1
（LIPS モード時のみ）
LIPS のコントロールコマンドで登録
した フォー マッ トを選 択し重 ねてプ
リントします。
○ ○ *2
とじ方向 とじ代を作る辺（長辺または短辺）を
設定します。
○ ○

プリンタの機能と設定方法について2-12
プ
リ
ン
タ
の
使
い
か
た �
2
*1 これらの機能は、プリンタドライバと操作パネルとで設定内容やプリント結果に違いがありますので気を付けてく
ださい。詳細については、「LIPS ソフトウェアガイド／本編」や「LIPS 機能ガイド」を参照してください。
*2 フォーム作成登録は LIPS コマンドで行います。使用するフォームの指定のみ可能です。

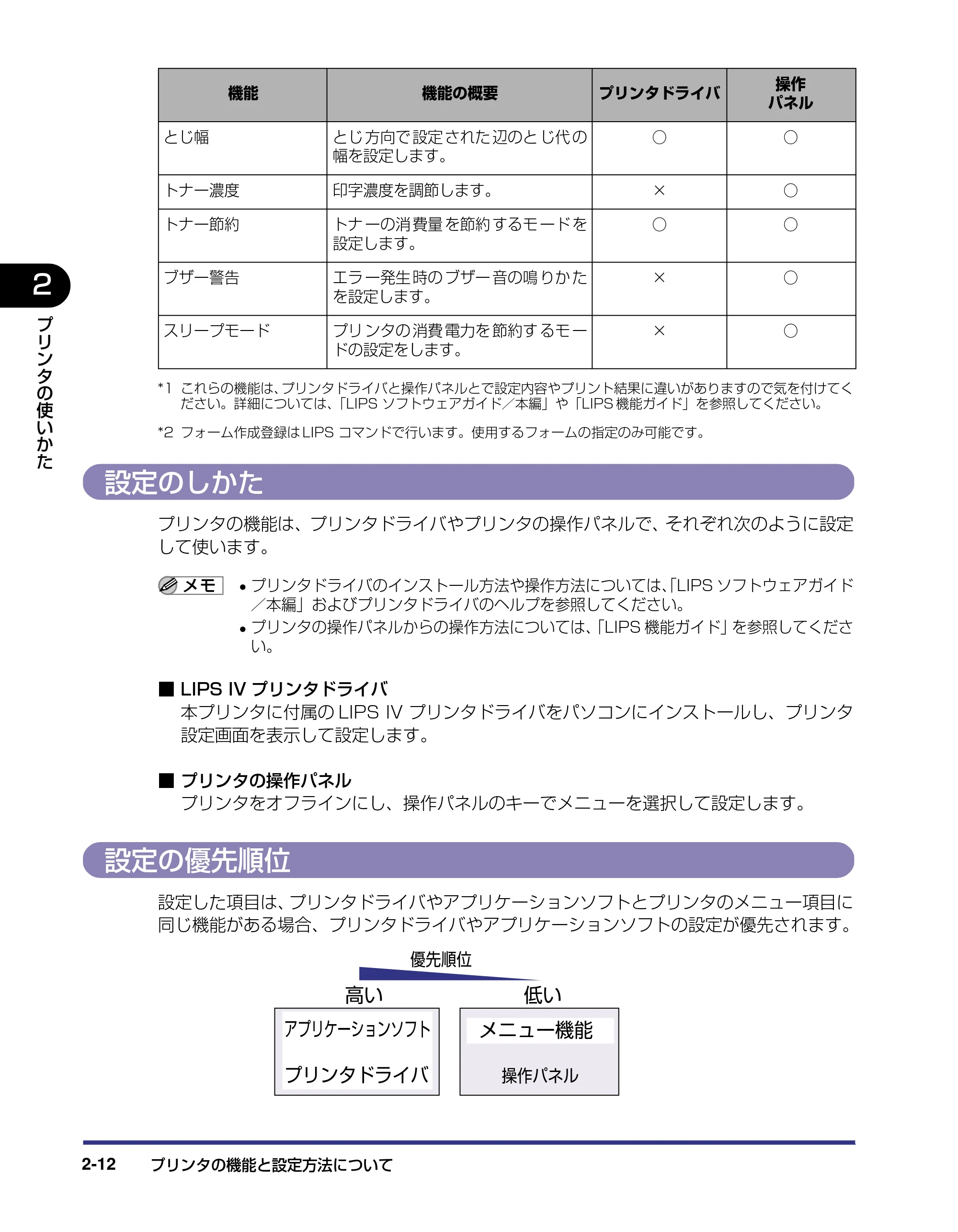

設定のしかた
プリンタの機能は、プリンタドライバやプリンタの操作パネルで、それぞれ次のように設定
して使います。

• プリンタドライバのインストール方法や操作方法については、「LIPS ソフトウェアガイド

／本編」およびプリンタドライバのヘルプを参照してください。

• プリンタの操作パネルからの操作方法については、「LIPS 機能ガイド」を参照してくださ

い。
■ LIPS IV プリンタドライバ
本プリンタに付属の LIPS IV プリンタドライバをパソコンにインストールし、プリンタ
設定画面を表示して設定します。
■ プリンタの操作パネル
プリンタをオフラインにし、操作パネルのキーでメニューを選択して設定します。
設定の優先順位
設定した項目は、プリンタドライバやアプリケーションソフトとプリンタのメニュー項目に
同じ機能がある場合、プリンタドライバやアプリケーションソフトの設定が優先されます。
とじ幅 とじ 方向で 設定 された 辺のと じ代 の
幅を設定します。
○ ○
トナー濃度 印字濃度を調節します。 × ○
トナー節約 トナ ーの消 費量 を節約 するモ ード を
設定します。
○ ○
ブザー警告 エラ ー発生 時の ブザー 音の鳴 りか た
を設定します。
× ○
スリープモード プリ ンタの 消費 電力を 節約す るモ ー
ドの設定をします。
× ○
機能 機能の概要 プリンタドライバ
操作
パネル
アプリケーションソフト�
�
プリンタドライバ� 操作パネル�
メニュー機能�

優先順位�
高い� 低い�

プリント画質について 2-13
プ
リ
ン
タ
の
使
い
か
た �
2

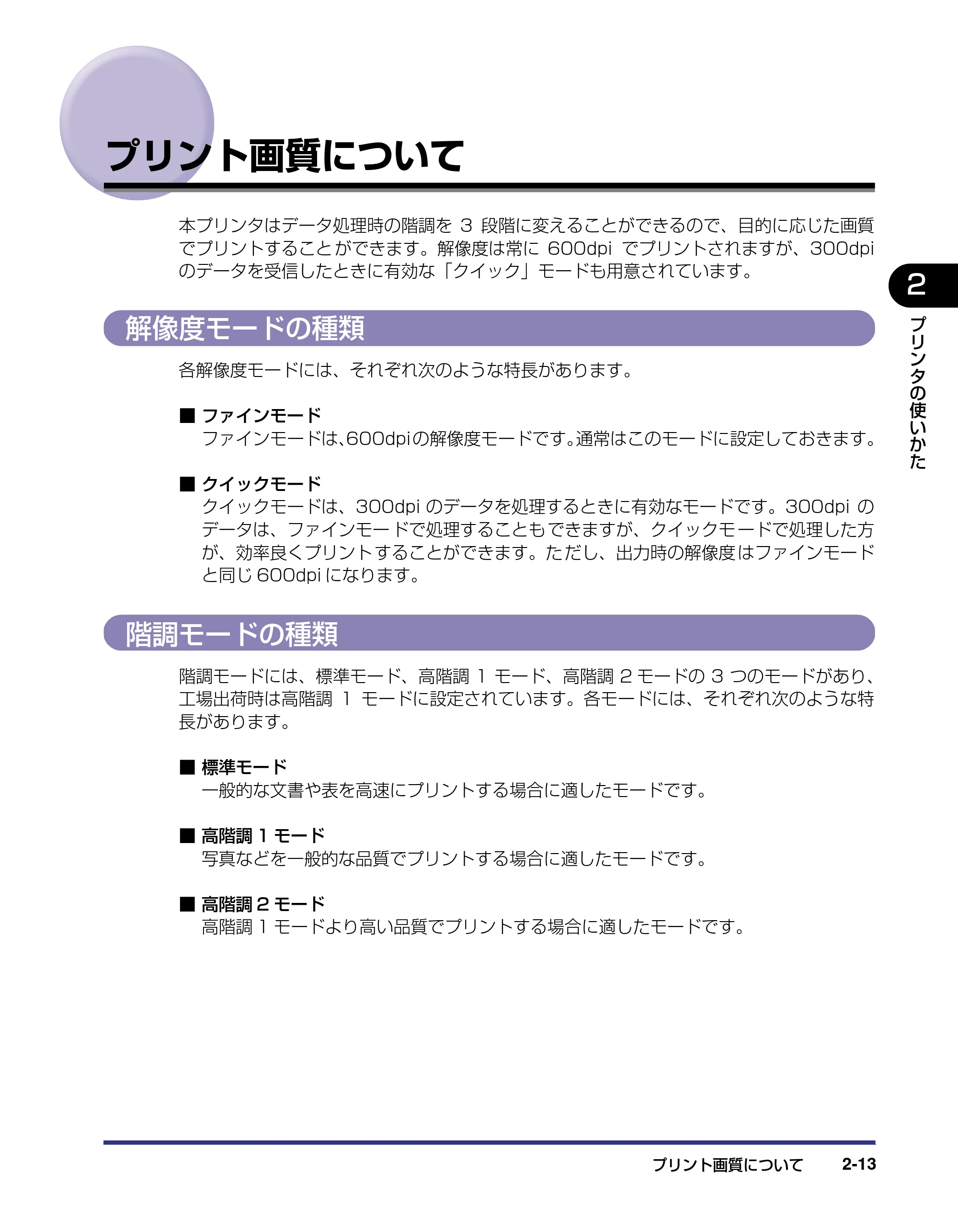

プリント画質について
本プリンタはデータ処理時の階調を 3 段階に変えることができるので、目的に応じた画質
でプリントすること ができます。解像度は常に 600dpi でプリントされますが、300dpi
のデータを受信したときに有効な「クイック」モードも用意されています。
解像度モードの種類
各解像度モードには、それぞれ次のような特長があります。
■ ファインモード
ファインモードは、600dpiの解像度モードです。通常はこのモードに設定しておきます。
■ クイックモード
クイックモードは、300dpi のデータを処理するときに有効なモードです。300dpi の
データは、ファインモー ドで処理することも できますが、クイックモ ードで処理した方
が、効率良くプリント することができます。た だし、出力時の解像度 はファインモード
と同じ 600dpi になります。
階調モードの種類
階調モードには、標準モード、高階調 1 モード、高階調 2 モードの 3 つのモードがあり、

工場出荷時は高階調 1 モードに設定されています。各モードには、それぞれ次のような特
長があります。
■ 標準モード
一般的な文書や表を高速にプリントする場合に適したモードです。
■ 高階調 1 モード
写真などを一般的な品質でプリントする場合に適したモードです。
■ 高階調 2 モード
高階調 1 モードより高い品質でプリントする場合に適したモードです。

プリント画質について2-14
プ
リ
ン
タ
の
使
い
か
た �
2

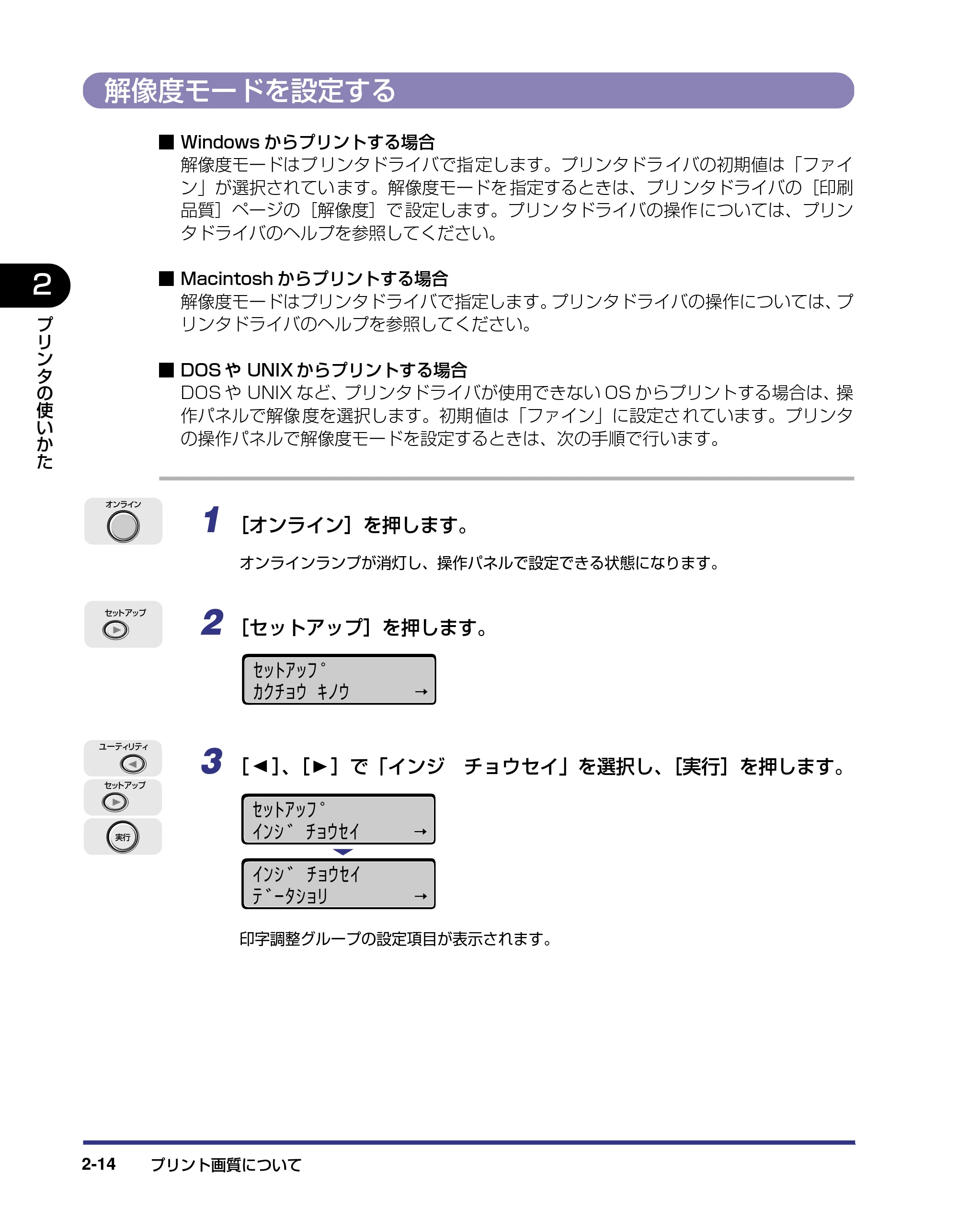

解像度モードを設定する
■ Windows からプリントする場合
解像度モードはプ リンタドライバで指 定します。プリンタドラ イバの初期値は「ファイ
ン」が選択されてい ます。解像度モードを 指定するときは、プリ ンタドライバの［印刷
品質］ページの［解像度］で 設定します。プリン タドライバの操作 については、プリン
タドライバのヘルプを参照してください。
■ Macintosh からプリントする場合
解像度モードはプリンタドライバで指定します。プリンタドライバの操作については、プ
リンタドライバのヘルプを参照してください。
■ DOS や UNIX からプリントする場合
DOS や UNIX など、プリンタドライバが使用できない OS からプリントする場合は、操
作パネルで解像 度を選択します。初期 値は「ファイン」に設定さ れています。プリンタ
の操作パネルで解像度モードを設定するときは、次の手順で行います。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。

2 ［セットアップ］を押します。
3 ［ ］、［ ］で「インジ チョウセイ」を選択し、［実行］を押します。
印字調整グループの設定項目が表示されます。
ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
ｾｯﾄｱｯﾌﾟ�
ｲﾝｼﾞ ﾁｮｳｾｲ →�
ｲﾝｼﾞ ﾁｮｳｾｲ�
ﾃﾞｰﾀｼｮﾘ →�
オンライン�
セットアップ�
実行�
ユーティリティ�
セットアップ�

プリント画質について 2-15
プ
リ
ン
タ
の
使
い
か
た �
2

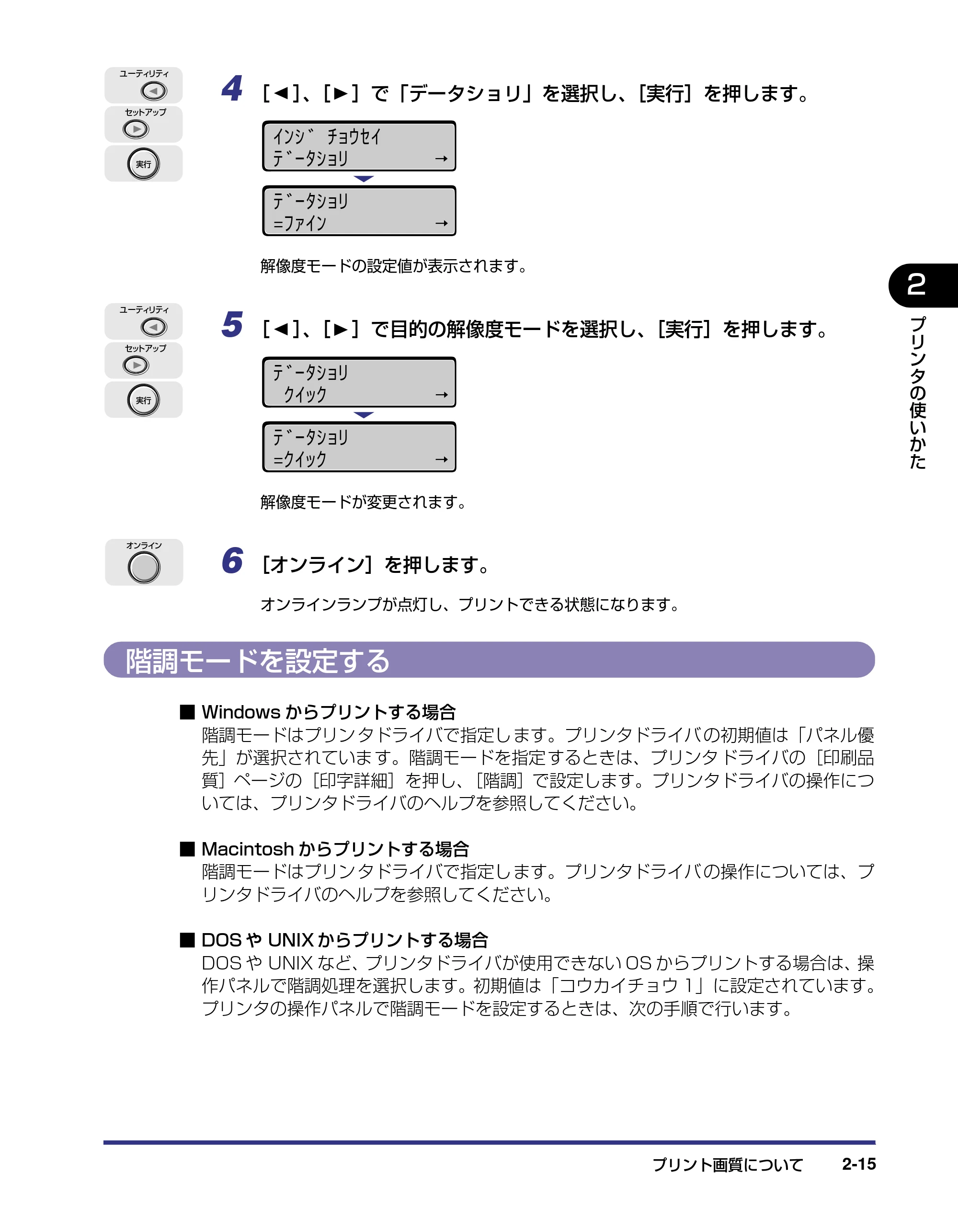

4 ［ ］、［ ］で「データショリ」を選択し、［実行］を押します。
解像度モードの設定値が表示されます。
5 ［ ］、［ ］で目的の解像度モードを選択し、［実行］を押します。
解像度モードが変更されます。
6 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
階調モードを設定する
■ Windows からプリントする場合
階調モードはプリン タドライバで指定し ます。プリンタドライバ の初期値は「パネル優
先」が選択されていま す。階調モードを指定 するときは、プリンタ ドライバの［印刷品
質］ページの［印字詳細］を押し、［階調］で設定します。プリンタドライバの操作につ
いては、プリンタドライバのヘルプを参照してください。
■ Macintosh からプリントする場合
階調モードはプリン タドライバで指定し ます。プリンタドライバ の操作については、プ
リンタドライバのヘルプを参照してください。
■ DOS や UNIX からプリントする場合

DOS や UNIX など、プリンタドライバが使用できない OS からプリントする場合は、操
作パネルで階調処理を選択します。初期値は「コウカイチョウ 1」に設定されています。
プリンタの操作パネルで階調モードを設定するときは、次の手順で行います。
ｲﾝｼﾞ ﾁｮｳｾｲ�
ﾃﾞｰﾀｼｮﾘ →�
ﾃﾞｰﾀｼｮﾘ�
= ﾌｧｲﾝ →�
ﾃﾞｰﾀｼｮﾘ�
ｸｲｯｸ →�
ﾃﾞｰﾀｼｮﾘ�
= ｸｲｯｸ →�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�
オンライン�

プリント画質について2-16
プ
リ
ン
タ
の
使
い
か
た �
2

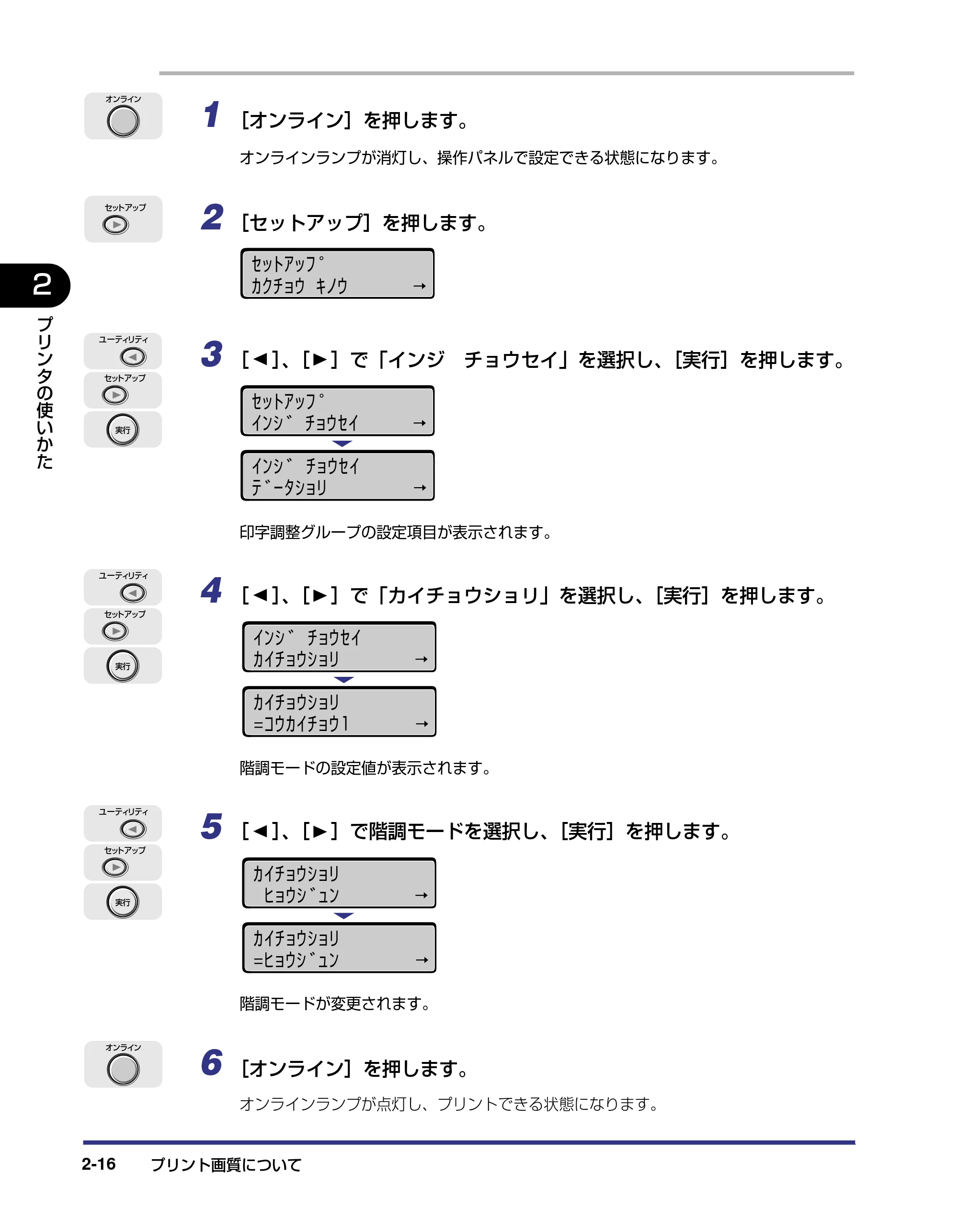

1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
2 ［セットアップ］を押します。
3 ［ ］、［ ］で「インジ チョウセイ」を選択し、［実行］を押します。
印字調整グループの設定項目が表示されます。
4 ［ ］、［ ］で「カイチョウショリ」を選択し、［実行］を押します。
階調モードの設定値が表示されます。
5 ［ ］、［ ］で階調モードを選択し、［実行］を押します。
階調モードが変更されます。
6 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
ｾｯﾄｱｯﾌﾟ�
ｲﾝｼﾞ ﾁｮｳｾｲ →�
ｲﾝｼﾞ ﾁｮｳｾｲ�
ﾃﾞｰﾀｼｮﾘ →�
ｲﾝｼﾞ ﾁｮｳｾｲ�
ｶｲﾁｮｳｼｮﾘ →�
ｶｲﾁｮｳｼｮﾘ�
= ｺｳｶｲﾁｮｳ 1 →�
ｶｲﾁｮｳｼｮﾘ�
ﾋｮｳｼﾞｭﾝ →�
ｶｲﾁｮｳｼｮﾘ�
= ﾋｮｳｼﾞｭﾝ →�
オンライン�
セットアップ�
実行�
ユーティリティ�

セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�
オンライン�

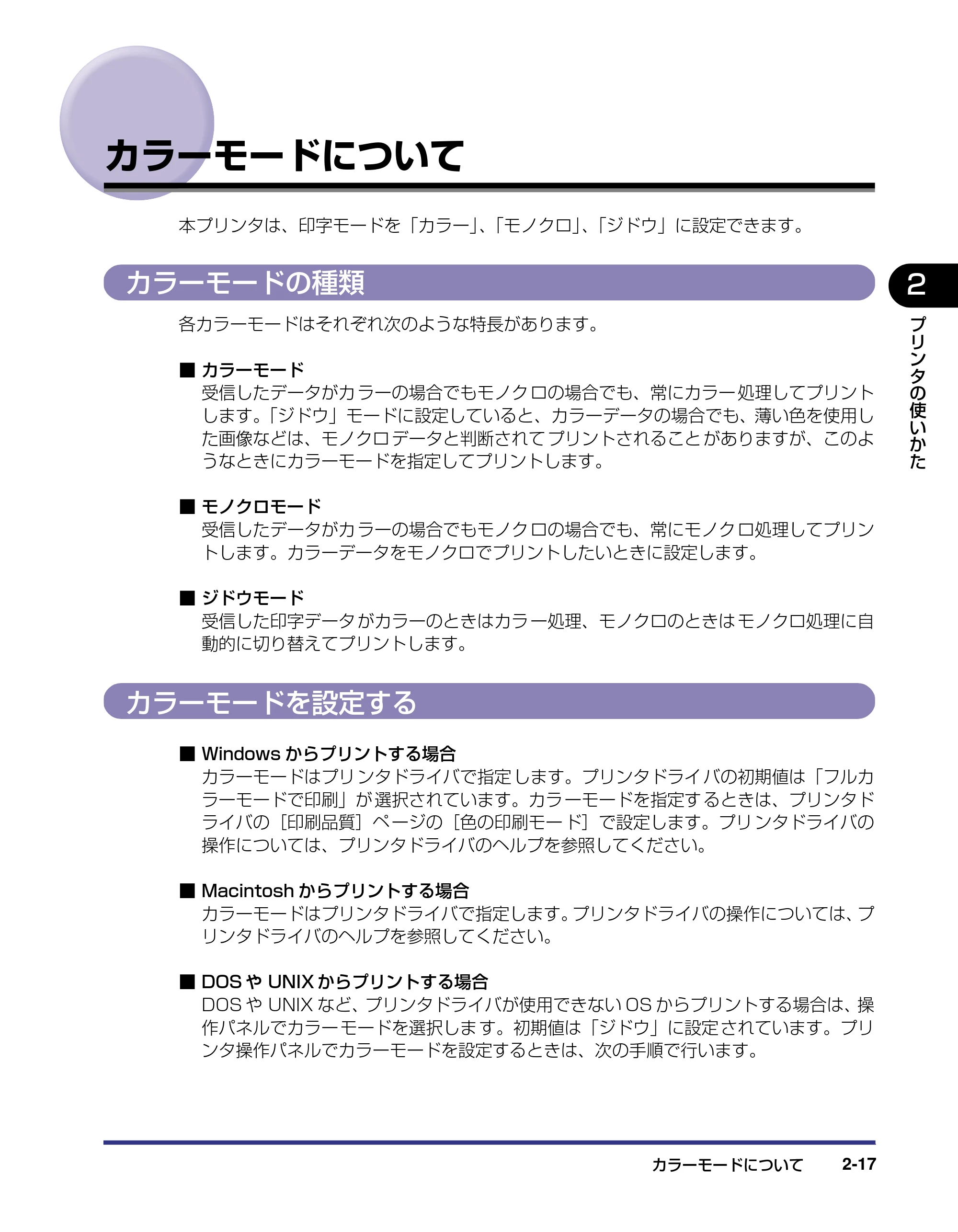

カラーモードについて 2-17
プ
リ
ン
タ
の
使
い
か
た �
2
カラーモードについて
本プリンタは、印字モードを「カラー」、「モノクロ」、「ジドウ」に設定できます。
カラーモードの種類
各カラーモードはそれぞれ次のような特長があります。
■ カラーモード
受信したデータがカ ラーの場合でもモノク ロの場合でも、常にカラー 処理してプリント
します。「ジドウ」モードに設定していると、カラーデータの場合でも、薄い色を使用し
た画像などは、モノクロ データと判断されて プリントされること がありますが、このよ
うなときにカラーモードを指定してプリントします。
■ モノクロモード
受信したデータがカ ラーの場合でもモノク ロの場合でも、常にモノク ロ処理してプリン
トします。カラーデータをモノクロでプリントしたいときに設定します。
■ ジドウモード
受信した印字データ がカラーのときはカラ ー処理、モノクロのときは モノクロ処理に自
動的に切り替えてプリントします。
カラーモードを設定する
■ Windows からプリントする場合
カラーモードはプリ ンタドライバで指定 します。プリンタドライ バの初期値は「フルカ

ラーモードで印刷」が 選択されています。カラ ーモードを指定す るときは、プリンタド
ライバの［印刷品質］ペ ージの［色の印刷モー ド］で設定します。プリ ンタドライバの
操作については、プリンタドライバのヘルプを参照してください。
■ Macintosh からプリントする場合
カラーモードはプリンタドライバで指定します。プリンタドライバの操作については、プ
リンタドライバのヘルプを参照してください。
■ DOS や UNIX からプリントする場合
DOS や UNIX など、プリンタドライバが使用できない OS からプリントする場合は、操
作パネルでカラー モードを選択しま す。初期値は「ジドウ」に設定 されています。プリ
ンタ操作パネルでカラーモードを設定するときは、次の手順で行います。

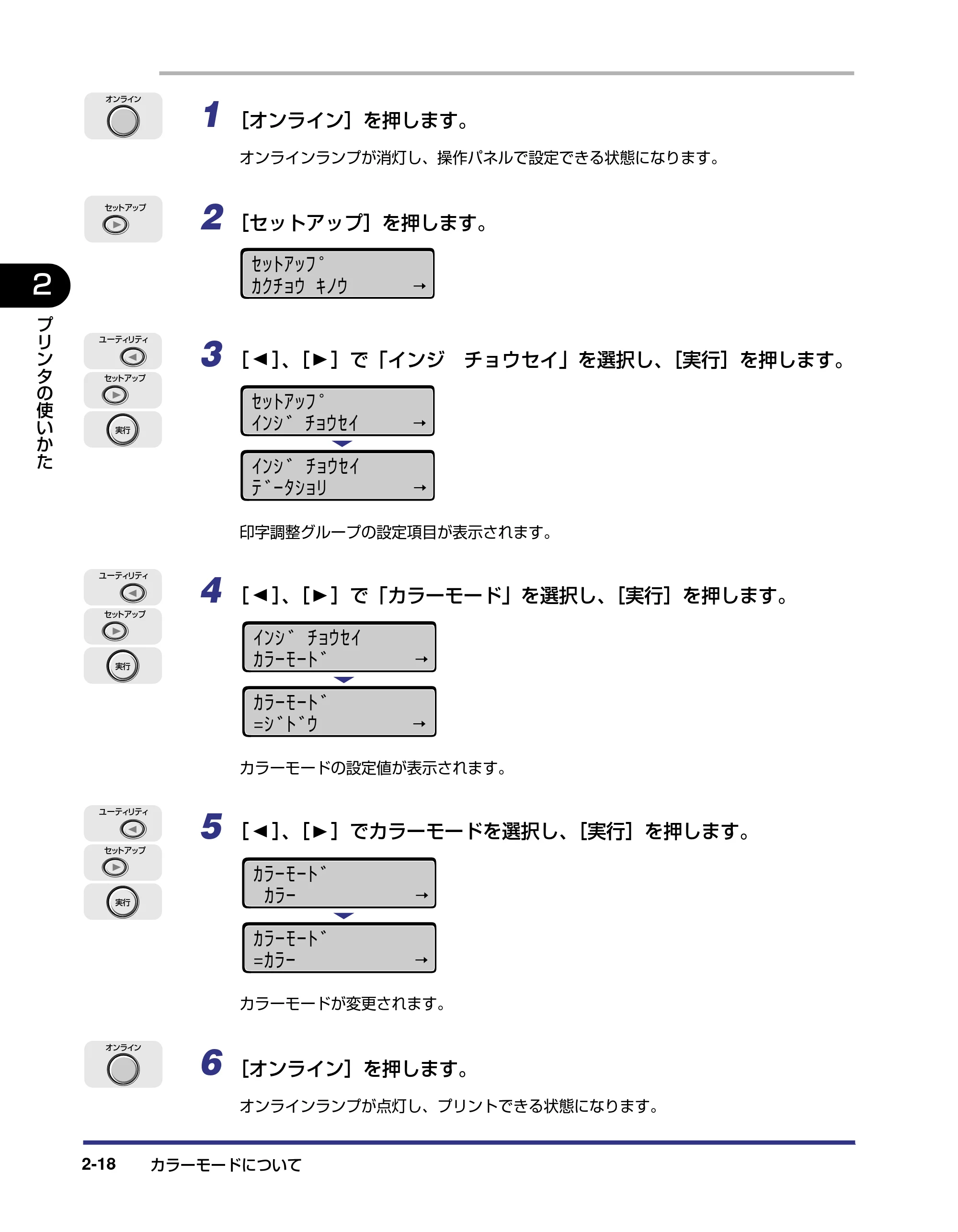

カラーモードについて2-18
プ
リ
ン
タ
の
使
い
か
た �
2
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
2 ［セットアップ］を押します。
3 ［ ］、［ ］で「インジ チョウセイ」を選択し、［実行］を押します。
印字調整グループの設定項目が表示されます。
4 ［ ］、［ ］で「カラーモード」を選択し、［実行］を押します。
カラーモードの設定値が表示されます。
5 ［ ］、［ ］でカラーモードを選択し、［実行］を押します。
カラーモードが変更されます。
6 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
ｾｯﾄｱｯﾌﾟ�
ｲﾝｼﾞ ﾁｮｳｾｲ →�
ｲﾝｼﾞ ﾁｮｳｾｲ�
ﾃﾞｰﾀｼｮﾘ →�
ｲﾝｼﾞ ﾁｮｳｾｲ�
ｶﾗｰﾓｰﾄﾞ →�
ｶﾗｰﾓｰﾄﾞ�
= ｼﾞﾄﾞｳ →�
ｶﾗｰﾓｰﾄﾞ�
ｶﾗｰ →�
ｶﾗｰﾓｰﾄﾞ�
= ｶﾗｰ →�
オンライン�
セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�

セットアップ�
実行�
ユーティリティ�
セットアップ�
オンライン�

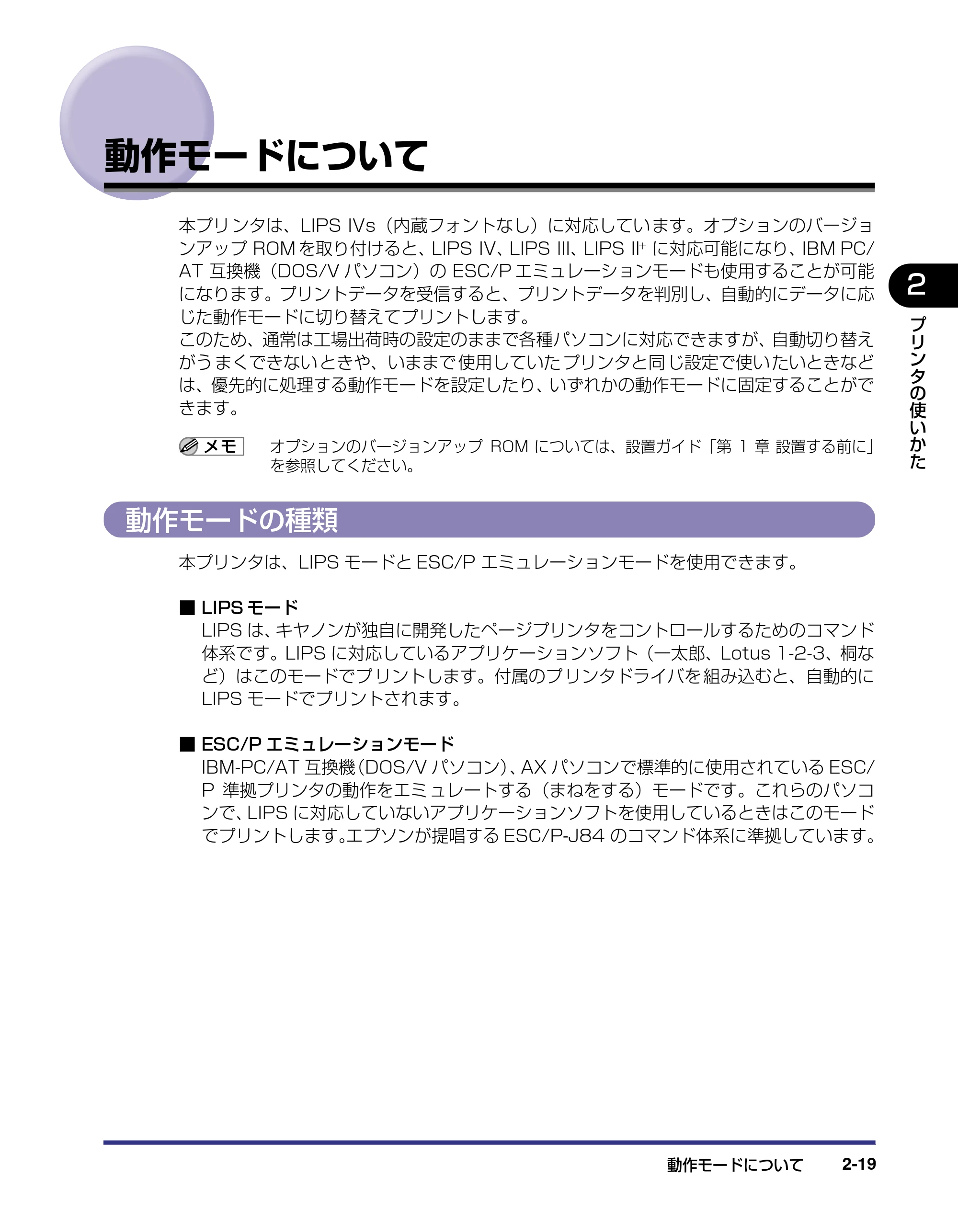

動作モードについて 2-19
プ
リ
ン
タ
の
使
い
か
た �
2
動作モードについて
本プリ ンタは、LIPS IVs（内蔵フォントなし）に対応してい ます。オプションのバージョ
ンアップ ROM を取り付けると、LIPS IV、LIPS III、LIPS II+ に対応可能になり、IBM PC/
AT 互換機（DOS/V パソコン）の ESC/P エミュレーションモードも使用することが可能
になります。プリントデータを受信すると、プリントデータを判別し、自動的にデータに応
じた動作モードに切り替えてプリントします。
このため、通常は工場出荷時の設定のままで各種パソコンに対応できますが、自動切り替え
がう まくできない ときや、いままで 使用していた プリンタと同 じ設定で使い たいときなど
は、優先的に処理する動作モードを設定したり、いずれかの動作モードに固定することがで
きます。
オプションのバージョンアップ ROM については、設置ガイド「第 1 章 設置する前に」
を参照してください。
動作モードの種類
本プリンタは、LIPS モードと ESC/P エミュレーションモードを使用できます。

■ LIPS モード
LIPS は、キヤノンが独自に開発したページプリンタをコントロールするためのコマンド
体系です。LIPS に対応しているアプリケーションソフト（一太郎、Lotus 1-2-3、桐な
ど）はこのモードでプ リントします。付属のプ リンタドライバを 組み込むと、自動的に
LIPS モードでプリントされます。
■ ESC/P エミュレーションモード
IBM-PC/AT 互換機（DOS/V パソコン）、AX パソコンで標準的に使用されている ESC/
P 準拠プリンタの動作をエミ ュレートする（まねをする）モードです。これらのパソコ
ンで、LIPS に対応していないアプリケーションソフトを使用しているときはこのモード
でプリントします。エプソンが提唱する ESC/P-J84 のコマンド体系に準拠しています。

動作モードについて2-20
プ
リ
ン
タ
の
使
い
か
た �
2

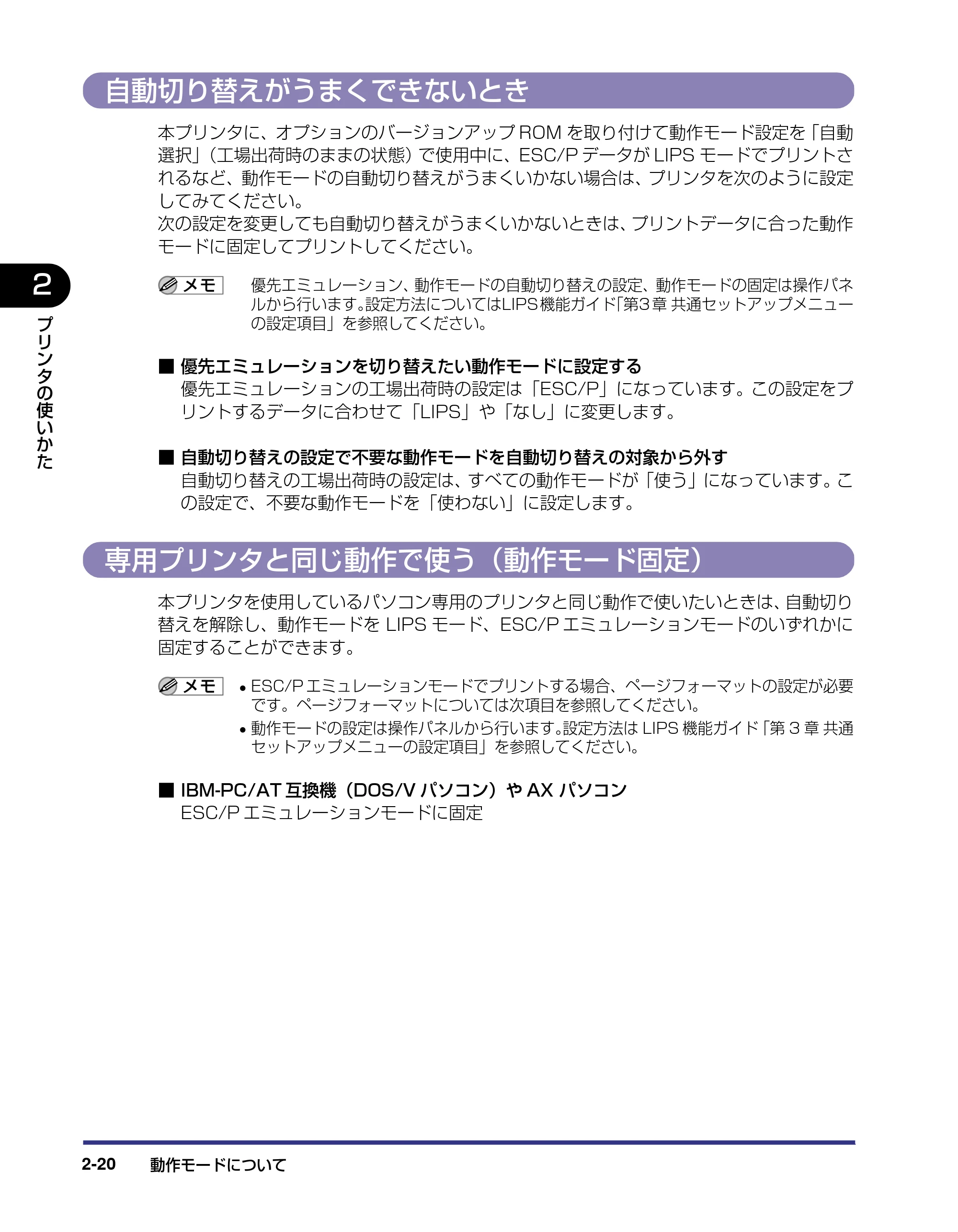

自動切り替えがうまくできないとき
本プリンタに、オプションのバージョンアップ ROM を取り付けて動作モード設定を「自動
選択」（工場出荷時のままの状態）で使用中に、ESC/P データが LIPS モードでプリントさ
れるなど、動作モードの自動切り替えがうまくいかない場合は、プリンタを次のように設定
してみてください。
次の設定を変更しても自動切り替えがうまくいかないときは、プリントデータに合った動作
モードに固定してプリントしてください。
優先エミュレーション、動作モードの自動切り替えの設定、動作モードの固定は操作パネ
ルから行います｡設定方法についてはLIPS機能ガイド「第3 章 共通セットアップメニュー
の設定項目」を参照してください。
■ 優先エミュレーションを切り替えたい動作モードに設定する
優先エミュレーションの工場出荷時の設定は「ESC/P」になっています。この設定をプ
リントするデータに合わせて「LIPS」や「なし」に変更します。
■ 自動切り替えの設定で不要な動作モードを自動切り替えの対象から外す

自動切り替えの工場出荷時の設定は、すべての動作モードが「使う」になっています。こ
の設定で、不要な動作モードを「使わない」に設定します。
専用プリンタと同じ動作で使う（動作モード固定）
本プリンタを使用しているパソコン専用のプリンタと同じ動作で使いたいときは、自動切り
替えを解除し、動作モードを LIPS モード、ESC/P エミュレーションモードのいずれかに
固定することができます。

• ESC/P エミュレーションモードでプリントする場合、ページフォーマットの設定が必要

です。ページフォーマットについては次項目を参照してください。

• 動作モードの設定は操作パネルから行います｡設定方法は LIPS 機能ガイド「第 3 章 共通

セットアップメニューの設定項目」を参照してください。
■ IBM-PC/AT 互換機（DOS/V パソコン）や AX パソコン
ESC/P エミュレーションモードに固定

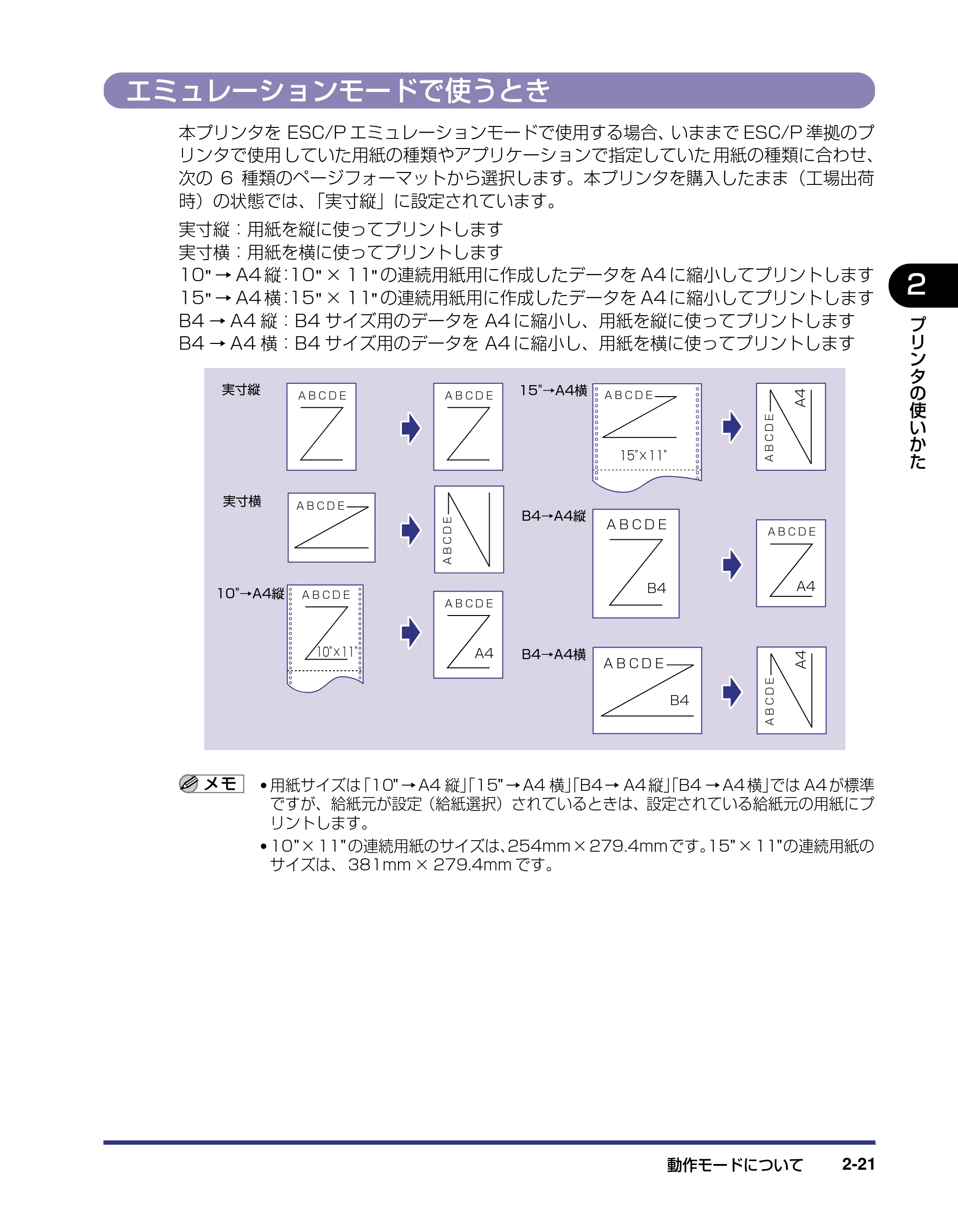

動作モードについて 2-21
プ
リ
ン
タ
の
使
い
か
た �
2
エミュレーションモードで使うとき
本プリンタを ESC/P エミュレーションモードで使用する場合、いままで ESC/P 準拠のプ
リンタで使用 していた用紙の種類やアプリケーションで指定していた 用紙の種類に合わせ、
次の 6 種類のページフォーマットから選択します。本プリンタを購入したまま（工場出荷
時）の状態では、「実寸縦」に設定されています。
実寸縦：用紙を縦に使ってプリントします
実寸横：用紙を横に使ってプリントします
10 " → A4 縦：10 " × 11" の連続用紙用に作成したデータを A4 に縮小してプリントします
15 " → A4 横：15 " × 11" の連続用紙用に作成したデータを A4 に縮小してプリントします
B4 → A4 縦：B4 サイズ用のデータを A4 に縮小し、用紙を縦に使ってプリントします
B4 → A4 横：B4 サイズ用のデータを A4 に縮小し、用紙を横に使ってプリントします

• 用紙サイズは「10" → A4 縦」「15" → A4 横」「B4 → A4 縦」「B4 → A4 横」では A4 が標準

ですが、給紙元が設定（給紙選択）されているときは、設定されている給紙元の用紙にプ
リントします。

• 10 "× 11" の連続用紙のサイズは、254mm× 279.4mmです。15" × 11"の連続用紙の

サイズは、 381mm × 279.4mm です。
実寸縦� ＡＢＣＤＥ�
10"→A4縦�
10"×11"
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�実寸横�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
B4→A4縦�
B4→A4横�A4
B4
B4
ＡＢＣＤＥ�
ＡＢＣＤＥ�
A4
15"→A4横�
15"×11"
ＡＢＣＤＥ�
ＡＢＣＤＥ�
A4
A4

プリントを中止したいときは2-22
プ
リ
ン
タ
の
使
い
か
た �
2

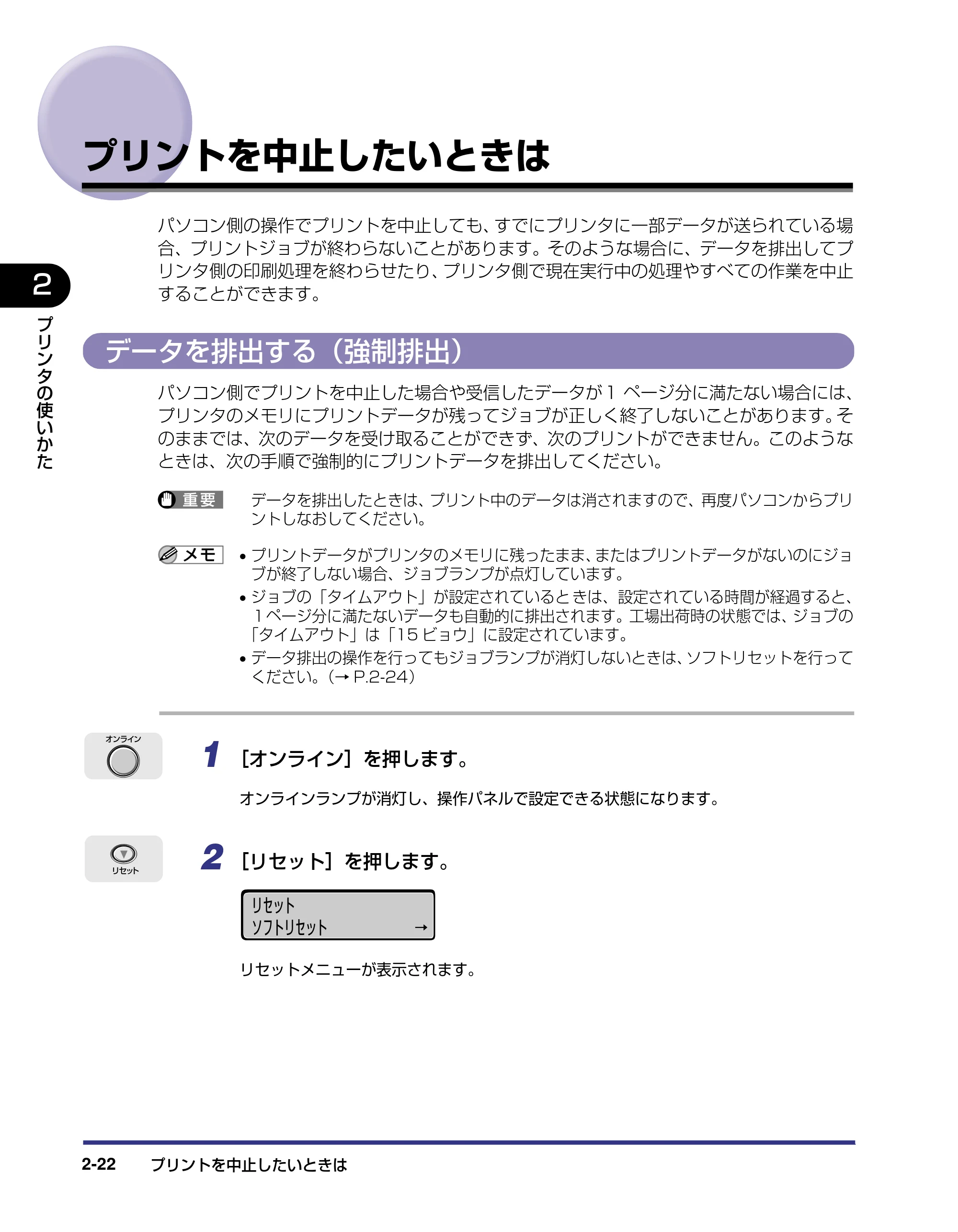

プリントを中止したいときは
パソコン側の操作でプリントを中止しても、すでにプリンタに一部データが送られている場
合、プリントジョブが終わらないことがあります。そのような場合に、データを排出してプ
リンタ側の印刷処理を終わらせたり、プリンタ側で現在実行中の処理やすべての作業を中止
することができます。
データを排出する（強制排出）
パソコン側でプリントを中止した場合や受信したデータが 1 ページ分に満たない場合には、
プリンタのメモリにプリントデータが残ってジョブが正しく終了しないことがあります。そ
のままでは、次のデータを受け取ることができず、次のプリントができません。このような
ときは、次の手順で強制的にプリントデータを排出してください。
データを排出したときは、プリント中のデータは消されますので、再度パソコンからプリ
ントしなおしてください。

• プリントデータがプリンタのメモリに残ったまま、またはプリントデータがないのにジョ

ブが終了しない場合、ジョブランプが点灯しています。

• ジョブの「タイムアウト」が設定されていると きは、設定されている時間が経過すると、

１ページ分に満たないデータも自動的に排出されます。工場出荷時の状態では、ジョブの
「タイムアウト」は「15 ビョウ」に設定されています。

• データ排出の操作を行ってもジョブランプが消灯しないときは、ソフトリセットを行って

ください。（→ P.2-24）
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
2 ［リセット］を押します。
リセットメニューが表示されます。
ﾘｾｯﾄ�
ｿﾌﾄﾘｾｯﾄ →�
オンライン�
リセット�

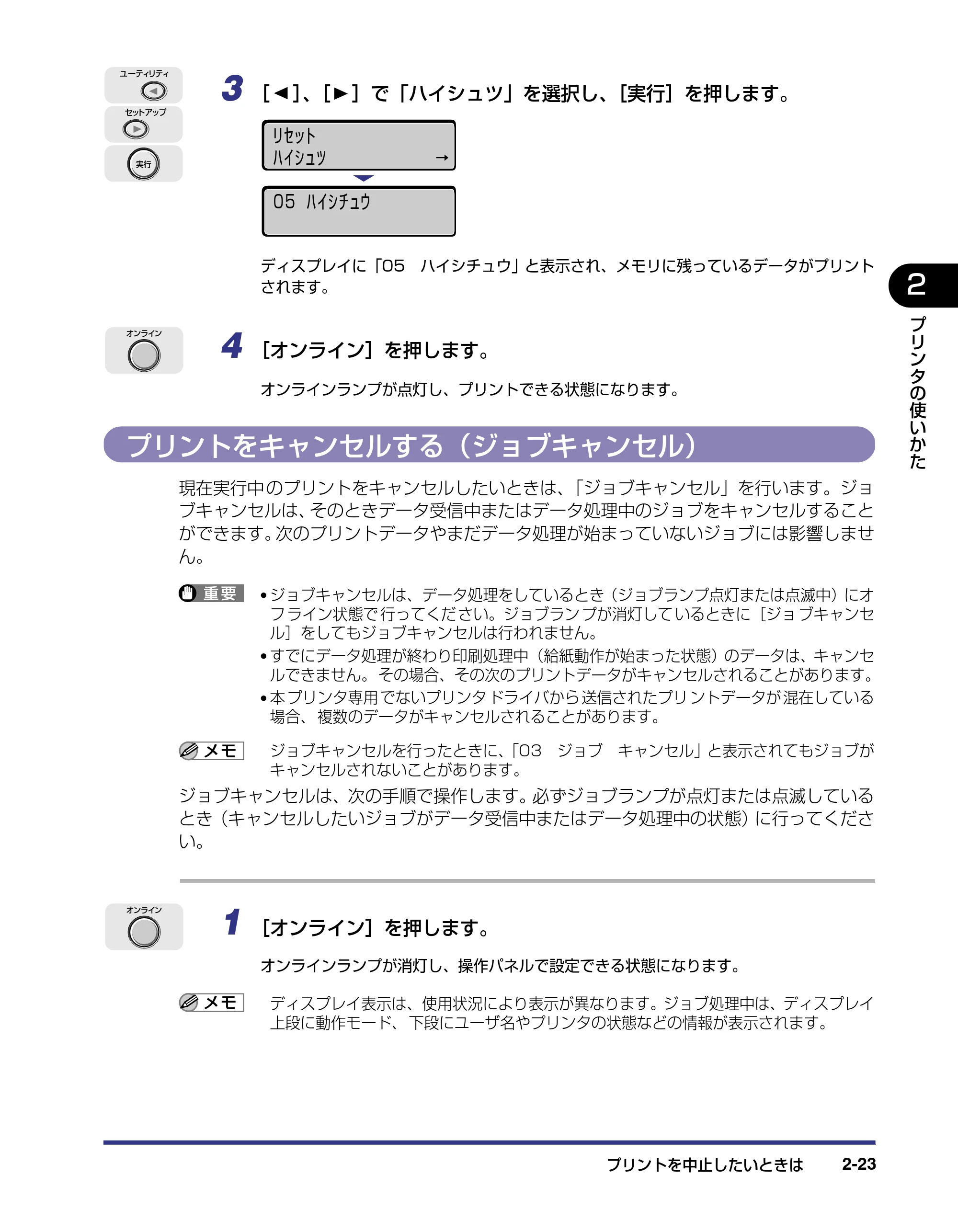

プリントを中止したいときは 2-23
プ
リ
ン
タ
の
使
い
か
た �
2
3 ［ ］、［ ］で「ハイシュツ」を選択し、［実行］を押します。
ディスプレイに「05 ハイシチュウ」と表示され、メモリに残っているデータがプリント
されます。
4 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
プリントをキャンセルする（ジョブキャンセル）
現在実行中 のプリントをキャンセルしたいときは、「ジョブキャンセル」を行います。ジョ
ブキャンセルは、そのときデータ受信中またはデータ処理中のジョブをキャンセルすること
ができます。次のプリントデータやまだデータ処理が始まっていないジョブには影響しませ
ん。

• ジョブキャンセルは、データ処理をしているとき（ジョブランプ点灯または点滅中）にオ

フ ライン状態で 行ってくだ さい。ジョブラン プが消灯して いるときに［ジョ ブキャンセ
ル］をしてもジョブキャンセルは行われません。

• すでにデータ処理が終わり印刷処理中（給紙動作が始まった状態）のデータは、キャンセ

ルできません。 その場合、その次のプリントデータがキャンセルされることがあります。

• 本 プリンタ専用 でないプリンタ ドライバから 送信されたプリ ントデータが 混在している

場合、 複数のデータがキャンセルされることがあります。
ジョブキャンセルを行ったときに、「03 ジョブ キャンセル」と表示されてもジョブが
キャンセルされないことがあります。
ジョブキャンセルは、次の手順で操作します。必ずジョブランプが点灯または点滅している
とき（キャンセルしたいジョブがデータ受信中またはデータ処理中の状態）に行ってくださ
い。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
ディスプレイ表示は、使用状況により表示が異なります。ジョブ処理中は、ディスプレイ
上段に動作モード、 下段にユーザ名やプリンタの状態などの情報が表示されます。
05 ﾊｲｼﾁｭｳ�
ﾘｾｯﾄ�
ﾊｲｼｭﾂ →�実行�
ユーティリティ�
セットアップ�
オンライン�
オンライン�

プリントを中止したいときは2-24
プ
リ
ン
タ
の
使
い
か
た �
2

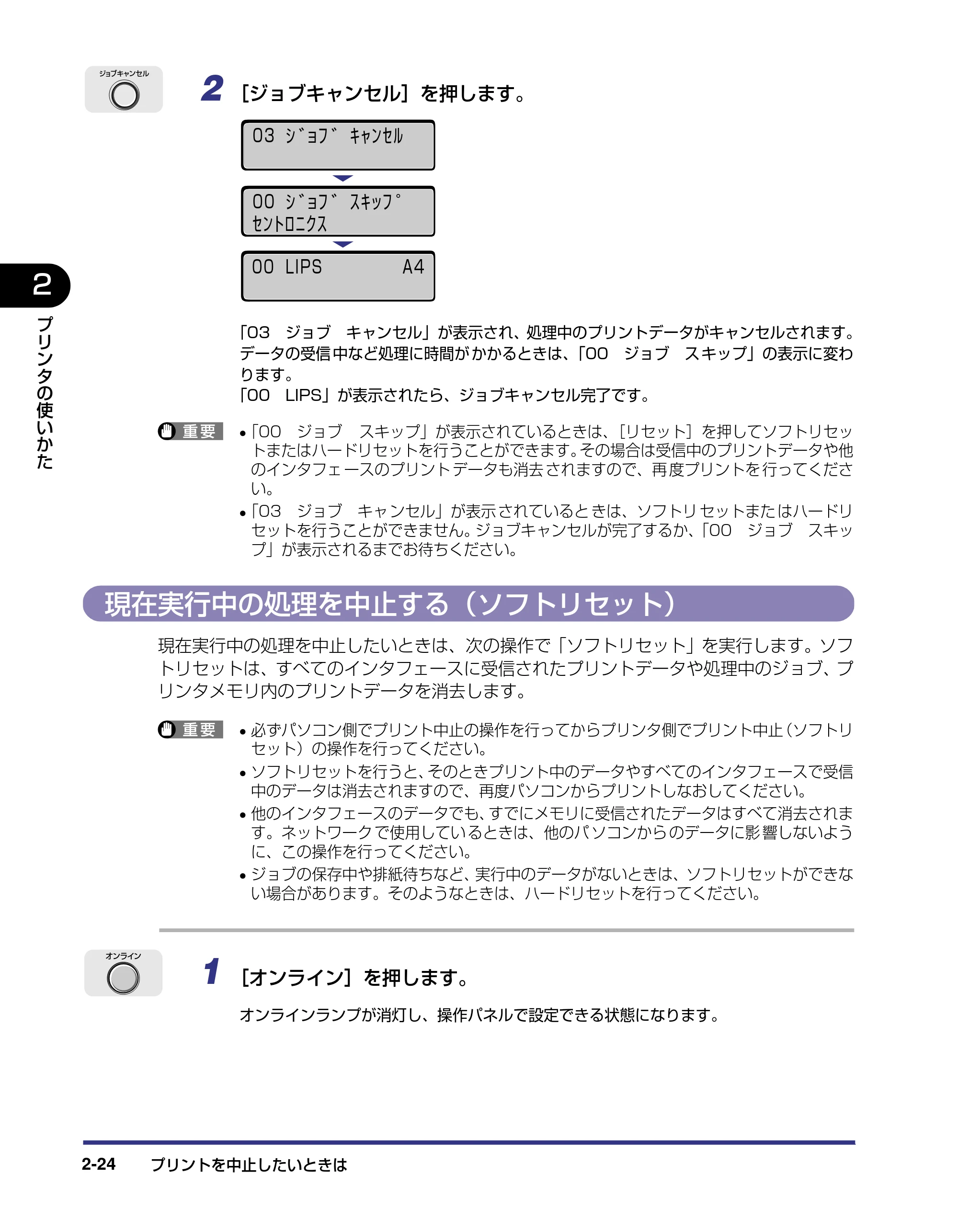

2 ［ジョブキャンセル］を押します。
「03 ジョブ キャンセル」が表示され、処理中のプリントデータがキャンセルされます。
データの受信 中など処理に時間が かかるときは、「00 ジョブ ス キップ」の表示に変わ
ります。
「00 LIPS」が表示されたら、ジョブキャンセル完了です。

• 「00 ジョブ スキップ」が表示されているときは、［リセット］を押してソフトリセッ

トまたはハードリセットを行うことができます。その場合は受信中のプリントデータや他
のインタフェ ースのプリント データも消去 されますので、再 度プリントを 行ってくださ
い。

• 「03 ジョブ キャ ンセル」が表示 されていると きは、ソフトリ セットまた はハードリ

セットを行うことができません。ジョブキャンセルが完了するか、「00 ジョブ スキッ
プ」が表示されるまでお待ちください。
現在実行中の処理を中止する（ソフトリセット）
現在実行中の処理を中止したいときは、次の操作で「ソフトリセット」を実行します。ソフ
トリセットは、すべてのインタフェースに受信されたプリントデータや処理中のジョブ、プ
リンタメモリ内のプリントデータを消去します。

• 必ずパソコン側でプリント中止の操作を行ってからプリンタ側でプリント中止（ソフトリ

セット）の操作を行ってください。

• ソフトリセットを行うと、そのときプリント中のデータやすべてのインタフェースで受信

中のデータは消去されますので、再度パソコンからプリントしなおしてください。

• 他のインタフェースのデータでも、すでにメモリに受信されたデータはすべて消去されま

す。ネットワーク で使用してい るときは、他のパ ソコンから のデータに影 響しないよう
に、この操作を行ってください。

• ジョブの保存中や排紙待ちなど、実行中のデータがないときは、ソフトリセットができな

い場合があります。そのようなときは、ハードリセットを行ってください。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
00 ｼﾞｮﾌﾞ ｽｷｯﾌﾟ �
ｾﾝﾄﾛﾆｸｽ�
00 LIPS A4
03 ｼﾞｮﾌﾞ ｷｬﾝｾﾙ�
ジョブキャンセル�
オンライン�

プリントを中止したいときは 2-25
プ
リ
ン
タ
の
使
い
か
た �
2

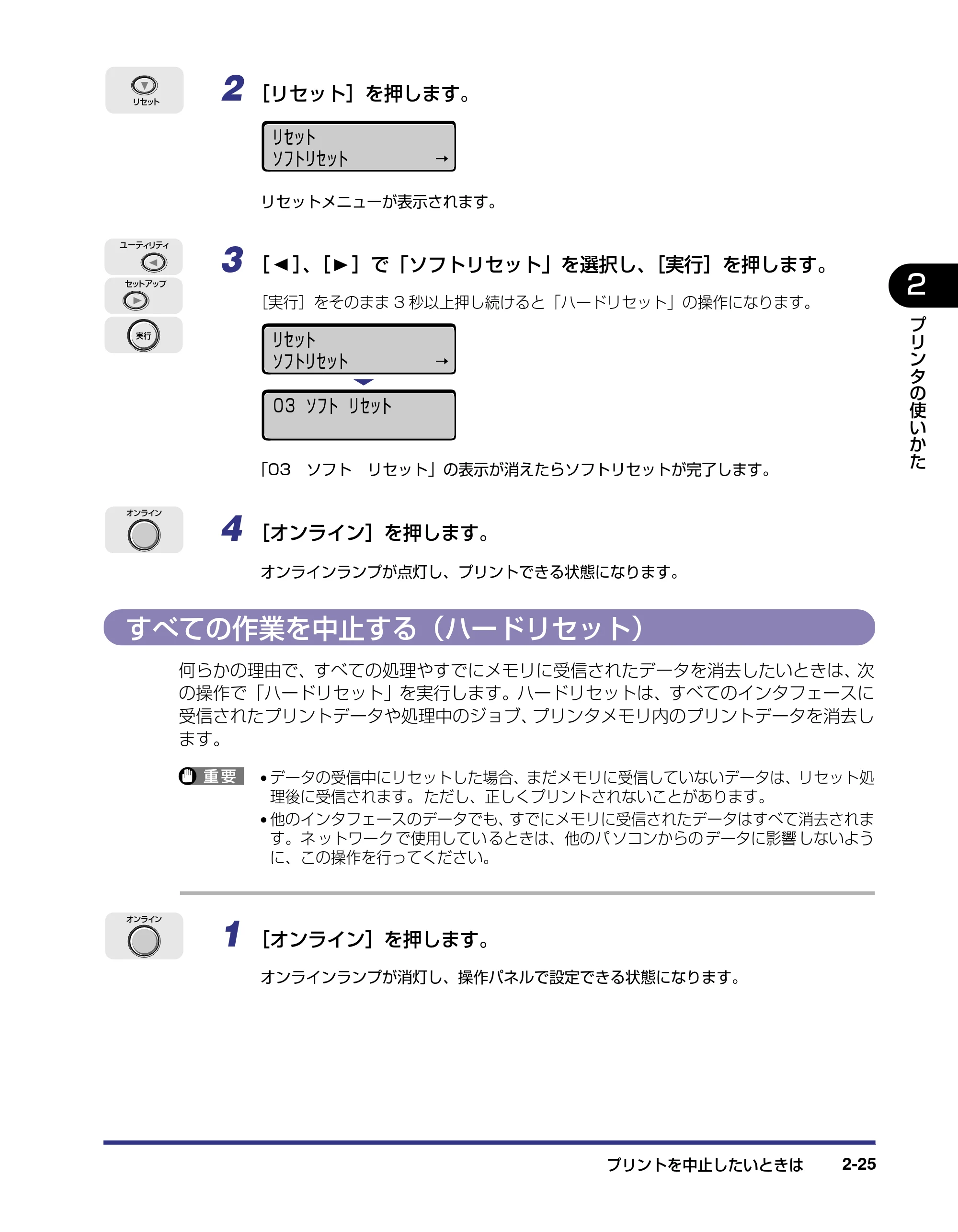

2 ［リセット］を押します。
リセットメニューが表示されます。
3 ［ ］、［ ］で「ソフトリセット」を選択し、［実行］を押します。
［実行］をそのまま 3 秒以上押し続けると「ハードリセット」の操作になります。
「03 ソフト リセット」の表示が消えたらソフトリセットが完了します。
4 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
すべての作業を中止する（ハードリセット）
何らかの理由で、すべての処理やすでにメモリに受信されたデータを消去したいときは、次
の操作で「ハードリセット」を実行します。ハードリセットは、すべてのインタフェースに
受信されたプリントデータや処理中のジョブ、プリンタメモリ内のプリントデータを消去し
ます。

• データの受信中にリセットした場合、まだメモリに受信していないデータは、リセット処

理後に受信されます。 ただし、正しくプリントされないことがあります。

• 他のインタフェースのデータでも、すでにメモリに受信されたデータはすべて消去されま

す。ネ ットワーク で使用してい るときは、他のパ ソコンからの データに影響 しないよう
に、この操作を行ってください。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
ﾘｾｯﾄ�
ｿﾌﾄﾘｾｯﾄ →�
03 ｿﾌﾄ ﾘｾｯﾄ�
ﾘｾｯﾄ�
ｿﾌﾄﾘｾｯﾄ →�
リセット�
実行�
ユーティリティ�
セットアップ�
オンライン�
オンライン�

プリントを中止したいときは2-26
プ
リ
ン
タ
の
使
い
か
た �
2

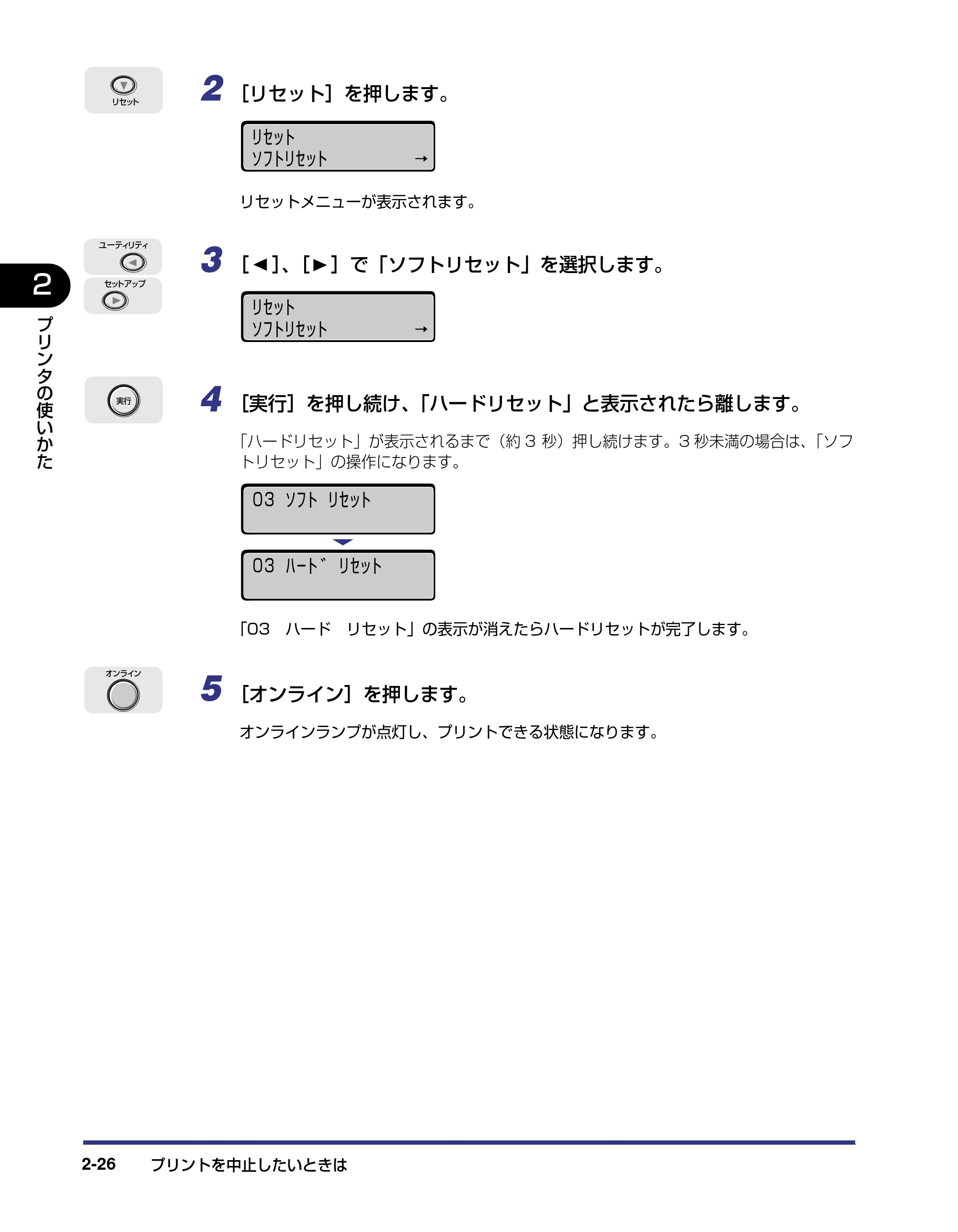

2 ［リセット］を押します。
リセットメニューが表示されます。
3 ［ ］、［ ］で「ソフトリセット」を選択します。
4 ［実行］を押し続け、「ハードリセット」と表示されたら離します。
「ハードリセット」が表示されるまで（約 3 秒）押し続けます。3 秒未満の場合は、「ソフ
トリセット」の操作になります。
「03 ハード リセット」の表示が消えたらハードリセットが完了します。
5 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
ﾘｾｯﾄ�
ｿﾌﾄﾘｾｯﾄ →�
ﾘｾｯﾄ�
ｿﾌﾄﾘｾｯﾄ →�
03 ﾊｰﾄﾞ ﾘｾｯﾄ�
03 ｿﾌﾄ ﾘｾｯﾄ�
リセット�
ユーティリティ�
セットアップ�
実行�
オンライン�

3-1
CHAPTER
3
給紙・排紙のしかた
この章では、本プリンタで使用できる用紙や給紙、排紙のしかたについて説明しています。
用紙について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
使用できる用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
プリントできる範囲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

用紙の保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
プリントの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
給紙元を選択する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-10
給紙元の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10

給紙元の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
排紙先について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-13
排紙トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
給紙カセットからプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-14

用紙をセットするときの注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
給紙トレイからプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-35
給紙トレイに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36
給紙トレイの用紙サイズを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46

給紙トレイの用紙タイプを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-48
プリンタドライバを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-50
OHP フィルムにプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-53
給紙トレイに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-54
用紙のサイズとタイプを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-57

OHP フィルムの印刷モードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-59
プリンタドライバを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60
両面にプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-64
両面プリントと片面プリントを切り替える . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-64
自動両面プリント時の用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-66

手動で両面にプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-67
とじ代を付けてプリントする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-69
とじ代を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-69

用紙について3-2
給
紙

排
紙
の
し
か
た �
3

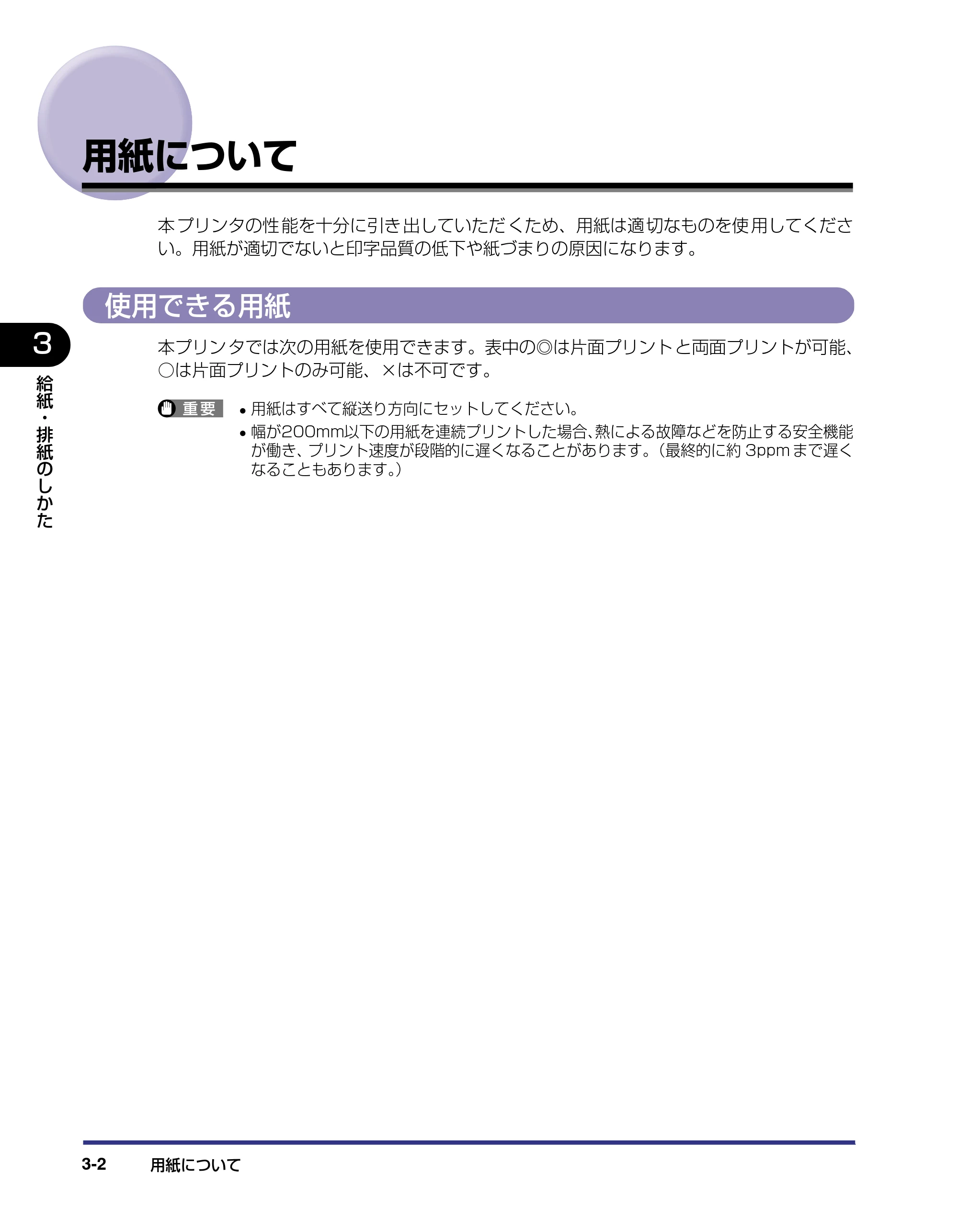

用紙について
本 プリンタの性 能を十分に引き 出していただ くため、用紙は適 切なものを使 用してくださ
い。用紙が適切でないと印字品質の低下や紙づまりの原因になります。
使用できる用紙
本プリン タでは次の用紙を使用できます。表中の◎は片面プリント と両面プリントが可能、
○は片面プリントのみ可能、×は不可です。

• 用紙はすべて縦送り方向にセットしてください。
• 幅が200mm以下の用紙を連続プリントした場合、熱による故障などを防止する安全機能

が働き、プリント速度が段階的に遅くなることがあります。（最終的に約 3ppm まで遅く
なることもあります。）

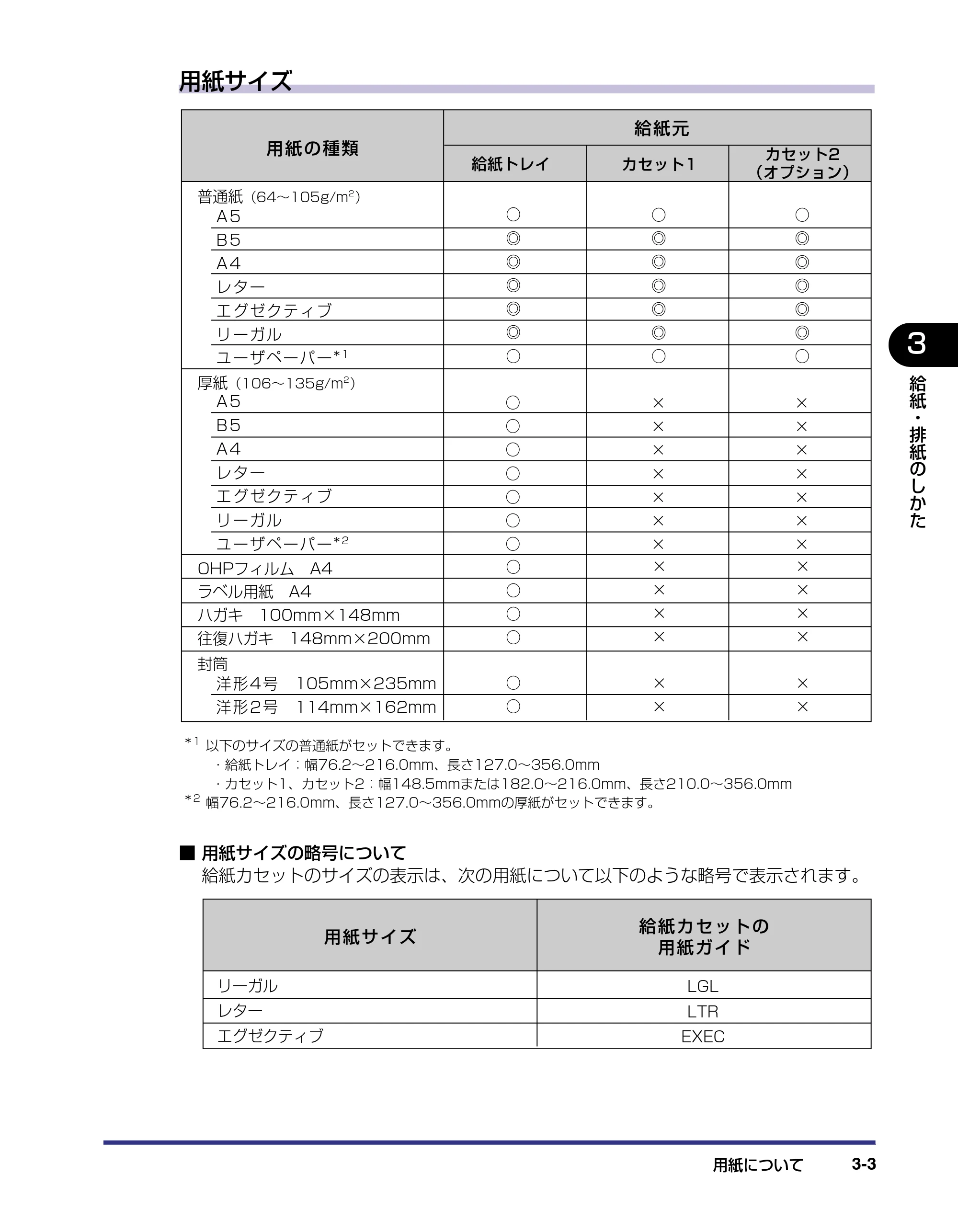

用紙について 3-3
給
紙

排
紙
の
し
か
た �
3
用紙サイズ
■ 用紙サイズの略号について
給紙カセットのサイズの表示は、次の用紙について以下のような略号で表示されます。
用紙の種類�
普通紙（64～105g/m 2 ）�
給紙元�
給紙トレイ� カセット1
カセット2�
（オプション）�
A5�
B5�
A4�
レター�
エグゼクティブ�
リーガル�
ユーザペーパー* 1
厚紙（106～135g/m 2 ）�
OHPフィルム A4�
ラベル用紙 A4�
ハガキ 100mm×148mm�
往復ハガキ 148mm×200mm�
�
A5�
B5�
A4�
レター�
エグゼクティブ�
リーガル�
ユーザペーパー* 2
封筒�
洋形4号 105mm×235mm�
洋形2号 114mm×162mm�
�
* 1 以下のサイズの普通紙がセットできます。�

• 給紙トレイ：幅76.2～216.0mm、長さ127.0～356.0mm�
• カセット1、カセット2：幅148.5mmまたは182.0～216.0mm、長さ210.0～356.0mm�

* 2
幅76.2～216.0mm、長さ127.0～356.0mmの厚紙がセットできます。�
○�
◎�
◎�
◎�
◎�
◎�
○�
�
�
○�
◎�
◎�
◎�
◎�
◎�
○�
�
○�
○�
�
�
○�
○�
○�
○�
�
�
�
�
�
�
�
�
�
�
�
○�
○�
○�
○�
○�
○�
○�
�
�
�
�
�
�
�
�
○�
◎�
◎�
◎�
◎�
◎�
○�
�
�
�
�
�
�
�
�
�
用紙サイズ�
リーガル�
レター�
エグゼクティブ�
LGL�
LTR�
EXEC
給紙カセットの�
用紙ガイド�

用紙について3-4
給
紙

排
紙
の
し
か
た �
3

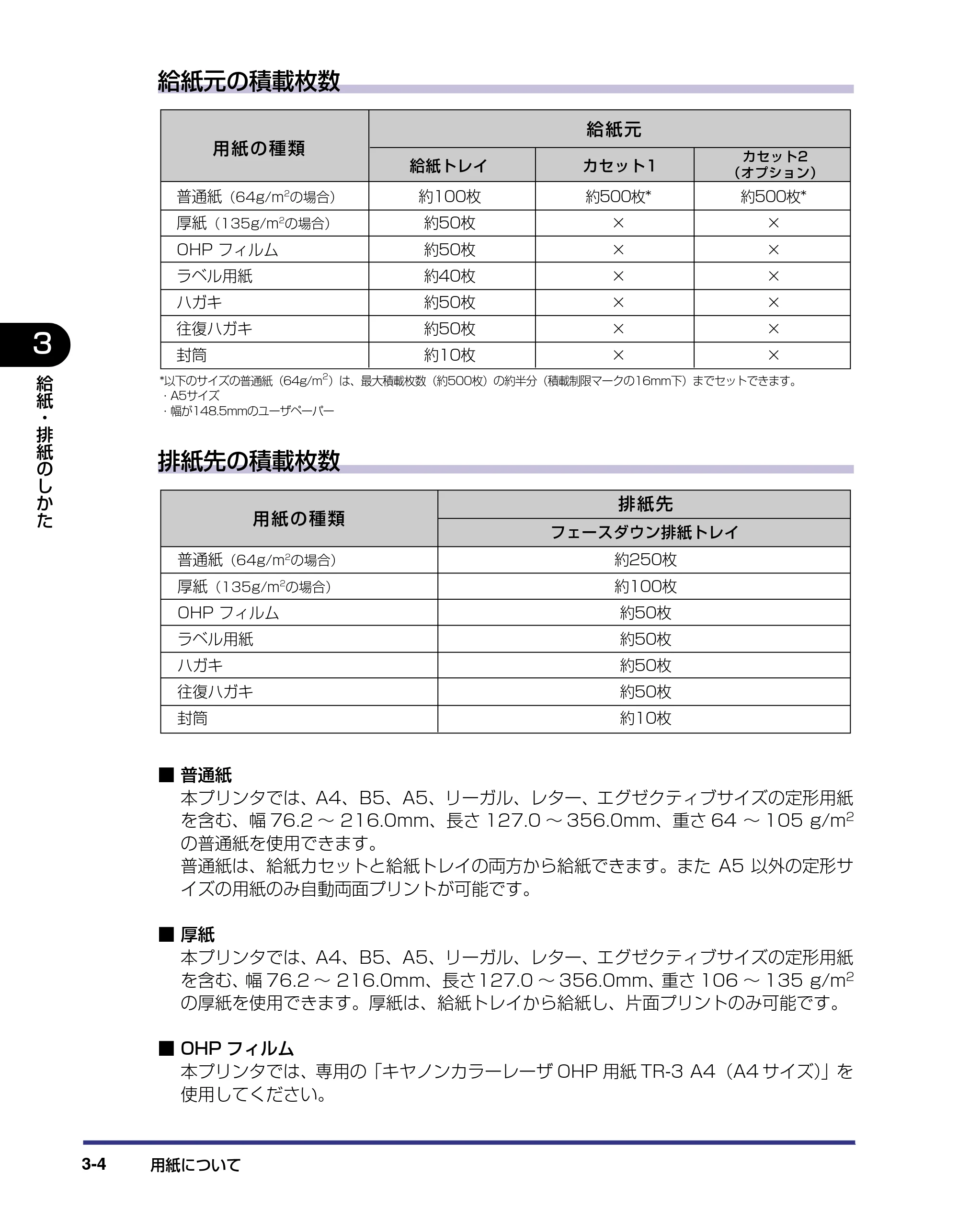

給紙元の積載枚数
排紙先の積載枚数
■ 普通紙
本プリンタでは、A4、B5、A5、リーガル、レター、エグゼクティブサイズの定形用紙
を含む、幅 76.2 ～ 216.0mm、長さ 127.0 ～ 356.0mm、重さ 64 ～ 105 g/m2
の普通紙を使用できます。
普通紙は、給紙カセットと給紙トレイの両方から給紙できます。また A5 以外の定形サ
イズの用紙のみ自動両面プリントが可能です。
■ 厚紙
本プリンタでは、A4、B5、A5、リーガル、レター、エグゼクティブサイズの定形用紙
を含む、幅 76.2 ～ 216.0mm、長さ127.0 ～ 356.0mm、重さ 106 ～ 135 g/m2
の厚紙を使用できます。厚紙は、給紙トレイから給紙し、片面プリントのみ可能です。
■ OHP フィルム
本プリンタでは、専用の「キヤノンカラーレーザ OHP 用紙 TR-3 A4（A4 サイズ）」を
使用してください。
用紙の種類�
普通紙（64g/m 2
の場合）�
厚紙（135g/m 2の場合）�
OHP フィルム�

ラベル用紙�
ハガキ�
往復ハガキ�
封筒�
給紙元�
約100枚�
約50枚�
約50枚�
約40枚�
約50枚�
約50枚�
約10枚�
給紙トレイ�
約500枚*�
�
�
�
�
�
�
カセット1
約500枚*�
�
�
�
�
�
�
カセット2�
（オプション）�
*以下のサイズの普通紙（64g/m2）は、最大積載枚数（約500枚）の約半分（積載制限マークの16mm下）までセットできます。�

• A5サイズ�
• 幅が148.5mmのユーザペーパー�

用紙の種類�
普通紙（64g/m 2
の場合）�
厚紙（135g/m 2の場合）�
OHP フィルム�
ラベル用紙�
ハガキ�
往復ハガキ�
封筒�
約250枚�
約100枚�
約50枚�
約50枚�
約50枚�
約50枚�
約10枚�
排紙先�
フェースダウン排紙トレイ�
�

用紙について 3-5
給
紙

排
紙
の
し
か
た �
3

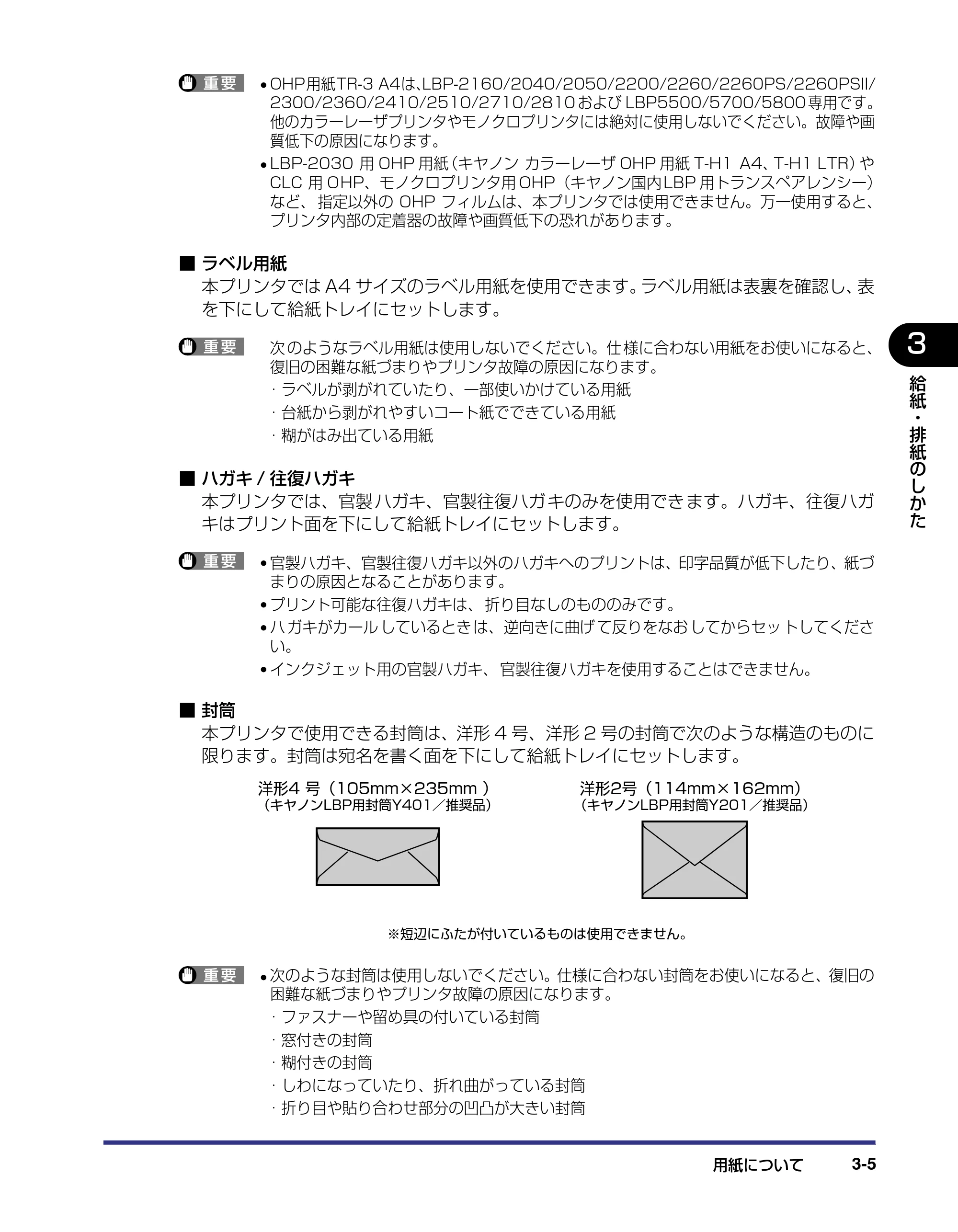

• OHP用紙TR-3 A4は、LBP-2160/2040/2050/2200/2260/2260PS/2260PSII/

2300/2360/2410/2510/2710/2810 および LBP5500/5700/5800 専用です。
他のカラーレーザプリンタやモノクロプリンタには絶対に使用しないでください。故障や画
質低下の原因になります。

• LBP-2030 用 OHP 用紙（キヤノン カラーレーザ OHP 用紙 T-H1 A4、T-H1 LTR）や

CLC 用 OHP、モノクロプリンタ用 OHP（キヤノン国内 LBP 用トランスペアレンシー）
など、 指定以外の OHP フィルムは、本プリンタでは使用できません。万一使用すると、
プリンタ内部の定着器の故障や画質低下の恐れがあります。
■ ラベル用紙
本プリンタでは A4 サイズのラベル用紙を使用できます。ラベル用紙は表裏を確認し、表
を下にして給紙トレイにセットします。
次 のようなラベル用紙は使用しないでください。仕 様に合わない用紙をお使いになると、
復旧の困難な紙づまりやプリンタ故障の原因になります。
･ ラベルが剥がれていたり、一部使いかけている用紙
･ 台紙から剥がれやすいコート紙でできている用紙
･ 糊がはみ出ている用紙
■ ハガキ / 往復ハガキ
本プリンタでは、官製 ハガキ、官製往復ハガ キのみを使用でき ます。ハガキ、往復ハガ
キはプリント面を下にして給紙トレイにセットします。

• 官製ハガキ、官製往復ハガキ以外のハガキへのプリントは、印字品質が低下したり、紙づ

まりの原因となることがあります。

• プリント可能な往復ハガキは、 折り目なしのもののみです。
• ハ ガキがカール しているとき は、逆向きに曲げ て反りをなお してからセッ トしてくださ

い。

• インクジェット用の官製ハガキ、 官製往復ハガキを使用することはできません。

■ 封筒
本プリンタで使用できる封筒は、洋形 4 号、洋形 2 号の封筒で次のような構造のものに
限ります。封筒は宛名を書く面を下にして給紙トレイにセットします｡

• 次のような封筒は使用しないでください。仕様に合わない封筒をお使いになると、復旧の

困難な紙づまりやプリンタ故障の原因になります。
･ ファスナーや留め具の付いている封筒
･ 窓付きの封筒
･ 糊付きの封筒
･ しわになっていたり、折れ曲がっている封筒
･ 折り目や貼り合わせ部分の凹凸が大きい封筒
洋形4 号（105mm×235mm ）�
（キヤノンLBP用封筒Y401／推奨品）�
※短辺にふたが付いているものは使用できません。�
洋形2号（114mm×162mm）�
（キヤノンLBP用封筒Y201／推奨品）�

用紙について3-6
給
紙

排
紙
の
し
か
た �
3

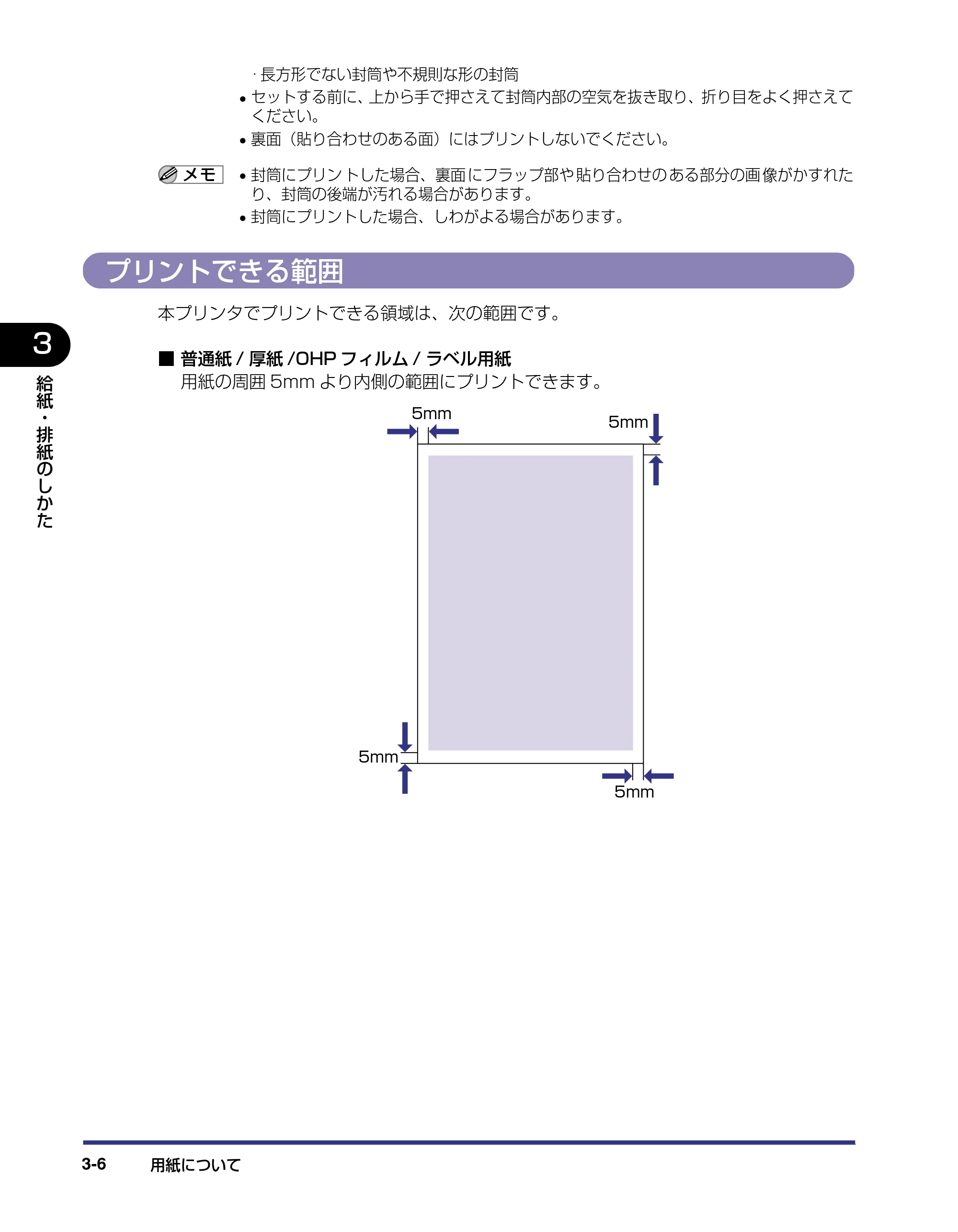

･ 長方形でない封筒や不規則な形の封筒

• セットする前に、上から手で押さえて封筒内部の空気を抜き取り、折り目をよく押さえて

ください。

• 裏面（貼り合わせのある面）にはプリントしないでください。
• 封筒にプリン トした場合、裏面 にフラップ部や 貼り合わせの ある部分の画 像がかすれた

り、封筒の後端が汚れる場合があります。

• 封筒にプリントした場合、しわがよる場合があります。

プリントできる範囲
本プリンタでプリントできる領域は、次の範囲です。
■ 普通紙 / 厚紙 /OHP フィルム / ラベル用紙
用紙の周囲 5mm より内側の範囲にプリントできます。
5mm
5mm
5mm
5mm

用紙について 3-7
給
紙

排
紙
の
し
か
た �
3

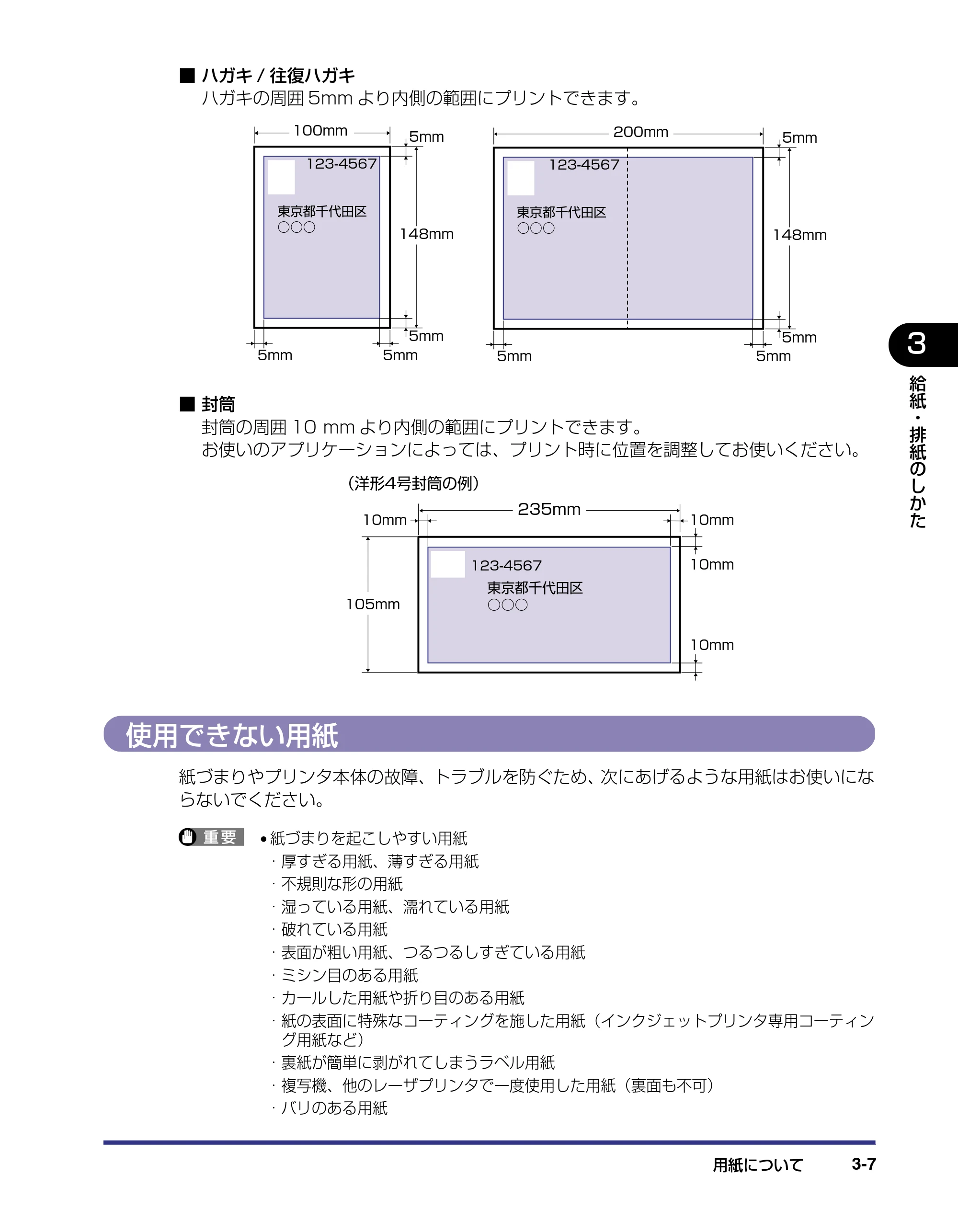

■ ハガキ / 往復ハガキ
ハガキの周囲 5mm より内側の範囲にプリントできます。
■ 封筒
封筒の周囲 10 mm より内側の範囲にプリントできます。
お使いのアプリケーションによっては、プリント時に位置を調整してお使いください。
使用できない用紙
紙づまりやプリンタ本体の故障、トラブルを防ぐため、次にあげるような用紙はお使いにな
らないでください。

• 紙づまりを起こしやすい用紙

･ 厚すぎる用紙、薄すぎる用紙
･ 不規則な形の用紙
･ 湿っている用紙、濡れている用紙
･ 破れている用紙
･ 表面が粗い用紙、つるつるしすぎている用紙
･ ミシン目のある用紙
･ カールした用紙や折り目のある用紙
･ 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン
グ用紙など）
･ 裏紙が簡単に剥がれてしまうラベル用紙
･ 複写機、他のレーザプリンタで一度使用した用紙（裏面も不可）
･ バリのある用紙
5mm
5mm
5mm5mm
東京都千代田区�
○○○�
123-4567
200mm
148mm
5mm
5mm
5mm5mm
東京都千代田区�
○○○�
123-4567
100mm
148mm
10mm 10mm
10mm
10mm
123-4567
105mm
235mm
東京都千代田区�
○○○�
（洋形4号封筒の例）�

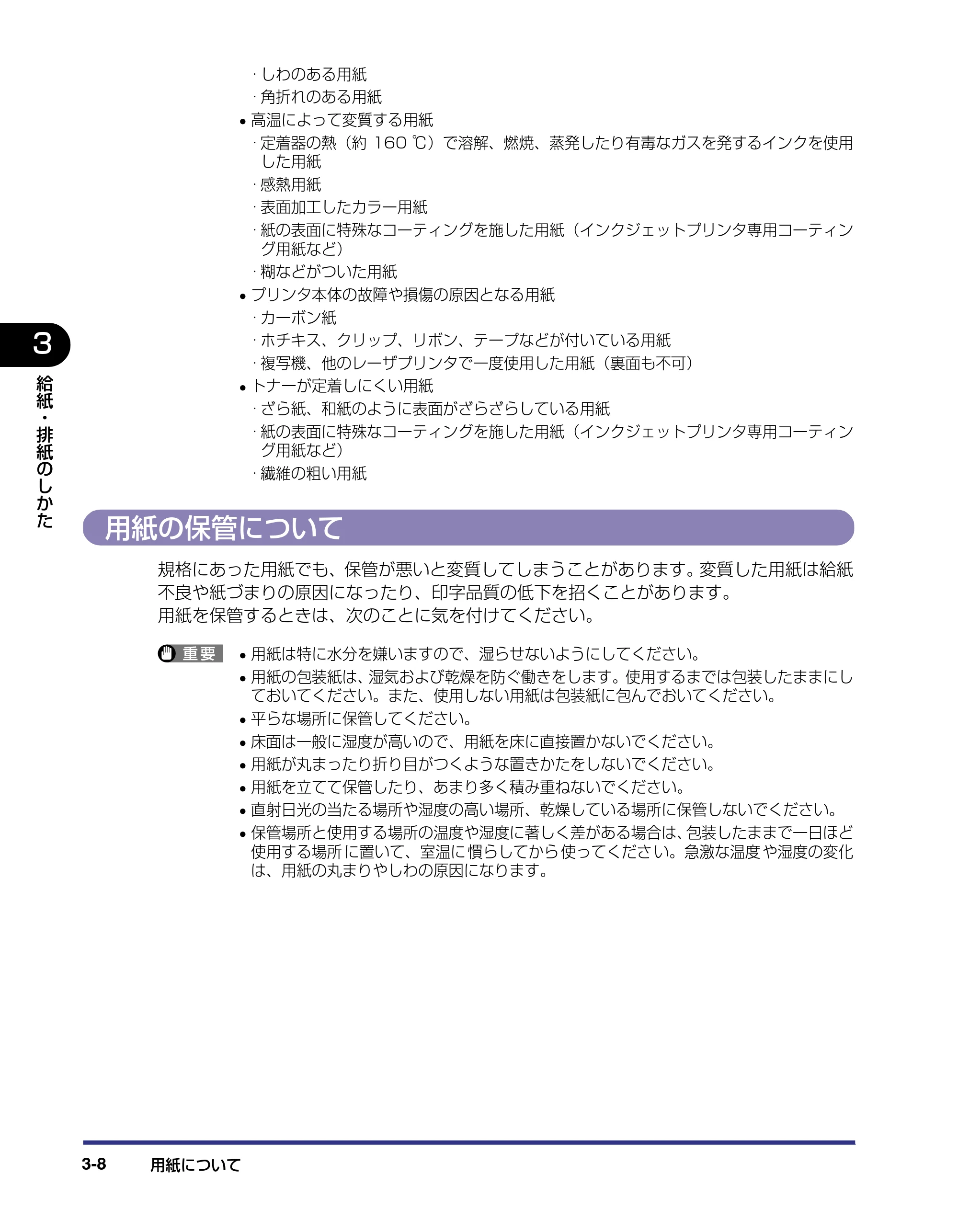

用紙について3-8
給
紙

排
紙
の
し
か
た �
3
･ しわのある用紙
･ 角折れのある用紙

• 高温によって変質する用紙

･ 定着器の熱（約 160 ℃）で溶解、燃焼、蒸発したり有毒なガスを発するインクを使用
した用紙
･ 感熱用紙
･ 表面加工したカラー用紙
･ 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン
グ用紙など）
･ 糊などがついた用紙

• プリンタ本体の故障や損傷の原因となる用紙

･ カーボン紙
･ ホチキス、クリップ、リボン、テープなどが付いている用紙
･ 複写機、他のレーザプリンタで一度使用した用紙（裏面も不可）

• トナーが定着しにくい用紙

･ ざら紙、和紙のように表面がざらざらしている用紙
･ 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン
グ用紙など）
･ 繊維の粗い用紙
用紙の保管について
規格にあった用紙でも、保管が悪いと変質してしまうことがあります。変質した用紙は給紙
不良や紙づまりの原因になったり、印字品質の低下を招くことがあります。
用紙を保管するときは、次のことに気を付けてください。

• 用紙は特に水分を嫌いますので、湿らせないようにしてください。
• 用紙の包装紙は、湿気および乾燥を防ぐ働きをします。使用するまでは包装したままにし

ておいてください。また、使用しない用紙は包装紙に包んでおいてください。

• 平らな場所に保管してください。
• 床面は一般に湿度が高いので、用紙を床に直接置かないでください。
• 用紙が丸まったり折り目がつくような置きかたをしないでください。
• 用紙を立てて保管したり、あまり多く積み重ねないでください。
• 直射日光の当たる場所や湿度の高い場所、乾燥している場所に保管しないでください。
• 保管場所と使用する場所の温度や湿度に著しく差がある場合は、包装したままで一日ほど

使用する場所 に置いて、室温に 慣らしてから 使ってくださ い。急激な温度 や湿度の変化
は、用紙の丸まりやしわの原因になります。

用紙について 3-9
給
紙

排
紙
の
し
か
た �
3
プリントの保管について
本プリンタでプリントしたプリントの取り扱いや保管するときは、次の点に気を付けてくだ
さい。

• クリアホルダなど PVC 素材のものといっしょに保存しないでください。トナーが溶けて

用紙と PVC 素材が貼り付いてしまうことがあります。

• 糊 付けするとき は、必ず不溶性 の接着剤をご 使用ください。溶 解性の接着剤 を使用する

と、トナーが溶けてしまいます。接着剤をご使用になる場合は、不要になった印刷物で試
してから使用してください。
プリントを重ねる場合は、完全に乾いていることを確認してください。乾ききらないうち
に重ねると、 トナーが溶けることがあります。

• 平らな場所に保管してください。折れたりしわになったりすると、トナーが剥がれること

があります。

• 高温の場所に保管しないでください。 トナーが溶けて色がにじむことがあります。
• 長期間（ 2 年以上）保管する場合は、バインダーなどに入れて保管してください。（長時

間保管すると、用紙の変色によって、プリントが変色したように見える場合があります。）

給紙元を選択する3-10
給
紙

排
紙
の
し
か
た �
3
給紙元を選択する
本プリンタは、給紙カセット（カセット 1）と給紙トレイの合計 2 つの給紙元があります。
また、オプションのペーパーフィーダ（カセット 2）を装着することにより、最大 3 つの
給紙元を使用することが可能です。
給紙元の種類
本プリンタには、次の給紙元があります。
■ 標準状態
給紙元：
給紙トレイ
カセット 1
給紙枚数：
最大 600 枚（64 g/m 2
）
給紙トレイ�
カセット1

給紙元を選択する 3-11
給
紙

排
紙
の
し
か
た �
3
■ ペーパーフィーダ装着状態
給紙元：
給紙トレイ
カセット 1
カセット 2
給紙枚数：
最大 1100 枚（64 g/m2 ）
ペーパーフィーダユニットは、 2 台以上取り付けることはできません。
給紙元の選択
給紙元の選択は、次の手順で行います。
■ Windows や Macintosh からプリントする場合
給紙元の選択は、プリンタドライバで設定します。プリンタドライバの初期値は［自動］
に設定されており、アプ リケーションソフト で用紙サイズを設定 すれば、自動的に給紙
元を探して給紙され ます。プリント中に用紙が なくなっても他の給紙 元に同じサイズの
用紙があれば、自動的に切り替えて給紙されます。
給紙元を指定したい 場合は、プリンタドライ バで給紙元を設定し ます。プリンタドライ
バの操作については、プリンタドライバのヘルプを参照してください。
■ DOS や UNIX からプリントする場合
DOS や UNIX など、プリンタドライバが使用できない OS からプリントする場合は、操
作パネルで給紙元 を選択します。本プリン タの給紙選択の初 期値は「ジドウ」に設定さ

れています。
プリンタの操作パネルで給紙元を選択するときは、以下の手順で行います。
給紙トレイ�
カセット1
カセット2

給紙元を選択する3-12
給
紙

排
紙
の
し
か
た �
3
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
2 ［給紙選択］を押します。
ディスプレイに「キュウシ モード」と表示されます。
3 ［給紙選択］を押して、給紙元を選択します。
［給紙選択］を押すたびに、使用可能な給紙元の表示がジドウ→カセット 1 →カセット 2
（オプション取付時）→トレイの順で変わります。
自動給紙選択時、不定形サイズの用紙（ユーザペーパー）を給紙カセットと給紙トレイに
セットすると、セットした用紙のサイズに関わらず以下の順番で給紙元を決定します。給
紙元を指定したい場合は、あらかじめ給紙元を選択してからプリントしてください。
･「トレイ優先」が「シナイ」の場合（工場出荷時の設定）：カセット 1 →カセット 2* →
給紙トレイ
･「トレイ優先」が「スル」の場合：給紙トレイ→カセット 1 →カセット 2*
*：ペーパーフィーダ装着時のみ

• 「カセット 2」はペーパーフィーダ装着時にのみ表示されます。
• 自動給紙選択時の給紙元表示ランプは、「トレイ優先」の設定が「シナイ」のときはカセッ

ト１が点灯し、「スル」のときは給紙トレイが点 灯します。プリント中は自動給紙で選択
された給紙元が点灯します。

• 自動給紙選択時に、2 つ以上の給紙元に同じサイズの用紙がセットされている場合は、給

紙元表示ランプの表示に関係なく、上段の給 紙元から給紙されます。用紙がなくなると、
同じサイズの用紙がセットされている他の給紙元へ自動的に切り替わります。
4 ［オンライン］を押します。
オンラインランプが点灯します。給紙元が変更され、プリントできる状態になります。
ディスプレイ右上に選択した給紙元の用紙サイズが表示されます。

• 給紙元の選択は、［ ］、［ ］でも可能です。
• 給紙元の決定は、［ ］、［実行］でも可能です。
• 給紙元は、［ ］、［ ］、［給紙選択］以外のキーを押すと、選択中の給紙元に変更されます。

ｷｭｳｼ ﾓｰﾄﾞ �
→�
ｷｭｳｼ ﾓｰﾄﾞ�
ｶｾｯﾄ 1 →�
オンライン�
給紙選択�
給紙選択�
オンライン�

排紙先について 3-13
給
紙

排
紙
の
し
か
た �
3
排紙先について
本プリンタには、次の排紙先があります。
排紙トレイ
本体 上面の排紙 トレイに印字 した面が下 向き（フェースダ ウン）で排紙さ れます。用紙は
ページ順に積み重なります。

• ラべル用紙は、 排紙されるたびに 1 枚ずつ取り除いてください。
• 両 面プリント中は排紙トレイに用紙が完全に排紙 されるまで用紙に触れないでください。

両面プリント中は表面をプリントしたあと一度途中まで排紙され、裏面をプリントするた
めに再度給紙されます。
排紙トレイは、 普通紙で約 250 枚（64 g/m2 ）まで積載することができます。排紙ト
レイには 用紙積載センサーがあり、満載になると「1F ハイシトレイ フル」のメッセー
ジが表示されてプリントが停止されます。排紙トレイが満載になったときは、排紙トレイ
から用紙を取り除いてください。 プリントが再開されます。

給紙カセットからプリントする3-14
給
紙

排
紙
の
し
か
た �
3
給紙カセットからプリントする
給 紙カセット には、定形サイ ズ、定形外のサイ ズ（ユーザペー パー）の普通紙 を最大で約
500 枚（64 g/m2 ）までセットすることができます。用紙がなくなると、ディスプレイに
「11 XX ヨウシガ アリマセン」や「17 カセット 1 ヨウシ ナシ」などのメッセージ
が 表示され、給紙元 の用紙がなく なったことを 表示します。こ のメッセージ が表示された
ら、用紙をセットしてください。本プリンタには、給紙カセット（カセット 1）が 1 つ標
準装備されています。また、オプションのペーパーフィーダを装着するとカセット 2 が追
加されます。
A5 サイズまたは幅が 148.5mm のユーザペーパーは、図のように給紙カセットの最大
積載枚数（約 500 枚）の約半分（積載制限マークから 16mm 下）までセットすること
ができます。この積載制限を超えた場合、給紙不良の原因となります。
積載制限�
マーク�
16mm以上�

給紙カセットからプリントする 3-15
給
紙

排
紙
の
し
か
た �
3
用紙をセットするときの注意
用紙をセットするときは、次のいずれかの状態のときに行ってください。ジョブランプが点
滅しているときはプリント処理中なので、給紙カセットを引き出さないでください。
プリント中は、絶対にカバーを開けたり、給紙カセットを引き出さないでください。プリ
ンタが停止し、 プリントできなくなる場合があります。
■ ジョブランプが消灯しているとき
■ 用紙がなくなったことを知らせるメッセージが表示されているとき
■ 本プリンタの電源がオフのとき
印刷可� メッセージ� ジョブ�
00 LIPS A4�
ジョブ�
リセット�
ユーティリティ� セットアップ�
ジョブキャンセル�オンライン� 給紙選択�
実行�
11 A4 ﾖｳｼｶﾞ ｱﾘﾏｾﾝ �
ﾌﾂｳｼ�

給紙カセットからプリントする3-16
給
紙

排
紙
の
し
か
た �
3
給紙カセットに用紙をセットする
標準で装着されているカセット 1、オプションのペーパーフィーダ装着時のカセット 2 共
に、用紙のセット方法は同じです。カセット 1、カセット 2 には、それぞれ別のサイズを
セットすることができ、給紙元を自動的に切り替えて使用することができます。
定形の用紙と定形外の用紙（ユーザペーパー）とでセットする手順が異なりますので、次の
手順で正しく用紙をセットしてください。
紙づまりの原因になることがありますので、次の内容を守ってください。
･ OHP フィルムやラベル用紙、封筒など普通紙（64 ～ 105 g/m2 ）以外の用紙をセッ
トしないでください。セットできる用紙については、「用紙について」（→ P.3-2）を参
照してください。
･ バリのある用紙、しわのある用紙やひどくカールした用紙をセットしないでください。
･ セットした用紙がすべてなくなってから補充してください。なくならないうちに補充す
ると給紙不良の原因になります。
･ 給紙カセットにセットできる用紙の枚数は、普通紙で約 500 枚（64 g/m2 ）です（A5

サイズまたは幅が 148.5mm のユーザペーパーは除く）。絶対に用紙ガイドの積載制限
マークを超えない範囲でセットしてください。積載制限マークを超す量の用紙をセット
すると、給紙不良の原因となります。
･ A5 サイズまたは幅が 148.5mm のユーザペーパーは、図のように給紙カセットの最大
積載枚数（約 500 枚）の約半分（積載制限マークから 16mm 下）までセットするこ
とができます。この積載制限を超えた場合、給紙不良の原因となります。
積載制限�
マーク�
16mm以上�

給紙カセットからプリントする 3-17
給
紙

排
紙
の
し
か
た �
3
･ 給紙カセットの給紙ローラには、 手を触れないでください。給紙不良の原因になります。
定形の用紙をセットする
A4、B5、A5、リーガル、レター、エグゼクティブサイズの用紙は次の手順でセットします。
1 給紙トレイを使用していた場合は、用紙を取り除いて給紙トレイを閉め
ます。

給紙カセットからプリントする3-18
給
紙

排
紙
の
し
か
た �
3
2 給紙カセットを引き出します。
給紙カセットは 途中まで前面の取っ手を 持って引き出してから、図 のように両手で持って
引き出します。
用紙をセットするときは、必ず給紙カセットをプリンタから取り出してセットしてくださ
い。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセットが落ち
たりプリンタが倒れたりして、けがの原因になることがあります。

• 給紙カセットは重いので両手でしっかり持ってください。
• 取り出した給紙カセットは、水平で安定した場所に置いてください。

給紙カセットからプリントする 3-19
給
紙

排
紙
の
し
か
た �
3
3 給紙カセットのプレートを押して、ロックします。
給紙カセットのプレートがロックされているときは、給紙カセット右側面にある白いロッ
ク 解除レバーには触れないでください。ロックが解 除されてプレートが勢いよく上がり、
けがの原因になることがあります。
4 定形／不定形切り替えスイッチを“STANDARD”側に合わせます。
ロック解除レバー�
CUSTOM
STANDARD

給紙カセットからプリントする3-20
給
紙

排
紙
の
し
か
た �
3
定形の用紙を使用するときは、必ず定形／不定形切り替えスイッチを“STANDARD”側
に合わせてください。
5 後側の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズの位置に合わせて用紙ガイドを移動します。
リーガルサイズ の用紙をセットするとき は、後側の用紙ガイドを止 まるまで奥に移動しま
す。
必ず用紙ガイドがセットする用紙サイズの位置に合っているかを確認してください。用紙
ガイドがセットする用紙サイズの位置に合っていないと、給紙不良の原因となります。
B5JIS
A5
A4
LTR
LGL
EXEC

給紙カセットからプリントする 3-21
給
紙

排
紙
の
し
か
た �
3
6 側面の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズの位置に合わせて用紙ガイドを移動します。
側面の用紙ガイドは左右が連動しています。
必ず用紙ガイドがセットする用紙サイズの位置に合っているかを確認してください。用紙
ガイドがセットする用紙サイズの位置に合っていないと、 給紙不良の原因となります。
7 用紙の後端を用紙ガイドに合わせてセットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
A5
B5 JIS
EXEC
LGLLTR
A4

給紙カセットからプリントする3-22
給
紙

排
紙
の
し
か
た �
3
裁断状態が悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合
は、用紙を平らな場所でよく揃えてからセットしてください。
レターヘッド やロゴ付きの 用紙などにプ リントする場 合は、用紙の表 面（プリントする
面）を上に向け、用紙の上端が手前になるようにセットします｡
:給紙方向�

給紙カセットからプリントする 3-23
給
紙

排
紙
の
し
か
た �
3
8 用紙を図のように下へ押さえ、積載制限マークを超えていないか確認し、
用紙ガイドに付いているツメとプレートの下に用紙を入れます。

• 給紙カセットにセットできる用紙の枚数は、 普通紙で約 500 枚（64 g/m 2

）です（A5
サイズは除く）。絶対に用紙ガイドの積載制限マークを超えない範囲でセットしてくださ
い。積載制限マークを超す量の用紙をセットすると、 給紙不良の原因となります。

• A5 サイズの用紙は、図のように給紙カセットの最大積載枚数（約 5 00 枚）の約半分（積

載制限マークから 16mm 下）までセットすることができます。この積載制限を超えた場
合、給紙不良の原因となります。
積載制限�
マーク�
ツメ�
プレート�
プレート�
積載制限マーク�
積載制限�
マーク�
16mm以上�

給紙カセットからプリントする3-24
給
紙

排
紙
の
し
か
た �
3
9 用紙サイズ表示板を給紙カセットの前面左側の用紙サイズ表示板差し込
み口に差し込みます。
セットした用紙サイズの表記を下側にしてセットします。

給紙カセットからプリントする 3-25
給
紙

排
紙
の
し
か
た �
3
10 給紙カセットをプリンタ本体にセットします。
給紙カセットを両 手でしっかり持って、給 紙カセット前面が、プリン タの前面と揃うまで
ゆっくりとしっかり奥まで押し込みます。
セットすると、電源 が入っているときは作 動音がします。用紙がなく なったことを知らせ
るメッセージが表示されているときは、自動的にプリントを再開します。
給 紙カセットを プリンタ本体 にセットする ときは、指を挟ま ないように注 意してくださ
い。
給紙カセットがプリンタ本体に入りにくいときは、無理に押し込まずに、一度給紙カセッ
トを取り外し、 まっすぐにしてからセットしなおしてください。

給紙カセットからプリントする3-26
給
紙

排
紙
の
し
か
た �
3
定形外の用紙（ユーザペーパー）をセットする
定 形 外 の 用 紙（ユー ザ ペ ー パー）は 次 の 手 順 でセ ッ ト し ま す。給紙 カ セ ッ ト には、幅
148.5mm または 182.0 ～ 216.0mm、長さ 210.0 ～ 356.0mm の普通紙がセットで
きます。
自動給紙選択時、不定形サイズの用紙（ユーザペーパー）を給紙カセットと給紙トレイに
セットすると、セットした用紙のサイズに関わらず以下の順番で給紙元を決定します。給
紙元を指定したい場合は、あらかじめ給紙元を選択してからプリントしてください。
･「トレイ優先」が「シナイ」の場合（工場出荷時の設定）：カセット 1 →カセット 2* →
給紙トレイ
･「トレイ優先」が「スル」の場合：給紙トレイ→カセット 1 →カセット 2*
*：ペーパーフィーダ装着時のみ

• 用紙残量表示について

給紙カセ ットには、セッ トされてい る用紙の量 を示す用紙残 量表示があ りま
す。用紙がいっぱいまで入っていると、用紙残量表示が上がります。用紙が減
るにした がって表示 が下がって きますので、用 紙の残量を知 る目安にな りま
す。
残量が多いとき�
用紙残量表示�
残量が少ないとき�

給紙カセットからプリントする 3-27
給
紙

排
紙
の
し
か
た �
3
1 給紙トレイを使用していた場合は、用紙を取り除いて給紙トレイを閉め
ます。

給紙カセットからプリントする3-28
給
紙

排
紙
の
し
か
た �
3
2 給紙カセットを引き出します。
給紙カセットは 途中まで前面の取っ手を 持って引き出してから、図 のように両手で持って
引き出します。
用紙をセットするときは、必ず給紙カセットをプリンタから取り出してセットしてくださ
い。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセットが落ち
たりプリンタが倒れたりして、けがの原因になることがあります。

• 給紙カセットは重いので両手でしっかり持ってください。
• 取り出した給紙カセットは、水平で安定した場所に置いてください。

給紙カセットからプリントする 3-29
給
紙

排
紙
の
し
か
た �
3
3 給紙カセットのプレートを押して、ロックします。
給紙カセットのプレートがロックされているときは、給紙カセット右側面にある白いロッ
ク 解除レバーには触れないでください。ロックが解 除されてプレートが勢いよく上がり、
けがの原因になることがあります。
4 定形／不定形切り替えスイッチを“CUSTOM”側に合わせます。
ロック解除レバー�
CUSTOM
STANDARD

給紙カセットからプリントする3-30
給
紙

排
紙
の
し
か
た �
3
定形外の用紙（ユーザペーパー）を使用するときは、必ず定形／不定形切り替えスイッチ
を“CUSTOM”側に合わせてください。
5 用紙を給紙カセットの手前側に合わせてセットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• 用紙は図のように縦送りでセットしてください。
• 裁断状態が悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合

は、用紙を平らな場所でよく揃えてからセットしてください。
レターヘッドやロゴ付の用紙などにプリ ントする場合は、用紙の表面（プリントする面）
を上に向け、用紙の上端が手前になるようにセットします。
:給紙方向�

給紙カセットからプリントする 3-31
給
紙

排
紙
の
し
か
た �
3
6 側面の用紙ガイドのロック解除レバーをつまみながら移動させ、用紙の
左右にぴったりと合わせます。

• 必ず用紙ガイドを用紙の幅に合わせてください。用紙サイズとガイドの位置が合っていな

いと、「41 プリント チェック」や「9A カセット 1 ガイドフセイ」のメッセージが
表示され、 プリントが停止します。

• 用紙ガイドと用紙の間がゆるすぎたりきつすぎたりすると、正しく送られなかったり、紙

づまりの原因になります。
7 後側の用紙ガイドのロック解除レバーをつまみながら移動させ、用紙の
後端にぴったりと合わせます。
必ず用紙ガイドを用紙の後端に合わせてください。ゆるすぎたりきつすぎたりすると、正
しく送られなかったり、 紙づまりの原因になります。

給紙カセットからプリントする3-32
給
紙

排
紙
の
し
か
た �
3
8 用紙を図のように下へ押さえ、積載制限マークを超えていないか確認し、
用紙ガイドに付いているツメとプレートの下に用紙を入れます。

• 給紙カセットにセットできる用紙の枚数は、普通紙で約 500 枚（64g/m2 ）です（幅が

148.5mm のユーザペーパーは除く）。絶対に用紙ガイドの積載制限マークを超えない範
囲でセットしてください。積載制限マークを超す量の用紙をセットすると、給紙不良の原
因となります。

• 幅が 148.5mm のユーザペーパーは、図のように給紙カセットの最大積載枚数（約 500

枚）の約半分（積載制限マークから 16mm 下）までセットすることができます。この積
載制限を超えた場合、給紙不良の原因となります。
積載制限�
マーク�
ツメ�
プレート�
プレート�
積載制限マーク�
積載制限�
マーク�
16mm以上�

給紙カセットからプリントする 3-33
給
紙

排
紙
の
し
か
た �
3
9 給紙カセットをプリンタ本体にセットします。
給紙カセットを両 手でしっかり持って、給 紙カセットの前面が、プリ ンタの前面と揃うま
でゆっくりとしっかり奥まで押し込みます。
セットすると、電源 が入っているときは作 動音がします。用紙がなく なったことを知らせ
るメッセージが表示されているときは、自動的にプリントを再開します。
給 紙カセットを プリンタ本体 にセットする ときは、指を挟ま ないように注 意してくださ
い。
給紙カセットがプリンタ本体に入りにくいときは、無理に押し込まずに、一度給紙カセッ
トを取り外し、 まっすぐにしてからセットしなおしてください。
定形外の用紙をセットした場合の用紙サイズ表示板は用意されていませんので、用紙サイ
ズ表示板は大切に保管しておいてください。

給紙カセットからプリントする3-34
給
紙

排
紙
の
し
か
た �
3

• 用紙残量表示について

給紙カセ ットには、セッ トされてい る用紙の量 を示す用紙残 量表示があ りま
す。用紙がいっぱいまで入っていると、用紙残量表示が上がります。用紙が減
るにした がって表示 が下がって きますので、用 紙の残量を知 る目安にな りま
す。
残量が多いとき�
用紙残量表示�
残量が少ないとき�

給紙トレイからプリントする 3-35
給
紙

排
紙
の
し
か
た �
3
給紙トレイからプリントする
給紙トレイには、横幅が 76.2 ～ 216.0mm、長さが127.0 ～ 356.0mm の範囲の用紙
を約 100 枚（64 g/m2
）までセットできます。OHP フィルムやラベル用紙、ハガキ、封
筒など、給紙カセットにセットできない用紙もセット可能です。
給紙トレイからプリントするときは、次の項目を設定する必要があります。
「トレイ ヨウシ サイズ」と「トレイ ヨウシ タイプ」の設定は、プリンタ本体のセッ
ト アップメニューとプリンタドライバを一致さ せてお使いください。一致していないと、
「PC XXX ヨウシ ニ コウカン」のメッセージが表示されます。その場合［オンライ
ン］を 押すと、「トレイ ヨウシ サイズ」と「トレ イ ヨウシ タイプ」の設定がプリ
ンタドライバの設定値に変更され、 プリントを続行することができます。
プリンタドライバが使用できない OS からプリントする場合は、あらかじめ給紙元を「ト
レイ」 に設定してください。（→ P.3-11）

■ 給紙トレイに用紙をセットする（→ P.3-36）
■ 用紙のサイズとタイプを設定する（→ P.3-46、3-48）
セットアップメニューの「キュウシ」グループ

• 「トレイ ヨウシ サイズ」＝セットした用紙のサイズ
• 「トレイ ヨウシ タイプ」＝セットした用紙のタイプ

DOS や UNIX など、プリンタドライバが使用できない OS からプリントするときは、「ト
レイ ヨウシ サイズ」と「ト レイ ヨウシ タイプ」の 設定の他に、次の 設定も行っ
てください｡
セットアップメニューの「キュウシ」グループ

• 「デフォルト ヨウシ サイズ」＝セットした用紙のサイズ
• 「デフォルト ヨウシ タイプ」＝セットした用紙のタイプ

■ プリンタドライバを設定する（→ LIPS ソフトウェアガイド／本編）
プリンタドライバからプリントするときは、次の設定を行います。ここでは、Windows
版プリンタドライバを例に説明しています。Macintosh 版プリンタドライバの操作につ
いては、プリンタドライバのヘルプを参照してください。
［ページ設定］ページ
［出力用紙サイズ］＝セットした用紙のサイズ
［給紙］ページ
［給紙部］＝［手差し（トレイ）］
［用紙タイプ］＝［普通紙］：普通紙、再生紙
［厚紙］：厚紙、ラベル紙
［厚紙 H］：対応用紙は現在未定です｡
［OHP］：OHP フィルム

給紙トレイからプリントする3-36
給
紙

排
紙
の
し
か
た �
3
給紙トレイに用紙をセットする
用紙（ハガキ、封筒以外）をセットする
給紙トレイに普通紙や厚紙、ラベル用紙などをセットするときは、次の手順でセットします。
周囲 5mm の範囲にはプリントできません。
1 給紙トレイを開けます。
給紙トレイはプリンタ中央の取っ手を持って開けます。

• 給紙トレイを開けるとき、プリンタの前に障害物がないことを確認してください。
• 給紙トレイの上にはプリントする用紙以外のものは置かないでください。また上から押し

たり、無理な力を加えないでください。トレイが破損することがあります。
給紙トレイを閉めるときは、セットされている用紙を取り除いて閉めます。
給紙トレイを使わないときは、閉めておいてください。

給紙トレイからプリントする 3-37
給
紙

排
紙
の
し
か
た �
3
2 用紙ガイドの幅を紙幅より少し広めにセットします。
3 OHP フィルムやラベル用紙をセットする場合は、用紙を少量ずつさば
き、端を揃えます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• OHP フィルムやラベル用紙は、よくさばいてからセットしてください。十分にさばけて

いないと、 重送されて、紙づまりの原因になります。

• OHP フィルムをさばいたり、揃えたりするときは、できるだけ端を持ち、プリント面に

触れないようにしてください。

• OHP フィルムに手あかや指紋、ホコリや油分などが付着しないようにしてください。印

字不良の原因になります。
少量ずつよくさばく� 平らなところで軽く数回�
たたいて端を揃える�

給紙トレイからプリントする3-38
給
紙

排
紙
の
し
か
た �
3
4 用紙のプリント面を下にして、奥に当たるまでゆっくりと差し込みます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• 給紙トレイには、普通紙を約 100 枚（64 g/m 2

）までセットできます。用紙束の高さが
積載制限マークを超えていないことを確認してください。

• 用紙を斜めにセットしないでください。
• 用紙の後端が不揃いになっていると、給紙不良や紙づまりの原因になります。
• 用紙の先端が折れ曲がっていたりカールしている場合は、端を伸ばしてからセットしてく

ださい。

• 裁断状態が悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合

は、用紙を平らな場所でよく揃えてからセットしてください。
積載制限マーク�

給紙トレイからプリントする 3-39
給
紙

排
紙
の
し
か
た �
3
レ ターヘッドや ロゴ付きの 用紙などにプ リントする場 合は、用紙の表面（プ リントする
面）を下に向け、 用紙の上端が奥になるようにセットします｡
5 用紙ガイドをスライドさせて、用紙の左右にぴったりと合わせます。

• 必ず用紙ガイドを用紙の幅に合わせてください。ゆるすぎたりきつすぎたりすると、正し

く送られなかったり、 紙づまりの原因になります。

• プリント中は、給紙トレイの用紙に触れたり、引き抜いたりしないでください。動作異常

の原因になります。
次に給紙トレイの用紙サイズを設定してください（→ P.3-46）。
:給紙方向�

給紙トレイからプリントする3-40
給
紙

排
紙
の
し
か
た �
3
ハガキをセットする
給 紙トレイには、官 製ハガキ、官製 往復ハガキを セットでき ます。ハガキを給 紙トレイに
セットするときは、次の手順でセットします。

• ハガキにプリントする場合は、周囲 5mm にはプリントできません。
• 往復ハガキは、必ず折り目の付いていないものをご使用ください｡

1 給紙トレイを開けます。
給紙トレイはプリンタ中央の取っ手を持って開けます。

• 給紙トレイを開けるとき、プリンタの前に障害物がないことを確認してください。
• 給紙トレイの上にはプリントする用紙以外のものは置かないでください。また上から押し

たり、無理な力を加えないでください。トレイが破損することがあります。
2 用紙ガイドの幅を紙幅より少し広めにセットします。

給紙トレイからプリントする 3-41
給
紙

排
紙
の
し
か
た �
3
3 ハガキを給紙トレイにセットします。
ハガキをセットす るときは、プリントする 面を下にして、ハガキの上 端が奥になるように
セットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• 給紙トレイには、ハガキを約 50 枚までセットできます。ハガキ束の高さが積載制限マー

クを超えていないことを確認してください。

• ハ ガキがカール しているとき は、逆向きに曲げ て反りをなお してからセッ トしてくださ

い。

• 往復ハガキにプリントするときは、アプリケーションソフトの用紙設定と印字方向をセッ

トする用紙の方向に合わせて設定してください。（例：WindowsNT 4.0/2000/XP の
場合は、「往復はがき横」を選択してください。）
積載制限マーク�

給紙トレイからプリントする3-42
給
紙

排
紙
の
し
か
た �
3

• 裁断状態が悪いハガキを使用すると、重送しやすくなる場合があります。そのような場合

は、ハガキを平らな場所でよく揃えてからセットしてください。
4 用紙ガイドをスライドさせて、ハガキの左右にぴったりと合わせます。

• 必ず用紙ガイドをハガキの幅に合わせてください。ゆるすぎたりきつすぎたりすると、正

しく送られなかったり、紙づまりの原因になります。

• プリント中は、給紙トレイのハガキに触れたり、引き抜いたりしないでください。動作異

常の原因になります。
次に給紙トレイの用紙サイズを設定してください（→ P.3-46）。

給紙トレイからプリントする 3-43
給
紙

排
紙
の
し
か
た �
3
封筒をセットする
給紙トレイには、洋形 4 号、洋形 2 号の封筒をセットできます。封筒を給紙トレイにセッ
トするときは、次の手順でセットします。

• セットできる封筒は、 次のような構造のものに限ります。
• 糊付きの封筒は使用しないでください。 印字不良や故障の原因になることがあります。
• 封筒にプリントする場合は、 周囲 10mm にはプリントできません。
• 封 筒にプリント した場合、裏面に フラップ部や 貼り合わせの ある部分の画 像がかすれた

り、封筒の後端が汚れる場合があります。

• 封筒にプリントした場合、 しわがよる場合があります。

1 給紙トレイを開けます。
給紙トレイはプリンタ中央の取っ手を持って開けます。

• 給紙トレイを開けるとき、 プリンタの前に障害物がないことを確認してください。
• 給紙トレイの上にはプリントする用紙以外のものは置かないでください。また上から押し

たり、 無理な力を加えないでください。トレイが破損することがあります。
洋形4 号（105mm×235mm ）�
（キヤノンLBP用封筒Y401／推奨品）�
※短辺にふたが付いているものは使用できません。�
洋形2号（114mm×162mm）�
（キヤノンLBP用封筒Y201／推奨品）�

給紙トレイからプリントする3-44
給
紙

排
紙
の
し
か
た �
3
2 用紙ガイドの幅を紙幅より少し広めにセットします。
3 封筒の束を平らな場所へ置き、上面を押して空気を抜いてから、縁の折
り目をきちんと付けて、平らにします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
4 封筒の四隅の固い部分を図のように取り除き、カールをなおします。

給紙トレイからプリントする 3-45
給
紙

排
紙
の
し
か
た �
3
5 封筒を平らな場所で揃えます。
6 封筒の宛名を書く面を下向きにして、図のように奥に当たるまでゆっく
りと差し込みます。

• 給紙トレイには、封筒を約 10 枚までセットできます。封筒束の高さが積載制限マークを

超えていないことを確認してください。

• 封筒は、 裏面（貼り合わせのある面）にはプリントできません。
• ふたが右側になるようにセットしてください。

積載制限マーク�

給紙トレイからプリントする3-46
給
紙

排
紙
の
し
か
た �
3
7 用紙ガイドをスライドさせて、封筒の左右にぴったりと合わせます。

• 必ず用紙ガイドを封筒の幅に合わせてください。ゆるすぎたりきつすぎたりすると、正し

く送られなかったり、紙づまりの原因になります。

• プリント中は、給紙トレイの封筒に触れたり、引き抜いたりしないでください。動作異常

の原因となります。
次に給紙トレイの用紙サイズを設定してください（→次項目）。
給紙トレイの用紙サイズを設定する
給紙トレイに用紙をセットしたときは、操作パネルから給紙トレイの用紙サイズを設定しま
す。定形サ イズの用紙や封筒は、そのサイズを設定します。定形 外の用紙は、「ユーザペー
パー」に設 定します。給紙トレイの用紙サイズ設定は、工場出荷状 態で「A4」に設定され
ています。
給紙トレイの用紙サイズの設定は、次の手順で行います。

• 用紙サイズの設定は、プリンタのセットアップメニューとプリンタドライバを一致させて

お使いください。一致していないと、「PC XXX ヨウシ ニ コウカン」のメッセージ
が表示されます。その場合［オンライ ン］を押すと、「トレイ ヨウシ サイズ」の設定
がプリンタドライバの設定値に変更され、プリントを続行することができます。

• 定形外の用紙をセットしたときは、トレイ用紙サイズを「ユーザペーパー」に設定してプ

リントしてください。

• 給紙トレイにセットする用紙を頻繁に変更する場合は、「トレイ用紙サイズ」を「フリー」

に設定すると便利です。「トレイ用紙サ イズ」を「フリー」に設定すると、異なるサイズ
の用紙をセットするたびに「トレイ用紙サイズ」の設定を変更する必要がありません。た
だし、この場合、給紙トレイにセットした用紙と、プリンタドライバの用紙サイズの設定
が必ず合っていることを確認してからプリントしてください。

• トレイ用紙サイズを「フリー」に設定した場合、プリンタドライバで設定した用紙サイズ

と給紙トレイにセットした用紙が異なってい ると、「41 プリントチェック」のメッセー
ジが表示されてプリントが中断されることがあります。必ずプリンタドライバで設定した
用紙サイズと給紙トレイにセットした用紙が合っているか、確認してお使いください。た
だし、「特殊モード J」を「ツカウ」に設定した場合、プリンタドライバで設定した用紙
サイズと給紙ト レイにセット した用紙が異な る場合でもプ リントチェック を行わずにプ
リントします。詳しくは、LIPS 機能ガイド「第 3 章 共通セットアップメニューの設定
項目」を参照してください。

給紙トレイからプリントする 3-47
給
紙

排
紙
の
し
か
た �
3
次の用紙は、 略号で表示されます。
リーガル： LG、レター：LT、エグゼクティブ：EX、洋形 2 号封筒：Y 2、洋形 4 号封
筒：Y4、 往復ハガキ：HG2、ハガキ：HG、ユーザペーパー：80 ～ 99、フリー：FR
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
2 ［セットアップ］を押します。
3 ［ ］、［ ］で「キュウシ」を選択し、［実行］を押します。
4 ［ ］、［ ］で「トレイ ヨウシ サイズ」を選択し、［実行］を押します。
5 ［ ］、［ ］で用紙のサイズを選択し、［実行］を押します。
用紙サイズの左に「＝」が表示され、給紙トレイの用紙サイズが設定されます。
ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
ｷｭｳｼ�
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ →�
ｾｯﾄｱｯﾌﾟ �
ｷｭｳｼ →�
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ�
=A4 →�
ｷｭｳｼ�
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ →�
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ�
=LG →�
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ�
LG →�
オンライン�

セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�

給紙トレイからプリントする3-48
給
紙

排
紙
の
し
か
た �
3
6 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
次に給紙トレイの用紙タイプを設定してください（→次項目）。
給紙トレイの用紙タイプを設定する
給紙トレイに用紙をセットしたときは、用紙の種類に合わせて操作パネルから「トレイ ヨ
ウシ タイプ」を設定します。用紙タイプに合わせて、最適な印刷モードでプリントされま
す。工場出荷状態では「フツウシ」に設定されています。
給紙トレイの用紙タイプの設定は、次の手順で行います｡

• 用紙タイプの設定は、プリンタ本体のセットアップメニューとプリンタドライバを一致さ

せてお使いください。一致していないと、「PC XXX ヨウシ ニ コウカン」のメッセー
ジが表示されます。その場合［オンラ イン］を押すと、「トレイ ヨウシ タイプ」の設
定がプリンタドライバの設定値に変更され、プリントを続行することができます。

• 封筒の場合は、給紙メニューの「トレイ ヨウシ サイズ」を「フウトウ Y4」または「フ

ウトウ Y 2」に設定すると、自動的に封筒の印字モードでプリントされます（→ P .3-46）。
操作パネルからの「トレイ ヨウシ タイプ」の設定は必要ありません。

• ハガキの場合は、給紙メニューの「 トレイ ヨウシ サイズ」を「ハガキ」または、「往

復ハガキ」に設定すると、自動的にハガキの印字モードでプリントされます（→ P .3-46）。
操作パネルからの「トレイ ヨウシ タイプ」の設定は必要ありません。

• 実際に給紙トレイにセットする用紙のタイプと「トレイ ヨウシ タイプ」の設定が一致

していないとエンジンに重大な障害の起こる恐れがありますので、必ず用紙のタイプを一
致させてください。

• 「トレイ ヨウシ タイプ」を「フリー」に設定する と、プリンタドライバで設定した用

紙タイプとのチェックを行いません。必ず、プリンタドライバで設定した用紙タイプと給
紙トレイにセットした用紙が合っているか、確認してお使いください。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
用紙の種類�
共通セットアップメニュー�
「トレイ ヨウシ タイプ」設定値�
�フツウシ�
アツガミ�
OHP�
アツガミ�
普通紙（64～105g/m
2 ）�
厚紙（106～135g/m
2 ）�
OHPフィルム�
ラベル用紙�
オンライン�
オンライン�

給紙トレイからプリントする 3-49
給
紙

排
紙
の
し
か
た �
3
2 ［セットアップ］を押します。
3 ［ ］、［ ］で「キュウシ」を選択し、［実行］を押します。
4 ［ ］、［ ］で「トレイ ヨウシ タイプ」を選択し、［実行］を押します。
5 ［ ］、［ ］で用紙のタイプを選択し、［実行］を押します。
用紙タイプの左に「＝」が表示され、給紙トレイの用紙タイプが設定されます。
6 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
Windows や Macintosh のプリンタドライバからプリントする場合は、プリンタドラ
イバを設定してください（→次項目）。
DOS や UNIX などからプリントする場合は、「デフォルト ヨウシ サイズ」および
「デフォルト ヨウシ タイプ」の設定を操作パネルで行ってください。
ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
ｷｭｳｼ�
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ →�
ｾｯﾄｱｯﾌﾟ �
ｷｭｳｼ →�
ﾄﾚｲ ﾖｳｼ ﾀｲﾌﾟ�
= ﾌﾂｳｼ →�
ｷｭｳｼ �
ﾄﾚｲ ﾖｳｼ ﾀｲﾌﾟ →�
ﾄﾚｲ ﾖｳｼ ﾀｲﾌﾟ�

=OHP →�
ﾄﾚｲ ﾖｳｼ ﾀｲﾌﾟ�
OHP →�
セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�
オンライン�

給紙トレイからプリントする3-50
給
紙

排
紙
の
し
か
た �
3
プリンタドライバを設定する
給紙トレイの用紙にプリントするときは、プリンタドライバの［ページ設定］ページの［出
力 用紙 サイ ズ］にセッ トし た用 紙サ イズ、［給 紙］ペー ジの［給 紙部］に［手 差し（トレ
イ）］、［用紙タイプ］に用紙の種類に合わせて下記の設定値を選択します。
プリンタドライバの設定は、Windows 2000/XP 用プリンタドライバ Version10.2 を
例に記載しています。
「トレイ ヨウシ サイズ」と「トレイ ヨウシ タイプ」の設定は、プリンタ本体のセッ
トアップメニューとプリンタドライバを一 致させてお使いください。一致していないと、
「PC XXX ヨウシ ニ コウカン」のメッセージが表示されます。その場合［オンライ
ン］を押すと、「トレイ ヨウシ サイズ」と「ト レイ ヨウシ タイプ」の設定がプリ
ンタドライバの設定値に変更され、プリントを続行することができます。
1 アプリケーションソフトで［印刷］を選択します。次に［プリンタ名］で
本プリンタを選択し、［プロパティ］をクリックします。

本プリンタのプロパティダイアログボックスが表示されます。
用紙の種類� 「用紙タイプ」設定値�
�
普通紙�
厚紙�
OHPフィルム�
厚紙�
普通紙（64～105g/m
2 ）�
厚紙（106～135g/m
2 ）�
OHPフィルム�
ラベル用紙�

給紙トレイからプリントする 3-51
給
紙

排
紙
の
し
か
た �
3
2 ［ページ設定］ページをクリックし、［原稿サイズ］でアプリケーション
ソフトで作成した原稿のサイズ、［出力用紙サイズ］でセットした用紙の
サイズを選択します。
3 ［給紙］ページをクリックし、［給紙部］で［手差し（トレイ）］、［用紙タ
イプ］で用紙のタイプを選択します。
［用紙タイプ］には、厚紙とラベル用紙の場合は［厚紙］、OHP フィルムの場合は［OHP
フィルム］を選択してください。

給紙トレイからプリントする3-52
給
紙

排
紙
の
し
か
た �
3
4 ［OK］をクリックして、プロパティダイアログボックスを閉じます。
5 ［OK］をクリックし、印刷を実行します。

OHP フィルムにプリントする 3-53
給
紙

排
紙
の
し
か
た �
3
OHP フィルムにプリントする
OHP フィルムにプリントするときは、次の操作や設定をすべて行ってください。
■ 給紙トレイに用紙をセットする（→ P.3-54）
本プリンタ専用の「キヤノン カラーレーザ OHP 用紙 TR-3 A4（A4 サイズ）」を給紙
トレイにセットします。
■ 用紙のサイズとタイプを設定する（→ P.3-57）
セットアップメニューの「キュウシ」グループ

• 「トレイ ヨウシ サイズ」＝「A4」
• 「トレイ ヨウシ タイプ」＝「OHP」

DOS や UNIX など、プリンタドライバが使用できない OS からプリントするときは、「ト
レイ ヨウシ サイズ」と「ト レイ ヨウシ タイプ」の 設定の他に、次の 設定も行っ
てください｡
セットアップメニューの「キュウシ」グループ

• 「デフォルト ヨウシ サイズ」＝「A4」
• 「デフォルト ヨウシ タイプ」＝「OHP」

■ OHP フィルムの印刷モードを設定する（→ P.3-59）
DOS や UNIX など、プリンタドライバが使用できない OS からプリントするときは、次
の設定を行います。プリ ンタドライバをご使 用の場合は、プリンタド ライバで設定を行
うため、操作パネルでの設定は必要ありません。
セットアップメニューの「インジチョウセイ」グループ

• 透過型プロジェクタを使用する場合

･「OHP タイプ」＝「トウカガタ」

• 反射型プロジェクタを使用する場合

･「OHP タイプ」＝「ハンシャガタ」
■ プリンタドライバを設定する（→ P.3-60）
プリンタドライバからプリントするときは、次の設定を行います。ここでは、Windows
版プリンタドライバを例に説明しています。Macintosh 版プリンタドライバの操作につ
いては、プリンタドライバのヘルプを参照してください。
［ページ設定］ページ
［出力用紙サイズ］＝「A4」
［給紙］ページ
［用紙タイプ］＝［OHP フィルム］
［給紙部］＝［手差し（トレイ）］
［使用する OHP の種類］＝［透過型］または［反射型］

OHP フィルムにプリントする3-54
給
紙

排
紙
の
し
か
た �
3

• 「トレイ ヨウシ サイズ」と「トレイ ヨウシ タイプ」の設定は、プリンタ本体のセッ

トアップメニューとプリンタドライバを一 致させてお使いください。一致していないと、
「PC XXX ヨウシ ニ コウカン」のメッセージが表示されます。その場合［オンライ
ン］を押すと、「トレイ ヨウシ サイズ」と「ト レイ ヨウシ タイプ」の設定がプリ
ンドライバの設定値に変更され、プリントを継続することができます。

• OHP用紙TR-3 A4は、LBP-2160/2040/2050/2200/2260/2260PS/2260PSII/

2300/2360/2410/2510/2710/2810および LBP5500/5700/5800 専用です。
他のカラーレーザプリンタやモノクロプリンタには絶対に使用しないでください。故障や画
質低下の原因になります。

• LBP-2030 用 OHP 用紙（キヤノン カラーレーザ OHP 用紙 T-H1 A4、T-H1 LTR）や

CLC 用 OHP、モノクロプリンタ用 OHP（キヤノン国内 LBP 用トランスペアレンシー）
など、指定以外の OHP フィルムは、本プリンタでは使用できません。万一使用すると、
プリンタ内部の定着器の故障や画質低下の恐れがあります。

• 普通紙を連続してプリントしたあとに、OHP フィルムをプリントすると紙粉が付着して

排紙される場合があります。このような場合は、やわらかい布で紙粉をこすり、取り除い
てください。

• プリントした OHP フィルムをプロジェクタに置いたとき、OHP フィルムが反ってしまう

ことがあります。このような場合は、以下のいずれかの処置をしてください。
･ アプリケーションソフトで上下の余白を十分にとってプリントする
･ 投影時に OHP フィルムを「OHP フィルムホルダー」にはさむ
･ セットアップメニューのユーザメンテナンスグループの「OHP フィルム キョウゾウ」
を「スル」に設定してプリントする（→ LIPS 機能ガイド「 第 3 章 共通セットアップ
メニューの設定項目」）
給紙トレイに用紙をセットする
OHP フィルムをセットするときは、次の手順でセットします。
1 給紙トレイを開けます。
給紙トレイはプリンタ中央の取っ手を持って開けます。

• 給紙トレイを開けるとき、プリンタの前に障害物がないことを確認してください。
• 給紙トレイの上にはプリントする用紙以外のものは置かないでください。また上から押し

たり、無理な力を加えないでください。トレイが破損することがあります。

OHP フィルムにプリントする 3-55
給
紙

排
紙
の
し
か
た �
3
2 用紙ガイドの幅を紙幅より少し広めにセットします。
3 用紙を少量ずつさばき、端を揃えます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• OHP フィルムをさばいたり、揃えたりするときは、できるだけ端を持ち、プリント面に

触れないようにしてください。

• OHP フィルムは、よくさばいてからセットしてください。十分にさばけていないと、フィ

ルムが重送されて、 紙づまりの原因になります。

• OHP フィルムに手あかや指紋、ホコリや油分などが付着しないようにしてください。印

字不良の原因になります。
少量ずつよくさばく� 平らなところで軽く数回�
たたいて端を揃える�

OHP フィルムにプリントする3-56
給
紙

排
紙
の
し
か
た �
3
4 用紙のプリント面を下にして、奥に当たるまでゆっくりと差し込みます。
給紙トレイには、OHP フィルムを約 50 枚までセットできます。用紙束の高さが積載制
限マークを超えていないことを確認してください。
5 用紙ガイドをスライドさせて、用紙の左右にぴったりと合わせます。

• 必ず用紙ガイドを OHP フィルムの幅に合わせてください。ゆるすぎたりきつすぎたりす

ると、正しく送られなかったり、紙づまりの原因になります。

• 未開封の OHP フィルムは、温度範囲：0 ～ 40 ℃、湿度範囲：35 ～ 90 ％で保管してく

ださい。

• 使いかけの OHP フィルムは放置せず、必ず元のパッケージに入れて保管してください。
• プリント中は、給紙トレイの用紙に触れたり、引き抜いたりしないでください。動作異常

の原因になります。
積載制限マーク�

OHP フィルムにプリントする 3-57
給
紙

排
紙
の
し
か
た �
3
用紙のサイズとタイプを設定する
操作パネルで「トレイ ヨウシ サイズ」と「トレイ ヨウシ タイプ」を次のように設定
します。

• 「トレイ ヨウシ サイズ」と「トレイ ヨウシ タイプ」の設定は、プリンタ本体のセッ

ト アップメニューとプリンタドライバを一致さ せてお使いください。一致していないと、
「PC XXX ヨウシ ニ コウカン」のメッセージが表示されます。その場合［オンライ
ン］を 押すと、「トレイ ヨウシ サイズ」と「トレ イ ヨウシ タイプ」の設定がプリ
ンタドライバの設定値に変更され、 プリントを続行することができます。

• 実際に給紙トレイにセットする用紙のタイプと「トレイ ヨウシ タイプ」の設定が一致

していないとエンジンに重大な障害の起こる恐れがありますので、必ず用紙のタイプを一
致させてください。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
2 ［セットアップ］を押します。
3 ［ ］、［ ］で「キュウシ」を選択し、［実行］を押します。
4 ［ ］、［ ］で「トレイ ヨウシ サイズ」を選択し、［実行］を押します。
用紙の種類� 「トレイ ヨウシ サイズ」�
�
A4OHPフィルム�
「トレイ ヨウシ タイプ」�
�
OHP
ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
ｷｭｳｼ�
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ →�
ｾｯﾄｱｯﾌﾟ �
ｷｭｳｼ → �
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ�
=B5 →�
ｷｭｳｼ�
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ →�
オンライン�
セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�

OHP フィルムにプリントする3-58
給
紙

排
紙
の
し
か
た �
3
5 ［ ］、［ ］で「A4」を選択し、［実行］を押します。
用紙サイズの左に「＝」が表示され、給紙トレイの用紙サイズが設定されます。
6 ［ ］、［ ］で「トレイ ヨウシ タイプ」を選択し、［実行］を押します。
7 ［ ］、［ ］で「OHP」を選択し、［実行］を押します。
用紙サイズの左に「＝」が表示され、給紙トレイの用紙タイプが設定されます。
8 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
Windows や Macintosh のプリンタドライバからプリントする場合は、プリンタドラ
イバを設定してください（→ P.3-60）
DOS や UNIX などからプリントする場合は、「デフォルト ヨウシ サイズ」および
「デフォルト ヨウシ タイプ」の設 定を操作パネルで行った後、「OHP タイプ」の
設定を次項目で行ってください。
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ�
=A4 →�
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ�
A4 →�
ﾄﾚｲ ﾖｳｼ ﾀｲﾌﾟ�
= ﾌﾂｳｼ →�
ｷｭｳｼ �

ﾄﾚｲ ﾖｳｼ ﾀｲﾌﾟ →�
ﾄﾚｲ ﾖｳｼ ﾀｲﾌﾟ�
=OHP →�
ﾄﾚｲ ﾖｳｼ ﾀｲﾌﾟ�
OHP →�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�
オンライン�

OHP フィルムにプリントする 3-59
給
紙

排
紙
の
し
か
た �
3
OHP フィルムの印刷モードを設定する
操作パネルで「OHP タイプ」を次のように設定します。
この設定は、DOS や UNIX など、プリンタドライバが使用できない OS からプリントす
るときのみ行います。プリンタドライバをご使用の場合は、プリンタドライバで設定を行
うため、 操作パネルでの設定は必要ありません。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
2 ［セットアップ］を押します。
3 ［ ］、［ ］で「インジ チョウセイ」を選択し、［実行］を押します。
4 ［ ］、［ ］で「OHP タイプ」を選択し、［実行］を押します。
プロジェクタの種類� 「OHP タイプ」�
�
トウカガタ�
ハンシャガタ�
透過型OHP�
反射型OHP
ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
ｾｯﾄｱｯﾌﾟ�
ｲﾝｼﾞ ﾁｮｳｾｲ →�
ｲﾝｼﾞ ﾁｮｳｾｲ�
ﾃﾞｰﾀｼｮﾘ →�
ｲﾝｼﾞ ﾁｮｳｾｲ�
OHP ﾀｲﾌﾟ →�
OHP ﾀｲﾌﾟ�
= ﾄｳｶｶﾞﾀ →�
オンライン�

セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�

OHP フィルムにプリントする3-60
給
紙

排
紙
の
し
か
た �
3
5 ［ ］、［ ］で印刷モードを選択し、［実行］を押します。
透過型プロジェクタの場合は［トウカガタ］、反射型プロジェクタの場合は［ハンシャガタ］
を選択してください。
用紙サイズの左に「＝」が表示され、印刷モードが設定されます。
6 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
プリンタドライバを設定する
プリン タドライバの［ページ設定］ページで［出力用紙サ イズ］、［給紙］ページで［給紙
部］、［用紙タイプ］、［OHP の種類］を次のように設定して印刷を実行します。
プリンタドライバの設定は、Windows 2000/XP 用プリンタドライバ Version10.2 を
例に記載しています。
「トレイ ヨウシ サイズ」と「トレイ ヨウシ タイプ」の設定は、プリンタ本体のセッ
トアップメニューとプリンタドライバを一 致させてお使いください。一致していないと、
「PC XXX ヨウシ ニ コウカン」のメッセージが表示されます。その場合［オンライ
ン］を押すと、「トレイ ヨウシ サイズ」と「ト レイ ヨウシ タイプ」の設定がプリ

ンタドライバの設定値に変更され、プリントを続行することができます。
OHP ﾀｲﾌﾟ�
ﾊﾝｼｬｶﾞﾀ →�
OHP ﾀｲﾌﾟ�
= ﾊﾝｼｬｶﾞﾀ →�
用紙の種類�
ページ設定ページ�
出力用紙サイズ� 給紙部�
手差し（トレイ）�A4
給紙ページ�
用紙タイプ�
OHPフィルム�
使用するOHPの種類�
透過型または反射型�OHPフィルム�
実行�
ユーティリティ�
セットアップ�
オンライン�

OHP フィルムにプリントする 3-61
給
紙

排
紙
の
し
か
た �
3
1 アプリケーションソフトで［印刷］を選択します。次に［プリンタ名］で
本プリンタを選択し、［プロパティ］をクリックします。
本プリンタのプロパティダイアログボックスが表示されます。
2 ［ページ設定］ページをクリックし、［原稿サイズ］でアプリケーション
ソフトで作成した原稿のサイズ、［出力用紙サイズ］で［A4］を選択し
ます。

OHP フィルムにプリントする3-62
給
紙

排
紙
の
し
か
た �
3
3 ［給紙］ページをクリックし、［給紙部］で［手差し（トレイ）］、［用紙タ
イプ］で［OHP フィルム］を選択します。
4 ［使用する OHP の種類］で使用するプロジェクタの種類に合わせて OHP
の印刷モードを選択します。
透過型プロジェクタの場合は［透過型］、反射型プロジェクタの場合は［反射型］を選択し
てください。

OHP フィルムにプリントする 3-63
給
紙

排
紙
の
し
か
た �
3
5 ［OK］をクリックして、プロパティダイアログボックスを閉じます。
6 ［OK］をクリックし、印刷を実行します。

両面にプリントする3-64
給
紙

排
紙
の
し
か
た �
3
両面にプリントする
本プリンタは標準で両面プリントすることができます。使用できる用紙は、A4、B5、リー
ガル、レター、エグゼクティブの用紙です。

• 定形外の用紙や厚紙、OHP フィルム、ラベル用紙、ハガキ、封筒には、自動両面プリン

トできません。定形外の用紙や厚紙、ハガキを両面プリントするときは、手動で行ってく
ださい｡

• 両面プリントの設定をした状態で、奇数ページのジョブをプリントするときの最終ページ

のプリント面は、「特殊両面処理」（→ LIPS 機能ガイド「第 3 章共通セットアップメニュー
の設定項目」）の設定や給紙元によって、以下のようになります。
･ 給紙カセットからプリントする場合
「特殊 両面処理」を「スル」に設定 すると、セットした 用紙の上の面に プリントして排
紙します。
「特殊 両面処理」を「シナイ」に設 定すると、セットし た用紙の下の面 にプリントして
排紙します。
･ 給紙トレイからプリントする場合
「特殊 両面処理」を「スル」に設定 すると、セットした 用紙の下の面に プリントして排
紙します。
「特殊 両面処理」を「シナイ」に設 定すると、セットし た用紙の上の面 にプリントして
排紙します。
･ プレプリント紙など用紙の向きや表裏のある用紙にプリントするとき、最終ページの用
紙の 向きや表裏を前ペ ージと合わせた いときは、「特殊両面 処理」を「シナイ」に設定
してください。

• 両面プリント中は排紙トレイに用紙が完全に 排紙されるまで用紙に触れないでください。

両面プリント中は表面をプリントしたあと一度途中まで排紙され、裏面をプリントするた
めに再度給紙されます。
プリンタの RAM 容量が標準（メインメモリ 32MB、グラフィックメモリ 32MB）で印
字動作が「ジドウ」（工場設定値）の場合、両面プ リントは可能ですが、罫線が多い文書
や複雑なグラフィックデータのある文書を両面プリントする場合には、印字品質が低下す
ることがあります。その場合は、印字動作の設定を変更したり、拡張 RAM を増設する必
要があります。詳細については、LIPS 機能ガイド「第 3 章 共通セットアップメニュー
の設定項目」を参照してください。
両面プリントと片面プリントを切り替える
両面プリントするときは、次の手順で行います。
■ Windows からプリントする場合
両面プリントをするときは、プリンタドライバの［仕上げ］ページで［印刷方法］を［両
面印刷］に設定しま す。プリンタドライバの 操作については、プリン タドライバのヘル
プを参照してください。

両面にプリントする 3-65
給
紙

排
紙
の
し
か
た �
3
■ Macintosh からプリントする場合
両面プリントをする ときは、プリンタドライ バで設定します。プリン タドライバの操作
については、プリンタドライバのヘルプを参照してください。
■ DOS や UNIX からプリントする場合
DOS や UNIX など、プリンタドライバが使用できない OS からプリントする場合は、操
作パネルで設定します。
プリンタの操作パネ ルで両面プリントと片 面プリントを切り替え るときは、次の手順で
行います。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
2 ［セットアップ］を押します。
3 ［ ］、［ ］で「キュウシ」を選択し、［実行］を押します。
4 ［ ］、［ ］で「リョウメン インサツ」を選択し、［実行］を押します。
ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
ｷｭｳｼ�
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ →�
ｾｯﾄｱｯﾌﾟ �
ｷｭｳｼ →�
ﾘｮｳﾒﾝ ｲﾝｻﾂ�
= ｼﾅｲ →�
ｷｭｳｼ �
ﾘｮｳﾒﾝ ｲﾝｻﾂ →�

オンライン�
セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�

両面にプリントする3-66
給
紙

排
紙
の
し
か
た �
3
5 ［ ］、［ ］で「スル」を選択し、［実行］を押します。
「スル」の左に「＝」が表示され、両面印刷が設定されます。
6 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
自動両面プリント時の用紙のセットのしかた
両面プリントでは、裏面からプリントされますので、用紙をセットする向きが片面プリント
のときと異なります。レターヘッドなど、用紙の表裏や向きのある用紙にプリントするとき
は次のように用紙をセットします。
給紙カセットから給紙する場合
用紙の表面を下向きにし、用紙の上端が奥になるようにセットします。
ﾘｮｳﾒﾝ ｲﾝｻﾂ�
ｽﾙ →�
ﾘｮｳﾒﾝ ｲﾝｻﾂ�
= ｽﾙ →�
:給紙方向�
実行�
ユーティリティ�
セットアップ�
オンライン�

両面にプリントする 3-67
給
紙

排
紙
の
し
か
た �
3
給紙トレイから給紙する場合
用紙の表面を上向きにし、用紙の上端が手前になるようにセットします。
手動で両面にプリントする
本プリンタは、裏面にプリント済みの用紙にも対応しており、自動両面プリントできない用
紙にも両面プ リントすることが可能です。プリント済み用紙の裏面にプ リントするときは、
プリンタドライバや操作パネルで設定が必要です。

• 本プリンタで一度プリントした用紙の裏面にプリントする場合は、必ず「手差し両面」を

「2 メンメ」に設定してプリントしてください。

• ハガキに両面プリントする場合、裏面（文書側の面）から先に「手差し両面」を「1 メン

メ」に設定してプリントし、次に表面（宛名側の面）を「2 メンメ」に設定してプリント
してください。 詳しくは、LIPS 機能ガイド「第 3 章 共通セットアップメニューの設定
項目」 を参照してください。
■ Windows からプリントする場合
プリント済み用紙 の裏面にプリントす るときは、プリンタド ライバの［給紙］ページで
［印刷済み用紙の裏面に印刷する］をチェックします。プリンタドライバの操作について
は、プリンタドライバのヘルプを参照してください。
■ Macintosh からプリントする場合
プリント済み用紙の 裏面にプリントする ときは、プリンタドライ バで設定します。プリ
ンタドライバの操作については、プリンタドライバのヘルプを参照してください。
■ DOS や UNIX からプリントする場合
DOS や UNIX など、プリンタドライバが使用できない OS からプリントする場合は、操
作パネルから「手差し両面」を「2 メンメ」に設定します。
プリンタの操作パネルで裏面の設定をするには、次の手順で行います。

1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
:給紙方向�
オンライン�

両面にプリントする3-68
給
紙

排
紙
の
し
か
た �
3
2 ［セットアップ］を押します。
3 ［ ］、［ ］で「キュウシ」を選択し、［実行］を押します。
4 ［ ］、［ ］で「テザシ リョウメン」を選択し、［実行］を押します。
5 ［ ］、［ ］で「2 メンメ」を選択し、［実行］を押します。
「2 メンメ」の左に「＝」が表示され、裏面プリントが設定されます。
6 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
ｷｭｳｼ�
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ →�
ｾｯﾄｱｯﾌﾟ �
ｷｭｳｼ →�
ﾃｻﾞｼ ﾘｮｳﾒﾝ�
=1 ﾒﾝﾒ →�
ｷｭｳｼ �
ﾃｻﾞｼ ﾘｮｳﾒﾝ →�
ﾃｻﾞｼ ﾘｮｳﾒﾝ�
2 ﾒﾝﾒ →�
ﾃｻﾞｼ ﾘｮｳﾒﾝ�
=2 ﾒﾝﾒ →�
セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�
オンライン�

とじ代を付けてプリントする 3-69
給
紙

排
紙
の
し
か
た �
3
とじ代を付けてプリントする
用紙の端にと じ代用の余白を付けてプリントすることができます。とじ 代を付けるときは、
付ける位置（長手方向または短手方向）ととじ幅（最大 30 mm）を指定します。
とじ代を設定した結果、 用紙の印字可能領域を超えた部分はカットされます。

• プリンタドライバの場合、（＋）、（－）方向の設定はとじ位置の選択で行います。
• 両面プリントの場合、 表裏のとじ位置を自動的に合わせます。
• 縦補正、横補正の設定はとじ幅の設定に関係なく有効です。このため、両面プリントで縦

補正、 横補正が設定されている場合、表裏のとじ代がずれることがあります。
とじ代を設定する
とじ代を設定するときは、次の手順で行います。
■ Windows からプリントする場合
とじ代は、プリン タドライバの［仕上 げ］ページで［とじ方 向］と［とじ代指定］を設
定します。プリンタドラ イバの操作について は、プリンタドライバの ヘルプを参照して
ください。
とじ方向：ナガテ�
とじ幅 ：「＋」方向�
ABC
とじ方向：ナガテ�
とじ幅 ：「－」方向�
とじ方向：ミジカテ�
とじ幅 ：「＋」方向�
とじ方向：ミジカテ�
とじ幅 ：「－」方向�
用紙を縦に使ってとじ代を�
あけてプリントしたいとき�
用紙を横に使ってとじ代を�
あけてプリントしたいとき�
ABC
ABC
ABC
DEF
DEF
DEF
DEF
ABCDE
ABCDE
ABCDE
ABCDE
FGHIJK
FGHIJK
FGHIJK
FGHIJK
表� 裏�
（両面プリント時）�
表� 裏�
（両面プリント時）�

とじ代を付けてプリントする3-70
給
紙

排
紙
の
し
か
た �
3
■ Macintosh からプリントする場合
とじ代は、プリンタ ドライバで設定しま す。プリンタドライバの 操作については、プリ
ンタドライバのヘルプを参照してください。
■ DOS や UNIX からプリントする場合
DOS や UNIX など、プリンタドライバが使用できない OS からプリントする場合は、操
作パネルでとじ代を設定します。
プリンタの操作パネルでとじ代を設定するときは、次の手順で行います。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
2 ［セットアップ］を押します。
3 ［ ］、［ ］で「レイアウト」を選択し、［実行］を押します。
4 ［ ］、［ ］で「トジ ホウコウ」を選択し、［実行］を押します。
とじ方向の設定値が表示されます。
ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
ﾚｲｱｳﾄ�
ｺﾋﾟｰﾏｲｽｳ →�
ｾｯﾄｱｯﾌﾟ �
ﾚｲｱｳﾄ →�
ﾄｼﾞ ﾎｳｺｳ�
= ﾅｶﾞﾃ →�
ﾚｲｱｳﾄ �
ﾄｼﾞ ﾎｳｺｳ →�
オンライン�

セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�

とじ代を付けてプリントする 3-71
給
紙

排
紙
の
し
か
た �
3
5 ［ ］、［ ］で目的のとじ方向を選択し、［実行］を押します。
選択したとじ方向が設定されます。
6 ［ ］、［ ］で「トジ ハバ」を選択し、［実行］を押します。
とじ幅の設定が表示されます。
7 ［ ］、［ ］で目的の数値を選択し、［実行］を押します。
数値は、［ ］または［ ］を押すたびに 0.5 mm 単位で変化します。
選択した数値がとじ幅に設定されます。
8 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
ﾄｼﾞ ﾎｳｺｳ�
= ﾐｼﾞｶﾃ →�
ﾄｼﾞ ﾎｳｺｳ �
ﾐｼﾞｶﾃ →�
ﾄｼﾞ ﾊﾊﾞ�
=0 . 0 →�
ﾚｲｱｳﾄ �
ﾄｼﾞ ﾊﾊﾞ →�
ﾄｼﾞ ﾊﾊﾞ�
=+25 . 5 →�
ﾄｼﾞ ﾊﾊﾞ �
+25 . 5 →�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�
オンライン�

とじ代を付けてプリントする3-72

4-1
CHAPTER
4
日常のメンテナンス
この 章では、カートリッジの 交換や清掃のしかた など、メンテナンスのし かたについて説明
しています。
カートリッジを交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
「トナー チェック / コウカン」が表示されたときは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
カートリッジの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
使用済みカートリッジ回収のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

カートリッジの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14
カートリッジの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-16
定着器を交換する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-18
「テイチャクキ ヨコク」が表示されたときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-19
定着器の交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-19

定着器のカウンタをリセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-26
ETB ユニットを交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-29
「ETB ユニット ヨコク / コウカン」が表示されたときは . . . . . . . . . . . . . . . . . . . . . . . . 4-30
ETB ユニットの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-30
ETB ユニットのカウンタをリセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-40

ETB ユニット交換後のプリンタの調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-42
プリンタを清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-44
プリンタを移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-46
本体を移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-48
プリンタの取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-52

プリンタの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-52
プリンタ保管時のご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-53

カートリッジを交換する4-2
日
常
の
メ
ン
テ
ナ
ン
ス �
4
カートリッジを交換する
カートリッジの交換方法や取り扱い、保管時のご注意について説明しています。
「トナー チェック / コウカン」が表示されたときは
カートリッジは消耗品です。カートリッジが寿命に近づくと、ディスプレイにメッセージが
表示されますので、メッセージに応じて対処してください。
印字がか すれたり、印 字むらが 出るとき は、「16 X トナー チ ェック」や「16 X
トナー コウカン」メッセージが表示されなくても、カートリッジの寿命がきていること
が原因です。印字品質が低下したら、そのまま使い続けずに新品のカートリッジと交換し
てください。交換の際は、必ず本プリンタ専用のカートリッジを使用してください。

• 本プリンタ用カートリッジ（キヤノン純正品）の寿命は、次のようになっています。この

枚数は下記の条件での枚数です。
印字比率：5%、印字濃 度：工場出荷初期 設定値、用紙サイズ：A4、 用紙タイプ：普通
紙、連続／片面プリント
･ EP-85 カートリッジ（ ブラック）： 約 9,000 枚
･ EP-85 カートリッジ（ マゼンタ、イエロー、シアン）： 約 8,000 枚
メッセージ�
（XはK、M、Y、C）�
（XはK、M、Y、C）�
（XはK、M、Y、C）�
カートリッジの交換時期が�
近づいたとき�
カートリッジが寿命になっ�
たとき�
カートリッジの交換時期が�
近づいたとき�
表示される時期� 内容および対処�

• プリントは継続できます�
• 表示された色の新品のカートリッジを用意して

ください�

• 大量のプリントをするときは、カートリッジを

交換することをおすすめします�

• プリンタは停止します�
• ［オンライン］を押すとプリントは継続できま

す�

• 表示された色の新品のカートリッジを用意して

ください�

• 大量のプリントをするときは、カートリッジを

交換することをおすすめします�

• プリンタは停止し、継続してプリントすること

はできません�

• 表示された色のカートリッジを新品のカートリ

ッジに交換してください�
* トナーが少なくなったときに「16 X トナー チェック」と「16 X トナー コウカン」のどちらが表示�
されるかは、セットアップメニューの「警告処理」の設定によります。本プリンタの工場出荷時の状態では、�
「16 X トナー チェック」が表示されるように設定されています。「警告処理」の設定については、LIPS�
機能ガイド「第3章 共通セットアップメニューの設定項目」を参照してください。�
* メッセージの“K”はブラック、“M”はマゼンタ、“Y”はイエロー、“C”はシアンの各カートリッジを表し�
ています。�
00 LIPS A4�
16 X ﾄﾅｰ ﾁｪｯｸ�
16 X ﾄﾅｰ ｺｳｶﾝ �
�
1G X ﾄﾅｰ ｺｳｶﾝ �
�
機種名 対応するキヤノン純正カートリッジ�
LBP5500 EP-85 カートリッジ（ブラック）�
EP-85 カートリッジ（シアン）�
EP-85 カートリッジ（イエロー）�
EP-85 カートリッジ（マゼンタ）�

カートリッジを交換する 4-3
日
常
の
メ
ン
テ
ナ
ン
ス �
4

• 間欠プリント（間隔をおいたプリント）、用紙サイズ、用紙タイプ、片面 / 両面プリントな

ど、印刷条件や印刷環境によっては、 半分程度の枚数になることがあります。

• 印字比率が低くトナーの消費量が少ない場合、カートリッジの寿命が短くなることがあり

ます。また、カラープリントの場合は、複数色のカートリッジが同時に寿命になることも
あります。

• モノクロプリントした場合でも、プリンタの構造上、マゼンタ、イエロー、シアンのカー

トリッジの寿命に影響することがあります。
カートリッジの交換
次のメッセージが表示されたときは、表示された色のカートリッジを新品のカートリッジに
交換してください。

• 「1G K トナー コウカン」・・・ブラックのカートリッジを交換します
• 「1G M トナー コウカン」・・・マゼンタのカートリッジを交換します
• 「1G Y トナー コウカン」・・・イエローのカートリッジを交換します
• 「1G C トナー コウカン」・・・シアンのカートリッジを交換します

使用済みのカートリッジを火中に投じないでください。カートリッジ内に残ったトナーに
引火して、 やけどや火災の原因になります。

• トナーで衣服や手を汚さないように注意してください。衣服や手が汚れた場合は、直ちに

水で洗い流してください。温水で洗うとトナーが定着し、汚れがとれなくなることがあり
ます。

• プリンタ使用中は定着器周辺が高温になっています。定着器周辺には触れないように注意

してください。 やけどの原因になることがあります。
必ず本プリンタ専用のカートリッジを使用してください。

カートリッジを交換する4-4
日
常
の
メ
ン
テ
ナ
ン
ス �
4
1 前上カバーを開けます。
前上カバーは左右の取っ手を両手で持って止まるまでいっぱいに開けます。
以降の作業は前上カバーを開けた状態で行います。不用意に前上カバーに触れて、前上カ
バーが閉まらないように気を付けてください。
2 前下カバーを開けます。
前下カバーは、両手で持って止まるまでいっぱいに開けます。
前下カバーを開けるとき、プリンタの前に障害物がないことを確認してください。

カートリッジを交換する 4-5
日
常
の
メ
ン
テ
ナ
ン
ス �
4
3 ETBユニット中央部の緑色の取っ手を持って、ETBユニットを開けます。
ETB ユニットはゆっくりと強く引いて、止まるまでいっぱいに開けます。

• ETB ユニットは完全に下まで開けてください。
• ETB ユニットの上に物を置いたり、ETB ユニットの搬送ベルトに触れたりしないでくだ

さい。また、ETB ユニットの搬送ベルトは自動的に清掃する機能が付いていますので、ト
ナー が付着している場合でも清掃しないでください。ETB ユニットが破損したり搬送ベ
ルトに傷がつくと、 給紙不良や印字品質の低下の原因になります。
搬送ベルト�
搬送ベルト�

カートリッジを交換する4-6
日
常
の
メ
ン
テ
ナ
ン
ス �
4
4 ETB ユニットの搬送ベルトの上に、図のようにご使用の用紙（A4 サイズ
の用紙を推奨）を置きます。
カートリッジを着脱するときは、ETB ユニットの搬送ベルトを保護するため、必ず用紙
を搬送ベルトの上に置いて作業を行ってください。
5 交換する色のカートリッジの左右の取っ手を持ち、水平に引き抜きます。
カートリッジは約 1.4kg ありますので、しっかりと両手で持って ETB ユニットの搬送ベ
ルトに触れないように引き抜きます。

カートリッジを交換する 4-7
日
常
の
メ
ン
テ
ナ
ン
ス �
4
カートリッジは、上からブラック、マゼンタ、イエロー、シアンの順に取り付けられてい
ます。
ブラック�
マゼンタ�
イエロー�
シアン�

カートリッジを交換する4-8
日
常
の
メ
ン
テ
ナ
ン
ス �
4
6 新しいカートリッジを箱から出し保護袋から取り出します。
保護袋はカートリッジを傷つけないように、はさみなどで切って開けます。

• カートリッジ を取り付ける準 備ができるま で、カートリッジ は箱に入れて おいてくださ

い。

• カートリッジが入っていた保護袋と梱包されていた箱は、捨てずに保管しておいてくださ

い。プリンタのメンテナンスなど、カートリッジを取り出すときに必要になります。

カートリッジを交換する 4-9
日
常
の
メ
ン
テ
ナ
ン
ス �
4
7 テープと保護カバーを取り外します。
保護カバーはテープと一緒に取り外します。
取り外した保護カバーは、捨てずに保管しておいてください。プリンタのメンテナンスな
ど、カートリッジを取り出すときに必要になります。
8 カートリッジを図のように持ち、ゆっくりと 5 ～ 6 回振って、内部のト
ナーを均一にならします。

• トナーが均一になっていないと、印字品質が低下します。この操作は必ず行ってください。
• カートリッジはゆっくり振ってください。ゆっくり振らないとトナーがこぼれることがあ

ります。

カートリッジを交換する4-10
日
常
の
メ
ン
テ
ナ
ン
ス �
4
9 カートリッジを平らな場所に置き、カートリッジを押さえながらシーリ
ングテープ（長さ約 50cm）をゆっくりと引き抜きます。
シーリングテープは、タブに指をかけ、矢印の方向にまっすぐ引き抜きます。
シーリングテープを勢いよく引き抜いたり、途中で止めたりするとトナーが飛び散ること
があります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師と相談してくだ
さい。

• 曲げて引いたり、上向きや下向きに引っ張らないでください。シーリングテープが途中で

切れ、完全に引き抜けなくなることがあります。

• シーリングテープは最後まで完全に引き抜いてください。シーリングテープがカートリッ

ジ内に残っていると、印字不良の原因になります。

• シーリングテープを引き抜くときは、ドラム保護シャッターを手で押さえつけないように

気を付けて作業を行ってください。

• 引き抜いたシーリングテープは、地域の条例にしたがって処分してください。

ドラム保護シャッター�

カートリッジを交換する 4-11
日
常
の
メ
ン
テ
ナ
ン
ス �
4
10 カートリッジを両手で持ち、本体に取り付けます。
各色のカートリッ ジを同じ色のラベルが貼 られているスロットに合わ せて止まるまで差し
込みます a ｡さらにしっかりと奥まで、図のように押し込みます b。
カ ートリッジはしっかりと奥まで押し込んで取り 付けてください｡カートリッジが確実に

取り付けられていないと印字品質が低下します｡

11 用紙を取り除きます。
a
b

カートリッジを交換する4-12
日
常
の
メ
ン
テ
ナ
ン
ス �
4
用紙を取り除くときに、ETB ユニットの搬送ベルトに触れたり、傷をつけないように気
を付けてください。
12 ETB ユニットを閉めます。
ETB ユニットは、カチッと音がするまでしっかり閉めます。

• ETB ユニットは必ず取っ手を持って閉めてください。
• カートリッジを取り付けたあと、ETB ユニットを開けたまま長時間放置しないでくださ

い。

カートリッジを交換する 4-13
日
常
の
メ
ン
テ
ナ
ン
ス �
4
13 前下カバーを閉め a、前上カバーを閉めます b。
前上カバーは左右の取っ手を両手で持ってゆっくりと確実に閉めます。
カバーを閉めると 自動的にキャリブレーシ ョンが実行されます。キャ リブレーションの実
行中は、印刷可ランプとオンラインランプが点滅します。
キャリブレーションが終了すると、ディスプレイに「00 LIPS」と表示されます。
カバーを閉めてもキャリブレーションが実行されない場合は、電源をいったんオフにし、10
秒以上待ってから電源をオンにしなおしてください。キャリブレーションが実行されます。
使用済みカートリッジ回収のお願い
b
a
キヤノンでは地球環境保全と資源の有効活用を目的といたしまして、使用済みカートリ
ッジの回収を行っております。�
この回収活動は、お客さまのご協力によって成り立っております。�
キヤノンによる”環境保全と資源の有効活用”の取り組みの主旨にご賛同いただき、回
収にご協力いただける場合には、使用済みカートリッジを下記の方法でご返却いただき

ますようご協力をお願いいたします。�
�
※ 回収窓口へお持ち込みの場合�
キヤノン販売ではご販売店の協力の下、全国に3000拠点をこえる回
収窓口をご用意いたしております。�
�
※ 回収専用箱による宅配便利用の場合�
使用済みカートリッジの数が多いお客さまには、回収専用箱をご用意
させていただいております。�
�
回収窓口の検索および回収専用箱のご注文方法につきましては下記キヤ
ノンホームページをご覧ください。�
�
キヤノンサポートページ canon.jp/support

カートリッジを交換する4-14
日
常
の
メ
ン
テ
ナ
ン
ス �
4
カートリッジの取り扱いのご注意
カートリッジは、光に敏感な部品や精密な機構の部品で構成されています。粗雑な取り扱い
は、破損や印字品質低下の原因になることがあります。カートリッジの取り付けや取り外し
を行うときは、次の点に気を付けて取り扱ってください。
使用済みのカートリッジを火中に投じないでください。カートリッジ内に残ったトナーに
引火して、やけどや火災の原因になります。
トナーで衣服や手を汚さないように注意してください。衣服や手が汚れた場合は、直ちに
水で洗い流してください。温水で洗うとトナーが定着し、汚れがとれなくなることがあり
ます。

• カートリッジを交換するときは、必ず同じ色のカートリッジに交換してください。
• 絶対に直射日光や強い光に当てないでください。保護カバーが付けられ、保護袋に入って

いる状態でも直射日光や強い光には当てないでください。

• カートリッジをディスプレイやパソコンなど、磁気を発生する装置に近づけないでくださ

い。

• メンテナンスなどのためにカートリッジを本体から取り外したときは、すみやかに保護カ

バーを取り付け、カートリッジが入っていた保護袋に入れ、カートリッジが梱包されてい
た箱に入れてください。梱包されていた箱がないときは、適した大きさの段ボールに入れ
て、光が当たらないようにしてください。

カートリッジを交換する 4-15
日
常
の
メ
ン
テ
ナ
ン
ス �
4

• 内部の感光ドラムを手で触れたり、傷を付けたりすると、印字品質が低下します。絶対に

手 で触れたり、ド ラム保護シャ ッターを開 けないでくだ さい。また、電気接 点部やセン
サーなど指定された以外の部分は、持ったり、触れたりしないでください。故障の原因に
なることがあります。

• カートリッジを取り扱う際は、図のように正しく持ち、必ず矢印のついている面を上にし

て取り扱ってください。 立てたり、裏返したりしないでください。
ドラム保護シャッター�
電気接点部�
センサー�

カートリッジを交換する4-16
日
常
の
メ
ン
テ
ナ
ン
ス �
4

• カートリッジメモリに衝撃を与えたり、磁気を近づけたりしないでください。故障の原因

になることがあります。

• 絶対に分解や改造などをしないでください。
• カートリッジを急激な温度変化にさらすと、内部や外部に水滴が付着する（結露）ことが

あります。寒い場所に保管してあった新品のカートリッジを暖かい場所で取り付けるとき
など、保護袋を開封せずに 1 時間以上置き、周囲の温度に慣らしてから開封してください。

• 交換用に購入したカートリッジは、パッケージに記載された有効期間内に使用してくださ

い｡
カートリッジの保管について
交換用にお求めになったカートリッジや、修理や移動時に取り出したカートリッジは、次の
ような点に気を付けて保管してください。

• 新品のカートリッジは、実際に使用するときまで梱包されている箱から取り出さないくだ

さい。

• メンテナンスなどのために使用中のカートリッジを取り出したときは、すみやかに保護カ

バーを取り付け、カートリッジが入っていた保護袋に入れ、カートリッジが梱包されてい
た箱に入れて保管してください。梱包されていた箱がないときは、適した大きさの段ボー
ルに入れて、光が当たらないようにしてください。

• 立てたり、裏返しにしないでください。プリンタにセットするときと同じ向きで保管して

ください。

• 直射日光の当たる場所は避けてください。

カートリッジメモリ�

カートリッジを交換する 4-17
日
常
の
メ
ン
テ
ナ
ン
ス �
4

• 高温多湿の場所や、 温度変化や湿度変化の激しい場所は避けてください。

保管温度範囲 ：0 ～ 35 ℃
保管湿度範囲： 35 ～ 85％（相対湿度・結露しないこと）

• ア ンモニアなどの腐食性のガスが発生する場所 や、空気に塩分が多く含まれている場所、

ほこりの多い場所での保管は避けてください。

• 幼児の手の届かないところに保管してください。

■ 結露とは
保管湿度範囲内でも、外 気との温度差によって カートリッジ外部や内 部に水滴が付着す
ることがあります。こ の水滴が付着する状 態を結露といいま す。結露は、カートリッジ
の品質に悪影響をおよぼします。

定着器を交換する4-18
日
常
の
メ
ン
テ
ナ
ン
ス �
4
定着器を交換する
定着器の交換方法について説明しています。
■ 定着器（FUSER KIT UM-85F）
■ 定着器の取り付け位置

定着器を交換する 4-19
日
常
の
メ
ン
テ
ナ
ン
ス �
4
「テイチャクキ ヨコク」が表示されたときは
定着器のカウンタが規定値になると、ディスプレイに「E5 テイチャクキ ヨコク」のメッ
セージが表示されます。そのままでもプリントすることはできますが、トナーの定着性が悪
くなるなど印字品質が低下してきます。「E5 テイチャクキ ヨコク」が表示され印字品質
が低 下したときは、新 しい定着器 への交換をお すすめします。定 着器は定期交 換部品です
が、お 客様で の交換 が可能 です。交換 の際は、本 プリン タをお 買い求 めの販 売店など で、
「FUSER KIT UM-85F」をお買い求めください。
本プリンタ用の定着器の寿命は、 A4/ レターの片面印刷をした場合で約 150,000 ペー
ジです。
定着器の交換
「E5 テイチャクキ ヨコク」のメッセージが表示され、印字品質が低下したときは、次の
手順で新しい定着器と交換してください。
機器内部には、高圧になる部分があります。定着器を交換するときは、ネックレス、ブレ

スレットなどの金属物が機器内部に触れないように作業してください。やけどや感電の原
因になります。

• プリンタ使用中は定着器周辺が高温になっています。定着器を交換するときは、定着器が

完全に冷えてから作業を行ってください。定着器が高温のまま触れると、やけどの原因に
なることがあります。

• 定着器を交換するときは、必ずプリンタの電源をオフにし、プリンタ本体に接続されてい

るすべてのインタフェースケーブルや電源コード、アース線を取り外してから作業を行っ
てください。 そのまま作業を行うと、感電の原因になることがあります。

• 定着器は約 2.2kg あります。定着器を持つときは、青色の取っ手を両手でしっかりと持っ

てください。 足などの上に落とすとけがの原因になることがあります。

• 定着器の交換後は、 カウンタのリセットを行ってください。

･「定着器のカウンタをリセットする」（→ P.4 -26）

定着器を交換する4-20
日
常
の
メ
ン
テ
ナ
ン
ス �
4

• 定着器の取り付けや取り外しを行うときは、定着器をプリンタなどにぶつけないように気

を付けてください、定着器やプリンタの破損の原因になります。

• プリンタが高いところに設置してある場合は、作業がしやすい場所に運んでから定着器の

交換を行ってください。（→プリンタを移動する：P.4-46）

• 定着器のカバー内部のローラなど、指定された以外の部分は、持ったり、触れたりしない

でください。印字品質の低下や故障の原因になります。
1 電源スイッチの“○”側を押してプリンタの電源をオフにし a、電源プ
ラグを電源コンセントから抜き、アース線を専用のアース線端子から取
り外します b。
a
b

定着器を交換する 4-21
日
常
の
メ
ン
テ
ナ
ン
ス �
4
2 右カバーを取り外します。
図のように右カバー上面のボタンを押し a、右カバーを取り外します b c。
3 すべてのインタフェースケーブルや電源コード、アース線を取り外しま
す。
c
b
a

定着器を交換する4-22
日
常
の
メ
ン
テ
ナ
ン
ス �
4
4 用紙が排紙トレイに載っている場合は、排紙トレイから取り除きます。
5 前上カバーを開けます。
前上カバーは左右の取っ手を両手で持って止まるまでいっぱいに開けます。
以降の作業は 前上カバーを開 けた状態で行 います。不用意に 前上カバーに 触れて前上カ
バーが閉まらないように気を付けてください。

定着器を交換する 4-23
日
常
の
メ
ン
テ
ナ
ン
ス �
4
6 定着器の左右にある青色の固定ネジを矢印の方向に回してゆるめます。
7 定着器を本体から取り出します。
定着器の両端にある青色の取っ手を両手で持って、まっすぐ上に持ち上げて取り外します。

• 定着器を持ち上げるときは、前上カバーに当たらないようにゆっくりと持ち上げてくださ

い。

• 取り外した使用済みの定着器は、同封の送付伝票にて発送頂くか、お買い求めの販売店ま

たは最寄りのキヤノン販売営業拠点にお持ちください。

定着器を交換する4-24
日
常
の
メ
ン
テ
ナ
ン
ス �
4
8 新しい定着器を保護袋から取り出します。
定着器の両端にある青色の取っ手を両手で持って取り出します。
定着器のギヤやローラに触れないように気を付けて取り出してください。ギヤやローラに
触れると印字不良の原因になります。
9 定着器を本体に取り付けます。
定着器の両端にある青色の取っ手を両手で持って、定着器を挿入します。

定着器を交換する 4-25
日
常
の
メ
ン
テ
ナ
ン
ス �
4
10 定着器の左右にある青色の固定ネジを矢印の方向に回してしっかり固定
します。
11 前上カバーを閉めます。
前上カバーは左右の取っ手を両手で持ってゆっくりと確実に閉めます。
12 すべてのインタフェースケーブルや電源コード、アース線を接続します。

定着器を交換する4-26
日
常
の
メ
ン
テ
ナ
ン
ス �
4
13 右カバーを取り付けます。
図のように右カ バー下部の溝に電源コー ドとアース線を通し、右カ バー下部の突起を本体
に差し込んで a、右カバーを取り付けます b ｡
14 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。
定着器のカウンタをリセットする
定着 器を交換したあとは、操作パネルに表 示されている「E5 テイチャクキ ヨコク」を
消すために、次の手順でカウンタのリセットを行います。
この操作は定着器の交換時にのみ行ってください。定着器を交換しないで行うと、カウン
タが正しく動作しなくなり、プリンタが故障する原因になります。
b
a

定着器を交換する 4-27
日
常
の
メ
ン
テ
ナ
ン
ス �
4
1 電源スイッチの“ I ”側を押して、プリンタの電源をオンにします。
2 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
3 ［セットアップ］を押します。
4 ［ ］、［ ］で「ユーザ メンテナンス」を選択し、［実行］を押します。
ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
ｾｯﾄｱｯﾌﾟ�
ﾕｰｻﾞ ﾒﾝﾃﾅﾝｽ →�
ﾕｰｻﾞ ﾒﾝﾃﾅﾝｽ�
ﾃｲﾁｬｸ ﾄｸｼｭｼｮﾘ →�
オンライン�
セットアップ�
実行�
ユーティリティ�
セットアップ�

定着器を交換する4-28
日
常
の
メ
ン
テ
ナ
ン
ス �
4
5 ［ ］、［ ］で「カウンタ ショキカ」を選択し、［実行］を押します。
6 ［ ］、［ ］で「テイチャクキ」を選択し、［実行］を押します。
確認のメッセージが表示されます。
7 ［実行］を押します。
［実行］を押さずに、［オンライン］を押すと、初期化を行いません。
8 ［オンライン］を押します。
オンラインランプが点灯し、ディスプレイに表示されていた「E5 テイチャクキ ヨコク」
が消えます。
ﾕｰｻﾞ ﾒﾝﾃﾅﾝｽ�
ｶｳﾝﾀ ｼｮｷｶ →�
ｶｳﾝﾀ ｼｮｷｶ�
ETB ﾕﾆｯﾄ →�
ｶｳﾝﾀ ｼｮｷｶ�
ﾃｲﾁｬｸｷ →�
ﾃｲﾁｬｸｷ�
ｼﾞｯｺｳ ｼﾏｽｶ ? ↓�
ﾃｲﾁｬｸｷ�
ｼｮｷｶ ﾁｭｳ �
ﾃｲﾁｬｸｷ�
ｼｮｷｶ ｼｭｳﾘｮｳ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
オンライン�

ETB ユニットを交換する 4-29
日
常
の
メ
ン
テ
ナ
ン
ス �
4
ETB ユニットを交換する
ETB ユニットの交換方法について説明しています。
■ ETB ユニット（ETB KIT UM-85E）
■ ETB ユニットの取り付け位置

ETB ユニットを交換する4-30
日
常
の
メ
ン
テ
ナ
ン
ス �
4
「ETB ユニット ヨコク / コウカン」が表示されたときは
ETB ユニットが寿命に近づくと、ディスプレイにメッセージが表示されますので、メッセー
ジに応じて対処してください。ETB ユニットは定期交換部品ですが、お客様での交換が可
能で す。交換の際は、本プリ ンタをお買い求め の販売店などで、「ETB KIT UM-85E」を
お買い求めください。
本プリンタ用 ETB ユニットの寿命は、A4 ／レターの片面印刷をした場合で約 150,000
ページです。ただし、印刷条件によっては 150,000 ページより少なくなることがあり
ます。
ETB ユニットの交換
「EH ETB ユニット コウカン」のメッセージが表示されたときは、次の手順で新しい ETB
ユニットと交換してください。

• ETB ユニットを交換するときは、必ずプリンタの電源をオフにし、プリンタ本体に接続さ

れているすべてのインタフェースケーブルや電源コード、アース線を取り外してから作業
を行ってください。そのまま作業を行うと、感電の原因になることがあります。

• プリンタ使用中は定着器周辺が高温になっています。定着器周辺には触れないように注意

してください。やけどの原因になることがあります。

• ETBユニットの交換後は、カウンタのリセットおよびキャリブレーションを行ってくださ

い。
･「ETB ユニットのカウンタをリセットする」（→ P .4-40）
メッセージ� 表示される時期� 内容および対処�

• プリントは継続できます�
• 新品のETBユニットを用意してください�
• プリンタは停止します�
• 新品のETBユニットに交換してください�
• 交換後、［オンライン］を押して、ETBユニッ

トのカウンタをリセットしてください�

• ETBユニットを交換した場合は、ETBユニット

のカウンタをリセットしてください�

• ETBユニットを交換していない場合は、新品の

ETBユニットに交換してください�
ETBユニットの交換時期が近
づいたとき�
ETBユニットが寿命になった
とき�
「 EH ETBユニット コウカ
ン」が表示されている状態で［オ
ンライン］を押したとき�
�
00 LIPS A4�
EH ETBﾕﾆｯﾄ ﾖｺｸ�
00 LIPS A4�
ER ETBﾕﾆｯﾄ ｺｳｶﾝ�
EH ETBﾕﾆｯﾄ ｺｳｶﾝ �
�

ETB ユニットを交換する 4-31
日
常
の
メ
ン
テ
ナ
ン
ス �
4
･「ETB ユニット交換後のプリンタの調整」（→ P. 4-42）

• 一度寿命になった ETB ユニットを再度装着したり、他のプリンタに使用しないでくださ

い。カートリッジやプリンタが故障する原因になります。

• ETB ユニットの上に物を置いたり、ETB ユニットの搬送ベルトに触れたりしないでくだ

さい。また、ETB ユニットの搬送ベルトは自動的に清掃する機能が付いていますので、ト
ナー が付着している場合でも清掃しないでください。ETB ユニットが破損したり搬送ベ
ルトに傷がつくと、 給紙不良や印字品質の低下の原因になります。
搬送ベルト�
搬送ベルト�

ETB ユニットを交換する4-32
日
常
の
メ
ン
テ
ナ
ン
ス �
4
1 電源スイッチの“○”側を押してプリンタの電源をオフにし a、電源プ
ラグを電源コンセントから抜き、アース線を専用のアース線端子から取
り外します b。
a
b

ETB ユニットを交換する 4-33
日
常
の
メ
ン
テ
ナ
ン
ス �
4
2 右カバーを取り外します。
図のように右カバー上面のボタンを押し a、右カバーを取り外します bc。
3 すべてのインタフェースケーブルや電源コード、アース線を取り外しま
す。
c
b
a

ETB ユニットを交換する4-34
日
常
の
メ
ン
テ
ナ
ン
ス �
4
4 前上カバーを開けます。
前上カバーは左右の取っ手を両手で持って止まるまでいっぱいに開けます。
以降の作業は 前上カバーを開 けた状態で行 います。不用意に 前上カバーに 触れて前上カ
バーが閉まらないように気を付けてください。
5 前下カバーを開けます。
前下カバーは、両手で持って止まるまでいっぱいに開けます。
前下カバーを開けるとき、プリンタの前に障害物がないことを確認してください。

ETB ユニットを交換する 4-35
日
常
の
メ
ン
テ
ナ
ン
ス �
4
6 ETBユニット中央部の緑色の取っ手を持って、ETBユニットを開けます。
ETB ユニットはゆっくりと強く引いて、止まるまでいっぱいに開けます。

• ETB ユニットは完全に下まで開けてください。
• ETB ユニットを開けたまま長時間放置しないでください。

7 両側面にある青色の解除レバーを押しながらETBユニットを両手でしっ
かり持って、本体から引き抜きます。
使用済みの ETB ユニットを火中に投じないでください。ETB ユニットに付着したトナー
に引火して、 やけどや火災の原因になります。

• ETB ユニットにはトナーが付着していますので、トナーで衣服や手を汚さないように注意

してください。衣服や手が汚れた場合は、直ちに水で洗い流してください。温水で洗うと
トナーが定着し、 汚れがとれなくなることがあります。

ETB ユニットを交換する4-36
日
常
の
メ
ン
テ
ナ
ン
ス �
4

• ETBユニットは手前側が重くなっています。引き抜くときにバランスをくずさないように

注意してください。落としてけがの原因になることがあります。

• ETB ユニットを取り外すときは、ETB ユニットが完全に下まで開いていることを確認し

てください。ETB ユニッ トが完全に開いて いない状態で ETB ユニ ットを取り外すと、
ETB ユニットとプリンタ本体を接続するコネクタが上を向いてしまい、ETB ユニットの

取り付けが難しくなることがあります。

コネクタが上を向いてしまった場合は、図のようにコネクタを手前に倒してから ETB ユ
ニットを取り付けてください。

• ETBユニットの高圧接点部やギヤなど指定以外の部分には絶対に触れないでください。プ

リンタ故障の原因になることがあります。
手前側が重い�

ETB ユニットを交換する 4-37
日
常
の
メ
ン
テ
ナ
ン
ス �
4

• ETB ユニットと本体のコネクタには触れないでください。プリンタ故障の原因になること

があります。

• 取り外した使用済みの ETB ユニットは、同封の送付伝票にて発送頂くか、お買い求めの販

売店または最寄りのキヤノン販売営業拠点にお持ちください。
8 新しい ETB ユニットを保護袋から取り出します。
保護袋は ETB ユニットを傷つけないように、はさみなどで切って開けます。
ETB ユニットは図のように両手で保護袋から取り出してください。
ETB ユニットの搬送ベルトには触らないように気を付けて取り出してください。搬送ベ
ルトが汚れたり傷がついたりすると、 給紙不良や印字品質の低下の原因になります。

ETB ユニットを交換する4-38
日
常
の
メ
ン
テ
ナ
ン
ス �
4
9 ETB ユニットを両手でしっかり持ち、本体に取り付けます。
ETB ユニットはカチッと音がするまで奥まで確実に押し込みます。
10 ETB ユニットを閉めます。
ETB ユニットは、カチッと音がするまでしっかり閉めます。
ETB ユニットは必ず取っ手を持って閉めてください。

ETB ユニットを交換する 4-39
日
常
の
メ
ン
テ
ナ
ン
ス �
4
11 前下カバーを閉め a、前上カバーを閉めます b。
前上カバーは左右の取っ手を両手で持ってゆっくりと確実に閉めます。
12 すべてのインタフェースケーブルや電源コード、アース線を接続します。
13 右カバーを取り付けます。
図のように右カバ ー下部の溝に電源コード とアース線を通し、右カバ ー下部の突起を本体
に差し込んで a、右カバーを取り付けます b ｡
b
a
b
a

ETB ユニットを交換する4-40
日
常
の
メ
ン
テ
ナ
ン
ス �
4
14 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。
ETB ユニットのカウンタをリセットする
ETB ユニットを交換したあとは、操作パネルに表示されている「EH ETB ユニット コ
ウカン」／「ER ETB ユニット コウカン」を消すために、次の手順でカウンタのリセッ
トを行います。
この操作は ETB ユニットの交換時にのみ行ってください。ETB ユニットを交換しないで
行うと、カウンタが正しく動作しなくなり、カートリッジやプリンタが故障する原因にな
ります。
1 電源スイッチの“ I ”側を押して、プリンタの電源をオンにします。
2 ［オンライン］を押します。
「EH ETB ユニット コウカン」が「ER ETB ユニット コウカン」に変わります。
EH ETB ﾕﾆｯﾄ ｺｳｶﾝ �
00 LIPS A4�
ER ETB ﾕﾆｯﾄ ｺｳｶﾝ�
オンライン�

ETB ユニットを交換する 4-41
日
常
の
メ
ン
テ
ナ
ン
ス �
4
3 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
4 ［セットアップ］を押します。
5 ［ ］、［ ］で「ユーザ メンテナンス」を選択し、［実行］を押します。
6 ［ ］、［ ］で「カウンタ ショキカ」を選択し、［実行］を押します。
7 ［ ］、［ ］で「ETB ユニット」を選択し、［実行］を押します。
確認のメッセージが表示されます。
ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
ｾｯﾄｱｯﾌﾟ�
ﾕｰｻﾞ ﾒﾝﾃﾅﾝｽ →�
ﾕｰｻﾞ ﾒﾝﾃﾅﾝｽ�
ﾃｲﾁｬｸ ﾄｸｼｭｼｮﾘ →�
ﾕｰｻﾞ ﾒﾝﾃﾅﾝｽ�
ｶｳﾝﾀ ｼｮｷｶ →�
ｶｳﾝﾀ ｼｮｷｶ�
ETB ﾕﾆｯﾄ →�
ｶｳﾝﾀ ｼｮｷｶ�
ETB ﾕﾆｯﾄ →�
ETB ﾕﾆｯﾄ�
ｼﾞｯｺｳ ｼﾏｽｶ ? ↓�
オンライン�
セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�
実行�
ユーティリティ�
セットアップ�

ETB ユニットを交換する4-42
日
常
の
メ
ン
テ
ナ
ン
ス �
4
8 ［実行］を押します。
［実行］を押さずに、［オンライン］を押すと、初期化を行いません。
9 ［オンライン］を押します。
オンラインランプが点灯し、ディスプレイに表示されていた「ER ETB ユニット コウカ
ン」が消え、プリントできる状態になります。
ETB ユニット交換後のプリンタの調整
ETB ユニットを交換して、カウンタをリセットしたあとは、プリンタを調整するために、次
の手順でキャリブレーションを行います。
キャリブレーションにかかる時間は、最大で 200 秒です。
1 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
2 ［ユーティリティ］を押します。
ETB ﾕﾆｯﾄ�
ｼｮｷｶ ﾁｭｳ �
ETB ﾕﾆｯﾄ�
ｼｮｷｶ ｼｭｳﾘｮｳ�
ﾕｰﾃｨﾘﾃｨ�
ｽﾃｰﾀｽ ﾌﾟﾘﾝﾄ →�
実行�
オンライン�
オンライン�
ユーティリティ�

ETB ユニットを交換する 4-43
日
常
の
メ
ン
テ
ナ
ン
ス �
4
3 ［ ］、［ ］で「キャリブレーション」を選択し、［実行］を押します。
キャリブレーショ ンが実行されます。キャ リブレーションの実行中 は、印刷可ランプとオ
ンラインランプが点滅します。
キャリブレーションが終了すると、ディスプレイに「00 LIPS」と表示されます。
4 ［オンライン］を押します。
オンラインランプが点灯し、プリントできる状態になります。
ﾕｰﾃｨﾘﾃｨ�
ｷｬﾘﾌﾞﾚｰｼｮﾝ →�
02 ｷｬﾘﾌﾞﾚｰｼｮﾝﾁｭｳ�
00 LIPS A4�
�
実行�
ユーティリティ�
セットアップ�
オンライン�

プリンタを清掃する4-44
日
常
の
メ
ン
テ
ナ
ン
ス �
4
プリンタを清掃する
本 プリンタの最 良の印字品質を 保つために、定期 的に本体外部 や通気口を清 掃してくださ
い。本プリンタの清掃は、故障や感電事故を避けるため、次の点に気を付けて清掃を行って
ください。

• 清掃のときは、電源をオフにし、電源プラグを抜いてください。火災や感電の原因になり

ます。

• アルコールやベンジン、シンナーなどの引火性溶剤は使用しないでください。引火性溶剤

が本体内部の電気部品などに接触すると、火災や感電の原因になります。

• 本体のプラスチックが変質したり、ひびが入ることがありますので、絶対に水または水で

薄めた中性洗剤以外のクリーニング溶液を使用しないでください。

• 中性洗剤は必ず水で薄めてご使用ください。
• 本プリンタには、注油の必要はありません。絶対に注油しないでください。

1 電源スイッチの“○”側を押してプリンタの電源をオフにし a、電源プ
ラグを電源コンセントから抜き、アース線を専用のアース線端子から取
り外します b。
電源をオフにす るときは、ジョブランプが 消灯していることやデ ィスプレイを見て、プリ
ント中でないことを確認してください。
a
b

プリンタを清掃する 4-45
日
常
の
メ
ン
テ
ナ
ン
ス �
4
2 水または水で薄めた中性洗剤を含ませた柔らかい布をかたく絞り、汚れ
をふき取ります。
中性洗剤を使用し たときは、必ずあとから水 を含ませた柔らかい布で 洗剤をふき取ってく
ださい。
3 汚れが落ちたら、乾いた柔らかい布で水分をふき取ります。
4 完全に乾いたら、アース線を専用のアース線端子へ、電源プラグを電源
コンセントへ接続します。

プリンタを移動する4-46
日
常
の
メ
ン
テ
ナ
ン
ス �
4
プリンタを移動する
メンテナンスや移転などで本プリンタを移動するときは、必ず以下の内容を守り、手順にし
たがって移動してください。
プリンタ本体を移動させる場合は、必ず電源をオフにし、電源プラグを抜き、インタフェー
スケーブルを 取り外してく ださい。そのまま 移動すると、電 源コードやイ ンタフェース
ケーブルが傷つき、火災や感電の原因になります。
