セットアップガイド （PDF形式／3.52Mバイト）W7200/W7250

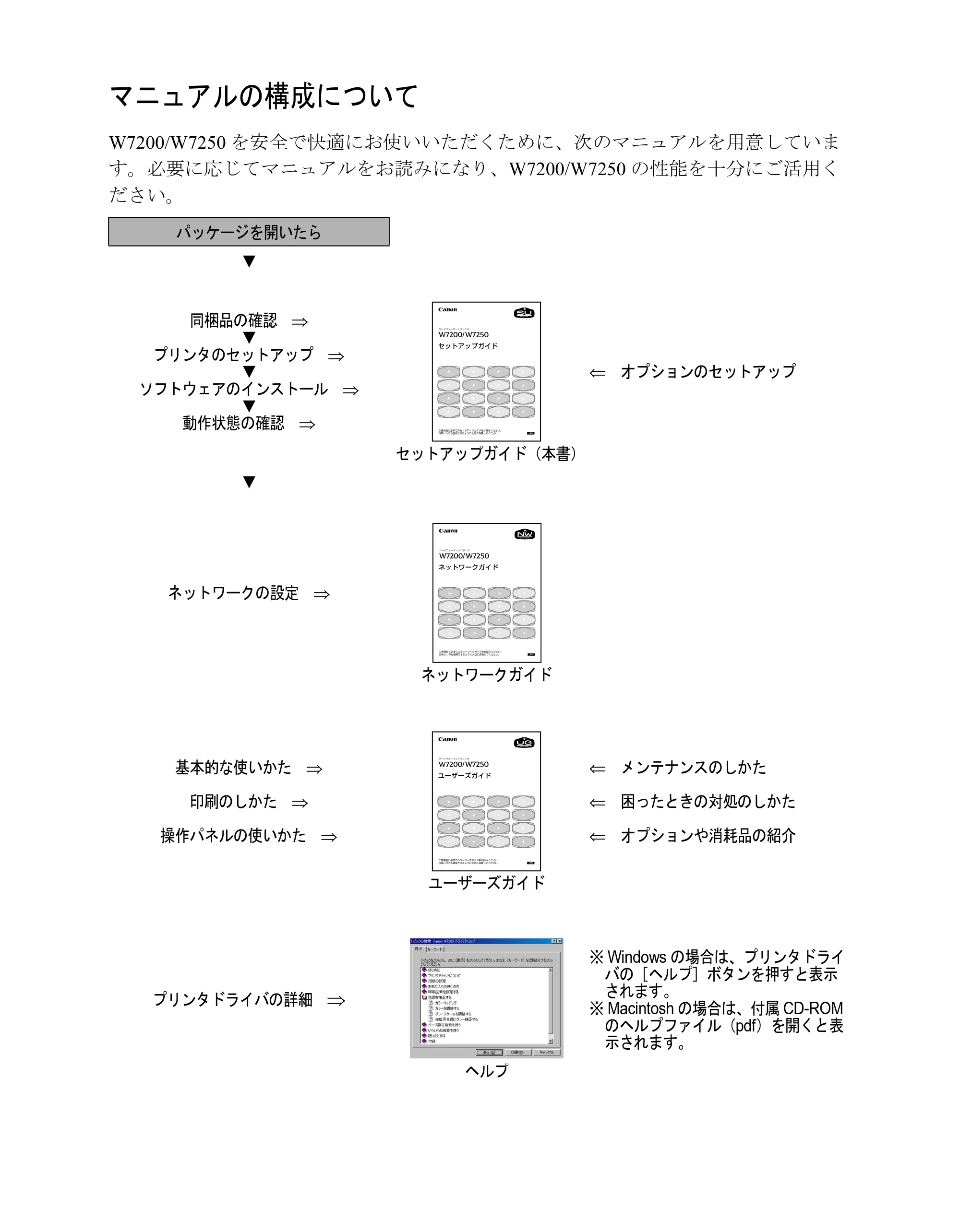

マニュアルの構成について
W7200/W7250 を安全で快適にお使いいただくために、次のマニュアルを用意していま
す。必要に応じてマニュアルをお読みになり、W7200/W7250 の性能を十分にご活用く
ださい。
パッケージを開いたら
▼
同梱品の確認 Ÿ
▼
プリンタのセットアップ Ÿ
▼
ソフトウェアのインストール Ÿ
▼
動作状態の確認 Ÿ
セットアップガイド（本書）
⇐ オプションのセットアップ
▼
ネットワークの設定 Ÿ
ネットワークガイド
基本的な使いかた Ÿ
印刷のしかた Ÿ
操作パネルの使いかた Ÿ
ユーザーズガイド
⇐ メンテナンスのしかた
⇐ 困ったときの対処のしかた
⇐ オプションや消耗品の紹介
プリンタドライバの詳細 Ÿ
ヘルプ
※ Windows の場合は、プリンタドライ
バの［ヘルプ］ボタンを押すと表示
されます。
※ Macintosh の場合は、付属 CD-ROM
のヘルプファイル（pdf）を開くと表
示されます。

i

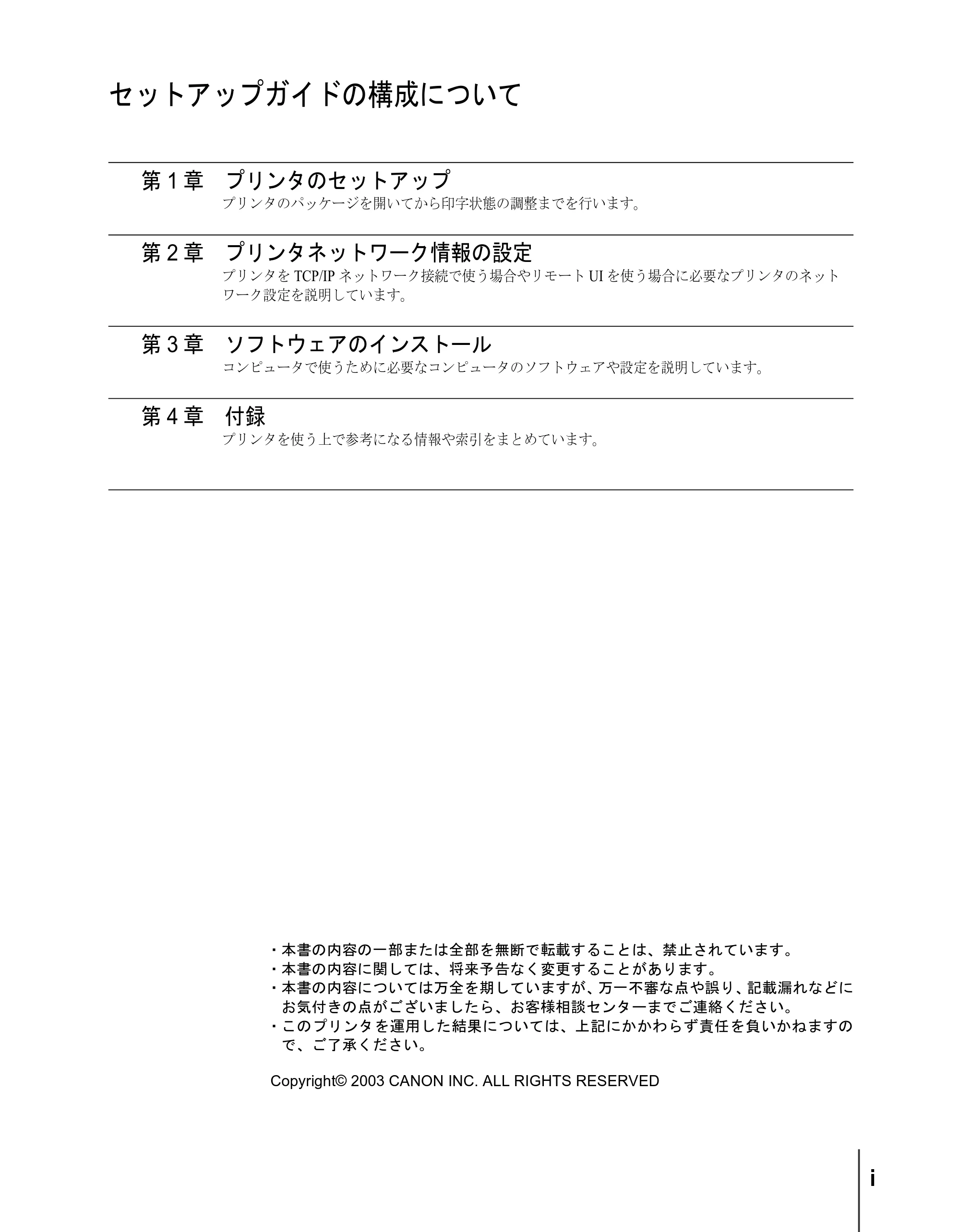

セットアップガイドの構成について

• 本書の内容の一部または全部を無断で転載することは、禁止されています。
• 本書の内容に関しては、将来予告なく変更することがあります。
• 本書の内容については万全を期していますが、万一不審な点や誤り、記載漏れなどに

お気付きの点がございましたら、お客様相談センターまでご連絡ください。

• このプリンタを運用した結果については、上記にかかわらず責任を負いかねますの

で、ご了承ください。
Copyright© 2003 CANON INC. ALL RIGHTS RESERVED
第 1 章 プリンタのセットアップ
プリンタのパッケージを開いてから印字状態の調整までを行います。
第 2 章 プリンタネットワーク情報の設定
プリンタを TCP/IP ネットワーク接続で使う場合やリモート UI を使う場合に必要なプリンタのネット
ワーク設定を説明しています。
第 3 章 ソフトウェアのインストール
コンピュータで使うために必要なコンピュータのソフトウェアや設定を説明しています。
第 4 章 付録
プリンタを使う上で参考になる情報や索引をまとめています。

ii
警告
注意
お願い
メモ

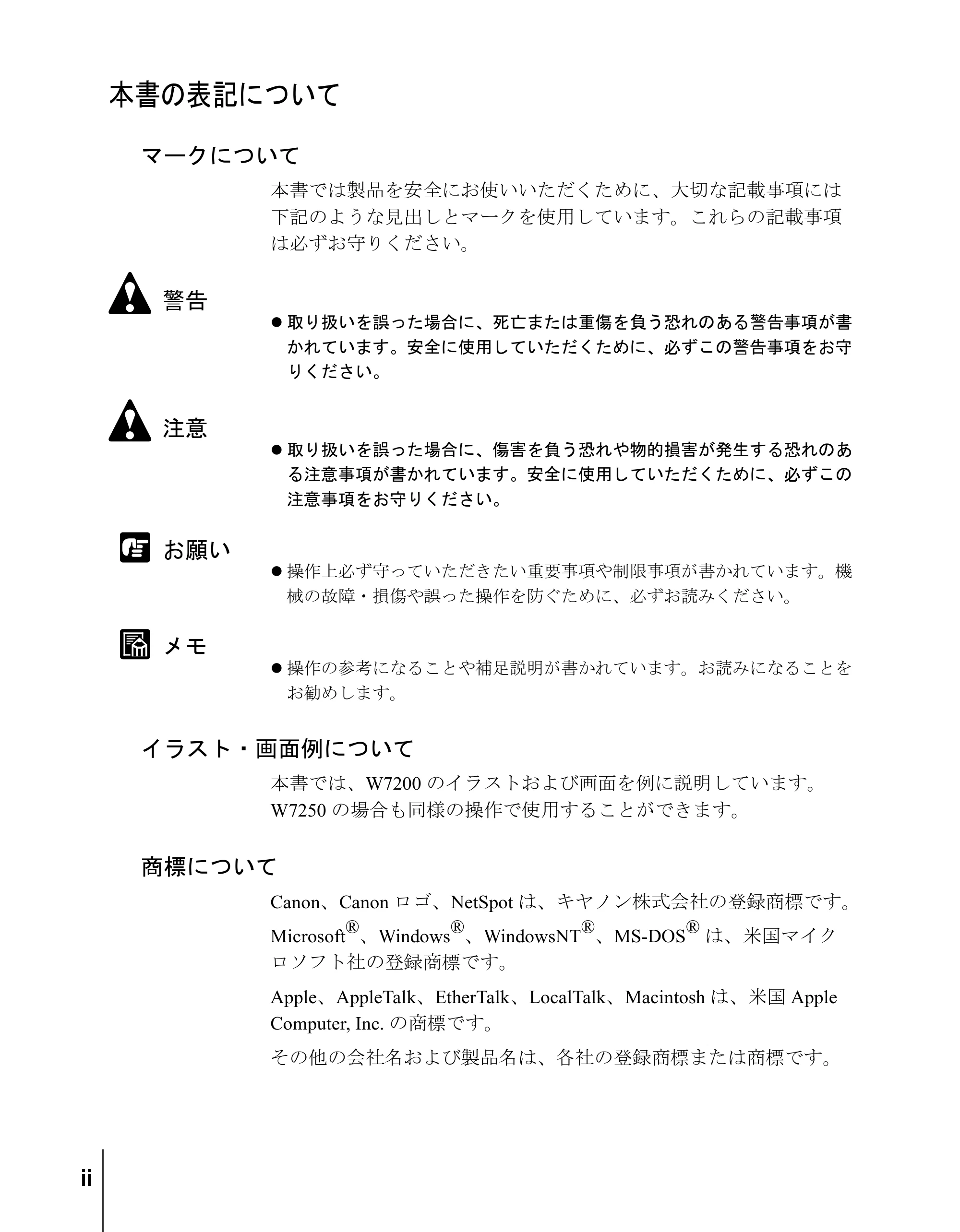

本書の表記について
マークについて
本書では製品を安全にお使いいただくために、大切な記載事項には
下記のような見出しとマークを使用しています。これらの記載事項
は必ずお守りください。
z 取り扱いを誤った場合に、死亡または重傷を負う恐れのある警告事項が書
かれています。安全に使用していただくために、必ずこの警告事項をお守
りください。
z 取り扱いを誤った場合に、傷害を負う恐れや物的損害が発生する恐れのあ
る注意事項が書かれています。安全に使用していただくために、必ずこの
注意事項をお守りください。
z 操作上必ず守っていただきたい重要事項や制限事項が書かれています。機
械の故障・損傷や誤った操作を防ぐために、必ずお読みください。
z 操作の参考になることや補足説明が書かれています。お読みになることを
お勧めします。
イラスト・画面例について
本書では、W7200 のイラストおよび画面を例に説明しています。
W7250 の場合も同様の操作で使用することができます。
商標について
Canon、Canon ロゴ、NetSpot は、キヤノン株式会社の登録商標です。

Microsoft
®
、Windows
®
、WindowsNT
®
、MS-DOS
®
は、米国マイク
ロソフト社の登録商標です。
Apple、AppleTalk、EtherTalk、LocalTalk、Macintosh は、米国 Apple
Computer, Inc. の商標です。
その他の会社名および製品名は、各社の登録商標または商標です。

iii

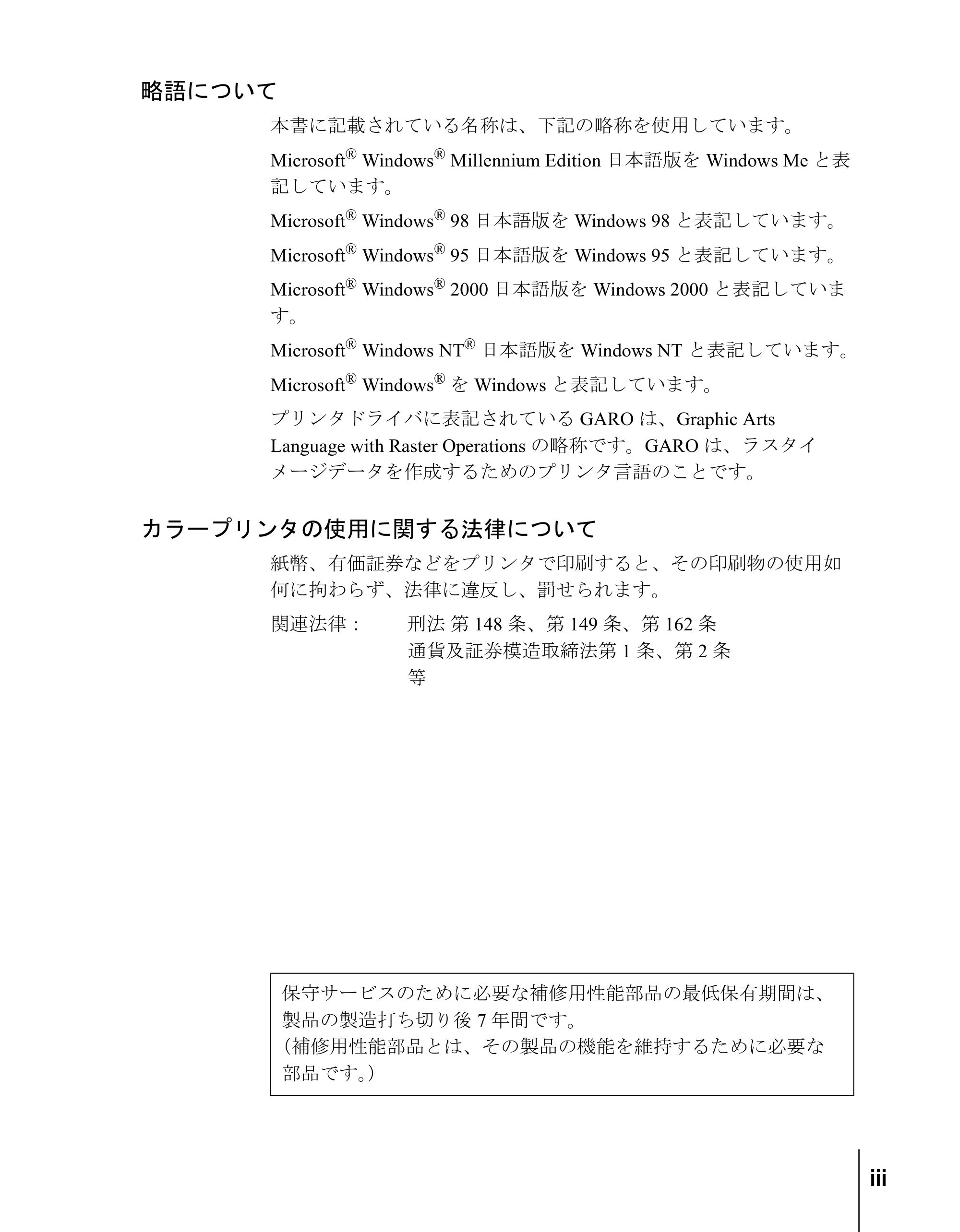

略語について
本書に記載されている名称は、下記の略称を使用しています。
Microsoft
®
Windows
®
Millennium Edition 日本語版を Windows Me と表
記しています。
Microsoft
®
Windows
®
98 日本語版を Windows 98 と表記しています。
Microsoft
®
Windows
®
95 日本語版を Windows 95 と表記しています。
Microsoft
®
Windows
®
2000 日本語版を Windows 2000 と表記していま
す。
Microsoft
®
Windows NT
®
日本語版を Windows NT と表記しています。
Microsoft
®
Windows
®
を Windows と表記しています。
プリンタドライバに表記されている GARO は、Graphic Arts
Language with Raster Operations の略称です。GARO は、ラスタイ
メージデータを作成するためのプリンタ言語のことです。

カラープリンタの使用に関する法律について
紙幣、有価証券などをプリンタで印刷すると、その印刷物の使用如
何に拘わらず、法律に違反し、罰せられます。
関連法律： 刑法 第 148 条、第 149 条、第 162 条
通貨及証券模造取締法第 1 条、第 2 条
等
保守サービスのために必要な補修用性能部品の最低保有期間は、
製品の製造打ち切り後 7 年間です。
（補修用性能部品とは、その製品の機能を維持するために必要な
部品です。）

iv

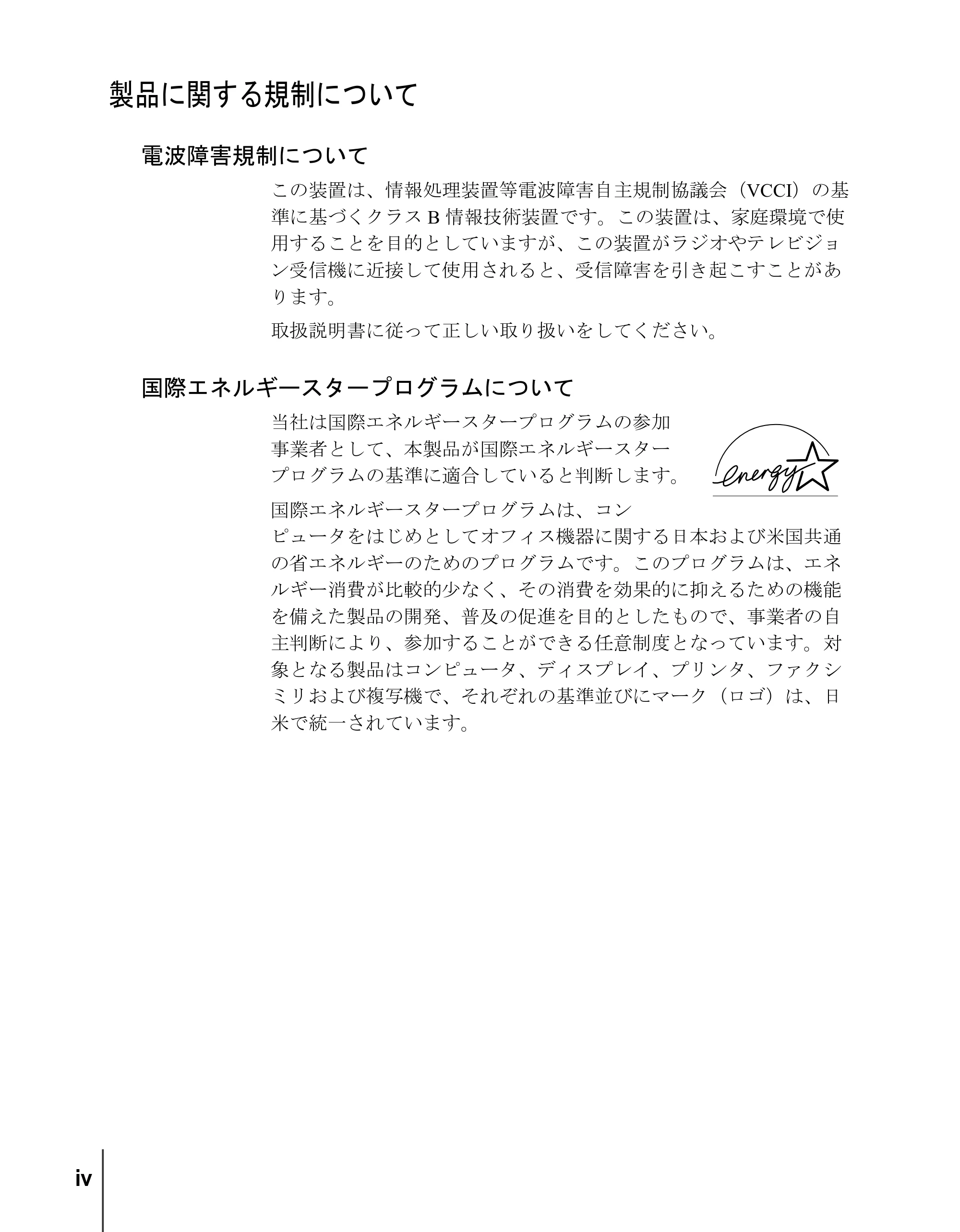

製品に関する規制について
電波障害規制について
この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基
準に基づくクラス B 情報技術装置です。この装置は、家庭環境で使
用することを目的としていますが、この装置がラジオやテレビジョ
ン受信機に近接して使用されると、受信障害を引き起こすことがあ
ります。
取扱説明書に従って正しい取り扱いをしてください。
国際エネルギースタープログラムについて
当社は国際エネルギースタープログラムの参加
事業者として、本製品が国際エネルギースター
プログラムの基準に適合していると判断します。
国際エネルギースタープログラムは、コン
ピュータをはじめとしてオフィス機器に関する日本および米国共通
の省エネルギーのためのプログラムです。このプログラムは、エネ
ルギー消費が比較的少なく、その消費を効果的に抑えるための機能
を備えた製品の開発、普及の促進を目的としたもので、事業者の自
主判断により、参加することができる任意制度となっています。対
象となる製品はコンピュータ、ディスプレイ、プリンタ、ファクシ

ミリおよび複写機で、それぞれの基準並びにマーク（ロゴ）は、日
米で統一されています。

v
警告

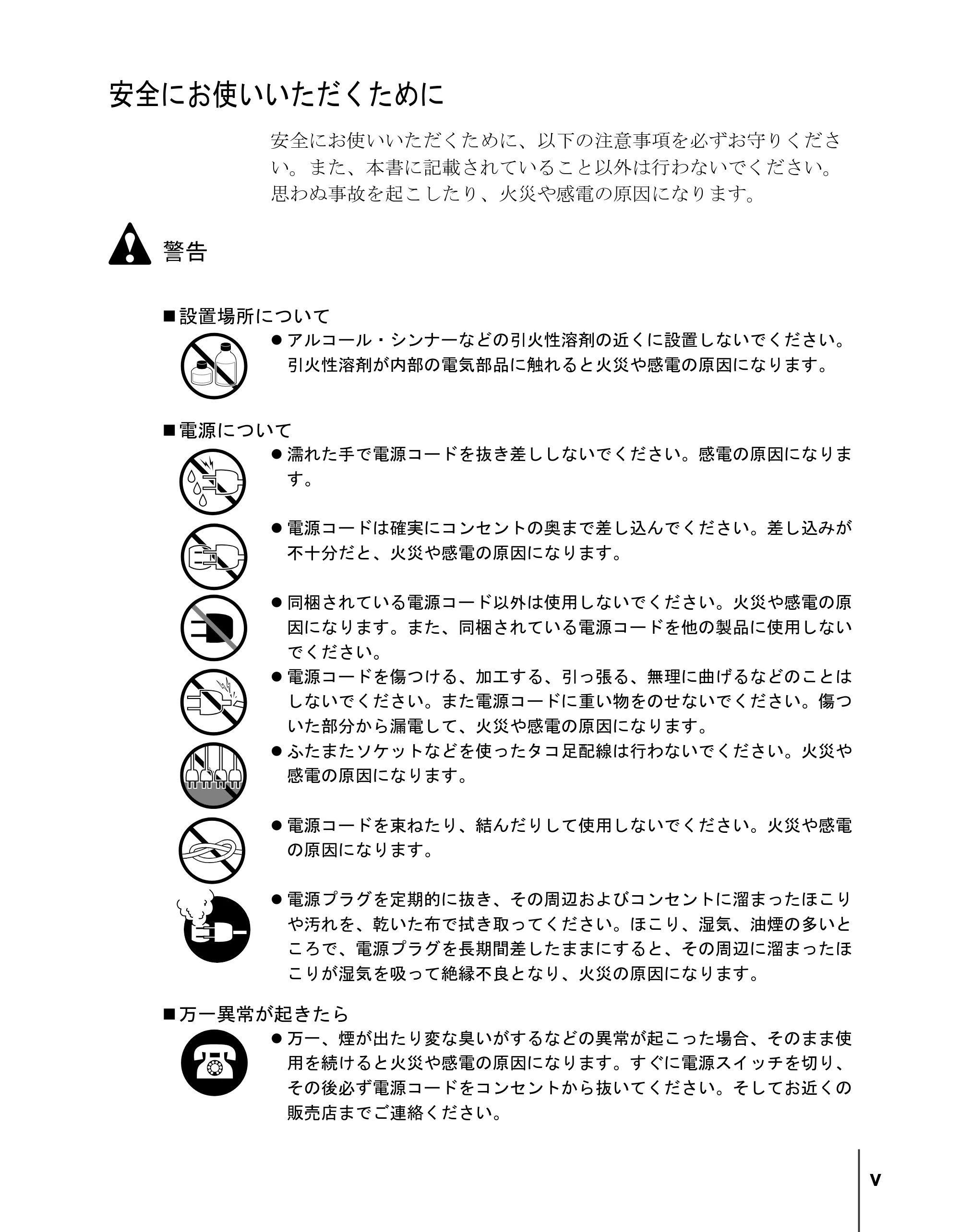

安全にお使いいただくために
安全にお使いいただくために、以下の注意事項を必ずお守りくださ
い。また、本書に記載されていること以外は行わないでください。
思わぬ事故を起こしたり、火災や感電の原因になります。
„ 設置場所について
z アルコール・シンナーなどの引火性溶剤の近くに設置しないでください。
引火性溶剤が内部の電気部品に触れると火災や感電の原因になります。
„ 電源について
z 濡れた手で電源コードを抜き差ししないでください。感電の原因になりま
す。
z 電源コードは確実にコンセントの奥まで差し込んでください。差し込みが
不十分だと、火災や感電の原因になります。
z 同梱されている電源コード以外は使用しないでください。火災や感電の原
因になります。また、同梱されている電源コードを他の製品に使用しない
でください。
z 電源コードを傷つける、加工する、引っ張る、無理に曲げるなどのことは
しないでください。また電源コードに重い物をのせないでください。傷つ
いた部分から漏電して、火災や感電の原因になります。
z ふたまたソケットなどを使ったタコ足配線は行わないでください。火災や

感電の原因になります。
z 電源コードを束ねたり、結んだりして使用しないでください。火災や感電
の原因になります。
z 電源プラグを定期的に抜き、その周辺およびコンセントに溜まったほこり
や汚れを、乾いた布で拭き取ってください。ほこり、湿気、油煙の多いと
ころで、電源プラグを長期間差したままにすると、その周辺に溜まったほ
こりが湿気を吸って絶縁不良となり、火災の原因になります。
„ 万一異常が起きたら
z 万一、煙が出たり変な臭いがするなどの異常が起こった場合、そのまま使
用を続けると火災や感電の原因になります。すぐに電源スイッチを切り、
その後必ず電源コードをコンセントから抜いてください。そしてお近くの
販売店までご連絡ください。

vi
注意

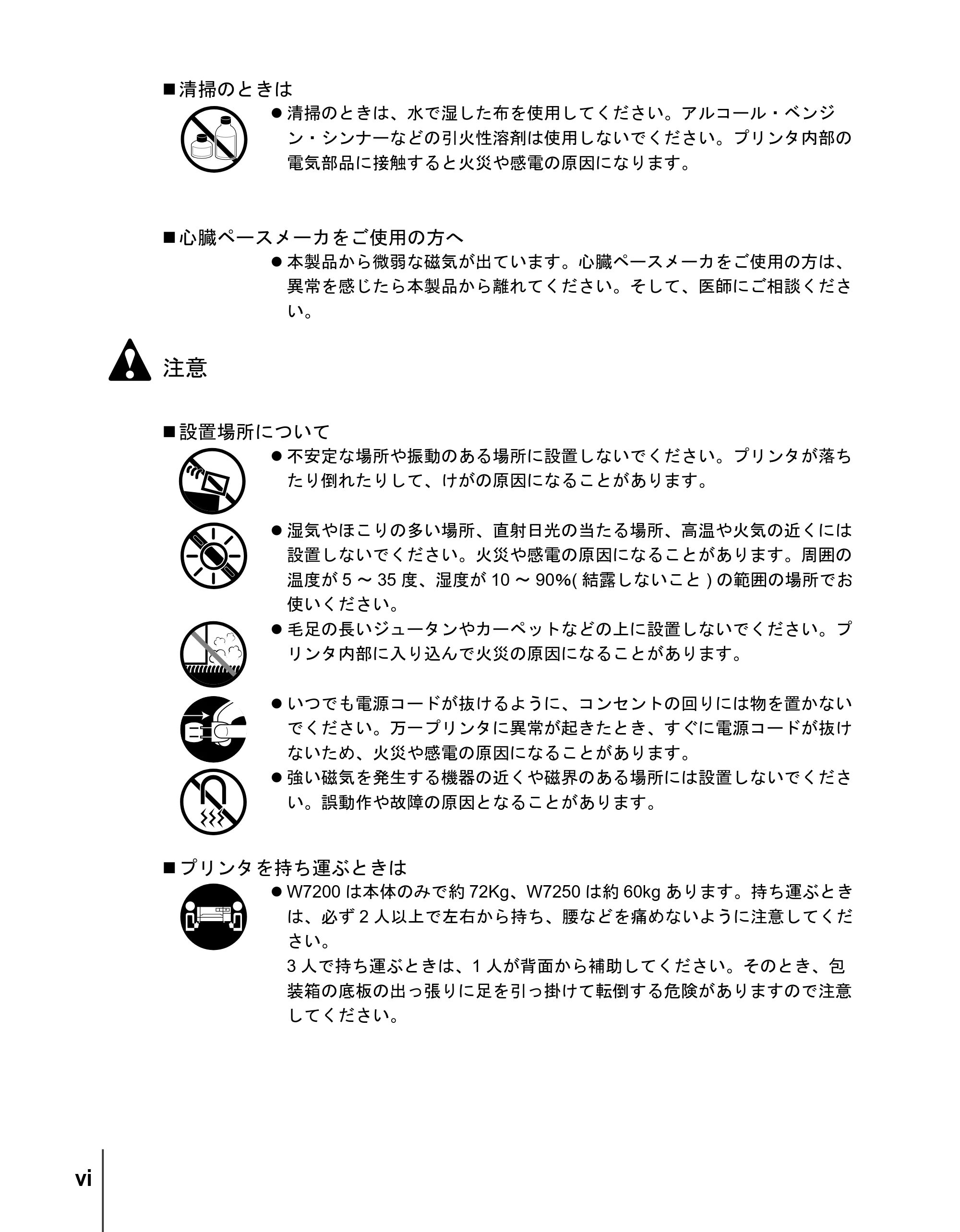

„ 清掃のときは
z 清掃のときは、水で湿した布を使用してください。アルコール・ベンジ
ン・シンナーなどの引火性溶剤は使用しないでください。プリンタ内部の
電気部品に接触すると火災や感電の原因になります。
„ 心臓ペースメーカをご使用の方へ
z 本製品から微弱な磁気が出ています。心臓ペースメーカをご使用の方は、
異常を感じたら本製品から離れてください。そして、医師にご相談くださ
い。
„ 設置場所について
z 不安定な場所や振動のある場所に設置しないでください。プリンタが落ち
たり倒れたりして、けがの原因になることがあります。
z 湿気やほこりの多い場所、直射日光の当たる場所、高温や火気の近くには
設置しないでください。火災や感電の原因になることがあります。周囲の
温度が 5 ～ 35 度、湿度が 10 ～ 90％( 結露しないこと ) の範囲の場所でお
使いください。
z 毛足の長いジュータンやカーペットなどの上に設置しないでください。プ
リンタ内部に入り込んで火災の原因になることがあります。
z いつでも電源コードが抜けるように、コンセントの回りには物を置かない

でください。万一プリンタに異常が起きたとき、すぐに電源コードが抜け
ないため、火災や感電の原因になることがあります。
z 強い磁気を発生する機器の近くや磁界のある場所には設置しないでくださ
い。誤動作や故障の原因となることがあります。
„ プリンタを持ち運ぶときは
z W7200 は本体のみで約 72Kg、W7250 は約 60kg あります。持ち運ぶとき
は、必ず 2 人以上で左右から持ち、腰などを痛めないように注意してくだ
さい。
3 人で持ち運ぶときは、1 人が背面から補助してください。そのとき、包
装箱の底板の出っ張りに足を引っ掛けて転倒する危険がありますので注意
してください。

vii

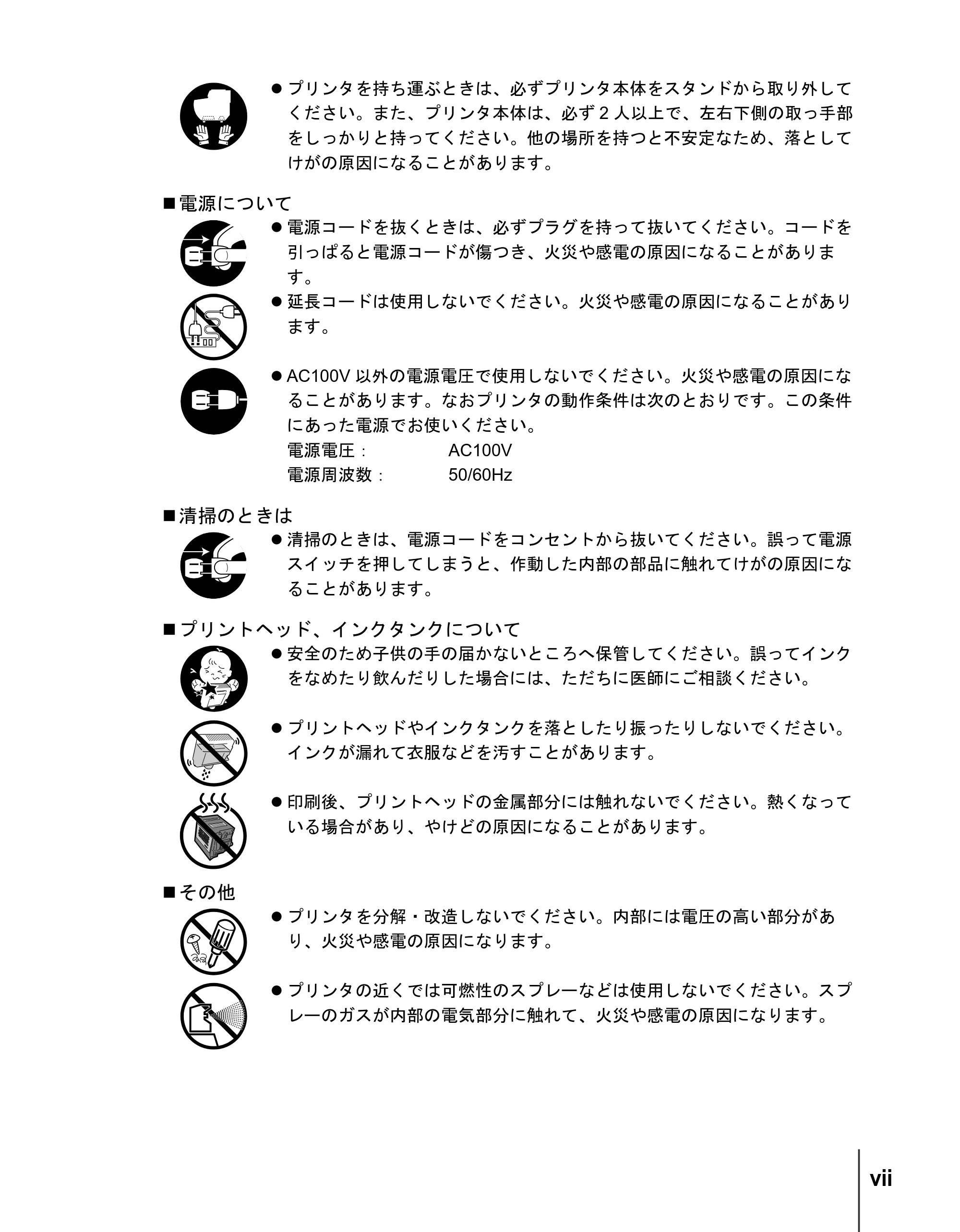

z プリンタを持ち運ぶときは、必ずプリンタ本体をスタンドから取り外して
ください。また、プリンタ本体は、必ず 2 人以上で、左右下側の取っ手部
をしっかりと持ってください。他の場所を持つと不安定なため、落として
けがの原因になることがあります。
„ 電源について
z 電源コードを抜くときは、必ずプラグを持って抜いてください。コードを
引っぱると電源コードが傷つき、火災や感電の原因になることがありま
す。
z 延長コードは使用しないでください。火災や感電の原因になることがあり
ます。
z AC100V 以外の電源電圧で使用しないでください。火災や感電の原因にな
ることがあります。なおプリンタの動作条件は次のとおりです。この条件
にあった電源でお使いください。
電源電圧： AC100V
電源周波数： 50/60Hz
„ 清掃のときは
z 清掃のときは、電源コードをコンセントから抜いてください。誤って電源
スイッチを押してしまうと、作動した内部の部品に触れてけがの原因にな
ることがあります。
„ プリントヘッド、インクタンクについて

z 安全のため子供の手の届かないところへ保管してください。誤ってインク
をなめたり飲んだりした場合には、ただちに医師にご相談ください。
z プリントヘッドやインクタンクを落としたり振ったりしないでください。
インクが漏れて衣服などを汚すことがあります。
z 印刷後、プリントヘッドの金属部分には触れないでください。熱くなって
いる場合があり、やけどの原因になることがあります。
„ その他
z プリンタを分解・改造しないでください。内部には電圧の高い部分があ
り、火災や感電の原因になります。
z プリンタの近くでは可燃性のスプレーなどは使用しないでください。スプ
レーのガスが内部の電気部分に触れて、火災や感電の原因になります。

viii

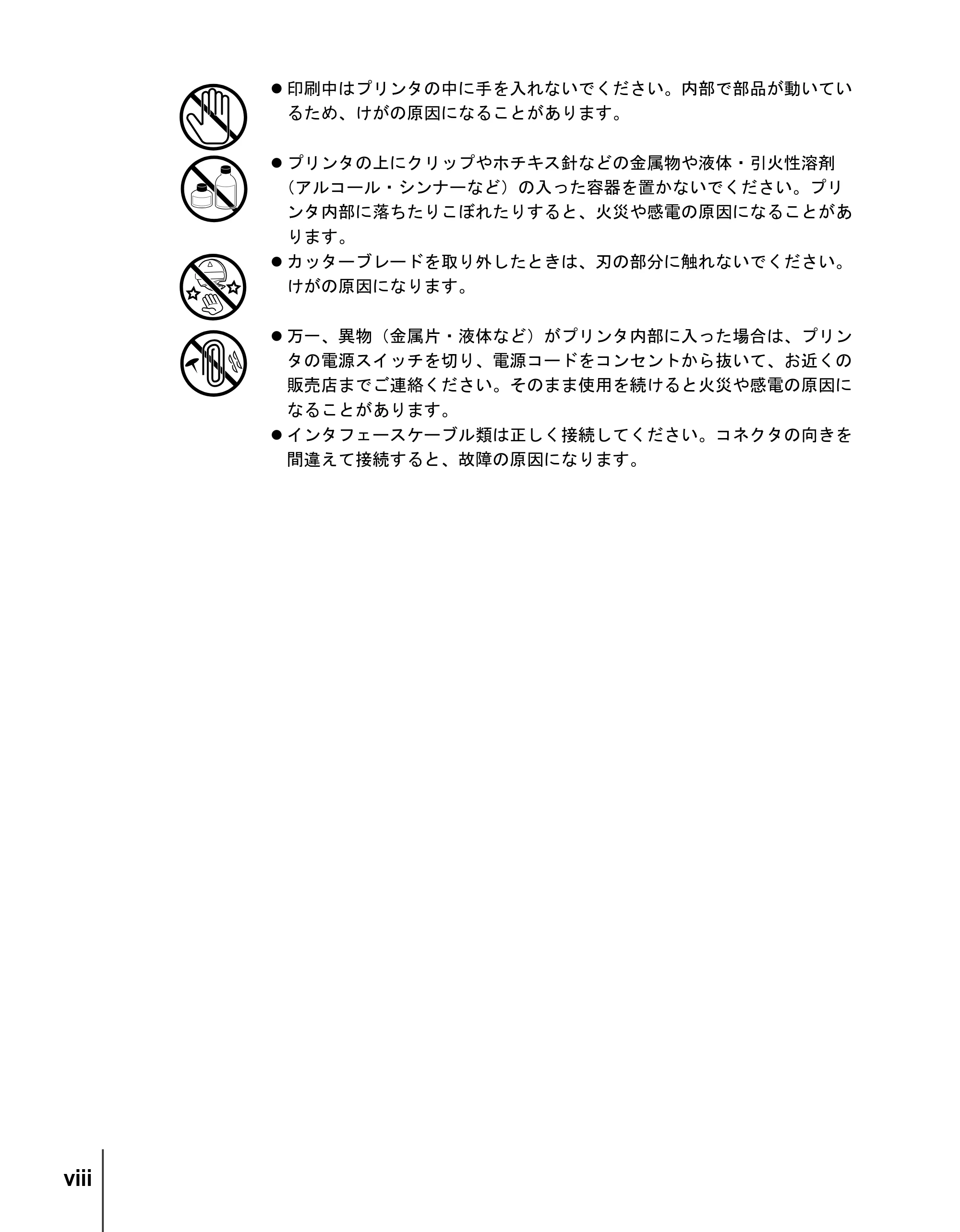

z 印刷中はプリンタの中に手を入れないでください。内部で部品が動いてい
るため、けがの原因になることがあります。
z プリンタの上にクリップやホチキス針などの金属物や液体・引火性溶剤
（アルコール・シンナーなど）の入った容器を置かないでください。プリ
ンタ内部に落ちたりこぼれたりすると、火災や感電の原因になることがあ
ります。
z カッターブレードを取り外したときは、刃の部分に触れないでください。
けがの原因になります。
z 万一、異物（金属片・液体など）がプリンタ内部に入った場合は、プリン
タの電源スイッチを切り、電源コードをコンセントから抜いて、お近くの
販売店までご連絡ください。そのまま使用を続けると火災や感電の原因に
なることがあります。
z インタフェースケーブル類は正しく接続してください。コネクタの向きを
間違えて接続すると、故障の原因になります。

ix

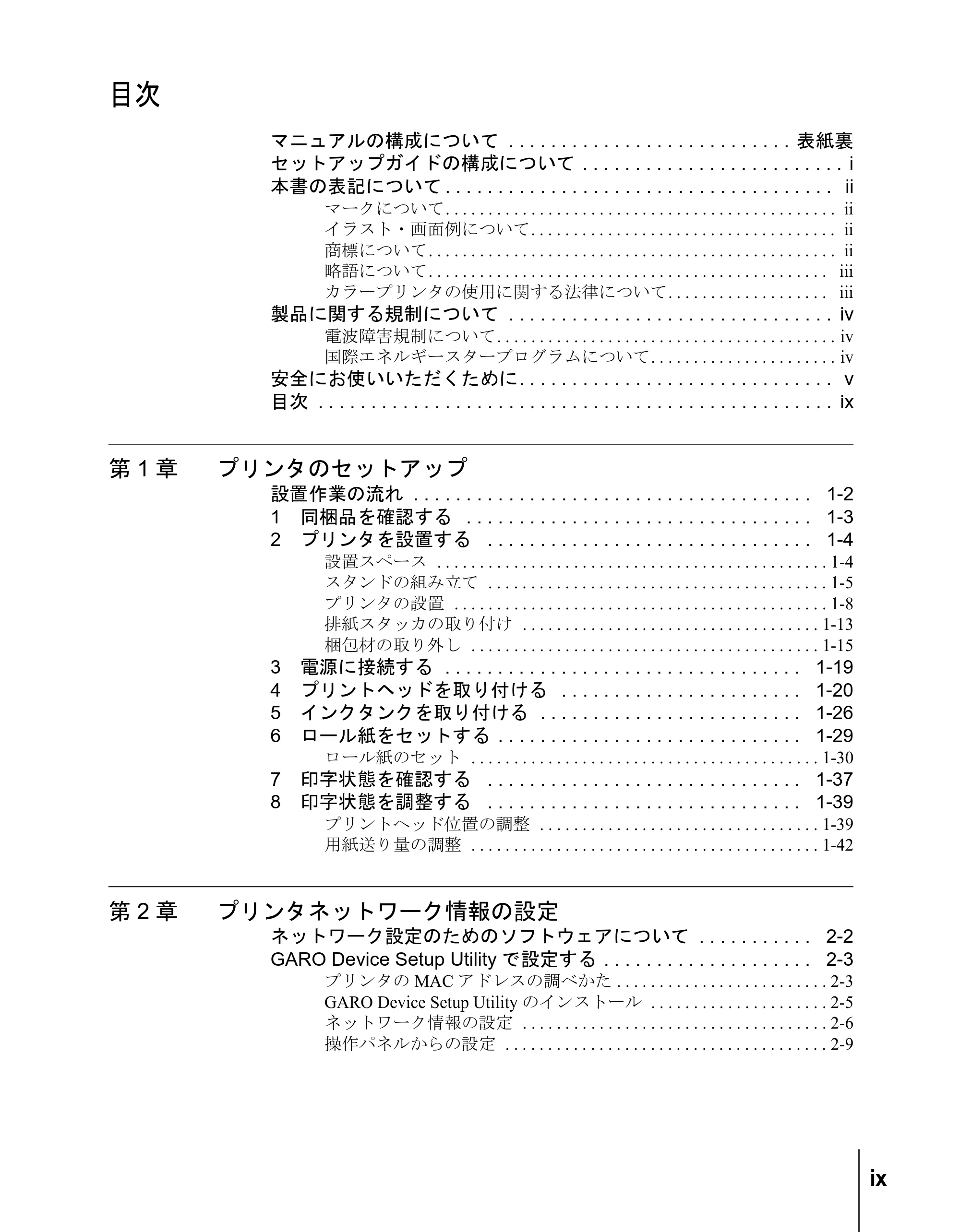

目次
マニュアルの構成について . . . . . . . . . . . . . . . . . . . . . . . . . . . 表紙裏
セットアップガイドの構成について . . . . . . . . . . . . . . . . . . . . . . . . . i
本書の表記について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii
マークについて. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii
イラスト・画面例について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii
商標について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii

略語について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii
カラープリンタの使用に関する法律について. . . . . . . . . . . . . . . . . . . iii
製品に関する規制について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iv
電波障害規制について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iv
国際エネルギースタープログラムについて. . . . . . . . . . . . . . . . . . . . . . iv
安全にお使いいただくために. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v

目次 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ix
第 1 章 プリンタのセットアップ
設置作業の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
1 同梱品を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
2 プリンタを設置する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
設置スペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

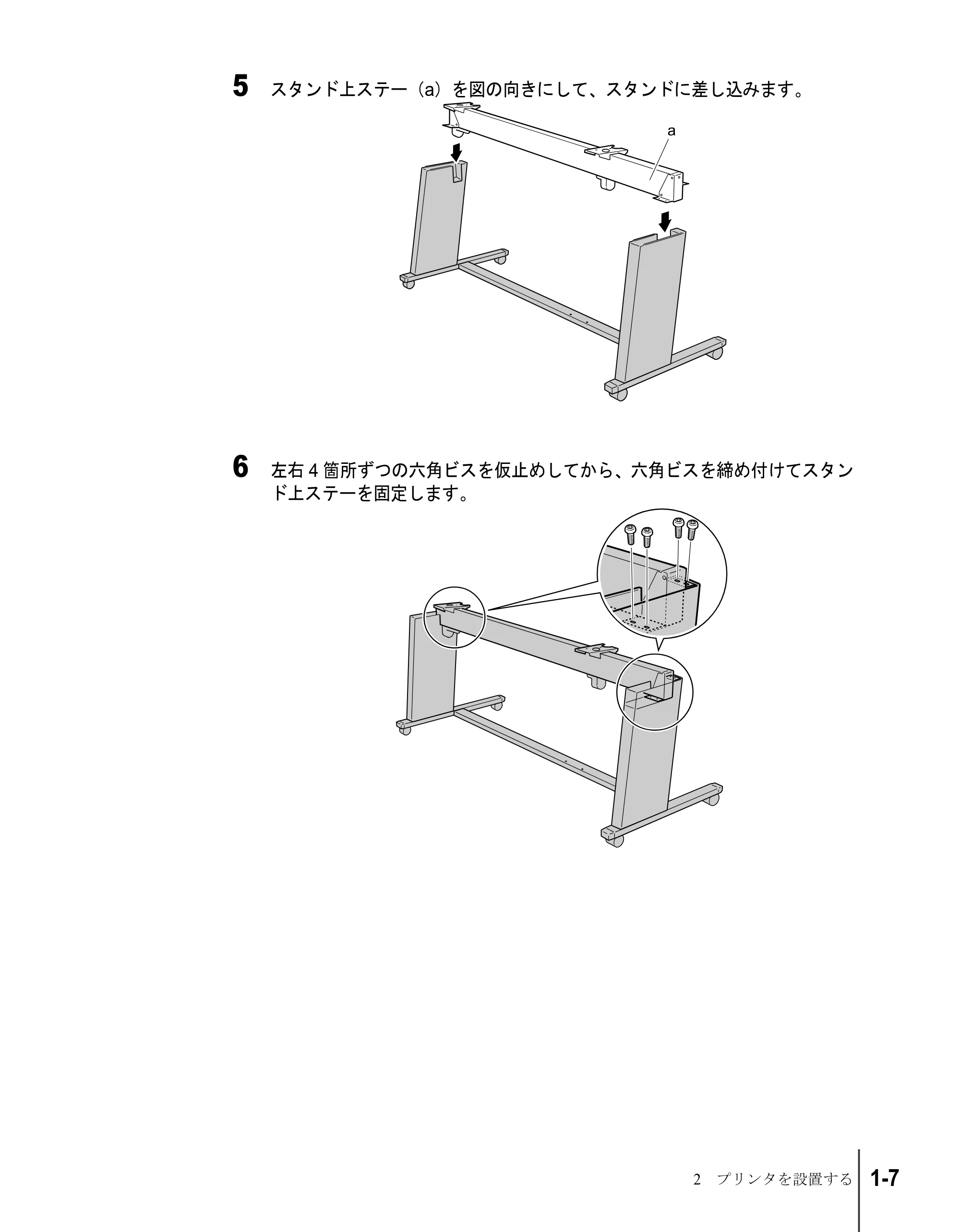

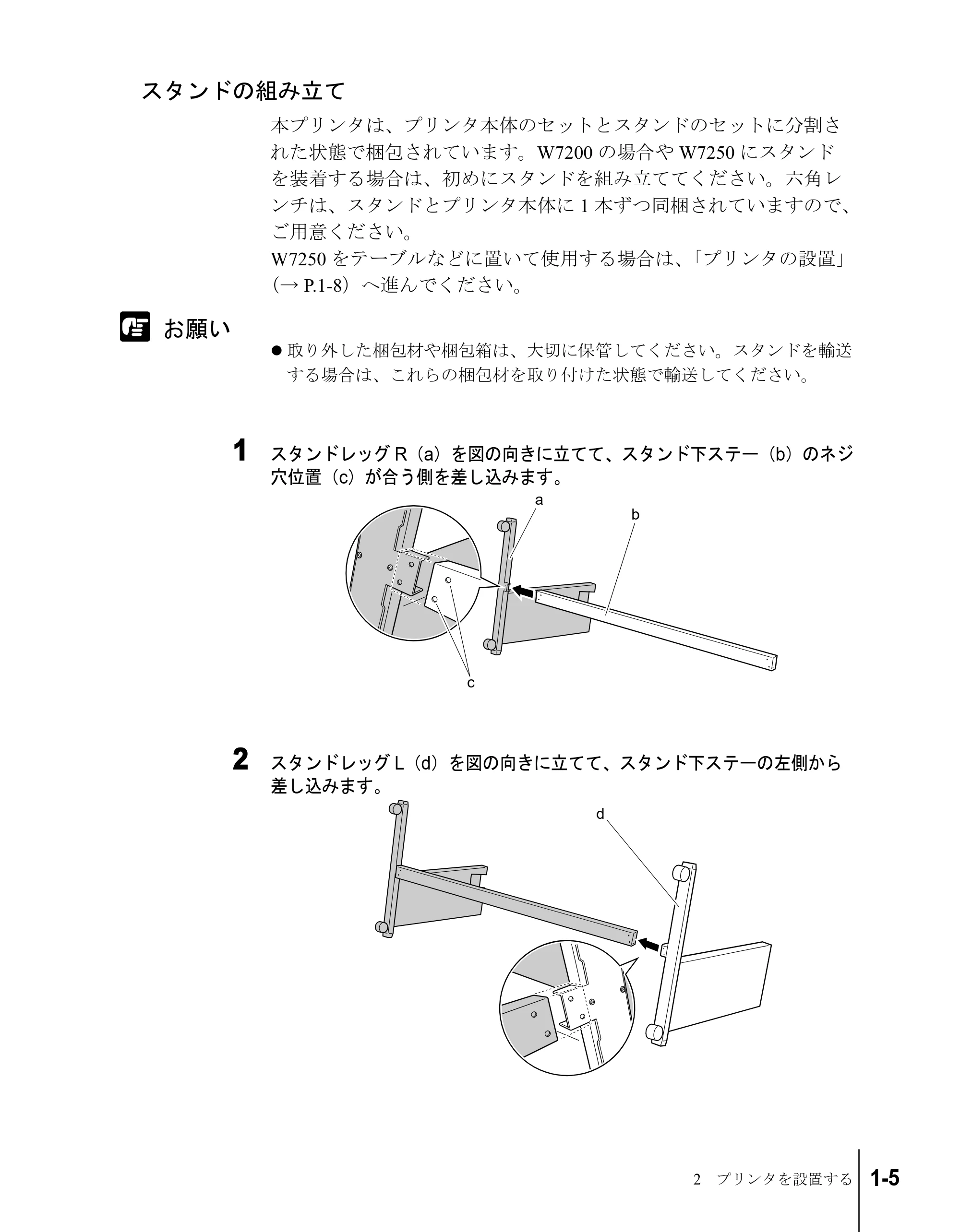

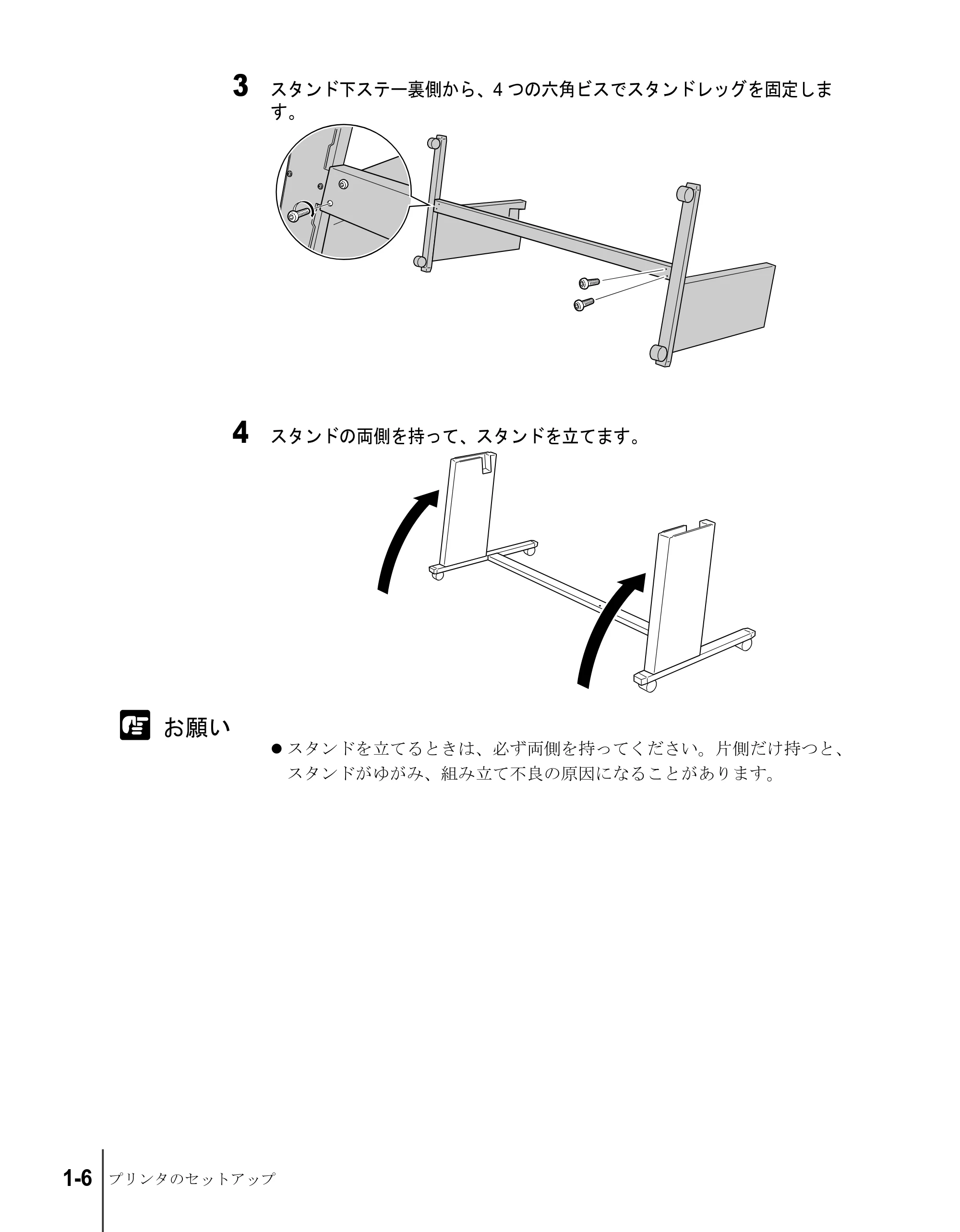

スタンドの組み立て . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
プリンタの設置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
排紙スタッカの取り付け . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13
梱包材の取り外し . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-15
3 電源に接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-19

4 プリントヘッドを取り付ける . . . . . . . . . . . . . . . . . . . . . . . 1-20
5 インクタンクを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . 1-26

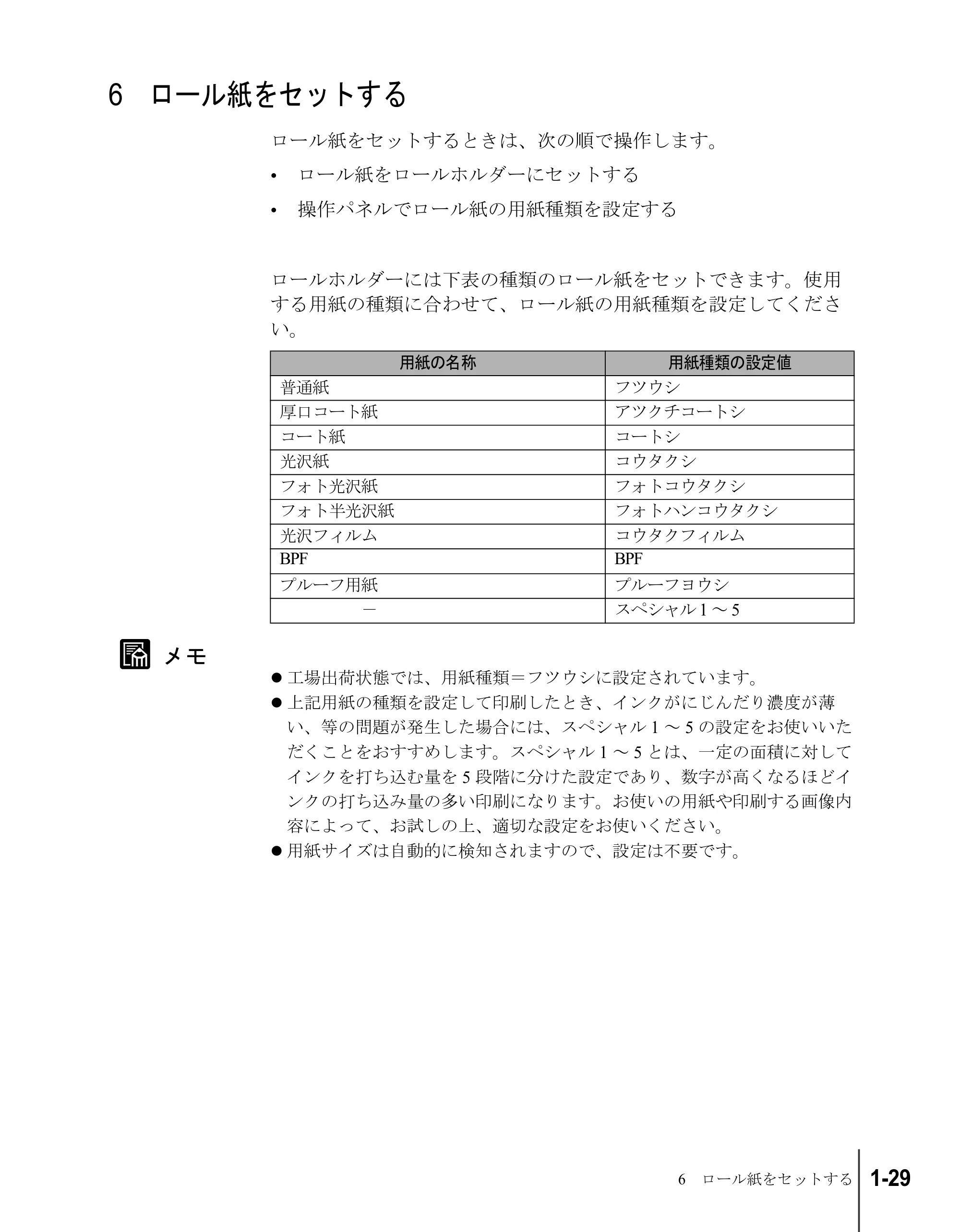

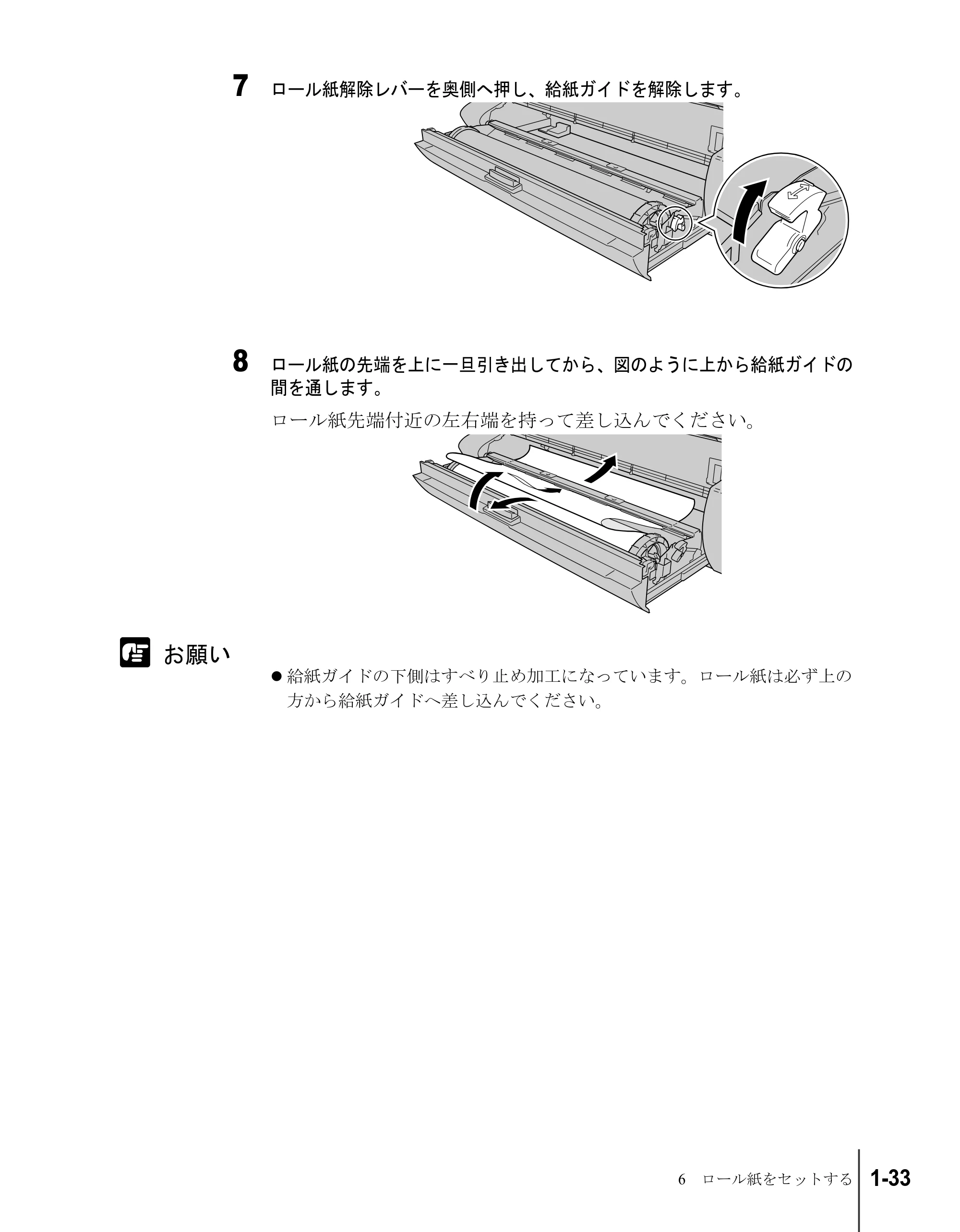

6 ロール紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-29

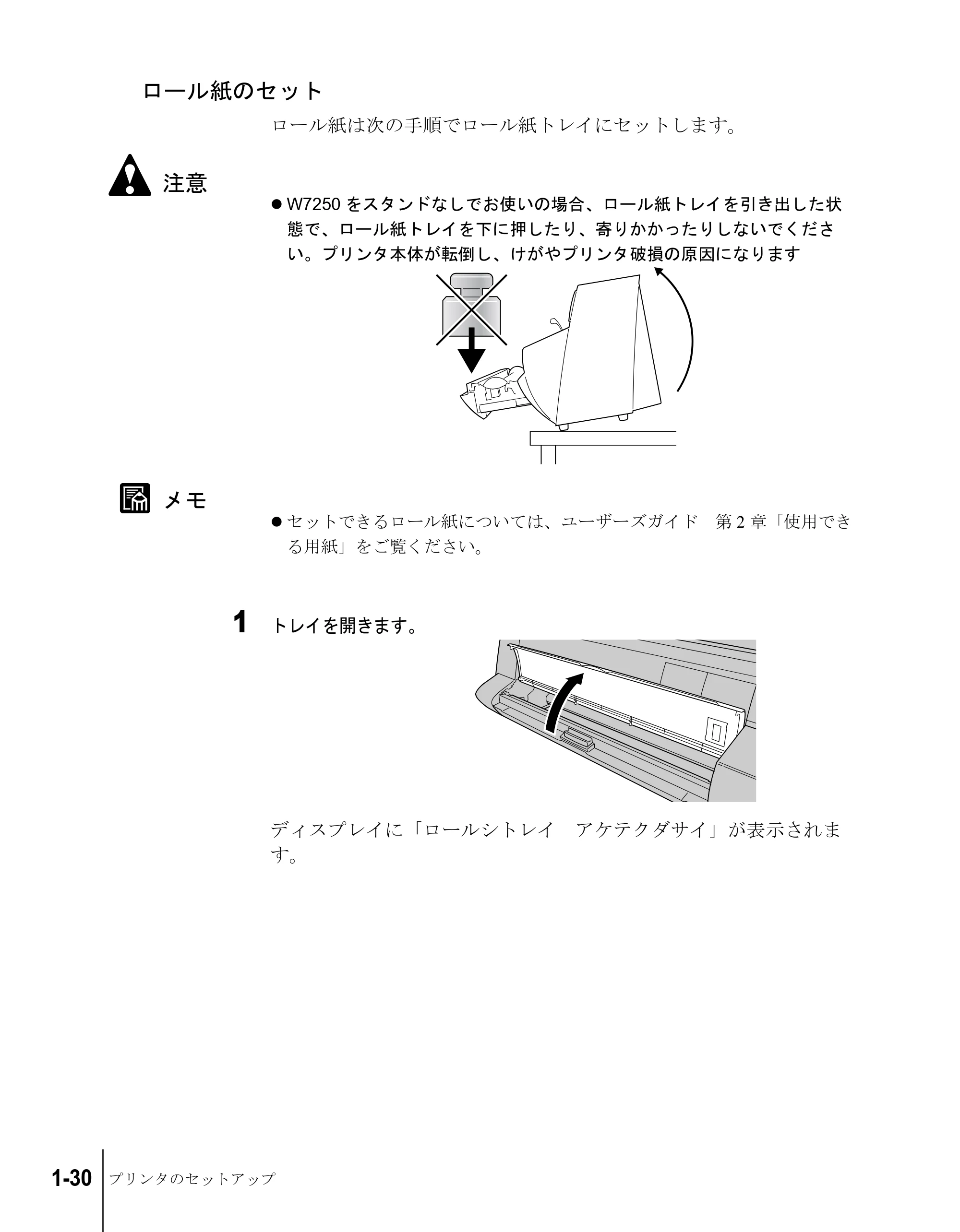

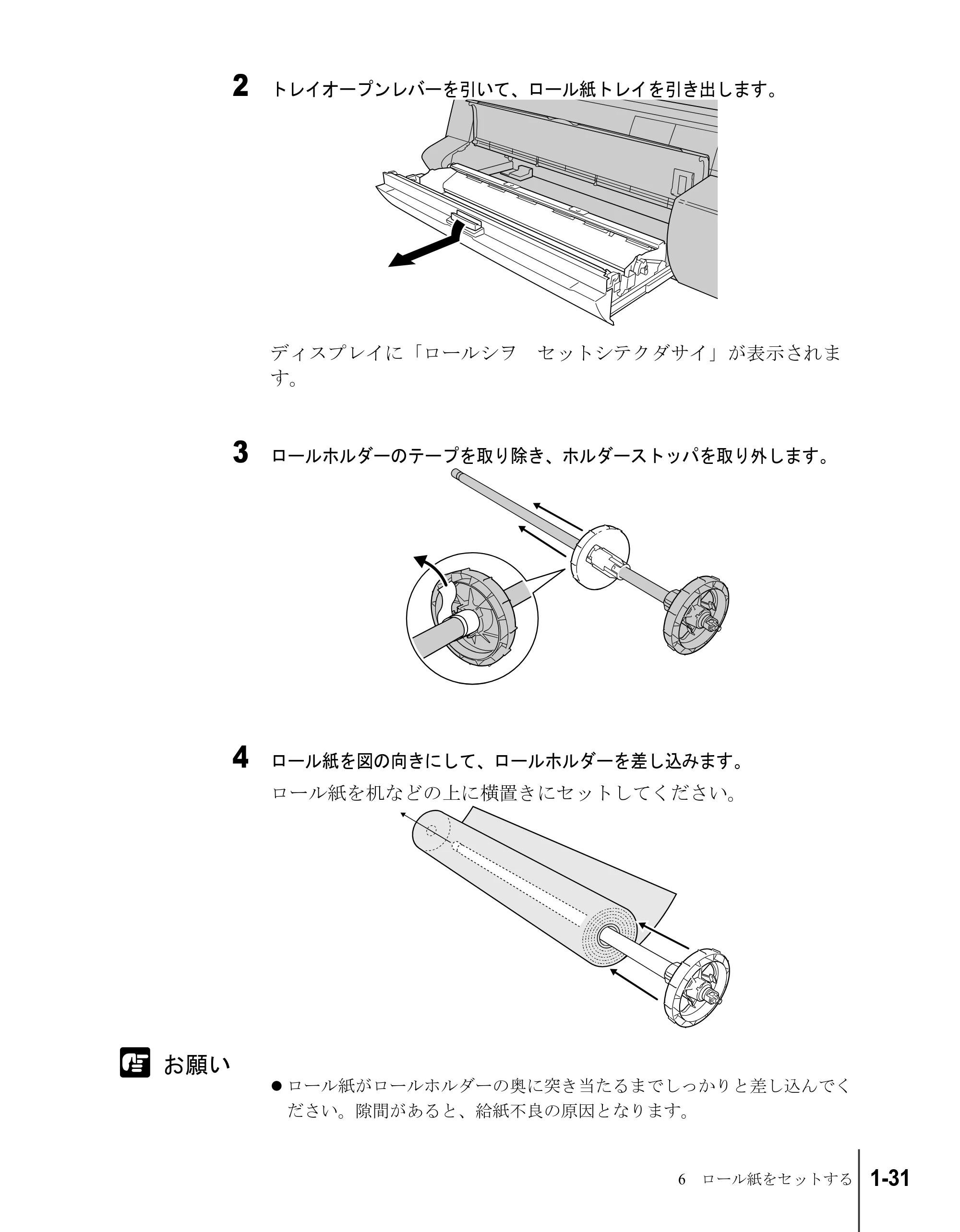

ロール紙のセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-30

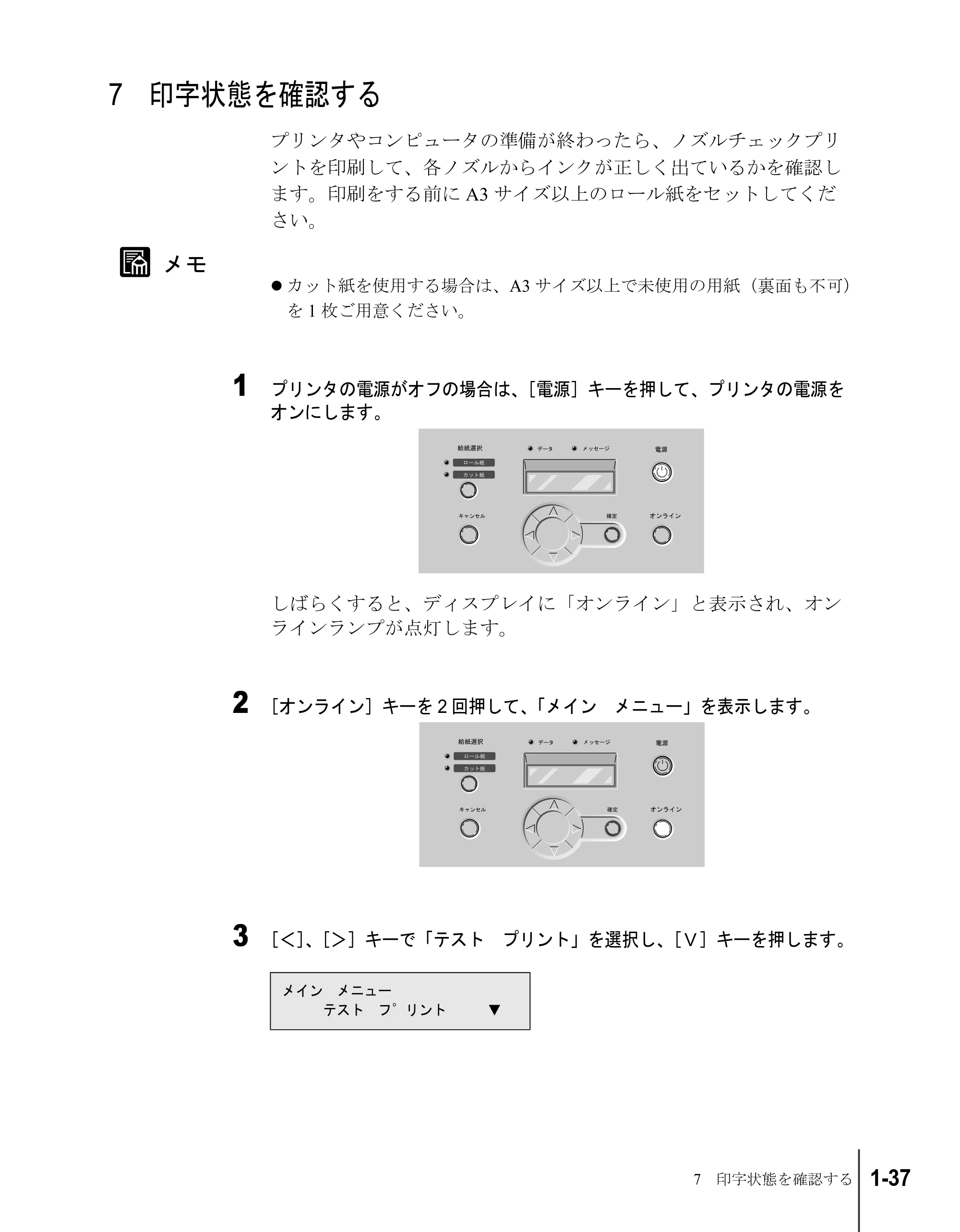

7 印字状態を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-37

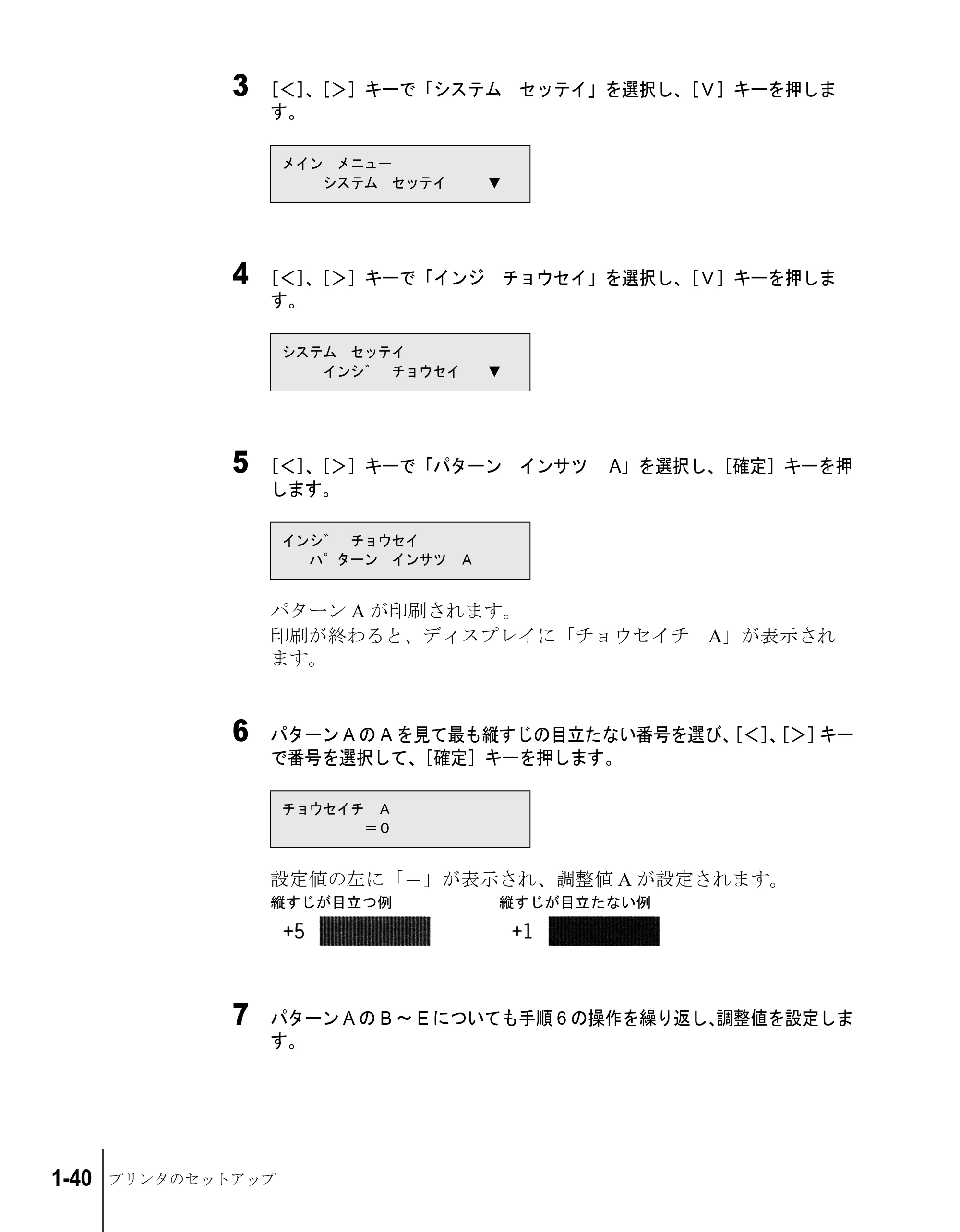

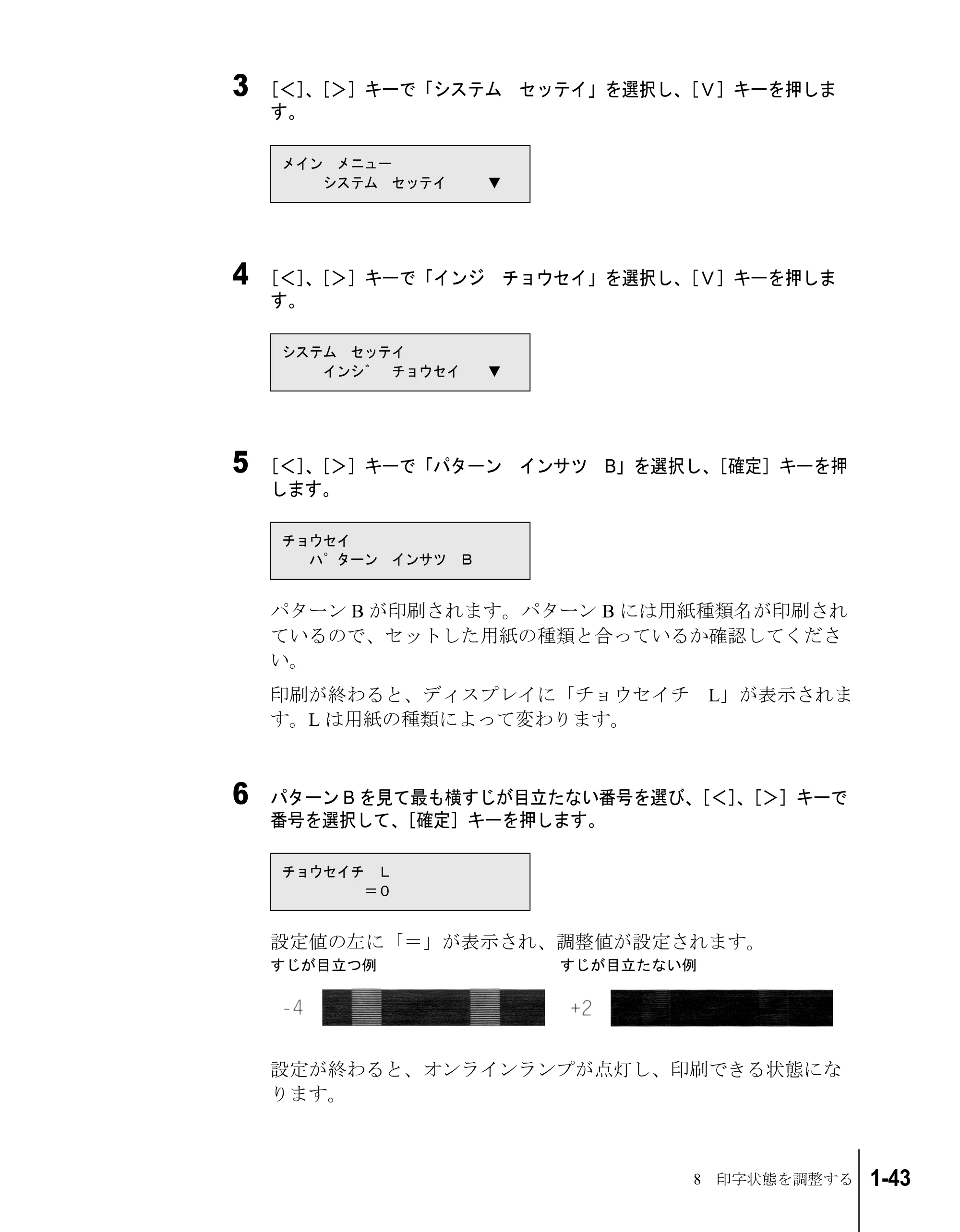

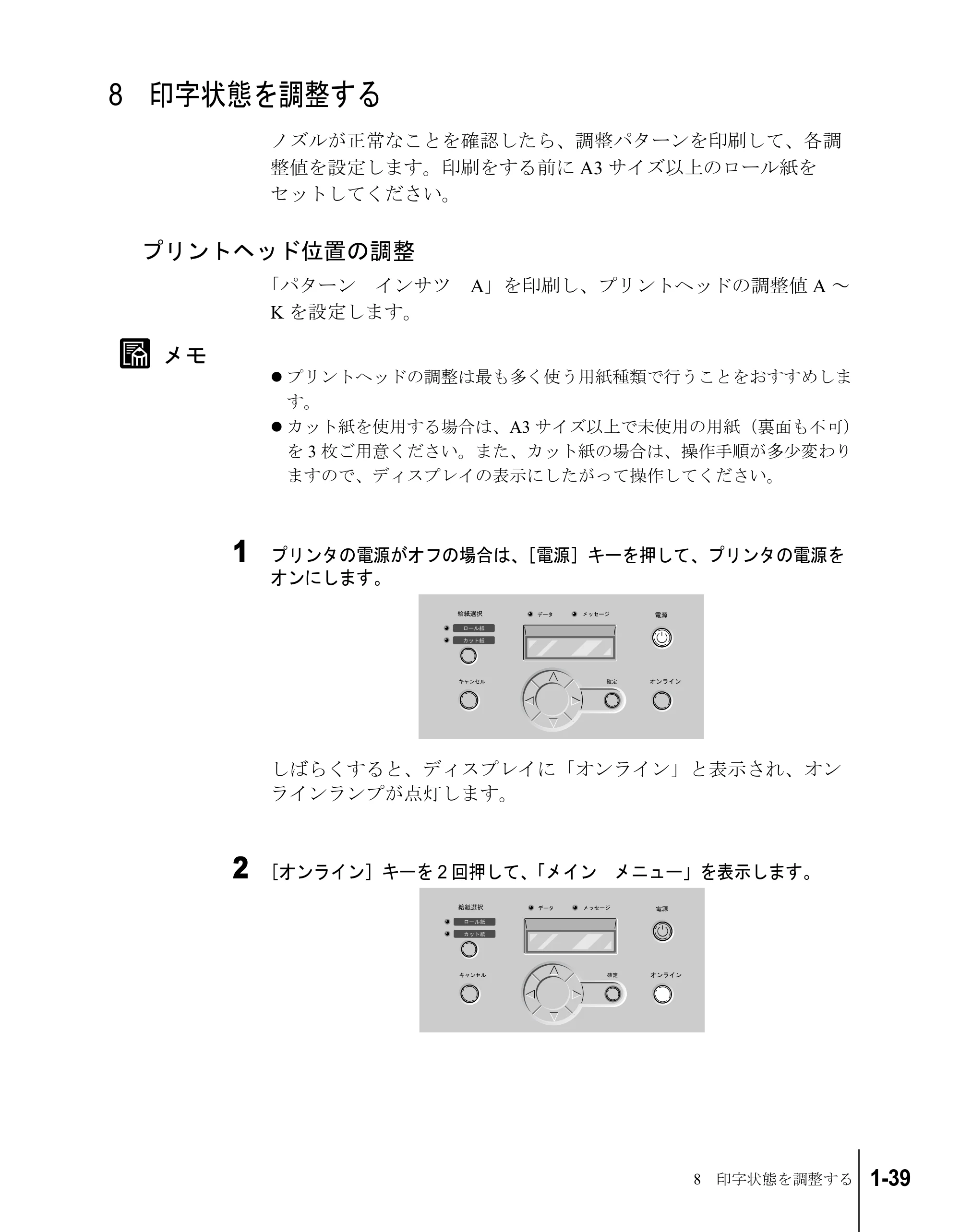

8 印字状態を調整する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-39

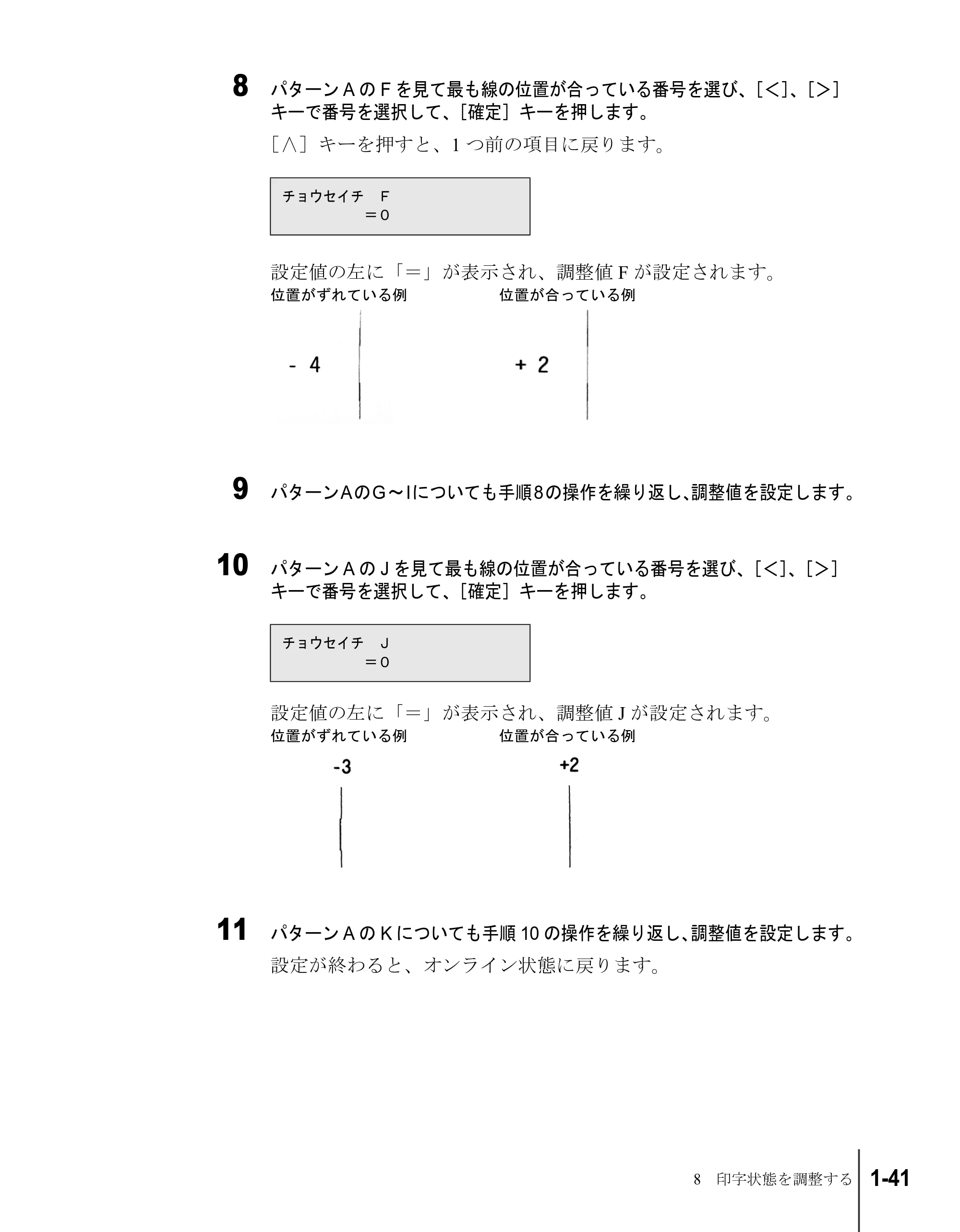

プリントヘッド位置の調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-39

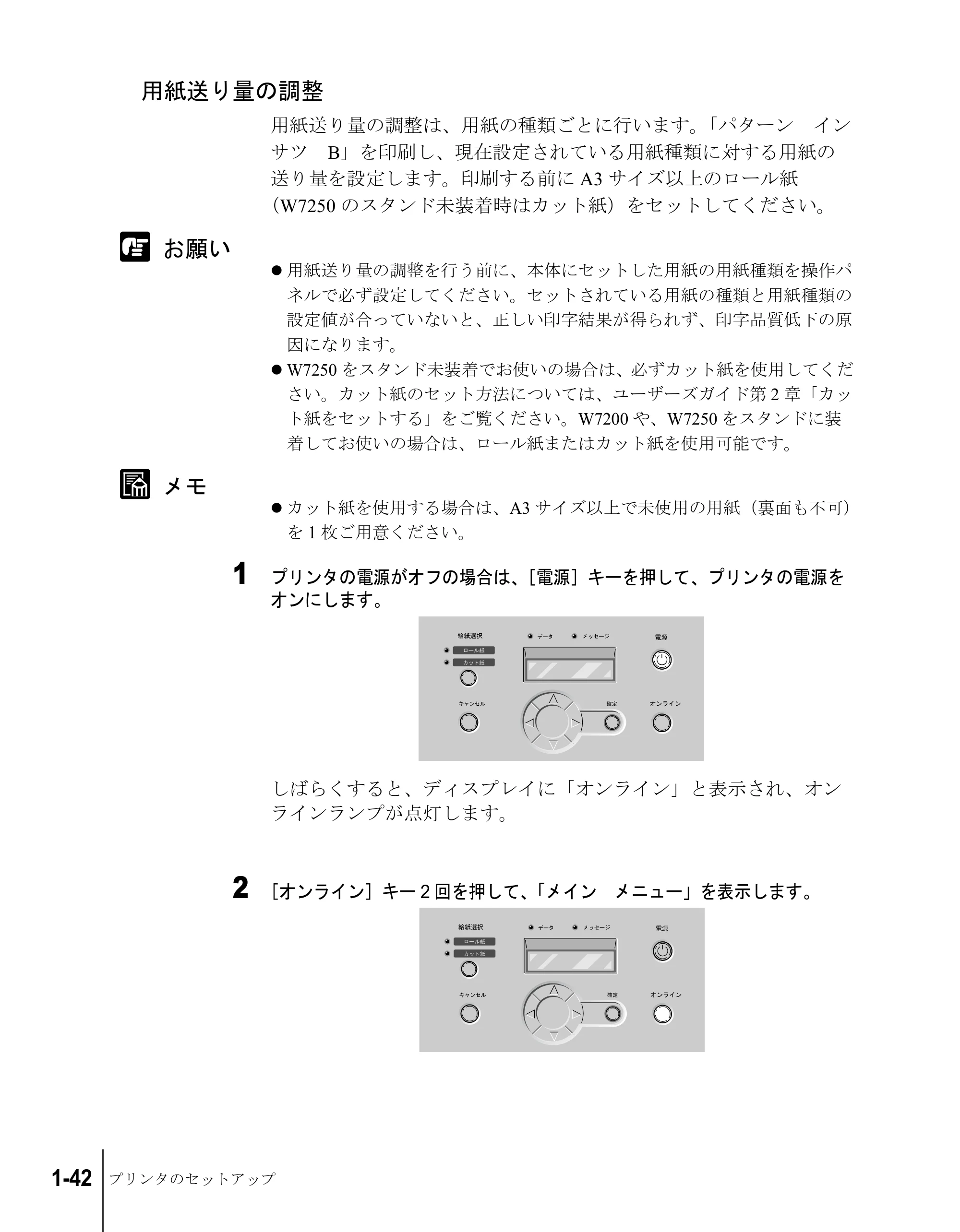

用紙送り量の調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-42

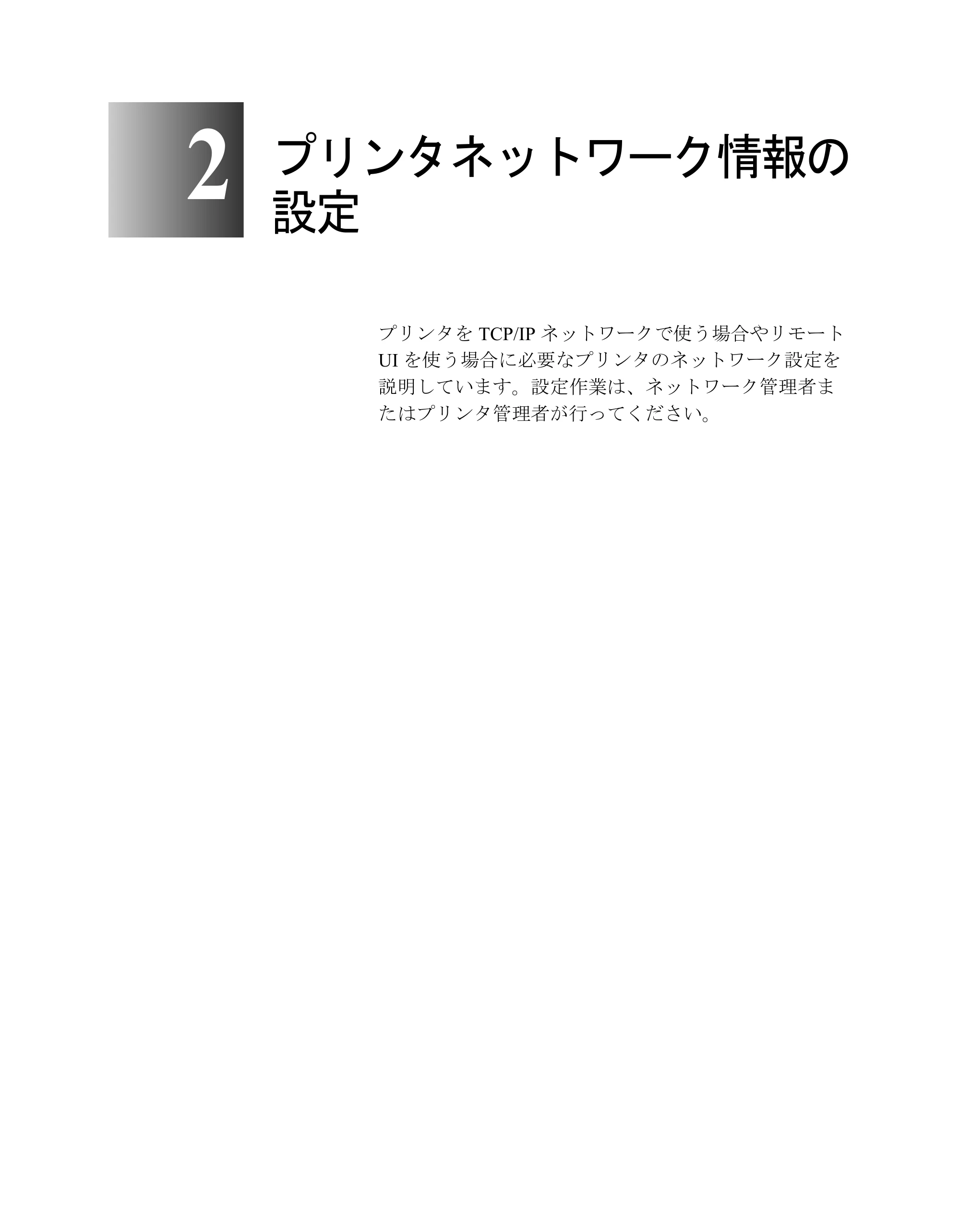

第 2 章 プリンタネットワーク情報の設定

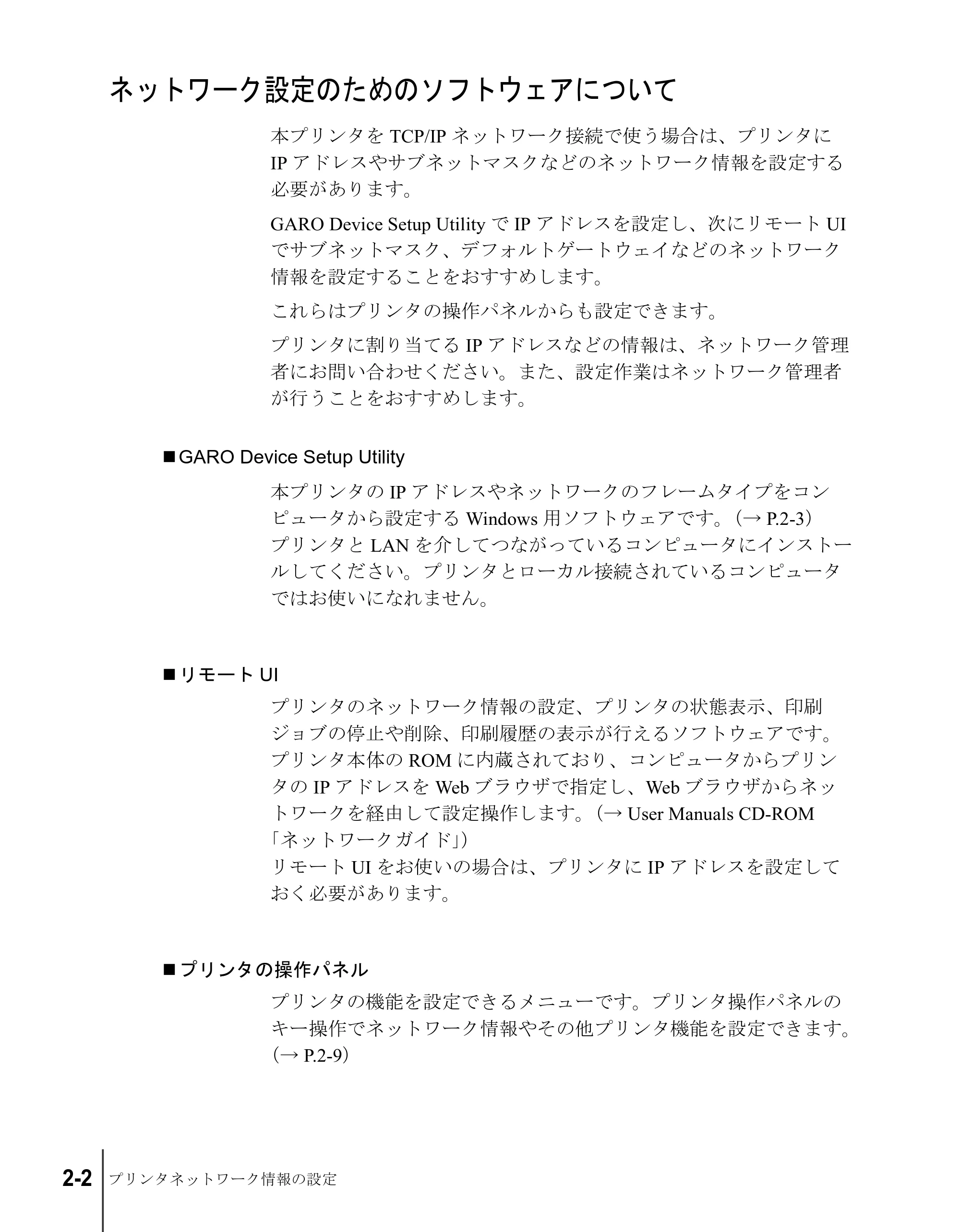

ネットワーク設定のためのソフトウェアについて . . . . . . . . . . . 2-2

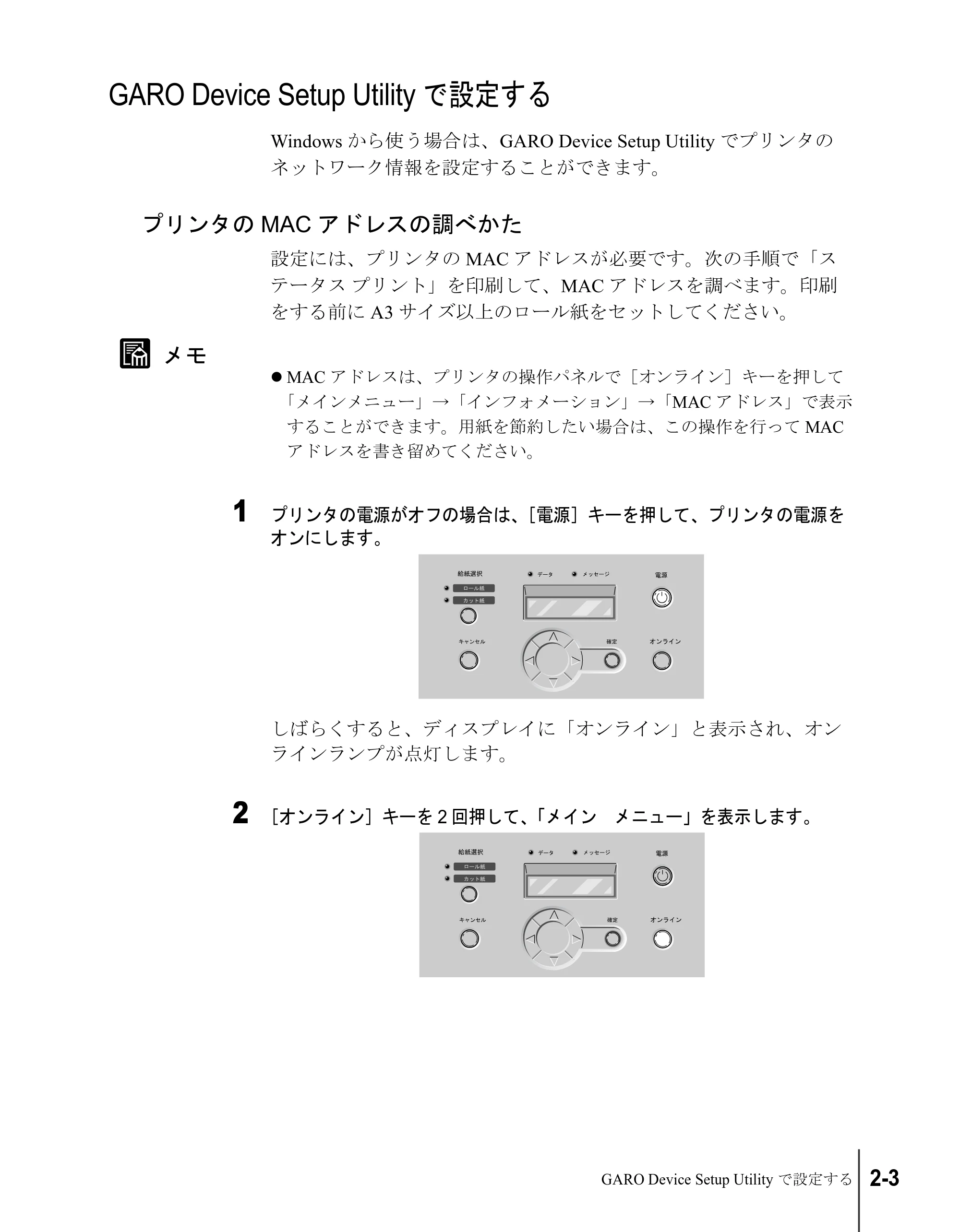

GARO Device Setup Utility で設定する . . . . . . . . . . . . . . . . . . . . 2-3

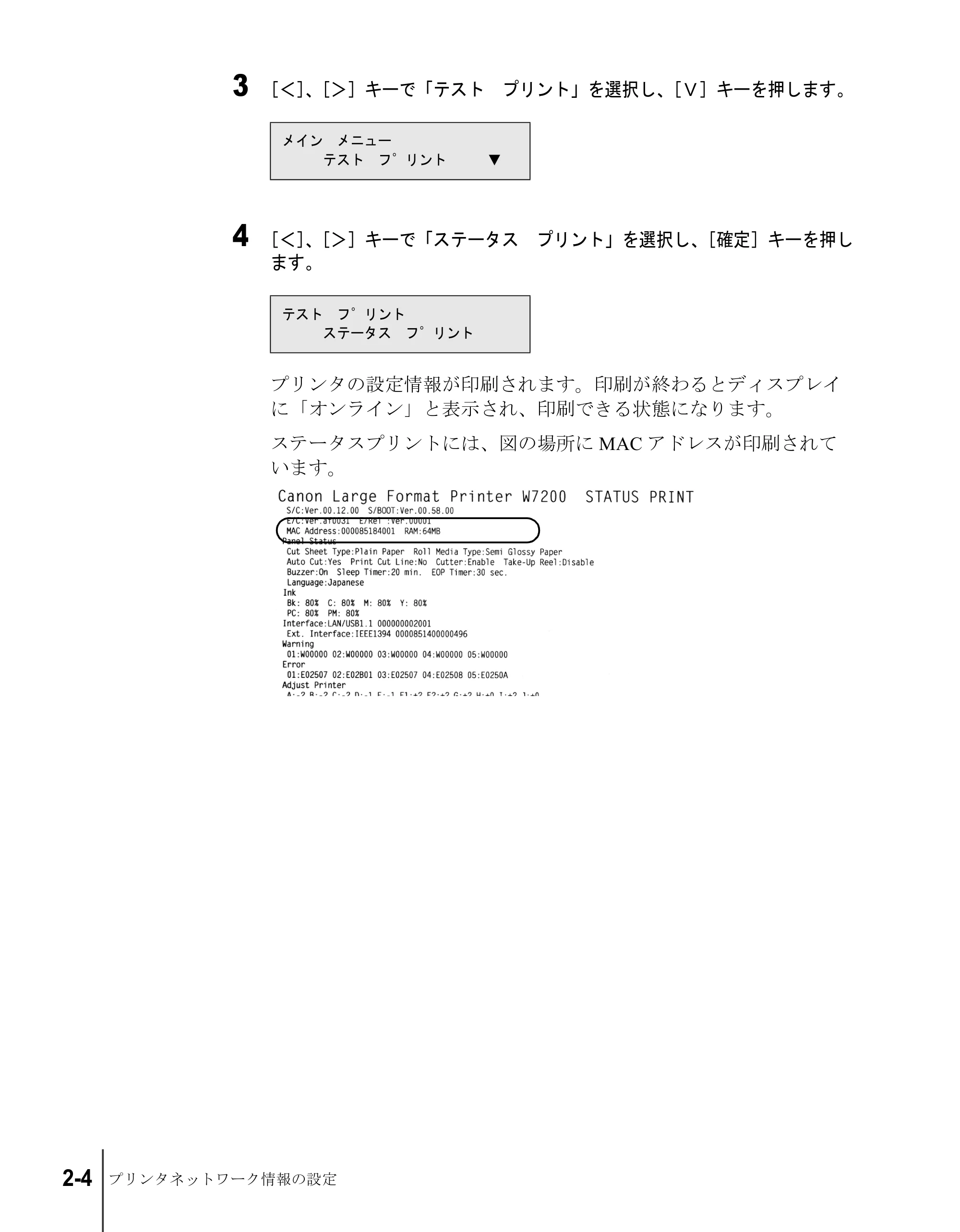

プリンタの MAC アドレスの調べかた . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

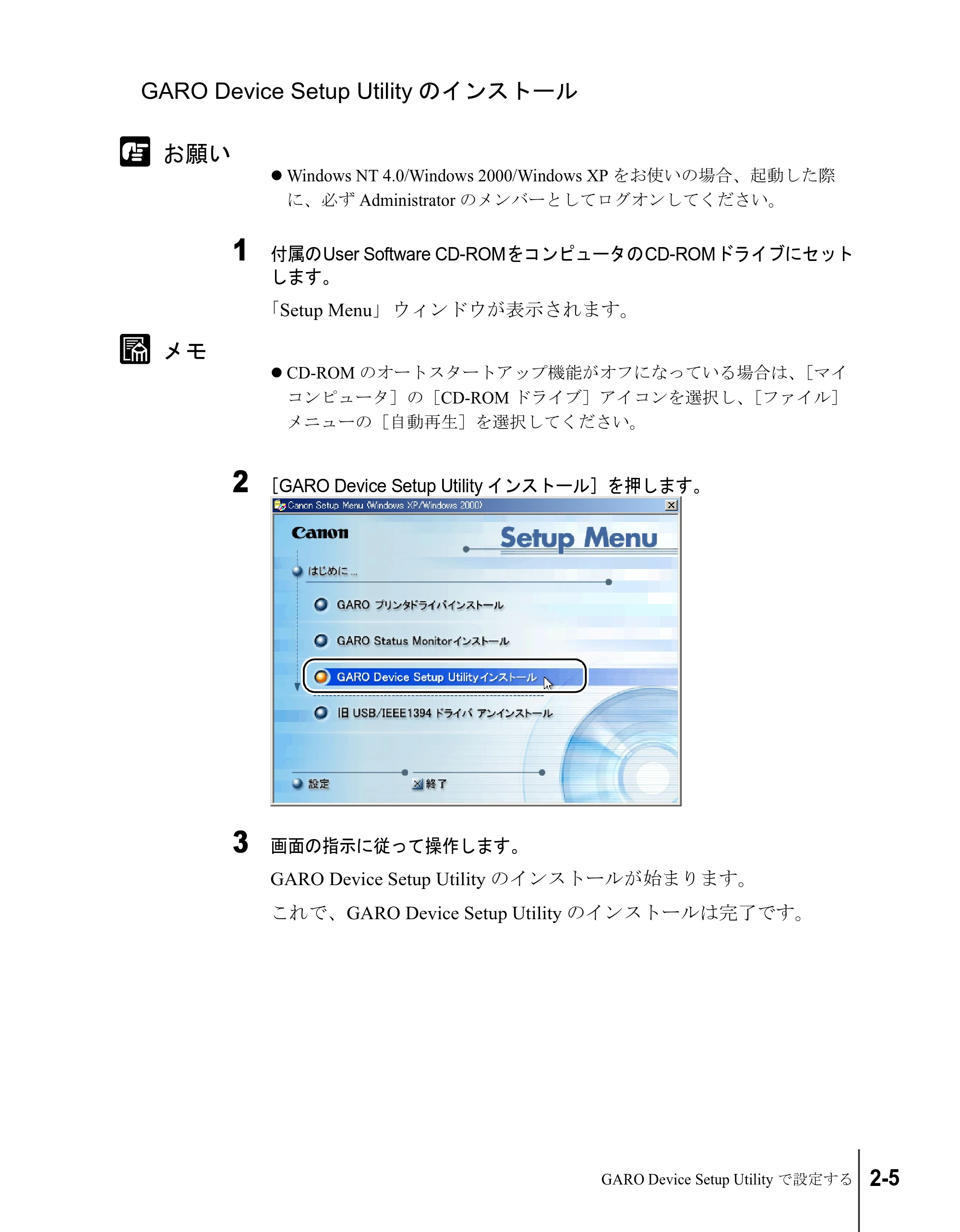

GARO Device Setup Utility のインストール . . . . . . . . . . . . . . . . . . . . . 2-5

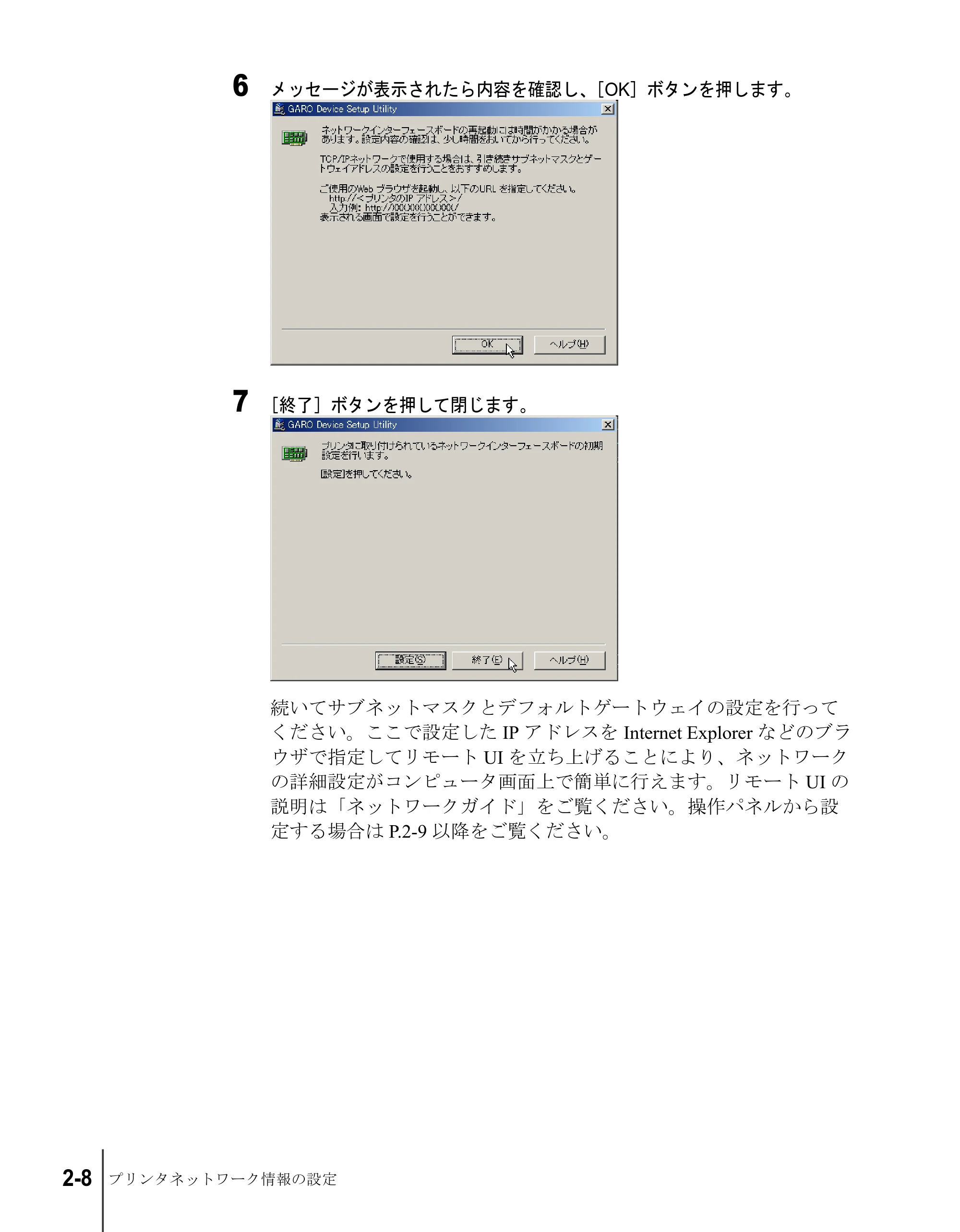

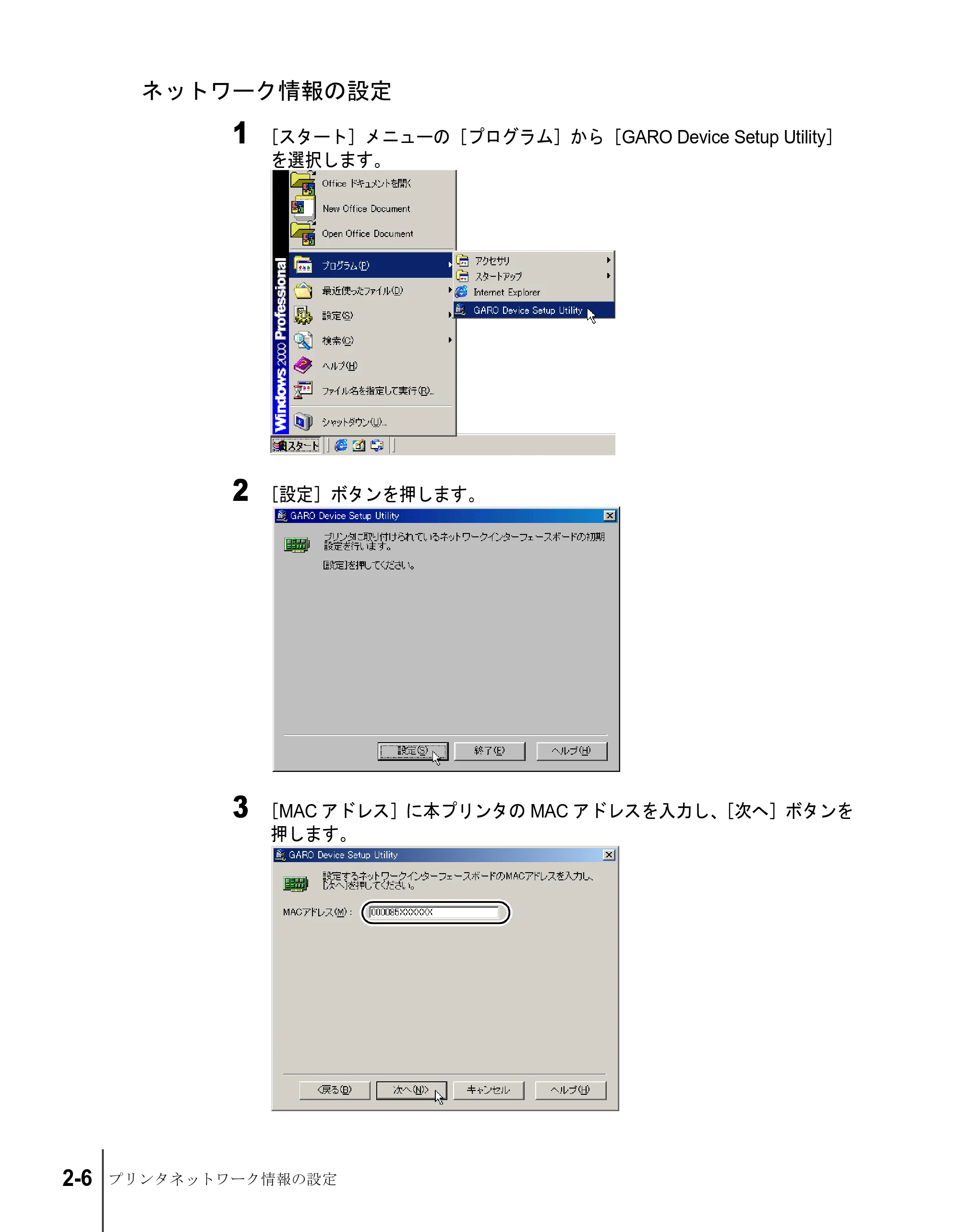

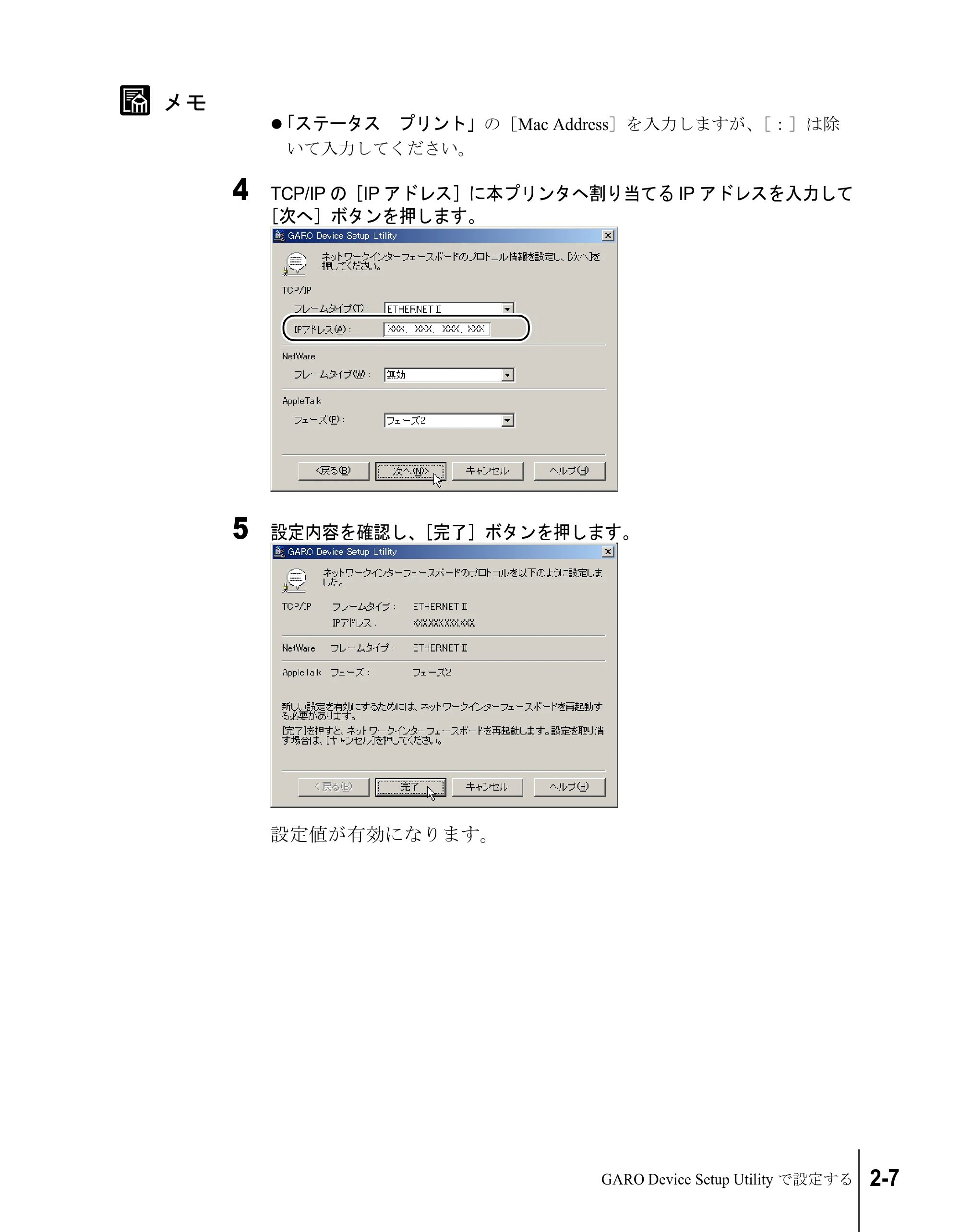

ネットワーク情報の設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

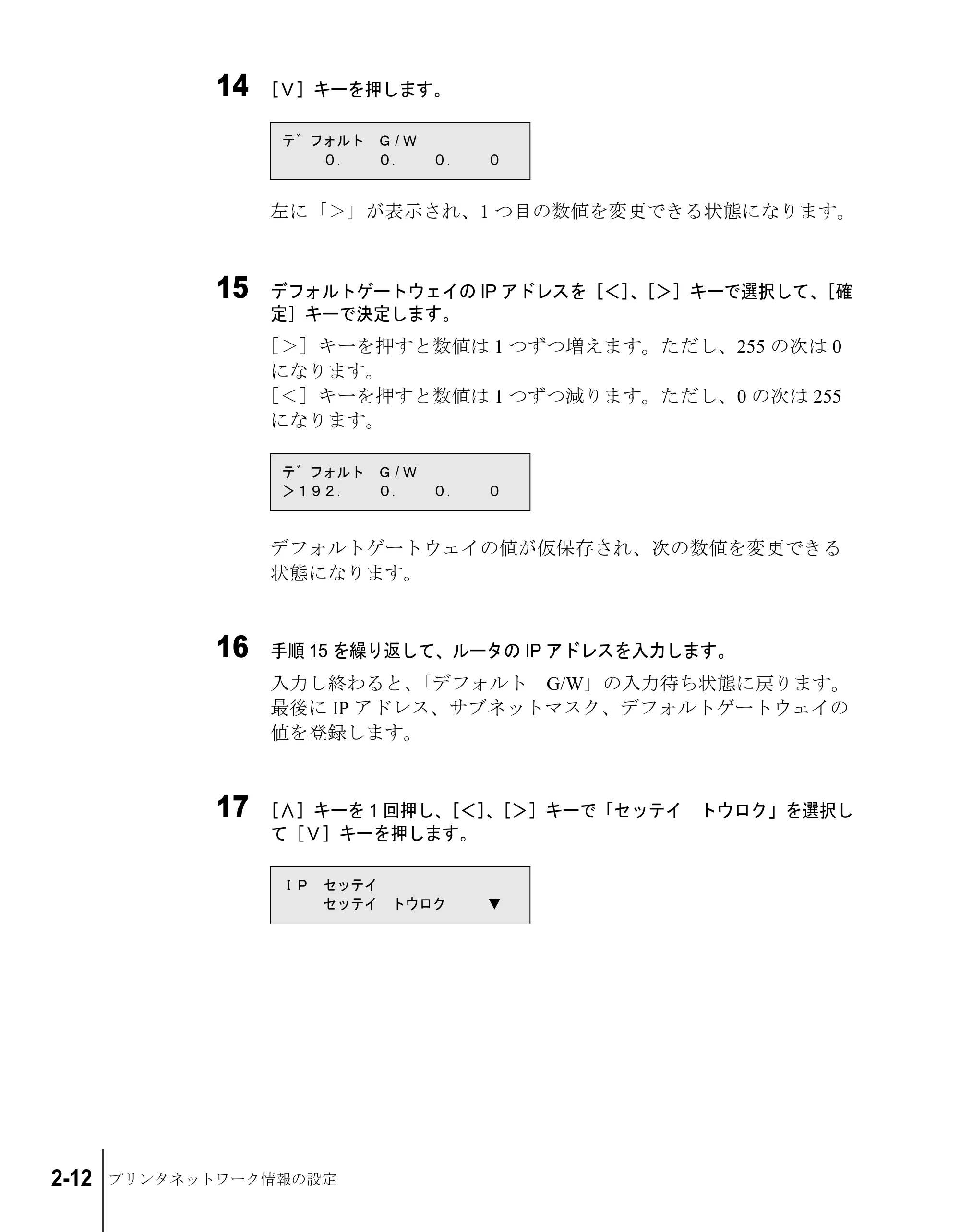

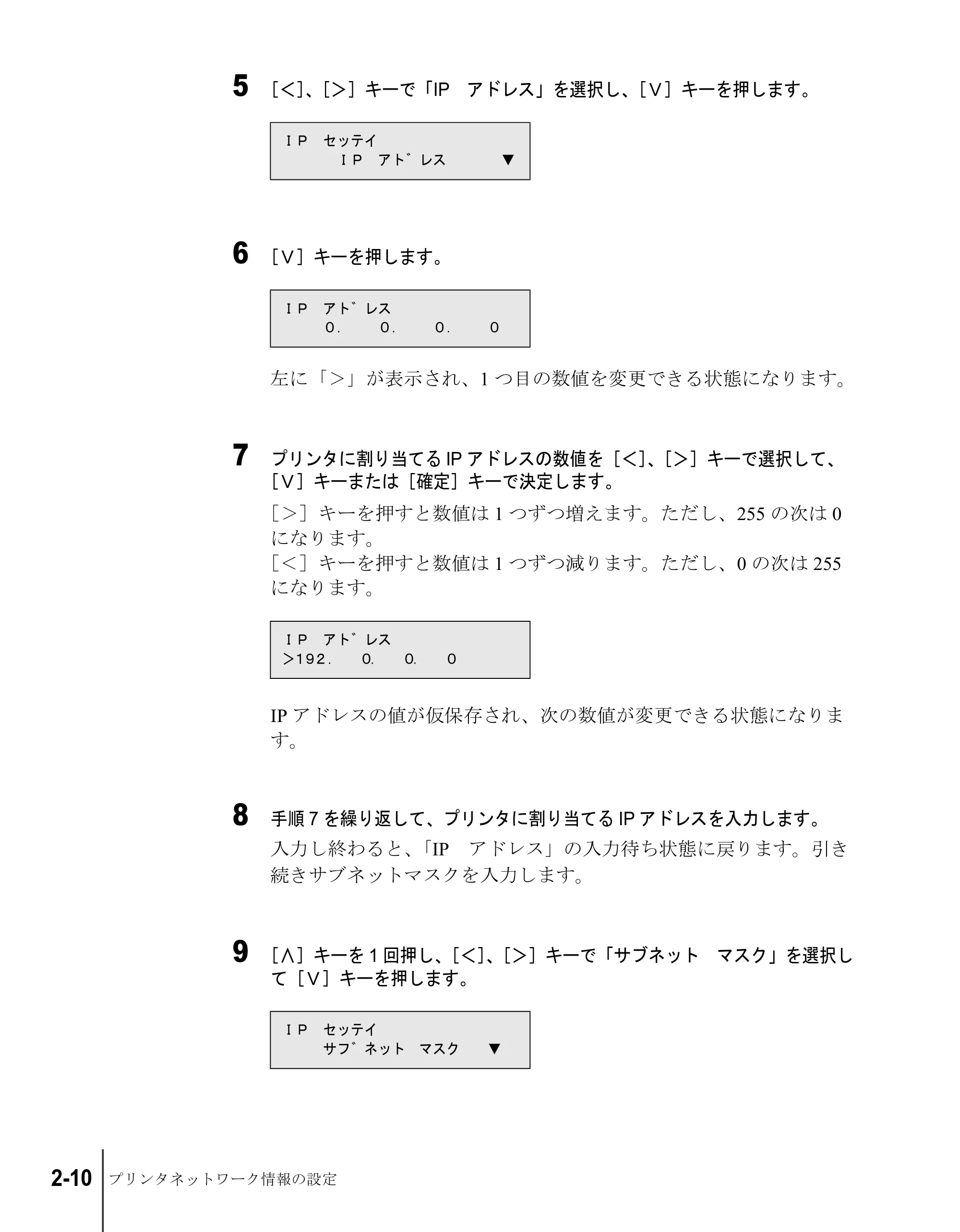

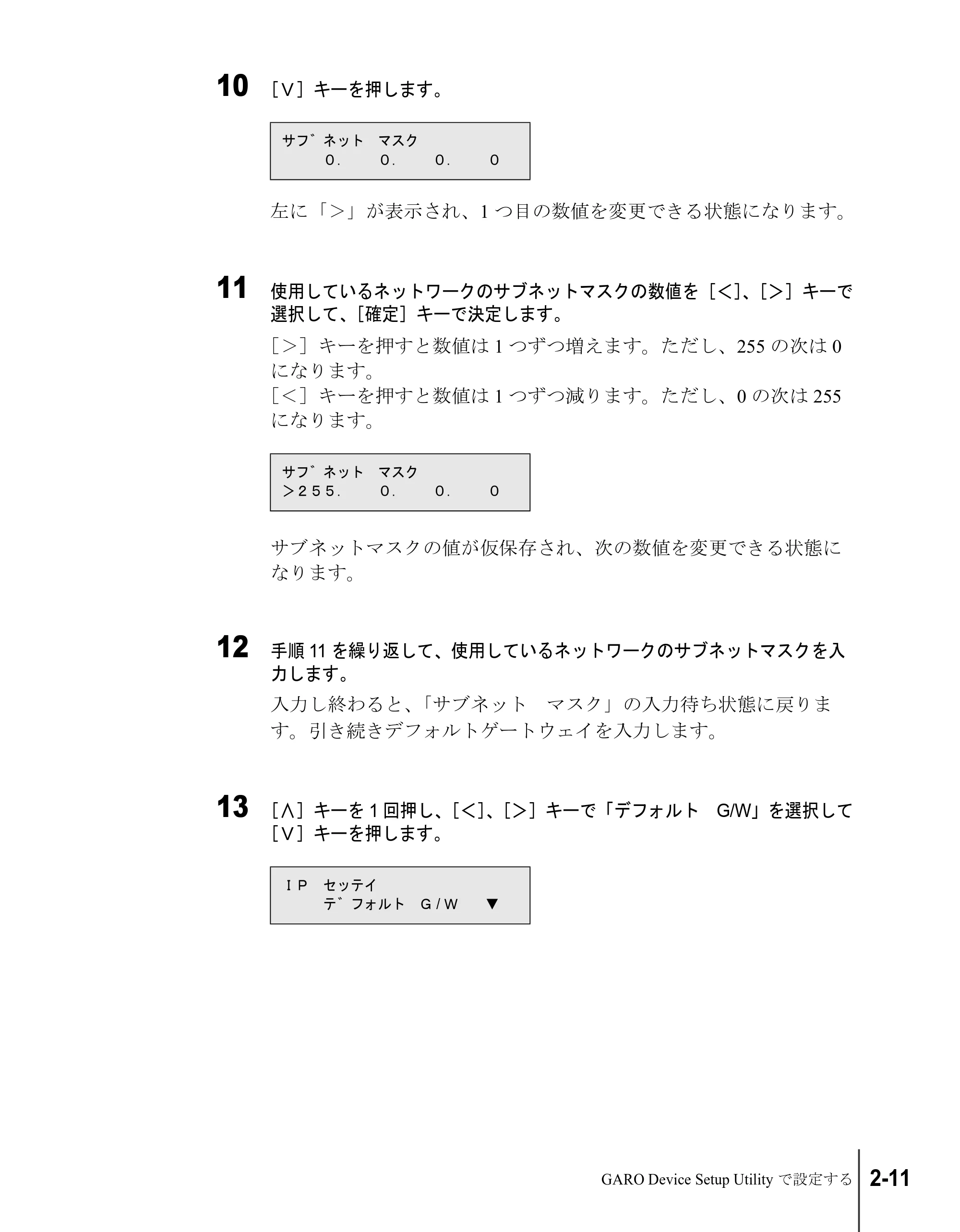

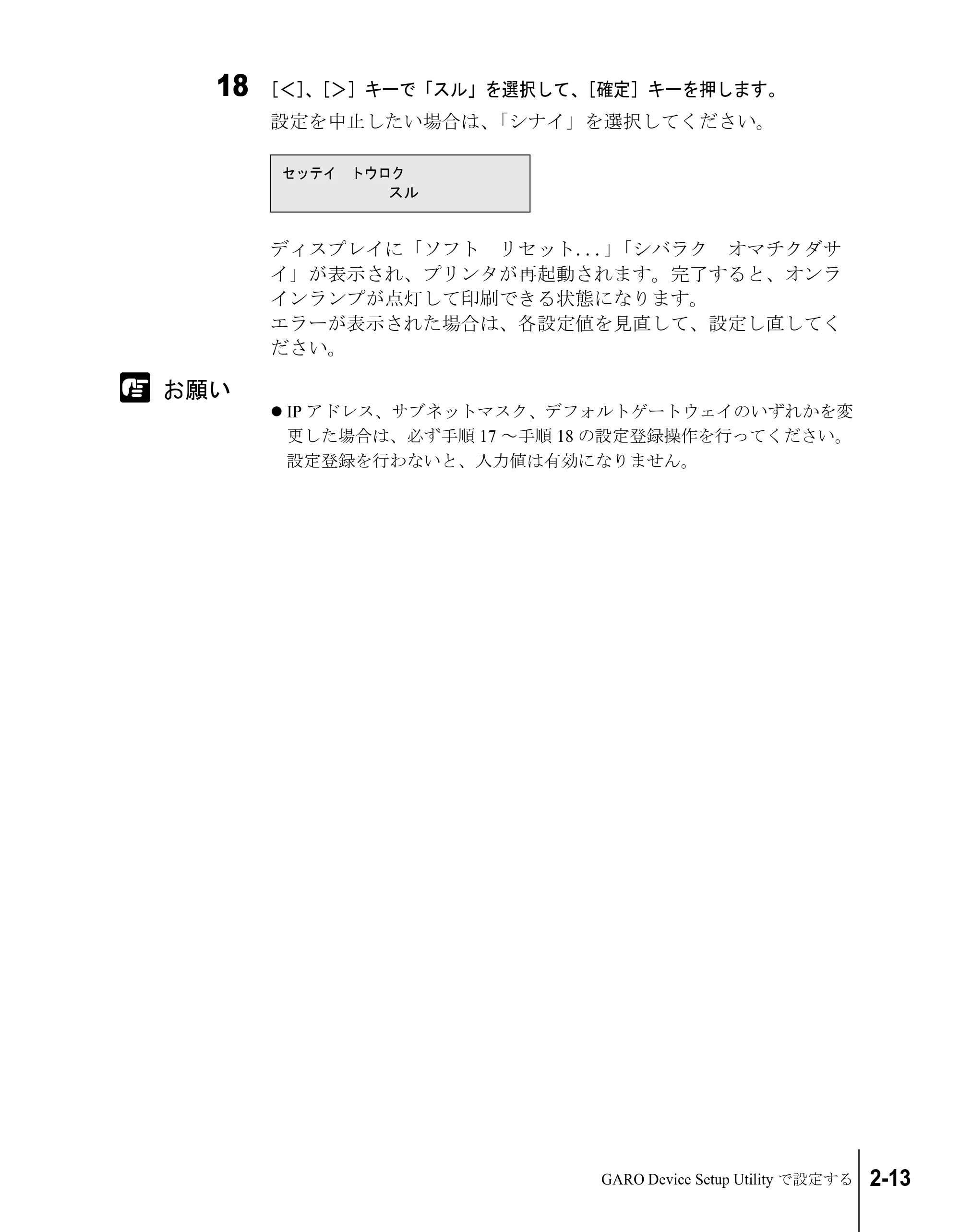

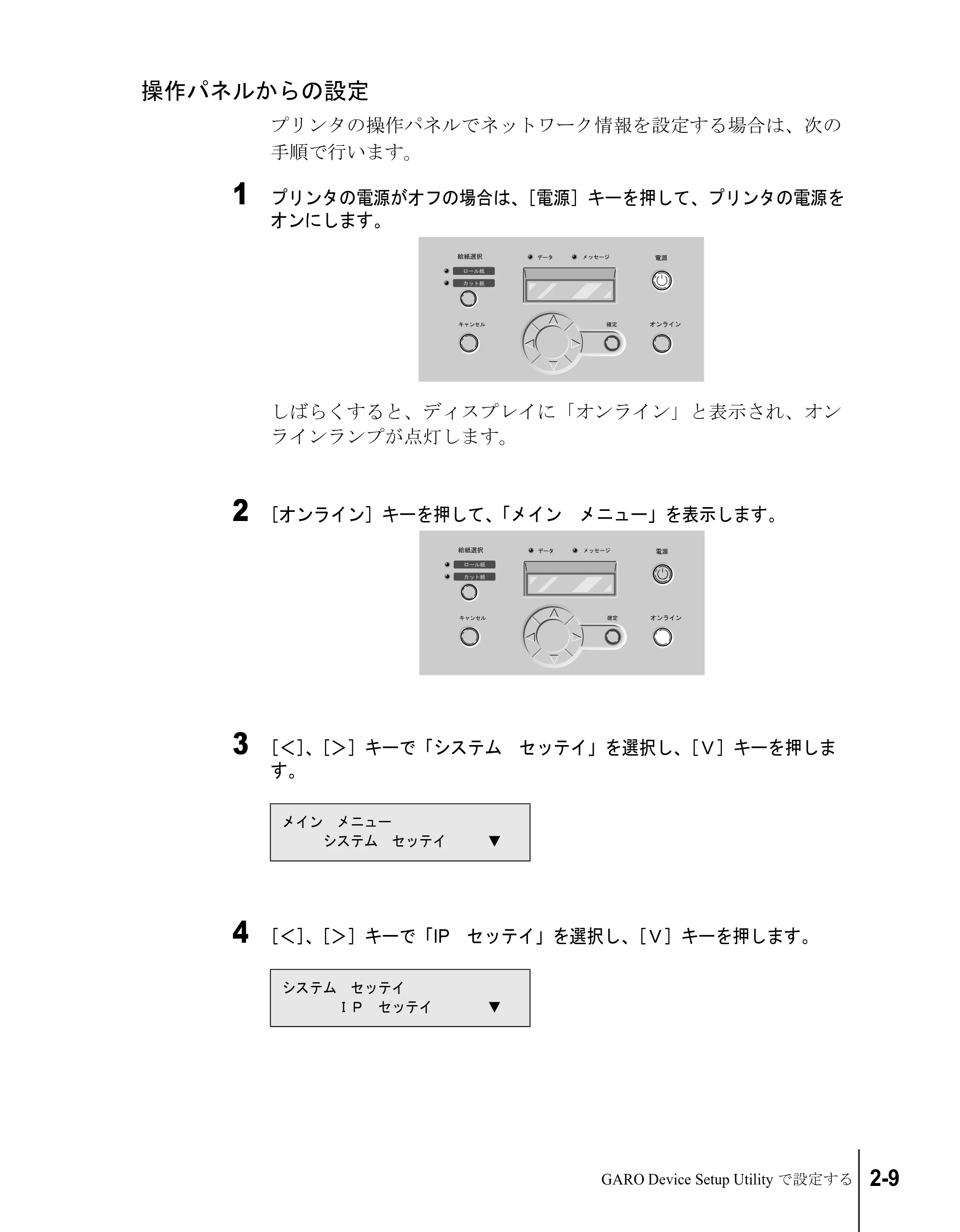

操作パネルからの設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

x

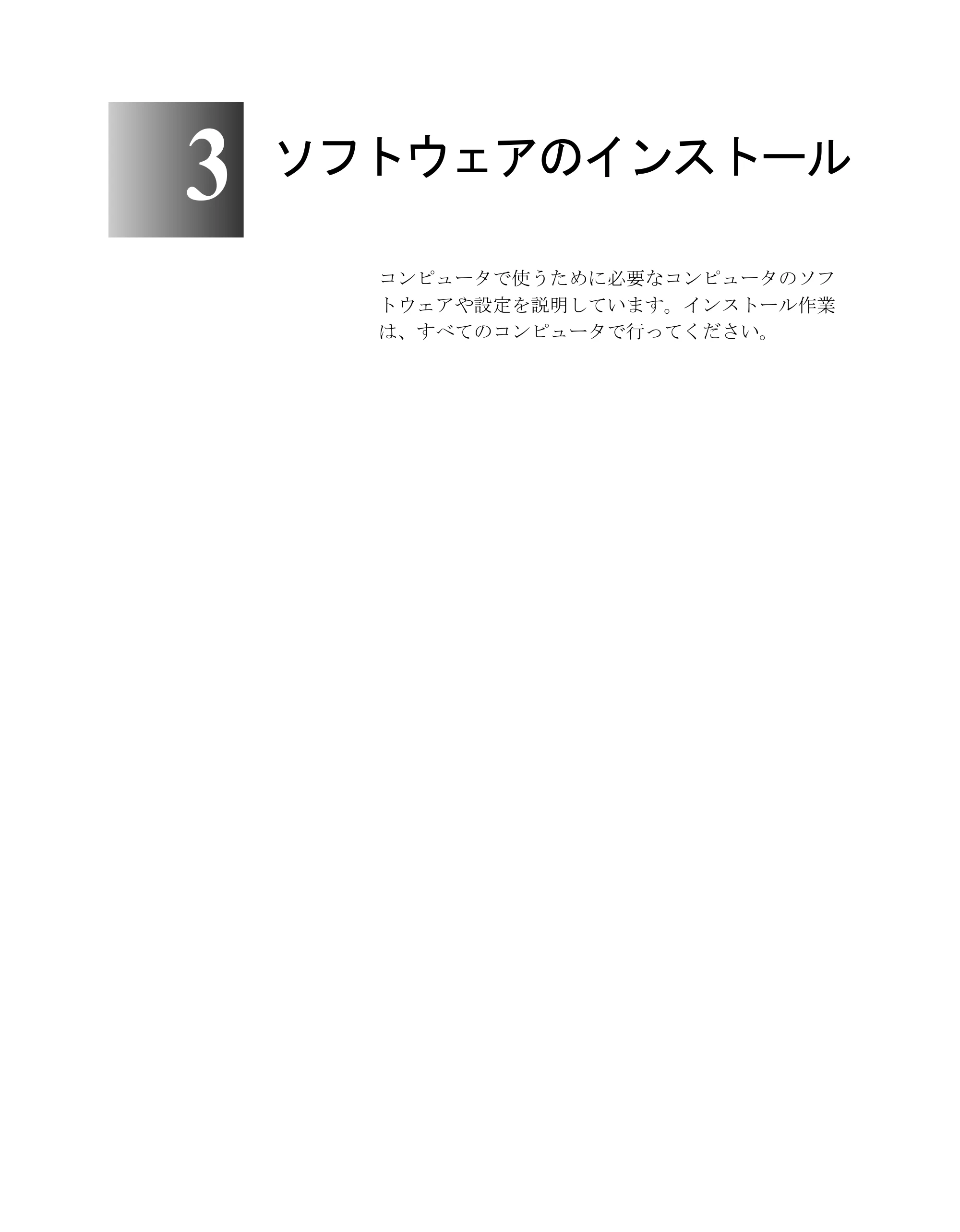

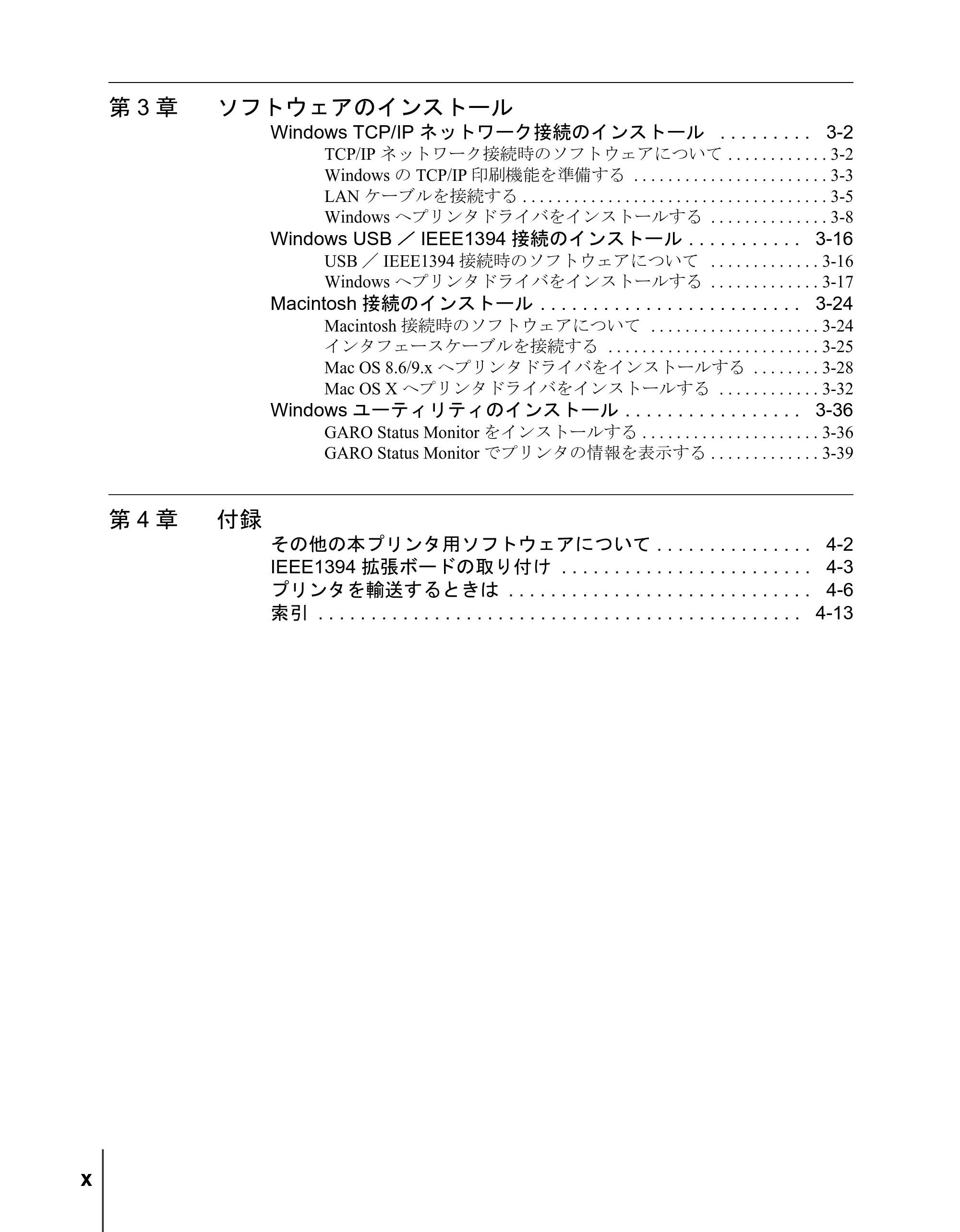

第 3 章 ソフトウェアのインストール

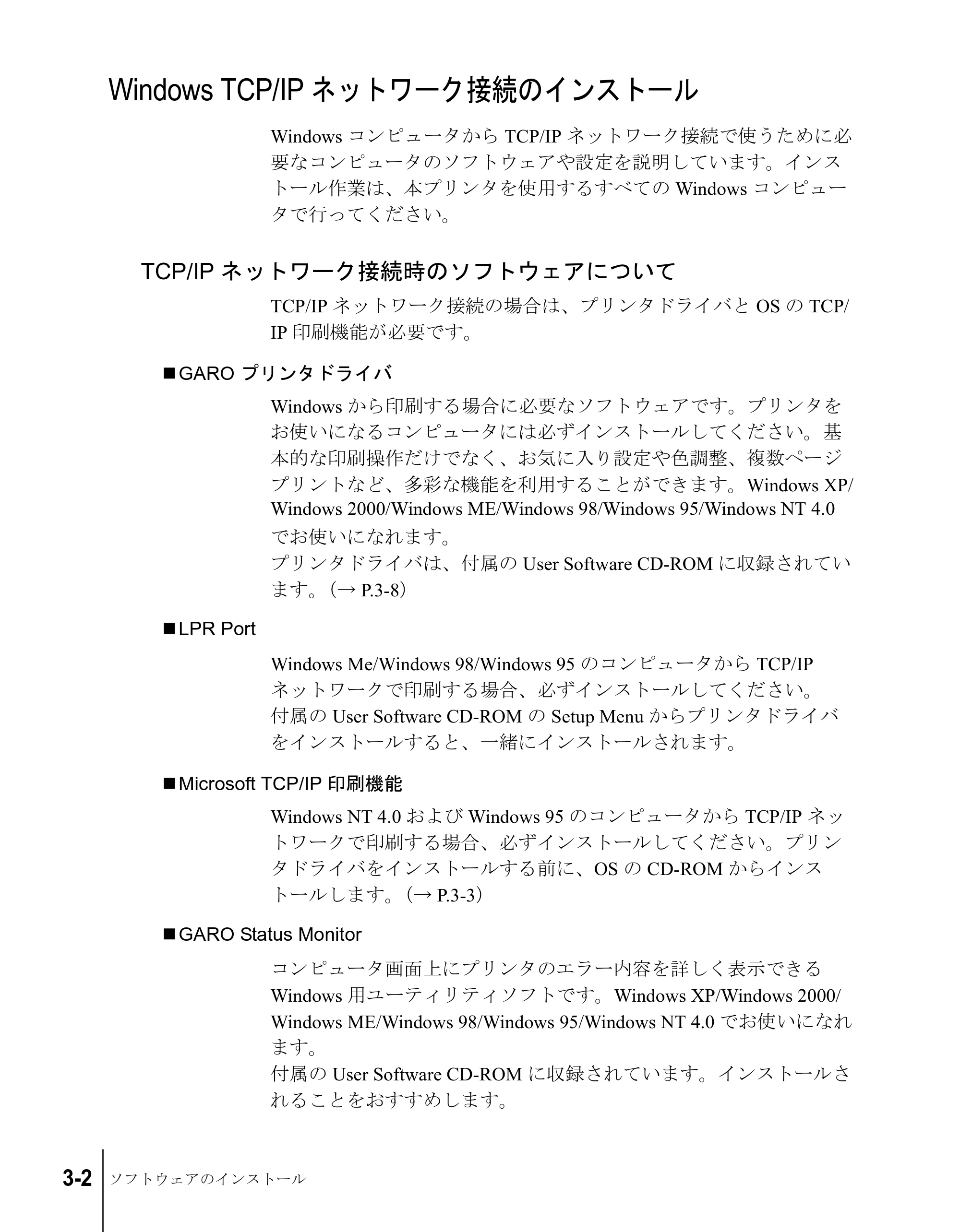

Windows TCP/IP ネットワーク接続のインストール . . . . . . . . . 3-2
TCP/IP ネットワーク接続時のソフトウェアについて . . . . . . . . . . . . 3-2

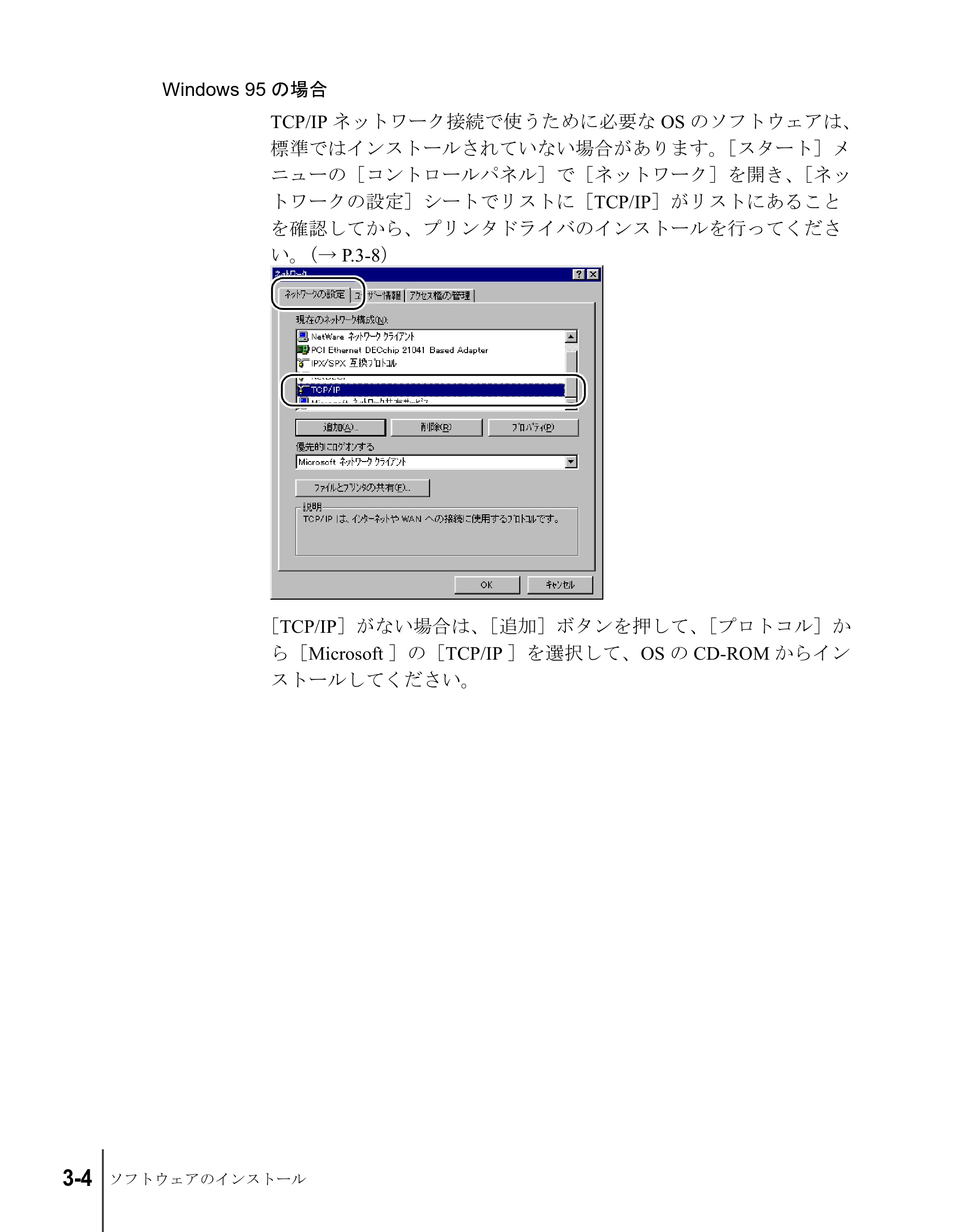

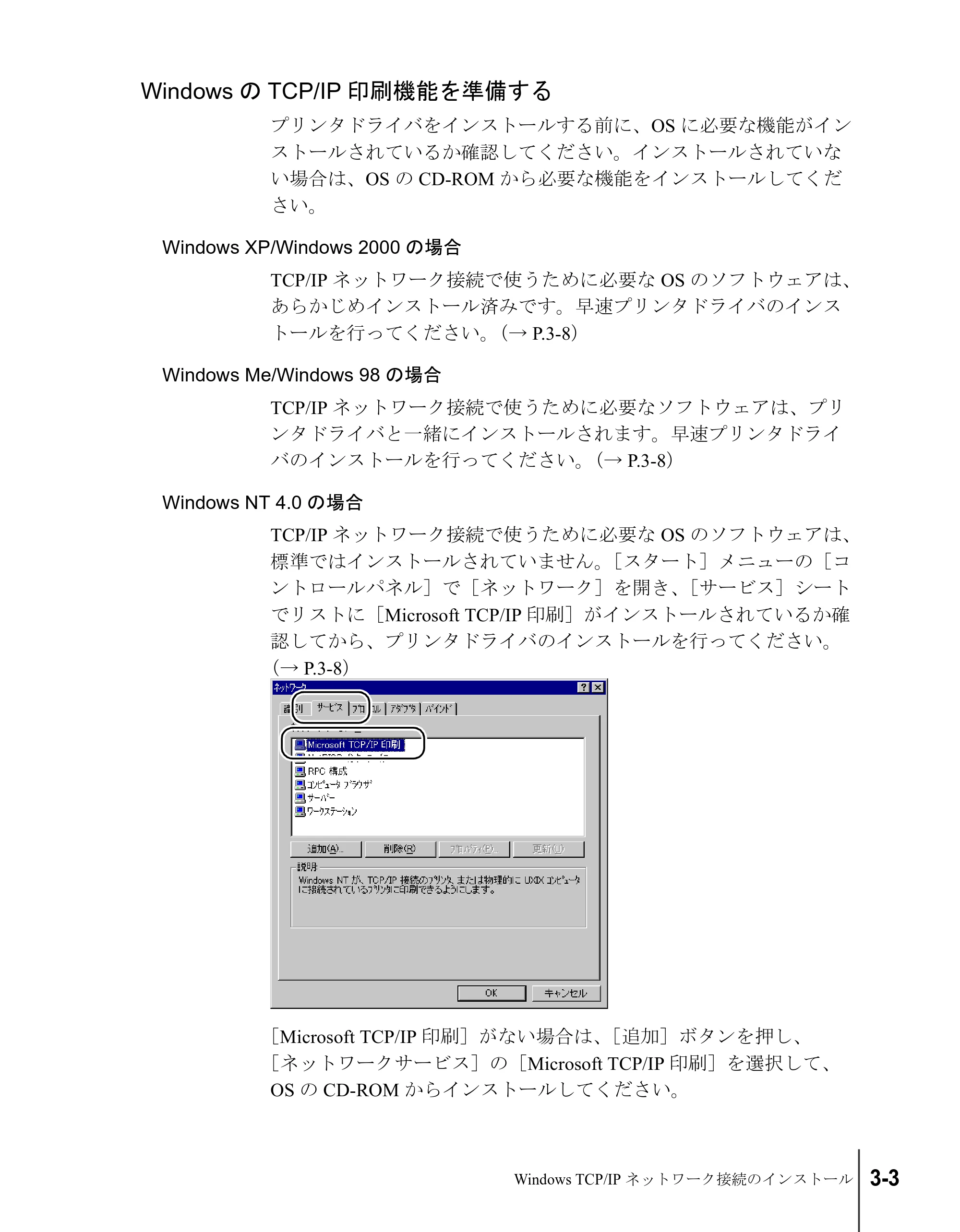

Windows の TCP/IP 印刷機能を準備する . . . . . . . . . . . . . . . . . . . . . . . 3-3

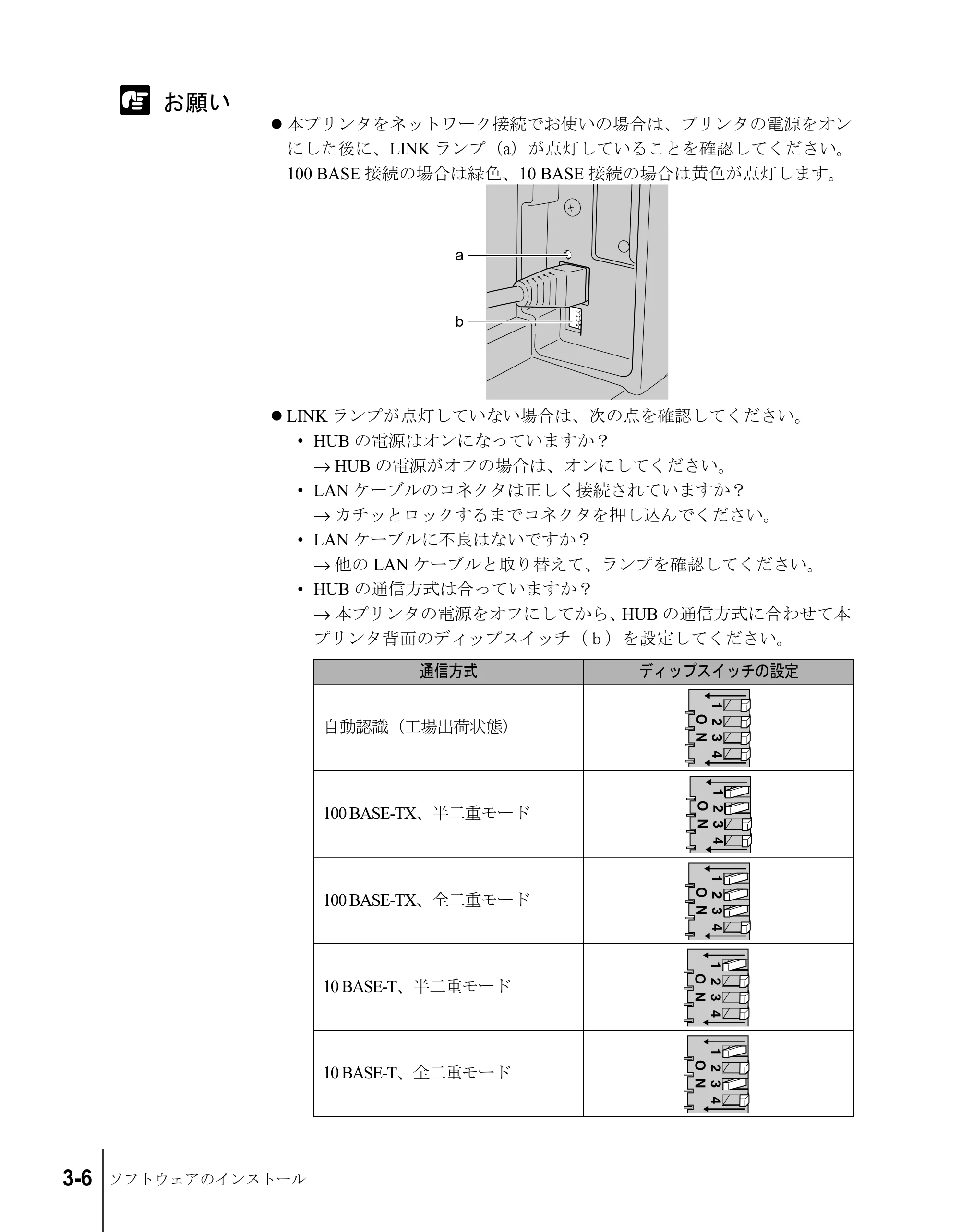

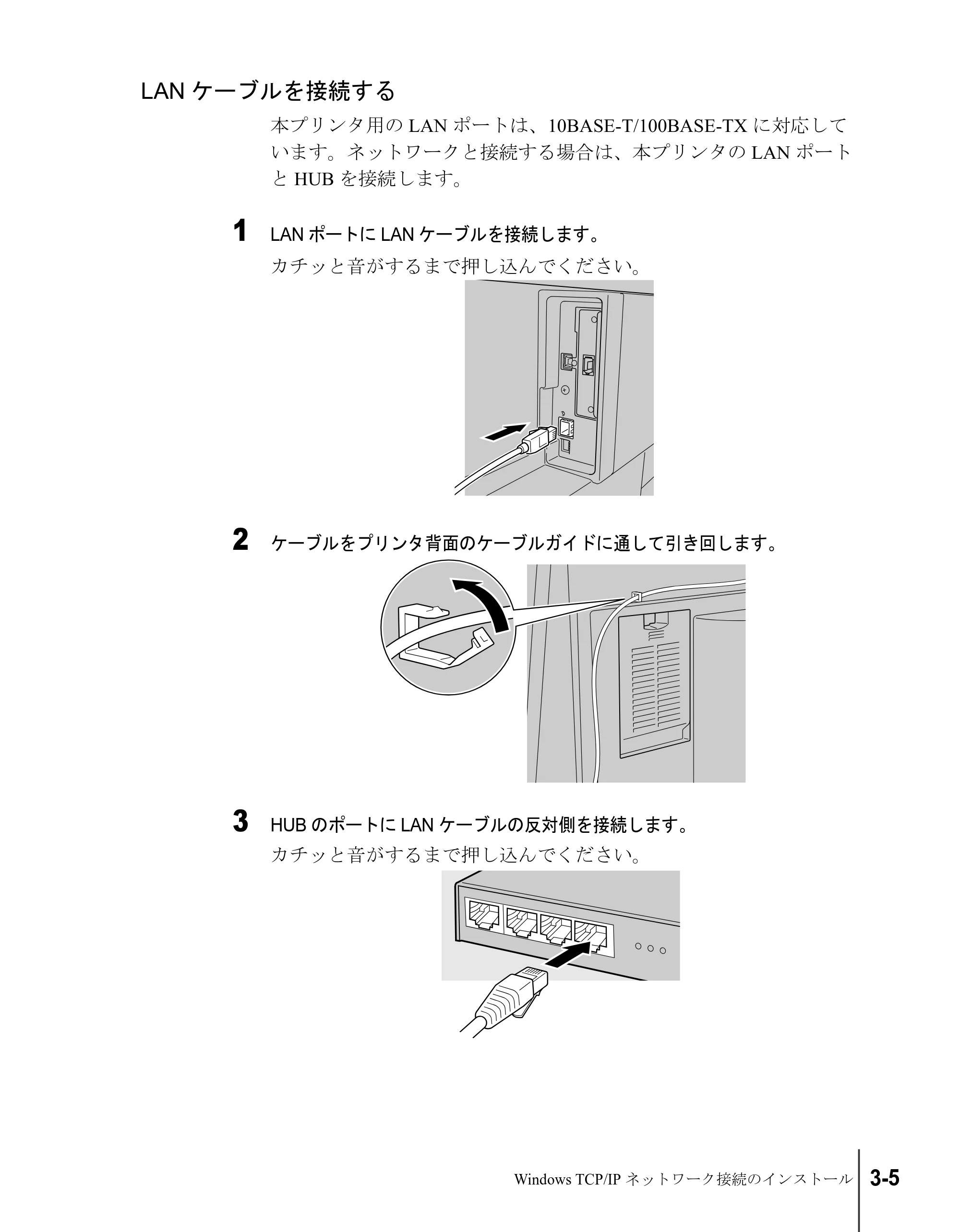

LAN ケーブルを接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

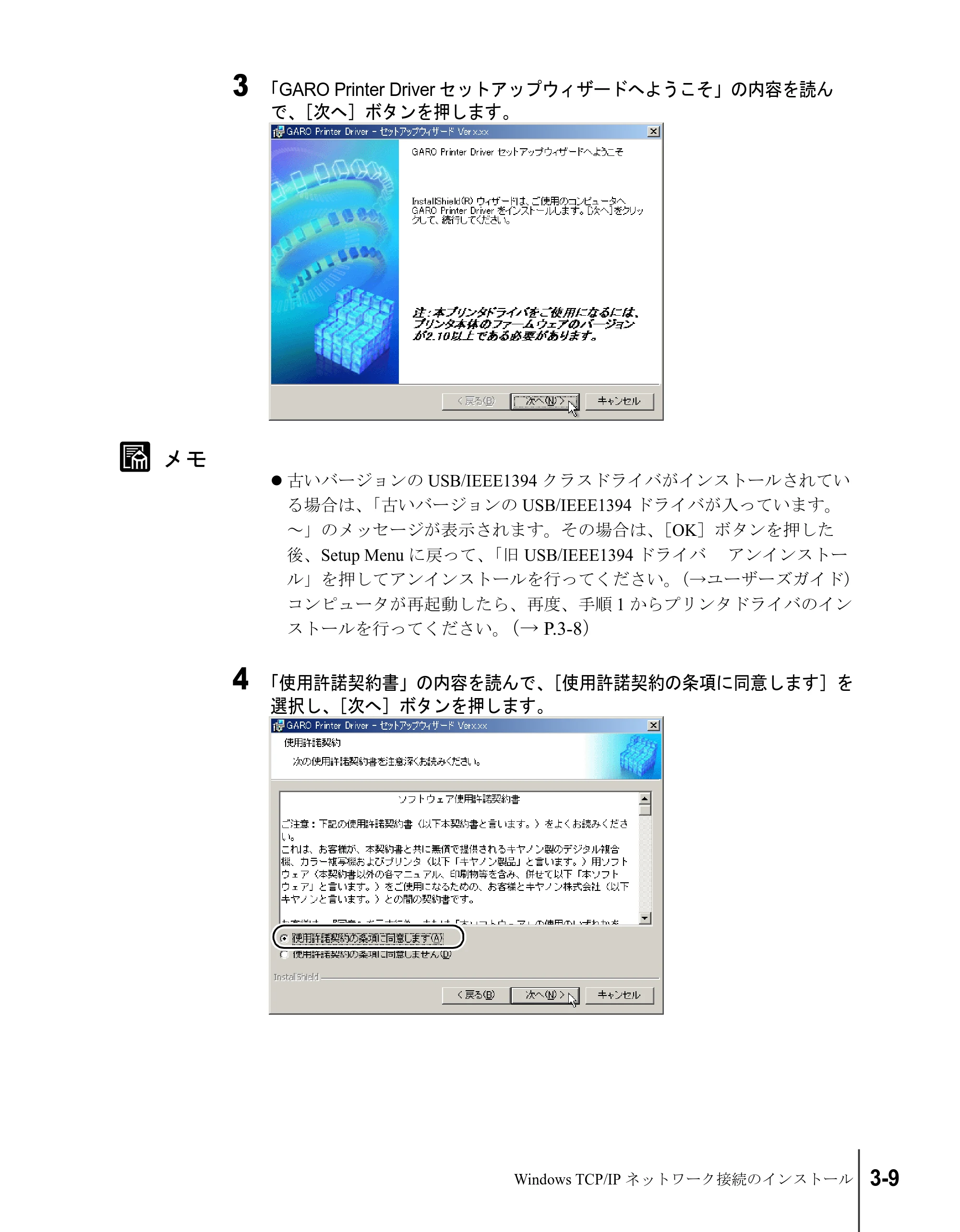

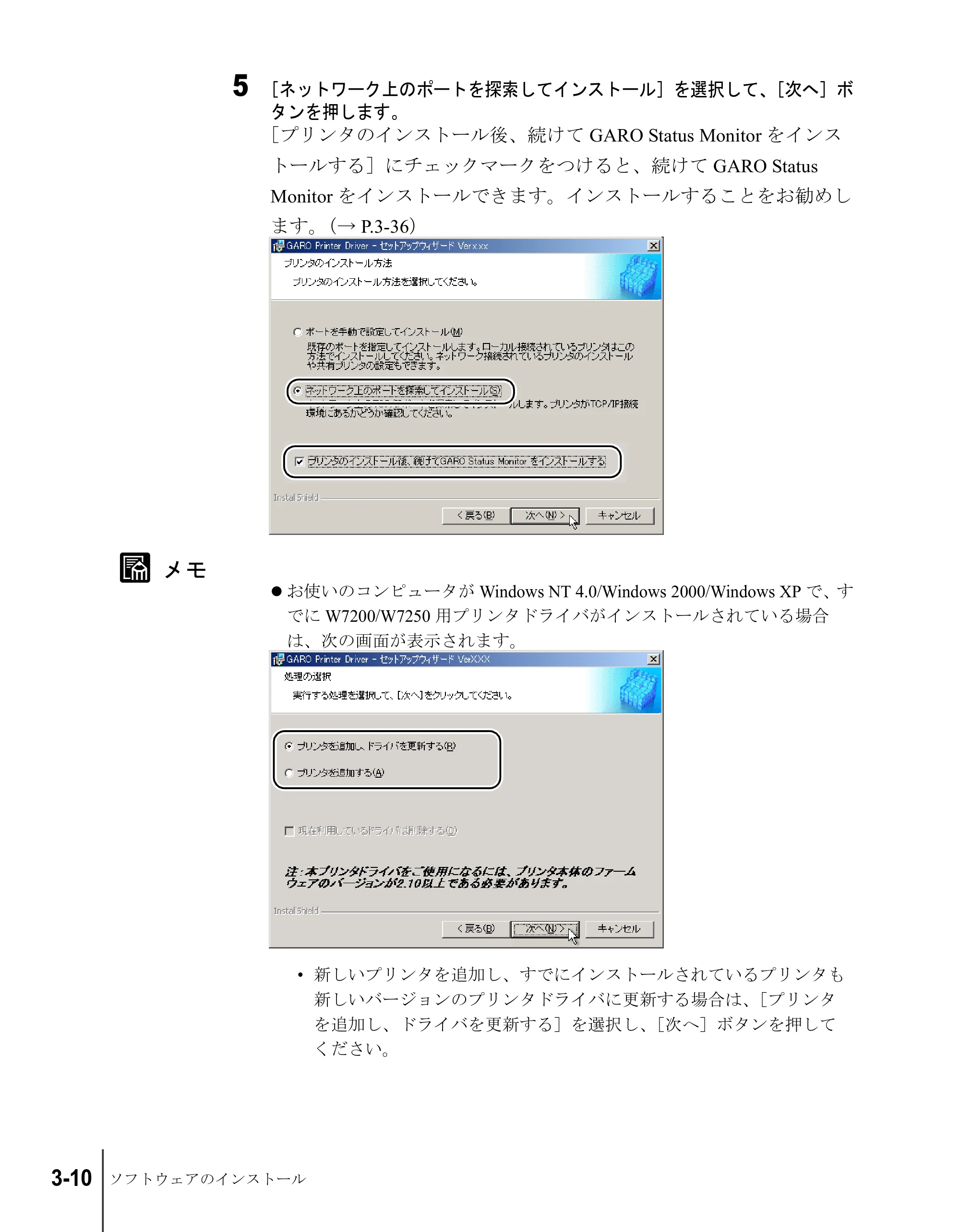

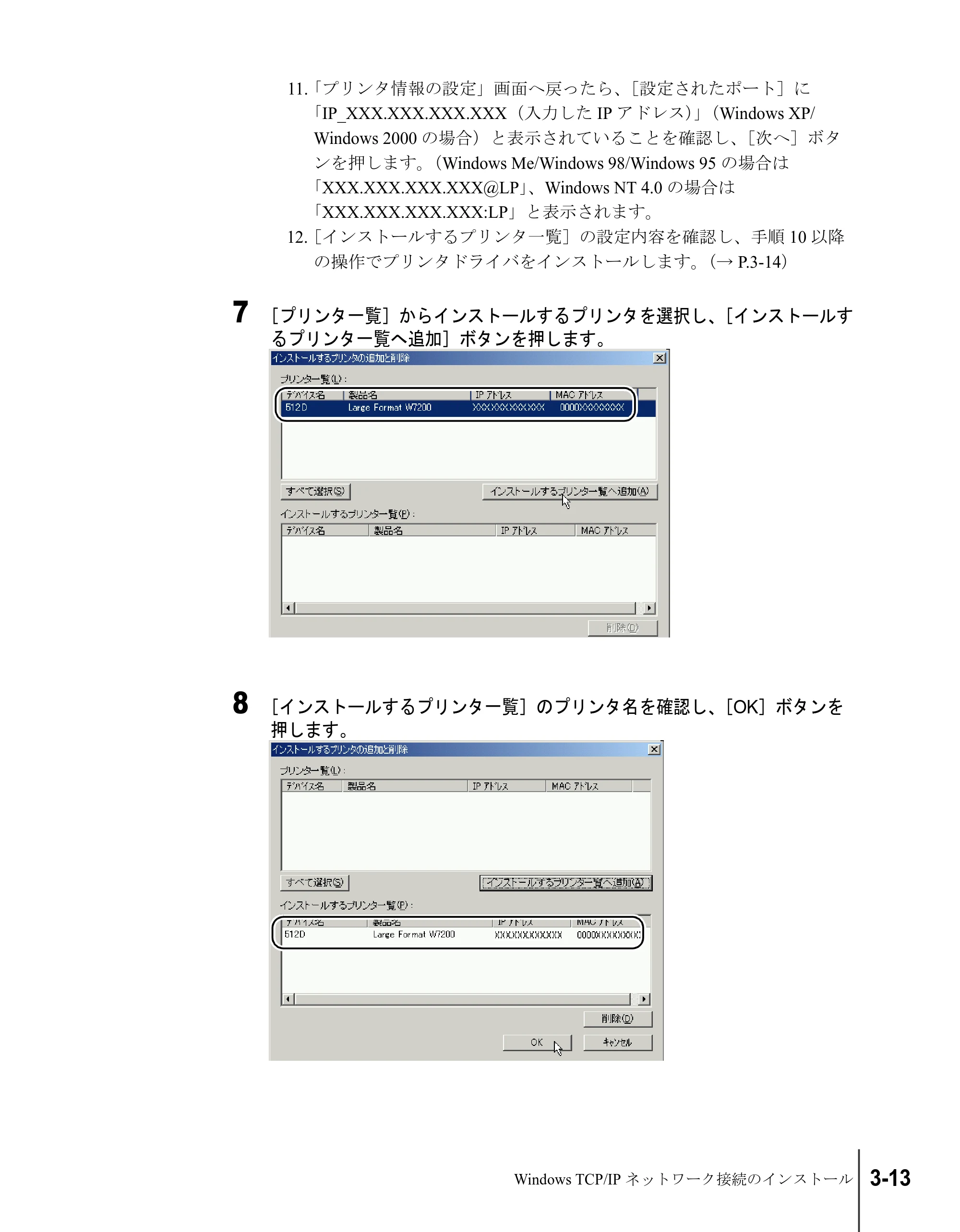

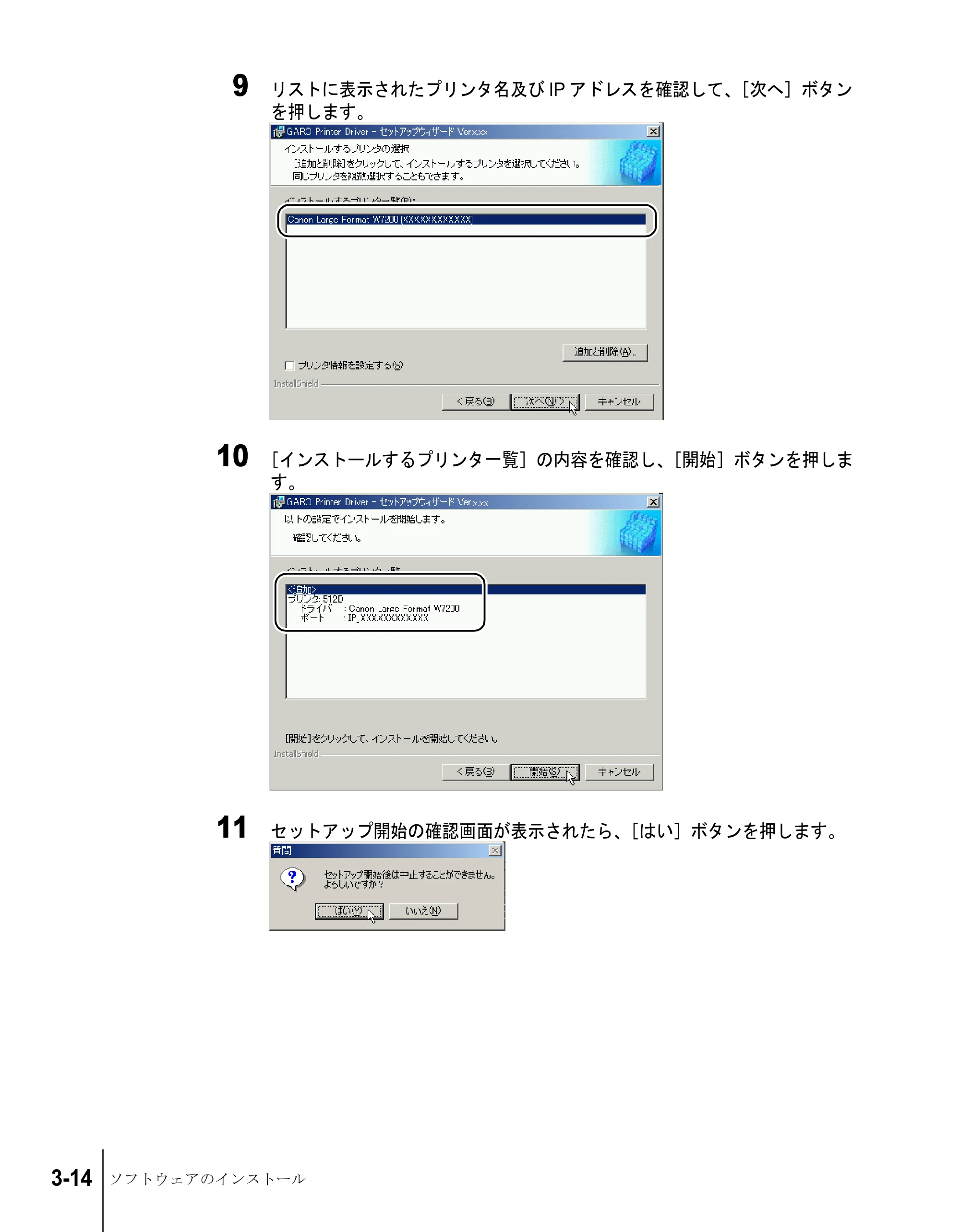

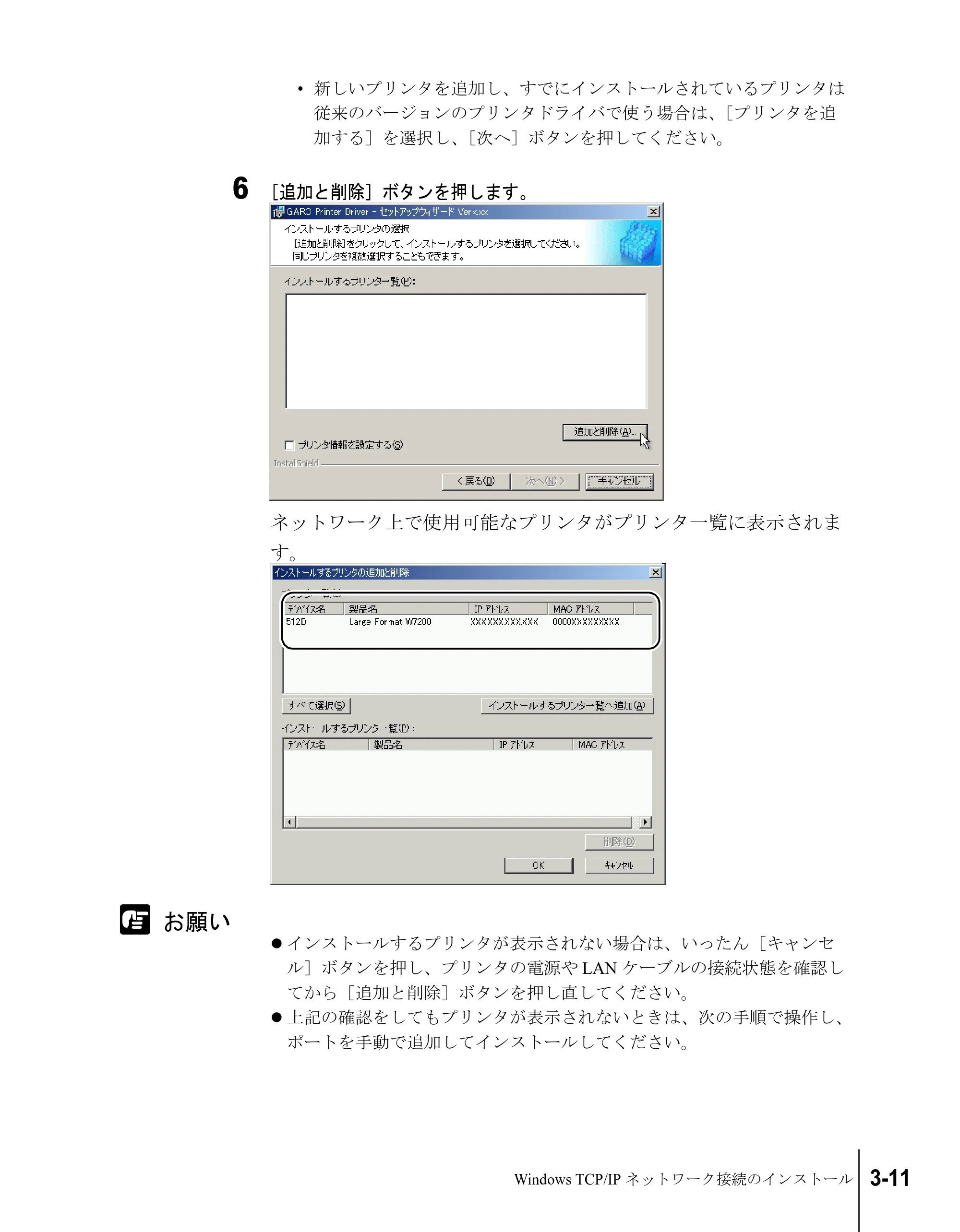

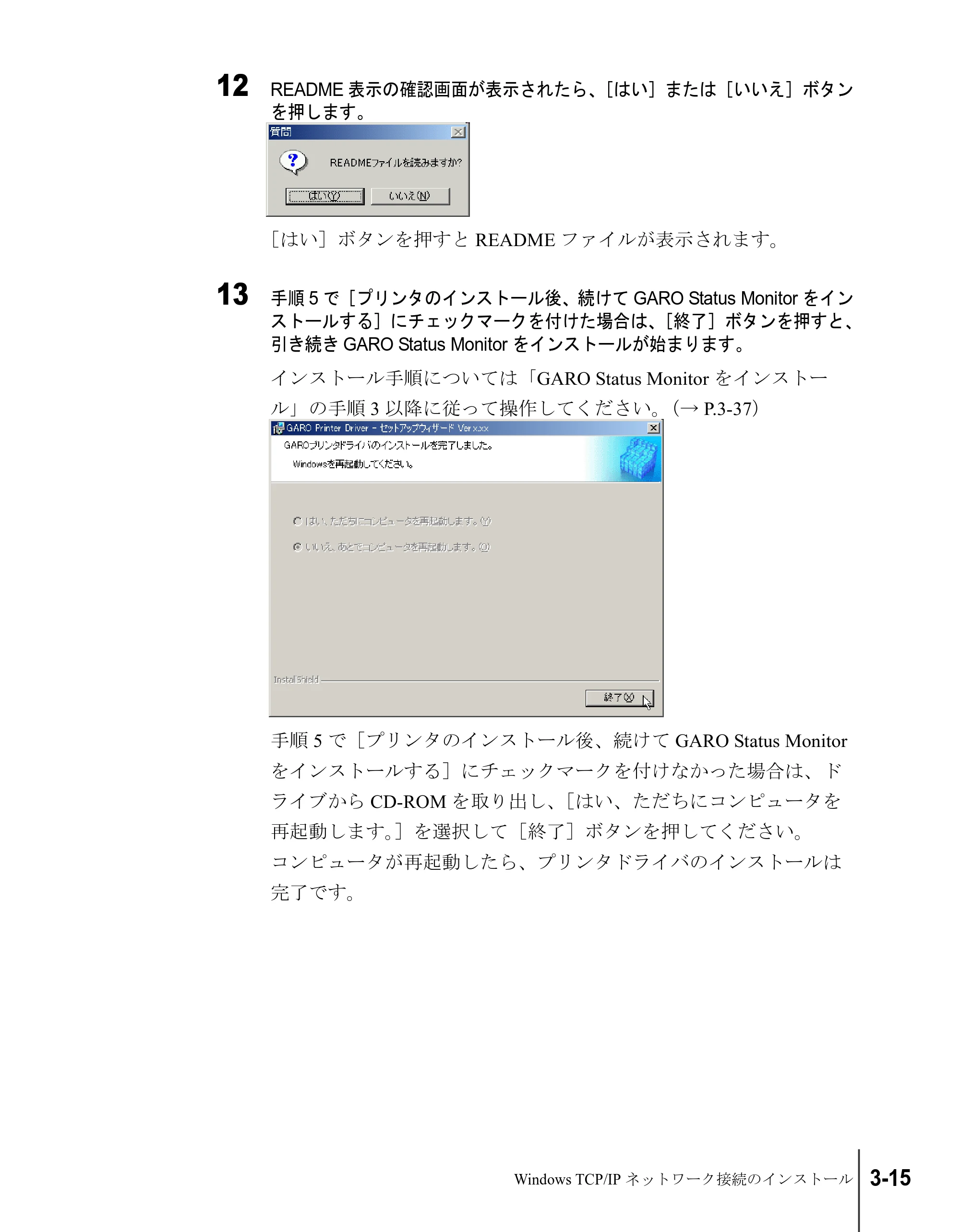

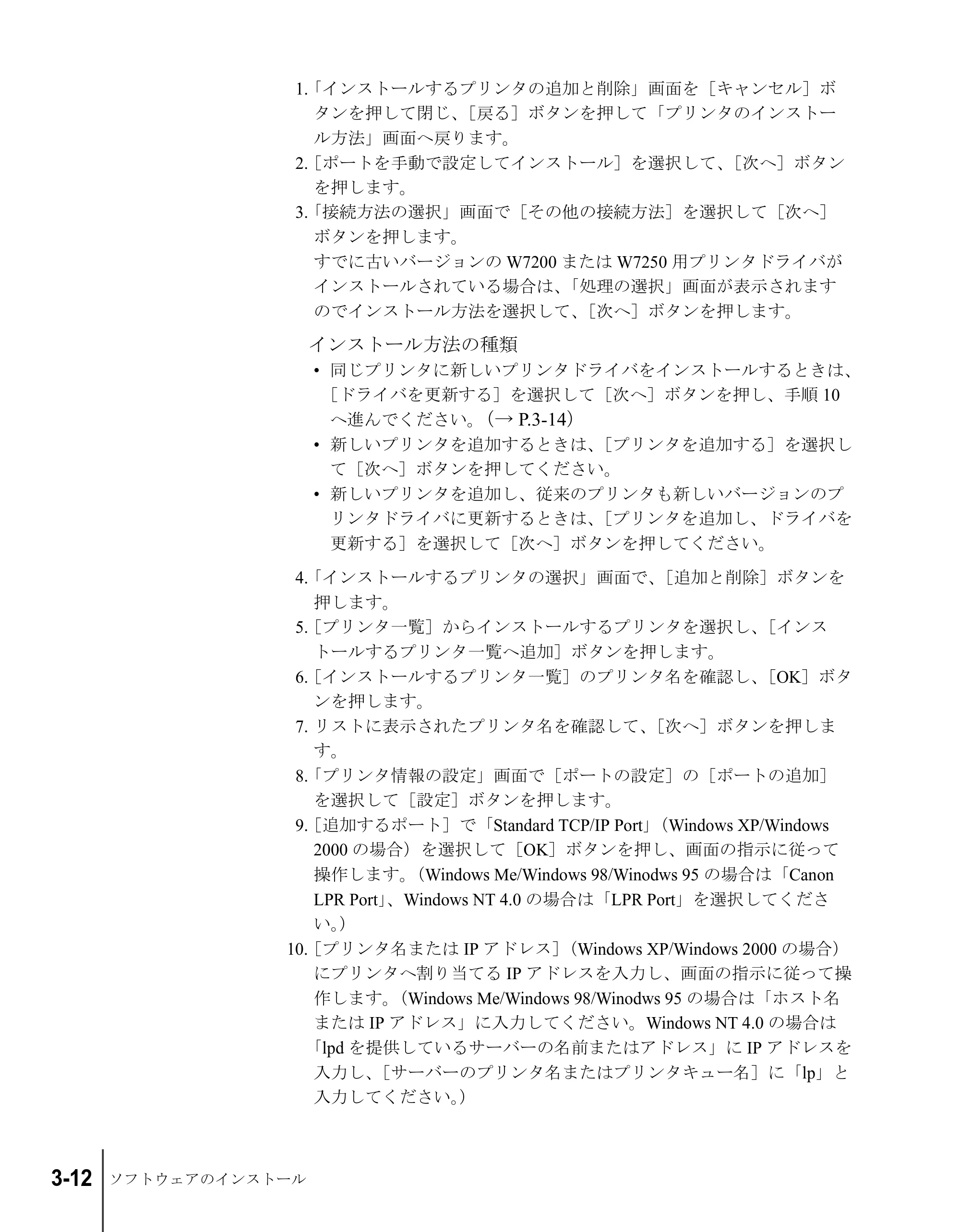

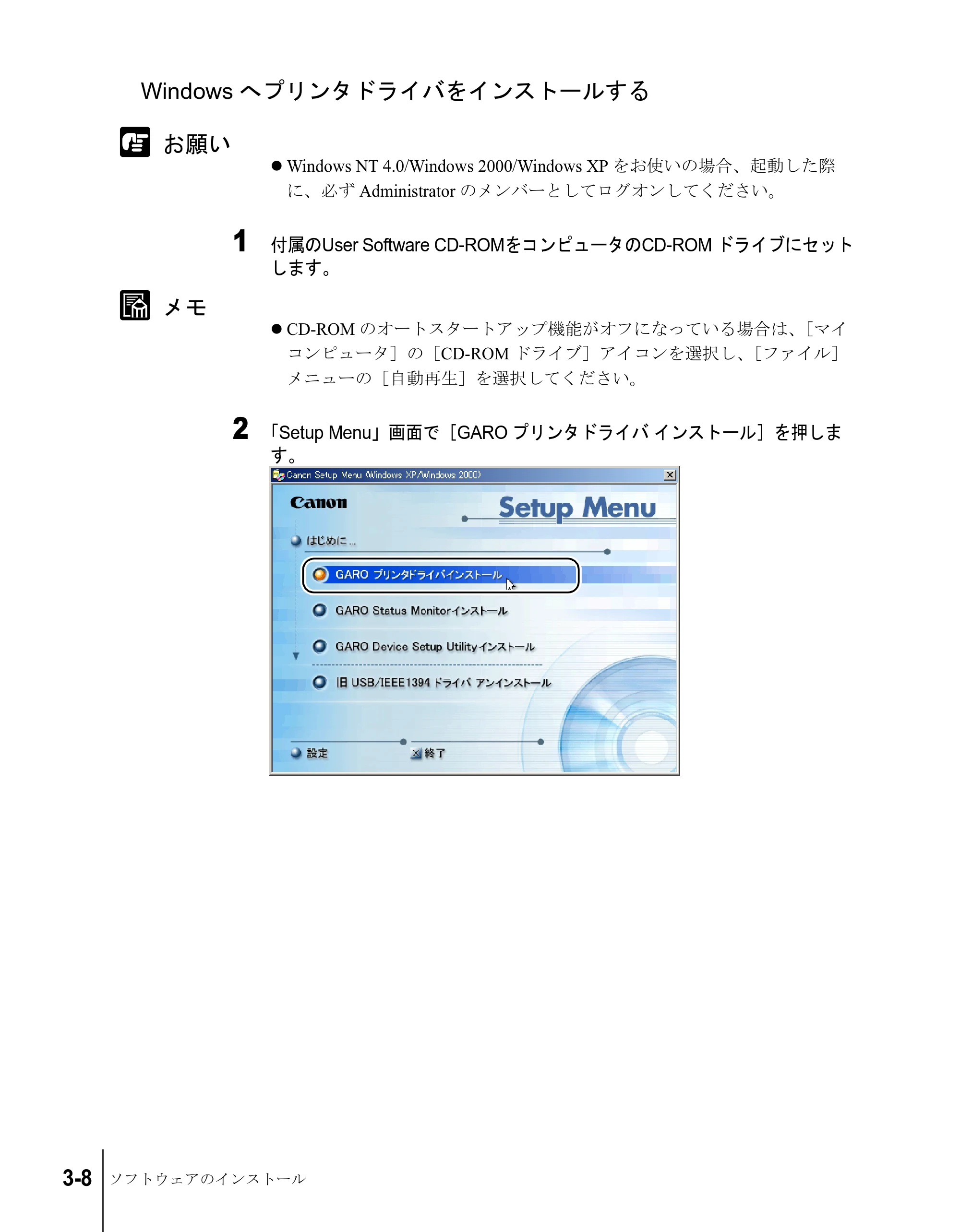

Windows へプリンタドライバをインストールする . . . . . . . . . . . . . . 3-8

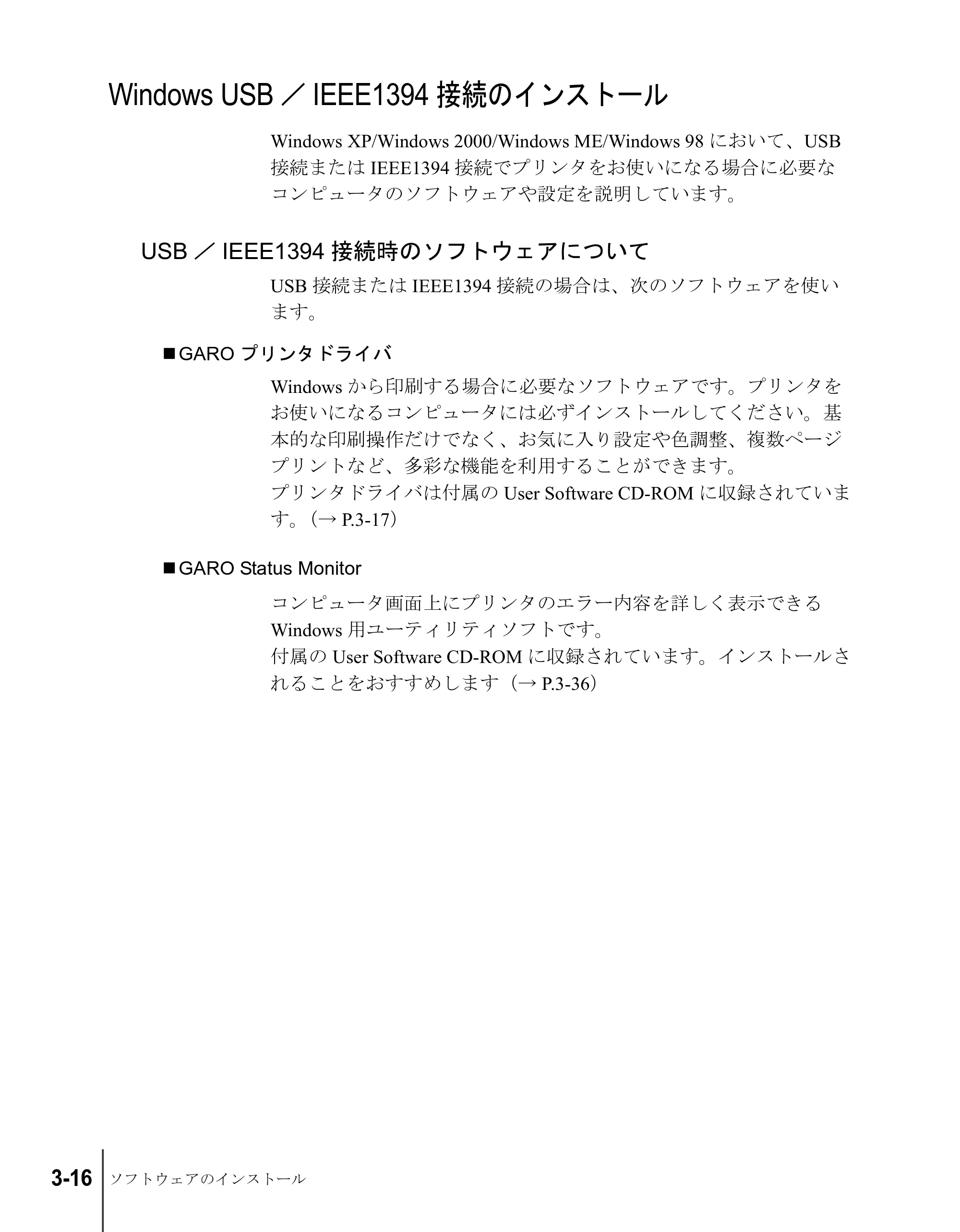

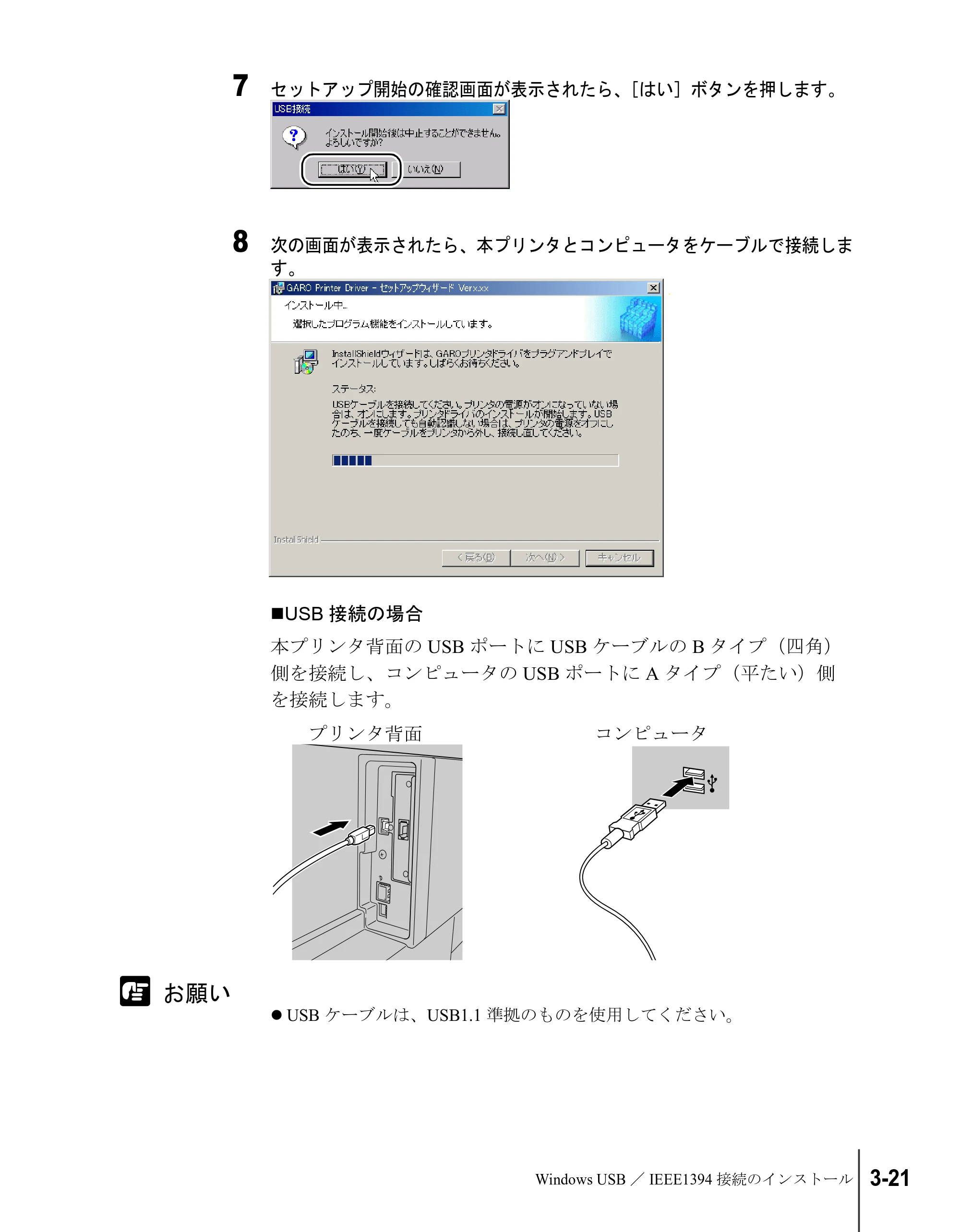

Windows USB ／ IEEE1394 接続のインストール . . . . . . . . . . . 3-16
USB ／ IEEE1394 接続時のソフトウェアについて . . . . . . . . . . . . . 3-16

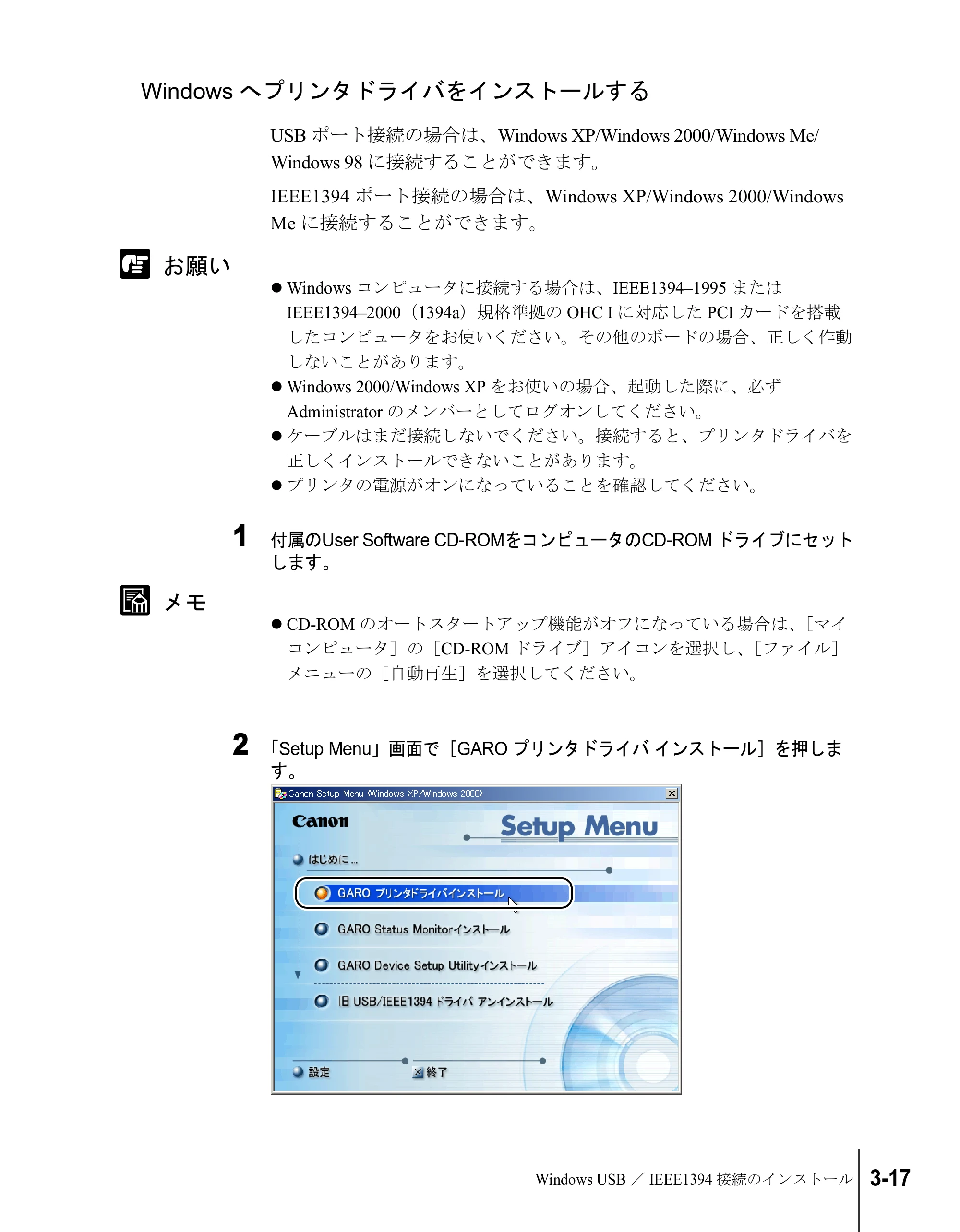

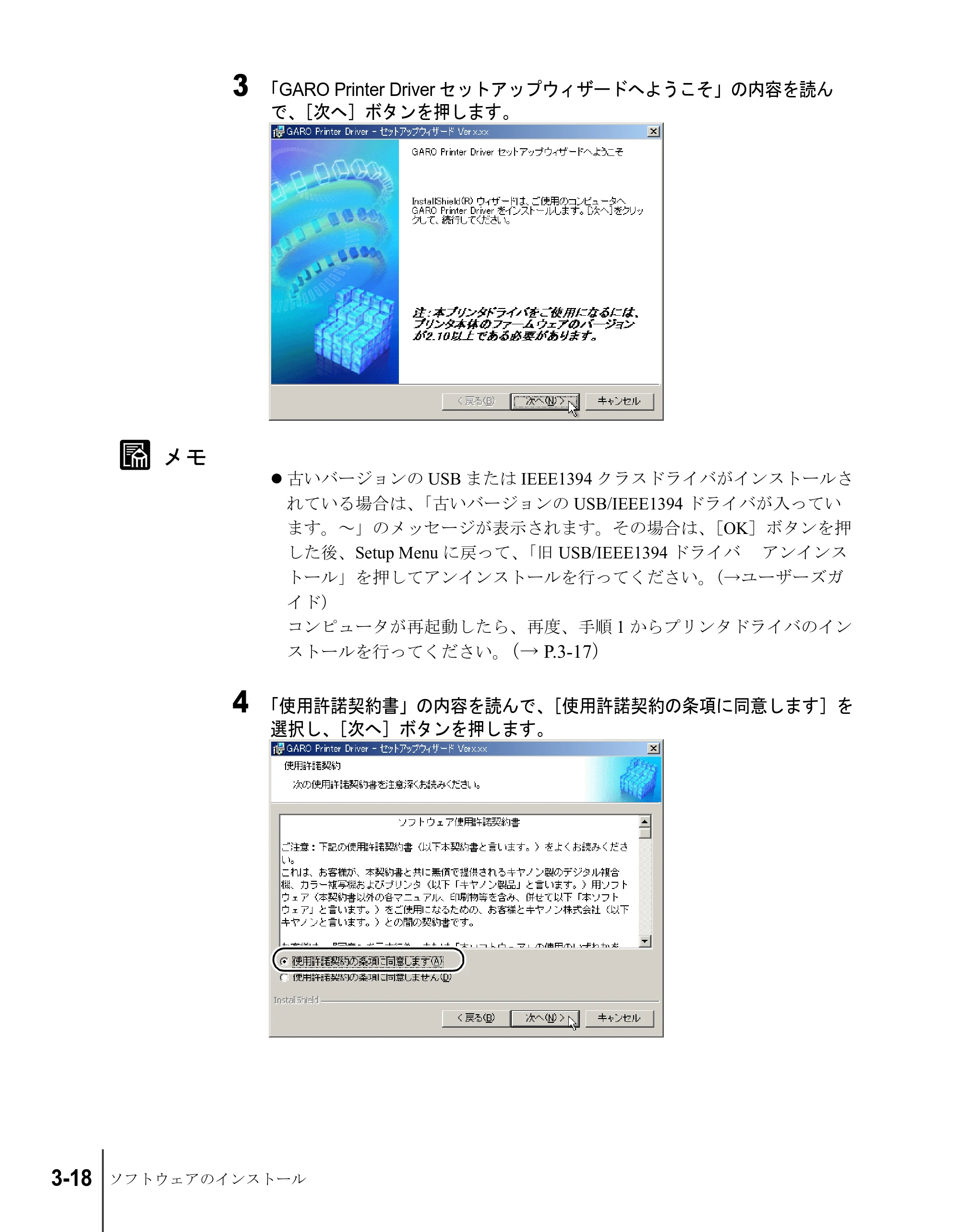

Windows へプリンタドライバをインストールする . . . . . . . . . . . . . 3-17
Macintosh 接続のインストール . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
Macintosh 接続時のソフトウェアについて . . . . . . . . . . . . . . . . . . . . 3-24
インタフェースケーブルを接続する . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
Mac OS 8.6/9.x へプリンタドライバをインストールする . . . . . . . . 3-28
Mac OS X へプリンタドライバをインストールする . . . . . . . . . . . . 3-32
Windows ユーティリティのインストール . . . . . . . . . . . . . . . . . 3-36
GARO Status Monitor をインストールする . . . . . . . . . . . . . . . . . . . . . 3-36

GARO Status Monitor でプリンタの情報を表示する . . . . . . . . . . . . . 3-39
第 4 章 付録
その他の本プリンタ用ソフトウェアについて . . . . . . . . . . . . . . . 4-2
IEEE1394 拡張ボードの取り付け . . . . . . . . . . . . . . . . . . . . . . . . 4-3
プリンタを輸送するときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

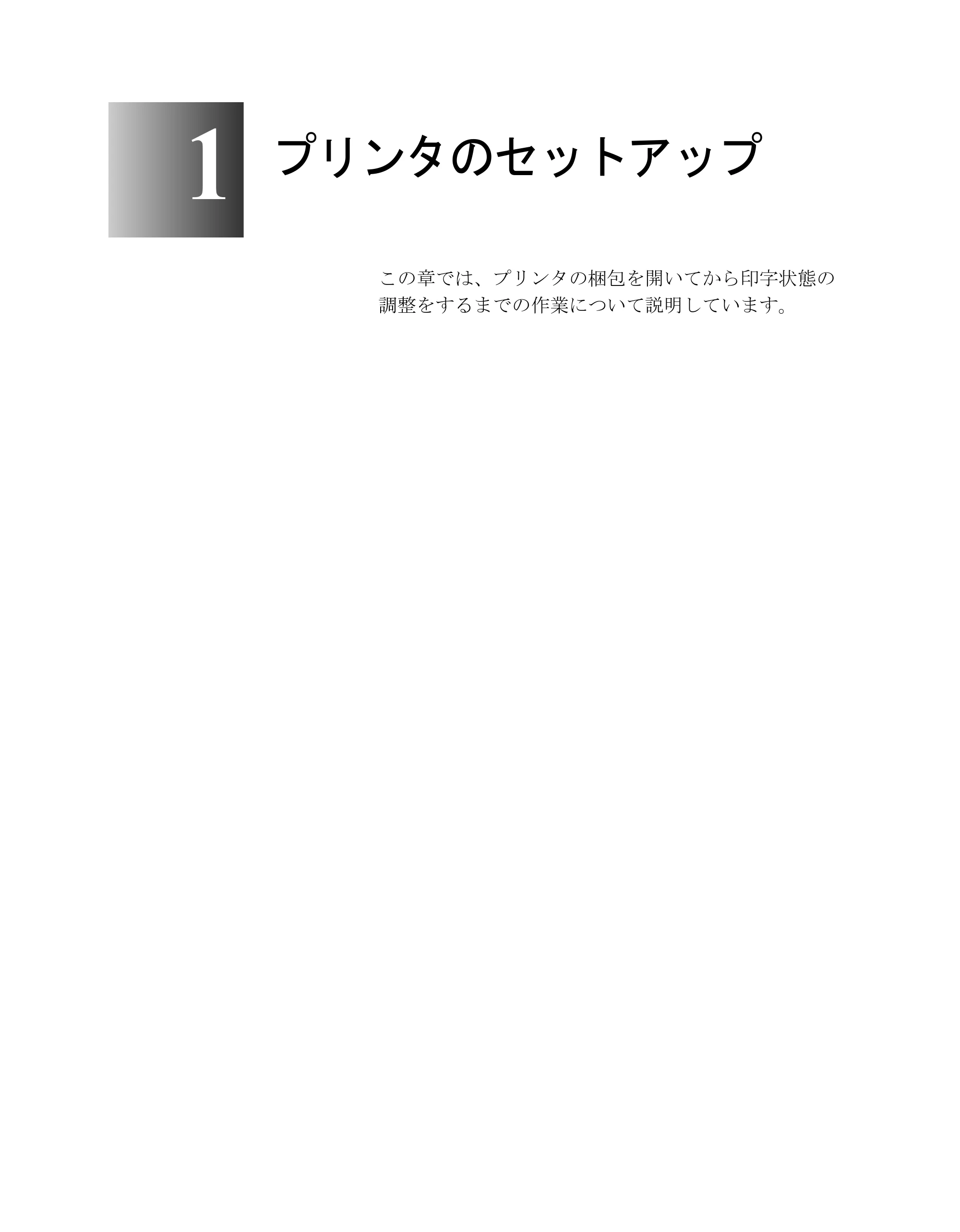

1
プリンタのセットアップ
この章では、プリンタの梱包を開いてから印字状態の
調整をするまでの作業について説明しています。

プリンタのセットアップ1-2

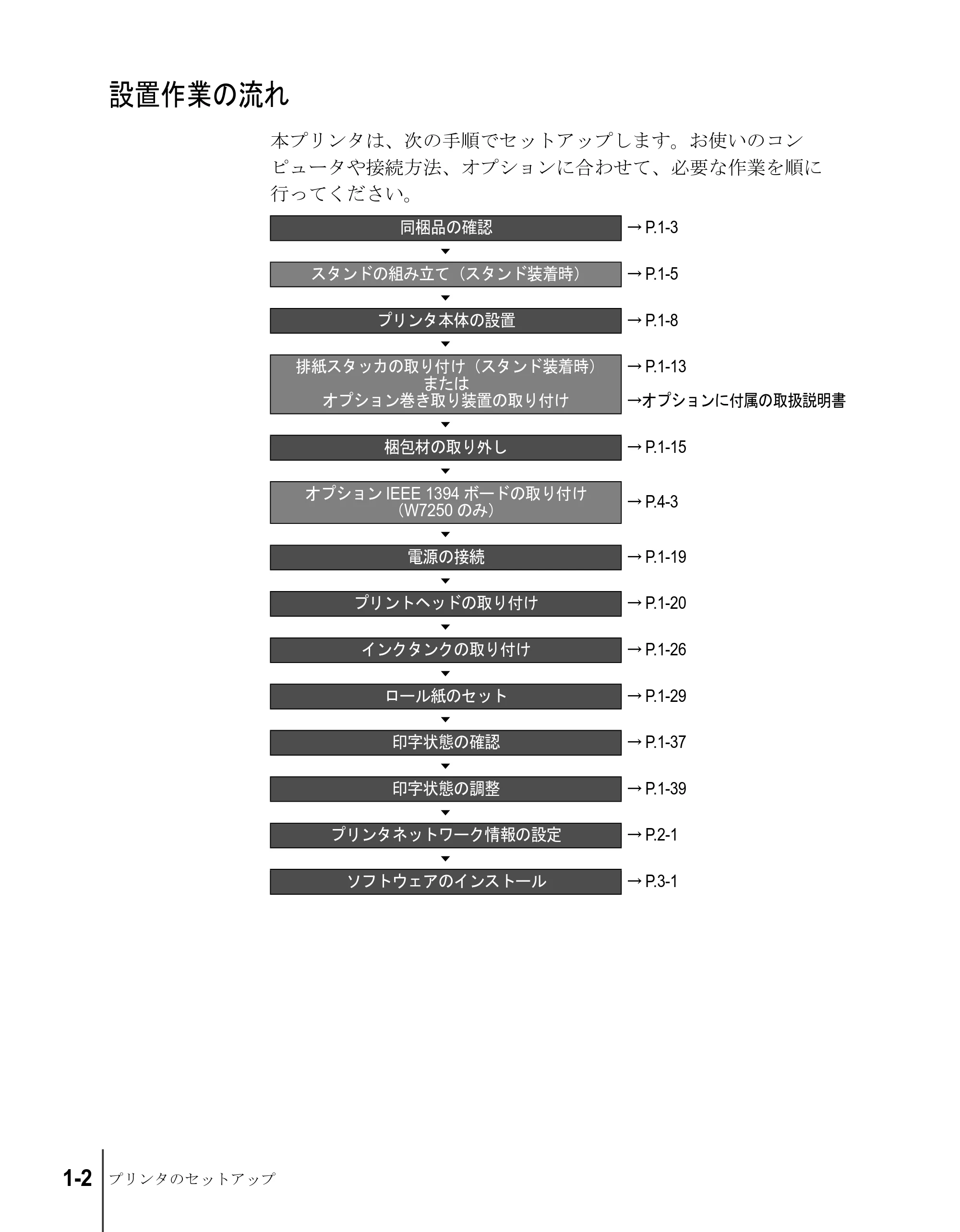

設置作業の流れ
本プリンタは、次の手順でセットアップします。お使いのコン
ピュータや接続方法、オプションに合わせて、必要な作業を順に
行ってください。
同梱品の確認 → P.1-3

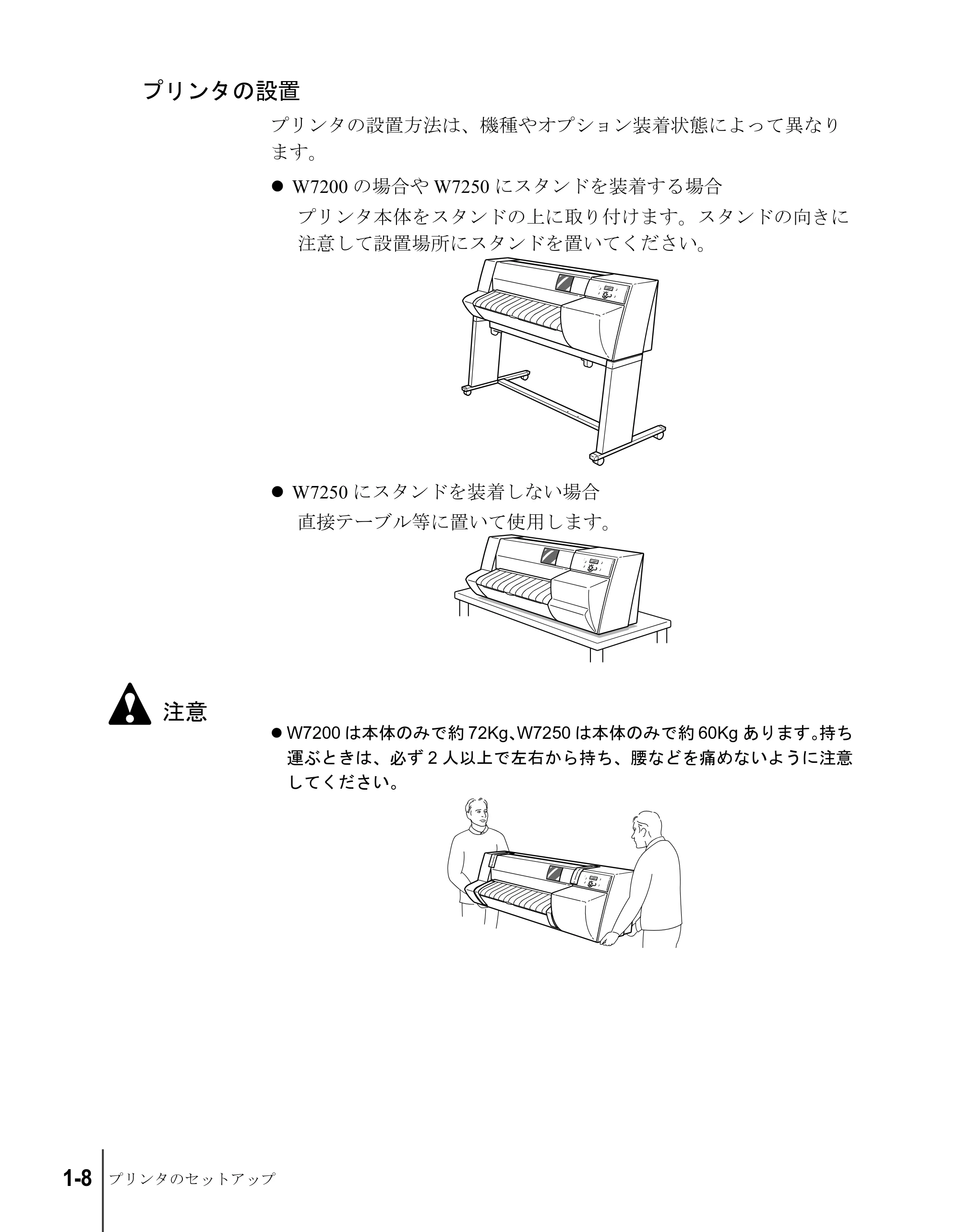

スタンドの組み立て（スタンド装着時） → P.1-5

プリンタ本体の設置 → P.1-8

排紙スタッカの取り付け（スタンド装着時）
または
オプション巻き取り装置の取り付け
→ P.1-13
→オプションに付属の取扱説明書

梱包材の取り外し → P.1-15

オプション IEEE 1394 ボードの取り付け
（W7250 のみ）
→ P.4-3

電源の接続 → P.1-19

プリントヘッドの取り付け → P.1-20

インクタンクの取り付け → P.1-26

ロール紙のセット → P.1-29

印字状態の確認 → P.1-37

印字状態の調整 → P.1-39

プリンタネットワーク情報の設定 → P.2-1

ソフトウェアのインストール → P.3-1

1 同梱品を確認する 1-3
メモ

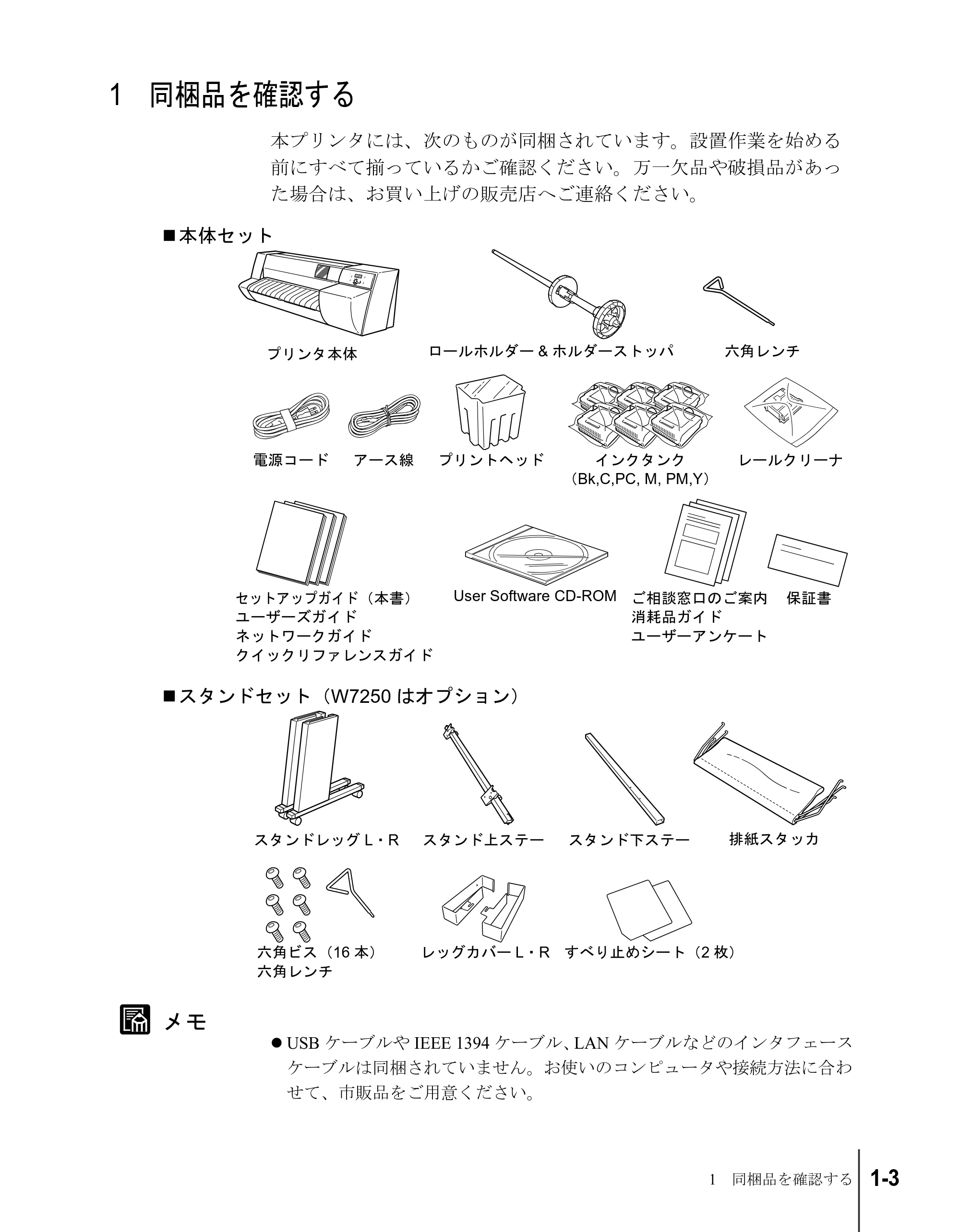

1 同梱品を確認する
本プリンタには、次のものが同梱されています。設置作業を始める
前にすべて揃っているかご確認ください。万一欠品や破損品があっ
た場合は、お買い上げの販売店へご連絡ください。
„ 本体セット
„ スタンドセット（W7250 はオプション）
z USB ケーブルや IEEE 1394 ケーブル、LAN ケーブルなどのインタフェース
ケーブルは同梱されていません。お使いのコンピュータや接続方法に合わ
せて、市販品をご用意ください。
プリンタ本体
電源コード アース線 プリントヘッド インクタンク
（Bk,C,PC, M, PM,Y）
セットアップガイド （本書）
ユーザーズガイド
ネットワークガイド
クイックリファレンスガイド
User Software CD-ROM ご相談窓口のご案内
消耗品ガイド
ユーザーアンケート

保証書

六角レンチロールホルダー & ホルダーストッパ
レールクリーナ
スタンド上ステー スタンド下ステー 排紙スタッカ
六角ビス（16 本）
六角レンチ
レッグカバー L・R すべり止めシート（2 枚）
スタンドレッグ L・R

プリンタのセットアップ1-4

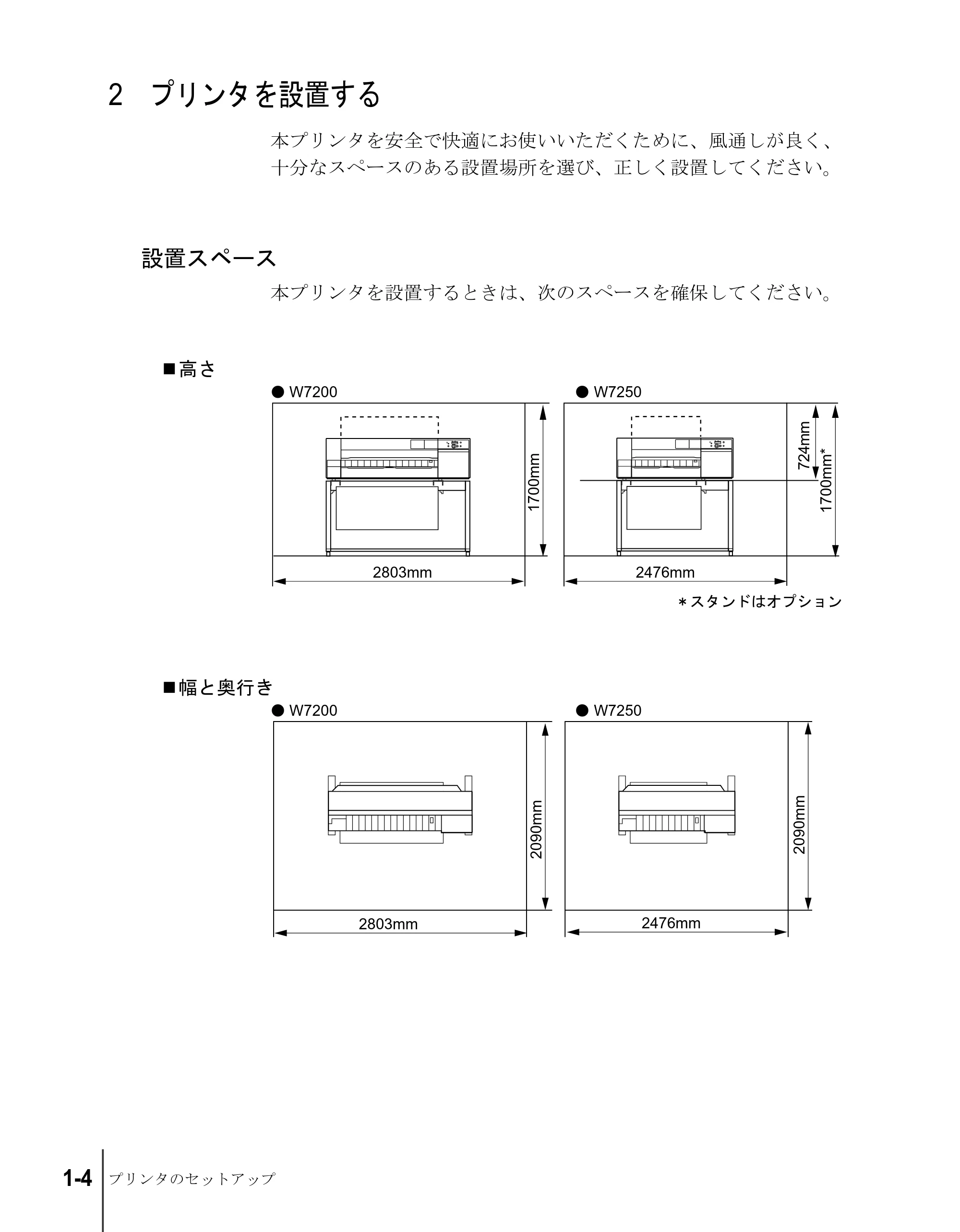

2 プリンタを設置する
本プリンタを安全で快適にお使いいただくために、風通しが良く、
十分なスペースのある設置場所を選び、正しく設置してください。
設置スペース
本プリンタを設置するときは、次のスペースを確保してください。
„ 高さ

• W7200 ● W7250

„ 幅と奥行き

• W7200 ● W7250

724mm
1700mm*
1700mm
2803mm 2476mm
＊スタンドはオプション
2090mm
2476mm
2090mm
2803mm

2 プリンタを設置する 1-5
お願い
スタンドの組み立て
本プリンタは、プリンタ本体のセットとスタンドのセットに分割さ
れた状態で梱包されています。W7200 の場合や W7250 にスタンド
を装着する場合は、初めにスタンドを組み立ててください。六角レ
ンチは、スタンドとプリンタ本体に 1 本ずつ同梱されていますので、
ご用意ください。
W7250 をテーブルなどに置いて使用する場合は、「プリンタの設置」
（→ P.1-8）へ進んでください。
z 取り外した梱包材や梱包箱は、大切に保管してください。スタンドを輸送
する場合は、これらの梱包材を取り付けた状態で輸送してください。
1 スタンドレッグ R（a）を図の向きに立てて、スタンド下ステー（b）のネジ
穴位置（c）が合う側を差し込みます。
2 スタンドレッグ L（d）を図の向きに立てて、スタンド下ステーの左側から
差し込みます。
b
a
c
d

プリンタのセットアップ1-6
お願い
3 スタンド下ステー裏側から、4 つの六角ビスでスタンドレッグを固定しま
す。
4 スタンドの両側を持って、スタンドを立てます。
z スタンドを立てるときは、必ず両側を持ってください。片側だけ持つと、
スタンドがゆがみ、組み立て不良の原因になることがあります。

2 プリンタを設置する 1-7
5 スタンド上ステー（a）を図の向きにして、スタンドに差し込みます。
6 左右 4 箇所ずつの六角ビスを仮止めしてから、六角ビスを締め付けてスタン
ド上ステーを固定します。

プリンタのセットアップ1-8
注意
プリンタの設置
プリンタの設置方法は、機種やオプション装着状態によって異なり
ます。
z W7200 の場合や W7250 にスタンドを装着する場合
プリンタ本体をスタンドの上に取り付けます。スタンドの向きに
注意して設置場所にスタンドを置いてください。
z W7250 にスタンドを装着しない場合
直接テーブル等に置いて使用します。
z W7200 は本体のみで約 72Kg、W7250 は本体のみで約 60Kg あります。持ち
運ぶときは、必ず 2 人以上で左右から持ち、腰などを痛めないように注意
してください。

2 プリンタを設置する 1-9
お願い
お願い
z プリンタを持ち運ぶときは、左右下側の取っ手部（a）をしっかりと持っ
てください。他の場所を持つと不安定なため、落としてけがの原因になる
ことがあります。
z 取り外した梱包材や梱包箱は、大切に保管してください。プリンタを輸送
する場合は、これらの梱包材を取り付けた状態で輸送してください。
„ W7200 の場合または W7250 にスタンドを装着して使用する場合
プリンタ本体をスタンドの上に載せて、六角ビスで固定します。六
角レンチは、スタンドとプリンタ本体に 1 本ずつ同梱されています
ので、ご用意ください。
1 スタンドを設置場所に置いて、後ろ側キャスターをロックします。
仮の場所で作業を行う場合も、後ろ側キャスターをロックしてくだ
さい。作業が終わったらキャスターのロックを解除し、設置場所へ
移動してから再度キャスターをロックしてください。
z フローリングなど床面がすべりやすい場所に設置する場合は、後ろ側キャ
スターの下に付属のすべり止めシート（a）を敷いてください。

aa
a

プリンタのセットアップ1-10
2 プリンタ本体下側の取っ手を両側から持ち、本体側面の角（a）をスタンド
の角（b）に揃えて載せます。
受け板の左右各 2 つのネジ穴（c）から本体のネジ穴が見えるように
位置を調整してください。
3 スタンド受け板の下側から、プリンタ本体を左右各 2 つの六角ビスで固定し
ます。
a
b
c c

2 プリンタを設置する 1-11
4 レッグカバーの刻印を上側にして、左右それぞれのスタンドレッグ上端に
沿ってレッグカバーを差し込みます。

プリンタのセットアップ1-12
注意
お願い
„ W7250 にスタンドを装着しないで使用する場合
プリンタ本体を設置場所に直接置いて使用します。
z W7250 は本体のみで約 60Kg あります。テーブル等の設置場所は、水平で
十分な強度のある場所をお選びください。不安定な場所や傾いた場所に設
置するとプリンタ本体が転倒し、けがやプリンタ破損の原因になります。
z ロール紙トレイを引き出した状態で、ロール紙トレイを下に押したり、寄
りかかったりしないでください。プリンタ本体が転倒し、けがやプリンタ
破損の原因になります
1 プリンタ本体下側の取っ手を両側から持ち、設置場所の端とプリンタの前端
（a）を合わせて置きます。
z 設置場所の表面がざらざらしていたり、ほこりやゴミがあると、ロール紙
の種類によっては印字面に傷が付くことがあります。その場合は、プリン
タの下に普通紙など（フィルム系用紙は除く）を図のように貼り付けてく
ださい。
a
800mm
500mm

2 プリンタを設置する 1-13
排紙スタッカの取り付け
スタンドを装着している場合で、オプションの巻き取り装置を装着
しない場合は、排紙スタッカをスタンドに取り付けます。
1 排紙スタッカの表裏を確認し、面積の大きい側（a）を手前、面積の小さい
側（b）を奥側になるように広げます。
排紙スタッカの布が折り返されている面が裏側になります。
2 排紙スタッカの奥側（面積の小さい側）のアームを左右の排紙スタッカ支え
奥側の穴に差し込み、水平溝に沿って奥まで差し込みます。
b
a

プリンタのセットアップ1-14
3 排紙スタッカ中央のアームを、左右の排紙スタッカ支え中央の穴に差し込
み、奥側の斜め溝に沿って奥まで押し込みます。
4 排紙スタッカの一番長いアームを左右の排紙スタッカ支え手前側の穴に差し
込み、水平溝に沿って奥まで差し込みます。

2 プリンタを設置する 1-15
梱包材の取り外し
1 プリンタ本体に取り付けられているテープを取り除きます。
2 上カバーを開き、用紙解除レバーのテープを取り除きます。

プリンタのセットアップ1-16
3 用紙解除レバーを上げてプラテン上の保護シート（a）を取り除き、用紙解
除レバーを下げます。
4 ベルトストッパの六角ビスを取り外してベルトストッパを取り除きます。
5 上カバーを閉じます。
a

2 プリンタを設置する 1-17
6 トレイを開きます。
7 トレイとロール紙トレイのテープを取り外します。
8 トレイオープンレバーを引いて、ロール紙トレイを引き出します。

プリンタのセットアップ1-18
メモ
9 取り外した六角ビスでベルトストッパを図の位置に固定します。
z ベルトストッパは、本プリンタを輸送するときに必要です。図の位置に固
定して、大切に保管してください。
z 六角レンチは、本プリンタを輸送するときに必要です。ロール紙トレイ左
側の溝にセロハンテープなどで止めて、大切に保管してください。
10 ロール紙トレイを閉じてから、トレイを閉じます。

3 電源に接続する 1-19
3 電源に接続する
プリンタの設置やコンピュータとの接続が終わったら、次の手順で
電源コードを接続します。
1 本プリンタ左側面のアース線接続部に付属のアース線を、電源コネクタに電
源コードを接続します。
2 アース端子にアース線、コンセントに電源コードのプラグを接続します。

プリンタのセットアップ1-20
お願い
4 プリントヘッドを取り付ける
プリントヘッドは、プリンタの電源がオンの状態で取り付けます。
ディスプレイのメッセージに従って、次の手順で取り付けてくださ
い。
1 ［電源］キーを押して、プリンタの電源をオンにします。
しばらくすると、ディスプレイに「ウエカバー アケテクダサイ」
と表示されます。
2 上カバーを開きます。
ディスプレイに「ヘッドヲ ツケテクダサイ」と表示されます。
z 指定の場所以外は、絶対に触れないでください。プリンタ故障の原因にな
ります。

4 プリントヘッドを取り付ける 1-21
3 キャリッジカバーとカッターのテープを取り外します。
4 キャリッジカバーを上側に開きます。
5 プリントヘッド固定レバーを前側に引いて、いっぱいに開きます。

プリンタのセットアップ1-22
お願い
6 プリントヘッド固定カバーを引き上げて、いっぱいに開きます。
7 プリントヘッドをつまみ部（a）を持ってケースから取り出し、オレンジ色
の保護キャップ 1（b）を取り外してから、保護キャップ 2（c）を図のよう
に両側のつまみ（d）を押しながら下に引いて取り外します。
z 保護キャップ 2（c）の内側には、ノズル保護のためインクが塗られていま
す。触れたり、こぼしたりしないように注意して取り扱ってください。周
辺汚損の原因になることがあります。
z プリントヘッドは必ず左右のつまみ部（a）を持って取り扱ってください。
z ノズル部（e）や電極部（f）には、絶対に触れないでください。プリント
ヘッドの破損や印字不良の原因となります。
a
b
c
d
d
e
f

4 プリントヘッドを取り付ける 1-23
z 取り外した保護キャップや保護材は、再装着しないでください。これらの
ものは、地域の条例に従って廃棄してください。
8 ノズル部を下側、電極部を奥側にして、プリントヘッドをキャリッジへ差し
込みます。
9 プリントヘッド固定カバーを前側へ倒して、プリントヘッドをロックしま
す。

プリンタのセットアップ1-24
10 プリントヘッド固定レバーを奥側へカチッと音がするまで倒します。
11 キャリッジカバーを手前側へカチッと音がするまで倒します。
ディスプレイに「ウエカバー シメテクダサイ」が表示されます。
12 上カバーを閉じます。
ディスプレイに「インクタンクヲ ツケテクダサイ」が表示され、
右カバーのロックが解除されてカバーが自動的に開きます。引き続
きインクタンクを取り付けてください。

4 プリントヘッドを取り付ける 1-25
お願い
z 右カバーは手前側に開きます。右カバーによりかかったり、障害物がある
と、開きませんのでご注意ください。右カバーが開かないとエラーが表示
されますので、一旦電源をオフにしてから障害物を取り除き、オンにし直
てください。

プリンタのセットアップ1-26
お願い
5 インクタンクを取り付ける
プリントヘッドの取り付けが終わったら、インクタンクを取り付け
ます。インクタンクはイエロー（Y）、マゼンタ（M）、フォトマゼン
タ（PM）、シアン（C）、フォトシアン（PC）、ブラック（Bk）の 6
つあります。
z W7200 用インクタンク z W7250 用インクタンク
z インクタンクは、必ずプリンタに付属または新品のインクタンクを取り付
けてください。
z インクタンクは取り付ける直前まで開封しないでください。また、開封し
たインクタンクは、すみやかに取り付けてください。印字品質低下の原因
になることがあります。
z インクタンクは、落としたり振ったりしないでください。インクが漏れて
周辺汚損の原因になることがあります。
z インクタンクは開封後半年以内に使い切ることをお勧めします。時間の経
過したインクタンクは印字品質が低下することがあります。
1 セットする色のインクタンクレバーを押して、インクタンクカバーを開きま
す。
Bk PC C PM M Y

5 インクタンクを取り付ける 1-27
お願い
お願い
2 インクタンクを袋から取り出します。
z インクタンクは必ず左右のつまみ部（a）を持って取り扱ってください。
z インク供給部（b）や端子部（c）には、絶対に触れないでください。印字
不良や周辺汚損の原因となります。
3 インク供給部を下側、ラベルを図の向きにしてインクタンクをホルダへ入れ
ます。
z インクタンクは、必ず色と向きを確認してセットしてください。違う色の
インクタンクをセットすると、チューブやプリントヘッドにインクが混入
し、正しい色で印字できなくなります。
a
b c
Y

プリンタのセットアップ1-28
お願い
4 インクタンクカバーをカチッと音がするまで閉じます。
5 手順 1 ～手順 4 を繰り返して、他の色のインクタンクも取り付けます。
6 すべての色のインクタンクを取り付けたら、右カバーを閉じます。
カチッと音がしてロックするまで押してください。
プリントヘッドとインクタンクをすべて取り付けると、ディスプレ
イに「インク ジュウテンチュウ」が表示され、自動的にインクの
初期充填が始まります。インクの初期充填には約 8 分かかります。
インク充填が終わると、ディスプレイに「ロールシヲ セットシテ
クダサイ」が表示されます。引き続きロール紙のセットを行ってく
ださい。
z すべてのインクタンクが取り付けられていないと、右カバーが自動的に開
きます。すべての色のインクタンクを取り付けてください。
7 W7250 の場合は「スタンド」が表示されるので、［＜］、［＞］キーでスタン
ド装着時は「シヨウスル」、未装着時は「シヨウシナイ」を選択し、「確定」
キーを押します。
W7200 の場合は表示されませんので、操作は不要です。

スタント゛
シヨウスル

6 ロール紙をセットする 1-29
メモ
6 ロール紙をセットする
ロール紙をセットするときは、次の順で操作します。

• ロール紙をロールホルダーにセットする
• 操作パネルでロール紙の用紙種類を設定する

ロールホルダーには下表の種類のロール紙をセットできます。使用
する用紙の種類に合わせて、ロール紙の用紙種類を設定してくださ
い。
z 工場出荷状態では、用紙種類＝フツウシに設定されています。
z 上記用紙の種類を設定して印刷したとき、インクがにじんだり濃度が薄
い、等の問題が発生した場合には、スペシャル 1 ～ 5 の設定をお使いいた
だくことをおすすめします。スペシャル 1 ～ 5 とは、一定の面積に対して
インクを打ち込む量を 5 段階に分けた設定であり、数字が高くなるほどイ
ンクの打ち込み量の多い印刷になります。お使いの用紙や印刷する画像内
容によって、お試しの上、適切な設定をお使いください。
z 用紙サイズは自動的に検知されますので、設定は不要です。
用紙の名称 用紙種類の設定値
普通紙 フツウシ
厚口コート紙 アツクチコートシ
コート紙 コートシ
光沢紙 コウタクシ
フォト光沢紙 フォトコウタクシ
フォト半光沢紙 フォトハンコウタクシ
光沢フィルム コウタクフィルム
BPF BPF
プルーフ用紙 プルーフヨウシ
－ スペシャル 1 ～ 5

プリンタのセットアップ1-30
注意
メモ
ロール紙のセット
ロール紙は次の手順でロール紙トレイにセットします。
z W7250 をスタンドなしでお使いの場合、ロール紙トレイを引き出した状
態で、ロール紙トレイを下に押したり、寄りかかったりしないでくださ
い。プリンタ本体が転倒し、けがやプリンタ破損の原因になります
z セットできるロール紙については、ユーザーズガイド 第 2 章「使用でき
る用紙」をご覧ください。
1 トレイを開きます。
ディスプレイに「ロールシトレイ アケテクダサイ」が表示されま
す。

6 ロール紙をセットする 1-31
お願い
2 トレイオープンレバーを引いて、ロール紙トレイを引き出します。
ディスプレイに「ロールシヲ セットシテクダサイ」が表示されま
す。
3 ロールホルダーのテープを取り除き、ホルダーストッパを取り外します。
4 ロール紙を図の向きにして、ロールホルダーを差し込みます。
ロール紙を机などの上に横置きにセットしてください。
z ロール紙がロールホルダーの奥に突き当たるまでしっかりと差し込んでく
ださい。隙間があると、給紙不良の原因となります。

プリンタのセットアップ1-32
お願い
5 ホルダーストッパをロールホルダーの左側から突き当たるまで押し込みま
す。
ロール紙がロールホルダーに固定されます。
6 ロール紙が図の向きになるようにして、ロールホルダーをロール紙トレイの
左右のガイド溝に合わせてセットします。
ロール紙が広がっている場合は、巻きつけながらセットしてくださ
い。
z ロールホルダーを持つときは、輪部分を持ってください。軸部分を持つ
と、けがの原因になることがあります。
z ロールホルダーを持つときは、先端部分以外の用紙に触れないように注意
してください。印字部に触れたり、印字面が汚れると、印字品質低下の原
因になります。

6 ロール紙をセットする 1-33
お願い
7 ロール紙解除レバーを奥側へ押し、給紙ガイドを解除します。
8 ロール紙の先端を上に一旦引き出してから、図のように上から給紙ガイドの
間を通します。
ロール紙先端付近の左右端を持って差し込んでください。
z 給紙ガイドの下側はすべり止め加工になっています。ロール紙は必ず上の
方から給紙ガイドへ差し込んでください。

プリンタのセットアップ1-34
9 ロール紙の先端を、左右が平行になるようにロール部分まで均等に引き出し
ます。
引き出したロール紙の左右端とロールの左右端を合わせてください。
10 ロール紙の中央を押さえながら、ロールホルダーを図の方向に回して用紙の
たるみを取ります。
11 ロールホルダーを押さえながら、ロール紙解除レバーを手前側へ引いて、給
紙ガイドをロックします。

6 ロール紙をセットする 1-35

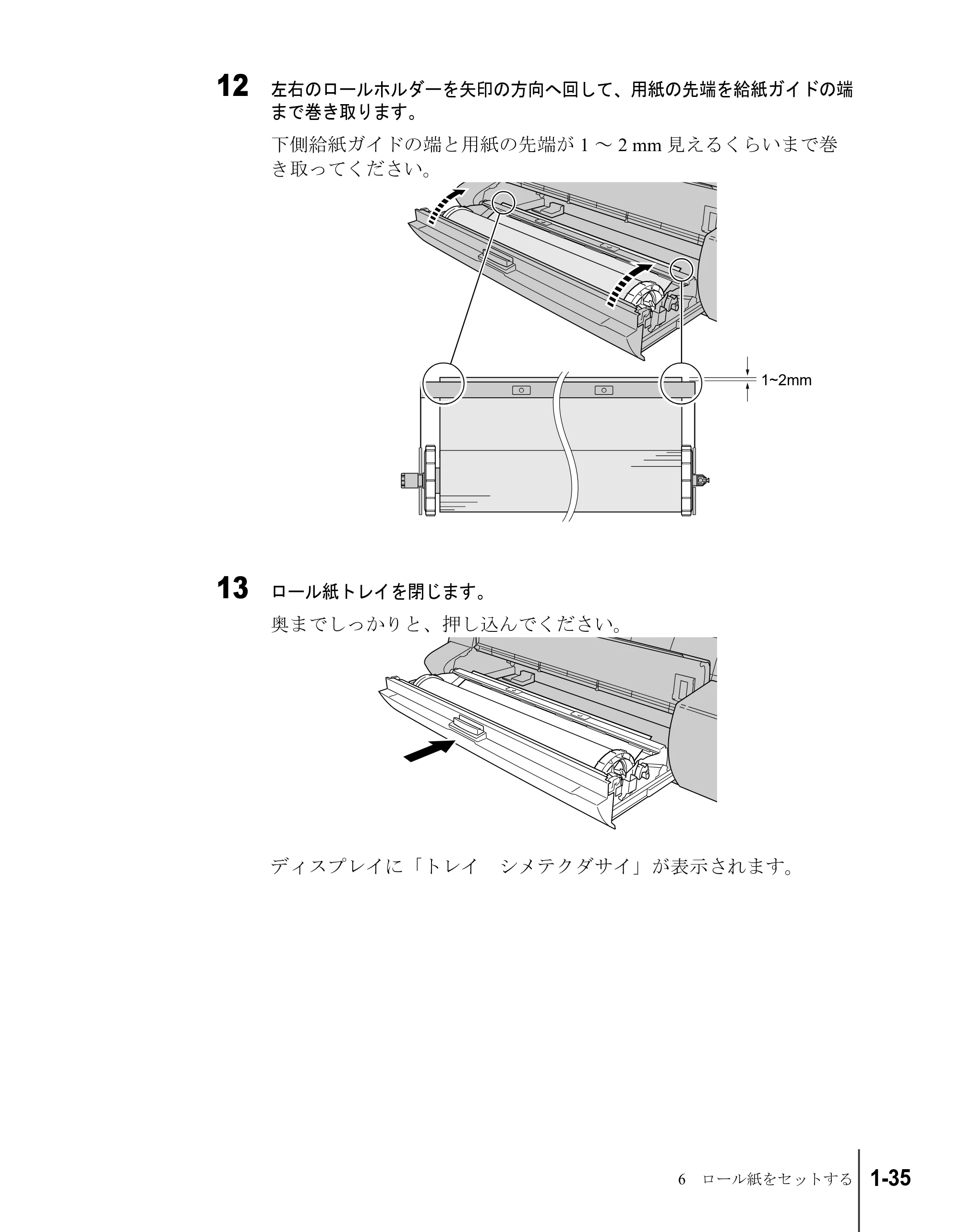

12 左右のロールホルダーを矢印の方向へ回して、用紙の先端を給紙ガイドの端
まで巻き取ります。
下側給紙ガイドの端と用紙の先端が 1 ～ 2 mm 見えるくらいまで巻
き取ってください。
13 ロール紙トレイを閉じます。
奥までしっかりと、押し込んでください。
ディスプレイに「トレイ シメテクダサイ」が表示されます。
1~2mm

プリンタのセットアップ1-36
お願い
14 トレイを閉じます。
ディスプレイに「ロールシ シュルイ」が表示されます。
15 ［＜］、［＞］キーでセットしたロール紙の種類を選択し、［確定］キーを押し
ます。
設定値の左に「＝」が表示されて用紙種類が設定され、ロール紙の
給紙準備が始まります。
ロール紙の給紙準備が終わると、ディスプレイに「オンライン」が
表示され、印刷できる状態になります。
z「ロールシ シュルイ」は必ずセットしたロール紙の種類を設定してくだ
さい。セットしたロール紙と用紙種類の設定値が合っていないと、印字品
質の低下やプリンタ故障の原因となります。
ロールシ シュルイ
コートシ

7 印字状態を確認する 1-37
メモ
7 印字状態を確認する
プリンタやコンピュータの準備が終わったら、ノズルチェックプリ
ントを印刷して、各ノズルからインクが正しく出ているかを確認し
ます。印刷をする前に A3 サイズ以上のロール紙をセットしてくだ
さい。
z カット紙を使用する場合は、A3 サイズ以上で未使用の用紙（裏面も不可）
を 1 枚ご用意ください。
1 プリンタの電源がオフの場合は、［電源］キーを押して、プリンタの電源を
オンにします。
しばらくすると、ディスプレイに「オンライン」と表示され、オン
ラインランプが点灯します。
2 ［オンライン］キーを 2 回押して、「メイン メニュー」を表示します。
3 ［＜］、［＞］キーで「テスト プリント」を選択し、［Ｖ］キーを押します。
メイン メニュー
テスト フ゜リント ▼

プリンタのセットアップ1-38
4 ［＜］、［＞］キーで「ノズルチェック プリント」を選択し、［確定］キーを
押します。
ノズルチェックパターンが印刷されます。印刷が終わるとディスプ
レイに「オンライン」と表示され、印刷できる状態になります。
ノズルチェックパターンは、各色の横線に欠けやかすれがなければ、
正常です。
プリントヘッドが正常な場合の例
プリントヘッドに異常がある場合の例
線が欠けている場合は、次の操作を行って再度確認してください。

• プリントヘッドのクリーニングを実行する。
• もう一度ノズルチェックプリントを実行する。
• 上記の操作を行っても線が欠けるときは、お買い上げの販売店

にご連絡ください。
テスト フ゜リント
ノス゛ルチェック フ゜リント

8 印字状態を調整する 1-39
メモ
8 印字状態を調整する
ノズルが正常なことを確認したら、調整パターンを印刷して、各調
整値を設定します。印刷をする前に A3 サイズ以上のロール紙を
セットしてください。
プリントヘッド位置の調整
「パターン インサツ A」を印刷し、プリントヘッドの調整値 A ～
K を設定します。
z プリントヘッドの調整は最も多く使う用紙種類で行うことをおすすめしま
す。
z カット紙を使用する場合は、A3 サイズ以上で未使用の用紙（裏面も不可）
を 3 枚ご用意ください。また、カット紙の場合は、操作手順が多少変わり
ますので、ディスプレイの表示にしたがって操作してください。
1 プリンタの電源がオフの場合は、［電源］キーを押して、プリンタの電源を
オンにします。
しばらくすると、ディスプレイに「オンライン」と表示され、オン
ラインランプが点灯します。
2 ［オンライン］キーを 2 回押して、「メイン メニュー」を表示します。

プリンタのセットアップ1-40
3 ［＜］、［＞］キーで「システム セッテイ」を選択し、［Ｖ］キーを押しま
す。
4 ［＜］、［＞］キーで「インジ チョウセイ」を選択し、［Ｖ］キーを押しま
す。
5 ［＜］、［＞］キーで「パターン インサツ A」を選択し、［確定］キーを押
します。
パターン A が印刷されます。
印刷が終わると、ディスプレイに「チョウセイチ A」が表示され
ます。
6 パターン A の A を見て最も縦すじの目立たない番号を選び、［＜］、［＞］キー
で番号を選択して、［確定］キーを押します。
設定値の左に「＝」が表示され、調整値 A が設定されます。
縦すじが目立つ例 縦すじが目立たない例
7 パターン A の B ～ E についても手順 6 の操作を繰り返し、調整値を設定しま
す。
メイン メニュー
システム セッテイ ▼
システム セッテイ
インシ゛ チョウセイ ▼
インシ゛ チョウセイ
ハ゜ターン インサツ Ａ
チョウセイチ Ａ
＝０

8 印字状態を調整する 1-41
8 パターン A の F を見て最も線の位置が合っている番号を選び、［＜］、［＞］
キーで番号を選択して、［確定］キーを押します。
［∧］キーを押すと、1 つ前の項目に戻ります。
設定値の左に「＝」が表示され、調整値 F が設定されます。
位置がずれている例 位置が合っている例
9 パターンAのG～Iについても手順8の操作を繰り返し、調整値を設定します。
10 パターン A の J を見て最も線の位置が合っている番号を選び、［＜］、［＞］
キーで番号を選択して、［確定］キーを押します。
設定値の左に「＝」が表示され、調整値 J が設定されます。
位置がずれている例 位置が合っている例
11 パターン A の K についても手順 10 の操作を繰り返し、調整値を設定します。
設定が終わると、オンライン状態に戻ります。
チョウセイチ Ｆ
＝０
チョウセイチ Ｊ
＝０

プリンタのセットアップ1-42
お願い
メモ
用紙送り量の調整
用紙送り量の調整は、用紙の種類ごとに行います。「パターン イン
サツ B」を印刷し、現在設定されている用紙種類に対する用紙の
送り量を設定します。印刷する前に A3 サイズ以上のロール紙
（W7250 のスタンド未装着時はカット紙）をセットしてください。
z 用紙送り量の調整を行う前に、本体にセットした用紙の用紙種類を操作パ
ネルで必ず設定してください。セットされている用紙の種類と用紙種類の
設定値が合っていないと、正しい印字結果が得られず、印字品質低下の原
因になります。
z W7250 をスタンド未装着でお使いの場合は、必ずカット紙を使用してくだ
さい。カット紙のセット方法については、ユーザーズガイド第 2 章「カッ
ト紙をセットする」をご覧ください。W7200 や、W7250 をスタンドに装
着してお使いの場合は、ロール紙またはカット紙を使用可能です。
z カット紙を使用する場合は、A3 サイズ以上で未使用の用紙（裏面も不可）
を 1 枚ご用意ください。

1 プリンタの電源がオフの場合は、［電源］キーを押して、プリンタの電源を
オンにします。
しばらくすると、ディスプレイに「オンライン」と表示され、オン
ラインランプが点灯します。
2 ［オンライン］キー 2 回を押して、「メイン メニュー」を表示します。

8 印字状態を調整する 1-43
3 ［＜］、［＞］キーで「システム セッテイ」を選択し、［Ｖ］キーを押しま
す。
4 ［＜］、［＞］キーで「インジ チョウセイ」を選択し、［Ｖ］キーを押しま
す。
5 ［＜］、［＞］キーで「パターン インサツ B」を選択し、［確定］キーを押
します。
パターン B が印刷されます。パターン B には用紙種類名が印刷され
ているので、セットした用紙の種類と合っているか確認してくださ
い。
印刷が終わると、ディスプレイに「チョウセイチ L」が表示されま
す。L は用紙の種類によって変わります。
6 パターン B を見て最も横すじが目立たない番号を選び、［＜］、［＞］キーで
番号を選択して、［確定］キーを押します。
設定値の左に「＝」が表示され、調整値が設定されます。
すじが目立つ例 すじが目立たない例
設定が終わると、オンラインランプが点灯し、印刷できる状態にな
ります。
メイン メニュー
システム セッテイ ▼
システム セッテイ
インシ゛ チョウセイ ▼
チョウセイ
ハ゜ターン インサツ Ｂ
チョウセイチ Ｌ

＝０

プリンタのセットアップ1-44

2
プリンタネットワーク情報の
設定
プリンタを TCP/IP ネットワークで使う場合やリモート
UI を使う場合に必要なプリンタのネットワーク設定を
説明しています。設定作業は、ネットワーク管理者ま
たはプリンタ管理者が行ってください。

プリンタネットワーク情報の設定2-2
ネットワーク設定のためのソフトウェアについて
本プリンタを TCP/IP ネットワーク接続で使う場合は、プリンタに
IP アドレスやサブネットマスクなどのネットワーク情報を設定する
必要があります。
GARO Device Setup Utility で IP アドレスを設定し、次にリモート UI
でサブネットマスク、デフォルトゲートウェイなどのネットワーク
情報を設定することをおすすめします。
これらはプリンタの操作パネルからも設定できます。
プリンタに割り当てる IP アドレスなどの情報は、ネットワーク管理
者にお問い合わせください。また、設定作業はネットワーク管理者
が行うことをおすすめします。
„ GARO Device Setup Utility
本プリンタの IP アドレスやネットワークのフレームタイプをコン
ピュータから設定する Windows 用ソフトウェアです。（→ P.2-3）
プリンタと LAN を介してつながっているコンピュータにインストー
ルしてください。プリンタとローカル接続されているコンピュータ

ではお使いになれません。
„ リモート UI
プリンタのネットワーク情報の設定、プリンタの状態表示、印刷
ジョブの停止や削除、印刷履歴の表示が行えるソフトウェアです。
プリンタ本体の ROM に内蔵されており、コンピュータからプリン
タの IP アドレスを Web ブラウザで指定し、Web ブラウザからネッ
トワークを経由して設定操作します。（→ User Manuals CD-ROM
「ネットワークガイド」）
リモート UI をお使いの場合は、プリンタに IP アドレスを設定して
おく必要があります。
„ プリンタの操作パネル
プリンタの機能を設定できるメニューです。プリンタ操作パネルの
キー操作でネットワーク情報やその他プリンタ機能を設定できます。
（→ P.2-9）

GARO Device Setup Utility で設定する 2-3
メモ
GARO Device Setup Utility で設定する
Windows から使う場合は、GARO Device Setup Utility でプリンタの
ネットワーク情報を設定することができます。
プリンタの MAC アドレスの調べかた
設定には、プリンタの MAC アドレスが必要です。次の手順で「ス
テータス プリント」を印刷して、MAC アドレスを調べます。印刷
をする前に A3 サイズ以上のロール紙をセットしてください。
z MAC アドレスは、プリンタの操作パネルで［オンライン］キーを押して
「メインメニュー」→「インフォメーション」→「MAC アドレス」で表示
することができます。用紙を節約したい場合は、この操作を行って MAC
アドレスを書き留めてください。
1 プリンタの電源がオフの場合は、［電源］キーを押して、プリンタの電源を
オンにします。
しばらくすると、ディスプレイに「オンライン」と表示され、オン
ラインランプが点灯します。

2 ［オンライン］キーを 2 回押して、「メイン メニュー」を表示します。

プリンタネットワーク情報の設定2-4
3 ［＜］、［＞］キーで「テスト プリント」を選択し、［Ｖ］キーを押します。
4 ［＜］、［＞］キーで「ステータス プリント」を選択し、［確定］キーを押し
ます。
プリンタの設定情報が印刷されます。印刷が終わるとディスプレイ
に「オンライン」と表示され、印刷できる状態になります。
ステータスプリントには、図の場所に MAC アドレスが印刷されて
います。
メイン メニュー
テスト フ゜リント ▼
テスト フ゜リント
ステータス フ゜リント

GARO Device Setup Utility で設定する 2-5
お願い
メモ
GARO Device Setup Utility のインストール
z Windows NT 4.0/Windows 2000/Windows XP をお使いの場合、起動した際
に、必ず Administrator のメンバーとしてログオンしてください。
1 付属のUser Software CD-ROMをコンピュータのCD-ROMドライブにセット
します。
「Setup Menu」ウィンドウが表示されます。
z CD-ROM のオートスタートアップ機能がオフになっている場合は、［マイ
コンピュータ］の［CD-ROM ドライブ］アイコンを選択し、［ファイル］
メニューの［自動再生］を選択してください。
2 ［GARO Device Setup Utility インストール］を押します。
3 画面の指示に従って操作します。
GARO Device Setup Utility のインストールが始まります。
これで、GARO Device Setup Utility のインストールは完了です。

プリンタネットワーク情報の設定2-6
ネットワーク情報の設定
1 ［スタート］メニューの［プログラム］から［GARO Device Setup Utility］
を選択します。
2 ［設定］ボタンを押します。
3 ［MAC アドレス］に本プリンタの MAC アドレスを入力し、［次へ］ボタンを
押します。

GARO Device Setup Utility で設定する 2-7
メモ
z「ステータス プリント」の［Mac Address］を入力しますが、［：］は除
いて入力してください。
4 TCP/IP の［IP アドレス］に本プリンタへ割り当てる IP アドレスを入力して
［次へ］ボタンを押します。
5 設定内容を確認し、［完了］ボタンを押します。
設定値が有効になります。

プリンタネットワーク情報の設定2-8
6 メッセージが表示されたら内容を確認し、［OK］ボタンを押します。
7 ［終了］ボタンを押して閉じます。
続いてサブネットマスクとデフォルトゲートウェイの設定を行って
ください。ここで設定した IP アドレスを Internet Explorer などのブラ
ウザで指定してリモート UI を立ち上げることにより、ネットワーク
の詳細設定がコンピュータ画面上で簡単に行えます。リモート UI の
説明は「ネットワークガイド」をご覧ください。操作パネルから設
定する場合は P.2-9 以降をご覧ください。

GARO Device Setup Utility で設定する 2-9
操作パネルからの設定
プリンタの操作パネルでネットワーク情報を設定する場合は、次の
手順で行います。
1 プリンタの電源がオフの場合は、［電源］キーを押して、プリンタの電源を
オンにします。
しばらくすると、ディスプレイに「オンライン」と表示され、オン
ラインランプが点灯します。
2 ［オンライン］キーを押して、「メイン メニュー」を表示します。
3 ［＜］、［＞］キーで「システム セッテイ」を選択し、［Ｖ］キーを押しま
す。
4 ［＜］、［＞］キーで「IP セッテイ」を選択し、［Ｖ］キーを押します。
メイン メニュー
システム セッテイ ▼
システム セッテイ
ＩＰ セッテイ ▼

プリンタネットワーク情報の設定2-10
5 ［＜］、［＞］キーで「IP アドレス」を選択し、［Ｖ］キーを押します。
6 ［Ｖ］キーを押します。
左に「＞」が表示され、1 つ目の数値を変更できる状態になります。
7 プリンタに割り当てる IP アドレスの数値を［＜］、［＞］キーで選択して、
［Ｖ］キーまたは［確定］キーで決定します。
［＞］キーを押すと数値は 1 つずつ増えます。ただし、255 の次は 0
になります。
［＜］キーを押すと数値は 1 つずつ減ります。ただし、0 の次は 255
になります。
IP アドレスの値が仮保存され、次の数値が変更できる状態になりま
す。
8 手順 7 を繰り返して、プリンタに割り当てる IP アドレスを入力します。
入力し終わると、「IP アドレス」の入力待ち状態に戻ります。引き
続きサブネットマスクを入力します。
9 ［∧］キーを 1 回押し、［＜］、［＞］キーで「サブネット マスク」を選択し
て［Ｖ］キーを押します。
ＩＰ セッテイ
ＩＰ アト゛レス ▼
ＩＰ アト゛レス
０． ０． ０． ０

ＩＰ アト゛レス
＞１９２． ０． ０． ０
ＩＰ セッテイ
サフ゛ネット マスク ▼

GARO Device Setup Utility で設定する 2-11
10 ［Ｖ］キーを押します。
左に「＞」が表示され、1 つ目の数値を変更できる状態になります。
11 使用しているネットワークのサブネットマスクの数値を［＜］、［＞］キーで
選択して、［確定］キーで決定します。
［＞］キーを押すと数値は 1 つずつ増えます。ただし、255 の次は 0
になります。
［＜］キーを押すと数値は 1 つずつ減ります。ただし、0 の次は 255
になります。
サブネットマスクの値が仮保存され、次の数値を変更できる状態に
なります。
12 手順 11 を繰り返して、使用しているネットワークのサブネットマスクを入
力します。
入力し終わると、「サブネット マスク」の入力待ち状態に戻りま
す。引き続きデフォルトゲートウェイを入力します。
13 ［∧］キーを 1 回押し、［＜］、［＞］キーで「デフォルト G/W」を選択して
［Ｖ］キーを押します。
サフ゛ネット マスク
０． ０． ０． ０
サフ゛ネット マスク
＞２５５． ０． ０． ０

ＩＰ セッテイ
テ゛フォルト Ｇ / Ｗ ▼

プリンタネットワーク情報の設定2-12
14 ［Ｖ］キーを押します。
左に「＞」が表示され、1 つ目の数値を変更できる状態になります。
15 デフォルトゲートウェイの IP アドレスを［＜］、［＞］キーで選択して、［確
定］キーで決定します。
［＞］キーを押すと数値は 1 つずつ増えます。ただし、255 の次は 0
になります。
［＜］キーを押すと数値は 1 つずつ減ります。ただし、0 の次は 255
になります。
デフォルトゲートウェイの値が仮保存され、次の数値を変更できる
状態になります。
16 手順 15 を繰り返して、ルータの IP アドレスを入力します。
入力し終わると、「デフォルト G/W」の入力待ち状態に戻ります。
最後に IP アドレス、サブネットマスク、デフォルトゲートウェイの
値を登録します。
17 ［∧］キーを 1 回押し、［＜］、［＞］キーで「セッテイ トウロク」を選択し
て［Ｖ］キーを押します。
テ゛フォルト Ｇ / Ｗ
０． ０． ０． ０
テ゛フォルト Ｇ / Ｗ
＞１９２． ０． ０． ０
ＩＰ セッテイ

セッテイ トウロク ▼

GARO Device Setup Utility で設定する 2-13
お願い
18 ［＜］、［＞］キーで「スル」を選択して、［確定］キーを押します。
設定を中止したい場合は、「シナイ」を選択してください。
ディスプレイに「ソフト リセット．．．」「シバラク オマチクダサ
イ」が表示され、プリンタが再起動されます。完了すると、オンラ
インランプが点灯して印刷できる状態になります。
エラーが表示された場合は、各設定値を見直して、設定し直してく
ださい。
z IP アドレス、サブネットマスク、デフォルトゲートウェイのいずれかを変
更した場合は、必ず手順 17 ～手順 18 の設定登録操作を行ってください。
設定登録を行わないと、入力値は有効になりません。
セッテイ トウロク
スル

プリンタネットワーク情報の設定2-14

3
ソフトウェアのインストール
コンピュータで使うために必要なコンピュータのソフ
トウェアや設定を説明しています。インストール作業
は、すべてのコンピュータで行ってください。

ソフトウェアのインストール3-2
Windows TCP/IP ネットワーク接続のインストール
Windows コンピュータから TCP/IP ネットワーク接続で使うために必
要なコンピュータのソフトウェアや設定を説明しています。インス
トール作業は、本プリンタを使用するすべての Windows コンピュー
タで行ってください。
TCP/IP ネットワーク接続時のソフトウェアについて
TCP/IP ネットワーク接続の場合は、プリンタドライバと OS の TCP/
IP 印刷機能が必要です。
„ GARO プリンタドライバ
Windows から印刷する場合に必要なソフトウェアです。プリンタを
お使いになるコンピュータには必ずインストールしてください。基
本的な印刷操作だけでなく、お気に入り設定や色調整、複数ページ
プリントなど、多彩な機能を利用することができます。Windows XP/
Windows 2000/Windows ME/Windows 98/Windows 95/Windows NT 4.0
でお使いになれます。

プリンタドライバは、付属の User Software CD-ROM に収録されてい
ます。（→ P.3-8）
„ LPR Port
Windows Me/Windows 98/Windows 95 のコンピュータから TCP/IP
ネットワークで印刷する場合、必ずインストールしてください。
付属の User Software CD-ROM の Setup Menu からプリンタドライバ
をインストールすると、一緒にインストールされます。
„ Microsoft TCP/IP 印刷機能
Windows NT 4.0 および Windows 95 のコンピュータから TCP/IP ネッ
トワークで印刷する場合、必ずインストールしてください。プリン
タドライバをインストールする前に、OS の CD-ROM からインス
トールします。（→ P.3-3）
„ GARO Status Monitor
コンピュータ画面上にプリンタのエラー内容を詳しく表示できる
Windows 用ユーティリティソフトです。Windows XP/Windows 2000/

Windows ME/Windows 98/Windows 95/Windows NT 4.0 でお使いになれ
ます。
付属の User Software CD-ROM に収録されています。インストールさ
れることをおすすめします。

Windows TCP/IP ネットワーク接続のインストール 3-3
Windows の TCP/IP 印刷機能を準備する
プリンタドライバをインストールする前に、OS に必要な機能がイン
ストールされているか確認してください。インストールされていな
い場合は、OS の CD-ROM から必要な機能をインストールしてくだ
さい。
Windows XP/Windows 2000 の場合
TCP/IP ネットワーク接続で使うために必要な OS のソフトウェアは、
あらかじめインストール済みです。早速プリンタドライバのインス
トールを行ってください。（→ P.3-8）
Windows Me/Windows 98 の場合
TCP/IP ネットワーク接続で使うために必要なソフトウェアは、プリ
ンタドライバと一緒にインストールされます。早速プリンタドライ
バのインストールを行ってください。（→ P.3-8）
Windows NT 4.0 の場合
TCP/IP ネットワーク接続で使うために必要な OS のソフトウェアは、
標準ではインストールされていません。［スタート］メニューの［コ

ントロールパネル］で［ネットワーク］を開き、［サービス］シート
でリストに［Microsoft TCP/IP 印刷］がインストールされているか確
認してから、プリンタドライバのインストールを行ってください。
（→ P.3-8）
［Microsoft TCP/IP 印刷］がない場合は、［追加］ボタンを押し、
［ネットワークサービス］の［Microsoft TCP/IP 印刷］を選択して、
OS の CD-ROM からインストールしてください。

ソフトウェアのインストール3-4
Windows 95 の場合
TCP/IP ネットワーク接続で使うために必要な OS のソフトウェアは、
標準ではインストールされていない場合があります。［スタート］メ
ニューの［コントロールパネル］で［ネットワーク］を開き、［ネッ
トワークの設定］シートでリストに［TCP/IP］がリストにあること
を確認してから、プリンタドライバのインストールを行ってくださ
い。（→ P.3-8）
［TCP/IP］がない場合は、［追加］ボタンを押して、［プロトコル］か
ら［Microsoft ］の［TCP/IP ］を選択して、OS の CD-ROM からイン
ストールしてください。

Windows TCP/IP ネットワーク接続のインストール 3-5
LAN ケーブルを接続する
本プリンタ用の LAN ポートは、10BASE-T/100BASE-TX に対応して
います。ネットワークと接続する場合は、本プリンタの LAN ポート
と HUB を接続します。
1 LAN ポートに LAN ケーブルを接続します。
カチッと音がするまで押し込んでください。
2 ケーブルをプリンタ背面のケーブルガイドに通して引き回します。
3 HUB のポートに LAN ケーブルの反対側を接続します。
カチッと音がするまで押し込んでください。

ソフトウェアのインストール3-6
お願い
z 本プリンタをネットワーク接続でお使いの場合は、プリンタの電源をオン
にした後に、LINK ランプ（a）が点灯していることを確認してください。
100 BASE 接続の場合は緑色、10 BASE 接続の場合は黄色が点灯します。
z LINK ランプが点灯していない場合は、次の点を確認してください。

• HUB の電源はオンになっていますか？

→ HUB の電源がオフの場合は、オンにしてください。

• LAN ケーブルのコネクタは正しく接続されていますか？

→ カチッとロックするまでコネクタを押し込んでください。

• LAN ケーブルに不良はないですか？

→ 他の LAN ケーブルと取り替えて、ランプを確認してください。

• HUB の通信方式は合っていますか？

→ 本プリンタの電源をオフにしてから、HUB の通信方式に合わせて本
プリンタ背面のディップスイッチ（ｂ）を設定してください。
通信方式 ディップスイッチの設定
自動認識（工場出荷状態）
100 BASE-TX、半二重モード
100 BASE-TX、全二重モード
10 BASE-T、半二重モード
10 BASE-T、全二重モード
a
b

Windows TCP/IP ネットワーク接続のインストール 3-7

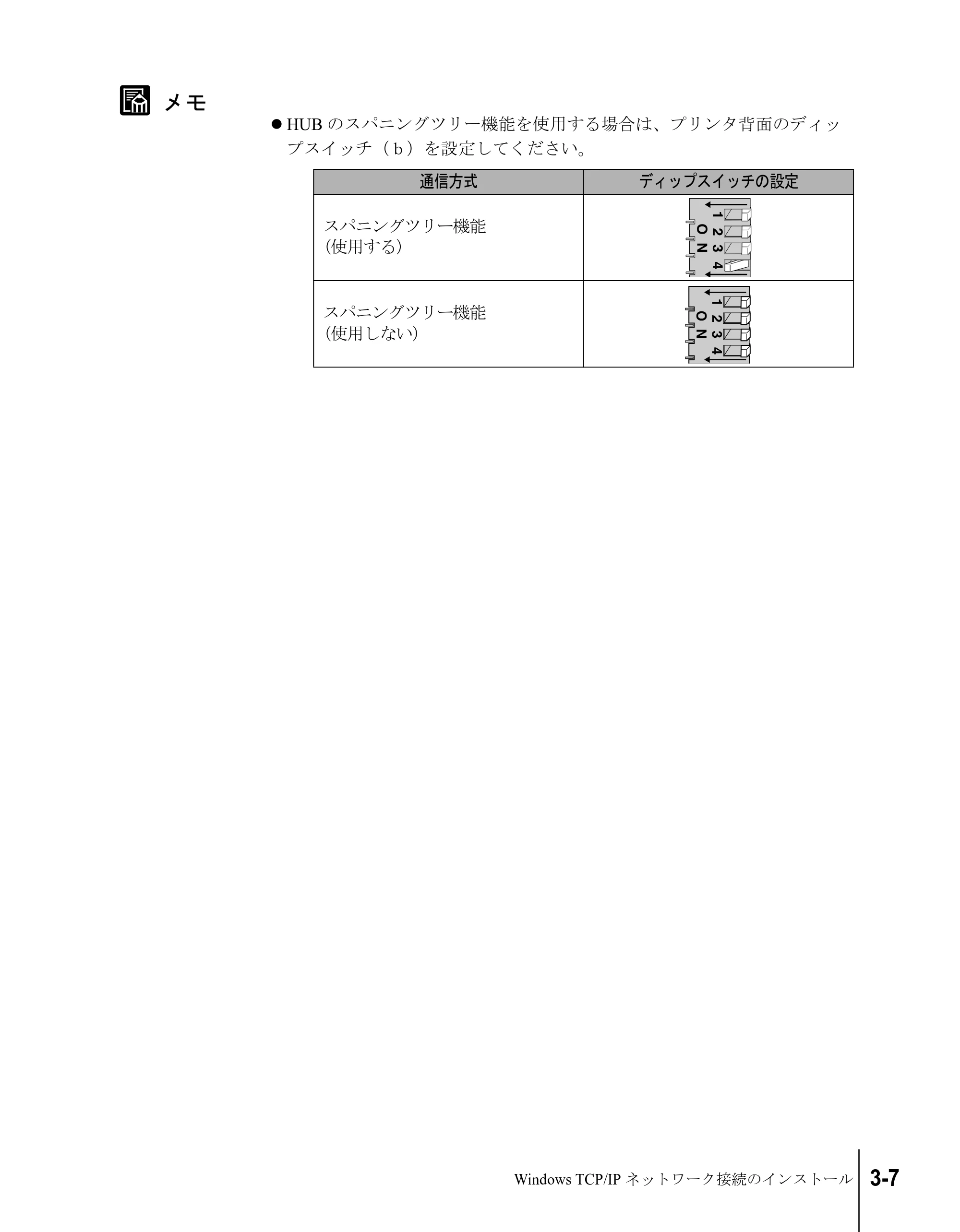

メモ
z HUB のスパニングツリー機能を使用する場合は、プリンタ背面のディッ
プスイッチ（ｂ）を設定してください。
通信方式 ディップスイッチの設定
スパニングツリー機能
（使用する）
スパニングツリー機能
（使用しない）

ソフトウェアのインストール3-8
お願い
メモ
Windows へプリンタドライバをインストールする
z Windows NT 4.0/Windows 2000/Windows XP をお使いの場合、起動した際
に、必ず Administrator のメンバーとしてログオンしてください。
1 付属のUser Software CD-ROMをコンピュータのCD-ROM ドライブにセット
します。
z CD-ROM のオートスタートアップ機能がオフになっている場合は、［マイ
コンピュータ］の［CD-ROM ドライブ］アイコンを選択し、［ファイル］
メニューの［自動再生］を選択してください。
2 「Setup Menu」画面で［GARO プリンタドライバ インストール］を押しま
す。

Windows TCP/IP ネットワーク接続のインストール 3-9
メモ
3 「GARO Printer Driver セットアップウィザードへようこそ」の内容を読ん
で、［次へ］ボタンを押します。
z 古いバージョンの USB/IEEE1394 クラスドライバがインストールされてい
る場合は、「古いバージョンの USB/IEEE1394 ドライバが入っています。
～」のメッセージが表示されます。その場合は、［OK］ボタンを押した
後、Setup Menu に戻って、「旧 USB/IEEE1394 ドライバ アンインストー
ル」を押してアンインストールを行ってください。（→ユーザーズガイド）
コンピュータが再起動したら、再度、手順 1 からプリンタドライバのイン
ストールを行ってください。（→ P.3-8）
4 「使用許諾契約書」の内容を読んで、［使用許諾契約の条項に同意します］を
選択し、［次へ］ボタンを押します。

ソフトウェアのインストール3-10
メモ
5 ［ネットワーク上のポートを探索してインストール］を選択して、［次へ］ボ
タンを押します。
［プリンタのインストール後、続けて GARO Status Monitor をインス
トールする］にチェックマークをつけると、続けて GARO Status
Monitor をインストールできます。インストールすることをお勧めし
ます。（→ P.3-36）
z お使いのコンピュータが Windows NT 4.0/Windows 2000/Windows XP で、す
でに W7200/W7250 用プリンタドライバがインストールされている場合
は、次の画面が表示されます。

• 新しいプリンタを追加し、すでにインストールされているプリンタも

新しいバージョンのプリンタドライバに更新する場合は、［プリンタ
を追加し、ドライバを更新する］を選択し、［次へ］ボタンを押して
ください。

Windows TCP/IP ネットワーク接続のインストール 3-11
お願い

• 新しいプリンタを追加し、すでにインストールされているプリンタは

従来のバージョンのプリンタドライバで使う場合は、［プリンタを追
加する］を選択し、［次へ］ボタンを押してください。
6 ［追加と削除］ボタンを押します。
ネットワーク上で使用可能なプリンタがプリンタ一覧に表示されま
す。
z インストールするプリンタが表示されない場合は、いったん［キャンセ
ル］ボタンを押し、プリンタの電源や LAN ケーブルの接続状態を確認し
てから［追加と削除］ボタンを押し直してください。
z 上記の確認をしてもプリンタが表示されないときは、次の手順で操作し、
ポートを手動で追加してインストールしてください。

ソフトウェアのインストール3-12
1.「インストールするプリンタの追加と削除」画面を［キャンセル］ボ
タンを押して閉じ、［戻る］ボタンを押して「プリンタのインストー
ル方法」画面へ戻ります。
2.［ポートを手動で設定してインストール］を選択して、［次へ］ボタン
を押します。
3.「接続方法の選択」画面で［その他の接続方法］を選択して［次へ］
ボタンを押します。
すでに古いバージョンの W7200 または W7250 用プリンタドライバが
インストールされている場合は、「処理の選択」画面が表示されます
のでインストール方法を選択して、［次へ］ボタンを押します。
インストール方法の種類

• 同じプリンタに新しいプリンタドライバをインストールするときは、

［ドライバを更新する］を選択して［次へ］ボタンを押し、手順 10
へ進んでください。（→ P.3-14）

• 新しいプリンタを追加するときは、［プリンタを追加する］を選択し

て［次へ］ボタンを押してください。

• 新しいプリンタを追加し、従来のプリンタも新しいバージョンのプ

リンタドライバに更新するときは、［プリンタを追加し、ドライバを
更新する］を選択して［次へ］ボタンを押してください。
4.「インストールするプリンタの選択」画面で、［追加と削除］ボタンを
押します。
5.［プリンタ一覧］からインストールするプリンタを選択し、［インス
トールするプリンタ一覧へ追加］ボタンを押します。
6.［インストールするプリンタ一覧］のプリンタ名を確認し、［OK］ボタ
ンを押します。
7. リストに表示されたプリンタ名を確認して、［次へ］ボタンを押しま
す。
8.「プリンタ情報の設定」画面で［ポートの設定］の［ポートの追加］
を選択して［設定］ボタンを押します。
9.［追加するポート］で「Standard TCP/IP Port」（Windows XP/Windows
2000 の場合）を選択して［OK］ボタンを押し、画面の指示に従って
操作します。（Windows Me/Windows 98/Winodws 95 の場合は「Canon
LPR Port」、Windows NT 4.0 の場合は「LPR Port」を選択してくださ

い。）
10.［プリンタ名または IP アドレス］（Windows XP/Windows 2000 の場合）
にプリンタへ割り当てる IP アドレスを入力し、画面の指示に従って操
作します。（Windows Me/Windows 98/Winodws 95 の場合は「ホスト名
または IP アドレス」に入力してください。Windows NT 4.0 の場合は
「lpd を提供しているサーバーの名前またはアドレス」に IP アドレスを
入力し、［サーバーのプリンタ名またはプリンタキュー名］に「lp」と
入力してください。）

Windows TCP/IP ネットワーク接続のインストール 3-13
11.「プリンタ情報の設定」画面へ戻ったら、［設定されたポート］に
「IP_XXX.XXX.XXX.XXX（入力した IP アドレス）」（Windows XP/
Windows 2000 の場合）と表示されていることを確認し、［次へ］ボタ
ンを押します。（Windows Me/Windows 98/Windows 95 の場合は
「XXX.XXX.XXX.XXX@LP」、Windows NT 4.0 の場合は
「XXX.XXX.XXX.XXX:LP」と表示されます。
12.［インストールするプリンタ一覧］の設定内容を確認し、手順 10 以降
の操作でプリンタドライバをインストールします。（→ P.3-14）
7 ［プリンタ一覧］からインストールするプリンタを選択し、［インストールす
るプリンタ一覧へ追加］ボタンを押します。
8 ［インストールするプリンタ一覧］のプリンタ名を確認し、［OK］ボタンを
押します。

ソフトウェアのインストール3-14
9 リストに表示されたプリンタ名及び IP アドレスを確認して、［次へ］ボタン
を押します。
10 ［インストールするプリンタ一覧］の内容を確認し、［開始］ボタンを押しま
す。
11 セットアップ開始の確認画面が表示されたら、［はい］ボタンを押します。

Windows TCP/IP ネットワーク接続のインストール 3-15
12 README 表示の確認画面が表示されたら、［はい］または［いいえ］ボタン
を押します。
［はい］ボタンを押すと README ファイルが表示されます。
13 手順 5 で［プリンタのインストール後、続けて GARO Status Monitor をイン
ストールする］にチェックマークを付けた場合は、［終了］ボタンを押すと、
引き続き GARO Status Monitor をインストールが始まります。
インストール手順については「GARO Status Monitor をインストー
ル」の手順 3 以降に従って操作してください。（→ P.3-37）
手順 5 で［プリンタのインストール後、続けて GARO Status Monitor
をインストールする］にチェックマークを付けなかった場合は、ド
ライブから CD-ROM を取り出し、［はい、ただちにコンピュータを
再起動します。］を選択して［終了］ボタンを押してください。
コンピュータが再起動したら、プリンタドライバのインストールは

完了です。

ソフトウェアのインストール3-16
Windows USB ／ IEEE1394 接続のインストール
Windows XP/Windows 2000/Windows ME/Windows 98 において、USB
接続または IEEE1394 接続でプリンタをお使いになる場合に必要な
コンピュータのソフトウェアや設定を説明しています。
USB ／ IEEE1394 接続時のソフトウェアについて
USB 接続または IEEE1394 接続の場合は、次のソフトウェアを使い
ます。
„ GARO プリンタドライバ
Windows から印刷する場合に必要なソフトウェアです。プリンタを
お使いになるコンピュータには必ずインストールしてください。基
本的な印刷操作だけでなく、お気に入り設定や色調整、複数ページ
プリントなど、多彩な機能を利用することができます。
プリンタドライバは付属の User Software CD-ROM に収録されていま
す。（→ P.3-17）
„ GARO Status Monitor
コンピュータ画面上にプリンタのエラー内容を詳しく表示できる

Windows 用ユーティリティソフトです。
付属の User Software CD-ROM に収録されています。インストールさ
れることをおすすめします（→ P.3-36）

Windows USB ／ IEEE1394 接続のインストール 3-17
お願い
メモ
Windows へプリンタドライバをインストールする
USB ポート接続の場合は、Windows XP/Windows 2000/Windows Me/
Windows 98 に接続することができます。
IEEE1394 ポート接続の場合は、Windows XP/Windows 2000/Windows
Me に接続することができます。
z Windows コンピュータに接続する場合は、IEEE1394–1995 または
IEEE1394–2000（1394a）規格準拠の OHC I に対応した PCI カードを搭載
したコンピュータをお使いください。その他のボードの場合、正しく作動
しないことがあります。
z Windows 2000/Windows XP をお使いの場合、起動した際に、必ず
Administrator のメンバーとしてログオンしてください。
z ケーブルはまだ接続しないでください。接続すると、プリンタドライバを

正しくインストールできないことがあります。
z プリンタの電源がオンになっていることを確認してください。
1 付属のUser Software CD-ROMをコンピュータのCD-ROM ドライブにセット
します。
z CD-ROM のオートスタートアップ機能がオフになっている場合は、［マイ
コンピュータ］の［CD-ROM ドライブ］アイコンを選択し、［ファイル］
メニューの［自動再生］を選択してください。
2 「Setup Menu」画面で［GARO プリンタドライバ インストール］を押しま
す。

ソフトウェアのインストール3-18
メモ
3 「GARO Printer Driver セットアップウィザードへようこそ」の内容を読ん
で、［次へ］ボタンを押します。
z 古いバージョンの USB または IEEE1394 クラスドライバがインストールさ
れている場合は、「古いバージョンの USB/IEEE1394 ドライバが入ってい
ます。～」のメッセージが表示されます。その場合は、［OK］ボタンを押
した後、Setup Menu に戻って、「旧 USB/IEEE1394 ドライバ アンインス
トール」を押してアンインストールを行ってください。（→ユーザーズガ
イド）
コンピュータが再起動したら、再度、手順 1 からプリンタドライバのイン
ストールを行ってください。（→ P.3-17）
4 「使用許諾契約書」の内容を読んで、［使用許諾契約の条項に同意します］を
選択し、［次へ］ボタンを押します。

Windows USB ／ IEEE1394 接続のインストール 3-19

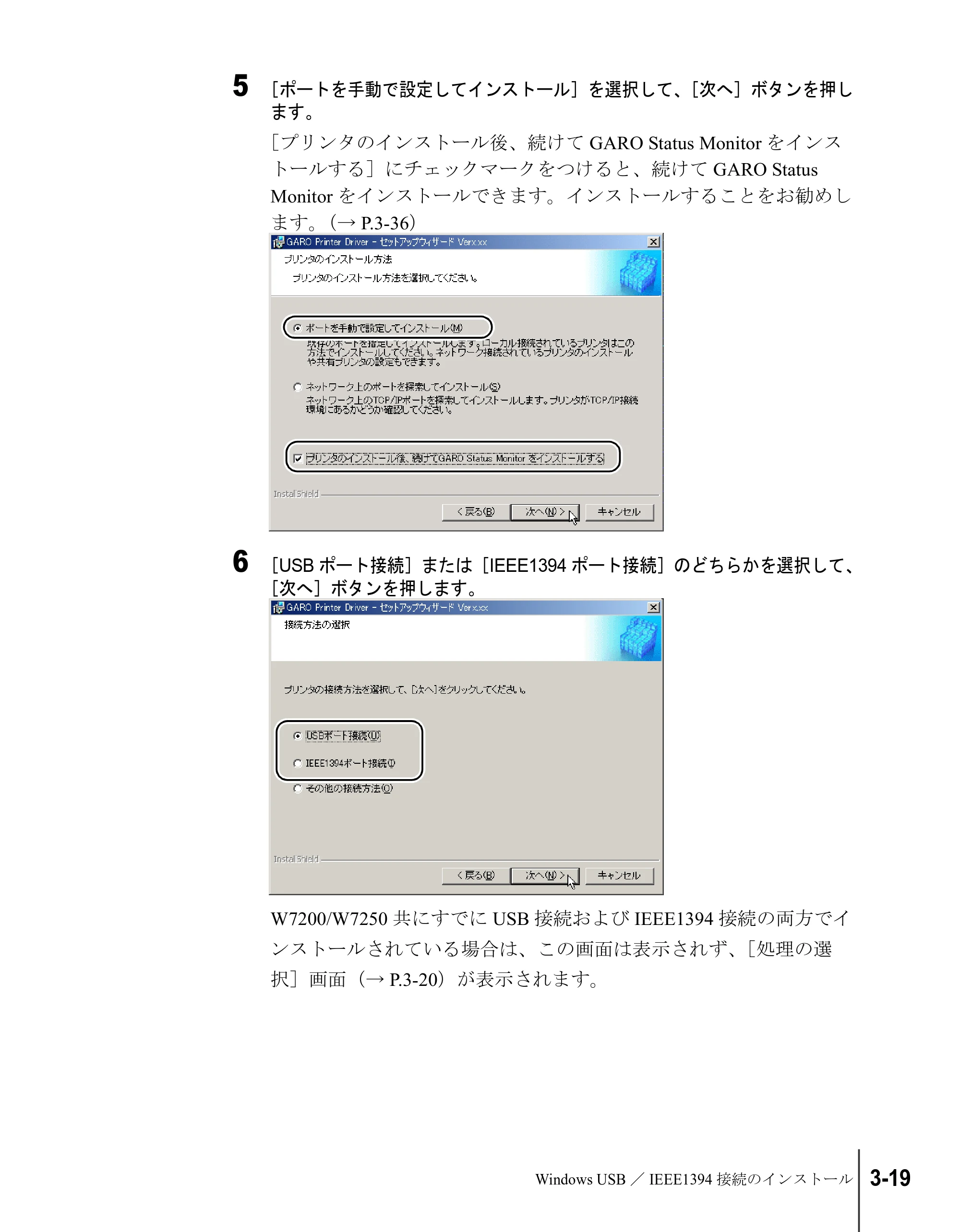

5 ［ポートを手動で設定してインストール］を選択して、［次へ］ボタンを押し
ます。
［プリンタのインストール後、続けて GARO Status Monitor をインス
トールする］にチェックマークをつけると、続けて GARO Status
Monitor をインストールできます。インストールすることをお勧めし
ます。（→ P.3-36）
6 ［USB ポート接続］または［IEEE1394 ポート接続］のどちらかを選択して、
［次へ］ボタンを押します。
W7200/W7250 共にすでに USB 接続および IEEE1394 接続の両方でイ
ンストールされている場合は、この画面は表示されず、［処理の選
択］画面（→ P.3-20）が表示されます。

ソフトウェアのインストール3-20
メモ

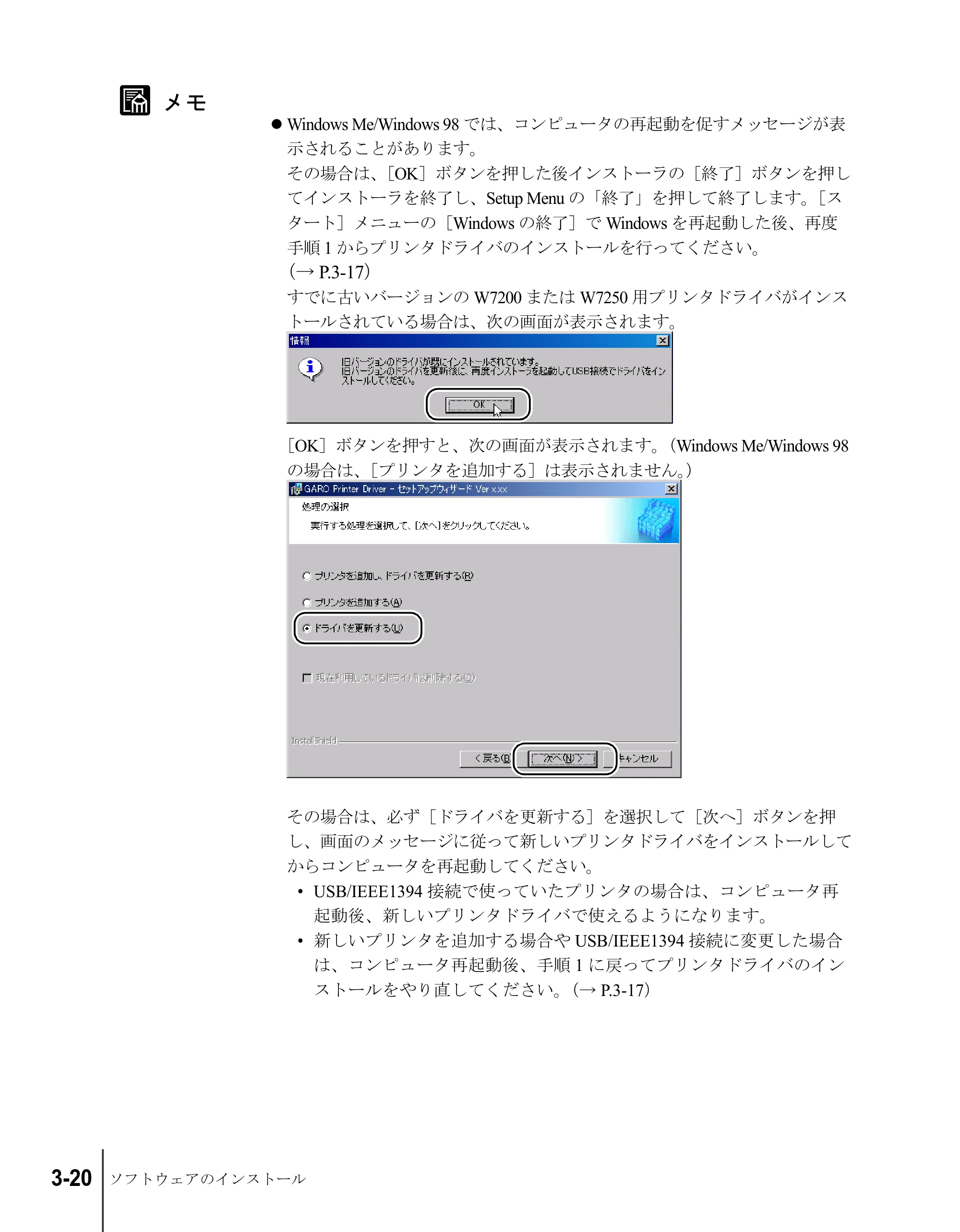

z Windows Me/Windows 98 では、コンピュータの再起動を促すメッセージが表
示されることがあります。
その場合は、［OK］ボタンを押した後インストーラの［終了］ボタンを押し
てインストーラを終了し、Setup Menu の「終了」を押して終了します。［ス
タート］メニューの［Windows の終了］で Windows を再起動した後、再度
手順 1 からプリンタドライバのインストールを行ってください。
（→ P.3-17）
すでに古いバージョンの W7200 または W7250 用プリンタドライバがインス
トールされている場合は、次の画面が表示されます。
［OK］ボタンを押すと、次の画面が表示されます。（Windows Me/Windows 98
の場合は、［プリンタを追加する］は表示されません。）
その場合は、必ず［ドライバを更新する］を選択して［次へ］ボタンを押
し、画面のメッセージに従って新しいプリンタドライバをインストールして
からコンピュータを再起動してください。

• USB/IEEE1394 接続で使っていたプリンタの場合は、コンピュータ再

起動後、新しいプリンタドライバで使えるようになります。

• 新しいプリンタを追加する場合や USB/IEEE1394 接続に変更した場合

は、コンピュータ再起動後、手順 1 に戻ってプリンタドライバのイン
ストールをやり直してください。（→ P.3-17）

Windows USB ／ IEEE1394 接続のインストール 3-21
お願い
7 セットアップ開始の確認画面が表示されたら、［はい］ボタンを押します。
8 次の画面が表示されたら、本プリンタとコンピュータをケーブルで接続しま
す。
„USB 接続の場合
本プリンタ背面の USB ポートに USB ケーブルの B タイプ（四角）
側を接続し、コンピュータの USB ポートに A タイプ（平たい）側
を接続します。
プリンタ背面 コンピュータ
z USB ケーブルは、USB1.1 準拠のものを使用してください。

ソフトウェアのインストール3-22
お願い
„IEEE1394 接続の場合
本プリンタ背面の IEE1394 ポートとコンピュータの IEEE1394 ポー
トを IEEE1394 ケーブルで接続します。
プリンタ背面 コンピュータ
コネクタの向きに注意して、奥までしっかりと差し込んでください。
z IEEE1394 ケーブルは、IEEE1394 に準拠した 6 ピンコネクタのものを使用し
てください。
z W7250 の場合は、先にオプションの IEEE1394 拡張ボードを取り付けてく
ださい。（→付録「IEEE1394 拡張ボードの取り付け」）
z インタフェースケーブル類は正しく接続してください。コネクタの向きを
間違えて接続すると、故障の原因になります。
9 README 表示の確認画面が表示されたら、［はい］または［いいえ］ボタン
を押します。
［はい］ボタンを押すと README ファイルが表示されます。

Windows USB ／ IEEE1394 接続のインストール 3-23
10 手順 5 で［プリンタのインストール後、続けて GARO Status Monitor をイン
ストールする］にチェックマークをつけた場合は、［終了］ボタンを押すと、
引き続き GARO Status Monitor のインストールが始まります。
インストール手順については「GARO Status Monitor をインストー
ル」の手順 3 以降に従って操作してください。（→ P.3-37）
手順 5 で［プリンタのインストール後、続けて GARO Status Monitor
をインストールする］にチェックマークをつけなかった場合は、ド
ライブから CD-ROM を取り出し、［はい、ただちにコンピュータを
再起動します。］を選択して［終了］ボタンを押してください。
コンピュータが再起動したら、プリンタドライバのインストールは
完了です。

ソフトウェアのインストール3-24
Macintosh 接続のインストール
Macintosh で使うために必要なコンピュータのソフトウェアや設定を
説明しています。インストール作業は、本プリンタを使用するすべ
ての Macintosh で行ってください。
Macintosh 接続時のソフトウェアについて
Macintosh で使うために、次のソフトウェアが用意されています。
„ GARO プリンタドライバ
Macintosh から印刷する場合に必要なソフトウェアです。プリンタを
お使いになるコンピュータには必ずインストールしてください。基
本的な印刷操作だけでなく、お気に入り設定や色調整、複数ページ
プリントなど、多彩な機能を利用することができます。
プリンタドライバは、Mac OS 8.6/9.x 用と Mac OS X 用が付属の
UserSoftware CD-ROM に収録されています。
„ GARO Print Monitor
Macintosh でプリンタのエラー内容を詳しく表示できるユーティリ
ティソフトです。プリンタドライバをインストールすると、一緒に

インストールされます。

Macintosh 接続のインストール 3-25
お願い
インタフェースケーブルを接続する
プリンタドライバのインストールを始める前に、Macintosh とプリン
タをインタフェースケーブルで接続します。お使いの Macitosh に合
わせて、USB 接続、IEEE1394 接続、ネットワーク接続のいずれかで
接続してください。
IEEE1394 ポート接続の場合は、IEEE1394（FireWire）ポートを装備
した Macintosh で Mac OS 9.04 以降に接続することができます。
„ USB 接続の場合
1 Macintosh の電源がオンのときは、Macintosh の電源をオフにします。
2 プリンタの電源がオンのときは、［電源］キーを 1 秒以上押して、オンライ
ンランプが消えたら指を離します。
3 本プリンタ背面の USB ポートに USB ケーブルの B タイプ（四角）側を接続
し、Macintosh の USB ポートに A タイプ（平たい）側を接続します。
プリンタ背面 コンピュータ

z USB ケーブルは、USB1.1 準拠のものを使用してください。

ソフトウェアのインストール3-26
お願い
„ IEEE1394 接続の場合
1 Macintosh の電源がオンのときは、Macintosh の電源をオフにします。
2 プリンタの電源がオンのときは、［電源］キーを 1 秒以上押して、オンライ
ンランプが消えたら指を離します。
3 本プリンタ背面の IEE1394 ポートと Macintosh の IEEE1394 ポートを
IEEE1394 ケーブルで接続します。
コネクタの向きに注意して、奥までしっかりと差し込んでください。
プリンタ背面 コンピュータ
z IEEE1394 ケーブルは、IEEE1394 に準拠した 6 ピンコネクタのものを使用し
てください。
z W7250 の場合は、先にオプションの IEEE1394 拡張ボードを取り付けてく
ださい。（→付録「IEEE1394 拡張ボードの取り付け」）
„ ネットワーク接続の場合
1 本プリンタ背面の LAN ポートと HUB のポートに LAN ケーブルを接続します。
カチッと音がするまで押し込んでください。

プリンタ背面 ＨＵＢ
2 Macintosh の LAN ポートと HUB のポートに LAN ケーブルを接続します。
カチッと音がするまで押し込んでください。

Macintosh 接続のインストール 3-27
お願い
z 本プリンタをネットワーク接続でお使いの場合は、プリンタの電源をオンに
した後、LINK ランプが点灯していることを確認する必要があります。
詳しくは「LAN ケーブルを接続する」のお願いをご覧ください。（→ P.3-6）

ソフトウェアのインストール3-28
お願い
Mac OS 8.6/9.x へプリンタドライバをインストールする
Mac OS 8.6/9.x で使う場合は、プリンタドライバをインストール後
に、セレクタを開いてプリンタを選択します。
z USB 接続または IEEE1394 接続でお使いになる場合は、プリンタの電源が
オフの状態でプリンタドライバのインストールを行ってください。
„ プリンタドライバのインストール
1 付属の User Software CD-ROM を Macintosh の CD-ROM ドライブにセット
します。
2 ソフトウェア CD-ROM のアイコンを開き、［OS 8/9 ］フォルダ内の
［GARO Installer for 8/9 ］アイコンを開きます。
3 「ソフトウェア使用許諾契約書」の内容を読んで、［同意］ボタンを押しま
す。

Macintosh 接続のインストール 3-29
4 ［インストール］ボタンを押します。
5 メッセージ画面が表示されたら、他のアプリケーションソフトをすべて終了
して［続ける］ボタンを押します。
インストールが始まります。
6 インストールが終わったら、［再起動］ボタンを押します。
Macintosh が再起動します。
これで、プリンタドライバのインストールは完了です。

ソフトウェアのインストール3-30
„ プリンタの選択
1 プリンタの［電源］キーを押して、プリンタの電源をオンにします。
しばらくすると、ディスプレイに「オンライン」と表示され、オン
ラインランプが点灯します。
ネットワーク接続の場合は、プリンタの電源がオンになっているこ
とを確認してください。
2 Macintosh の再起動が終わったら、アップルメニューの［セレクタ］を選択
します。
3 左側のリストから［GARO Printer Driver ］アイコンを選択し、［出力先の選
択］で接続方法、右側のリストから接続した本プリンタを選択します。
プリンタリストに表示されない場合は、プリンタの電源やケーブル
の状態を確認してください。

Macintosh 接続のインストール 3-31
メモ
4 ［セレクタ］ウィンドウを閉じ、確認ウィンドウの［OK ］ボタンを押しま
す。
これで、プリンタの選択は完了です。
z セレクタで他のプリンタを選んだ後、もう一度本プリンタに切り替えるに
は手順 2 ～手順 4 の操作を行ってください。

ソフトウェアのインストール3-32
Mac OS X へプリンタドライバをインストールする
Mac OS X で使う場合は、プリンタドライバをインストール後に、プ
リントセンターを開いてプリンタを追加します。
ここでは、Mac OS Xｖ10.2 を例に説明しています。ｖ10.1 では、ア
イコン名や画像が多少異なります。
„ プリンタドライバのインストール
1 付属の User Software CD-ROM を Macintosh の CD-ROM ドライブにセット
します。
2 ソフトウェア CD-ROM のアイコンを開き、［OS X］フォルダ内の［GARO
Installer for X］アイコンを開きます。
3 パスワード入力画面が表示されたら、管理者権限のあるユーザ名とパスワー
ドを入力し、［OK］ボタンを押します。

Macintosh 接続のインストール 3-33
4 「ソフトウェア使用許諾契約書」の内容を読んで、［同意］ボタンを押します。
5 ［インストール］ボタンを押します。
6 メッセージ画面が表示されたら、他のアプリケーションソフトをすべて終了
して［続ける］ボタンを押します。
インストールが始まります。
7 インストールが終わったら、［再起動］ボタンを押します。
Macintosh が再起動します。
これで、プリンタドライバのインストールは完了です。

ソフトウェアのインストール3-34
„ プリンタの選択
1 プリンタの［電源］キーを押して、プリンタの電源をオンにします。
しばらくすると、ディスプレイに「オンライン」と表示され、オン
ラインランプが点灯します。
ネットワーク接続の場合は、プリンタの電源がオンになっているこ
とを確認してください。
2 Macintosh の再起動が終わったら、Finder を選択して［移動］メニューの
［アプリケーション］を選択します。
3 ［ユーティリティ］フォルダを開き、［プリントセンター］を開きます。

Macintosh 接続のインストール 3-35
4 ［プリンタリスト］に本プリンタ名がない場合は、［追加］アイコン（［プリ
ンタを追加］ボタン）を押します。
5 接続先のメニューから本プリンタの接続先（［USB］［IEEE1394］または
［AppleTalk］）を選択し、リストに表示された本プリンタ名を選択して［追
加］ボタンを押します。
プリンタリストに表示されない場合は、プリンタの電源やケーブル
の状態を確認してください。
6 デフォルトプリンタに設定する場合は、［プリンタリスト］の本プリンタを
選択し、［プリンタ］メニューの［デフォルトにする］を選択します。
これで、プリンタの選択は完了です。

ソフトウェアのインストール3-36
お願い
メモ
Windows ユーティリティのインストール
GARO Status Monitor をインストールする
GARO Status Monitor（ステータスモニタ）は、コンピュータ画面上
にプリンタのエラー内容を詳しく表示できる Windows 用のユーティ
リティソフトです。
GARO Status Monitor は、次の手順でインストールします。
z Windows NT 4.0/Windows 2000/Windows XP をお使いの場合、起動した際
に、必ず Administrator のメンバーとしてログオンしてください。
1 付属の User Software CD-ROM を CD-ROM ドライブにセットします。
「Setup Menu」ウィンドウが表示されます。
z CD-ROM のオートスタートアップ機能がオフになっている場合は、［マイ
コンピュータ］の［CD-ROM ドライブ］アイコンを選択し、［ファイル］
メニューの［自動再生］を選択してください。

2 ［GARO Status Monitor インストール］を押します。

Windows ユーティリティのインストール 3-37
3 「GARO Status Monitor InstallShield ウィザードへようこそ」画面が表示され
たら、［次へ］ボタンを押します。
4 「使用許諾契約書」の内容を読んで、同意したら［はい］ボタンを押します。
5 「インストール先の選択」画面で、インストール先フォルダ名を確認し、［次
へ］ボタンを押します。

ソフトウェアのインストール3-38
6 「インストールの確認」画面で設定内容を確認し、［次へ］ボタンを押します。
インストールが始まります。
7 「InstallShield ウィザードの完了」画面が表示されたら、［はい、今すぐコン
ピュータを再起動します。］が選択されていることを確認して、［完了］ボタ
ンを押します。
コンピュータが再起動したら、インストール完了です。
画面に［README ファイルをすぐに読みます］が表示されている場
合は、［完了］ボタンを押してインストーラを閉じ、［終了］ボタン
を押して Setup Menu を閉じると、インストール完了です。

Windows ユーティリティのインストール 3-39
GARO Status Monitor でプリンタの情報を表示する
GARO Status Monitor は、印刷やエラー発生時に自動的に表示されま
す。プリンタの状態をすぐに確認したいときは、GARO Status
Monitor を次の手順で起動します。
1 ［スタート］メニューの［プログラム］から［GARO Status Monitor プリン
タリスト］を選択します。
2 プリンタ名を選択し、［情報］アイコンを押します。
プリンタの状態や印刷ジョブの状態が表示されます。

ソフトウェアのインストール3-40
メモ
z［オプション］メニューで GARO Status Monitor を表示する条件を設定する
ことができます。メニュー項目を選択して、必要な項目にチェックマーク
を付けてください。初期状態では、［印刷時に起動する］と［エラー発生
時にポップアップウィンドウを開く］が選択されています。
z GARO Status Monitor の詳細については、GARO Status Monitor のヘルプをご
覧ください。

4
付録
プリンタを使う上で参考になる情報や索引をまとめて
います。

付録4-2
その他の本プリンタ用ソフトウェアについて
本プリンタでは、次のソフトウェアが利用できます。ソフトウェア
は付属 User Software CD-ROM に収録されているか、キヤノンのホー
ムページから入手できます。
„ NetSpot Console
ネットワークのコンピュータから Web ブラウザでプリンタの状態を
表示したり、プリンタやネットワークの設定を行えるようにする
Windows XP/Windows 2000/Windows NT 4.0/Windows Me/Windows 98
用サーバソフトです。NetSpot Console はキヤノンのホームページ
（http://canon.jp/）から無料でダウンロードできます。必要に応じて
サーバコンピュータにインストールしてください。
„ Device Status Extension
IIS がインストールされている Windows XP/Windows 2000 でプリンタ
を共有しているときは、お手持ちの Web ブラウザから共有プリンタ

の情報を表示することや印刷ジョブを管理することができます。
Windows XP/Windows 2000 に Device Status Extension をインストール
することで、Device Status Extension に対応しているプリンタに対し
て、プリンタの情報を表示する画面がキヤノンが提供する画面に切
り替わります。さらに、NetSpot Console をお使いの場合は、Device
Status Extension の画面から NetSpot Console を起動して、プリンタの設
定なども行うことができます。本ソフトウェアは、付属の User
Software CD-ROM に収録されています。インストール方法、使用方
法は［DSE ］フォルダの Readme ファイルを参照してください。

IEEE1394 拡張ボードの取り付け 4-3
お願い
IEEE1394 拡張ボードの取り付け
W7250 用の IEEE1394 拡張ボード（EB-01）は、次の手順で取り付け
ます。
z 作業を始める前に、水道管などの金属に手を触れて、人体の静電気を放電
してください。
z 作業中は、モニタなどの静電気を多く発生する物に触れないでください。
1 ［電源］キーを約 3 秒押し続けて、プリンタの電源をオフにします。
2 電源コードとアース線を取り外します。

付録4-4
3 スロットカバーのビスを取り外し、スロットカバーを取り除きます。
4 IEEE1394 拡張ボードの金属部分を持って、スロットの溝に沿って差し込み
ます。
IEEE1394 拡張ボードの金属部分がスロットのパネル面に密着するま
で、しっかりと押し込んでください。
5 IEEE1394 拡張ボードを 2 本のビスで固定します。

IEEE1394 拡張ボードの取り付け 4-5
6 アース線と電源コードをコンセントに接続します。
これで、IEEE1394 拡張ボードの取り付けは完了です。

付録4-6
お願い
プリンタを輸送するときは
本プリンタを輸送するときは、内部機構保護のため、次の手順で輸
送の準備を行ってください。
z プリンタを輸送するときは、本体を傾けないでください。廃インクがこぼ
れて周辺汚損の恐れがあります。
z プリンタ本体を輸送するときに本体を立てたり傾ける必要がある場合は、
お買い上げの販売店へお問い合わせください。
1 ［電源］キーを押して、プリンタの電源をオンにします。
しばらくすると、ディスプレイに「オンライン」と表示され、オン
ラインランプが点灯します。
2 ［オンライン］キーを 2 回押して、「メイン メニュー」を表示します。
3 ［＜］、［＞］キーで「システム セッテイ」を選択し、［Ｖ］キーを押しま
す。
メイン メニュー
システム セッテイ ▼

プリンタを輸送するときは 4-7
お願い
4 ［＜］、［＞］キーで「ホンタイ ユソウ」を選択し、［Ｖ］キーを押します。
5 ［＜］、［＞］キーで「スル」を選択し、［確定］キーを押します。
ディスプレイに「タンクヲ ハズシテクダサイ」と表示され、右カ
バーのロックが自動的に開きます。十分に開かない場合は、手で開
いてください。
6 インクタンクカバーを開き、すべてのインクタンクを取り外します。
取り出したインクタンクは、ビニール袋に入れて口を閉じてくださ
い。
z 取り外したインクタンクは、インク供給部（a）を上にして保管してくだ
さい。インクが流出して周辺を汚損することがあります。
システム セッテイ
ホンタイ ユソウ ▼
ホンタイユソウ
スル
a

付録4-8
7 すべてのインクタンクカバーをロックし、右カバーを閉じます。
「キュウイン チュウ」と表示され、チューブ内のインクが吸い出さ
れます。処理には約 9 分かかります。
処理が終わると、ディスプレイに「デンゲンヲ キッテクダサイ」
と表示されます。
8 ［電源］キーを約 3 秒押し続けて電源を切り、電源コードやアース線、イン
タフェースケーブルを取り外します。
9 トレイを開き、ロール紙トレイを引き出します。
10 ロールホルダーを取り外します。

プリンタを輸送するときは 4-9
11 ロールホルダーからロール紙を外し、ロールホルダーとホルダーストッパを
梱包します。
12 六角ビスを取り外して、ベルトストッパを取り外します。
13 ロール紙トレイを閉じてから、トレイを閉じます。

付録4-10
お願い
14 上カバーを開きます。
z 指定の場所以外は、絶対に触れないでください。プリンタ故障の原因にな
ります。
15 手順 12 で取り外したベルトストッパでベルトを挟み、六角ビスでベルトス
トッパを固定します。
16 用紙解除レバーをテープで固定します。

プリンタを輸送するときは 4-11
お願い
17 上カバーを閉じます。
18 開梱時と逆の手順でプリンタの各カバーをテープで固定します。
（→ P.1-15）
19 排紙スタッカまたは巻き取り装置を取り付けと逆の手順で取り外します。
（→ P.1-13）、（→巻き取り装置セットアップガイド）
20 スタンドを使用している場合は、プリンタ本体を取り付けと逆の手順で取り
外します。
（→ P.1-9）
21 スタンドを使用している場合は、スタンドを組み立てと逆の手順で分解しま
す。
（→ P.1-5）
22 ロールホルダーやプリンタ本体に梱包材を取り付け、梱包箱に収納します。
これで、輸送の準備は完了です。
z 輸送後再びセットアップするときは、第 1 章「プリンタのセットアップ」
に従って設置作業を行ってください。

付録4-12
z「ホンタイ ユソウ」メニューを実行してプリンタの電源がオフになる前
に電源コードを抜いて電源をオフにしたときは、そのまま輸送するとプリ
ンタ故障の原因となります。電源コードおよびインクタンクを取り付け、
手順 1 からやり直してください。（→「5 インクタンクを取り付ける」
P.1-26）

索引 4-13
索引
英数字
Device Status Extension ..........................................................................................4-2
GARO Device Setup Utility ............................................................................ 2-2, 2-3
のインストール ...............................................................................................2-5
GARO Print Monitor .............................................................................................3-24

GARO Status Monitor ................................................................................... 3-2, 3-36
のインストール .............................................................................................3-36
の起動 .............................................................................................................3-39
GARO プリンタドライバ ..................................................................3-2, 3-16, 3-24
IEEE1394 拡張ボード .................................................................................... 4-3, 4-4

IEEE1394 ケーブル .................................................................................... 3-22, 3-26
IEEE1394 ポート ........................................................................................ 3-22, 3-26
IP アドレス .............................................................................................................2-2
IP アドレス ........................................................................................................2-10

LAN ケーブル .............................................................................................. 3-5, 3-26
LAN ポート .................................................................................................. 3-5, 3-26
LPR Port ..................................................................................................................3-2
Macintosh ..................................................................................................... 3-24, 3-25

MAC アドレス .......................................................................................................2-3
Microsoft TCP/IP 印刷機能 ....................................................................................3-2
NetSpot Console ......................................................................................................4-2
Setup Menu ....................................................................................2-5, 3-8, 3-17, 3-36

TCP/IP ネットワーク .................................................................................... 2-2, 3-1
USB ケーブル .......................................................................................................3-21
USB ポート ................................................................................................. 3-21, 3-25
W7200 ......................................................................................................................1-9

W7250 ...................................................................................................1-9, 1-12, 1-28
Windows ........................................................................................................ 2-2, 3-17
あ行
アース線 ...............................................................................................................1-19
アース線接続部 ...................................................................................................1-19

インクタンク ............................................................................................... 1-26, 4-7
インクタンクカバー ...........................................................................................1-26
インクタンクレバー ...........................................................................................1-26
印刷面 ...................................................................................................................1-32
印字状態の確認 ...................................................................................................1-37

印字状態の調整 ...................................................................................................1-39
上カバー ..................................................................................................... 1-15, 1-20
か行
カッター ...............................................................................................................1-21
キャスター .............................................................................................................1-9

キャリッジカバー ...............................................................................................1-21
給紙ガイド ...........................................................................................................1-33
梱包材 ...................................................................................................................1-15

付録4-14
さ行
サブネット マスク ...........................................................................................2-10
スタンド ....................................................................................................... 1-5, 1-28
スタンド上ステー .................................................................................................1-7
スタンド下ステー .................................................................................................1-5
スタンドレッグ .....................................................................................................1-5

ステータスプリント .............................................................................................2-3
すべり止めシート .................................................................................................1-9
スロットカバー .....................................................................................................4-4
設置作業の流れ .....................................................................................................1-2
設置スペース .........................................................................................................1-4

セッテイ トウロク ...........................................................................................2-12
セレクタ ...............................................................................................................3-30
操作パネル .............................................................................................................2-9
た行
調整パターン .......................................................................................................1-39

デフォルト G/W ................................................................................................2-11
電源コード ...........................................................................................................1-19
電源コネクタ .......................................................................................................1-19
同梱品 .....................................................................................................................1-3

取っ手 .....................................................................................................................1-9
トレイ ......................................................................................................... 1-17, 1-30
な行
ネットワーク情報の設定 .....................................................................................2-9
ネットワークとの接続 .........................................................................................3-5
ネットワーク情報の設定

GARO Device Setup Utility ..............................................................................2-6
ノズルチェックプリント ...................................................................................1-37
は行
排紙スタッカ .......................................................................................................1-13
パターン インサツ A ....................................................................................1-39
パターン インサツ B .....................................................................................1-42

プリンタドライバのインストール .....................................................................3-8
Mac OS 8.6/9.x ................................................................................................3-28
Mac OS X ........................................................................................................3-32
USB/IEEE1394 接続 .......................................................................................3-16
Windows TCP/IP 接続 ......................................................................................3-2

プリンタの設置 .....................................................................................................1-8
プリンタの輸送 .....................................................................................................4-6
プリンタの選択
Mac OS 8.6/9.x ................................................................................................3-30
Mac OS X ........................................................................................................3-34

プリントセンター ...............................................................................................3-34
プリントヘッド ......................................................................................... 1-20, 1-22
プリントヘッド位置の調整 ...............................................................................1-39
プリントヘッド固定カバー ...............................................................................1-22
プリントヘッド固定レバー ...............................................................................1-21

ベルトストッパ ......................................................................................... 1-16, 1-18

索引 4-15
ホルダーストッパ ..................................................................................... 1-31, 1-32
や行
用紙送り量の調整 ...............................................................................................1-42
用紙解除レバー ...................................................................................................1-15
用紙種類 ...............................................................................................................1-29

ら行
リモート UI ............................................................................................................2-2
レッグカバー .......................................................................................................1-11
ロール紙 ..................................................................................................... 1-29, 1-31
ロール紙解除レバー ................................................................................. 1-33, 1-34

ロール紙トレイ ......................................................................................... 1-17, 1-31
ロール紙の種類 ...................................................................................................1-36
ロール紙のセット ...............................................................................................1-30
ロールホルダー ...................................................................................................1-31
