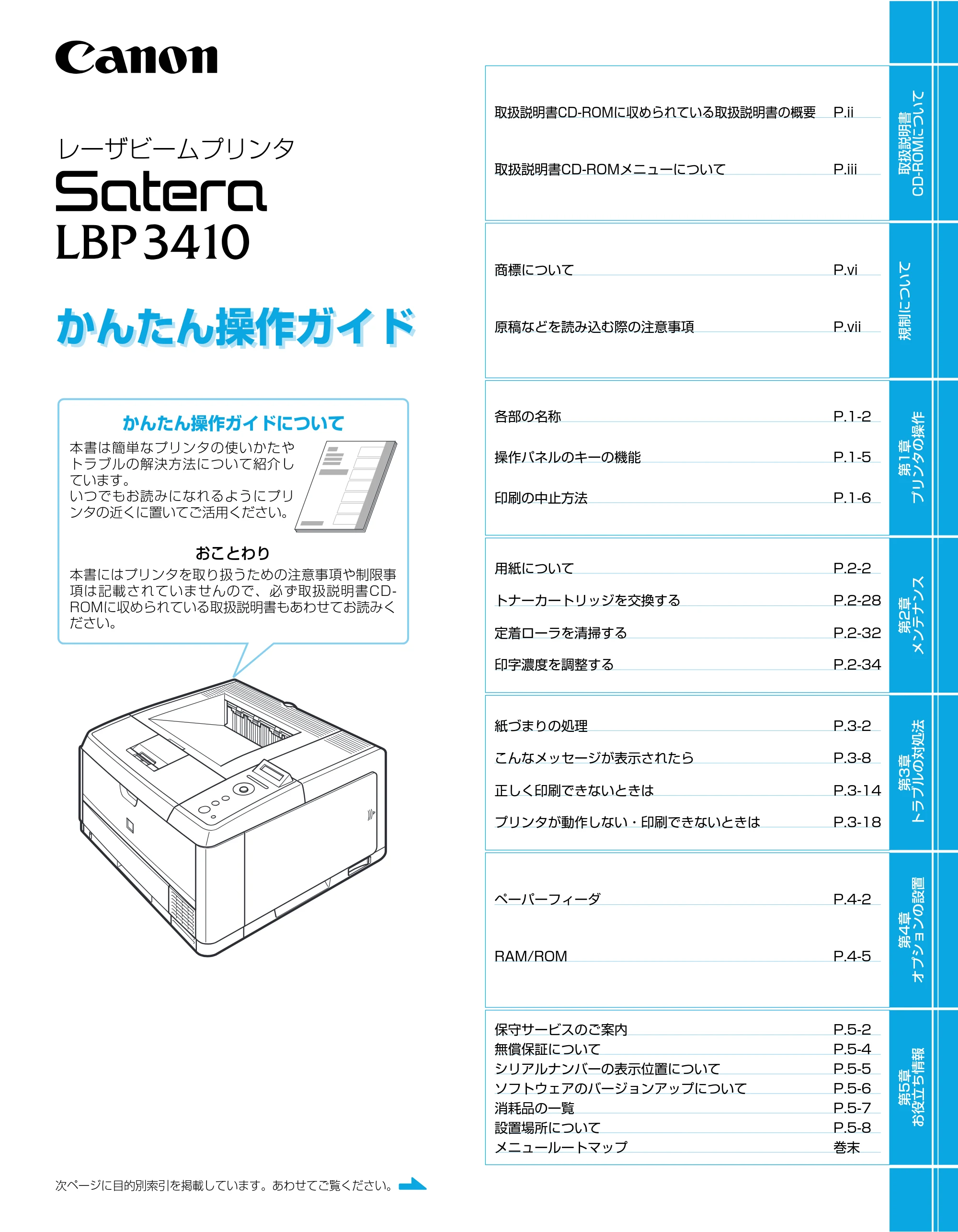

レーザビームプリンタ
かんたん操作ガイドかんたん操作ガイド
かんたん操作ガイドについて
本書は簡単なプリンタの使いかたや
トラブルの解決方法について紹介し
ています。
いつでもお読みになれるようにプリ
ンタの近くに置いてご活用ください。
おことわり
本書にはプリンタを取り扱うための注意事項や制限事
項は記載されていませんので、必ず取扱説明書CD-
ROMに収められている取扱説明書もあわせてお読みく
ださい。
次ページに目的別索引を掲載しています。あわせてご覧ください。

1-2

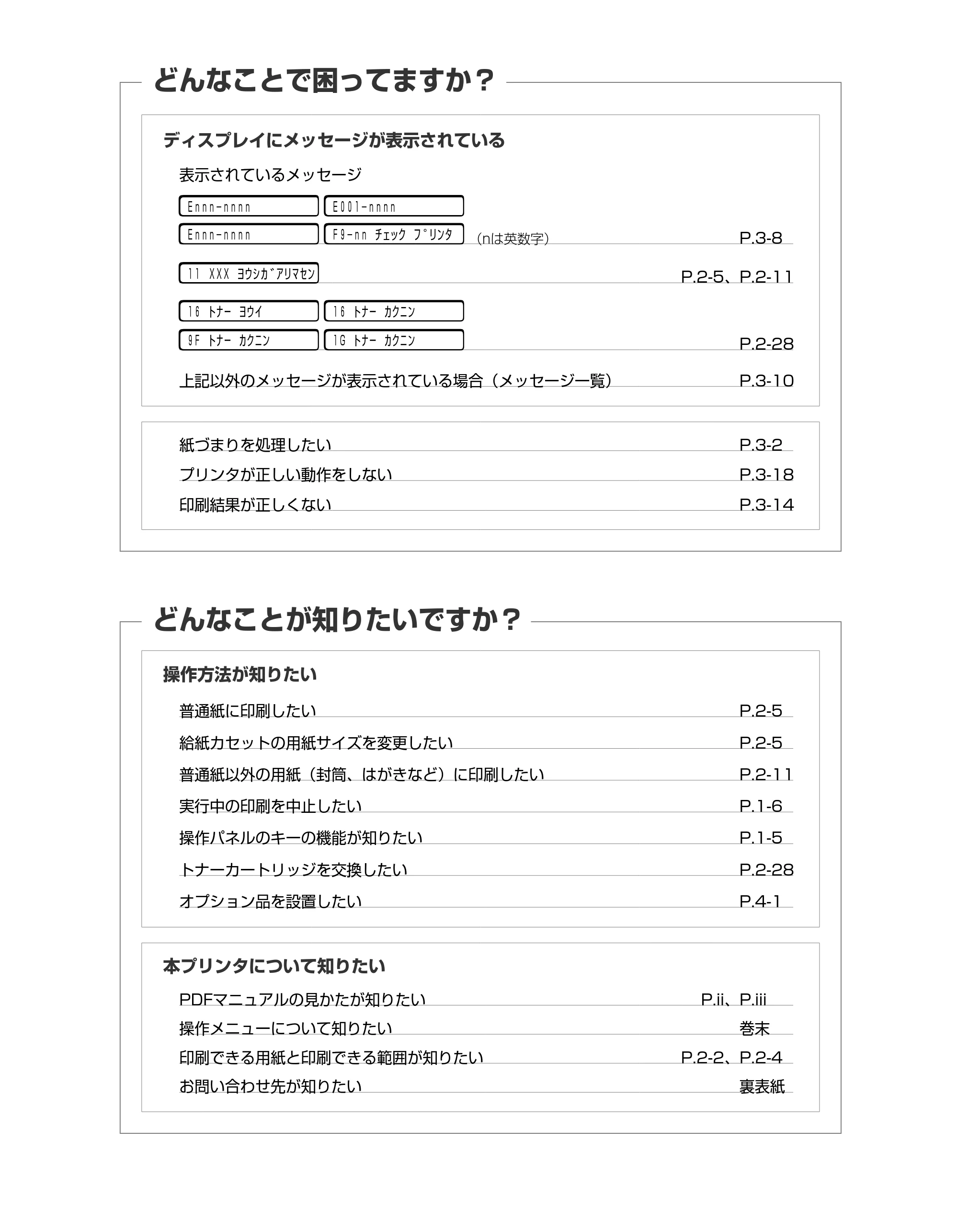

どんなことで困ってますか？
どんなことが知りたいですか？
P.2-5普通紙に印刷したい
P.2-5給紙カセットの用紙サイズを変更したい
P.2-11普通紙以外の用紙（封筒、はがきなど）に印刷したい
P.1-6実行中の印刷を中止したい
P.1-5操作パネルのキーの機能が知りたい
P.2-28トナーカートリッジを交換したい
P.4-1オプション品を設置したい
操作方法が知りたい
表示されているメッセージ
ディスプレイにメッセージが表示されている
P.ii、P.iii
巻末
PDFマニュアルの見かたが知りたい
操作メニューについて知りたい
印刷できる用紙と印刷できる範囲が知りたい
裏表紙お問い合わせ先が知りたい
P.3-2
P.3-18
紙づまりを処理したい
プリンタが正しい動作をしない
P.2-5、P.2-11
P.2-2、P.2-4
P.3-8
P.3-14印刷結果が正しくない
P.3-10上記以外のメッセージが表示されている場合（メッセージ一覧）
本プリンタについて知りたい
Ｅｎｎｎ－ｎｎｎｎ
１１ ＸＸＸ ﾖｳｼｶﾞｱﾘﾏｾﾝ
１６ ﾄﾅｰ ﾖｳｲ

９Ｆ ﾄﾅｰ ｶｸﾆﾝ
１６ ﾄﾅｰ ｶｸﾆﾝ
P.2-28１Ｇ ﾄﾅｰ ｶｸﾆﾝ
Ｅ００１－ｎｎｎｎ
Ｅｎｎｎ－ｎｎｎｎ Ｆ９－ｎｎ ﾁｪｯｸ ﾌﾟﾘﾝﾀ （nは英数字）

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
i

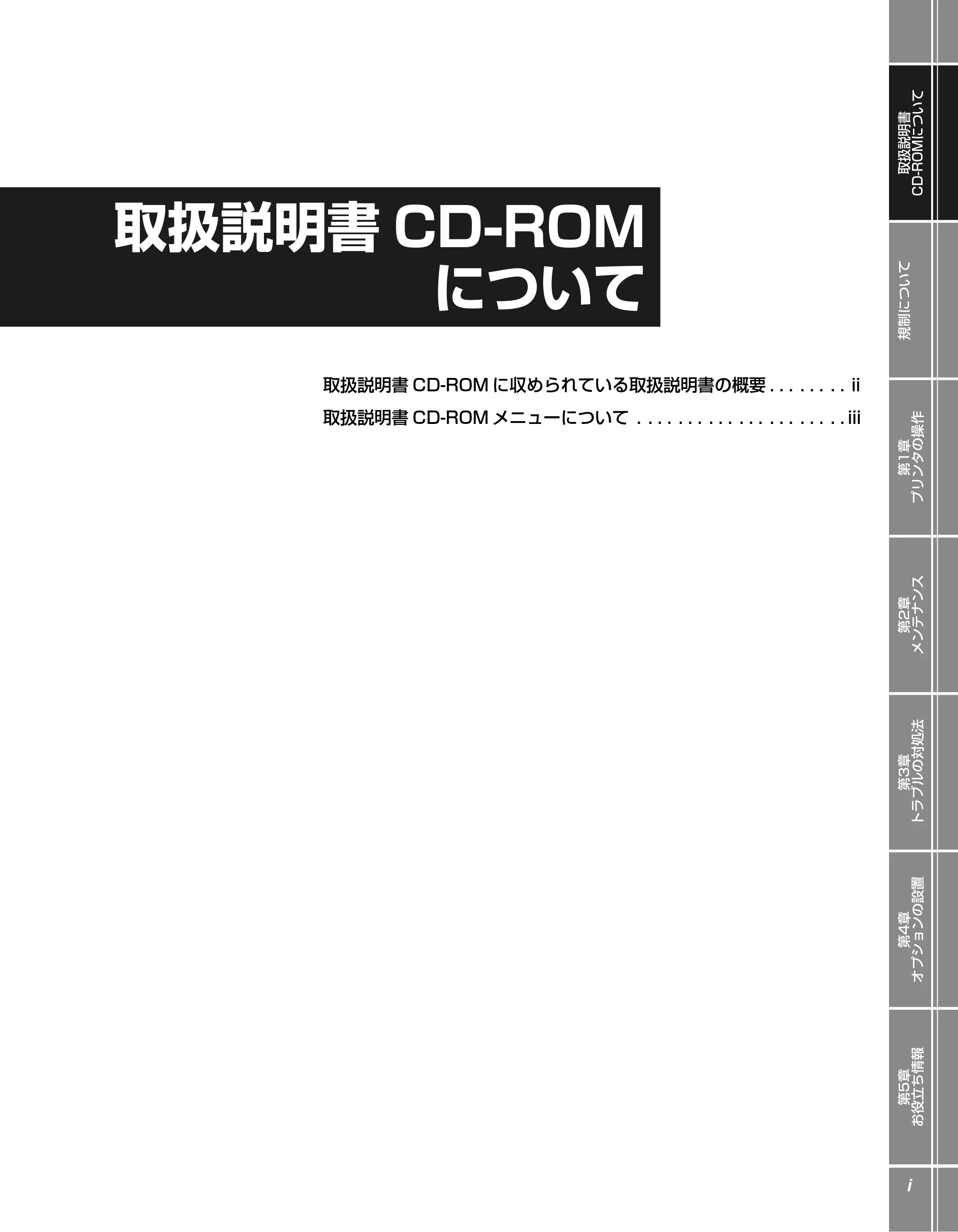

取扱説明書 CD-ROM
について
取扱説明書 CD-ROM に収められている取扱説明書の概要 . . . . . . . . ii
取扱説明書 CD-ROM メニューについて . . . . . . . . . . . . . . . . . . . . . iii

ii

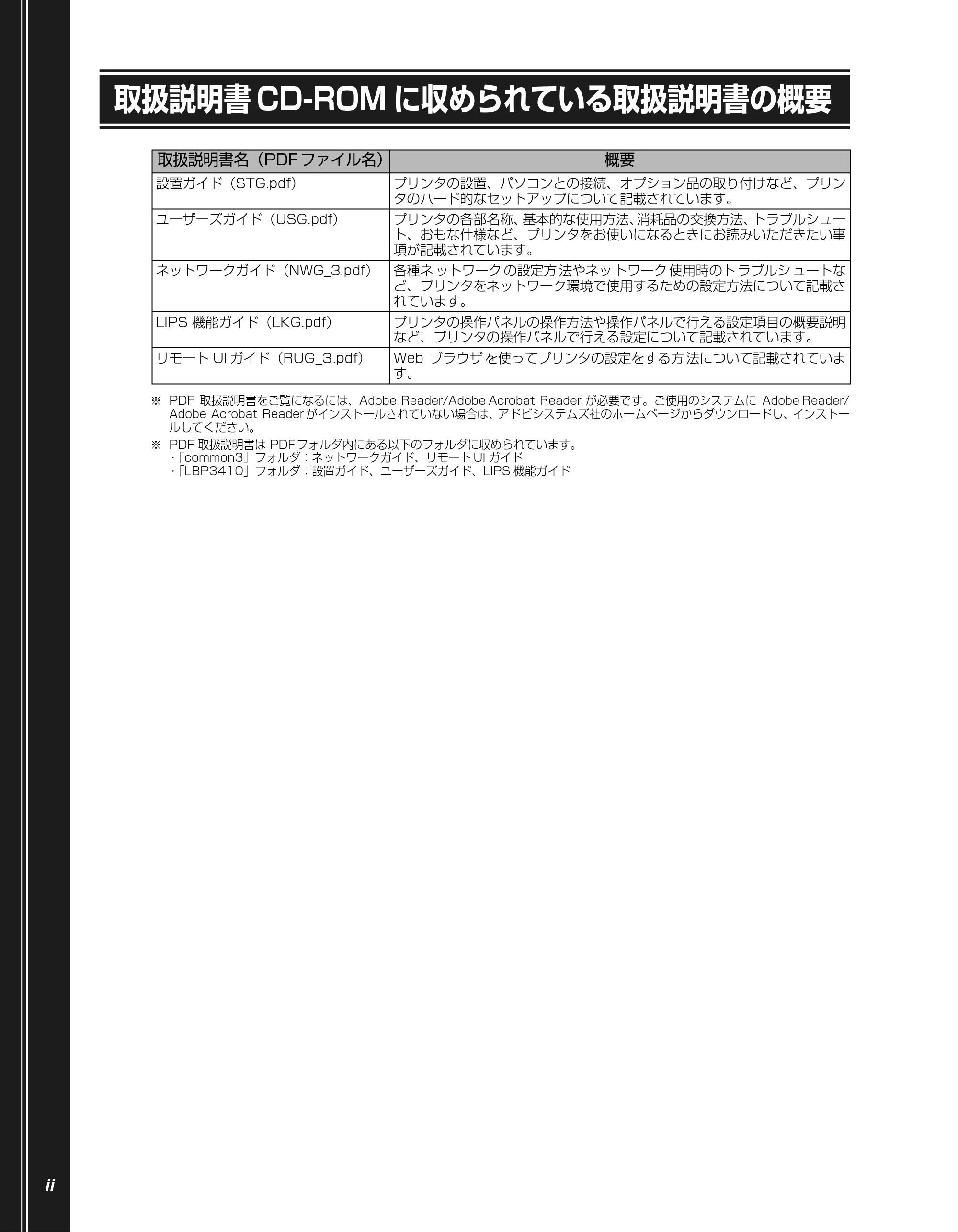

取扱説明書 CD-ROM に収められている取扱説明書の概要
※ PDF 取扱説明書をご覧になるには、Adobe Reader/Adobe Acrobat Reader が必要です。ご使用のシステムに Adobe Reader/
Adobe Acrobat Reader がインストールされていない場合は、アドビシステムズ社のホームページからダウンロードし、インストー
ルしてください。
※ PDF 取扱説明書は PDF フォルダ内にある以下のフォルダに収められています。

• 「common3」フォルダ：ネットワークガイド、リモート UI ガイド
• 「LBP3410」フォルダ：設置ガイド、ユーザーズガイド、LIPS 機能ガイド

取扱説明書名（PDF ファイル名） 概要
設置ガイド（STG.pdf） プリンタの設置、パソコンとの接続、オプション品の取り付けなど、プリン
タのハード的なセットアップについて記載されています。
ユーザーズガイド（USG.pdf） プリンタの各部名称、基本的な使用方法、消耗品の交換方法、トラブルシュー
ト、おもな仕様など、プリンタをお使いになるときにお読みいただきたい事
項が記載されています。
ネットワークガイド（NWG_3.pdf） 各種ネ ットワーク の設定方 法やネッ トワーク 使用時のト ラブルシ ュートな
ど、プリンタをネットワーク環境で使用するための設定方法について記載さ
れています。
LIPS 機能ガイド（LKG.pdf） プリンタの操作パネルの操作方法や操作パネルで行える設定項目の概要説明
など、プリンタの操作パネルで行える設定について記載されています。
リモート UI ガイド（RUG_3.pdf） Web ブラウザ を使ってプリンタの設定をする方 法について記載されていま
す。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
iii

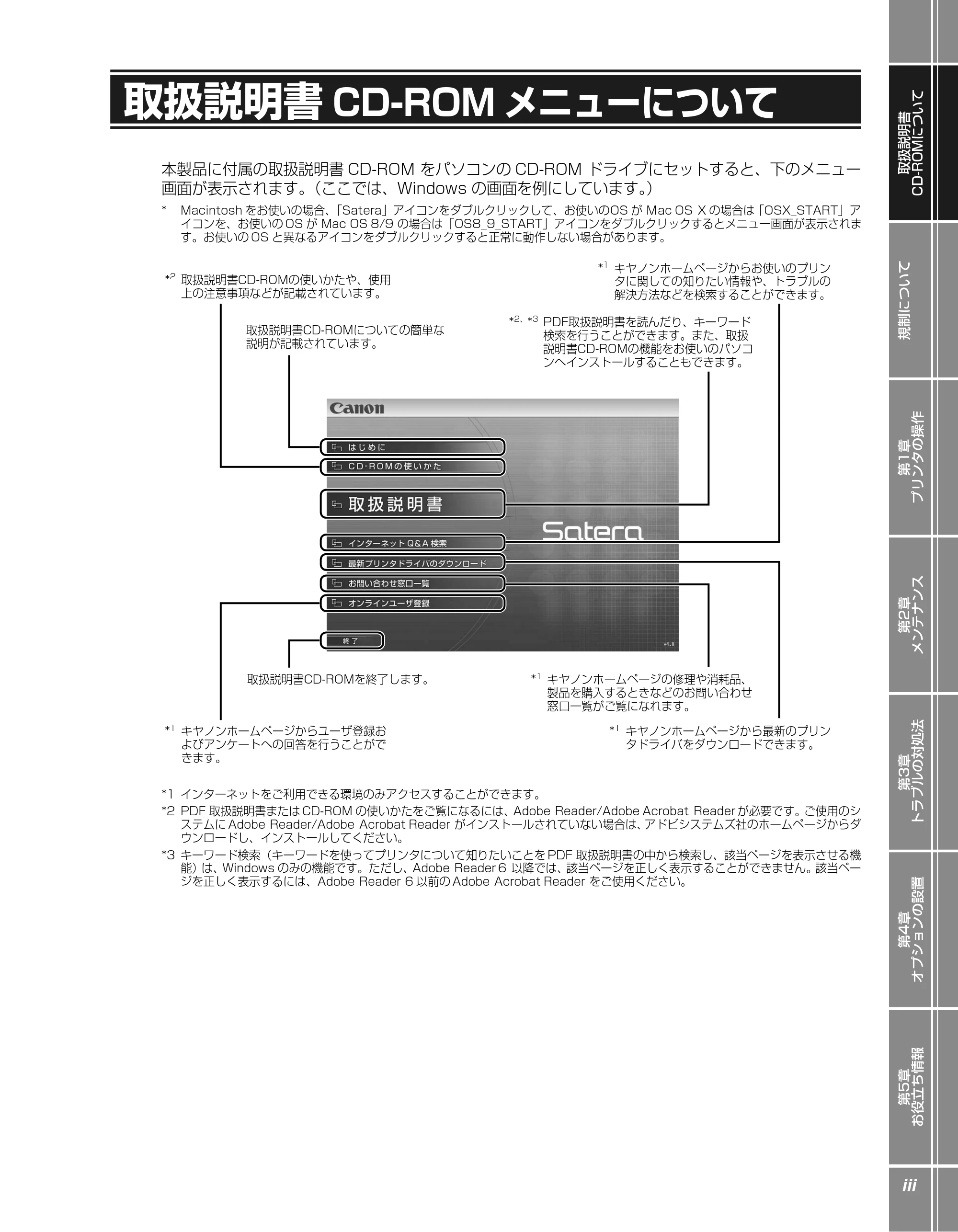

取扱説明書 CD-ROM メニューについて
本製品に付属の取扱説明書 CD-ROM をパソコンの CD-ROM ドライブにセットすると、下のメニュー
画面が表示されます。（ここでは、Windows の画面を例にしています。）
* Macintosh をお使いの場合、「Satera」アイコンをダブルクリックして、お使いのOS が Mac OS X の場合は「OSX_START」ア
イコンを、お使いの OS が Mac OS 8/9 の場合は「OS8_9_START」アイコンをダブルクリックするとメニュー画面が表示されま
す。お使いの OS と異なるアイコンをダブルクリックすると正常に動作しない場合があります。
*1 インターネットをご利用できる環境のみアクセスすることができます。
*2 PDF 取扱説明書または CD-ROM の使いかたをご覧になるには、Adobe Reader/Adobe Acrobat Reader が必要です。ご使用のシ

ステムに Adobe Reader/Adobe Acrobat Reader がインストールされていない場合は、アドビシステムズ社のホームページからダ
ウンロードし、インストールしてください。
*3 キーワード検索（キーワードを使ってプリンタについて知りたいことを PDF 取扱説明書の中から検索し、該当ページを表示させる機
能）は、Windows のみの機能です。ただし、Adobe Reader 6 以降では、該当ページを正しく表示することができません。該当ペー
ジを正しく表示するには、Adobe Reader 6 以前の Adobe Acrobat Reader をご使用ください。
取扱説明書CD-ROMについての簡単な
説明が記載されています。
*2 取扱説明書CD-ROMの使いかたや、使用
上の注意事項などが記載されています。
* 2、 * 3 PDF取扱説明書を読んだり、キーワード
検索を行うことができます。また、取扱
説明書CD-ROMの機能をお使いのパソコ
ンへインストールすることもできます。
* 1 キヤノンホームページから最新のプリン

タドライバをダウンロードできます。
* 1 キヤノンホームページからユーザ登録お
よびアンケートへの回答を行うことがで
きます。
* 1 キヤノンホームページの修理や消耗品、
製品を購入するときなどのお問い合わせ
窓口一覧がご覧になれます。
取扱説明書CD-ROMを終了します。
*1 キヤノンホームページからお使いのプリン
タに関しての知りたい情報や、トラブルの
解決方法などを検索することができます。

取扱説明書 CD-ROM メニューについて
iv

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
v

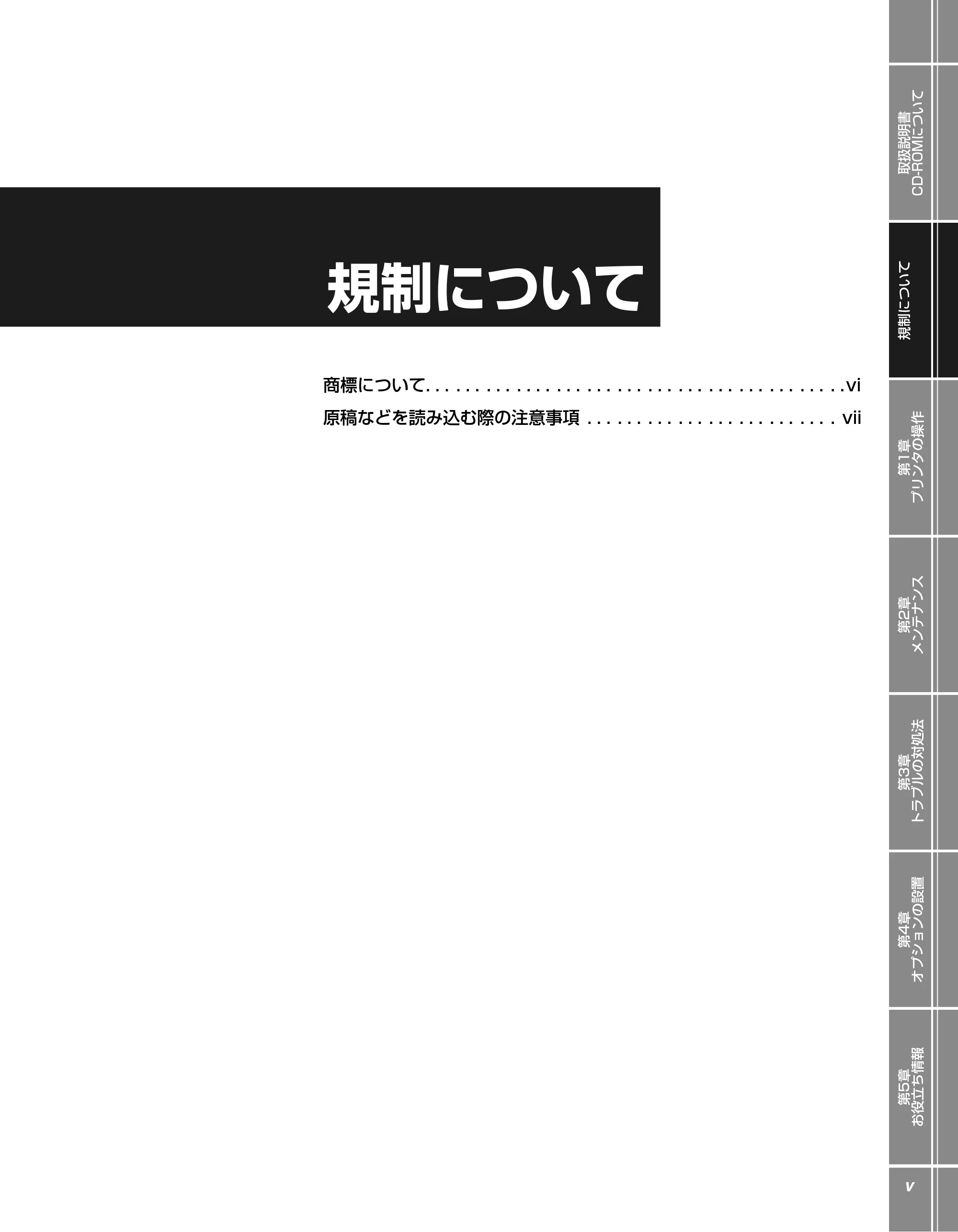

規制について
商標について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .vi
原稿などを読み込む際の注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . vii

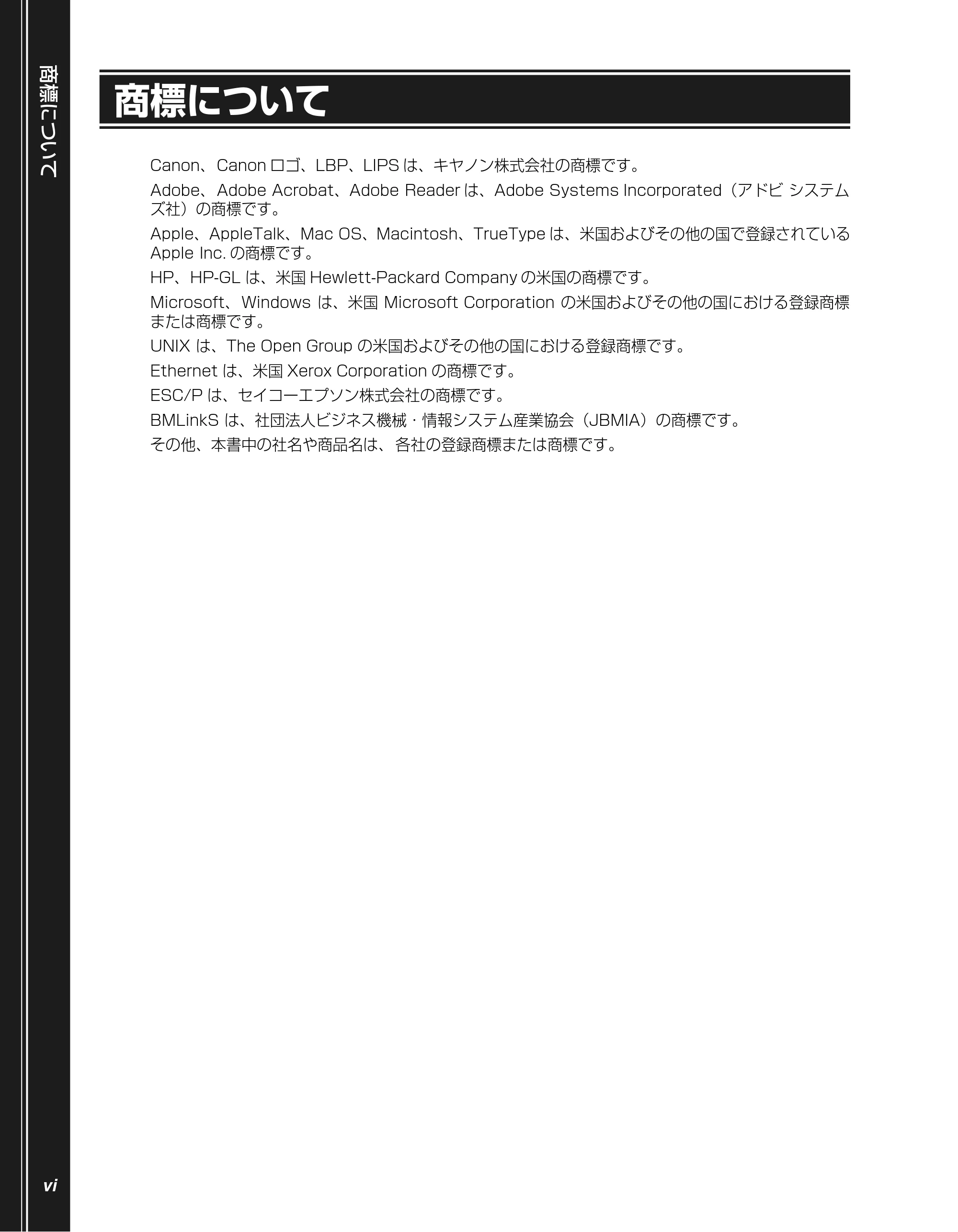

商標について
vi
商標について
Canon、Canon ロゴ、LBP、LIPS は、キヤノン株式会社の商標です。
Adobe、Adobe Acrobat、Adobe Reader は、Adobe Systems Incorporated（アドビ システム
ズ社）の商標です。
Apple、AppleTalk、Mac OS、Macintosh、TrueType は、米国およびその他の国で登録されている
Apple Inc. の商標です。
HP、HP-GL は、米国 Hewlett-Packard Company の米国の商標です。
Microsoft、Windows は、米国 Microsoft Corporation の米国およびその他の国における登録商標
または商標です。
UNIX は、The Open Group の米国およびその他の国における登録商標です。
Ethernet は、米国 Xerox Corporation の商標です。
ESC/P は、セイコーエプソン株式会社の商標です。
BMLinkS は、社団法人ビジネス機械・情報システム産業協会（JBMIA）の商標です。

その他、本書中の社名や商品名は、 各社の登録商標または商標です。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
vii

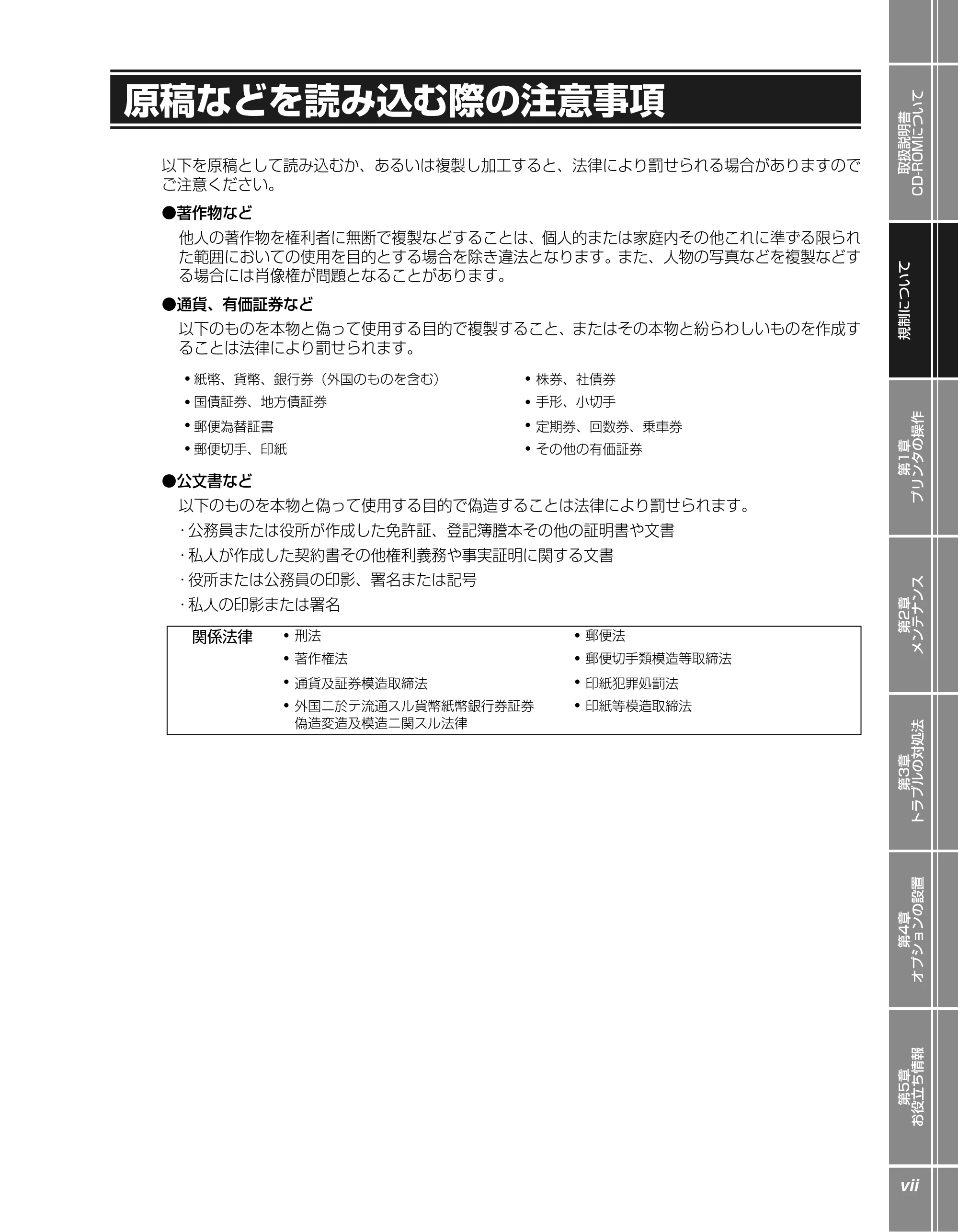

原稿などを読み込む際の注意事項
以下を原稿として読み込むか、あるいは複製し加工すると、法律により罰せられる場合がありますので
ご注意ください。

• 著作物など

他人の著作物を権利者に無断で複製などすることは、個人的または家庭内その他これに準ずる限られ
た範囲においての使用を目的とする場合を除き違法となります。また、人物の写真などを複製などす
る場合には肖像権が問題となることがあります。

• 通貨、有価証券など

以下のものを本物と偽って使用する目的で複製すること、またはその本物と紛らわしいものを作成す
ることは法律により罰せられます。

• 公文書など

以下のものを本物と偽って使用する目的で偽造することは法律により罰せられます。

• 公務員または役所が作成した免許証、登記簿謄本その他の証明書や文書
• 私人が作成した契約書その他権利義務や事実証明に関する文書
• 役所または公務員の印影、署名または記号
• 私人の印影または署名
• 紙幣、貨幣、銀行券（外国のものを含む） • 株券、社債券
• 国債証券、地方債証券 • 手形、小切手
• 郵便為替証書 • 定期券、回数券、乗車券
• 郵便切手、印紙 • その他の有価証券

関係法律 • 刑法 • 郵便法

• 著作権法 • 郵便切手類模造等取締法
• 通貨及証券模造取締法 • 印紙犯罪処罰法
• 外国ニ於テ流通スル貨幣紙幣銀行券証券

偽造変造及模造ニ関スル法律

• 印紙等模造取締法

原稿などを読み込む際の注意事項
viii

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報

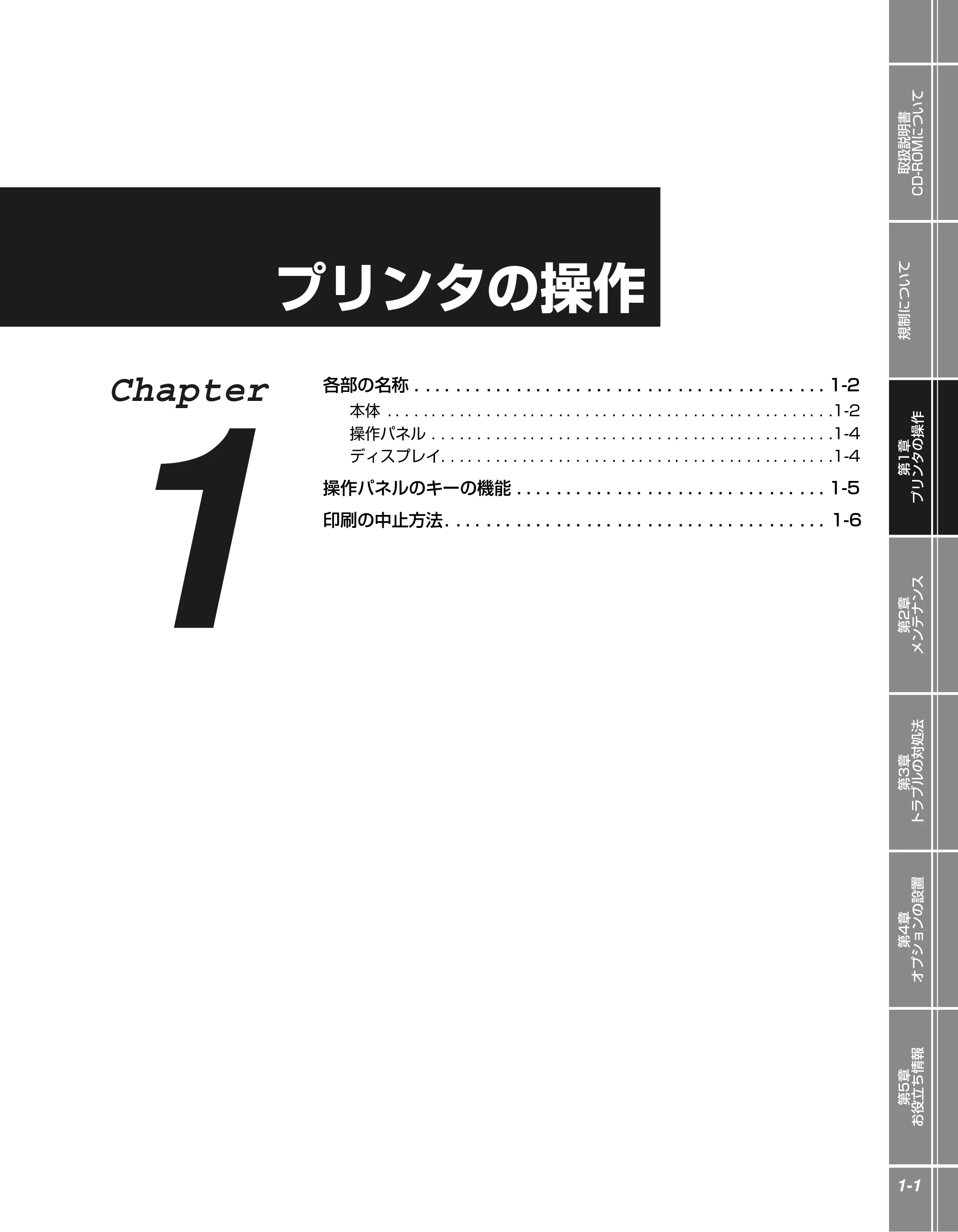

1
Chapter
1-1
プリンタの操作
各部の名称 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
本体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-2
操作パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-4
ディスプレイ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-4

操作パネルのキーの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
印刷の中止方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

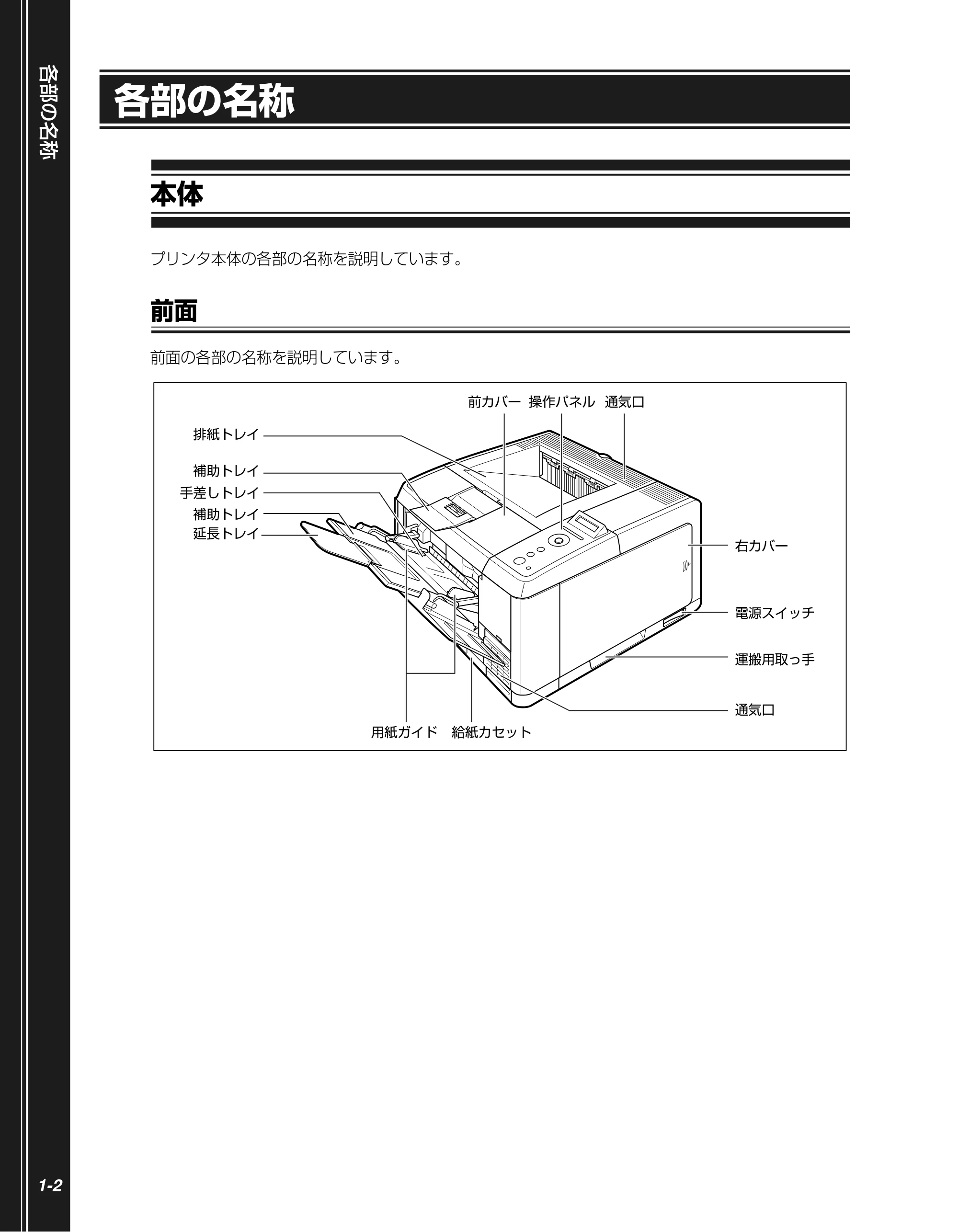

各部の名称

1-2

各部の名称

本体
プリンタ本体の各部の名称を説明しています。
前面
前面の各部の名称を説明しています。
排紙トレイ
前カバー 操作パネル
右カバー
通気口
通気口
運搬用取っ手
電源スイッチ
給紙カセット用紙ガイド
補助トレイ
手差しトレイ
補助トレイ
延長トレイ

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
1-3

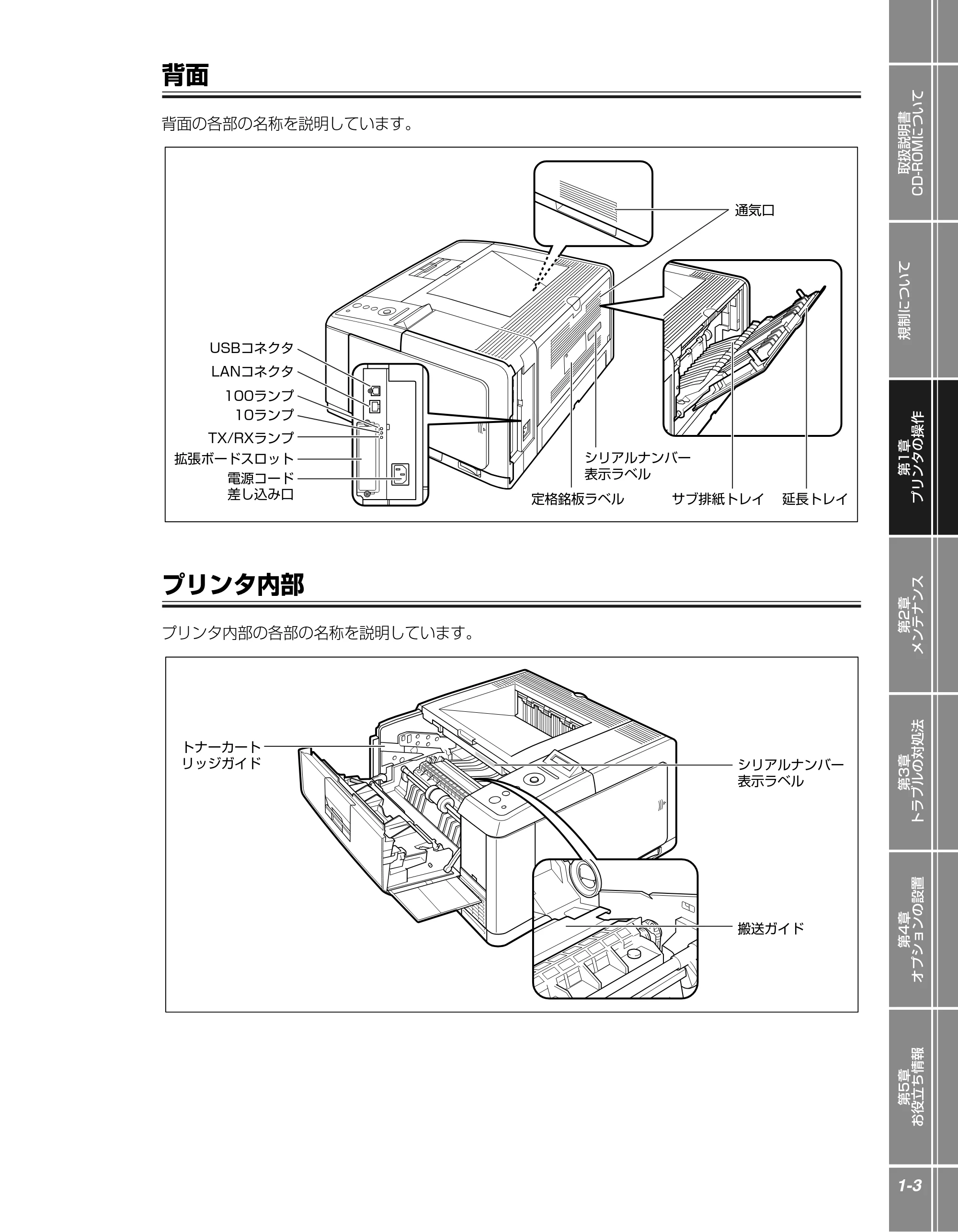

背面
背面の各部の名称を説明しています。
プリンタ内部
プリンタ内部の各部の名称を説明しています。
サブ排紙トレイ
USBコネクタ
LANコネクタ
100ランプ
10ランプ
TX/RXランプ
拡張ボードスロット
電源コード
差し込み口 延長トレイ
通気口
定格銘板ラベル
シリアルナンバー
表示ラベル
トナーカート
リッジガイド
搬送ガイド
シリアルナンバー
表示ラベル

各部の名称

1-4

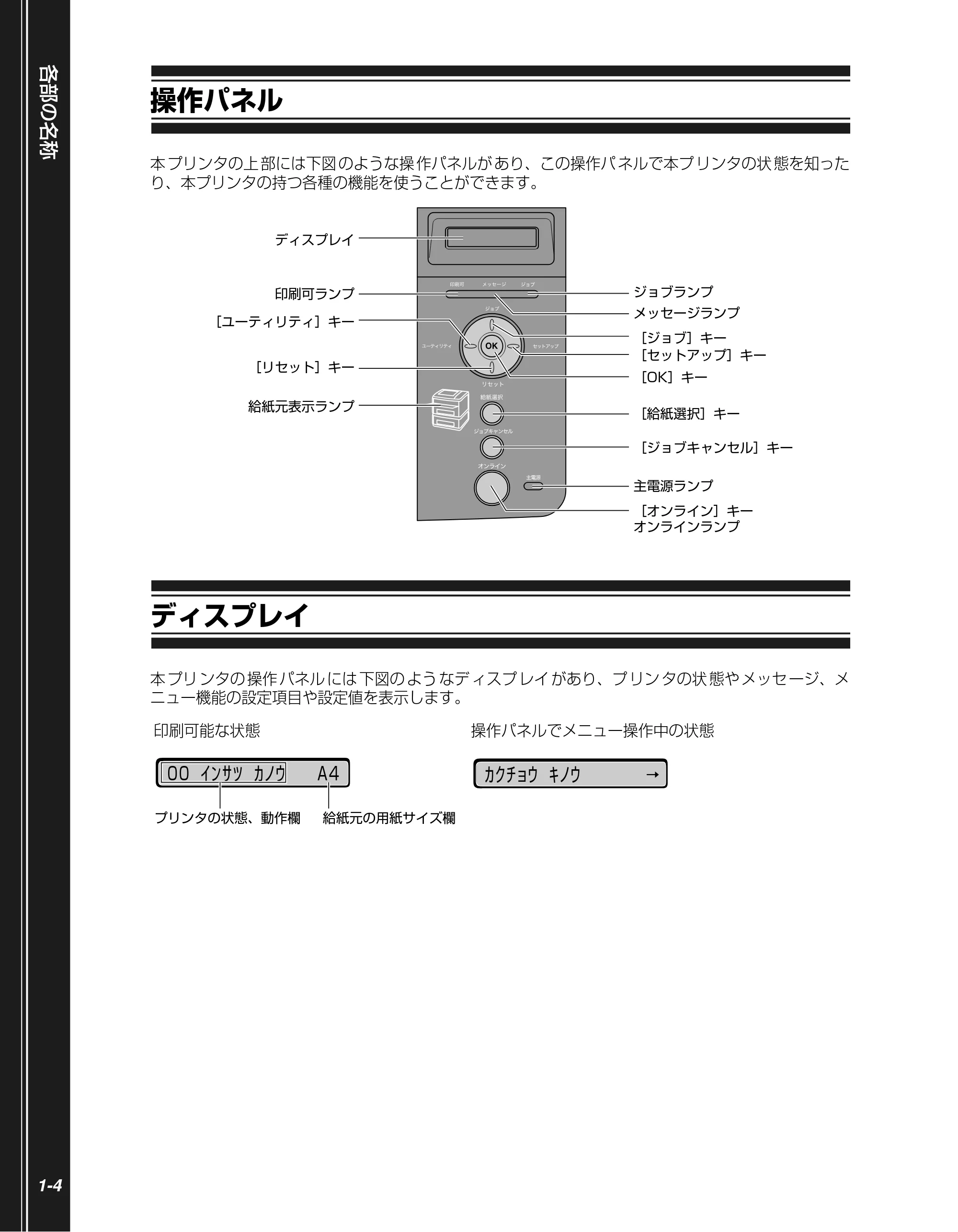

操作パネル
本 プリンタの上 部には下図 のような操 作パネルが あり、この操作パ ネルで本プ リンタの状 態を知った
り、本プリンタの持つ各種の機能を使うことができます。
ディスプレイ
本 プリ ンタの 操作 パネル には 下図の よう なデ ィスプ レイ があり、プ リン タの状 態や メッセ ージ、メ
ニュー機能の設定項目や設定値を表示します。
ディスプレイ
印刷可ランプ
［ユーティリティ］キー
［リセット］キー
給紙元表示ランプ
［オンライン］キー
オンラインランプ
ジョブランプ
メッセージランプ
［ジョブ］キー
［セットアップ］キー
［OK］キー
［給紙選択］キー
［ジョブキャンセル］キー
主電源ランプ
00 ｲﾝｻﾂ ｶﾉｳ A4
印刷可能な状態
プリンタの状態、動作欄 給紙元の用紙サイズ欄
操作パネルでメニュー操作中の状態
ｶｸﾁｮｳ ｷﾉｳ →

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
1-5

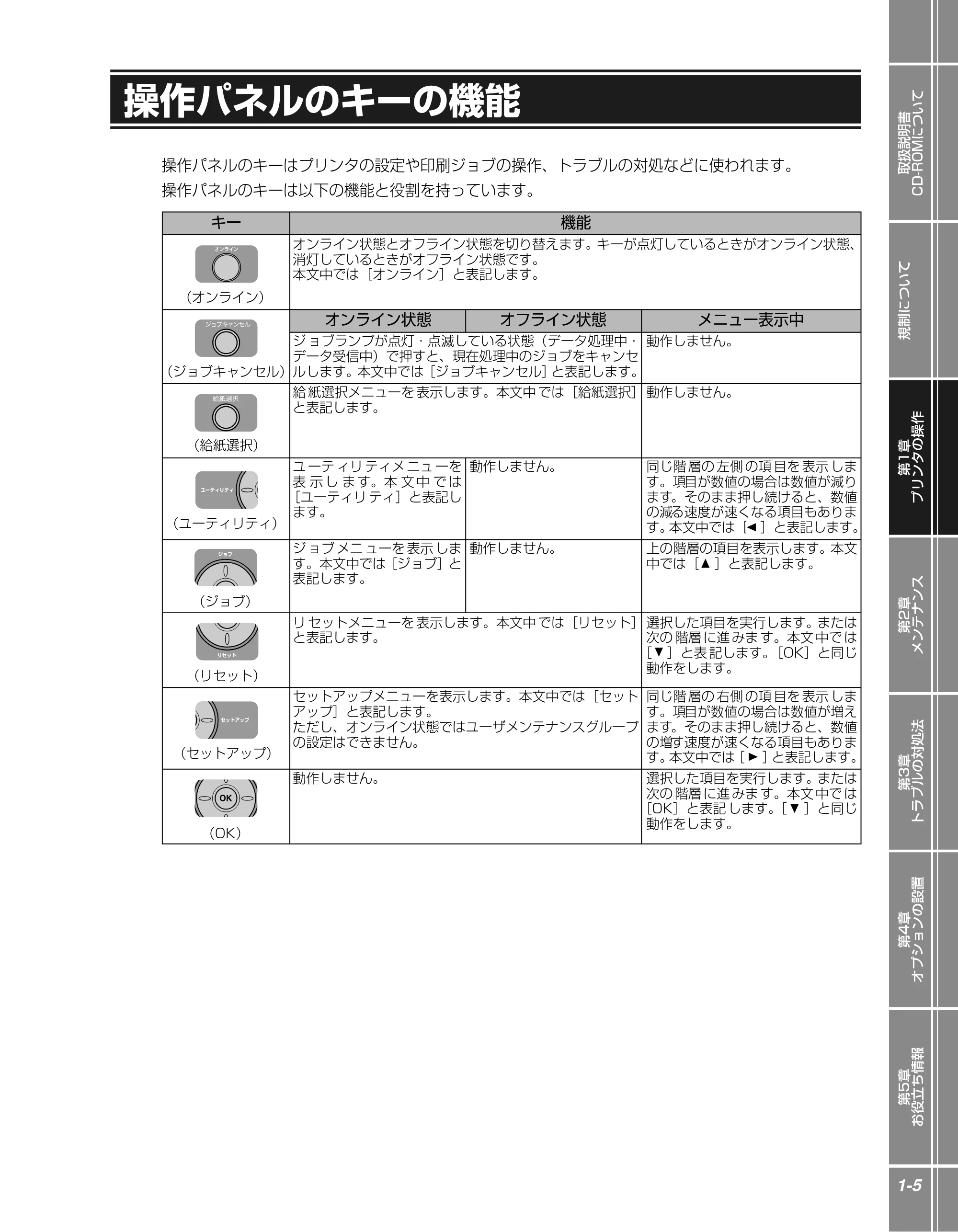

操作パネルのキーの機能
操作パネルのキーはプリンタの設定や印刷ジョブの操作、トラブルの対処などに使われます。
操作パネルのキーは以下の機能と役割を持っています。
キー 機能
（オンライン）
オンライン状態とオフライン状態を切り替えます。キーが点灯しているときがオンライン状態、
消灯しているときがオフライン状態です。
本文中では［オンライン］と表記します。
（ジョブキャンセル）
オンライン状態 オフライン状態 メニュー表示中
ジ ョブランプが点灯・点滅している状態（データ処理中・
データ受信中）で押すと、現在処理中のジョブをキャンセ
ルします。本文中では［ジョブキャンセル］と表記します。
動作しません。
（給紙選択）
給 紙選択メニューを 表示します。本文中 では［給紙選択］
と表記します。
動作しません。
（ユーティリティ）
ユ ーテ ィリ ティメ ニュ ーを
表 示 し ま す。本 文 中 で は

［ユーティリ ティ］と表記し
ます。
動作しません。 同じ階 層の 左側 の項 目を 表示 しま
す。項目が数値の場合は数値が減り
ます。そのまま押し続けると、数値
の減る速度が速くなる項目もありま
す。本文中では［ ］と表記します。
（ジョブ）
ジ ョブ メニ ューを 表示 しま
す。本文中では［ジョブ］と
表記します。
動作しません。 上の階層の項目を表示します。本文
中では［ ］と表記します。
（リセット）
リ セットメニューを 表示します。本文中 では［リセット］
と表記します。
選択した項目を実行します。または
次の 階層 に進 みま す。本文 中で は
［ ］と表 記します。［OK］と同じ
動作をします。
（セットアップ）
セットアップメニューを表示します。本文中では［セット
アップ］と表記します。
ただし、オンライン状態ではユーザメンテナンスグループ
の設定はできません。
同じ階 層の 右側 の項 目を 表示 しま
す。項目が数値の場合は数値が増え
ます。そのまま押し続けると、数値
の増す速度が速くなる項目もありま
す。本文中では［ ］と表記します。

（OK）
動作しません。 選択した項目を実行します。または
次の 階層 に進 みま す。本文 中で は
［OK］と表記 します。［ ］と同じ
動作をします。
オンライン
ユーティリティ
ジョブ
リセット
セットアップ

印刷の中止方法
1-6

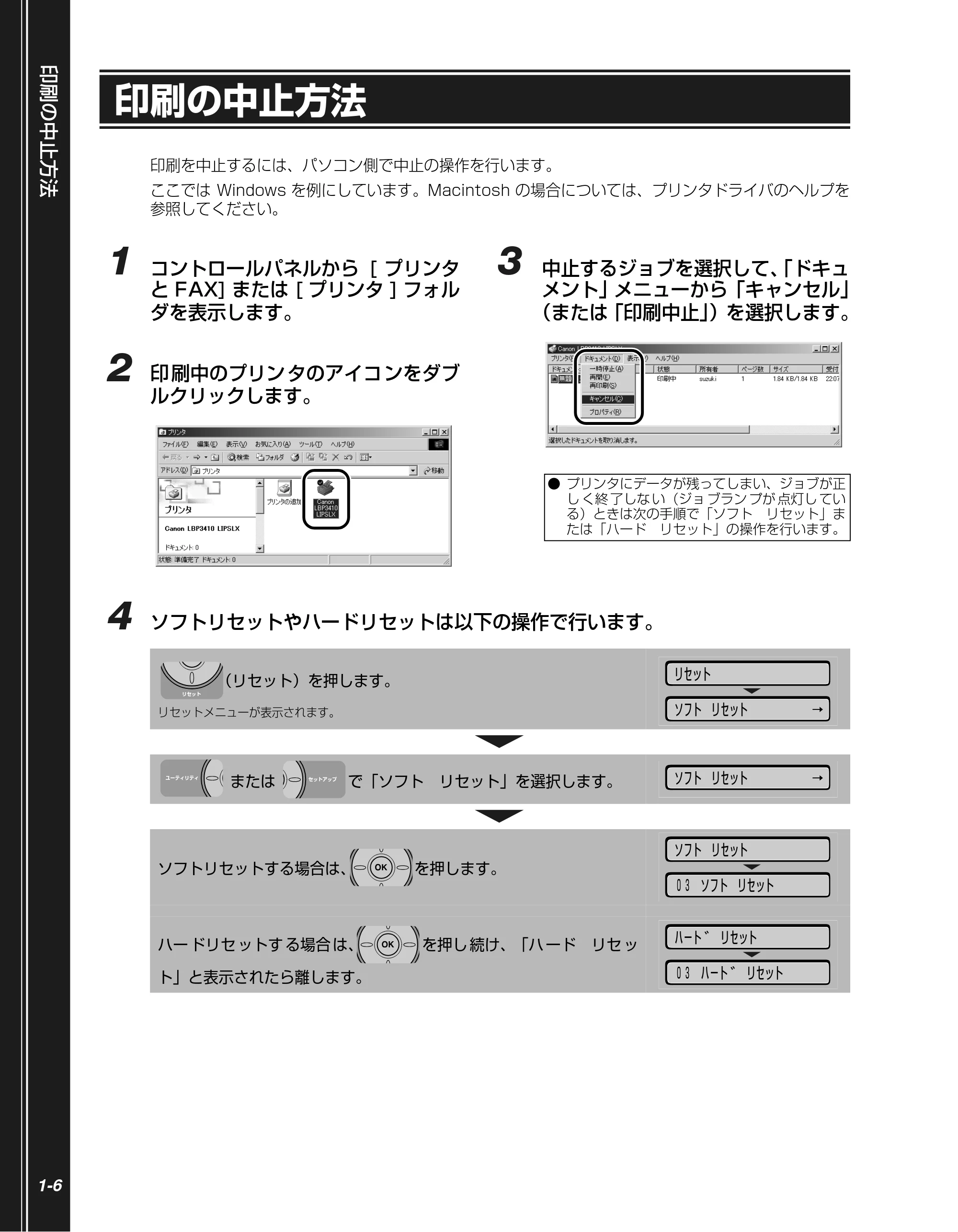

印刷の中止方法
印刷を中止するには、パソコン側で中止の操作を行います。
ここでは Windows を例にしています。Macintosh の場合については、プリンタドライバのヘルプを
参照してください。
1 コントロールパネルから [ プリンタ
と FAX] または [ プリンタ ] フォル
ダを表示します。
2 印刷中のプリンタのアイコンをダブ
ルクリックします。
3 中止するジョブを選択して、「ドキュ
メント」メニューから「キャンセル」
（または「印刷中止」）を選択します。
4 ソフトリセットやハードリセットは以下の操作で行います。

• プリンタにデータが残ってしまい、ジョブが正

し く終 了しな い（ジョ ブラン プが 点灯し てい
る）ときは次の手順で「ソフト リセット」ま
たは「ハード リセット」の操作を行います。
（リセット）を押します。
リセットメニューが表示されます。
または で「ソフト リセット」を選択します。
ソフトリセットする場合は、 を押します。
ハー ドリセ ットす る場合 は、 を押し 続け、「ハ ード リセ ッ
ト」と表示されたら離します。
リセット
ﾘｾｯﾄ
ｿﾌﾄ ﾘｾｯﾄ →
ユーティリティ セットアップ ｿﾌﾄ ﾘｾｯﾄ →
ｿﾌﾄ ﾘｾｯﾄ
０３ ｿﾌﾄ ﾘｾｯﾄ
ﾊｰﾄﾞ ﾘｾｯﾄ
０３ ﾊｰﾄﾞ ﾘｾｯﾄ

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
1-7

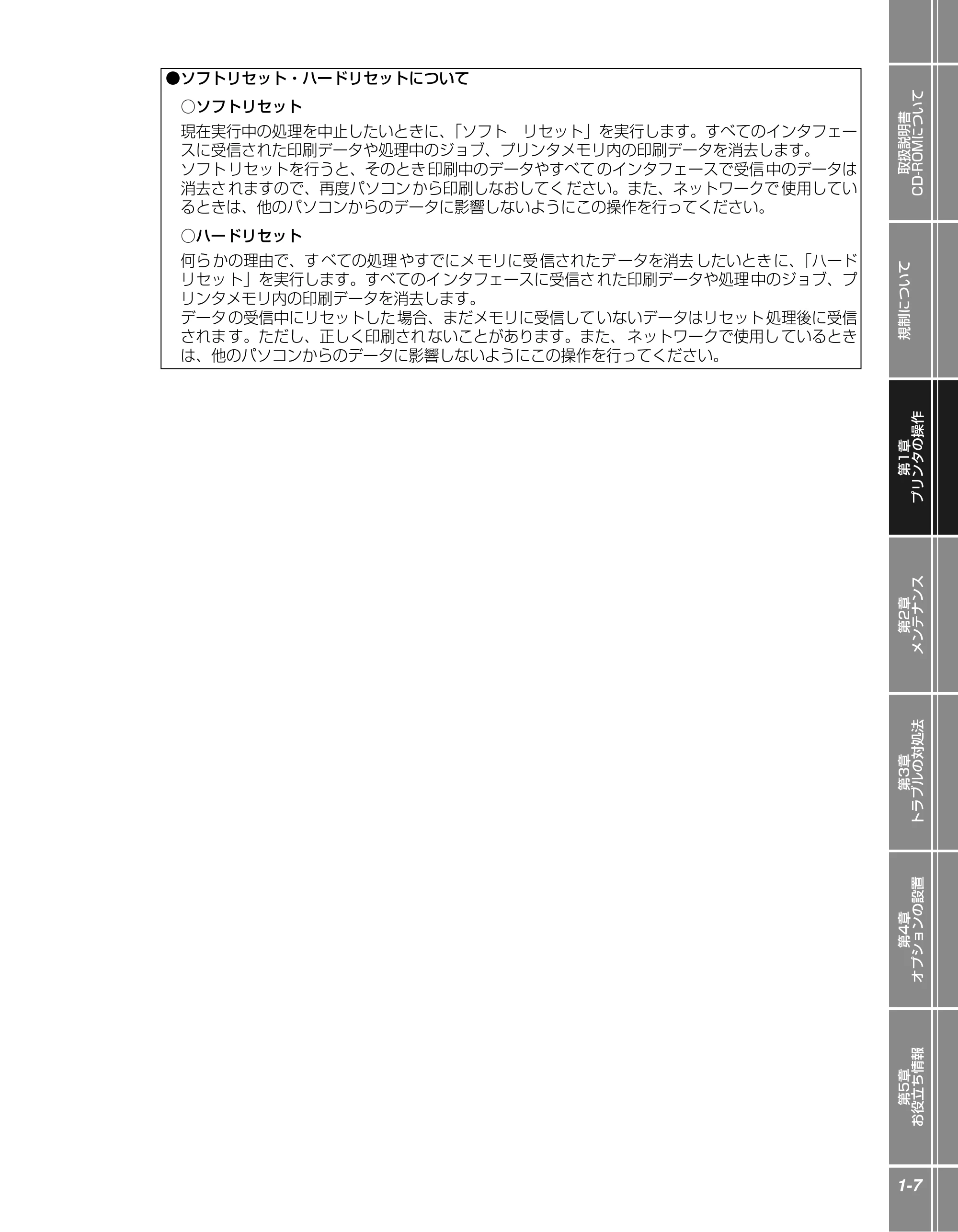

• ソフトリセット・ハードリセットについて

○ソフトリセット
現在実行中の処理を中止したいときに、「ソフト リセット」を実行します。すべてのインタフェー
スに受信された印刷データや処理中のジョブ、プリンタメモリ内の印刷データを消去します。
ソフト リセットを行うと、そのとき 印刷中のデータやすべて のインタフェースで受信 中のデータは
消去さ れますので、再度パソコン から印刷しなおしてく ださい。また、ネットワークで 使用してい
るときは、他のパソコンからのデータに影響しないようにこの操作を行ってください。
○ハードリセット
何ら かの理由で、す べての処理 やすでにメ モリに受 信されたデ ータを消去 したいとき に、「ハード
リセッ ト」を実行します。すべてのイ ンタフェースに受信さ れた印刷データや処理 中のジョブ、プ
リンタメモリ内の印刷データを消去します。
データ の受信中にリセットした 場合、まだメモリに受信して いないデータはリセット 処理後に受信
されま す。ただし、正しく印刷され ないことがあります。また、 ネットワークで使用し ているとき

は、他のパソコンからのデータに影響しないようにこの操作を行ってください。

印刷の中止方法
1-8

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2
Chapter
2-1

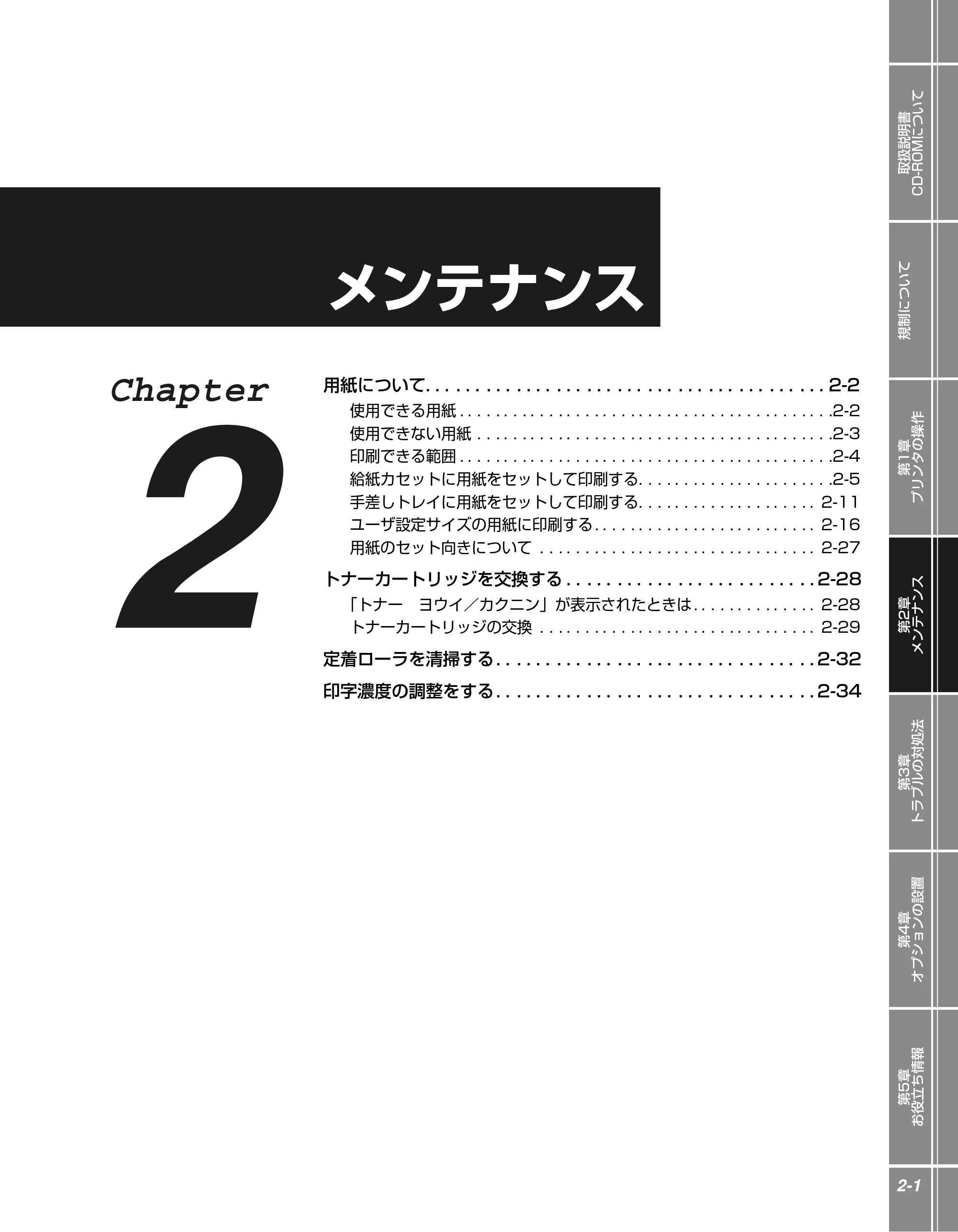

メンテナンス
用紙について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
使用できる用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3

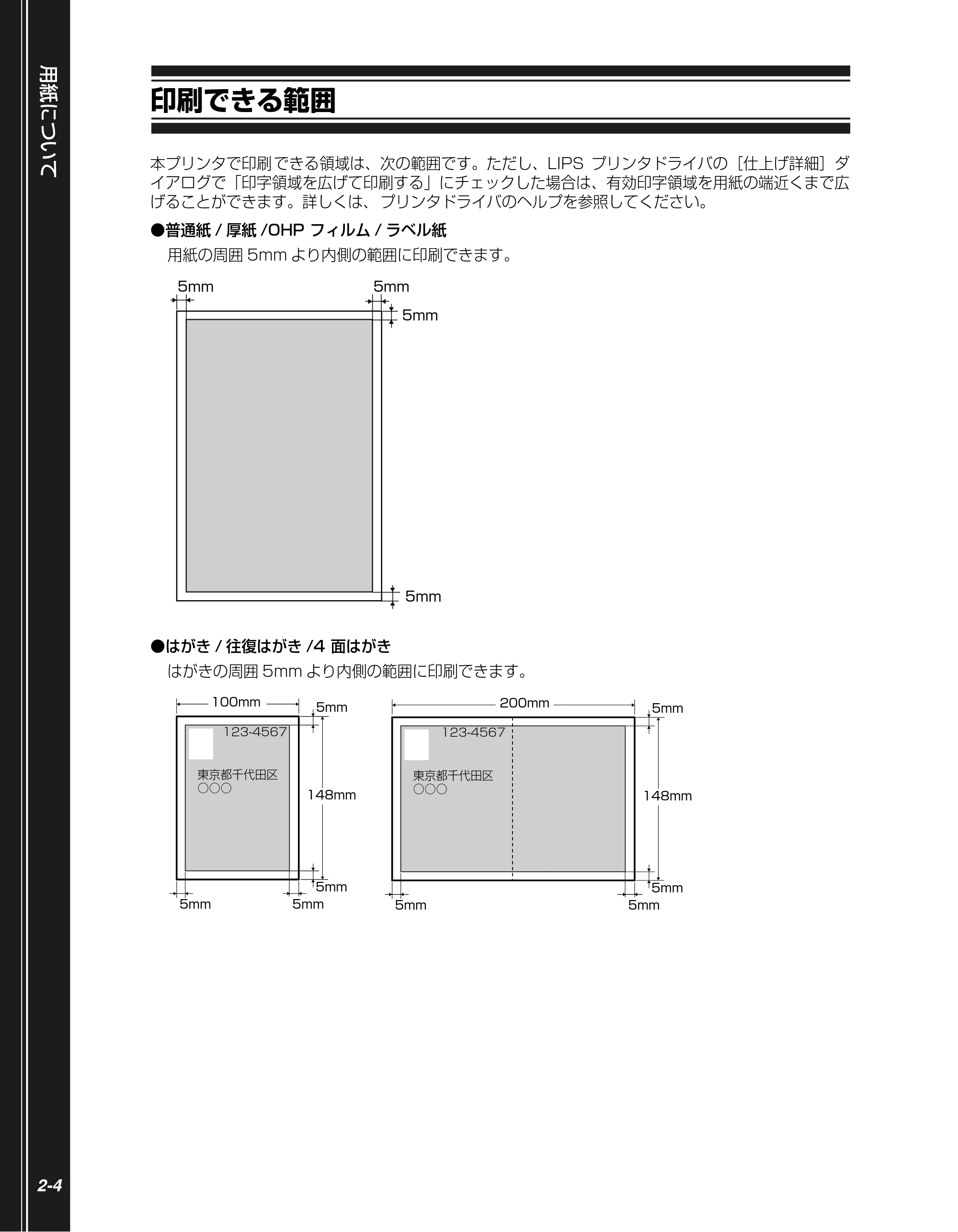

印刷できる範囲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4

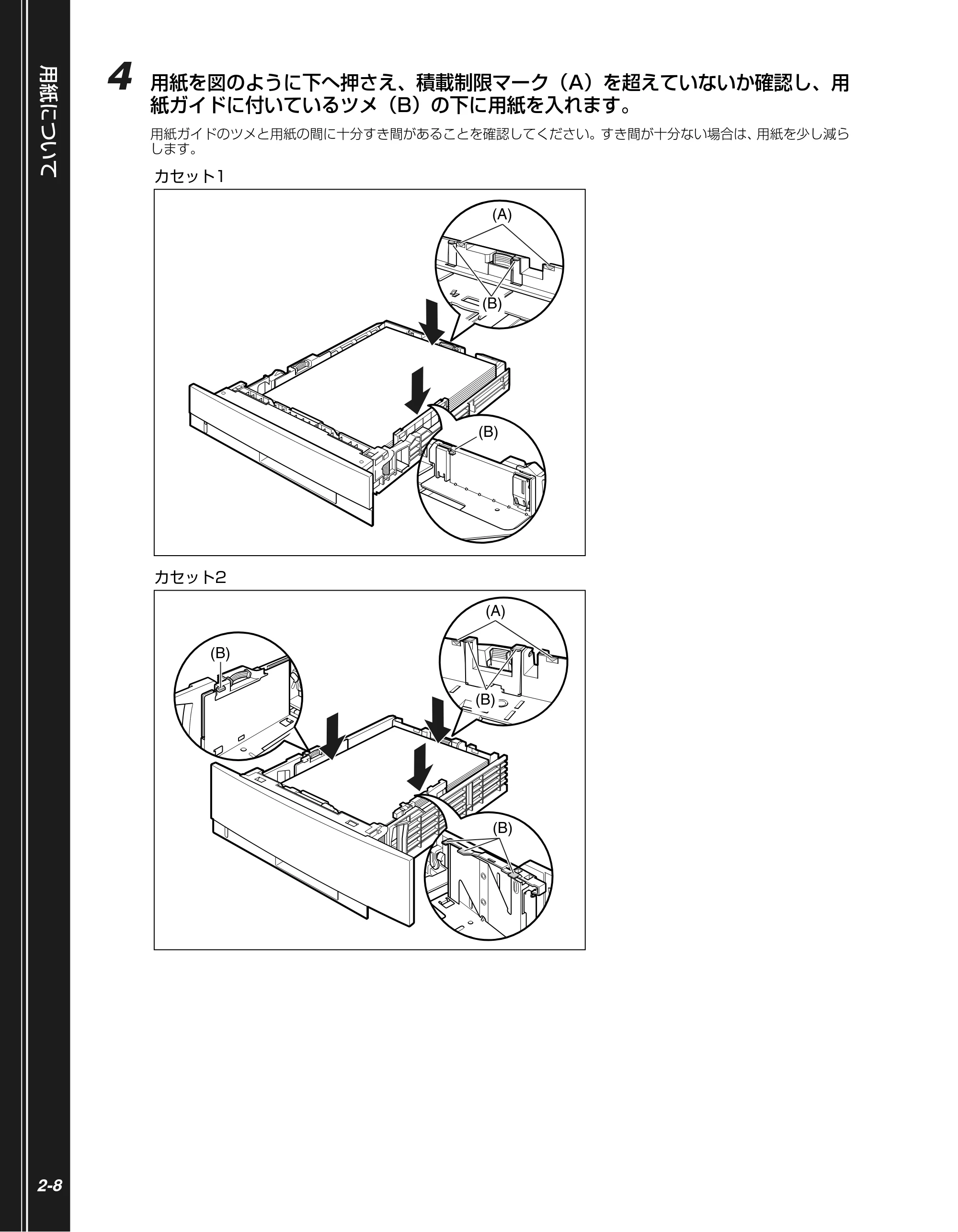

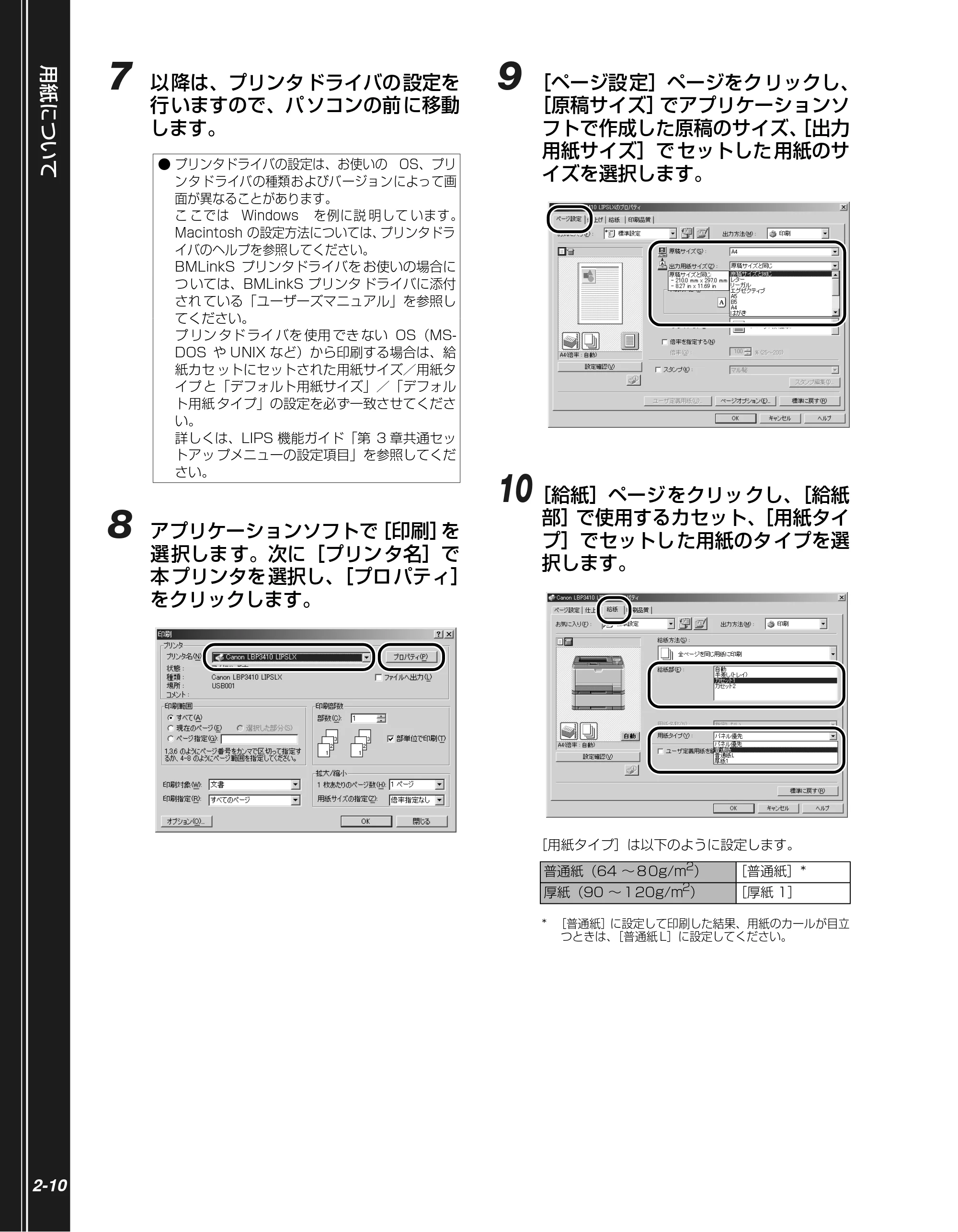

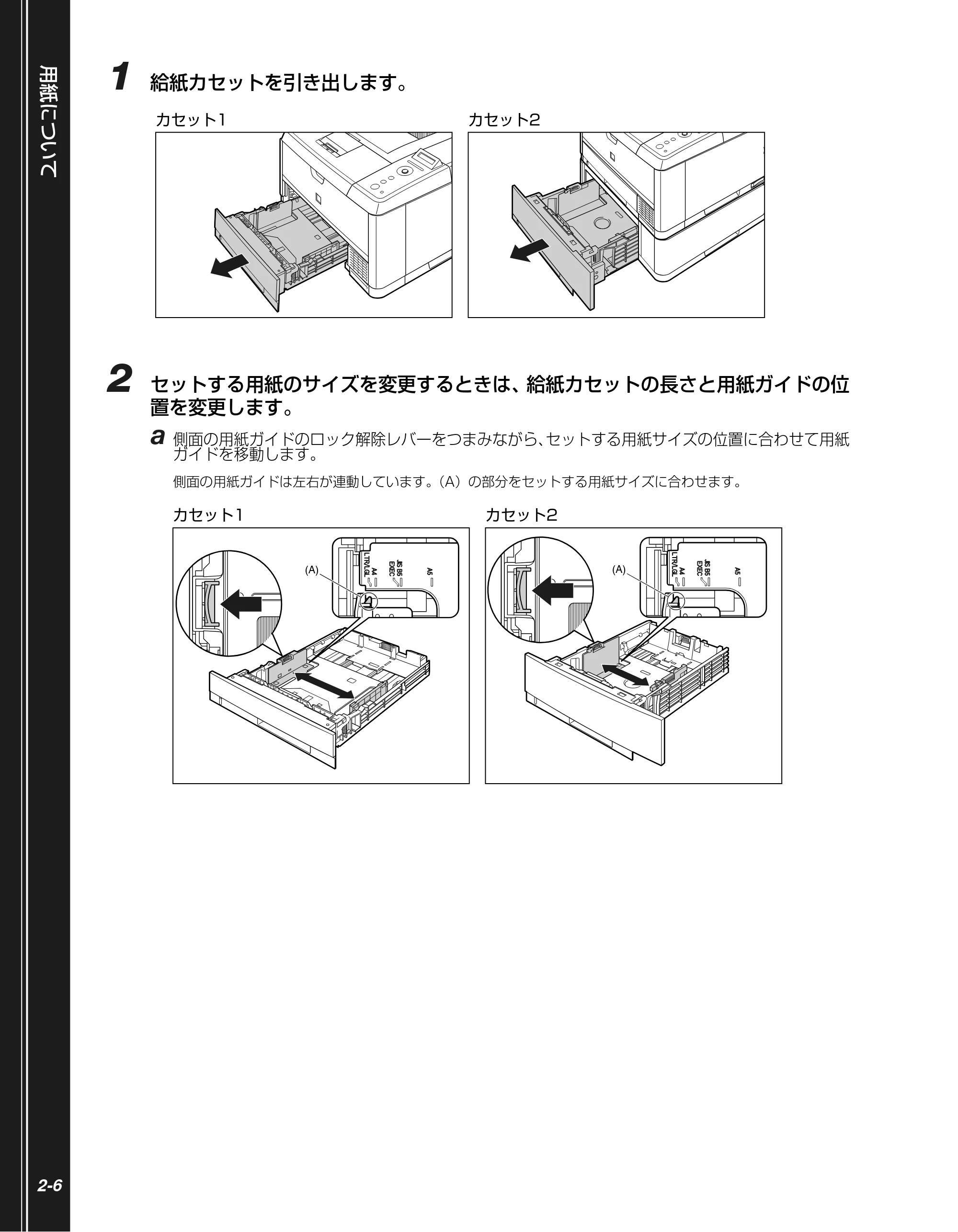

給紙カセットに用紙をセットして印刷する. . . . . . . . . . . . . . . . . . . . . .2-5
手差しトレイに用紙をセットして印刷する. . . . . . . . . . . . . . . . . . . . 2-11
ユーザ設定サイズの用紙に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
用紙のセット向きについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-27
トナーカートリッジを交換する . . . . . . . . . . . . . . . . . . . . . . . . . 2-28
「トナー ヨウイ／カクニン」が表示されたときは . . . . . . . . . . . . . . 2-28
トナーカートリッジの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-29

定着ローラを清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-32
印字濃度の調整をする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-34

用紙について
2-2

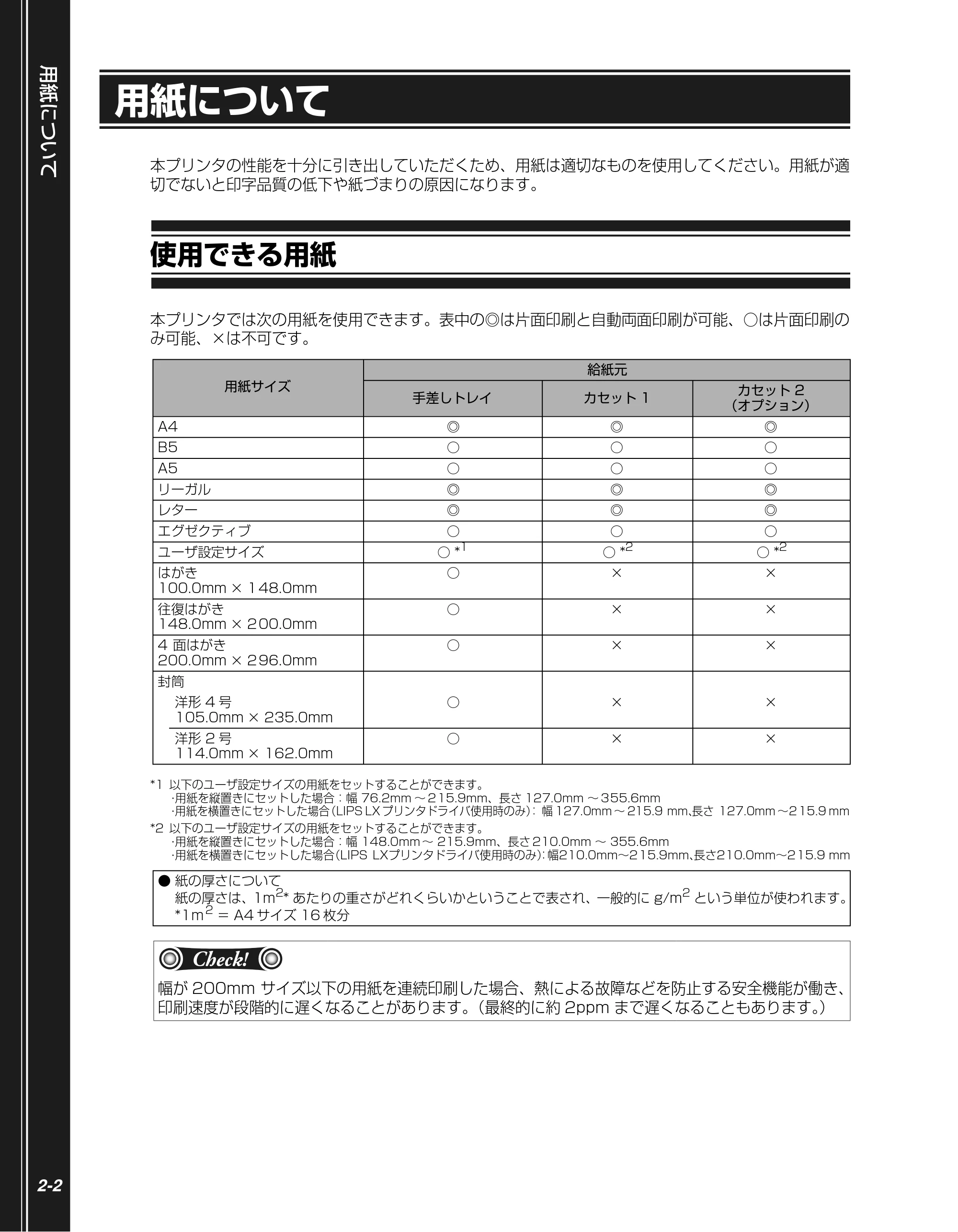

用紙について
本プリンタの性能を十分に引き出していただくため、用紙は適切なものを使用してください。用紙が適
切でないと印字品質の低下や紙づまりの原因になります。
使用できる用紙
本プリンタでは次の用紙を使用できます。表中の◎は片面印刷と自動両面印刷が可能、○は片面印刷の
み可能、×は不可です。
*1 以下のユーザ設定サイズの用紙をセットすることができます。

• 用紙を縦置きにセットした場合：幅 76.2mm ～ 215.9mm、長さ 127.0mm ～ 355.6mm
• 用紙を横置きにセットした場合（LIPS LX プリンタドライバ使用時のみ）： 幅 127.0mm ～ 215.9 mm、長さ 127.0mm ～215.9 mm

*2 以下のユーザ設定サイズの用紙をセットすることができます。

• 用紙を縦置きにセットした場合：幅 148.0mm ～ 215.9mm、長さ 210.0mm ～ 355.6mm
• 用紙を横置きにセットした場合（LIPS LXプリンタドライバ使用時のみ）：幅210.0mm～215.9mm、長さ210.0mm～215.9 mm

用紙サイズ
給紙元
手差しトレイ カセット 1
カセット 2
（オプション）
A4 ◎ ◎ ◎
B5 ○ ○ ○
A5 ○ ○ ○
リーガル ◎ ◎ ◎
レター ◎ ◎ ◎
エグゼクティブ ○ ○ ○
ユーザ設定サイズ ○ *
1
○ *
2
○ *
2
はがき
100.0mm × 148.0mm
○ × ×
往復はがき
148.0mm × 200.0mm
○ × ×
4 面はがき
200.0mm × 296.0mm
○ × ×
封筒
洋形 4 号
105.0mm × 235.0mm
○ × ×
洋形 2 号
114.0mm × 162.0mm
○ × ×

• 紙の厚さについて

紙の厚さは、1m
2
* あたりの重さがどれくらいかということで表され、一般的に g/m
2
という単位が使われます。
*1ｍ
2
＝ A4 サイズ 16 枚分
幅が 200mm サイズ以下の用紙を連続印刷した場合、熱による故障などを防止する安全機能が働き、
印刷速度が段階的に遅くなることがあります。（最終的に約 2ppm まで遅くなることもあります。）
Check!

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-3

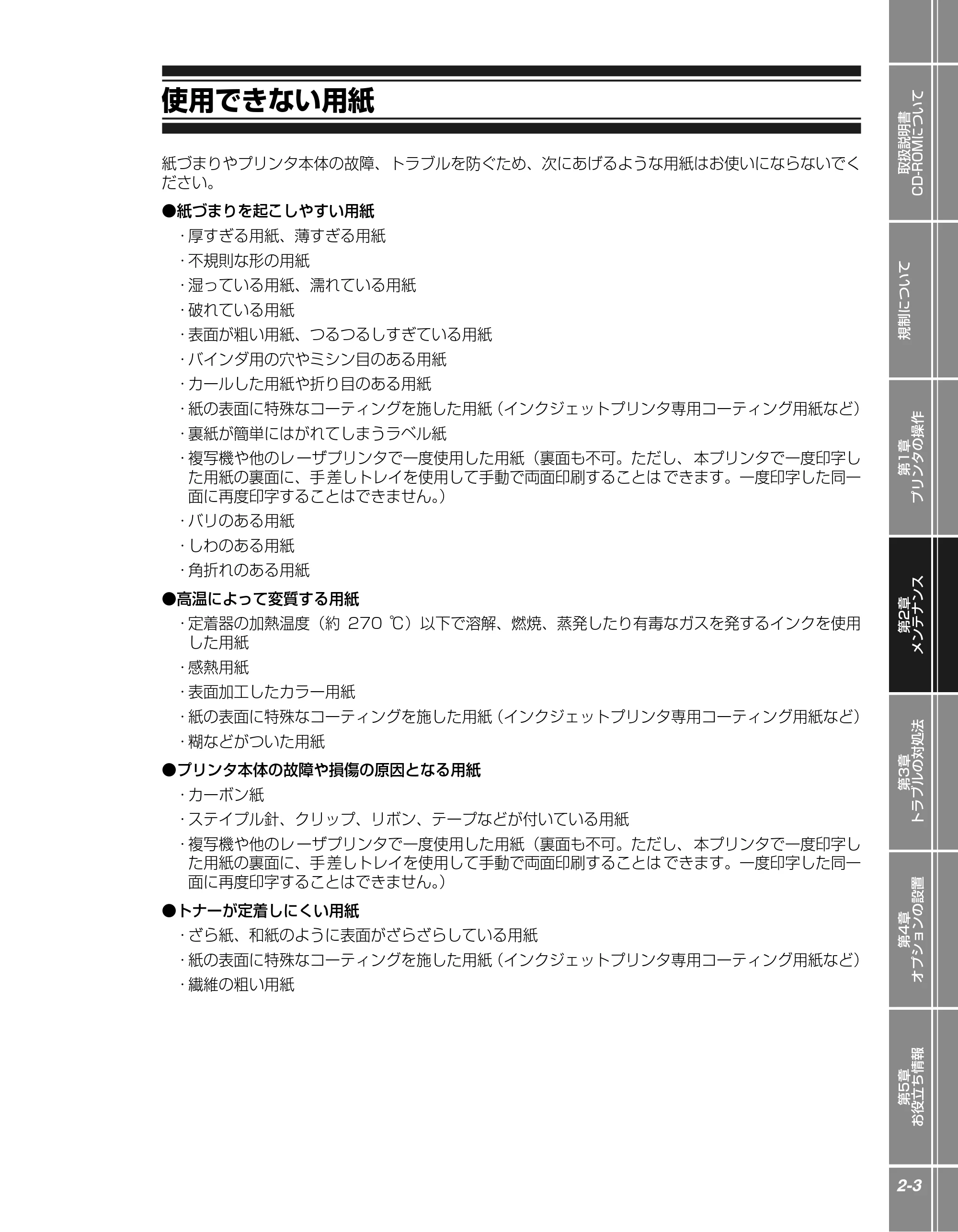

使用できない用紙
紙づまりやプリンタ本体の故障、トラブルを防ぐため、次にあげるような用紙はお使いにならないでく
ださい。

• 紙づまりを起こしやすい用紙
• 厚すぎる用紙、薄すぎる用紙
• 不規則な形の用紙
• 湿っている用紙、濡れている用紙
• 破れている用紙
• 表面が粗い用紙、つるつるしすぎている用紙
• バインダ用の穴やミシン目のある用紙
• カールした用紙や折り目のある用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティング用紙など）
• 裏紙が簡単にはがれてしまうラベル紙
• 複写機や他のレ ーザプリンタで一度使用した用紙（裏面も不可。ただし、 本プリンタで一度印字し

た用紙の裏面に、手 差しトレイを使用して手動で両面印刷することは できます。一度印字した同一
面に再度印字することはできません。）

• バリのある用紙
• しわのある用紙
• 角折れのある用紙
• 高温によって変質する用紙
• 定着器の加熱温度（約 270 ℃）以下で溶解、燃焼、蒸発したり有毒なガスを発するインクを使用

した用紙

• 感熱用紙
• 表面加工したカラー用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティング用紙など）
• 糊などがついた用紙
• プリンタ本体の故障や損傷の原因となる用紙
• カーボン紙
• ステイプル針、クリップ、リボン、テープなどが付いている用紙
• 複写機や他のレ ーザプリンタで一度使用した用紙（裏面も不可。ただし、 本プリンタで一度印字し

た用紙の裏面に、手 差しトレイを使用して手動で両面印刷することは できます。一度印字した同一
面に再度印字することはできません。）

• トナーが定着しにくい用紙
• ざら紙、和紙のように表面がざらざらしている用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティング用紙など）
• 繊維の粗い用紙

用紙について
2-4
印刷できる範囲
本プリンタで印刷 できる領域は、次の範囲です。ただし、LIPS プリンタドライバの［仕上げ詳細］ダ
イアログで「印字領域を広げて印刷する」にチェックした場合は、有効印字領域を用紙の端近くまで広
げることができます。詳しくは、 プリンタドライバのヘルプを参照してください。

• 普通紙 / 厚紙 /OHP フィルム / ラベル紙

用紙の周囲 5mm より内側の範囲に印刷できます。

• はがき / 往復はがき /4 面はがき

はがきの周囲 5mm より内側の範囲に印刷できます。
5mm
5mm
5mm5mm
5mm
5mm
5mm5mm
東京都千代田区
○○○
123-4567
200mm
148mm
5mm
5mm
5mm5mm
東京都千代田区
○○○
123-4567
100mm
148mm

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-5

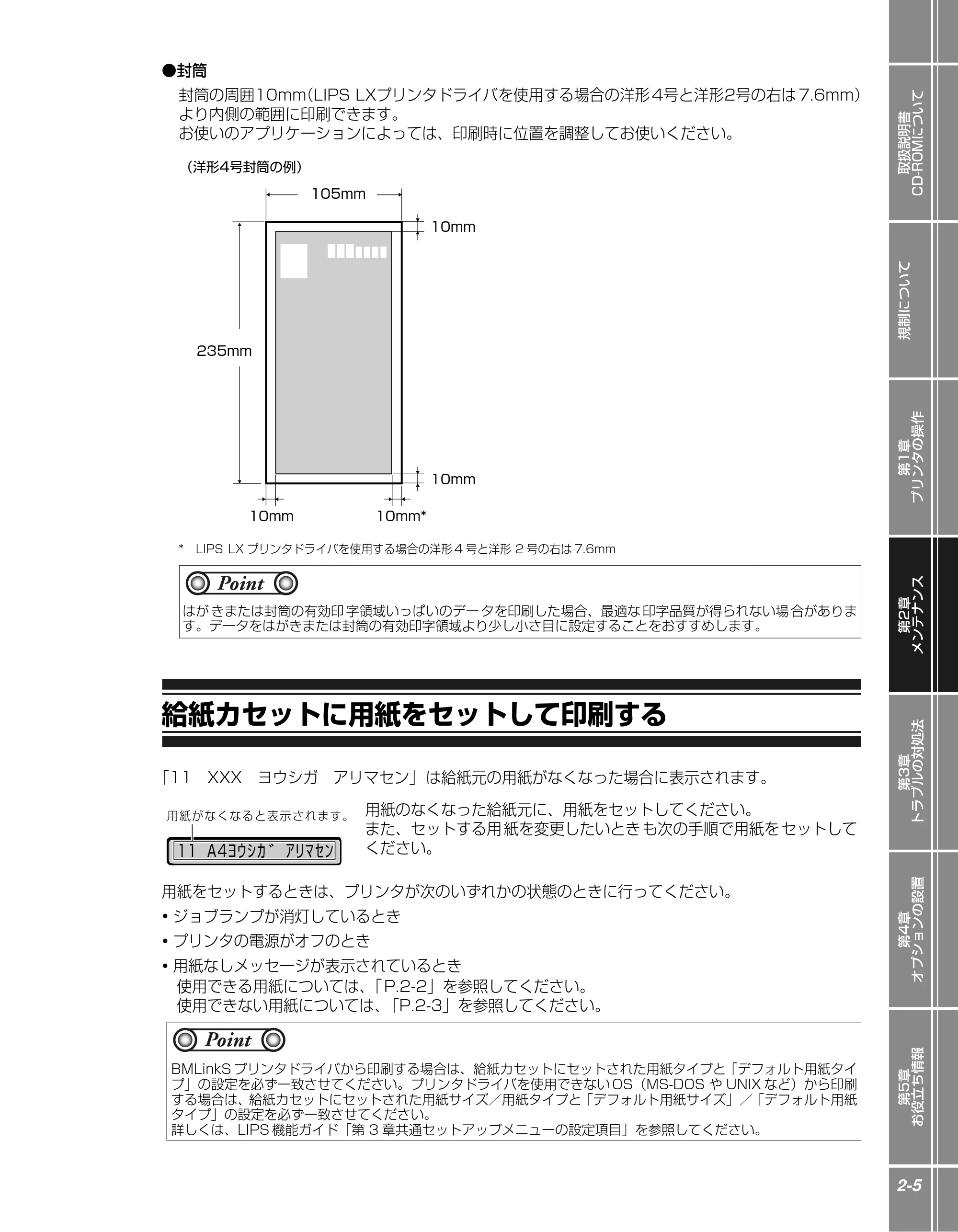

• 封筒

封筒の周囲10mm（LIPS LXプリンタドライバを使用する場合の洋形 4号と洋形2号の右は 7.6mm）
より内側の範囲に印刷できます。
お使いのアプリケーションによっては、印刷時に位置を調整してお使いください。
* LIPS LX プリンタドライバを使用する場合の洋形 4 号と洋形 2 号の右は 7.6mm
給紙カセットに用紙をセットして印刷する
「11 XXX ヨウシガ アリマセン」は給紙元の用紙がなくなった場合に表示されます。
用紙をセットするときは、プリンタが次のいずれかの状態のときに行ってください。

• ジョブランプが消灯しているとき
• プリンタの電源がオフのとき
• 用紙なしメッセージが表示されているとき

使用できる用紙については、「 P.2-2」を参照してください。
使用できない用紙については、「P.2-3」を参照してください。
はが きまたは封筒の有効印 字領域いっぱいのデー タを印刷した場合、最適な 印字品質が得られない場 合がありま
す。データをはがきまたは封筒の有効印字領域より少し小さ目に設定することをおすすめします。
用紙のなくなった給紙元に、用紙をセットしてください。
また、セットする用 紙を変更したいとき も次の手順で用紙を セットして
ください。
BMLinkS プリンタドライバから印刷する場合は、給紙カセットにセットされた用紙タイプと「デフォルト用紙タイ
プ」の設定を必ず一致させてください。プリンタドライバを使用できない OS（MS-DOS や UNIX など）から印刷
する場合は、給紙カセットにセットされた用紙サイズ／用紙タイプと「デフォルト用紙サイズ」／「デフォルト用紙
タイプ」の設定を必ず一致させてください。
詳しくは、LIPS 機能ガイド「第 3 章共通セットアップメニューの設定項目」を参照してください。

10mm
10mm*10mm
10mm
105mm
235mm
（洋形4号封筒の例）
Point
11 A4 ﾖｳｼｶﾞ ｱﾘﾏｾﾝ
用紙がなくなると表示されます。
Point

用紙について
2-6
1 給紙カセットを引き出します。
2 セットする用紙のサイズを変更するときは、給紙カセットの長さと用紙ガイドの位
置を変更します。
a 側面の用紙ガイドのロック解除レバーをつまみながら、セットする用紙サイズの位置に合わせて用紙
ガイドを移動します。
側面の用紙ガイドは左右が連動しています。（A）の部分をセットする用紙サイズに合わせます。
カセット1 カセット2
(A) (A)
カセット1 カセット2

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-7

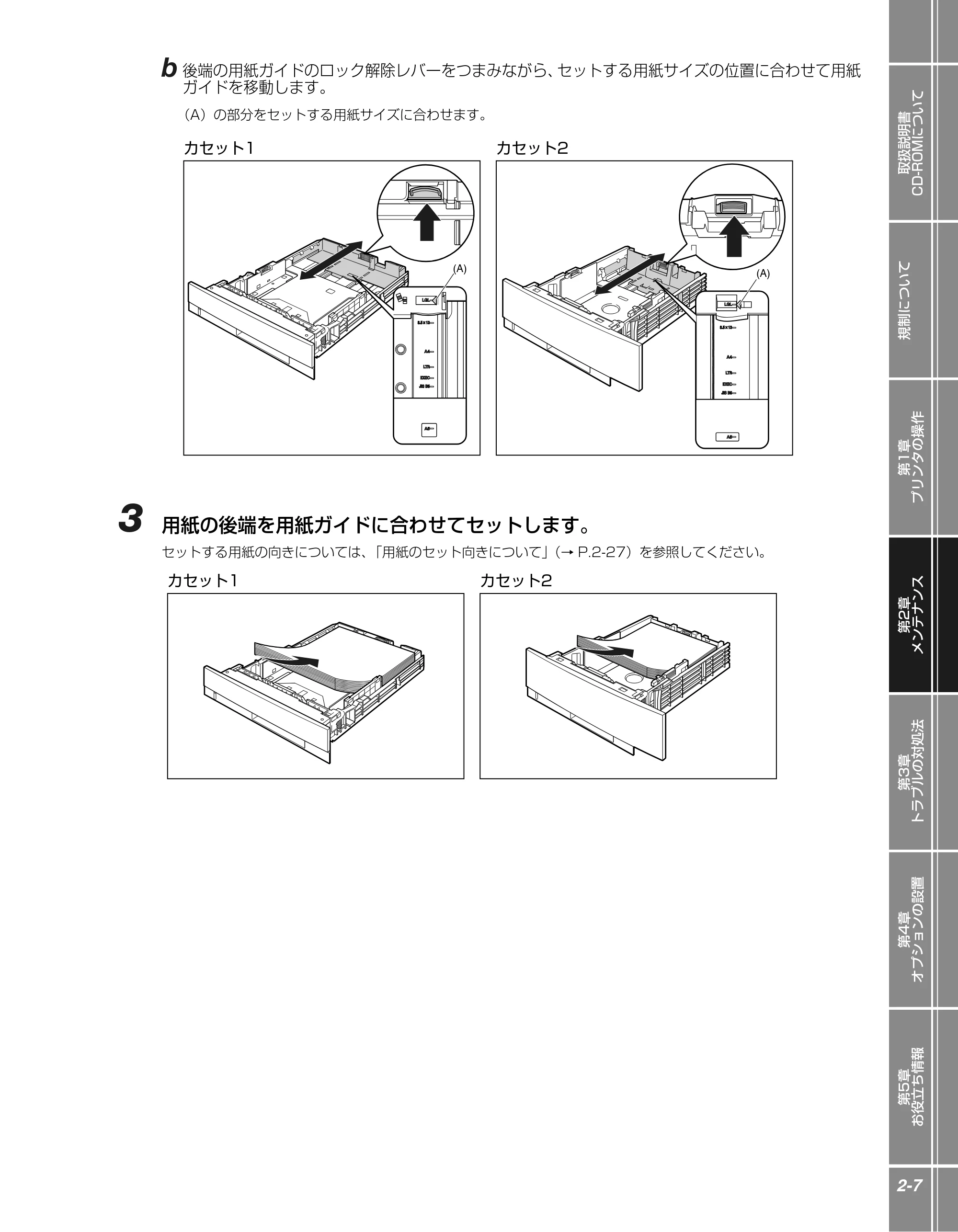

b 後端の用紙ガイドのロック解除レバーをつまみながら、セットする用紙サイズの位置に合わせて用紙
ガイドを移動します。
（A）の部分をセットする用紙サイズに合わせます。
3 用紙の後端を用紙ガイドに合わせてセットします。
セットする用紙の向きについては、「用紙のセット向きについて」（→ P.2-27）を参照してください。
(A)(A)
カセット1 カセット2
カセット1 カセット2

用紙について
2-8
4 用紙を図のように下へ押さえ、積載制限マーク（A）を超えていないか確認し、用
紙ガイドに付いているツメ（B）の下に用紙を入れます。
用紙ガイドのツメと用紙の間に十分すき間があることを確認してください。すき間が十分ない場合は、用紙を少し減ら
します。
(A)
(B)
(B)
(B)
(A)
(B)
(B)
カセット1
カセット2

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-9

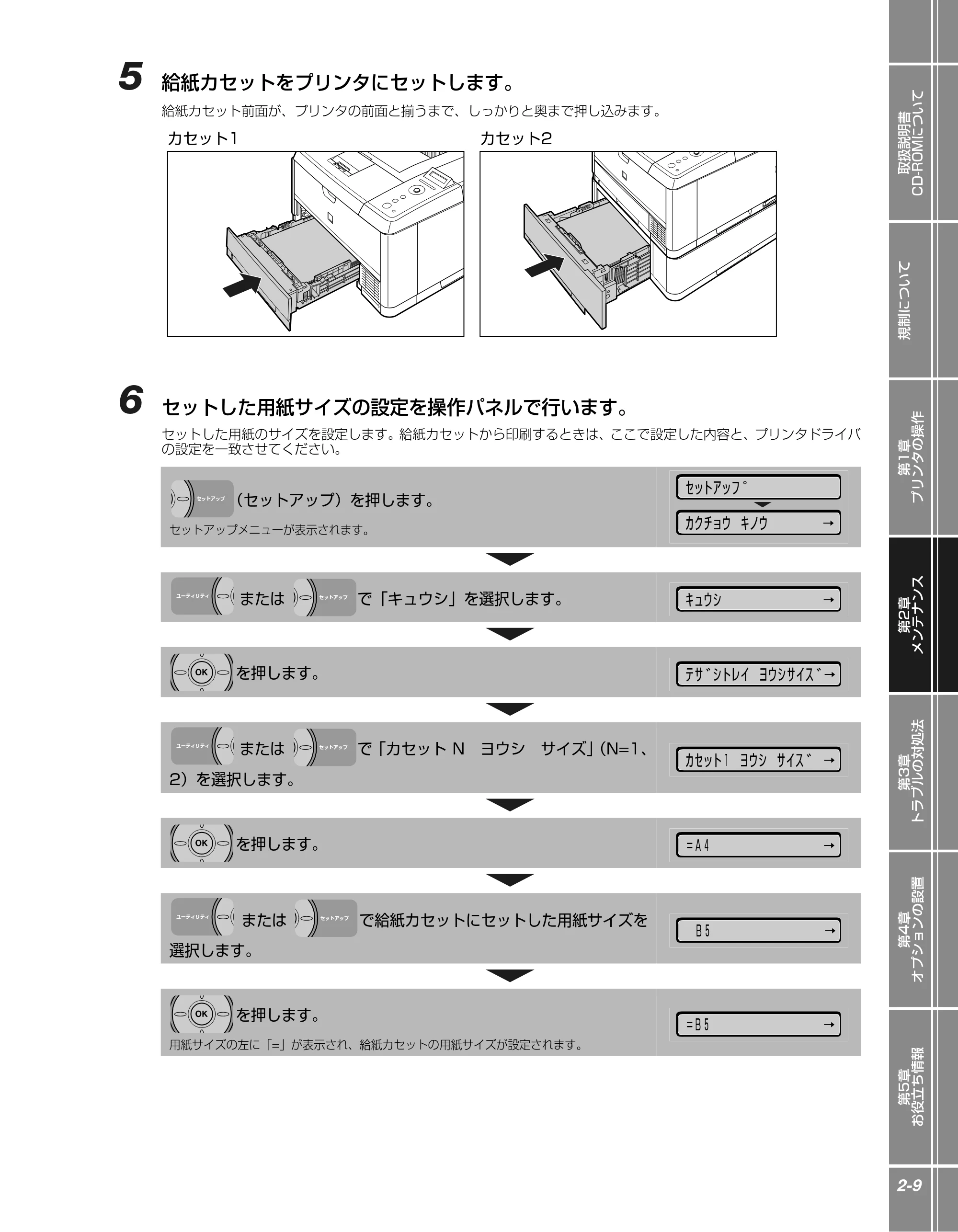

5 給紙カセットをプリンタにセットします。
給紙カセット前面が、プリンタの前面と揃うまで、しっかりと奥まで押し込みます。
6 セットした用紙サイズの設定を操作パネルで行います。
セットした用紙のサイズを設定します。給紙カセットから印刷するときは、ここで設定した内容と、プリンタドライバ
の設定を一致させてください。
（セットアップ）を押します。
セットアップメニューが表示されます。
または で「キュウシ」を選択します。
を押します。
または で「カセット N ヨウシ サイズ」（N=1、
2）を選択します。
を押します。
または で給紙カセットにセットした用紙サイズを
選択します。
を押します。
用紙サイズの左に「=」が表示され、給紙カセットの用紙サイズが設定されます。
カセット1 カセット2
セットアップ
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ユーティリティ セットアップ
ｷｭｳｼ →

ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
ユーティリティ セットアップ
ｶｾｯﾄ １ ﾖｳｼ ｻｲｽﾞ →
＝Ａ４ →
ユーティリティ セットアップ
Ｂ５ →
＝Ｂ５ →

用紙について
2-10
7 以降は、プリンタドライバの設定を
行いますので、パソコンの前に移動
します。
8 アプリケーションソフトで［印刷］を
選択します。次に［プリンタ名］で
本プリンタを選択し、［プロパティ］
をクリックします。
9 ［ページ設定］ページをクリックし、
［原稿サイズ］でアプリケーションソ
フトで作成した原稿のサイズ、［出力
用紙サイズ］でセットした用紙のサ
イズを選択します。
10［給紙］ページをクリックし、［給紙
部］で使用するカセット、［用紙タイ
プ］でセットした用紙のタイプを選
択します。
［用紙タイプ］は以下のように設定します。
* ［普通紙］に設定して印刷した結果、用紙のカールが目立
つときは、［普通紙 L］に設定してください。

• プリンタドライバの設定は、お使いの OS、プリ

ンタドライバの種類およびバージョンによって画
面が異なることがあります。
こ こでは Windows を例に説 明して います。
Macintosh の設定方法については、プリンタドラ
イバのヘルプを参照してください。
BMLinkS プリンタドライバを お使いの場合に
つ いては、BMLinkS プリンタ ドライバに添付
され ている「ユーザーズマニュアル」を参照し
てください。
プ リン タド ライ バを 使用 でき ない OS（MS-
DOS や UNIX など）から印刷する場合は、給
紙カセ ットにセットされた用紙サイズ／用紙タ
イプ と「デフォルト用紙サイズ」／「デフォル
ト用紙 タイプ」の設定を必ず一致させてくださ
い。
詳しくは、LIPS 機能ガイド「第 3 章共通セッ
トアッ プメニューの設定項目」を参照してくだ
さい。
普通紙（64 ～ 80g/m
2
） ［普通紙］*
厚紙（90 ～ 120g/m
2
） ［厚紙 1］

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-11

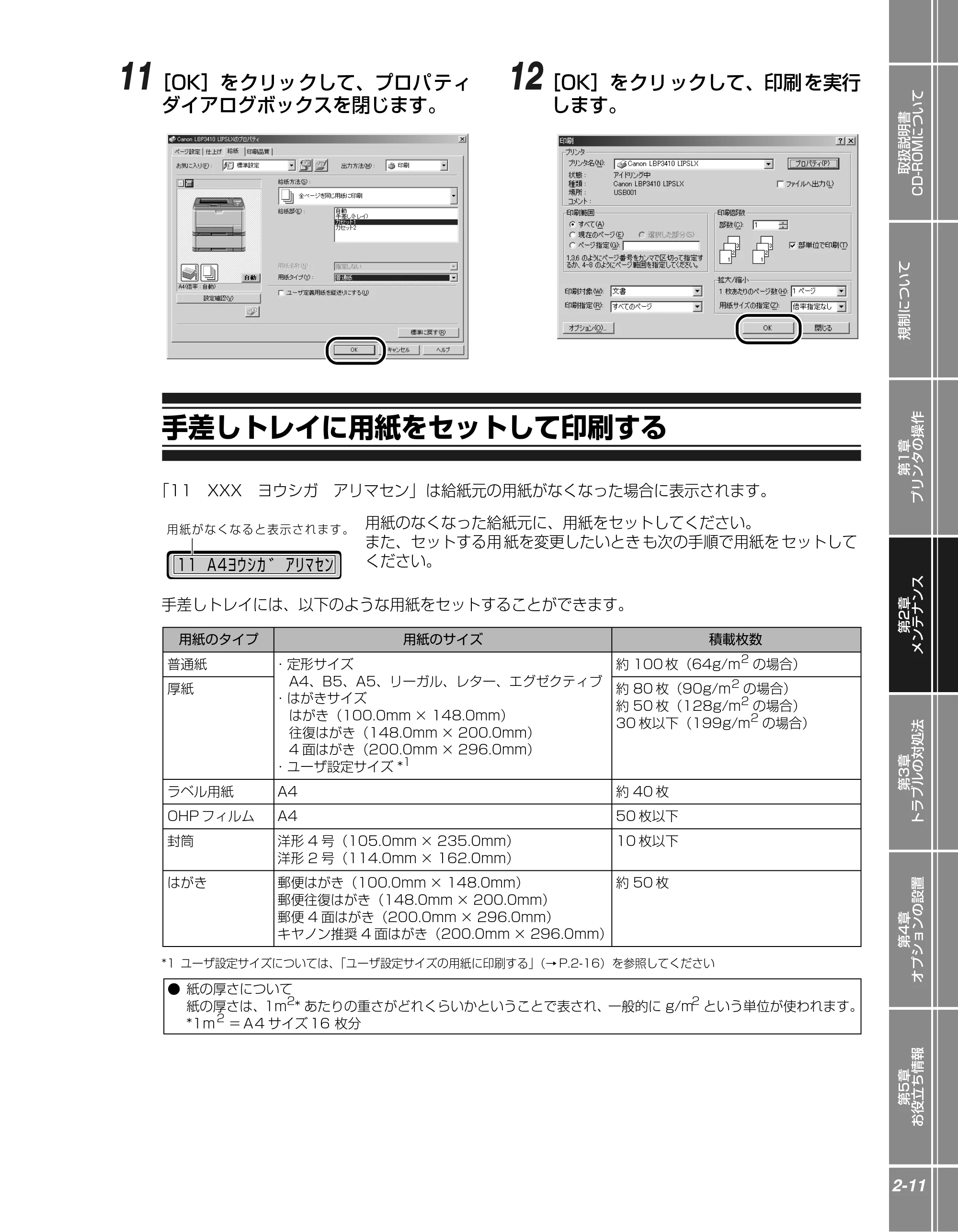

11［OK］をクリックして、プロパティ
ダイアログボックスを閉じます。
12［OK］をクリックして、印刷を実行
します。
手差しトレイに用紙をセットして印刷する
「11 XXX ヨウシガ アリマセン」は給紙元の用紙がなくなった場合に表示されます。
手差しトレイには、以下のような用紙をセットすることができます。
*1 ユーザ設定サイズについては、「ユーザ設定サイズの用紙に印刷する」（→ P.2-16）を参照してください
用紙のなくなった給紙元に、用紙をセットしてください。
また、セットする用 紙を変更したいとき も次の手順で用紙を セットして
ください。
用紙のタイプ 用紙のサイズ 積載枚数
普通紙 ・定形サイズ
A4、B5、A5、リーガル、レター、エグゼクティブ

• はがきサイズ

はがき（100.0mm × 148.0mm）
往復はがき（148.0mm × 200.0mm）
4 面はがき（200.0mm × 296.0mm）

• ユーザ設定サイズ *

1
約 100 枚（64g/m
2
の場合）
厚紙 約 80 枚（90g/m
2
の場合）
約 50 枚（128g/m
2
の場合）
30 枚以下（199g/m
2
の場合）
ラベル用紙 A4 約 40 枚
OHP フィルム A4 50 枚以下
封筒 洋形 4 号（105.0mm × 235.0mm）
洋形 2 号（114.0mm × 162.0mm）
10 枚以下
はがき 郵便はがき（100.0mm × 148.0mm）
郵便往復はがき（148.0mm × 200.0mm）
郵便 4 面はがき（200.0mm × 296.0mm）
キヤノン推奨 4 面はがき（200.0mm × 296.0mm）
約 50 枚

• 紙の厚さについて

紙の厚さは、1m
2
* あたりの重さがどれくらいかということで表され、一般的に g/m
2
という単位が使われます。
*1ｍ
2
＝ A4 サイズ 16 枚分
11 A4 ﾖｳｼｶﾞ ｱﾘﾏｾﾝ
用紙がなくなると表示されます。

用紙について
2-12

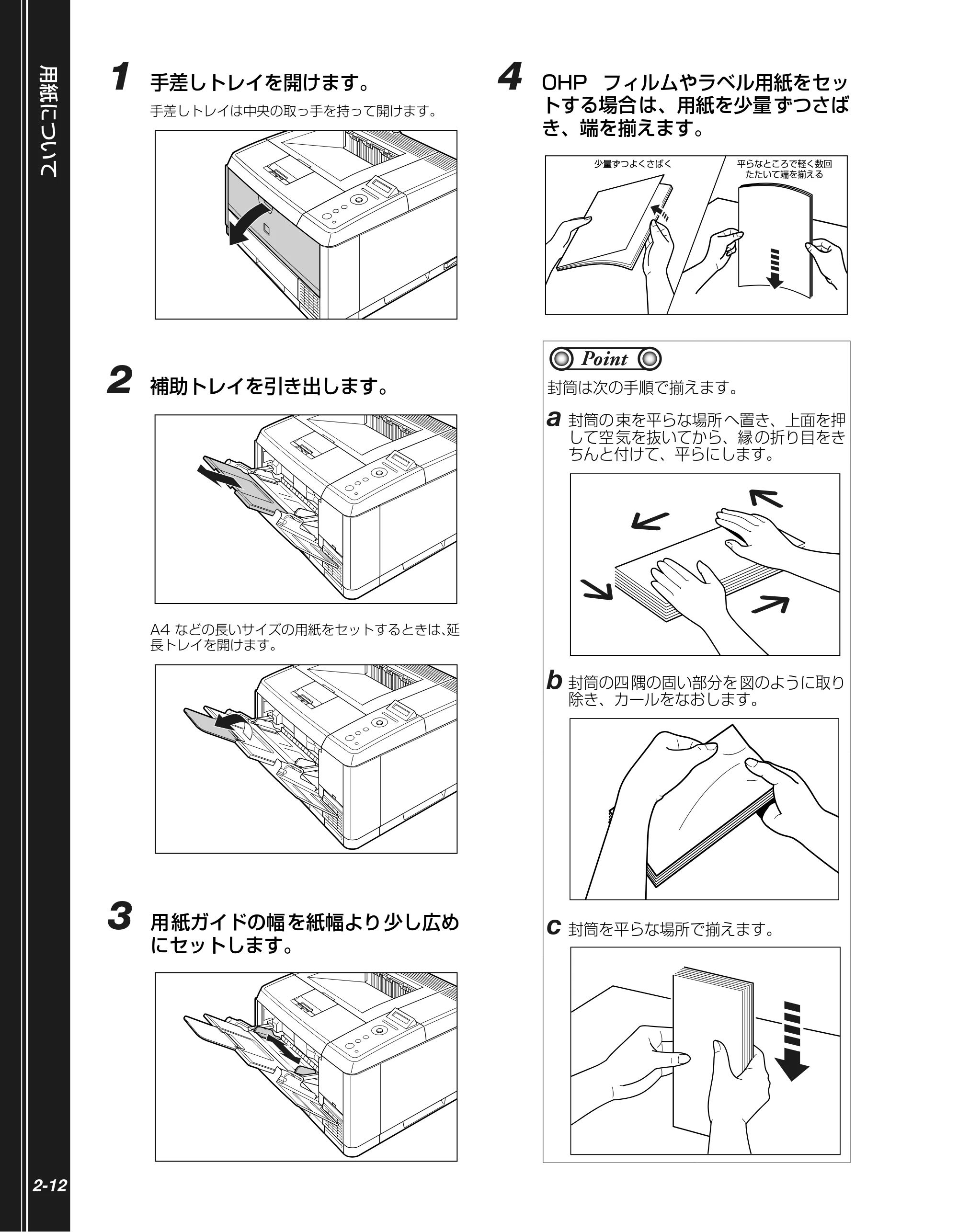

1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。
2 補助トレイを引き出します。
A4 などの長いサイズの用紙をセットするときは、延
長トレイを開けます。
3 用紙ガイドの幅を紙幅より少し広め
にセットします。
4 OHP フィルムやラベル用紙をセッ
トする場合は、用紙を少量ずつさば
き、端を揃えます。
封筒は次の手順で揃えます。
a 封筒の 束を平らな場所 へ置き、上面を押
して空 気を抜いてから、縁 の折り目をき
ちんと付けて、平らにします。
b 封筒の四 隅の固い部分を 図のように取り
除き、カールをなおします。
c 封筒を平らな場所で揃えます。
少量ずつよくさばく 平らなところで軽く数回
たたいて端を揃える
Point

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-13
5 用紙の印刷面を上にして、奥に当た
るまでゆっくりと差し込みます。
用紙束は積載制限ガイド（A）の下を通してください。
セットする用紙の向きについては、「用紙のセット向
きについて」（→ P.2-27） を参照してください。
(A)
封筒、はがきの場合は以下のようにセットします。

• 封筒 洋形 4 号／洋形 2 号

ふた がプリンタを 前面から見て 左側になるよ うにセッ
トします。

• 4 面はがき

はが きの上端がプ リンタを前面 から見て奥側 になるよ
うにセットします。

• はがき

はが きの上端がプ リンタを前面 から見て奥側に なるよ
うにセットします。

• 往復はがき

はが きの上端がプ リンタを前面 から見て左側に なるよ
うにセットします。
Point

用紙について
2-14
6 用紙ガイドを、用紙の左右にぴった
りと合わせます。
7 セットした用紙サイズの設定を操作パネルで行います。
セットした用紙のサイズを設定します。手差しトレイから印刷するときは、ここで設定した内容と、プ
リンタドライバの設定を一致させてください。
必ず用 紙ガイ ドを用 紙の幅に 合わせ てくだ
さい。ゆるすぎたりきつすぎたりすると、正
しく送られなかったり、紙づまりの原因にな
ります。
Check!
（セットアップ）を押します。
セットアップメニューが表示されます。
または で「キュウシ」を選択します。
を押します。
または で「テザシトレイ ヨウ シサイズ」を選択
します。
を押します。
または で手差しトレイにセッ トした用紙サイズを
選択します。
セットアップ
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ユーティリティ セットアップ
ｷｭｳｼ →
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
ユーティリティ セットアップ
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
＝Ａ４ →
ユーティリティ セットアップ
Ｂ５ →

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-15
8 以降は、プリンタドライバの設定を
行いますので、パソコンの前に移動
します。
9 アプリケーションソフトで［印刷］を
選択します。次に［プリンタ名］で
本プリンタを選択し、［プロパティ］
をクリックします。
10［ページ設定］ページをクリックし、
［原稿サイズ］でアプリケーションソ
フトで作成した原稿のサイズ、［出力
用紙サイズ］でセットした用紙のサ
イズを選択します。
を押します。
用紙サイズの左に「=」が表示され、手差しトレイの用紙サイズが設定されます。
＝Ｂ５ →

• プリンタドライバの設定は、お使いの OS、プリ

ンタドライバの種類およびバージョンによって画
面が異なることがあります。
ここ では Windows を 例に説明 してい ます。
Macintosh の設定方法については、プリンタドラ
イバのヘルプを参照してください。
BMLinkS プリン タドライバをお使いの 場合に
ついては、BMLinkS プリンタドライバ に添付
されている「ユーザーズ マニュアル」を参照し
てください。
DOS や UNIX など、プリンタドライバが使用
できない OS から印刷する方法についてはユー
ザーズガイド第 3 章「手差しトレイから印刷す
る」を参照してください。

用紙について
2-16
11［給紙］ページをクリックし、［給紙
部］で［手差し（トレイ）］、［用紙タ
イプ］でセットした用紙のタイプを
選択します。
［用紙タイプ］は以下のように設定します。
* ［普通紙］に設定して印刷した結果、用紙のカールが目立
つときは、［普通紙 L］に設定してください。
12［OK］をクリックして、プロパティ
ダイアログボックスを閉じます。
13［OK］をクリックして、印刷を実行
します。
ユーザ設定サイズの用紙に印刷する
本プリンタには以下のユーザ設定サイズの用紙をセットすることができます。

• 給紙カセット
• 用紙を縦置きにセットした場合：

幅 148.0mm ～ 215.9mm、長さ 210.0mm ～ 355.6mm

• 用紙を横置きにセットした場合（LIPS LX プリンタドライバ使用時のみ）：

幅 210.0mm ～ 215.9mm、長さ 210.0mm ～ 215.9mm

• 手差しトレイ
• 用紙を縦置きにセットした場合：

幅 76.2mm ～ 2 15.9mm、長さ 127.0mm ～ 355.6mm

• 用紙を横置きにセットした場合（LIPS LX プリンタドライバ使用時のみ）：

幅 127.0 ～ 2 15.9 mm、 長さ 127.0 ～ 215.9 mm
普通紙
（64 ～ 80g/m
2
）
［普通紙］*
厚紙
（90 ～ 163g/m
2
）
［厚紙 1］
厚紙（199g/m
2
） ［厚紙 2］
OHP フィルム ［OHP フィルム］
ラベル用紙 長さ270mm 未満の場合：
［普通紙］
長さ270mm 以上の場合：
［厚紙 1］
封筒 ［封筒］
はがき、
キヤノン推奨 4面はがき
［はがき］

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-17
ユーザ設定サイズの用紙に印刷する場合は、以下の手順で行います。
1. ユーザ設定サイズの用紙の登録する（→ P.2-17）
2. ユーザ設定サイズの用紙をセットする

• 給紙カセットにセットする場合（→ P.2-18）
• 手差しトレイにセットする場合（→ P.2-22）

3. プリンタドライバを設定して、ユーザ設定サイズの用紙を印刷する（ → P.2-25）
ユーザ設定サイズの登録方法
ユーザ設定サイズの用紙を印刷する場合は、以下の手順でユーザ設定サイズの用紙をプリンタドライバ
に登録する必要があります。
1 コントロールパネルから［プリンタ
と FAX］または［プリンタ］フォル
ダを表示します。
2 ［印刷設定］または［プロパティ］ダ
イアログボックスを表示します。
3 ［ページ設定］ページを表示し、［ユー
ザ定義用紙］をクリックします。
4 必要に応じて各項目を設定します。
5 ［登録］をクリックして、［OK］をク
リックします。
［用紙一覧］： 定 形用 紙と 登録 済み のユ ーザ 設
定 サイ ズの 用紙 の名 称と サイ ズ
が表示されます。
［ユーザ定義
用紙名］：
登録するユーザ設定サイズの用紙
の名称を入力します。
［単位］： ユ ーザ 設定 サイ ズの 用紙 のサ イ
ズ を設 定す ると きに 使用 する 単
位（ミリ メート ルまた はインチ）
を選択します。
［用紙サイズ］： ユ ーザ 設定 サイ ズの 用紙 の高 さ

と幅（高 さ≧ 幅）を設定 します。
用紙 サイ ズは、縦長（高 さ≧幅）
かつ、定義可能な範囲内で指定し
てください。

用紙について
2-18
給紙カセットにユーザ設定サイズの用紙をセットする
1 給紙カセットを引き出します。
2 用紙を給紙カセットの手前側に合わせてセットします。
ユーザ設定サイズの用紙を印刷する場合に、LIPS LX プリンタドライバから印刷するときは、縦置き、横置きにセッ
トすることが可能です。ただし、「カセット N（N=1、2）用紙サイズ」を「フリー」に設定している場合に、長辺
が 215.9mm 以下のユーザ設定サイズの用紙を印刷するときは、横置きにセットしてください。また、LIPS LX プ
リンタドライバから印刷しない場合は、縦置きにセットしてください。
カセット1 カセット2
カセット1 カセット2
Point

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-19
3 側面の用紙ガイドのロック解除レバーをつまみながら、セットした用紙サイズの位
置に合わせて用紙ガイドを移動します。
4 後端の用紙ガイドのロック解除レバーをつまみながら、セットした用紙サイズの位
置に合わせて用紙ガイドを移動します。
カセット1 カセット2
カセット1 カセット2

用紙について
2-20
5 用紙を図のように下へ押さえ、積載制限マーク（A）を超えていないか確認し、用
紙ガイドに付いているツメ（B）の下に用紙を入れます。
用紙ガイドのツメと用紙の間に十分すき間があることを確認してください。すき間が十分ない場合は、用紙を少し減ら
します。
カセット1
カセット2
(A)
(B)
(B)
(B)
(A)
(B)
(B)

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-21
6 給紙カセットをプリンタにセットします。
給紙カセット前面が、プリンタの前面と揃うまで、しっかりと奥まで押し込みます。
7 セットした用紙の置きかたの設定を操作パネルで行います。
引き続きプリンタドライバの設定を行います（→ P.2-25）。
（セットアップ）を押します。
セットアップメニューが表示されます。
または で「キュウシ」を選択します。
を押します。
または で「カセット N ヨウシ サイズ」（N=1、
2）を選択します。
を押します。
または で給紙カセットにセットした用紙サイズを
選択します。
横置きにセットした場合（LIPS LX プリンタドライバ使用時のみ）は、「ユーザセッテイサイ
ズ」、縦置きにセットした場合は「ユーザセッテイサイズ R」を選択します。
を押します。
用紙サイズの左に「=」が表示され、給紙カセットの用紙サイズが設定されます。
カセット1 カセット2

セットアップ
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ユーティリティ セットアップ
ｷｭｳｼ →
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
ユーティリティ セットアップ
ｶｾｯﾄ ２ ﾖｳｼ ｻｲｽﾞ →
＝ ﾕｰｻﾞｾｯﾃｲｻｲｽﾞ →
ユーティリティ セットアップ
ﾕｰｻﾞｾｯﾃｲｻｲｽﾞ Ｒ →
＝ ﾕｰｻﾞｾｯﾃｲｻｲｽﾞ Ｒ →

用紙について
2-22
手差しトレイにユーザ設定サイズの用紙をセットする
手差しトレイにユーザ設定サイズの用紙をセットするときは、 次の手順でセットします。
1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。
2 補助トレイを引き出します。
長い サイズの用紙をセットする ときは、延長トレイ
を開けます。
3 用紙ガイドの幅を紙幅より少し広め
にセットします。
4 用紙の印刷面を上向きにして、図の
ように手差しトレイの奥に当たるま
でゆっくりと差し込みます。
用紙束は積 載制限ガイド（A）の下を通 してくださ
い。
セットする用紙の向きについては、「用紙のセット向
きについて」（→ P.2-27）を参照してください。
ユーザ設定サイズの 用紙を印刷する場合に、
LIPS LX プリンタドライバから印刷すると
きは、縦置き、横置きにセットすることが可
能です。ただし、「手差しトレイ用紙サイズ」
を「フリー」に設定している場合に、長辺が
215.9mm 以下のユーザ設定サイズの用紙
を印刷するときは、横置きにセットしてくだ

さい。また、LIPS LX プリンタドライバか
ら印刷しない場合は、縦置きにセットしてく
ださい。
(A)
Point

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-23
5 用紙ガイドを、用紙の左右にぴった
りと合わせます。
6 セットした用紙の置きかたの設定を操作パネルで行います。
必ず 用紙ガ イドを 用紙の 幅に合 わせてく だ
さい。ゆるすぎたりきつすぎたりすると、正
しく送られなかったり、紙づまりの原因にな
ります。
Point
（セットアップ）を押します。
セットアップメニューが表示されます。
または で「キュウシ」を選択します。
を押します。
セットアップ
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ユーティリティ セットアップ
ｷｭｳｼ →
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →

用紙について
2-24
引き続きプリンタドライバの設定を行います（ → P.2-25）。
または で「テザシトレイ ヨウ シサイズ」を選択
します。
を押します。
または で 手差しトレイにセットした用紙サイズを選
択します。
横置きにセットした場合（LIPS LX プリンタドライバ使用時のみ）は、「ユーザセッテイサイ
ズ」、縦置きにセットした場合は「ユーザセッテイサイズ R」を選択します。
を押します。
用紙サイズの左に「=」が表示され、手差しトレイの用紙サイズが設定されます。
ユーティリティ セットアップ
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
＝Ａ４ →
ユーティリティ セットアップ
ﾕｰｻﾞｾｯﾃｲｻｲｽﾞ Ｒ →
＝ ﾕｰｻﾞｾｯﾃｲｻｲｽﾞ Ｒ →

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-25
プリンタドライバの設定方法
ユーザ設定サイズの用紙を印刷するときは、次の手順でプリンタドライバを設定します。
1 アプリケーションソフトで［印刷］を
選択します。次に［プリンタ名］で
本プリンタを選択し、［プロパティ］
をクリックします。
2 ［ページ設定］ページをクリックし、
［原稿サイズ］でアプリケーションソ
フトで作成した原稿のサイズ、［出力
用紙サイズ］でセットしたサイズの
ユーザ設定サイズの用紙を選択しま
す。
3 ［給紙］ページをクリックして、［給
紙部］でセットした給紙部を選択し、
［用紙タイプ］でセットした用紙のタ
イプを選択します。
給紙カ セットにユーザ設定サイズの 用紙をセットし
た場合、［用紙タイプ］は以下のように設定します。
* ［普通紙］に設定して印刷した結果、用紙のカールが目立
つ場合は［普通紙 L］に設定してください。
手差し トレイにユーザ設定サイズの 用紙をセットし

た場合、［用紙タイプ］は以下のように設定します。
* ［普通紙］に設定して印刷した結果、用紙のカールが目立
つときは、［普通紙 L］に設定してください。
プリンタドライバの設定は、お使いの OS、プリンタドライバの種類およびバージョンによって画面が
異なることがあります。
ここでは Windows を例に説明しています。Macintosh の設定方法については、プリンタドライバの
ヘルプを参照してください。
Point
普通紙（64 ～ 80g/m
2
） ［普通紙］*
厚紙（90 ～ 120g/m
2
） ［厚紙 1］
普通紙（64 ～ 80g/m
2
） ［普通紙］*
厚紙（90 ～ 163g/m
2
） ［厚紙 1］
厚紙（199g/m
2
） ［厚紙 2］

用紙について
2-26
4 ［OK］をクリックして、プロパティ
ダイアログボックスを閉じます。
5 ［OK］をクリックして、印刷を実行
します。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-27
用紙のセット向きについて
レターヘッドやロゴ付きの用紙などに印刷する場合は、以下のように正しい向きに用紙をセットしてく
ださい。表中の は給紙方向を表しています。

• 封筒、はがきの用紙セットの方向については「手差しトレイに用紙をセットして印刷する」（→ P.2-11）を参照してください。
• LIPS LX プリンタドライバから印刷する場合は、縦置き、横置きにセットすることが可能ですが、長辺が 215.9mm 以下の定形外の

用紙を印刷する場合は、横置きにセットしてください。LIPS LX プリンタドライバから印刷しない場合は、縦置きにセットしてください。

• 手差し両面印刷をする場合は、端を伸ばしてカールをなおしてから、1 枚ずつ手差しトレイにセットしてください。

縦レイアウト
カ
セ
ッ
ト
１
、
２
（
片
面
印
刷
）
カ
セ
ッ
ト
１
、
２
（
自
動
両
面
印
刷
）
手
差
し
ト
レ
イ
（
片
面
印
刷
）
手
差
し
ト
レ
イ
（
自
動
両
面
印
刷
）
手
差
し
ト
レ
イ
（
手
動
両
面
印
刷
）
横レイアウト

トナーカートリッジを交換する
2-28
トナーカートリッジを交換する
「トナー ヨウイ／カクニン」が表示されたときは
ト ナーカート リッジは消 耗品です。プリ ンタの使用 中にトナー が少なくな ると、ディスプ レイにメッ
セージが表示されます。
* トナーが少なくなったときに「16 トナー ヨウイ」と「16 トナー カクニン」のどちらが表示されるかは、セットアップメニュー
の「警告処理」の設定によります。本プリンタの工場出荷時の状態では、「16 トナー ヨウイ」が表示されるように設定されていま
す。「警告処理」の設定については、LIPS 機能ガイド「第 3 章共通セットアップメニューの設定項目」を参照してください。
メッセージ 表示される時期 内容および対処
トナ ーカ ート リッ ジの
交換 時期 が近 づい たと
き

• 印刷は継続できます
• 新品のトナーカートリッジを用意してください
• 大量の印刷をするときは、トナーカートリッジを交換するこ

とをおすすめします
トナ ーカ ート リッ ジの
交換 時期 が近 づい たと
き

• プリンタは停止します
• ［オンライン］を押すと印刷は継続できます
• 新品のトナーカートリッジを用意してください
• 大量の印刷をするときは、トナーカートリッジを交換するこ

とをおすすめします
トナ ーカ ート リッ ジが
寿命 にな った 可能 性が
あるとき

• 印刷は継続できます
• プリンタ本体の故障の原因となることがありますので、新し

いトナーカートリッジに交換することをおすすめします
トナ ーカ ート リッ ジが
寿命 にな った とき また
は一 度寿 命に 到達 した
トナ ーカ ート リッ ジが
セッ トさ れて いる 可能
性があるとき

• 印刷は継続できます
• プリンタ本体の故障の原因となることがありますので、新し

いトナーカートリッジに交換することをおすすめします

• トナーカートリッジの寿命について

本プリンタ用トナーカートリッジ（キヤノン純正品）の寿命は、次のようになっています。このページ数は、A4
サイズで、「ISO/IEC 19752」* に準拠し、印字濃度が工場出荷初期設定値の場合です。トナー消費量は、印刷
す る書類の内容によって異なります。図・表・グ ラフなどのように空白部分が少な い書類はトナー消費量が多く
なるので、このような書類を多く印刷する場合はトナーカートリッジの寿命が短くなります。

• Canon Cartridge 510 （キヤノン トナーカートリッジ ５１０）：約 6000 ページ
• Canon Cartridge 510 II（キヤノン トナーカートリッジ ５１０ II）：約 12000 ページ

*「ISO/IEC 19752」とは、国際標準化機構（International Organization for Standardization）より発行さ
れた「印字可能枚数の測定方法」に関する国際標準
16 ﾄﾅｰ ﾖｳｲ
16 ﾄﾅｰ ｶｸﾆﾝ
9F ﾄﾅｰ ｶｸﾆﾝ
1G ﾄﾅｰ ｶｸﾆﾝ

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-29
トナーカートリッジの交換
次の手順で新品のトナーカートリッジに交換してください。
* 梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。
1 前カバーを開けます。
前カバー上面 にあるレバーを押しながら、ゆ っくり
と開けます。
2 トナーカートリッジをプリンタから
取り出します。
3 搬送ガイドを清掃します。
a 搬送ガイドを持ち上げます。
搬送ガイド は緑色の 取っ手を持 って持ち 上げま
す。
b 水を含ませて固く絞った布で、搬送ガイド
に付い てい る紙 粉や トナー をふ き取 りま
す。
ふき取ったら、乾いた柔らかい布でからぶ
きしてください。
c 搬送ガ イド をゆ っく りと元 の位 置に 戻し
ます。

トナーカートリッジを交換する
2-30
4 新しいトナーカートリッジを箱から
取り出したあと、保護袋から取り出
します。
保 護袋はト ナーカー トリッジ を傷つけ ないよう に、
はさみなどで切って開けます。
5 トナーカートリッジを図のように持
ち、ゆっくりと 5 ～ 6 回振って、内
部のトナーを均一にならします。
6 トナーカートリッジを平らな場所に
置き、図のようにタブを折り①、ト
ナーカートリッジを押さえながら
シーリングテープ（長さ約 52cm）
をゆっくりと引き抜きます②。
シーリングテープは、タブ に指をかけ、矢印の方向
にまっすぐ引き抜きます。
シーリングテープを引き抜くときは、トナー
カートリッジメモリ（A）に触れたり、ドラ
ム保護シャッター（B）を手で押さえつけな
いように気を付けて作業を行ってください。
b
a
Point
(A)
(B)

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-31
7 図のように矢印のついている面を上
にして、トナーカートリッジを正し
く持ちます。
8 トナーカートリッジ左右の（A）を
本体内部のトナーカートリッジガイ
ドに合わせて、奥に当たるまで押し
込みます。
9 前カバーを閉めます。
前カバ ーはカチッと音がするまで、ゆ っくりと完全
に閉めます。
(A)
(A)
前カバーが閉まらないときは、トナーカート
リッ ジの取り付け状態を確認 してください。
無 理に前 カバー を閉める と故障 の原因 にな
ります。
Point

定着ローラを清掃する
2-32
定着ローラを清掃する
印刷した用紙の表面や裏面に黒点状の汚れが付着するような場合は、次の手順で定着ローラを清掃して
ください。清掃することで、 画像不良の発生を防止します。
クリーニングの実行には、約 90 秒かかります。
クリーニングは中止することができません。 完了するまでお待ちください。
クリーニング用紙を使って、定着ローラのクリーニングを行っても、印刷した用紙の表面や裏面に黒点
状の汚れが付着するような場合は、印刷したクリーニング用紙を使わずに A4 サイズの白紙を手差しト
レイにセットして、クリーニングを実行してください。
プリンタがオンライン状態になっていることを確認します。
オンライン状態になっていない場合、 を押します。
（ユーティリティ）を押します。
または で「 クリーニング」を選択 し、 を
押します。
ディスプレイに「クリーニング ヨウシ」と表示され、クリーニング用紙の印刷待ちになります。
手差しトレイに A4 サイズの用紙をセットし、 を押します。
クリーニング用紙が印刷されます。

クリーニング用紙の印刷面を下にして、矢印が奥になるように手差しトレイにセットします。
オンライン
ユーティリティ
ﾕｰﾃｨﾘﾃｨ
ｽﾃｰﾀｽﾌﾟﾘﾝﾄ →
ユーティリティ セットアップ
ｸﾘｰﾆﾝｸﾞ →
ｼﾞｯｺｳﾁｭｳ
ｸﾘｰﾆﾝｸﾞ ﾖｳｼ
オンライン
ｸﾘｰﾆﾝｸﾞ ﾖｳｼ
01 ｸﾘｰﾆﾝｸﾞﾁｭｳ
00 ｼｮﾘﾁｭｳ A4
ｸﾘｰﾆﾝｸﾞ ｼﾞｯｺｳ

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
2-33
を押します。
オンライン ｸﾘｰﾆﾝｸﾞ ｼﾞｯｺｳ
01 ｸﾘｰﾆﾝｸﾞﾁｭｳ

印字濃度の調整をする
2-34
印字濃度の調整をする
印刷結果の印字濃度が濃すぎたり、薄すぎたりするようなときは、次の操作でトナー濃度を調整します。
トナー濃度は、工場出荷時に（ 3）に設定されています。トナー濃度は 1 ～ 16 まで設定できます。
（セットアップ）を押します。
ま た は で「イ ン ジ チ ョ ウセ イ」を 選 択 し、
を押します。
または で「 トナーノウド」を選択 し、 を
押します。
トナー濃度の設定値が表示されます。
または で目 的の数値を選択し、 を 押しま
す。
1 にすると一番薄い濃度、16 にすると一番濃い濃度になります。
設定値の左に「＝」が表示され、濃度が設定されます。
セットアップ
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ユーティリティ セットアップ
ｲﾝｼﾞ ﾁｮｳｾｲ →
ｽｰﾊﾟｰｽﾑｰｽﾞ →
ユーティリティ セットアップ ﾄﾅｰﾉｳﾄﾞ →
=3
ユーティリティ セットアップ
6 →
=6

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3
Chapter
3-1
トラブルの対処法
紙づまりの処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
こんなメッセージが表示されたら . . . . . . . . . . . . . . . . . . . . . . . . 3-8
「Ennn-nnnn」、「F9-nn チェックプリンタ」が表示されたときは . . .3-8
メッセージ一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
正しく印刷できないときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

プリンタが動作しない・印刷できないときは . . . . . . . . . . . . . . . 3-18

紙づまりの処理
3-2
紙づまりの処理
印刷 中に、何らかの理由で紙 づまりが起こると、ピー という警告音が鳴り、デ ィスプレイに「13 ヨ
ウシガ ツマリマシタ」というメッセージが表示されます。紙づまりが起こったときは、次の手順でつ
まった用紙を取り除き、印刷を再開します。手順通り用紙を取り除いても紙づまりのメッセージが消え
ないときは、まだ用紙の断片などが内部に残っている可能性があります。再度プリンタの各部を点検し、
つまっている用紙を完全に取り除いてください。
メッセージが 1 つずつ順に表示されますので、すべてを確認してください。
メッセージはカバーを開けると表示されなくなりますので、必要に応じてメモに書きとめておいてくだ
さい。
ディスプレイに表示されているメッセージは、 紙づまりが起きた場所を示しております。
紙づまりの位置 ディスプレイメッセージ
① 両面搬送部 リョウメンユニット エリア
② 排紙トレイ、サブ排紙トレイ ハイシ エリア
③ 前カバー内部 マエカバー エリア
④ 手差しトレイ テザシトレイ エリア

⑤ カセット 1 カセット１ エリア
⑥ カセット 2（ペーパーフィーダ装着時のみ） カセット 2 エリア
13 ﾖｳｼｶﾞ ﾂﾏﾘﾏｼﾀ
ﾏｴｶﾊﾞｰ ｴﾘｱ
片面印刷時の用紙の流れ
両面印刷時の用紙の流れ
a
bc
d
e
f
b
排紙トレイ
サブ排紙トレイ
ペーパーフィーダ
ユニット（オプション）
両面搬送部
カセット1
カセット2
手差しトレイ

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-3
1 手差しトレイを使用している場合
で、手差しトレイ内に用紙が見える
場合は、そのまま用紙を引っぱって、
つまっている用紙を取り除きます。
2 手差しトレイを閉めます。
3 前カバーを開けます。
前カバ ー上面にあるレバーを押し ながら、ゆっくり
と開けます。
4 トナーカートリッジをプリンタから
取り出します。
5 トナーカートリッジを保護袋に入れ
ます。
b
c
a

紙づまりの処理
3-4
6 搬送ガイドを持ち上げ、手前に倒し
ます。
搬送 ガイドは緑色の取っ手を持 って持ち上げ、手前
に倒します。
7 つまっている用紙を矢印の方向に
引っぱって取り除きます。
定着 していないトナーをこぼさな いようにゆっくり
と取り除いてください。
8 搬送ガイドをゆっくりと元の位置に
戻します。
9 排紙トレイをチェックし、用紙がつ
まっていたら、取り除きます。
10 サブ排紙トレイを開けます。
サブ排 紙ト レイ は図の よう に完全 に開 けてく ださ
い。
11 サブ排紙トレイ内の緑色のダイヤルを
矢印の方向に回し、つまっている用紙
を送り出します。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-5
自動両面印刷を行っていた場合
12 サブ排紙トレイを閉めます。
13 前カバーを閉めます。
前カバーはカ チッと音がするまで、ゆっくり と完全
に閉めます。
14 給紙カセットを引き出します。
ペ ーパ ーフ ィーダ が装 着さ れて いる 場合 は、ペー
パーフィーダの給紙カセットも引き出します。
15 用紙をゆっくりと強く押し下げ、つ
まっている用紙を取り除きます。
プリンタ本体の場合

紙づまりの処理
3-6
ペーパーフィーダの場合
自動両面印刷を行っていない場合は、手順 19 に進
んでください。
16 両面搬送ガイドを開けます。
図の ように緑色のロック解 除スイッチ（Ａ）を押し
ます。
17 つまっている用紙を矢印の方向に
引っぱって取り除きます。
18 両面搬送ガイドを閉めます。
両面搬送ガイドは左右をしっかり閉めます。
19 給紙カセットをプリンタにセットし
ます。
給紙カセ ット前 面が、プリン タの前面 と揃う まで、
しっかりと奥まで押し込みます。
ペー パーフ ィー ダが 装着 され ている 場合 は、ペー
パーフィーダの給紙カセットもセットします。
(A)

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-7
20 前カバーを開けます。
前カバー上面 にあるレバーを押しながら、ゆ っくり
と開けます。
21 トナーカートリッジを保護袋から取
り出します。
22 トナーカートリッジ左右の（A）を
本体内部のトナーカートリッジガイ
ドに合わせて、奥に当たるまで押し
込みます。
23 前カバーを閉めます。
前カバ ーはカチッと音がするまで、ゆ っくりと完全
に閉めます。
(A)
(A)
前カバーが閉まらないときは、トナーカート
リッ ジの取り付け状態を確認 してください。
無 理に前 カバー を閉める と故障 の原因 にな
ります。
Point

こんなメッセージが表示されたら
3-8
こんなメッセージが表示されたら
「Ennn-nnnn」、「F9-nn チェックプリンタ」が表示され
たときは
本プリンタの内部機構や印刷データ処理中にトラブルが発生した場合、次のようなサービスコールが表
示されます。
1 電源をいったんオフにし、10 秒以上
待ってから電源をオンにしなおして
ください。
メ ッセージが表示 されない場合 は、そのまま
ご 使用になれます。再 度メッセージ が表示さ
れた場合は、次の手順に進んでください。
2 ディスプレイに表示されている英数字
とメッセージを書きとめます。
メッセージ 原因 処置
（n は英数字）
プリン タの内部 機構にト ラ
ブルが発生した。
次の手順にしたがって、電源を入れなおしてください。
数回電源を 入れなお してもメッ セージが 消えない場 合は、
お買い求めの販売店にご連絡ください。
（n は英数字）
定着器 にトラブ ルが発生 し
た。
次の手順 2 以降にしたがって、お買い求めの販売店にご連
絡ください。
（n は英数字）
印刷デ ータ処理 中にトラ ブ

ルが発生した。
次の手順にしたがって、電源を入れなおしてください。
Ennn-nnn
E001-nnnn
E00３-nnnn
F9 - nn ﾁｪｯｸﾌﾟﾘﾝﾀ
ON
OFF

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-9
3 プリンタとコンピュータの電源をオ
フにし a、USB ケーブルを抜き b、
電源プラグを電源コンセントから抜
いて c、アース線を専用のアース線
端子から取り外します d。
4 お買い求めの販売店にご連絡くださ
い。
ご連絡 の際には、症状およ びメモしたコ ード
ナンバーをお知らせください。
不明 な点 があ りまし たら、「お 客様相 談セ ン
ター」（裏表紙）にお問い合わせください。
a
b
a
c

d

こんなメッセージが表示されたら
3-10
メッセージ一覧
プリンタの使用中に、何らかの理由で印刷が不可能な状態（エラー状態）になると、ブザーが鳴り、メッ
セージランプが点灯してディスプレイにトラブル内容を示すエラーメッセージを表示します。
また、印刷に支障はないが何らかの処置が必要な状態（警告状態）になると、ディスプレイに警告メッ
セージを表示します。
これらのメッセージが表示されたときは、 メッセージに応じて次のような処置を行ってください。

• の付いているメッセージは、メッセージが表示されている場合（警告状態が発生してい

る場合）でも、プリンタは停止しません。

• のマークが付いているメッセージは、［オンライン］を押すとエラーを回避（エラース

キップ）し て印刷を継続 できますが、印刷 データが欠落 したり、正しく印 刷されなかっ たりします。
処理を中止したいときは、ソフトリセットの操作を行い、原因を取り除いてから、［オンライン］を押
して再度印刷しな おしてください。また、このマークが付いてい るメッセージは、共通セットアップ
メニューの「自動エラ ースキップ」を「スル」に設定すると自動的に エラースキップさせることもで
きます。

• ユ ーザーズガイドにはメッセージごとの 詳細な解決法が記載されています。メッ セージが本書に記載されていな

かったり、メッセージの詳細を知りたいときには、ユーザーズガイド第 5 章「メッセージ一覧」をお読みください。
メッセージ 原因と処置
02 レイキャクチュウ 原因： 連続印刷（特に幅の狭 い用紙）によって定着器の温 度が一定の温度を超
えた
処置： そのまましばらく お待ちください。プリンタが自 動的に定着器の冷却を
行います。冷却が終了すると印刷を再開します。
OF オプション カクニン 原因： オプションのペーパーフィーダが正しく取り付けられていない
処置： 電源をいったんオ フにし、ペーパーフィーダを正 しく取り付けてから電
源をオンにしなおしてください。（→設置ガイド「第 3 章オプション品の

取り付け」）

11 XXX ヨウシガアリマセン
（XXX は用紙サイズ略号）
原因： 給紙元にアプリケー ションソフトから指定した サイズの用紙がセットさ
れていない（給紙モ ードが「ジドウ」のときはす べての給紙元、固定の
ときは設定されている給紙元）
処置： 用紙を補給またはセットしてください。
12 カバーガ アイテイマス 原因： 前カバーが開いている
処置： 前カバーをしっかりと閉めます。オンライン状態になっていないときは、
［オンライン］を押してください。
13 ヨウシガ ツマリマシタ 原因： 内部で紙づまりを起こしている
処置： 紙づまりを除去し、給 紙カセットやカバーを元 に戻してください。オン
ライン状態になっていないときは、［オンライン］を押してください。（→
紙づまりの処理：P.3-2）
14 トナー ミソウチャク 原因： トナーカートリッ ジがセットされていない、また は正しくセットされて
いない
処置： トナーカ ートリッ ジをセット する、または正 しくセッ トしてくだ さい。
（→トナーカートリッジを交換する：P.2-28）

16 トナー ヨウイ 原因： トナーの残量が少なくなってきている
処置： 少しの間はそのま ま印刷を継続できますが、新し いトナーカートリッジ
を準備してくださ い。大量に印刷するときや画像 に白抜けが発生したと
きは、新しいトナーカ ートリッジに交換してく ださい。前カバーを閉め
たあと、オンライン状態になっていないときは、［オンライン］を押して
ください。（→トナーカートリッジを交換する：P.2-28）
16 トナー カクニン 原因： トナーカートリッジの交換時期が近づいたとき
処置：［オン ライン］を押します。少しの間は そのまま印刷を継続で きますが、
新しいトナーカー トリッジを準備してくださ い。大量に印刷するときや
画像に白抜けが発 生したときは、新しいトナーカ ートリッジに交換して
ください。前カバーを 閉めたあと、オンライン状態 になっていないとき
は、［オン ライン］を押してください。（→トナーカー トリッジを交換す
る：P.2-28）
警告メッセージ
自動エラースキップ可
警告メッセージ

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-11
18 キュウシ エラー 原因： 手差しトレイや給紙カセット から給紙できない用紙サイズ または用紙タ
イプの用紙が指定されている
処置： 給紙元を指定してい る場合は、［給紙 選択］を押して、「給紙モード」を
「ジドウ」に設定してください。
1G トナー カクニン 原因： トナーカートリッジが寿命 に到達した、または一度寿命に 到達した使用
済みのトナーカートリッジがセットされている可能性がある
処置： トナーカートリッジに問題がないか確認してください。
1H トナーセツゾクカクニン 原因： トナーカートリッジが正しく取り付けられていない可能性がある
処置： トナーカートリッジを取り出し、正しくセットしなおしてください。
23 ダウンロードメモリフル 原因： オーバレイフォームや外字な どを登録するメモリが不足し てオーバーフ
ローした
処置： リセットメニューでソフトリセットしたあと、次のような方法で RAM の

空き容量を増加し、データを登録しなおして印刷します。
･ ハード リセットをする か、プリンタの電 源を入れなおす（メ モリ内の
データはすべて消去されますので気を付けてください）。
･ オプションの拡張 RAM を取り付ける。（→ RAM/ROM：P.4-5）
26 システムメモリ フル 原因： システムのデータ処理（主に 図形処理や文字処理）時に、処 理に必要な
ワークメモリが不足した
処置： リセットメニューでソフトリセットしたあと、次のような方法で RAM の
空き容量を増加します。
･ ハードリセットするか、プリンタの電源を入れなおす（メモリ内のデー
タはすべて消去されますので気を付けてください）。
･ オプションの拡張 RAM を取り付ける。（→ RAM/ROM：P.4-5）
27 ジョブカイシ エラー 原因： 指定したエミュレーションが存在しない
処置： 本プリンタに内蔵のエミュレーションを指定します。
30 メモリ フル 原因： システムのデータ処理で、ワークメモリが不足した
処置：［オン ライン］を押 し、印刷を継 続しま す。ただし、エラ ーが発生 した

データは正しく印刷されないことがあります。
32 リョウメンインサツ エラー 原因： 自動両面印刷できない用 紙サイズ（向きを含む）または用 紙タイプの両
面データを受信した
処置： リセットメニューでソフト リセットしたあと、自動両面印 刷可能な用紙
サイズあるいは用紙タイプに変更して、印刷しなおします。
33 ワークメモリ フル 原因： 各動作モード専用のワークメモリが確保できない
処置： リセットメニューでソフトリセットしたあと、次のような方法で RAM の
空き容量を増加し、印刷しなおします。
･ ハードリセットをするか、プリンタの電源を入れなおす（プリンタが受
信したメモリ内のデータは、すべて消去されますので気を付けてくださ
い）。
･ LIPS LX プリンタドライバをご使用の場合は、オプションの拡張 RAM
を取り付け る。ただし、拡張 RAM を取り付けても 問題が解決しない
場合があります。（→ RAM/ROM：P.4-5）
35 トウロクテーブル フル 原因： 1 つのジョブの中にあるドキュメント数が 16 を超えた

処置：［オン ライン］を押 し、印刷を継 続しま す。ただし、エラ ーが発生 した
ジョブは印刷されません。
38 ガシツ テイカ 原因： データが複雑すぎて処理できない
処置： リセットメニューでソフト リセットしたあと、セットアッ プメニューの
印字調整グループで「階 調処理」を「ヒョウジュン」に 設定し、印刷し
なおします。（→ LIPS 機能ガイド「第 3 章共通セットアップメニューの
設定項目」）
39 スプールメモリフル 原因： スプールメモリが不足したため、印刷できない
処置：［オン ライン］を押 し、印刷を継 続しま す。ただし、エラ ーが発生 した
ページは印刷されません。
警告メッセージ
警告メッセージ
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可

こんなメッセージが表示されたら
3-12
41 ヨウシサイズ カクニン 原因： 実際に手差しトレ イや給紙カセットにセット した用紙サイズと、パソコ
ンまたは操作パネルから設定した「手差しトレイ用紙サイズ」や「カセッ
ト 1 用紙サイズ」、「カセット 2 用紙サイズ」の設定が違っている
処置：「手差しトレイ用紙サイズ」や「カセット 1 用紙サイズ」、「カセット 2
用紙サイズ」とセッ トした用紙のサイズを 合わせ［オンライン］を押し
てください。（→ LIPS 機能ガイド「第 3 章共通セットアップメニューの
設定項目」）
原因： LIPS LX プリンタドライバを使用して、「手差しトレイ用紙サイズ」、「カ
セット 1 用紙サイズ」、「カセット 2 用紙サイズ」が「フリー」のときに、
長辺が 215.9mm 以下の定形外の用紙を縦置きにセットして印刷した
処置： 横置きにセットして印刷しなおします。
52 イメージモード エラー 原因： イメージモードで印刷中に、対応していない形式のデータを受信した
処置： イメージデータ形式に対応したプリンタドライバで印刷しなおします。

53 セキュアプリント エラー 原因： LBP3410用でないプリンタドライバからセキュアプリントの設定をし
たデータが送られてきた
処置：［オンライン］を押して印刷をキャンセルします。
53 ホゾン エラー 原因： LBP3410用でないプリンタドライバから保存ジョブプリントの設定を
したデータが送られてきた
処置：［オンライン］を押して印刷をキャンセルします。
58 ジョブメモリ フル 原因： ジョブを処理するための RAM の空き容量が不足している
処置： 一度に複数のジョブを処理していた場合は、［オンライン］を押して印刷
をキャンセルした あと、他のジョブが終了するの を待って印刷しなおし
ます。
59 ジョブジュシンエラー 原因： ジョブ受信中に解析 不可能なデータを受信した かタイムアウトが発生し
た
処置：［オンライン］を押して印刷をキャンセルしたあと、印刷しなおします。
96 サブハイシトレイカクニン／
シメテ クダサイ
原因： 自動両面印刷時にフェイスアップで排紙しようとした
処置： サブ排紙トレイを 閉めます。印刷が再開され、排紙 トレイに排紙されま

す。
9F トナー カクニン 原因： 一度寿命に到達した 使用済みのトナーカートリ ッジがセットされている
可能性がある
処置： トナーカートリッジに問題がないか確認してください。
A4 nn ERROR
（nn は 2 桁の英数字）
原因： プリンタに何らかの異常が起こり、正常に動かなくなった
処置： 電源を入れなおし てください。電源を入れなおし ても再度メッセージが
表示された場合は、デ ィスプレイに表示されてい るメッセージを書きと
めお買い求めの販売店にご連絡ください。
A5 nn ERROR
（nn は 2 桁の英数字）
原因： プリンタに何らかの異常が起こり、正常に動かなくなった
処置： 電源を入れなおし てください。電源を入れなおし ても再度メッセージが
表示された場合は、デ ィスプレイに表示されてい るメッセージを書きと
めお買い求めの販売店にご連絡ください。
A7 nn ERROR
（nn は 2 桁の英数字）
原因： プリンタに何らかの異常が起こり、正常に動かなくなった
処置： 電源を入れなおし てください。電源を入れなおし ても再度メッセージが

表示された場合は、デ ィスプレイに表示されてい るメッセージを書きと
めお買い求めの販売店にご連絡ください。
D0 nn ERROR
（nn は 2 桁の英数字）
原因： プリンタに何らかの異常が起こり、正常に動かなくなった
処置： 電源を入れなおし てください。電源を入れなおし ても再度メッセージが
表示された場合は、デ ィスプレイに表示されてい るメッセージを書きと
めお買い求めの販売店にご連絡ください。
D1 ブンカツメモリ フル 原因： 分割印刷モード時に分割印刷用バッファがオーバーフローした
処置： リセットメニューでソフトリセットをしたあと、HP-GL セットアップメ
ニューの「分割印刷」を「シナイ」、「拡大／縮小」を「ジドウ」に設定
し、出力用紙サイズ を指定して印刷しなお します。ただし、作図データ
は拡大／縮小されて印刷されます。（→ HP-GL ユーザーズガイド）
D1 リプロットバッファフル 原因： リプロットバッファがオーバーフローした
処置： リセットメニューでソフトリセットをしたあと、HP-GL のリプロット

バッファに保存するデータ数を 54206 バイト以内に設定し、印刷しな
おします。（→ HP-GL ユーザーズガイド）
D1 ポリゴンバッファフル 原因： ポリゴンバッファがオーバーフローした
処置： リセットメニューでソフトリセットをしたあと、HP-GL のポリゴンバッ
ファに保存するデータ数を 40882 バイト以内に設定し、印刷しなおし
ます。（→ HP-GL ユーザーズガイド）
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可
警告メッセージ

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-13
D8 レイアウト エラー 原因： メモリ不足によりページをレイアウトできない
処置： LIPS LX ドライバの［グラフィックモード］の設定を「イメージモード」
にして印刷しなおしてください。（→ LIPS LX プリンタドライバのヘル
プ）
D8 バージョン エラー 原因： LBP3410 用でないプリンタドライバから印刷した
処置： LBP3410 用のプリンタドライバから印刷しなおしてください。
D8 シンタックス エラー 原因： LIPS LX プリンタドライバを使用して印刷したときに、不正なデータが
送られた
処置：［オンライン］を押して、次の印刷を継続します。ただし、エラーが発生
したページ以降は印刷されません。
D8 nn ERROR
（nn は 2 桁の英数字）
原因： プリンタに何らかの異常が起こり、正常に動かなくなった
処置： 電源を入れなおしてくださ い。電源を入れなおしても再度 メッセージが

表示された場合は、ディスプレ イに表示されているメッセ ージを書きと
めお買い求めの販売店にご連絡ください。
D9 IMG データ エラー 原因： TIFF または JPEG データの中に、本プリンタでは処理できないデータが
含まれている
処置： 本プリンタでは印刷できないデータです。［オンライン］を押して、印刷
をキャンセルします。
D9 IMG サンショウ エラー 原因： TIFF データの中に、本プリンタでは処理できないデータが含まれている
処置： 本プリンタでは印刷できないデータです。［オンライン］を押して、印刷
をキャンセルします。
D9 nn ERROR
（nn は 2 桁の英数字）
原因： プリンタに何らかの異常が起こり、正常に動かなくなった
処置： 電源を入れなおしてくださ い。電源を入れなおしても再度 メッセージが
表示された場合は、ディスプレ イに表示されているメッセ ージを書きと
めお買い求めの販売店にご連絡ください。
F2 フォント ミジッソウ 原因： オーバレイフォームの作成 に使用した登録フォントが、印 刷時に消去さ

れていた
処置： メモリ に再度 フォン トを登 録しな おすか、使 用可能 な登録 フォン トを
使ってフォームを作り、印刷しなおします。
F9-nn チェック プリンタ
（nn は 2 桁の英数字）
原因： 印刷データ処理中にトラブルが発生した
処置： 電源を入れなおしてくださ い。電源を入れなおしても再度 メッセージが
表示された場合は、ディスプレ イに表示されているメッセ ージを書きと
めお買い求めの販売店にご連絡ください。
FF フォント フル 原因： 登録するフォントの数が多す ぎてフォントの情報を登録す るための領域
（フォントテーブル）がオーバーフローした
処置：［オン ライン］を押 し、印刷を継 続しま す。ただし、エラ ーが発生 した
ページは正しく印刷されません。
FM サイズ エラー 原因： 擬似スケーラブル可能な大きさを超えた文字がある
処置：「オンライン」を押して、印刷を継続します。ただし、エラーが発生した
文字は正しく印刷されません。
FM ザヒョウテン エラー 原因： 擬似スケーラブルの輪郭座標点の点数が最大値を越えた文字がある

処置：「オンライン」を押して、印刷を継続します。ただし、エラーが発生した
文字は正しく印刷されません。
PC XXX ヨウ シ ニ コウ カ ン
（XXX は用紙サイズ略号）
原因： アプリケーションソフトで 設定したサイズの用紙が、プリ ンタの給紙カ
セットや手差しトレイに セットされていない、もしく は、違う用紙サイ
ズの給紙元が選択されている
処置： 選択されている給紙カセッ トにアプリケーションソフ ト（または拡大／
縮小）で設定したサイズの用紙をセットしてください。（→給紙カセット
に用紙をセットして印刷する：P.2-5）
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可
自動エラースキップ可

正しく印刷できないときは
3-14
正しく印刷できないときは
本プリンタの使用中に、トラブルと思われるような症状が起こったら、症状に応じて次のような処置を
します。
印刷を行う前に、アプリケーションソフトの印刷プレビュー機能で、印刷データが画面に正常に表示さ
れているかを確認してください。印刷プレビューの表示方法は、アプリケーションソフトの取扱説明書
を参照してください。

• ユ ーザーズガイドにはトラブルごとの詳 細な解決法が記載されています。本書に 記載されている確認作業を行っ

ても解決できないときには、ユーザーズガイド第 5 章「正しい印刷結果が得られないときには」をお読みください。
症状 原因 処置
意 味 不明 の 半角 文 字 が
印刷される
動作モードの自動切り替えが
うまく働かなかった
動作モ ードを目的 のエミュ レーション に固定して 印刷しな
おしてください。（→ LIPS 機能ガイド「第 3 章共通セット
アップメニューの設定項目」）
LIPS 専 用 セッ ト ア ップ メ
ニューの漢字コードの設定が
違っている
LIPS 専用セットアップメニューの漢字コードの設定をパソ
コンで使用してい る漢字コードに正しく合わせ てください。
（→ LIPS 機能ガイド「第 4 章 LIPS 専用セットアップメ
ニューの設定項目」）
付属の Windows 用 LIPS プ
リンタドライバをインストー
ルせずに Windows から印刷
した
付属の Windows 用 LIPSプリンタドライバをインストール
し、印刷しなおしてください。
DOS アプリケーシ ョンソフ
トのプリンタ設定が適切でな
い

DOS アプリケーションソフトのプリンタ設定を、本プリン
タと互換性のあるプリンタに再設定します。
コントロール ROM をセット
して使用中に、動作モードの
自動切り替えができなかった
動作 モ ード を、プリ ンタ 本 体に セッ トし たコ ン トロ ール
ROM のエミュレーションに固定し、インタフェースの設定
を、パソコンと接続しているインタフェースに固定して印刷
しなおしてください。（→ LIPS 機能ガイド「第 3 章共通セッ
トアップメニューの設定項目」）
指 定 した 書 体と 違 う 書
体で印字される
Windows 用 LIPS IV プリン
タドライバでTrueType フォ
ントの置き換えが設定されて
いる
Windows 用 LIPS IV プリンタドライバで TrueType フォ
ントの置き換えを正しく設定しなおし、印刷しなおしてくだ
さい。（→プリンタドライバのヘルプ）
白 紙 のペ ー ジが 印 刷 さ
れない
LIPS4 セットアップメニュー
またはLIPS LXセットアップ
メニューの「白紙節約」が「ス

ル」になっている
白紙のページを印刷するときは、「白紙節約」を「シナイ」に
設定します。（→ LIPS 機能ガイド「第 4 章 LIPS 専用セッ
トアップメニューの設定項目」）
最 後 のペ ー ジが 印 刷 で
きない
パソコンからデータの終わり
を表すコマンドが送られて来
ない（ジョブランプが点灯し
ている）
［オ ンライン］を押してオフライン の状態にし、リセットメ
ニューで「ハイシュツ」を選択します（印刷機能のないアプ
リケーションソフトで印刷した場合、最後のページのデータ
が１ページに満たないと、そのままメモリ内に残ってしまい
ます）。（→印刷の中止方法：P.1-6）

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-15
デ ータ が 用紙 を は みだ
した
LIPS LX プ リンタ ドライ バ
を使用して、「手差しトレイ用
紙サイズ」、「カセット 1 用紙
サイズ」、「カセット 2 用紙サ
イズ」が「フリー」のときに、
長辺が 215.9mm 以下の定
形外の用紙を縦置き にセット
して印刷した
横置きにセットして印刷しなおします。
LIPS LX プ リンタ ドライ バ
を使用せずに、定形外 の用紙
を横置きにセットし て印刷し
た
縦置きにセットして印刷しなおします。
データのサイズより 小さな用
紙をセットした
データのサイズに合った用紙をセットするか、用紙サイズに
合わせた縮小率で縮小印刷をしてください。（→ LIPS 機能
ガイド「第4章LIPS専用セットアップメニューの設定項目」）
用紙をセットする位 置が合っ
ていない
用紙を正しくセットし、印刷 しなおしてください。（→給紙
カセットに用紙をセットして印刷する：P.2-5、手差しトレ

イに用紙をセットして印刷する：P.2-11）
余白なしで、用紙いっ ぱいの
データを印刷した
本プ リン タ の有 効印 字 領域 は用 紙 の周 囲 5mm（封筒 は
10mm。LIPS LX プリンタドライバを使用する場合の洋形
4 号と洋形 2 号の右は 7.6mm）の範囲を除いた領域です。
データの周囲に余白を取ってください。
LIPS プリンタドライバの［仕上げ詳細］ダイアログで「印
字領域を広げて印刷する」にチェックすると、印字領域を広
げて印刷します。ただし、データの周囲が欠けて印字される
ことがあります。
ESC/P モ ード の「ペ ー ジ
フォーマット」の設定 が合っ
ていない
ESC/P モ ードの「ページフォー マット」を正しく設定し、
印刷しなおしてください。（→ LIPS 機能ガイド）
セットアップメニュ ーのユー
ザ メ ンテ ナ ンス グ ルー プ の
「印字位置調整」で印字位置が
調整されている
セットアップメニューのユーザメンテナンスグループの「印
字位置調整」で適切な値に調 整してください。（→ユーザー

ズガイド「第 4 章「印字位置の調整する」）
印 字位 置 がず れ て しま
う
セットアップメニュ ーのレイ
ア ウ ト グ ルー プ の「と じ し
ろ」、「縦位置補正」、「横位置
補正」が設定されている
セットアップメニューのレイアウトグループの「とじしろ」、
「縦位置補正」、「横位置補正」の設定を「0」に設定し、印刷
しなおします。（→ LIPS 機能ガイド「第 3 章共通セットアッ
プメニューの設定項目」）
ア プ リケ ー ショ ン ソフ ト の
「上余白」や「用紙位置」の設
定が合っていない
アプリケーションソフトの「上余白」や「用紙位置」を正し
く設定し、印刷しなおしてく ださい。（→アプ リケーション
ソフトの取扱説明書）
ESC/P モードの「上余白」や
「用紙 位置微 調整」の 設定 が
合っていない
ESC/P モードの「上余白」や「用紙位置微調整」を正しく
設定し、印刷しなおしてください。（→ LIPS 機能ガイド）
セットアップメニュ ーのユー
ザ メ ンテ ナ ンス グ ルー プ の
「印字位置調整」で印字位置が

調整されている
セットアップメニューのユーザメンテナンスグループの「印
字位置調整」で適切な値に調 整してください。（→ユーザー
ズガイド「第 4 章「印字位置の調整する」）
印 字位 置 がだ ん だ んず
れていく
ESC/P モードを使用し てい
るときに、ページフォ ーマッ
トの設定とアプリケ ーション
ソフトで設定した用 紙の種類
が合っていない
アプリケー ションソ フトの用紙 の種類とペ ージフォ ーマッ
トの設定を合わせて印刷し なおします。（→ユ ーザーズガイ
ド「第 2 章「動作モードについて」）
ペ ー ジ の 途 中 か ら 次
ペ ージ に 分か れ て 印刷
される
ア プ リケ ー ショ ン ソフ ト の
「行間」や「1 ページの行数」
の設定が合っていない
1 ページに収まるように、アプリケーションソフトの印刷指
定で「行間」や「1 ページの行数」を変更してから印刷しな
おします。（→アプリケーションソフトの取扱説明書）
セットアップメニュ ーの動作
モードグループで「動 作モー
ド選択」が「ジドウセンタク」

に 設 定 さ れ て い る と き に、
セットアップメニュ ーのイン
タフェースグルー プの「タイ
ムアウト」の設定秒数 が短す
ぎる
セットアップメニューの動作モードグループで「動作モード
選択」を「ジドウセンタク」以外 に設定するか、「タイムア
ウト」の設定秒数を十分に長くします。（→ LIPS 機能ガイ
ド「第 3 章共通セットアップメニューの設定項目」）

正しく印刷できないときは
3-16
縮小されて印刷される 縮小印刷の設定がされている LIPS セ ットアップメニ ューの「拡大／縮 小」を「シナイ」
にしてください。（→ LIPS 機能ガイド「第 4 章 LIPS 専用
セットアップメニューの設定項目」）
プリンタドライバの「拡縮率」の設定を確認してください。
ESC/P モー ドで使用してい
るときに、ページフォーマッ
トが「B4 → A4 タテ」「B4
→ A4 ヨコ」に設定されてい
る
ESC/P モードの「ページフ ォーマット」を正しく 設定し、
印刷しなおしてください。（→ LIPS 機能ガイド「第 5 章
ESC/P 専用セットアップメニューの設定項目」）
用紙にしわがよる 給紙カセットや手差しトレイ
に用紙が正しくセットされて
いない
給紙カ セットや手 差しトレ イに用紙を 正しくセッ トしてく
ださい。（→給紙カセットに用紙をセットして印刷する：P.2-
5、手差しトレイに用紙をセットして印刷する：P.2-11）
用紙の保管状態が悪く、吸湿
している
新しい用紙に交 換し、印刷しなおしてくださ い。（→用紙に

ついて：P.2-2）
用紙がカールする 用紙の保管状態が悪く、吸湿
している
新しい用紙に交 換し、印刷しなおしてくださ い。（→用紙に
ついて：P.2-2）
用紙が適切でない 本プリンタで使用 できる用紙と交換してくだ さい。（→用紙
について：P.2-2）
薄手の用紙を使用している プリンタドライバで［用紙タイプ］を［普通紙 L］に設定し
ます。
［用紙タイプ］の設定は、[ 給紙 ] ページで行います。
カールしやすい用紙を排紙ト
レイに排紙している
カールしや すい OHP フ ィルムや封筒など に印字するとき
は、サブ排紙トレイ に切り替えます。（→ユーザーズガイド
「第 3 章「排紙先について」）
用 紙 が真 っ 白で 何 も 印
刷されない
シーリングテープを引き抜か
ずに ト ナー カ ート リ ッジ を
セットした
トナー カートリ ッジを取り 出し、シーリ ングテー プを抜き
取ってセットしな おしてください。（→トナーカートリッジ
を交換する：P.2-28）
用紙が重なって送られた 給紙カセットや手差しトレイの用紙を、よく揃えてからセッ

トしなおしてください。OHP フィルム、ラベル用紙の場合
は、よくさばいてセットしなおしてください。（→給紙カセッ
トに用紙をセットして印刷する：P.2-5、手差しトレイに用
紙をセットして印刷する：P.2-11）
プリンタ内部でトラブルが発
生している
ディスプレイに「Ennn-nnnn」が表示されているときは、電
源をいったんオフにし、10 秒以上待ってから電源をオンに
しなおしてください。メッセージが消えることがあります。
上記の操作をしてもメッセージが消えないときは、お買い求
めの販売店に連絡し、修理を依頼してください。
印刷した OHP フィルム
に白い粉がつく
OHP フィルム以外 の用紙を
連続 印 刷し た あ とに OHP
フィルムを印刷した
OHP フィルム以外の用紙を連続して印刷したあとに、OHP
フィル ムを印刷す ると紙粉 が付着して 排紙される 場合があ
ります。このような 場合は、やわらかい布で紙粉 をこすり、
取り除いてください。
白いすじが入る トナーがなくなった 新しいトナーカー トリッジに交換してくださ い。（→トナー

カートリッジを交換する：P.2-28）
トナーカートリッジ内のドラ
ムが劣化している
新しいトナーカー トリッジに交換してくださ い。（→トナー
カートリッジを交換する：P.2-28）
部分的に白く抜ける 適切な用紙を使用していない 使用できる用紙 に交換し、印刷しなおしてく ださい。（→用
紙について：P.2-2）
用紙の保管状態が悪く、吸湿
している
新しい用紙に交 換し、印刷しなおしてくださ い。（→用紙に
ついて：P.2-2）
トナーカートリッジ内のドラ
ムが劣化している
新しいトナーカー トリッジに交換してくださ い。（→トナー
カートリッジを交換する：P.2-28）
印字が全体的にうすい トナー濃度の設定が適当でな
い
セットアップメニューの印字調整グループで、「トナー濃度」
を調節してください。（→ LIPS 機能ガイド「第 3 章共通セッ
トアップメニューの設定項目」）
セットアップメニューの印字
調整グ ルー プで、「ドラフ ト
モード」が「ツカウ」に設定
されている
セッ トア ップメ ニュ ーの印 字調 整グル ープ で、「ドラ フト

モード」を「ツカ ワナイ」に設定 してください。（→ LIPS
機能ガイド「第 3 章共通セットアップメニューの設定項目」）

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-17
印字が全体的に黒ずむ トナー濃度の設定が 適当でな
い
セットアップメニューの印字調整グループで、「トナー濃度」
を調節してください。（→ LIPS 機能ガイド「第 3 章共通セッ
トアップメニューの設定項目」）
プリンタが直射日光 または強
い光が当たる場所に 設置され
ている
プリンタを 直射日光 または強い 光が当たら ない場所 に移動
してください。あるいは、強い光を出す光源をプリンタから
離してください。
印字ムラが出る トナーがなくなった 新しいトナーカートリッジ に交換してください。（→トナー
カートリッジを交換する：P.2-28）
用紙が湿っている、あ るいは
乾燥している
適切な用紙に交換し、印刷し なおしてください。（→用紙に
ついて：P.2-2）
ト ナーカ ートリ ッジが 劣化、
あるいは損傷している
新しいトナーカートリッジ に交換してください。（→トナー

カートリッジを交換する：P.2-28）
印 刷し た 用紙 の 表 面や
裏 面に 黒 点状 の 汚 れが
付着する
定着ローラが汚れている 定着ローラを清掃してください。（→定着ローラを清掃する：
P.2-32）
ペ ージ の 一部 が 印 刷さ
れない
拡大／縮小率の設定 が適当で
ない
プリンタドライバで［倍率を指定する］のチェックマークを
消します。チェックマー クを消すと、［原稿サイズ］と［出
力用紙サイズ］に応じて拡大／縮小率が自動的に設定されま
す。［倍率を指定する］の設定は、［ページ設定］ページで行
います。
プリンタドライバで［倍率を指定する］のチェックマークを
付け、使用する用紙サイズに 適した倍率を設定します。［倍
率を指定する］の設定は、［ページ設定］ページで行います。
用紙をセットする位 置が合っ
ていない
用紙を正しくセットしてく ださい。（→給紙カ セットに用紙
をセットして印刷する：P.2-5、手差しトレイに用紙をセッ
トして印刷する：P.2-11）
余白なしで、用紙いっ ぱいの
データを印刷した
本プ リン タ の有 効印 字 領域 は用 紙 の周 囲 5mm（封筒 は

10mm。LIPS LX プリンタドライバを使用する場合の洋形
4 号と洋形 2 号の右は 7.6mm）の範囲を除いた領域です。
データの周囲に余白を取ってください。
LIPS プリンタドライバの［仕上げ詳細］ダイアログで「印
字領域を広げて印刷する」にチェックすると、印字領域を広
げて印刷します。ただし、データの周囲が欠けて印字される
ことがあります。
用 紙全 面 が真 っ 黒 に印
刷される
トナーカートリッジ 内のドラ
ムが劣化している
新しいトナーカートリッジ に交換してください。（→トナー
カートリッジを交換する：P.2-28）
定着性が悪い 用紙が適切でない 本プリンタで使用できる用 紙と交換してください。（→用紙
について：P.2-2）

プリンタが動作しない・印刷できないときは
3-18
プリンタが動作しない・印刷できないときは
本プリンタが動作しない、キー操作ができない、データ送信できないなど正常に動作しないときは、以
下の確認を行ってください。

• ユーザーズガイ ドにはトラブルごとの詳細な解決法が記載されて います。本書に記載されている確認作業を行っ

ても解決できないときには、ユーザーズガイド第 5 章「正しい印刷結果が得られないときには」をお読みください。
症状 原因 処置
電源が入らない 電源 プラ グが 電源 コン セン
トから抜けている
電源プラグを電源コンセントに差し込みます。
延長 コー ドを 使用 した りタ
コ足配線をしている
壁の電源コンセントに直接電源プラグを差し込みます。
ブレーカが落ちている 配電盤のブレーカをオンにします。
電源 コー ド内 部で 断線 して
いる
同 じタイプの他の装置に使用 している電源コードに交換 してみて、
電 源が入る ようであれ ば電源コ ード内部 の断線です。新 しい電源
コードを購入の上交換してください。
プ リ ン タ が 動 か
ない
オフラインになっている ［オンラ イン］を押 し、オンライ ンラン プを点灯 します。（→ユー
ザーズガイド「第 2 章オンラインとオフライン」）
メモ リ内 にデ ータ が残 って
いる（ジョブランプが点灯し
ている）
［オンライン］を押 してオフラインにし、リ セットメニューで「ハ

イ シュツ」を選択してメモリ内 に残っているデータを出 力します。
（→印刷の中止方法：P.1-6）
イン タフ ェー スケ ーブ ルが
外れている
イ ンタフェー スケーブ ルをパソコ ンおよびプ リンタ本体 のインタ
フェース接続部にしっかりと接続します。（→設置ガイド「第 2 章
プリンタの設置」）
本プ リン タや オプ ショ ン品
に故障がある
ディスプレイのメッセージを見て、処置します。（→こんなメッセー
ジが表示されたら：P.3-8）
プ リ ン ト サ ー バ
の ラ ン プ が す べ
て消灯している
LAN ケーブルが正しく取り
付けられていない、または断
線している
LAN ケーブルを一度取り外し、接続しなおします。
他の LAN ケーブルに交換し、接続しなおします。
ハブの UP-LINK（カスケー
ド）ポートに接続している
ハブの“X”マークのあるポートに接続しなおします。
ハブに UP-LINK（カスケード）スイッチがある場合は、“X”側に
切り替えます。
クロスタイプの LAN ケーブ
ルを使っている
ストレートタイプの LAN ケーブルと交換します。

ク ロスタイプの LAN ケーブルをハブの UP-LINK（カスケード）
ポートに接続します。ハブに UP-LINK（カスケード）スイッチが
ある場合は“=”側にします。
ハブと通信できない ハブの電源がオンになっていることを確認します。
接 続したハブ の通信速 度に合わせ てプリント サーバの通 信設定を
します。（→ LIPS 機能ガイド「第 3 章共通セットアップメニュー
の設定項目」）
ハブを交換します。
プ リ ン ト サ ー バ の ハ ー ド
ウェアに異常がある
お買い求めの販売店に状況を連絡してください。
印 刷 が 途 中 で 止
まってしまった
メモ リ内 にデ ータ が残 って
いる（ジョブランプが点灯し
ている）
［オンライン］を押 してオフラインにし、リ セットメニューで「ハ
イ シュツ」を選択してメモリ内 に残っているデータを出 力します。
（→印刷の中止方法：P.1-6）
操 作 パ ネ ル の ラ
ンプがつかない
電源がオンになっていない 電源をオンにしてください。
スリ ープ モー ドに なっ てい

る
印刷データを送るか、操作パネルのキーをどれか押すと印刷可能な
状態に戻ります。
操 作 パ ネ ル の
キ ー が 機 能 し な
い
メモ リ内 にデ ータ が残 って
いる（ジョブランプが点灯し
ている）
［オンライン］を押 してオフラインにし、リ セットメニューで「ハ
イシュツ」を選択します。（→印刷の中止方法：P.1-6）
キー ロッ ク機 能が 働い てい
る（キーを押すとピーという
警告音が鳴り、ディスプレイ
に「キー ロ ック チュ ウ」
と表示される）
リモート UI からキーロック機能を解除します。プリンタの管理者
にご連絡ください。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
3-19
印 刷 す る た び に
紙 づ ま り が 起 こ
る
給 紙カ セッ トや 手 差し トレ
イ にセ ット した 用 紙が 積載
制限を超えている
用紙を積載制限の範囲内まで減らし、印刷しなおしてください。（→
給紙カセットに用紙をセットして印刷する：P.2-5、手差しトレイ
に用紙をセットして印刷する：P.2-11）
給 紙カ セッ トや 手 差し トレ
イ に用 紙が 正し く セッ トさ
れていない
用紙を正 しくセットしなおし、印刷し なおしてください。（→給紙
カセットに用紙をセットして印刷する：P.2-5、手差しトレイに用
紙をセットして印刷する：P.2-11）
給 紙カ セッ トや 手 差し トレ
イ に 使 用 で き な い 用 紙 が
セットされている
使用でき る用紙に交換し、印刷しなお してください。（→用紙につ
いて：P.2-2）
LIPS LX プリン タドライバ

を 使用して、「手差し トレイ
用紙サイズ」、「カセット 1 用
紙サイズ」、「カセット 2 用紙
サイズ」が「フリー」のとき
に、長辺が 215.9mm 以下
の 定形 外の 用紙 を 縦置 きに
セットして印刷した
横置きにセットして印刷しなおします。
LIPS LX プリン タドライバ
を使用せずに、定形外の用紙
を 横置 きに セッ ト して 印刷
した
縦置きにセットして印刷しなおします。
紙 づま り処 理が 不 完全 であ
る
紙づまりを除去し、印刷しなおしてください。（→紙づまりの処理：
P.3-2）

プリンタが動作しない・印刷できないときは
3-20

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
4
Chapter
4-1
オプションの設置
ペーパーフィーダ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
プリンタ本体を移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-2
梱包材を取り外し、ペーパーフィーダを取り付ける . . . . . . . . . . . . . . .4-3
RAM/ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
RAM/ROM を取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-5

RAM/ROM の設定について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7

ペーパーフィーダ
4-2
ペーパーフィーダ
ペーパーフィーダは、プリンタ本体の底面に取り付けて使用します｡
プリンタ本体を移動する
プリンタ設置後に、ペーパーフィーダを取り付けるときは、次の手順でプリンタをいったん適切な場所
に移動させます。
1 プリンタとコンピュータの電源をオ
フにし①、USB ケーブルを抜き②、
電源プラグを電源コンセントから抜
いて③、アース線を専用のアース線
端子から取り外します④。
ペーパーフィーダユニットPF-36
a
b
a
c

d

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
4-3
2 すべてのインタフェースケーブルや電
源コードを取り外します。
3 給紙カセットを引き出します。
4 プリンタ本体を設置場所から移動し
ます。
プリン タ本体下部にある運搬用取 っ手に、プリンタ
前面から手を掛け、両手でしっかり持ってください。
梱包材を取り外し、ペーパーフィーダを取り付ける
ペーパーフィーダは、プリンタ本体の底面に取り付けます。
* 梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。
1 給紙カセットを止めているテープを
取り外します。
2 ペーパーフィーダから、給紙カセッ
トを引き出します｡

ペーパーフィーダ
4-4
3 給紙カセット内部の梱包材を止めて
いるテープ（4箇所）を取り外します。
4 給紙カセットに付いている梱包材を
取り外します。
5 ペーパーフィーダを設置場所に置き
ます。
ペー パーフィーダを持ち運ぶと きは、両手で左右の
運搬用取っ手を持って運んでください。
6 プリンタ本体をペーパーフィーダの
両側面や前面に合わせてゆっくりと
載せます。
プリンタ本体を載せるときは、位置決めピン（A）や
コネクタ（B）も合わせてください。
7 給紙カセットをプリンタ本体、ペー
パーフィーダにセットします。
8 USB ケーブル以外のインタフェー
スケーブルや電源コードを接続しま
す。
9 アース線を専用のアース線端子へ、
電源プラグを電源コンセントへ接続
します。
10 USB ケーブルを接続します。
ペーパーフィーダの設置後、はじめて給紙カ
セットに用紙をセットするときは、必ずプリ
ンタの 電源を 一度入 れてから 行って くださ
い。
(A)
(A)
(B)
Point

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
4-5
RAM/ROM
拡張 RAM、コントロール ROM は、プリンタ右側のメインボードに取り付けて使用します。取り付け
たあと、必要に応じて RAM や ROM を設定します。
RAM/ROM を取り付ける
RAM と ROM は、次の手順でプリンタ本体のメインボードに取り付けます。取り付け作業には、プラ
スドライバが必要です。あらかじめネジに合ったサイズのものをご用意ください。
1 プリンタとコンピュータの電源をオ
フにし①、USB ケーブルを抜き②、
電源プラグを電源コンセントから抜
いて③、アース線を専用のアース線
端子から取り外します④。
2 すべてのインタフェースケーブルや電
源コードを取り外します。
3 プリンタ背面の右カバーを止めてい
るネジを取り外します。
4 右カバーを取り外します。
右カバーを矢印の方向にスライドさせます①。
a
b
a
c

d

a

RAM/ROM
4-6
右カバーを取り外します②。
5 スロットカバーを取り外します。
スロットカバーを開けます①。
スロ ットカバーを少し持ち上げ て②、矢印の方向に
スロットカバーを取り外します③。
RAM や ROM の取り付ける位置は以下のとおりで
す。取り付け位置を確認してから RAM や ROM を

取り付けてください。

6 RAM や ROM を取り付けます。

• RAM を取り付ける場合

a 黒色の RAM スロットへ図のように切り欠
きに合わせて差し込み①、奥までしっかり
と押し込みます②。

• ROM を取り付ける場合

a ROM の突起とコネクタの溝を合わせて、
奥までしっかりと押し込みます。
b
a
b
c
RAMスロット（黒）
ROMスロット（白）
b
レバー
レバー
a
切り欠き
溝
突起

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
4-7
7 スロットカバーを取り付けて①、閉
めます②。
8 図のように右カバーを取り付けて
①、スライドさせます②。
9 右カバーをネジで固定します。
10 USB ケーブル以外のインタフェー
スケーブルや電源コードを接続しま
す。
11 アース線を専用のアース線端子へ、
電源プラグを電源コンセントへ接続
します。
12 USB ケーブルを接続します。
RAM/ROM の設定について
RAM や ROM を取り付けたあとは、必要に応じて次の設定を行ってください。
拡張 RAM → 必要に応じてメニューの印字調整グループの設定を行ってください。
コントロール ROM → メニュー機能で設定します。
b
a
b
a

RAM/ROM
4-8

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
5
Chapter
5-1
お役立ち情報
保守サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
キヤノン保守契約制度とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-2
キヤノンサービスパックとは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
補修用性能部品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
無償保証について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4

シリアルナンバーの表示位置について . . . . . . . . . . . . . . . . . . . . . 5-5
ソフトウェアのバージョンアップについて. . . . . . . . . . . . . . . . . . 5-6
情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6
消耗品の一覧. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
消耗品. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-7

設置場所について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8
設置環境 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-8
設置スペース. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-9

保守サービスのご案内
5-2
保守サービスのご案内

• ご購入製品をいつまでもベストの状態でご使用いただくために

このたびはレーザビームプリンタをご購入いただき誠にありがとうございます。さて、毎日ご愛用い
ただくレーザビ ームプリンタの保守サー ビスとして、「キヤノン保守契 約制度」と「キヤノンサービ
スパック」を用意しています。これらはキヤノン製品を、いつも最高の状態で快適に、ご使用いただ
けますように充実した内容となっており、キヤノン認定の「サービスエンジニア」が責任をもって機
能の維持管理等、万 全の処置を行います。お客様 と、キヤノンをしっかりとつ なぐ保守サービスで、
キヤノン製品を末永くご愛用賜りますようお願い申しあげます。
キヤノン保守契約制度とは
キヤノン製品をご購入後、定められた無償修理保証期間中に万一発生したトラブルは無償でサービスを
実施します。保守契約制度とは、この無償保証期間の経過後の保守サービスを所定の料金で実施するシ
ステ ムです。（製品により無償 修理保証期間が異なり ます。また、一部無償修理保証 期間を設けていな
い製品もあります。）
キヤノン保守契約制度のメリット

• 都度の修理料金は不要

保守契約料金には、訪問料、技術料、部品代が含まれています。
万一のトラブル時も予期せぬ出費が発生することがありません。

• 保守点検の実施

お客様のご要望により、機器の保守点検を追加できます。（別途、有料となります。）
契約
保守サービス
お客様
キヤノンマーケティング
ジャパン（株）又は
キヤノン認定サービス店

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
5-3
キヤノンサービスパックとは
キヤノン製品を長期間にわたって、安心してご使用いただくための保守サービスを、お手軽にご購入で
きるようパッケージ化した新しいタイプのサービス商品です。対象のキヤノン製品をご購入後、3 年間、
4 年間、5 年間のタイプを用意しています。（無償修理保証期間を含みます）
キヤノンサービスパックのメリット

• 簡単登録

従来の保守契約とは違い、面倒な手続きは一切不要。キヤノンサービスパックを購入後、登録カード
をご送付いただくだけで手続きは完了します。

• 電話一本

万一のトラブルが発生したときは、キヤノンサービスコールセンターにお電話にてお客様 ID とトラ
ブルの内容をお知らせいただくだけで、迅速に対応します。

• 固定料金

キヤノンサービスパックのご購入料金が、期間中のサービス料金に相当します。予期せぬ出費が防げ
るため、予算計画も立てやすくなります。
なお、天災、火災、第三者の改造等 に起因するトラブルや 消耗品代、キヤノン指定の 部品代は、｢キ
ヤノン保守契約制度｣と｢キヤノンサービスパック｣ともに対象外となります。
｢キヤノン保守契約制度｣と｢キヤノンサービスパック｣に関するお申し込み、お問合せはお買い上げの
販売店もしくはキヤノンマーケティングジャパン（株）までお願いいたします。
キヤノンサービスパックの登録有効期間は、本体ご購入後 90 日以内となります。
補修用性能部品
本機の補修用性能部品の最低保有期間は、本機製造打ち切り後 7 年間です。
キヤノンサービスパックのサービス範囲
故障時の修理・調整： 故障が発生した場合、その修理・調整をおこないます。
修理料： 修理時に発生する訪問料金・技術料・部品代はキヤノンサービスパック料金
に含まれます。（消耗品およびキヤノン指定の部品は対象外となります）
保守期間： 対象製品購入後、3年間、4年間、5年間です。（保証期間を含みます）

無償保証について
5-4
無償保証について

• 本製品の無償保証期間は、お買い上げ日より 1 年間です。
• 無償保証の保守サー ビスをお受けになるためには、本製品に同梱 の保証書が必要です。あらかじめ保

証書の記載内容をご確認の上、大切に保管してください。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
5-5
シリアルナンバーの表示位置について
本プリンタの保守サービスをお受けになるときは、 シリアルナンバー (Serial No.) が必要になります。
本プリンタのシリアルナンバーは、 下図の位置に表示されています。

• 本体背面
• プリンタ内部
• 梱包箱外側

シリアルナンバー
X X X X 0 0 0 0 0 0
シリアルナンバー
X X X X 0 0 0 0 0 0
シリアルナンバー

ソフトウェアのバージョンアップについて
5-6
ソフトウェアのバージョンアップについて
プリンタドライバなどのソフトウェアに関しては、今後、機能アップなどのためのバージョンアップが
行われることがあります。バージョンアップ情報およびソフトウェアの入手窓口は次のとおりです。ソ
フトウェアのご使用にあたっては、各使用許諾契約の内容について了解いただいたものとさせていただ
きます。
情報の入手方法
インターネットを利用して、バージョンアップなど、製品に関する情報を引き出すことができます。通
信料金はお客様のご負担になります。

• キヤノンホームページ (http://canon.jp/)

商品のご紹介や各種イベント情報など、さまざまな情報をご覧いただけます。
ソフトウェアの入手方法
ダウンロードにより、プリンタドライバなどの最新のソフトウェアを入手することができます。通信料
金はお客様のご負担になります。

• キヤノンホームページ (http://canon.jp/)

キヤノンホームページにアクセス後、ダウンロードをクリックしてください。

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
5-7
消耗品の一覧
消耗品
本プリンタでは、消耗品として以下のものが用意されています。消耗品は、本プリンタをお買い求めの
販売店などでお買い求めください。
消耗品は、以下の表の記載を目安に交換してください。ただし、プリンタの設置環境や印刷する用紙サ
イズにより、記載の寿命より早く交換が必要になる場合があります。
消耗品 交換の目安 用途
トナーカートリッジ • Canon Cartridge 510
（キヤノン トナーカートリッジ ５１０）：
約 6000 ページ

• Canon Cartridge 510 II

（キヤノン トナーカートリッジ ５１０ II）：
約 12000 ページ
印 刷す るデー タを 現像 して
転 写 す る ため の 部 品 です。
（→トナーカート リッジを交
換する：P.2-28）

設置場所について
5-8
設置場所について
本プリンタを安全かつ快適にご使用いただくために、「設置環境」に記載されている「温度／湿度条件」、
「電源条件」、「設置条件」を満たした場所に設置してください。
設置環境
本プリンタの設置場所は、次の環境条件を考慮の上、 お選びください。
温度／湿度条件
温度、湿度が次の範囲内の場所でご使用ください。

• 周囲温度：10 ～ 32.5 ℃
• 周囲湿度：20 ～ 80％RH（結露のないこと）
• 超音波加湿器をご使用のお客様へ

超音波加湿器をご使用の際に、水道水や井戸水をご使用になりますと、水中の不純物が大気中に放出
され、プリンタの内部に付着して画像不良の原因となります。ご使用の際には、純水など不純物を含
まない水のご使用をおすすめします。
電源条件
本プリンタの最大消費電力は 946W* 以下です（AC100V ± 10％、50/60Hz ± 2Hz）。電気的な
ノイズや許容範囲を超える電源電圧の降下は、本プリンタだけでなく、パソコン本体の誤作動やデータ
消失の原因になることがあります。
＊この値は起動時の瞬間的なピークを除いた値です。
電源を接続するときは、次の事項をお守りください。

• 必ず 15A 以上の電源コンセントに、プリンタの電源を接続してください。
• アース線を接続してください。

お使いの電源について不明な点があれば、ご契約の電力会社またはお近くの電気店などにご相談くださ
い。
設置条件
本プリンタは、次のような場所に設置してください。

• 十分なスペースが確保できる場所
• 風通しがよい場所
• 平坦で水平な場所
• 本プリンタおよびオプション品の質量に耐えられる十分な強度のある場所

取扱説明書
CD-ROMについて
規制について
第1章
プリンタの操作
第2章
メンテナンス
第3章
トラブルの対処法
第4章
オプションの設置
第5章
お役立ち情報
5-9
設置スペース
本プリンタの周囲には、次のような空間を確保し、本プリンタの質量に耐えられる場所を選んで設置し
てください。周囲に必要な寸法、足の位置は次のようになっています。
周囲に必要なスペース

• 標準状態
• ペーパーフィーダ装着状態

100
100

100
1228
560
645
498
225
(mm)
給紙カセット
サブ排紙トレイ
前面
636
100
100

100
1243
575
645
225
(mm)
給紙カセット
サブ排紙トレイ
前面

設置場所について
5-10
足の位置

• プリンタ本体
• ペーパーフィーダユニット PF-36

56 27324
30
111

297
34
114

296
72 26308
前面 (mm)
62 38309
25
109

305
33
112

300
62 38309
前面 (mm)

メ
ニ
ュ
ー
ス
タ
ー
ト
ア
ッ
プ
1.［セットアップ］を押します。
セットアップメニューが表示されます。
共通セットアップメニューを表示する
2.
「LIPS4セットアップ」または
「LIPS LXセットアップ」を表示します。
［

］
または
［

］
を押します。
3. 下の階層へ進みます。
［OK］を押します。
LIPS専用セットアップメニューが表示されます。
1.［セットアップ］を押します。
セットアップメニューが表示されます。
LIPS専用セットアップメニュー（LIPS4セットアップ、LIPS LXセットアップ）を表示する
3.
「IMAGING

セットアップ」を表示します。
［

］
または
［

］
を押します。
4. 下の階層へ進みます。
［OK］を押します。
IMAGING専用セットアップメニューが表示されます。
オンライン状態になっていない場合、［オンライン］を
押します。
1.［セットアップ］を押します。
セットアップメニューが表示されます。
IMAGING専用セットアップメニューを表示する
2.［ユーティリティ］を押します。
ユーティリティメニューが表示されます。
ユーティリティメニューを表示する
リセットメニューを表示する
2.［ジョブ］を押します。
1.オンライン状態になっていることを確認し
ます。
オンライン状態になっていない場合、［オンライン］を
押します。
1.オンライン状態になっていることを確認し
ます。

ジョブメニューが表示されます。
ジョブメニューを表示する
1.［給紙選択］を押します。
給紙選択メニューが表示されます。
給紙選択メニューを表示する
2.
「ESC/P セットアップ」を表示します。
［

］
または
［

］
を押します。
ESC/P専用セットアップメニューが表示されます。
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ

ｷﾉｳ

→
ESC/P

ｾｯﾄｱｯﾌﾟ

→
ﾍﾟｰｼﾞﾚｲｱｳﾄ

→
3. 下の階層へ進みます。
［OK］を押します。
1.［セットアップ］を押します。
セットアップメニューが表示されます。
ESC/P専用セットアップメニューを表示する
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ

ｷﾉｳ

→
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ

ｷﾉｳ

→

LIPS4
ｾｯﾄｱｯﾌﾟ

→
ｶｸﾀﾞｲ/ｼｭｸｼｮｳ

→
ｾｯﾄｱｯﾌﾟ
ｷｭｳｼ

ｾﾝﾀｸ
ｶｸﾁｮｳ

ｷﾉｳ

→
ｶﾞｿﾞｳﾉﾑｷ

→
IMAGING

ｾｯﾄｱｯﾌﾟ
→
ｷｭｳｼ

ﾓｰﾄﾞ

→
ﾕｰﾃｨﾘﾃｨ
ｽﾃｰﾀｽﾌﾟﾘﾝﾄ

→
ｼﾞｮﾌﾞ
ｼﾞｮﾌﾞﾘﾚｷﾘｽﾄ

→
各メニューを表示したあとのメニュー項目
（内容）
については、
該当する

から

を参照してください。
※IMAGING専用セットアップメニューはオンライン状態
／オフライン状態のどちらでも表示するこができます。
※給紙選択メニューはオンライン状態／オフライン
状態のどちらでも表示することができます。
※ESC/P専用セットアップメニューはオンライン状態／
オフライン状態のどちらでも表示することができます。
※LIPS専用セットアップメニューはオンライン状態／
オフライン状態のどちらでも表示することができます。
※共通セットアップメニューはオンライン状態／オフライン
状態のどちらでも表示することができます。ただし、オン
ライン状態では、「ユーザメンテナンス」グループの設定
はできません。
1.［ユーティリティ］を押します。
ユーティリティメニューが表示されます。
ﾘｾｯﾄ
ｿﾌﾄ

ﾘｾｯﾄ

→
※リセットメニューはオンライン状態／オフライン状態の
どちらでも表示することができます。ただし、プリンタ
にエラーが発生しているときは、「排出」をすることは
できません。
ジョブメニュー
各種の履歴リストを印刷します。
セットアップメニュー
レイアウトの調整や、拡大／縮小など、印刷
するときの環境を設定します。
ユーティリティメニュー
プリンタの現在の設定内容などの内部
情報を印刷します。
リセットメニュー
プリンタのリセット操作や印刷データの排
出を行います。
ジョブキャンセルメニュー
現在データ受信中およびデータ処理中
のジョブをキャンセルします。

給紙選択メニュー
給紙カセットと手差しトレイのどちらから印刷
するのかや、用紙のサイズを設定します。
※ジョブキャンセルメニューの詳細については、
取扱説
明書CD-ROMに収められているLIPS機能ガイ
ド第2
章
「メニューの機能と操作」
を参照してください。

継
続
停
止
ト
ナ
ー
交
換
予
告
2001/01/01
00:00:00
23:59:59
日
付
時
刻
（
24
時
間
）
メ
ニ
ュ
ー
ル
ー
ト
マ
ッ
プ
連
続
1
回
ブ
ザ
ー
警
告
表
示
5
分
1
8
0
分
6
0
分
3
0
分
1
5
分
ス
リ
ー
プ
移
行
時
間
ス
リ
ー
プ
モ
ー
ド
E
N
G
L
I
S
H
日
本
語
表
示
言
語
す
る
し
な
い
自
動
選
択
手
差
し
ト
レ
イ
普
通
紙
L
普
通
紙
カ
セ
ッ
ト
2
＊
P.3-9

P.3-10

P.3-11
し
な
い
す
る
エ
ラ
ー
ス
リ
ー
プ
P.3-10

P.3-12

P.3-12
日
付
／
時
刻
設
定
タ
イ
マ
ー
設
定
警
告
処
理
自
動
エ
ラ
ー
ス
キ
ッ
プ
P.3-10
す
る
し
な
い
両
面
印
刷
P.3-11

P.3-11
手
差
し
ト
レ
イ
優
先
す
る
し
な
い
P.3-17
用
紙
不
一
致
時
ト
レ
イ
使
う
使
わ
な
い
P.3-17
P.3-18

P.3-18

P.3-19
厚
紙
1
厚
紙
2
O
H
P
フ
ィ
ル
ム
ハ
ガ
キ
封
筒
デ
フ
ォ
ル
ト
用
紙
タ
イ
プ
共
通
セ
ッ
ト
ア
ッ
プ
編
上
段
か
ら
続
く
下
段
に
続
く
拡張機能
使
わ
な
い
使
う
ウ
ェ
イ
ク
ア
ッ
プ
時
刻
00:00〜 23:59
ウ
ェ
イ
ク
ア
ッ
プ
タ
イ
マ
ー
00:00〜 23:59
使
わ
な
い
使
う
デ
ィ
ー
プ
ス
リ
ー
プ
時
刻
デ
ィ
ー
プ
ス
リ
ー
プ
タ
イ
マ
ー
2089/12/31
P.3-14

P.3-14
00:00〜 23:59
使
わ
な
い
使
う
ス
リ
ー
プ
時
刻
ス
リ
ー
プ
タ
イ
マ
ー
P.3-13

P.3-14
P.3-13

P.3-13
ト
ナ
ー
交
換
予
告
カ
セ
ッ
ト
用
紙
な
し
し
な
い
す
る
し
な
い
す
る
使
わ
な
い
使
う
使
わ
な
い
使
う
使
わ
な
い
使
う
デ
ィ
ー
プ
ス
リ
ー
プ
パ
ネ
ル
オ
フ
使
わ
な
い
手
差
し
ト
レ
イ
用
紙
サ
イ
ズ
A
5
封
筒
Y
2
4
面
ハ
ガ
キ
ユ
ー
ザ
セ
ッ
テ
イ
サ
イ
ズ
R
ユ
ー
ザ
セ
ッ
テ
イ
サ
イ
ズ
フ
リ
ー
エ
グ
ゼ
ク
テ
ィ
ブ
リ
ー
ガ
ル
レ
タ
ー
往
復
ハ
ガ
キ
A
4
ハ
ガ
キ
B
5
P.3-15
封
筒
Y
4
給

紙
レ
タ
ー
リ
ー
ガ
ル
ハ
ガ
キ
エ
グ
ゼ
ク
テ
ィ
ブ
4
面
ハ
ガ
キ
往
復
ハ
ガ
キ
封
筒
Y
2
封
筒
Y
4
A
4
デ
フ
ォ
ル
ト
用
紙
サ
イ
ズ
P.3-16
カ
セ
ッ
ト
1
用
紙
サ
イ
ズ
レ
タ
ー
A
4
リ
ー
ガ
ル
エ
グ
ゼ
ク
テ
ィ
ブ
フ
リ
ー
ユ
ー
ザ
セ
ッ
テ
イ
サ
イ
ズ
ユ
ー
ザ
セ
ッ
テ
イ
サ
イ
ズ
R
A
5

B
5
P.3-16

＊
P.3-16
B
5
A
5
レ
タ
ー
A
4
リ
ー
ガ
ル
エ
グ
ゼ
ク
テ
ィ
ブ
フ
リ
ー
ユ
ー
ザ
セ
ッ
テ
イ
サ
イ
ズ
ユ
ー
ザ
セ
ッ
テ
イ
サ
イ
ズ
R
A
5

B
5
カ
セ
ッ
ト
1
テ
キ
ス
ト
解
像
度
高
解
像
度
階
調
色
調
9
9
9
9
1
コ
ピ
ー
枚
数
50.0
0.0
-50.0
50.0
0.0
-50.0
50.0
0.0
-50.0
縦
位
置
補
正
と
じ
方
向
短
辺
と
じ
長
辺
と
じ
と
じ
し
ろ
横
位
置
補
正
レイアウト
P.3-24
P.3-22
P.3-21
P.3-20
P.3-20
P.3-20
特
殊
両
面
処
理
し
な
い
す
る
使
う
使
わ
な
い
ド
ラ
フ
ト
モ
ー
ド
P.3-25
印字調整
ス
ー
パ
ー
ス
ム
ー
ズ
P.3-25
標
準
階
調
処
理
P.3-25
停
止
画
質
警
告
P.3-27
継
続
使
う
ト
ナ
ー
濃
度
P.3-26

P.3-26
1
中
間
調
選
択
使
わ
な
い
高
階
調
3

1
6
グ
ラ
フ
ィ
ッ
ク
ス
色
調
階
調
高
解
像
度
解
像
度
イ
メ
ー
ジ
高
解
像
度
色
調
解
像
度
階
調
MAP
Bを
ご参照ください
カ
セ
ッ
ト
2
用
紙
サ
イ
ズ
ルートマップの見かた
パ
ネ
ル
オ
フ
デ
ィ
ー
プ
ス
リ
ー
プ
使
わ
な
い
ス
リ
ー
プ
モ
ー
ド
拡張機能

←「グループ」の階層をあ
らわしています。
←「設定項目」の階層をあらわし
ています。
←「設定値」の階層をあらわ
しています。
アミがかかっている設定値
は、工場出荷時の値をあら
わしています。

• ルートマップ中の「

」は、設定値を省
略していることをあらわしています。

「＊」印の設定項目や設定値は、オプ
ションの有無や他の設定項目の内容に
よって表示されるときと、表示されない
ときがあります。詳しくは、取扱説明書
CD-ROMに収められているLIPS機能ガ
イドを参照してください。

• キー操作について

メニュー項目の指定は、操作パネルの
と［OK］の5つのキーを使っ
て操作します。
上の項目に戻る。
下の項目に進む。または項目を決定する。
［OK］でも同様の操作が行えます。
左の項目を選択する。
右の項目を選択する。
←キー操作
P.3-9
メニュールートマップでは、本プリンタで設定できる各機能のメニューが一目で理解できるように記載してあります。
各メニューの設定項目や内容を知りたいときにご活用ください。
詳しくは、取扱説明書CD-ROMに収められている「LIPS機能ガイド」を参照してください。
←取扱説明書CD-ROMに収
められているLIPS機能ガ
イドのページ数をあらわし
ています。

メ
ニ
ュ
ー
ル
ー
ト
マ
ッ
プ
共
通
セ
ッ
ト
ア
ッ
プ
編
下
段
に
続
く
イ
ン
タ
フ
ェ
ー
ス
選
択
標
準
ネ
ッ
ト
ワ
ー
ク
タ
イ
ム
ア
ウ
ト
＊
手
動
自
動
IPモ
ー
ド
DHCP
オ
フ
オ
ン
BOOTP
オ
フ

オ
ン
RARP
オ
フ

オ
ン
プ
ロ
ト
コ
ル

＊
IP
ア
ド
レ
ス
（
数
値
入
力
）
サ
ブ
ネ
ッ
ト
マ
ス
ク
（
数
値
入
力
）
ゲ
ー
ト
ウ
ェ
イ
ア
ド
レ
ス
（
数
値
入
力
）
ア
ド
レ
ス
プ
ラ
イ
マ
リ
ア
ド
レ
ス
（
数
値
入
力
）
セ
カ
ン
ダ
リ
ア
ド
レ
ス
（
数
値
入
力
）
DNS
オ
ン

オ
フ
ARP/PING
オ
フ

オ
ン
WINS
インタフェース
USB
標
準
ネ
ッ
ト
ワ
ー
ク
P.3-28
P.3-28

P.3-29
使
う
使
わ
な
い
使
う
使
わ
な
い
し
な
い
5
秒
3
0
0
秒
1
5
秒
FTP
印
刷
FTP
設
定
FTP
オ
フ

オ
ン
オ
ン

オ
フ
オ
ン

オ
フ

オ
ン

オ
フ

使
う
使
わ
な
い
オ
ン

オ
フ

オ
ン

オ
フ

オ
ン
オ
フ

オ
ン

オ
フ
LPD印
刷
RAW印
刷
BMLinkS
IPP印
刷
HTTP
SNTP
探
索
応
答
受
信
／
印
刷
拒
否
し
な
い
す
る
し
な
い
す
る
受
信
／
印
刷
許
可
拒
否
ア
ド
レ
ス
設
定
許
可
ア
ド
レ
ス
設
定
設
定
／
参
照
拒
否
設
定
／
参
照
許
可
拒
否
ア
ド
レ
ス
設
定
許
可
ア
ド
レ
ス
設
定
IP
ア
ド
レ
ス
範
囲
設
定
し
な
い
す
る
し
な
い
す
る
拒
否
IP
ア
ド
レ
ス
1
拒
否
IP
ア
ド
レ
ス
8
受
信
許
可
し
な
い
す
る
許
可
ア
ド
レ
ス
設
定
MAC
ア
ド
レ
ス
設
定
許
可
MAC
ア
ド
レ
ス
1
許
可
MAC
ア
ド
レ
ス
5
0
許
可
IP
ア
ド
レ
ス
1
許
可
IP
ア
ド
レ
ス
8
拒
否
IP
ア
ド
レ
ス
1
拒
否
IP
ア
ド
レ
ス
8
許
可
IP
ア
ド
レ
ス
1
許
可
IP
ア
ド
レ
ス
8
＊
＊
＊
＊
＊
オ
フ
オ
ン
P.3-31
リ
モ
ー
ト
UI
設
定
リ
モ
ー
ト

UI
P.3-30
オ
ン
＊
P.3-30
オ
フ

オ
フ
P.3-30
オ
ン
P.3-30
SMB
SMB
サ
ー
バ
AppleTalk
SNMP
起
動
待
機
時
間
3
0
0
秒
0
秒
オ
フ
オ
ン
MAP
Aより
MAP
Cを
ご参照ください
上
段
か
ら
続
く
オ
フ
オ
ン
1
0
0
B
A
S
E
- T
X
1
0
B
A
S
E

- T
（
表
示
の
み
）
全
2
重
半
2
重
P.3-31
コ
ネ
ク
シ
ョ
ン
認
識
し
な
い
P.3-32
す
る
ETHERNET
ド
ラ
イ
バ
自
動
検
出
MAC
ア
ド
レ
ス
ETHERNET
種
類
通
信
方
式
拡
張
カ
ー
ド
P.3-31
＊
＊
P.3-38
使
う
使
わ
な
い
特
殊
モ
ー
ド
J
P.3-39
用
紙
サ
イ
ズ
置
換
し
な
い
P.3-39
小
サ
イ
ズ
特
殊
処
理
す
る
し
な
い
す
る
P.3-39
画
質
優
先
1
画
質
優
先
2
使
わ
な
い
印
字
位
置
調
整
縦
位
置
補
正
（
ト
レ
イ
）
横
位
置
補
正
（
ト
レ
イ
）
縦
位
置
補
正
（
カ
セ
ッ
ト
1
）
横
位
置
補
正
（
カ
セ
ッ
ト
1
）
縦
位
置
補
正
（
カ
セ
ッ
ト
2
）
＊
＊
P.3-37
5.0
-5.0
0.0
5.0
-5.0
0.0
5.0
-5.0
0.0
5.0
-5.0
0.0
0.0
5.0
-5.0
横
位
置
補
正
（
カ
セ
ッ
ト
2
）
0.0
5.0
-5.0
縦
位
置
補
正
（
両
面
）

5.0
-5.0
0.0
横
位
置
補
正
（
両
面
）

5.0
-5.0
0.0
P.3-38
し
な
い
す
る
リ
カ
バ
リ
印
刷
ユーザメンテナンス
H
E
X -D
U
Ｍ
P
H
P -G
L
I
5
5
7
7
自
動
選
択
自
動
切
り
替
え
Ｌ
Ｉ
Ｐ
Ｓ
使
わ
な
い
使
う
＊
＊
＊
Ｅ
Ｓ
Ｃ
/
Ｐ
動作モード
P.3-33

P.3-36
特
殊
印
字
処
理
普
通
紙
P.3-40
N
2
0
1
HP-GL
L
I
P
S

-
D
U
Ｍ
P
I
5
5
7
7
E
S
C
/
P
L
I
P
S
N
2
0
1
優
先
エ
ミ
ュ
レ
ー
シ
ョ
ン
H
P -G
L
I
5
5
7
7
な
し
P.3-36
E
S
C
/
P
L
I
P
S
N
2
0
1
使
わ
な
い
使
う
使
わ
な
い
使
う
使
わ
な
い
使
う
使
わ
な
い
使
う
＊
＊
＊
＊
＊
＊
拡
張
受
信
バ
ッ
フ
ァ
使
う
＊
P.3-32
使
わ
な
い
P.3-31
ネ
ッ
ト
ワ
ー
ク
設
定
初
期
化
し
な
い
す
る
TCP/IP設
定
動
作
モ
ー
ド
選
択
特
殊
モ
ー
ド
S
ルートマップの見かた
パ
ネ
ル
オ
フ
デ
ィ
ー
プ
ス
リ
ー
プ
使
わ
な
い
ス
リ
ー
プ
モ
ー
ド
拡張機能

←「グループ」の階層をあ
らわしています。
←「設定項目」の階層をあらわし
ています。
←「設定値」の階層をあらわ
しています。
アミがかかっている設定値
は、工場出荷時の値をあら
わしています。

• ルートマップ中の「

」は、設定値を省
略していることをあらわしています。

「＊」印の設定項目や設定値は、オプ
ションの有無や他の設定項目の内容に
よって表示されるときと、表示されない
ときがあります。詳しくは、取扱説明書
CD-ROMに収められているLIPS機能ガ
イドを参照してください。

• キー操作について

メニュー項目の指定は、操作パネルの
と［OK］の5つのキーを使っ
て操作します。
上の項目に戻る。
下の項目に進む。または項目を決定する。
［OK］でも同様の操作が行えます。
左の項目を選択する。
右の項目を選択する。
←キー操作
P.3-9

←取扱説明書CD-ROMに収
められているLIPS機能ガ
イドのページ数をあらわし
ています。

セ
ッ
ト
ア
ッ
プ
編
L
I
P
S
4

L
I
P
S
L
X
E
S
C
/
P

I
M
A
G
I
N
G
メ
ニ
ュ
ー
ル
ー
ト
マ
ッ
プ
下
段
に
続
く
上
段
か
ら
続
く
拡
大
／
縮
小
↓
レ
タ
ー
↓
往
復
ハ
ガ
キ
↓
A
5
↓
B
5
↓
ハ
ガ
キ
↓
A
4
し
な
い
↓
リ
ー
ガ
ル
↓
4
面
ハ
ガ
キ
4
ペ
ー
ジ
（
縦
ー
右
）
4
ペ
ー
ジ
（
縦
ー
左
）
4
ペ
ー
ジ
（
横
ー
右
）
4
ペ
ー
ジ
（
横
ー
左
）
2
ペ
ー
ジ
（
右
）
2
ペ
ー
ジ
（
左
）
し
な
い
複
数
ペ
ー
ジ
印
刷
3
2
7
6
7
0
し
な
い
オ
ー
バ
レ
イ
1
3
2
7
6
7
0
し
な
い
オ
ー
バ
レ
イ
2
ペ
ー
ジ
の
向
き
横
縦
複
数
ペ
ー
ジ
余
白
パ
タ
ー
ン
2
パ
タ
ー
ン
1
P.4-7
P.4-7
P.4-7
P.4-6
P.4-4
P.4-4
↓
B
4
横
↓
A
4
横
↓
A
4
縦
ペ
ー
ジ
フ
ォ
ー
マ
ッ
ト
B
4
↓
A
4
横
B
4
↓
A
4
縦
実
寸
横
実
寸
縦
Ａ
5
B
5
ハ
ガ
キ
Ａ
4
領
域
ワ
イ
ド
標
準
右
マ
ー
ジ
ン
既
定
値
右
端
1
3
6
桁
上
余
白
127
0
-127
用
紙
位
置
微
調
整
127
0
-127
15"

15"
10"
ページレイアウト
P.5-4

P.5-6

P.5-7

P.5-9

P.5-9

P.5-9
VFC

その他
登
録
レ
ベ
ル
永
久
一
時
1
9
9
行
1
行
シ
ス
テ
ム
連
続
用
紙
長
1
9
9
行
1
行
シ
ス
テ
ム
単
票
用
紙
長
3
1
行
し
な
い
ミ
シ
ン
目
ス
キ
ッ
プ
P.5-14

P.5-15

P.5-15

P.5-16
1
行
ESC/Pセットアップ
IMAGINGセットアップ
パネル設定初期化
自
動
し
な
い
横
縦
自
動
画
像
の
向
き
拡
大
／
縮
小
P.6-3
す
る
し
な
い
印
字
領
域
拡
大
P.6-4
P.6-3
左
上
中
央
自
動
印
字
位
置
P.6-4
し
な
い
パ
ネ
ル
印
刷
警
告
表
示
P.6-4
Ｃ
Ｒ
機
能
C
R
+
L
F
C
R
の
み
Ｌ
Ｆ
機
能
L
F
+
C
R
L
F
の
み
ジ
ョ
ブ
タ
イ
ム
ア
ウ
ト
す
る
し
な
い
白
紙
節
約
し
な
い
す
る
LIPS LXセットアップ
P.4-13
白
紙
節
約
し
な
い
す
る
P.4-14
P.4-13
網
か
け
解
像
度
フ
ァ
イ
ン
ク
イ
ッ
ク
P.4-13
P.4-12
P.4-12
D
E
C
E
U
C
シ
フ
ト
J
I
S
J
I
S
漢
字
コ
ー
ド
自
動
改
ペ
ー
ジ
し
な
い
す
る
8
ポ
イ
ン
ト
1
2
ポ
イ
ン
ト
1
0
ポ
イ
ン
ト
文
字
サ
イ
ズ
1
0
〜
9
9
8
L
P
I
6
L
P
I
行
数
0

3
0
3
2
7
6
7
ラ
イ
ン
プ
リ
ン
タ
ゴ
シ
ッ
ク
明
朝
Ａ
Ｎ
Ｋ
書
体
1
0
〜
2
0
0
1
5
C
P
I
1
2
C
P
I
1
0
C
P
I
自
動
桁
数
漢
字
書
体
ゴ
シ
ッ
ク
明
朝
漢
字
グ
ラ
フ
ィ
ッ
ク
セ
ッ
ト
J
I
S
7
8
J
I
S
9
0
自
動
改
行
し
な
い
す
る
ス
タ
ー
ト
ア
ッ
プ
マ
ク
ロ
P.4-12
P.4-12
P.4-11
P.4-11
P.4-11
P.4-10
P.4-10
P.4-10
P.4-9
P.4-8
フォント
ゴ
シ
ッ
ク
I
D
明
朝
漢
字
書
体
ラ
テ
ン
ア
メ
リ
カ
ス
ペ
イ
ン
2
デ
ン
マ
ー
ク
2
ノ
ル
ウ
ェ
ー
U
K
ド
イ
ツ
フ
ラ
ン
ス
U
S
A
イ
タ
リ
ア
ス
ペ
イ
ン
ス
ウ
ェ
ー
デ
ン
デ
ン
マ
ー
ク
日
本
国
別
文
字
1
2
ポ
イ
ン
ト
1
0
ポ
イ
ン
ト
8
ポ
イ
ン
ト
シ
ス
テ
ム
漢
字
サ
イ
ズ
文
字
コ
ー
ド
グ
ラ
フ
ィ
ッ
ク
ス
カ
タ
カ
ナ
フ
ォ
ン
ト
Ｉ
Ｄ
999
2
1
＊
P.5-10

P.5-10

P.5-10

P.5-11

P.5-11
印字機能

印字動作
イ
メ
ー
ジ
の
補
正
す
る
し
な
い
縮
小
文
字
す
る
し
な
い
改
行
機
能
改
行
L
F
コ
マ
ン
ド
を
待
つ
P.5-12

P.5-12

P.5-13
MAP
Bより
LIPS4セットアップ
用
紙
サ
イ
ズ
ルートマップの見かた
パ
ネ
ル
オ
フ
デ
ィ
ー
プ
ス
リ
ー
プ
使
わ
な
い
ス
リ
ー
プ
モ
ー
ド
拡張機能

←「グループ」の階層をあ
らわしています。
←「設定項目」の階層をあらわし
ています。
←「設定値」の階層をあらわ
しています。
アミがかかっている設定値
は、工場出荷時の値をあら
わしています。

• ルートマップ中の「

」は、設定値を省
略していることをあらわしています。

「＊」印の設定項目や設定値は、オプ
ションの有無や他の設定項目の内容に
よって表示されるときと、表示されない
ときがあります。詳しくは、取扱説明書
CD-ROMに収められているLIPS機能ガ
イドを参照してください。

• キー操作について

メニュー項目の指定は、操作パネルの
と［OK］の5つのキーを使っ
て操作します。
上の項目に戻る。
下の項目に進む。または項目を決定する。
［OK］でも同様の操作が行えます。
左の項目を選択する。
右の項目を選択する。
←キー操作
P.3-9

←取扱説明書CD-ROMに収
められているLIPS機能ガ
イドのページ数をあらわし
ています。

ス
テ
ー
タ
ス
プ
リ
ン
ト
L
I
P
S
ユ
ー
テ
ィ
リ
テ
ィ
給
紙
選
択
メ
ニ
ュ
ー
給
紙
選
択
メ
ニ
ュ
ー
の
設
定
項
目
給
紙
選
択
メ
ニ
ュ
ー
の
機
能
と
操
作
ユ
ー
テ
ィ
リ
テ
ィ
メ
ニ
ュ
ー
ユ
ー
テ
ィ
リ
テ
ィ
メ
ニ
ュ
ー
の
設
定
項
目
ユ
ー
テ
ィ
リ
テ
ィ
メ
ニ
ュ
ー
の
機
能
と
操
作
ジ
ョ
ブ
履
歴
リ
ス
ト
ジ
ョ
ブ
メ
ニ
ュ
ー
ジ
ョ
ブ
メ
ニ
ュ
ー
の
設
定
項
目
ジ
ョ
ブ
メ
ニ
ュ
ー
の
機
能
と
操
作
ハ
ー
ド
リ
セ
ッ
ト
ソ
フ
ト
リ
セ
ッ
ト
リ
セ
ッ
ト
メ
ニ
ュ
ー
リ
セ
ッ
ト
メ
ニ
ュ
ー
の
設
定
項
目
リ
セ
ッ
ト
メ
ニ
ュ
ー
の
機
能
と
操
作
ス
テ
ー
タ
ス
プ
リ
ン
ト
ス
テ
ー
タ
ス
プ
リ
ン
ト
I
5
5
7
7
ユ
ー
テ
ィ
リ
テ
ィ
ス
テ
ー
タ
ス
プ
リ
ン
ト
H
P
I
G
L
ユ
ー
テ
ィ
リ
テ
ィ
ス
テ
ー
タ
ス
プ
リ
ン
ト
サ
ン
プ
ル
プ
リ
ン
ト
オ
ー
バ
レ
イ
プ
リ
ン
ト
E
S
C
/
P
ユ
ー
テ
ィ
リ
テ
ィ
ス
テ
ー
タ
ス
プ
リ
ン
ト
フ
ォ
ン
ト
リ
ス
ト
オ
ー
バ
レ
イ
リ
ス
ト
マ
ク
ロ
リ
ス
ト
オ
ー
バ
レ
イ
プ
リ
ン
ト
フ
ォ
ー
ム
リ
ス
ト
自
動
カ
セ
ッ
ト
2
カ
セ
ッ
ト
1
両
面
印
刷

し
な
い
す
る
カ
セ
ッ
ト
2
用
紙
サ
イ
ズ
カ
セ
ッ
ト
1
用
紙
サ
イ
ズ
A
4
レ
タ
ー
リ
ー
ガ
ル
エ
グ
ゼ
ク
テ
ィ
ブ
フ
リ
ー
ユ
ー
ザ
セ
ッ
テ
イ
サ
イ
ズ
ユ
ー
ザ
セ
ッ
テ
イ
サ
イ
ズ
R
A
5
