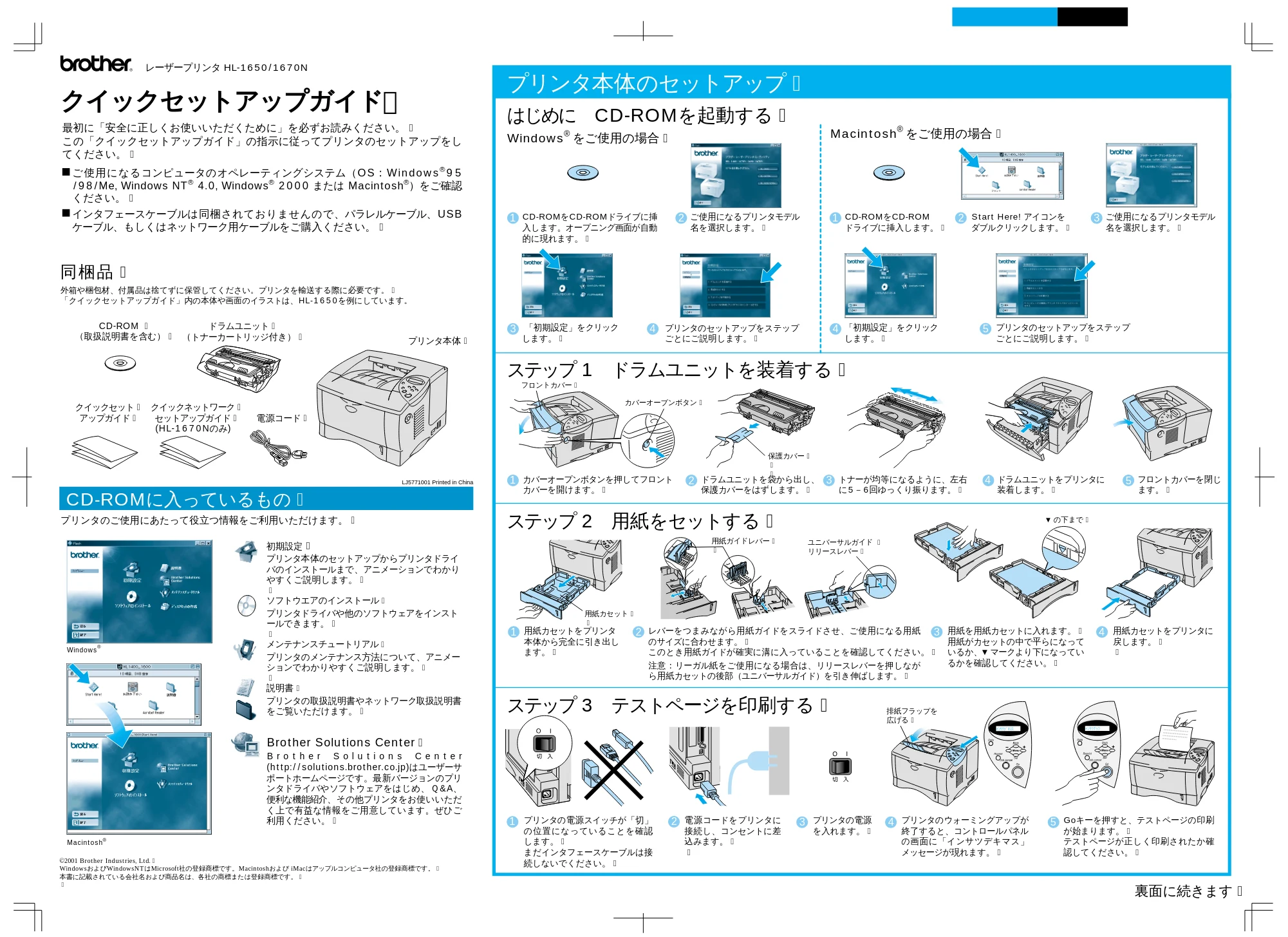

1ページ
Goキーを押すと、テストページの印刷
が始まります。�
テストページが正しく印刷されたか確
認してください。�
5
ステップ 2 用紙をセットする�
用紙ガイドレバー�
�
▼ の下まで�
ステップ 3 テストページを印刷する�
4
プリンタのウォーミングアップが
終了すると、コントロールパネル
の画面に「インサツデキマス」
メッセージが現れます。�
2 電源コードをプリンタに
接続し、コンセントに差
込みます。�
�
1 プリンタの電源スイッチが「切」
の位置になっていることを確認
します。�
まだインタフェースケーブルは接
続しないでください。�
裏面に続きます�
排紙フラップを
広げる�
4 ドラムユニットをプリンタに
装着します。�
3 トナーが均等になるように、左右
に5－6回ゆっくり振ります。�
1 カバーオープンボタンを押してフロント
カバーを開けます。�
2 ドラムユニットを袋から出し、
保護カバーをはずします。�
1 用紙カセットをプリンタ
本体から完全に引き出し
ます。�
2 レバーをつまみながら用紙ガイドをスライドさせ、ご使用になる用紙
のサイズに合わせます。�
このとき用紙ガイドが確実に溝に入っていることを確認してください。�
注意：リーガル紙をご使用になる場合は、リリースレバーを押しなが
ら用紙カセットの後部（ユニバーサルガイド）を引き伸ばします。�
3 用紙を用紙カセットに入れます。�
用紙がカセットの中で平らになって
いるか、▼ マークより下になってい
るかを確認してください。�
4 用紙カセットをプリンタに
戻します。�
�
5 フロントカバーを閉じ
ます。�
フロントカバー�
カバーオープンボタン�
保護カバー�
�
�
用紙カセット�
�
ユニバーサルガイド �
リリースレバー�
3
プリンタの電源
を入れます。�
レーザープリンタ HL-1650/1670N
クイックセットアップガイド�
CD-ROMに入っているもの�
初期設定�
プリンタ本体のセットアップからプリンタドライ
バのインストールまで、アニメーションでわかり
やすくご説明します。�
�
ソフトウエアのインストール�
プリンタドライバや他のソフトウェアをインスト
ールできます。�
�
メンテナンスチュートリアル�
プリンタのメンテナンス方法について、アニメー
ションでわかりやすくご説明します。 �
�
説明書�
プリンタの取扱説明書やネットワーク取扱説明書
をご覧いただけます。�
©2001 Brother Industries, Ltd.�
WindowsおよびWindowsNTはMicrosoft社の登録商標です。Macintoshおよび iMacはアップルコンピュータ社の登録商標です。�
本書に記載されている会社名および商品名は、各社の商標または登録商標です。�
�
プリンタ本体�
LJ5771001 Printed in China
ステップ 1 ドラムユニットを装着する�
はじめに CD-ROMを起動する�
プリンタ本体のセットアップ�
Windows
®
をご使用の場合�
Macintosh
®
をご使用の場合�
1 CD-ROMをCD-ROMドライブに挿
入します。オープニング画面が自動
的に現れます。�
2 ご使用になるプリンタモデル
名を選択します。�
3 ご使用になるプリンタモデル
名を選択します。�
3 「初期設定」をクリック
します。�
4 「初期設定」をクリック
します。�
4 プリンタのセットアップをステップ
ごとにご説明します。�
5 プリンタのセットアップをステップ
ごとにご説明します。�
1 CD-ROMをCD-ROM
ドライブに挿入します。�
2 Start Here! アイコンを
ダブルクリックします。�
プリンタのご使用にあたって役立つ情報をご利用いただけます。�
Windows
®
Macintosh
®
Brother Solutions Center�
B r o t h e r S o l u t i o n s C e n t e r
(http://solutions.brother.co.jp)はユーザーサ
ポートホームページです。最新バージョンのプリ
ンタドライバやソフトウェアをはじめ、Ｑ&A、
便利な機能紹介、その他プリンタをお使いいただ
く上で有益な情報をご用意しています。ぜひご
利用ください。�
最初に「安全に正しくお使いいただくために」を必ずお読みください。�
この「クイックセットアップガイド」の指示に従ってプリンタのセットアップをし
てください。�
ご使用になるコンピュータのオペレーティングシステム（OS：Windows
®
95
/98/Me, Windows NT
®
4.0, Windows
®
2000 または Macintosh
®
）をご確認
ください。�
インタフェースケーブルは同梱されておりませんので、パラレルケーブル、USB
ケーブル、もしくはネットワーク用ケーブルをご購入ください。�
同梱品�
外箱や梱包材、付属品は捨てずに保管してください。プリンタを輸送する際に必要です。�
「クイックセットアップガイド」内の本体や画面のイラストは、HL-1650を例にしています。
ドラムユニット�
（トナーカートリッジ付き）�
電源コード�
クイックセット�
アップガイド�
クイックネットワーク�
セットアップガイド�
(HL-1670Nのみ)
CD-ROM �
（取扱説明書を含む）�

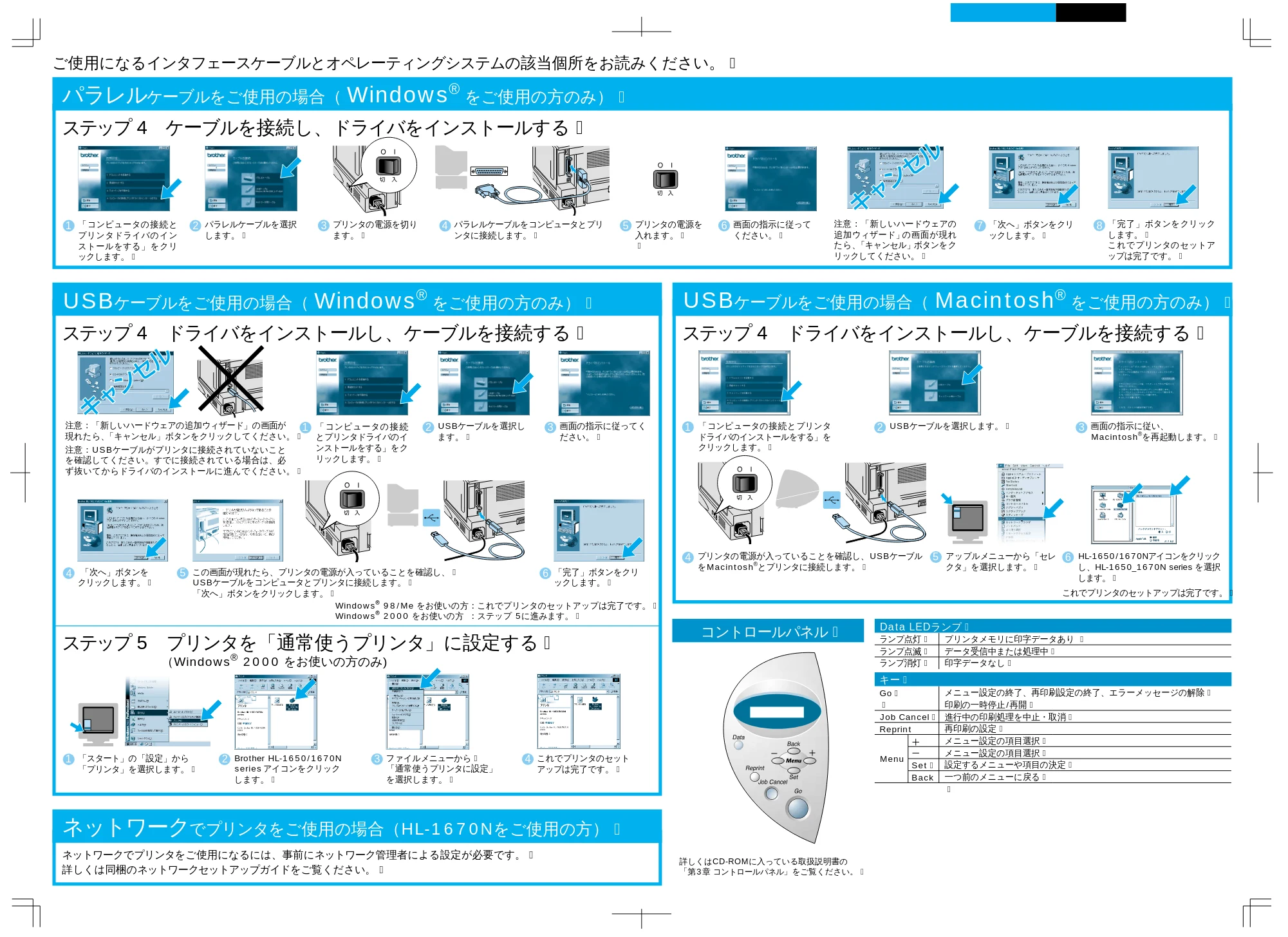

2ページ
5 プリンタの電源を
入れます。�
�
6 画面の指示に従って
ください。�
3 プリンタの電源を切り
ます。�
4 パラレルケーブルをコンピュータとプリ
ンタに接続します。�
7 「次へ」ボタンをクリ
ックします。�
8 「完了」ボタンをクリック
します。�
これでプリンタのセットア
ップは完了です。�
6 「完了」ボタンをクリ
ックします。�
5 アップルメニューから「セレ
クタ」を選択します。�
ネットワークでプリンタをご使用になるには、事前にネットワーク管理者による設定が必要です。�
詳しくは同梱のネットワークセットアップガイドをご覧ください。�
ステップ 4 ドライバをインストールし、ケーブルを接続する�
ご使用になるインタフェースケーブルとオペレーティングシステムの該当個所をお読みください。�
ステップ 5 プリンタを「通常使うプリンタ」に設定する�
（Windows
®
2000 をお使いの方のみ)
ステップ 4 ケーブルを接続し、ドライバをインストールする�
ステップ 4 ドライバをインストールし、ケーブルを接続する�
6 HL-1650/1670Nアイコンをクリック
し、HL-1650_1670N series を選択
します。�
これでプリンタのセットアップは完了です。�
USB ケーブルをご使用の場合（ Macintosh
®
をご使用の方のみ）�
ネットワークでプリンタをご使用の場合（HL-1670Nをご使用の方）�
注意：「新しいハードウェアの追加ウィザード」の画面が
現れたら、「キャンセル」ボタンをクリックしてください。�
注意：USBケーブルがプリンタに接続されていないこと
を確認してください。すでに接続されている場合は、必
ず抜いてからドライバのインストールに進んでください。�
注意：「新しいハードウェアの
追加ウィザード」の画面が現れ
たら、「キャンセル」ボタンをク
リックしてください。�
1 「スタート」の「設定」から
「プリンタ」を選択します。�
2 Brother HL-1650/1670N
series アイコンをクリック
します。�
3 ファイルメニューから�
「通常使うプリンタに設定」
を選択します。�
4 これでプリンタのセット
アップは完了です。�
5 この画面が現れたら、プリンタの電源が入っていることを確認し、�
USBケーブルをコンピュータとプリンタに接続します。�
「次へ」ボタンをクリックします。�
4 プリンタの電源が入っていることを確認し、USBケーブル
をMacintosh
®
とプリンタに接続します。�
Windows
®
98/Me をお使いの方：これでプリンタのセットアップは完了です。�
Windows
®
2000 をお使いの方 ：ステップ 5に進みます。�
USB ケーブルをご使用の場合（ Windows
®
をご使用の方のみ）�
パラレルケーブルをご使用の場合（ Windows
®
をご使用の方のみ）�
1 「 コンピュータの 接 続
とプリンタドライバのイ
ンストールをする」をク
リックします。�
1 「コンピュータの接続とプリンタ
ドライバのインストールをする」を
クリックします。�
2 USBケーブルを選択し
ます。�
3 画面の指示に従ってく
ださい。�
3 画面の指示に従い、
Macintosh
®
を再起動します。�
2 USBケーブルを選択します。�
4 「次へ」ボタンを
クリックします。�
1 「コンピュータの接続と
プリンタドライバのイン
ストールをする」をクリ
ックします。�
2 パラレルケーブルを選択
します。�
コントロールパネル�
Data LEDランプ�
キー�
ランプ点灯�
ランプ点滅�
ランプ消灯�
詳しくはCD-ROMに入っている取扱説明書の
「第3章 コントロールパネル」をご覧ください。�
プリンタメモリに印字データあり �
データ受信中または処理中�
印字データなし�
Set�
Back
Go�
�
Job Cancel�
Reprint
Menu
メニュー設定の終了、再印刷設定の終了、エラーメッセージの解除�
印刷の一時停止/再開�
進行中の印刷処理を中止・取消�
再印刷の設定�
メニュー設定の項目選択�
メニュー設定の項目選択�
設定するメニューや項目の決定�
一つ前のメニューに戻る�
�
