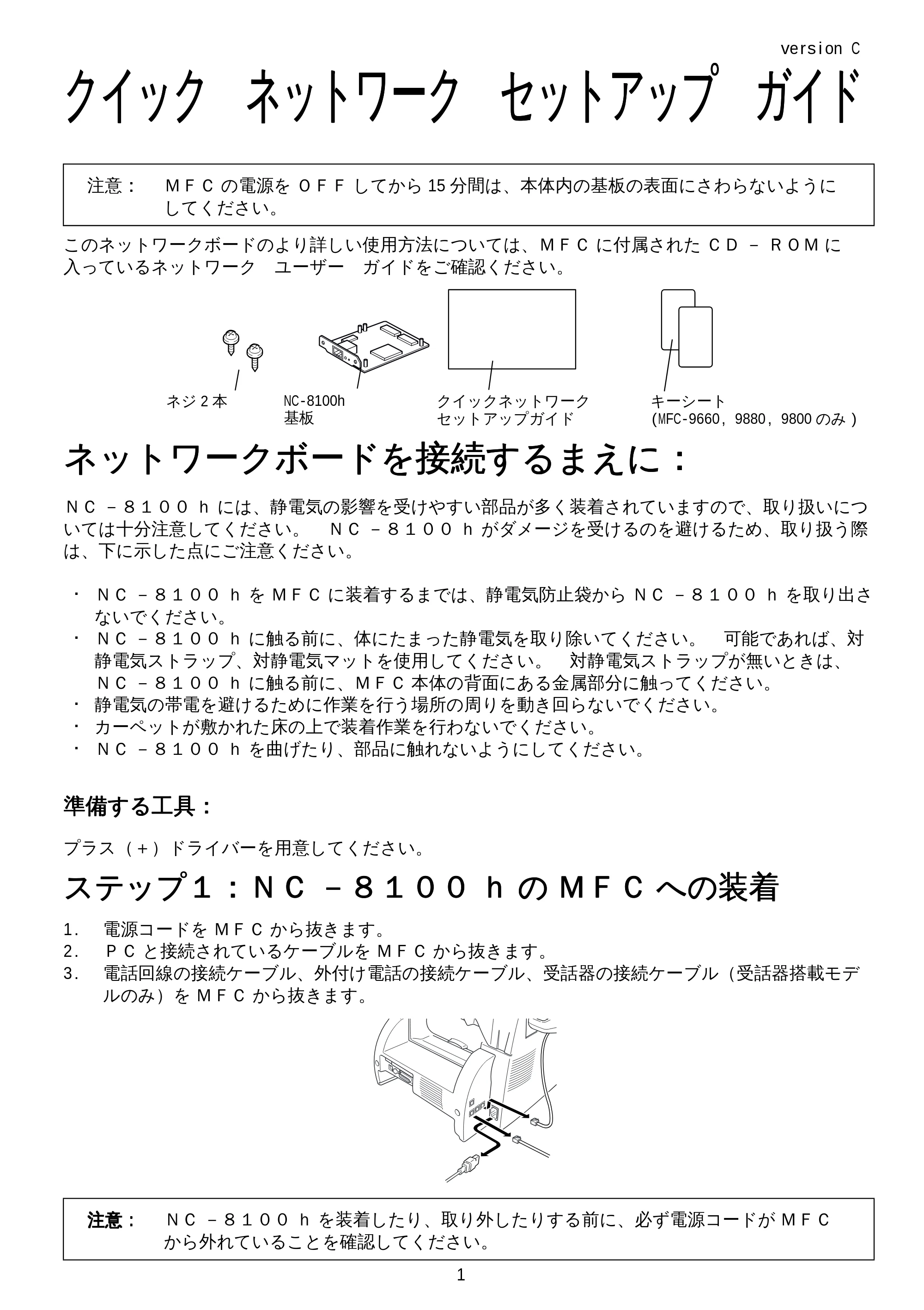

クイック ネットワーク セットアップ ガイドクイック ネットワーク セットアップ ガイドクイック ネットワーク セットアップ ガイドクイック ネットワーク セットアップ ガイド
このネットワークボードのより詳しい使用方法については、ＭＦＣ に付属された ＣＤ － ＲＯＭ に
入っているネットワーク ユーザー ガイドをご確認ください。
ネットワークボードを接続するまえに：ネットワークボードを接続するまえに：ネットワークボードを接続するまえに：ネットワークボードを接続するまえに：
ＮＣ －８１００ ｈ には、静電気の影響を受けやすい部品が多く装着されていますので、取り扱いにつ
いては十分注意してください。 ＮＣ －８１００ ｈ がダメージを受けるのを避けるため、取り扱う際
は、下に示した点にご注意ください。
･ ＮＣ －８１００ ｈ を ＭＦＣ に装着するまでは、静電気防止袋から ＮＣ －８１００ ｈ を取り出さ
ないでください。
･ ＮＣ －８１００ ｈ に触る前に、体にたまった静電気を取り除いてください。 可能であれば、対
静電気ストラップ、対静電気マットを使用してください。 対静電気ストラップが無いときは、
ＮＣ －８１００ ｈ に触る前に、ＭＦＣ 本体の背面にある金属部分に触ってください。
･ 静電気の帯電を避けるために作業を行う場所の周りを動き回らないでください。
･ カーペットが敷かれた床の上で装着作業を行わないでください。
･ ＮＣ －８１００ ｈ を曲げたり、部品に触れないようにしてください。
準備する工具：準備する工具：準備する工具：準備する工具：
プラス（＋）ドライバーを用意してください。
ステップ１：ＮＣ －８１００ ｈ の ＭＦＣ への装着ステップ１：ＮＣ －８１００ ｈ の ＭＦＣ への装着ステップ１：ＮＣ －８１００ ｈ の ＭＦＣ への装着ステップ１：ＮＣ －８１００ ｈ の ＭＦＣ への装着
1. 電源コードを ＭＦＣ から抜きます。
2. ＰＣ と接続されているケーブルを ＭＦＣ から抜きます。
3. 電話回線の接続ケーブル、外付け電話の接続ケーブル、受話器の接続ケーブル（受話器搭載モデ
ルのみ）を ＭＦＣ から抜きます。
注意 :::: ＭＦＣ の電源を ＯＦＦ してから 15 分間は、本体内の基板の表面にさわらないように
してください。
注意 :注意 :注意 :注意 : ＮＣ －８１００ ｈ を装着したり、取り外したりする前に、必ず電源コードが ＭＦＣ
から外れていることを確認してください。
NC-8100h
基板
キーシート
(MFC-9660, 9880, 9800 のみ )
クイックネットワーク
セットアップガイド
ネジ 2 本
version C
2ページ
2

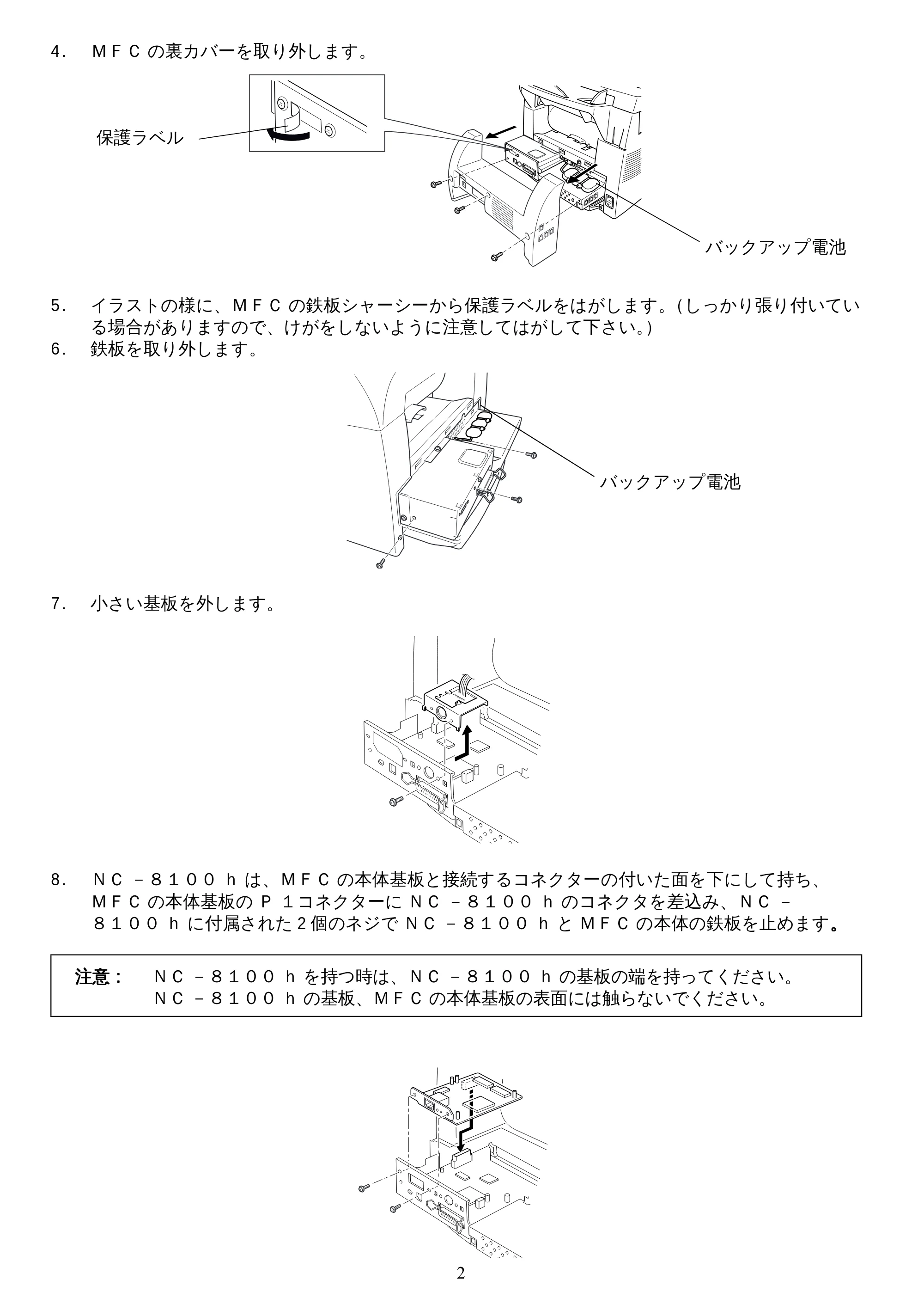

4. ＭＦＣ の裏カバーを取り外します。
5. イラストの様に、ＭＦＣ の鉄板シャーシーから保護ラベルをはがします。（しっかり張り付いてい
る場合がありますので、けがをしないように注意してはがして下さい。）
6. 鉄板を取り外します。
7. 小さい基板を外します。
8. ＮＣ －８１００ ｈ は、ＭＦＣ の本体基板と接続するコネクターの付いた面を下にして持ち、
ＭＦＣ の本体基板の Ｐ １コネクターに ＮＣ －８１００ ｈ のコネクタを差込み、ＮＣ －
８１００ ｈ に付属された 2 個のネジで ＮＣ －８１００ ｈ と ＭＦＣ の本体の鉄板を止めます。。。。
注意 :注意 :注意 :注意 : ＮＣ －８１００ ｈ を持つ時は、ＮＣ －８１００ ｈ の基板の端を持ってください。
ＮＣ －８１００ ｈ の基板、ＭＦＣ の本体基板の表面には触らないでください。
保護ラベル
バックアップ電池
バックアップ電池
3ページ
3

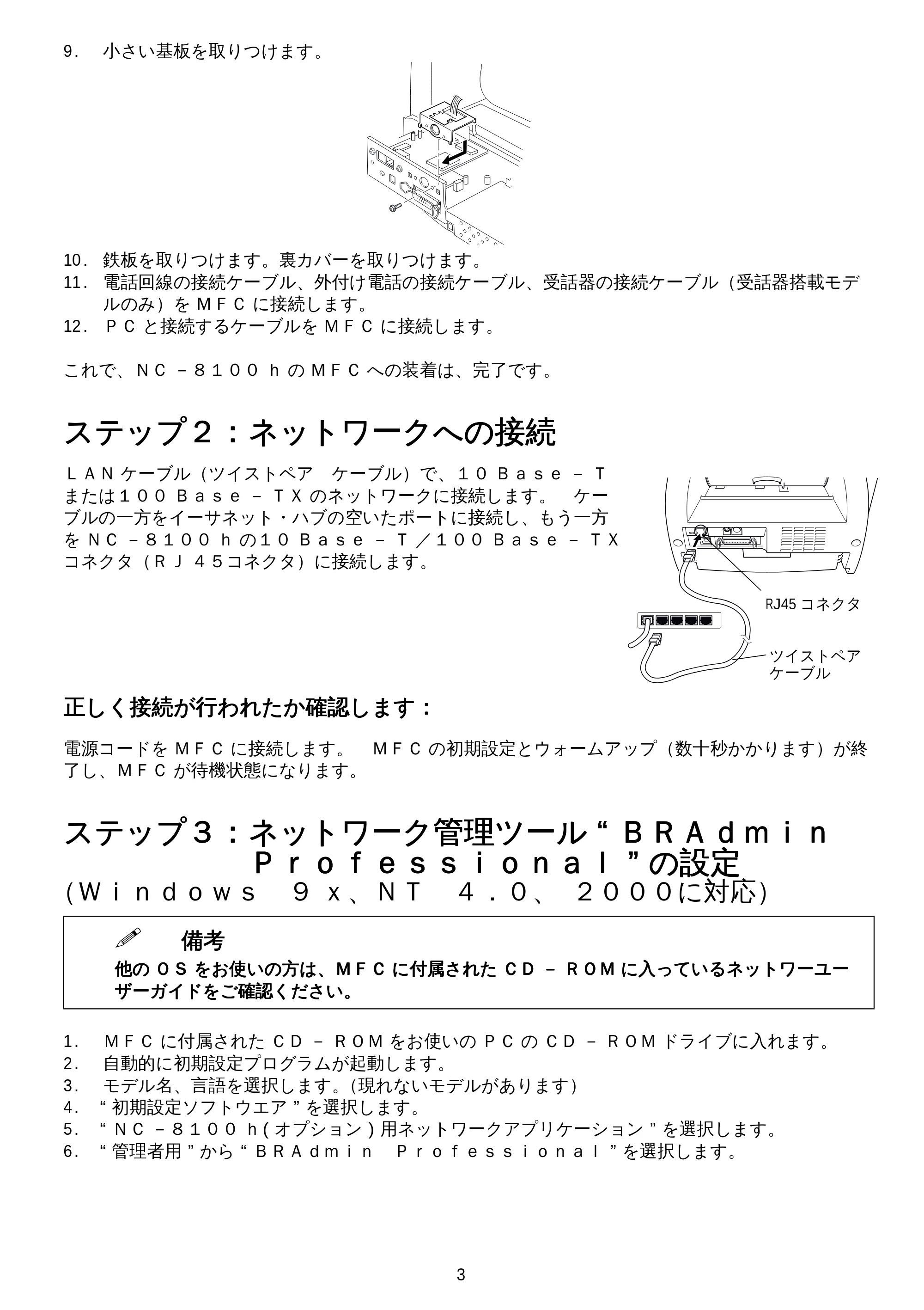

9. 小さい基板を取りつけます。
10. 鉄板を取りつけます。裏カバーを取りつけます。
11. 電話回線の接続ケーブル、外付け電話の接続ケーブル、受話器の接続ケーブル（受話器搭載モデ
ルのみ）を ＭＦＣ に接続します。
12. ＰＣ と接続するケーブルを ＭＦＣ に接続します。
これで、ＮＣ －８１００ ｈ の ＭＦＣ への装着は、完了です。
ステップ２：ネットワークへの接続ステップ２：ネットワークへの接続ステップ２：ネットワークへの接続ステップ２：ネットワークへの接続
ＬＡＮ ケーブル（ツイストペア ケーブル）で、１０ Ｂａｓｅ － Ｔ
または１００ Ｂａｓｅ － ＴＸ のネットワークに接続します。 ケー
ブルの一方をイーサネット・ハブの空いたポートに接続し、もう一方
を ＮＣ －８１００ ｈ の１０ Ｂａｓｅ － Ｔ ／１００ Ｂａｓｅ － ＴＸ
コネクタ（ＲＪ ４５コネクタ）に接続します。
正しく接続が行われたか確認します：正しく接続が行われたか確認します：正しく接続が行われたか確認します：正しく接続が行われたか確認します：
電源コードを ＭＦＣ に接続します。 ＭＦＣ の初期設定とウォームアップ（数十秒かかります）が終
了し、ＭＦＣ が待機状態になります。
ステップ３：ネットワーク管理ツール“ＢＲＡｄｍｉｎステップ３：ネットワーク管理ツール“ＢＲＡｄｍｉｎステップ３：ネットワーク管理ツール“ＢＲＡｄｍｉｎステップ３：ネットワーク管理ツール“ＢＲＡｄｍｉｎ
Ｐｒｏｆｅｓｓｉｏｎａｌ”の設定Ｐｒｏｆｅｓｓｉｏｎａｌ”の設定Ｐｒｏｆｅｓｓｉｏｎａｌ”の設定Ｐｒｏｆｅｓｓｉｏｎａｌ”の設定
（Ｗｉｎｄｏｗｓ ９ ｘ、ＮＴ ４．０、 ２０００に対応）
1. ＭＦＣ に付属された ＣＤ － ＲＯＭ をお使いの ＰＣ の ＣＤ － ＲＯＭ ドライブに入れます。
2. 自動的に初期設定プログラムが起動します。
3. モデル名、言語を選択します。（現れないモデルがあります）
4. “初期設定ソフトウエア”を選択します。
5. “ＮＣ －８１００ ｈ( オプション ) 用ネットワークアプリケーション”を選択します。
6. “管理者用”から“ＢＲＡｄｍｉｎ Ｐｒｏｆｅｓｓｉｏｎａｌ”を選択します。
備考備考備考備考
他の ＯＳ をお使いの方は、ＭＦＣ に付属された ＣＤ － ＲＯＭ に入っているネットワーユー他の ＯＳ をお使いの方は、ＭＦＣ に付属された ＣＤ － ＲＯＭ に入っているネットワーユー他の ＯＳ をお使いの方は、ＭＦＣ に付属された ＣＤ － ＲＯＭ に入っているネットワーユー他の ＯＳ をお使いの方は、ＭＦＣ に付属された ＣＤ － ＲＯＭ に入っているネットワーユー
ザーガイドをご確認ください。ザーガイドをご確認ください。ザーガイドをご確認ください。ザーガイドをご確認ください。
RJ45 コネクタ
ツイストペア
ケーブル
4ページ
4

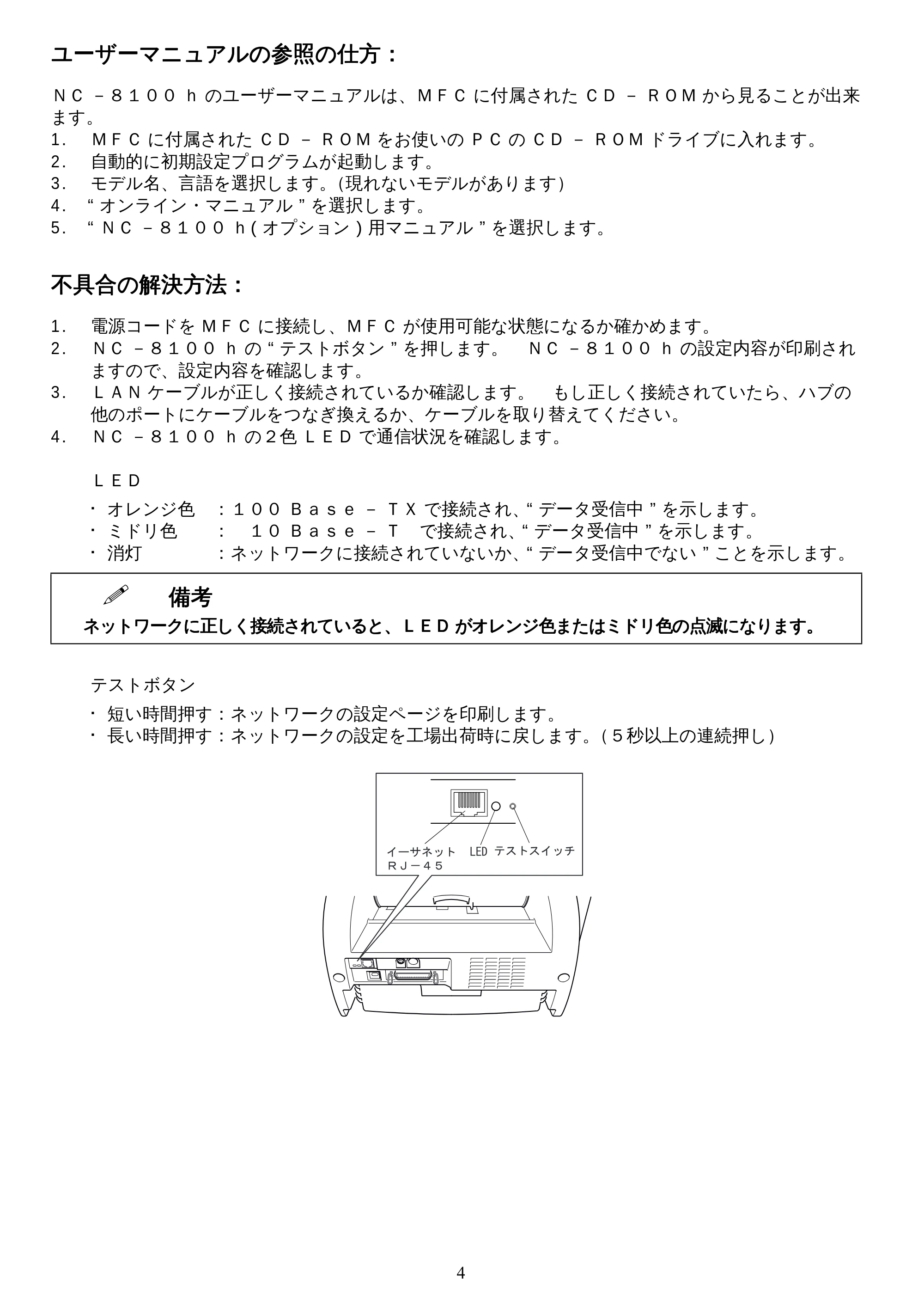

ユーザーマニュアルの参照の仕方：ユーザーマニュアルの参照の仕方：ユーザーマニュアルの参照の仕方：ユーザーマニュアルの参照の仕方：
ＮＣ －８１００ ｈ のユーザーマニュアルは、ＭＦＣ に付属された ＣＤ － ＲＯＭ から見ることが出来
ます。
1. ＭＦＣ に付属された ＣＤ － ＲＯＭ をお使いの ＰＣ の ＣＤ － ＲＯＭ ドライブに入れます。
2. 自動的に初期設定プログラムが起動します。
3. モデル名、言語を選択します。（現れないモデルがあります）
4. “オンライン・マニュアル”を選択します。
5. “ＮＣ －８１００ ｈ( オプション ) 用マニュアル”を選択します。
不具合の解決方法：不具合の解決方法：不具合の解決方法：不具合の解決方法：
1. 電源コードを ＭＦＣ に接続し、ＭＦＣ が使用可能な状態になるか確かめます。
2. ＮＣ －８１００ ｈ の“テストボタン”を押します。 ＮＣ －８１００ ｈ の設定内容が印刷され
ますので、設定内容を確認します。
3. ＬＡＮ ケーブルが正しく接続されているか確認します。 もし正しく接続されていたら、ハブの
他のポートにケーブルをつなぎ換えるか、ケーブルを取り替えてください。
4. ＮＣ －８１００ ｈ の２色 ＬＥＤ で通信状況を確認します。
ＬＥＤ
･ オレンジ色 ：１００ Ｂａｓｅ － ＴＸ で接続され、“データ受信中”を示します。
･ ミドリ色 ： １０ Ｂａｓｅ － Ｔ で接続され、“データ受信中”を示します。
･ 消灯 ：ネットワークに接続されていないか、“データ受信中でない”ことを示します。
テストボタン
･ 短い時間押す：ネットワークの設定ページを印刷します。
･ 長い時間押す：ネットワークの設定を工場出荷時に戻します。（５秒以上の連続押し）
備考備考備考備考
ネットワークに正しく接続されていると、ＬＥＤ がオレンジ色またはミドリ色の点滅になります。ネットワークに正しく接続されていると、ＬＥＤ がオレンジ色またはミドリ色の点滅になります。ネットワークに正しく接続されていると、ＬＥＤ がオレンジ色またはミドリ色の点滅になります。ネットワークに正しく接続されていると、ＬＥＤ がオレンジ色またはミドリ色の点滅になります。
