日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書ページ画像 1–20

原本のページと説明図。画像を選ぶと拡大・全画面表示できます。長押し・右クリックで保存できます。

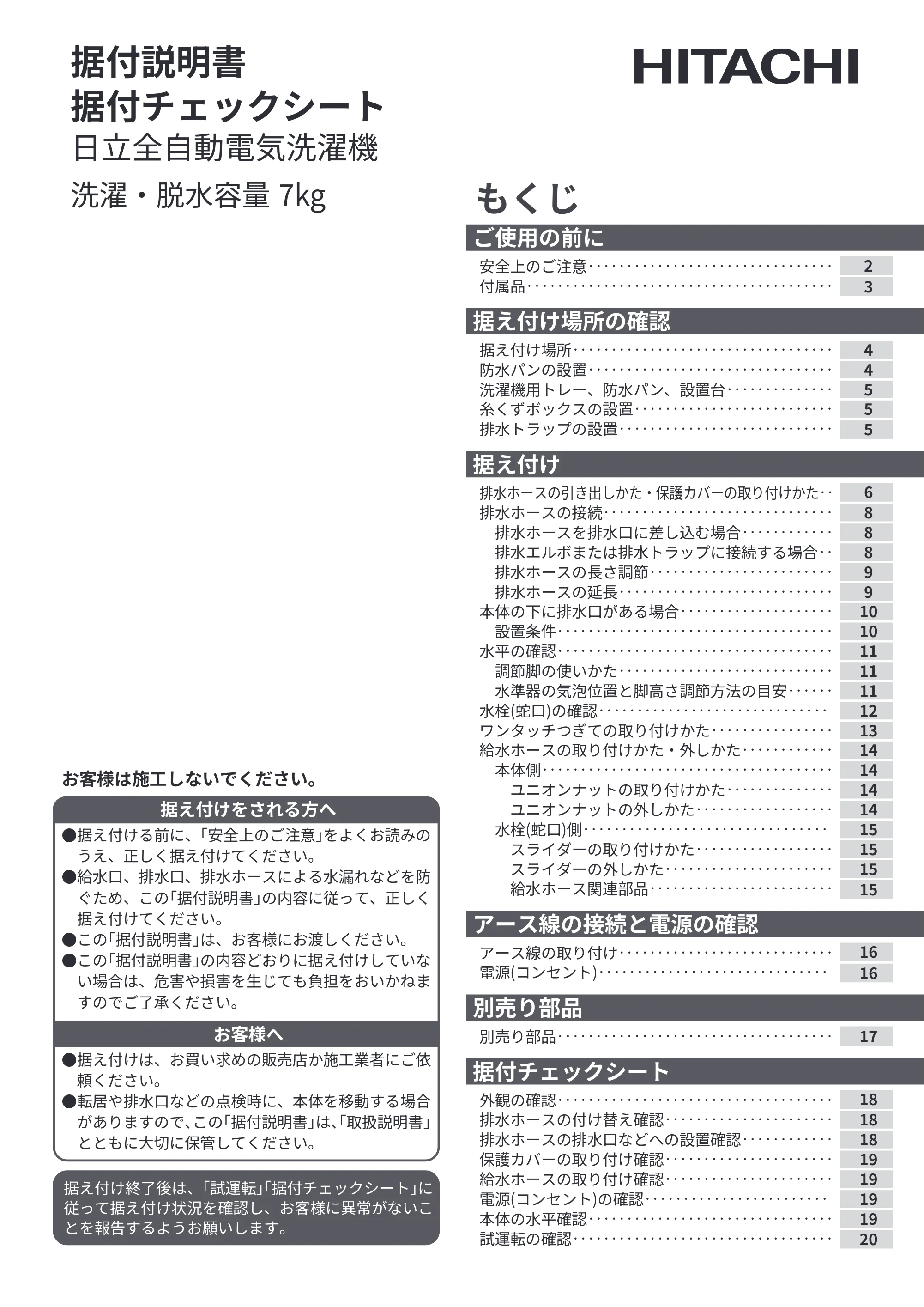

表紙 p.1

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 表紙 — 原本ページ — 1ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 表紙 — 原本ページ — 1ページ画像を保存

PDFの 1 ページを開く

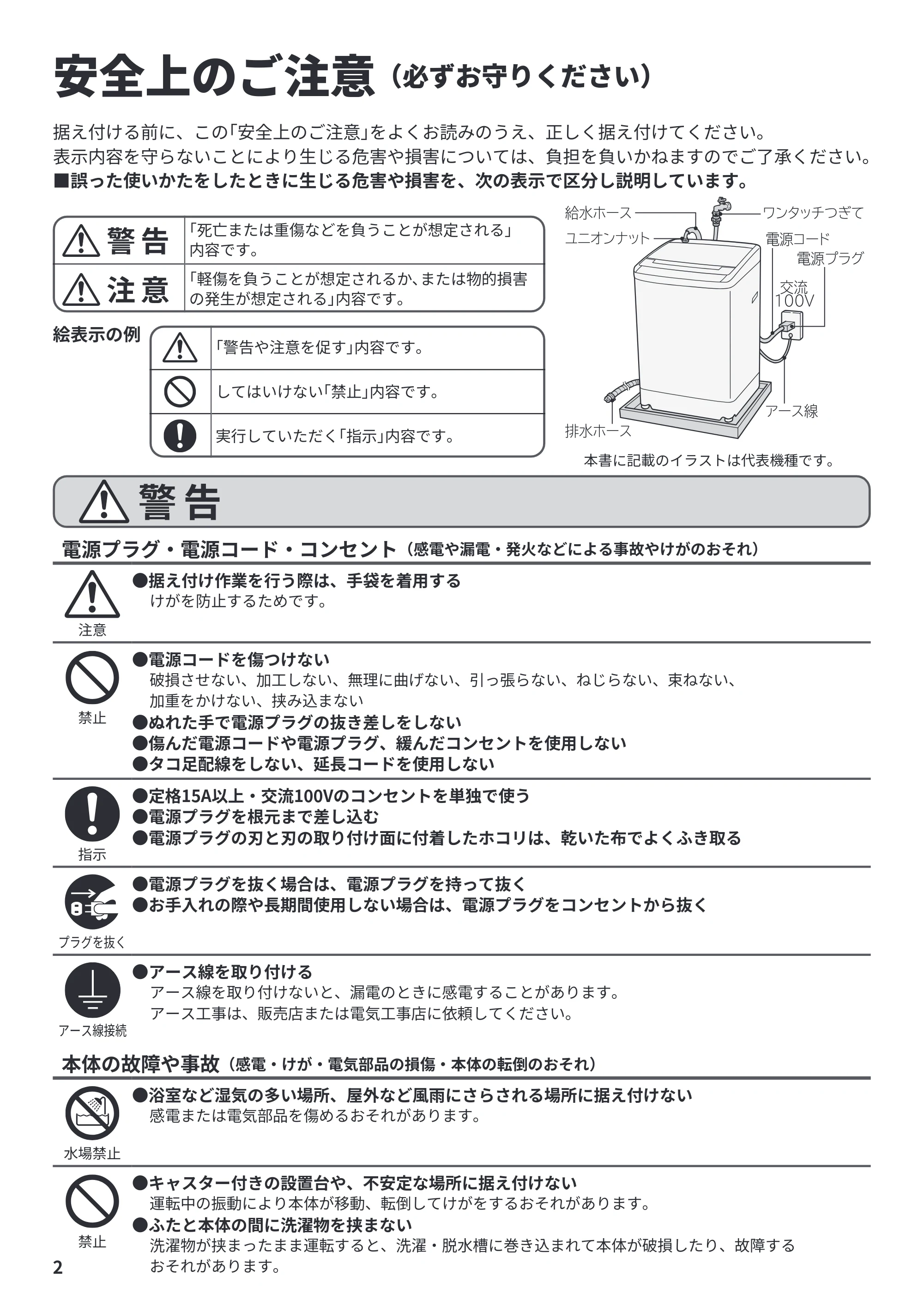

安全上のご注意 p.2

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 安全上のご注意 — 原本ページ — 2ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 安全上のご注意 — 原本ページ — 2ページ画像を保存

PDFの 2 ページを開く

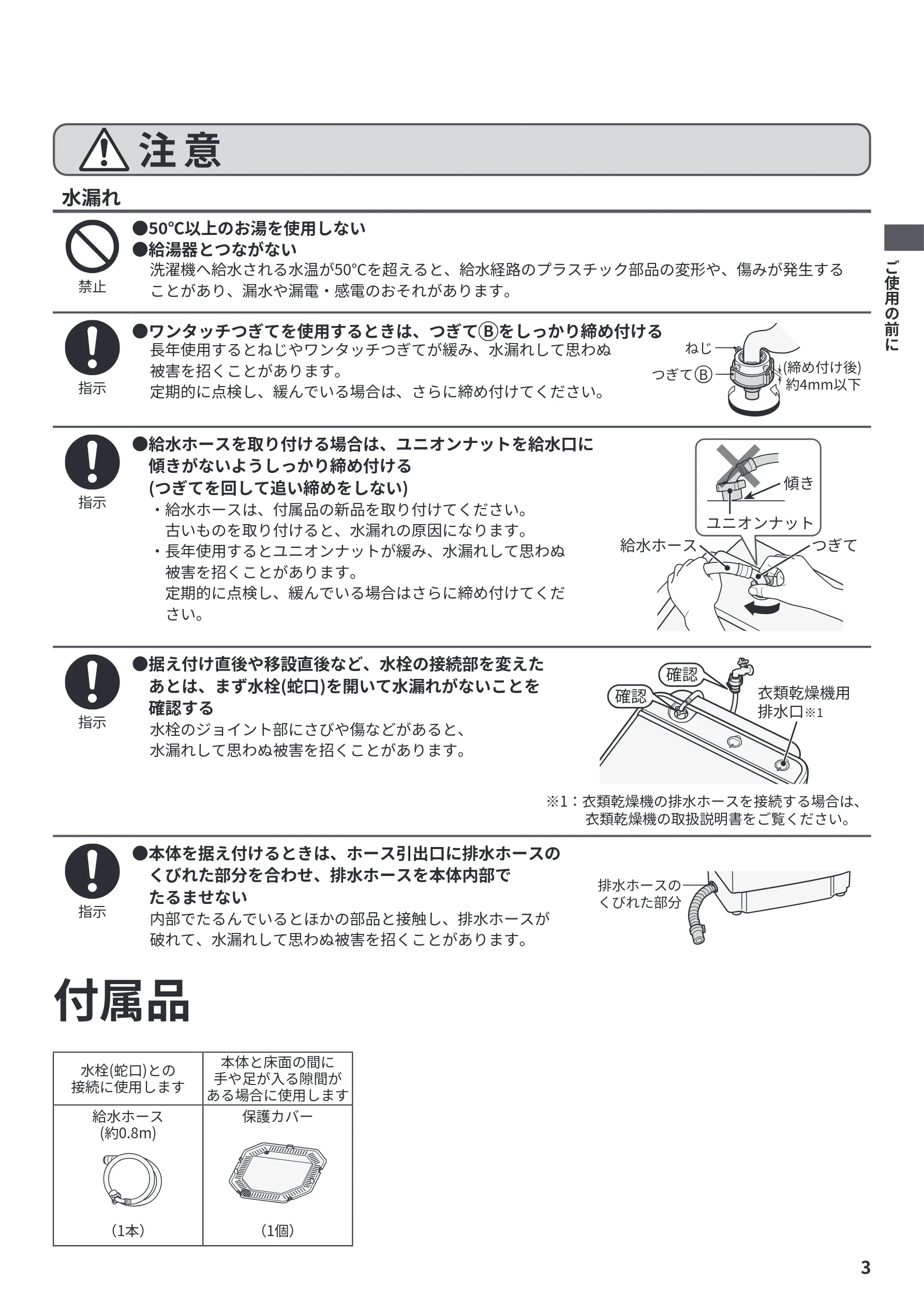

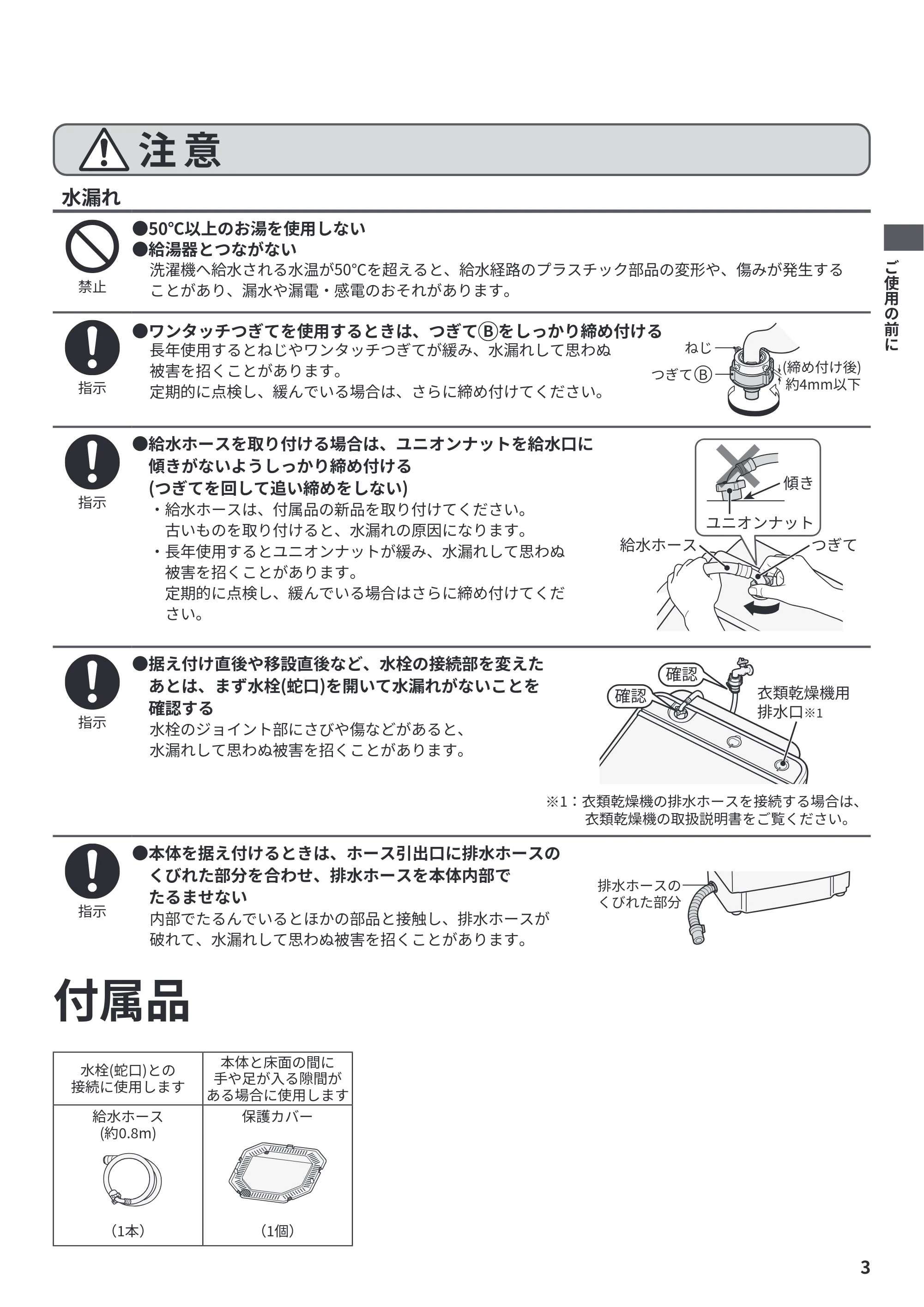

付属品 p.3

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 付属品 — 原本ページ — 3ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 付属品 — 原本ページ — 3ページ画像を保存

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 付属品 — 図版 3-1 — 3ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 付属品 — 図版 3-1 — 3ページ画像を保存

PDFの 3 ページを開く

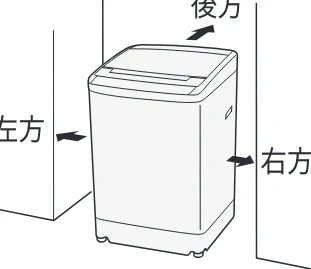

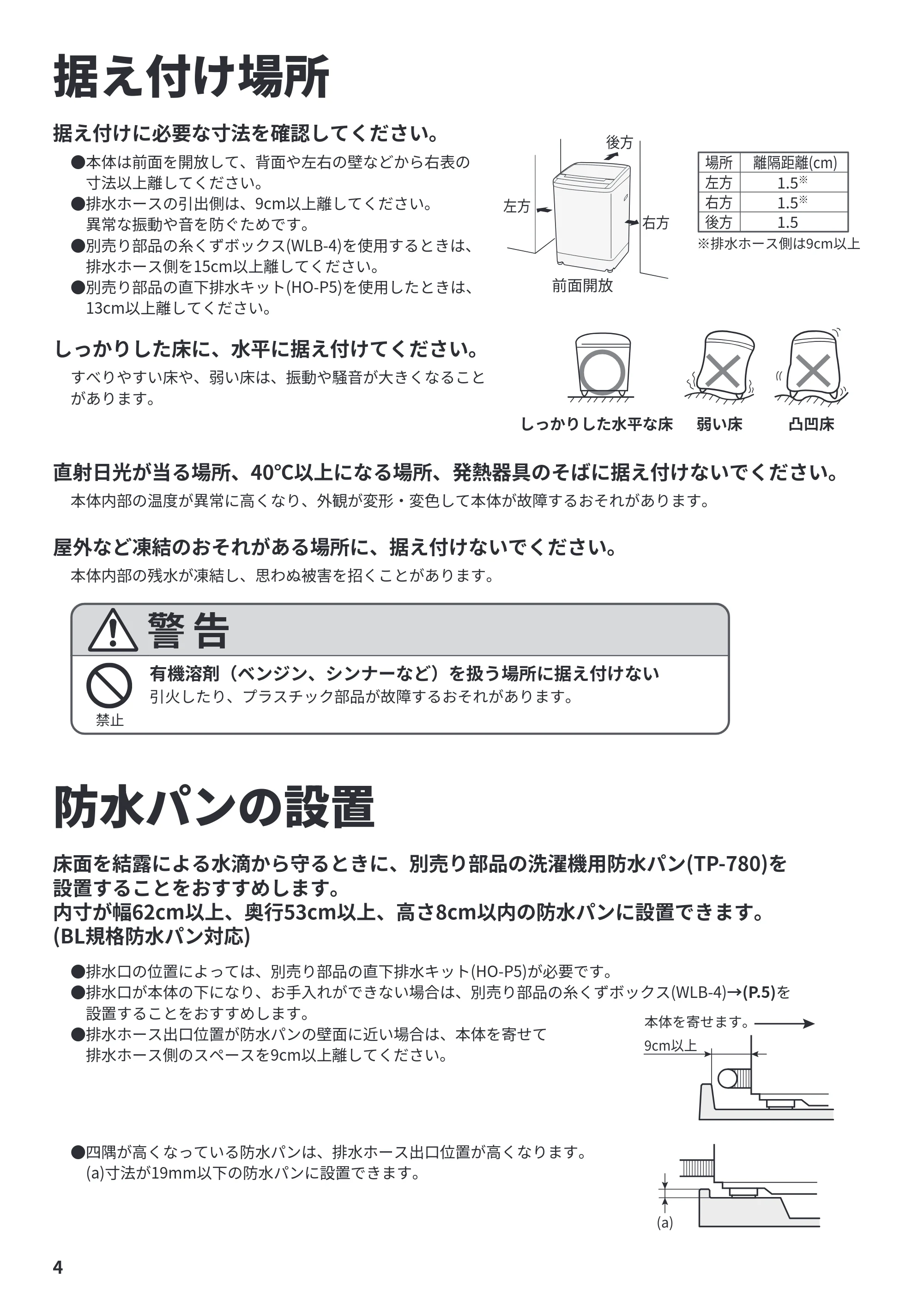

据え付け場所 p.4

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 据え付け場所 — 原本ページ — 4ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 据え付け場所 — 原本ページ — 4ページ画像を保存

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 据え付け場所 — 図版 4-1 — 4ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 据え付け場所 — 図版 4-1 — 4ページ画像を保存

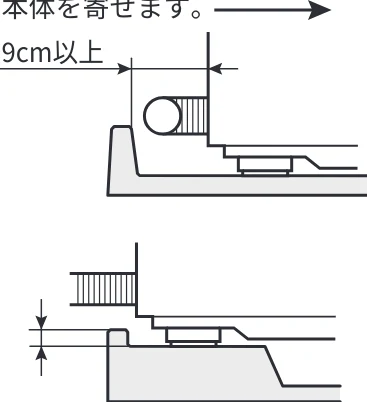

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 据え付け場所 — 図版 4-2 — 4ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 据え付け場所 — 図版 4-2 — 4ページ画像を保存

PDFの 4 ページを開く

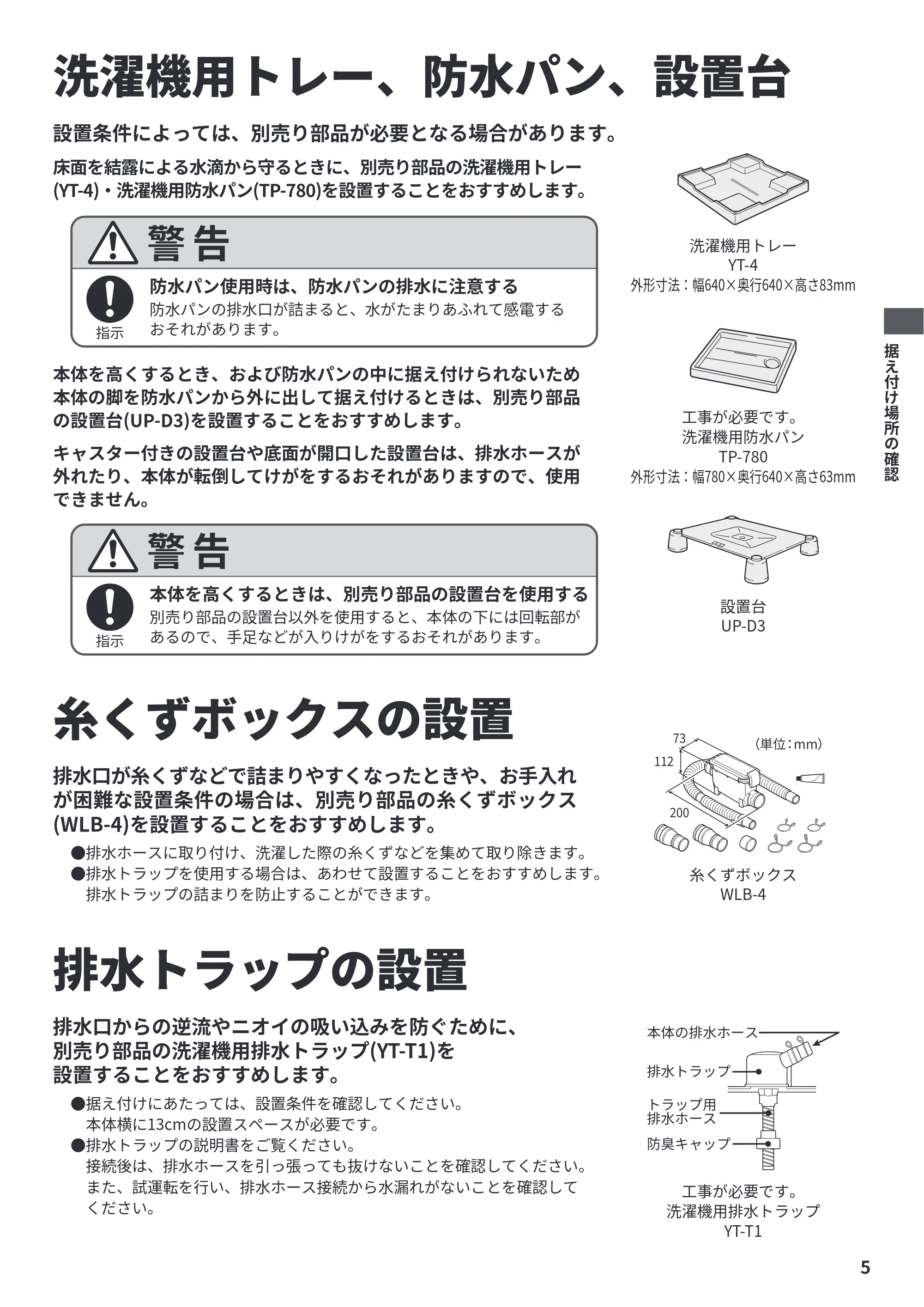

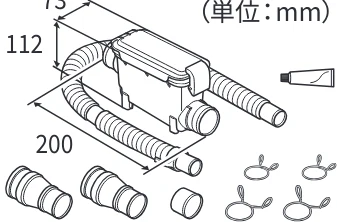

洗濯機用トレー、防水パン、設置台 p.5

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 洗濯機用トレー、防水パン、設置台 — 原本ページ — 5ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 洗濯機用トレー、防水パン、設置台 — 原本ページ — 5ページ画像を保存

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 洗濯機用トレー、防水パン、設置台 — 図版 5-1 — 5ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 洗濯機用トレー、防水パン、設置台 — 図版 5-1 — 5ページ画像を保存

PDFの 5 ページを開く

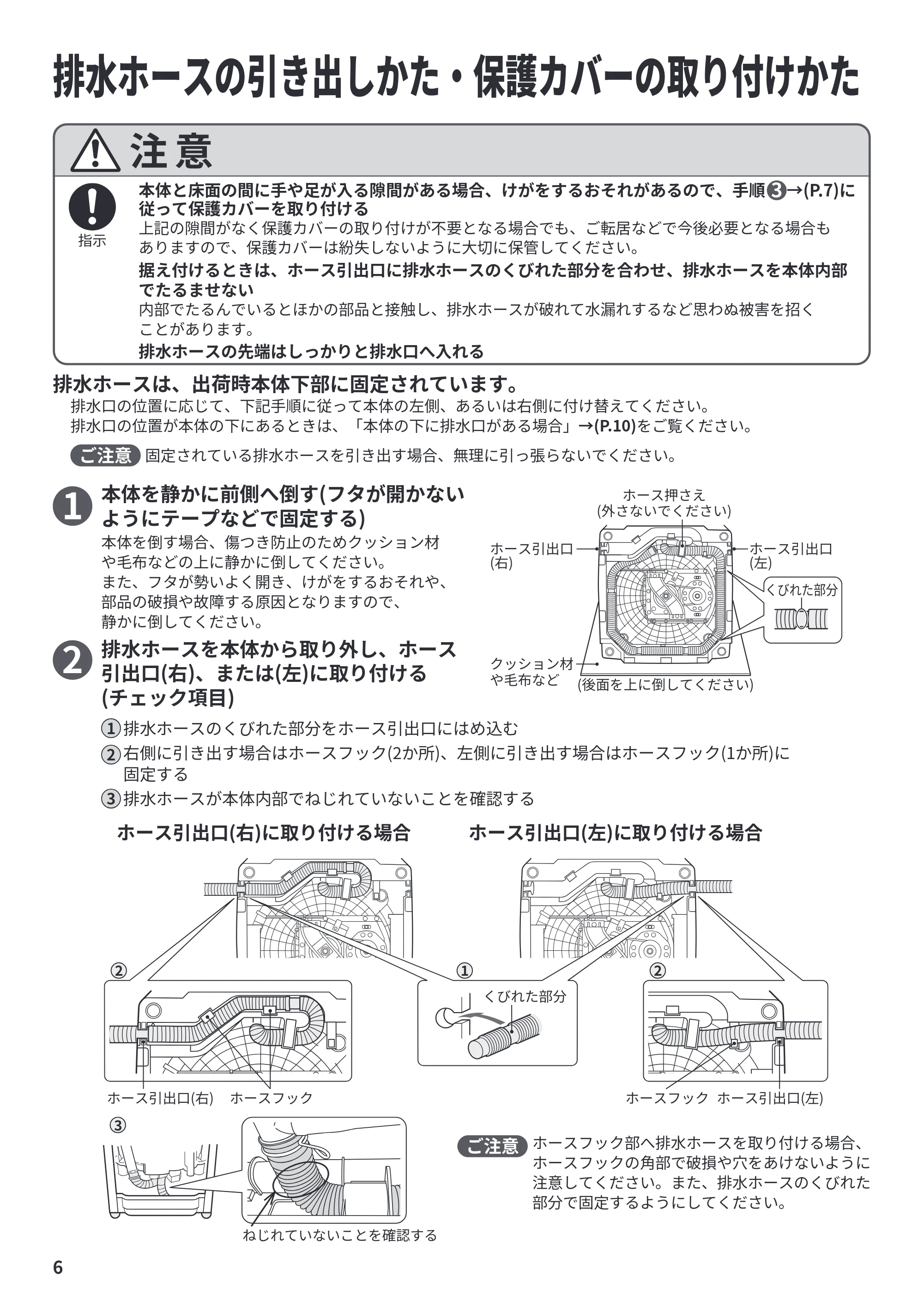

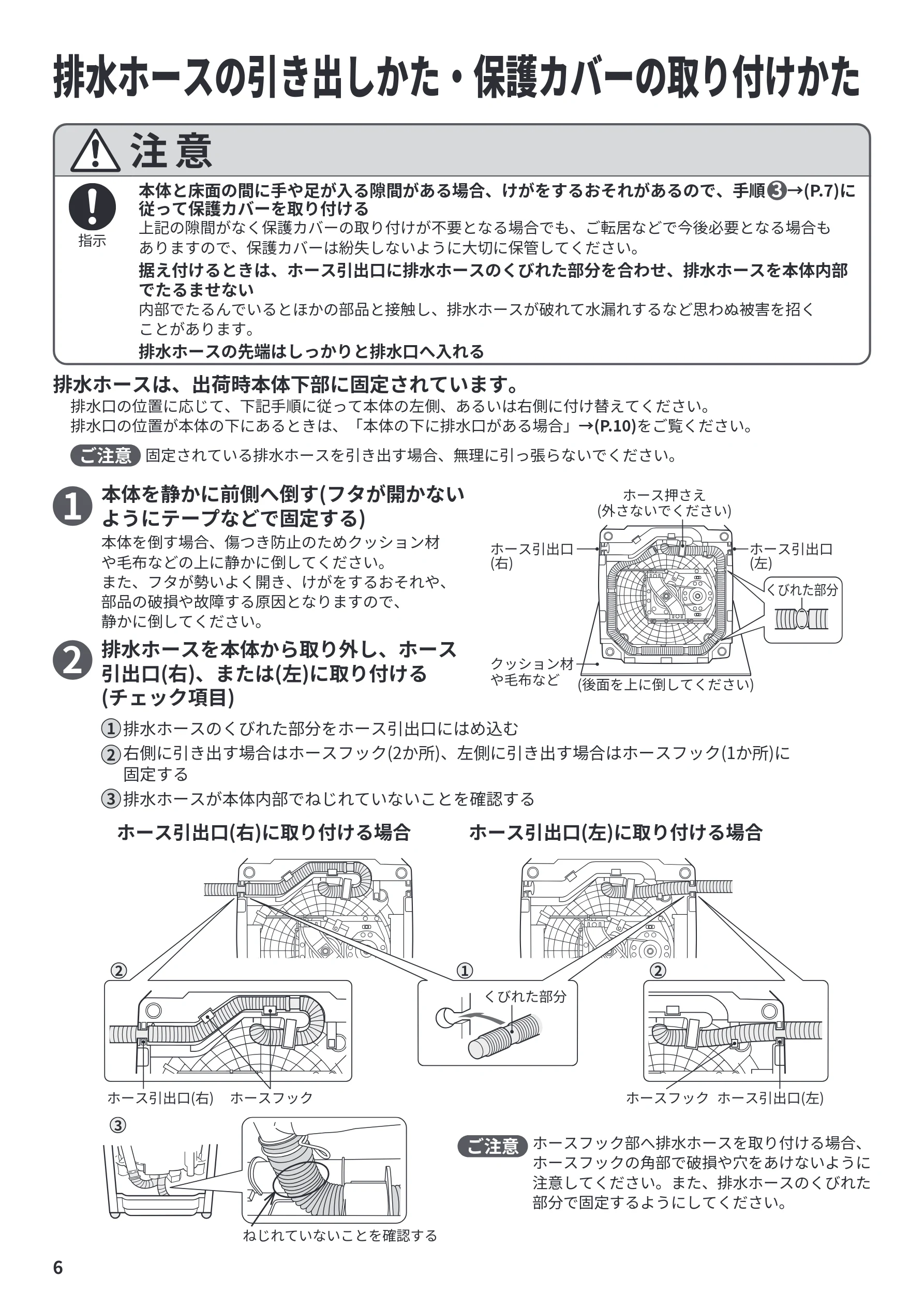

排水ホースの引き出しかた・保護カバーの取り付けかた p.6

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 排水ホースの引き出しかた・保護カバーの取り付けかた — 原本ページ — 6ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 排水ホースの引き出しかた・保護カバーの取り付けかた — 原本ページ — 6ページ画像を保存

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 排水ホースの引き出しかた・保護カバーの取り付けかた — 図版 6-1 — 6ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 排水ホースの引き出しかた・保護カバーの取り付けかた — 図版 6-1 — 6ページ画像を保存

PDFの 6 ページを開く

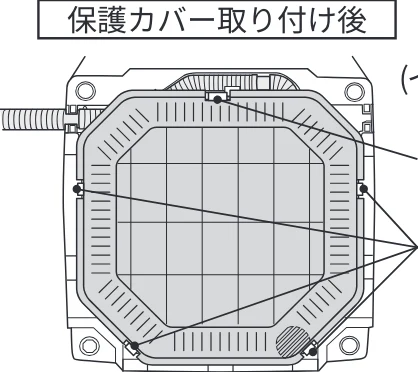

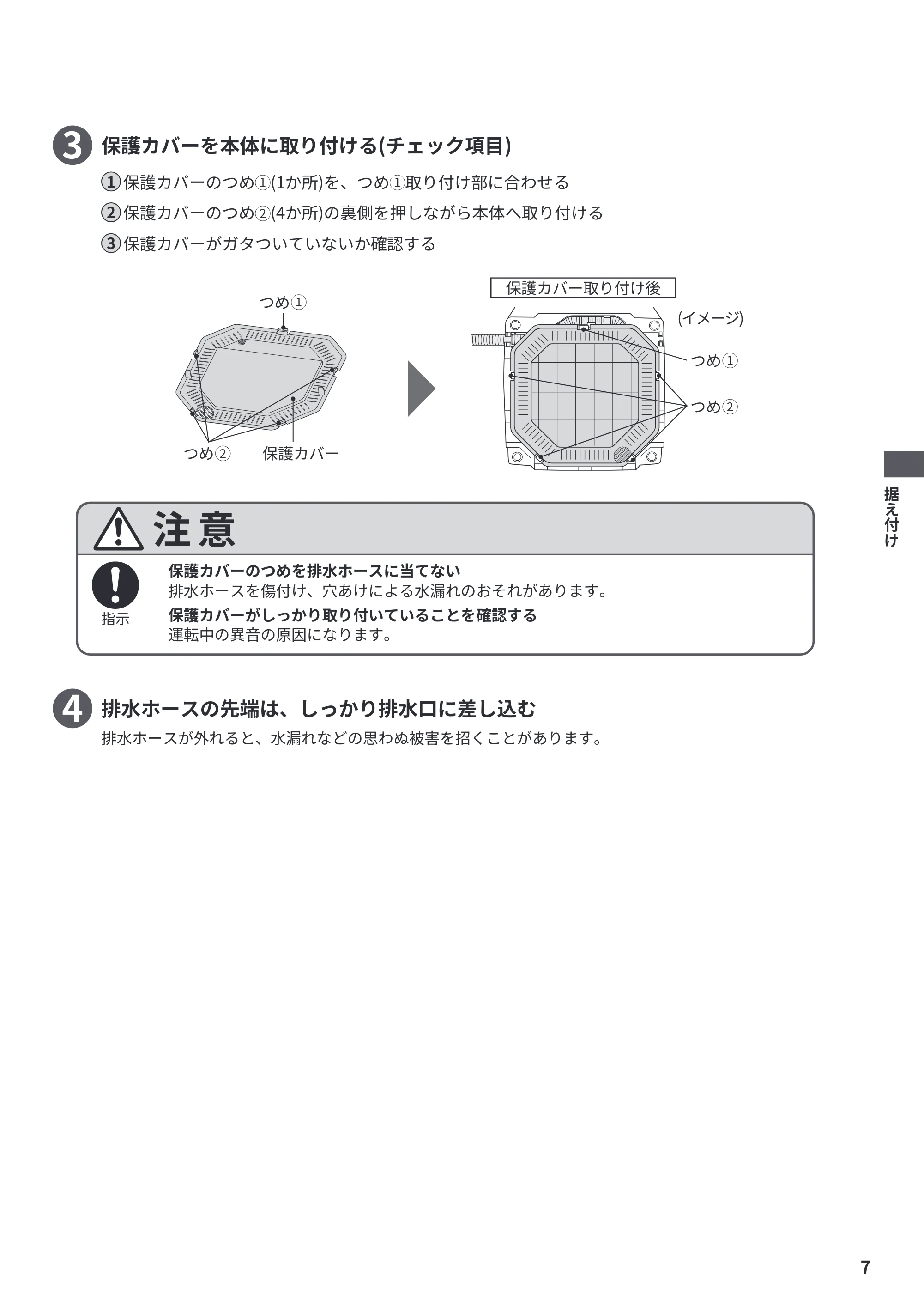

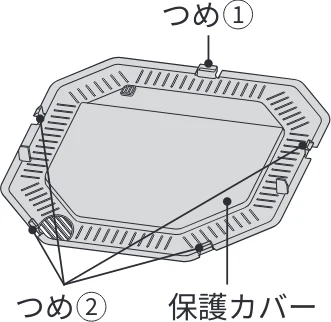

保護カバーを本体に取り付ける(チェック項目) 3 p.7

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 保護カバーを本体に取り付ける(チェック項目) 3 — 原本ページ — 7ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 保護カバーを本体に取り付ける(チェック項目) 3 — 原本ページ — 7ページ画像を保存

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 保護カバーを本体に取り付ける(チェック項目) 3 — 図版 7-1 — 7ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 保護カバーを本体に取り付ける(チェック項目) 3 — 図版 7-1 — 7ページ画像を保存

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 保護カバーを本体に取り付ける(チェック項目) 3 — 図版 7-2 — 7ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 保護カバーを本体に取り付ける(チェック項目) 3 — 図版 7-2 — 7ページ画像を保存

PDFの 7 ページを開く

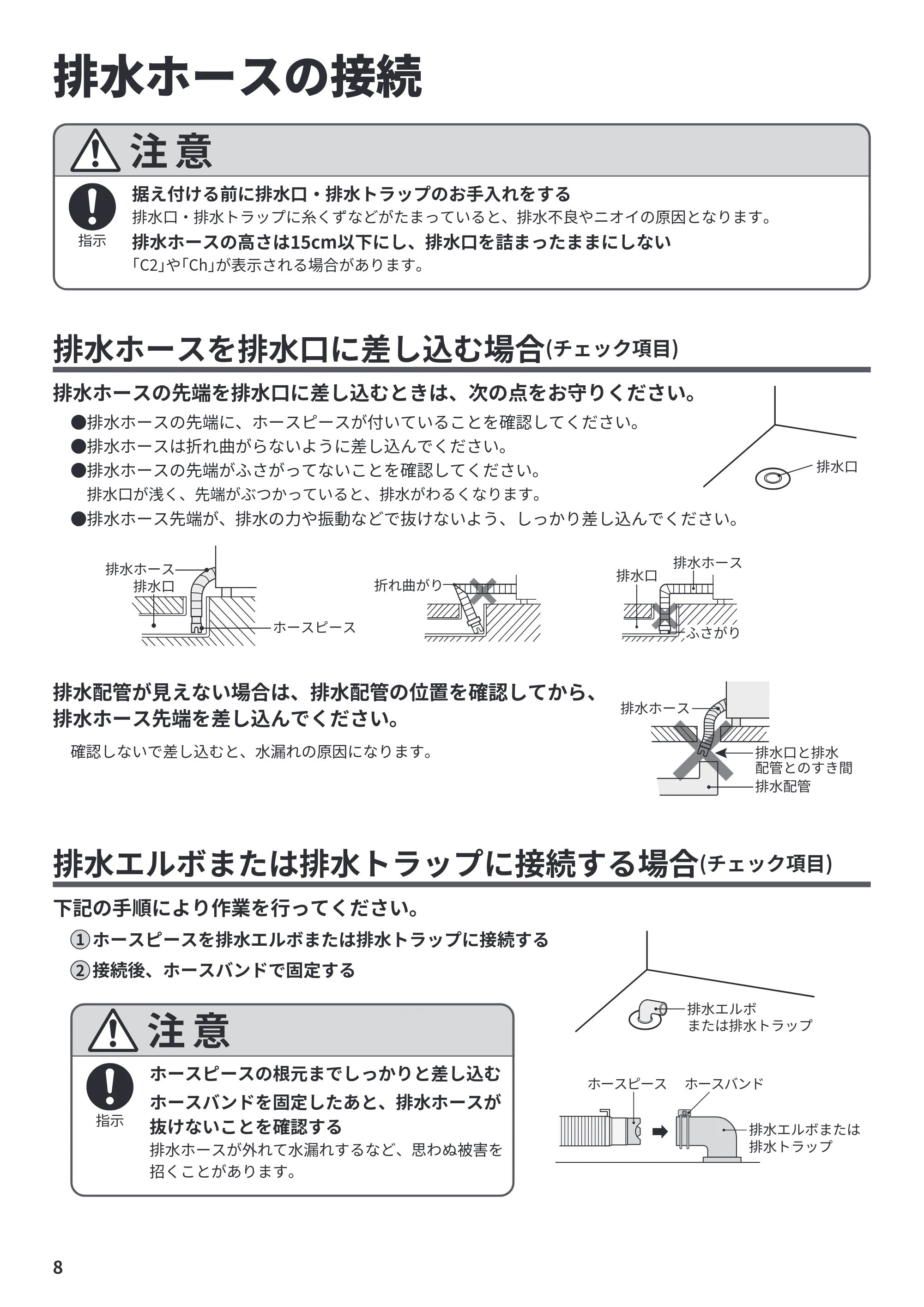

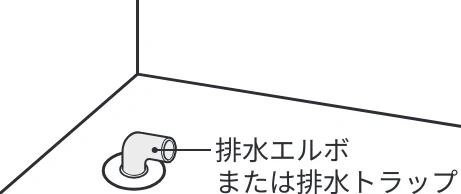

排水ホースの接続 p.8

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 排水ホースの接続 — 原本ページ — 8ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 排水ホースの接続 — 原本ページ — 8ページ画像を保存

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 排水ホースの接続 — 図版 8-1 — 8ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 排水ホースの接続 — 図版 8-1 — 8ページ画像を保存

PDFの 8 ページを開く

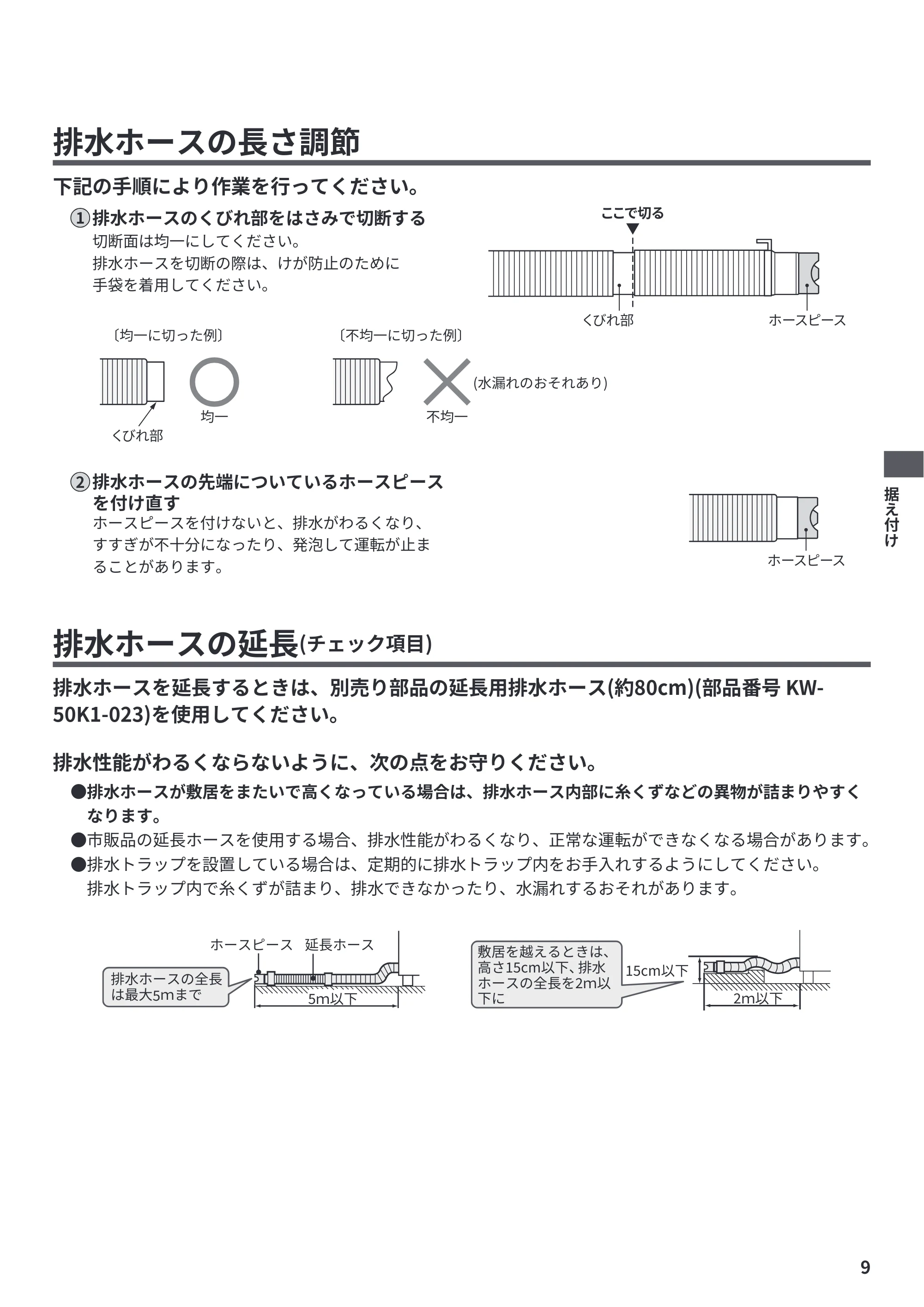

排水ホースの長さ調節 p.9

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 排水ホースの長さ調節 — 原本ページ — 9ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 排水ホースの長さ調節 — 原本ページ — 9ページ画像を保存

PDFの 9 ページを開く

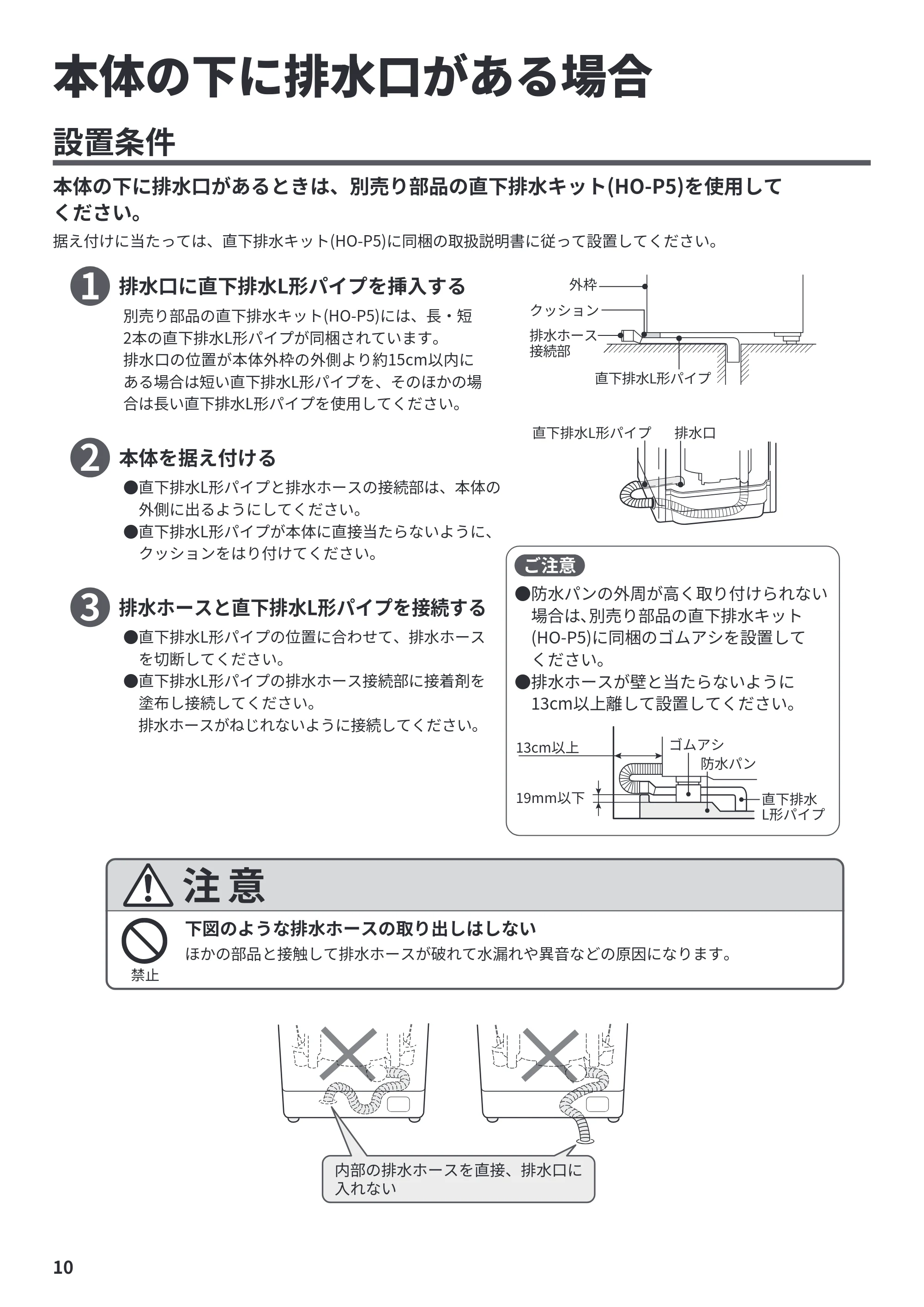

本体の下に排水口がある場合 p.10

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 本体の下に排水口がある場合 — 原本ページ — 10ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 本体の下に排水口がある場合 — 原本ページ — 10ページ画像を保存

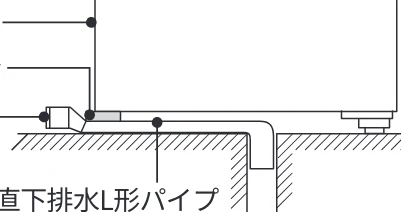

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 本体の下に排水口がある場合 — 図版 10-1 — 10ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 本体の下に排水口がある場合 — 図版 10-1 — 10ページ画像を保存

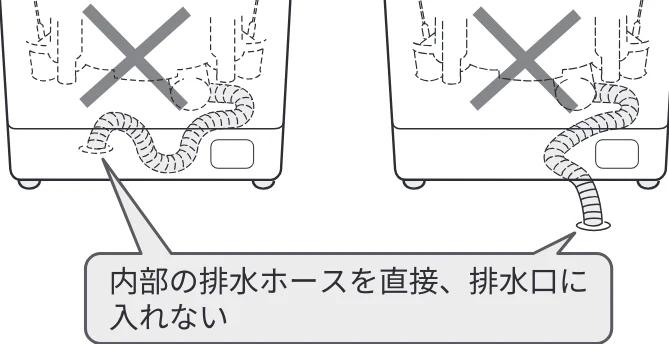

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 本体の下に排水口がある場合 — 図版 10-2 — 10ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 本体の下に排水口がある場合 — 図版 10-2 — 10ページ画像を保存

PDFの 10 ページを開く

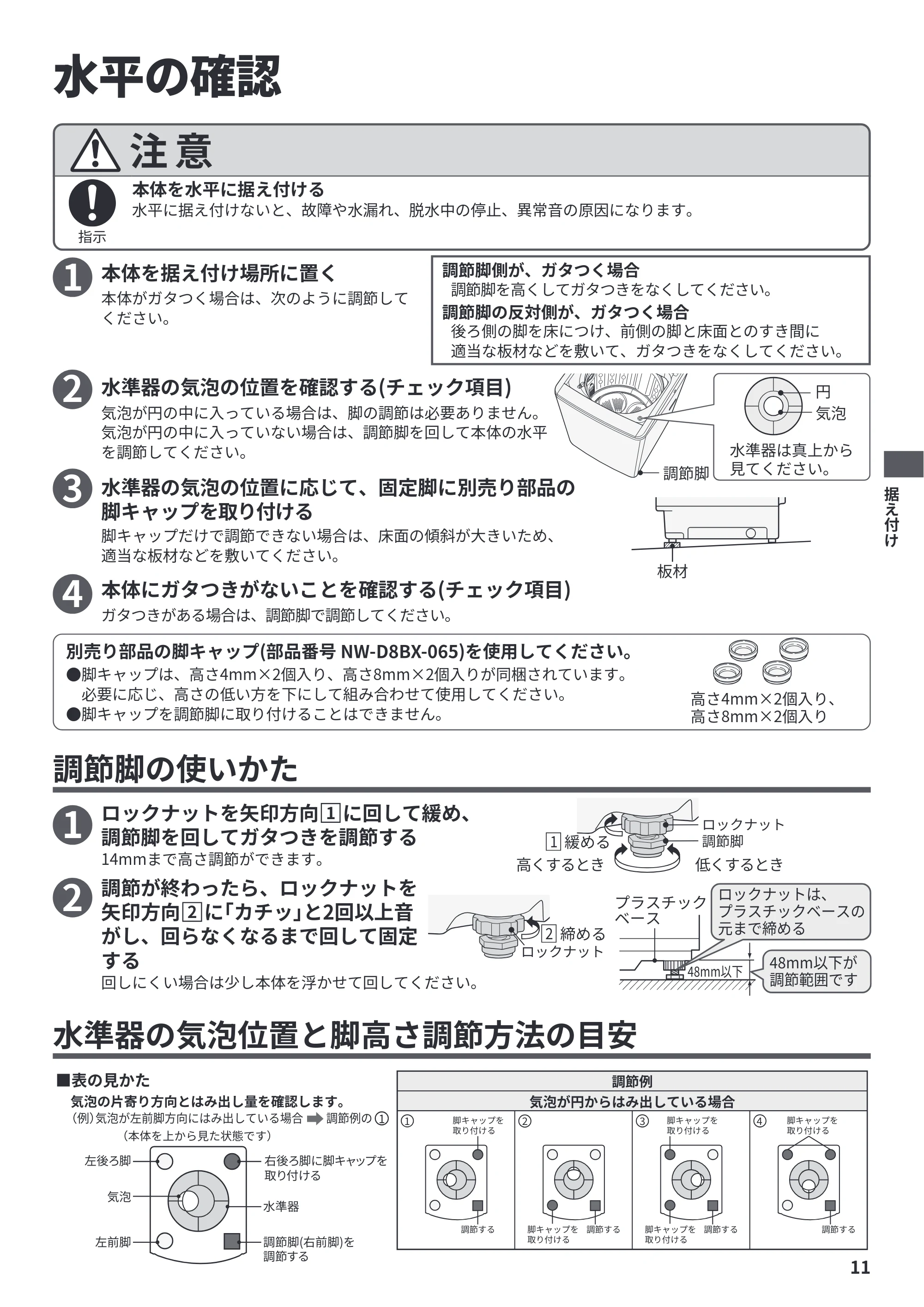

水平の確認 p.11

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 水平の確認 — 原本ページ — 11ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 水平の確認 — 原本ページ — 11ページ画像を保存

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 水平の確認 — 図版 11-1 — 11ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 水平の確認 — 図版 11-1 — 11ページ画像を保存

PDFの 11 ページを開く

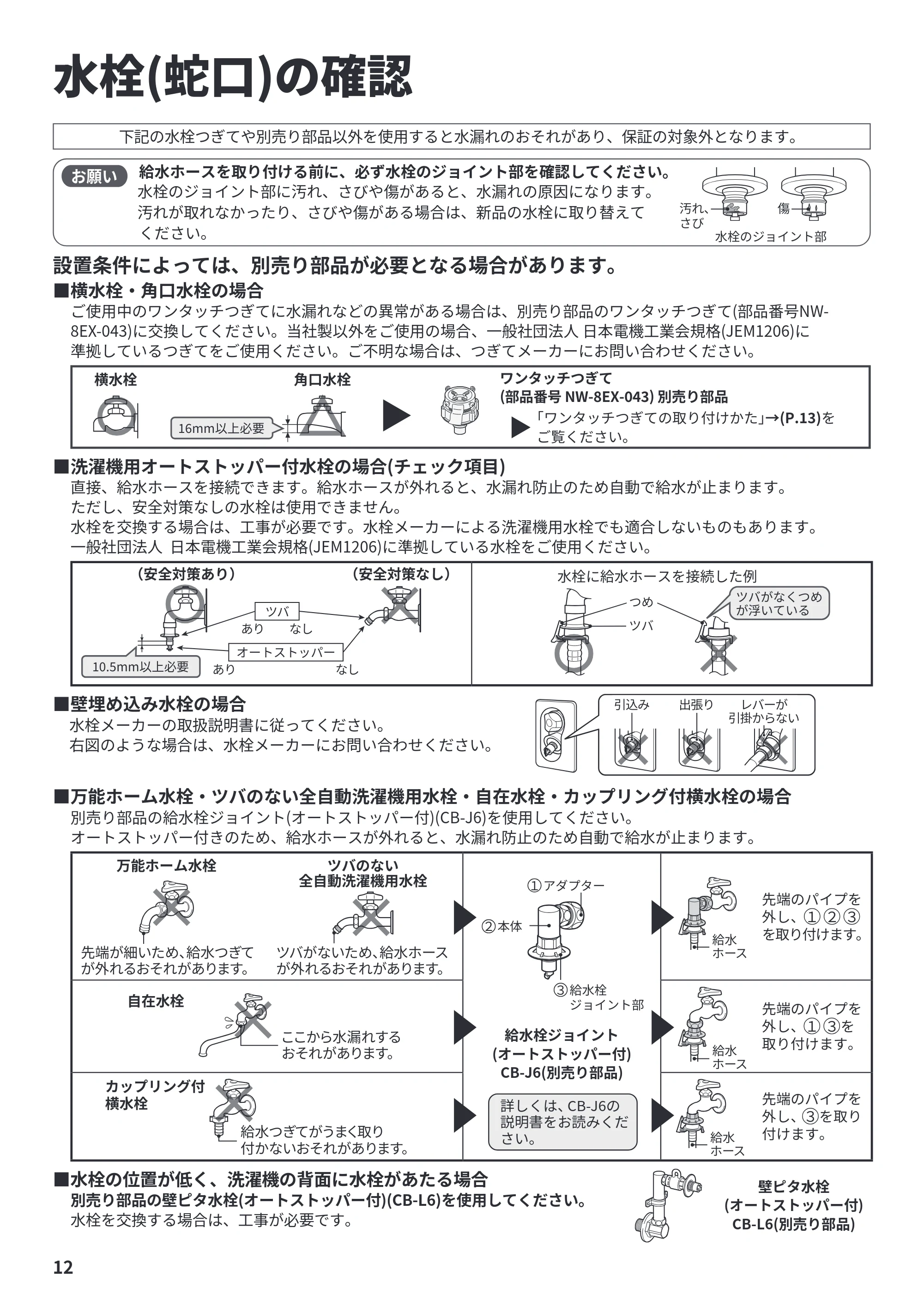

水栓(蛇口)の確認 p.12

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 水栓(蛇口)の確認 — 原本ページ — 12ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 水栓(蛇口)の確認 — 原本ページ — 12ページ画像を保存

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 水栓(蛇口)の確認 — 図版 12-1 — 12ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 水栓(蛇口)の確認 — 図版 12-1 — 12ページ画像を保存

PDFの 12 ページを開く

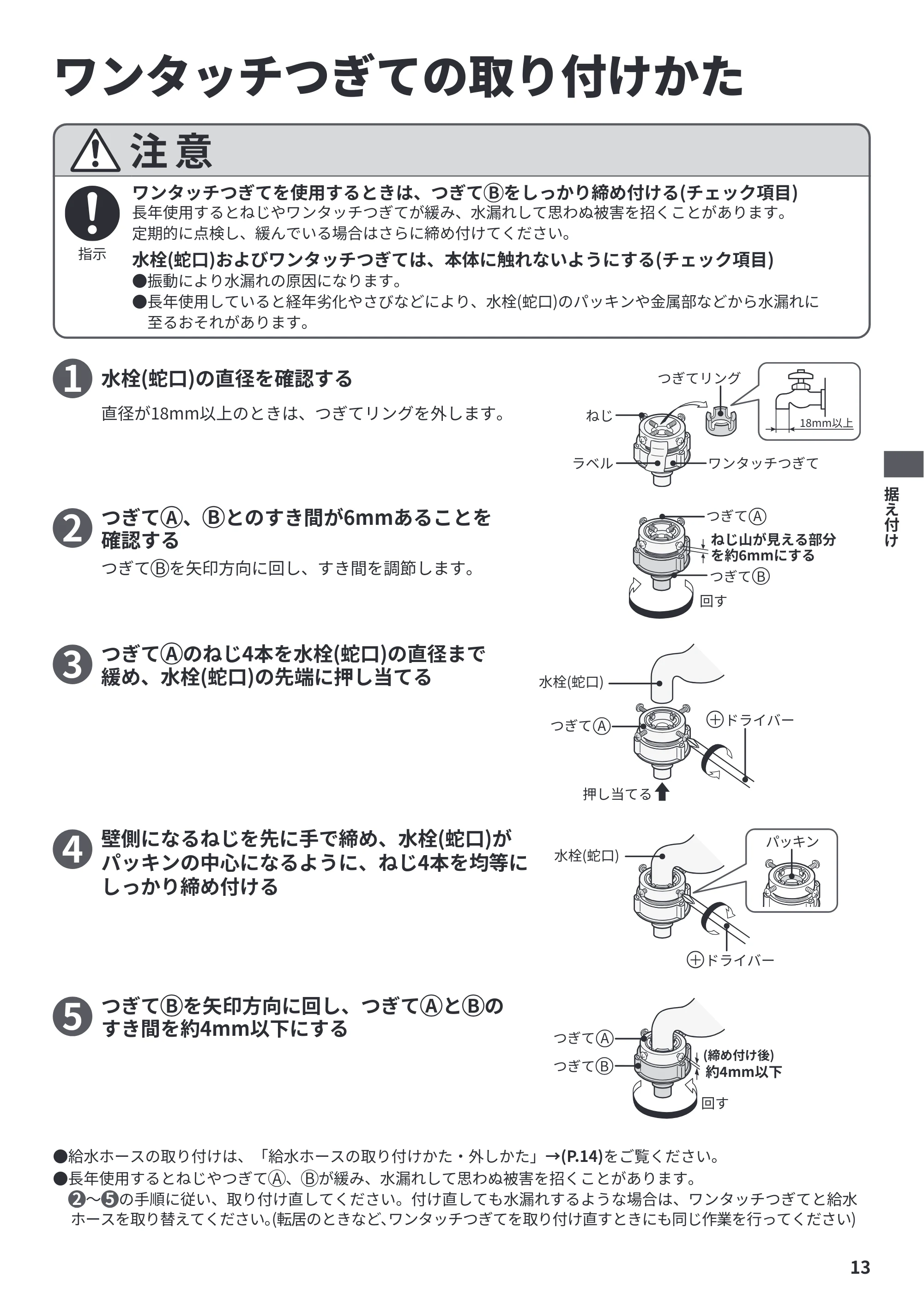

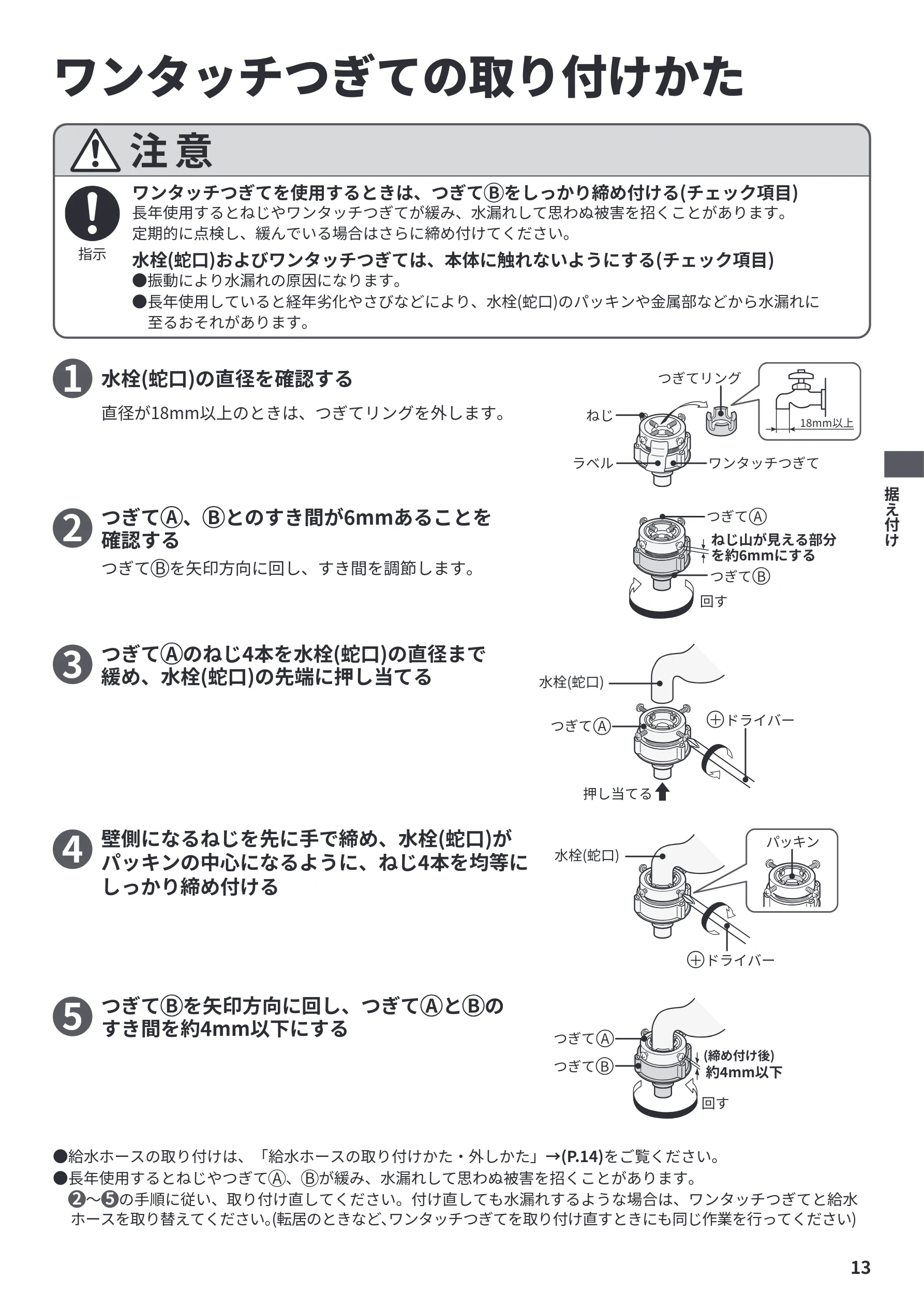

ワンタッチつぎての取り付けかた p.13

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — ワンタッチつぎての取り付けかた — 原本ページ — 13ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — ワンタッチつぎての取り付けかた — 原本ページ — 13ページ画像を保存

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — ワンタッチつぎての取り付けかた — 図版 13-1 — 13ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — ワンタッチつぎての取り付けかた — 図版 13-1 — 13ページ画像を保存

PDFの 13 ページを開く

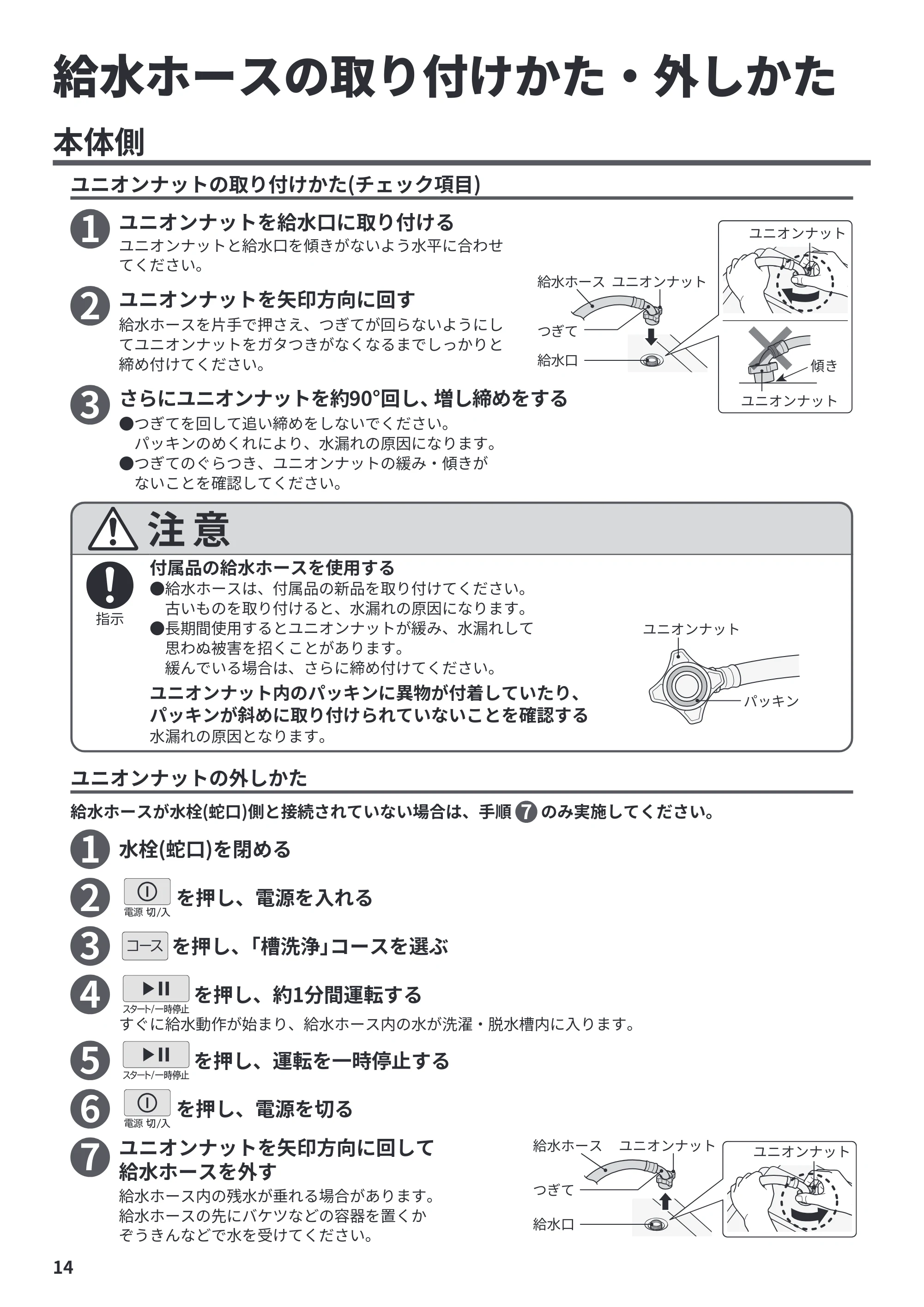

給水ホースの取り付けかた・外しかた p.14

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 給水ホースの取り付けかた・外しかた — 原本ページ — 14ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 給水ホースの取り付けかた・外しかた — 原本ページ — 14ページ画像を保存

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 給水ホースの取り付けかた・外しかた — 図版 14-1 — 14ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 給水ホースの取り付けかた・外しかた — 図版 14-1 — 14ページ画像を保存

PDFの 14 ページを開く

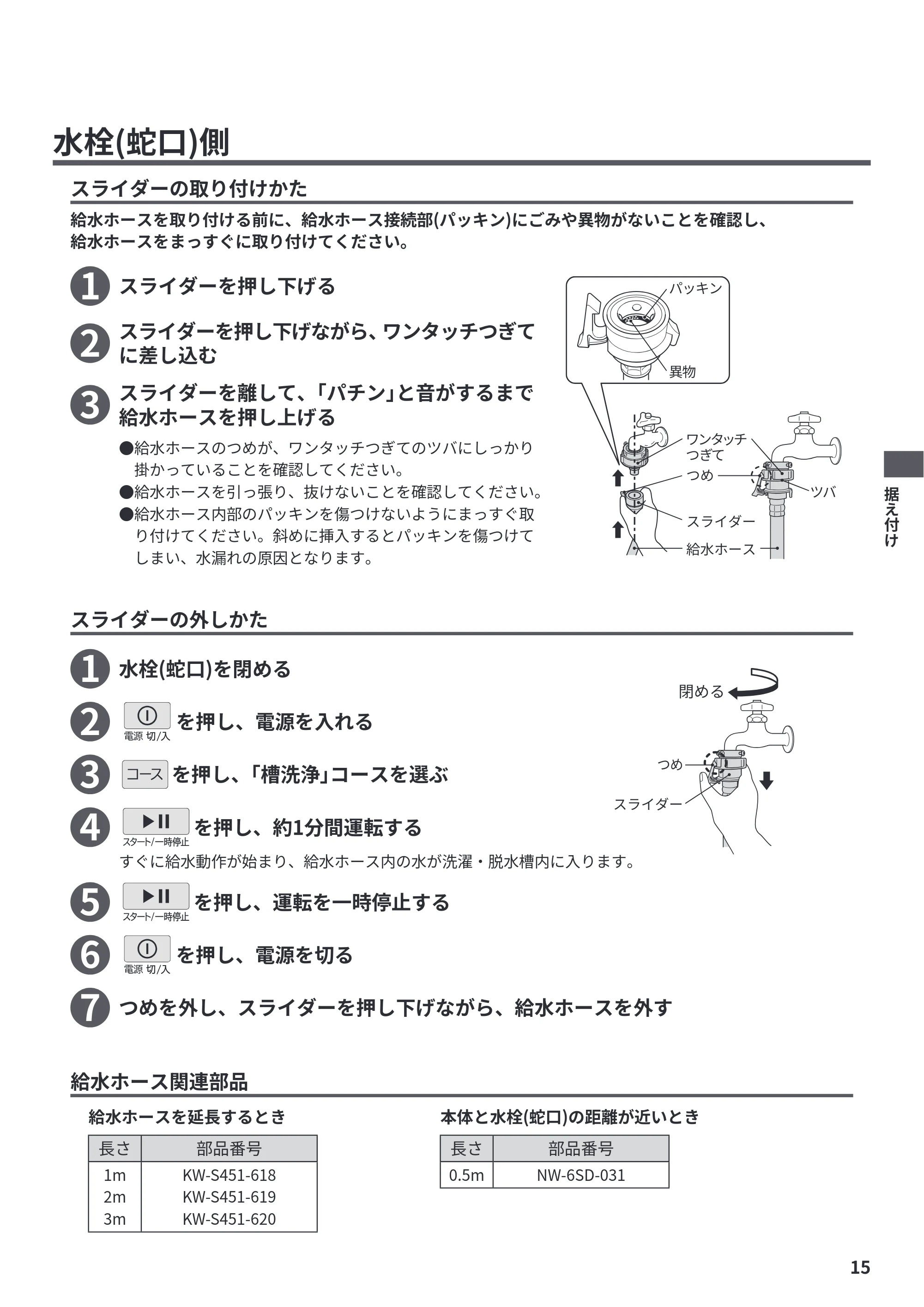

水栓(蛇口)側 p.15

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 水栓(蛇口)側 — 原本ページ — 15ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 水栓(蛇口)側 — 原本ページ — 15ページ画像を保存

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 水栓(蛇口)側 — 図版 15-1 — 15ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 水栓(蛇口)側 — 図版 15-1 — 15ページ画像を保存

PDFの 15 ページを開く

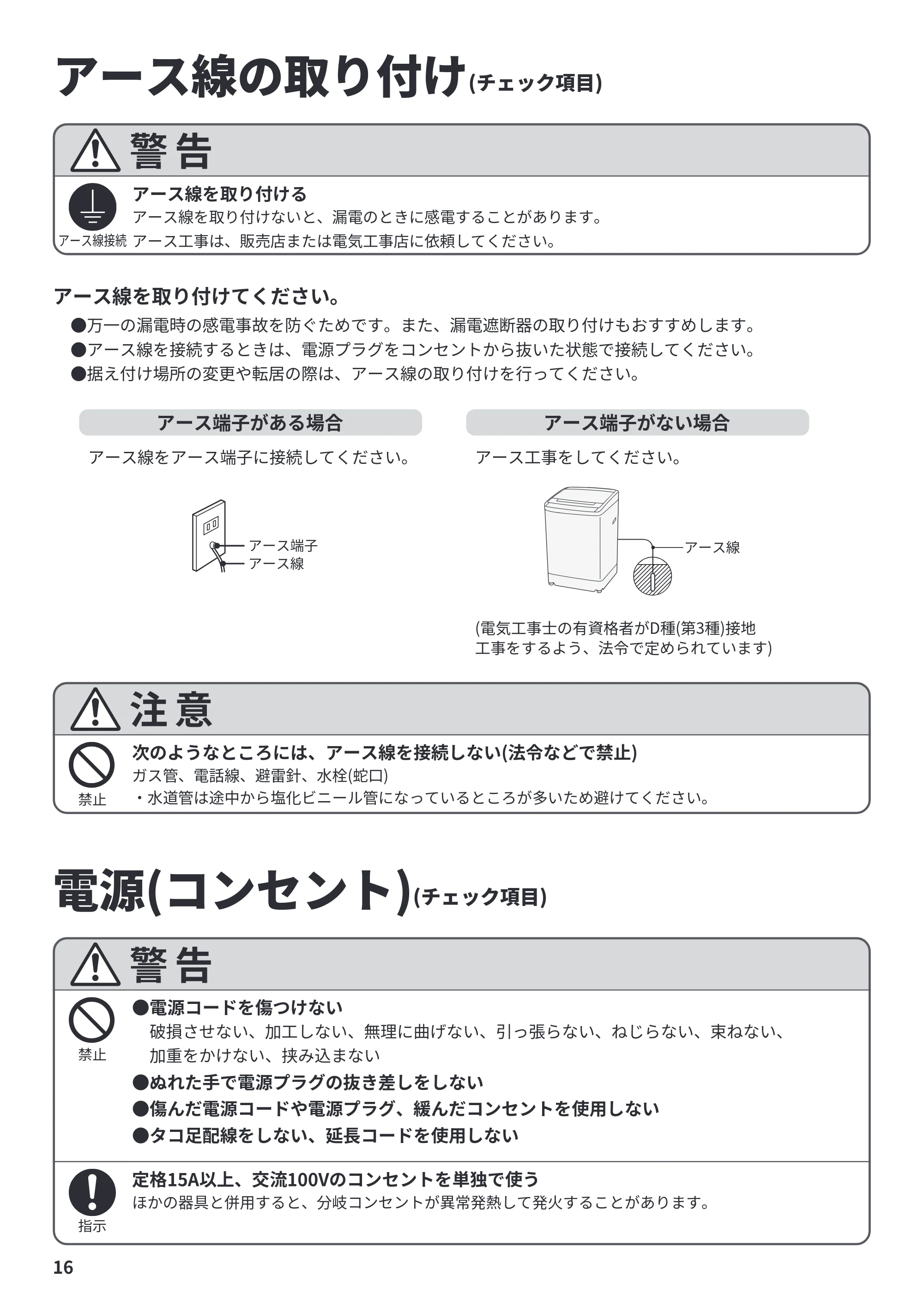

アース線の取り付け p.16

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — アース線の取り付け — 原本ページ — 16ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — アース線の取り付け — 原本ページ — 16ページ画像を保存

PDFの 16 ページを開く

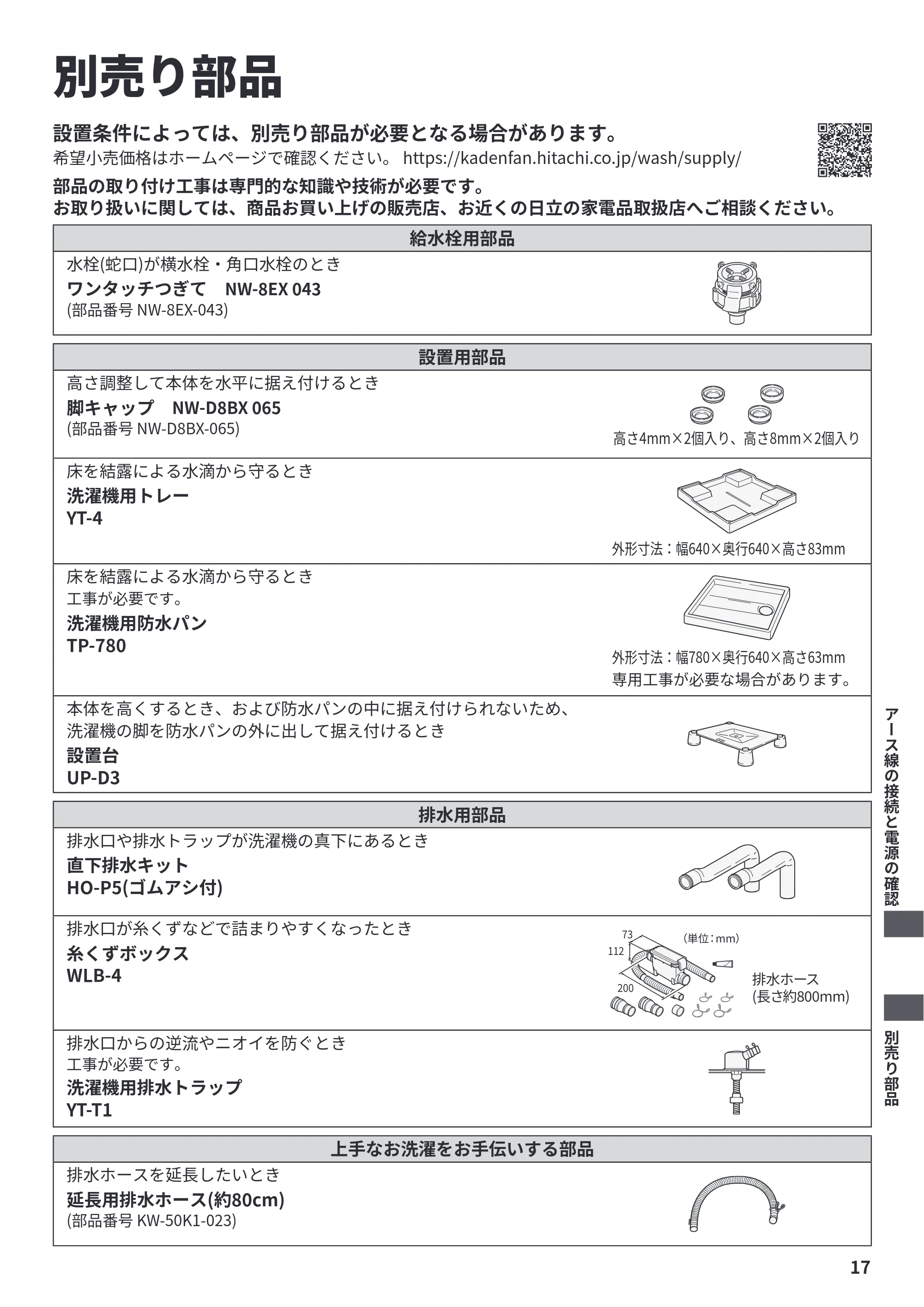

別売り部品 p.17

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 別売り部品 — 原本ページ — 17ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 別売り部品 — 原本ページ — 17ページ画像を保存

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 別売り部品 — 図版 17-1 — 17ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 別売り部品 — 図版 17-1 — 17ページ画像を保存

PDFの 17 ページを開く

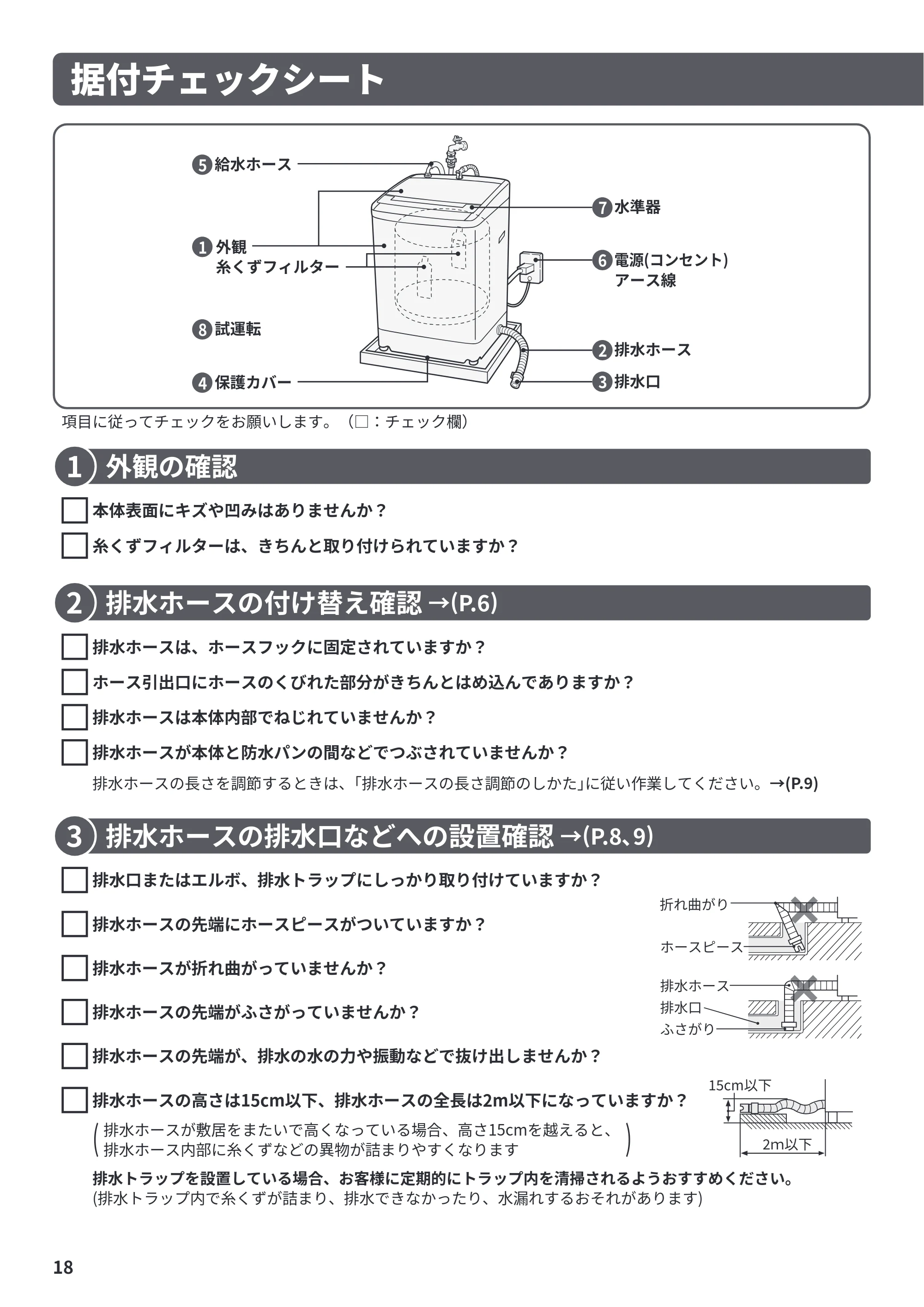

据付チェックシート p.18

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 据付チェックシート — 原本ページ — 18ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 据付チェックシート — 原本ページ — 18ページ画像を保存

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 据付チェックシート — 図版 18-1 — 18ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 据付チェックシート — 図版 18-1 — 18ページ画像を保存

PDFの 18 ページを開く

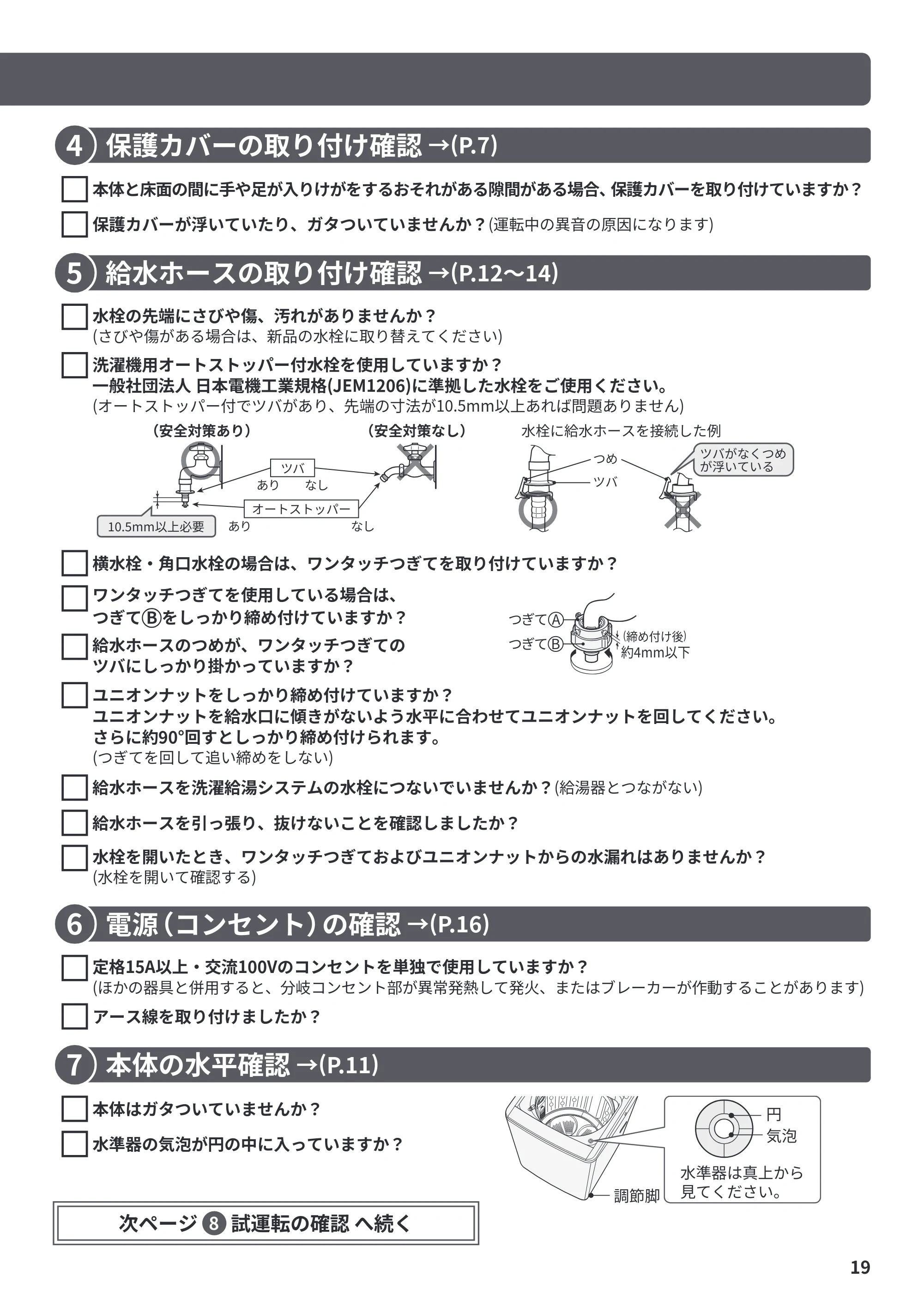

保護カバーの取り付け確認 p.19

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 保護カバーの取り付け確認 — 原本ページ — 19ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 保護カバーの取り付け確認 — 原本ページ — 19ページ画像を保存

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 保護カバーの取り付け確認 — 図版 19-1 — 19ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 保護カバーの取り付け確認 — 図版 19-1 — 19ページ画像を保存

PDFの 19 ページを開く

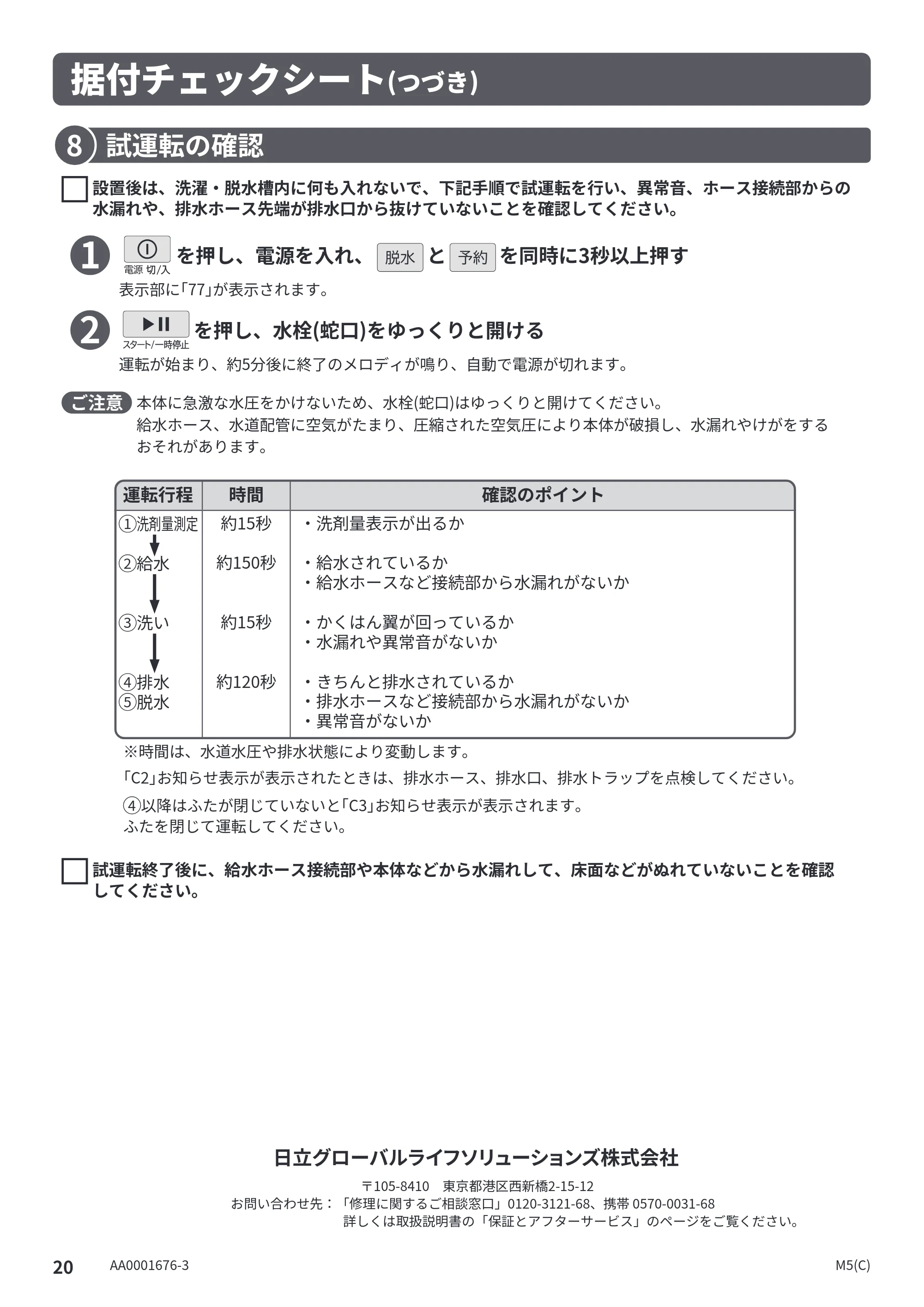

試運転の確認 p.20

日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 試運転の確認 — 原本ページ — 20ページ — 日立 BW-V70P / BW-V70PE6 / BW-G70P 据付説明書 — 試運転の確認 — 原本ページ — 20ページ画像を保存

PDFの 20 ページを開く
