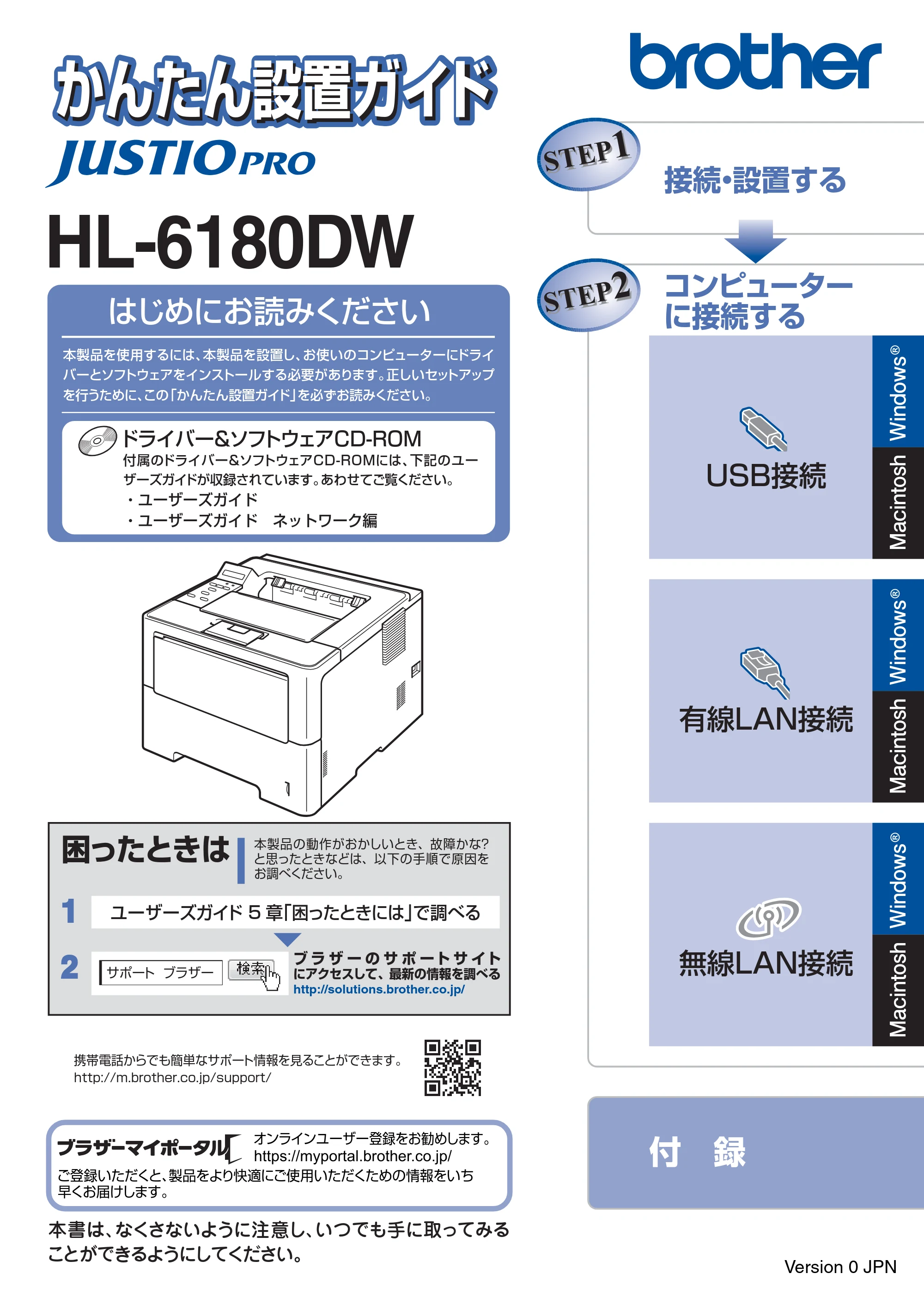

かんたん設置ガイドHL-6180DW

接続・設置する
付 録
本書は、なくさないように注意し、いつでも手に取ってみる
ことができるようにしてください。
USB接続
Windows
®
コンピューター
に接続する
Macintosh
有線LAN接続
Windows
®
Macintosh
無線LAN接続
Windows
®
Macintosh
オンラインユーザー登録をお勧めします。
ご登録いただくと、製品をより快適にご使用いただくための情報をいち
早くお届けします。
https://myportal.brother.co.jp/
かんたん設置かんたん設置ガイガイドかんたん設置ガイドかんたん設置ガイド
HL-6180DW
1

困ったときは

本製品の動作がおかしいとき、故障かな？
と思ったときなどは、以下の手順で原因を
お調べください。
ブ ラ ザ ー の サ ポ ート サ イト
にアクセスして、最新の情報を調べる
http://solutions.brother.co.jp/
ユーザーズガイド 5 章「困ったときには」で調べる
2 サポート ブラザー
携帯電話からでも簡単なサポート情報を見ることができます。
http://m.brother.co.jp/support/
ドライバー＆ソフトウェアCD-ROM
付属のドライバー＆ソフトウェアCD-ROMには、下記のユー
ザーズガイドが収録されています。あわせてご覧ください。

• ユーザーズガイド
• ユーザーズガイド ネットワーク編

はじめにお読みください
本製品を使用するには、本製品を設置し、お使いのコンピューターにドライ
バーとソフトウェアをインストールする必要があります。正しいセットアップ
を行うために、この「かんたん設置ガイド」を必ずお読みください。
Version 0 JPN

2

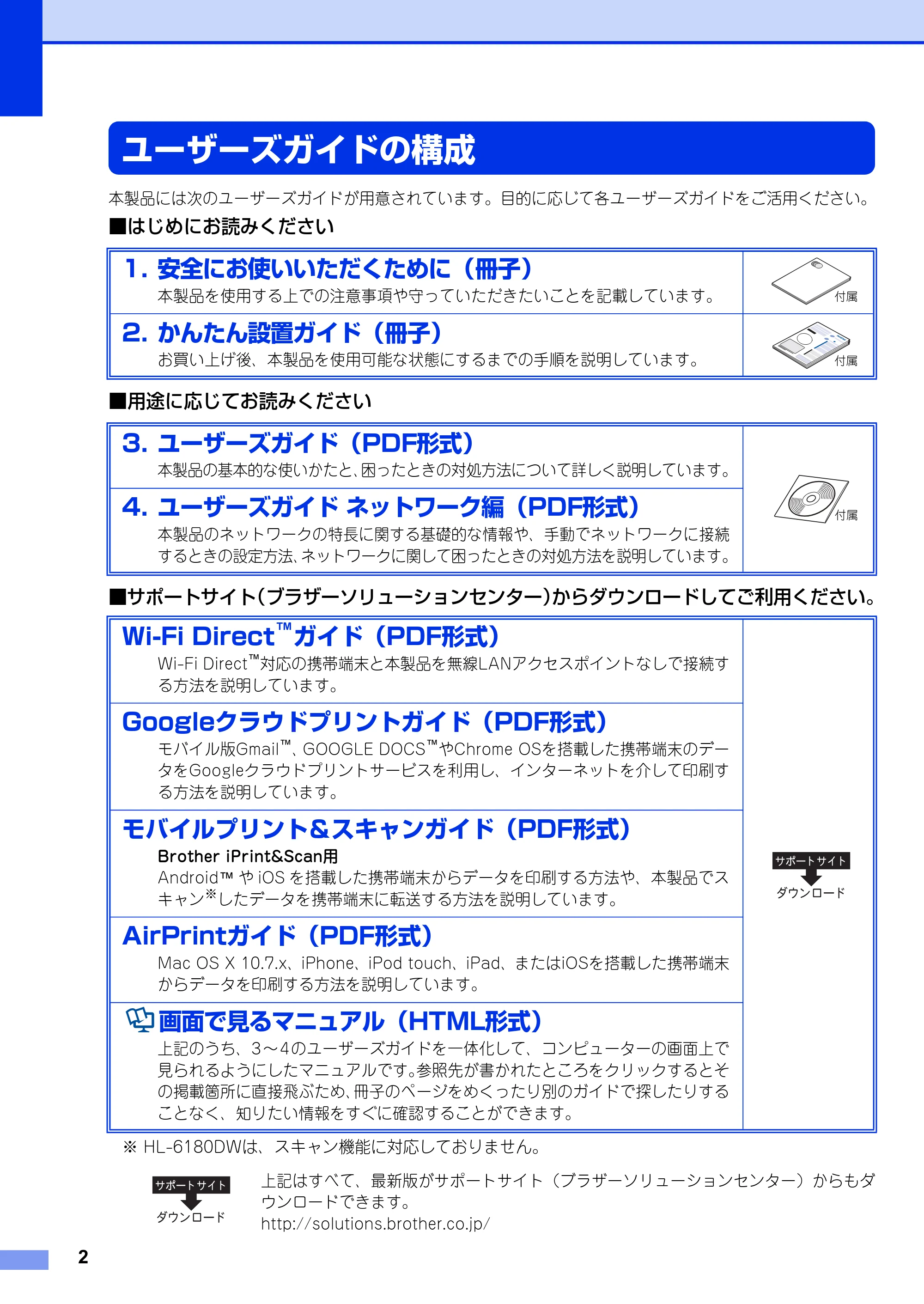

ユーザーズガイドの構成
本製品には次のユーザーズガイドが用意されています。目的に応じて各ユーザーズガイドをご活用ください。
■はじめにお読みください
■用途に応じてお読みください
■サポートサイト（ブラザーソリューションセンター）からダウンロードしてご利用ください。
上記はすべて、最新版がサポートサイト（ブラザーソリューションセンター）からもダ
ウンロードできます。
http://solutions.brother.co.jp/
1. 安全にお使いいただくために（冊子）
本製品を使用する上での注意事項や守っていただきたいことを記載しています。
2. かんたん設置ガイド（冊子）
お買い上げ後、本製品を使用可能な状態にするまでの手順を説明しています。
3. ユーザーズガイド（PDF形式）
本製品の基本的な使いかたと、困ったときの対処方法について詳しく説明しています。
4. ユーザーズガイド ネットワーク編（PDF形式）
本製品のネットワークの特長に関する基礎的な情報や、手動でネットワークに接続
するときの設定方法、ネットワークに関して困ったときの対処方法を説明しています。

付属
付属
付属
Wi-Fi Direct
™
ガイド（PDF形式）
Wi-Fi Direct
™
対応の携帯端末と本製品を無線LANアクセスポイントなしで接続す
る方法を説明しています。
Googleクラウドプリントガイド（PDF形式）
モバイル版Gmail
™
、GOOGLE DOCS
™
やChrome OSを搭載した携帯端末のデー
タをGoogleクラウドプリントサービスを利用し、インターネットを介して印刷す
る方法を説明しています。
モバイルプリント＆スキャンガイド（PDF形式）
Brother iPrint&Scan用
Android™ や iOS を搭載した携帯端末からデータを印刷する方法や、本製品でス
キャン
※
したデータを携帯端末に転送する方法を説明しています。
AirPrintガイド（PDF形式）
Mac OS X 10.7.x、iPhone、iPod touch、iPad、またはiOSを搭載した携帯端末
からデータを印刷する方法を説明しています。
画面で見るマニュアル（HTML形式）
上記のうち、3～4のユーザーズガイドを一体化して、コンピューターの画面上で

見られるようにしたマニュアルです。参照先が書かれたところをクリックするとそ
の掲載箇所に直接飛ぶため、冊子のページをめくったり別のガイドで探したりする
ことなく、知りたい情報をすぐに確認することができます。
※ HL-6180DWは、スキャン機能に対応しておりません。

3

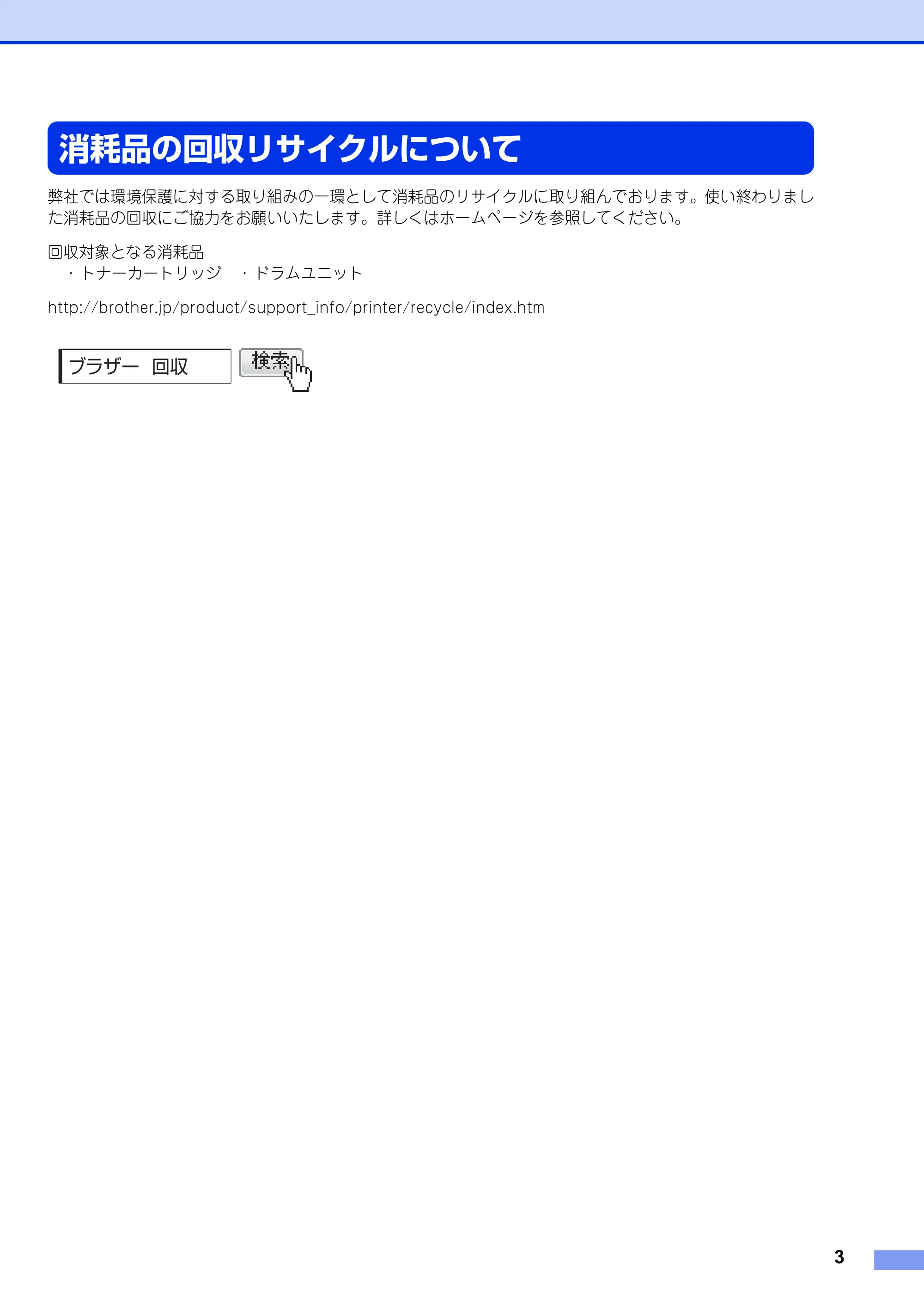

消耗品の回収リサイクルについて
弊社では環境保護に対する取り組みの一環として消耗品のリサイクルに取り組んでおります。使い終わりまし
た消耗品の回収にご協力をお願いいたします。詳しくはホームページを参照してください。
回収対象となる消耗品

• トナーカートリッジ ・ ドラムユニット

http://brother.jp/product/support_info/printer/recycle/index.htm
ブラザー 回収

4

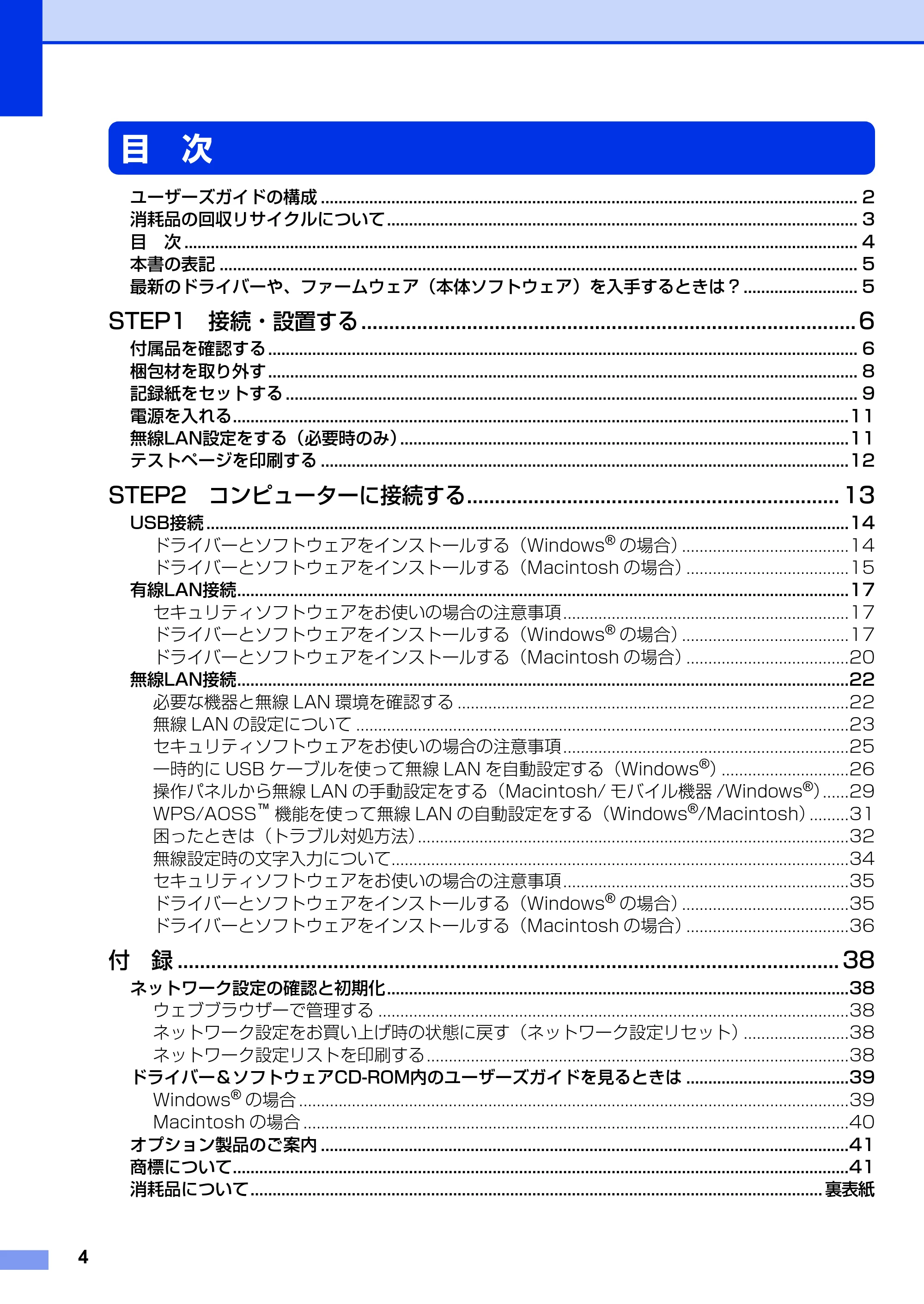

目 次
ユーザーズガイドの構成 .......................................................................................................................... 2
消耗品の回収リサイクルについて........................................................................................................... 3
目 次 ......................................................................................................................................................... 4
本書の表記 ................................................................................................................................................. 5

最新のドライバーや、ファームウェア（本体ソフトウェア）を入手するときは？.......................... 5
STEP1 接続・設置する ......................................................................................... 6
付属品を確認する...................................................................................................................................... 6
梱包材を取り外す...................................................................................................................................... 8

記録紙をセットする .................................................................................................................................. 9
電源を入れる............................................................................................................................................11
無線LAN設定をする（必要時のみ）......................................................................................................11
テストページを印刷する ........................................................................................................................12

STEP2 コンピューターに接続する................................................................... 13
USB接続 ..................................................................................................................................................14
ドライバーとソフトウェアをインストールする（Windows
®
の場合）......................................14
ドライバーとソフトウェアをインストールする（Macintosh の場合）.....................................15
有線LAN接続...........................................................................................................................................17

セキュリティソフトウェアをお使いの場合の注意事項.................................................................17
ドライバーとソフトウェアをインストールする（Windows
®
の場合）......................................17
ドライバーとソフトウェアをインストールする（Macintosh の場合）.....................................20
無線LAN接続...........................................................................................................................................22
必要な機器と無線 LAN 環境を確認する .........................................................................................22

無線 LAN の設定について ................................................................................................................23
セキュリティソフトウェアをお使いの場合の注意事項.................................................................25
一時的に USB ケーブルを使って無線 LAN を自動設定する（Windows
®
）.............................26
操作パネルから無線 LAN の手動設定をする（Macintosh/ モバイル機器 /Windows
®
）......29
WPS/AOSS
™
機能を使って無線 LAN の自動設定をする（Windows
®
/Macintosh）.........31
困ったときは（トラブル対処方法）..................................................................................................32

無線設定時の文字入力について........................................................................................................34
セキュリティソフトウェアをお使いの場合の注意事項.................................................................35
ドライバーとソフトウェアをインストールする（Windows
®
の場合）......................................35
ドライバーとソフトウェアをインストールする（Macintosh の場合）.....................................36
付 録 ....................................................................................................................... 38

ネットワーク設定の確認と初期化.........................................................................................................38
ウェブブラウザーで管理する ...........................................................................................................38
ネットワーク設定をお買い上げ時の状態に戻す（ネットワーク設定リセット）........................38
ネットワーク設定リストを印刷する................................................................................................38
ドライバー＆ソフトウェアCD-ROM内のユーザーズガイドを見るときは .....................................39

Windows
®
の場合 .............................................................................................................................39
Macintosh の場合 ............................................................................................................................40
オプション製品のご案内 ........................................................................................................................41
商標について............................................................................................................................................41

消耗品について.................................................................................................................................. 裏表紙

5

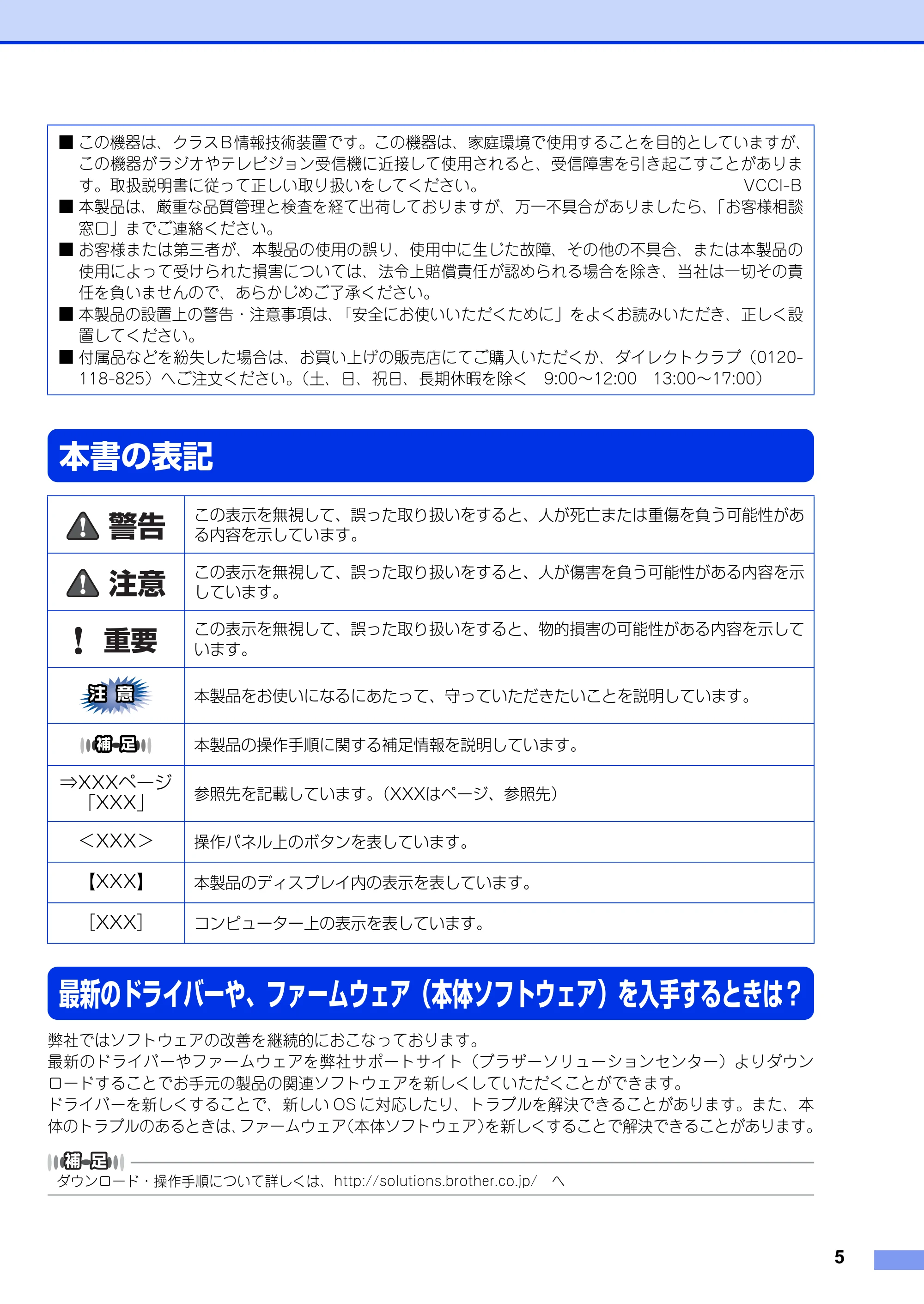

本書の表記
最新のドライバーや、ファームウェア（本体ソフトウェア）を入手するときは？
弊社ではソフトウェアの改善を継続的におこなっております。
最新のドライバーやファームウェアを弊社サポートサイト（ブラザーソリューションセンター）よりダウン
ロードすることでお手元の製品の関連ソフトウェアを新しくしていただくことができます。
ドライバーを新しくすることで、新しい OS に対応したり、トラブルを解決できることがあります。また、本
体のトラブルのあるときは、ファームウェア（本体ソフトウェア）を新しくすることで解決できることがあります。
ダウンロード・操作手順について詳しくは、http://solutions.brother.co.jp/ へ
■ この機器は、クラスB情報技術装置です。この機器は、家庭環境で使用することを目的としていますが、
この機器がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがありま
す。取扱説明書に従って正しい取り扱いをしてください。 VCCI-B
■ 本製品は、厳重な品質管理と検査を経て出荷しておりますが、万一不具合がありましたら、「お客様相談

窓口」までご連絡ください。
■ お客様または第三者が、本製品の使用の誤り、使用中に生じた故障、その他の不具合、または本製品の
使用によって受けられた損害については、法令上賠償責任が認められる場合を除き、当社は一切その責
任を負いませんので、あらかじめご了承ください。
■ 本製品の設置上の警告・注意事項は、「安全にお使いいただくために」をよくお読みいただき、正しく設
置してください。
■ 付属品などを紛失した場合は、お買い上げの販売店にてご購入いただくか、ダイレクトクラブ（0120-
118-825）へご注文ください。（土、日、祝日、長期休暇を除く 9:00～12:00 13:00～17:00）
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性があ
る内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性がある内容を示
しています。
この表示を無視して、誤った取り扱いをすると、物的損害の可能性がある内容を示して
います。
本製品をお使いになるにあたって、守っていただきたいことを説明しています。

本製品の操作手順に関する補足情報を説明しています。
⇒XXXページ
「XXX」
参照先を記載しています。（XXXはページ、参照先）
＜XXX＞ 操作パネル上のボタンを表しています。
【XXX】 本製品のディスプレイ内の表示を表しています。
［XXX］ コンピューター上の表示を表しています。

STEP1 接続・設置する
6

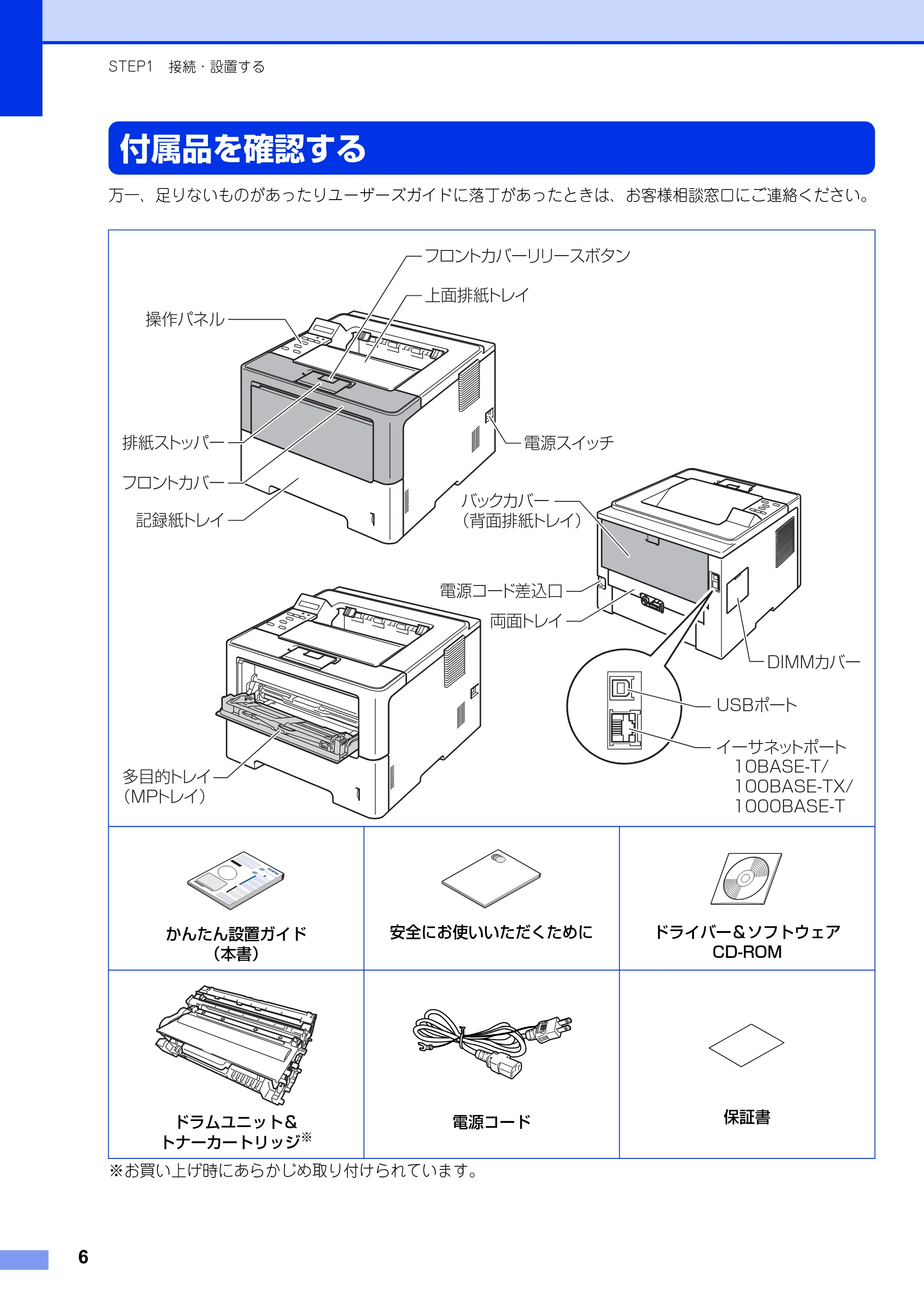

付属品を確認する
万一、足りないものがあったりユーザーズガイドに落丁があったときは、お客様相談窓口にご連絡ください。
※お買い上げ時にあらかじめ取り付けられています。
かんたん設置ガイド
（本書）
安全にお使いいただくために ドライバー＆ソフトウェア
CD-ROM
ドラムユニット＆
トナーカートリッジ
※
電源コード 保証書
上面排紙トレイ
フロントカバーリリースボタン
操作パネル
記録紙トレイ
フロントカバー
排紙ストッパー 電源スイッチ
多目的トレイ
（MPトレイ）
バックカバー
（背面排紙トレイ）
電源コード差込口
両面トレイ
USBポート
イーサネットポート
10BASE-T/
100BASE-TX/
1000BASE-T
DIMMカバー
STEP1 接続・設置する

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する
7

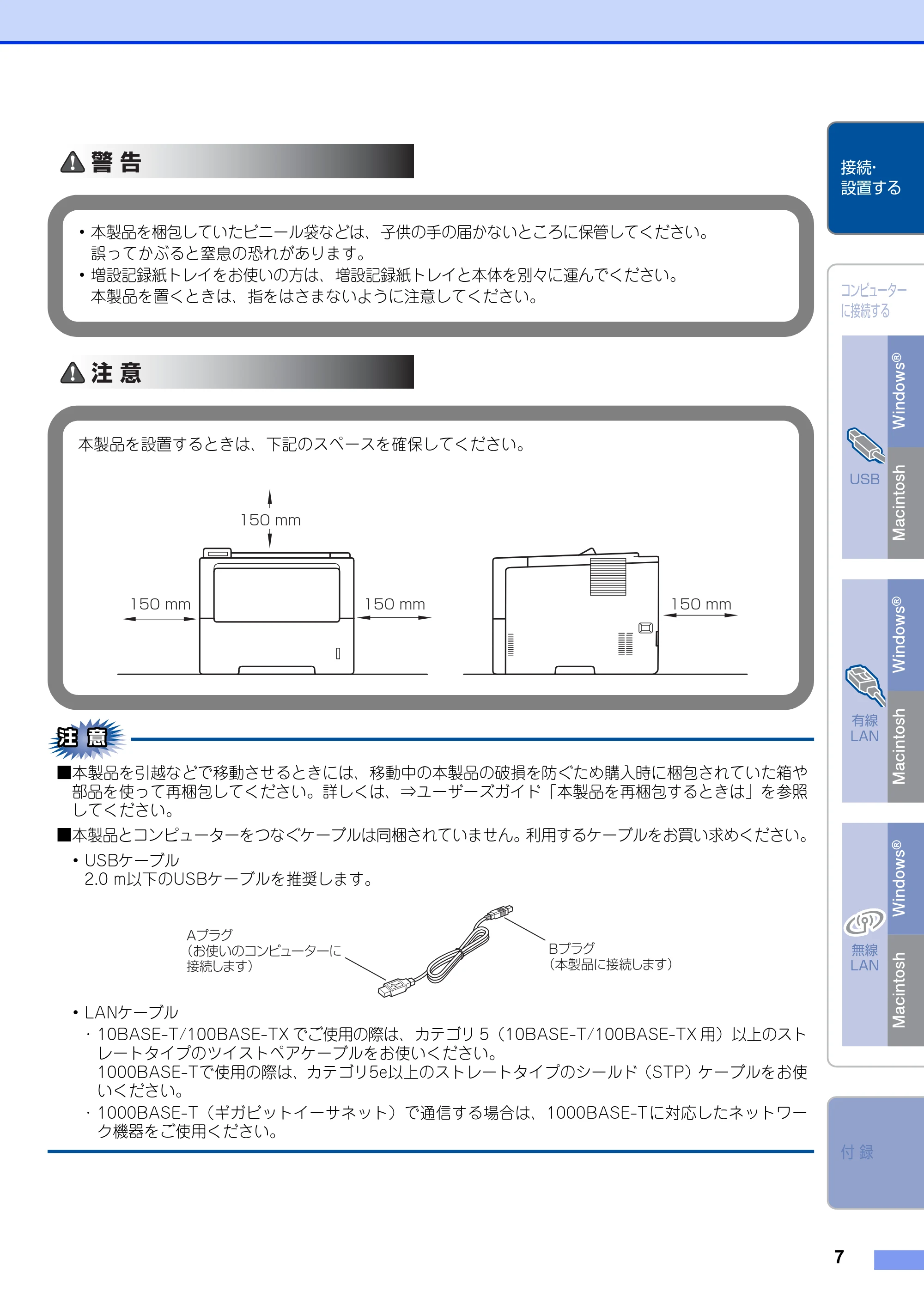

■本製品を引越などで移動させるときには、移動中の本製品の破損を防ぐため購入時に梱包されていた箱や
部品を使って再梱包してください。詳しくは、⇒ユーザーズガイド「本製品を再梱包するときは」を参照
してください。
■本製品とコンピューターをつなぐケーブルは同梱されていません。利用するケーブルをお買い求めください。
･ USBケーブル
2.0 m以下のUSBケーブルを推奨します。
･ LANケーブル

• 10BASE-T/100BASE-TX でご使用の際は、カテゴリ 5（10BASE-T/100BASE-TX 用）以上のスト

レートタイプのツイストペアケーブルをお使いください。
1000BASE-Tで使用の際は、カテゴリ5e以上のストレートタイプのシールド（STP）ケーブルをお使
いください。

• 1000BASE-T（ギガビットイーサネット）で通信する場合は、1000BASE-Tに対応したネットワー

ク機器をご使用ください。
･ 本製品を梱包していたビニール袋などは、子供の手の届かないところに保管してください。
誤ってかぶると窒息の恐れがあります。
･ 増設記録紙トレイをお使いの方は、増設記録紙トレイと本体を別々に運んでください。
本製品を置くときは、指をはさまないように注意してください。
警 告
注 意
本製品を設置するときは、下記のスペースを確保してください。
150 mm 150 mm150 mm
150 mm
Aプラグ
（お使いのコンピューターに
接続します）
Bプラグ
（本製品に接続します）

STEP1 接続・設置する
8

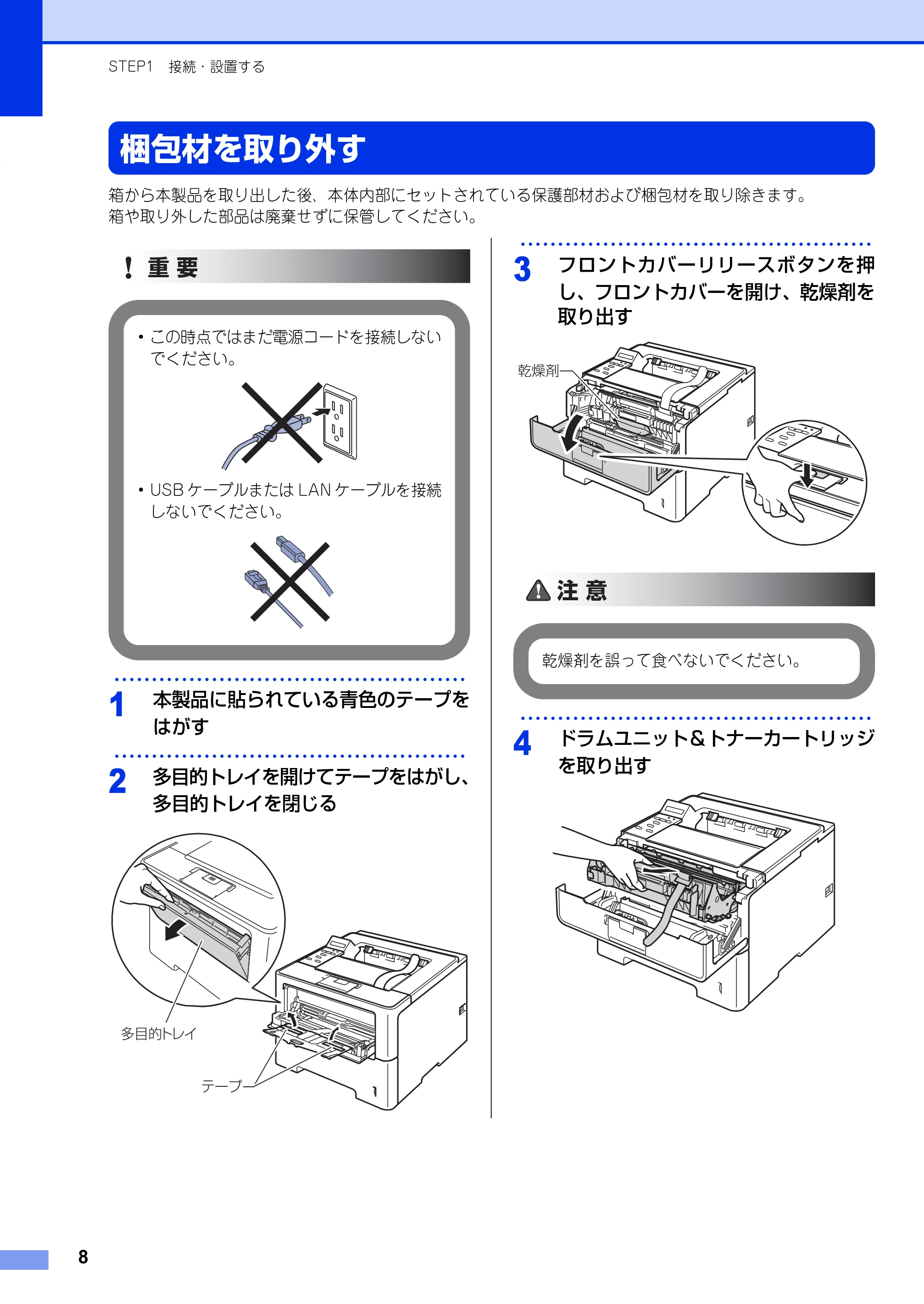

梱包材を取り外す
箱から本製品を取り出した後、本体内部にセットされている保護部材および梱包材を取り除きます。
箱や取り外した部品は廃棄せずに保管してください。
･･･････････････････････････････････････････････
1
本製品に貼られている青色のテープを
はがす
･･･････････････････････････････････････････････
2
多目的トレイを開けてテープをはがし、
多目的トレイを閉じる
･･･････････････････････････････････････････････
3
フロントカバーリリースボタンを押
し、フロントカバーを開け、乾燥剤を
取り出す
･･･････････････････････････････････････････････
4
ドラムユニット＆トナーカートリッジ
を取り出す
･ この時点ではまだ電源コードを接続しない
でください。
･ USB ケーブルまたは LAN ケーブルを接続
しないでください。

重 要
多目的トレイ
テープ
乾燥剤
乾燥剤を誤って食べないでください。
注 意

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する
9
･･･････････････････････････････････････････････

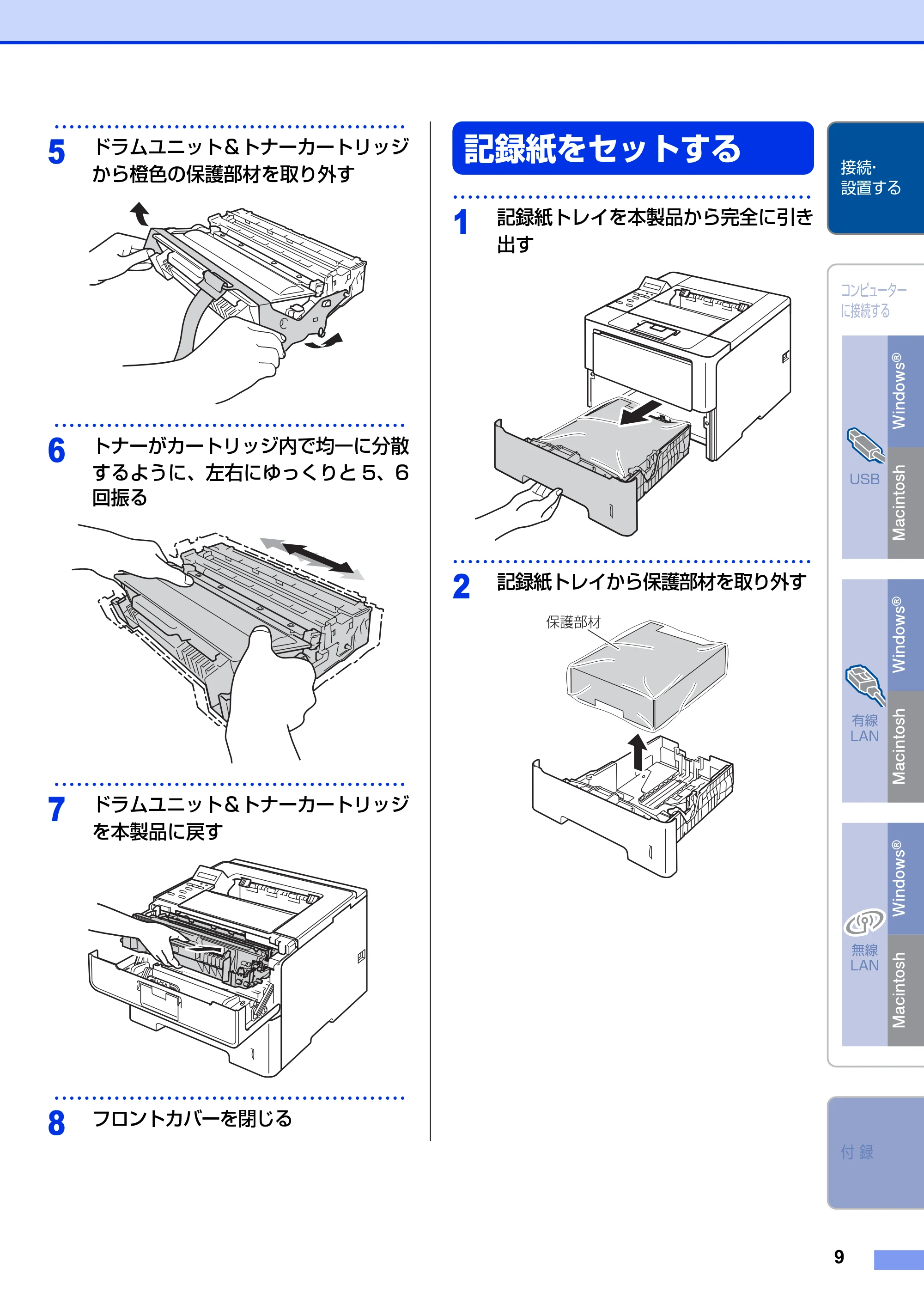

5
ドラムユニット＆トナーカートリッジ
から橙色の保護部材を取り外す
･･･････････････････････････････････････････････
6
トナーがカートリッジ内で均一に分散
するように、左右にゆっくりと 5、6
回振る
･･･････････････････････････････････････････････
7
ドラムユニット＆トナーカートリッジ
を本製品に戻す
･･･････････････････････････････････････････････
8
フロントカバーを閉じる
記録紙をセットする
････････････････････････････････････････････････
1
記録紙トレイを本製品から完全に引き

出す
････････････････････････････････････････････････
2
記録紙トレイから保護部材を取り外す
保護部材

STEP1 接続・設置する
10
･･･････････････････････････････････････････････

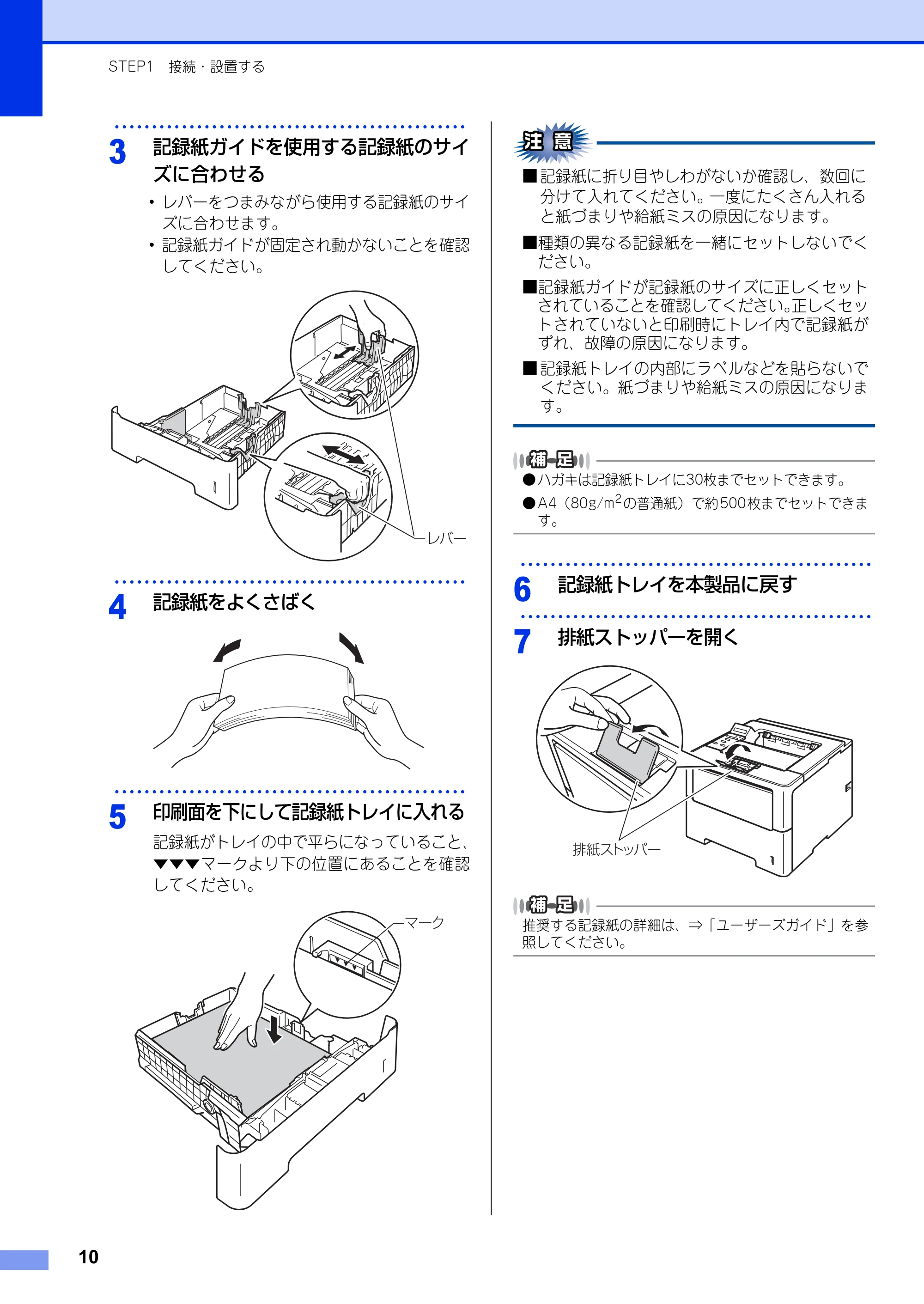

3
記録紙ガイドを使用する記録紙のサイ
ズに合わせる
･ レバーをつまみながら使用する記録紙のサイ
ズに合わせます。
･ 記録紙ガイドが固定され動かないことを確認
してください。
･･･････････････････････････････････････････････
4
記録紙をよくさばく
･･･････････････････････････････････････････････
5
印刷面を下にして記録紙トレイに入れる
記録紙がトレイの中で平らになっていること、
▼▼▼マークより下の位置にあることを確認
してください。
■ 記録紙に折り目やしわがないか確認し、数回に
分けて入れてください。一度にたくさん入れる
と紙づまりや給紙ミスの原因になります。
■種類の異なる記録紙を一緒にセットしないでく
ださい。
■記録紙ガイドが記録紙のサイズに正しくセット
されていることを確認してください。正しくセッ

トされていないと印刷時にトレイ内で記録紙が
ずれ、故障の原因になります。
■ 記録紙トレイの内部にラベルなどを貼らないで
ください。紙づまりや給紙ミスの原因になりま
す。

• ハガキは記録紙トレイに30枚までセットできます。
• A4（80g/m

2
の普通紙）で約 500枚までセットできま
す。
･･･････････････････････････････････････････････
6
記録紙トレイを本製品に戻す
･･･････････････････････････････････････････････
7
排紙ストッパーを開く
推奨する記録紙の詳細は、⇒「ユーザーズガイド」を参
照してください。
レバー
マーク
排紙ストッパー

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する
11

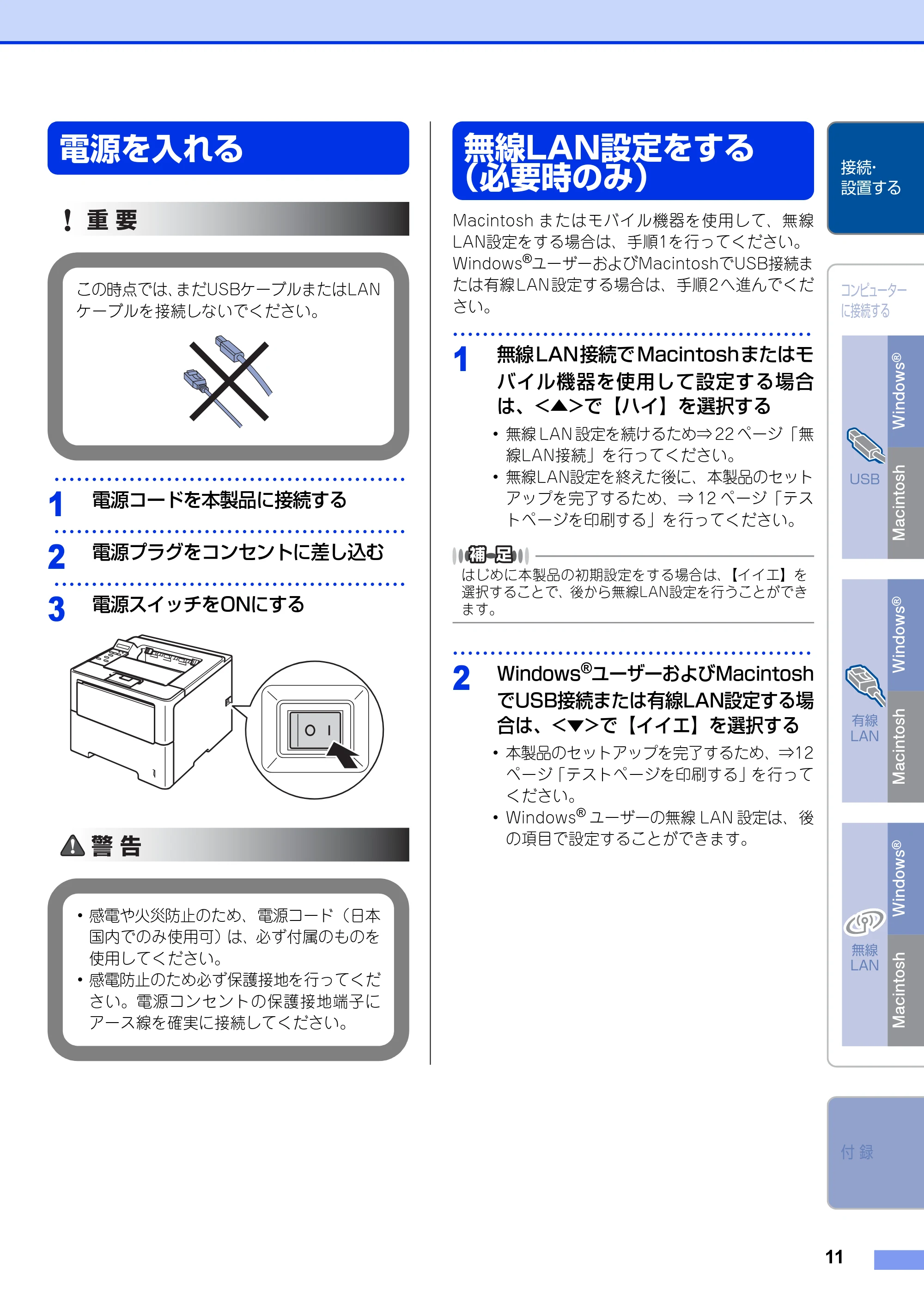

電源を入れる
･･･････････････････････････････････････････････
1
電源コードを本製品に接続する
･･･････････････････････････････････････････････
2
電源プラグをコンセントに差し込む
･･･････････････････････････････････････････････
3
電源スイッチをONにする
無線LAN設定をする
（必要時のみ）
Macintosh またはモバイル機器を使用して、無線
LAN設定をする場合は、手順1を行ってください。
Windows
®
ユーザーおよびMacintoshでUSB接続ま
たは有線LAN設定する場合は、手順2へ進んでくだ
さい。
････････････････････････････････････････････････

1
無線 LAN接続で Macintoshまたはモ
バイル機器を使用して設定する場合
は、<▲>で【ハイ】を選択する
･ 無線 LAN 設定を続けるため⇒ 22 ページ「無
線LAN接続」を行ってください。
･ 無線LAN設定を終えた後に、本製品のセット
アップを完了するため、⇒ 12 ページ「テス
トページを印刷する」を行ってください。
はじめに本製品の初期設定をする場合は、【イイエ】を
選択することで、後から無線LAN設定を行うことができ
ます。
････････････････････････････････････････････････
2
Windows
®
ユーザーおよびMacintosh
でUSB接続または有線LAN設定する場
合は、<▼>で【イイエ】を選択する
･ 本製品のセットアップを完了するため、⇒12
ページ「テストページを印刷する」を行って
ください。
･ Windows
®
ユーザーの無線 LAN 設定は、後
の項目で設定することができます。
この時点では、まだUSBケーブルまたはLAN
ケーブルを接続しないでください。

重 要
･ 感電や火災防止のため、電源コード（日本
国内でのみ使用可）は、必ず付属のものを
使用してください。
･ 感電防止のため必ず保護接地を行ってくだ
さい。電源コンセントの保護接地端子に
アース線を確実に接続してください。
警 告

STEP1 接続・設置する
12

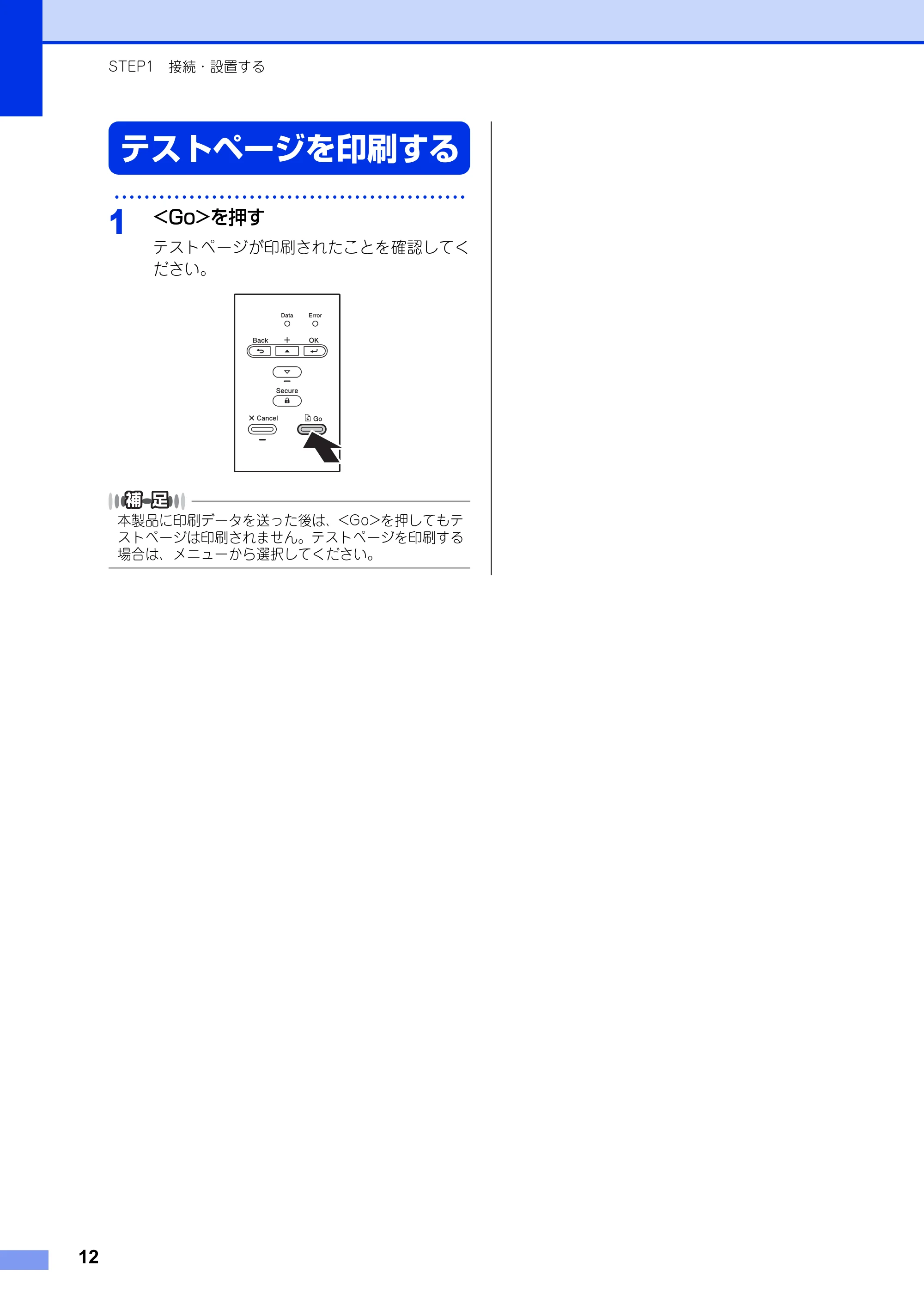

テストページを印刷する
･･･････････････････････････････････････････････
1
<Go>を押す
テストページが印刷されたことを確認してく
ださい。
本製品に印刷データを送った後は、<Go>を押してもテ
ストページは印刷されません。テストページを印刷する
場合は、メニューから選択してください。

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する
13

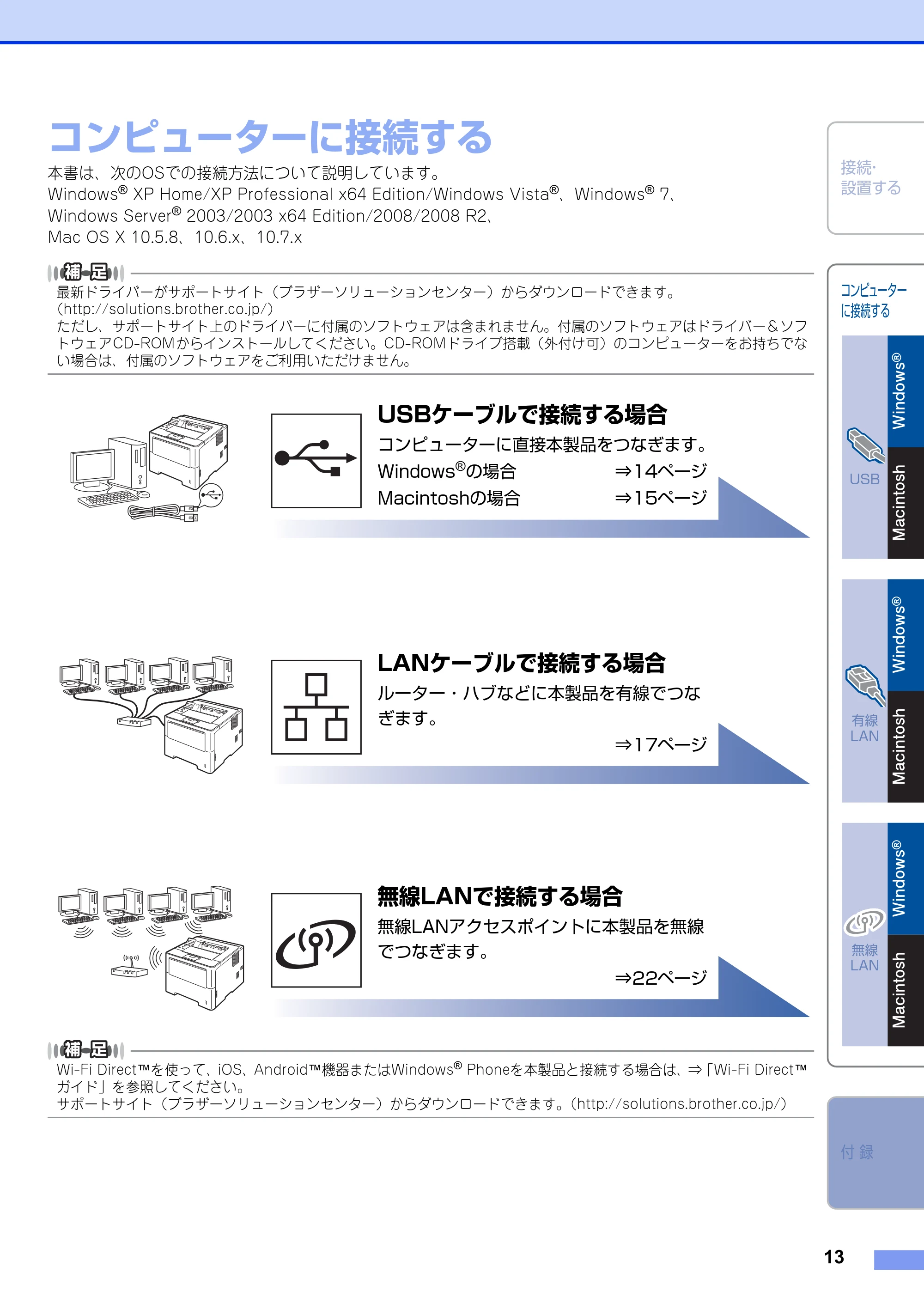

コンピューターに接続する
本書は、次のOSでの接続方法について説明しています。
Windows
®
XP Home/XP Professional x64 Edition/Windows Vista
®
、Windows
®
7、
Windows Server
®
2003/2003 x64 Edition/2008/2008 R2、
Mac OS X 10.5.8、10.6.x、10.7.x
最新ドライバーがサポートサイト（ブラザーソリューションセンター）からダウンロードできます。
（http://solutions.brother.co.jp/）
ただし、サポートサイト上のドライバーに付属のソフトウェアは含まれません。付属のソフトウェアはドライバー＆ソフ
トウェアCD-ROMからインストールしてください。CD-ROMドライブ搭載（外付け可）のコンピューターをお持ちでな

い場合は、付属のソフトウェアをご利用いただけません。
Wi-Fi Direct™を使って、iOS、Android™機器またはWindows
®
Phoneを本製品と接続する場合は、⇒「Wi-Fi Direct™
ガイド」を参照してください。
サポートサイト（ブラザーソリューションセンター）からダウンロードできます。（http://solutions.brother.co.jp/）
USBケーブルで接続する場合
コンピューターに直接本製品をつなぎます。
Windows
®
の場合 ⇒14ページ
Macintoshの場合 ⇒15ページ
LANケーブルで接続する場合
ルーター・ハブなどに本製品を有線でつな
ぎます。
⇒17ページ
無線LANで接続する場合
無線LANアクセスポイントに本製品を無線
でつなぎます。
⇒22ページ
STEP2 コンピューターに接続する

STEP2 コンピューターに接続する

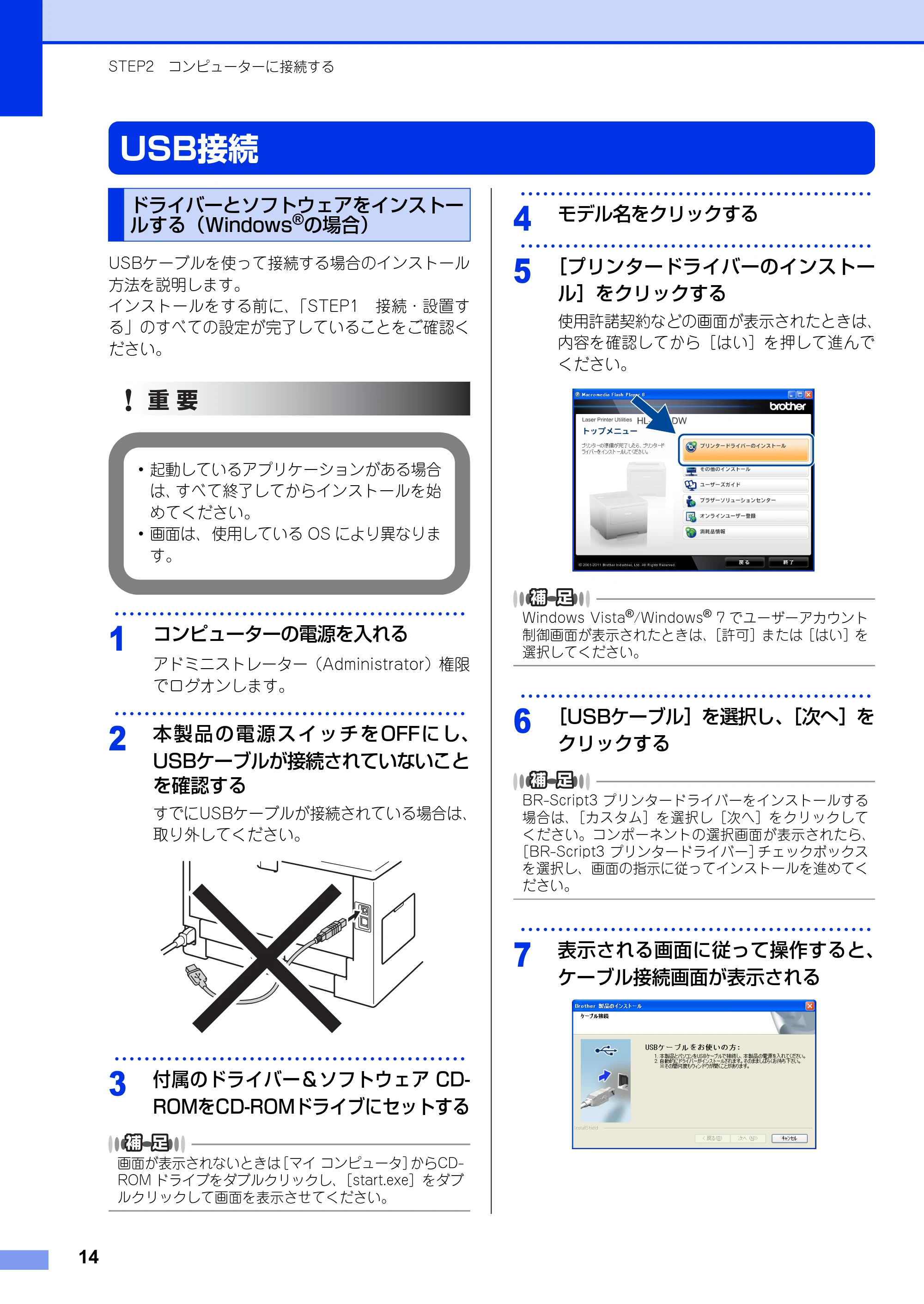

14
USB接続
USBケーブルを使って接続する場合のインストール
方法を説明します。
インストールをする前に、「STEP1 接続・設置す
る」のすべての設定が完了していることをご確認く
ださい。
･･･････････････････････････････････････････････
1
コンピューターの電源を入れる
アドミニストレーター（Administrator）権限
でログオンします。
･･･････････････････････････････････････････････
2
本 製 品 の 電 源 ス イ ッ チ をOFFに し、
USBケーブルが接続されていないこと
を確認する
すでにUSBケーブルが接続されている場合は、
取り外してください。
･･･････････････････････････････････････････････
3
付属のドライバー＆ソフトウェア CD-
ROMをCD-ROMドライブにセットする
画面が表示されないときは［マイ コンピュータ］からCD-

ROM ドライブをダブルクリックし、［start.exe］をダブ
ルクリックして画面を表示させてください。
･･･････････････････････････････････････････････
4
モデル名をクリックする
･･･････････････････････････････････････････････
5
［プリンタードライバーのインストー
ル］をクリックする
使用許諾契約などの画面が表示されたときは、
内容を確認してから［はい］を押して進んで
ください。
Windows Vista
®
/Windows
®
7 でユーザーアカウント
制御画面が表示されたときは、［許可］または［はい］を
選択してください。
･･･････････････････････････････････････････････
6
［USBケーブル］を選択し、［次へ］を
クリックする
BR-Script3 プリンタードライバーをインストールする
場合は、［カスタム］を選択し［次へ］をクリックして
ください。コンポーネントの選択画面が表示されたら、

［BR-Script3 プリンタードライバー］チェックボックス
を選択し、画面の指示に従ってインストールを進めてく
ださい。
･･･････････････････････････････････････････････
7
表示される画面に従って操作すると、
ケーブル接続画面が表示される
ドライバーとソフトウェアをインストー
ルする（Windows
®
の場合）
･ 起動しているアプリケーションがある場合
は、すべて終了してからインストールを始
めてください。
･ 画面は、使用している OS により異なりま
す。
重 要

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する

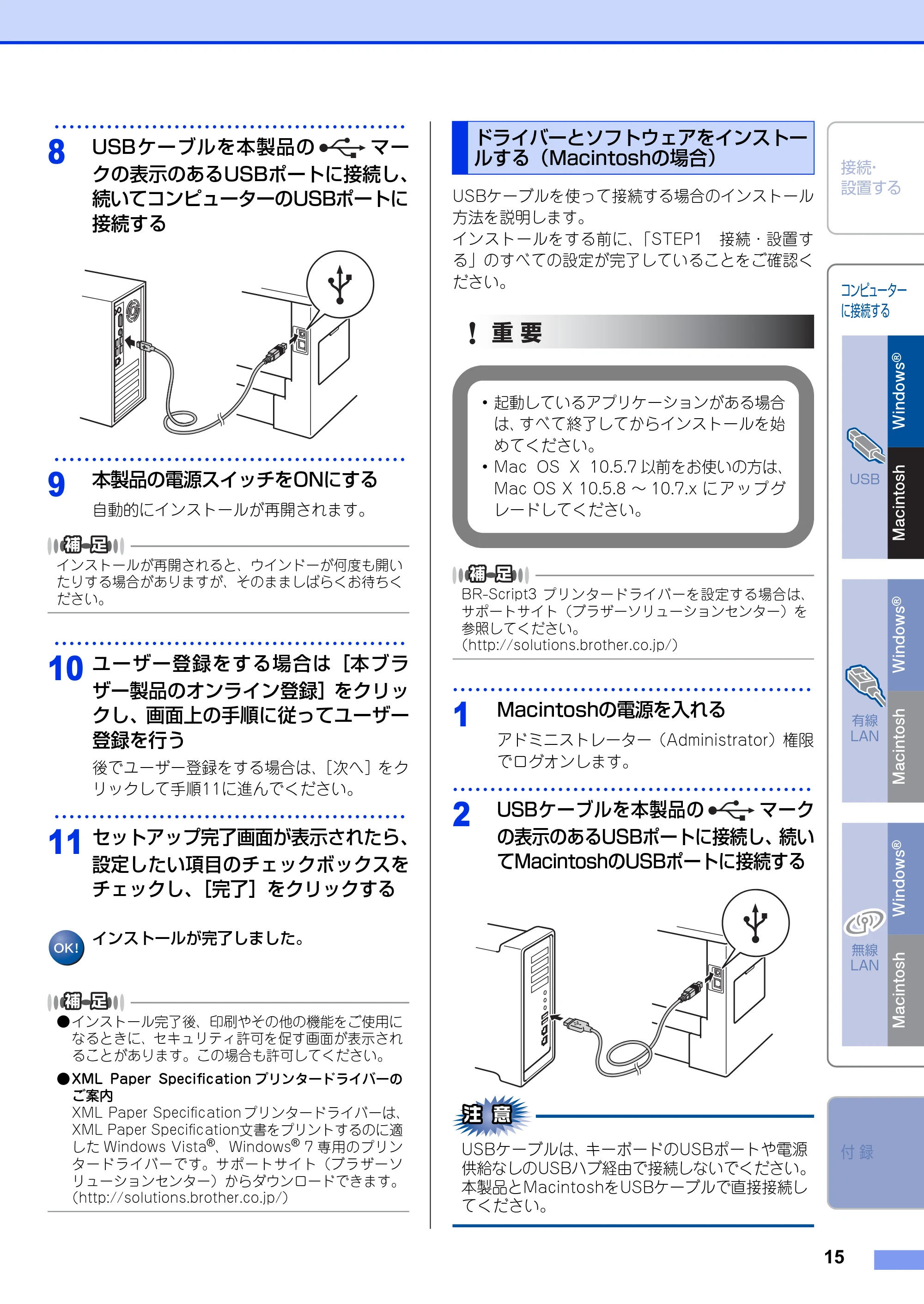

15
･･･････････････････････････････････････････････
8
USBケーブルを本製品の マー
クの表示のあるUSBポートに接続し、
続いてコンピューターのUSBポートに
接続する
･･･････････････････････････････････････････････
9
本製品の電源スイッチをONにする
自動的にインストールが再開されます。
インストールが再開されると、ウインドーが何度も開い
たりする場合がありますが、そのまましばらくお待ちく
ださい。
･･･････････････････････････････････････････････
10
ユーザー登録をする場合は［本ブラ
ザー製品のオンライン登録］をクリッ
クし、画面上の手順に従ってユーザー
登録を行う
後でユーザー登録をする場合は、［次へ］をク

リックして手順11に進んでください。
･･･････････････････････････････････････････････
11
セットアップ完了画面が表示されたら、
設定したい項目のチェックボックスを
チェックし、［完了］をクリックする
インストールが完了しました。

• インストール完了後、印刷やその他の機能をご使用に

なるときに、セキュリティ許可を促す画面が表示され
ることがあります。この場合も許可してください。

• XML Paper Specification プリンタードライバーの

ご案内
XML Paper Specification プリンタードライバーは、
XML Paper Specification文書をプリントするのに適
した Windows Vista
®
、Windows
®
7 専用のプリン
タードライバーです。サポートサイト（ブラザーソ
リューションセンター）からダウンロードできます。
（http://solutions.brother.co.jp/）
USBケーブルを使って接続する場合のインストール
方法を説明します。
インストールをする前に、「STEP1 接続・設置す
る」のすべての設定が完了していることをご確認く
ださい。
BR-Script3 プリンタードライバーを設定する場合は、
サポートサイト（ブラザーソリューションセンター）を
参照してください。
（http://solutions.brother.co.jp/）
････････････････････････････････････････････････
1
Macintoshの電源を入れる
アドミニストレーター（Administrator）権限

でログオンします。
････････････････････････････････････････････････
2
USBケーブルを本製品の マーク
の表示のあるUSBポートに接続し、続い
てMacintoshのUSBポートに接続する
USBケーブルは、キーボードのUSBポートや電源
供給なしのUSBハブ経由で接続しないでください。
本製品とMacintoshをUSBケーブルで直接接続し
てください。
ドライバーとソフトウェアをインストー
ルする（Macintoshの場合）
･ 起動しているアプリケーションがある場合
は、すべて終了してからインストールを始
めてください。
･ Mac OS X 10.5.7 以前をお使いの方は、
Mac OS X 10.5.8 ～ 10.7.x にアップグ
レードしてください。
重 要

STEP2 コンピューターに接続する

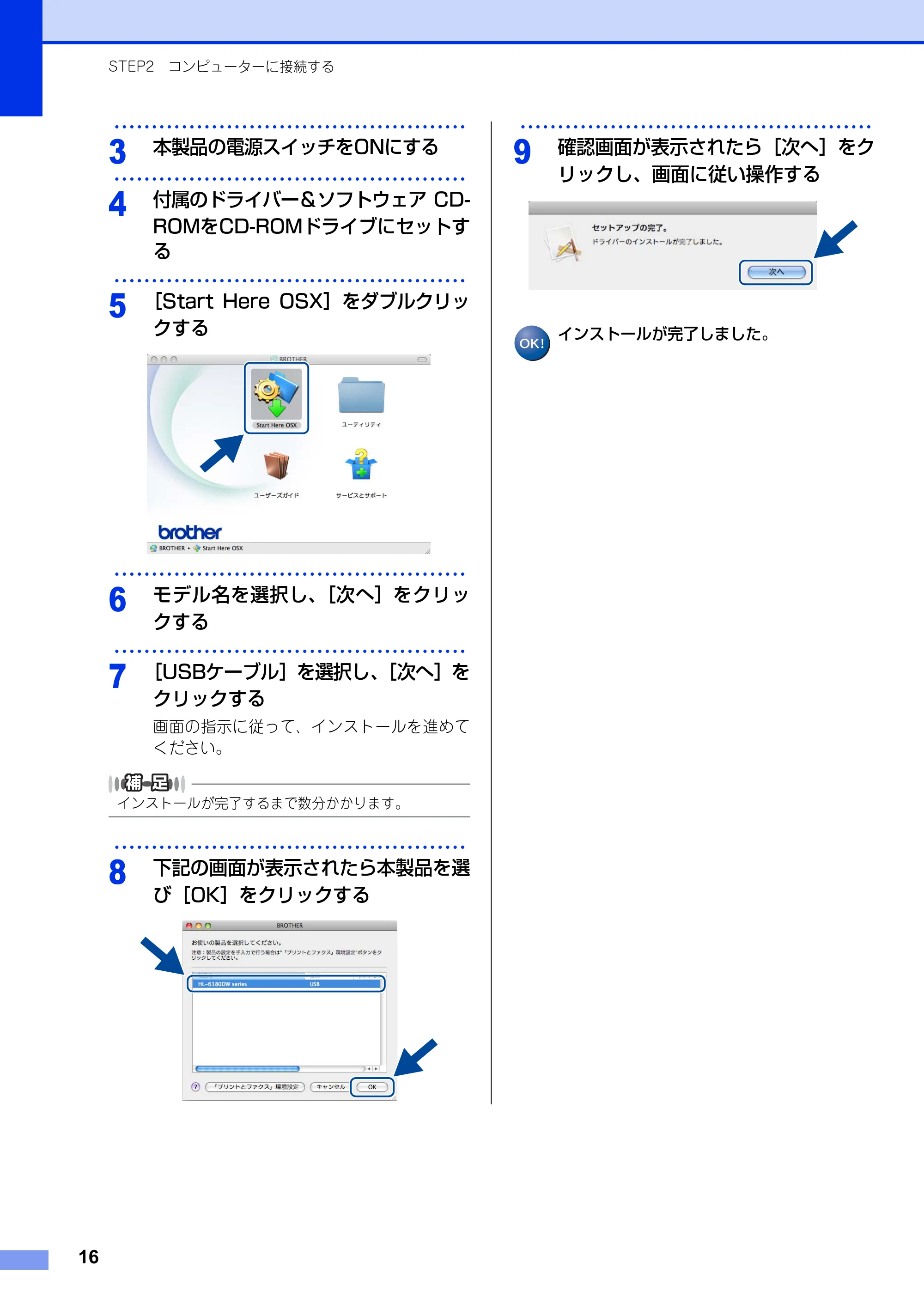

16
･･･････････････････････････････････････････････
3
本製品の電源スイッチをONにする
･･･････････････････････････････････････････････
4
付属のドライバー＆ソフトウェア CD-
ROMをCD-ROMドライブにセットす
る
･･･････････････････････････････････････････････
5
［Start Here OSX］をダブルクリッ
クする
･･･････････････････････････････････････････････
6
モデル名を選択し、［次へ］をクリッ
クする
･･･････････････････････････････････････････････
7
［USBケーブル］を選択し、［次へ］を
クリックする
画面の指示に従って、インストールを進めて
ください。
インストールが完了するまで数分かかります。
･･･････････････････････････････････････････････

8
下記の画面が表示されたら本製品を選
び［OK］をクリックする
･･･････････････････････････････････････････････
9
確認画面が表示されたら［次へ］をク
リックし、画面に従い操作する
インストールが完了しました。

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する

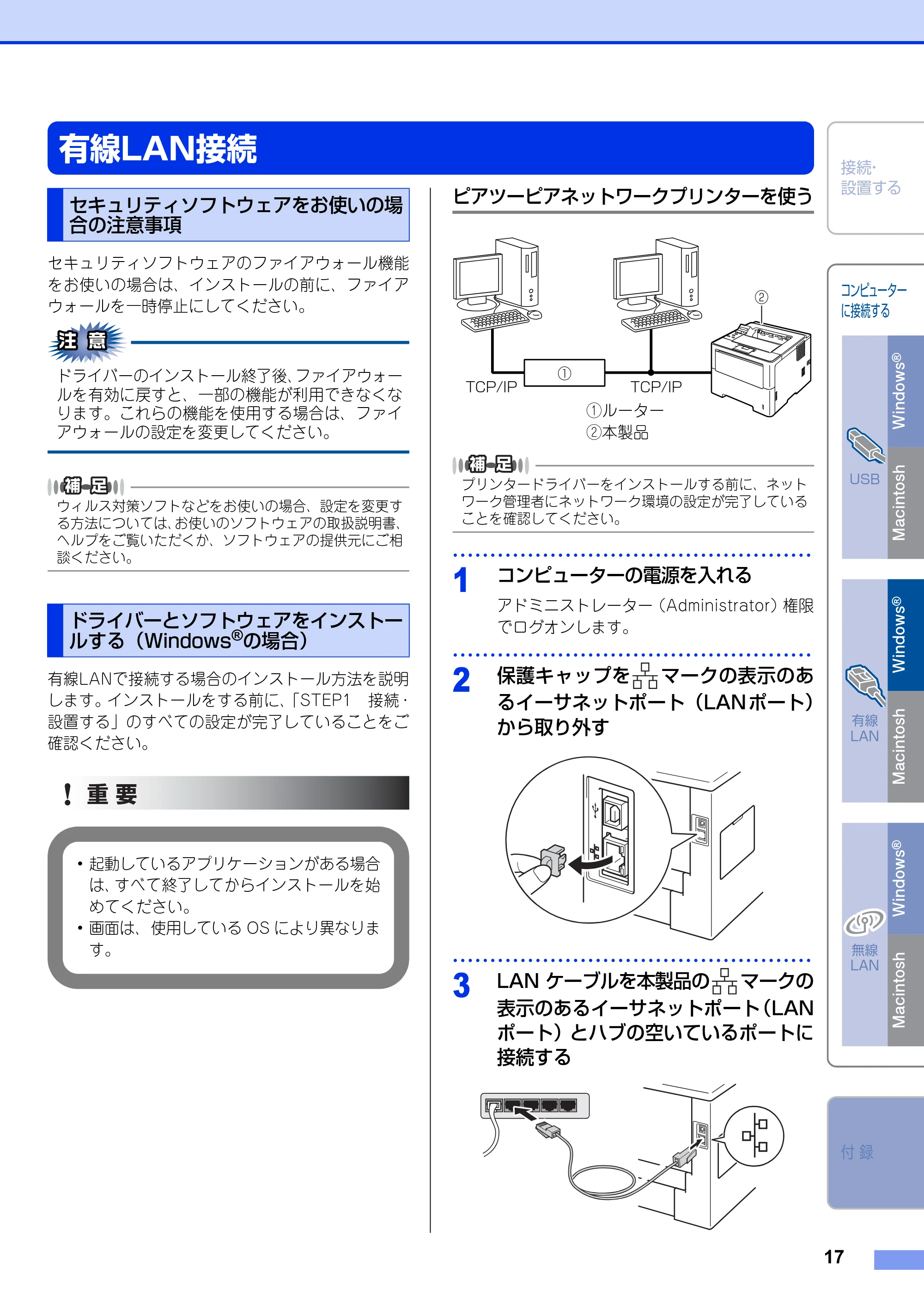

17
有線LAN接続
セキュリティソフトウェアのファイアウォール機能
をお使いの場合は、インストールの前に、ファイア
ウォールを一時停止にしてください。
ドライバーのインストール終了後、ファイアウォー
ルを有効に戻すと、一部の機能が利用できなくな
ります。これらの機能を使用する場合は、ファイ
アウォールの設定を変更してください。
ウィルス対策ソフトなどをお使いの場合、設定を変更す
る方法については、お使いのソフトウェアの取扱説明書、
ヘルプをご覧いただくか、ソフトウェアの提供元にご相
談ください。
有線LANで接続する場合のインストール方法を説明
します。インストールをする前に、「STEP1 接続・
設置する」のすべての設定が完了していることをご
確認ください。
ピアツーピアネットワークプリンターを使う
プリンタードライバーをインストールする前に、ネット
ワーク管理者にネットワーク環境の設定が完了している

ことを確認してください。
････････････････････････････････････････････････
1
コンピューターの電源を入れる
アドミニストレーター（Administrator）権限
でログオンします。
････････････････････････････････････････････････
2
保護キャップを マークの表示のあ
るイーサネットポート（LAN ポート）
から取り外す
････････････････････････････････････････････････
3
LAN ケーブルを本製品の マークの
表示のあるイーサネットポート（LAN
ポート）とハブの空いているポートに
接続する
セキュリティソフトウェアをお使いの場
合の注意事項
ドライバーとソフトウェアをインストー
ルする（Windows
®
の場合）
･ 起動しているアプリケーションがある場合
は、すべて終了してからインストールを始
めてください。
･ 画面は、使用している OS により異なりま
す。
重 要
TCP/IP
①
②

TCP/IP
①ルーター
②本製品

STEP2 コンピューターに接続する

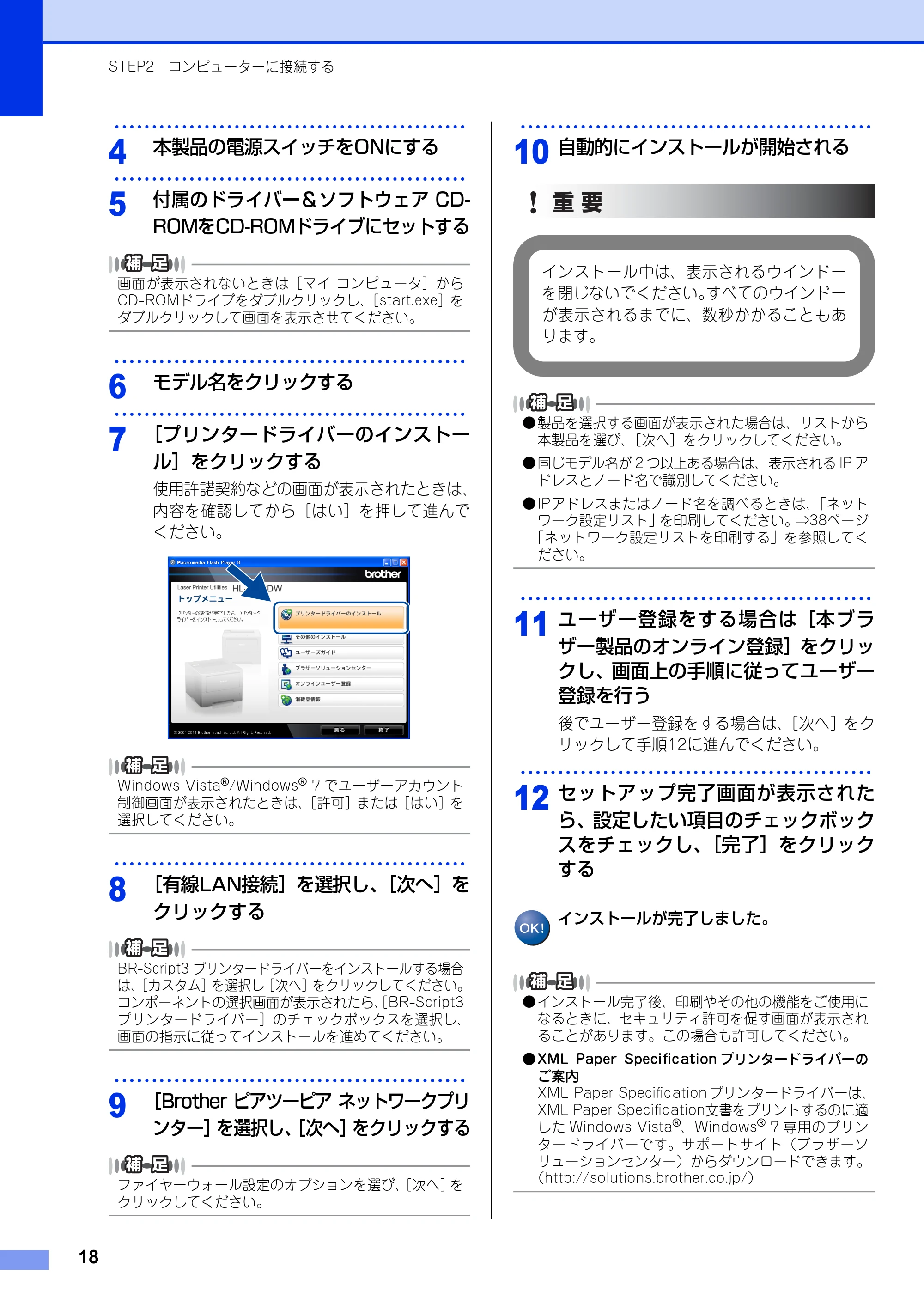

18
･･･････････････････････････････････････････････
4
本製品の電源スイッチをONにする
･･･････････････････････････････････････････････
5
付属のドライバー＆ソフトウェア CD-
ROMをCD-ROMドライブにセットする
画面が表示されないときは［マイ コンピュータ］から
CD-ROMドライブをダブルクリックし、［start.exe］を
ダブルクリックして画面を表示させてください。
･･･････････････････････････････････････････････
6
モデル名をクリックする
･･･････････････････････････････････････････････
7
［プリンタードライバーのインストー
ル］をクリックする
使用許諾契約などの画面が表示されたときは、
内容を確認してから［はい］を押して進んで
ください。
Windows Vista
®
/Windows

®
7 でユーザーアカウント
制御画面が表示されたときは、［許可］または［はい］を
選択してください。
･･･････････････････････････････････････････････
8
［有線LAN接続］を選択し、［次へ］を
クリックする
BR-Script3 プリンタードライバーをインストールする場合
は、［カスタム］を選択し［次へ］をクリックしてください。
コンポーネントの選択画面が表示されたら、［BR-Script3
プリンタードライバー］のチェックボックスを選択し、
画面の指示に従ってインストールを進めてください。
･･･････････････････････････････････････････････
9
［Brother ピアツーピア ネットワークプリ
ンター］を選択し、［次へ］をクリックする
ファイヤーウォール設定のオプションを選び、［次へ］を
クリックしてください。
･･･････････････････････････････････････････････
10
自動的にインストールが開始される

• 製品を選択する画面が表示された場合は、リストから

本製品を選び、［次へ］をクリックしてください。

• 同じモデル名が 2 つ以上ある場合は、表示される IP ア

ドレスとノード名で識別してください。

• IPアドレスまたはノード名を調べるときは、「ネット

ワーク設定リスト」を印刷してください。⇒38ページ
「ネットワーク設定リストを印刷する」を参照してく
ださい。
･･･････････････････････････････････････････････
11
ユーザー登録をする場合は［本ブラ
ザー製品のオンライン登録］をクリッ
クし、画面上の手順に従ってユーザー
登録を行う
後でユーザー登録をする場合は、［次へ］をク
リックして手順12に進んでください。
･･･････････････････････････････････････････････
12
セットアップ完了画面が表示された
ら、設定したい項目のチェックボック
スをチェックし、［完了］をクリック
する
インストールが完了しました。

• インストール完了後、印刷やその他の機能をご使用に

なるときに、セキュリティ許可を促す画面が表示され
ることがあります。この場合も許可してください。

• XML Paper Specification プリンタードライバーの

ご案内
XML Paper Specification プリンタードライバーは、
XML Paper Specification文書をプリントするのに適
した Windows Vista
®
、Windows
®
7 専用のプリン
タードライバーです。サポートサイト（ブラザーソ
リューションセンター）からダウンロードできます。
（http://solutions.brother.co.jp/）
インストール中は、表示されるウインドー
を閉じないでください。すべてのウインドー
が表示されるまでに、数秒かかることもあ
ります。
重 要

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する

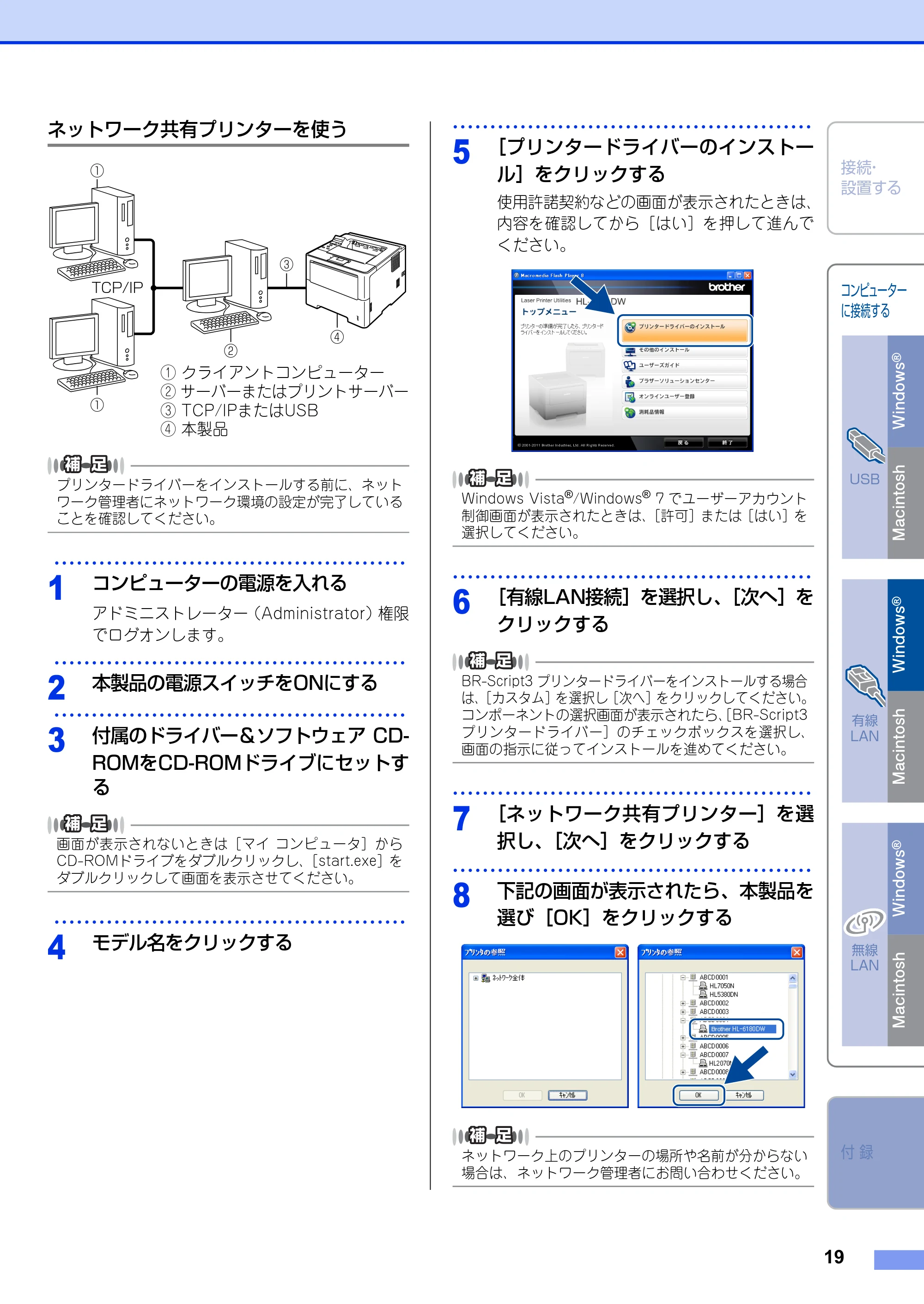

19
ネットワーク共有プリンターを使う
プリンタードライバーをインストールする前に、ネット
ワーク管理者にネットワーク環境の設定が完了している
ことを確認してください。
･･･････････････････････････････････････････････
1
コンピューターの電源を入れる
アドミニストレーター（Administrator）権限
でログオンします。
･･･････････････････････････････････････････････
2
本製品の電源スイッチをONにする
･･･････････････････････････････････････････････
3
付属のドライバー＆ソフトウェア CD-
ROMをCD-ROMドライブにセットす
る
画面が表示されないときは［マイ コンピュータ］から
CD-ROMドライブをダブルクリックし、［start.exe］を

ダブルクリックして画面を表示させてください。
･･･････････････････････････････････････････････
4
モデル名をクリックする
････････････････････････････････････････････････
5
［プリンタードライバーのインストー
ル］をクリックする
使用許諾契約などの画面が表示されたときは、
内容を確認してから［はい］を押して進んで
ください。
Windows Vista
®
/Windows
®
7 でユーザーアカウント
制御画面が表示されたときは、［許可］または［はい］を
選択してください。
････････････････････････････････････････････････
6
［有線LAN接続］を選択し、［次へ］を
クリックする
BR-Script3 プリンタードライバーをインストールする場合
は、［カスタム］を選択し［次へ］をクリックしてください。
コンポーネントの選択画面が表示されたら、［BR-Script3
プリンタードライバー］のチェックボックスを選択し、

画面の指示に従ってインストールを進めてください。
････････････････････････････････････････････････
7
［ネットワーク共有プリンター］を選
択し、［次へ］をクリックする
････････････････････････････････････････････････
8
下記の画面が表示されたら、本製品を
選び［OK］をクリックする
ネットワーク上のプリンターの場所や名前が分からない
場合は、ネットワーク管理者にお問い合わせください。
①
①
②
TCP/IP
③
④
① クライアントコンピューター
② サーバーまたはプリントサーバー
③ TCP/IPまたはUSB
④ 本製品

STEP2 コンピューターに接続する

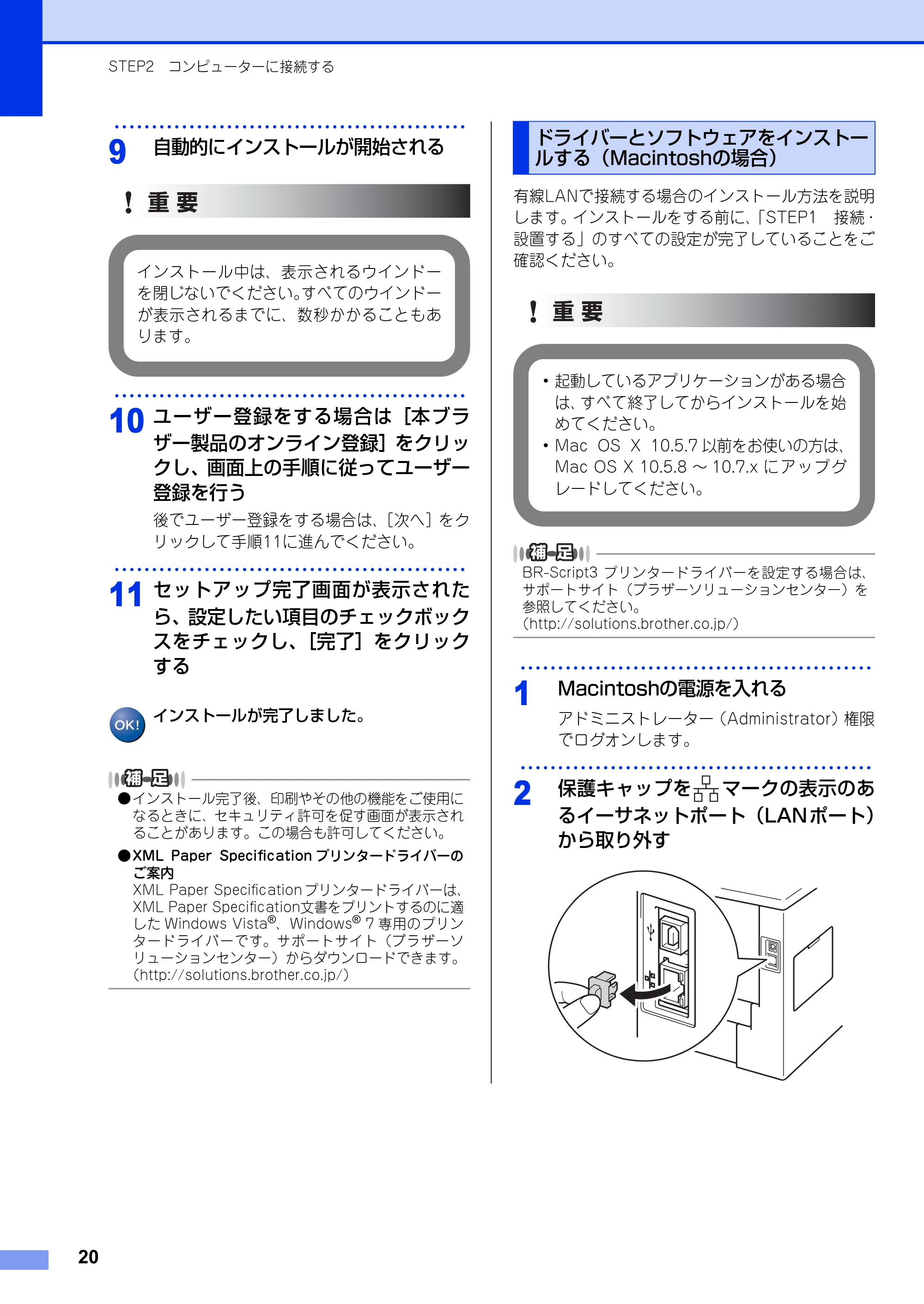

20
･･･････････････････････････････････････････････
9
自動的にインストールが開始される
･･･････････････････････････････････････････････
10
ユーザー登録をする場合は［本ブラ
ザー製品のオンライン登録］をクリッ
クし、画面上の手順に従ってユーザー
登録を行う
後でユーザー登録をする場合は、［次へ］をク
リックして手順11に進んでください。
･･･････････････････････････････････････････････
11
セットアップ完了画面が表示された
ら、設定したい項目のチェックボック
スをチェックし、［完了］をクリック
する
インストールが完了しました。

• インストール完了後、印刷やその他の機能をご使用に

なるときに、セキュリティ許可を促す画面が表示され
ることがあります。この場合も許可してください。

• XML Paper Specification プリンタードライバーの

ご案内
XML Paper Specification プリンタードライバーは、
XML Paper Specification文書をプリントするのに適
した Windows Vista
®
、Windows
®
7 専用のプリン
タードライバーです。サポートサイト（ブラザーソ
リューションセンター）からダウンロードできます。
（http://solutions.brother.co.jp/）
有線LANで接続する場合のインストール方法を説明
します。インストールをする前に、「STEP1 接続・
設置する」のすべての設定が完了していることをご
確認ください。
BR-Script3 プリンタードライバーを設定する場合は、
サポートサイト（ブラザーソリューションセンター）を
参照してください。
（http://solutions.brother.co.jp/）
･･･････････････････････････････････････････････
1
Macintoshの電源を入れる
アドミニストレーター（Administrator）権限

でログオンします。
･･･････････････････････････････････････････････
2
保護キャップを マークの表示のあ
るイーサネットポート（LAN ポート）
から取り外す
インストール中は、表示されるウインドー
を閉じないでください。すべてのウインドー
が表示されるまでに、数秒かかることもあ
ります。
重 要
ドライバーとソフトウェアをインストー
ルする（Macintoshの場合）
･ 起動しているアプリケーションがある場合
は、すべて終了してからインストールを始
めてください。
･ Mac OS X 10.5.7 以前をお使いの方は、
Mac OS X 10.5.8 ～ 10.7.x にアップグ
レードしてください。
重 要

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する
21
･･･････････････････････････････････････････････
3
LAN ケーブルを本製品の マークの
表示のあるイーサネットポート（LAN
ポート）とハブの空いているポートに
接続する
･･･････････････････････････････････････････････
4
本製品の電源スイッチをONにする
･･･････････････････････････････････････････････
5
付属のドライバー＆ソフトウェア CD-
ROMをCD-ROMドライブにセットする
･･･････････････････････････････････････････････
6
［Start Here OSX］をダブルクリッ
クする
･･･････････････････････････････････････････････

7
モデル名を選択し、［次へ］をクリッ
クする
･･･････････････････････････････････････････････
8
［有線LAN接続］を選択し、［次へ］を
クリックする
画面の指示に従って、インストールを進めて
ください。
インストールが完了するまで数分かかります。
････････････････････････････････････････････････
9
下記の画面が表示されたら本製品を選
び［OK］をクリックする

• 同じモデル名が 2 つ以上ある場合は、モデル名の後に

表示されるMACアドレス（イーサネットアドレス）を
もとに本製品を選択します。

• IP アドレスまたは、MAC アドレスを調べるときは、

「ネットワーク設定リスト」を印刷してください。⇒
38ページ「ネットワーク設定リストを印刷する」を参
照してください。
････････････････････････････････････････････････
10
確認画面で［次へ］をクリックし、画
面に従い操作する
インストールが完了しました。

STEP2 コンピューターに接続する
22
無線LAN接続
本製品は、無線LANアクセスポイントを経由する無線LAN（インフラストラクチャモード）環境に接続できま
す。以下の環境が整っていることを確認してください。
対応OSなど、必要な環境については、無線LANアクセスポイントの取扱説明書をご覧ください。

• 本書では、インフラストラクチャモードの無線 LAN 環境の場合の接続方法について説明しています。アドホックモード

（無線 LAN アクセスポイントを経由せずに使うモード）で無線 LAN をお使いの場合は、⇒「ユーザーズガイド ネット
ワーク編」を参照してください。

• IEEE 802.1xを使用する場合は、⇒「ユーザーズガイド ネットワーク編」を参照してください。

無線LAN環境で使用する場合の注意点

• 設置に関する注意

･ 本製品の近くに、微弱な電波を発する電気製品（特に電子レンジやデジタルコードレス電話）を置かない
でください。
･ 本製品と無線LANアクセスポイントの間に、金属、アルミサッシ、鉄筋コンクリート壁があると、接続し
にくくなる場合があります。

• 通信に関する注意

環境によっては、有線 LAN 接続や USB 接続と比べて、通信速度が劣る場合があります。写真などの大き
なデータを印刷する場合は、有線LANまたはUSB接続で印刷することをおすすめします。
■アクセスポイントの接続、設定については、お使いのアクセスポイントの取扱説明書をご覧ください。
■無線 LAN の設定に失敗した場合や、再度インストールし直す場合は、本製品の LAN 設定を初期化してか
ら進めてください。初期化方法については、⇒38ページ「ネットワーク設定をお買い上げ時の状態に戻す
（ネットワーク設定リセット）」を参照してください。
■本製品では、有線LANと無線LANを同時に使用できません。
■ADSL モデム、またはひかり電話対応機器（ルーター機能付）の環境に無線 LAN ルーターなどを追加接続
している場合は、追加のルーターのDHCP機能などをOFFにしてください。詳しくは、お使いのルーター
の取扱説明書をご覧ください。
必要な機器と無線LAN環境を確認する
①
③
④
⑤
②
①アクセスポイント／ルーター
②本製品

③コンピューター（無線LAN）
④コンピューター（有線LAN）
⑤モバイル機器
コンピューター アクセスポイントに無線LANまたは有線LANで接続されており、ネット
ワークに接続できる状態になっていることを確認します。
無線LANアクセスポイント
（無線LANルーターなど）
IEEE802.11b/g/nに対応した製品が必要です。

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
コンピューター
に接続する
USB
有線
LAN
無線
LAN
付 録
23
無線LANの設定方法は、3つあります。環境を確認して設定をしてください。
⇒11ページ「無線LAN設定をする（必要時のみ）」で【ハイ】を選択したMacintoshまたはモバイル機器ユー
ザーは、操作 へ進んでください。
付属のドライバー＆ソフトウェアCD-ROMとUSBケーブルを使って自動設定をする
（Windows
®
）
付属のドライバー＆ソフトウェア CD-ROM と USB ケーブルを使って無線 LAN の自動設定をする方法（ ）
をおすすめします。
■無線 LAN の接続をするため、一時的に USB ケーブルを使う必要があります。（USB ケーブルは本製品に同
梱されていないため、必要に応じお買い求めください）
■Windows
®
XP の場合やコンピューターと無線 LAN アクセスポイントを有線 LAN で接続している場合は、

自動設定ができません。無線の設定をするためSSIDとネットワークキーを調べ、下記の太枠内に記入して
ください。SSID およびネットワークキーがわからないままでは、無線 LAN の設定は行えません。必ず調
べてください。
※ 1： 無線ネットワークの名前。ESSID、ESS-ID とも呼ばれています。
※ 2： WEP キーや事前共有キーとも呼ばれています。
■SSID とネットワークキーは本製品からは調べることができません。お使いの無線 LAN アクセスポイント
の取扱説明書をご覧ください。それでもわからない場合は、お使いの無線 LAN アクセスポイントのメー
カーにお問い合わせください。
無線LANの設定について
SSID
※1
（ネットワーク名）
ネットワークキー
※2
（セキュリティキー／
暗号化キー）
2
1
1
USBケーブルをお持ちの方は、⇒ 26ページ「一時的にUSBケーブルを使って無線 LANを自動設定する
（Windows
®
）」へ進み、本製品の設定を行います。
お持ちでない方は、操作 または に進みます。2 3

STEP2 コンピューターに接続する
24
SSIDとネットワークキーを本製品の操作パネルから入力して手動設定する
（Macintosh/モバイル機器/Windows
®
）
お使いの無線LANアクセスポイント／ルーターがWPS（Wi-Fi Protected Setup™）または、AOSS™
に対応していない場合は、下表のネットワーク設定情報を書き留めてください。
SSIDおよびネットワークキーがわからないままでは、手動設定は行えません。必ず調べてください。
※ 1： 無線ネットワークの名前。ESSID、ESS-ID とも呼ばれています。
※ 2： WEP キーや事前共有キーとも呼ばれています。
SSID とネットワークキーは本製品からは調べることができません。お使いの無線 LAN アクセスポイントの
取扱説明書をご覧ください。それでもわからない場合は、お使いの無線LANアクセスポイントのメーカーに
お問い合わせください。
無線LANセキュリティ情報（SSIDとネットワークキー）の調べかた
･ 初期設定の SSID は、無線 LAN アクセスポイントにシールで貼られていたり、無線 LAN アクセスポイントの

メーカー名や型番である可能性があります。取扱説明書の記載と照合してください。
･ セキュリティ情報の調べかたは、お使いの無線 LAN アクセスポイントの取扱説明書に記載があります。よく
お読みください。
･ 上記の方法でセキュリティ情報がわからない場合は、無線LANアクセスポイントのメーカー、インターネッ
トプロバイダー、インターネット接続業者、ネットワーク管理者にお問い合わせください。
SSID
※1
（ネットワーク名）
ネットワークキー
※2
（セキュリティキー／
暗号化キー）
2
SSIDとネットワークキーを確認し、その情報を書き留めたら、⇒29ページ「操作パネルから無線LANの
手動設定をする（Macintosh/モバイル機器/Windows
®
）」へ進み、本製品の設定を行います。
55+&::::
::::࡯ࠠࠢ࡯ࡢ࠻࠶ࡀ

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
コンピューター
に接続する
USB
有線
LAN
無線
LAN
付 録
25
WPSまたはAOSS™機能を使って自動設定する（Windows
®
/Macintosh）
お使いの無線LANアクセスポイントに、以下のロゴマークが付いている場合、本製品と無線LANアクセ
スポイント（無線LANルーターなど）の接続・設定をかんたんに行うことができます。
お使いの無線LANアクセスポイントがWPSまたはAOSS™に対応しているかどうかわからない場合は、メーカーにお問い
合わせください。
セキュリティソフトウェアのファイアウォール機能をお使いの場合は、インストールの前に、ファイアウォー
ルを一時停止にしてください。
ドライバーのインストール終了後、ファイアウォールを有効に戻すと、一部の機能が利用できなくなります。
これらの機能を使用する場合は、ファイアウォールの設定を変更してください。
ウィルス対策ソフトなどをお使いの場合、設定を変更する方法については、お使いのソフトウェアの取扱説明書、ヘルプ

をご覧いただくか、ソフトウェアの提供元にご相談ください。
3
WPSまたはAOSS™に対応している場合は、⇒31ページ「WPS/AOSS
™
機能を使って無線LANの自
動設定をする （Windows
®
/Macintosh）」へ進み、本製品の設定を行います。
セキュリティソフトウェアをお使いの場合の注意事項

STEP2 コンピューターに接続する
26

• 本説明は、Windows

®
のインストール方法を例に記載
しております。
Macintosh にインストールするときは、⇒ 37 ページ
の手順2～5を参照してください。

• IEEE 802.1x を使用する場合は、⇒「ユーザーズガイ

ド ネットワーク編」を参照してください。
･･･････････････････････････････････････････････
1
付属のドライバー＆ソフトウェア CD-
ROMをCD-ROMドライブにセットする
画面が表示されないときは［マイ コンピュータ］から
CD-ROMドライブをダブルクリックし、［start.exe］を
ダブルクリックして画面を表示させてください。
･･･････････････････････････････････････････････
2
モデル名をクリックする
･･･････････････････････････････････････････････
3
［プリンタードライバーのインストー
ル］をクリックする
使用許諾契約などの画面が表示されたときは、
内容を確認してから［はい］を押して進んで
ください。
Windows Vista
®
/Windows
®
7 でユーザーアカウント
制御画面が表示されたときは、［許可］または［はい］を
選択してください。
･･･････････････････････････････････････････････

4
［無線LAN接続］を選択し、［次へ］を
クリックする
BR-Script3 プリンタードライバーをインストールする
場合は、［カスタム］を選択し［次へ］をクリックして
ください。コンポーネントの選択画面が表示されたら、
［BR-Script3 プリンタードライバー］チェックボックス
を選択し、画面の指示に従ってインストールを進めてく
ださい。
一時的にUSBケーブルを使って無線LAN
を自動設定する（Windows
®
）
･ 無線LANの接続をするため、一時的にUSB
ケーブルを使う必要があります。（USB
ケーブルは本製品に同梱されていないた
め、必要に応じお買い求めください）
･ Windows
®
XP使用者およびコンピュー
ターを有線 LAN で接続している場合は、
SSID とネットワークキーが必要です。⇒
23ページを参照してください。
重 要

接続・
設置する
付 録
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
コンピューター
に接続する
27
･･･････････････････････････････････････････････
5
［Brother ピアツーピア ネットワーク
プリンター］または［ネットワーク共
有プリンター］を選択し、［次へ］を
クリックする

• ネットワーク共有プリンターを選択した場合、プリン

ターを選択する画面が表示されます。
使用するプリンターを選択し、［OK］をクリックして
ください。

• ファイアウォールの設定を選択し、［次へ］をクリッ

クしてください。
･･･････････････････････････････････････････････
6
［はい、USBケーブルを持っています］
を選択し、［次へ］をクリックする
重要な注意画面が表示された場合、内容を読み、セキュ
リティ情報（SSID/ESSID、ネットワークキー）を確認
後、［確認しました。］のチェックボックスにチェックを
入れ、［次へ］をクリックしてください。
････････････････････････････････････････････････
7
一時的に本製品とコンピューターを
USBケーブルで接続する
････････････････････････････････････････････････
8
画面表示の有無を確認する
お客様の環境により、設定手順が異なります。
･ 確認画面が表示された場合は、チェックボッ
クスにチェックを入れ［次へ］をクリック
し、手順9へ進んでください。
･ 確認画面が表示されない場合は、手順 10 へ
進んでください。
････････････････････････････････････････････････

9
接続するSSIDが表示された場合、［は
い］にチェックを入れ［次へ］をク
リックする
手順12へ進んでください。
････････････････････････････････････････････････
10
接続可能な無線LANアクセスポイント
が表示されるので、23 ページで記入
したSSIDを選択し、［次へ］をクリッ
クする

STEP2 コンピューターに接続する
28

• リストに何も表示されない場合、以下を確認して本製

品と無線 LAN アクセスポイントを近づけて［再検索］
をクリックしてください。
･ 無線LANアクセスポイントの電源が入っている
･ SSIDが送信されている

• 無線LANアクセスポイントがSSIDを送信しない場合、

［詳細］をクリックし手動で設定することができます。
［SSID（ネットワーク名）］を入力して［次へ］をク
リックしてください。
･･･････････････････････････････････････････････
11
［ネットワークキー］を入力し、［次へ］
をクリックする
認証および暗号化の設定がされていない場合、以下の画
面が表示されます。［OK］をクリックしてください。
･･･････････････････････････････････････････････
12
無線 LAN 設定を確認し、［次へ］をク
リックする
設定内容が本製品に送られます。

• ［キャンセル］をクリックした場合、設定は変更され

ません。

• 本製品の IP アドレスを手動で入力する場合、［IP アド

レスの変更］をクリックしIPアドレスを入力してくだ
さい。

• 接続失敗画面が表示されたら［再設定］をクリックし、

手順10から再度、行ってください。
･･･････････････････････････････････････････････
13
本製品とコンピューターのUSBケーブ
ルを抜く
･･･････････････････････････････････････････････
14
［次へ］をクリックする

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
コンピューター
に接続する
USB
有線
LAN
無線
LAN
付 録
29
･･･････････････････････････････････････････････
15
画面に従って操作すると、下記の画面
が表示されるので本製品を選び［次へ］
をクリックする

• 暗号化方式がWEPの場合で、本製品が見つからないと

きは、WEPキーが正しく入力されているかを再度確認
してください。入力の際は、大文字 / 小文字を正確に
入力してください。

• ネットワーク上に本製品が見つからない場合は、表示

される画面の指示に従って再設定してください。
･･･････････････････････････････････････････････
16
自動的にインストールが開始される
･･･････････････････････････････････････････････
17
ユーザー登録をする場合は［本ブラ
ザー製品のオンライン登録］をクリッ
クし、画面上の手順に従ってユーザー
登録を行う
後でユーザー登録をする場合は、［次へ］をク
リックして手順18に進んでください。
･･･････････････････････････････････････････････
18
セットアップ完了画面が表示された
ら、設定したい項目のチェックボック
スをチェックし、［完了］をクリック
する
無線 LAN の設定とインストールが完了しま
した。

• インストール完了後、印刷やその他の機能をご使用に

なるときに、セキュリティ許可を促す画面が表示され
ることがあります。この場合も許可してください。

• XML Paper Specification プリンタードライバーの

ご案内
XML Paper Specification プリンタードライバーは、
XML Paper Specification文書をプリントするのに適
した Windows Vista
®
、Windows
®
7 専用のプリン
タードライバーです。サポートサイト（ブラザーソ
リューションセンター）からダウンロードできます。
（http://solutions.brother.co.jp/）
IEEE 802.1x を使用する場合は、⇒「ユーザーズガイド
ネットワーク編」を参照してください。
･ 11 ページで無線 LAN 接続を選択した Macintosh、
モバイル機器ユーザーは手順3へ進んでください。
･ それ以外の方は手順1へ進んでください。
････････････････････････････････････････････････
1
<▲>または<▼>で【ネットワーク】
を選択し<OK>を押す
････････････････････････････････････････････････
2
<▲>または<▼>で【ムセンLAN】を

選択し<OK>を押す
････････････････････････････････････････････････
3
<▲>または<▼> で【セツゾク ウィ
ザード】を選択し<OK>を押す
【ムセン LAN ユウコウ？】と【▲ オン ▼オ
フ】が交互に表示されます。
インストール中は、表示されるウインドーを
閉じないでください。すべてのウインドーが
表示されるまでに、数秒かかることもあります。
重 要
操作パネルから無線LANの手動設定をする
（Macintosh/モバイル機器/Windows
®
）
操作を開始する前に24ページで記入した無
線LAN設定を準備してください。
重 要

STEP2 コンピューターに接続する
30
･･･････････････････････････････････････････････
4
<▲>を押して【オン】を選択する
セットアップが開始され、SSIDが検索されま
す。
中止したい場合は、<Cancel>を押してください。
･･･････････････････････････････････････････････
5
SSID のリストがディスプレイに表示
されたら、<▲>または<▼>で記入し
たSSIDを選択し<OK>を押す
･ ネットワークキーが必要な認証および暗号化
方式の場合
手順6へ進んでください。
･ 認証方式がオープンシステム認証で暗号化な
しの場合
手順8へ進んでください。
･ 無線 LAN アクセスポイントが WPS に対応し
ている場合
【SSID ハWPS リヨウデキマス】が表示され
たら、<▲>を押し、本製品を接続するため、
再度<▲>を押して【ハイ】を選択ください。
（【イイエ】を選択した場合、手順 6 へ進み、
ネットワークキーを入力します。）【AP ノ

WPSボタンヲ オス】と表示されたら、無線
LANアクセスポイントのWPSボタンを押し、
<▲>を2回押します。手順8へ進んでくださ
い。
･ 無 線 ネ ッ ト ワ ー ク に 対 応 し て い る IEEE
802.1x を使用している場合、⇒「ユーザー
ズガイド ネットワーク編」を参照してくだ
さい。
･ 無線 LAN アクセスポイントが SSID を送信し
ない場合、手動で設定することができます。
⇒「ユーザーズガイド ネットワーク編」を
参照してください。
SSIDのリストに何も表示されない場合、以下を確認し手
順1からやり直してください。
･ 本製品と無線LANアクセスポイントを近づける
･ 無線 LAN アクセスポイントの電源が入っているか確
認する
･･･････････････････････････････････････････････
6
< ▲ > または < ▼ > で、ネットワーク
キーを入力し、1 文字入力するごとに
<OK>を押す
入力した文字を消すときは、<Back>を押し
ます。
入力できる文字については、⇒34ページ「無

線設定時の文字入力について」を参照してく
ださい。
･･･････････････････････････････････････････････
7
ネットワークキーを入力し終えたら
<OK>を押し、<▲>を押して【ハイ】
を選択し、設定を確定する
･･･････････････････････････････････････････････
8
無線 LAN 接続結果をディスプレイと
WLANレポート（無線LANレポート）
で確認する
WLANレポート（無線LANレポート）は、自
動で印刷されます。接続に失敗した場合、⇒
32 ページ「困ったときは（トラブル対処方
法）」を参照してください。
無線 LAN の設定が完了しました。
引き続きドライバーとソフトウェアの
インストールを行ってください。
Macintoshをお使いの方は、36ページ
Windows
®
をお使いの方は、35ページ
モバイル機器ユーザーは、⇒ 11 ページ「無
線 LAN 設定をする（必要時のみ）」へ戻って、
本製品の設定を続けてください。
モバイル機器ユーザーは、お使いになるアプリケーショ

ン（例：iPrint&Scanなど）のユーザーズガイドをダウ
ンロードしてご確認ください。
サポートサイト（ブラザーソリューションセンター）か
らダウンロードできます。
（http://solutions.brother.co.jp/）

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
コンピューター
に接続する
USB
有線
LAN
無線
LAN
付 録
31
無線LANアクセスポイント（ルーターなど）がWPS
または、AOSS™に対応しているか確認してください。
PIN方式で設定したい場合は、⇒「ユーザーズガイド ネッ
トワーク編」を参照してください。
･･･････････････････････････････････････････････
1
本製品と無線LANアクセスポイントを
近づける
本製品と無線LANアクセスポイントを近づけ
る距離は、メーカーの取扱説明書を参照して
ください。
･ 11 ページで無線 LAN 接続を選択した場合は
手順4へ進んでください。
･ それ以外の方は手順2へ進んでください。
･･･････････････････････････････････････････････
2
<▲>または<▼>で【ネットワーク】
を選択し<OK>を押す
･･･････････････････････････････････････････････

3
<▲>または<▼>で【ムセンLAN】を
選択し<OK>を押す
･･･････････････････････････････････････････････
4
<▲>または<▼>で【WPS/AOSS】
を選択し<OK>を押す
【ムセン LAN ユウコウ？】と【▲ オン ▼オ
フ】が交互に表示されます。
･･･････････････････････････････････････････････
5
<▲>を押して【オン】を選択する
セットアップが開始されます。
中止したい場合は、<Cancel>を押してください。
････････････････････････････････････････････････
6
【APノボタンヲ オス】が表示された
ら、無線 LAN アク セス ポイ ント の
WPS または、AOSS™ ボタンを数秒
間押す
無線 LAN アクセスポイントのボタンについて
は、メーカーの取扱説明書を参照してください。
････････････････････････････････････････････････

7
<▲>を押す
････････････････････････････････････････････････
8
無線 LAN 接続結果をディスプレイと
WLANレポート（無線LANレポート）
で確認する
WLANレポート（無線LANレポート）は、自
動で印刷されます。接続に失敗した場合、⇒
32 ページ「困ったときは（トラブル対処方
法）」を参照してください。
無線 LAN の設定が完了しました。
引き続きドライバーとソフトウェアの
インストールを行ってください。
Windows
®
をお使いの方は、35ページ
Macintoshをお使いの方は、36ページ
WPS/AOSS
™
機能を使って無線 LAN
の自動設定をする
（Windows
®
/Macintosh）

STEP2 コンピューターに接続する
32
WLANレポート（無線LANレポート）に「Connection：failed」が印刷されている場合、エラーコードを確
認して下記の対処を行ってください。

困ったときは（トラブル対処方法）

エラー
コード
意味 解決方法
TS-01 無線LAN設定が有
効になっていませ
ん。

• 本製品にLANケーブルが接続されていますか？

本製品からLANケーブルを抜いてください。

• 無線LANの設定をONにしていますか？

無線LAN設定をONにしてください。
1. <▲>または<▼>で【ネットワーク】を選択し<OK>を押す
2. <▲>または<▼>で【ムセンLAN】を選択し<OK>を押す
3. <▲>または<▼>で【セツゾク ウィザード】を選択し<OK>を押す
4. 【ムセンLAN ユウコウ?】が表示されたら<▲>を押す
TS-02 無線LANアクセス
ポイントがみつか
りませんでした。

• 無線LANアクセスポイントの電源は入っていますか?

電源を入れてください。

• 無線LANアクセスポイントが正常に動作していますか?

無線LANを内蔵したコンピューターでインターネットに接続できるかお試
しください。
接続できない場合は、無線LANアクセスポイントが正常に動作していない
可能性があります。

• 無線 LAN アクセスポイントと本製品が離れ過ぎていませんか ? 間に障害物

がありませんか?
本製品を見通しの良い場所へ移動させたり、できるだけ無線LANアクセス
ポイントに近づけてください。
また、セットアップ時は1m以内に近づけてお試しください。

• 近くに無線LANに影響を及ぼすものはありませんか?

本製品の近くに、ほかの無線 LAN アクセスポイントやコンピューター、
Bluetooth
®
対応機器、電子レンジ、デジタルコードレス電話がある場合
は離してください。

• アクセス制限を設定していませんか?

無線LANアクセスポイントのMACアドレスフィルタリング機能を使用し
ている場合は、本製品のMACアドレスを無線LANアクセスポイントに登
録して、通信を許可してください。

• 無線LANのセキュリティ情報（SSID、認証方式、暗号化方式、ネットワー

クキー）の設定は正しいですか?
手動で設定した場合、間違って入力されているかもしれません。正しい無
線LANのセキュリティ情報を確認して、設定し直してください。
⇒「ユーザーズガイド ネットワーク編」を参照してください。

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
コンピューター
に接続する
USB
有線
LAN
無線
LAN
付 録
33
TS-03 アクセスポイント
のSSID/認証方式/
暗号化方式 / ユー
ザ ー ID/ ネ ッ ト
ワークキーの設定
が 間 違 っ て い ま
す。

• アクセスポイントのセキュリティ情報の設定は正しいですか？

入力したネットワーク設定が間違っている可能性があります。ネットワー
クの設定を再度確認してください。

• アクセスポイントの SSID/ 認証方式 /暗号化方式 /ユーザー ID/ ネットワー

クキーの設定は正しいですか？
･ 無線 LAN アクセスポイント（ルーターなど）の取扱説明書を参照してく
ださい。
･ 最初の SSID は、メーカー名またはモデル名の可能性があります。再度、
確認してください。
･ セキュリティ情報が分からない場合、無線 LAN アクセスポイントのメー
カー、システム管理者、または契約しているプロバイダーにお問い合わ
せください。
･ ネットワークキーは、パスワード、セキュリティキー、暗号化キーの可
能性があります。再度、確認してください。
･ 無線LANアクセスポイントがSSIDを送信しない場合、手動で設定するこ
とができます。⇒「ユーザーズガイド ネットワーク編」を参照してくだ
さい。
TS-04 無線LANアクセス
ポイントで使用さ
れ て い る 認 証 方
式、暗号化方式が、
本製品でサポート
しておりません。
無線LANアクセスポイントの認証方式と暗号化方式を変更してください。イ
ンフラストラクチャモードの無線LAN環境の場合、本製品がサポートする無
線LANアクセスポイントの認証方式、暗号化方式は以下のとおりです。

サポートされている認証方式、暗号化方式に変更しても解決しないときは、
無線LANのセキュリティ情報が正しく設定されていません。正しい情報を確
認して、設定し直してください。
IEEE 802.1xを使用する場合は、⇒「ユーザーズガイド ネットワーク編」を
参照してください。
アドホックモード（無線LANアクセスポイントを経由せずに使うモード）の
無線LANをお使いの場合は、コンピューターの無線LANの認証方式と暗号化
方式を変更してください。
認証方式はオープンシステム認証、暗号化方式はoptional WEPのみサポート
しています。
詳しくは、弊社サポートサイト（ブラザーソリューションセンター）（http:/
/solutions.brother.co.jp/）の「よくあるご質問（Q&A）」をご覧ください。
TS-05 SSIDとネットワー
クキーの設定が間
違っています。

• 無線 LAN のセキュリティ情報（SSID、ネットワークキー）の設定は正し

いですか?
ネットワークキーは、大文字、小文字は区別されます。認証されないとき
は、ネットワークキーが間違っていないか確認してください。
※ 無線LANアクセスポイントに複数のWEPキー（WEPキー 1、WEPキー 2、
WEPキー 3、WEPキー 4など）を設定している場合、本製品では1番目の
WEPキーのみ使用できます。
エラー
コード
意味 解決方法
認証方式 暗号化方式
WPA-PSK
TKIP
AES
WPA2-PSK AES
オープンシステム認証
WEP
なし
共有キー認証 WEP

STEP2 コンピューターに接続する
34
<▲>または<▼>を繰り返し押すまたは押し続けると、下記の文字が表示されます。
選択したい文字が表示されたら<OK>を押し、次の文字を入力します。
入力した文字を消すときは、<Back>を押します。
TS-06 無線LANのセキュ
リティ情報（認証
方式、暗号化方式、
ネ ッ ト ワ ー ク
キー）の設定が間
違っています。

• 無線LANのセキュリティ情報（認証方式、暗号化方式、ネットワークキー）

の設定は正しいですか?
正しい無線LANのセキュリティ情報（認証方式/暗号化方式/ネットワーク
キー）を確認して、設定し直してください。
※ 無線LANアクセスポイントに複数のWEPキー（WEPキー 1、WEPキー 2、
WEPキー 3、WEPキー 4など）を設定している場合、本製品では1番目の
WEPキーのみ使用できます。
TS-07 WPS/AOSS™ を
実行している無線
LAN アクセスポイ
ントが見つかりま
せん。
WPSまたはAOSS™対応の無線LANアクセスポ
イントを使用している場合、本体と無線LANア
クセスポイントの両方の操作が必要です。無線
LANアクセスポイントの操作方法は、お使いの
無線LANアクセスポイントの取扱説明書をご覧
いただくか、お使いの無線LANアクセスポイン
トのメーカー、またはネットワーク管理者にお
問い合わせください。

• お使いの無線LANアクセスポイントは、WPS

機能またはAOSS™機能対応機器ですか?
WPS/AOSS™機能対応機器は、無線LANア
クセスポイントに右記のようなロゴマークが
貼り付けられていたり、パッケージや取扱説
明書に記載があります。
お使いの無線LANアクセスポイントが、WPS
またはAOSS™機能対応機器であることを確
認してください。
TS-08 WPS/AOSS™ を
実行している無線
LAN アクセスポイ
ントが複数見つか
りました。
近くで別の WPS/AOSS™ の設定が行われています。干渉を避けるため、数
分後にやり直してください。

• 近くで別の無線機器を使用していませんか?

近隣などですでに別の無線機器が導入されているときは、電波干渉を避け
るために無線LANアクセスポイントのチャンネル番号をできるだけ離して
（推奨：チャンネル番号5以上）設定してください。
無線設定時の文字入力について
(space) !"#$%&'()*+,-./0123456789:;<=>?@
ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_`abcdefghijklmnopqrstuvwxyz{|}̃
エラー
コード
意味 解決方法

接続・
設置する
付 録
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
コンピューター
に接続する
35
セキュリティソフトウェアのファイアウォール機能
をお使いの場合は、インストールの前に、ファイア
ウォールを一時停止にしてください。
ドライバーのインストール終了後、ファイアウォー
ルを有効に戻すと、一部の機能が利用できなくな
ります。これらの機能を使用する場合は、ファイ
アウォールの設定を変更してください。
ウィルス対策ソフトなどをお使いの場合、設定を変更す
る方法については、お使いのソフトウェアの取扱説明書、
ヘルプをご覧いただくか、ソフトウェアの提供元にご相
談ください。
無線LANで接続する場合のインストール方法を説明
します。インストールをする前に、「STEP1 接続・
設置する」のすべての設定が完了していることをご
確認ください。
･･･････････････････････････････････････････････
1
コンピューターの電源を入れる

アドミニストレーター（Administrator）権限
でログオンします。
･･･････････････････････････････････････････････
2
付属のドライバー＆ソフトウェア CD-
ROMをCD-ROMドライブにセットする
画面が表示されないときは［マイ コンピュータ］からド
ライバー＆ソフトウェア CD-ROM ドライブをダブルク
リックし、［start.exe］をダブルクリックして画面を表
示させてください。
････････････････････････････････････････････････
3
モデル名をクリックする
････････････････････････････････････････････････
4
［プリンタードライバーのインストー
ル］をクリックする
使用許諾契約などの画面が表示されたときは、
内容を確認してから［はい］を押して進んで
ください。
Windows Vista
®
/Windows
®
7 でユーザーアカウント
制御画面が表示されたときは、［許可］または［はい］を

選択してください。
････････････････････････････････････････････････
5
［無線LAN接続］を選択し、［次へ］を
クリックする

• BR-Script3 プリンタードライバーをインストールす

る場合は、［カスタム］を選択し［次へ］をクリック
してください。コンポーネントの選択画面が表示され
たら、［BR-Script3 プリンタードライバー］チェック
ボックスを選択し、画面の指示に従ってインストール
を進めてください。

• IP アドレスまたはノード名を調べるときは、「ネット

ワーク設定リスト」を印刷してください。⇒38ページ
「ネットワーク設定リストを印刷する」を参照してく
ださい。
セキュリティソフトウェアをお使いの場
合の注意事項
ドライバーとソフトウェアをインストー
ルする（Windows
®
の場合）
･ 起動しているアプリケーションがある場合
は、すべて終了してからインストールを始
めてください。
･ 画面は、使用している OS により異なりま
す。
重 要

STEP2 コンピューターに接続する
36
･･･････････････････････････････････････････････
6
［Brother ピアツーピア ネットワーク
プリンター］または［ネットワーク共
有プリンター］を選択し、［次へ］を
クリックする

• ネットワーク共有プリンターを選択した場合、プリン

ターを選択する画面が表示されます。
使用するプリンターを選択し、［OK］をクリックして
ください。

• ファイアウォールの設定を選択し、［次へ］をクリッ

クしてください。
･･･････････････････････････････････････････････
7
画面に従って操作すると、下記の画面
が表示されるので本製品を選び［次へ］
をクリックする

• 暗号化方式がWEPの場合で、本製品が見つからないと

きは、WEPキーが正しく入力されているかを再度確認
してください。入力の際は、大文字 / 小文字を正確に
入力してください。

• ネットワーク上に本製品が見つからない場合は、表示

される画面の指示に従って再設定してください。
･･･････････････････････････････････････････････
8
自動的にインストールが開始される
･･･････････････････････････････････････････････
9
ユーザー登録をする場合は［本ブラ
ザー製品のオンライン登録］をクリッ
クし、画面上の手順に従ってユーザー
登録を行う
後でユーザー登録をする場合は、［次へ］をク
リックして手順10に進んでください。
･･･････････････････････････････････････････････
10
セットアップ完了画面が表示されたら、
設定したい項目のチェックボックスを
チェックし、［完了］をクリックする
インストールが完了しました。

• インストール完了後、印刷やその他の機能をご使用に

なるときに、セキュリティ許可を促す画面が表示され
ることがあります。この場合も許可してください。

• XML Paper Specification プリンタードライバーの

ご案内
XML Paper Specification プリンタードライバーは、
XML Paper Specification文書をプリントするのに適
した Windows Vista
®
、Windows
®
7 専用のプリン
タードライバーです。サポートサイト（ブラザーソ
リューションセンター）からダウンロードできます。
（http://solutions.brother.co.jp/）
無線LANで接続する場合のインストール方法を説明
します。インストールをする前に、「STEP1 接続・
設置する」のすべての設定が完了していることをご
確認ください。
BR-Script3 プリンタードライバーを設定する場合は、
サポートサイト（ブラザーソリューションセンター）を
参照してください。
（http://solutions.brother.co.jp/）
インストール中は、表示されるウインドーを
閉じないでください。すべてのウインドーが
表示されるまでに、数秒かかることもあります。
重 要
ドライバーとソフトウェアをインストー
ルする（Macintoshの場合）

･ 起動しているアプリケーションがある場合
は、すべて終了してからインストールを始
めてください。
･ Mac OS X 10.5.7 以前をお使いの方は、
Mac OS X 10.5.8 ～ 10.7.x にアップグ
レードしてください。
重 要

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する
37
･･･････････････････････････････････････････････
1
Macintoshの電源を入れる
アドミニストレーター（Administrator）権限
でログオンします。
･･･････････････････････････････････････････････
2
付属のドライバー＆ソフトウェア CD-
ROMをCD-ROMドライブにセットす
る
･･･････････････････････････････････････････････
3
［Start Here OSX］をダブルクリッ
クする
･･･････････････････････････････････････････････
4
モデル名を選択し、［次へ］をクリッ
クする
･･･････････････････････････････････････････････

5
［無線LAN接続］を選択し、［次へ］を
クリックする
ネットワーク上に本製品が見つからない場合は、表示さ
れる画面の指示に従って設定を確認してください。それ
でも検索されない場合は、［無線設定］をクリックして
表示される画面の指示に従って無線LAN接続を設定し直
してください。
････････････････････････････････････････････････
6
画面に従って操作すると、下記の画面
が表示されるので本製品を選び［OK］
をクリックする

• 同じモデル名が 2 つ以上ある場合は、モデル名の後に

表示されるMACアドレス（イーサネットアドレス）を
もとに本製品を選択します。

• IP アドレスまたは、MAC アドレスを調べるときは、

「ネットワーク設定リスト」を印刷してください。
⇒38ページ「ネットワーク設定リストを印刷する」を
参照してください。
････････････････････････････････････････････････
7
確認画面で［次へ］をクリックし、画
面に従い操作する
インストールが完了しました。
⇒11ページ「無線LAN設定をする（必要時のみ）」から
設定を開始された場合は、12ページに戻って初期設定を
続けてください。

付 録
38
ネットワーク設定の確認と初期化
本製品には、HTTP（ハイパーテキスト転送プロト
コル）を使用して、標準のブラウザで本製品の設定
や管理できるウェブサーバーが備わっています。

• Windows

®
の場合は Windows
®
Internet Explorer
®
7.0/8.0 または Firefox
®
3.6、Macintosh の場合は
Safari 4.0/5.0を推奨いたします。
どのウェブブラウザーの場合も、JavaScript および
クッキーを有効にして使用してください。

• ウェブブラウザーを使用するには、本製品の IP アドレ

スが必要です。本製品のIPアドレスは「ネットワーク
設定リストを印刷する」で確認することができます。
･･･････････････････････････････････････････････
1
ウェブブラウザーを起動する
･･･････････････････････････････････････････････
2
アドレス入力欄に http://XXXXX
を入力する
（XXXXX は、本製品が使用している IP アドレ
スまたはノード名です。）
例）http://192.168.1.2/

• ウェブブラウザーを使った管理方法については、⇒

「ユーザーズガイド ネットワーク編」を参照してくだ
さい。

• オプションでログインパスワードを設定する場合は、

ウェブブラウザーアクセス時に入力してください。
現在のネットワーク設定を全て初期化できます。
この設定では、IPアドレスやメールアドレスなど、すで
に設定されているネットワークのすべての情報を初期化
します。
･･･････････････････････････････････････････････
1
< ▲ > または < ▼ > を押して【ネット
ワーク】を選択し、<OK>を押す
･･･････････････････････････････････････････････
2
<▲>または<▼>を押して【LAN セッ
テイ リセット】を選択し、<OK>を押す
･･･････････････････････････････････････････････
3
ネットワーク設定を初期化する場合
は、<▲>を押す
･【サイキドウ シマスカ？】と表示されます。
･ ネットワークの設定の初期化をキャンセルし
たい場合は、<▼>を押してください。
･･･････････････････････････････････････････････

4
本製品を再起動する場合は、<▲>を押す
･【オマチクダサイ】と表示され、ネットワー
ク設定が初期化されると本製品が数秒後に再
起動します。
･ 再起動しない場合は、<▼>を押してください。
ネットワーク設定を確認するためのネットワーク設
定リストを印刷します。
･･･････････････････････････････････････････････
1
<▲>または<▼>で【セイヒン ジョ
ウホウ】を選択し<OK>を押す
･･･････････････････････････････････････････････
2
<▲>または<▼>で【ネットワークセッ
テイ インサツ】を選択し<OK>を押す
ネットワーク設定リストが印刷されます。
ネットワーク設定リストのIPアドレスが「0.0.0.0」と印
刷された場合は、本製品がまだ起動中です。1 分後に再
度、印刷してみてください。
ウェブブラウザーで管理する ネットワーク設定をお買い上げ時の状態
に戻す（ネットワーク設定リセット）
ネットワーク設定リストを印刷する
付 録

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する
39
ドライバー＆ソフトウェアCD-ROM内のユーザーズガイドを見るときは
付属のドライバー＆ソフトウェアCD-ROMには、下記のユーザーズガイドがPDF形式で収録されています。
･ ユーザーズガイド
･ ユーザーズガイド ネットワーク編
ユーザーズガイド（PDF形式）をご覧になるには、Adobe
®
Reader
®
またはAdobe
®
Acrobat
®
が必要です。
コンピューターにAdobe
®
Reader
®
またはAdobe
®
Acrobat
®
がインストールされていない場合は、インストールする必
要があります。アドビシステムズ社のホームページ（http://www.adobe.com/）からAdobe
®
Reader
®
をダウンロード
してください。
･･･････････････････････････････････････････････

1
付属のドライバー＆ソフトウェア CD-
ROMをCD-ROMドライブにセットす
る
･･･････････････････････････････････････････････
2
モデル名をクリックする
トップメニュー画面が表示されます。
画面が表示されないときは、［マイ コンピュータ］から
CD-ROMドライブをダブルクリックし、［start.exe］を
ダブルクリックして画面を表示させてください。
･･･････････････････････････････････････････････
3
［ユーザーズガイド］をクリックする
････････････････････････････････････････････････
4
［画面で見るマニュアル PDF形式］を
クリックする
収録されているユーザーズガイドの目次が表
示されます。
････････････････････････････････････････････････
5
見たいユーザーズガイドのタイトルを
クリックする
ユーザーズガイドが表示されます。

付属のドライバー＆ソフトウェア CD-ROM からプリン
タードライバー、ソフトウェアをコンピューターにイン
ストールすると、PDF形式のユーザーズガイドも自動的
にダウンロードされます。［スタート］メニューから［す
べてのプログラム（プログラム）］－［Brother］－［HL-
6180DW］－［ユーザーズガイド］の順にクリックし
て、見たいユーザーズガイドを選んでください。
Windows
®
の場合

付 録
40
･･･････････････････････････････････････････････
1
付属のドライバー＆ソフトウェア CD-
ROMをCD-ROMドライブにセットす
る
･･･････････････････････････････････････････････
2
［ユーザーズガイド］のアイコンをダ
ブルクリックする
･･･････････････････････････････････････････････
3
モデル名を選択し、［次へ］をクリッ
クする
･･･････････････････････････････････････････････
4
［top.pdf］をダブルクリックする
･･･････････････････････････････････････････････
5
見たいユーザーズガイドのタイトルを
クリックする
ユーザーズガイドが表示されます。
Macintoshの場合

オプション製品のご案内
本製品には、次のようなオプション製品があります。オプション製品を取り付けることで本製品の機能をさら
に拡張することができます。
オプション製品は別売品です。お近くの販売店でご購入ください。ダイレクトクラブでのご購入もできます。
商標について
Microsoft、Windows、Windows Server、およびInternet Explorerは、米国Microsoft Corporationの米国、日本
およびその他の国における登録商標です。
Windows Vistaは、米国Microsoft Corporationの米国、日本および/またはその他の国における登録商標または商
標です。
Apple、Macintosh、OS X、Safari、iPad、iPhone、iPod、およびiPod touchは、米国および他の国々で登録さ
れたApple Inc.の商標です。
Acrobat、Adobe、およびReaderは、Adobe Systems Incorporated（アドビシステムズ社）の米国およびその他

の国における登録商標または商標です。
AirPrintおよびAirPrintのロゴは、Apple Inc.の商標です。
Wi-Fi、Wi-Fi Direct、Wi-Fi Protected Setup、WPA、およびWPA2は、Wi-Fi Allianceの登録商標です。
Bluetoothは、Bluetooth SIG, Inc. USAの登録商標です。
Gmail、GOOGLE DOCS、AndroidはGoogle Inc.の商標または登録商標です。
AOSSは、株式会社バッファローの商標です。
ブラザー製品および関連資料等に記載されている社名及び商品名はそれぞれ各社の商標または登録商標です。

• お買い上げの際、販売店でお渡しする保証書は大切に保管してください。
• 本製品の補修用性能部品の最低保有期間は製造打切後5年です。

増設記録紙トレイ：LT-5400 メモリ：SO-DIMM
※ 最大500枚の普通紙をセットできます。 ※ 市販のメモリを取り付けて増設することができます。メモリにつ
いての詳細は、サポートサイト（ブラザーソリューションセン
ター）を参照してください。
（http://solutions.brother.co.jp/）
トナーカートリッジ・ドラムユニットは当社指定品をご使用ください。当社指定以外の品物をご使用いただくと、故障の原因となる可
能性があります。純正品のトナーカートリッジ・ドラムユニットをご使用いただいた場合のみ機能・品質を保証いたします。
本製品は日本国内のみでのご使用となりますので、海外でのご使用はお止めください。海外で使用されている電源が本製品に適切でな
い恐れがあります。海外で本製品をご使用になりトラブルが発生した場合、当社は一切の責任を負いかねます。また保証の対象とはな
りませんのでご注意ください。
This machine is made for use in Japan only. We can not recommend using them overseas because the power requirements

of your machine may not be compatible with the power available in foreign countries. Using Japan models overseas is at
your own risk and will void your warranty.
（市販品）
©2012 Brother Industries, Ltd. All rights reserved.
This product includes software developed by the following vendors:
©1983-1998 PACIFIC SOFTWORKS, INC. ALL RIGHTS RESERVED.
©2008 Devicescape Software, Inc. All rights reserved.
This product includes the “KASAGO TCP/IP” software developed by ZUKEN ELMIC, Inc.

消耗品について
次のメッセージが液晶ディスプレイに表示されたら、交換用の消耗品の準備をしてください。
消耗品の交換時期になると、次のメッセージが液晶ディスプレイに表示されます。
消耗品の詳細については、サポートサイト（ブラザーソリューションセンター）を参照してください。
（http://solutions.brother.co.jp/）
または、お買い上げの販売店にお問い合わせください。
本製品に付属のトナーカートリッジは約3,000枚
※1
印刷ができます。
※1 印刷可能枚数はJIS X 6931（ISO/IEC 19752）規格に基づく公表値を満たしています。（JIS X 6931（ISO/IEC 19752）と
はモノクロ電子写真方式プリンター用トナーカートリッジの印刷枚数を測定するための試験方法を定めた規格です。）
※2 使用環境や記録紙の種類、連続印刷枚数、印刷内容などによって異なります。
※3 A4を1回に1ページ印刷した場合

• 消耗品の寿命は、実際の印刷方法や内容、使用環境により異なります。
• トナーの寿命は、使用可能なトナーがなくなった場合やトナーが劣化した場合で検知され、どちらかに該当するとトナー

の寿命となります。
消耗品は、お買い上げの販売店、またはダイレクトクラブへご注文ください。
0120-118-825
（土、日、祝日、長期休暇を除く 9:00～12:00 13:00～17:00）
消耗品のご注文は携帯電話からもできます。
http://direct.brother.co.jp
トナーカートリッジ ドラムユニット
型番

• 標準タイプ：TN-53J
• 大容量タイプ：TN-56J

型番
DR-51J

• マモナク トナーギレ デス ・マモナク ドラムコウカン
• トナー コウカン ・ドラム コウカン
• TN-53J：約 3,000枚※1
• TN-56J：約 8,000枚※1

印刷可能枚数：約30,000枚 ※2、3
バーコード読み取り機能があるカメラ付き携帯電話をお持ちの方は右記の
二次元バーコードの読み取りでダイレクトクラブの携帯サイトへアクセス
することができます。
