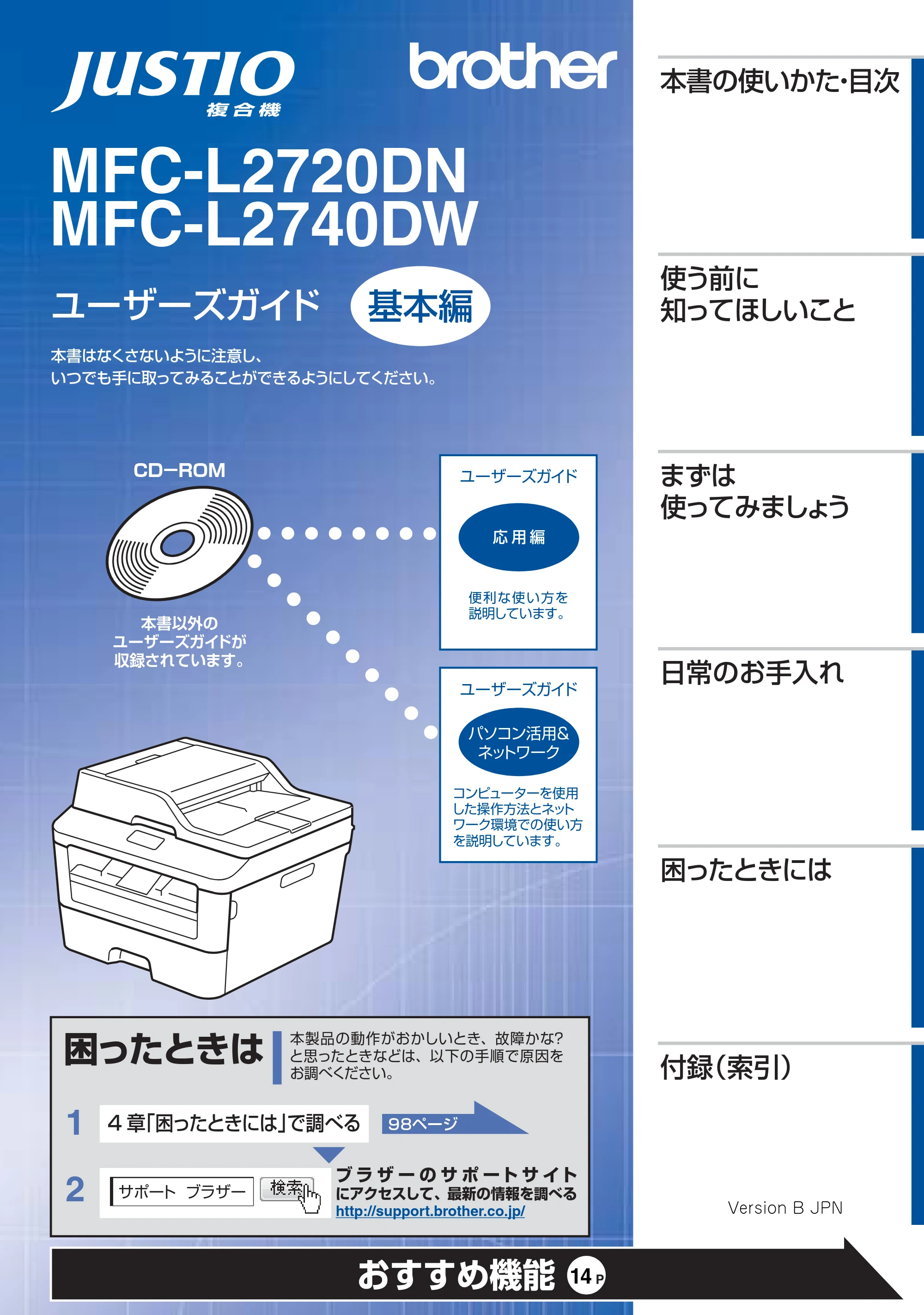

ユーザーズガイド ～基本編～MFC-L2720DN / MFC-L2740DW

おすすめ機能
MFC-L2720DN
MFC-L2740DW
本書はなくさないように注意し、
いつでも手に取ってみることができるようにしてください。
本書の使いかた・目次
使う前に
知ってほしいこと
まずは
使ってみましょう
日常のお手入れ

困ったときには

付録（索引）
ユーザーズガイド 基本編
1

困ったときは

本製品の動作がおかしいとき、故障かな？
と思ったときなどは、以下の手順で原因を
お調べください。
ブ ラ ザ ー の サ ポ ート サ イト
にアクセスして、最新の情報を調べる
http://support.brother.co.jp/
4 章「困ったときには」で調べる
2 サポート ブラザー
ユーザーズガイド
応 用 編
ユーザーズガイド
CD－ROM
本書以外の
ユーザーズガイドが
収録されています。
便利な使い方を
説明しています。
パソコン活用＆
ネットワーク
コンピューターを使用
した操作方法とネット
ワーク環境での使い方
を説明しています。
98ページ
Version B JPN
14

本書の使いかた・目次
2

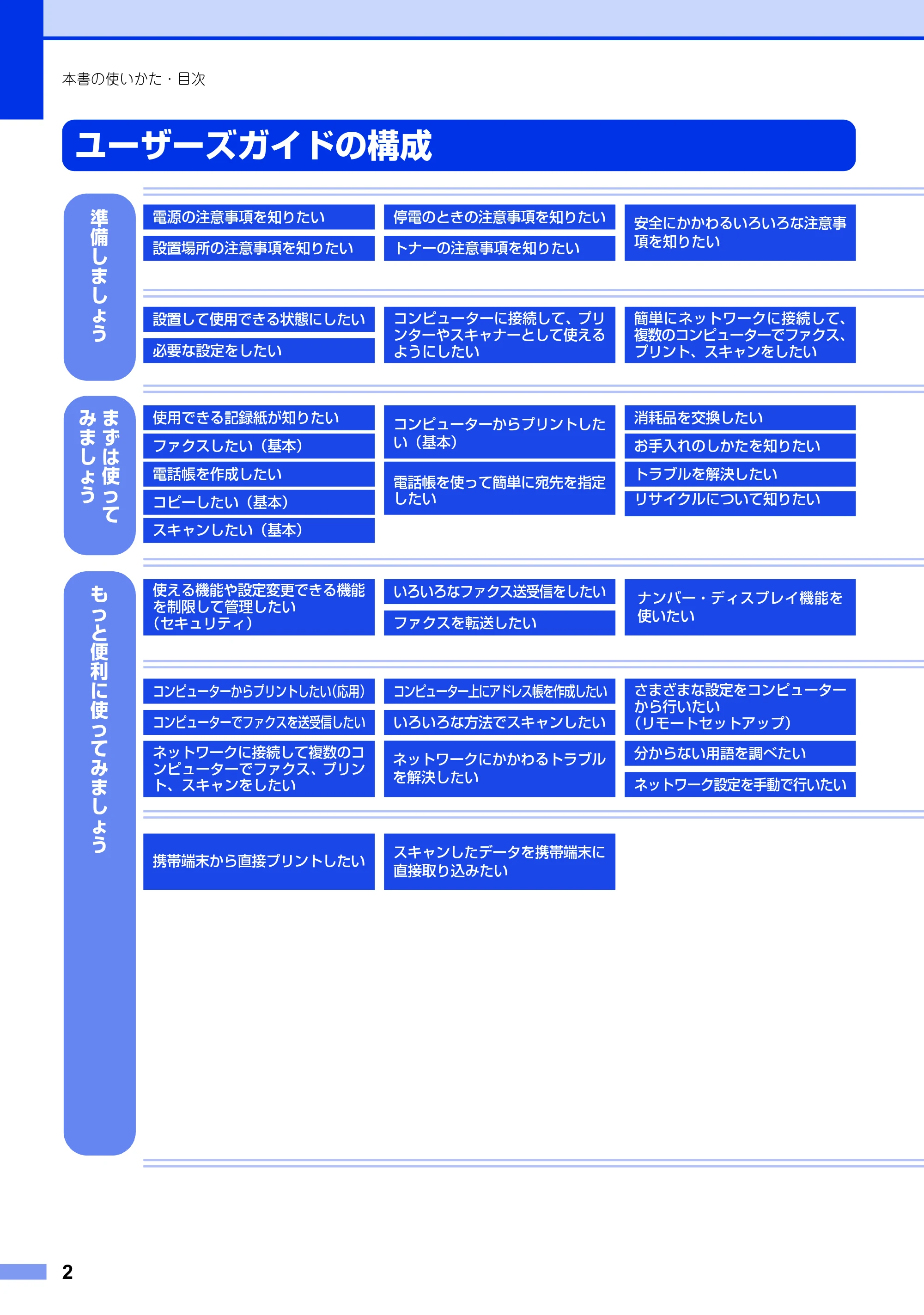

ユーザーズガイドの構成
電源の注意事項を知りたい準
備
し
ま
し
ょ
う
安全にかかわるいろいろな注意事
項を知りたい
設置場所の注意事項を知りたい
停電のときの注意事項を知りたい
トナーの注意事項を知りたい
設置して使用できる状態にしたい
必要な設定をしたい
コンピューターに接続して、プリ
ンターやスキャナーとして使える
ようにしたい
簡単にネットワークに接続して、
複数のコンピューターでファクス、
プリント、スキャンをしたい
使用できる記録紙が知りたい
ファクスしたい（基本）
電話帳を作成したい
コピーしたい（基本）
スキャンしたい（基本）
消耗品を交換したい

お手入れのしかたを知りたい

コンピューターからプリントした
い（基本）
電話帳を使って簡単に宛先を指定
したい
トラブルを解決したい
ま
ず
は
使
っ
て
み
ま
し
ょ
う リサイクルについて知りたい
も
っ
と
便
利
に
使
っ
て
み
ま
し
ょ
う
ファクスを転送したい
使える機能や設定変更できる機能
を制限して管理したい
（セキュリティ）
いろいろなファクス送受信をしたい
コンピューターからプリントしたい（応用）
コンピューターでファクスを送受信したい
コンピューター上にアドレス帳を作成したい
いろいろな方法でスキャンしたい
さまざまな設定をコンピューター
から行いたい
（リモートセットアップ）
ネットワークに接続して複数のコ
ンピューターでファクス、プリン
ト、スキャンをしたい ネットワーク設定を手動で行いたい
分からない用語を調べたいネットワークにかかわるトラブル
を解決したい
携帯端末から直接プリントしたい
スキャンしたデータを携帯端末に
直接取り込みたい
ナンバー・ディスプレイ機能を
使いたい

3
本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）

• 冊子、CD-ROMは本製品に同梱されています。
• 各種説明書は、サポートサイト（ブラザーソリューションセンター）からダウンロードできます。（http://support.brother.co.jp/）

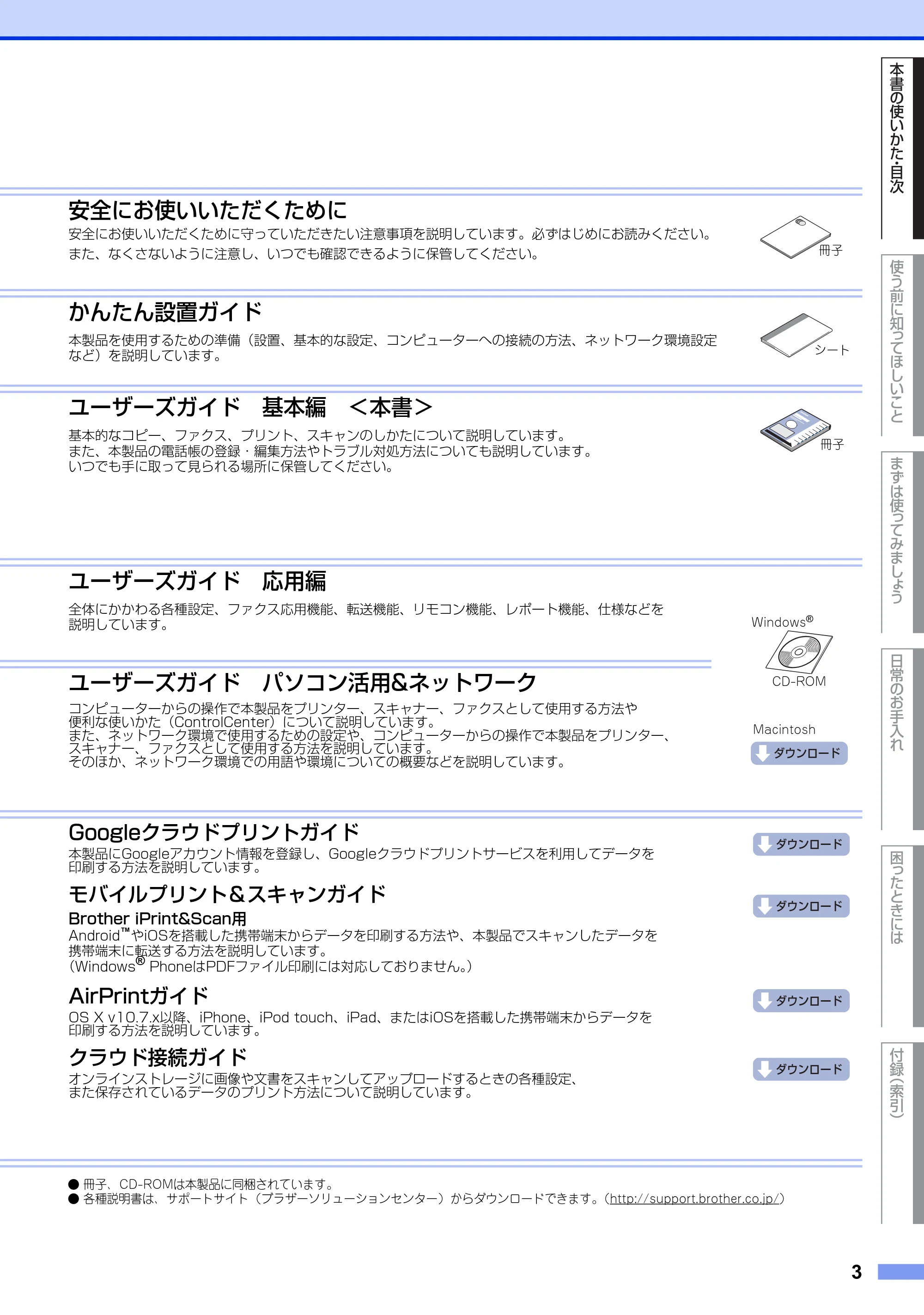

安全にお使いいただくために
安全にお使いいただくために守っていただきたい注意事項を説明しています。必ずはじめにお読みください。
また、なくさないように注意し、いつでも確認できるように保管してください。 冊子
かんたん設置ガイド
本製品を使用するための準備（設置、基本的な設定、コンピューターへの接続の方法、ネットワーク環境設定
など）を説明しています。 シート
ユーザーズガイド 基本編 ＜本書＞
基本的なコピー、ファクス、プリント、スキャンのしかたについて説明しています。
また、本製品の電話帳の登録・編集方法やトラブル対処方法についても説明しています。
いつでも手に取って見られる場所に保管してください。
冊子
ユーザーズガイド 応用編
全体にかかわる各種設定、ファクス応用機能、転送機能、リモコン機能、レポート機能、仕様などを
説明しています。
CD-ROM
Windows®
ユーザーズガイド パソコン活用&ネットワーク
コンピューターからの操作で本製品をプリンター、スキャナー、ファクスとして使用する方法や
便利な使いかた（ControlCenter）について説明しています。

また、ネットワーク環境で使用するための設定や、コンピューターからの操作で本製品をプリンター、
スキャナー、ファクスとして使用する方法を説明しています。
そのほか、ネットワーク環境での用語や環境についての概要などを説明しています。
Macintosh
ダウンロード
Googleクラウドプリントガイド
本製品にGoogleアカウント情報を登録し、Googleクラウドプリントサービスを利用してデータを
印刷する方法を説明しています。
モバイルプリント＆スキャンガイド
Brother iPrint&Scan用
Android™やiOSを搭載した携帯端末からデータを印刷する方法や、本製品でスキャンしたデータを
携帯端末に転送する方法を説明しています。
（Windows® PhoneはPDFファイル印刷には対応しておりません。）
AirPrintガイド
OS X v10.7.x以降、iPhone、iPod touch、iPad、またはiOSを搭載した携帯端末からデータを
印刷する方法を説明しています。
クラウド接続ガイド
オンラインストレージに画像や文書をスキャンしてアップロードするときの各種設定、

また保存されているデータのプリント方法について説明しています。
ダウンロード
ダウンロード
ダウンロード
ダウンロード

本書の使いかた・目次
4

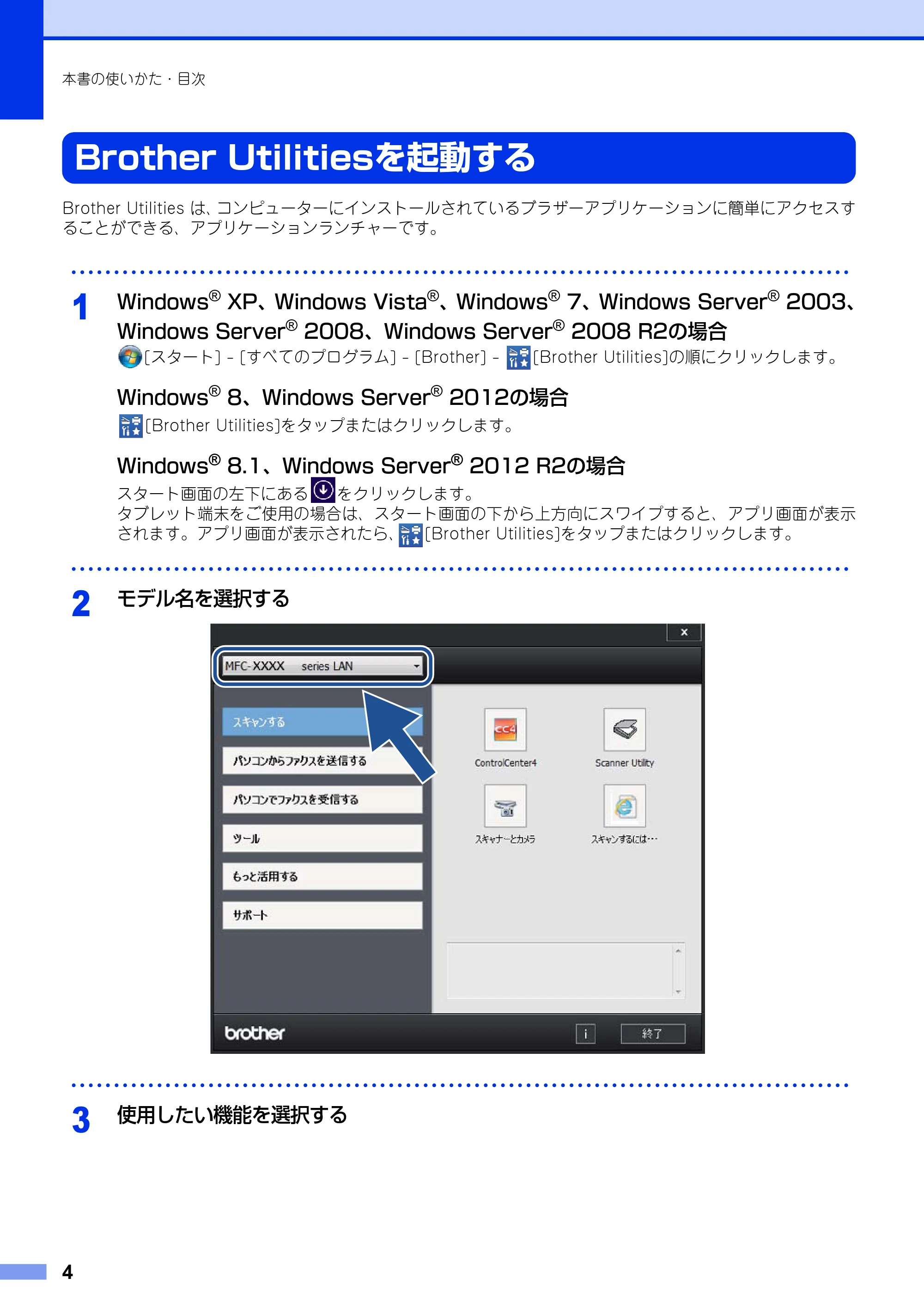

Brother Utilitiesを起動する
Brother Utilities は、コンピューターにインストールされているブラザーアプリケーションに簡単にアクセスす
ることができる、アプリケーションランチャーです。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
Windows
®
XP、Windows Vista
®
、Windows
®
7、Windows Server
®
2003、
Windows Server
®
2008、Windows Server
®
2008 R2の場合
[スタート] - [すべてのプログラム] - [Brother] - [Brother Utilities]の順にクリックします。
Windows
®
8、Windows Server
®
2012の場合
[Brother Utilities]をタップまたはクリックします。
Windows

®
8.1、Windows Server
®
2012 R2の場合
スタート画面の左下にある をクリックします。
タブレット端末をご使用の場合は、スタート画面の下から上方向にスワイプすると、アプリ画面が表示
されます。アプリ画面が表示されたら、 [Brother Utilities]をタップまたはクリックします。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
モデル名を選択する
･･･････････････････････････････････････････････････････････････････････････････････････････
3
使用したい機能を選択する

5
本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）

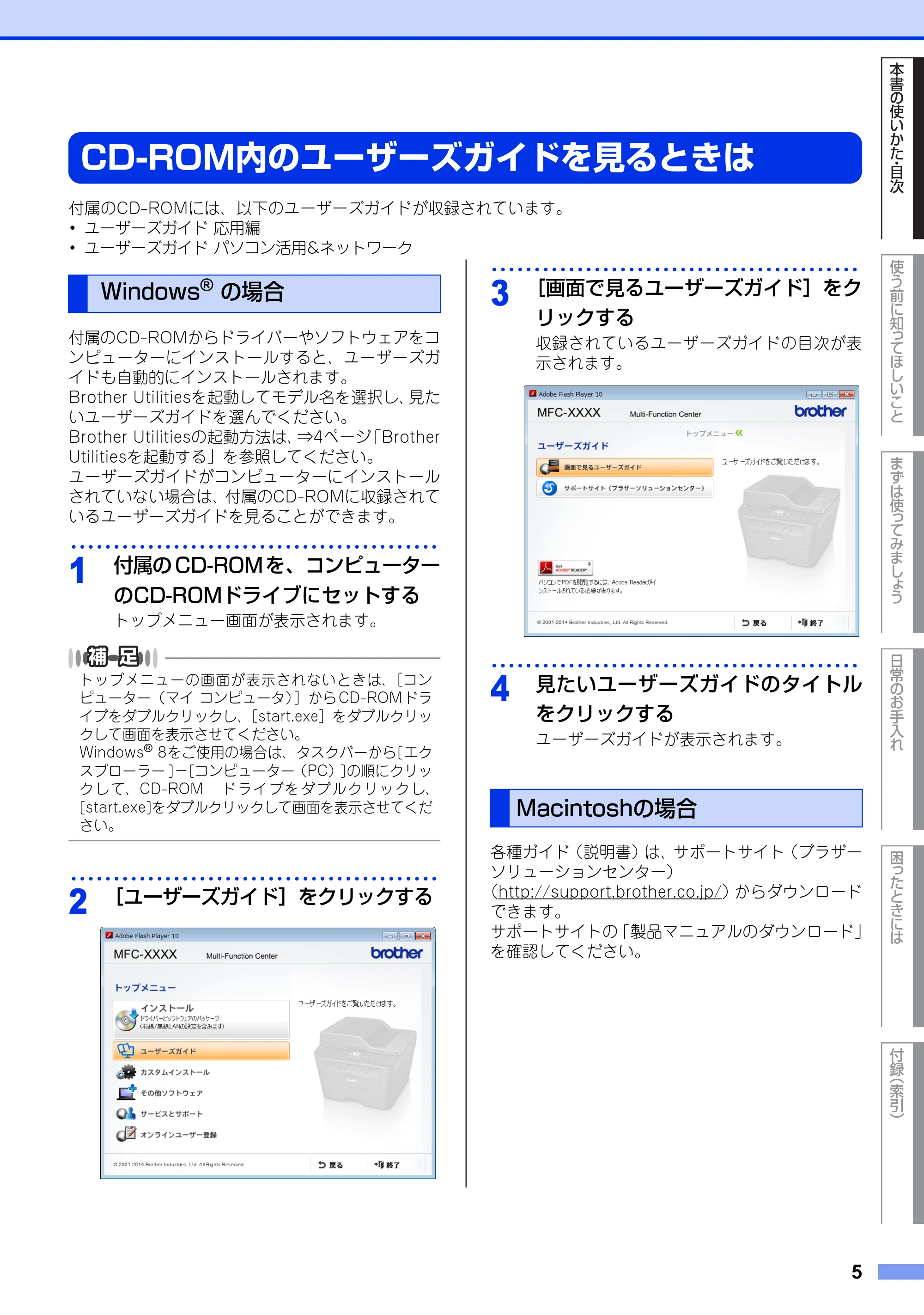

CD-ROM内のユーザーズガイドを見るときは
付属のCD-ROMには、以下のユーザーズガイドが収録されています。
･ ユーザーズガイド 応用編
･ ユーザーズガイド パソコン活用&ネットワーク
付属のCD-ROMからドライバーやソフトウェアをコ
ンピューターにインストールすると、ユーザーズガ
イドも自動的にインストールされます。
Brother Utilitiesを起動してモデル名を選択し、見た
いユーザーズガイドを選んでください。
Brother Utilitiesの起動方法は、⇒4ページ「Brother
Utilitiesを起動する」を参照してください。
ユーザーズガイドがコンピューターにインストール
されていない場合は、付属のCD-ROMに収録されて
いるユーザーズガイドを見ることができます。
･･･････････････････････････････････････････
1
付属の CD-ROM を、コンピューター
のCD-ROMドライブにセットする
トップメニュー画面が表示されます。
トップメニューの画面が表示されないときは、［コン

ピューター（マイ コンピュータ）］からCD-ROM ドラ
イブをダブルクリックし、［start.exe］をダブルクリッ
クして画面を表示させてください。
Windows® 8をご使用の場合は、タスクバーから[エク
スプローラー ]－[コンピューター（PC）]の順にクリッ
クし て、CD-ROM ドライ ブをダブルク リックし、
[start.exe]をダブルクリックして画面を表示させてくだ
さい。
･･･････････････････････････････････････････
2
［ユーザーズガイド］をクリックする
･･･････････････････････････････････････････
3
［画面で見るユーザーズガイド］をク
リックする
収録されているユーザーズガイドの目次が表
示されます。
･･･････････････････････････････････････････
4
見たいユーザーズガイドのタイトル
をクリックする
ユーザーズガイドが表示されます。
各種ガイド（説明書）は、サポートサイト（ブラザー

ソリューションセンター）
（http://support.brother.co.jp/）からダウンロード
できます。
サポートサイトの「製品マニュアルのダウンロード」
を確認してください。
Windows
®
の場合
Macintoshの場合

本書の使いかた・目次
6

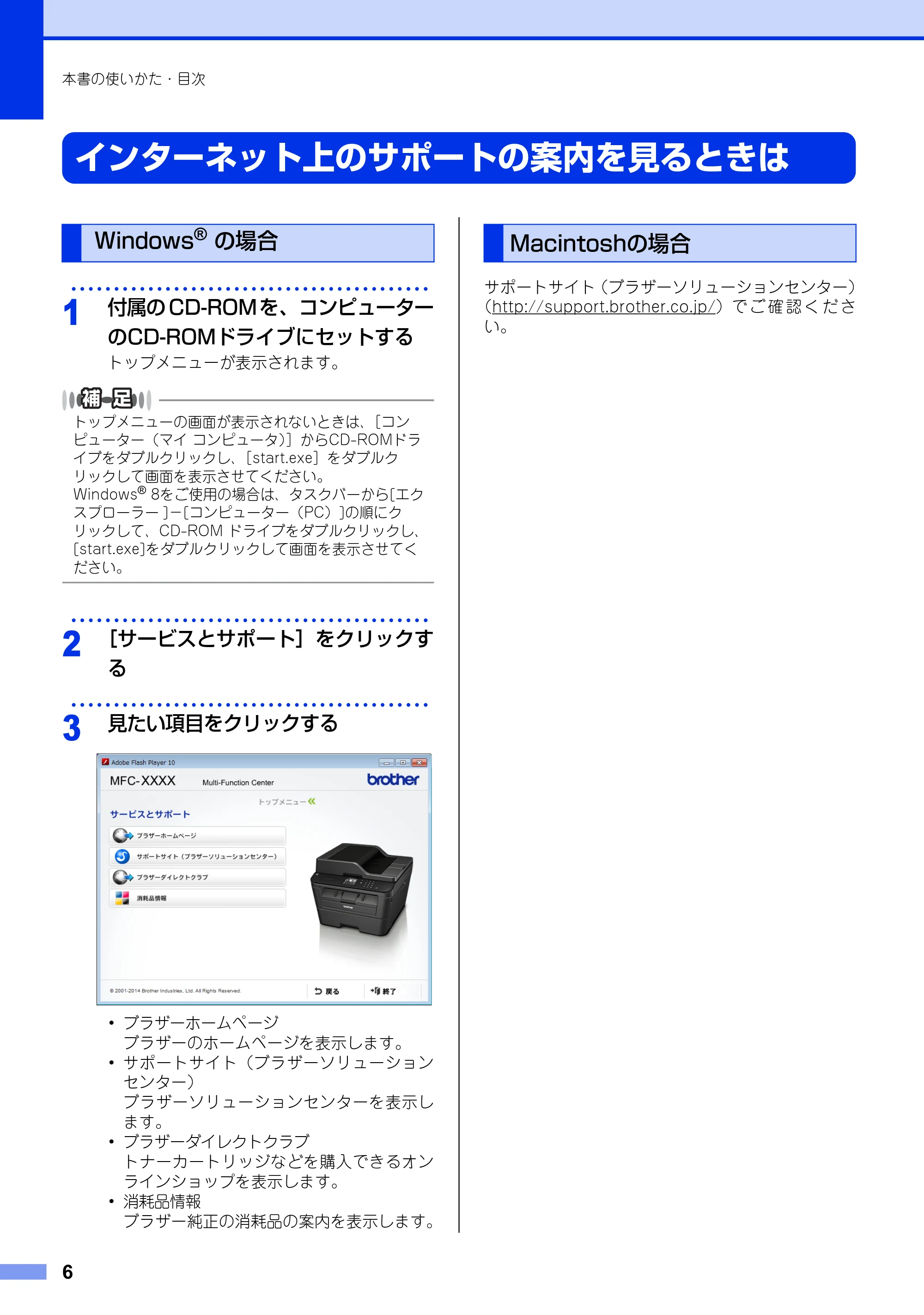

インターネット上のサポートの案内を見るときは
･･････････････････････････････････････････
1
付属の CD-ROM を、コンピューター
のCD-ROMドライブにセットする
トップメニューが表示されます。
トップメニューの画面が表示されないときは、［コン
ピューター（マイ コンピュータ）］からCD-ROMドラ
イブをダブルクリックし、［start.exe］をダブルク
リックして画面を表示させてください。
Windows® 8をご使用の場合は、タスクバーから[エク
スプローラー ]－[コンピューター（PC）]の順にク
リックして、CD-ROM ドライブをダブルクリックし、
[start.exe]をダブルクリックして画面を表示させてく
ださい。
･･････････････････････････････････････････
2
［サービスとサポート］をクリックす
る
･･････････････････････････････････････････
3
見たい項目をクリックする

･ ブラザーホームページ
ブラザーのホームページを表示します。
･ サポートサイト（ブラザーソリューション
センター）
ブラザーソリューションセンターを表示し
ます。
･ ブラザーダイレクトクラブ
トナーカートリッジなどを購入できるオン
ラインショップを表示します。
･ 消耗品情報
ブラザー純正の消耗品の案内を表示します。
サポートサイト（ブラザーソリューションセンター）
（http://support.brother.co.jp/）で ご 確 認 く だ さ
い。
Windows
®
の場合 Macintoshの場合

7
本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）

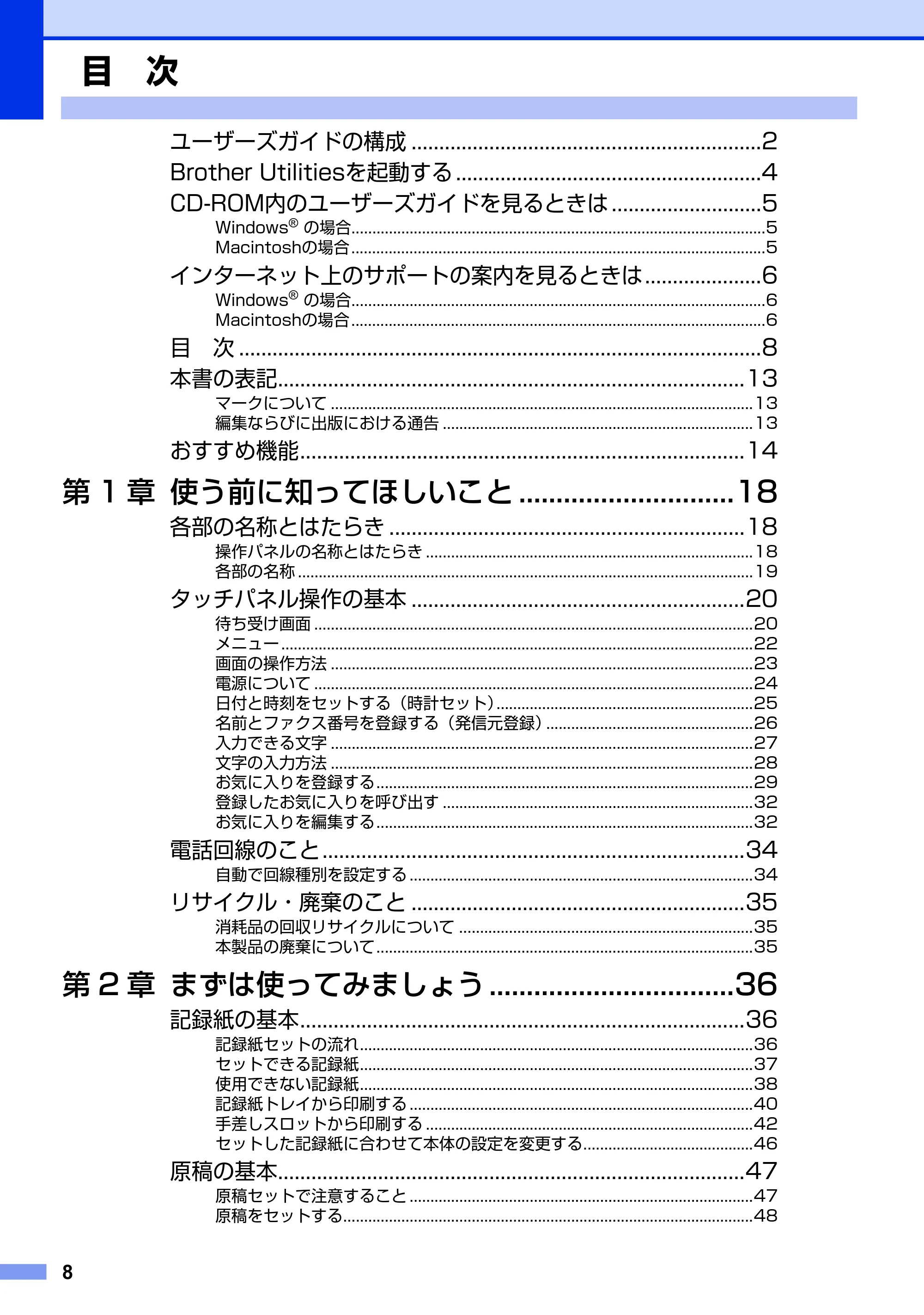

8
ユーザーズガイドの構成 ...............................................................2
Brother Utilitiesを起動する .......................................................4
CD-ROM内のユーザーズガイドを見るときは ...........................5
Windows® の場合....................................................................................................5
Macintoshの場合....................................................................................................5
インターネット上のサポートの案内を見るときは.....................6

Windows® の場合....................................................................................................6
Macintoshの場合....................................................................................................6
目 次 ..............................................................................................8

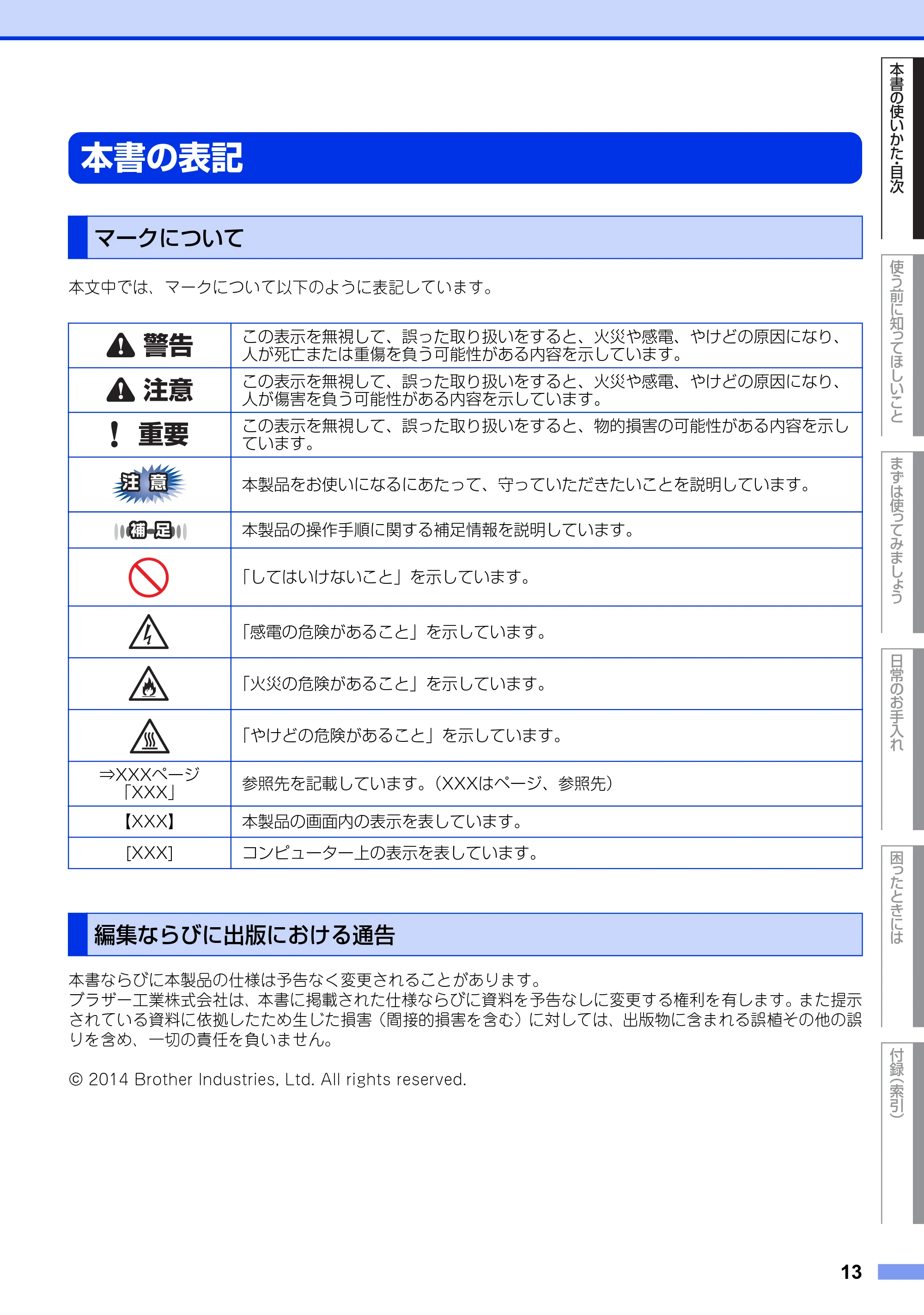

本書の表記....................................................................................13
マークについて ......................................................................................................13

編集ならびに出版における通告 ...........................................................................13
おすすめ機能................................................................................14

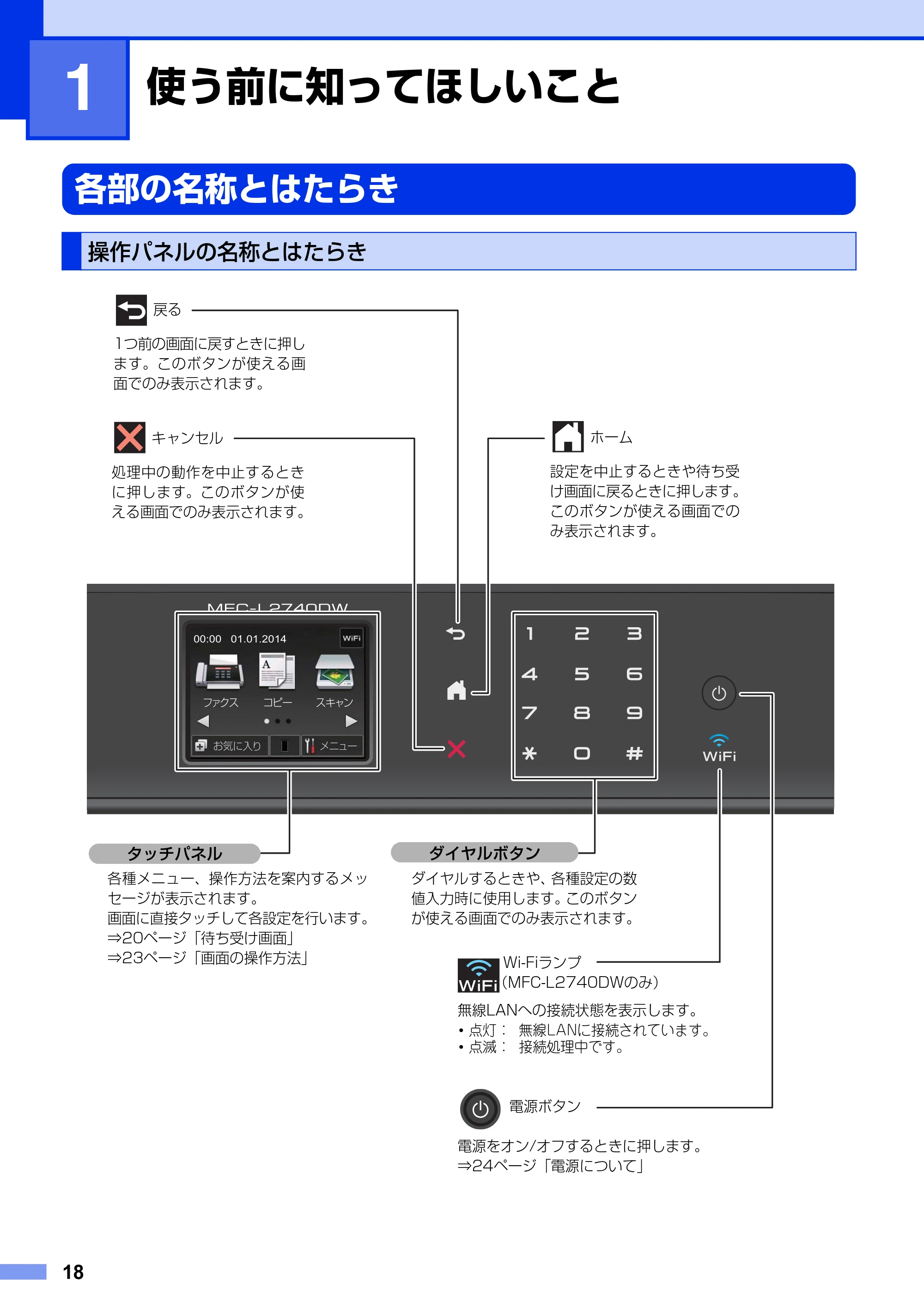

第 1 章 使う前に知ってほしいこと .............................18
各部の名称とはたらき ................................................................18
操作パネルの名称とはたらき ...............................................................................18

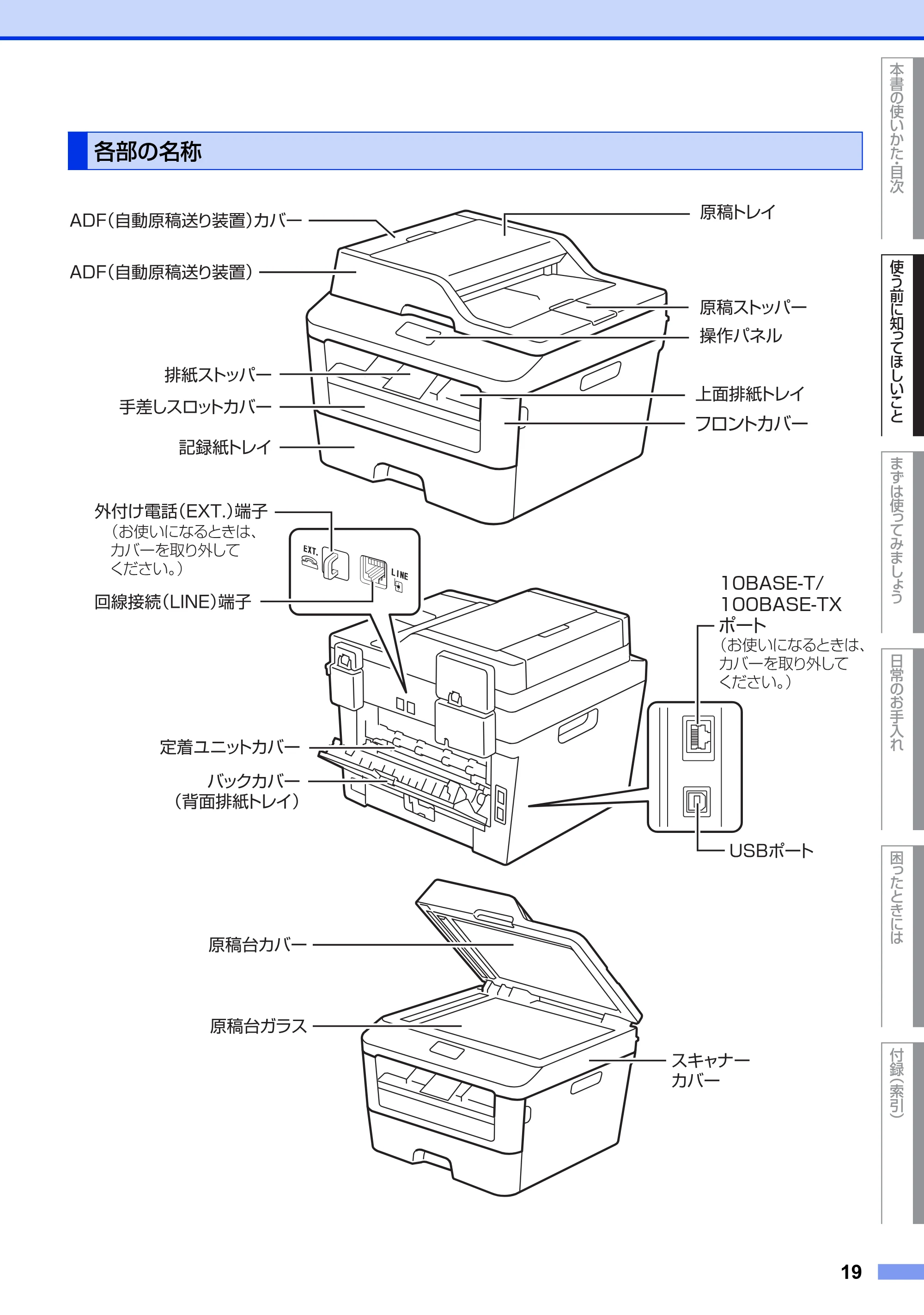

各部の名称 ..............................................................................................................19

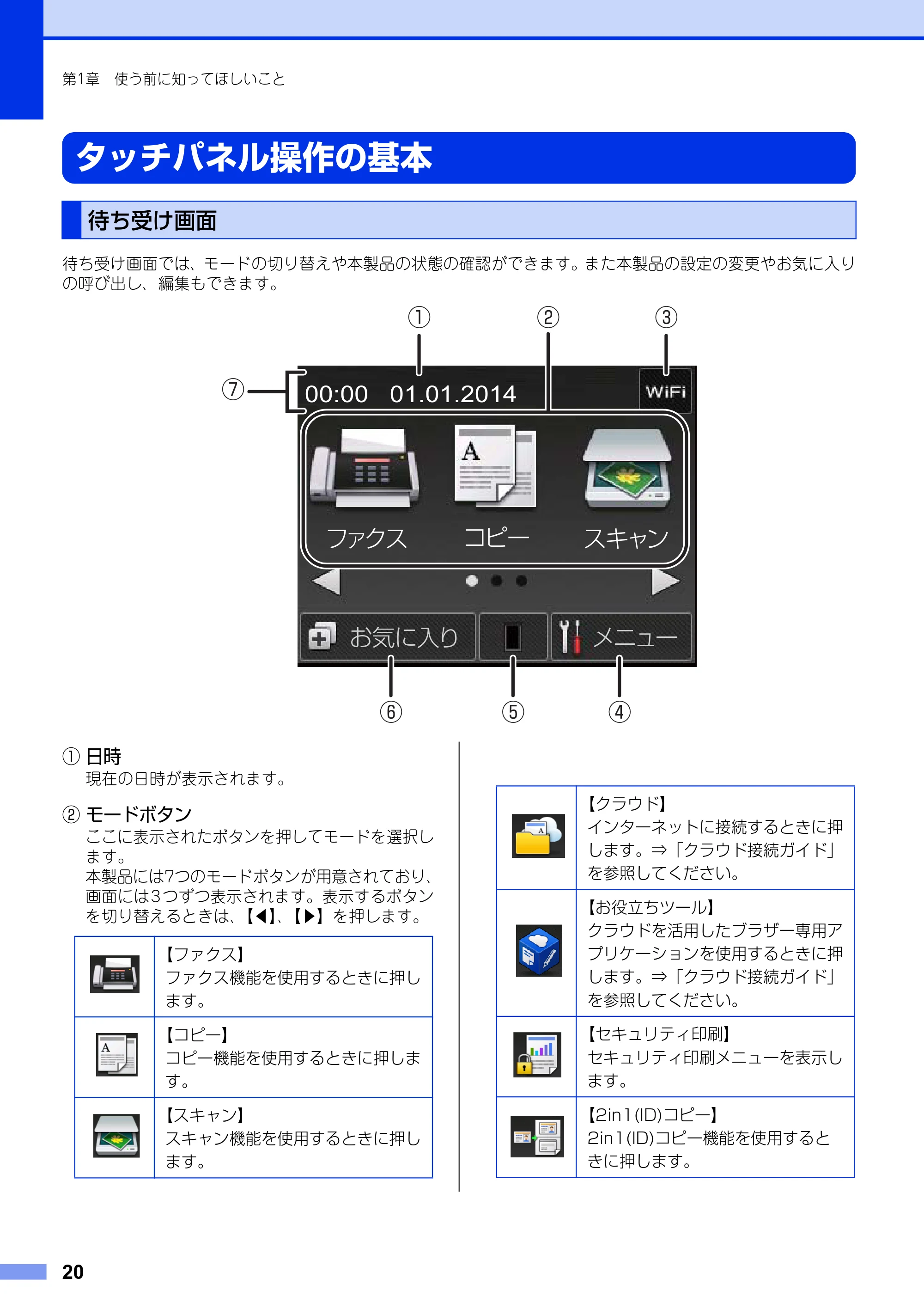

タッチパネル操作の基本 ............................................................20
待ち受け画面 ..........................................................................................................20
メニュー ..................................................................................................................22
画面の操作方法 ......................................................................................................23
電源について ..........................................................................................................24

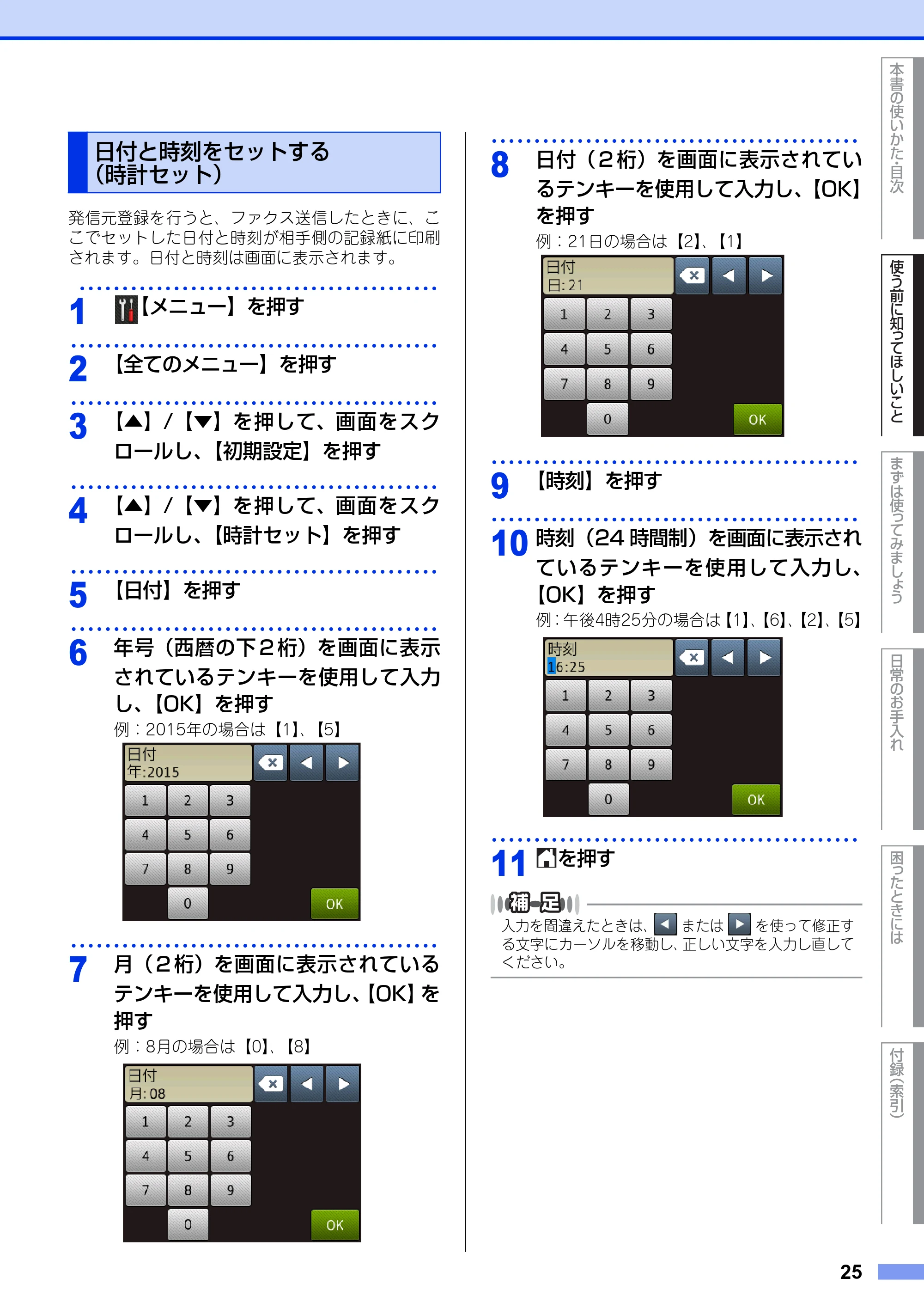

日付と時刻をセットする（時計セット）..............................................................25

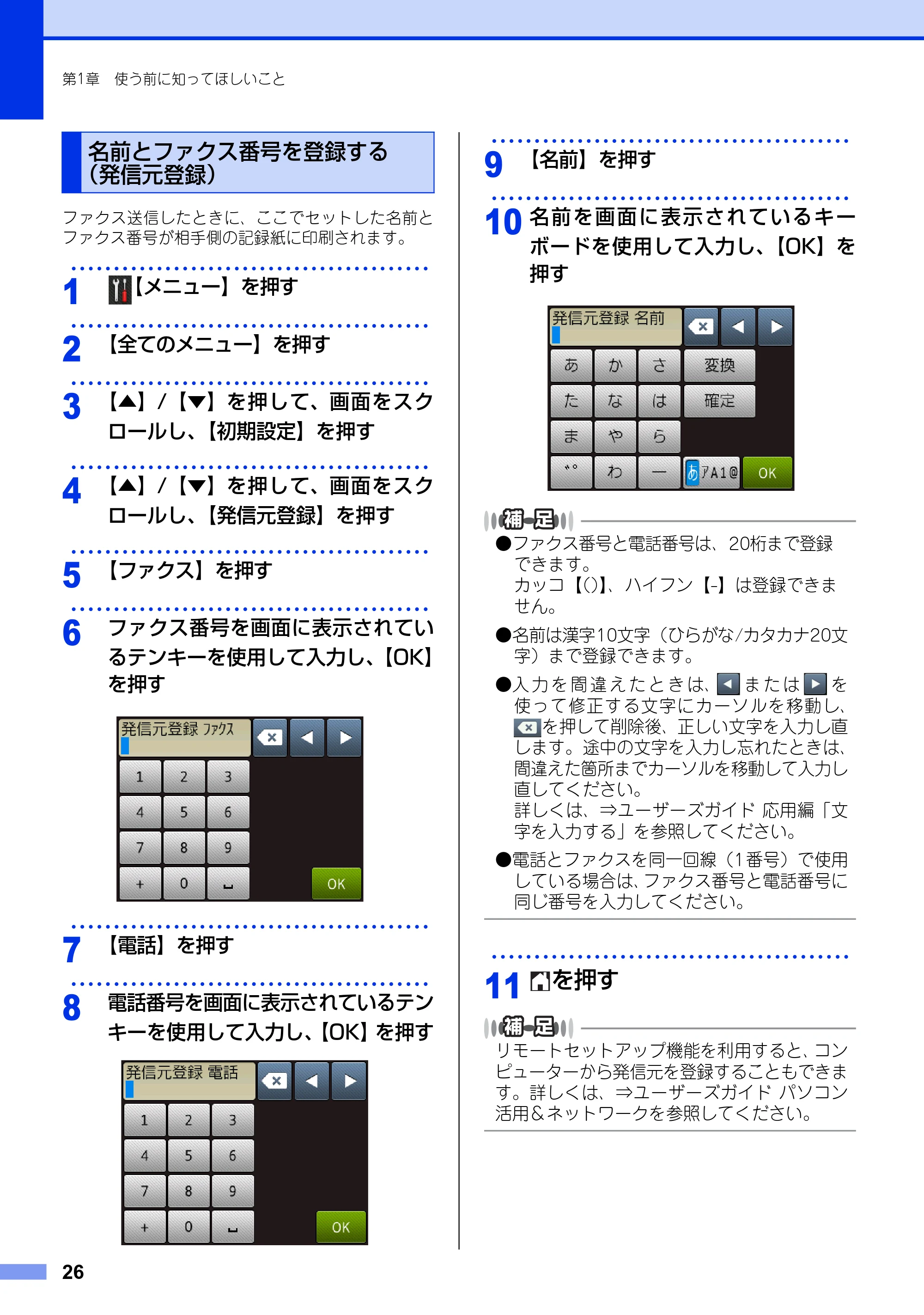

名前とファクス番号を登録する（発信元登録）..................................................26

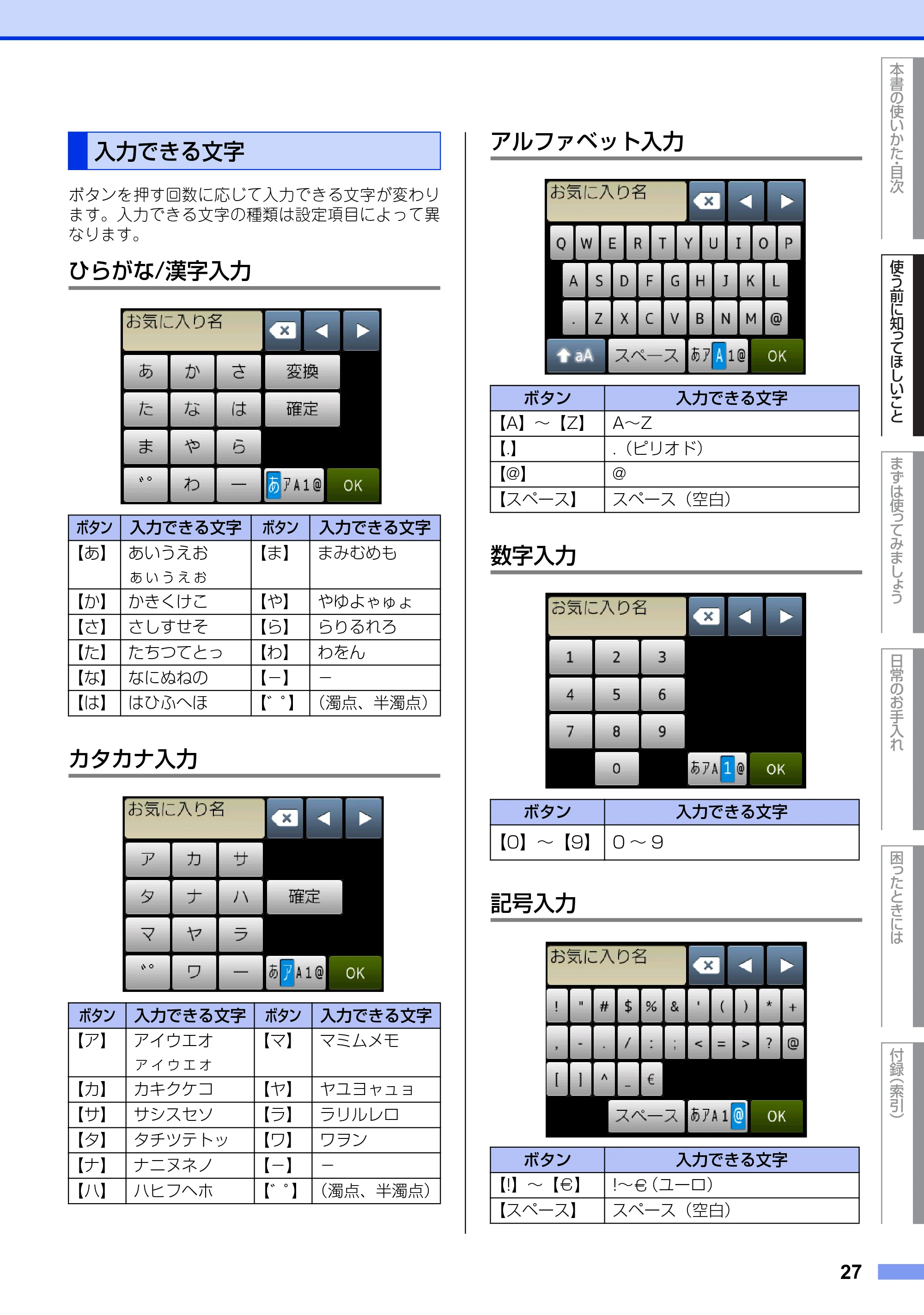

入力できる文字 ......................................................................................................27

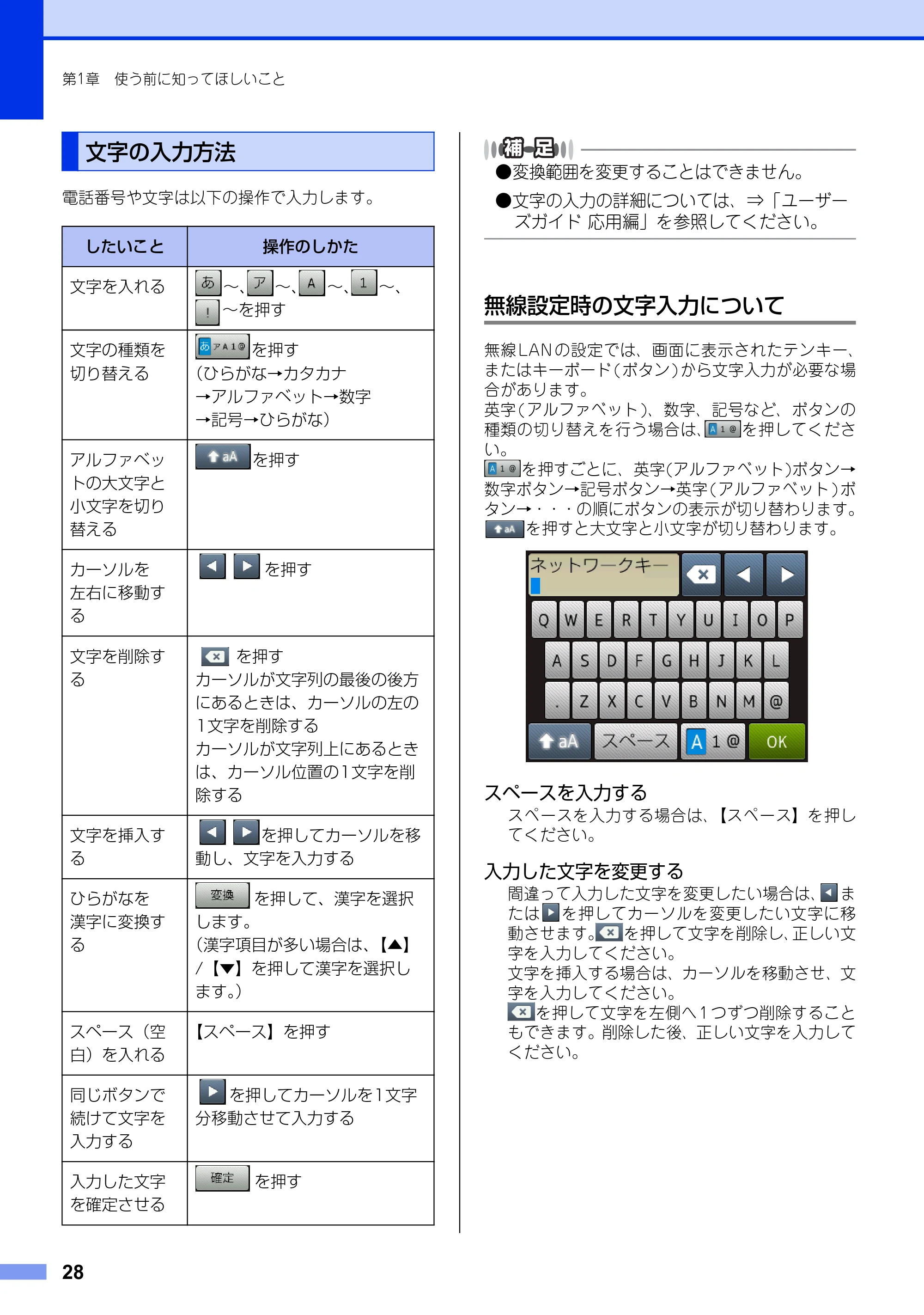

文字の入力方法 ......................................................................................................28

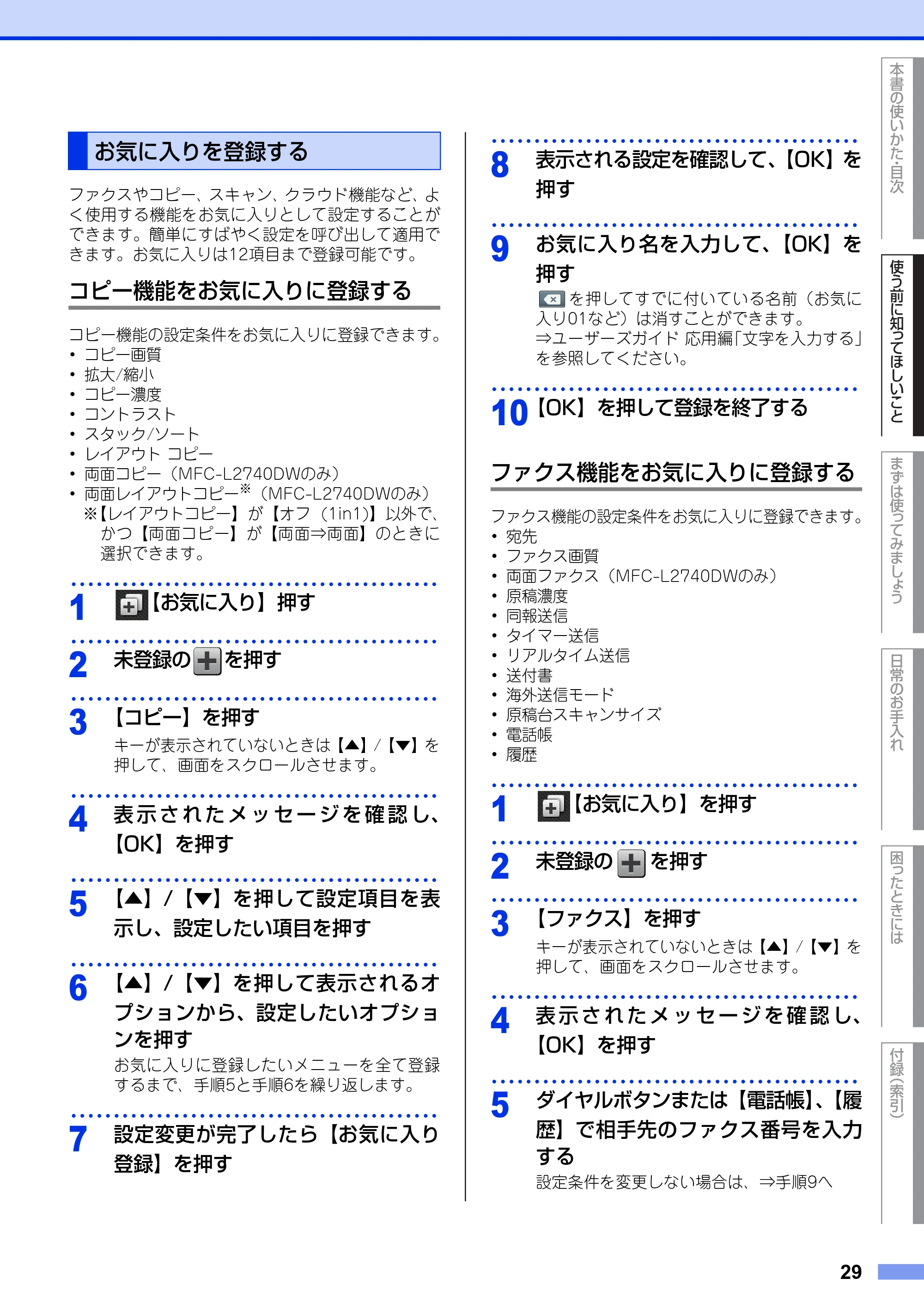

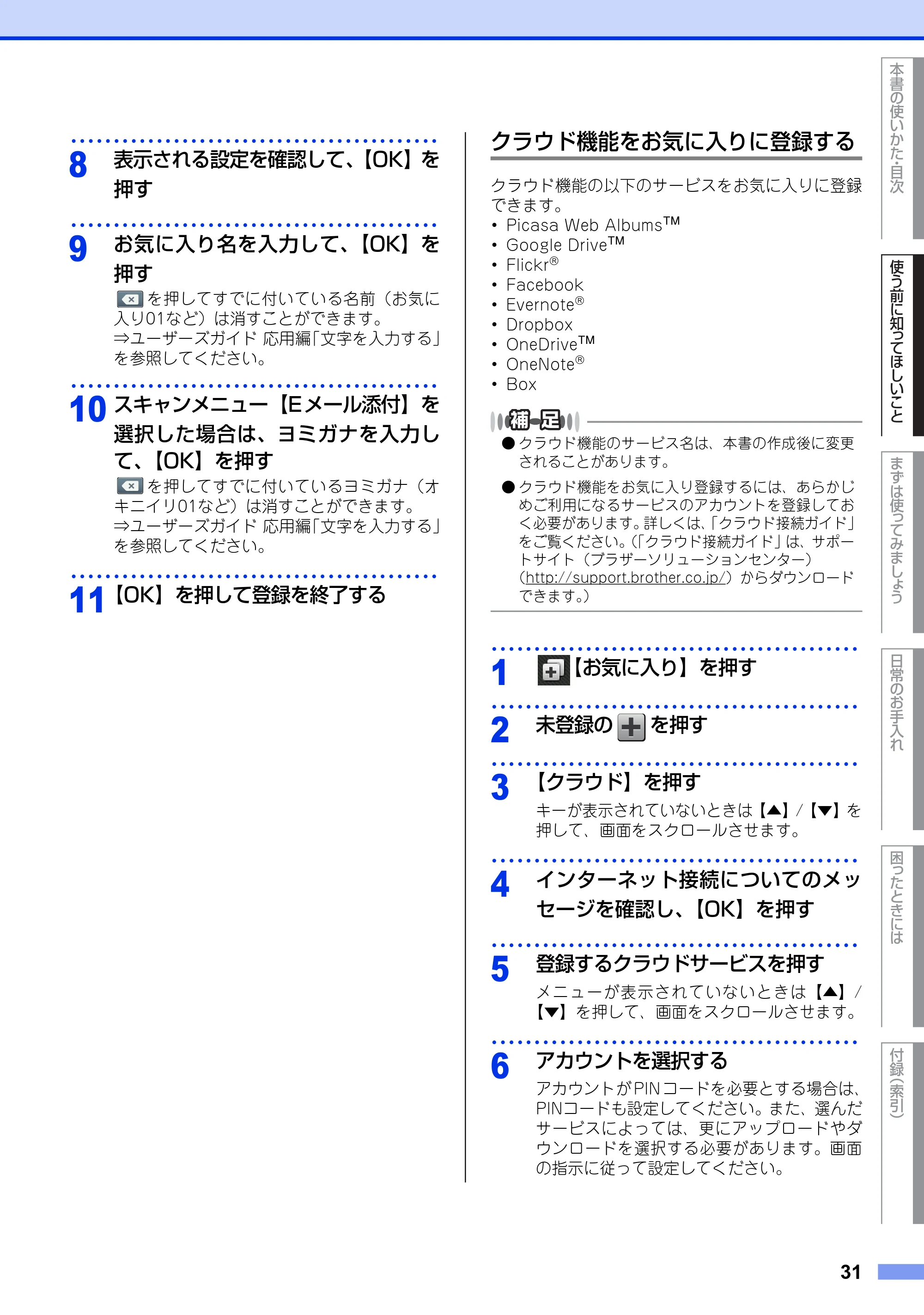

お気に入りを登録する...........................................................................................29

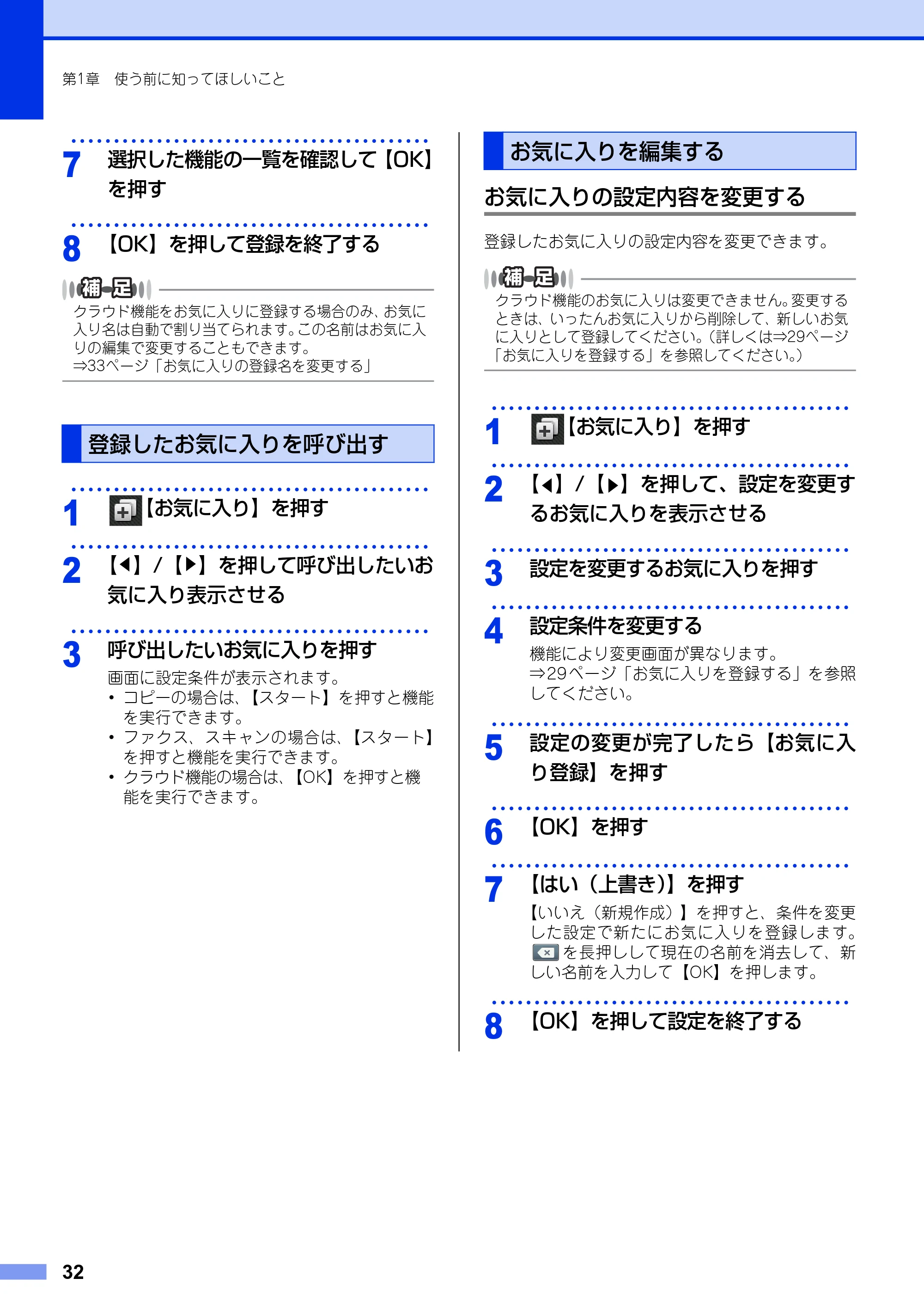

登録したお気に入りを呼び出す ...........................................................................32

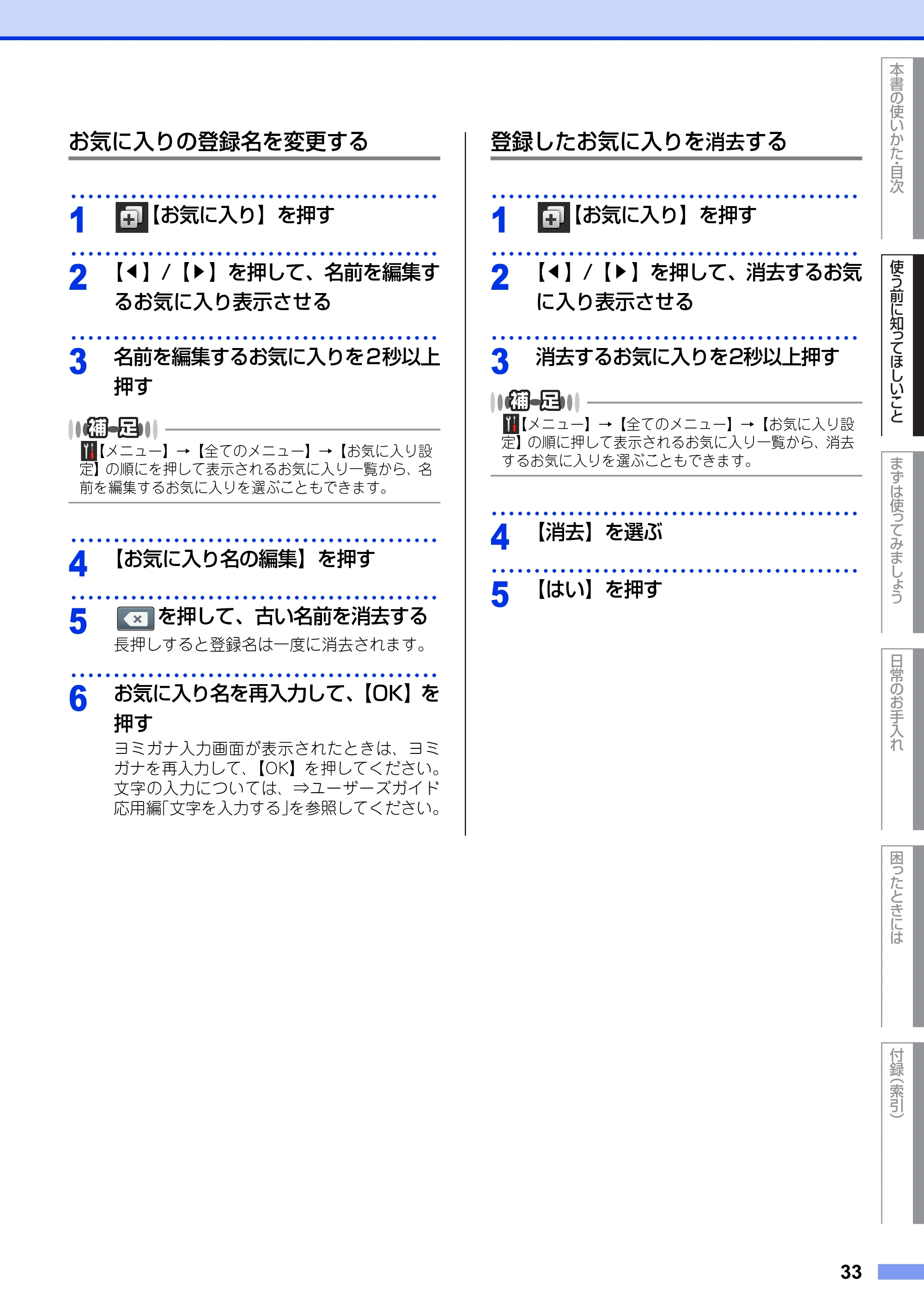

お気に入りを編集する...........................................................................................32

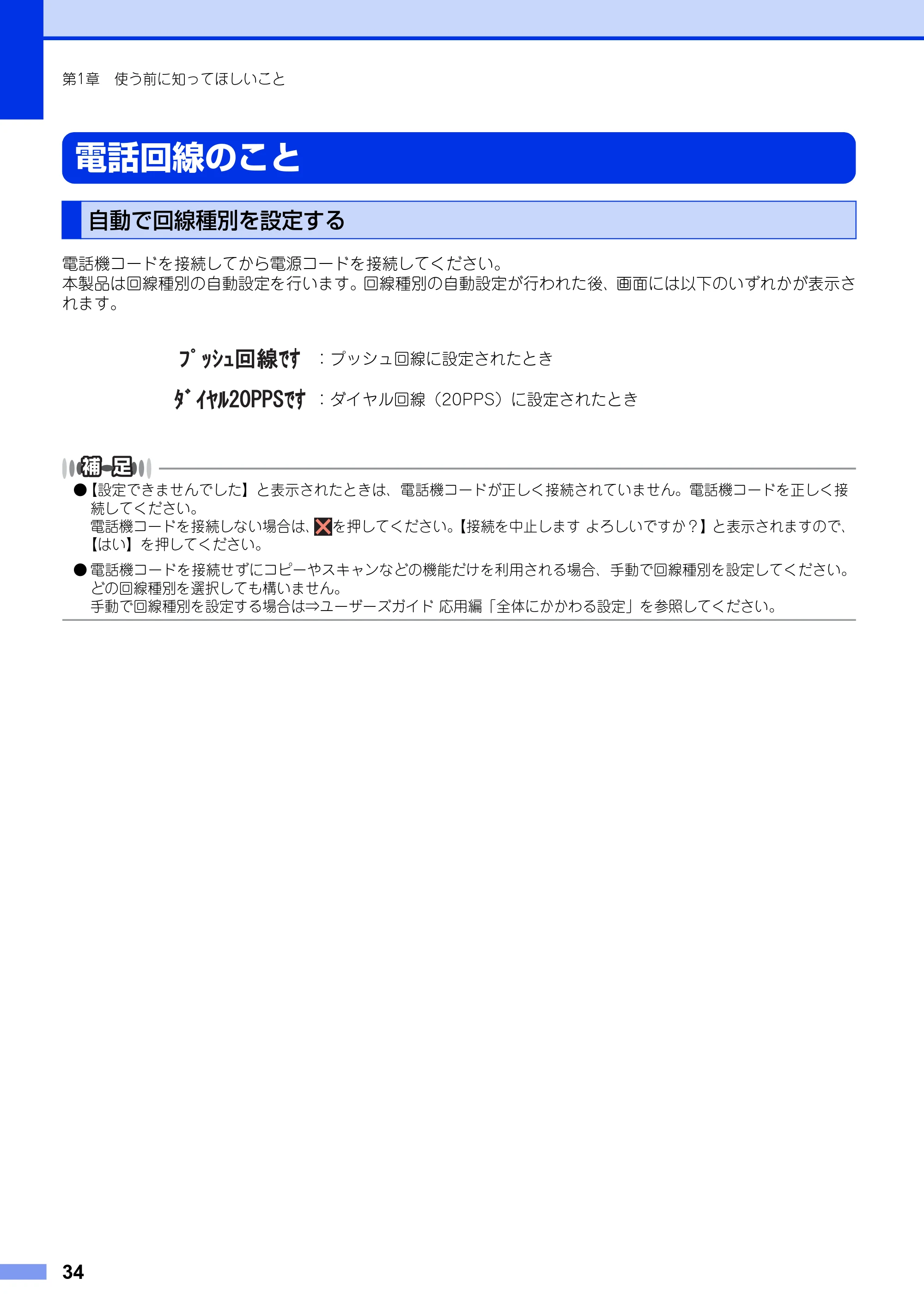

電話回線のこと............................................................................34
自動で回線種別を設定する ...................................................................................34

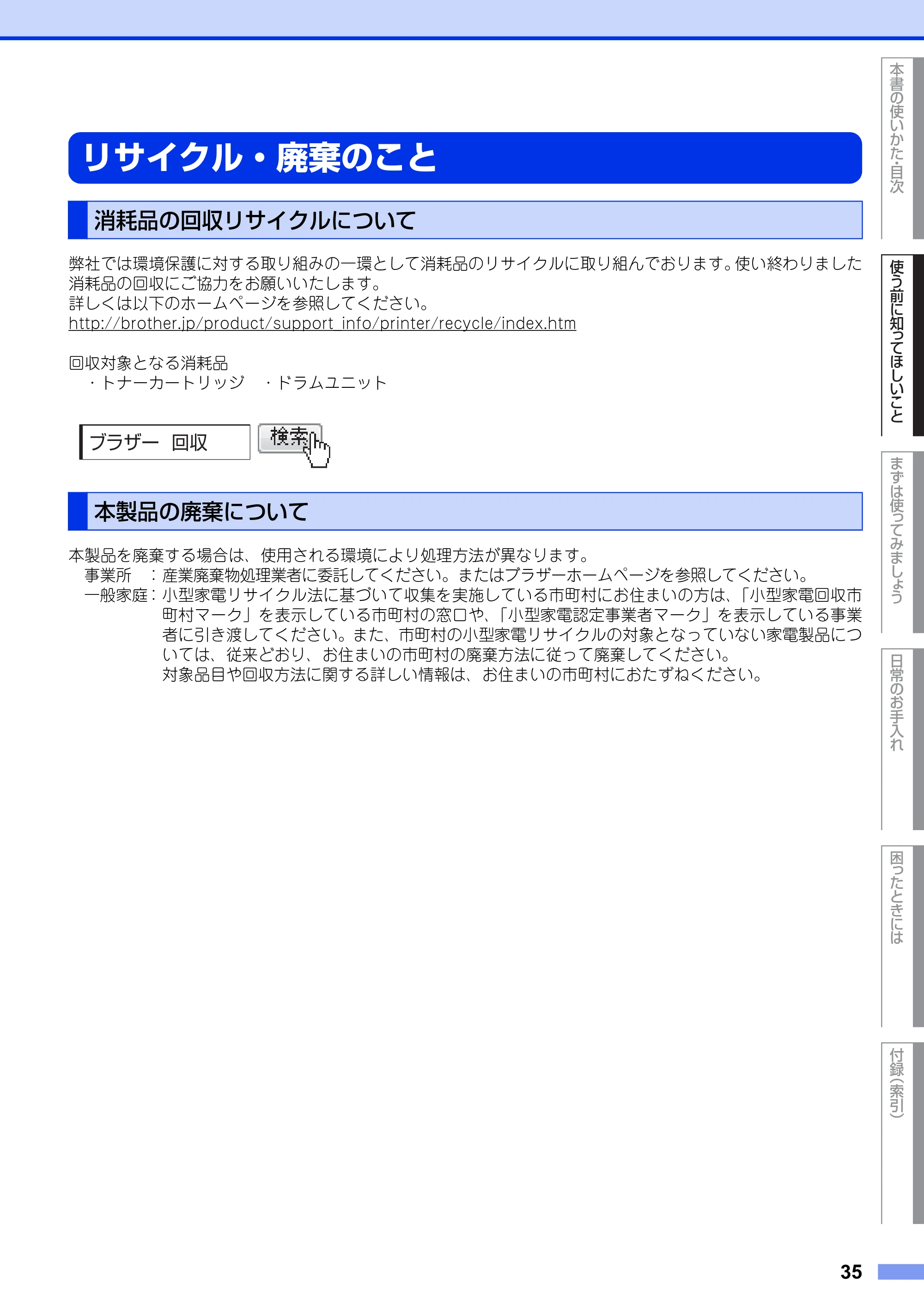

リサイクル・廃棄のこと ............................................................35

消耗品の回収リサイクルについて .......................................................................35
本製品の廃棄について...........................................................................................35

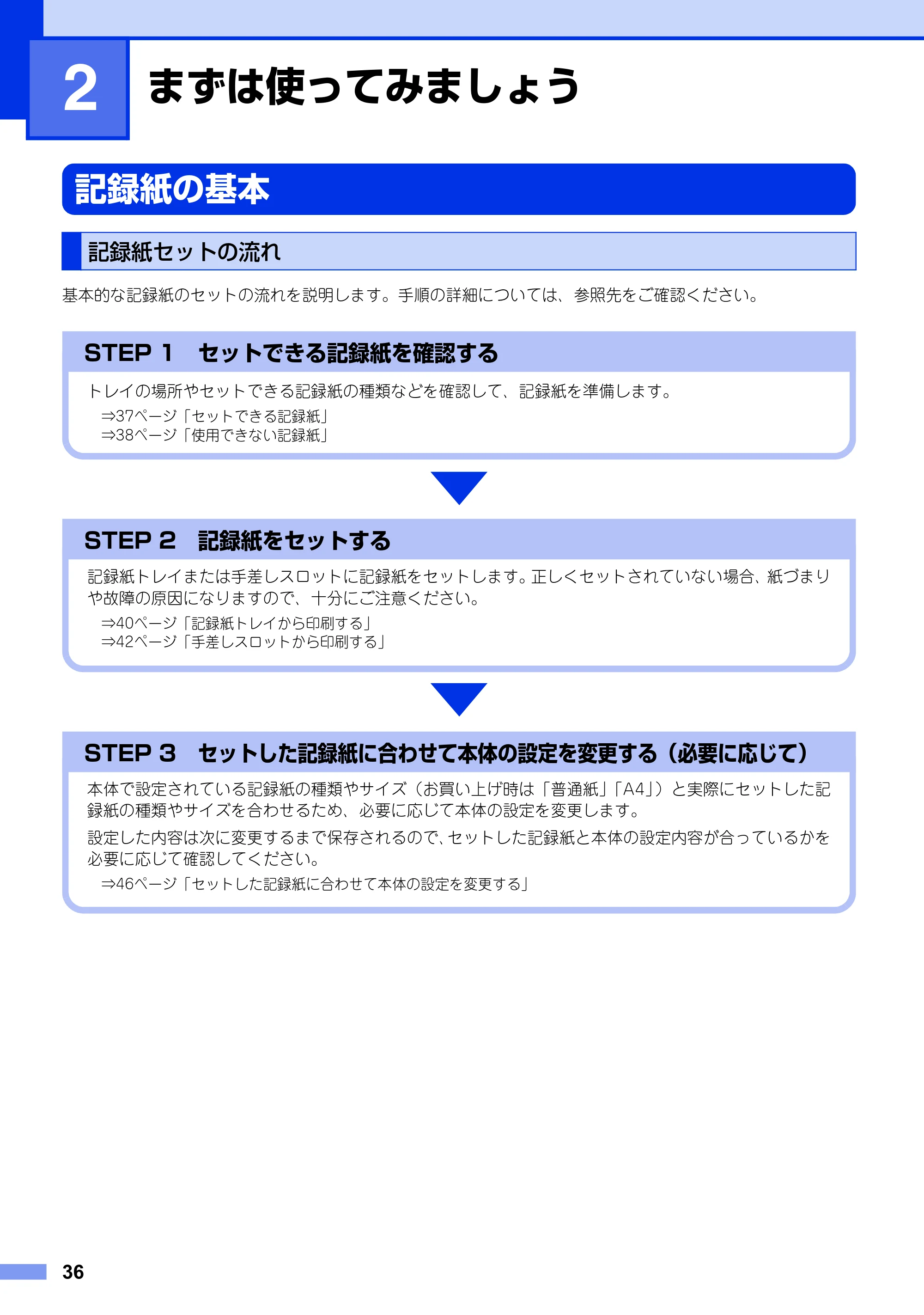

第 2 章 まずは使ってみましょう .................................36
記録紙の基本................................................................................36
記録紙セットの流れ...............................................................................................36

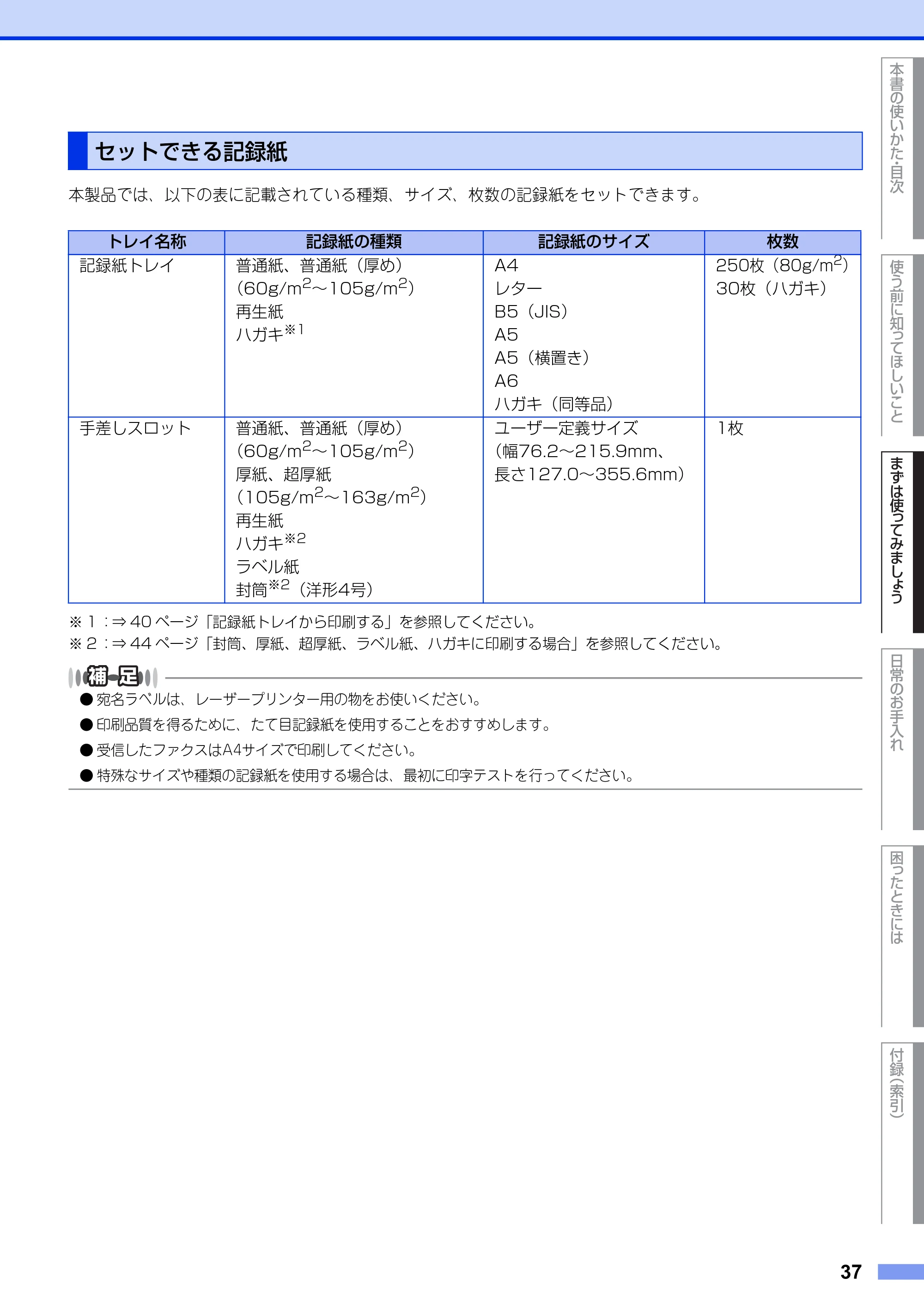

セットできる記録紙...............................................................................................37

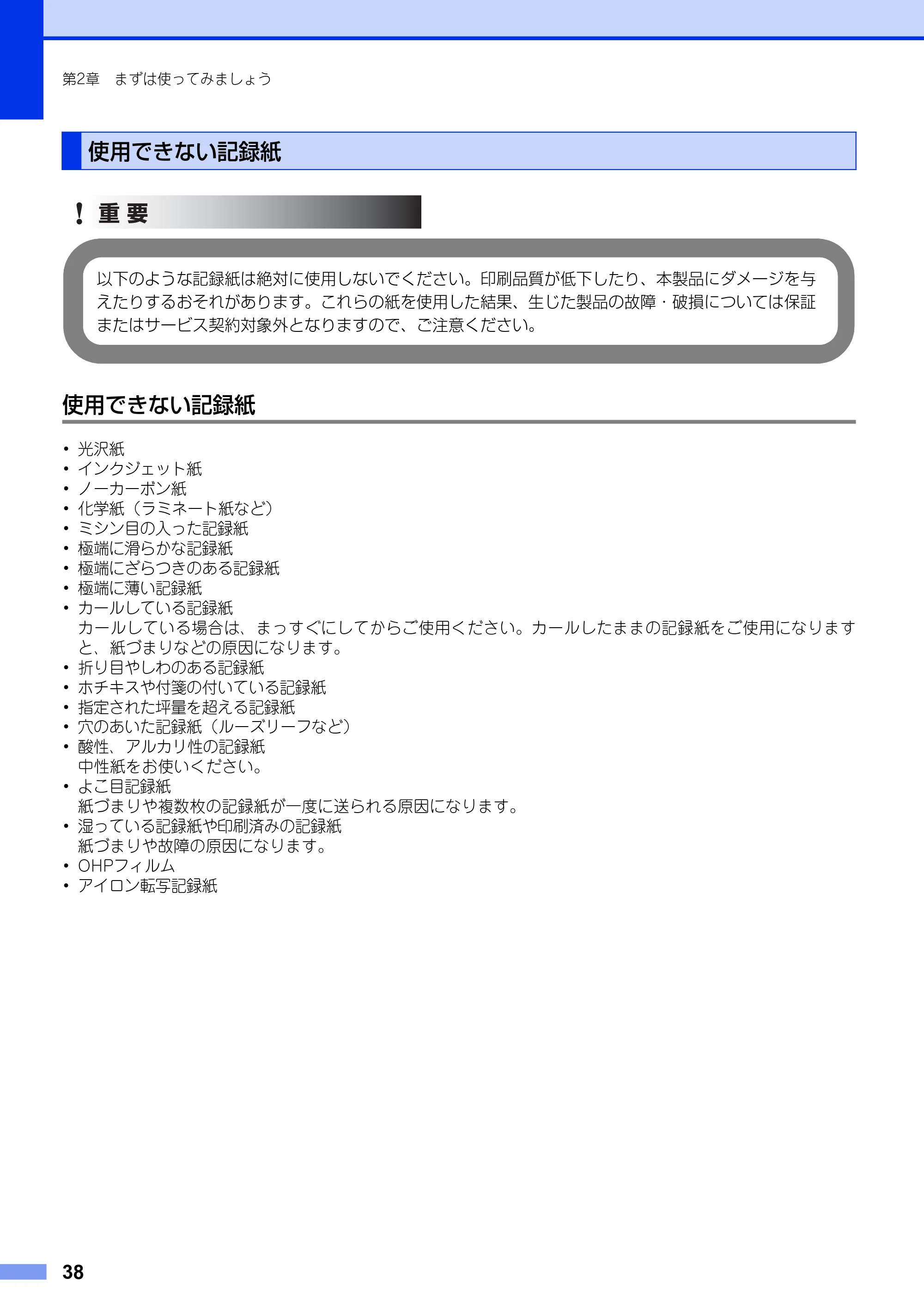

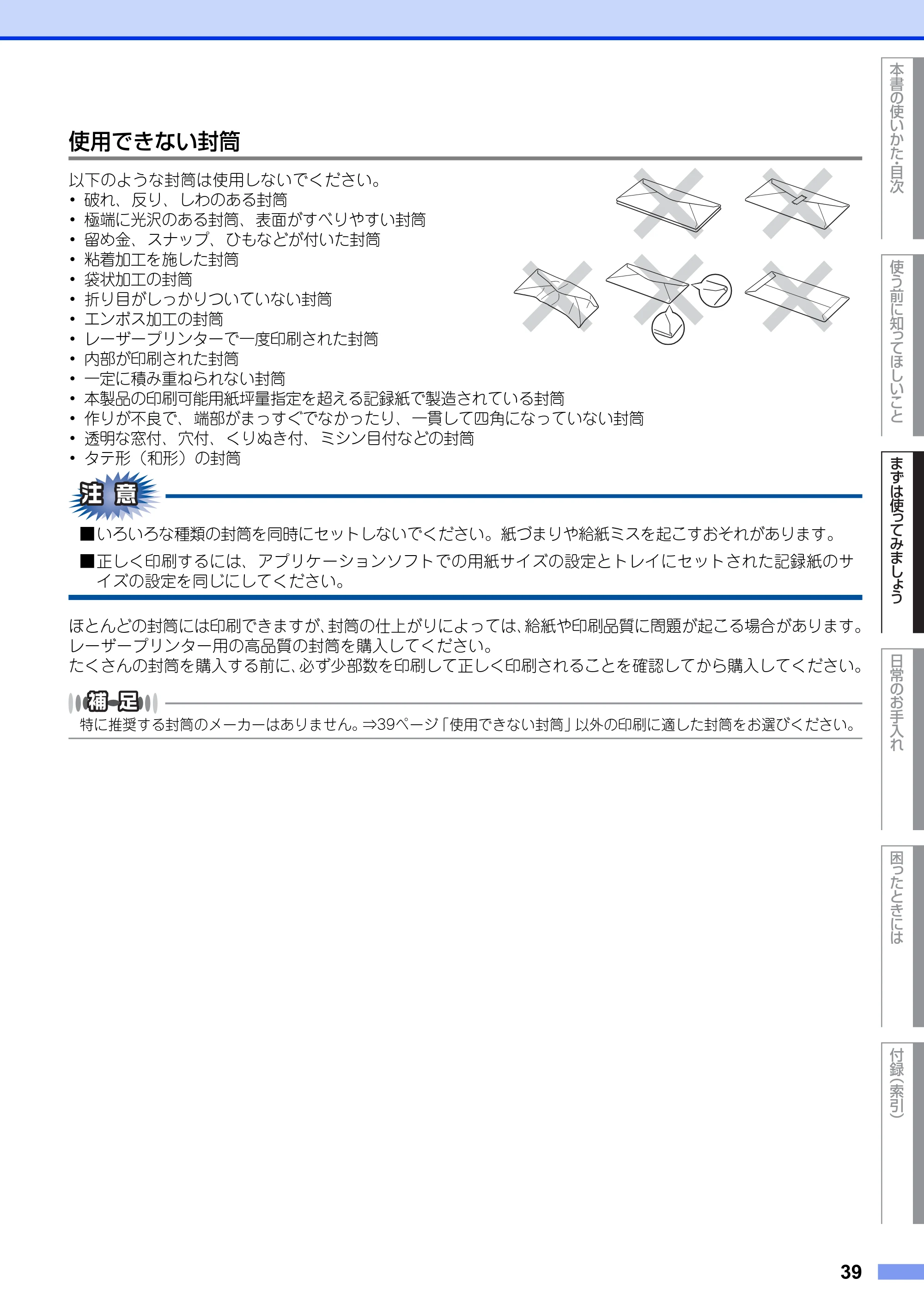

使用できない記録紙...............................................................................................38

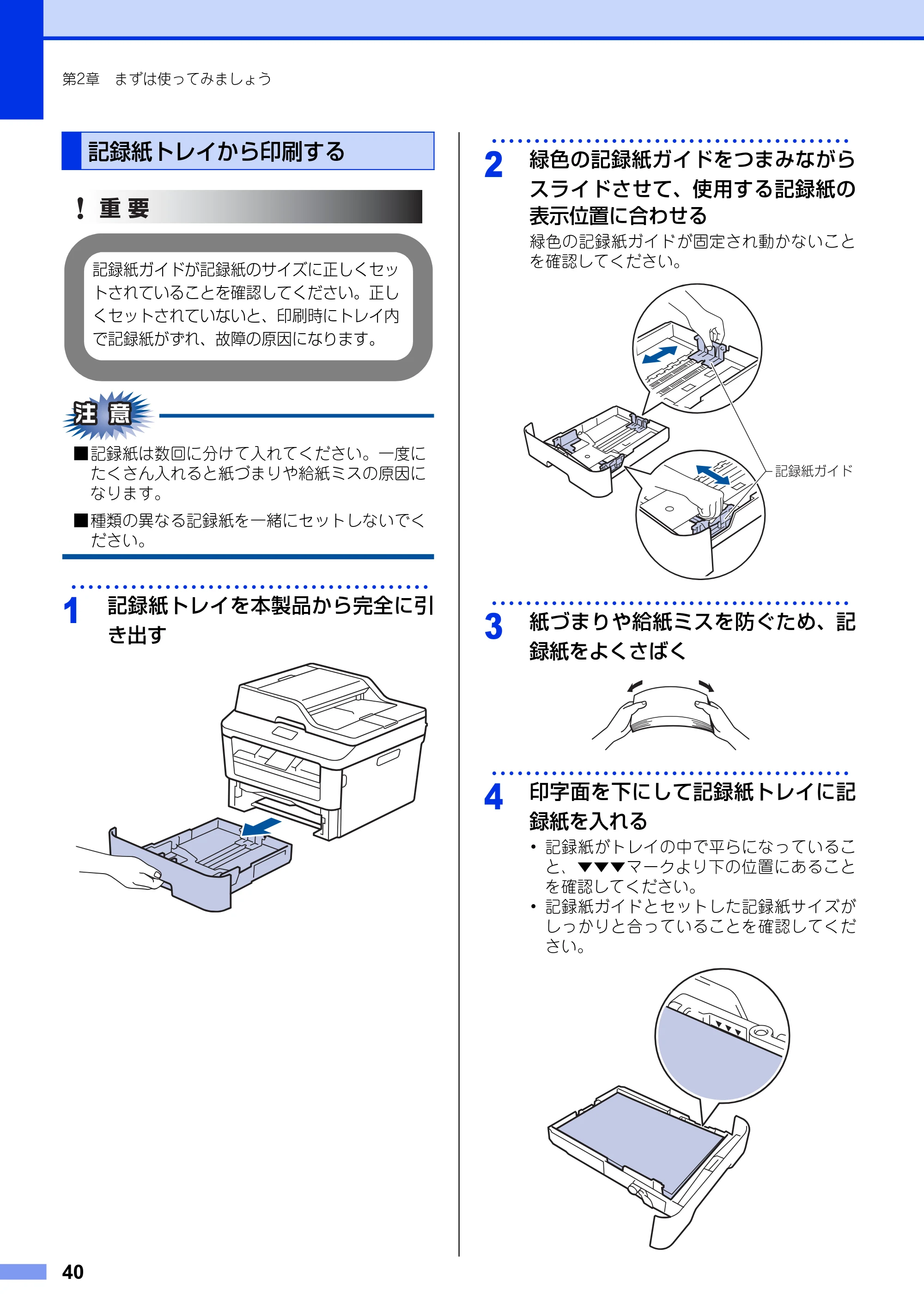

記録紙トレイから印刷する ...................................................................................40

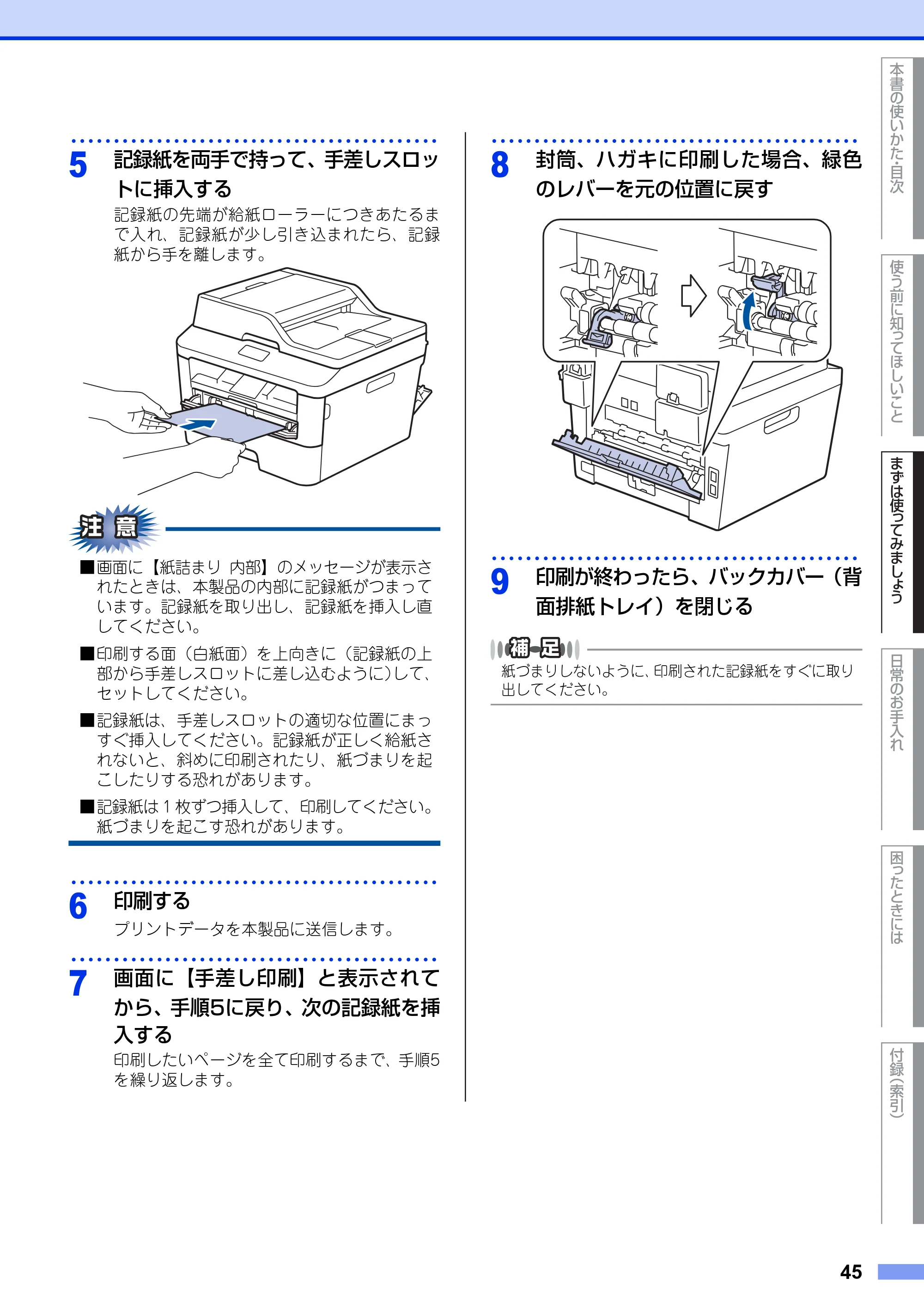

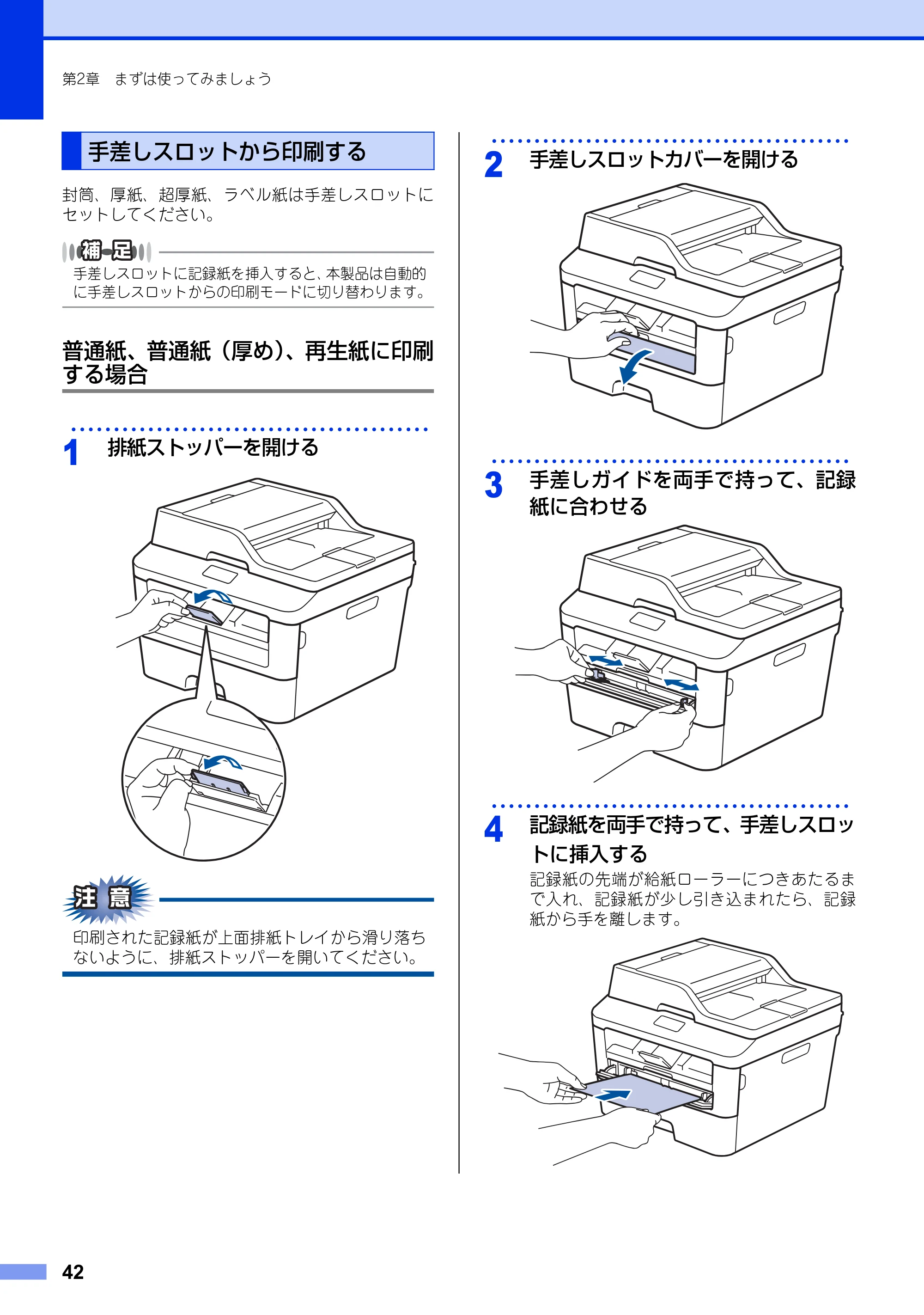

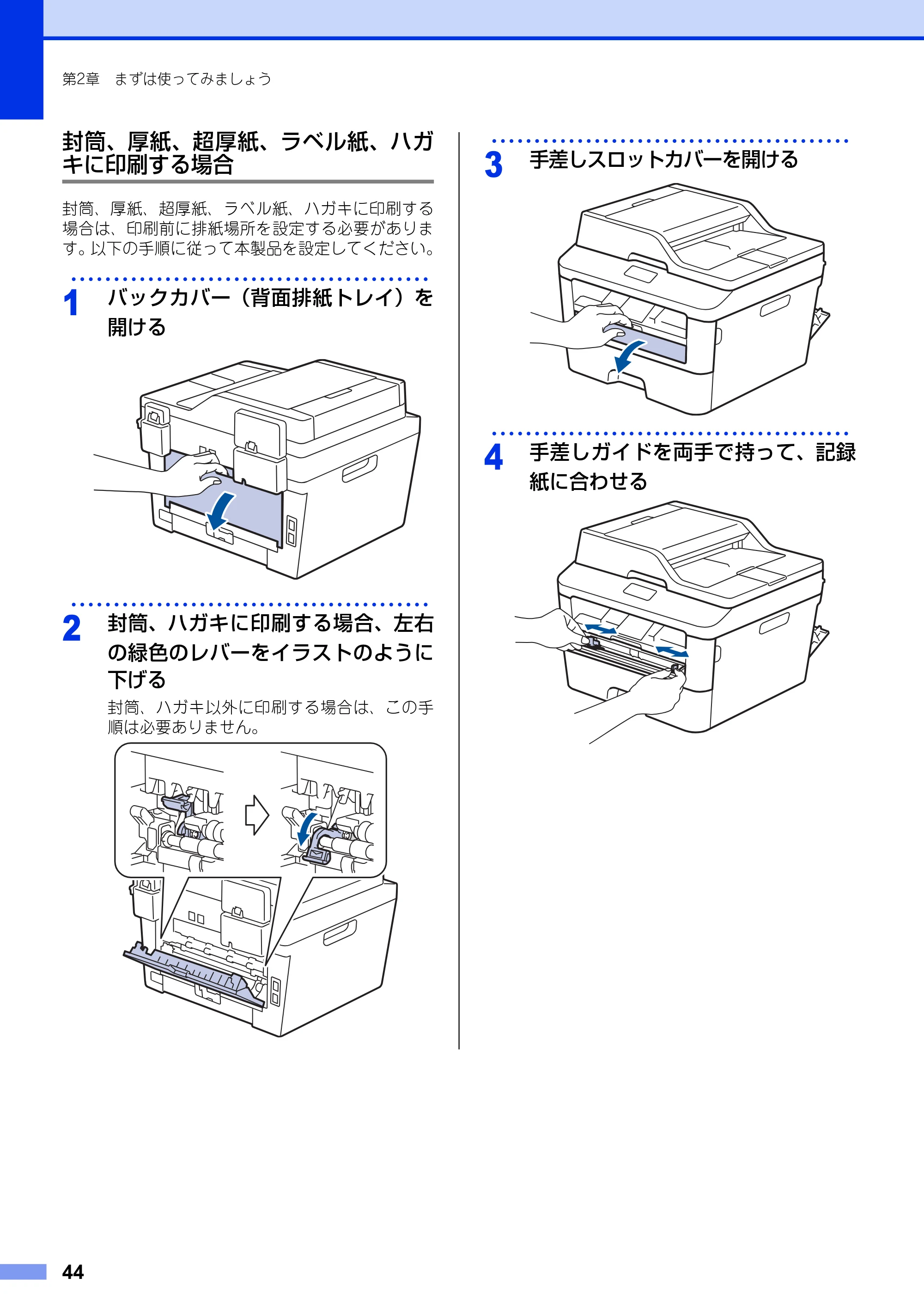

手差しスロットから印刷する ...............................................................................42

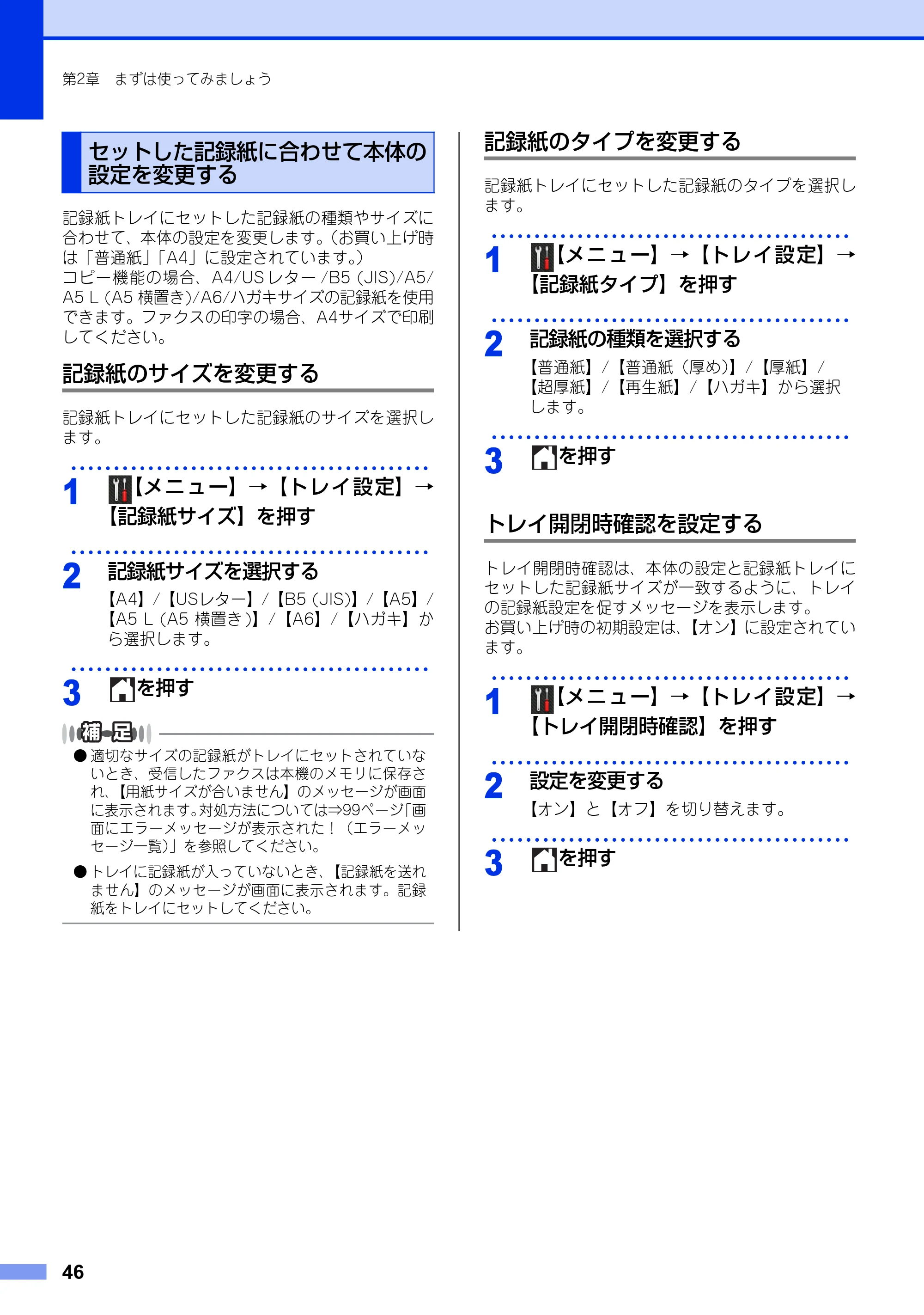

セットした記録紙に合わせて本体の設定を変更する.........................................46
原稿の基本....................................................................................47

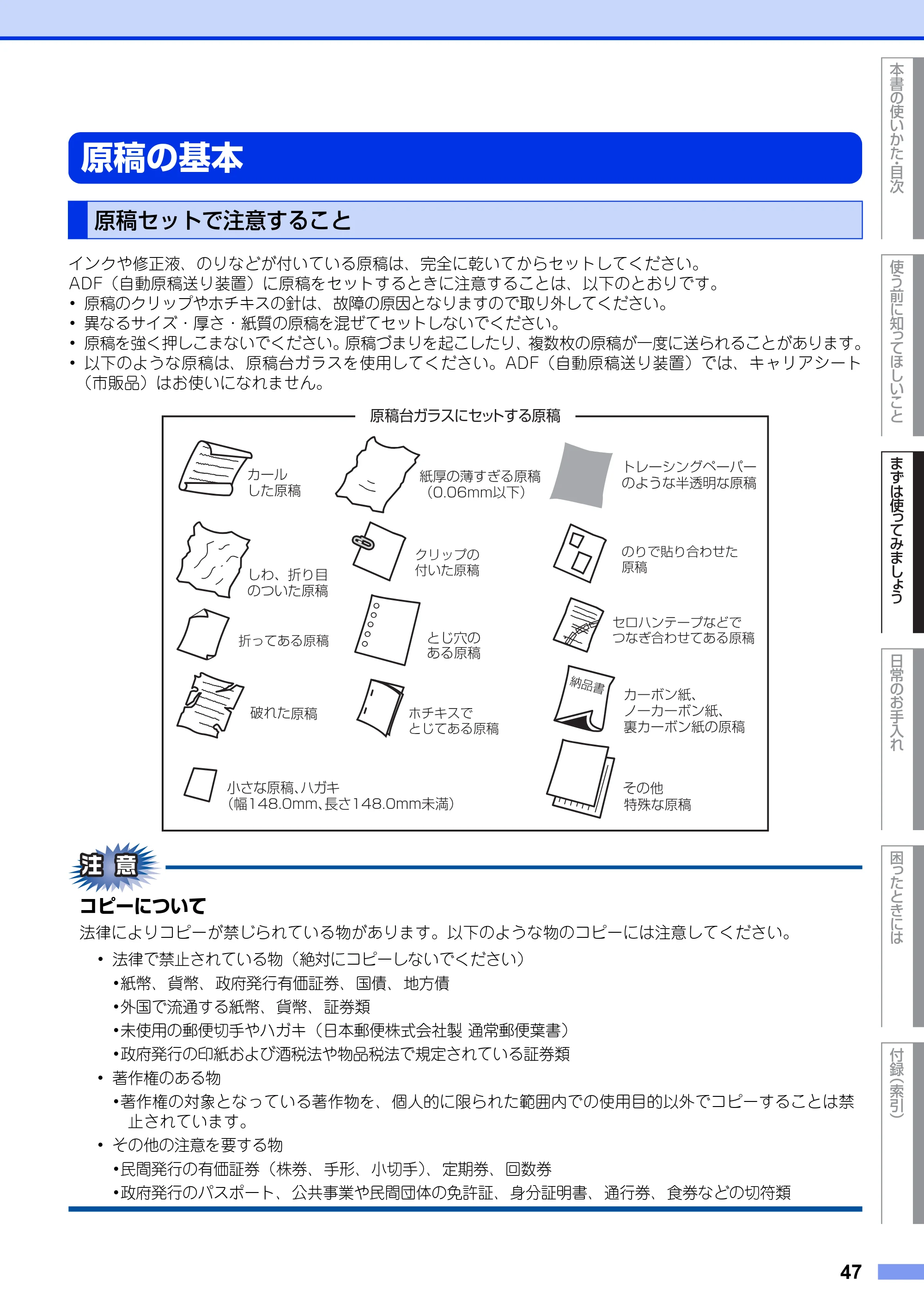

原稿セットで注意すること ...................................................................................47

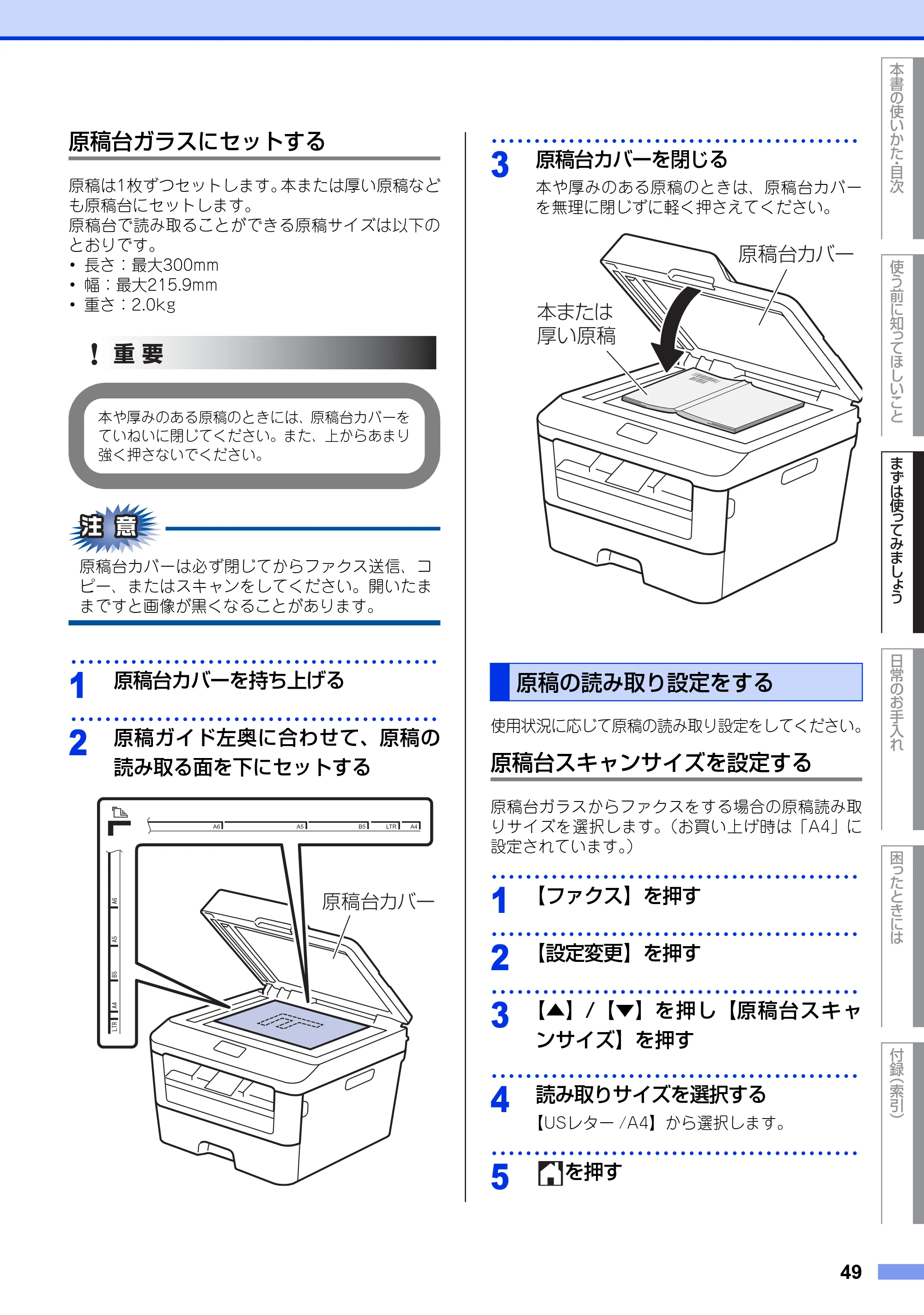

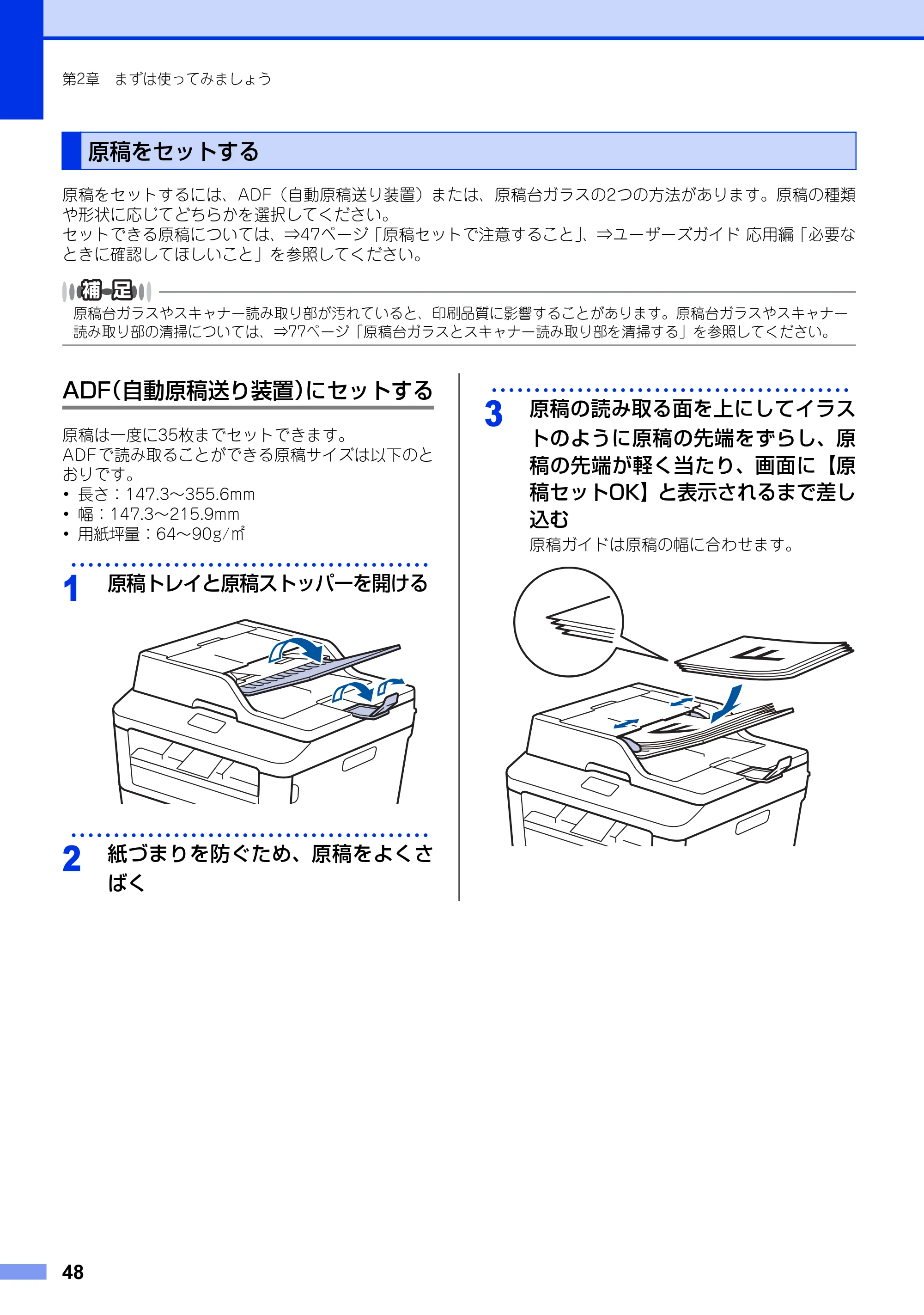

原稿をセットする...................................................................................................48
目 次

9
本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）

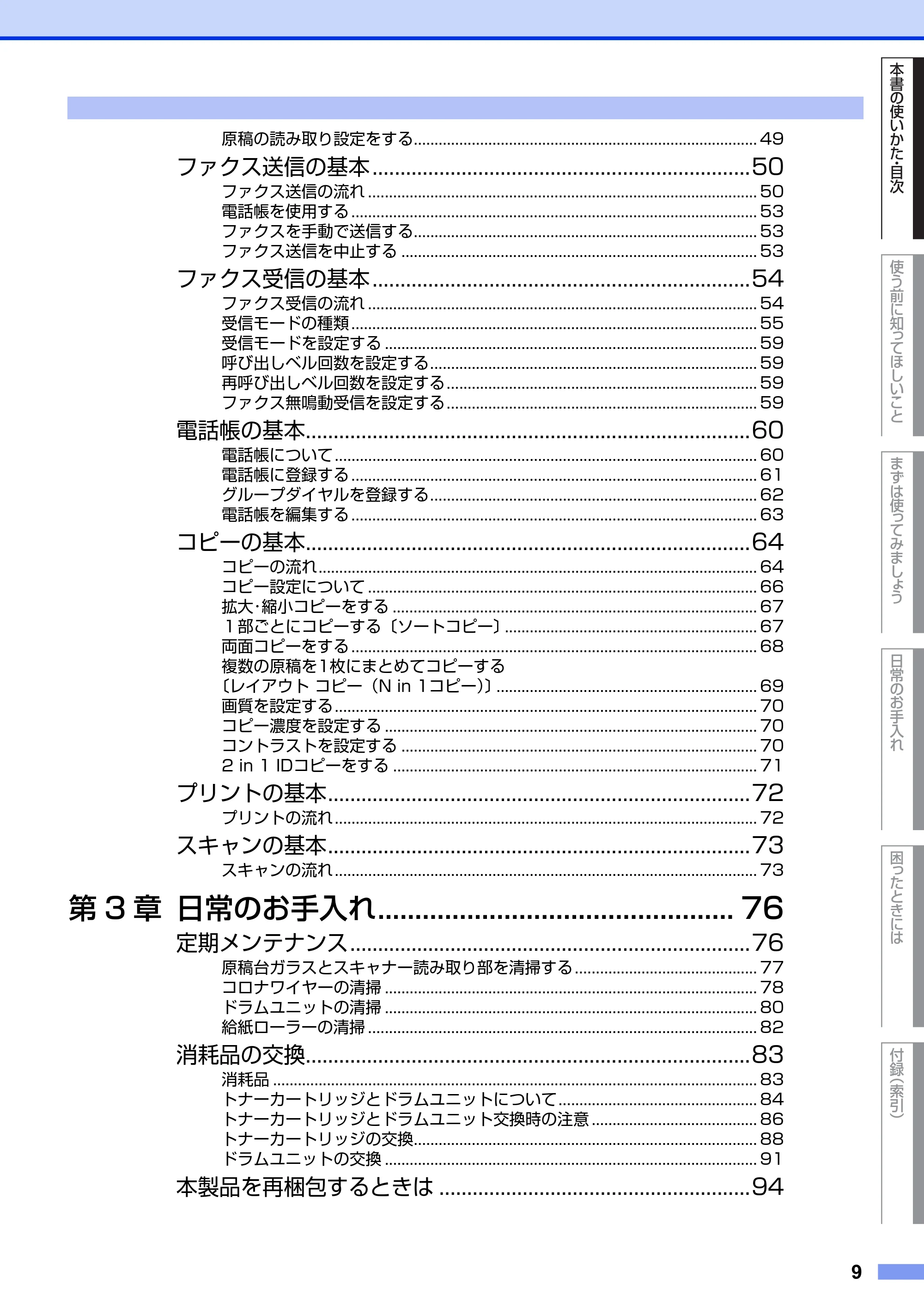

原稿の読み取り設定をする................................................................................... 49

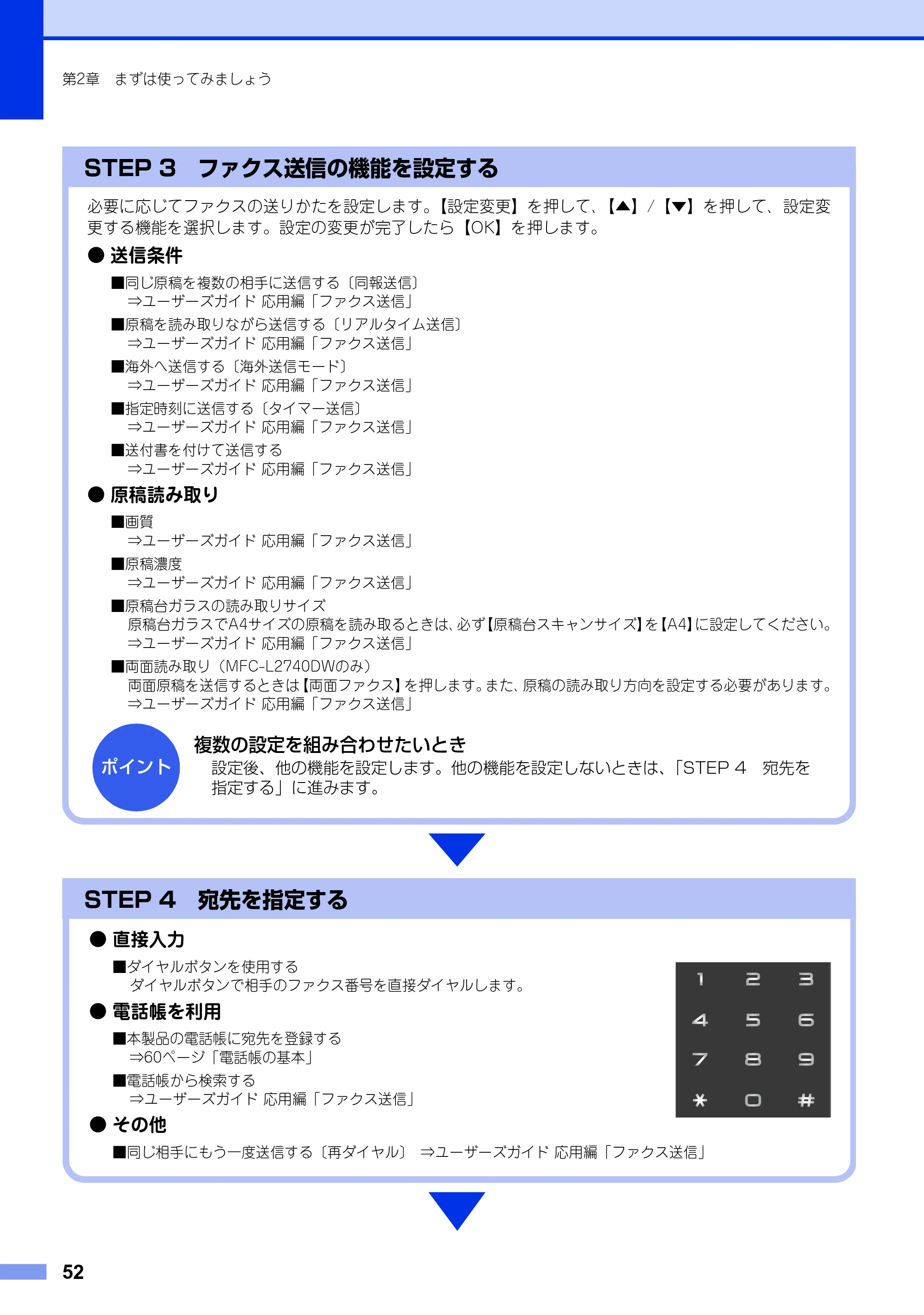

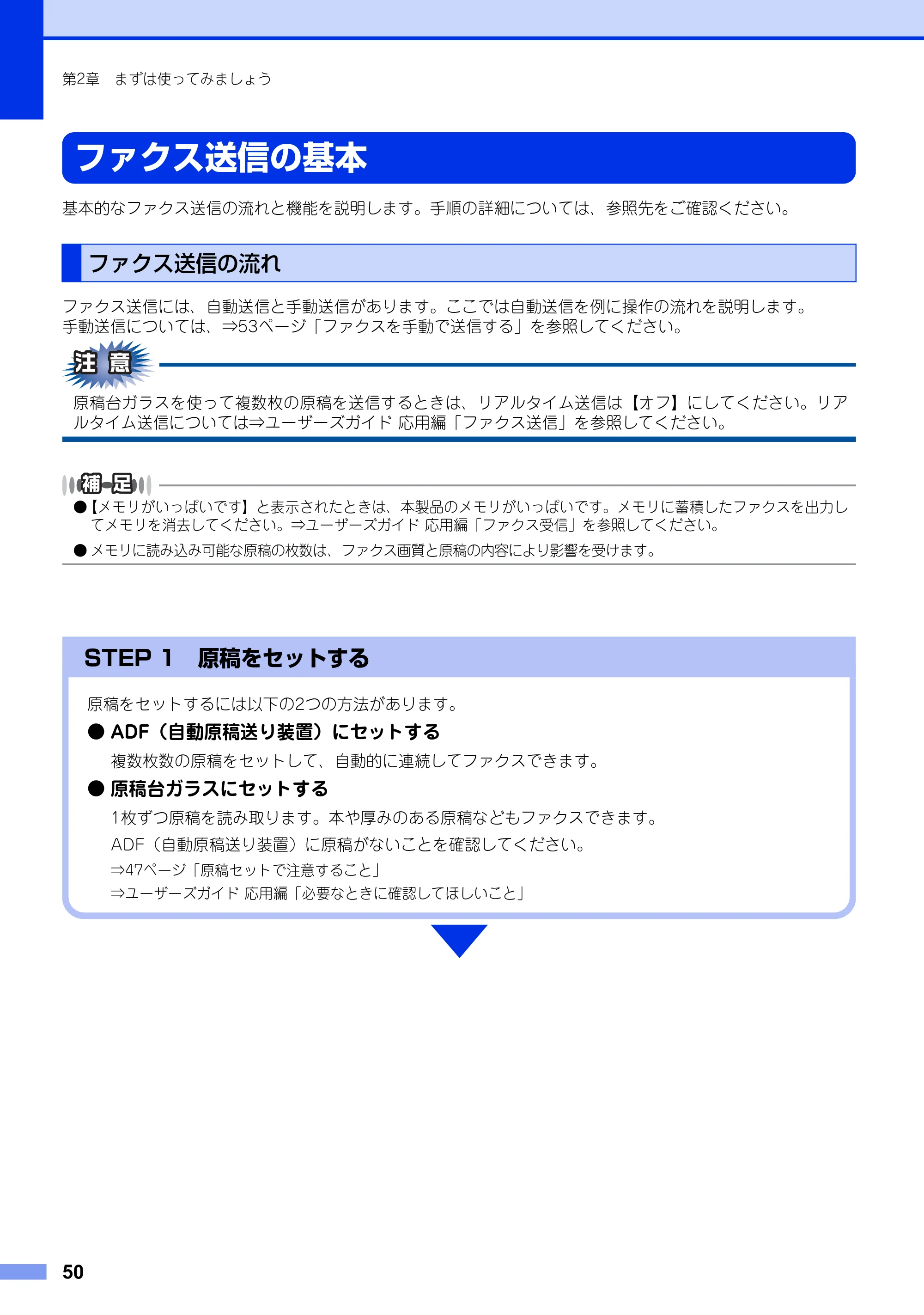

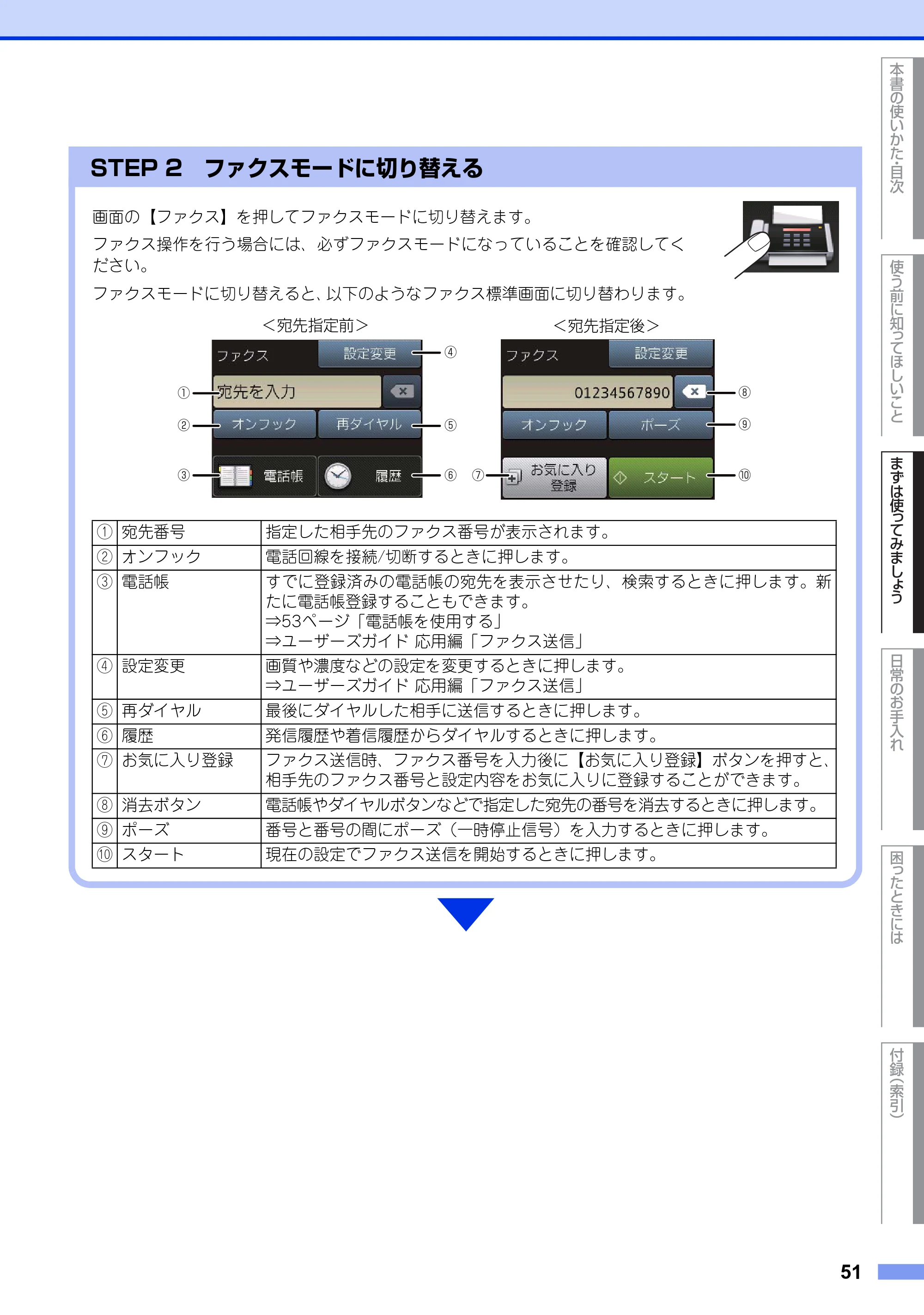

ファクス送信の基本 ....................................................................50
ファクス送信の流れ .............................................................................................. 50

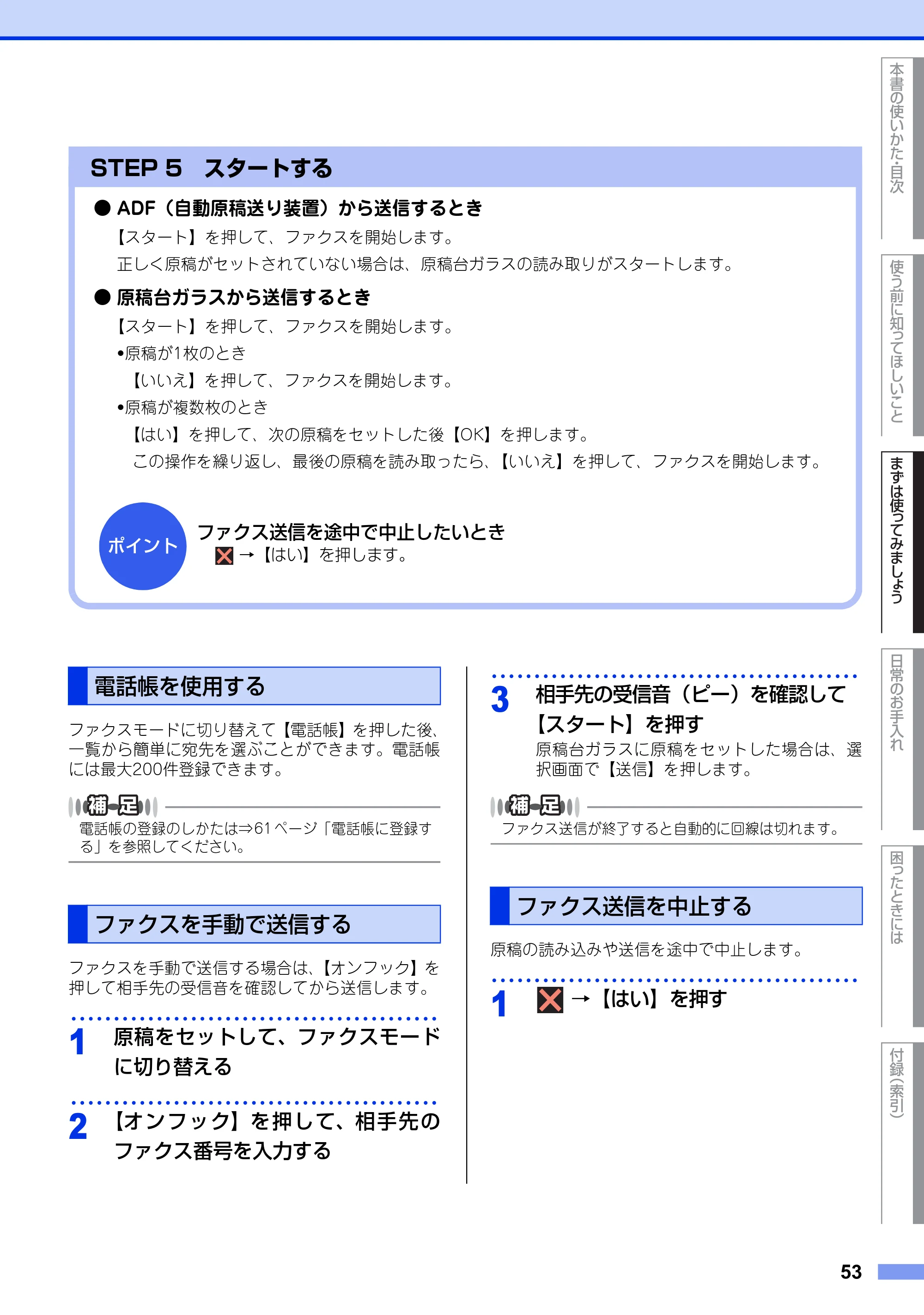

電話帳を使用する .................................................................................................. 53
ファクスを手動で送信する................................................................................... 53

ファクス送信を中止する ...................................................................................... 53
ファクス受信の基本 ....................................................................54
ファクス受信の流れ .............................................................................................. 54
受信モードの種類 .................................................................................................. 55
受信モードを設定する .......................................................................................... 59

呼び出しベル回数を設定する............................................................................... 59
再呼び出しベル回数を設定する........................................................................... 59
ファクス無鳴動受信を設定する........................................................................... 59
電話帳の基本................................................................................60
電話帳について...................................................................................................... 60

電話帳に登録する .................................................................................................. 61
グループダイヤルを登録する............................................................................... 62
電話帳を編集する .................................................................................................. 63
コピーの基本................................................................................64
コピーの流れ.......................................................................................................... 64

コピー設定について .............................................................................................. 66
拡大･縮小コピーをする ........................................................................................ 67
１部ごとにコピーする〔ソートコピー〕............................................................. 67
両面コピーをする .................................................................................................. 68
複数の原稿を1枚にまとめてコピーする
〔レイアウト コピー（N in 1コピー）〕............................................................... 69

画質を設定する...................................................................................................... 70
コピー濃度を設定する .......................................................................................... 70
コントラストを設定する ...................................................................................... 70
2 in 1 IDコピーをする ........................................................................................ 71
プリントの基本............................................................................72

プリントの流れ...................................................................................................... 72
スキャンの基本............................................................................73
スキャンの流れ...................................................................................................... 73
第 3 章 日常のお手入れ................................................ 76
定期メンテナンス........................................................................76

原稿台ガラスとスキャナー読み取り部を清掃する ............................................ 77
コロナワイヤーの清掃 .......................................................................................... 78
ドラムユニットの清掃 .......................................................................................... 80
給紙ローラーの清掃 .............................................................................................. 82
消耗品の交換................................................................................83

消耗品 ..................................................................................................................... 83
トナーカートリッジとドラムユニットについて................................................ 84
トナーカートリッジとドラムユニット交換時の注意 ........................................ 86
トナーカートリッジの交換................................................................................... 88
ドラムユニットの交換 .......................................................................................... 91

本製品を再梱包するときは ........................................................94

10
本書の使いかた・目次

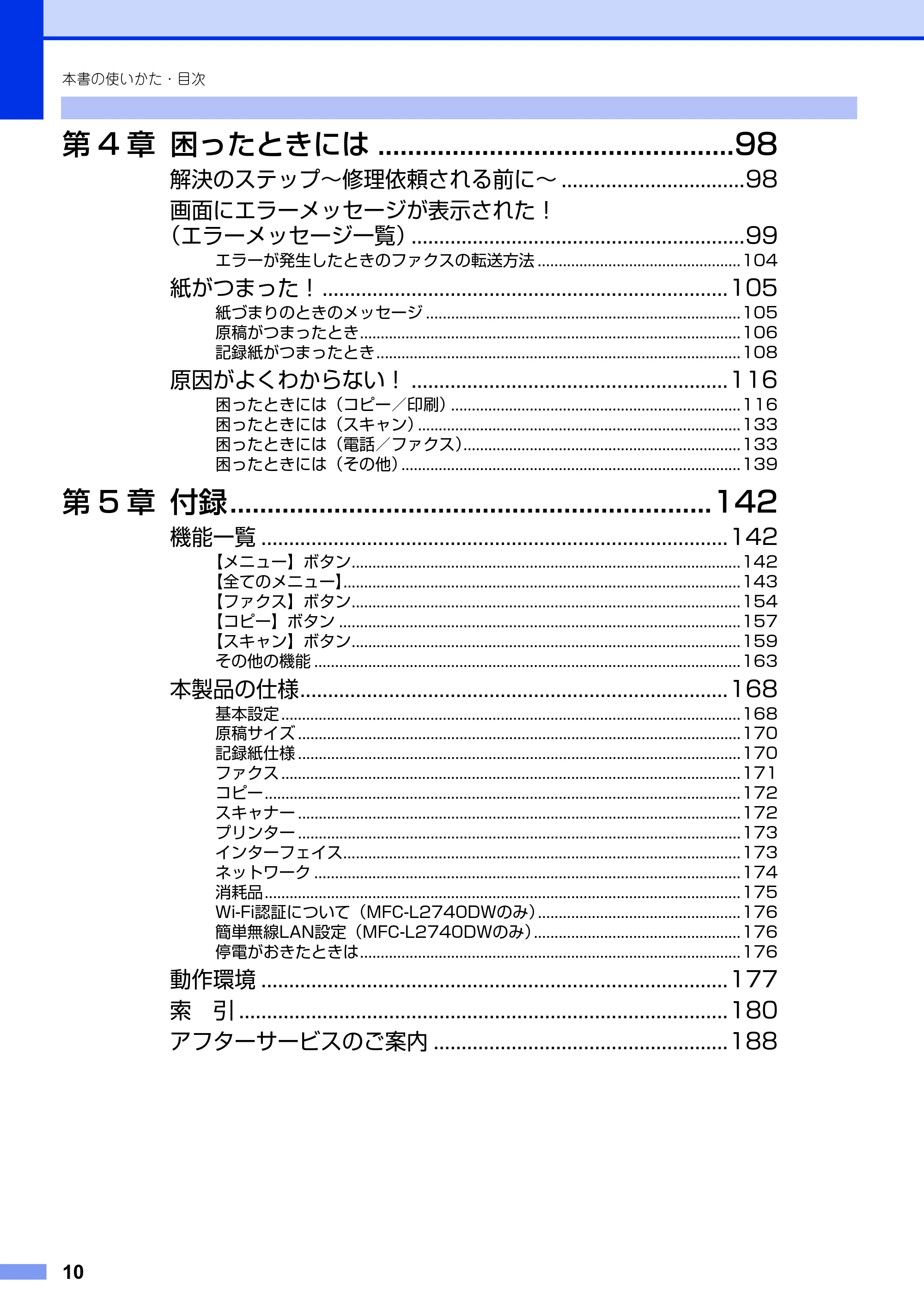

第 4 章 困ったときには ................................................98
解決のステップ～修理依頼される前に～ .................................98
画面にエラーメッセージが表示された！
（エラーメッセージ一覧）............................................................99
エラーが発生したときのファクスの転送方法 .................................................104
紙がつまった！.........................................................................105
紙づまりのときのメッセージ ............................................................................105

原稿がつまったとき............................................................................................106
記録紙がつまったとき........................................................................................108
原因がよくわからない！ .........................................................116
困ったときには（コピー／印刷）......................................................................116
困ったときには（スキャン）..............................................................................133

困ったときには（電話／ファクス）...................................................................133
困ったときには（その他）..................................................................................139
第 5 章 付録.................................................................142
機能一覧 ....................................................................................142
【メニュー】ボタン..............................................................................................142

【全てのメニュー】................................................................................................143
【ファクス】ボタン..............................................................................................154
【コピー】ボタン .................................................................................................157
【スキャン】ボタン..............................................................................................159
その他の機能 .......................................................................................................163

本製品の仕様.............................................................................168
基本設定 ...............................................................................................................168
原稿サイズ ...........................................................................................................170
記録紙仕様 ...........................................................................................................170
ファクス ...............................................................................................................171

コピー...................................................................................................................172
スキャナー ...........................................................................................................172
プリンター ...........................................................................................................173
インターフェイス................................................................................................173

ネットワーク .......................................................................................................174
消耗品...................................................................................................................175
Wi-Fi認証について（MFC-L2740DWのみ）.................................................176
簡単無線LAN設定（MFC-L2740DWのみ）..................................................176
停電がおきたときは............................................................................................176

動作環境 ....................................................................................177
索 引 ........................................................................................180
アフターサービスのご案内 .....................................................188

11
本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）

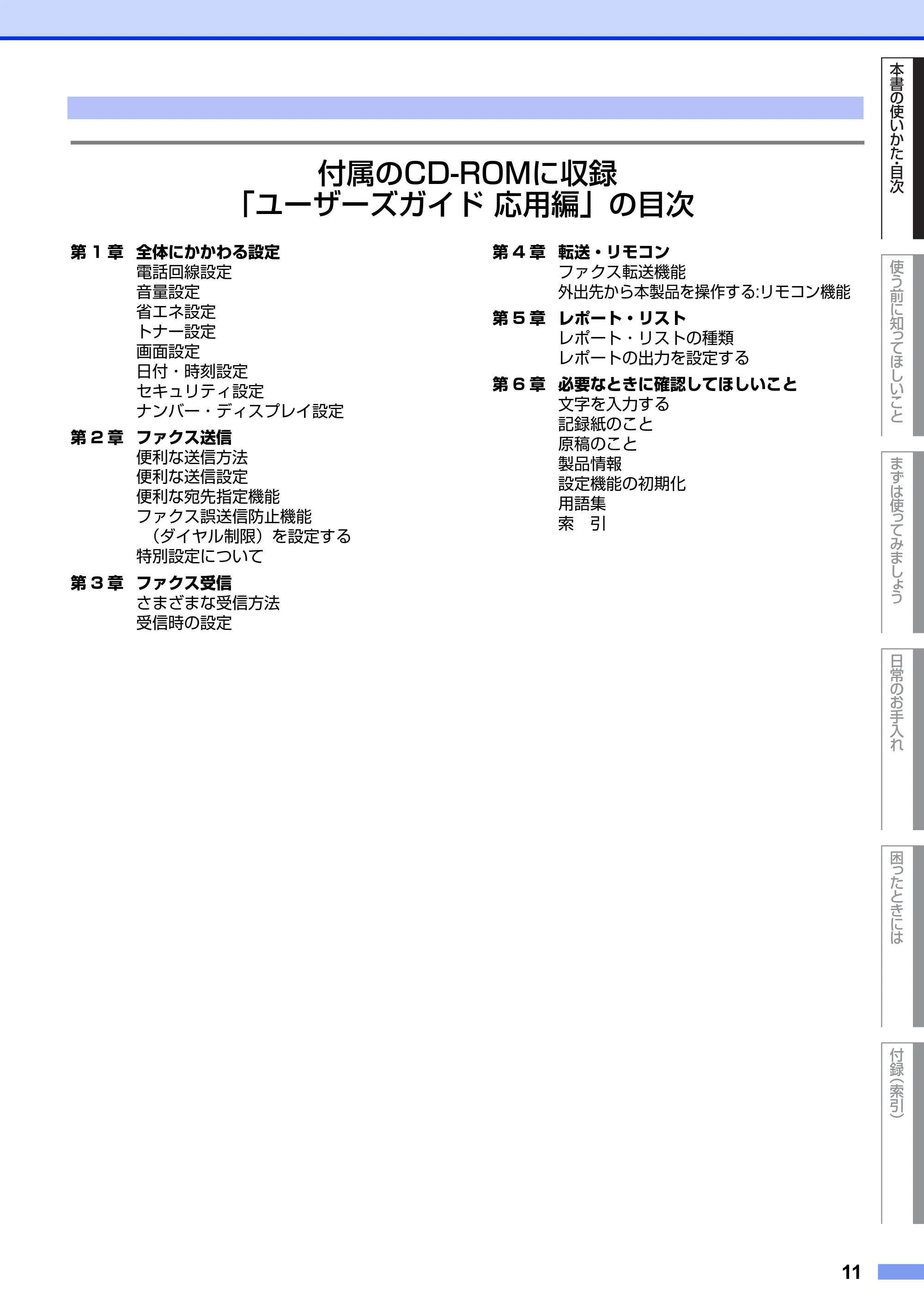

付属のCD-ROMに収録
「ユーザーズガイド 応用編」の目次
第 1 章 全体にかかわる設定
電話回線設定
音量設定
省エネ設定
トナー設定
画面設定
日付・時刻設定
セキュリティ設定
ナンバー・ディスプレイ設定
第 2 章 ファクス送信
便利な送信方法
便利な送信設定
便利な宛先指定機能
ファクス誤送信防止機能
（ダイヤル制限）を設定する
特別設定について
第 3 章 ファクス受信
さまざまな受信方法
受信時の設定
第 4 章 転送・リモコン
ファクス転送機能
外出先から本製品を操作する:リモコン機能
第 5 章 レポート・リスト
レポート・リストの種類
レポートの出力を設定する
第 6 章 必要なときに確認してほしいこと
文字を入力する
記録紙のこと
原稿のこと
製品情報
設定機能の初期化
用語集
索 引

12

13
本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の表記
本文中では、マークについて以下のように表記しています。
本書ならびに本製品の仕様は予告なく変更されることがあります。
ブラザー工業株式会社は、本書に掲載された仕様ならびに資料を予告なしに変更する権利を有します。また提示
されている資料に依拠したため生じた損害（間接的損害を含む）に対しては、出版物に含まれる誤植その他の誤
りを含め、一切の責任を負いません。
© 2014 Brother Industries, Ltd. All rights reserved.
マークについて
この表示を無視して、誤った取り扱いをすると、火災や感電、やけどの原因になり、
人が死亡または重傷を負う可能性がある内容を示しています。
この表示を無視して、誤った取り扱いをすると、火災や感電、やけどの原因になり、
人が傷害を負う可能性がある内容を示しています。
この表示を無視して、誤った取り扱いをすると、物的損害の可能性がある内容を示し
ています。
本製品をお使いになるにあたって、守っていただきたいことを説明しています。
本製品の操作手順に関する補足情報を説明しています。

「してはいけないこと」を示しています。
「感電の危険があること」を示しています。
「火災の危険があること」を示しています。
「やけどの危険があること」を示しています。
⇒XXXページ
「XXX」
参照先を記載しています。（XXXはページ、参照先）
【XXX】 本製品の画面内の表示を表しています。
[XXX] コンピューター上の表示を表しています。
編集ならびに出版における通告

本書の使いかた・目次
14
おすすめ機能
コピー / プリントで効率アップ
効率アップ におすすめ
仕分け作業は機械に
まかせましょう

• ページ順に1部ごとコピー／プリ

ント
ファクスで効率アップ
宛先指定はボタン1つで簡単に ●再ダイヤルを使用する
送付書を自動的に付けられます ●送付書を付けて送信する

• 送付書のオリジナルコメントを

登録する
⇒ユーザーズガイド 応用
編「ファクス送信」
1度にまとめて送りましょう ●同じ原稿を数か所に送信する
〔同報送信〕
⇒ユーザーズガイド 応用
編「ファクス送信」
⇒ユーザーズガイド 応用
編「ファクス送信」

• プリント ⇒ユーザーズガ

イド パソコン活用＆ネッ
トワーク

• コピー ⇒67ページ「１部

ごとにコピーする 〔ソー
トコピー〕」
簡単に印刷設定をしてみましょう ●おまかせ印刷 ⇒ユーザーズガイド パソ
コン活用＆ネットワーク
1度の操作で両面原稿を読み取って
読み込む手間を省きます
（MFC-L2740DWのみ）

• 両面原稿の読み取りを設定する ⇒ユーザーズガイド 応用

編「ファクス送信」
留守中にファクスが届いても、外出
先でファクスを見られます

• 他の場所のファクシミリに転送

する
⇒ユーザーズガイド 応用
編「転送・リモコン」
リサイクルでエコに協力
エコ におすすめ
リサイクルして有効に使いましょう ● 消耗品の回収リサイクルについて ⇒ 35ページ「リサイクル・
廃棄のこと」

15
本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）

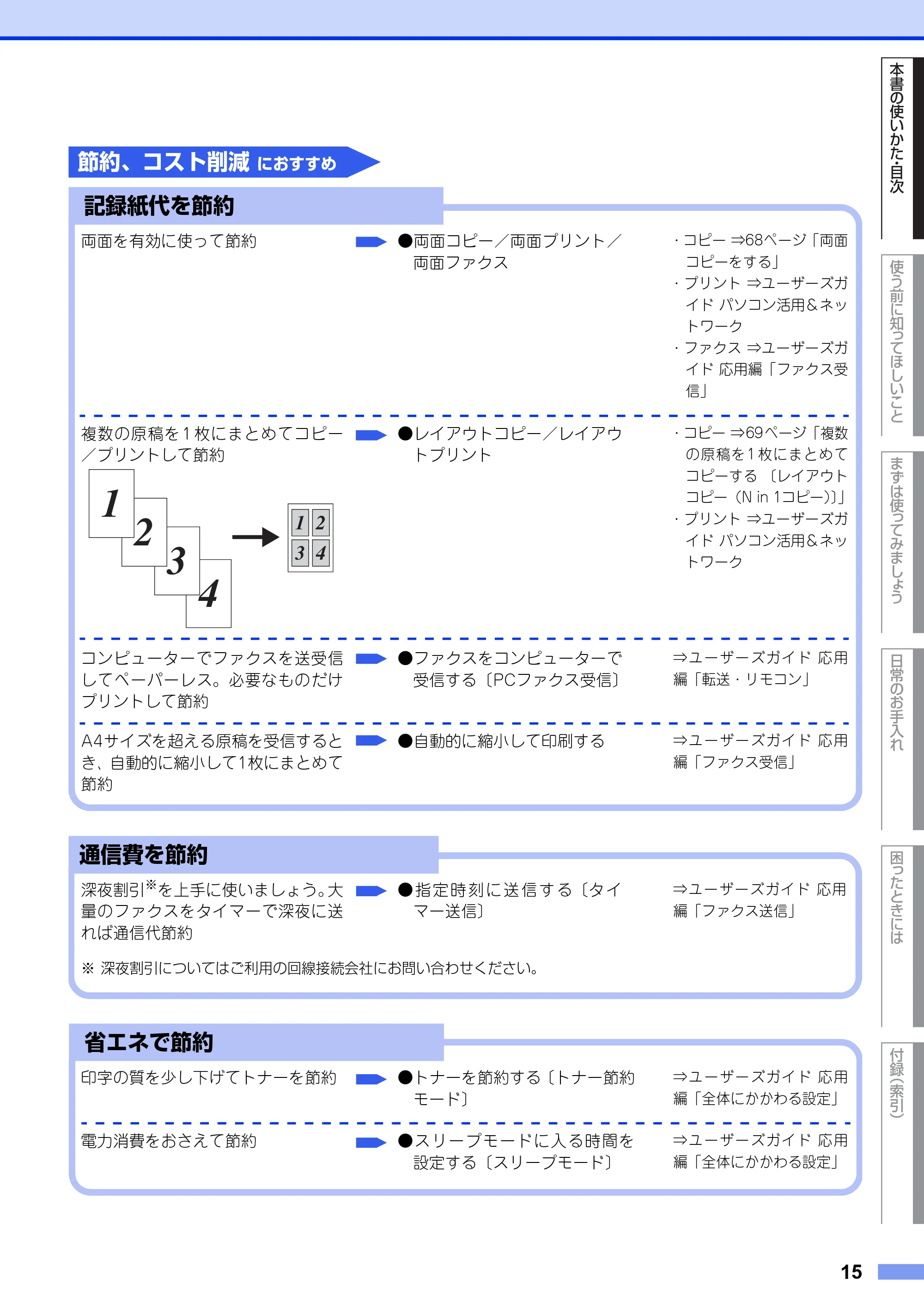

記録紙代を節約
両面を有効に使って節約 ●両面コピー／両面プリント／
両面ファクス

• コピー ⇒68ページ「両面

コピーをする」

• プリント ⇒ユーザーズガ

イド パソコン活用＆ネッ
トワーク

• ファクス ⇒ユーザーズガ

イド 応用編「ファクス受
信」
複数の原稿を 1 枚にまとめてコピー
／プリントして節約

• レイアウトコピー／レイアウ

トプリント

• コピー ⇒69ページ「複数

の原稿を1 枚にまとめて
コピーする 〔レイアウト
コピー（N in 1コピー）〕」

• プリント ⇒ユーザーズガ

イド パソコン活用＆ネッ
トワーク
コンピューターでファクスを送受信
してペーパーレス。必要なものだけ
プリントして節約

• ファクスをコンピューターで

受信する〔PCファクス受信〕
A4サイズを超える原稿を受信すると
き、自動的に縮小して1枚にまとめて
節約
通信費を節約

• 指 定 時 刻 に 送 信 す る〔タ イ

マー送信〕
⇒ユーザーズガイド 応用
編「ファクス送信」
深夜割引 ※ を上手に使いましょう。大
量のファクスをタイマーで深夜に送
れば通信代節約

• 自動的に縮小して印刷する ⇒ユーザーズガイド 応用

編「ファクス受信」
⇒ユーザーズガイド 応用
編「転送・リモコン」
※ 深夜割引についてはご利用の回線接続会社にお問い合わせください。
節約、コスト削減 におすすめ
省エネで節約
⇒ユーザーズガイド 応用
編「全体にかかわる設定」
印字の質を少し下げてトナーを節約

• スリープモードに入る時間を

設定する〔スリープモード〕
⇒ユーザーズガイド 応用
編「全体にかかわる設定」
電力消費をおさえて節約

• トナーを節約する〔トナー節約

モード〕

本書の使いかた・目次
16

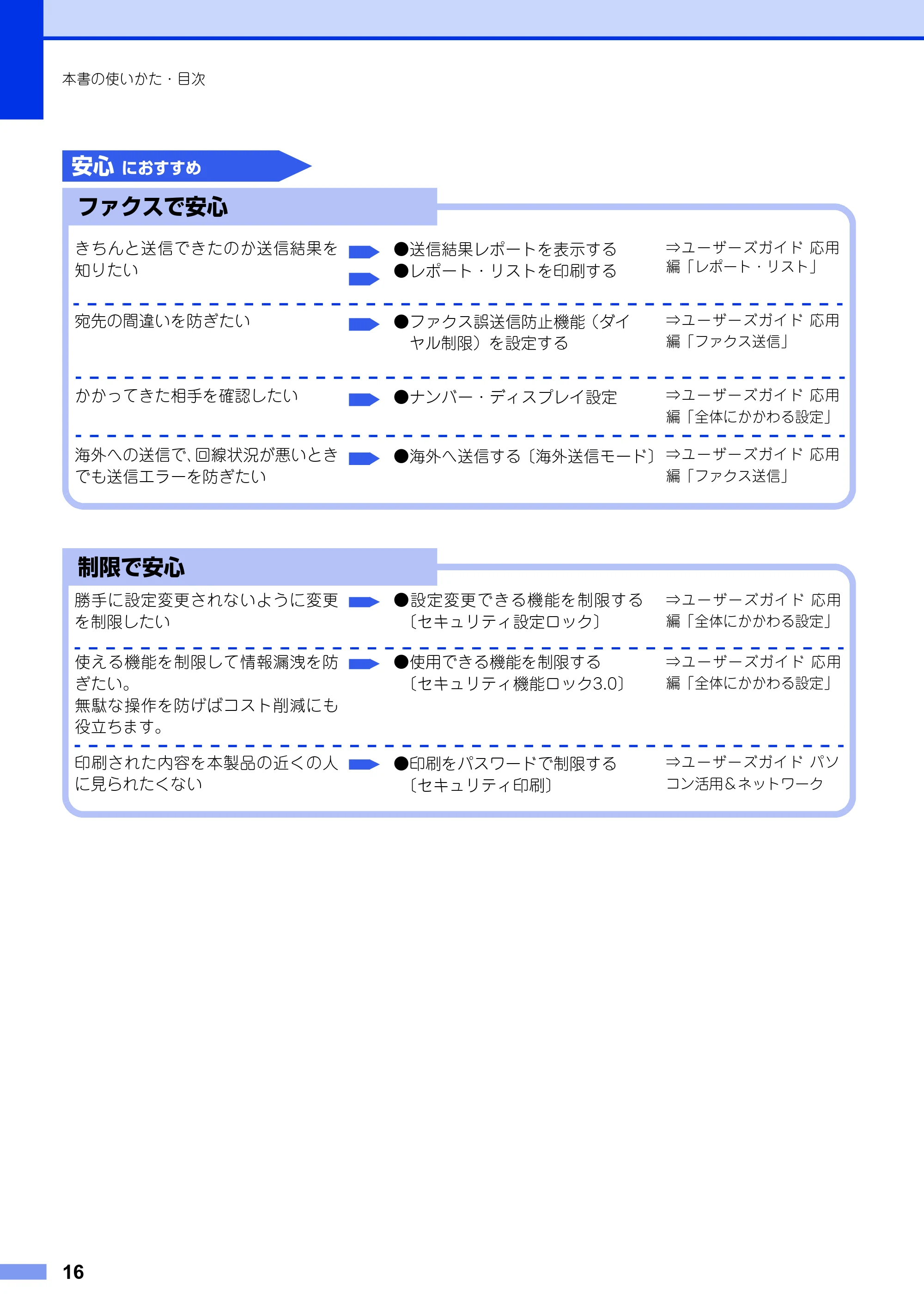

きちんと送信できたのか送信結果を
知りたい

• 送信結果レポートを表示する
• レポート・リストを印刷する

⇒ユーザーズガイド 応用
編「レポート・リスト」
宛先の間違いを防ぎたい ●ファクス誤送信防止機能（ダイ
ヤル制限）を設定する
⇒ユーザーズガイド 応用
編「ファクス送信」
かかってきた相手を確認したい ●ナンバー・ディスプレイ設定 ⇒ユーザーズガイド 応用
編「全体にかかわる設定」

• 海外へ送信する〔海外送信モード〕海外への送信で、回線状況が悪いとき

でも送信エラーを防ぎたい
⇒ユーザーズガイド 応用
編「ファクス送信」
ファクスで安心
安心 におすすめ
制限で安心
勝手に設定変更されないように変更
を制限したい
⇒ユーザーズガイド 応用
編「全体にかかわる設定」
使える機能を制限して情報漏洩を防
ぎたい。
無駄な操作を防げばコスト削減にも
役立ちます。

• 使用できる機能を制限する

〔セキュリティ機能ロック3.0〕
⇒ユーザーズガイド 応用
編「全体にかかわる設定」

• 設定変更できる機能を制限する

〔セキュリティ設定ロック〕
印刷された内容を本製品の近くの人
に見られたくない

• 印刷をパスワードで制限する

〔セキュリティ印刷〕
⇒ユーザーズガイド パソ
コン活用＆ネットワーク

17
本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）

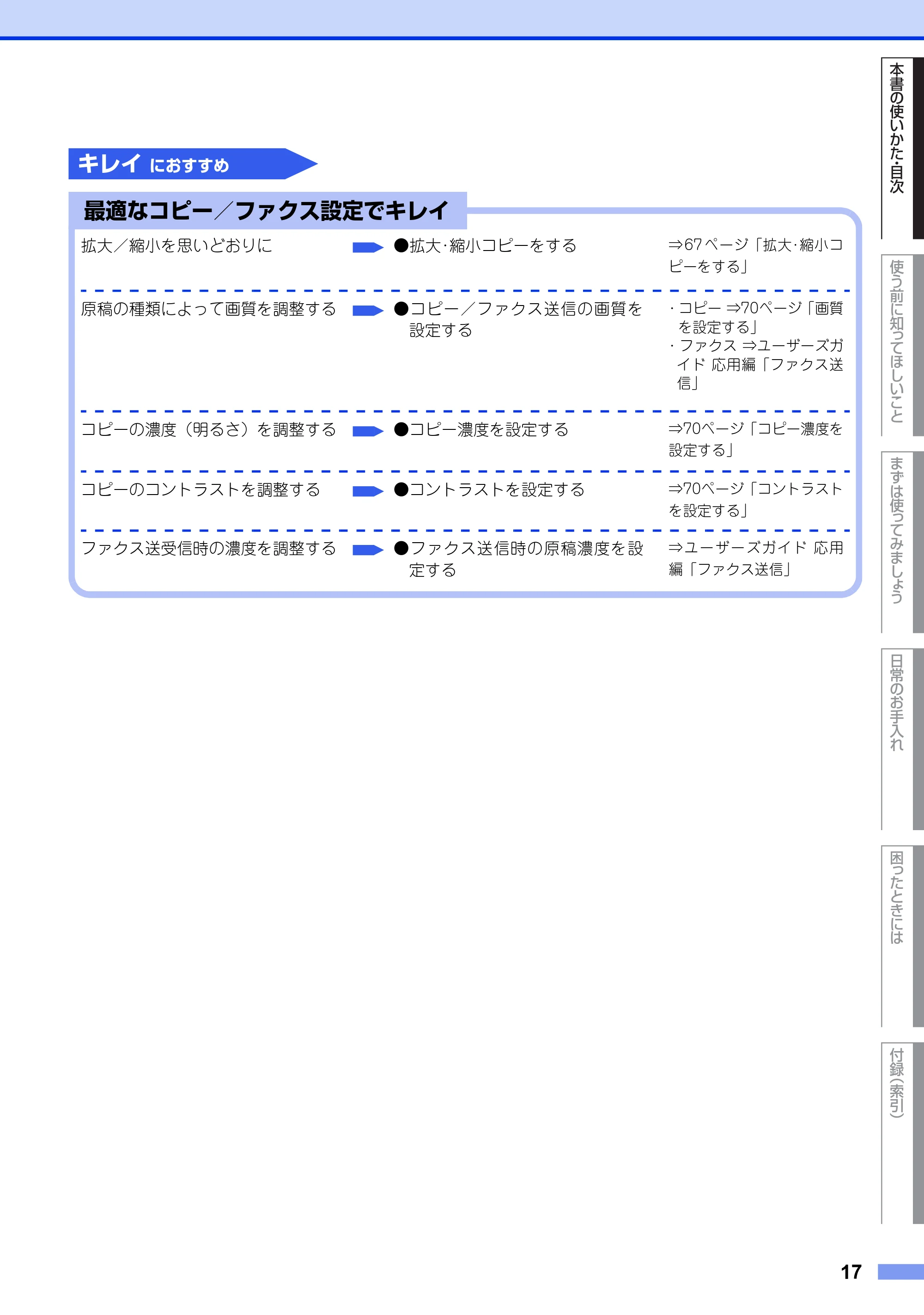

最適なコピー／ファクス設定でキレイ
拡大／縮小を思いどおりに ●拡大･縮小コピーをする ⇒ 67 ページ「拡大･縮小コ
ピーをする」
原稿の種類によって画質を調整する ●コピー／ファクス送信の画質を
設定する

• コピー ⇒70ページ「画質

を設定する」

• ファクス ⇒ユーザーズガ

イド 応用編「ファクス送
信」
コピーの濃度（明るさ）を調整する ●コピー濃度を設定する ⇒70ページ「コピー濃度を
設定する」
コピーのコントラストを調整する ●コントラストを設定する ⇒70ページ「コントラスト
を設定する」
ファクス送受信時の濃度を調整する ●ファクス送信時の原稿濃度を設
定する
⇒ユーザーズガイド 応用
編「ファクス送信」
キレイ におすすめ

18
使う前に知ってほしいこと

各部の名称とはたらき

操作パネルの名称とはたらき
ファクス コピー スキャン
お気に入り メニュー
00:00 01.01.2014
キャンセル
処理中の動作を中止するとき
に押します。このボタンが使
える画面でのみ表示されます。
各種メニュー、操作方法を案内するメッ
セージが表示されます。
画面に直接タッチして各設定を行います。
⇒20ページ「待ち受け画面」
⇒23ページ「画面の操作方法」
タッチパネル
電源ボタン
電源をオン/オフするときに押します。
⇒24ページ「電源について」
戻る
1つ前の画面に戻すときに押し
ます。このボタンが使える画
面でのみ表示されます。
ホーム
設定を中止するときや待ち受
け画面に戻るときに押します。
このボタンが使える画面での
み表示されます。
ダイヤルするときや、各種設定の数
値入力時に使用します。このボタン
が使える画面でのみ表示されます。
ダイヤルボタン
Wi-Fiランプ
（MFC-L2740DWのみ）
無線LANへの接続状態を表示します。
･ 点灯： 無線LANに接続されています。
･ 点滅： 接続処理中です。
1

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
19

各部の名称

フロントカバー
10BASE-T/
100BASE-TX
ポート

第1章 使う前に知ってほしいこと
20
タッチパネル操作の基本
待ち受け画面では、モードの切り替えや本製品の状態の確認ができます。また本製品の設定の変更やお気に入り
の呼び出し、編集もできます。
① 日時
現在の日時が表示されます。
② モードボタン
ここに表示されたボタンを押してモードを選択し
ます。
本製品には7つのモードボタンが用意されており、
画面には3つずつ表示されます。表示するボタン
を切り替えるときは、【 】、【 】を押します。
待ち受け画面
ファクス コピー スキャン
お気に入り メニュー
00:00 01.01.2014
① ② ③
④⑤⑥
⑦
【ファクス】
ファクス機能を使用するときに押し
ます。
【コピー】
コピー機能を使用するときに押しま
す。
【スキャン】
スキャン機能を使用するときに押し
ます。
▲
▼
【クラウド】
インターネットに接続するときに押
します。⇒「クラウド接続ガイド」
を参照してください。
【お役立ちツール】
クラウドを活用したブラザー専用ア
プリケーションを使用するときに押
します。⇒「クラウド接続ガイド」
を参照してください。

【セキュリティ印刷】
セキュリティ印刷メニューを表示し
ます。
【2in1(ID)コピー】
2in1(ID)コピー機能を使用すると
きに押します。

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
21
③ 無線LAN電波状態（MFC-L2740DWのみ）
無線LAN接続時、電波強度が4段階で表示されま
す。
が表示されているとき、 を押すと簡単に
無線LAN接続の設定をすることができます。
④ 【メニュー】ボタン
メニューを表示させるときに押します。メニュー
画面の詳細は⇒22ページ「メニュー」を参照して
ください。
セキュリティ機能ロックがオンのときは、 ア
イコンが表示されます。設定を変更するにはロッ
クを解除する必要があります。
⑤ トナー残量表示/トナーメニューボタン
トナーの残量の目安が表示されます。
トナーメニューを表示するときに押します。
トナーの交換時期が近づいたときや、トナーに関
するエラーが発生しているときは、このボタン上
に が表示されます。
表示はあくまで目安であり、印刷する文書やデータ、お
客様の使用状況により減り方は異なります。
⑥ 【お気に入り】ボタン
よく使う機能やこだわりの設定内容を登録してワ
ンタッチで呼び出せるようにします。
お気に入り画面は3画面あり、1画面に4つのお気
に入りを登録できます。

⇒29ページ「お気に入りを登録する」
⇒32ページ「登録したお気に入りを呼び出す」
⑦ 新着ファクス件数/メッセージ表示
待ち受け画面のタイプに関わらず、ファクスを受
信したり、エラーが発生するとこの位置にアイコ
ンとともにメッセージが表示されます。
弱い 強い
ファクスをメモリに保存する設定に
している場合に、ファクスを受信す
ると新着ファクスの件数が表示され
ます。
メッセージ右側の【印刷】を押す
と、受信したファクスを印刷できま
す。
エラーが発生した場合は、メッセー
ジを表示してお知らせします。メッ
セージ右側の【詳細】を押すと現在
の状態や、保守手順を表示します。
⇒99ページ「画面にエラーメッ
セージが表示された！（エラーメッ
セージ一覧）」の手順に従って操作、
保守を行ってください。 を押す
と待ち受け画面に戻ります。

第1章 使う前に知ってほしいこと
22
待ち受け画面の 【メニュー】を押すと表示されるメニューです。
① トナー残量表示/トナーメニューボタン
トナーの残量の目安が表示されます 。
押すと以下のトナーメニューが表示されます。
･ トナー残量
･ テストプリント
表示はあくまで目安であり、印刷する文書やデータ、お
客様の使用状況により減り方は異なります。
② トレイ設定ボタン
押すと以下のトレイ設定メニューを変更できま
す。
･ 記録紙タイプ
･ 記録紙サイズ
･ トレイ開閉時確認
③ 全てのメニューボタン
本製品を使用する上で必要な、さまざまな設定メ
ニューの入り口です。以下の8つに分類された項
目のボタンから各種の設定を行います。
･ 基本設定
･ お気に入り設定
･ ファクス
･ プリンター
･ ネットワーク
･ レポート印刷
･ 製品情報
･ 初期設定
⇒142ページ「機能一覧」
④ ネットワークボタン
ネットワーク設定をするときに押します。
MFC-L2740DWの場合、無線LAN接続している
ときは、電波状態を4段階で表示します。有線LAN
接続しているときは、LANケーブルのアイコンを

表示します。
⑤ Wi-Fi Directボタン（MFC-L2740DWのみ）
現在のWi-Fi Directの設定が表示されます。
（チェックマーク：有効、×マーク：無効）
押すとWi-Fi Directの設定画面が表示されます。
本製品は、ARPHIC TECHNOLOGY CO.,LTD.製のフォ
ントを採用しております。
メニュー
メニュー FAX
トナー
ネット
ワーク
Wi-Fi Direct
トレイ
設定
全ての
メニュー
④
⑤
①
②
③

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
23
画面に表示された項目やアイコンを押して操作しま
す。画面上に【▲】、【▼】、【 】、【 】が表示され
ているときは、これらを押した方向に画面がスクロー
ルします。
タッチパネルは先のとがったもので押さないでく
ださい。タッチパネルが損傷する恐れがあります。
電源コードを差し込んだ直後や電源をオンにした直後に
画面を押すと、エラーが発生することがあります。
文字入力が必要なときは、キーボード画面が表示さ
れます。
キーボードのレイアウトは、設定する機能によって異な
る場合があります。
操作例
【基本設定】の【画面の明るさ】の設定方法を例に説
明します。
･･･････････････････････････････････････････
1
【メニュー】を押す
操作パネル上の を押すと、1つ前の画面に戻すこと
ができます。
･･･････････････････････････････････････････
2
【全てのメニュー】を押す
メニュー画面が表示されます。
画面の操作方法
▲
▼
ファクス コピー スキャン
お気に入り メニュー

00:00 01.01.2014
全ての
メニュー
基本設定
お気に入り設定
ファクス
項目のボタンを押すと
次の画面が表示されます。
項目の続きがあります。
▲/▼が表示されないときは
続きが無いことを示します。
画面の明るさ
明るく
標準
暗く
文字/数字/記号を
切り替えます。
カーソルを
左右に移動
します。
押すたびに、カーソルの1つ
前の文字を消去します。
長押しすると、すべての文
字を消去できます。
キーボード
を押して入
力します。
入力値を
確定します。
メニュー FAX
トナー
ネット
ワーク
Wi-Fi Direct
トレイ
設定
全ての
メニュー

第1章 使う前に知ってほしいこと
24
･･････････････････････････････････････････
3
【基本設定】を押す
次の階層が表示されます。
･･････････････････････････････････････････
4
【画面の設定】を押す
キーが表示されていないときは【▲】/【▼】を
押して、画面をスクロールさせます。
次の階層が表示されます。
･･････････････････････････････････････････
5
【画面の明るさ】を押す
･･････････････････････････････････････････
6
希望の明るさを押す
ボタンを押すと、その明るさに画面が変わります。
･･････････････････････････････････････････
7
を押して設定を終了する
を押すと、本製品の電源をオン / オフできます。
電源をオフすることで、本製品を使用しないときの
消費電力を抑えることができます。
本製品の電源がオフの場合でも、電話機コードが接

続されていれば、外付け電話機での通話は可能です。
電源をオンにする
･･････････････････････････････････････････
1
を押す
電源をオフにする
･･････････････････････････････････････････
1
を2秒以上押す
画面に【電源をオフにします オフ後はファク
スが使用できなくなります】と表示され、電
源がオフになります。
全ての
メニュー
基本設定
お気に入り設定
ファクス
基本設定
記録紙トレイ設定
音量
画面の設定
画面の設定
画面の明るさ
照明ダウンタイマー
標準
切
電源について
画面の明るさ
明るく
標準
暗く

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
25
発信元登録を行うと、ファクス送信したときに、こ
こでセットした日付と時刻が相手側の記録紙に印刷
されます。日付と時刻は画面に表示されます。
･･････････････････････････････････････････
1
【メニュー】を押す
･･･････････････････････････････････････････
2
【全てのメニュー】を押す
･･･････････････････････････････････････････
3
【▲】/【▼】を押して、画面をスク
ロールし、【初期設定】を押す
･･･････････････････････････････････････････
4
【▲】/【▼】を押して、画面をスク
ロールし、【時計セット】を押す
･･･････････････････････････････････････････
5
【日付】を押す
･･･････････････････････････････････････････
6
年号（西暦の下２桁）を画面に表示

されているテンキーを使用して入力
し、【OK】を押す
例：2015年の場合は【1】、【5】
･･･････････････････････････････････････････
7
月（２桁）を画面に表示されている
テンキーを使用して入力し、【OK】を
押す
例：8月の場合は【0】、【8】
･･･････････････････････････････････････････
8
日付（２桁）を画面に表示されてい
るテンキーを使用して入力し、【OK】
を押す
例：21日の場合は【2】、【1】
･･･････････････････････････････････････････
9
【時刻】を押す
･･･････････････････････････････････････････
10
時刻（24 時間制）を画面に表示され
ているテンキーを使用して入力し、
【OK】を押す
例：午後4時25分の場合は【1】、【6】、【2】、【5】
･･･････････････････････････････････････････
11
を押す

入力を間違えたときは、 または を使って修正す
る文字にカーソルを移動し、正しい文字を入力し直して
ください。
日付と時刻をセットする
（時計セット）

第1章 使う前に知ってほしいこと
26
ファクス送信したときに、ここでセットした名前と
ファクス番号が相手側の記録紙に印刷されます。
･･････････････････････････････････････････
1
【メニュー】を押す
･･････････････････････････････････････････
2
【全てのメニュー】を押す
･･････････････････････････････････････････
3
【▲】/【▼】を押して、画面をスク
ロールし、【初期設定】を押す
･･････････････････････････････････････････
4
【▲】/【▼】を押して、画面をスク
ロールし、【発信元登録】を押す
･･････････････････････････････････････････
5
【ファクス】を押す
･･････････････････････････････････････････
6
ファクス番号を画面に表示されてい
るテンキーを使用して入力し、【OK】

を押す
･･････････････････････････････････････････
7
【電話】を押す
･･････････････････････････････････････････
8
電話番号を画面に表示されているテン
キーを使用して入力し、【OK】を押す
･･････････････････････････････････････････
9
【名前】を押す
･･････････････････････････････････････････
10
名前 を 画面 に 表示 され て いる キー
ボードを使用して入力し、【OK】を
押す

• ファクス番号と電話番号は、20桁まで登録

できます。
カッコ【（）】、ハイフン【-】は登録できま
せん。

• 名前は漢字10文字（ひらがな/カタカナ20文

字）まで登録できます。

• 入 力 を 間 違 え た と き は、 ま た は を

使って修正する文字にカーソルを移動し、
を押して削除後、正しい文字を入力し直
します。途中の文字を入力し忘れたときは、
間違えた箇所までカーソルを移動して入力し
直してください。
詳しくは、⇒ユーザーズガイド 応用編「文
字を入力する」を参照してください。

• 電話とファクスを同一回線（1番号）で使用

している場合は、ファクス番号と電話番号に
同じ番号を入力してください。
･･････････････････････････････････････････
11
を押す
リモートセットアップ機能を利用すると、コン
ピューターから発信元を登録することもできま
す。詳しくは、⇒ユーザーズガイド パソコン
活用＆ネットワークを参照してください。
名前とファクス番号を登録する
（発信元登録）

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
27
ボタンを押す回数に応じて入力できる文字が変わり
ます。入力できる文字の種類は設定項目によって異
なります。
ひらがな/漢字入力
カタカナ入力
アルファベット入力
数字入力
記号入力
入力できる文字
ボタン 入力できる文字 ボタン 入力できる文字
【あ】 あいうえお
ぁぃぅぇぉ
【ま】 まみむめも
【か】 かきくけこ 【や】 やゆよゃゅょ
【さ】 さしすせそ 【ら】 らりるれろ
【た】 たちつてとっ 【わ】 わをん
【な】 なにぬねの 【－】 －
【は】 はひふへほ 【ﾞ ﾟ】 （濁点、半濁点）
ボタン 入力できる文字 ボタン 入力できる文字
【ア】 アイウエオ
ァィゥェォ
【マ】 マミムメモ
【カ】 カキクケコ 【ヤ】 ヤユヨャュョ
【サ】 サシスセソ 【ラ】 ラリルレロ
【タ】 タチツテトッ 【ワ】 ワヲン
【ナ】 ナニヌネノ 【－】 －
【ハ】 ハヒフヘホ 【ﾞ ﾟ】 （濁点、半濁点）
ボタン 入力できる文字
【A】～【Z】 A～Z
【.】 .（ピリオド）
【@】 @
【スペース】 スペース（空白）
ボタン 入力できる文字
【0】～【9】 0 ～ 9

ボタン 入力できる文字
【!】～【 】 !～ （ユーロ）
【スペース】 スペース（空白）
€ €

第1章 使う前に知ってほしいこと
28
電話番号や文字は以下の操作で入力します。

• 変換範囲を変更することはできません。
• 文字の入力の詳細については、⇒「ユーザー

ズガイド 応用編」を参照してください。
無線設定時の文字入力について
無線 LAN の設定では、画面に表示されたテンキー、
またはキーボード(ボタン)から文字入力が必要な場
合があります。
英字 ( アルファベット )、数字、記号など、ボタンの
種類の切り替えを行う場合は、 を押してくださ
い。
を押すごとに、英字(アルファベット)ボタン→
数字ボタン→記号ボタン→英字(アルファベット )ボ
タン→・・・の順にボタンの表示が切り替わります。
を押すと大文字と小文字が切り替わります。
スペースを入力する
スペースを入力する場合は、【スペース】を押し
てください。
入力した文字を変更する
間違って入力した文字を変更したい場合は、 ま
たは を押してカーソルを変更したい文字に移
動させます。 を押して文字を削除し、正しい文
字を入力してください。
文字を挿入する場合は、カーソルを移動させ、文
字を入力してください。
を押して文字を左側へ 1 つずつ削除すること
もできます。削除した後、正しい文字を入力して
ください。
文字の入力方法
したいこと 操作のしかた

文字を入れる ～、 ～、 ～、 ～、
～を押す
文字の種類を
切り替える
を押す
（ひらがな→カタカナ
→アルファベット→数字
→記号→ひらがな）
アルファベッ
トの大文字と
小文字を切り
替える
を押す
カーソルを
左右に移動す
る
を押す
文字を削除す
る
を押す
カーソルが文字列の最後の後方
にあるときは、カーソルの左の
1文字を削除する
カーソルが文字列上にあるとき
は、カーソル位置の1文字を削
除する
文字を挿入す
る
を押してカーソルを移
動し、文字を入力する
ひらがなを
漢字に変換す
る
を押して、漢字を選択
します。
（漢字項目が多い場合は、【▲】
/【▼】を押して漢字を選択し
ます。）
スペース（空
白）を入れる
【スペース】を押す
同じボタンで
続けて文字を
入力する
を押してカーソルを1文字
分移動させて入力する
入力した文字
を確定させる
を押す

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
29
ファクスやコピー、スキャン、クラウド機能など、よ
く使用する機能をお気に入りとして設定することが
できます。簡単にすばやく設定を呼び出して適用で
きます。お気に入りは12項目まで登録可能です。
コピー機能をお気に入りに登録する
コピー機能の設定条件をお気に入りに登録できます。
･ コピー画質
･ 拡大/縮小
･ コピー濃度
･ コントラスト
･ スタック/ソート
･ レイアウト コピー
･ 両面コピー（MFC-L2740DWのみ）
･ 両面レイアウトコピー※ （MFC-L2740DWのみ）
※【レイアウトコピー】が【オフ (1in1)】以外で、
かつ【両面コピー】が【両面⇒両面】のときに
選択できます。
･･･････････････････････････････････････････
1
【お気に入り】押す
･･･････････････････････････････････････････
2
未登録の を押す
･･･････････････････････････････････････････
3
【コピー】を押す

キーが表示されていないときは【▲】/【▼】を
押して、画面をスクロールさせます。
･･･････････････････････････････････････････
4
表 示 さ れ た メ ッ セ ー ジ を 確 認 し、
【OK】を押す
･･･････････････････････････････････････････
5
【▲】/【▼】を押して設定項目を表
示し、設定したい項目を押す
･･･････････････････････････････････････････
6
【▲】/【▼】を押して表示されるオ
プションから、設定したいオプショ
ンを押す
お気に入りに登録したいメニューを全て登録
するまで、手順5と手順6を繰り返します。
･･･････････････････････････････････････････
7
設定変更が完了したら【お気に入り
登録】を押す
･･･････････････････････････････････････････
8
表示される設定を確認して、【OK】を
押す
･･･････････････････････････････････････････

9
お気に入り名を入力して、【OK】を
押す
を押してすでに付いている名前（お気に
入り01など）は消すことができます。
⇒ユーザーズガイド 応用編「文字を入力する」
を参照してください。
･･･････････････････････････････････････････
10
【OK】を押して登録を終了する
ファクス機能をお気に入りに登録する
ファクス機能の設定条件をお気に入りに登録できます。
･ 宛先
･ ファクス画質
･ 両面ファクス（MFC-L2740DWのみ）
･ 原稿濃度
･ 同報送信
･ タイマー送信
･ リアルタイム送信
･ 送付書
･ 海外送信モード
･ 原稿台スキャンサイズ
･ 電話帳
･ 履歴
･･･････････････････････････････････････････
1
【お気に入り】を押す
･･･････････････････････････････････････････
2
未登録の を押す
･･･････････････････････････････････････････
3
【ファクス】を押す

キーが表示されていないときは【▲】/【▼】を
押して、画面をスクロールさせます。
･･･････････････････････････････････････････
4
表 示 さ れ た メ ッ セ ー ジ を 確 認 し、
【OK】を押す
･･･････････････････････････････････････････
5
ダイヤルボタンまたは【電話帳】、【履
歴】で相手先のファクス番号を入力
する
設定条件を変更しない場合は、⇒手順9へ
お気に入りを登録する

第1章 使う前に知ってほしいこと
30

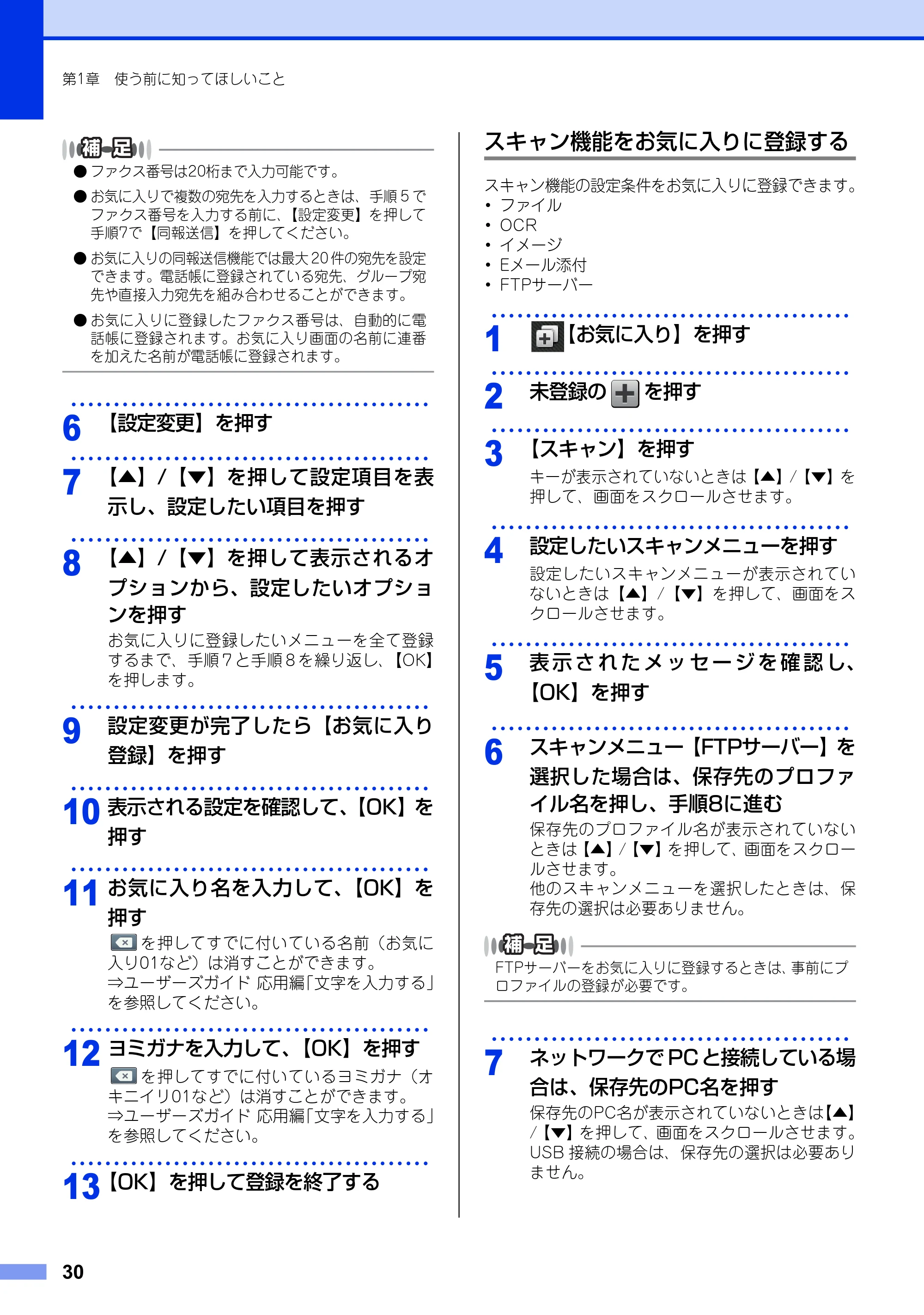

• ファクス番号は20桁まで入力可能です。
• お気に入りで複数の宛先を入力するときは、手順 5 で

ファクス番号を入力する前に、【設定変更】を押して
手順7で【同報送信】を押してください。

• お気に入りの同報送信機能では最大 20 件の宛先を設定

できます。電話帳に登録されている宛先、グループ宛
先や直接入力宛先を組み合わせることができます。

• お気に入りに登録したファクス番号は、自動的に電

話帳に登録されます。お気に入り画面の名前に連番
を加えた名前が電話帳に登録されます。
･･････････････････････････････････････････
6
【設定変更】を押す
･･････････････････････････････････････････
7
【▲】/【▼】を押して設定項目を表
示し、設定したい項目を押す
･･････････････････････････････････････････
8
【▲】/【▼】を押して表示されるオ
プションから、設定したいオプショ
ンを押す
お気に入りに登録したいメニューを全て登録
するまで、手順 7 と手順 8 を繰り返し、【OK】
を押します。
･･････････････････････････････････････････
9
設定変更が完了したら【お気に入り
登録】を押す
･･････････････････････････････････････････
10
表示される設定を確認して、【OK】を
押す
･･････････････････････････････････････････

11
お気に入り名を入力して、【OK】を
押す
を押してすでに付いている名前（お気に
入り01など）は消すことができます。
⇒ユーザーズガイド 応用編「文字を入力する」
を参照してください。
･･････････････････････････････････････････
12
ヨミガナを入力して、【OK】を押す
を押してすでに付いているヨミガナ（オ
キニイリ01など）は消すことができます。
⇒ユーザーズガイド 応用編「文字を入力する」
を参照してください。
･･････････････････････････････････････････
13
【OK】を押して登録を終了する
スキャン機能をお気に入りに登録する
スキャン機能の設定条件をお気に入りに登録できます。
･ ファイル
･ OCR
･ イメージ
･ Eメール添付
･ FTPサーバー
･･････････････････････････････････････････
1
【お気に入り】を押す
･･････････････････････････････････････････

2
未登録の を押す
･･････････････････････････････････････････
3
【スキャン】を押す
キーが表示されていないときは【▲】/【▼】を
押して、画面をスクロールさせます。
･･････････････････････････････････････････
4
設定したいスキャンメニューを押す
設定したいスキャンメニューが表示されてい
ないときは【▲】/【▼】を押して、画面をス
クロールさせます。
･･････････････････････････････････････････
5
表 示 さ れ た メ ッ セ ー ジ を 確 認 し、
【OK】を押す
･･････････････････････････････････････････
6
スキャンメニュー【FTPサーバー】を
選択した場合は、保存先のプロファ
イル名を押し、手順8に進む
保存先のプロファイル名が表示されていない
ときは【▲】/【▼】を押して、画面をスクロー
ルさせます。
他のスキャンメニューを選択したときは、保
存先の選択は必要ありません。

FTPサーバーをお気に入りに登録するときは、事前にプ
ロファイルの登録が必要です。
･･････････････････････････････････････････
7
ネットワークで PC と接続している場
合は、保存先のPC名を押す
保存先のPC名が表示されていないときは【▲】
/【▼】を押して、画面をスクロールさせます。
USB 接続の場合は、保存先の選択は必要あり
ません。

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
31
･･･････････････････････････････････････････
8
表示される設定を確認して、【OK】を
押す
･･･････････････････････････････････････････
9
お気に入り名を入力して、【OK】を
押す
を押してすでに付いている名前（お気に
入り01など）は消すことができます。
⇒ユーザーズガイド 応用編「文字を入力する」
を参照してください。
･･･････････････････････････････････････････
10
スキャンメニュー【Eメール添付】を
選択した場合は、ヨミガナを入力し
て、【OK】を押す
を押してすでに付いているヨミガナ（オ
キニイリ01など）は消すことができます。
⇒ユーザーズガイド 応用編「文字を入力する」
を参照してください。
･･･････････････････････････････････････････
11
【OK】を押して登録を終了する
クラウド機能をお気に入りに登録する
クラウド機能の以下のサービスをお気に入りに登録

できます。
･ Picasa Web Albums™
･ Google Drive™
･ Flickr®
･ Facebook
･ Evernote®
･ Dropbox
･ OneDrive™
･ OneNote®
･ Box

• クラウド機能のサービス名は、本書の作成後に変更

されることがあります。

• クラウド機能をお気に入り登録するには、あらかじ

めご利用になるサービスのアカウントを登録してお
く必要があります。詳しくは、「クラウド接続ガイド」
をご覧ください。（「クラウド接続ガイド」は、サポー
トサイト（ブラザーソリューションセンター）
（http://support.brother.co.jp/）からダウンロード
できます。）
･･･････････････････････････････････････････
1
【お気に入り】を押す
･･･････････････････････････････････････････
2
未登録の を押す
･･･････････････････････････････････････････
3
【クラウド】を押す
キーが表示されていないときは【▲】/【▼】を
押して、画面をスクロールさせます。
･･･････････････････････････････････････････
4
インターネット接続についてのメッ
セージを確認し、【OK】を押す
･･･････････････････････････････････････････

5
登録するクラウドサービスを押す
メニューが表示されていないときは【▲】/
【▼】を押して、画面をスクロールさせます。
･･･････････････････････････････････････････
6
アカウントを選択する
アカウントが PIN コードを必要とする場合は、
PINコードも設定してください。また、選んだ
サービスによっては、更にアップロードやダ
ウンロードを選択する必要があります。画面
の指示に従って設定してください。

第1章 使う前に知ってほしいこと
32
･･････････････････････････････････････････
7
選択した機能の一覧を確認して【OK】
を押す
･･････････････････････････････････････････
8
【OK】を押して登録を終了する
クラウド機能をお気に入りに登録する場合のみ、お気に
入り名は自動で割り当てられます。この名前はお気に入
りの編集で変更することもできます。
⇒33ページ「お気に入りの登録名を変更する」
･･････････････････････････････････････････
1
【お気に入り】を押す
･･････････････････････････････････････････
2
【 】/【 】を押して呼び出したいお
気に入り表示させる
･･････････････････････････････････････････
3
呼び出したいお気に入りを押す
画面に設定条件が表示されます。
･ コピーの場合は、【スタート】を押すと機能

を実行できます。
･ ファクス、スキャンの場合は、【スタート】
を押すと機能を実行できます。
･ クラウド機能の場合は、【OK】を押すと機
能を実行できます。
お気に入りの設定内容を変更する
登録したお気に入りの設定内容を変更できます。
クラウド機能のお気に入りは変更できません。変更する
ときは、いったんお気に入りから削除して、新しいお気
に入りとして登録してください。（詳しくは⇒29ページ
「お気に入りを登録する」を参照してください。）
･･････････････････････････････････････････
1
【お気に入り】を押す
･･････････････････････････････････････････
2
【 】/【 】を押して、設定を変更す
るお気に入りを表示させる
･･････････････････････････････････････････
3
設定を変更するお気に入りを押す
･･････････････････････････････････････････
4
設定条件を変更する

機能により変更画面が異なります。
⇒29ページ「お気に入りを登録する」を参照
してください。
･･････････････････････････････････････････
5
設定の変更が完了したら【お気に入
り登録】を押す
･･････････････････････････････････････････
6
【OK】を押す
･･････････････････････････････････････････
7
【はい（上書き）】を押す
【いいえ（新規作成）】を押すと、条件を変更
した設定で新たにお気に入りを登録します。
を長押しして現在の名前を消去して、新
しい名前を入力して【OK】を押します。
･･････････････････････････････････････････
8
【OK】を押して設定を終了する
登録したお気に入りを呼び出す
▲
▼
お気に入りを編集する
▲
▼

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
33
お気に入りの登録名を変更する
･･･････････････････････････････････････････
1
【お気に入り】を押す
･･･････････････････････････････････････････
2
【 】/【 】を押して、名前を編集す
るお気に入り表示させる
･･･････････････････････････････････････････
3
名前を編集するお気に入りを2秒以上
押す
【メニュー】→【全てのメニュー】→【お気に入り設
定】の順にを押して表示されるお気に入り一覧から、名
前を編集するお気に入りを選ぶこともできます。
･･･････････････････････････････････････････
4
【お気に入り名の編集】を押す
･･･････････････････････････････････････････
5
を押して、古い名前を消去する
長押しすると登録名は一度に消去されます。
･･･････････････････････････････････････････

6
お気に入り名を再入力して、【OK】を
押す
ヨミガナ入力画面が表示されたときは、ヨミ
ガナを再入力して、【OK】を押してください。
文字の入力については、⇒ユーザーズガイド
応用編「文字を入力する」を参照してください。
登録したお気に入りを 消去する
･･･････････････････････････････････････････
1
【お気に入り】を押す
･･･････････････････････････････････････････
2
【 】/【 】を押して、消去するお気
に入り表示させる
･･･････････････････････････････････････････
3
消去するお気に入りを2秒以上押す
【メニュー】→【全てのメニュー】→【お気に入り設
定】の順に押して表示されるお気に入り一覧から、消去
するお気に入りを選ぶこともできます。
･･･････････････････････････････････････････
4
【消去】を選ぶ
･･･････････････････････････････････････････

5
【はい】を押す
▲
▼
▲
▼

第1章 使う前に知ってほしいこと
34
電話回線のこと
電話機コードを接続してから電源コードを接続してください。
本製品は回線種別の自動設定を行います。回線種別の自動設定が行われた後、画面には以下のいずれかが表示さ
れます。

• 【設定できませんでした】と表示されたときは、電話機コードが正しく接続されていません。電話機コードを正しく接

続してください。
電話機コードを接続しない場合は、 を押してください。【接続を中止します よろしいですか？】と表示されますので、
【はい】を押してください。

• 電話機コードを接続せずにコピーやスキャンなどの機能だけを利用される場合、手動で回線種別を設定してください。

どの回線種別を選択しても構いません。
手動で回線種別を設定する場合は⇒ユーザーズガイド 応用編「全体にかかわる設定」を参照してください。
自動で回線種別を設定する
：プッシュ回線に設定されたとき
：ダイヤル回線（20PPS）に設定されたとき
㩖㩩㨹㩆㨷࿁✢㩖㩩㨹㩆㨷࿁✢ߔߢߔߢ
㩊㩨㨼㩞㩣225㩊㩨㨼㩞㩣225ߔߢߔߢ

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
35
リサイクル・廃棄のこと
弊社では環境保護に対する取り組みの一環として消耗品のリサイクルに取り組んでおります。使い終わりました
消耗品の回収にご協力をお願いいたします。
詳しくは以下のホームページを参照してください。
http://brother.jp/product/support_info/printer/recycle/index.htm
回収対象となる消耗品

• トナーカートリッジ ・ドラムユニット

本製品を廃棄する場合は、使用される環境により処理方法が異なります。
事業所 ：産業廃棄物処理業者に委託してください。またはブラザーホームページを参照してください。
一般家庭：小型家電リサイクル法に基づいて収集を実施している市町村にお住まいの方は、「小型家電回収市
町村マーク」を表示している市町村の窓口や、「小型家電認定事業者マーク」を表示している事業
者に引き渡してください。また、市町村の小型家電リサイクルの対象となっていない家電製品につ
いては、従来どおり、お住まいの市町村の廃棄方法に従って廃棄してください。
対象品目や回収方法に関する詳しい情報は、お住まいの市町村におたずねください。
消耗品の回収リサイクルについて
本製品の廃棄について
ブラザー 回収

36
まずは使ってみましょう
記録紙の基本
基本的な記録紙のセットの流れを説明します。手順の詳細については、参照先をご確認ください。
記録紙セットの流れ
トレイの場所やセットできる記録紙の種類などを確認して、記録紙を準備します。
⇒37ページ「セットできる記録紙」
⇒38ページ「使用できない記録紙」
STEP 1 セットできる記録紙を確認する
記録紙トレイまたは手差しスロットに記録紙をセットします。正しくセットされていない場合、紙づまり
や故障の原因になりますので、十分にご注意ください。
⇒40ページ「記録紙トレイから印刷する」
⇒42ページ「手差しスロットから印刷する」
STEP 2 記録紙をセットする
本体で設定されている記録紙の種類やサイズ（お買い上げ時は「普通紙」「A4」）と実際にセットした記
録紙の種類やサイズを合わせるため、必要に応じて本体の設定を変更します。
設定した内容は次に変更するまで保存されるので、セットした記録紙と本体の設定内容が合っているかを
必要に応じて確認してください。
⇒46ページ「セットした記録紙に合わせて本体の設定を変更する」

STEP 3 セットした記録紙に合わせて本体の設定を変更する（必要に応じて）
2

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
37
本製品では、以下の表に記載されている種類、サイズ、枚数の記録紙をセットできます。
※ 1 ：⇒ 40 ページ「記録紙トレイから印刷する」を参照してください。
※ 2 ：⇒ 44 ページ「封筒、厚紙、超厚紙、ラベル紙、ハガキに印刷する場合」を参照してください。

• 宛名ラベルは、レーザープリンター用の物をお使いください。
• 印刷品質を得るために、たて目記録紙を使用することをおすすめします。
• 受信したファクスはA4サイズで印刷してください。
• 特殊なサイズや種類の記録紙を使用する場合は、最初に印字テストを行ってください。

セットできる記録紙
トレイ名称 記録紙の種類 記録紙のサイズ 枚数
記録紙トレイ 普通紙、普通紙（厚め）
（60g/m 2 ～105g/m 2 ）
再生紙
ハガキ ※1
A4
レター
B5（JIS）
A5
A5（横置き）
A6
ハガキ（同等品）
250枚（80g/m2）
30枚（ハガキ）
手差しスロット 普通紙、普通紙（厚め）
（60g/m 2 ～105g/m 2 ）
厚紙、超厚紙
（105g/m 2 ～163g/m 2 ）
再生紙
ハガキ ※2
ラベル紙
封筒 ※2 （洋形4号）
ユーザー定義サイズ
（幅76.2～215.9mm、
長さ127.0～355.6mm）
1枚

第2章 まずは使ってみましょう
38
使用できない記録紙
･ 光沢紙
･ インクジェット紙
･ ノーカーボン紙
･ 化学紙（ラミネート紙など）
･ ミシン目の入った記録紙
･ 極端に滑らかな記録紙
･ 極端にざらつきのある記録紙
･ 極端に薄い記録紙
･ カールしている記録紙
カールしている場合は、まっすぐにしてからご使用ください。カールしたままの記録紙をご使用になります
と、紙づまりなどの原因になります。
･ 折り目やしわのある記録紙
･ ホチキスや付箋の付いている記録紙
･ 指定された坪量を超える記録紙
･ 穴のあいた記録紙（ルーズリーフなど）
･ 酸性、アルカリ性の記録紙
中性紙をお使いください。
･ よこ目記録紙
紙づまりや複数枚の記録紙が一度に送られる原因になります。
･ 湿っている記録紙や印刷済みの記録紙
紙づまりや故障の原因になります。
･ OHPフィルム
･ アイロン転写記録紙
使用できない記録紙
重 要
以下のような記録紙は絶対に使用しないでください。印刷品質が低下したり、本製品にダメージを与
えたりするおそれがあります。これらの紙を使用した結果、生じた製品の故障・破損については保証

またはサービス契約対象外となりますので、ご注意ください。

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
39
使用できない封筒
以下のような封筒は使用しないでください。
･ 破れ、反り、しわのある封筒
･ 極端に光沢のある封筒、表面がすべりやすい封筒
･ 留め金、スナップ、ひもなどが付いた封筒
･ 粘着加工を施した封筒
･ 袋状加工の封筒
･ 折り目がしっかりついていない封筒
･ エンボス加工の封筒
･ レーザープリンターで一度印刷された封筒
･ 内部が印刷された封筒
･ 一定に積み重ねられない封筒
･ 本製品の印刷可能用紙坪量指定を超える記録紙で製造されている封筒
･ 作りが不良で、端部がまっすぐでなかったり、一貫して四角になっていない封筒
･ 透明な窓付、穴付、くりぬき付、ミシン目付などの封筒
･ タテ形（和形）の封筒
■いろいろな種類の封筒を同時にセットしないでください。紙づまりや給紙ミスを起こすおそれがあります。
■正しく印刷するには、アプリケーションソフトでの用紙サイズの設定とトレイにセットされた記録紙のサ
イズの設定を同じにしてください。
ほとんどの封筒には印刷できますが、封筒の仕上がりによっては、給紙や印刷品質に問題が起こる場合があります。

レーザープリンター用の高品質の封筒を購入してください。
たくさんの封筒を購入する前に、必ず少部数を印刷して正しく印刷されることを確認してから購入してください。
特に推奨する封筒のメーカーはありません。⇒39ページ「使用できない封筒」以外の印刷に適した封筒をお選びください。

第2章 まずは使ってみましょう
40
■記録紙は数回に分けて入れてください。一度に
たくさん入れると紙づまりや給紙ミスの原因に
なります。
■種類の異なる記録紙を一緒にセットしないでく
ださい。
･･････････････････････････････････････････
1
記録紙トレイを本製品から完全に引
き出す
･･････････････････････････････････････････
2
緑色の記録紙ガイドをつまみながら
スライドさせて、使用する記録紙の
表示位置に合わせる
緑色の記録紙ガイドが固定され動かないこと
を確認してください。
･･････････････････････････････････････････
3
紙づまりや給紙ミスを防ぐため、記
録紙をよくさばく
･･････････････････････････････････････････
4
印字面を下にして記録紙トレイに記
録紙を入れる
･ 記録紙がトレイの中で平らになっているこ
と、▼▼▼マークより下の位置にあること
を確認してください。

･ 記録紙ガイドとセットした記録紙サイズが
しっかりと合っていることを確認してくだ
さい。
記録紙トレイから印刷する
重 要
記録紙ガイドが記録紙のサイズに正しくセッ
トされていることを確認してください。正し
くセットされていないと、印刷時にトレイ内
で記録紙がずれ、故障の原因になります。
記録紙ガイド

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）

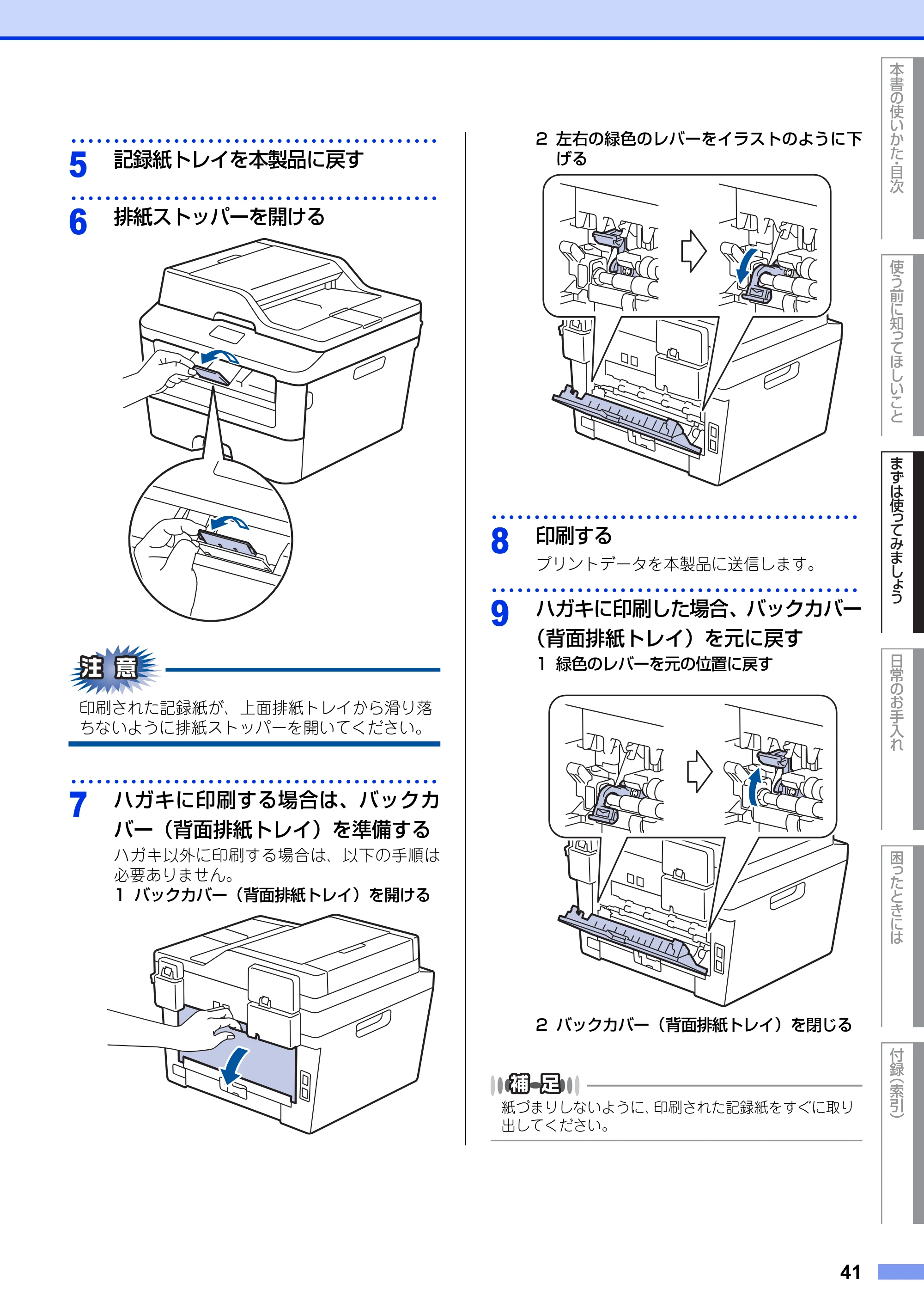

41
･･･････････････････････････････････････････
5
記録紙トレイを本製品に戻す
･･･････････････････････････････････････････
6
排紙ストッパーを開ける
印刷された記録紙が、上面排紙トレイから滑り落
ちないように排紙ストッパーを開いてください。
･･･････････････････････････････････････････
7
ハガキに印刷する場合は、バックカ
バー（背面排紙トレイ）を準備する
ハガキ以外に印刷する場合は、以下の手順は
必要ありません。
1 バックカバー（背面排紙トレイ）を開ける
2 左右の緑色のレバーをイラストのように下
げる
･･･････････････････････････････････････････
8
印刷する
プリントデータを本製品に送信します。
･･･････････････････････････････････････････
9
ハガキに印刷した場合、バックカバー
（背面排紙トレイ）を元に戻す

1 緑色のレバーを元の位置に戻す
2 バックカバー（背面排紙トレイ）を閉じる
紙づまりしないように、印刷された記録紙をすぐに取り
出してください。

第2章 まずは使ってみましょう
42
封筒、厚紙、超厚紙、ラベル紙は手差しスロットに
セットしてください。
手差しスロットに記録紙を挿入すると、本製品は自動的
に手差しスロットからの印刷モードに切り替わります。
普通紙、普通紙（厚め）、再生紙に印刷
する場合
･･････････････････････････････････････････
1
排紙ストッパーを開ける
印刷された記録紙が上面排紙トレイから滑り落ち
ないように、排紙ストッパーを開いてください。
･･････････････････････････････････････････
2
手差しスロットカバーを開ける
･･････････････････････････････････････････
3
手差しガイドを両手で持って、記録
紙に合わせる
･･････････････････････････････････････････
4
記録紙を両手で持って、手差しスロッ
トに挿入する
記録紙の先端が給紙ローラーにつきあたるま
で入れ、記録紙が少し引き込まれたら、記録

紙から手を離します。
手差しスロットから印刷する

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）

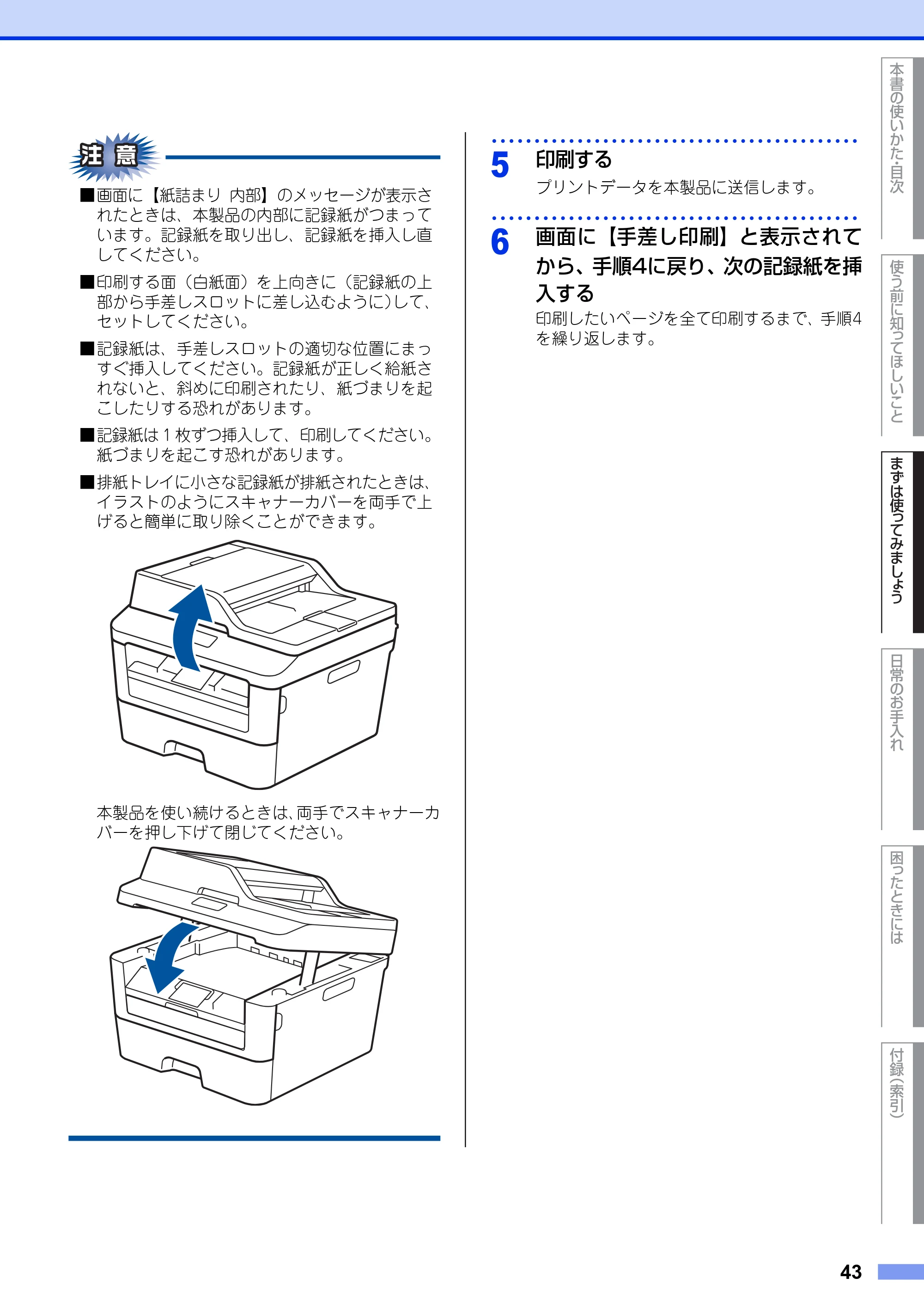

43
■画面に【紙詰まり 内部】のメッセージが表示さ
れたときは、本製品の内部に記録紙がつまって
います。記録紙を取り出し、記録紙を挿入し直
してください。
■印刷する面（白紙面）を上向きに（記録紙の上
部から手差しスロットに差し込むように）して、
セットしてください。
■記録紙は、手差しスロットの適切な位置にまっ
すぐ挿入してください。記録紙が正しく給紙さ
れないと、斜めに印刷されたり、紙づまりを起
こしたりする恐れがあります。
■記録紙は 1 枚ずつ挿入して、印刷してください。
紙づまりを起こす恐れがあります。
■排紙トレイに小さな記録紙が排紙されたときは、
イラストのようにスキャナーカバーを両手で上
げると簡単に取り除くことができます。
本製品を使い続けるときは、両手でスキャナーカ
バーを押し下げて閉じてください。
･･･････････････････････････････････････････
5
印刷する
プリントデータを本製品に送信します。
･･･････････････････････････････････････････

6
画面に【手差し印刷】と表示されて
から、手順4に戻り、次の記録紙を挿
入する
印刷したいページを全て印刷するまで、手順4
を繰り返します。

第2章 まずは使ってみましょう
44
封筒、厚紙、超厚紙、ラベル紙、ハガ
キに印刷する場合
封筒、厚紙、超厚紙、ラベル紙、ハガキに印刷する
場合は、印刷前に排紙場所を設定する必要がありま
す。以下の手順に従って本製品を設定してください。
･･････････････････････････････････････････
1
バックカバー（背面排紙トレイ）を
開ける
･･････････････････････････････････････････
2
封筒、ハガキに印刷する場合、左右
の緑色のレバーをイラストのように
下げる
封筒、ハガキ以外に印刷する場合は、この手
順は必要ありません。
･･････････････････････････････････････････
3
手差しスロットカバーを開ける
･･････････････････････････････････････････
4
手差しガイドを両手で持って、記録
紙に合わせる

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
45
･･･････････････････････････････････････････
5
記録紙を両手で持って、手差しスロッ
トに挿入する
記録紙の先端が給紙ローラーにつきあたるま
で入れ、記録紙が少し引き込まれたら、記録
紙から手を離します。
■画面に【紙詰まり 内部】のメッセージが表示さ
れたときは、本製品の内部に記録紙がつまって
います。記録紙を取り出し、記録紙を挿入し直
してください。
■印刷する面（白紙面）を上向きに（記録紙の上
部から手差しスロットに差し込むように）して、
セットしてください。
■記録紙は、手差しスロットの適切な位置にまっ
すぐ挿入してください。記録紙が正しく給紙さ
れないと、斜めに印刷されたり、紙づまりを起
こしたりする恐れがあります。
■記録紙は 1 枚ずつ挿入して、印刷してください。
紙づまりを起こす恐れがあります。
･･･････････････････････････････････････････
6
印刷する
プリントデータを本製品に送信します。
･･･････････････････････････････････････････

7
画面に【手差し印刷】と表示されて
から、手順5に戻り、次の記録紙を挿
入する
印刷したいページを全て印刷するまで、手順5
を繰り返します。
･･･････････････････････････････････････････
8
封筒、ハガキに印刷した場合、緑色
のレバーを元の位置に戻す
･･･････････････････････････････････････････
9
印刷が終わったら、バックカバー（背
面排紙トレイ）を閉じる
紙づまりしないように、印刷された記録紙をすぐに取り
出してください。

第2章 まずは使ってみましょう
46
記録紙トレイにセットした記録紙の種類やサイズに
合わせて、本体の設定を変更します。（お買い上げ時
は「普通紙」「A4」に設定されています。）
コピー機能の場合、A4/US レター /B5 (JIS)/A5/
A5 L (A5 横置き)/A6/ハガキサイズの記録紙を使用
できます。ファクスの印字の場合、A4サイズで印刷
してください。
記録紙のサイズを変更する
記録紙トレイにセットした記録紙のサイズを選択し
ます。
･･････････････････････････････････････････
1
【メニュー】→【トレイ設定】→
【記録紙サイズ】を押す
･･････････････････････････････････････････
2
記録紙サイズを選択する
【A4】/【USレター】/【B5 (JIS)】/【A5】/
【A5 L (A5 横置き )】/【A6】/【ハガキ】か
ら選択します。
･･････････････････････････････････････････
3
を押す

• 適切なサイズの記録紙がトレイにセットされていな

いとき、受信したファクスは本機のメモリに保存さ
れ、【用紙サイズが合いません】のメッセージが画面
に表示されます。対処方法については⇒99ページ「画
面にエラーメッセージが表示された！（エラーメッ
セージ一覧）」を参照してください。

• トレイに記録紙が入っていないとき、【記録紙を送れ

ません】のメッセージが画面に表示されます。記録
紙をトレイにセットしてください。
記録紙のタイプを変更する
記録紙トレイにセットした記録紙のタイプを選択し
ます。
･･････････････････････････････････････････
1
【メニュー】→【トレイ設定】→
【記録紙タイプ】を押す
･･････････････････････････････････････････
2
記録紙の種類を選択する
【普通紙】/【普通紙（厚め）】/【厚紙】/
【超厚紙】/【再生紙】/【ハガキ】から選択
します。
･･････････････････････････････････････････
3
を押す
トレイ開閉時確認を設定する
トレイ開閉時確認は、本体の設定と記録紙トレイに
セットした記録紙サイズが一致するように、トレイ
の記録紙設定を促すメッセージを表示します。
お買い上げ時の初期設定は、【オン】に設定されてい
ます。
･･････････････････････････････････････････
1
【メニュー】→【トレイ設定】→

【トレイ開閉時確認】を押す
･･････････････････････････････････････････
2
設定を変更する
【オン】と【オフ】を切り替えます。
･･････････････････････････････････････････
3
を押す
セットした記録紙に合わせて本体の
設定を変更する

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
47
原稿の基本
インクや修正液、のりなどが付いている原稿は、完全に乾いてからセットしてください。
ADF（自動原稿送り装置）に原稿をセットするときに注意することは、以下のとおりです。
･ 原稿のクリップやホチキスの針は、故障の原因となりますので取り外してください。
･ 異なるサイズ・厚さ・紙質の原稿を混ぜてセットしないでください。
･ 原稿を強く押しこまないでください。原稿づまりを起こしたり、複数枚の原稿が一度に送られることがあります。
･ 以下のような原稿は、原稿台ガラスを使用してください。ADF（自動原稿送り装置）では、キャリアシート
（市販品）はお使いになれません。
コピーについて
法律によりコピーが禁じられている物があります。以下のような物のコピーには注意してください。
･ 法律で禁止されている物（絶対にコピーしないでください）
･紙幣、貨幣、政府発行有価証券、国債、地方債
･外国で流通する紙幣、貨幣、証券類
･未使用の郵便切手やハガキ（日本郵便株式会社製 通常郵便葉書）
･政府発行の印紙および酒税法や物品税法で規定されている証券類

･ 著作権のある物
･著作権の対象となっている著作物を、個人的に限られた範囲内での使用目的以外でコピーすることは禁
止されています。
･ その他の注意を要する物
･民間発行の有価証券（株券、手形、小切手）、定期券、回数券
･政府発行のパスポート、公共事業や民間団体の免許証、身分証明書、通行券、食券などの切符類
原稿セットで注意すること
小さな原稿、ハガキ
（幅148.0mm、長さ148.0mm未満）
原稿台ガラスにセットする原稿

第2章 まずは使ってみましょう
48
原稿をセットするには、ADF（自動原稿送り装置）または、原稿台ガラスの2つの方法があります。原稿の種類
や形状に応じてどちらかを選択してください。
セットできる原稿については、⇒47ページ「原稿セットで注意すること」、⇒ユーザーズガイド 応用編「必要な
ときに確認してほしいこと」を参照してください。
原稿台ガラスやスキャナー読み取り部が汚れていると、印刷品質に影響することがあります。原稿台ガラスやスキャナー
読み取り部の清掃については、⇒77ページ「原稿台ガラスとスキャナー読み取り部を清掃する」を参照してください。
ADF（自動原稿送り装置）にセットする
原稿は一度に35枚までセットできます。
ADF で読み取ることができる原稿サイズは以下のと
おりです。
･ 長さ：147.3～355.6mm
･ 幅：147.3～215.9mm
･ 用紙坪量：64～90g/㎡
･･････････････････････････････････････････
1
原稿トレイと原稿ストッパーを開ける

･･････････････････････････････････････････
2
紙づまりを防ぐため、原稿をよくさ
ばく
･･････････････････････････････････････････
3
原稿の読み取る面を上にしてイラス
トのように原稿の先端をずらし、原
稿の先端が軽く当たり、画面に【原
稿セットOK】と表示されるまで差し
込む
原稿ガイドは原稿の幅に合わせます。
原稿をセットする

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
49
原稿台ガラスにセットする
原稿は1枚ずつセットします。本または厚い原稿など
も原稿台にセットします。
原稿台で読み取ることができる原稿サイズは以下の
とおりです。
･ 長さ：最大300mm
･ 幅：最大215.9mm
･ 重さ：2.0kg
原稿台カバーは必ず閉じてからファクス送信、コ
ピー、またはスキャンをしてください。開いたま
まですと画像が黒くなることがあります。
･･･････････････････････････････････････････
1
原稿台カバーを持ち上げる
･･･････････････････････････････････････････
2
原稿ガイド左奥に合わせて、原稿の
読み取る面を下にセットする
･･･････････････････････････････････････････
3
原稿台カバーを閉じる
本や厚みのある原稿のときは、原稿台カバー
を無理に閉じずに軽く押さえてください。
使用状況に応じて原稿の読み取り設定をしてください。
原稿台スキャンサイズを設定する
原稿台ガラスからファクスをする場合の原稿読み取

りサイズを選択します。（お買い上げ時は「A4」に
設定されています。）
･･･････････････････････････････････････････
1
【ファクス】を押す
･･･････････････････････････････････････････
2
【設定変更】を押す
･･･････････････････････････････････････････
3
【▲】/【▼】を押し【原稿台スキャ
ンサイズ】を押す
･･･････････････････････････････････････････
4
読み取りサイズを選択する
【USレター /A4】から選択します。
･･･････････････････････････････････････････
5
を押す
本や厚みのある原稿のときには、原稿台カバーを
ていねいに閉じてください。また、上からあまり
強く押さないでください。
重 要
原稿の読み取り設定をする

第2章 まずは使ってみましょう
50
ファクス送信の基本
基本的なファクス送信の流れと機能を説明します。手順の詳細については、参照先をご確認ください。
ファクス送信には、自動送信と手動送信があります。ここでは自動送信を例に操作の流れを説明します。
手動送信については、⇒53ページ「ファクスを手動で送信する」を参照してください。
原稿台ガラスを使って複数枚の原稿を送信するときは、リアルタイム送信は【オフ】にしてください。リア
ルタイム送信については⇒ユーザーズガイド 応用編「ファクス送信」を参照してください。

• 【メモリがいっぱいです】と表示されたときは、本製品のメモリがいっぱいです。メモリに蓄積したファクスを出力し

てメモリを消去してください。⇒ユーザーズガイド 応用編「ファクス受信」を参照してください。

• メモリに読み込み可能な原稿の枚数は、ファクス画質と原稿の内容により影響を受けます。

ファクス送信の流れ
原稿をセットするには以下の2つの方法があります。

• ADF（自動原稿送り装置）にセットする

複数枚数の原稿をセットして、自動的に連続してファクスできます。

• 原稿台ガラスにセットする

1枚ずつ原稿を読み取ります。本や厚みのある原稿などもファクスできます。
ADF（自動原稿送り装置）に原稿がないことを確認してください。
⇒47ページ「原稿セットで注意すること」
⇒ユーザーズガイド 応用編「必要なときに確認してほしいこと」
STEP 1 原稿をセットする

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
51
画面の【ファクス】を押してファクスモードに切り替えます。
ファクス操作を行う場合には、必ずファクスモードになっていることを確認してく
ださい。
ファクスモードに切り替えると、以下のようなファクス標準画面に切り替わります。
① 宛先番号 指定した相手先のファクス番号が表示されます。
② オンフック 電話回線を接続/切断するときに押します。
③ 電話帳 すでに登録済みの電話帳の宛先を表示させたり、検索するときに押します。新
たに電話帳登録することもできます。
⇒53ページ「電話帳を使用する」
⇒ユーザーズガイド 応用編「ファクス送信」
④ 設定変更 画質や濃度などの設定を変更するときに押します。
⇒ユーザーズガイド 応用編「ファクス送信」
⑤ 再ダイヤル 最後にダイヤルした相手に送信するときに押します。
⑥ 履歴 発信履歴や着信履歴からダイヤルするときに押します。
⑦ お気に入り登録 ファクス送信時、ファクス番号を入力後に【お気に入り登録】ボタンを押すと、
相手先のファクス番号と設定内容をお気に入りに登録することができます。

⑧ 消去ボタン 電話帳やダイヤルボタンなどで指定した宛先の番号を消去するときに押します。
⑨ ポーズ 番号と番号の間にポーズ（一時停止信号）を入力するときに押します。
⑩ スタート 現在の設定でファクス送信を開始するときに押します。
① ⑧
⑦⑥
⑤
④
③
②
⑩
⑨
＜宛先指定前＞ ＜宛先指定後＞
STEP 2 ファクスモードに切り替える

第2章 まずは使ってみましょう
52
必要に応じてファクスの送りかたを設定します。【設定変更】を押して、【▲】/【▼】を押して、設定変
更する機能を選択します。設定の変更が完了したら【OK】を押します。

• 送信条件

■同じ原稿を複数の相手に送信する〔同報送信〕
⇒ユーザーズガイド 応用編「ファクス送信」
■原稿を読み取りながら送信する〔リアルタイム送信〕
⇒ユーザーズガイド 応用編「ファクス送信」
■海外へ送信する〔海外送信モード〕
⇒ユーザーズガイド 応用編「ファクス送信」
■指定時刻に送信する〔タイマー送信〕
⇒ユーザーズガイド 応用編「ファクス送信」
■送付書を付けて送信する
⇒ユーザーズガイド 応用編「ファクス送信」

• 原稿読み取り

■画質
⇒ユーザーズガイド 応用編「ファクス送信」
■原稿濃度
⇒ユーザーズガイド 応用編「ファクス送信」
■原稿台ガラスの読み取りサイズ
原稿台ガラスでA4サイズの原稿を読み取るときは、必ず【原稿台スキャンサイズ】を【A4】に設定してください。
⇒ユーザーズガイド 応用編「ファクス送信」
■両面読み取り（MFC-L2740DWのみ）
両面原稿を送信するときは【両面ファクス】を押します。また、原稿の読み取り方向を設定する必要があります。
⇒ユーザーズガイド 応用編「ファクス送信」
STEP 3 ファクス送信の機能を設定する
複数の設定を組み合わせたいとき
設定後、他の機能を設定します。他の機能を設定しないときは、「STEP 4 宛先を
指定する」に進みます。
ポイント

• 直接入力

■ダイヤルボタンを使用する
ダイヤルボタンで相手のファクス番号を直接ダイヤルします。

• 電話帳を利用

■本製品の電話帳に宛先を登録する
⇒60ページ「電話帳の基本」
■電話帳から検索する
⇒ユーザーズガイド 応用編「ファクス送信」

• その他

■同じ相手にもう一度送信する〔再ダイヤル〕 ⇒ユーザーズガイド 応用編「ファクス送信」
STEP 4 宛先を指定する

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
53
ファクスモードに切り替えて【電話帳】を押した後、
一覧から簡単に宛先を選ぶことができます。電話帳
には最大200件登録できます。
電話帳の登録のしかたは⇒61 ページ「電話帳に登録す
る」を参照してください。
ファクスを手動で送信する場合は、【オンフック】を
押して相手先の受信音を確認してから送信します。
･･･････････････････････････････････････････
1
原稿をセットして、ファクスモード
に切り替える
･･･････････････････････････････････････････
2
【オンフック】を押して、相手先の
ファクス番号を入力する
･･･････････････････････････････････････････
3
相手先の受信音（ピー）を確認して
【スタート】を押す
原稿台ガラスに原稿をセットした場合は、選
択画面で【送信】を押します。
ファクス送信が終了すると自動的に回線は切れます。
原稿の読み込みや送信を途中で中止します。
･･･････････････････････････････････････････

1
→【はい】を押す

• ADF（自動原稿送り装置）から送信するとき

【スタート】を押して、ファクスを開始します。
正しく原稿がセットされていない場合は、原稿台ガラスの読み取りがスタートします。

• 原稿台ガラスから送信するとき

【スタート】を押して、ファクスを開始します。

• 原稿が1枚のとき

【いいえ】を押して、ファクスを開始します。

• 原稿が複数枚のとき

【はい】を押して、次の原稿をセットした後【OK】を押します。
この操作を繰り返し、最後の原稿を読み取ったら、【いいえ】を押して、ファクスを開始します。
STEP 5 スタートする
ファクス送信を途中で中止したいとき
→【はい】を押します。
ポイント
電話帳を使用する
ファクスを手動で送信する
ファクス送信を中止する

第2章 まずは使ってみましょう
54
ファクス受信の基本
受信モードの設定の流れを説明します。受信モードを設定すると、電話モード以外では自動的にファクスを受信
します。ここでは、受信したファクスを自動的に本製品の記録紙で印刷する自動受信を例に操作の流れを説明し
ます。他に本製品のメモリで受信するメモリ受信、受信操作を自分で行う手動受信、本製品に接続されている電
話機を使用して受信操作を行うリモート受信などさまざまな受信方法があります。詳しくは、⇒ユーザーズガイ
ド 応用編「ファクス受信」を参照してください。
受信したファクスはA4サイズで印刷してください。
ファクス受信の流れ
本製品の受信モードには以下の4つの種類があります。
使用目的に応じて、受信モードを選択します。
⇒55ページ「受信モードの種類」

• お使いの電話機を本製品と接続しない場合

①ファクス専用モード

• お使いの電話機を本製品と接続する場合

② 電話モード
③ 自動切換えモード
④ 外付け留守電モード
※ 受信モード設定時、画面に表示される選択項目です。
お使いの電話機を
本製品に接続する
相手がファクスのときは
自動的に受ける
＊電話を受けることはできません。
＊ファクスのときは【スタート】→
【受信】を押して受信します。
お使いの電話機の
留守番電話機能を
使う
する
しない
使わない
使う
受けない
受ける
※
FAX=ファクス専用
※
TEL=電話
＊ファクスは自動的に受信し、電話のと
きは呼び出し音が鳴ります。
※
F/T=自動切換え
＊ファクスは自動的に受信し、電話のと
きは留守番電話が応答します。
＊お使いの電話機の留守番電話機能は
必ず「ON」にしてください。
※
留守=外付け留守電
①
②
③
④
STEP 1 受信モードを選ぶ

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
55
受信したファクスが印刷できないときは（メモリ代行受信）
以下の場合は、送られてきたファクスを自動的にメモリに記憶します。
･ 記録紙がなくなったとき
･ トナーがなくなったとき
･ 記録紙がつまったとき
･ 間違ったサイズの記録紙をセットしたとき
画面の指示に従って操作すると、メモリに記憶された内容を印刷できます。

• メモリがいっぱいになると、それ以降はメモリ代行受信はできません。
• メモリ代行受信できるのは約500枚です。

ファクス専用モード
本製品をファクス専用として使用するモードです。お買い上げ時はこのモードに設定されています。

• ファクス専用モードは、電話を受けても「ピー」という応答音を相手に返すだけです。電話機を本製品に接続してお使

いになるときは、ファクス専用モードに設定しないでください。

• 呼び出しベル回数は、0～10回の中から選択できます。0回に設定すると呼び出しベルを鳴らさずに自動受信すること

ができます。ファクスを早く受信したいときは呼び出しベル回数を0回か1回に設定してください。呼び出しベル回数の
設定のしかたは⇒59ページ「呼び出しベル回数を設定する」を参照してください。
STEP 1で選択したモードに合わせて、本体を設定します。
⇒59ページ「受信モードを設定する」
STEP 2 受信モードを設定する
必要に応じて、ファクスの印刷方法を設定します。
⇒ユーザーズガイド 応用編「ファクス受信」
■自動的に縮小して印刷する
■印刷の濃さを設定する
■受信スタンプを設定する
■受信したファクスを両面印刷する
STEP 3 受信するファクスの印刷方法を設定する（必要に応じて）
受信モードの種類
呼び出しベルが設定した回
数だけ鳴ります。
（呼び出しベル回数は0～10
回の中から選択できます。）
相手がファクスのとき
自動で受信します。
相手が電話のとき
「ピー」という応答音だけを相手に返します。

第2章 まずは使ってみましょう
56
自動切換えモード
ファクスが送られてきたときは自動受信し、電話のときは本製品に接続されている電話機を呼び出す便利なモー
ドです。

• 呼び出しベル回数の設定のしかたは⇒59ページ「呼び出しベル回数を設定する」を参照してください。
• 電話がかかってきたときだけ着信音を鳴らし、ファクスを受信したときは着信音を鳴らさないようにすることができます。

⇒59ページ「ファクス無鳴動受信を設定する」を参照してください。

• 自動切換えモードでは、本製品に接続されている電話機に出なかったときでも相手に通話料金がかかります。
• 回線状態により「ポーポー」という音が聞こえてもファクスに切り替わらない場合があります。そのときは【ファクス送

受信】→【受信】を押してから受話器を戻してください。

• 通話中に突然ファクス受信に切り替わってしまうときは、親切受信の設定を【オフ】にしてください。
• 相手が手動送信ファクスの場合は、受話器を取っても無音のときがあります。相手が電話でないことを口頭で確認し

て【ファクス送受信】→【受信】を押してください。

• 呼び出しベル回数を 7 回以上に設定すると、特定の相手からのファクスが受信できない場合があります。呼び出しベル回

数を6回以下に設定することをおすすめします。

• 本製品と接続している電話によっては、電話機から呼び出しベルが鳴らない場合があります。このときは、呼び出しベ

ル回数の設定を長めにしてください。

• 本製品に複数台の電話機を接続したときは、お使いの電話機のベルが鳴らない場合があります。

相手が電話のとき
そのまま通話します。

• 通話後にファクスを送信したいとき

⇒ユーザーズガイド 応用編「ファクス送信」を参照してください。

• 通話後にファクスを受信したいとき

⇒ユーザーズガイド 応用編「ファクス受信」を参照してください。
呼び出しベルが鳴っ
ている間に本製品に
接続されている電話
機に出なかったとき
呼び出しベルが設定し
た回数だけ鳴ります。
（呼び出しベル回数は
0～10回の中から選
択できます。）
呼び出しベルが鳴っ
ている間に本製品に
接続されている電話
機に出たとき
相手がファクスのとき
自動で受信します。
相手が電話のとき
呼び出しベルが鳴り終わった後、短く「トゥルットゥルッ」と本製品が
鳴り、本製品に接続されている電話機も鳴りますので、受話器を
取ってお話しください。
相手がファクスのとき

• 受話器から「ポーポー」という音が聞こえたら相手がファクスで

すので、本製品に接続されている電話機の受話器を持ったま
ま、電話機のダイヤルボタンでリモート起動番号 (＃５１) を入
力すると、ファクスを受信します。（リモート起動番号を入力す
るには、リモート受信機能が【オン】になっている必要がありま
す。詳しくは、⇒ユーザーズガイド 応用編「リモート受信を設定
する / リモート起動番号を変更する」を参照してください。）

• 親切受信を【オン】に設定している場合は、そのまま約 7 秒待

つと自動でファクスを受信します。

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
57
外付け留守電モード
ファクスを自動で受けたい場合、また、本製品に接続されている留守番電話機で電話やメッセージを受けたい場
合に適したモードです。
本製品に接続されている留守番電話機の設定に関する留意点を以下に示します。
･ 留守番電話機の設定は「留守」にしておいてください。
･ 応答するまでのベル回数は短め（1～2回）に設定してください。
･ 応答メッセージは、最初に4、5秒くらい無音状態を入れ、できるだけ短め（20秒以内）に録音してください。
･ 応答メッセージには、BGMを録音しないでください。
･ 録音用のテープがある場合は、テープが留守番電話機に入っていることを確認してください。

• メッセージがいっぱいで留守番電話機が応答しない場合は、ファクスも自動的には応答しません。
• 留守番電話機が持っている機能のうち、使えない機能（転送機能など）が生じる場合があります。

相手がファクスのとき
自動で受信します。
相手が電話のとき
留守番電話機から応答メッセージが流れた後、相手のメッ
セージを録音します。
本製品に接続され
ている留守番電話
機に出たとき
本製品に接続されてい
る留守番電話機に設定
されている回数だけ呼
び 出し ベ ル が 鳴りま
す。
本製品に接続され
ている留守番電話
機が起動したとき
相手が電話のとき
そのまま通話します。

• 通話後にファクスを送信したいとき

⇒ユーザーズガイド 応用編「ファクス送信」を参照してください。

• 通話後にファクスを受信したいとき

⇒ユーザーズガイド 応用編「ファクス受信」を参照してください。
相手がファクスのとき

• 本製品に接続されている電話機の受話器を持ったまま、電話

機のダイヤルボタンでリモート起動番号（#51）を入力すると、
ファクスを受信します。（リモート起動番号を入力するには、リ
モート受信機能が【オン】になっている必要があります。詳しく
は、⇒ユーザーズガイド 応用編「リモート受信を設定する / リ
モート起動番号を変更する」を参照してください。）

• 親切受信を【オン】に設定している場合は、そのまま約 7 秒待

つと自動でファクスを受信します。

第2章 まずは使ってみましょう
58
電話モード
本製品に接続されている電話機に出た後、手動でファクスが受けられます。主に、本製品に接続した電話機を使
い、ファクスはあまり受けない場合に適したモードです。
ファクス受信について

• 本製品に接続されている電話機で電話に出たときもファクス受信できます。⇒ユーザーズガイド 応用編「ファクス受信」

を参照してください。

• ADF（自動原稿送り装置）に原稿がセットされていると、【ファクス送受信】→【受信】を押してのファクス受信はで

きません。原稿を取り除いてから【ファクス送受信】→【受信】を押してください。
ただし、以下の場合はADF（自動原稿送り装置）に原稿がセットされていてもファクス受信します。
･ 親切受信 ⇒ユーザーズガイド 応用編「親切受信で受信する」
･ リモート受信 ⇒ユーザーズガイド 応用編「さまざまな受信方法」
･ 自動受信 ⇒ユーザーズガイド 応用編「さまざまな受信方法」

• 相手が手動送信ファクスの場合は、受話器を取っても無音のときがあります。相手が電話でないことを口頭で確認し

て【ファクス送受信】→【受信】を押してください。
呼び出しベルが鳴り
ます。
回線がつながりませんので電話もファクスも受けられません。
本製品に接続されて
いる電話機に出なかっ
たとき
本製品に接続されて
いる電話機に出たとき
相手が電話のとき
そのまま通話します。

• 通話後にファクスを送信したいとき

⇒ユーザーズガイド 応用編「ファクス送信」を参照してください。

• 通話後にファクスを受信したいとき

⇒ユーザーズガイド 応用編「ファクス受信」を参照してください。
相手がファクスのとき

• 本製品に接続されている電話機の受話器を持ったまま、電話

機のダイヤルボタンでリモート起動番号（#51）を入力する
と、ファクスを受信します。（リモート起動番号を入力するには、
リモート受信機能が【オン】になっている必要があります。詳し
くは、⇒ユーザーズガイド 応用編「リモート受信を設定する /
リモート起動番号を変更する」を参照してください。）

• 親切受信を【オン】に設定している場合は、そのまま約 7 秒待

つと自動でファクスを受信します。

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
59
･･･････････････････････････････････････････
1
【メニュー】→【全てのメニュー】
→【ファクス】→【受信設定】→【受
信モード】を押す
･･･････････････････････････････････････････
2
受信モードを選択する
【FAX=ファクス専用】/【F/T=自動切換え】/
【留守=外付け留守電】/【TEL=電話】から選
択します。
･･･････････････････････････････････････････
3
を押す
【FAX= ファクス 専用】以外を設定した場合は、必ず電話
機を本製品に接続してください。
受信モードが【FAX= ファクス 専用】と【F/T=自動切
換え】のときに、自動受信するまでの呼び出しベル
回数を設定します。
･･･････････････････････････････････････････
1
【メニュー】→【全てのメニュー】
→【ファクス】→【受信設定】→【呼
出ベル回数】を押す
･･･････････････････････････････････････････

2
呼出ベル回数を選ぶ
【0】/【 1 】/【 2】/【 3 】/【4 】/【 5 】/【 6 】/
【 7 】/【 8 】/【 9 】/【 10】から選択します。
･･･････････････････････････････････････････
3
を押す

• 呼び出しベル回数は、0 回に設定すると呼び出しベル

を鳴らさずに自動受信することができます。ファクス
を早く受信したいときは呼び出しベル回数を0回か1
回に設定してください。

• 本製品に電話機を接続している場合、本製品の呼び

出しベル回数を0回に設定しても本製品に接続されて
いる電話機のベルが1～2回鳴ることがあります。

• 呼び出しベル回数を7～10回に設定すると、特定の相

手からのファクスが自動で受信できない場合があり
ます。呼び出しベル回数を6回以下に設定されること
をおすすめします。

• 受信モードが【FAX= ファクス専用】や【F/T= 自動切

換え】のとき、本製品に接続されている電話機の呼
び出しベルも、ここで設定された回数だけ呼び出し
ベルが鳴ります。

• ベルの音量を設定するには⇒ユーザーズガイド 応用

編「着信音量を設定する」を参照してください。
受信モードが【F/T=自動切換え】のときに電話がか
かってくると、呼び出しベルの後に、「トゥルットゥ
ルッ」と呼び出しベルが鳴ります。このベルの鳴る
回数を設定します。
･･･････････････････････････････････････････
1
【メニュー】→【全てのメニュー】
→【ファクス】→【受信設定】→【再
呼出ベル回数】を押す
･･･････････････････････････････････････････
2
再呼び出しベル回数を選ぶ
【8】/【15】/【20】から選択します。
･･･････････････････････････････････････････
3
を押す
本製品に接続されている電話機に出なかった場合は、設
定した回数だけ再呼び出しベルが鳴った後、自動的に電
話が切れます。
受信モードが【F/T=自動切換え】のときに、電話が
かかってきたときだけ着信音を鳴らして、ファクス
を受信したときは着信音を鳴らさないようにします。
･･･････････････････････････････････････････

1
【メニュー】→【全てのメニュー】
→【ファクス】→【受信設定】→【ファ
クス無鳴動受信】を押す
･･･････････････････････････････････････････
2
【オン】を押す
･･･････････････････････････････････････････
3
を押す
受信モードを設定する
呼び出しベル回数を設定する
再呼び出しベル回数を設定する
ファクス無鳴動受信を設定する

第2章 まずは使ってみましょう
60
電話帳の基本
本製品の電話帳に相手先情報を登録する方法や、電話帳を編集する方法について説明します。
電話帳に相手先の情報を登録するには、新しく自分で入力したり、履歴から登録することもできます。
グループダイヤルは、電話帳に登録した複数の相手先をまとめて1つのグループとして登録します。
電話帳を使用してファクス送信をする方法は、⇒ユーザーズガイド 応用編「ファクス送信」を参照してください。
電話帳について
･ 電話帳から指定して登録
⇒62ページ「グループダイヤルを登録する」
･ 最大200件（001～200）
･ 電話番号（20桁まで）
･ 相手先名称（20文字まで）
グループ
･ 最大20グループ
･ 1グループ内の件数は199件まで
本体電話帳
･ 自分で入力して登録
⇒61ページ「電話帳に登録する」
･ 発信履歴や着信履歴から登録
⇒61ページ「発信履歴・着信履歴から電話帳
に登録する」

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
61
■ファクス番号は必ず市外局番から登録してくだ
さい。ナンバー・ディスプレイの名前/着信履歴
が正しく表示されない場合があります。
■間違ったファクス番号を誤って登録しないよう
注意してください。ファクス番号を登録した後、
電話帳リストを印刷して確認してください。
■登録した内容は送付書に記述されますので、他
人に知らせたくない場合は送付書を付けずに送
信してください。送付書については⇒ユーザー
ズガイド 応用編「送付書を付けて送信する」を
参照してください。

• 電話帳にファクス情報サービスの情報番号を登録す

る場合で、ダイヤル回線をお使いのときは、情報番
号の前に【＊】を押してください。

• 文字入力のしかたについては⇒ユーザーズガイド 応

用編「文字を入力する」を参照してください。

• 電話帳は、リモートセットアップやウェブブラウザー

設定から登録することもできます。詳しくは、⇒ユー
ザーズガイド パソコン活用＆ネットワークを参照し
てください。

• 登録内容を忘れてしまったときは、電話帳リストを

印刷して確認してください。⇒ユーザーズガイド 応
用編「レポート・リストの種類」を参照してください。
･･･････････････････････････････････････････
1
【ファクス】→【電話帳】→【設
定】→【電話帳登録】を押す
･･･････････････････････････････････････････
2
【名前】を押して、画面に表示されて
いるキーボードで電話帳に表示する
名前を入力し、【OK】を押す
名前は漢字10文字（ひらがな/カタカナ20文
字）まで登録できます。読みがなは、自動的
に15文字まで入力されます。⇒ユーザーズガ
イド 応用編「文字を入力する」
･･･････････････････････････････････････････
3
【ヨミガナ】を押して、画面に表示さ
れているキーボードで読みがなを編
集し、【OK】を押す
編集する必要がない場合は、そのまま手順4へ
進みます。読みがなは、電話帳検索時、五十
音順に並べ替えるときに使われます。
･･･････････････････････････････････････････

4
【宛先】を押して、画面に表示されて
いるテンキー、またはダイヤルボタ
ンで番号を入力し、【OK】を押す
ファクス番号は20桁まで入力できます。入力
できる文字は、以下のとおりです。
･ 数字：0 ～ 9
･ 記号：＊、#
･ スペース： を押す
･ ポーズ：約3秒の待ち時間（画面には「p」と
表示）
※カッコは入力できません。
･･･････････････････････････････････････････
5
登録内容を確認し【OK】を押す
･･･････････････････････････････････････････
6
を押す
発信履歴・着信履歴から電話帳に登録
する
画面に表示される発信履歴や着信履歴を見ながらそ
のまま電話帳に登録できます。着信履歴リストを印
刷して、あらかじめ登録先や内容を確認しておくこ
ともできます。
⇒ユーザーズガイド 応用編「レポート・リストを印
刷する」
■ナンバー・ディスプレイサービスの契約をして
いないときは、「着信履歴」は使えません。
■電話帳に同じ番号や同じ相手先名がすでに登録

されていても、重複して登録されます。
･･･････････････････････････････････････････
1
【ファクス】→【履歴】を押す
電話帳に登録する
▼

第2章 まずは使ってみましょう
62
･･････････････････････････････････････････
2
【発信履歴】または【着信履歴】を押す
最新の発信履歴30件と着信履歴30件が記録されていま
す。
･･････････････････････････････････････････
3
電話帳に登録したい番号を選ぶ
･･････････････････････････････････････････
4
【設定】を押す
･･････････････････････････････････････････
5
【電話帳に登録】を押す
･･････････････････････････････････････････
6
【名前】を押して、画面に表示されて
いるキーボードで登録したい相手先
の名前を入力し、【OK】を押す
名前は漢字10文字（ひらがな/カタカナ20文
字）まで登録できます。読みがなは、自動的
に15文字まで入力されます。⇒ユーザーズガ
イド 応用編「文字を入力する」
･･････････････････････････････････････････

7
【ヨミガナ】を押して、画面に表示さ
れているキーボードで読みがなを編
集し、【OK】を押す
編集する必要がない場合は、そのまま手順8へ
進みます。読みがなは、電話帳検索時、五十
音順に並べ替えるときに使われます。
･･････････････････････････････････････････
8
【宛先】に番号が入力されていること
を確認する
変更したい場合は、【宛先】を押し、番号を変
更して【OK】を押します。
･･････････････････････････････････････････
9
【OK】を押す
･･････････････････････････････････････････
10
を押す
電話帳に登録した複数の相手先を、まとめて1つのグ
ループとして登録します。これをグループダイヤル
といいます。
送信のたびに複数の相手先を指定する必要がなく、グ
ループを指定するだけで送信できます。同報送信な
どをするときに使うと便利です。グループダイヤル
は、最大20グループ登録することができます。
グループダイヤルに登録するためには、あらかじ

め電話帳を登録しておく必要があります。ファク
ス番号をそのままグループダイヤルに登録するこ
とはできません。
･･････････････････････････････････････････
1
【ファクス】→【電話帳】→【設
定】→【グループ登録】を押す
･･････････････････････････････････････････
2
【名前】を押して、画面に表示されて
いるキーボードで電話帳に表示する
グループ名を入力し、【OK】を押す
名前は漢字10文字（ひらがな/カタカナ20文
字）まで登録できます。読みがなは、自動的
に15文字まで入力されます。⇒ユーザーズガ
イド 応用編「文字を入力する」
･･････････････････････････････････････････
3
【ヨミガナ】を押して、画面に表示さ
れているキーボードで読みがなを編
集し、【OK】を押す
編集する必要がない場合は、そのまま手順4へ
進みます。読みがなは、電話帳検索時、五十
音順に並べ替えるときに使われます。
･･････････････････････････････････････････

4
【追加／消去】を押して、グループに
登録 す る相 手 先を 選ん で チェ ック
マークを付ける
･･････････････････････････････････････････
5
登録する相手先をすべて選び終わっ
たら、【OK】を押す
･･････････････････････････････････････････
6
登録内容を確認し【OK】を押す
･･････････････････････････････････････････
7
を押す
グループダイヤルを登録する

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
63
電話帳に登録している名前や番号を変更したり、消
去できます。
送信待ちのファクスがある宛先（タイマー送信やファ
クス転送先など）は、画面で薄く表示されます。送
信待ちのファクスをキャンセルするまでは、それら
の宛先を変更したり消去することはできません。詳
しくは、⇒ユーザーズガイド 応用編「ファクス送信
待ちを確認または解除する」を参照してください。
電話帳を変更する
･･･････････････････････････････････････････
1
【ファクス】→【電話帳】→
【設定】→【変更】を押す
･･･････････････････････････････････････････
2
【▲】/【▼】を押して一覧から変更
する相手先を押す
･･･････････････････････････････････････････
3
変更したい内容（名前、ヨミガナ、宛
先）を選択する
･･･････････････････････････････････････････
4
内容を変更し【OK】を押す

文字を変更するときは、【 】/【 】を押してカーソ
ルを移動して、修正する文字をハイライト表示し、 を
押します。その後新しい文字や数字を入力します。
･･･････････････････････････････････････････
5
必要に応じて手順3、4を繰り返す
･･･････････････････････････････････････････
6
変更内容を確認し【OK】を押す
･･･････････････････････････････････････････
7
を押す
電話帳を消去する
･･･････････････････････････････････････････
1
【ファクス】→【電話帳】→
【設定】→【消去】を押す
･･･････････････････････････････････････････
2
一覧から消去する番号を選択し、【OK】
を押す
･･･････････････････････････････････････････
3
【はい】を押す
･･･････････････････････････････････････････

4
を押す
電話帳を編集する
▲
▼

第2章 まずは使ってみましょう
64
コピーの基本
基本的なコピー操作の流れを説明します。手順の詳細については、参照先をご確認ください。
コピーの流れ
原稿をセットするには以下の2つの方法があります。

• ADF（自動原稿送り装置）にセットする

複数枚数の原稿をセットして、自動的に連続してコピーできます。
原稿が正しくセットされると、画面に【原稿セットOK】と表示されます。

• 原稿台ガラスにセットする

1枚ずつ原稿を読み取ります。本や厚みのある原稿などもコピーできます。
ADF（自動原稿送り装置）に原稿がないことを確認してください。
⇒47ページ「原稿セットで注意すること」、⇒ユーザーズガイド 応用編「必要なときに確認してほしいこと」
STEP 1 原稿をセットする
画面の【コピー】を押してコピーモードに切り替えます。
コピー操作を行う場合には、必ずコピーモードになっていることを確認してください。
コピーモードに切り替えると、以下のようなコピー標準画面に切り替わります。

• 2 in 1(ID) コピーをする

ID カードや身分証明書などカードサイズの表裏をコピーしたいときは【 】、【 】を押して待ち受け
画面をスクロールし、 【2 in 1 (ID)コピー】を押して2 in 1 (ID)コピーモードに切り替えます。
⇒71ページ「2 in 1 IDコピーをする」
▲
▼
STEP 2 コピーモードに切り替える
設定変更
普通紙
A4
スタート
コピー
①
⑤
④
③
②
① 部数 コピーする部数が表示されます。
② 設定変更 コピー画質や拡大/縮小など、さまざまな設
定を変更できます。
⇒66ページ「コピー設定について」
③ 部数入力ボタン 部数を増やすときは、【+】を押します。
部数を減らすときは、【-】を押します。
部数はダイヤルボタンでも変更できます。
④ コピー設定情報 現在設定されている記録紙タイプ、記録紙
サイズの情報が表示されます。
⑤ スタート コピーします。

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
65
必要に応じて【設定変更】を押してコピーの仕上がりかたを設定します。
⇒66ページ「コピー設定について」

• コピーの出力形式を設定したいとき

■ソートコピー ⇒67ページ「１部ごとにコピーする 〔ソートコピー〕」
■両面コピー ⇒68ページ「両面コピーをする」
■レイアウトコピー（N in 1コピー）⇒69ページ「複数の原稿を1枚にまとめてコピーする 〔レイアウト コピー
（N in 1コピー）〕」

• コピーの倍率を変更したいとき

■拡大･縮小コピー ⇒67ページ「拡大･縮小コピーをする」

• コピーの質を調整したいとき

■画質 ⇒70ページ「画質を設定する」
■コピー濃度 ⇒70ページ「コピー濃度を設定する」
■コントラスト ⇒70ページ「コントラストを設定する」

• コピーで使用する記録紙を節約したいとき

■記録紙節約 ⇒69ページ「複数の原稿を1枚にまとめてコピーする 〔レイアウト コピー（N in 1コピー）〕」
STEP 4 コピー設定をする
部数（1～99）をダイヤルボタンで入力します。
STEP 3 部数を入力する

• ADF（自動原稿送り装置）からコピーするとき

【スタート】を押します。
正しく原稿がセットされていない場合は、原稿台ガラスの読み取りがスタートします。

• 原稿台ガラスからコピーするとき

【スタート】を押します。
STEP 5 スタートする
ポイント
コピーを途中で中止したいとき
を押します。

第2章 まずは使ってみましょう
66
必要に応じて、コピーの仕上げに関する設定を行います。
コピー設定について
分類 機能 設定操作 参照
倍率 拡大/縮小 【コピー】→【設定変更】→
【拡大/縮小】
⇒67ページ「拡大･縮小コピーをする」
出力形式 ソートコピー 【コピー】→【設定変更】→
【スタック/ソート】
⇒67ページ「１部ごとにコピーする
〔ソートコピー〕」
両面コピー 【コピー】→【設定変更】→
【両面コピー】
⇒68ページ「両面コピーをする」
レイアウト コピー 【コピー】→【設定変更】→
【レイアウト コピー】
⇒69ページ「複数の原稿を1枚にまと
めてコピーする 〔レイアウト コピー
（N in 1コピー）〕」
2 in 1 IDコピー 【2in1(ID)コピー】 ⇒71ページ「2 in 1 IDコピーをする」
質 画質 【コピー】→【設定変更】→
【コピー画質】
⇒70ページ「画質を設定する」
コピー濃度 【コピー】→【設定変更】→
【コピー濃度】
⇒70ページ「コピー濃度を設定する」
コントラスト 【コピー】→【設定変更】→

【コントラスト】
⇒70ページ「コントラストを設定する」

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
67
倍率を変えてコピーすることができます。
･･･････････････････････････････････････････
1
原稿をセットした後、 【コピー】を
押し、部数を入力する
･･･････････････････････････････････････････
2
【設定変更】を押す
･･･････････････････････････････････････････
3
【▲】/【▼】を押して【拡大 / 縮小】
を押す
･･･････････････････････････････････････････
4
倍率を選択し【OK】を押す
【カスタム（25-400%）】を選択したときは、
ダイヤルボタンで倍率（25%～400%）を入力
して【OK】を押してください。
･･･････････････････････････････････････････
5
【スタート】を押す
原稿によっては画像が欠ける場合があります。
コピーした記録紙を1部ごとにまとめて、ページ順に
並べて出力します。
･･･････････････････････････････････････････

1
原稿をセットした後、 【コピー】を
押し、部数を入力する
･･･････････････････････････････････････････
2
【設定変更】を押す
･･･････････････････････････････････････････
3
【▲】/【▼】を押して
【スタック/ソート】を押す
･･･････････････････････････････････････････
4
【ソートコピー】を押して【OK】を押す
･･･････････････････････････････････････････
5
【スタート】を押す
原稿を原稿台ガラスにセットしている場合は
【はい】を押して、次の原稿をセットした後、
【OK】を押します。
この操作を繰り返し、最後の原稿を読み取っ
たら、【いいえ】を押します。
原稿の読み込み中に【メモリがいっぱいです】と表示さ
れたときは⇒99 ページ「画面にエラーメッセージが表
示された！（エラーメッセージ一覧）」を参照してくだ
さい。
拡大･縮小コピーをする １部ごとにコピーする

〔ソートコピー〕
ソートコピー

第2章 まずは使ってみましょう
68
片面2枚の原稿を両面1枚にコピーすることができま
す。両面コピーは ADF（自動原稿送り装置）から原
稿送りさせることをおすすめします。
両面印刷ができる記録紙は、A4サイズ（60g/m 2 ～
105g/m 2
）のみです。
自動両面スキャンは、MFC-L2740DWのみ対応して
います。
両面→両面
片面→両面 長辺綴じ原稿
両面→片面 長辺綴じ原稿
片面→両面 短辺綴じ原稿
両面→片面 短辺綴じ原稿
･･････････････････････････････････････････
1
原稿をセットした後、 【コピー】を
押し、部数を入力する
･･････････････････････････････････････････
2
【設定変更】を押す
･･････････････････････････････････････････
3
【▲】/【▼】を押して【両面コピー】
を押す
･･････････････････････････････････････････
4
両面コピーの方法を選択して【OK】

を押す
･･････････････････････････････････････････
5
【スタート】を押す
原稿を原稿台ガラスにセットしている場合は
【はい】を押して、次の原稿をセットした後、
【OK】を押します。
この操作を繰り返し、最後の原稿を読み取っ
たら、【いいえ】を押します。
原稿台ガラスからの両面コピーは、「片面⇒両面 長辺綴
じ原稿」または「片面⇒両面 短辺綴じ原稿」のみです。
両面コピーをする
1
2
1
2
1
2
1
2
横
縦
横
縦
1
2
1
2
1
2
1
2
横
縦
1
2
1
2
1
2
1
2
横
縦
1
2
1
2
1
2
1
2
横
縦
1
2
1
2
1
2
1
2

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
69
2枚または4枚の原稿を1枚にコピーすることができ
ます。
コピーのしかたは以下の種類から選択できます。
2 in 1 IDコピーの場合は、⇒71ページ「2 in 1 IDコピー
をする」を参照してください。
ADF（自動原稿送り装置）の場合
原稿台ガラスの場合
･･･････････････････････････････････････････
1
原稿をセットした後、 【コピー】を
押し、部数を入力する
･･･････････････････････････････････････････
2
【設定変更】を押す
･･･････････････････････････････････････････
3
【▲】/【▼】を押して【レイアウト
コピー】を押す
･･･････････････････････････････････････････
4
レイアウトを選択して【OK】を押す
【オフ(1in1)】/【2in1(縦長)】/【2in1(横長)】
/【4in1(縦長)】/【4in1(横長)】から選択します。

･･･････････････････････････････････････････
5
【スタート】を押す
原稿を原稿台ガラスにセットしている場合は
【はい】を押して、次の原稿をセットした後、
【OK】を押します。
この操作を繰り返し、最後の原稿を読み取っ
たら、【いいえ】を押します。

• レイアウトコピー（N in 1コピー）では、拡大／縮小

機能は使えません。

• 記録紙のサイズは「A4」または「レター」がセット

されていることを確認してください。
複数の原稿を1枚にまとめてコピーする
〔レイアウト コピー（N in 1コピー）〕
【2in1（縦長）】
【4in1（縦長）】
【2in1（横長）】
【4in1（横長）】
【2in1（縦長）】
【4in1（縦長）】
【2in1（横長）】
【4in1（横長）】

第2章 まずは使ってみましょう
70
【コピー画質】の設定を変更します。
画質は以下の中から選択することができます。
･【自動】：
自動的に画質を調整します。
･【テキスト】：
薄い文字をはっきりと印刷します。
･【写真】：
グラデーションをきれいに印刷します。
･【レシート】：
レシートの文字をきれいに印刷します。
･･････････････････････････････････････････
1
原稿をセットした後、 【コピー】を
押し、部数を入力する
･･････････････････････････････････････････
2
【設定変更】を押す
･･････････････････････････････････････････
3
【▲】/【▼】を押して【コピー画質】
を表示し、【コピー画質】を押す
･･････････････････････････････････････････
4
画質を選択して【OK】を押す
･･････････････････････････････････････････
5

【スタート】を押す
コピーの濃度を5段階で調整することができます。
･･････････････････････････････････････････
1
原稿をセットした後、 【コピー】を
押し、部数を入力する
･･････････････････････････････････････････
2
【設定変更】を押す
･･････････････････････････････････････････
3
【▲】/【▼】を押して【コピー濃度】
を表示し、【コピー濃度】を押す
･･････････････････････････････････････････
4
濃度を選択して【OK】を押す
･･････････････････････････････････････････
5
【スタート】を押す
コントラストを5段階で調整することができます。
･･････････････････････････････････････････
1
原稿をセットした後、 【コピー】を
押し、部数を入力する
･･････････････････････････････････････････

2
【設定変更】を押す
･･････････････････････････････････････････
3
【▲】/【▼】を押して【コントラス
ト】を表示し、【コントラスト】を押す
･･････････････････････････････････････････
4
コントラストを選択して【OK】を押す
･･････････････････････････････････････････
5
【スタート】を押す
画質を設定する コピー濃度を設定する
コントラストを設定する

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
71
IDカードや身分証明書などカードサイズの表裏を、そのサイズのままコピーすることができます。原稿は原稿台
ガラスにセットしてください。ADF（自動原稿送り装置）からコピーはできません。
IDカードや身分証明書などの個人情報の取り扱いには、十分注意してください。
･･･････････････････････････････････････････
1
待ち受け画面で【 】、【 】を押して
【2in1（ID）コピー 】を表示し、
【2in1（ID）コピー 】を押す
･･･････････････････････････････････････････
2
部数を入力する
･･･････････････････････････････････････････
3
原稿台ガラスの左側に、裏向きにし
てコピーするカードをおく
イラストのように、原稿台ガラスの左側に、端
から 4.0mm 以上空けてカードをセットしてく
ださい。
･･･････････････････････････････････････････

4
【スタート】を押す
･･･････････････････････････････････････････
5
【はい】を押す
画面に【IDカードを裏返し [OK]を押してくだ
さい】と表示されます。
･･･････････････････････････････････････････
6
原稿台ガラスのカードを裏返して
【OK】を押す
2 in 1 IDコピーをする
▲
▼
4.0mm
以上

第2章 まずは使ってみましょう
72
プリントの基本
コンピューターからプリントする操作の流れを説明します。手順の詳細については、参照先をご確認ください。
プリントの流れ
［印刷］ダイアログボックスで本製品のプリンター名を選択します。
付属のCD-ROMの中にあるプリンタードライバーをインストールします。（Windows® のみ）※
※ Macintoshのプリンタードライバーは、サポートサイト（ブラザーソリューションセンター）
（http://support.brother.co.jp/）から、ダウンロードしてください。
⇒かんたん設置ガイド
⇒ユーザーズガイド パソコン活用＆ネットワーク
STEP 1 準備する（プリンタードライバーのインストール）
アプリケーションソフトの［ファイル］メニューから［印刷］を選択します。
⇒ユーザーズガイド パソコン活用＆ネットワーク
STEP 2 コンピューターで印刷を選択する
STEP 3 プリンターを選択する
［印刷設定］ダイアログボックスで印刷の詳細を設定し、［OK］をクリックします。

用紙サイズ、印刷の向き、部数、用紙種類、解像度、レイアウト、両面印刷／小冊子印刷、給紙方法な
どを設定します。
⇒ユーザーズガイド パソコン活用＆ネットワーク
STEP 4 印刷内容を設定する
［印刷］をクリックします。
STEP 5 プリントを開始する

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
73
スキャンの基本
原稿をコンピューターに読み込みます。スキャンには、操作パネルからスキャンする方法とコンピューターから
スキャンする方法があります。手順の詳細については、参照先をご確認ください。
スキャンの流れ
スキャンする前に以下の2つを準備します。すでに準備が終了している場合は、STEP 2から操作してく
ださい。

• スキャナードライバーをインストールする

付属のCD-ROMの中にあるスキャナードライバーをインストールします。
⇒かんたん設置ガイド
⇒ユーザーズガイド パソコン活用＆ネットワーク

• ネットワークを設定する

ネットワークプリンターとして使用している場合は、ネットワークの設定は終了しています。
まだネットワークの設定が終了していない場合は、本製品にTCP/IPを設定します。
⇒ユーザーズガイド パソコン活用＆ネットワーク
STEP 1 準備する（スキャナードライバーのインストール、ネットワーク設定）
スキャンの目的や特徴によって、スキャンのしかたが異なります。ご都合に応じて、最適なスキャン方法
を決めてから操作を始めてください。
⇒ユーザーズガイド パソコン活用＆ネットワーク
STEP 2 スキャンのしかたを決める
原稿をセットするには以下の2つの方法があります。

• ADF（自動原稿送り装置）にセットする

複数枚数の原稿をセットして、自動的に連続してスキャンできます。また、MFC-L2740DW は自動
両面スキャンもできます。

• 原稿台ガラスにセットする

1枚ずつ手動でスキャンします。本や厚みのある原稿などもスキャンできます。
⇒47ページ「原稿セットで注意すること」、⇒ユーザーズガイド 応用編「必要なときに確認してほしいこと」
STEP 3 原稿をセットする

第2章 まずは使ってみましょう
74

• 操作パネルからスキャンする

以降の操作の詳細は、以下を参照してください。
⇒ユーザーズガイド パソコン活用＆ネットワーク

• コンピューターからスキャンする

以降の操作の詳細は、以下を参照してください。
⇒ユーザーズガイド パソコン活用＆ネットワーク
画面の【スキャン】を押してスキャンモード
に切り替えます。
スキャン操作を行う場合には、
必ずスキャンモードになって
いることを確認してください。
STEP 4 スキャンモードに
切り替える
機能を選択します。

• OCR
• ファイル
• イメージ
• Eメール添付
• FTPサーバー
• Webサービス ※

※ Windows Vista® SP2以降、Windows® 7または
Windows® 8のみ
STEP 5 スキャンの機能を選択する
STEP 7 スキャンを開始する
【スタート】を押します。

• スキャンしたデータの保存先／送信先を選

択します。USB 接続の場合は保存先の選択
は必要ありません。

• 必要に応じて、画質やファイル名、両面ス

キャンの読み取り（ADFに原稿をセットし
た場合）などを設定します。
STEP 6 保存先／送信先を選択する
アプリケーション側でスキャンボタンまたは
スキャンメニューを選択します。
STEP 4 アプリケーションで
スキャンを選択する
ダイアログボックスで、解像度や明るさ、画
像の種類などスキャンの詳細を設定します。
STEP 5 スキャンの詳細を設定する
ダイアログボックスでスキャン開始を指示し
ます。
STEP 6 スキャンを開始する

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
75

76
日常のお手入れ
定期メンテナンス
以下の部品を定期的に清掃することをおすすめします。

• 記録紙トレイ ・原稿台ガラス ・ドラムユニット ・コロナワイヤー ・給紙ローラー

本製品は柔らかい布で軽く拭いてください。
■ ドラムユニットやトナーカートリッジを
火の中に投げ込まないでください。
また、火気のある場所に保管しないでください。
トナーに引火して、火災ややけどの原因となります。
■ 本製品を清掃する際、可燃性のスプレー、有機溶剤などは使用しないでください。
また、近くでのご使用もおやめください。火災・故障・感電の原因になります。
可燃性スプレーの例は次のとおりです。

• ほこり除去スプレー ・殺虫スプレー ・アルコールを含む除菌、消臭スプレー
• アルコールなどの有機溶剤や液体など

■ トナーがこぼれたときは、ほうきで掃除するか、水で湿らせ固く絞った布で拭き取ってください。掃除機は使用
しないでください。掃除機でトナーを吸い取ると、掃除機内で粉塵が発火し、故障や火災の原因となります。
警 告
■ 中性洗剤を使ってください。シンナーやベンジンを浸した布で拭かないでください。
■ アンモニアの成分を含んでいる洗剤は使わないでください。
■ 操作パネルはアルコールを浸した布で拭かないでください。操作パネルにひびが入ったり、パネル上の印刷が消
えたりすることがあります。
■ 印刷品質の劣化を防止するため、イラストのグレーの部分には触れないようしてください。
■ ドラムユニットやトナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙などを用
意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意してください。
■ ドラムユニットとトナーカートリッジの取り扱いには細心の注意を払ってください。万一、トナーが飛び散って
手や衣服が汚れた場合は、すぐに拭き取るか冷たい水で洗い流してください。

■ 感光ドラムの表面は指で触れないでください。
■ ドラムユニットの取り扱いには細心の注意を払ってください。
感光ドラム
＜トナーカートリッジ＞ ＜ドラムユニット＞
重 要
3

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
77
いつもきれいな画質を得るためにスキャナーの清掃
を行ってください。スキャナーが汚れていると、そ
のまま画質の汚れとなって送信やコピーがされます。
送信やコピーで黒っぽくなったり、細い線が入ると
きには、スキャナーを清掃してください。
清掃には水やぬるま湯を含ませた柔らかい布を固く絞っ
てご使用ください。
･･･････････････････････････････････････････
1
本製品の を長押ししてオフにする
･･･････････････････････････････････････････
2
原稿トレイと ADF（自動原稿送り装
置）カバーを開ける
･･･････････････････････････････････････････
3
ADF（自動原稿送り装置）カバー（白
色の部分）とADF読み取り部を拭く
･･･････････････････････････････････････････
4
ADF（自動原稿送り装置）カバーと
原稿トレイを閉じる
ADF（自動原稿送り装置）カバーの中心を押

して、左右が閉じていることを確認してくだ
さい。
･･･････････････････････････････････････････
5
原稿台カバーを開ける
･･･････････････････････････････････････････
6
清掃する
1 原稿台ガラスと原稿台カバーを拭く
2 原稿台カバー（白色の部分）と ADF 読み取
り部を拭く
原稿台ガラスとスキャナー読み取り
部を清掃する

第3章 日常のお手入れ
78
■コピーで黒く細い線が入るときには、ADF 読み
取り部の清掃を行ってください。非常に細かい
汚れ（ボールペンのインクや修正液など）が付
着している場合がありますので、ていねいに拭
いてください。
■汚れが見えない場合は、ADF 読み取り部のガラ
スを手で触れて汚れの位置を確認し、水やぬる
ま湯を含ませた柔らかい布で念入りに拭いてく
ださい。最後にADF（自動原稿送り装置）に原
稿をセットしてコピーし、黒い線が消えたか確
認してください。
･･････････････････････････････････････････
7
原稿台カバーを閉じる
･･････････････････････････････････････････
8
本製品の を押してオンにする
コロナワイヤーが汚れていると、印刷された画像が
黒っぽく汚れたり、垂直の線が入ることがあります。
印刷したページに汚れが入る場合は、コロナワイヤー
を清掃してください。
･･････････････････････････････････････････

1
本製品の電源がオンになっているこ
とを確認する
電源がオフの場合は を押してオンにしま
す。
･･････････････････････････････････････････
2
フロントカバーを開ける
コロナワイヤーの清掃

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
79
･･･････････････････････････････････････････
3
ドラムユニットを取り出す
･･･････････････････････････････････････････
4
清掃する
1 緑色のつまみを2～3回往復させ、ドラムユ
ニット内部のコロナワイヤーを清掃する
2 緑色のつまみを元の位置（▲）に戻す
元の位置に戻っていないと、印刷した記録
紙に縦縞が入る場合があります。
･･･････････････････････････････････････････
5
元の状態に戻す
1 ドラムユニットを戻す
2 フロントカバーを閉じる
元の位置

第3章 日常のお手入れ
80
印刷したページに約 94mm 間隔で規則的な汚れが見
つかったときは、ドラムユニットの清掃が必要です。
･･････････････････････････････････････････
1
本製品の を長押ししてオフにする
･･････････････････････････････････････････
2
ドラムユニットを取り出す
1 フロントカバーを開ける
2 ドラムユニットを取り出す
3 緑色のロックレバーを押し、ドラムユニッ
トからトナーカートリッジを取り外す
･･････････････････････････････････････････
3
清掃する
1 ドラムユニットを裏返す
2 感光ドラムの汚れの場所を特定する
ドラムユニットの端を手前にゆっくり回し
ながら、感光ドラムの汚れの場所を手前に
します。
ドラムユニットの清掃
感光ドラム

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
81
3 感光ドラムの表面に付いた汚れや付着物を
綿棒で拭き取る
■感光ドラムの表面を尖ったものでふかないでく
ださい。
■電動器具は使用しないでください。
･･･････････････････････････････････････････
4
ドラムユニットを裏返す
･･･････････････････････････････････････････
5
トナーカートリッジがロックされる
ようにドラムユニットに取り付ける
正しく装着されるとカチッと音が鳴り、緑色
のロックレバーが元の位置に戻ります。
･･･････････････････････････････････････････
6
元の状態に戻す
1 ドラムユニットを戻す
2 フロントカバーを閉じる
･･･････････････････････････････････････････
7
本製品の を押してオンにする

第3章 日常のお手入れ
82
給紙ローラーが汚れていると、記録紙を正常に給紙
しないことがあります。その場合は、以下の手順で
給紙ローラーを清掃してください。
･･････････････････････････････････････････
1
本製品の を長押ししてオフにする
･･････････････････････････････････････････
2
記録紙トレイを完全に引き出す
･･････････････････････････････････････････
3
記録紙トレイから記録紙を取り出す
記録紙トレイ内につまった記録紙がある場合
は取り除いてください。
･･････････････････････････････････････････
4
清掃する
1 水またはぬるま湯を浸した柔らかい布を固く
絞り、記録紙トレイ内の分離パッドを拭く
2 本製品内部にある給紙ローラー（2つ）を拭く
･･････････････････････････････････････････
5
記録紙をセットして、記録紙トレイ

を本製品に戻す
･･････････････････････････････････････････
6
本製品の を押してオンにする
給紙ローラーの清掃

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
83
消耗品の交換
消耗品
トナーカートリッジ
TN-28J
ドラムユニット
DR-23J
⇒88ページ ⇒91ページ

第3章 日常のお手入れ
84
本製品では、画像を作成するドラムユニットにトナーカートリッジを取り付けて使用する仕組みになってい
ます。トナーの残量がなくなったり、ドラムユニットが寿命により使用できなくなったりしたときには、必
ず分離して、使用できなくなった部品のみを廃却し交換してください。
印刷可能枚数はJIS X 6931（ISO/IEC 19752）規格に基づく公表値を満たしています。
（JIS X 6931（ISO/IEC 19752）とはモノクロ電子写真方式プリンター用トナーカートリッジの印刷枚数
を測定するための試験方法を定めた規格です。）
交換のしかたについては、⇒88ページ「トナーカートリッジの交換」、または⇒91ページ「ドラムユニットの交
換」を参照してください。
トナーカートリッジとドラムユニットについて
型番 印刷可能枚数
付属トナーカートリッジ － 約700枚
標準トナーカートリッジ TN-28J 約2,600枚
ドラムユニットにトナーカートリッジを取り付けた状態
トナーを記録紙に写すユニットです。印刷するための粉末（トナー）が入って

います。
型番、印刷可能枚数については
以下の表を参照してください。
型番：DR-23J
トナーカートリッジ
ドラムユニット

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
85
トナーカートリッジとドラムユニットの購入方法
お近くの家電量販店で取り扱っておりますが、弊社直販サイトのダイレクトクラブでもご購入できます。イン
ターネット、電話またはご注文シートのFAXにてご注文いただくことができます。

• インターネットからのご注文

ブラザーダイレクトクラブ
http://direct.brother.co.jp/

• お電話でのご注文

フリーダイヤル： 0120-118-825
（土・日・祝日、長期休暇を除く9時～12時、13時～17時）

• FAXでのご注文

ご注文シートをダイレクトクラブまでFAXしてください。
FAX番号：052-825-0311
ブラザーダイレクトクラブブラザーダイレクトクラブ

第3章 日常のお手入れ
86
トナーカートリッジとドラムユニット交換時の注意
■ ドラムユニットやトナーカートリッジを火の中に投げ込まないでください。
また、火気のある場所に保管しないでください。
トナーに引火して、火災ややけどの原因となります。
■ トナーがこぼれたときは、ほうきで掃除するか、水で湿らせ固く絞った布で拭き取ってください。掃除機は使用
しないでください。掃除機でトナーを吸い取ると、掃除機内で粉塵が発火し、故障や火災の原因となります。
警 告
■ トナーが飛び散ることがありますので、目に入ったりしないように注意してください。
■ 誤ってトナーが目に入ってしまったときは、すぐに水で洗い流してください。もし、炎症などの症状があらわれ
た場合は、医師にご相談ください。
注 意
■ ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙などを用
意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意してください。
■ 使用済みのトナーカートリッジにはトナーの粉が残っている場合があるので、取り扱いには注意してください。

■ ドラムユニットを直射日光や過度の室内光が当たる場所に長時間放置しないでください。ドラムユニットが損傷
することがあります。
■ トナーカートリッジは、印刷品質を保証するように特別に調整されたブラザー純正品をご使用ください。⇒ 84
ページ「トナーカートリッジとドラムユニットについて」を参照してください。純正品以外のトナーカートリッ
ジやリサイクルトナーを使用した場合、本製品の保証が無効になります。
■ ドラムユニットは、印刷品質を保証するように特別に調整されたブラザー純正品をご使用ください。⇒ 84 ペー
ジ「トナーカートリッジとドラムユニットについて」を参照してください。純正品以外のドラムユニットを使用
した場合、本製品の保証が無効になります。
■ ドラムユニットとトナーカートリッジの取り扱いには細心の注意を払ってください。万一、トナーが飛び散って手
や衣服が汚れた場合は、すぐに拭き取るか冷たい水で洗い流してください。
■ 新しいトナーカートリッジの保護カバーを取り外した後、トナーカートリッジをドラムユニットに取り付けてくだ

さい。
重 要

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
87
■トナーカートリッジは、本製品に取り付ける直前に開封してください。トナーカートリッジを開封したま
ま長期間放置すると、トナーの寿命が短くなります。
■使用済みのトナーカートリッジを廃棄するときは、アルミニウムバッグ※に入れ、しっかりと封をして、粉
末がカートリッジからこぼれないようにしてください。販売店またはサービス実施店にお渡しいただき、当
社の回収・リサイクル活動にご協力ください。⇒35ページ「消耗品の回収リサイクルについて」を参照し
てください。なお、お客様で処理される場合は、地域の規則に従って廃棄してください。
■ドラムユニットは本製品に取り付ける直前に開封してください。
■使用済みのドラムユニットを廃棄するときは、プラスチックバッグ※
に入れ、しっかりと封をして、粉末が
ドラムユニットからこぼれないようにしてください。販売店またはサービス実施店にお渡しいただき、当
社の回収・リサイクル活動にご協力ください。⇒35ページ「消耗品の回収リサイクルについて」を参照し
てください。なお、お客様で処理される場合は、地域の規則に従って廃棄してください。

※ 新品のトナーカートリッジ、またはドラムユニットが入っていた袋をご利用ください。
■ 印刷品質の劣化を防止するため、イラストのグレーの部分には触れないようしてください。
■ ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙などを用意
し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意してください。
■ 最良の性能を発揮させるために、ブラザー純正のドラムユニットおよびトナーカートリッジを使用してください。
本製品は、清潔でちりやほこりが発生せず、適度の換気が行われている環境において使用してください。
感光ドラム
＜トナーカートリッジ＞ ＜ドラムユニット＞
重 要

第3章 日常のお手入れ
88
ブラザー製消耗品のリサイクルにご協力をお願いいたします。⇒35ページ「消耗品の回収リサイクルについて」
を参照してください。

• 最良の性能を発揮させるために、ブラザー純正ドラムユニットおよびトナーカートリッジを使用してください。本製品

は、清潔でちりやほこりが発生せず、適度の換気が行われている環境において使用してください。

• トナーカートリッジを交換するタイミングに合わせて、本製品も掃除することをおすすめします。

詳しくは⇒76ページ「定期メンテナンス」を参照してください。
まもなくトナーカートリッジ交換のメッセージ
本製品はトナーカートリッジの寿命を検知し、交換時期が近づくと画面に以下のメッセージが表示されます。

• 画面に【まもなくトナー交換】のメッセージが表示されたときは、トナーカートリッジの交換時期が近づいています。

新しいトナーカートリッジを購入し、【トナーを交換してください】と表示される前に準備しておいてください。

• 印刷結果がかすれる場合は、新しいトナーカートリッジに交換してください。トナーカートリッジの交換方法は、⇒ 89

ページ「トナーカートリッジを交換する」を参照してください。
トナーカートリッジ交換のメッセージ
さらに使い続けると画面に以下のメッセージが表示されます。
一度この表示になるとトナーカートリッジを交換しないと印刷やコピーができなくなります。新しいトナーカー
トリッジに交換してください。
お近くでトナーカートリッジが手に入らないときは、⇒85ページ「トナーカートリッジとドラムユニットの購入方法」を
参照してください。
トナーカートリッジの交換
まもなくトナー交換
トナーを交換してください

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
89
トナーカートリッジを交換する
･･･････････････････････････････････････････
1
本製品の電源がオンになっているこ
とを確認する
電源がオフの場合は、 を押してオンにしま
す。
･･･････････････････････････････････････････
2
トナーカートリッジを取り出す
1 フロントカバーを開ける
2 ドラムユニットを取り出す
3 緑色のロックレバーを押し、ドラムユニッ
トからトナーカートリッジを取り外す
･･･････････････････････････････････････････
3
交換する
1 新しいトナーカートリッジを開封する
トナーカートリッジは、本製品に取り付ける直前
に開封してください。トナーカートリッジを開封
したまま長期間放置すると、トナーの寿命が短く
なります。
2 保護カバーを取り除く
3 トナーカートリッジがロックされるように
ドラムユニットに取り付ける
正しく装着されるとカチッと音が鳴り、緑
色のロックレバーが元の位置に戻ります。

第3章 日常のお手入れ
90
4 緑色のつまみを2～3回往復させ、ドラムユ
ニット内部のコロナワイヤーを清掃する
5 緑色のつまみを元の位置（▲）に戻す
元の位置に戻っていないと、印刷した記録
紙に縦縞が入る場合があります。
･･････････････････････････････････････････
4
元の状態に戻す
1 ドラムユニットを戻す
2 フロントカバーを閉じる
画面に【お待ちください】と表示されますので、
そのままお待ちください。途中で本製品の電源を
オフにしたり、フロントカバーを開けたりすると、
新しいトナーを検知できない場合があります。
トナーカートリッジ交換メッセージ設定

• 初期設定（ストップモード）

トナーが寿命になると画面に「トナーを交換してく
ださい」が表示されて印刷が止まります。
一度このメッセージが表示されるとトナーカート
リッジを交換しない限り印刷ができなくなります。新
しいトナーカートリッジに交換してください。
お近くでトナーカートリッジが手に入らないときは、⇒
85 ページ「トナーカートリッジとドラムユニットの購
入方法」を参照してください。

• 連続印刷設定

連続印刷設定をすると、「トナーを交換してください」
が表示されても、そのまま印刷し続けることができ
ます。
･･････････････････････････････････････････
1
【メニュー】を押す
･･････････････････････････････････････････
2
【全てのメニュー】を押す
･･････････････････････････････････････････
3
【▲】/【▼】を押して、画面をスク
ロールし、【基本設定】を押す
･･････････････････････････････････････････
4
【▲】/【▼】を押して、画面をスク
ロールし、【トナー継続使用】を押す
･･････････････････････････････････････････
5
< ▲ > または < ▼ > を押して【オン】
を押す
･･････････････････････････････････････････
6
を押す

• 連続印刷設定は、印刷が薄くなるときがあります。
• 連続印刷設定は、印刷保証できません。
• トナーカートリッジを交換すると、初期設定に戻り

ます。
元の位置

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
91
本製品は、ドラムの回転数によってドラムユニットの交換時期が決定され、あらかじめ設定されている回転数に
達すると、画面にドラムユニットの交換をお知らせするメッセージが表示されます。印刷を続けることもできま
すが、印刷品質が低下します。
ブラザー製消耗品のリサイクルにご協力をお願いいたします。詳しくは⇒ 35 ページ「消耗品の回収リサイクル
について」を参照してください。

• ドラムユニットの交換時期に影響する要因は、温度や湿度、記録紙の種類、使用するトナーの種類、印刷ジョブごとの

印刷枚数などです。理想的な印刷条件下での平均的なドラムユニットの交換周期は約12,000枚です。実際のドラムユ
ニットの印刷可能枚数は、印刷条件によってはこれよりも大幅に少ないこともあります。このため、実際の印刷可能枚
数を保証することはできません。

• ドラムユニットを交換するタイミングに合わせて、本製品も掃除することをおすすめします。

⇒76ページ「定期メンテナンス」を参照してください。

• お近くでドラムユニットが手に入らないときは、⇒ 85 ページ「トナーカートリッジとドラムユニットの購入方法」を参

照してください。
ドラムユニットエラーのメッセージ
【ドラム お手入れ】のメッセージが表示されたときは、コロナワイヤーが汚れています。コロナワイヤーの清掃
をしてください。⇒78ページ「コロナワイヤーの清掃」を参照してください。
コロナワイヤーの清掃をしても、【ドラム お手入れ】の表示が消えない場合は、新しいドラムユニットを購入し、
交換してください。⇒92ページ「ドラムユニットを交換する」を参照してください。
まもなくドラムユニット交換のメッセージ
【まもなくドラム交換】のメッセージが表示されたときは、ドラムユニットの交換時期が近づいています。 新しいド
ラムユニットを購入し、【ドラム交換】と表示される前に準備しておいてください。
しばらくの間はドラムユニットを交換せずに継続して印刷できることもありますが、しだいに印刷品質は低下しますので、
新しいドラムユニットを購入し、交換することをおすすめします。
ドラムユニット交換のメッセージ
【ドラム交換】のメッセージが表示されたときは、ドラムユニットの交換が必要です。

ドラムユニットの交換
ドラム お手入れ
まもなくドラム交換
ドラム交換

第3章 日常のお手入れ
92
ドラムユニットを交換する
新しいドラムユニットに交換した場合は、ドラムユ
ニットのカウンターをリセットする必要があります。
･･････････････････････････････････････････
1
本製品の電源がオンになっているこ
とを確認する
電源がオフの場合は、 を押してオンにしま
す。
･･････････････････････････････････････････
2
フロントカバーを開ける
･･････････････････････････････････････････
3
ドラムユニットを取り出す
･･････････････････････････････････････････
4
緑色のロックレバーを押し、ドラム
ユニットからトナーカートリッジを
取り外す
･･････････････････････････････････････････
5
交換する
1 新しいドラムユニットを開封する
2 トナーカートリッジを新しいドラムユニッ
トに取り付ける
正しく装着されるとカチッと音が鳴り、緑

色のロックレバーが元の位置に戻ります。

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
93
･･･････････････････････････････････････････
6
元の状態に戻す
1 ドラムユニットを戻す
2 フロントカバーを閉じる
ドラムユニットのカウンターリセット
ドラムユニットを交換したときは、以下の手順に従っ
てドラムユニットのカウンターをリセットしてくだ
さい。
･･･････････････････････････････････････････
1
を押して、エラーメッセージを閉
じる
･･･････････････････････････････････････････
2
【メニュー】→【全てのメニュー】
→【製品情報】→【消耗品寿命】を押す
･･･････････････････････････････････････････
3
画面のメッセージが変わるまで【#】
を長押しする
･･･････････････････････････････････････････
4
【ドラム】を押す
･･･････････････････････････････････････････

5
【はい】を押す
･･･････････････････････････････････････････
6
を押す

第3章 日常のお手入れ
94
本製品を再梱包するときは
本製品を引越しなどで移動させるときには、購入時に梱包されていた箱や部品を使って再梱包します。以下に再
梱包する手順を説明します。
警 告
■ 本製品を移動するときは、側面の持ち手を
持ってください。本製品の底面を持って運ば
ないでください。
注 意
再梱包を行う場合は、前もって電源をオフにし、本製品内部を十分に冷ましてください。
■ 輸送中の破損を防ぐために、お買い上げ時に使用されていた梱包材を使用して、お買い上げ時の状態に再梱包し
てください。お買い上げ時に使用されていた梱包材は、開梱時に捨てずに大切に保管しておいてください。
■ 本製品には、相応の輸送保険を掛けてください。
重 要

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
95
･･･････････････････････････････････････････
1
本製品の を長押ししてオフにし、
本製品の熱が冷めるまで10分以上待
つ
･･･････････････････････････････････････････
2
コード、ケーブルを取り外す
1 すべてのケーブルを取り外す
2 電源コードをコンセントから抜く
･･･････････････････････････････････････････
3
フロントカバーを開ける
･･･････････････････････････････････････････
4
トナーカートリッジとドラムユニッ
トを取り外す
･･･････････････････････････････････････････
5
緑色のロックレバーを押し、ドラム
ユニットからトナーカートリッジを
取り外す
･･･････････････････････････････････････････
6
トナーカートリッジに保護カバーを

取り付け、アルミニウムバッグに収

納する

第3章 日常のお手入れ
96
･･････････････････････････････････････････
7
保護部材①を取り付ける
イラストのように保護部材の両端を本製品に

取り付けてください。

･･････････････････････････････････････････
8
ドラムユニットだけ本製品に戻す
･･････････････････････････････････････････
9
フロントカバーを閉じる
･･････････････････････････････････････････
10
本製品や付属品を梱包する
1 本製品をビニール袋に入れる
2 本製品をセットする
発砲スチロールの「FRONT」の印と本製品
の前面を合わせてセットしてください。
3 イラストのように、箱型トレイボックスを
入れる
4 箱を閉じ、テープを貼って完全に閉じる
①

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
97

98

困ったときには

解決のステップ～修理依頼される前に～
本製品を使用中にトラブルが起きたときの解決までのステップを説明します。
修理依頼される前にここを読んでみてください。
画面にエラーメッセージが表示されていますか
表示されている 表示されていない
① 画面に従って処置をしてください
② 以下の項目を確認してください
⇒ 99 ページ「画面にエラーメッセージが表示
された！（エラーメッセージ一覧）」
⇒105ページ「紙がつまった！」
① 以下の項目を確認してください
⇒116ページ「原因がよくわからない！」
② サポートサイトのよくあるご質問（Q＆ A）を
確認してください
（http://support.brother.co.jp/）
コピー、ファクスは
正常に動作する
プ リ ン タ ー ド ラ イ
バーは正しくインス
トールされている
コピー、プリント、
スキャンは正常に
動作する
回線種別は正しく
設定されている
⇒ 34 ページ「自動
で回線種別を設定
する」
⇒ユーザーズガイ
ド 応用編「全体に
かかわる設定」-「電
話回線設定」
表示されているメッセージ

をメモしてください
サポートサイトのよくある
ご質問（Q＆A）を確認して
ください
（http://
support.brother.co.jp/）
やっぱり、どうしても
解決しない！
以下の 2 点をメモし
てください
･ 製品名
･ シリアル番号
⇒ユーザーズガイド
応用編「必要なとき
に確認してほしいこ
と」-「製品情報の確
認/印刷」
お客様相談窓口にご連絡ください
電話やファクス回線
に問題がある可能性
があります。
ご 利 用 の 電 話 会 社、
またはプロバイダー
にご相談ください
コンピューターに問
題がある可能性があ
ります。
コ ン ピ ュ ー タ ー の
メーカーまたは購入
された販売店にご相
談ください
どうしても解決しない！
本製品が正常に動
作しない
または
どこに問題がある
かわからない
4

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
99
画面にエラーメッセージが表示された！（エラーメッセージ一覧）
本製品や電話回線に異常が発生した場合は、エラーメッセージとともに対処方法が画面に表示されます。画面に
表示された対処方法や、以下の処置を行ってもエラーが解決しないときは、エラーメッセージを控えた後でお客
様相談窓口へ連絡してください。
印刷データがいっぱいです を押し、印刷データを消去してください
セキュリティ印刷のデータを保存している場合、印刷するかデー
タを消去してメモリの空き容量を確保してください。
印刷中のとき
解像度を下げてからもう一度試してください。⇒ユーザーズガイ
ド パソコン活用＆ネットワークを参照してください。
または、保存されているデータを消去して、メモリの空き容量を
確保してください。
印刷できません 本製品の を長押ししてオフにし、数秒後に を押して
もう一度電源をオンにしてください
メモリに記憶されたファクスデータは、電源をオフにしても消去
されません。ファクスデータをコンピューターに保存するときは、
⇒ユーザーズガイド 応用編「転送・リモコン」を参照してください。

フロントカバーを完全に閉じてください
それでも問題が解決しない場合は、本製品のメモリに残ってい
るファクスデータを別のファクシミリに転送した後、お客様相
談窓口にご連絡ください
ファクスデータの転送方法は、⇒ 104 ページ「エラーが発生し
たときのファクスの転送方法」を参照してください。
印刷ページ数超過 セキュリティ機能ロック 3.0 で、印刷枚数の制限を確認してく
ださい
詳しくは、管理者にお問い合わせください。
カバーが開いています 定着ユニットカバーを完全に閉じてください
バックカバー（背面排紙トレイ）を開けて、定着ユニットカバー
を閉め直してください。紙がつまっている場合は、紙を取り除
き、定着ユニットカバーを閉めてください。
フロントカバー、または ADF（原稿送り装置）カバーを完全
に閉じてください
紙詰まり 後ろ 本製品の背面でつまっている記録紙を取り除いてください
⇒ 110 ページ「背面に記録紙がつまったとき」を参照してください。
画面表示 解決方法

第4章 困ったときには
100
紙詰まり トレイ 記録紙トレイでつまっている記録紙を取り除いてください
⇒ 108 ページ「記録紙トレイに記録紙がつまったとき」を参照
してください。
紙詰まり 内部 本製品の内部でつまっている記録紙を取り除いてください
⇒ 112 ページ「本製品の内部に記録紙がつまったとき」を参照
してください。
紙詰まり 両面 記録紙トレイの裏側につまっている記録紙を取り除いてくだ
さい
⇒ 114 ページ「両面印刷時に記録紙がつまったとき」を参照し
てください。
記録紙を送れません 記録紙を補給するか、記録紙を正しくセットしてください
それでも問題が解決しない場合は、給紙ローラーが汚れている可
能性があります。給紙ローラーを清掃してください。⇒ 82 ペー
ジ「給紙ローラーの清掃」を参照してください。
手差しスロットの記録紙を正しくセットしてください
原稿詰まり ADF 本製品の ADF につまっている原稿を取り除いてください
⇒ 106 ページ「原稿がつまったとき」を参照してください。
サイズエラー 両面 両面印刷可能な正しい記録紙サイズ（A4）をセットしてくだ

さい
を押します。両面印刷できない記録紙がセットされている可
能性があります。確認して正しい記録紙をセットしてください。
両面印刷可能な記録紙をプリンタードライバーで設定してくだ
さい｡両面印刷できる記録紙サイズの詳細は、⇒ 171 ページ「記
録紙仕様」を参照してください。
スキャンできません 本製品の を長押ししてオフにし、数秒後に を押して
もう一度電源をオンにしてください
メモリに記憶されたファクスデータは、電源をオフにしても消去
されません。ファクスデータをコンピューターに保存するとき
は、⇒ユーザーズガイド 応用編「転送・リモコン」を参照して
ください。
を押して、両面スキャン用の原稿サイズかどうかを確認し
てください
⇒ユーザーズガイド 応用編「原稿のこと」、⇒ 48 ページ「原稿
をセットする」を参照してください。
設定できませんでした 電話機コード両端の接続をご確認ください
接続が検出されない場合、ご利用の回線業者へお問い合わせくだ
さい。接続しない場合は、 を押してください。
画面表示 解決方法

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
101
正しく読み取れません 本製品の を長押ししてオフにし、数秒後に を押して
もう一度電源をオンにしてください
メモリに記憶されたファクスデータは、電源をオフにしても消去
されません。ファクスデータをコンピューターに保存するとき
は、⇒ユーザーズガイド 応用編「転送・リモコン」を参照して
ください。
を押して、両面スキャン可能な正しい用紙サイズに変更し
てください
⇒ユーザーズガイド 応用編「原稿のこと」、⇒ 48 ページ「原稿
をセットする」を参照してください
タッチパネルエラー 本製品の を長押ししてオフにして、数秒後に を押して
もう一度電源をオンにしてください
電源をオンにした直後はタッチパネルに触れないでください。
タッチパネルの操作面や隙間に異物がないか確認してください
タッチパネルの下側の隙間の異物は、かための紙などを挿入して
かき出してください。
手差し印刷 記録紙を手差しスロットにセットしてください
トナーが確認できません ドラムユニットを取り出し、ドラムユニットからトナーカート
リッジを取り外してください

再度トナーカートリッジをドラムユニットに戻し、ドラムユ
ニットを本製品に戻してください
トナー交換 トナーカートリッジを交換してください
⇒ 88 ページ「トナーカートリッジの交換」を参照してください。
トナー停止 新しいトナーに交換してください
⇒ 88 ページ「トナーカートリッジの交換」を参照してください。
トナーを交換してください トナーカートリッジを交換してください
ファクスを印刷中、画面に【トナーを交換してください】と表示
された場合は、ファクスデータはメモリに保存されます。
⇒ 88 ページ「トナーカートリッジの交換」を参照してください。
ドラム お手入れ コロナワイヤー（ドラムユニット）を掃除してください
⇒ 78 ページ「コロナワイヤーの清掃」を参照してください。
トナーカートリッジがドラムユニットに装着されているか確
認してください
⇒89ページ「トナーカートリッジを交換する」を参照してください。
画面表示 解決方法

第4章 困ったときには
102
ドラム交換 ドラムユニットの交換時期です
印刷品質が目立って低下したら、ドラムユニットを交換してくだ
さい。
ドラムユニットのカウンターをリセットしてください
⇒ 92 ページ「ドラムユニットを交換する」を参照してください。
ヒーター確認中 本製品の を長押ししてオフにしてください
数秒後に を押してもう一度電源をオンにして、そのまま
15 分お待ちください
メモリに記憶されたファクスデータは、電源をオフ にしても消
去されません。
まもなくトナー交換 新しいトナーカートリッジを購入し、画面に【トナーを交換し
てください】と表示される前に準備しておいてください
画面に【トナーを交換してください】と表示されるまでトナー
カートリッジをご使用できますが、しだいに印刷品質は低下しま
すので、新しいトナーカートリッジに交換することをおすすめし
ます。
まもなくドラム交換 新しいドラムユニットを購入し、【ドラム交換】と表示される
前に準備しておいてください
印刷品質が目立って低下したら、ドラムユニットを交換してくだ

さい。⇒91ページ「ドラムユニットの交換」を参照してください。
メモリがいっぱいです を押し、受信できなかったジョブデータを消去してください
セキュリティ印刷のデータを保存している場合、印刷するかデー
タを消去してメモリの空き容量を確保してください。
ファクス送信・コピー実行中のとき
を押してからもう一度試してください。ファクス送信の場合、
原稿が複数枚のときは【読み取り分送信】を押して読み込まれた
分だけを送信してください。
印刷中のとき
解像度を下げてからもう一度試してください。⇒ユーザーズガイ
ド パソコン活用＆ネットワークを参照してください。
または、保存されているデータを消去して、メモリの空き容量を
確保してください。
用紙サイズが合いません 正しい記録紙をセットしてください
記録紙サイズ設定で設定した記録紙と、トレイにセットしている
記録紙が違う可能性があります。確認して正しい記録紙をセット
してください。
用紙サイズが違います
利用できません セキュリティ機能ロック 3.0 で、使用制限されている機能を確
認してください

詳しくは、管理者にお問い合わせください。
画面表示 解決方法

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
103
両面印刷できません バックカバー（背面排紙トレイ）を完全に閉じてください
両面印刷可能な正しい用紙サイズ（A4）を選択してください
を押し、プリンタードライバーで設定を確認してください。
設定した用紙サイズの記録紙をトレイに入れてください。
冷却中
しばらくお待ちください
ファンの音を聞き、回転しているかどうか確認してください
ファンが回転している場合は、換気口が塞がれていないか確認し
てください。換気口の前に障害物があるときは取り除き、電源を
オンにしたまま約 10 分お待ちください。
ファンが回転していない場合は、本製品の を長押ししてオフ
にして、数分後に電源を入れ直してください。メモリに記憶され
たファクスデータは、電源をオフにしても消去されません。
それでも問題が解決しない場合は、本製品のメモリに残ってい
るファクスデータを別のファクシミリに転送した後、お客様相
談窓口にご連絡ください
ファクスデータの転送方法は、⇒ 104 ページ「エラーが発生し
たときのファクスの転送方法」を参照してください。

画面表示 解決方法

第4章 困ったときには
104
【印刷できません】などのエラーが解決されない場合は、本製品でファクスメッセージを印刷できません。以下
の方法でメモリに残っているファクスメッセージを別のファクス機かパソコンに転送できます。
別のファクス機に転送する場合
･･････････････････････････････････････････
1
を押して、エラーメッセージを閉
じる
･･････････････････････････････････････････
2
【メニュー】→【全てのメニュー】
→【サービス】→【データ転送】→
【ファクス転送】を押す
ファクス番号の入力画面が表示されたときは、
メモリにファクスメッセージが残っています。
手順3に進んでください。
･･････････････････････････････････････････
3
転送先のファクス番号を入力し、
【スタート】を押す
発信元登録がされていないと転送ができません。
本製品と接続しているパソコンにファ
クスメッセージを転送する場合
･･････････････････････････････････････････

1
を押して、エラーメッセージを閉
じる
･･････････････････････････････････････････
2
【メニュー】→【全てのメニュー】
→【ファクス】→【受信設定】→
【PCファクス受信】を押す
･･････････････････････････････････････････
3
【オン】を押す
･･････････････････････････････････････････
4
メッセージを確認して、【OK】を押す
パソコンの PC-FAX 受信を起動させてくださ
い。起動方法について詳しくは、
⇒ユーザーズガイド パソコン活用＆ネットワー
クを参照してください。
･･････････････････････････････････････････
5
PC-FAX 受信を起動させたパソコン
を選ぶ
USB接続しているパソコンを選ぶ場合は、
【＜USB＞】を選んで【OK】を押します。
･ メモリにファクスメッセージがあるときは、
【ファクスをPC に転送しますか?/はい/いい
え】と表示されます。

･･････････････････････････････････････････
6
【はい】を押す
･･････････････････････････････････････････
7
【本体では印刷しない】を押す
･･････････････････････････････････････････
8
を押す
この操作後は、受信したファクスは、パソコンに転送さ
れます。エラーが解決され、本製品で印刷できるように
なったら、【メモリ受信】の設定を当初の状態（オフ／
ファクス転送／電話呼び出し／メモリ保持のみ）に戻し
てください。詳しくは、⇒145ページ「メモリ受信」を
参照してください。
通信管理レポートを別のファクス機に
転送する場合
･･････････････････････････････････････････
1
を押して、エラーメッセージを閉
じる
･･････････････････････････････････････････
2
【メニュー】→【全てのメニュー】
→【サービス】→【データ転送】→

【レポート転送】を押す
･･････････････････････････････････････････
3
転送先のファクス番号を入力し、
【スタート】を押す
発信元登録がされていないと転送ができません。
エラーが発生したときのファクスの転送方法

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
105
紙がつまった！
画面にエラーメッセージが表示されます。解除方法を説明するイラストと説明文を【 】または【 】で見るこ
とができます。
紙づまりのときのメッセージ
原稿がつまったとき
⇒106ページ「原稿がつまったとき」を
参照してください。
原 稿 詰 ま り A D F
記録紙がつまったとき
⇒108ページ「記録紙がつまったとき」
を参照してください。
紙 詰 ま り X X X X
【XXXX】は、紙づまりの場所によって表示が異なります。
▲
▼
使用できない記録紙は紙づまりや故障の原因になります。⇒ 38 ページ「使用できない記録紙」を参照してください。
重 要

第4章 困ったときには
106
画面に以下のように表示されたときは、ADF（自動
原稿送り装置）に原稿がつまっています。
ADF（自動原稿送り装置）の入口で原
稿がつまったときは
･･････････････････････････････････････････
1
送り込まれていない原稿を取る
･･････････････････････････････････････････
2
ADF（自動原稿送り装置）カバーを
開く
･･････････････････････････････････････････
3
つまった原稿を取り除く
両手でゆっくり引き出してください。
つまった原稿を取り除いたときに原稿が破れた場合は、
内部に原稿が残っていないか確認してください。
･･････････････････････････････････････････
4
ADF（自動原稿送り装置）カバーを
閉じる
ADF（自動原稿送り装置）カバーの中心を押
して、左右が閉じていることを確認してくだ
さい。
･･････････････････････････････････････････

5
を押す
ADF（自動原稿送り装置）内で原稿が
つまったときは
･･････････････････････････････････････････
1
送り込まれていない原稿を取る
･･････････････････････････････････････････
2
原稿台カバーを開き、つまった原稿
を取り除く
両手でゆっくり引き出してください。
つまった原稿を取り除いたときに原稿が破れた場合は、
内部に原稿が残っていないか確認してください。
･･････････････････････････････････････････
3
原稿台カバーを閉じる
･･････････････････････････････････････････
4
を押す
原稿がつまったとき
原稿詰まり ADF
ADF（自動原稿
送り装置）カバー

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
107
ADF（自動原稿送り装置）内に破れた
原稿（紙片）などがつまったときは
･･･････････････････････････････････････････
1
原稿台カバーを開ける
･･･････････････････････････････････････････
2
かたい紙などを使い、破れた原稿（紙
片）を取り除く
･･･････････････････････････････････････････
3
原稿台カバーを閉じる
･･･････････････････････････････････････････
4
を押す
ADF（自動原稿送り装置）の出口で原
稿がつまったときは
･･･････････････････････････････････････････
1
送り込まれていない原稿を取る
･･･････････････････････････････････････････
2
つまった原稿を取り除く
両手でゆっくり引き出してください。
･･･････････････････････････････････････････

3
を押す

第4章 困ったときには
108
記録紙トレイに記録紙がつまったとき
画面に以下のように表示されたときは、記録紙トレ
イに記録紙がつまっています。
･･････････････････････････････････････････
1
本製品の電源がオンになっているこ
とを確認する
電源がオフの場合は を押してオンにしま
す。
･･････････････････････････････････････････
2
本製品から記録紙トレイを完全に引
き出す
･･････････････････････････････････････････
3
つまった記録紙を取り除く
両手でゆっくり引き出してください。

• つまった記録紙を下向きに引くと、かんたんに取り

除くことができます。

• ペンやはさみのような先のとがったもので記録紙を

取り除かないでください。

• つまった記録紙を取り除いたときに記録紙が破れた

場合は、本製品の内部に記録紙が残っていないか確
認してください。詳しくは、⇒112ページ「本製品の
内部に記録紙がつまったとき」を参照してください。
記録紙がつまったとき
紙詰まり トレイ

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
109
･･･････････････････････････････････････････
4
記録紙が記録紙トレイの適切な位置
にセットされているか確認する
･ 記録紙がトレイの中で平らになっているこ
と、▼▼▼マークより下の位置にあること
を確認してください。
･ 緑色の記録紙ガイドをつまみながら記録紙
ガイドをスライドさせて、印刷する記録紙
のサイズに合わせます。
･ 記録紙ガイドが固定され動かないことを確
認してください。
5
記録紙トレイを本製品に戻す
しっかりと奥までセットされているか確認し
てください。
排紙トレイに記録紙がつまったとき
排紙トレイに記録紙がつまったときは、以下の手順
でつまった記録紙をとってください。
･･･････････････････････････････････････････
1
本製品の電源がオンになっているこ
とを確認する
電源がオフの場合は を押してオンにしま
す。
･･･････････････････････････････････････････
2
両手でスキャナーカバーを開ける

･･･････････････････････････････････････････
3
つまった記録紙を取り除く

第4章 困ったときには
110
･･････････････････････････････････････････
4
両手でスキャナーカバーを押し下げ
て閉じる
背面に記録紙がつまったとき
画面に以下のように表示されたときは、バックカバー
（背面排紙トレイ）内に記録紙がつまっています。
･･････････････････････････････････････････
1
電源をオンにしたまま、本製品の熱
が冷めるまで10分以上待つ
本製品の電源がオフの場合は を押してオ
ンにし、10分以上待ちます。
･･････････････････････････････････････････
2
バックカバー（背面排紙トレイ）を
開ける
紙詰まり 後ろ
本製品の使用直後は、内部は非常に高温になって
いる部分があります。本製品のバックカバー（背
面排紙トレイ）を開けたときは、イラストのグ
レーの部分には触れないでください。やけどのお
それがあります。
警 告

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
111
･･･････････････････････････････････････････
3
左右の青色のつまみを手前に引き、定
着ユニットカバーを開ける
･･･････････････････････････････････････････
4
定着ユニットからつまった記録紙を
取り除く
両手でゆっくり引き出してください。

• ペンやはさみのような先のとがったもので記録紙を

取り除かないでください。

• つまった記録紙を取り除いたときに記録紙が破れた

場合は、本製品の内部に記録紙が残っていないか確
認してください。詳しくは、⇒112ページ「本製品の
内部に記録紙がつまったとき」を参照してください。
･･･････････････････････････････････････････
5
元の状態に戻す
1 定着ユニットカバーを閉じる
･ 左右の青色のつまみが上がり固定された
ことを確認してください。
2 バックカバー（背面排紙トレイ）を閉じる

第4章 困ったときには
112
本製品の内部に記録紙がつまったとき
画面に以下のように表示されたときは、本製品の内
部に記録紙がつまっています。
･･････････････････････････････････････････
1
電源をオンにしたまま、本製品の熱
が冷めるまで10分以上待つ
本製品の電源がオフの場合は を押してオ
ンにし、10分以上待ちます。
･･････････････････････････････････････････
2
フロントカバーを開ける
･･････････････････････････････････････････
3
ドラムユニットを取り出す
ドラムユニットを取り出すことで、つまった記
録紙を取り除くことができる場合があります。
また、本製品内部からつまった記録紙を取り
除くことができます。
紙詰まり 内部
本製品の使用直後は、イラストのグレー部分には
触れないでください。やけどの恐れがあります。
本製品内部には非常に高温になる部分があります。
警 告

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
113
･･･････････････････････････････････････････
4
つまった記録紙を取り除く
両手でゆっくり引き出してください。
･･･････････････････････････････････････････
ペンやはさみのような先のとがったもので記録紙を取り
除かないでください。
･･･････････････････････････････････････････
5
元の状態に戻す
1 ドラムユニットを戻す
2 フロントカバーを閉じる

• 本製品の内部からつまった紙や破れた紙を取り除い

た後、本製品にコンピューターからのデータが残っ
ている場合は、残りのデータが印刷されます。

• 本製品の内部に記録紙がつまっているときに本製品

の電源をオフにした場合は、印刷開始後、不完全な
データを印刷することがあります。
本製品の電源をオンにする前に、コンピューターの
印刷実行ジョブを削除してください。
■ ドラムユニット、トナーカートリッジを本製
品から取り外した場合は、あらかじめ平らな
場所に新聞紙などを用意し、その上に置いて
ください。トナーが飛び散ることがあります
ので、汚れてもよい紙を用意してください。
■ ドラムユニットとトナーカートリッジの取り
扱いには細心の注意を払ってください。万一、
トナーが飛び散って手や衣服が汚れた場合
は、すぐに拭き取るか冷たい水で洗い流して
ください。
重 要

第4章 困ったときには
114
両面印刷時に記録紙がつまったとき
画面に以下のように表示されたときは、背面に原稿
がつまっています。
･･････････････････････････････････････････
1
電源をオンにしたまま、本製品の熱
が冷めるまで10分以上待つ
本製品の電源がオフの場合は を押してオ
ンにし、10分以上待ちます。
･･････････････････････････････････････････
2
本製品から記録紙トレイを完全に引
き出す
･･････････････････････････････････････････
3
本製品の背面から両面トレイを完全
に引き出す
･･････････････････････････････････････････
4
本製品の内部または両面トレイに
つまった記録紙を取り除く
･･････････････････････････････････････････
5
本製品の底面につまった記録紙が
ないか確認する
紙詰まり 両面

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
115
･･･････････････････････････････････････････
6
記録紙トレイと両面トレイを本製品
に戻す
しっかりと奥までセットされているか確認し
てください
･･･････････････････････････････････････････
7
バックカバー（背面排紙トレイ）を
開ける
･･･････････････････････････････････････････
8
つまった記録紙を取り除く
両手でゆっくり引き出してください。

• ペンやはさみのような先のとがったもので記録紙を

取り除かないでください。

• つまった記録紙を取り除いたときに記録紙が破れた

場合は、本製品の内部に記録紙が残っていないか確
認してください。詳しくは、⇒112ページ「本製品の
内部に記録紙がつまったとき」を参照してください。
･･･････････････････････････････････････････
9
本製品のバックカバー（背面排紙ト
レイ）をしっかりと閉じる
本製品の使用直後は、イラストのグレー部分には
触れないでください。やけどの恐れがあります。
本製品内部には非常に高温になる部分があります。
警 告

第4章 困ったときには
116
原因がよくわからない！
コピー／印刷ができない

困ったときには（コピー／印刷）

電源コードは差さっていますか コンセントに電源コードを確実に差し込んでくださ
い。
本製品の電源はオンになっていますか 本製品の を押してオンにしてください。
< 電源がオンにならない場合 >
（落雷やパワーサージなどの）瞬間的に発生する大
電流によって、本製品内部で安全装置が動作した
可能性があります。
本製品の を長押ししてオフにして、電源プラグ
を抜いてください。10 分後に電源プラグを差し込
み、 を押してオンにしてください。
トナーカートリッジが正しく取り付けら
れていますか
トナーカートリッジとドラムユニットを正しく取り
付けてください｡⇒ 88 ページ「トナーカートリッジ
の交換」、⇒ 91 ページ「ドラムユニットの交換」を
参照してください。
給紙ローラーが汚れていませんか ⇒ 82 ページ「給紙ローラーの清掃」を参照してく
ださい。
画面に【記録紙を送れません】と表示さ
れていませんか
記録紙がまっすぐにセットされていることを確認し
てください。また、記録紙が丸まっていないか、記
録紙が折れ曲がっていないか確認してください。

記録紙トレイに記録紙を多くセットして
いませんか
記録紙を少し減らしてセットしてください。
原稿が正しく送り込まれていますか
（ADF（自動原稿送り装置）使用時）
･ 原稿を一度取り出し、もう一度確実に挿入してく
ださい。
･ ADF（自動原稿送り装置）カバーをもう一度閉じ
直してください。
･ 原稿が薄すぎたり厚すぎたりしている場合や、原
稿が折れ曲がったり、カールしていたり、しわに
なっている場合は、原稿台ガラスからファクスや
コピーをしてください。
⇒ 49 ページ「原稿台ガラスにセットする」を参
照してください。
･ 原稿のサイズを確認してください。
･ 原稿挿入口に破れた原稿などがつまっている場合
があります。ADF（自動原稿送り装置）カバーを
開け、つまっている原稿を取り除いてください。
⇒ 106 ページ「原稿がつまったとき」を参照して
ください。
ここを確かめてください 対処方法

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
117
両面印刷ができない
プリンタードライバーの給紙方法は正し
いですか
プリンタードライバーの給紙方法を確認してください。
･ 手差しスロットから印刷したい場合は、プリン
タードライバーの［給紙方法］が［手差し］になっ
ていることを確認してください。
･ 記録紙トレイから印刷したい場合は、プリンタード
ライバーの［給紙方法］が［自動選択］または
［トレイ１］になっていることを確認してください。
封筒を給紙しない 手差しスロットから封筒の給紙ができます。使用し
ているアプリケーションが印刷する封筒の大きさに
設定されていることを確認してください。使用して
いるアプリケーションソフトのページ設定、または
文章設定メニューで設定することができます。使用
しているアプリケーションソフトの取扱説明書を参
照してください。
原稿が斜めになって送り込まれていませ
んか（ADF（自動原稿送り装置）使用時）
原稿ガイドを原稿に合わせてください。
記録紙トレイに記録紙を正しくセットし
ていますか
⇒ 40 ページ「記録紙トレイから印刷する」を参照

してください。
手差しスロットに記録紙を正しくセット
していますか
記録紙は一枚ずつセットしてください。
両手で手差しスロットの奥までしっかりと記録紙を
差し込んでください。
⇒ 42 ページ「手差しスロットから印刷する」を参照
してください。
記録紙がつまっていないか確認してくださ
い
⇒105ページ「紙がつまった！」を参照してください。
フロントカバー、またはバックカバー（背面排紙ト
レイ）を確実に閉めてください。
バックカバー（背面排紙トレイ）内部の
左右両側の緑色レバーの位置はあってい
ますか
バックカバー（背面排紙トレイ）内部の左右両側の
緑色レバーの位置を確認してください。⇒ 40 ペー
ジ「記録紙トレイから印刷する」、⇒ 42 ページ「手
差しスロットから印刷する」を参照してください。
ここを確かめてください 対処方法
プリンタードライバーの設定は正しいで
すか
プリンタードライバーが［両面印刷］に設定されて
いるか確認してください。
用紙サイズを正しく設定していますか 用紙サイズが正しく設定されているか確認してくだ
さい。
バックカバー（背面排紙トレイ）が完全

に閉じていますか
バックカバー（背面排紙トレイ）が完全に閉じている
か確認してください。
ここを確かめてください 対処方法

第4章 困ったときには
118
排紙トレイから記録紙が落ちる
コピーできない
排紙ストッパーは開いていますか 上面排紙トレイの排紙ストッパーを開けてください。
ここを確かめてください 対処方法
コピーモードになっていますか 【コピー】を押してコピーモードにしてください。
セキュリティ機能ロック 3.0 が設定され
ていませんか
本製品の管理者にセキュリティ機能ロック 3.0 が設
定されていないか確認してください。
ここを確かめてください 対処方法

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
119
コンピューターから印刷できない
以下の順番で確認してください。
① ケーブルが正しく接続されていますか ･ 本製品側とコンピューター側の両方のケーブルを
差し直してください。（USB ハブなどを経由しては
接続できません。）
･ 複数の機器がコンピューターに接続されている場
合は、一時的に本製品以外を取り外して、印刷・コ
ピー・ファクス・スキャンができるか試してくだ
さい。
② 本製品が通常ご使用になるプリンター
に設定されていますか
本製品のアイコンにチェックマークが付いているか
確認してください。付いていない場合は、以下の手
順に従って、チェックマークを付けます。
<Windows Server
®
2012 R2>
スタート画面上で、［コントロール パネル］をク
リックし、［ハードウェア］の［デバイスとプリン
ターの表示］をクリックします。本製品のアイコ
ンを右クリックし、［通常使うプリンターに設定］
をクリックしてチェックを入れます。
<Windows
®
8、または Windows Server
®
2012>

デスクトップの右下にマウスを移動し、メニュー
バーが表示されたら［設定］-［コントロール パネ
ル］をクリックし、［ハードウェアとサウンド］の
［デバイスとプリンターの表示］をクリックしま
す。本製品のアイコンを右クリックし、［通常使う
プリンターに設定］をクリックしてチェックを入
れます。
<Windows
®
7、またはWindows Server
®
2008 R2>
メニューから［デバイスとプリンター］をクリッ
クします。本製品のアイコンを右クリックし、［通常
使うプリンターに設定］にカーソルを合わせ、通常
使うプリンタードライバーにチェックを入れます。
<Windows Vista
®
、または Windows Server
®
2008>
メニューから［コントロール パネル］-［ハー
ドウェアとサウンド］-［プリンタ］の順にクリッ
クします。本製品のアイコンを右クリックし、［通
常使うプリンタに設定］をクリックしてチェック
を入れます。
<Windows
®
XP、またはWindows Server
®
2003>
［スタート］-［コントロール パネル］-［プリンタ

とその他のハードウェア］-［プリンタと FAX］の
順にクリックします。本製品のアイコンを右ク
リックし、［通常使うプリンタに設定］をクリック
してチェックを入れます。
③ 画面にエラーメッセージが表示されて
いませんか
⇒ 99 ページ「画面にエラーメッセージが表示され
た！（エラーメッセージ一覧）」を参照してください。
ここを確かめてください 対処方法

第4章 困ったときには
120
④ オフラインの状態になっていませんか 本製品がオフラインになっていないか確認します。
<Windows Server
®
2012 R2>
スタート画面上で、［コントロール パネル］をク
リックし、［ハードウェア］の［デバイスとプリン
ターの表示］をクリックします。
本製品のアイコンを右クリックし、［印刷ジョブの
表示］をクリックします。
［プリンター］をクリックし、［プリンターをオフ
ラインで使用する］にチェックがある場合は、オ
フラインの状態です。［プリンターをオフラインで
使用する］をクリックし、チェックを外してくだ
さい。
<Windows
®
8、または Windows Server
®
2012>
デスクトップの右下にマウスを移動し、メニュー
バーが表示されたら［設定］-［コントロール パネ
ル］をクリックし、［ハードウェアとサウンド］の
［デバイスとプリンターの表示］をクリックします。
本製品のアイコンを右クリックし、［印刷ジョブの
表示］をクリックします。［プリンター］をクリッ
クし、［プリンターをオフラインで使用する］に

チェックがある場合は、オフラインの状態です。
チェックを外してオンラインにしてください。
<Windows
®
7、またはWindows Server
®
2008 R2>
メニューから［デバイスとプリンター］をクリッ
クします。本製品のアイコンを右クリックし、［印
刷ジョブの表示］をクリックします。
［プリンター］をクリックし、［プリンターをオフ
ラインで使用する］にチェックがある場合は、オ
フラインの状態です。チェックを外してオンライ
ンにしてください。
<Windows Vista
®
、またはWindows Server
®
2008>
メニューから［コントロール パネル］-［ハー
ドウェアとサウンド］-［プリンタ］の順にクリッ
クします。本製品のアイコンを右クリックし、［プ
リンタをオンラインで使用する］がメニューにあ
る場合は、オフラインの状態です。［プリンタをオ
ンラインで使用する］をクリックしてください。
<Windows
®
XP、またはWindows Server
®
2003>
［スタート］-［コントロール パネル］-［プリンタ

とその他のハードウェア］-［プリンタと FAX］の
順にクリックします。本製品のアイコンを右ク
リックし、［プリンタをオンラインで使用する］が
メニューにある場合は、オフラインの状態です。
［プリンタをオンラインで使用する］をクリックし
てください。
ここを確かめてください 対処方法

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
121
⑤ 一時停止の状態になっていませんか 本製品が一時停止の状態になっていないか確認します。
<Windows Server
®
2012 R2>
スタート画面上で、［コントロール パネル］をク
リックし、［ハードウェア］の［デバイスとプリン
ターの表示］をクリックします。本製品のアイコ
ンを右クリックし、［印刷ジョブの表示］をクリッ
クします。
［Brother MFC-XXXX Printer- 一時停止］が表示
されていたら、再開させたい印刷データを右ク
リックし、［再開］をクリックしてください。
<Windows
®
8、または Windows Server
®
2012>
デスクトップの右下にマウスを移動し、メニュー
バーが表示されたら［設定］-［コントロール パネ
ル］をクリックし、［ハードウェアとサウンド］の
［デバイスとプリンターの表示］をクリックしま
す。本製品のアイコンを右クリックし、［印刷ジョ
ブの表示］をクリックします。
［Brother MFC-XXXX Printer- 一時停止］が表示

されていたら、再開させたい印刷データを右ク
リックし、［再開］をクリックしてください。
<Windows
®
7、またはWindows Server
®
2008 R2>
メニューから［デバイスとプリンター］をクリッ
クします。本製品のアイコンを右クリックし、［印
刷ジョブの表示］をクリックします。
［Brother MFC-XXXX Printer- 一時停止］が表示
されていたら、再開させたい印刷データを右ク
リックし、［再印刷］をクリックしてください。
<Windows Vista
®
、または Windows Server
®
2008>
メニューから［コントロール パネル］-［ハー
ドウェアとサウンド］-［プリンタ］の順にクリッ
クします。本製品のアイコンを右クリックし、［印
刷の再開］がメニューにある場合は、一時停止の
状態です。［印刷の再開］をクリックしてください。
<Windows
®
XP、またはWindows Server
®
2003>
［スタート］-［コントロール パネル］-［プリンタ
とその他のハードウェア］-［プリンタと FAX］の

順にクリックします。本製品のアイコンを右ク
リックし、［印刷の再開］がメニューにある場合は、
一時停止の状態です。［印刷の再開］をクリックし
てください。
ここを確かめてください 対処方法

第4章 困ったときには
122
⑥ 印刷待ちのデータがありませんか 印刷に失敗した古いデータが残っている場合があり
ます。以下の方法でデータを削除してください。
<Windows Server
®
2012 R2>
スタート画面上で、［コントロール パネル］をク
リックし、［ハードウェア］の［デバイスとプリン
ターの表示］をクリックします。本製品のアイコ
ンを右クリックし、［印刷ジョブの表示］をクリッ
クします。
印刷データを選択し、［ドキュメント］メニューか
ら［キャンセル］を選択します。
<Windows
®
8、または Windows Server
®
2012>
デスクトップの右下にマウスを移動し、メニュー
バーが表示されたら［設定］-［コントロール パネ
ル］をクリックし、［ハードウェアとサウンド］の
［デバイスとプリンターの表示］をクリックしま
す。本製品のアイコンを右クリックし、［印刷ジョ
ブの表示］をクリックします。印刷データを選択
し、［ドキュメント］メニューから［キャンセル］
を選択します。
<Windows
®
7、またはWindows Server

®
2008 R2>
メニューから［デバイスとプリンター］をクリッ
クします。本製品のアイコンを右クリックし、［印
刷ジョブの表示］をクリックします。
印刷データを選択し、［ドキュメント］メニューか
ら［キャンセル］を選択します。
<Windows Vista
®
、またはWindows Server
®
2008>
メニューから［コントロール パネル］-［ハー
ドウェアとサウンド］-［プリンタ］の順にクリッ
クします。本製品のアイコンをダブルクリックし
て、印刷データを選択します。［ドキュメント］メ
ニューから［キャンセル］を選択します。
<Windows
®
XP、またはWindows Server
®
2003>
［スタート］-［コントロール パネル］-［プリンタ
とその他のハードウェア］-［プリンタと FAX］の
順にクリックします。本製品のアイコンをダブル
クリックして、印刷データを選択します。［ドキュ
メント］メニューから［キャンセル］を選択します。
･ 本製品内に残っているデータを消去する場合は、
を押してください。
ここを確かめてください 対処方法

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
123
⑦ 印刷先（ポート）の設定が間違ってい
ませんか
<Windows Server
®
2012 R2>
スタート画面上で、［コントロール パネル］をク
リックし、［ハードウェア］の［デバイスとプリン
ターの表示］をクリックします。本製品のアイコ
ンを右クリックし、［プリンターのプロパティ］を
クリックします。［ポート］タブをクリックして、
印刷先のポートを正しく設定します。
<Windows
®
8、または Windows Server
®
2012>
デスクトップの右下にマウスを移動し、メニュー
バーが表示されたら［設定］-［コントロール パネ
ル］をクリックし、［ハードウェアとサウンド］の
［デバイスとプリンターの表示］をクリックしま
す。本製品のアイコンを右クリックし、［プリン
ターのプロパティ］をクリックします。［ポート］
タブをクリックして、印刷先のポートを正しく設
定します。
<Windows
®
7、またはWindows Server
®
2008 R2>
メニューから［デバイスとプリンター］をクリッ
クします。本製品のアイコンを右クリックし、［プ

リンターのプロパティ］をクリックします。
［ポート］タブをクリックして、印刷先のポートを
正しく設定します。
<Windows Vista
®
、または Windows Server
®
2008>
メニューから［コントロール パネル］-［ハー
ドウェアとサウンド］-［プリンタ］の順にクリッ
クします。本製品のアイコンを右クリックし、［プ
ロパティ］をクリックします。［ポート］タブをク
リックして、印刷先のポートを正しく設定します。
<Windows
®
XP、またはWindows Server
®
2003>
［スタート］-［コントロール パネル］-［プリンタ
とその他のハードウェア］-［プリンタと FAX］の
順にクリックします。本製品のアイコンを右ク
リックし、［プロパティ］をクリックします。［ポー
ト］タブをクリックして、印刷先のポートを正し
く設定します。
⑧ セキュリティ機能ロックが設定されて
いませんか
ネットワーク管理者に連絡して、セキュリティ機能
ロックが設定されていないか確認してください。
⑨ Adobe
®
Illustrator

®
を使用していま
すか
印刷解像度が高すぎる可能性があります。印刷解像
度を低く設定してください。
⑩ お使いのコンピューターを再起動して、
本製品の電源を入れ直してください
本製品とコンピューターを確認しても印刷できない
場合は、コンピューターを再起動し、本製品の電源
を入れ直してください。
⑪ プリンタードライバーをアンインス
トールし、再インストールしてくだ
さい
本製品の電源を入れ直しても印刷できない場合は、
プリンタードライバーをアンインストールしてから
コンピューターを再起動し、もう一度ドライバーを
インストールしてください。
ここを確かめてください 対処方法

第4章 困ったときには
124
コピー／印刷結果が悪い
印刷した内容に問題がある場合は、はじめに以下の手順を確認してください。
それでも解決しない場合は、「こんなコピー /印刷結果のときは」の問題例やイラストを確認し、対処方法に従っ
てください。
1. 本製品の仕様を満たしている記録紙を使用しているか確認してください。⇒ 36 ページ「記録紙の基本」を参照
してください。
2. ドラムユニットとトナーカートリッジが正しく取り付けられているか確認してください。
印刷結果がかすれる ･ 本製品の設置環境を確認してください。湿気が多
い場所や高温の場所で使用すると、この問題が起
きることがあります。⇒「安全にお使いいただく
ために」を参照してください。
･ すべてのページが薄い場合には、トナー節約モー
ドになっていることがあります。プリンタードラ
イバーの［拡張機能］タブで［トナー節約モード］
のチェックがはずれているか確認してください。
･ ドラムユニットを清掃してください。⇒ 80 ペー
ジ「ドラムユニットの清掃」を参照してください。

･ コロナワイヤーを清掃してください。⇒ 78 ペー
ジ「コロナワイヤーの清掃」を参照してください。
･ 新しいトナーカートリッジに交換して試してみて
ください。⇒ 88 ページ「トナーカートリッジの
交換」を参照してください。
･ 新しいドラムユニットに交換して試してみてくだ
さい。⇒ 91 ページ「ドラムユニットの交換」を
参照してください。
背景が灰色になる ･ ご使用の記録紙が本製品に適しているか確認して
ください。⇒ 36 ページ「記録紙の基本」を参照
してください。
･ 本製品の設置環境を確認してください。湿気が多
い場所や高温の場所で使用すると、グレーの背景
が入ることが多くなる場合があります。⇒「安全
にお使いいただくために」を参照してください。
･ ドラムユニットを清掃してください。⇒ 80 ペー
ジ「ドラムユニットの清掃」を参照してください。
･ 新しいトナーカートリッジに交換して試してみて
ください。⇒ 88 ページ「トナーカートリッジの
交換」を参照してください。
･ 新しいドラムユニットに交換して試してみてくだ

さい。⇒ 91 ページ「ドラムユニットの交換」を
参照してください。
こんなコピー／印刷結果のときは 対処方法
ABCDEFGH
abcdefghijk
ABCD
abcde
01234
CDEF
defg
BC
cd
23
ABCDEFGH
abcdefghijk
ABCD
abcde
01234

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
125
同じイメージが等間隔で繰り返し
印刷される
･ ご使用の記録紙が本製品に適しているか確認して
ください。表面が粗い紙や厚紙を使うとこの問題
が起きることがあります。⇒ 36 ページ「記録紙
の基本」を参照してください。
･ プリンタードライバーで適切な用紙種類を選択し
ているか、確認してください。
･ 設定メニューで、適切な用紙種類を選択している
か、確認してください。⇒ 142 ページ「機能一覧」
･ プリンタードライバーで、［印刷結果の改善］を選
択して、設定を確認してください。
･ バックカバー（背面排紙トレイ）を開け、左右の
緑色レバーが完全に上がっているか確認してくだ
さい。緑色レバーが下がっている場合は、レバー
を上げてください。
･ ドラムユニットを清掃してください。⇒ 80 ペー
ジ「ドラムユニットの清掃」を参照してください。
･ 新しいドラムユニットに交換して試してみてくだ
さい。⇒ 91 ページ「ドラムユニットの交換」を
参照してください。
･ 新しいトナーカートリッジに交換して試してみて
ください。⇒ 88 ページ「トナーカートリッジの

交換」を参照してください。
･ 定着ユニットが汚れていることがあります。お客
様相談窓口へお問い合わせください。
こんなコピー／印刷結果のときは 対処方法

第4章 困ったときには
126
トナー汚れが生じる ･ コロナワイヤーを清掃してください。⇒ 78 ペー
ジ「コロナワイヤーの清掃」を参照してください。
･ ご使用の記録紙が本製品に適しているか確認して
ください。表面が粗い記録紙を使うとこの問題が
起きることがあります。⇒ 36 ページ「記録紙の
基本」を参照してください。
･ ドラムユニットが破損していることがあります。
新しいドラムユニットを挿入してください。⇒ 91
ページ「ドラムユニットの交換」を参照してくだ
さい。
･ 定着ユニットが汚れていることがあります。お客
様相談窓口へお問い合わせください。
印字部がところどころ白く欠ける ･ ご使用の記録紙が本製品に適しているか確認して
ください。⇒ 36 ページ「記録紙の基本」を参照
してください。
･ プリンタードライバーの［用紙種類］で［超厚紙］
を選択するか、現在ご使用のものより薄い記録紙
をご使用ください。
･ 本製品の設置環境を確認してください。湿気が多
い場所で使用すると、こうした問題が起きること
があります。⇒「安全にお使いいただくために」を

参照してください。
･ ドラムユニットが破損していることがあります。
新しいドラムユニットを挿入してください。⇒ 91
ページ「ドラムユニットの交換」を参照してくだ
さい。
真っ黒なページが印刷される ･ ドラムユニット内にあるコロナワイヤーを清掃す
ることで問題が解決することがあります。緑色の
つまみを 2、3 回往復させてください。緑色のつ
まみが必ず元の位置（▲）に戻してあるか確認し
てください。⇒ 78 ページ「コロナワイヤーの清
掃」を参照してください。
･ ドラムユニットが破損していることがあります。
新しいドラムユニットに交換して試してみてくだ
さい。⇒ 91 ページ「ドラムユニットの交換」を
参照してください。
こんなコピー／印刷結果のときは 対処方法
ABCDEFGH
abcdefghijk
ABCD
abcde
01234

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
127
印刷されたページに、白い線が
横方向に現れる
･ ご使用の記録紙が本製品に適しているか確認して
ください。表面が粗い紙や厚紙を使うとこの問題
が起きることがあります。
･ プリンタードライバーで適切な用紙種類を選択し
ているか、確認してください。
･ 設定メニューで、適切な用紙種類を選択している
か、確認してください。⇒ 142 ページ「機能一覧」
･ 本製品の中につまった紙や破れた紙が残っていな
いことを確認してください。
･ この問題は本製品が自動的に解決することがあり
ます。特に長期間ご使用にならなかった後は、複
数ページを印刷してこの問題が解消されるか試し
てみてください。
･ ドラムユニットを清掃してください。⇒ 80 ペー
ジ「ドラムユニットの清掃」を参照してください。
･ ドラムユニットが破損していることがあります。
新しいドラムユニットに交換して試してみてくだ
さい。⇒ 91 ページ「ドラムユニットの交換」を
参照してください。
印刷されたページに、平行な線が
現れる
･ ドラムが破損していることがあります。新しいド

ラムユニットを挿入してください。⇒ 91 ページ
「ドラムユニットの交換」を参照してください。
･ ドラムユニットを清掃してください。⇒ 80 ペー
ジ「ドラムユニットの清掃」を参照してください。
･ ドラムユニット内にあるコロナワイヤーを清掃す
ることで問題が解決することがあります。緑色の
つまみを 2、3 回往復させてください。緑色のつ
まみが必ず元の位置（▲）に戻してあるか確認し
てください。⇒ 78 ページ「コロナワイヤーの清
掃」を参照してください。
印刷されたページに、白い線が
縦方向に現れる
･ 本製品の中につまった紙や破れた紙が残っていな
いことを確認してください。
･ トナー残量が少なくなっているか、またはトナー
カートリッジが破損していることがあります。新
しいトナーカートリッジに交換して試してみてく
ださい。⇒ 88 ページ「トナーカートリッジの交
換」を参照してください。
･ ドラムが破損していることがあります。新しいド
ラムユニットを挿入してください。⇒ 91 ページ
「ドラムユニットの交換」を参照してください。

こんなコピー／印刷結果のときは 対処方法
ABCDEFGH
abcdefghijk
ABCD
abcde
01234
ABCDEFGH
abcdefghijk
ABCD
abcde
01234
ABCDEFGH
abcdefghijk
ABCD
abcde
01234

第4章 困ったときには
128
印刷されたページに、白い線が
横方向に現れる
･ 本製品の設置環境を確認してください。湿気が多
い場所や高温の場所で使用すると、この問題が起
きることがあります。
･ ドラムユニットを清掃してください。⇒ 80 ペー
ジ「ドラムユニットの清掃」を参照してください。
･ 数ページ印刷してみてもこの問題が解決されない
場合は、新しいドラムユニットに交換してくださ
い。⇒ 91 ページ「ドラムユニットの交換」を参
照してください。
黒い文章や画像が印刷されたページに
周期な点が現れる
白い文章や画像が印刷されたページに
周期な点が現れる
･ 数ページ印刷してみてもこの問題が解決されない
場合は、感光ドラム表面にのりが付着しているこ
とがあります。
⇒ 80 ページ「ドラムユニットの清掃」を参照し
てください。
･ ドラムが破損していることがあります。新しいド
ラムユニットを挿入してください。⇒ 91 ページ
「ドラムユニットの交換」を参照してください。
こんなコピー／印刷結果のときは 対処方法
94 mm
94 mm

94 mm
94 mm

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
129
黒い汚れが平行に繰り返し入る ･ ドラムが破損していることがあります。新しいド
ラムユニットに交換して試してみてください。⇒
91 ページ「ドラムユニットの交換」を参照してく
ださい。
･ トナーカートリッジが破損していることがありま
す。新しいトナーカートリッジに交換して試して
みてください。⇒ 88 ページ「トナーカートリッ
ジの交換」を参照してください。
･ ドラムユニットを清掃してください。⇒ 80 ペー
ジ「ドラムユニットの清掃」を参照してください。
･ ご使用の記録紙が本製品に適しているか確認して
ください。⇒ 36 ページ「記録紙の基本」を参照
してください。
･ ラベル紙をご使用の場合には、ラベルののりが感
光ドラムに付着することがあります。ドラムユ
ニットを清掃してください。⇒ 80 ページ「ドラ
ムユニットの清掃」を参照してください。
･ ドラム表面を傷つける恐れがありますので、ク
リップやホッチキスがついた記録紙はご使用にな
らないでください。
･ 開封されたドラムユニットは過度の直射日光や照

明で品質が損なわれることがあります。
印刷されたページに、線が縦方向に
現れる
･ ドラムユニット内のコロナワイヤーを清掃してく
ださい。⇒ 78 ページ「コロナワイヤーの清掃」を
参照してください。
ドラムユニットの緑色のつまみが元の位置（▲）に
あるか確認してください。
･ ドラムが破損していることがあります。新しいド
ラムユニットに交換して試してみてください⇒
91 ページ「ドラムユニットの交換」を参照してく
ださい。
･ トナーカートリッジが破損していることがありま
す。新しいトナーカートリッジに交換して試して
みてください。⇒ 88 ページ「トナーカートリッ
ジの交換」を参照してください。
･ 定着ユニットが汚れていることがあります。お客
様相談窓口へお問い合わせください。
こんなコピー／印刷結果のときは 対処方法
ABCDEFGH
abcdefghijk
ABCD
abcde
01234
ABCDEFGH
abcdefghijk
ABCD
abcde
01234

第4章 困ったときには
130
斜めに印刷される ･ 記録紙やその他のメディアが記録紙トレイに正し
く挿入されているか確認してください。また、記
録紙ガイドが記録紙の大きさに合っているか確認
してください。
･ 記録紙ガイドを正確にセットしてください。記録
紙ガイドのツメが溝にしっかりはまっているか確
認してください。⇒ 40 ページ「記録紙トレイか
ら印刷する」を参照してください。
･ 手差しスロットをご使用の場合は⇒ 42 ページ「手
差しスロットから印刷する」を参照してください。
･ 記録紙トレイ内の紙の枚数が多すぎる場合があり
ます。⇒ 40 ページ「記録紙トレイから印刷する」
を参照してください。
･ 記録紙の種類と品質を確認してください。⇒ 36
ページ「記録紙の基本」を参照してください。
･ 両面印刷時にこの問題が発生した場合は、以下を
確認してください。

• 両面トレイが完全にセットされているか
• バックカバーが完全に閉じられているか
• 両面トレイに破れた記録紙がつまっていないか

カールしたり波打って印刷される ･ 記録紙の種類と品質を確認してください。高温ま
たは多湿によって紙のカールが起きることがあり
ます。⇒ 36 ページ「記録紙の基本」を参照して
ください。
･ 本製品を長時間使用していないと、記録紙が記録
紙トレイの中で過度に吸湿していることがありま
す。トレイの中の記録紙を裏返すか、記録紙をさ
ばいてから向きを 180 度回転させてみてくださ
い。
･ バックカバー（背面排紙トレイ）を開いて、印刷
してみてください。詳細は、⇒ 40 ページ「記録
紙トレイから印刷する」を参照してください。
･ プリンタードライバーで、［印刷結果の改善］を選
択して、設定を確認してください。
しわが寄ったり折れ曲がって印刷される ･ 記録紙が正しく給紙されているか確認してくださ
い。⇒ 40 ページ「記録紙トレイから印刷する」を
参照してください。
･ 記録紙の種類と品質を確認してください。⇒ 36
ページ「記録紙の基本」を参照してください。
･ トレイの中の記録紙を裏返すか、向きを 180 度回
転させてみてください。

こんなコピー／印刷結果のときは 対処方法
ABCDEFGH
abcdefghijk
ABCD
abcde
01234
B DEFGH
abc efghijk
A CD
bcde
1 34

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
131
封筒にしわが寄ったり折れ曲がって
印刷される
･ 封筒のフラップの向きを180度回転させてみてく
ださい。しわが改善されることがあります。
･ バックカバー（背面排紙トレイ）を開け、左右の
緑色レバーが完全に下がっているか確認してくだ
さい。緑色レバーが上がっている場合は、レバー
を下げてください。
こんなコピー／印刷結果のときは 対処方法

第4章 困ったときには
132
印刷された箇所を指でこすると汚れる ･ バックカバー（背面排紙トレイ）を開け、左右の
緑色レバーが完全に上がっているか確認してくだ
さい。緑色レバーが下がっている場合は、レバー
を上げてください。
･ プリンタードライバーの設定で［トナーの定着を
改善する］を選択してください。詳細は、［印刷結
果の改善］を選択して、設定を確認してください。
数ページしか印刷しない場合は、プリンタードラ
イバーの設定で記録紙の種類を、より厚い記録紙
に変更してください。
丸まって印刷される ･ プリンタードライバーの設定で［用紙のカールを
軽減する］を選択してください。
詳細は、［印刷結果の改善］を選択して、設定を確
認してください。
･ トレイの中の記録紙を裏返して、再度印刷してく
ださい。（レターヘッドのある記録紙は除く）
こんなコピー／印刷結果のときは 対処方法
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

本書の使いかた

目次

使う前に知ってほしいこと

まずは使ってみましょう

日常のお手入れ

困 っ た と き に は

付録
（索引）
133
スキャンできない
ファクスできない

困ったときには（スキャン）

スキャン中にエラーが表示される Windows
®
の場合、Presto! PageManagerで［ファ
イル］-［ソースの選択］-［ソースを選択］ダイアロ
グボックスで［TW-Brother MFC-XXXX］を選択
し、［OK］をクリックしてください。
Macintosh の場合、［ファイル］-［取り込みデバイ
スを選択］の選択をして、Brother TWAIN ドライ
バーを選択し、［選択］をクリックしてください。
OCR が使用できない 解像度を上げてもう一度スキャンしてください。
ネットワークスキャンが使用できない ⇒「ユーザーズガイド パソコン活用＆ネットワーク」
を参照してください。

困ったときには（電話／ファクス）

このような場合は 対処方法
本製品が正しく設定されていますか 回線種別を正しく設定してください。
⇒ 34 ページ「電話回線のこと」、⇒ユーザーズガイ
ド 応用編「全体にかかわる設定」を参照してください。
ファクスを送信／受信できる相手とでき
ない相手がいますか
【安心通信モード】を設定してください。このとき、
【標準】→【安心（VoIP）】の順にお試しください。
⇒ユーザーズガイド 応用編「ファクス送信」を参照
してください。
ダイヤルできますか ･ 電話線を正しく接続してください。
･ 接続されている電話機の受話器が上がっている場
合は受話器を戻し、本製品の【オンフック】を押
して相手先のファクス番号を入力し、ファクスを
送信してください。詳しくは、⇒ 53 ページ「ファ
クスを手動で送信する」を参照してください。
送信確認レポートで、結果欄にエラーと
印刷される
もう一度ファクスを送信してください。問題が続い
ている場合、電話会社に問い合わせ、回線を確認し
てください。
原稿を正しくセットしていますか 原稿を正しくセットしているか確認してください。

登録している電話番号に、ポーズ【p】
が入っていませんか
登録している電話番号に、ポーズ【p】が入っている
場合は、削除してください。
ここを確かめてください 対処方法

第4章 困ったときには
134
ファクスできない（応用編）
IP フォンを使用していますか ご利用しているプロバイダーへファクス通信が保障
されていることを確認してください。
IP 網を使用した専用線を使用しています
か
【安心通信モード】を【標準】に変更してください。
または、一般電話回線を選択して送信してください。
⇒ユーザーズガイド 応用編「ファクス送信」を参照
してください。
ADSL 環境ですか ･ ブランチ（並列）接続をしないでください。
･ ラインセパレータ（分岐器）を使用すると改善す
る場合があります。
ここを確かめてください 対処方法
自動受信できない ･ 呼び出しベル回数が多すぎないか確認してくださ
い。受信モードのときは呼び出しベル回数を 6 回
以下に、留守モードのときは呼び出しベル回数を
2 回以下に設定してください。⇒ 59 ページ「呼
び出しベル回数を設定する」を参照してください。
または、手動で受信してください。
･ 自動で記録紙に印刷したいときは、【メモリ受信】
の設定を【オフ】にしてください。
⇒ユーザーズガイド 応用編「ファクス受信」、

⇒ユーザーズガイド 応用編「転送・リモコン」を
参照してください。
リモート受信できない ･【リモート受信】の設定を【オン】にしてください。
⇒ユーザーズガイド 応用編「ファクス受信」を参
照してください。
･ リモート起動番号を本製品に接続されている電話
機のダイヤルボタンで正しくダイヤルしてくださ
い。お買い上げ時は「#51」に設定されています。
⇒ユーザーズガイド 応用編「ファクス受信」を参
照してください。
･ メモリがいっぱいになっている場合があります。
メモリ内部のデータを印刷するか、メモリの内容
を消去してください。
⇒ユーザーズガイド 応用編「ファクス送信」、
⇒ユーザーズガイド 応用編「ファクス受信」を参
照してください。
構内交換機（PBX）に内線接続したとき
に、ファクス受信できない
【特別回線対応】の設定を【PBX】にしてください。
⇒ユーザーズガイド 応用編「ファクス送信」を参照
してください。
それでも受信できないときは、お客様相談窓口にご
連絡ください。
IP 網を使用している 「0000」や選択番号をダイヤルした後、約 3 秒間待っ
