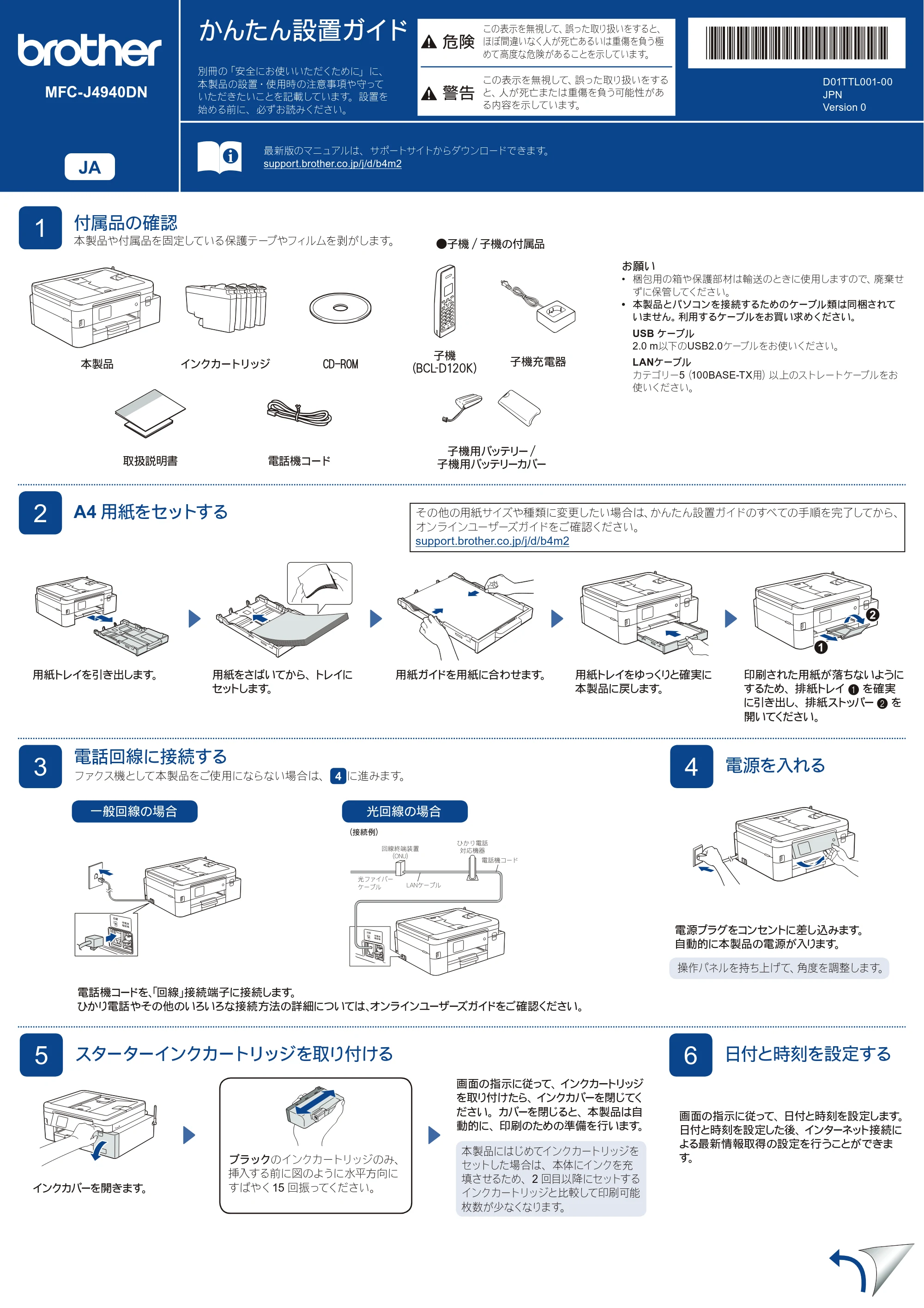

かんたん設置ガイドMFC-J4940DN

JA
かんたん設置ガイド
別冊の「安全にお使いいただくために」に、
本製品の設置・使用時の注意事項や守って
いただきたいことを記載しています。設置を
始める前に、必ずお読みください。
D01TTL001-00
JPN
Version 0
1
付属品の確認
本製品や付属品を固定している保護テープやフィルムを剥がします。
MFC-J4940DN
お願い

• 梱包用の箱や保護部材は輸送のときに使用しますので、廃棄せ

ずに保管してください。

• 本製品とパソコンを接続するためのケーブル類は同梱されて

いません。利用するケーブルをお買い求めください。
USB ケーブル
2.0 m以下のUSB2.0ケーブルをお使いください。
LANケーブル
カテゴリー5（100BASE-TX用）以上のストレートケーブルをお
使いください。
電話機コードを、「回線」接続端子に接続します。
ひかり電話やその他のいろいろな接続方法の詳細については、オンラインユーザーズガイドをご確認ください。
インクカバーを開きます。
最新版のマニュアルは、サポートサイトからダウンロードできます。
support.brother.co.jp/j/d/b4m2
用紙トレイを引き出します。 用紙をさばいてから、 トレイに
セットします。
用紙ガイドを用紙に合わせます。 用紙トレイをゆっくりと確実に•
本製品に戻します。
印刷された用紙が落ちないように
するため、 排紙トレイ a を確実
に引き出し、 排紙ストッパー b を
開いてください。
ブラックのインクカートリッジのみ、
挿入する前に図のように水平方向に
すばやく15 回振ってください。
画面の指示に従って、 インクカートリッジ

を取り付けたら、 インクカバーを閉じてく
ださい。 カバーを閉じると、 本製品は自
動的に、 印刷のための準備を行います。
画面の指示に従って、 日付と時刻を設定します。
日付と時刻を設定した後、 インターネット接続に
よる最新情報取得の設定を行うことができま
す。
その他の用紙サイズや種類に変更したい場合は、かんたん設置ガイドのすべての手順を完了してから、
オンラインユーザーズガイドをご確認ください。
support.brother.co.jp/j/d/b4m2
2
A4 用紙をセットする
5
スターターインクカートリッジを取り付ける
3
電話回線に接続する
ファクス機として本製品をご使用にならない場合は、 4 に進みます。
6
日付と時刻を設定する
1
電話機コード
一般回線の場合 光回線の場合
࢕έ͹ͼΨȜ
ΉȜήσٝ
஌ਞ౤௡౾
ȪŐŏŖȫ̥͌ͤ
ഩდ
ܕܥ؊చ
ഩდܥ΋ȜΡ
ōłŏΉȜήσ
取扱説明書
CD-ROMインクカートリッジ本製品
電源プラグをコンセントに差し込みます。•
自動的に本製品の電源が入ります。
4
電源を入れる
操作パネルを持ち上げて、角度を調整します。

危険
この表示を無視して、誤った取り扱いをすると、
ほぼ間違いなく人が死亡あるいは重傷を負う極
めて高度な危険があることを示しています。
警告
この表示を無視して、誤った取り扱いをする
と、人が死亡または重傷を負う可能性があ
る内容を示しています。
子機•
（BCL-D120K）
子機充電器
子機用バッテリー /•
子機用バッテリーカバー

• 子機 / 子機の付属品

本製品にはじめてインクカートリッジを
セットした場合は、本体にインクを充
填させるため、2 回目以降にセットする
インクカートリッジと比較して印刷可能
枚数が少なくなります。
（接続例）

接続できない場合は、以下をお試しください：
無線LAN
有線LAN
USB
無線LAN アクセスポイントを再起動します。
（可能な場合）
それでも接続できない場合は 12 に進みます。
ケーブルを取り外します。
それでも接続できない場合は、support.brother.co.jp
の「よくあるご質問（Q&A）」をご覧ください。
本製品とパソコンを再起動し、 11
の操作を行います。

• • 回線種別が自動で正しく設定できない場合は、手動で設定してください。詳細については、付属のかんたん操作ガイド「電話／ファクス回線種別を設定する」をご確認ください。
• • かんたんファクス設定を後から変更する場合は、付属のかんたん操作ガイド「電話とファクスの受け方を設定する」をご確認ください。
• • 発信元登録を後から登録/変更する場合は、かんたん操作ガイド「発信元を登録する」をご確認ください。

以下のサイトからドライバーとソフトウェアをダウン
ロードしてください。setup.brother.com
画面の指示に従ってインストールを進めます。
完了
本製品から印刷したりスキャンすることができます。
最新のファームウェアは以下のサイトから確認してください。
support.brother.com/up7
お使いの無線 LAN アクセスポイントの SSID およびネット
ワークキーを調べて、下記の枠内に記入します。
SSID（ネットワーク名）
ネットワークキー
（セキュリティーキー/ 暗号化キー）
待ち受け画面の を押し、
【ネットワーク選択 (SSID)】、【はい】
を押します。
11 に進み、ソフトウェ
アをインストールしま
す。
SSID: XXXXXXX
ネットワークキー: XXXX
SSIDおよびネットワークキーがわからない場合は、ネットワーク管理者
または無線LANアクセスポイントのメーカーにお問い合わせください。
接続できない場合は、お使いのブラ
ザー製品と無線LANアクセスポイン
トを再起動し、 12 の操作をやり直

します。
ネットワークセキュリティに関する重要なお知らせ：
本製品の設定を管理するための初期ログインパスワードは、製品背面にあり、
「Pwd」の後ろの８桁で表示されています。本製品への不正なアクセスを防
ぐために、初期ログインパスワードをすぐに変更することをお勧めします。
本製品の仕様情報は「オンラインユーザーズガイド」を参照してください。support.brother.co.jp/j/d/b4m2 ©2021 Brother Industries, Ltd. All rights reserved.
12
本製品を無線 LAN アクセスポイントと接続する
無線接続できない場合は、手動の無線接続をお試しください。
11
本製品をパソコンまたはスマートフォンなどの携帯端末と接続する
以下の手順に従い、お好みの接続方法でセットアップを完了させます。
9
画面に従って設定する
引き続き、画面に従って本製品の設定を行います。
setup.brother.com
D01TTL001-00
お使いの無線 LAN アクセスポイン
トの SSID（ネットワーク名）を選

び、ネットワークキー（セキュリティー
キー / 暗号化キー）を入力します。
無線 LAN 接続が完了すると、画面
に【接続しました】と表示されます。
画面の指示に従って 【OK】
を押すと、 印刷品質チェック
シートが印刷されます。
画面の指示に従って、 チェックシート
で 4 つの色の品質を確認し、 クリー
ニングに進みます。
画面の指示に従って、 調整シー
トを印刷します。 シートの左上の
角に黒丸マークが印刷されます。
読み取りたい面を下にして調整シートを原稿台ガラス
にセットします。 •この時、 調整シートの黒丸マークが原
稿台ガラスの左奥の角にくるようにセットしてください。
画面の指示に従って、 印
刷精度の補正を完了しま
す。
完了した後、 原稿台ガラ
スから調整シートを取り出
します。
良い例 悪い例

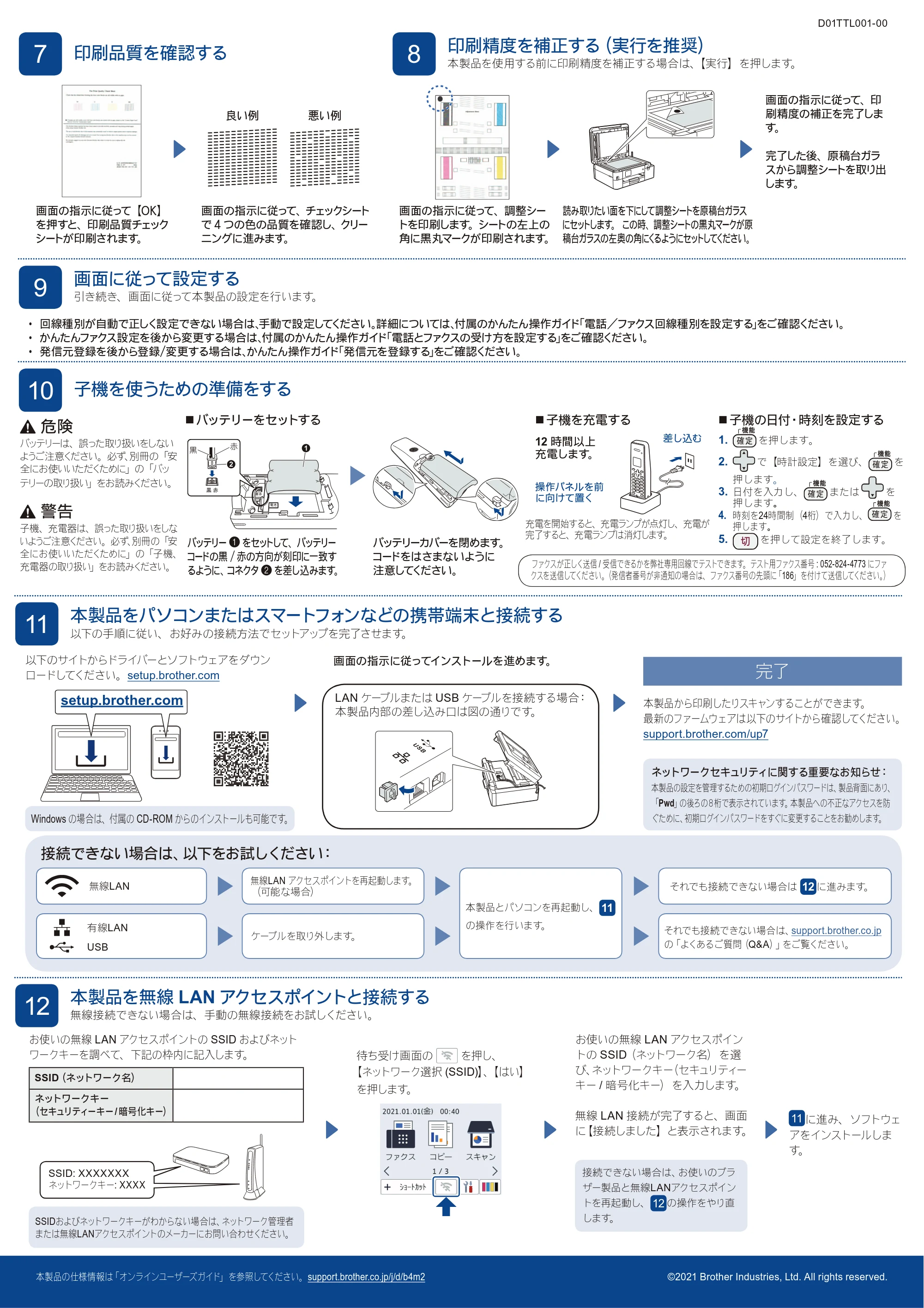

7
印刷品質を確認する
8
印刷精度を補正する（実行を推奨）
本製品を使用する前に印刷精度を補正する場合は、【実行】を押します。
LAN ケーブルまたは USB ケーブルを接続する場合：
本製品内部の差し込み口は図の通りです。
Windows の場合は、付属の CD-ROM からのインストールも可能です。

操作パネルを前
に向けて置く
差し込む
ファクスが正しく送信 / 受信できるかを弊社専用回線でテストできます。テスト用ファクス番号 : 052-824-4773 にファ
クスを送信してください。（発信者番号が非通知の場合は、ファクス番号の先頭に「186」を付けて送信してください。）
危険
バッテリーは、 誤った取り扱いをしない
ようご注意ください。 必ず、別冊の 「安
全にお使いいただくために」 の 「バッ
テリーの取り扱い」 をお読みください。
警告
子機、 充電器は、 誤った取り扱いをしな
いようご注意ください。 必ず、別冊の 「安
全にお使いいただくために」 の 「子機、
充電器の取り扱い」 をお読みください。
バッテリー a をセットして、 バッテリー•
コードの黒 / 赤の方向が刻印に一致す
るように、 コネクタ b を差し込みます。
バッテリーカバーを閉めます。
コードをはさまないように•
注意してください。
12 時間以上
充電します。
充電を開始すると、 充電ランプが点灯し、 充電が
完了すると、 充電ランプは消灯します。

„ バッテリーをセットする „ 子機を充電する „ 子機の日付・時刻を設定する
1. を押します。
2. で【時計設定】を選び、 を
押します。
3. 日付を入力し、 または を
押します。
4. 時刻を24時間制（4桁）で入力し、 を
押します。
5. を押して設定を終了します。
1୤ࣱ
10
子機を使うための準備をする
