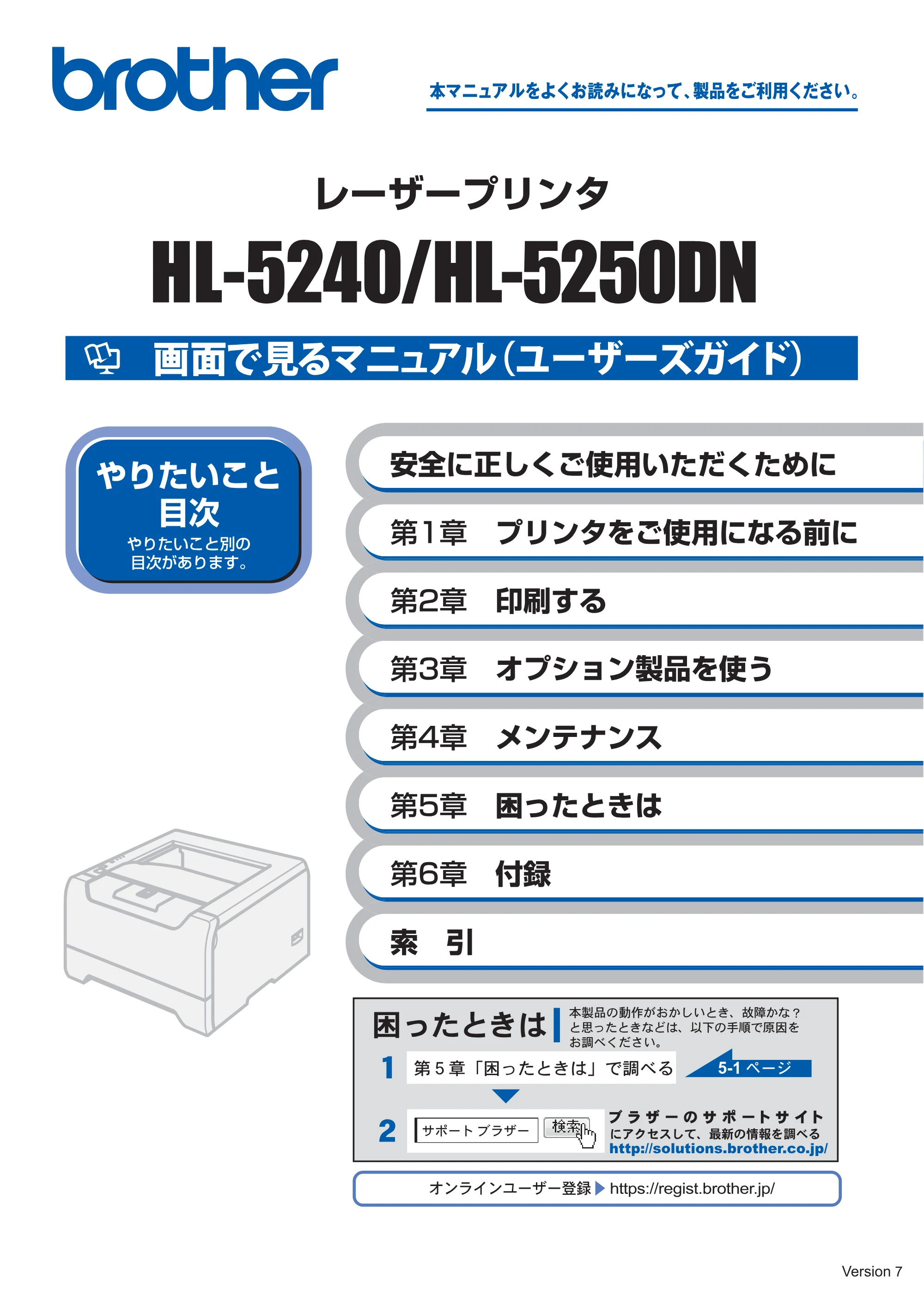

取扱説明書（本体）HL-5240 / HL-5250DN

5-1 ページ

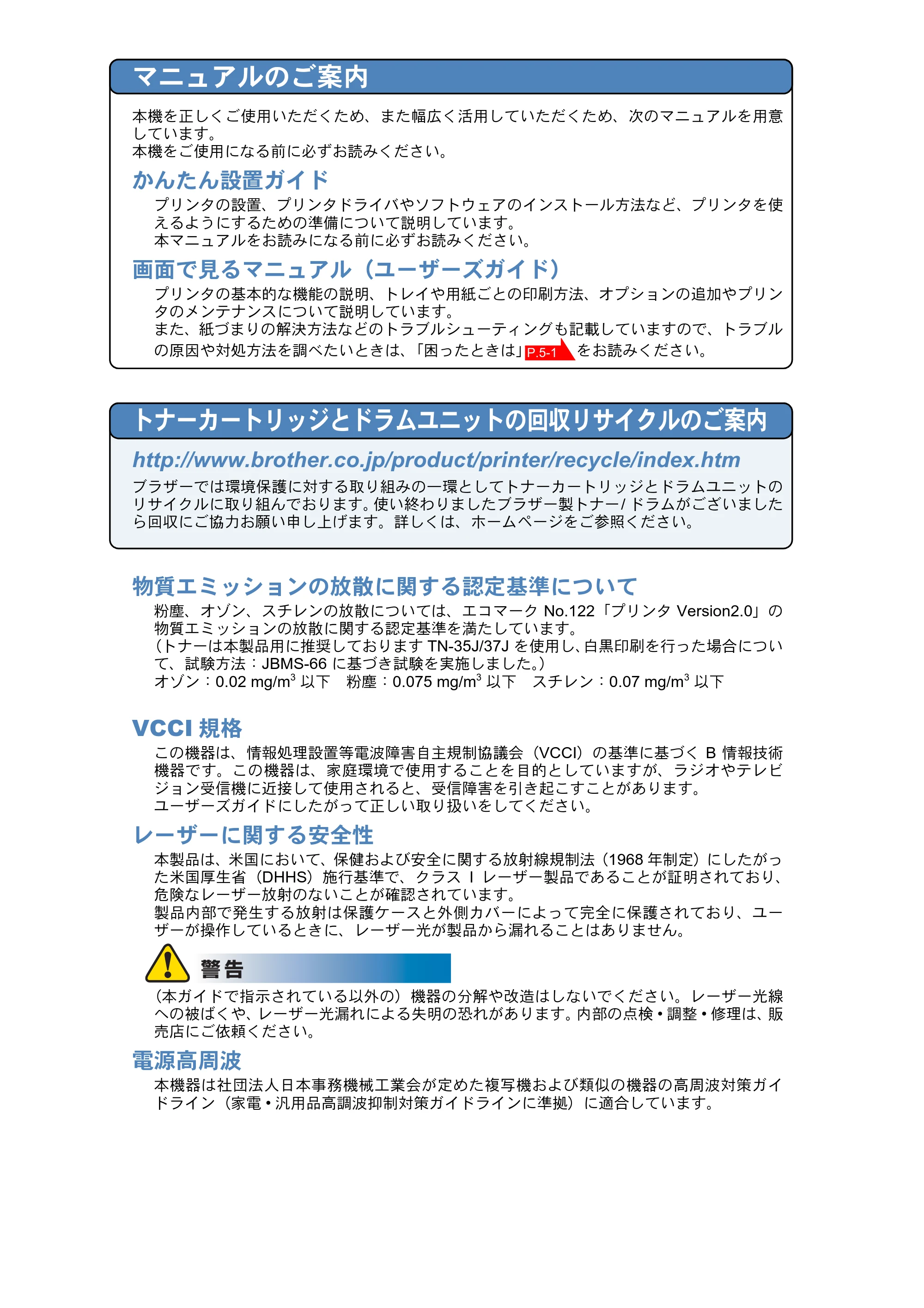

マニュアルのご案内
本機を正しくご使用いただくため、また幅広く活用していただくため、次のマニュアルを用意
しています。
本機をご使用になる前に必ずお読みください。
かんたん設置ガイド
プリンタの設置、プリンタドライバやソフトウェアのインストール方法など、プリンタを使
えるようにするための準備について説明しています。
本マニュアルをお読みになる前に必ずお読みください。
画面で見るマニュアル（ユーザーズガイド）
プリンタの基本的な機能の説明、トレイや用紙ごとの印刷方法、オプションの追加やプリン
タのメンテナンスについて説明しています。
また、紙づまりの解決方法などのトラブルシューティングも記載していますので、トラブル
の原因や対処方法を調べたいときは、「困ったときは」 をお読みください。
トナーカートリッジとドラムユニットの回収リサイクルのご案内
http://www.brother.co.jp/product/printer/recycle/index.htm
ブラザーでは環境保護に対する取り組みの一環としてトナーカートリッジとドラムユニットの

リサイクルに取り組んでおります。使い終わりましたブラザー製トナー/ ドラムがございました
ら回収にご協力お願い申し上げます。詳しくは、ホームページをご参照ください。
物質エミッションの放散に関する認定基準について
粉塵、オゾン、スチレンの放散については、エコマーク No.122「プリンタ Version2.0」の
物質エミッションの放散に関する認定基準を満たしています。
（トナーは本製品用に推奨しております TN-35J/37J を使用し、白黒印刷を行った場合につい
て、試験方法：JBMS-66 に基づき試験を実施しました。）
オゾン：0.02 mg/m
3
以下 粉塵：0.075 mg/m
3
以下 スチレン：0.07 mg/m
3
以下
VCCI 規格
この機器は、情報処理設置等電波障害自主規制協議会（VCCI）の基準に基づく B 情報技術
機器です。この機器は、家庭環境で使用することを目的としていますが、ラジオやテレビ
ジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。
ユーザーズガイドにしたがって正しい取り扱いをしてください。

レーザーに関する安全性
本製品は、米国において、保健および安全に関する放射線規制法（1968 年制定）にしたがっ
た米国厚生省（DHHS）施行基準で、クラス I レーザー製品であることが証明されており、
危険なレーザー放射のないことが確認されています。
製品内部で発生する放射は保護ケースと外側カバーによって完全に保護されており、ユー
ザーが操作しているときに、レーザー光が製品から漏れることはありません。
（本ガイドで指示されている以外の）機器の分解や改造はしないでください。レーザー光線
への被ばくや、レーザー光漏れによる失明の恐れがあります。内部の点検 • 調整 • 修理は、販
売店にご依頼ください。
電源高周波
本機器は社団法人日本事務機械工業会が定めた複写機および類似の機器の高周波対策ガイ
ドライン（家電 • 汎用品高調波抑制対策ガイドラインに準拠）に適合しています。
P.5-1

1

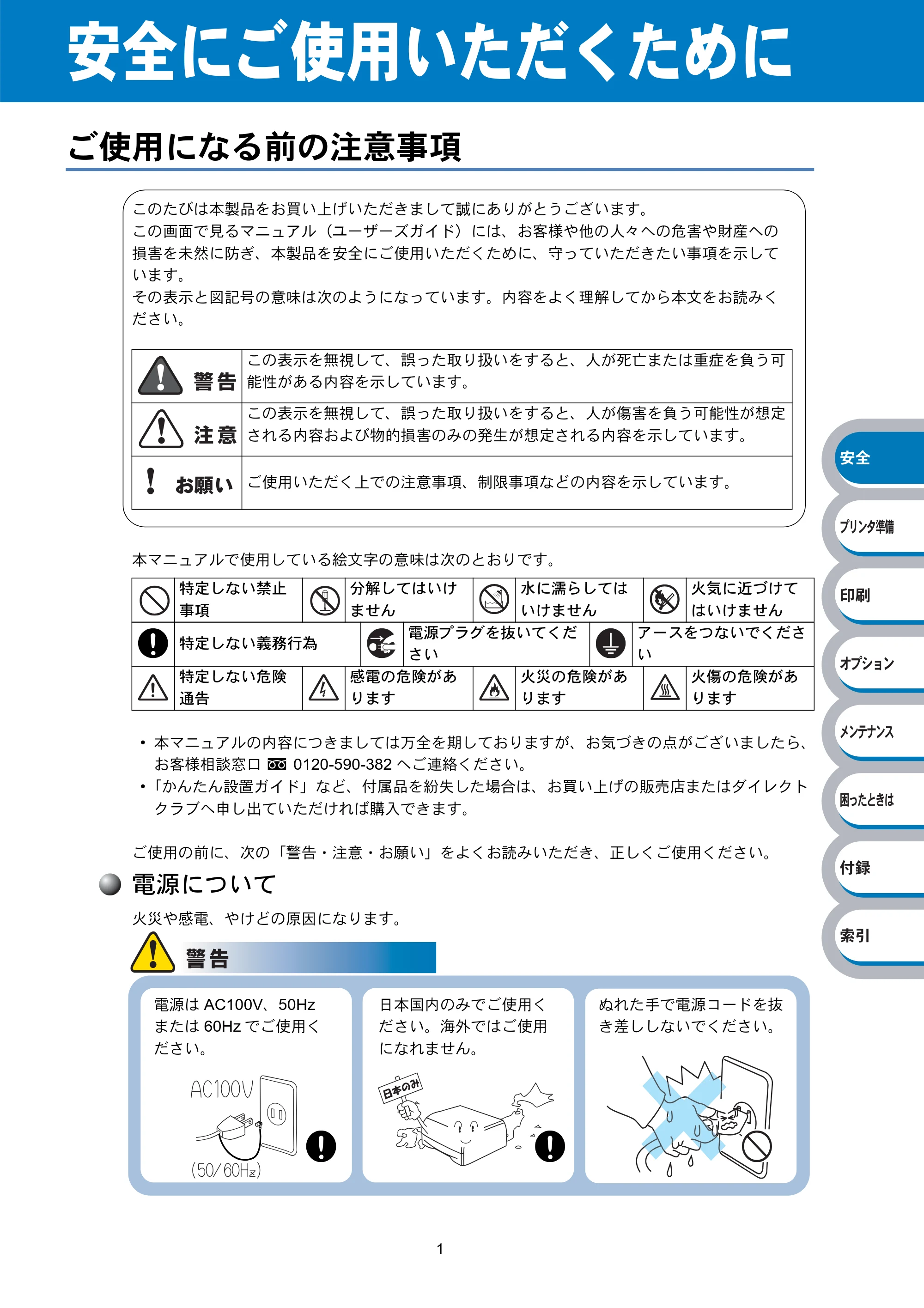

安全にご使用いただくために
ご使用になる前の注意事項
本マニュアルで使用している絵文字の意味は次のとおりです。

• 本マニュアルの内容につきましては万全を期しておりますが、お気づきの点がございましたら、

お客様相談窓口 0120-590-382 へご連絡ください。

• 「かんたん設置ガイド」など、付属品を紛失した場合は、お買い上げの販売店またはダイレクト

クラブへ申し出ていただければ購入できます。
ご使用の前に、次の「警告・注意・お願い」をよくお読みいただき、正しくご使用ください。
電源について
火災や感電、やけどの原因になります。
特定しない禁止
事項
分解してはいけ
ません
水に濡らしては
いけません
火気に近づけて
はいけません
特定しない義務行為
電源プラグを抜いてくだ
さい
アースをつないでくださ
い
特定しない危険
通告
感電の危険があ
ります
火災の危険があ
ります
火傷の危険があ
ります
このたびは本製品をお買い上げいただきまして誠にありがとうございます。
この画面で見るマニュアル（ユーザーズガイド）には、お客様や他の人々への危害や財産への
損害を未然に防ぎ、本製品を安全にご使用いただくために、守っていただきたい事項を示して
います。
その表示と図記号の意味は次のようになっています。内容をよく理解してから本文をお読みく
ださい。
この表示を無視して、誤った取り扱いをすると、人が死亡または重症を負う可
能性がある内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定

される内容および物的損害のみの発生が想定される内容を示しています。
ご使用いただく上での注意事項、制限事項などの内容を示しています。
ぬれた手で電源コードを抜
き差ししないでください。
電源は AC100V、50Hz
または 60Hz でご使用く
ださい。
日本国内のみでご使用く
ださい。海外ではご使用
になれません。

ご使用になる前の注意事項●
2

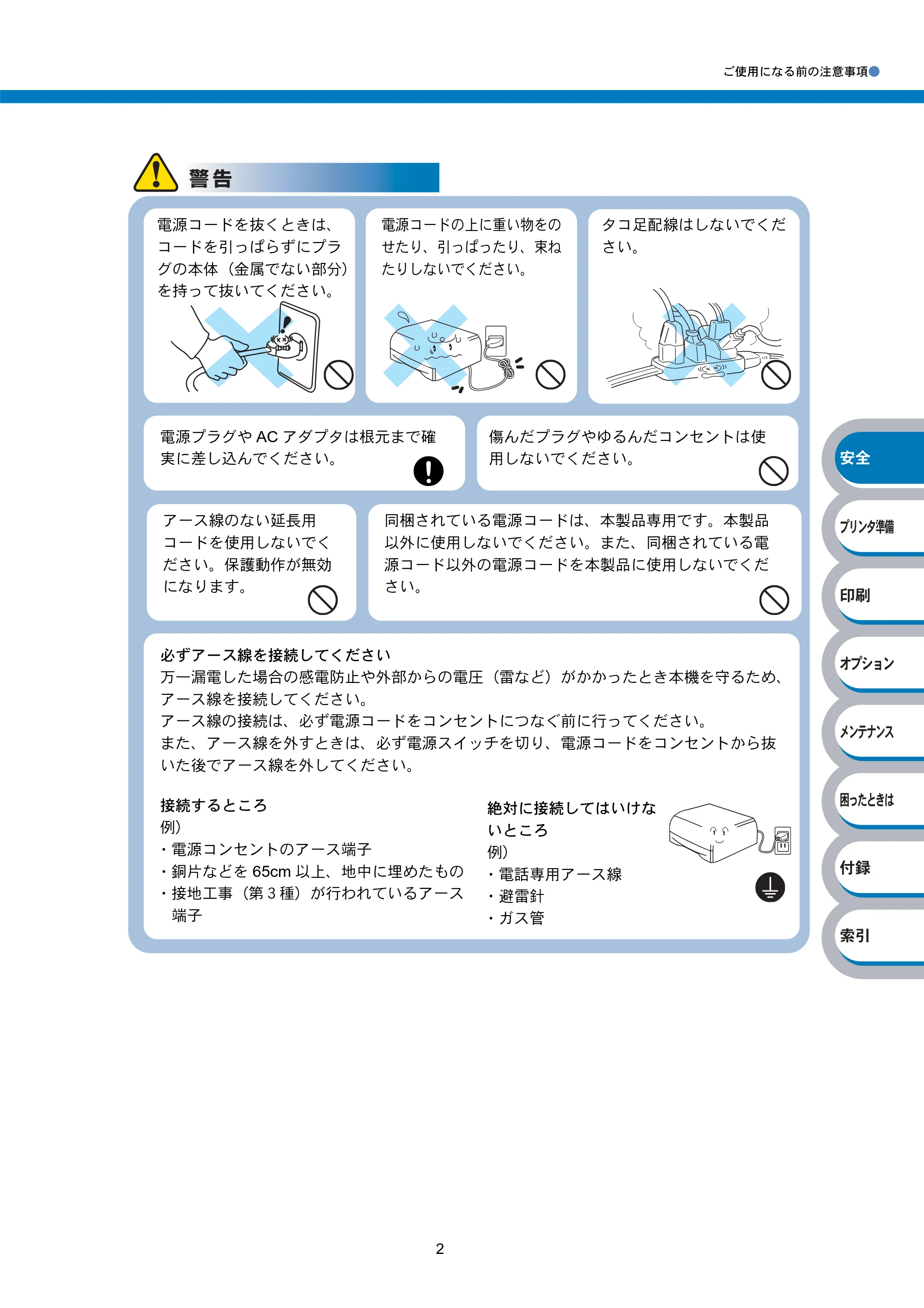

電源コードを抜くときは、
コードを引っぱらずにプラ
グの本体（金属でない部分）
を持って抜いてください。
電源コードの上に重い物をの
せたり、引っぱったり、束ね
たりしないでください。
タコ足配線はしないでくだ
さい。
アース線のない延長用
コードを使用しないでく
ださい。保護動作が無効
になります。
同梱されている電源コードは、本製品専用です。本製品
以外に使用しないでください。また、同梱されている電
源コード以外の電源コードを本製品に使用しないでくだ
さい。
必ずアース線を接続してください
万一漏電した場合の感電防止や外部からの電圧（雷など）がかかったとき本機を守るため、
アース線を接続してください。
アース線の接続は、必ず電源コードをコンセントにつなぐ前に行ってください。
また、アース線を外すときは、必ず電源スイッチを切り、電源コードをコンセントから抜
いた後でアース線を外してください。
絶対に接続してはいけな
いところ
例）

• 電話専用アース線
• 避雷針
• ガス管

接続するところ
例）

• 電源コンセントのアース端子
• 銅片などを 65cm 以上、地中に埋めたもの
• 接地工事（第３種）が行われているアース
• 端子

電源プラグや AC アダプタは根元まで確
実に差し込んでください。
傷んだプラグやゆるんだコンセントは使
用しないでください。

ご使用になる前の注意事項●
3

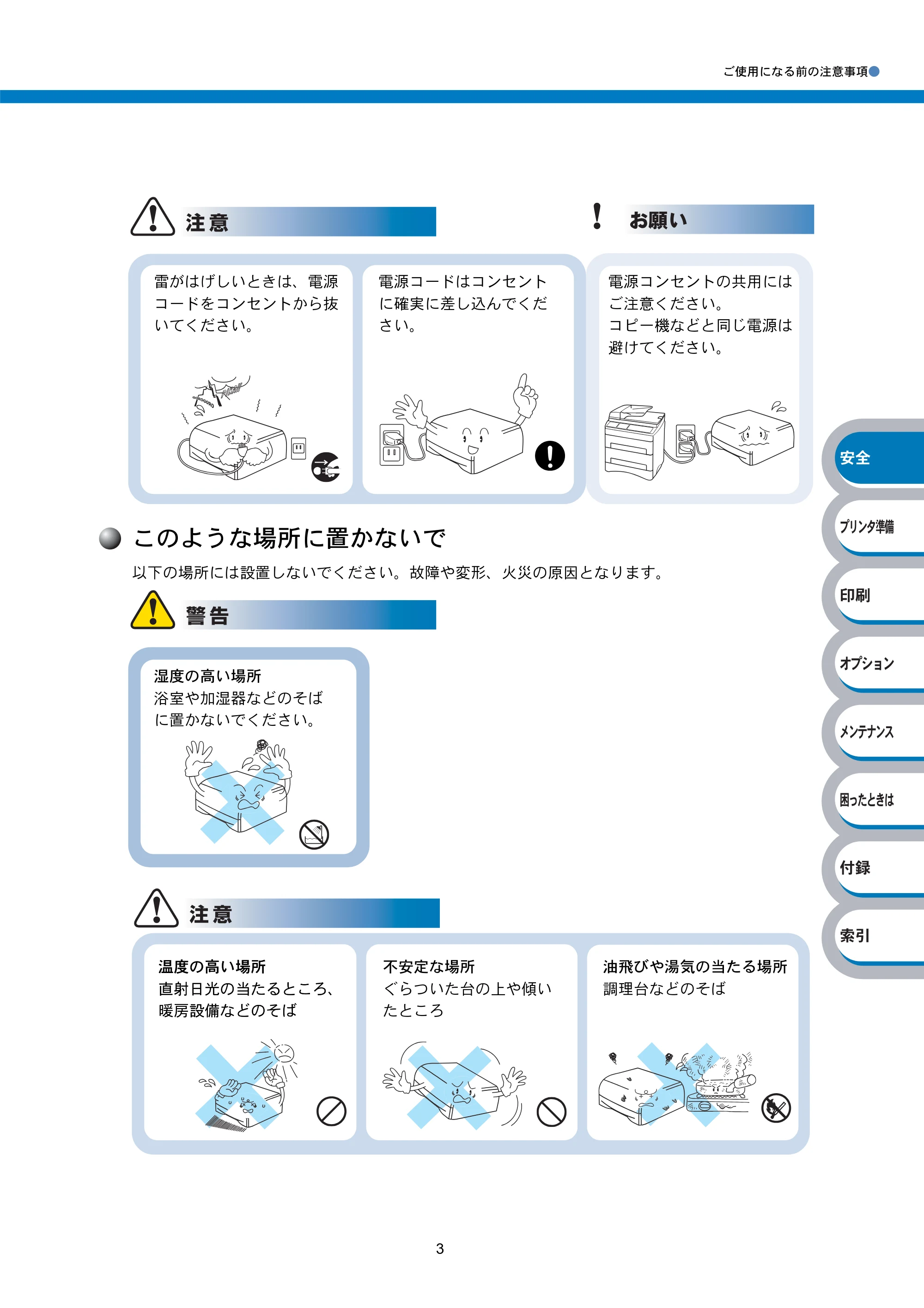

このような場所に置かないで
以下の場所には設置しないでください。故障や変形、火災の原因となります。
電源コンセントの共用には
ご注意ください。
コピー機などと同じ電源は
避けてください。
電源コードはコンセント
に確実に差し込んでくだ
さい。
雷がはげしいときは、電源
コードをコンセントから抜
いてください。
湿度の高い場所
浴室や加湿器などのそば
に置かないでください。
不安定な場所
ぐらついた台の上や傾い
たところ
油飛びや湯気の当たる場所
調理台などのそば
温度の高い場所
直射日光の当たるところ、
暖房設備などのそば
温度の高い場所
直射日光の当たるところ、
暖房設備などのそば

ご使用になる前の注意事項●
4

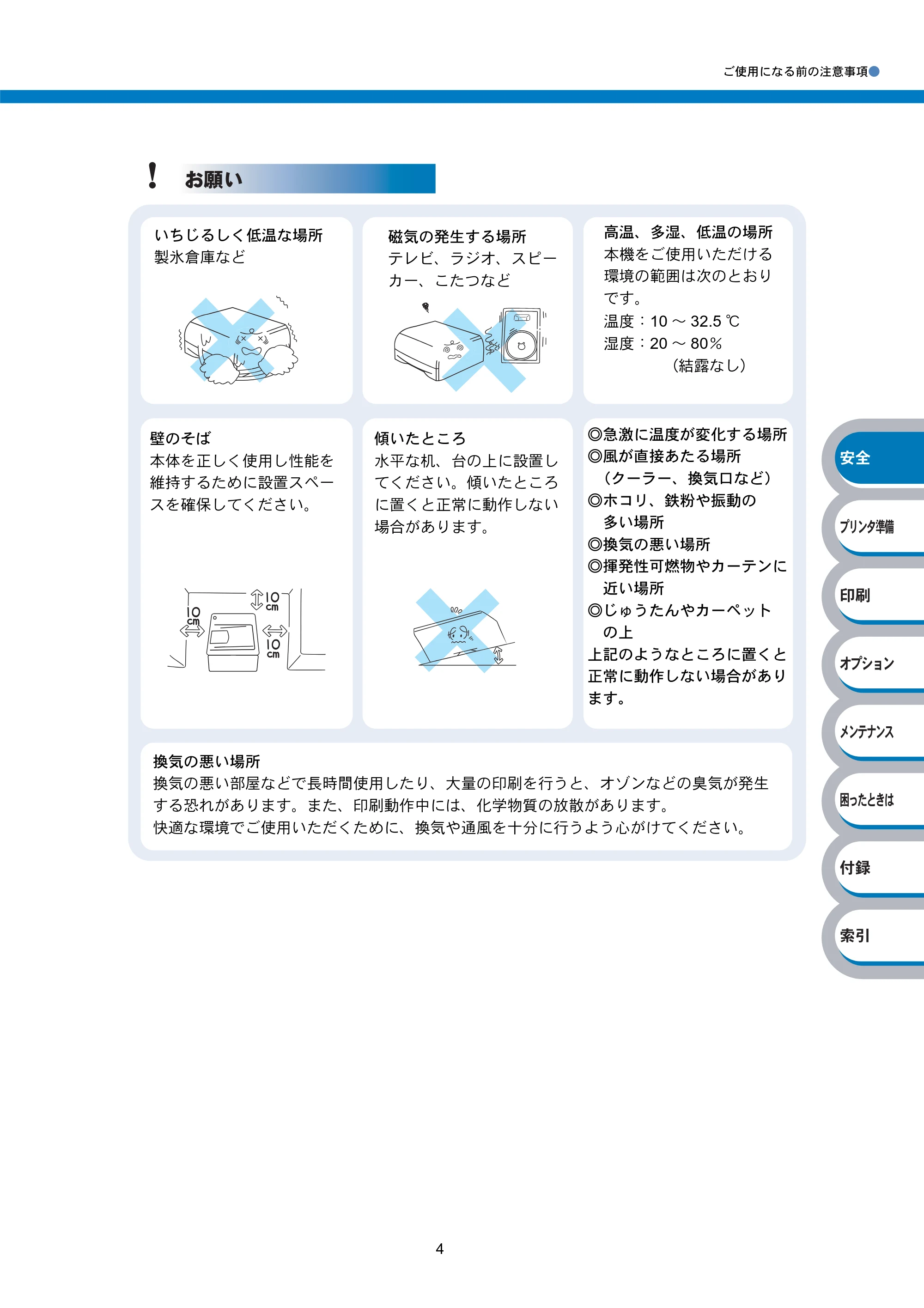

いちじるしく低温な場所
製氷倉庫など
磁気の発生する場所
テレビ、ラジオ、スピー
カー、こたつなど
高温、多湿、低温の場所
本機をご使用いただける
環境の範囲は次のとおり
です。
温度：10 ～ 32.5 ℃
湿度：20 ～ 80％
（結露なし）
壁のそば
本体を正しく使用し性能を
維持するために設置スペー
スを確保してください。
傾いたところ
水平な机、台の上に設置し
てください。傾いたところ
に置くと正常に動作しない
場合があります。
◎急激に温度が変化する場所
◎風が直接あたる場所
（クーラー、換気口など）
◎ホコリ、鉄粉や振動の
多い場所
◎換気の悪い場所
◎揮発性可燃物やカーテンに
近い場所
◎じゅうたんやカーペット
の上
上記のようなところに置くと
正常に動作しない場合があり
ます。
換気の悪い場所
換気の悪い部屋などで長時間使用したり、大量の印刷を行うと、オゾンなどの臭気が発生
する恐れがあります。また、印刷動作中には、化学物質の放散があります。
快適な環境でご使用いただくために、換気や通風を十分に行うよう心がけてください。

ご使用になる前の注意事項●
5

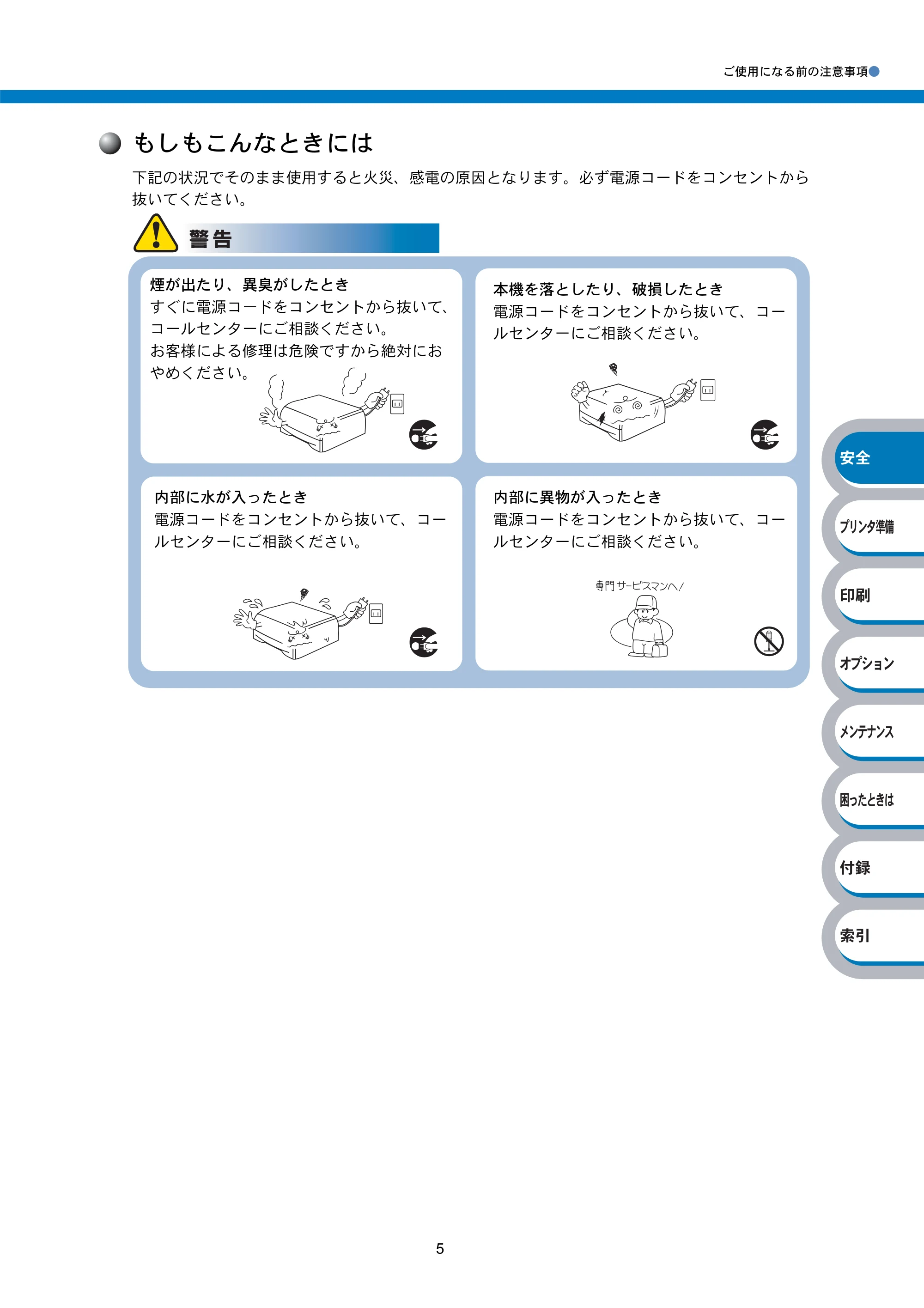

もしもこんなときには
下記の状況でそのまま使用すると火災、感電の原因となります。必ず電源コードをコンセントから
抜いてください。
煙が出たり、異臭がしたとき
すぐに電源コードをコンセントから抜いて、
コールセンターにご相談ください。
お客様による修理は危険ですから絶対にお
やめください。
本機を落としたり、破損したとき
電源コードをコンセントから抜いて、コー
ルセンターにご相談ください。
内部に異物が入ったとき
電源コードをコンセントから抜いて、コー
ルセンターにご相談ください。
内部に水が入ったとき
電源コードをコンセントから抜いて、コー
ルセンターにご相談ください。

ご使用になる前の注意事項●
6

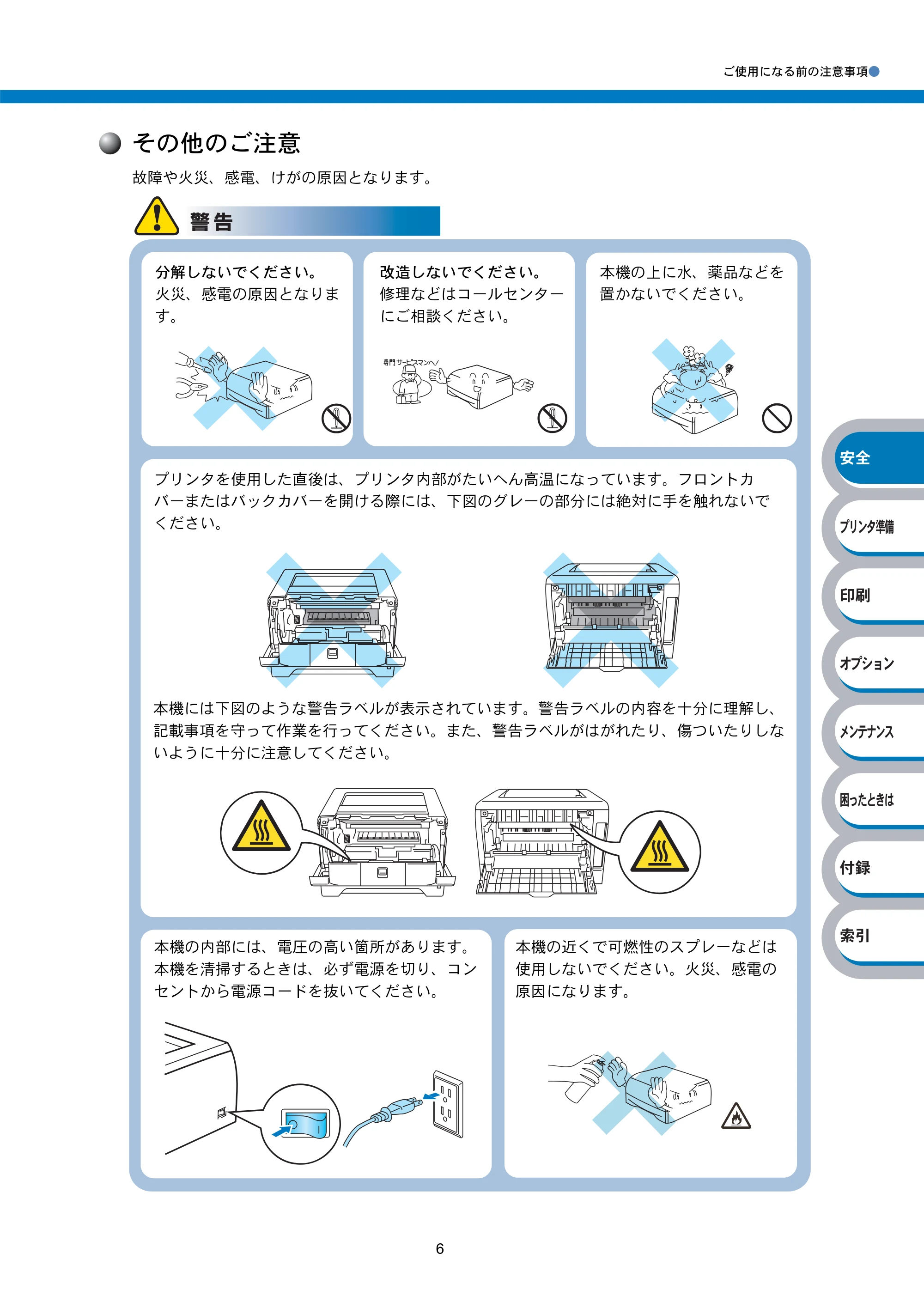

その他のご注意
故障や火災、感電、けがの原因となります。
分解しないでください。
火災、感電の原因となりま
す。
改造しないでください。
修理などはコールセンター
にご相談ください。
本機の上に水、薬品などを
置かないでください。
プリンタを使用した直後は、プリンタ内部がたいへん高温になっています。フロントカ
バーまたはバックカバーを開ける際には、下図のグレーの部分には絶対に手を触れないで
ください。
本機には下図のような警告ラベルが表示されています。警告ラベルの内容を十分に理解し、
記載事項を守って作業を行ってください。また、警告ラベルがはがれたり、傷ついたりしな
いように十分に注意してください。
本機の内部には、電圧の高い箇所があります。
本機を清掃するときは、必ず電源を切り、コン
セントから電源コードを抜いてください。
本機の近くで可燃性のスプレーなどは
使用しないでください。火災、感電の
原因になります。

ご使用になる前の注意事項●
7

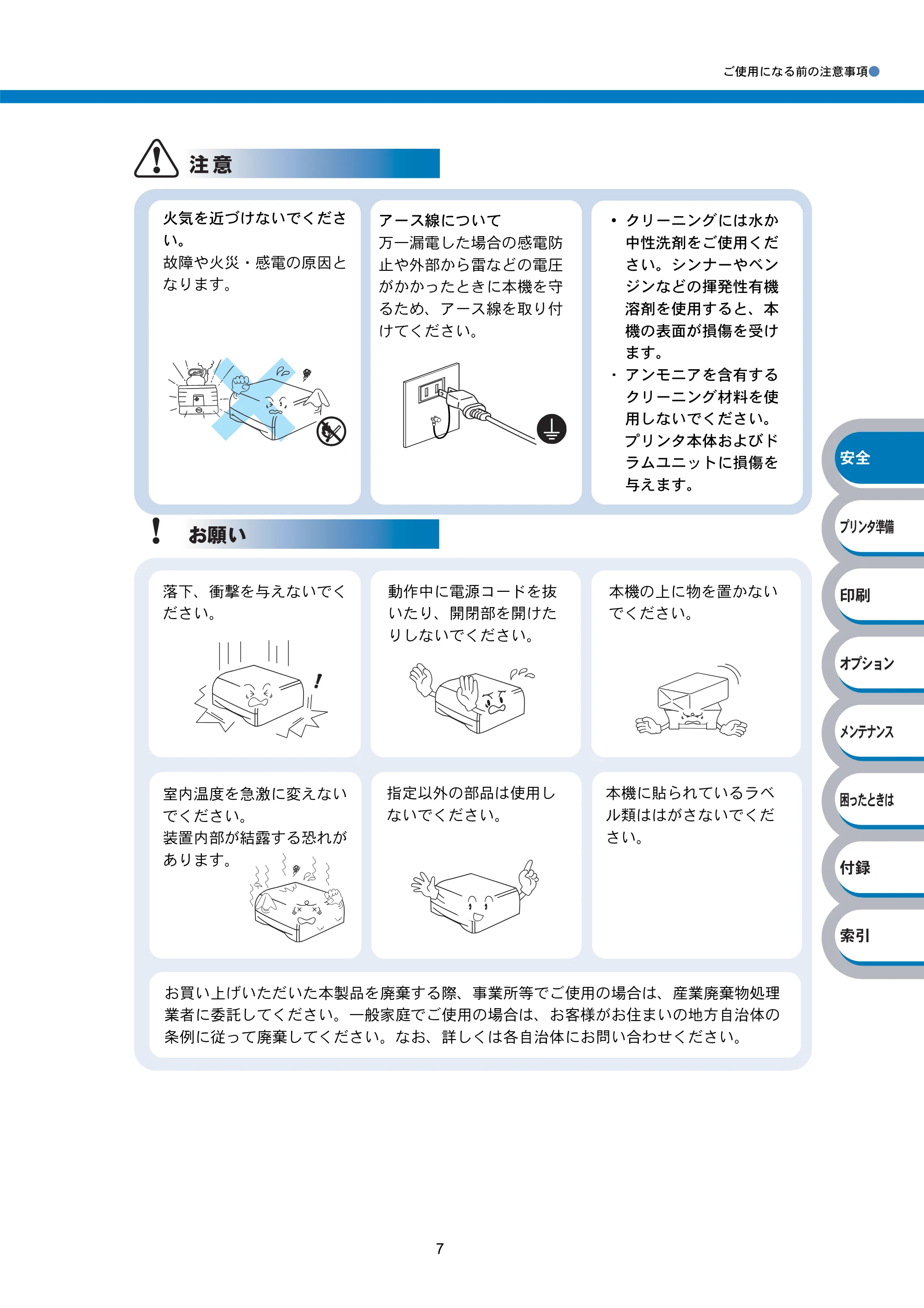

火気を近づけないでくださ
い。
故障や火災・感電の原因と
なります。
アース線について
万一漏電した場合の感電防
止や外部から雷などの電圧
がかかったときに本機を守
るため、アース線を取り付
けてください。

• クリーニングには水か

中性洗剤をご使用くだ
さい。シンナーやベン
ジンなどの揮発性有機
溶剤を使用すると、本
機の表面が損傷を受け
ます。
･ アンモニアを含有する
クリーニング材料を使
用しないでください。
プリンタ本体およびド
ラムユニットに損傷を
与えます。
本機に貼られているラベ
ル類ははがさないでくだ
さい。
落下、衝撃を与えないでく
ださい。
本機の上に物を置かない
でください。
指定以外の部品は使用し
ないでください。
動作中に電源コードを抜
いたり、開閉部を開けた
りしないでください。
室内温度を急激に変えない
でください。
装置内部が結露する恐れが
あります。
お買い上げいただいた本製品を廃棄する際、事業所等でご使用の場合は、産業廃棄物処理
業者に委託してください。一般家庭でご使用の場合は、お客様がお住まいの地方自治体の
条例に従って廃棄してください。なお、詳しくは各自治体にお問い合わせください。

ご使用になる前の注意事項●
8

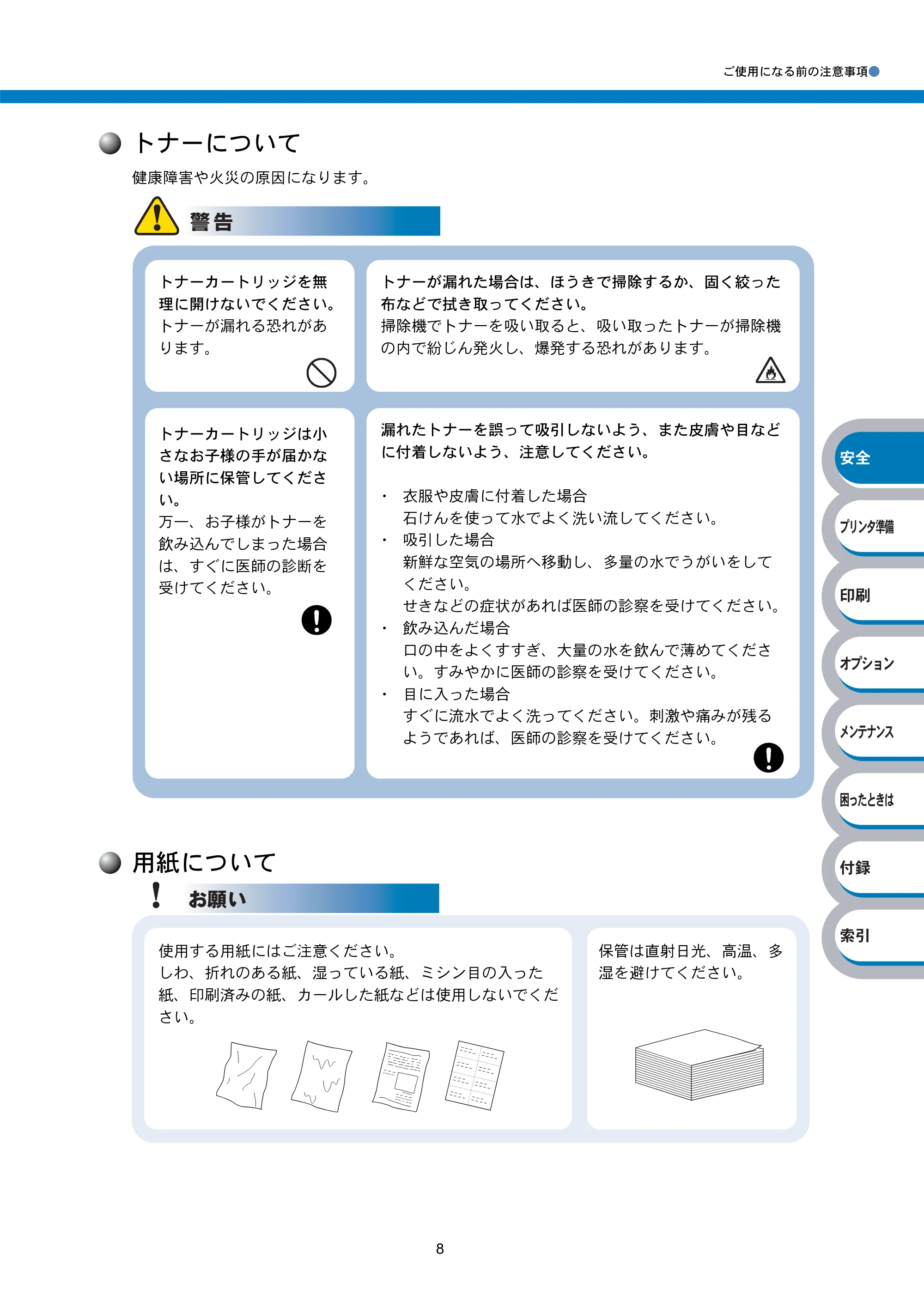

トナーについて
健康障害や火災の原因になります。
用紙について
トナーカートリッジを無
理に開けないでください。
トナーが漏れる恐れがあ
ります。
トナーが漏れた場合は、ほうきで掃除するか、固く絞った
布などで拭き取ってください。
掃除機でトナーを吸い取ると、吸い取ったトナーが掃除機
の内で紛じん発火し、爆発する恐れがあります。
トナーカートリッジは小
さなお子様の手が届かな
い場所に保管してくださ
い。
万一、お子様がトナーを
飲み込んでしまった場合
は、すぐに医師の診断を
受けてください。
漏れたトナーを誤って吸引しないよう、また皮膚や目など
に付着しないよう、注意してください。

• 衣服や皮膚に付着した場合

石けんを使って水でよく洗い流してください。

• 吸引した場合

新鮮な空気の場所へ移動し、多量の水でうがいをして
ください。
せきなどの症状があれば医師の診察を受けてください。

• 飲み込んだ場合

口の中をよくすすぎ、大量の水を飲んで薄めてくださ
い。すみやかに医師の診察を受けてください。

• 目に入った場合

すぐに流水でよく洗ってください。刺激や痛みが残る
ようであれば、医師の診察を受けてください。
使用する用紙にはご注意ください。
しわ、折れのある紙、湿っている紙、ミシン目の入った
紙、印刷済みの紙、カールした紙などは使用しないでくだ
さい。
保管は直射日光、高温、多
湿を避けてください。

9

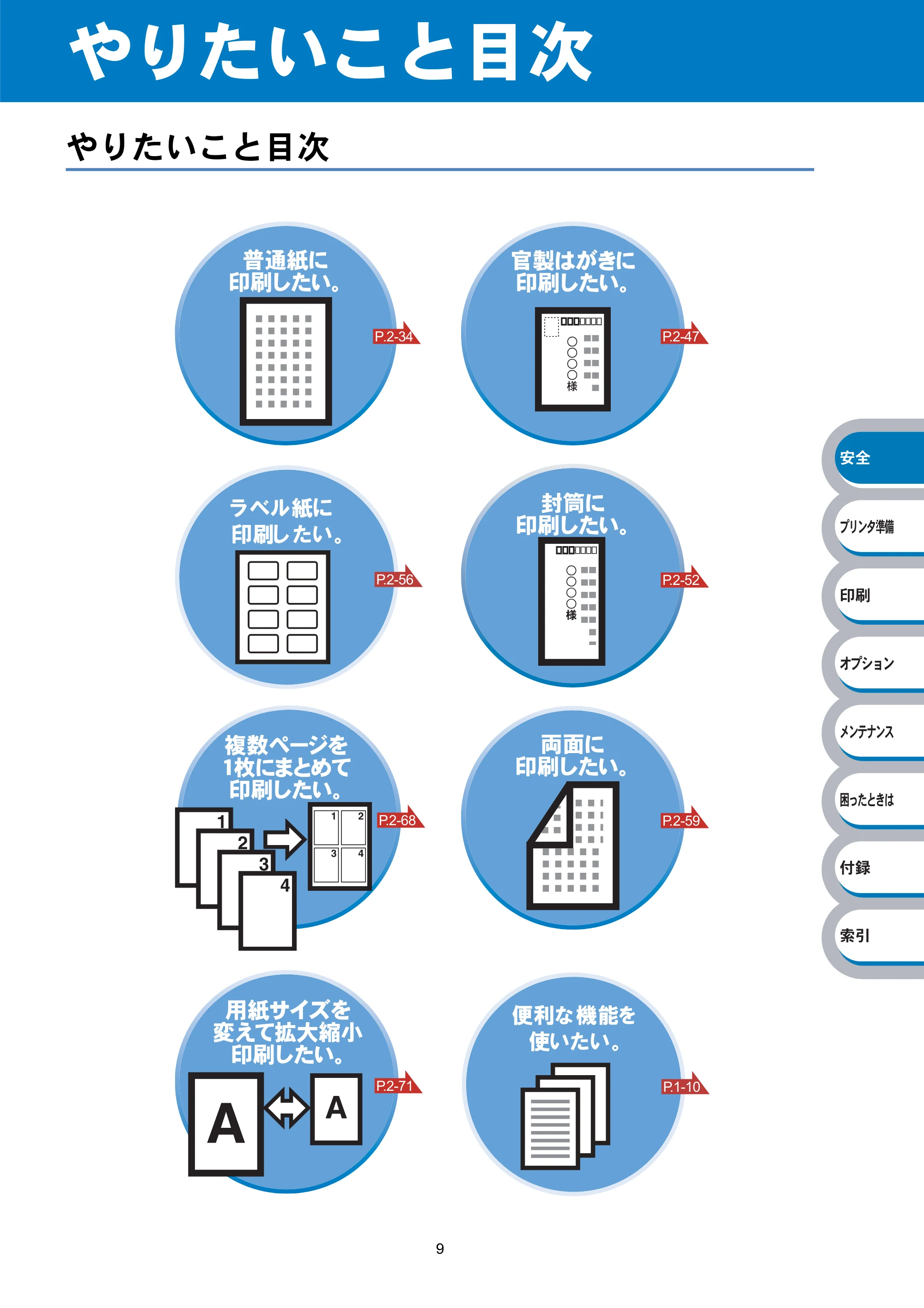

やりたいこと目次
やりたいこと目次
P.2-71 P.1-10
P.2-68
P.2-34
P.2-52P.2-56
P.2-59
P.2-47

10

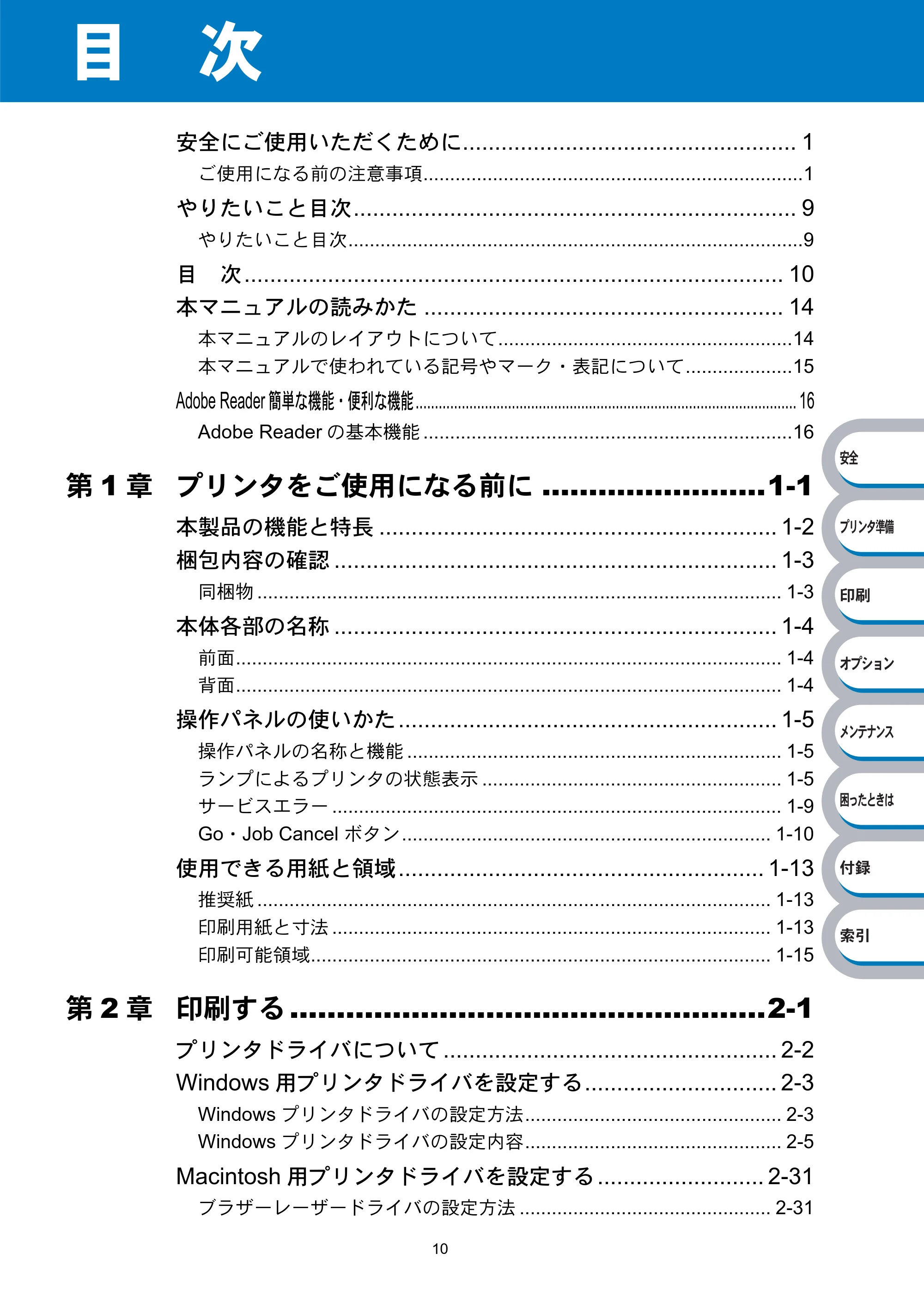

目 次
安全にご使用いただくために.................................................... 1
ご使用になる前の注意事項.......................................................................1
やりたいこと目次..................................................................... 9
やりたいこと目次.....................................................................................9
目 次.................................................................................... 10
本マニュアルの読みかた ........................................................ 14

本マニュアルのレイアウトについて.......................................................14
本マニュアルで使われている記号やマーク・表記について....................15

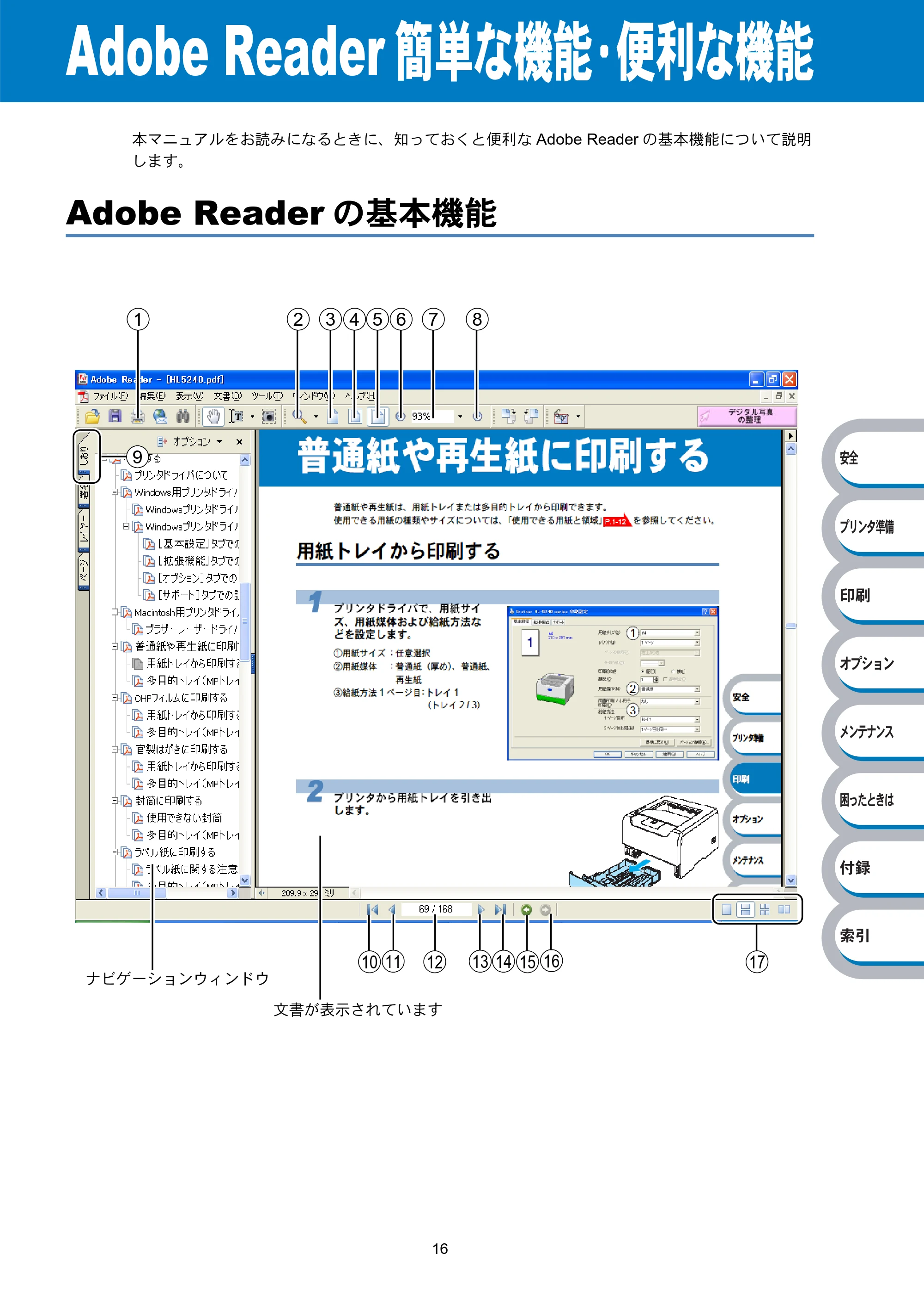

Adobe Reader 簡単な機能・便利な機能 ................................................................................................... 16

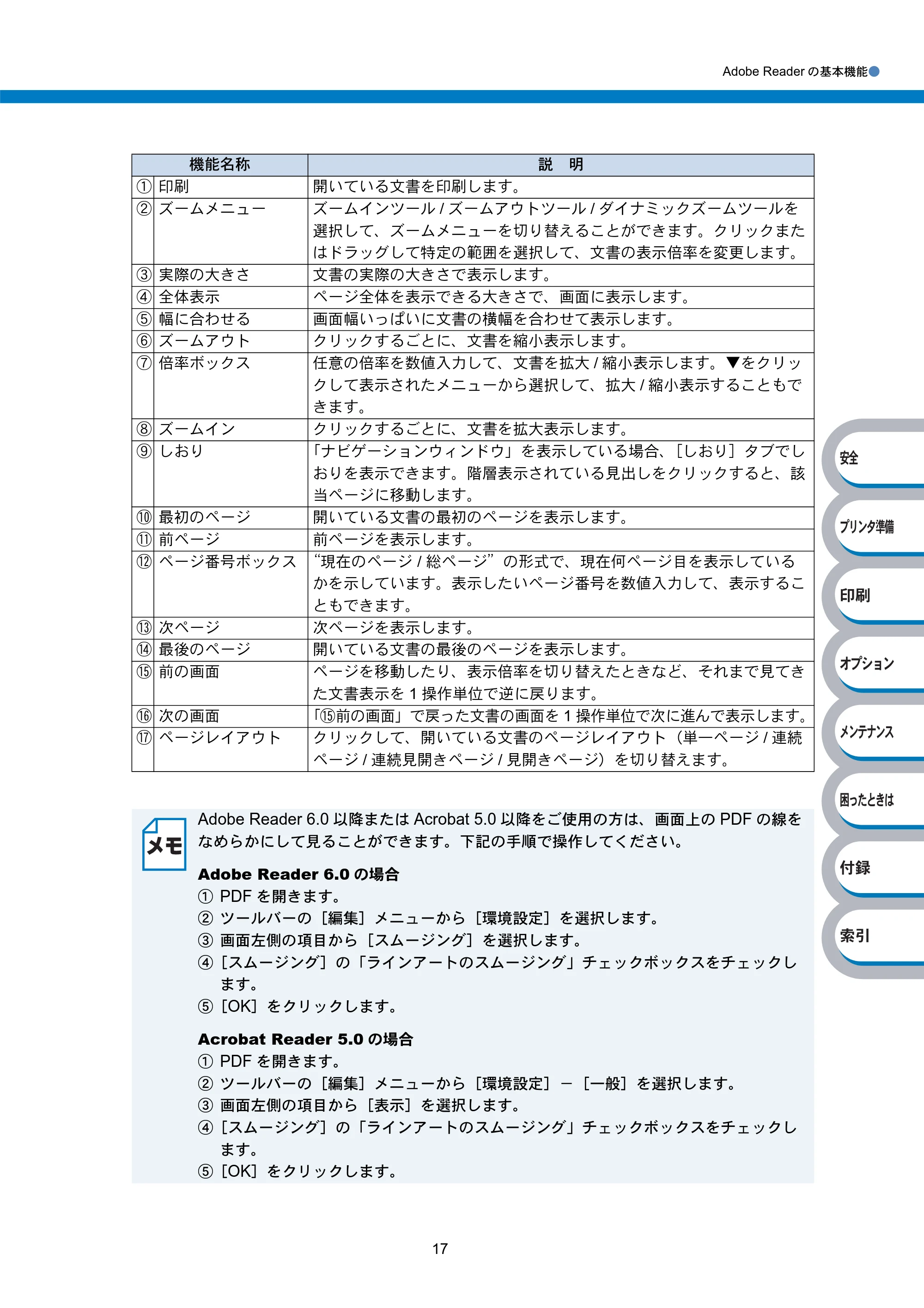

Adobe Reader の基本機能 .....................................................................16

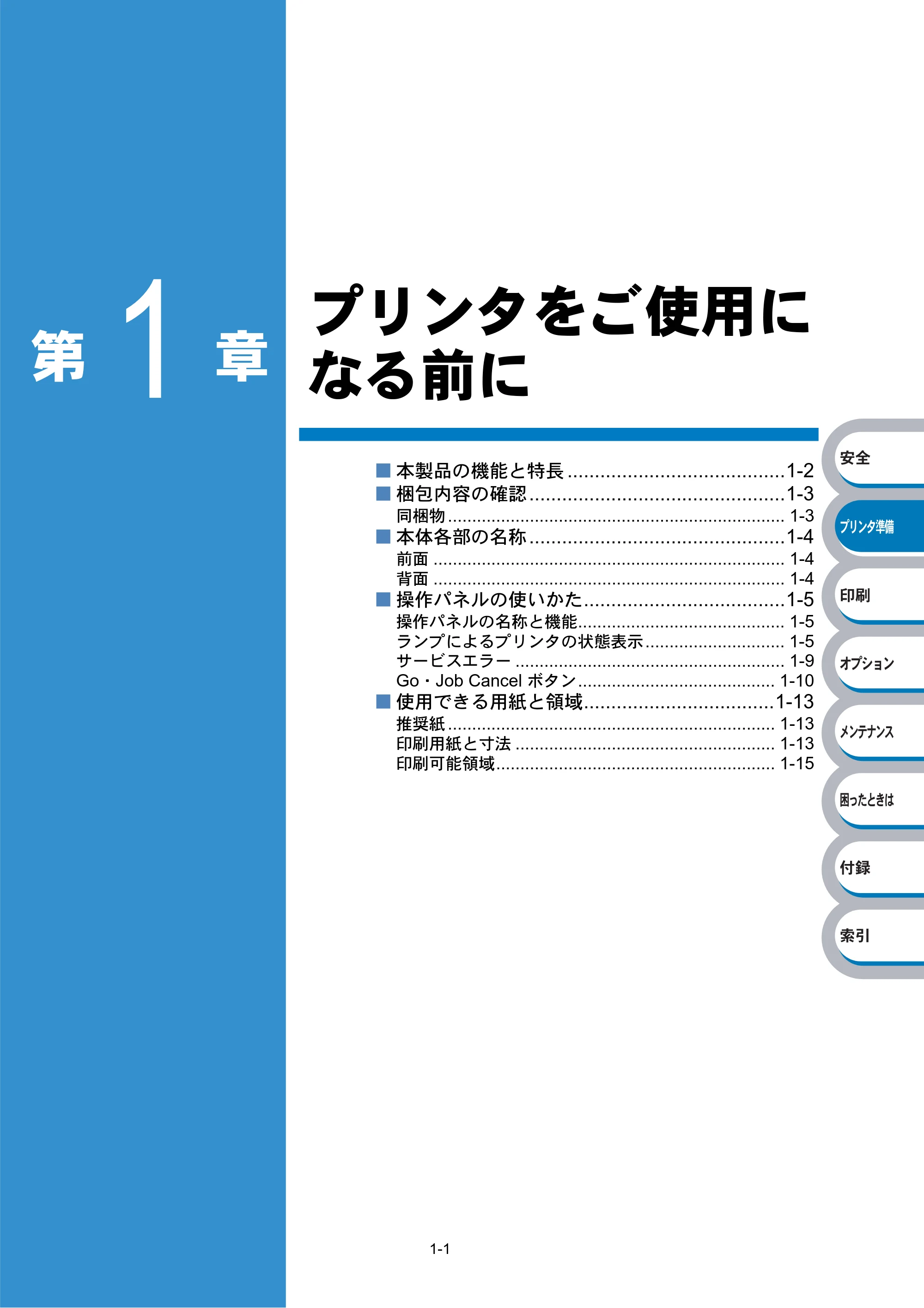

第 1 章 プリンタをご使用になる前に ........................1-1

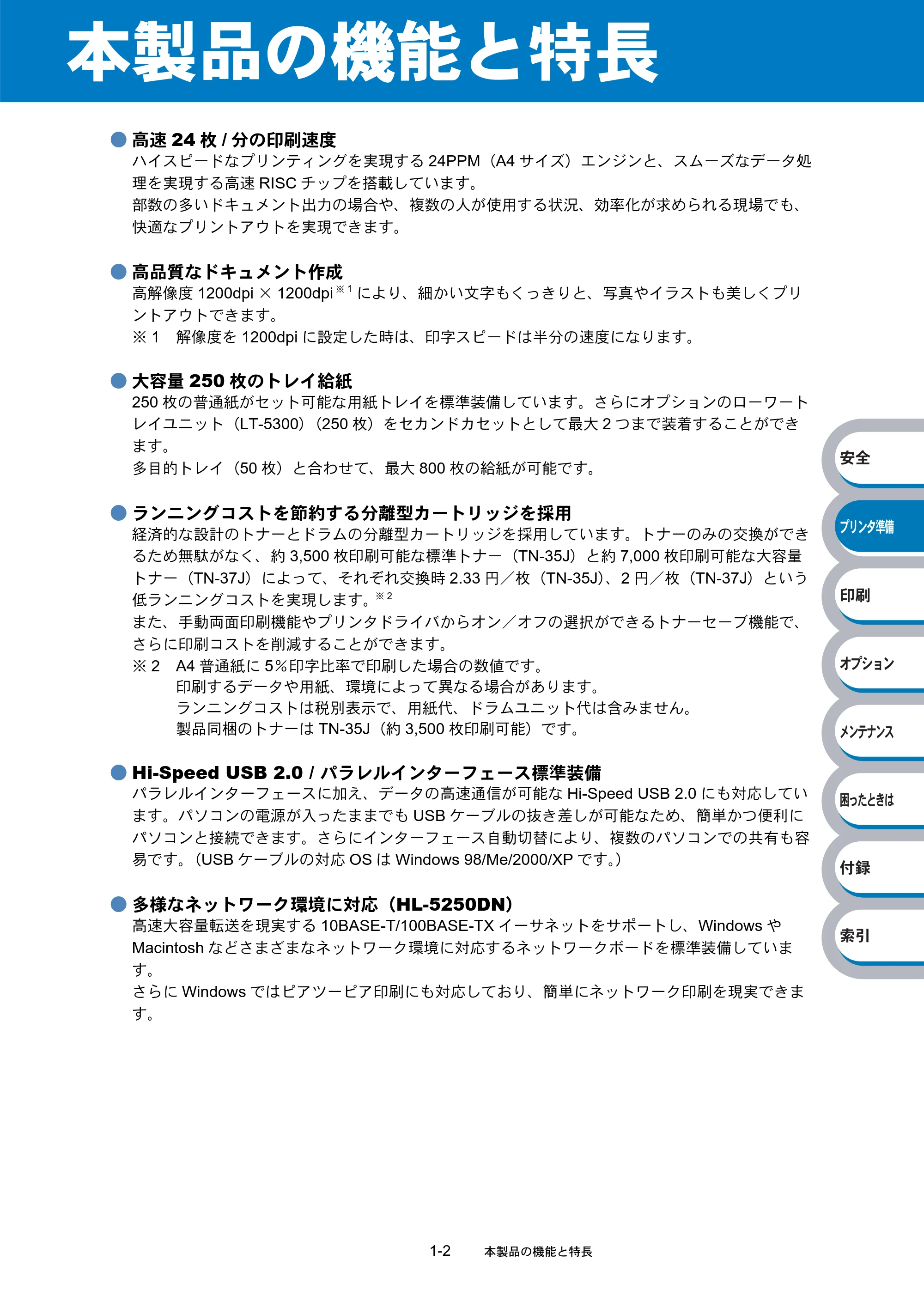

本製品の機能と特長 .............................................................. 1-2

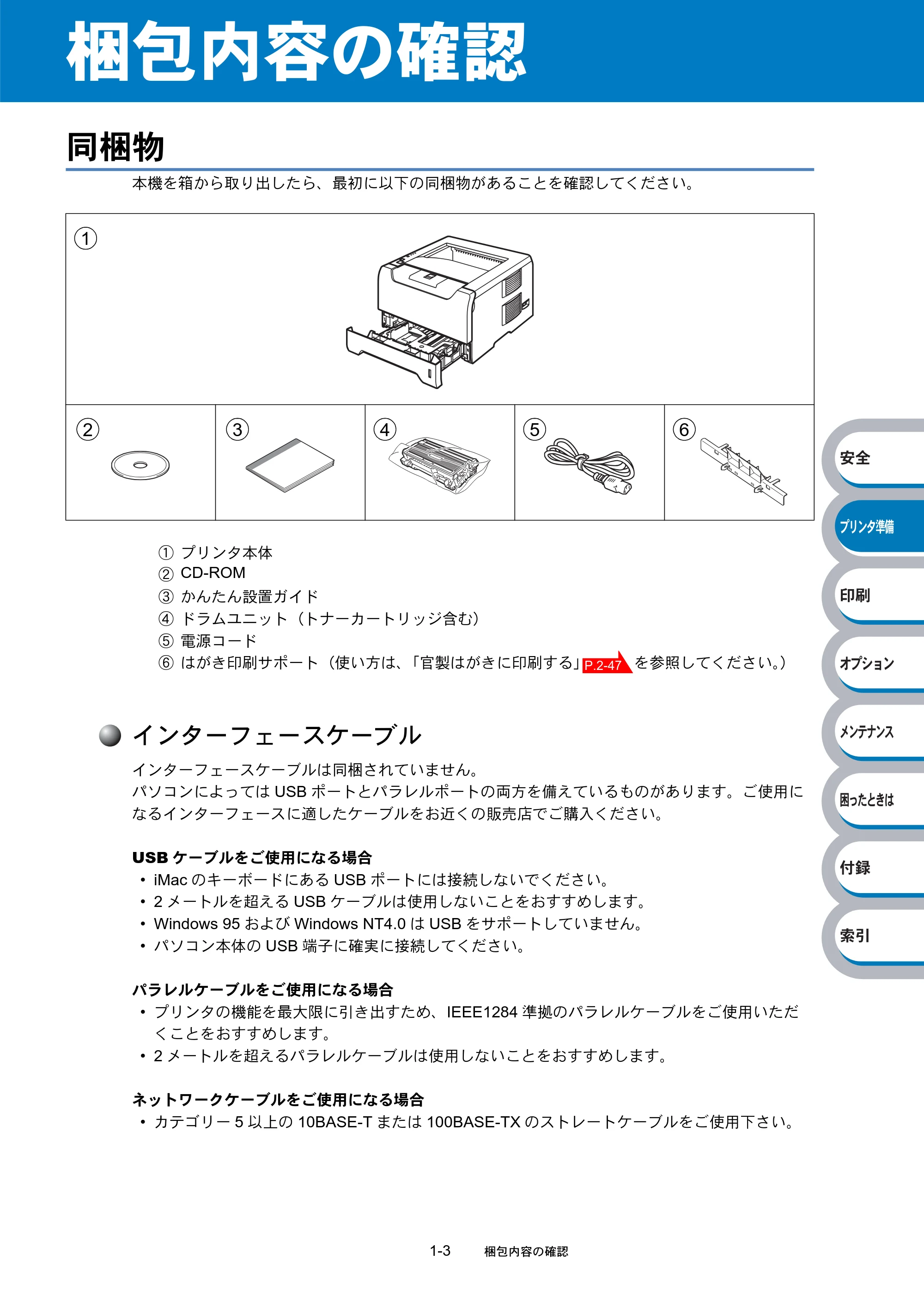

梱包内容の確認 ..................................................................... 1-3
同梱物 .................................................................................................. 1-3

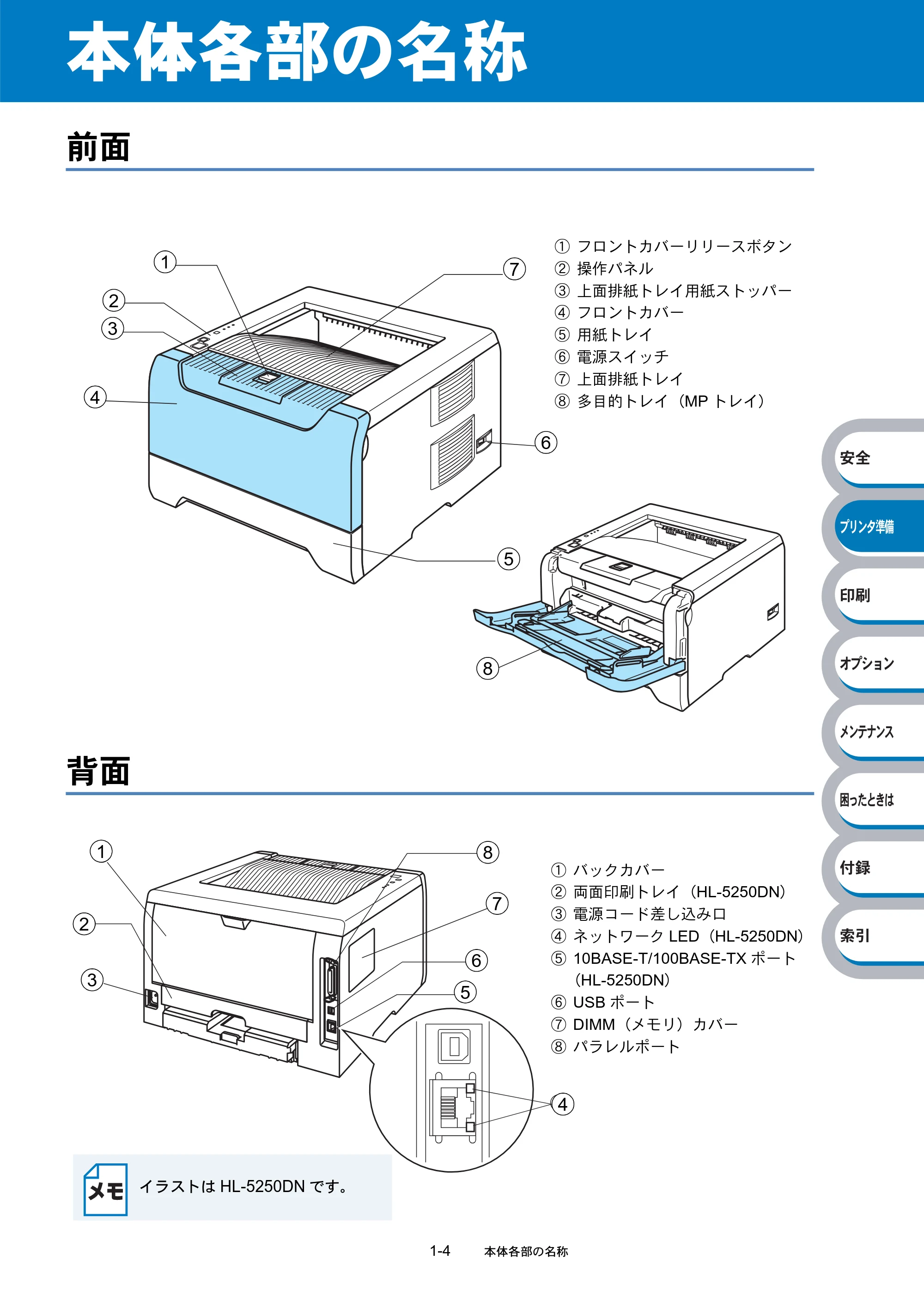

本体各部の名称 ..................................................................... 1-4
前面...................................................................................................... 1-4
背面...................................................................................................... 1-4

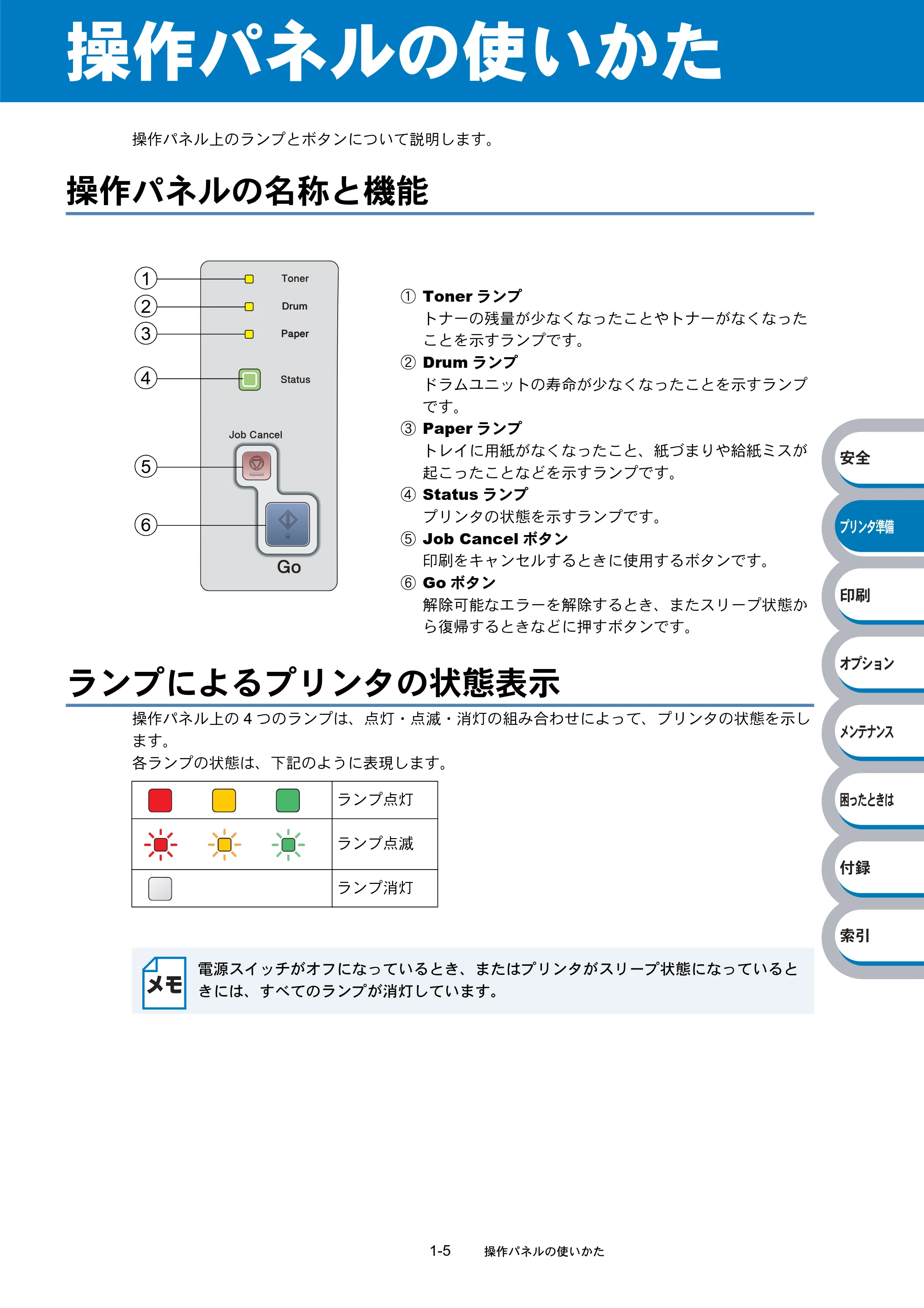

操作パネルの使いかた........................................................... 1-5
操作パネルの名称と機能 ...................................................................... 1-5

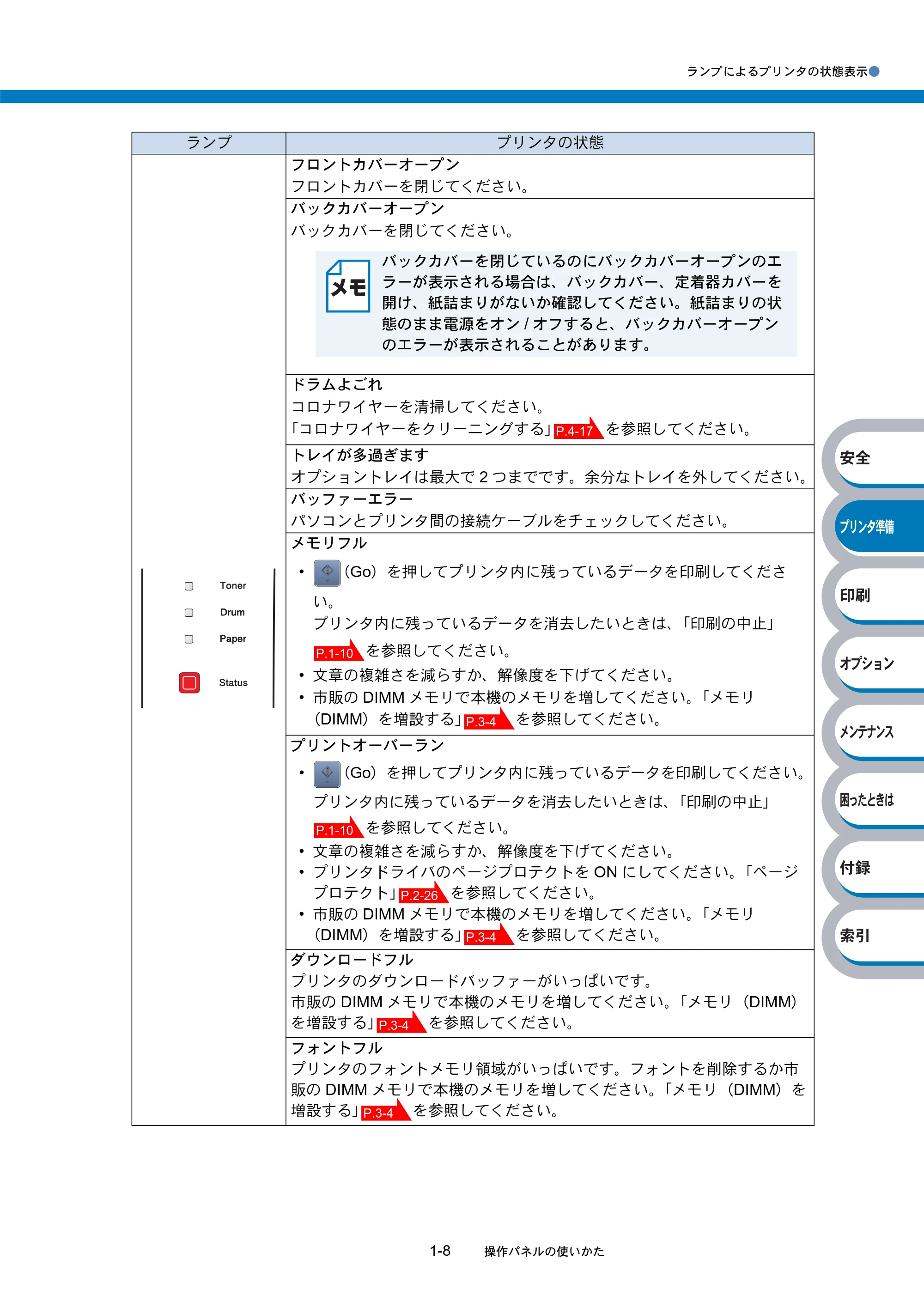

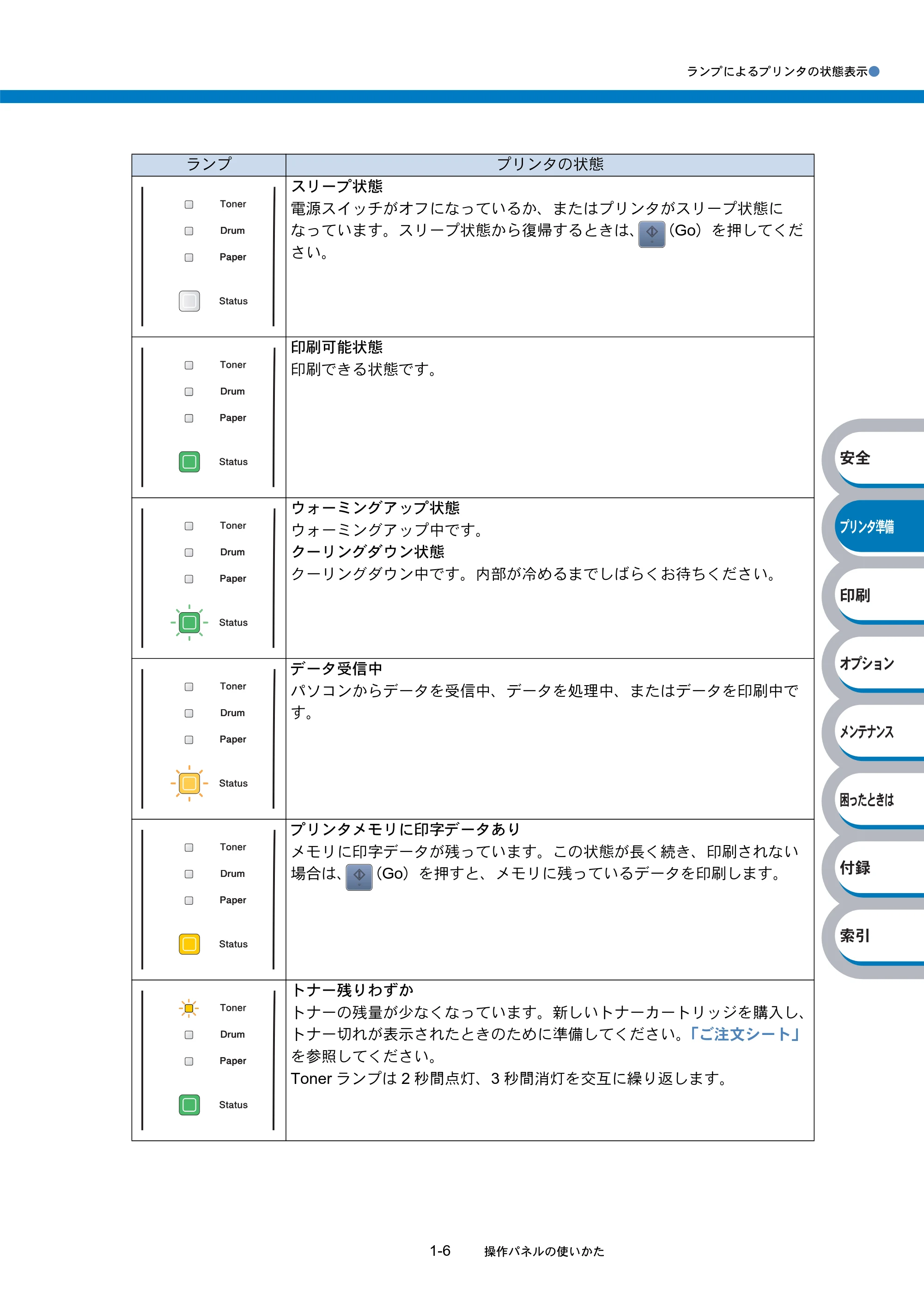

ランプによるプリンタの状態表示 ........................................................ 1-5

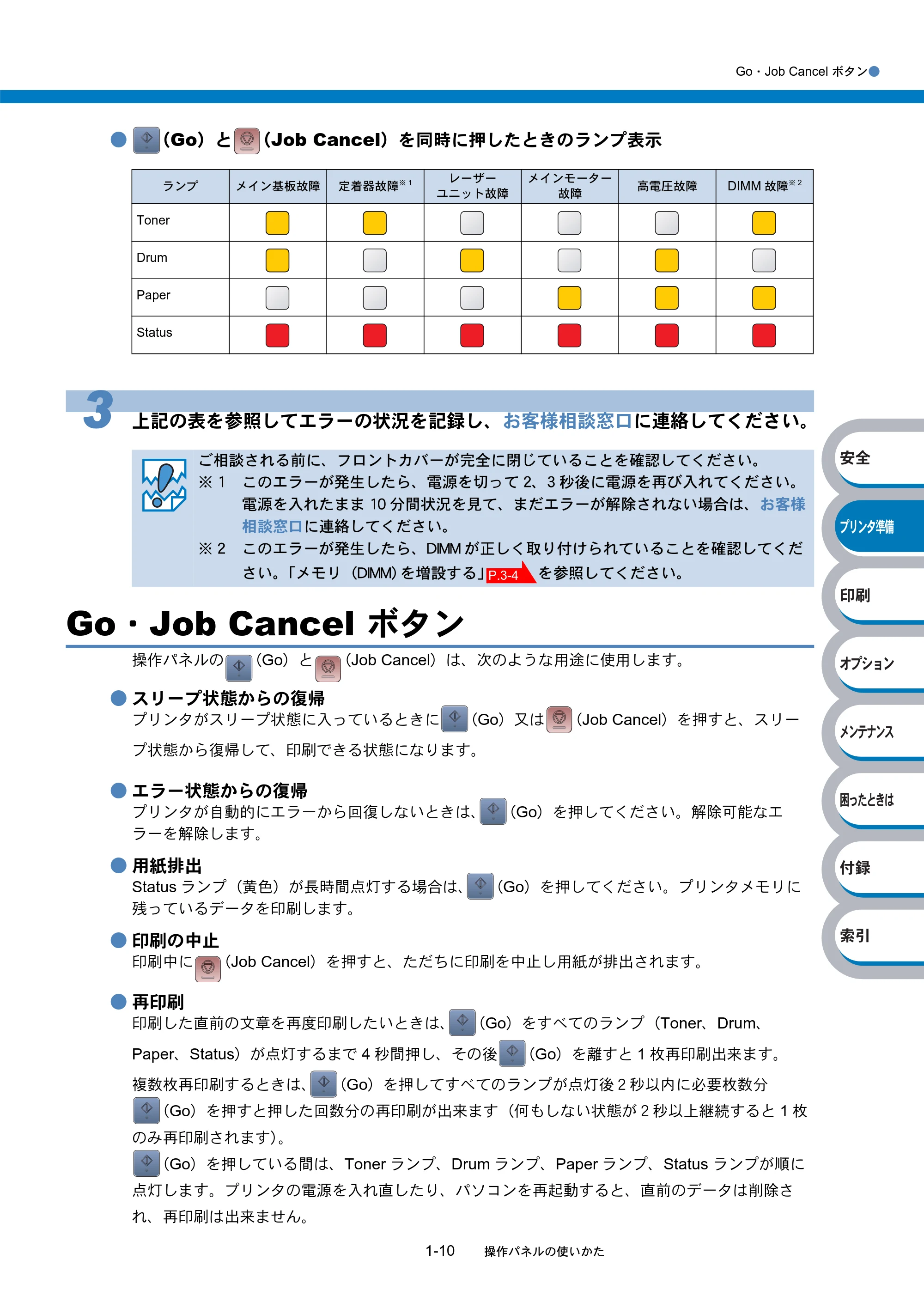

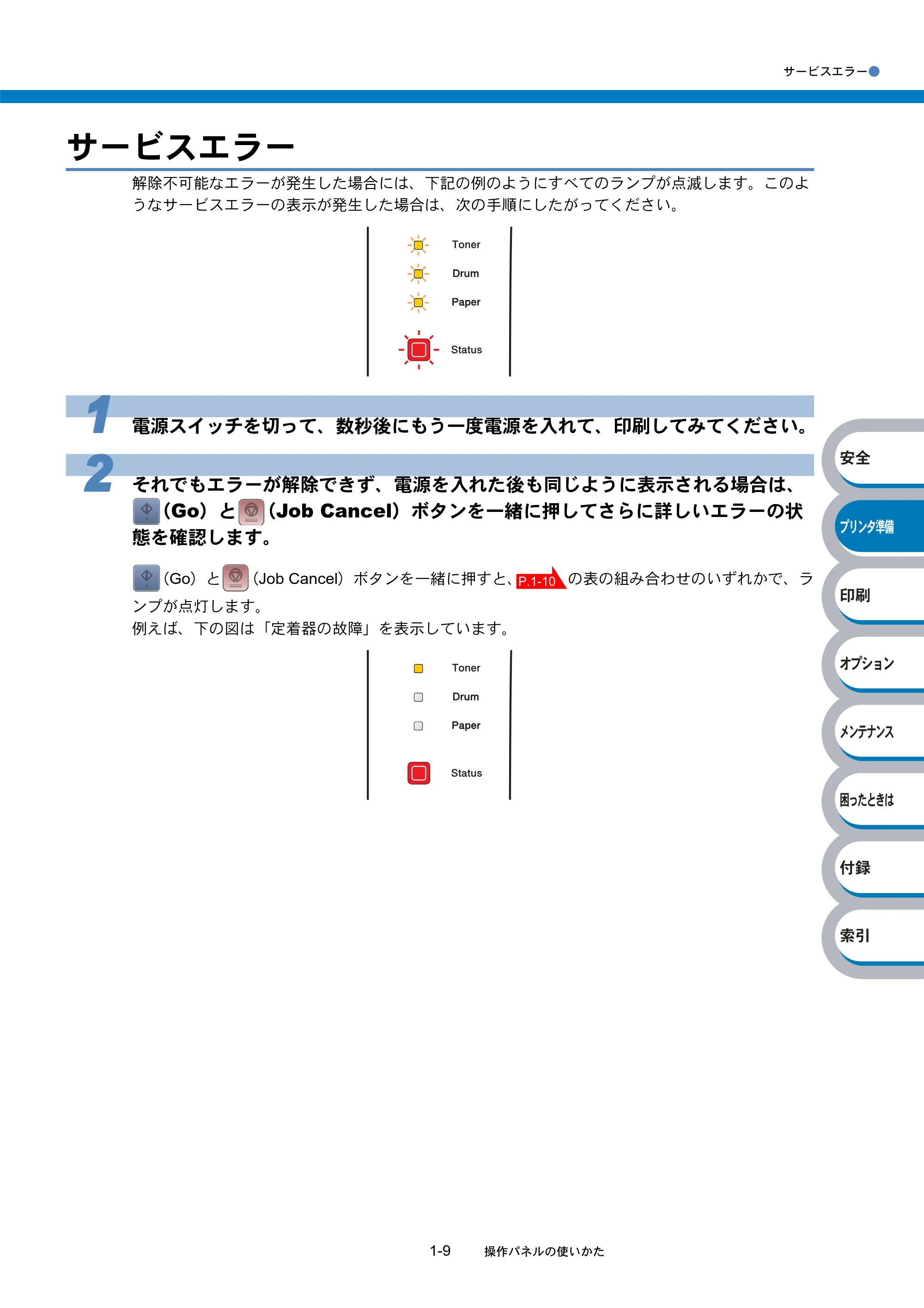

サービスエラー .................................................................................... 1-9

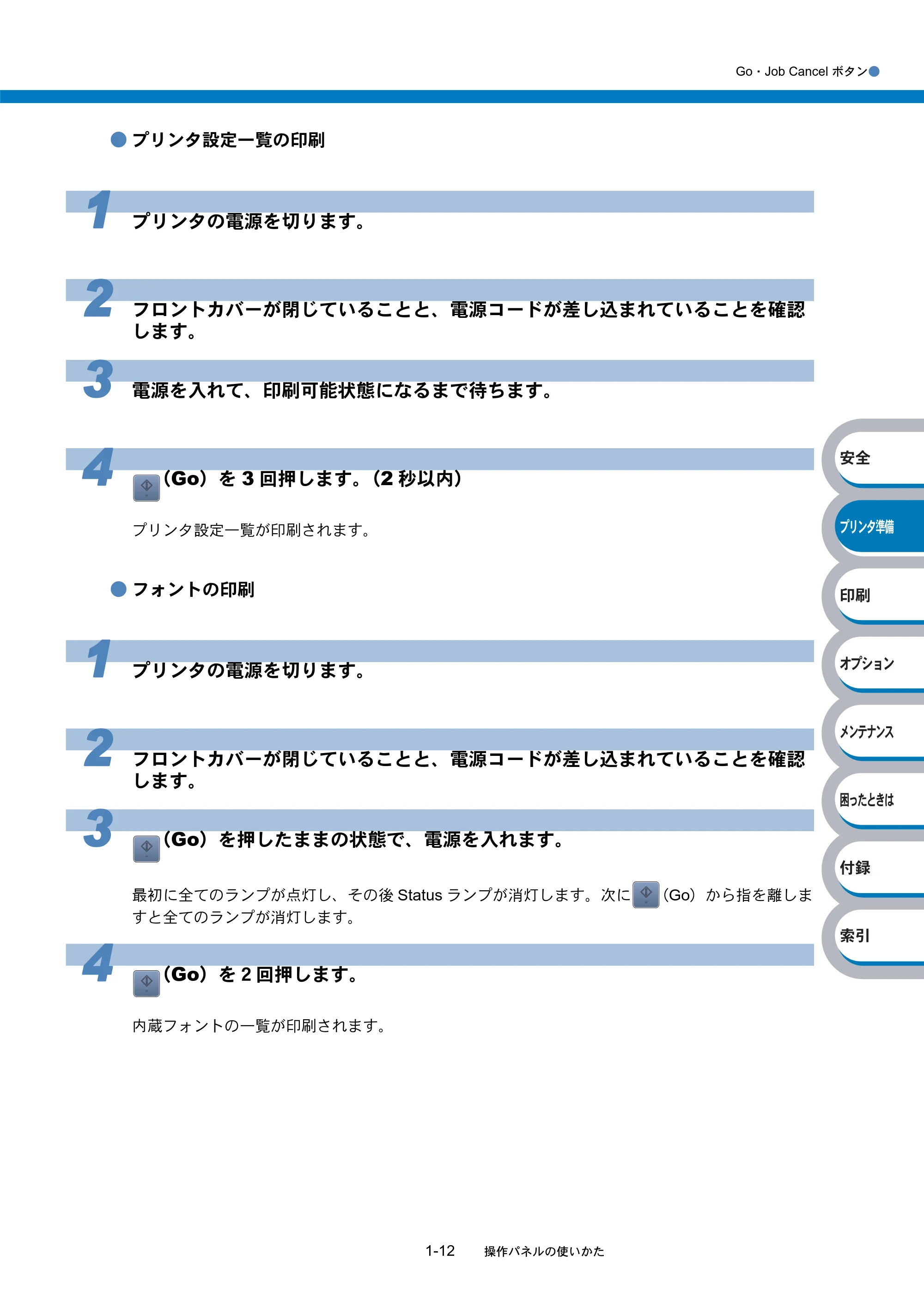

Go・Job Cancel ボタン..................................................................... 1-10

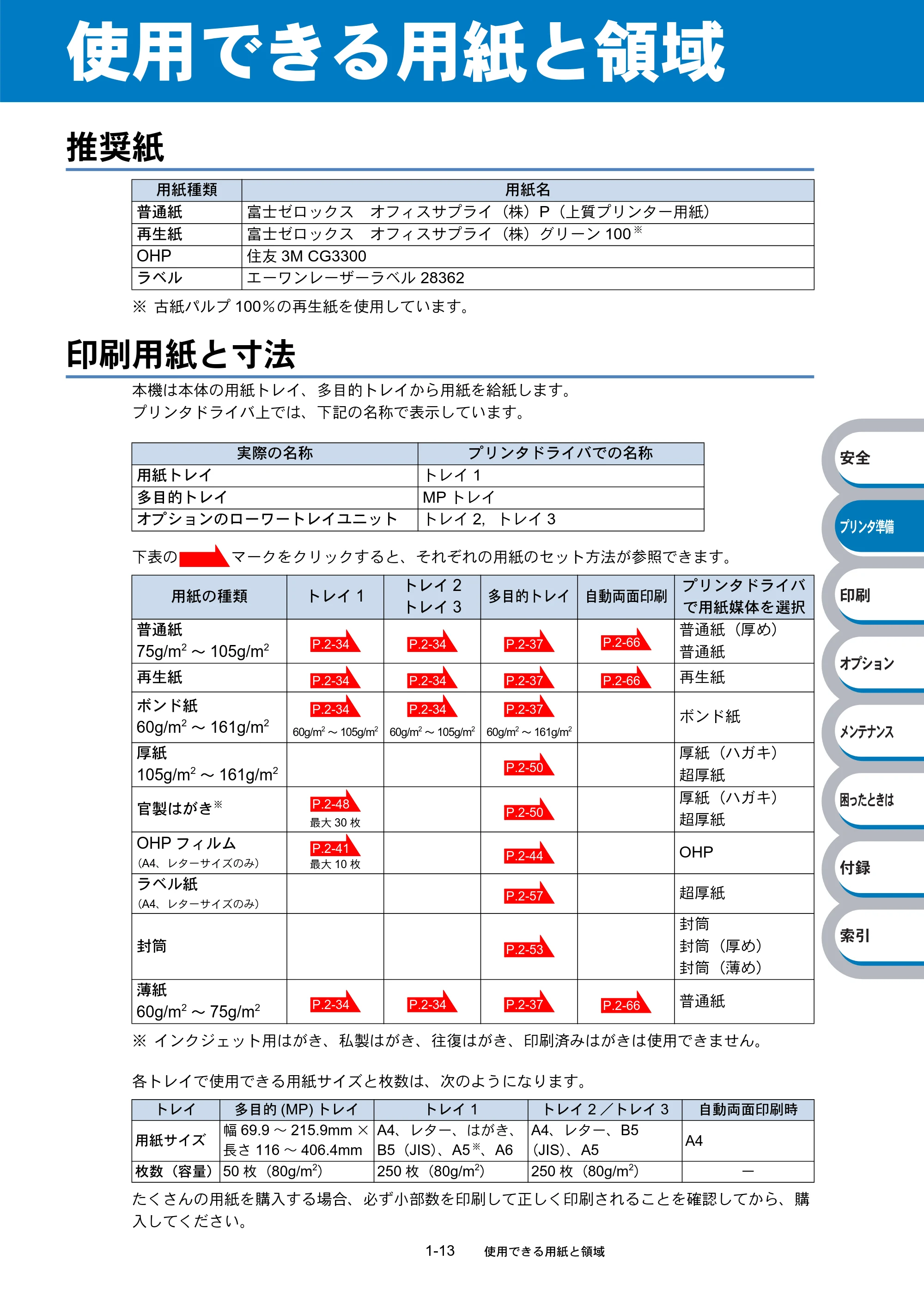

使用できる用紙と領域......................................................... 1-13

推奨紙 ................................................................................................ 1-13
印刷用紙と寸法 .................................................................................. 1-13

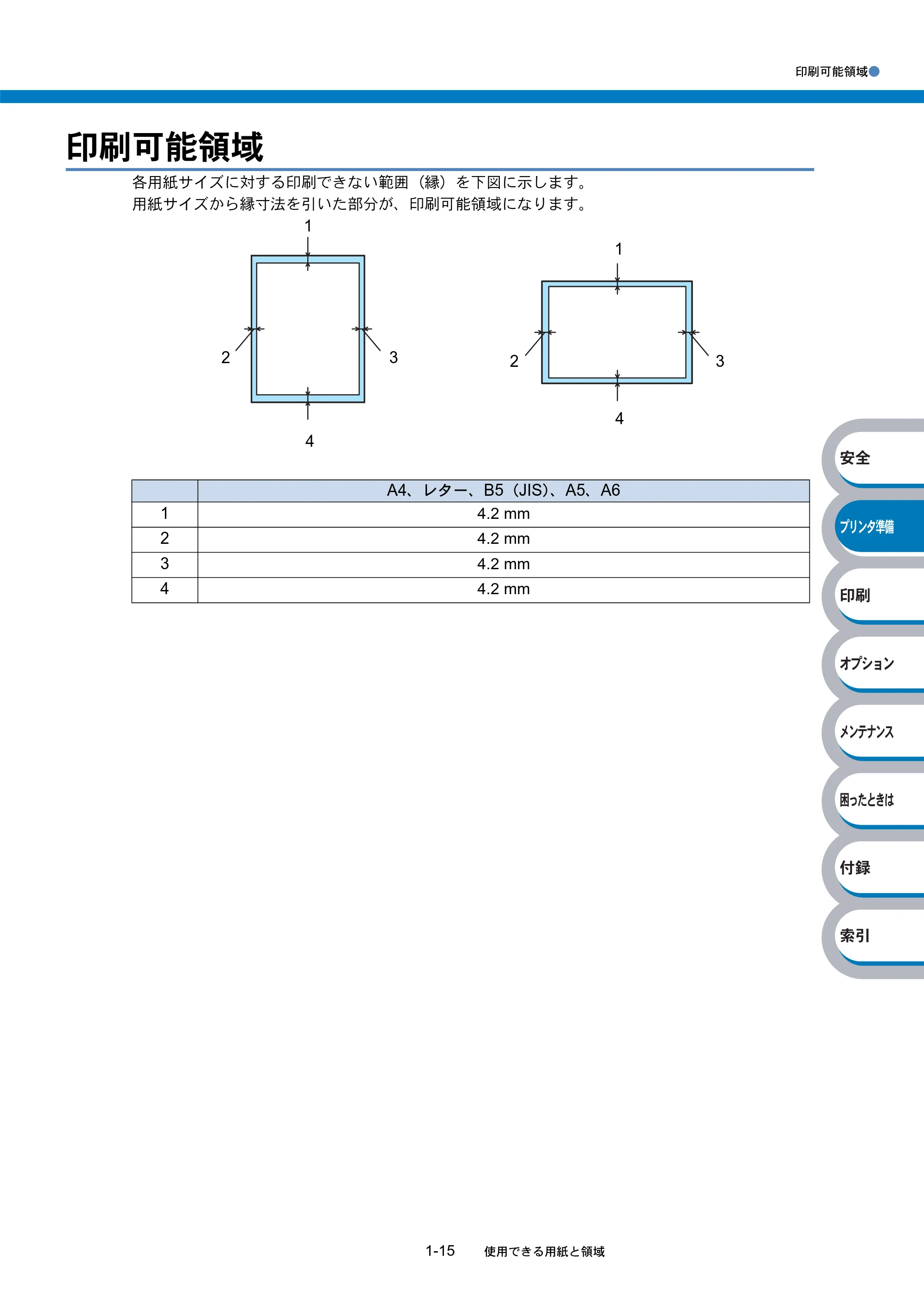

印刷可能領域...................................................................................... 1-15

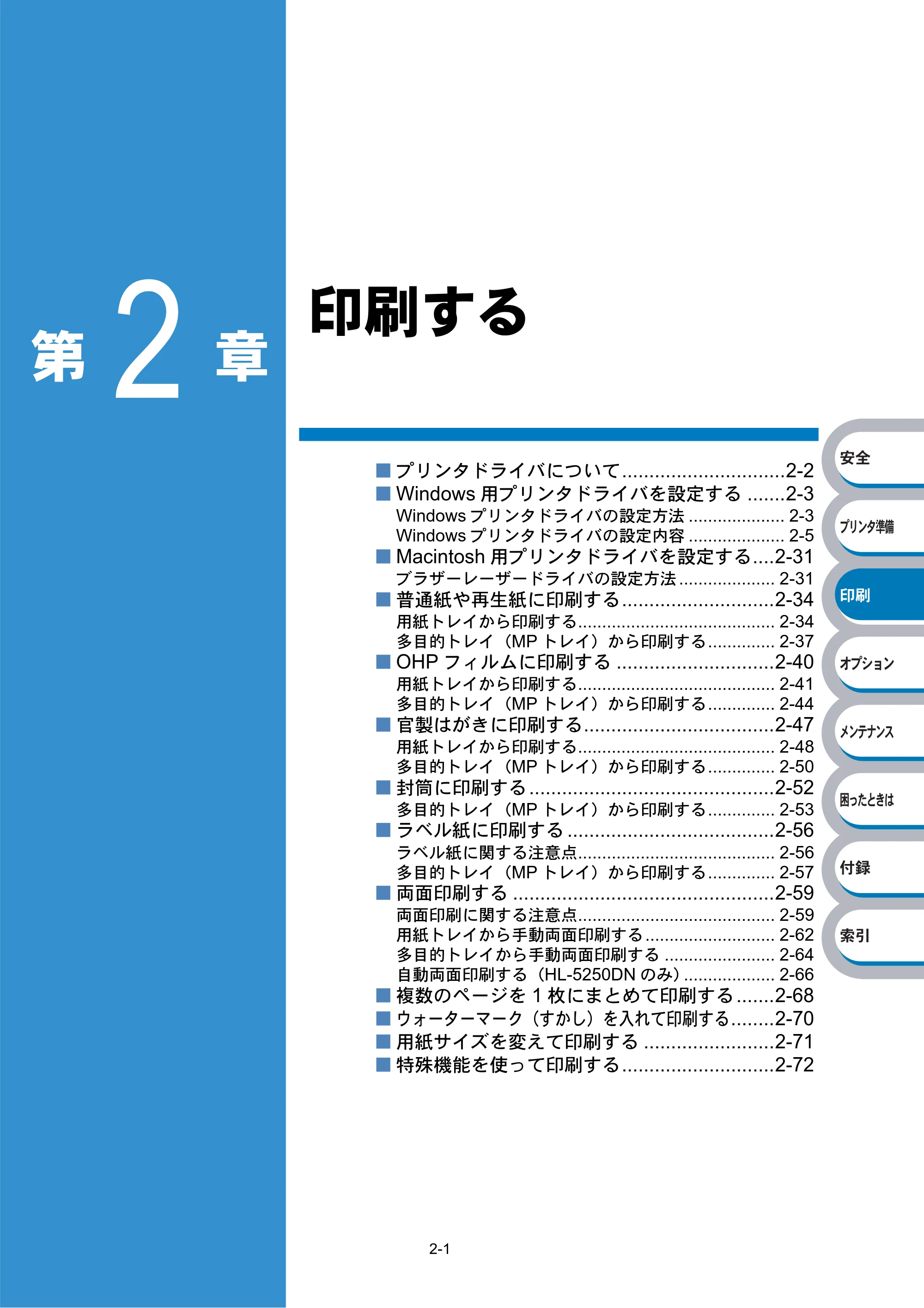

第 2 章 印刷する ...................................................2-1

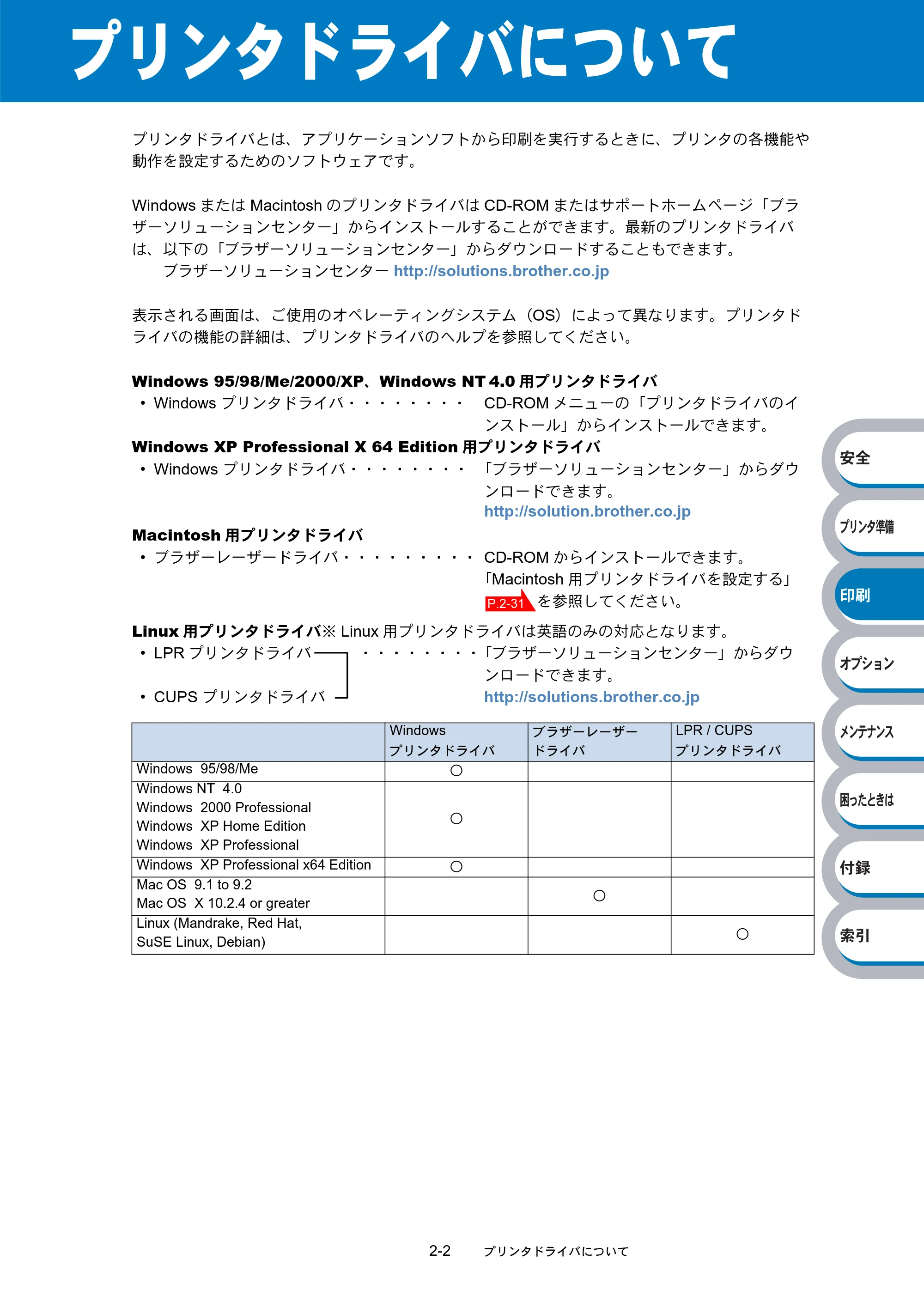

プリンタドライバについて .................................................... 2-2

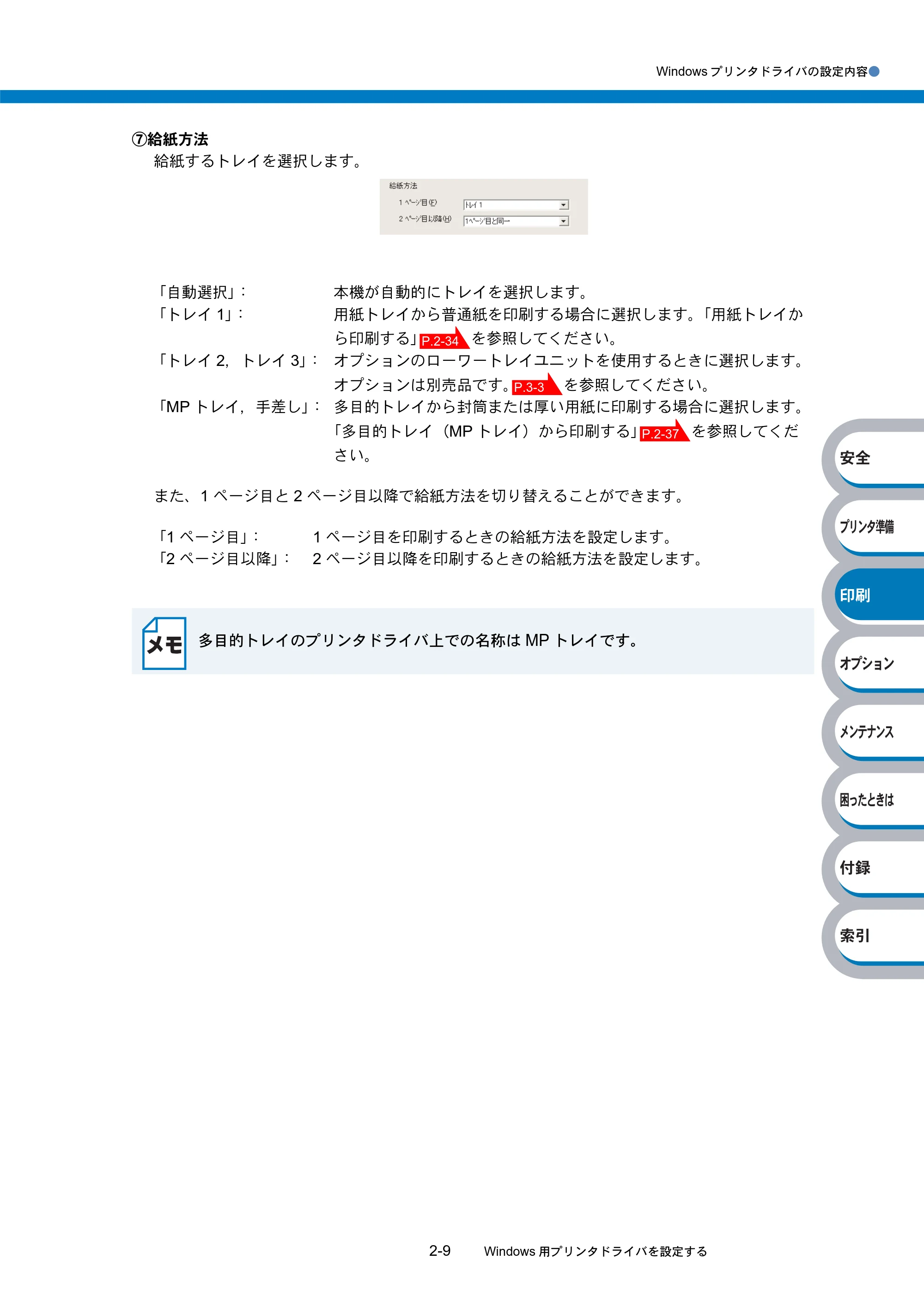

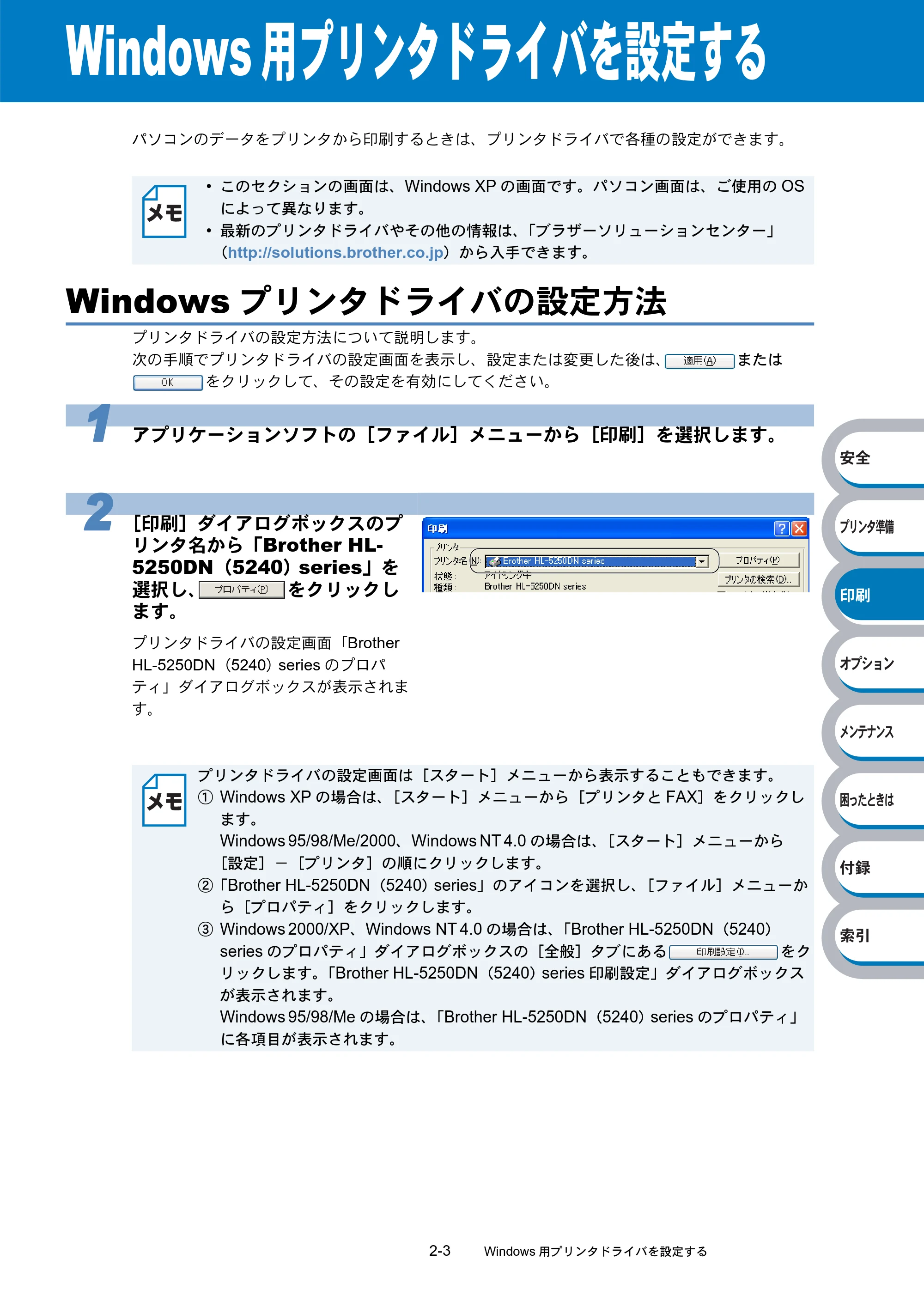

Windows 用プリンタドライバを設定する.............................. 2-3

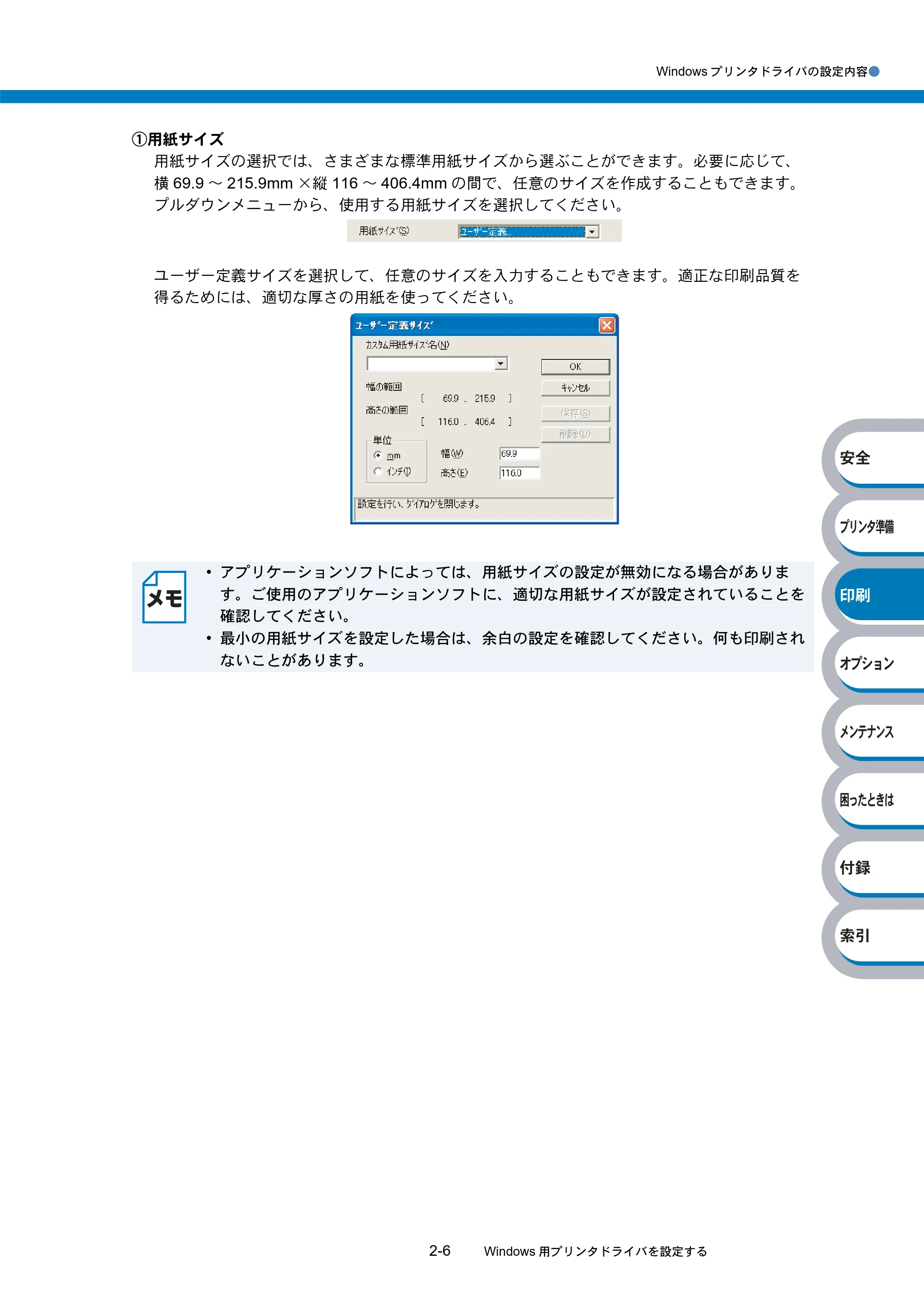

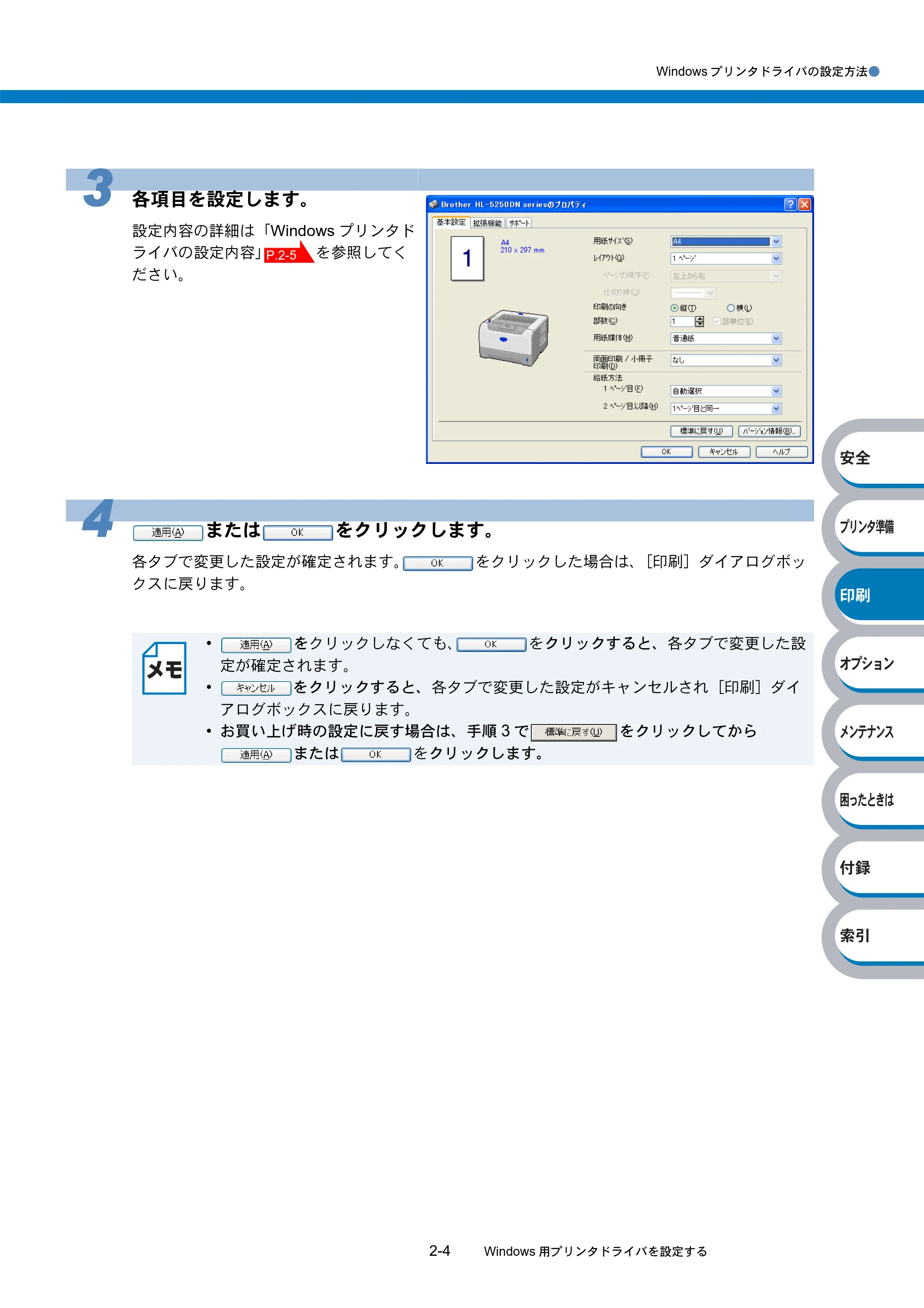

Windows プリンタドライバの設定方法................................................ 2-3

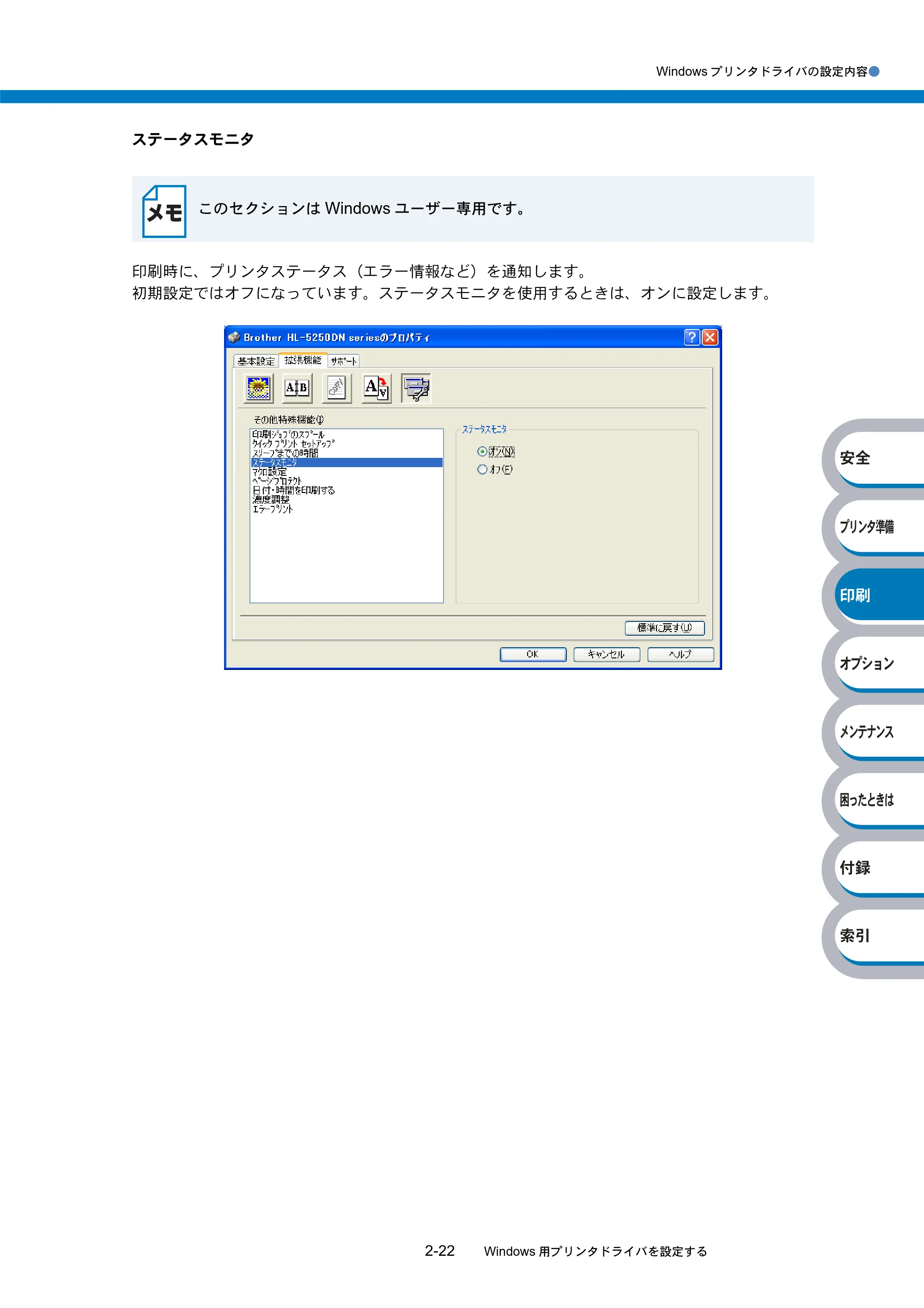

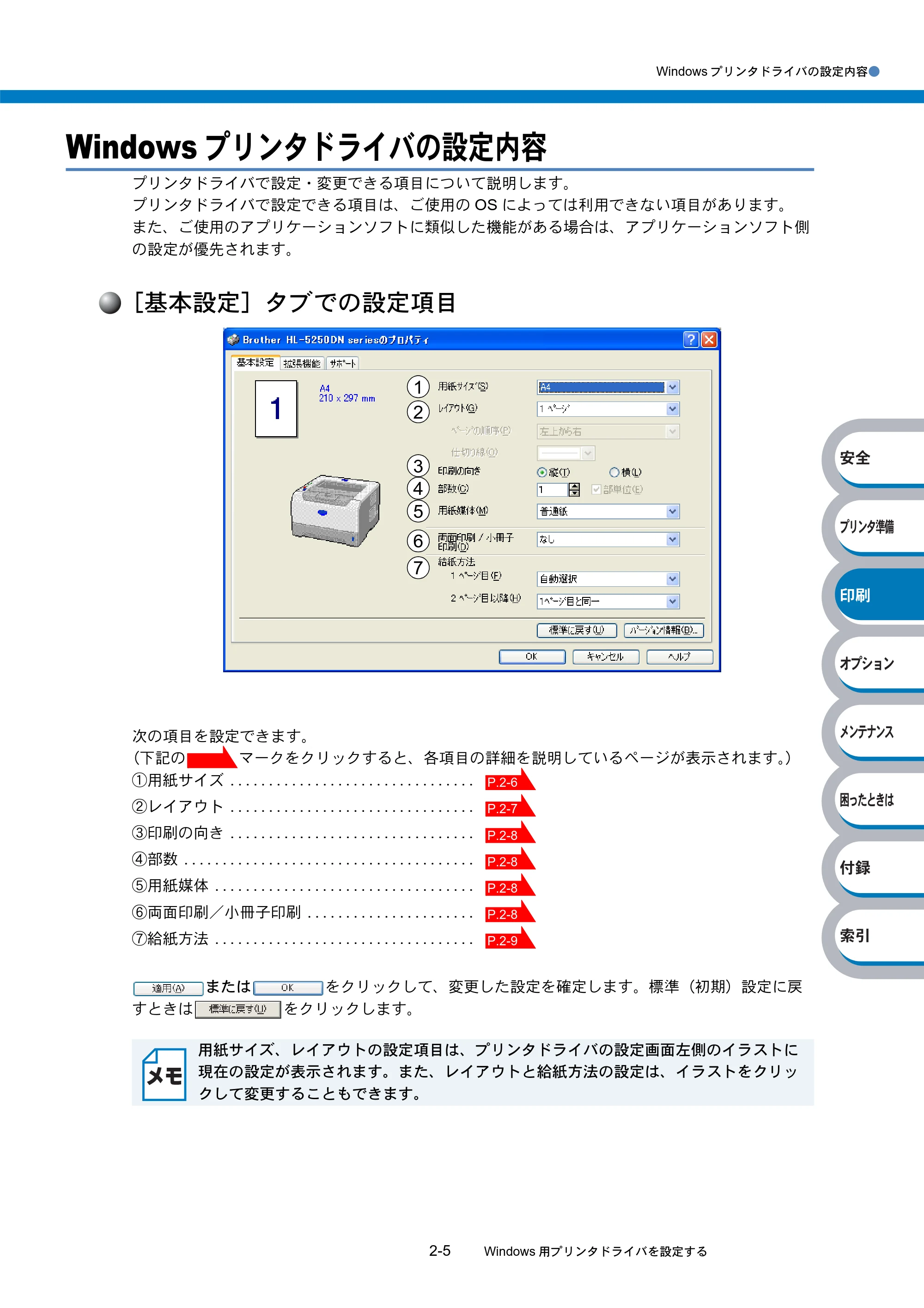

Windows プリンタドライバの設定内容................................................ 2-5

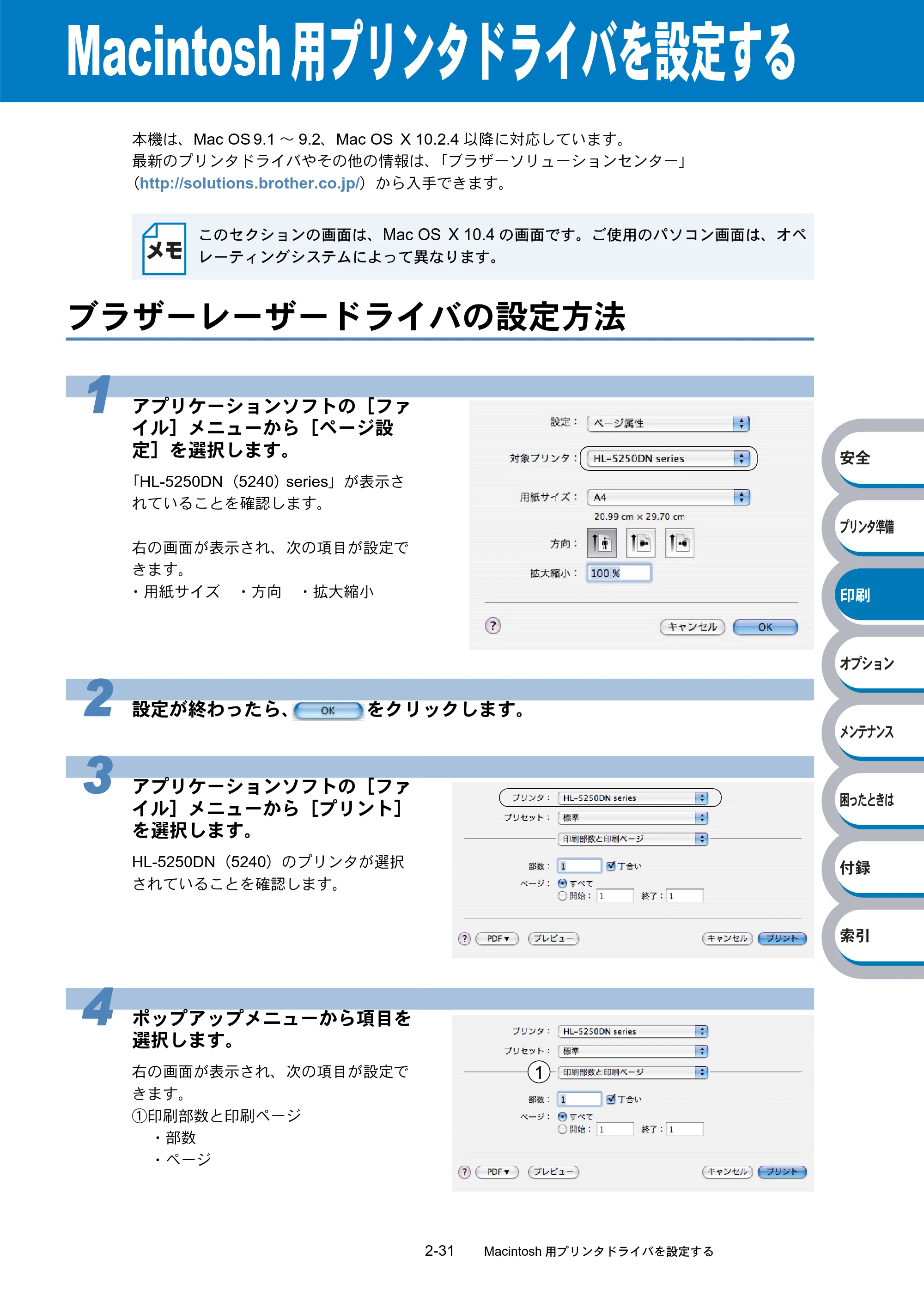

Macintosh 用プリンタドライバを設定する .......................... 2-31

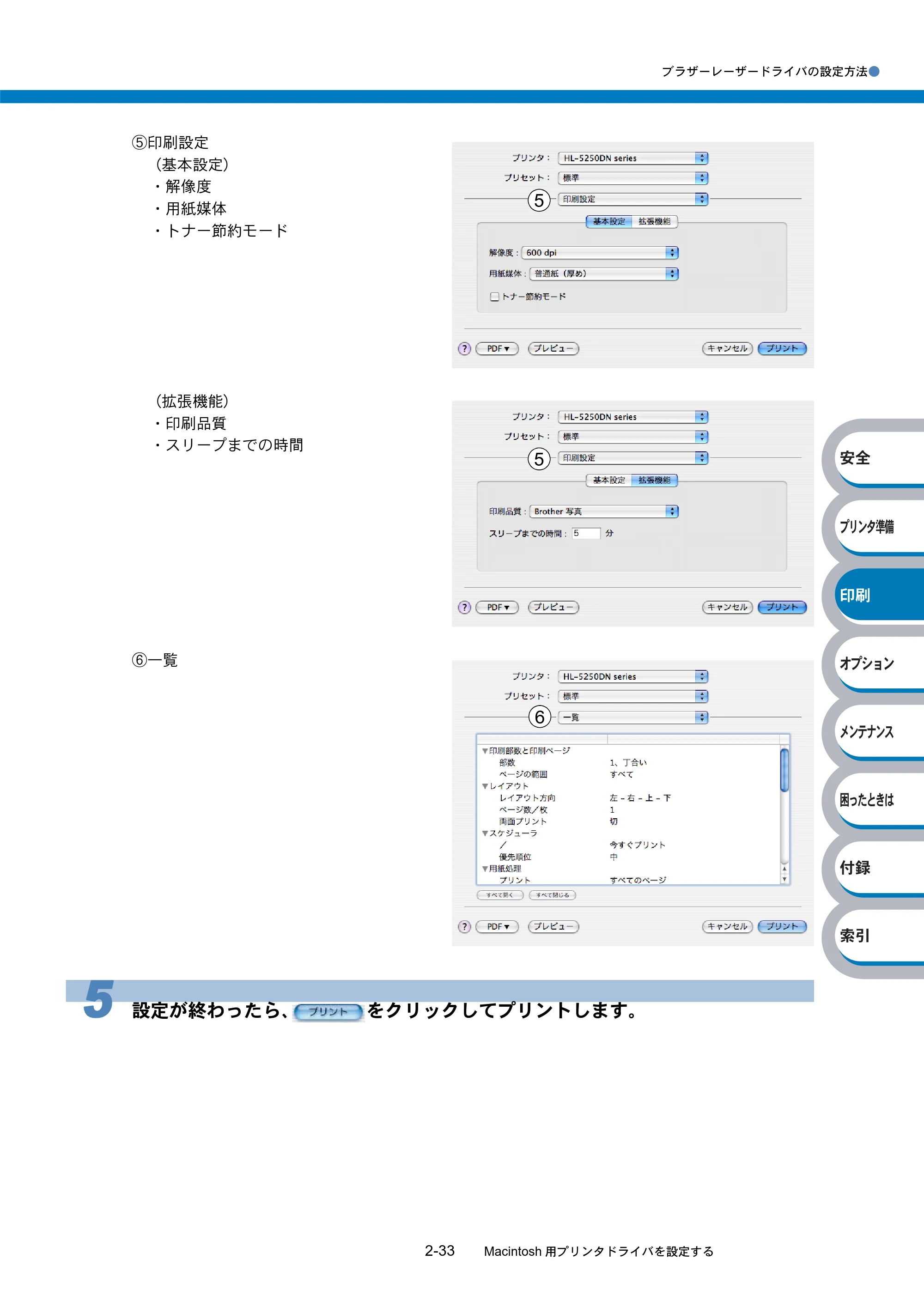

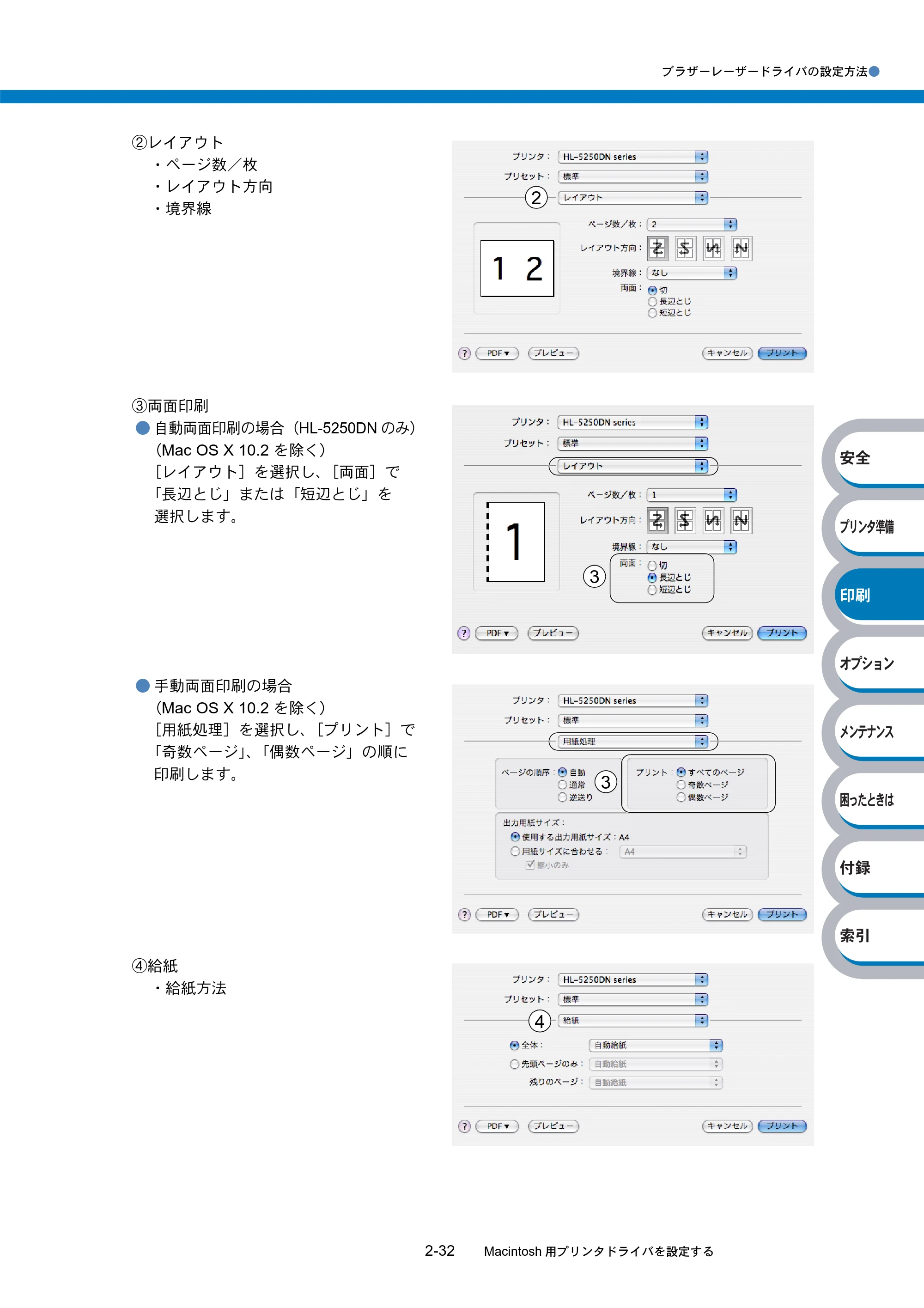

ブラザーレーザードライバの設定方法 ............................................... 2-31

目 次●
11

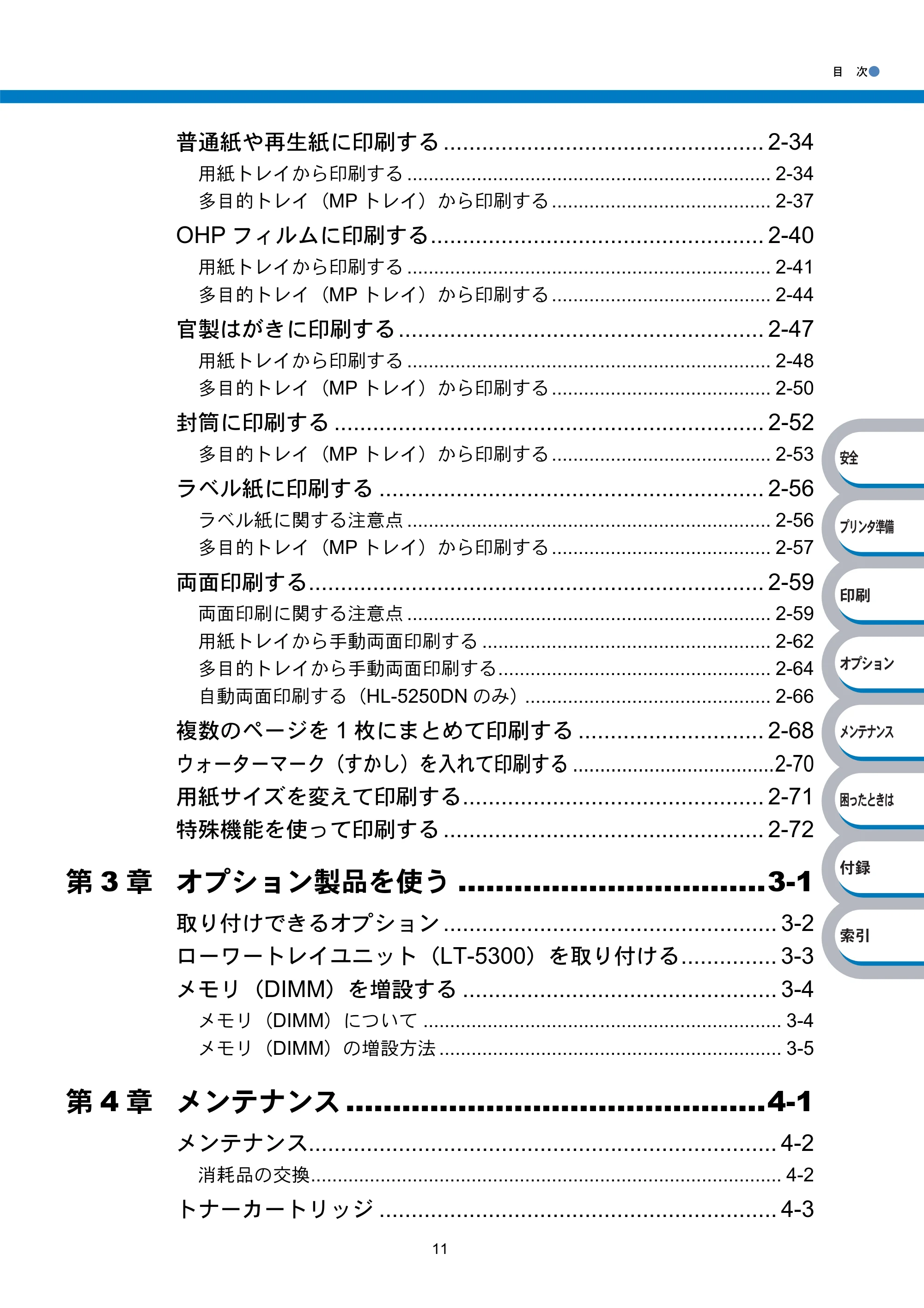

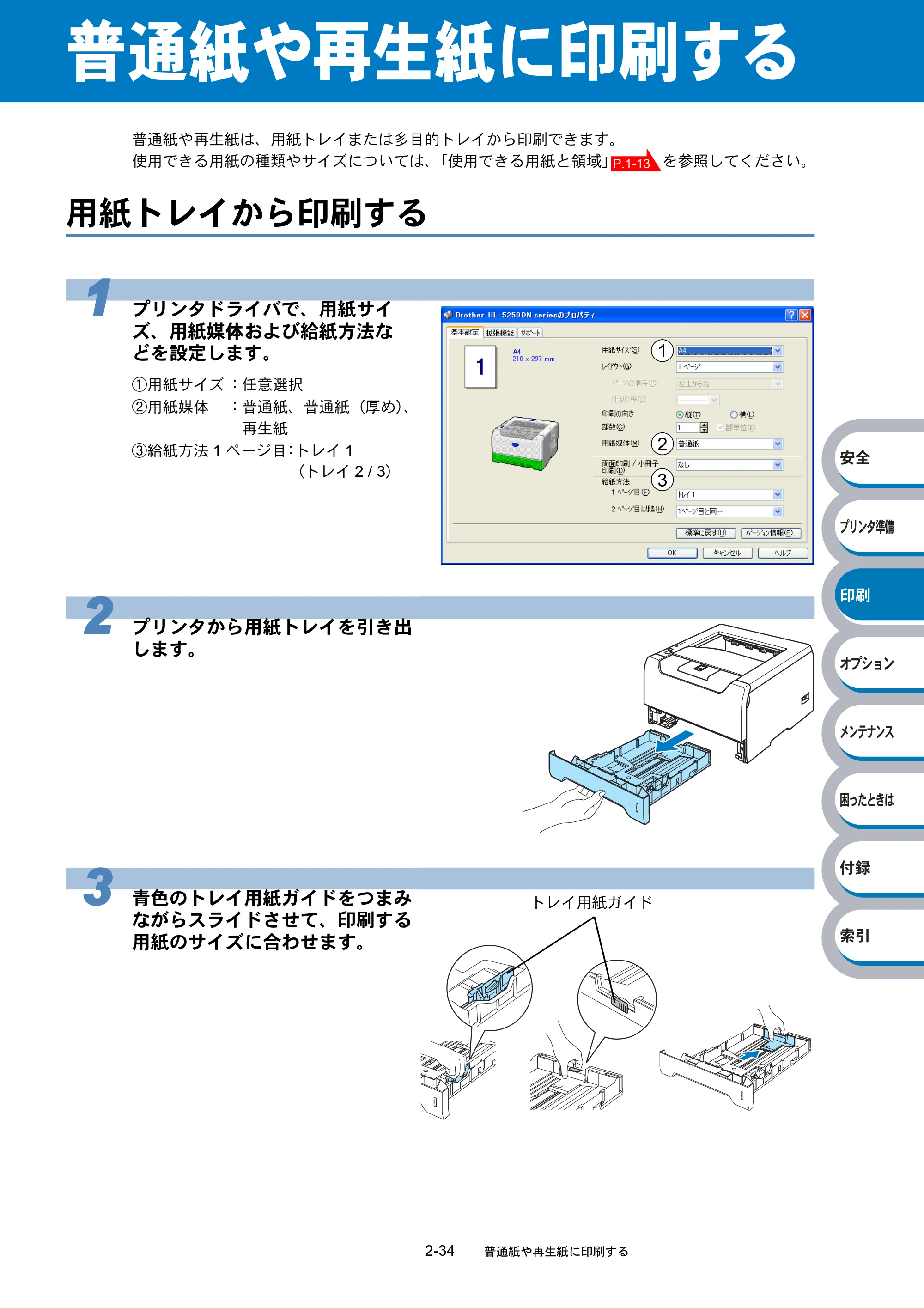

普通紙や再生紙に印刷する .................................................. 2-34
用紙トレイから印刷する .................................................................... 2-34

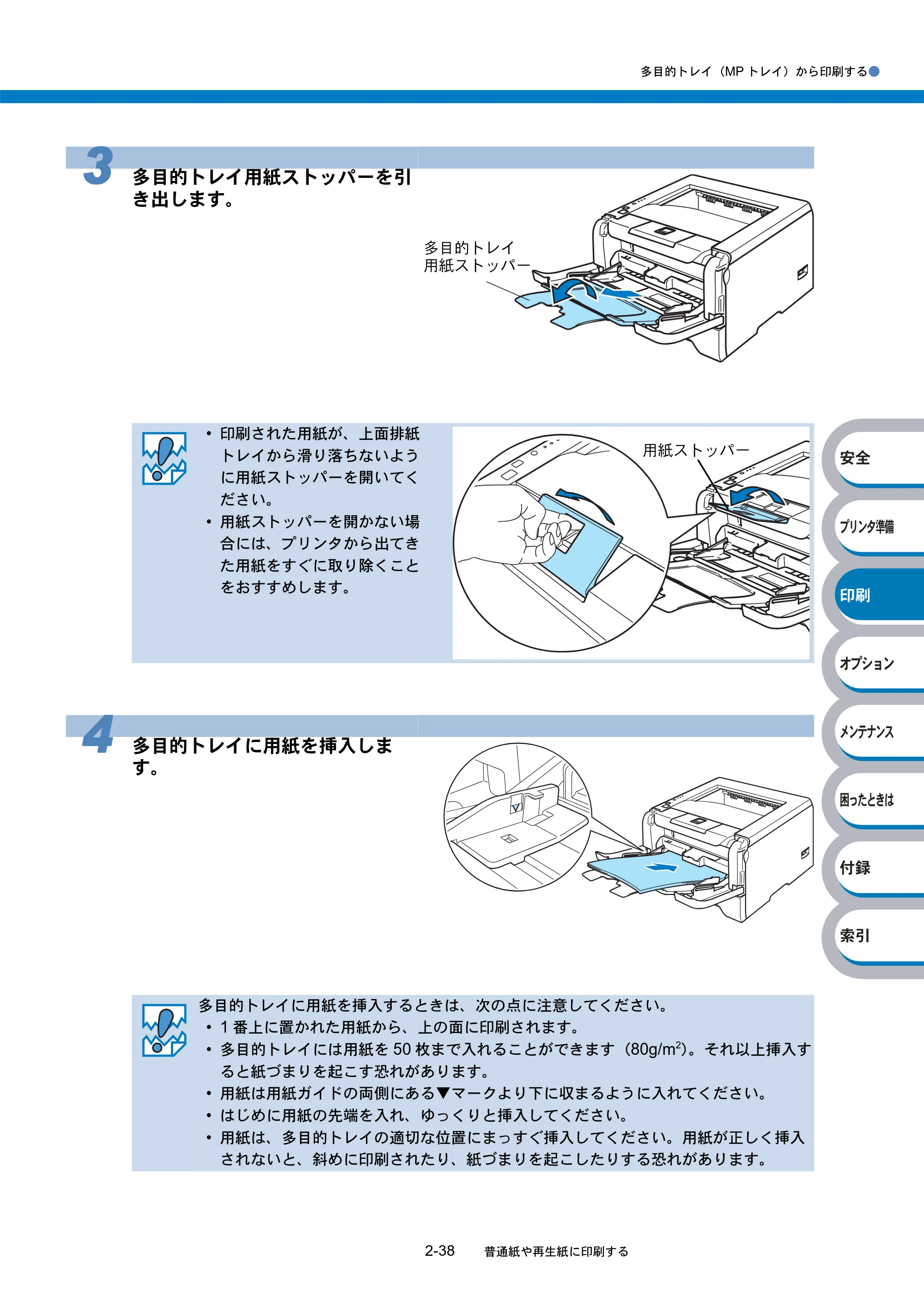

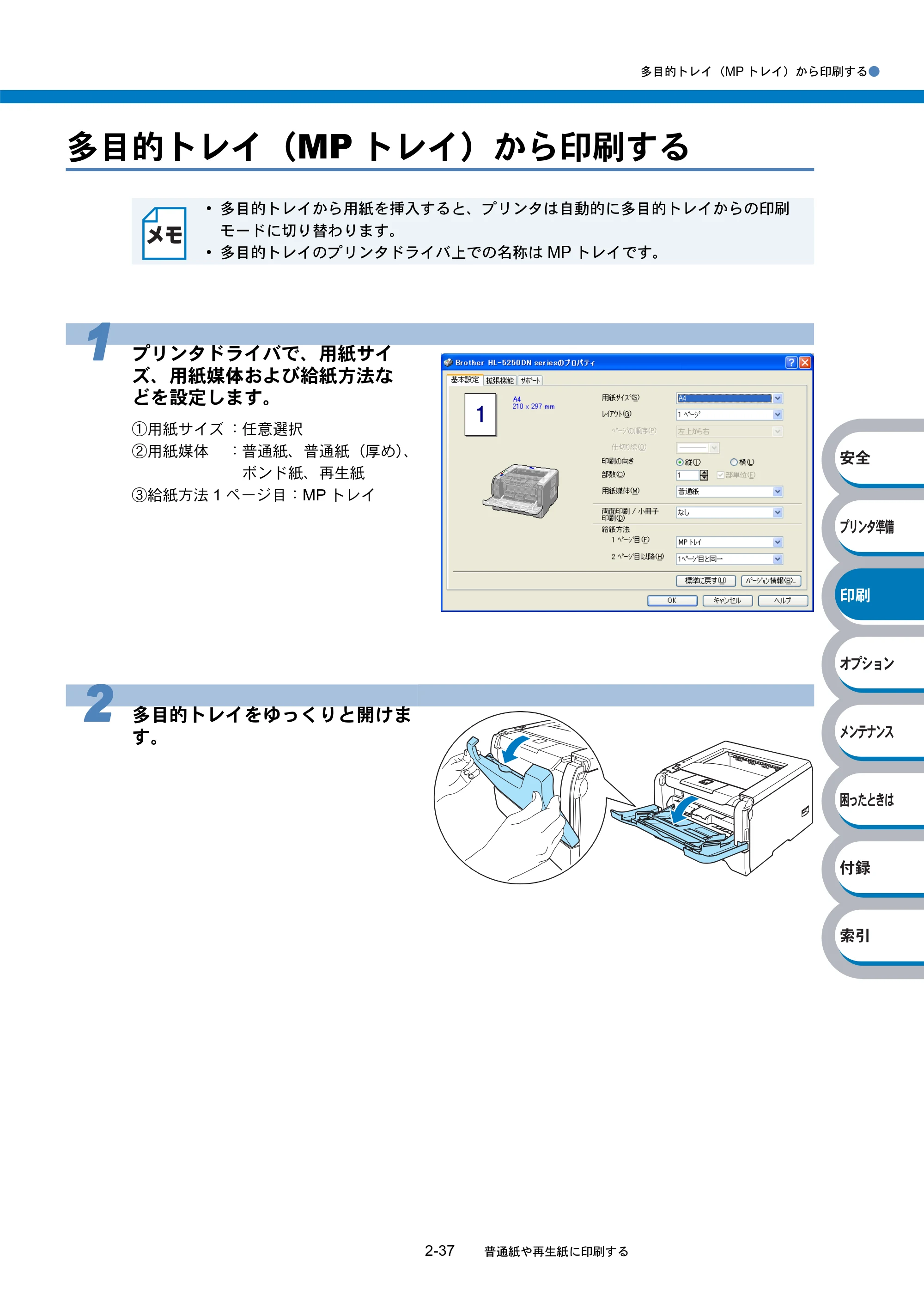

多目的トレイ（MP トレイ）から印刷する ......................................... 2-37

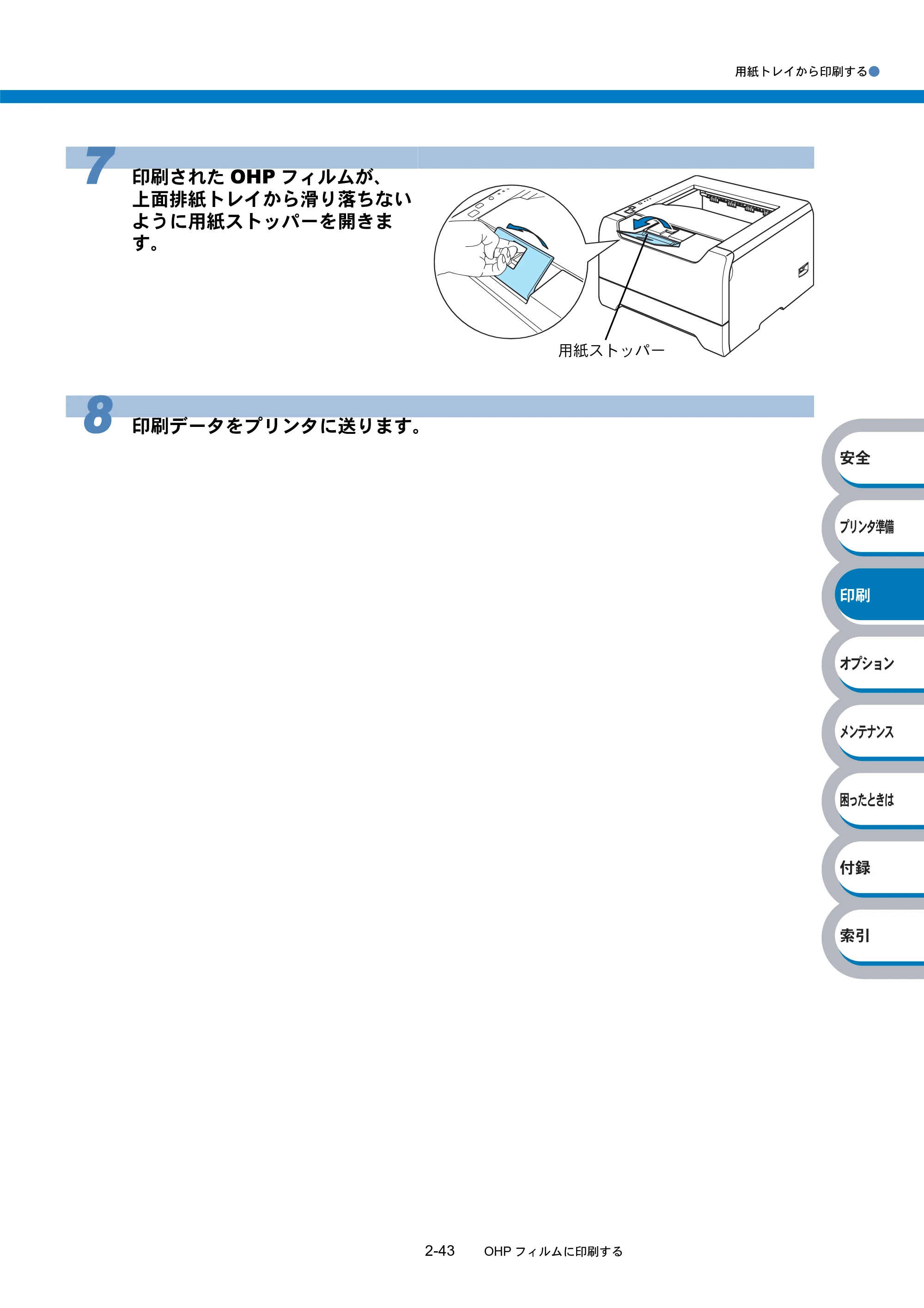

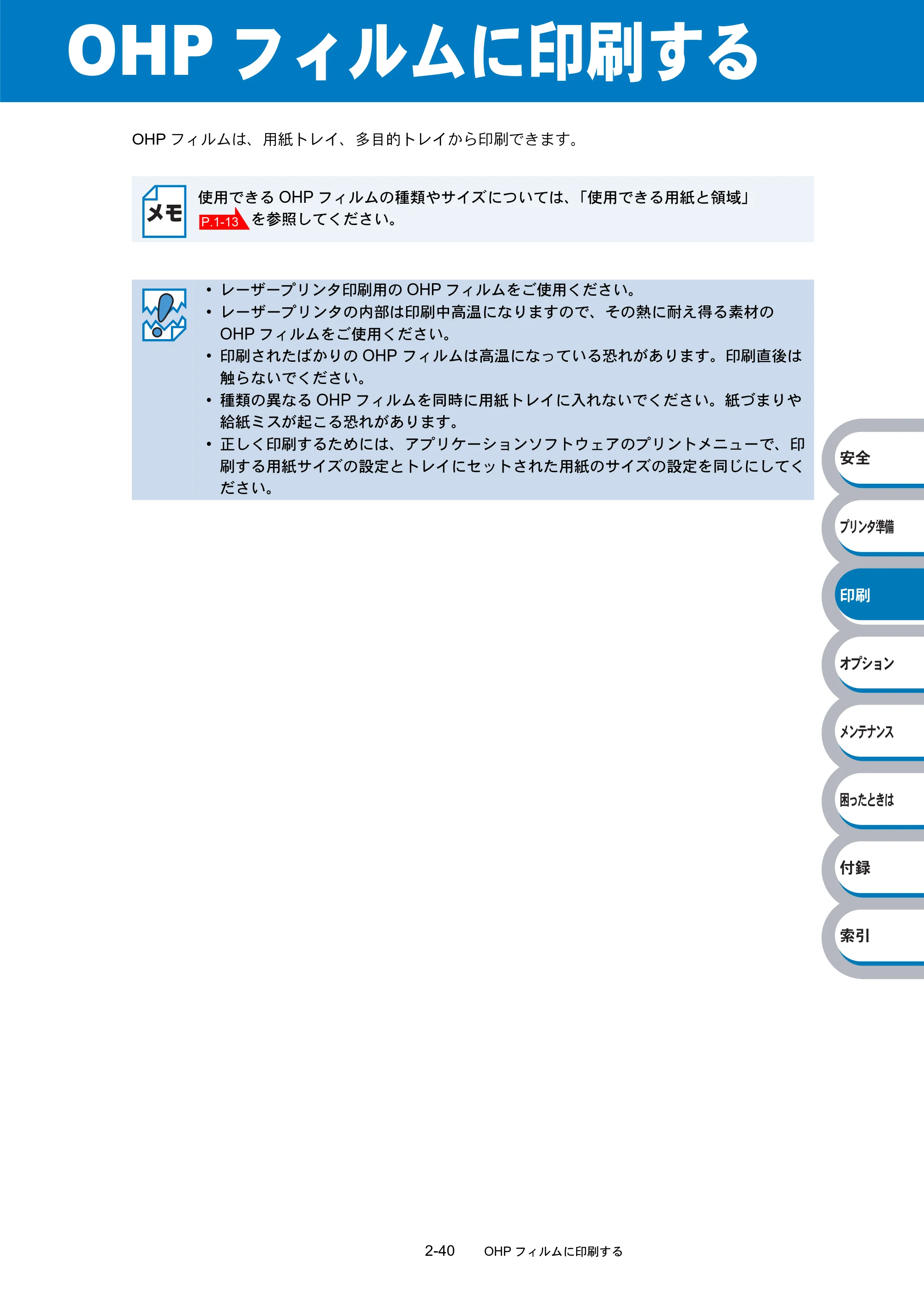

OHP フィルムに印刷する.................................................... 2-40

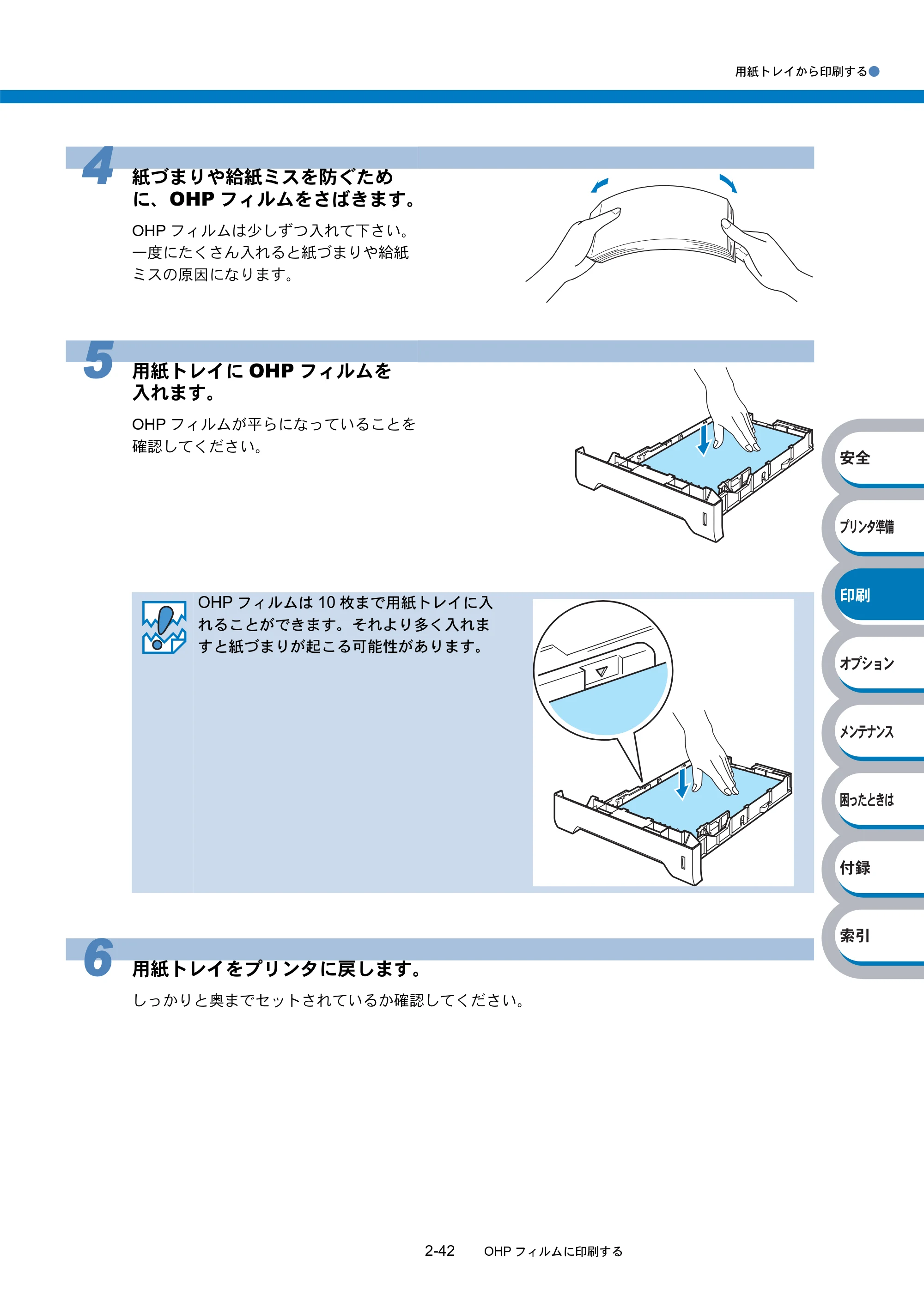

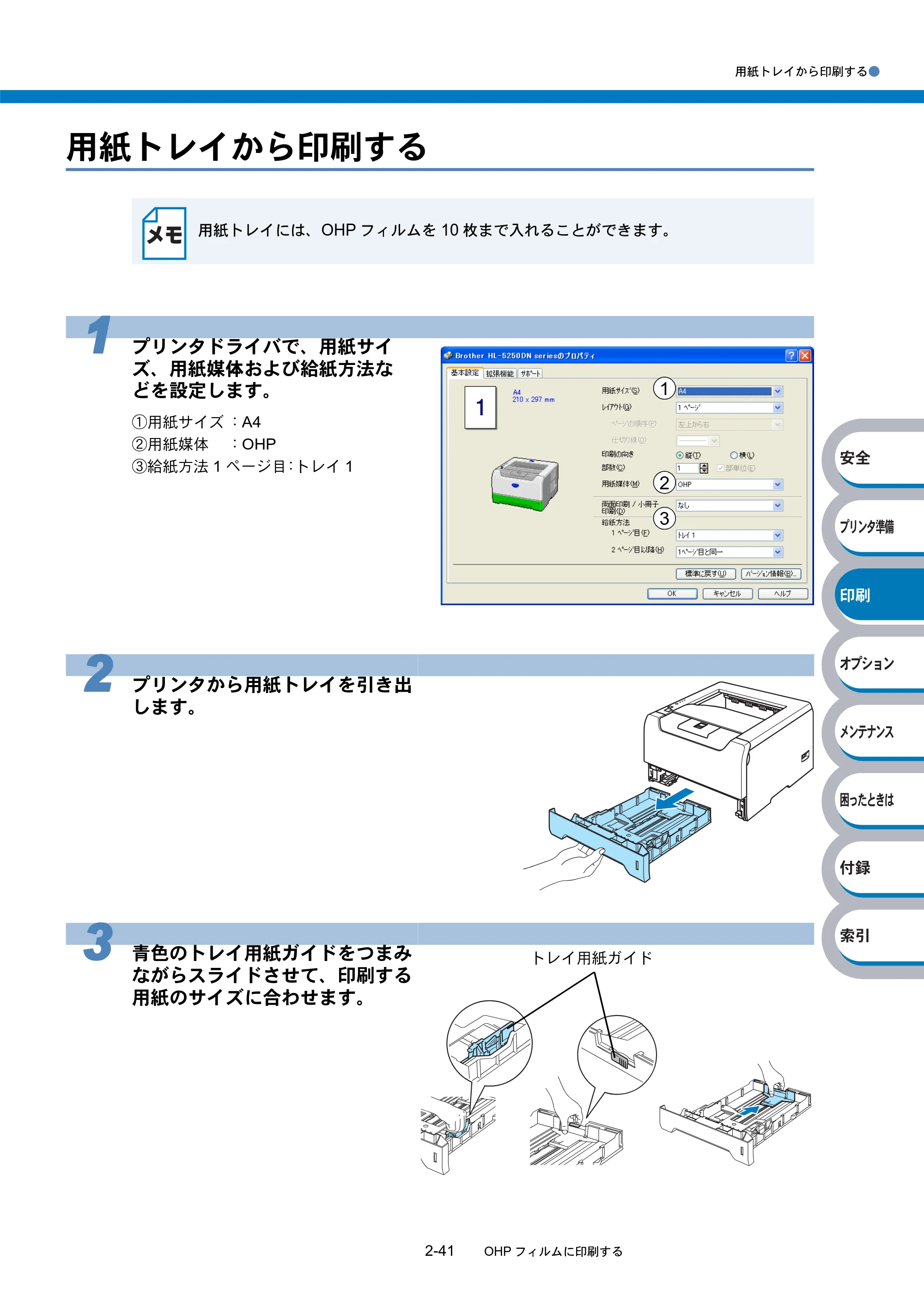

用紙トレイから印刷する .................................................................... 2-41

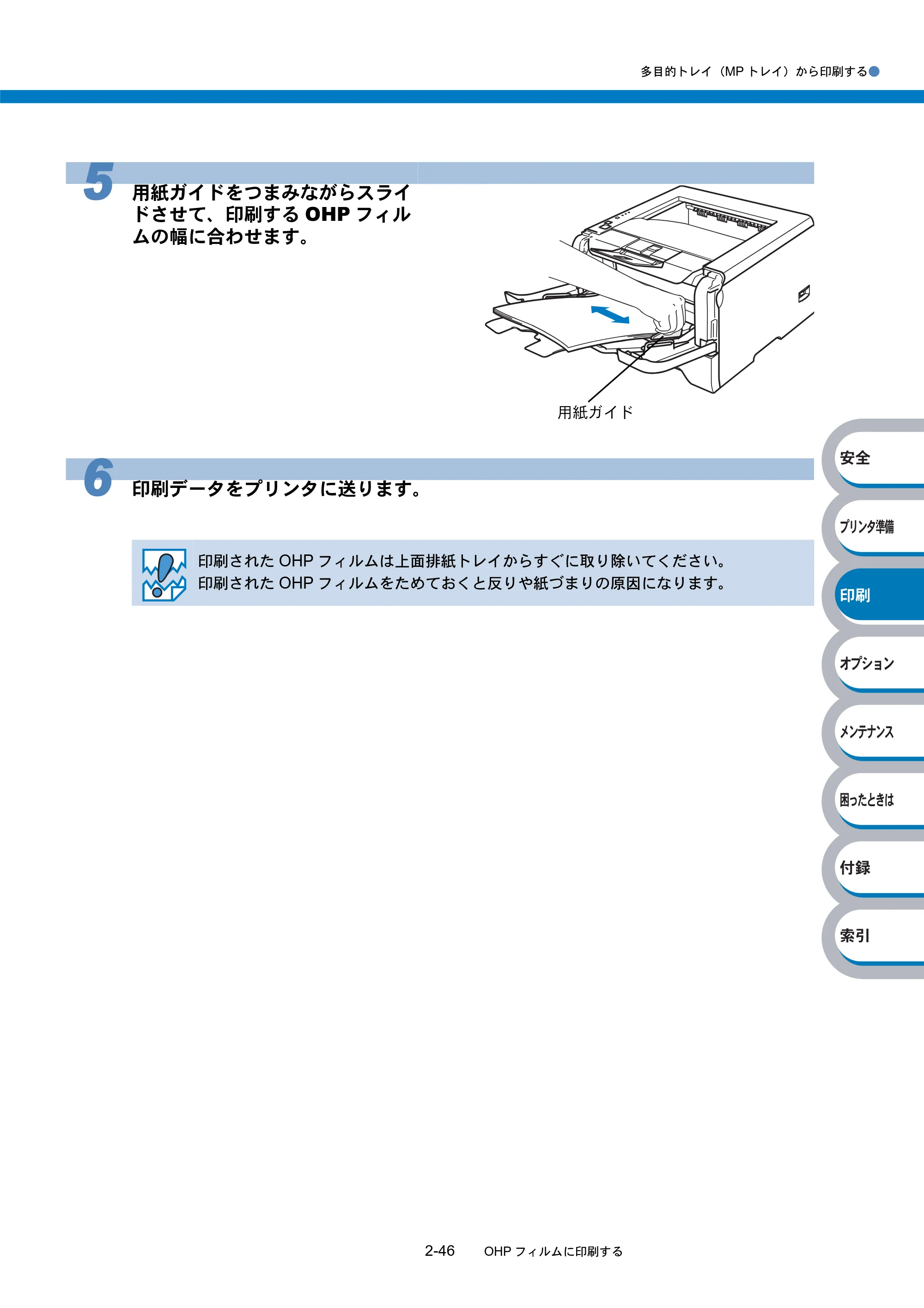

多目的トレイ（MP トレイ）から印刷する ......................................... 2-44

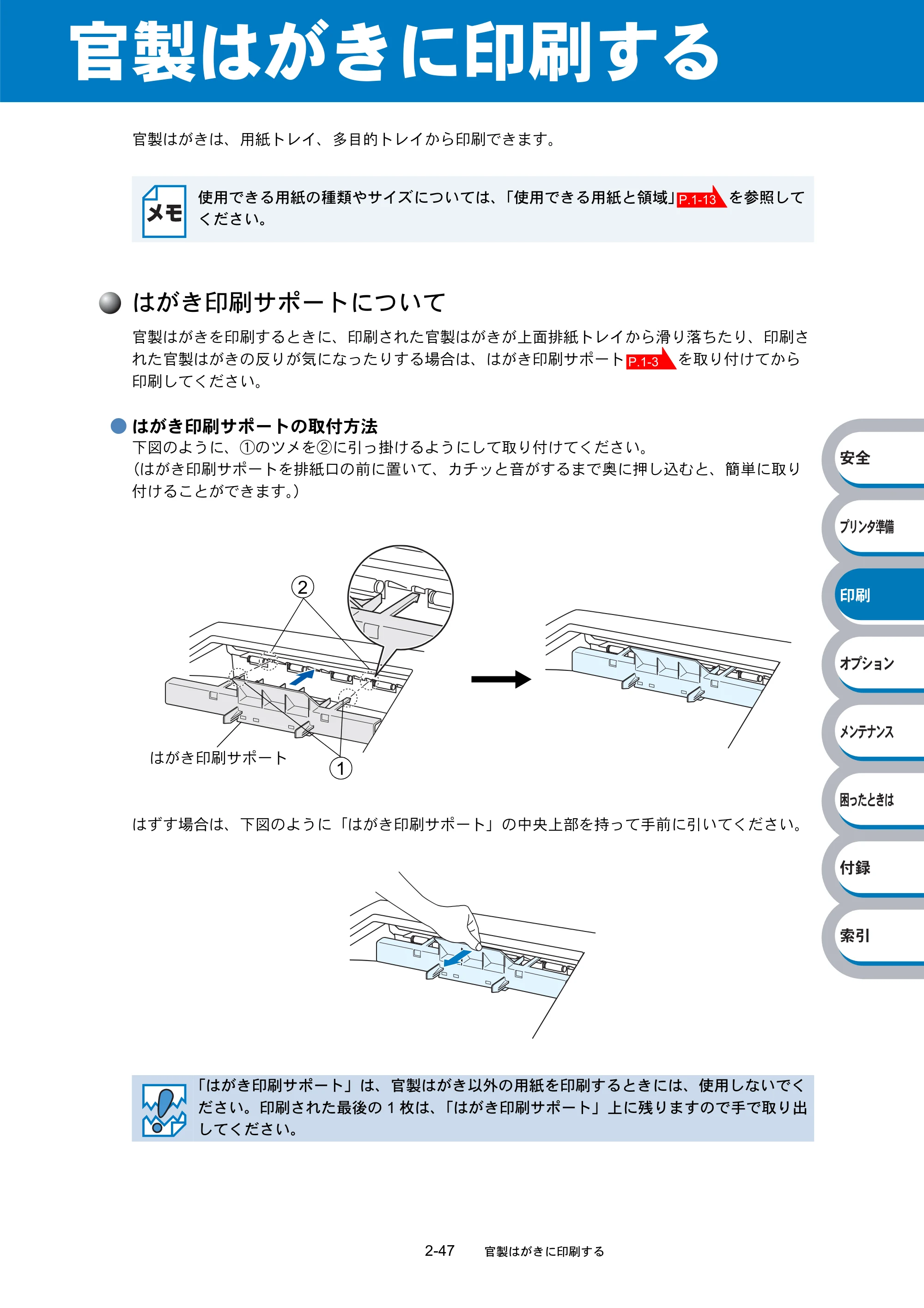

官製はがきに印刷する......................................................... 2-47

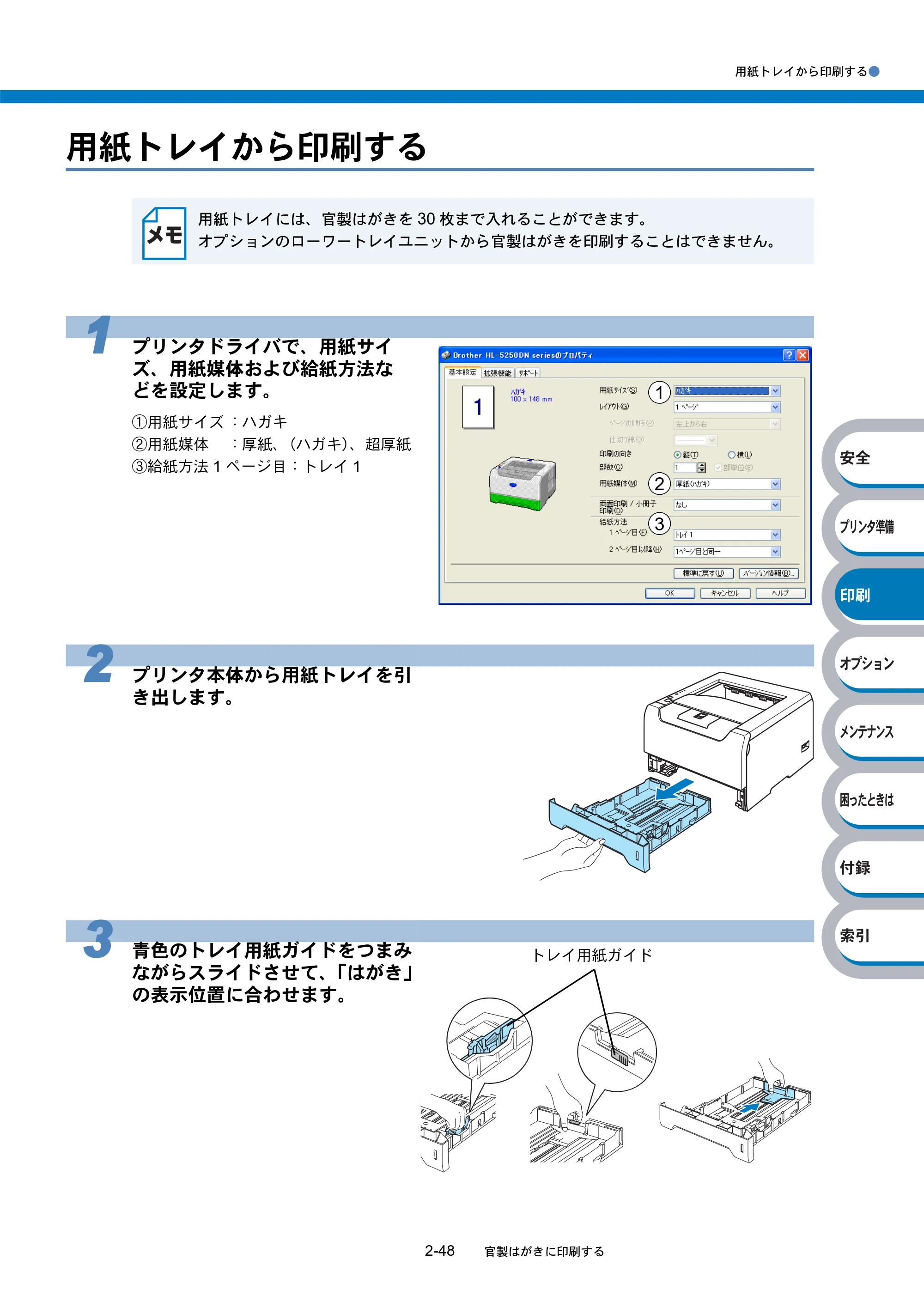

用紙トレイから印刷する .................................................................... 2-48
多目的トレイ（MP トレイ）から印刷する ......................................... 2-50
封筒に印刷する ................................................................... 2-52
多目的トレイ（MP トレイ）から印刷する ......................................... 2-53
ラベル紙に印刷する ............................................................ 2-56
ラベル紙に関する注意点 .................................................................... 2-56

多目的トレイ（MP トレイ）から印刷する ......................................... 2-57

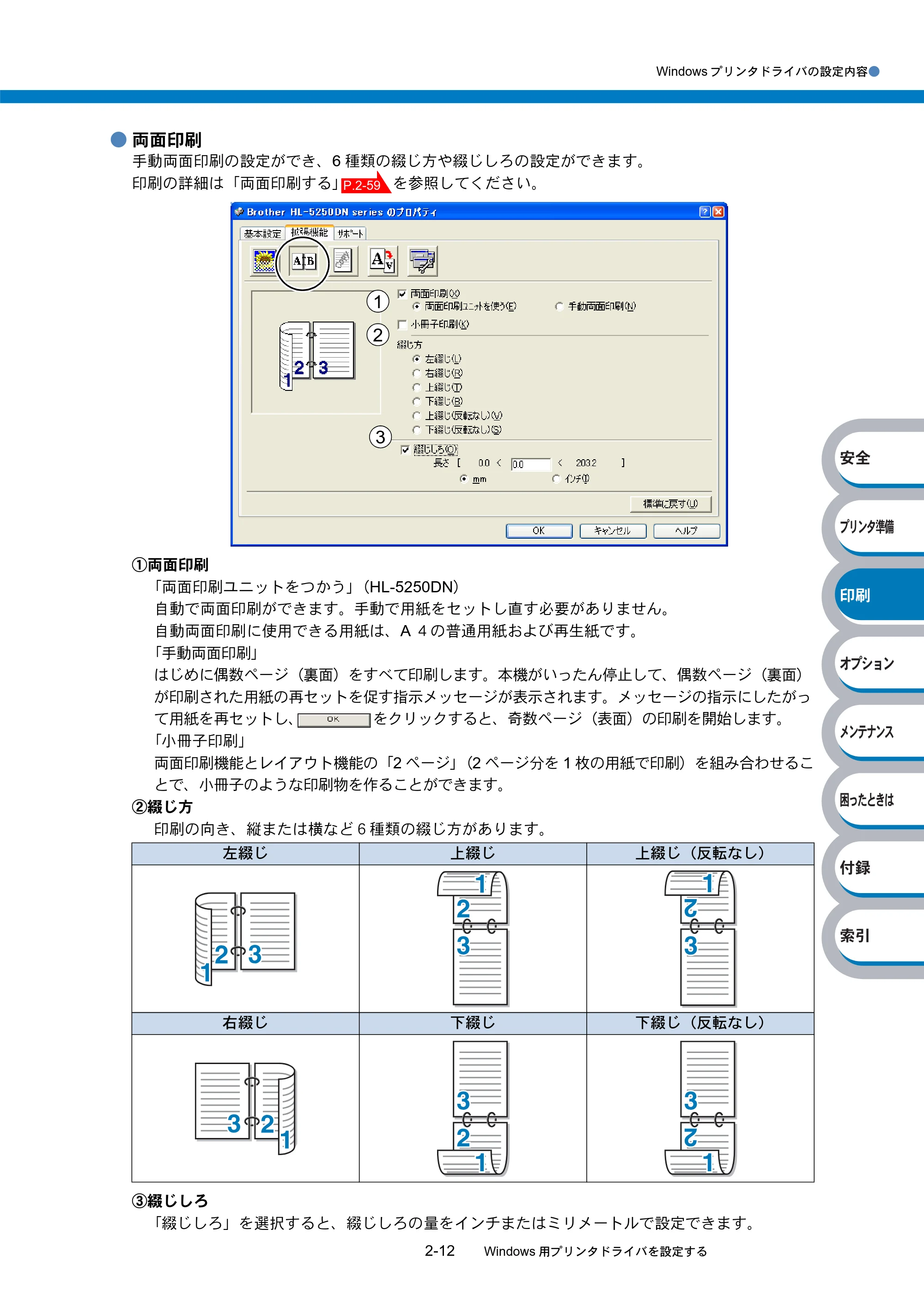

両面印刷する....................................................................... 2-59
両面印刷に関する注意点 .................................................................... 2-59
用紙トレイから手動両面印刷する ...................................................... 2-62
多目的トレイから手動両面印刷する................................................... 2-64
自動両面印刷する（HL-5250DN のみ）.............................................. 2-66

複数のページを 1 枚にまとめて印刷する ............................. 2-68

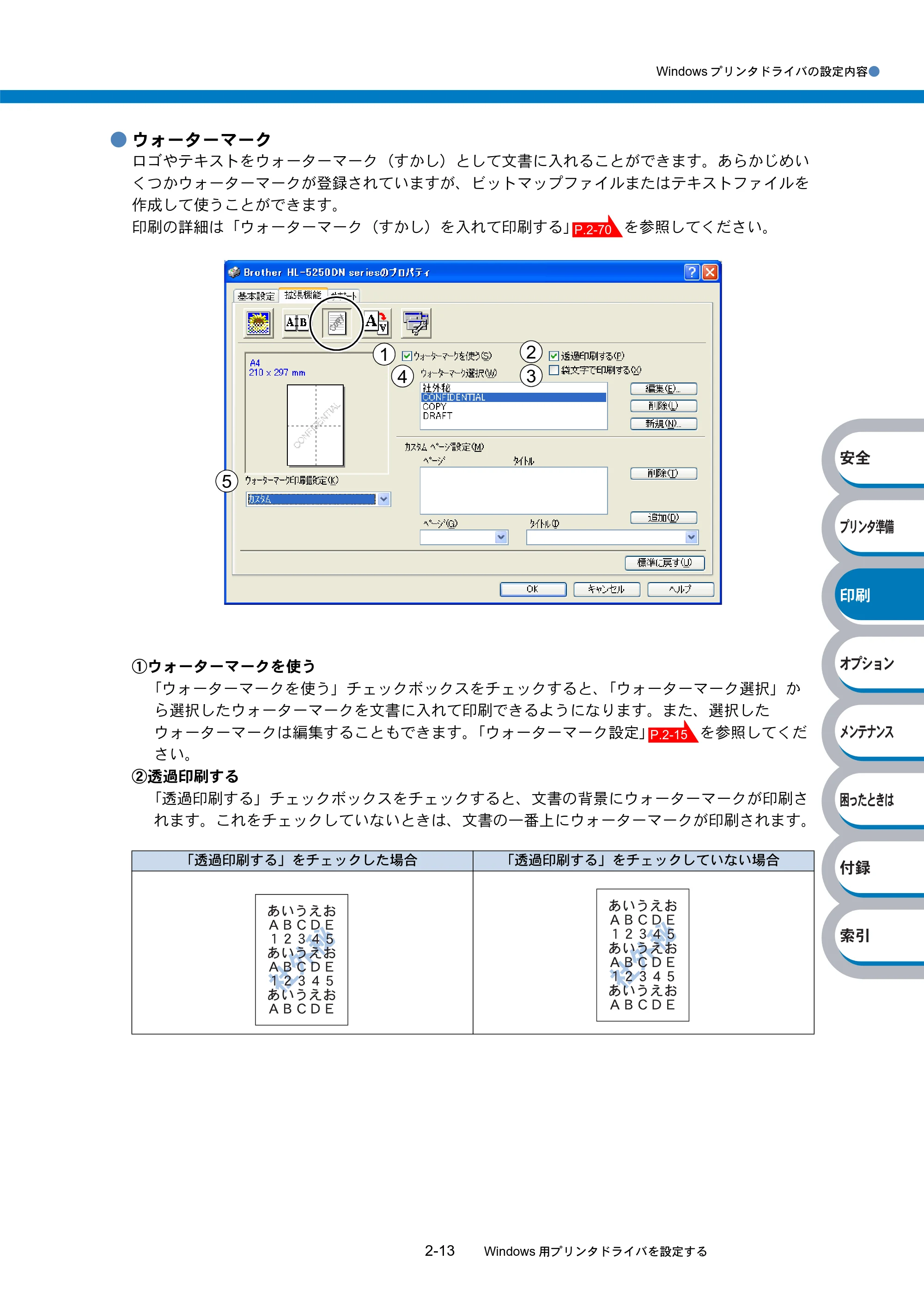

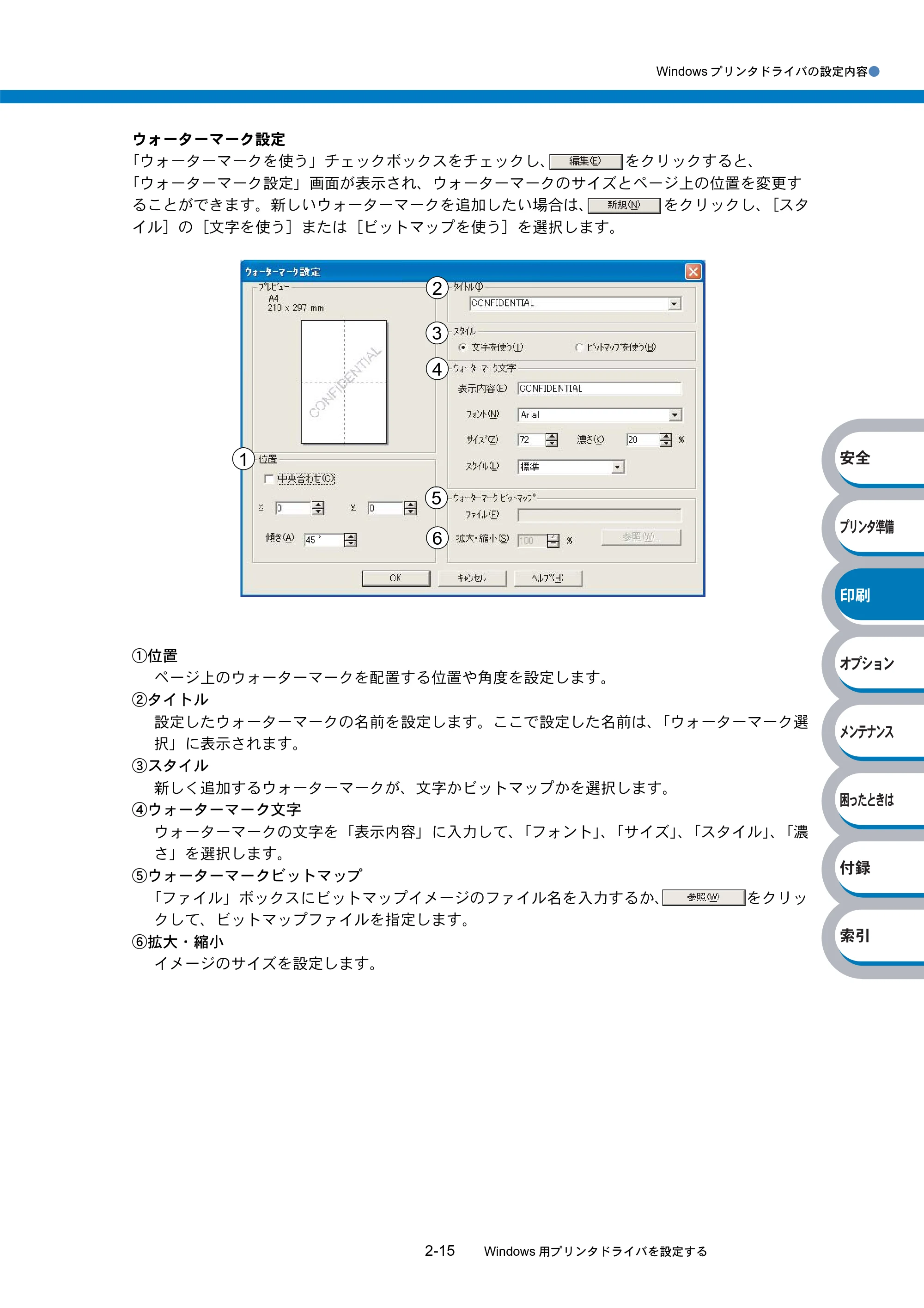

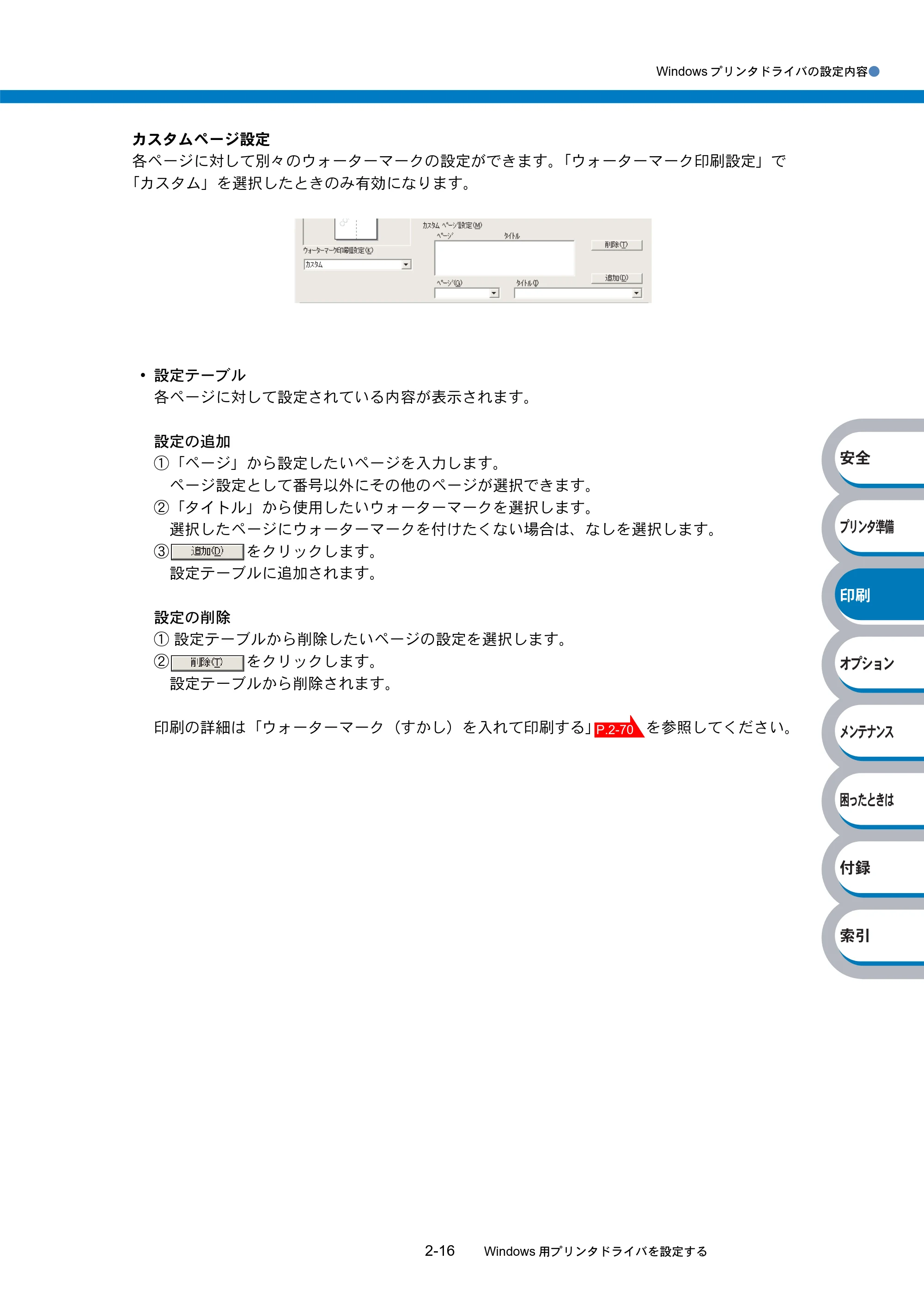

ウォーターマーク（すかし）を入れて印刷する .....................................2-70
用紙サイズを変えて印刷する............................................... 2-71
特殊機能を使って印刷する .................................................. 2-72
第 3 章 オプション製品を使う .................................3-1
取り付けできるオプション .................................................... 3-2
ローワートレイユニット（LT-5300）を取り付ける............... 3-3
メモリ（DIMM）を増設する ................................................. 3-4

メモリ（DIMM）について ................................................................... 3-4
メモリ（DIMM）の増設方法 ................................................................ 3-5
第 4 章 メンテナンス .............................................4-1
メンテナンス......................................................................... 4-2
消耗品の交換........................................................................................ 4-2
トナーカートリッジ .............................................................. 4-3

目 次●
12
トナーカートリッジの状態を確認する ................................................. 4-3
トナーカートリッジを交換する............................................................ 4-4
ドラムユニット ..................................................................... 4-8
ドラムユニットの状態を確認する ........................................................ 4-8

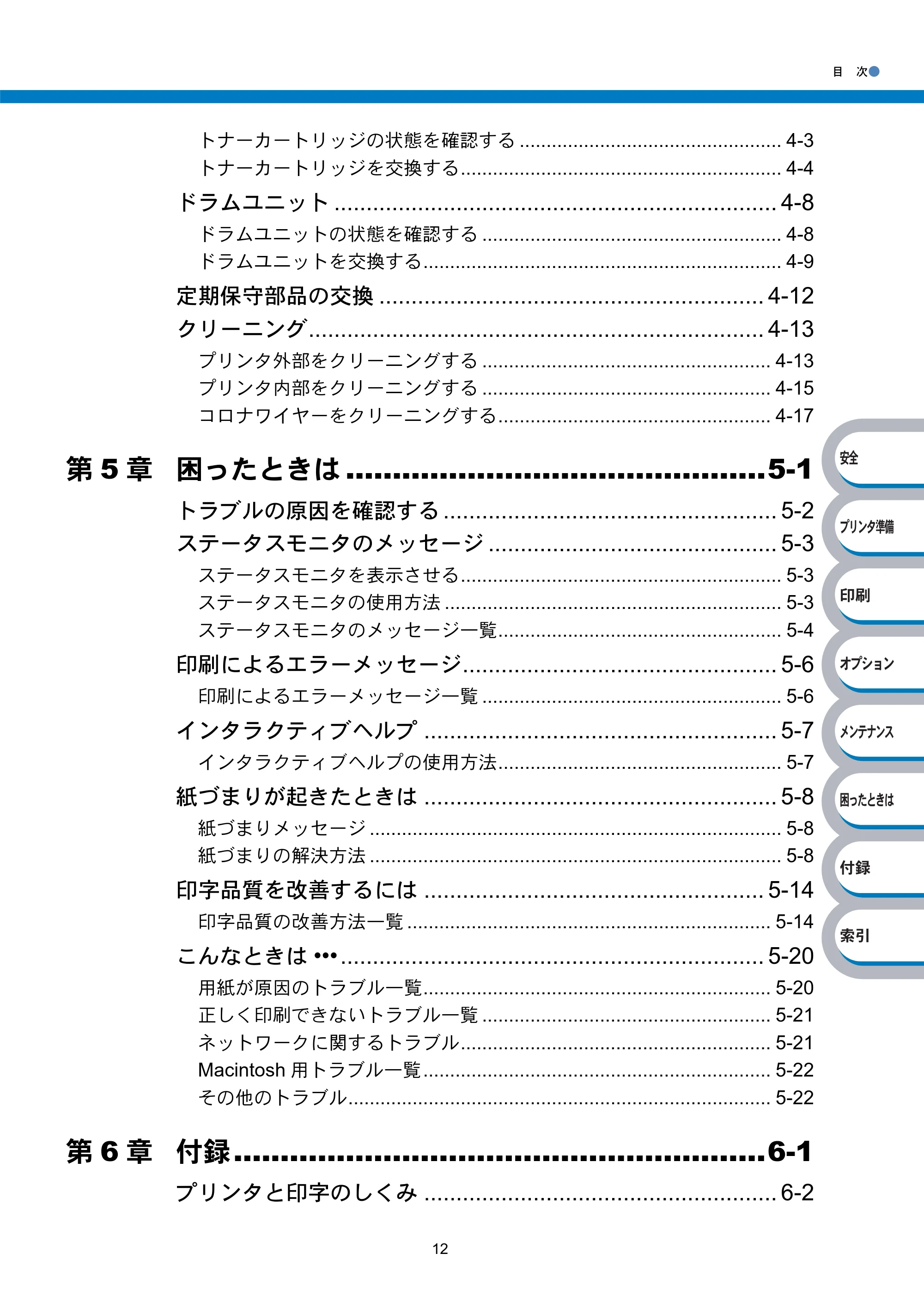

ドラムユニットを交換する................................................................... 4-9
定期保守部品の交換 ............................................................ 4-12

クリーニング....................................................................... 4-13
プリンタ外部をクリーニングする ...................................................... 4-13
プリンタ内部をクリーニングする ...................................................... 4-15
コロナワイヤーをクリーニングする................................................... 4-17
第 5 章 困ったときは .............................................5-1
トラブルの原因を確認する .................................................... 5-2
ステータスモニタのメッセージ ............................................. 5-3

ステータスモニタを表示させる............................................................ 5-3
ステータスモニタの使用方法 ............................................................... 5-3
ステータスモニタのメッセージ一覧..................................................... 5-4
印刷によるエラーメッセージ................................................. 5-6
印刷によるエラーメッセージ一覧 ........................................................ 5-6
インタラクティブヘルプ ....................................................... 5-7
インタラクティブヘルプの使用方法..................................................... 5-7

紙づまりが起きたときは ....................................................... 5-8
紙づまりメッセージ ............................................................................. 5-8
紙づまりの解決方法 ............................................................................. 5-8
印字品質を改善するには ..................................................... 5-14
印字品質の改善方法一覧 .................................................................... 5-14
こんなときは ••• .................................................................. 5-20

用紙が原因のトラブル一覧................................................................. 5-20
正しく印刷できないトラブル一覧 ...................................................... 5-21
ネットワークに関するトラブル.......................................................... 5-21
Macintosh 用トラブル一覧................................................................. 5-22
その他のトラブル............................................................................... 5-22
第 6 章 付録.........................................................6-1

プリンタと印字のしくみ ....................................................... 6-2

目 次●
13

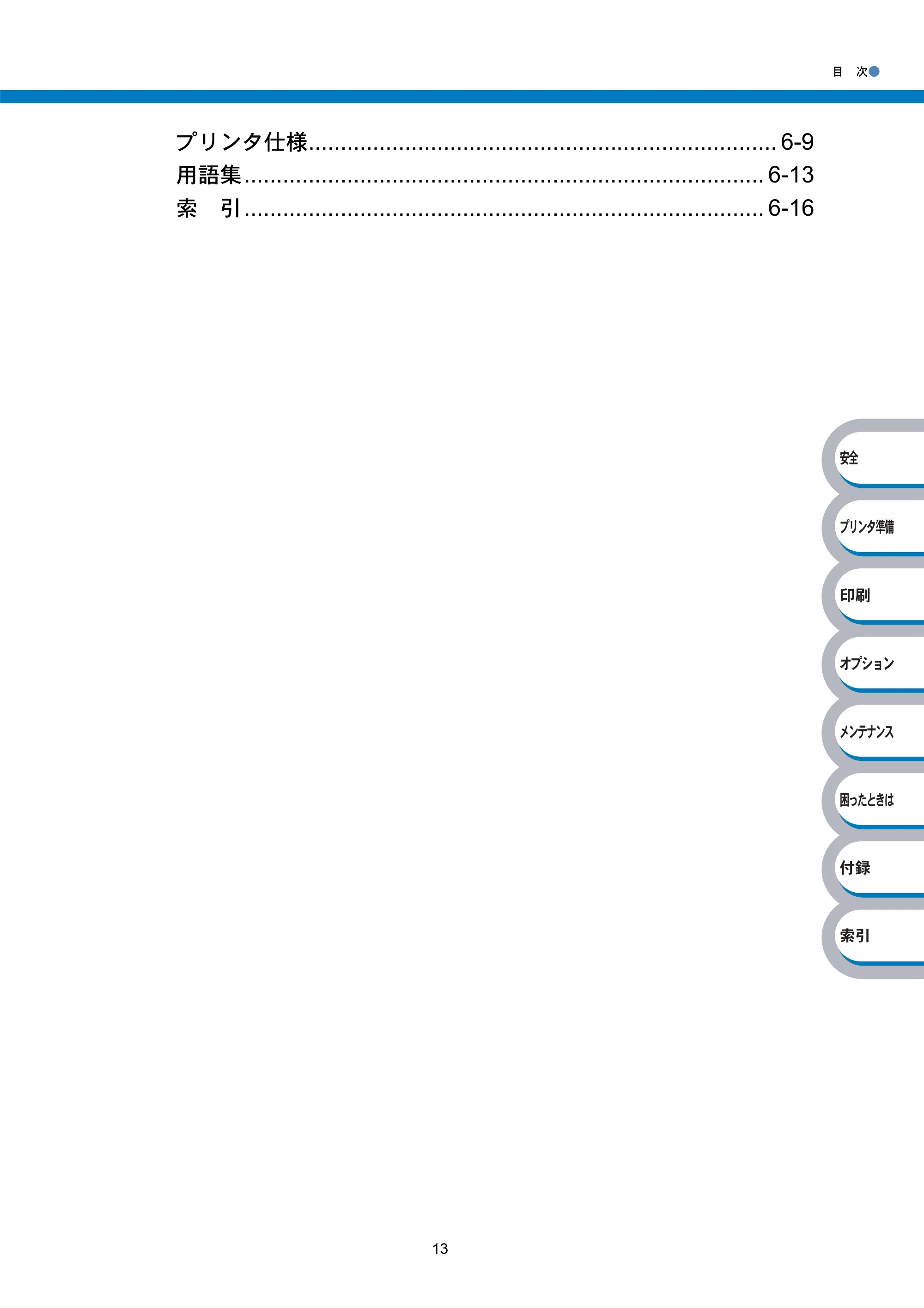

プリンタ仕様......................................................................... 6-9
用語集................................................................................. 6-13
索 引................................................................................. 6-16

14
本マニュアルの読みかた
本マニュアルのレイアウトについて
このページは説明のために作成したもので、実際のページとは異なります。
参照ページです。
クリックすると、関連する情報が記
載されているページに移動します。
大見出しです。
小見出しです。
注意項目です。
中見出しです。
メモです。
操作手順です。
操 作 手 順 を 補 足 す
る 手 順 画 面 や イ ラ
ストです。
警告や注意です。
ここに記載されてい
る事項を遵守しない
場合、製品の故障に
つながる恐れがあり
ます。
ページ番号です。
大見出しを示します。
インデックスです。
現在の章を青色で示します。

本マニュアルで使われている記号やマーク・表記について●
15
本マニュアルで使われている記号やマーク・表記につ
いて
本文中では、マークおよび商標について、以下のように表記しています。
マークについて
商標について
Brother のロゴはブラザー工業株式会社の登録商標です。
Windows 95 の正式名称は、Microsoft Windows 95 operating system です。
Windows 98 の正式名称は、Microsoft Windows 98 operating system です。
Windows 98SE の正式名称は、Microsoft Windows 98 Second Edition operating system です。
Windows 2000 Professional の正式名称は、Microsoft Windows 2000
Professional operating system です。（本文中では Windows 2000 と表記しています。）
Windows Me の正式名称は、Microsoft Windows Millennium Edition operating system です。

Windows NT Workstation 4.0 の正式名称は、Microsoft Windows NT Workstation operating system Version
4.0 です。（本文中では Windows NT と表記しています。）
Windows XP の正式名称は、Microsoft Windows XP operating system です。
本文中では、OS 名称を略記しています。
Microsoft 、MS-DOS、Windows および Windows NT は、米国 Microsoft Corporation の米国およ
びその他の国における登録商標です。
Apple、Apple のロゴ、Macintosh、Mac OS は、アップルコンピュータ社の登録商標です。また
TrueType は同社の商標です。
Adobe、Adobe ロゴ、Acrobat、Adobe Reader、Photoshop および PostScript は、Adobe
Systems Incorporated（アドビシステムズ社）の登録商標です。

Pentium は、Intel Corporation の登録商標です。
IBM は、IBM Corporation の商標です。
本マニュアルに記載されているその他の会社名および製品名は、各社の商標または登録商標です。
本マニュアルならびに本製品の仕様は予告なく変更されることがあります。
編集ならびに出版における通告
ブラザー工業株式会社は、本マニュアルに掲載された仕様ならびに資料を予告なしに変更する権利
を有します。また提示されている資料に依拠したため生じた損害（間接的損害を含む）に対して
は、出版物に含まれる誤植その他の誤りを含め、一切の責任を負いません。
本機をご使用になるにあたって、厳守していただきたいことがらを説明しています。
本機をご使用になるにあたって、注意していただきたいことがらを説明しています。
本機の操作手順に関する補足情報を説明しています。

16
Adobe Reader 簡単な機能・便利な機能
本マニュアルをお読みになるときに、知っておくと便利な Adobe Reader の基本機能について説明
します。
Adobe Reader の基本機能
1 2 3 4 5 6 7 8
10 11 12 13 15
9
ナビゲーションウィンドウ
文書が表示されています
14 1716

Adobe Reader の基本機能●
17
機能名称 説 明
① 印刷 開いている文書を印刷します。
② ズームメニュー ズームインツール / ズームアウトツール / ダイナミックズームツールを
選択して、ズームメニューを切り替えることができます。クリックまた
はドラッグして特定の範囲を選択して、文書の表示倍率を変更します。
③ 実際の大きさ 文書の実際の大きさで表示します。
④ 全体表示 ページ全体を表示できる大きさで、画面に表示します。
⑤ 幅に合わせる 画面幅いっぱいに文書の横幅を合わせて表示します。
⑥ ズームアウト クリックするごとに、文書を縮小表示します。
⑦ 倍率ボックス 任意の倍率を数値入力して、文書を拡大 / 縮小表示します。▼をクリッ
クして表示されたメニューから選択して、拡大 / 縮小表示することもで
きます。
⑧ ズームイン クリックするごとに、文書を拡大表示します。
⑨ しおり 「ナビゲーションウィンドウ」を表示している場合、［しおり］タブでし
おりを表示できます。階層表示されている見出しをクリックすると、該

当ページに移動します。
⑩ 最初のページ 開いている文書の最初のページを表示します。
⑪ 前ページ 前ページを表示します。
⑫ ページ番号ボックス “現在のページ / 総ページ”の形式で、現在何ページ目を表示している
かを示しています。表示したいページ番号を数値入力して、表示するこ
ともできます。
⑬ 次ページ 次ページを表示します。
⑭ 最後のページ 開いている文書の最後のページを表示します。
⑮ 前の画面 ページを移動したり、表示倍率を切り替えたときなど、それまで見てき
た文書表示を 1 操作単位で逆に戻ります。
⑯ 次の画面 「⑮前の画面」で戻った文書の画面を 1 操作単位で次に進んで表示します。
⑰ ページレイアウト クリックして、開いている文書のページレイアウト（単一ページ / 連続
ページ / 連続見開きページ / 見開きページ）を切り替えます。
Adobe Reader 6.0 以降または Acrobat 5.0 以降をご使用の方は、画面上の PDF の線を
なめらかにして見ることができます。下記の手順で操作してください。

Adobe Reader 6.0 の場合
① PDF を開きます。
② ツールバーの［編集］メニューから［環境設定］を選択します。
③ 画面左側の項目から［スムージング］を選択します。
④［スムージング］の「ラインアートのスムージング」チェックボックスをチェックし
ます。
⑤［OK］をクリックします。
Acrobat Reader 5.0 の場合
① PDF を開きます。
② ツールバーの［編集］メニューから［環境設定］－［一般］を選択します。
③ 画面左側の項目から［表示］を選択します。
④［スムージング］の「ラインアートのスムージング」チェックボックスをチェックし
ます。
⑤［OK］をクリックします。

章第
1-1
プリンタをご使用に
なる前に
■ 本製品の機能と特長 ........................................1-2
■ 梱包内容の確認 ...............................................1-3
同梱物 ...................................................................... 1-3
■ 本体各部の名称 ...............................................1-4
前面 ......................................................................... 1-4
背面 ......................................................................... 1-4
■ 操作パネルの使いかた.....................................1-5

操作パネルの名称と機能........................................... 1-5
ランプによるプリンタの状態表示............................. 1-5
サービスエラー ........................................................ 1-9
Go・Job Cancel ボタン......................................... 1-10
■ 使用できる用紙と領域...................................1-13
推奨紙 .................................................................... 1-13
印刷用紙と寸法 ...................................................... 1-13
印刷可能領域.......................................................... 1-15

1

1-2 本製品の機能と特長
本製品の機能と特長

• 高速 24 枚 / 分の印刷速度

ハイスピードなプリンティングを実現する 24PPM（A4 サイズ）エンジンと、スムーズなデータ処
理を実現する高速 RISC チップを搭載しています。
部数の多いドキュメント出力の場合や、複数の人が使用する状況、効率化が求められる現場でも、
快適なプリントアウトを実現できます。

• 高品質なドキュメント作成

高解像度 1200dpi × 1200dpi
※ 1
により、細かい文字もくっきりと、写真やイラストも美しくプリ
ントアウトできます。
※ 1 解像度を 1200dpi に設定した時は、印字スピードは半分の速度になります。

• 大容量 250 枚のトレイ給紙

250 枚の普通紙がセット可能な用紙トレイを標準装備しています。さらにオプションのローワート
レイユニット（LT-5300）（250 枚）をセカンドカセットとして最大 2 つまで装着することができ
ます。
多目的トレイ（50 枚）と合わせて、最大 800 枚の給紙が可能です。

• ランニングコストを節約する分離型カートリッジを採用

経済的な設計のトナーとドラムの分離型カートリッジを採用しています。トナーのみの交換ができ
るため無駄がなく、約 3,500 枚印刷可能な標準トナー（TN-35J）と約 7,000 枚印刷可能な大容量
トナー（TN-37J）によって、それぞれ交換時 2.33 円／枚（TN-35J）、2 円／枚（TN-37J）という
低ランニングコストを実現します。
※ 2
また、手動両面印刷機能やプリンタドライバからオン／オフの選択ができるトナーセーブ機能で、
さらに印刷コストを削減することができます。
※ 2 A4 普通紙に 5％印字比率で印刷した場合の数値です。
印刷するデータや用紙、環境によって異なる場合があります。
ランニングコストは税別表示で、用紙代、ドラムユニット代は含みません。
製品同梱のトナーは TN-35J（約 3,500 枚印刷可能）です。

• Hi-Speed USB 2.0 / パラレルインターフェース標準装備

パラレルインターフェースに加え、データの高速通信が可能な Hi-Speed USB 2.0 にも対応してい
ます。パソコンの電源が入ったままでも USB ケーブルの抜き差しが可能なため、簡単かつ便利に
パソコンと接続できます。さらにインターフェース自動切替により、複数のパソコンでの共有も容
易です。（USB ケーブルの対応 OS は Windows 98/Me/2000/XP です。）

• 多様なネットワーク環境に対応（HL-5250DN）

高速大容量転送を現実する 10BASE-T/100BASE-TX イーサネットをサポートし、Windows や
Macintosh などさまざまなネットワーク環境に対応するネットワークボードを標準装備していま
す。
さらに Windows ではピアツーピア印刷にも対応しており、簡単にネットワーク印刷を現実できま
す。

1-3 梱包内容の確認
梱包内容の確認
同梱物
本機を箱から取り出したら、最初に以下の同梱物があることを確認してください。
インターフェースケーブル
インターフェースケーブルは同梱されていません。
パソコンによっては USB ポートとパラレルポートの両方を備えているものがあります。ご使用に
なるインターフェースに適したケーブルをお近くの販売店でご購入ください。
USB ケーブルをご使用になる場合

• iMac のキーボードにある USB ポートには接続しないでください。
• 2 メートルを超える USB ケーブルは使用しないことをおすすめします。
• Windows 95 および Windows NT4.0 は USB をサポートしていません。
• パソコン本体の USB 端子に確実に接続してください。

パラレルケーブルをご使用になる場合

• プリンタの機能を最大限に引き出すため、IEEE1284 準拠のパラレルケーブルをご使用いただ

くことをおすすめします。

• 2 メートルを超えるパラレルケーブルは使用しないことをおすすめします。

ネットワークケーブルをご使用になる場合

• カテゴリー 5 以上の 10BASE-T または 100BASE-TX のストレートケーブルをご使用下さい。

① プリンタ本体
② CD-ROM
③ かんたん設置ガイド
④ ドラムユニット（トナーカートリッジ含む）
⑤ 電源コード
⑥ はがき印刷サポート（使い方は、「官製はがきに印刷する」 を参照してください。）
1
2 3 4 5 6
P.2-47

1-4 本体各部の名称
本体各部の名称
前面
背面
5
6
7
8
2
3
4
1
① フロントカバーリリースボタン
② 操作パネル
③ 上面排紙トレイ用紙ストッパー
④ フロントカバー
⑤ 用紙トレイ
⑥ 電源スイッチ
⑦ 上面排紙トレイ
⑧ 多目的トレイ（MP トレイ）
1
2
3
4
5
6
7
8
1
2
3
5
4
7
6
8
① バックカバー
② 両面印刷トレイ（HL-5250DN）
③ 電源コード差し込み口
④ ネットワーク LED（HL-5250DN）
⑤ 10BASE-T/100BASE-TX ポート
（HL-5250DN）
⑥ USB ポート
⑦ DIMM（メモリ）カバー
⑧ パラレルポート
イラストは HL-5250DN です。
1
2
3
4
5
6
7
8

1-5 操作パネルの使いかた
操作パネルの使いかた
操作パネル上のランプとボタンについて説明します。
操作パネルの名称と機能
ランプによるプリンタの状態表示
操作パネル上の 4 つのランプは、点灯・点滅・消灯の組み合わせによって、プリンタの状態を示し
ます。
各ランプの状態は、下記のように表現します。
ランプ点灯
ランプ点滅
ランプ消灯
電源スイッチがオフになっているとき、またはプリンタがスリープ状態になっていると
きには、すべてのランプが消灯しています。
① Toner ランプ
トナーの残量が少なくなったことやトナーがなくなった
ことを示すランプです。
② Drum ランプ
ドラムユニットの寿命が少なくなったことを示すランプ
です。
③ Paper ランプ
トレイに用紙がなくなったこと、紙づまりや給紙ミスが
起こったことなどを示すランプです。
④ Status ランプ
プリンタの状態を示すランプです。
⑤ Job Cancel ボタン
印刷をキャンセルするときに使用するボタンです。
⑥ Go ボタン
解除可能なエラーを解除するとき、またスリープ状態か

ら復帰するときなどに押すボタンです。
1
2
3
5
6
4

ランプによるプリンタの状態表示●
1-6 操作パネルの使いかた
ランプ プリンタの状態
スリープ状態
電源スイッチがオフになっているか、またはプリンタがスリープ状態に
なっています。スリープ状態から復帰するときは、 （Go）を押してくだ
さい。
印刷可能状態
印刷できる状態です。
ウォーミングアップ状態
ウォーミングアップ中です。
クーリングダウン状態
クーリングダウン中です。内部が冷めるまでしばらくお待ちください。
データ受信中
パソコンからデータを受信中、データを処理中、またはデータを印刷中で
す。
プリンタメモリに印字データあり
メモリに印字データが残っています。この状態が長く続き、印刷されない
場合は、 （Go）を押すと、メモリに残っているデータを印刷します。
トナー残りわずか
トナーの残量が少なくなっています。新しいトナーカートリッジを購入し、
トナー切れが表示されたときのために準備してください。「ご注文シート」
を参照してください。
Toner ランプは 2 秒間点灯、3 秒間消灯を交互に繰り返します。

ランプによるプリンタの状態表示●
1-7 操作パネルの使いかた

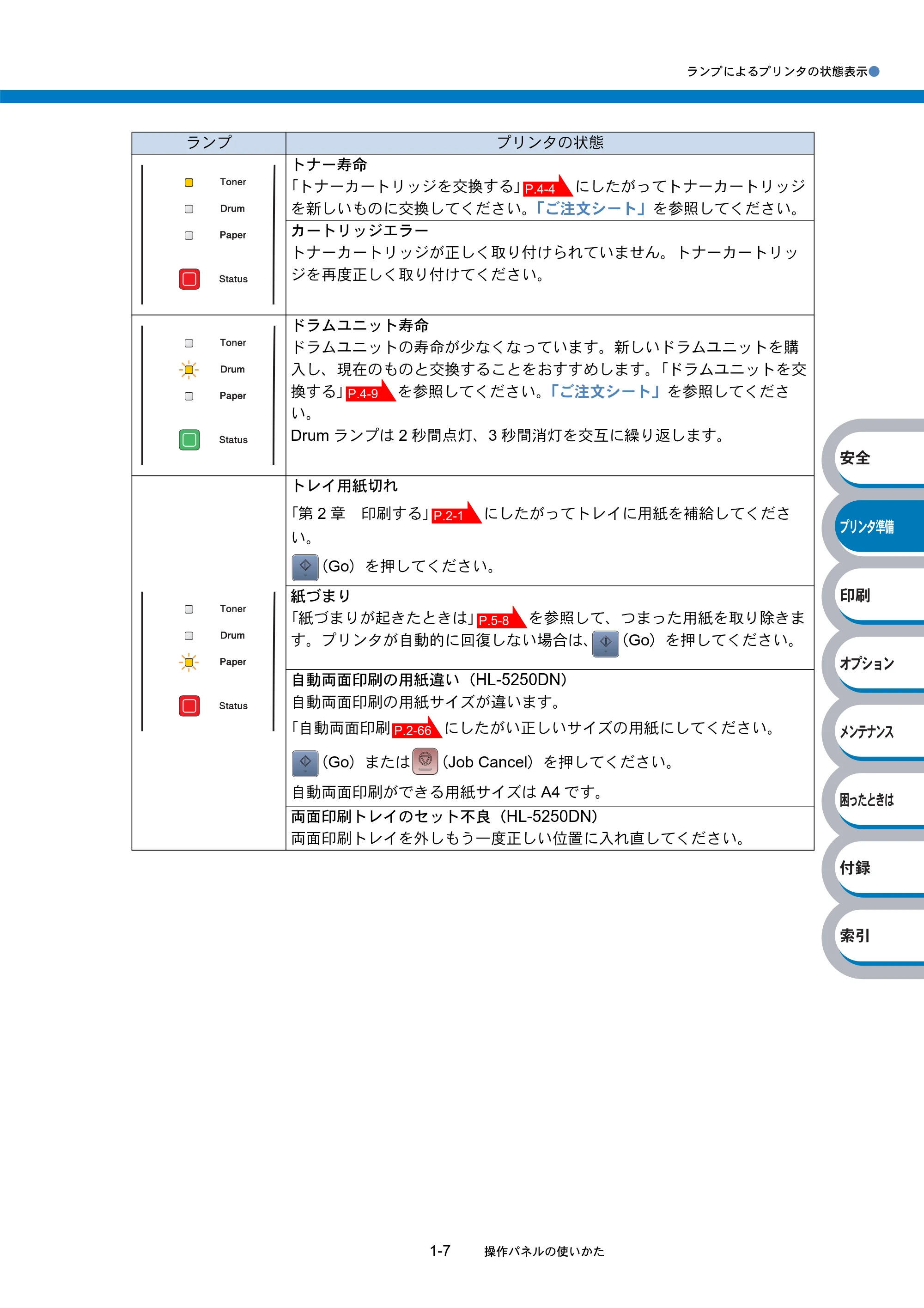

トナー寿命
「トナーカートリッジを交換する」 にしたがってトナーカートリッジ
を新しいものに交換してください。「ご注文シート」を参照してください。
カートリッジエラー
トナーカートリッジが正しく取り付けられていません。トナーカートリッ
ジを再度正しく取り付けてください。
ドラムユニット寿命
ドラムユニットの寿命が少なくなっています。新しいドラムユニットを購
入し、現在のものと交換することをおすすめします。「ドラムユニットを交
換する」 を参照してください。「ご注文シート」を参照してくださ
い。
Drum ランプは 2 秒間点灯、3 秒間消灯を交互に繰り返します。
トレイ用紙切れ
「第 2 章 印刷する」 にしたがってトレイに用紙を補給してくださ
い。
（Go）を押してください。
紙づまり
「紙づまりが起きたときは」 を参照して、つまった用紙を取り除きま
す。プリンタが自動的に回復しない場合は、 （Go）を押してください。
自動両面印刷の用紙違い（HL-5250DN）
自動両面印刷の用紙サイズが違います。

「自動両面印刷 にしたがい正しいサイズの用紙にしてください。
（Go）または （Job Cancel）を押してください。
自動両面印刷ができる用紙サイズは A4 です。
両面印刷トレイのセット不良（HL-5250DN）
両面印刷トレイを外しもう一度正しい位置に入れ直してください。
ランプ プリンタの状態
P.4-4
P.4-9
P.2-1
P.5-8
P.2-66

ランプによるプリンタの状態表示●
1-8 操作パネルの使いかた
フロントカバーオープン
フロントカバーを閉じてください。
バックカバーオープン
バックカバーを閉じてください。
ドラムよごれ
コロナワイヤーを清掃してください。
「コロナワイヤーをクリーニングする」 を参照してください。
トレイが多過ぎます
オプショントレイは最大で 2 つまでです。余分なトレイを外してください。
バッファーエラー
パソコンとプリンタ間の接続ケーブルをチェックしてください。
メモリフル

• （Go）を押してプリンタ内に残っているデータを印刷してくださ

い。
プリンタ内に残っているデータを消去したいときは、「印刷の中止」
を参照してください。

• 文章の複雑さを減らすか、解像度を下げてください。
• 市販の DIMM メモリで本機のメモリを増してください。「メモリ

（DIMM）を増設する」 を参照してください。
プリントオーバーラン

• （Go）を押してプリンタ内に残っているデータを印刷してください。

プリンタ内に残っているデータを消去したいときは、「印刷の中止」
を参照してください。

• 文章の複雑さを減らすか、解像度を下げてください。
• プリンタドライバのページプロテクトを ON にしてください。「ページ

プロテクト」 を参照してください。

• 市販の DIMM メモリで本機のメモリを増してください。「メモリ

（DIMM）を増設する」 を参照してください。
ダウンロードフル
プリンタのダウンロードバッファーがいっぱいです。
市販の DIMM メモリで本機のメモリを増してください。「メモリ（DIMM）
を増設する」 を参照してください。
フォントフル
プリンタのフォントメモリ領域がいっぱいです。フォントを削除するか市
販の DIMM メモリで本機のメモリを増してください。「メモリ（DIMM）を
増設する」 を参照してください。
ランプ プリンタの状態
バックカバーを閉じているのにバックカバーオープンのエ
ラーが表示される場合は、バックカバー、定着器カバーを
開け、紙詰まりがないか確認してください。紙詰まりの状
態のまま電源をオン / オフすると、バックカバーオープン
のエラーが表示されることがあります。
P.4-17
P.1-10
P.3-4
P.1-10
P.2-26
P.3-4
P.3-4
P.3-4

サービスエラー●
1-9 操作パネルの使いかた
サービスエラー
解除不可能なエラーが発生した場合には、下記の例のようにすべてのランプが点滅します。このよ
うなサービスエラーの表示が発生した場合は、次の手順にしたがってください。
（Go）と （Job Cancel）ボタンを一緒に押すと、 の表の組み合わせのいずれかで、ラ
ンプが点灯します。
例えば、下の図は「定着器の故障」を表示しています。
1 電源スイッチを切って、数秒後にもう一度電源を入れて、印刷してみてください。
2 それでもエラーが解除できず、電源を入れた後も同じように表示される場合は、
（Go）と （Job Cancel）ボタンを一緒に押してさらに詳しいエラーの状
態を確認します。
P.1-10

Go・Job Cancel ボタン●
1-10 操作パネルの使いかた

• （Go）と （Job Cancel）を同時に押したときのランプ表示

Go・Job Cancel ボタン
操作パネルの （Go）と （Job Cancel）は、次のような用途に使用します。

• スリープ状態からの復帰

プリンタがスリープ状態に入っているときに （Go）又は （Job Cancel）を押すと、スリー
プ状態から復帰して、印刷できる状態になります。

• エラー状態からの復帰

プリンタが自動的にエラーから回復しないときは、 （Go）を押してください。解除可能なエ
ラーを解除します。

• 用紙排出

Status ランプ（黄色）が長時間点灯する場合は、 （Go）を押してください。プリンタメモリに
残っているデータを印刷します。

• 印刷の中止

印刷中に （Job Cancel）を押すと、ただちに印刷を中止し用紙が排出されます。

• 再印刷

印刷した直前の文章を再度印刷したいときは、 （Go）をすべてのランプ（Toner、Drum、
Paper、Status）が点灯するまで 4 秒間押し、その後 （Go）を離すと 1 枚再印刷出来ます。
複数枚再印刷するときは、 （Go）を押してすべてのランプが点灯後２秒以内に必要枚数分
（Go）を押すと押した回数分の再印刷が出来ます（何もしない状態が２秒以上継続すると 1 枚
のみ再印刷されます）。
（Go）を押している間は、Toner ランプ、Drum ランプ、Paper ランプ、Status ランプが順に
点灯します。プリンタの電源を入れ直したり、パソコンを再起動すると、直前のデータは削除さ
れ、再印刷は出来ません。
ランプ メイン基板故障 定着器故障
※ 1 レーザー
ユニット故障
メインモーター
故障
高電圧故障 DIMM 故障
※ 2
Toner
Drum
Paper
Status
3 上記の表を参照してエラーの状況を記録し、 お客様相談窓口に連絡してください。
ご相談される前に、フロントカバーが完全に閉じていることを確認してください。

※ 1 このエラーが発生したら、電源を切って 2、3 秒後に電源を再び入れてください。
電源を入れたまま 10 分間状況を見て、まだエラーが解除されない場合は、お客様
相談窓口に連絡してください。
※ 2 このエラーが発生したら、DIMM が正しく取り付けられていることを確認してくだ
さい。「メモリ（DIMM) を増設する」 を参照してください。P.3-4

Go・Job Cancel ボタン●
1-11 操作パネルの使いかた

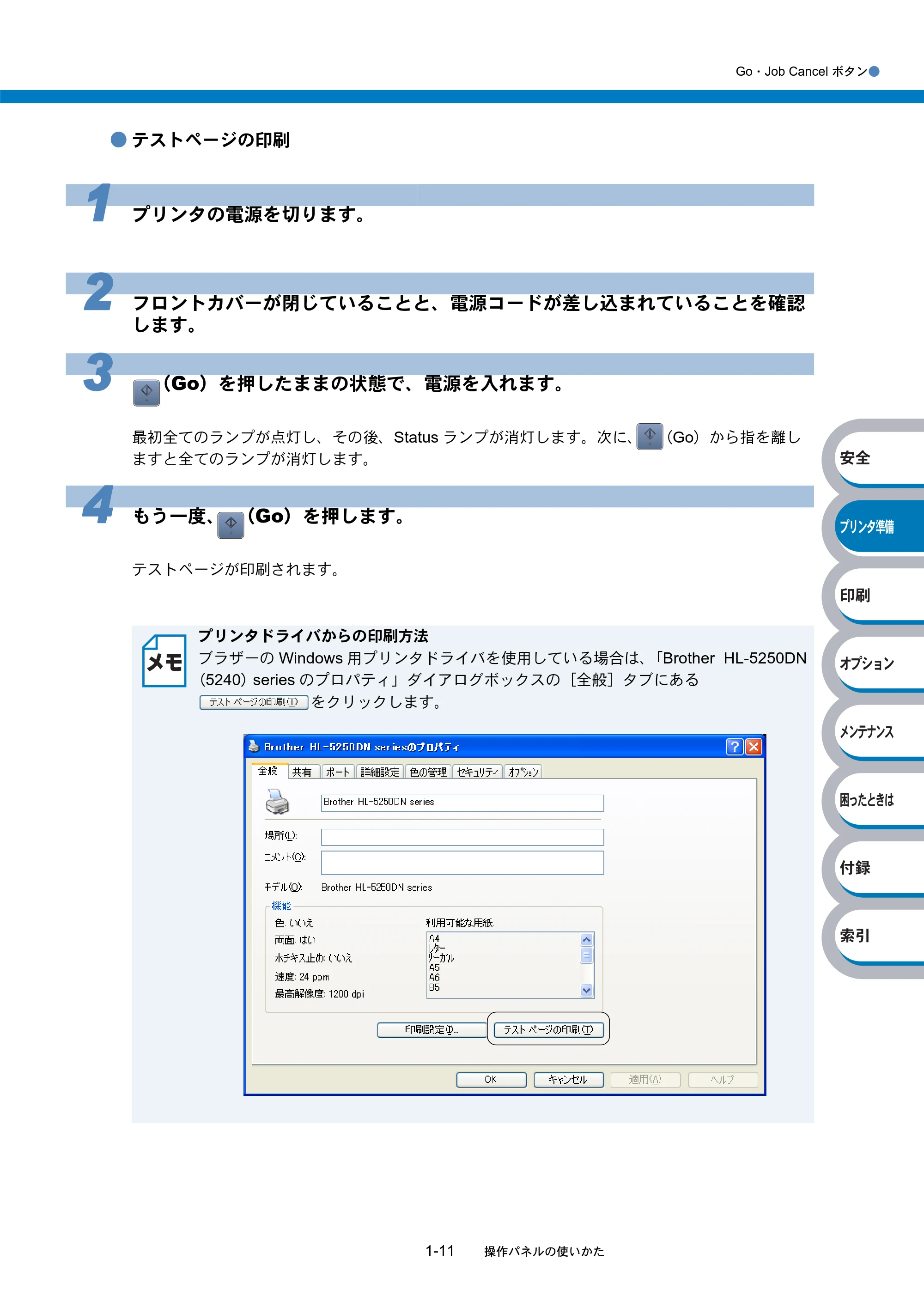

• テストページの印刷

1 プリンタの電源を切ります。
2 フロントカバーが閉じていることと、電源コードが差し込まれていることを確認
します。
3 （Go）を押したままの状態で、電源を入れます。
最初全てのランプが点灯し、その後、Status ランプが消灯します。次に、 （Go）から指を離し
ますと全てのランプが消灯します。
4 もう一度、 （Go）を押します。
テストページが印刷されます。
プリンタドライバからの印刷方法
ブラザーの Windows 用プリンタドライバを使用している場合は、「Brother HL-5250DN
（5240）series のプロパティ」ダイアログボックスの［全般］タブにある
をクリックします。

Go・Job Cancel ボタン●
1-12 操作パネルの使いかた

• プリンタ設定一覧の印刷
• フォントの印刷

1 プリンタの電源を切ります。
2 フロントカバーが閉じていることと、電源コードが差し込まれていることを確認
します。
3 電源を入れて、印刷可能状態になるまで待ちます。
4 （Go）を 3 回押します。（2 秒以内）
プリンタ設定一覧が印刷されます。
1 プリンタの電源を切ります。
2 フロントカバーが閉じていることと、電源コードが差し込まれていることを確認
します。
3 （Go）を押したままの状態で、電源を入れます。
最初に全てのランプが点灯し、その後 Status ランプが消灯します。次に （Go）から指を離しま
すと全てのランプが消灯します。
4 （Go）を２回押します。
内蔵フォントの一覧が印刷されます。

1-13 使用できる用紙と領域
使用できる用紙と領域
推奨紙
※ 古紙パルプ 100％の再生紙を使用しています。
印刷用紙と寸法
本機は本体の用紙トレイ、多目的トレイから用紙を給紙します。
プリンタドライバ上では、下記の名称で表示しています。
下表の マークをクリックすると、それぞれの用紙のセット方法が参照できます。
※ インクジェット用はがき、私製はがき、往復はがき、印刷済みはがきは使用できません。
各トレイで使用できる用紙サイズと枚数は、次のようになります。
たくさんの用紙を購入する場合、必ず小部数を印刷して正しく印刷されることを確認してから、購
入してください。
用紙種類 用紙名
普通紙 富士ゼロックス オフィスサプライ（株）P（上質プリンター用紙）
再生紙 富士ゼロックス オフィスサプライ（株）グリーン 100
※
OHP 住友 3M CG3300
ラベル エーワンレーザーラベル 28362
実際の名称 プリンタドライバでの名称
用紙トレイ トレイ 1
多目的トレイ MP トレイ
オプションのローワートレイユニット トレイ 2，トレイ 3

用紙の種類 トレイ 1
トレイ 2
トレイ 3
多目的トレイ 自動両面印刷
プリンタドライバ
で用紙媒体を選択
普通紙
75g/m
2
～ 105g/m
2
普通紙（厚め）
普通紙
再生紙 再生紙
ボンド紙
60g/m
2
～ 161g/m
2
60g/m2 ～ 105g/m2 60g/m2 ～ 105g/m2 60g/m2 ～ 161g/m2
ボンド紙
厚紙
105g/m
2
～ 161g/m
2
厚紙（ハガキ）
超厚紙
官製はがき
※
最大 30 枚
厚紙（ハガキ）
超厚紙
OHP フィルム
（A4、レターサイズのみ） 最大 10 枚
OHP
ラベル紙
（A4、レターサイズのみ）
超厚紙
封筒
封筒
封筒（厚め）
封筒（薄め）
薄紙
60g/m
2
～ 75g/m
2 普通紙
トレイ 多目的 (MP) トレイ トレイ 1 トレイ 2 ／トレイ 3 自動両面印刷時
用紙サイズ
幅 69.9 ～ 215.9mm ×
長さ 116 ～ 406.4mm
A4、レター、はがき、
B5（JIS）、A5
※
、A6
A4、レター、B5
（JIS）、A5
A4
枚数（容量） 50 枚（80g/m

2
） 250 枚（80g/m
2
） 250 枚（80g/m
2
） ー
P.2-34 P.2-34 P.2-37 P.2-66
P.2-34 P.2-34 P.2-37 P.2-66
P.2-34 P.2-34 P.2-37
P.2-50
P.2-48
P.2-50
P.2-41
P.2-44
P.2-57
P.2-53
P.2-34 P.2-34 P.2-37 P.2-66

印刷用紙と寸法●
1-14 使用できる用紙と領域

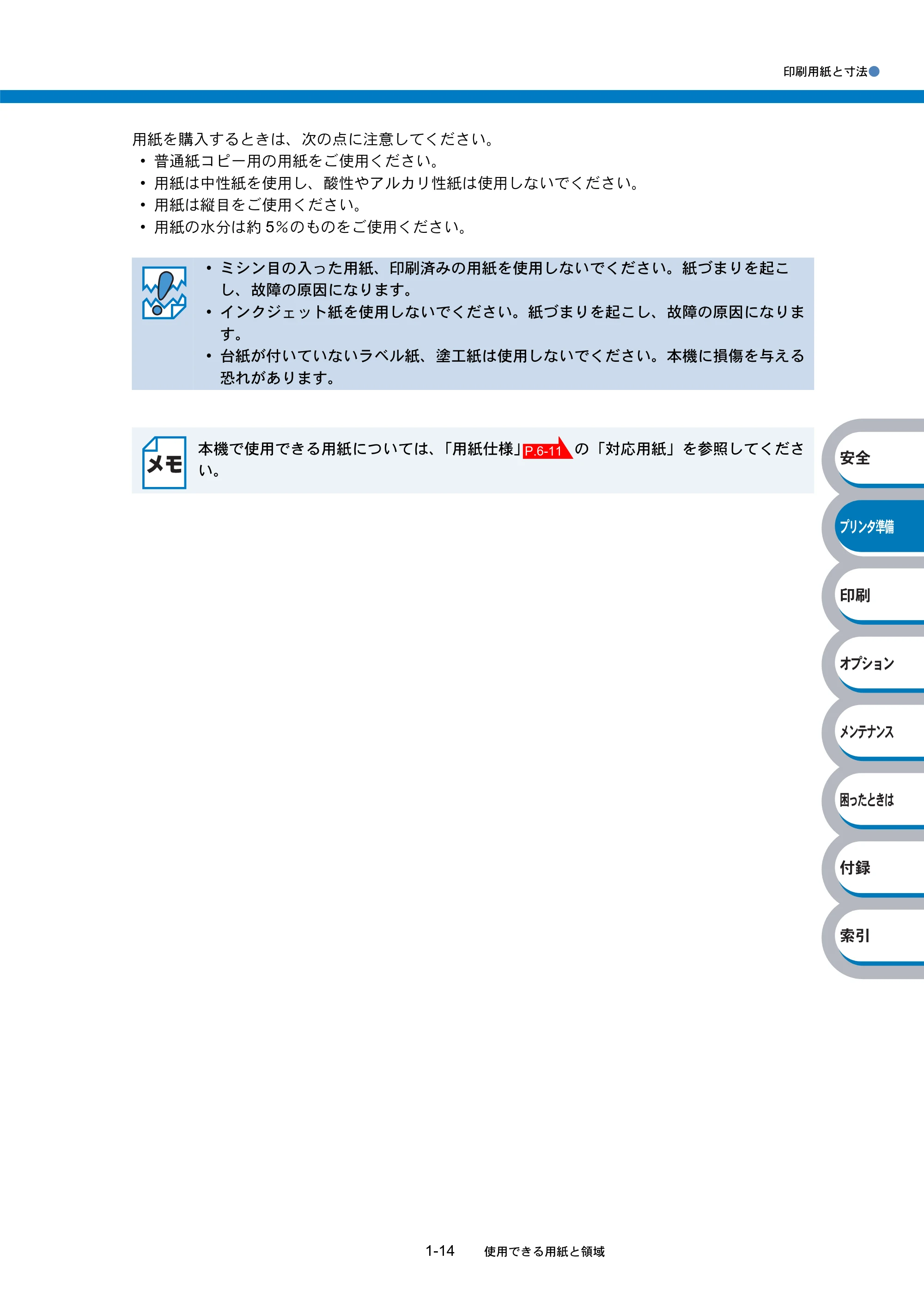

用紙を購入するときは、次の点に注意してください。

• 普通紙コピー用の用紙をご使用ください。
• 用紙は中性紙を使用し、酸性やアルカリ性紙は使用しないでください。
• 用紙は縦目をご使用ください。
• 用紙の水分は約 5％のものをご使用ください。
• ミシン目の入った用紙、印刷済みの用紙を使用しないでください。紙づまりを起こ

し、故障の原因になります。

• インクジェット紙を使用しないでください。紙づまりを起こし、故障の原因になりま

す。

• 台紙が付いていないラベル紙、塗工紙は使用しないでください。本機に損傷を与える

恐れがあります。
本機で使用できる用紙については、「用紙仕様」 の「対応用紙」を参照してくださ
い。
P.6-11

印刷可能領域●
1-15 使用できる用紙と領域
印刷可能領域
各用紙サイズに対する印刷できない範囲（縁）を下図に示します。
用紙サイズから縁寸法を引いた部分が、印刷可能領域になります。
A4、レター、B5（JIS）、A5、A6
1 4.2 mm
2 4.2 mm
3 4.2 mm
4 4.2 mm
1
32
4
1
32
4

2-1
章第
印刷する
■ プリンタドライバについて..............................2-2
■ Windows 用プリンタドライバを設定する .......2-3
Windows プリンタドライバの設定方法 .................... 2-3
Windows プリンタドライバの設定内容 .................... 2-5
■ Macintosh 用プリンタドライバを設定する....2-31
ブラザーレーザードライバの設定方法 .................... 2-31
■ 普通紙や再生紙に印刷する............................2-34
用紙トレイから印刷する......................................... 2-34
多目的トレイ（MP トレイ）から印刷する.............. 2-37
■ OHP フィルムに印刷する .............................2-40

用紙トレイから印刷する......................................... 2-41
多目的トレイ（MP トレイ）から印刷する.............. 2-44
■ 官製はがきに印刷する...................................2-47
用紙トレイから印刷する......................................... 2-48
多目的トレイ（MP トレイ）から印刷する.............. 2-50
■ 封筒に印刷する .............................................2-52
多目的トレイ（MP トレイ）から印刷する.............. 2-53
■ ラベル紙に印刷する ......................................2-56
ラベル紙に関する注意点......................................... 2-56

多目的トレイ（MP トレイ）から印刷する.............. 2-57
■ 両面印刷する ................................................2-59
両面印刷に関する注意点......................................... 2-59
用紙トレイから手動両面印刷する........................... 2-62
多目的トレイから手動両面印刷する ....................... 2-64
自動両面印刷する（HL-5250DN のみ）................... 2-66
■ 複数のページを 1 枚にまとめて印刷する .......2-68
■ ウォーターマーク（すかし）を入れて印刷する........2-70
■ 用紙サイズを変えて印刷する ........................2-71
■ 特殊機能を使って印刷する............................2-72

2

2-2 プリンタドライバについて
プリンタドライバについて
プリンタドライバとは、アプリケーションソフトから印刷を実行するときに、プリンタの各機能や
動作を設定するためのソフトウェアです。
Windows または Macintosh のプリンタドライバは CD-ROM またはサポートホームページ「ブラ
ザーソリューションセンター」からインストールすることができます。最新のプリンタドライバ
は、以下の「ブラザーソリューションセンター」からダウンロードすることもできます。
ブラザーソリューションセンター http://solutions.brother.co.jp
表示される画面は、ご使用のオペレーティングシステム（OS）によって異なります。プリンタド
ライバの機能の詳細は、プリンタドライバのヘルプを参照してください。
Windows 95/98/Me/2000/XP、Windows NT 4.0 用プリンタドライバ

• Windows プリンタドライバ・・・・・・・・ CD-ROM メニューの「プリンタドライバのイ

ンストール」からインストールできます。
Windows XP Professional X 64 Edition 用プリンタドライバ

• Windows プリンタドライバ・・・・・・・・ 「ブラザーソリューションセンター」からダウ

ンロードできます。
http://solution.brother.co.jp
Macintosh 用プリンタドライバ

• ブラザーレーザードライバ・・・・・・・・・ CD-ROM からインストールできます。

「Macintosh 用プリンタドライバを設定する」
を参照してください。
Windows
プリンタドライバ
ブラザーレーザー
ドライバ
LPR / CUPS
プリンタドライバ
Windows 95/98/Me ○
Windows NT 4.0
Windows 2000 Professional
Windows XP Home Edition
Windows XP Professional
○
Windows XP Professional x64 Edition ○
Mac OS 9.1 to 9.2
Mac OS X 10.2.4 or greater
○
Linux (Mandrake, Red Hat,
SuSE Linux, Debian)
○
P.2-31
Linux 用プリンタドライバ※ Linux 用プリンタドライバは英語のみの対応となります。

• LPR プリンタドライバ ・・・・・・・・「ブラザーソリューションセンター」からダウ

ンロードできます。

• CUPS プリンタドライバ http://solutions.brother.co.jp

2-3 Windows 用プリンタドライバを設定する
Windows 用プリンタドライバを設定する
パソコンのデータをプリンタから印刷するときは、プリンタドライバで各種の設定ができます。
Windows プリンタドライバの設定方法
プリンタドライバの設定方法について説明します。
次の手順でプリンタドライバの設定画面を表示し、設定または変更した後は、 または
をクリックして、その設定を有効にしてください。

• このセクションの画面は、Windows XP の画面です。パソコン画面は、ご使用の OS

によって異なります。

• 最新のプリンタドライバやその他の情報は、「ブラザーソリューションセンター」

（http://solutions.brother.co.jp）から入手できます。
1 アプリケーションソフトの［ファイル］メニューから［印刷］を選択します。
2 ［印刷］ダイアログボックスのプ
リンタ名から「Brother HL-
5250DN（5240）series」を
選択し、 をクリックし
ます。
プリンタドライバの設定画面「Brother
HL-5250DN（5240）series のプロパ
ティ」ダイアログボックスが表示されま
す。
プリンタドライバの設定画面は［スタート］メニューから表示することもできます。
① Windows XP の場合は、［スタート］メニューから［プリンタと FAX］をクリックし
ます。
Windows 95/98/Me/2000、Windows NT 4.0 の場合は、［スタート］メニューから
［設定］－［プリンタ］の順にクリックします。
②「Brother HL-5250DN（5240）series」のアイコンを選択し、［ファイル］メニューか
ら［プロパティ］をクリックします。
③ Windows 2000/XP、Windows NT 4.0 の場合は、「Brother HL-5250DN（5240）

series のプロパティ」ダイアログボックスの［全般］タブにある をク
リックします。「Brother HL-5250DN（5240）series 印刷設定」ダイアログボックス
が表示されます。
Windows 95/98/Me の場合は、「Brother HL-5250DN（5240）series のプロパティ」
に各項目が表示されます。

Windows プリンタドライバの設定方法●
2-4 Windows 用プリンタドライバを設定する
3 各項目を設定します。
設定内容の詳細は「Windows プリンタド
ライバの設定内容」 を参照してく
ださい。
4 または をクリックします。
各タブで変更した設定が確定されます。 をクリックした場合は、［印刷］ダイアログボッ
クスに戻ります。

• をクリックしなくても、 をクリックすると、各タブで変更した設

定が確定されます。

• をクリックすると、各タブで変更した設定がキャンセルされ［印刷］ダイ

アログボックスに戻ります。

• お買い上げ時の設定に戻す場合は、手順 3 で をクリックしてから

または をクリックします。
P.2-5

Windows プリンタドライバの設定内容●
2-5 Windows 用プリンタドライバを設定する
Windows プリンタドライバの設定内容
プリンタドライバで設定・変更できる項目について説明します。
プリンタドライバで設定できる項目は、ご使用の OS によっては利用できない項目があります。
また、ご使用のアプリケーションソフトに類似した機能がある場合は、アプリケーションソフト側
の設定が優先されます。
［基本設定］タブでの設定項目
次の項目を設定できます。
（下記の マークをクリックすると、各項目の詳細を説明しているページが表示されます。）
①用紙サイズ ................................
②レイアウト ................................
③印刷の向き ................................
④部数 ......................................
⑤用紙媒体 ..................................

⑥両面印刷／小冊子印刷 ......................
⑦給紙方法 ..................................
または をクリックして、変更した設定を確定します。標準（初期）設定に戻
すときは をクリックします。
用紙サイズ、レイアウトの設定項目は、プリンタドライバの設定画面左側のイラストに
現在の設定が表示されます。また、レイアウトと給紙方法の設定は、イラストをクリッ
クして変更することもできます。
6
5
4
3
2
1
7
P.2-6
P.2-7
P.2-8
P.2-8
P.2-8
P.2-8
P.2-9

Windows プリンタドライバの設定内容●
2-6 Windows 用プリンタドライバを設定する
①用紙サイズ
用紙サイズの選択では、さまざまな標準用紙サイズから選ぶことができます。必要に応じて、
横 69.9 ～ 215.9mm ×縦 116 ～ 406.4mm の間で、任意のサイズを作成することもできます。
プルダウンメニューから、使用する用紙サイズを選択してください。
ユーザー定義サイズを選択して、任意のサイズを入力することもできます。適正な印刷品質を
得るためには、適切な厚さの用紙を使ってください。

• アプリケーションソフトによっては、用紙サイズの設定が無効になる場合がありま

す。ご使用のアプリケーションソフトに、適切な用紙サイズが設定されていることを
確認してください。

• 最小の用紙サイズを設定した場合は、余白の設定を確認してください。何も印刷され

ないことがあります。

Windows プリンタドライバの設定内容●
2-7 Windows 用プリンタドライバを設定する

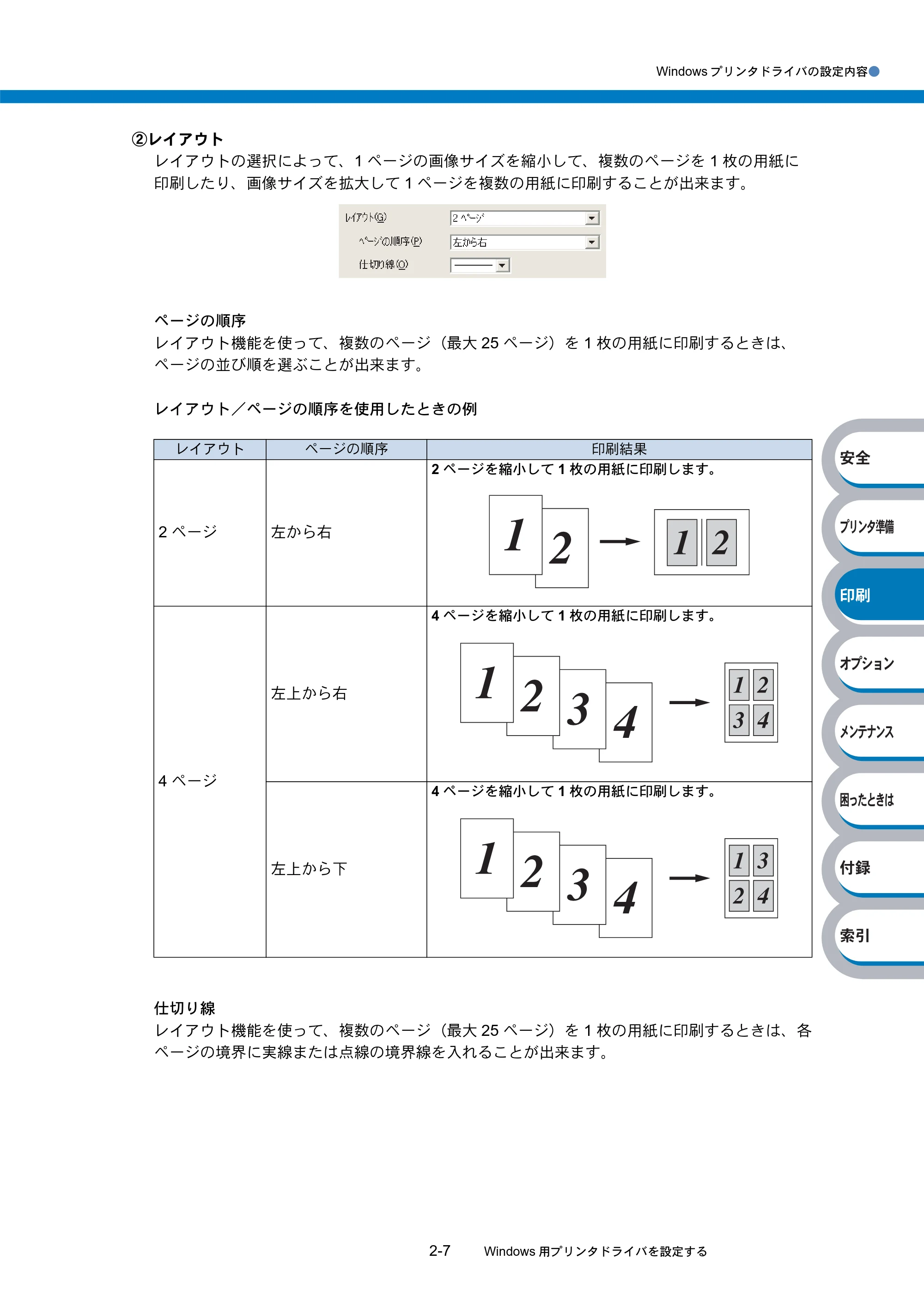

②レイアウト
レイアウトの選択によって、1 ページの画像サイズを縮小して、複数のページを 1 枚の用紙に
印刷したり、画像サイズを拡大して 1 ページを複数の用紙に印刷することが出来ます。
ページの順序
レイアウト機能を使って、複数のページ（最大 25 ページ）を 1 枚の用紙に印刷するときは、
ページの並び順を選ぶことが出来ます。
レイアウト／ページの順序を使用したときの例
仕切り線
レイアウト機能を使って、複数のページ（最大 25 ページ）を 1 枚の用紙に印刷するときは、各
ページの境界に実線または点線の境界線を入れることが出来ます。
レイアウト ページの順序 印刷結果
2 ページ 左から右
2 ページを縮小して 1 枚の用紙に印刷します。
4 ページ
左上から右
4 ページを縮小して 1 枚の用紙に印刷します。
左上から下
4 ページを縮小して 1 枚の用紙に印刷します。

Windows プリンタドライバの設定内容●
2-8 Windows 用プリンタドライバを設定する

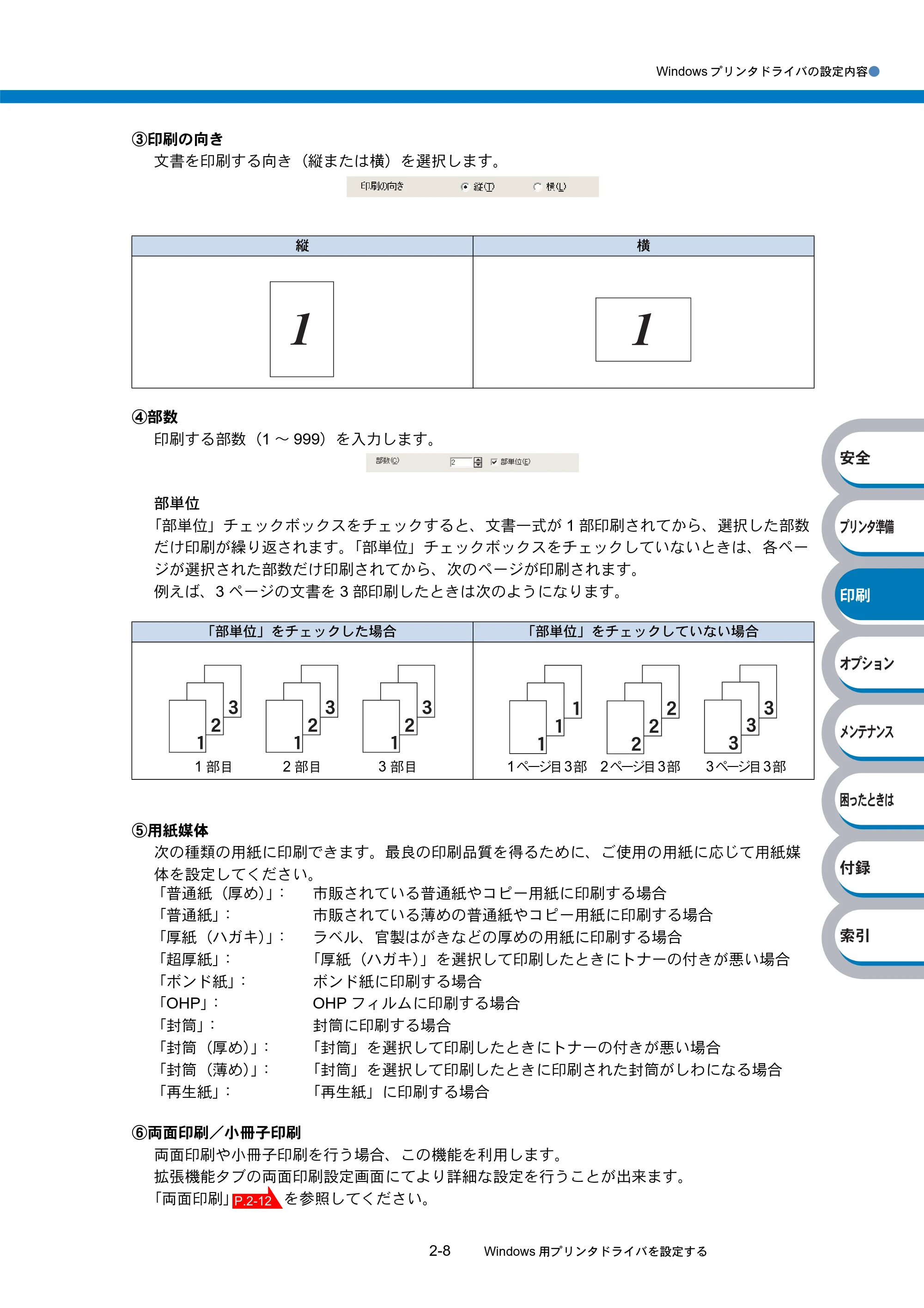

③印刷の向き
文書を印刷する向き（縦または横）を選択します。
④部数
印刷する部数（1 ～ 999）を入力します。
部単位
「部単位」チェックボックスをチェックすると、文書一式が 1 部印刷されてから、選択した部数
だけ印刷が繰り返されます。「部単位」チェックボックスをチェックしていないときは、各ペー
ジが選択された部数だけ印刷されてから、次のページが印刷されます。
例えば、3 ページの文書を 3 部印刷したときは次のようになります。
⑤用紙媒体
次の種類の用紙に印刷できます。最良の印刷品質を得るために、ご使用の用紙に応じて用紙媒
体を設定してください。
⑥両面印刷／小冊子印刷
両面印刷や小冊子印刷を行う場合、この機能を利用します。
拡張機能タブの両面印刷設定画面にてより詳細な設定を行うことが出来ます。
「両面印刷」 を参照してください。
縦 横
「部単位」をチェックした場合 「部単位」をチェックしていない場合
1 部目 2 部目 3 部目 1ページ目3部 2ページ目3部 3ページ目3部

「普通紙（厚め）」： 市販されている普通紙やコピー用紙に印刷する場合
「普通紙」： 市販されている薄めの普通紙やコピー用紙に印刷する場合
「厚紙（ハガキ）」： ラベル、官製はがきなどの厚めの用紙に印刷する場合
「超厚紙」： 「厚紙（ハガキ）」を選択して印刷したときにトナーの付きが悪い場合
「ボンド紙」： ボンド紙に印刷する場合
「OHP」： OHP フィルムに印刷する場合
「封筒」： 封筒に印刷する場合
「封筒（厚め）」： 「封筒」を選択して印刷したときにトナーの付きが悪い場合
「封筒（薄め）」： 「封筒」を選択して印刷したときに印刷された封筒がしわになる場合
「再生紙」： 「再生紙」に印刷する場合
P.2-12

Windows プリンタドライバの設定内容●
2-9 Windows 用プリンタドライバを設定する
⑦給紙方法
給紙するトレイを選択します。
また、1 ページ目と 2 ページ目以降で給紙方法を切り替えることができます。
「自動選択」： 本機が自動的にトレイを選択します。
「トレイ 1」： 用紙トレイから普通紙を印刷する場合に選択します。「用紙トレイか
ら印刷する」 を参照してください。
「トレイ 2，トレイ 3」： オプションのローワートレイユニットを使用するときに選択します。
オプションは別売品です。 を参照してください。
「MP トレイ，手差し」： 多目的トレイから封筒または厚い用紙に印刷する場合に選択します。
「多目的トレイ（MP トレイ）から印刷する」 を参照してくだ
さい。
「1 ページ目」： 1 ページ目を印刷するときの給紙方法を設定します。
「2 ページ目以降」： 2 ページ目以降を印刷するときの給紙方法を設定します。
多目的トレイのプリンタドライバ上での名称は MP トレイです。
P.2-34
P.3-3
P.2-37

Windows プリンタドライバの設定内容●
2-10 Windows 用プリンタドライバを設定する

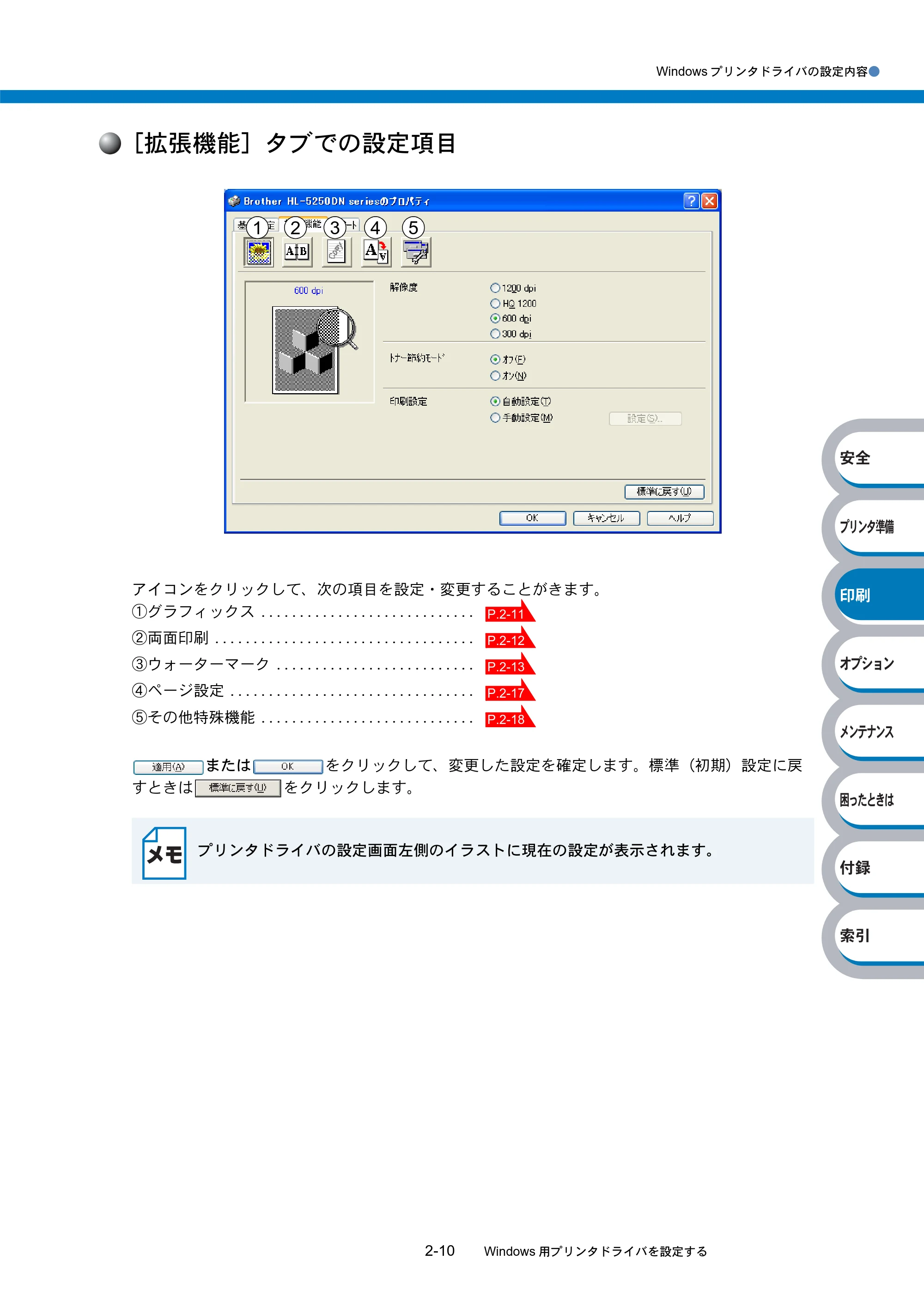

［拡張機能］タブでの設定項目
アイコンをクリックして、次の項目を設定・変更することがきます。
①グラフィックス ............................
②両面印刷 ..................................
③ウォーターマーク ..........................
④ページ設定 ................................
⑤その他特殊機能 ............................
または をクリックして、変更した設定を確定します。標準（初期）設定に戻
すときは をクリックします。
プリンタドライバの設定画面左側のイラストに現在の設定が表示されます。
54321
P.2-11
P.2-12
P.2-13
P.2-17
P.2-18

Windows プリンタドライバの設定内容●
2-11 Windows 用プリンタドライバを設定する

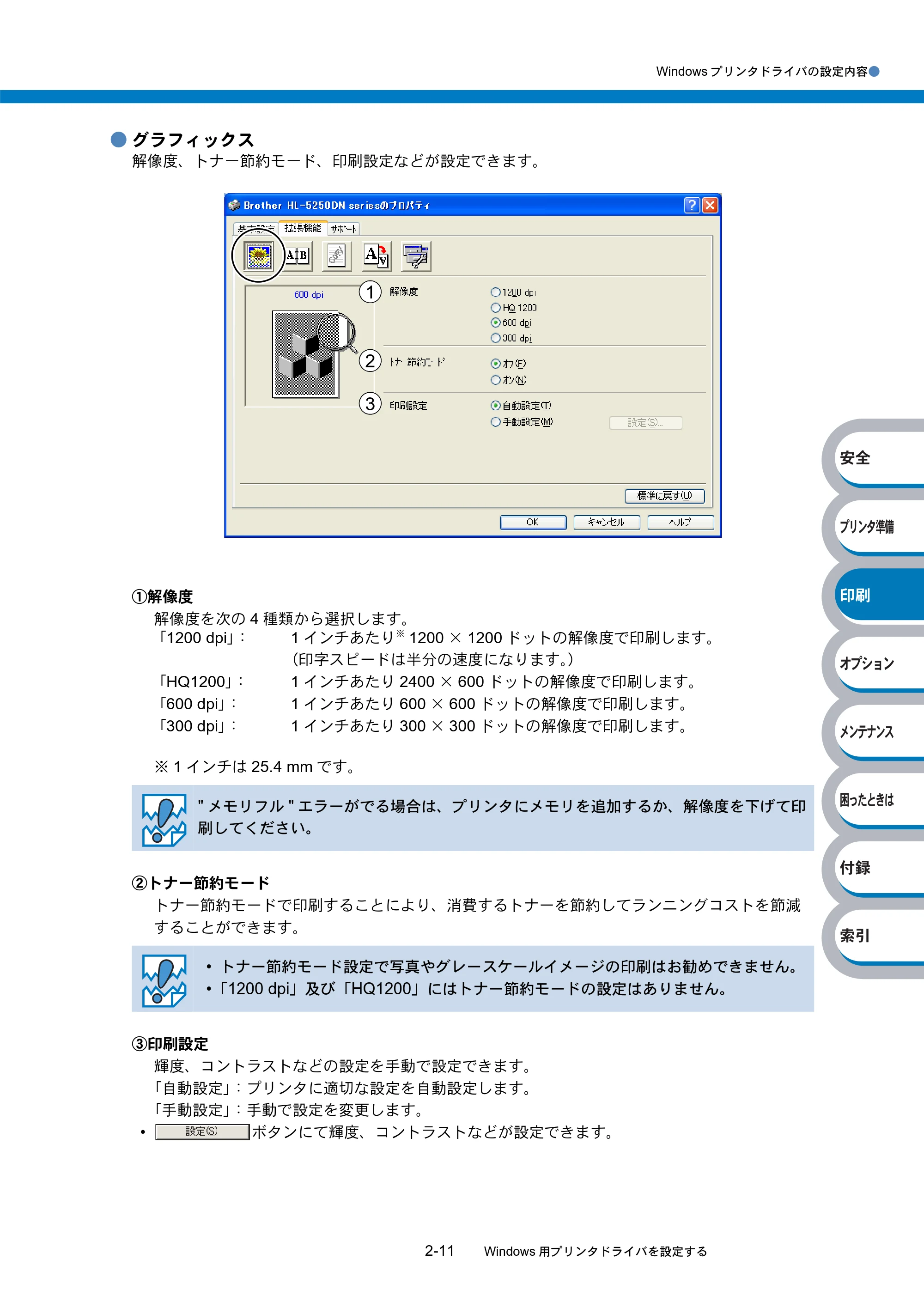

• グラフィックス

解像度、トナー節約モード、印刷設定などが設定できます。
①解像度
解像度を次の 4 種類から選択します。
※ 1 インチは 25.4 mm です。
②トナー節約モード
トナー節約モードで印刷することにより、消費するトナーを節約してランニングコストを節減
することができます。
③印刷設定
輝度、コントラストなどの設定を手動で設定できます。
「自動設定」：プリンタに適切な設定を自動設定します。
「手動設定」：手動で設定を変更します。

• ボタンにて輝度、コントラストなどが設定できます。

「1200 dpi」： 1 インチあたり
※
1200 × 1200 ドットの解像度で印刷します。
（印字スピードは半分の速度になります。）
「HQ1200」： 1 インチあたり 2400 × 600 ドットの解像度で印刷します。
「600 dpi」： 1 インチあたり 600 × 600 ドットの解像度で印刷します。
「300 dpi」： 1 インチあたり 300 × 300 ドットの解像度で印刷します。
" メモリフル " エラーがでる場合は、プリンタにメモリを追加するか、解像度を下げて印
刷してください。

• トナー節約モード設定で写真やグレースケールイメージの印刷はお勧めできません。
• 「1200 dpi」及び「HQ1200」にはトナー節約モードの設定はありません。

3
2
1

Windows プリンタドライバの設定内容●
2-12 Windows 用プリンタドライバを設定する

• 両面印刷

手動両面印刷の設定ができ、6 種類の綴じ方や綴じしろの設定ができます。
印刷の詳細は「両面印刷する」 を参照してください。
①両面印刷
「両面印刷ユニットをつかう」（HL-5250DN）
自動で両面印刷ができます。手動で用紙をセットし直す必要がありません。
自動両面印刷に使用できる用紙は、A ４の普通用紙および再生紙です。
「手動両面印刷」
はじめに偶数ページ（裏面）をすべて印刷します。本機がいったん停止して、偶数ページ（裏面）
が印刷された用紙の再セットを促す指示メッセージが表示されます。メッセージの指示にしたがっ
て用紙を再セットし、 をクリックすると、奇数ページ（表面）の印刷を開始します。
「小冊子印刷」
両面印刷機能とレイアウト機能の「2 ページ」（2 ページ分を 1 枚の用紙で印刷）を組み合わせるこ
とで、小冊子のような印刷物を作ることができます。
②綴じ方
印刷の向き、縦または横など６種類の綴じ方があります。
③綴じしろ
「綴じしろ」を選択すると、綴じしろの量をインチまたはミリメートルで設定できます。
左綴じ 上綴じ 上綴じ（反転なし）

右綴じ 下綴じ 下綴じ（反転なし）
P.2-59
2
1
3

Windows プリンタドライバの設定内容●
2-13 Windows 用プリンタドライバを設定する

• ウォーターマーク

ロゴやテキストをウォーターマーク（すかし）として文書に入れることができます。あらかじめい
くつかウォーターマークが登録されていますが、ビットマップファイルまたはテキストファイルを
作成して使うことができます。
印刷の詳細は「ウォーターマーク（すかし）を入れて印刷する」 を参照してください。
①ウォーターマークを使う
「ウォーターマークを使う」チェックボックスをチェックすると、「ウォーターマーク選択」か
ら選択したウォーターマークを文書に入れて印刷できるようになります。また、選択した
ウォーターマークは編集することもできます。「ウォーターマーク設定」 を参照してくだ
さい。
②透過印刷する
「透過印刷する」チェックボックスをチェックすると、文書の背景にウォーターマークが印刷さ
れます。これをチェックしていないときは、文書の一番上にウォーターマークが印刷されます。
「透過印刷する」をチェックした場合 「透過印刷する」をチェックしていない場合
P.2-70
3
21
5
4
P.2-15

Windows プリンタドライバの設定内容●
2-14 Windows 用プリンタドライバを設定する

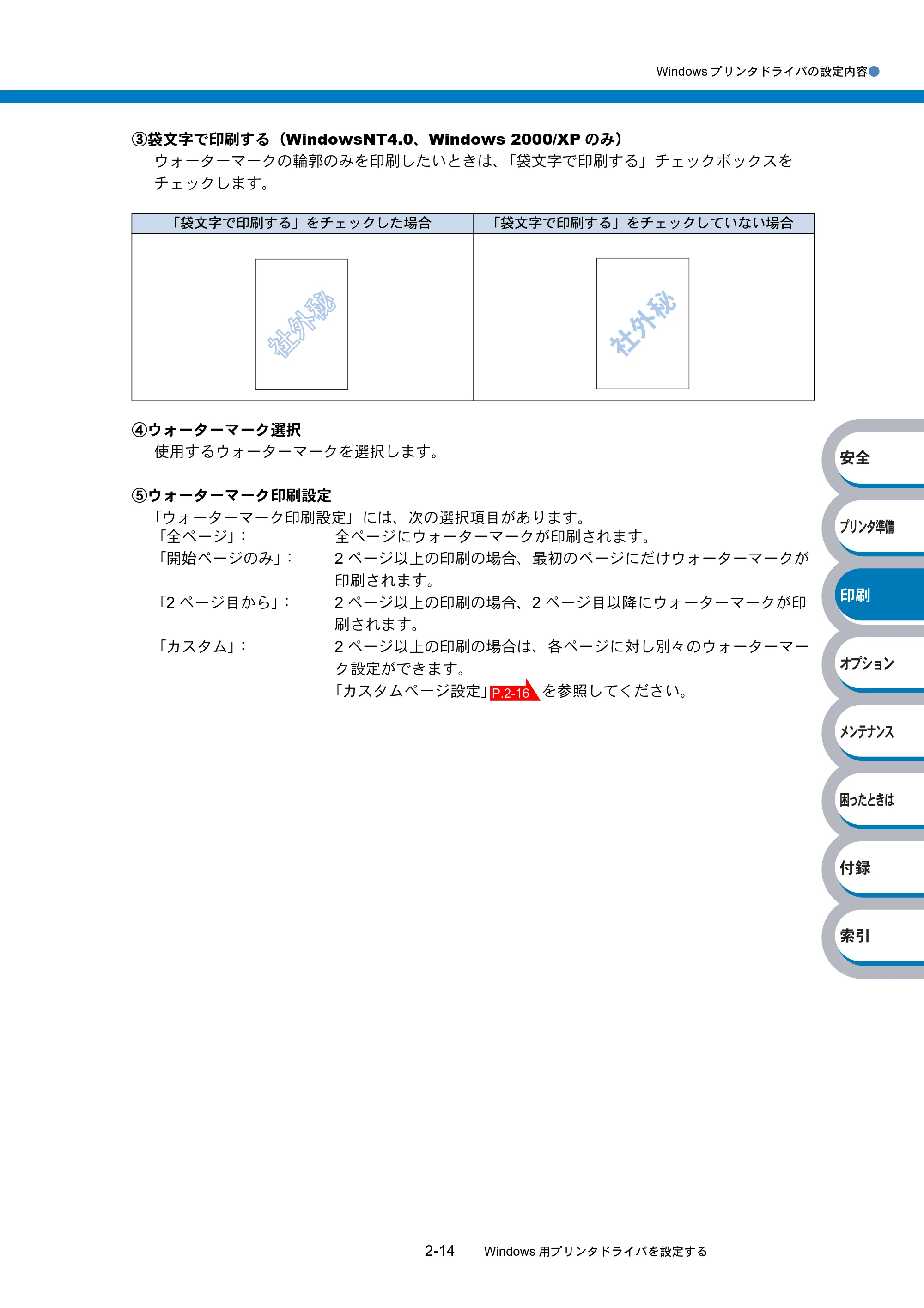

③袋文字で印刷する（WindowsNT4.0、Windows 2000/XP のみ）
ウォーターマークの輪郭のみを印刷したいときは、「袋文字で印刷する」チェックボックスを
チェックします。
④ウォーターマーク選択
使用するウォーターマークを選択します。
⑤ウォーターマーク印刷設定
「ウォーターマーク印刷設定」には、次の選択項目があります。
「袋文字で印刷する」をチェックした場合 「袋文字で印刷する」をチェックしていない場合
「全ページ」： 全ページにウォーターマークが印刷されます。
「開始ページのみ」： 2 ページ以上の印刷の場合、最初のページにだけウォーターマークが
印刷されます。
「2 ページ目から」： 2 ページ以上の印刷の場合、2 ページ目以降にウォーターマークが印
刷されます。
「カスタム」： 2 ページ以上の印刷の場合は、各ページに対し別々のウォーターマー
ク設定ができます。
「カスタムページ設定」 を参照してください。P.2-16

Windows プリンタドライバの設定内容●
2-15 Windows 用プリンタドライバを設定する
ウォーターマーク設定
「ウォーターマークを使う」チェックボックスをチェックし、 をクリックすると、
「ウォーターマーク設定」画面が表示され、ウォーターマークのサイズとページ上の位置を変更す
ることができます。新しいウォーターマークを追加したい場合は、 をクリックし、［スタ
イル］の［文字を使う］または［ビットマップを使う］を選択します。
①位置
ページ上のウォーターマークを配置する位置や角度を設定します。
②タイトル
設定したウォーターマークの名前を設定します。ここで設定した名前は、「ウォーターマーク選
択」に表示されます。
③スタイル
新しく追加するウォーターマークが、文字かビットマップかを選択します。
④ウォーターマーク文字
ウォーターマークの文字を「表示内容」に入力して、「フォント」、「サイズ」、「スタイル」、「濃
さ」を選択します。
⑤ウォーターマークビットマップ
「ファイル」ボックスにビットマップイメージのファイル名を入力するか、 をクリッ

クして、ビットマップファイルを指定します。
⑥拡大・縮小
イメージのサイズを設定します。
1
2
3
4
5
6

Windows プリンタドライバの設定内容●
2-16 Windows 用プリンタドライバを設定する
カスタムページ設定
各ページに対して別々のウォーターマークの設定ができます。「ウォーターマーク印刷設定」で
「カスタム」を選択したときのみ有効になります。

• 設定テーブル

各ページに対して設定されている内容が表示されます。
設定の追加
①「ページ」から設定したいページを入力します。
ページ設定として番号以外にその他のページが選択できます。
②「タイトル」から使用したいウォーターマークを選択します。
選択したページにウォーターマークを付けたくない場合は、なしを選択します。
③ をクリックします。
設定テーブルに追加されます。
設定の削除
① 設定テーブルから削除したいページの設定を選択します。
② をクリックします。
設定テーブルから削除されます。
印刷の詳細は「ウォーターマーク（すかし）を入れて印刷する」 を参照してください。P.2-70

Windows プリンタドライバの設定内容●
2-17 Windows 用プリンタドライバを設定する

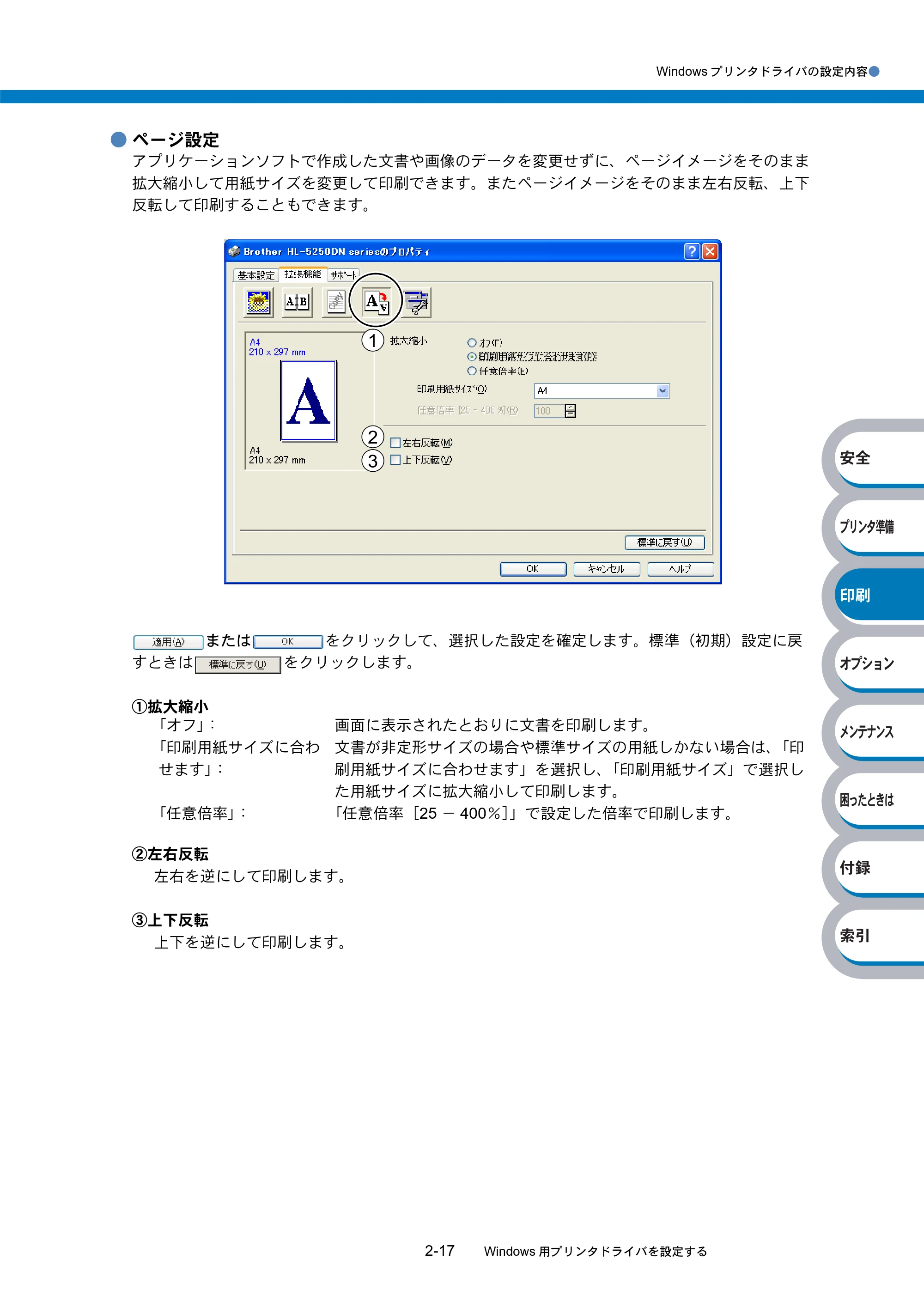

• ページ設定

アプリケーションソフトで作成した文書や画像のデータを変更せずに、ページイメージをそのまま
拡大縮小して用紙サイズを変更して印刷できます。またページイメージをそのまま左右反転、上下
反転して印刷することもできます。
または をクリックして、選択した設定を確定します。標準（初期）設定に戻
すときは をクリックします。
①拡大縮小
②左右反転
左右を逆にして印刷します。
③上下反転
上下を逆にして印刷します。
「オフ」： 画面に表示されたとおりに文書を印刷します。
「印刷用紙サイズに合わ
せます」：
文書が非定形サイズの場合や標準サイズの用紙しかない場合は、「印
刷用紙サイズに合わせます」を選択し、「印刷用紙サイズ」で選択し
た用紙サイズに拡大縮小して印刷します。
「任意倍率」： 「任意倍率［25 － 400％］」で設定した倍率で印刷します。
3
2
1

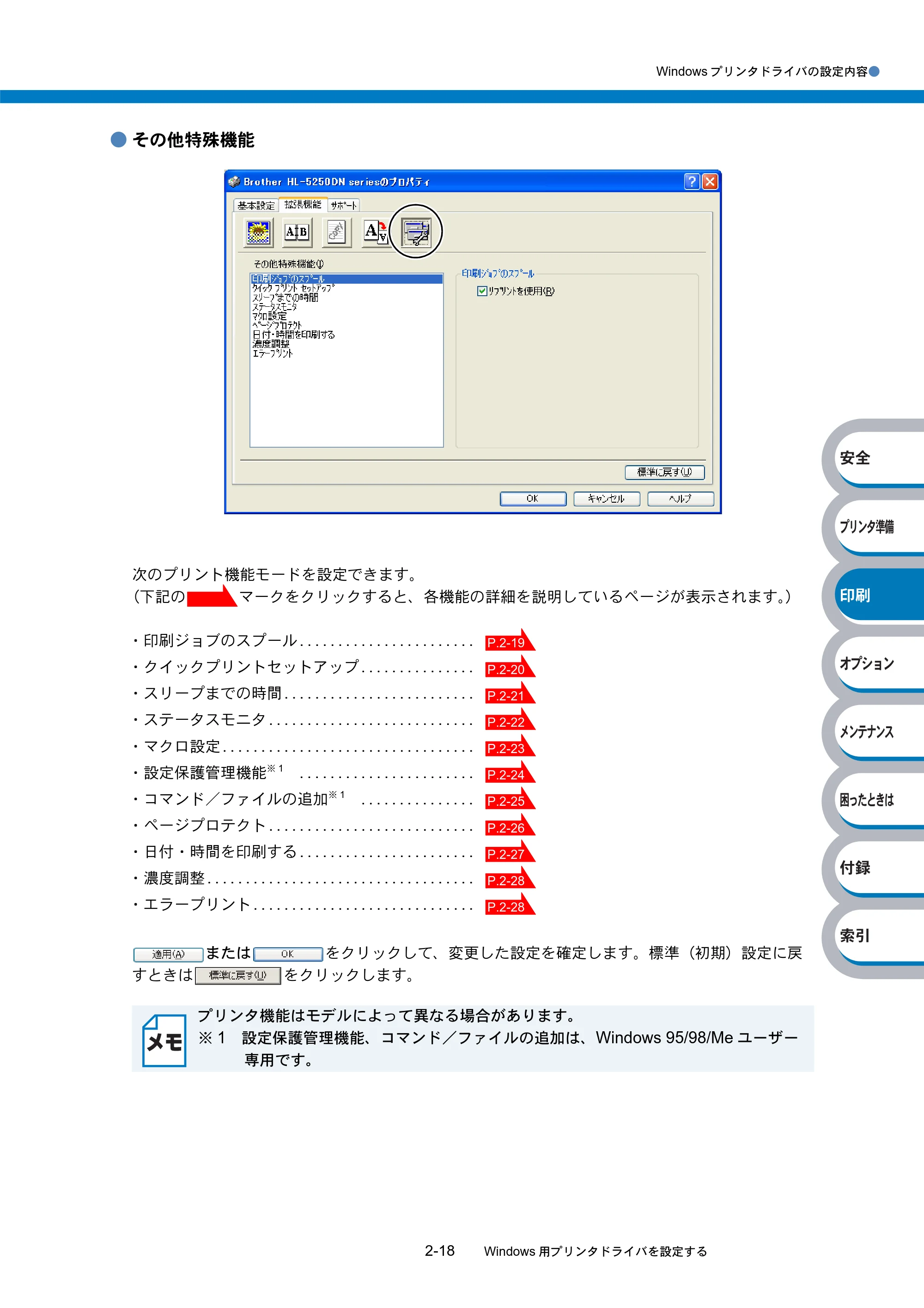

Windows プリンタドライバの設定内容●
2-18 Windows 用プリンタドライバを設定する

• その他特殊機能

次のプリント機能モードを設定できます。
（下記の マークをクリックすると、各機能の詳細を説明しているページが表示されます。）

• 印刷ジョブのスプール .......................
• クイックプリントセットアップ ...............
• スリープまでの時間 .........................
• ステータスモニタ ...........................
• マクロ設定 .................................
• 設定保護管理機能

※ 1
.......................

• コマンド／ファイルの追加

※ 1
...............

• ページプロテクト ...........................
• 日付・時間を印刷する .......................
• 濃度調整 ...................................
• エラープリント .............................

または をクリックして、変更した設定を確定します。標準（初期）設定に戻
すときは をクリックします。
プリンタ機能はモデルによって異なる場合があります。
※ 1 設定保護管理機能、コマンド／ファイルの追加は、Windows 95/98/Me ユーザー
専用です。
P.2-19
P.2-20
P.2-21
P.2-22
P.2-23
P.2-24
P.2-25
P.2-26
P.2-27
P.2-28
P.2-28

Windows プリンタドライバの設定内容●
2-19 Windows 用プリンタドライバを設定する

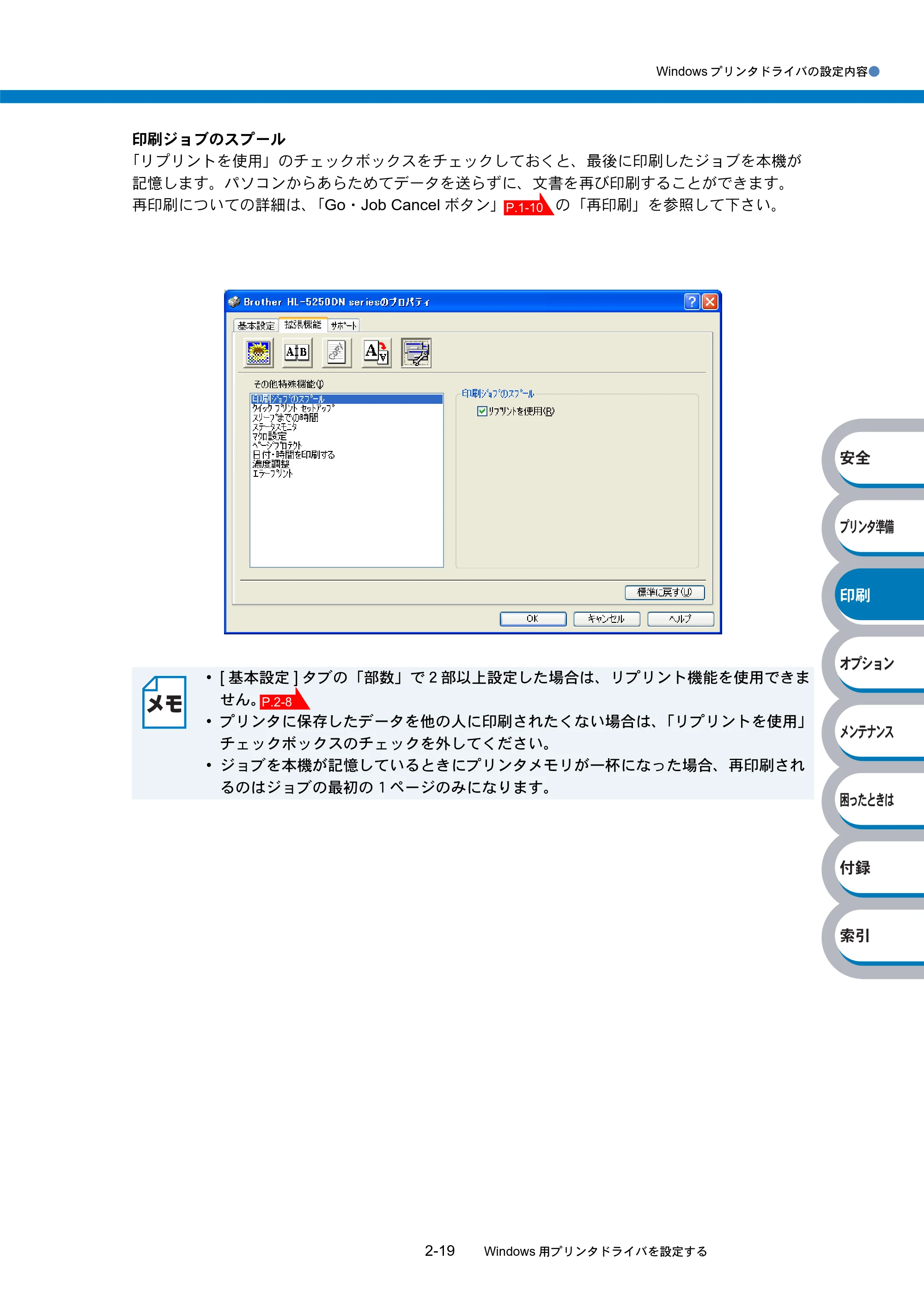

印刷ジョブのスプール
「リプリントを使用」のチェックボックスをチェックしておくと、最後に印刷したジョブを本機が
記憶します。パソコンからあらためてデータを送らずに、文書を再び印刷することができます。
再印刷についての詳細は、「Go・Job Cancel ボタン」 の「再印刷」を参照して下さい。

• [ 基本設定 ] タブの「部数」で２部以上設定した場合は、リプリント機能を使用できま

せん。

• プリンタに保存したデータを他の人に印刷されたくない場合は、「リプリントを使用」

チェックボックスのチェックを外してください。

• ジョブを本機が記憶しているときにプリンタメモリが一杯になった場合、再印刷され

るのはジョブの最初の１ページのみになります。
P.1-10
P.2-8

Windows プリンタドライバの設定内容●
2-20 Windows 用プリンタドライバを設定する

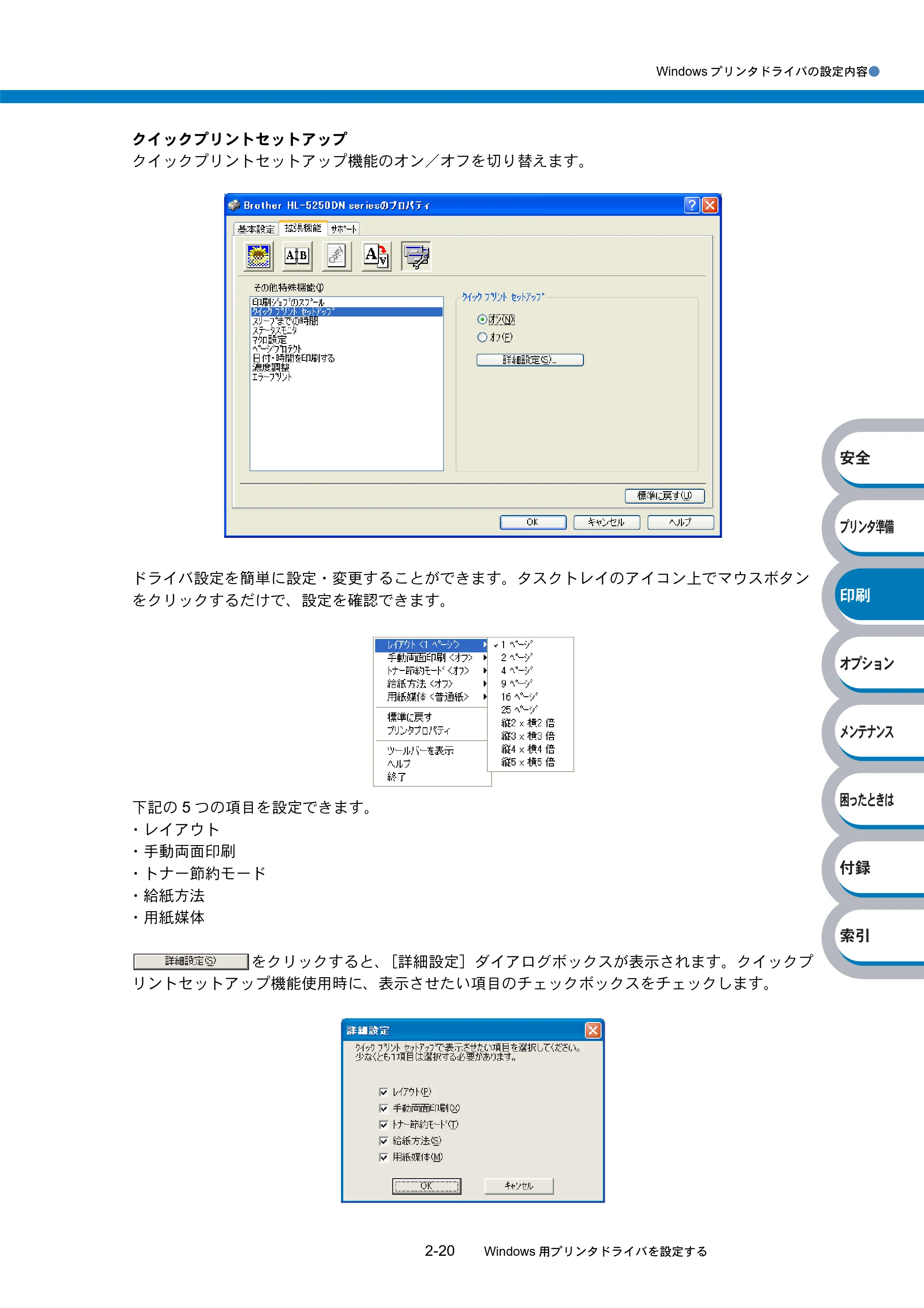

クイックプリントセットアップ
クイックプリントセットアップ機能のオン／オフを切り替えます。
ドライバ設定を簡単に設定・変更することができます。タスクトレイのアイコン上でマウスボタン
をクリックするだけで、設定を確認できます。
下記の 5 つの項目を設定できます。

• レイアウト
• 手動両面印刷
• トナー節約モード
• 給紙方法
• 用紙媒体

をクリックすると、［詳細設定］ダイアログボックスが表示されます。クイックプ
リントセットアップ機能使用時に、表示させたい項目のチェックボックスをチェックします。

Windows プリンタドライバの設定内容●
2-21 Windows 用プリンタドライバを設定する

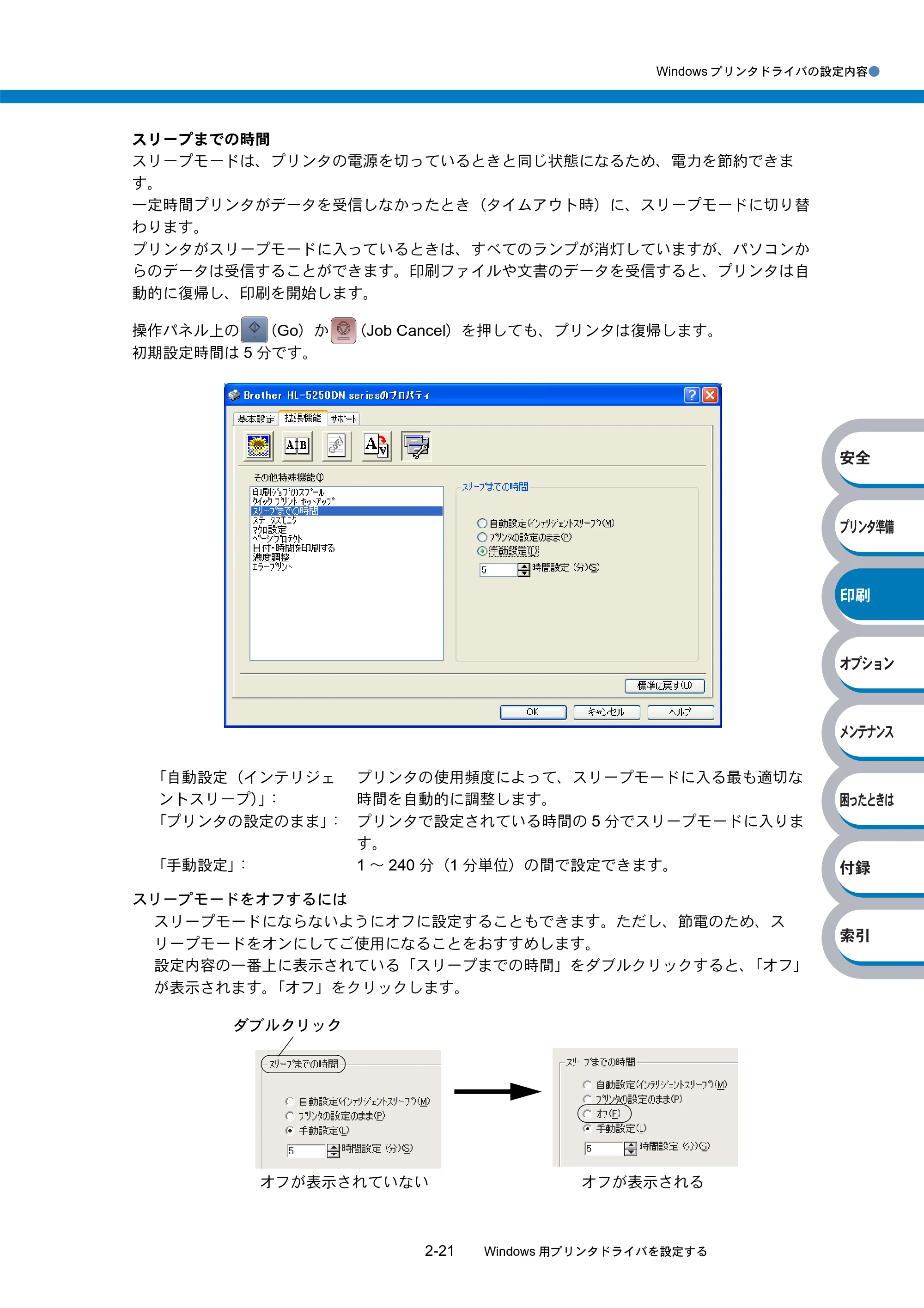

スリープまでの時間
スリープモードは、プリンタの電源を切っているときと同じ状態になるため、電力を節約できま
す。
一定時間プリンタがデータを受信しなかったとき（タイムアウト時）に、スリープモードに切り替
わります。
プリンタがスリープモードに入っているときは、すべてのランプが消灯していますが、パソコンか
らのデータは受信することができます。印刷ファイルや文書のデータを受信すると、プリンタは自
動的に復帰し、印刷を開始します。
操作パネル上の （Go）か （Job Cancel）を押しても、プリンタは復帰します。
初期設定時間は 5 分です。
スリープモードをオフするには
スリープモードにならないようにオフに設定することもできます。ただし、節電のため、ス
リープモードをオンにしてご使用になることをおすすめします。
設定内容の一番上に表示されている「スリープまでの時間」をダブルクリックすると、「オフ」
が表示されます。「オフ」をクリックします。

「自動設定（インテリジェ
ントスリープ）」：
プリンタの使用頻度によって、スリープモードに入る最も適切な
時間を自動的に調整します。
「プリンタの設定のまま」： プリンタで設定されている時間の 5 分でスリープモードに入りま
す。
「手動設定」： 1 ～ 240 分（1 分単位）の間で設定できます。
オフが表示されていない オフが表示される
ダブルクリック

Windows プリンタドライバの設定内容●
2-22 Windows 用プリンタドライバを設定する
ステータスモニタ
印刷時に、プリンタステータス（エラー情報など）を通知します。
初期設定ではオフになっています。ステータスモニタを使用するときは、オンに設定します。
このセクションは Windows ユーザー専用です。

Windows プリンタドライバの設定内容●
2-23 Windows 用プリンタドライバを設定する

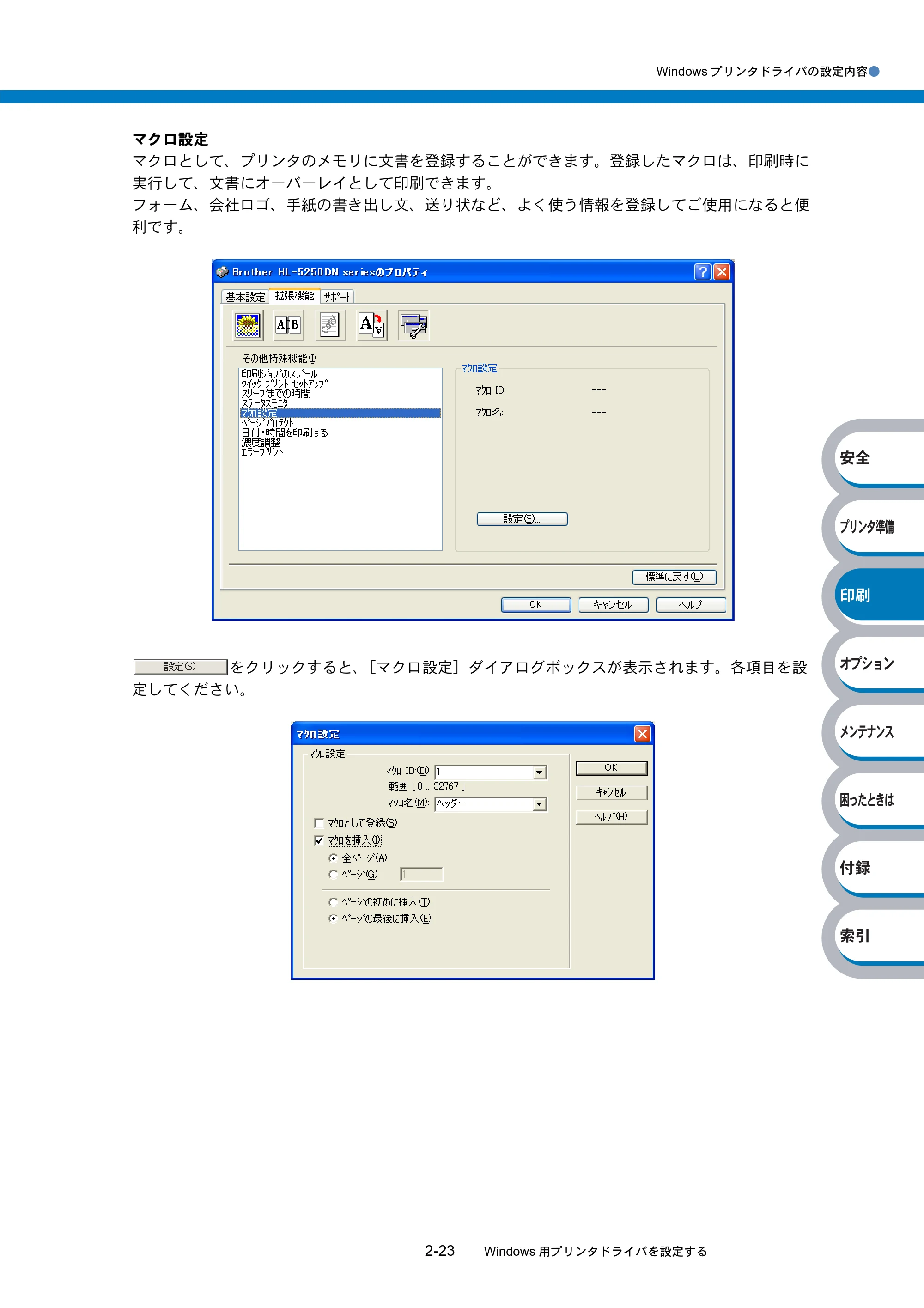

マクロ設定
マクロとして、プリンタのメモリに文書を登録することができます。登録したマクロは、印刷時に
実行して、文書にオーバーレイとして印刷できます。
フォーム、会社ロゴ、手紙の書き出し文、送り状など、よく使う情報を登録してご使用になると便
利です。
をクリックすると、［マクロ設定］ダイアログボックスが表示されます。各項目を設
定してください。

Windows プリンタドライバの設定内容●
2-24 Windows 用プリンタドライバを設定する

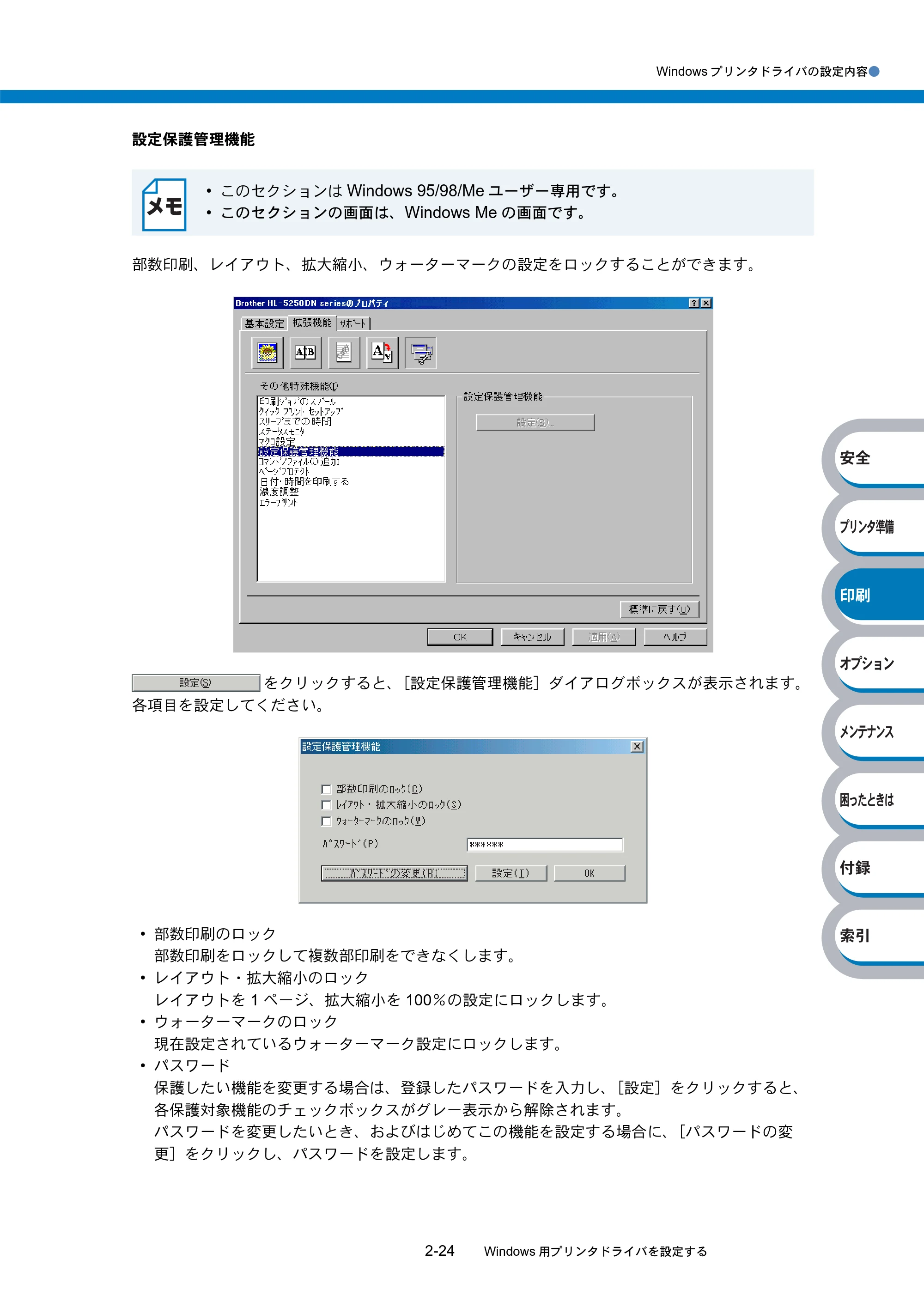

設定保護管理機能
部数印刷、レイアウト、拡大縮小、ウォーターマークの設定をロックすることができます。
をクリックすると、［設定保護管理機能］ダイアログボックスが表示されます。
各項目を設定してください。

• 部数印刷のロック

部数印刷をロックして複数部印刷をできなくします。

• レイアウト・拡大縮小のロック

レイアウトを 1 ページ、拡大縮小を 100％の設定にロックします。

• ウォーターマークのロック

現在設定されているウォーターマーク設定にロックします。

• パスワード

保護したい機能を変更する場合は、登録したパスワードを入力し、［設定］をクリックすると、
各保護対象機能のチェックボックスがグレー表示から解除されます。
パスワードを変更したいとき、およびはじめてこの機能を設定する場合に、［パスワードの変
更］をクリックし、パスワードを設定します。

• このセクションは Windows 95/98/Me ユーザー専用です。
• このセクションの画面は、Windows Me の画面です。

Windows プリンタドライバの設定内容●
2-25 Windows 用プリンタドライバを設定する

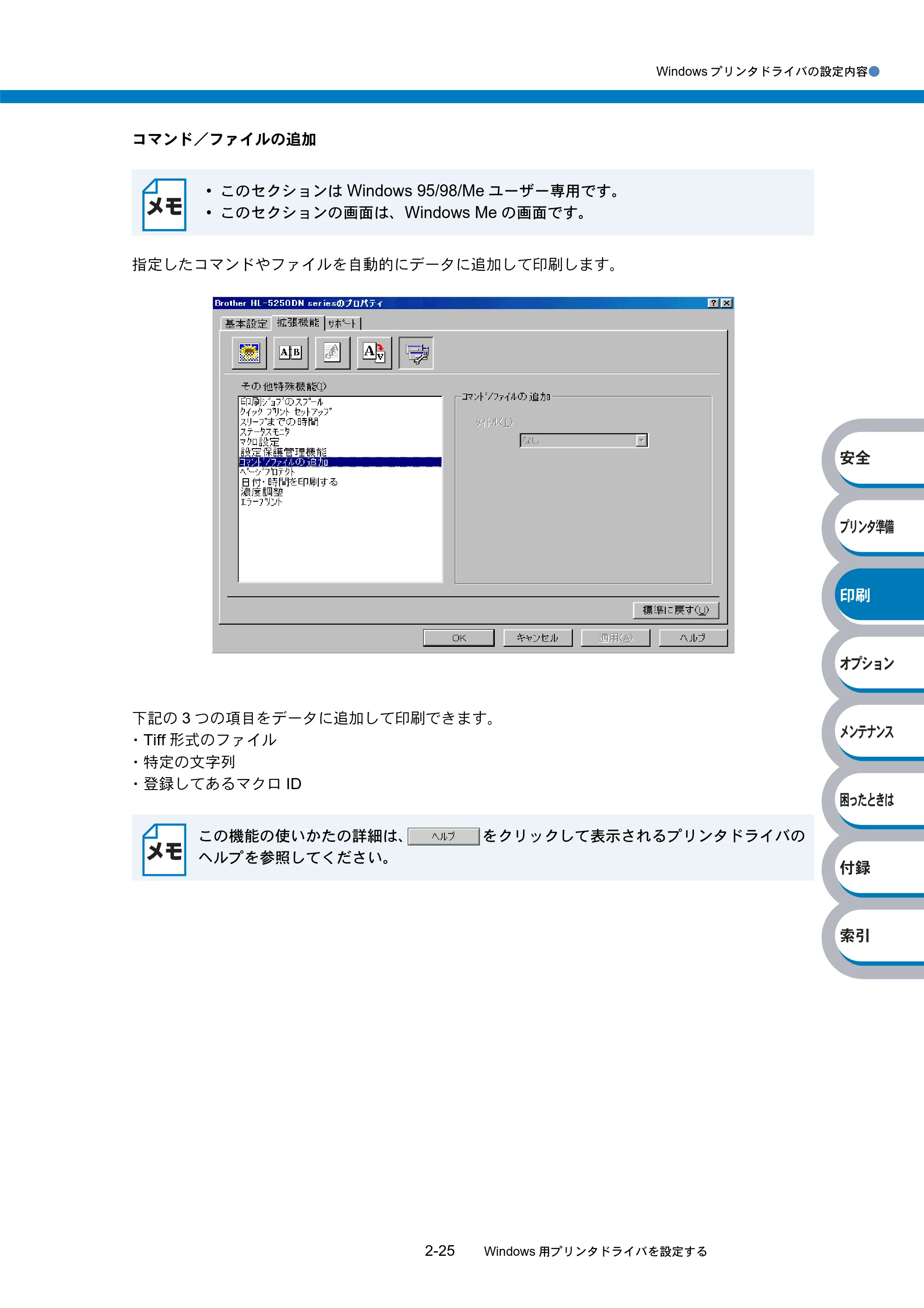

コマンド／ファイルの追加
指定したコマンドやファイルを自動的にデータに追加して印刷します。
下記の 3 つの項目をデータに追加して印刷できます。

• Tiff 形式のファイル
• 特定の文字列
• 登録してあるマクロ ID
• このセクションは Windows 95/98/Me ユーザー専用です。
• このセクションの画面は、Windows Me の画面です。

この機能の使いかたの詳細は、 をクリックして表示されるプリンタドライバの
ヘルプを参照してください。

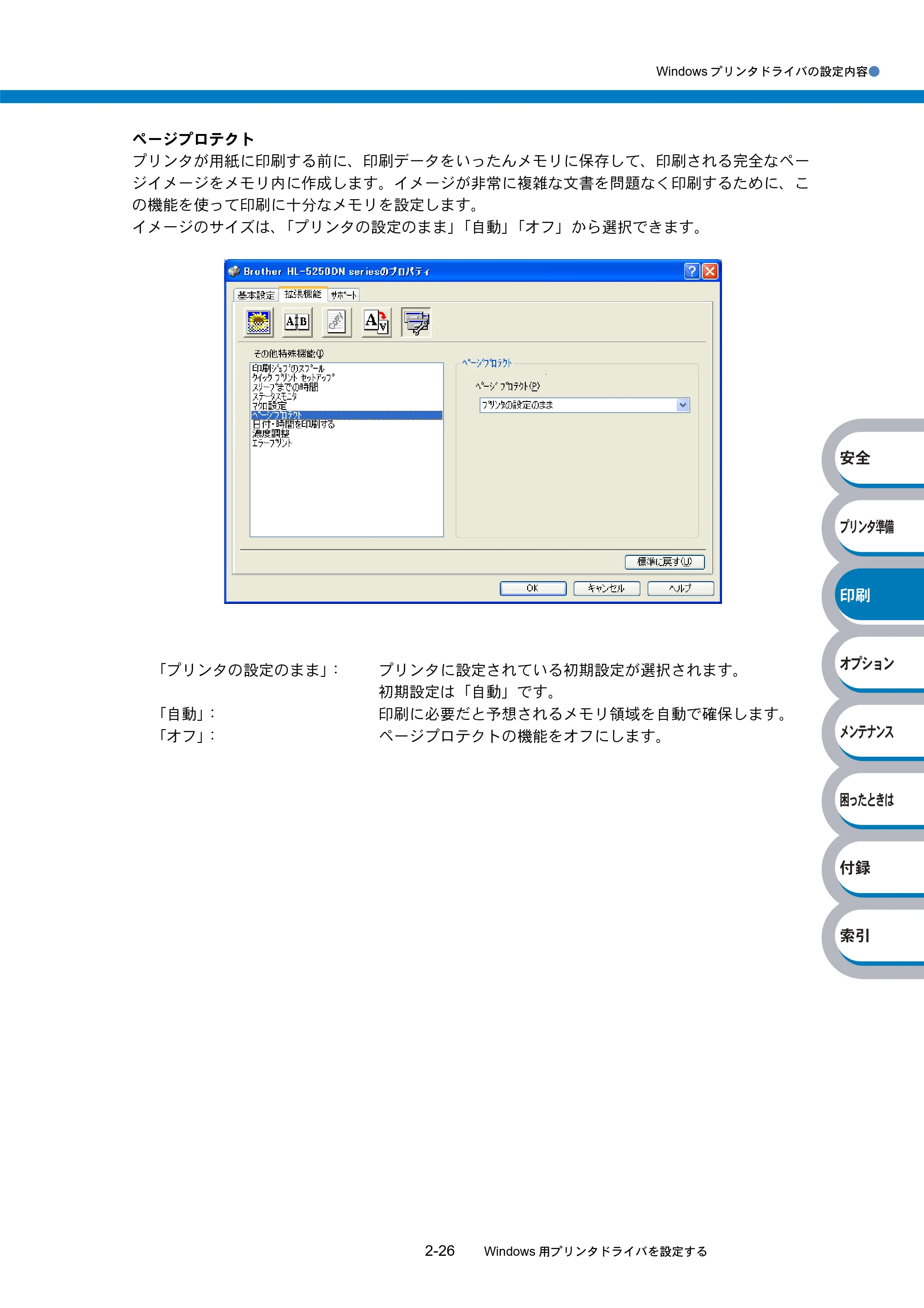

Windows プリンタドライバの設定内容●
2-26 Windows 用プリンタドライバを設定する
ページプロテクト
プリンタが用紙に印刷する前に、印刷データをいったんメモリに保存して、印刷される完全なペー
ジイメージをメモリ内に作成します。イメージが非常に複雑な文書を問題なく印刷するために、こ
の機能を使って印刷に十分なメモリを設定します。
イメージのサイズは、「プリンタの設定のまま」「自動」「オフ」から選択できます。
「プリンタの設定のまま」： プリンタに設定されている初期設定が選択されます。
初期設定は「自動」です。
「自動」： 印刷に必要だと予想されるメモリ領域を自動で確保します。
「オフ」： ページプロテクトの機能をオフにします。

Windows プリンタドライバの設定内容●
2-27 Windows 用プリンタドライバを設定する

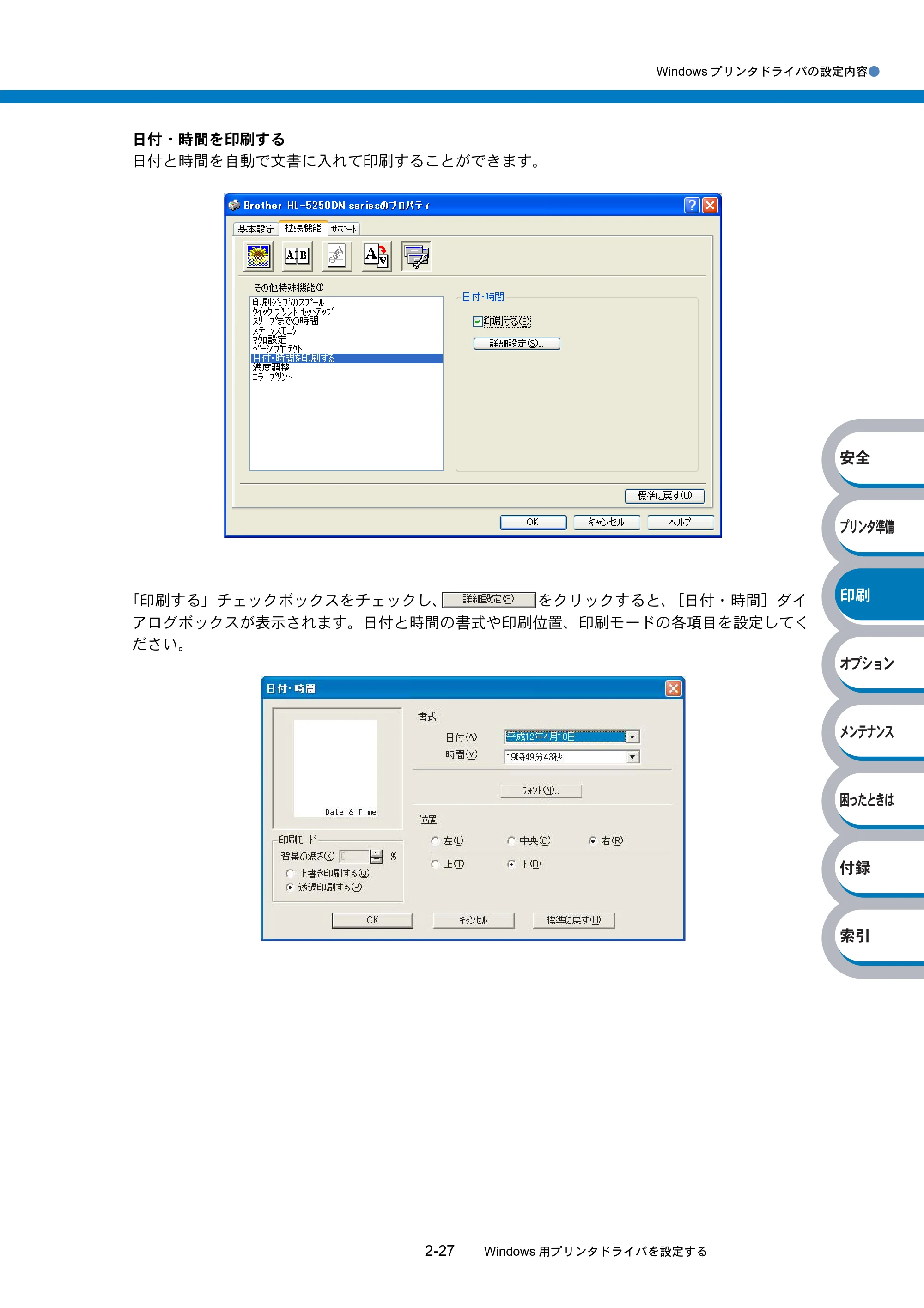

日付・時間を印刷する
日付と時間を自動で文書に入れて印刷することができます。
「印刷する」チェックボックスをチェックし、 をクリックすると、［日付・時間］ダイ
アログボックスが表示されます。日付と時間の書式や印刷位置、印刷モードの各項目を設定してく
ださい。

Windows プリンタドライバの設定内容●
2-28 Windows 用プリンタドライバを設定する

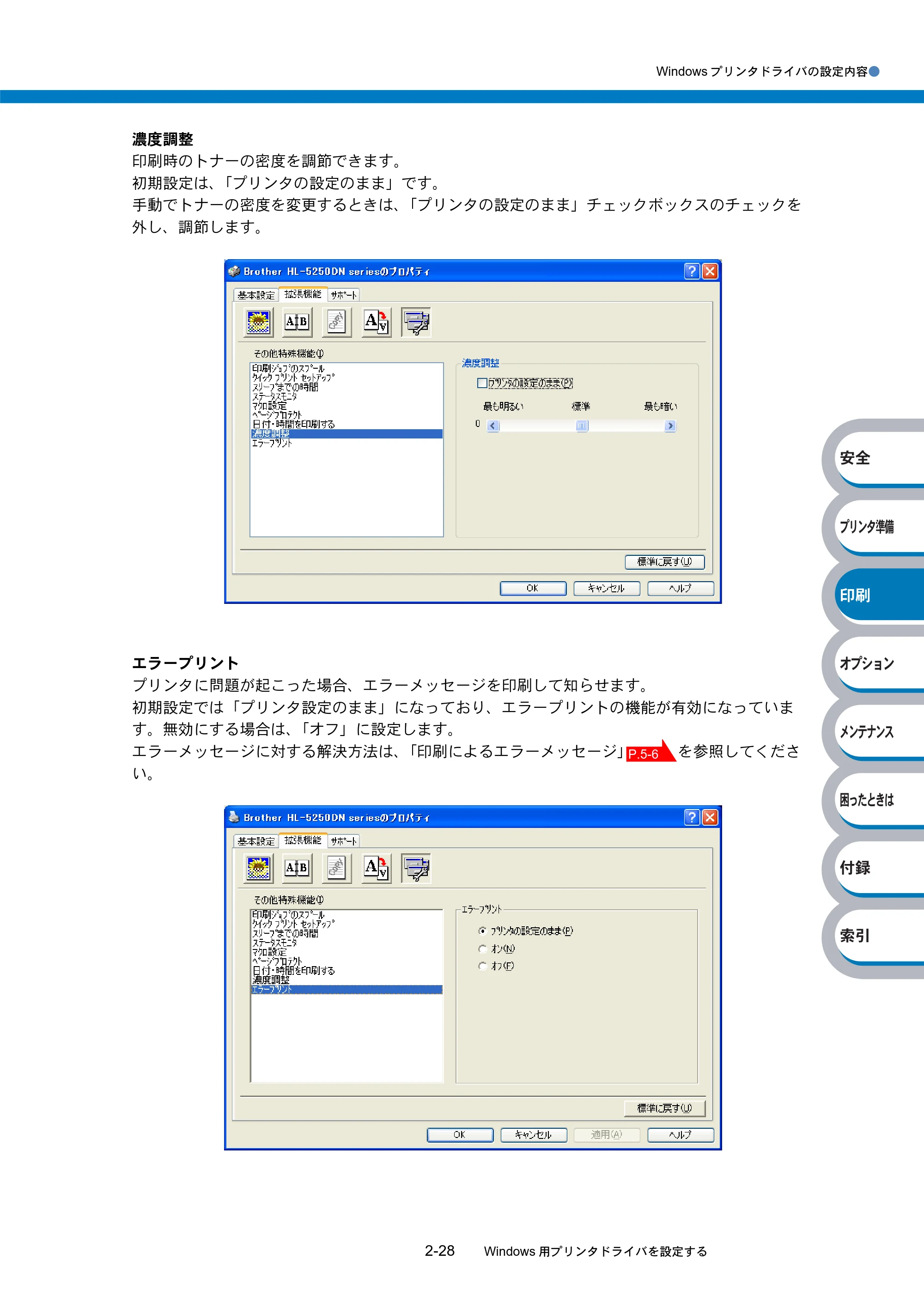

濃度調整
印刷時のトナーの密度を調節できます。
初期設定は、「プリンタの設定のまま」です。
手動でトナーの密度を変更するときは、「プリンタの設定のまま」チェックボックスのチェックを
外し、調節します。
エラープリント
プリンタに問題が起こった場合、エラーメッセージを印刷して知らせます。
初期設定では「プリンタ設定のまま」になっており、エラープリントの機能が有効になっていま
す。無効にする場合は、「オフ」に設定します。
エラーメッセージに対する解決方法は、「印刷によるエラーメッセージ」 を参照してくださ
い。
P.5-6

Windows プリンタドライバの設定内容●
2-29 Windows 用プリンタドライバを設定する

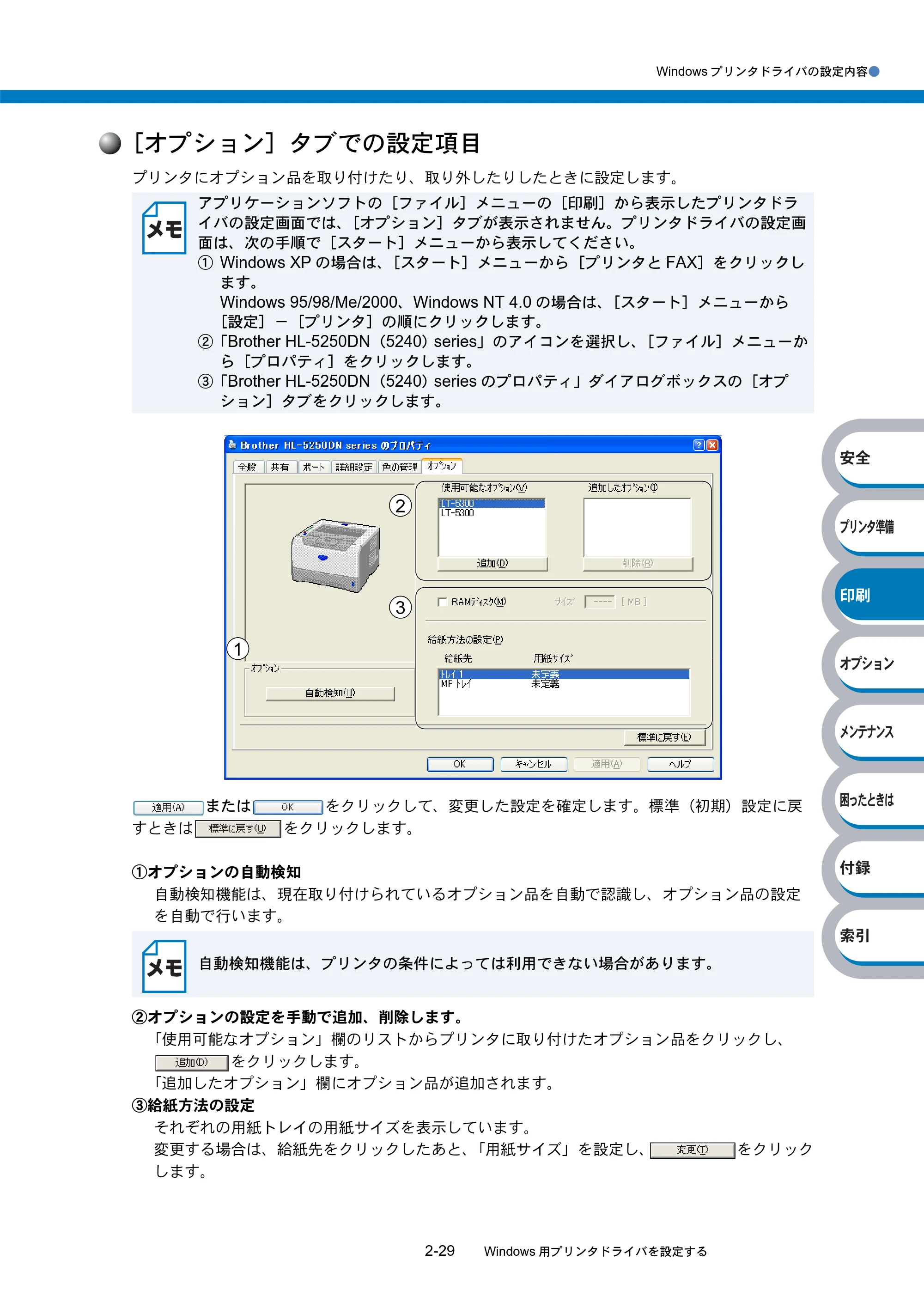

［オプション］タブでの設定項目
プリンタにオプション品を取り付けたり、取り外したりしたときに設定します。
または をクリックして、変更した設定を確定します。標準（初期）設定に戻
すときは をクリックします。
①オプションの自動検知
自動検知機能は、現在取り付けられているオプション品を自動で認識し、オプション品の設定
を自動で行います。
②オプションの設定を手動で追加、削除します。
「使用可能なオプション」欄のリストからプリンタに取り付けたオプション品をクリックし、
をクリックします。
「追加したオプション」欄にオプション品が追加されます。
③給紙方法の設定
それぞれの用紙トレイの用紙サイズを表示しています。
変更する場合は、給紙先をクリックしたあと、「用紙サイズ」を設定し、 をクリック
します。
アプリケーションソフトの［ファイル］メニューの［印刷］から表示したプリンタドラ
イバの設定画面では、［オプション］タブが表示されません。プリンタドライバの設定画

面は、次の手順で［スタート］メニューから表示してください。
① Windows XP の場合は、［スタート］メニューから［プリンタと FAX］をクリックし
ます。
Windows 95/98/Me/2000、Windows NT 4.0 の場合は、［スタート］メニューから
［設定］－［プリンタ］の順にクリックします。
②「Brother HL-5250DN（5240）series」のアイコンを選択し、［ファイル］メニューか
ら［プロパティ］をクリックします。
③「Brother HL-5250DN（5240）series のプロパティ」ダイアログボックスの［オプ
ション］タブをクリックします。
自動検知機能は、プリンタの条件によっては利用できない場合があります。
2
1
3

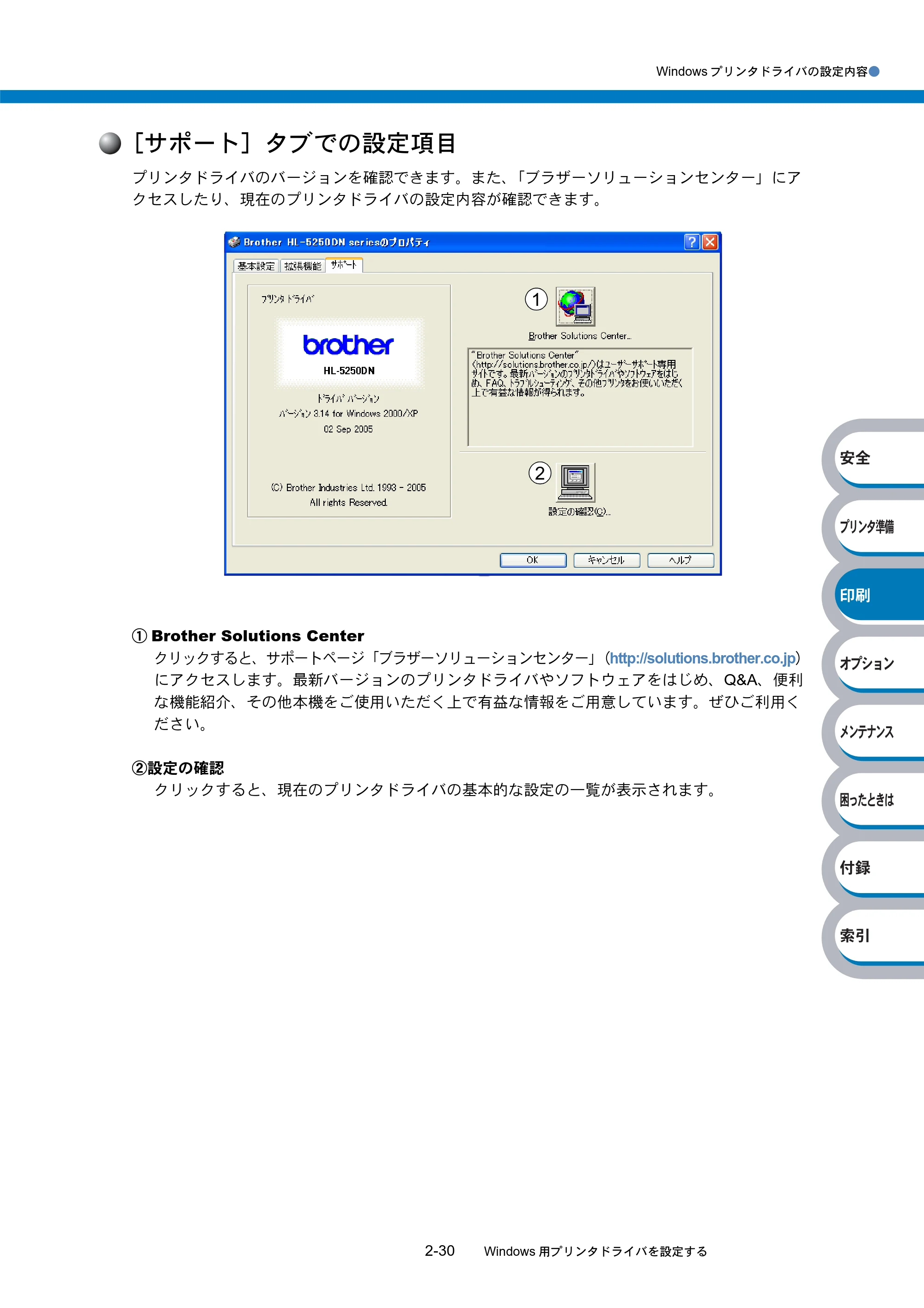

Windows プリンタドライバの設定内容●
2-30 Windows 用プリンタドライバを設定する
［サポート］タブでの設定項目
プリンタドライバのバージョンを確認できます。また、「ブラザーソリューションセンター」にア
クセスしたり、現在のプリンタドライバの設定内容が確認できます。
① Brother Solutions Center
クリックすると、サポートページ「ブラザーソリューションセンター」（http://solutions.brother.co.jp）
にアクセスします。最新バージョンのプリンタドライバやソフトウェアをはじめ、Q&A、便利
な機能紹介、その他本機をご使用いただく上で有益な情報をご用意しています。ぜひご利用く
ださい。
②設定の確認
クリックすると、現在のプリンタドライバの基本的な設定の一覧が表示されます。
2
1

2-31 Macintosh 用プリンタドライバを設定する
Macintosh 用プリンタドライバを設定する
本機は、Mac OS 9.1 ～ 9.2、Mac OS X 10.2.4 以降に対応しています。
最新のプリンタドライバやその他の情報は、「ブラザーソリューションセンター」
（http://solutions.brother.co.jp/）から入手できます。
ブラザーレーザードライバの設定方法
このセクションの画面は、Mac OS X 10.4 の画面です。ご使用のパソコン画面は、オペ
レーティングシステムによって異なります。
1 アプリケーションソフトの［ファ
イル］メニューから［ページ設
定］を選択します。
「HL-5250DN（5240）series」が表示さ
れていることを確認します。
右の画面が表示され、次の項目が設定で
きます。

• 用紙サイズ ・方向 ・拡大縮小

2 設定が終わったら、 をクリックします。
3 アプリケーションソフトの［ファ
イル］メニューから［プリント］
を選択します。
HL-5250DN（5240）のプリンタが選択
されていることを確認します。
4 ポップアップメニューから項目を
選択します。
右の画面が表示され、次の項目が設定で
きます。
①印刷部数と印刷ページ

• 部数
• ページ

1

ブラザーレーザードライバの設定方法●
2-32 Macintosh 用プリンタドライバを設定する
②レイアウト

• ページ数／枚
• レイアウト方向
• 境界線

③両面印刷

• 自動両面印刷の場合（HL-5250DN のみ）

（Mac OS X 10.2 を除く）
［レイアウト］を選択し、［両面］で
「長辺とじ」または「短辺とじ」を
選択します。

• 手動両面印刷の場合

（Mac OS X 10.2 を除く）
［用紙処理］を選択し、［プリント］で
「奇数ページ」、「偶数ページ」の順に
印刷します。
④給紙

• 給紙方法

2
3
3
4

ブラザーレーザードライバの設定方法●
2-33 Macintosh 用プリンタドライバを設定する
⑤印刷設定
（基本設定）

• 解像度
• 用紙媒体
• トナー節約モード

（拡張機能）

• 印刷品質
• スリープまでの時間

⑥一覧
5 設定が終わったら、 をクリックしてプリントします。
5
5
6

2-34 普通紙や再生紙に印刷する
普通紙や再生紙に印刷する
普通紙や再生紙は、用紙トレイまたは多目的トレイから印刷できます。
使用できる用紙の種類やサイズについては、「使用できる用紙と領域」 を参照してください。
用紙トレイから印刷する
1 プリンタドライバで、用紙サイ
ズ、用紙媒体および給紙方法な
どを設定します。
①用紙サイズ ：任意選択
②用紙媒体 ：普通紙、普通紙（厚め）、
再生紙
③給紙方法 1 ページ目：トレイ 1
（トレイ 2 / 3）
2 プリンタから用紙トレイを引き出
します。
3 青色のトレイ用紙ガイドをつまみ
ながらスライドさせて、印刷する
用紙のサイズに合わせます。
P.1-13
1
2
3
トレイ用紙ガイド

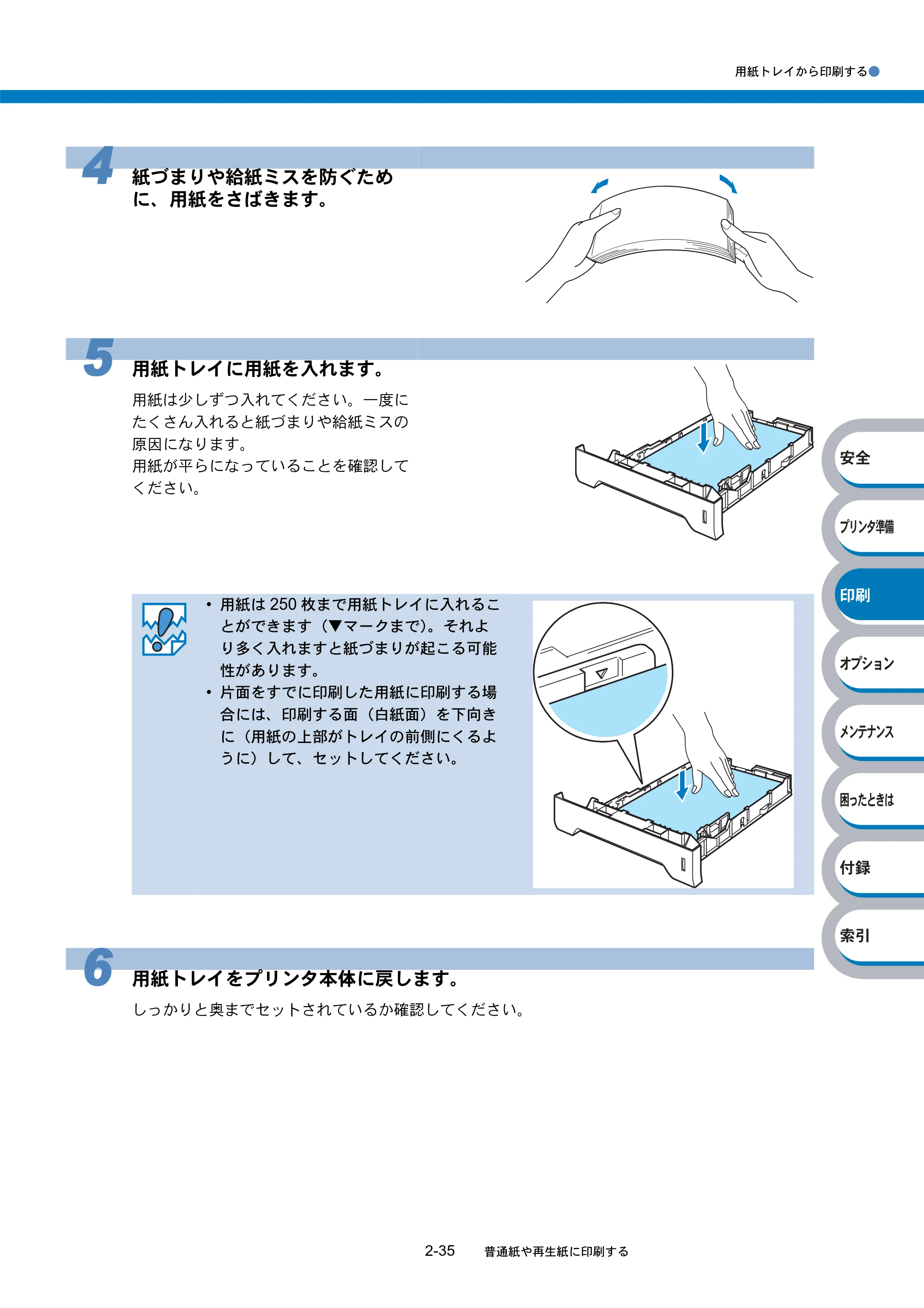

用紙トレイから印刷する●
2-35 普通紙や再生紙に印刷する
4 紙づまりや給紙ミスを防ぐため
に、用紙をさばきます。
5 用紙トレイに用紙を入れます。
用紙は少しずつ入れてください。一度に
たくさん入れると紙づまりや給紙ミスの
原因になります。
用紙が平らになっていることを確認して
ください。

• 用紙は 250 枚まで用紙トレイに入れるこ

とができます（▼マークまで）。それよ
り多く入れますと紙づまりが起こる可能
性があります。

• 片面をすでに印刷した用紙に印刷する場

合には、印刷する面（白紙面）を下向き
に（用紙の上部がトレイの前側にくるよ
うに）して、セットしてください。
6 用紙トレイをプリンタ本体に戻します。
しっかりと奥までセットされているか確認してください。

用紙トレイから印刷する●
2-36 普通紙や再生紙に印刷する
7 印刷された用紙が、上面排紙トレ
イから滑り落ちないように用紙ス
トッパーを開きます。
8 印刷データをプリンタに送ります。
用紙ストッパー

多目的トレイ（MP トレイ）から印刷する●
2-37 普通紙や再生紙に印刷する
多目的トレイ（MP トレイ）から印刷する

• 多目的トレイから用紙を挿入すると、プリンタは自動的に多目的トレイからの印刷

モードに切り替わります。

• 多目的トレイのプリンタドライバ上での名称は MP トレイです。

1 プリンタドライバで、用紙サイ
ズ、用紙媒体および給紙方法な
どを設定します。
①用紙サイズ ：任意選択
②用紙媒体 ：普通紙、普通紙（厚め）、
ボンド紙、再生紙
③給紙方法 1 ページ目：MP トレイ
2 多目的トレイをゆっくりと開けま
す。
1
2
3

多目的トレイ（MP トレイ）から印刷する●
2-38 普通紙や再生紙に印刷する
3 多目的トレイ用紙ストッパーを引
き出します。

• 印刷された用紙が、上面排紙

トレイから滑り落ちないよう
に用紙ストッパーを開いてく
ださい。

• 用紙ストッパーを開かない場

合には、プリンタから出てき
た用紙をすぐに取り除くこと
をおすすめします。
4 多目的トレイに用紙を挿入しま
す。
多目的トレイに用紙を挿入するときは、次の点に注意してください。

• 1 番上に置かれた用紙から、上の面に印刷されます。
• 多目的トレイには用紙を 50 枚まで入れることができます（80g/m

2
）。それ以上挿入す
ると紙づまりを起こす恐れがあります。

• 用紙は用紙ガイドの両側にある▼マークより下に収まるように入れてください。
• はじめに用紙の先端を入れ、ゆっくりと挿入してください。
• 用紙は、多目的トレイの適切な位置にまっすぐ挿入してください。用紙が正しく挿入

されないと、斜めに印刷されたり、紙づまりを起こしたりする恐れがあります。
1
多目的トレイ
用紙ストッパー
用紙ストッパー

多目的トレイ（MP トレイ）から印刷する●

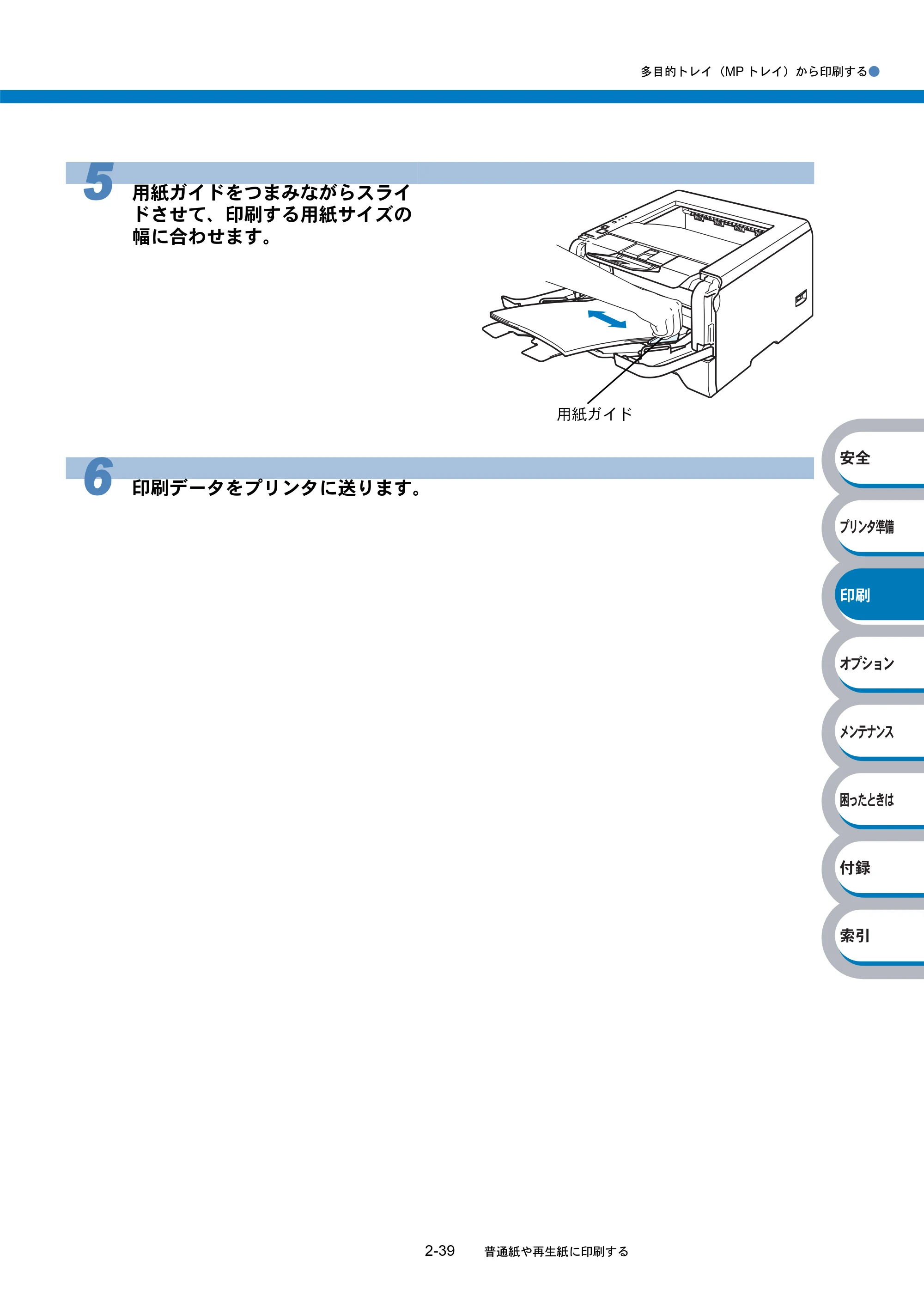

2-39 普通紙や再生紙に印刷する
5 用紙ガイドをつまみながらスライ
ドさせて、印刷する用紙サイズの
幅に合わせます。
6 印刷データをプリンタに送ります。
用紙ガイド

2-40 OHP フィルムに印刷する
OHP フィルムに印刷する
OHP フィルムは、用紙トレイ、多目的トレイから印刷できます。
使用できる OHP フィルムの種類やサイズについては、「使用できる用紙と領域」
を参照してください。

• レーザープリンタ印刷用の OHP フィルムをご使用ください。
• レーザープリンタの内部は印刷中高温になりますので、その熱に耐え得る素材の

OHP フィルムをご使用ください。

• 印刷されたばかりの OHP フィルムは高温になっている恐れがあります。印刷直後は

触らないでください。

• 種類の異なる OHP フィルムを同時に用紙トレイに入れないでください。紙づまりや

給紙ミスが起こる恐れがあります。

• 正しく印刷するためには、アプリケーションソフトウェアのプリントメニューで、印

刷する用紙サイズの設定とトレイにセットされた用紙のサイズの設定を同じにしてく
ださい。
P.1-13

用紙トレイから印刷する●
2-41 OHP フィルムに印刷する
用紙トレイから印刷する
用紙トレイには、OHP フィルムを 10 枚まで入れることができます。
1 プリンタドライバで、用紙サイ
ズ、用紙媒体および給紙方法な
どを設定します。
①用紙サイズ ：A4
②用紙媒体 ：OHP
③給紙方法 1 ページ目：トレイ 1
2 プリンタから用紙トレイを引き出
します。
3 青色のトレイ用紙ガイドをつまみ
ながらスライドさせて、印刷する
用紙のサイズに合わせます。
1
2
3
トレイ用紙ガイド

用紙トレイから印刷する●
2-42 OHP フィルムに印刷する
4 紙づまりや給紙ミスを防ぐため
に、OHP フィルムをさばきます。
OHP フィルムは少しずつ入れて下さい。
一度にたくさん入れると紙づまりや給紙
ミスの原因になります。
5 用紙トレイに OHP フィルムを
入れます。
OHP フィルムが平らになっていることを
確認してください。
OHP フィルムは 10 枚まで用紙トレイに入
れることができます。それより多く入れま
すと紙づまりが起こる可能性があります。
6 用紙トレイをプリンタに戻します。
しっかりと奥までセットされているか確認してください。

用紙トレイから印刷する●
2-43 OHP フィルムに印刷する
7 印刷された OHP フィルムが、
上面排紙トレイから滑り落ちない
ように用紙ストッパーを開きま
す。
8 印刷データをプリンタに送ります。
用紙ストッパー

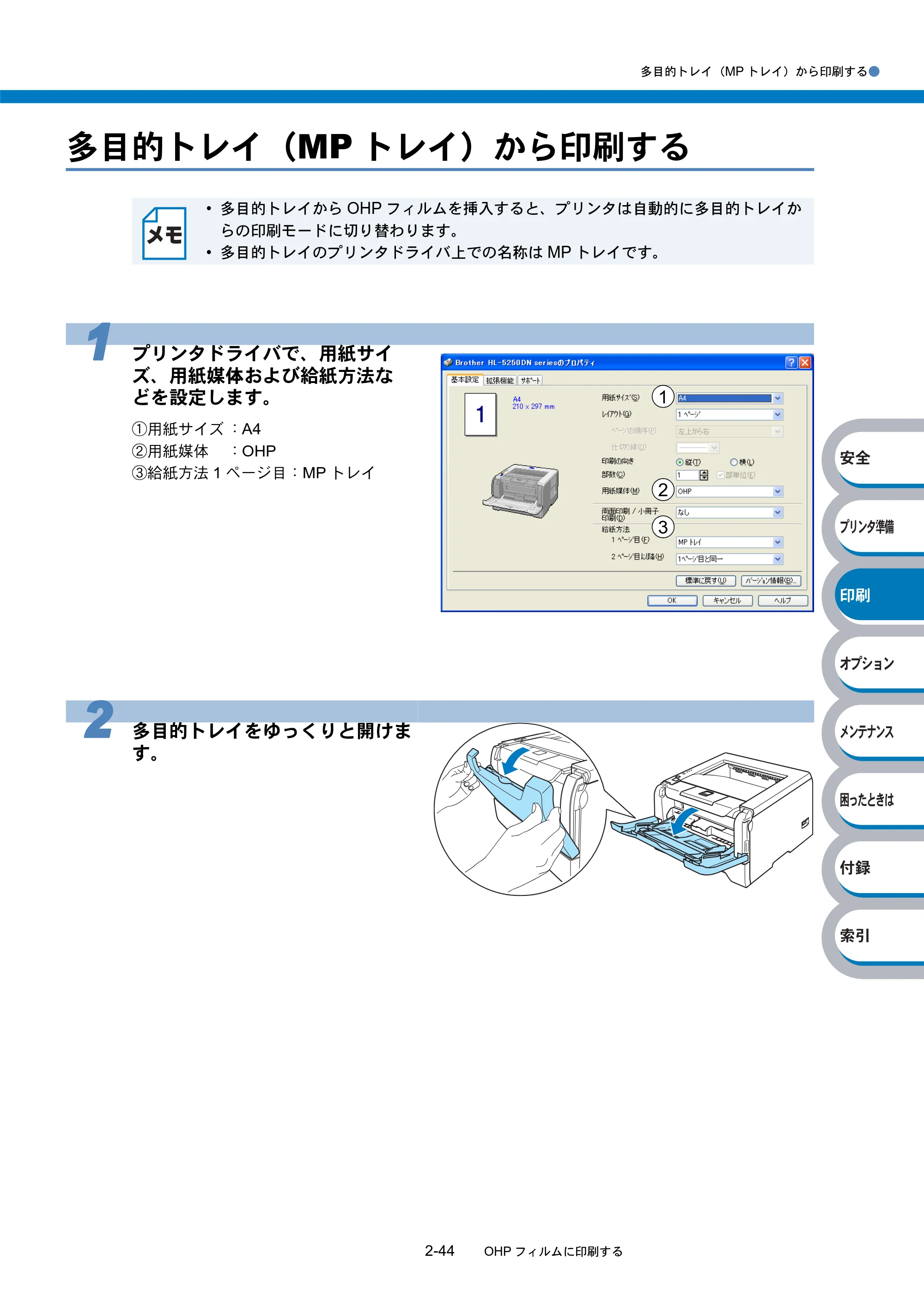

多目的トレイ（MP トレイ）から印刷する●
2-44 OHP フィルムに印刷する
多目的トレイ（MP トレイ）から印刷する

• 多目的トレイから OHP フィルムを挿入すると、プリンタは自動的に多目的トレイか

らの印刷モードに切り替わります。

• 多目的トレイのプリンタドライバ上での名称は MP トレイです。

1 プリンタドライバで、用紙サイ
ズ、用紙媒体および給紙方法な
どを設定します。
①用紙サイズ ：A4
②用紙媒体 ：OHP
③給紙方法 1 ページ目：MP トレイ
2 多目的トレイをゆっくりと開けま
す。
1
2
3

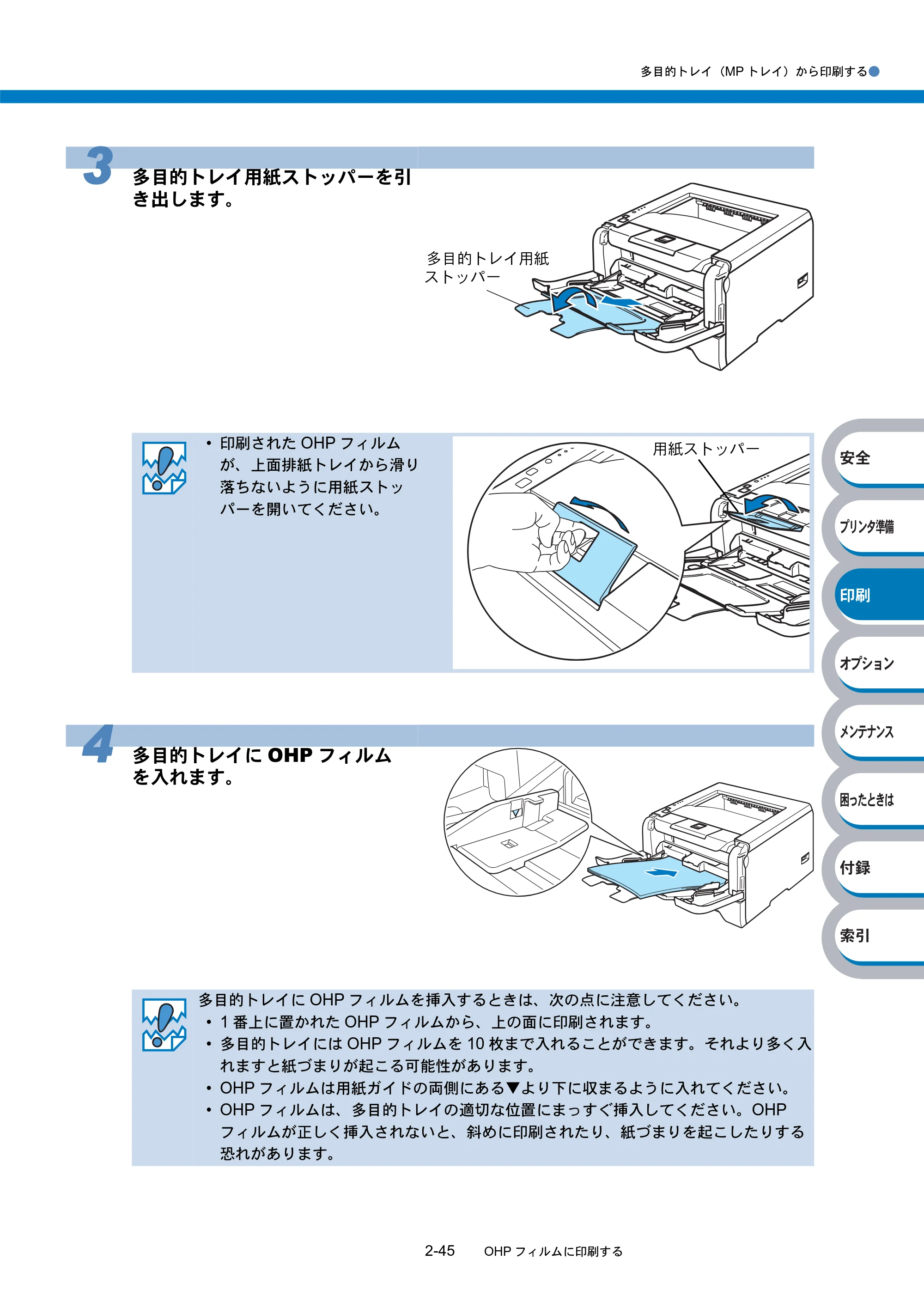

多目的トレイ（MP トレイ）から印刷する●
2-45 OHP フィルムに印刷する
3 多目的トレイ用紙ストッパーを引
き出します。

• 印刷された OHP フィルム

が、上面排紙トレイから滑り
落ちないように用紙ストッ
パーを開いてください。
4 多目的トレイに OHP フィルム
を入れます。
多目的トレイに OHP フィルムを挿入するときは、次の点に注意してください。

• 1 番上に置かれた OHP フィルムから、上の面に印刷されます。
• 多目的トレイには OHP フィルムを 10 枚まで入れることができます。それより多く入

れますと紙づまりが起こる可能性があります。

• OHP フィルムは用紙ガイドの両側にある▼より下に収まるように入れてください。
• OHP フィルムは、多目的トレイの適切な位置にまっすぐ挿入してください。OHP

フィルムが正しく挿入されないと、斜めに印刷されたり、紙づまりを起こしたりする
恐れがあります。
1
多目的トレイ用紙
ストッパー
用紙ストッパー

多目的トレイ（MP トレイ）から印刷する●
2-46 OHP フィルムに印刷する
5 用紙ガイドをつまみながらスライ
ドさせて、印刷する OHP フィル
ムの幅に合わせます。
6 印刷データをプリンタに送ります。
印刷された OHP フィルムは上面排紙トレイからすぐに取り除いてください。
印刷された OHP フィルムをためておくと反りや紙づまりの原因になります。
用紙ガイド

2-47 官製はがきに印刷する
官製はがきに印刷する
官製はがきは、用紙トレイ、多目的トレイから印刷できます。
はがき印刷サポートについて
官製はがきを印刷するときに、印刷された官製はがきが上面排紙トレイから滑り落ちたり、印刷さ
れた官製はがきの反りが気になったりする場合は、はがき印刷サポート を取り付けてから
印刷してください。

• はがき印刷サポートの取付方法

下図のように、①のツメを②に引っ掛けるようにして取り付けてください。
（はがき印刷サポートを排紙口の前に置いて、カチッと音がするまで奥に押し込むと、簡単に取り
付けることができます。）
はずす場合は、下図のように「はがき印刷サポート」の中央上部を持って手前に引いてください。
使用できる用紙の種類やサイズについては、「使用できる用紙と領域」 を参照して
ください。
「はがき印刷サポート」は、官製はがき以外の用紙を印刷するときには、使用しないでく
ださい。印刷された最後の 1 枚は、「はがき印刷サポート」上に残りますので手で取り出
してください。
P.1-13
P.1-3
はがき印刷サポート
1
2

用紙トレイから印刷する●
2-48 官製はがきに印刷する
用紙トレイから印刷する
用紙トレイには、官製はがきを 30 枚まで入れることができます。
オプションのローワートレイユニットから官製はがきを印刷することはできません。
1 プリンタドライバで、用紙サイ
ズ、用紙媒体および給紙方法な
どを設定します。
①用紙サイズ ：ハガキ
②用紙媒体 ：厚紙、（ハガキ）、超厚紙
③給紙方法 1 ページ目：トレイ 1
2 プリンタ本体から用紙トレイを引
き出します。
3 青色のトレイ用紙ガイドをつまみ
ながらスライドさせて、「はがき」
の表示位置に合わせます。
1
2
3
トレイ用紙ガイド

用紙トレイから印刷する●
2-49 官製はがきに印刷する
4 紙づまりや給紙ミスを防ぐため
に、官製はがきをさばきます。
5 用紙トレイに官製はがきをセット
します。
官製はがきが平らになっていることを確
認してください。

• 用紙トレイには官製はがきを 30 枚まで入れることができます。それより多く入れま

すと紙づまりが起こる可能性があります。
6 用紙トレイをプリンタ本体に戻します。
しっかりと奥までセットされているか確認してください。
7 印刷された官製はがきが、上面排
紙トレイから滑り落ちないように
用紙ストッパーを開きます。
それでも滑り落ちたり、反りが気になっ
たりする場合は、「はがき印刷サポートに
ついて」 を参照してください。
上面排紙トレイに印刷された官製はがきは、すぐに取り除くことをおすすめします。
8 印刷データをプリンタに送ります。
P.2-47
用紙ストッパー

多目的トレイ（MP トレイ）から印刷する●
2-50 官製はがきに印刷する
多目的トレイ（MP トレイ）から印刷する

• 多目的トレイから用紙を挿入すると、プリンタは自動的に多目的トレイからの印刷

モードに切り替わります。

• 多目的トレイのプリンタドライバ上での名称は MP トレイです。

1 プリンタドライバで、用紙サイ
ズ、用紙媒体および給紙方法な
どを設定します。
①用紙サイズ ：ハガキ
②用紙媒体 ：厚紙、（ハガキ）、超厚紙
③給紙方法 1 ページ目：MP トレイ
2 多目的トレイをゆっくりと開けま
す。
3 多目的トレイ用紙ストッパーを引
き出します。
1
2
3
1
多目的トレイ用紙
ストッパー

多目的トレイ（MP トレイ）から印刷する●
2-51 官製はがきに印刷する

• 印刷された官製はがきが、上

面排紙トレイから滑り落ちな
いように用紙ストッパーを開
きます。

• 上面排紙トレイに印刷された

官製はがきは、すぐに取り除
くことをおすすめします。

• 官製はがきを印刷するとき

に、滑り落ちたり、反りが気
になったりする場合は、「は
がき印刷サポートについて」
を参照してください。
4 多目的トレイに官製はがきを挿入
します。
多目的トレイに官製はがきを挿入するときは、次の点に注意してください。

• 1 番上に置かれた官製はがきから、上の面に印刷されます。
• 多目的トレイには官製はがきを 10 枚まで入れることができます。それより多く入れ

ますと紙づまりが起こる可能性があります。

• 官製はがきはトレイ用紙ガイドの両側にある▼より下に収まるように入れてくださ

い。

• 官製はがきは、多目的トレイの適切な位置にまっすぐ挿入してください。官製はがき

が正しく挿入されないと、斜めに印刷されたり、紙づまりを起こしたりする恐れがあ
ります。
5 用紙ガイドをつまみながらスライ
ドさせて、印刷する官製はがきの
サイズの幅に合わせます。
6 印刷データをプリンタに送ります。
用紙ストッパー
P.2-47
用紙ガイド

2-52 封筒に印刷する
封筒に印刷する
封筒は、多目的トレイから印刷できます。
使用できない封筒
下記のような封筒は使用しないでください。

• 破れ、反り、しわのある封筒、または規格外の封筒
• 極端に光沢のある封筒、表面がすべりやすい封筒
• とめ金、スナップ、ひもなどが付いた封筒
• 粘着加工を施した封筒
• 袋状加工の封筒
• 折り目がしっかりついていない封筒
• エンボス加工の封筒
• レーザープリンタで一度印刷された封筒
• 内部が印刷された封筒
• 一定に積み重ねられない封筒
• プリンタの印刷可能用紙坪量指定を超える用紙で製造されている封筒
• 作りが不良で、端部がまっすぐでなかったり、一貫して四角になっていない封筒
• 透明な窓付、穴付、くりぬき付、ミシン目付などの封筒
• タテ形（和形）の封筒

上記の種類の封筒を使用すると、プリンタが故障する可能性があります。
この場合の故障は保証またはサービス契約の対象には含まれませんのでご注意ください。
ほとんどの封筒は印刷できますが、封筒の仕上りによっては、給紙や印刷品質に問題が起こる場合
があります。
レーザープリンタ用の高品質の封筒を購入してください。
たくさんの封筒を購入する前に、必ず小部数を印刷して正しく印刷されることを確認してから購入
してください。

• いろいろな種類の封筒を同時にセットしないでください。紙づまりや給紙ミスを起こ

す恐れがあります。

• 封筒に両面印刷することはできません。
• 正しく印刷するには、アプリケーションソフトでの用紙サイズの設定とトレイにセッ

トされた用紙のサイズの設定を同じにしてください。

• 「使用できる用紙と領域」 を参照してください。

特に推奨する封筒のメーカーはありません。上記の「使用できない封筒」に該当しない、
印刷に適した封筒をお選びください。
P.1-13

多目的トレイ（MP トレイ）から印刷する●
2-53 封筒に印刷する
多目的トレイ（MP トレイ）から印刷する

• 多目的トレイから用紙を挿入すると、プリンタは自動的に多目的トレイからの印刷

モードに切り替わります。

• 多目的トレイのプリンタドライバ上での名称は MP トレイです。

1 プリンタドライバで、用紙サイ
ズ、用紙媒体および給紙方法な
どを設定します。
①用紙サイズ ：洋形 4 号、洋形最大
②用紙媒体 ：封筒、封筒（厚め）、
封筒（薄め）
③給紙方法 1 ページ目：MP トレイ
2 多目的トレイをゆっくりと開けま
す。
3 多目的トレイ用紙ストッパーを引
き出します。
1
2
3
1
多目的トレイ
用紙ストッパー

多目的トレイ（MP トレイ）から印刷する●
2-54 封筒に印刷する
印刷した封筒にしわや折り目が付く場合
バックカバーを開け、下記の手順通りに左右の青色のレバーを押し上げます。
･ 数字①の部分を押すと、レバーが前方に出ます。
･ そのレバーを完全に止まる所まで押し上げます（数字②の部分が見える状態になりま
す）。
･ バックカバーを閉じて、印刷データをプリンタに送ります。
･ 印刷が終了したら、バックカバーを開け、青色のレバーを元の位置に戻して下さい。
（数字①の部分が見える状態になります）
4 印刷された封筒が、上面排紙トレ
イから滑り落ちないように用紙ス
トッパーを開きます。
5 多目的トレイに封筒を挿入しま
す。
用紙ストッパー

多目的トレイ（MP トレイ）から印刷する●
2-55 封筒に印刷する
多目的トレイに封筒を挿入するときは、次の点に注意してください。

• 1 番上に置かれた封筒から、上の面に印刷されます。
• 多目的トレイには 3 枚まで封筒を入れることができます。それより多く入れますと紙

づまりが起こる可能性があります。

• 封筒は用紙ガイドの両側にある▼マークより下に収まるように入れてください。
• 封筒は、多目的トレイの適切な位置にまっすぐ挿入してください。封筒が正しく挿入

されないと、斜めに印刷されたり、紙づまりを起こしたりする恐れがあります。
6 用紙ガイドをつまみながらスライ
ドさせて、印刷する封筒の幅に合
わせます。
7 印刷データをプリンタに送ります。
トレイ用紙ガイド

2-56 ラベル紙に印刷する
ラベル紙に印刷する
ラベル紙は、多目的トレイから印刷できます。
ラベル紙に関する注意点

• 破れ、反り、しわのある用紙、規格外の用紙はご使用にならないでください。
• 台紙が付いていないラベル紙は使用しないでください。プリンタに損傷を与えることがありま

す。

• すでに部分的にはがしてあるラベル紙は、使用しないでください。
• レーザープリンタ印刷用紙のラベル紙をご使用いただくことをおすすめします。
• レーザープリンタの内部は印刷中高温になりますので、その熱に耐え得る素材のラベル紙をご

使用ください。

多目的トレイ（MP トレイ）から印刷する●
2-57 ラベル紙に印刷する
多目的トレイ（MP トレイ）から印刷する

• 多目的トレイからラベル紙を挿入すると、プリンタは自動的に多目的トレイからの印

刷モードに切り替わります。

• 多目的トレイのプリンタドライバ上での名称は MP トレイです。

1 プリンタドライバで、用紙サイ
ズ、用紙媒体および給紙方法など
を設定します。
①用紙サイズ ：A4、レター
②用紙媒体 ：超厚紙
③給紙方法 1 ページ目：MP トレイ
2 多目的トレイをゆっくりと開けま
す。
3 多目的トレイ用紙ストッパーを引
き出します。
1
2
3
1
多目的トレイ
用紙ストッパー

多目的トレイ（MP トレイ）から印刷する●
2-58 ラベル紙に印刷する
4 印刷されたラベル紙が、上面排紙
トレイから滑り落ちないように用
紙ストッパーを開きます。
5 多目的トレイにラベル紙を 1 枚
挿入します。
多目的トレイにラベル紙を挿入するときは、次の点に注意してください。

• ラベル紙は 1 枚づつセットしてぐださい。
• ラベル紙の上の面から印刷されます。
• ラベル紙は用紙ガイドの両側にある▼マークより下に収まるように入れてください。
• はじめにラベル紙の先端を入れ、ゆっくりと挿入してください。
• ラベル紙は、多目的トレイの適切な位置にまっすぐ挿入してください。ラベル紙が正

しく挿入されないと、斜めに印刷されたり、紙づまりを起こしたりする恐れがありま
す。
6 用紙ガイドをつまみながらスライ
ドさせて、印刷するラベル紙サイ
ズの幅に合わせます。
7 印刷データをプリンタに送ります。
用紙ストッパー
用紙ガイド

2-59 両面印刷する
両面印刷する
設定についての詳細は、プリンタドライバのヘルプを参照してください。
両面印刷の例
両面印刷に関する注意点

• 用紙が薄い場合は、しわが付く可能性があります。
• 用紙が反っている場合は、まっすぐに伸ばしてから用紙トレイに入れてください。
• ボンド紙は使用できません。
• 用紙が正常に給紙されないときは、用紙が反っている恐れがあります。用紙を取り出してまっ

すぐに伸ばしてください。
手動両面印刷のポイント

• 用紙トレイを使った手動両面印刷で、偶数ページ（裏面）の印刷が終了して奇数ページ（表面）

の印刷を開始するときは、用紙トレイ内に残っている用紙を一度取り出してください。その後、
偶数ページ（裏面）を印刷した用紙のみを用紙トレイに入れてください。そのとき印刷する面
を下向きに入れてください。（印刷されていない用紙の上に、印刷された用紙を重ねないでくだ
さい。）
Mac OS X 10.2 では、手動両面印刷機能を使用することはできません。
両面印刷の機能を使うと、紙づまりが起こったり、印字品質が落ちることがあります。
紙づまりが起こった場合は、「紙づまりが起きたときは」 を参照してください。P.5-8

両面印刷に関する注意点●
2-60 両面印刷する

• 用紙トレイまたはローワートレイユニット（オプション）

トレイに用紙を入れたときの下面が、はじめに印刷面になります。

• はじめに印刷する面を下向き、用紙の上がトレイの前側にくるようにして、トレイに用紙を入

れます。偶数ページ（裏面）が印刷されます。

• 偶数ページ（裏面）の印刷された面が上向き、用紙の上がトレイの前側になり、奇数ページ

（表面）が印刷されます。
1 枚目の用紙にレターヘッド用紙を使用する場合

• レターヘッドが印刷された面を上向き、用紙の上がトレイの前側にくるようにして、トレイに

用紙を入れます。

• レターヘッドが印刷された面が下向き、用紙の上がトレイの前側になり、奇数ページ（表面）

が印刷されます。

• 多目的トレイの場合

多目的トレイに用紙を入れたときの上面が、印刷面になります。

• はじめに印刷する面を上向き、用紙の上がトレイの前側にくるようにして、多目的トレイに用

紙を入れます。偶数ページ（裏面）が印刷されます。

• 偶数ページ（裏面）の印刷された面が下向き、用紙の上がトレイの前側になり、奇数ページ

（表面）が印刷されます。
1 枚目の用紙にレターヘッド用紙を使用する場合

• レターヘッドが印刷された面を下向き、用紙の上が多目的トレイの前側にくるようにして、多

目的トレイに用紙を入れます。

• レターヘッドが印刷された面が上向き、用紙の上がトレイの前側になり、奇数ページ（表面）

が印刷されます。
自動両面印刷のポイント（HL-5250DN のみ）
はじめに偶数ページ（裏面）が印刷されます。
例えば、用紙 5 枚を使って 10 ページ分印刷する場合、まず 1 枚目の 2 ページ→ 1 ページ、2 枚目
の 4 ページ→ 3 ページ、3 枚目の 6 ページ→ 5 ページ ... と順に印刷されます。
自動両面印刷する場合は、次の方法で用紙トレイまたは多目的トレイに用紙を入れてください。

• 用紙トレイまたはローワートレイユニット（オプション）

トレイに用紙を入れたときの下面が、はじめに印刷面になります。

• はじめに印刷する面を下向き、用紙の上がトレイの前側にくるようにして、トレイに用紙を入

れます。偶数ページ（裏面）が印刷されます。

• 偶数ページ（裏面）の印刷された面が上向き、用紙の上がトレイの前側になり、奇数ページ

（表面）が印刷されます。
1 枚目の用紙にレターヘッド用紙を使用する場合

• レターヘッドが印刷された面を上向き、用紙の上がトレイの前側にくるようにして、トレイに

用紙を入れます。

• レターヘッドが印刷された面が下向き、用紙の上がトレイの前側になり、奇数ページ（表面）

が印刷されます。

両面印刷に関する注意点●
2-61 両面印刷する

• 多目的トレイの場合

多目的トレイに用紙を入れたときの上面が、印刷面になります。

• はじめに印刷する面を上向き、用紙の上がトレイの前側にくるようにして、多目的トレイに用

紙を入れます。偶数ページ（裏面）が印刷されます。

• 偶数ページ（裏面）の印刷された面が下向き、用紙の上がトレイの前側になり、奇数ページ

（表面）が印刷されます。
1 枚目の用紙にレターヘッド用紙を使用する場合

• レターヘッドが印刷された面を下向き、用紙の上が多目的トレイの前側にくるようにして、多

目的トレイに用紙を入れます。
レターヘッドが印刷された面が上向き、用紙の上がトレイの前側になり、奇数ページ（表面）が印
刷されます。

用紙トレイから手動両面印刷する●
2-62 両面印刷する
用紙トレイから手動両面印刷する
1 プリンタドライバの［拡張機能］タブで、両面印刷を設定します。
「［拡張機能］タブでの設定項目」 を参照してください。
① （両面印刷）をクリックします。
②「手動両面印刷」チェックボックスをチェックします。
③「綴じ方」を選択し、必要に応じて「綴じしろ」を設定します。
2 プリンタドライバの［基本設定］タブで、用紙サイズ、用紙媒体、給紙方法など
を設定します。
「［基本設定］タブでの設定項目」 を参照してください。

• 給紙方法：トレイ 1

用紙トレイからの印刷については、「用紙トレイから印刷する」 を参照してくださ
い。
3 プリンタは、まず用紙の片面に偶
数ページを印刷します。
パソコンの画面に用紙のセット方法など
が表示されますので、画面の指示にした
がってください。
4 をクリックします。
偶数ページの印刷が開始されます。
P.2-10
P.2-5
P.2-34

用紙トレイから手動両面印刷する●
2-63 両面印刷する
5 パソコンの画面に用紙のセット方
法などが表示されますので、画面
の指示にしたがってください。
用紙トレイを使った手動両面印刷で、偶数ページ（裏面）の印刷が終了して奇数ページ
（表面）の印刷を開始するときは、用紙トレイ内に残っている用紙を一度取り出してくだ
さい。その後、偶数ページ（裏面）を印刷した用紙のみを用紙トレイに入れてください。
そのとき印刷する面を下向きに入れてください。（印刷されていない用紙の上に、印刷さ
れた用紙を重ねないでください。）
6 をクリックします。
奇数ページの印刷が開始されます。

多目的トレイから手動両面印刷する●
2-64 両面印刷する
多目的トレイから手動両面印刷する

• 用紙を挿入する前に、用紙をまっすぐに伸ばしてください。紙の反りは紙づまりの原

因になります。

• 薄紙、厚紙の使用はできるだけ避けてください。
• 両面印刷の機能を使うと、紙づまりが起こったり、印字品質が落ちることがあります。

紙づまりが起こった場合は、「紙づまりが起きたときは」 を参照してください。
1 プリンタドライバの［拡張機能］タブで、両面印刷を設定します。
「［拡張機能］タブでの設定項目」 を参照してください。
① （両面印刷）をクリックします。
②「手動両面印刷」チェックボックスをチェックします。
③「綴じ方」を選択し、必要に応じて「綴じしろ」を設定します。
2 プリンタドライバの［基本設定］タブで、用紙サイズ、用紙媒体、給紙方法など
を設定します。
「［基本設定］タブでの設定項目」 を参照してください。

• 給紙方法：MP トレイ

多目的トレイからの印刷については、「多目的トレイ（MP トレイ）から印刷する」
を参照してください。
P.5-8
P.2-10
P.2-5
P.2-37

多目的トレイから手動両面印刷する●
2-65 両面印刷する
3 偶数ページを印刷する面を上にし
て、多目的トレイに用紙を挿入し
ます。
パソコンの画面に用紙のセット方法など
が表示されますので、画面の指示にした
がってください。
4 をクリックします。
偶数ページの印刷が開始されます。
5 すべての偶数ページの印刷が終了
したら、偶数ページが印刷された
用紙を取り、奇数ページを印刷す
る面を上向きにして多目的トレイ
に挿入します。
パソコンの画面に用紙のセット方法など
が表示されますので、画面の指示にした
がってください。
6 をクリックします。
奇数ページの印刷が開始されます。

自動両面印刷する（HL-5250DN のみ）●
2-66 両面印刷する
自動両面印刷する（HL-5250DN のみ）

• 自動両面印刷に使用できる用紙は、A4 の普通紙または再生紙です。
• 用紙を挿入する前に、用紙をまっすぐに伸ばしてください。紙の反りは紙づまりの原

因になります。

• 薄紙、厚紙の使用はできるだけ避けてください。
• 両面印刷の機能を使うと、紙づまりが起こったり、印字品質が落ちることがありま

す。紙づまりが起こった場合は、「紙づまりが起きたときは」 を参照してくださ
い。

• 両面印刷トレイが取り付けられているかを

確認してください。
1 用紙トレイまたは多目的トレイに
用紙を挿入します。
P.5-8
両面印刷
トレイ
用紙トレイ
多目的トレイ

自動両面印刷する（HL-5250DN のみ）●
2-67 両面印刷する
2 プリンタドライバの両面印刷を設
定します。
「［拡張機能］タブでの設定項目」
を参照してください。
① （両面印刷）をクリックします。
②「両面印刷」チェックボックスを
チェックします。
③「両面印刷ユニットを使う」を選択し
ます。
④ 小冊子印刷をする場合は、「小冊子印
刷」チェックボックスをチェックして
ください。
⑤「綴じ方」を選択し、必要に応じて
「綴じしろ」を設定します。
3 プリンタドライバで、用紙サイ
ズ、用紙媒体、給紙方法などを設
定します。
「［基本設定］タブでの設定項目」
を参照してください。

• 給紙方法：MP トレイ / トレイ 1
• 用紙トレイからの印刷については、「用紙トレイから印刷する」 を参照してくだ

さい。

• 多目的トレイからの印刷については、「多目的トレイ（MP トレイ）から印刷する」

を参照してください。
4 をクリックします。
P.2-10
P.2-5
P.2-34
P.2-37

2-68 複数のページを 1 枚にまとめて印刷する
複数のページを 1 枚にまとめて印刷する
複数のページを 1 枚の用紙にまとめて印刷したり、逆に 1 ページを複数の用紙に分割して印刷した
りする方法について説明します。
確認のための試し印刷をするときなどに使用すると、用紙の節約になります。
このセクションは Windows ユーザー専用です。
1 プリンタドライバの［基本設定］タブで、用紙サイズ、用紙媒体、給紙方法など
を設定した後、レイアウトを設定します。
「［基本設定］タブでの設定項目」 を参照してください。
①「レイアウト」から 1 枚にまとめて印刷するページ数（1,2,4,9,16,25 ページ）を選択します。

• 例えば、「4 ページ」を選択した場合、4 ページ分を 1 枚にまとめて印刷します。

「4 ページ」を選択

• 「縦 2 ×横 2 倍」、「縦 3 ×横 3 倍」、「縦 4 ×横 4 倍」、「縦 5 ×横 5 倍」を選択した場合は、1

ページを選択した分割数で印刷します。
例えば、「縦 2 ×横 2 倍」を選択した場合は、1 ページ分を 4 枚に分割して印刷します。
「縦 2 ×横 2 倍」を選択
② 一枚に複数ページ（2，4，9，16，25 ページ）をまとめて印刷する場合、各ページの並び順を
「ページの順序」から選択できます。

• 2 ページの場合は「左から右」、「右から左」、4 ページ以上の場合は「左上から右」、「左上から

下」、「右上から左」、「右上から下」の 4 種類のパターンが選択できます。
P.2-5
「4 ページの場合」
「左上から右」「左上から下」「右上から左」「右上から下」

自動両面印刷する（HL-5250DN のみ）●
2-69 複数のページを 1 枚にまとめて印刷する
③1 枚に複数ページをまとめた場合、各ページに境界線を入れたいときは、「仕切り線」から線
種を選択します。境界線が必要ないときは、「なし」を選択します。
「4 ページ」を選択、仕切り線「- - - - -」を選択
2 印刷を開始します。
印刷の詳細については、「普通紙に印刷する」 、「OHP フィルムに印刷する」
などを参照してください。
P.2-34
P.2-40

2-70 ウォーターマーク（すかし）を入れて印刷する
ウォーターマーク（すかし）を入れて印刷する
ロゴや本文をウォーターマーク（すかし）として文書に入れることができます。あらかじめ設定さ
れたウォーターマークの 1 つを選択するか、作成済みのビットマップファイルまたはテキストファ
イルを使うことができます。
ウォーターマークを使用した例
このセクションは Windows ユーザー専用です。
1 プリンタドライバの［拡張機能］タブで、ウォーターマーク（すかし）を設定し
ます。
「［拡張機能］タブでの設定項目」 を参照してください。
① （ウォーターマーク）をクリックします。
②「ウォーターマークを使う」チェックボックスをチェックします。
③「ウォーターマーク選択」のリストから印刷するウォーターマークを選択します。

• リストに表示されているウォーターマークの設定を変更したいときは、 をクリック

します。

• 新しくウォーターマークを作成したいときは、 をクリックします。

表示された［ウォーターマーク設定］ダイアログボックスでウォーターマークを設定・変更
します。
④必要に応じて、「バックグラウンド印刷」、「袋文字で印刷する」、「ウォーターマーク印刷設定」
などを設定します。
2 プリンタドライバの［基本設定］タブで、用紙サイズ、用紙媒体、給紙方法など
を設定します。
「［基本設定］タブでの設定項目」 を参照してください。
3 印刷を開始します。
印刷の詳細については、「普通紙に印刷する」 、「OHP フィルムに印刷する」
などを参照してください。
P.2-10
P.2-5
P.2-34
P.2-40

2-71 用紙サイズを変えて印刷する
用紙サイズを変えて印刷する
アプリケーションソフトで用紙サイズを指定して作成された文書は、通常その用紙サイズで印刷す
る必要があります。この機能を使うと、指定した用紙サイズに収まるように、文書を拡大縮小して
印刷できます。
例えば、A4 サイズで作成されたデータを印刷したいが用紙が B5 サイズしかない場合、文書を縮小
して B5 サイズの用紙に印刷できます。
このセクションは Windows ユーザー専用です。
1 プリンタドライバの［拡張機能］タブで、拡大縮小を設定します。
「［拡張機能］タブでの設定項目」 を参照してください。
① （ページ設定）をクリックします。
②「印刷用紙サイズに合わせます」を選択します。
③「印刷用紙サイズ」から用紙サイズを選択します。
用紙サイズではなく任意の倍率を指定して、印刷することもできます。
その場合は、「任意倍率」を選択して、「任意倍率［25 － 400％］」で倍率を設定します。
2 プリンタドライバの［基本設定］タブで、用紙サイズ、用紙媒体、給紙方法など

を設定します。
「［基本設定］タブでの設定項目」 を参照してください。
手順 1 の③で選択した用紙サイズを選択してください。用紙サイズが合っていないと、
文書が用紙からはみ出したり、用紙より小さく印刷されてしまいます。
3 印刷を開始します。
印刷の詳細については、「普通紙に印刷する」 、「OHP フィルムに印刷する」
などを参照してください。
P.2-10
P.2-5
P.2-34
P.2-40

2-72 特殊機能を使って印刷する
特殊機能を使って印刷する
［その他特殊機能］タブのプリント機能モードを設定しておくと、印刷時に実行して印刷すること
ができます。
このセクションは Windows ユーザー専用です。
1 プリンタドライバの［拡張機能］タブで、印刷時に使用するその他特殊機能を設
定します。
① （その他特殊機能）をクリックします。
②「その他特殊機能」のリストから設定する項目をクリックします。
リストの右側に設定内容が表示されます。

• 印刷ジョブのスプール ....................
• クイックプリントセットアップ ............
• スリープまでの時間 ......................
• ステータスモニタ ........................
• マクロ設定 ..............................
• 設定保護管理機能

※ 1
....................

• コマンド／ファイルの追加

※ 1
............

• ページプロテクト ........................
• 日付・時間を印刷する ....................
• 濃度調整 ................................

③ 詳細を設定します。
※ 1 設定保護管理機能、コマンド／ファイルの追加は、Windows 95/98/Me ユーザー
専用です。
2 プリンタドライバの［基本設定］タブで、用紙サイズ、用紙媒体、給紙方法など
を設定します。
「［基本設定］タブでの設定項目」 を参照してください。
3 印刷を開始します。
印刷の詳細については、「普通紙に印刷する」 、「OHP フィルムに印刷する」
などを参照してください。
P.2-19
P.2-20
P.2-21
P.2-22
P.2-23
P.2-24
P.2-25
P.2-26
P.2-27
P.2-28
P.2-5
P.2-34
P.2-40

3-1
章第
オプション製品を
使う
■ 取り付けできるオプション..............................3-2
■ ローワートレイユニット（LT-5300）を取り付ける ........... 3-3
■ メモリ（DIMM）を増設する ...........................3-4
メモリ（DIMM）について........................................ 3-4
メモリ（DIMM）の増設方法 .................................... 3-5
3

3-2 取り付けできるオプション

取り付けできるオプション

プリンタには、次のようなオプションのアクセサリーがあります。オプションを取り付けることで
プリンタの機能をさらに拡張することができます。
下表の マークをクリックするとそれぞれの詳しい情報を見ることができます。
オプションは別売品です。お近くの販売店でご購入ください。ダイレクトクラブでのご購入もでき
ます。
※ メモリはダイレクトクラブでは取り扱っておりませんので、お近くの販売店でご購入してくだ
さい。
ローワートレイユニット
（LT-5300）
メモリ（DIMM）
※
P.3-3 P.3-4

3-3 ローワートレイユニット（LT-5300）を取り付ける
ローワートレイユニット（LT-5300）を取り付ける
本機には大容量給紙を可能にするオプションのローワートレイユニット（LT-5300）を２つまで取
り付けることができます。
※ 普通紙（80g/m
2
）
ローワートレイユニットを購入する場合は、プリンタを購入した販売店にお問い合わせください。
ダイレクトクラブでのご購入もできます。

取り付けの詳細は、ローワートレイユニットに付属の説明書を参照してください。

トレイ セット可能枚数
※
標準用紙トレイ 250 枚
多目的トレイ 50 枚
ローワートレイ（LT-5300） 250 枚
ローワートレイ（LT-5300） 250 枚
合計最大給紙枚数 800 枚
ローワートレイユニット

3-4 メモリ（DIMM）を増設する
メモリ（DIMM）を増設する
メモリ（DIMM）について
メモリフルエラーが発生しないように、プリンタメモリを増設することをおすすめします。
（HL-5240 をお使いの方）
プリンタは 16MB のメモリを内蔵し、オプションの増設メモリ用のスロットが設けられています。
メモリは、市販の DIMM（デュアルインラインメモリモジュール）を取り付けることで、最大
528MB まで増設できます。
（HL-5250DN をお使いの方）
プリンタは 32MB のメモリを内蔵し、オプションの増設メモリ用のスロットが設けられています。
メモリは、市販の DIMM（デュアルインラインメモリモジュール）を取り付けることで、最大
544MB まで増設できます。
増設可能なメモリ（DIMM）容量
㈱バッファローの場合
メモリ（DIMM）の一般仕様
型番 容量
VN133-128MZ 128MB
VN133-256MY 256MB
VN133-H256MY 256MB
VN133-512MY 512MB
項 目 仕 様

タイプ PC133/100 144 ピン S.O.DIMM SDRAM NonECC
容量 128,256,512MB
DIMM の種類によってはプリンタで動作しない場合もあります。

メモリ（DIMM）の増設方法●
3-5 メモリ（DIMM）を増設する
メモリ（DIMM）の増設方法
1 プリンタの電源スイッチをオフにし、電源コードをコンセントから抜きます。ま
た、インターフェースケーブルを本機から取り外します。
注意
メモリ（DIMM）の取り付けや取り外しをする場合は、必ず事前に本機の電源を切ってく
ださい。
2 DIMM カバーを外します。
3 メモリ（DIMM）を開封します。
注意

• DIMM 基板は、ほんのわずかな静電気によっても損傷する可能性があります。メモリ

チップや基板の表面には絶対に手を触れないでください。

• メモリ（DIMM）の取り付け、取り外し時には、帯電防止用の手首に付けるリストバ

ンドなどを使って、静電気を除去してください。帯電防止用のリストバンドを使用し
ないときは、スチール製の机や棚などに頻繁に触れて、静電気を除去してください。
4 メモリ（DIMM）の両端を持ち、
メモリ（DIMM）の凹部をスロッ
トの凸部に合わせ、メモリ
（DIMM）を斜めに差し込み、そ
してカッチとはまるまでインター
フェースボードに向かって押し込
みます。
1 2

メモリ（DIMM）の増設方法●
3-6 メモリ（DIMM）を増設する
5 メモリ（DIMM）カバーを取り付
けます。
6 プリンタとパソコンをインターフェースケーブルで接続します。電源コードをコ
ンセントに差し込み、プリンタの電源スイッチをオンにします。
7 プリンタ設定一覧を印刷し、メモリ（DIMM）が正しく取り付けられていること
を確認します。
プリンタ設定一覧の 2 ページ目（PRINT SETTINGS（2/2））の「RAM SIZE」が内蔵メモリの 32
Mbyte（HL-5240 の場合は 16Mbyte）より増えていることを確認してください。
プリンタ設定一覧の印刷方法は「プリンタ設定一覧の印刷」 を参照してください。P.1-12

4-1
章第
メンテナンス
■ メンテナンス ..................................................4-2
消耗品の交換............................................................ 4-2
■ トナーカートリッジ ........................................4-3
トナーカートリッジの状態を確認する ...................... 4-3
トナーカートリッジを交換する ................................ 4-4
■ ドラムユニット ...............................................4-8
ドラムユニットの状態を確認する............................. 4-8
ドラムユニットを交換する ....................................... 4-9

■ クリーニング ................................................4-13
プリンタ外部をクリーニングする........................... 4-13
プリンタ内部をクリーニングする........................... 4-15
コロナワイヤーをクリーニングする ....................... 4-17
4

4-2 メンテナンス
メンテナンス
本機は定期的に消耗品を交換し、清掃する必要があります。
消耗品の交換

• 消耗品

注意
消耗品の交換や、プリンタの清掃をする場合は、下記の点に注意してください。

• トナーカートリッジの取り扱いには細心の注意を払ってください。
• 万一、トナーが手や衣服に付着した場合には、すぐにぬれた布で拭き取るか、洗い流

してください。

• 本機の使用直後は、本機内部がたいへん高温になっています。フロントカバーまたは

バックカバーを開ける際には、下図のグレーの部分には絶対に手を触れないでください。
トナーカートリッジ（TN-35J/TN-37J） ドラムユニット（DR-31J）
印刷可能枚数、TN-35J 約 3,500 枚、
TN-37J 約 7,000 枚
（A4 / 5％ 印字時）
印刷可能枚数、約 25,000 枚
（A4 / 5％ 印字時）
P.4-3 P.4-8

4-3 トナーカートリッジ
トナーカートリッジ
トナーカートリッジの寿命は、印刷面積比や印刷ジョブによって異なります。一般的なビジネス文
書（印刷面積比約 5％）を A4 の用紙に片面印刷した場合、標準カートリッジでは約 3,500 枚 （大
容量カートリッジでは約 7,000 枚）の印刷が可能です。
トナーカートリッジの状態を確認する
トナー少量メッセージ
Toner ランプは 2 秒間点灯、3 秒間消灯を交互に繰り返しています。
トナーカートリッジの残量が残り少ないことを示しています。トナーカートリッジが完全になくな
る前に、新しいトナーカートリッジを購入してください。「トナーカートリッジを交換する」
を参照してください。
トナー切れメッセージ
次のようにランプメッセージが表示された場合は、トナーカートリッジを交換してください。

• トナー消費量は、ページ上の印刷面積比と印刷濃度設定によって異なります。このた

め、実際の印刷可能枚数を保証することはできません。

• 印刷面積比が大きいほど、トナー消費量は増大します。
• 新品のトナーカートリッジは交換するときまで開封しないでください。

トナーカートリッジが空になる寸前のときは、Toner ランプは点滅したままです。
P.4-4

トナーカートリッジを交換する●
4-4 トナーカートリッジ
トナーカートリッジを交換する
注意

• ブラザー純正トナーカートリッジのみを使用してください。ブラザー純正トナーカー

トリッジにトナーのみを補充しないでください。トナーが空になった場合は、トナー
カートリッジごとブラザー純正トナーカートリッジに交換してください。純正以外の
トナーまたはトナーカートリッジを使用して印刷すると、印刷品質が低下するだけで
なく、プリンタ自体の品質が低下したり、寿命が短くなる可能性があります。
ブラザー純正トナーカートリッジに交換された場合のみ、印刷品質やプリンタ自体の
品質を保証いたします。

• 純正以外のトナーまたはトナーカートリッジを使用して印刷すると、ドラムユニット

の性能と寿命に重大な損傷をもたらす可能性があります。この場合に発生した故障は

保証の対象とはなりません。

• プリンタまたはプリンタの印刷品質を維持するため、必ずブラザー純正のトナーカー

トリッジをご使用ください。トナーカートリッジを購入する場合は、プリンタを購入
した販売店またはダイレクトクラブにお問い合わせください。

• トナーカートリッジを交換するときは、プリンタを清掃することをおすすめします。

「クリーニング」 を参照してください。
1 フロントカバーリリースボタンを
押してフロントカバーを開けま
す。
2 ドラムユニットを取り出します。
P.4-13
フロントカバー
リリースボタン
ドラムユニット

トナーカートリッジを交換する●
4-5 トナーカートリッジ
注意

• トナーがこぼれたときのために、ドラムユニットを使い捨ての紙か布の上に置くこと

をおすすめします。

• 静電気によってプリンタが損傷することを防ぐため、下図に示す電極には手を触れな

いでください。
3 青色のロックレバーを押し下げな
がら、ドラムユニットからトナー
カートリッジを取り外します。
注意
トナーカートリッジの取り扱いには細心の注意を払ってください。万一、トナーが手や
衣服に付着した場合には、すぐにぬれた布で拭き取るか、洗い流してください。

• トナーカートリッジを廃棄するときは、トナーが袋からこぼれないように、トナー

カートリッジを袋に入れ、袋の口を堅く封印してください。

• トナーカートリッジを廃棄する場合には、各自治体の廃棄物規則にしたがって処分し

てください。ご質問がある場合は、お近くの廃棄物処理センターにお問い合わせくだ
さい。

• ブラザーでは、環境保護に対する取り組みの一環としてトナーカートリッジとドラム

ユニットのリサイクルに取り組んでおります。使い終わりましたブラザー製トナー
カートリッジ / ドラムユニットがございましたら回収にご協力お願い申し上げます。
詳しくはホームページ（http://www.brother.co.jp/product/printer/recycle/index.htm）
を参照してください。
トナーカートリッジ
ドラムユニット
ロックレバー

トナーカートリッジを交換する●
4-6 トナーカートリッジ
4 新しいトナーカートリッジを開封
します。トナーが均等になるよう
に、左右に 5 ～ 6 回ゆっくりと
振ります。
注意

• 新品のトナーカートリッジは交換するときまで開封しないでください。長時間、開封

したままで放置すると、トナーの寿命が短くなります。

• ドラムユニットを開封してから強い直射日光または室内光線にさらすと、ドラムユ

ニットが損傷する場合があります。
5 保護カバーを外します。
注意

• 印刷品質の劣化を防止するため、右図のグ

レーの部分には触れないでください。

• トナーカートリッジの取り扱いには細心の注

意を払ってください。万一、トナーが手や衣
服に付着した場合には、すぐにぬれた布で拭
き取るか、洗い流してください。

• 保護カバーを外したトナーカートリッジは、

すぐにドラムユニットに装着してください。
保護カバー

トナーカートリッジを交換する●
4-7 トナーカートリッジ
6 新しいトナーカートリッジをドラ
ムユニットに装着します。
正しく装着されるとカチッと音が鳴り、
ロックレバーが自動的に上がります。
注意
トナーカートリッジが正しく取り付けられていることを確認します。取り付けが正しく
ないと、トナーカートリッジはドラムユニットから外れる場合があります。
7 ドラムユニットの青色のつまみを
2、3 回往復させ、ドラム内部の
ワイヤーを清掃します。青色のつ
まみを必ず元の位置（▲）に戻し
ます。
注意
青色のつまみが元の位置に戻っていないと、印刷した用紙に縦縞が入る場合があります。
8 プリンタにドラムユニットを取り
付け、フロントカバーを閉じま
す。
フロントカバーを閉じると、Ready の LED （ランプ）が点滅します。点滅が点灯に変わ
るまで、そのままお待ちください。途中で本機の電源を切ったり、フロントカバーを開
けたりすると、新しいトナーを検知できない場合があります。
ロックレバー
1
元の位置

4-8 ドラムユニット
ドラムユニット
ドラムユニットの寿命は、印刷面積比や印刷ジョブによって異なります。一般的なビジネス文書
（印刷面積比約 5％）を A4 の用紙に片面印刷した場合、DR-31J では約 25,000 枚の印刷が可能で
す。
ドラムユニットの状態を確認する
ドラム寿命メッセージ
ドラムユニットの寿命が少なくなっています。印刷品質が劣化する恐れがあるので、お早めにドラ
ムユニットを交換されることをおすすめします。「ドラムユニットを交換する」 を参照して
ください。
Drum ランプは 2 秒間点灯、3 秒間消灯を交互に繰り返しています。

• ドラムユニットの寿命に影響する要因は、温度や湿度、用紙の種類、使用するトナー

の種類、印刷ジョブごとの印刷枚数などです。理想的な印刷条件下での平均的なドラ
ムユニット寿命は約 25,000 枚です。実際のドラムユニットの印刷可能枚数は、印刷
条件によってはこの数字よりも大幅に少ないこともあります。このため、実際の印刷
可能枚数を保証することはできません。

• 最良の性能を発揮させるために、ブラザー純正トナーカートリッジを使用してくださ

い。本機は、清潔でちりやほこりが発生せず、適度の換気が行われている環境におい
て使用してください。

• 純正以外のドラムユニットを使用して印刷すると、印刷品質が低下するだけでなく、

プリンタ本体自体の品質が低下したり、寿命が短くなる可能性があります。この場合
に発生した故障は保証の対象とはなりません。
注意

• 内部にトナーが残っている場合があるので、ドラムユニットの取り外しには細心の注

意を払ってください。

• ドラムユニットを交換するときは、プリンタを清掃することをおすすめします。「ク

リーニング」 を参照してください。
P.4-9
P.4-13

ドラムユニットを交換する●
4-9 ドラムユニット
ドラムユニットを交換する
1 フロントカバーリリースボタンを
押してフロントカバーを開けま
す。
2 ドラムカウンタをリセットしま
す。
4 つすべてのランプが点灯するまで約 4
秒間 （Go）を押し続けます。
ランプが全部点灯したら、 （Go）を離
してください。
注意
トナーカートリッジのみ交換した場合は、ドラムカウンタをリセットしないでください。
3 ドラムユニットを取り出します。
フロントカバー
リリースボタン
ドラムユニット

ドラムユニットを交換する●
4-10 ドラムユニット
注意

• トナーがこぼれたときのために、ドラムユニットを使い捨ての紙か布の上に置くこと

をおすすめします。

• 静電気によってプリンタが損傷することを防ぐため、下図に示す電極には手を触れな

いでください。
4 青色のロックレバーを押し下げな
がら、ドラムユニットからトナー
カートリッジを取り外します。
注意

• 印刷品質の劣化を防止するため、右図のグ

レーの部分には触れないでください。

• トナーカートリッジの取り扱いには細心の注

意を払ってください。万一、トナーが手や衣
服に付着した場合には、すぐにぬれた布で拭
き取るか、洗い流してください。

• ドラムユニットを廃棄する場合には、各自治体の廃棄物規則にしたがって処分してく

ださい。ご質問がある場合は、お近くの廃棄物処理センターにお問い合わせくださ
い。

• ブラザーでは、環境保護に対する取り組みの一環としてトナーカートリッジとドラム

ユニットのリサイクルに取り組んでおります。使い終わりましたブラザー製トナー
カートリッジ / ドラムユニットがございましたら回収にご協力お願い申し上げます。
詳しくはホームページ（http://www.brother.co.jp/product/printer/recycle/index.htm）
を参照してください。
ロックレバー

ドラムユニットを交換する●
4-11 ドラムユニット
5 新しいドラムユニットを開封します。
注意
ドラムユニットをプリンタに取り付ける直前まで開封しないでください。開封してから
強い直射日光または室内光線にさらすと、ドラムユニットが損傷する場合があります。
6 トナーカートリッジをドラムユ
ニットに装着します。
正しく装着されるとカチッと音が鳴り、
ロックレバーが自動的に上がります。
注意
トナーカートリッジが正しく取り付けられていることを確認します。取り付けが正しく
ないと、トナーカートリッジはドラムユニットから外れる場合があります。
7 プリンタにドラムユニットを取り
付けます。
8 フロントカバーを閉じます。
Drum ランプが消灯します。
ロックレバー

4-12 定期保守部品の交換
定期保守部品の交換
印刷品質を保持するためには、保守部品を定期的に交換する必要があります。
下表に示す枚数を印刷した後、下表の部品を交換することが必要です。
※ プリンタの印刷枚数は、プリンタ設定一覧で確認できます。
「プリンタ設定一覧の印刷」 を参照してください。
実際の印刷枚数は印刷ジョブの種類や使用する用紙によって異なります。上表の数字は一般的
なビジネス文書（印刷面積比約 5％）を A4 サイズの用紙に片面印刷した場合で算出されていま
す。
内容 概算寿命 保守部品交換の詳細
分離パッドクミ 100,000 枚
※
お客様相談窓口へお問い合
わせください。
給紙ローラークミ 100,000 枚
※
レーザーユニット 100,000 枚
※
定着ユニット 100,000 枚
※
P.1-12

4-13 クリーニング
クリーニング
乾いた柔らかい布でプリンタの外部と内部を定期的に清掃してください。トナーカートリッジやド
ラムユニットを交換したり、印刷した用紙がトナーで汚れている場合には、プリンタ内部とドラム
ユニットを清掃します。
プリンタ外部をクリーニングする

• クリーニングには水か中性洗剤をご使用ください。シンナーやベンジンなどの揮発性

有機溶剤を使用すると、プリンタの表面に損傷を与えます。

• アンモニアを含有するクリーニング材料を使用しないでください。プリンタ本体およ

びドラムユニットに損傷を与えます。
1 プリンタ本体から用紙トレイを引
き出します。
2 乾いた柔らかい布で、プリンタ外
部の汚れやちりを拭き取ります。
3 乾いた柔らかい布で、用紙トレイ内部のトレイ用紙ガイドなどの突起物に付いた
汚れやちりを拭き取ります。
4 乾いた柔らかい布で、用紙トレイ
内部や外部に付いた汚れやちりを
拭き取ります。

プリンタ外部をクリーニングする●
4-14 クリーニング
5 用紙トレイをプリンタ本体に戻し
ます。

プリンタ内部をクリーニングする●
4-15 クリーニング
プリンタ内部をクリーニングする
注意
消耗品の交換や、プリンタの清掃をする場合は、下記の点に注意してください。

• トナーカートリッジの取り扱いには細心の注意を払ってください。万一、トナーが手

や衣服に付着した場合には、すぐにぬれた布で拭き取るか、洗い流してください。

• プリンタを使用した直後は、プリンタ内部がたいへん高温になっています。フロントカ

バーまたはバックカバーを開ける際には、下図のグレーの部分には絶対に手を触れない
でください。
1 プリンタの電源スイッチをオフに
し、電源コードをコンセントから
抜きます。
2 フロントカバーリリースボタンを
押してフロントカバーを開けま
す。
3 ドラムユニットを取り出します。
1
2
フロントカバー
リリースボタン
ドラムユニット

プリンタ内部をクリーニングする●
4-16 クリーニング
4 乾燥した柔らかい布でスキャナガ
ラス（右図に示すグレーの部分）
を拭きます。
5 プリンタ本体にドラムユニットを

取り付けます。

6 フロントカバーを閉じます。
7 電源コードをコンセントに差し、プリンタの電源を入れます。
スキャナガラス

コロナワイヤーをクリーニングする●
4-17 クリーニング
コロナワイヤーをクリーニングする
次の手順でコロナワイヤーのクリーニングすると、印刷品質が改善される場合があります。
1 フロントカバーリリースボタンを
押してフロントカバーを開けま
す。
2 ドラムユニットを取り出します。
注意

• トナーがこぼれたときのために、ドラムユニットを使い捨ての紙か布の上に置くこと

をおすすめします。

• 静電気によってプリンタが損傷することを防ぐため、下図に示す電極には手を触れな

いでください。
フロントカバー
リリースボタン
ドラムユニット

コロナワイヤーをクリーニングする●
4-18 クリーニング
3 ドラムユニットの青色のつまみを
2、3 回往復させ、ドラム内部の
ワイヤーを清掃します。青色のつ
まみを必ず元の位置（▲）に戻し
ます。
注意
青色のつまみが元の位置に戻っていないと、印刷した用紙に縦縞が入る場合があります。
4 プリンタ本体にドラムユニットを

取り付けます。

5 フロントカバーを閉じます。
1
元の位置

5-1
章第

困ったときは

■ トラブルの原因を確認する..............................5-2
■ ステータスモニタのメッセージ .......................5-3
ステータスモニタを表示させる ................................ 5-3
ステータスモニタの使用方法.................................... 5-3
ステータスモニタのメッセージ一覧 ......................... 5-4
■ 印刷によるエラーメッセージ ..........................5-6
印刷によるエラーメッセージ一覧............................. 5-6
■ インタラクティブヘルプ .................................5-7
インタラクティブヘルプの使用方法 ......................... 5-7
■ 紙づまりが起きたときは .................................5-8

紙づまりメッセージ ................................................. 5-8
紙づまりの解決方法 ................................................. 5-8
■ 印字品質を改善するには ...............................5-14
印字品質の改善方法一覧......................................... 5-14
■ こんなときは •••............................................5-20
用紙が原因のトラブル一覧 ..................................... 5-20
正しく印刷できないトラブル一覧........................... 5-21
Macintosh 用トラブル一覧 ..................................... 5-22

その他のトラブル................................................... 5-22
5

5-2 トラブルの原因を確認する
トラブルの原因を確認する
使用中に問題が発生したら、修理を依頼される前に以下の項目をチェックしていただき、対応する
処置を行ってください。
「ブラザーソリューションセンター」（http://solutions.brother.co.jp）では、Q&A やプリンタを
ご使用いただく上で有益な情報などをご用意しております。あわせてご覧ください。
それでも問題が解決しないときは、
お客様相談窓口 0120-590-382へご連絡ください。

• はじめに下記の項目をご確認ください :
• 電源コードが正しく差し込まれているか、プリンタに電源が入っているか。
• すべての保護部品が取り除かれているか。
• トナーカートリッジとドラムユニットが正しく装着されているか。
• フロントカバーとバックカバーがしっかり閉まっているか。
• 用紙が用紙トレイに正しく挿入されているか。
• プリンタとパソコンがインターフェースケーブルで正しく接続されているか。
• パソコンが正しいプリンタポートに接続されているか。
• 正しいプリンタドライバがインストールされ、選択されているか。
• プリンタが印刷をしない：

上記のチェック項目で問題が解決されない場合は下記の項目の中から関連する事項を見つけて指
示にしたがってください。
ランプが点灯または点滅している
「操作パネルの使い方」を参照してください。.....................................
ステータスモニタにエラーメッセージが表示される
「ステータスモニタのエラーメッセージ」を参照してください。.....................
エラーメッセージが印刷される
「印刷によるエラーメッセージ」を参照してください。.............................
用紙のトラブル
「用紙が原因のトラブル一覧」を参照してください。...............................
紙づまり
「用紙が原因のトラブル一覧」を参照してください。...............................
「紙づまりが起きたときは」を参照してください。.................................
その他のトラブル

「その他のトラブル」を参照してください。.......................................

• 印刷するが問題がある：

印字品質を改善したい
「印字品質を改善するには」を参照してください。.................................
正しく印刷できない
「正しく印刷できないトラブル一覧」を参照してください。.........................

• その他分からないこと、知りたいことがある：

プリンタの詳しい仕様が知りたい
「プリンタ仕様」を参照してください。...........................................
用語が分からない
「用語集」を参照してください。.................................................
消耗品を注文したい
「ご注文シート」を印刷してご利用ください。.............................「ご注文シート」
P.1-5
P.5-3
P.5-6
P.5-20
P.5-20
P.5-8
P.5-22
P.5-14
P.5-21
P.6-9
P.6-13

5-3 ステータスモニタのメッセージ
ステータスモニタのメッセージ
ステータスモニタを表示させる
ブラザーの Windows 用または Macintosh 用プリンタドライバ を使用している場合は、ステータス
モニタでエラー情報などを通知させることができます。
ステータスモニタの使用方法
ステータスモニタは、次のような方法でメッセージを表示できます。

• ステータスモニタは初期設定では画面右下の

タスクバーに表示されます。
ステータスモニタの上にマウスポインタを重
ねると、メッセージが表示されます。
この状態でステータスモニタの表示をダブル
クリックすると、インタラクティブヘルプ
が起動し、解決方法をアニメーション
でご覧いただけます。（Windows のみ）

• ステータスモニタをタスクバーの外にドラッ

グすると、タスクバーの外にメッセージが表
示されます。

• ステータスモニタをタスクバーの内でドラッグすると、タスクバーの中にメッセージが表示さ

れます。
1 「Brother HL-5250DN（5240）series のプロパティ」ダイアログボックス
の［拡張機能］タブで （その他特殊設定）をクリックします。
2 リストから［ステータスモニタ］をクリックし、［オン］を選択します。
ステータスモニタは初期設定ではオフになっています。［オン］を選択していないとス
テータスモニタを表示することはできません。
3 または をクリックして、選択した設定を確定します。
Macintosh（OS X10.3 以降）の場合は、起動ディスク（Startup Disk）から、ライブラ
リ（Library）→ Printers → Brother → Utilities の順に開きステータスモニタを表示しま
す。
P.5-7

ステータスモニタのメッセージ一覧●
5-4 ステータスモニタのメッセージ
ステータスモニタのメッセージ一覧
ステータスモニタはプリンタの問題点を下記の表の通りに表示します。表示されたメッセージに対
して適切な処置を行ってください。
メッセージ 解決方法
印刷できます 印刷できる状態です。
お待ちください ウォームアップ中です。（印刷データの受信は可能です。）
ジョブキャンセル中です 印刷をキャンセル中です。
自動解像度調整
解像度が低下した状態で印刷しています。
プリンタが自動的に解像度を下げないように、作成したデー
タの複雑さを減らしてください。
スリープ中です
スリープ状態です。
プリンタの操作パネルの （Go）か （Job Cancel）を押
すと、スリープ状態から復帰します。
冷却中です 冷却中です。内部が冷めるまでしばらくお待ちください。
フロントカバーが開いています フロントカバーを閉じてください。
バックカバーが開いています
バックカバーを閉じてください。
トナーの寿命です
トナーを新しい物に交換してください。詳細は「トナーカー

トリッジを交換する」 を参照してください。
カートリッジエラー
ドラムユニットをいったん取り外し、再度正しく取り付けて
ください。
用紙切れ
MP トレイ用紙切れまたは給紙
ミス
用紙トレイ 1/2/3 用紙切れ
または給紙ミス

• それぞれの用紙トレイに用紙を入れてください。
• もしトレイに用紙が残っている場合は、用紙が真直ぐ入っ

ているか確認してください。
もし用紙がカールしている場合は用紙をひっくり返すこと
で解決できることもあります。

• 用紙の枚数を減らして再度試してみてください。
• 用紙が推奨の仕様に合っているか確認してください。

詳細は「印刷用紙と寸法」 を参照してください。

• 現状のドライバ設定に合った用紙を入れてください。

紙づまりです（MP トレイ）
紙づまりです（用紙トレイ 1/2/3）
紙づまりです（ドラムユニット内）
紙づまりです（後部）
紙づまりです（両面印刷トレイ）
表示された場所からつまった用紙を取り除いてください。
詳細は「紙づまりが起きたときは」 を参照してくださ
い。
自動両面印刷の用紙違い
「自動両面印刷 にしたがい正しいサイズの用紙にしてく
ださい。
（Go）または （Job Cancel）を押してください。
自動両面印刷ができる用紙サイズは A4 です。
両面印刷トレイがありません。
プリンタのバックカバーを閉じ、両面印刷トレイをセットし
てください。
バックカバーを閉じているのに「バックカバーが
開いています」のエラーが表示される場合は、
バックカバー、定着器カバーを開け、紙詰まりが
ないか確認してください。紙詰まりの状態のまま
電源をオン / オフすると、「バックカバーが開いて
います」のエラーが表示されることがあります。
P.4-4
P.1-13
P.5-8
P.2-66

ステータスモニタのメッセージ一覧●
5-5 ステータスモニタのメッセージ
メモリーが一杯です

• （Go）を押してプリンタ内に残っているデータを印刷

してください。プリンタ内に残っているデータを消去した
いときは、 （Job Cancel）を押してください。

• 市販の DIMM メモリでプリンタのメモリを増やしてくださ

い。
詳細は「メモリ（DIMM) を増設する」 を参照してく
ださい。

• 数ページずつ分けて印刷するか、解像度を下げてください。

ドラムが汚れています
フロントカバーを開け、ドラムユニットを取り出します。
ドラムユニットの青色のつまみを 2、3 回往復させ、ドラム内
部のワイヤーを清掃します。詳細は「コロナワイヤーをク
リーニングする」 を参照してください。
まもなくトナーが寿命となります
トナーの残量が少なくなっています。新しいトナーカート
リッジを準備してください。詳細は「トナーカートリッジを
交換する」 を参照してください。
まもなくドラムが寿命となります
ドラムユニットの寿命が近づいています。新しいドラムユ
ニットを準備してください。詳細は「ドラムユニットを交換
する」 を参照してください。
サービスエラー
サービスエラーが発生しています。
詳細は「サービスエラー」 を参照してください。
メッセージ 解決方法
P.3-4
P.4-17
P.4-4
P.4-9
P.1-9

5-6 印刷によるエラーメッセージ
印刷によるエラーメッセージ
プリンタに問題が起こった場合、下記の表に示されたようなエラーメッセージを印刷して知らせま
す。プリンタが知らせるエラーメッセージに対して適切な処置を行ってください。
印刷によるエラーメッセージ一覧
エラーメッセージ 解決方法
メモリフル

• （Go）を押してプリンタ内に残っているデータを印刷

してください。プリンタ内に残っているデータを消去した
いときは、 （Job Cancel）を押してください。

• 市販の DIMM メモリでプリンタのメモリを増やしてくださ

い。
詳細は「メモリ（DIMM) を増設する」 を参照してく
ださい。

• 数ページずつに分けて印刷するか、解像度を下げてくださ

い。
解像度調整
解像度が低下した状態で印刷しています。
プリンタが自動的に解像度を下げないように、作成したデー
タの複雑さを減らしてください。
P.3-4

5-7 インタラクティブヘルプ
インタラクティブヘルプ
インタラクティブヘルプは、トラブル時の解決方法をアニメーションでご覧いただけるソフトウェ
アです。プリンタドライバをインストールすると、インタラクティブ ヘルプが自動でインストール
されます。
インタラクティブヘルプの使用方法
1 インタラクティブヘルプを起動します。

• Windows XP の場合

［スタート］メニューから［すべてのプログラム］－［Brother HL-5250DN（5240）］ －［HL-
5250DN（5240）インタラクティブヘルプ］の順にクリックします。

• Windows 95/98/Me/2000、Windows NT4.0 の場合

［スタート］メニューから［プログラム］－［Brother HL-5250DN（5240）］－［HL-5250DN
（5240）インタラクティブヘルプ］の順にクリックします。

• Mac OS の場合

①CD-ROM を CD-ROM ドライブにセットします。
②デスクトップ上の［HL-5200］をダブルクリックします。
③［Documentation］フォルダをダブルクリックします。
④［InteractiveHelp］をダブルクリックします。
2 ご覧になりたい項目をクリックします。
解決方法がアニメーションでご覧いただけます。

5-8 紙づまりが起きたときは
紙づまりが起きたときは
紙づまりの解決方法は、インタラクティブヘルプにてご覧いただけます。
「インタラクティブヘルプ」 を参照してください。
紙づまりメッセージ
紙づまりが起きた場合、プリンタ本体の操作パネル上のランプが下記のように点滅表示します。
紙づまりの解決方法
次の手順にしたがって、つまった用紙を完全に取り除き、用紙トレイを挿入してフロントカバーを
閉じると、プリンタは自動的に印刷を再開します。
プリンタが自動的に印刷を再開しない場合は、 （Go）を押してください。
それでも印刷を再開しない場合は、つまった用紙がすべて取り除かれているか確認し、もう一度印
刷してください。
注意
プリンタ本体を使用した直後は、プリンタ内部がたいへん高温になっています。フロン
トカバーまたはバックカバーを開ける際には、下図のグレーの部分には絶対に手を触れ
ないでください。
新しく用紙を足す際には、すべての用紙を用紙トレイから取り除き、まっすぐに伸ばし
てください。これはプリンタが一度に複数枚の用紙を給紙することを防ぎ、紙づまりを

防ぎます。
P.5-7

紙づまりの解決方法●
5-9 紙づまりが起きたときは
1 フロントカバーリリースボタンを
押してフロントカバーを開けま
す。
2 ドラムユニットをゆっくりと取り出します。
つまった用紙はドラムユニットと一緒に取り出せます。
注意
静電気によってプリンタが損傷することを防ぐため、下図に示す電極には手を触れない
でください。
3 プリンタ本体から用紙トレイを完
全に引き出します。
フロントカバー
リリースボタン

紙づまりの解決方法●
5-10 紙づまりが起きたときは
4 フロントカバーを閉めます。
5 つまった用紙を持ち上げプリンタ
から引き抜きます。
6 フロントカバーを再び開けます。
7 プリンタ本体をうしろ向きに置い
てバックカバーを開けます。

紙づまりの解決方法●
5-11 紙づまりが起きたときは
8 左右のタブを手前に引き定着器カ
バーを開けます。
9 定着ユニットから詰まった用紙を
両手で持ち、ゆっくり引き抜いて
取り除きます。
注意
プリンタを使用した直後は、プリンタ内部がたいへん
高温になっています。プリンタ内部が冷めるのを待っ
て、用紙を取り除いてください。
10 バックカバーをしっかりと閉じます。
11 両面印刷トレイを取り出します。
1定着器カバー

紙づまりの解決方法●
5-12 紙づまりが起きたときは
12 つまった用紙をプリンタまたは両
面印刷トレイからゆっくり引き抜
いて取り除き、両面印刷トレイを
プリンタ本体に戻します。
13 青色のロックレバーを押し下げな
がら、ドラムユニットからトナー
カートリッジを取り外します。
ドラムユニットの内部につまった用紙が
あるときは取り除いてください。
注意

• 印刷品質の劣化を防止するため、右図のグレーの

部分には触れないでください。

• トナーカートリッジの取り扱いには細心の注意を

払ってください。万一、トナーが手や衣服に付着
した場合には、すぐにぬれた布で拭き取るか、洗
い流してください。
ロックレバー

紙づまりの解決方法●
5-13 紙づまりが起きたときは
14 トナーカートリッジをドラムユ
ニットに装着します。
正しく装着されるとカチッと音が鳴り、
ロックレバーが自動的に上がります。
15 プリンタにドラムユニットを取り
付けます。
16 用紙トレイをプリンタ本体に戻します。
17 フロントカバーを閉じます。
Paper ランプが消灯します。
ロックレバー

5-14 印字品質を改善するには
印字品質を改善するには
印刷品質に問題がある場合は、はじめにテストページを印刷します。「テストページの印刷」
を参照してください。
印刷した内容がはっきり見えるときは、プリンタ本体には問題がない場合があります。インター
フェースケーブルを確認するか、または他のパソコンから印刷を試してみてください。
下記の表に示された印字品質の問題に対して、適切な処置を行ってください。
印字品質の改善方法一覧
問題例 解決方法
かすれ

• 本機の設置環境を確認してください。湿気が多い場所や高温の場

所で使用すると、この問題が起きることがあります。「このよう
な場所に置かないで」 を参照してください。

• すべてのページが薄い場合には、トナー節約モードになっている

ことがあります。プリンタドライバの［拡張機能］タブで「ト
ナー節約モード」 を［オフ］にしてください。

• トナーカートリッジを新品に交換して試してみてください。「ト

ナーカートリッジを交換する」 を参照してください。

• ドラムユニットを新品に交換して試してみてください。「ドラム

ユニットを交換する」 を参照してください。

• 乾燥した柔らかい布でスキャナガラスを拭いてください。「プリ

ンタ内部をクリーニングする」 を参照してください。
グレーの背景

• ご使用の用紙が本機に適しているか確認してください。「使用で

きる用紙と領域」 を参照してください。

• 本機の設置環境を確認してください。湿気が多い場所や高温の場

所で使用すると、グレーの背景が入ることが多くなる場合があり
ます。「このような場所に置かないで」 を参照してくださ
い。

• トナーカートリッジを新品に交換して試してみてください。「ト

ナーカートリッジを交換する」 を参照してください。

• ドラムユニットを新品に交換して試してみてください。「ドラム

ユニットを交換する」 を参照してください。
残像

• ご使用の用紙が本機に適しているか確認してください。表面が粗

い紙や、湿気を吸収した紙、厚紙を使うとこの問題が起きること
があります。「使用できる用紙と領域」 を参照してくださ
い。

• プリンタドライバで適切な用紙媒体を選択しているか、確認して

ください。「用紙媒体」 を参照してください。

• ドラムユニットを新品に交換して試してみてください。「ドラム

ユニットを交換する」 を参照してください。

• 定着ユニットが汚れていることがあります。お客様相談窓口へお

問い合わせください。
P.1-11
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
CDEF
defg
B C
b c d
2 3
P.3
P.2-11
P.4-4
P.4-9
P.4-15
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
P.1-13
P.3
P.4-4
P.4-9
P.1-13
P.2-8
P.4-9

印字品質の改善方法一覧●
5-15 印字品質を改善するには
トナー汚れ • ご使用の用紙が本機に適しているか確認してください。表面が粗
い用紙を使うとこの問題が起きることがあります。「使用できる
用紙と領域」 を参照してください。

• 定着ユニットが汚れていることがあります。お客様相談窓口へお

問い合わせください。
白い中抜け • ご使用の用紙が本機に適しているか確認してください。「使用で
きる用紙と領域」 を参照してください。

• プリンタドライバで厚紙（ハガキ）もしくは超厚紙モードを選択

するか、現在ご使用のものより薄い用紙をご使用ください。

• 本機の設置環境を確認してください。湿気が多い場所で使用する

と、こうした問題が起きることがあります。「このような場所に
置かないで」 を参照してください。
真っ黒なページ

• ドラムユニット内にあるコロナワイヤーを清掃することで問題が解

決することがあります。青色のつまみを 2、3 回往復させてくださ
い。青色のつまみが必ず元の位置（▲）に戻してあるか確認してく
ださい。「ドラムユニットを交換する」 を参照してください。

• ドラムユニットが破損していることがあります。新品のドラムユ

ニットに交換して試してみてください。「ドラムユニットを交換
する」 を参照してください。

• 定着ユニットが汚れていることがあります。お客様相談窓口へお

問い合わせください。
白い平行な線

• ご使用の用紙が本機に適しているか確認してください。表面が粗

い紙や厚紙を使うとこの問題が起きることがあります。「使用で
きる用紙と領域」 を参照してください。

• プリンタドライバで適切な用紙媒体を選択しているか、確認して

ください。「用紙媒体」 を参照してください。

• この問題はプリンタが自動的に解決することがあります。特に長

期間ご使用にならなかった後は、複数ページ印字してこの問題が
解消されるか試してみてください。

• ドラムユニットが破損していることがあります。新しいドラムユ

ニットに交換して試してみてください。「ドラムユニットを交換
する」 を参照してください。
平行な線 • プリンタ内部とドラムユニット内のコロナワイヤーを清掃してく
ださい。「コロナワイヤーをクリーニングする」 を参照し
てください。

• ドラムユニットが破損していることがあります。新しいドラムユ

ニットを挿入してください。「ドラムユニットを交換する」
を参照してください。
問題例 解決方法
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
P.1-13
P.1-13
P.3
P.4-9
P.4-9
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
P.1-13
P.2-8
P.4-9
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
P.4-17
P.4-9

印字品質の改善方法一覧●
5-16 印字品質を改善するには
白い垂直な線

• 破れた紙切れがプリンタ内のスキャナ窓を覆っていないか確認し

てください。

• 乾燥した柔らかい布でスキャナガラスを拭いてください。「プリ

ンタ内部をクリーニングする」 を参照してください。

• トナーカートリッジが破損していることがあります。トナーカー

トリッジを新品に交換して試してみてください。「トナーカート
リッジを交換する」 を参照してください。

• ドラムユニットが破損していることがあります。新品のドラムユ

ニットに交換して試してみてください。「ドラムユニットを交換
する」 を参照してください。
黒い汚れが平行に繰り返し
入る
トナーの飛び散りや汚れが
印刷されたページ上に出る

• ドラムが破損していることがあります。新しいドラムユニットに

交換して試してみてください。「ドラムユニットを交換する」
を参照してください。

• ご使用の用紙が本機に適しているか確認してください。「使用で

きる用紙と領域」 を参照してください。

• ラベル紙をご使用の場合には、ラベルののりが感光ドラムに付着

する事があります。ドラムユニットを清掃してください。
の解決方法を参照してください。

• ドラム表面を傷つける恐れがありますので、クリップやホッチキ

スがついた用紙はご使用にならないでください。

• 開封されたドラムユニットは過度の直射日光や照明で品質が損な

われる事があります。
黒い垂直な線
印刷されたページにトナー
の汚れや垂直な線がある

• ドラムユニット内のコロナワイヤーを清掃してください。「ク

リーニング」 を参照してください。

• コロナワイヤーの青色のつまみが元の位置（▲）にあるか確認し

てください。

• ドラムが破損していることがあります。ドラムユニットを新品に

交換して試してみてください。「ドラムユニットを交換する」
を参照してください。

• トナーカートリッジが破損していることがあります。トナーカー

トリッジを新品に交換して試してみてください。「トナーカート
リッジを交換する」 を参照してください。

• 定着ユニットが汚れていることがあります。お客様相談窓口へお

問い合わせください。
ページのゆがみ

• 用紙やその他のメディアが用紙トレイに正しく挿入されているか

確認してください。また、トレイ用紙ガイドが用紙の大きさに
合っているか確認してください。

• トレイ用紙ガイドを正確にセットしてください。「用紙トレイか

ら印刷する」 を参照してください。

• 多目的トレイを使用している場合は、「多目的トレイから印刷す

る」 を参照してください。

• 用紙の種類と品質を確認してください。「使用できる用紙と領域」

を参照してください。
問題例 解決方法
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
P.4-15
P.4-4
P.4-9
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
P.4-9
P.1-13
P.5-17
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
P.4-17
P.4-9
P.4-4
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
P.2-34
P.2-37
P.1-13

印字品質の改善方法一覧●
5-17 印字品質を改善するには
白い点
黒い文章や画像が印刷され
たページに 94 ミリ周期で
白い点がある
黒い点
印刷されたページに 94 ミ
リ周期で黒い点がある
数ページ印刷してみてもこの問題が解決されない場合は、汚れや紙
粉が感光ドラムに付着していることがあります。
下記の手順にしたがってドラムを清掃してください。
① 印字サンプルをドラムユニットの前に置き、点が出る位置を確
認します。
② ドラムユニットギアを手で回し、感光ドラム表面に汚れや付着
物がついている場所を手前にもってきます。
③ ドラム上の汚れの場所と、プリントサンプルの点の位置が一致
していることが確認できたら、感光ドラムの表面を汚れや付着
物がなくなるまで綿棒で拭き取ります。
問題例 解決方法
75 mm
75 mm
94 mm
94 mm
75 mm
75 mm94 mm
94 mm
1感光ドラム

• 感光ドラムの表面を清掃する際は、ボールペンの

ような先の尖ったものは使用しないでください。

• ドラムに傷がついていることがあります。新しい

ドラムユニットに交換して試してみてください。
「ドラムユニットを交換する」 を参照してく
ださい。
P.4-9

印字品質の改善方法一覧●
5-18 印字品質を改善するには
反りまたはうねり • 用紙の種類と品質を確認してください。高温または多湿によって
紙の反りが起きることがあります。「使用できる用紙と領域」
を参照してください。

• プリンタを長時間使用していないと、用紙が用紙トレイの中で過

度に吸湿していることがあります。トレイの中の用紙を裏返す
か、用紙をさばいた後に向きを 180 度回転させてみてください。
しわまたは折り目 • 用紙が正しく給紙されているか確認してください。「用紙トレイ
から印刷する」 を参照してください。

• 用紙の種類と品質を確認してください。「使用できる用紙と領域」

を参照してください。

• トレイの中の用紙を裏返すか、向きを 180 度回転させてみてくだ

さい。
しわや折り目のある封筒
バックカバーを開け、下記の手順通りに左右の青色のレバーを押し
上げます。

• 数字①の部分を押すと、レバー部分が前方に出ます。
• そのレバーを完全に止まる所まで押し上げます（数字②の部分が

見える状態になります）。
バックカバーを閉じて、印刷データをプリンタに送ります。
印刷が終了したら、バックカバーを開け、青色のレバーを元の位
置に戻してください（数字①の部分が見える状態になります）。
問題例 解決方法
P.1-13
B DEFGH
abc efghijk
A C D
b c d e
1 3 4
P.2-34
P.1-13
ABCDEFG
EFGHIJKLMN

印字品質の改善方法一覧●
5-19 印字品質を改善するには
定着不良
バックカバーを開け、左右の青色のレバーが完全に下がっているか
確認してください。
青色のレバーが上がっている場合は、レバーを下げてください。
問題例 解決方法
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4

5-20 こんなときは •••
こんなときは •••
用紙が原因のトラブル一覧
最初に、ご使用の用紙が用紙規格に合致しているか確認してください。用紙規格については、「使
用できる用紙と領域」 を参照してください。
用紙が原因で起こった下記のトラブルに対して、適切な処置を行ってください。
トラブル内容 解決方法
給紙しない

• 用紙トレイに用紙が入っている場合は、まっすぐであるか

確認してください。用紙が反っているときは、印刷をする
前にまっすぐに伸ばしてください。また、いったん用紙を
取り出してから、もう一度そろえて用紙トレイに戻すと正
常に給紙するようになる場合もあります。

• 用紙トレイの中の用紙枚数を減らしてから、もう一度試し

てください。

• プリンタドライバが手動給紙設定になっていないか確認し

てください。
多目的トレイから給紙しない

• 用紙をよくさばいてから、もう一度戻してください。
• プリンタドライバの給紙方法で MP トレイが選択されてい

るか確認してください。
封筒を給紙しない
多目的トレイから封筒の給紙ができます。使用しているアプ
リケーションが印字する封筒の大きさに設定されていること
を確認してください。使用しているアプリケーションソフト
のページ設定、または文章設定メニューで設定することがで
きます。使用しているアプリケーションソフトの取扱説明書
を参照してください。
紙づまりが起きる
つまった用紙を取り除きます。「紙づまりが起きたときは」
をご参照いただくか、「インタラクティブヘルプ」
を参照してください。
普通紙に印刷時、しわができる
プリンタドライバの基本設定タブの「用紙媒体」 をよ
り薄いものに変更してください。
長いサイズの用紙を印刷すると、
上面排紙トレイから落ちる
上面排紙トレイ用紙ストッパーを開いてください。
P.1-13
P.5-8
P.5-7
P.2-8
用紙ストッパー

正しく印刷できないトラブル一覧●
5-21 こんなときは •••
正しく印刷できないトラブル一覧
下記の表に示されたような正しく印刷できないトラブルに対して、適切な処置を行ってください。
ネットワークに関するトラブル
ネットワーク設定ガイドの「第 11 章 トラブルシューティング」を参照してください。
トラブル内容 解決方法
印字はするが、パソコン画面上で
表示されているものとは違ってい
る

• プリンタケーブルが長すぎないか確認してください。長さ

が 2 メートル以内のものをおすすめします。

• プリンタケーブルが破損または故障していないか確認して

ください。

• インターフェース切り替え器をご使用の場合は、取り外し

て直接プリンタと接続して試してみてください。

• 正しいプリンタドライバが「通常使うプリンタに設定」と

して設定されているか確認してください。

• その他の装置すべてを取り除き、プリンタのみをポートに

つないでください。

• ステータスモニタを OFF にしてください。「ステータスモ

ニタ」 を参照してください。
すべての文章を印刷することがで
きない。

• （Go）を押して、プリンタ内に残っているデータを印

刷してください。プリンタ内に残っているデータを消去し
たいときは、「印刷の中止」 を参照してください。

• 解像度を下げるか、数ページに分けて印刷してください。
• 市販の DIMM メモリでプリンタのメモリを増やしてくださ

い。「メモリ（DIMM）を増設する」 を参照してくだ
さい。

• プリンタドライバのページプロテクトの設定を変更してく

ださい。「ページプロテクト」 を参照してください。
すべての文章を印刷することがで
きない。" メモリフル " のエラー
メッセージが印刷される

• （Go）を押して、プリンタ内に残っているデータを印

刷してください。プリンタ内に残っているデータを消去し
たいときは、「印刷の中止」 を参照してください。

• 市販の DIMM メモリでプリンタのメモリを増やしてくださ

い。「メモリ（DIMM）を増設する」 を参照してくだ
さい。

• 解像度を下げるか、数ページに分けて印刷してください。

パソコン画面上ではヘッダーや
フッターが出てくるが、印刷ペー
ジには出てこない
ヘッダーまたはフッターの印刷位置を調整してください。
印刷できない

• 電源コードが接続されているかを確認してください。
• 正しいプリンタドライバを使用しているかを確認してくだ

さい。
P.2-22
P.1-10
P.3-4
P.2-26
P.1-10
P.3-4

Macintosh 用トラブル一覧●
5-22 こんなときは •••
Macintosh 用トラブル一覧
その他のトラブル
問題 解決方法
プリンタがセレクタ（Mac OS
9.1 ～ 9.2）、プリントセンター
（Mac OS × 10.2）またはプリン
タ設定ユーティリティ（Mac OS
X 10.3 以降）に表示されない

• プリンタに電源が入っているか確認してください。
• USB インターフェースが正しく接続されているか確認して

ください。

• プリンタドライバが正しくインストールされているか確認

してください。
使用しているアプリケーションソ
フトから印刷できない

• 供給されている Macintosh のプリンタドライバがシステム

フォルダに正しくインストールされているか、セレクタ、
プリントセンターまたはプリンタ設定ユーティリティで選
択されているかを確認してください。
問題 解決方法
印字ができない
"There was an error writing to
LPT1: （or BRUSB）for the
printer." のエラーメッセージがパ
ソコンの画面上に表示される

• プリンタケーブルが破損していないか確認してください。
• インターフェース切り替え器をご使用の場合は、正しいプ

リンタが選択されているか確認してください。
エラーが発生し正しく印刷できな
い
印刷を止めたい

• パソコンから印刷データを削除します。

① Windows XP の場合は、［スタート］メニューから［プ
リンタと FAX］をクリックします。
Windows 95/98/Me/2000、Windows NT 4.0 の場合は、
［スタート］メニューから［設定］－［プリンタ］の順
にクリックします。
②「Brother HL-5250DN（5240）series」のアイコンをダ
ブルクリックします。
③ 削除したい印刷データを選択し、［ドキュメント］メ
ニューから［キャンセル］をクリックします。

• プリンタ内に残っているデータを消去したいときは、「印刷

の中止」 を参照してください。
印刷すると照明がちらついたりパ
ソコンのディスプレイ表示が不安
定になる

• コンセントの容量が不足しているとこのような現象が起き

る場合があります。プリンタの電源を別系統のコンセント
に接続してください。
P.1-10

6-1
章第
付録
■ プリンタと印字のしくみ .................................6-2
■ プリンタ仕様 ..................................................6-9
■ 用語集...........................................................6-13
■ 索 引...........................................................6-16
6

6-2 プリンタと印字のしくみ
プリンタと印字のしくみ
■ レーザープリンタの印字のしくみ
レーザープリンタは、ドラムという黒い筒の上に静電気の力でトナー（粉）を載せ、そのトナーを紙
に押し付けることで印刷します。
レーザープリンタの印刷は次の 5 つのプロセスで行われます。
1. 帯電
ドラムの上にトナーを載せるため、ドラム全体に静電気を帯びさせます。これを「帯電」と呼びます。
この時、ドラムは数百ボルトになります。
帯電 露光 現像 転写 定着

6-3 プリンタと印字のしくみ
2. 露光
帯電したドラムに向かって、絵や文字になる部分だけにレーザービーム（光）を照射します。これを
「露光」と呼びます。（このプロセスでレーザービームを使用するため、「レーザープリンタ」と呼ばれ
ます。）レーザービームを照射するときは、ポリゴンミラーと呼ばれる六角形の鏡を使用します。
ポリゴンミラーが高速回転することで、光源から放たれたレーザービームを様々な方向へ照射するこ
とができます。ポリゴンミラーの働きによって、HL-5240/5250DN のような小さなプリンタ内でもド
ラムの左右方向へレーザービームを照射することができます。
レーザープリンタでは、ポリゴンミラーの他のレンズも使用しています。このためレンズや
ミラーをいくつも使用しているカメラなどと同様に、光学技術を駆使した精密機械であると
いえます。

6-4 プリンタと印字のしくみ
3. 現像
ドラムにレーザービームを照射すると、レーザービームが照射された部分の電圧が下がります。（絵や
文字になる部分だけ電圧が低く、それ以外の部分の電圧が高い状態になります。）
このドラムに、帯電させたトナーを近づけると、ドラム上の電圧の低い部分（絵や文字になる部分）
にトナーが移動します。これを「現像」と呼びます。（実際には、トナーが載っているローラーとドラ
ムが接触していて、ローラーとドラムの電位差によりトナーが移動します。）
4. 転写
ドラムに移動したトナーを用紙に移し変えます。ドラムに帯電させておいた静電気とは逆の静電気を
用紙に帯電させると、下図のように静電気の力でドラムから用紙へとトナーが吸い寄せられていきま
す。これを「転写」と呼びます。（実際には、転写させるためのローラーがあり、用紙の裏から電気的
な力を与えて転写させます。）

6-5 プリンタと印字のしくみ
5. 定着
用紙にトナーが移動しましたがトナーはまだ用紙に「載っているだけ」の状態です。このトナーが用
紙から落ちないように、圧力と熱をかけて用紙に密着させます。これを「定着」と呼びます。
ちょうどアイロンがけをするようなイメージです。これで印刷が完了します。
このように、静電気の力を使って、「帯電」→「露光」→「現像」→「転写」→「定着」の作業を繰り
返すことで、レーザープリンタは印刷を行っているのです。
ブラザーのレーザープリンタは、トナーカートリッジとドラムユニットが分離しているのが特徴です。
HL-5240/5250DN のトナーカートリッジは標準約 3,500 枚、大容量約 7,000 枚、ドラムユニットは約
25,000 枚を印刷することが可能ですが、トナーがなくなった時にはトナーカートリッジだけを交換し
ていただければ引き続きご使用いただけます。環境に優しいだけでなく、経済的です。
レーザープリンタから印刷したての用紙が「温かい」のは、定着の際にかける熱のためで
す。

豆情報（1）
注意
消耗品の交換や、プリンタの清掃をする場合は、下記の点に注意してください。

• トナーカートリッジの取り扱いには細心の注意を払ってください。万一、トナーが手や

衣服に付着した場合には、すぐにぬれた布で拭き取るか、洗い流してください。

• プリンタを使用した直後は、プリンタ内部がたいへん高温になっています。フロントカバー

またはバックカバーを開ける際には、下図のグレーの部分には絶対に手を触れないでくださ
い。
（実際にはローラーで圧力と熱を加えています。）

6-6 プリンタと印字のしくみ
■ トナーとは
トナーとは、レーザープリンタで絵や文字を用紙上に再現するための粉のことを言います。インク
ジェットプリンタのインクと同じ役割をしています。トナーは大きく分けて、「高分子樹脂」、「荷電制
御剤」、「ワックス」、「顔料」という 4 つの成分からできています。
※ Charge Control Agent
各社のレーザープリンタのしくみは基本的には同じですが、帯電させる極性（プラスかマイナスか）
や、かける電圧などが各社で異なります。それぞれのプリンタに合うトナー（純正トナー）を各社が
独自で開発しています。よりきれいに印刷し、長い間ご愛用いただくためにも、メーカー各社の推奨
する消耗品（トナーなど）をお使いいただくことをおすすめしています。
高分子樹脂
（プラスチック）
レーザープリンタでは、印刷する時、トナーに熱を加えてトナーを用紙に定着さ
せています。そのため、熱を加えることで溶ける性質を持った高分子樹脂がト
ナーには含まれています。
荷電制御剤
（CCA
※
）
レーザープリンタでは、トナーを帯電させて、トナーをローラーからドラム、そ

して用紙へと移動させています。トナーが帯電できるように荷電制御剤が含まれ
ています。
ワックス ローラーにトナーがくっつかないようにするために、ワックスが含まれています。
顔料 トナーに色をつけるために、黒の顔料が含まれています。
豆情報（2）

6-7 プリンタと印字のしくみ
■ プリンタドライバとは
プリンタドライバとは、プリンタを制御するためのソフトウェアです。つまり、パソコンとプリンタ
の間を取り持ってプリンタを簡単に使えるようにしているのがプリンタドライバです。
例えば、ワープロソフトを使って「A」という文字を印刷する時は、通常次のような手順で行います。
1．メニューから「印刷」を選ぶと、プリンタドライバの設定画面が表示されます。
2．印刷枚数を選んだり、複数ページを 1 ページにまとめたりするため、設定をします。
3．「OK」ボタンを押します。
あたり前の手順に見えますが「OK」ボタンが押されたあと、実はプリンタドライバは次のような作業
をしています。
ステップ 1
まず・「A」と言う文字が書かれていること

• 文字の大きさ
• フォントの種類
• 文字の配置

など印刷に必要な情報をワープロソフトから
聞き出します。

6-8 プリンタと印字のしくみ
4．プリンタが印刷を開始します。
このようにして、プリンタドライバは言わば、パソコンとプリンタの通訳をしながら、誰でもが簡単
にプリンタを使えるようにする役割を果たしているわけです。
ワープロソフトなどのソフトウェアとプリンタドライバの間で使われる言葉のルールは決められてい
ます。しかし、ソフトウェアがバージョンアップされたり、新しいソフトウェアが登場したりすると、
今まで使っていなかった新しい言葉が使われるようになり、プリンタドライバが通訳できなくなる、
ということが起こり得ます。その場合ブラザ―ではその都度プリンタドライバをバージョンアップし、
ブラザーソリューションセンター（http://solutions.brother.co.jp/）からダウンロードしていただけ
るようにしています。どうぞご利用ください。
豆情報（3）
ステップ 2
次に「ステップ 1」で聞き出した印刷に必要な情報をプリンタがわかる言葉に翻訳してプリンタ
に伝えます。

6-9 プリンタ仕様
プリンタ仕様
エンジン
※ 1 標準用紙トレイ及びオプション用紙トレイ（ただしトレイ２のみ）から印刷した場合
※ 2 プリンタ始動から排紙完了までの時間
コントローラ
※ 3 Windows 95 / NT 4.0 はサポートしていません。
※ 4 コード 39、Interleaved 2 of 5、EAN-8、EAN-13、UPC-A、UPC-E、EAN-128、Codabar、
FIM（US-PosrNet）、ISBN、コード 128
項目
内容
HL-5240 HL-5250DN
プリント方式 電子写真方式
印字スピード
※ 1
最速 24ppm（A4 サイズに印刷時）
ファーストプリントタイム
（レディ時）
※ 2 10 秒以下
解像度
Windows /
Macintosh
1200dpi / HQ1200 dpi / 600 dpi / 300 dpi
Dos 600 dpi
Linux 600 dpi / 300 dpi
項目
内容
HL-5240 HL-5250DN
CPU 266MHz
メモリ
標準 16 MB 32 MB

オプション
合計 528 MB まで増設可能
（DIMM スロット ｘ1）
合計 544 MB まで増設可能
（DIMM スロット ｘ1）
インター
フェース
標準
Hi-Speed USB 2.0
※ 3
、
IEEE 1284 準拠（パラレル）
Hi-Speed USB 2.0
※ 3
、
IEEE 1284 準拠（パラレル）
10/100BASE-TX Ethernet
エミュレーション PCL6、Epson FX-850
プリンタフォント
66 種のスケーラブルフォント（欧文用）
12 種のビットマップフォント（欧文用）
11 種のバーコード
※ 4

6-10 プリンタ仕様
ソフトウェア
※ 5 Windows XP Professional ｘ64 Edition 用のプリンタドライバは
http://solutions.brother.co.jp よりダウンロードしてください。
※ 6 Linux 用のプリンタドライバは http://solutions.brother.co.jp よりダウンロードしてください。
※ 7 問題の解決にアニメーションヘルプを採用
操作パネル
用紙枚数
※ 8 80 g/m
2
用紙で計算
項目
内容
HL-5240 HL-5250DN
プリンタ
ドライバ
Windows
Windows PCL ドライバ（Windows 95/98/Me/2000/XP
※ 5
、Windows
NT 4.0）
Macintosh ブラザーレーザードライバ（Mac OS 9.1/9.2、Mac OS X 1 0.2.4 以上）
Linux
LPR ドライバ（Linux
※ 6
）
CUPS ドライバ（Linux
※ 6
）
ユーティリティドライバ インタラクティブヘルプ

※ 7
項目
内容
HL-5240 HL-5250DN
ランプ 4 つ（Toner / Drum / Paper / Status）
ボタン 2 つ（Go / Job Cancel）
項目
内容
HL-5240 HL-5250DN
給紙枚数
※ 8
多目的トレイ 50 枚
用紙トレイ
（標準）
250 枚
用紙トレイ
（オプション）
250 枚
排紙 上面 150 枚
両面印刷 手動 手動、自動

6-11 プリンタ仕様
用紙仕様
※ 9 給紙枚数は 30 枚まで可能
※ 10 給紙枚数は 10 枚まで可能
消耗品
※ 11 印刷面積比や印刷ジョブなどによって実際の印刷枚数と異なります。
外形寸法 / 重量
項目
内容
HL-5240 HL-5250DN
用紙の種類
多目的トレイ
普通紙、普通紙（厚め）、ボンド紙、再生紙、封筒、官製はがき
※ 10
、
ラベル紙、OHP フィルム
※ 10
、厚紙
用紙トレイ
普通紙、普通紙（厚め）、ボンド紙、再生紙、官製はがき
※ 9
、
OHP フィルム
※ 10
ロ－ワ－トレイ
ユニット
（オプション）
（LT-5300）
普通紙、普通紙（厚め）、ボンド紙、再生紙
自動両面印刷時 ー 普通紙、再生紙
用紙坪量
多目的トレイ 60 ～ 161 g/m
2
用紙トレイ 60 ～ 105 g/m
2
ロ－ワ－トレイ
ユニット
（オプション）
（LT-5300）
60 ～ 105 g/m
2
自動両面印刷時 ー 60 ～ 105 g/m
2
対応用紙
多目的トレイ 幅 ：69.9 ～ 215.9mm 長さ：116 ～ 406.4mm

用紙トレイ A4、レター、B5（JIS）、A5、A6、はがき
ロ－ワ－トレイ
ユニット
（オプション）
（LT-5300）
A4、レター、B5（JIS）、A5
自動両面印刷時 ー A4
項目
内容
HL-5240 HL-5250DN
トナーカー
トリッジ
TN-35J 標準 約 3,500 枚（A4 を印刷密度５％で印刷した場合）
※ 11
TN-37J 大容量 約 7,000 枚（A4 を印刷密度５％で印刷した場合）
※ 11
ドラム
ユニット
DR-31J 約 25,000 枚（A4）
※ 11
項目
内容
HL-5240 HL-5250DN
外形寸法 371（W）× 384（D）× 246（H）mm
重量
約 8.3 kg（ドラムユニット／ト
ナーカートリッジを含まず）
約 9.5 kg（ドラムユニット／ト
ナーカートリッジを含む）
約 8.6 kg（ドラムユニット／ト
ナーカートリッジを含まず）
約 9.8 kg（ドラムユニット／ト
ナーカートリッジを含む）

6-12 プリンタ仕様
その他
※ 12 電源スイッチがオフでも電源プラグがコンセントに接続されているときは、1 W 以下の電力
が消費されます。消費電力を 0 W にするためには、電源スイッチでプリンタ本体の電源を切
り、電源プラグをコンセントから抜いてください。
※ 13 写真やグレイスケールイメージの印刷にトナーセーブの利用はお勧めできません。
項目
内容
HL-5240 HL-5250DN
電源電圧 AC 100V 50/60Hz
消費電力
※ 12
印刷時（平均） 590 W 以下（25 ℃）
ピーク時（平均） 920 W 以下（25 ℃）
スタンバイ時（平均） 75 W 以下（25 ℃）
スリープ時（平均） 8 W 以下 9 W 以下
オフ時 1 W 以下
稼動音
音響パワー
レベル
印刷時 LWad 6.6 Bell (A）
スタンバイ時 LWad 4.8 Bell (A)
音圧レベル
印刷時 LpAm 53dB (A) 以下
スタンバイ時 LpAm 35dB (A) 以下
省エネ機能
パワーセーブ 有
トナーセーブ
※ 13

有
装置寿命 20 万枚または５年間

6-13 用語集
用語集

• アイコン

パソコンの画面上で、ファイル、フォルダ、
またはプログラムなどを示す絵文字です。

• アプリケーションソフトウェア

ワープロや表計算など、ユーザーが直接
触って操作するソフトウェアです。

• インターフェース

パソコンと周辺装置のように、機能や条
件の違うものの間で、データをやりとり
するためのハードウェアまたはソフト
ウェアです。

• ウィザード

Windows 95/98/Me などで、設定作業を
半自動化してくれる機能です。

• オプション機能

標準仕様に対し、お客様の希望に応じて
追加できる機能です。

• タスクトレイ

パソコンの画面上にあるプログラムの起
動やフォルダの表示のためのボタンを配
置してある場所のことです。

• デバイス

ハードディスクやプリンタのような、パ
ソコンで使用されるハードウェアのこと
です。

• パラレルケーブル

複数の信号線をまとめてあるケーブルで
同時に数ビットまとめてデータを送るこ
とができます。パソコンと本機を接続し
ます。

• プリンタケーブル

本機とパソコンを接続するケーブルです。

• プリンタドライバ

アプリケーションソフトのコマンドをプ
リンタで使用されるコマンドに変換する
ソフトウェアです。

• レーザープリンタ

レーザーを使って文字や画像を印刷用の
ドラムに照射し、トナーを用紙に定着さ
せるタイプのプリンタです。高解像度、
高品質、高速、静音といった特長を持っ
ています。

• 2 IN1

2 枚の原稿を縮小し、1 枚の用紙に印刷
する機能です。本機ではレイアウト印刷
機能で指定します。

• 4 IN1

4 枚の原稿を縮小し、1 枚の用紙に印刷
する機能です。本機ではレイアウト印刷
機能で指定します。

• dpi

Dot Per Inch の略で、1 インチ (2.54cm)
幅に印字できるドット数を表す単位で、
解像度を示します。

• Linux

UNIX 互換の OS で、Linus Torvalds が
開発し、ユーザーによる改良がされてい
る OS です。

• OS

Operating System（オペレーティングシ
ステム）の略で、パソコンの基本ソフト
ウェア群です。

• PC/AT 互換機

IBM 社が開発したパーソナルコンピュータ
（IBM.PC/AT）の互換パソコンに付いた
名称です。日本では DOS/V パソコンと
も言われます。

• USB

Universal Serial Bus（ユニバーサルシリア
ルバス）の略で、ハブを経由して最大 127
台までの機器をツリー状に接続できるイン
ターフェース仕様です。機器の接続を自動
的に認識するプラグアンドプレイ機能や、
パソコンの電源を入れたままコネクタの接
続ができるホットプラグ機能を持っていま
す。

• Windows 95/98/Me/2000/XP

Microsoft 社が開発した OS で、それぞれ
95 年、98 年、Me/2000 は 00 年、XP は
01 年に発売されました。

• Windows NT

Microsoft 社が開発したサーバーワークス
テーション用 OS です。
あ
た
は
ら
数字
A to Z

• お買い上げの際、販売店でお渡しする保証書は大切に保管してください。
• 本製品の補修用性能部品の最低保有期限は製造打ち切り後 5 年です。（印刷物は 2 年です）

トナーカートリッジ • ドラムユニットは当社指定品をご使用ください。当社指定以外の品物をご使用いただくと、故障の
原因となる可能性があります。純正品のトナーカートリッジ • ドラムユニットをご使用いただいた場合のみ機能 • 品質を保
証いたします。
本製品は日本国内のみでのご使用となりますので、海外でのご使用はお止めください。海外で使用されている電源が本製
品に適切ではない恐れがあります。海外で本製品をご使用になりトラブルが発生した場合、当社は一切の責任を負いかね
ます。また、保証の対象とはなりませんのでご注意ください。
This machine is made for use in Japan only. We can not recommend using them overseas because the power
requirements of your printer may not be compatible with the power available in foreign countries. Using Japan models

overseas is at your own risk and will void your warranty.
アフターサービスのご案内
お客様のスタイルに合わせたサポート
サポートサイト
（ブラザーソリューションセンター）
よくあるご質問と解決法（Q&A）の閲覧や、最新のソ
フトウェアおよび製品マニュアル（電子版）のダウン
ロードなど各種サービス情報を提供しています。
http://solutions.brother.co.jp/
オンラインユーザー登録：https://regist.brother.jp/
サポート ブラザー
携帯電話向けサポートサイト
（ブラザーモバイルサイト）
携帯電話からでも簡単なサポート情報を見ることがで
きます。
http://m.brother.co.jp/support/
ブラザーコールセンター （お客様相談窓口）
®
0120-590-382
受付時間：月～金 9:00 ～ 20:00/ 土 9:00 ～ 17:00
日曜日・祝日・弊社指定休日を除きます。
※ブラザーコールセンターはブラザー販売株式会社が運営しています。

安心と信頼の修理サービス
製品ご購入後１年間無償保証いたします。※保証期間後の修理は発生の都度有償対応となります。
無償
ブラザーサービスエクスプレス プリンタ 1 年間無償保障
有償
サービスパック 3•4•5 年
商品ご購入と同時にご購入 / ご契約して
頂けるサービスメニューです。
ご購入日から 3・4・5 年の長期保守を割
安にご購入いただけます。
有償
サービスパック 1 年
商品ご購入後いつでもご契約頂ける
1 年単位のサービスメニューです。
※ 各サービスパックには、技術料 / 部品代が含まれます。
※ 出張修理は原則、コール受付の翌営業日にエンジニアが設置先へ訪問
し修理対応いたします。
出張修理契約には、出張料が含まれております。
※ サービスパック 1 年は、ご購入後 4 年以内かつ当社基準に適合した製
品である事が条件になります。
各定額保守サービスの内容、該当機種、料金などの詳細は下記
窓口へお問合せください。
TEL：052-824-3253
http://www.brother.co.jp/product/support_info/s-pack/index.htm

ご注文シート

• 消耗品はお近くの家電量販店でも取扱いがございますが、弊社にてインターネット、電話、FAXによるご注文も

承っております。

• FAXにてご注文される場合は下記ご注文シートにご記入の上、お申し込みください。
• 配送料は、お買い上げ金額の合計が 3,000円以上の場合は全国無料です。
• 3,000円未満の場合は 350円の配送料を頂きます。（代引き手数料は全国一律無料）
• 納期については土日祝日長期休暇をはさむ場合はその日数が下記に加算されます。
• 配送地域は日本国内に限らせて頂きます。

＜代引き＞ . . . . . . . . . . . . . . ご注文後 2 ～ 3 営業日後の商品発送
※手数料は弊社負担です。
＜銀行前振込み＞ . . . . . . . . . . ご入金確認後 2 ～ 3 営業日後の商品発送
※代金は先払いとなります。（銀行に備え付けの振込用紙等からお振り込みください。）
※振込手数料はお客様負担となります。
＜クレジットカード＞ . . . . . . . カード番号確認後 2 ～ 3 営業日後の商品発送
※カード名義人様のみのお申し込みとし、カード登録の住所のみへの配送とさせて頂きます。
【ご注文先】
ブラザー販売（株）ダイレクトクラブ
インターネット ：http://direct.brother.co.jp/shop/
携帯サイト ：右の二次元コードにアクセス
FAX ：052-825-0311
®
：0120-118-825 土・日・祝日、弊社長期休暇を除く
9 :00～ 12 :00、 13 :00～ 17 :00
振込先 口座名義：ブラザー販売株式会社 ダイレクトクラブ

三井住友銀行 上前津（カミマエツ゛）支店 普通 6428357
ゆうちょ銀行 振替口座番号 00860-1-27600
お客様ご住所 〒
お名前 TEL FAX
お支払い方法 代引き ・ カード ・ 銀行前振込
カード種類 ① VISA ② JCB ③ UC ④ DINERS ⑤ CF ⑥ Master ⑦ JACCS
カード No.
カード名義人名 有効期限 年 月
HL-5240/5250DN
※ 配送料および消費税は変更の可能性があります。
（消費税：2007 年 2 月現在）
商品名 型番 単価（税込） ご注文数 金額
トナーカートリッジ
TN-35J
TN-37J
8,562 円
14,700 円
ドラムユニット DR-31J 26,250 円
ローワートレイユニット LT-5300 26,250 円
合計
http://direct.brother.co.jp/

6-16
索 引
A
Adobe Reader ........................... 0-16
D
DIMM（メモリ）カバー ................ 1-4
Drum ランプ ................................. 1-5
G
Go ボタン ..................................... 1-5
J
Job Cancel ボタン ........................ 1-5
M
Macintosh 用プリンタドライバを
設定する ................................. 2-31
MP トレイ ......................... 1-13, 2-9
O
OHP フィルム .............................. 2-8
OHP フィルムに印刷 .................. 2-40
P
Paper ランプ ................................ 1-5

S
Status ランプ ............................... 1-5
T
Toner ランプ ................................ 1-5
U
USB ケーブル ............................... 1-3
USB ポート .................................. 1-4
W
Windows 用プリンタドライバを
設定する ................................... 2-3
あ
厚紙（ハガキ） .............................. 2-8
い
印刷可能状態 ................................ 1-6
印刷可能領域 .............................. 1-15
印刷ジョブのスプール ................ 2-19
印刷設定 ..................................... 2-11

印刷の中止 .................................. 1-10
印刷の向き .................................... 2-8
印刷用紙と寸法 ...........................1-13
インターフェースケーブル ............1-3
インタラクティブヘルプ ...............5-7
う
ウォーターマーク ........................2-13
ウォーターマーク印刷設定 ..........2-14
ウォーターマーク設定 .................2-15
ウォーターマーク（すかし）を
入れて印刷 ..............................2-70
ウォーミングアップ状態 ...............1-6
え
エラー状態からの復帰 .................1-10
お
お客様相談窓口 .............................5-2
オプション ....................................3-2

か
カートリッジエラー ......................1-7
解像度 .........................................2-11
拡大縮小 .....................................2-17
拡張機能タブ ..............................2-10
各部の名称 ....................................1-4
カスタムページ設定 ....................2-16
紙づまり .............................. 1-7, 5-8
かんたん設置ガイド ......................1-3
き
輝度 ............................................2-11
機能と特長 ....................................1-2
基本設定タブ ................................2-5

給紙方法 ............................ 2-9, 2-20
く
クイックプリントセットアップ ...2-20
グラフィックス ...........................2-11
クリーニング ................... 4-12, 4-13
こ
コロナワイヤーをクリーニング ...4-17
コントラスト ..............................2-11
さ
サービスエラー .............................1-9
再印刷 .........................................1-10
再生紙 ...........................................2-8
サポートタブ ..............................2-30
左右反転 .....................................2-17

6-17
し
仕切り線 ....................................... 2-7
自動解像度調整 .................... 5-4, 5-6
自動選択 ....................................... 2-9
自動両面印刷 .............................. 2-66
手動両面印刷 .............................. 2-20
手動両面印刷のポイント ............. 2-59
上下反転 ..................................... 2-17
使用できない封筒 ....................... 2-52
使用できる用紙 ........................... 1-14
使用できる用紙と領域 ................ 1-13
上面排紙トレイ ............................. 1-4
上面排紙トレイ用紙ストッパー ..... 1-4

消耗品 .......................................... 4-2
す
推奨紙 ........................................ 1-13
スリープ状態 ................................ 1-6
スリープ状態からの復帰 ............. 1-10
スリープモード ........................... 2-21
せ
セレクタ ..................................... 5-22
前面 .............................................. 1-4
そ
操作パネル ........................... 1-4, 1-5
その他特殊機能 ........................... 2-72
た
対応用紙 ..................................... 6-11
正しく印刷できない .................... 5-21

多目的トレイから手動両面印刷 ... 2-64
多目的トレイ（MP トレイ） .......... 1-4
多目的トレイ（MP トレイ）から印刷
............... 2-37, 2-44, 2-53, 2-57
ち
超厚紙 .......................................... 2-8
て
定着器カバーオープン .................. 1-8
定着器故障 .................................. 1-10
データ受信中 ................................ 1-6
テストページの印刷 .................... 1-11
電源コード差し込み口 .................. 1-4
電源スイッチ ................................ 1-4
と
透過印刷する ..............................2-13
同梱物 ...........................................1-3

特殊機能 .....................................2-18
特殊機能を使って印刷 .................2-72
綴じ方 .........................................2-12
綴じしろ .....................................2-12
トナーカートリッジ ......................4-3
トナー寿命 ....................................1-7
トナー節約モード ............. 2-11, 2-20
トナー残りわずか ..........................1-6
トナーの密度を調節 ....................2-28
ドラムユニット .............................4-8
ドラムユニット寿命 ......................1-7
ドラムよごれ ................................1-8

トレイ 1 ............................. 1-13, 2-9
トレイ 2 ............................. 2-9, 1-13
トレイが多過ぎます ......................1-8
トレイ用紙切れ .............................1-7
の
濃度調整 .....................................2-28
は
背面 ..............................................1-4
はがき印刷サポート ....................2-47
ハガキに印刷 ..............................2-47
バックカバー ................................1-4
バッファーエラー ..........................1-8
パラレルケーブル ..........................1-3

パラレルポート .............................1-4
ひ
日付・時間 ..................................2-27
ふ
封筒 ..............................................2-8
封筒に印刷 ..................................2-52
封筒（厚め） ..................................2-8
封筒（薄め） ..................................2-8
複数のページを 1 枚にまとめて印刷
...............................................2-68
袋文字で印刷 ..............................2-14
部数 ..............................................2-8
部単位 ...........................................2-8

普通紙 ...........................................2-8
普通紙や再生紙に印刷 .................2-34
普通紙（厚め） ...............................2-8
プリンタ外部をクリーニング ......4-13

6-18
プリンタ設定一覧の印刷 ............. 1-12
プリンタドライバ ......................... 2-2
プリンタドライバの設定 ............... 2-3
プリンタ内部をクリーニング ...... 4-15
プリンタメモリに印字データあり
................................................. 1-6
プリントオーバーラン .................. 1-8
フロントカバー ............................. 1-4
フロントカバーオープン ............... 1-8
フロントカバーリリースボタン ..... 1-4
へ
ページプロテクト ....................... 2-26
ほ
ボタン ........................................ 1-10
ボンド紙 ....................................... 2-8

ま
マクロ設定 .................................. 2-23
め
メイン基板故障 ........................... 1-10
メインモーター故障 .................... 1-10
メモリフル ........................... 1-8, 5-6
よ
用紙切れ ....................................... 1-7
用紙サイズ ......................... 1-13, 2-6
用紙サイズを変えて印刷 ............. 2-71
用紙トレイ ......................... 1-4, 1-13
用紙トレイから印刷
..........................2-34, 2-41, 2-48
用紙トレイから手動両面印刷 ...... 2-62
用紙排出 ..................................... 1-10
用紙媒体 ............................ 2-8, 2-20

ら
ラベル紙に印刷 ........................... 2-56
ランプによるプリンタの状態表示
................................................. 1-5
り
両面印刷 .......................... 2-12, 2-59
両面印刷トレイ .................... 1-4, 5-4
れ
レイアウト ......................... 2-7, 2-20
レーザーユニット故障 ................ 1-10
