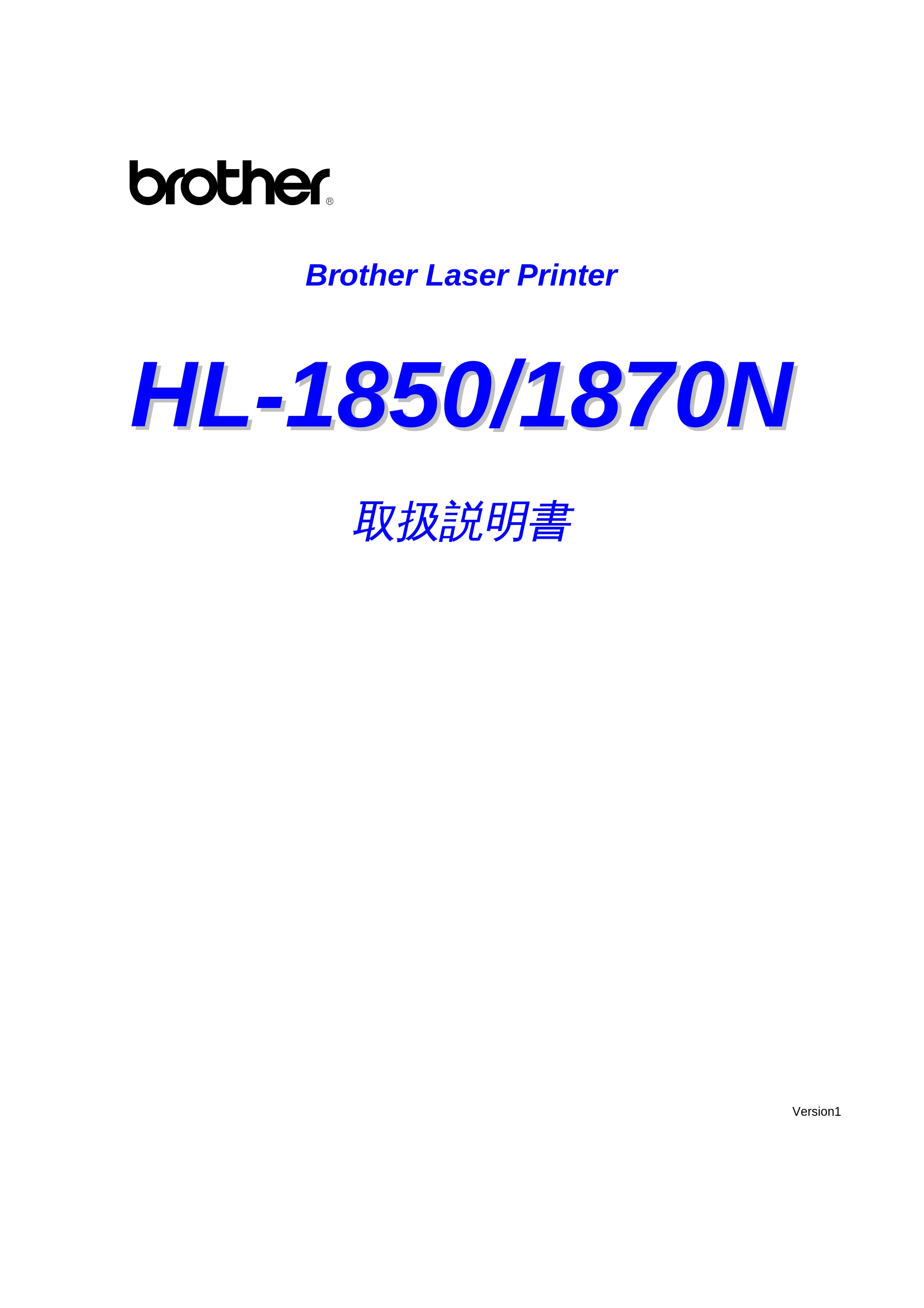

取扱説明書（本体）HL-1850 / HL-1870N

Brother Laser Printer
HHLL--11885500//11887700NN
取扱説明書
Version1

i

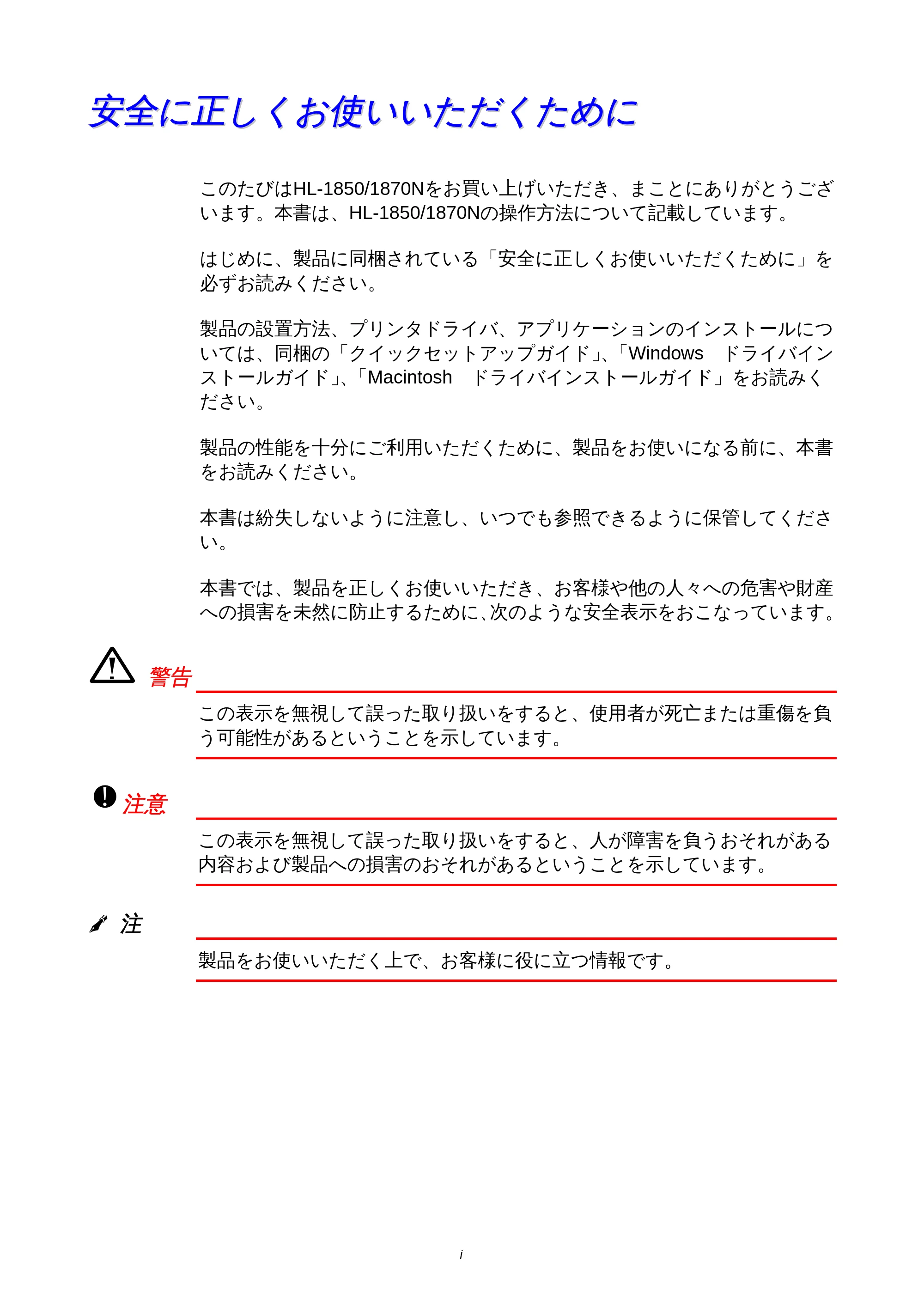

安安全全にに正正ししくくおお使使いいいいたただだくくたためめにに
このたびはHL-1850/1870Nをお買い上げいただき、まことにありがとうござ
います。本書は、HL-1850/1870Nの操作方法について記載しています。
はじめに、製品に同梱されている「安全に正しくお使いいただくために」を
必ずお読みください。
製品の設置方法、プリンタドライバ、アプリケーションのインストールにつ
いては、同梱の「クイックセットアップガイド」、「Windows ドライバイン
ストールガイド」、「Macintosh ドライバインストールガイド」をお読みく
ださい。
製品の性能を十分にご利用いただくために、製品をお使いになる前に、本書
をお読みください。
本書は紛失しないように注意し、いつでも参照できるように保管してくださ
い。
本書では、製品を正しくお使いいただき、お客様や他の人々への危害や財産
への損害を未然に防止するために、次のような安全表示をおこなっています。
警告
この表示を無視して誤った取り扱いをすると、使用者が死亡または重傷を負

う可能性があるということを示しています。
!
注意
この表示を無視して誤った取り扱いをすると、人が障害を負うおそれがある
内容および製品への損害のおそれがあるということを示しています。
✒
注
製品をお使いいただく上で、お客様に役に立つ情報です。

ii

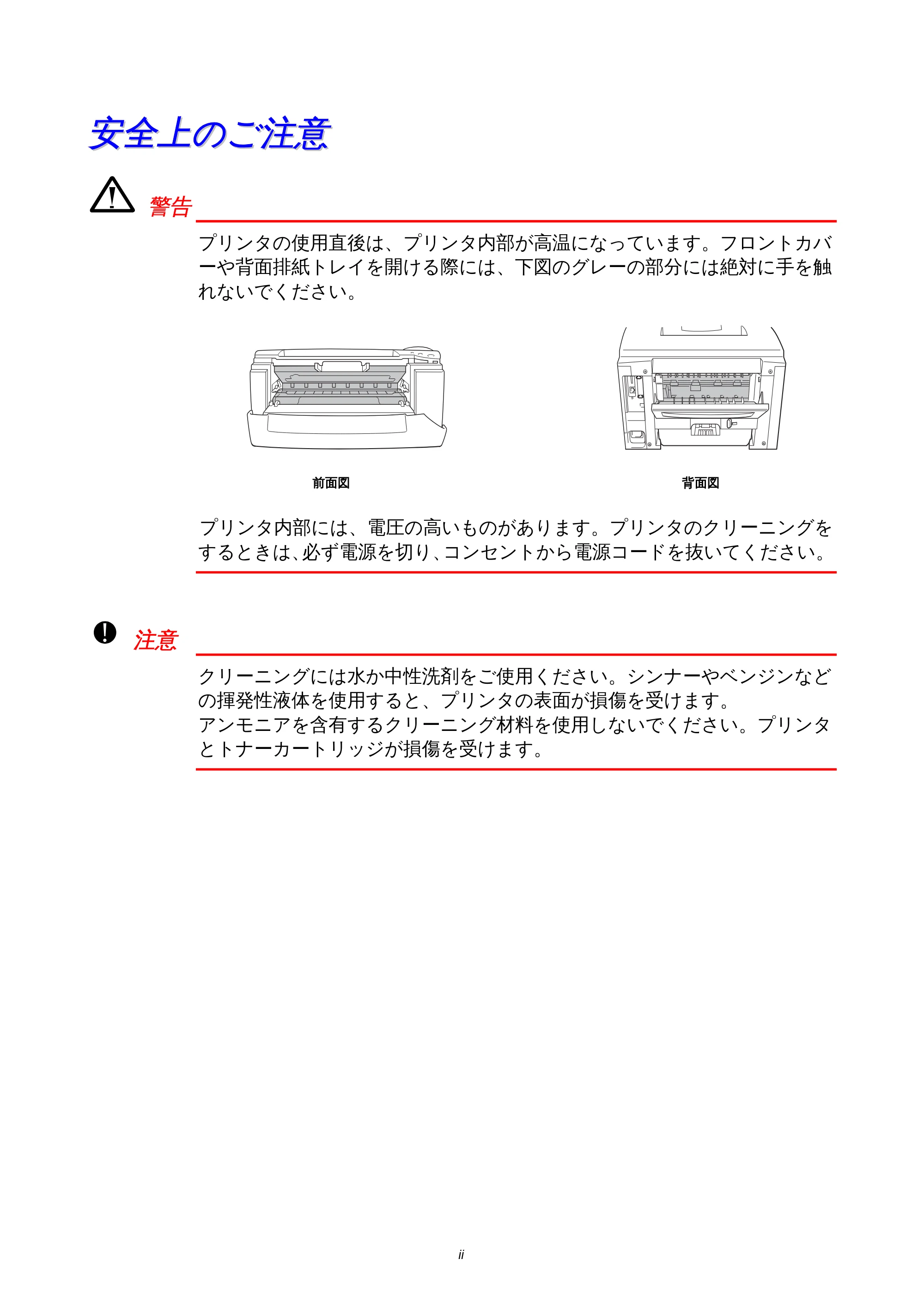

安安全全上上ののごご注注意意
警告
プリンタの使用直後は、プリンタ内部が高温になっています。フロントカバ
ーや背面排紙トレイを開ける際には、下図のグレーの部分には絶対に手を触
れないでください。
前面図 背面図
プリンタ内部には、電圧の高いものがあります。プリンタのクリーニングを
するときは、必ず電源を切り、コンセントから電源コードを抜いてください。
!
注意
クリーニングには水か中性洗剤をご使用ください。シンナーやベンジンなど
の揮発性液体を使用すると、プリンタの表面が損傷を受けます。
アンモニアを含有するクリーニング材料を使用しないでください。プリンタ
とトナーカートリッジが損傷を受けます。

iii

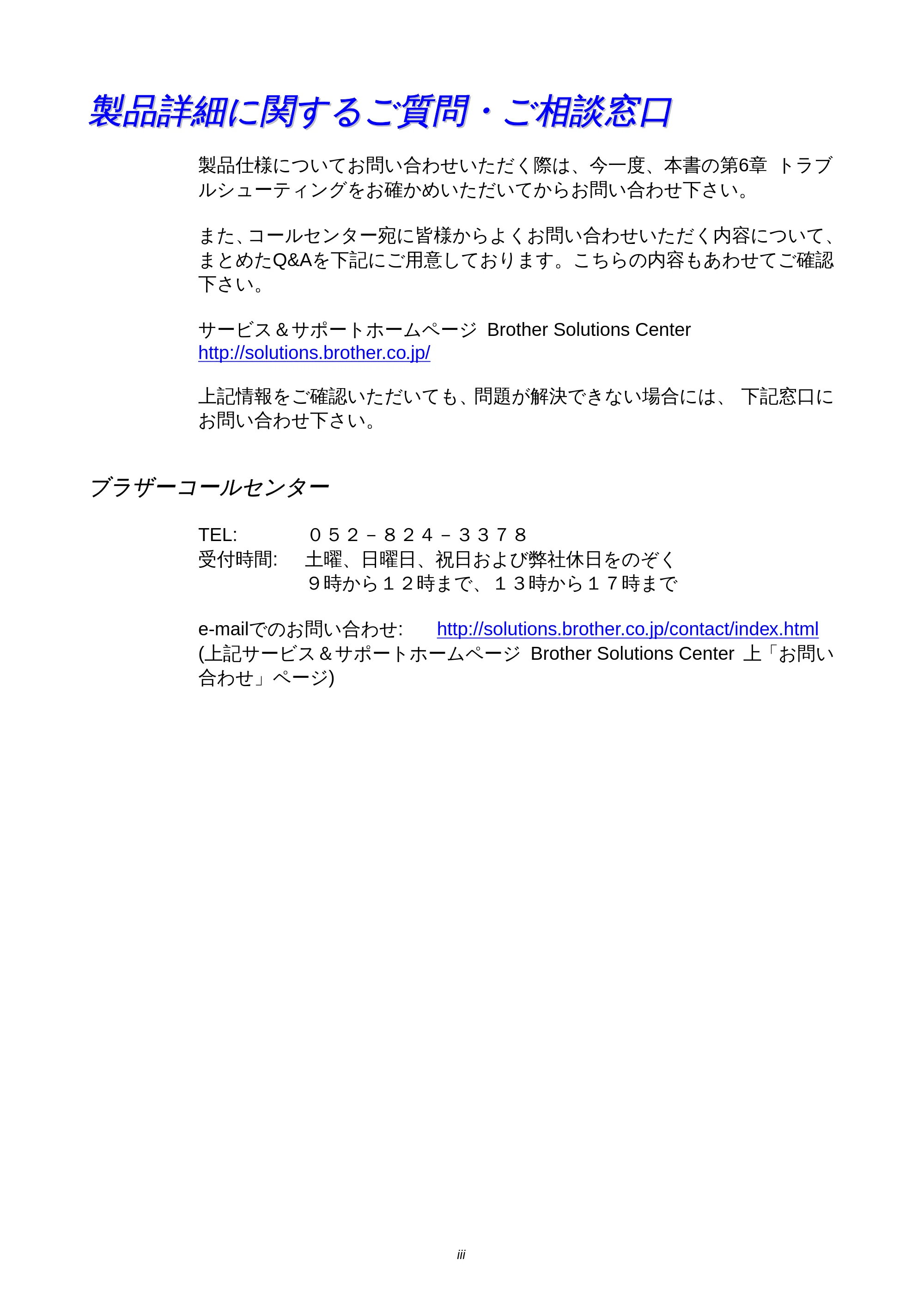

製製品品詳詳細細にに関関すするるごご質質問問・・ごご相相談談窓窓口口
製品仕様についてお問い合わせいただく際は、今一度、本書の第6章 トラブ
ルシューティングをお確かめいただいてからお問い合わせ下さい。
また、コールセンター宛に皆様からよくお問い合わせいただく内容について、
まとめたQ&Aを下記にご用意しております。こちらの内容もあわせてご確認
下さい。
サービス＆サポートホームページ Brother Solutions Center
http://solutions.brother.co.jp/
上記情報をご確認いただいても、問題が解決できない場合には、 下記窓口に
お問い合わせ下さい。
ブラザーコールセンター
TEL: ０５２－８２４－３３７８
受付時間: 土曜、日曜日、祝日および弊社休日をのぞく
９時から１２時まで、１３時から１７時まで
e-mailでのお問い合わせ: http://solutions.brother.co.jp/contact/index.html
(上記サービス＆サポートホームページ Brother Solutions Center 上「お問い

合わせ」ページ)

iv

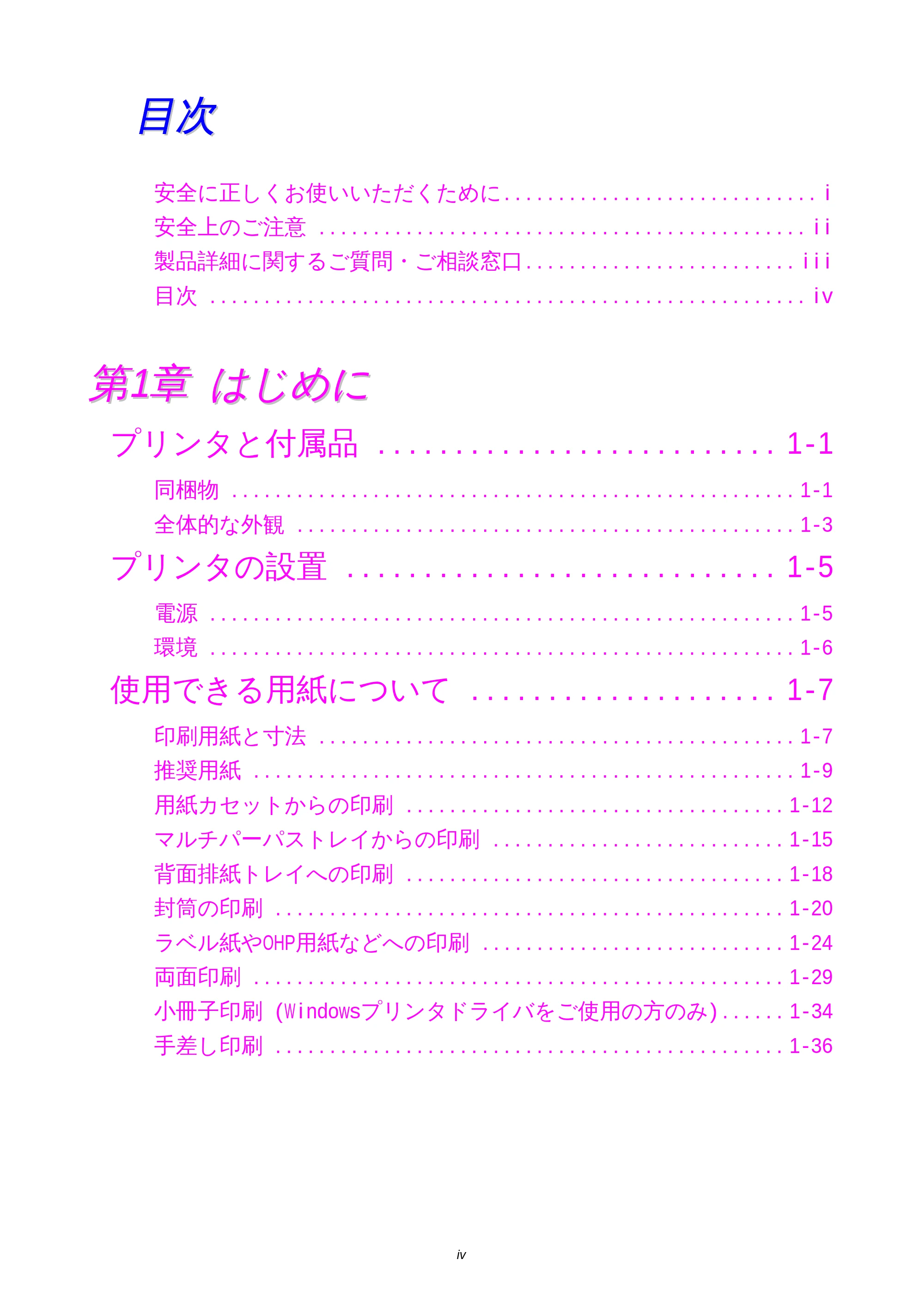

目目次次
安全に正しくお使いいただくために............................. i
安全上のご注意 ............................................. ii
製品詳細に関するご質問・ご相談窓口......................... iii
目次 ....................................................... iv
第第11章章 ははじじめめにに
プリンタと付属品 .......................... 1-1
同梱物 .................................................... 1-1
全体的な外観 .............................................. 1-3
プリンタの設置 ............................ 1-5
電源 ...................................................... 1-5

環境 ...................................................... 1-6
使用できる用紙について .................... 1-7
印刷用紙と寸法 ............................................ 1-7
推奨用紙 .................................................. 1-9
用紙カセットからの印刷 ................................... 1-12
マルチパーパストレイからの印刷 ........................... 1-15
背面排紙トレイへの印刷 ................................... 1-18
封筒の印刷 ............................................... 1-20
ラベル紙やOHP用紙などへの印刷 ............................ 1-24

両面印刷 ................................................. 1-29
小冊子印刷 (Windowsプリンタドライバをご使用の方のみ)...... 1-34
手差し印刷 ............................................... 1-36

v

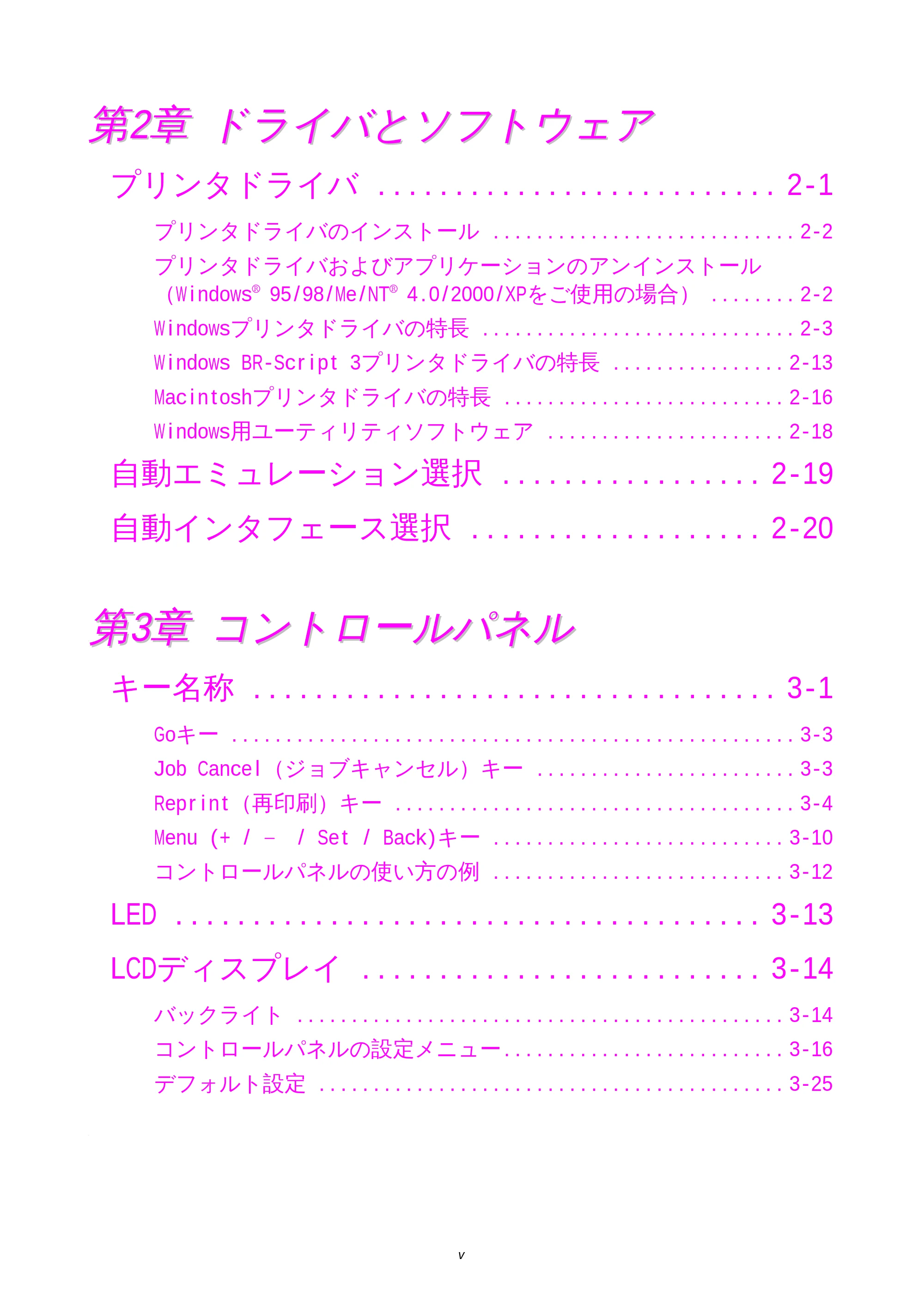

第第22章章 ドドラライイババととソソフフトトウウェェアア
プリンタドライバ .......................... 2-1
プリンタドライバのインストール ............................ 2-2
プリンタドライバおよびアプリケーションのアンインストール
（Windows
®
95/98/Me/NT
®
4.0/2000/XPをご使用の場合） ........ 2-2
Windowsプリンタドライバの特長 ............................. 2-3
Windows BR-Script 3プリンタドライバの特長 ................ 2-13
Macintoshプリンタドライバの特長 .......................... 2-16
Windows用ユーティリティソフトウェア ...................... 2-18
自動エミュレーション選択 ................. 2-19
自動インタフェース選択 ................... 2-20

33 第第33章章 ココンントトロローールルパパネネルル
キー名称 .................................. 3-1
Goキー .................................................... 3-3
Job Cancel（ジョブキャンセル）キー ........................ 3-3
Reprint（再印刷）キー ..................................... 3-4
Menu (+ / – / Set / Back)キー ........................... 3-10
コントロールパネルの使い方の例 ........................... 3-12
LED ...................................... 3-13
LCDディスプレイ .......................... 3-14
バックライト ............................................. 3-14

コントロールパネルの設定メニュー.......................... 3-16
デフォルト設定 ........................................... 3-25
44

vi

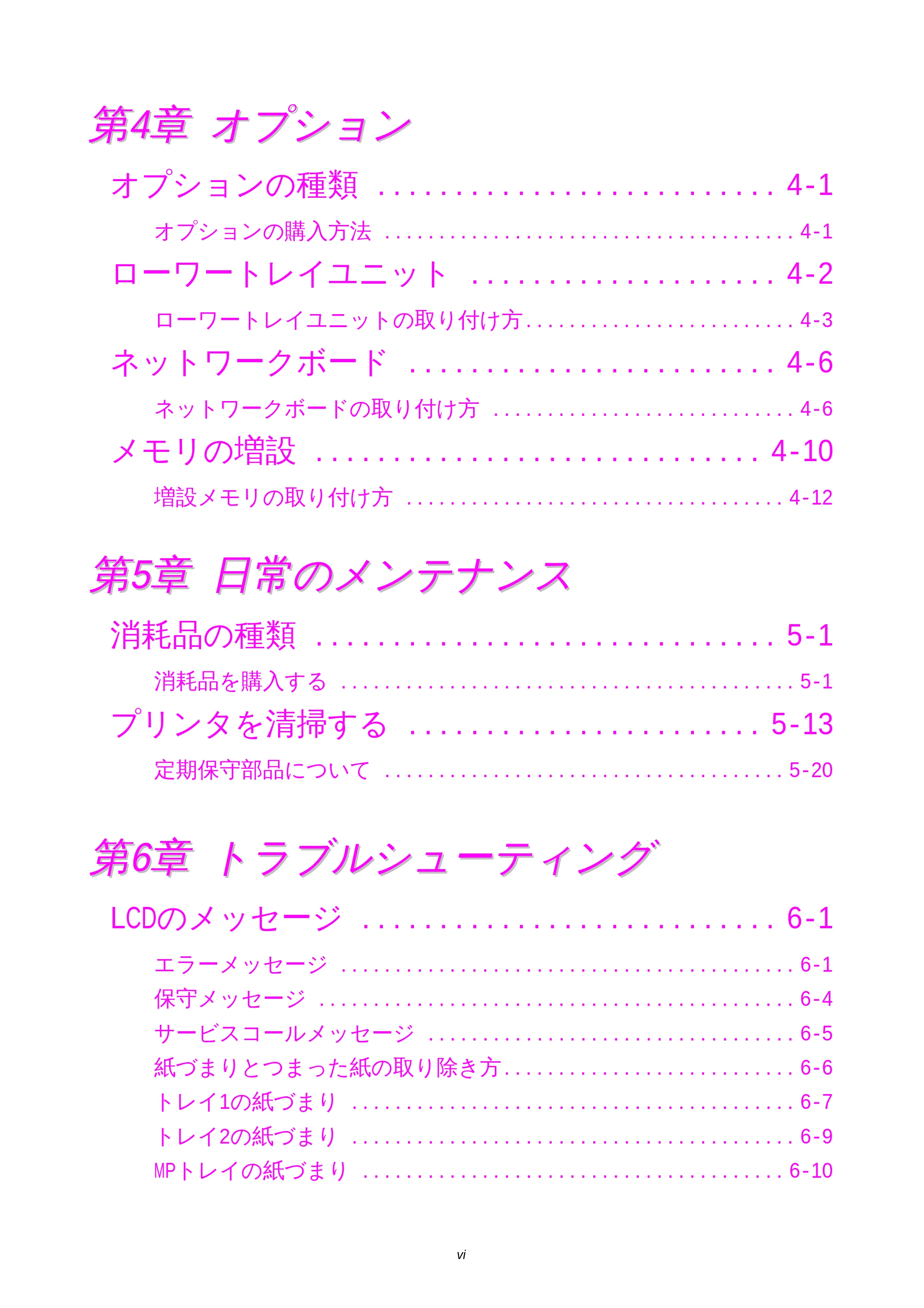

第第44章章 オオププシショョンン
オプションの種類 .......................... 4-1
オプションの購入方法 ...................................... 4-1
ローワートレイユニット .................... 4-2
ローワートレイユニットの取り付け方......................... 4-3
ネットワークボード ........................ 4-6
ネットワークボードの取り付け方 ............................ 4-6
メモリの増設 ............................. 4-10
増設メモリの取り付け方 ................................... 4-12
44 第第55章章 55
日日常常ののメメンンテテナナンンスス
消耗品の種類 .............................. 5-1
消耗品を購入する .......................................... 5-1

プリンタを清掃する ....................... 5-13
定期保守部品について ..................................... 5-20
66 第第66章章 トトララブブルルシシュューーテティィンンググ
LCDのメッセージ ........................... 6-1
エラーメッセージ .......................................... 6-1
保守メッセージ ............................................ 6-4
サービスコールメッセージ .................................. 6-5
紙づまりとつまった紙の取り除き方........................... 6-6
トレイ1の紙づまり ......................................... 6-7
トレイ2の紙づまり ......................................... 6-9

MPトレイの紙づまり ....................................... 6-10

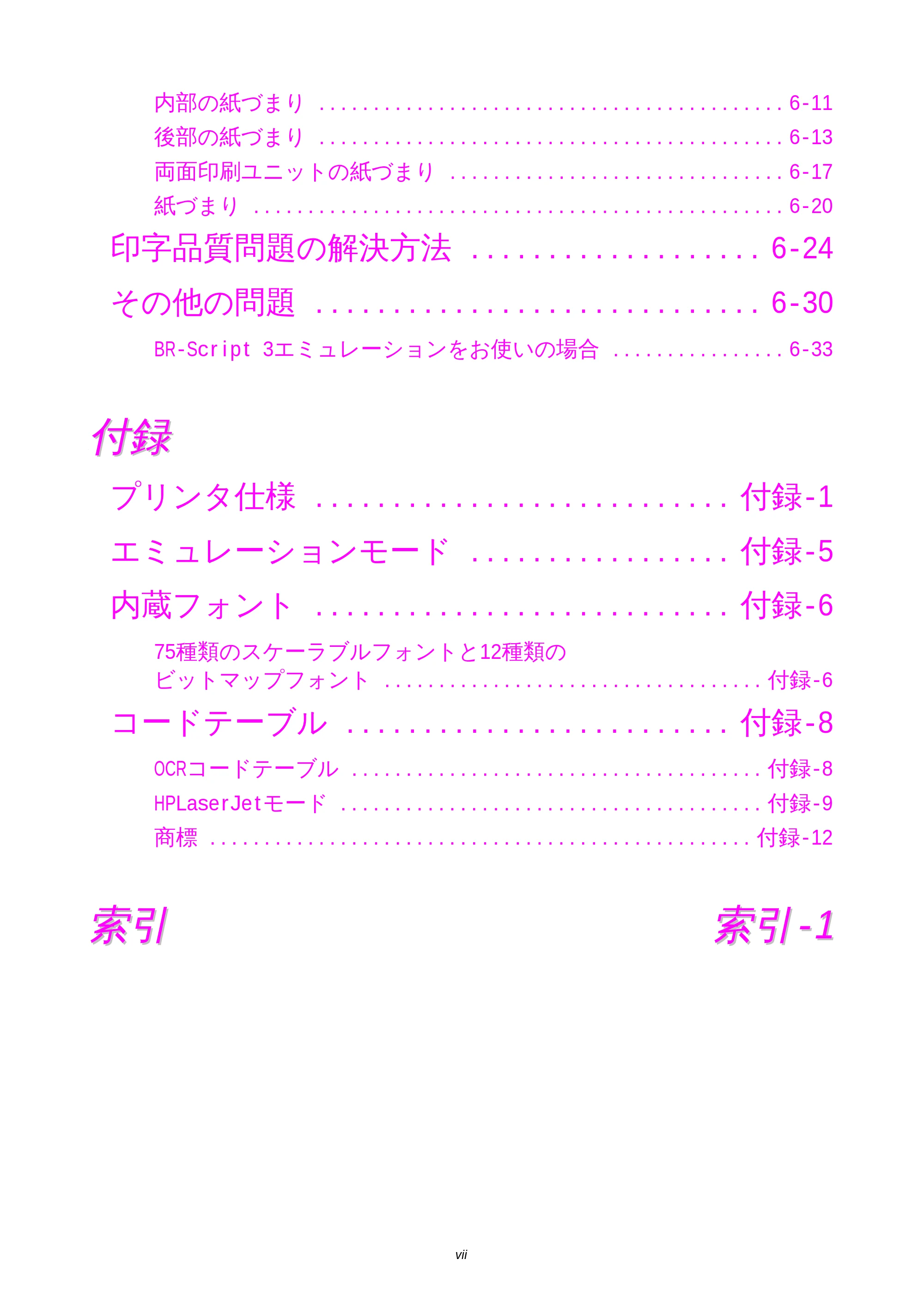

vii
内部の紙づまり ........................................... 6-11
後部の紙づまり ........................................... 6-13
両面印刷ユニットの紙づまり ............................... 6-17
紙づまり ................................................. 6-20
印字品質問題の解決方法 ................... 6-24
その他の問題 ............................. 6-30
BR-Script 3エミュレーションをお使いの場合 ................ 6-33
11 付付録録
プリンタ仕様 ........................... 付録-1
エミュレーションモード ................. 付録-5
内蔵フォント ........................... 付録-6

75種類のスケーラブルフォントと12種類の
ビットマップフォント ................................... 付録-6
コードテーブル ......................... 付録-8
OCRコードテーブル ...................................... 付録-8
HPLaserJetモード ....................................... 付録-9
商標 .................................................. 付録-12
索索引引
索索引引--11

第 1
章 はじめに
1-1
11 第第 11 章章
ははじじめめにに
ププリリンンタタとと付付属属品品

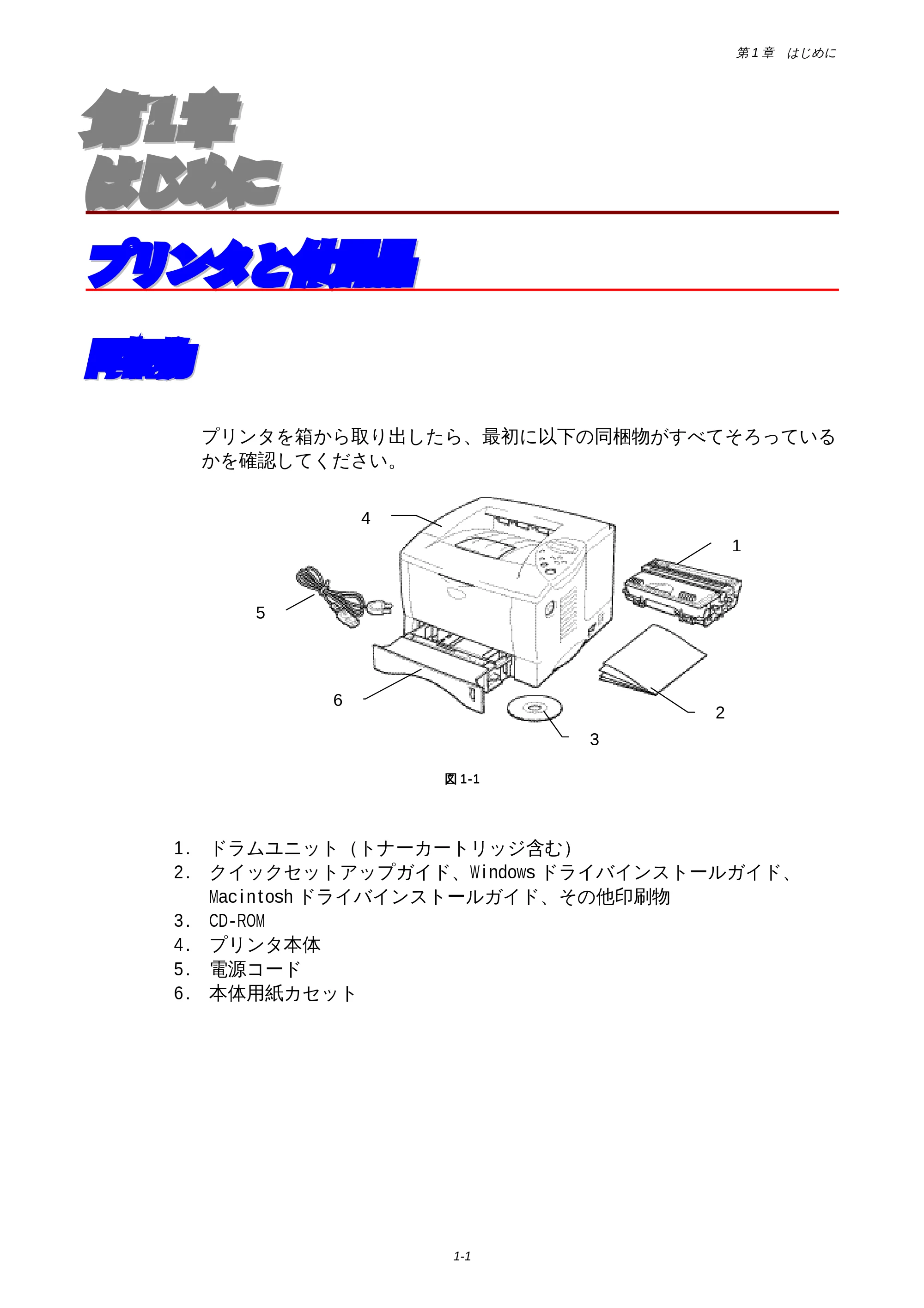

同同梱梱物物
プリンタを箱から取り出したら、最初に以下の同梱物がすべてそろっている
かを確認してください。
図 1-1
1. ドラムユニット（トナーカートリッジ含む）
2. クイックセットアップガイド、Windows ドライバインストールガイド、
Macintosh ドライバインストールガイド、その他印刷物
3. CD-ROM
4. プリンタ本体
5. 電源コード
6. 本体用紙カセット
1
2
3
6
5
4

1-2

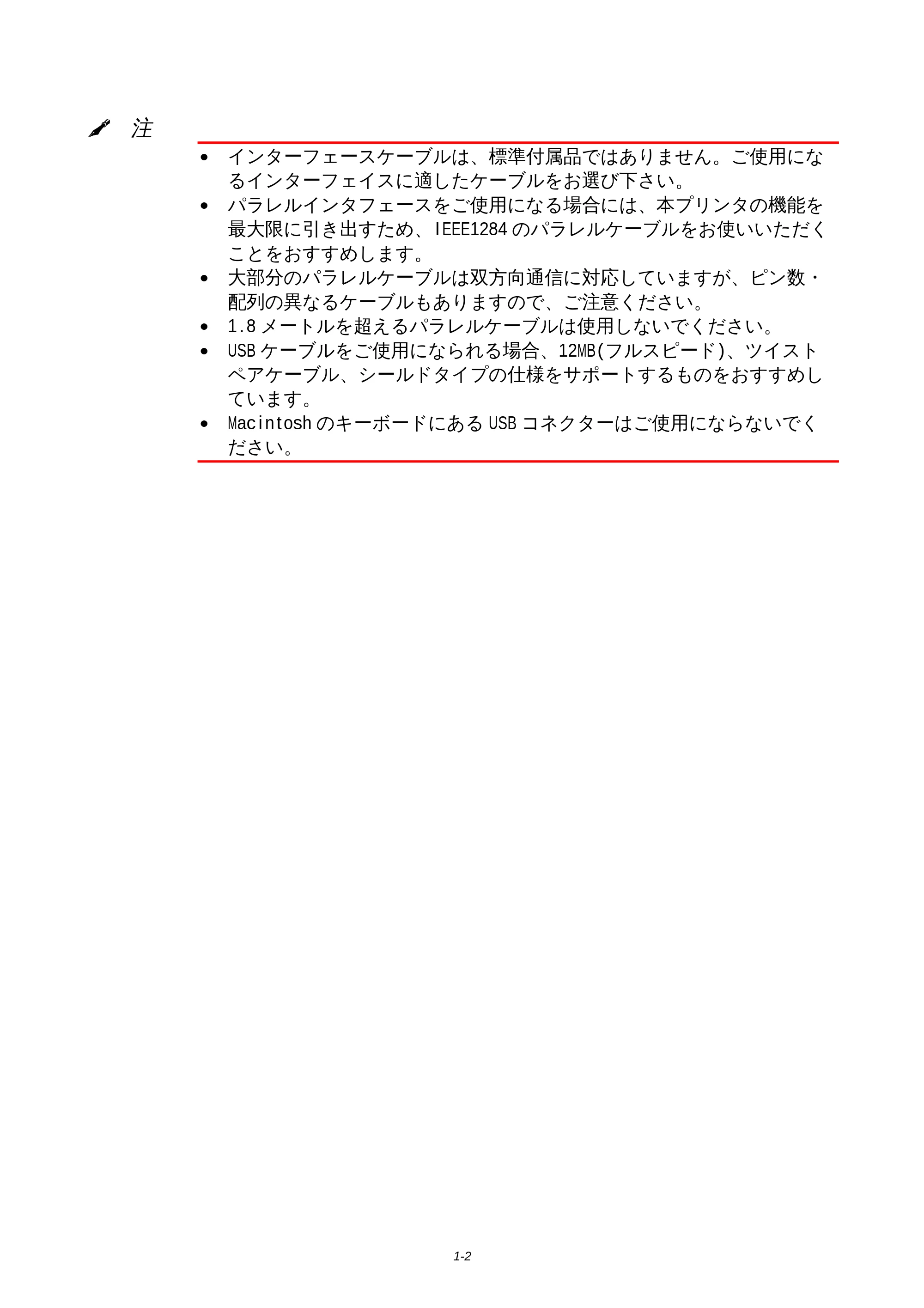

✒ 注

• インターフェースケーブルは、標準付属品ではありません。ご使用にな

るインターフェイスに適したケーブルをお選び下さい。

• パラレルインタフェースをご使用になる場合には、本プリンタの機能を

最大限に引き出すため、IEEE1284 のパラレルケーブルをお使いいただく
ことをおすすめします。

• 大部分のパラレルケーブルは双方向通信に対応していますが、ピン数・

配列の異なるケーブルもありますので、ご注意ください。

• 1.8 メートルを超えるパラレルケーブルは使用しないでください。
• USB ケーブルをご使用になられる場合、12MB(フルスピード)、ツイスト

ペアケーブル、シールドタイプの仕様をサポートするものをおすすめし
ています。

• Macintosh のキーボードにある USB コネクターはご使用にならないでく

ださい。

第 1
章 はじめに
1-3

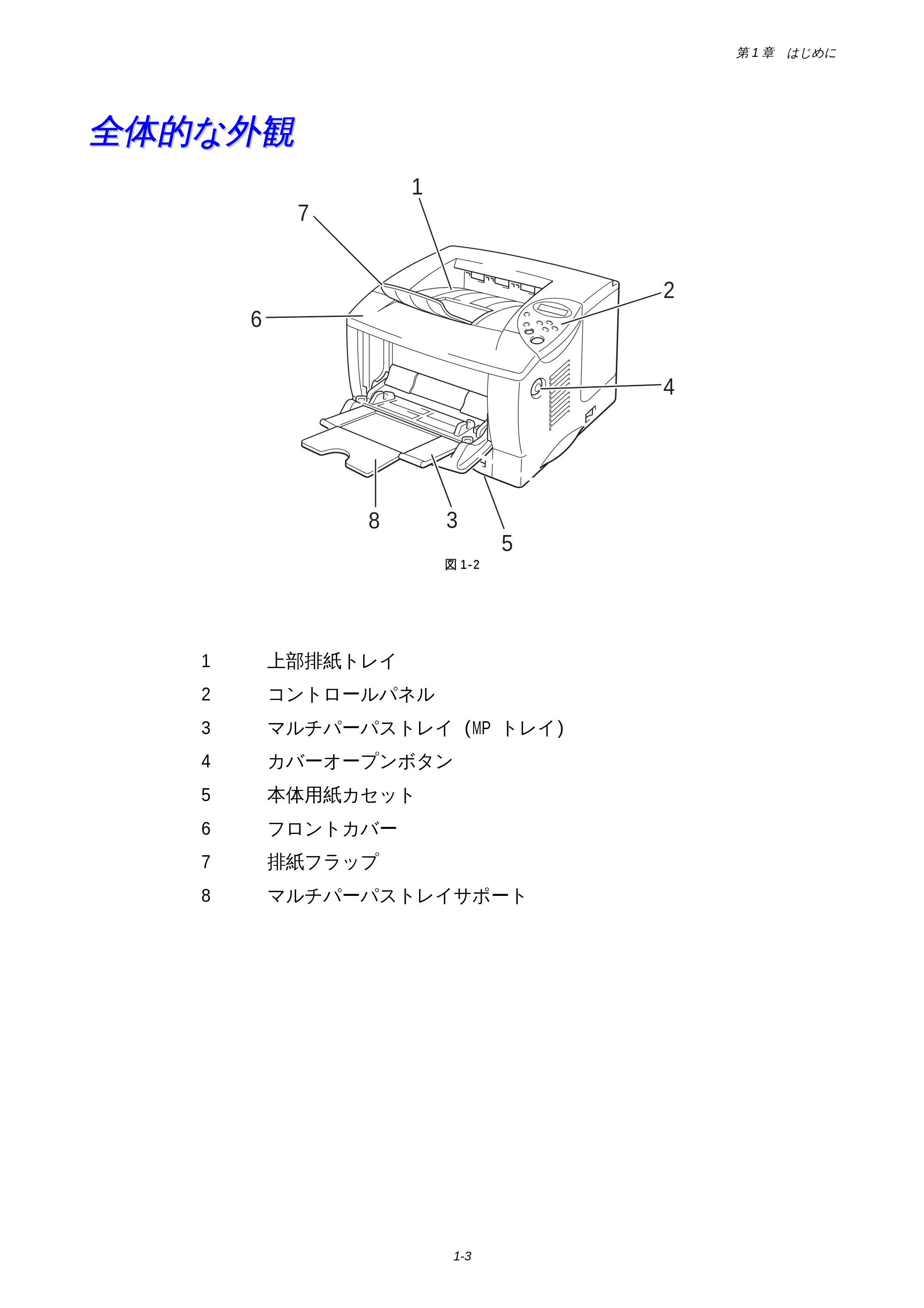

全全体体的的なな外外観観
8 3
4
2
6
1
7
5
図 1-2
1 上部排紙トレイ
2 コントロールパネル
3 マルチパーパストレイ (MP トレイ)
4 カバーオープンボタン
5 本体用紙カセット
6 フロントカバー
7 排紙フラップ
8 マルチパーパストレイサポート

1-4
9 13 14 17 16
15�
�
10
12
11

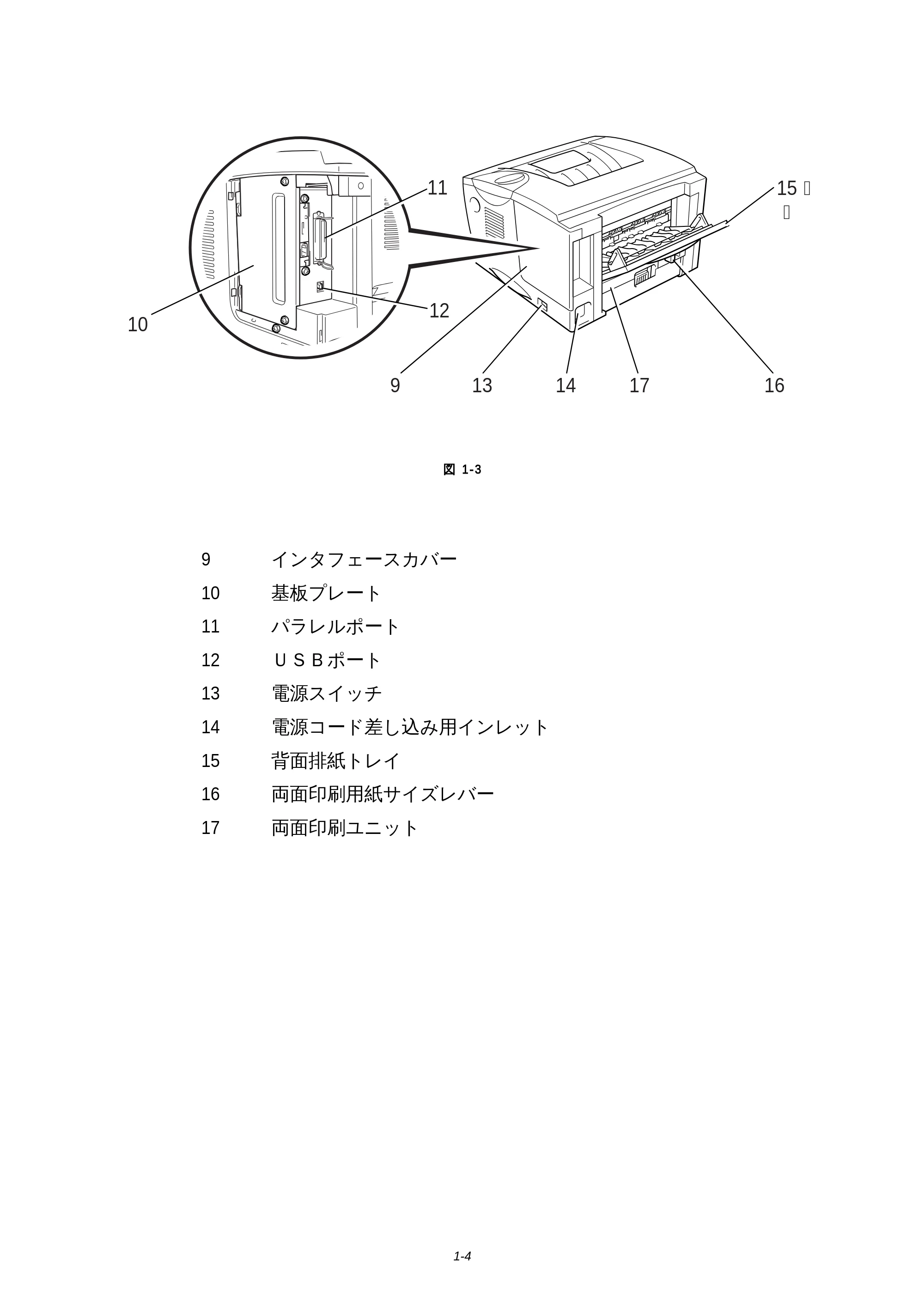

図 1-3
9 インタフェースカバー
10 基板プレート
11 パラレルポート
12 ＵＳＢポート
13 電源スイッチ
14 電源コード差し込み用インレット
15 背面排紙トレイ
16 両面印刷用紙サイズレバー
17 両面印刷ユニット

第 1
章 はじめに
1-5

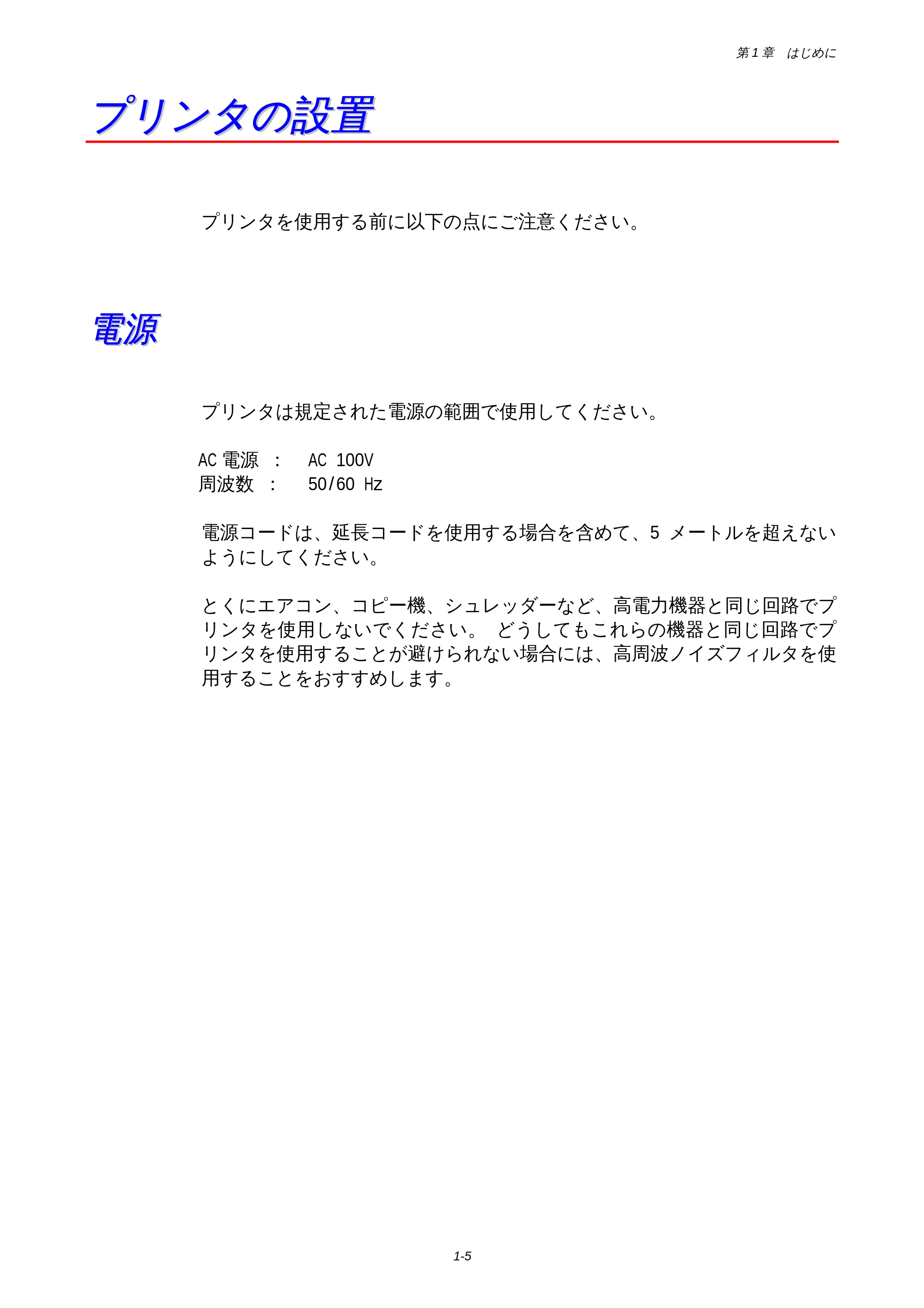

ププリリンンタタのの設設置置
プリンタを使用する前に以下の点にご注意ください。
電電源源
プリンタは規定された電源の範囲で使用してください。
AC 電源 ： AC 100V
周波数 ： 50/60 Hz
電源コードは、延長コードを使用する場合を含めて、5 メートルを超えない
ようにしてください。
とくにエアコン、コピー機、シュレッダーなど、高電力機器と同じ回路でプ
リンタを使用しないでください。 どうしてもこれらの機器と同じ回路でプ
リンタを使用することが避けられない場合には、高周波ノイズフィルタを使
用することをおすすめします。

1-6

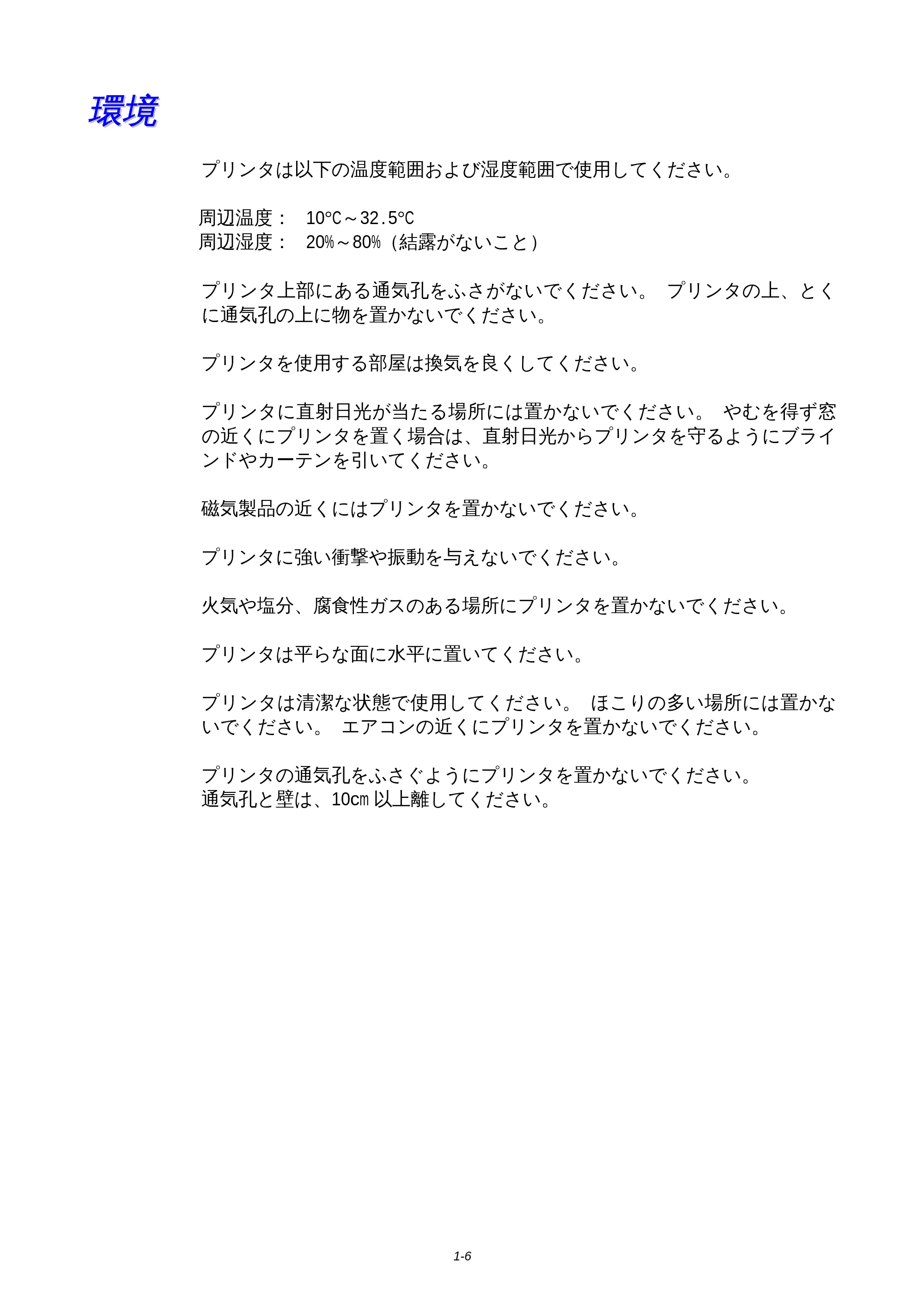

環環境境
プリンタは以下の温度範囲および湿度範囲で使用してください。
周辺温度： 10°C～32.5°C
周辺湿度： 20%～80%（結露がないこと）
プリンタ上部にある通気孔をふさがないでください。 プリンタの上、とく
に通気孔の上に物を置かないでください。
プリンタを使用する部屋は換気を良くしてください。
プリンタに直射日光が当たる場所には置かないでください。 やむを得ず窓
の近くにプリンタを置く場合は、直射日光からプリンタを守るようにブライ
ンドやカーテンを引いてください。
磁気製品の近くにはプリンタを置かないでください。
プリンタに強い衝撃や振動を与えないでください。
火気や塩分、腐食性ガスのある場所にプリンタを置かないでください。
プリンタは平らな面に水平に置いてください。
プリンタは清潔な状態で使用してください。 ほこりの多い場所には置かな
いでください。 エアコンの近くにプリンタを置かないでください。
プリンタの通気孔をふさぐようにプリンタを置かないでください。
通気孔と壁は、10cm 以上離してください。

第 1
章 はじめに
1-7

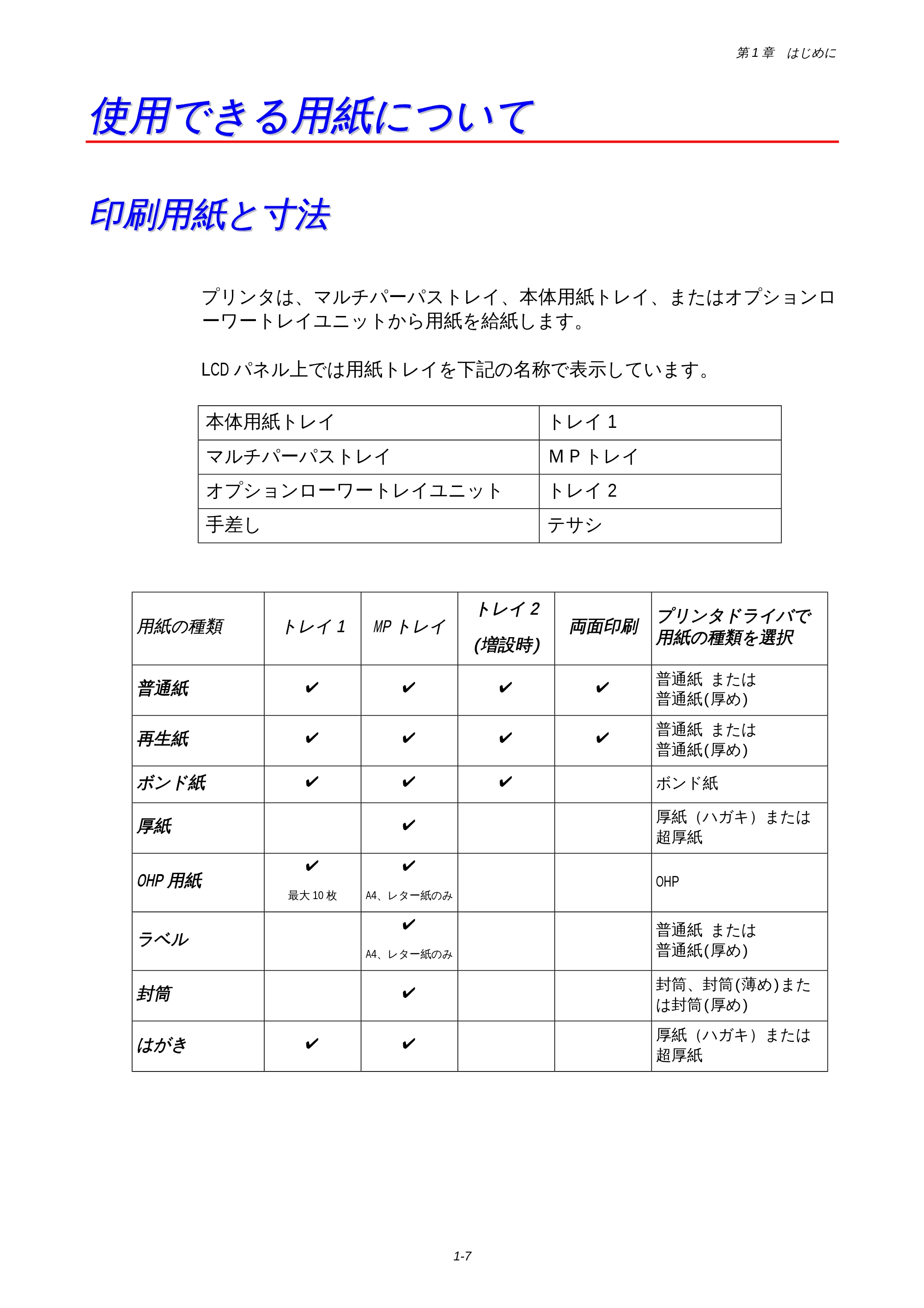

使使用用ででききるる用用紙紙ににつついいてて
印印刷刷用用紙紙とと寸寸法法
プリンタは、マルチパーパストレイ、本体用紙トレイ、またはオプションロ
ーワートレイユニットから用紙を給紙します。
LCD パネル上では用紙トレイを下記の名称で表示しています。
本体用紙トレイ トレイ 1
マルチパーパストレイ ＭＰトレイ
オプションローワートレイユニット トレイ 2
手差し テサシ
用紙の種類 トレイ 1 MP トレイ
トレイ 2
(増設時)
両面印刷
プリンタドライバで
用紙の種類を選択
普通紙 ✔ ✔ ✔ ✔
普通紙 または
普通紙(厚め)
再生紙 ✔ ✔ ✔ ✔
普通紙 または
普通紙(厚め)
ボンド紙 ✔ ✔ ✔ ボンド紙
厚紙 ✔
厚紙（ハガキ）または
超厚紙
OHP 用紙
✔
最大 10 枚
✔
A4、レター紙のみ
OHP
ラベル
✔
A4、レター紙のみ
普通紙 または
普通紙(厚め)
封筒 ✔
封筒、封筒(薄め)また
は封筒(厚め)
はがき ✔ ✔
厚紙（ハガキ）または
超厚紙

1-8

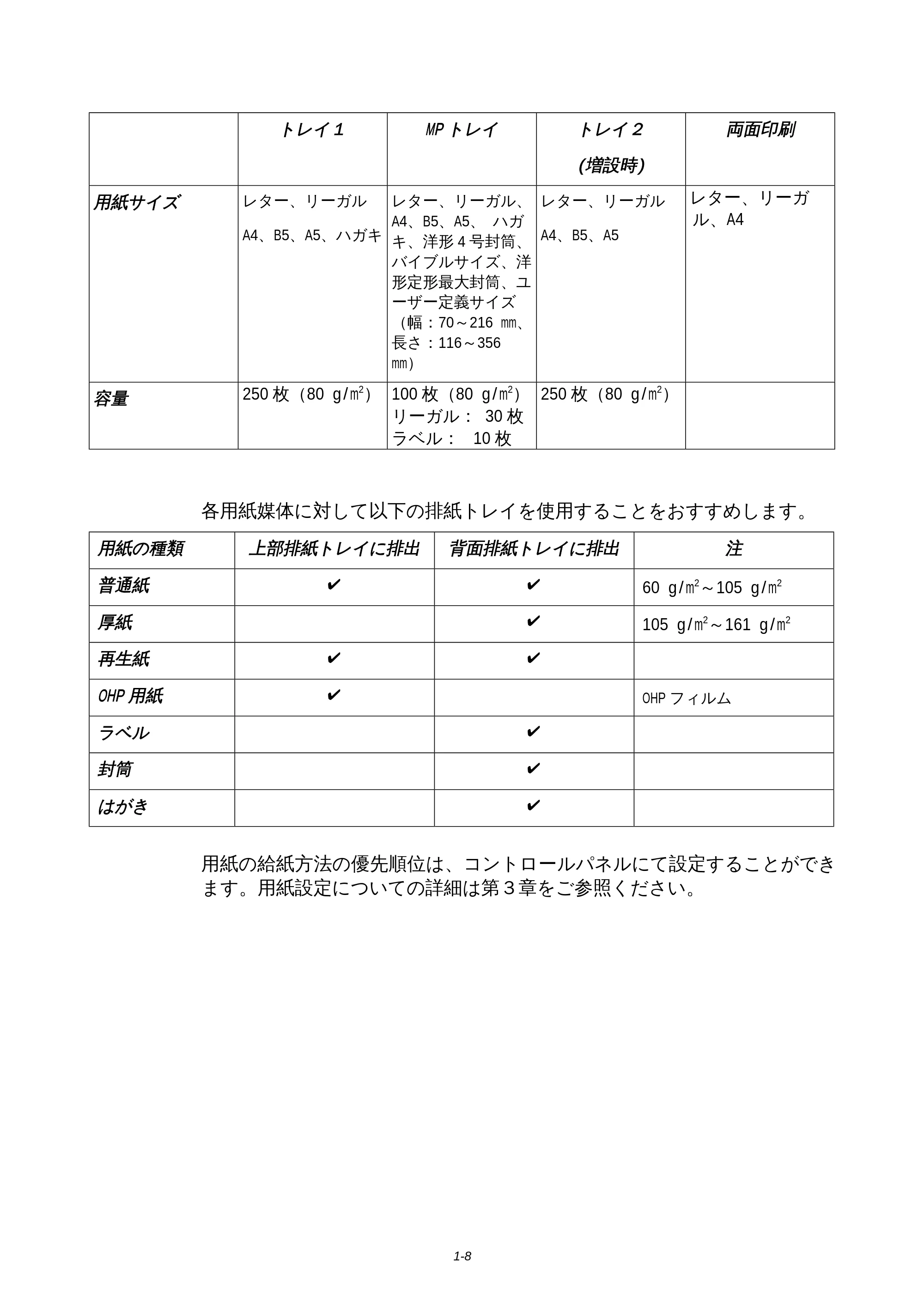

トレイ１ MP トレイ トレイ２
(増設時)
両面印刷
用紙サイズ レター、リーガル
A4、B5、A5、ハガキ
レター、リーガル、
A4、B5、A5、 ハガ
キ、洋形 4 号封筒、
バイブルサイズ、洋
形定形最大封筒、ユ
ーザー定義サイズ
（幅：70～216 mm、
長さ：116～356
mm）
レター、リーガル
A4、B5、A5
レター、リーガ
ル、A4
容量 250 枚（80 g/m
2
） 100 枚（80 g/m
2
）
リーガル： 30 枚
ラベル： 10 枚
250 枚（80 g/m
2
）
各用紙媒体に対して以下の排紙トレイを使用することをおすすめします。
用紙の種類 上部排紙トレイに排出 背面排紙トレイに排出
注
普通紙 ✔ ✔ 60 g/m
2
～105 g/m
2
厚紙 ✔ 105 g/m
2
～161 g/m
2
再生紙 ✔ ✔
OHP 用紙 ✔ OHP フィルム
ラベル ✔
封筒 ✔
はがき ✔
用紙の給紙方法の優先順位は、コントロールパネルにて設定することができ
ます。用紙設定についての詳細は第３章をご参照ください。

第 1
章 はじめに
1-9

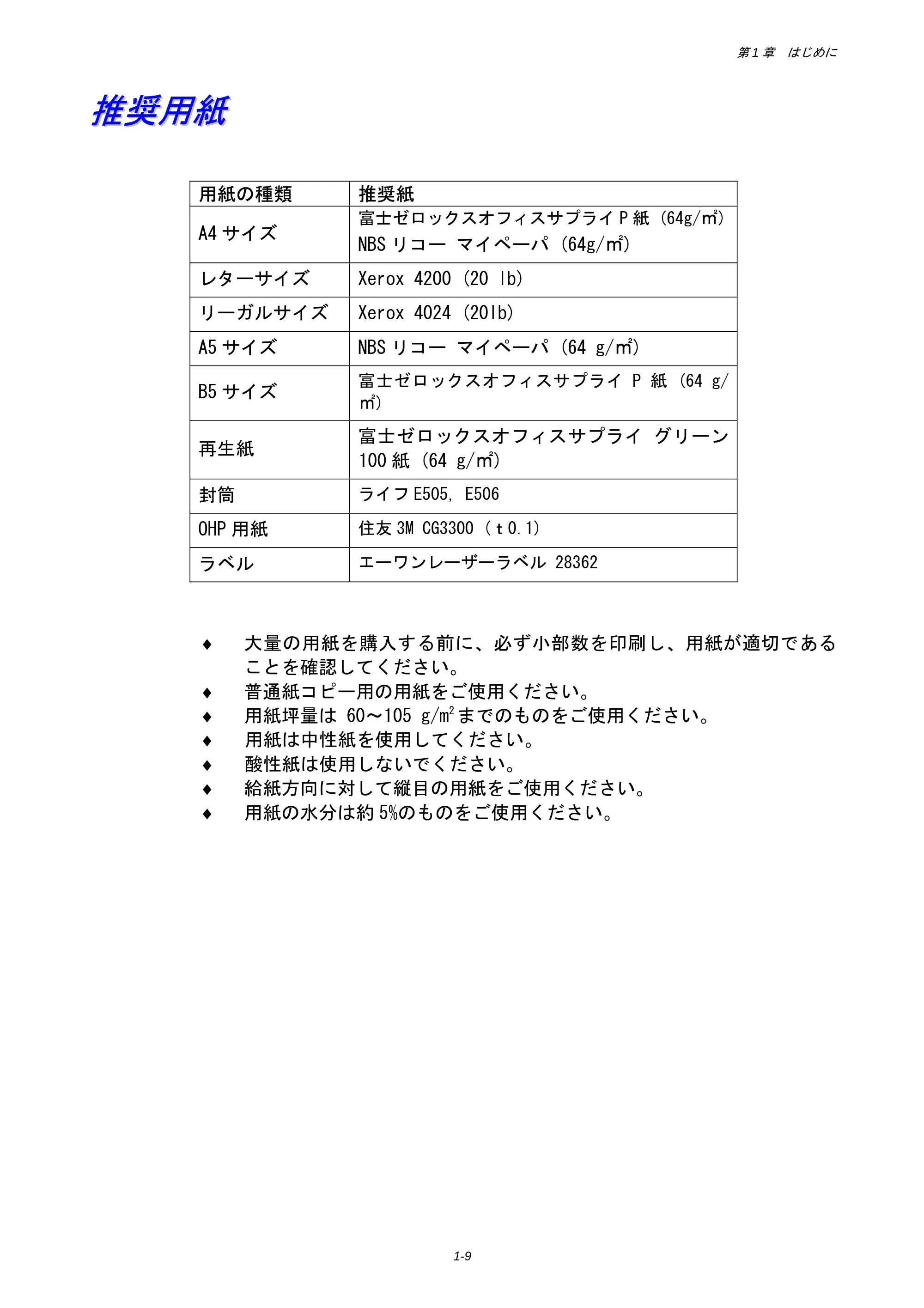

推推奨奨用用紙紙
用紙の種類 推奨紙
A4 サイズ
富士ゼロックスオフィスサプライ P 紙 (64g/㎡)
NBS リコー マイペーパ (64g/㎡)
レターサイズ Xerox 4200 (20 lb)
リーガルサイズ Xerox 4024 (20lb)
A5 サイズ NBS リコー マイペーパ (64 g/㎡)
B5 サイズ
富士ゼロックスオフィスサプライ P 紙 (64 g/
㎡)
再生紙
富士ゼロックスオフィスサプライ グリーン
100 紙 (64 g/㎡)
封筒 ライフ E505, E506
OHP 用紙 住友 3M CG3300 (ｔ0.1)
ラベル エーワンレーザーラベル 28362
♦ 大量の用紙を購入する前に、必ず小部数を印刷し、用紙が適切である
ことを確認してください。
♦ 普通紙コピー用の用紙をご使用ください。
♦ 用紙坪量は 60～105 g/m
2
までのものをご使用ください。
♦ 用紙は中性紙を使用してください。
♦ 酸性紙は使用しないでください。
♦ 給紙方向に対して縦目の用紙をご使用ください。

♦ 用紙の水分は約 5%のものをご使用ください。

1-10

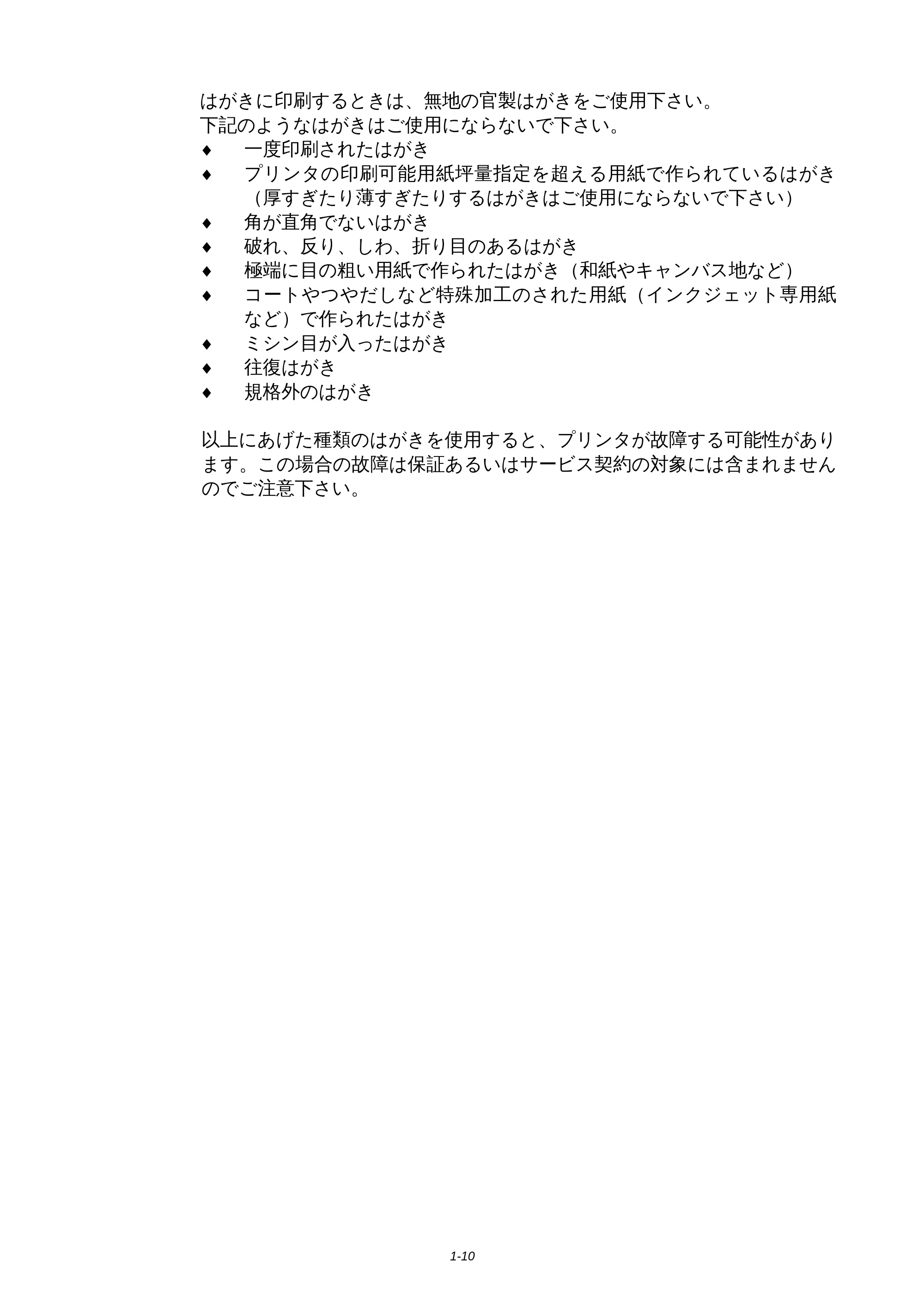

はがきに印刷するときは、無地の官製はがきをご使用下さい。
下記のようなはがきはご使用にならないで下さい。
♦ 一度印刷されたはがき
♦ プリンタの印刷可能用紙坪量指定を超える用紙で作られているはがき
（厚すぎたり薄すぎたりするはがきはご使用にならないで下さい）
♦ 角が直角でないはがき
♦ 破れ、反り、しわ、折り目のあるはがき
♦ 極端に目の粗い用紙で作られたはがき（和紙やキャンバス地など）
♦ コートやつやだしなど特殊加工のされた用紙（インクジェット専用紙
など）で作られたはがき
♦ ミシン目が入ったはがき
♦ 往復はがき
♦ 規格外のはがき
以上にあげた種類のはがきを使用すると、プリンタが故障する可能性があり
ます。この場合の故障は保証あるいはサービス契約の対象には含まれません
のでご注意下さい。

第 1
章 はじめに
1-11

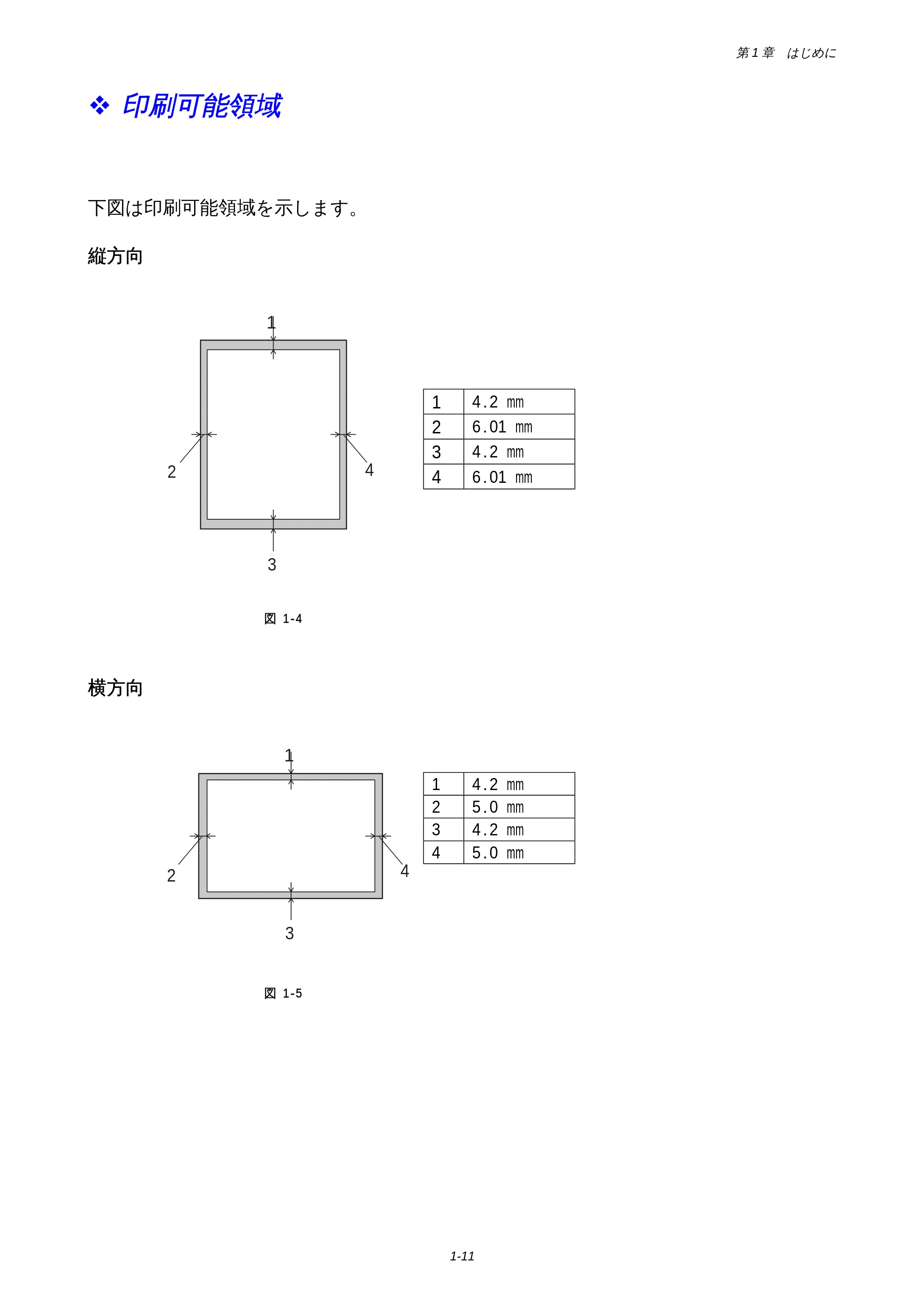

印刷可能領域
下図は印刷可能領域を示します。
縦方向
1 4.2 mm
2 6.01 mm
3 4.2 mm
4 6.01 mm
図 1-4
横方向
1 4.2 mm
2 5.0 mm
3 4.2 mm
4 5.0 mm
図 1-5
1
3
42
3
4
1
2

1-12

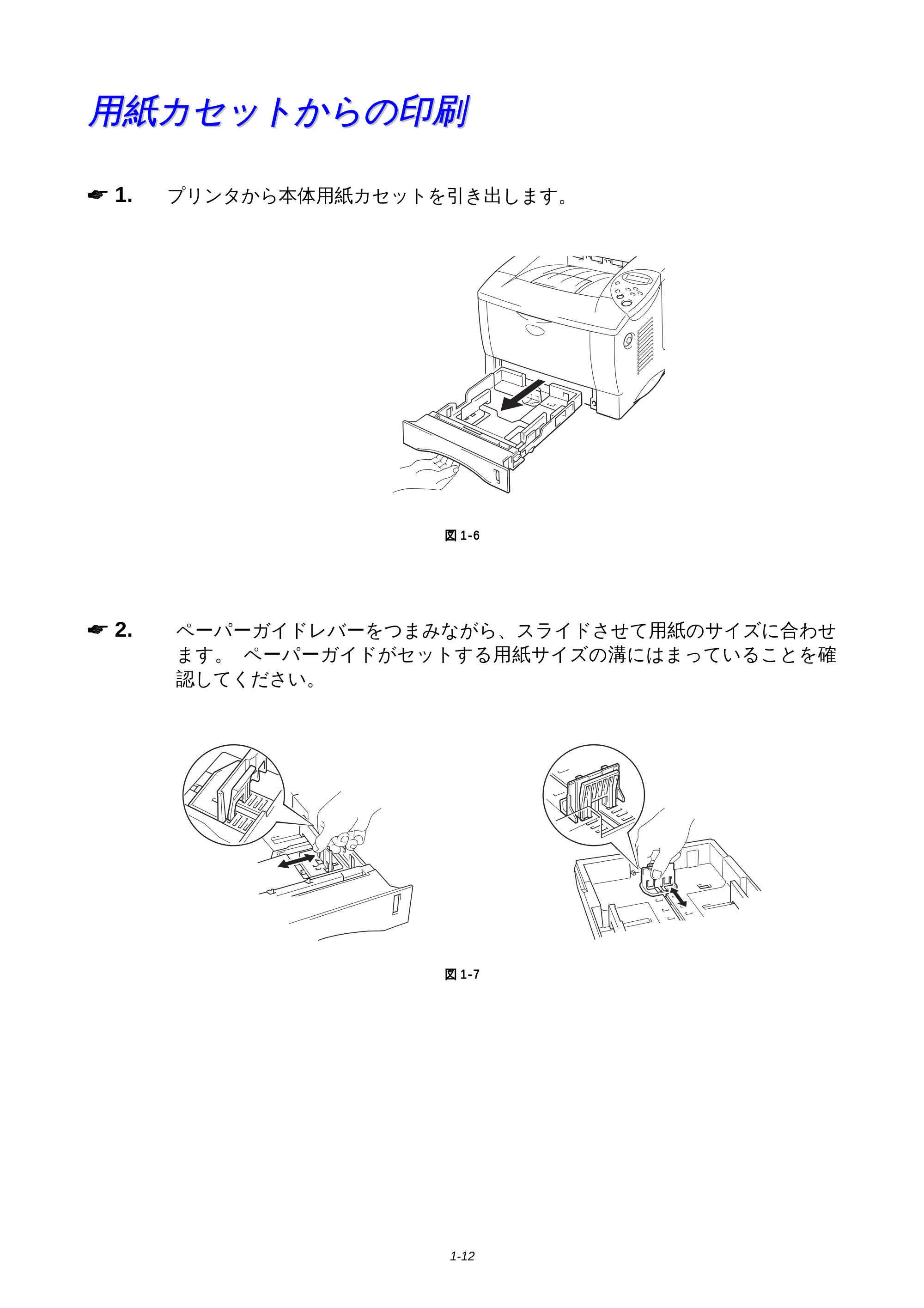

用用紙紙カカセセッットトかかららのの印印刷刷
☛ 1. プリンタから本体用紙カセットを引き出します。
図 1-6
☛ 2. ペーパーガイドレバーをつまみながら、スライドさせて用紙のサイズに合わせ
ます。 ペーパーガイドがセットする用紙サイズの溝にはまっていることを確
認してください。
図 1-7

第 1
章 はじめに
1-13

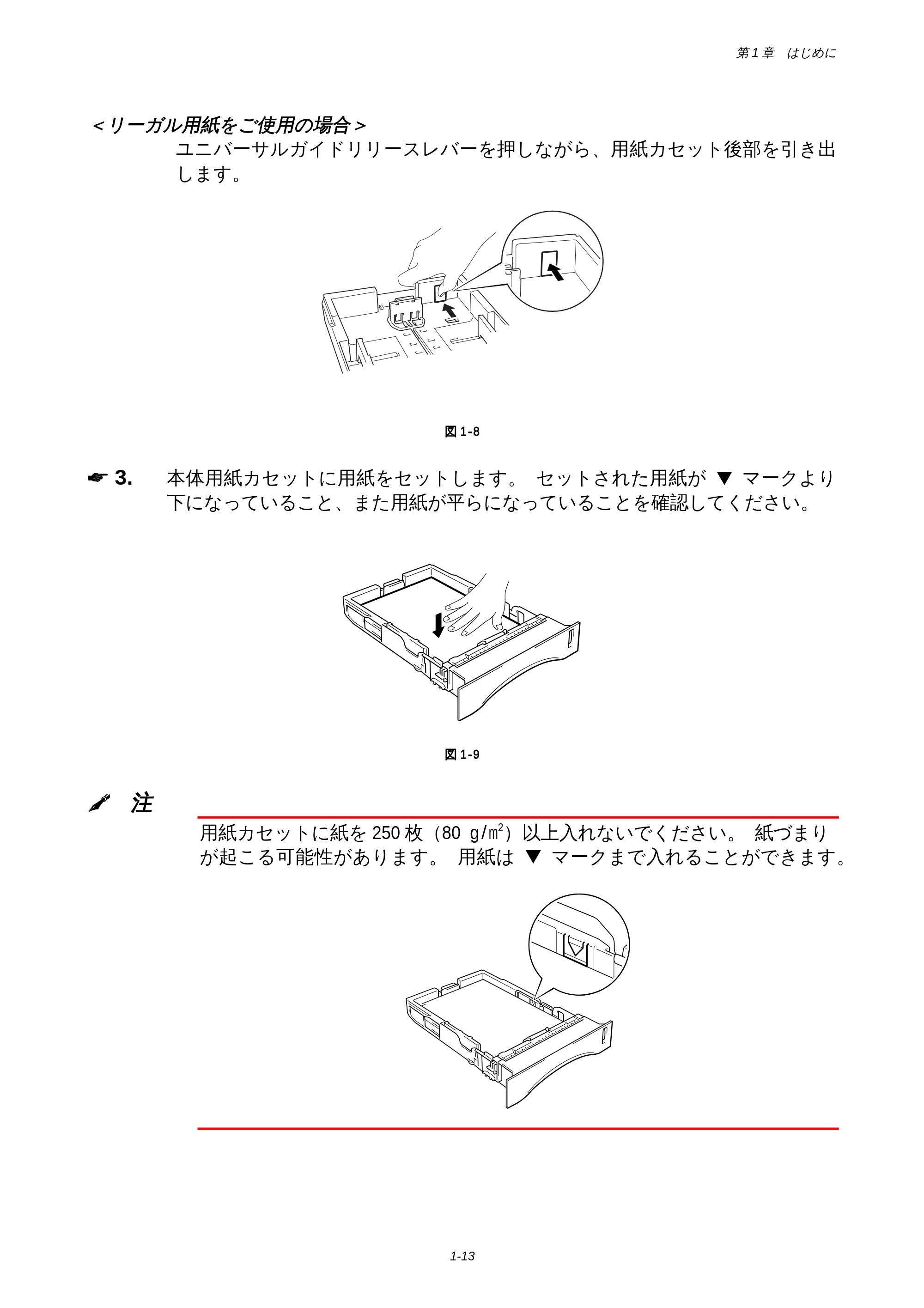

＜リーガル用紙をご使用の場合＞
ユニバーサルガイドリリースレバーを押しながら、用紙カセット後部を引き出
します。
図 1-8
☛ 3. 本体用紙カセットに用紙をセットします。 セットされた用紙が ▼ マークより
下になっていること、また用紙が平らになっていることを確認してください。
図 1-9
✒ 注
用紙カセットに紙を 250 枚（80 g/m
2
）以上入れないでください。 紙づまり
が起こる可能性があります。 用紙は ▼ マークまで入れることができます。

1-14

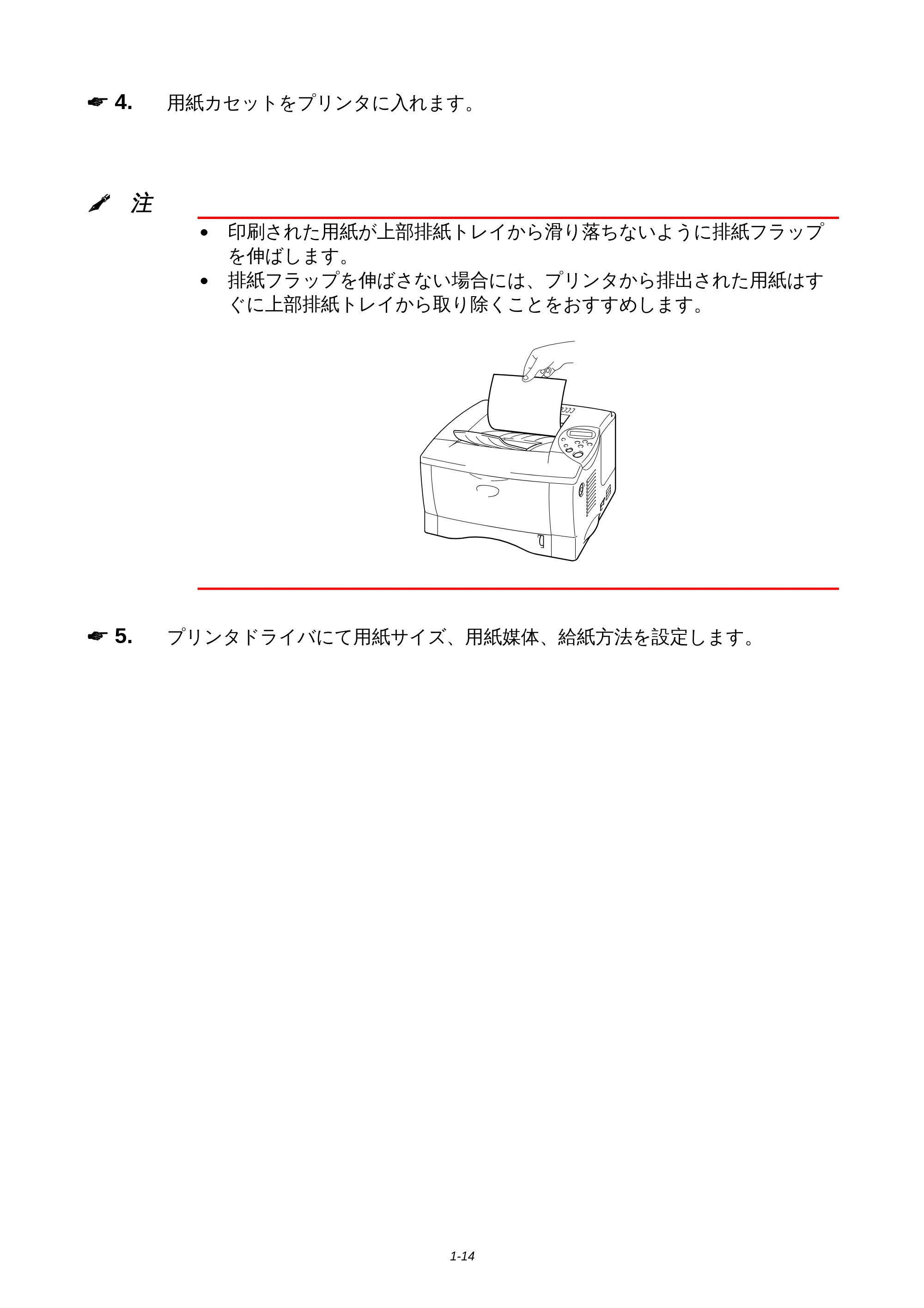

☛ 4. 用紙カセットをプリンタに入れます。
✒ 注

• 印刷された用紙が上部排紙トレイから滑り落ちないように排紙フラップ

を伸ばします。

• 排紙フラップを伸ばさない場合には、プリンタから排出された用紙はす

ぐに上部排紙トレイから取り除くことをおすすめします。
☛ 5. プリンタドライバにて用紙サイズ、用紙媒体、給紙方法を設定します。

第 1
章 はじめに
1-15
ママルルチチパパーーパパスストトレレイイかかららのの印印刷刷
✒ 注

• 印刷を正しく行うためには、アプリケーションソフトウェアでの用紙サ

イズの設定とトレイにセットされた用紙のサイズを同じにする必要があ
ります。

• アプリケーションソフトウェアのプリントメニューで、印刷する用紙サ

イズがサポートされていない場合には、コントロールパネルにて用紙サ
イズを変更できます。 詳細は、第３章をご参照ください。
☛ 1. マルチパーパストレイを開きます。
図 1-10
☛ 2. マルチパーパストレイサポートを伸ばします。
図 1-11

1-16
☛ 3. マルチパーパストレイに用紙をセットします。 この場合、用紙がトレイの奥に
しっかり触っていること、また ▼ マーク以下でセットされていることを確認し
てください。
図 1-12
✒ 注
マルチパーパストレイに用紙をセットするときには、以下の点にご注意くだ
さい。

• 用紙坪量が 135 g/m

2
以上の用紙に印刷する場合には、背面排紙トレイを
使用してください。

• トレイに用紙をセットするときには、最初に先端部を入れ、次に全体を

静かに奥に押しこみながらセットしてください。

• すでに片面が印刷された用紙の裏面に印刷する場合には、印刷する面

（白紙）を上向きにし、用紙をマルチパーパストレイの奥までしっかり
セットしてください。

第 1
章 はじめに
1-17
☛ 4. ペーパーガイドをつまみながらスライドさせ、用紙サイズに合わせます。
図 1-13
✒ 注

• 用紙が正しくセットされていないと、給紙が正しく行われないため斜め

に印刷されたり、紙づまりが起こったりすることがあります。
☛ 5. プリンタドライバにて用紙サイズ、用紙媒体、給紙方法を設定します。

1-18
背背面面排排紙紙トトレレイイへへのの印印刷刷
背面排紙トレイが開かれているとき、プリンタの用紙経路はマルチパーパスト
レイからプリンタの後部までまっすぐになっています。 この排紙方法は、厚
紙や、ラベル紙、はがきや封筒その他の用紙の場合など、用紙をまっすぐ排紙
したい場合に使用してください。
✒ 注
OHP 用紙に印刷する場合には、上部排紙トレイを使用してください。
☛ 1. 背面排紙トレイを開きます。
図 1-14
☛ 2. 背面排紙トレイサポートを伸ばします。
図 1-15

第 1
章 はじめに
1-19
☛ 3. 本体用紙カセットまたはマルチパーパストレイに用紙をセットします。
図 1-16
☛ 4. 印刷されたページが全て排紙されたことを確認し、用紙を取り除き、背面排紙
トレイを閉じます。

1-20
封封筒筒のの印印刷刷
印刷にご使用になる封筒は、洋形（横長）をお使い下さい。
和形（縦長）の封筒はご使用いただけませんのでご注意下さい。
下記の封筒は使用しないでください。

• 破れ、反り、しわのある封筒、あるいは規格外の封筒
• 封の部分に粘着加工（のりしろ・シール など）を施した封筒
• 極端に光沢のある封筒、表面がすべりやすい封筒
• とめ金、スナップ、ひもなどが付いた封筒
• 袋状加工の封筒
• 折り目がしっかりついていない封筒
• エンボス加工の（紙に凹凸がある）封筒
• 一度印刷された封筒
• 内部に模様のある封筒
• 一定に積み重ねられない封筒
• プリンタの印刷可能用紙坪量指定を超える用紙で製造されている封筒（厚

すぎたり薄すぎたりする用紙で作られた封筒はご使用にならないでくださ
い。）

• 角が直角でない封筒
• フィルム窓付、穴付、くりぬき付、ミシン目付などの封筒
• マチつきの封筒

図 1-17
ここにあげた種類の封筒を使用すると、プリンタが故障する可能性があります。
この場合の故障は保証あるいはサービス契約の対象には含まれません。

第 1
章 はじめに
1-21
✒ 注

• 封筒を印刷する際には、紙づまりや給紙ミスを防ぐため、あらかじめ封

筒をよくさばき、空気を抜いた後でセットしてください。

• 種類の異なる用紙を同時に用紙カセットにセットしないでください。 紙

づまりや給紙ミスが起こる可能性があります。

• 封筒に両面印刷することはできません。
• 印刷を正しく行うためには、アプリケーションソフトウェアでの用紙サ

イズの設定とトレイにセットされた用紙のサイズの設定を同じにしてく
ださい。

• アプリケーションソフトウェアのプリントメニューで、印刷したい用紙

サイズがサポートされていない場合には、コントロールパネルにて用紙
サイズを変更できます。詳細は、第３章をご参照ください。
☛ 1. マルチパーパストレイを開きます。
図 1-18
☛ 2. マルチパーパストレイサポートを伸ばします。
図 1-19

1-22
☛ 3. 背面排紙トレイを開きます。
図 1-20
☛ 4. 封筒の印刷する面を上向きに、封筒のフラッパが左側にくるようにマルチパー
パストレイにセットします。 この場合、封筒がトレイの奥にしっかり触れてい
ること、また ▼ マーク以下でセットされていることを確認します。
図 1-21
✒ 注
マルチパーパストレイに封筒をセットするときには、以下の点にご注意くだ
さい。

• 封筒の端部を差し込み、トレイにゆっくりと押し込みます。
• セットした封筒の上端はトレイの両側にあるガイドよりも下になってい

る必要があります。最大の厚みは 11mm です。

• 印刷される面は、上面になります。

第 1
章 はじめに
1-23
☛ 5. ペーパーガイドをつまみながらスライドさせ、用紙サイズに合わせます。
図 1-22
✒ 注
封筒がマルチパーパストレイに正しくセットされているか確認してください。
封筒が正しくセットされていないと、正しく給紙されないため、斜めに印刷
されたり、紙づまりが起こるおそれがあります。
印刷時、トレイ内部では、用紙は自動的にプリンタへ給紙されます。
☛ 6. プリンタドライバのプロパティタブで以下の設定を行います。
用紙サイズ 用紙媒体 給紙方法
封筒のサイズ 封筒
封筒(薄め)
封筒(厚め)
MP トレイ

1-24
ララベベルル紙紙やや OOHHPP 用用紙紙ななどどへへのの印印刷刷
レーザープリンタ用のラベル紙や OHP 用紙の大部分はご使用いただくことが
できます。
ラベル紙は印刷中の高温でも安定性のあるアクリルベースの粘着性を持つも
のをご使用下さい。
ラベルの粘着部分が印刷中にプリンタ内部の機器と接触しないようにして下
さい。ラベルの粘着素材がドラムやローラーに付着し、紙詰まりや印刷画質
低下の原因となります。
ラベルに粘着物が付着していないこと、またラベルから粘着物がはみ出して
いないことを確認して下さい。
印刷にご使用になるラベル紙・OHP 用紙によっては、プリンタを損傷する場
合があります。 このような原因による故障は、保証やサービスの対象とな
りません。
台紙全面がラベルシートに覆われたラベル紙をご使用下さい。一部をすでに
使用したラベル紙をお使いになりますと、シール部分がはがれて紙詰まりや
重大な印刷エラーを引き起こす恐れがあります。これらのラベル紙はご使用
にならないで下さい。
印刷に使用するラベル紙や OHP 用紙は、0.1 秒に摂氏 200 度の耐熱性がある

ものをご使用下さい。
ラベル紙・OHP 用紙は取扱説明書の仕様に示される用紙重量を超えないもの
をご使用下さい。 規定重量を超える用紙を使われますと、給紙、印刷が正
しく行われず、プリンタが損傷する恐れがあります。（印刷可能坪量指定に
関しましては、取扱説明書の第１章「使用できる用紙について」をご参照く
ださい。）
ラベル紙・OHP 用紙の印刷画質や耐性・性能は保証されていません。
ラベル用紙の粘着剤のはみ出し・硬化を防止する上でも、ラベル用紙の入っ
ている包装用袋・箱からは毎回使用する分のみを取り出し、残りは再度封を
して直射日光を避けて保管し、変質を防止して下さい。
ラベル用紙の印刷は一回のみにして下さい。一度プリンタに通したラベル用
紙は再度印刷に使用しないで下さい。
破れ、反り、しわのある用紙、規格外の用紙はご使用にならないでください。
粘着加工されたシステム手帳用紙を使用しないでください。糊の部分でプリ
ンタが損傷する可能性があります。
端にミシン目が入った用紙は使用しないでください。

第 1
章 はじめに
1-25
図 1-23
✒ 注

• システム手帳用紙のように穴付の用紙を印刷する際には、あらかじめ用

紙をよくさばき、正しくセットしてください。 紙づまりや給紙ミスが起
こる可能性があります。

• システム手帳用紙のパンチ穴の部分を用紙センサーの近くにセットしな

いでください。

• 種類の異なる用紙を同時に用紙カセットに入れないでください。 紙づま

りや給紙ミスが起こる可能性があります。

• 印刷を正しく行うためには、アプリケーションソフトウェアのプリント

メニューで、印刷する用紙サイズの設定とトレイにセットされた用紙の
サイズの設定を同じにして下さい。

• アプリケーションソフトウェアのプリントメニューで、印刷する用紙サ

イズがサポートされていない場合には、プリンタのコントロールパネル
を使って用紙サイズを変更できます。 詳細は第３章をご参照ください。
警告
印刷されたばかりの OHP 用紙は高温になっている恐れがあります。印字直後
は触らないでください。

1-26
☛ 1. マルチパーパストレイを開きます。
図 1-24
☛ 2. マルチパーパストレイサポートを伸ばします。
図 1-25

第 1
章 はじめに
1-27
✒ 注
ラベル紙を使用する場合には、背面排紙トレイを開きます。
OHP 用紙を使用する場合には、背面排紙トレイは閉じます。
☛ 3. 用紙をマルチパーパストレイにセットします。 この場合、用紙がトレイの奥に
しっかり触れていること、また ▼ マーク以下でセットされていることを確認し
ます。
図 1-26
✒ 注
印刷する面を上向きにしてセットしてください。
✒ 注
マルチパーパストレイに用紙をセットするときには、以下の点にご注意くだ
さい。

• 用紙坪量が 135 g/m

2
以上の用紙に印刷する場合には、背面排紙トレイを
使用してください。

• トレイに用紙をセットするときには、最初に先端部を入れ、次に全体を

静かに奥に押しこみながらセットしてください。

1-28
☛ 4. ペーパーガイドをつまみながらスライドさせ、用紙サイズに合わせます。
図 1-27
☛ 5. プリンタドライバのプロパティタブで以下の設定を行います。
印刷する紙の種類 用紙サイズ 用紙媒体 給紙方法
OHP 用紙 A4 またはレター OHP トレイ 1 または
MP トレイ
ラベル A4 またはレター 普通紙または普通
紙(厚め)
MP トレイ

第 1
章 はじめに
1-29
両両面面印印刷刷
両面印刷の注意
用紙が薄い場合には、印刷結果にしわが入る可能性があります。
用紙が反っている場合には、まっすぐにのばしてから用紙カセットにセットし
てください。
A4、レターまたはリーガルサイズの普通紙（60～105 g/m2）を使用してくださ
い。 ボンド紙は両面印刷では使用できません。
横目の用紙はプリンタ内部で紙詰りが発生する可能性がありますので、使用し
ないでください。
☛ 1. 本体用紙カセットまたはマルチパーパストレイに用紙をセットします。
図 1-28

1-30
☛ 2. レターサイズやリーガルサイズの用紙を使用する場合には、両面印刷用紙サイ
ズレバーをあらかじめレターサイズに合わせます。
図 1-29
✒ 注
両面印刷用紙サイズレバーが用紙に対して正しく設定されていない場合には、
紙づまりの原因となったり、用紙上の印刷位置が大幅にずれる場合がありま
す。

第 1
章 はじめに
1-31
Windows プリンタドライバをご使用の方のみ
☛ 3. プリンタドライバのプロパティ画面を開きます。2 章「プリンタドライバのプ
ロパティの開き方」をご参照ください。
☛ 4. 「拡張機能」タブを開き、「両面印刷」アイコンをクリックします。
☛ 5. 「両面印刷」と「両面印刷ユニットを使う」を選択します。
☛ 6. 綴じ方の設定をします。
☛ 7. OK ボタンをクリックします。
（Windows XP の画面を使用しています。）

1-32
Windows BR-Script プリンタドライバをご使用の方のみ
☛ 3. プリンタドライバのプロパティ画面を開きます。2 章「プリンタドライバのプ
ロパティの開き方」をご参照ください。
☛ 4. 「印刷設定」ボタンをクリックします。
（Windows XP の画面を使用しています。）
☛ 5. 「両面印刷」にて綴じ方の設定をします。
☛ 6. OK ボタンをクリックします。

第 1
章 はじめに
1-33
Macintosh ドライバをご使用の方のみ
☛ 3. 用紙設定後に「ファイル」メニューをクリックし、「プリント」オプションを
選択します。
☛ 4. 「一般設定」のドロップダウンボックスをクリックし、「レイアウト」を選択
します。
（Mac OS 9.2 の画面を使用しています。）
☛ 5. 「両面にプリント」を選択します。必要に応じて「ページ割り付け」、「レイ
アウト方向」、「枠線」の設定をします。

1-34
小小冊冊子子印印刷刷 ((WWiinnddoowwss
ププリリンンタタドドラライイババををごご使使
用用のの方方ののみみ))
両面印刷と、2 in 1 機能（2 ページ分のデータを１ページに印刷）を組み合わせることで、
小冊子のような印刷物を作ることができます。
小冊子印刷についての注意点
用紙が薄い場合には、印刷結果にしわが入る可能性があります。
用紙が反っている場合には、まっすぐにのばしてから用紙カセットにセットし
てください。
A4 またはレターの普通紙（60～105 g/m
2
）を使用してください。 ボンド紙は
使用できません。
☛ 1. 本体用紙カセットまたはマルチパーパストレイに用紙をセットします。
図 1-30

第 1
章 はじめに
1-35
✒ 注
レターサイズやリーガルサイズの用紙を使用する場合には、両面印刷用紙サ
イズレバーをレターサイズに合わせます。
両面印刷用紙サイズレバーが用紙に対して正しく設定されていない場合には、
紙づまりの原因となったり、用紙上の印刷位置が大幅にずれる場合がありま
す。
☛ 2. プリンタドライバのプロパティ画面を開きます。
☛ 3. 「拡張機能」タブを開き、「両面印刷」アイコンをクリックします。
☛ 4. 「両面印刷」と「両面印刷ユニットを使う」を選択します。
☛ 5. 「小冊子印刷」を機能を選択し、綴じ方の設定をします。
（Windows XP の画面を使用しています。）

1-36
手手差差しし印印刷刷
用紙を手差しで給紙する場合には、以下の点にご注意ください。
コントロールパネルにて「ヨウシ」モードで「テサシ＝オン」が設定された
場合、マルチパーパストレイからしか給紙されません。
マルチパーパストレイに設定されている紙のサイズにかかわらず、マルチパ
ーパストレイから給紙されます。マルチパーパストレイに紙が無ければ、紙
をセットするように、コントロールパネルにメッセージが表示されます。
片面に印刷された用紙の裏面に印刷する場合には、これから印刷する面（白
紙）を上向きにし、用紙をマルチパーパストレイの奥までセットしてくださ
い。
コントロールパネルの設定よりも、プリンタドライバもしくはアプリケーシ
ョンの設定が優先されます。
アプリケーションソフトウェアが手差し印刷をサポートしている場合には、
ソフトウェアで手差しを選択することができます。

第２章 ドライバとソフトウェア
2-1
22 第第２２章章
ドドラライイババととソソフフトトウウェェアア
ププリリンンタタドドラライイババ
プリンタドライバとは、デバイスドライバの一種で、プリンタを制御する為の
プログラムです。
以下のオペレーティングシステムおよび Mac OS 用のプリンタドライバが CD-
ROM で供給されています。
Windows
プリンタドライバ
Windows BR-Script3
プリンタドライバ
Windows
®
95/98/Me ✔ ✔
Windows
®
2000/XP ✔ ✔
Windows NT
®
4.0 ✔ ✔
一般的には PCL ドライバを使用されることをお勧めします。Adobe の
Photoshop のような DTP ソフトを使用されている場合は、Windows BR-Script3
ドライバの使用をお勧めします。
Macintosh BR-Script3
プリンタドライバ＊
Macintosh ✔
＊ ポストスクリプト・レベル3言語エミュレーション

2-2
ププリリンンタタドドラライイババののイインンスストトーールル
製品に同梱されているクイックセットアップガイド、Windows ドライバインス
トールガイド、Macintosh ドライバインストールガイドを参照してください。
最新のプリンタドライバは、サービス＆サポートホームページ Brother
Solutions Center http://solutions.brother.co.jp からダウンロードする
ことができます。
ププリリンンタタドドラライイババおおよよびびアアププリリケケーーシショョンンののアア
ンンイインンスストトーールル（（WWiinnddoowwss
®®
9955//9988//MMee//NNTT
®®
44..00//22000000//XXPP ををごご使使用用のの場場合合））
☛ 1. 「 ス タ ー ト 」 メ ニ ュ ー の 「 プ ロ グ ラ ム 」 か ら 「 Brother HL-1850_1870N
series」を選択します。
(Windows XP をご使用の場合は「スタート」メニューの「すべてのプログラム」

から「Brother HL-1850_1870N series」を選択します。)
☛ 2. 「アンインストール」を選択します。画面の指示にしたがってアンインストー
ルをおこないます。

第２章 ドライバとソフトウェア
2-3
WWiinnddoowwss ププリリンンタタドドラライイババのの特特長長
ここでは Windows
®
XP での使用方法を例に説明します。表示される画面はご使
用のオペレーティングシステムにより異なります。
印刷機能は、アプリケーションから印刷するときに表示されるプリンタドライ
バのプロパティで設定できます。
初期設定を変更するときは、スタートメニューの「設定」、「プリンタ」
（Windows XP をご使用の場合は「プリンタと FAX」）内のプリンタアイコンから
表示されるプロパティで設定できます。
詳細については、プリンタドライバのヘルプを参照してください。


プリンタドライバのプロパティの開き方
アプリケーションから印刷するときに表示されるプリンタドライバのプロパテ
ィを開くためには、プリンタドライバ画面の「プロパティ」ボタンをクリック
します。ここでの設定内容は、印刷するデータを開いているアプリケーション
のみに影響します。
プリンタアイコンから表示されるプロパティの開き方は、以下で説明します。

ここでの設定は、今後の印刷設定に影響します。
☛ 1. 「 ス タ ー ト 」 メ ニ ュ ー か ら 「 プ リ ン タ と FAX 」 を 選 択 し ま す 。（ Windows
®
95/98/ME/NT 4.0/2000 をご使用の場合は「スタート」メニューの「設定」から
「プリンタ」を選択します。）
☛ 2. 「Brother HL-1850/1870N series」アイコンをクリックし、「ファイル」メニュ
ーから「プロパティ」を選択します。プロパティ画面が表示されます。

2-4


基本設定タブ
Windows 95/98/Me をご使用の場合
プロパティ画面の基本設定タブをクリックします。
Windows NT 4.0 をご使用の場合
ファイルメニューの「ドキュメントの既定値」を選択します。
Windows 2000/XP をご使用の場合
プロパティ画面の印刷設定ボタンをクリックします。
用紙サイズ、レイアウト、仕切り線、印刷の向き、部数、用紙媒体、給紙方法
などについて設定します。
一部の設定は、ドライバ画面の左側にあるイラストをクリックすると変更でき
ます。

第２章 ドライバとソフトウェア
2-5
拡張機能タブ
Windows 95/98/Me をご使用の場合
プロパティ画面の拡張機能タブをクリックします。
Windows NT 4.0/2000/XP をご使用の場合
プロパティ画面の印刷設定ボタンをクリックし、拡張機能タブをクリックしま
す。
「グラフィックス」、「両面印刷」、「ウォーターマーク」、「ページ設定」、「その
他特殊機能」の５つのアイコンがあります。
クリックすると、それぞれの項目の設定画面に変わります。

2-6
グラフィックス
グラフィックスアイコンをクリックします。
解像度、トナー節約モードなどの設定をします。
解像度
HQ1200
600 dpi
300 dpi
トナー節約モード
消費するトナーを節約して、ランニングコストを節減することができます。
印刷設定（Windows
®
95/98/98SE/Me/ドライバのみ）
印刷設定を手動で設定にすることにより、明るさ、コントラスト、グラフィ
ックスモード、TrueType モードを自由に設定できます。
階調印刷を改善する（Windows
®
NT 4.0/2000/XP ドライバのみ）
階調部分がうまく印刷されないときは、この設定を使用します。

第２章 ドライバとソフトウェア
2-7
両面印刷
両面印刷アイコンをクリックします。
両面印刷、小冊子印刷、綴じ方、綴じしろなどの設定をします。
小冊子印刷 (Windows プリンタドライバのみ)
このプリンタには両面印刷ユニットが標準装備されています。この機能を使
って、小冊子の印刷が可能になります。

2-8
ウォーターマーク
ウォーターマーク（透かし）を自動的に文書に印刷する設定ができます。ウォ
ーターマークの作成や編集、濃度やページ指定、文字や画像ファイルなど、各
種設定ができます。
ページ設定
拡大縮小、左右反転、上下反転などの設定ができます。

第２章 ドライバとソフトウェア
2-9
その他の特殊機能
ここでは以下の印刷機能を設定します。
印刷ジョブのスプール
クイックプリントセットアップ
スリープまでの時間
ステータスモニタ
マクロ設定
設定保護管理機能（Windows
®
95/98/98SE/ME ドライバのみ）
コマンド/ファイルの追加（Windows
®
95/98/98SE/ME ドライバのみ）
ページプロテクト
日付・時間を印刷する
濃度調整
HRC (Windows
®
NT 4.0/2000/XP ドライバのみ)
Windows
®
95/98/98SE/Me ドライバの場合はグラフィックスタブの手動
設定のダイアログにて設定します。

2-10
印刷ジョブのスプーリング
リプリント(再印刷)やセキュリティ印刷の設定をします。
最後の印刷ジョブのリプリント（再印刷）
最後に印刷した印刷ジョブをリプリント(再印刷)します。印刷データはプリ
ンタの RAM メモリに保存されているため、一旦プリンタの電源を切るとリプ
リントできません。
リプリント機能についての詳細は、第３章の「Reprint（再印刷）キー」を
ご覧ください。
セキュリティ印刷
印刷データと共にパスワードをプリンタに送信します。
この印刷ジョブは、プリンタのコントロールパネルもしくはウェブブラウザ
を使ってパスワードを入力しない限り印刷できません。
印刷が終わると、RAM メモリに保存されていた印刷ジョブは自動的に消去さ
れます。また、プリンタの電源を切ると RAM メモリ内のデータは消去されま
す。
電源を切らずに RAM メモリから印刷ジョブを消去したい場合は、プリンタの
コントロールパネルもしくはウェブブラウザ（HL-1870N をご使用の方の
み）を使ってパスワードを入力する必要があります。

✒ 注
他の人が自分のデータを印刷することを防止するには、印刷ジョブのスプー
ル設定で「リプリントを使用」のチェックマークを外します。

第２章 ドライバとソフトウェア
2-11


サポートタブ
Windows 95/98/Me をご使用の場合
プロパティ画面のサポートタブをクリックします。
Windows NT 4.0/2000/XP をご使用の場合
プロパティ画面の印刷設定ボタンをクリックし、サポートタブをクリックしま
す。
Brother Solutions Center
このボタンをクリックすると、サービス＆サポートホームページ Brother
Solutions Center （http://solutions.brother.co.jp）にアクセスします。
以下のような項目が掲載されています。ぜひご活用ください。（内容は予告
無しに変更になることがあります。）
ダウンロード
最新のドライバー及びソフトウェア、取扱説明書をダウンロードできます。
消耗品＆オプション
本製品に対応する消耗品のご紹介、印刷環境に合わせた最適なオプションを
ご覧いただけます。
ソリューション
より良いプリント環境でお使いいただくために、本製品の便利な機能を紹介
しています。
Ｑ＆Ａ

本製品をお使いいただく際に起こる問題や疑問を、わかりやすく解説します。
設定の確認
ドライバの主要機能に関しての現在の設定値を表示します。

2-12


オプションタブ
プロパティ画面のオプションタブをクリックします。
オプションについて設定します。
自動検知ボタン
自動検知ボタンをクリックすると、現在使用可能なオプションを自動的に検
知し、プリンタドライバに反映します。
プリンタの状態や接続状況によっては、「自動検知」がうまく働かないこと
があります。その場合は手動でオプションの追加または削除をします。給紙
方法（トレイ）や用紙サイズの設定は本体のコントロールパネルを使って設
定します。
追加、削除ボタン
手動でオプションの追加や削除の設定を行います。
給紙方法の表示
自動検知ボタンをクリックすると、本体のコントロールパネルで設定されて
いる用紙サイズを表示します。

第２章 ドライバとソフトウェア
2-13
WWiinnddoowwss BBRR--SSccrriipptt 33 ププリリンンタタドドラライイババのの特特長長
表示される画面はご使用のオペレーティングシステムにより異なります。本書
では Windows
®
XP の画面を使用しています。
ほとんどの印刷機能は、アプリケーションから印刷するときに表示されるプリ
ンタドライバのプロパティ、もしくは、プリンタアイコンから表示されるプロ
パティで設定できます。
詳細については、プリンタドライバにあるヘルプを参照してください。


プリンタドライバのプロパティの開き方
アプリケーションから印刷するときに表示されるプリンタドライバのプロパテ
ィを開くためには、プリンタドライバ画面の「プロパティ」ボタンをクリック
します。ここでの設定内容は、印刷するデータを開いているアプリケーション
のみに影響します。
プリンタアイコンから表示されるプロパティの開き方は、以下で説明します。
ここでの設定は、今後の印刷設定に影響します。
☛ 1. 「スタート」の「設定」から「プリンタ」を選択します。（Windows

®
XP をご使
用の場合は「スタート」メニューから「プリンタと FAX」を選択します。）
☛ 2. 「Brother HL-1850/70 BR-Script3 J」アイコンをクリックし、「ファイル」メ
ニューから「プロパティ」を選択します。プロパティ画面が表示されます。

2-14


レイアウトタブ
プロパティ画面の印刷設定ボタンをクリックすると、印刷設定の画面が表示さ
れます。
印刷の向き、両面印刷、ページの順序、シートごとのページについて設定しま
す。小冊子印刷の設定は、「シートごとのページ」で行います。

第２章 ドライバとソフトウェア
2-15
詳細設定
レイアウトタブ内の詳細設定ボタンをクリックすると、詳細オプションの画面
が表示されます。
用紙/出力サイズ、グラフィックス、ドキュメントのオプションなどについて
設定します。

2-16
MMaacciinnttoosshh ププリリンンタタドドラライイババのの特特
長長
表示される画面はご使用の Mac OS のバージョンにより異なります。本書では
Mac OS 9.2 の画面を使用しています。


ページ属性
(「ファイル」メニューから用紙設定画を選択すると表示されます。)
「用紙」「向き」、「拡大縮小」を設定することができます。


一般設定
(「ファイル」メニューからプリント…を選択すると表示されます。)
「部数」、「ページ」、「給紙元」の設定ができます

第２章 ドライバとソフトウェア
2-17


レイアウト
「ページ割り付け」、「レイアウト方向」、「枠線」、両面印刷の設定ができます。
両面印刷を行うときは「両面にプリント」を選択します。

2-18
WWiinnddoowwss 用用ユユーーテティィリリテティィソソフフトトウウェェアア
以下のソフトウェアは製品に同梱されている CD-ROM からインストールできま
す。また、最新のソフトウェアはサービス＆サポートホームページ Brother
Solutions Center （http://solutions.brother.co.jp）からダウンロードで
きます。すべて Windows 専用です。


ネットワークプリントソフトウェア
Windows からネットワーク（LAN またはインターネット）を通じて印刷を行な
うために必要なポートモニタをインストールします。


BRAdmin Professional
ネットワークで接続された複数のプリンタを管理するためのソフトウェアです。
ネットワークに対応しているブラザー製のプリンタやマルチファンクション製
品、また、SNMP をサポートしているブラザー製以外の製品を管理することが
できます。


オートマチックドライバインストーラ
インタフェースケーブルや接続形態に合わせて、オリジナルのプリンタドライ

バインストーラを作成するソフトウェアです。パラレル、USB、ネットワーク
の接続ごとにオリジナルドライバを作成し、複数のユーザに同一の設定のプリ
ンタドライバを配布することができます。ネットワーク管理者によるインスト
ール作業の手間と時間を省くことができます。


Automatic E-mail Printing
このソフトウェアは、Windows 95/98/Me をお使いの方のみご使用いただけま
す。
設定した時間に、選択した E-mail を自動的に印刷するユーティリティソフト
ウェアです。

第２章 ドライバとソフトウェア
2-19
自自動動エエミミュュレレーーシショョンン選選択択
このプリンタには自動エミュレーション選択機能が内蔵されています。プリン
タがコンピュータからデータを受信すると、プリンタは自動的にエミュレーシ
ョンモードを選択します。この機能はデフォルト設定では「オート」に設定さ
れています。通常はオート設定のままで問題なく使用できます。
プリンタは、HPLaserJet (欧文専用)と BR-Script 3 のどちらかをエミュレー
ションとして選択します。
エミュレーションモードはコントロールパネルにて手動でも設定できま
す。（「セットアップ」モード内の「エミュレーション」メニュー）詳細は第
３章をご参照ください。
✒ 注
自動エミュレーション選択機能を使用する場合には、まずご使用のアプリケ
ーションから印刷してみてください。正常に動作しない場合には、プリンタ
のコントロールパネルを使って、適切なエミュレーションモードを選択して
ください。

2-20
自自動動イインンタタフフェェーースス選選択択
このプリンタには自動インターフェース選択機能が内蔵されています。 プリ
ンタがコンピュータからデータを受信すると、プリンタは自動的に適切なイン
タフェースを選択します。
パラレルインタフェースを使用する場合は、コントロールパネルを使って「イ
ンタフェース」モードの「パラレル」メニューで高速通信および双方向パラレ
ル通信をオンまたはオフに設定することができます。 詳細は第３章をご参照
ください。 工場設定では自動インタフェース選択モードはオンに設定されて
いるため、インタフェースケーブルをプリンタに接続するだけで機能は有効に
なります。
常にひとつのインターフェースのみをご使用になられる場合は、自動インター
フェース選択機能を使わず、コントロールパネルの「インターフェース」モー
ドから選択することをお勧めします。もしひとつのインターフェースが選択さ
れていた場合、全ての受信バッファが、そのインターフェース用に割り当てら
れます。

第3
章 コントロールパネル
3-1
33
第第３３章章
ココンントトロローールルパパネネルル
キキーー名名称称
プリンタの基本動作や各種のプリンタ設定は、コントロールパネル上のキー
（Go、Job Cancel、Reprint、 +、 −、Set、Back）を使って変更できます。
Reprint
Data
Go
Job cancel
Back
Set
図3-1

ユーザガイド
3-2
キキーー
機機能能
Go
モードの選択
メニュー設定、再印刷設定の終了
エラーの解除
印刷の一時停止／再開
Job Cancel
（ジョブキャンセル）
受信中、印字中のデータを途中でキャンセル
Reprint（リプリント） 再印刷の設定
+ モード／メニュー内の設定項目の選択
- モード／メニュー内の設定項目の選択
Set
選択したメニューや項目の決定
Back
現在の設定項目から戻る
コントロールパネルの操作を30秒間行わないと、LCDは自動的に「インサツデ
キマス」に戻ります。

第3
章 コントロールパネル
3-3
GGooキキーー
Goキーを１度押すと、現在の状態から抜けて、「インサツデキマス」の状態に
戻ります。 エラー表示の場合、パネルはエラー状態が解除したときのみこの
キー操作が有効です。
印刷中の場合はGoキーによって印刷を一時的に停止することができます。 も
う一度Goキーを押すと、印刷は再開されます。
✟ 注
プリンタが「テイシ」状態の時にJob Cancelキーを押すと、残りのデータ
は印刷されず、キャンセルされます。プリンタが「テイシ」の状態の時に
Goキーを押すと、プリンタは「インサツデキマス」の状態になります。
JJoobb CCaanncceell（（ジジョョブブキキャャンンセセルル））キキーー
Job Cancelキーを押すと、データの処理や印刷をキャンセルすることができ
ます。 LCDには、ジョブキャンセル処理が終了するまで、「ジョブ キャンセ
ル」メッセージが 表示されます。 ジョブキャンセルが終了した後、プリンタ
は「インサツデキマス」の状態に戻ります。
プリンタがデータを受信中もしくは印刷中でない場合にJob Cancelキーを押

すと、「データナシ!!!」と表示されます。

ユーザガイド
3-4
RReepprriinntt（（再再印印刷刷））キキーー
直前に印刷したデータをもう一度印刷したい場合には、Reprintキーを押すと
印刷できます。
再印刷は、プリンタのコントロールパネルもしくはネットワークソフトウェア
（HL-1870Nのみ）を使って行います。
セキュリティ印刷は、プリンタのコントロールパネルを使って行います。
セキュリティ印刷を行う場合には、RAMディスクを確保しておく必要がありま
す。
プリンタが「インサツデキマス」もしくはメニュー設定画面にある場合のみ、
リプリント機能を使用できます。
✟ 注

• 再印刷をするには、コントロールパネルにて「セットアップ」モードで

「リプリント」メニューをオンにします。（初期設定はオンになっていま
す。）

• 再印刷をプリンタドライバによって行う場合、コントロールパネルでの

設定よりもプリンタドライバで行われた設定が優先されます。詳細は第2
章の「印刷ジョブのスプーリング」をご参照ください。
♦ RAM
ディスクを使用してセキュリティ印刷を行う設定をする
☛ 1. コントロールパネルのMenuキーを使って「セットアップ」モードから「RAMデ
ィスク サイズ」選択します。
☛ 2. +キーでRAMサイズを選択し、Setキーを押して決定します。 +キーを押すごと
に、再印刷するRAMサイズを1 MB単位で増やすことができます。
☛ 3. LCDに「リスタート？」が表示されたら、Setキーを押します。プリンタは自動
的に再起動し、RAMディスクの確保を行います。（再起動をしない場合は、電源
を一旦切り、また電源を入れます。）

第3
章 コントロールパネル
3-5
✟ 注
セキュリティ印刷を行うためにRAMディスクを確保した場合には、プリン
タの作業領域が減少し、プリンタの性能は低下します。
大量のセキュリティ印刷を行うためには、RAMの容量を増設することをおすす
めします。（第4章の「メモリの増設」をご参照ください。）


直前のジョブの再印刷
直前に印刷したデータはコンピュータから再びデータを送らなくても印刷する
ことができます。
✟ 注

• コントロールパネル上の設定で「リプリント」がオフに設定されている

ときにReprintキーを押すと、LCDに「キオクデータ ナシ」が表示され
ます。

• 再印刷をキャンセルするには、Job Cancelキーを押します。 この時、

直前のジョブデータは削除されます。

• Job Cancelキーを押すと、一時停止状態の再印刷ジョブをキャンセルし

ます。

• 印刷データのサイズがメモリ容量をオーバーした場合、 最後の一枚のみ

再印刷します。サイズが大きいデータを再印刷する場合は、RAMを増設
することをお勧めします。

• 再印刷の部数の増減は – または + キーにて行います。 その際はブス

ウ= 1 （コピー数＝１）からブスウ=999（コピー数＝999）まで可能で
す。 数が多い場合には、+キーを押し続けると、より速くスクロールし
ます。

• プリンタドライバの設定についての詳細は、第2章の「印刷ジョブのスプ

ーリング」をご参照ください。

ユーザガイド
3-6
♦
例：直前のジョブを3
部印刷する
再印刷の部数の増減は – または + キーにて行います。 その際はブスウ= 1
（コピー数＝１）からブスウ=999（コピー数＝999）まで可能です。 数が多
い場合には、+キーを押し続けると、より速くスクロールします。
Reprintキーを押します。
ブスウ= 1
+ キーを押して、数値の選択を行います。
ブスウ= 3
SetまたはReprintキーにて印刷を開始します。
インサツチュウ
✟ 注

• キー操作がない状態で一定時間が経過した場合は、これらのメニューを

終了し、「インサツデキマス」の状態に戻ります。

• データを再印刷しようとして誤ってGoキーを押してしまった場合には、

LCDに「SETキーヲ オス」が表示されます。 この場合、Setキーを押す
とジョブの再印刷が行われ、Goキーを押すと再印刷メニューを終了しま
す。

第3
章 コントロールパネル
3-7


セキュリティデータの印刷
セキュリティデータはパスワードによって保護されています。セキュリティデ
ータをプリンタに送った場合、コントロールパネルでパスワードが入力される
まで、データは印刷されません。
プリンタに送ったデータを印字せずに削除したい場合には、プリンタの電源を
切ります。RAMメモリから印刷ジョブが消去されます。
✟ 注
ジョブ情報内（ユーザー名やジョブ名）に漢字等のLCD上で表示できない文
字が存在する場合には、LCDは正しく表示されません。
ジョブの再印刷は、プリンタドライバのプロパティを使って設定できます。
詳細は第2章の「印刷ジョブのスプーリング」をご参照ください。

ユーザガイド
3-8
♦
セキュリティデータの印刷操作
Reprintキーを押す キオクデータ ナシ
データがない場合
サイゴノ インサツジョブ
+ または – を押します。
セキュリティ ファイル
Setキーを押します。
ユーザ✶✶✶✶✶✶✶
+ または – を押してユーザを選択
Setキーを押してユーザ名を決定
ジョブ✶✶✶✶✶✶✶
+ または – を押してジョブを選択
Setキーを押してジョブを決定
パスワード=0000
パスワードを入力
Setキーを押してパスワードを決定
ブスウ = 1
Set またはReprintキーを押します。
Goキーを押した場合、 LCDには「SETキーヲ オス」と表
示されます。 再印刷を続けたい場合は、Setキーを押して
ください。
インサツチュウ
✟ 注

• キー操作がない状態で一定時間が経過した場合は、これらのメニューを

終了し、「インサツデキマス」の状態に戻ります。

• 直前のジョブを印刷したい場合は、「サイゴノ インサツブツ」と表示さ

れた後でSetキーを押してください。 直前のジョブがない場合は、この
メッセージは表示されません。

第3
章 コントロールパネル
3-9
♦
メモリに再印刷するデータが存在しない場合
メモリにデータが無いときにReprintキーを押すと、LCD には「キオクデータ
ナシ」と表示されます。
♦
再印刷のキャンセル
Job Cancelキーを押すと、再印刷をキャンセルすることができます。 また
一時停止中の再印刷ジョブもキャンセルすることができます。

ユーザガイド
3-10
MMeennuu ((++ // –– // SSeett // BBaacckk))
キキーー
LCDに「インサツデキマス」と表示されているときに、Menuキーのいずれか
を押すとモード設定メニューに入ります。

+ / –
キー
プリンタがオンライン（「インサツデキマス」表示）にある場合に＋もしくは-
キーを押すと、オフラインに切り替わりLCDにメニューが表示されます。
現行モードのメニュー表示
プリンタがオンライン（「インサツデキマス」表示）にある場合に＋もしくは-
キーを押すと、オフラインに切り替わりLCDに現行モードが表示されます。
＋もしくは- キーを押すことで、現行モードから他のメニューへ移ることがで
きます。
＋または- キーを押すと、メニューやディスプレイの設定を通じ、前後にスク
ロールさせることができます。見たいメニューが表示されるまで、キーを押し
続けて下さい。
番号を設定する
＋または- キーを１回押すと、上または下にひとつスクロールします。
＋または- キーを押しつづけると、より速くスクロールします。

番号が現われたら、Setキーを押して確定します。

Set
キー
プリンタがオンライン（「インサツデキマス」表示）にある場合にSetキーを押
すと、オフラインに切り替わりLCDに現行モードが表示されます。Setキーを
押してメニューもしくは表示の内容を決定します。メニューもしくは番号を変
更すると、アスタリスクがメッセージの右側に現われ、ひとつ前のメニューに
戻ります。
✟ 注
アスタリスクは選択されたものを示し、ディスプレイをスクロールして現行
の設定を簡単に見つけ出すことができます。

第3
章 コントロールパネル
3-11

Back
キー
プリンタがオンライン（「インサツデキマス」表示）にある場合にBackキーを
押すとオフラインに切り替わり、LCD上には現行モードが表示されます。
Backキーを押すと、ひとつ前の階層に戻ります。
番号入力中にBackキーを押すと、ひとつ前の桁を選ぶことができます。左端の
数字を選択しているときは、Backキーを押すとメニューのレベルがひとつ前
の階層に戻ります。

ユーザガイド
3-12
ココンントトロローールルパパネネルルのの使使いい方方のの例例


「MP
トレイ ユウセン」をON
に設定するとき
マルチパーパストレイからの給紙を最優先する場合には「ＭＰトレイ ユウセ
ン」をオンにします。（デフォルト設定はオフです。）
インサツデキマス
+ キーを押します。
ヨウシ
Setキー を押します。
キュウシ
+ キーを押します。
MPトレイ ユウセン
Set キーを押します。
=オフ ＊
+ キーを押します。
=オン
Set キーを押します。
ディスプレイの終端部にアスタリスク（＊）が表示されま
す。 アスタリスクは、「現在の設定値」であることを示します。

第3
章 コントロールパネル
3-13
LLEEDD
LEDランプはプリンタの状態を示すために点灯あるいは点滅します。


データ （オレンジ色のLED
）
LLEEDD 表表示示 意意味味
点灯 データはプリンタメモリに残っています
点滅 データ受信または処理中
消灯 データは何も残っていません

ユーザガイド
3-14
LLCCDDデディィススププレレイイ
LCDは現在のプリンタの状態やメニューの内容を表示します。コントロールパ
ネルのキーを押すと、ディスプレイの表示が切り替わります。
プリンタに問題が発生した場合には、ディスプレイはその内容に応じて、エラ
ーメッセージを表示し、お客様に処置を取っていただくよう促します。 これ
らのメッセージについての詳細は第６章の「トラブルシューティング」をご参
照ください。
ババッッククラライイトト
3色のバックライトLCDを採用しています。離れた場所からでもプリンタの状
態をひと目で確認できます。
消灯 スリープ状態
待機中
印刷準備中
緑色（待機）
印刷
赤色（エラー） プリンタに問題が発生
メニュー設定
再印刷の設定
オレンジ色（設定）
一時停止

第3
章 コントロールパネル
3-15
™
プリンタステータスメッセージ
通常動作中に表示されるプリンタステータスメッセージを下表に示します。
ププリリンンタタスステテーータタススメメッッセセーージジ 意意味味
インサツデキマス 印刷可能な状態
ショリチュウ データ処理中
スリープ スリープ状態（省エネモード）
インサツチュウ 現在印刷中
セルフテスト 自己診断機能が作動中
テイシ
印刷を一時停止中。（Goキーを押すと
再開されます）
ショキカチュウ プリンタの設定が実行されています
オマチクダサイ
ウォームアップ中
（データ受付可能です）
RAMサイズ=XX MB プリンタのメモリは XX MBです
ジョブキャンセル ジョブをキャンセル中
カイゾウド チョウセイ 解像度を落とした状態で印刷中
SETスイッチ ヲ オス
Setキーを押すと印刷を開始します
コウジョウセッテイリセット プリンタの設定を工場設定値に戻しま
す

ユーザガイド
3-16
ココンントトロローールルパパネネルルのの設設定定メメニニュューー
本書においては、用紙トレイとLCDパネルは次のように名前が付けられていま
す。
本体用紙トレイ トレイ１
マルチパーパストレイ MPトレイ
オプションローワートレイ トレイ２
モードは全部で８つです。 各モード内のそれぞれ選択可能なメニューについ
ては本章の該当ページをご覧ください。
インフォメーションモード
ヨウシモード
ガシツモード
セットアップモード
インサツモード
ネットワークモード
インタフェースモード
リセットメニューモード

第3
章 コントロールパネル
3-17


インフォメーションモード
設設定定メメニニュューー 説説明明
インサツ セッテイ メニューと設定値のリストを印刷します。
テスト インサツ テストページを印刷します。
ファイルリスト インサツ ファイルリストを印刷します。
フォント リスト フォントリストとサンプルを印刷します。
ササブブ設設定定メメニニュューー 説説明明
SER.NO=######### プリンタの製造番号
ROM VER=#### ROM ファームウェアバージ
ョン （ネットワークユーザの
み）
ROM DATE ##/##/## ROMバージョンの更新日
（ネットワークユーザのみ）
NET VER=#### ネットワークファームウェア
バージョン
NET DATE ##/##/## ネットワーク日付
バージョン
RAM サイズ=###MB 本プリンタのメモリ容量
ページカウンタ =######
=######
=######
=######
=######
ドラム ノコリジュミョウ
ＰＦキット1 ノコリジュミ
ョウ
ＰＦキット2 ノコリジュミ

ョウ
テイチャクキ ノコリジュミ
ョウ
スキャナ ノコリジュミョウ
=######

ユーザガイド
3-18


ヨウシモード
設設定定メメニニュューー 説説明明
キュウシ =オート / MP / トレイ1 / トレイ2
トレイユウセンンジュンイ =MP＞トレイ1＞トレイ2 / トレイ1＞トレイ2＞ＭＰ
MPトレイ ユウセン =オフ / オン
キュウシ設定がオートのとき、MPトレイからの給紙を優先しま
す。MPトレイに紙が無ければ、次に優先順位が高く、データの
紙サイズに一致したトレイから給紙されます。
MPトレイサイズ =フリー / Ａ４ / レター / …
テサシ
=オフ / オン
テサシ設定がオンのとき、データがプリンタに送られると、MP
トレイに設定されている紙のサイズにかかわらず、MPトレイか
ら給紙されます。MPトレイに紙が無ければ、紙をセットするよ
うにメッセージが表示されます。
トレイ1サイズ =フリー / Ａ４ / レター / …
トレイ２サイズ =フリー / Ａ４ / レター / …
リョウメンインサツ =オフ / オン (チョウヘン トジ：長辺を綴じる) /
オン (タンペン トジ：短辺を綴じる)

ガシツモード
設設定定メメニニュューー 説説明明
カイゾウド =300/600/HQ1200
印刷解像度は 300, 600 もしくは HQ1200 (2400x600 dpi)から選
択できます。
HRC = オフ / ジャク / チュウ / キョウ
HRC: 高解像度制御（High Resolution Control）は解像度が300ま
たは600 dpiであっても高品質な文字やグラフィックスを印刷し
ます。
トナー セツヤク =オフ / オン
インサツ ノウド =-6:0:6
印刷濃度を調整します。

第3
章 コントロールパネル
3-19

セットアップモード
設設定定メメニニュューー 説説明明
ゲンゴ センタク =ニホンゴ / ENGLISH / …
ヒョウジ ノウド =0/1/2
デンリョクセツヤク ジカン =1:99フン
エラーカイジョ =オフ / オン
=オフ / オン
パネルロックをオンにすると、パネル上での設定変更ができなく
なります。 オフにするためにはパスワードが必要ですので、忘
れないようにしてください。
パネル ロック
パスワード=###
リプリント =オン / オフ
ページプロテクト
プロテクト = オート オート、オフ、レター、A4、
リーガル
エミュレーション =オート / HP LASERJET/….
PCLホゾン =オフ / オン
RAM ディスクサイズ =0/1/2…MB リスタート？
内蔵フラッシュメモリから印刷データを削除します。.
ササブブ設設定定メメニニュューー 説説明明
セキュリティ ファイル ユーザ名、ジョブ名、パスワ
ードを選択します。
DATA ID =####
マクロ ID =####

フォント ID =####
キオク ショウキョ
フォーマット OK?

ユーザガイド
3-20

インサツモード
設設定定メメニニュューー 説説明明
ヨウシ シュルイ =フツウシ（アツメ） / アツガミ / アツガミ2 / OHP / フツウシ
/ ボンドペーパー / …
ヨウシ =レター / リーガル / A4 / A5 / A6 / JIS B5 / B6 / エグゼクティブ
/ COM10 / モナーク/ C5 / DL / …
ブスウ =1:999
印刷枚数を示します。（プリンタの電源をオン／オフするたびに
デフォルト設定に戻ります。）
インサツホウコウ =タテ/ヨコ
本プリンタは用紙を縦方向または横方向で印刷できます。
本プリンタはページ書式に合わせて印刷位置を補正できます。
ササブブ設設定定メメニニュューー 説説明明
X オフセット 300 dpi 換算で、印刷開始位置
（ページの左上隅）を水平方向
に最大–500（左）から +500
（右）ドットまで移動します。
インジ イチ
Y オフセット 300 dpi 換算で、印刷開始位置
（ページの左上隅）を上下方向
に最大–500（上）から +500

（下） ドットまで移動します。
オートフォームフィードタ
イム
=オフ/1:5:99 (sec)
Goキーを押さずに残りのデータを印刷できるようにします。
FF ヨクセイ =オフ/オン
給紙抑制機能をオン／オフします。

第3
章 コントロールパネル
3-21

インサツモード（続き）
設設定定メメニニュューー 説説明明
ササブブ設設定定メメニニュューー 説説明明
フォント NO. =I0000:?????
フォント ピッチ/ポイン
ト
=???.??
コードテーブル PC-8/…
シンボルセットまたはキャラクタセットを
設定します。
コードテーブルインサツ プリントコード表を印刷します。
オートLF =オフ/オン
オン: CR→CR+LF,
オフ: CR→CR
オートCR =オフ/オン
オン: LF→LF+CR, FF+CR, または
VT→VT+CR
オフ: LF→LF, FF→FF, または VT→VT
オートラップ =オフ/オン
プリンタが右マージンに到達すると自動改
行します。
オートスキップ =オン/オフ
プリンタが下マージンに到達すると自動改
行します。
ヒダリ マージン =####
１インチ10文字ピッチで左マージンを0 桁
～126 桁に設定します。
ミギ マージン =####
１インチ10文字ピッチで右マージンを10
桁～136 桁に設定します。
HP LASERJET

ウエ マージン =####
上部マージンを用紙端から0、0.33、0.5、
1.0、1.5または2.0インチに設定します。
（工場設定値は0.5インチ）

ユーザガイド
3-22
設設定定メメニニュューー 説説明明
シタ マージン =####
下部マージンを用紙端から0、0.33、0.5、
1.0、1.5または2.0インチに設定します。
工場設定: 0.5インチ
HP LASERJET （続き）
ギョウスウ =####
ページの印刷行数を 5行～128行の範囲で
設定します。
エラーインサツ =オフ/オンBR-SCRIPT 3
APT =オフ/オン
APT: 写真やイラストなどの画像データに
おいて、通常のプリントアウトでは表現
しきれない微妙なグラデーションを、解
像度を補正することで表現できる機能で
す。

第3
章 コントロールパネル
3-23

ネットワークモード
設設定定メメニニュューー 説説明明
ササブブ設設定定メメニニュューー 説説明明
TCP/IP オン/オフ =オン/オフ
IP アドレス = ###.###.###.###
サブネット マスク ###.###.###.###
ゲートウェイアドレス= ###.###.###.###
IP セッテイリトライ =#
TCP/IP
IP セッテイホウホウ =オート/コテイ/RARP/BOOTP/DHCP
NETWARE オン/オフ =オン/オフNETWARE
フレームタイプ =オート/8023/ENET/8022/SNAP
APPLETALK オン/オフ =オン/オフ
NETBEUI オン/オフ =オン/オフ
DLC/LLC オン/オフ =オン/オフ
BANYAN オン/オフ =オン/オフ
LAT オン/オフ =オン/オフ
NETBIOS/IP オン/オフ =オン/オフ
イーサネットモード =オート/100B-FD/100B-HD/10B-FD/10B-HD

ユーザガイド
3-24

インタフェースモード
設設定定メメニニュューー 説説明明
オートインタフェース
タイム
= 1:5:99 (sec)
自動インタフェース選択機能のタイムアウト時間を設定します。
バッファ = レベル1:5:15
入力バッファ容量を増減
します。
プリンタ リスタート？
パラレルインタフェースを使用している場合
ササブブ設設定定メメニニュューー 説説明明
ハイスピード
=オン/オフ
高速パラレル通信をオン／オフします。
パラレル
ソウホウコウ
=オン/オフ
双方向パラレル通信をオン／オフします。

リセットメニューモード
設設定定メメニニュューー 説説明明
プリンタ リセット プリンタをリセットし、プリンタのすべての設定（コマンド設定を含
む）をコントロールパネルのキーで行った以前の設定に戻します。
コウジョウ リセット プリンタをリセットし、プリンタのすべての設定（コマンド設定を含
む）を工場デフォルト設定に戻します。 「デフォルト設定のリスト」
をご参照ください。
✟ 注
インタフェースモード、ＨＲＣ、ページプロテクト、スケーラブルフォン

ト、パネルロック、ページカウンタ、ディスプレイの言語はリセットメニュ
ーのプリンタリセット、コウジョウリセットを使って初期値に戻すことがで
きません。

第3
章 コントロールパネル
3-25
デデフフォォルルトト設設定定
プリンタの設定は出荷前に工場で設定されています。 これらの設定は「デフ
ォルト設定」と呼ばれています。この設定を変更し、ご自分の使い方に合わせ
て独自の設定を行うことができます。
✟ 注
ユーザー設定を変更することによってデフォルト設定は影響を受けません。
リセットされたデフォルト設定を変更することはできません。
変更したユーザー設定は、「リセットメニュー」モードによってデフォルトの
設定に戻すことができます。詳細は、第３章「リセットメニューモード」をご
参照ください。


デフォルト設定のリスト
モモーードド メメニニュューー 工工場場設設定定
キュウシ =オート
トレイ ユウセンジュンイ ＝MP＞トレイ1＞トレイ2
ＭＰトレイユウセン ＝オフ
ＭＰトレイサイズ ＝フリー
テサシ =オフ
トレイ１サイズ ＝フリー
トレイ２サイズ ＝フリー
ヨウシ
リョウメンインサツ =オフ
カイゾウド =600
HRC =チュウ
トナー セツヤク =オフ
ガシツ
インサツ ノウド =0
ゲンゴ センタク =ニホンゴ

ヒョウジ ノウド =0
デンリョクセツヤク ジカン =5 フン
エラーカイジョ =オフ
パネルロック =オフ
リプリント =オン
ページプロテクト ＝オート
エミュレーション =オート
セットアップ
PCLホゾン =オフ

ユーザガイド
3-26
モモーードド メメニニュューー 工工場場設設定定
ヨウシ シュルイ =フツウシ
ヨウシ =A4
ブスウ =1
インサツ ホウコウ =タテ
インジ イチ X オフセット=0
Y オフセット=0
オートフォームフィード
タイム
=オフ
FF ヨクセイ =オフ
フォント NO.（フォント番号）=1059
フォントピッチ=10.00/12.00
コードテーブル=PC-8
オートLF=オフ
オート CR（自動キャリッジリターン）
=オフ
オートラップ=オフ
オートスキップ=オン
ヒダリ マージン=####
ミギ マージン=####
ウエ マージン=####
シタ マージン=####
インサツメニュー
HP LASER JET
ギョウスウ=####
エラーインサツ=オフBR-SCRIPT3
APT=オフ

第3
章 コントロールパネル
3-27
モモーードド メメニニュューー 工工場場設設定定
TCP/IP オン/オフ=オン
IP アドレス=192.0.0.192
サブネット マスク=0.0.0.0
ゲートウェイアドレス=0.0.0.0
IP セッテイリトライ=3
TCP/IP
IP セッテイホウホウ=オート
NETWARE オン/オフ=オンNETWARE
フレームタイプ=オート
APPLETALK オン/オフ
=オン
NETBEUI オン/オフ =オン
DLC/LLC オン/オフ =オン
BANYAN オン/オフ =オン
LAT オン/オフ =オン
NETBIOS/IP オン/オフ =オン
ネットワーク
イーサネットモード =オート
✟ 注

• 設定はエミュレーションモードに依存しています。
• コピー設定は、プリンタの電源をオン／オフするたびにデフォルト設定

に戻ります。

• ネットワークの設定はコントロールパネルでリセットすることはできま

せん。パスワードやIPアドレス情報など、既に設定している情報をリセ
ットしたい場合には、ネットワークボード（NC-4100h）のネットワーク
テストボタンを５秒以上押し続けてください。詳細はネットワーククイ
ックセットアップガイドをご覧ください。

第四章 オプション
4-1
44 第第 44 章章
オオププシショョンン
オオププシショョンンのの種種類類
このプリンタには次のようなオプションを装着することができます。 これら
を装着することにより、プリンタの機能を拡張できます。
♦
オプション
ローワートレイユニット ネットワークボード
追加メモリ
（100pin DIMM）
LT-500 NC-4100h 100pin DIMM (市販)
HL-1870Nには標準で装
備されています。
オオププシショョンンのの購購入入方方法法
ローワートレイユニット、ネットワークボードをご購入する為には、プリンタ
を購入した販売店にご相談いただくか、オンラインショップ「ブラザーダイレ
クトクラブ」をご参照ください。
http://www.brother.co.jp/direct/
追加用のメモリは上記オンラインショップ「ダイレクトクラブ」で取り扱って
おりません。市販のものをご利用ください。

4-2
ロローーワワーートトレレイイユユニニッットト
このオプションの製品名はLT-500です。
ローワートレイユニットには最大250枚（80 g/m
2
）の用紙をセットすることが
できます。
給紙容量 : 250枚（80 g/m
2
）
対応用紙 : A4、レター、B5、A5、B6、リーガル
用紙の重量 : 60-105g/m
2
用紙の種類 : 普通紙
最大 600 枚まで給紙容量を増設可能！
図 4-1
マルチパーパストレイ
給紙容量：100 枚
ローワートレイユニット
給紙容量：250 枚
本体用紙カセット
給紙容量：250 枚

第四章 オプション
4-3
ロローーワワーートトレレイイユユニニッットトのの取取りり付付けけ方方
オプションローワートレイユニットは以下の手順で取りつけてください。
☛ 1. プリンタの電源スイッチを切り、電源コードやインタフェースケーブル（プリ
ンタケーブル）をプリンタから取り外します。
☛ 2. フロントカバー、マルチパーパストレイ、背面排紙トレイ、排紙フラップを閉
じます。
☛ 3. プリンタを両手で持ち上げ、ローワートトレイユニットにのせます。このと
き、ローワートレイユニットの上面にある４つのピンが、プリンタの底面にあ
るガイド穴にしっかり挿入されるようにします。
図 4-2

4-4
☛ 4. ローワートレイのカセットを引き出し、プリンタ側に入っている用紙カセット
と入れ替えます。 （ローワートレイユニットに入っていた用紙カセットをプ
リンタ側に、プリンタ側に入っていた用紙カセットをローワートレイユニット
側に入れます。）
図 4-3
✒ 注
入れ替えを行わないと、下段トレイから給紙した場合に紙づまりが発生し
ます。
☛ 5. 電源コードをコンセントに差し込み、本体の電源を入れます。
☛ 6. インタフェースケーブル(プリンタケーブル)をプリンタに接続します。
☛ 7. プリンタドライバのプロパティ画面を開きます。
☛ 8. オプションタブを開きます。

第四章 オプション
4-5
☛ 9. 「使用可能なオプション」内の「LT-500」を選択し、追加ボタンをクリックし
ます。

4-6
ネネッットトワワーーククボボーードド
このオプションの製品名はNC-4100hです。
このオプションはHL-1850用です。HL-1850にこのネットワークボードを取り付
けると、ネットワークプリンタとしてお使いいただけます。
HL-1870Nには、このネットワークボードが標準で装備されています。
ネットワークボードを取り付けることにより、プリンタをTCP/IP、IPX/SPX、
AppleTalk、DLC/LLC、Banyan VINES、DEC LATおよびNetBEUI環境で使用するこ
とができます。
ネットワークプリンタの管理ツール（BRAdmin Professional）やその他のネッ
トワーク印刷用のソフトウェアは、プリンタ本体に同梱されているCD-ROMから
インストールできます。
これらのソフトウェアについての詳細は、ネットワーク取扱説明書をご参照く
ださい。
ネネッットトワワーーククボボーードドのの取取りり付付けけ方方
☛ 1. プリンタの電源スイッチを切り、電源コードやインタフェースケーブル（プリ

ンタケーブル）をプリンタから取り外します。
☛ 2. インタフェースカバーをスライドさせ、取り外します。
図 4-4

第四章 オプション
4-7
☛ 3. 基板プレートを固定している２本のねじをゆるめ、プレートを取り外します。
図 4-5
☛ 4. ネットワークボードカバープレートを固定しているねじを取り外し、プレート
を取り外します。
図 4-6
☛ 5. ネットワークボードを開封します。

4-8
☛ 6. ネットワークボードのコネクタをメインボードに挿入し、手順4で取り外した2
本のねじで固定します。
図 4-7
☛ 7. 基板プレートを再び取り付け、手順3でゆるめた2本のねじで固定します。
図 4-8

第四章 オプション
4-9
☛ 8. インタフェースカバーを取りつけます。
図 4-9
☛ 9. 電源コードをコンセントに挿入し、電源スイッチを入れます。

4-10
メメモモリリのの増増設設
HL-1850：
このプリンタは標準で16 Mバイトのメモリと、メモリ増設のためのスロットが
ひとつ装備されています。
市販のDIMMをメモリスロットに取り付けることによって144Mバイトまで増設す
ることができます。
HQ1200の解像度で両面印刷を行うには、メモリを32Mバイト以上に増設するこ
とをおすすめします。
HL-1870N：
このプリンタは標準で16Mバイトのメモリと、メモリ増設のためのスロット(1
個)には、16MバイトのDIMMが取り付けられています。(合計32Mバイトを標準装
備)
メモリを増設するには、メモリスロットに取り付けられている16Mバイトの
DIMMを外し、市販のDIMMを取り付けます。
内蔵している16Mバイトのメモリを合わせて、最大144 Mバイトまで増設するこ
とができます。

第四章 オプション
4-11
以下のメーカー製のメモリを推奨します。
会社名 型番 メモリ
(株)メルコ PM-HP 16M 16MB
PM-HP 32M 32MB
PM-HP 64M 64MB
PM-HP 128M 128MB
(株)アドテック AD-16M100SD 16MB
AD-32M100SD 32MB
AD-64M100SD 64MB
AD-128M100SD 128MB
（上記の型番は変更になる可能性があります。）
以下の仕様を満たすDIMMをご使用ください。
型式： 100ピン 32ビット出力
CASレイテンシー: 2または3
クロック周波数: 66 MHz以上
容量: 16、32、64 M、128 Mバイト
高さ： 35 mm以下
パリティ： なし
ドラム型式： SDRAM 4バンク
このプリンタでは、拡張データ出力（EDO）DIMMは使用できません。

4-12
増増設設メメモモリリのの取取りり付付けけ方方
増設メモリ（DIMM）の取り付けは以下の手順で行います。
☛ 1. プリンタの電源スイッチを切り、電源コードやインタフェースケーブル（プリ
ンタケーブル）をプリンタから取り外します。
✒ 注
DIMM を取り付ける場合、または取り外す場合は、必ずプリンタの電源スイ
ッチを切ってください。
☛ 2. インタフェースカバーをスライドさせ、取り外します。
図 4-10

第四章 オプション
4-13
☛ 3. 基板プレートを固定している2本のねじをゆるめ、プレートを取り外します。
図 4-11
☛ 4. DIMMを開封します。
!
注意
DIMM 基板はほんのわずかな静電気によっても壊れる可能性があります。 メ
モリチップや基板の表面には絶対に手を触れないでください。
☛ 5. DIMMのふちを持って、まっすぐにスロットに挿しこみます。
☛ 6. スロットの両側にあるロックがDIMMの切り込みに入っていることを確認してく
ださい。
図 4-12

4-14
☛ 7. 基板プレートを取り付け、手順3でゆるめた2本のねじで固定します。
図 4-13
☛ 8. インタフェースカバーを取りつけます。
図 4-14
☛ 9. インタフェースケーブル（プリンタケーブル）を接続します。 電源コードを
コンセントに挿入し、電源スイッチを入れます。
☛ 10. コントロールパネルに「インサツデキマス」と表示されたら、Setボタンを3回
押します。プリンタの設定リストが印刷されます。増設後のメモリ容量を確認
してください。
Windowsをご使用の方は手順11に進みます。
Macintoshをご使用の方はこれでRAMの増設は完了です。

第四章 オプション
4-15
☛ 11. プリンタドライバのプロパティ画面を開きます。
☛ 12. オプションタブを開きます。
☛ 13. プリンタメモリを現在の数値に変更します。
表示される画面はご使用のオペレーティングシステムにより異なります。ここ
ではWindows
®
XPの画面を使用しています。

第 5
章 メンテナンス
5-1
44 第第 55 章章
55
日日常常ののメメンンテテナナンンスス
消消耗耗品品のの種種類類
このプリンタには次のような消耗品があります。
♦
消耗品
トナーカートリッジ ドラムユニット
(TN-7600) （DR-7000）
消消耗耗品品をを購購入入すするる
消耗品はブラザーダイレクトクラブでご購入いただくことができます。
インターネットでの購入お申し込み
http://www.brother.co.jp/direct/
お電話での購入お申し込み
フリーダイヤル ０１２０− １１８− ８２５
受付時間 土・日・祝日・弊社休日を除く ９：００～１７：００
FAXでの購入お申し込み
０５２− ８２５− ０３１１※
※FAXでのお申し込みには、製品に同梱されている専用フォームをお使いく
ださい。

5-2


トナーカートリッジについて
製品名はTN-7600です。
トナーカートリッジの寿命は、印刷面積比や印刷ジョブによって異なりま
す。A4／レターサイズの用紙に印刷面積比約５％で片面印刷をした場合、約
6,500枚の印刷が可能です。
✒ 注

• トナー消費量は、ページ上の印刷面積比と印刷濃度設定によって異なり

ます。

• 印刷面積比が大きいほど、トナー消費量は増大します。
• 新品のトナーカートリッジは交換するときまで開封しないでください。
• 最適の印刷品質を保証するため、必ずブラザー純正トナーカートリッジ

をご使用ください。トナーカートリッジの入手方法については、プリン
タを購入した販売店にご相談ください。
「トナー ノコリワズカ」メッセージ
（５秒間隔で表示）
トナー ノコリワズカ
このメッセージを表示されたときは、トナーカートリッジの残量が少ないこ
とを表しています。トナーカートリッジが完全になくなる前に、新しいカー
トリッジを購入してください。 トナーカートリッジの交換については本章
の「トナーカートリッジの交換」をご参照ください。


「トナーナシ」メッセージ
LCDに「トナーナシ」メッセージが出た場合には、プリンタのトナーがなく
なり、これ以上印刷できません。 印刷を再開するには、新しいトナーカー
トリッジに交換する必要があります。 トナーカートリッジの交換について
は、「トナーカートリッジの交換」をご参照ください。

第 5
章 メンテナンス
5-3


トナーカートリッジの交換
☛ 1. カバーオープンボタンを押し、フロントカバーを開けます。
図 5-1
☛ 2. ドラムユニットをプリンタから取り出します。
図 5-2
!
注意

• トナーが飛散するおそれがあるので、ドラムユニットは、汚れても良い

紙か布の上に置くことをおすすめします。

• 静電気によってプリンタが損傷することを防ぐため、プリンタの電源が

入っているときには、下図に示す部分（電極）に触れないでください。

5-4
☛ 3. ロックレバーを押し下げながら、ドラムユニットからトナーカート
リッジを取り外します。
図 5-3
!
注意
トナーカートリッジの取り扱いは十分にご注意ください。万一、トナーが手
や衣服に掛かった場合には、すぐに濡れた布で拭き取るか、水で洗い流して
ください。
✒ 注

• 使い終わったトナーカートリッジは、トナーが飛散しないように袋に入

れて確実に密封してください。

• トナーカートリッジを廃棄する場合には、その地域の自治体のプラスチ

ック廃棄物規則に従ってください。
☛ 4. 新しいトナーカートリッジを開封します。

第 5
章 メンテナンス
5-5
☛ 5. トナーカートリッジを水平に保ち、静かに5、6回左右に振り、中の
トナーを均一にします。
図 5-4
!
注意

• 新品のトナーカートリッジは交換するときまで開封しないでください。

トナーカートリッジを長期間、開封したまま放置すると、トナーの寿命
が短くなります。

• ブラザー純正トナーカートリッジを使用してください。 純正カートリッ

ジは最適の印刷品質を保証します。

• 他社製のトナーまたはトナーカートリッジを使用して印刷すると、印刷

品質が低下するだけでなく、プリンタ自体の性能が低下したり、寿命が
短くなる可能性があります。 他社製のトナーやトナーカートリッジを使
用した場合、あるいは他社製のドラムユニットを使用した場合には、保
証の対象にはなりません。

5-6
☛ 6. 保護カバーを取り外します。
図 5-5
!
注意
保護カバーを取り外した後は、すぐにドラムユニットに取り付けてください。
下図のグレーの部分には触れないでください。
☛ 7. 新しいトナーカートリッジをドラムユニットに取り付けます。正し
くセットされるとロックレバーが「カチッ」と音を立てて上がりま
す。
図 5-6
!
注意
トナーカートリッジが正しく取り付けられていない場合、ドラムユニットを
持ち上げたときにトナーカートリッジがドラムユニットから外れることがあ
ります。

第 5
章 メンテナンス
5-7
☛ 8. ドラムユニットにある青色のタブを２、３回往復させ、ドラム内部
のワイヤーを清掃します。タブをホームポジションの位置に戻して
からドラムユニットをプリンタ本体に取り付けてください。
図 5-7
!
注意
ドラムユニットをプリンタに取り付ける前に、必ずタブがホームポジション
（▲）にあることを確認してください。 ホームポジションに戻っていないと、
印刷した用紙に縦縞が入る場合があります。
☛ 9. ドラムユニットをプリンタに取り付けます。
☛ 10. フロントカバーを閉じます。
図 5-8
✒ 注
トナーカートリッジを交換した後には、プリンタの清掃を行うことをおすす
めします。本章の「クリーニング」をご参照ください。
ホームポジション

5-8


「ドラム ノコリワズカ」メッセージ
ドラム ノコリワズカ
LCDがこのメッセージを表示した場合には、ドラムユニットの寿命が終わり
に近いことを表しています。このメッセージが表示されると、印刷品質が劣
化する恐れがあるので、お早めにドラムユニットを交換することをおすすめ
します。


ドラムユニットの交換
製品名はDR-7000です。
このプリンタは１個のドラムユニットで約20,000 枚
*1
の印刷を行うことがで
きます。
*1
これは5%の印刷面積比で印字した場合です （A4-レターサイズ用紙） 実
際の印刷枚数は平均的な印刷ジョブの種類や使用する用紙によって異なりま
す。
✒ 注
ドラムの寿命に影響する要因は、温度や湿度、用紙の種類、使用するトナー
の種類、印刷ジョブごとの印刷枚数など、数多くあります。 実際のドラム
の印刷可能枚数は、印刷条件によってはこの数字よりも大幅に少ないことも
あります。このため、実際の印刷可能枚数を保証することはできません。
最良の性能を発揮させるために、ブラザー純正トナーだけを使用してくださ

い。
プリンタは、清潔で塵埃が発生せず、適度の換気が行われている環境で使用
してください。

第 5
章 メンテナンス
5-9
☛ 1. カバーオープンボタンを押し、フロントカバーを開けます。
図 5-9
☛ 2. ドラムユニットをプリンタから取り出します。
図 5-10
!
注意

• トナーが飛散するおそれがあるので、ドラムユニットは、汚れても良い

紙か布の上に置くことをおすすめします。

• 静電気によってプリンタが損傷することを防ぐため、プリンタの電源が

入っているときには、下図に示す部分（電極）に触れないでください。

5-10
☛ 3. ロックレバーを押し下げながら、ドラムユニットからトナーカート
リッジを取り外します。
図 5-11
!
注意
トナーカートリッジの取り扱いには十分にご注意ください。トナーが手や衣
服に付着した場合には、すぐに濡れた布で拭き取るか、水で洗い流してくだ
さい。
✒ 注

• 使い終わったトナーカートリッジを廃棄する場合には、その地域の自治

体の規則に従って行ってください。

• 使い終わったドラムユニットは、トナーが飛散しないように、袋に入れ

て確実に密封してください。
☛ 4. 新しいドラムユニットを開封します。
!
注意
ドラムユニットは交換するときまで開封しないでください。 ドラムユニッ
トを開封してから強い直射日光または室内光線に当てつづけると、ユニット
が損傷する場合があります。

第 5
章 メンテナンス
5-11
☛ 5. トナーカートリッジを新しいドラムユニットに取り付けます。正し
くセットされるとロックレバーが「カチッ」と音を立てて上がりま
す。
図 5-12
!
注意
トナーカートリッジが正しく取り付けられていない場合、ドラムユニットを
持ち上げたときにトナーカートリッジがドラムユニットから外れることがあ
ります。
☛ 6. ドラムユニットをプリンタに取り付けます。
図 5-13

5-12
☛ 7. フロントカバーを閉める前に、ドラムカウンターをリセットするた
めにコントロールパネルのGoキーを4秒間押し続けます。
図 5-14
✒ 注
トナーカートリッジだけを交換する場合は、ドラムカウンタのリセットは行
わないでください。
☛ 8. フロントカバーを閉じます。
✒ 注
トナーカートリッジを交換した後には、プリンタの清掃を行うことをおすす
めします。本章の「プリンタを清掃する」をご参照ください。

第 5
章 メンテナンス
5-13
ププリリンンタタをを清清掃掃すするる
プリンタの外部と内部は日常的定期的に清掃してください。 印刷した用紙
がトナーで汚れている場合には、プリンタ内部とドラムユニットを清掃しま
す。


プリンタ外部のクリーニング
☛ 1. プリンタの電源スイッチを切り、電源コードを抜いてください。
警告
プリンタの内部には高電圧の電極があります。 プリンタを清掃する前には、
必ず電源スイッチを切り、電源コードをコンセントから抜いてください。
☛ 2. 湿った布でプリンタ外部の汚れや塵を拭き取ります。 プリンタの
外部が完全に乾燥するまで待ちます。
✒ 注
クリーニングには水または中性洗剤を使用してください。 シンナーやベン
ジンなどの揮発性液体を使用すると、プリンタの表面が損傷します。
アンモニアを含有するクリーニング材料を使用しないでください。 このよ
うなクリーニング材料はプリンタとトナーカートリッジを損傷します。
☛ 3. 電源コードを接続し、プリンタの電源スイッチを入れます。

5-14


プリンタ内部の清掃
☛ 1. プリンタの電源スイッチを切り、電源コードを抜いてください。
警告
プリンタの内部には高電圧の電極があります。 プリンタを清掃する前には、
必ず電源スイッチを切り、電源コードをコンセントから抜いてください。
☛ 2. カバーオープンボタンを押し、フロントカバーを開きます。
図 5-15

第 5
章 メンテナンス
5-15
☛ 3. ドラムユニットをプリンタから取り出します。
図 5-16
!
注意
ドラムユニットの取り扱いには十分にご注意ください。 内部にトナーが格
納されているからです。 トナーが散乱して手や衣服が汚れた場合には、濡
れた布で拭き取るか、水で洗い流してください。
✒ 注
トナーが飛散する恐れがあるので、ドラムユニットは、使い捨ての紙か布の
上に置くことをおすすめします。
☛ 4. 乾燥した柔らかい布でスキャナガラス（下図に示すグレーの部分）
を拭きます。
図 5-17

5-16
警告
プリンタを使用した直後は、プリンタ内部の一部部品はきわめて高温になっ
ています! プリンタのカバーを開けるとき、下図に示すグレーの部分には
絶対に触れないでください。
!
注意

• スキャナガラスには指で直接触れないでください。
• スキャナガラスをアルコールで拭かないでください。

☛ 5. ドラムユニットをプリンタに再び取り付けます。
☛ 6. フロントカバーを閉じます。
図 5-18

第 5
章 メンテナンス
5-17


ワイヤーのクリーニング
☛ 1. カバーオープンボタンを押し、フロントカバーを開けます。
図 5-19
☛ 2. ドラムユニットをプリンタから取り出します。
図 5-20

5-18
!
注意

• トナーが飛散する恐れがあるため、ドラムユニットは、使い捨ての紙か

布の上に置くことをおすすめします。

• 静電気によってプリンタが損傷することを防ぐため、下図に示す部分(電

極)には触れないでください。
☛ 3. ドラムユニットにある青色のタブを２、３回往復させ、ドラム内部
のワイヤーを清掃します。タブを必ずホームポジションの位置に戻
してからドラムユニットをプリンタ本体に取り付けてください。
図 5-21
!
注意
ドラムユニットをプリンタに取り付ける前に、必ずタブがホームポジション
（▲）にあることを確認してください。 ホームポジションに戻っていないと、
印刷した用紙に縦縞が入る場合があります。
ホームポジション

第 5
章 メンテナンス
5-19
☛ 4. ドラムユニットをプリンタに再び取り付けます。
図 5-22
☛ 5. フロントカバーを閉じます。

5-20
定定期期保保守守部部品品ににつついいてて
定期保守部品の種類と取り扱いについて説明します。
以下のメッセージは保守部品の交換が必要になった場合にＬＣＤに表示され
ます。最適の印刷品質を確実に保つために、このメッセージが現れたら、ブ
ラザーコールセンターにご相談ください。
LCD メッセージ 項目 概算寿命
テイチャクキ コウカン 定着器 80,000枚
PF キット１ コウカン 給紙キット 50,000枚
PF キット２ コウカン 給紙キット 50,000枚
レーザースキャナ コウカン スキャナ装置 200,000枚
＊ 上記の概算寿命は、A4／レターサイズの用紙に印刷面積比約５％で片面
印刷をした場合の平均的な数値です。 したがって、印刷面積比や印刷ジ
ョブによってこれらの数値は異なります。
＊ 保守部品の交換の詳細については、ブラザーコールセンターにお問い合
わせください。
＊ 定期保守部品の交換は、保障期間中でも有償です。
ブラザーコールセンター
TEL: ０５２－８２４－３３７８
受付時間: 土曜、日曜日、祝日および弊社休日をのぞく

９時から１２時まで、１３時から１７時まで
E-mailでのお問い合わせ: http://solutions.brother.co.jp/contact/index.html
サービス＆サポートホームページ Brother Solutions Center 上「お問い合
わせ」ページ)

第 6
章 トラブルシューティング
6-1
66
第第 66 章章
トトララブブルルシシュューーテティィンンググ
LLCCDDののメメッッセセーージジ
エエララーーメメッッセセーージジ
エエララーーメメッッセセーージジ 処処置置
トナーノコリワズカ
トナーの残りがわずかです。「トナーナシ」メッセージが表示さ
れる前に、新しいトナーカートリッジを準備して下さい。
トナーナシ
トナーがありません。トナーカートリッジを新しいものと交換し
てください。 第５章の「トナーカートリッジの交換」をご参照く
ださい。
トナーカートリッジを交換しても「トナーナシ」メッセージが消
えないときは、ドラムユニットのワイヤーのクリーニングを行っ
てください。
トナーカートリッジを交換しても「トナーナシ」メッセージが消
えないときは、トナーがカートリッジ内部で均一に散布されてい
ないおそれがあります。トナーカートリッジを水平に保ち、静か
に５、６回降ってください。
ドラムノコリワズカ
ドラムユニットの寿命が近づいています。印字品質が低下する前
に、新しいドラムユニットと交換して下さい。

カミナシ XXXX (XXXX はトレイ
1/トレイ 2 もしくは MP(マルチパーパ
ス トレイ 等をさします)
プリント用紙を、それぞれの給紙トレイに入れて下さい。
カバーオープン
フロントカバーを閉じてください。
テイチャク オープン
紙づまり除去カバーを閉じてください。
ハイメンハイシトレイ オー
プン
背面排紙トレイを閉じてください。
カミヅマリ XXXXXX
指定された場所からつまった紙を取り除いてください。本章の
「紙づまりとつまった紙の取り除き方」をご参照ください。
テサシ
マルチパーパストレイに正しいサイズの用紙をセットし、Goキー
を押してください。
バッファフル
インターフェースの設定をチェックしてください。

6-2
エエララーーメメッッセセーージジ 処処置置
キオクデバイスフル
不要なマクロやフォントを削除してください。
ダウンロードフル
市販のDIMMを取り付けて、メモリを増設して下さい。第４章の
「増設メモリの取り付け方」をご参照ください。
フォントフル
市販のDIMMを取り付けて、メモリを増設して下さい。第４章の
「増設メモリの取り付け方」をご参照ください。
メモリフル
プリンタに残ったデータを印刷するため、Goキーを押します。
プリンタドライバのプロパティで解像度を落とすか、テキストを
簡略化して下さい。
市販のDIMMを取り付けて、メモリを増設して下さい。第４章の
「増設メモリの取り付け方」をご参照ください。
プリントオーバーラン

• プリンタに残ったデータを印刷するため、Goキーを押します。
• プリンタのメモリが不足しているおそれがあります。テキスト

を簡略化するか、プリンタドライバのプロパティで解像度を落
としてください。
印字解像度の下げ方
1. 「スタート」メニューの「設定」から「プリンタ」を選択しま
す。(Windows XPをご使用の場合は「スタート」メニューの
「プリンタとFAX」を選択します。)
2. プリンタアイコン(HL-1650/1670N)を右クリックし、プロパテ
ィを開きます。
3. 「拡張機能」タブを開きます。
4. 解像度設定を、600dpiもしくは300dpiにします。

• プリンタのメモリが不足しているおそれがあります。市販の

DIMMを取り付けて、メモリを増設して下さい。第４章の「増
設メモリの取り付け方」をご参照ください。

• ページプロテクトを適正サイズに設定してください。
• （Windows 95/98プリンタドライバをご使用の場合のみ）下記

の設定を、Windowsドライバから変更し、再度実行して下さ
い。下記設定における最適な連動は、テキストの種類によりま
す。
グラフィックモード
トゥルータイプモード
プリンタトゥルータイプフォント使用
データムシ
正しいデータをプリンタに送ってください。

第 6
章 トラブルシューティング
6-3
エエララーーメメッッセセーージジ 処処置置
サイズエラーＤＸ
印刷可能な用紙サイズ（A4、レター、リーガル）を指定して下さ
い。
リョウメントレイナシ
両面印刷ユニットを正しく取り付けてください。
ＤＸレバーエラー
DXレバーとは、両面印字用紙サイズレバーのことを指します。
プリンタドライバでのサイズ設定、また印字するアプリケーショ
ン側でのサイズ設定が、 両面印字用紙サイズレバーで指定してい
るサイズと一致していない可能性があります。レバーは、本体背
面の下側にあります。もし設定に間違いがあれば、レバーの位置
を変更して下さい。
トレイ 1 ナシ
トレイ１に本体用紙カセットを取り付けてください。
ドラムユニット ソウジ
ワイヤーのクリーニングを行ってください。
第５章の「ワイヤーのクリーニング」をご参照ください。
ヨウシサイズ フイッチ
正しい用紙をトレイにセットしてください。

6-4
保保守守メメッッセセーージジ
警告メッセージ 処置
ドラム ノコリワズカ
ドラムユニットの寿命が近づいています。 新しいドラムユニット
を準備してください。
第５章の「ドラム ノコリワズカメッセージ」をご参照ください。
トナー ノコリワズカ
トナーの残りがわずかです。 新しいトナーカートリッジを準備し
てください。
第５章の「トナー ノコリワズカメッセージ」をご参照ください。
ＰＦキット１ コウカン
第５章の「定期保守部品について」をご参照ください。
ＰＦキット２ コウカン
第５章の「定期保守部品について」をご参照ください。
テイチャクキ コウカン
第５章の「定期保守部品について」をご参照ください。
レーザースキャナー コウカ
ン
第５章の「定期保守部品について」をご参照ください。

第 6
章 トラブルシューティング
6-5
ササーービビススココーールルメメッッセセーージジ
以下のメッセージがLCDに表示されたら、プリンタの電源をオフにして5秒
間待ちます。 それから、もう一度プリンタ電源スイッチを入れます。 それ
でもメッセージが表示される場合には、プリンタを購入した販売店にご相談
くださるか、ブラザーコールセンターにお問い合わせ下さい。
エラー###
サービスコール

6-6
紙紙づづままりりととつつままっったた紙紙のの取取りり除除きき方方
プリンタに紙づまりが起こると、プリンタは印刷を停止して次のメッセージ
を表示します。
下図の影付きの部分は紙づまりが起こった場所を示します。
カミヅマリトレイ 1 カミヅマリナイブ
6-7ページをご参照ください 6-11ページをご参照ください
カミヅマリトレイ 2 カミヅマリウシロ
6-9ページをご参照ください 6-13ページをご参照ください
カミヅマリMPトレイ カミヅマリ リョウメン
6-10ページをご参照ください 6-17ページをご参照ください
カミヅマリ
紙づまりが発生した可能性がある場所が
いくつか存在しています。詳細について
は6-20ページの「紙づまり」をご参照く
ださい。
紙づまりの位置をチェックし、次ページ以降の指示に従ってつまった紙を取り
除きます。
紙を取り除いた後、プリンタは自動的に印刷を開始します。

第 6
章 トラブルシューティング
6-7
トトレレイイ11
のの紙紙づづままりり
カミヅマリトレイ 1
紙づまりを解消するために以下の指示に従ってください。
☛ 1. プリンタから本体用紙カセットを完全に引き抜きます。
図 6-1
☛ 2. つまっている紙を両手で持って、ゆっくり引っ張って取り除きます。
図 6-2

6-8
☛ 3. 本体用紙カセットをプリンタに戻します。
!
注意
オプションローワートレイカセットから用紙が給紙されている最中に本体用
紙カセットを引き抜かないでください。 引き抜くと紙づまりが起こります。

第 6
章 トラブルシューティング
6-9
トトレレイイ22
のの紙紙づづままりり
カミヅマリトレイ 2
紙づまりを解消するために以下の指示に従ってください。
☛ 1. プリンタからローワートレイカセットを完全に引き抜きます。
図 6-3
☛ 2. つまっている紙を両手で持って、ゆっくり引っ張って取り除きます。
図 6-4
☛ 3. ローワートレイカセットをプリンタに戻します。

6-10
MMPP トトレレイイのの紙紙づづままりり
カミヅマリ MP トレイ
紙づまりを解消するために以下の指示に従ってください。
☛ 1. マルチパーパストレイからつまった紙を取り除きます。
図 6-5
☛ 2. 用紙をマルチパーパストレイに再びセットします。
図 6-6

第 6
章 トラブルシューティング
6-11
内内部部のの紙紙づづままりり
カミヅマリナイブ
紙づまりを解消するために以下の指示に従ってください。
☛ 1. 本体用紙カセットをプリンタから完全に引き抜きます。
☛ 2. カバーオープンボタンを押し、フロントカバーを開きます。
図 6-7
☛ 3. ドラムユニットをプリンタから取り出します。
☛ 4. つまった紙を両手でゆっくり引っ張り、プリンタから取り除きます。
図 6-8

6-12
警告
印刷直後は、プリンタ内部がきわめて高温になっています。 紙を取り除く
際には十分にご注意ください。
!
注意

• つまった紙を取り除いた後、印刷された用紙に汚れが見えるようならプ

リントジョブを再開する前に、何ページか印刷して下さい。

• トナーが飛散する恐れがあるため、ドラムユニットは、使い捨ての紙か

布の上に置くことをおすすめします。

• つまった紙を取り除くときには、トナーが飛散しないように十分にご注

意ください。

• 手や衣服がトナーで汚れないように注意してください。 汚れた場合には

すぐに濡れた布で拭き取るか、水で洗い流してください。
☛ 5. ロックレバーを押し下げながら、ドラムユニットからトナーカートリッジをは
ずします。ドラムユニットに紙片が残っている場合は、取り除きます。
図 6-9
☛6. ドラムユニットと本体用紙カセットをプリンタに戻し、フロントカバーを閉じ
ます。
図 6-10

第 6
章 トラブルシューティング
6-13
後後部部のの紙紙づづままりり
カミヅマリ ウシロ
紙づまりを解消するために以下の指示に従ってください。
☛ 1. カバーオープンボタンを押し、フロントカバーを開きます。
図 6-11
☛ 2. ドラムユニットをプリンタから取り出します。
図 6-12

6-14
!
注意

• トナーが飛散する恐れがあるため、ドラムユニットは、使い捨ての紙か

布の上に置くことをおすすめします。

• 静電気によってプリンタが損傷することを防ぐため、本体に電源が入っ

ているときは、下図に示す部分(電極)に触れないでください。
☛ 3. つまった紙を両手でゆっくり引っ張り、プリンタから取り除きます。
図 6-13
紙づまりが解消できたら、手順7に進みます。 紙を引っ張っても取り除けな
い場合は、手順4に進みます。
☛ 4. 背面排紙トレイを開きます。
図 6-14

第 6
章 トラブルシューティング
6-15
!
注意
印刷直後は、プリンタ内部の一部部品が高温になっています。プリンタのカ
バーを開けるとき、下図に示すグレーの部分には絶対に触れないでください。
☛ 5. 紙づまり除去カバーを開けます。 つまった紙をゆっくり引っ張り出します。
図 6-15
紙づまり除去カバー

6-16
☛ 6. 紙づまり除去カバーを閉じ、背面排紙トレイを閉じます。
図 6-16
☛ 7. ドラムユニットをプリンタに戻します。
図 6-17
☛ 8. フロントカバーを閉じます。

第 6
章 トラブルシューティング
6-17
両両面面印印刷刷ユユニニッットトのの紙紙づづままりり
カミヅマリ リョウメン
紙づまりを解消するために以下の指示に従ってください。
☛ 1. 背面排紙トレイを開きます。
図 6-18
☛ 2. つまった紙を定着器からゆっくり引っ張り出します。
図 6-19

6-18
☛ 3. 背面排紙トレイを閉じます。
図 6-20
紙づまりを解消できない場合は、次の手順へと進みます。
☛ 4. 両面印刷ユニットと本体用紙カセットをプリンタから引き抜きます。
図 6-21
☛ 5. つまった紙を両手でゆっくり引っ張って取り除きます。
図 6-22

第 6
章 トラブルシューティング
6-19
☛ 6. 両面印刷ユニットと本体用紙カセットをプリンタに戻します。
図 6-23
✒ 注

• 「カミヅマリ リョウメン」メッセージは、ページの片面の印刷が終わっ

た後で用紙を背面排紙トレイから取り除いた場合に表示されます。

• 両面印刷機能に使用できる用紙サイズは A4、レターとリーガルです。
• 両面印刷用紙サイズレバーが用紙サイズに対して正しく設定されていな

いと、紙づまりが発生したり、用紙上の印刷位置が狂ってしまう場合が
あります。

6-20
紙紙づづままりり
カミヅマリ
紙づまりを解消するために以下の指示に従ってください。
☛ 1. プリンタから本体用紙カセットを完全に引き出します。
図 6-24
☛ 2. プリンタからつまった紙を両手でゆっくり引っ張って取り除きます。
図 6-25
紙づまりが解消できたら、手順10に進みます。紙が引っ張っても取り除け
ない場合は、手順3に進みます。

第 6
章 トラブルシューティング
6-21
☛ 3. カバーオープンボタンを押し、フロントカバーを開きます。
図 6-26
☛ 4. ドラムユニットをプリンタから取り出します。 つまった紙を両手でゆっくり引
っ張り、プリンタから取り除きます。
図 6-27
紙づまりが解消できたら、手順8に進みます。紙が引っ張っても取り除けな
い場合は、手順5に進みます。
☛ 5. 背面排紙トレイを開きます。
図 6-28

6-22
☛ 6. 紙づまり除去カバーを開きます。 つまった紙を両手でゆっくり引っ張り出しま
す。
図 6-29
☛ 7. 紙づまり除去カバーを閉じ、背面排紙トレイを閉じます。
図 6-30
紙づまり除去カバー

第 6
章 トラブルシューティング
6-23
☛ 8. ドラムユニットをプリンタに戻します。
図 6-31
☛ 9. フロントカバーを閉じます。
☛ 10. 用紙カセットをプリンタに戻します。

6-24
印印字字品品質質問問題題のの解解決決方方法法
画質不良の例 推奨処置
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
CDEF
defg
B C
b c d
2 3
印刷が薄い

• プリンタの設置環境をチェックしてください。 湿度、高温な

どの条件により、この問題が発生する場合があります。
第1章の「プリンタの設置」をご参照ください。

• ページ全体が薄すぎる場合にはトナー節約モードがオンにな

っている可能性があります。 ドライバのプリンタプロパティ
タブでトナー節約モードをオフにしてください。

• 新しいトナーカートリッジに交換してください。

第５章の「トナーカートリッジ交換」をご参照ください。

• プリント全体が薄い場合には、スイッチパネルから濃度アッ

プを行うことができます。
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
背景が薄い灰色になる

• 使用している用紙が推奨されている用紙仕様に適合している

ことを確認してください。 第1章の「推奨用紙」をご参照く
ださい。

• プリンタの設置環境をチェックしてください。 高温や高湿度

状態などによって灰色の背景色が濃くなる場合があります。
第1章の「プリンタの設置」をご参照ください。

• 新しいトナーカートリッジに交換してください。

第５章の「トナーカートリッジの交換」をご参照ください。
ゴースト

• 使用している用紙が推奨されている用紙仕様に適合している

ことを確認してください。 表面が粗い用紙、水分を含んだ
用紙、厚い用紙などを使用するとこの問題が発生する場合が
あります。 第1章の「使用できる用紙について」をご参照く
ださい。

• プリンタドライバの設定で正しい用紙種別が選択されている

か確認してください。
第1章の「使用できる用紙について」をご参照ください。

• 新しいトナーカートリッジに交換してください。

第５章の「トナーカートリッジ交換」をご参照ください。

第 6
章 トラブルシューティング
6-25
画像不良の実例 推奨処置
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
トナーの染み

• 使用している用紙が推奨されている用紙仕様に適合している

ことを確認してください。表面が粗い用紙を使用するとこの
問題が発生する場合があります。
第1章の「使用できる用紙について」をご参照ください。

• ドラムユニットが損傷している可能性があります。 新しいド

ラムユニットに交換してください。
第５章の「ドラムユニットの交換」をご参照ください。
印刷の抜け

• 使用している用紙が推奨されている用紙仕様に適合している

ことを確認してください。
第1章の「使用できる用紙について」をご参照ください。

• プリンタドライバの設定で「厚紙（ハガキ）」または「超厚

紙」を選択するか、現在使用している用紙よりも薄い用紙を
使用してください。

• プリンタの設置環境をチェックしてください。 高湿度状態な

どによってこの状態が発生する場合があります。
第1章の「プリンタの設置」をご参照ください。
全面黒ベタ

• ドラムユニットが損傷している可能性があります。 新しいド

ラムユニットに交換してください。
第５章の「ドラムユニットの交換」をご参照ください。

• ドラム内のワイヤーを清掃してください。

第５章の「ワイヤーのクリーニング」をご参照ください。

6-26
画像不良の実例 推奨処置
94 mm
(3.7 in.)
94 mm
(3.7 in.)
白い点
印刷したページの黒い文字またはグラ
フィックス上に94 mm間隔で白い点
が生じる。
94 mm
(3.7 in.)
94 mm
(3.7 in.)
黒い点
印刷したページに94 mm間隔で黒い点が
生じる。

• 数ページ印刷した後でも問題が解消しない場合には、ドラム

ユニットのOPCドラムの表面に付着物がある可能性がありま
す。
以下の手順に従ってドラムユニットのクリーニングを行いま
す。
1. 印刷した用紙をドラムユニットの前に置き、画像不良が発
生した正確な位置を確認します。
図 6-31
2. ドラムユニットを手で回しながら、OPC ドラムの表面をチ
ェックします。
図 6-32
3. 付着物を OPC ドラム上で発見したら、OPC ドラムを綿棒
で拭いて取り除きます。
図 6-33

第 6
章 トラブルシューティング
6-27
画像不良の実例 推奨処置
前ページの続き
! 注意
感光性のドラム表面をボールペンの先のような鋭い物でクリーニ
ングしないでください。

• トナーカートリッジが損傷している可能性があります。 新し

いトナーカートリッジに交換してください。
第５章の「トナーカートリッジの交換」をご参照ください。

6-28
画像不良の実例 推奨処置
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
一定間隔で現れる横方向の黒い汚れ

• トナーカートリッジが損傷している可能性があります。 新し

いトナーカートリッジに交換してください。
第５章の「トナーカートリッジの交換」をご参照ください。

• 使用している用紙が推奨されている用紙仕様に適合している

ことを確認してください。
第1章の「使用できる用紙について」をご参照ください。
! 注意

• レーザープリンタでラベルシートを印刷すると、シートから

はみ出した糊の部分がOPCドラム表面に付着することがあり
ます。 その場合はドラムユニットを清掃してください。 清
掃方法については6-26ページをご参照ください。

• クリップやホチキスの付いた用紙は印刷に使用しないでくだ

さい。 ドラムの表面を傷つけます。

• 開封したままのドラムユニットを強い直射日光や室内光線に

さらすと、ドラムユニットは損傷を受けます。
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
白い横線

• 使用している用紙が推奨されている用紙仕様に適合している

ことを確認してください。 表面が粗い用紙、または厚い用紙
などを使用するとこの問題が発生する場合があります。
第1章の「使用できる用紙について」をご参照ください。

• プリンタドライバの設定で正しい用紙種別を選択したことを

確認してください。

• この現象は印刷を続けると自然に消えることがあります。 と

くに、プリンタを長時間にわたって使用していなかったとき
にこの問題が発生した場合には、複数枚の紙を印刷してみて
ください。

• トナーカートリッジが損傷している可能性があります。 新し

いトナーカートリッジに交換してください。
第５章の「トナーカートリッジの交換」をご参照ください。
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
黒い横線

• ドラムユニットが損傷している可能性があります。新しいド

ラムユニットに交換してください。
第５章の「ドラムユニットの交換」をご参照ください。
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
黒い縦線
印刷ページがトナーで汚れているか、
縦線が印刷されます。

• トナーカートリッジが損傷している可能性があります。 新し

いトナーカートリッジに交換してください。第５章の「トナ
ーカートリッジの交換」をご参照ください。

• プリンタ内部で破れた紙片がスキャナガラスに付着していな

いか確認します。 スキャナウィンドウを柔らかい布で拭くこ
とにより、問題を解消できる場合があります。
第５章の「プリンタ内部の清掃」をご参照ください。

• 定着器が汚れている可能性があります。 顧客サポートにご連

絡ください。

• ドラム内のワイヤーを清掃してください。

第５章の「ワイヤーのクリーニング」をご参照ください。

• ドラムユニットの青いタブがホームポジション(▼)に戻ってい

るか確認してください。

第 6
章 トラブルシューティング
6-29
画像不良の実例 推奨処置
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
白い縦線

• スキャナウィンドウを柔らかい布で拭くことにより、問題を

解消できる場合があります。
第５章の「プリンタ内部の清掃」をご参照ください。

• トナーカートリッジが損傷している可能性があります。 新し

いトナーカートリッジに交換してください。
第５章の「トナーカートリッジの交換」をご参照ください。
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
印刷の傾き

• 使用している用紙が推奨されている用紙仕様に適合している

ことを確認してください。またペーパーガイドが用紙サイズ
に合っていることことを確認してください。

• 用紙ガイドを正しく設定します。 用紙ガイドのつめが正しく

スロットにはまっていることを確認してください。
第1章の「用紙カセットからの印刷」をご参照ください。

• マルチパーパストレイを使用している場合は、第1章の「マル

チパーパストレイからの印刷」をご参照ください。

• 用紙カセットに紙が入りすぎている可能性があります。用紙

の枚数は、用紙トレイの▼マークを超えないようにしてくだ
さい。

• 用紙の種類と紙質をチェックしてください。

第1章の「使用できる用紙について」をご参照ください。
紙の反りや波うち

• 用紙の種類と紙質をチェックしてください。 高温と高湿度が

用紙の反りの原因になります。 第1章の「使用できる用紙に
ついて」をご参照ください。

• 長期間用紙が用紙カセット内に放置されていた場合は、用紙

カセットの中の用紙を表裏を逆にします。または、用紙の方
向を前後逆にしてみてください。
B DEFGH
abc efghijk
A C D
b c d e
1 3 4
しわ、折れ目

• 用紙が正しくセットされていることを確認してください。

第1章の「用紙カセットからの印刷」をご参照ください。

• 用紙の種類と紙質をチェックしてください。

第1章の「使用できる用紙について」をご参照ください。

• 用紙カセットの中の用紙スタックをひっくり返します。 また

は、用紙の方向を前後逆にしてみてください。

6-30
そそのの他他のの問問題題
トラブルの内容 推奨処置
プリンタの電源が入らない 電源コードがきちんとコンセントにささっているか確認して下さ
い。
コンセントの電圧を確認して下さい。
プリンタが印字しない LCDに「データムシ」メッセージが表示された場合、以下の作業
を行って下さい。
1. プリンタを再起動します。
2. 「エラープリント」をオンにし、再び印刷します。
3. エラーが「メモリフル」の場合、オプションのメモリを追加
して下さい。
用紙を給紙しない。 • 用紙カセットに用紙がある場合には、用紙がまっすぐになっ
ているかどうかを確認します。 用紙が反っている場合、用紙
をまっすぐにしてセットしなおしてください。 用紙を取り出
し、ひっくり返して用紙カセットにセットすると問題が解決
する場合もあります。

• トナー切れの可能性があります。トナーを新しいものに交換

してください。

• マルチパーパストレイをご使用の場合は、用紙を用紙カセッ

トにセットすると問題が解決する場合もあります。

• 用紙カセットの用紙数を減らし、もう一度印刷してみます。
• コントロールパネル上でテサシ＝オンが選択されていたら、テサ

シ＝オフにします。
マルチパーパストレイから用紙
を給紙しない。

• 用紙をよくさばき、もう一度用紙を確実にセットしてください。
• コントロールパネルでマニュアルフィードがオンに設定されている

か確認して下さい。

• プリンタドライバのプロパティで下記の項目がオンに設定さ

れているか確認して下さい。
1. 「スタート」メニューの「設定」から「プリンタ」を選択し
ます。(Windows XPをご使用の場合は「スタート」メニュー
の「プリンタとFAX」を選択します。)
2. プリンタアイコン(HL-1850/1870N)を右クリックし、プロパテ
ィを開きます。
3. 「基本設定」タブを開き、給紙方法を参照します。
4. MPトレイ（マルチパーパストレイ）を優先に設定します。

第 6
章 トラブルシューティング
6-31
トラブルの内容 推奨処置
封筒を給紙しない。 • 封筒はマルチパーパストレイから給紙してください。 封筒に印刷
するためには、使用しているアプリケーションソフトウェアを正しく
設定する必要があります。 これは、通常、使用しているソフトウェ
アのページ設定または文書設定メニュー上で行われます。 アプリ
ケーションソフトウェアの説明書をご参照ください。
紙づまりが発生した。 • 本章の「紙づまりとつまった紙の取り除き方」をご参照くだ
さい。

• たびたび紙づまりが起きるときには、ご使用の紙がプリンタ

に適していない可能性があります。使用できる用紙を確認の
上、他のメーカーの用紙を使って試してください。
プリンタが上部排紙トレイへ排
紙しない

• 背面排紙トレイを閉じて下さい。

プリンタが背面排紙トレイへ排
紙しない。

• 背面排紙トレイを開きます。

印刷ページがカールしているた
め、背面排紙トレイは規定の枚
数を保持できない。

• 用紙カセットにセットされている用紙を取り出し、ひっくり

返してセットしなおします。

• ドライバの設定で用紙の種類を「厚紙（ハガキ）」もしくは

「超厚紙」に設定してください。
プリンタが指定した用紙に印刷
しない。

• ケーブルがプリンタに正しく接続されていることを確認して

ください。

• 正しいプリンタドライバが選択されているか確認してくださ

い。

• トレイの用紙サイズ設定が正しいか確認してください。

印刷時にしわ、折れ目ができる • プリンタドライバの設定を、OHPに変更します。

• 背面給紙トレイを開け、印刷します。
• 背面給紙トレイを開け、マニュアルフィードから印刷しま

す。

• 新しい用紙でもう一度印刷します。
• 推奨されている別の仕様用紙で印刷します。

印刷時にOHPシートにしわが
できる

• 住友 3M CG 3300 もしくは同等以上のOHPシートを使用し

ます。

• プリンタドライバでOHPモードを選択します。
• 封筒はマルチパーパストレイから給紙して下さい。第1章の

「封筒の印刷」をご参照ください。

• 封筒に印刷するためには、使用しているアプリケーションソ

フトウェアを正しく設定する必要があります。これは、通
常、使用しているソフトウェアのページ設定または文書設定
メニュー上で行われます。アプリケーションソフトウェアの
説明書をご参照下さい。

6-32
トラブルの内容 推奨処置
Adobe Acrobat Reader
version5.0から印刷すると、
Macintoshがフリーズする

• Acrobat Reader version5.0をversion5.05にアップデートして

ください。またはversion4.05をご使用ください。
（Macintoshからの印刷時）
ビットマップフォント（たとえ
ば「細明朝体」、「中ゴシック
体」）を使った文書を印刷する
と、文字のギザギザが目立つ。

• 文書のフォントをアウトラインフォントに変更してくださ

い。
印刷結果がおかしい • プリンタケーブルが長すぎないことを確認します。1.8メート
ルを超えるパラレルケーブルは使用しないでください。

• プリンタケーブルが損傷または断線していないことを確認し

てください。

• インタフェース切り替え装置を使用している場合には、取り

外してケーブルをコンピュータと直接接続して印刷してくだ
さい。

• 「デフォルト設定」で適切なプリンタドライバが選択されて

いることを確認してください。

• プリンタが外部記憶装置またはスキャナと同じポートに接続

されていないことを確認します。他のすべての装置を取り外
し、ポートはプリンタ専用に使用してください。

• プリンタドライバの拡張タブにあるデバイス／オプションメ

ニューのステータスモニターをオフにしてください。
文書の全ページを印刷できな
い。LCDに「プリントオーバー
ラン」が表示される。

• Goキーを押して、プリンタに残っているデータを印刷してく

ださい。 これでエラーが解消されない場合には、文書のデー
タサイズを小さくするか、または印刷の解像度を落としま
す。

• （Windows 95/98プリンタドライバをご使用の場合のみ）下

記の設定を、Windowsドライバから変更し、再度実行して下
さい。下記設定における最適な連動は、テキストの種類によ
ります。

• グラフィックスモード
• トゥルータイプモード
• プリンタのトゥルータイプフォントの使用

プリンタは文書の全ページを印
刷することができない。エラー
メッセージの「メモリフル」が
表示される。

• Goキーを押して、プリンタに残っているデータを印刷してく

ださい。

• 文書のデータサイズを小さくするか、または印刷の解像度を

落とします。

• 市販の DIMMを取り付けることにより、プリンタのメモリを

増設してください。 第４章の「メモリの増設」をご参照くだ
さい。

第 6
章 トラブルシューティング
6-33
トラブルの内容 推奨処置
画面上で文書を見るとヘッダー
やフッターが表示されるが、印
刷されない。

• ほとんどのレーザープリンタには印刷不能な領域がありま

す。 通常は用紙の最初の2行分、最後の2行分には印刷するこ
とができません（印刷可能な行数は62行）。 文書の上マージ
ンと下マージンはこれをを考慮して指定してください。
プリンタで印刷できない。
「LPT1（またはBRUSB）への
書き込みエラー」というエラー
メッセージがパソコンに表示さ
れる。

• プリンタケーブルが損傷または断線していないことを確認し

てください。

• インタフェース切り替え装置を使用している場合には、取り

外してケーブルをコンピュータと直接接続して印刷してくだ
さい。
プリンタで印刷できない。
プリンタの反応がない。
印刷結果に文字化けがある。

• USB HUBを使用している場合には、取り外してケーブルをコ

ンピュータと直接接続して印刷してください。

• インタフェース切り替え装置を使用している場合には、取り

外してケーブルをコンピュータと直接接続して印刷してくだ
さい。

• USB HUB、インタフェース切り替え装置を使っての動作は保

証しておりません。
BBRR--SSccrriipptt 33
エエミミュュレレーーシショョンンををおお使使いいのの場場合合
故障 推奨処置
印刷できない。
(LCDに「データムシ」と表示
される。)
1. プリンタを再起動します。
2. コントロールパネルを使って、インサツモードの「BR-
SCRIPT 3」の「エラーインサツ｣を「オン」にして印刷しま
す。
3. 再度エラー起こり、エラープリントに「リミットチェック」と
印字されている場合は、追加のメモリを増設してください。
第４章の「増設メモリの取り付け方」をご参照ください。
印刷速度が低下する。
オプションのメモリを追加してください。 第４章の「増設メモリ
の取り付け方」をご参照ください。
プリンタはEPSデータを印刷で
きない。
この種のデータを印刷するには以下の設定を必要とします。
1. 使用するプリンタをプリンタフォルダで選択します。
2. ポストスクリプトタブの「Advanced」（拡大）ボタンを押し
ます。
3. データフォーマット選択で「Tagged binary communication

protocol」（タッグされたバイナリ通信プロトコル）を選択し
ます。

付録
付録– 1
11 付付録録
ププリリンンタタ仕仕様様
エンジン
テクノロジー 乾式電子写真方式
印刷速度 通常 最大 18 ppm
両面印刷 最大 8.5 ppm
ファーストプリントタイム 12 秒
*1
以下
ウォームアップタイム 20 秒
*2
以下
解像度 HQ1200
*3
600 dpi
Windows
®
95 / 98/ Me、
Windows NT
®
4.0、
Windows
®
2000 および
Windows
®
XP 300 dpi
Mac OS HQ1200
*3
600 dpi
300 dpi
HRC
*4
300 / 600 dpi 用
APT
*5
あり（Windows
®
のみ）

付録
付録–2
コントローラ
プロセッサ 富士通 MB86834 100MHz
HL-1850 16 MBメモリ 標準
HL-1870N 32 MB
HL-1850 1 DIMM（100 ピン）スロット (16、32、64、
128MB)；最大 144MB まで増設可能
オプション
HL-1870N 1 DIMM（100 ピン）スロット（16、32、64、
128MB）；最大 144MB まで増設可能
HL-1850 IEEE 1284 パラレル、USBインタフェース 標準
HL-1870N IEEE 1284 パラレル、USB、10/100BASE TX
(NC-4100h)
オプション HL-1850 10/100BASE-TX (NC-4100h)
ネットワーク接続性 インタフェース 10/100BASE-TX（HL-1850 用オプション、HL-
1870N 用標準）
プロトコル TCP/IP、EtherTalk、IPX/SPX、NetBEUI、
DLC/LLC、 DEC LAT、Banyan VINES
管理ツール BRAdmin Professional

*6
、ウェブベース管理
*7
エミュレーション HP LaserJet
*8
、 BR-Script3
内蔵フォント HP LaserJet 66 種のスケーラブルフォント(欧文用)
12 種のビットマップフォント(欧文用)
11 種のバーコード
*9
BR-Script 3
*10
日本語フォント：2 書体
（和桜明朝、美杉ゴシック）
欧文フォント：66 書体

付録
付録– 3
ソフトウェア
プリンタドライバ Windows
®
95 / 98 / Me、Windows NT
®
4.0、
Windows
®
2000、Windows
®
XP 用ドライバ
BR-Script3 用 PPD ファイル
（Windows
®
95 / 98 / Me、Windows NT
®
4.0、
Windows
®
2000、Windows
®
XP、
Mac OS
®
用 8.6-9.2 および Mac OS
®
X 10.1）
ユーティリティドライバ Automatic E-mail Printing ソフトウェア
*11
インターネットプリントソフトウェア
*12 *13
ポートモニター（ピアツーピア印刷用）
*13
コントロールパネル
ディスプレイ LCD 1 行 16 桁、3 色バックライト
LED 1 LED
ボタン 7 個 Go、Job Cancel、Reprint、Set、Back、+、−
プリンタドライバ機能
ページレイアウト N-アップ印刷 2、4、9、16、25 ページを 1 ページに印刷

ポスター印刷 1 ページを 4、9、16、25 ページに分割印刷
ウォーターマーク
印刷
あり
冊子印刷 あり
その他 クイックプリントセットアップ機能
*14
補充品
トナー 6,500 A4/LTR ページ @5%印刷面積比
ドラム 20,000 A4/LTR ページ
（1 ページ／ジョブ）
サイズ／重量
サイズ（W×D×H） 425×424×275 mm
HL-1850 約 14.5 kg、ドラムユニットとトナーカートリ
ッジを含む
重量
HL-1870N 約 14.7 kg、ドラムユニットとトナーカートリ
ッジを含む

付録
付録–4
その他
消費電力 印刷時 410 W 以下
スタンバイ時 70 W 以下
HL-1850 9 W 以下スリープ時
HL-1870N 10 W 以下
ノイズレベル 印刷時 50 dB 以下
スタンバイ時 30 dB 以下
エコロジー対策 インテリジェントスリープ機能 あり
トナー節約機能 あり
動作環境 Windows
®
95/98/Me、Windows
®
NT 4.0、Windows
®
2000、Windows
®
XP
Mac OS 8.6-9.2 および Mac OS X 10.1
*1 標準用紙カセットからの場合
*2 23 °C 条件下
*3 ブラザー独自の技術により、最高エンジン速度での高画質印刷（True1200x1200 dpi の
画質）が可能
*4 High Resolution Control（高解像度制御）の略語
*5 Advanced Photoscale Technology（先進フォトスケールテクノロジー）の略語
*6 ネットワーク管理用オリジナル・Windows
®
ユーティリティ
*7 ウェブブラウザ経由のプリンタおよびネットワーク管理

*8 欧文 OS のみで利用可能
*9 コード 39、インターリーブ 5 の 2、EAN-8、EAN-13、UPC-A、UPC-E、EAN-128、 コダバ
ー、FIM（US-PostNet）、ISBN、コード 128
*10 PostScript3 エミュレーション互換
*11 指定した E メールをあらかじめ指定した時間に自動的に印刷するユーティリティソフト
ウェア（Windows
®
95／98／Me 用）
*12 インターネット経由で遠隔地から印刷するためのユーティリティソフトウェア
（Windows
®
95／98／Me／NT4.0／2000／XP 用）
*13 ネットワークプリントソフトウェアにて供給
*14 プロパティを開かずにドライバ設定を変更できるプリンタドライバ機能

付録
付録– 5
エエミミュュレレーーシショョンン
このプリンタにはふたつのエミュレーションモードがあります。
♦
HP LaserJet モード（欧文）
HP レーザージェットモード（または HP モード）は、このプリンタがヒューレット・
パッカード社製レーザージェットレーザープリンタをエミュレートするモードです。
このタイプのレーザープリンタをサポートする多くのアプリケーションが存在して
います。 このモードを使用することにより、これらのアプリケーションを使用する
場合に最適の性能を発揮することができます。 尚、このモードは欧文 OS のみで使
用できます。
♦
BR-Script3 モード
BR-Script はアドビシステムズ社の PostScript 互換のエミュレーションです。この
プリンタはレベル 3 をサポートしています。 DTP で作成されたグラフィックやテキ
ストをより良好に印刷することができます。
ポストスクリプトコマンドについて技術的な情報が必要な場合は、市販されている
説明書をご参照ください。

付録
付録–6
内内蔵蔵フフォォンントト
7755 種種類類ののススケケーーララブブルルフフォォンントトとと 1122 種種類類ののビビ
ッットトママッッププフフォォンントト
本プリンタは以下のスケーラブルフォントとビットマップフォントを内蔵していま
す。 使用可能なフォントは使用されているエミュレーションモードによって異なり
ます。


HPLaserJet の場合 (欧文用)
♦
スケーラブルフォント：
インテリフォント互換フォント：

• Alaska, Extrabold
• Antique Oakland, Oblique, Bold
• Brougham, Oblique, Bold, BoldOblique
• Cleveland Condensed
• Connecticut
• Guatemala Antique, Italic, Bold, BoldItalic
• Letter Gothic, Oblique, Bold
• Maryland
• Oklahoma, Oblique, Bold, BoldOblique
• PC Brussels Light, LightItalic, Demi, DemiItalic
• PC Tennessee Roman, Italic, Bold, BoldItalic
• Utah, Oblique, Bold, BoldOblique
• Utah Condensed, Oblique, Bold, BoldOblique

♦
Microsoft Windows95 True Type™
互換フォント:

• BR Symbol
• Helsinki, Oblique, Bold, BoldOblique
• Tennessee Roman, Italic, Bold, BoldItalic
• W Dingbats

付録
付録– 7
♦
タイプ 1 フォント互換フォント：

• Atlanta Book, BookOblique, Demi, DemiOblique
• Calgary MediumItalic
• Copenhagen Roman, Italic, Bold, BoldItalic
• Portugal Roman, Italic, Bold, BoldItalic

♦
オリジナルフォント：

• Bermuda Script
• Germany
• San Diego
• US Roman

♦
ビットマップフォント（ポートレートおよびランドスケープ）

• LetterGothic16.66 Medium, Italic, Bold, BoldItalic
• OCR-A
• OCR-B

付録
付録–8


BR-Script3 モードの場合
♦
日本語フォント

• 和桜明朝
• 美杉ゴシック

♦
欧文フォント

• Atlanta Book, BookOblique, Demi, DemiOblique
• Alaska, Extrabold
• Antique Oakland, Oblique, Bold
• Bermuda Script
• BR Dingbats
• BR Symbol
• Brougham, Oblique, Bold, BoldOblique
• Brussels Light, LightItalic, Demi, DemiItalic
• Calgary MediumItalic
• Cleveland Condensed
• Connecticut
• Copenhagen Roman, Italic, Bold, BoldItalic
• Germany
• Guatemala Antique, Italic, Bold, BoldItalic
• Helsinki, Oblique, Bold, BoldOblique
• Helsinki Narrow, Oblique, Bold, BoldOblique
• Letter Gothic, Oblique, Bold
• Maryland
• Oklahoma, Oblique, Bold, Bold Oblique
• Portugal Roman, Italic, Bold, BoldItalic
• San Diego
• Tennessee Roman, Italic, Bold, BoldItalic
• US Roman
• Utah, Oblique, Bold, BoldOblique
• Utah Condensed, Oblique, Bold, BoldOblique

ココーードドテテーーブブルル
OOCCRR ココーードドテテーーブブルル
OCR-A または OCR-B フォントを選択したとき、その対応するシンボルセット
が常に使用されます。

付録
付録– 9
HHPPLLaasseerrJJeett モモーードド
Roman 8 (8U)
ISO Latin1 (0N)
ISO Latin2 (2N)
ISO Latin5 (5N)
ISO Latin6 (6N)
PC-8 (10U)
PC-8 D/N (11U)
PC-850 (12U)
PC-852 (17U)
PC-775 (26U)
PC-1004 (9J)
PC-8 Turkish (9T)
Windows Latin1 (19U)
Windows Latin2 (9E)
Windows Latin5 (5T)
Windows Baltic (19L)
Legal (1U)
Ventura Math (6M)
Ventura Intl (13J)
Ventura US (14J)
PS Math (5M)
PS Text (10J)
Math-8 (8M)
Pi Font (15U)
MS Publishing (6J)
Windows 3.0 (9U)
Desktop (7J)
MC Text (12J)
Symbol (19M)

Wingdings (579L)
ISO2 IRV (2U)
ISO4 UK (1E)
ISO6 ASCII (OU)
ISO10 Swedish (3S)
ISO11 Swedish (OS)
ISO14 JIS ASCII (OK)
ISO15 Italian (OI)
ISO16 Portuguese (4S)
ISO17 Spanish (2S)
ISO21 German (1G)
ISO25 French (OF)
ISO57 Chinese (2K)
ISO60 Norwegian1 (OD)
ISO61 Norwegian2 (1D)
ISO69 French (1F)
ISO84 Portuguese (5S)
ISO85 Spanish (6S)
HP German (OG)
HP Spanish (1S)
ABICOMP Brazil / Portugal (13P)
ABICOMP International (14P)
PC-853 Latin3 (Turkish) (18U)
PC-857 Latin5 (Turkish) (16U)

PC-858 Multilingual Euro (13U)
PC-860 Portugal (20U)
PC-861 Iceland (21U)
PC-863 Canadian French (23U)
PC-865 Nordic (25U)
ISO8859 / 15 Latin 9 (9N)
PC8 PC Nova (27Q)
Turkish8 (8T)
Roman9 (4U)
Roman Extension (0E)
ISO8859 / 7 Latin / Greek (12N)
Greek8 (8G)
Windows Greek (9G)
PC-851 Greece (10G)
PC8 Latin / Greek (12G)
PC-869 Greece (11G)
PC8 Greek Alternate (437G) (14G)
Russian-GOST (12R)
Ukrainian (14R)
ISO8859 / 5 Latin / Cyrillic (10N)
PC-855 Cyrillic (10R)
PC-866 Cyrillic (3R)

PC8 Bulgarian (13R)
Windows Cyrillic (9R)
✒ 注
各コードテーブルで使用可能な文字は、各エミュレーションのインサツモー
ドにある「コードテーブルインサツ」で確認できます。詳しい情報は第３章
をご参照ください。

付録
付録–10
♦
HPLaserJet

付録
付録– 11
下表は対応するキャラクタセットにおいてのみ使用できる文字を示します。 表の上
部にある数字は、US ASCIIキャラクタセットにおいて置き換えられる文字のコード
値を示します。 他の文字については、US ASCIIキャラクタセットをご覧ください。
HP LaserJet

付録
付録–12
商商標標
「brother」のロゴはブラザー工業株式会社の登録商標です。
Apple、Apple ロゴ、Macintosh は米国およびその他の国々におけるアップルコンピ
ュータ会社の登録商標であり、また TrueType は同社の商標です。
ヒューレット・パッカードはヒューレット・パッカード社の登録商標であり、HP
LaserJet 6P、6L、5P、5L、4、4L 4P、 III、IIIP、II および IIP は同社の商標です。
マイクロソフトおよび MS-DOS はマイクロソフト社の登録商標であり、Windows は米
国およびその他の国々における同社の登録商標です。
エナジー・スターは米国における登録商標です。
本取扱説明書に名前が挙げられているその他のブランド名、製品名はすべて、それ
ぞれ該当する会社の登録商標です。
♦
編集ならびに出版における通告
本取扱説明書はブラザー工業株式会社の監督下に、最新の製品および仕様を対象と
して編集されました。
本説明書の内容ならびに本製品の仕様は予告なく変更することがあります。

ブラザー工業株式会社は本書に掲載された仕様ならびに資料を予告なしに変更する
権利を有します。 また提示されている資料に依拠したために生じた損害（間接的損
害を含む）に対しては、出版物に含まれる誤植その他の誤りを含め、一切の責任を
負いません。
©2002 ブラザー工業株式会社

索引
索引-1
索索引引
＋
+ / – キー ............................. 3-10
Ａ
Automatic E-mail Printing .............. 2-18
Ｂ
Back キー ............................... 3-11
BRAdmin Professional ................... 2-18
Brother Solutions Center ............... 2-11
BR-Script 3 .............. 2-19, 6-33, 付録-5
Ｃ
CD-ROM .................................. 1-1
Ｇ
Go キー ............................ 3-3, 3-20
Ｈ
HP LaserJet .......................... 付録-5
HRC ..................................... 2-9

Ｊ
Job Cancel キー .......................... 3-3
Ｌ
LCD .................................... 3-14
LED .................................... 3-13
LT-500 .................................. 4-2
Ｍ
Macintosh プリンタドライバ.............. 2-16
Menu キー .............................. 3-10
MP トレイ .......................... 1-3, 1-7
Ｎ
NC-4100h ................................ 4-6
Ｏ
OCR コードテーブル.................... 付録-8
OHP 用紙 .......................... 1-7, 1-24
Ｒ
Reprint キー ............................ 3-4

Ｓ
Set キー ............................... 3-10
Ｕ
USB ケーブル ............................ 1-2
USB ポート .............................. 1-4
Ｗ
Windows BR-Script 3 プリンタドライバ.... 2-13
Windows プリンタドライバ................. 2-3

索引
索引-2
い
一般設定 ............................... 2-16
印刷ジョブのスプーリング ............... 2-10
印刷ジョブのスプール .................... 2-9
印刷可能領域 ........................... 1-11
インサツモード ......................... 3-20
インタフェース ....................... 付録-2
インタフェースカバー .................... 1-4
インタフェースモード ................... 3-24
印字品質 ............................... 6-24
インフォメーションモード ............... 3-17
う
ウォーターマーク ................... 2-5, 2-8
ウォームアップタイム ................. 付録-1
え
エミュレーション ....... 2-19, 付録-2, 付録-5

エラーメッセージ ........................ 6-1
お
オートマチックドライバインストーラ...... 2-18
オプションタブ ......................... 2-12
オプションの購入方法 .................... 4-1
オプションの種類 ........................ 4-1
か
解像度 .................... 2-6, 3-18, 付録-1
ガシツモード ........................... 3-18
カバーオープンボタン .................... 1-3
き
拡張機能タブ ............................ 2-5
基板プレート ............................ 1-4
基本設定タブ ............................ 2-4
給紙方法の設定 ......................... 2-12
厚紙 .................................... 1-7

く
クイックプリントセットアップ ............ 2-9
グラフィックス .......................... 2-6
こ
コマンド/ファイルの追加 ................. 2-9
ご質問・ご相談窓口 ...................... iii
コントロールパネル ........... 1-3, 3-1, 3-16
さ
再印刷 .................................. 3-4
再生紙 .................................. 1-7
サービスコールメッセージ ................ 6-5
サポートタブ ........................... 2-11
し
自動インタフェース ..................... 2-20
自動エミュレーション ................... 2-19
自動検知 ............................... 2-12
小冊子印刷 ........................ 1-34, 2-7

消耗品の種類 ............................ 5-1
消耗品を購入する ........................ 5-1
上部排紙トレイ .......................... 1-3
ジョブキャンセル ........................ 3-3
す
推奨用紙 ................................ 1-9
スキャナガラス ......................... 5-15
スケーラブルフォント ................. 付録-6

索引
索引-3
ステータスモニタ ........................ 2-9
スリープまでの時間 ...................... 2-9
せ
セキュリティデータ ...................... 3-7
セキュリティ印刷 .................. 2-10, 3-4
セットアップモード ..................... 3-19
そ
その他の特殊機能 ........................ 2-9
ち
直前のジョブの再印刷 .................... 3-5
そ
その他の特殊機能 ........................ 2-9
て
定期保守部品 ........................... 5-20
手差し .................................. 1-7
デフォルト設定 ......................... 3-25
電源 .................................... 1-5

電源コード .............................. 1-1
電源コード差し込み用インレット .......... 1-4
電源スイッチ ............................ 1-4
と
同梱物 .................................. 1-1
トナー セツヤク ........................ 3-18
トナーカートリッジ ...................... 5-2
トナーカートリッジの交換 ................ 5-3
トナー節約モード ........................ 2-6
ドラムユニット ..................... 1-1, 5-8
トレイ 1 ................................ 1-7
トレイ 2 ................................ 1-7
ね
ネットワーク .............. 2-18, 4-6, 付録-2

ネットワークボード ...................... 4-6
ネットワークモード ..................... 3-23
の
濃度調整 ................................ 2-9
は
排紙フラップ ............................ 1-3
背面排紙トレイ .................... 1-4, 1-18
はがき .................................. 1-7
バックライト ........................... 3-14
パネルキー .............................. 3-1
パラレルインタフェース .................. 1-2
パラレルポート .......................... 1-4
ひ
日付・時間を印刷する .................... 2-9
ビットマップフォント ................. 付録-6

ふ
封筒 .............................. 1-7, 1-20
フォント ............................. 付録-2
普通紙 .................................. 1-7
ブラザーコールセンター .................. iii
プリンタステータスメッセージ ........... 3-15
プリンタドライバ ........... 2-1, 2-2, 付録-3
プリンタを清掃する ..................... 5-13
プリンタ仕様 ......................... 付録-1

索引
索引-4
プロパティ ........................ 2-3, 2-13
フロントカバー .......................... 1-3
へ
ページプロテクト ........................ 2-9
ページ設定 .............................. 2-8
ページ属性 ............................. 2-16
ほ
保守メッセージ .......................... 6-4
本体用紙カセット ....................... 1-12
本体用紙トレイ .......................... 1-7
本体用紙カセット ........................ 1-3
ボンド紙 ................................ 1-7
ま
マクロ設定 .............................. 2-9
マルチパーパストレイ ......... 1-3, 1-7, 1-15

マルチパーパストレイサポート ............ 1-3
め
メモリ ......................... 4-10, 付録-2
よ
用紙 ................................... 3-20
用紙/出力 .............................. 2-15
用紙の種類 .............................. 1-7
ヨウシモード ........................... 3-18
ら
ラベル .................................. 1-7
ラベル紙 ............................... 1-24
り
リーガル ............................... 1-13
リセットメニューモード ................. 3-24
リプリント ............................. 3-19
リプリント(再印刷) ..................... 2-10

リョウメンインサツ ..................... 3-18
両面印刷 ..................... 1-7, 1-29, 2-5
両面印刷ユニット ........................ 1-4
両面印刷用紙サイズレバー .... 1-4, 1-30, 1-35
れ
レイアウト ............................. 2-17
レイアウトタブ ......................... 2-14
ろ
ローワートレイユニット .................. 1-7
ローワートレイユニット .................. 4-2
わ
ワイヤー ............................... 5-17
