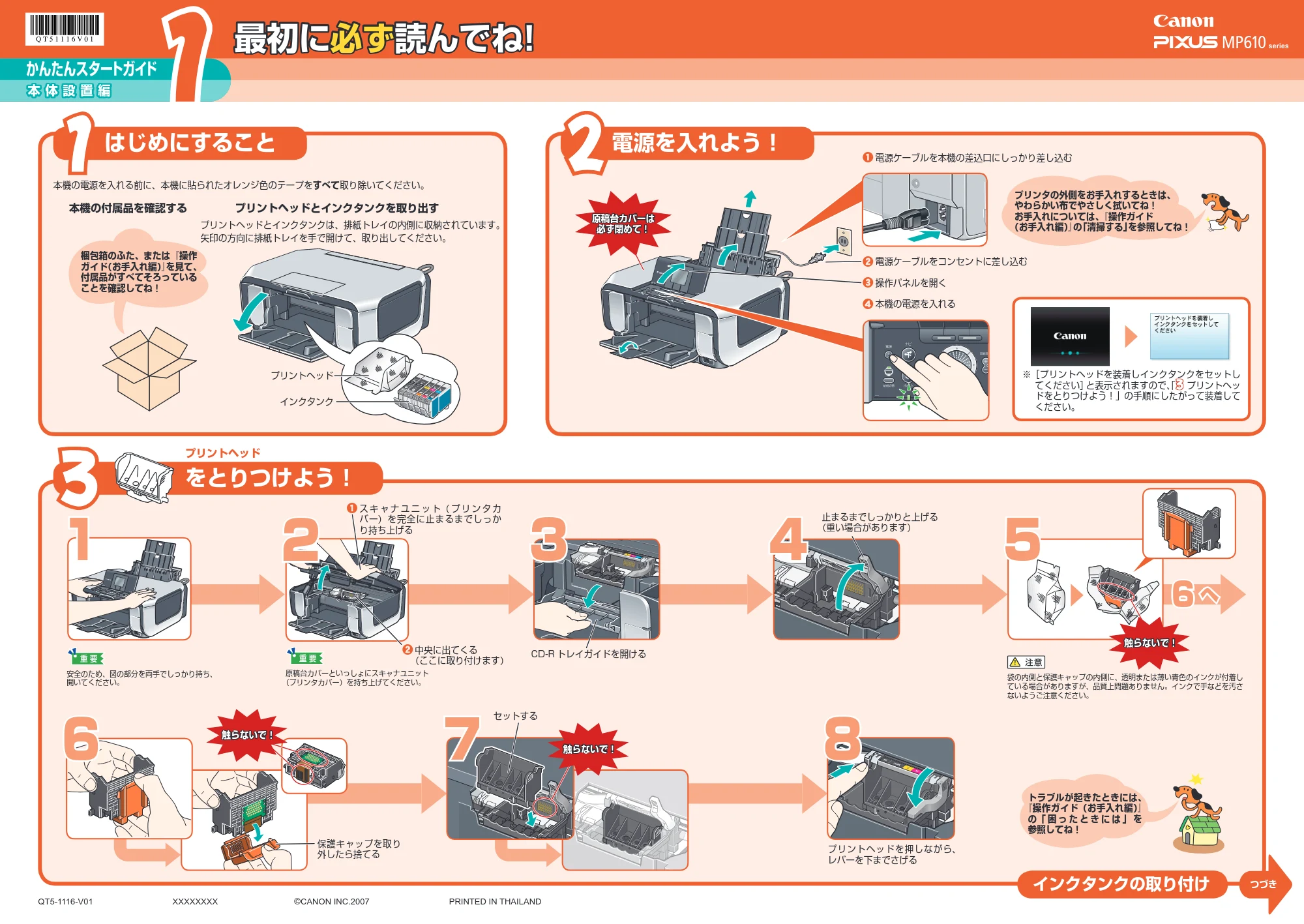

1ページ
最初に必ず読んでね！
かんたんスタートガイド
最初に必ず読んでね！
本 体 設 置 編本 体 設 置 編
インクタンクの取り付け つづき
最初に必ず読んでね！
かんたんスタートガイド
最初に必ず読んでね！
本 体 設 置 編本 体 設 置 編
6
へ
5
QT5-1116-V01 XXXXXXXX ©CANON INC.2007 PRINTED IN THAILAND
トラブルが起きたときには、
『操作ガイド（お手入れ編）』
の「 困 っ た と き に は 」 を
参照してね！
はじめにすること
をとりつけよう！
プリントヘッド
電源を入れよう！
本機の電源を入れる前に、本機に貼られたオレンジ色のテープをすべて取り除いてください。
d 本機の電源を入れる
4
止まるまでしっかりと上げる
（重い場合があります）
袋の内側と保護キャップの内側に、透明または薄い青色のインクが付着し
ている場合がありますが、品質上問題ありません。インクで手などを汚さ
ないようご注意ください。
7
セットする
保護キャップを取り
外したら捨てる
8
プリントヘッドを押しながら、
レバーを下までさげる
※［プリントヘッドを装着しインクタンクをセットし
てください］と表示されますので、「 プリントヘッ
ドをとりつけよう！」の手順にしたがって装着して
ください。
プリントヘッドとインクタンクを取り出す
梱包箱のふた、または『操作
ガイド（お手入れ編）』を見て、
付属品がすべてそろっている
ことを確認してね！
本機の付属品を確認する
プリントヘッド
b 電源ケーブルをコンセントに差し込む
a 電源ケーブルを本機の差込口にしっかり差し込む
c 操作パネルを開く
6
触らないで！
触らないで！
1
a ス キ ャ ナ ユ ニ ッ ト（ プ リ ン タ カ
バー）を完全に止まるまでしっか
り持ち上げる
b 中央に出てくる
（ここに取り付けます）
2
安全のため、図の部分を両手でしっかり持ち、
開いてください。
原稿台カバーといっしょにスキャナユニット
（プリンタカバー）を持ち上げてください。
原稿台カバーは
必ず閉めて！
3
CD-R トレイガイドを開ける
触らないで！
インクタンク
プリントヘッドとインクタンクは、排紙トレイの内側に収納されています。
矢印の方向に排紙トレイを手で開けて、取り出してください。
プリンタの外側をお手入れするときは、
やわらかい布でやさしく拭いてね！
お手入れについては、『操作ガイド
（お手入れ編）』の「清掃する」を参照してね！

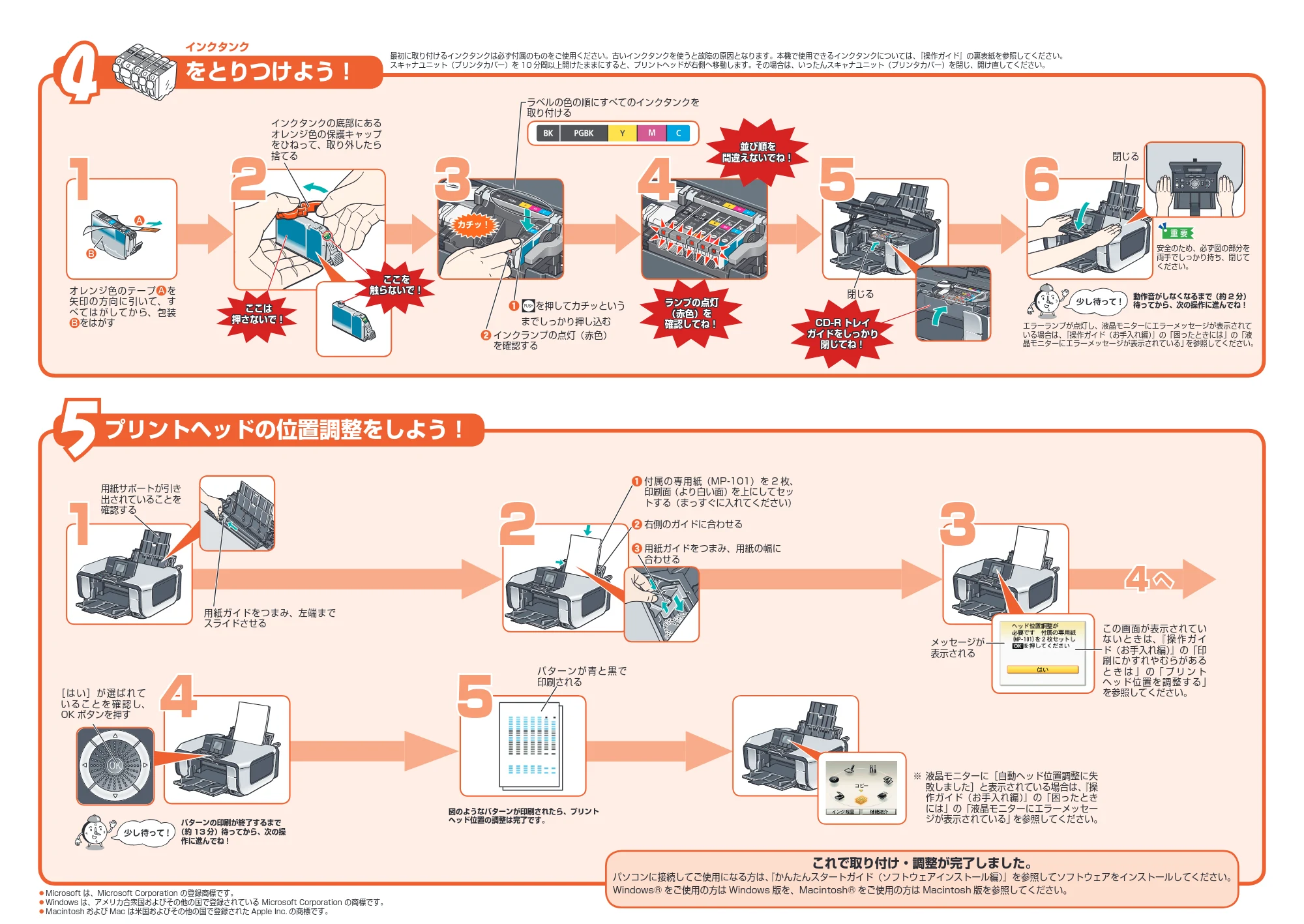

2ページ
これで取り付け・調整が完了しました。
パソコンに接続してご使用になる方は、『かんたんスタートガイド（ソフトウェアインストール編）』を参照してソフトウェアをインストールしてください。
Windows® をご使用の方は Windows 版を、Macintosh® をご使用の方は Macintosh 版を参照してください。
これで取り付け・調整が完了しました。
パソコンに接続してご使用になる方は、『かんたんスタートガイド（ソフトウェアインストール編）』を参照してソフトウェアをインストールしてください。
Windows® をご使用の方は Windows 版を、Macintosh® をご使用の方は Macintosh 版を参照してください。
2
4
へ
Microsoft は、Microsoft Corporation の登録商標です。
Windows は、アメリカ合衆国およびその他の国で登録されている Microsoft Corporation の商標です。
Macintosh および Mac は米国およびその他の国で登録された Apple Inc. の商標です。
◦
◦
◦
最初に取り付けるインクタンクは必ず付属のものをご使用ください。古いインクタンクを使うと故障の原因となります。本機で使用できるインクタンクについては、『操作ガイド』の裏表紙を参照してください。
スキャナユニット（プリンタカバー）を 10 分間以上開けたままにすると、プリントヘッドが右側へ移動します。その場合は、いったんスキャナユニット（プリンタカバー）を閉じ、開け直してください。
3 6
オレンジ色のテープ A を
矢印の方向に引いて、す
べてはがしてから、包装
B をはがす
カチッ！
インクタンクの底部にある
オレンジ色の保護キャップ
をひねって、取り外したら
捨てる
4
閉じる
ラベルの色の順にすべてのインクタンクを
取り付ける
をとりつけよう！
インクタンク
エラーランプが点灯し、液晶モニターにエラーメッセージが表示されて
いる場合は、『操作ガイド（お手入れ編）』の「困ったときには」の「液
晶モニターにエラーメッセージが表示されている」を参照してください。
動作音がしなくなるまで（約 2 分）
待ってから、次の操作に進んでね！
5
安全のため、必ず図の部分を
両手でしっかり持ち、閉じて
ください。
プリントヘッドの位置調整をしよう！
1 2 3
4 5
用紙ガイドをつまみ、左端まで
スライドさせる
a 付属の専用紙（MP-101）を 2 枚、
印刷面（より白い面）を上にしてセッ
トする（まっすぐに入れてください）
b 右側のガイドに合わせる
c 用紙ガイドをつまみ、用紙の幅に
合わせる
メッセージが
表示される
この画面が表示されてい
な い と き は、『 操 作 ガ イ
ド（お手入れ編）』の「印
刷にかすれやむらがある
と き は 」 の「 プ リ ン ト
ヘ ッ ド 位 置 を 調 整 す る 」
を参照してください。［ は い ］ が 選 ば れ て
い る こ と を 確 認 し、
OK ボタンを押す
図のようなパターンが印刷されたら、プリント
ヘッド位置の調整は完了です。
※ 液晶モニターに［自動ヘッド位置調整に失
敗しました］と表示されている場合は、『操
作ガイド（お手入れ編）』の「困ったとき
には」の「液晶モニターにエラーメッセー
ジが表示されている」を参照してください。
パ タ ー ン が 青 と 黒 で
印刷される
閉じる
パターンの印刷が終了するまで
（約 13 分）待ってから、次の操
作に進んでね！
a を押してカチッという
までしっかり押し込む
b インクランプの点灯（赤色）
を確認する
ここは
押さないで！
CD-R トレイ
ガイドをしっかり
閉じてね！
ランプの点灯
（赤色）を
確認してね！
並び順を
間違えないでね！
用紙サポートが引き
出されていることを
確認する
ここを
触らないで！
1
A
B
