ユーザーズガイド 2006年8月29日更新 （PDF形式／20.8Mバイト）LBP5600

JPN
ユーザーズガイドユーザーズガイド
ご使用前に必ず本書をお読みください。
将来いつでも使用できるように大切に保管してください。
レーザビームプリンタ

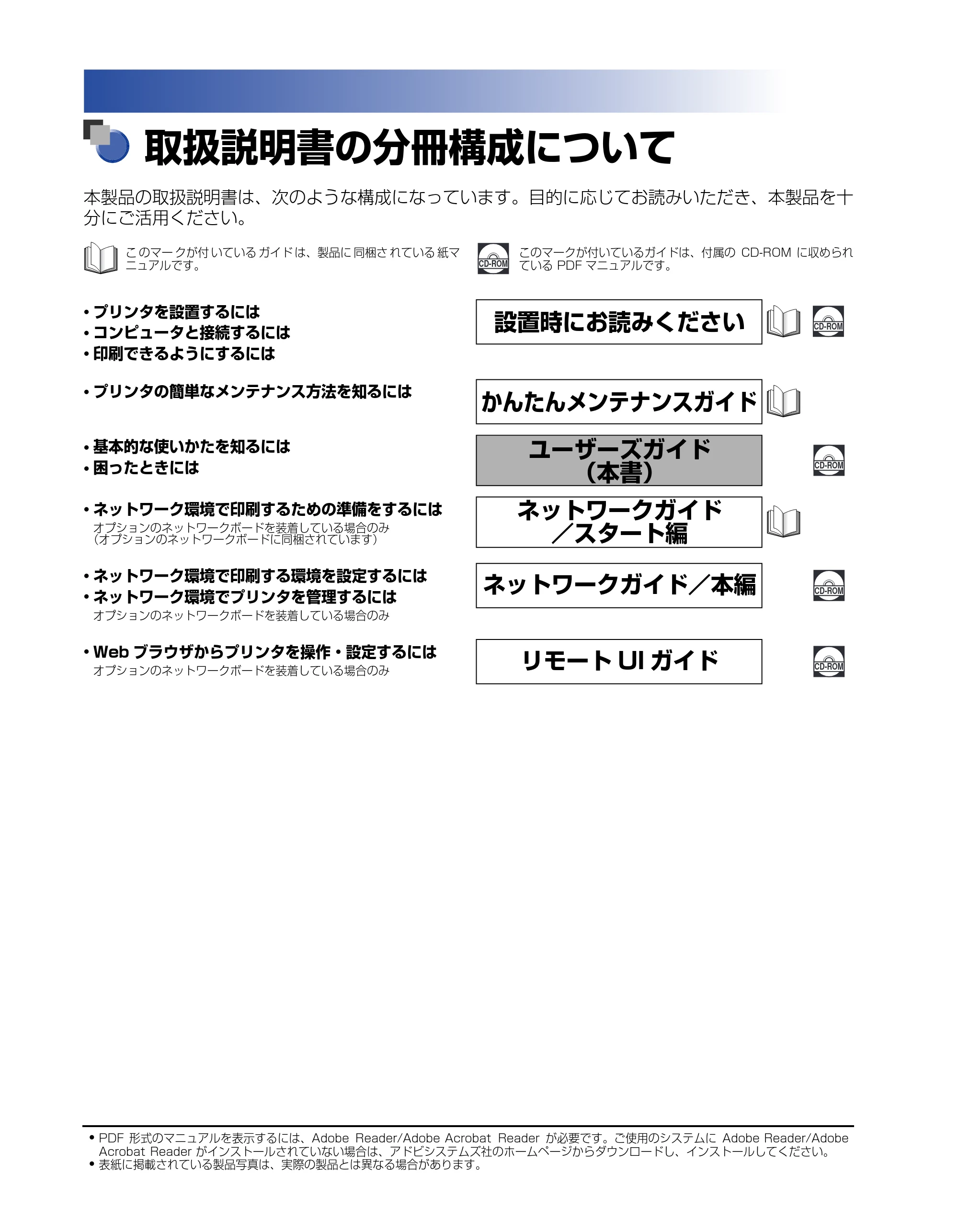

取扱説明書の分冊構成について
本製品の取扱説明書は、次のような構成になっています。目的に応じてお読みいただき、本製品を十
分にご活用ください。
こ のマー クが付 いている ガイド は、製品に 同梱さ れている 紙マ
ニュアルです。 CD-ROM
このマークが付いているガイドは、付属の CD-ROM に収められ
ている PDF マニュアルです。

• プリンタを設置するには
• コンピュータと接続するには
• 印刷できるようにするには

設置時にお読みください CD-ROM

• プリンタの簡単なメンテナンス方法を知るには

かんたんメンテナンスガイド

• 基本的な使いかたを知るには
• 困ったときには

ユーザーズガイド
（本書）
CD-ROM

• ネットワーク環境で印刷するための準備をするには

オプションのネットワークボードを装着している場合のみ
（オプションのネットワークボードに同梱されています）
ネットワークガイド
／スタート編

• ネットワーク環境で印刷する環境を設定するには
• ネットワーク環境でプリンタを管理するには

オプションのネットワークボードを装着している場合のみ
ネットワークガイド／本編 CD-ROM

• Web ブラウザからプリンタを操作・設定するには

オプションのネットワークボードを装着している場合のみ リモート UI ガイド CD-ROM

• PDF 形式のマニュアルを表示するには、Adobe Reader/Adobe Acrobat Reader が必要です。ご使用のシステムに Adobe Reader/Adobe

Acrobat Reader がインストールされていない場合は、アドビシステムズ社のホームページからダウンロードし、インストールしてください。

• 表紙に掲載されている製品写真は、実際の製品とは異なる場合があります。

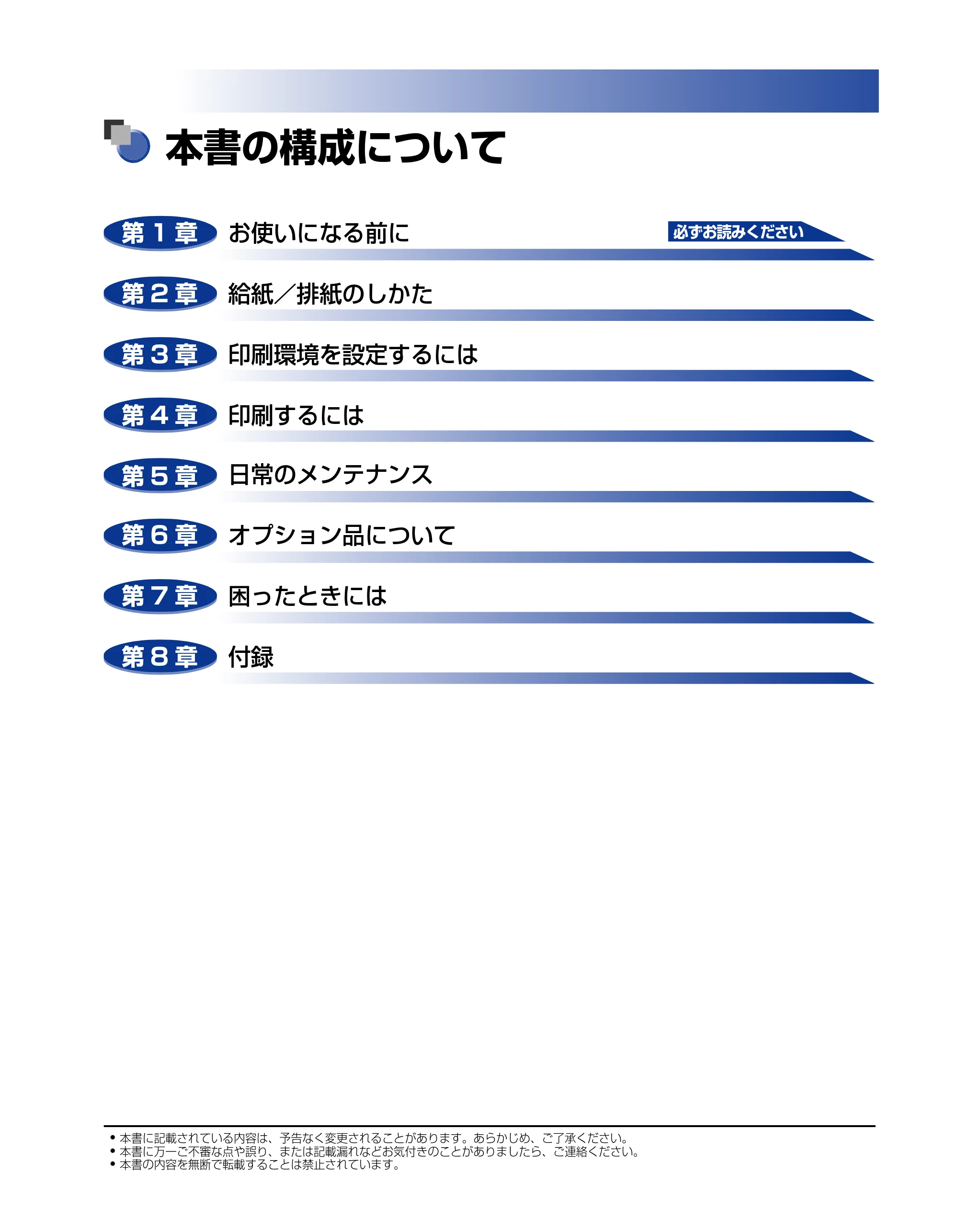

本書の構成について
お使いになる前に
給紙／排紙のしかた
印刷環境を設定するには
印刷するには
日常のメンテナンス
オプション品について

困ったときには

付録
第 1 章 必ずお読みください
第 2 章
第 3 章
第 4 章
第 5 章
第 6 章
第 7 章
第 8 章

• 本書に記載されている内容は、予告なく変更されることがあります。あらかじめ、ご了承ください。
• 本書に万一ご不審な点や誤り、または記載漏れなどお気付きのことがありましたら、ご連絡ください。
• 本書の内容を無断で転載することは禁止されています。

ii

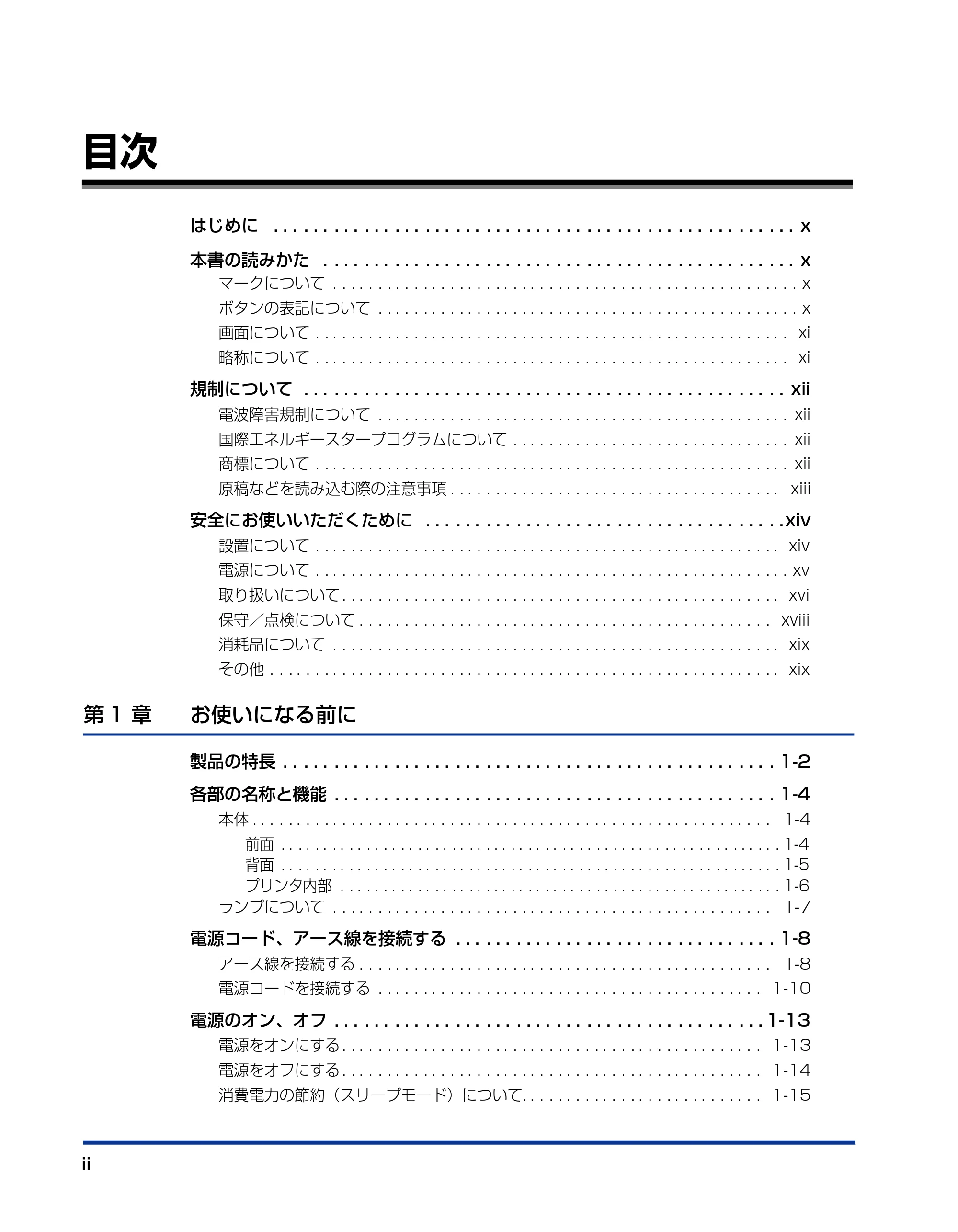

目次

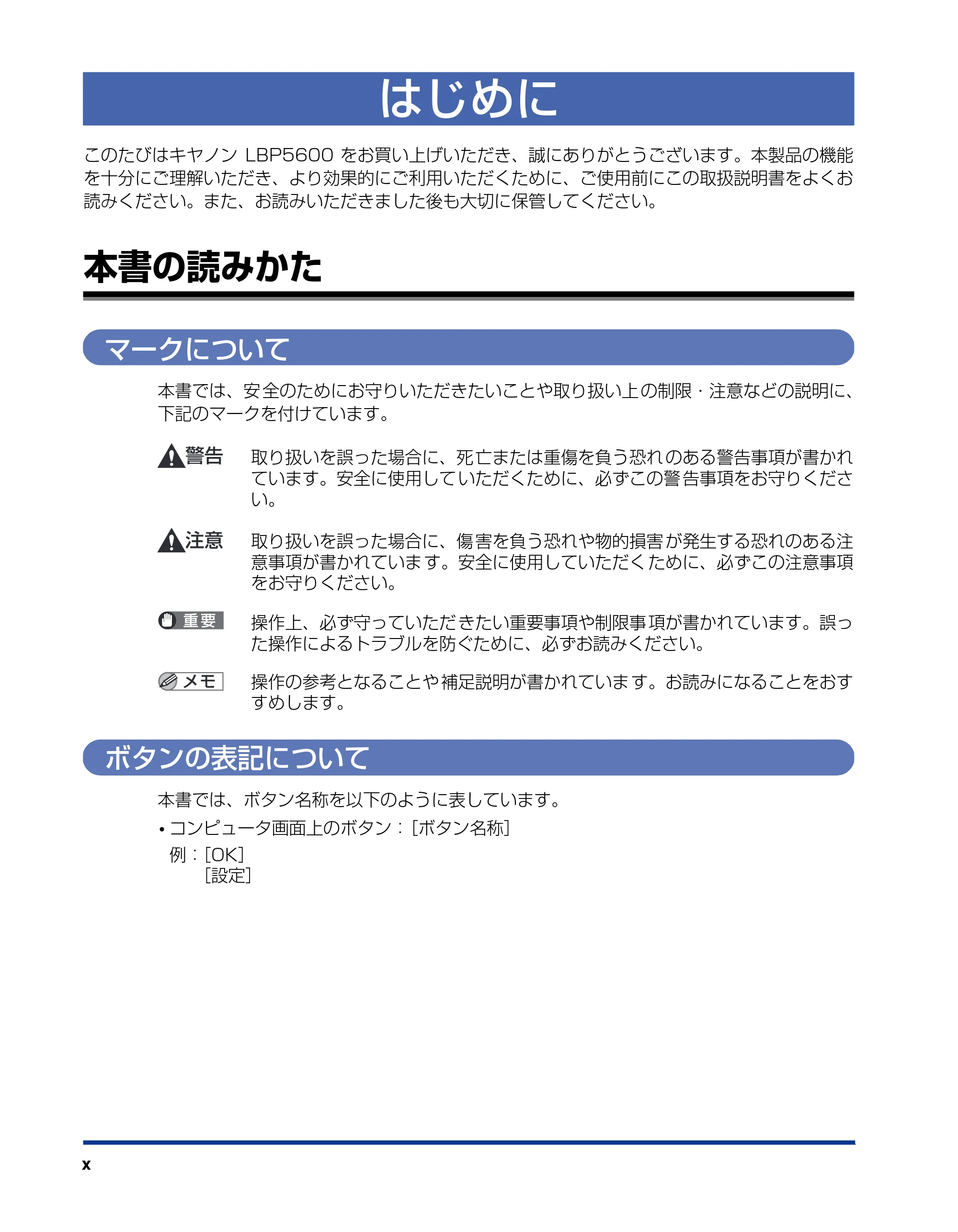

はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
本書の読みかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
マークについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
ボタンの表記について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x

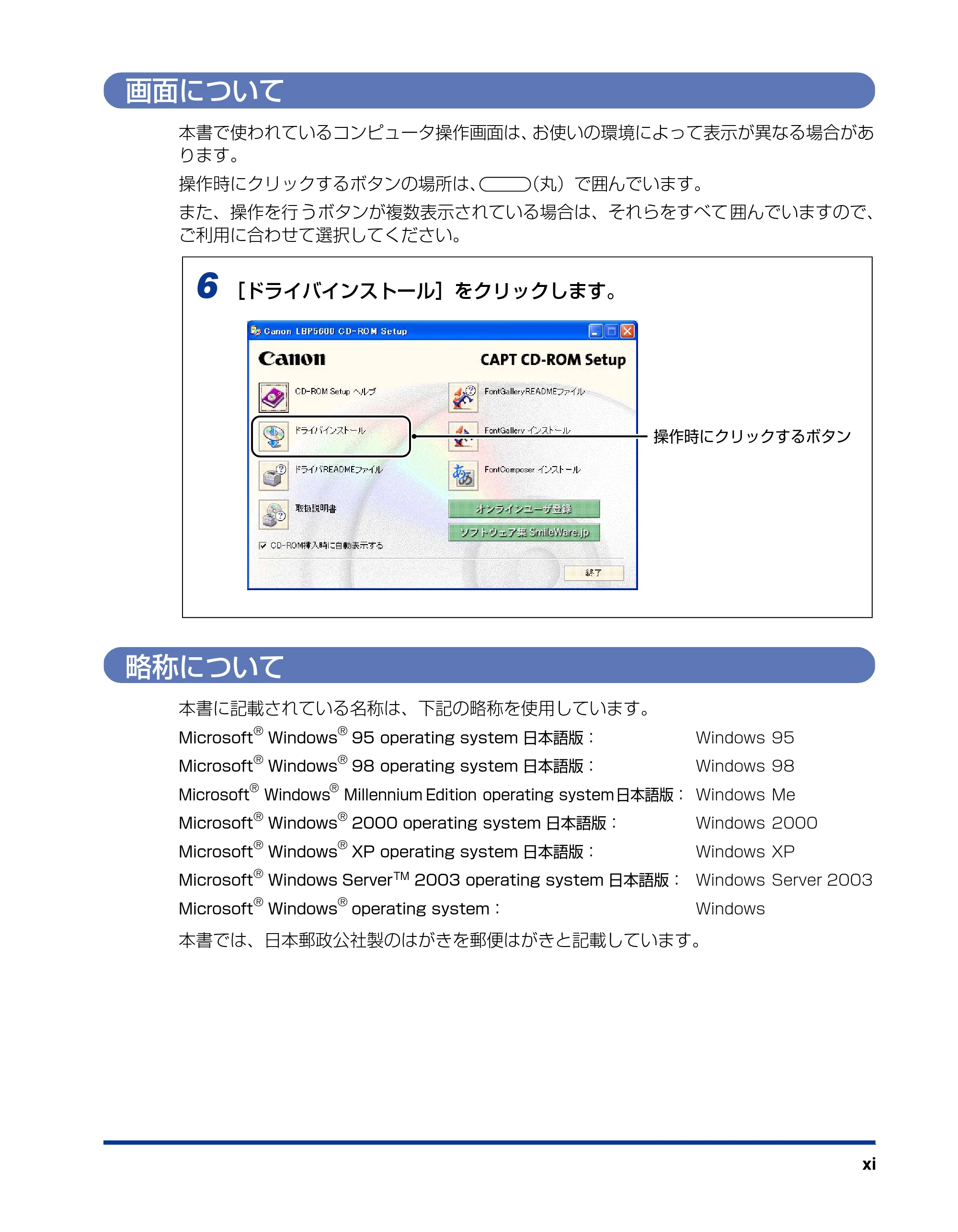

画面について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi

略称について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi

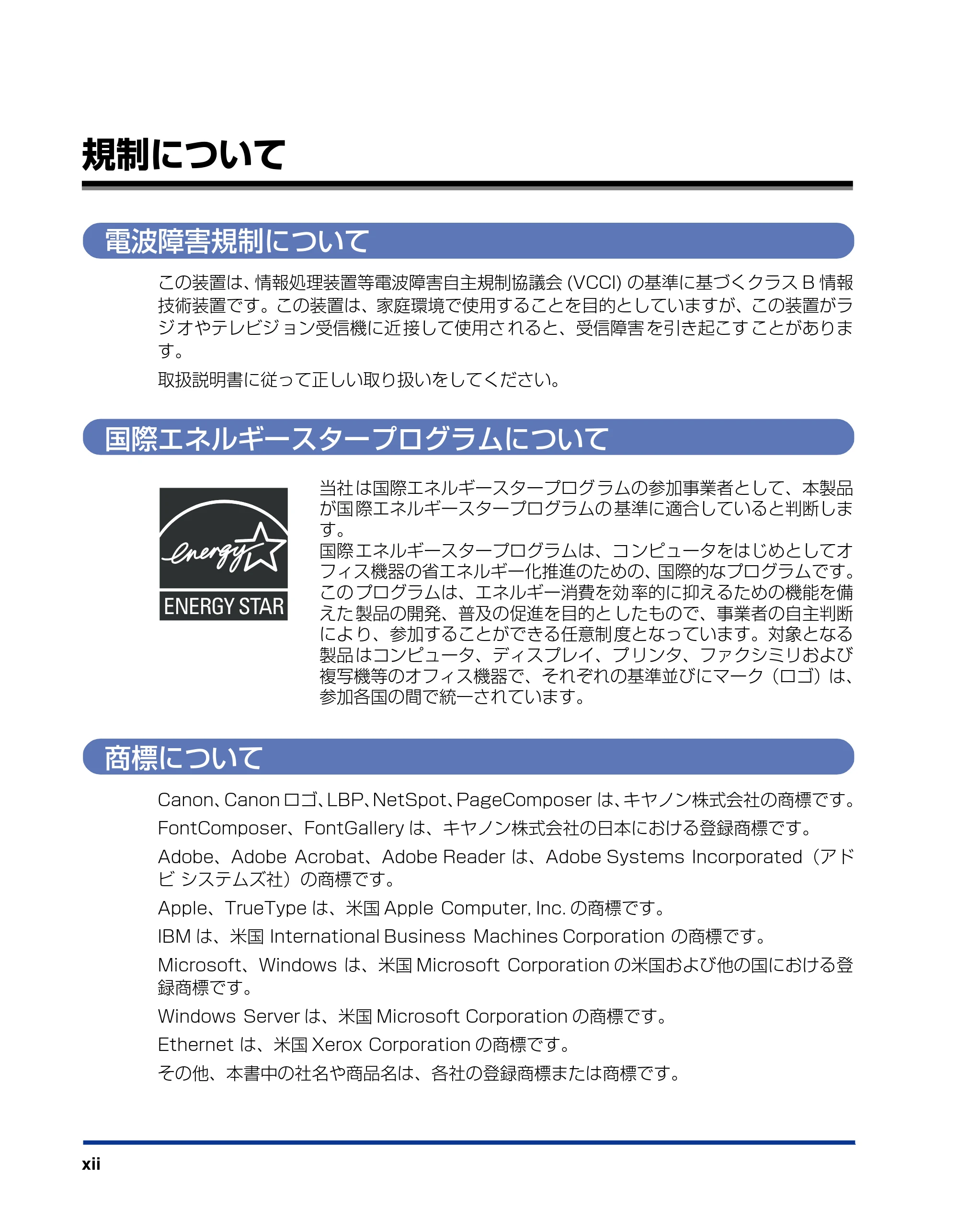

規制について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii
電波障害規制について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii
国際エネルギースタープログラムについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii
商標について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii

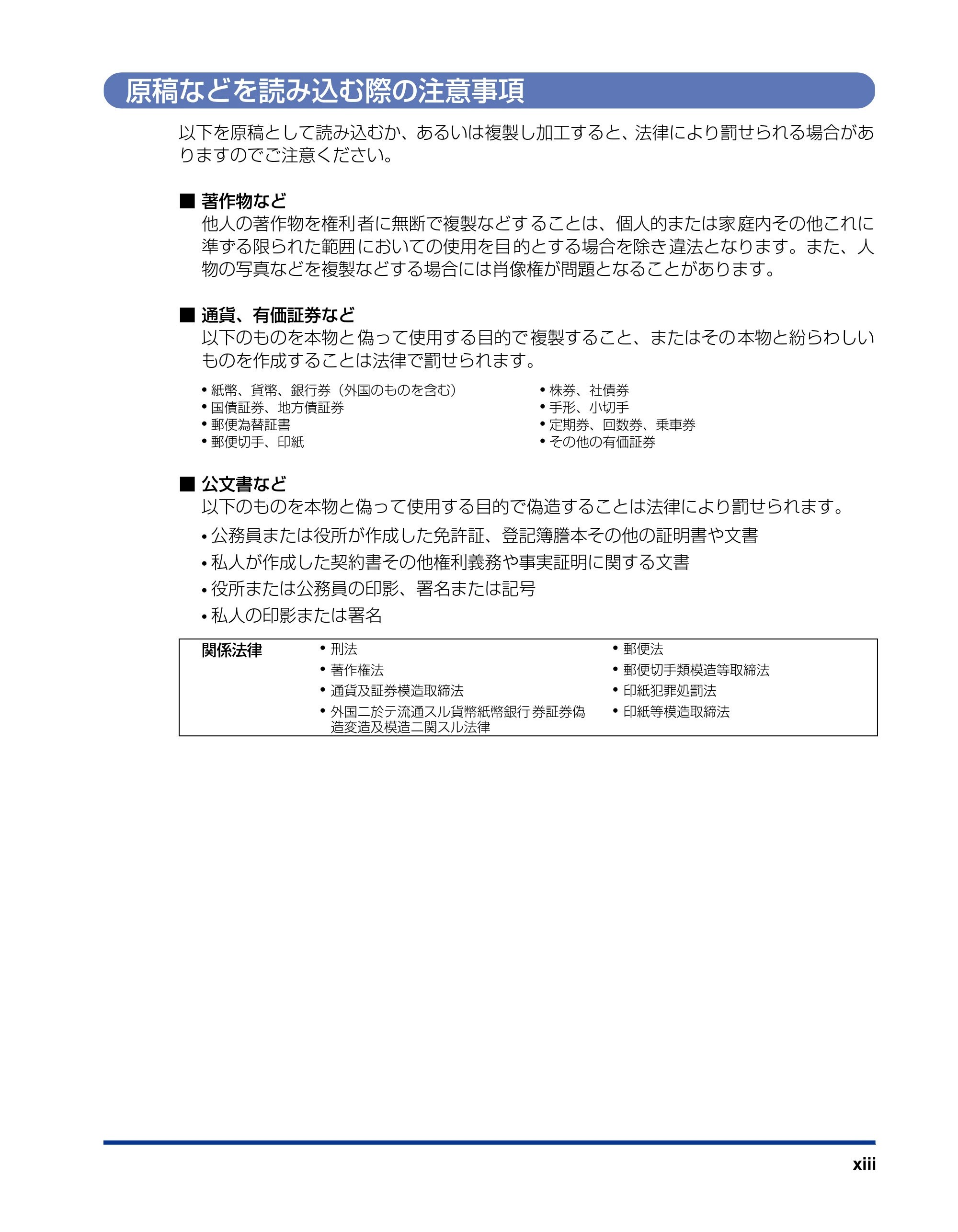

原稿などを読み込む際の注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii

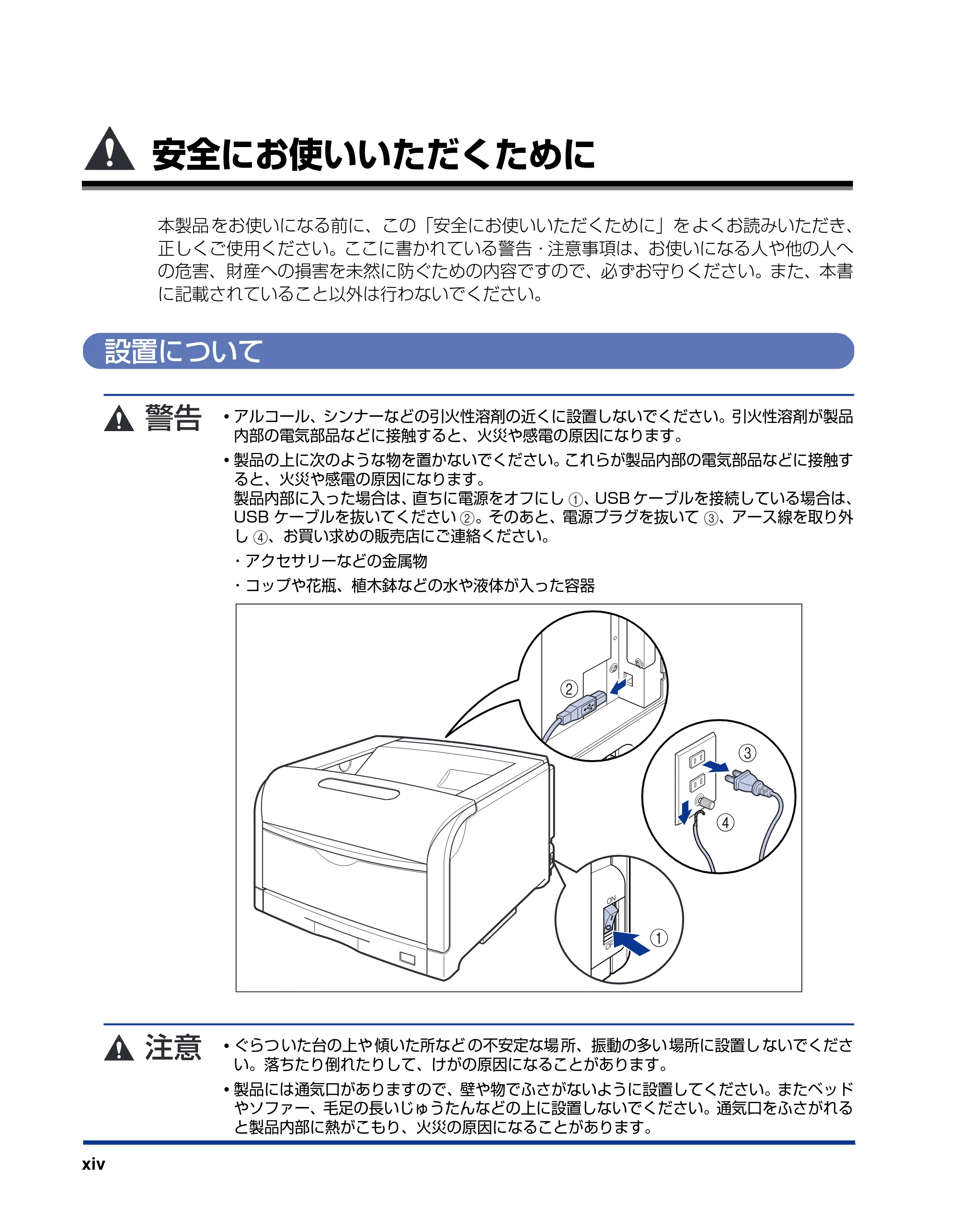

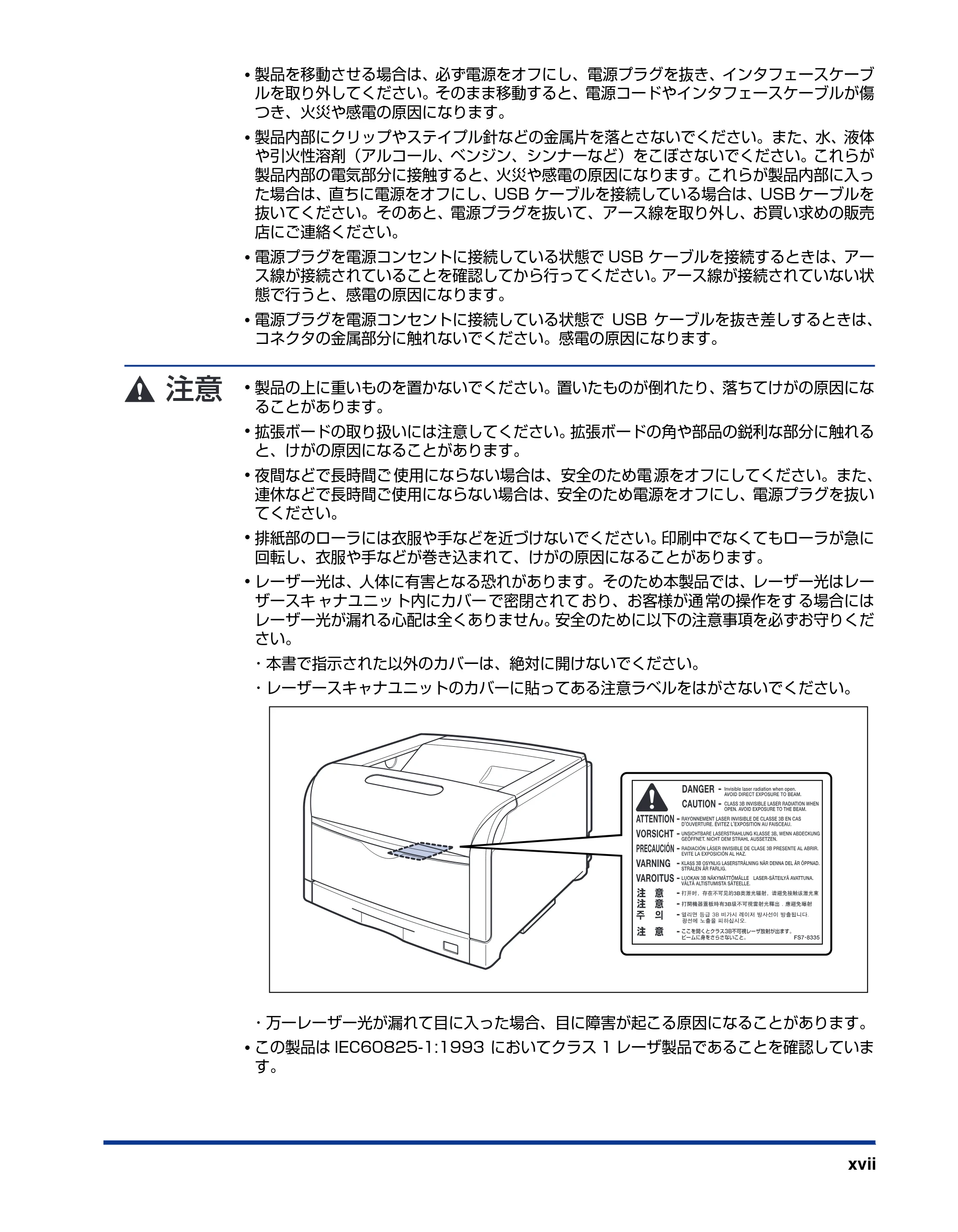

安全にお使いいただくために . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xiv
設置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiv

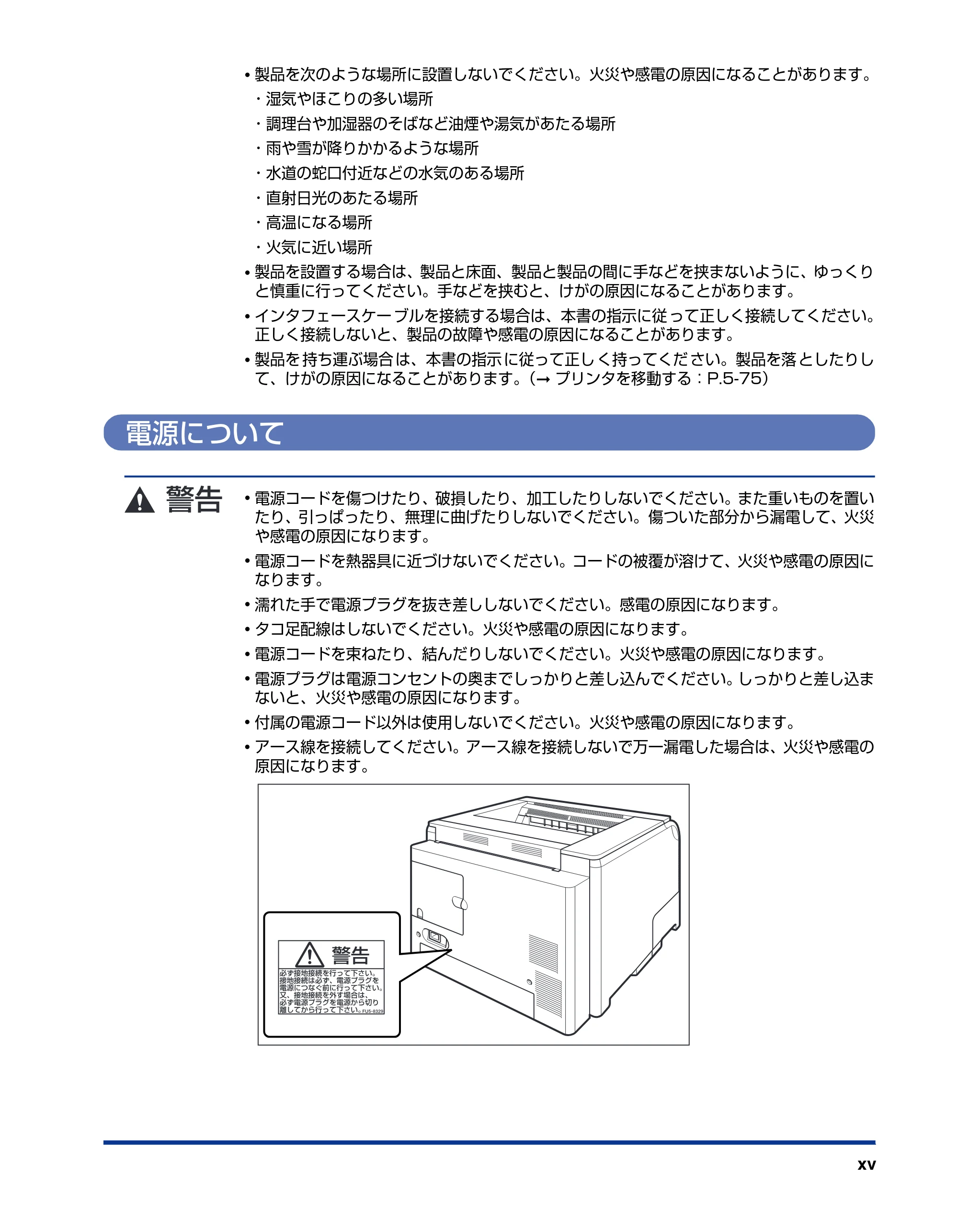

電源について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xv

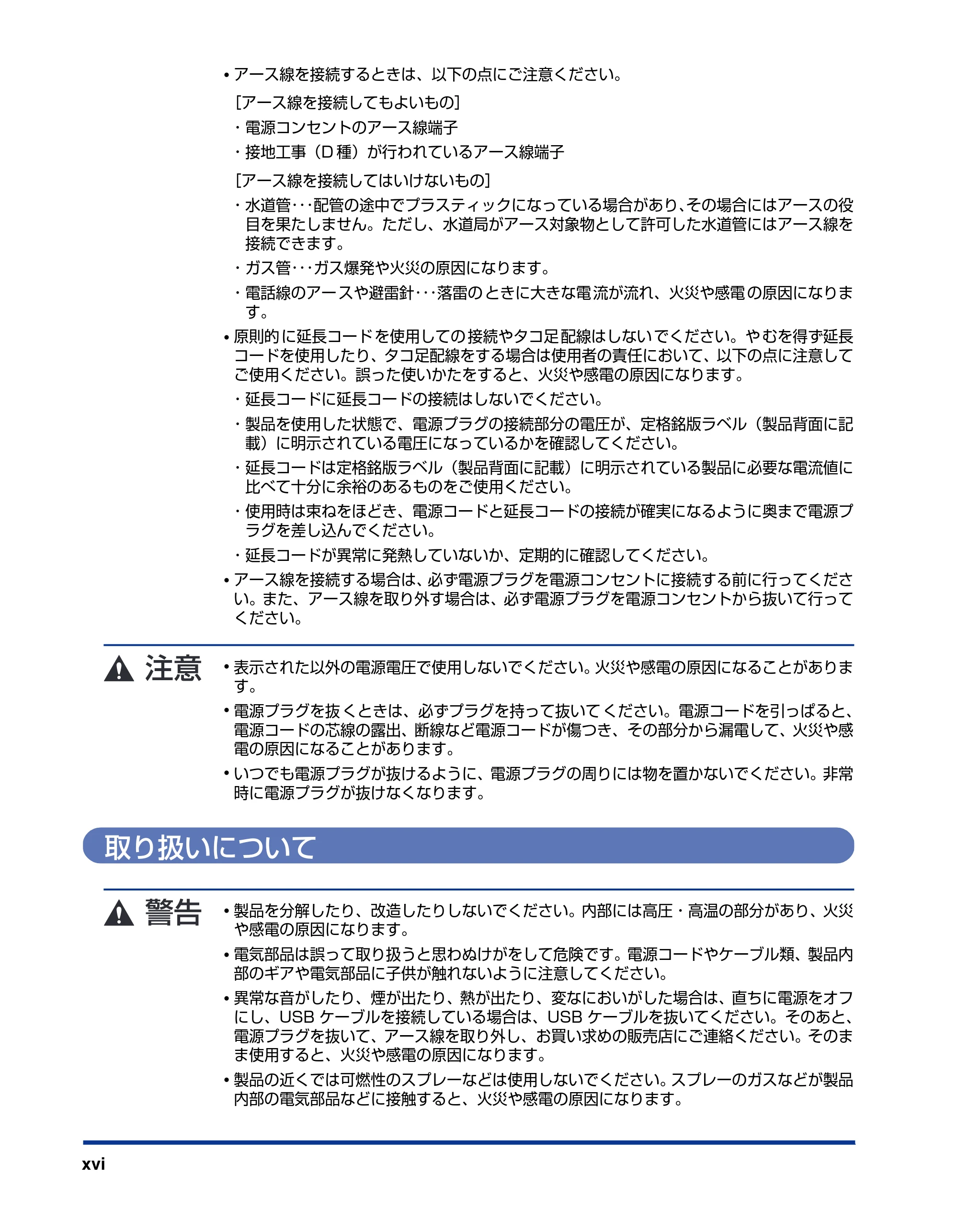

取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvi

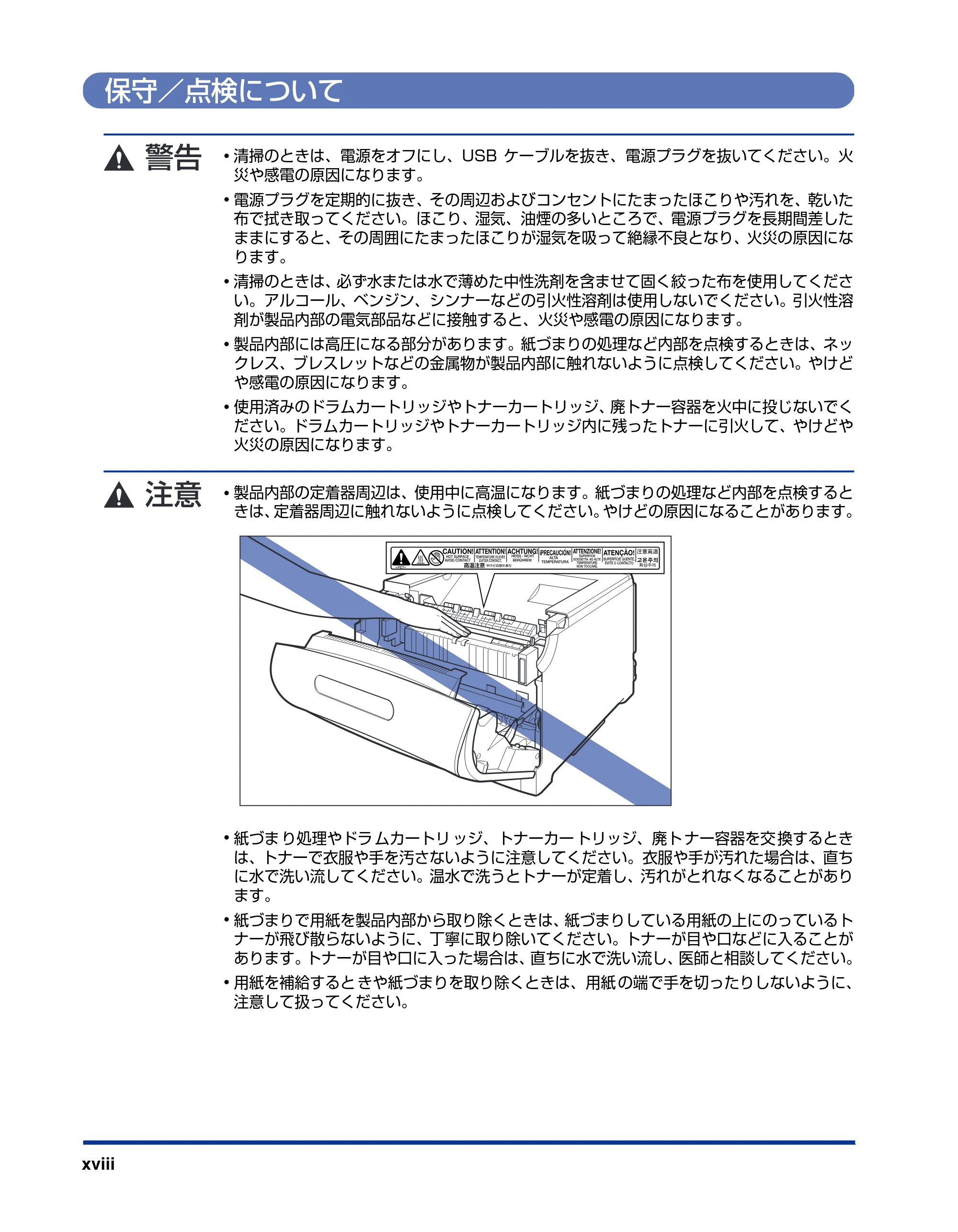

保守／点検について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xviii

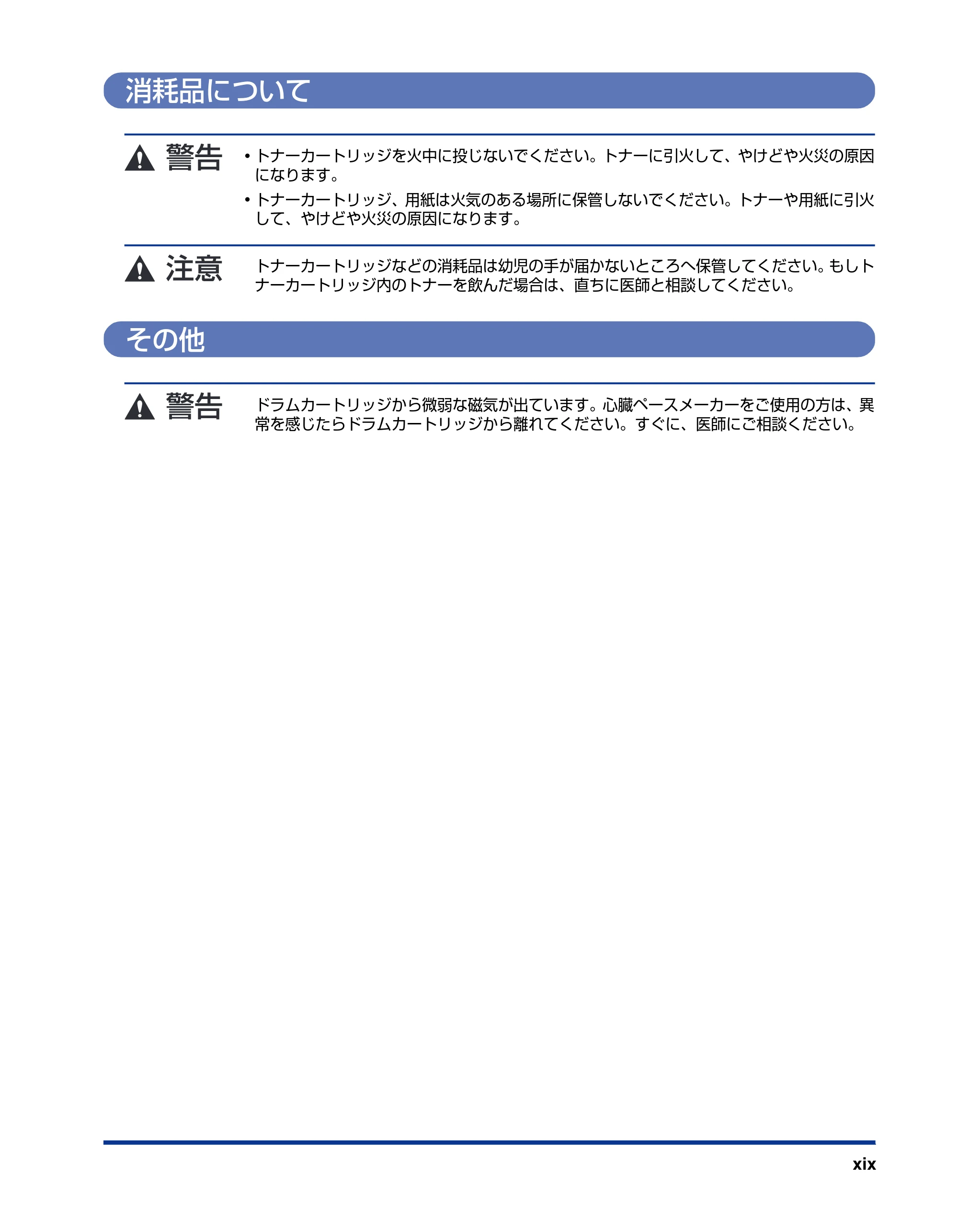

消耗品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xix
その他 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xix

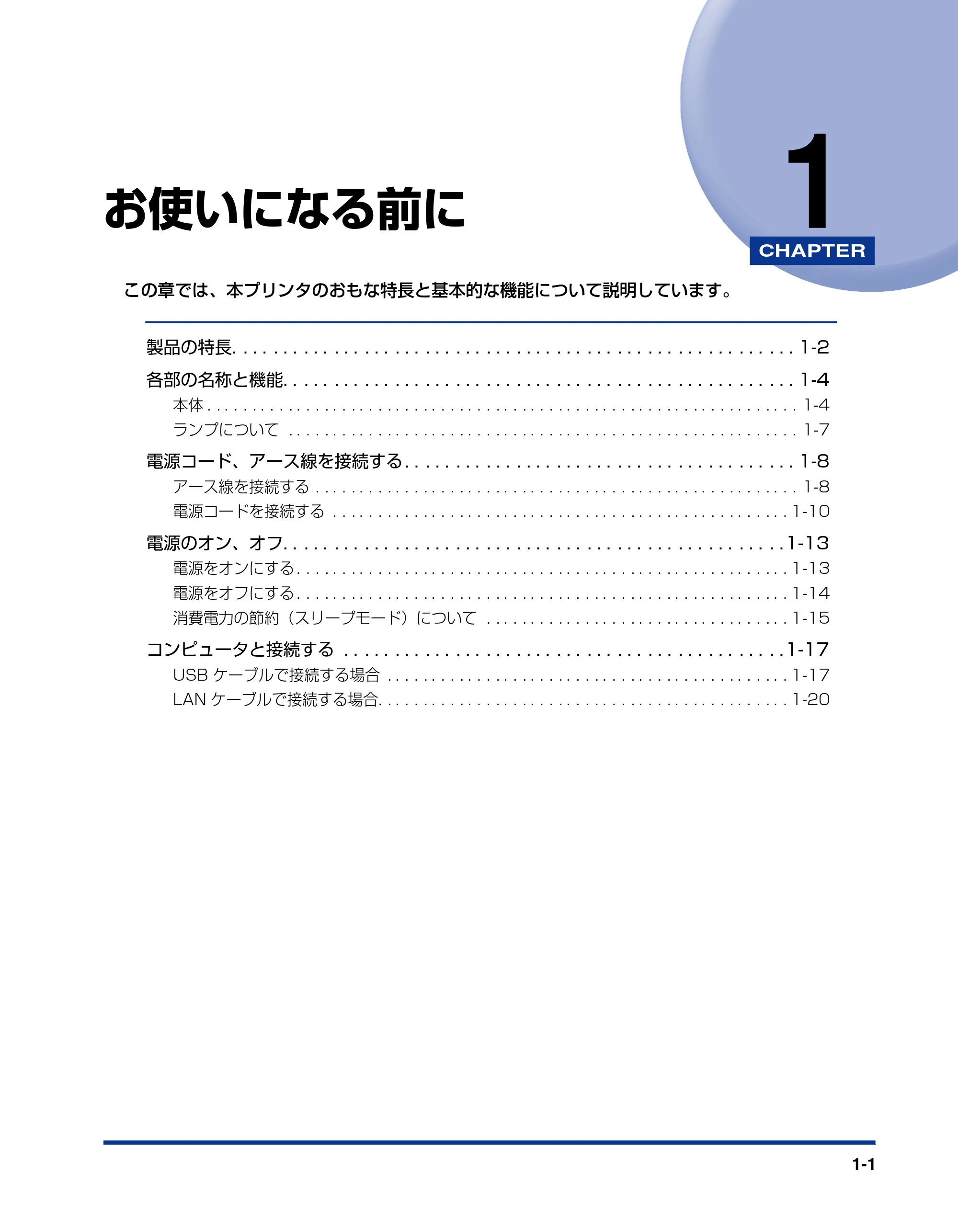

第 1 章 お使いになる前に

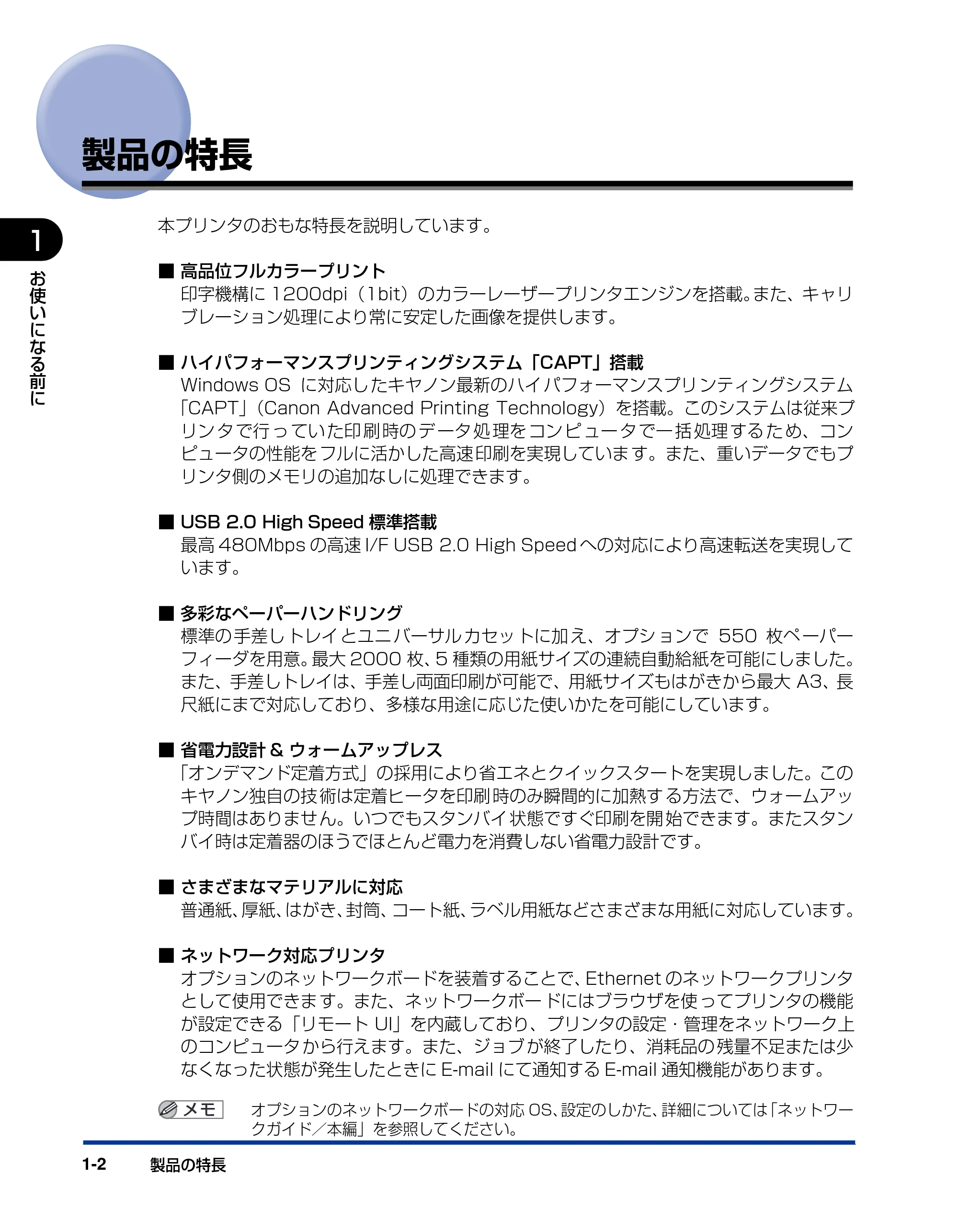

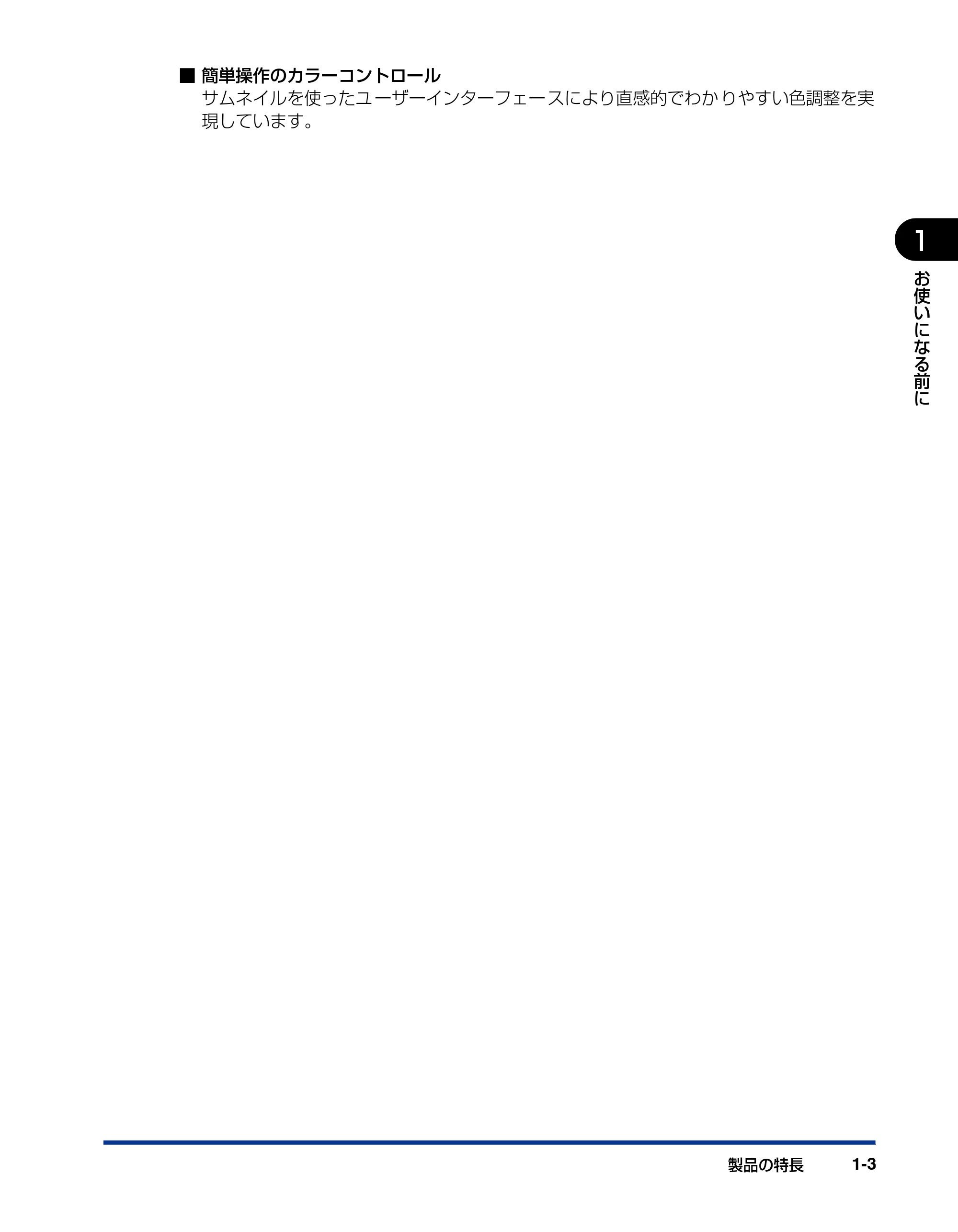

製品の特長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

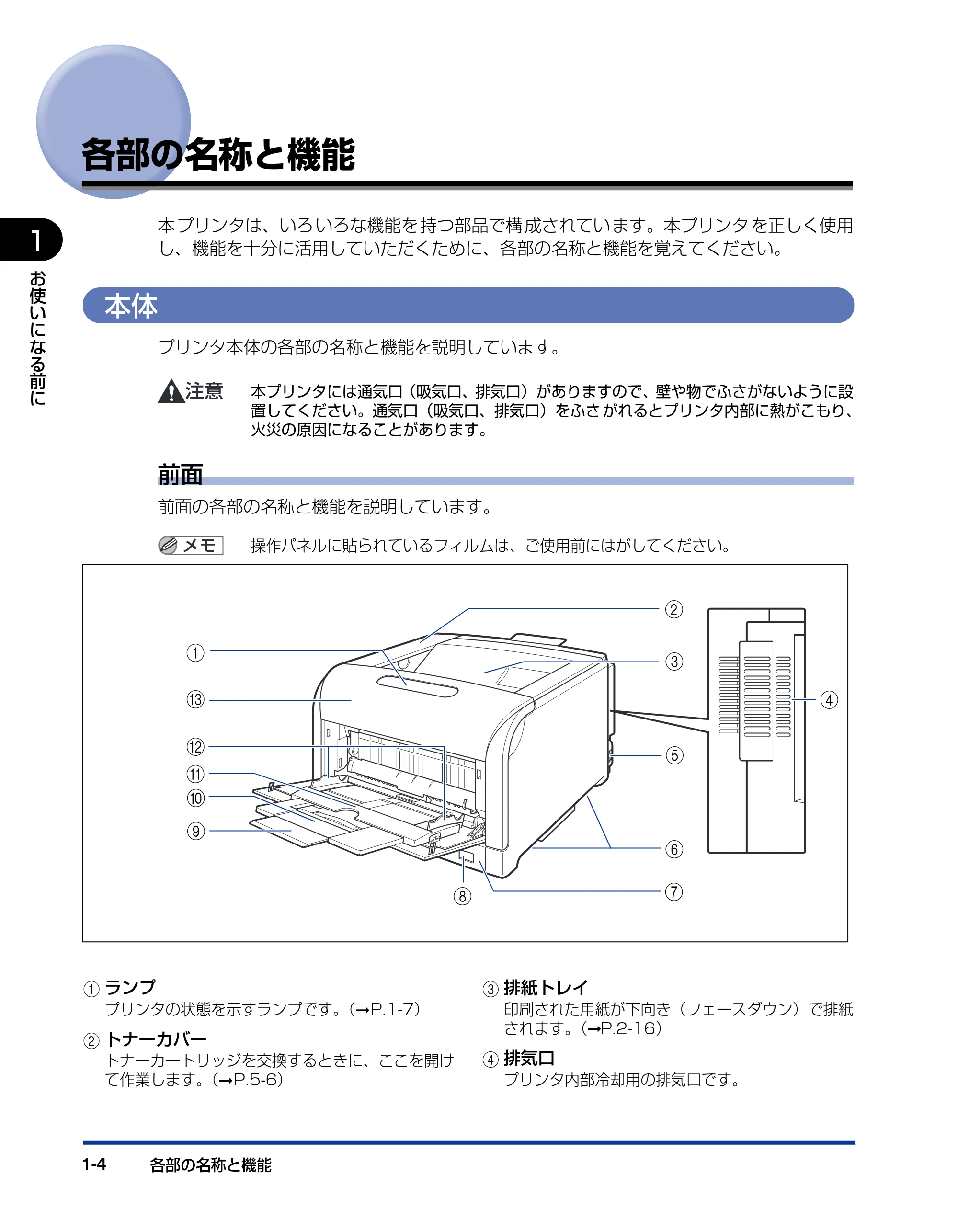

各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
本体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
前面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

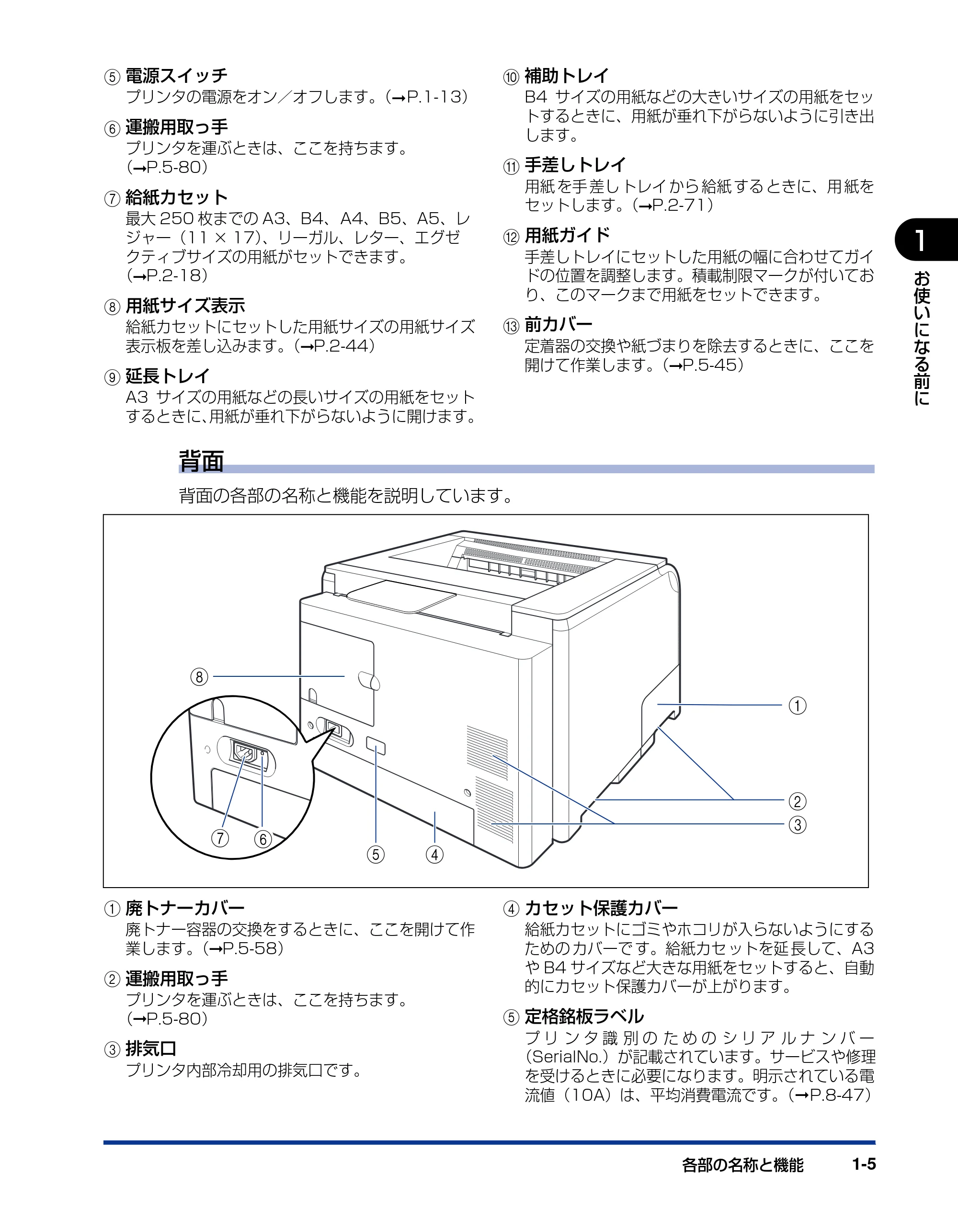

背面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

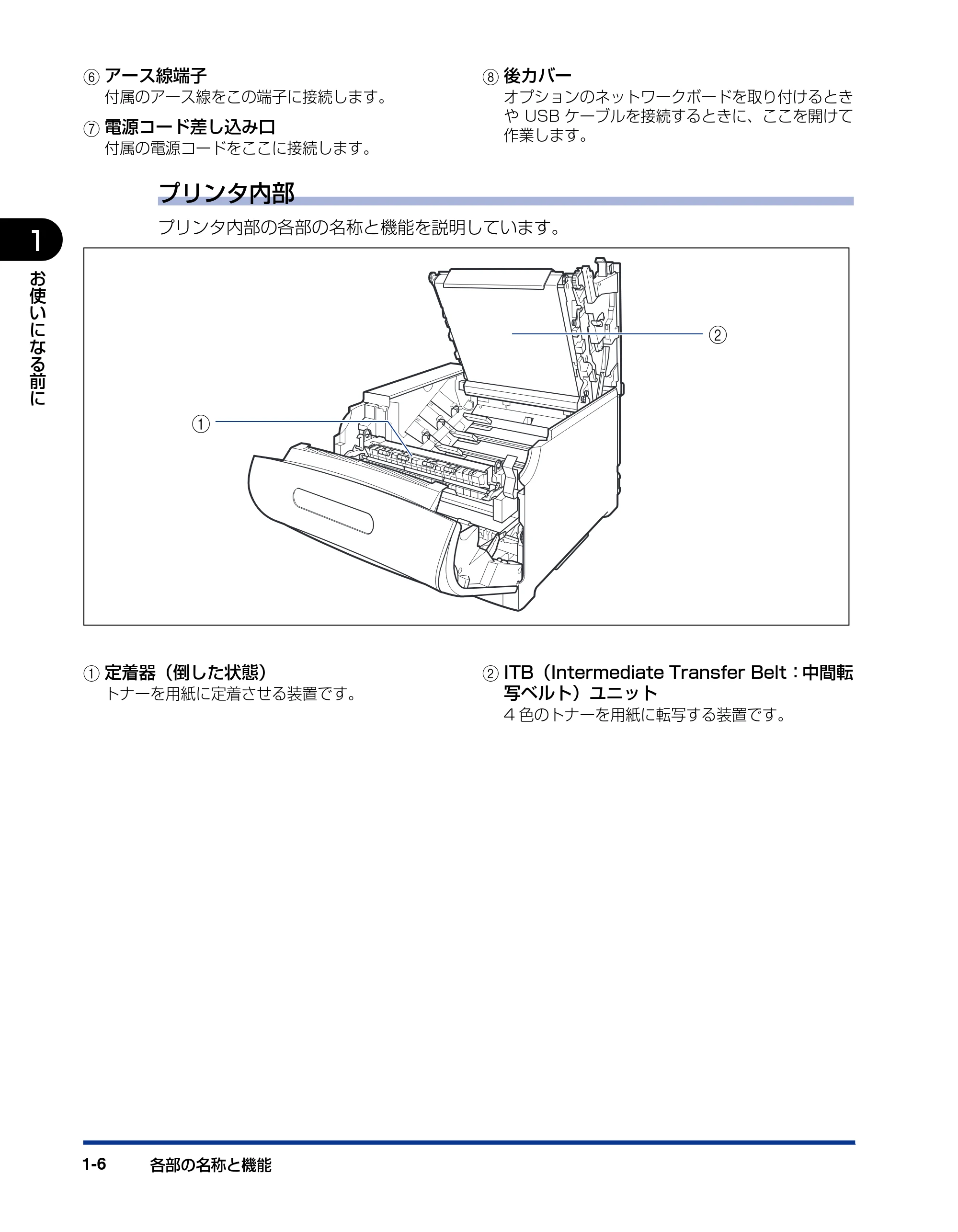

プリンタ内部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

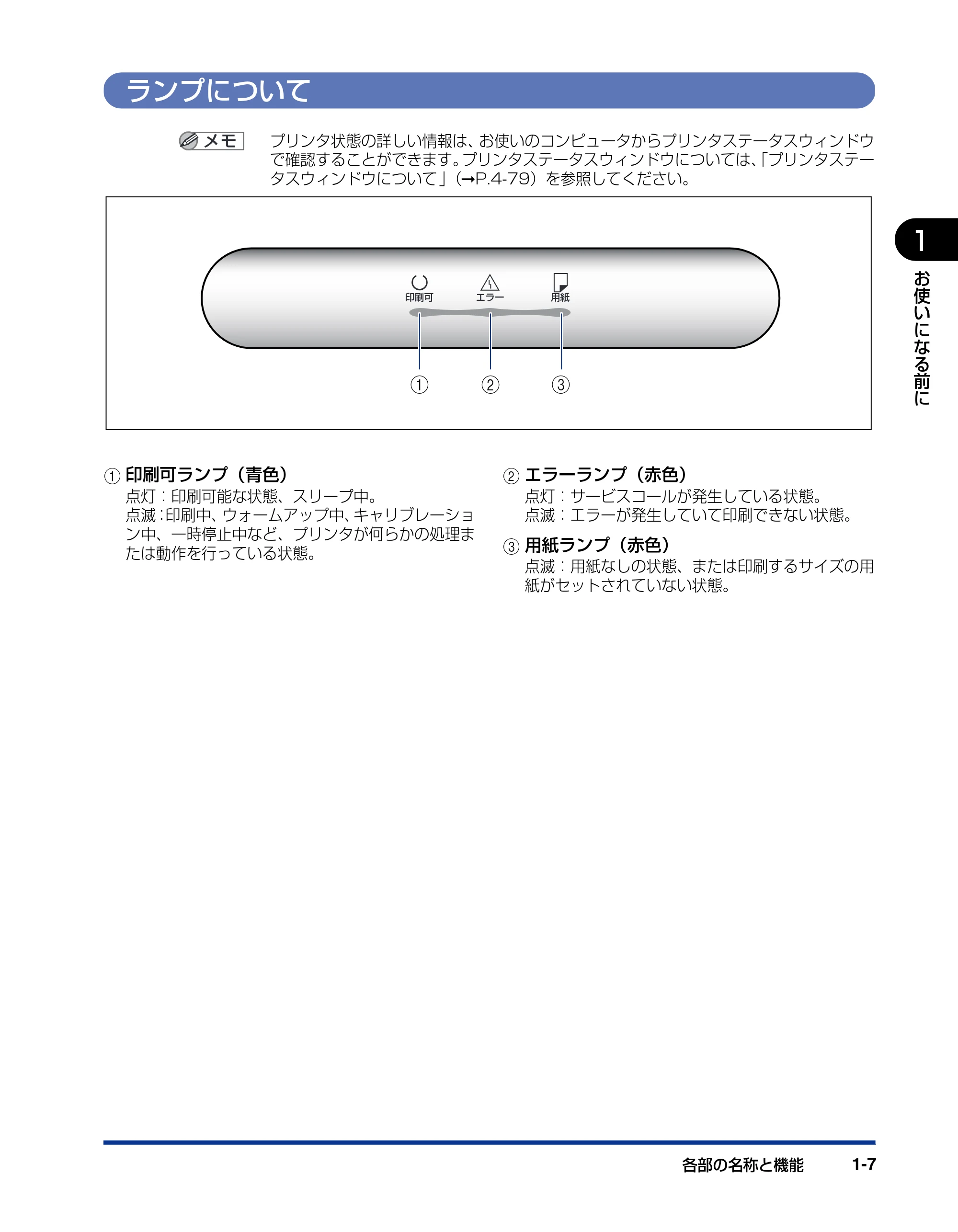

ランプについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

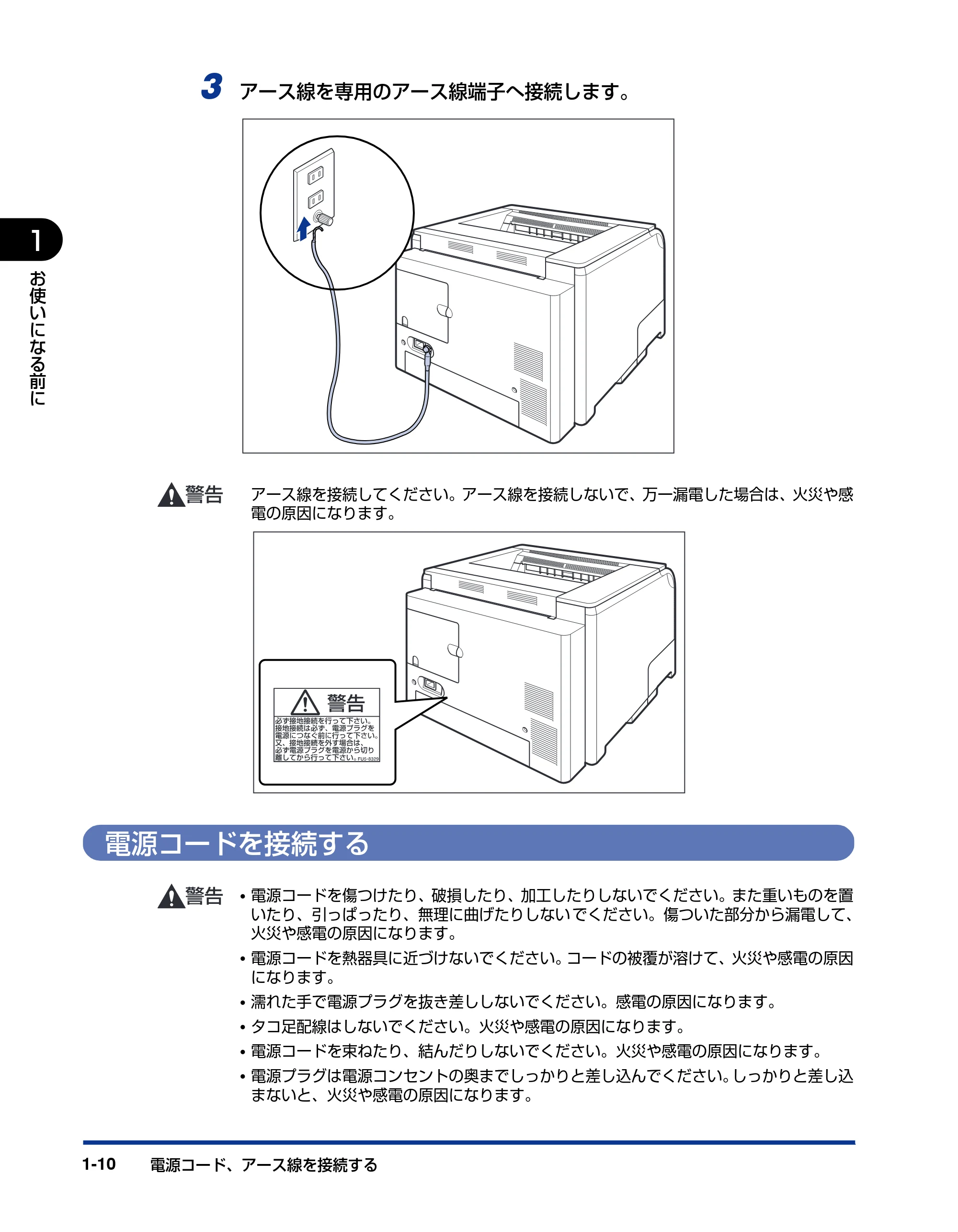

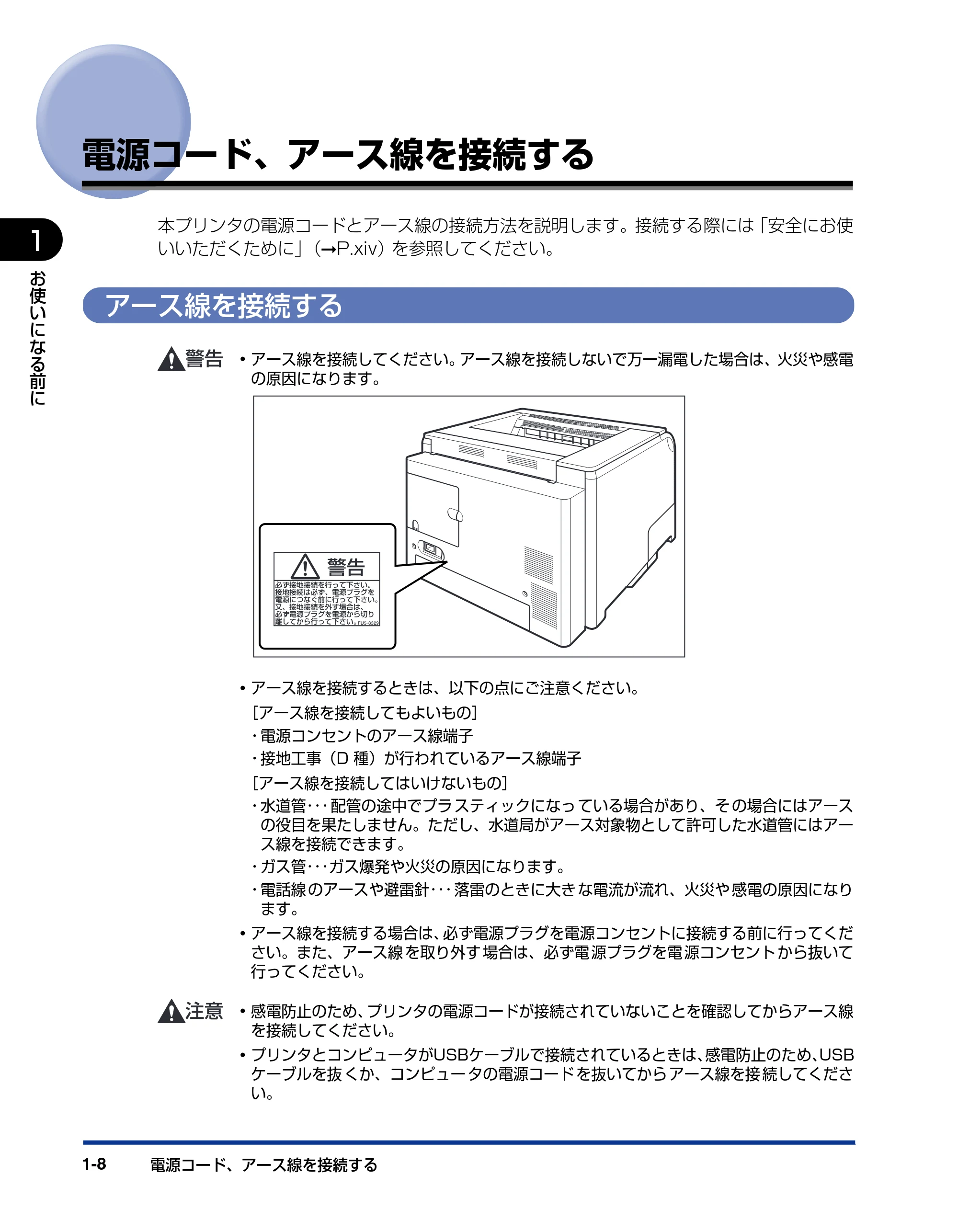

電源コード、アース線を接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

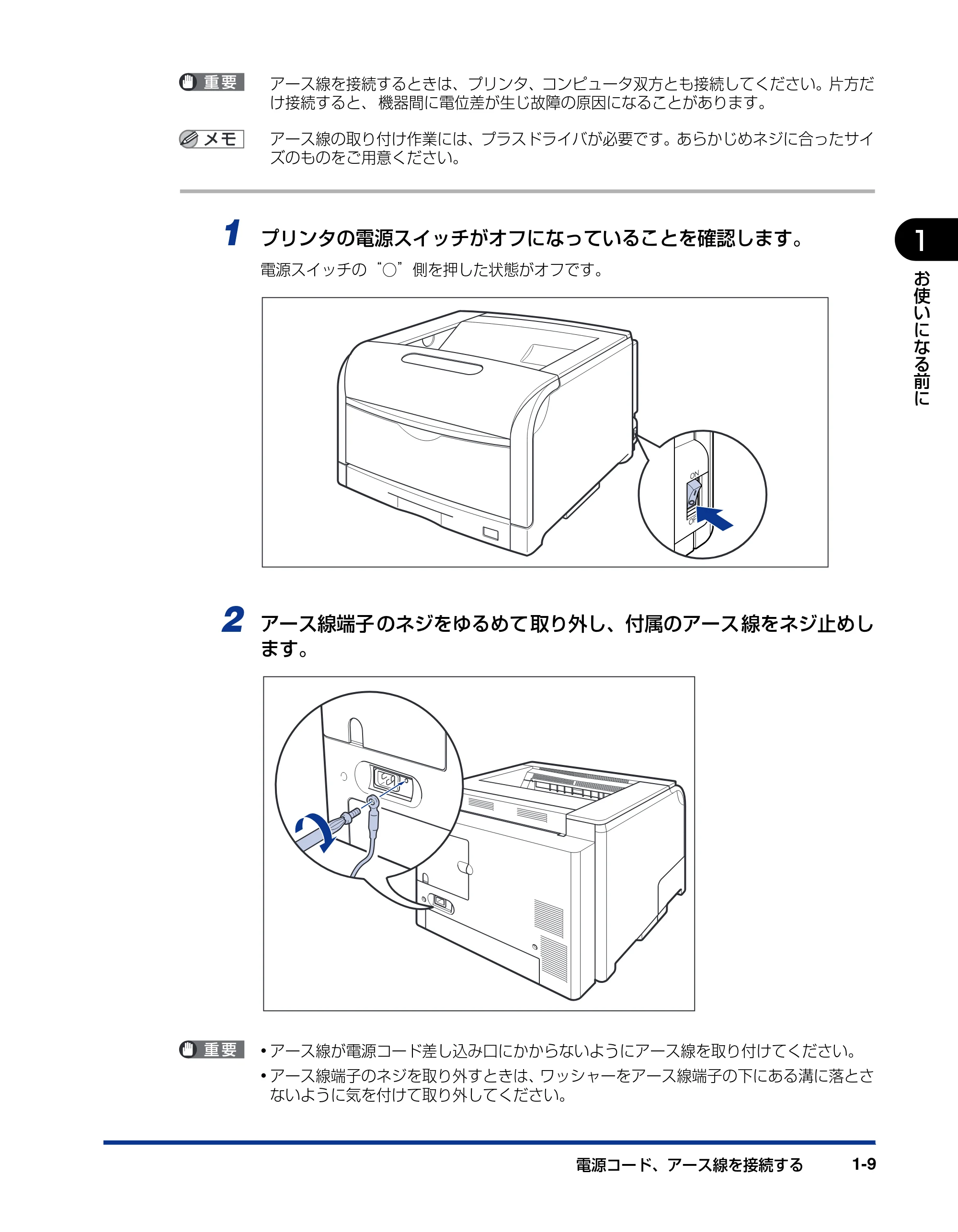

アース線を接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

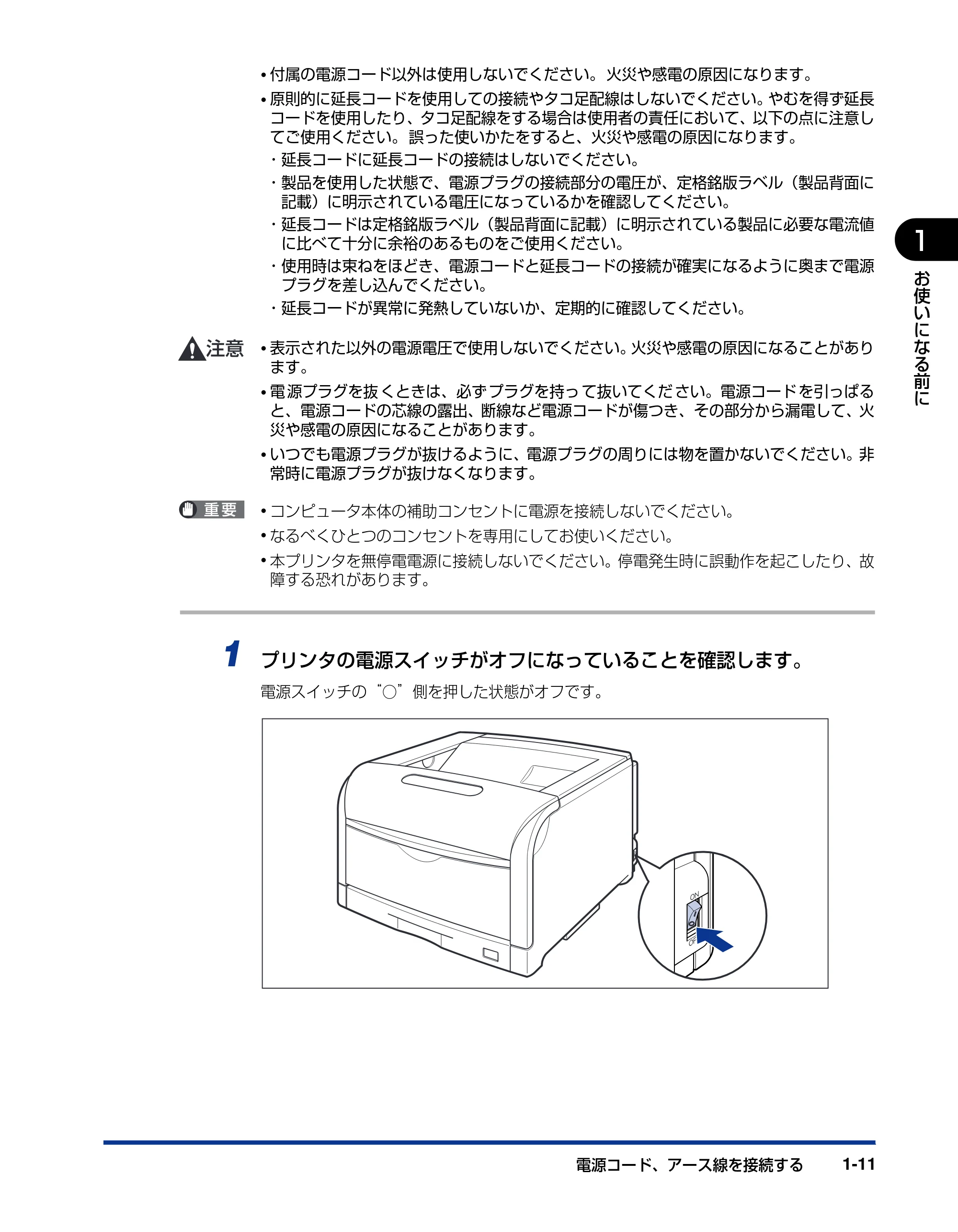

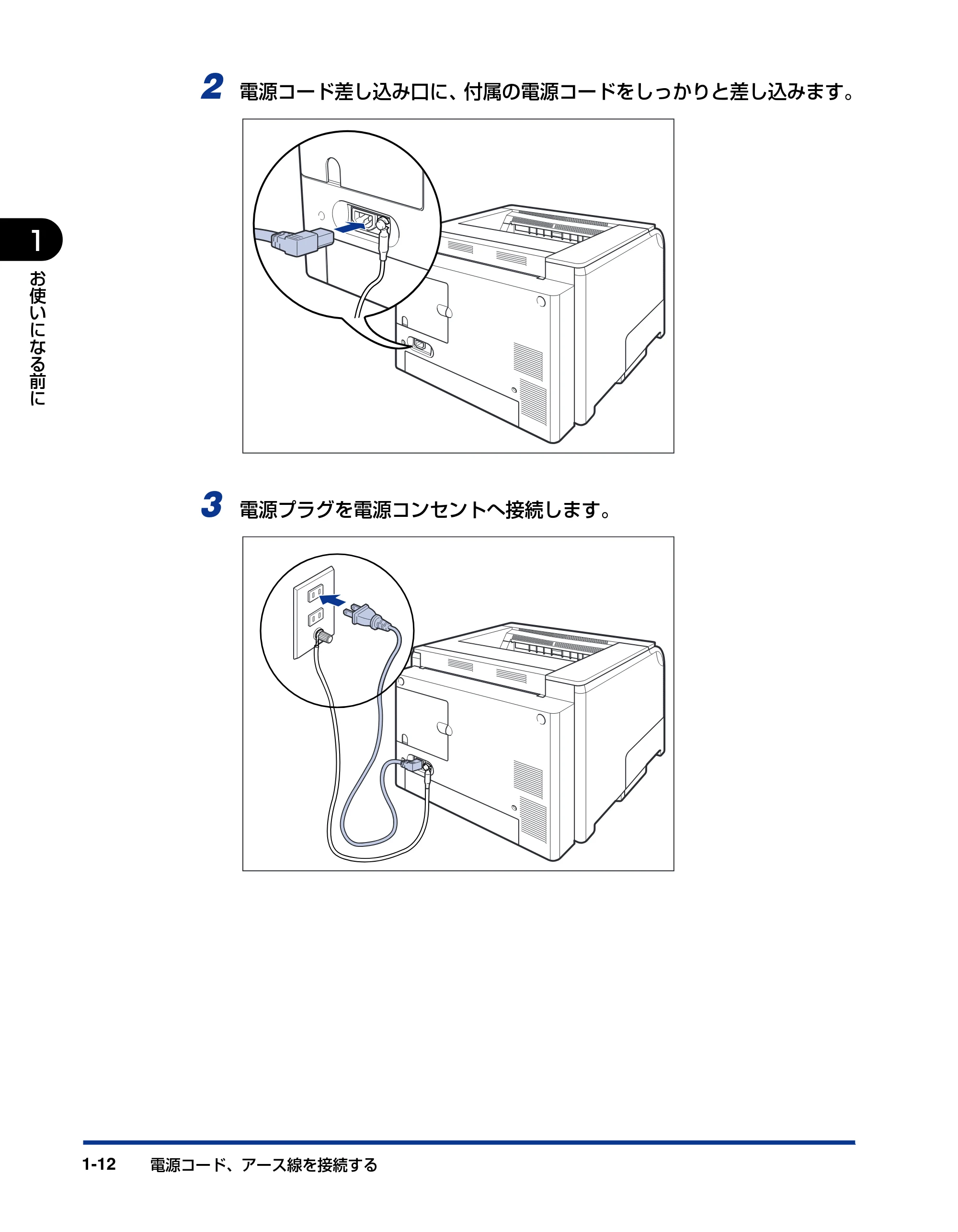

電源コードを接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

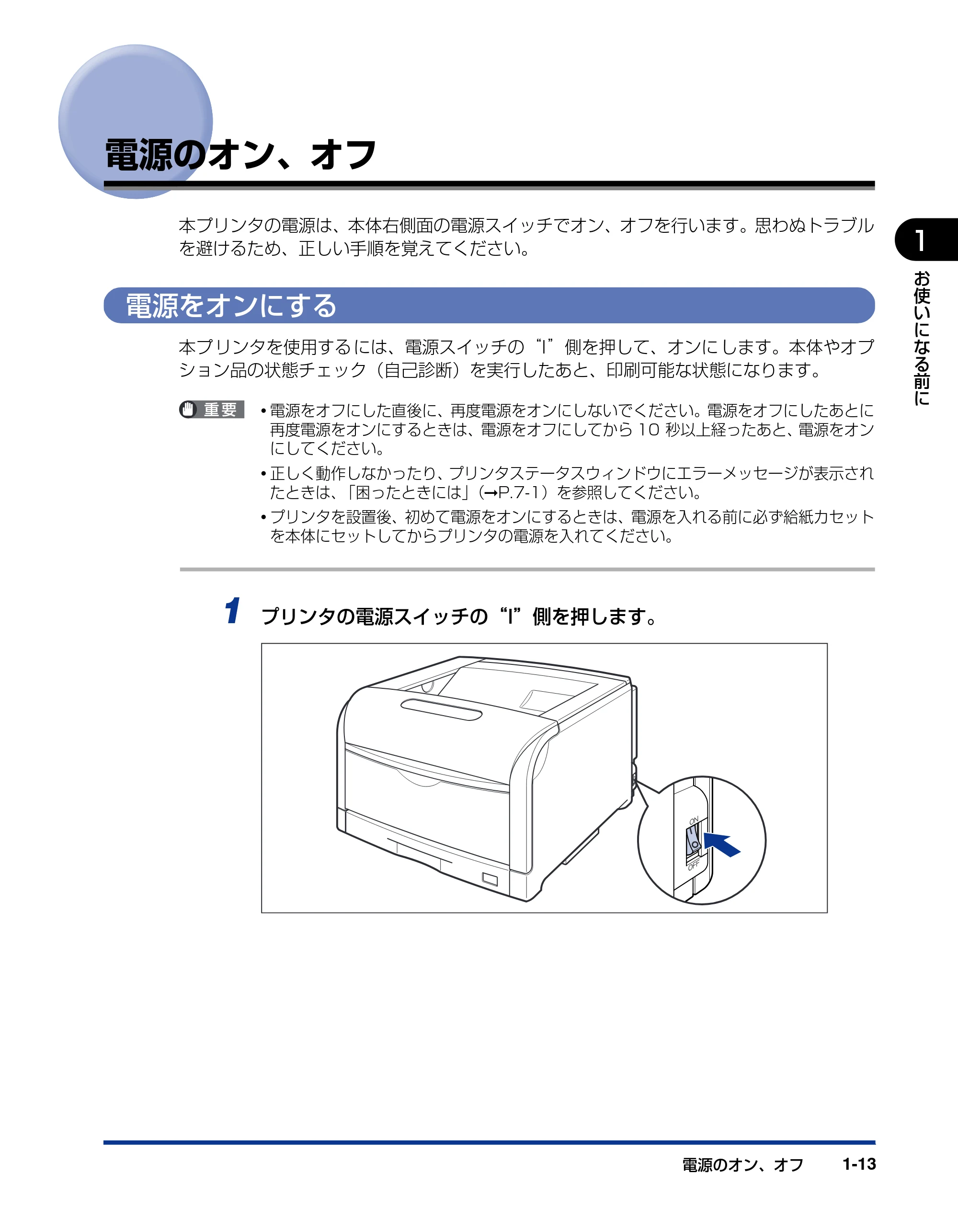

電源のオン、オフ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13
電源をオンにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13

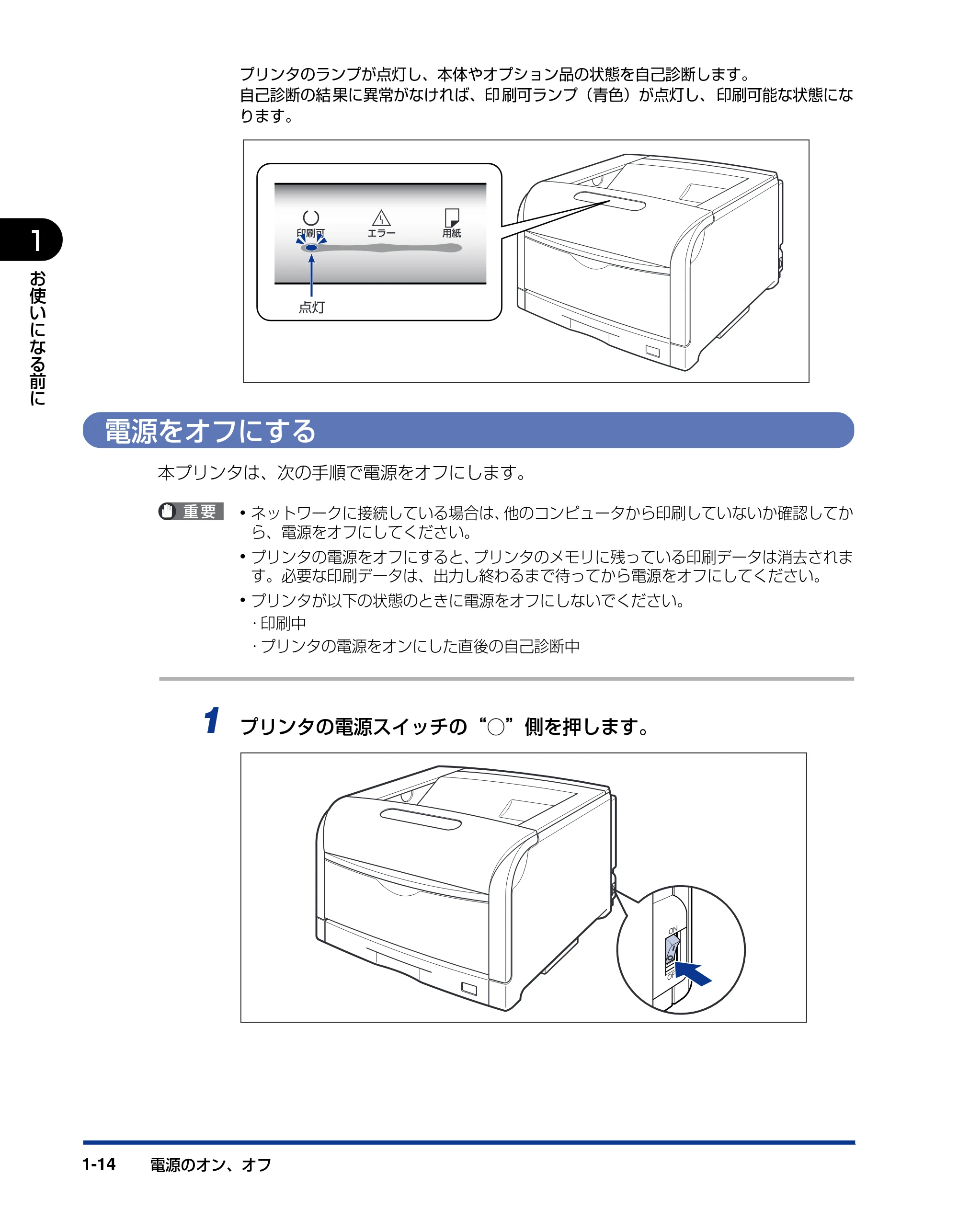

電源をオフにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14

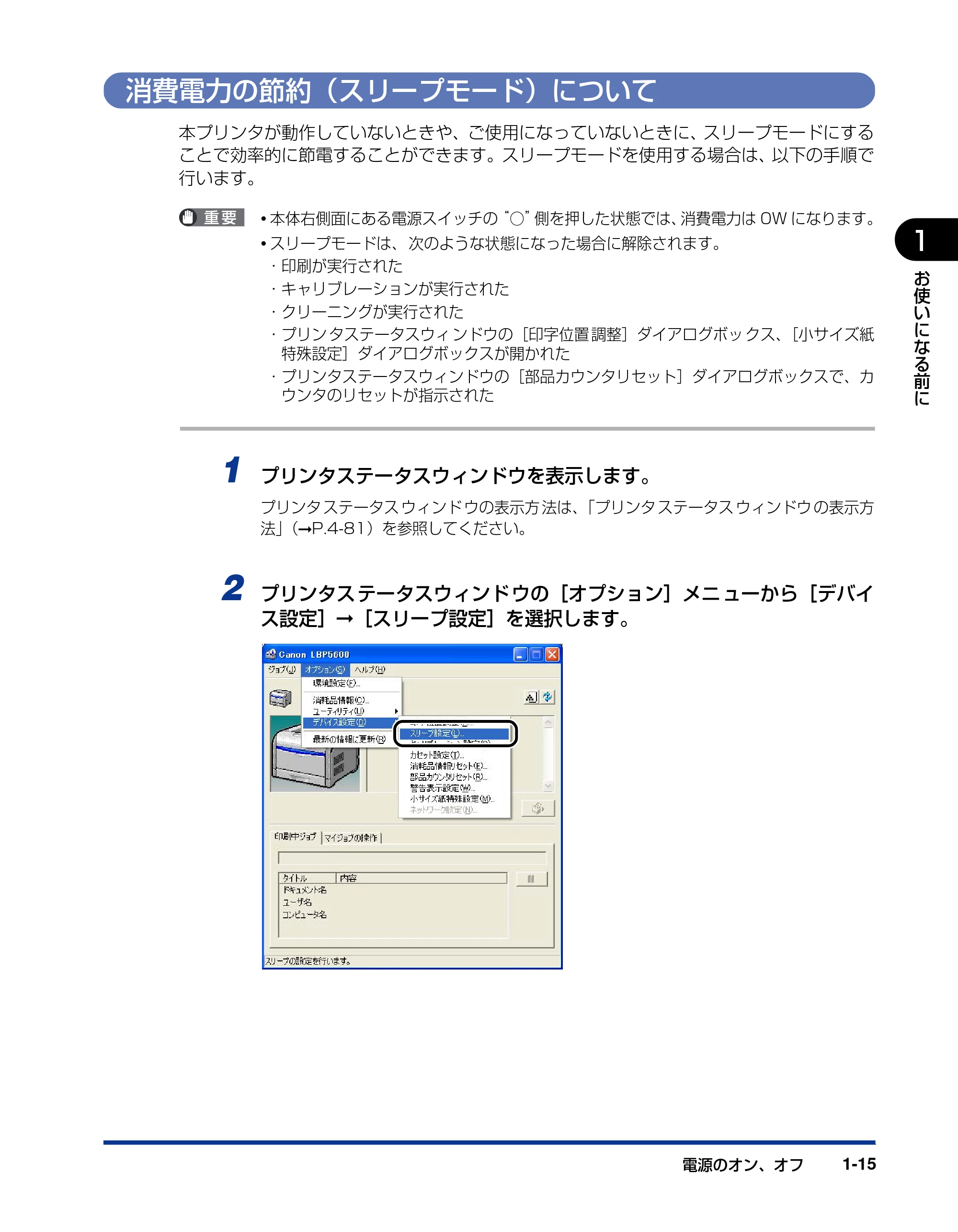

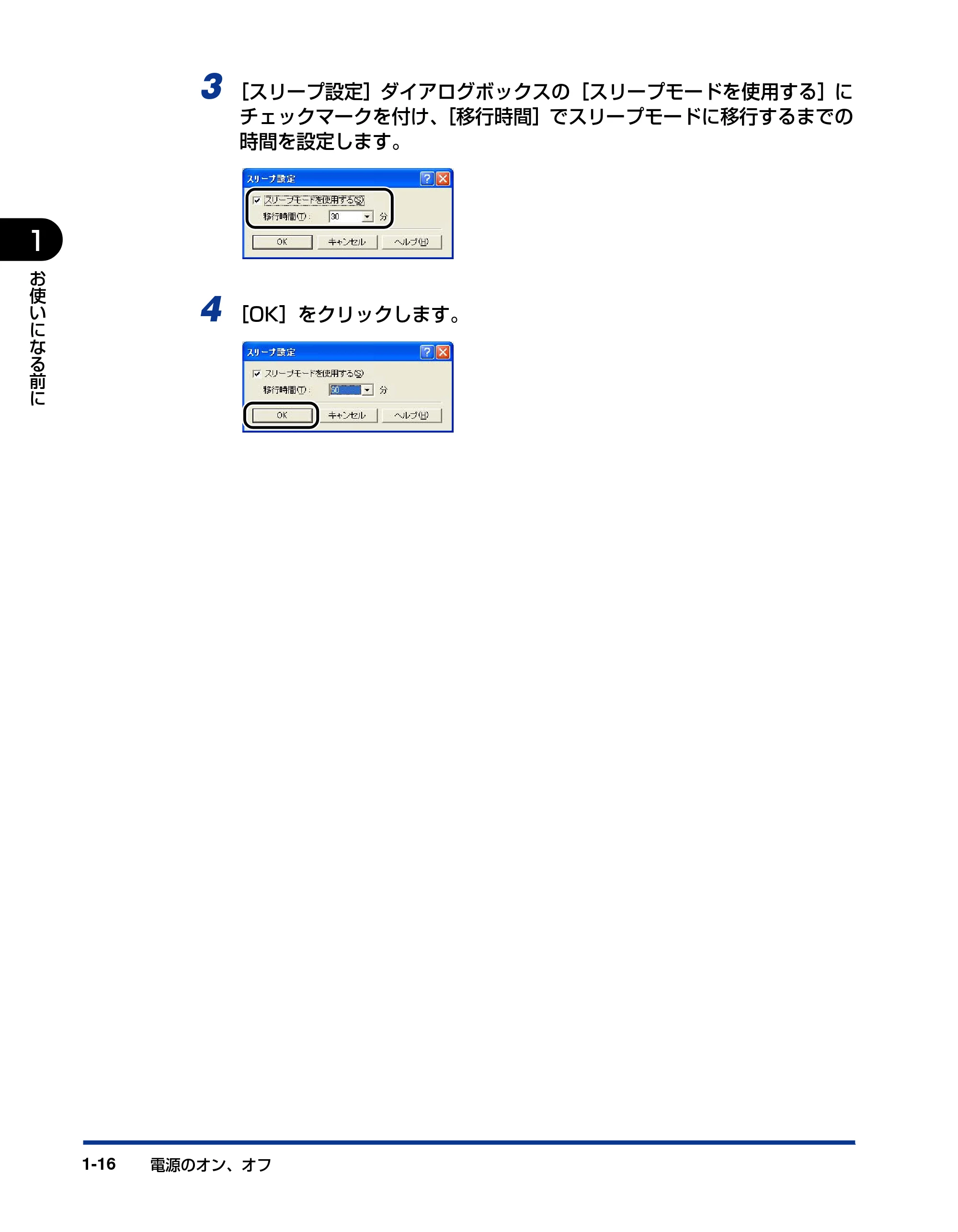

消費電力の節約（スリープモード）について. . . . . . . . . . . . . . . . . . . . . . . . . . . 1-15

iii

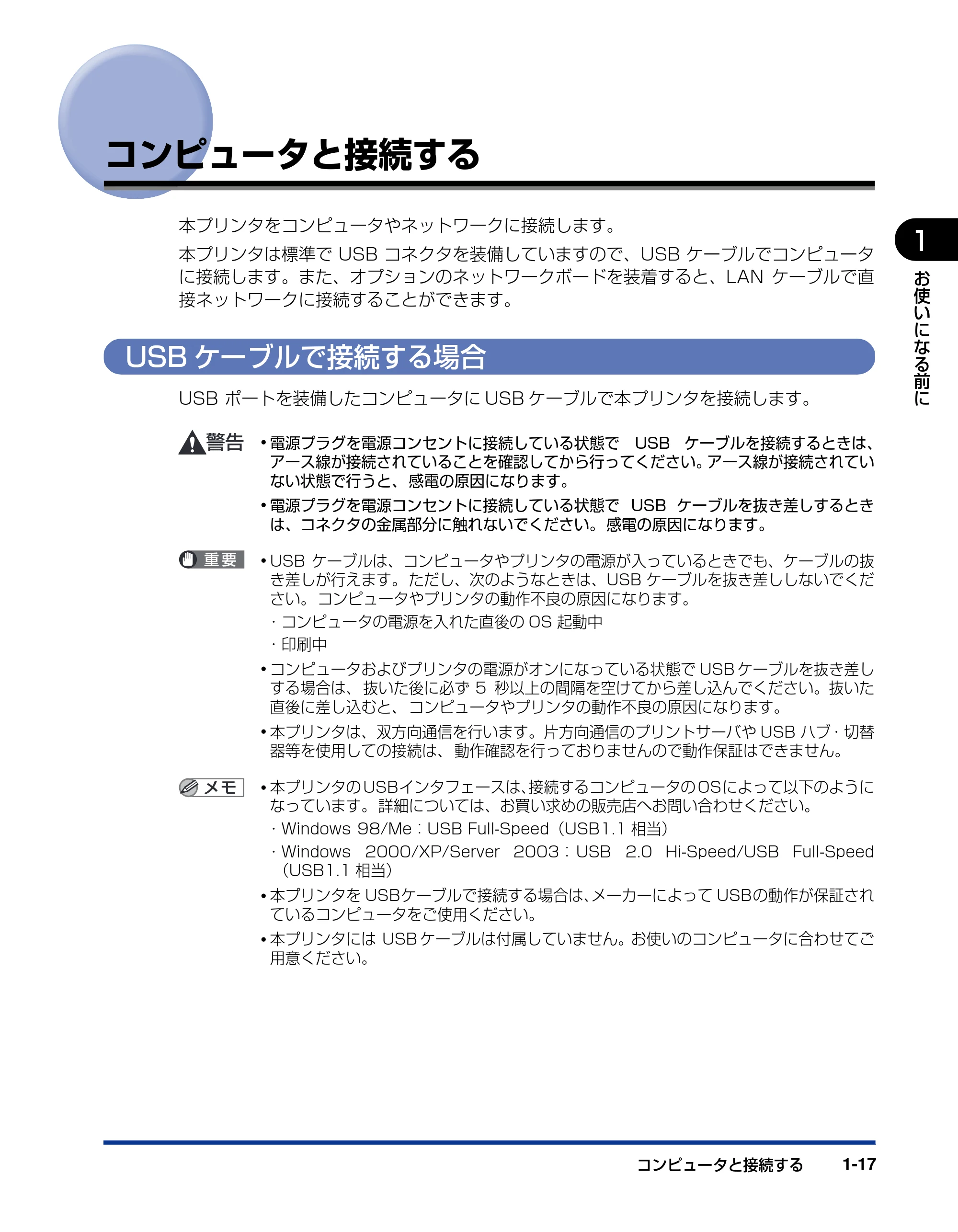

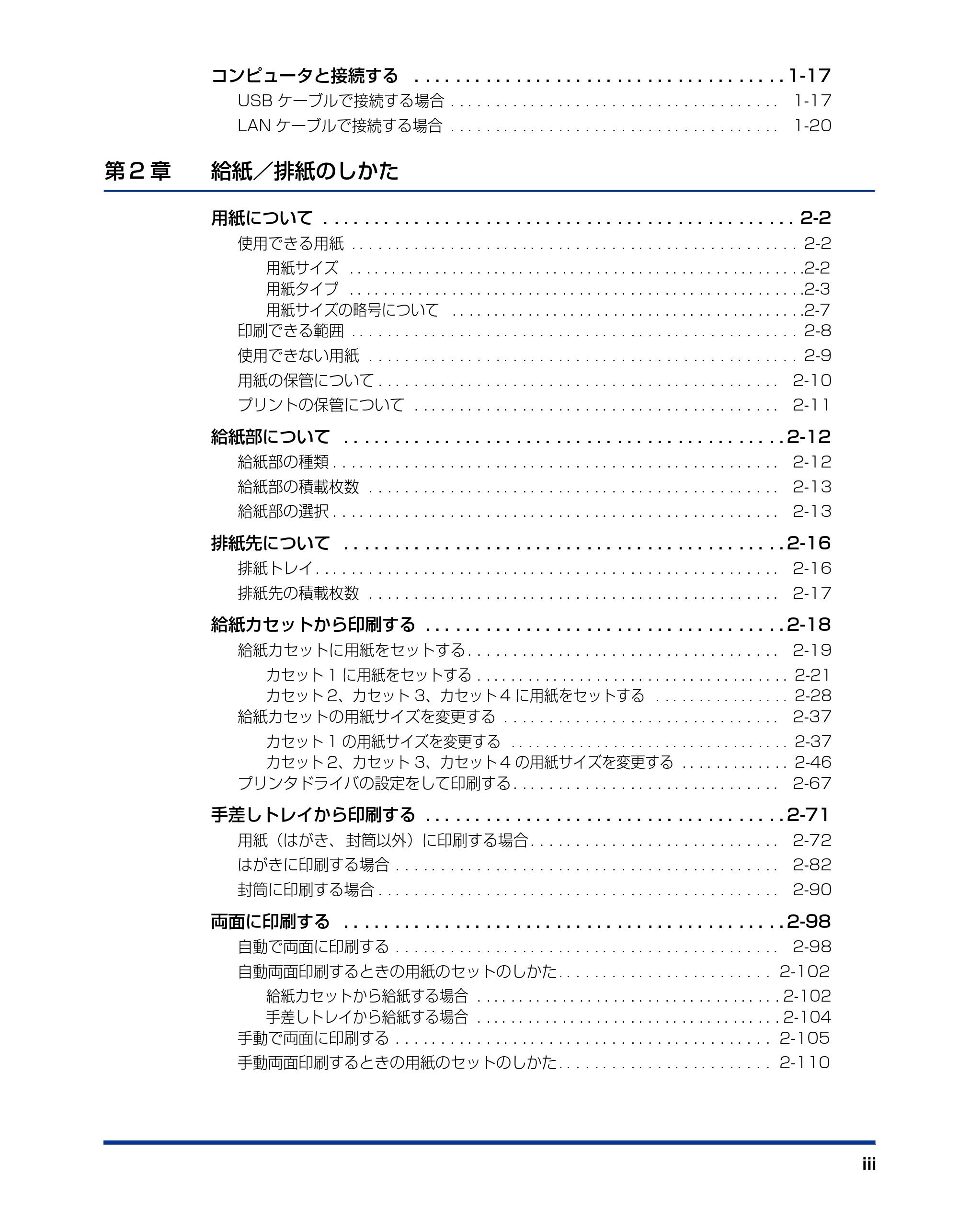

コンピュータと接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-17

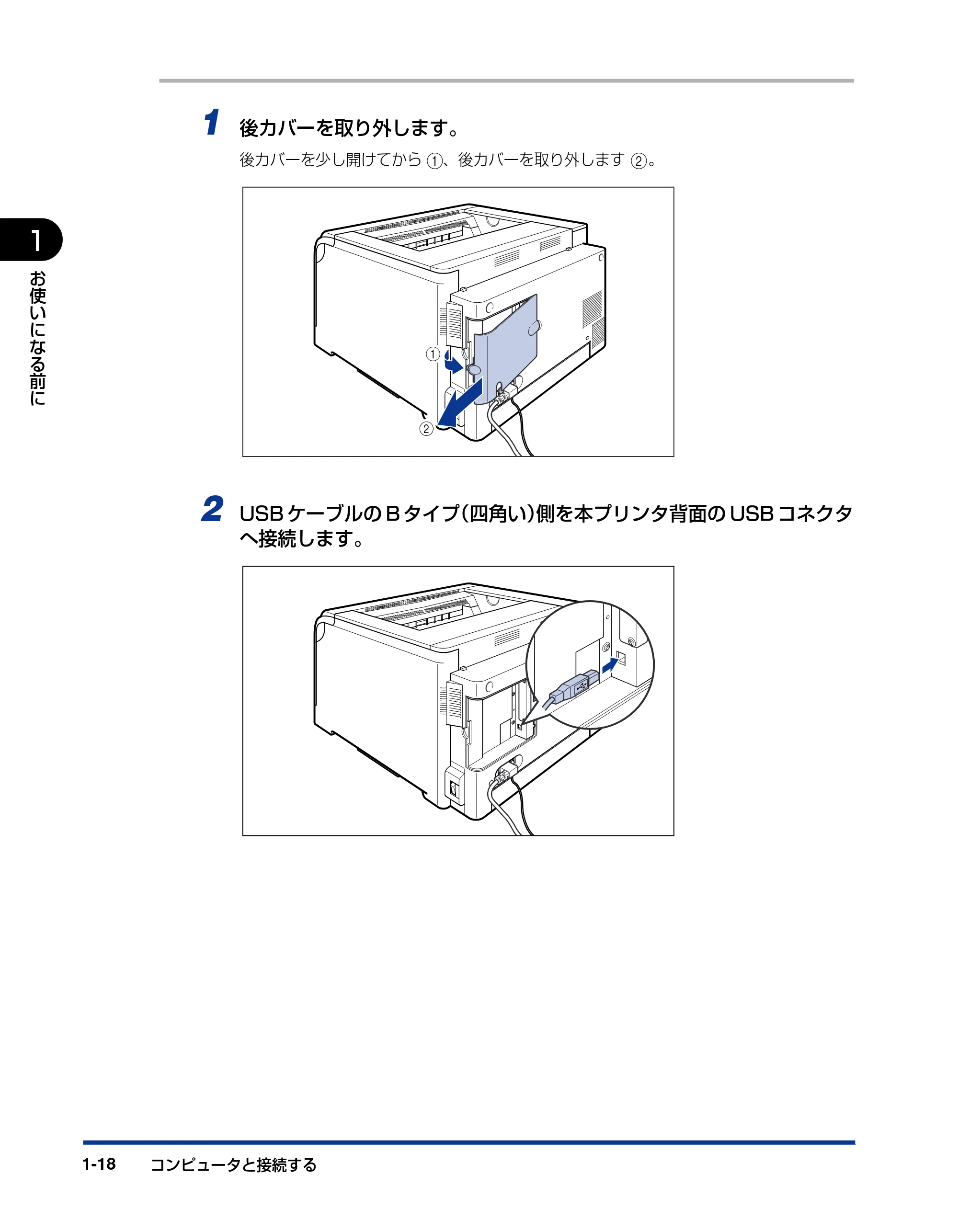

USB ケーブルで接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-17
LAN ケーブルで接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-20
第 2 章 給紙／排紙のしかた
用紙について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
使用できる用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
用紙サイズの略号について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7
印刷できる範囲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

用紙の保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
プリントの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
給紙部について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
給紙部の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
給紙部の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

給紙部の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
排紙先について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
排紙トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
排紙先の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
給紙カセットから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18

給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
カセット 1 に用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21
カセット 2、カセット 3、カセット 4 に用紙をセットする . . . . . . . . . . . . . . . . 2-28
給紙カセットの用紙サイズを変更する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-37
カセット 1 の用紙サイズを変更する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-37
カセット 2、カセット 3、カセット 4 の用紙サイズを変更する . . . . . . . . . . . . . 2-46

プリンタドライバの設定をして印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-67
手差しトレイから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-71
用紙（はがき、 封筒以外）に印刷する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-72
はがきに印刷する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-82
封筒に印刷する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-90

両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-98
自動で両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-98
自動両面印刷するときの用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . 2-102
給紙カセットから給紙する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-102
手差しトレイから給紙する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-104

手動で両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-105
手動両面印刷するときの用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . 2-110

iv

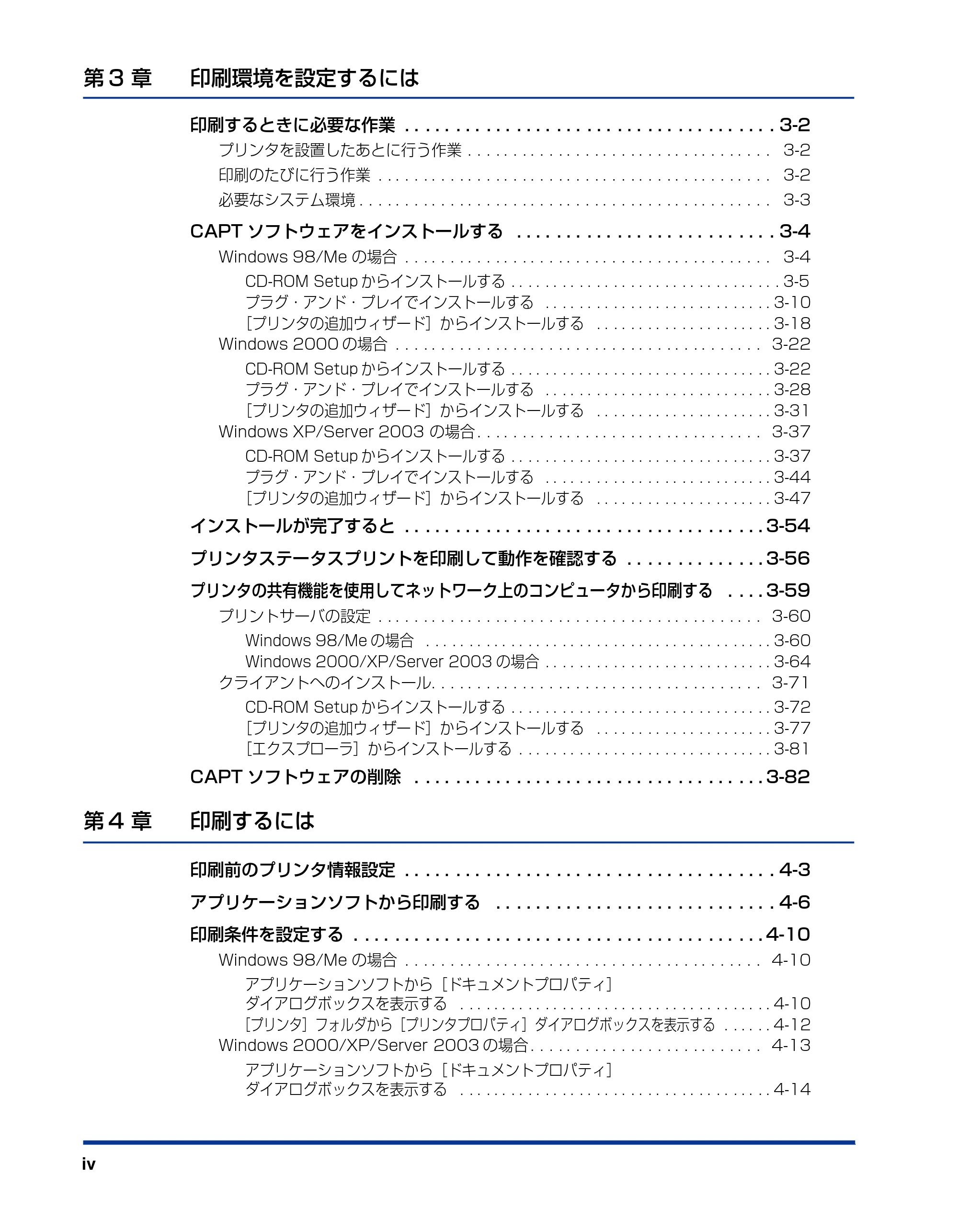

第 3 章 印刷環境を設定するには
印刷するときに必要な作業 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
プリンタを設置したあとに行う作業 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
印刷のたびに行う作業 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
必要なシステム環境 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
CAPT ソフトウェアをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Windows 98/Me の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
CD-ROM Setup からインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
プラグ・アンド・プレイでインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
［プリンタの追加ウィザード］からインストールする . . . . . . . . . . . . . . . . . . . . . 3-18
Windows 2000 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22
CD-ROM Setup からインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22

プラグ・アンド・プレイでインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-28
［プリンタの追加ウィザード］からインストールする . . . . . . . . . . . . . . . . . . . . . 3-31
Windows XP/Server 2003 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37
CD-ROM Setup からインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37
プラグ・アンド・プレイでインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-44
［プリンタの追加ウィザード］からインストールする . . . . . . . . . . . . . . . . . . . . . 3-47

インストールが完了すると . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-54
プリンタステータスプリントを印刷して動作を確認する . . . . . . . . . . . . . . 3-56
プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する . . . . 3-59
プリントサーバの設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60
Windows 98/Me の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60
Windows 2000/XP/Server 2003 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-64

クライアントへのインストール. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-71
CD-ROM Setup からインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-72
［プリンタの追加ウィザード］からインストールする . . . . . . . . . . . . . . . . . . . . . 3-77
［エクスプローラ］からインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-81
CAPT ソフトウェアの削除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-82
第 4 章 印刷するには
印刷前のプリンタ情報設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

アプリケーションソフトから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
印刷条件を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
Windows 98/Me の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
アプリケーションソフトから［ドキュメントプロパティ］
ダイアログボックスを表示する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
［プリンタ］フォルダから［プリンタプロパティ］ダイアログボックスを表示する . . . . . . 4-12
Windows 2000/XP/Server 2003 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

アプリケーションソフトから［ドキュメントプロパティ］
ダイアログボックスを表示する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14

v

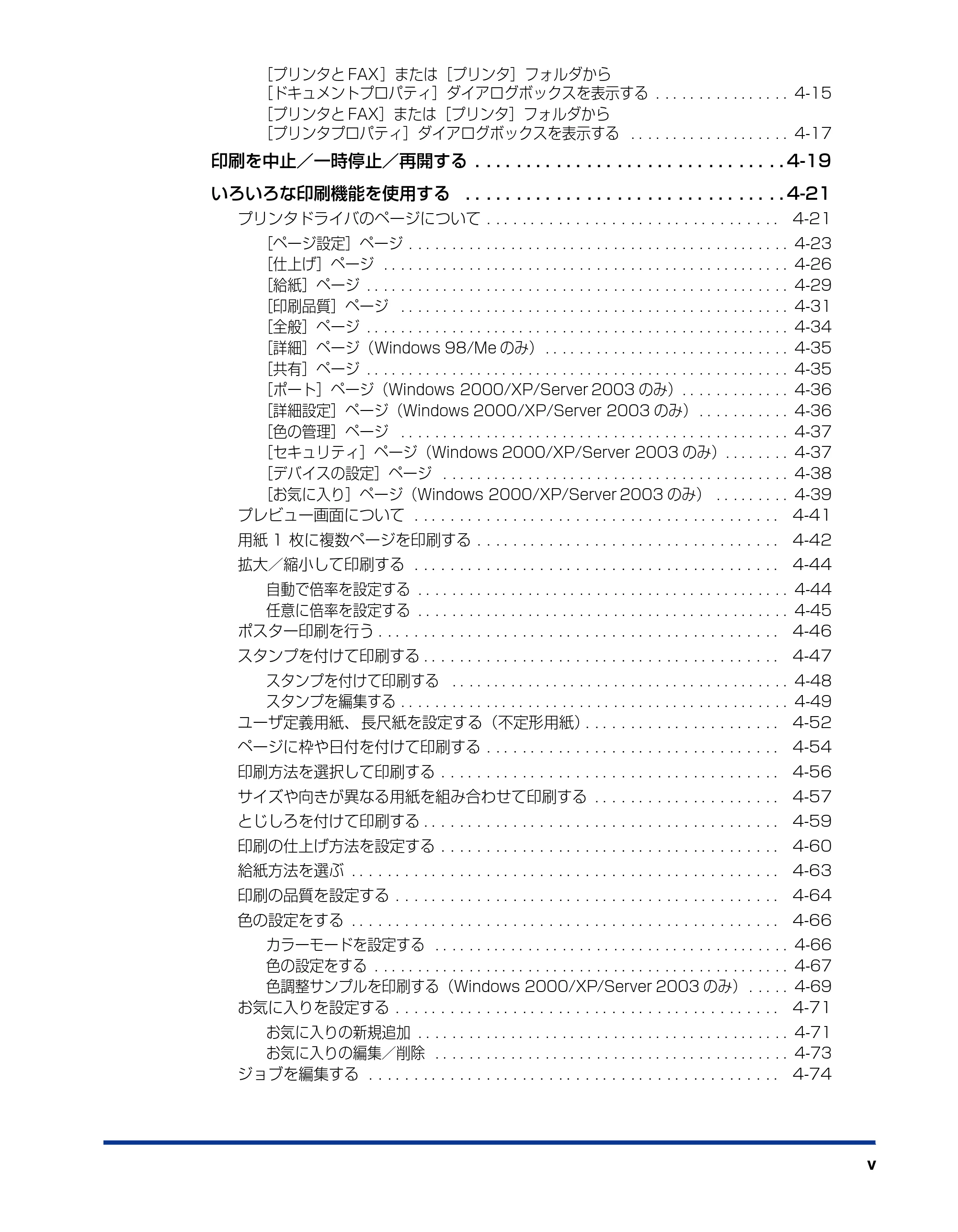

［プリンタと FAX］または［プリンタ］フォルダから
［ドキュメントプロパティ］ダイアログボックスを表示する . . . . . . . . . . . . . . . . 4-15
［プリンタと FAX］または［プリンタ］フォルダから
［プリンタプロパティ］ダイアログボックスを表示する . . . . . . . . . . . . . . . . . . . 4-17
印刷を中止／一時停止／再開する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-19
いろいろな印刷機能を使用する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21
プリンタドライバのページについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21
［ページ設定］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-23

［仕上げ］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-26
［給紙］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-29
［印刷品質］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-31
［全般］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-34
［詳細］ページ（Windows 98/Me のみ） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-35

［共有］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-35
［ポート］ページ（Windows 2000/XP/Server 2003 のみ）. . . . . . . . . . . . . 4-36
［詳細設定］ページ（Windows 2000/XP/Server 2003 のみ） . . . . . . . . . . . 4-36
［色の管理］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-37
［セキュリティ］ページ（Windows 2000/XP/Server 2003 のみ）. . . . . . . . 4-37
［デバイスの設定］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-38

［お気に入り］ページ（Windows 2000/XP/Server 2003 のみ） . . . . . . . . . 4-39
プレビュー画面について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-41
用紙 1 枚に複数ページを印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-42
拡大／縮小して印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-44
自動で倍率を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-44

任意に倍率を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-45
ポスター印刷を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-46
スタンプを付けて印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-47
スタンプを付けて印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-48
スタンプを編集する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-49

ユーザ定義用紙、 長尺紙を設定する（不定形用紙）. . . . . . . . . . . . . . . . . . . . . . 4-52
ページに枠や日付を付けて印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-54
印刷方法を選択して印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-56
サイズや向きが異なる用紙を組み合わせて印刷する . . . . . . . . . . . . . . . . . . . . . 4-57
とじしろを付けて印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-59
印刷の仕上げ方法を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-60

給紙方法を選ぶ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-63
印刷の品質を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-64
色の設定をする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-66
カラーモードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-66
色の設定をする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-67

色調整サンプルを印刷する（Windows 2000/XP/Server 2003 のみ） . . . . . 4-69
お気に入りを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-71
お気に入りの新規追加 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-71
お気に入りの編集／削除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-73
ジョブを編集する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-74

vi

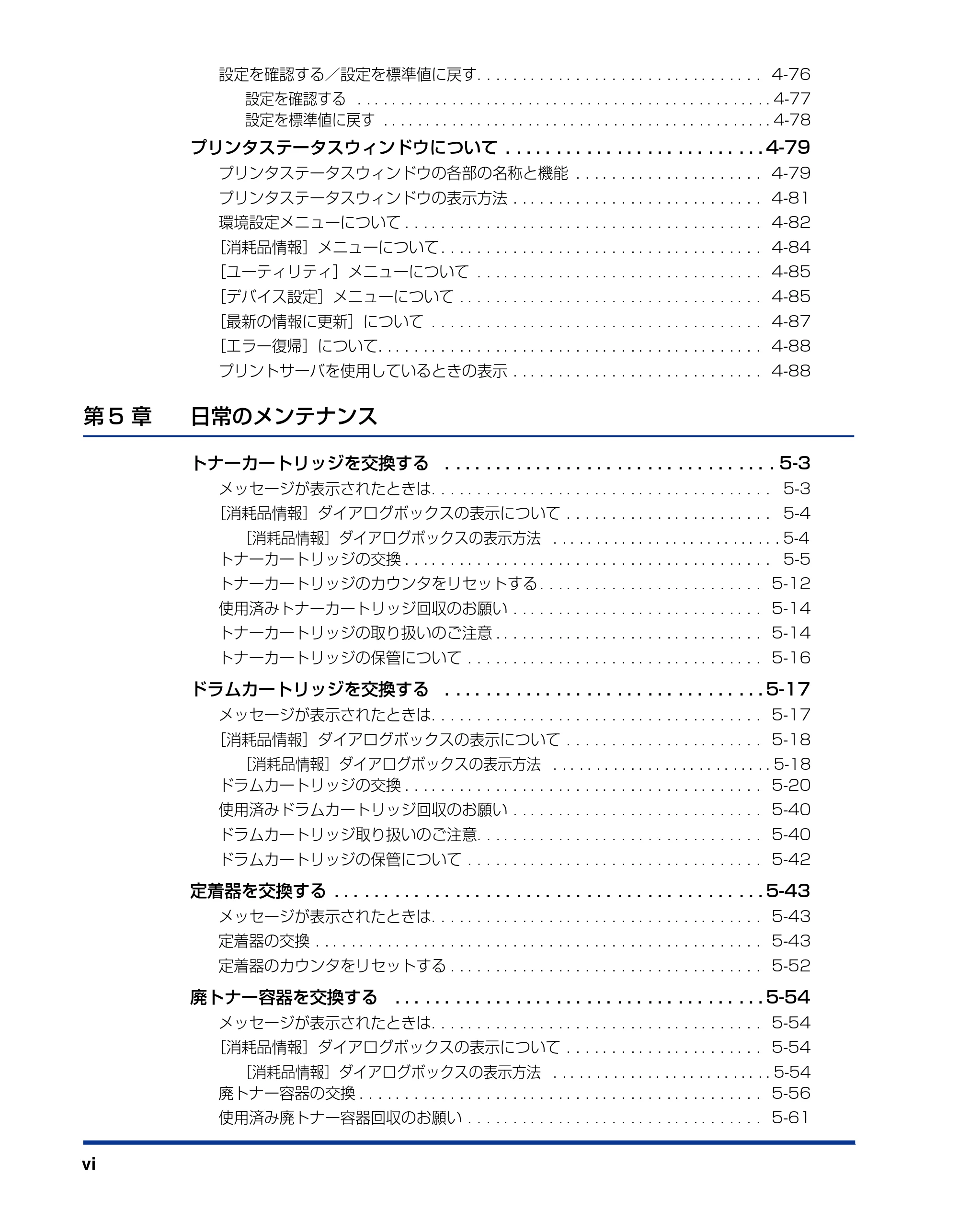

設定を確認する／設定を標準値に戻す. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-76
設定を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-77
設定を標準値に戻す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-78
プリンタステータスウィンドウについて . . . . . . . . . . . . . . . . . . . . . . . . . . 4-79
プリンタステータスウィンドウの各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . 4-79
プリンタステータスウィンドウの表示方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-81

環境設定メニューについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-82
［消耗品情報］メニューについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-84
［ユーティリティ］メニューについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-85
［デバイス設定］メニューについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-85
［最新の情報に更新］について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-87

［エラー復帰］について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-88
プリントサーバを使用しているときの表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-88
第 5 章 日常のメンテナンス
トナーカートリッジを交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
メッセージが表示されたときは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
［消耗品情報］ダイアログボックスの表示について . . . . . . . . . . . . . . . . . . . . . . . 5-4
［消耗品情報］ダイアログボックスの表示方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4

トナーカートリッジの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5
トナーカートリッジのカウンタをリセットする . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
使用済みトナーカートリッジ回収のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
トナーカートリッジの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
トナーカートリッジの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16
ドラムカートリッジを交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17

メッセージが表示されたときは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17
［消耗品情報］ダイアログボックスの表示について . . . . . . . . . . . . . . . . . . . . . . 5-18
［消耗品情報］ダイアログボックスの表示方法 . . . . . . . . . . . . . . . . . . . . . . . . . . 5-18
ドラムカートリッジの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-20
使用済みドラムカートリッジ回収のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-40
ドラムカートリッジ取り扱いのご注意. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-40

ドラムカートリッジの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-42
定着器を交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-43
メッセージが表示されたときは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-43
定着器の交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-43
定着器のカウンタをリセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-52

廃トナー容器を交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-54
メッセージが表示されたときは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-54
［消耗品情報］ダイアログボックスの表示について . . . . . . . . . . . . . . . . . . . . . . 5-54
［消耗品情報］ダイアログボックスの表示方法 . . . . . . . . . . . . . . . . . . . . . . . . . . 5-54
廃トナー容器の交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-56
使用済み廃トナー容器回収のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-61

vii

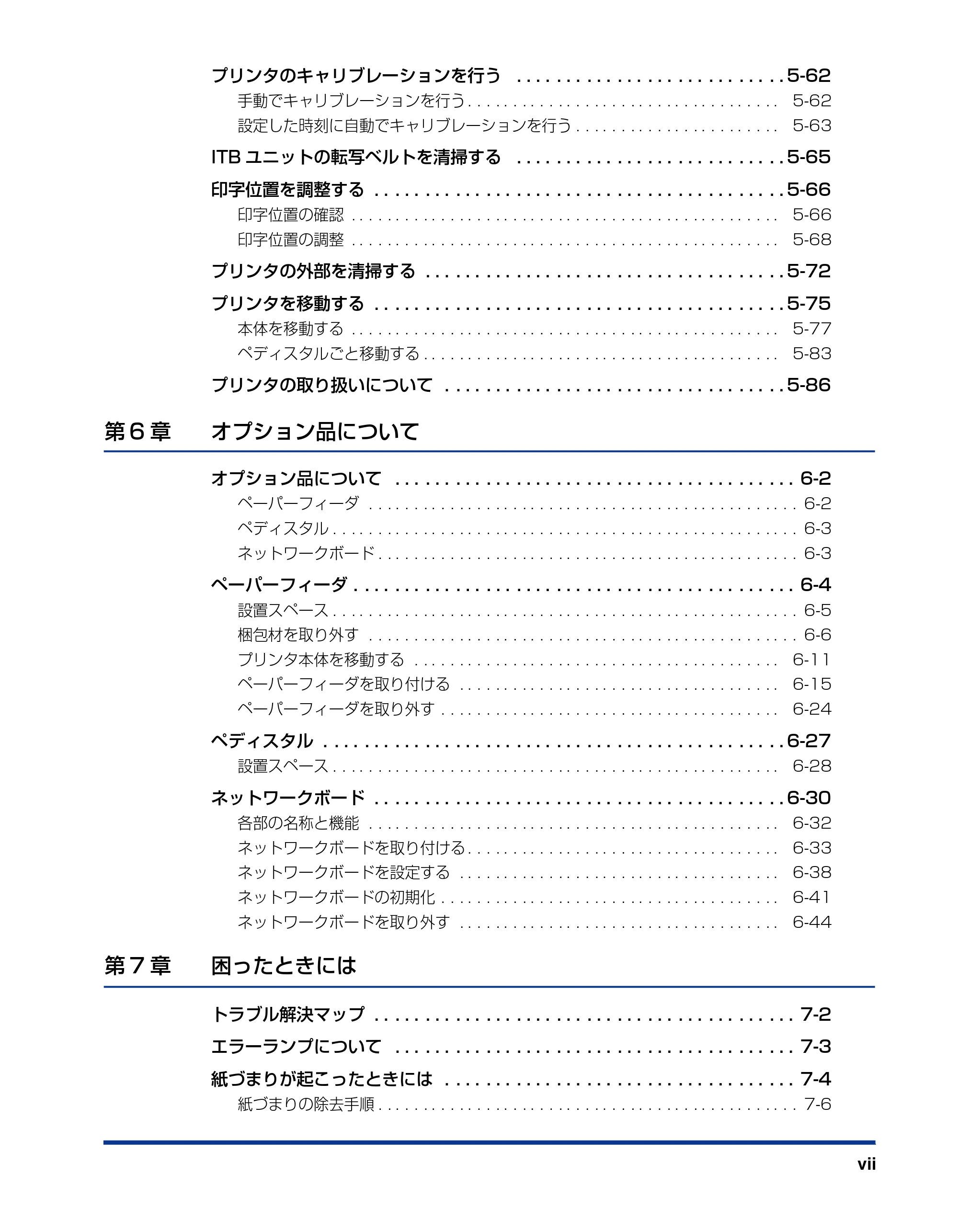

プリンタのキャリブレーションを行う . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-62
手動でキャリブレーションを行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-62
設定した時刻に自動でキャリブレーションを行う . . . . . . . . . . . . . . . . . . . . . . . 5-63
ITB ユニットの転写ベルトを清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-65
印字位置を調整する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-66
印字位置の確認 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-66

印字位置の調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-68
プリンタの外部を清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-72
プリンタを移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-75
本体を移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-77
ペディスタルごと移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-83

プリンタの取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-86
第 6 章 オプション品について
オプション品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
ペーパーフィーダ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
ペディスタル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
ネットワークボード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

ペーパーフィーダ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
設置スペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
梱包材を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
プリンタ本体を移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11
ペーパーフィーダを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-15

ペーパーフィーダを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-24
ペディスタル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-27
設置スペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-28
ネットワークボード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-30
各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-32

ネットワークボードを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-33
ネットワークボードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-38
ネットワークボードの初期化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-41
ネットワークボードを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-44
第 7 章 困ったときには
トラブル解決マップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2

エラーランプについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
紙づまりが起こったときには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
紙づまりの除去手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-6

viii

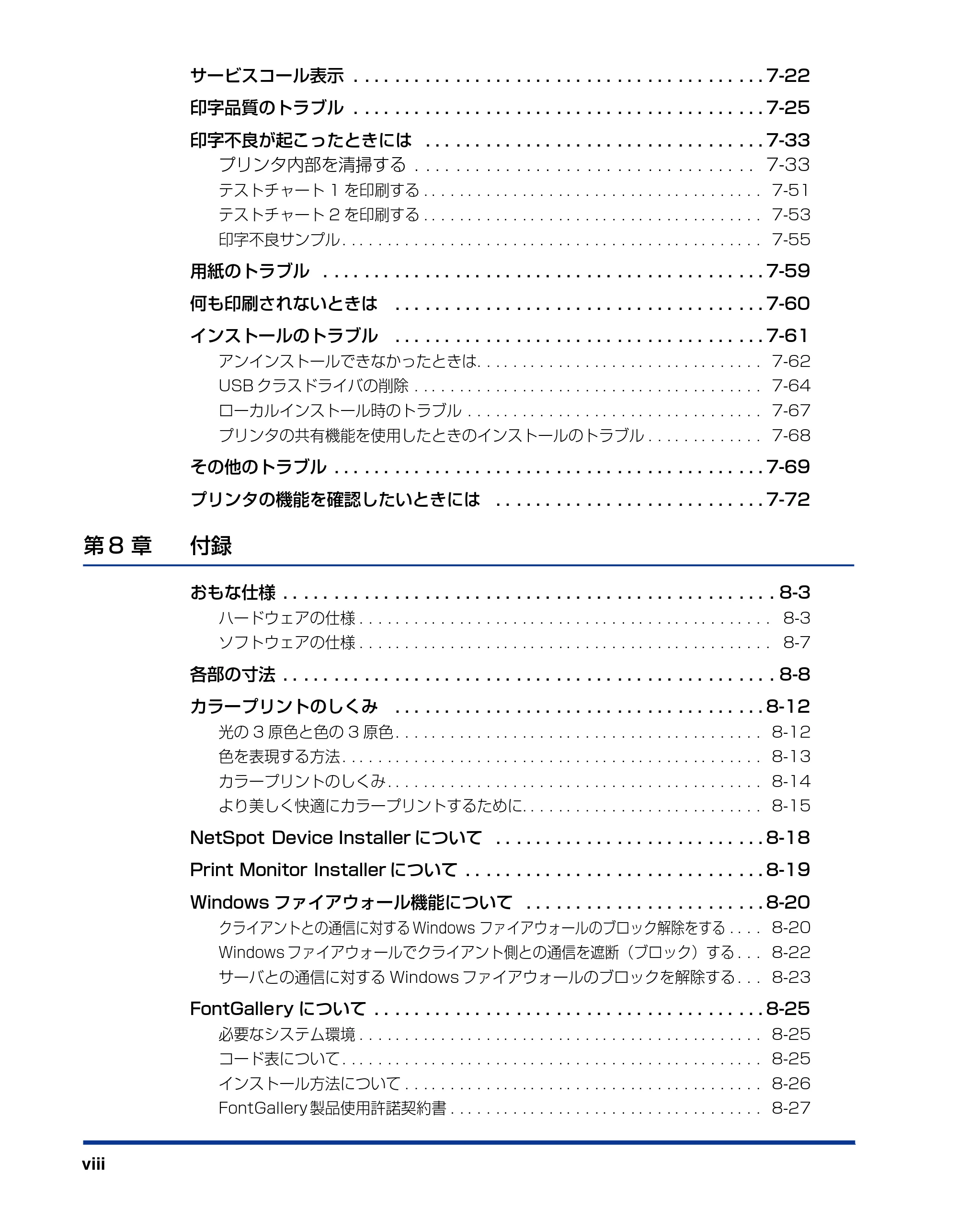

サービスコール表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-22
印字品質のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-25
印字不良が起こったときには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-33
プリンタ内部を清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-33
テストチャート 1 を印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-51

テストチャート 2 を印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-53
印字不良サンプル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-55
用紙のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-59
何も印刷されないときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-60
インストールのトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-61

アンインストールできなかったときは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-62
USB クラスドライバの削除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-64
ローカルインストール時のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-67
プリンタの共有機能を使用したときのインストールのトラブル . . . . . . . . . . . . . 7-68
その他のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-69
プリンタの機能を確認したいときには . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-72

第 8 章 付録
おもな仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-3
ハードウェアの仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-3
ソフトウェアの仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-7
各部の寸法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-8
カラープリントのしくみ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-12

光の 3 原色と色の 3 原色 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-12
色を表現する方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-13
カラープリントのしくみ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-14
より美しく快適にカラープリントするために. . . . . . . . . . . . . . . . . . . . . . . . . . . 8-15
NetSpot Device Installer について . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-18

Print Monitor Installer について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-19
Windows ファイアウォール機能について . . . . . . . . . . . . . . . . . . . . . . . . 8-20
クライアントとの通信に対する Windows ファイアウォールのブロック解除をする . . . . 8-20
Windows ファイアウォールでクライアント側との通信を遮断（ブロック）する . . . 8-22
サーバとの通信に対する Windows ファイアウォールのブロックを解除する . . . 8-23
FontGallery について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-25
必要なシステム環境 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-25

コード表について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-25
インストール方法について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-26
FontGallery 製品使用許諾契約書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-27

ix

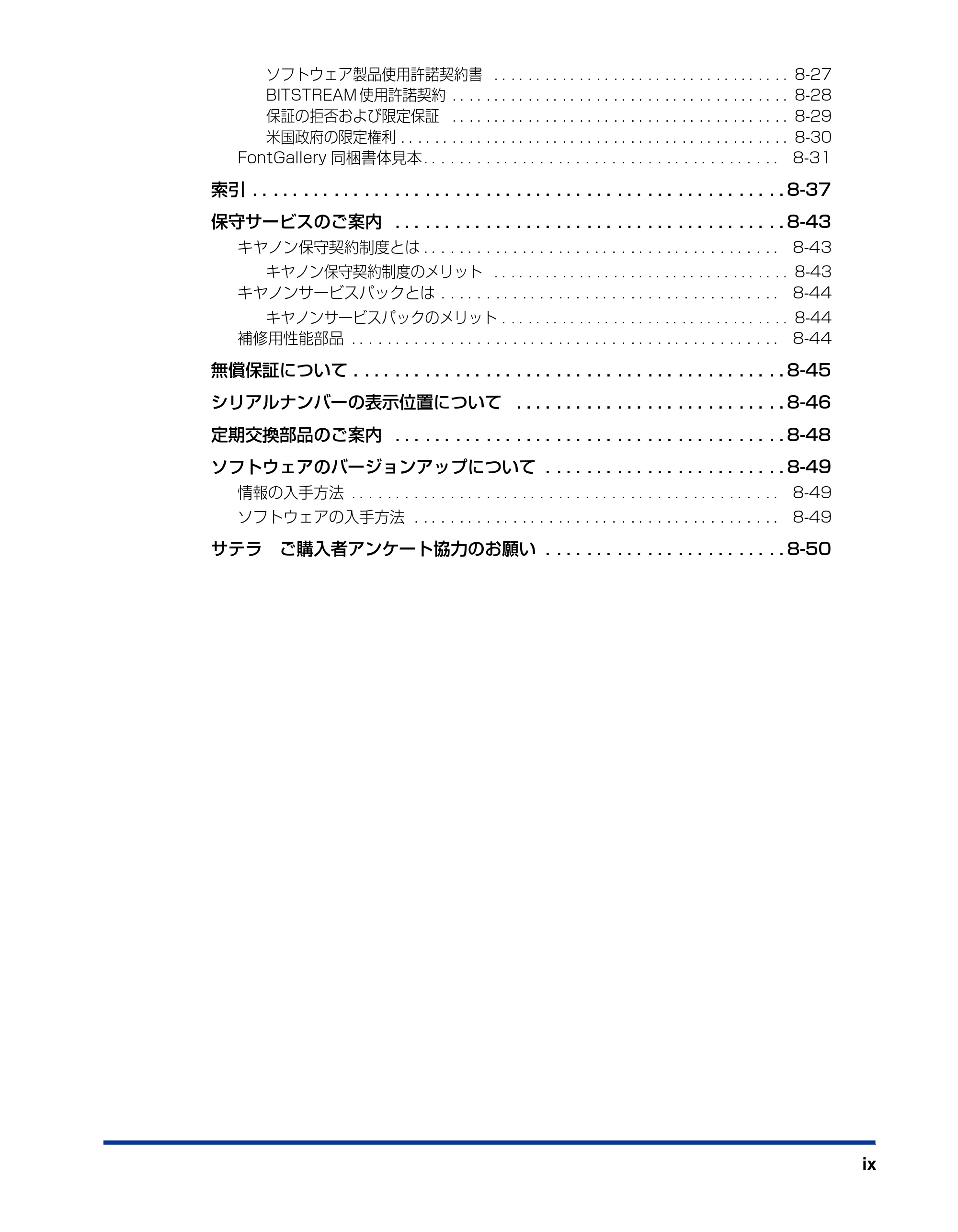

ソフトウェア製品使用許諾契約書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-27
BITSTREAM 使用許諾契約 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-28
保証の拒否および限定保証 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-29
米国政府の限定権利 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-30
FontGallery 同梱書体見本 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-31

索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-37
保守サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-43
キヤノン保守契約制度とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-43
キヤノン保守契約制度のメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-43
キヤノンサービスパックとは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-44

キヤノンサービスパックのメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-44
補修用性能部品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-44
無償保証について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-45
シリアルナンバーの表示位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-46
定期交換部品のご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-48

ソフトウェアのバージョンアップについて . . . . . . . . . . . . . . . . . . . . . . . . 8-49
情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-49
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-49
サテラ ご購入者アンケート協力のお願い . . . . . . . . . . . . . . . . . . . . . . . . 8-50

x
はじめに
このたびはキヤノン LBP5600 をお買い上げいただき、誠にありがとうございます。本製品の機能
を十分にご理解いただき、より効果的にご利用いただくために、ご使用前にこの取扱説明書をよくお
読みください。また、お読みいただきました後も大切に保管してください。
本書の読みかた
マークについて
本書では、安 全のためにお守りいただきたいことや取り扱い上 の制限・注意などの説明に、
下記のマークを付けています。
取り扱いを誤った場合に、死 亡または重傷を負う恐れ のある警告事項が書かれ
ています。安全に使用して いただくために、必ずこの警 告事項をお守りくださ
い。
取り扱いを誤った場合に、傷 害を負う恐れや物的損害 が発生する恐れのある注
意事項が書かれていま す。安全に使用していただく ために、必ずこの注意事項
をお守りください。
操作上、必ず守っていただ きたい重要事項や制限事 項が書かれています。誤っ
た操作によるトラブルを防ぐために、必ずお読みください。
操作の参考となることや 補足説明が書かれていま す。お読みになることをおす

すめします。
ボタンの表記について
本書では、ボタン名称を以下のように表しています。

• コンピュータ画面上のボタン：［ボタン名称］

例：［OK］
［設定］

xi
画面について
本書で使われているコンピュータ操作画面は、お使いの環境によって表示が異なる場合があ
ります。
操作時にクリックするボタンの場所は、 （丸）で囲んでいます。
また、操作を行 うボタンが複数表示されている場合は、それらをすべて 囲んでいますので、
ご利用に合わせて選択してください。
略称について
本書に記載されている名称は、下記の略称を使用しています。
本書では、日本郵政公社製のはがきを郵便はがきと記載しています。
Microsoft
®
Windows
®
95 operating system 日本語版： Windows 95
Microsoft
®
Windows
®
98 operating system 日本語版： Windows 98
Microsoft
®
Windows
®
Millennium Edition operating system 日本語版： Windows Me
Microsoft
®
Windows
®
2000 operating system 日本語版： Windows 2000

Microsoft
®
Windows
®
XP operating system 日本語版： Windows XP
Microsoft
®
Windows Server TM 2003 operating system 日本語版： Windows Server 2003
Microsoft
®
Windows
®
operating system： Windows
6 ［ドライバインストール］をクリックします。
操作時にクリックするボタン

xii
規制について
電波障害規制について
この装置は、情報処理装置等電波障害自主規制協議会 (VCCI) の基準に基づくクラス B 情報
技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラ
ジ オやテレビジ ョン受信機に近 接して使用さ れると、受信障害 を引き起こす ことがありま
す。
取扱説明書に従って正しい取り扱いをしてください。
国際エネルギースタープログラムについて
商標について
Canon、Canon ロゴ、LBP、NetSpot、PageComposer は、キヤノン株式会社の商標です。
FontComposer、FontGallery は、キヤノン株式会社の日本における登録商標です。
Adobe、Adobe Acrobat、Adobe Reader は、Adobe Systems Incorporated（アド
ビ システムズ社）の商標です。
Apple、TrueType は、米国 Apple Computer, Inc. の商標です。
IBM は、米国 International Business Machines Corporation の商標です。

Microsoft、Windows は、米国 Microsoft Corporation の米国および他の国における登
録商標です。
Windows Server は、米国 Microsoft Corporation の商標です。
Ethernet は、米国 Xerox Corporation の商標です。
その他、本書中の社名や商品名は、各社の登録商標または商標です。
当社 は国際エネルギースタープログ ラムの参加事業者として、本製品
が国 際エネルギースタープログラムの 基準に適合していると判断しま
す。
国際 エネルギースタープログラムは、コ ンピュータをはじめとしてオ
フィス機器の省エネルギー化推進のための、国際的なプログラムです。
この プログラムは、エネルギー消費を効 率的に抑えるための機能を備
えた 製品の開発、普及の促進を目的と したもので、事業者の自主判断
によ り、参加することができる任意制 度となっています。対象となる
製品 はコンピュータ、ディスプレイ、プ リンタ、ファクシミリおよび
複写機等のオフィス機器で、それぞれの基準並びにマーク（ロゴ）は、

参加各国の間で統一されています。

xiii
原稿などを読み込む際の注意事項
以下を原稿として読み込むか、あるいは複製し加工すると、法律により罰せられる場合があ
りますのでご注意ください。
■ 著作物など
他人の著作物を権利 者に無断で複製などす ることは、個人的または家 庭内その他これに
準ずる限られた範囲 においての使用を目 的とする場合を除き 違法となります。また、人
物の写真などを複製などする場合には肖像権が問題となることがあります。
■ 通貨、有価証券など
以下のものを本物と 偽って使用する目的で 複製すること、またはその 本物と紛らわしい
ものを作成することは法律で罰せられます。
■ 公文書など
以下のものを本物と偽って使用する目的で偽造することは法律により罰せられます。

• 公務員または役所が作成した免許証、登記簿謄本その他の証明書や文書
• 私人が作成した契約書その他権利義務や事実証明に関する文書
• 役所または公務員の印影、署名または記号
• 私人の印影または署名
• 紙幣、貨幣、銀行券（外国のものを含む） • 株券、社債券
• 国債証券、地方債証券 • 手形、小切手
• 郵便為替証書 • 定期券、回数券、乗車券
• 郵便切手、印紙 • その他の有価証券

関係法律 • 刑法 • 郵便法

• 著作権法 • 郵便切手類模造等取締法
• 通貨及証券模造取締法 • 印紙犯罪処罰法
• 外国ニ於テ流通スル貨幣紙幣銀行 券証券偽

造変造及模造ニ関スル法律

• 印紙等模造取締法

xiv
安全にお使いいただくために
本製品 をお使いになる前に、この「安全にお使いいただくために」を よくお読みいただき、
正しくご使用ください。ここに書かれている警告・注意事項は、お使いになる人や他の人へ
の危害、財産への損害を未然に防ぐための内容ですので、必ずお守りください。また、本書
に記載されていること以外は行わないでください。
設置について

• アルコール、シンナーなどの引火性溶剤の近くに設置しないでください。引火性溶剤が製品

内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品の上に次のような物を置かないでください。これらが製品内部の電気部品などに接触す

ると、火災や感電の原因になります。
製品内部に入った場合は、直ちに電源をオフにし a、USB ケーブルを接続している場合は、
USB ケーブルを抜いてください b。そのあと、電源プラグを抜いて c、アース線を取り外
し d、お買い求めの販売店にご連絡ください。

• アクセサリーなどの金属物
• コップや花瓶、植木鉢などの水や液体が入った容器
• ぐらつ いた台の上や 傾いた所など の不安定な場 所、振動の多い 場所に設置し ないでくださ

い。落ちたり倒れたりして、けがの原因になることがあります。

• 製品には通気口がありますので、壁や物でふさがないように設置してください。またベッド

やソファー、毛足の長いじゅうたんなどの上に設置しないでください。通気口をふさがれる
と製品内部に熱がこもり、火災の原因になることがあります。
a
b
d
c

xv

• 製品を次のような場所に設置しないでください。火災や感電の原因になることがあります。
• 湿気やほこりの多い場所
• 調理台や加湿器のそばなど油煙や湯気があたる場所
• 雨や雪が降りかかるような場所
• 水道の蛇口付近などの水気のある場所
• 直射日光のあたる場所
• 高温になる場所
• 火気に近い場所
• 製品を設置する場合は、製品と床面、製品と製品の間に手などを挟まないように、ゆっくり

と慎重に行ってください。手などを挟むと、けがの原因になることがあります。

• インタフェースケー ブルを接続する場合は、本書の指示に従 って正しく接続してください。

正しく接続しないと、製品の故障や感電の原因になることがあります。

• 製品を 持ち運ぶ場合 は、本書の指示 に従って正し く持ってくだ さい。製品を落 としたりし

て、けがの原因になることがあります。（➞ プリンタを移動する：P.5-75）
電源について

• 電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものを置い

たり、引っぱったり、無理に曲げたりしないでください。傷ついた部分から漏電して、火災
や感電の原因になります。

• 電源コードを熱器具に近づけないでください。コードの被覆が溶けて、火災や感電の原因に

なります。

• 濡れた手で電源プラグを抜き差ししないでください。感電の原因になります。
• タコ足配線はしないでください。火災や感電の原因になります。
• 電源コードを束ねたり、結んだりしないでください。火災や感電の原因になります。
• 電源プラグは電源コンセントの奥までしっかりと差し込んでください。しっかりと差し込ま

ないと、火災や感電の原因になります。

• 付属の電源コード以外は使用しないでください。火災や感電の原因になります。
• アース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や感電の

原因になります。

xvi

• アース線を接続するときは、以下の点にご注意ください。

［アース線を接続してもよいもの］

• 電源コンセントのアース線端子
• 接地工事（D 種）が行われているアース線端子

［アース線を接続してはいけないもの］

• 水道管･･･配管の途中でプラスティックになっている場合があり、その場合にはアースの役

目を果たしません。ただし、水道局がアース対象物として許可した水道管にはアース線を
接続できます。

• ガス管･･･ガス爆発や火災の原因になります。
• 電話線のアー スや避雷針･･･落雷の ときに大きな電 流が流れ、火災や感電 の原因になりま

す。

• 原則的 に延長コード を使用しての 接続やタコ足 配線はしない でください。や むを得ず延長

コードを使用したり、タコ足配線をする場合は使用者の責任において、以下の点に注意して
ご使用ください。誤った使いかたをすると、火災や感電の原因になります。

• 延長コードに延長コードの接続はしないでください。
• 製品を使用した状態で、電源プラグの接続部分の電圧が、定格銘版ラベル（製品背面に記

載）に明示されている電圧になっているかを確認してください。

• 延長コードは定格銘版ラベル（製品背面に記載）に明示されている製品に必要な電流値に

比べて十分に余裕のあるものをご使用ください。

• 使用時は束ねをほどき、電源コードと延長コードの接続が確実になるように奥まで電源プ

ラグを差し込んでください。

• 延長コードが異常に発熱していないか、定期的に確認してください。
• アース線を接続する場合は、必ず電源プラグを電源コンセントに接続する前に行ってくださ

い。また、アース線を取り外す場合は、必ず電源プラグを電源コンセントから抜いて行って
ください。

• 表示された以外の電源電圧で使用しないでください。火災や感電の原因になることがありま

す。

• 電源プラグを抜 くときは、必ずプラグを持って抜いて ください。電源コードを引っぱると、

電源コードの芯線の露出、断線など電源コードが傷つき、その部分から漏電して、火災や感
電の原因になることがあります。

• いつでも電源プラグが抜けるように、電源プラグの周りには物を置かないでください。非常

時に電源プラグが抜けなくなります。
取り扱いについて

• 製品を分解したり、改造したりしないでください。内部には高圧・高温の部分があり、火災

や感電の原因になります。

• 電気部品は誤って取り扱うと思わぬけがをして危険です。電源コードやケーブル類、製品内

部のギアや電気部品に子供が触れないように注意してください。

• 異常な音がしたり、煙が出たり、熱が出たり、変なにおいがした場合は、直ちに電源をオフ

にし、USB ケーブルを接続している場合は、USB ケーブルを抜いてください。そのあと、
電源プラグを抜いて、アース線を取り外し、お買い求めの販売店にご連絡ください。そのま
ま使用すると、火災や感電の原因になります。

• 製品の近くでは可燃性のスプレーなどは使用しないでください。スプレーのガスなどが製品

内部の電気部品などに接触すると、火災や感電の原因になります。

xvii

• 製品を移動させる場合は、必ず電源をオフにし、電源プラグを抜き、インタフェースケーブ

ルを取り外してください。そのまま移動すると、電源コードやインタフェースケーブルが傷
つき、火災や感電の原因になります。

• 製品内部にクリップやステイプル針などの金属片を落とさないでください。また、水、液体

や引火性溶剤（アルコール、ベンジン、シンナーなど）をこぼさないでください。これらが
製品内部の電気部分に接触すると、火災や感電の原因になります。これらが製品内部に入っ
た場合は、直ちに電源をオフにし、USB ケーブルを接続している場合は、USB ケーブルを
抜いてください。そのあと、電源プラグを抜いて、アース線を取り外し、お買い求めの販売
店にご連絡ください。

• 電源プラグを電源コンセントに接続している状態で USB ケーブルを接続するときは、アー

ス線が接続されていることを確認してから行ってください。アース線が接続されていない状
態で行うと、感電の原因になります。

• 電源プラグを電源コンセントに接続している状態で USB ケーブルを抜き差しするときは、

コネクタの金属部分に触れないでください。感電の原因になります。

• 製品の上に重いものを置かないでください。置いたものが倒れたり、落ちてけがの原因にな

ることがあります。

• 拡張ボードの取り扱いには注意してください。拡張ボードの角や部品の鋭利な部分に触れる

と、けがの原因になることがあります。

• 夜間などで長時間ご 使用にならない場合は、安全のため電 源をオフにしてください。また、

連休などで長時間ご使用にならない場合は、安全のため電源をオフにし、電源プラグを抜い
てください。

• 排紙部のローラには衣服や手などを近づけないでください。印刷中でなくてもローラが急に

回転し、衣服や手などが巻き込まれて、けがの原因になることがあります。

• レーザー光は、人体に有害となる恐れがあります。そのため本製品では、レーザー光はレー

ザースキ ャナユニッ ト内にカバー で密閉されて おり、お客様が通 常の操作をす る場合には
レーザー光が漏れる心配は全くありません。安全のために以下の注意事項を必ずお守りくだ
さい。

• 本書で指示された以外のカバーは、絶対に開けないでください。
• レーザースキャナユニットのカバーに貼ってある注意ラベルをはがさないでください。
• 万一レーザー光が漏れて目に入った場合、目に障害が起こる原因になることがあります。
• この製品は IEC60825-1:1993 においてクラス 1 レーザ製品であることを確認していま

す。

xviii
保守／点検について

• 清掃のときは、電源をオフにし、USB ケーブルを抜き、電源プラグを抜いてください。火

災や感電の原因になります。

• 電源プラグを定期的に抜き、その周辺およびコンセントにたまったほこりや汚れを、乾いた

布で拭き取ってください。ほこり、湿気、油煙の多いところで、電源プラグを長期間差した
ままにすると、その周囲にたまったほこりが湿気を吸って絶縁不良となり、火災の原因にな
ります。

• 清掃のときは、必ず水または水で薄めた中性洗剤を含ませて固く絞った布を使用してくださ

い。アルコール、ベンジン、シンナーなどの引火性溶剤は使用しないでください。引火性溶
剤が製品内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品内部には高圧になる部分があります。紙づまりの処理など内部を点検するときは、ネッ

クレス、ブレスレットなどの金属物が製品内部に触れないように点検してください。やけど
や感電の原因になります。

• 使用済みのドラムカートリッジやトナーカートリッジ、廃トナー容器を火中に投じないでく

ださい。ドラムカートリッジやトナーカートリッジ内に残ったトナーに引火して、やけどや
火災の原因になります。

• 製品内部の定着器周辺は、使用中に高温になります。紙づまりの処理など内部を点検すると

きは、定着器周辺に触れないように点検してください。やけどの原因になることがあります。

• 紙づま り処理やドラ ムカートリ ッジ、トナーカー トリッジ、廃ト ナー容器を交 換するとき

は、トナーで衣服や手を汚さないように注意してください。衣服や手が汚れた場合は、直ち
に水で洗い流してください。温水で洗うとトナーが定着し、汚れがとれなくなることがあり
ます。

• 紙づまりで用紙を製品内部から取り除くときは、紙づまりしている用紙の上にのっているト

ナーが飛び散らないように、丁寧に取り除いてください。トナーが目や口などに入ることが
あります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師と相談してください。

• 用紙を補給すると きや紙づまりを取り除くときは、用紙 の端で手を切ったりしないように、

注意して扱ってください。

xix
消耗品について

• トナーカートリッジを火中に投じないでください。トナーに引火して、やけどや火災の原因

になります。

• トナーカートリッジ、用紙は火気のある場所に保管しないでください。トナーや用紙に引火

して、やけどや火災の原因になります。
トナーカートリッジなどの消耗品は幼児の手が届かないところへ保管してください。もしト
ナーカートリッジ内のトナーを飲んだ場合は、直ちに医師と相談してください。
その他
ドラムカートリッジから微弱な磁気が出ています。心臓ペースメーカーをご使用の方は、異
常を感じたらドラムカートリッジから離れてください。すぐに、医師にご相談ください。

xx

1-1
CHAPTER
1お使いになる前に
この章では、本プリンタのおもな特長と基本的な機能について説明しています。
製品の特長. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
各部の名称と機能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
本体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
ランプについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

電源コード、アース線を接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
アース線を接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
電源コードを接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10
電源のオン、オフ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-13
電源をオンにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13

電源をオフにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14
消費電力の節約（スリープモード）について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-15
コンピュータと接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-17
USB ケーブルで接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-17
LAN ケーブルで接続する場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-20

製品の特長1-2
1
お
使
い
に
な
る
前
に
製品の特長
本プリンタのおもな特長を説明しています。
■ 高品位フルカラープリント
印字機構に 1200dpi（1bit）のカラーレーザープリンタエンジンを搭載。また、キャリ
ブレーション処理により常に安定した画像を提供します。
■ ハイパフォーマンスプリンティングシステム「CAPT」搭載
Windows OS に対応し たキヤノン最新のハイ パフォーマンスプリ ンティングシステム
「CAPT」（Canon Advanced Printing Technology）を搭載。このシステムは従来プ
リン タ で行 っ てい た印 刷 時の デ ータ 処 理を コン ピ ュー タ で一 括 処理 する た め、コン
ピュータの性能を フルに活かした高速 印刷を実現していま す。また、重いデータでもプ
リンタ側のメモリの追加なしに処理できます。
■ USB 2.0 High Speed 標準搭載
最高 480Mbps の高速 I/F USB 2.0 High Speed への対応により高速転送を実現して

います。
■ 多彩なペーパーハンドリング
標準の 手差し トレイ とユニ バーサル カセッ トに加 え、オプシ ョンで 550 枚ペ ーパー
フィーダを用意。最大 2000 枚、5 種類の用紙サイズの連続自動給紙を可能にしました。
また、手差しトレイは、手差し両面印刷が可能で、用紙サイズもはがきから最大 A3、長
尺紙にまで対応しており、多様な用途に応じた使いかたを可能にしています。
■ 省電力設計 & ウォームアップレス
「オンデマンド定着方式」の採用により省エネとクイックスタートを実現しました。この
キヤノン独自の技 術は定着ヒータを印刷 時のみ瞬間的に加熱す る方法で、ウォームアッ
プ時間はありませ ん。いつでもスタンバイ 状態ですぐ印刷を開 始できます。またスタン
バイ時は定着器のほうでほとんど電力を消費しない省電力設計です。
■ さまざまなマテリアルに対応
普通紙、厚紙、はがき、封筒、コート紙、ラベル用紙などさまざまな用紙に対応しています。
■ ネットワーク対応プリンタ
オプションのネットワークボードを装着することで、Ethernet のネットワークプリンタ

として使用できま す。また、ネットワークボー ドにはブラウザを使 ってプリンタの機能
が設定できる「リモート UI」を内蔵しており、プリンタの設定・管理をネットワーク上
のコンピュータ から行えます。また、ジョブ が終了したり、消耗品の 残量不足または少
なくなった状態が発生したときに E-mail にて通知する E-mail 通知機能があります。
オプションのネットワークボードの対応 OS、設定のしかた、詳細については「ネットワー
クガイド／本編」を参照してください。

製品の特長 1-3
1
お
使
い
に
な
る
前
に
■ 簡単操作のカラーコントロール
サムネイルを使ったユ ーザーインターフェー スにより直感的でわか りやすい色調整を実
現しています。

各部の名称と機能1-4

1
お
使
い
に
な
る
前
に

各部の名称と機能

本 プリンタは、いろ いろな機能を 持つ部品で構 成されてい ます。本プリンタ を正しく使用
し、機能を十分に活用していただくために、各部の名称と機能を覚えてください。
本体
プリンタ本体の各部の名称と機能を説明しています。
本プリンタには通気口（吸気口、排気口）がありますので、壁や物でふさがないように設
置してください。通気口（吸気口、排気口）をふさ がれるとプリンタ内部に熱がこもり、
火災の原因になることがあります。
前面
前面の各部の名称と機能を説明しています。
操作パネルに貼られているフィルムは、ご使用前にはがしてください。
a ランプ
プリンタの状態を示すランプです。（➞P.1-7）
b トナーカバー
トナーカートリッジを交換するときに、ここを開け
て作業します。（➞P.5-6）
c 排紙トレイ
印刷された用紙が下向き（フェースダウン）で排紙
されます。（➞P.2-16）
d 排気口
プリンタ内部冷却用の排気口です。
a
k
j
i
h g
f
e
c
d
b
m
l

各部の名称と機能 1-5

1
お
使
い
に
な
る
前
に
e 電源スイッチ
プリンタの電源をオン／オフします。（➞P.1-13）
f 運搬用取っ手
プリンタを運ぶときは、ここを持ちます。
（➞P.5-80）
g 給紙カセット
最大 250 枚までの A3、B4、A4、B5、A5、レ
ジャー（11 × 17）、リーガル、レター、エグゼ
クティブサイズの用紙がセットできます。
（➞P.2-18）
h 用紙サイズ表示
給紙カセットにセットした用紙サイズの用紙サイズ
表示板を差し込みます。（➞P.2-44）
i 延長トレイ
A3 サイズの用紙などの長いサイズの用紙をセット
するときに、用紙が垂れ下がらないように開けます。
j 補助トレイ
B4 サイズの用紙などの大きいサイズの用紙をセッ
トするときに、用紙が垂れ下がらないように引き出
します。
k 手差しトレイ
用紙 を手 差し トレイ から 給紙 する ときに、用 紙を
セットします。（➞P.2-71）
l 用紙ガイド
手差しトレイにセットした用紙の幅に合わせてガイ
ドの位置を調整します。積載制限マークが付いてお
り、このマークまで用紙をセットできます。

m 前カバー
定着器の交換や紙づまりを除去するときに、ここを
開けて作業します。（➞P.5-45）
背面
背面の各部の名称と機能を説明しています。
a 廃トナーカバー
廃トナー容器の交換をするときに、ここを開けて作
業します。（➞P.5-58）
b 運搬用取っ手
プリンタを運ぶときは、ここを持ちます。
（➞P.5-80）
c 排気口
プリンタ内部冷却用の排気口です。
d カセット保護カバー
給紙カセットにゴミやホコリが入らないようにする
ための カバーで す。給紙カセ ットを延 長して、A3
や B4 サイズなど大きな用紙をセットすると、自動
的にカセット保護カバーが上がります。
e 定格銘板ラベル
プ リ ン タ 識 別 の た め の シ リ ア ル ナ ン バ ー
（SerialNo.）が記載されています。サービスや修理
を受けるときに必要になります。明示されている電
流値（10A）は、平均消費電流です。（ ➞P.8-47）
h
g f
e
c
b
a
d

各部の名称と機能1-6

1
お
使
い
に
な
る
前
に
f アース線端子
付属のアース線をこの端子に接続します。
g 電源コード差し込み口
付属の電源コードをここに接続します。
h 後カバー
オプションのネットワークボードを取り付けるとき
や USB ケーブルを接続するときに、ここを開けて
作業します。
プリンタ内部
プリンタ内部の各部の名称と機能を説明しています。
a 定着器（倒した状態）
トナーを用紙に定着させる装置です。
b ITB（Intermediate Transfer Belt：中間転
写ベルト）ユニット
4 色のトナーを用紙に転写する装置です。
a
b

各部の名称と機能 1-7

1
お
使
い
に
な
る
前
に
ランプについて
プリンタ状態の詳しい情報は、お使いのコンピュータからプリンタステータスウィンドウ
で確認することができます。プリンタステータスウィンドウについては、「プリンタステー
タスウィンドウについて 」（➞P.4-79）を参照してください。
a 印刷可ランプ（青色）
点灯：印刷可能な状態、スリープ中。
点滅：印刷中、ウォームアップ中、キャリブレーショ
ン中、一時停止中など、プリンタが何らかの処理ま
たは動作を行っている状態。
b エラーランプ（赤色）
点灯：サービスコールが発生している状態。
点滅：エラーが発生していて印刷できない状態。
c 用紙ランプ（赤色）
点滅：用紙なしの状態、または印刷するサイズの用
紙がセットされていない状態。
印刷可 エラー 用紙
c
b
a

電源コード、アース線を接続する1-8
1
お
使
い
に
な
る
前
に
電源コード、アース線を接続する
本プリンタの電源コードとアース線の接続方法を説明します。接続する際には「安全にお使
いいただくために」（➞P.xiv）を参照してください。
アース線を接続する

• アース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や感電

の原因になります。

• アース線を接続するときは、以下の点にご注意ください。

［アース線を接続してもよいもの］

• 電源コンセントのアース線端子
• 接地工事（D 種）が行われているアース線端子

［アース線を接続してはいけないもの］

• 水道管･･･ 配管の途中でプラ スティックになっ ている場合があり、そ の場合にはアース

の役目を果たしません。ただし、水道局がアース対象物として許可した水道管にはアー
ス線を接続できます。

• ガス管･･･ガス爆発や火災の原因になります。
• 電話線 のアースや避雷針･･･ 落雷のときに大き な電流が流れ、火災や 感電の原因になり

ます。

• アース線を接続する場合は、必ず電源プラグを電源コンセントに接続する前に行ってくだ

さい。また、アース線 を取り外す 場合は、必ず電 源プラグを電 源コンセント から抜いて
行ってください。

• 感電防止のため、プリンタの電源コードが接続されていないことを確認してからアース線

を接続してください。

• プリンタとコンピュータがUSBケーブルで接続されているときは、感電防止のため、USB

ケーブルを抜 くか、コンピュー タの電源コード を抜いてから アース線を接 続してくださ
い。

電源コード、アース線を接続する 1-9
1
お
使
い
に
な
る
前
に
アース線を接続するときは、プリンタ、コンピュータ双方とも接続してください。片方だ
け接続すると、 機器間に電位差が生じ故障の原因になることがあります。
アース線の取り付け作業には、プラスドライバが必要です。あらかじめネジに合ったサイ
ズのものをご用意ください。
1 プリンタの電源スイッチがオフになっていることを確認します。
電源スイッチの“○”側を押した状態がオフです。
2 アース線端子のネジをゆるめて取り外し、付属のアース線をネジ止めし
ます。

• アース線が電源コード差し込み口にかからないようにアース線を取り付けてください。
• アース線端子のネジを取り外すときは、ワッシャーをアース線端子の下にある溝に落とさ

ないように気を付けて取り外してください。

電源コード、アース線を接続する1-10
1
お
使
い
に
な
る
前
に
3 アース線を専用のアース線端子へ接続します。
アース線を接続してください。アース線を接続しないで、万一漏電した場合は、火災や感
電の原因になります。
電源コードを接続する

• 電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものを置

いたり、引っぱったり、無理に曲げたりしない でください。傷ついた部分から漏電して、
火災や感電の原因になります。

• 電源コードを熱器具に近づけないでください。コードの被覆が溶けて、火災や感電の原因

になります。

• 濡れた手で電源プラグを抜き差ししないでください。感電の原因になります。
• タコ足配線はしないでください。火災や感電の原因になります。
• 電源コードを束ねたり、結んだりしないでください。火災や感電の原因になります。
• 電源プラグは電源コンセントの奥までしっかりと差し込んでください。しっかりと差し込

まないと、火災や感電の原因になります。

電源コード、アース線を接続する 1-11
1
お
使
い
に
な
る
前
に

• 付属の電源コード以外は使用しないでください。 火災や感電の原因になります。
• 原則的に延長コードを使用しての接続やタコ足配線はしないでください。やむを得ず延長

コードを使用したり、タコ足配線をする場合は使用者の責任において、以下の点に注意し
てご使用ください。 誤った使いかたをすると、火災や感電の原因になります。

• 延長コードに延長コードの接続はしないでください。
• 製品を使用した状態で、電源プラグの接続部分の電圧が、定格銘版ラベル（製品背面に

記載）に明示されている電圧になっているかを確認してください。

• 延長コードは定格銘版ラベル（製品背面に記載）に明示されている製品に必要な電流値

に比べて十分に余裕のあるものをご使用ください。

• 使用時は束ねをほどき、電源コードと延長コードの接続が確実になるように奥まで電源

プラグを差し込んでください。

• 延長コードが異常に発熱していないか、定期的に確認してください。
• 表示された以外の電源電圧で使用しないでください。火災や感電の原因になることがあり

ます。

• 電 源プラグを抜 くときは、必ず プラグを持っ て抜いてくだ さい。電源コード を引っぱる

と、電源コードの芯線の露出、断線など電源コードが傷つき、その部分から漏電して、火
災や感電の原因になることがあります。

• いつでも電源プラグが抜けるように、電源プラグの周りには物を置かないでください。非

常時に電源プラグが抜けなくなります。

• コンピュータ本体の補助コンセントに電源を接続しないでください。
• なるべくひとつのコンセントを専用にしてお使いください。
• 本プリンタを無停電電源に接続しないでください。停電発生時に誤動作を起こしたり、故

障する恐れがあります。
1 プリンタの電源スイッチがオフになっていることを確認します。
電源スイッチの“○”側を押した状態がオフです。

電源コード、アース線を接続する1-12
1
お
使
い
に
な
る
前
に
2 電源コード差し込み口に、付属の電源コードをしっかりと差し込みます。
3 電源プラグを電源コンセントへ接続します。

電源のオン、オフ 1-13
1
お
使
い
に
な
る
前
に
電源のオン、オフ
本プリンタの電源は、本体右側面の電源スイッチでオン、オフを行います。思わぬトラブル
を避けるため、正しい手順を覚えてください。
電源をオンにする
本プ リンタを使用する には、電源スイッチの“I”側を押して、オンに します。本体やオプ
ション品の状態チェック（自己診断）を実行したあと、印刷可能な状態になります。

• 電源をオフにした直後に、再度電源をオンにしないでください。電源をオフにしたあとに

再度電源をオンにするときは、電源をオフにしてから 10 秒以上経ったあと、電源をオン
にしてください。

• 正しく動作しなかったり、プリンタステータスウィンドウにエラーメッセージが表示され

たときは、「困ったときには」（➞P.7-1）を参照してください。

• プリンタを設置後、初めて電源をオンにするときは、電源を入れる前に必ず給紙カセット

を本体にセットしてからプリンタの電源を入れてください。
1 プリンタの電源スイッチの“I”側を押します。

電源のオン、オフ1-14
1
お
使
い
に
な
る
前
に
プリンタのランプが点灯し、本体やオプション品の状態を自己診断します。
自己診断の結 果に異常がなければ、印 刷可ランプ（青色）が点灯し、 印刷可能な状態にな
ります。
電源をオフにする
本プリンタは、次の手順で電源をオフにします。

• ネットワークに接続している場合は、他のコンピュータから印刷していないか確認してか

ら、電源をオフにしてください。

• プリンタの電源をオフにすると、プリンタのメモリに残っている印刷データは消去されま

す。必要な印刷データは、出力し終わるまで待ってから電源をオフにしてください。

• プリンタが以下の状態のときに電源をオフにしないでください。
• 印刷中
• プリンタの電源をオンにした直後の自己診断中

1 プリンタの電源スイッチの“○”側を押します。
印刷可 エラー 用紙
点灯

電源のオン、オフ 1-15
1
お
使
い
に
な
る
前
に
消費電力の節約（スリープモード）について
本プリンタが動作していないときや、ご使用になっていないときに、スリープモードにする
ことで効率的に節電することができます。スリープモードを使用する場合は、以下の手順で
行います。

• 本体右側面にある電源スイッチの“○”側を押した状態では、消費電力は 0W になります。
• スリープモードは、 次のような状態になった場合に解除されます。
• 印刷が実行された
• キャリブレーションが実行された
• クリーニングが実行された
• プリン タステータスウィ ンドウの［印字位置 調整］ダイアログボッ クス、［小サイズ紙

特殊設定］ダイアログボックスが開かれた

• プリンタステータスウィンドウの［部品カウンタリセット］ダイアログボックスで、カ

ウンタのリセットが指示された
1 プリンタステータスウィンドウを表示します。
プリンタ ステータス ウィンド ウの表示方 法は、「プリンタ ステータス ウィンドウ の表示方
法」（➞P.4-81）を参照してください。
2 プリンタステータスウィンドウの［オプション］メニューから［デバイ
ス設定］➞［スリープ設定］を選択します。

電源のオン、オフ1-16
1
お
使
い
に
な
る
前
に
3 ［スリープ設定］ダイアログボックスの［スリープモードを使用する］に
チェックマークを付け、［移行時間］でスリープモードに移行するまでの
時間を設定します。
4 ［OK］をクリックします。

コンピュータと接続する 1-17
1
お
使
い
に
な
る
前
に
コンピュータと接続する
本プリンタをコンピュータやネットワークに接続します。
本プリンタは標準で USB コネクタを装備していますので、USB ケーブルでコンピュータ
に接続します。また、オプションのネットワークボードを装着すると、LAN ケーブルで直
接ネットワークに接続することができます。
USB ケーブルで接続する場合
USB ポートを装備したコンピュータに USB ケーブルで本プリンタを接続します。

• 電源プラグを電源コンセントに接続している状態で USB ケーブルを接続するときは、

アース線が接続されていることを確認してから行ってください。アース線が接続されてい
ない状態で行うと、 感電の原因になります。

• 電源プラグを電源コンセントに接続している状態で USB ケーブルを抜き差しするとき

は、コネクタの金属部分に触れないでください。 感電の原因になります。

• USB ケーブルは、コンピュータやプリンタの電源が入っているときでも、ケーブルの抜

き差しが行えます。 ただし、次のようなときは、USB ケーブルを抜き差ししないでくだ
さい。 コンピュータやプリンタの動作不良の原因になります。

• コンピュータの電源を入れた直後の OS 起動中
• 印刷中
• コンピュータおよびプリンタの電源がオンになっている状態で USB ケーブルを抜き差し

する場合は、 抜いた後に必ず 5 秒以上の間隔を空けてから差し込んでください。抜いた
直後に差し込むと、 コンピュータやプリンタの動作不良の原因になります。

• 本プリンタは、双方向通信を行います。片方向通信のプリントサーバや USB ハブ・切替

器等を使用しての接続は、 動作確認を行っておりませんので動作保証はできません。

• 本プリンタの USBインタフェースは、接続するコンピュータの OSによって以下のように

なっています。 詳細については、お買い求めの販売店へお問い合わせください。

• Windows 98/Me：USB Full-Speed（USB1.1 相当）
• Windows 2000/XP/Server 2003：USB 2.0 Hi-Speed/USB Full-Speed

（USB1.1 相当）

• 本プリンタを USBケーブルで接続する場合は、メーカーによって USBの動作が保証され

ているコンピュータをご使用ください。

• 本プリンタには USB ケーブルは付属していません。お使いのコンピュータに合わせてご

用意ください。

コンピュータと接続する1-18
1
お
使
い
に
な
る
前
に
1 後カバーを取り外します。
後カバーを少し開けてから a、後カバーを取り外します b。
2 USB ケーブルの B タイプ（四角い）側を本プリンタ背面の USB コネクタ
へ接続します。
b
a

コンピュータと接続する 1-19
1
お
使
い
に
な
る
前
に
3 後カバーを取り付けて a、閉めます b。
図のようにケーブルを後カバーの溝に通します。
4 USB ケーブルの A タイプ（平たい）側をコンピュータのUSB ポートへ接
続します。

• USB ケーブルの接続後に、プラグアンドプレイの自動セットアップにより、ウィザード

が表示された場合は、以下のいずれかの方法で本プリンタのソフトウェアをインストール
してください。詳しくは、「CAPT ソフトウェアをインストールする」（ ➞P.3-4）を参照
してください。

• ［キャンセル］をクリックして、CD-ROM Setup からインストールする
• プラグ・アンド・プレイでインストールする
• お使いのコンピュータに対応した USB ケーブルがおわかりにならない場合は、コンピュー

タを購入した販売店にお問い合わせください。
b
a

コンピュータと接続する1-20
1
お
使
い
に
な
る
前
に
LAN ケーブルで接続する場合
オプションのネットワークボード（NB-C1）を装着した場合は、カテゴリ 5 対応のツイス
トペアケーブルで本プリンタをネットワークに接続することができます。ケーブルやハブな
どは、必要に応じて別途ご用意ください。

• ネットワークボードの取り付けかたについては、「ネットワークボード」（➞P.6-30） を

参照してください。

• 本プリンタをネットワークに接続した場合、ネットワーク OS の設定やネットワークプリ

ンタとしてのインストール作業、プリントサーバの設定などが必要です。これらの作業に
ついてはネットワーク OS に付属の取扱説明書や「ネットワークガイド／本編」を参照し
てください。
■ ネットワークの環境について
オプションのネットワークボードは、10BASE-T/100BASE-TX 接続に対応していま
す。

• 10BASE-T Ethernet ネットワークに接続する場合
• 100BASE-TX Ethernet ネットワークに接続する場合
• 本プリンタのネットワークボードは、上記以外のネットワークには接続できません。
• プリンタを接続するハブの空きポートを確認してください。空きポートがない場合は、ハ

ブの増設が必要になります。
10BASE-T
ケーブル
LANコネクタ 10BASE-T対応ハブ
10BASE-Tコネクタ
のあるコンピュータ
10BASE-Tコネクタ
のないコンピュータ
10BASE-T
対応ネット
ワークボード
100BASE-TXコネクタ
のあるコンピュータ
100BASE-TXコネクタ
のないコンピュータ
100BASE-TX
対応ネットワーク
ボード
100BASE-TX
ケーブル
LANコネクタ 100BASE-TX対応ハブ

コンピュータと接続する 1-21
1
お
使
い
に
な
る
前
に
100BASE-TX Ethernet ネットワークに接続する場合は、ハブや LAN ケーブル、コン
ピュータ用ネットワークボードなど、LAN に接続している機器は、すべて 100BASE-TX
に対応しているものが必要になります。詳しくはお買い求めの販売店、または「お客様相
談センター」（巻末参照）へお問い合わせください。
1 後カバーを取り外します。
後カバーを少し開けてから a、後カバーを取り外します b。
2 図のように LAN ケーブルにフェライトコアを取り付けます。
フェライトコアはプリンタに接続するコネクタから 5cm 以内の場所に取り付けます。
フェライトコアは、 プリンタに同梱されています。
b
a
5cm以内

コンピュータと接続する1-22
1
お
使
い
に
な
る
前
に
3 ネットワークボードの LAN コネクタに LAN ケーブルを接続します。
お使いのネットワークに合わせて、ネットワークボードの LAN コネクタに対応した LAN
ケーブルを接続してください。
4 後カバーを取り付けて a、閉めます b。
手順 2 で LAN ケーブルに取り付けたフェライトコアを後カバーに入れて、図のようにケー
ブルを後カバーの溝に通します。
NB-C1
ERR LNK 100
NB-C1
ERR LNK 100
b
a

コンピュータと接続する 1-23
1
お
使
い
に
な
る
前
に
5 LAN ケーブルの反対側をハブに接続します。

コンピュータと接続する1-24
1
お
使
い
に
な
る
前
に

2-1
CHAPTER
2給紙／排紙のしかた
この章では、本プリンタで使用できる用紙や給紙、排紙のしかたについて説明しています。
用紙について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
使用できる用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
印刷できる範囲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

用紙の保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
プリントの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
給紙部について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-12
給紙部の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12

給紙部の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
給紙部の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
排紙先について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-16
排紙トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16

排紙先の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
給紙カセットから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-18
給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
給紙カセットの用紙サイズを変更する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-37
プリンタドライバの設定をして印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-67

手差しトレイから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-71
用紙（はがき、封筒以外）に印刷する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-72
はがきに印刷する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-82
封筒に印刷する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-90
両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-98

自動で両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-98
自動両面印刷するときの用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-102
手動で両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-105
手動両面印刷するときの用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-110

用紙について2-2
2
給
紙
／
排
紙
の
し
か
た
用紙について
使用できる用紙
本 プリンタの性 能を十分に引き 出していただ くため、用紙は適 切なものを使 用してくださ
い。用紙が適切でないと印字品質の低下や紙づまりの原因になります。

• 幅がレターサイズ（279.4mm）以下の用紙を連続印刷した場合、熱による故障などを防

止する安全機能が働き、印刷速度が段階的に遅くなります。（最終的に A5、B5 サイズの
普通紙の場合で約 8ppm、B4 サイズの普通紙やはがきの場合で約 4ppm まで低下する
ことがあります。）

• ［印字品質］ペ ージの［印 刷目的］にあ る［高精細文 書］（1200dpi）や［ユーザ設定］

ダイアログボックスの［モード詳細］にある［高精細］（1200dpi）を選択して印刷した
場合、プリント速度が約半分に低下します。
用紙サイズ
本プリンタでは次の用紙を使用できます。表中の◎は片面印刷と自動両面印刷が可能、○は
片面印刷のみ可能、×は不可です。
用紙サイズ
給紙部
手差しトレイ カセット 1
カセット 2
（オプション）
カセット 3
（オプション）
カセット 4
（オプション）
A5*
1
◎ ◎ ◎ ◎ ◎
B5*
1
◎ ◎ ◎ ◎ ◎
A4*
1
◎ ◎ ◎ ◎ ◎
B4*
2
◎ ◎ ◎ ◎ ◎
A3*
2
◎ ◎ ◎ ◎ ◎
レター *
1
◎ ◎ ◎ ◎ ◎
エグゼクティブ *
1
◎ ◎ ◎ ◎ ◎
リーガル *
2
◎ ◎ ◎ ◎ ◎
レジャー（11 × 17）*
2
◎ ◎ ◎ ◎ ◎
12 × 18*
2
○ × × × ×
ユーザ定義用紙 ◎ *
3
× ◎ *
4
◎ *
4
◎ *
4
長尺紙 *
2
○ *
5
× × × ×
はがき *
2
100.0mm × 148.0mm
○ × × × ×
往復はがき *
1
148.0mm × 200.0mm

○ × × × ×
4 面はがき *
1
200.0mm × 296.0mm
○ × × × ×

用紙について 2-3
給
紙
／
排
紙
の
し
か
た
2
*1 横置きのみセット可能です。
*2 縦置きのみセット可能です。
*3 以下のサイズのユーザ定義用紙をセットすることができます。

• 縦置きの場合：幅 98.0 ～ 312.0mm、長さ 148.0 ～ 457.2mm
• 横置きの場合：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

以下のサイズのユーザ定義用紙を自動両面印刷することができます。

• 縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
• 横置きの場合：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

*4 以下のサイズのユーザ定義用紙をセットすることができます。

• 縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
• 横置きの場合：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

*5 以下のサイズの長尺紙を縦置きにセットすることができます。

• 幅 210.0 ～ 297.0mm、長さ 457.3 ～ 1200.0mm

用紙タイプ
本プ リンタでは次 の用紙タイプ を使用できま す。表中の◎は片 面印刷と自動 両面印刷が可
能、○は片面印刷のみ可能、×は不可です。
*
1
普 通紙（64g/m
2
）を［普 通紙］に 設 定し て印 刷し た結 果、用 紙の カー ルが 目 立つ 場合 や幅 が レタ ーサ イズ
（279.4mm）以下の用紙を連続印刷したときに、印刷速度が遅くなる場合は、［普通紙 L］に設定してください。
*
2
106 ～ 169 g/m
2
以外のコート紙の場合は、以下の設定を行ってください。
105g/m
2
以下の場合：
［用紙タイプ］の設定を［普通紙］にする
170 ～ 220 g/m
2
の場合：
a［用紙タイプ］の設定を［コート紙］にする
b［仕上げ］ページの［仕上げ詳細］ボタンをクリックして、［仕上げ詳細］ダイアログボックスの［処理オプショ
ン］ボタンをクリックし、［処理 オプション］ダイアログボックスにある［特殊定着モード］の設定を［モード
4］にする
封筒 *
2
○ × × × ×
洋形 4 号
105.0mm × 235.0mm

洋形 2 号
114.0mm × 162.0mm
○ × × × ×
角形 2 号
240.0mm × 332.0mm
○ × × × ×
用紙タイプ
プリンタドライバ
の設定
給紙部
手差し
トレイ
カセット
1
カセット 2
（オプション）
カセット 3
（オプション）
カセット 4
（オプション）
普通紙
（64 ～ 105g/m 2）
［普通紙］*1
◎ ◎ ◎ ◎ ◎
厚紙
106 ～ 169g/m 2 ［厚紙 1］ ○ × × × ×
170 ～ 220g/m 2 ［厚紙 2］ ○ × × × ×
コート紙 ［コート紙］*2 ○ × × × ×
ラベル用紙 ［ラベル用紙］ ○ ○ ○ ○ ○
はがき ［はがき］*
3
○ × × × ×
封筒 *
4
○ × × × ×
用紙サイズ
給紙部
手差しトレイ カセット 1
カセット 2
（オプション）
カセット 3
（オプション）
カセット 4
（オプション）

用紙について2-4
2
給
紙
／
排
紙
の
し
か
た
*
3
［はがき］は、［ページ設定］ページの［出力用紙サイズ］の設定が［はがき］、［往復はがき］、［4 面はがき］の場
合にのみ選択できます。また、本プリンタは、はがき、往復はがき、4 面はがきサイズの普通紙（64 ～ 105g/
m
2
）、厚紙（106 ～ 169g/m
2
）やキヤノン推奨 4 面はがきにも印刷することができます。はがき、往復はがき、
4 面はがきサイズの普通紙（64 ～ 105g/m
2
）に印刷する場合は、［普通紙］を選択し、厚紙（106 ～ 169g/
m
2
）やキヤノン推奨 4 面はがきに印刷する場合は、［厚紙 1］を選択します。
*
4
封筒の場 合は、［ページ設定］ページ の［出力用紙サイズ］を設定すると自動的 に各用紙タイプに適した印刷モー
ドで印刷されます。
用紙の厚さは、1m2 あたりの重さがどれくらいかということで表され、 一般的に ｇ/m2
という単位が使われます。用紙の厚さについては用紙メーカーにお問い合わせください。
■ 普通紙
本プリンタでは、A3、B4、A4、B5、A5、12 × 18、レジャー（11 × 17）、リー

ガル、レター、エグゼクティブ、はがき、往復はがき、4 面はがきサイズの定形用紙、お
よびユーザ定義用紙、長尺紙の重さ 64 ～ 105g/m 2 の普通紙を使用できます。
定形用紙（はがき、往復はがき、4 面はがきサイズ以外）は、給紙カセットや手差しト
レイから給紙できます。はがき、往復はがき、4 面はがきサイズの普通紙は、手差しト
レイから給紙できます。また A3、B4、A4、B5、A5、レジャー（11 × 17）、レター、
リーガル、エグゼクティブサイズは、自動両面印刷が可能です。
ユーザ定義用紙、長 尺紙は、手差しトレイ から給紙できます。ユ ーザ定義用紙は、手差
しトレイから自動 両面印刷が可能です。ま た、オプションのペーパ ーフィーダを装着す
ると、ユーザ定義用紙をカセット 2、3、4 から給紙でき、自動両面印刷が可能です。
■ 厚紙
本プリンタでは、A3、B4、A4、B5、A5、12 × 18、レジャー（11 × 17）、リー
ガル、レター、エグゼク ティブサイズの定 形用紙、およびユーザ 定義用紙、長尺紙の重

さ 106 ～ 220g/m2 の厚紙を使用できます。厚紙は、手差しトレイから給紙し、片面
印刷のみ可能です。
■ コート紙
本プリンタでは、A3、A4 サイズのコート紙を使用できます。コート紙は手差しトレイ
にセットします。
コート紙は、「キヤノン推奨品イメージコート A3」、「キヤノン推奨品イメージコート A4」
をご使用ください。
■ ラベル用紙
本プリンタでは A4 サイズのラベル用紙を使用できます。ラベル用紙は、給紙カセット
や手差しトレイから給紙できます。

• ラベル用紙は、「キヤノン推奨品ラベル用紙 A4」をご使用ください。
• 次のようなラベル用紙は使用しないでくだ さい。仕様に合わない用紙をお使いになると、

復旧の困難な紙づまりやプリンタ故障の原因になります。

• ラベルが剥がれていたり、一部使いかけている用紙
• 台紙から剥がれやすいコート紙でできている用紙
• 糊がはみ出ている用紙

用紙について 2-5
給
紙
／
排
紙
の
し
か
た
2
■ はがき / 往復はがき /4 面はがき
本プリンタでは、郵便はがき、郵便往復はがき、郵便 4 面はがきとキヤノン推奨 4 面は
がきを使用できます。はがき、往復はがき、4 面はがきは印刷面を下にして手差しトレ
イにセットします。

• 郵便はがき、郵便往復はがき、郵便 4 面はがき、およびキヤノン推奨の 4 面はがき以外の

はがきへの印刷は、 印字品質が低下したり、紙づまりの原因となることがあります。

• 印刷可能な往復はがきは、 折り目なしのもののみです。
• は がきがカール しているとき は、逆向きに曲げ て反りをなお してからセッ トしてくださ

い。

• インクジェット用の郵便はがき、 郵便往復はがきを使用することはできません。
• はがきは横置きにはセットできません。印刷する面を下にして、必ず縦置きにセットして

ください。

• 往復はがき、4 面はがきは縦置きにはセットできません。印刷する面を下にして、必ず横

置きにセットしてください。

• はがきや往復はがきに印刷する場合、 印刷速度が遅くなります。

用紙について2-6
2
給
紙
／
排
紙
の
し
か
た
■ 封筒
本プリンタで使用できる封筒は、洋形 4 号、洋形 2 号、角形 2 号で次のような構造のも
のに限ります。封筒 は宛名を書く面（貼り合 わせのない面）を下にし て手差しトレイに
セットします。

• 次のような封筒は使用しないでください。仕様に合わない封筒をお使いになると、復旧の

困難な紙づまりやプリンタ故障の原因になります。

• ファスナーや留め具の付いている封筒
• 窓付きの封筒
• 糊付きの封筒
• しわになっていたり、折れ曲がっている封筒
• 折り目や貼り合わせ部分の凹凸が大きい封筒
• 長方形でない封筒や不規則な形の封筒
• セットする前に、上から手で押さえて封筒内部の空気を抜き取り、折り目をよく押さえて

ください。

• 裏面（貼り合わせのある面）には印刷しないでください。
• 洋形 4 号、洋形 2 号の封筒をセットする場合は、ふたがプリンタを前面から見て左側にな

るようにセットします。
洋形4 号（105mm×235mm ）
（キヤノンLBP用封筒Y401／推奨品）
洋形2 号（114mm×162mm ）
（キヤノンLBP用封筒Y201／推奨品）
※洋形4号および洋形2号の封筒は、
短辺にふたが付いているものは使用できません。
角形2 号（240mm×332mm ）

用紙について 2-7
給
紙
／
排
紙
の
し
か
た
2

• 角形 2 号の封筒をセットする場合は、ふたを開けたまま、底辺がプリンタを前面から見て

奥側になるようにセットします。

• 封筒に印刷する場合、 印刷速度が遅くなります。

封筒に印刷した場合、 しわがよる場合があります。
用紙サイズの略号について
給紙カセットのサイズの表示は、次の用紙について以下のような略号で表示されます。
* オプションのペーパーフィーダのみ
用紙サイズ 給紙カセットの用紙サイズ設定スイッチ
レジャー 11 × 1 7
リーガル LGL
レター LTR
エグゼクティブ EXEC
ユーザ定義用紙 * CUSTOM

用紙について2-8
2
給
紙
／
排
紙
の
し
か
た
印刷できる範囲
本プリンタでプリントできる領域は、次の範囲です。ただし、プリンタドライバの［仕上げ
詳細］ダイアログボックスで「用紙の左上を原点として印字する」にチェックマークを付け
た場合は、有効印字領域を用紙の端近くまで広げることができます。詳しくは、プリンタド
ライバのヘルプを参照してください。
■ 普通紙 / 厚紙 / コート紙 / ラベル用紙
用紙の周囲 5mm より内側の範囲に印刷できます。
■ はがき / 往復はがき /4 面はがき
はがきの周囲 5mm より内側の範囲に印刷できます。
5mm
5mm
5mm5mm
5mm
5mm
5mm5mm
東京都千代田区
○○○
123-4567
200mm
148mm
5mm
5mm
5mm5mm
東京都千代田区
○○○
123-4567
100mm
148mm

用紙について 2-9
給
紙
／
排
紙
の
し
か
た
2
■ 封筒
封筒の周囲 10mm より内側の範囲に印刷できます。
お使いのアプリケーションによっては、印刷時に位置を調整してお使いください。
使用できない用紙
紙づまりやプリンタ本体の故障、トラブルを防ぐため、次にあげるような用紙はお使いにな
らないでください。

• 紙づまりを起こしやすい用紙
• 厚すぎる用紙、薄すぎる用紙
• 不規則な形の用紙
• 湿っている用紙、濡れている用紙
• 破れている用紙
• 表面が粗い用紙、つるつるしすぎている用紙
• バインダ用の穴やミシン目のある用紙
• カールした用紙や折り目のある用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン

グ用紙など）

• 裏紙が簡単にはがれてしまうラベル用紙
• 複写機や他のレーザプリンタで一度使用した用紙（裏面も不可。ただし、本プリンタで

一度印字した用紙の裏面に、手差しトレイを使用して手動で両面印刷することはできま
す。一度印字した同一面に再度印字することはできません。）

• バリのある用紙
• しわのある用紙
• 角折れのある用紙

10mm
10mm10mm
10mm
105mm
235mm
（洋形4号封筒の例）

用紙について2-10
2
給
紙
／
排
紙
の
し
か
た

• 高温によって変質する用紙
• 定着器の熱（約 190 ℃）で溶解、燃焼、蒸発したり有毒なガスを発するインクを使用

した用紙

• 感熱用紙
• 表面加工したカラー用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン

グ用紙など）

• 糊などがついた用紙
• プリンタ本体の故障や損傷の原因となる用紙
• カーボン紙
• ステイプル針、クリップ、リボン、テープなどが付いている用紙
• 複写機や他のレーザプリンタで一度使用した用紙（裏面も不可。ただし、本プリンタで

一度印字した用紙の裏面に、手差しトレイを使用して手動で両面印刷することはできま
す。一度印字した同一面に再度印字することはできません。）

• トナーが定着しにくい用紙
• ざら紙、和紙のように表面がざらざらしている用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン

グ用紙など）

• 繊維の粗い用紙

用紙の保管について
規格にあった用紙でも、保管が悪いと変質してしまうことがあります。変質した用紙は給紙
不良や紙づまりの原因になったり、印字品質の低下を招くことがあります。
用紙を保管するときは、次のことに気を付けてください。

• 用紙は特に水分を嫌いますので、湿らせないようにしてください。
• 用紙の包装紙は、湿気および乾燥を防ぐ働きをします。使用するまでは包装したままにし

ておいてください。また、使用しない用紙は包装紙に包んでおいてください。

• 平らな場所に保管してください。
• 床面は一般に湿度が高いので、用紙を床に直接置かないでください。
• 用紙が丸まったり折り目がつくような置きかたをしないでください。
• 用紙を立てて保管したり、あまり多く積み重ねないでください。
• 直射日光の当たる場所や湿度の高い場所、乾燥している場所に保管しないでください。
• 保管場所と使用する場所の温度や湿度に著しく差がある場合は、包装したままで一日ほど

使用する場所 に置いて、室温に 慣らしてから 使ってくださ い。急激な温度 や湿度の変化
は、用紙の丸まりやしわの原因になります。

用紙について 2-11
給
紙
／
排
紙
の
し
か
た
2
プリントの保管について
本プ リンタで印刷 したプリント の取り扱いや 保管するとき は、次の点に気を 付けてくださ
い。

• クリアホルダなど PVC 素材のものといっしょに保存しないでください。トナーが溶けて

用紙と PVC 素材が貼り付いてしまうことがあります。

• 糊 付けするとき は、必ず不溶性 の接着剤をご 使用ください。溶 解性の接着剤 を使用する

と、トナーが溶けてしまいます。接着剤をご使用になる場合は、不要になった印刷物で試
してから使用してください。
プリントを重ねる場合は、完全に乾いていることを確認してください。乾ききらないうち
に重ねると、 トナーが溶けることがあります。

• 平らな場所に保管してください。折れたりしわになったりすると、トナーが剥がれること

があります。

• 高温の場所に保管しないでください。 トナーが溶けて色がにじむことがあります。
• 長期間（ 2 年以上）保管する場合は、バインダーなどに入れて保管してください。（長時

間保管すると、用紙の変色によって、プリントが変色したように見える場合があります。）

給紙部について2-12
2
給
紙
／
排
紙
の
し
か
た
給紙部について
本プリンタは、標準状態で給紙カセット（カセット 1）と手差しトレイの合計 2 つの給紙
部があります。また、オプションの 550 枚ペーパーフィーダ（カセット 2、カセット 3、
カセット 4）を装着することにより、最大 5 つの給紙部を使用することが可能です。
給紙部の種類
本プリンタには、次の給紙部があります。
■ 給紙部／給紙枚数
手差しトレイ 100 枚（普通紙：64g/m 2 の場合）
カセット 1 250 枚（普通紙：64g/m 2 の場合）
カセット 2 550 枚（普通紙：64g/m 2 の場合）
カセット 3 550 枚（普通紙：64g/m 2 の場合）
カセット 4 550 枚（普通紙：64g/m 2 の場合）
■ 最大給紙枚数
2000 枚（64g/m 2 の場合）
ペーパー フィーダは 最大 3 台 まで取り付 けること ができま す。ただし、ぺデ ィスタル
（ボックスタイプ）を装着した場合は、2 台までです。
手差しトレイ
カセット1
カセット2（オプション）

カセット3（オプション）
カセット4（オプション）

給紙部について 2-13
給
紙
／
排
紙
の
し
か
た
2
給紙部の積載枚数
給紙部の選択
給紙部の選択は、プリンタドライバの［給紙］ページで行います。
1 ［給紙］ページを表示して、給紙部の設定を行います。
プリンタドライバの［給紙］ページの表示方法は、「印刷条件を設定する」（➞P.4-10）を
参照してください。
用紙の種類
給紙部
手差しトレイ カセット 1
カセット 2
（オプション）
カセット 3
（オプション）
カセット 4
（オプション）
普通紙
（64g/m
2
の場合）
約 100 枚 約 250 枚 約 550 枚 約 550 枚 約 550 枚
厚紙
（128g/m
2
の場合）
約 50 枚 × × × ×
コート紙 約 50 枚 × × × ×
ラベル用紙 約 40 枚 約 50 枚 約 50 枚 約 50 枚 約 50 枚
はがき 約 40 枚 × × × ×
往復はがき 約 40 枚 × × × ×
4 面はがき 約 40 枚 × × × ×
封筒 約 10 枚 × × × ×

給紙部について2-14
2
給
紙
／
排
紙
の
し
か
た
オプションのペーパーフィーダを装着 していて［給紙部］の設定を［自動］にした場合、
プリンタステータスウィンドウの［デバ イス設定］メニューにある［カセット設定］で、
どのカセットを使用するかの選択をすることができます。
2 必要に応じて以下の項目を設定します。
設定項目 設定値 説明
給紙方法
全ペ ー ジ を 同じ 用 紙
に印刷
すべてのページを同じ給紙部から給紙します。た
だし、［給紙 部］が［自動］に設定 されて いて、
［手差しで続けて印刷する］にチェックマークを
付けた場合は、カセット 1 ～ 4 の用紙がなくな
ると手差しトレイから給紙します。
最初 と 最 後 の用 紙 を
指定して印刷
表紙を異 なる用紙に印 刷するときな ど、ページ
ごとに用紙を指定して印刷します。
最初と 2 枚目、最後の
用紙を指定して印刷
表紙 の 用 紙 を指 定 し
て印刷 *1
給紙部
自動
手差し（トレイ）
カセット 1
カセット 2*2
カセット 3*2
カセット 4*2
どの給紙部から給紙するかを設定します。［給紙

方法］の設定 によって表示 される設定項 目が変
わります。
最初のページ
2 枚目のページ
表紙 *1
その他のページ
最後のページ
用紙タイプ
普通紙
普通紙 L
厚紙 1
厚紙 2
ラベル用紙
コート紙
はがき
使用する用紙のタイプを選択します。（➞P.2-3）

給紙部について 2-15
給
紙
／
排
紙
の
し
か
た
2
*
1
：［仕上げ］ページの［印刷方法］で［製本印刷］を選択している場合にのみ設定できます。
*
2
： オプションのペーパーフィーダが装着されている場合にのみ設定できます。
3 設定内容を確認し、［OK］をクリックします。
手差しから印 刷
する場合に一 時
停止する
ー
手差しト レイから印刷す るとき、メッセー ジを
表示して 一時停止するか 、そのまま印刷す るか
どうかを設定します。
手差しで続け て
印刷する
ー
カセットからの給紙中に用紙がなくなり、［ペー
ジ設定］ペ ージの［出力用 紙サイズ］で指 定し
た用紙サイ ズがどのカセッ トにもセットさ れて
いない場 合、給紙部を自動 的に切り替えて 手差
しトレイから給紙するかどうかを設定します。
手差しからユ ー
ザ定義用紙を 横
送りする
ー
手差しトレ イから以下のサ イズのユーザ定 義用
紙 を横 送り す る場 合 に、この 項 目に チ ェッ ク
マークを付けます。

• 幅 148.0 ～ 297.0mm、

長さ 210.0 ～ 297.0mm
印刷済み用紙 の
裏面に印刷する
ー
手差しトレイから印刷済み用紙の裏面に印刷する
場合に、この項目にチェックマークを付けます。
設定項目 設定値 説明

排紙先について2-16
2
給
紙
／
排
紙
の
し
か
た
排紙先について
排紙トレイ
本 体上面の排紙 トレイに印 字した面が下 向き（フェース ダウン）で排紙さ れます。用紙は
ページ順に積み重なります。
排紙部のローラには衣服や手などを近づけないでください。印刷中でなくてもローラが急
に回転し、衣服や手などが巻き込まれて、けがの原因になることがあります。

• 長尺紙は、排紙されるたびに 1 枚ずつ取り除いてください。
• 両面印刷中は排紙トレイに用紙が完全に排紙されるまで用紙に触れないでください。両面印

刷中は表面を印刷したあと一度途中まで排紙され、裏面を印刷するために再度給紙されます。
排紙トレイは、普通紙（64g/m2 の場合）で約 250 枚まで積載することができます。

排紙先について 2-17
給
紙
／
排
紙
の
し
か
た
2
排紙先の積載枚数
*
設置環境や使用する用紙の種類によっては、実際の積載枚数は異なります。
用紙の種類
排紙先 *
フェースダウン排紙トレイ
普通紙（64g/m
2
の場合） 約 250 枚
厚紙（128g/m
2
の場合） 約 200 枚
コート紙 約 150 枚
ラベル用紙 約 100 枚
はがき 約 50 枚
往復はがき 約 50 枚
4 面はがき 約 50 枚
封筒 約 20 枚

給紙カセットから印刷する2-18
2
給
紙
／
排
紙
の
し
か
た
給紙カセットから印刷する
給紙カセットには、定形サイズの普通紙とラベル用紙をセットすることができます。給紙部
にセットした用紙がなくなると、プリンタステータスウィンドウに用紙がなくなったことを
知らせるメッセージが表示され、用紙ランプ（赤色）が点滅しますので用紙をセットしてく
ださい。
本プリンタには、給紙カセット（カセット 1）が標準装備されています。また、オプション
のペーパーフィーダを装着するとカセット 2、カセット 3、カセット 4 が追加され、ユー
ザ定義用紙の普通紙をセットすることができます。
■ カセット 1

• 横置きできる用紙

A4、B5、A5、レター、
エグゼクティブ

• 縦置きできる用紙

A3、B4、レジャー（11×17）、リーガル
A4の場合
横置き縦置き
A3の場合

給紙カセットから印刷する 2-19
給
紙
／
排
紙
の
し
か
た
2
■ カセット 2、3、4
給紙カセットに用紙をセットする
標準で装着されているカセット 1、オプションのペーパーフィーダ装着時のカセット 2、カ
セット 3、カセット 4 には、それぞれ別のサイズをセットすることができ、給紙部を自動
的に切り替えて使用することができます。
カセット 1 とオプションのカセット 2、カセット 3、カセット 4 とではセットする手順が
異なりますので、次の手順で正しく用紙をセットしてください。

• 印刷中は、絶対にカバーを開けたり、給紙カセットを引き出したりしないでください。プ

リンタが停止し、 印刷できなくなる場合があります。

• 紙づまりの原因になることがありますので、 次の内容を守ってください。
• はがき、封筒など普通紙（64 ～ 105g/m2 ）、ラベル用紙以外の用紙をセットしないで

ください。セ ットできる用紙につ いては、「用紙について」（ ➞P.2-2）を参照してくだ
さい。

• バリのある用紙、しわのある用紙やひどくカールした用紙をセットしないでください。
• セットした用紙がすべてなくなってから補充してください。なくならないうちに補充す

ると給紙不良の原因になります。

• 絶対 に用紙ガ イドの積載 制限マー クを超え ない範囲で セットし てくださ い。積載制限

マークを超す量の用紙をセットすると、給紙不良の原因となります。

• カセット 1 の黒いゴムパッド、カセット 2、3、4 の給紙ローラには触れないでください。

給紙不良の原因になります。

• 横置きできる用紙

A4、B5、A5、レター、
エグゼクティブ

• 縦置きできる用紙

A3、B4、レジャー（11X17）、リーガル
A4の場合
横置き縦置き
A3の場合

給紙カセットから印刷する2-20
2
給
紙
／
排
紙
の
し
か
た

• カセット 1
• カセット 2、3、4

ゴムパッド
給紙ローラ

給紙カセットから印刷する 2-21
給
紙
／
排
紙
の
し
か
た
2
カセット 1 に用紙をセットする
用紙サイズを変更する場合は、「カセット 1 の用紙サイズを変更する」（➞P.2-37）を参
照してください。
1 給紙カセットを引き出します。
給紙カセットを止まる位置まで引き出します a。
a

給紙カセットから印刷する2-22
2
給
紙
／
排
紙
の
し
か
た
給紙カセットの手前を少し持ち上げてから b、図のように手をそえて引き出します c。
用紙をセットするときは、必ず給紙カセットをプリンタから取り出してセットしてくださ
い。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセットが落ち
たりプリンタが倒れたりして、けがの原因になることがあります。
給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ
トを破損することがあります。
b
c

給紙カセットから印刷する 2-23
給
紙
／
排
紙
の
し
か
た
2
2 ラベル用紙をセットする場合は、用紙を少量ずつさばき、端を揃えます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
ラベル用紙は、よくさばいてからセットしてください。十分にさばけていないと、重送さ
れて、 紙づまりの原因になります。
3 用紙の後端を、用紙ガイドに合わせてセットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
少量ずつよくさばく 平らなところで軽く数回
たたいて端を揃える

給紙カセットから印刷する2-24
2
給
紙
／
排
紙
の
し
か
た
裁断状態の悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合
は、用紙を平らな場所でよく揃えてからセットしてください。

• レターヘッドやロゴ付きの用紙などに印刷する場合は、次の指示にしたがって正しい向き

に用紙をセットしてください。

• A4、B5、A5、レター、エグゼク ティブサイズのよ うに用紙を横置き でセットする場

合は、用紙の表面（印刷する面）を上に向け、以下のようにセットします。
:給紙方向
:給紙方向

給紙カセットから印刷する 2-25
給
紙
／
排
紙
の
し
か
た
2

• A3、B4、レジャー（11 × 17）、リーガルサイズのように用紙を縦置きでセットする

場合は、用紙の表面（印刷する面）を上に向け、以下のようにセットします。
4 用紙が側面の用紙ガイドにあるツメの下に入るように、用紙を押さえま
す。
ツメと用紙の間に十分すき間があることを確認してください。すき間が十分ない場合は、用
紙を少し減らします。
:給紙方向
:給紙方向
ツメ
ツメ
積載制限マーク
積載制限マーク

給紙カセットから印刷する2-26
2
給
紙
／
排
紙
の
し
か
た
給紙カセットにセットできる用紙の枚数は、普通紙（64g/m2 の場合）で約 250 枚、ラ
ベル用紙で約 50 枚です。絶対に用紙ガイドの積載制限マークを超えない範囲でセットし
てください。積載制限マークを超す量の用紙をセットすると、給紙不良の原因となります。
5 給紙カセットをプリンタ本体にセットします。
図のように給紙カセットを両手で持って、止まる位置まで差し込みます a。
a

給紙カセットから印刷する 2-27
給
紙
／
排
紙
の
し
か
た
2
給紙カセットの手前を少し持ち上げてから b、給紙カセットの前面が、プリンタの前面と
揃うまで、しっかりと奥まで押し込みます c。
b
c

給紙カセットから印刷する2-28
2
給
紙
／
排
紙
の
し
か
た
カセット 2、カセット 3、カセット 4 に用紙をセットする
用紙サイズを変更する場合は、「カセット 2、カセット 3、カセット 4 の用紙サイズを変更
する」（➞P.2-46）を参照してください。
1 給紙カセットを引き出します。
給紙カセットを止まる位置まで引き出します a。
a

給紙カセットから印刷する 2-29
給
紙
／
排
紙
の
し
か
た
2
給紙カセットの手前を少し持ち上げてから b、左手をそえて給紙カセット右側にある取っ
手が完全に見えるまで、引き出します c。
b
c
取っ手

給紙カセットから印刷する2-30
2
給
紙
／
排
紙
の
し
か
た
図のように給紙カセットを両手で持って、完全に引き出します d。
用紙をセットするときは、必ず給紙カセットをペーパーフィーダから取り出してセットし
てください。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセッ
トが落ちたりプリンタが倒れたりして、けがの原因になることがあります。

• 給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ

トを破損することがあります。

• 給紙カセットは重いので両手でしっかり持ってください。
• 取り出した給紙カセットは、水平で安定した場所に置いてください。

2 ラベル用紙をセットする場合は、用紙を少量ずつさばき、端を揃えます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
ラベル用紙は、よくさばいてからセットしてください。十分にさばけていないと、重送さ
れて、紙づまりの原因になります。
d
少量ずつよくさばく 平らなところで軽く数回
たたいて端を揃える

給紙カセットから印刷する 2-31
給
紙
／
排
紙
の
し
か
た
2
3 用紙の後端を、用紙ガイドに合わせてセットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
裁 断状態の悪い 用紙を使用 すると、重送しや すくなる場合 があります。その ような場合
は、用紙を平らな場所でよく揃えてからセットしてください。

給紙カセットから印刷する2-32
2
給
紙
／
排
紙
の
し
か
た
レターヘッドやロゴ付きの用紙などに印刷する場合は、次の指示にしたがって正しい向き
に用紙をセットしてください。

• A4、B5、A5、レター、エグゼク ティブサイズのよ うに用紙を横置き でセットする場

合は、用紙の表面（印刷する面）を上に向け、以下のようにセットします。
ABC
ABC
:給紙方向
:給紙方向

給紙カセットから印刷する 2-33
給
紙
／
排
紙
の
し
か
た
2

• A3、B4、レジャー（11 × 17）、リーガルサイズのように用紙を縦置きでセットする

場合は、用紙の表面（印刷する面）を上に向け、以下のようにセットします。
ABC
ABC
:給紙方向
:給紙方向

給紙カセットから印刷する2-34
2
給
紙
／
排
紙
の
し
か
た
4 用紙が側面の用紙ガイドにあるツメの下に入るように、用紙を押さえま
す。
ツメと用紙の間に十分すき間があることを確認してください。すき間が十分ない場合は、用
紙を少し減らします。
給紙カセットにセットできる用紙の枚数は、普通紙（64g/m
2
の場合）で約 550 枚、ラ
ベル用紙で約 50 枚です。絶対に用紙ガイドの積載制限マークを超えない範囲でセットし
てください。積載制限マークを超す量の用紙をセットすると、給紙不良の原因となります。
ツメ
積載制限マーク

給紙カセットから印刷する 2-35
給
紙
／
排
紙
の
し
か
た
2
5 給紙カセットをペーパーフィーダにセットします。
給紙カセットを両手で持って図の位置まで押し込み a、右手で給紙カセットの手前を持ち、
止まる位置まで押し込みます b。
b
a

給紙カセットから印刷する2-36
2
給
紙
／
排
紙
の
し
か
た
給紙カセットの手前を少し持ち上げて c、給紙カセットの前面が、ペーパーフィーダの前
面と揃うまで、しっかりと奥まで押し込みます d。
給紙カセットをペーパーフィーダにセットするときは、指を挟まないように注意してくだ
さい。
d
c

給紙カセットから印刷する 2-37
給
紙
／
排
紙
の
し
か
た
2
給紙カセットの用紙サイズを変更する
給紙カセットにセットする用紙サイズの変更は次の手順で行います。
給紙カセットにセットできる用紙サイズは、A3、B4、A4、B5、A5、リーガル、レジャー、
レター、エグゼクティブサイズです。また、カセット 2、3、4 には以下のサイズのユーザ
定義用紙もセットすることがきます。

• 縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
• 横置きの場合：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

カセット 1 の用紙サイズを変更する
1 給紙カセットを引き出します。
給紙カセットを止まる位置まで引き出します a。
a

給紙カセットから印刷する2-38
2
給
紙
／
排
紙
の
し
か
た
給紙カセットの手前を少し持ち上げてから b、図のように手をそえて引き出します c。
用紙をセットするときは、必ず給紙カセットをプリンタから取り出してセットしてくださ
い。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセットが落ち
たりプリンタが倒れたりして、けがの原因になることがあります。
給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ
トを破損することがあります。
b
c

給紙カセットから印刷する 2-39
給
紙
／
排
紙
の
し
か
た
2
2 用紙が給紙カセットに入っている場合は、用紙を取り除きます。
3 セットする用紙に合わせて、給紙カセットの長さを調節します。
A4、B5、A5、レター、エグゼクティブサイズのように用紙を横置きでセットする場合は、
給紙カセットを押し込みます。
A3、B4、レジャー（11 × 17）、リーガルサイズのように用紙を縦置きでセットする場
合は、給紙カセットを引き出します。
給紙カセットの長 さを調整するには、ロック 解除レバーをゆっくりと 持ち上げロックを解
除し、給紙カセット の後部を持ってスライ ドさせ、ロック解除レバー を押し下げてロック
します。
ロック
解除
ロック
解除

給紙カセットから印刷する2-40
2
給
紙
／
排
紙
の
し
か
た
4 後側の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズの位置に合わせます。
5 側面の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズに合わせます。
側面の用紙ガイドは左右が連動しています。
左側の用紙サイズは、
この部分をセットする
用紙サイズに合わせます。
右側の用紙サイズは、
この部分をセットする
用紙サイズに合わせます。
この部分をセッ
トする用紙サイ
ズに合わせます。

給紙カセットから印刷する 2-41
給
紙
／
排
紙
の
し
か
た
2
6 ラベル用紙をセットする場合は、用紙を少量ずつさばき、端を揃えます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
ラベル用紙は、よくさばいてからセットしてください。十分にさばけていないと、重送さ
れて、 紙づまりの原因になります。
7 用紙の後端を、用紙ガイドに合わせてセットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
少量ずつよくさばく 平らなところで軽く数回
たたいて端を揃える

給紙カセットから印刷する2-42
2
給
紙
／
排
紙
の
し
か
た
裁断状態の悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合
は、用紙を平らな場所でよく揃えてからセットしてください。

• レターヘッドやロゴ付きの用紙などに印刷する場合は、次の指示にしたがって正しい向き

に用紙をセットしてください。

• A4、B5、A5、レター、エグゼク ティブサイズのよ うに用紙を横置き でセットする場

合は、用紙の表面（印刷する面）を上に向け、以下のようにセットします。
:給紙方向
:給紙方向

給紙カセットから印刷する 2-43
給
紙
／
排
紙
の
し
か
た
2

• A3、B4、レジャー（11 × 17）、リーガルサイズのように用紙を縦置きでセットする

場合は、用紙の表面（印刷する面）を上に向け、以下のようにセットします。
8 用紙が側面の用紙ガイドにあるツメの下に入るように、用紙を押さえま
す。
ツメと用紙の間に十分すき間があることを確認してください。すき間が十分ない場合は、用
紙を少し減らします。
:給紙方向
:給紙方向
ツメ
ツメ
積載制限マーク
積載制限マーク

給紙カセットから印刷する2-44
2
給
紙
／
排
紙
の
し
か
た
給紙カセットにセットできる用紙の枚数は、普通紙（64g/m2 の場合）で約 250 枚、ラ
ベル用紙で約 50 枚です。絶対に用紙ガイドの積載制限マークを超えない範囲でセットし
てください。積載制限マークを超す量の用紙をセットすると、給紙不良の原因となります。
9 用紙サイズ表示板に、セットした用紙サイズのシールを貼り、給紙カセッ
ト前面の用紙サイズ表示板差し込み口に差し込みます。
10 用紙サイズ設定スイッチの取っ手を持って、用紙サイズ設定スイッチの
三角マークをセットした用紙のサイズに合わせます。
工場出荷時は A4 サイズにセットされています。
セットした用紙 のサイズと用 紙サイズ設定ス イッチが合っ ていることを必 ず確認してか
ら給紙カセットをプリンタ本体にセットしてください。用紙サイズ設定スイッチが合って
いないと、誤動作の原因になります。
取っ手
用紙サイズ設定スイッチ

給紙カセットから印刷する 2-45
給
紙
／
排
紙
の
し
か
た
2
11 給紙カセットをプリンタ本体にセットします。
図のように給紙カセットを両手で持って、止まる位置まで差し込みます a。
給紙カセットの手前を少し持ち上げてから b、給紙カセットの前面が、プリンタの前面と
揃うまで、しっかりと奥まで押し込みます c。
a
b
c

給紙カセットから印刷する2-46
2
給
紙
／
排
紙
の
し
か
た
カセット 2、カセット 3、カセット 4 の用紙サイズを変更する
■定形サイズの用紙をセットする
1 給紙カセットを引き出します。
給紙カセットを止まる位置まで引き出します a。
a

給紙カセットから印刷する 2-47
給
紙
／
排
紙
の
し
か
た
2
給紙カセットの手前を少し持ち上げてから b、左手をそえて給紙カセット右側にある取っ
手が完全に見えるまで、引き出します c。
b
c
取っ手

給紙カセットから印刷する2-48
2
給
紙
／
排
紙
の
し
か
た
図のように給紙カセットを両手で持って、完全に引き出します d。
用紙をセットするときは、必ず給紙カセットをペーパーフィーダから取り出してセットし
てください。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセッ
トが落ちたりプリンタが倒れたりして、けがの原因になることがあります。

• 給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ

トを破損することがあります。

• 給紙カセットは重いので両手でしっかり持ってください。
• 取り出した給紙カセットは、水平で安定した場所に置いてください。

2 用紙が給紙カセットに入っている場合は、用紙を取り除きます。
d

給紙カセットから印刷する 2-49
給
紙
／
排
紙
の
し
か
た
2
3 後側の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズの位置に合わせます。
4 側面の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズに合わせます。
側面の用紙ガイドは左右が連動しています。

給紙カセットから印刷する2-50
2
給
紙
／
排
紙
の
し
か
た
5 ラベル用紙をセットする場合は、用紙を少量ずつさばき、端を揃えます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
ラベル用紙は、よくさばいてからセットしてください。十分にさばけていないと、重送さ
れて、紙づまりの原因になります。
6 用紙の後端を、用紙ガイドに合わせてセットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
裁断状態の悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合
は、用紙を平らな場所でよく揃えてからセットしてください。
少量ずつよくさばく 平らなところで軽く数回
たたいて端を揃える

給紙カセットから印刷する 2-51
給
紙
／
排
紙
の
し
か
た
2
レターヘッドやロゴ付きの用紙などに印刷する場合は、次の指示にしたがって正しい向き
に用紙をセットしてください。

• A4、B5、A5、レター、エグゼクテ ィブサイズのよう に用紙を横置き でセットする場

合は、用紙の表面（印刷する面）を上に向け、以下のようにセットします。
ABC
ABC
:給紙方向
:給紙方向

給紙カセットから印刷する2-52
2
給
紙
／
排
紙
の
し
か
た

• A3、B4、レジャー（11 × 17）、リーガルサイズのように用紙を縦置きでセットする

場合は、用紙の表面（印刷する面）を上に向け、以下のようにセットします。
ABC
ABC
:給紙方向
:給紙方向

給紙カセットから印刷する 2-53
給
紙
／
排
紙
の
し
か
た
2
7 用紙が側面の用紙ガイドにあるツメの下に入るように、用紙を押さえま
す。
ツメと用紙の間に十分すき間があることを確認してください。すき間が十分ない場合は、用
紙を少し減らします。
給紙カセットにセットできる用紙の枚数は、普通紙（64g/m
2
の場合）で約 550 枚、ラ
ベル用紙で約 50 枚です。絶対に用紙ガイドの積載制限マークを超えない範囲でセットし
てください。積載制限マークを超す量の用紙をセットすると、給紙不良の原因となります。
8 用紙サイズ表示板に、セットした用紙サイズのシールを貼り、給紙カセッ
ト前面の用紙サイズ表示板差し込み口に差し込みます。
ツメ
積載制限マーク

給紙カセットから印刷する2-54
2
給
紙
／
排
紙
の
し
か
た
9 用紙サイズ設定スイッチの取っ手を持って、用紙サイズ設定スイッチの
三角マークをセットした用紙のサイズに合わせます。
工場出荷時は A3 サイズにセットされています。
セットした用紙 のサイズと用 紙サイズ設定ス イッチが合っ ていることを必 ず確認してか
ら給紙カセットをプリンタ本体にセットしてください。用紙サイズ設定スイッチが合って
いないと、誤動作の原因になります。
用紙サイズ設定スイッチ
取っ手
CUSTOM

給紙カセットから印刷する 2-55
給
紙
／
排
紙
の
し
か
た
2
10 給紙カセットをペーパーフィーダにセットします。
給紙カセットを両手で持って図の位置まで押し込み a、右手で給紙カセットの手前を持ち、
止まる位置まで押し込みます b。
b
a

給紙カセットから印刷する2-56
2
給
紙
／
排
紙
の
し
か
た
給紙カセットの手前を少し持ち上げて c、給紙カセットの前面が、ペーパーフィーダの前
面と揃うまで、しっかりと奥まで押し込みます d。
給紙カセットをペーパーフィーダにセットするときは、指を挟まないように注意してくだ
さい。
d
c

給紙カセットから印刷する 2-57
給
紙
／
排
紙
の
し
か
た
2
■ユーザ定義用紙をセットする
1 給紙カセットを引き出します。
給紙カセットを止まる位置まで引き出します a。
a

給紙カセットから印刷する2-58
2
給
紙
／
排
紙
の
し
か
た
給紙カセットの手前を少し持ち上げてから b、左手をそえて給紙カセット右側にある取っ
手が完全に見えるまで、引き出します c。
b
c
取っ手

給紙カセットから印刷する 2-59
給
紙
／
排
紙
の
し
か
た
2
図のように給紙カセットを両手で持って、完全に引き出します d。
用紙をセットするときは、必ず給紙カセットをペーパーフィーダから取り出してセットし
てください。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセッ
トが落ちたりプリンタが倒れたりして、 けがの原因になることがあります。

• 給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ

トを破損することがあります。

• 給紙カセットは重いので両手でしっかり持ってください。
• 取り出した給紙カセットは、 水平で安定した場所に置いてください。

2 用紙が給紙カセットに入っている場合は、用紙を取り除きます。
d

給紙カセットから印刷する2-60
2
給
紙
／
排
紙
の
し
か
た
3 用紙を給紙カセットの手前側に合わせてセットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
裁断状態の悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合
は、用紙を平らな場所でよく揃えてからセットしてください。
レターヘッドやロゴ付きの用紙などに印刷する場合は、次の指示にしたがって正しい向き
に用紙をセットしてください。

• 横置きでセットする場合は、用紙の表面（印刷する面）を上に向け、以下のようにセッ

トします。
ABC
ABC
:給紙方向
:給紙方向

給紙カセットから印刷する 2-61
給
紙
／
排
紙
の
し
か
た
2

• 縦置きでセットする場合は、用紙の表面（印刷する面）を上に向け、以下のようにセッ

トします。
4 後側の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズの位置に合わせます。
ABC
ABC
:給紙方向
:給紙方向

給紙カセットから印刷する2-62
2
給
紙
／
排
紙
の
し
か
た
5 側面の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズに合わせます。
側面の用紙ガイドは左右が連動しています。
6 用紙が側面の用紙ガイドにあるツメの下に入るように、用紙を押さえま
す。
ツメと用紙の間に十分すき間があることを確認してください。すき間が十分ない場合は、用
紙を少し減らします。
給紙カセットにセットできる用紙の枚数は、普通紙（64g/m2 の場合）で約 550 枚で
す。絶対に用紙ガイドの積載制限マークを超えない範囲でセットしてください。積載制限
マークを超す量の用紙をセットすると、給紙不良の原因となります。
ツメ
積載制限マーク

給紙カセットから印刷する 2-63
給
紙
／
排
紙
の
し
か
た
2
7 用紙サイズ設定スイッチの取っ手を持って、用紙サイズ設定スイッチの
三角マークを「CUSTOM」に合わせます。
工場出荷時は A3 サイズにセットされています。
用 紙サイズ 設定スイ ッチが「CUSTOM」に合って いること を必ず確 認してか ら給紙カ
セ ットをプリン タ本体にセッ トしてくださ い。用紙サイズ設 定スイッチが 合っていない
と、誤動作の原因になります。
用紙サイズ設定スイッチ
取っ手
CUSTOM

給紙カセットから印刷する2-64
2
給
紙
／
排
紙
の
し
か
た
8 給紙カセットをペーパーフィーダにセットします。
給紙カセットを両手で持って図の位置まで押し込み a、右手で給紙カセットの手前を持ち、
止まる位置まで押し込みます b。
b
a

給紙カセットから印刷する 2-65
給
紙
／
排
紙
の
し
か
た
2
給紙カセットの手前を少し持ち上げて c、給紙カセットの前面が、ペーパーフィーダの前
面と揃うまで、しっかりと奥まで押し込みます d。
給紙カセットをペーパーフィーダにセットするときは、指を挟まないように注意してくだ
さい。
用紙の置き方（送り方向）を変更した場合は、続いてプリンタステータスウィンドウでユー
ザ定義用紙の送り方向の設定を行います。
9 プリンタステータスウィンドウを表示します。
プリンタ ステータス ウィンド ウの表示方 法は、「プリンタ ステータス ウィンドウ の表示方
法」（➞P.4-81）を参照してください。
d
c

給紙カセットから印刷する2-66
2
給
紙
／
排
紙
の
し
か
た
10 プリンタステータスウィンドウの［オプション］メニューから［デバイ
ス設定］➞［カセット設定］を選択します。
［カセット設定］ダイアログボックスが表示されます。
11［カセット設定］ダイアログボックスの［ユーザ定義用紙の送り方向］で
セットした用紙の送り方向（置き方）を設定して［OK］をクリックします。

給紙カセットから印刷する 2-67
給
紙
／
排
紙
の
し
か
た
2
プリンタドライバの設定をして印刷する
プリンタドライバの設定をします。
1 アプリケーションソフトの［ファイル］メニューから［印刷］を選択し
ます。次に［名前］または［プリンタ名］で本プリンタを選択し、［プロ
パティ］をクリックします。
プリンタの［プロパティ］ダイアログボックスが表示されます。
2 ［ページ設定］ページを表示して、［原稿サイズ］からアプリケーション
ソフトで作成した原稿のサイズを選択します。

給紙カセットから印刷する2-68
2
給
紙
／
排
紙
の
し
か
た
3 必要に応じて［出力用紙サイズ］でセットした用紙のサイズを選択しま
す。
原稿サイズとカ セットにセットした用紙 サイズが同じ場合は、設定 を変更する必要はあり
ませんので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異な ると、自動的に拡大または縮小して印
刷されます。
4 ［給紙］ページを表示して、［給紙部］を選択します。
［給紙方法］を［全ペ ージを同じ用紙に 印刷］以外に設定してい る場合は、［給紙部］の設
定が［最初のページ］や［その他のページ］などに変わりますが、［給紙部］の設定と同様
に設定します。

給紙カセットから印刷する 2-69
給
紙
／
排
紙
の
し
か
た
2
ペ ーパーフィーダからユーザ定義用紙を印刷 する場合は、［給紙部］でユーザ定義用紙を
セットしたカセットを選択してください。
5 ［用紙タイプ］で［普通紙］または［ラベル用紙］を選択します。

• 普通紙（64g/m2 ）を［普通紙］に設定して印刷した結果、用紙のカールが目立つ場合や

幅がレターサイズ（279.4mm）以下の用紙を連続印刷したときに、印刷速度が遅くなる
場合は、［普通紙 L］に設定してください。

• 普通紙を［普通紙］に設定して印刷した結果、トナーの定着性が悪い場合は、以下の設定

を行ってください。
a［用紙タイプ］ の設定を［普通紙］にする
b［仕上 げ］ページの［仕上げ詳細］ボタンをクリックして、［仕上げ詳細］ダイアログ
ボ ックスの［処理オプション］ボ タンをクリックし、［処理オプ ション］ダイアログボッ
クスにある［ 特殊定着モード］の設定を［モード 2］にする。［モード 2］にしても定着
性が悪い場合は、［モード 3］にする。

給紙カセットから印刷する2-70
2
給
紙
／
排
紙
の
し
か
た
6 ［OK］をクリックして、プロパティダイアログボックスを閉じます。
7 ［OK］をクリックして、印刷を実行します。

手差しトレイから印刷する 2-71
2
給
紙
／
排
紙
の
し
か
た
手差しトレイから印刷する
手差しトレイには、定形サイズと以下のユーザ定義用紙、長尺 紙を普通紙（64g/m2 の場
合）で約 100 枚（64g/m 2 ）までセットできます。

• ユーザ定義用紙

縦置きの場合：幅 98.0 ～ 312.0mm、長さ 148.0 ～ 457.2mm
横置きの場合：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

• 長尺紙（縦置きのみ）

縦置きのみ：幅 210.0 ～ 297.0mm、長さ 457.3 ～ 1200.0mm
厚紙やコート紙、はがき、封筒など、給紙カセットにセットできない用紙もセット可能です。
用紙の種類によってセット方法が異なりますので、それぞれの手順を参照してください。

• 普通紙、厚紙、コート紙、ラベル用紙（➞ 用紙（はがき、封筒以外）に印刷する場合：

P.2-72）、はがき（➞ はがきに印刷する場合：P.2-82）

• 封筒（➞ 封筒に印刷する場合：P.2-90）

手差しトレイの上には印刷する用紙以外のものは置かないでください。また上から押した
り、無理な力を加えないでください。 手差しトレイが破損することがあります。

手差しトレイから印刷する2-72
2
給
紙
／
排
紙
の
し
か
た
手差しトレイを閉めるときは、セットされている用紙を取り除いて閉めます。
手差しトレイを使わないときは、閉めておいてください。
用紙（はがき、封筒以外）に印刷する場合
手差しトレイに普通紙や厚紙、コート紙、ラベル用紙などをセットするときは、次の手順で
セットします。
次のようなラベル用紙は使用しないでくだ さい。仕様に合わない用紙をお使いになると、
復旧の困難な紙づまりやプリンタ故障の原因になります。

• ラベルが剥がれていたり、一部使いかけている用紙
• 台紙から剥がれやすいコート紙でできている用紙
• 糊がはみ出ている用紙

ba
c

手差しトレイから印刷する 2-73
給
紙
／
排
紙
の
し
か
た
2
1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。
A3 や B4、長尺紙などの長いサイズの用紙をセットするときは補助トレイを引き出し a、
延長トレイを開けます b。
a
b

手差しトレイから印刷する2-74
2
給
紙
／
排
紙
の
し
か
た
2 用紙ガイドの幅を紙幅より少し広めにセットします。
3 コート紙やラベル用紙をセットする場合は、用紙を少量ずつさばき、端
を揃えます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• コート紙やラベル用紙は、よくさばいてからセットしてください。十分にさばけていない

と、重送されて、紙づまりの原因になります。

• コート紙をさばいたり、揃えたりするときは、できるだけ端を持ち、印刷面に触れないよ

うにしてください。

• コート紙に手あかや指紋、ホコリや油分などが付着しないようにしてください。印字不良

の原因になります。
少量ずつよくさばく 平らなところで軽く数回
たたいて端を揃える

手差しトレイから印刷する 2-75
給
紙
／
排
紙
の
し
か
た
2
4 用紙の印刷面を下にして、奥に当たるまでゆっくりと差し込みます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• 長尺紙 をセットする場合は、1 枚ずつ図のように手差しトレイにセットします。
• 手差しトレイには、次の枚数までセットできます。用紙束の高さが積載制限マークを超え

ていないことを確認してください。

• 普通紙 ：約 100 枚（64g/m 2 の場合）
• 厚紙 ：約 50 枚（128g/m 2 の場合）
• コート紙 ：約 50 枚
• ラベル用紙 ：約 40 枚
• 用紙を斜めにセットしないでください。
• 用紙の後端が不揃いになっていると、 給紙不良や紙づまりの原因になります。
• 用紙の先端が折れ曲がっていたりカールしている場合は、端を伸ばしてからセットしてく

ださい。
積載制限マーク

手差しトレイから印刷する2-76
2
給
紙
／
排
紙
の
し
か
た

• 裁断状態の悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合

は、用紙を平らな場所でよく揃えてからセットしてください。
レターヘッドやロゴ付きの用紙などに印刷する場合は、次の指示にしたがって正しい向き
に用紙をセットしてください。

• A4、B5、A5、レター、エグゼク ティブサイズのよ うに用紙を横置き でセットする場

合は、用紙の表面（印刷する面）を下に向け、以下のようにセットします。
:給紙方向
:給紙方向

手差しトレイから印刷する 2-77
給
紙
／
排
紙
の
し
か
た
2

• A3、B4、12 × 18、レジャー（11 × 17）、リーガルサイズのように用紙を縦置き

でセットする場合は、用紙の表面（印刷する面）を下に向け、以下のようにセットします。
5 用紙ガイドを、用紙の左右にぴったりと合わせます。

• 必ず用紙ガイドを用紙の幅に合わせてください。ゆるすぎたりきつすぎたりすると、正し

く送られなかったり、 紙づまりの原因になります。

• 印刷中は、手差しトレイの用紙に触れたり、引き抜いたりしないでください。動作異常の

原因になります。
続けて、プリンタドライバの設定を行います。
:給紙方向

手差しトレイから印刷する2-78
2
給
紙
／
排
紙
の
し
か
た
6 アプリケーションソフトの［ファイル］メニューから［印刷］を選択し
ます。次に［名前］または［プリンタ名］で本プリンタを選択し、［プロ
パティ］をクリックします。
プリンタの［プロパティ］ダイアログボックスが表示されます。
7 ［ページ設定］ページを表示して、［原稿サイズ］からアプリケーション
ソフトで作成した原稿のサイズを選択します。

手差しトレイから印刷する 2-79
給
紙
／
排
紙
の
し
か
た
2
8 必要に応じて［出力用紙サイズ］でセットした用紙のサイズを選択しま
す。
原稿サイズと手差 しトレイにセットした用 紙サイズが同じ場合は、設 定を変更する必要は
ありませんので、［原稿サイズと同じ］に設定しておきます。
［原 稿サイズ］と［出力用紙サイズ］の設定が異なる と、自動的に拡大または縮小して印
刷されます。
9 ［給紙］ページを表示して、［給紙部］で［手差し（トレイ）］を選択します。
［給紙方法］を［全ペー ジを同じ用紙に印 刷］以外に設定してい る場合は、［給紙部］の設
定が［最初のページ］や［その他のページ］などに変わりますが、［給紙部］の設定と同様
に設定します。

手差しトレイから印刷する2-80
2
給
紙
／
排
紙
の
し
か
た
普通紙やラベル用紙を手差しトレイから印刷する場合は、［給紙部］で［手差し（トレイ）］
を選択してください。［自動］を選択すると、手差 しトレイにセットした用紙サイズと同
じサイズの用紙がカセットにセットされていた場合は、カセットから給紙されます。
10［用紙タイプ］でセットした用紙のタイプを選択します。
普通紙の場合は［普通紙］、厚紙（106 ～ 169g/m2 ）の場合は［厚紙 1］、厚紙（170
～ 220g/m2 ）の場合は［厚紙 2］、ラベル用紙の場合は［ラベル用紙］、コート紙の場合
は［コート紙］を選択してください。

• 普通紙（64g/m2 ）を［普通紙］に設定して印刷した結果、用紙のカールが目立つ場合や

幅がレターサイズ（279.4mm）以下の用紙を連続印刷したときに、印刷速度が遅くなる
場合は、［普通紙 L］に設定してください。

• 普通紙を［普通紙］に設定して印刷した結果、トナーの定着性が悪い場合は、以下の設定

を行ってください。：
a［用紙タイプ］の設定を［普通紙］にする
b［仕上げ］ページの［仕上げ詳細］ボタンをクリックして、［仕上げ詳細］ダイアログ
ボックスの［処理オプション］ボタンをクリックし、［処理オ プション］ダイアログボッ
クスにある［特殊定着モード］の設定を［モード 2］ にする。［モード 2］にしても定着
性が悪い場合は、［モード 3］にする。

• 106 ～ 169 g/m2 以外のコート紙の場合は、以下の設定を行ってください。
• 105g/m2 以下の場合：

［用紙タイプ］の設定を［普通紙］にする

• 170 ～ 2 20 g/m2 の場合：

a［用紙タイプ］の設定を［コート紙］にする
b［仕上げ］ペ ージの［仕上げ詳細］ボ タンをクリックして、［ 仕上げ詳細］ダイアロ
グボ ックスの［処理オプ ション］ボタンをク リックし、［処理オプ ション］ダイアログ
ボックスにある［特殊定着モード］の設定を［モード 4］ にする

• 手差しトレイから以下のサイズのユーザ定 義用紙を横送りする場合は、［手差しからユー

ザ定義用紙を横送りする］にチェックマークを付けます。

• 幅 148.0 ～ 297.0mm、長さ 210.0 ～ 297.0mm

手差しトレイから印刷する 2-81
給
紙
／
排
紙
の
し
か
た
2

• 長尺紙を印刷するときは、［お気に入り］から［長尺紙］を選択するか、［印刷品質］ペー

ジの［印刷品質］で［ユーザ設定］を選択し、［設定］ボタンをクリックして、［ユーザ設
定］ダイアログボックスの［ モード詳細］で［高速（長尺紙対応）］を選択します。
11［OK］をクリックして、プロパティダイアログボックスを閉じます。

手差しトレイから印刷する2-82
2
給
紙
／
排
紙
の
し
か
た
12［OK］をクリックして、印刷を実行します。
はがきに印刷する場合
手差しトレイには、郵便はがき、郵便往復はがき、郵便 4 面はがきとキヤノン推奨 4 面は
がきをセットできます。はがきを手差しトレイにセットするときは、次の手順でセットしま
す。

• 郵便はがき、郵便往復はがき、郵便 4 面はがき、およびキヤノン推奨の 4 面はがき以外の

はがきへの印刷は、印字品質が低下したり、紙づまりの原因となることがあります。

• 印刷可能な往復はがきは、折り目なしのもののみです。
• はがきがカー ルしているとき は、逆向きに曲げ て反りをなお してからセッ トしてくださ

い。

• インクジェット用の郵便はがき、郵便往復はがきを使用することはできません。
• はがきや往復はがきに印刷する場合は、印刷速度が遅くなります。

本プリンタは、はがき、往復はがき、4 面はがきサイズの普通紙（64 ～ 105g/m 2 ）、厚
紙（106 ～ 169g/m2 ）に印刷することもできます。はがき、往復はがき、4 面はがき
サイズの普 通紙、厚紙に印 刷する場 合は、「用紙（はがき、封 筒以外）に印 刷する場合」
（➞P.2-72）を参照してください。

手差しトレイから印刷する 2-83
給
紙
／
排
紙
の
し
か
た
2
1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。
2 用紙ガイドの幅をはがきの幅より少し広めにセットします。

手差しトレイから印刷する2-84
2
給
紙
／
排
紙
の
し
か
た
3 はがきの印刷する面を下向きにして、図のように手差しトレイの奥に当
たるまでゆっくりと差し込みます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• 手差しトレイには、はがき、往復はがき、4 面はがきを約 40 枚までセットできます。は

がき束の高さが積載制限マークを超えていないことを確認してください。

• はがきをセットする場合は、必ず縦置きで、はがきの表面（印刷する面）を下に向け、は

がきの上端がプリンタを前面から見て奥側になるようにセットします。
積載制限マーク

手差しトレイから印刷する 2-85
給
紙
／
排
紙
の
し
か
た
2

• 往復はがきをセットする場合は、必ず横置きで、往復はがきの表面（印刷する面）を下に

向け、 往復はがきの上端がプリンタを前面から見て奥側になるようにセットします。

• 往復はがきに印刷するときは、アプリケーションソフトの用紙設定と印字方向をセットす

る用紙の方向に合わせて設定してください。（例：Windows 2000/XP/Server 2003
の場合は、「往復はがき横」を選択してください。）

• 4 面はがきをセットする場合は、必ず横置きで、用紙の表面（印刷する面）を下に向け、

用紙の上端がプリンタを前面から見て左側になるようにセットします。

• は がきがカール しているとき は、逆向きに曲げ て反りをなお してからセッ トしてくださ

い。

手差しトレイから印刷する2-86
2
給
紙
／
排
紙
の
し
か
た

• 裁断状態の悪いはがきを使用すると、重送しやすくなる場合があります。そのような場合

は、はがきを平らな場所でよく揃えてからセットしてください。
4 用紙ガイドを、はがきの左右にぴったりと合わせます。

• 必ず用紙ガイドをはがきの幅に合わせてください。ゆるすぎたりきつすぎたりすると、正

しく送られなかったり、紙づまりの原因になります。

• 印刷中は、手差しトレイのはがきに触れたり、引き抜いたりしないでください。動作異常

の原因になります。
続けて、プリンタドライバの設定を行います。

手差しトレイから印刷する 2-87
給
紙
／
排
紙
の
し
か
た
2
5 アプリケーションソフトの［ファイル］メニューから［印刷］を選択し
ます。次に［名前］または［プリンタ名］で本プリンタを選択し、［プロ
パティ］をクリックします。
プリンタの［プロパティ］ダイアログボックスが表示されます。
6 ［ページ設定］ページを表示して、［原稿サイズ］からアプリケーション
ソフトで作成した原稿のサイズを選択します。

手差しトレイから印刷する2-88
2
給
紙
／
排
紙
の
し
か
た
原稿サイズを［はがき］、［往復はがき］、［4 面はがき］に設定すると、以下のメッセージ
が表示され自動的に用紙タイプが設定されます。
7 必要に応じて［出力用紙サイズ］でセットした用紙のサイズを選択しま
す。
原稿サイズと手 差しトレイにセットした 用紙サイズが同じ場合 は、設定を変更する必要は
ありませんので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異な ると、自動的に拡大または縮小して印
刷されます。

手差しトレイから印刷する 2-89
給
紙
／
排
紙
の
し
か
た
2
8 ［OK］をクリックして、プロパティダイアログボックスを閉じます。
9 ［OK］をクリックして、印刷を実行します。

手差しトレイから印刷する2-90
2
給
紙
／
排
紙
の
し
か
た
封筒に印刷する場合
手差しトレイには、洋形 4 号、洋形 2 号、角形 2 号の封筒をセットできます。封筒を手差
しトレイにセットするときは、次の手順でセットします。

• 本プリンタで使用できる封筒は、洋形 4 号、洋形 2 号、角形 2 号で次のような構造のもの

に限ります。

• 次のような封筒は使用しないでください。仕様に合わない封筒をお使いになると、復旧の

困難な紙づまりやプリンタ故障の原因になります。

• ファスナーや留め具の付いている封筒
• 窓付きの封筒
• 糊付きの封筒
• しわになっていたり、折れ曲がっている封筒
• 折り目や貼り合わせ部分の凹凸が大きい封筒
• 長方形でない封筒や不規則な形の封筒
• セットする前に、上から手で押さえて封筒内部の空気を抜き取り、折り目をよく押さえて

ください。

• 裏面（貼り合わせのある面）には印刷しないでください。
• 封筒に印刷する場合は、印刷速度が遅くなります。

封筒に印刷した場合、しわがよる場合があります。
洋形4 号（105mm×235mm ）
（キヤノンLBP用封筒Y401／推奨品）
洋形2 号（114mm×162mm ）
（キヤノンLBP用封筒Y201／推奨品）
※洋形4号および洋形2号の封筒は、
短辺にふたが付いているものは使用できません。
角形2 号（240mm×332mm ）

手差しトレイから印刷する 2-91
給
紙
／
排
紙
の
し
か
た
2
1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。
2 用紙ガイドの幅を封筒の幅より少し広めにセットします。

手差しトレイから印刷する2-92
2
給
紙
／
排
紙
の
し
か
た
3 封筒の束を平らな場所へ置き、上面を押して空気を抜いてから、縁の折
り目をきちんと付けて、平らにします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
4 封筒の四隅の固い部分を図のように取り除き、カールをなおします。
5 封筒を平らな場所で揃えます。

手差しトレイから印刷する 2-93
給
紙
／
排
紙
の
し
か
た
2
6 封筒の宛名を書く面を下向きに、ふたを閉じて左側になるようにセット
し、図のように手差しトレイの奥に当たるまでゆっくりと差し込みます。

• 手差しトレイには、封筒を約 10 枚までセットできます。封筒束の高さが積載制限マーク

を超えていないことを確認してください。

• 封筒は、 裏面（貼り合わせのある面）には印刷できません。
• 洋形 4 号、洋形 2 号の封筒をセットする場合は、ふたがプリンタを前面から見て左側にな

るようにセットします。
積載制限マーク

手差しトレイから印刷する2-94
2
給
紙
／
排
紙
の
し
か
た

• 角形 2 号の封筒をセットする場合は、ふたを開けたまま、底辺がプリンタを前面から見て

奥側になるようにセットします。
7 用紙ガイドを封筒の左右にぴったりと合わせます。

• 用紙ガイドと封筒の間にすき間があいたり、強く押しすぎて封筒がゆがんだりしないよう

にしてください。正しく送られなかったり、紙づまりの原因になります。

• 印刷中は、手差しトレイの封筒に触れたり、引き抜いたりしないでください。動作異常の

原因になります。
続けて、プリンタドライバの設定を行います。

手差しトレイから印刷する 2-95
給
紙
／
排
紙
の
し
か
た
2
8 アプリケーションソフトの［ファイル］メニューから［印刷］を選択し
ます。次に［名前］または［プリンタ名］で本プリンタを選択し、［プロ
パティ］をクリックします。
プリンタの［プロパティ］ダイアログボックスが表示されます。
9 ［ページ設定］ページを表示して、［原稿サイズ］からアプリケーション
ソフトで作成した原稿のサイズを選択します。

手差しトレイから印刷する2-96
2
給
紙
／
排
紙
の
し
か
た
原稿サイズを［封筒 洋形 2 号］、［封筒 洋形 4 号］、［封筒 角形 2 号］に設定すると、以
下のメッセージが表示され自動的に用紙タイプが設定されます。
10 必要に応じて［出力用紙サイズ］でセットした用紙のサイズを選択しま
す。
原稿サイズと手 差しトレイにセットした 用紙サイズが同じ場合 は、設定を変更する必要は
ありませんので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異な ると、自動的に拡大または縮小して印
刷されます。

手差しトレイから印刷する 2-97
給
紙
／
排
紙
の
し
か
た
2
11［OK］をクリックして、プロパティダイアログボックスを閉じます。
12［OK］をクリックして、印刷を実行します。

両面に印刷する2-98
2
給
紙
／
排
紙
の
し
か
た
両面に印刷する
本プリンタは標準で両面印刷することができます。自動両面印刷で使用できる用紙は、A3、
B4、A4、B5、A5、リーガル、レジャー、レター（11 × 17）、エグゼクティブサイズの
普通紙です。また、以下のユーザ定義用紙の普通紙を自動両面印刷することもできます。

• 縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
• 横置きの場合：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm
• 厚紙、コート紙、ラベル用紙、はがき、往復はがき、4 面はがき、封筒には、自動両面印

刷できません。

• 両面印刷中は排紙トレイに用紙が完全に排紙されるまで用紙に触れないでください。両面

印刷中は表面を印刷したあと一度途中まで排紙され、裏面を印刷するために再度給紙され
ます。
［仕上げ］ページの［仕上げ詳細］ボタンをクリックして、［仕上げ詳細］ダイアログボッ
クスの［処理オプション］ボタンをクリック し、［処理オプション］ダイアログボックス
にある［両面印刷時に最後のページを片面モードで印刷する］にチェックマークを付ける
と、両面印刷ジョブの最後のページが片面の場合、通常の両面印刷時よりも速く印刷する
ことができます。ただし、パンチ紙やプレプリント紙（あらかじめ印刷している紙）に両
面印刷する場合、最後のページの向きや表裏が他のページと異なることがあります。その
ときはチェックマークを消してください。
自動で両面に印刷する
1 手差しトレイまたは給紙カセットに用紙をセットします。
自動両面印刷で は、裏面から印刷されます ので、用紙をセットする向 きが片面印刷のとき
と逆になります。レターヘッドなど、用紙の表裏や向きのある用紙に印刷するときは、「自
動両面印刷するときの用紙のセットのしかた」（➞P.2-102）を参照してください。

両面に印刷する 2-99
給
紙
／
排
紙
の
し
か
た
2
2 アプリケーションソフトの［ファイル］メニューから［印刷］を選択し
ます。次に［名前］または［プリンタ名］で本プリンタを選択し、［プロ
パティ］をクリックします。
プリンタの［プロパティ］ダイアログボックスが表示されます。
3 ［ページ設定］ページを表示して、［原稿サイズ］からアプリケーション
ソフトで作成した原稿のサイズを選択します。

両面に印刷する2-100
2
給
紙
／
排
紙
の
し
か
た
4 必要に応じて［出力用紙サイズ］でセットした用紙のサイズを選択しま
す。
原稿サイズと手 差しトレイにセットした 用紙サイズが同じ場合 は、設定を変更する必要は
ありませんので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異な ると、自動的に拡大または縮小して印
刷されます。
5 ［仕上げ］ページを表示して、［印刷方法］で［両面印刷］を選択します。

両面に印刷する 2-101
給
紙
／
排
紙
の
し
か
た
2
6 ［OK］をクリックして、プロパティダイアログボックスを閉じます。
7 ［OK］をクリックして、印刷を実行します。

両面に印刷する2-102
2
給
紙
／
排
紙
の
し
か
た
自動両面印刷するときの用紙のセットのしかた
自動両面印刷では、裏面から印刷されますので、用紙をセットする向きが片面印刷のときと
逆になります。レターヘッドなど、用紙の表裏や向きのある用紙に印刷するときは次のよう
に用紙をセットします。
給紙カセットから給紙する場合
■ A4 やレターなど用紙を横置きでセットする場合
用紙の表面を下に向け、以下のようにセットします。
:給紙方向
:給紙方向

両面に印刷する 2-103
給
紙
／
排
紙
の
し
か
た
2
■ A3 や B4 など用紙を縦置きでセットする場合
用紙の表面を下に向け、以下のようにセットします。
:給紙方向
:給紙方向

両面に印刷する2-104
2
給
紙
／
排
紙
の
し
か
た
手差しトレイから給紙する場合
■ A4 やレターなど用紙を横置きでセットする場合
用紙の表面を上に向け、以下のようにセットします。
:給紙方向
:給紙方向

両面に印刷する 2-105
給
紙
／
排
紙
の
し
か
た
2
■ B4 や A3 など用紙を縦置きでセットする場合
用紙の表面を上に向け、以下のようにセットします。
手動で両面に印刷する
本プリンタは、裏面に印刷済みの用紙にも対応しており、自動両面印刷できない用紙にも両
面印刷することが可能です。
はがきに両面印刷する場合、裏面（文書側の面）から先に印刷したあと、表面（宛名側の
面）を印刷してください。
1 手差しトレイに用紙をセットします。
用紙 の セッ トの しか た につ いて は、「手動 両 面印 刷す ると き の用 紙の セッ ト のし かた」
（➞P.2-110）を参照してください。
:給紙方向
:給紙方向

両面に印刷する2-106
2
給
紙
／
排
紙
の
し
か
た
2 アプリケーションソフトの［ファイル］メニューから［印刷］を選択し
ます。次に［名前］または［プリンタ名］で本プリンタを選択し、［プロ
パティ］をクリックします。
プリンタの［プロパティ］ダイアログボックスが表示されます。
3 ［ページ設定］ページを表示して、［原稿サイズ］からアプリケーション
ソフトで作成した原稿のサイズを選択します。

両面に印刷する 2-107
給
紙
／
排
紙
の
し
か
た
2
4 必要に応じて［出力用紙サイズ］でセットした用紙のサイズを選択しま
す。
原稿サイズと手差 しトレイにセットした用 紙サイズが同じ場合は、設 定を変更する必要は
ありませんので、［原稿サイズと同じ］に設定しておきます。
［原 稿サイズ］と［出力用紙サイズ］の設定が異なる と、自動的に拡大または縮小して印
刷されます。
5 ［給紙］ページを表示して、給紙部で［手差し（トレイ）］選択します。

両面に印刷する2-108
2
給
紙
／
排
紙
の
し
か
た
6 ［印刷済み用紙の裏面に印刷する］にチェックマークを付けます。
7 ［OK］をクリックして、プロパティダイアログボックスを閉じます。

両面に印刷する 2-109
給
紙
／
排
紙
の
し
か
た
2
8 ［OK］をクリックして、印刷を実行します。

両面に印刷する2-110
2
給
紙
／
排
紙
の
し
か
た
手動両面印刷するときの用紙のセットのしかた
手 差しトレイか ら裏面に印刷済 みの用紙に印 刷する場合は、次 のように用紙 をセットしま
す。
■ 手差しトレイに A4 やレターなど用紙を横置きでセットする場合
用紙の表面（印刷する面）を下に向け、以下のようにセットします。
:給紙方向
:給紙方向

両面に印刷する 2-111
給
紙
／
排
紙
の
し
か
た
2
■ 手差しトレイに A3 や B4 など用紙を縦置きでセットする場合
用紙の表面（印刷する面）を下に向け、以下のようにセットします。
:給紙方向
:給紙方向

両面に印刷する2-112
2
給
紙
／
排
紙
の
し
か
た

3-1
CHAPTER
3印刷環境を設定するには
この 章では、コンピュータに プリンタドライバを インストールする手 順、プリンタの共有機
能を 使用してネットワーク 上のコンピュータから 印刷するための設定に ついて説明していま
す。
印刷するときに必要な作業 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
プリンタを設置したあとに行う作業 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
印刷のたびに行う作業 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
必要なシステム環境 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

CAPT ソフトウェアをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Windows 98/Me の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Windows 2000 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22
Windows XP/Server 2003 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37
インストールが完了すると . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-54

プリンタステータスプリントを印刷して動作を確認する . . . . . . . . . . . . . . . . . . . . .3-56
プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する. . . . . .3-59
プリントサーバの設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60
クライアントへのインストール . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-71
CAPT ソフトウェアの削除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-82

印刷するときに必要な作業3-2
3
印
刷
環
境
を
設
定
す
る
に
は
印刷するときに必要な作業
プリンタを設置したあとに行う作業
プリンタを設置したあとに行う作業は、次のとおりです。
■ プリンタドライバをインストールする
プリンタドライバ は、アプリケーションソフ トから印刷するときに 必要なソフトウェア
です。プリンタドライバで印刷に関する設定を行います。プリンタドライバのインストー
ル方法はご使用の環境によって異なります。

• プリンタとコンピュータを USB ケーブルで接続して、印刷する場合（➞P.3-4）
• オプションのネットワークボードを装着して、プリンタとコンピュータを LAN で接続

し、印刷する場合（ ➞ ネットワークガイド／本編）
■ コンピュータでプリンタの共有機能を使用する（➞P.3-59）
コンピ ュー タでプ リンタ の共有 機能 を使用 して、本プ リンタ をネッ トワ ーク上 のコン
ピュータから使用 する場合に、コンピュータ の設定やクライアント へプリンタドライバ
をインストールします。
印刷のたびに行う作業
印刷のたびに行う作業は、次のとおりです。
■ 印刷設定をする
プリンタの用紙サイズ、原稿サイズ、印刷部数などをプリンタドライバで設定します。こ
れらの設定が適切でないと、期待した結果が得られない場合があります。
■ 印刷を実行する
アプリケーション ソフトから印刷する ためのメニューを選 択します。この操作は、アプ
リケーションソフ トごとに異なりますの で、各アプリケーションソ フトに付属の取扱説
明書を参照してください。

印刷するときに必要な作業 3-3
3
印
刷
環
境
を
設
定
す
る
に
は
必要なシステム環境
プリンタドライバを利用するには、次のシステム環境が必要です。
■ OS ソフトウェア環境

• Microsoft Windows 98 日本語版
• Microsoft Windows Me 日本語版
• Microsoft Windows 2000 Server/Professional 日本語版
• Microsoft Windows XP Professional/Home Edition 日本語版
• Microsoft Windows Server 2003 日本語版（32 ビットプロセッサバージョンのみ）

日本語以外の OS には対応していません。

• 動作環境

* お使いのコンピュータのシステム構成や使用するアプリ ケーションにより実際に使用できるメモリ容量が異
なるため、上記の環境はどんな場合でも印字を保証するものではありません。

• 推奨環境

■ インタフェース環境
USB 接続時

• Windows 98/Me：USB Full-Speed（USB1.1 相当）
• Windows 2000/XP/Server 2003：USB 2.0 Hi-Speed/USB Full-Speed

（USB1.1 相当）
ネットワーク接続時（接続するにはオプションのネットワークボードが必要です。）

• コネクタ：10BASE-T または 100BASE-TX
• プロトコル：TCP/IP
• サウンドをお使いになる場合は、PC 音源（および PCM 音源のドライバ）が組み込まれて

いる必要があります。 PC スピーカードライバ（speaker.drv）はお使いにならないでく
ださい。

• 本プリンタは、双方向通信を行います。片方向通信のプリントサーバや USB ハブ・切替

器等を使用しての接続は、 動作確認を行っておりませんので動作保証はできません。
Pentium II
300MHz以上
64MB以上
40MB以上
Pentium II
300MHz以上
128MB以上
Windows 2000：60MB以上
Windows XP/Server 2003：70MB以上
CPU
メモリ（RAM）*
ハードディスク
空き容量
（IBM-PC互換機）
Windows 98/Me Windows 2000/XP/Server 2003
Pentium III
1.2GHz以上
128MB以上
Pentium III
1.2GHz以上
256MB以上
CPU
メモリ（RAM）
Windows 98/Me Windows 2000/XP/Server 2003

CAPT ソフトウェアをインストールする3-4
3
印
刷
環
境
を
設
定
す
る
に
は
CAPT ソフトウェアをインストールする
本プリンタをお使いのコンピュータに USB ケーブルで直接接続するときの、ソフトウェア
のインストール方法を説明します。

• Windows 98/Me の場合（➞P.3-4）
• Windows 2000 の場合（➞P.3-22）
• Windows XP/Server 2003 の場合（➞P.3-37）
• CAPT ソフトウェアは本プリンタを使用して印刷するために必要です。必ずインストール

してください。

• ハードディスクの空き容量が不足している場合は、インストールの途中でメッセージが表

示されます。インストールを中止し、ディスクの空き容量を増やしたあとインストールを
やりなおしてください。

• オプションのネットワークボードを装着して、プリンタとコンピュータを LAN で接続す

るときの、ソフトウェアのインストール方法は「ネットワークガイド／本編」を参照して
ください。

• コンピュータでプリンタの共有機能を使用して、ネットワーク上のコンピュータから印刷

するときの、ソフトウェアのインストール方 法は、「プリンタの共有機能を使用してネッ
トワーク上のコンピュータから印刷する」（➞P.3-59）を参照してください。

• 本プリンタには USB ケーブルは付属していません。お使いのコンピュータに合わせてご

用意ください。
Windows 98/Me の場合
ここでは、Windows Me の画面例で手順を説明します。

CAPT ソフトウェアをインストールする 3-5
3
印
刷
環
境
を
設
定
す
る
に
は
CD-ROM Setup からインストールする
1 後カバーを取り外します。
後カバーを少し開けてから a、後カバーを取り外します b。
2 プリンタがオフになっていることを確認し、コンピュータとプリンタが
USB ケーブルで接続されていないことを確認します。
インストールの手順の途中（ 手順 12 ➞P.3-8）で USB ケーブルを接続し、電源をオン
にします。
3 コンピュータの電源を入れ、Windows 98/Me を起動します。
プ ラグアンドプレイの自動セットアップによ り、ウィザードが表示された場合は、［キャ
ンセル］ をクリックして、本手順でインストールを行ってください。
4 付属の CD-ROM「LBP5600 User Software」を CD-ROM ドライブ
にセットします。
すでに CD-ROM がセットされている場合は、 いったん CD-ROM を取り出してもう一度
セットします。
CD-ROM Setup が自動的に表示されます。

CD-ROM Setup が表示されない場合は、［スタート］メニューから［ファイル名を指定
して実行］を選択して「D:¥Japanese¥CNAC2MNU.exe」と入力し、［OK］をクリッ
クします。（ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドラ
イブ名は、 お使いのコンピュータによって異なります。）
b
a

CAPT ソフトウェアをインストールする3-6
3
印
刷
環
境
を
設
定
す
る
に
は
5 ［ドライバインストール］をクリックします。
言語を確認するダイアログボックスが表示されます。
6 言語を確認し、［はい］をクリックします。
インストールの準備のあと、CAPT（Canon Advanced Printing Technology）ソフト
ウェアのインストーラが起動し、［セットアップウィザード］ダイアログボックスが表示さ
れます。
7 ［次へ］をクリックします。
［使用許諾契約］ダイアログボックスが表示されます。

CAPT ソフトウェアをインストールする 3-7
3
印
刷
環
境
を
設
定
す
る
に
は
8 内容を確認して、［使用許諾契約の条項に同意します］を選択したあと、
［次へ］をクリックします。
9 ［ポートを手動で設定してインストール］を選択したあと、［次へ］をク
リックします。

CAPT ソフトウェアをインストールする3-8
3
印
刷
環
境
を
設
定
す
る
に
は
10［USB 接続でドライバをインストールする］にチェックマークを付けた
あと、［次へ］をクリックします。
お使いの環境に よっては、コンピュータの 再起動を促すメッセージ が表示される場合があ
ります。その場合は、コンピュータの再起動後にインストールを続けてください。
11「インストール開始後は中止することができません。よろしいですか？」
というメッセージが表示されますので、［はい］をクリックします。
12 次の画面が表示されたら、プリンタとコンピュータを USB ケーブルで接
続したあと、プリンタの電源を入れます。

CAPT ソフトウェアをインストールする 3-9
3
印
刷
環
境
を
設
定
す
る
に
は
プリンタとコンピュータを USB ケーブルで接続します。
電源スイッチの“I”側を押して、プリンタの電源をオンにします。
USB クラスドライバおよびプリンタドライバのインストールが自動的に開始されます。
USB ケ ーブ ル を 接続 し て も自 動 認 識さ れ な い場 合 は、「イ ンス ト ー ルの ト ラ ブル」
（ ➞P.7-61）を参照してください。
13「README ファイルを読みますか？」というメッセージが表示されます
ので、［はい］をクリックして、README ファイルの内容を確認したあ
と閉じます。

CAPT ソフトウェアをインストールする3-10
3
印
刷
環
境
を
設
定
す
る
に
は
14 インストール完了の画面が表示されますので、［ただちにコンピュータを
再起動します］を選択し、［終了］をクリックします。
Windows が再起動します。
15 後カバーを取り付けて a、閉めます b。
図のようにケーブルを後カバーの溝に通します。
USB クラスドライバとプリンタドライバのインストールが完了しました。
プラグ・アンド・プレイでインストールする
プラグ・アンド・プレイで CAPT ソフトウェアをインストールする前に、本プリンタが
コンピュータに正しく接続されているか、プリンタの電源がオンになっているかを確認し
てください。
1 コンピュータの電源を入れて、Windows 98/Me を起動します。
［新しいハードウェアの追加ウィザード］ダイアログボックスが表示されます。
b
a

CAPT ソフトウェアをインストールする 3-11
3
印
刷
環
境
を
設
定
す
る
に
は

• Windows Me の場合

次のダイアログボックスが表示された場合は、手順 2 へ進みます。
次のダイアログボックスが表示された場合は、手順 9 へ進みます。

• Windows 98 の場合

次のダイアログボックスが表示された場合は、［次へ］をクリックし、手順 2 へ進みます。

CAPT ソフトウェアをインストールする3-12
3
印
刷
環
境
を
設
定
す
る
に
は
次のダイアログボックスが表示された場合は、［次へ］をクリックし、手順 9 へ進みます。
2 ［ドライバの場所を指定する（詳しい知識のある方向け）］を選択し、［次
へ］をクリックします。
Windows 98 の場合は、［使用中のデバイスに最適なドライバを検索する］を選択し、［次
へ］をクリックします。
検索場所を指定するダイアログボックスが表示されます。
3 付属の CD-ROM「LBP5600 User Software」を CD-ROM ドライブ
にセットします。
CD-ROM Setup が表示された場合は、［終了］をクリックします。

CAPT ソフトウェアをインストールする 3-13
3
印
刷
環
境
を
設
定
す
る
に
は
4 ［使用中のデバイスに最適なドライバを検索する］を選択し、［リムーバ
ブルメディア（フロッピー、CD-ROM など）］のチェックマークを消し、
［検索場所の指定］にチェックマークを付け、［参照］をクリックします。
Windows 98 の 場合 は、［フロッ ピー ディ スク ドラ イブ］と［CD-ROM ドラ イブ］の
チェックマーク を消し、［検索場所の指 定］にチェックマークを 付け、［参照］をクリック
します。
5 ［D:￥Japanese￥USBPORT￥WinMe］を選択し、［OK］をクリック
します。
Windows 98 の場合は、［D:￥Japanese￥USBPORT￥Win98］を選択し、［OK］を
クリックします。
ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドライブ名は、お
使いのコンピュータによって異なります。

CAPT ソフトウェアをインストールする3-14
3
印
刷
環
境
を
設
定
す
る
に
は
6 ［検索場所の指定］に参照するフォルダが表示されていることを確認し、
［次へ］をクリックします。
7 ［次へ］をクリックします。
USB クラスドライバのインストールがはじまります。
8 ［完了］をクリックします。
プリンタを自動で検知します。しばらくお待ちください。

CAPT ソフトウェアをインストールする 3-15
3
印
刷
環
境
を
設
定
す
る
に
は
［新しいハードウェ アの追加ウィザード］ダイアロ グボックスが表示されま す。Windows
98 の場合は［次へ］をクリックします。
9 ［ドライバの場所を指定する（詳しい知識のある方向け）］を選択し、［次
へ］をクリックします。
Windows 98 の場合は、［使用中のデバイスに最適なドライバを検索する］を選択し、［次
へ］をクリックします。
検索場所を指定するダイアログボックスが表示されます。
10 付属の CD-ROM「LBP5600 User Software」が CD-ROM ドライブ
に入っていない場合は、付属の CD-ROM「LBP5600 User Software」
を CD-ROM ドライブにセットします。
CD-ROM Setup が表示された場合は、［終了］をクリックします。

CAPT ソフトウェアをインストールする3-16
3
印
刷
環
境
を
設
定
す
る
に
は
11［使用中のデバイスに最適なドライバを検索する］を選択し、［リムーバ
ブルメディア（フロッピー、CD-ROM など）］のチェックマークを消し、
［検索場所の指定］にチェックマークを付け、［参照］をクリックします。
Windows 98 の 場合 は、［フロ ッピ ーディ スク ドラ イブ］と［CD-ROM ドラ イブ］の
チェックマー クを消し、［検索場所の 指定］にチェックマーク を付け、［参照］をクリック
します。
12［D:￥Japanese￥Win98_Me］を選択し、［OK］をクリックします。
ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドライブ名は、お
使いのコンピュータによって異なります。
13［検索場所の指定］に参照するフォルダが表示されていることを確認し、
［次へ］をクリックします。

CAPT ソフトウェアをインストールする 3-17
3
印
刷
環
境
を
設
定
す
る
に
は
14［次へ］をクリックします。
15 プリンタ名を変更する場合は、［プリンタ名］に新しい名前を入力します。
す で に コ ン ピ ュ ー タ に 他 の プ リ ン タ ド ラ イ バ が イ ン ス ト ー ル さ れ て い る 場 合 は、
［Windows ベースのプログラムで、こ のプリンタを通常のプリ ンタとして使いますか？］
が表示されますので、［はい］または［いいえ］を選択します。
16［完了］をクリックします。
ファイルのコピーがはじまります。
17 インストール完了のダイアログボックスが表示されたら、［OK］をクリッ
クします。

CAPT ソフトウェアをインストールする3-18
3
印
刷
環
境
を
設
定
す
る
に
は
18［完了］をクリックします。
USB クラスドライバとプリンタドライバのインストールが完了しました。
［プリンタの追加ウィザード］からインストールする
［プリンタの追加ウィザード］からインストー ルする場合は、本プリンタを接続するため
の USB ポートがすでに登録されている必要があります。
1 ［スタート］メニューから［設定］➞［プリンタ］を選択して［プリンタ］
フォルダを開き、［プリンタの追加］アイコンをダブルクリックします。
［プリンタの追加ウィザード］ダイアログボックスが表示されます。
［プリンタの追加ウィザード］ダイアログボックスは、以下の方法でも表示できます。

• ［マイコンピュータ］➞［コントロールパネル］➞［プリンタ］➞［プリンタの追加］の

順にダブルクリックします（Windows Me の場合）。

• ［マイコンピュータ］➞［プリンタ］➞［プリンタの追加］の順にダブルクリックします

（Windows 98 の場合）。
2 ［次へ］をクリックします。

CAPT ソフトウェアをインストールする 3-19
3
印
刷
環
境
を
設
定
す
る
に
は
3 ［ローカルプリンタ］を選択して［次へ］をクリックします。
ネットワークの設定を行っていないときは、 この画面は表示されません。
4 ［ディスク使用］をクリックします。
5 付属の CD-ROM「LBP5600 User Software」を CD-ROM ドライブ
にセットし、［参照］をクリックします。
CD-ROM Setup が表示された場合は、［終了］をクリックします。

CAPT ソフトウェアをインストールする3-20
3
印
刷
環
境
を
設
定
す
る
に
は
6 ［D:￥Japanese￥Win98_Me］を選択し、［OK］をクリックします。
ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドライブ名は、お
使いのコンピュータによって異なります。
7 ［製造元ファイルのコピー元］（Windows 98 は［配布ファイルのコピー
元］）の表示内容を確認し、［OK］をクリックします。
例えば、CD-ROM ドライブが［D:］のときは［D:￥Japanese￥Win98_Me］と表示さ
れます。
［プリンタの追加ウィザード］ダイアログボックスに「Canon LBP5600」が表示されます。
8 ［プリンタ］で本プリンタを選択し、［次へ］をクリックします。

CAPT ソフトウェアをインストールする 3-21
3
印
刷
環
境
を
設
定
す
る
に
は
9 本プリンタを接続する USB ポートを選択し、［次へ］をクリックします。
10 プリンタ名を変更する場合は、［プリンタ名］に新しい名前を入力します。
す で に コ ン ピ ュ ー タ に 他 の プ リ ン タ ド ラ イ バ が イ ン ス ト ー ル さ れ て い る 場 合 は、
［Windows ベースのプログラムで、こ のプリンタを通常のプリ ンタとして使いますか？］
が表示されますので、［はい］または［いいえ］を選択します。
11［完了］をクリックします。
ファイルのコピーがはじまります。
12 インストール完了のダイアログボックスが表示されたら、［OK］をクリッ
クします。
13 プリンタとコンピュータが接続されていない場合は、USB ケーブルで接
続し、プリンタの電源を入れます。
プリンタドライバのインストールが完了しました。

CAPT ソフトウェアをインストールする3-22
3
印
刷
環
境
を
設
定
す
る
に
は
Windows 2000 の場合
CD-ROM Setup からインストールする
1 後カバーを取り外します。
後カバーを少し開けてから a、後カバーを取り外します b。
2 プリンタがオフになっていることを確認し、コンピュータとプリンタが
USB ケーブルで接続されていないことを確認します。
インストールの手順の途中（手順 13 ➞P.3-26）で USB ケーブルを接続し、電源をオ
ンにします。
3 コンピュータの電源を入れ、Windows 2000 を起動します。
プラグアンドプレイの自動セットアップ により、ウィザードが表示された場合は、［キャ
ンセル］をクリックして、本手順でインストールを行ってください。
4 Administrators のメンバとしてログオンします。
プリンタドライバのインストールを行うためには、プリンタに関するフルコントロールア
クセス権が必要です。
5 付属の CD-ROM「LBP5600 User Software」を CD-ROM ドライブ

にセットします。
すでに CD-ROM がセットされている場合は、いったん CD-ROM を取り出してもう一度
セットします。
CD-ROM Setup が自動的に表示されます。
b
a

CAPT ソフトウェアをインストールする 3-23
3
印
刷
環
境
を
設
定
す
る
に
は
CD-ROM Setup が表示されない場合は、［スタート］メニューから［ファイル名を指定
して実行］を選択して「D:￥Japanese￥CNAC2MNU.exe」と入力し、［OK］をクリッ
クします。（ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドラ
イブ名は、 お使いのコンピュータによって異なります。）
6 ［ドライバインストール］をクリックします。
言語を確認するダイアログボックスが表示されます。
7 言語を確認し、［はい］をクリックします。
インストールの準備のあと、CAPT（Canon Advanced Printing Technology）ソフト
ウェアのインストーラが起動し、［セットアップウィザード］ダイアログボックスが表示さ
れます。

CAPT ソフトウェアをインストールする3-24
3
印
刷
環
境
を
設
定
す
る
に
は
8 ［次へ］をクリックします。
［使用許諾契約］ダイアログボックスが表示されます。
9 内容を確認して、［使用許諾契約の条項に同意します］を選択したあと、
［次へ］をクリックします。

CAPT ソフトウェアをインストールする 3-25
3
印
刷
環
境
を
設
定
す
る
に
は
10［ポートを手動で設定してインストール］を選択したあと、［次へ］をク
リックします。
11［USB接続でドライバをインストールする］にチェックマークを付けたあ
と、［次へ］をクリックします。
12「インストール開始後は中止することができません。よろしいですか？」
というメッセージが表示されますので、［はい］をクリックします。
［デ ジタル署名 が見つかりま せんでした］ダイ アログボッ クスが表示さ れた場合は、［は
い］をクリックします。

CAPT ソフトウェアをインストールする3-26
3
印
刷
環
境
を
設
定
す
る
に
は
13 次の画面が表示されたら、プリンタとコンピュータを USB ケーブルで接
続したあと、プリンタの電源を入れます。
プリンタとコンピュータを USB ケーブルで接続します。
電源スイッチの“I”側を押して、プリンタの電源をオンにします。
USB クラスドライバ（OS 標準）およびプリンタドライバのインストールが自動的に開始
されます。
USB ケ ーブ ル を 接続 し て も自 動 認 識さ れ な い場 合 は、「イ ンス ト ー ルの ト ラ ブル」
（➞P.7-61）を参照してください。

CAPT ソフトウェアをインストールする 3-27
3
印
刷
環
境
を
設
定
す
る
に
は
14「README ファイルを読みますか？」というメッセージが表示されます
ので、［はい］をクリックして、README ファイルの内容を確認したあ
と閉じます。
15 インストール完了の画面が表示されますので、［ただちにコンピュータを
再起動します］を選択し、［終了］をクリックします。
Windows が再起動します。
16 後カバーを取り付けて a、閉めます b。
図のようにケーブルを後カバーの溝に通します。
USB クラスドライバ（OS 標準）とプリンタドライバのインストールが完了しました。
b
a

CAPT ソフトウェアをインストールする3-28
3
印
刷
環
境
を
設
定
す
る
に
は
プラグ・アンド・プレイでインストールする
プラグ・アンド・プレイで CAPT ソフトウェアをインストールする前に、本プリンタが
コンピュータに正しく接続されているか、プリンタの電源がオンになっているかを確認し
てください。
1 コンピュータの電源を入れて、Windows 2000 を起動します。
2 Administrators のメンバとしてログオンします。
［新しいハードウェアの検出ウィザード］ダイアログボックスが表示されます。
プリンタドライバのインストールを行うためには、プリンタに関するフルコントロールア
クセス権が必要です。
3 ［次へ］をクリックします。
4 ［デバイスに最適なドライバを検索する（推奨）］を選択し、［次へ］をク
リックします。

CAPT ソフトウェアをインストールする 3-29
3
印
刷
環
境
を
設
定
す
る
に
は
デバイスの名称が「 不明」と表示されることがあります。
5 ［フロッピーディスクドライブ］と［CD-ROM ドライブ］のチェックマー
クを消し、［場所を指定］にチェックマークを付け、［次へ］をクリック
します。
6 付属の CD-ROM「LBP5600 User Software」を CD-ROM ドライブ
にセットし、［参照］をクリックします。
CD-ROM Setup が表示された場合は、［終了］をクリックします。
7 ［D:¥Japanese¥Win2K_XP］を選択します。［CNAC2STK.INF］を
選択し、［開く］をクリックします。
ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドライブ名は、お
使いのコンピュータによって異なります。

CAPT ソフトウェアをインストールする3-30
3
印
刷
環
境
を
設
定
す
る
に
は
8 ［製造元のファイルのコピー元］に参照するフォルダが表示されているこ
とを確認し、［OK］をクリックします。
ドライバファイルの検索終了のダイアログボックスが表示されます。
9 ［次へ］をクリックします。
ファイルのコピーがはじまります。
続いて［新しいハードウェアの検索ウィザードの完了］が表示されます。
［デジタル署名 が見つかりま せんでした］ダ イアログボッ クスが表示さ れた場合は、［は
い］をクリックします。
10［完了］をクリックします。

CAPT ソフトウェアをインストールする 3-31
3
印
刷
環
境
を
設
定
す
る
に
は
USB クラスドライバ（OS 標準）とプリンタドライバのインストールが完了しました。
［プリンタの追加ウィザード］からインストールする
テ ストページを印刷する場合は、CAPT ソフトウェア をインストールする前に、本プリ
ンタがコンピュータに正しく接続されているか、プリンタの電源がオンになっているかを
確認してください。
［プ リンタの追加ウィザード］からインストールす る場合は、本プリンタを接続するため
の USB ポートがすでに登録されている必要があります。
1 コンピュータの電源を入れて、Windows 2000 を起動します。
2 Administrators のメンバとしてログオンします。
プ ラグアンドプレイの自動セットアップによ り、ウィザードが表示された場合は、［キャ
ンセル］ をクリックして、本手順でインストールを行ってください。
プリンタドライバのインストールを行うためには、プリンタに関するフルコントロールア
クセス権が必要です。

3 ［スタート］メニューから［設定］➞［プリンタ］を選択して［プリンタ］
フォルダを開き、［プリンタの追加］をダブルクリックします。
［プリンタの追加ウィザード］ダイアログボックスが表示されます。
［プ リンタの 追加ウィザ ード］ダイア ログボック スは、［マイコ ンピュータ］ ➞［コント
ロールパネル］ ➞［プリンタ］➞［プリンタの追加］の順にダブルクリックして表示させ
ることもできます。
4 ［次へ］をクリックします。

CAPT ソフトウェアをインストールする3-32
3
印
刷
環
境
を
設
定
す
る
に
は
5 ［ローカルプリンタ］が選択されていることを確認し、［次へ］をクリッ
クします。
［プラグ アンド プレイ プリンタを自動的に検出してインストールする］は選択しないで
ください。
6 本プリンタを接続する USB ポートを選択し、［次へ］をクリックします。
7 ［ディスク使用］をクリックします。

CAPT ソフトウェアをインストールする 3-33
3
印
刷
環
境
を
設
定
す
る
に
は
8 付属の CD-ROM「LBP5600 User Software」を CD-ROM ドライブ
にセットし、［参照］をクリックします。
CD-ROM Setup が表示された場合は、［終了］をクリックします。
9 ［D:¥Japanese¥Win2K_XP］を選択します。［CNAC2STK.INF］を
選択し、［開く］をクリックします。
ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドライブ名は、お
使いのコンピュータによって異なります。
10［製造元のファイルのコピー元］の表示内容を確認し、［OK］をクリック
します。
例えば、CD-ROM ドライブが［D:］のときは［D:¥Japanese¥Win2K_XP］と表示され
ます。
［プリンタの追加ウィザード］ダイアログボックスに「Canon LBP5600」が表示されます。

CAPT ソフトウェアをインストールする3-34
3
印
刷
環
境
を
設
定
す
る
に
は
11［次へ］をクリックします。
12 プリンタ名を変更する場合は、［プリンタ名］に新しい名前を入力して
［次へ］をクリックします。
す で に コ ン ピ ュ ー タ に 他 の プ リ ン タ ド ラ イ バ が イ ン ス ト ー ル さ れ て い る 場 合 は、
「Windows アプリケーションで、こ のプリンタを通常使うプ リンタとして使いますか？」
が表示されますので、［はい］または［いいえ］を選択します。

CAPT ソフトウェアをインストールする 3-35
3
印
刷
環
境
を
設
定
す
る
に
は
13［次へ］をクリックします。
本プリンタをネットワークで共有する場合には、［共有する］を選択して［次へ］をクリッ
ク します。［場所］と［コメント］を入力する画面が表 示されますので、必要に応じて入
力し［ 次へ］をクリックします。
14 テストページを印刷する場合は、［はい］を選択して［次へ］をクリック
します。

CAPT ソフトウェアをインストールする3-36
3
印
刷
環
境
を
設
定
す
る
に
は
15［完了］をクリックします。
ファイルのコピーがはじまります。
テストページを印刷する場合は、印刷終了後にダイアログボックスが表示されます。［OK］
をクリックしてダイアログボックスを閉じます。
［デジタル署名 が見つかりま せんでした］ダ イアログボッ クスが表示さ れた場合は、［は
い］をクリックします。
16 プリンタとコンピュータが接続されていない場合は、USB ケーブルで接
続し、プリンタの電源を入れます。
プリンタドライバのインストールが完了しました。

CAPT ソフトウェアをインストールする 3-37
3
印
刷
環
境
を
設
定
す
る
に
は
Windows XP/Server 2003 の場合
ここでは、Windows XP の画面例で手順を説明します。
CD-ROM Setup からインストールする
1 後カバーを取り外します。
後カバーを少し開けてから a、後カバーを取り外します b。
2 プリンタがオフになっていることを確認し、コンピュータとプリンタが
USB ケーブルで接続されていないことを確認します。
インストールの手順の途中（ 手順 13 ➞P.3-41）で USB ケーブルを接続し、電源をオ
ンにします。
3 コンピュータの電源を入れ、Windows XP/Server 2003 を起動しま
す。
プ ラグアンドプレイの自動セットアップによ り、ウィザードが表示された場合は、［キャ
ンセル］ をクリックして、本手順でインストールを行ってください。
4 Administrators のメンバとしてログオンします。
プリンタドライバのインストールを行うためには、プリンタに関するフルコントロールア

クセス権が必要です。
b
a

CAPT ソフトウェアをインストールする3-38
3
印
刷
環
境
を
設
定
す
る
に
は
5 付属の CD-ROM「LBP5600 User Software」を CD-ROM ドライブ
にセットします。
すでに CD-ROM がセットされている場合は、いったん CD-ROM を取り出してもう一度
セットします。
CD-ROM Setup が自動的に表示されます。
CD-ROM Setup が表示されない場合は、［スタート］メニューから［ファイル名を指定
して実行］を選択して「D:¥Japanese¥CNAC2MNU.exe」と入力し、［OK］をクリッ
クします。（ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドラ
イブ名は、お使いのコンピュータによって異なります。）
6 ［ドライバインストール］をクリックします。
言語を確認するダイアログボックスが表示されます。
7 言語を確認し、［はい］をクリックします。
インストールの準備のあと、CAPT（Canon Advanced Printing Technology）ソフト

ウェアのインス トーラが起動し［セットア ップウィザード］ダイアロ グボックスが表示さ
れます。

CAPT ソフトウェアをインストールする 3-39
3
印
刷
環
境
を
設
定
す
る
に
は
8 ［次へ］をクリックします。
［使用許諾契約］ダイアログボックスが表示されます。
9 内容を確認して、［使用許諾契約の条項に同意します］を選択したあと、
［次へ］をクリックします。

CAPT ソフトウェアをインストールする3-40
3
印
刷
環
境
を
設
定
す
る
に
は
10［ポートを手動で設定してインストール］を選択したあと、［次へ］をク
リックします。
11「USB 接続でドライバをインストールする」にチェックマークを付けた
あと、［次へ］をクリックします。
Windows XP Service Pack 2 などの Windows ファイアウォール機能を持っている OS
を使用している 場合、以下の画面が表示さ れますので、プリンタ共有 時のクライアント側
との通信に対する Windows ファイアウォールのブロックを解除するかどうかを設定しま
す。
プリンタの共有機能を使用する場合は、［はい］をクリックします。
プリンタの共有機能を使用しない場合は、［いいえ］をクリックします。
インストール 後でも､付属 の CD-ROM に収め られている「CAPT Windows ファイア
ウォールユーティリティ」を使用して、Windows ファイアウォールの設定を変更するこ
とができます。詳しくは、「Windows ファイアウォ ール機能について」（➞P.8-20）を

参照してください。

CAPT ソフトウェアをインストールする 3-41
3
印
刷
環
境
を
設
定
す
る
に
は
12［インストール開始後は中止することができません。よろしいですか？］
というメッセージが表示されますので、［はい］をクリックします。
［ソ フトウェア のインスト ール］ダイアログ ボックスが 表示された 場合は、［続行］をク
リックします。
13 次の画面が表示されたら、プリンタとコンピュータを USB ケーブルで接
続したあと、プリンタの電源を入れます。
プリンタとコンピュータを USB ケーブルで接続します。

CAPT ソフトウェアをインストールする3-42
3
印
刷
環
境
を
設
定
す
る
に
は
電源スイッチの“I”側を押して、プリンタの電源をオンにします。
USB クラスドライバ（OS 標準）およびプリンタドライバのインストールが自動的に開始
されます。

• USB ケーブルを接続しても自動認識されない場合は、「インストールのトラブル」（➞P.7-61）

を参照してください。

• ［ハードウェア のインスト ール］ダイアロ グボックスが 表示された 場合は、［続行］をク

リックします。
14「README ファイルを読みますか？」というメッセージが表示されます
ので、［はい］をクリックして、README ファイルの内容を確認したあ
と閉じます。

CAPT ソフトウェアをインストールする 3-43
3
印
刷
環
境
を
設
定
す
る
に
は
15 インストール完了の画面が表示されますので、［ただちにコンピュータを
再起動します］を選択し、［終了］をクリックします。
Windows が再起動します。
16 後カバーを取り付けて a、閉めます b。
図のようにケーブルを後カバーの溝に通します。
USB クラスドライバ（OS 標準）とプリンタドライバのインストールが完了しました。
b
a

CAPT ソフトウェアをインストールする3-44
3
印
刷
環
境
を
設
定
す
る
に
は
プラグ・アンド・プレイでインストールする
プラグ・アンド・プレイで CAPT ソフトウェアをインストールする前に、本プリンタが
コンピュータに正しく接続されているか、プリンタの電源がオンになっているかを確認し
てください。
1 コンピュータの電源を入れて、Windows XP/Server 2003 を起動し
ます。
2 Administrators のメンバとしてログオンします。
［新しいハードウェアの検出ウィザード］ダイアログボックスが表示されます。
プリンタドライバのインストールを行うためには、プリンタに関するフルコントロールア
クセス権が必要です。
3 付属の CD-ROM「LBP5600 User Software」を CD-ROM ドライブ
にセットし、［一覧または特定の場所からインストールする（詳細）］を
選択して［次へ］をクリックします。
CD-ROM Setup が表示された場合は、［終了］をクリックします。

CAPT ソフトウェアをインストールする 3-45
3
印
刷
環
境
を
設
定
す
る
に
は
4 ［次の場所で最適のドライバを検索する］を選択し、［リムーバブルメディ
ア（フロッピー、CD-ROM など）を検索］のチェックマークを消し、［次
の場所を含める］にチェックマークを付け、［参照］をクリックします。
5 ［D:¥Japanese¥Win2K_XP］を選択し、［OK］をクリックします。
ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドライブ名は、お
使いのコンピュータによって異なります。

CAPT ソフトウェアをインストールする3-46
3
印
刷
環
境
を
設
定
す
る
に
は
6 ［次の場所を含める］に参照するフォルダが表示されていることを確認
し、［次へ］をクリックします。
インストール中の画面が表示されます。
続いて［新しいハードウェアの検索ウィザードの完了］が表示されます。
［ハードウェア のインスト ール］ダイアロ グボックスが 表示された 場合は、［続行］をク
リックします。
7 ［完了］をクリックします。
Windows XP Service Pack 2 などの Windows ファイアウォール機能を持っている
OS のコンピュータをプリントサーバとして使用する場合は、クライアント側との通信に
対する Windows ファイアウォールのブロックを解除してください。（➞P.8-20）
USB クラスドライバ（OS 標準）とプリンタドライバのインストールが完了しました。

CAPT ソフトウェアをインストールする 3-47
3
印
刷
環
境
を
設
定
す
る
に
は
［プリンタの追加ウィザード］からインストールする
テ ストページを印刷する場合は、CAPT ソフトウェア をインストールする前に、本プリ
ンタがコンピュータに正しく接続されているか、プリンタの電源がオンになっているかを
確認してください。
［プ リンタの追加ウィザード］からインストールす る場合は、本プリンタを接続するため
の USB ポートがすでに登録されている必要があります。
1 コンピュータの電源を入れて、Windows XP/Server 2003 を起動し
ます。
2 Administrators のメンバとしてログオンします。
プ ラグアンドプレイの自動セットアップによ り、ウィザードが表示された場合は、［キャ
ンセル］ をクリックして、本手順でインストールを行ってください。
プリンタドライバのインストールを行うためには、プリンタに関するフルコントロールア
クセス権が必要です。
3 ［プリンタと FAX］フォルダを表示します。
Windows XP Professional/Server 2003 の場合

［スタート］メニューから［プリンタと FAX］を選択します。
Windows XP Home Edition の場合
［スタート］メニュ ーから［コントロールパ ネル］を選択し、［プリンタ とその他のハード
ウェア］➞［プリンタと FAX］ の順にクリックします。

CAPT ソフトウェアをインストールする3-48
3
印
刷
環
境
を
設
定
す
る
に
は
4 ［プリンタのインストール］をクリックします。
Windows Server 2003 の場合は、［プリンタの追加］をダブルクリックします。
［プリンタの追加ウィザード］ダイアログボックスが表示されます。
5 ［次へ］をクリックします。

CAPT ソフトウェアをインストールする 3-49
3
印
刷
環
境
を
設
定
す
る
に
は
6 ［このコンピュータに接続されているローカルプリンタ］が選択されてい
ることを確認し、［次へ］をクリックします。
［プラグ アンド プレイ対応プリンタを自動的に検出してインストールする］は選択しない
でください。
7 ［次のポートを使用］が選択されていることを確認し、本プリンタを接続
する USB ポートを選択して［次へ］をクリックします。

CAPT ソフトウェアをインストールする3-50
3
印
刷
環
境
を
設
定
す
る
に
は
8 ［ディスク使用］をクリックします。
9 付属の CD-ROM「LBP5600 User Software」を CD-ROM ドライブ
にセットし、［参照］をクリックします。
CD-ROM Setup が表示された場合は、［終了］をクリックします。
10［D:¥Japanese¥Win2K_XP］を選択します。［CNAC2STK.INF］を
選択し、［開く］をクリックします。
ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドライブ名は、お
使いのコンピュータによって異なります。
