かんたん操作ガイドMFC-J7700CDW

かんたん操作ガイド
MFC-J7700CDW
本書はいつでも手に取って見ることができるように、本製品の近くに置いてください。
オンラインユーザーズガイド
本書で説明されていない機能、および仕様情報につ
いては「オンラインユーザーズガイド」をご覧くだ
さい。 support.brother.co.jp/j/d/b4m2/

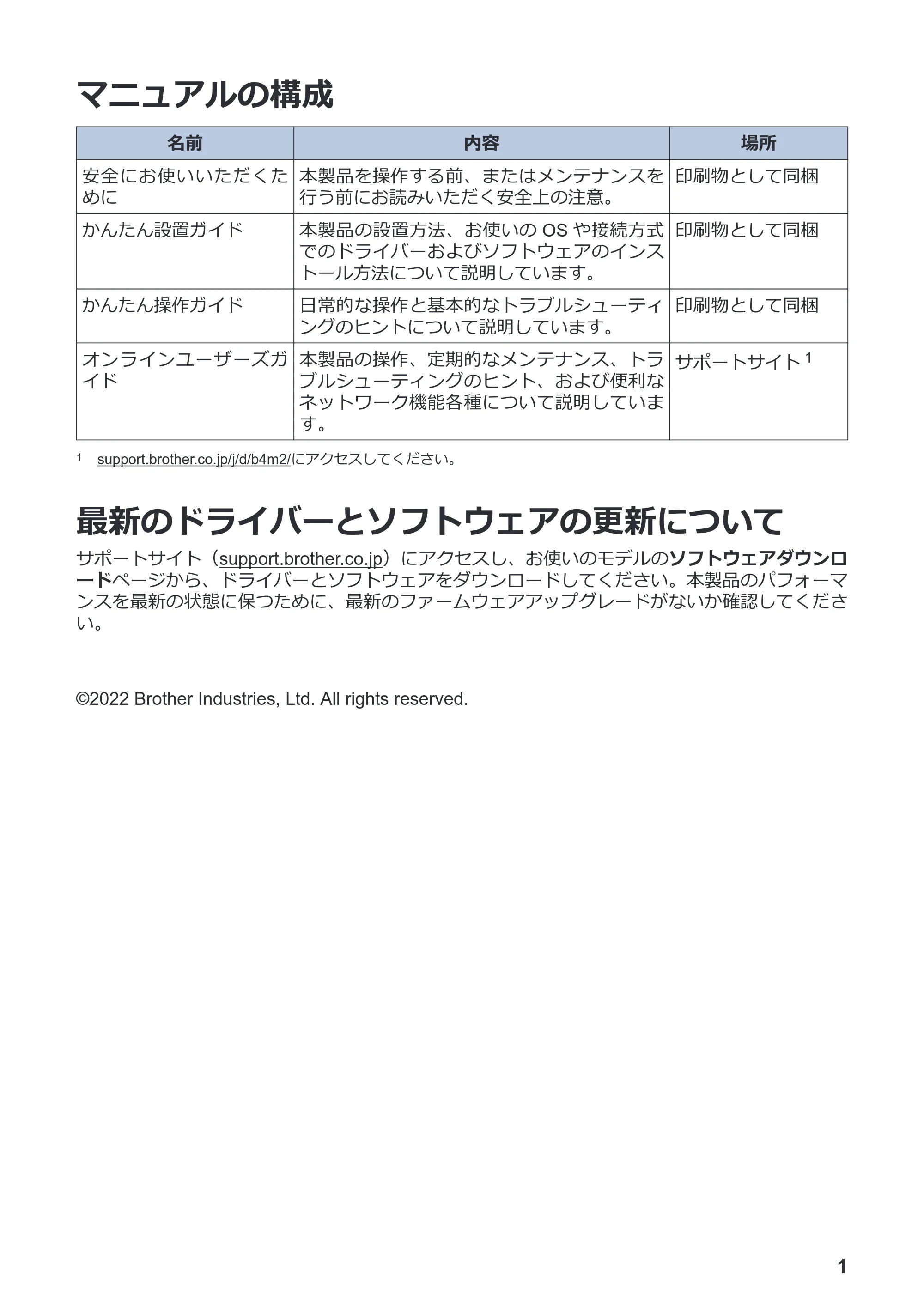

マニュアルの構成
名前 内容 場所
安全にお使いいただくた
めに
本製品を操作する前、またはメンテナンスを
行う前にお読みいただく安全上の注意。
印刷物として同梱
かんたん設置ガイド 本製品の設置方法、お使いの OS や接続方式
でのドライバーおよびソフトウェアのインス
トール方法について説明しています。
印刷物として同梱
かんたん操作ガイド 日常的な操作と基本的なトラブルシューティ
ングのヒントについて説明しています。
印刷物として同梱
オンラインユーザーズガ
イド
本製品の操作、定期的なメンテナンス、トラ
ブルシューティングのヒント、および便利な
ネットワーク機能各種について説明していま
す。
サポートサイト
1
1 support.brother.co.jp/j/d/b4m2/にアクセスしてください。
最新のドライバーとソフトウェアの更新について
サポートサイト（support.brother.co.jp）にアクセスし、お使いのモデルのソフトウェアダウンロ
ードページから、ドライバーとソフトウェアをダウンロードしてください。本製品のパフォーマ

ンスを最新の状態に保つために、最新のファームウェアアップグレードがないか確認してくださ
い。
©2022 Brother Industries, Ltd. All rights reserved.
1

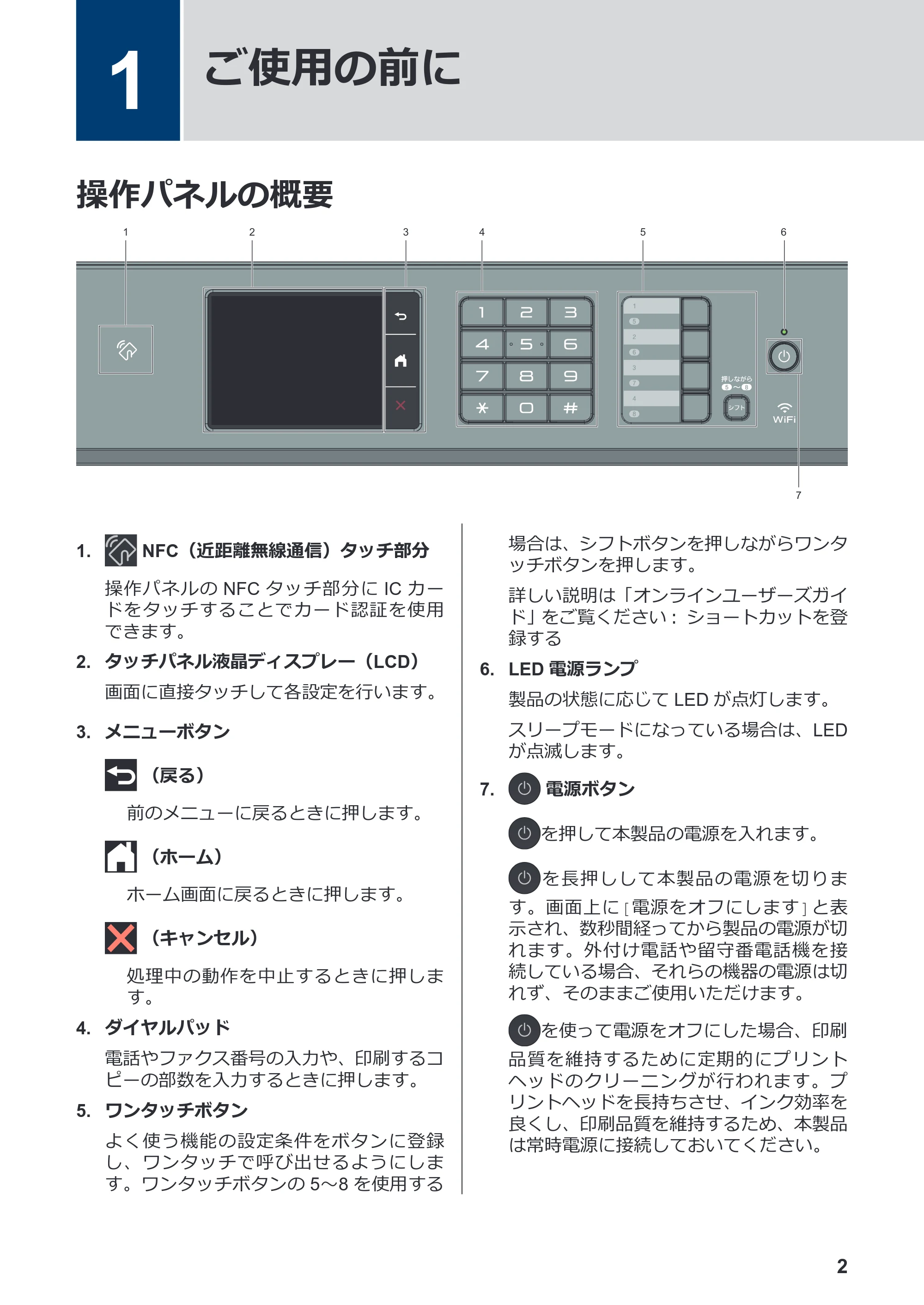

操作パネルの概要
3 4
7
62 51
1. NFC（近距離無線通信）タッチ部分
操作パネルの NFC タッチ部分に IC カー
ドをタッチすることでカード認証を使用
できます。
2. タッチパネル液晶ディスプレー（LCD）
画面に直接タッチして各設定を行います。
3. メニューボタン
（戻る）
前のメニューに戻るときに押します。
（ホーム）
ホーム画面に戻るときに押します。
（キャンセル）
処理中の動作を中止するときに押しま
す。
4. ダイヤルパッド
電話やファクス番号の入力や、印刷するコ
ピーの部数を入力するときに押します。
5. ワンタッチボタン
よく使う機能の設定条件をボタンに登録
し、ワンタッチで呼び出せるようにしま
す。ワンタッチボタンの 5～8 を使用する
場合は、シフトボタンを押しながらワンタ
ッチボタンを押します。
詳しい説明は「オンラインユーザーズガイ
ド」をご覧ください： ショートカットを登
録する
6. LED 電源ランプ
製品の状態に応じて LED が点灯します。
スリープモードになっている場合は、LED
が点滅します。
7. 電源ボタン

を押して本製品の電源を入れます。
を長押しして本製品の電源を切りま
す。画面上に[電源をオフにします]と表
示され、数秒間経ってから製品の電源が切
れます。外付け電話や留守番電話機を接
続している場合、それらの機器の電源は切
れず、そのままご使用いただけます。
を使って電源をオフにした場合、印刷
品質を維持するために定期的にプリント
ヘッドのクリーニングが行われます。プ
リントヘッドを長持ちさせ、インク効率を
良くし、印刷品質を維持するため、本製品
は常時電源に接続しておいてください。
1

ご使用の前に

2

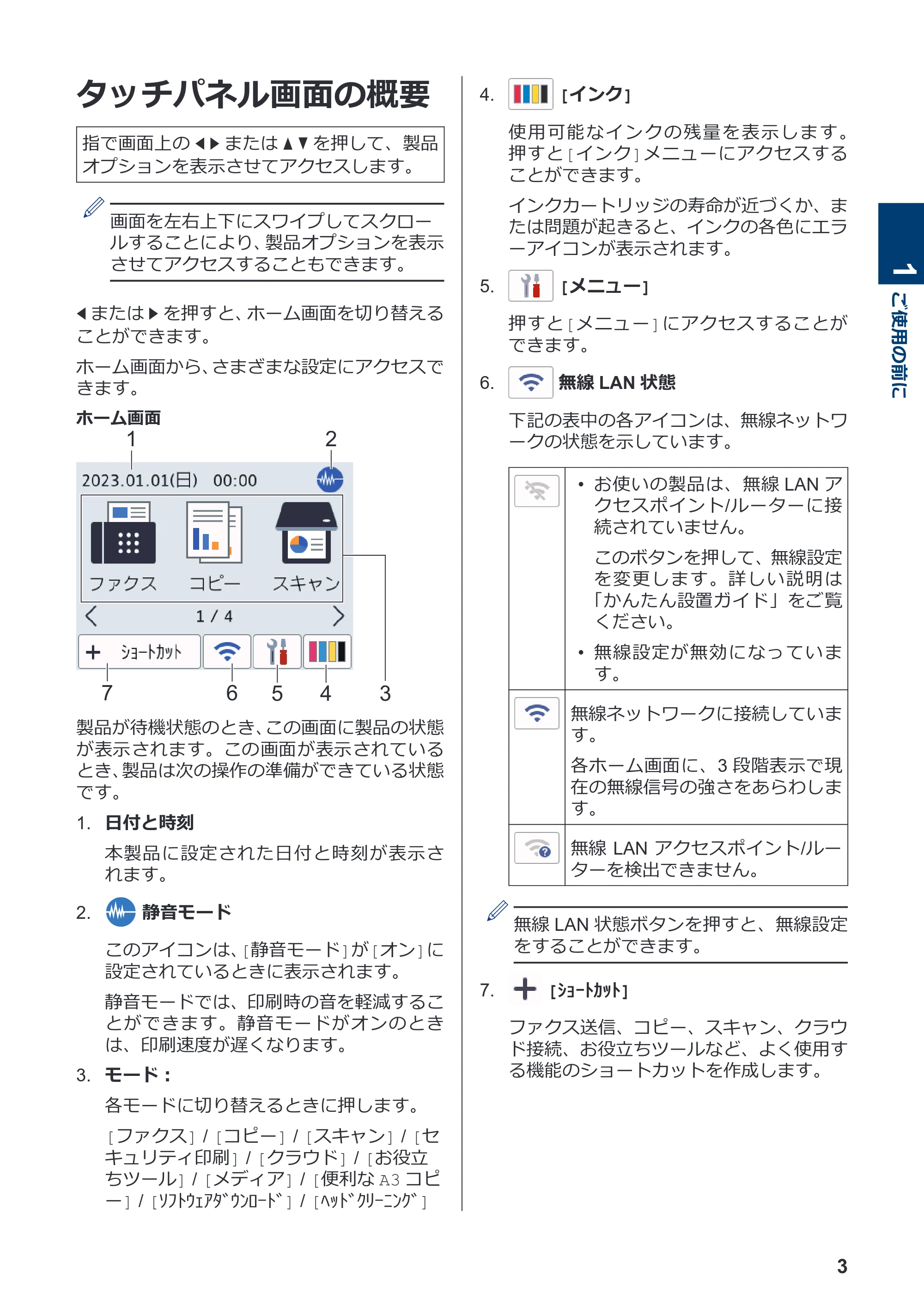

タッチパネル画面の概要
指で画面上の d c または a b を押して、製品
オプションを表示させてアクセスします。
画面を左右上下にスワイプしてスクロー
ルすることにより、製品オプションを表示
させてアクセスすることもできます。
d または c を押すと、ホーム画面を切り替える
ことができます。
ホーム画面から、さまざまな設定にアクセスで
きます。
ホーム画面
1
35
2
7 6 4
製品が待機状態のとき、この画面に製品の状態
が表示されます。この画面が表示されている
とき、製品は次の操作の準備ができている状態
です。
1. 日付と時刻
本製品に設定された日付と時刻が表示さ
れます。
2. 静音モード
このアイコンは、[静音モード]が[オン]に
設定されているときに表示されます。
静音モードでは、印刷時の音を軽減するこ
とができます。静音モードがオンのとき
は、印刷速度が遅くなります。
3. モード：
各モードに切り替えるときに押します。
[ファクス] / [コピー] / [スキャン] / [セ
キュリティ印刷] / [クラウド] / [お役立
ちツール] / [メディア] / [便利な A3 コピ

ー] / [ｿﾌﾄｳｪｱﾀﾞｳﾝﾛｰﾄﾞ] / [ﾍｯﾄﾞｸﾘｰﾆﾝｸﾞ]
4. [インク]
使用可能なインクの残量を表示します。
押すと[インク]メニューにアクセスする
ことができます。
インクカートリッジの寿命が近づくか、ま
たは問題が起きると、インクの各色にエラ
ーアイコンが表示されます。
5. [メニュー]
押すと[メニュー]にアクセスすることが
できます。
6. 無線 LAN 状態
下記の表中の各アイコンは、無線ネットワ
ークの状態を示しています。

• お使いの製品は、無線 LAN ア

クセスポイント/ルーターに接
続されていません。
このボタンを押して、無線設定
を変更します。詳しい説明は
「かんたん設置ガイド」をご覧
ください。

• 無線設定が無効になっていま

す。
無線ネットワークに接続していま
す。
各ホーム画面に、3 段階表示で現
在の無線信号の強さをあらわしま
す。
無線 LAN アクセスポイント/ルー
ターを検出できません。
無線 LAN 状態ボタンを押すと、無線設定
をすることができます。
7. [ｼｮｰﾄｶｯﾄ]
ファクス送信、コピー、スキャン、クラウ
ド接続、お役立ちツールなど、よく使用す
る機能のショートカットを作成します。
1

ご使用の前に

3

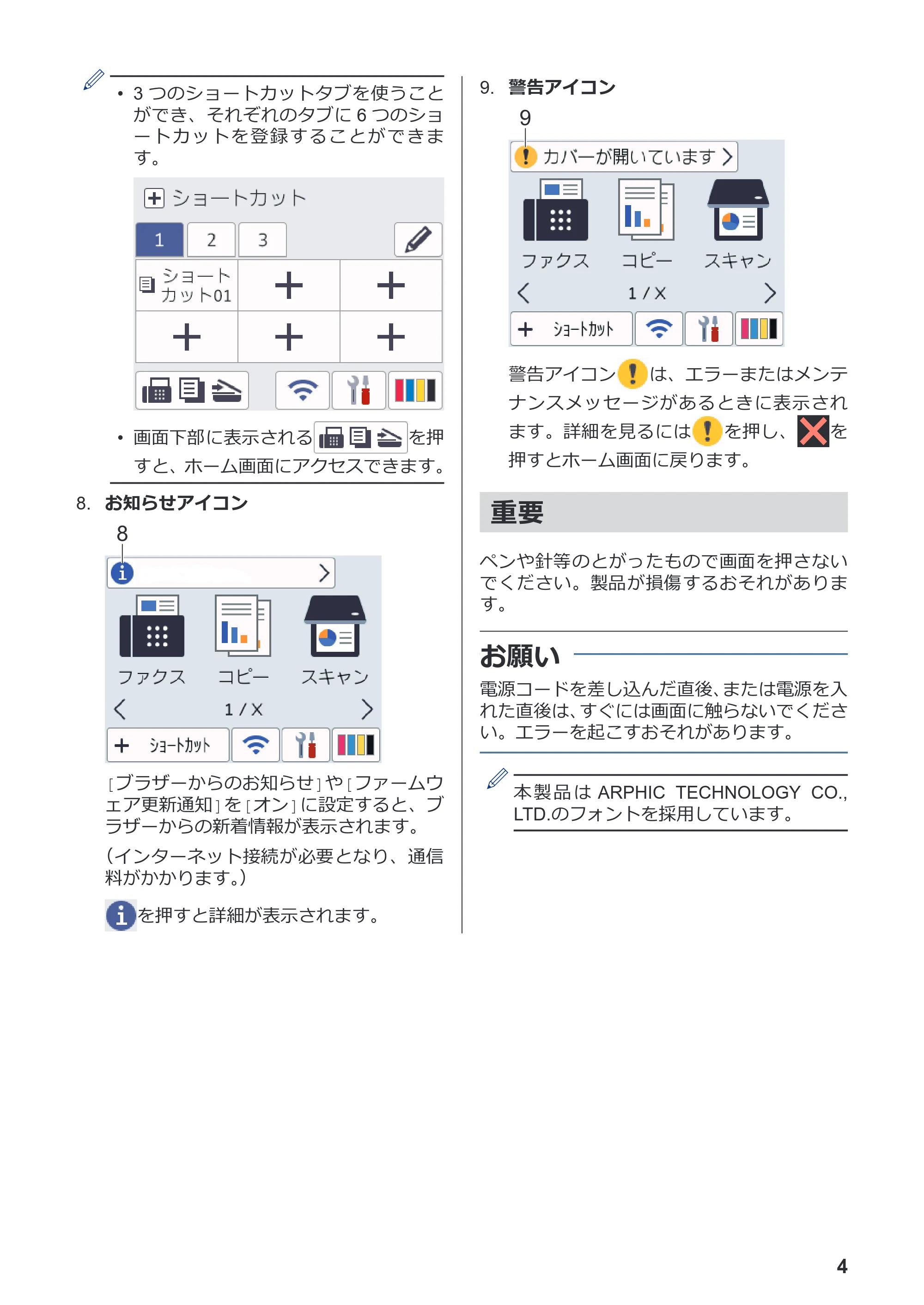

• 3 つのショートカットタブを使うこと

ができ、それぞれのタブに 6 つのショ
ートカットを登録することができま
す。

• 画面下部に表示される を押

すと、ホーム画面にアクセスできます。
8. お知らせアイコン
8
[ブラザーからのお知らせ]や[ファームウ
ェア更新通知]を[オン]に設定すると、ブ
ラザーからの新着情報が表示されます。
（インターネット接続が必要となり、通信
料がかかります。）
を押すと詳細が表示されます。
9. 警告アイコン
9
警告アイコン は、エラーまたはメンテ
ナンスメッセージがあるときに表示され
ます。詳細を見るには を押し、 を
押すとホーム画面に戻ります。
重要
ペンや針等のとがったもので画面を押さない
でください。製品が損傷するおそれがありま
す。
電源コードを差し込んだ直後、または電源を入
れた直後は、すぐには画面に触らないでくださ
い。エラーを起こすおそれがあります。
お願い
本 製 品 は ARPHIC TECHNOLOGY CO.,
LTD.のフォントを採用しています。
4

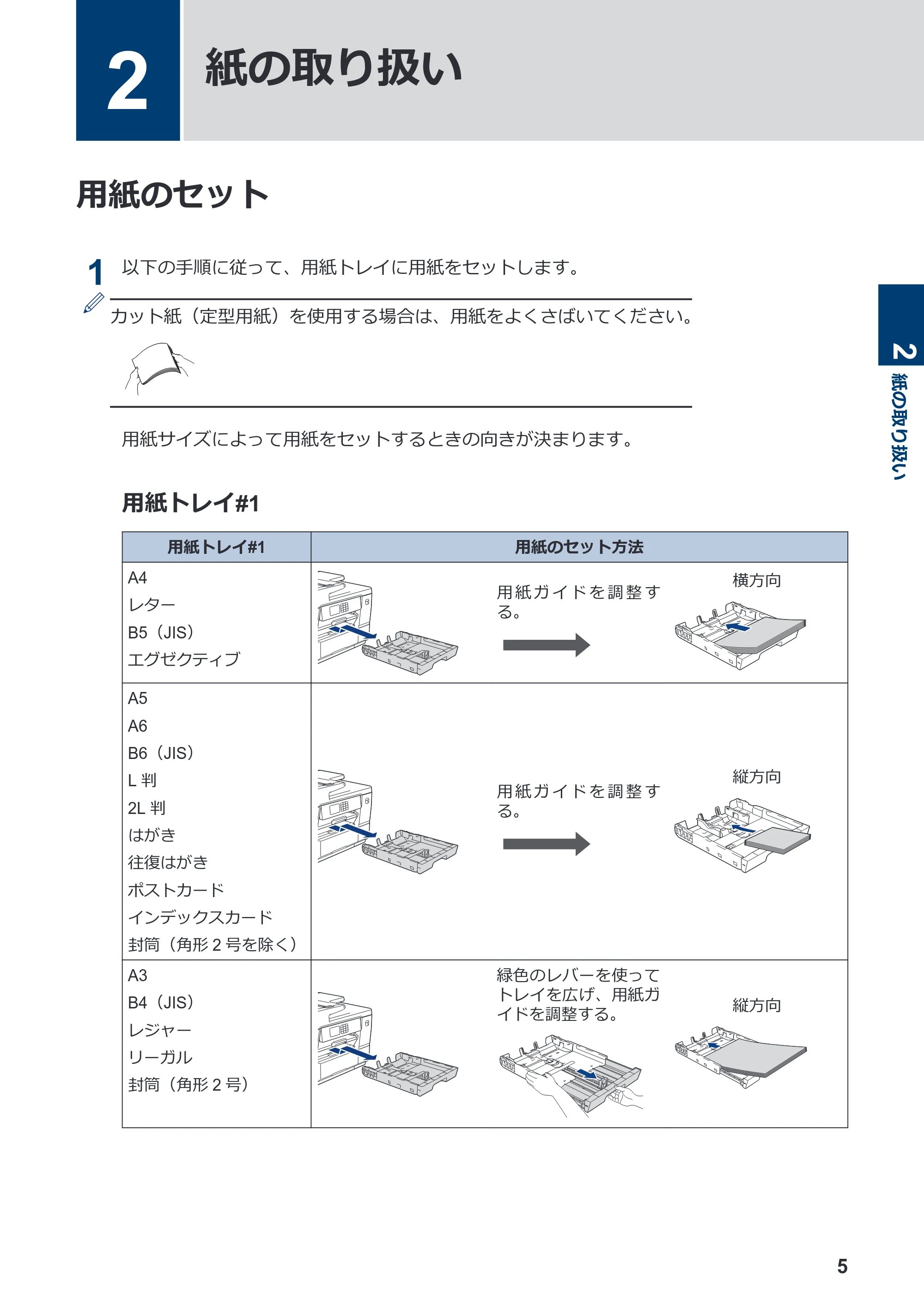

用紙のセット
1
以下の手順に従って、用紙トレイに用紙をセットします。
カット紙（定型用紙）を使用する場合は、用紙をよくさばいてください。
用紙サイズによって用紙をセットするときの向きが決まります。
用紙トレイ#1
用紙トレイ#1 用紙のセット方法
A4
レター
B5（JIS）
エグゼクティブ
用 紙 ガ イ ド を 調 整 す
る。
横方向
A5
A6
B6（JIS）
L 判
2L 判
はがき
往復はがき
ポストカード
インデックスカード
封筒（角形 2 号を除く）
用 紙 ガ イ ド を 調 整 す
る。
縦方向
A3
B4（JIS）
レジャー
リーガル
封筒（角形 2 号）
緑色のレバーを使って
トレイを広げ、用紙ガ
イドを調整する。
縦方向
2
紙の取り扱い
2

紙の取り扱い
5

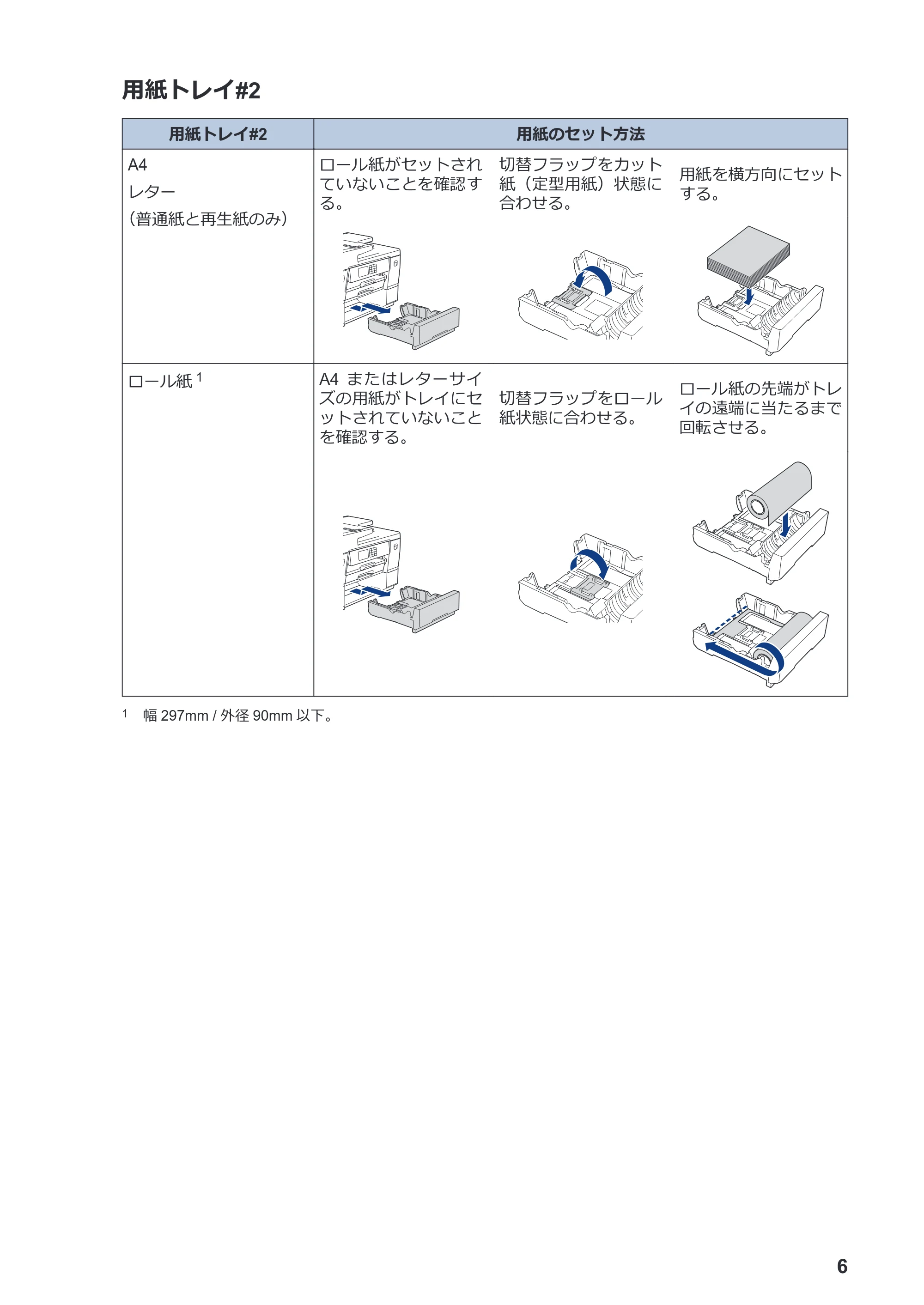

用紙トレイ#2
用紙トレイ#2 用紙のセット方法
A4
レター
（普通紙と再生紙のみ）
ロール紙がセットされ
ていないことを確認す
る。
切替フラップをカット
紙（定型用紙）状態に
合わせる。
用紙を横方向にセット
する。
ロール紙 1 A4 またはレターサイ
ズの用紙がトレイにセ
ットされていないこと
を確認する。
切替フラップをロール
紙状態に合わせる。
ロール紙の先端がトレ
イの遠端に当たるまで
回転させる。
1 幅 297mm / 外径 90mm 以下。
6

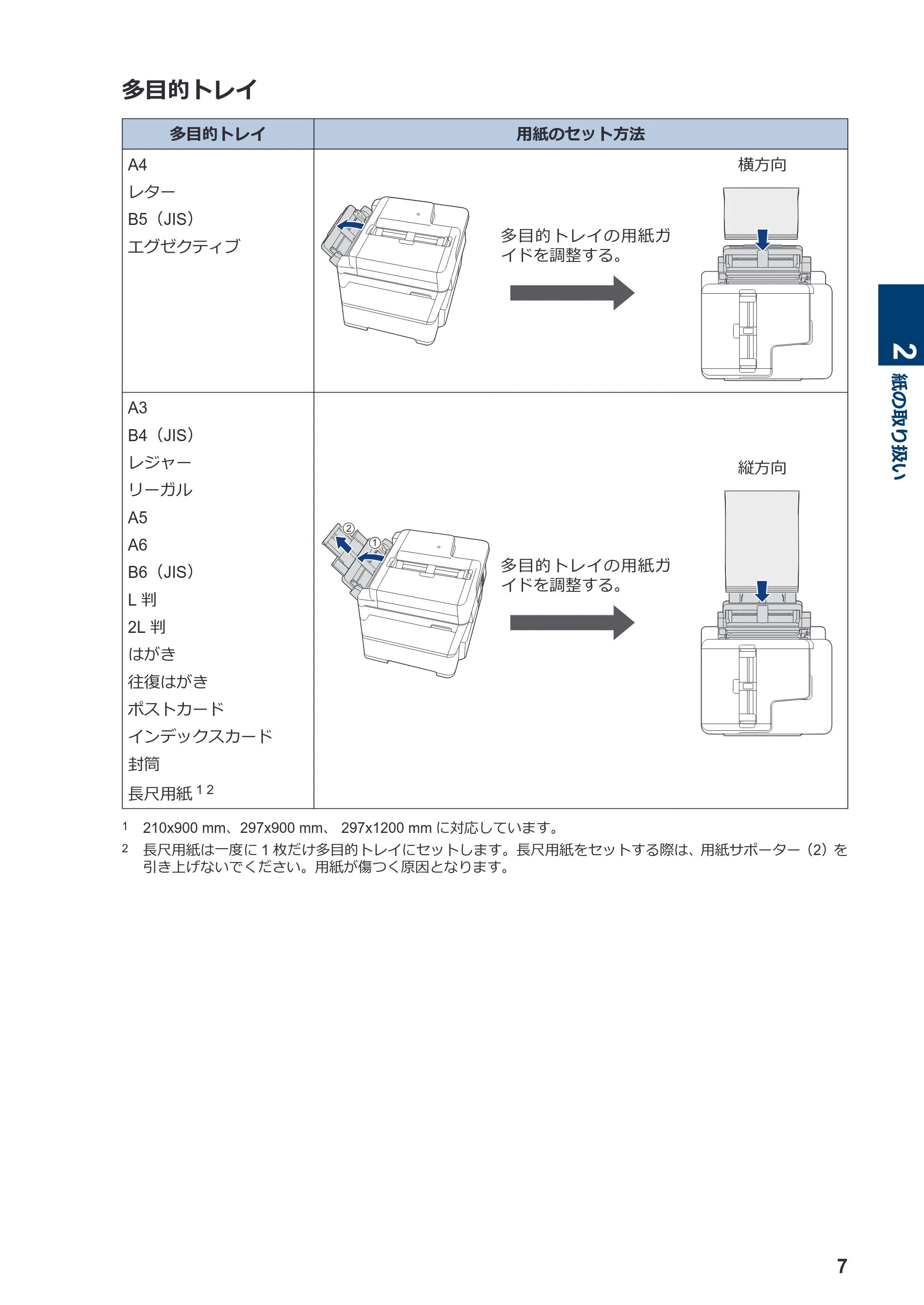

多目的トレイ
多目的トレイ 用紙のセット方法
A4
レター
B5（JIS）
エグゼクティブ
多目的トレイの用紙ガ
イドを調整する。
横方向
A3
B4（JIS）
レジャー
リーガル
A5
A6
B6（JIS）
L 判
2L 判
はがき
往復はがき
ポストカード
インデックスカード
封筒
長尺用紙 1 2
1
2
多目的トレイの用紙ガ
イドを調整する。
縦方向
1 210x900 mm、297x900 mm、 297x1200 mm に対応しています。
2 長尺用紙は一度に 1 枚だけ多目的トレイにセットします。長尺用紙をセットする際は、用紙サポーター（2）を
引き上げないでください。用紙が傷つく原因となります。
2

紙の取り扱い
7

2

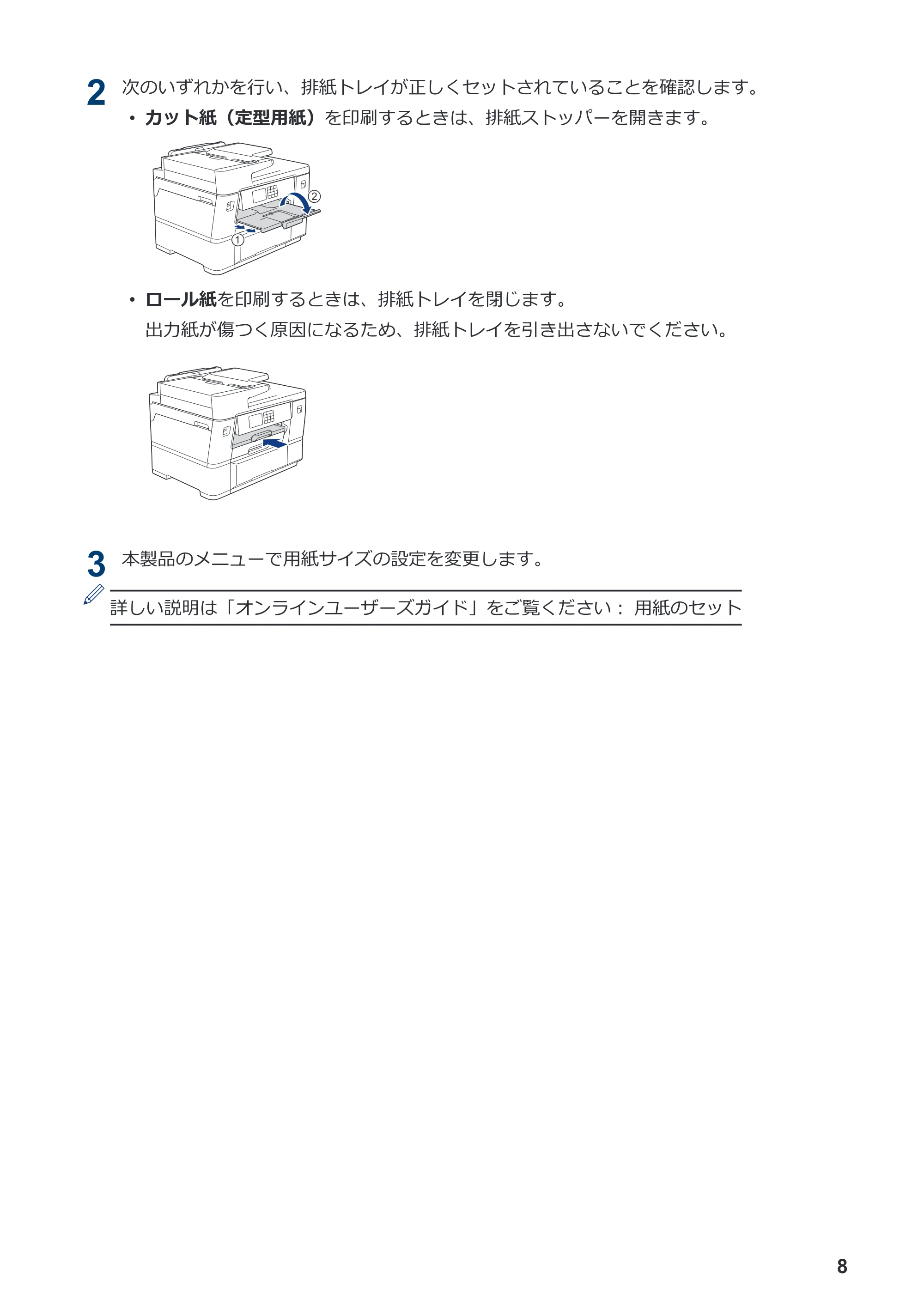

次のいずれかを行い、排紙トレイが正しくセットされていることを確認します。

• カット紙（定型用紙）を印刷するときは、排紙ストッパーを開きます。

2
1

• ロール紙を印刷するときは、排紙トレイを閉じます。

出力紙が傷つく原因になるため、排紙トレイを引き出さないでください。
3
本製品のメニューで用紙サイズの設定を変更します。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： 用紙のセット
8

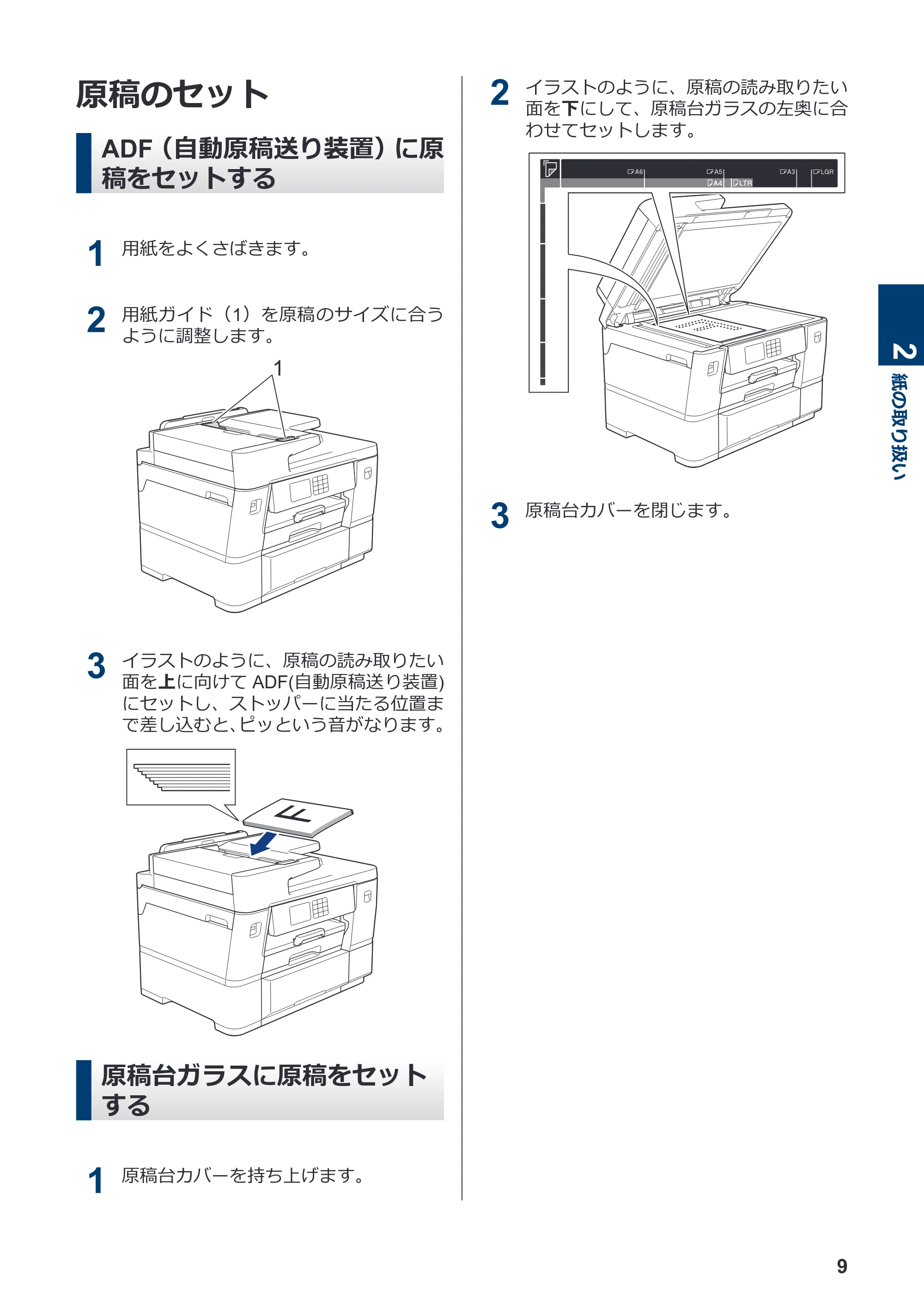

原稿のセット
ADF（自動原稿送り装置）に原
稿をセットする
1
用紙をよくさばきます。
2
用紙ガイド（1）を原稿のサイズに合う
ように調整します。
1
3
イラストのように、原稿の読み取りたい
面を上に向けて ADF(自動原稿送り装置)
にセットし、ストッパーに当たる位置ま
で差し込むと、ピッという音がなります。
原稿台ガラスに原稿をセット
する
1
原稿台カバーを持ち上げます。
2
イラストのように、原稿の読み取りたい
面を下にして、原稿台ガラスの左奥に合
わせてセットします。
3
原稿台カバーを閉じます。
2

紙の取り扱い
9

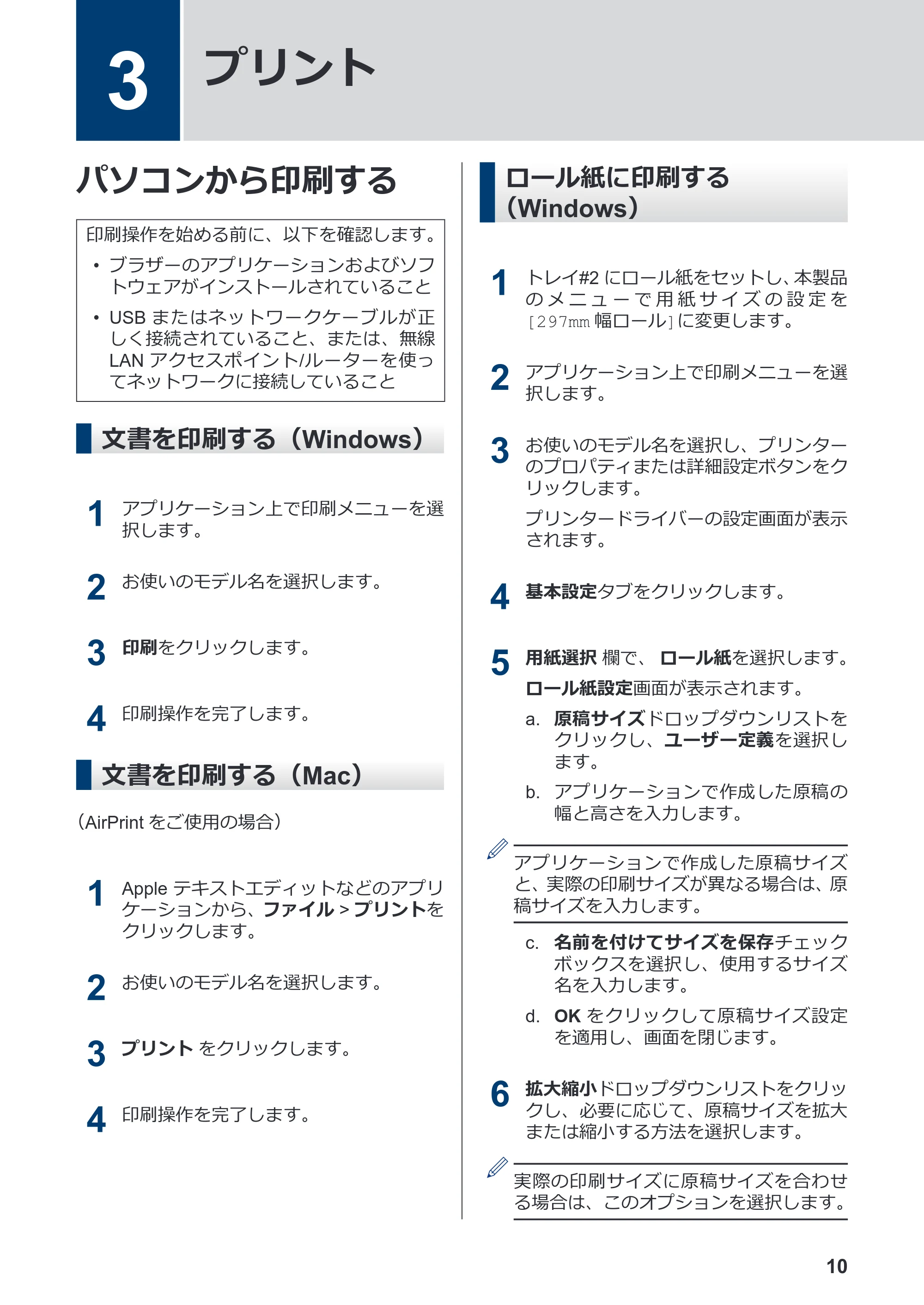

パソコンから印刷する
印刷操作を始める前に、以下を確認します。

• ブラザーのアプリケーションおよびソフ

トウェアがインストールされていること

• USB またはネットワークケーブルが正

しく接続されていること、または、無線
LAN アクセスポイント/ルーターを使っ
てネットワークに接続していること
文書を印刷する（Windows）
1
アプリケーション上で印刷メニューを選
択します。
2
お使いのモデル名を選択します。
3
印刷をクリックします。
4
印刷操作を完了します。
文書を印刷する（Mac）
（AirPrint をご使用の場合）
1
Apple テキストエディットなどのアプリ
ケーションから、ファイル > プリントを
クリックします。
2
お使いのモデル名を選択します。
3
プリント をクリックします。
4
印刷操作を完了します。
ロール紙に印刷する
（Windows）
1
トレイ#2 にロール紙をセットし、本製品
の メ ニ ュ ー で 用 紙 サ イ ズ の 設 定 を
[297mm 幅ロール]に変更します。
2
アプリケーション上で印刷メニューを選
択します。
3
お使いのモデル名を選択し、プリンター
のプロパティまたは詳細設定ボタンをク
リックします。
プリンタードライバーの設定画面が表示
されます。
4
基本設定タブをクリックします。

5
用紙選択 欄で、 ロール紙を選択します。
ロール紙設定画面が表示されます。
a. 原稿サイズドロップダウンリストを
クリックし、ユーザー定義を選択し
ます。
b. アプリケーションで作成した原稿の
幅と高さを入力します。
アプリケーションで作成した原稿サイズ
と、実際の印刷サイズが異なる場合は、原
稿サイズを入力します。
c. 名前を付けてサイズを保存チェック
ボックスを選択し、使用するサイズ
名を入力します。
d. OK をクリックして原稿サイズ設定
を適用し、画面を閉じます。
6
拡大縮小ドロップダウンリストをクリッ
クし、必要に応じて、原稿サイズを拡大
または縮小する方法を選択します。
実際の印刷サイズに原稿サイズを合わせ
る場合は、このオプションを選択します。
3
プリント
10

7
必要に応じて他の印刷設定を変更しま
す。
8
OK をクリックします。
9
用紙セットの指示画面が表示された場合
は、それを読んでから、OK をクリック
します。
10
印刷操作を完了します。

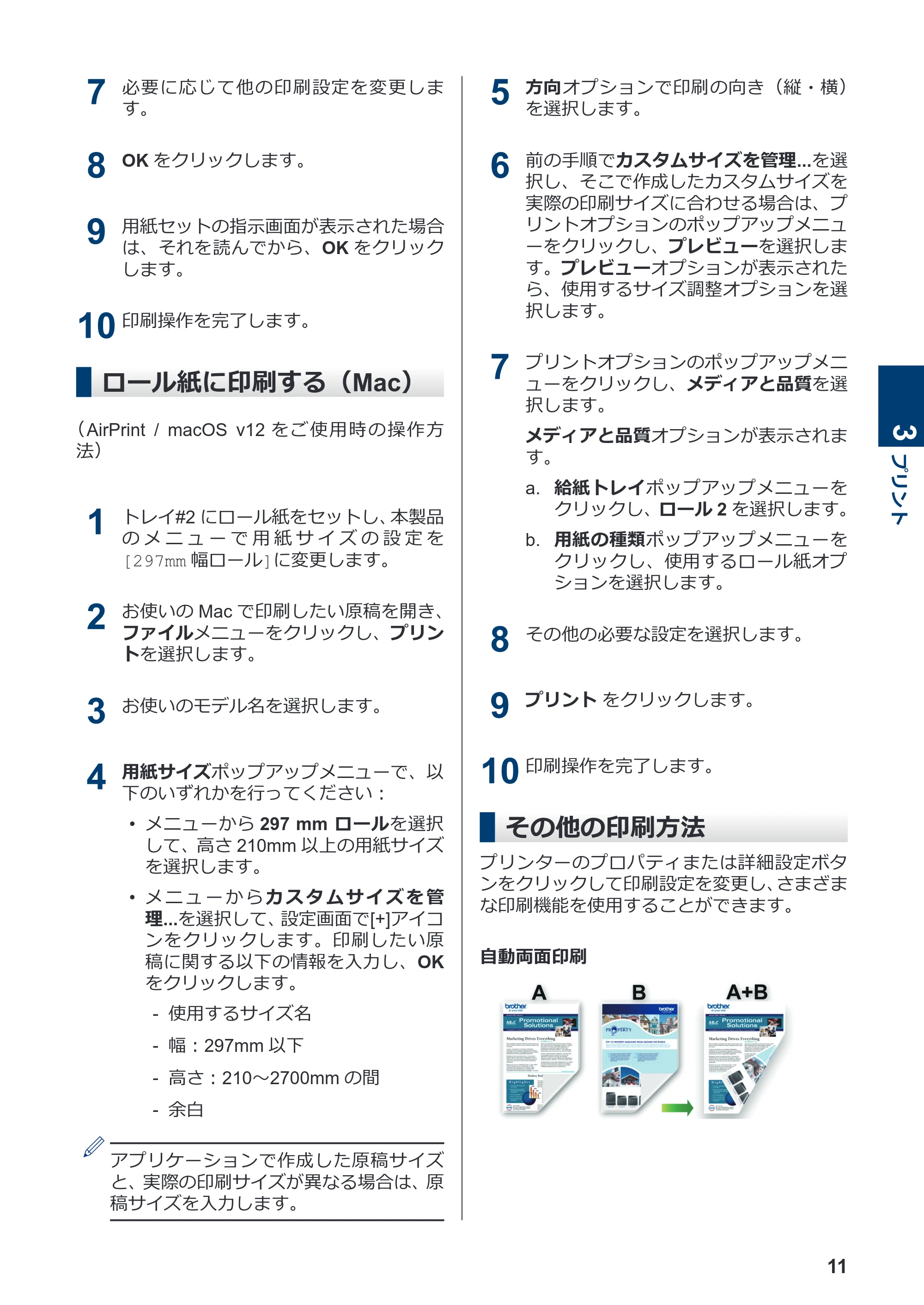

ロール紙に印刷する（Mac）
（AirPrint / macOS v12 をご使用時の操作方
法）
1
トレイ#2 にロール紙をセットし、本製品
の メ ニ ュ ー で 用 紙 サ イ ズ の 設 定 を
[297mm 幅ロール]に変更します。
2
お使いの Mac で印刷したい原稿を開き、
ファイルメニューをクリックし、プリン
トを選択します。
3
お使いのモデル名を選択します。
4
用紙サイズポップアップメニューで、以
下のいずれかを行ってください：

• メニューから 297 mm ロールを選択

して、高さ 210mm 以上の用紙サイズ
を選択します。

• メ ニ ュ ー か ら カ ス タ ム サ イ ズ を 管

理...を選択して、設定画面で[+]アイコ
ンをクリックします。印刷したい原
稿に関する以下の情報を入力し、OK
をクリックします。
- 使用するサイズ名
- 幅：297mm 以下
- 高さ：210～2700mm の間
- 余白
アプリケーションで作成した原稿サイズ
と、実際の印刷サイズが異なる場合は、原
稿サイズを入力します。
5
方向オプションで印刷の向き（縦・横）
を選択します。
6
前の手順でカスタムサイズを管理...を選
択し、そこで作成したカスタムサイズを
実際の印刷サイズに合わせる場合は、プ
リントオプションのポップアップメニュ
ーをクリックし、プレビューを選択しま
す。プレビューオプションが表示された
ら、使用するサイズ調整オプションを選
択します。
7
プリントオプションのポップアップメニ
ューをクリックし、メディアと品質を選
択します。
メディアと品質オプションが表示されま
す。
a. 給紙トレイポップアップメニューを
クリックし、ロール 2 を選択します。
b. 用紙の種類ポップアップメニューを
クリックし、使用するロール紙オプ

ションを選択します。
8
その他の必要な設定を選択します。
9
プリント をクリックします。
10
印刷操作を完了します。
その他の印刷方法
プリンターのプロパティまたは詳細設定ボタ
ンをクリックして印刷設定を変更し、さまざま
な印刷機能を使用することができます。
自動両面印刷
3

プリント
11

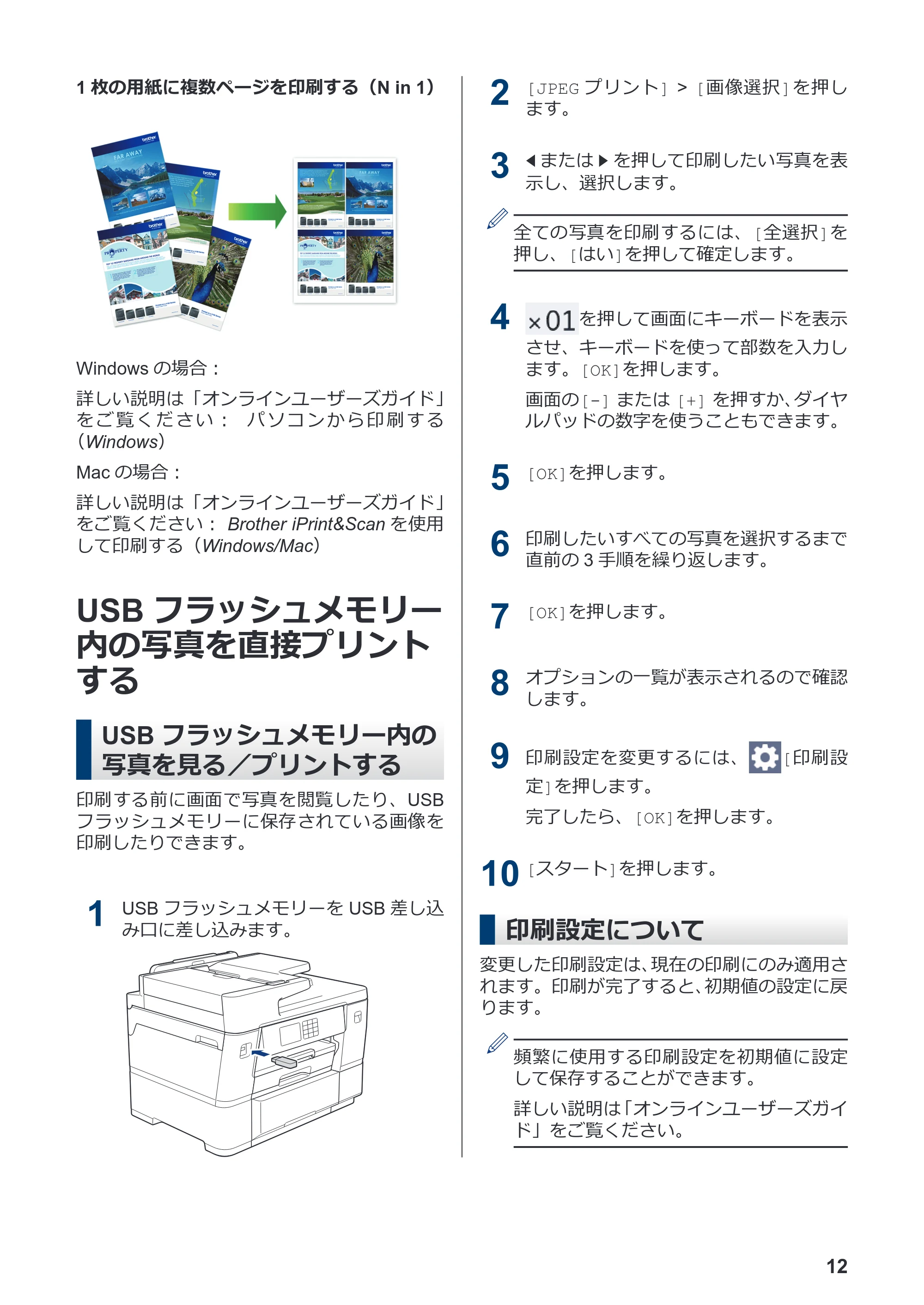

1 枚の用紙に複数ページを印刷する（N in 1）
Windows の場合：
詳しい説明は「オンラインユーザーズガイド」
を ご 覧 く だ さ い ： パ ソ コ ン か ら 印 刷 す る
（Windows）
Mac の場合：
詳しい説明は「オンラインユーザーズガイド」
をご覧ください： Brother iPrint&Scan を使用
して印刷する（Windows/Mac）
USB フラッシュメモリー
内の写真を直接プリント
する
USB フラッシュメモリー内の
写真を見る／プリントする
印刷する前に画面で写真を閲覧したり、USB
フラッシュメモリーに保存されている画像を
印刷したりできます。
1
USB フラッシュメモリーを USB 差し込
み口に差し込みます。
2
[JPEG プリント] > [画像選択]を押し
ます。
3
d または c を押して印刷したい写真を表
示し、選択します。
全ての写真を印刷するには、[全選択]を
押し、[はい]を押して確定します。
4 を押して画面にキーボードを表示
させ、キーボードを使って部数を入力し

ます。[OK]を押します。
画面の[-] または [+] を押すか、ダイヤ
ルパッドの数字を使うこともできます。
5
[OK]を押します。
6
印刷したいすべての写真を選択するまで
直前の 3 手順を繰り返します。
7
[OK]を押します。
8
オプションの一覧が表示されるので確認
します。
9 印刷設定を変更するには、 [印刷設
定]を押します。
完了したら、[OK]を押します。
10
[スタート]を押します。
印刷設定について
変更した印刷設定は、現在の印刷にのみ適用さ
れます。印刷が完了すると、初期値の設定に戻
ります。
頻繁に使用する印刷設定を初期値に設定
して保存することができます。
詳しい説明は「オンラインユーザーズガイ
ド」をご覧ください。
12

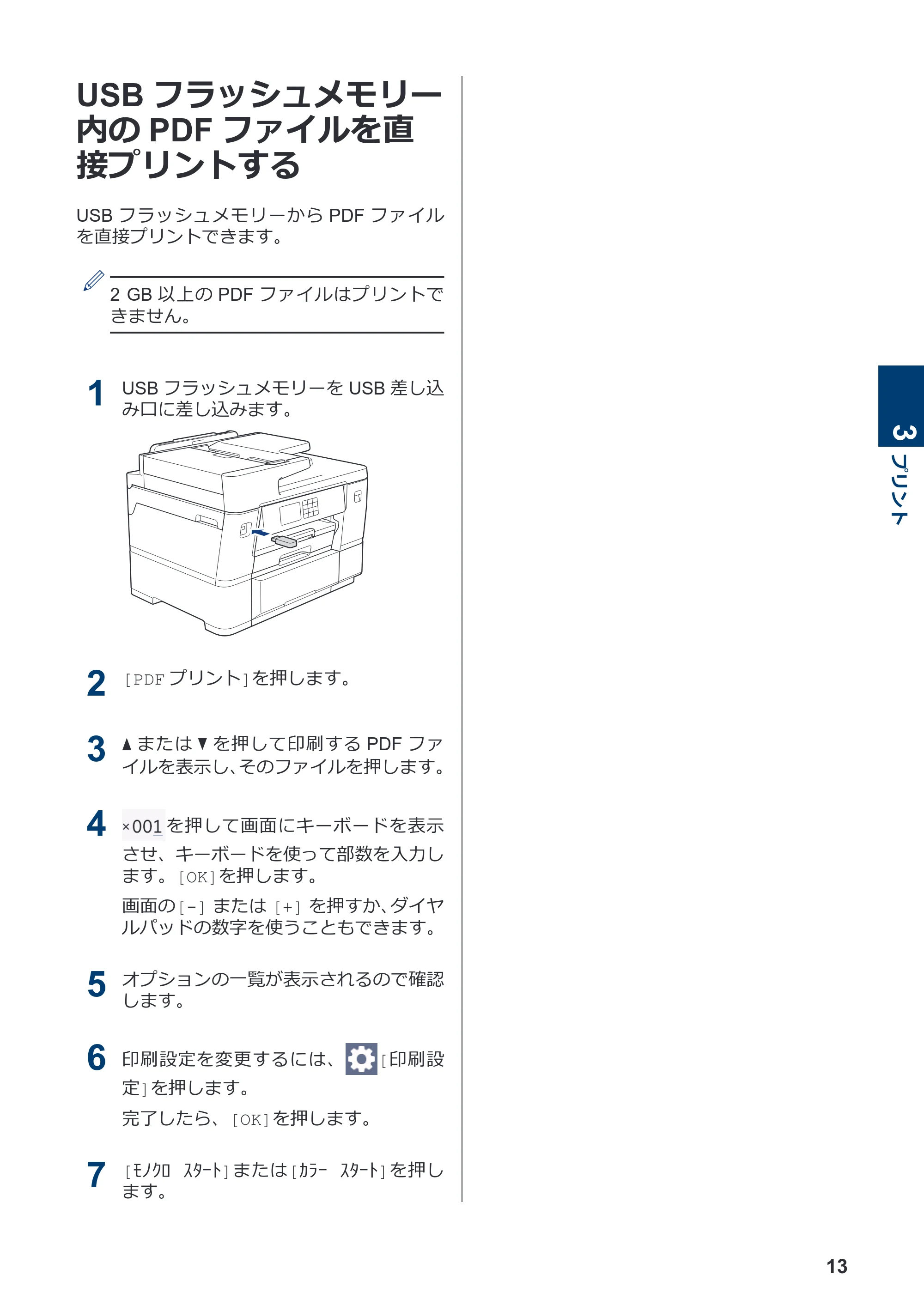

USB フラッシュメモリー
内の PDF ファイルを直
接プリントする
USB フラッシュメモリーから PDF ファイル
を直接プリントできます。
2 GB 以上の PDF ファイルはプリントで
きません。
1
USB フラッシュメモリーを USB 差し込
み口に差し込みます。
2
[PDF プリント]を押します。
3
a または b を押して印刷する PDF ファ
イルを表示し、そのファイルを押します。
4 を押して画面にキーボードを表示
させ、キーボードを使って部数を入力し
ます。[OK]を押します。
画面の[-] または [+] を押すか、ダイヤ
ルパッドの数字を使うこともできます。
5
オプションの一覧が表示されるので確認
します。
6 印刷設定を変更するには、 [印刷設
定]を押します。
完了したら、[OK]を押します。
7
[ﾓﾉｸﾛ ｽﾀｰﾄ]または[ｶﾗｰ ｽﾀｰﾄ]を押し
ます。
3

プリント
13

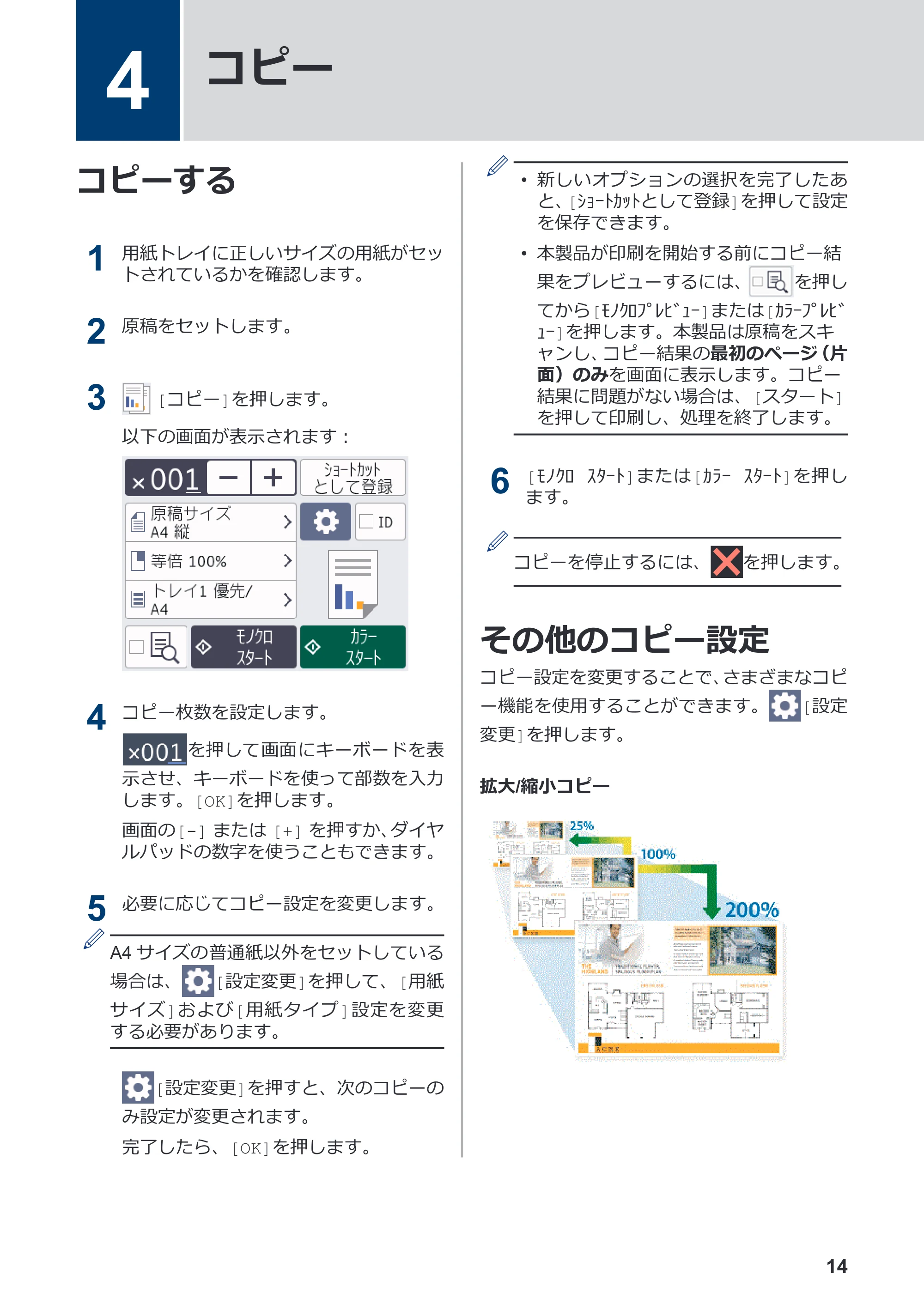

コピーする
1
用紙トレイに正しいサイズの用紙がセッ
トされているかを確認します。
2
原稿をセットします。
3 [コピー]を押します。
以下の画面が表示されます：
4
コピー枚数を設定します。
を押して画面にキーボードを表
示させ、キーボードを使って部数を入力
します。[OK]を押します。
画面の[-] または [+] を押すか、ダイヤ
ルパッドの数字を使うこともできます。
5
必要に応じてコピー設定を変更します。
A4 サイズの普通紙以外をセットしている
場合は、 [設定変更]を押して、[用紙
サイズ]および[用紙タイプ]設定を変更
する必要があります。
[設定変更]を押すと、次のコピーの
み設定が変更されます。
完了したら、[OK]を押します。

• 新しいオプションの選択を完了したあ

と、[ｼｮｰﾄｶｯﾄとして登録]を押して設定
を保存できます。

• 本製品が印刷を開始する前にコピー結

果をプレビューするには、 を押し
てから[ﾓﾉｸﾛﾌﾟﾚﾋﾞｭｰ]または[ｶﾗｰﾌﾟﾚﾋﾞ
ｭｰ]を押します。本製品は原稿をスキ
ャンし、コピー結果の最初のページ（片
面）のみを画面に表示します。コピー
結果に問題がない場合は、[スタート]
を押して印刷し、処理を終了します。
6
[ﾓﾉｸﾛ ｽﾀｰﾄ]または[ｶﾗｰ ｽﾀｰﾄ]を押し
ます。
コピーを停止するには、 を押します。
その他のコピー設定
コピー設定を変更することで、さまざまなコピ
ー機能を使用することができます。 [設定
変更]を押します。
拡大/縮小コピー
4
コピー
14

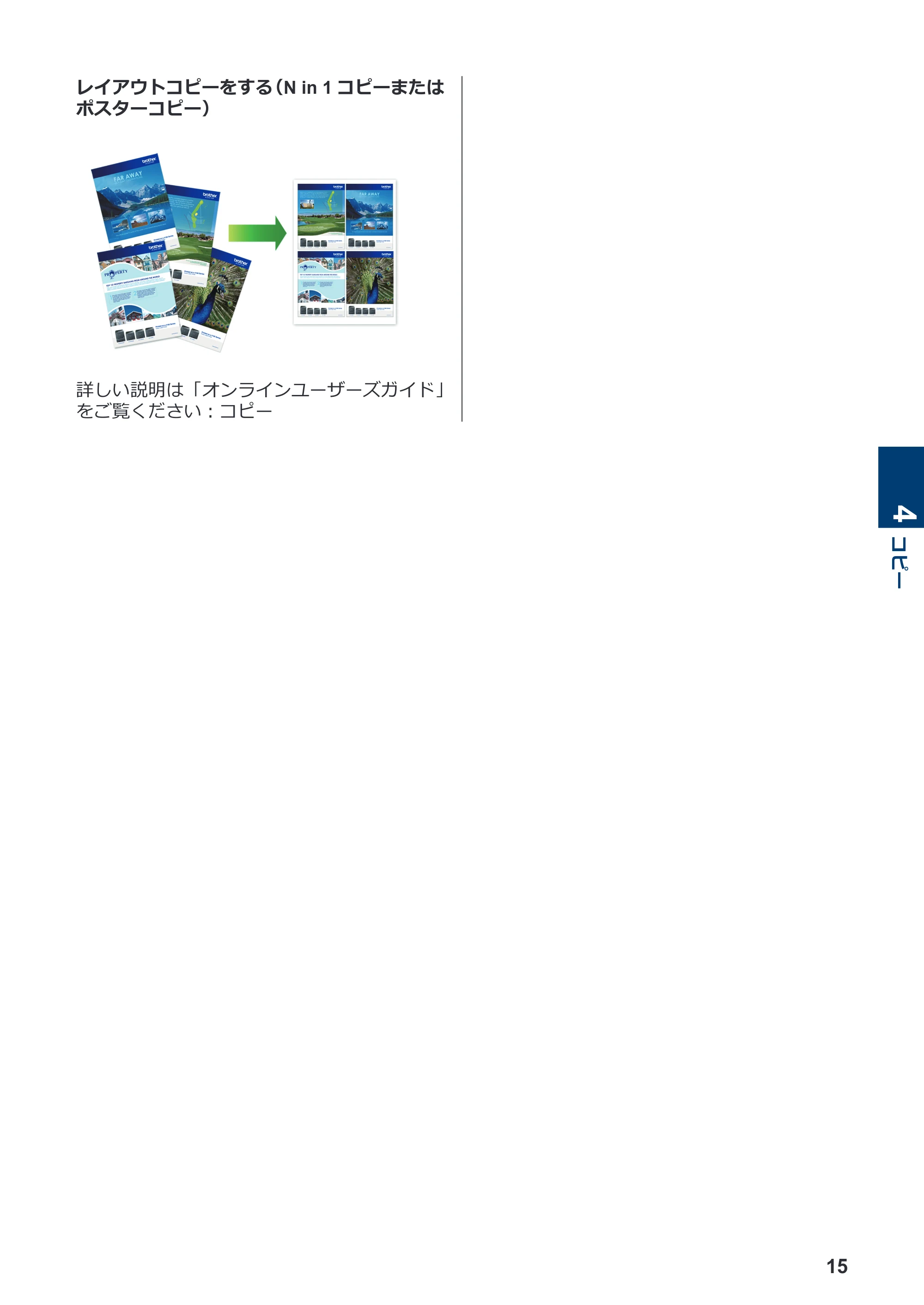

レイアウトコピーをする（N in 1 コピーまたは
ポスターコピー）
詳しい説明は「オンラインユーザーズガイド」
をご覧ください：コピー
4

コピー
15

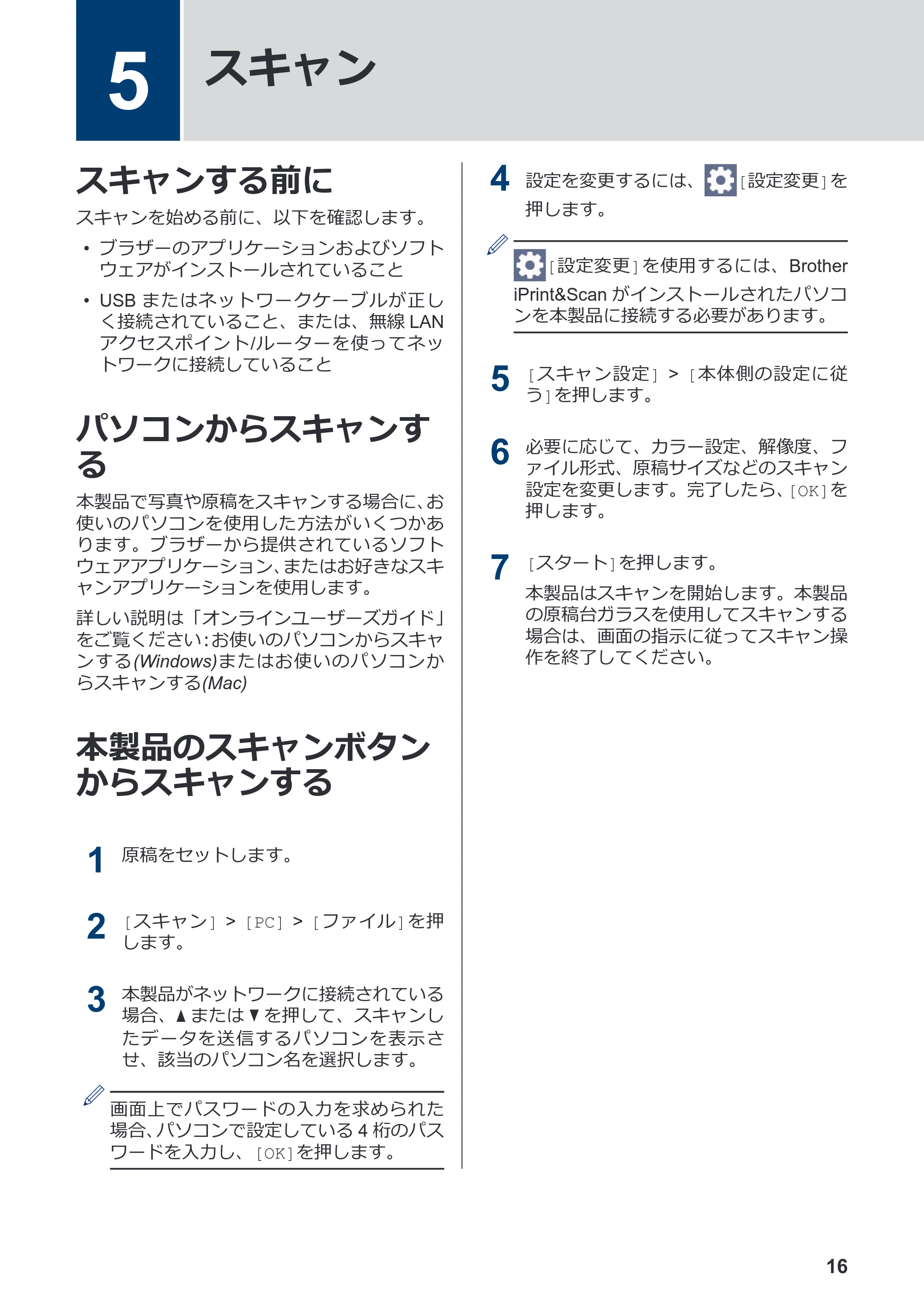

スキャンする前に
スキャンを始める前に、以下を確認します。

• ブラザーのアプリケーションおよびソフト

ウェアがインストールされていること

• USB またはネットワークケーブルが正し

く接続されていること、または、無線 LAN
アクセスポイント/ルーターを使ってネッ
トワークに接続していること
パソコンからスキャンす
る
本製品で写真や原稿をスキャンする場合に、お
使いのパソコンを使用した方法がいくつかあ
ります。ブラザーから提供されているソフト
ウェアアプリケーション、またはお好きなスキ
ャンアプリケーションを使用します。
詳しい説明は「オンラインユーザーズガイド」
をご覧ください：お使いのパソコンからスキャ
ンする(Windows)またはお使いのパソコンか
らスキャンする(Mac)
本製品のスキャンボタン
からスキャンする
1
原稿をセットします。
2
[スキャン] > [PC] > [ファイル]を押
します。
3
本製品がネットワークに接続されている
場合、a または b を押して、スキャンし
たデータを送信するパソコンを表示さ
せ、該当のパソコン名を選択します。
画面上でパスワードの入力を求められた
場合、パソコンで設定している 4 桁のパス
ワードを入力し、[OK]を押します。
4 設定を変更するには、 [設定変更]を

押します。
[設定変更]を使用するには、Brother
iPrint&Scan がインストールされたパソコ
ンを本製品に接続する必要があります。
5
[スキャン設定] > [本体側の設定に従
う]を押します。
6
必要に応じて、カラー設定、解像度、フ
ァイル形式、原稿サイズなどのスキャン
設定を変更します。完了したら、[OK]を
押します。
7
[スタート]を押します。
本製品はスキャンを開始します。本製品
の原稿台ガラスを使用してスキャンする
場合は、画面の指示に従ってスキャン操
作を終了してください。
5
スキャン
16

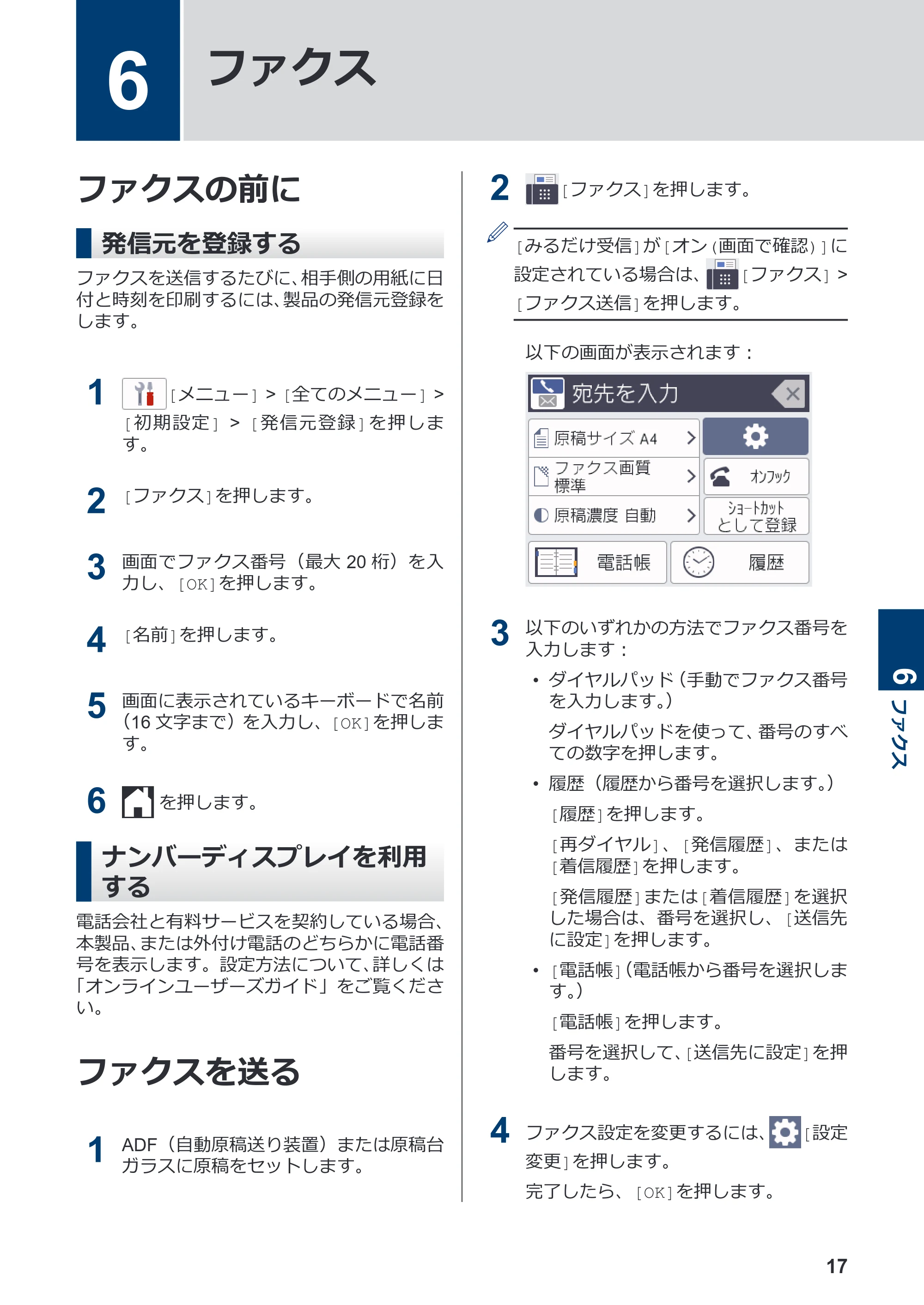

ファクスの前に
発信元を登録する
ファクスを送信するたびに、相手側の用紙に日
付と時刻を印刷するには、製品の発信元登録を
します。
1 [メニュー] > [全てのメニュー] >
[初期設定] > [発信元登録]を押しま
す。
2
[ファクス]を押します。
3
画面でファクス番号（最大 20 桁）を入
力し、[OK]を押します。
4
[名前]を押します。
5
画面に表示されているキーボードで名前
（16 文字まで）を入力し、[OK]を押しま
す。
6 を押します。
ナンバーディスプレイを利用
する
電話会社と有料サービスを契約している場合、
本製品、または外付け電話のどちらかに電話番
号を表示します。設定方法について、詳しくは
「オンラインユーザーズガイド」をご覧くださ
い。
ファクスを送る
1
ADF（自動原稿送り装置）または原稿台
ガラスに原稿をセットします。
2 [ファクス]を押します。
[みるだけ受信]が[オン(画面で確認)]に
設定されている場合は、 [ファクス] >
[ファクス送信]を押します。
以下の画面が表示されます：
3
以下のいずれかの方法でファクス番号を

入力します：

• ダイヤルパッド（手動でファクス番号

を入力します。）
ダイヤルパッドを使って、番号のすべ
ての数字を押します。

• 履歴（履歴から番号を選択します。）

[履歴]を押します。
[再ダイヤル]、[発信履歴]、または
[着信履歴]を押します。
[発信履歴]または[着信履歴]を選択
した場合は、番号を選択し、[送信先
に設定]を押します。

• [電話帳]（電話帳から番号を選択しま

す。）
[電話帳]を押します。
番号を選択して、[送信先に設定]を押
します。
4 ファクス設定を変更するには、 [設定
変更]を押します。
完了したら、[OK]を押します。
6
ファクス
6

ファクス
17

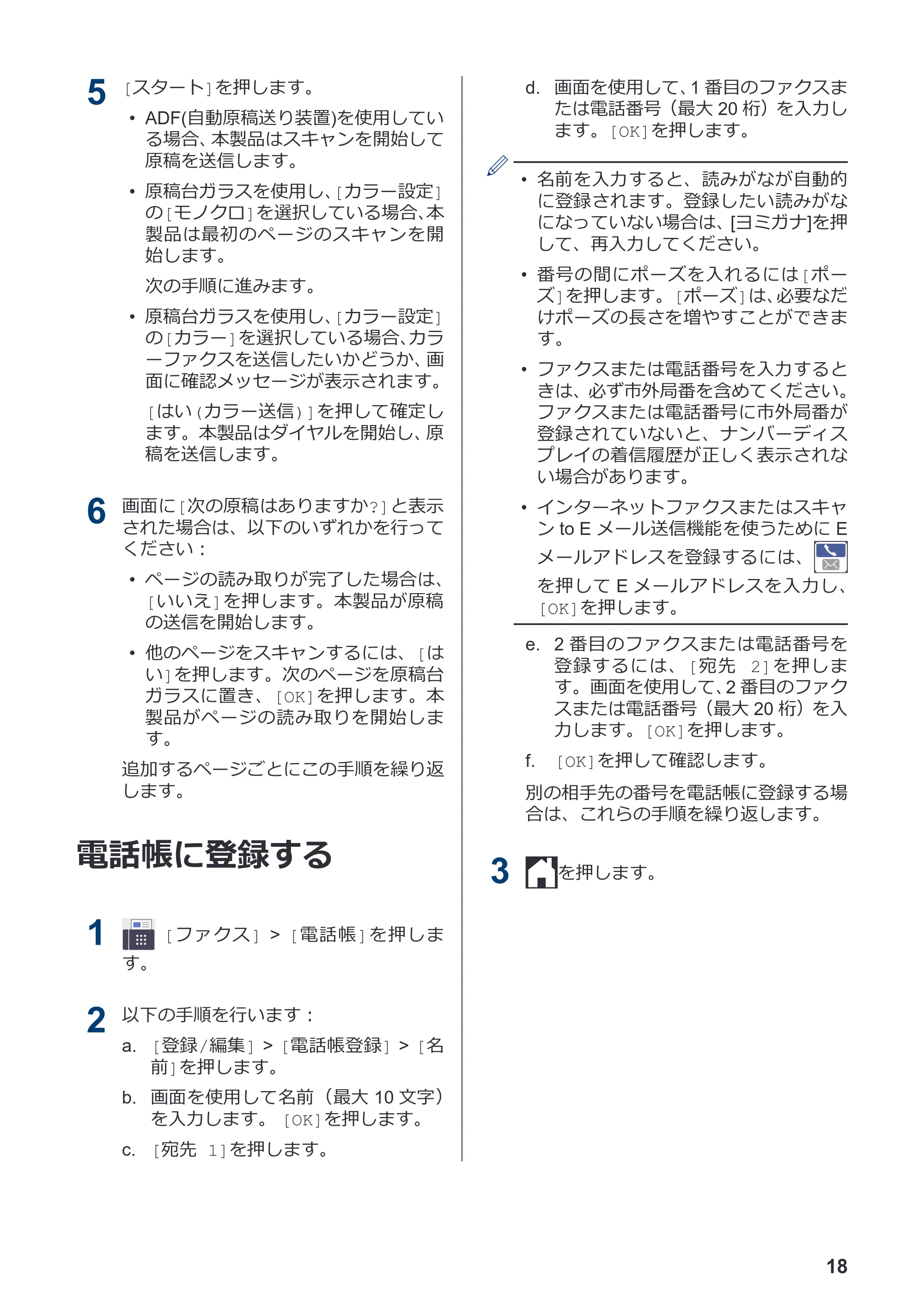

5
[スタート]を押します。

• ADF(自動原稿送り装置)を使用してい

る場合、本製品はスキャンを開始して
原稿を送信します。

• 原稿台ガラスを使用し、[カラー設定]

の[モノクロ]を選択している場合、本
製品は最初のページのスキャンを開
始します。
次の手順に進みます。

• 原稿台ガラスを使用し、[カラー設定]

の[カラー]を選択している場合、カラ
ーファクスを送信したいかどうか、画
面に確認メッセージが表示されます。
[はい(カラー送信)]を押して確定し
ます。本製品はダイヤルを開始し、原
稿を送信します。
6
画面に[次の原稿はありますか?]と表示
された場合は、以下のいずれかを行って
ください：

• ページの読み取りが完了した場合は、

[いいえ]を押します。本製品が原稿
の送信を開始します。

• 他のページをスキャンするには、[は

い]を押します。次のページを原稿台
ガラスに置き、[OK]を押します。本
製品がページの読み取りを開始しま
す。
追加するページごとにこの手順を繰り返
します。
電話帳に登録する
1 [ファクス] > [電話帳]を押しま
す。
2
以下の手順を行います：
a. [登録/編集] > [電話帳登録] > [名
前]を押します。
b. 画面を使用して名前（最大 10 文字）
を入力します。 [OK]を押します。
c. [宛先 1]を押します。
d. 画面を使用して、1 番目のファクスま
たは電話番号（最大 20 桁）を入力し
ます。[OK]を押します。

• 名前を入力すると、読みがなが自動的

に登録されます。登録したい読みがな
になっていない場合は、[ヨミガナ]を押
して、再入力してください。

• 番号の間にポーズを入れるには[ポー

ズ]を押します。[ポーズ]は、必要なだ
けポーズの長さを増やすことができま
す。

• ファクスまたは電話番号を入力すると

きは、必ず市外局番を含めてください。
ファクスまたは電話番号に市外局番が
登録されていないと、ナンバーディス
プレイの着信履歴が正しく表示されな
い場合があります。

• インターネットファクスまたはスキャ

ン to E メール送信機能を使うために E
メールアドレスを登録するには、
を押して E メールアドレスを入力し、
[OK]を押します。
e. 2 番目のファクスまたは電話番号を
登録するには、[宛先 2]を押しま
す。画面を使用して、2 番目のファク
スまたは電話番号（最大 20 桁）を入
力します。[OK]を押します。
f. [OK]を押して確認します。
別の相手先の番号を電話帳に登録する場
合は、これらの手順を繰り返します。
3 を押します。
18

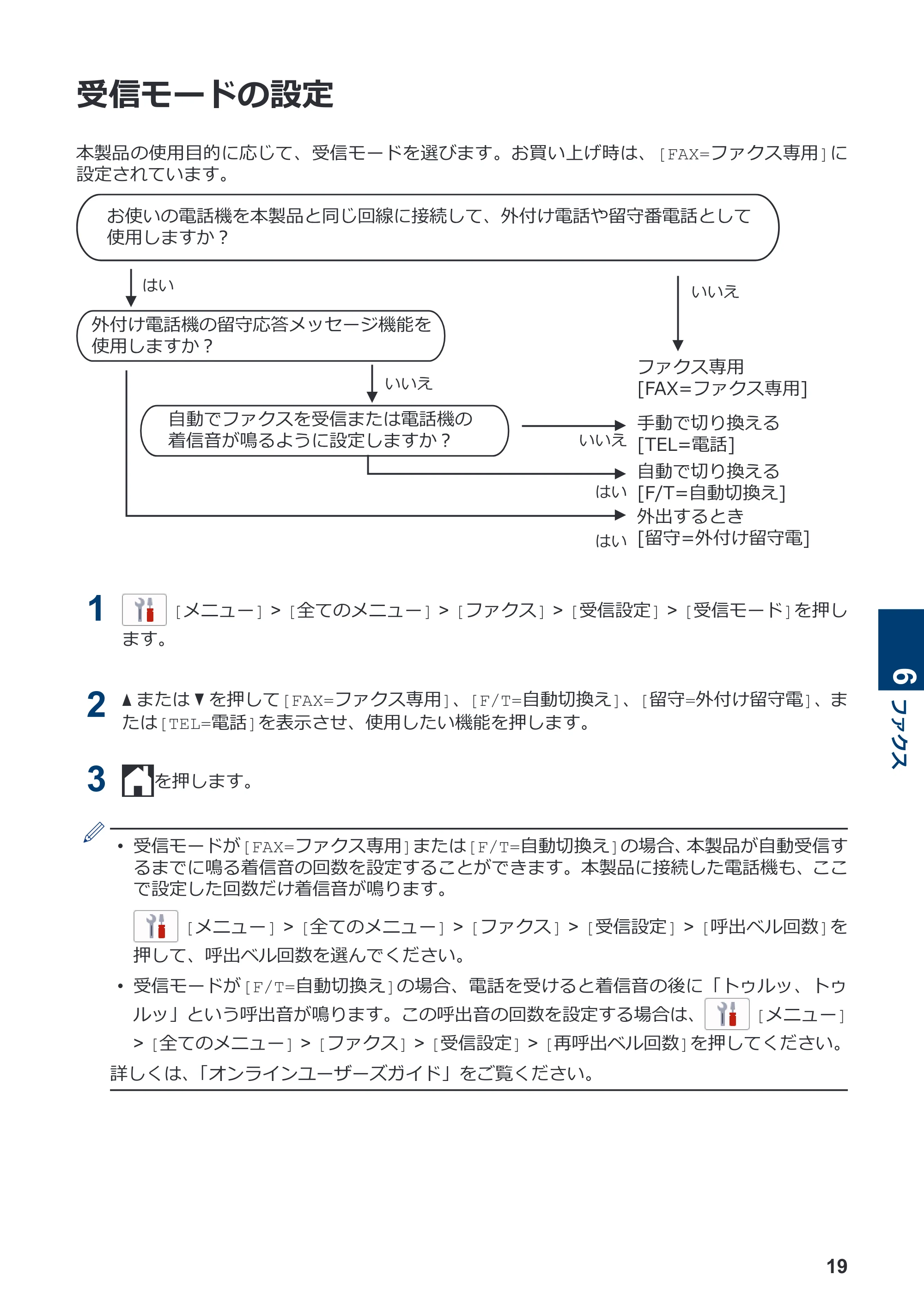

受信モードの設定
本製品の使用目的に応じて、受信モードを選びます。お買い上げ時は、[FAX=ファクス専用]に
設定されています。
1 [メニュー] > [全てのメニュー] > [ファクス] > [受信設定] > [受信モード]を押し
ます。
2
a または b を押して[FAX=ファクス専用]、[F/T=自動切換え]、[留守=外付け留守電]、ま
たは[TEL=電話]を表示させ、使用したい機能を押します。
3 を押します。

• 受信モードが[FAX=ファクス専用]または[F/T=自動切換え]の場合、本製品が自動受信す

るまでに鳴る着信音の回数を設定することができます。本製品に接続した電話機も、ここ
で設定した回数だけ着信音が鳴ります。
[メニュー] > [全てのメニュー] > [ファクス] > [受信設定] > [呼出ベル回数]を
押して、呼出ベル回数を選んでください。

• 受信モードが[F/T=自動切換え]の場合、電話を受けると着信音の後に「トゥルッ、トゥ

ルッ」という呼出音が鳴ります。この呼出音の回数を設定する場合は、 [メニュー]
> [全てのメニュー] > [ファクス] > [受信設定] > [再呼出ベル回数]を押してください。
詳しくは、「オンラインユーザーズガイド」をご覧ください。
6

ファクス
19

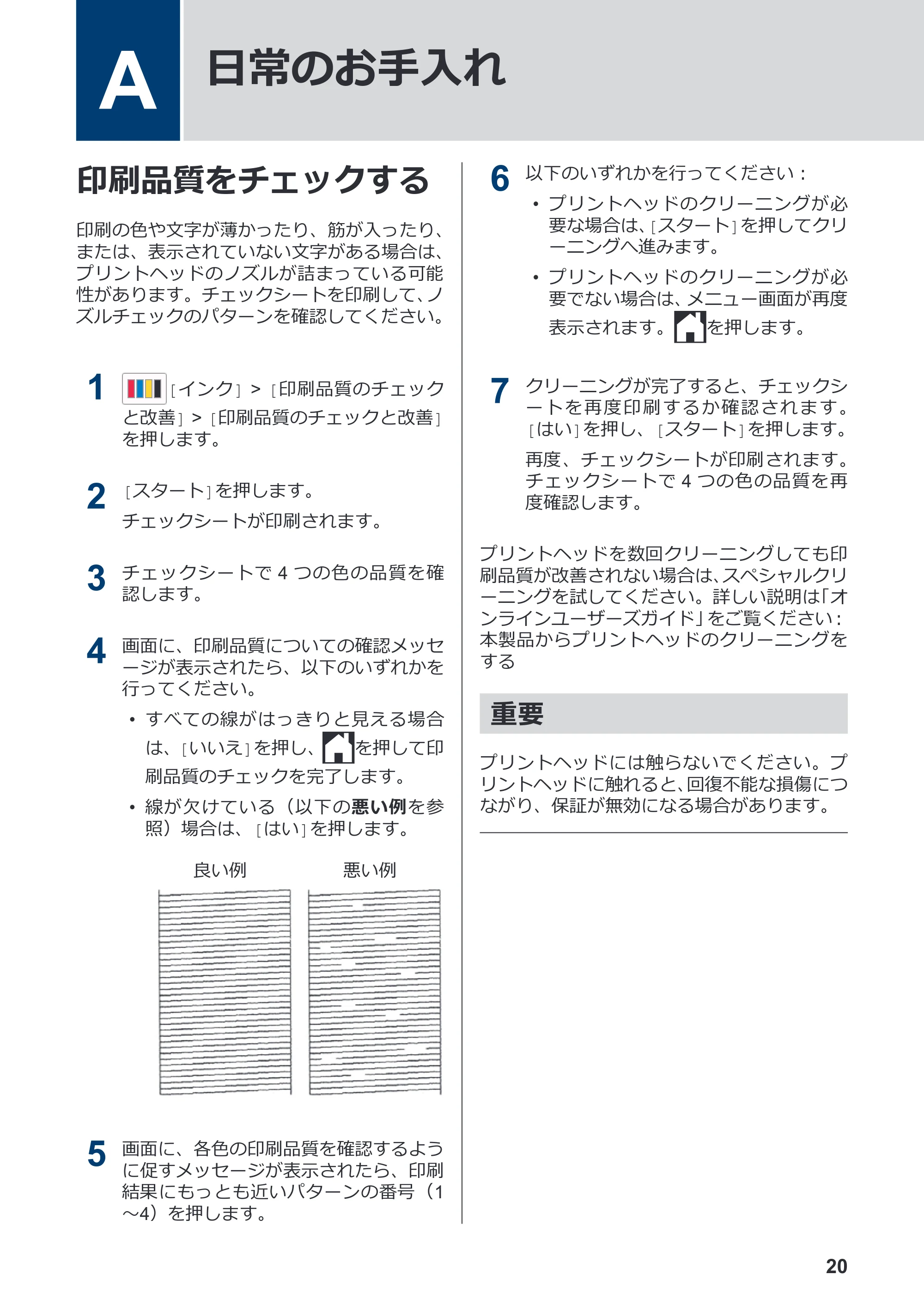

印刷品質をチェックする
印刷の色や文字が薄かったり、筋が入ったり、
または、表示されていない文字がある場合は、
プリントヘッドのノズルが詰まっている可能
性があります。チェックシートを印刷して、ノ
ズルチェックのパターンを確認してください。
1 [インク] > [印刷品質のチェック
と改善] > [印刷品質のチェックと改善]
を押します。
2
[スタート]を押します。
チェックシートが印刷されます。
3
チェックシートで 4 つの色の品質を確
認します。
4
画面に、印刷品質についての確認メッセ
ージが表示されたら、以下のいずれかを
行ってください。

• すべての線がはっきりと見える場合

は、[いいえ]を押し、 を押して印
刷品質のチェックを完了します。

• 線が欠けている（以下の悪い例を参

照）場合は、[はい]を押します。
良い例 悪い例
5
画面に、各色の印刷品質を確認するよう
に促すメッセージが表示されたら、印刷
結果にもっとも近いパターンの番号（1
～4）を押します。
6
以下のいずれかを行ってください：

• プリントヘッドのクリーニングが必

要な場合は、[スタート]を押してクリ
ーニングへ進みます。

• プリントヘッドのクリーニングが必

要でない場合は、メニュー画面が再度
表示されます。 を押します。
7
クリーニングが完了すると、チェックシ
ートを再度印刷するか確認されます。
[はい]を押し、[スタート]を押します。
再度、チェックシートが印刷されます。
チェックシートで 4 つの色の品質を再
度確認します。
プリントヘッドを数回クリーニングしても印
刷品質が改善されない場合は、スペシャルクリ
ーニングを試してください。詳しい説明は「オ
ンラインユーザーズガイド」をご覧ください：
本製品からプリントヘッドのクリーニングを
する
重要
プリントヘッドには触らないでください。プ
リントヘッドに触れると、回復不能な損傷につ
ながり、保証が無効になる場合があります。
A
日常のお手入れ
20

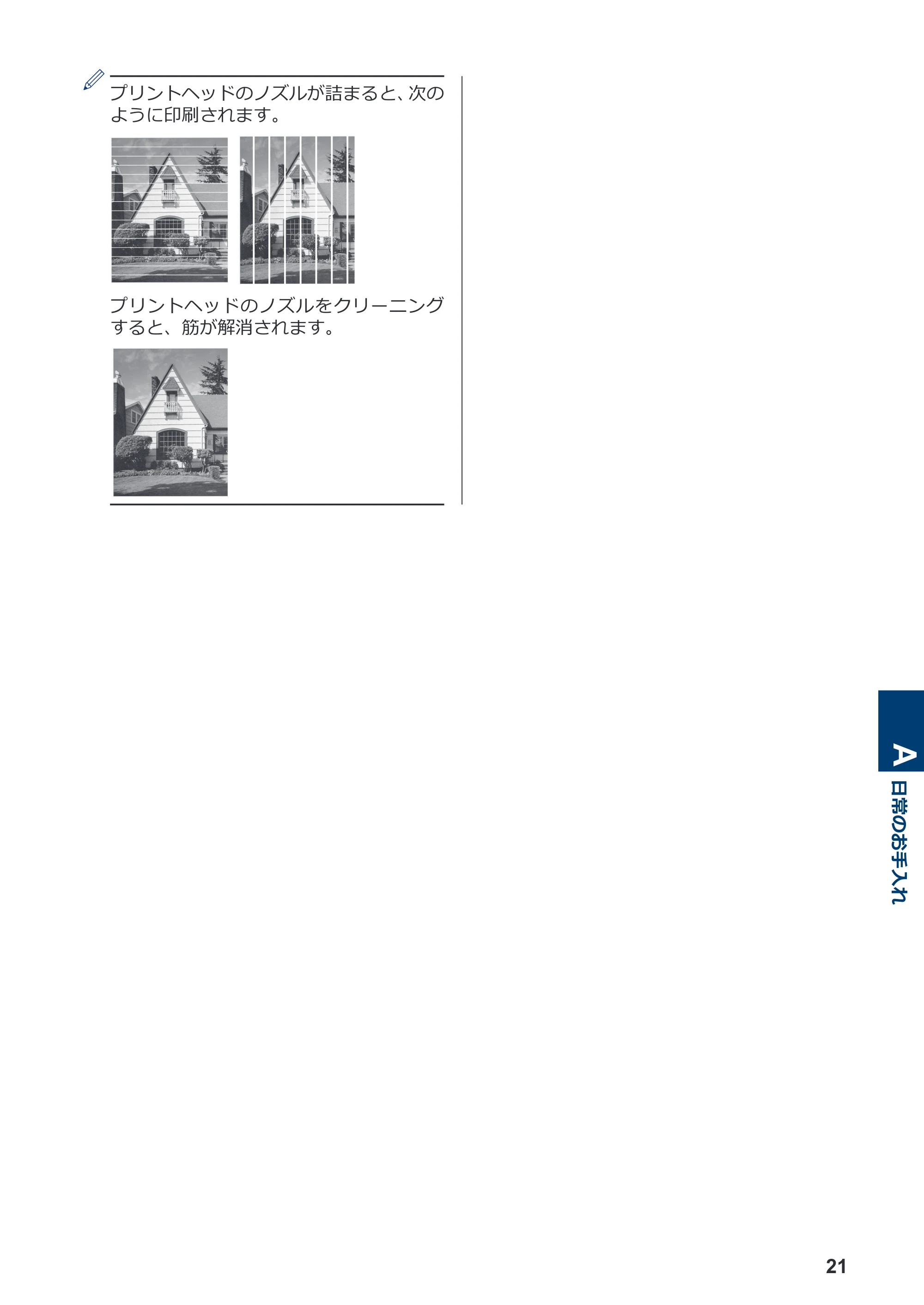

プリントヘッドのノズルが詰まると、次の
ように印刷されます。
プリントヘッドのノズルをクリーニング
すると、筋が解消されます。
A

日常のお手入れ
21

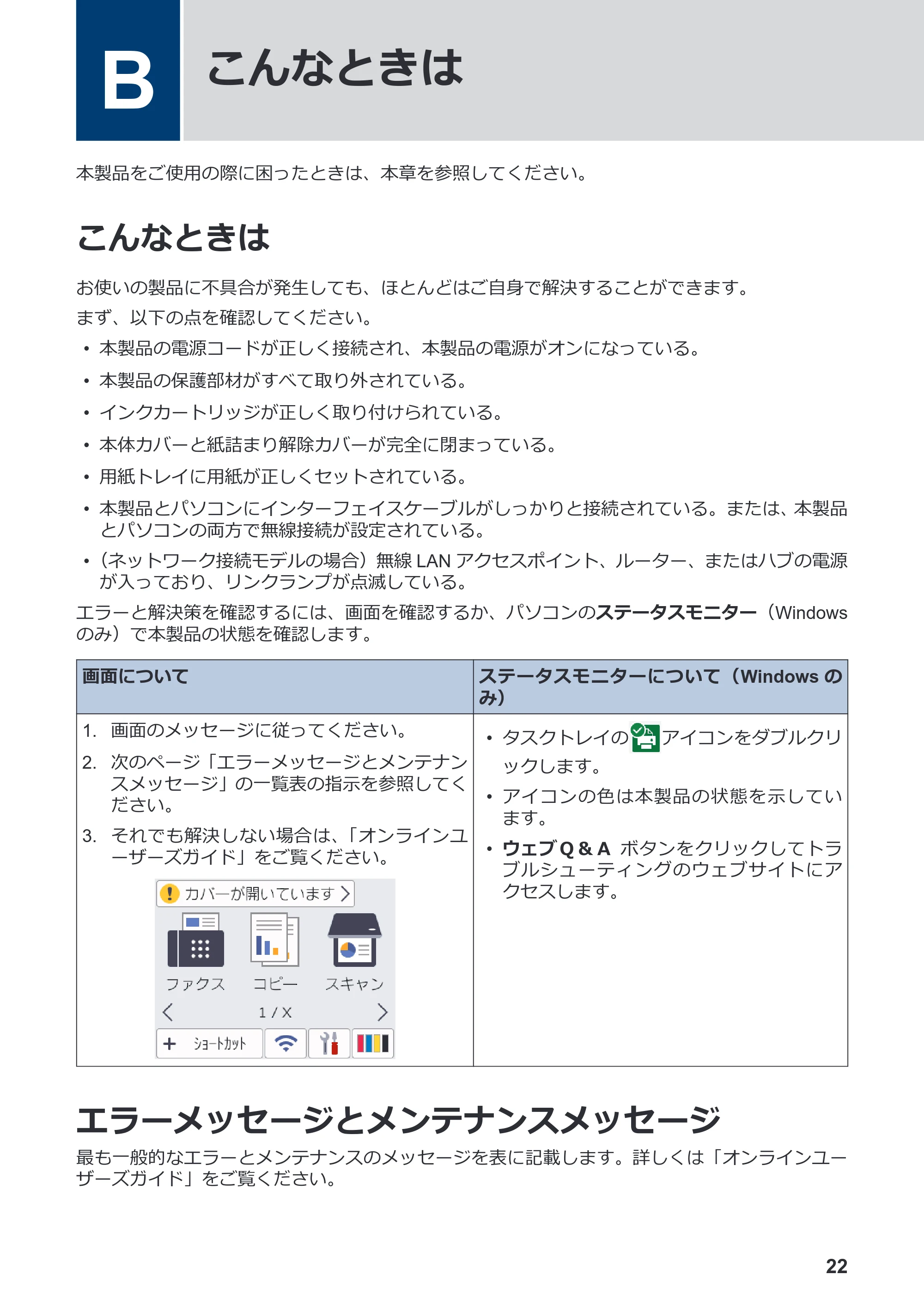

本製品をご使用の際に困ったときは、本章を参照してください。
こんなときは
お使いの製品に不具合が発生しても、ほとんどはご自身で解決することができます。
まず、以下の点を確認してください。

• 本製品の電源コードが正しく接続され、本製品の電源がオンになっている。
• 本製品の保護部材がすべて取り外されている。
• インクカートリッジが正しく取り付けられている。
• 本体カバーと紙詰まり解除カバーが完全に閉まっている。
• 用紙トレイに用紙が正しくセットされている。
• 本製品とパソコンにインターフェイスケーブルがしっかりと接続されている。または、本製品

とパソコンの両方で無線接続が設定されている。

• （ネットワーク接続モデルの場合）無線 LAN アクセスポイント、ルーター、またはハブの電源

が入っており、リンクランプが点滅している。
エラーと解決策を確認するには、画面を確認するか、パソコンのステータスモニター（Windows
のみ）で本製品の状態を確認します。
画面について ステータスモニターについて（Windows の
み）
1. 画面のメッセージに従ってください。
2. 次のページ「エラーメッセージとメンテナン
スメッセージ」の一覧表の指示を参照してく
ださい。
3. それでも解決しない場合は、「オンラインユ
ーザーズガイド」をご覧ください。

• タスクトレイの アイコンをダブルクリ

ックします。

• アイコンの色は本製品の状態を示してい

ます。

• ウェブＱ＆Ａ ボタンをクリックしてトラ

ブルシューティングのウェブサイトにア
クセスします。
エラーメッセージとメンテナンスメッセージ
最も一般的なエラーとメンテナンスのメッセージを表に記載します。詳しくは「オンラインユー
ザーズガイド」をご覧ください。
B
こんなときは
22

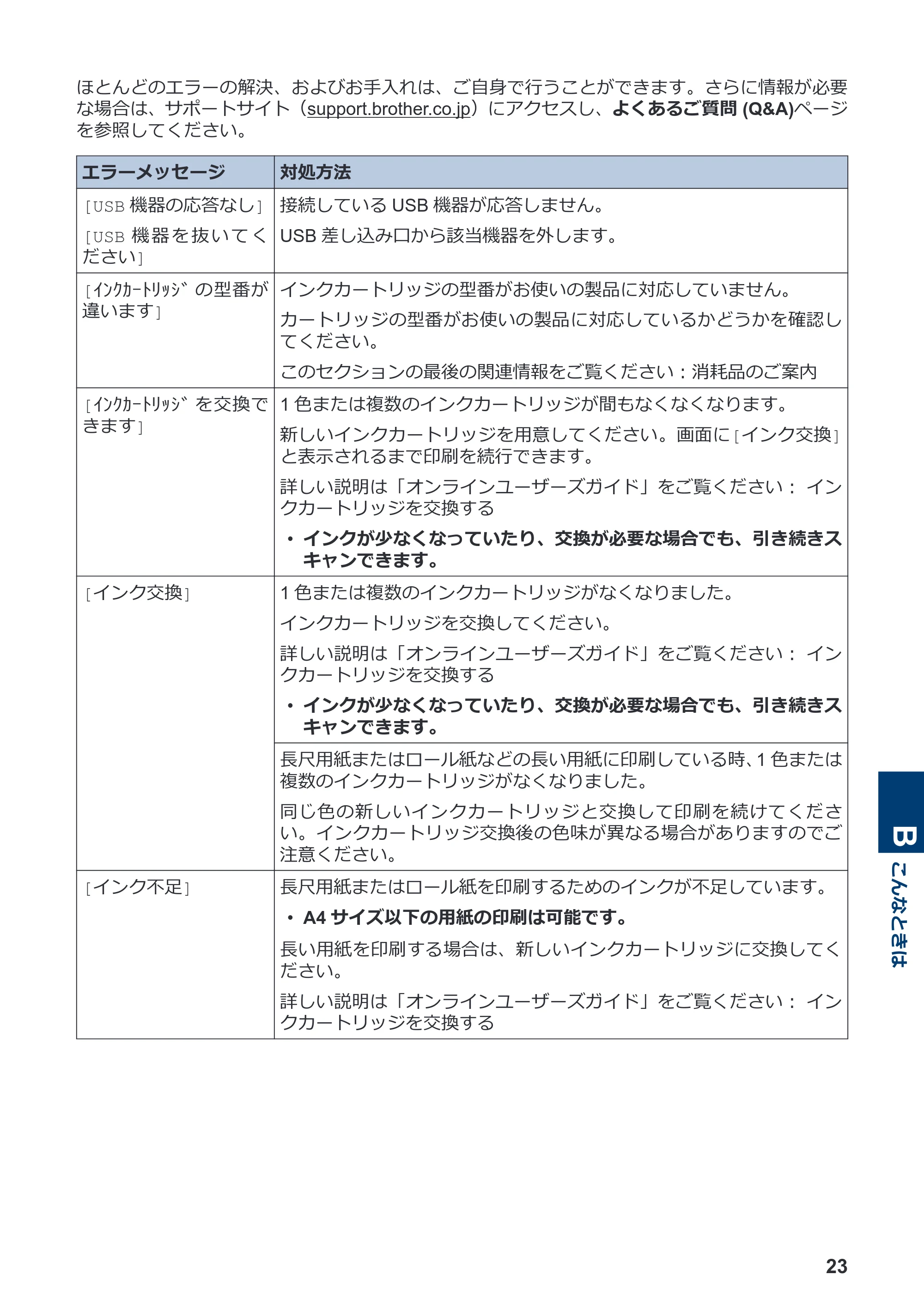

ほとんどのエラーの解決、およびお手入れは、ご自身で行うことができます。さらに情報が必要
な場合は、サポートサイト（support.brother.co.jp）にアクセスし、よくあるご質問 (Q&A)ページ
を参照してください。
エラーメッセージ 対処方法
[USB 機器の応答なし]
[USB 機 器 を 抜 い て く
ださい]
接続している USB 機器が応答しません。
USB 差し込み口から該当機器を外します。
[ｲﾝｸｶｰﾄﾘｯｼﾞ の型番が
違います]
インクカートリッジの型番がお使いの製品に対応していません。
カートリッジの型番がお使いの製品に対応しているかどうかを確認し
てください。
このセクションの最後の関連情報をご覧ください：消耗品のご案内
[ｲﾝｸｶｰﾄﾘｯｼﾞ を交換で
きます]
1 色または複数のインクカートリッジが間もなくなくなります。
新しいインクカートリッジを用意してください。画面に[インク交換]
と表示されるまで印刷を続行できます。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： イン
クカートリッジを交換する

• インクが少なくなっていたり、交換が必要な場合でも、引き続きス

キャンできます。
[インク交換] 1 色または複数のインクカートリッジがなくなりました。
インクカートリッジを交換してください。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： イン
クカートリッジを交換する

• インクが少なくなっていたり、交換が必要な場合でも、引き続きス

キャンできます。
長尺用紙またはロール紙などの長い用紙に印刷している時、1 色または
複数のインクカートリッジがなくなりました。
同じ色の新しいインクカートリッジと交換して印刷を続けてくださ
い。インクカートリッジ交換後の色味が異なる場合がありますのでご
注意ください。
[インク不足] 長尺用紙またはロール紙を印刷するためのインクが不足しています。

• A4 サイズ以下の用紙の印刷は可能です。

長い用紙を印刷する場合は、新しいインクカートリッジに交換してく
ださい。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： イン
クカートリッジを交換する
B

こんなときは
23

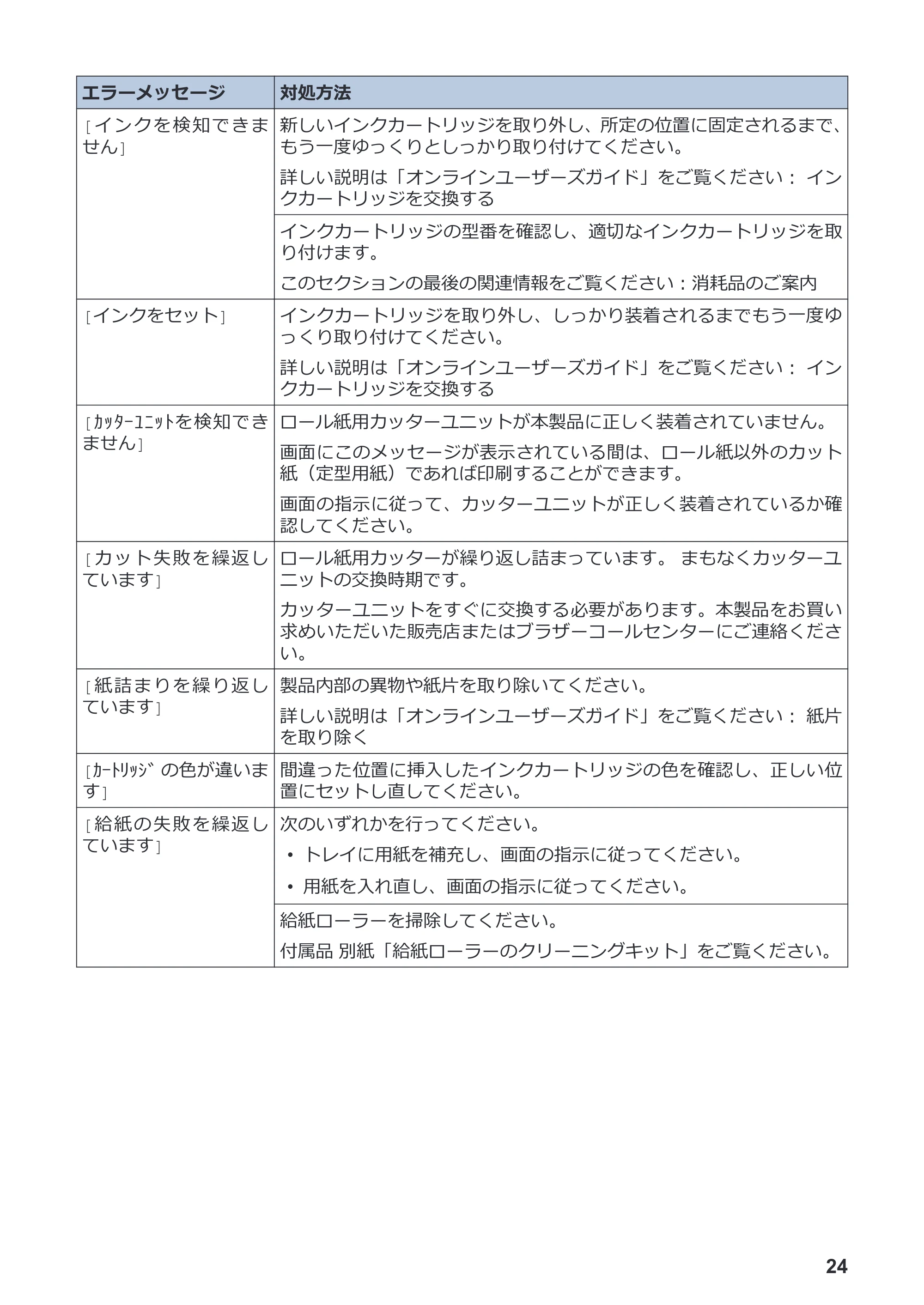

エラーメッセージ 対処方法
[インクを検知できま
せん]
新しいインクカートリッジを取り外し、所定の位置に固定されるまで、
もう一度ゆっくりとしっかり取り付けてください。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： イン
クカートリッジを交換する
インクカートリッジの型番を確認し、適切なインクカートリッジを取
り付けます。
このセクションの最後の関連情報をご覧ください：消耗品のご案内
[インクをセット] インクカートリッジを取り外し、しっかり装着されるまでもう一度ゆ
っくり取り付けてください。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： イン
クカートリッジを交換する
[ｶｯﾀｰﾕﾆｯﾄを検知でき
ません]
ロール紙用カッターユニットが本製品に正しく装着されていません。
画面にこのメッセージが表示されている間は、ロール紙以外のカット
紙（定型用紙）であれば印刷することができます。
画面の指示に従って、カッターユニットが正しく装着されているか確
認してください。
[カット失敗を繰返し
ています]
ロール紙用カッターが繰り返し詰まっています。 まもなくカッターユ

ニットの交換時期です。
カッターユニットをすぐに交換する必要があります。本製品をお買い
求めいただいた販売店またはブラザーコールセンターにご連絡くださ
い。
[紙詰まりを繰り返し
ています]
製品内部の異物や紙片を取り除いてください。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： 紙片
を取り除く
[ｶｰﾄﾘｯｼﾞ の色が違いま
す]
間違った位置に挿入したインクカートリッジの色を確認し、正しい位
置にセットし直してください。
[給紙の失敗を繰返し
ています]
次のいずれかを行ってください。

• トレイに用紙を補充し、画面の指示に従ってください。
• 用紙を入れ直し、画面の指示に従ってください。

給紙ローラーを掃除してください。
付属品 別紙「給紙ローラーのクリーニングキット」をご覧ください。
24

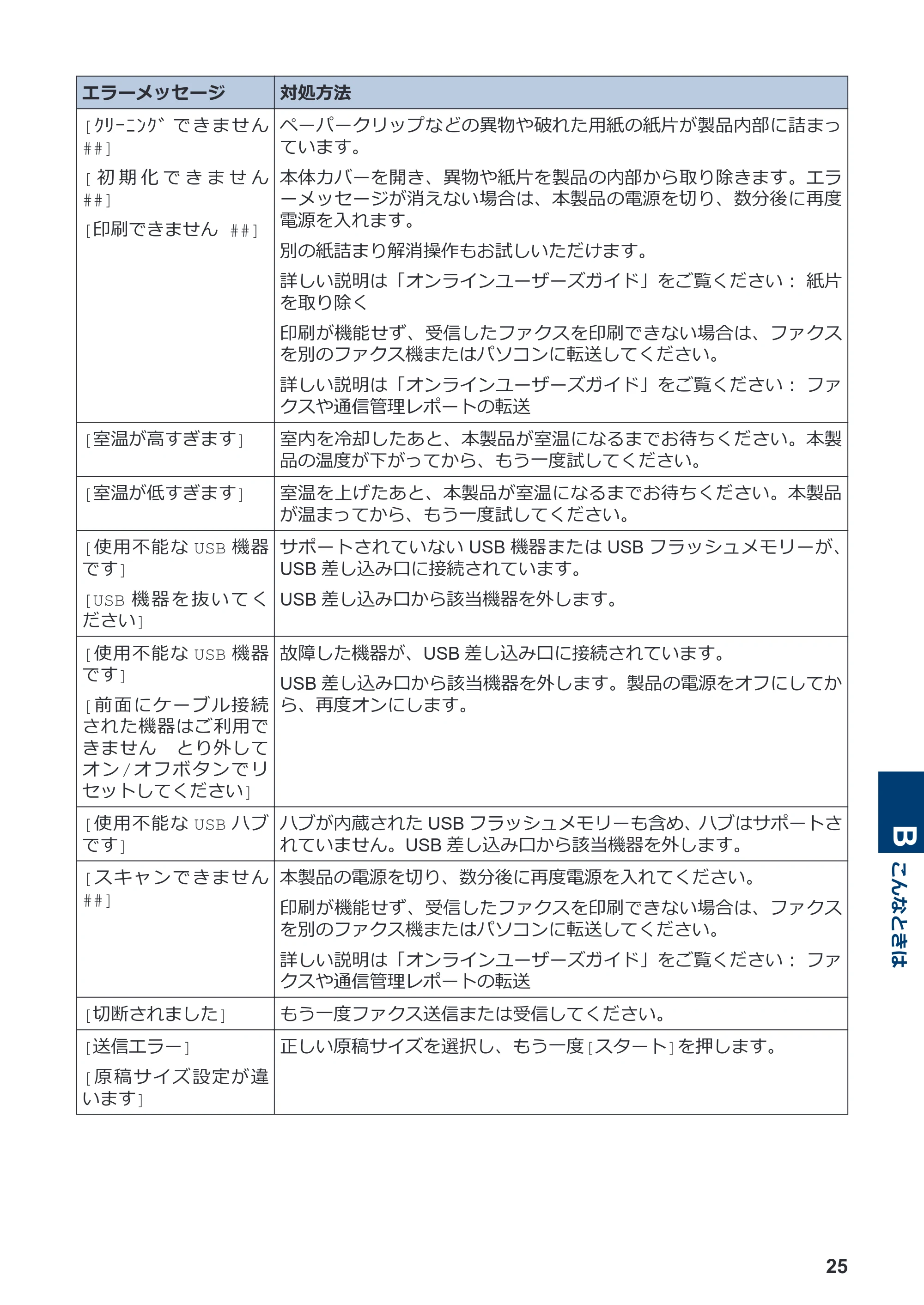

エラーメッセージ 対処方法
[ｸﾘｰﾆﾝｸﾞ できません
##]
[ 初 期 化 で き ま せ ん
##]
[印刷できません ##]
ペーパークリップなどの異物や破れた用紙の紙片が製品内部に詰まっ
ています。
本体カバーを開き、異物や紙片を製品の内部から取り除きます。エラ
ーメッセージが消えない場合は、本製品の電源を切り、数分後に再度
電源を入れます。
別の紙詰まり解消操作もお試しいただけます。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： 紙片
を取り除く
印刷が機能せず、受信したファクスを印刷できない場合は、ファクス
を別のファクス機またはパソコンに転送してください。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： ファ
クスや通信管理レポートの転送
[室温が高すぎます] 室内を冷却したあと、本製品が室温になるまでお待ちください。本製
品の温度が下がってから、もう一度試してください。
[室温が低すぎます] 室温を上げたあと、本製品が室温になるまでお待ちください。本製品
が温まってから、もう一度試してください。

[使用不能な USB 機器
です]
[USB 機 器 を 抜 い て く
ださい]
サポートされていない USB 機器または USB フラッシュメモリーが、
USB 差し込み口に接続されています。
USB 差し込み口から該当機器を外します。
[使用不能な USB 機器
です]
[前面にケーブル接続
された機器はご利用で
きません とり外して
オン/オフボタンでリ
セットしてください]
故障した機器が、USB 差し込み口に接続されています。
USB 差し込み口から該当機器を外します。製品の電源をオフにしてか
ら、再度オンにします。
[使用不能な USB ハブ
です]
ハブが内蔵された USB フラッシュメモリーも含め、ハブはサポートさ
れていません。USB 差し込み口から該当機器を外します。
[スキャンできません
##]
本製品の電源を切り、数分後に再度電源を入れてください。
印刷が機能せず、受信したファクスを印刷できない場合は、ファクス
を別のファクス機またはパソコンに転送してください。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： ファ

クスや通信管理レポートの転送
[切断されました] もう一度ファクス送信または受信してください。
[送信エラー]
[原稿サイズ設定が違
います]
正しい原稿サイズを選択し、もう一度[スタート]を押します。
B

こんなときは
25

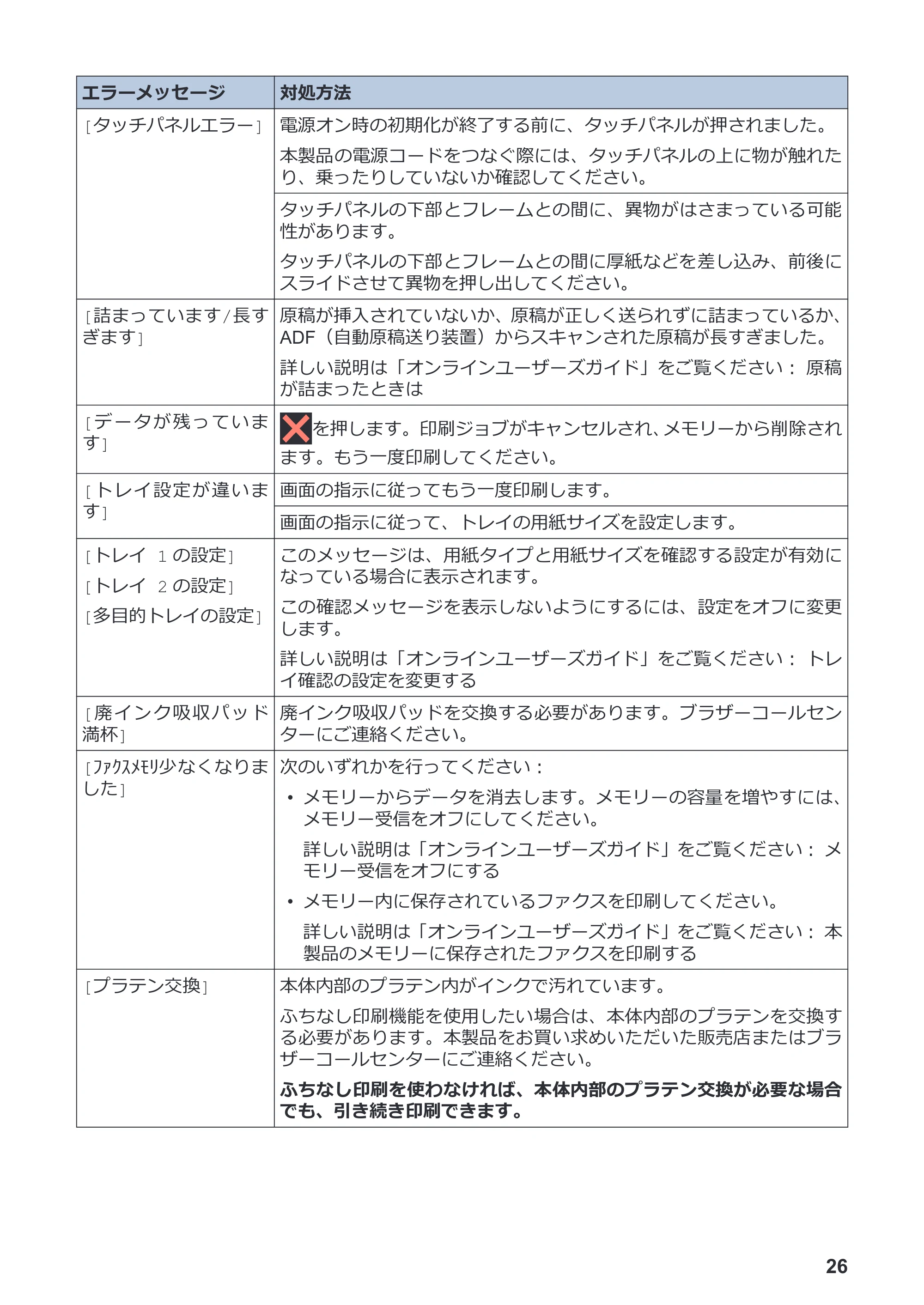

エラーメッセージ 対処方法
[タッチパネルエラー] 電源オン時の初期化が終了する前に、タッチパネルが押されました。
本製品の電源コードをつなぐ際には、タッチパネルの上に物が触れた
り、乗ったりしていないか確認してください。
タッチパネルの下部とフレームとの間に、異物がはさまっている可能
性があります。
タッチパネルの下部とフレームとの間に厚紙などを差し込み、前後に
スライドさせて異物を押し出してください。
[詰まっています/長す
ぎます]
原稿が挿入されていないか、原稿が正しく送られずに詰まっているか、
ADF（自動原稿送り装置）からスキャンされた原稿が長すぎました。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： 原稿
が詰まったときは
[データが残っていま
す]
を押します。印刷ジョブがキャンセルされ、メモリーから削除され
ます。もう一度印刷してください。
[トレイ設定が違いま
す]
画面の指示に従ってもう一度印刷します。
画面の指示に従って、トレイの用紙サイズを設定します。
[トレイ 1 の設定]
[トレイ 2 の設定]

[多目的トレイの設定]
このメッセージは、用紙タイプと用紙サイズを確認する設定が有効に
なっている場合に表示されます。
この確認メッセージを表示しないようにするには、設定をオフに変更
します。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： トレ
イ確認の設定を変更する
[廃インク吸収パッド
満杯]
廃インク吸収パッドを交換する必要があります。ブラザーコールセン
ターにご連絡ください。
[ﾌｧｸｽﾒﾓﾘ少なくなりま
した]
次のいずれかを行ってください：

• メモリーからデータを消去します。メモリーの容量を増やすには、

メモリー受信をオフにしてください。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： メ
モリー受信をオフにする

• メモリー内に保存されているファクスを印刷してください。

詳しい説明は「オンラインユーザーズガイド」をご覧ください： 本
製品のメモリーに保存されたファクスを印刷する
[プラテン交換] 本体内部のプラテン内がインクで汚れています。
ふちなし印刷機能を使用したい場合は、本体内部のプラテンを交換す
る必要があります。本製品をお買い求めいただいた販売店またはブラ
ザーコールセンターにご連絡ください。
ふちなし印刷を使わなければ、本体内部のプラテン交換が必要な場合
でも、引き続き印刷できます。
26

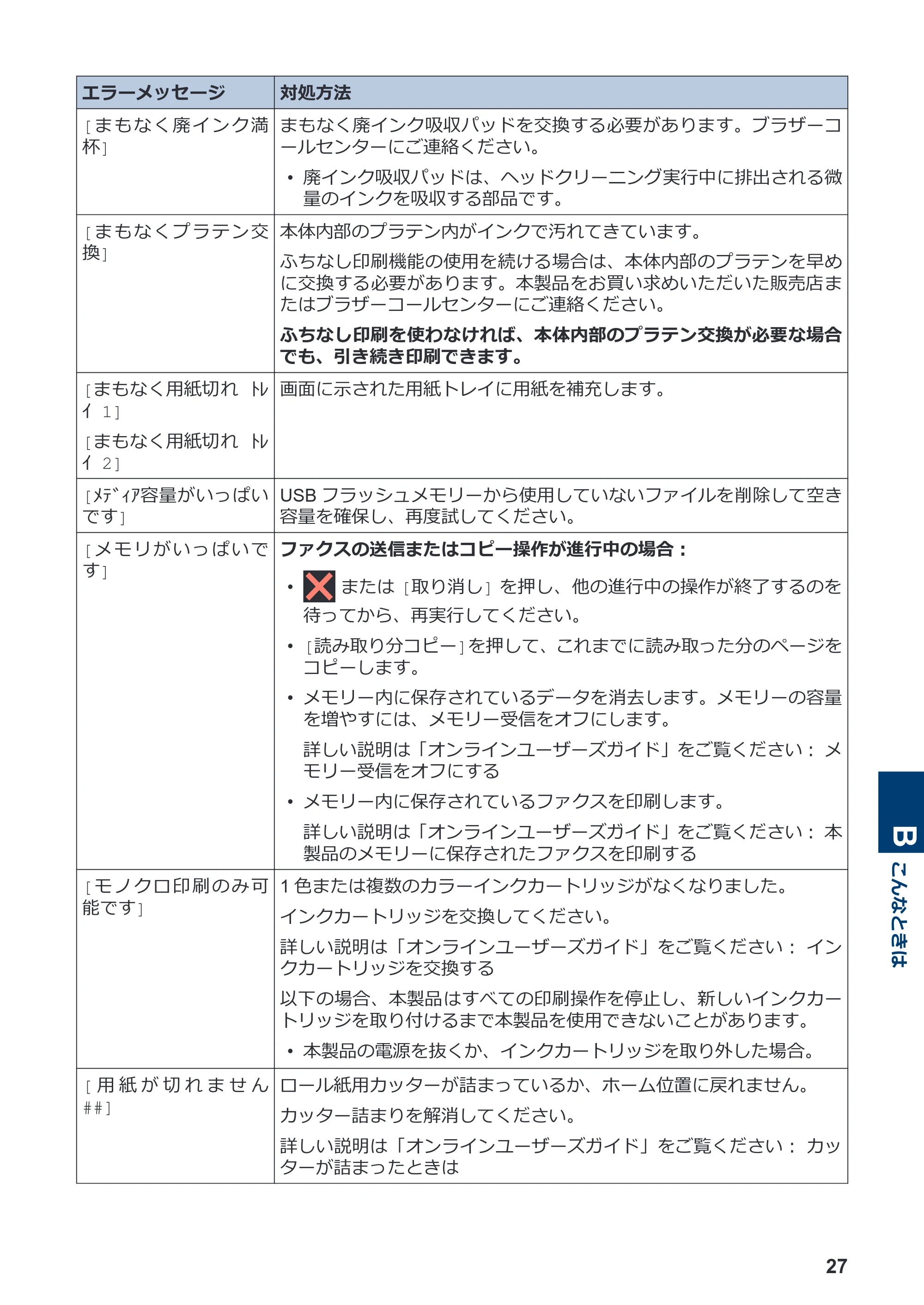

エラーメッセージ 対処方法
[まもなく廃インク満
杯]
まもなく廃インク吸収パッドを交換する必要があります。ブラザーコ
ールセンターにご連絡ください。

• 廃インク吸収パッドは、ヘッドクリーニング実行中に排出される微

量のインクを吸収する部品です。
[まもなくプラテン交
換]
本体内部のプラテン内がインクで汚れてきています。
ふちなし印刷機能の使用を続ける場合は、本体内部のプラテンを早め
に交換する必要があります。本製品をお買い求めいただいた販売店ま
たはブラザーコールセンターにご連絡ください。
ふちなし印刷を使わなければ、本体内部のプラテン交換が必要な場合
でも、引き続き印刷できます。
[まもなく用紙切れ ﾄﾚ
ｲ 1]
[まもなく用紙切れ ﾄﾚ
ｲ 2]
画面に示された用紙トレイに用紙を補充します。
[ﾒﾃﾞｨｱ容量がいっぱい
です]
USB フラッシュメモリーから使用していないファイルを削除して空き
容量を確保し、再度試してください。
[メモリがいっぱいで
す]
ファクスの送信またはコピー操作が進行中の場合：

• または [取り消し] を押し、他の進行中の操作が終了するのを

待ってから、再実行してください。

• [読み取り分コピー]を押して、これまでに読み取った分のページを

コピーします。

• メモリー内に保存されているデータを消去します。メモリーの容量

を増やすには、メモリー受信をオフにします。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： メ
モリー受信をオフにする

• メモリー内に保存されているファクスを印刷します。

詳しい説明は「オンラインユーザーズガイド」をご覧ください： 本
製品のメモリーに保存されたファクスを印刷する
[モノクロ印刷のみ可
能です]
1 色または複数のカラーインクカートリッジがなくなりました。
インクカートリッジを交換してください。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： イン
クカートリッジを交換する
以下の場合、本製品はすべての印刷操作を停止し、新しいインクカー
トリッジを取り付けるまで本製品を使用できないことがあります。

• 本製品の電源を抜くか、インクカートリッジを取り外した場合。

[ 用 紙 が 切 れ ま せ ん
##]
ロール紙用カッターが詰まっているか、ホーム位置に戻れません。
カッター詰まりを解消してください。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： カッ
ターが詰まったときは
B

こんなときは
27

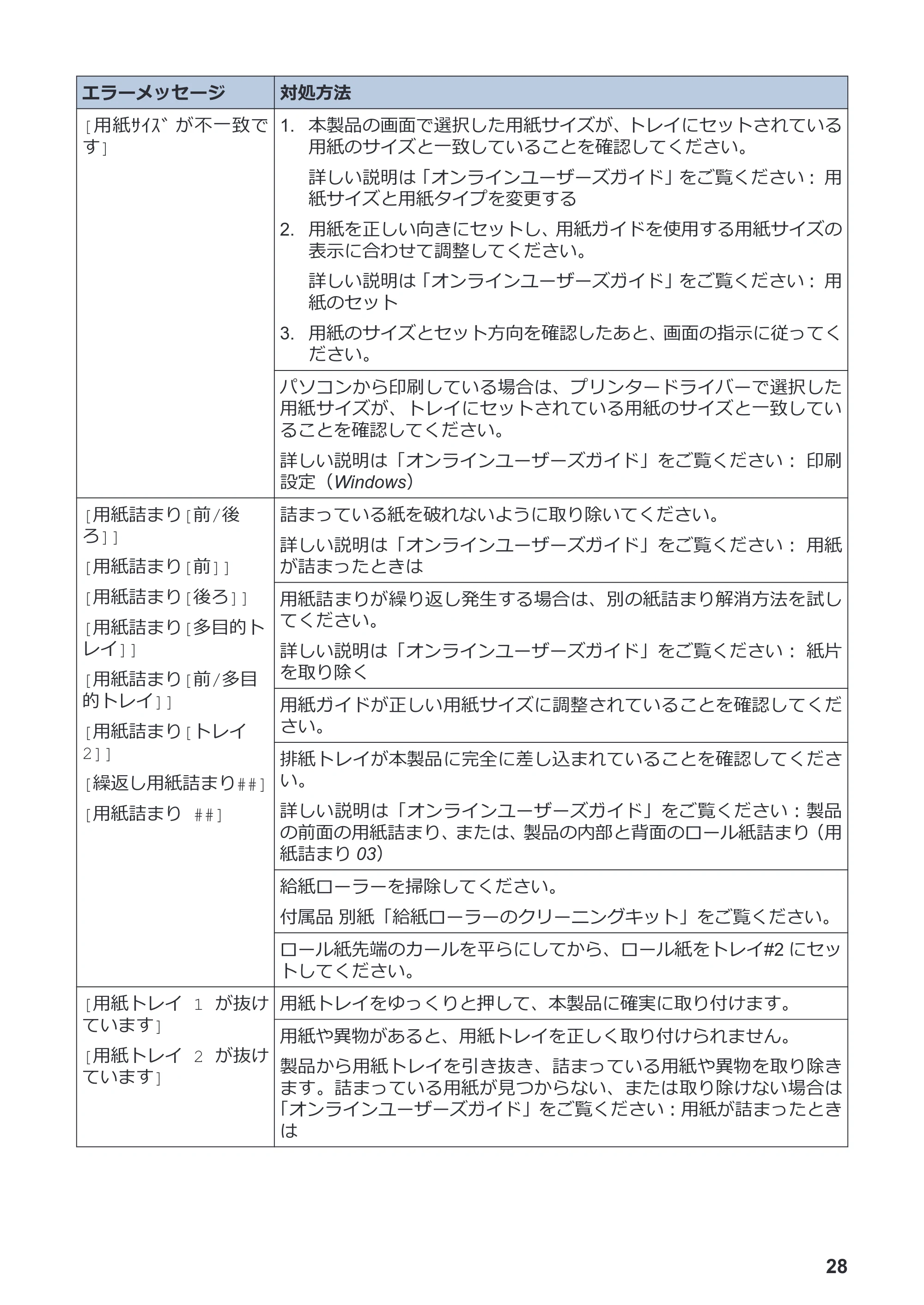

エラーメッセージ 対処方法
[用紙ｻｲｽﾞ が不一致で
す]
1. 本製品の画面で選択した用紙サイズが、トレイにセットされている
用紙のサイズと一致していることを確認してください。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： 用
紙サイズと用紙タイプを変更する
2. 用紙を正しい向きにセットし、用紙ガイドを使用する用紙サイズの
表示に合わせて調整してください。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： 用
紙のセット
3. 用紙のサイズとセット方向を確認したあと、画面の指示に従ってく
ださい。
パソコンから印刷している場合は、プリンタードライバーで選択した
用紙サイズが、トレイにセットされている用紙のサイズと一致してい
ることを確認してください。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： 印刷
設定（Windows）
[用紙詰まり[前/後
ろ]]
[用紙詰まり[前]]
[用紙詰まり[後ろ]]
[用紙詰まり[多目的ト
レイ]]
[用紙詰まり[前/多目
的トレイ]]
[用紙詰まり[トレイ
2]]

[繰返し用紙詰まり##]
[用紙詰まり ##]
詰まっている紙を破れないように取り除いてください。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： 用紙
が詰まったときは
用紙詰まりが繰り返し発生する場合は、別の紙詰まり解消方法を試し
てください。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： 紙片
を取り除く
用紙ガイドが正しい用紙サイズに調整されていることを確認してくだ
さい。
排紙トレイが本製品に完全に差し込まれていることを確認してくださ
い。
詳しい説明は「オンラインユーザーズガイド」をご覧ください：製品
の前面の用紙詰まり、または、製品の内部と背面のロール紙詰まり（用
紙詰まり 03）
給紙ローラーを掃除してください。
付属品 別紙「給紙ローラーのクリーニングキット」をご覧ください。
ロール紙先端のカールを平らにしてから、ロール紙をトレイ#2 にセッ
トしてください。
[用紙トレイ 1 が抜け
ています]
[用紙トレイ 2 が抜け
ています]
用紙トレイをゆっくりと押して、本製品に確実に取り付けます。

用紙や異物があると、用紙トレイを正しく取り付けられません。
製品から用紙トレイを引き抜き、詰まっている用紙や異物を取り除き
ます。詰まっている用紙が見つからない、または取り除けない場合は
「オンラインユーザーズガイド」をご覧ください：用紙が詰まったとき
は
28

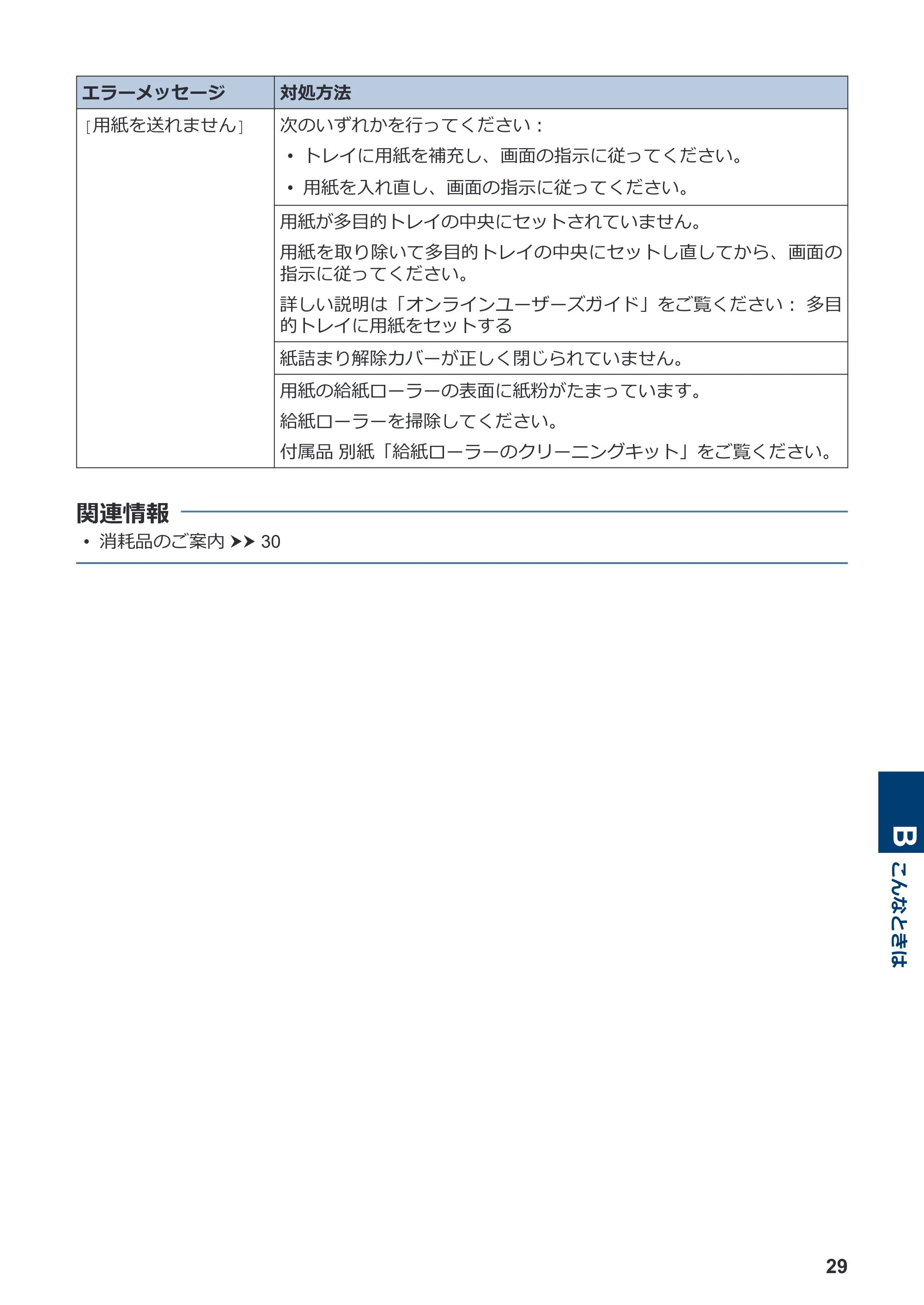

エラーメッセージ 対処方法
[用紙を送れません] 次のいずれかを行ってください：

• トレイに用紙を補充し、画面の指示に従ってください。
• 用紙を入れ直し、画面の指示に従ってください。

用紙が多目的トレイの中央にセットされていません。
用紙を取り除いて多目的トレイの中央にセットし直してから、画面の
指示に従ってください。
詳しい説明は「オンラインユーザーズガイド」をご覧ください： 多目
的トレイに用紙をセットする
紙詰まり解除カバーが正しく閉じられていません。
用紙の給紙ローラーの表面に紙粉がたまっています。
給紙ローラーを掃除してください。
付属品 別紙「給紙ローラーのクリーニングキット」をご覧ください。

• 消耗品のご案内 uu 30

関連情報
B

こんなときは
29

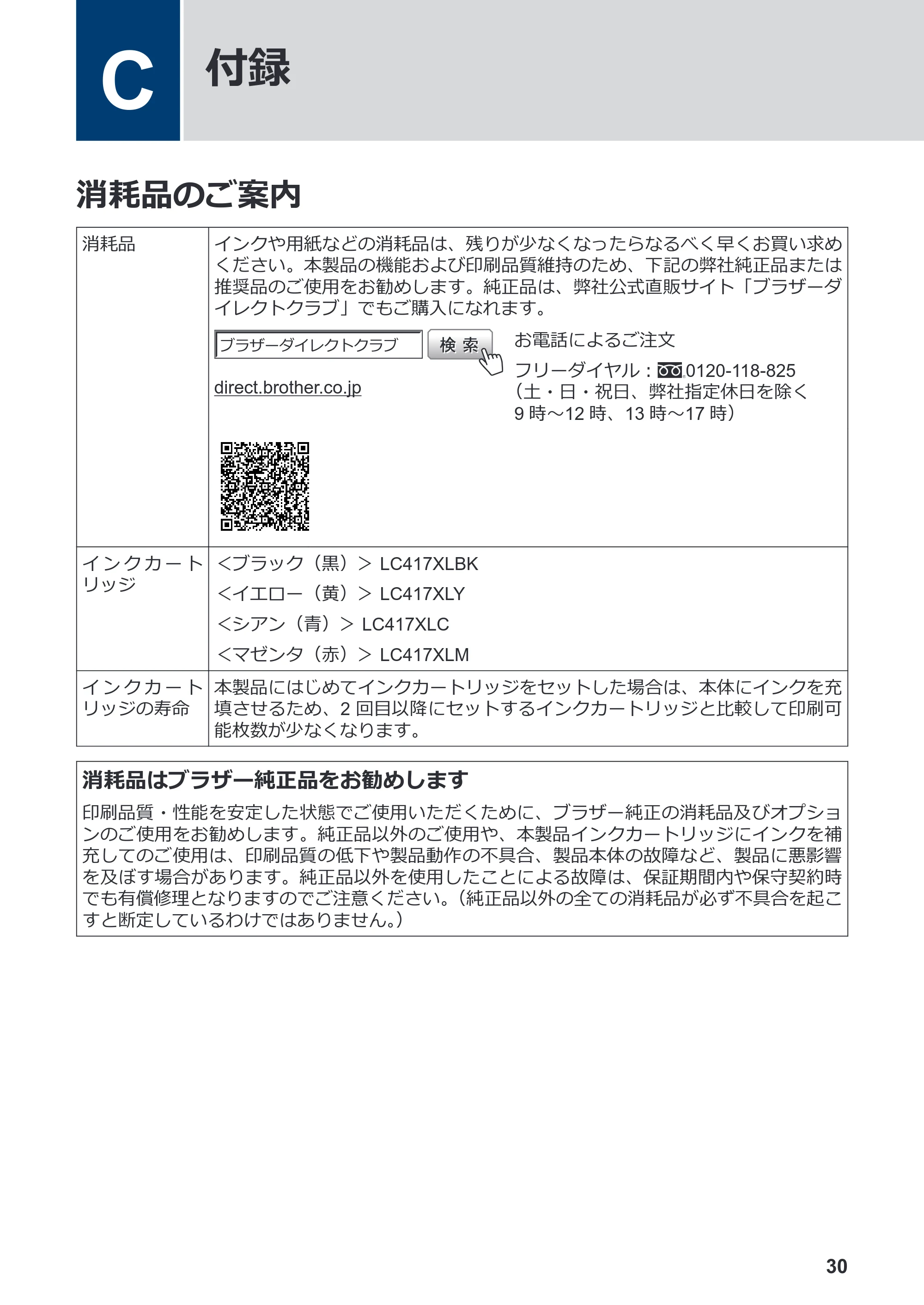

消耗品のご案内
消耗品 インクや用紙などの消耗品は、残りが少なくなったらなるべく早くお買い求め
ください。本製品の機能および印刷品質維持のため、下記の弊社純正品または
推奨品のご使用をお勧めします。純正品は、弊社公式直販サイト「ブラザーダ
イレクトクラブ」でもご購入になれます。
direct.brother.co.jp
お電話によるご注文
フリーダイヤル： 0120-118-825
（土・日・祝日、弊社指定休日を除く
9 時～12 時、13 時～17 時）
イ ン ク カ ー ト
リッジ
＜ブラック（黒）＞ LC417XLBK
＜イエロー（黄）＞ LC417XLY
＜シアン（青）＞ LC417XLC
＜マゼンタ（赤）＞ LC417XLM
イ ン ク カ ー ト
リッジの寿命
本製品にはじめてインクカートリッジをセットした場合は、本体にインクを充
填させるため、2 回目以降にセットするインクカートリッジと比較して印刷可
能枚数が少なくなります。
消耗品はブラザー純正品をお勧めします
印刷品質・性能を安定した状態でご使用いただくために、ブラザー純正の消耗品及びオプショ

ンのご使用をお勧めします。純正品以外のご使用や、本製品インクカートリッジにインクを補
充してのご使用は、印刷品質の低下や製品動作の不具合、製品本体の故障など、製品に悪影響
を及ぼす場合があります。純正品以外を使用したことによる故障は、保証期間内や保守契約時
でも有償修理となりますのでご注意ください。（純正品以外の全ての消耗品が必ず不具合を起こ
すと断定しているわけではありません。）
C
付録
30

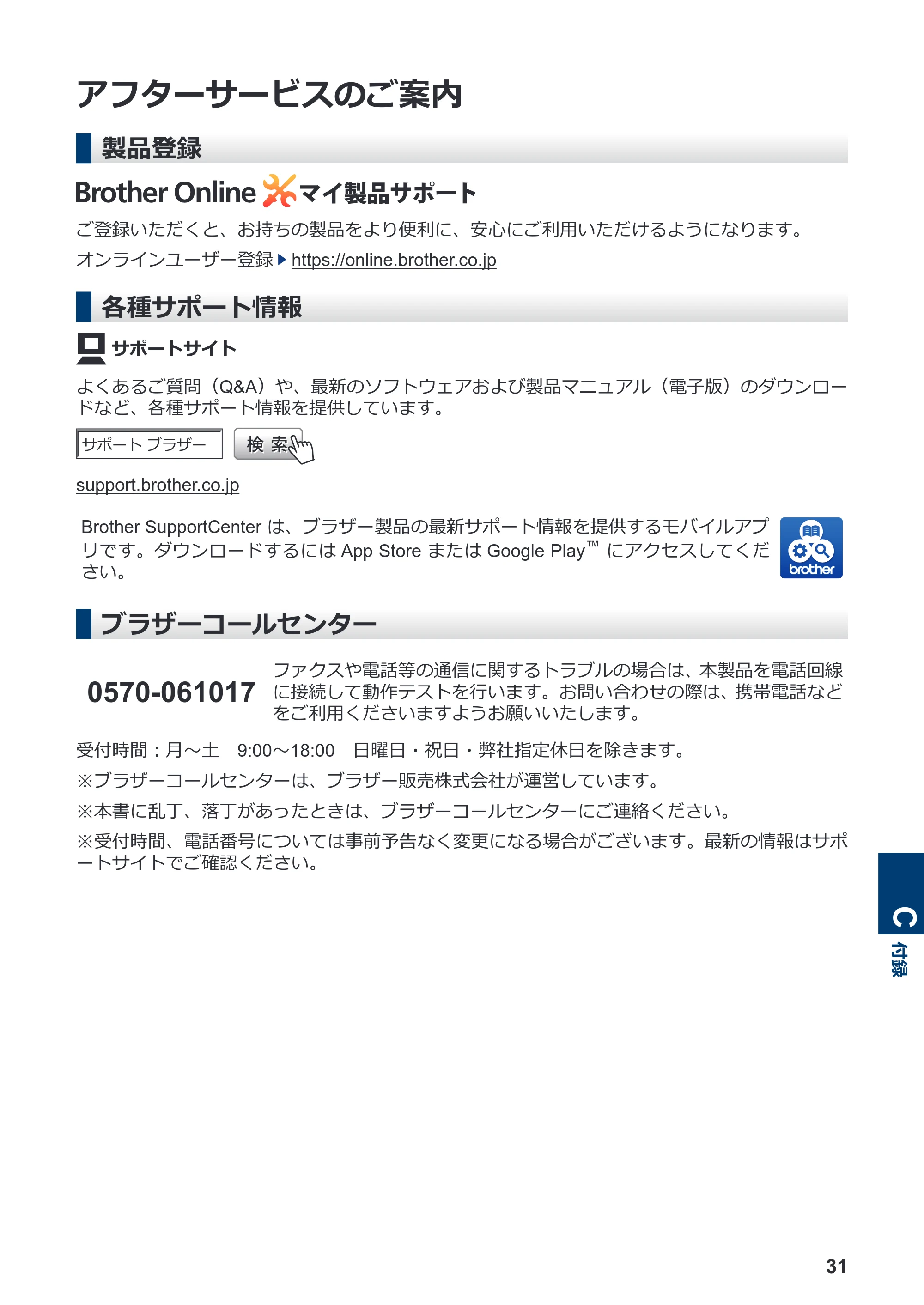

アフターサービスのご案内
製品登録
ご登録いただくと、お持ちの製品をより便利に、安心にご利用いただけるようになります。
オンラインユーザー登録 https://online.brother.co.jp
各種サポート情報
サポートサイト
よくあるご質問（Q&A）や、最新のソフトウェアおよび製品マニュアル（電子版）のダウンロー
ドなど、各種サポート情報を提供しています。
support.brother.co.jp
Brother SupportCenter は、ブラザー製品の最新サポート情報を提供するモバイルアプ
リです。ダウンロードするには App Store または Google Play
™
にアクセスしてくだ
さい。
ブラザーコールセンター
0570-061017
ファクスや電話等の通信に関するトラブルの場合は、本製品を電話回線
に接続して動作テストを行います。お問い合わせの際は、携帯電話など
をご利用くださいますようお願いいたします。
受付時間：月～土 9:00～18:00 日曜日・祝日・弊社指定休日を除きます。
※ブラザーコールセンターは、ブラザー販売株式会社が運営しています。

※本書に乱丁、落丁があったときは、ブラザーコールセンターにご連絡ください。
※受付時間、電話番号については事前予告なく変更になる場合がございます。最新の情報はサポ
ートサイトでご確認ください。
C

付録
31

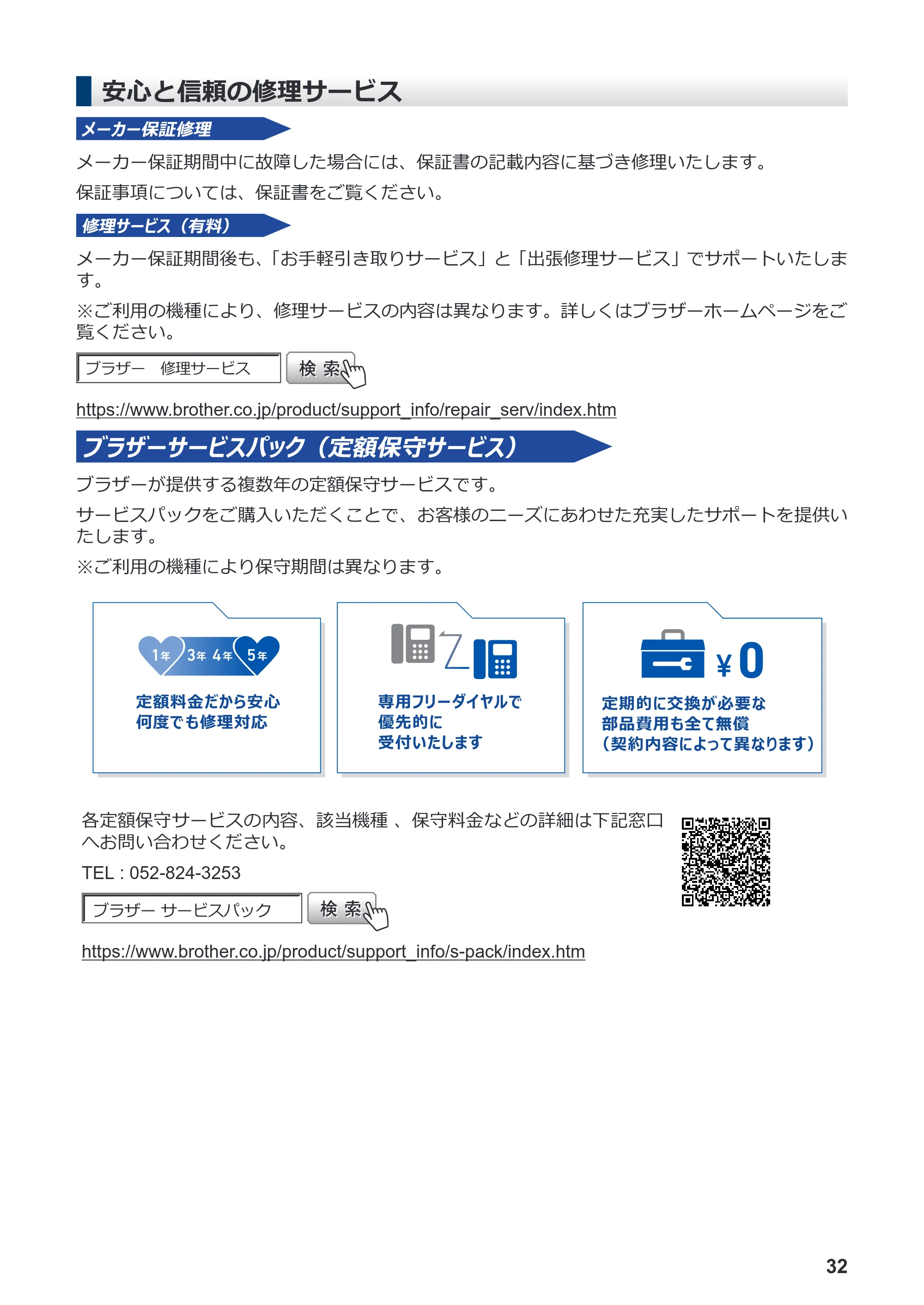

安心と信頼の修理サービス
メーカー保証期間中に故障した場合には、保証書の記載内容に基づき修理いたします。

保証事項については、保証書をご覧ください。

メーカー保証期間後も、「お手軽引き取りサービス」と「出張修理サービス」でサポートいたしま
す。
※ご利用の機種により、修理サービスの内容は異なります。詳しくはブラザーホームページをご
覧ください。
https://www.brother.co.jp/product/support_info/repair_serv/index.htm
ブラザーが提供する複数年の定額保守サービスです。
サービスパックをご購入いただくことで、お客様のニーズにあわせた充実したサポートを提供い
たします。
※ご利用の機種により保守期間は異なります。
各定額保守サービスの内容、該当機種 、保守料金などの詳細は下記窓口
へお問い合わせください。
TEL : 052-824-3253
https://www.brother.co.jp/product/support_info/s-pack/index.htm
32

ブラザーでは循環型社会への取り組みの一環として使用済みインクカートリッジの
回収・リサイクルに取り組んでおります。詳しくは下記ホームページをご参照ください。
https://www.brother.co.jp/product/support_info/recycle/ink/index.htm
D028LR001-00
JPN
Version 0
