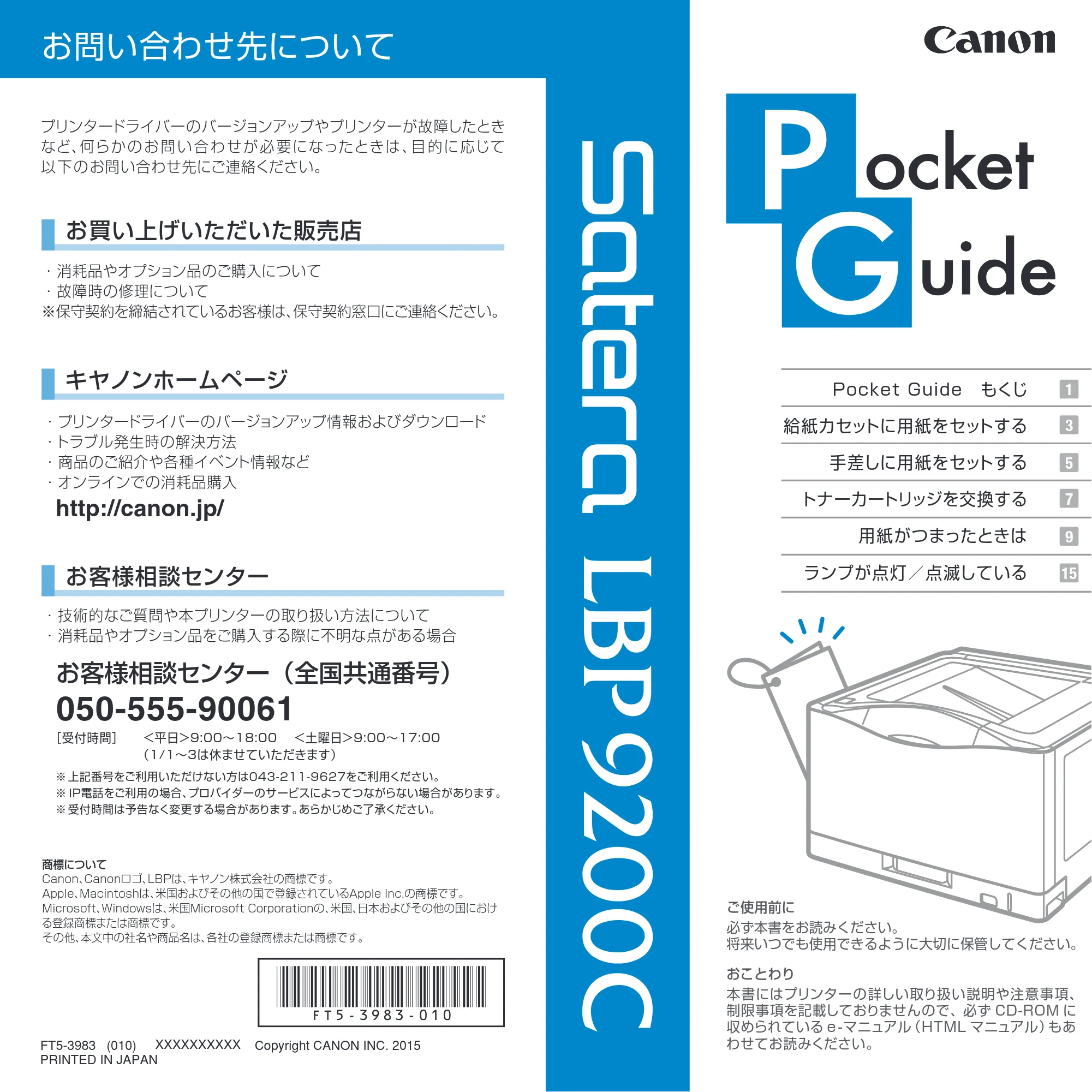

1ページ
お問い合わせ先について
FT5-3983 (010) Copyright CANON INC. 2015
Pocket Guide もくじ
給紙カセットに用紙をセットする
手差しに用紙をセットする
トナーカートリッジを交換する
用紙がつまったときは
ランプが点灯／点滅している
お買い上げいただいた販売店
- 消耗品やオプション品のご購入について
- 故障時の修理について
※保守契約を締結されているお客様は、保守契約窓口にご連絡ください。
キヤノンホームページ
- プリンタードライバーのバージョンアップ情報およびダウンロード
- トラブル発生時の解決方法
- 商品のご紹介や各種イベント情報など
- オンラインでの消耗品購入
http://canon.jp/
お客様相談センター
- 技術的なご質問や本プリンターの取り扱い方法について
- 消耗品やオプション品をご購入する際に不明な点がある場合
プリンタードライバーのバージョンアップやプリンターが故障したとき
など、何らか の お 問 い 合 わ せ が 必 要 になったときは 、目 的 に 応じて
以 下 の お問い合わせ先にご連絡ください。
お客様相談センター（全国共通番号）
050-555-90061
［受付時間］ ＜平日＞9:00～18:00 ＜土曜日＞9:00～17:00
（1/1～3は休ませていただきます）
※ 上記番号をご利用いただけない方は043-211-9627をご利用ください。
※ IP電話をご利用の場合、プロバイダーのサービスによってつながらない場合があります。
※ 受付時間は予告なく変更する場合があります。あらかじめご了承ください。
1
3
5
7
9
15
おことわり
本書にはプリンターの詳しい取り扱い説明や注意事項、
制限事項を記載しておりませんので、必ず CD-ROM に
収められている e -マニュアル（HTML マニュアル）もあ
わせてお読みください。
ご使用前に
必ず本書をお読みください。
将来いつでも使用できるように大切に保管してください。
商標について
Canon、Canonロゴ、LBPは、キヤノン株式会社の商標です。
Apple、Macintoshは、米国およびその他の国で登録されているApple Inc.の商標です。
Microsoft、Windowsは、米国Microsoft Corporationの、米国、日本およびその他の国におけ
る登録商標または商標です。
その他、本文中の社名や商品名は、各社の登録商標または商標です。
PRINTED IN JAPAN
XXXXXXXXXX

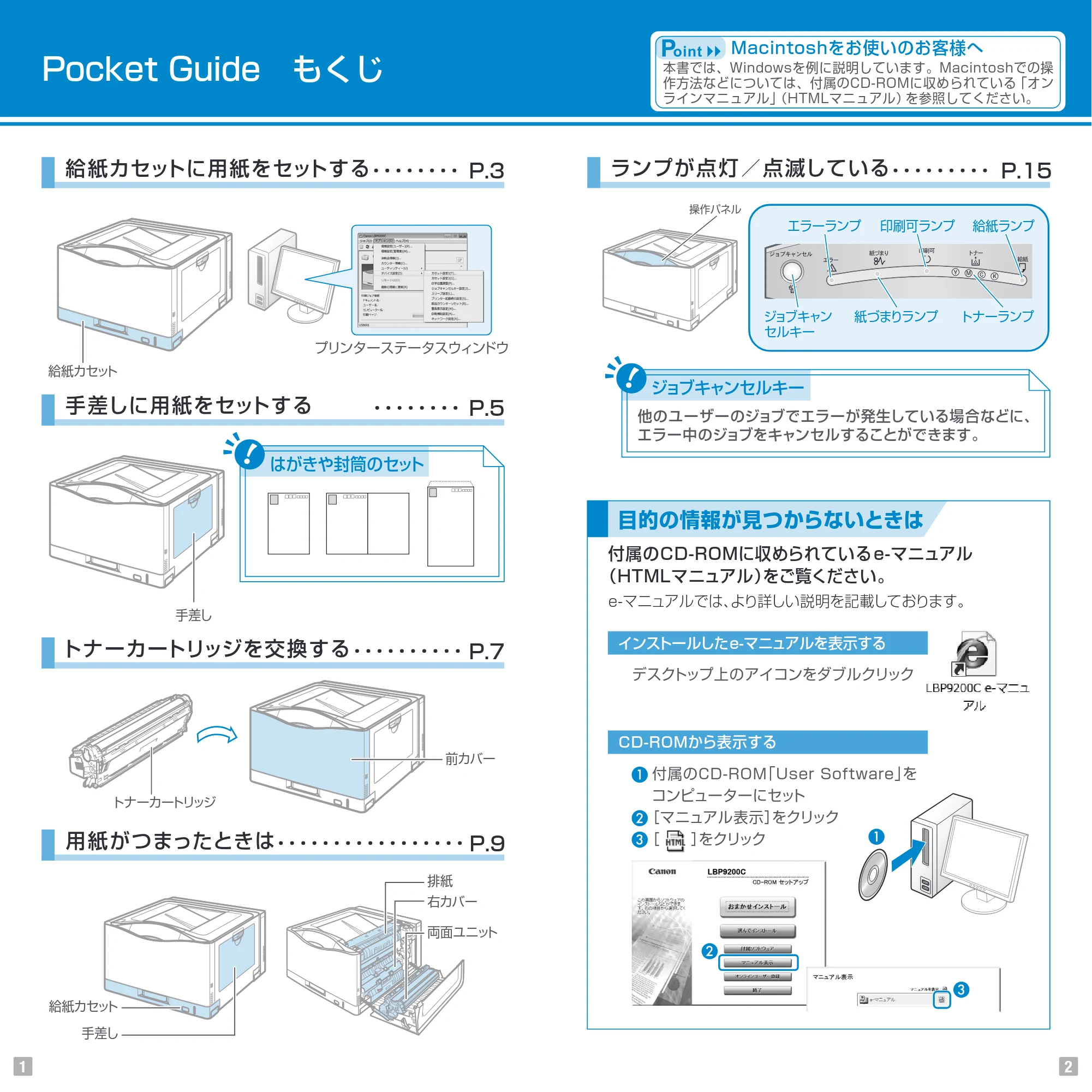

2ページ
目的の情報が見つからないときは
e-マニュアルでは、より詳しい説明を記載しております。
CD-ROMから表示する
デスクトップ上のアイコンをダブルクリック
付属のCD-ROM「User Software」を
コンピューターにセット
［マニュアル表示］をクリック
［ ］をクリック
Pocket Guide もくじ
P.3
プリンターステータスウィンドウ
はがきや封筒のセット
ジョブキャンセルキー
他のユーザーのジョブでエラーが発生している場合などに、
エラー中のジョブをキャンセルすることができます。
給紙カセットに用紙をセットする P.15ランプが点灯／点滅している
P.5手差しに用紙をセットする
P.7トナーカートリッジを交換する
P.9用紙がつまったときは
付属のCD-ROMに収められている e-マニュアル
（HTMLマニュアル）をご覧ください。
給紙カセット
手差し
操作パネル
前カバー
トナーカートリッジ
右カバー
両面ユニット
排紙
KCMY
手差し
給紙カセット
インストールしたe-マニュアルを表示する
給紙ランプ
紙づまりランプ トナーランプ
エラーランプ 印刷可ランプ
ジョブキャン
セルキー
1 2
Macintoshをお使いのお客様へ
本書では、Windowsを例に説明しています。Macintoshでの操
作方法などについては、付属のCD-ROMに収められている「オン
ラインマニュアル」（HTMLマニュアル）を参照してください。
目的の情報が見つからないときは
e-マニュアルでは、より詳しい説明を記載しております。
CD-ROMから表示する
デスクトップ上のアイコンをダブルクリック
付属のCD-ROM「User Software」を
コンピューターにセット
［マニュアル表示］をクリック
［ ］をクリック
Pocket Guide もくじ
P.3
プリンターステータスウィンドウ
はがきや封筒のセット
ジョブキャンセルキー
他のユーザーのジョブでエラーが発生している場合などに、
エラー中のジョブをキャンセルすることができます。
給紙カセットに用紙をセットする P.15ランプが点灯／点滅している
P.5手差しに用紙をセットする
P.7トナーカートリッジを交換する
P.9用紙がつまったときは
付属のCD-ROMに収められている e-マニュアル
（HTMLマニュアル）をご覧ください。
給紙カセット
手差し
操作パネル
前カバー
トナーカートリッジ
右カバー
両面ユニット
排紙
KCMY
手差し
給紙カセット
インストールしたe-マニュアルを表示する
給紙ランプ
紙づまりランプ トナーランプ
エラーランプ 印刷可ランプ
ジョブキャン
セルキー
1 2
Macintoshをお使いのお客様へ
本書では、Windowsを例に説明しています。Macintoshでの操
作方法などについては、付属のCD-ROMに収められている「オン
ラインマニュアル」（HTMLマニュアル）を参照してください。

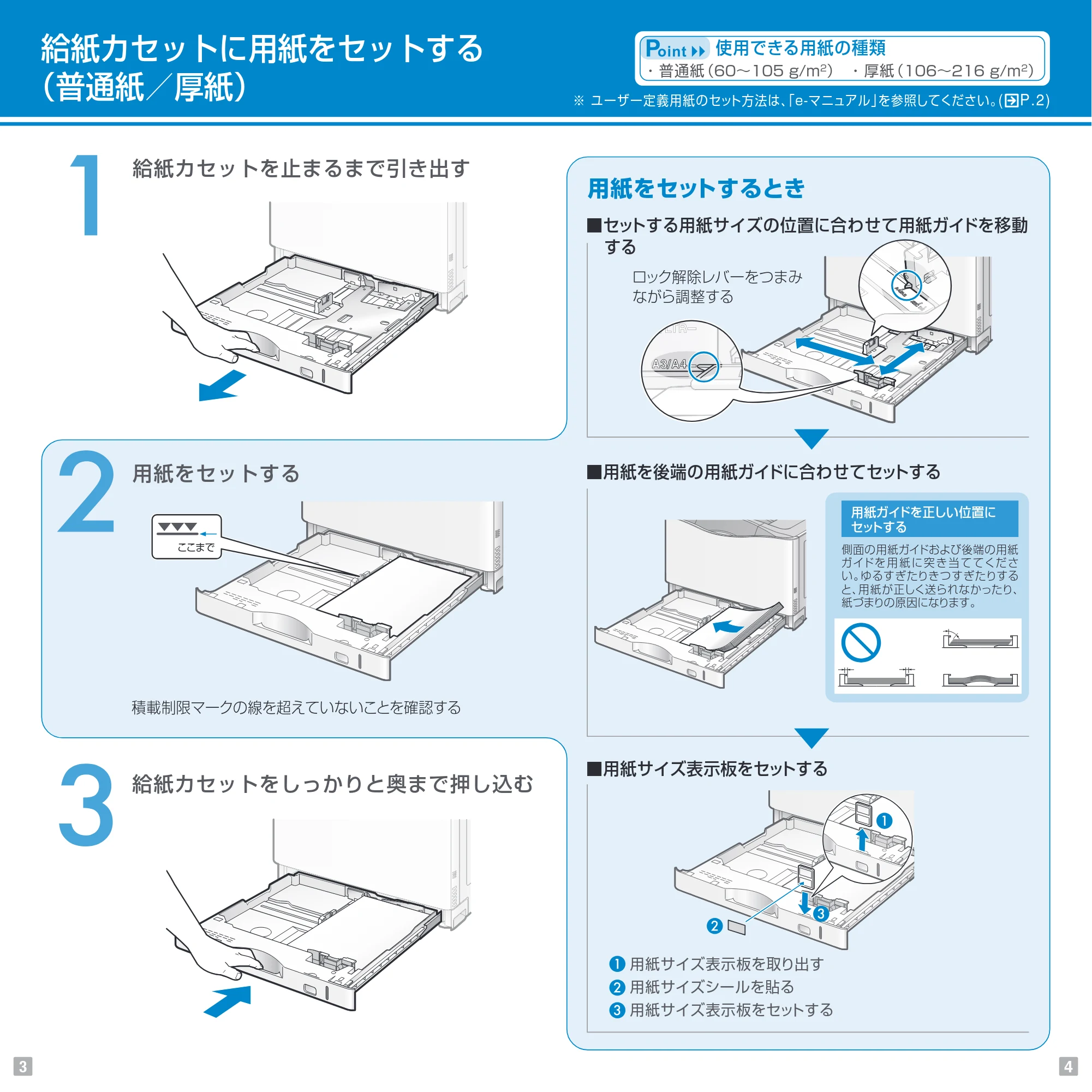

3ページ
- 普通紙（60～105 g/m 2 ） ・ 厚紙（106～216 g/m 2 ）
給紙カセットに用紙をセットする
（普通紙／厚紙）
使用できる用紙の種類
※ ユーザー定義用紙のセット方法は、「e-マニュアル」を参照してください。( P.2)
給紙カセットを止まるまで引き出す
用紙をセットする
給紙カセットをしっかりと奥まで押し込む
用紙をセットするとき
ここまで
積載制限マークの線を超えていないことを確認する
■セットする用紙サイズの位置に合わせて用紙ガイドを移動
する
■用紙を後端の用紙ガイドに合わせてセットする
ロック解除レバーをつまみ
ながら調整する
■用紙サイズ表示板をセットする
用紙サイズ表示板を取り出す
用紙サイズシールを貼る
用紙サイズ表示板をセットする
側面の用紙ガイドおよび後端の用紙
ガイドを 用 紙 に 突 き 当 て てくださ
い。ゆるすぎたりきつすぎたりする
と、用紙が正しく送られなかったり、
紙づまりの原因になります。
用紙ガイドを正しい位置に
セットする
3 4
- 普通紙（60～105 g/m 2 ） ・ 厚紙（106～216 g/m 2 ）
給紙カセットに用紙をセットする
（普通紙／厚紙）
使用できる用紙の種類
※ ユーザー定義用紙のセット方法は、「e-マニュアル」を参照してください。( P.2)
給紙カセットを止まるまで引き出す
用紙をセットする
給紙カセットをしっかりと奥まで押し込む
用紙をセットするとき
ここまで
積載制限マークの線を超えていないことを確認する
■セットする用紙サイズの位置に合わせて用紙ガイドを移動
する
■用紙を後端の用紙ガイドに合わせてセットする
ロック解除レバーをつまみ
ながら調整する
■用紙サイズ表示板をセットする
用紙サイズ表示板を取り出す
用紙サイズシールを貼る
用紙サイズ表示板をセットする
側面の用紙ガイドおよび後端の用紙
ガイドを 用 紙 に 突 き 当 て てくださ
い。ゆるすぎたりきつすぎたりする
と、用紙が正しく送られなかったり、
紙づまりの原因になります。
用紙ガイドを正しい位置に
セットする
3 4

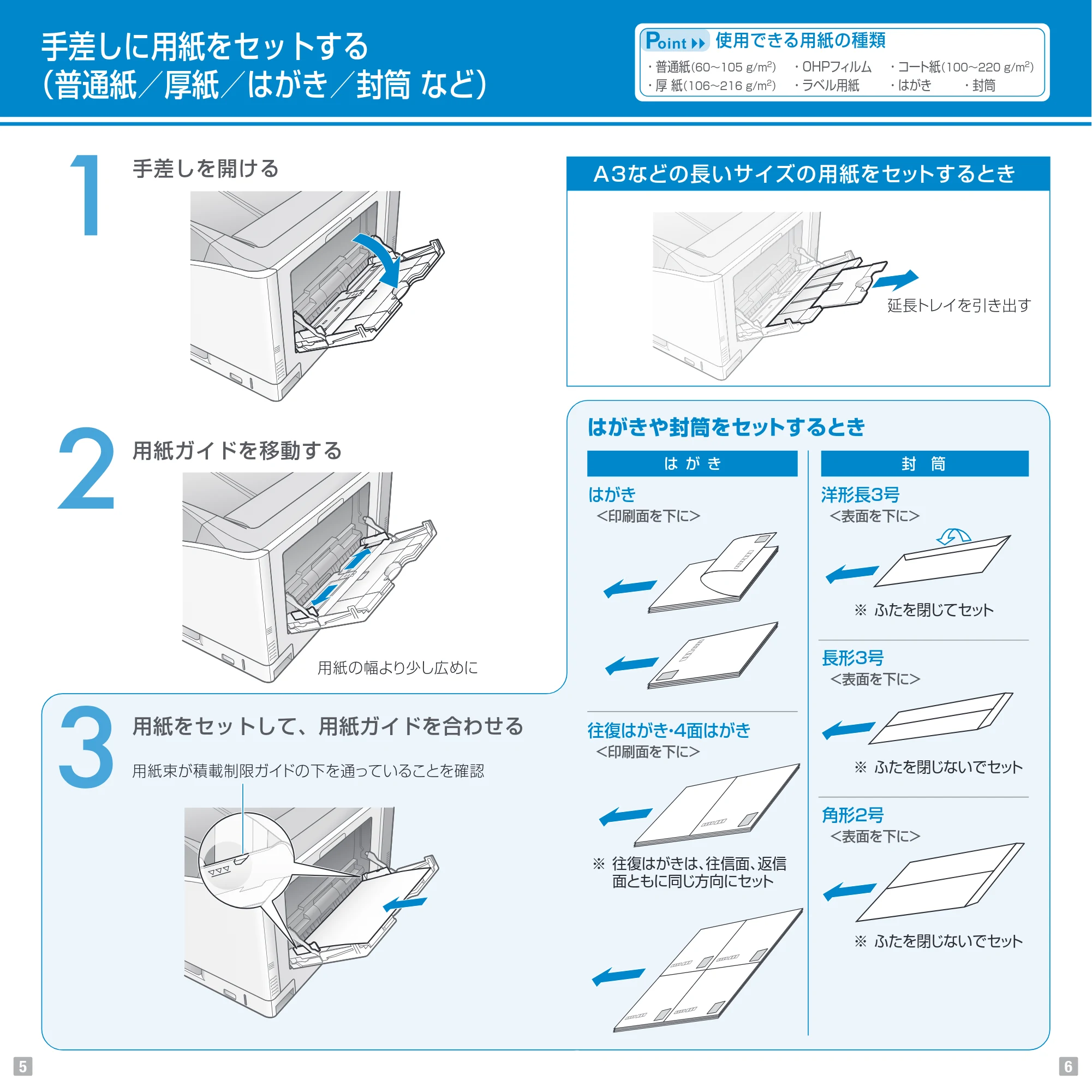

4ページ
手差しに用紙をセットする
（普通紙／厚紙／はがき／封筒 など）
使用できる用紙の種類
- 普通紙（60～105 g/m2
） ・OHPフィルム ・コート紙（100～220 g/m2
）
- 厚 紙（106～216 g/m2 ） ・ラベル用紙 ・はがき ・封筒
手差しを開ける
用紙ガイドを移動する
用紙の幅より少し広めに
用紙をセットして、用紙ガイドを合わせる
用紙束が積載制限ガイドの下を通っていることを確認
はがきや封筒をセットするとき
は が き
はがき
＜印刷面を下に＞
往復はがき・4面はがき
＜印刷面を下に＞
※ 往復はがきは、往信面、返信
面ともに同じ方向にセット
封 筒
長形3号
＜表面を下に＞
角形2号
＜表面を下に＞
洋形長3号
＜表面を下に＞
※ ふたを閉じてセット
※ ふたを閉じないでセット
※ ふたを閉じないでセット
延長トレイを引き出す
A3などの長いサイズの用紙をセットするとき
5 6
手差しに用紙をセットする
（普通紙／厚紙／はがき／封筒 など）
使用できる用紙の種類
- 普通紙（60～105 g/m2
） ・OHPフィルム ・コート紙（100～220 g/m2
）
- 厚 紙（106～216 g/m2 ） ・ラベル用紙 ・はがき ・封筒
手差しを開ける
用紙ガイドを移動する
用紙の幅より少し広めに
用紙をセットして、用紙ガイドを合わせる
用紙束が積載制限ガイドの下を通っていることを確認
はがきや封筒をセットするとき
は が き
はがき
＜印刷面を下に＞
往復はがき・4面はがき
＜印刷面を下に＞
※ 往復はがきは、往信面、返信
面ともに同じ方向にセット
封 筒
長形3号
＜表面を下に＞
角形2号
＜表面を下に＞
洋形長3号
＜表面を下に＞
※ ふたを閉じてセット
※ ふたを閉じないでセット
※ ふたを閉じないでセット
延長トレイを引き出す
A3などの長いサイズの用紙をセットするとき
5 6

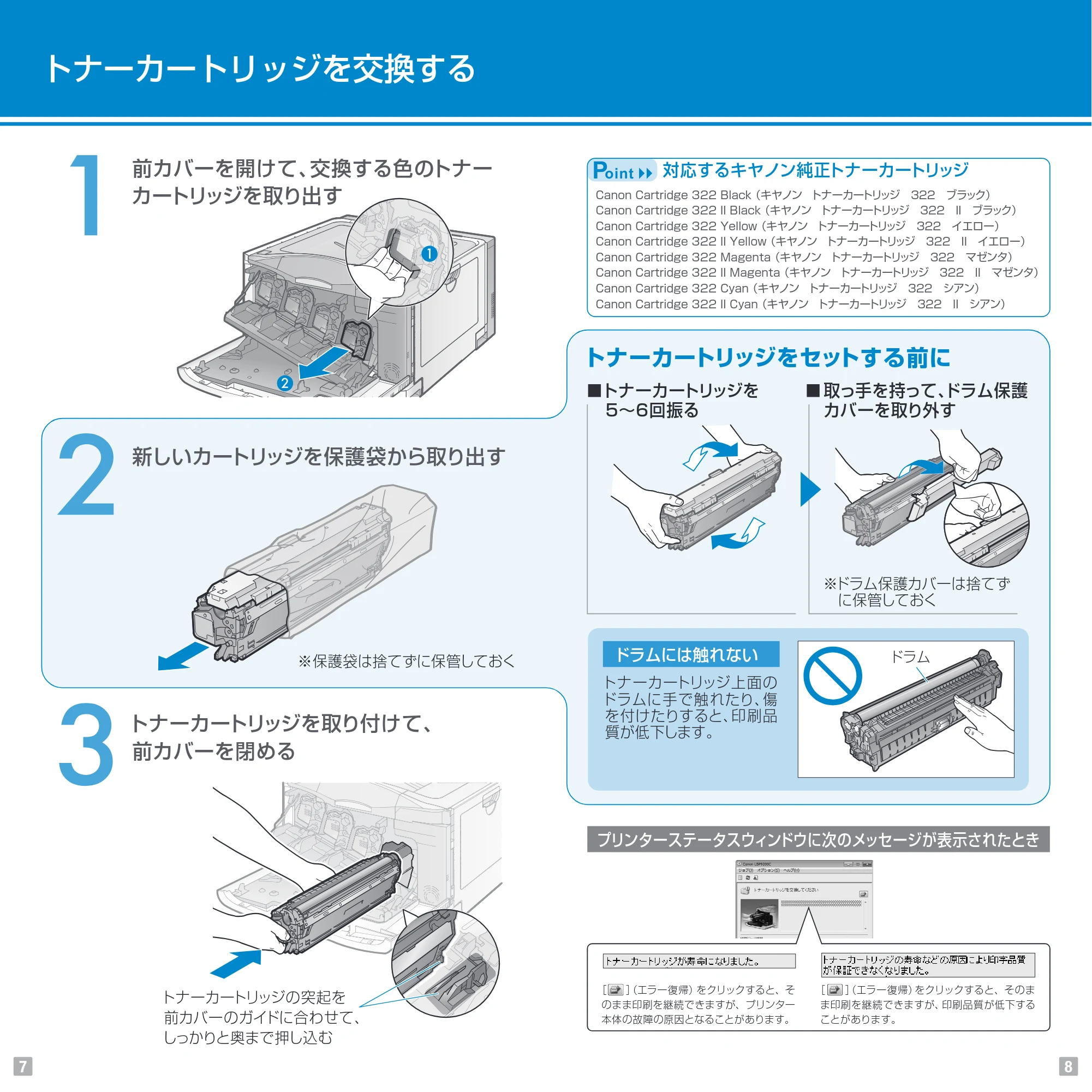

5ページ
トナーカートリッジを交換する
新しいカートリッジを保護袋から取り出す
トナーカートリッジを取り付けて、
前カバーを閉める
■ 取っ手を持って、ドラム保護
カバーを取り外す
■トナーカートリッジを
５～６回振る
トナーカートリッジをセットする前に
※保護袋は捨てずに保管しておく
対応するキヤノン純正トナーカートリッジ
Canon Cartridge 322 Black（キヤノン トナーカートリッジ ３２２ ブラック）
Canon Cartridge 322 II Black（キヤノン トナーカートリッジ ３２２ II ブラック）
Canon Cartridge 322 Yellow（キヤノン トナーカートリッジ ３２２ イエロー）
Canon Cartridge 322 II Yellow（キヤノン トナーカートリッジ ３２２ II イエロー）
Canon Cartridge 322 Magenta（キヤノン トナーカートリッジ ３２２ マゼンタ）
Canon Cartridge 322 II Magenta（キヤノン トナーカートリッジ ３２２ II マゼンタ）
Canon Cartridge 322 Cyan（キヤノン トナーカートリッジ ３２２ シアン）
Canon Cartridge 322 II Cyan（キヤノン トナーカートリッジ ３２２ II シアン）
前カバーを開けて、交換する色のトナー
カートリッジを取り出す
※ドラム保護カバーは捨てず
に保管しておく
トナーカートリッジの突起を
前カバーのガイドに合わせて、
しっかりと奥まで押し込む
トナーカートリッジ上面の
ドラムに手で触れたり、傷
を付けたりすると、印刷品
質が低下します。
ドラムには触れない ドラム
プリンターステータスウィンドウに次のメッセージが表示されたとき
［ ］（エラー復帰）をクリックすると、そのま
ま印刷を継続できますが、印刷品質が低下する
ことがあります。
［ ］（エラー復帰）をクリックすると、そ
のまま印刷を継続できますが、プリンター
本体の故障の原因となることがあります。
7 8
トナーカートリッジを交換する
新しいカートリッジを保護袋から取り出す
トナーカートリッジを取り付けて、
前カバーを閉める
■ 取っ手を持って、ドラム保護
カバーを取り外す
■トナーカートリッジを
５～６回振る
トナーカートリッジをセットする前に
※保護袋は捨てずに保管しておく
対応するキヤノン純正トナーカートリッジ
Canon Cartridge 322 Black（キヤノン トナーカートリッジ ３２２ ブラック）
Canon Cartridge 322 II Black（キヤノン トナーカートリッジ ３２２ II ブラック）
Canon Cartridge 322 Yellow（キヤノン トナーカートリッジ ３２２ イエロー）
Canon Cartridge 322 II Yellow（キヤノン トナーカートリッジ ３２２ II イエロー）
Canon Cartridge 322 Magenta（キヤノン トナーカートリッジ ３２２ マゼンタ）
Canon Cartridge 322 II Magenta（キヤノン トナーカートリッジ ３２２ II マゼンタ）
Canon Cartridge 322 Cyan（キヤノン トナーカートリッジ ３２２ シアン）
Canon Cartridge 322 II Cyan（キヤノン トナーカートリッジ ３２２ II シアン）
前カバーを開けて、交換する色のトナー
カートリッジを取り出す
※ドラム保護カバーは捨てず
に保管しておく
トナーカートリッジの突起を
前カバーのガイドに合わせて、
しっかりと奥まで押し込む
トナーカートリッジ上面の
ドラムに手で触れたり、傷
を付けたりすると、印刷品
質が低下します。
ドラムには触れない ドラム
プリンターステータスウィンドウに次のメッセージが表示されたとき
［ ］（エラー復帰）をクリックすると、そのま
ま印刷を継続できますが、印刷品質が低下する
ことがあります。
［ ］（エラー復帰）をクリックすると、そ
のまま印刷を継続できますが、プリンター
本体の故障の原因となることがあります。
7 8

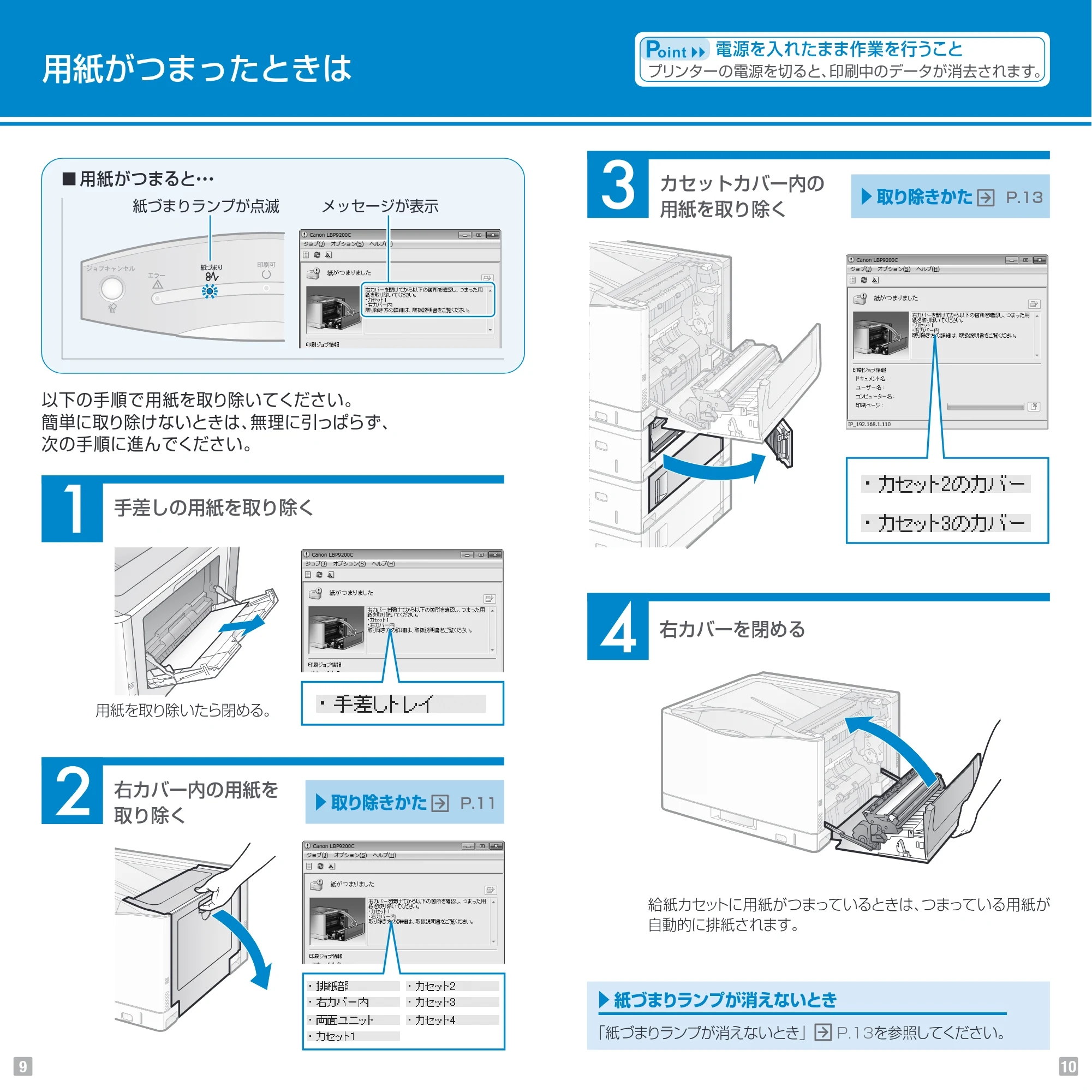

6ページ
以下の手順で用紙を取り除いてください。
簡単に取り除けないときは、無理に引っぱらず、
次の手順に進んでください。
プリンターの電源を切ると、印刷中のデータが消去されます。
電源を入れたまま作業を行うこと
用紙がつまったときは
■ 用紙がつまると・・・
紙づまりランプが点滅
手差しの用紙を取り除く
カセットカバー内の
用紙を取り除く
右カバーを閉める
右カバー内の用紙を
取り除く
メッセージが表示
給紙カセットに用紙がつまっているときは、つまっている用紙が
自動的に排紙されます。
用紙を取り除いたら閉める。
紙づまりランプが消えないとき
「紙づまりランプが消えないとき」 P.13を参照してください。
取り除きかた P.13
取り除きかた P.11
9 10
以下の手順で用紙を取り除いてください。
簡単に取り除けないときは、無理に引っぱらず、
次の手順に進んでください。
プリンターの電源を切ると、印刷中のデータが消去されます。
電源を入れたまま作業を行うこと
用紙がつまったときは
■ 用紙がつまると・・・
紙づまりランプが点滅
手差しの用紙を取り除く
カセットカバー内の
用紙を取り除く
右カバーを閉める
右カバー内の用紙を
取り除く
メッセージが表示
給紙カセットに用紙がつまっているときは、つまっている用紙が
自動的に排紙されます。
用紙を取り除いたら閉める。
紙づまりランプが消えないとき
「紙づまりランプが消えないとき」 P.13を参照してください。
取り除きかた P.13
取り除きかた P.11
9 10

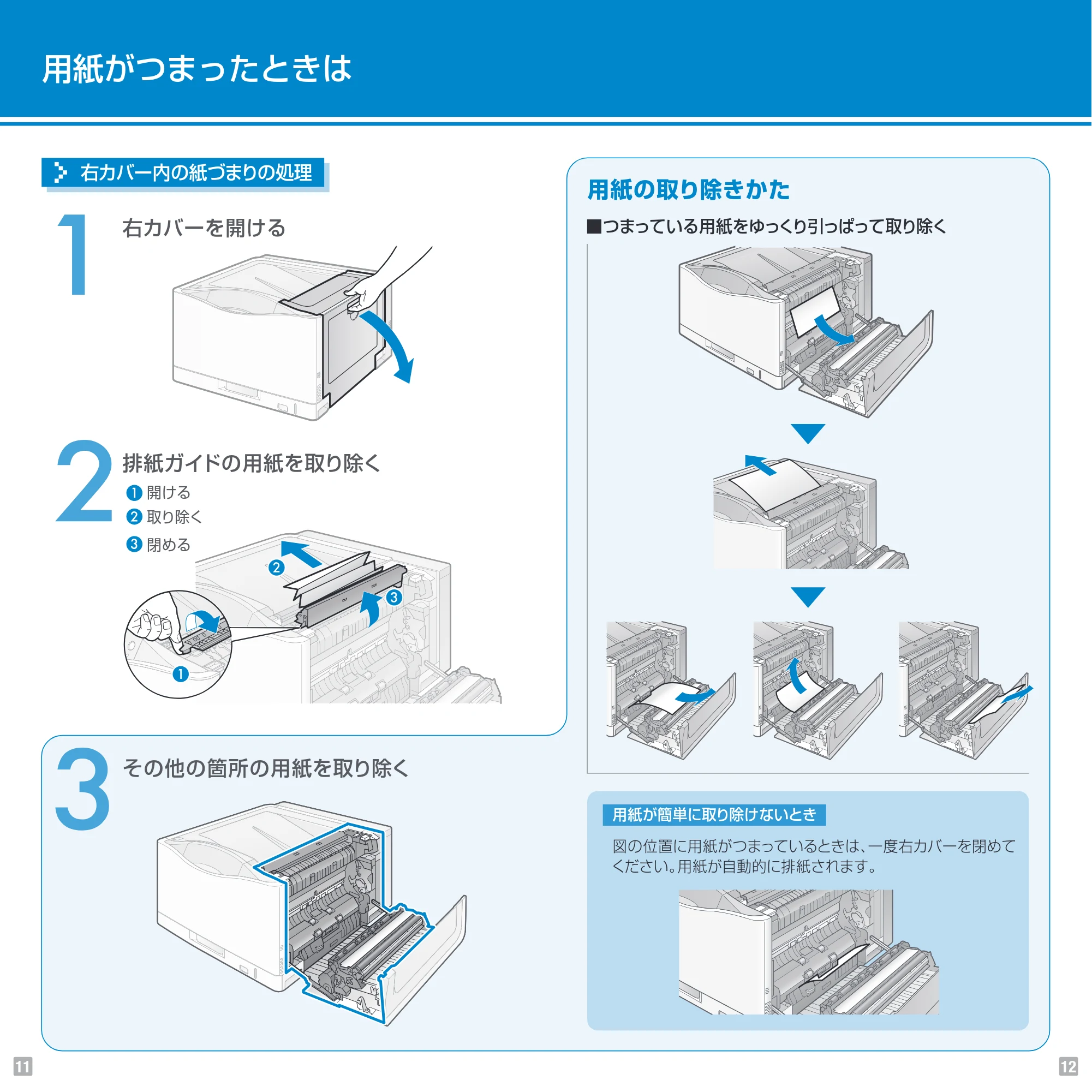

7ページ
用紙がつまったときは
排紙ガイドの用紙を取り除く
その他の箇所の用紙を取り除く
右カバーを開ける
用紙の取り除きかた
■つまっている用紙をゆっくり引っぱって取り除く
右カバー内の紙づまりの処理
図の位置に用紙がつまっているときは、一度右カバーを閉めて
ください。用紙が自動的に排紙されます。
用紙が簡単に取り除けないとき
閉める
開ける
取り除く
11 12
用紙がつまったときは
排紙ガイドの用紙を取り除く
その他の箇所の用紙を取り除く
右カバーを開ける
用紙の取り除きかた
■つまっている用紙をゆっくり引っぱって取り除く
右カバー内の紙づまりの処理
図の位置に用紙がつまっているときは、一度右カバーを閉めて
ください。用紙が自動的に排紙されます。
用紙が簡単に取り除けないとき
閉める
開ける
取り除く
11 12

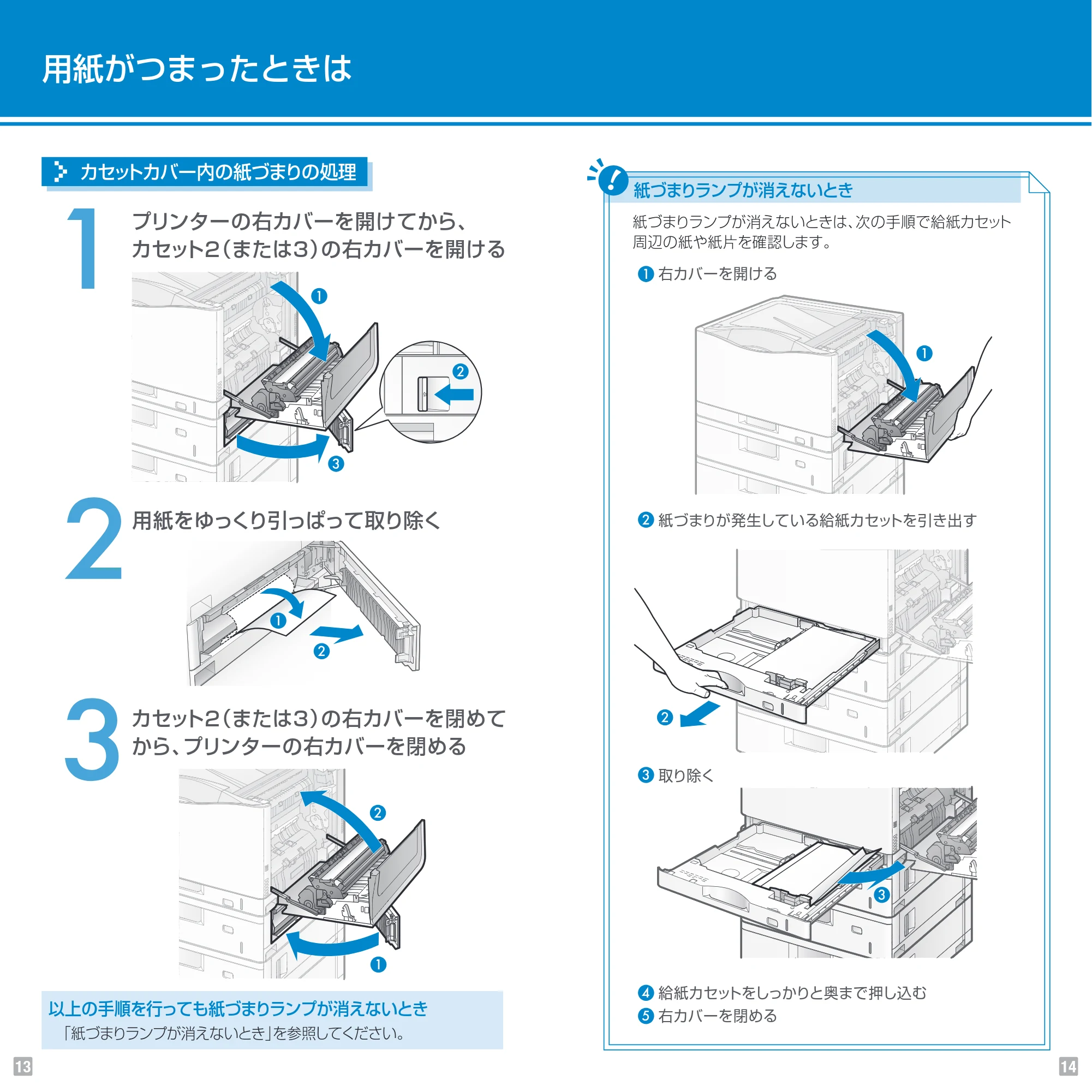

8ページ
用紙をゆっくり引っぱって取り除く
カセット2（または3）の右カバーを閉めて
から、プリンターの右カバーを閉める
プリンターの右カバーを開けてから、
カセット2（または3）の右カバーを開ける
カセットカバー内の紙づまりの処理
用紙がつまったときは
紙づまりランプが消えないとき
紙づまりランプが消えないときは、次の手順で給紙カセット
周辺の紙や紙片を確認します。
取り除く
右カバーを開ける
紙づまりが発生している給紙カセットを引き出す
右カバーを閉める
給紙カセットをしっかりと奥まで押し込む
以上の手順を行っても紙づまりランプが消えないとき
「紙づまりランプが消えないとき」を参照してください。
13 14
用紙をゆっくり引っぱって取り除く
カセット2（または3）の右カバーを閉めて
から、プリンターの右カバーを閉める
プリンターの右カバーを開けてから、
カセット2（または3）の右カバーを開ける
カセットカバー内の紙づまりの処理
用紙がつまったときは
紙づまりランプが消えないとき
紙づまりランプが消えないときは、次の手順で給紙カセット
周辺の紙や紙片を確認します。
取り除く
右カバーを開ける
紙づまりが発生している給紙カセットを引き出す
右カバーを閉める
給紙カセットをしっかりと奥まで押し込む
以上の手順を行っても紙づまりランプが消えないとき
「紙づまりランプが消えないとき」を参照してください。
13 14

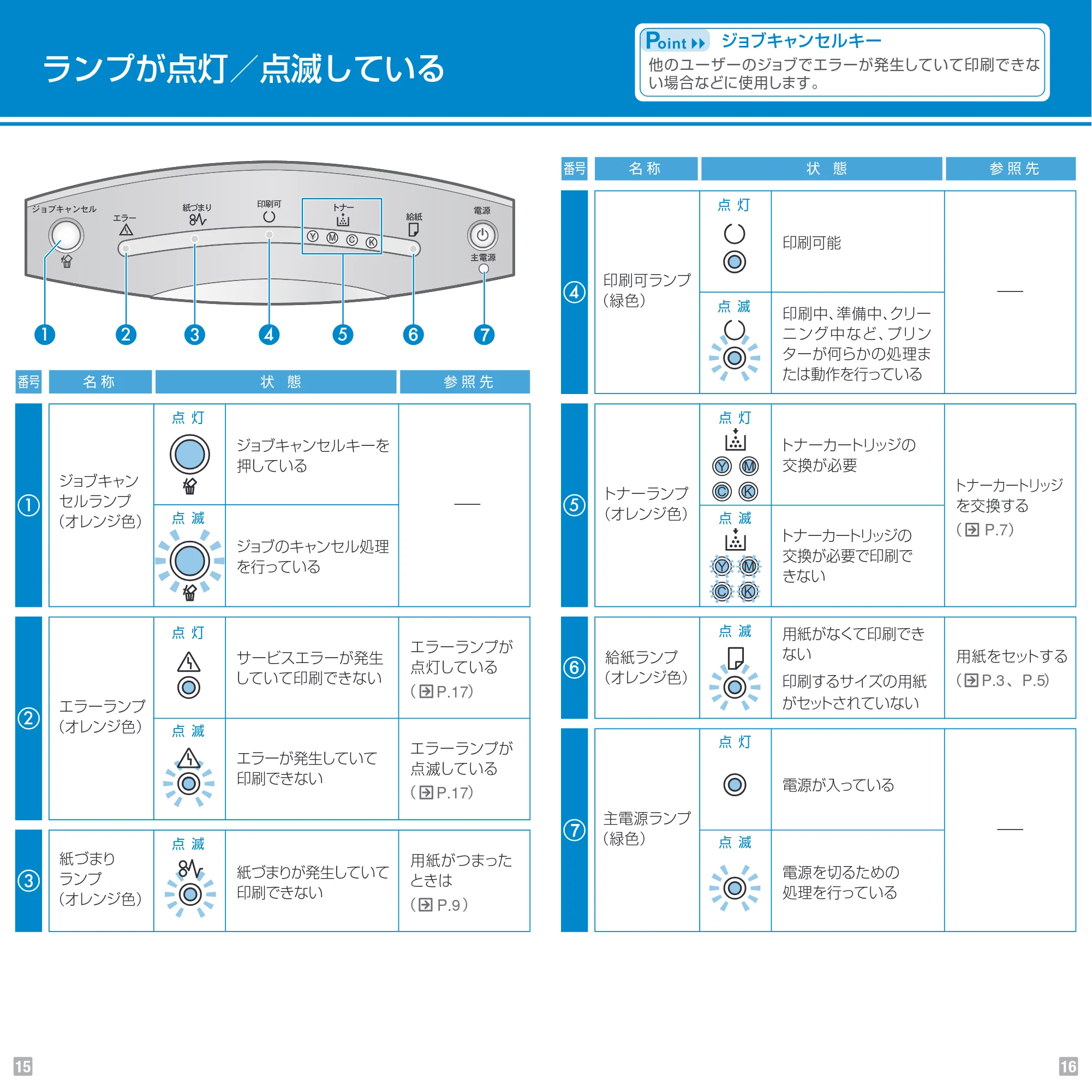

9ページ
参 照 先状 態名 称番号
エラーランプ
（オレンジ色）
サービスエラーが発生
していて印刷できない
エラーが発生していて
印刷できない
ジョブキャン
セルランプ
（オレンジ色）
ジョブキャンセルキーを
押している
ジョブのキャンセル処理
を行っている
紙づまり
ランプ
（オレンジ色）
紙づまりが発生していて
印刷できない
印刷可ランプ
（緑色）
印刷可能
用紙がつまった
ときは
（ ）
エラーランプが
点灯している
（ ）
ー
ー
P.9
P.17
エラーランプが
点滅している
（ ）P.17
参 照 先状 態名 称番号
トナーランプ
（オレンジ色）
トナーカートリッジの
交換が必要
トナーカートリッジの
交換が必要で印刷で
きない
給紙ランプ
（オレンジ色）
用紙がなくて印刷でき
ない
印刷するサイズの用紙
がセットされていない
主電源ランプ
（緑色）
電源が入っている
電源を切るための
処理を行っている
用紙をセットする
（ ）
トナーカートリッジ
を交換する
（ ）
ー
P.3、P.5
P.7
ランプが点灯／点滅している
KCMY
ジョブキャンセルキー
他のユーザーのジョブでエラーが発生していて印刷できな
い場合などに使用します。
印刷中、準備中、クリー
ニング 中 など、プリン
ターが何らかの処理ま
たは動作を行っている
点 灯
点 滅
点 灯
点 滅
点 灯
点 滅
点 滅点 灯
点 滅
点 灯
点 滅
点 滅
15 16
参 照 先状 態名 称番号
エラーランプ
（オレンジ色）
サービスエラーが発生
していて印刷できない
エラーが発生していて
印刷できない
ジョブキャン
セルランプ
（オレンジ色）
ジョブキャンセルキーを
押している
ジョブのキャンセル処理
を行っている
紙づまり
ランプ
（オレンジ色）
紙づまりが発生していて
印刷できない
印刷可ランプ
（緑色）
印刷可能
用紙がつまった
ときは
（ ）
エラーランプが
点灯している
（ ）
ー
ー
P.9
P.17
エラーランプが
点滅している
（ ）P.17
参 照 先状 態名 称番号
トナーランプ
（オレンジ色）
トナーカートリッジの
交換が必要
トナーカートリッジの
交換が必要で印刷で
きない
給紙ランプ
（オレンジ色）
用紙がなくて印刷でき
ない
印刷するサイズの用紙
がセットされていない
主電源ランプ
（緑色）
電源が入っている
電源を切るための
処理を行っている
用紙をセットする
（ ）
トナーカートリッジ
を交換する
（ ）
ー
P.3、P.5
P.7
ランプが点灯／点滅している
KCMY
ジョブキャンセルキー
他のユーザーのジョブでエラーが発生していて印刷できな
い場合などに使用します。
印刷中、準備中、クリー
ニング 中 など、プリン
ターが何らかの処理ま
たは動作を行っている
点 灯
点 滅
点 灯
点 滅
点 灯
点 滅
点 滅点 灯
点 滅
点 灯
点 滅
点 滅
15 16

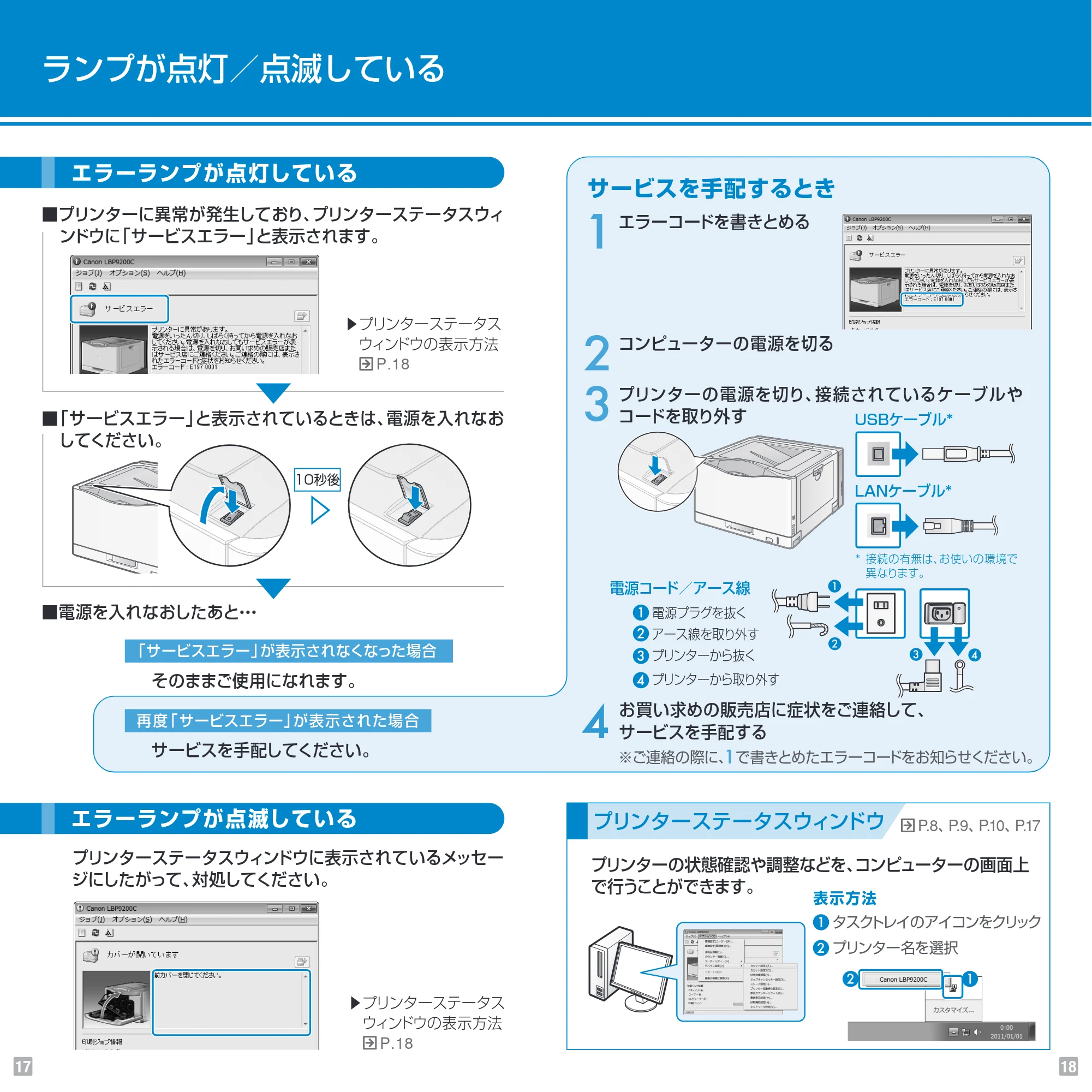

10ページ
※ご連絡の際に、 で書きとめたエラーコードをお知らせください。
「サービスエラー」が表示されなくなった場合
再度「 サービスエラー」が表示された場合
エラーランプが点灯している
エラーランプが点滅している
プリンターステータスウィンドウに表示されているメッセー
ジにしたがって、対処してください。
そのままご使用になれます。
サービスを手配してください。
▶プリンターステータス
ウィンドウの表示方法
P.18
▶プリンターステータス
ウィンドウの表示方法
P.18
サービスを手配するとき
お買い求めの販売店に症状をご連絡して、
サービスを手配する
コンピューターの電源を切る
プリンターの電源を切り、接続されているケーブルや
コードを取り外す
エラーコードを書きとめる
ランプが点灯／点滅している
プリンターステータスウィンドウ
表示方法
P.8、P.9、P.10、P.17
タスクトレイのアイコンをクリック
プリンター名を選択
LANケーブル*
プリンターの状態確認や調整などを、コンピューターの画面上
で行うことができます。
* 接続の有無は、お使いの環境で
異なります。
■プリンターに異常が発生しており、プリンターステータスウィ
ンドウに「サービスエラー」と表示されます。
■「サービスエラー」と表示されているときは、電源を入れなお
してください。
■電源を入れなおしたあと・・・
USBケーブル*
10秒後
電源プラグを抜く
アース線を取り外す
プリンターから抜く
電源コード／アース線
プリンターから取り外す
17 18
※ご連絡の際に、 で書きとめたエラーコードをお知らせください。
「サービスエラー」が表示されなくなった場合
再度「 サービスエラー」が表示された場合
エラーランプが点灯している
エラーランプが点滅している
プリンターステータスウィンドウに表示されているメッセー
ジにしたがって、対処してください。
そのままご使用になれます。
サービスを手配してください。
▶プリンターステータス
ウィンドウの表示方法
P.18
▶プリンターステータス
ウィンドウの表示方法
P.18
サービスを手配するとき
お買い求めの販売店に症状をご連絡して、
サービスを手配する
コンピューターの電源を切る
プリンターの電源を切り、接続されているケーブルや
コードを取り外す
エラーコードを書きとめる
ランプが点灯／点滅している
プリンターステータスウィンドウ
表示方法
P.8、P.9、P.10、P.17
タスクトレイのアイコンをクリック
プリンター名を選択
LANケーブル*
プリンターの状態確認や調整などを、コンピューターの画面上
で行うことができます。
* 接続の有無は、お使いの環境で
異なります。
■プリンターに異常が発生しており、プリンターステータスウィ
ンドウに「サービスエラー」と表示されます。
■「サービスエラー」と表示されているときは、電源を入れなお
してください。
■電源を入れなおしたあと・・・
USBケーブル*
10秒後
電源プラグを抜く
アース線を取り外す
プリンターから抜く
電源コード／アース線
プリンターから取り外す
17 18
