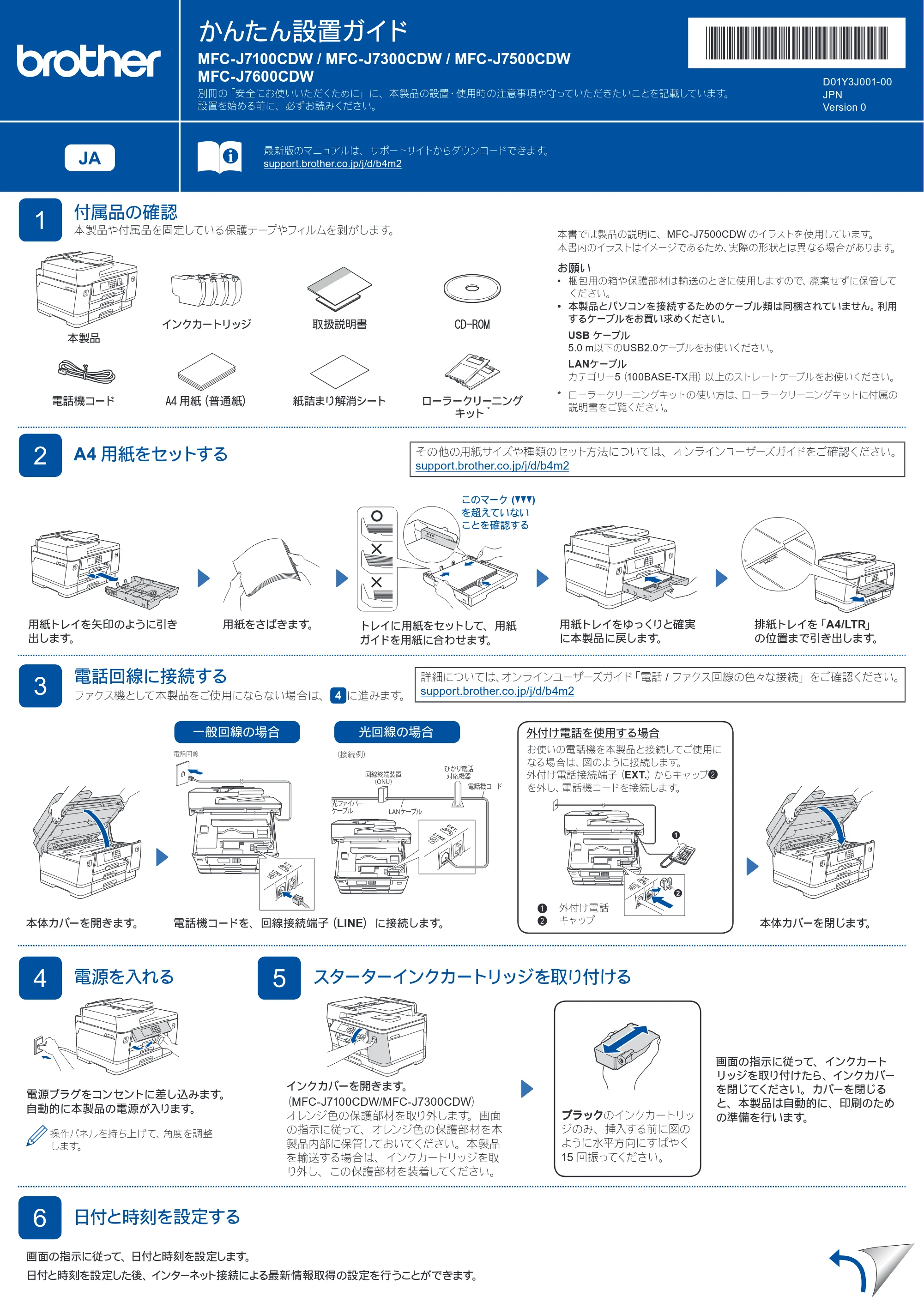

かんたん設置ガイドMFC-J7100CDW / MFC-J7300CDW / MFC-J7500CDW ほか

JA
かんたん設置ガイド
MFC-J7100CDW / MFC-J7300CDW / MFC-J7500CDW
MFC-J7600CDW D01Y3J001-00
JPN
Version 0
1
付属品の確認
本製品や付属品を固定している保護テープやフィルムを剥がします。
お願い

• 梱包用の箱や保護部材は輸送のときに使用しますので、廃棄せずに保管して

ください。

• 本製品とパソコンを接続するためのケーブル類は同梱されていません。利用

するケーブルをお買い求めください。
USB ケーブル
5.0 m以下のUSB2.0ケーブルをお使いください。
LANケーブル
カテゴリー5（100BASE-TX用）以上のストレートケーブルをお使いください。
* ローラークリーニングキットの使い方は、ローラークリーニングキットに付属の
説明書をご覧ください。
最新版のマニュアルは、サポートサイトからダウンロードできます。
support.brother.co.jp/j/d/b4m2
画面の指示に従って、 日付と時刻を設定します。
その他の用紙サイズや種類のセット方法については、オンラインユーザーズガイドをご確認ください。
support.brother.co.jp/j/d/b4m2
2
A4 用紙をセットする
5
スターターインクカートリッジを取り付ける
3
電話回線に接続する
ファクス機として本製品をご使用にならない場合は、 4 に進みます。
6
日付と時刻を設定する
電話機コード
取扱説明書 CD-ROMインクカートリッジ
本製品
別冊の「安全にお使いいただくために」に、本製品の設置・使用時の注意事項や守っていただきたいことを記載しています。

設置を始める前に、必ずお読みください。
用紙トレイを矢印のように引き
出します。
用紙をさばきます。 トレイに用紙をセットして、用紙
ガイドを用紙に合わせます。
このマーク (bbb)
を超えていない
ことを確認する
排紙トレイを「A4/LTR」
の位置まで引き出します。
用紙トレイをゆっくりと確実
に本製品に戻します。
本体カバーを開きます。 電話機コードを、回線接続端子（LINE）に接続します。
外付け電話を使用する場合
お使いの電話機を本製品と接続してご使用に
なる場合は、図のように接続します。
外付け電話接続端子（EXT.）からキャップb
を外し、電話機コードを接続します。
a. 外付け電話
b. キャップ
一般回線の場合 光回線の場合
日付と時刻を設定した後、 インターネット接続による最新情報取得の設定を行うことができます。
本体カバーを閉じます。
4
電源を入れる
本書では製品の説明に、MFC-J7500CDW のイラストを使用しています。
本書内のイラストはイメージであるため、実際の形状とは異なる場合があります。
A4 用紙（普通紙） 紙詰まり解消シート ローラークリーニング

キット
*
電源プラグをコンセントに差し込みます。
自動的に本製品の電源が入ります。
画面の指示に従って、インクカート
リッジを取り付けたら、インクカバー
を閉じてください。カバーを閉じる
と、本製品は自動的に、印刷のため
の準備を行います。
インクカバーを開きます。
ブラックのインクカートリッ
ジのみ、挿入する前に図の
ように水平方向にすばやく
15 回振ってください。
（接続例）
（MFC-J7100CDW/MFC-J7300CDW）
オレンジ色の保護部材を取り外します。画面
の指示に従って、オレンジ色の保護部材を本
製品内部に保管しておいてください。本製品
を輸送する場合は、インクカートリッジを取
り外し、この保護部材を装着してください。
操作パネルを持ち上げて、角度を調整
します。
電話回線
光ファイバー
ケーブル
回線終端装置
（ONU）
ひかり電話
対応機器
電話機コード
LANケーブル
1
詳細については、オンラインユーザーズガイド「電話 / ファクス回線の色々な接続」をご確認ください。
support.brother.co.jp/j/d/b4m2

接続できない場合は、以下をお試しください：
無線LAN
有線LAN
USB
無線LAN アクセスポイントを再起動します。
（可能な場合）
それでも接続できない場合は 11 に進みます。
ケーブルを取り外します。
それでも接続できない場合は、support.brother.co.jp
の「よくあるご質問（Q&A）」をご覧ください。
本製品とパソコンを再起動し、 10
の操作を行います。

• • 回線種別が自動で正しく設定できない場合は、手動で設定してください。詳細については、オンラインユーザーズガイド「プッシュ回線またはダイヤル回線を設定する」をご確認ください。•

support.brother.co.jp/j/d/b4m2

• • かんたんファクス設定を後から変更する場合は、付属のかんたん操作ガイド「受信モードの設定」をご確認ください。
• • 発信元登録を後から登録/変更する場合は、付属のかんたん操作ガイド「発信元を登録する」をご確認ください。

ソフトウェアのインストール案内の確認まで終わったら、 10 に進みます。
以下のサイトからドライバーとソフトウェアをダウン
ロードしてください。setup.brother.com
画面の指示に従ってインストールを進めます。
完了
本製品から印刷したりスキャンすることができます。
最新のファームウェアは以下のサイトから確認してくだ
さい。
support.brother.com/up7
お使いの無線 LAN アクセスポイントの SSID および
ネットワークキーを調べて、下記の枠内に記入します。
SSID（ネットワーク名）
ネットワークキー
（セキュリティーキー/ 暗号化キー）
待ち受け画面の を押し、
【ネットワーク選択 (SSID)】、【はい】
を押します。
10 に進み、ソフトウェア
をインストールします。
SSID: XXXXXXX
ネットワークキー: XXXX
SSIDおよびネットワークキーがわからない場合は、ネットワ
ーク管理者または無線LANアクセスポイントのメーカーにお
問い合わせください。
接続できない場合は、お使いのブラ

ザー製品と無線LANアクセスポイン
トを再起動し、 11 の操作をやり直
します。
ネットワークセキュリティに関する重要なお知らせ：
本製品の設定を管理するための初期ログインパスワード
は、製品背面にあり、「Pwd」後ろの８桁で表示されてい
ます。本製品への不正なアクセスを防ぐために、初期ログ
インパスワードをすぐに変更することをお勧めします。
本製品の仕様情報は「オンラインユーザーズガイド」を参照してください。support.brother.co.jp/j/d/b4m2 ©2021 Brother Industries, Ltd. All rights reserved.
11
本製品を無線 LAN アクセスポイントと接続する
無線接続できない場合は、手動の無線接続をお試しください。
10
パソコンまたはスマートフォンを本製品に接続する
以下の手順に従い、お好みの接続方法でセットアップを完了させます。
9
画面に従って設定する
引き続き、画面に従って本製品の設定を行います。
setup.brother.com
D01Y3J001-00

お使いの無線 LAN アクセスポイン
トの SSID（ネットワーク名）を選
び、ネットワークキー（セキュリティー
キー / 暗号化キー）を入力します。
無線 LAN 接続が完了すると、画面
に【接続しました】と表示されます。
画面の指示に従って 【スター
ト】 を押すと、印刷品質チェッ
クシートが印刷されます。
画面の指示に従って、 チェックシート
で 4 つの色の品質を確認し、 必要に
応じて、 クリーニングに進みます。
画面の指示に従って、 調整シー
トを印刷します。 シートの右上
の角に黒丸マークが印刷され
ます。
印刷された面を下にして調整シー
トを原稿台ガラスにセットします。 •
この時、 調整シートの黒丸マーク
が原稿台ガラスの左奥の角にくる
ようにセットしてください。
画面の指示に従って、 印
刷精度の補正を完了しま
す。
完了した後、 原稿台ガラ
スから調整シートを取り出
します。
良い例 悪い例

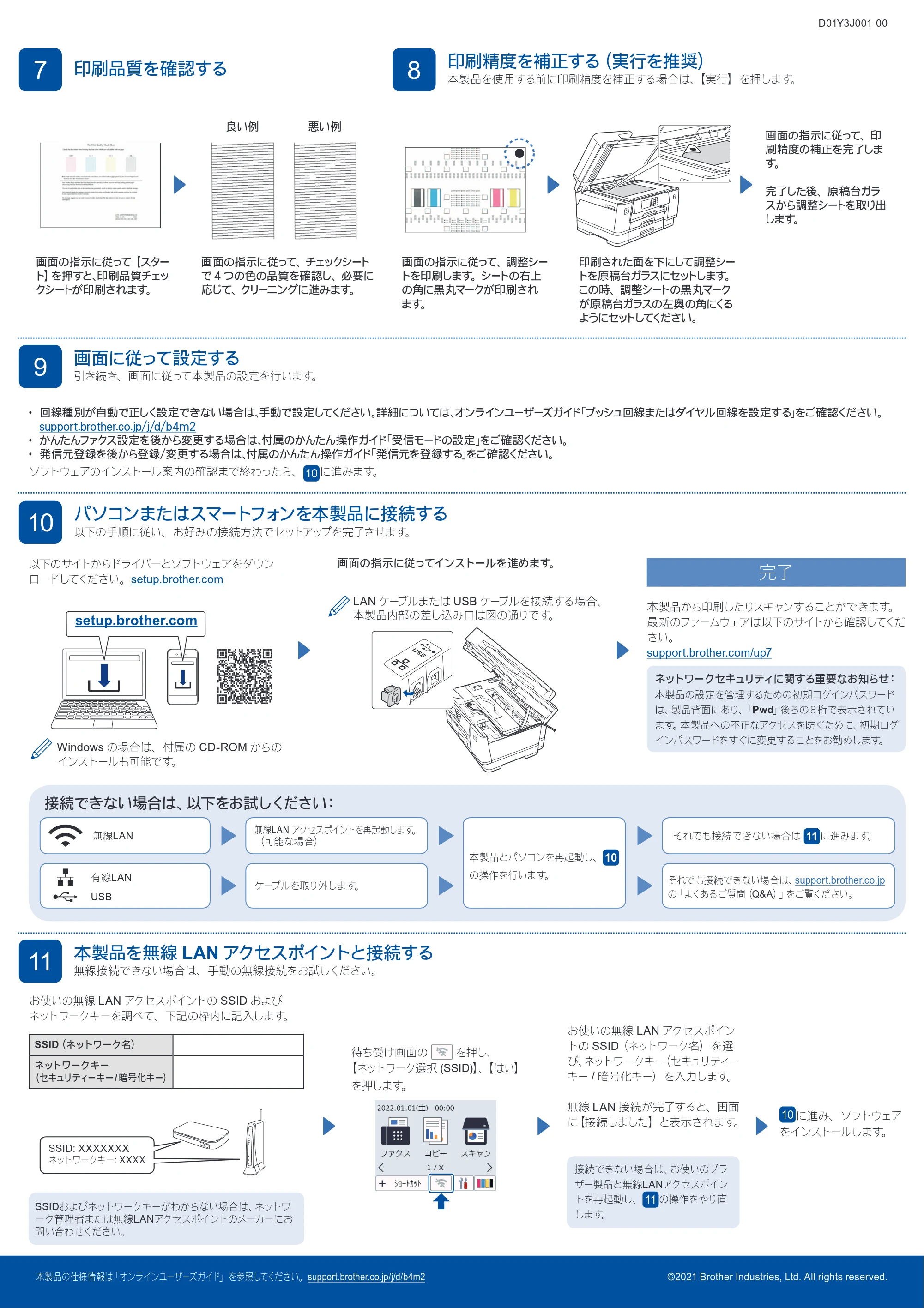

7
印刷品質を確認する
8
印刷精度を補正する（実行を推奨）
本製品を使用する前に印刷精度を補正する場合は、【実行】を押します。
LAN ケーブルまたは USB ケーブルを接続する場合、

本製品内部の差し込み口は図の通りです。
Windows の場合は、付属の CD-ROM からの
インストールも可能です。
