セットアップガイド 2010年10月4日更新 （PDF形式／23.06Mバイト）imageRUNNER-ADVANCE C2030F/C2030F-R/C2030/C2020F/C2020

JPN将来いつでも使用できるように大切に保管してください。
セットアップガイド
JPN将来いつでも使用できるように大切に保管してください。
セットアップガイド

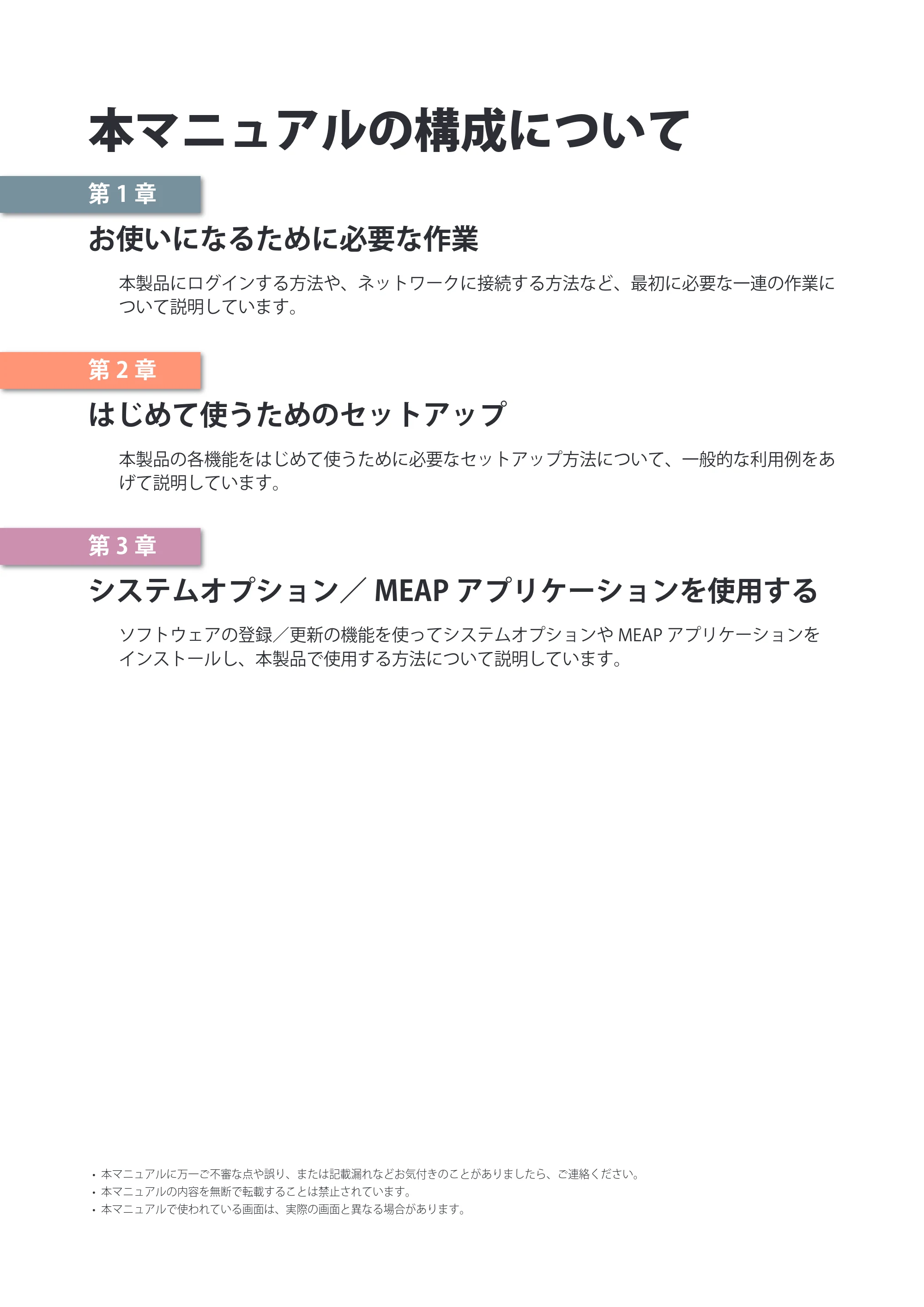

本マニュアルの構成について
第 1 章
お使いになるために必要な作業
本製品にログインする方法や、ネットワークに接続する方法など、最初に必要な一連の作業に
ついて説明しています。
第 2 章
はじめて使うためのセットアップ
本製品の各機能をはじめて使うために必要なセットアップ方法について、一般的な利用例をあ
げて説明しています。
第 3 章
システムオプション／ MEAP アプリケーションを使用する
ソフトウェアの登録／更新の機能を使ってシステムオプションや MEAP アプリケーションを
インストールし、本製品で使用する方法について説明しています。
本マニュアルに万一ご不審な点や誤り、または記載漏れなどお気付きのことがありましたら、ご連絡ください。
本マニュアルの内容を無断で転載することは禁止されています。
本マニュアルで使われている画面は、実際の画面と異なる場合があります。

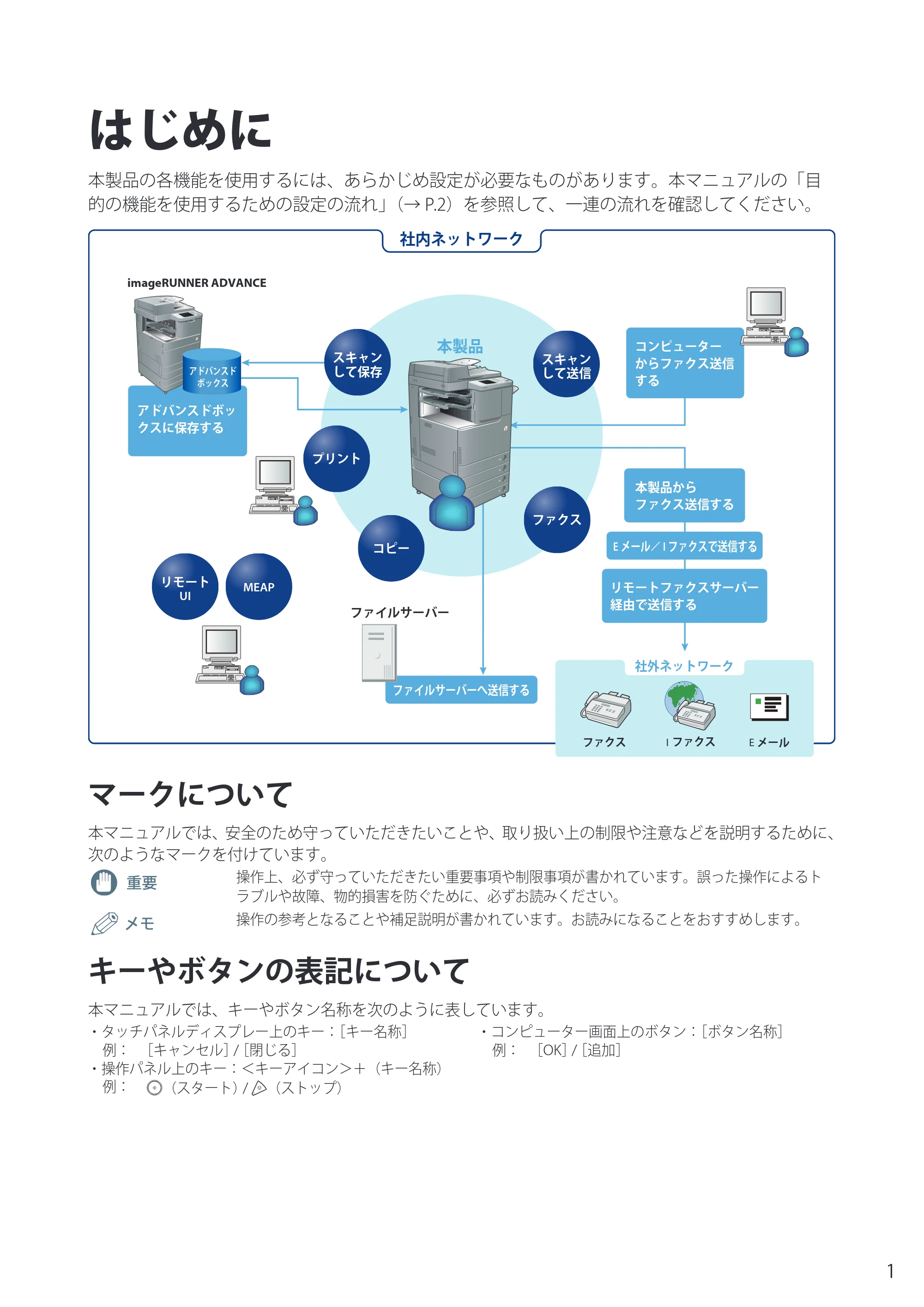

はじめに
本製品の各機能を使用するには、あらかじめ設定が必要なものがあります。本マニュアルの「目
的の機能を使用するための設定の流れ」（→ P.2）を参照して、一連の流れを確認してください。
アドバンスドボッ
クスに保存する
社内ネットワーク
プリント
リモート
UI
MEAP
コンピューター
からファクス送信
する
ファイルサーバーへ送信する
社外ネットワーク
ファクス I ファクス E メール
ファイルサーバー
imageRUNNER ADVANCE
リモートファクスサーバー
経由で送信する
本製品から
ファクス送信する
E メール／ I ファクスで送信する
スキャン
して送信
スキャン
して保存
コピー
ファクス
本製品
アドバンスド
ボックス
マークについて
本マニュアルでは、安全のため守っていただきたいことや、取り扱い上の制限や注意などを説明するために、
次のようなマークを付けています。
操作上、必ず守っていただきたい重要事項や制限事項が書かれています。誤った操作によるト
ラブルや故障、物的損害を防ぐために、必ずお読みください。
操作の参考となることや補足説明が書かれています。お読みになることをおすすめします。

キーやボタンの表記について
本マニュアルでは、キーやボタン名称を次のように表しています。

• タッチパネルディスプレー上のキー：［キー名称］ ・コンピューター画面上のボタン：［ボタン名称］

例： ［キャンセル］/［閉じる］ 例： ［OK］/［追加］

• 操作パネル上のキー：＜キーアイコン＞＋（キー名称）

例： （スタート）/ （ストップ）


そのまま使用できます。
（設定は不要です。）
コピー

• オプションの FAX ボード

*1
が必要です。

• オプションのベーシックスキャンソリュー

ション機能拡張キット
*1
とライセンスの
登録が必要です。

• オプションのベーシックスキャンソリュー

ション機能拡張キット
*1
とライセンスの
登録が必要です。

• LIPS V プリンター機能を使用する場合は、LIPS V 拡張キットとライセンス登録が必要です。

PS プリンター機能を使用する場合は、PS 拡張キットとライセンス登録が必要です。

• オプションの FAX ボード

*1
が必要です。

• オプションのリモート FAX 送信キットと

ライセンスの登録が必要です。
スキャンして保存
*2
／
保存ファイルの利用
*2*3
（メモリーメディア）
ソフトウェアの
登録／更新
*4
ファクス受信
（本製品で受信）

• オプションの FAX ボード

*1
が必要です。
ファクス送受信
リモートスキャナー
スキャンして送信
*5
スキャンして保存／
保存ファイルの利用
*3
（ネットワーク）
リモート UI
MEAP
リモートファクスサーバー機経由
で送受信する
コンピューターから
ファクス送信する
*5
アドバンスドボックスを
使用する
本製品からファクス送信する
*5
ファイルサーバーへ送信する
E メール／ I ファクスで送信する

• ネットワークに接続
• USB で接続

→e- マニュアル
プリント
*5

• ネットワークに接続
• オプションのベーシックスキャンソリュー

ション機能拡張キット
*1
またはオプション
HDD
*1
とライセンスの登録が必要です。

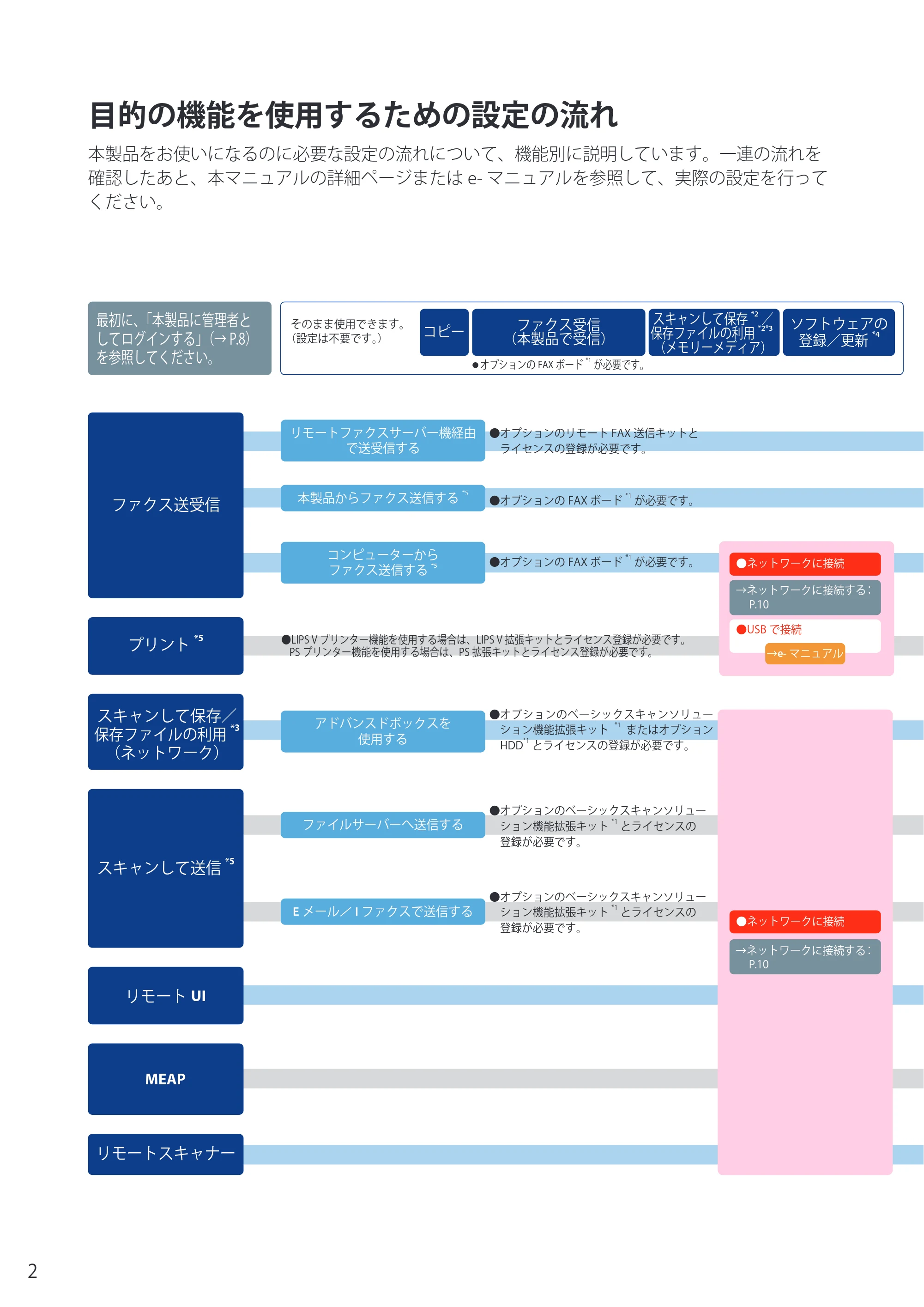

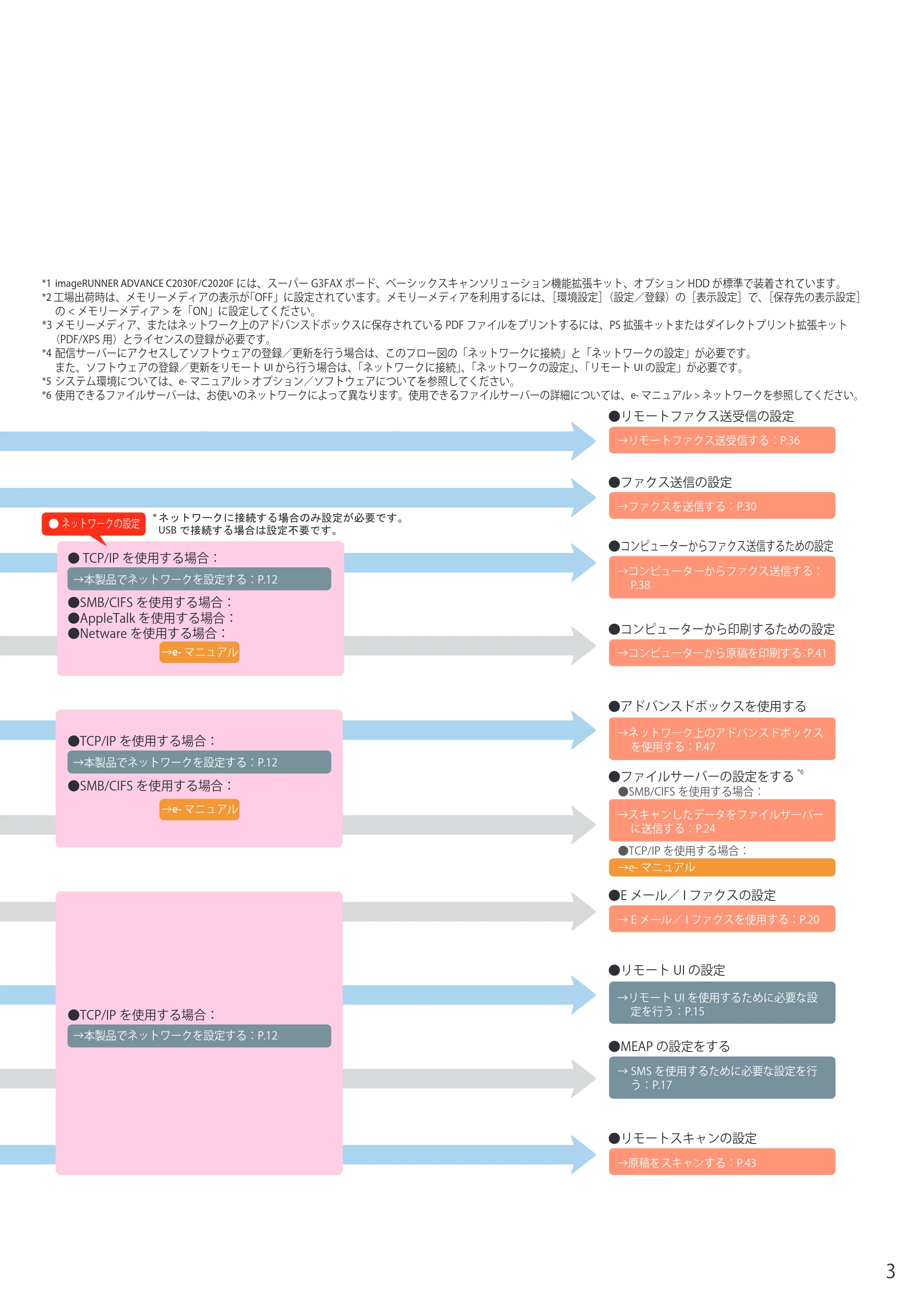

目的の機能を使用するための設定の流れ
本製品をお使いになるのに必要な設定の流れについて、機能別に説明しています。一連の流れを
確認したあと、本マニュアルの詳細ページまたは e- マニュアルを参照して、実際の設定を行って
ください。
最初に、「本製品に管理者と
してログインする」（→ P.8）
を参照してください。
→ネットワークに接続する：
P.0
→ネットワークに接続する：
P.0


*1 imageRUNNER ADVANCE C2030F/C2020F には、スーパー G3FAX ボード、ベーシックスキャンソリューション機能拡張キット、オプション HDD が標準で装着されています。
*2 工場出荷時は、メモリーメディアの表示が｢OFF」に設定されています。メモリーメディアを利用するには、［環境設定］（設定／登録）の［表示設定］で、［保存先の表示設定］
の < メモリーメディア > を「ON」に設定してください。
*3 メモリーメディア、またはネットワーク上のアドバンスドボックスに保存されている PDF ファイルをプリントするには、PS 拡張キットまたはダイレクトプリント拡張キット
（PDF/XPS 用）とライセンスの登録が必要です。
*4 配信サーバーにアクセスしてソフトウェアの登録／更新を行う場合は、このフロー図の「ネットワークに接続」と「ネットワークの設定」が必要です。
また、ソフトウェアの登録／更新をリモート UI から行う場合は、「ネットワークに接続」、「ネットワークの設定」、「リモート UI の設定」が必要です。

*5 システム環境については、e- マニュアル > オプション／ソフトウェアについてを参照してください。
*6 使用できるファイルサーバーは、お使いのネットワークによって異なります。使用できるファイルサーバーの詳細については、e- マニュアル > ネットワークを参照してください。
* ネットワークに接続する場合のみ設定が必要です。
USB で接続する場合は設定不要です。

• リモートスキャンの設定
• コンピューターから印刷するための設定
• MEAP の設定をする
• リモート UI の設定
• アドバンスドボックスを使用する
• ファクス送信の設定
• コンピューターからファクス送信するための設定
• リモートファクス送受信の設定
• E メール／ I ファクスの設定

→e- マニュアル

• TCP/IP を使用する場合：
• SMB/CIFS を使用する場合：
• ファイルサーバーの設定をする

*6
→e- マニュアル

• TCP/IP を使用する場合：
• SMB/CIFS を使用する場合：
• AppleTalk を使用する場合：
• Netware を使用する場合：
• TCP/IP を使用する場合：

→e- マニュアル

• TCP/IP を使用する場合：
• SMB/CIFS を使用する場合：
• ネットワークの設定

→リモートファクス送受信する：P.6
→ファクスを送信する：P.0
→コンピューターからファクス送信する：
P.8
→コンピューターから原稿を印刷する：P.4
→ネットワーク上のアドバンスドボックス
を使用する：P.47
→スキャンしたデータをファイルサーバー
に送信する：P.4
→ E メール／ I ファクスを使用する：P.0
→リモート UI を使用するために必要な設
定を行う：P.5
→ SMS を使用するために必要な設定を行
う：P.7
→原稿をスキャンする：P.4
→本製品でネットワークを設定する：P.
→本製品でネットワークを設定する：P.
→本製品でネットワークを設定する：P.

4

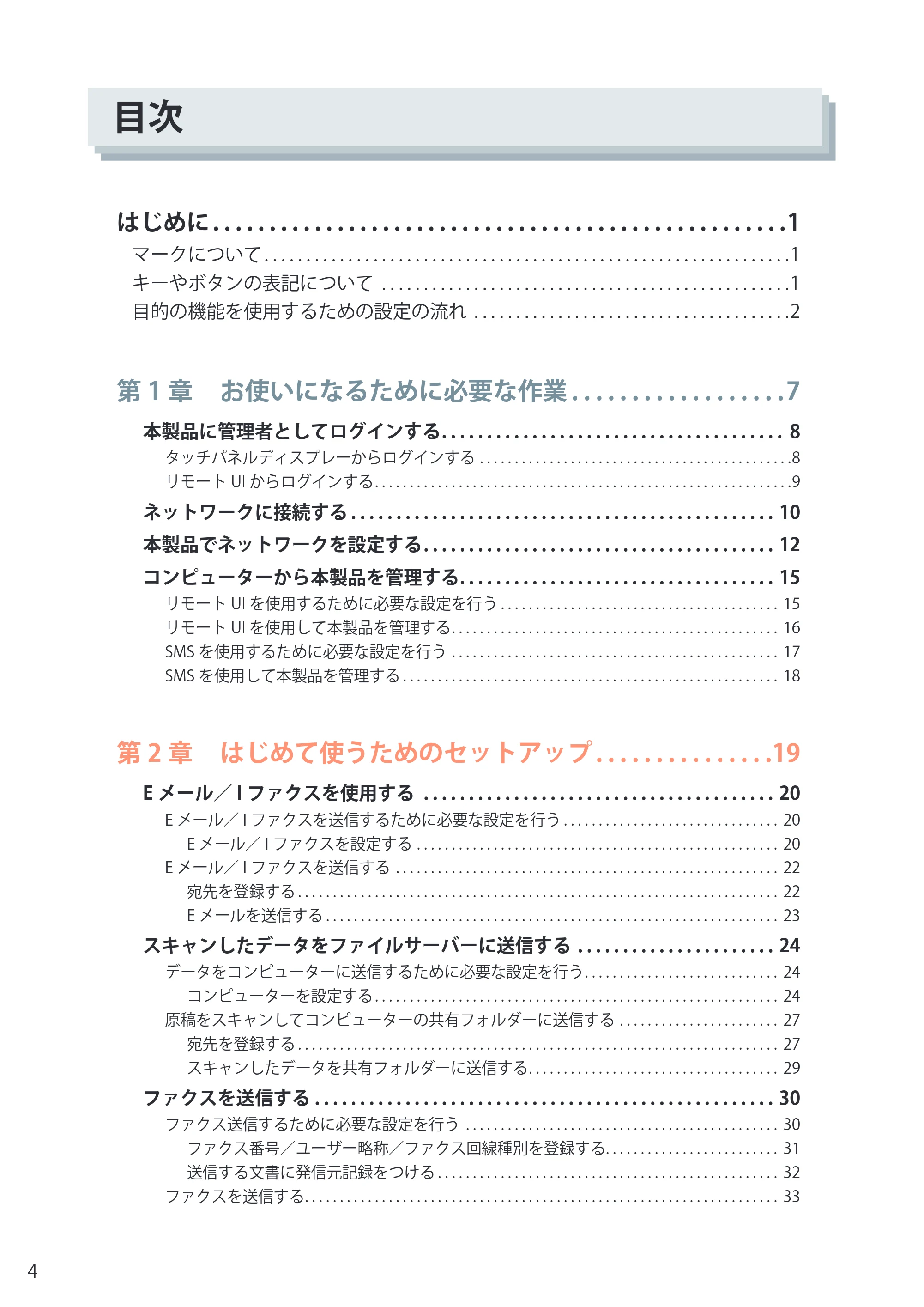

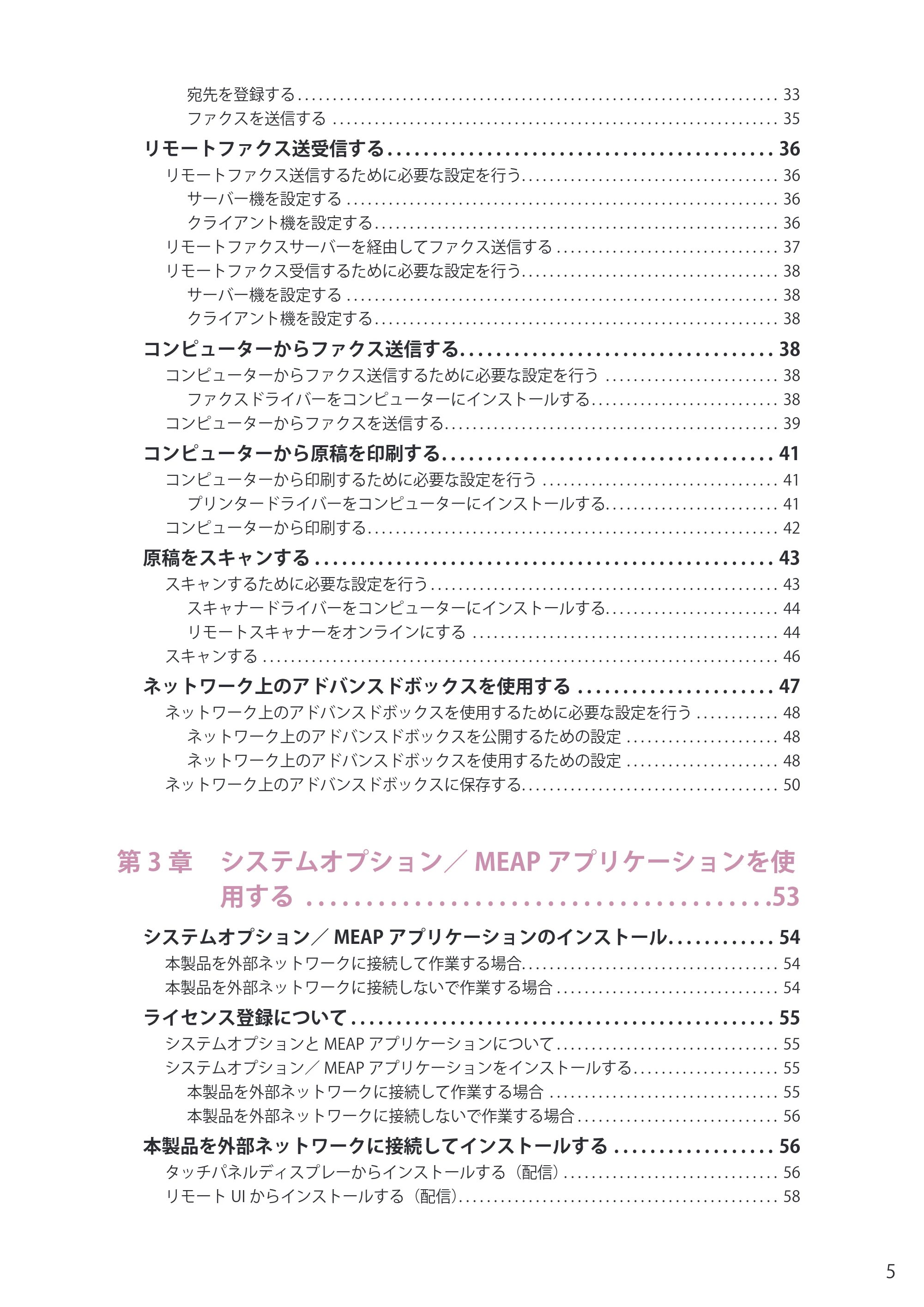

目次
はじめに. 1
マークについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
キーやボタンの表記について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
目的の機能を使用するための設定の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
第 1 章. お使いになるために必要な作業. 7
本製品に管理者としてログインする. 8
タッチパネルディスプレーからログインする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

リモート UI からログインする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
ネットワークに接続する. 10

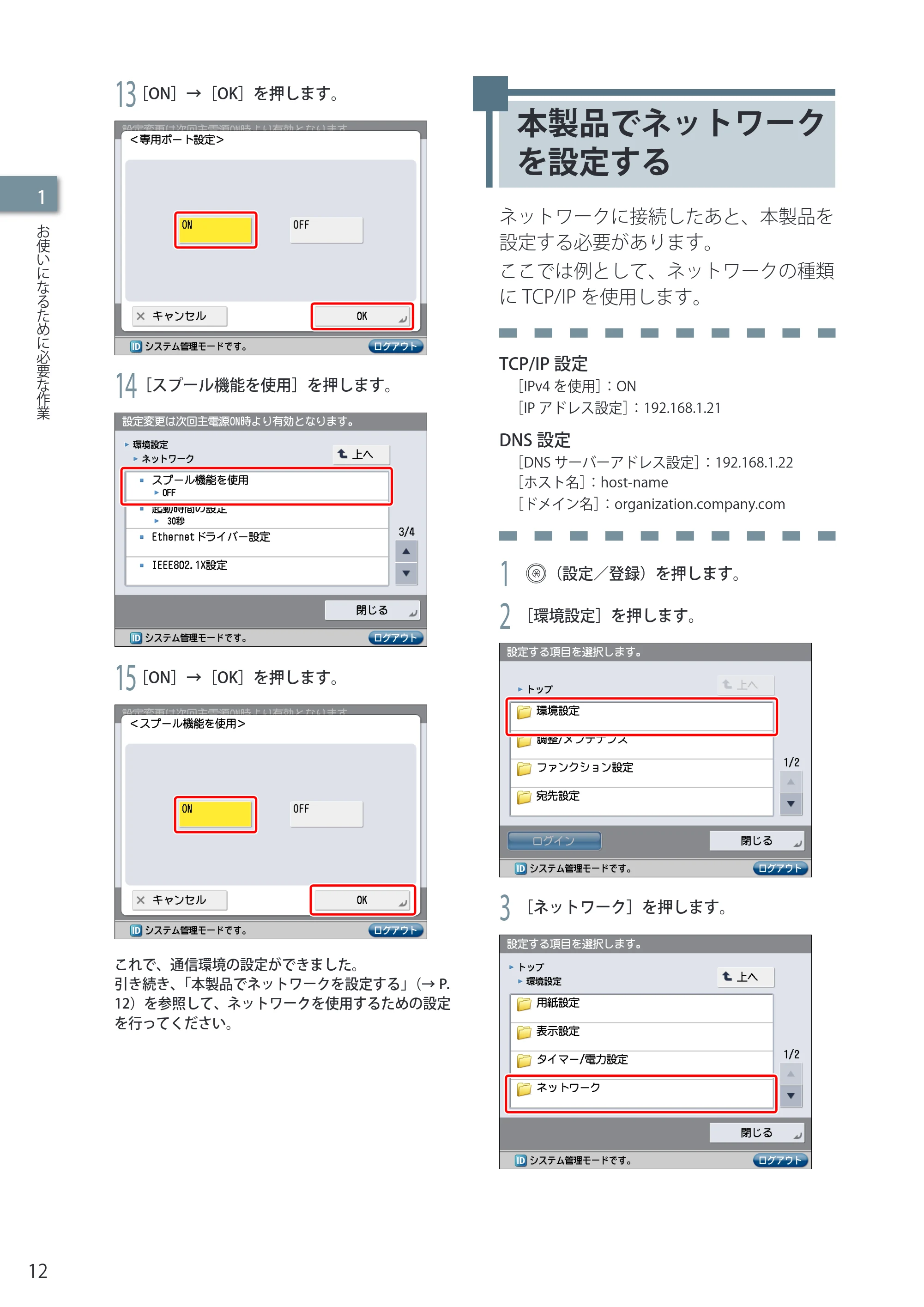

本製品でネットワークを設定する. 12
コンピューターから本製品を管理する. 15

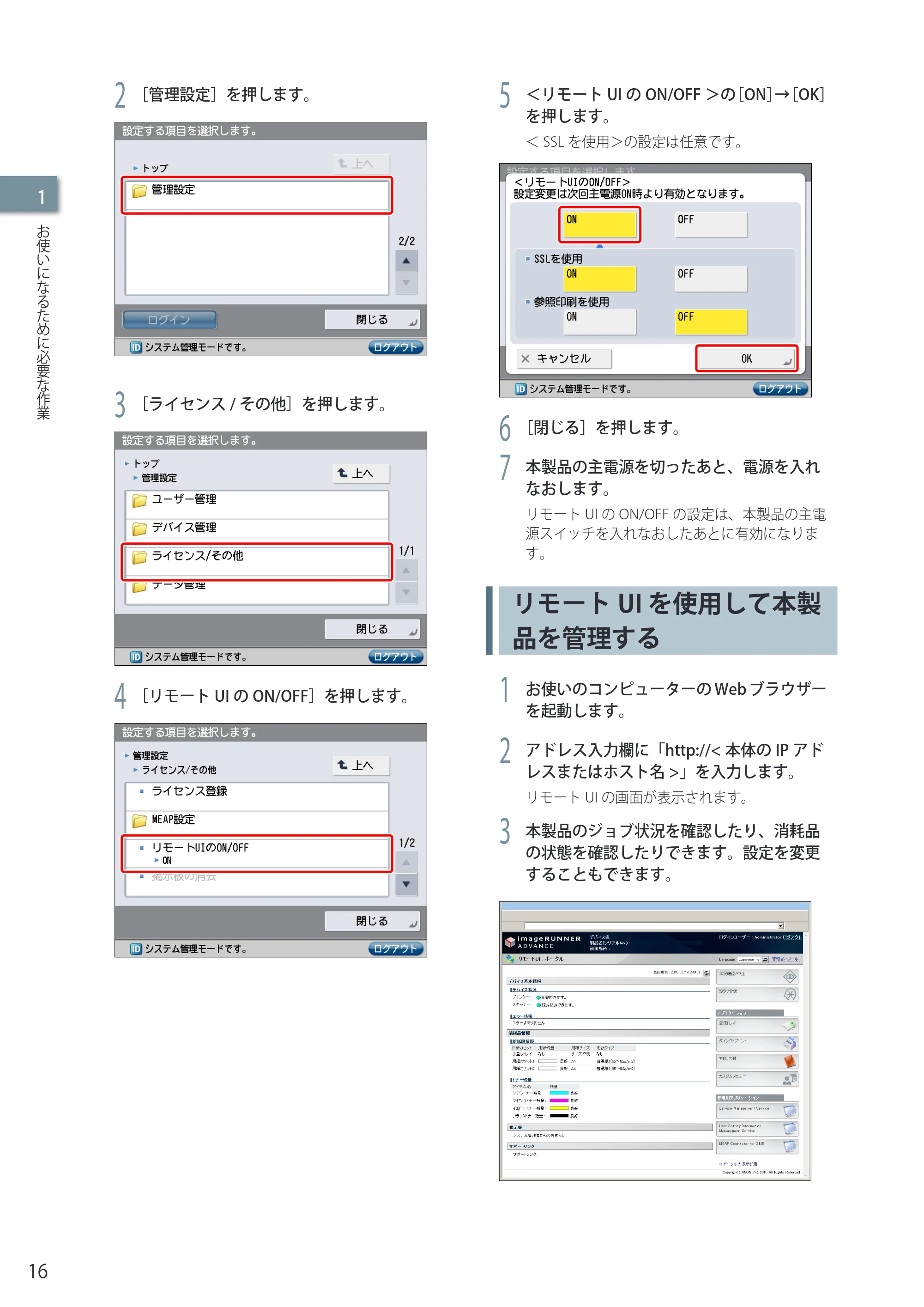

リモート UI を使用するために必要な設定を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
リモート UI を使用して本製品を管理する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

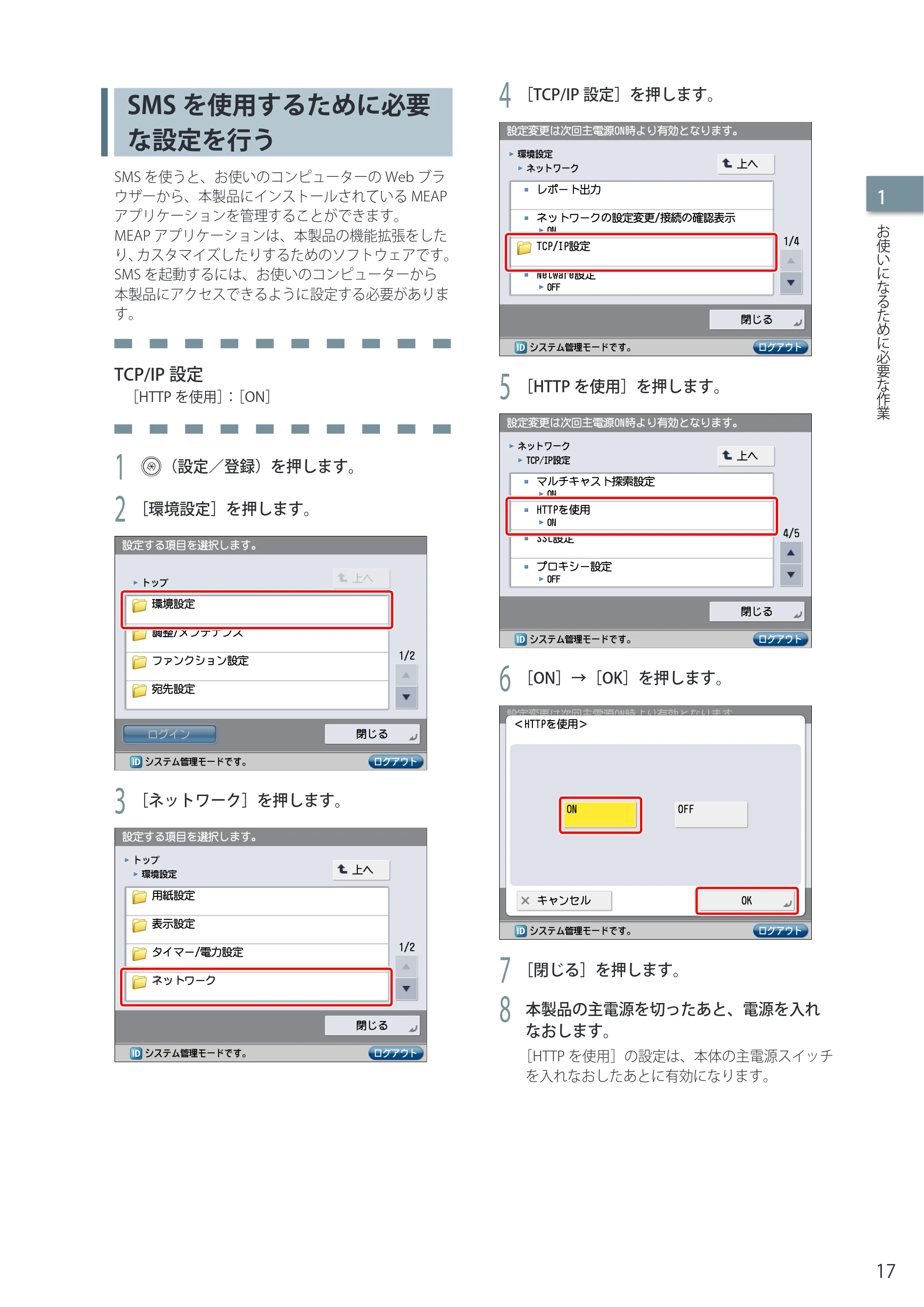

SMS を使用するために必要な設定を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

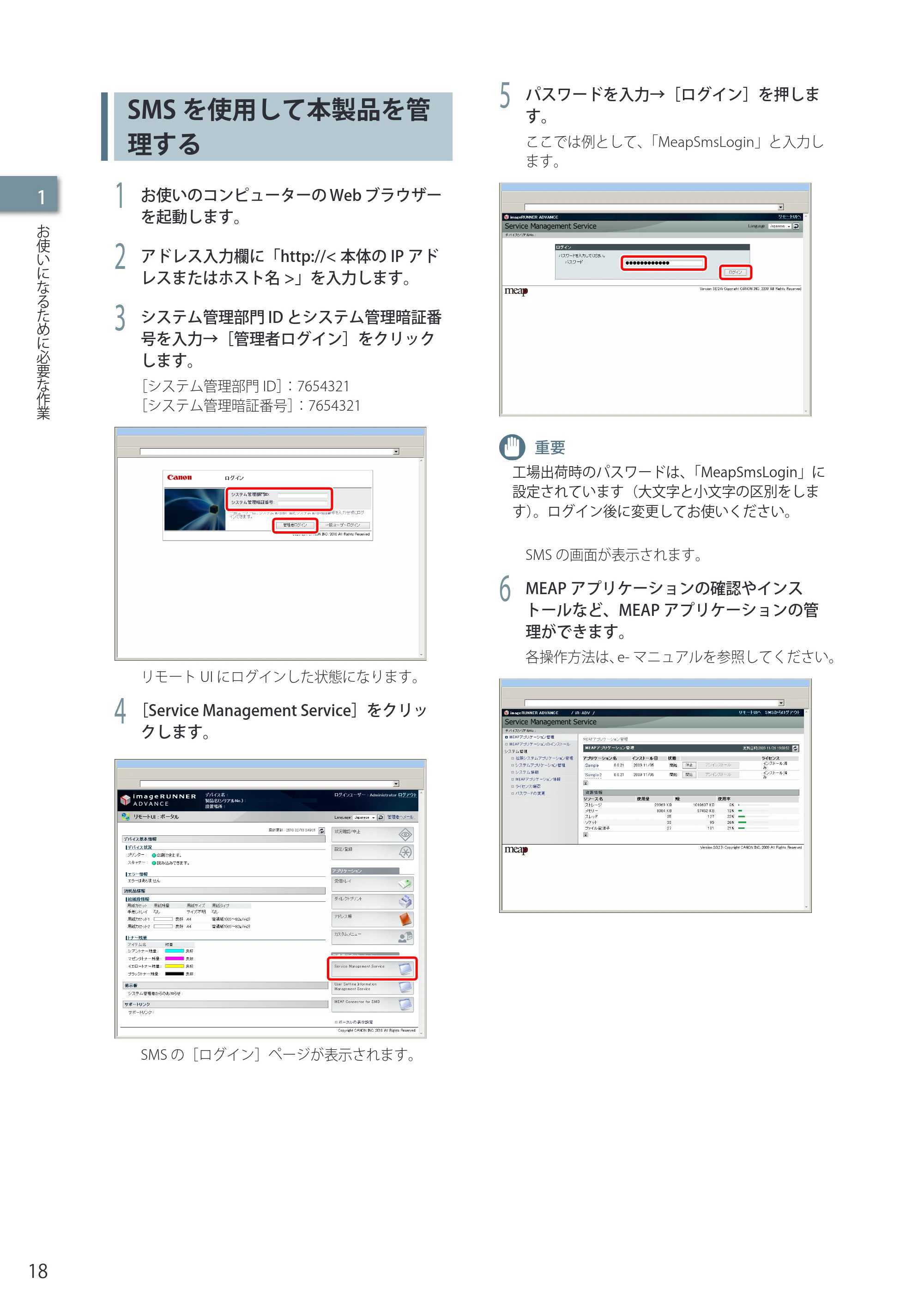

SMS を使用して本製品を管理する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

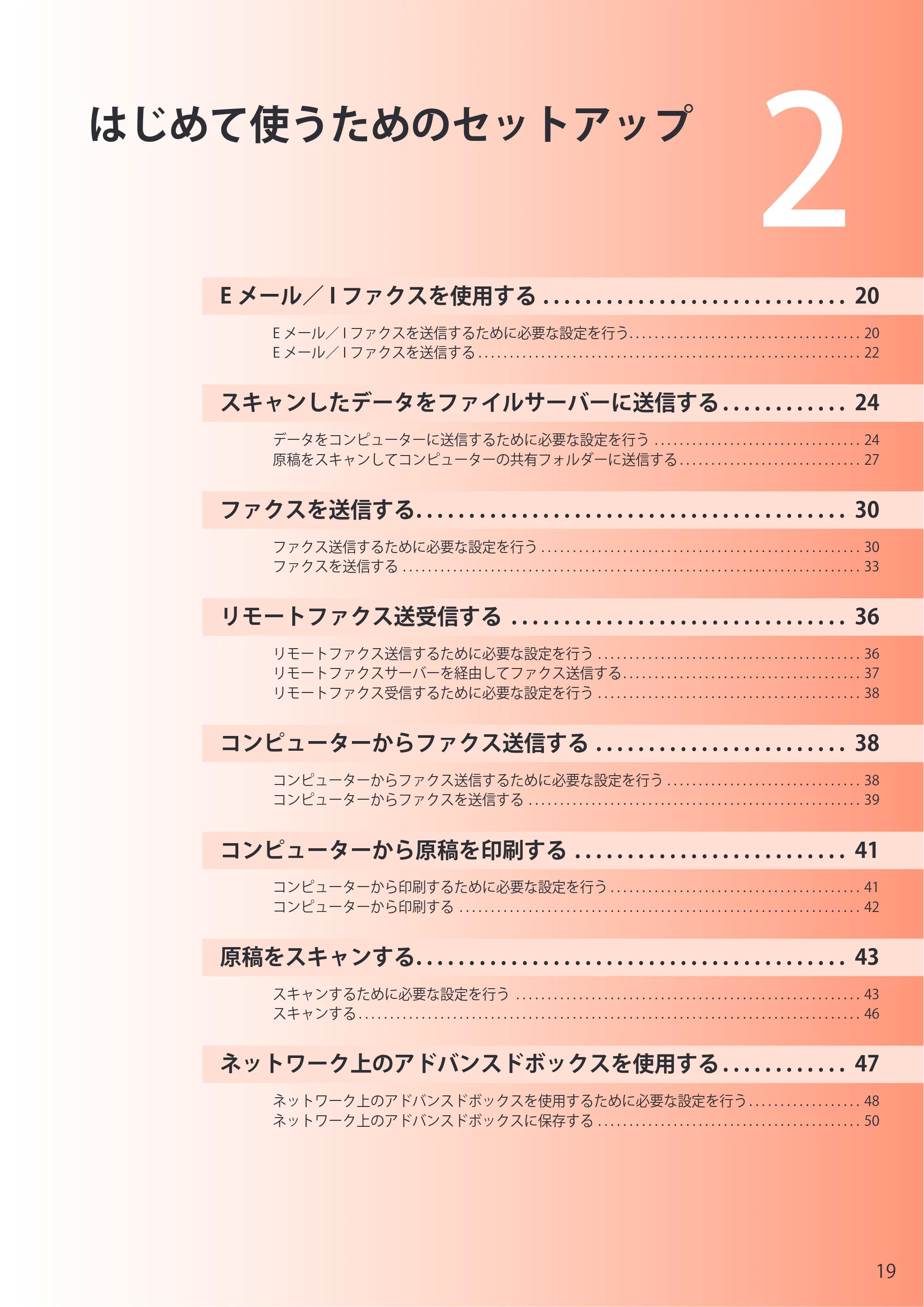

第 2 章. はじめて使うためのセットアップ. 19

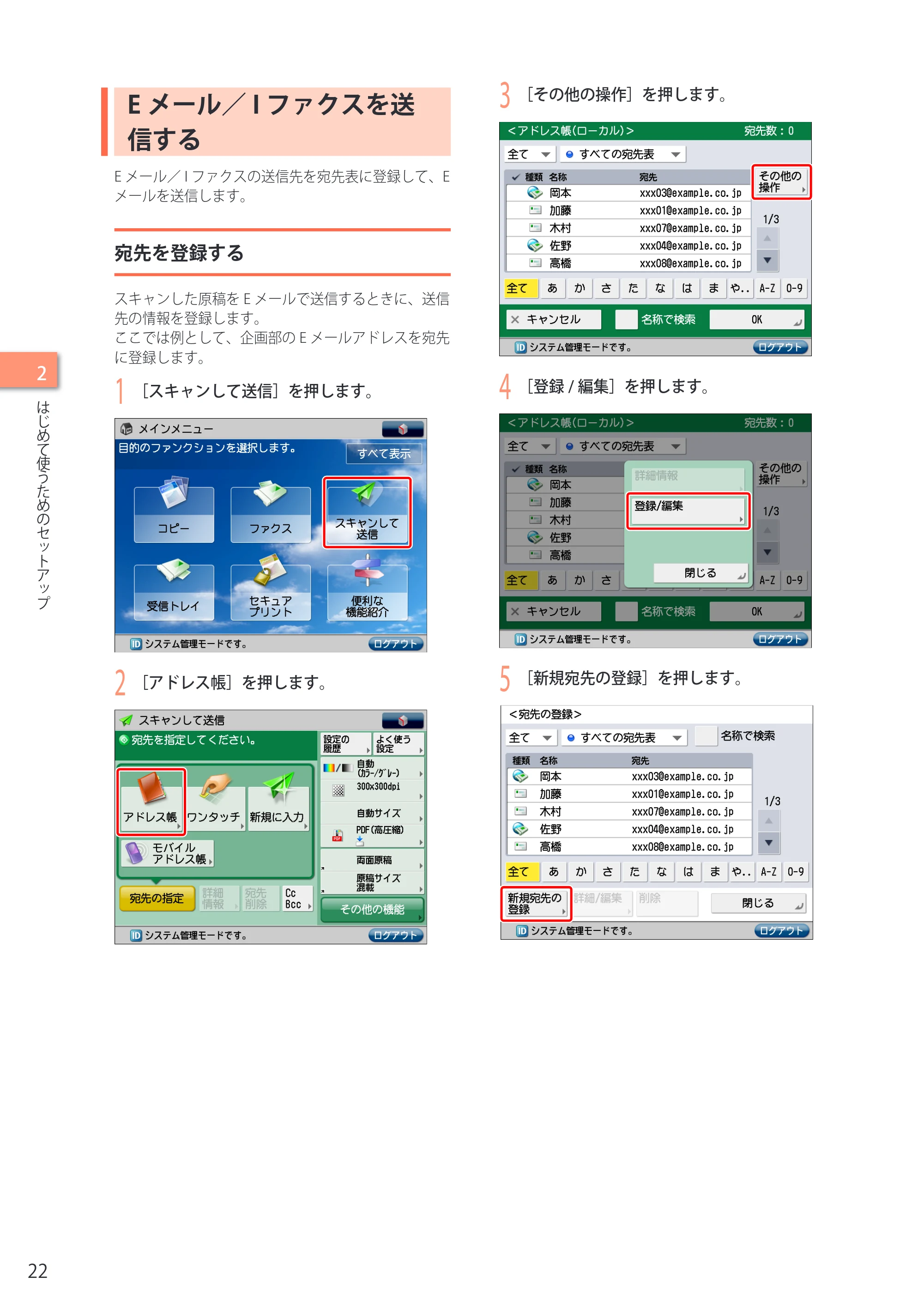

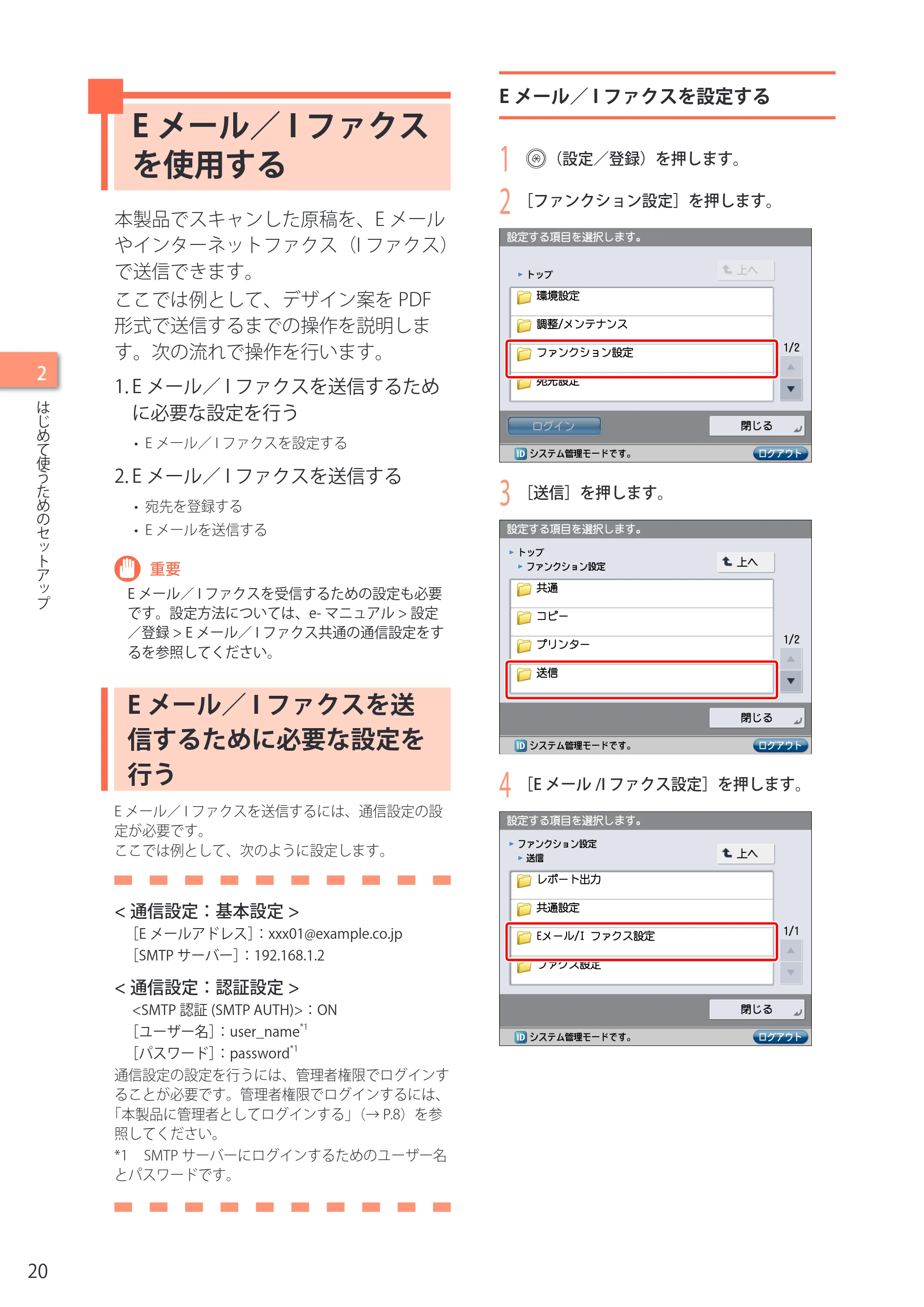

E メール／ I ファクスを使用する . 20
E メール／ I ファクスを送信するために必要な設定を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
E メール／ I ファクスを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
E メール／ I ファクスを送信する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

宛先を登録する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

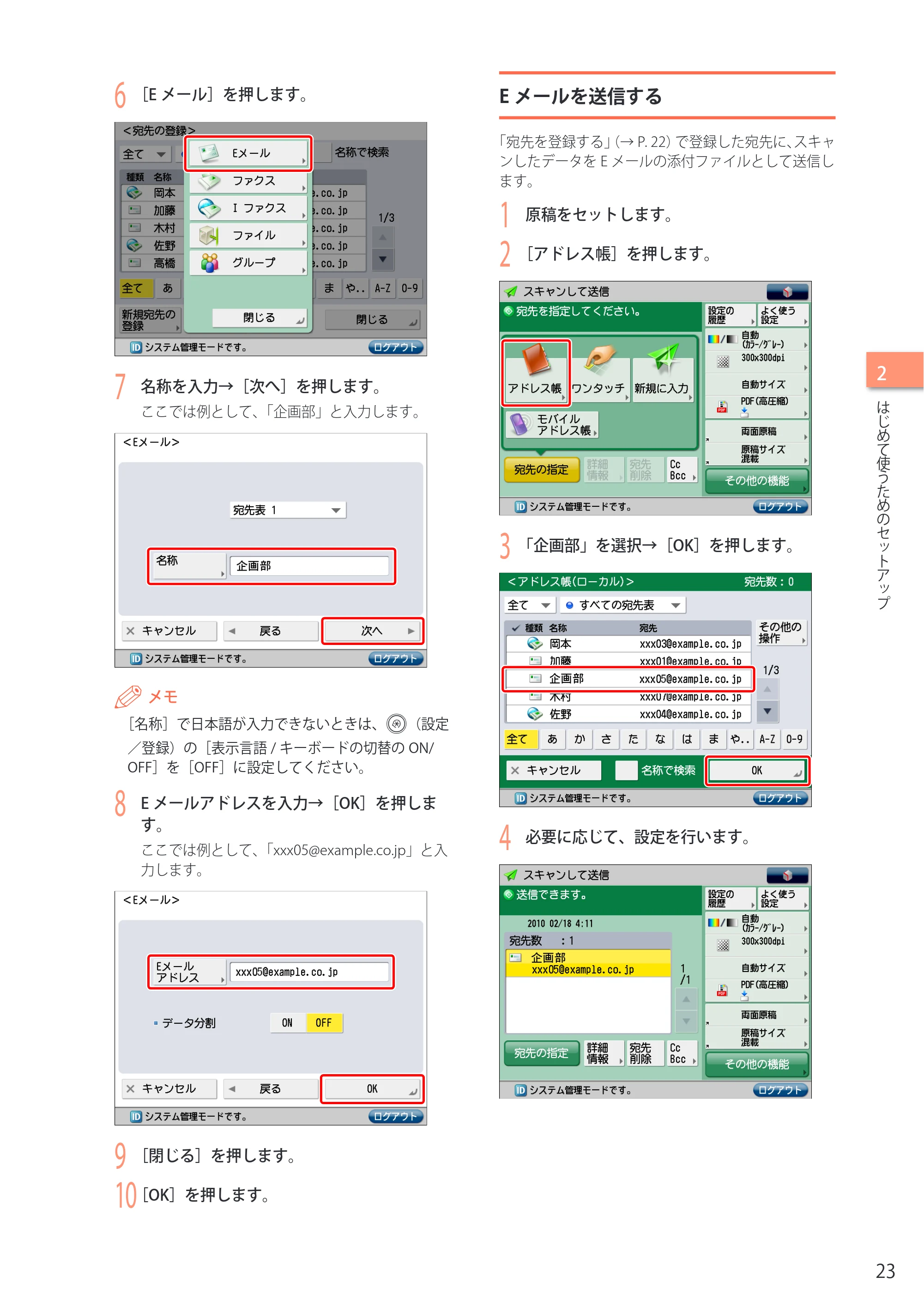

E メールを送信する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

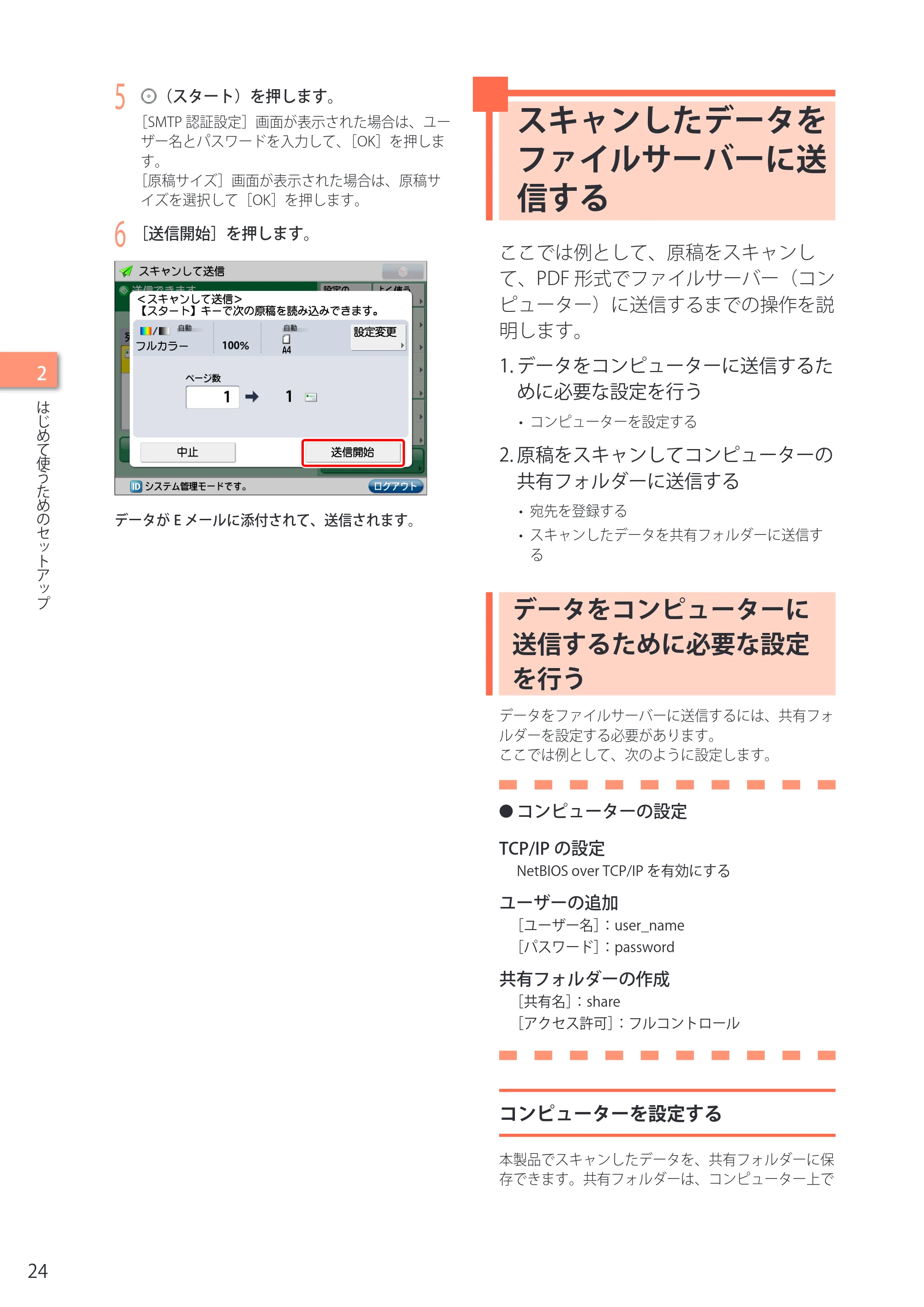

スキャンしたデータをファイルサーバーに送信する . 24
データをコンピューターに送信するために必要な設定を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
コンピューターを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

原稿をスキャンしてコンピューターの共有フォルダーに送信する . . . . . . . . . . . . . . . . . . . . . . . 7
宛先を登録する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
スキャンしたデータを共有フォルダーに送信する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

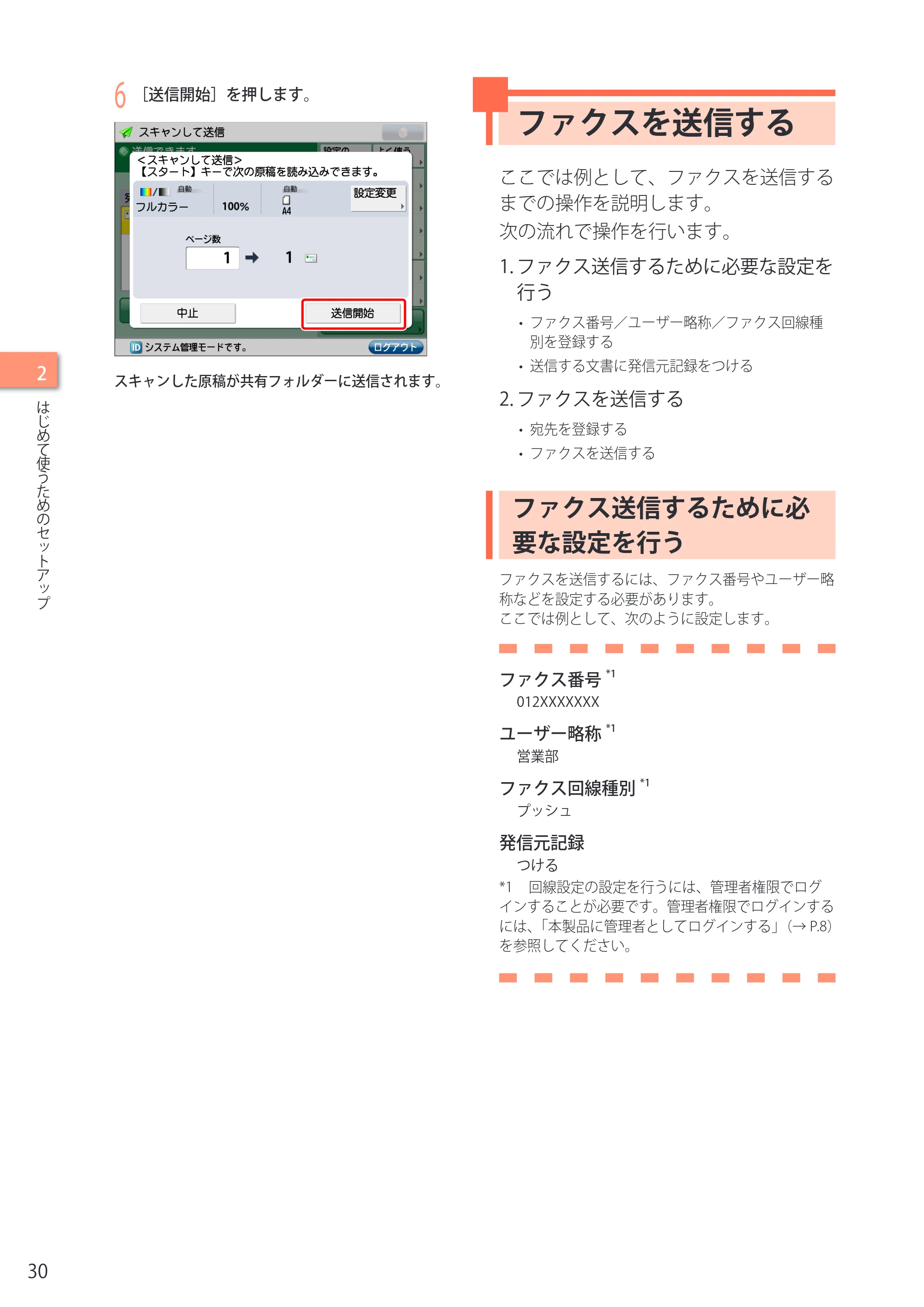

ファクスを送信する. 30
ファクス送信するために必要な設定を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0

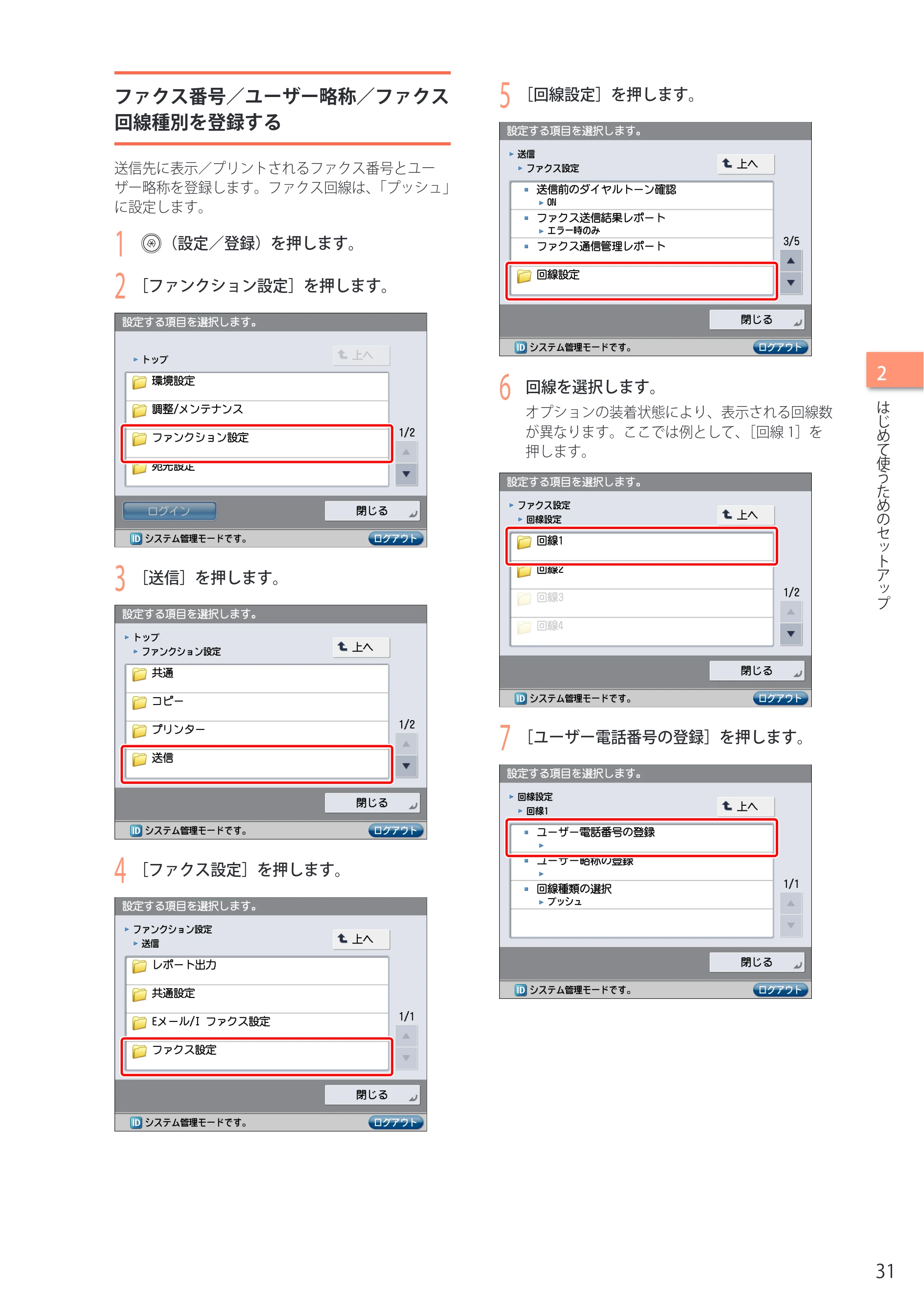

ファクス番号／ユーザー略称／ファクス回線種別を登録する. . . . . . . . . . . . . . . . . . . . . . . . .

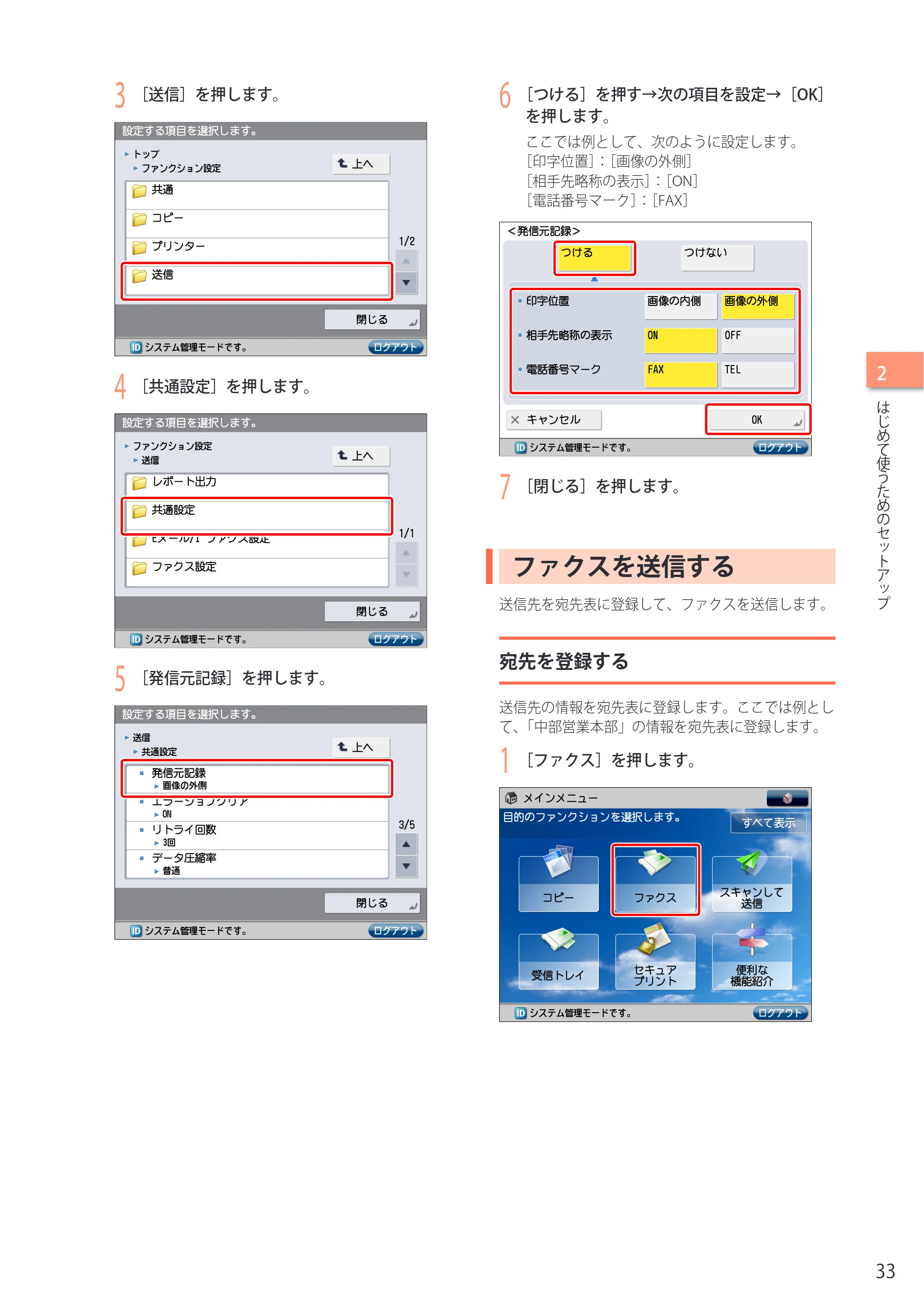

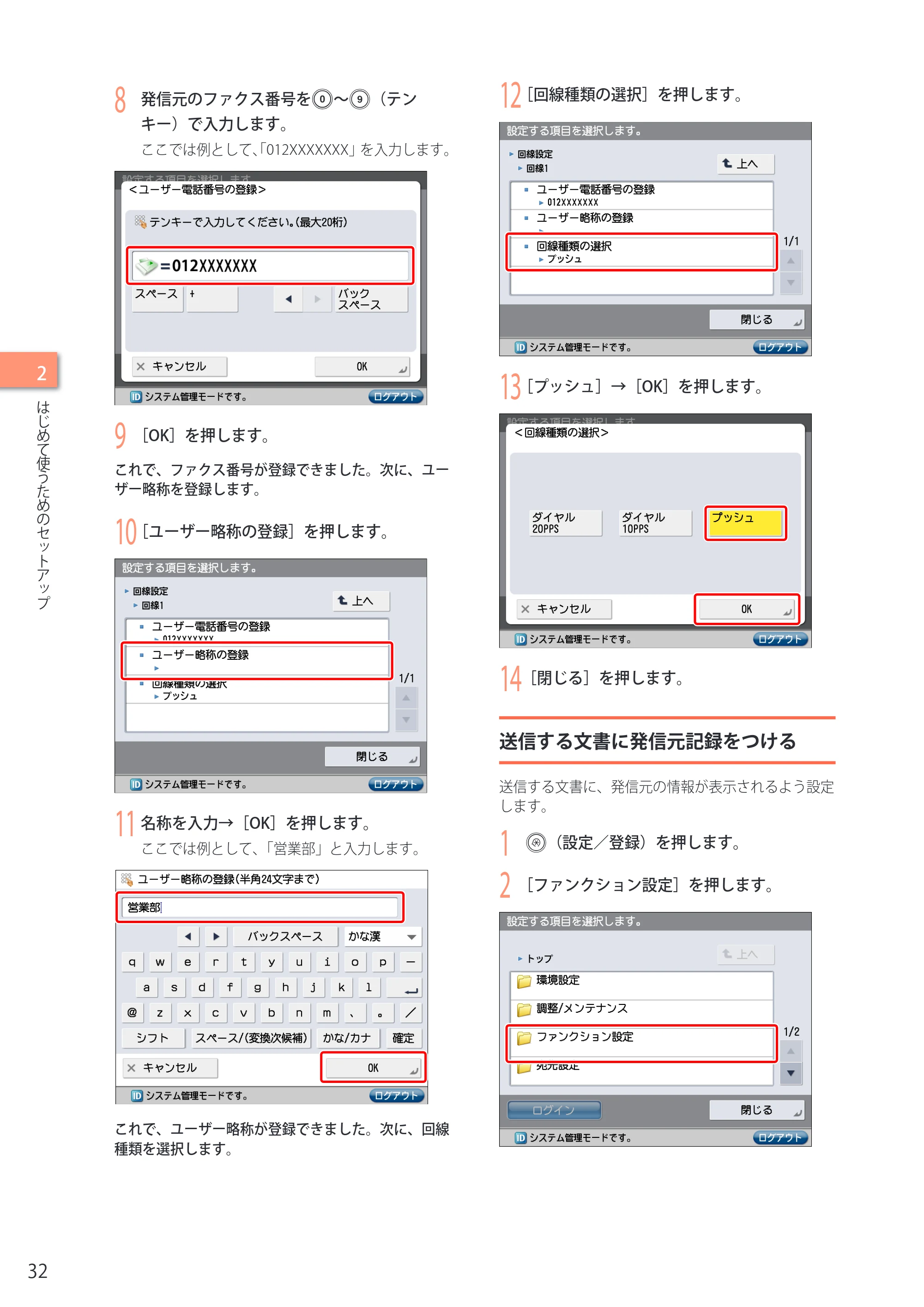

送信する文書に発信元記録をつける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ファクスを送信する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5
宛先を登録する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ファクスを送信する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

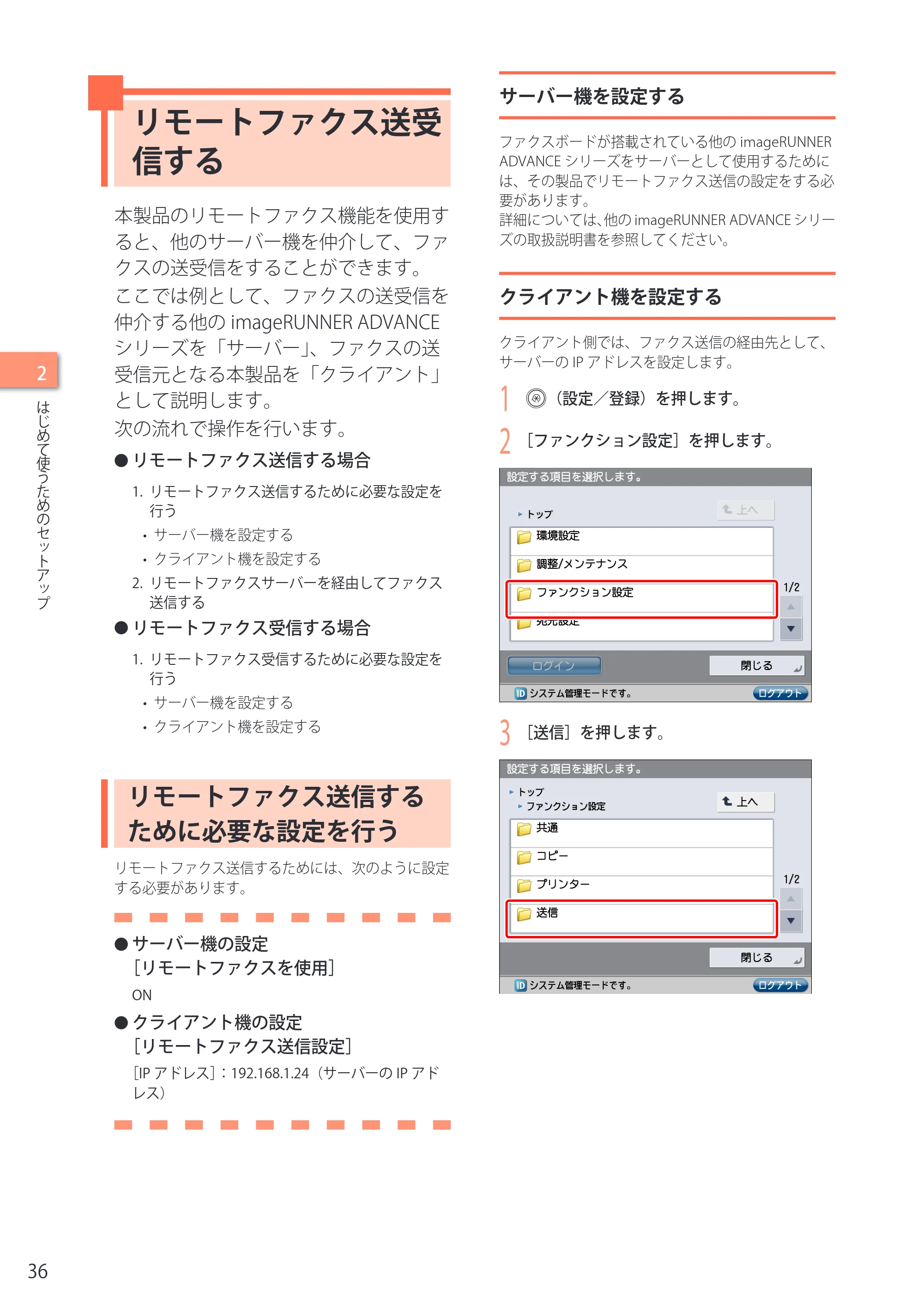

リモートファクス送受信する. 36
リモートファクス送信するために必要な設定を行う. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
サーバー機を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

クライアント機を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
リモートファクスサーバーを経由してファクス送信する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
リモートファクス受信するために必要な設定を行う. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
サーバー機を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

クライアント機を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

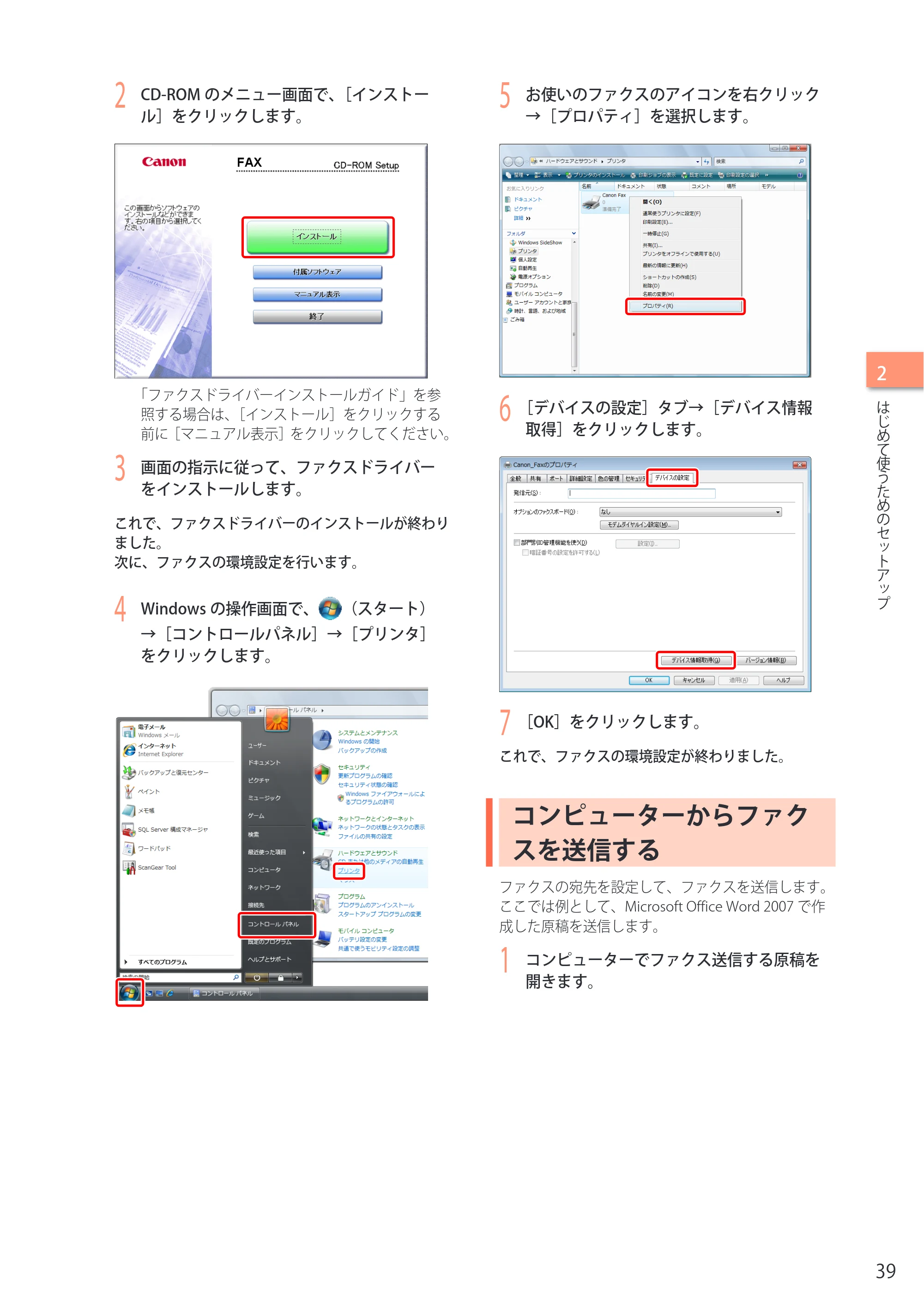

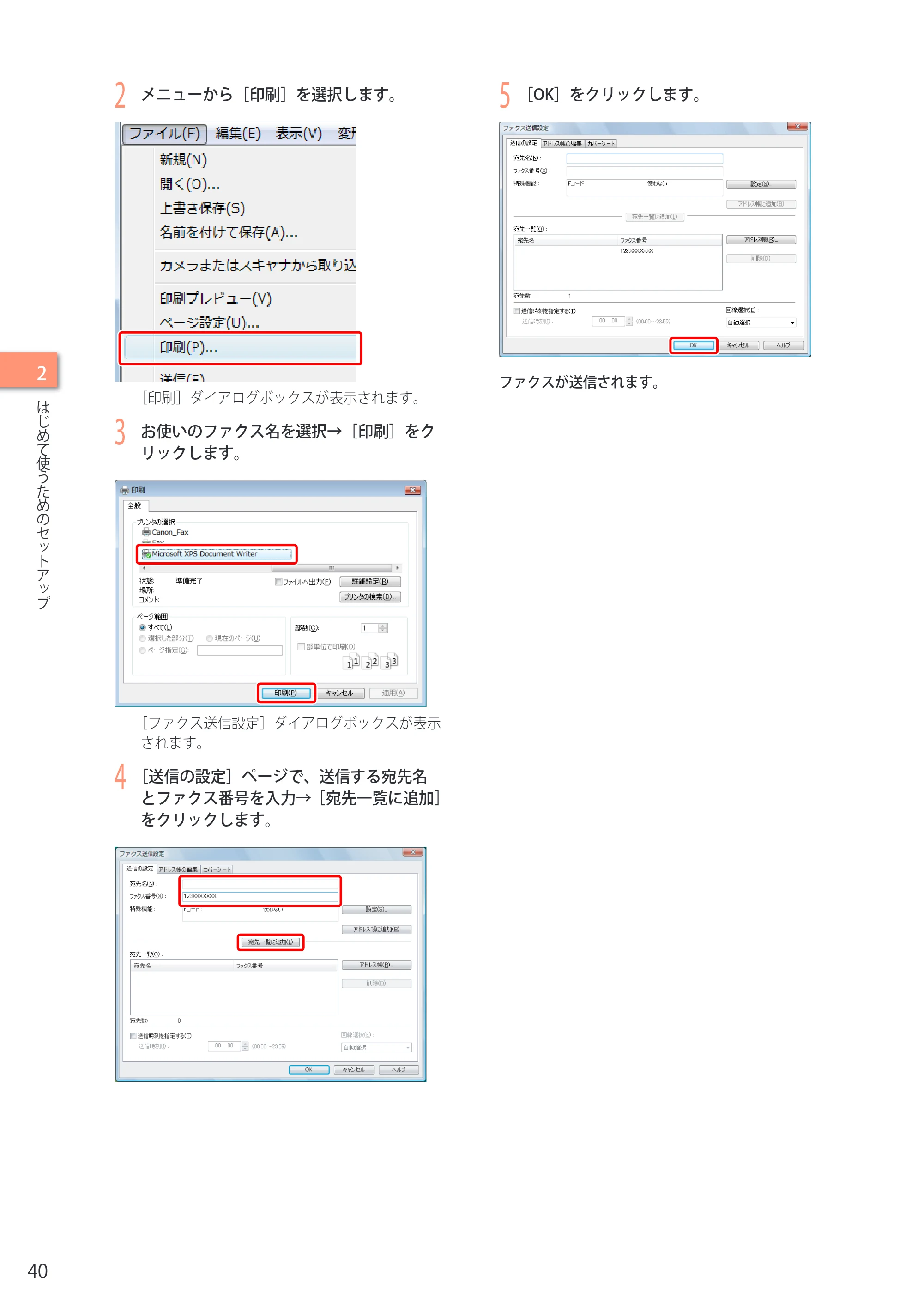

コンピューターからファクス送信する. 38
コンピューターからファクス送信するために必要な設定を行う . . . . . . . . . . . . . . . . . . . . . . . . . 8
ファクスドライバーをコンピューターにインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
コンピューターからファクスを送信する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

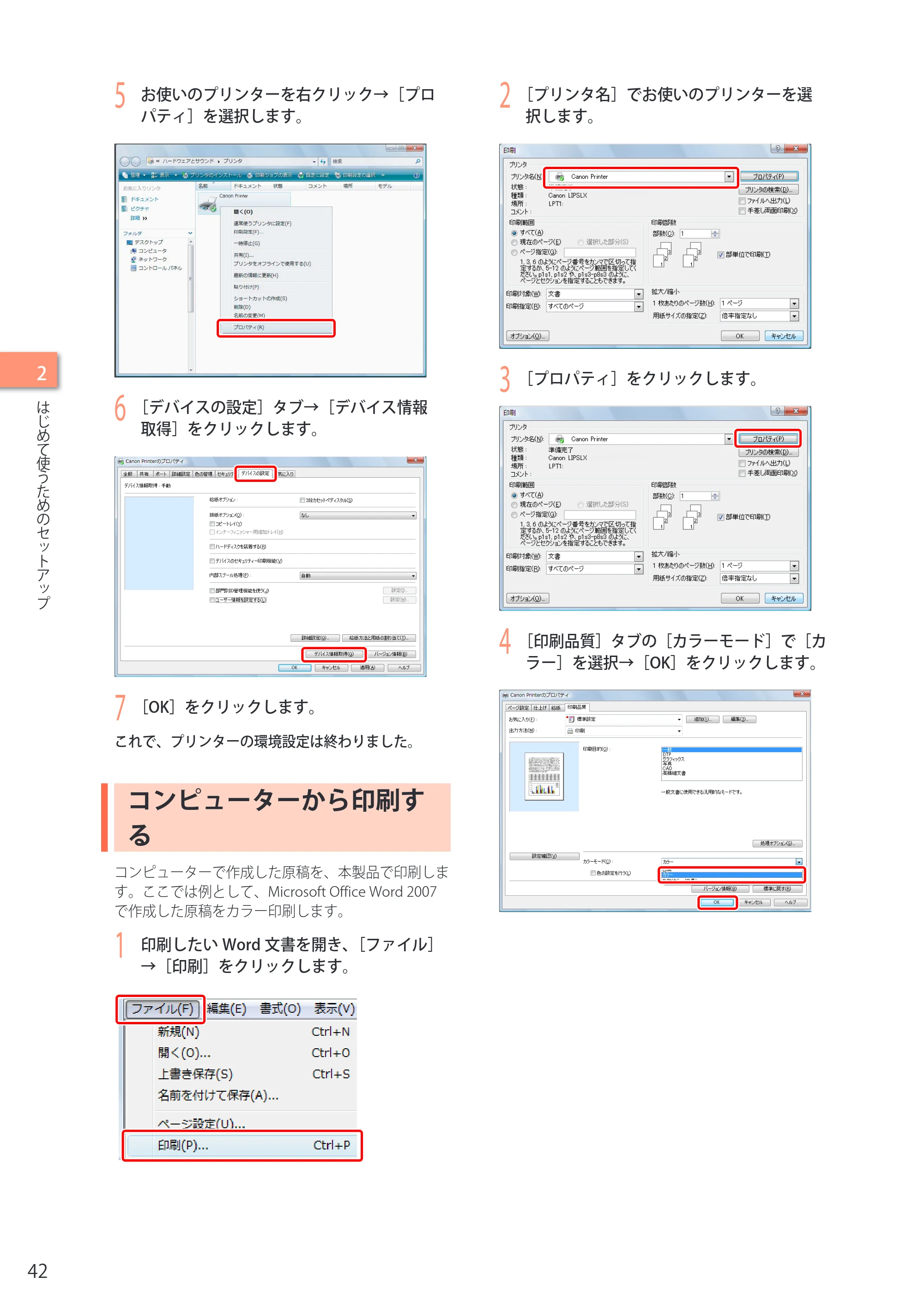

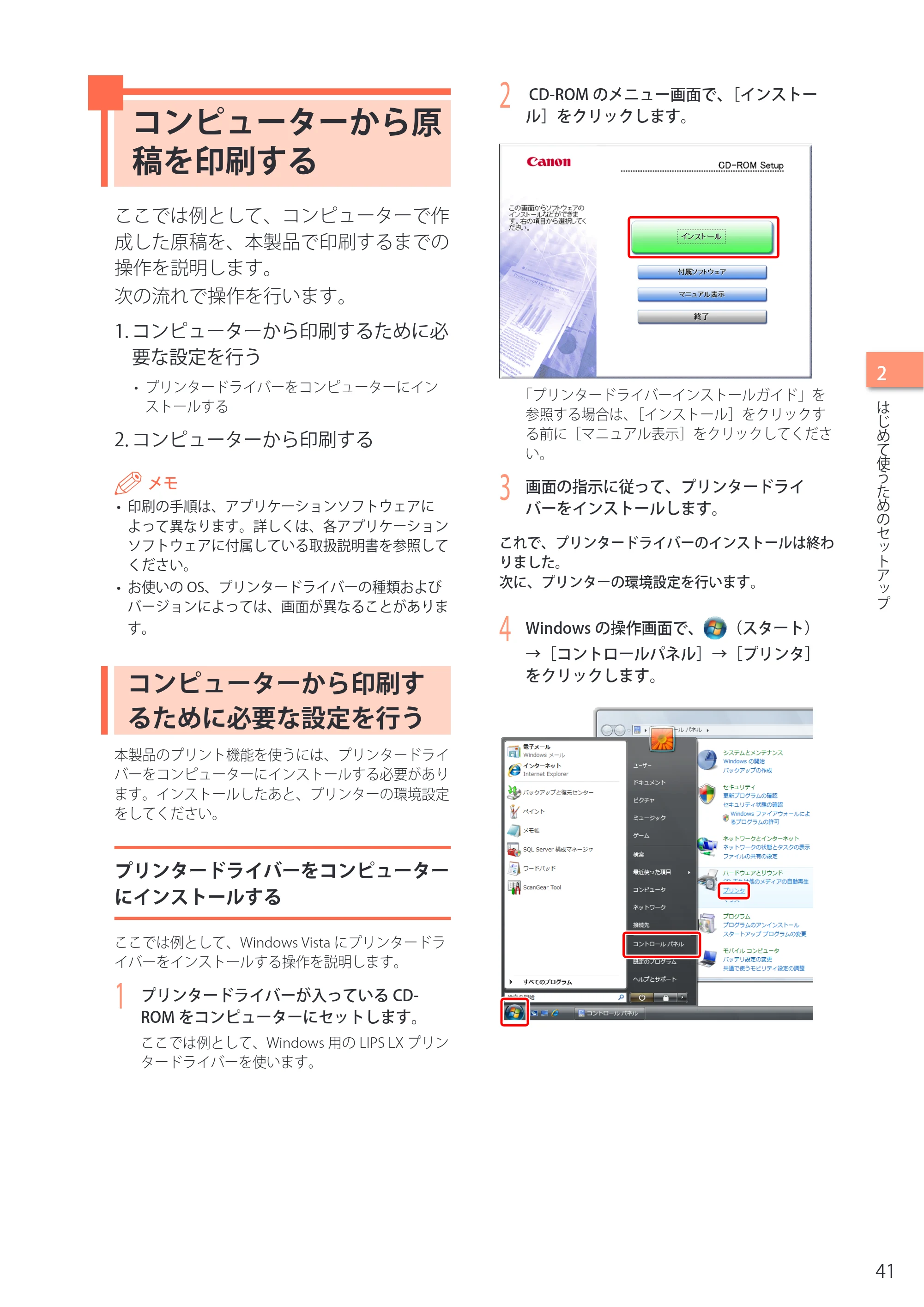

コンピューターから原稿を印刷する. 41

コンピューターから印刷するために必要な設定を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
プリンタードライバーをコンピューターにインストールする. . . . . . . . . . . . . . . . . . . . . . . . . 4
コンピューターから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

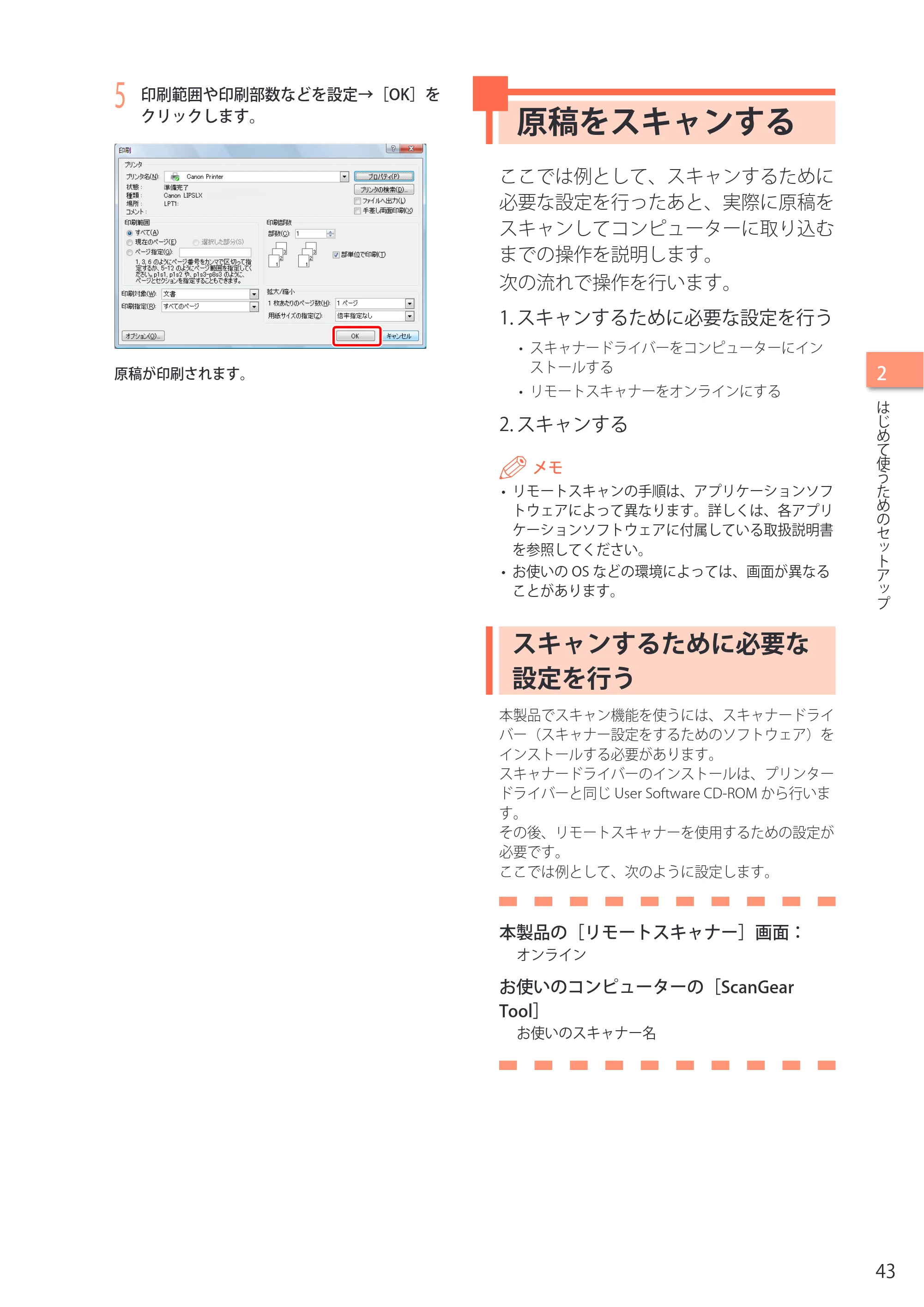

原稿をスキャンする. 43
スキャンするために必要な設定を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

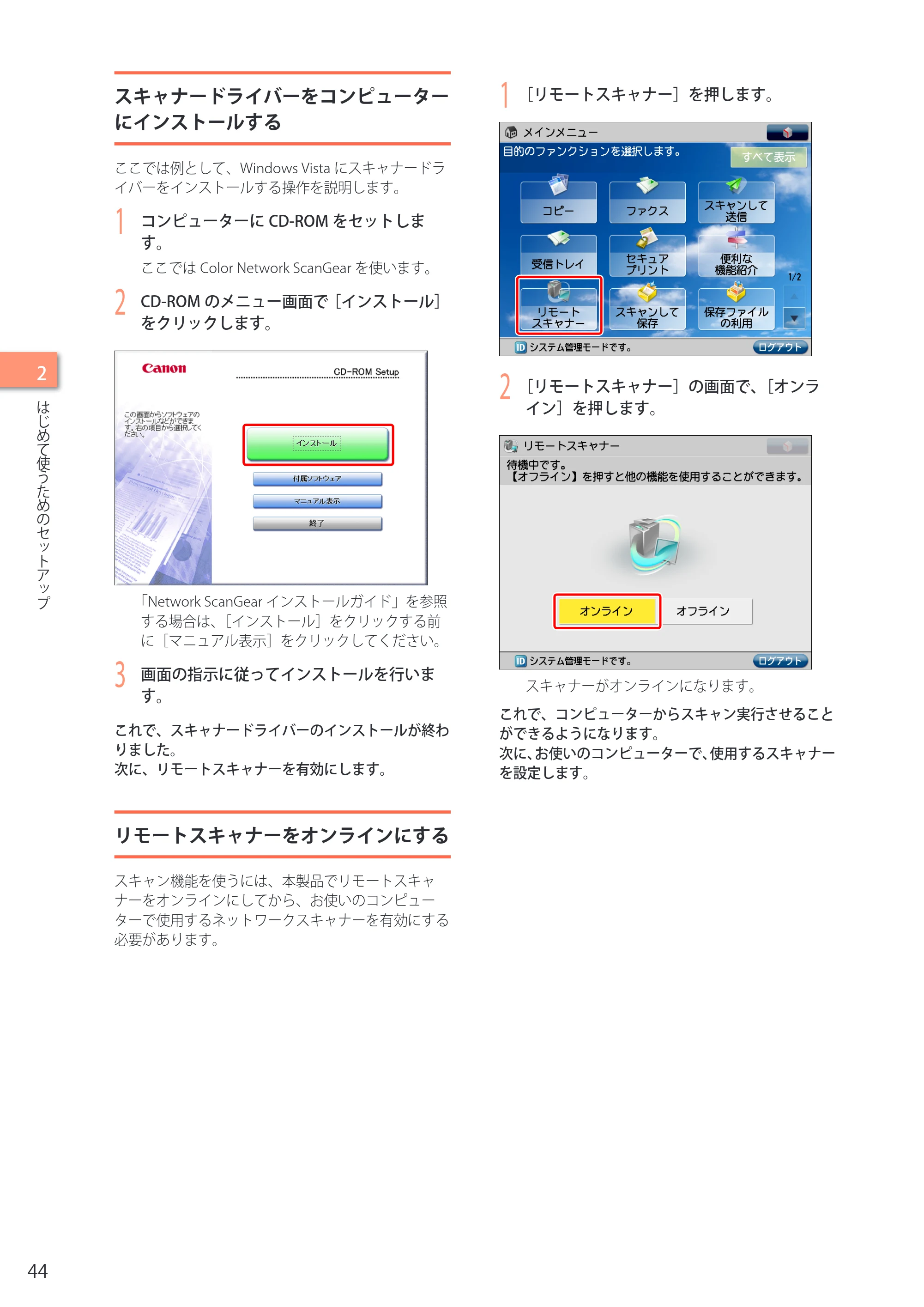

スキャナードライバーをコンピューターにインストールする. . . . . . . . . . . . . . . . . . . . . . . . . 44

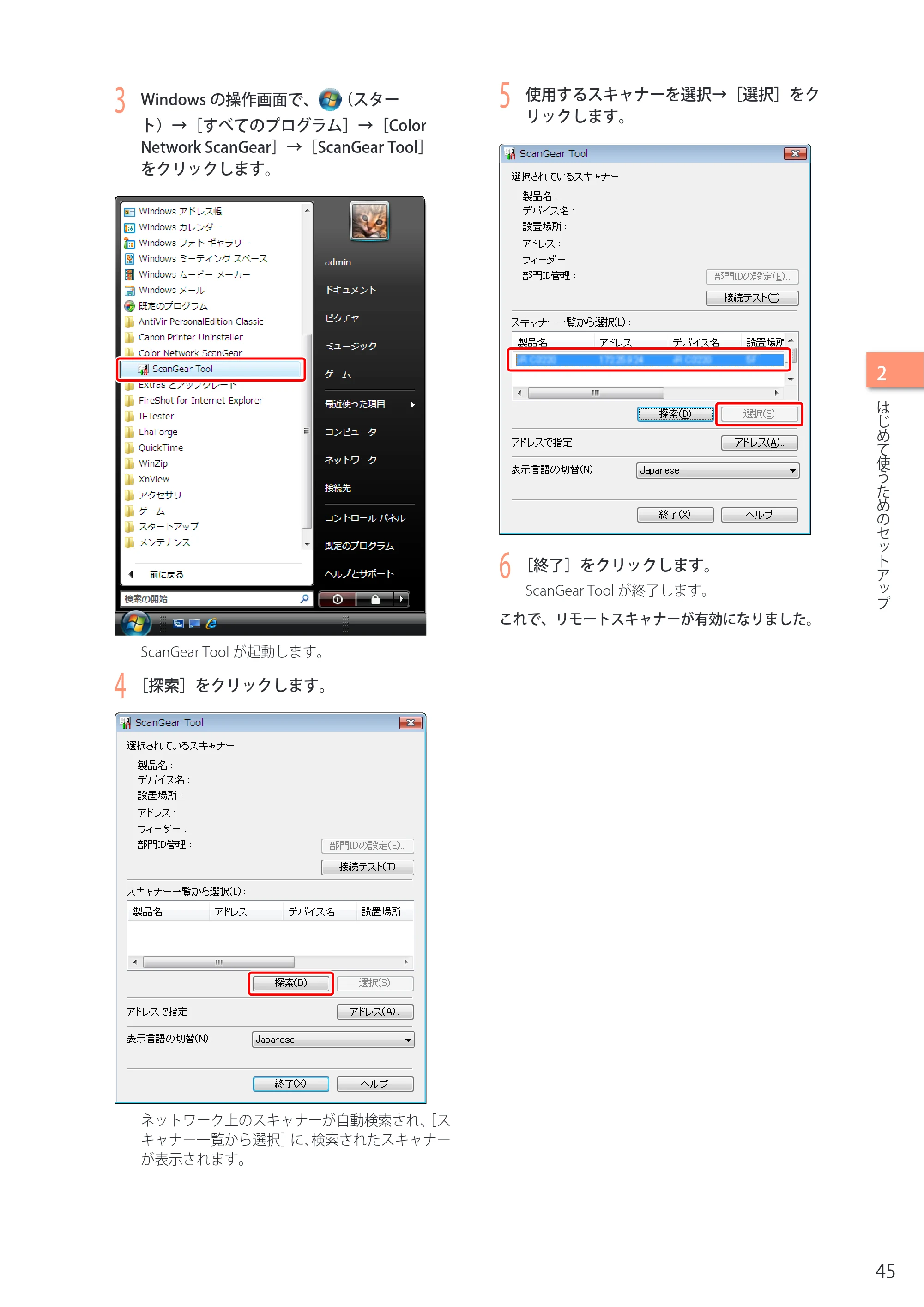

リモートスキャナーをオンラインにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

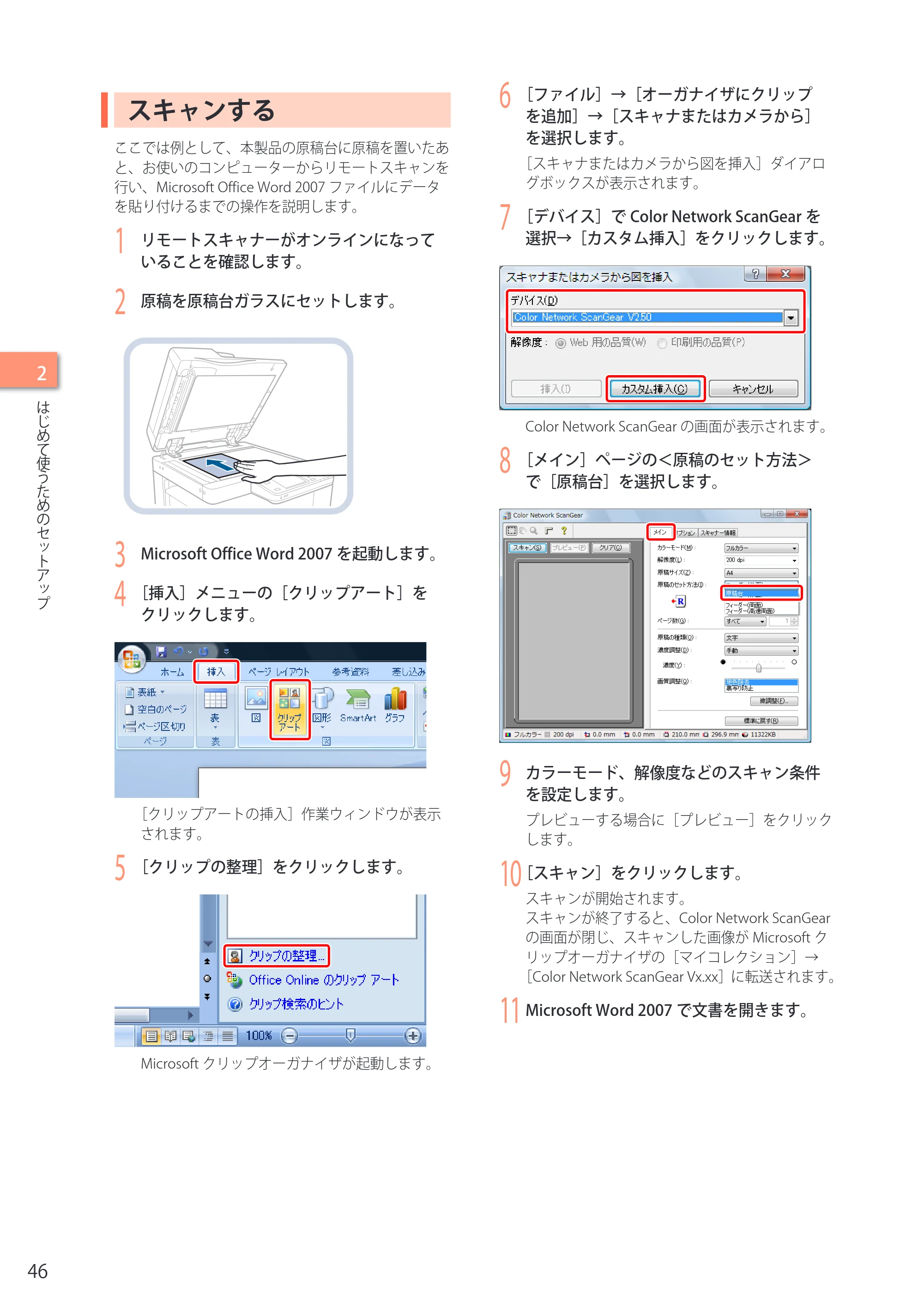

スキャンする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
ネットワーク上のアドバンスドボックスを使用する . 47

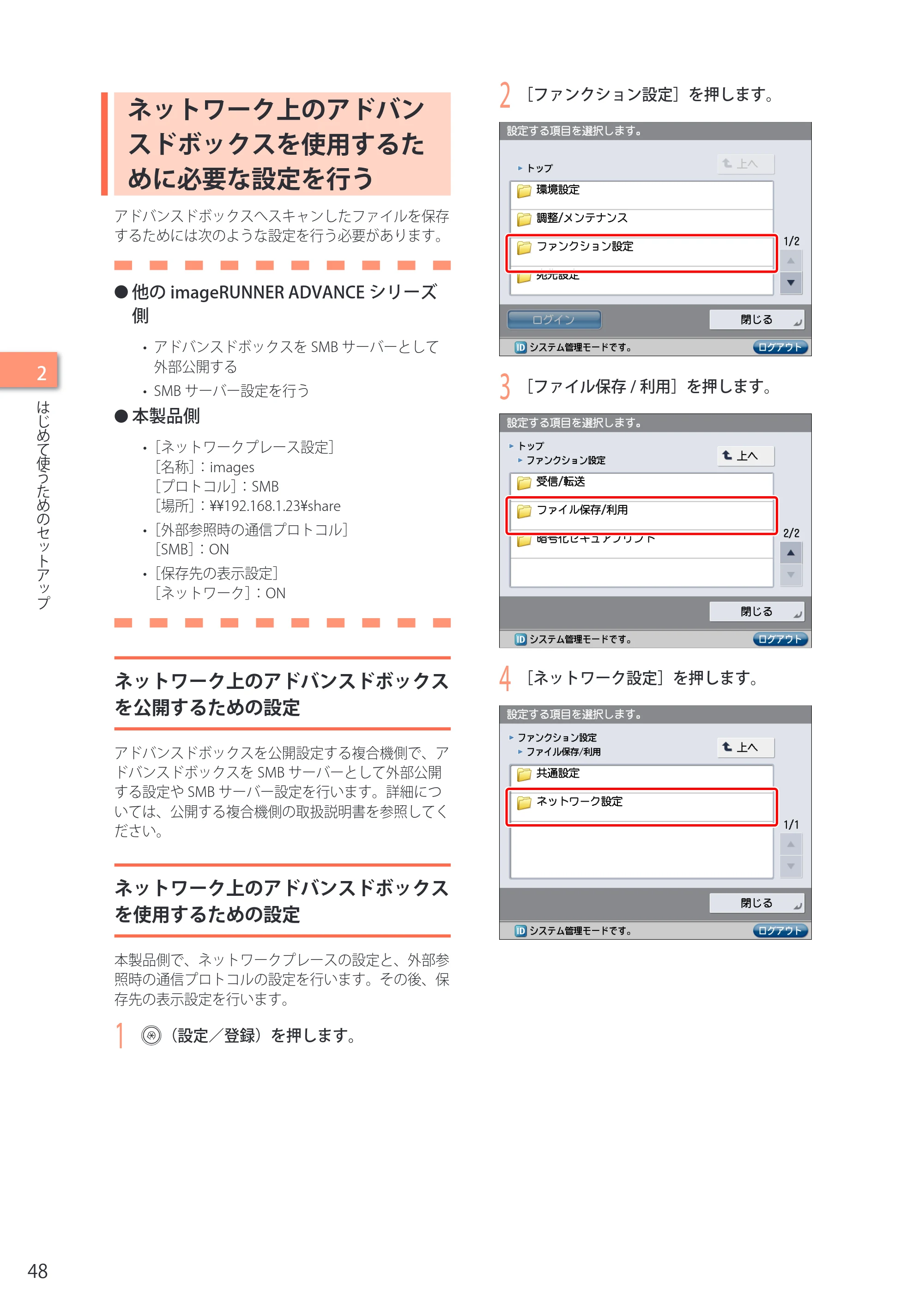

ネットワーク上のアドバンスドボックスを使用するために必要な設定を行う . . . . . . . . . . . . 48
ネットワーク上のアドバンスドボックスを公開するための設定 . . . . . . . . . . . . . . . . . . . . . . 48
ネットワーク上のアドバンスドボックスを使用するための設定 . . . . . . . . . . . . . . . . . . . . . . 48

ネットワーク上のアドバンスドボックスに保存する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
第 3 章. システムオプション／ MEAP アプリケーションを使
用する . 53
システムオプション／ MEAP アプリケーションのインストール. 54
本製品を外部ネットワークに接続して作業する場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
本製品を外部ネットワークに接続しないで作業する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
ライセンス登録について. 55
システムオプションと MEAP アプリケーションについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

システムオプション／ MEAP アプリケーションをインストールする . . . . . . . . . . . . . . . . . . . . . 55
本製品を外部ネットワークに接続して作業する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
本製品を外部ネットワークに接続しないで作業する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
本製品を外部ネットワークに接続してインストールする. 56
タッチパネルディスプレーからインストールする（配信）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
リモート UI からインストールする（配信）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

6

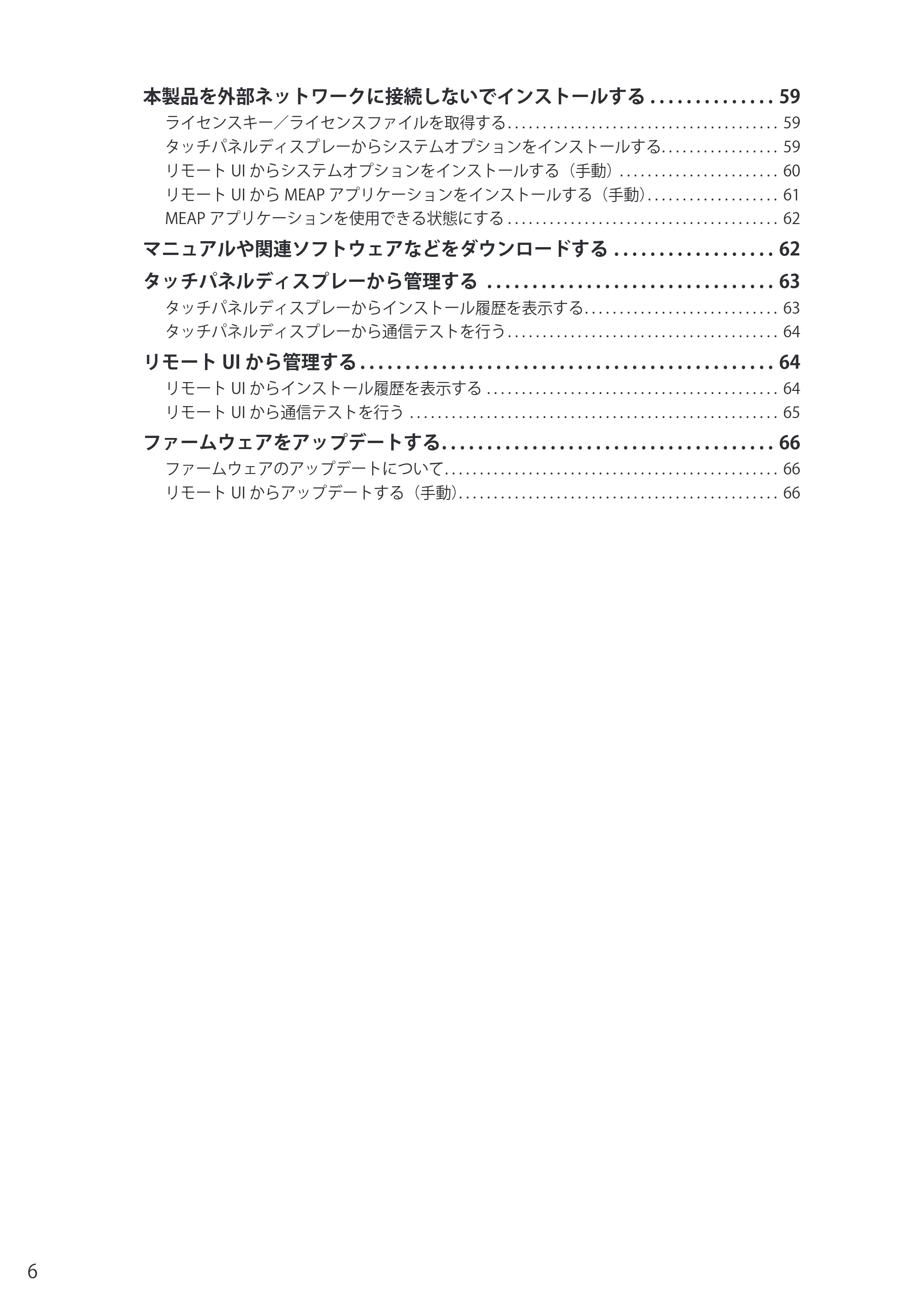

本製品を外部ネットワークに接続しないでインストールする. 59
ライセンスキー／ライセンスファイルを取得する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
タッチパネルディスプレーからシステムオプションをインストールする. . . . . . . . . . . . . . . . . 59
リモート UI からシステムオプションをインストールする（手動）. . . . . . . . . . . . . . . . . . . . . . . 60
リモート UI から MEAP アプリケーションをインストールする（手動）. . . . . . . . . . . . . . . . . . . 6
MEAP アプリケーションを使用できる状態にする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

マニュアルや関連ソフトウェアなどをダウンロードする. 62
タッチパネルディスプレーから管理する . 63
タッチパネルディスプレーからインストール履歴を表示する . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
タッチパネルディスプレーから通信テストを行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
リモート UI から管理する. 64
リモート UI からインストール履歴を表示する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
リモート UI から通信テストを行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

ファームウェアをアップデートする. 66
ファームウェアのアップデートについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
リモート UI からアップデートする（手動）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

77
1

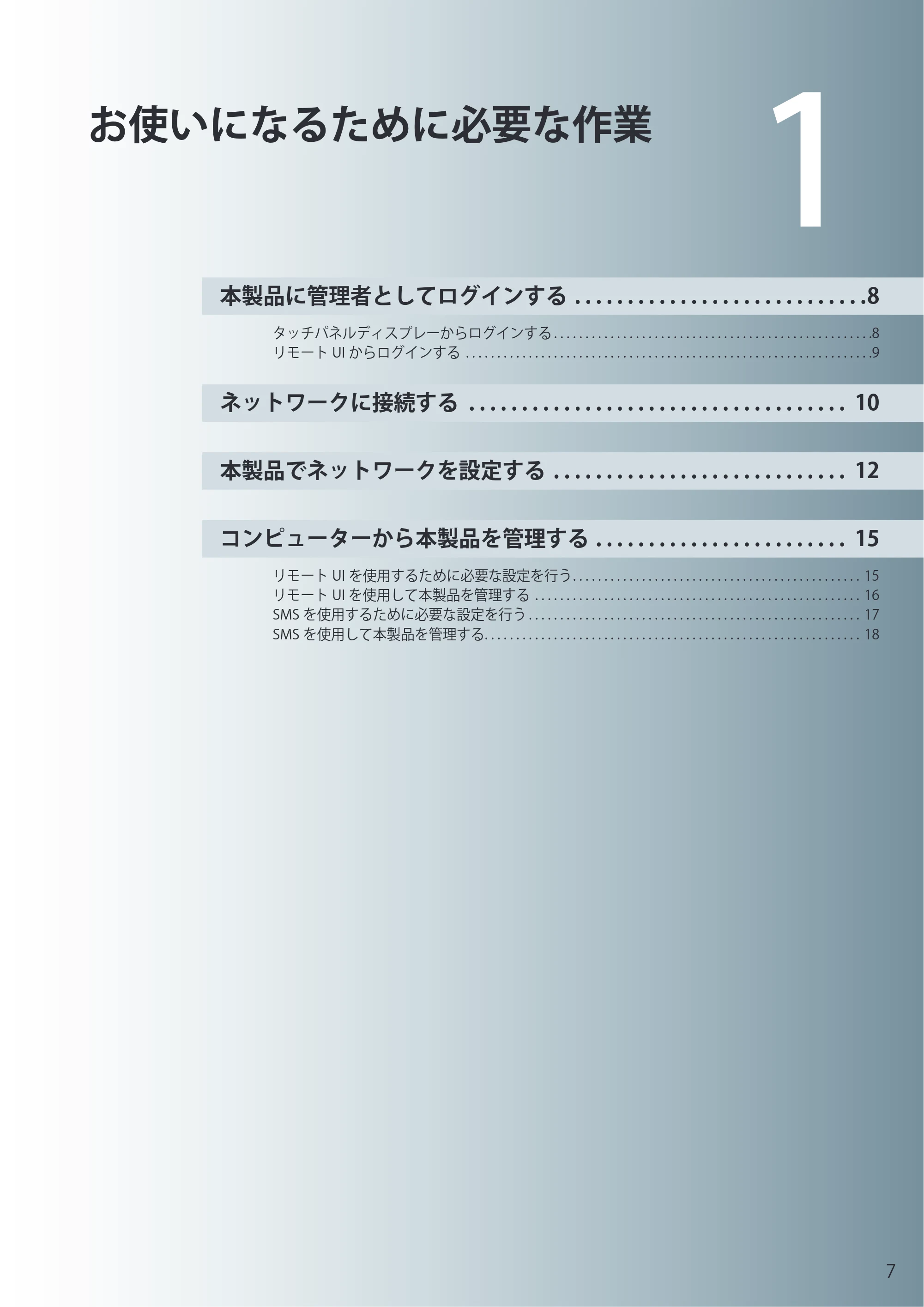

お使いになるために必要な作業
本製品に管理者としてログインする . 8
タッチパネルディスプレーからログインする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
リモート UI からログインする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
ネットワークに接続する . 10
本製品でネットワークを設定する . 12

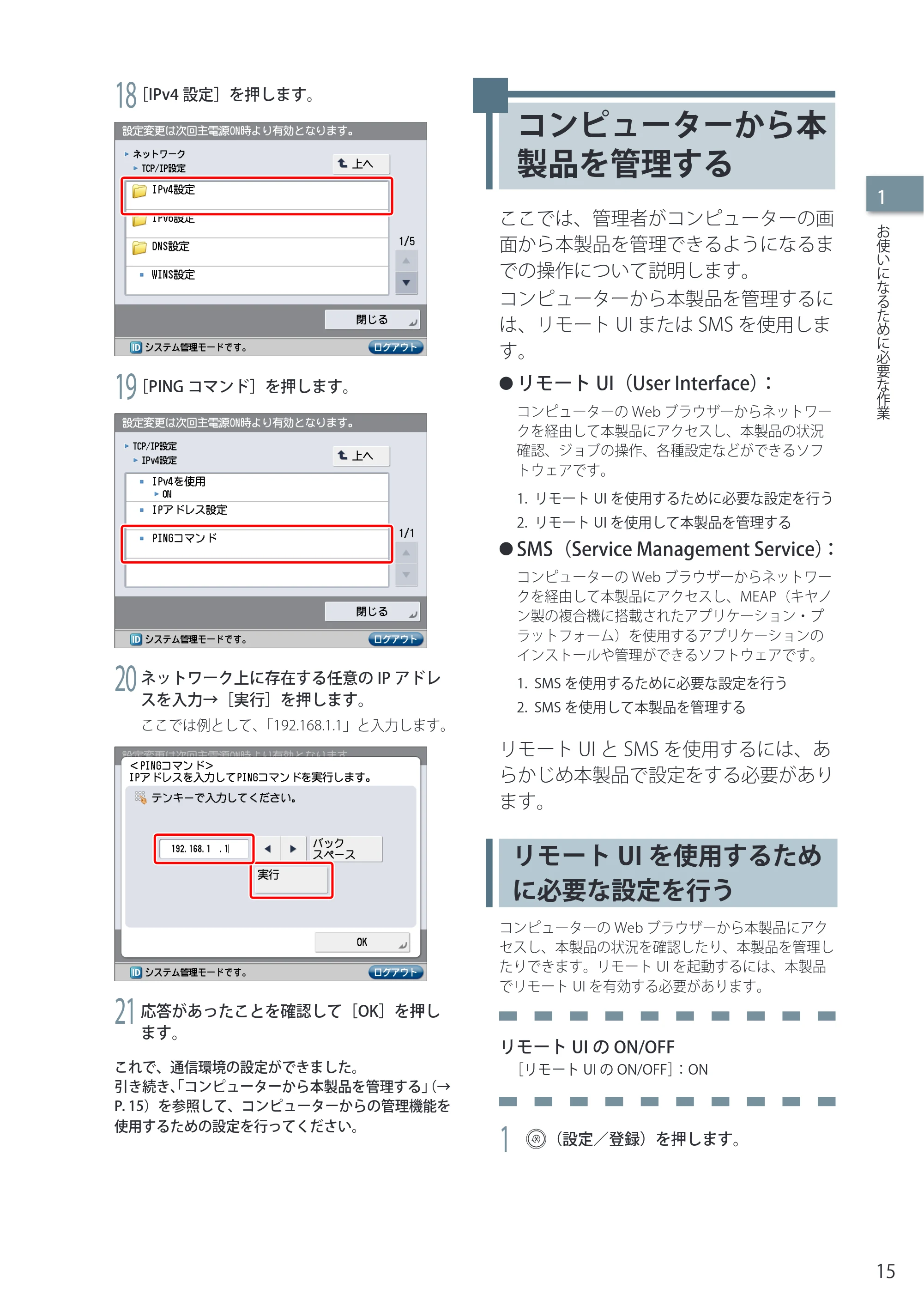

コンピューターから本製品を管理する. 15
リモート UI を使用するために必要な設定を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

リモート UI を使用して本製品を管理する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
SMS を使用するために必要な設定を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
SMS を使用して本製品を管理する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

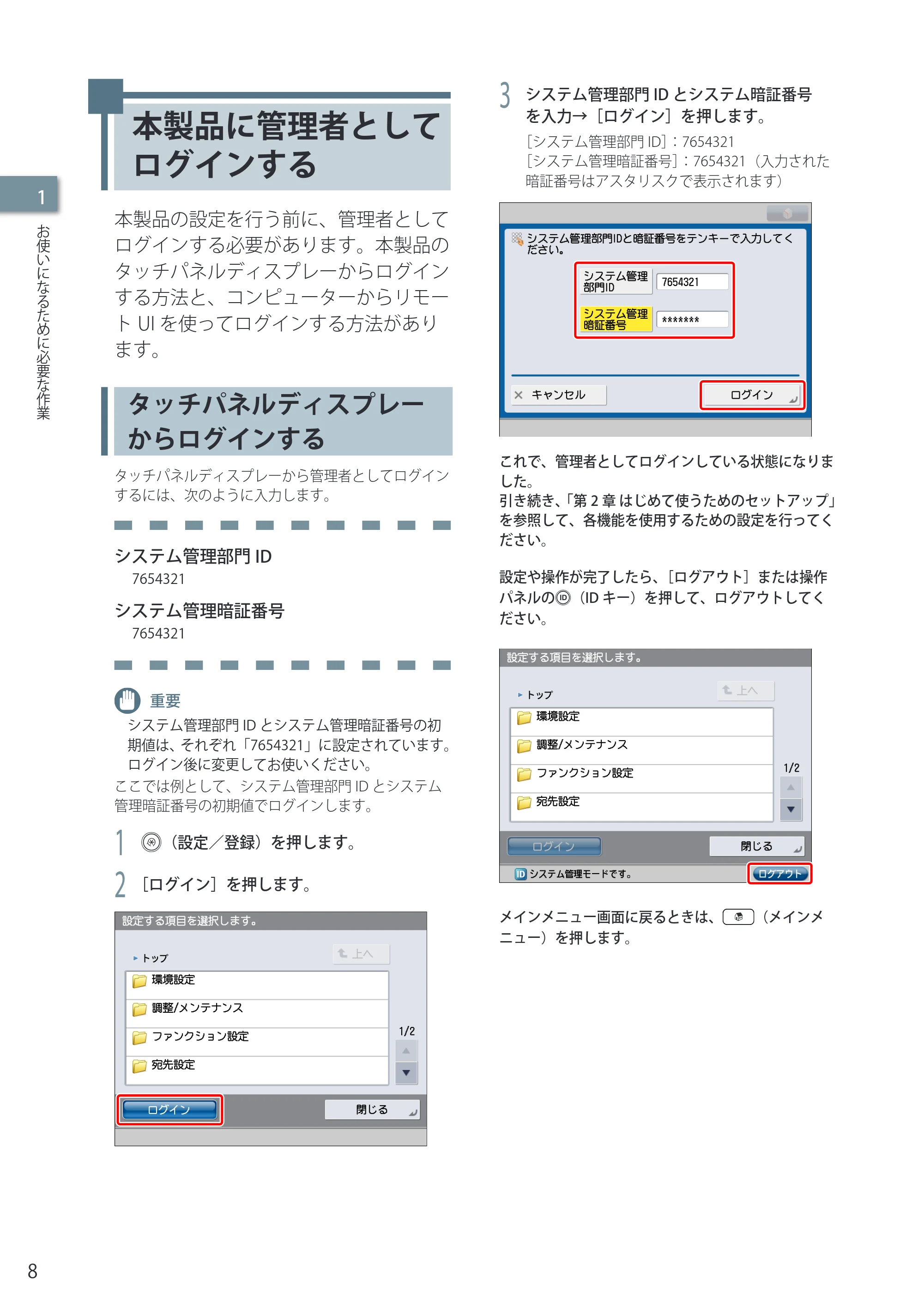

8
お使いになるために必要な作業
1
本製品に管理者として
ログインする
本製品の設定を行う前に、管理者として
ログインする必要があります。本製品の
タッチパネルディスプレーからログイン
する方法と、コンピューターからリモー
ト UI を使ってログインする方法があり
ます。
タッチパネルディスプレー
からログインする
タッチパネルディスプレーから管理者としてログイン
するには、次のように入力します。
システム管理部門 ID
7654
システム管理暗証番号
7654
システム管理部門 ID とシステム管理暗証番号の初
期値は、それぞれ「7654」に設定されています。
ログイン後に変更してお使いください。
ここでは例として、システム管理部門 ID とシステム
管理暗証番号の初期値でログインします。
1
（設定／登録）を押します。
2
［ログイン］を押します。
3
システム管理部門 ID とシステム暗証番号
を入力→［ログイン］を押します。
［システム管理部門 ID］：7654321
［システム管理暗証番号］：7654321（入力された

暗証番号はアスタリスクで表示されます）
これで、管理者としてログインしている状態になりま
した。
引き続き、「第 2 章 はじめて使うためのセットアップ」
を参照して、各機能を使用するための設定を行ってく
ださい。
設定や操作が完了したら、［ログアウト］または操作
パネルの （ID キー）を押して、ログアウトしてく
ださい。
メインメニュー画面に戻るときは、 （メインメ
ニュー）を押します。

9
お使いになるために必要な作業
1

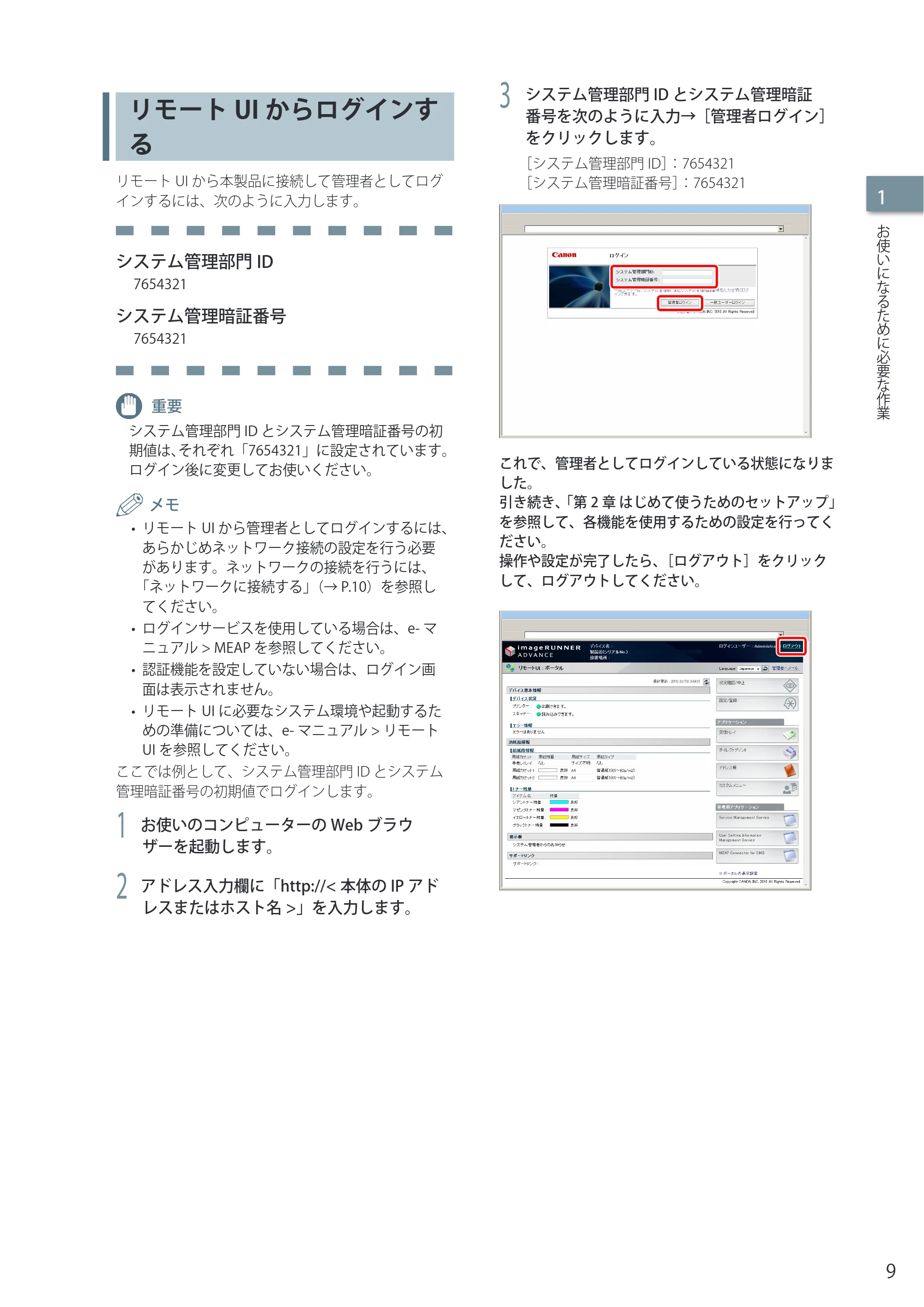

リモート UI からログインす
る
リモート UI から本製品に接続して管理者としてログ
インするには、次のように入力します。
システム管理部門 ID
7654
システム管理暗証番号
7654
システム管理部門 ID とシステム管理暗証番号の初
期値は、それぞれ「7654」に設定されています。
ログイン後に変更してお使いください。
リモート UI から管理者としてログインするには、
あらかじめネットワーク接続の設定を行う必要
があります。ネットワークの接続を行うには、
「ネットワークに接続する」（→ P.0）を参照し
てください。
ログインサービスを使用している場合は、e- マ
ニュアル > MEAP を参照してください。
認証機能を設定していない場合は、ログイン画
面は表示されません。
リモート UI に必要なシステム環境や起動するた
めの準備については、e- マニュアル > リモート
UI を参照してください。
ここでは例として、システム管理部門 ID とシステム
管理暗証番号の初期値でログインします。

1
お使いのコンピューターの Web ブラウ
ザーを起動します。
2
アドレス入力欄に「http://< 本体の IP アド
レスまたはホスト名 >」を入力します。

3
システム管理部門 ID とシステム管理暗証
番号を次のように入力→［管理者ログイン］
をクリックします。
［システム管理部門 ID］：7654321
［システム管理暗証番号］：7654321
これで、管理者としてログインしている状態になりま
した。
引き続き、「第 2 章 はじめて使うためのセットアップ」
を参照して、各機能を使用するための設定を行ってく
ださい。
操作や設定が完了したら、［ログアウト］をクリック
して、ログアウトしてください。

0
お使いになるために必要な作業
1

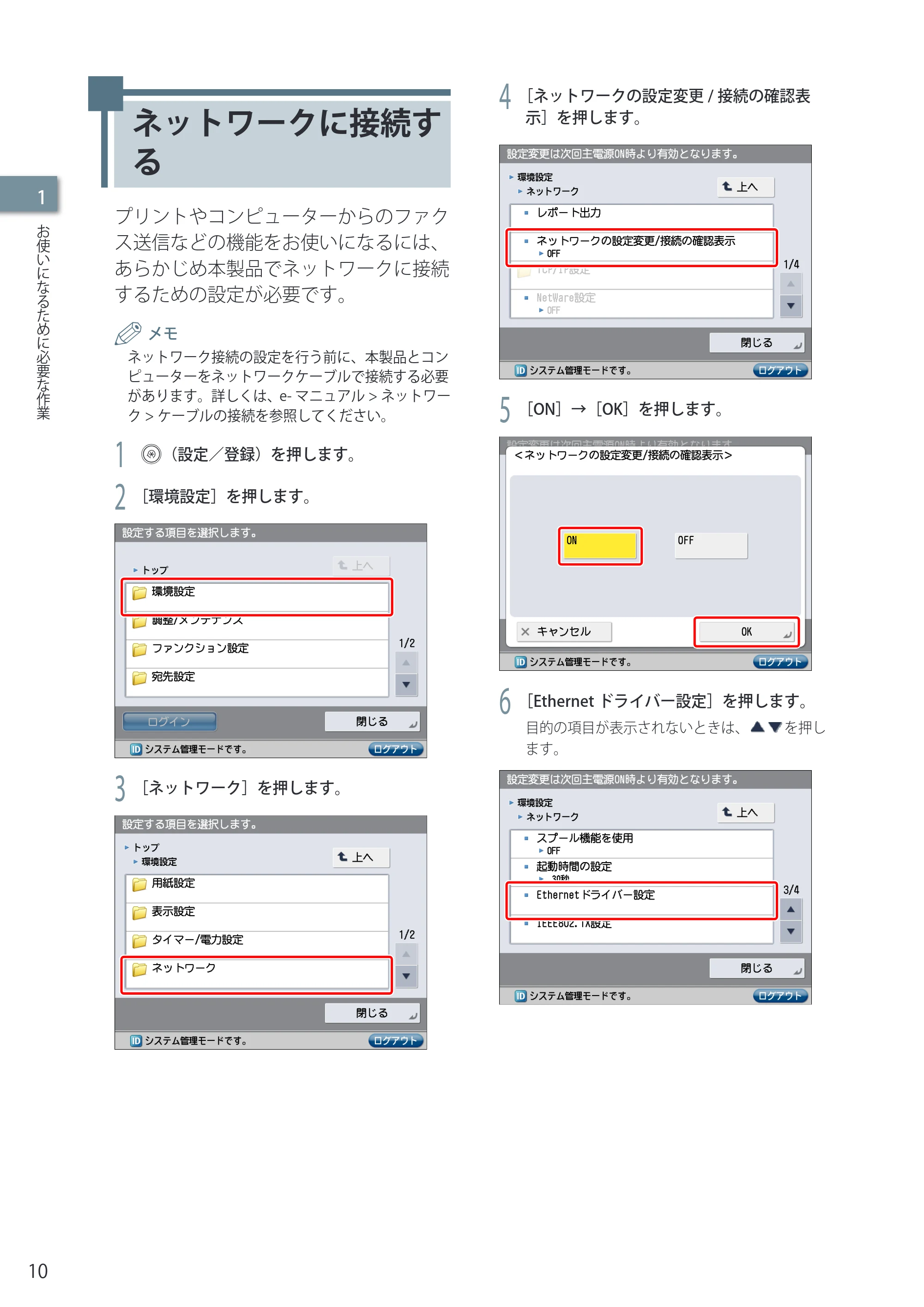

ネットワークに接続す
る
プリントやコンピューターからのファク
ス送信などの機能をお使いになるには、
あらかじめ本製品でネットワークに接続
するための設定が必要です。
ネットワーク接続の設定を行う前に、本製品とコン
ピューターをネットワークケーブルで接続する必要
があります。詳しくは、e- マニュアル > ネットワー
ク > ケーブルの接続を参照してください。
1
（設定／登録）を押します。
2
［環境設定］を押します。
3
［ネットワーク］を押します。
4
［ネットワークの設定変更 / 接続の確認表
示］を押します。
5
［ON］→［OK］を押します。
6
［Ethernet ドライバー設定］を押します。
目的の項目が表示されないときは、 を押し
ます。


お使いになるために必要な作業
1

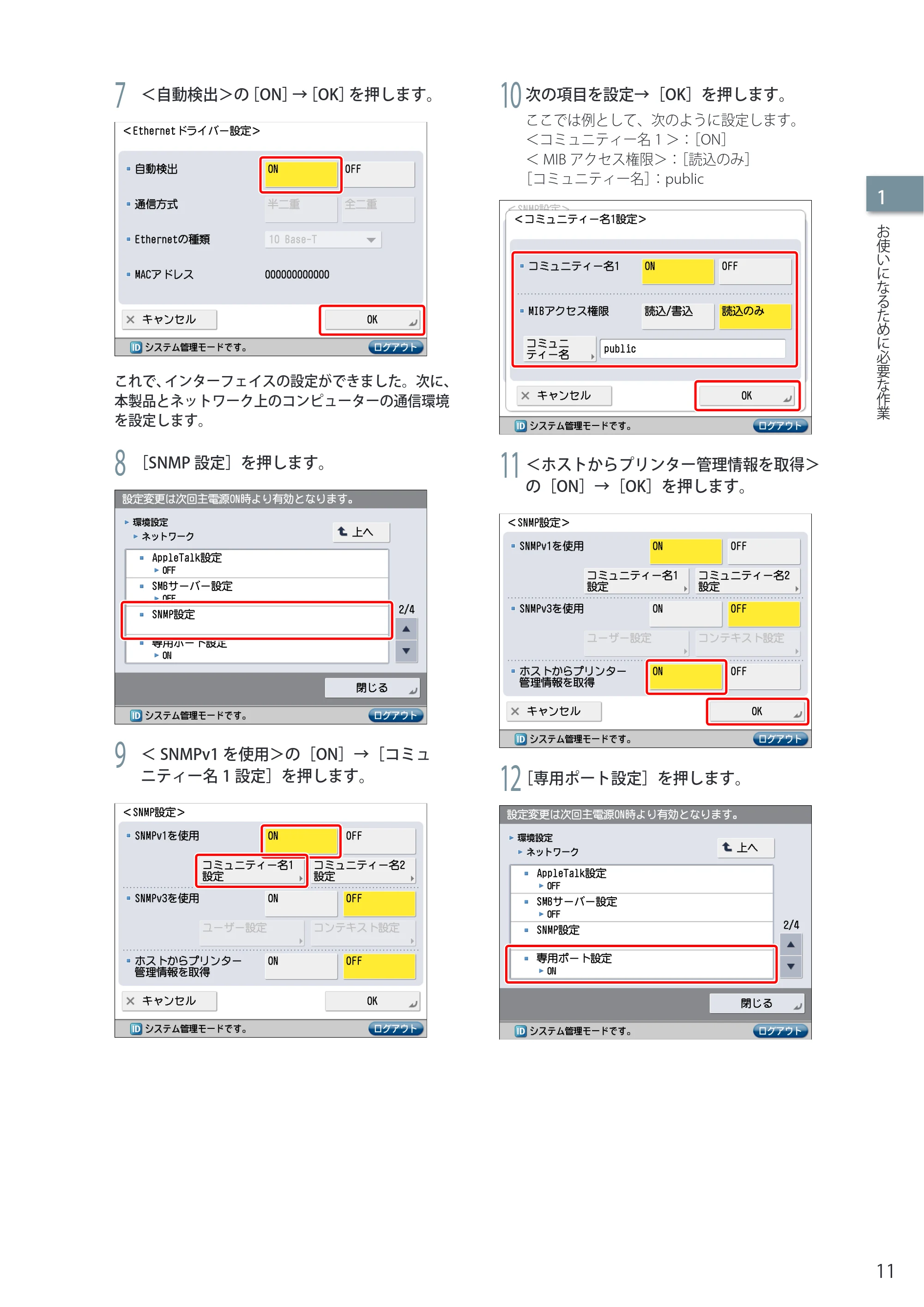

7
＜自動検出＞の［ON］→［OK］を押します。
これで、インターフェイスの設定ができました。次に、
本製品とネットワーク上のコンピューターの通信環境
を設定します。
8
［SNMP 設定］を押します。
9
＜ SNMPv1 を使用＞の［ON］→［コミュ
ニティー名 1 設定］を押します。
10
次の項目を設定→［OK］を押します。
ここでは例として、次のように設定します。
＜コミュニティー名 1 ＞：［ON］
＜ MIB アクセス権限＞：［読込のみ］
［コミュニティー名］：public
11
＜ホストからプリンター管理情報を取得＞
の［ON］→［OK］を押します。
12
［専用ポート設定］を押します。


お使いになるために必要な作業
1
13
［ON］→［OK］を押します。
14
［スプール機能を使用］を押します。
15
［ON］→［OK］を押します。
これで、通信環境の設定ができました。
引き続き、「本製品でネットワークを設定する」（→ P.
12）を参照して、ネットワークを使用するための設定
を行ってください。
本製品でネットワーク
を設定する
ネットワークに接続したあと、本製品を
設定する必要があります。
ここでは例として、ネットワークの種類
に TCP/IP を使用します。
TCP/IP 設定
［IPv4 を使用］：ON
［IP アドレス設定］：9.68..
DNS 設定
［DNS サーバーアドレス設定］：9.68..
［ホスト名］：host-name
［ドメイン名］：organization.company.com
1
（設定／登録）を押します。
2
［環境設定］を押します。
3
［ネットワーク］を押します。


お使いになるために必要な作業
1
4
［TCP/IP 設定］を押します。
5
［IPv4 設定］を押します。
6
［IPv4 を使用］を押します。
7
［ON］→［OK］を押します。
8
［IP アドレス設定］を押します。
9
次の項目を入力→［OK］を押します。
ここでは例として、次のように入力します。
［IP アドレス］：192.168.1.21
［サブネットマスク］：255.255.255.0
［ゲートウェイアドレス］：192.1.254.0
これで、IP アドレスの設定が終わりました。
次に、DNS の設定を行います。

4
お使いになるために必要な作業
1
10
［DNS 設定］を押します。
11
［DNS サーバーアドレス設定］を押します。
12
＜ IPv4 ＞の［プライマリー DNS サーバー］
に IP アドレスを入力→［OK］を押します。
ここでは例として、「192.168.1.22」と入力します。
13
［DNS ホスト名 / ドメイン名設定］を押し
ます。
14
＜ IPv4 ＞でホスト名とドメイン名を入力→
［OK］を押します。
ここでは例として、次のように入力します。
［ホスト名］：host-name
［ドメイン名］：organization.company.com
15
本製品の主電源を切ったあと、電源を入れ
なおします。
DNS の設定は、本製品の主電源スイッチを入れな
おしたあとに有効になります。
これで、DNS の設定が終わりました。
次に、ネットワークの設定が正しくできているかどう
かを確認します。
16
（設定／登録）を押します。
17
［環境設定］→［ネットワーク］→［TCP/IP
設定］を押します。

5
お使いになるために必要な作業
1
18
［IPv4 設定］を押します｡
19
［PING コマンド］を押します｡
20
ネットワーク上に存在する任意の IP アドレ
スを入力→［実行］を押します。
ここでは例として、「192.168.1.1」と入力します。
21
応答があったことを確認して［OK］を押し
ます。
これで、通信環境の設定ができました。
引き続き、「コンピューターから本製品を管理する」（→
P. 15）を参照して、コンピューターからの管理機能を
使用するための設定を行ってください。
コンピューターから本
製品を管理する
ここでは、管理者がコンピューターの画
面から本製品を管理できるようになるま
での操作について説明します。
コンピューターから本製品を管理するに
は、リモート UI または SMS を使用しま
す。
リモート UI（User Interface）：
コンピューターの Web ブラウザーからネットワー
クを経由して本製品にアクセスし、本製品の状況
確認、ジョブの操作、各種設定などができるソフ
トウェアです。
. リモート UI を使用するために必要な設定を行う

. リモート UI を使用して本製品を管理する
SMS（Service Management Service）：
コンピューターの Web ブラウザーからネットワー
クを経由して本製品にアクセスし、MEAP（キヤノ
ン製の複合機に搭載されたアプリケーション・プ
ラットフォーム）を使用するアプリケーションの
インストールや管理ができるソフトウェアです。
. SMS を使用するために必要な設定を行う
. SMS を使用して本製品を管理する
リモート UI と SMS を使用するには、あ
らかじめ本製品で設定をする必要があり
ます。
リモート UI を使用するため
に必要な設定を行う
コンピューターの Web ブラウザーから本製品にアク
セスし、本製品の状況を確認したり、本製品を管理し
たりできます。リモート UI を起動するには、本製品
でリモート UI を有効する必要があります。
リモート UI の ON/OFF
［リモート UI の ON/OFF］：ON
1
（設定／登録）を押します。
�
�

6
お使いになるために必要な作業
1
2
［管理設定］を押します。
3
［ライセンス / その他］を押します。
4
［リモート UI の ON/OFF］を押します。
5
＜リモート UI の ON/OFF ＞の［ON］→［OK］
を押します。
＜ SSL を使用＞の設定は任意です。
6
［閉じる］を押します。
7
本製品の主電源を切ったあと、電源を入れ
なおします。
リモート UI の ON/OFF の設定は、本製品の主電
源スイッチを入れなおしたあとに有効になりま
す。
リモート UI.を使用して本製
品を管理する
1
お使いのコンピューターの Web ブラウザー
を起動します。
2
アドレス入力欄に「http://< 本体の IP アド
レスまたはホスト名 >」を入力します。
リモート UI の画面が表示されます。
3
本製品のジョブ状況を確認したり、消耗品
の状態を確認したりできます。設定を変更
することもできます。

7
お使いになるために必要な作業
1
SMS を使用するために必要
な設定を行う
SMS を使うと、お使いのコンピューターの Web ブラ
ウザーから、本製品にインストールされている MEAP
アプリケーションを管理することができます。
MEAP アプリケーションは、本製品の機能拡張をした
り、カスタマイズしたりするためのソフトウェアです。
SMS を起動するには、お使いのコンピューターから
本製品にアクセスできるように設定する必要がありま
す。
TCP/IP 設定
［HTTP を使用］：［ON］
1
（設定／登録）を押します。
2
［環境設定］を押します。
3
［ネットワーク］を押します。
4
［TCP/IP 設定］を押します。
5
［HTTP を使用］を押します。
6
［ON］→［OK］を押します。
7
［閉じる］を押します。
8
本製品の主電源を切ったあと、電源を入れ
なおします。
［HTTP を使用］の設定は、本体の主電源スイッチ
を入れなおしたあとに有効になります。

8
お使いになるために必要な作業
1
SMS を使用して本製品を管
理する
1
お使いのコンピューターの Web ブラウザー
を起動します。
2
アドレス入力欄に「http://< 本体の IP アド
レスまたはホスト名 >」を入力します。
3
システム管理部門 ID とシステム管理暗証番
号を入力→［管理者ログイン］をクリック
します。
［システム管理部門 ID］：7654321
［システム管理暗証番号］：7654321
リモート UI にログインした状態になります。
4
［Service Management Service］をクリッ
クします。
SMS の［ログイン］ページが表示されます。
5
パスワードを入力→［ログイン］を押しま
す。
ここでは例として、「MeapSmsLogin」と入力し
ます。
工場出荷時のパスワードは、「MeapSmsLogin」に
設定されています（大文字と小文字の区別をしま
す）。ログイン後に変更してお使いください。
SMS の画面が表示されます。
6
MEAP アプリケーションの確認やインス
トールなど、MEAP アプリケーションの管

理ができます。
各操作方法は、e- マニュアルを参照してください。

99
2
はじめて使うためのセットアップ
E メール／ I ファクスを使用する. 20
E メール／ I ファクスを送信するために必要な設定を行う. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
E メール／ I ファクスを送信する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
スキャンしたデータをファイルサーバーに送信する. 24
データをコンピューターに送信するために必要な設定を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
原稿をスキャンしてコンピューターの共有フォルダーに送信する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

ファクスを送信する. 30
ファクス送信するために必要な設定を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
ファクスを送信する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

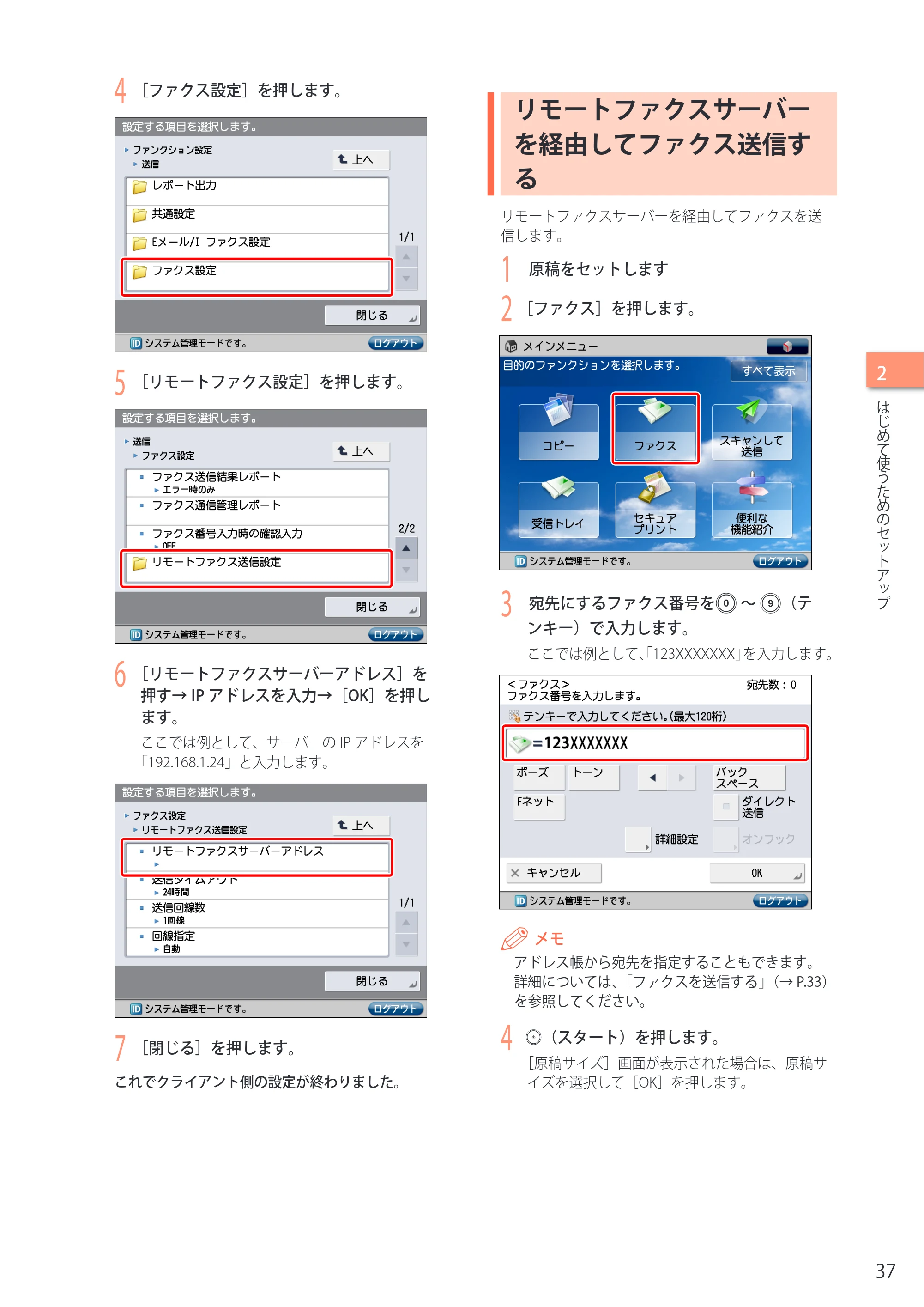

リモートファクス送受信する . 36
リモートファクス送信するために必要な設定を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
リモートファクスサーバーを経由してファクス送信する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

リモートファクス受信するために必要な設定を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
コンピューターからファクス送信する. 38
コンピューターからファクス送信するために必要な設定を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
コンピューターからファクスを送信する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
コンピューターから原稿を印刷する . 41
コンピューターから印刷するために必要な設定を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

コンピューターから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
原稿をスキャンする. 43
スキャンするために必要な設定を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
スキャンする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

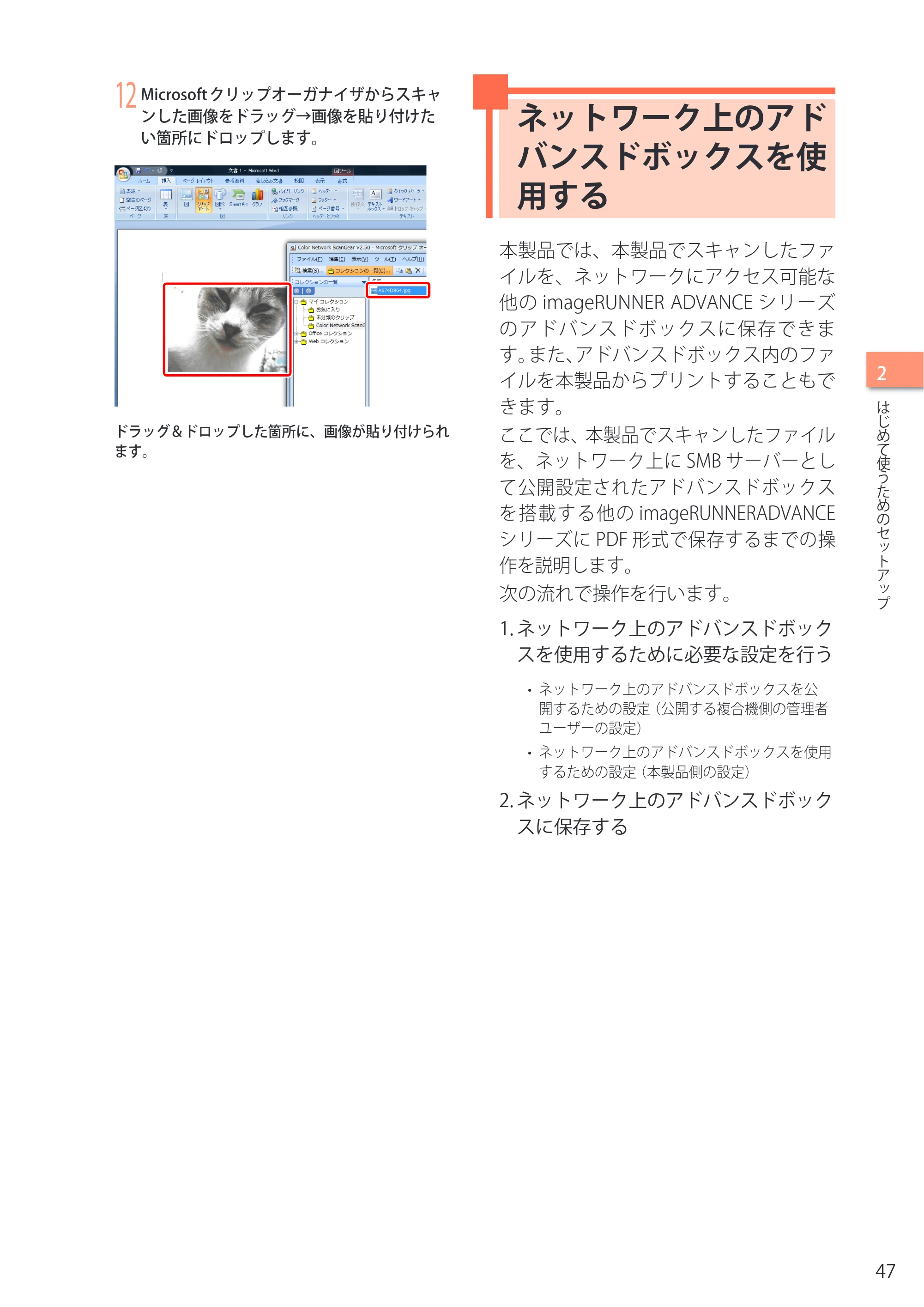

ネットワーク上のアドバンスドボックスを使用する. 47
ネットワーク上のアドバンスドボックスを使用するために必要な設定を行う . . . . . . . . . . . . . . . . . . 48
ネットワーク上のアドバンスドボックスに保存する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

0
2
はじめて使うためのセットアップ
E メール／ I ファクス
を使用する
本製品でスキャンした原稿を、E メール
やインターネットファクス（I ファクス）
で送信できます。
ここでは例として、デザイン案を PDF
形式で送信するまでの操作を説明しま
す。次の流れで操作を行います。
. E メール／ I ファクスを送信するため
に必要な設定を行う
E メール／ I ファクスを設定する
. E メール／ I ファクスを送信する
宛先を登録する
E メールを送信する
E メール／ I ファクスを受信するための設定も必要
です。設定方法については、e- マニュアル > 設定
／登録 > E メール／ I ファクス共通の通信設定をす
るを参照してください。
E メール／ I ファクスを送
信するために必要な設定を
行う
E メール／ I ファクスを送信するには、通信設定の設
定が必要です。
ここでは例として、次のように設定します。
< 通信設定：基本設定 >
［E メールアドレス］：xxx0@example.co.jp
［SMTP サーバー］：9.68..

< 通信設定：認証設定 >
<SMTP 認証 (SMTP AUTH)>：ON
［ユーザー名］：user_name
*
［パスワード］：password
*
通信設定の設定を行うには、管理者権限でログインす
ることが必要です。管理者権限でログインするには、
「本製品に管理者としてログインする」（→ P.8）を参
照してください。
*1 SMTP サーバーにログインするためのユーザー名
とパスワードです。

E メール／ I ファクスを設定する
1
（設定／登録）を押します。
2
［ファンクション設定］を押します。
3
［送信］を押します。
4
［E メール /I ファクス設定］を押します。


2
はじめて使うためのセットアップ

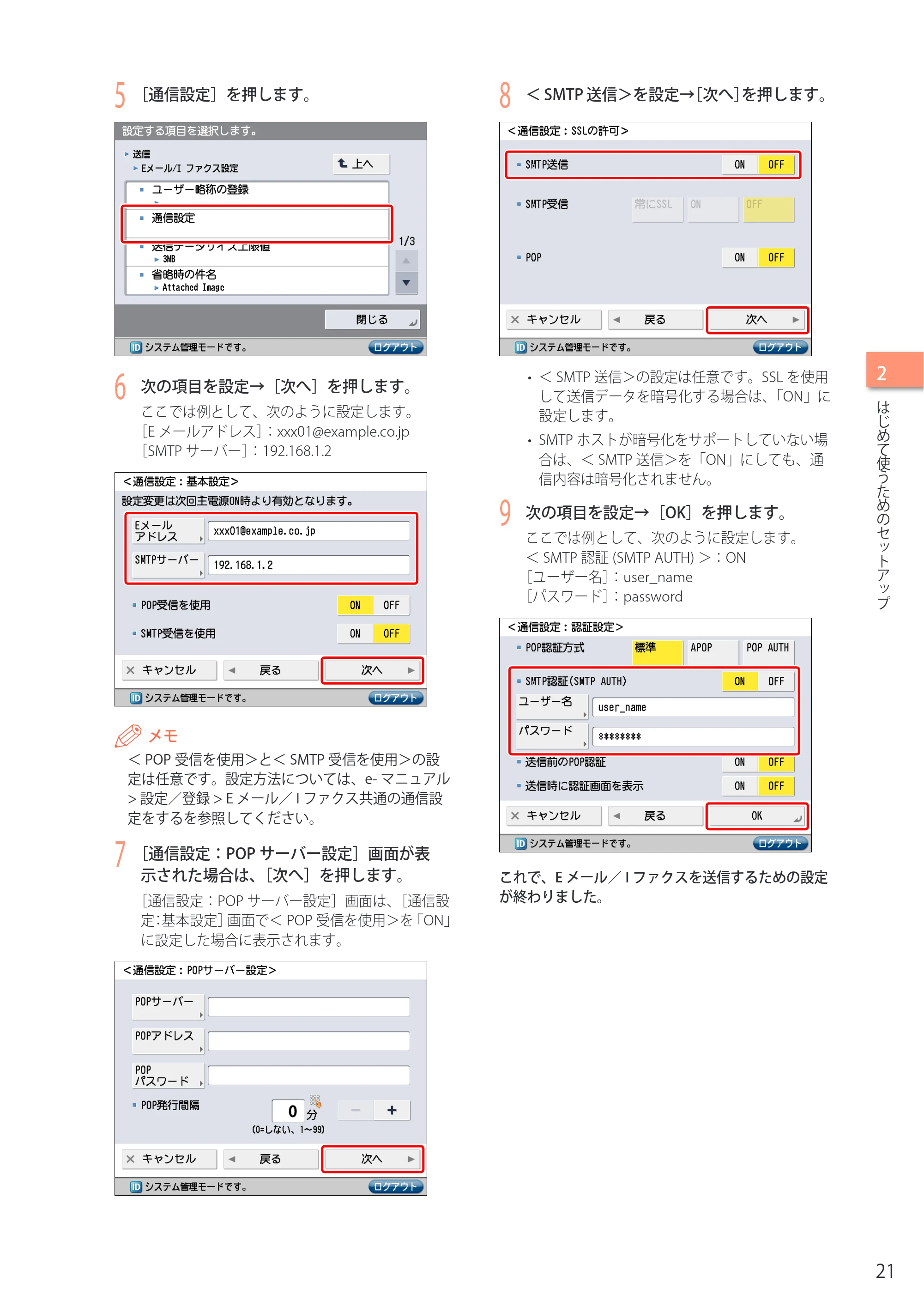

5
［通信設定］を押します。
6
次の項目を設定→［次へ］を押します。
ここでは例として、次のように設定します。
［E メールアドレス］：xxx01@example.co.jp
［SMTP サーバー］：192.168.1.2
＜ POP 受信を使用＞と＜ SMTP 受信を使用＞の設
定は任意です。設定方法については、e- マニュアル
> 設定／登録 > E メール／ I ファクス共通の通信設
定をするを参照してください。
7
［通信設定：POP サーバー設定］画面が表
示された場合は、［次へ］を押します。
［通信設定：POP サーバー設定］画面は、［通信設
定：基本設定］画面で＜ POP 受信を使用＞を「ON」
に設定した場合に表示されます。
8
＜ SMTP 送信＞を設定→［次へ］を押します。
＜ SMTP 送信＞の設定は任意です。SSL を使用
して送信データを暗号化する場合は、「ON」に
設定します。
SMTP ホストが暗号化をサポートしていない場
合は、＜ SMTP 送信＞を「ON」にしても、通

信内容は暗号化されません。
9
次の項目を設定→［OK］を押します。
ここでは例として、次のように設定します。
＜ SMTP 認証 (SMTP AUTH) ＞：ON
［ユーザー名］：user_name
［パスワード］：password
これで、E メール／ I ファクスを送信するための設定
が終わりました。


2
はじめて使うためのセットアップ
E メール／ I ファクスを送
信する
E メール／ I ファクスの送信先を宛先表に登録して、E
メールを送信します。
宛先を登録する
スキャンした原稿を E メールで送信するときに、送信
先の情報を登録します。
ここでは例として、企画部の E メールアドレスを宛先
に登録します。

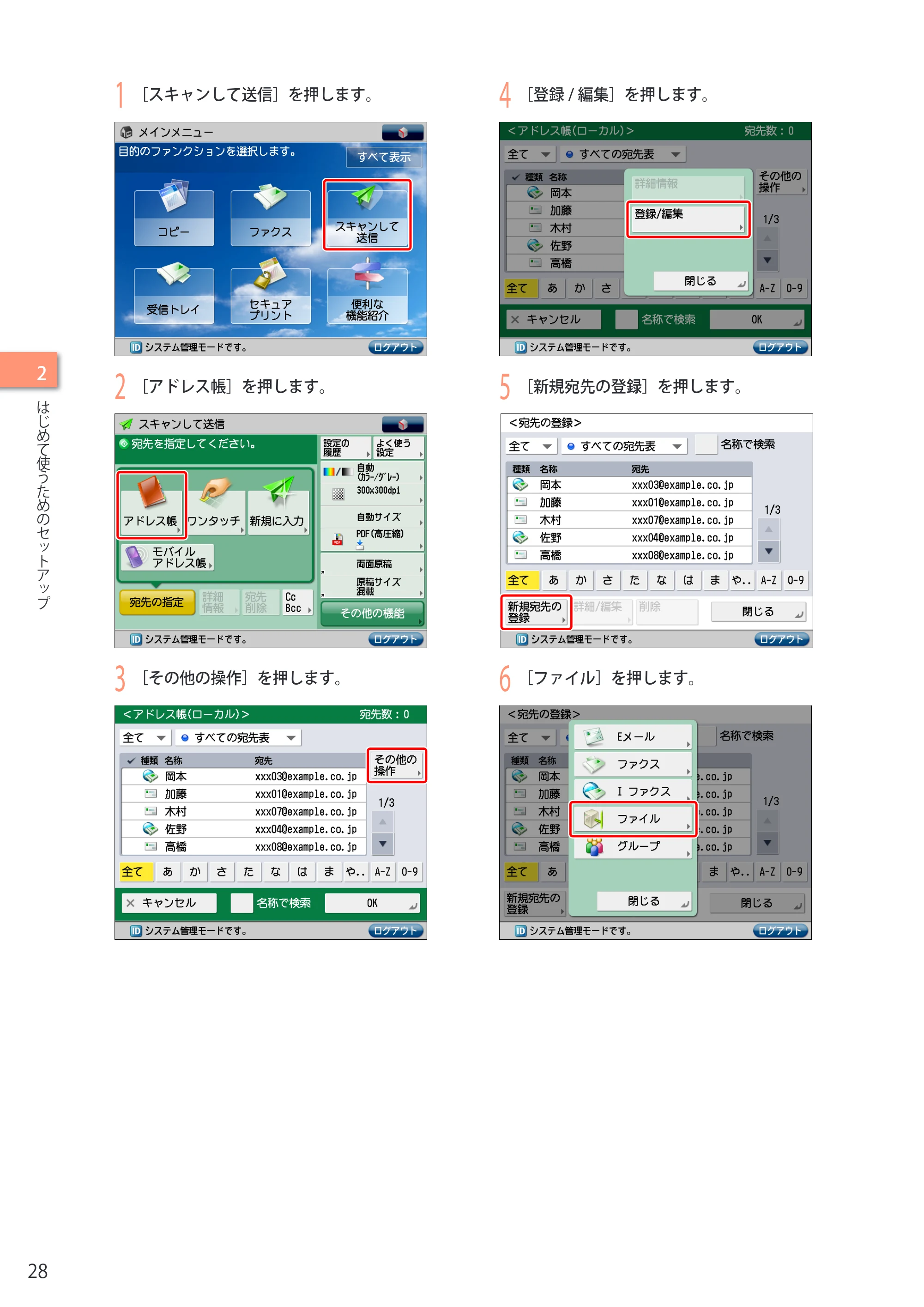

1
［スキャンして送信］を押します。
2
［アドレス帳］を押します。
3
［その他の操作］を押します。
4
［登録 / 編集］を押します。
5
［新規宛先の登録］を押します。


2
はじめて使うためのセットアップ
6
［E メール］を押します。
7
名称を入力→［次へ］を押します。
ここでは例として、「企画部」と入力します。
［名称］で日本語が入力できないときは、 （設定
／登録）の［表示言語 / キーボードの切替の ON/
OFF］を［OFF］に設定してください。
8
E メールアドレスを入力→［OK］を押しま
す。
ここでは例として、「xxx05@example.co.jp」と入
力します。
9
［閉じる］を押します。
10
［OK］を押します。
E メールを送信する
「宛先を登録する」（→ P. 22）で登録した宛先に、スキャ
ンしたデータを E メールの添付ファイルとして送信し
ます。
1
原稿をセットします。
2
［アドレス帳］を押します。
3
「企画部」を選択→［OK］を押します。
4
必要に応じて、設定を行います。

4
2
はじめて使うためのセットアップ
5
（スタート）を押します。
［SMTP 認証設定］画面が表示された場合は、ユー
ザー名とパスワードを入力して、［OK］を押しま
す。
［原稿サイズ］画面が表示された場合は、原稿サ
イズを選択して［OK］を押します。
6
［送信開始］を押します。
データが E メールに添付されて、送信されます。
スキャンしたデータを
ファイルサーバーに送
信する
ここでは例として、原稿をスキャンし
て、PDF 形式でファイルサーバー（コン
ピューター）に送信するまでの操作を説
明します。
. データをコンピューターに送信するた
めに必要な設定を行う
コンピューターを設定する
. 原稿をスキャンしてコンピューターの
共有フォルダーに送信する
宛先を登録する
スキャンしたデータを共有フォルダーに送信す
る
データをコンピューターに
送信するために必要な設定
を行う
データをファイルサーバーに送信するには、共有フォ
ルダーを設定する必要があります。
ここでは例として、次のように設定します。
コンピューターの設定
TCP/IP の設定

NetBIOS over TCP/IP を有効にする
ユーザーの追加
［ユーザー名］：user_name
［パスワード］：password
共有フォルダーの作成
［共有名］：share
［アクセス許可］：フルコントロール
コンピューターを設定する
本製品でスキャンしたデータを、共有フォルダーに保
存できます。共有フォルダーは、コンピューター上で

�

5
2
はじめて使うためのセットアップ

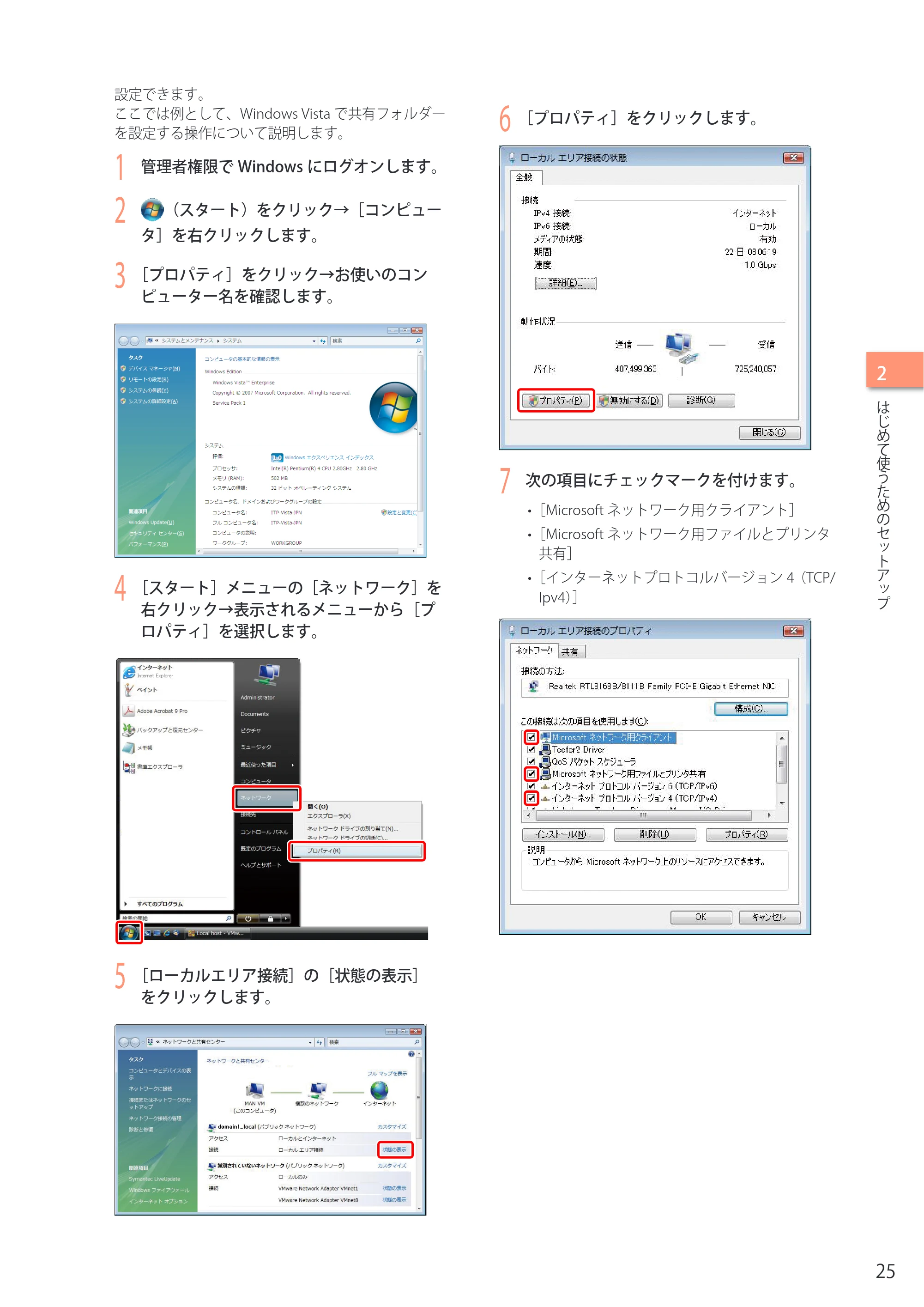

設定できます。
ここでは例として、Windows Vista で共有フォルダー
を設定する操作について説明します。
1
管理者権限で Windows にログオンします。
2
（スタート）をクリック→［コンピュー
タ］を右クリックします。
3
［プロパティ］をクリック→お使いのコン
ピューター名を確認します。
4
［スタート］メニューの［ネットワーク］を
右クリック→表示されるメニューから［プ
ロパティ］を選択します。
5
［ローカルエリア接続］の［状態の表示］
をクリックします。
6
［プロパティ］をクリックします。
7
次の項目にチェックマークを付けます。
［Microsoft ネットワーク用クライアント］
［Microsoft ネットワーク用ファイルとプリンタ
共有］
［インターネットプロトコルバージョン 4（TCP/
Ipv4）］

6
2
はじめて使うためのセットアップ

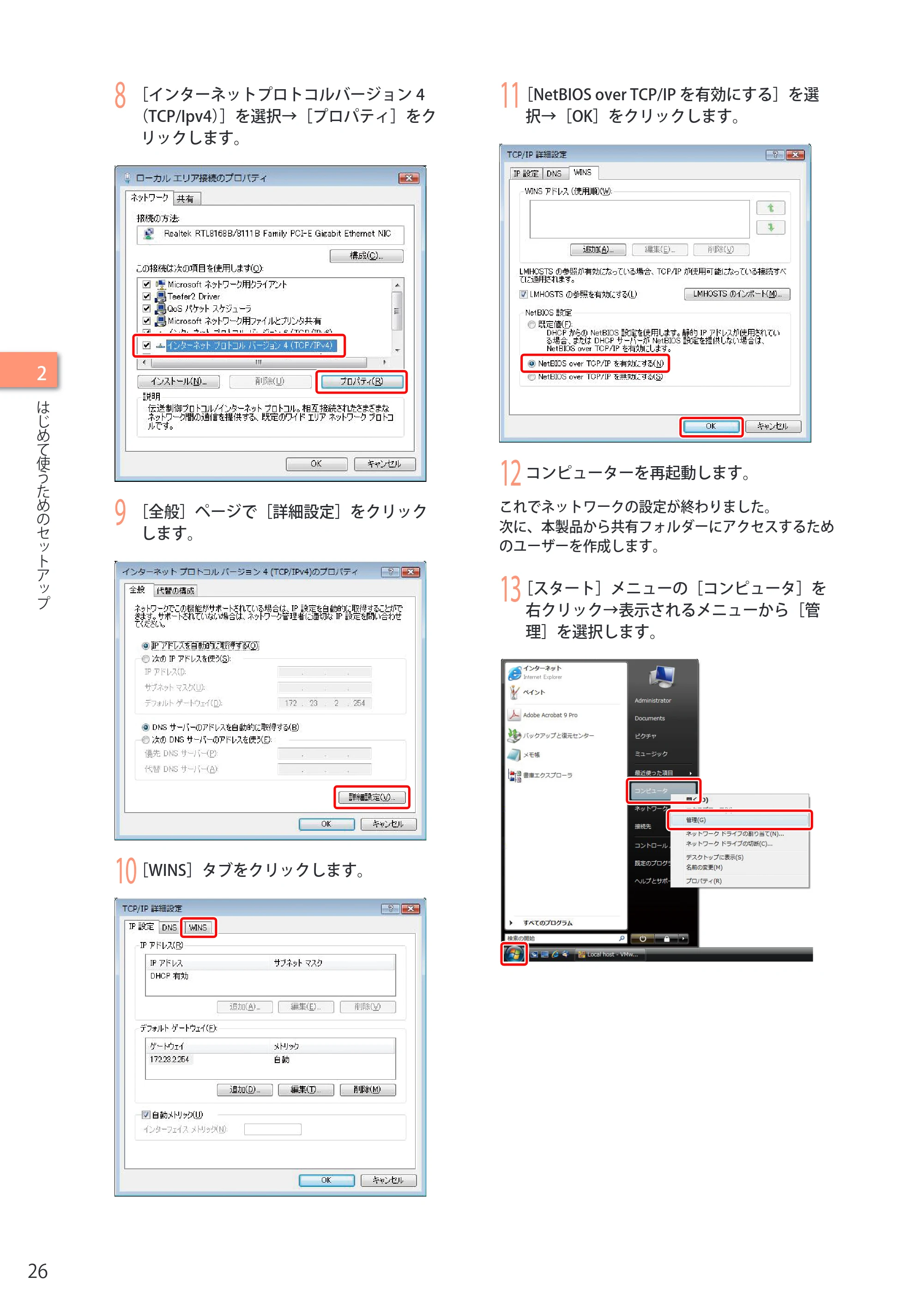

8
［インターネットプロトコルバージョン 4
（TCP/Ipv4）］を選択→［プロパティ］をク
リックします。
9
［全般］ページで［詳細設定］をクリック
します。
10
［WINS］タブをクリックします。
11
［NetBIOS over TCP/IP を有効にする］を選
択→［OK］をクリックします。
12
コンピューターを再起動します。
これでネットワークの設定が終わりました。
次に、本製品から共有フォルダーにアクセスするため
のユーザーを作成します。
13
［スタート］メニューの［コンピュータ］を
右クリック→表示されるメニューから［管
理］を選択します。

7
2
はじめて使うためのセットアップ

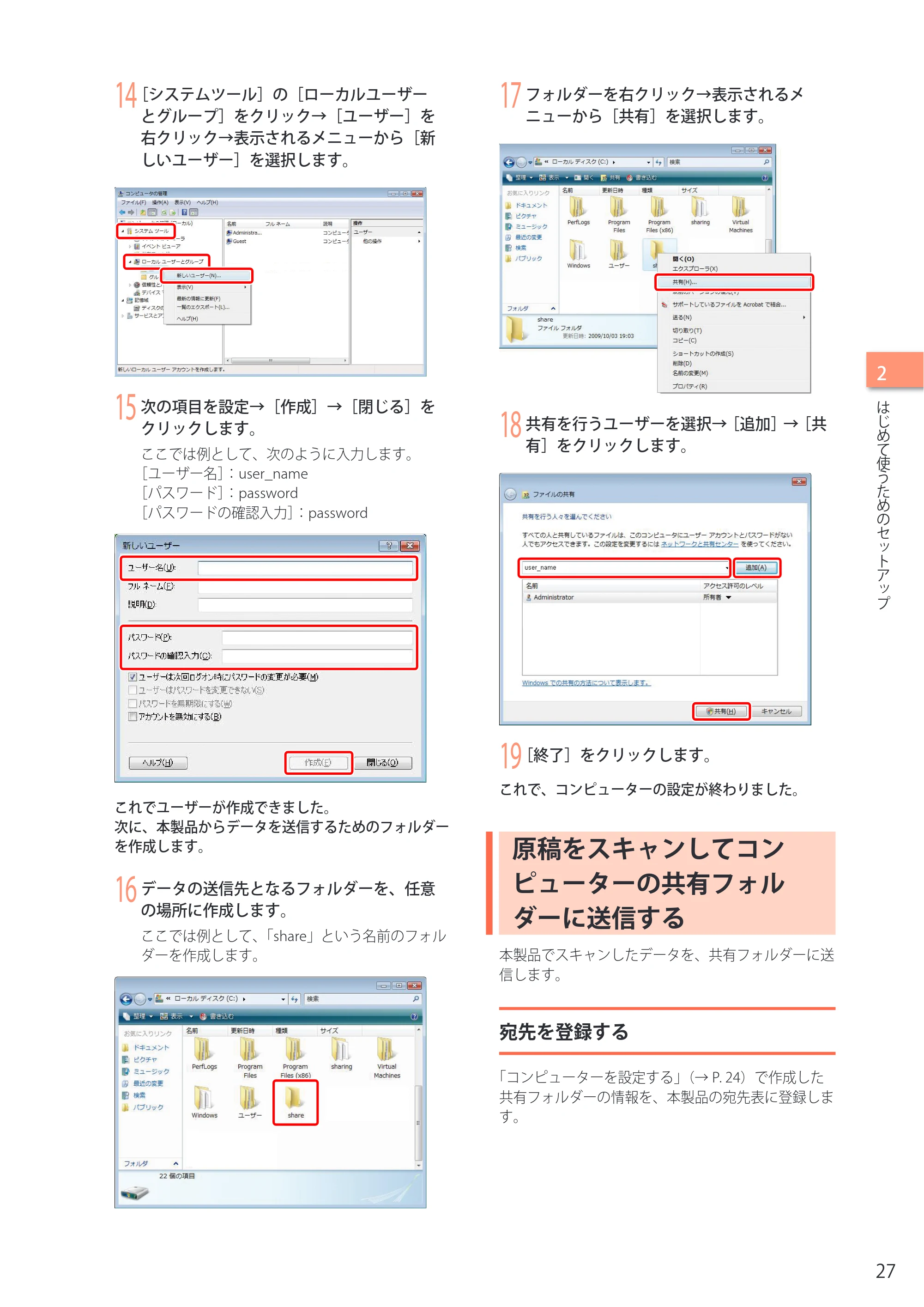

14
［システムツール］の［ローカルユーザー
とグループ］をクリック→［ユーザー］を
右クリック→表示されるメニューから［新
しいユーザー］を選択します。
15
次の項目を設定→［作成］→［閉じる］を
クリックします。
ここでは例として、次のように入力します。
［ユーザー名］：user_name
［パスワード］：password
［パスワードの確認入力］：password
これでユーザーが作成できました。
次に、本製品からデータを送信するためのフォルダー
を作成します。
16
データの送信先となるフォルダーを、任意
の場所に作成します。
ここでは例として、「share」という名前のフォル
ダーを作成します。
17
フォルダーを右クリック→表示されるメ
ニューから［共有］を選択します。
18
共有を行うユーザーを選択→［追加］→［共
有］をクリックします。
19
［終了］をクリックします。
これで、コンピューターの設定が終わりました。
原稿をスキャンしてコン
ピューターの共有フォル
ダーに送信する
本製品でスキャンしたデータを、共有フォルダーに送

信します。
宛先を登録する
「コンピューターを設定する」（→ P. 24）で作成した
共有フォルダーの情報を、本製品の宛先表に登録しま
す。

8
2
はじめて使うためのセットアップ
1
［スキャンして送信］を押します。
2
［アドレス帳］を押します。
3
［その他の操作］を押します。
4
［登録 / 編集］を押します。
5
［新規宛先の登録］を押します。
6
［ファイル］を押します。

29
2
はじめて使うためのセットアップ

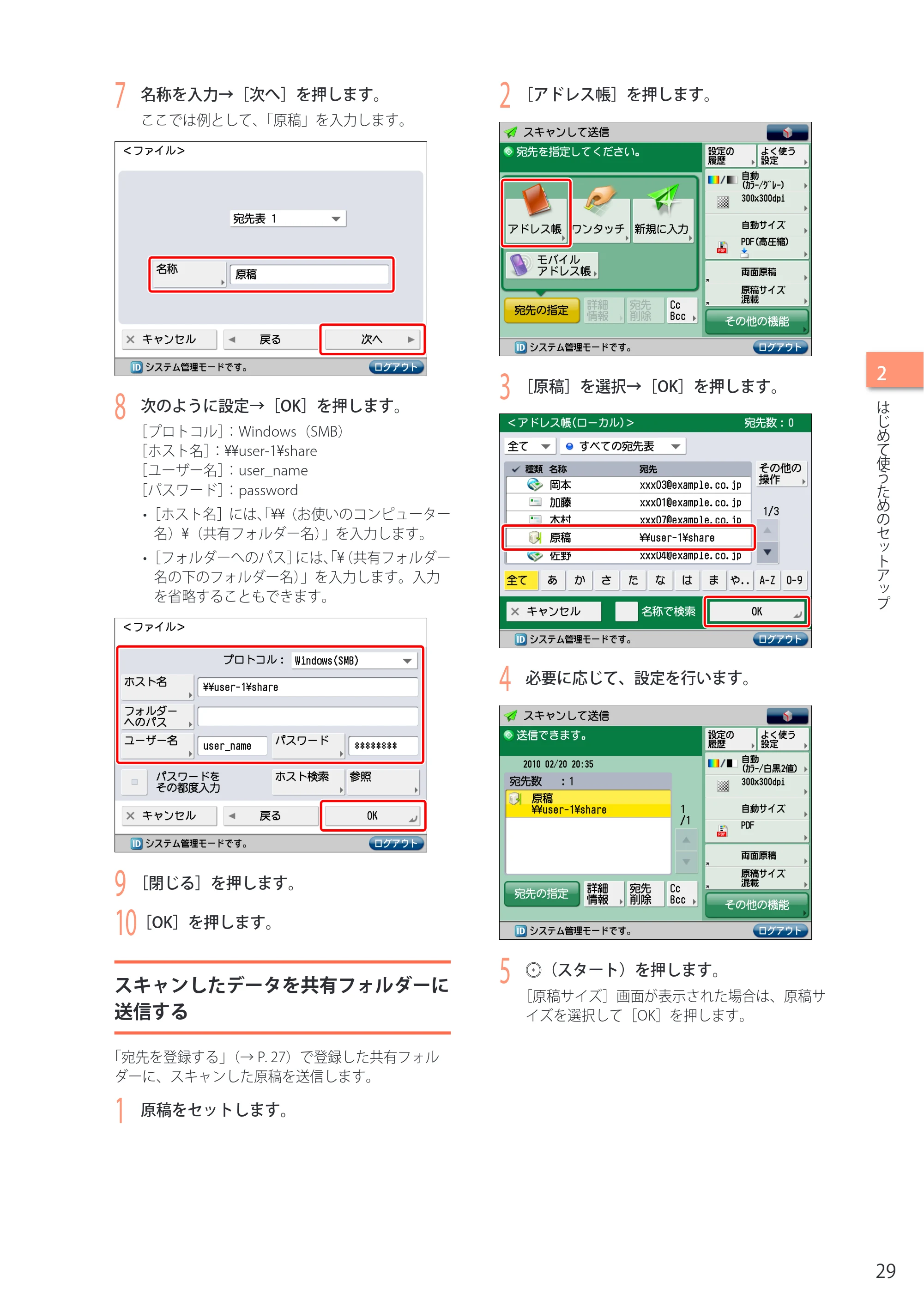

7
名称を入力→［次へ］を押します。
ここでは例として、「原稿」を入力します。
8
次のように設定→［OK］を押します。
［プロトコル］：Windows（SMB）
［ホスト名］：¥¥user-1¥share
［ユーザー名］：user_name
［パスワード］：password
［ホスト名］には、「¥¥（お使いのコンピューター
名）¥（共有フォルダー名）」を入力します。
［フォルダーへのパス］には、「¥（共有フォルダー
名の下のフォルダー名）」を入力します。入力
を省略することもできます。
9
［閉じる］を押します。
10
［OK］を押します。
スキャンしたデータを共有フォルダーに
送信する
「宛先を登録する」（→ P. 27）で登録した共有フォル
ダーに、スキャンした原稿を送信します。
1
原稿をセットします。

2
［アドレス帳］を押します。
3
［原稿］を選択→［OK］を押します。
4
必要に応じて、設定を行います。
5
（スタート）を押します。
［原稿サイズ］画面が表示された場合は、原稿サ
イズを選択して［OK］を押します。

0
2
はじめて使うためのセットアップ
6
［送信開始］を押します。
スキャンした原稿が共有フォルダーに送信されます。
ファクスを送信する
ここでは例として、ファクスを送信する
までの操作を説明します。
次の流れで操作を行います。
. ファクス送信するために必要な設定を
行う
ファクス番号／ユーザー略称／ファクス回線種
別を登録する
送信する文書に発信元記録をつける
. ファクスを送信する
宛先を登録する
ファクスを送信する
ファクス送信するために必
要な設定を行う
ファクスを送信するには、ファクス番号やユーザー略
称などを設定する必要があります。
ここでは例として、次のように設定します。
ファクス番号
*1
0XXXXXXX
ユーザー略称
*1
営業部
ファクス回線種別
*1
プッシュ
発信元記録
つける
*1 回線設定の設定を行うには、管理者権限でログ
インすることが必要です。管理者権限でログインする
には、「本製品に管理者としてログインする」（→ P.8）
を参照してください。


2
はじめて使うためのセットアップ
ファクス番号／ユーザー略称／ファクス
回線種別を登録する
送信先に表示／プリントされるファクス番号とユー
ザー略称を登録します。ファクス回線は、「プッシュ」
に設定します。
1
（設定／登録）を押します。
2
［ファンクション設定］を押します。
3
［送信］を押します。
4
［ファクス設定］を押します。
5
［回線設定］を押します。
6
回線を選択します。
オプションの装着状態により、表示される回線数
が異なります。ここでは例として、［回線 1］を
押します。
7
［ユーザー電話番号の登録］を押します。


2
はじめて使うためのセットアップ
8
発信元のファクス番号を ～ （テン
キー）で入力します。
ここでは例として、「012XXXXXXX」を入力します。
9
［OK］を押します。
これで、ファクス番号が登録できました。次に、ユー
ザー略称を登録します。
10
［ユーザー略称の登録］を押します。
11
名称を入力→［OK］を押します。
ここでは例として、「営業部」と入力します。
これで、ユーザー略称が登録できました。次に、回線
種類を選択します。
12
［回線種類の選択］を押します。
13
［プッシュ］→［OK］を押します。
14
［閉じる］を押します。
送信する文書に発信元記録をつける
送信する文書に、発信元の情報が表示されるよう設定
します。
1
（設定／登録）を押します。
2
［ファンクション設定］を押します。


2
はじめて使うためのセットアップ
3
［送信］を押します。
4
［共通設定］を押します。
5
［発信元記録］を押します。
6
［つける］を押す→次の項目を設定→［OK］
を押します。
ここでは例として、次のように設定します。
［印字位置］：［画像の外側］
［相手先略称の表示］：［ON］
［電話番号マーク］：［FAX］
7
［閉じる］を押します。
ファクスを送信する
送信先を宛先表に登録して、ファクスを送信します。
宛先を登録する
送信先の情報を宛先表に登録します。ここでは例とし
て、「中部営業本部」の情報を宛先表に登録します。
1
［ファクス］を押します。

4
2
はじめて使うためのセットアップ

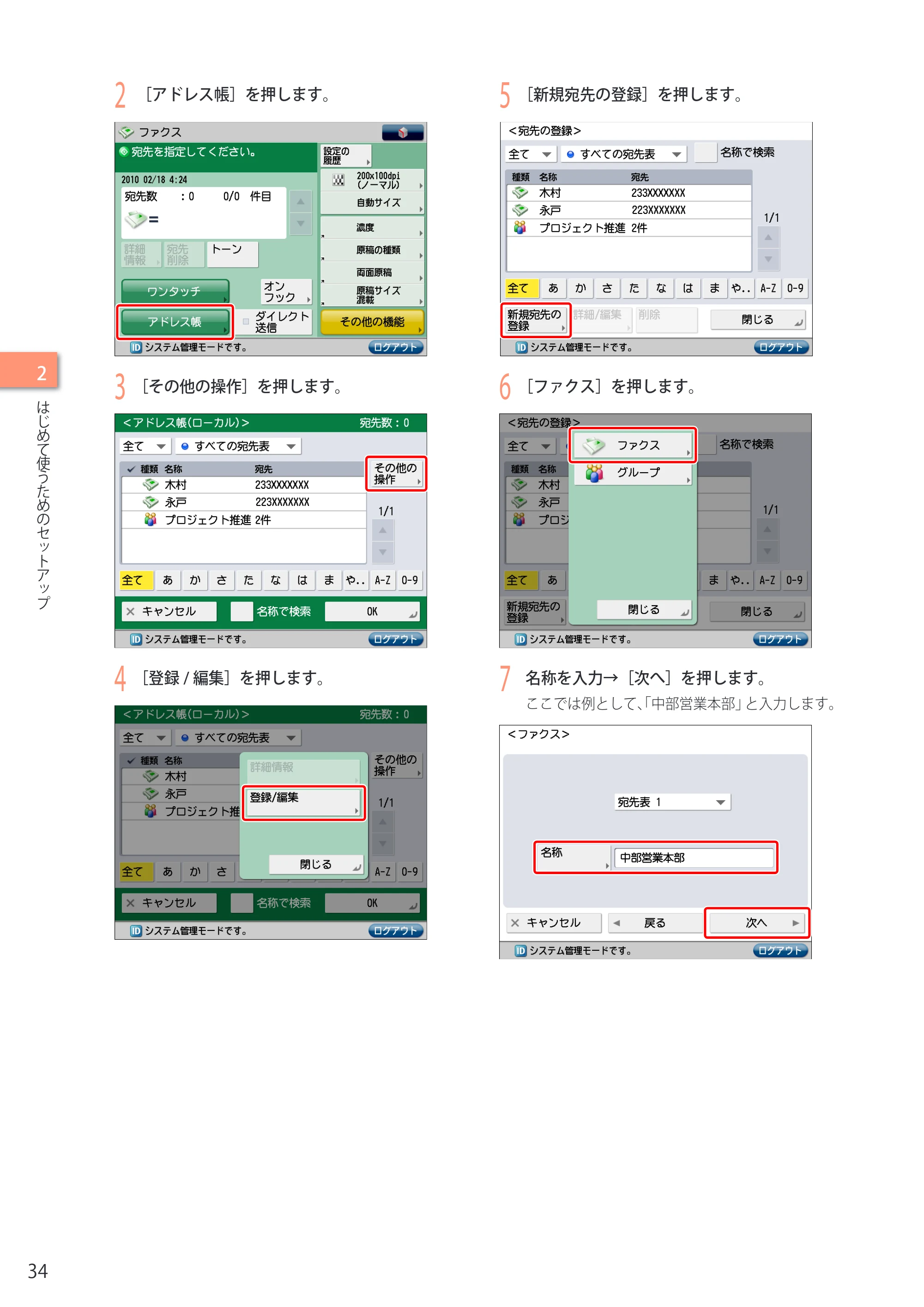

2
［アドレス帳］を押します。
3
［その他の操作］を押します。
4
［登録 / 編集］を押します。
5
［新規宛先の登録］を押します。
6
［ファクス］を押します。
7
名称を入力→［次へ］を押します。
ここでは例として、「中部営業本部」と入力します。

5
2
はじめて使うためのセットアップ

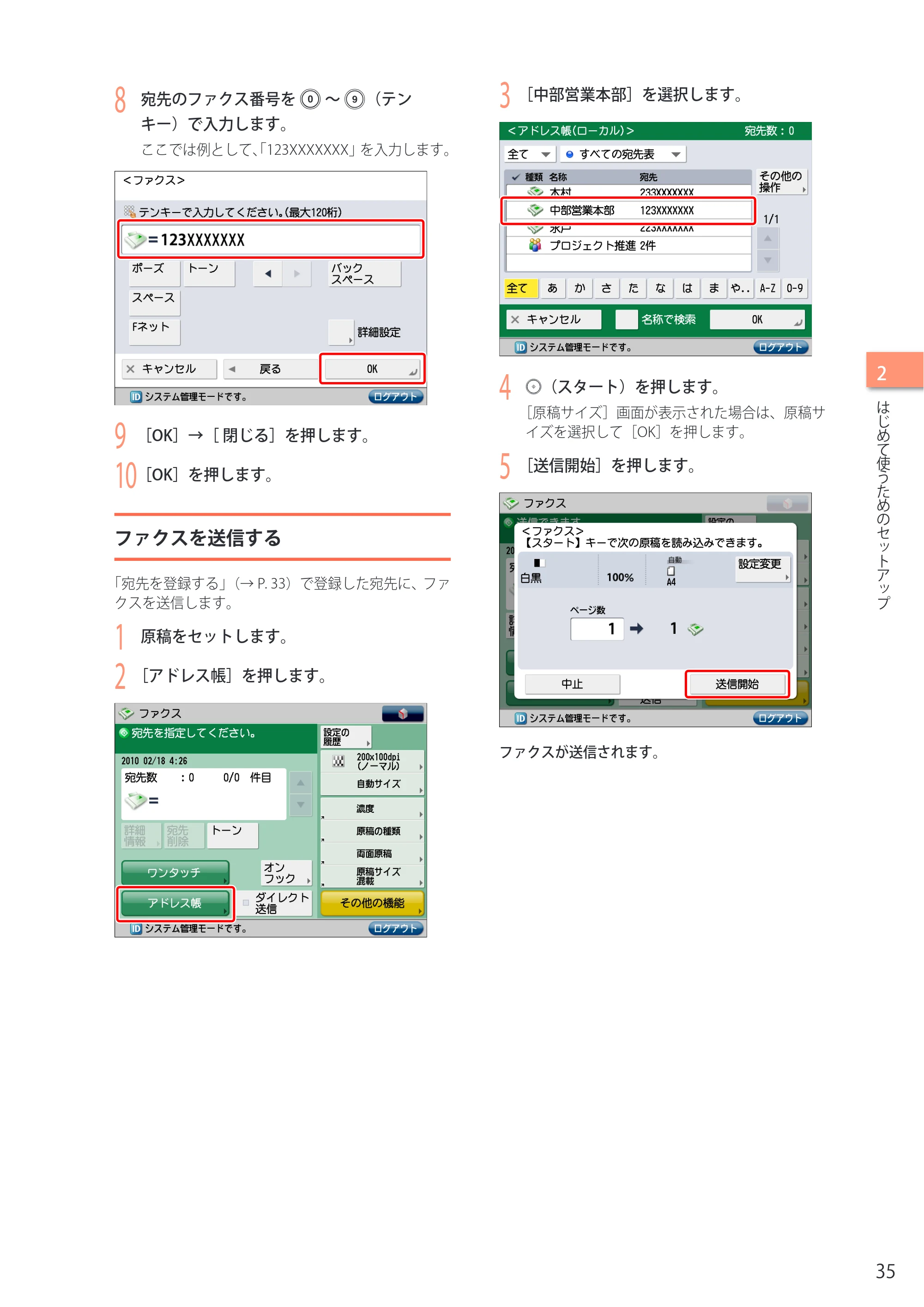

8
宛先のファクス番号を ～ （テン
キー）で入力します。
ここでは例として、「123XXXXXXX」を入力します。
9
［OK］→［ 閉じる］を押します。
10
［OK］を押します。
ファクスを送信する
「宛先を登録する」（→ P. 33）で登録した宛先に、ファ
クスを送信します。
1
原稿をセットします。
2
［アドレス帳］を押します。
3
［中部営業本部］を選択します。
4
（スタート）を押します。
［原稿サイズ］画面が表示された場合は、原稿サ
イズを選択して［OK］を押します。
5
［送信開始］を押します。
ファクスが送信されます。

36
2
はじめて使うためのセットアップ
リモートファクス送受
信する
本製品のリモートファクス機能を使用す
ると、他のサーバー機を仲介して、ファ
クスの送受信をすることができます。
ここでは例として、ファクスの送受信を
仲介する他の imageRUNNER ADVANCE
シリーズを「サーバー」、ファクスの送
受信元となる本製品を「クライアント」
として説明します。
次の流れで操作を行います。
リモートファクス送信する場合
1. リモートファクス送信するために必要な設定を
行う
サーバー機を設定する
クライアント機を設定する
2. リモートファクスサーバーを経由してファクス
送信する
リモートファクス受信する場合
1. リモートファクス受信するために必要な設定を
行う
サーバー機を設定する
クライアント機を設定する
リモートファクス送信する
ために必要な設定を行う
リモートファクス送信するためには、次のように設定
する必要があります。
サーバー機の設定
［リモートファクスを使用］
ON
クライアント機の設定
［リモートファクス送信設定］
［IP アドレス］：192.168.1.24（サーバーの IP アド

レス）
�

�

�
�
サーバー機を設定する
ファクスボードが搭載されている他の imageRUNNER
ADVANCE シリーズをサーバーとして使用するために
は、その製品でリモートファクス送信の設定をする必
要があります。
詳細については、他の imageRUNNER ADVANCE シリー
ズの取扱説明書を参照してください。
クライアント機を設定する
クライアント側では、ファクス送信の経由先として、
サーバーの IP アドレスを設定します。
1
（設定／登録）を押します。
2
［ファンクション設定］を押します。
3
［送信］を押します。

7
2
はじめて使うためのセットアップ
4
［ファクス設定］を押します。
5
［リモートファクス設定］を押します。
6
［リモートファクスサーバーアドレス］を
押す→ IP アドレスを入力→［OK］を押し
ます。
ここでは例として、サーバーの IP アドレスを
「192.168.1.24」と入力します。
7
［閉じる］を押します。
これでクライアント側の設定が終わりました。
リモートファクスサーバー
を経由してファクス送信す
る
リモートファクスサーバーを経由してファクスを送
信します。
1
原稿をセットします
2
［ファクス］を押します。
3
宛先にするファクス番号を ～ （テ
ンキー）で入力します。
ここでは例として、「123XXXXXXX」を入力します。
アドレス帳から宛先を指定することもできます。
詳細については、「ファクスを送信する」（→ P.）
を参照してください。
4
（スタート）を押します。
［原稿サイズ］画面が表示された場合は、原稿サ
イズを選択して［OK］を押します。

8
2
はじめて使うためのセットアップ

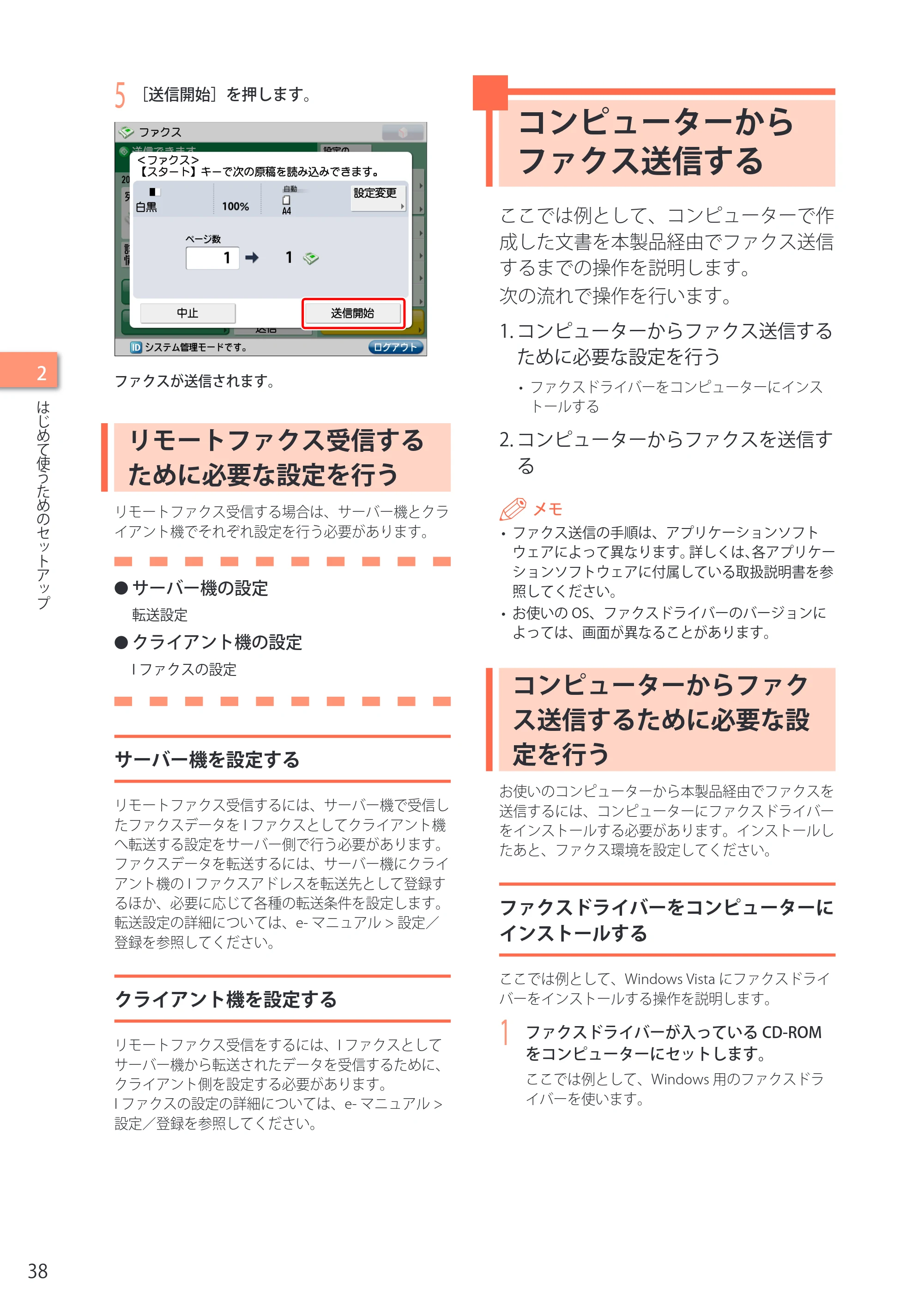

5
［送信開始］を押します。
ファクスが送信されます。
リモートファクス受信する
ために必要な設定を行う
リモートファクス受信する場合は、サーバー機とクラ
イアント機でそれぞれ設定を行う必要があります。
サーバー機の設定
転送設定
クライアント機の設定
I ファクスの設定
サーバー機を設定する
リモートファクス受信するには、サーバー機で受信し
たファクスデータを I ファクスとしてクライアント機
へ転送する設定をサーバー側で行う必要があります。
ファクスデータを転送するには、サーバー機にクライ
アント機の I ファクスアドレスを転送先として登録す
るほか、必要に応じて各種の転送条件を設定します。
転送設定の詳細については、e- マニュアル > 設定／
登録を参照してください。
クライアント機を設定する
リモートファクス受信をするには、I ファクスとして
サーバー機から転送されたデータを受信するために、
クライアント側を設定する必要があります。
I ファクスの設定の詳細については、e- マニュアル >

設定／登録を参照してください。
�
�
コンピューターから
ファクス送信する
ここでは例として、コンピューターで作
成した文書を本製品経由でファクス送信
するまでの操作を説明します。
次の流れで操作を行います。
. コンピューターからファクス送信する
ために必要な設定を行う
ファクスドライバーをコンピューターにインス
トールする
. コンピューターからファクスを送信す
る
ファクス送信の手順は、アプリケーションソフト
ウェアによって異なります。詳しくは、各アプリケー
ションソフトウェアに付属している取扱説明書を参
照してください。
お使いの OS、ファクスドライバーのバージョンに
よっては、画面が異なることがあります。
コンピューターからファク
ス送信するために必要な設
定を行う
お使いのコンピューターから本製品経由でファクスを
送信するには、コンピューターにファクスドライバー
をインストールする必要があります。インストールし
たあと、ファクス環境を設定してください。
ファクスドライバーをコンピューターに
インストールする
ここでは例として、Windows Vista にファクスドライ

バーをインストールする操作を説明します。
1
ファクスドライバーが入っている CD-ROM
をコンピューターにセットします。
ここでは例として、Windows 用のファクスドラ
イバーを使います。

9
2
はじめて使うためのセットアップ
2
CD-ROM のメニュー画面で、［インストー
ル］をクリックします。
「ファクスドライバーインストールガイド」を参
照する場合は、［インストール］をクリックする
前に［マニュアル表示］をクリックしてください。
3
画面の指示に従って、ファクスドライバー
をインストールします。
これで、ファクスドライバーのインストールが終わり
ました。
次に、ファクスの環境設定を行います。
4
Windows の操作画面で、 （スタート）
→［コントロールパネル］→［プリンタ］
をクリックします。
5
お使いのファクスのアイコンを右クリック
→［プロパティ］を選択します。
6
［デバイスの設定］タブ→［デバイス情報
取得］をクリックします。
7
［OK］をクリックします。
これで、ファクスの環境設定が終わりました。
コンピューターからファク
スを送信する
ファクスの宛先を設定して、ファクスを送信します。
ここでは例として、Microsoft Office Word 2007 で作
成した原稿を送信します。
1
コンピューターでファクス送信する原稿を

開きます。

40
2
はじめて使うためのセットアップ
2
メニューから［印刷］を選択します。
［印刷］ダイアログボックスが表示されます。
3
お使いのファクス名を選択→［印刷］をク
リックします。
［ファクス送信設定］ダイアログボックスが表示
されます。
4
［送信の設定］ページで、送信する宛先名
とファクス番号を入力→［宛先一覧に追加］
をクリックします。
5
［OK］をクリックします。
ファクスが送信されます。

4
2
はじめて使うためのセットアップ
コンピューターから原
稿を印刷する
ここでは例として、コンピューターで作
成した原稿を、本製品で印刷するまでの
操作を説明します。
次の流れで操作を行います。
. コンピューターから印刷するために必
要な設定を行う
プリンタードライバーをコンピューターにイン
ストールする
. コンピューターから印刷する
印刷の手順は、アプリケーションソフトウェアに
よって異なります。詳しくは、各アプリケーション
ソフトウェアに付属している取扱説明書を参照して
ください。
お使いの OS、プリンタードライバーの種類および
バージョンによっては、画面が異なることがありま
す。
コンピューターから印刷す
るために必要な設定を行う
本製品のプリント機能を使うには、プリンタードライ
バーをコンピューターにインストールする必要があり
ます。インストールしたあと、プリンターの環境設定
をしてください。
プリンタードライバーをコンピューター
にインストールする
ここでは例として、Windows Vista にプリンタードラ
イバーをインストールする操作を説明します。

1
プリンタードライバーが入っている CD-
ROM をコンピューターにセットします。
ここでは例として、Windows 用の LIPS LX プリン
タードライバーを使います。

2
CD-ROM のメニュー画面で、［インストー
ル］をクリックします。
「プリンタードライバーインストールガイド」を
参照する場合は、［インストール］をクリックす
る前に［マニュアル表示］をクリックしてくださ
い。
3
画面の指示に従って、プリンタードライ
バーをインストールします。
これで、プリンタードライバーのインストールは終わ
りました。
次に、プリンターの環境設定を行います。
4
Windows の操作画面で、 （スタート）
→［コントロールパネル］→［プリンタ］
をクリックします。

4
2
はじめて使うためのセットアップ
5
お使いのプリンターを右クリック→［プロ
パティ］を選択します。
6
［デバイスの設定］タブ→［デバイス情報
取得］をクリックします。
7
［OK］をクリックします。
これで、プリンターの環境設定は終わりました。
コンピューターから印刷す
る
コンピューターで作成した原稿を、本製品で印刷しま
す。ここでは例として、Microsoft Office Word 2007
で作成した原稿をカラー印刷します。
1
印刷したい Word 文書を開き、［ファイル］
→［印刷］をクリックします。
2
［プリンタ名］でお使いのプリンターを選
択します。
3
［プロパティ］をクリックします。
4
［印刷品質］タブの［カラーモード］で［カ
ラー］を選択→［OK］をクリックします。

4
2
はじめて使うためのセットアップ
5
印刷範囲や印刷部数などを設定→［OK］を
クリックします。
原稿が印刷されます。
原稿をスキャンする
ここでは例として、スキャンするために
必要な設定を行ったあと、実際に原稿を
スキャンしてコンピューターに取り込む
までの操作を説明します。
次の流れで操作を行います。
. スキャンするために必要な設定を行う
スキャナードライバーをコンピューターにイン
ストールする
リモートスキャナーをオンラインにする
. スキャンする
リモートスキャンの手順は、アプリケーションソフ
トウェアによって異なります。詳しくは、各アプリ
ケーションソフトウェアに付属している取扱説明書
を参照してください。
お使いの OS などの環境によっては、画面が異なる
ことがあります。
スキャンするために必要な
設定を行う
本製品でスキャン機能を使うには、スキャナードライ
バー（スキャナー設定をするためのソフトウェア）を
インストールする必要があります。
スキャナードライバーのインストールは、プリンター
ドライバーと同じ User Software CD-ROM から行いま

す。
その後、リモートスキャナーを使用するための設定が
必要です。
ここでは例として、次のように設定します。
本製品の［リモートスキャナー］画面：
オンライン
お使いのコンピューターの［ScanGear
Tool］
お使いのスキャナー名

44
2
はじめて使うためのセットアップ
スキャナードライバーをコンピューター
にインストールする
ここでは例として、Windows Vista にスキャナードラ
イバーをインストールする操作を説明します。
1
コンピューターに CD-ROM をセットしま
す。
ここでは Color Network ScanGear を使います。
2
CD-ROM のメニュー画面で［インストール］
をクリックします。
「Network ScanGear インストールガイド」を参照
する場合は、［インストール］をクリックする前
に［マニュアル表示］をクリックしてください。
3
画面の指示に従ってインストールを行いま
す。
これで、スキャナードライバーのインストールが終わ
りました。
次に、リモートスキャナーを有効にします。
リモートスキャナーをオンラインにする
スキャン機能を使うには、本製品でリモートスキャ
ナーをオンラインにしてから、お使いのコンピュー
ターで使用するネットワークスキャナーを有効にする
必要があります。
1
［リモートスキャナー］を押します。

2
［リモートスキャナー］の画面で、［オンラ
イン］を押します。
スキャナーがオンラインになります。
これで、コンピューターからスキャン実行させること
ができるようになります。
次に、お使いのコンピューターで、使用するスキャナー
を設定します。

45
2
はじめて使うためのセットアップ
3
Windows の操作画面で、 （スター
ト）→［すべてのプログラム］→［Color
Network ScanGear］→［ScanGear Tool］
をクリックします。
ScanGear Tool が起動します。
4
［探索］をクリックします。
ネットワーク上のスキャナーが自動検索され、［ス
キャナー一覧から選択］に、検索されたスキャナー
が表示されます。
5
使用するスキャナーを選択→［選択］をク
リックします。
6
［終了］をクリックします。
ScanGear Tool が終了します。
これで、リモートスキャナーが有効になりました。

46
2
はじめて使うためのセットアップ
スキャンする
ここでは例として、本製品の原稿台に原稿を置いたあ
と、お使いのコンピューターからリモートスキャンを
行い、Microsoft Office Word 2007 ファイルにデータ
を貼り付けるまでの操作を説明します。
1
リモートスキャナーがオンラインになって
いることを確認します。
2
原稿を原稿台ガラスにセットします。
3
Microsoft Office Word 2007 を起動します。
4
［挿入］メニューの［クリップアート］を
クリックします。
［クリップアートの挿入］作業ウィンドウが表示
されます。
5
［クリップの整理］をクリックします。
Microsoft クリップオーガナイザが起動します。
6
［ファイル］→［オーガナイザにクリップ
を追加］→［スキャナまたはカメラから］
を選択します。
［スキャナまたはカメラから図を挿入］ダイアロ
グボックスが表示されます。
7
［デバイス］で Color Network ScanGear を
選択→［カスタム挿入］をクリックします。

Color Network ScanGear の画面が表示されます。
8
［メイン］ページの＜原稿のセット方法＞
で［原稿台］を選択します。
9
カラーモード、解像度などのスキャン条件
を設定します。
プレビューする場合に［プレビュー］をクリック
します。
10
［スキャン］をクリックします。
スキャンが開始されます。
スキャンが終了すると、Color Network ScanGear
の画面が閉じ、スキャンした画像が Microsoft ク
リップオーガナイザの［マイコレクション］→
［Color Network ScanGear Vx.xx］に転送されます。
11
Microsoft Word 2007 で文書を開きます。

47
2
はじめて使うためのセットアップ
12
Microsoft クリップオーガナイザからスキャ
ンした画像をドラッグ→画像を貼り付けた
い箇所にドロップします。
ドラッグ＆ドロップした箇所に、画像が貼り付けられ
ます。
ネットワーク上のアド
バンスドボックスを使
用する
本製品では、本製品でスキャンしたファ
イルを、ネットワークにアクセス可能な
他の imageRUNNER ADVANCE シリーズ
のアドバンスドボックスに保存できま
す。また、アドバンスドボックス内のファ
イルを本製品からプリントすることもで
きます。
ここでは、本製品でスキャンしたファイル
を、ネットワーク上に SMB サーバーとし
て公開設定されたアドバンスドボックス
を搭載する他の imageRUNNERADVANCE
シリーズに PDF 形式で保存するまでの操
作を説明します。
次の流れで操作を行います。
. ネットワーク上のアドバンスドボック
スを使用するために必要な設定を行う
ネットワーク上のアドバンスドボックスを公
開するための設定（公開する複合機側の管理者

ユーザーの設定）
ネットワーク上のアドバンスドボックスを使用
するための設定（本製品側の設定）
. ネットワーク上のアドバンスドボック
スに保存する

48
2
はじめて使うためのセットアップ
ネットワーク上のアドバン
スドボックスを使用するた
めに必要な設定を行う
アドバンスドボックスへスキャンしたファイルを保存
するためには次のような設定を行う必要があります。
他の imageRUNNER ADVANCE シリーズ
側
アドバンスドボックスを SMB サーバーとして
外部公開する
SMB サーバー設定を行う
本製品側
［ネットワークプレース設定］
［名称］：images
［プロトコル］：SMB
［場所］：\\192.168.1.23\share
［外部参照時の通信プロトコル］
［SMB］：ON
［保存先の表示設定］
［ネットワーク］：ON
ネットワーク上のアドバンスドボックス
を公開するための設定
アドバンスドボックスを公開設定する複合機側で、ア
ドバンスドボックスを SMB サーバーとして外部公開
する設定や SMB サーバー設定を行います。詳細につ
いては、公開する複合機側の取扱説明書を参照してく
ださい。
ネットワーク上のアドバンスドボックス
を使用するための設定
本製品側で、ネットワークプレースの設定と、外部参

照時の通信プロトコルの設定を行います。その後、保
存先の表示設定を行います。
1
（設定／登録）を押します。
�

�

2
［ファンクション設定］を押します。
3
［ファイル保存 / 利用］を押します。
4
［ネットワーク設定］を押します。

49
2
はじめて使うためのセットアップ
5
［ネットワークプレース設定］を押します。
6
［登録］を押します。
7
次のように設定→［OK］を押します。
ここでは例として、以下のように設定します。
［名称］：images
＜プロトコル＞：SMB
［場所］：\\192.168.1.23\share
8
［閉じる］を押します。
これで、ネットワークプレースの設定ができました。
次に、外部参照時の通信プロトコルの設定を行います。
9
［外部参照時の通信プロトコル］を押しま
す。
10
＜ SMB ＞を［ON］に設定→［OK］を押し
ます。
これで、通信プロトコルの設定ができました。
次に、保存先の表示設定を行います。
11
（設定／登録）を押します。
12
［環境設定］を押します。

50
2
はじめて使うためのセットアップ
13
［表示設定］を押します。
14
［保存先の表示設定］を押します。
15
＜ネットワーク＞の［ON］→［OK］を押
します。
これで、保存先の表示設定ができました。
ネットワーク上のアドバン
スドボックスに保存する
本製品でスキャンしたデータを、ネットワーク上に公
開されているアドバンスドボックスに保存します。
1
本製品に原稿をセットします。
2
［スキャンして保存］を押します。
3
［ネットワーク］を押します。
4
目的のストレージを選択します。
認証画面が表示された場合は、ユーザー名とパス
ワードを入力してログインします。

5
2
はじめて使うためのセットアップ
5
［原稿読込する］を押します。
6
［ファイル形式］などの各種設定を行いま
す。
7
（スタート）を押します。
< 読取サイズ > 画面が表示された場合は、読み取
りサイズを選択して［OK］を押します。
8
［保存開始］を押します。
スキャンした原稿が、ネットワークに公開された
アドバンスドボックスに保存されます。
9
［閉じる］を押します。

5
2
はじめて使うためのセットアップ
MEMO

55
3
システムオプション／ MEAP アプ
リケーションを使用する
システムオプション／ MEAP アプリケーションのインストール . 54
本製品を外部ネットワークに接続して作業する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
本製品を外部ネットワークに接続しないで作業する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
ライセンス登録について . 55
システムオプションと MEAP アプリケーションについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
システムオプション／ MEAP アプリケーションをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . 55

本製品を外部ネットワークに接続してインストールする. 56
タッチパネルディスプレーからインストールする（配信）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
リモート UI からインストールする（配信）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
本製品を外部ネットワークに接続しないでインストールする. 59
ライセンスキー／ライセンスファイルを取得する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
タッチパネルディスプレーからシステムオプションをインストールする . . . . . . . . . . . . . . . . . . . . . . 59

リモート UI からシステムオプションをインストールする（手動）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
リモート UI から MEAP アプリケーションをインストールする（手動）. . . . . . . . . . . . . . . . . . . . . . . . 6
MEAP アプリケーションを使用できる状態にする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
マニュアルや関連ソフトウェアなどをダウンロードする. 62
タッチパネルディスプレーから管理する. 63
タッチパネルディスプレーからインストール履歴を表示する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
タッチパネルディスプレーから通信テストを行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

リモート UI から管理する . 64
リモート UI からインストール履歴を表示する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
リモート UI から通信テストを行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
ファームウェアをアップデートする . 66
ファームウェアのアップデートについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
リモート UI からアップデートする（手動）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

54
3
システムオプション／
MEAP
アプリケーションを使用する
システムオプション／
MEAP アプリケーショ
ンのインストール
「ソフトウェアの登録／更新」の機能を
使って、システムオプション／ MEAP ア
プリケーションを本製品にインストール
できます。タッチパネルディスプレー、
コンピューター（リモート UI）のどち
らからでも、本機能を使用することが可
能です。
本製品を外部ネットワーク
に接続して作業する場合
本製品から配信サーバーにアクセスして、システムオ
プション／ MEAP アプリケーションをインストールで
きます。
配信サーバー本製品
タッチパネルディスプレーから
アクセス
リモートUIからアクセス
ライセンスの認証・MEAP
アプリケーションの配信
本製品を外部ネットワーク
に接続しないで作業する場
合
License Management System から取得したライセン
スファイル／ライセンスキーを使って、システムオプ
ション／ MEAP アプリケーションをインストールでき
ます。
本製品
ライセンスキーをタッチパネルディスプレーから登録

（システムオプション）
ライセンスファイルをリモートUIからインストール
（システムオプション／MEAPアプリケーション*）
ライセンスキー／
ライセンスファイルの取得
＊MEAPアプリケーションには、アプリケーション
ファイルが別途必要となります
1234-5678-1234・・・

55
3
システムオプション／
MEAP
アプリケーションを使用する
ライセンス登録につい
て
お使いのシステムオプション／ MEAP
アプリケーションによって、ライセン
ス登録が必要です。
システムオプションと
MEAP アプリケーションに
ついて
さまざまなシステムオプション／ MEAP アプリケー
ションをインストールして、本製品の機能を拡張で
きます。
システムオプション
本製品にインストールできるシステムオプション
は、次のとおりです。
LIPS V 拡張キット
PS 拡張キット
ダイレクトプリント拡張キット（PDF/XPS 用）
リモート FAX 送信キット
モバイル接続キット
*1
ベーシックスキャンソリューション機能拡張
キット
*2
スキャンソリューション機能拡張キット
スキャンソリューションセキュリティー機能拡
張キット
ユーザー署名＆タイムスタンプ拡張キット
暗号化セキュアプリントキット
オプション HDD（2.5inch/80GB）
*2
地紋拡張キット
データ消去キット
ウェブブラウザー拡張キット
ACCESS MANAGEMENT SYSTEM 拡張キット

リモートオペレーションキット
*1 モバイル接続キットをお使いになるには、オプショ
ン HDD（2.5inch/80GB）が必要です。
*2 imageRUNNER ADVANCE C2030F/C2020F はベー
シックスキャンソリューション機能拡張キットとオ
プション HDD（2.5inch/80GB）が標準装備されてい
ます。
MEAP アプリケーション
上記のシステムオプション以外で本製品の機能を
拡張する場合は、MEAP アプリケーションをイン
ストールします。
�

�
次のような MEAP アプリケーションの管理を行う場
合は、SMS（Service Management Service）をお使
いください。（→ e- マニュアル > MEAP）
本製品にインストールされている MEAP アプリ
ケーションの確認
MEAP アプリケーションが使用しているメモリー
領域の確認
すでにインストールされている MEAP アプリケー
ションへのライセンス追加
システムオプション／
MEAP アプリケーションを
インストールする
本製品にシステムオプション／ MEAP アプリケーショ
ンをインストールする方法は、本製品を外部ネット
ワークに接続して作業する場合と、接続しないで作業
する場合とで異なります。次の内容を参照のうえ、ご
使用の条件にあった方法を選択してください。
本製品を外部ネットワークに接続する方法は、「ネッ
トワークに接続する」（→ P. 10）を参照してくださ
い。
本製品を外部ネットワークに接続して作
業する場合
次のいずれかの方法でインストールしてください。
配信サーバーと正常に通信が行われるかを確認する

ため、必要に応じて、インストールする前に通信テ
ストを行ってください。（「タッチパネルディスプ
レーから通信テストを行う」（→ P. 64）、「リモート
UI から通信テストを行う」（→ P. 65））
タッチパネルディスプレーからのインス
トール
→タッチパネルディスプレーからインストールす
る（配信）（→ P. 56）
リモート UI からのインストール
→リモート UI からインストールする（配信）（→ P.
58）

56
3
システムオプション／
MEAP
アプリケーションを使用する
本製品を外部ネットワークに接続しない
で作業する場合
システムオプションのインストール
次のいずれかの方法でインストールしてください。
複数のシステムオプションをインストールするとき
は、リモート UI から作業することをおすすめしま
す。
タッチパネルディスプレーからのインス
トール
. License Management System からのライセンス
キー取得
→ライセンスキー／ライセンスファイルを取得
する（→ P. 59）
. タッチパネルディスプレーからのライセンス
キー登録
→タッチパネルディスプレーからシステムオプ
ションをインストールする（→ P. 59）
リモート UI からのインストール
. License Management System からのライセンス
ファイルの取得
→ライセンスキー／ライセンスファイルを取得
する（→ P. 59）
. リモート UI からのライセンスファイルのインス
トール
→リモート UI からシステムオプションをインス

トールする（手動）（→ P. 60）
MEAP アプリケーションのインストール
次の方法で、インストールしてください。
リモート UI からのインストール
. License Management System からのライセンス
ファイル取得
→ライセンスキー／ライセンスファイルを取得
する（→ P. 59）
. リモート UI からのライセンスファイル・アプリ
ケーションファイルのインストール
→リモート UI から MEAP アプリケーションをイ
ンストールする（手動）（→ P. 6）
. SMS からの MEAP アプリケーションの開始
（→ MEAP アプリケーションを使用できる状態に
する：P. 6）
�
�
本製品を外部ネット
ワークに接続してイン
ストールする
本製品を外部ネットワークに接続してい
る場合は、配信サーバーとの連携によっ
てシステムオプション／ MEAP アプリ
ケーションをインストールできます。
あらかじめ、パッケージに同梱されているライセン
スアクセス番号証書を準備しておいてください。
タッチパネルディスプレー

からインストールする（配
信）
タッチパネルディスプレーから、本製品にシステムオ
プション／ MEAP アプリケーションをインストールし
ます。
ここで説明している操作を行うためには、本製品に
管理者としてログインする必要があります。（→タッ
チパネルディスプレーからログインする：P. 8）
インストールできる MEAP アプリケーションは、最
大 9 個までです。
MEAP アプリケーションが使用できるメモリー
領域は、最大約 GB までです（imageRUNNER
ADVANCE C00/C00 をお使いの場合は、オプ
ション HDD(.5inch/80GB) 使用時）。
MEAP アプリケーションによっては、インストール
に特定の条件を必要とする場合があります。詳細に
ついては、各 MEAP アプリケーションの取扱説明書
を参照してください。
1
（設定／登録）→［管理設定］→［ライ
センス / その他］→［ソフトウェアの登録
/ 更新］を押します。

57
3
システムオプション／
MEAP
アプリケーションを使用する
2
［アプリケーション / オプションのインス
トール］を押します。
3
［ライセンスアクセス番号］を押します。
4
ライセンスアクセス番号を 4 桁ずつ入力し
ます。
ライセンスアクセス番号を 4 桁入力→［OK］を
押します。この操作を 4 回繰り返して、計 16 桁
のライセンスアクセス番号を入力します。
5
［実行］を押します。
6
システムオプション、MEAP アプリケーショ
ンを選択したあと、［インストール］を押
します。
［開始しない］：MEAP アプリケーションのインス
トールのみを行い、開始しない場合に押します。
MEAP アプリケーションのインストール時に［開始
しない］を押した場合は、MEAP アプリケーション
を使用する前に開始の状態にする必要があります。
（→ MEAP アプリケーションを使用できる状態にす
る：P. 6）
複数のシステムオプション／ MEAP アプリケーショ
ンが選択できますが、同じ製品でバージョンが異な
るものは、同時に選択できません。

契約画面が表示された場合は、内容を確認して［同
意する］をクリックしてください。

58
3
システムオプション／
MEAP
アプリケーションを使用する
7
インストール結果画面を確認します。
システムオプションのインストールに成功する
と、＜インストール結果＞に「再起動後有効」と
いうメッセージが表示されます。本製品を再起動
して、機能を有効化してください。
お使いのコンピューターから、インストール結果画
面に表示されるマニュアルダウンロードサイトの
URL へアクセスして、インストールしたシステムオ
プション／ MEAP アプリケーションのマニュアルを
ダウンロードできます。（→マニュアルや関連ソフ
トウェアなどをダウンロードする：P. 6）
リモート UI からインストー
ルする（配信）
リモート UI から、本製品にシステムオプション／
MEAP アプリケーションをインストールします。
ここで説明している操作を行うためには、本製品に
管理者としてログインする必要があります。（→リ
モート UI からログインする：P. 9）
1
リモート UI のトップページから、［設定
/ 登録］→［ライセンス / その他］→［ソ

フトウェアの登録 / 更新］をクリックしま
す。
2
［配信インストール］をクリックします。
3
ライセンスアクセス番号を入力し、［次へ］
をクリックします。
配信サーバーへの問い合わせ後、ライセンスアク
セス番号が確認されると、インストールできるシ
ステムオプション／ MEAP アプリケーションの情
報が表示されます。
ライセンスアクセス番号が正しくない場合は、エ
ラーページが表示されます。
4
システムオプション、MEAP アプリケーショ
ンを選択して、［インストール開始］をク
リックします。
インストール後の動作：
開始：インストールした MEAP アプリケーション
を開始状態にします。
停止：インストールした MEAP アプリケーション
を停止状態にします。
MEAP アプリケーションのインストール時に［停
止］を選択した場合は、MEAP アプリケーションを
使用する前に開始の状態にする必要があります。（→
MEAP アプリケーションを使用できる状態にする：P.
6）

59
3
システムオプション／
MEAP
アプリケーションを使用する
契約画面が表示された場合は、内容を確認して［同
意します］をクリックします。
5
インストール結果ページを確認します。
システムオプションのインストールに成功する
と、「デバイスを再起動してください。」というメッ
セージが表示されます。本製品を再起動して、機
能を有効化してください。
［配信インストールへ］をクリックすると、配信
インストールページへ戻ります。
インストール結果ページに表示されるマニュアルダ
ウンロードサイトの URL へアクセスして、インス
トールしたシステムオプション／ MEAP アプリケー
ションのマニュアルをダウンロードできます。（→
マニュアルや関連ソフトウェアなどをダウンロード
する：P. 6）
本製品を外部ネット
ワークに接続しないで
インストールする
本製品を外部ネットワークに接続せずに
作業する場合に、システムオプション／
MEAP アプリケーションをインストール
する方法を説明します。
ライセンスキー／ライセン
スファイルを取得する
ライセンスキーまたはライセンスファイルを取得しま

す。
ライセンスキー：
タッチパネルディスプレーからシステムオプショ
ンをインストールするときに取得してください。
ライセンスファイル：
リモート UI からシステムオプション／ MEAP アプ
リケーションをインストールするときに取得して
ください。
�
�
あらかじめ、パッケージに同梱されているライセン
スアクセス番号証書を準備しておいてください。
お持ちの MEAP アプリケーションのパッケージにラ
イセンスアクセス番号が記載されていない場合は、
MEAP アプリケーションの販売元からライセンス
ファイルが支給されます。ここで説明しているライ
センスキー／ライセンスファイルの取得は、必要あ
りません。詳細については、各 MEAP アプリケーショ
ンの取扱説明書を参照してください。
1
ライセンスキー／ライセンスファイルを取
得するために必要な管理番号を確認しま
す。
ライセンスキー／ライセンスファイルを取得する
には、次の管理番号が必要になります。
ライセンスアクセス番号：ライセンスアクセス
番号証書をご確認ください。
デバイスシリアル No.：本製品の を押したと

きに画面左下に表示される［シリアル NO］を
確認して、控えておいてください。
2
http://www.canon.com/lms/license/ にア
クセスします。
3
画面の指示に従って、ライセンスキー／ラ
イセンスファイルを取得します。
ライセンスキーを取得した場合は、「タッチパネ
ルディスプレーからシステムオプションをインス
トールする」（→ P. 59）を参照してください。
ライセンスファイルを取得した場合は、「リモー
ト UI からシステムオプションをインストールす
る（手動）」（→ P. 60）または「リモート UI から
MEAP アプリケーションをインストールする（手
動）」（→ P. 61）を参照してください。
タッチパネルディスプレー
からシステムオプションを
インストールする
タッチパネルディスプレーからライセンスキーを登録
して、本製品にシステムオプションをインストールし
ます。
ここで説明している操作を行うためには、本製品に
管理者としてログインする必要があります。（→タッ
チパネルディスプレーからログインする：P. 8）

1
（設定／登録）→［管理設定］→［ライ
センス / その他］→［ライセンス登録］を
押します。

60
3
システムオプション／
MEAP
アプリケーションを使用する
2
ライセンスキーを ～ （テンキー）で
入力します。
表示される項目
： カーソルを移動するときに押します。
［バックスペース］： 数字を押し間違えたときに
押します。カーソル位置の手前の数字が消去さ
れて、正しい数字が入力できます。
「ライセンスキーの値が正しくありません。ライ
センスキーを確認してください。」というメッ
セージが表示されたときは、［OK］を押したあと、
正しいライセンスキーを入力しなおしてくださ
い。
「インストールするために、必要な機能が足りま
せん。」というメッセージが表示されたときは、
ライセンスキーを登録することができません。
［OK］を押したあと、登録を中止してください。
3
［実行］→［OK］を押します。
登録した機能は、本製品の再起動後に使用でき
る状態になります。
リモート UI からシステムオ
プションをインストールす
る（手動）
リモート UI から、本製品にシステムオプションをイ
ンストールします。
ここで説明している操作を行うためには、本製品

に管理者としてログインする必要があります。（→
リモート UI からログインする：P. 9）
1
リモート UI のトップページから、［設定
/ 登録］→［ライセンス / その他］→［ソ
フトウェアの登録 / 更新］をクリックしま
す。
2
［ 手動インストール］をクリックします。
3
［参照］をクリックして、インストールす
るライセンスファイルを選択し、［次へ］
をクリックします。
ライセンスファイル：拡張子が「lic」のファイル
です。
アプリケーションファイルのパスは、使用しません。
ファイルのパスを直接入力して指定することもでき
ます。
4
インストールの確認ページの内容を確認し
て、［インストール］をクリックします。

6
3
システムオプション／
MEAP
アプリケーションを使用する
リモート UI から MEAP ア
プリケーションをインス
トールする（手動）
リモート UI から、本製品に MEAP アプリケーション
をインストールします。
ここで説明している操作を行うためには、本製品に
管理者としてログインする必要があります。（→リ
モート UI からログインする：P. 9）
インストールできる MEAP アプリケーションは、最
大 9 個までです。
MEAP アプリケーションが使用できるメモリー
領域は、最大約 GB までです（imageRUNNER
ADVANCE C00/C00 をお使いの場合は、オプ
ション HDD(.5inch/80GB) 使用時）。
MEAP アプリケーションによっては、インストール
に特定の条件を必要とする場合があります。詳細に
ついては、各 MEAP アプリケーションの取扱説明書
を参照してください。
1
リモート UI のトップページから、［設定
/ 登録］→［ライセンス / その他］→［ソ
フトウェアの登録 / 更新］をクリックしま

す。
2
［ 手動インストール］をクリックします。

3
［参照］をクリックして、インストールす
るアプリケーションファイルとライセンス
ファイルをそれぞれ選択し、［次へ］をク
リックします。
ライセンスファイル：拡張子が「lic」のファイル
です。
アプリケーションファイル：拡張子が「jar」のファ
イルです。
ライセンスファイルのみをインストールすることは
できません。
MEAP アプリケーションをインストールするとき
は、必ずライセンスファイルを指定してください。
ライセンスファイルの指定をせずにインストールす
ることはできません。
ファイルのパスを直接入力して指定することもでき
ます。
4
インストールの確認ページの内容を確認し
て、［はい］をクリックします。
MEAP アプリケーションによっては、使用許諾の
画面が表示される場合があります。内容を確認し
て、［同意します］をクリックしてください。
新規に MEAP アプリケーションをインストールす
る場合に表示される画面には、次の情報が記載さ
れています。
アプリケーション情報
ライセンス情報
MEAP アプリケーションを上書きする場合に表示

される画面には、次の情報が記載されています。
現在のアプリケーション情報

6
3
システムオプション／
MEAP
アプリケーションを使用する
上書き後のアプリケーション情報
「インストールしています ... しばらくお待ちくだ
さい。」というメッセージが再び表示されたあと、
インストールが始まります。インストールが終了
したら、［手動インストールへ］をクリックして、
手動インストール画面へ戻ります。
インストールした MEAP アプリケーションを使用す
るには、MEAP アプリケーションを開始の状態にす
る必要があります。「MEAP アプリケーションを使
用できる状態にする」（→ P. 6）を参照してくださ
い。
MEAP アプリケーションを
使用できる状態にする
SMS の画面から、インストールした MEAP アプリケー
ションを使用できる状態にします。
SMS の詳細については、e- マニュアル > MEAP を
参照してください。
1
SMS のトップページから、［MEAP アプリ
ケーション管理］をクリックします。
2
開始する MEAP アプリケーションの［開始］
をクリックします。

マニュアルや関連ソフ
トウェアなどをダウン
ロードする
インストールしたシステムオプション／
MEAP アプリケーションのマニュアルや
関連ソフトウェアなどを、次の URL か
らダウンロードします。
http://canon.com/fau/downloads
あらかじめ、パッケージに同梱されているライセン
スアクセス番号証書を準備しておいてください。
ダウンロードするマニュアルがない場合は、本製品
に同梱されている e- マニュアル内の機能の説明を
参照してください。
リモート UI からインストールした場合は、インス
トール結果画面に表示されるリンクから上記 URL
へ移動できます。その際、ライセンスアクセス番号
は自動で入力されます。
1
お使いのコンピューターの Web ブラウザー
を起動します。
2
アドレス入力欄に URL を入力します。
3
ライセンスアクセス番号を入力したあと、
画面に従ってマニュアルや関連ソフトウェ
アなどをダウンロードします。
ソフトウェアをダウンロードした場合は、そのソ
フトウェアのマニュアルを参照してインストール

してください。

6
3
システムオプション／
MEAP
アプリケーションを使用する
タッチパネルディスプ
レーから管理する
タッチパネルディスプレーからインス
トール／アップデート履歴の表示、通信
テストを行います。
ここで説明している操作を行うためには、本製品に
管理者としてログインする必要があります。（→タッ
チパネルディスプレーからログインする：P. 8）
タッチパネルディスプレー
からインストール履歴を表
示する
システムオプション／ MEAP アプリケーションのイン
ストール履歴を確認します。
1
（設定／登録）→［管理設定］→［ライ
センス / その他］→［ソフトウェアの登録
/ 更新］を押します。
2
［ソフトウェアの管理設定］を押します。
3
［ログ表示の選択］を押します。
4
［ アップデートログの表示］を押します。
システムオプション／ MEAP アプリケーション
のインストール履歴が表示されます。

64
3
システムオプション／
MEAP
アプリケーションを使用する
タッチパネルディスプレー
から通信テストを行う
配信サーバーと正常に通信が行われるかどうかを確
認します。
1
（設定／登録）→［管理設定］→［ラ
イセンス / その他］→［ソフトウェアの登
録 / 更新］を押します。
2
［ソフトウェアの管理設定］を押します。
3
［ 通信テスト］を押します。
4
［はい］を押します。
配信サーバーから、テスト用コンテンツがダウン
ロードされます。通信テストが終了すると、通信
テスト結果画面が表示されます。
通信テスト結果画面で「NG」と表示された場合は、
ネットワークケーブルが抜けていないか、ネット
ワーク設定に問題がないかを確認してください。解
決しないときは、担当サービスにお問い合わせくだ
さい。
リモート UI から管理
する
リモート UI からのインストール履歴の
表示・通信テストを行います。
ここで説明している操作を行うためには、本製品に
管理者としてログインする必要があります。（→リ
モート UI からログインする：P. 9）

リモート UI からインストー
ル履歴を表示する
システムオプション／ MEAP アプリケーションのイン
ストール履歴を確認します。

65
3
システムオプション／
MEAP
アプリケーションを使用する
1
リモート UI のトップページから、［設定
/ 登録］→［ライセンス / その他］→［ソ
フトウェアの登録 / 更新］をクリックしま
す。
2
［ログ表示 / 通信テスト］をクリックします。
3
ログ表示ビュードロップダウンリストから
［アップデートログ］を選択して、［切替］
をクリックします。
システムオプション／ MEAP アプリケーションの
インストール履歴が表示されます。
リモート UI から通信テスト
を行う
配信サーバーと正常に通信が行われるかどうかを確認
します。
1
リモート UI のトップページから、［設定
/ 登録］→［ライセンス / その他］→［ソ
フトウェアの登録 / 更新］をクリックしま
す。
2
［ログ表示 / 通信テスト］→［通信テスト］
をクリックします。
確認ダイアログが表示されたら、［はい］をクリッ
クします。配信サーバーから、テスト用コンテン
ツがダウンロードされます。通信テストが終了す
ると、通信テスト結果画面が表示されます。

66
3
システムオプション／
MEAP
アプリケーションを使用する
通信テスト結果画面で「NG」と表示された場合
は、ネットワークケーブルが抜けていないか、ネッ
トワーク設定に問題がないかを確認してください。
解決しないときは、担当サービスにお問い合わせ
ください。
ファームウェアをアッ
プデートする
本製品のファームウェアをアップデー
トする方法について説明します。
ファームウェアのアップ
デートについて
「ソフトウェアの登録／更新」をお使いになると、本
製品のファームウェアを最新バージョンにアップ
デートできます。
ログインサービスについては、e- マニュアル >
MEAP を参照してください。認証機能を設定してい
ない場合は、ログイン画面は表示されません。
リモート UI に必要なシステム環境や起動するため
の準備については、e- マニュアル > リモート UI を
参照してください。
複数のユーザーが同時に、「ソフトウェアの登録／
更新」を使用することはできません。
他のユーザーが SMS（Service Management
Service）にログインしている場合、リモート UI か

ら「ソフトウェアの登録／更新」を使用できません。
次の操作を行うと、一定時間リモート UI から「ソ
フトウェアの登録／更新」を使用できません。
SMS の Remote Login Service が設定されてい
る場合に、［ポータル］または［ログアウト］
を押さずに Web ブラウザーを終了したとき
SMS の Remote Login Service が設定されてい
ない場合に、［ポータル］を押さずに Web ブ
ラウザーを終了したとき
SMS の［ログアウト］、［SMS からのログアウ
ト］、［リモート UI へ］を押さずに Web ブラウ
ザーを終了したとき
SMS についての詳細は、e- マニュアル > MEAP を
参照してください。

別途配布されるデータを使って、ファームウェアを
アップデートできます。
本製品
ファームウェアの
アップデート
ファームウェアをリ
モートUIから登録
ファームウェアの
取得
リモート UI からアップデー
トする（手動）
本製品に接続したリモート UI から、ファームウェア
をアップデートします。
この操作を行うには、本製品に管理者としてログイ
ンする必要があります。（→リモート UI からログイ
ンする：P. 9）
この操作を行うには、別途配布されるファームウェ
アのデータが必要です。
1
リモート UI のトップページから、［設定
/ 登録］→［ライセンス / その他］→［ソ
フトウェアの登録 / 更新］をクリックしま
す。
2
［手動アップデート］をクリックします。

67
3
システムオプション／
MEAP
アプリケーションを使用する
3
［参照］をクリックしてアップデートに使
用するファームウェアを選択→［次へ］を
クリックします。
4
アップデートの確認ページの内容を確認→
［はい］をクリックします。
これで、最新のファームウェアが本製品に適用されま
した。「ファームウェアを更新しました。デバイスを
再起動してください。」というメッセージが表示され
たら、本製品を再起動してください。

68
3
システムオプション／
MEAP
アプリケーションを使用する
MEMO

USRM1-5343-00 © CANON INC. 2010
キヤノンマーケティングジャパン株式会社 108-8011 東京都港区港南2-16-6〒
お客様相談センター（全国共通番号）
050-555-90056
※上記番号をご利用いただけない方は03-5428-1287をご利用ください。
※IP電話をご利用の場合、プロバイダーのサービスによってつながらない場合があります。
※受付時間は予告なく変更する場合があります。あらかじめご了承ください。
[受付時間] <平日> 9:00～12:00、13:00～17:00
（土日祝日と年末年始弊社休業日は休ませていただきます）
販 売 店
電話番号
担当部門
担 当 者
消耗品のご注文先
サービス担当者 連絡先
販 売 先
電話番号
担当部門
担 当 者
キヤノン株式会社･キヤノンマーケティングジャパン株式会社
Canonホームページ：http://canon.jp
USRM1-5343-00 © CANON INC. 2010
キヤノンマーケティングジャパン株式会社 108-8011 東京都港区港南2-16-6〒

お客様相談センター（全国共通番号）
050-555-90056
※上記番号をご利用いただけない方は03-5428-1287をご利用ください。
※IP電話をご利用の場合、プロバイダーのサービスによってつながらない場合があります。
※受付時間は予告なく変更する場合があります。あらかじめご了承ください。
[受付時間] <平日> 9:00～12:00、13:00～17:00
（土日祝日と年末年始弊社休業日は休ませていただきます）
販 売 店
電話番号
担当部門
担 当 者
消耗品のご注文先
サービス担当者 連絡先
販 売 先
電話番号
担当部門
担 当 者
キヤノン株式会社･キヤノンマーケティングジャパン株式会社
Canonホームページ：http://canon.jp
