P-touch テンプレートマニュアル / コマンドリファレンスPJ-823 / PJ-863 / PJ-883

ソフトウェア開発者マニュアル
P-touch Template 2.0 コマンドリファレンス
PJ-823/863/883
Version 1.00

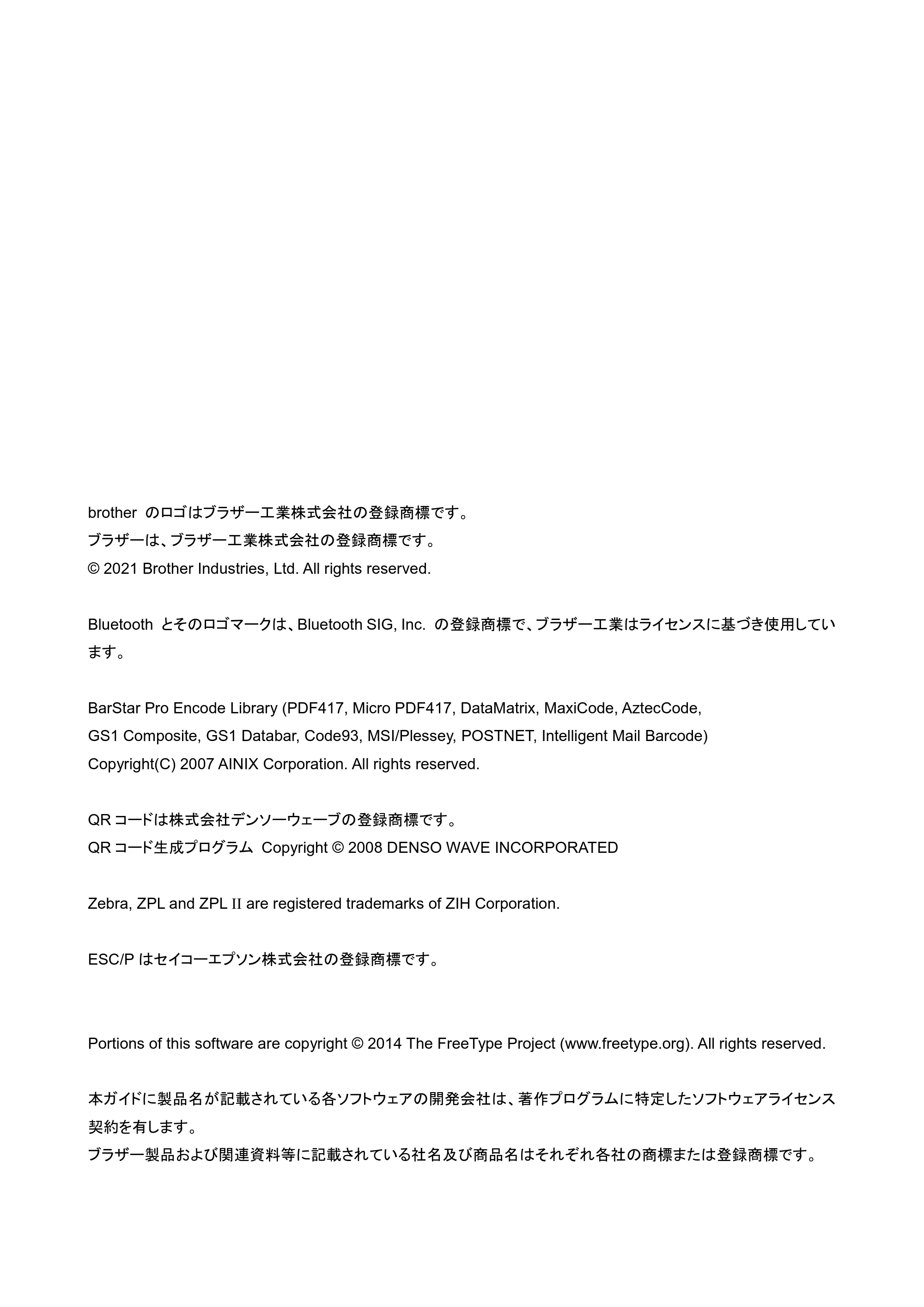

brother のロゴはブラザー工業株式会社の登録商標です。
ブラザーは、ブラザー工業株式会社の登録商標です。
© 2021 Brother Industries, Ltd. All rights reserved.
Bluetooth とそのロゴマークは、Bluetooth SIG, Inc. の登録商標で、ブラザー工業はライセンスに基づき使用してい
ます。
BarStar Pro Encode Library (PDF417, Micro PDF417, DataMatrix, MaxiCode, AztecCode,
GS1 Composite, GS1 Databar, Code93, MSI/Plessey, POSTNET, Intelligent Mail Barcode)
Copyright(C) 2007 AINIX Corporation. All rights reserved.
QR コードは株式会社デンソーウェーブの登録商標です。
QR コード生成プログラム Copyright © 2008 DENSO WAVE INCORPORATED

Zebra, ZPL and ZPL II are registered trademarks of ZIH Corporation.
ESC/P はセイコーエプソン株式会社の登録商標です。
Portions of this software are copyright © 2014 The FreeType Project (www.freetype.org). All rights reserved.
本ガイドに製品名が記載されている各ソフトウェアの開発会社は、著作プログラムに特定したソフトウェアライセンス
契約を有します。
ブラザー製品および関連資料等に記載されている社名及び商品名はそれぞれ各社の商標または登録商標です。

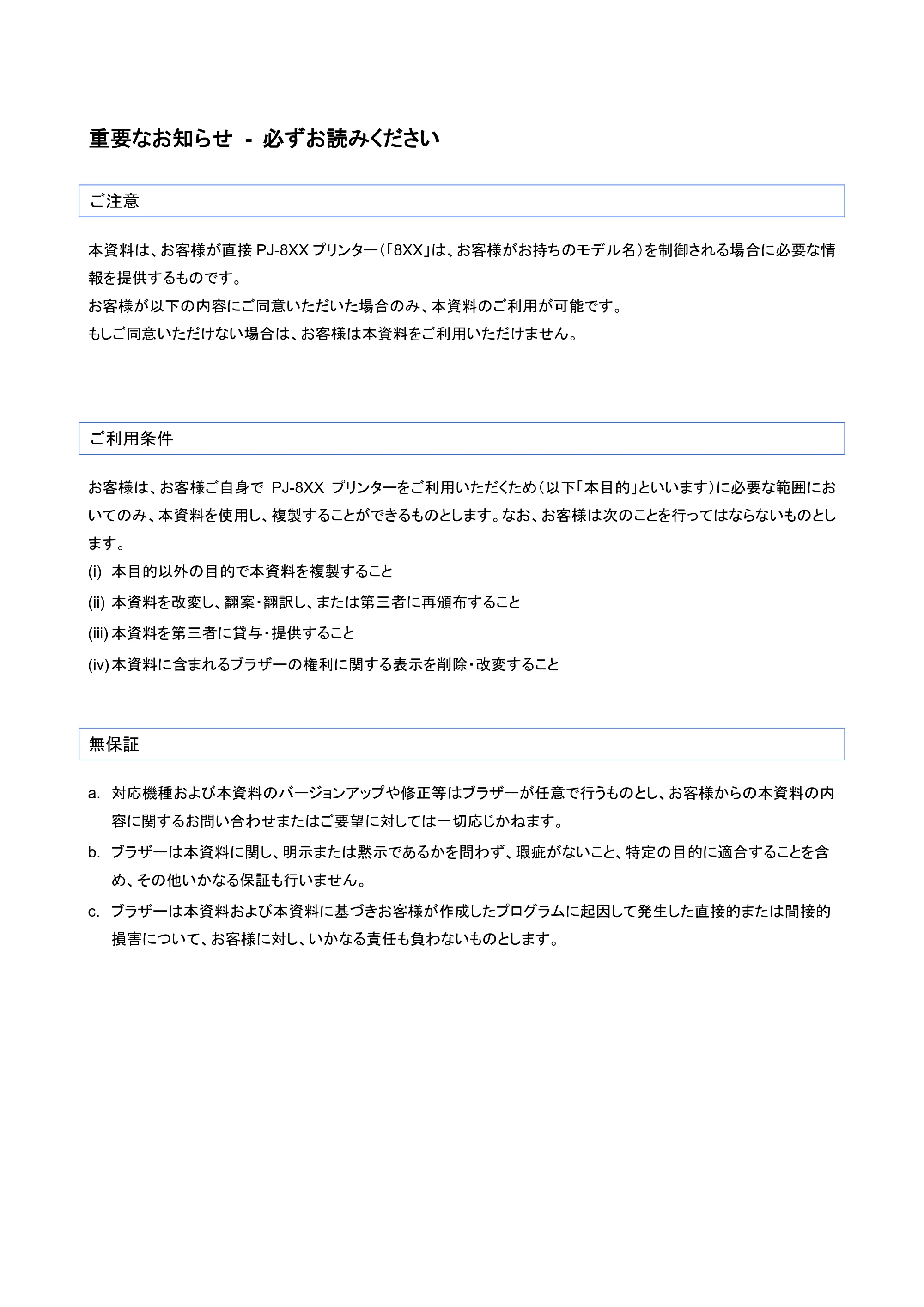

重要なお知らせ - 必ずお読みください
ご注意
本資料は、お客様が直接 PJ-8XX プリンター（「8XX」は、お客様がお持ちのモデル名）を制御される場合に必要な情
報を提供するものです。
お客様が以下の内容にご同意いただいた場合のみ、本資料のご利用が可能です。
もしご同意いただけない場合は、お客様は本資料をご利用いただけません。
ご利用条件
お客様は、お客様ご自身で PJ-8XX プリンターをご利用いただくため（以下「本目的」といいます）に必要な範囲にお
いてのみ、本資料を使用し、複製することができるものとします。なお、お客様は次のことを行ってはならないものとし
ます。
(i) 本目的以外の目的で本資料を複製すること
(ii) 本資料を改変し、翻案・翻訳し、または第三者に再頒布すること
(iii) 本資料を第三者に貸与・提供すること
(iv) 本資料に含まれるブラザーの権利に関する表示を削除・改変すること
無保証
a. 対応機種および本資料のバージョンアップや修正等はブラザーが任意で行うものとし、お客様からの本資料の内

容に関するお問い合わせまたはご要望に対しては一切応じかねます。
b. ブラザーは本資料に関し、明示または黙示であるかを問わず、瑕疵がないこと、特定の目的に適合することを含
め、その他いかなる保証も行いません。
c. ブラザーは本資料および本資料に基づきお客様が作成したプログラムに起因して発生した直接的または間接的
損害について、お客様に対し、いかなる責任も負わないものとします。

P-touch Template 2.0 コマンドリファレンス
- 0 -
はじめに

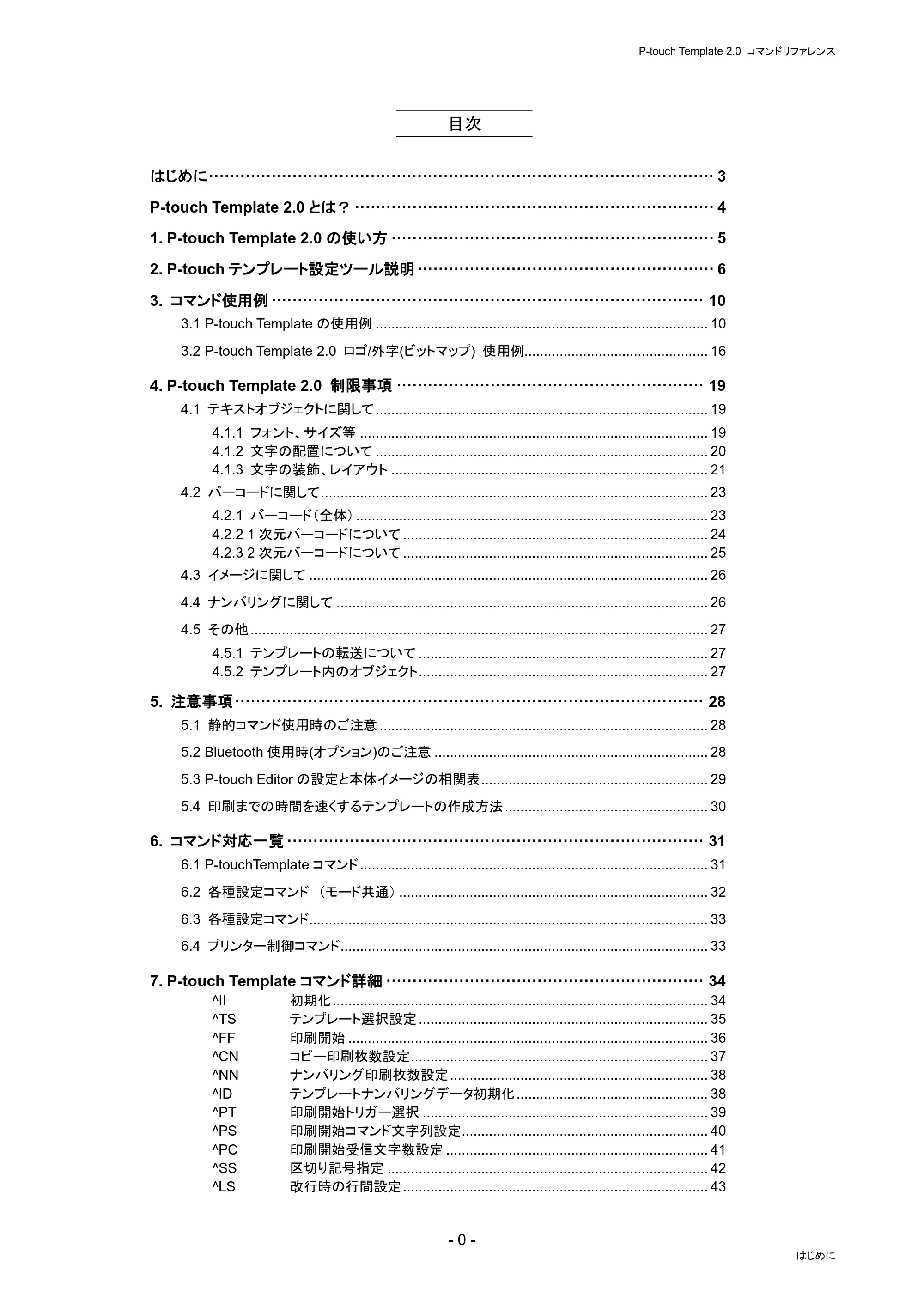

目次
はじめに ································································································· 3
P-touch Template 2.0 とは？ ····································································· 4
1. P-touch Template 2.0 の使い方 ······························································ 5

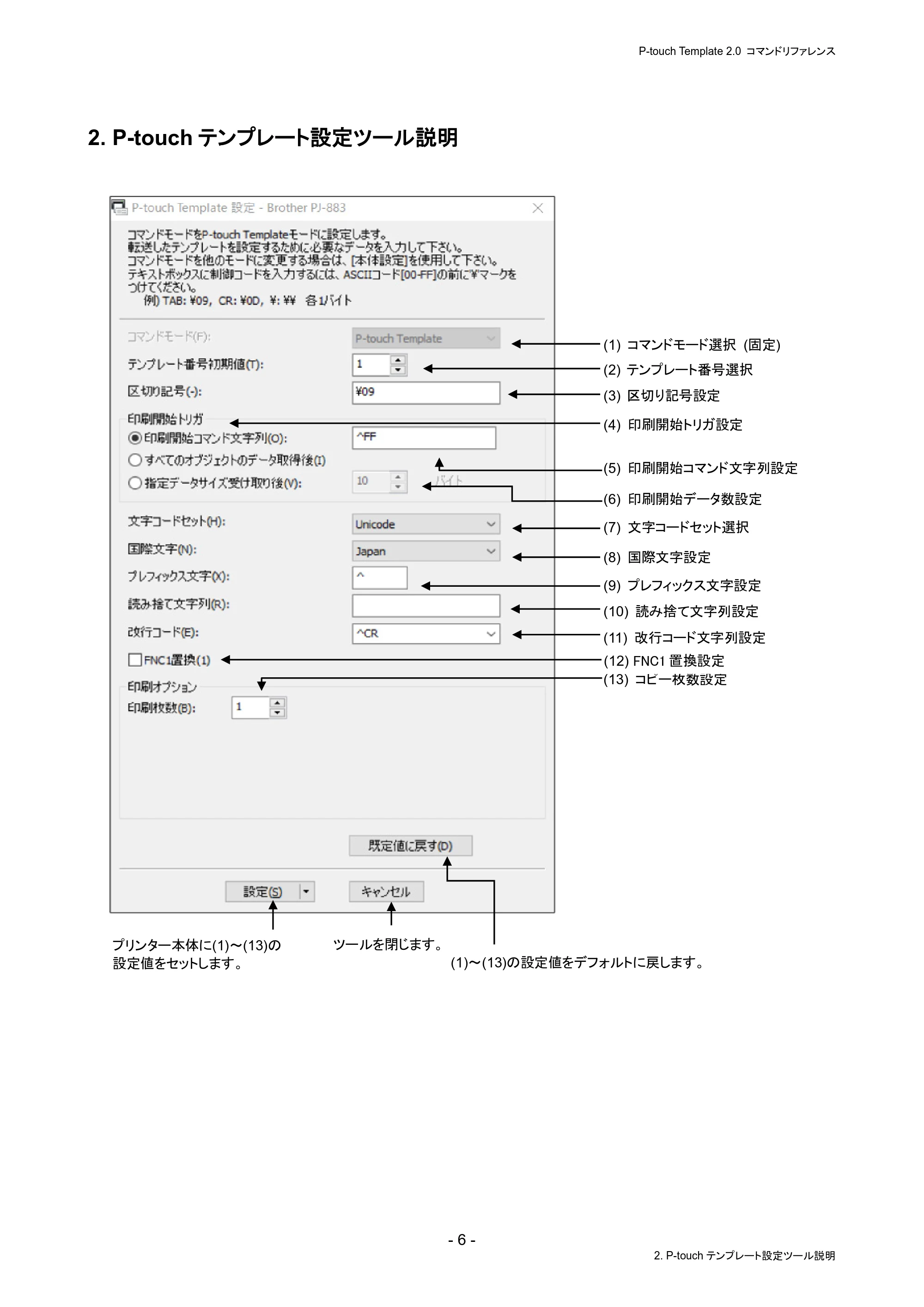

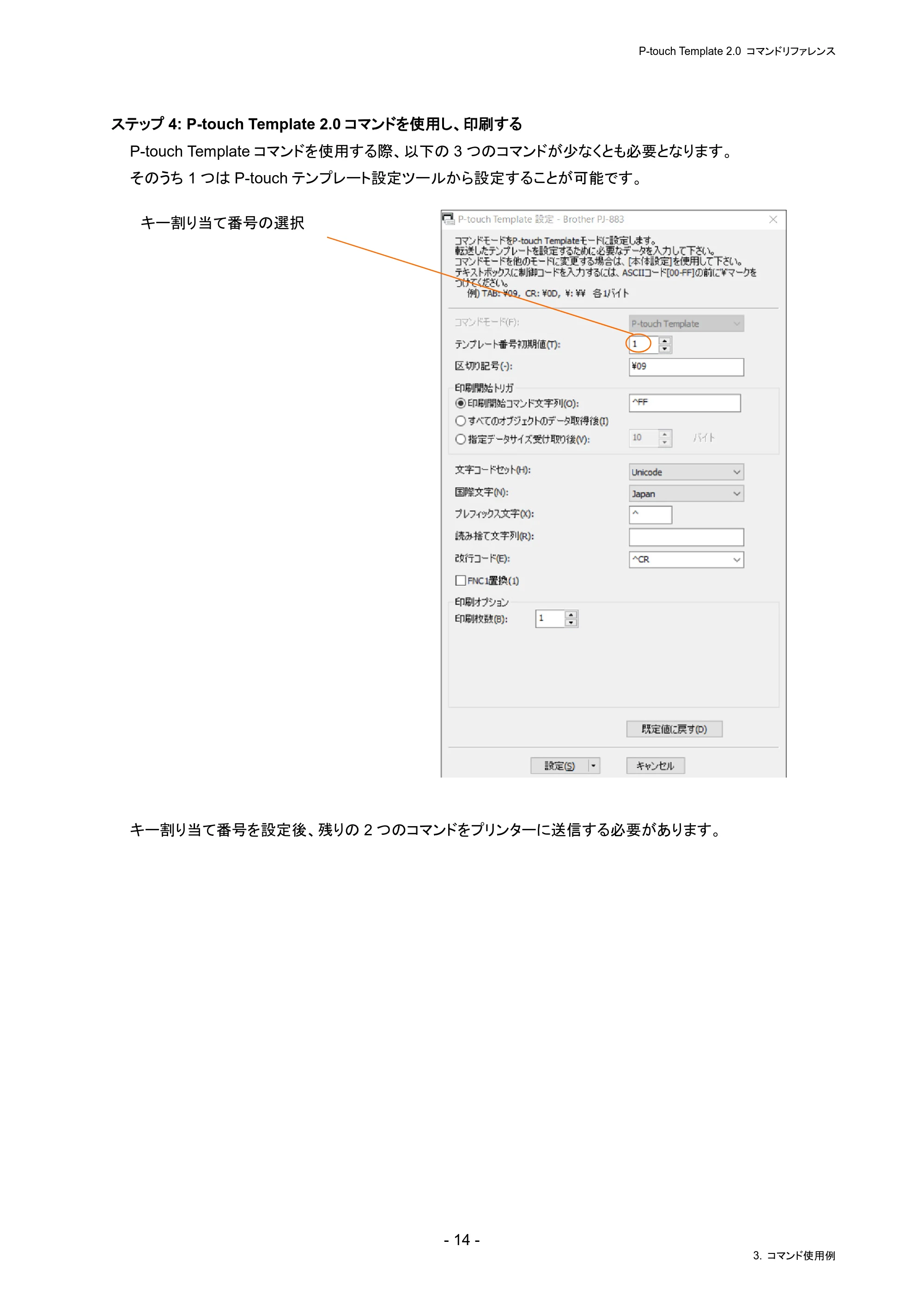

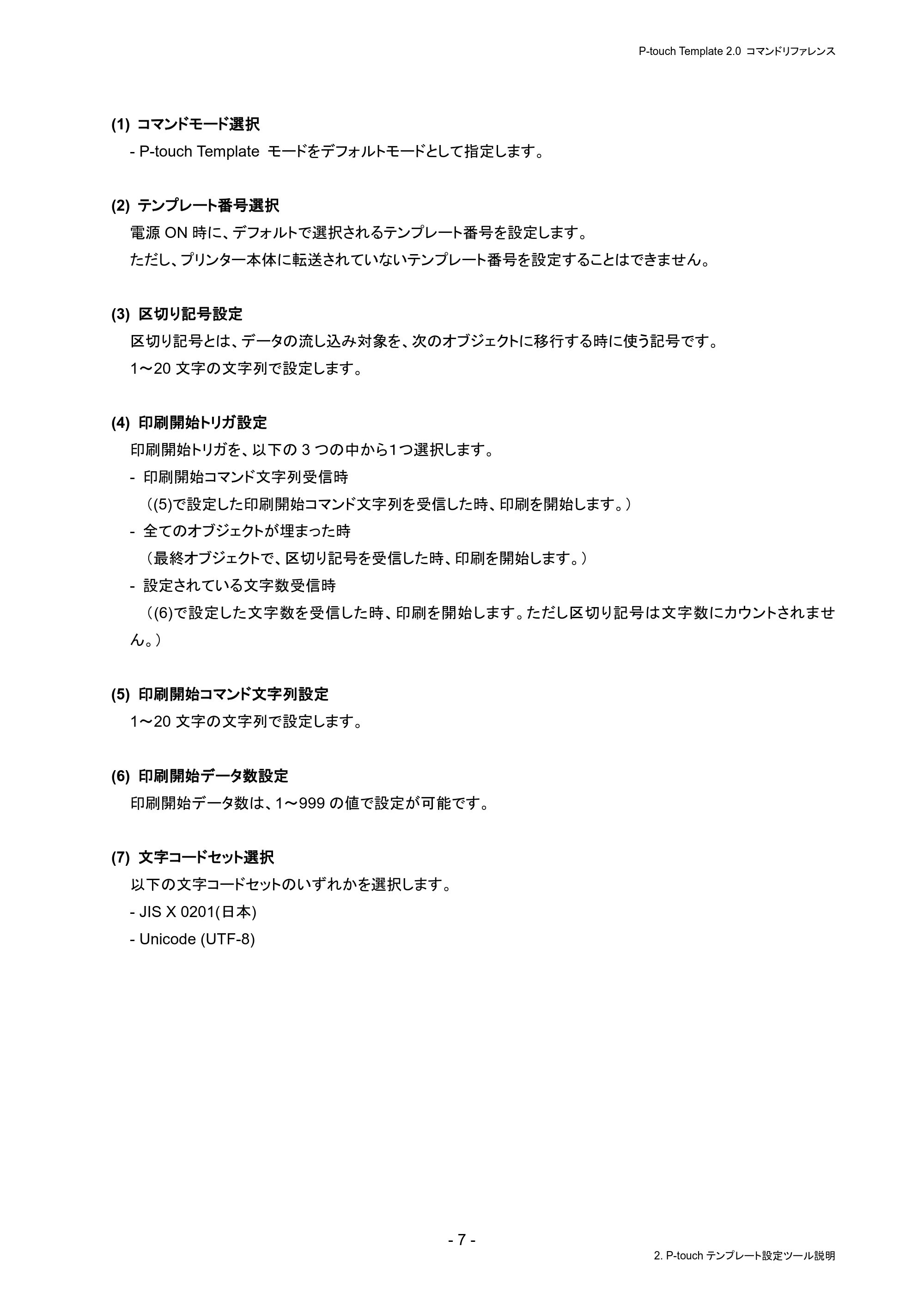

2. P-touch テンプレート設定ツール説明 ························································· 6

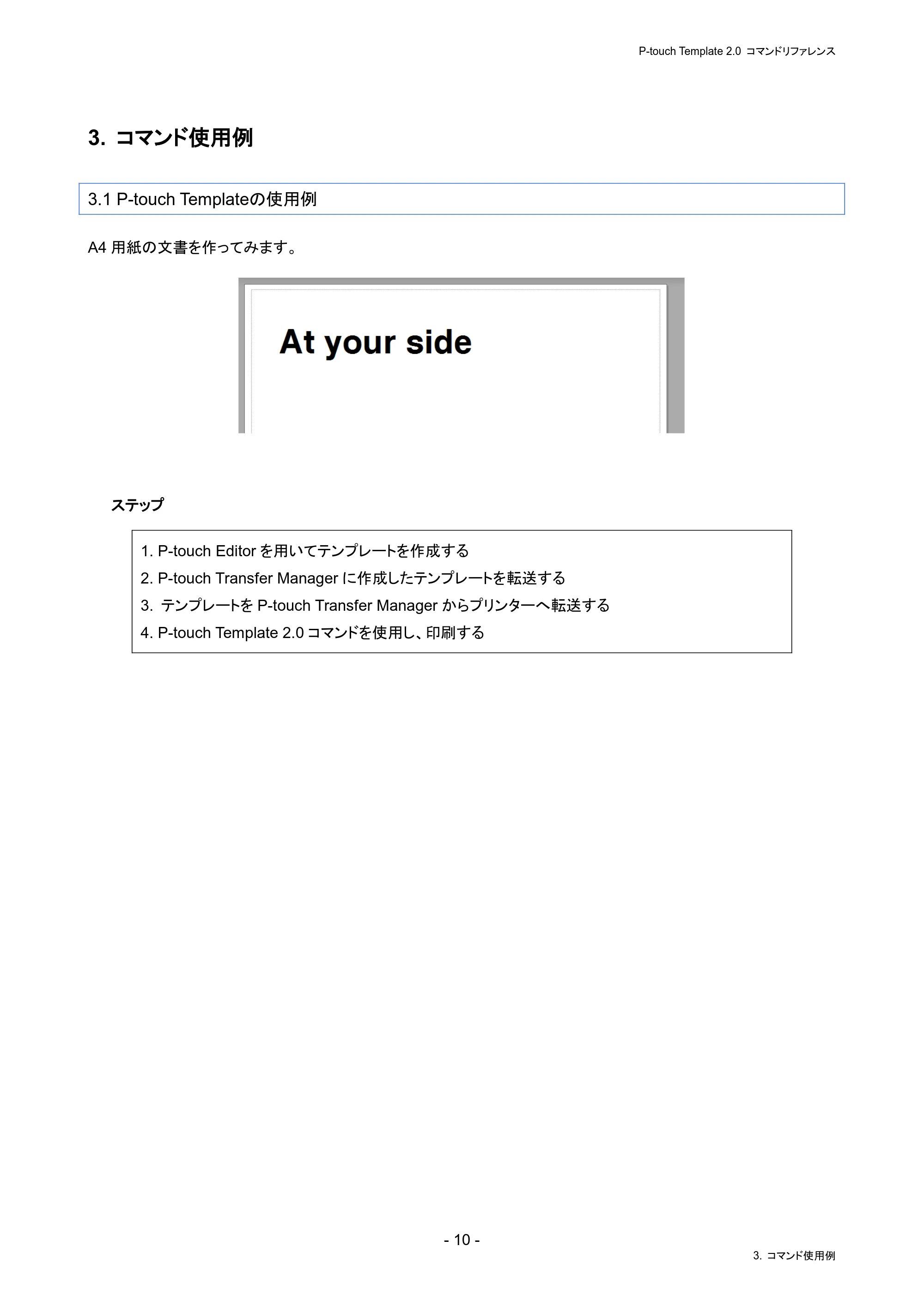

3. コマンド使用例 ··················································································· 10

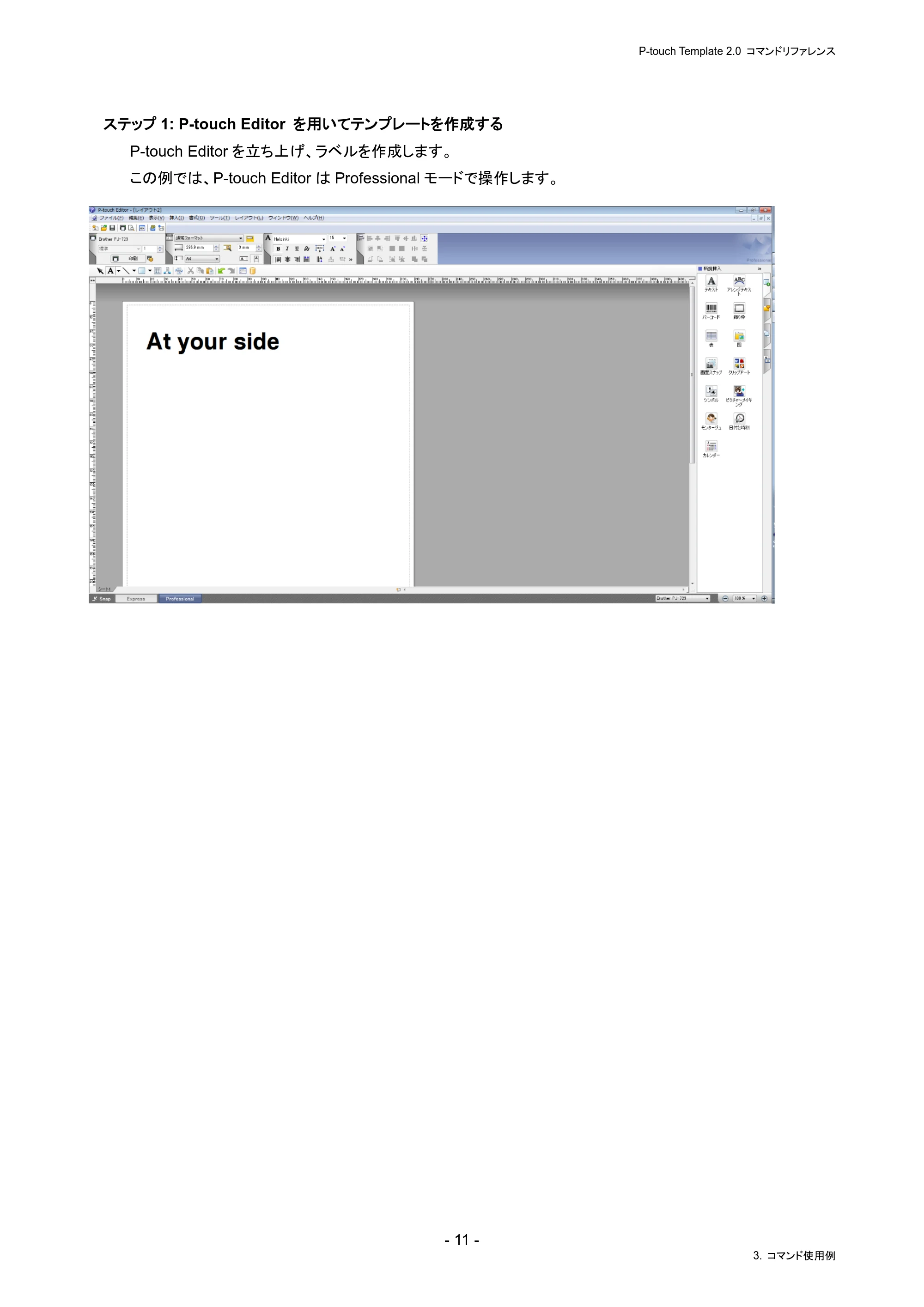

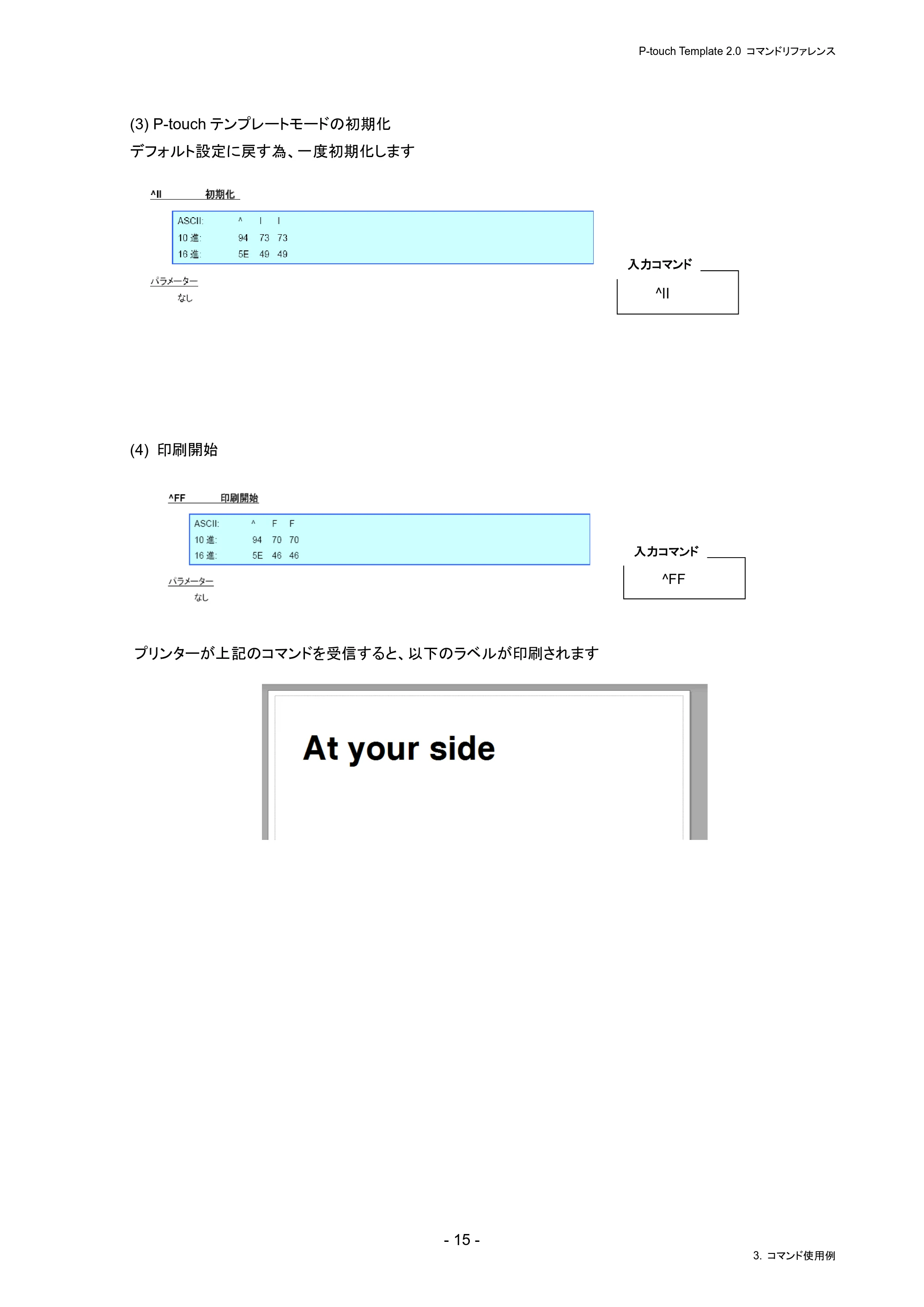

3.1 P-touch Template の使用例 ..................................................................................... 10

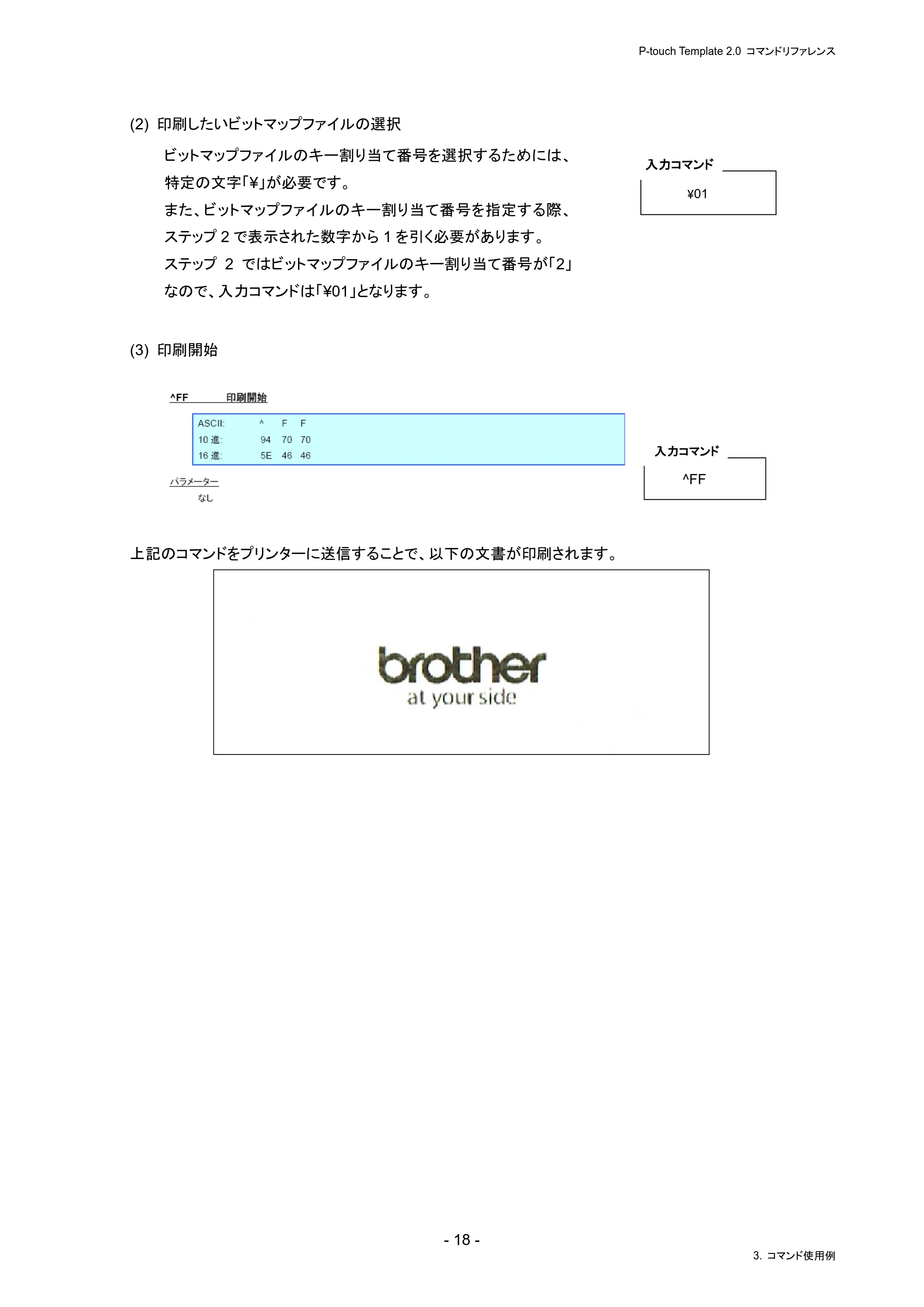

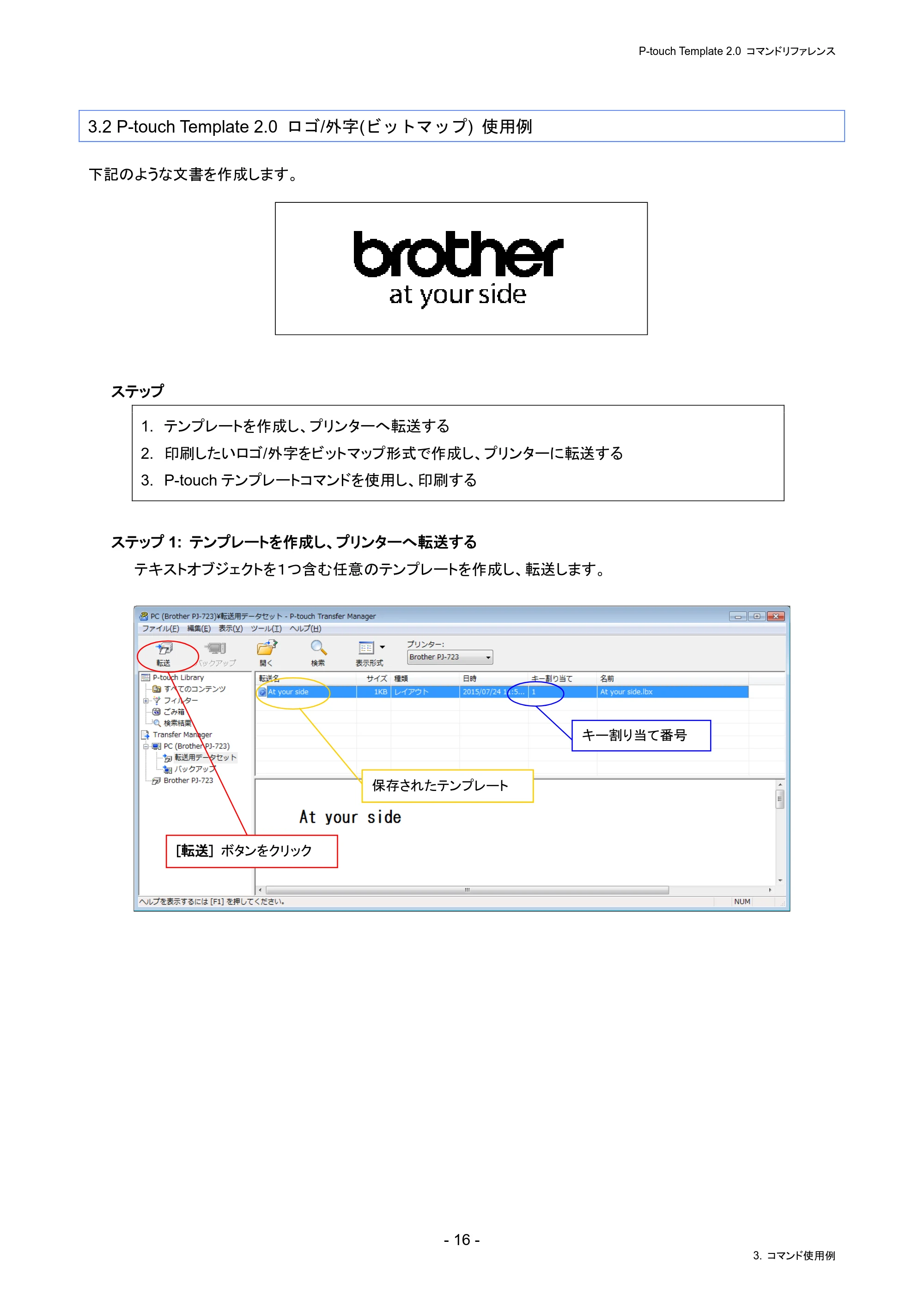

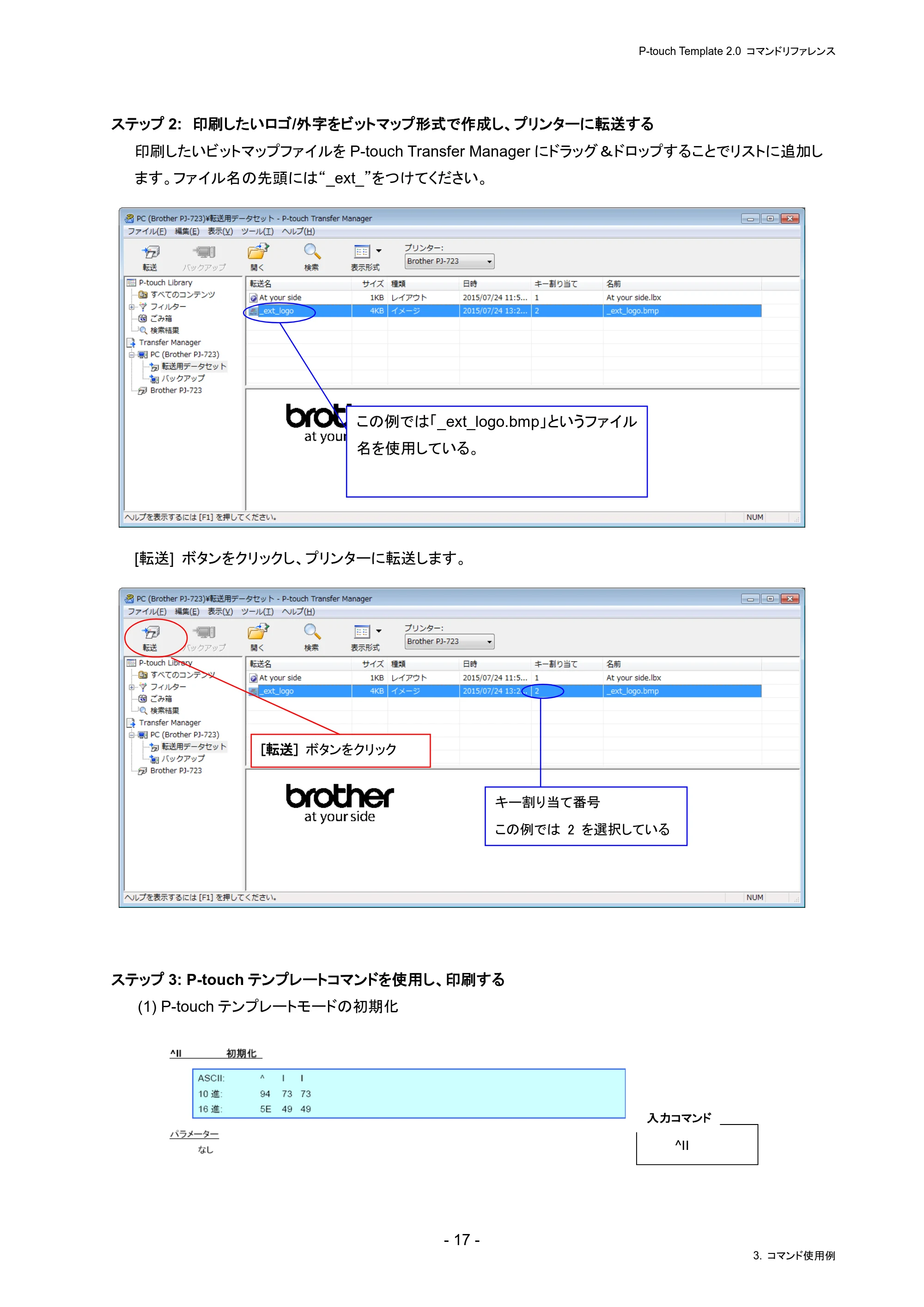

3.2 P-touch Template 2.0 ロゴ/外字(ビットマップ) 使用例............................................... 16
4. P-touch Template 2.0 制限事項 ··························································· 19

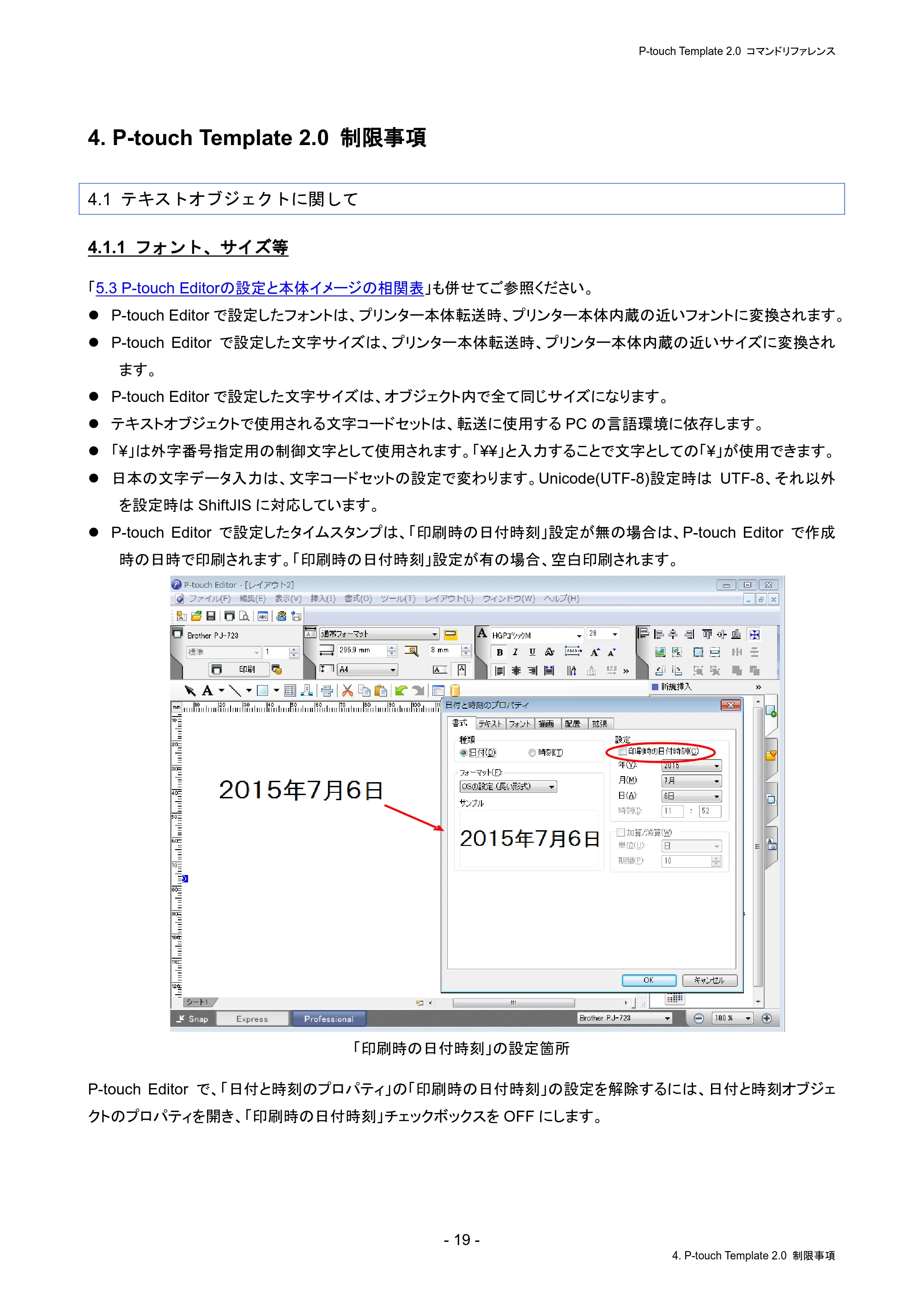

4.1 テキストオブジェクトに関して ..................................................................................... 19
4.1.1 フォント、サイズ等 ......................................................................................... 19

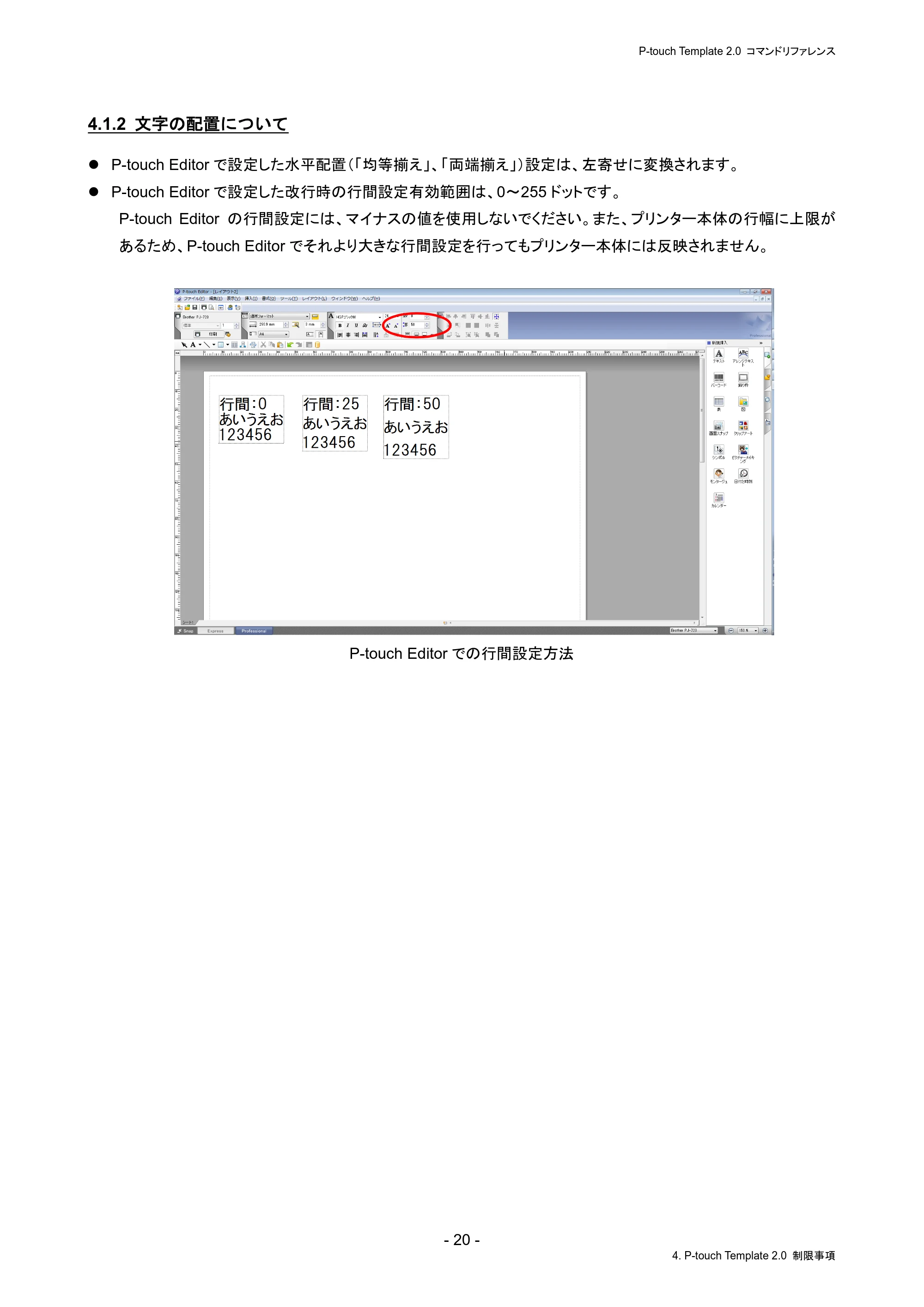

4.1.2 文字の配置について ..................................................................................... 20

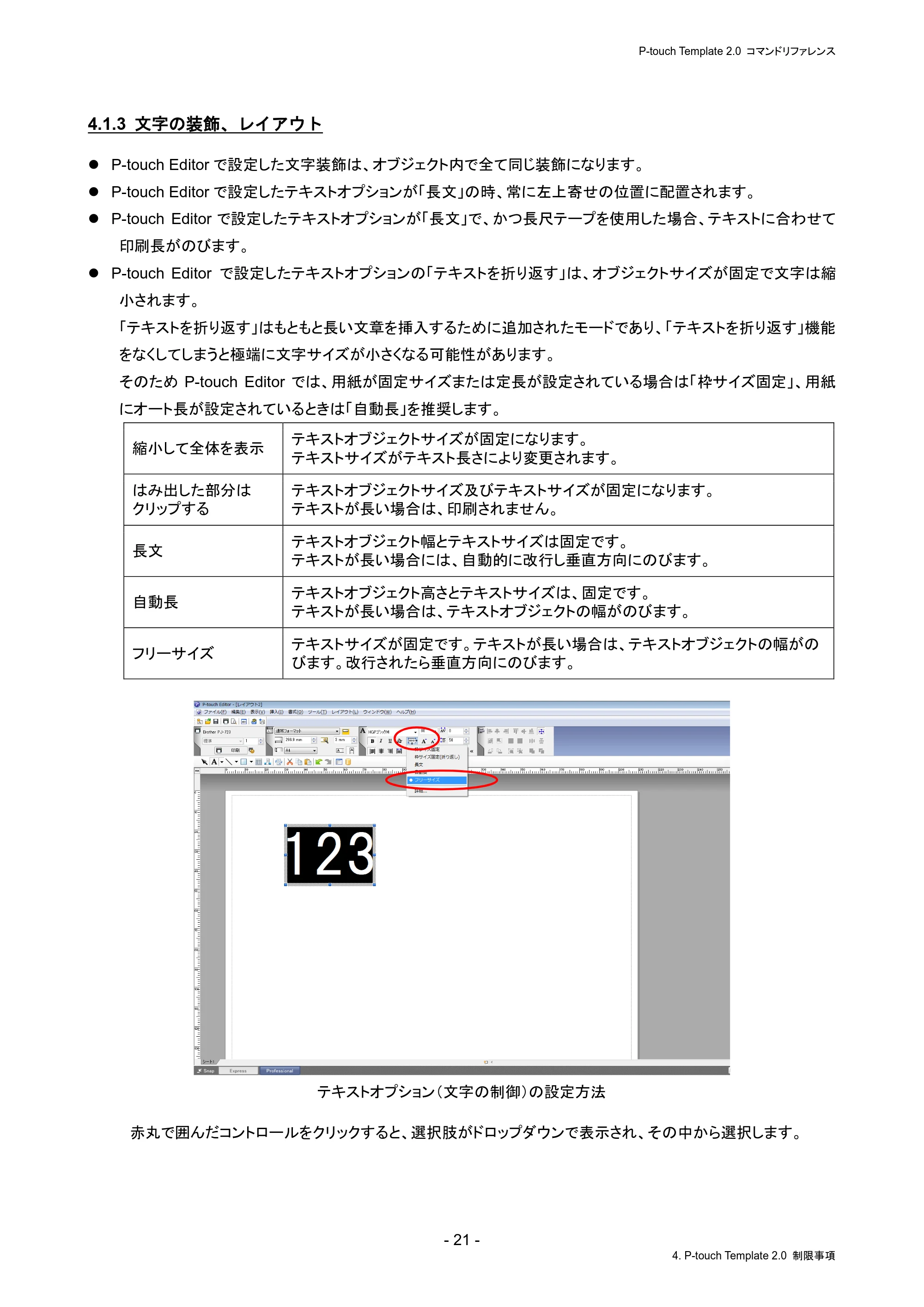

4.1.3 文字の装飾、レイアウト ................................................................................. 21

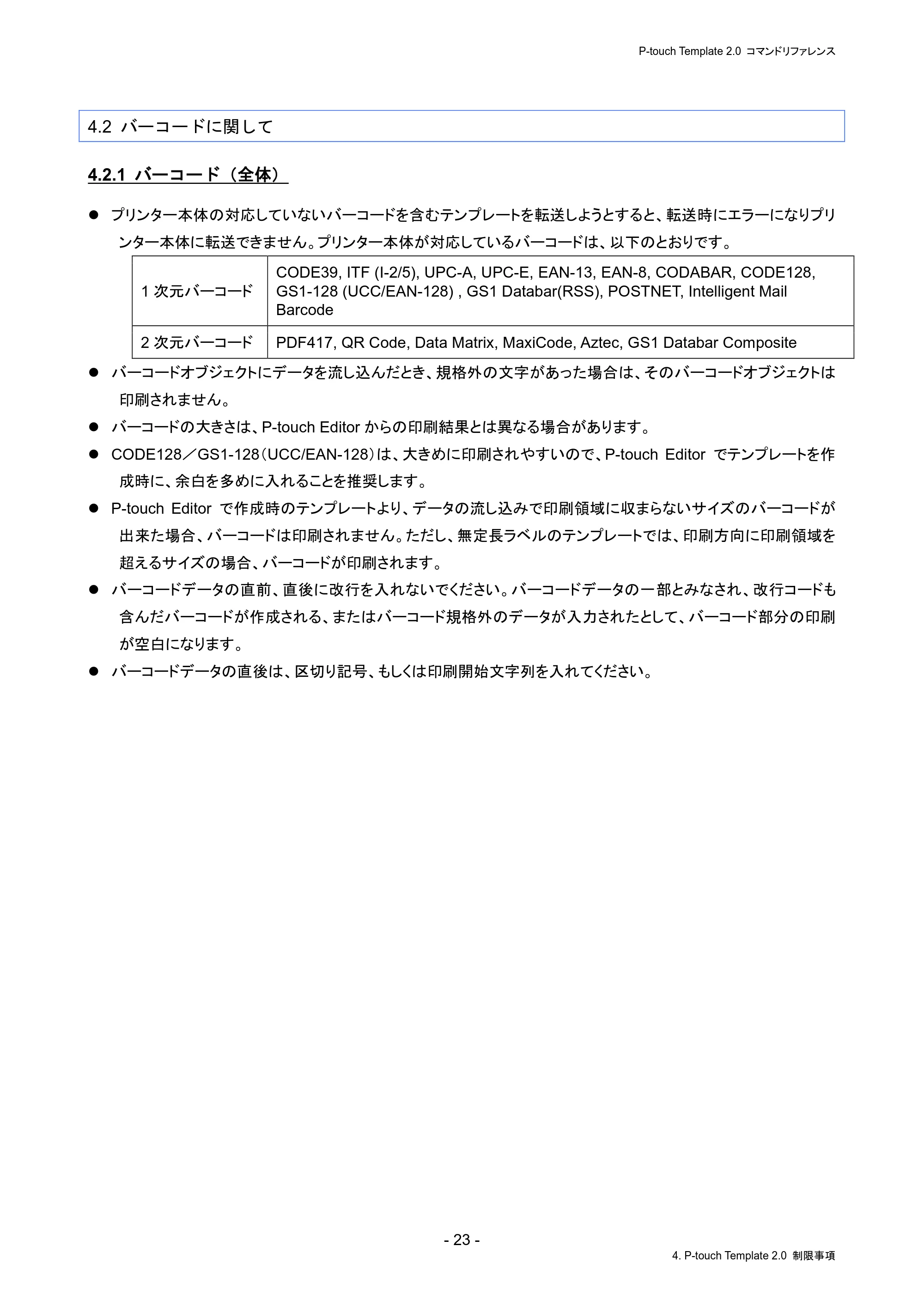

4.2 バーコードに関して ................................................................................................... 23
4.2.1 バーコード（全体） .......................................................................................... 23

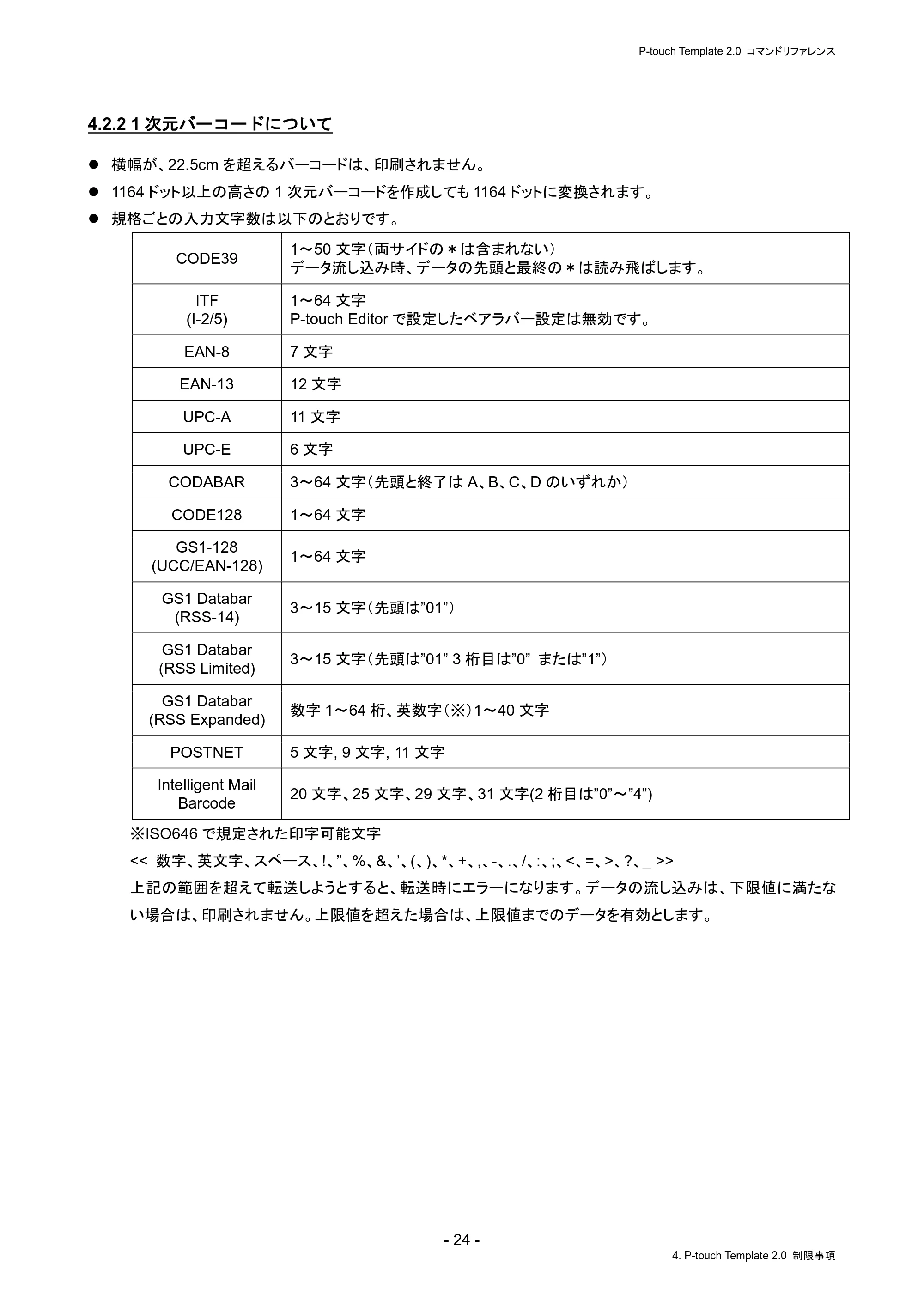

4.2.2 1 次元バーコードについて .............................................................................. 24

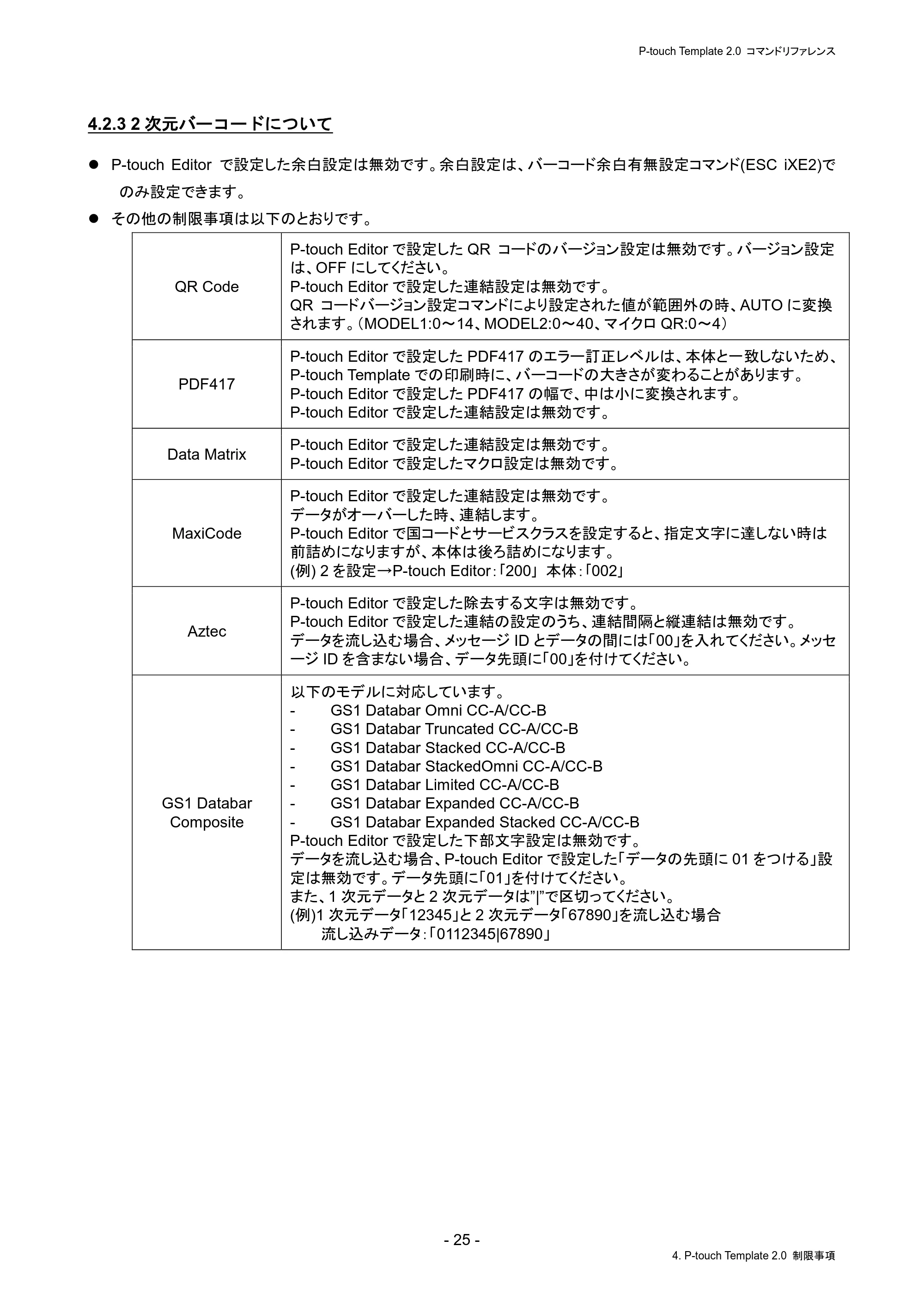

4.2.3 2 次元バーコードについて .............................................................................. 25

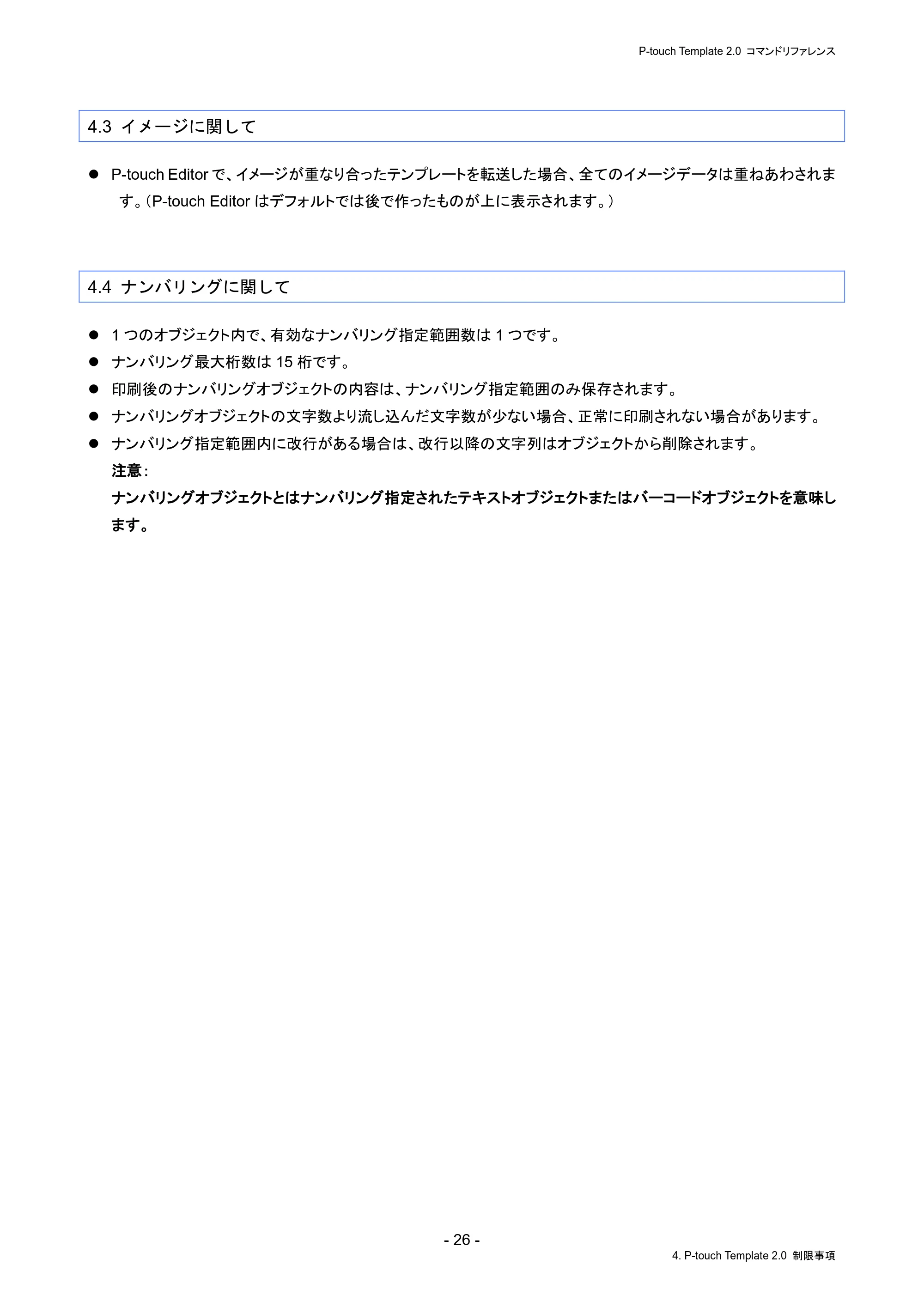

4.3 イメージに関して ...................................................................................................... 26
4.4 ナンバリングに関して ............................................................................................... 26

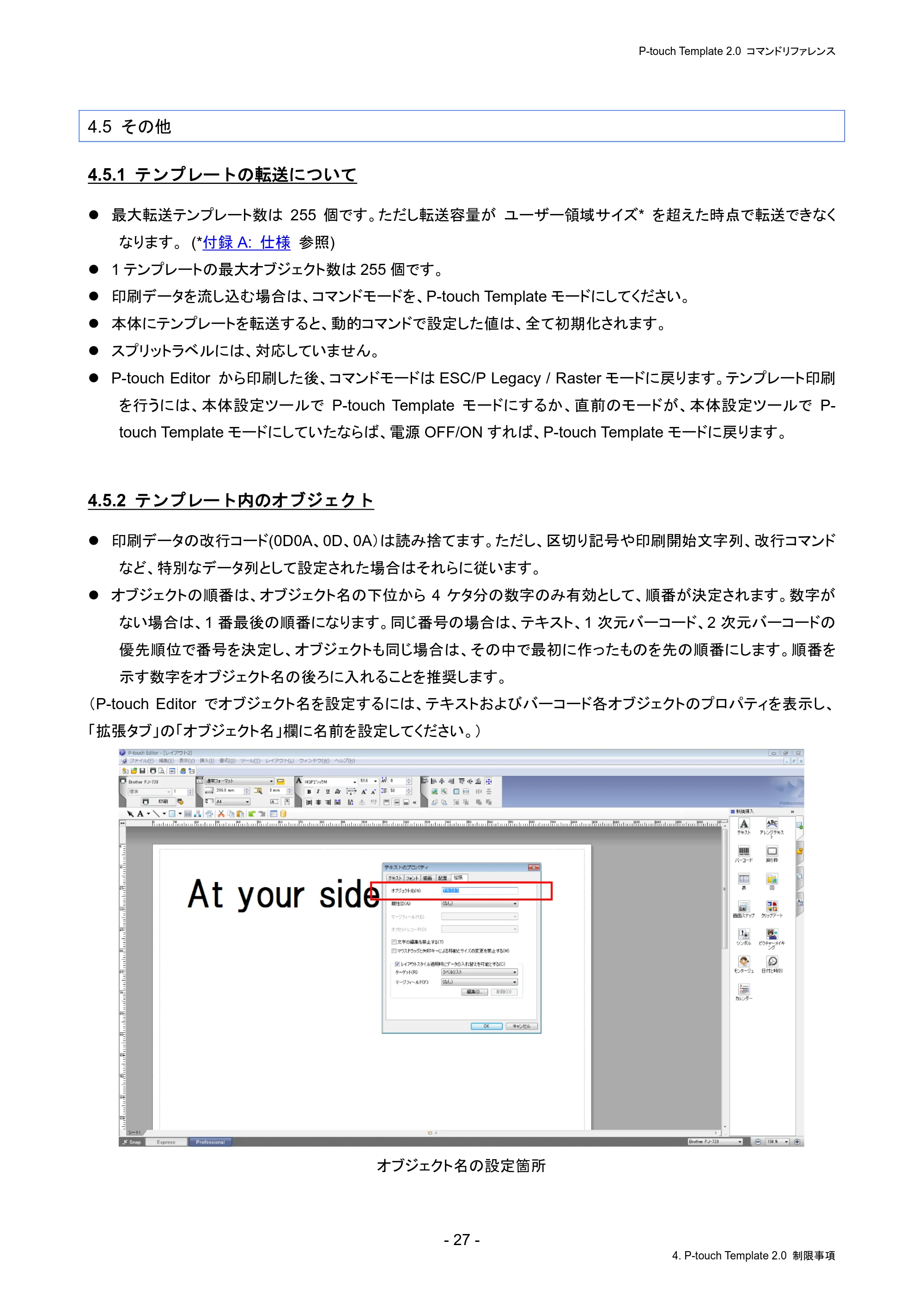

4.5 その他 ..................................................................................................................... 27

4.5.1 テンプレートの転送について .......................................................................... 27
4.5.2 テンプレート内のオブジェクト .......................................................................... 27
5. 注意事項 ·························································································· 28

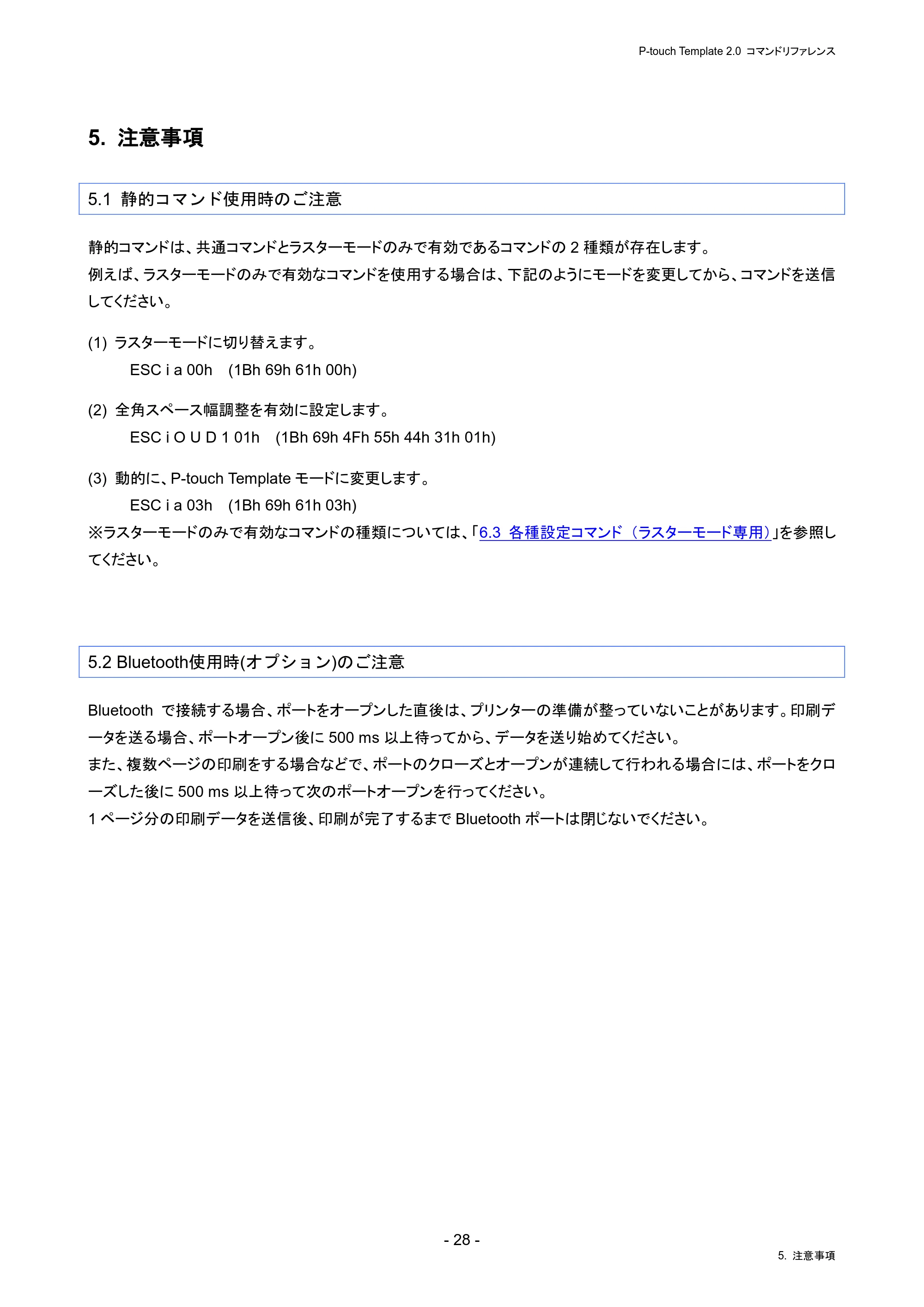

5.1 静的コマンド使用時のご注意 .................................................................................... 28
5.2 Bluetooth 使用時(オプション)のご注意 ...................................................................... 28

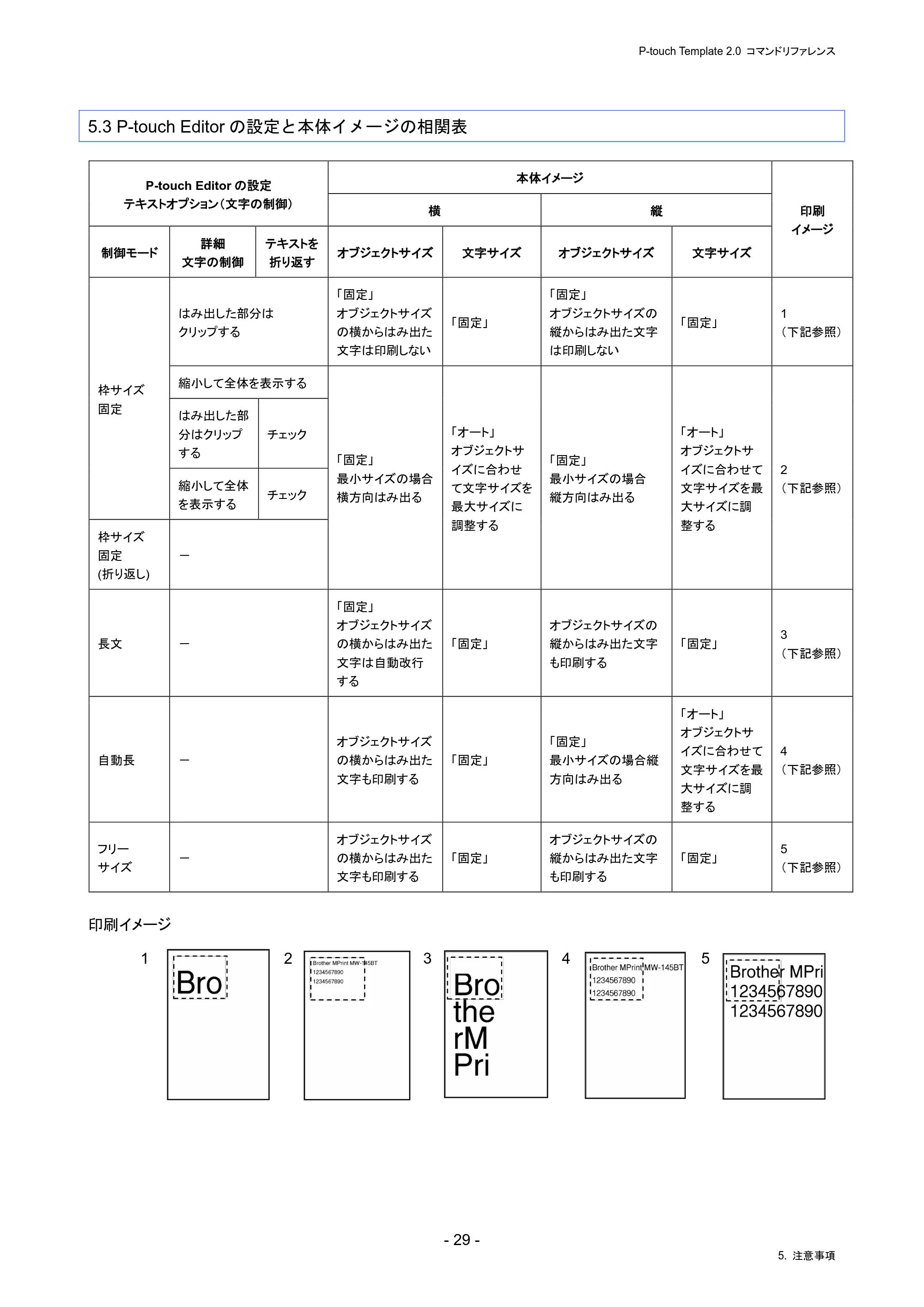

5.3 P-touch Editor の設定と本体イメージの相関表 .......................................................... 29

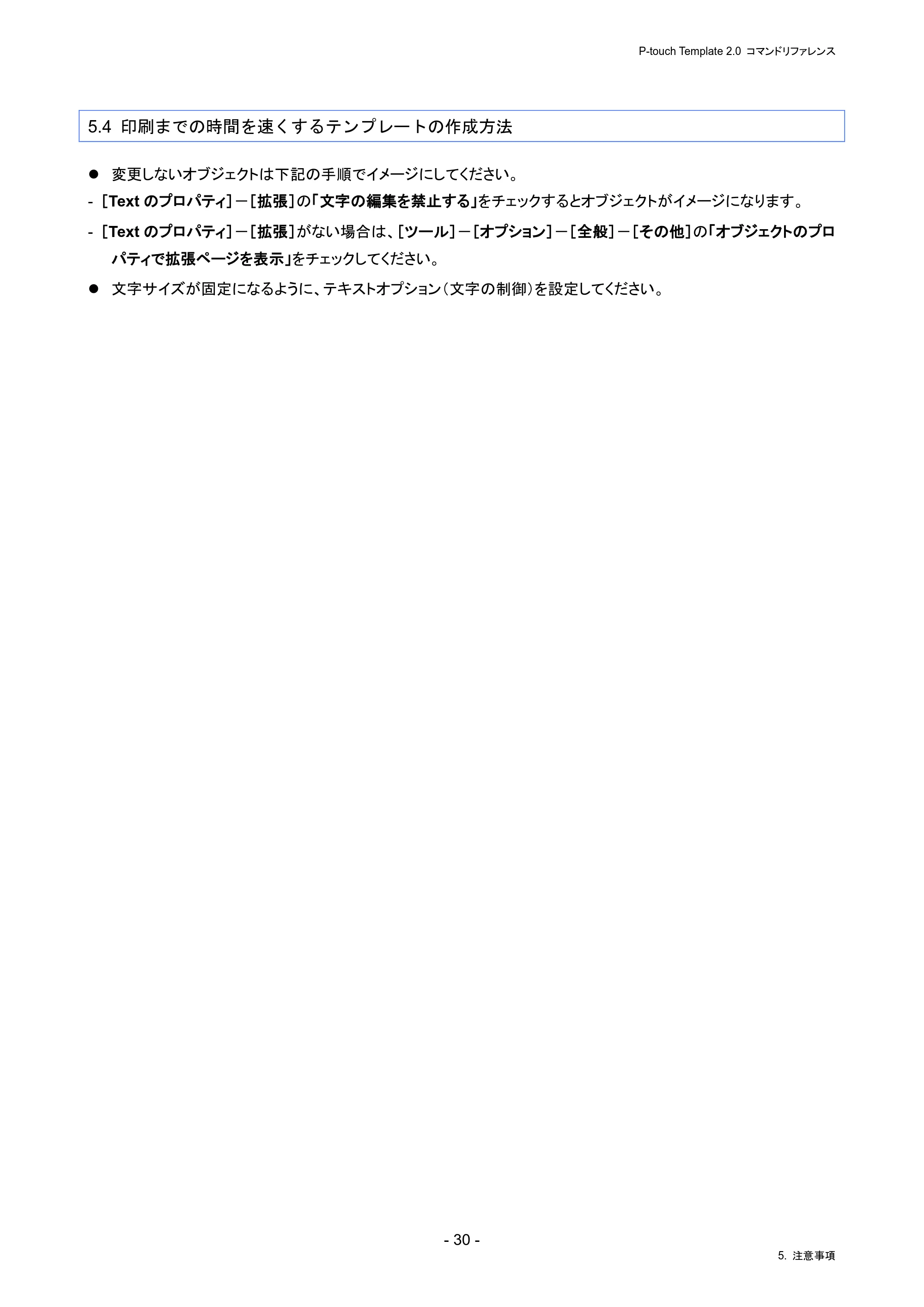

5.4 印刷までの時間を速くするテンプレートの作成方法 .................................................... 30

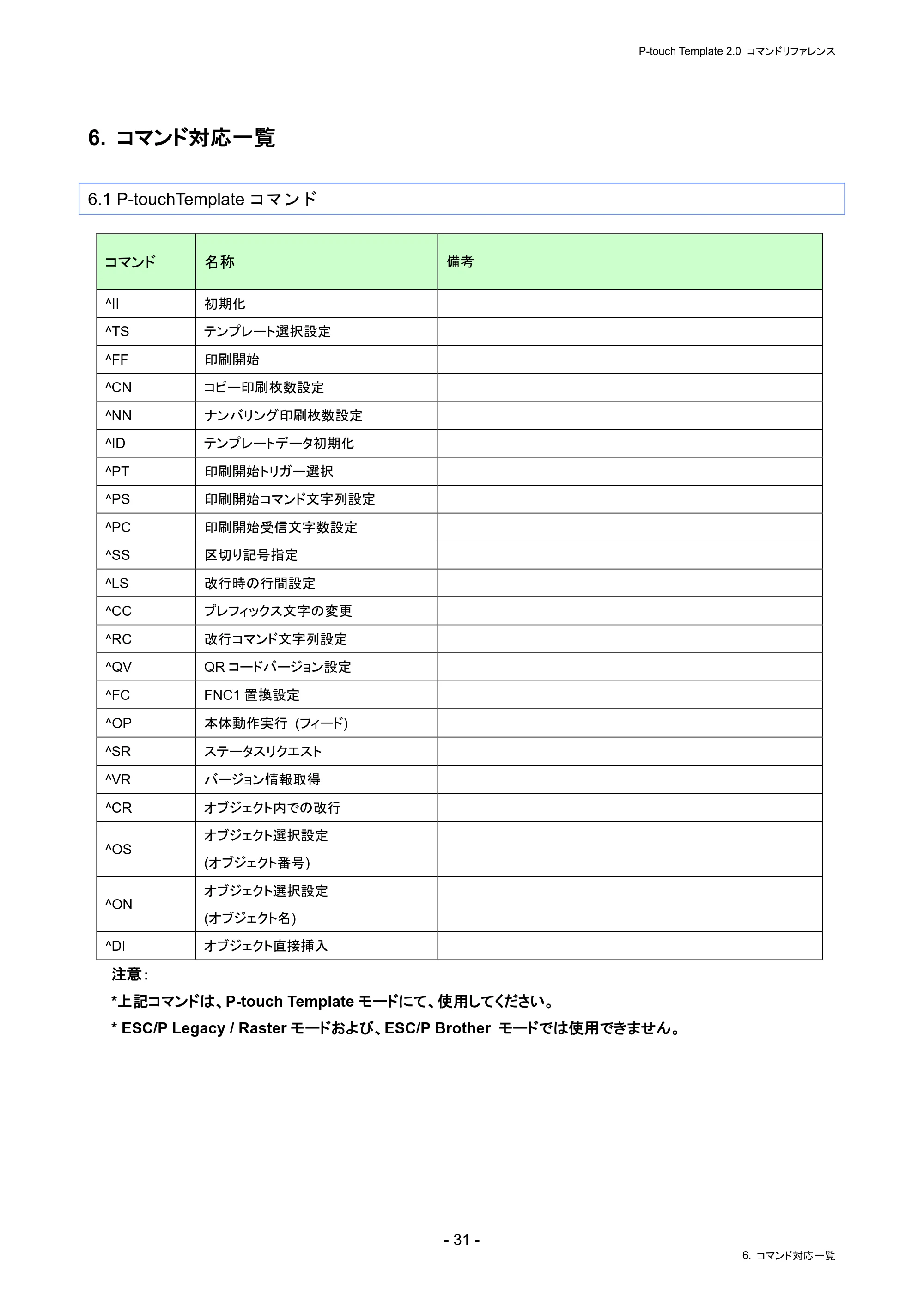

6. コマンド対応一覧 ················································································ 31
6.1 P-touchTemplate コマンド ......................................................................................... 31

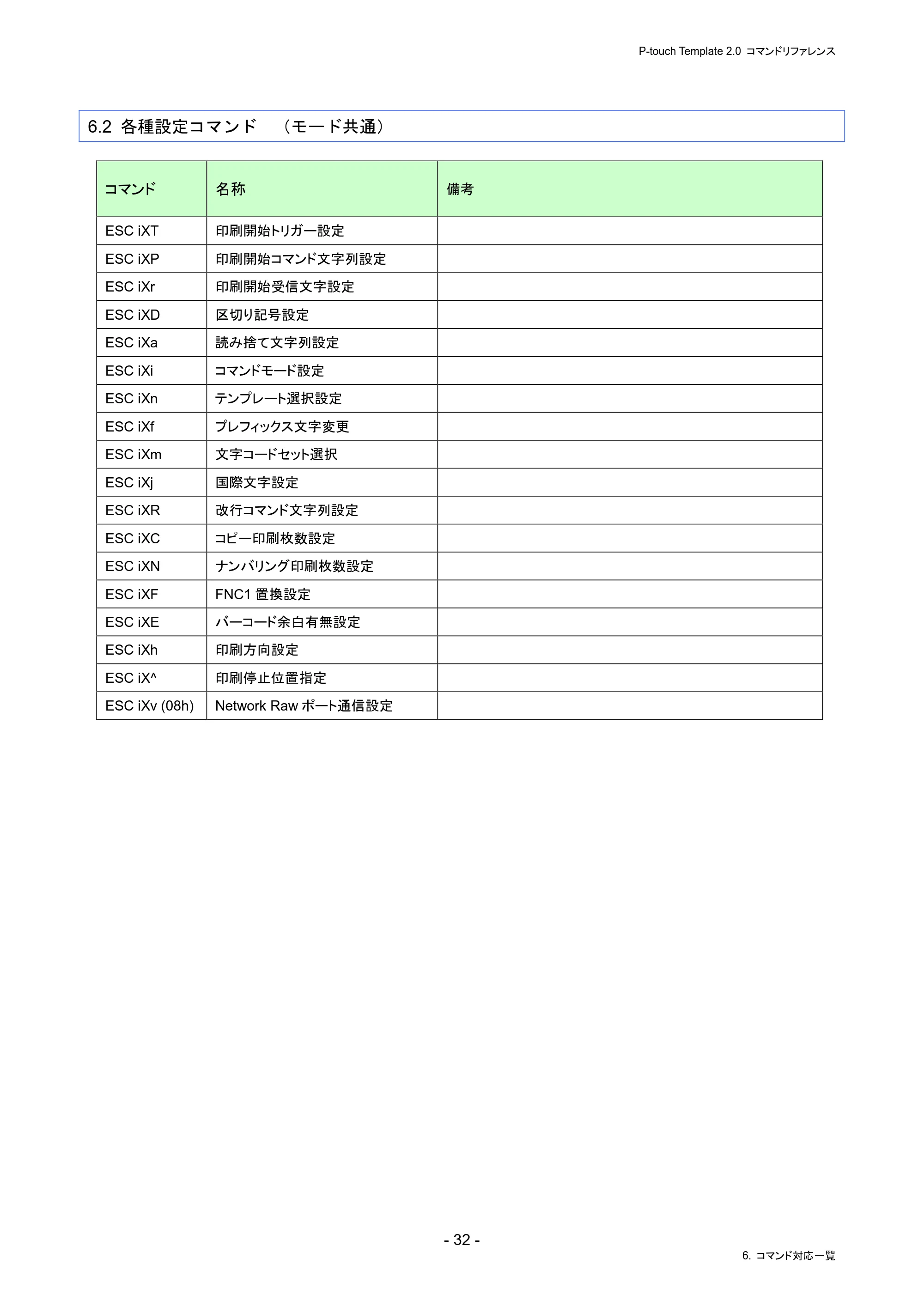

6.2 各種設定コマンド （モード共通） ............................................................................... 32

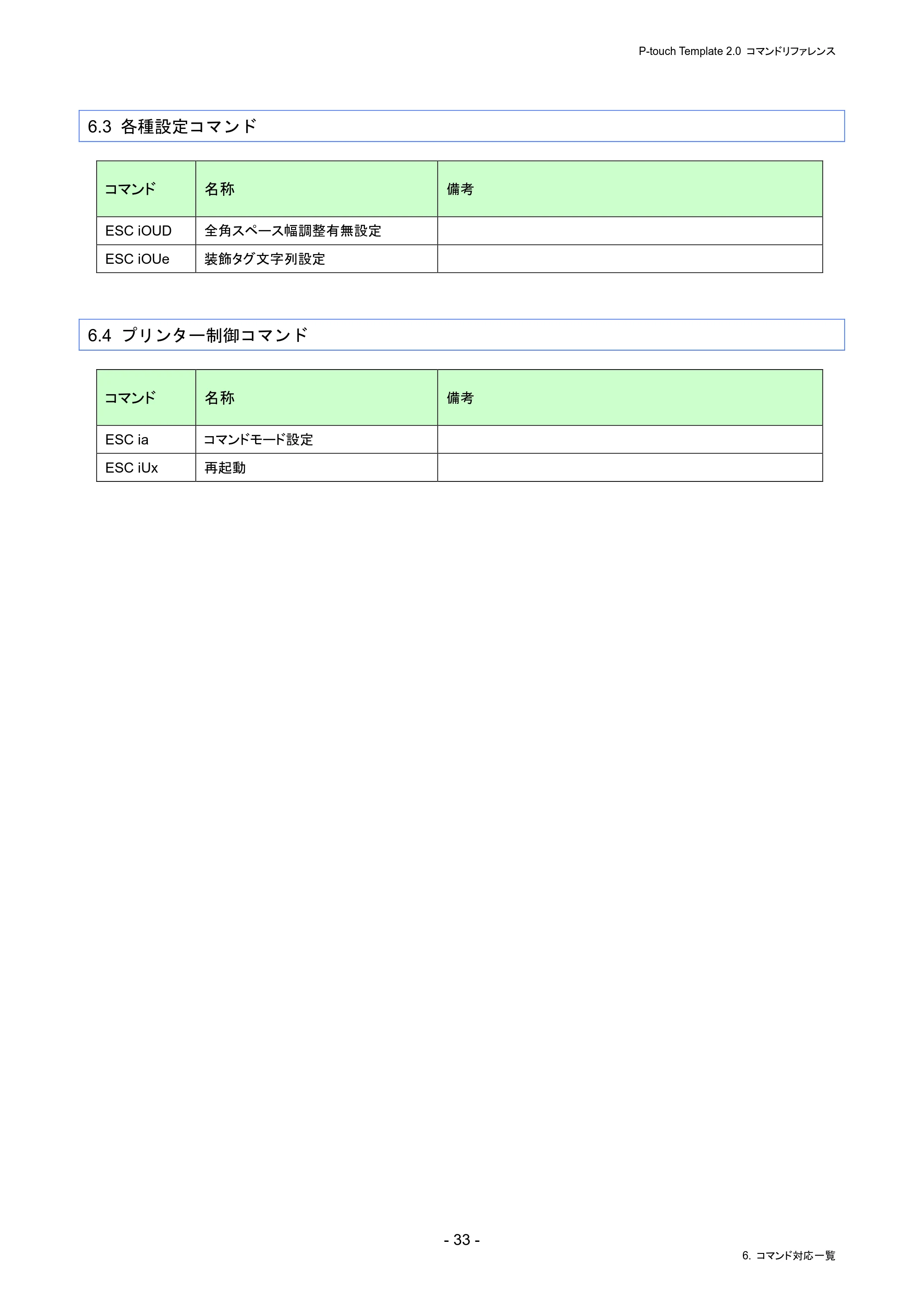

6.3 各種設定コマンド...................................................................................................... 33
6.4 プリンター制御コマンド.............................................................................................. 33
7. P-touch Template コマンド詳細 ····························································· 34

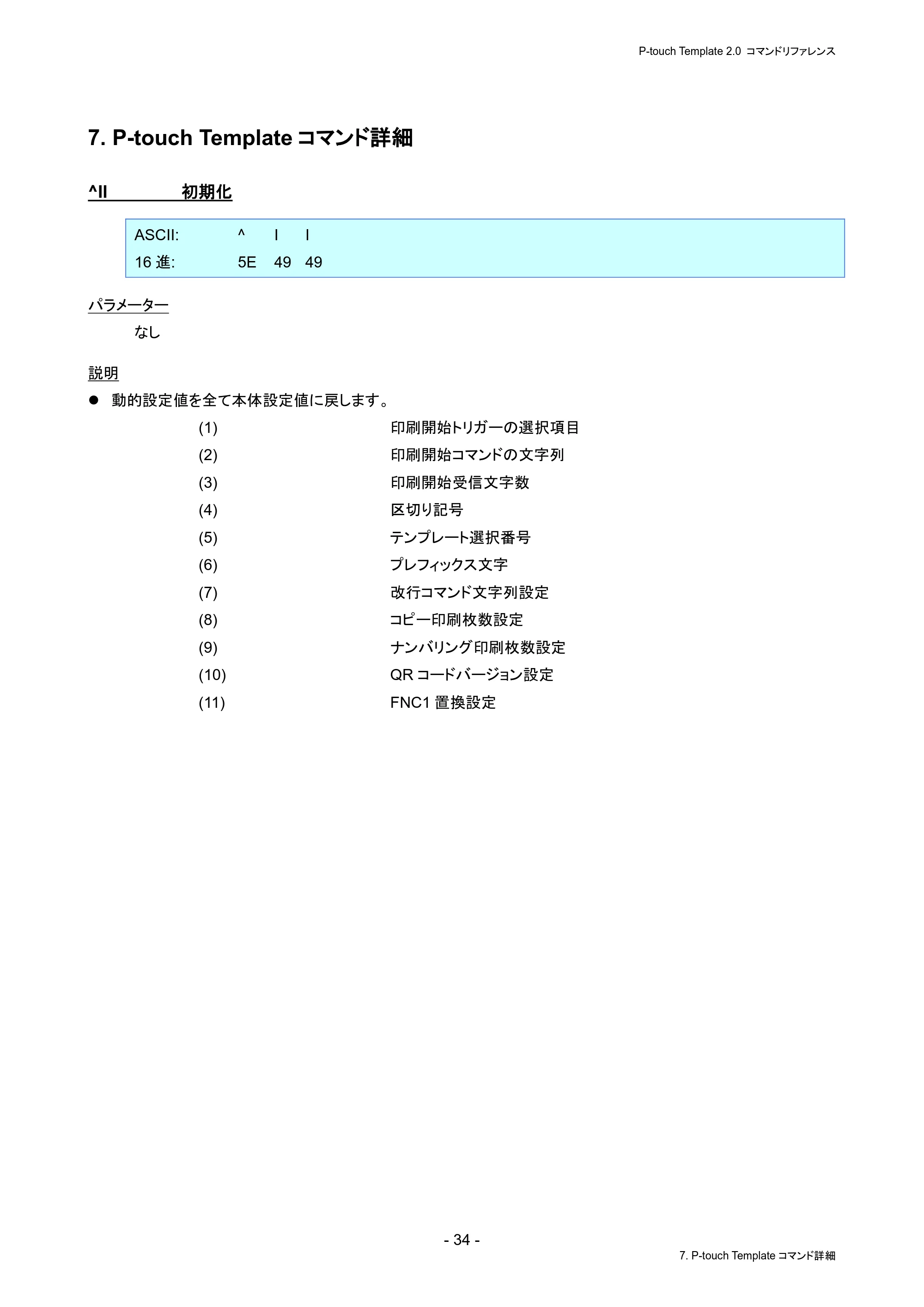

^II 初期化 ................................................................................................ 34

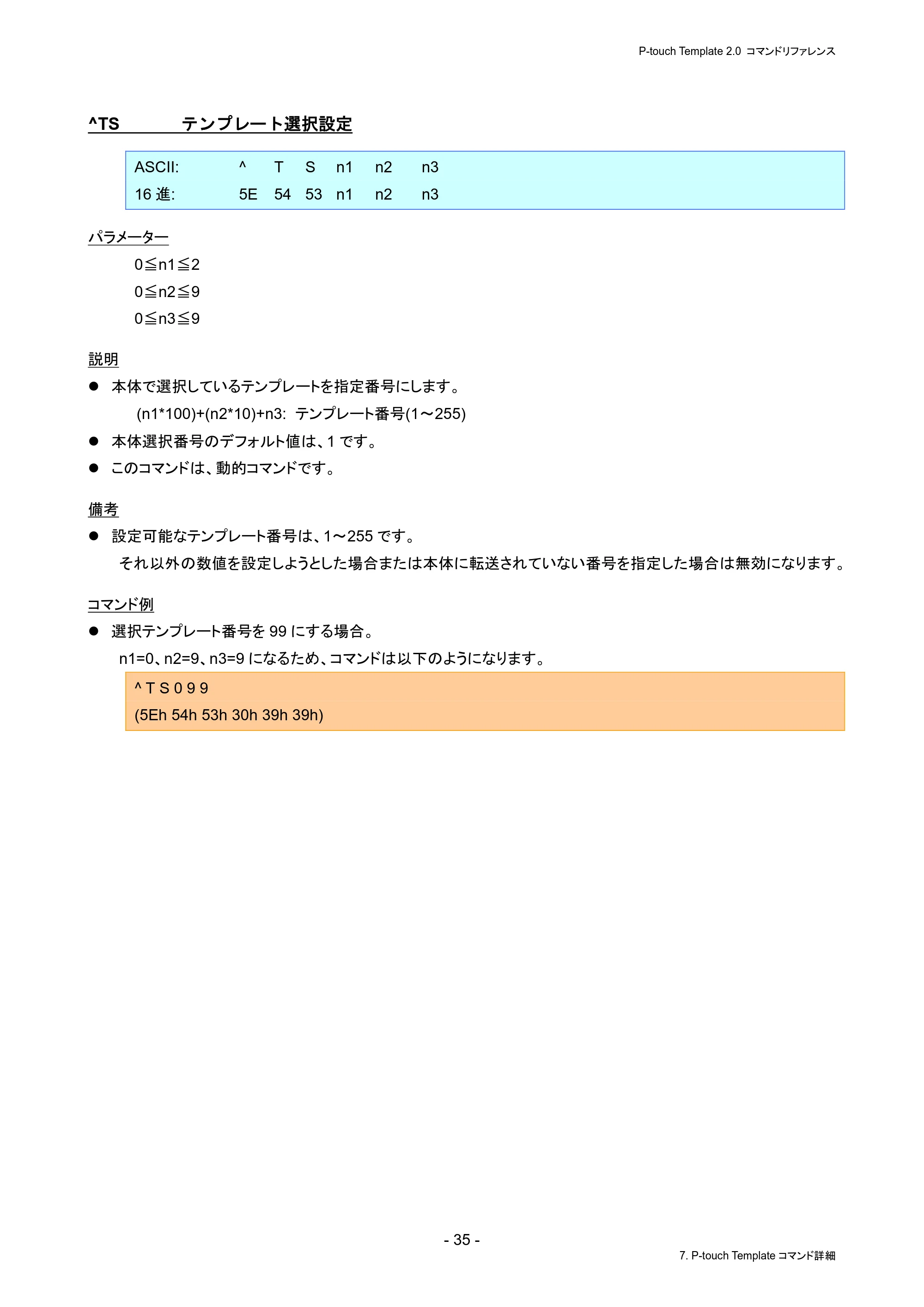

^TS テンプレート選択設定 .......................................................................... 35

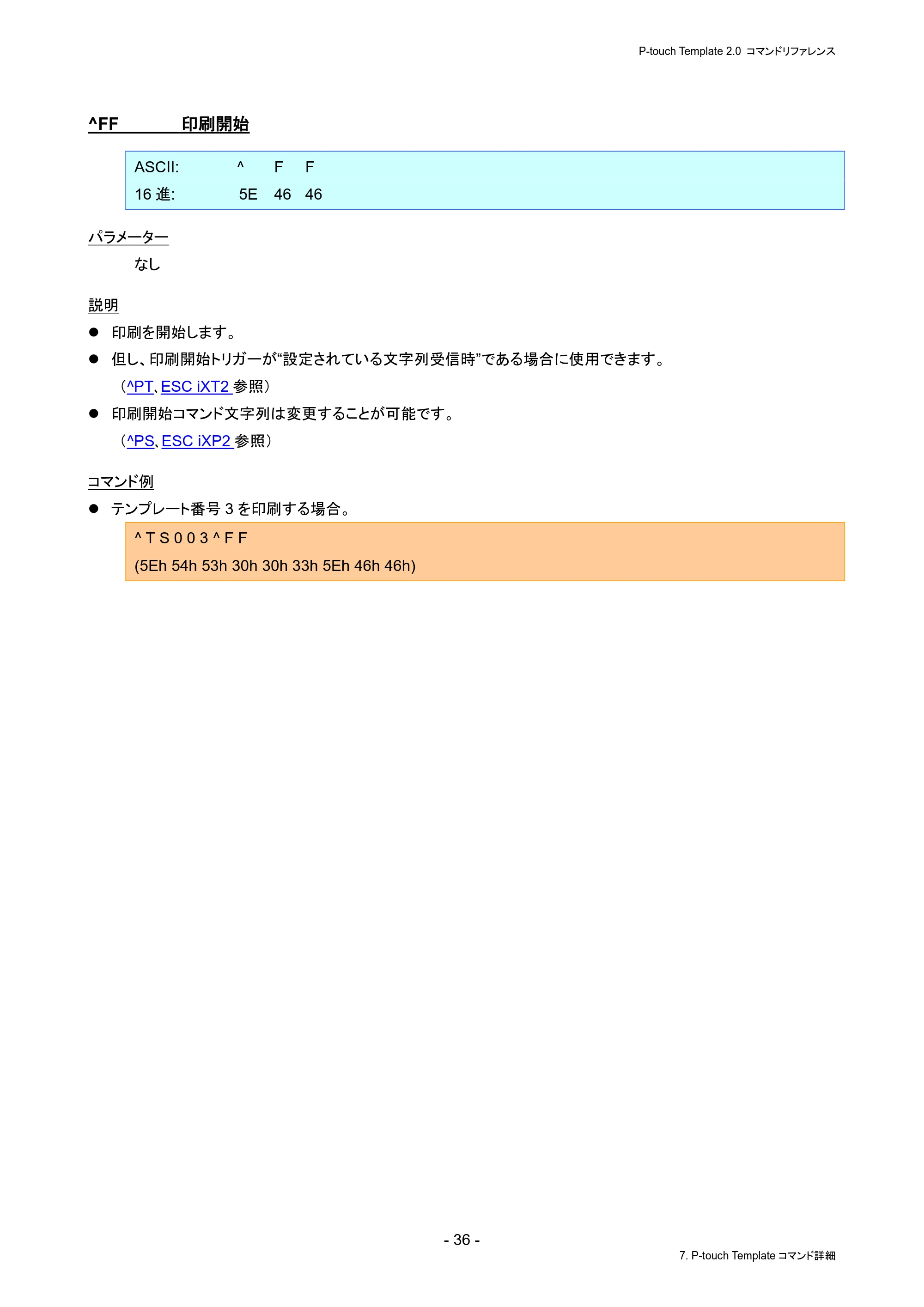

^FF 印刷開始 ............................................................................................ 36

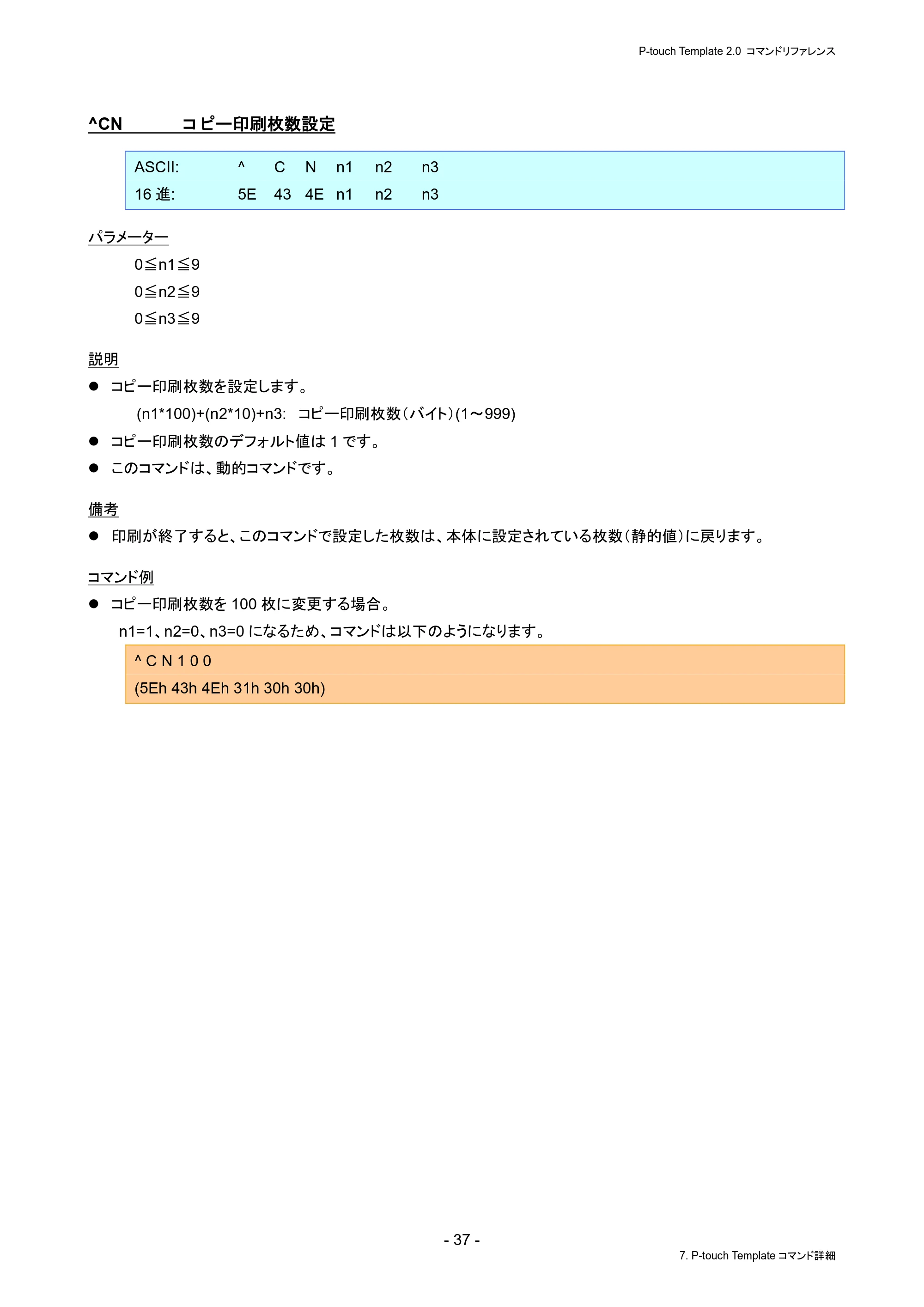

^CN コピー印刷枚数設定 ............................................................................ 37

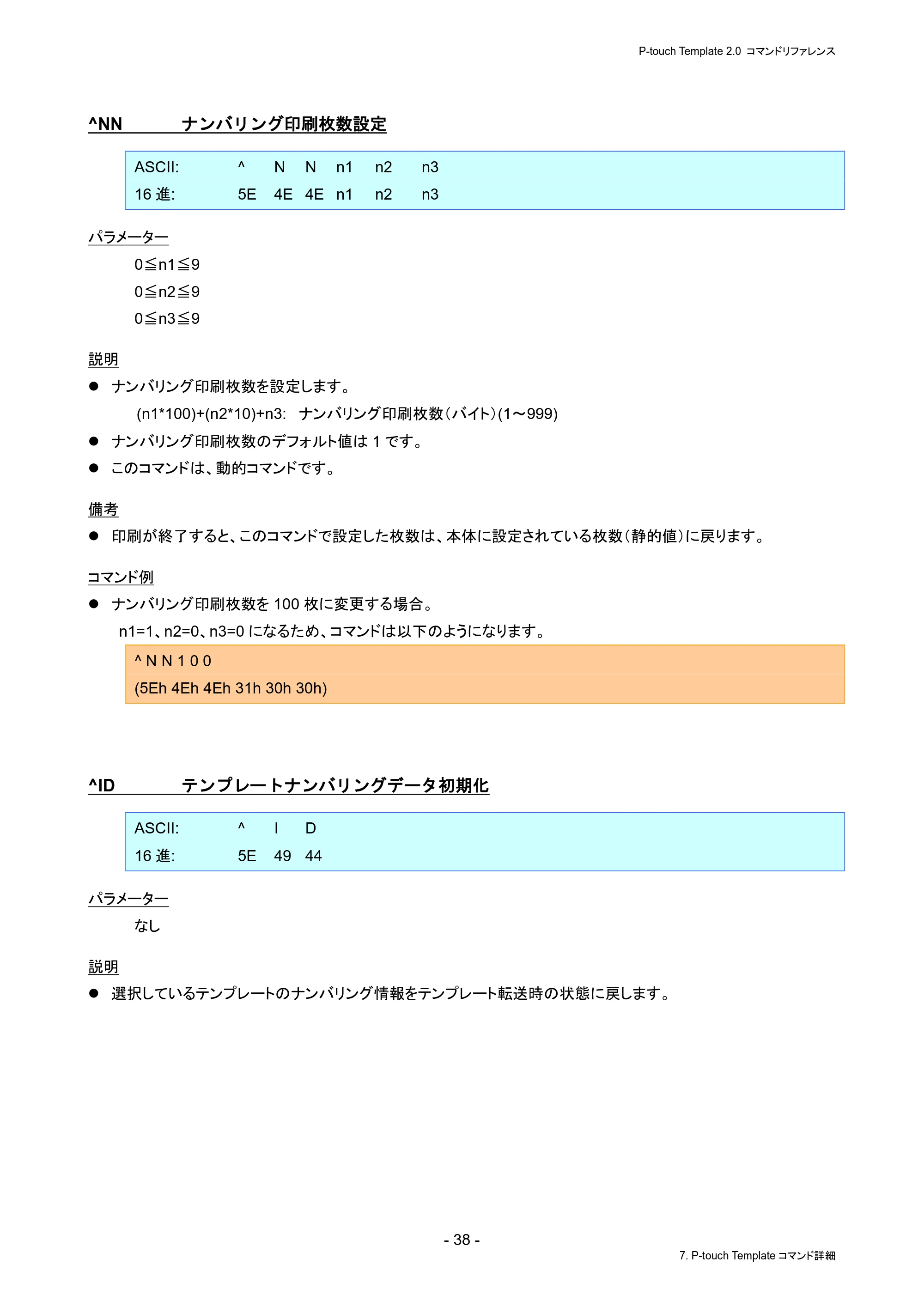

^NN ナンバリング印刷枚数設定 .................................................................. 38
^ID テンプレートナンバリングデータ初期化 ................................................. 38

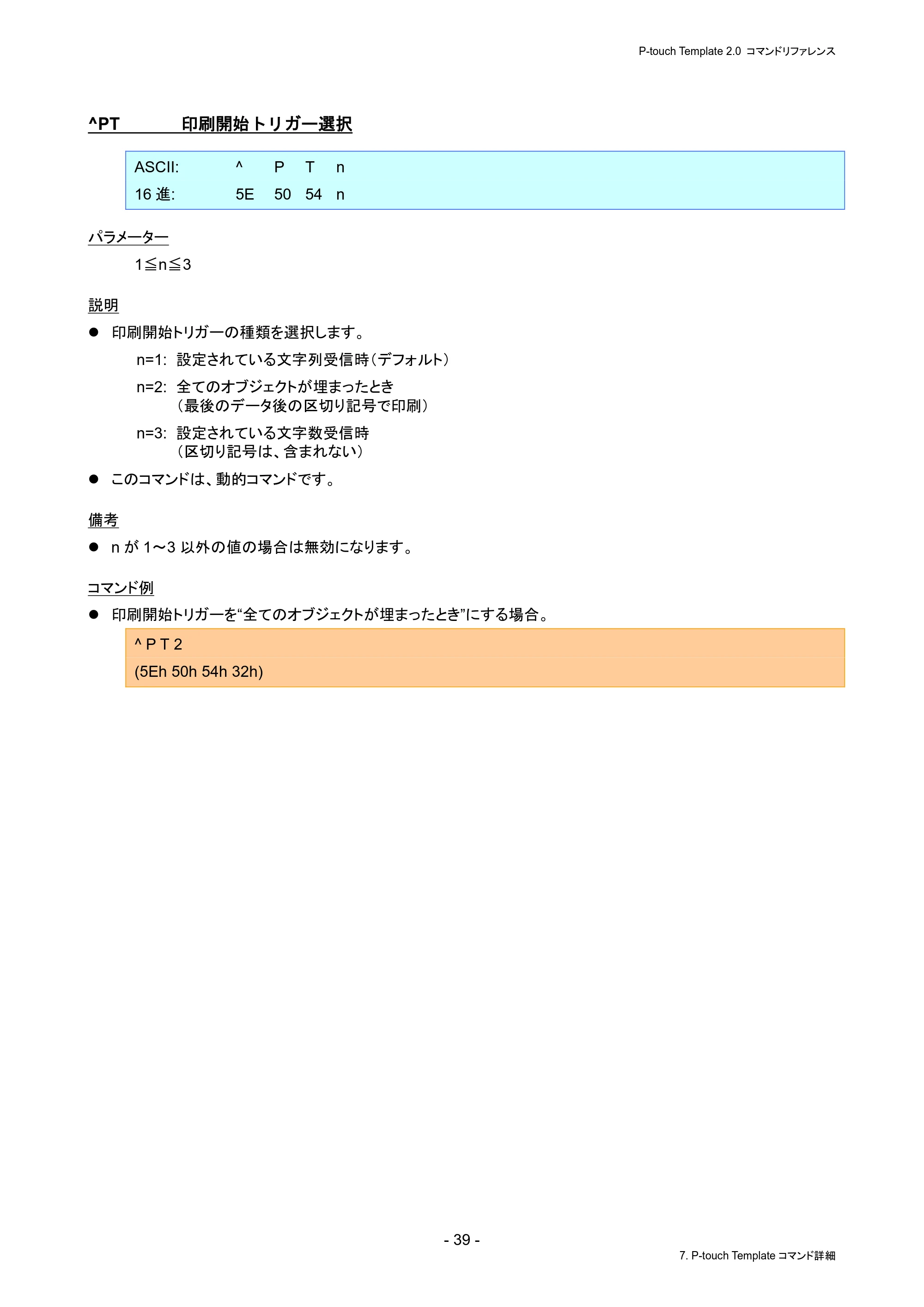

^PT 印刷開始トリガー選択 ......................................................................... 39

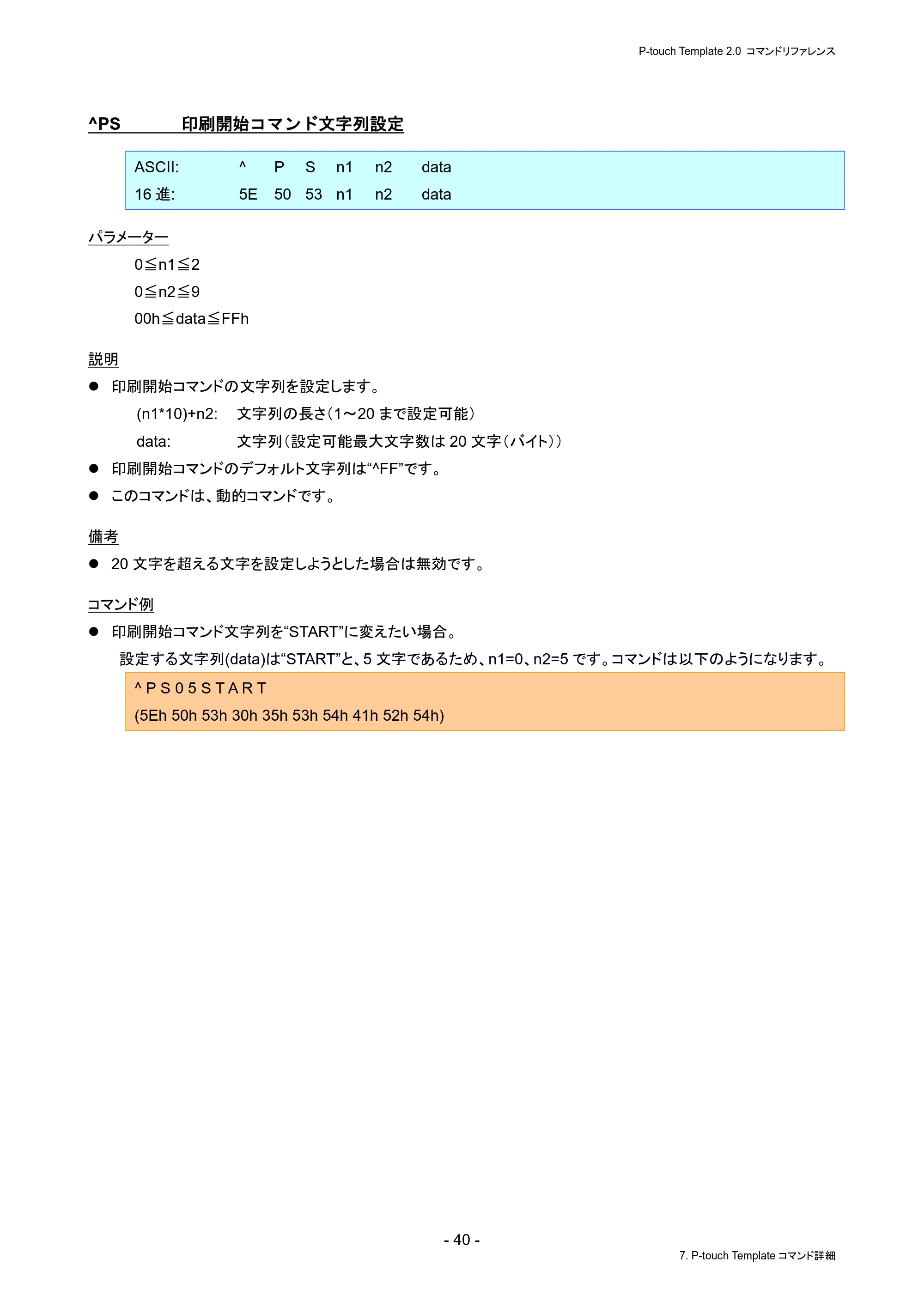

^PS 印刷開始コマンド文字列設定............................................................... 40

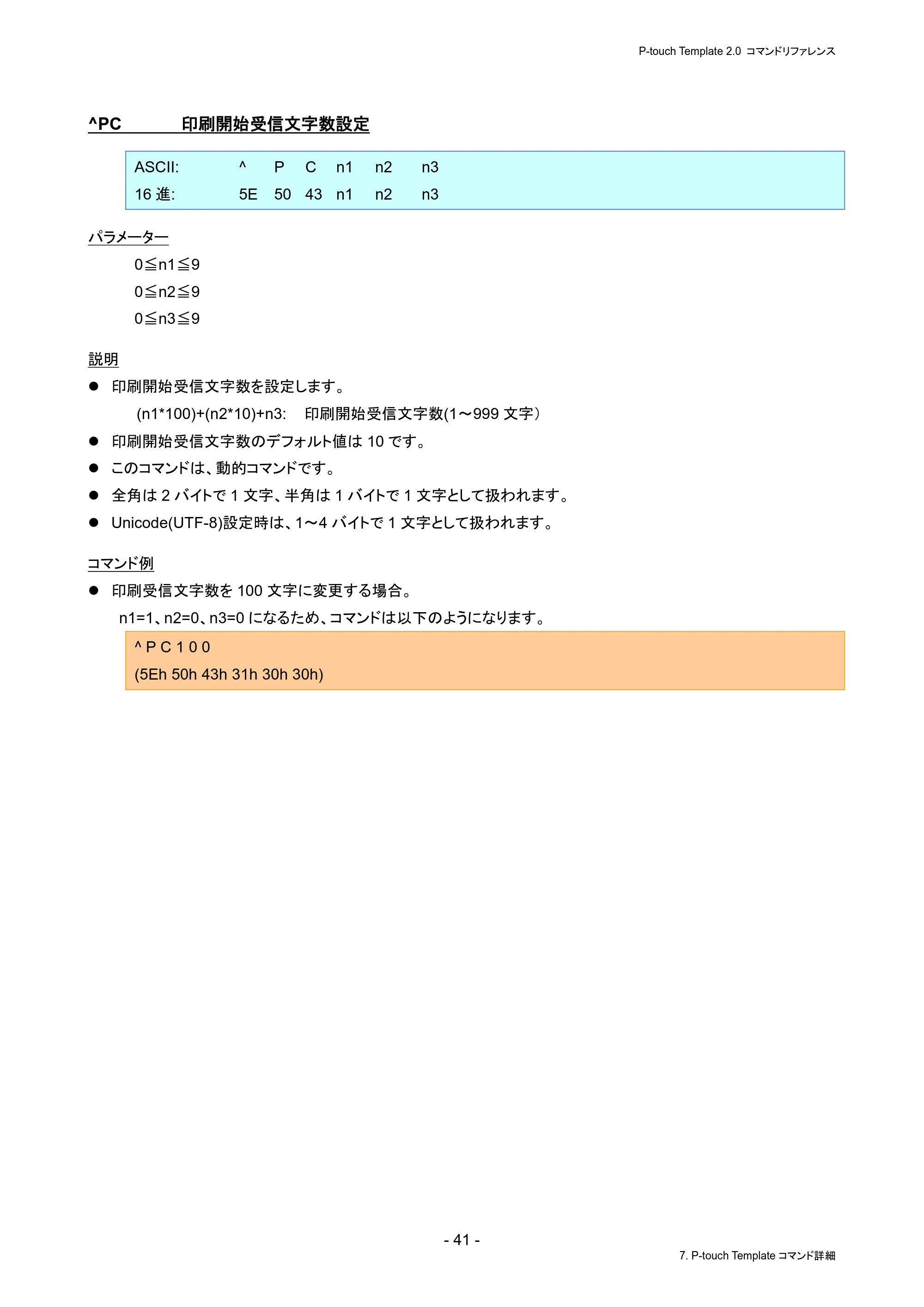

^PC 印刷開始受信文字数設定 ................................................................... 41

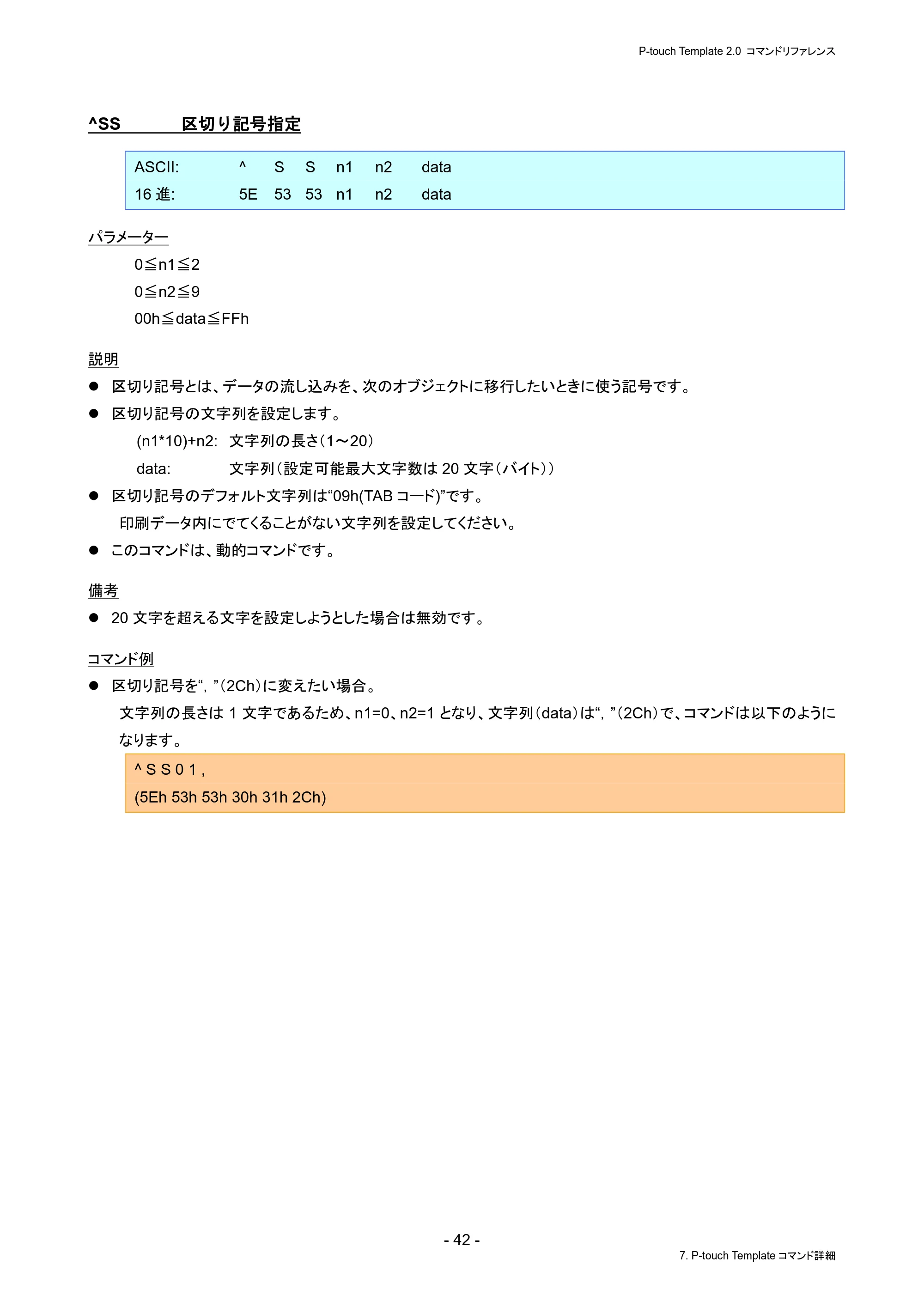

^SS 区切り記号指定 .................................................................................. 42

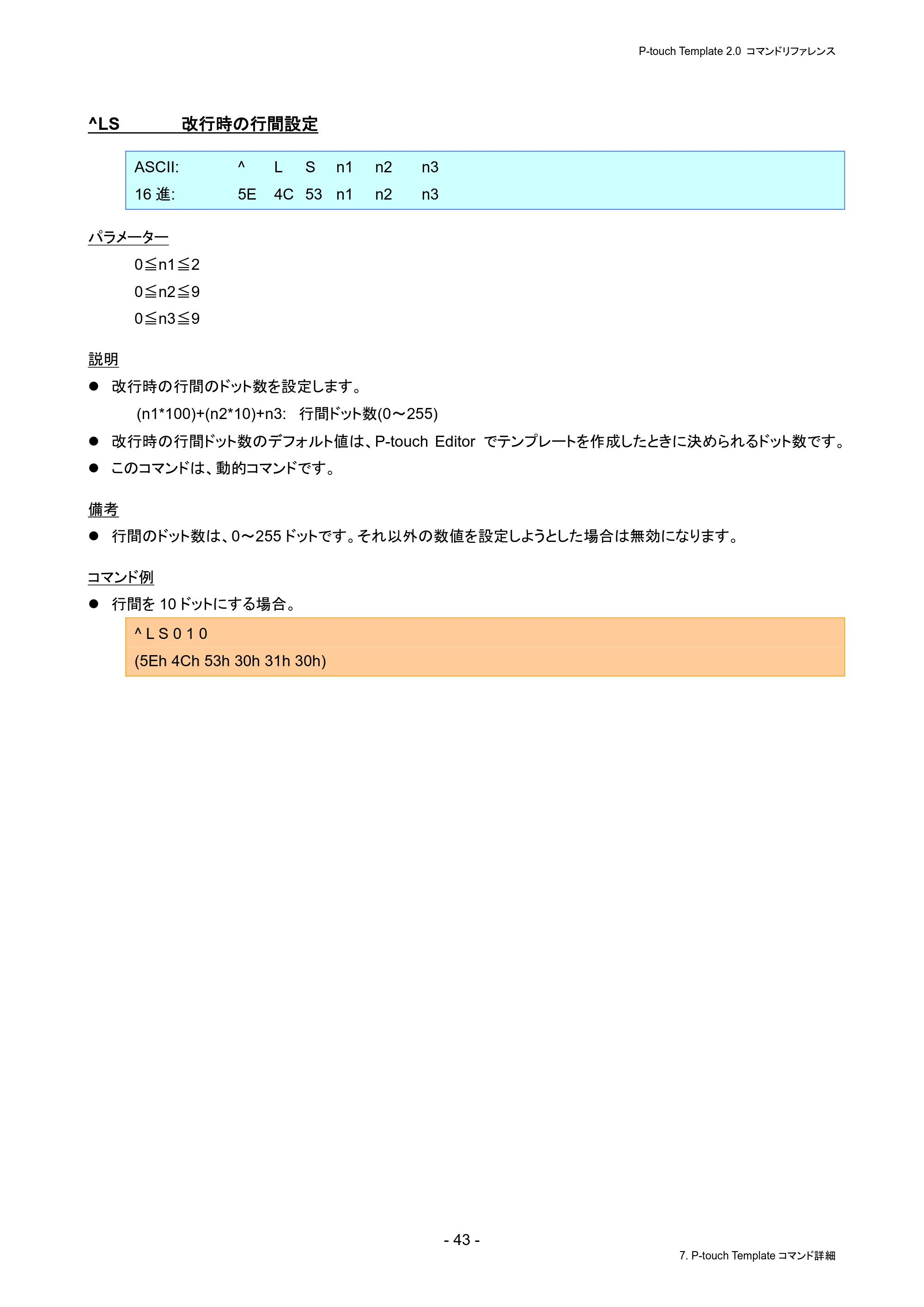

^LS 改行時の行間設定 .............................................................................. 43

P-touch Template 2.0 コマンドリファレンス
- 1 -
はじめに

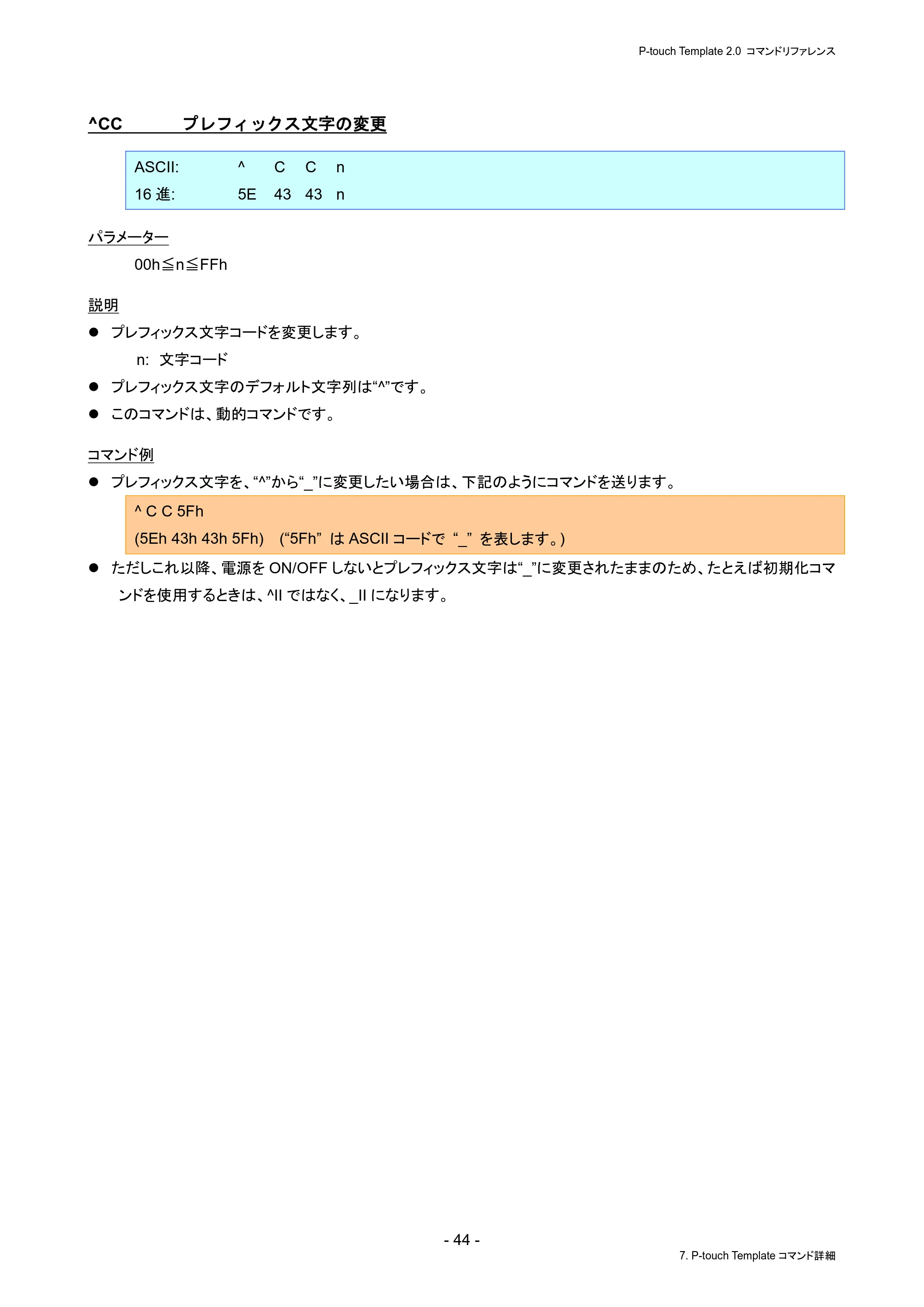

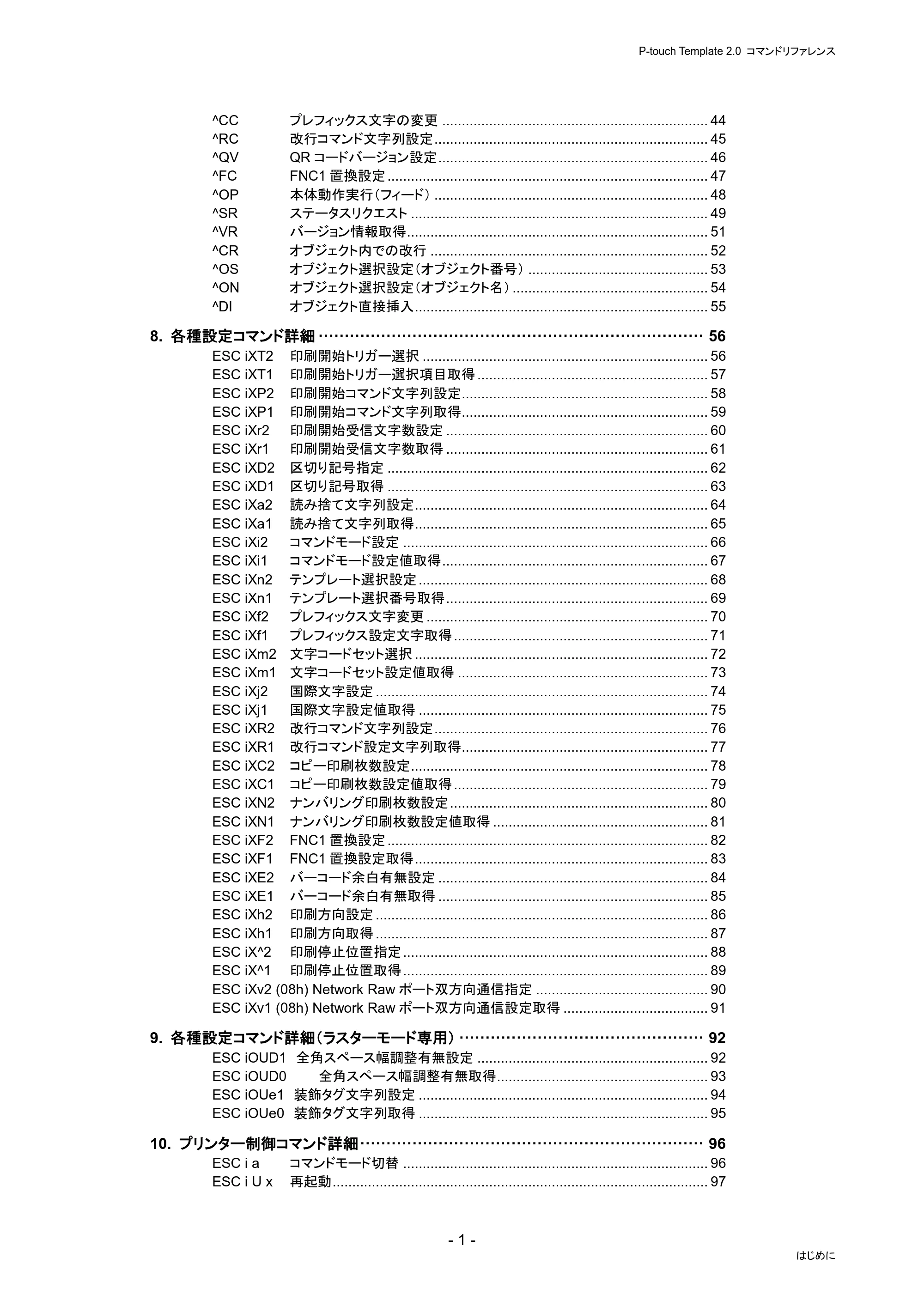

^CC プレフィックス文字の変更 .................................................................... 44

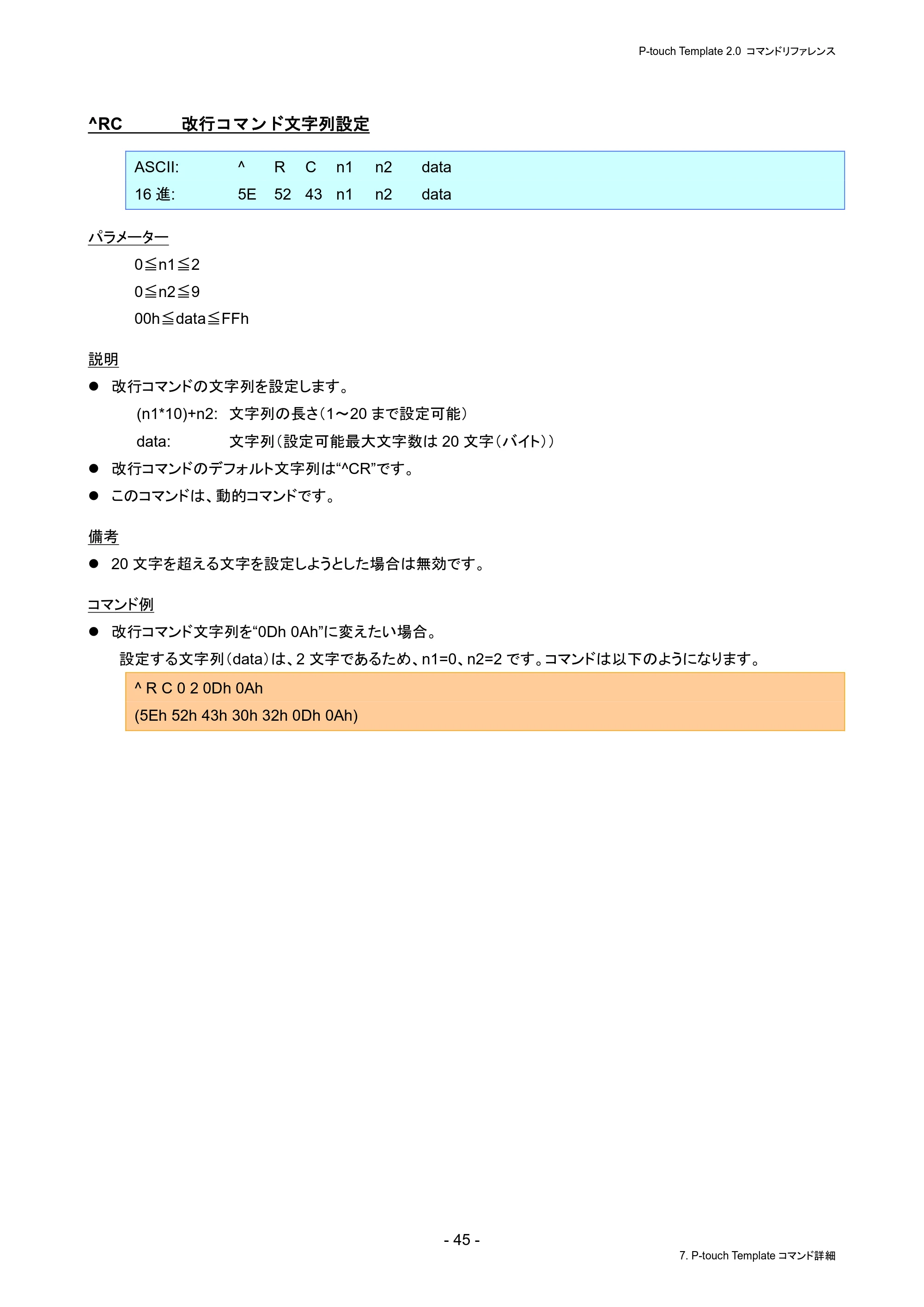

^RC 改行コマンド文字列設定 ...................................................................... 45

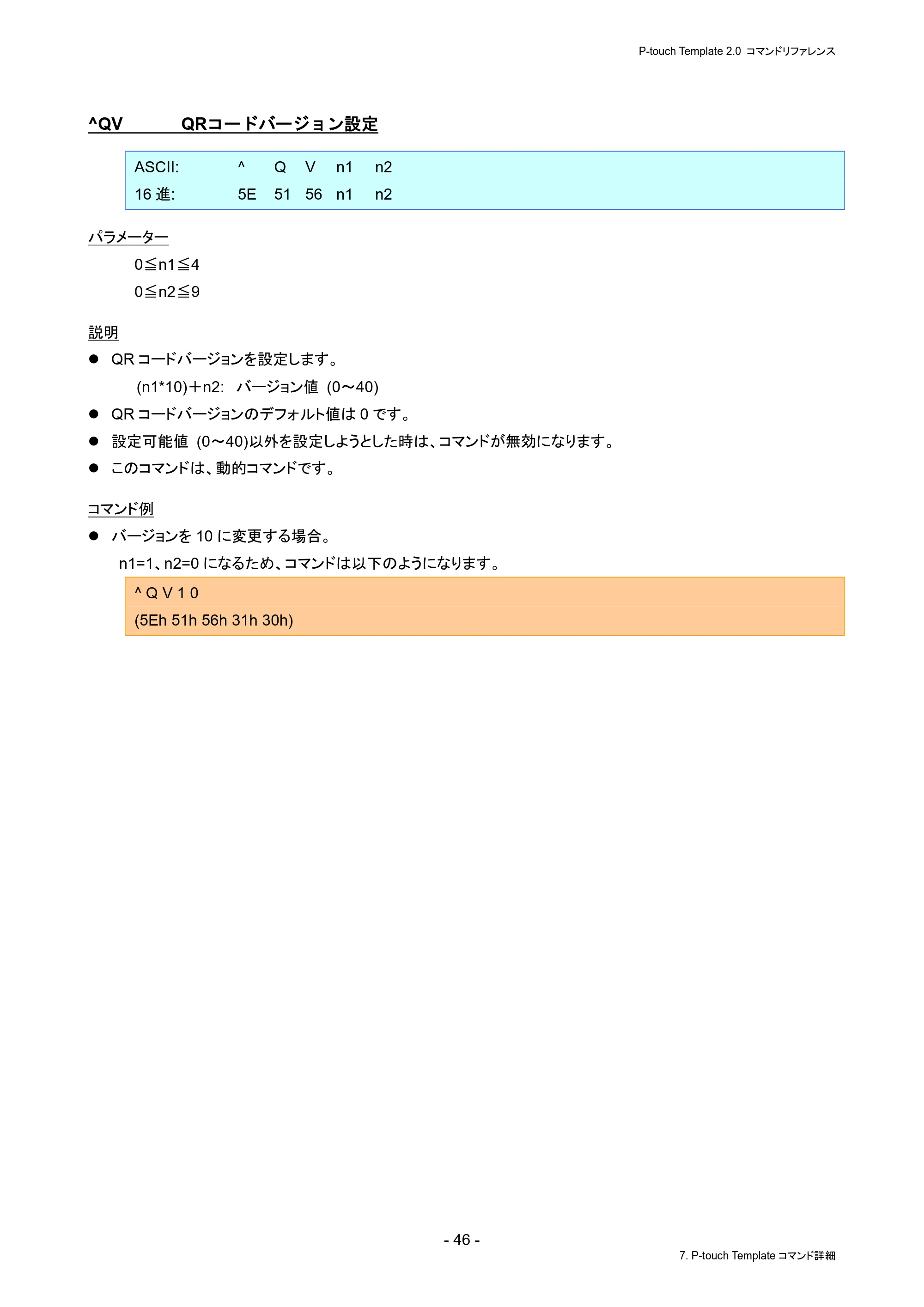

^QV QR コードバージョン設定 ..................................................................... 46

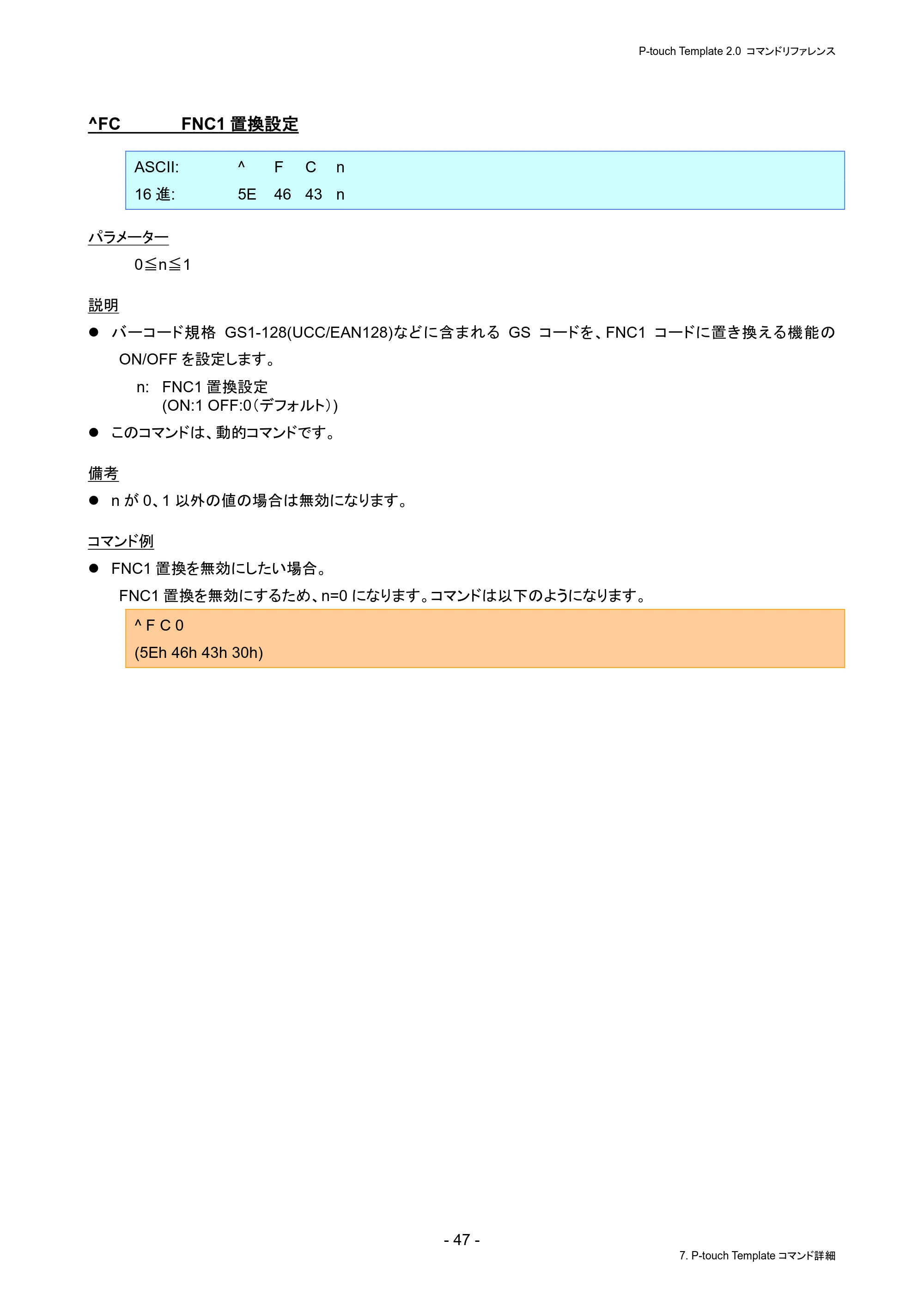

^FC FNC1 置換設定 .................................................................................. 47

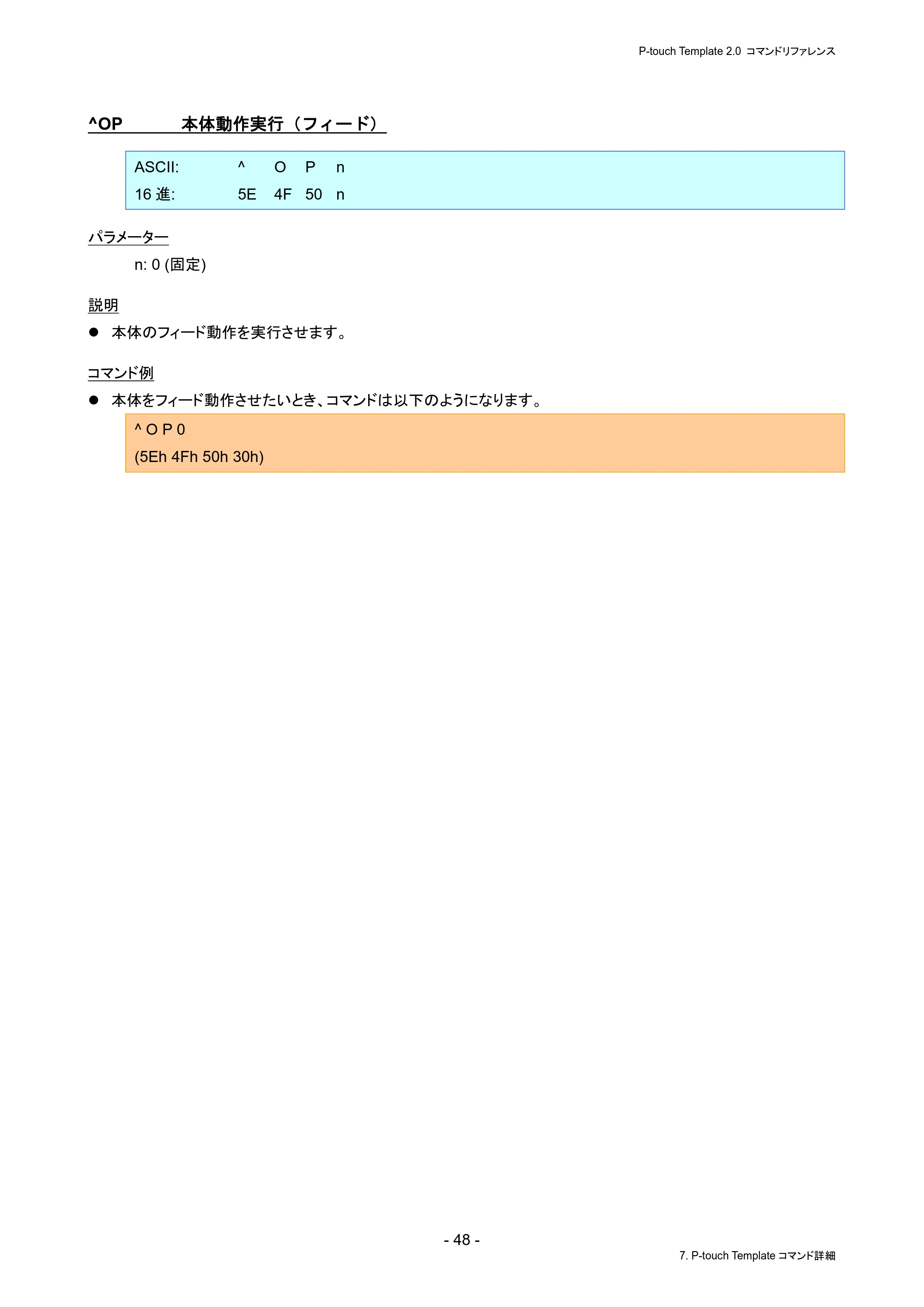

^OP 本体動作実行（フィード） ...................................................................... 48

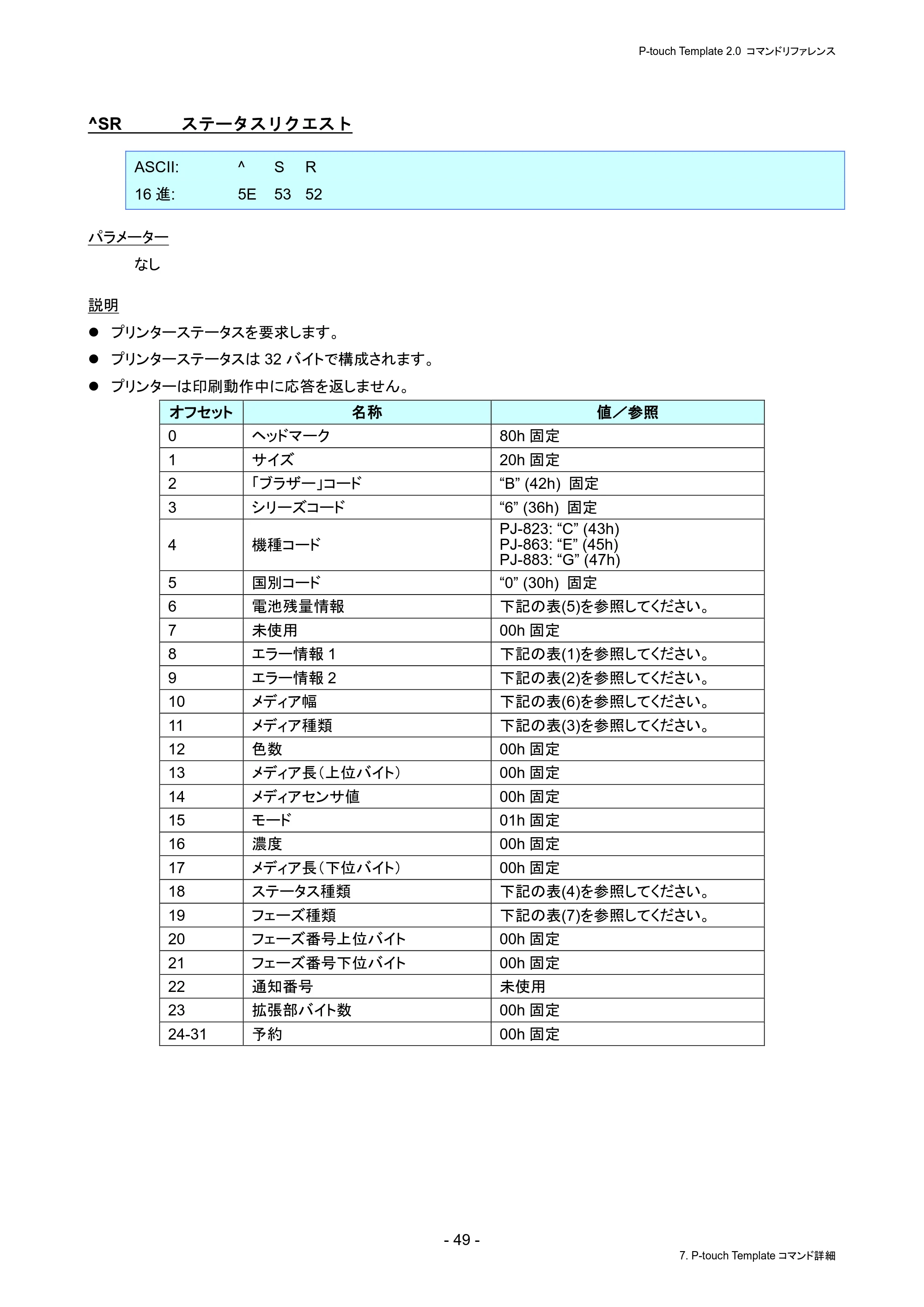

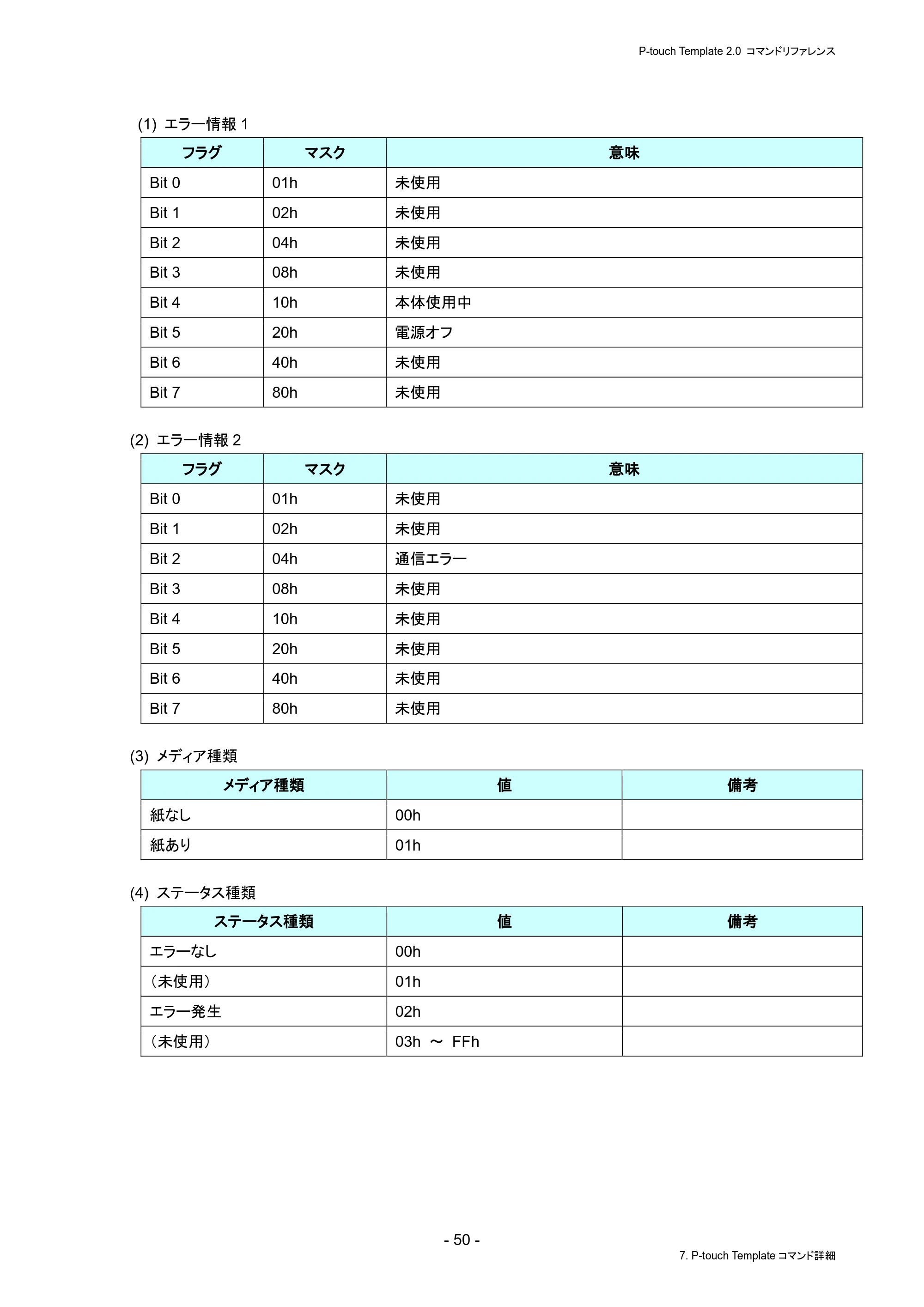

^SR ステータスリクエスト ............................................................................ 49

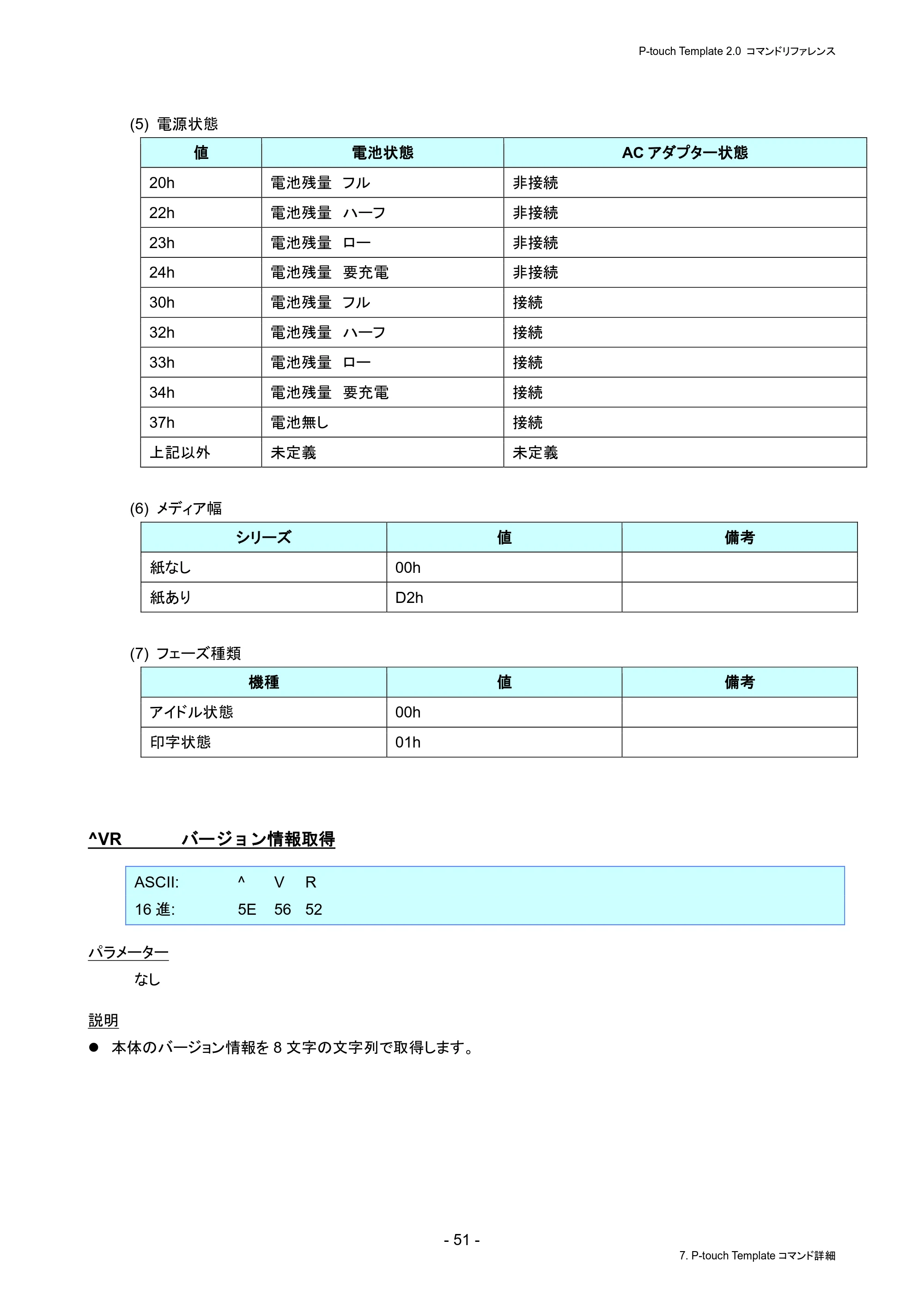

^VR バージョン情報取得 ............................................................................. 51

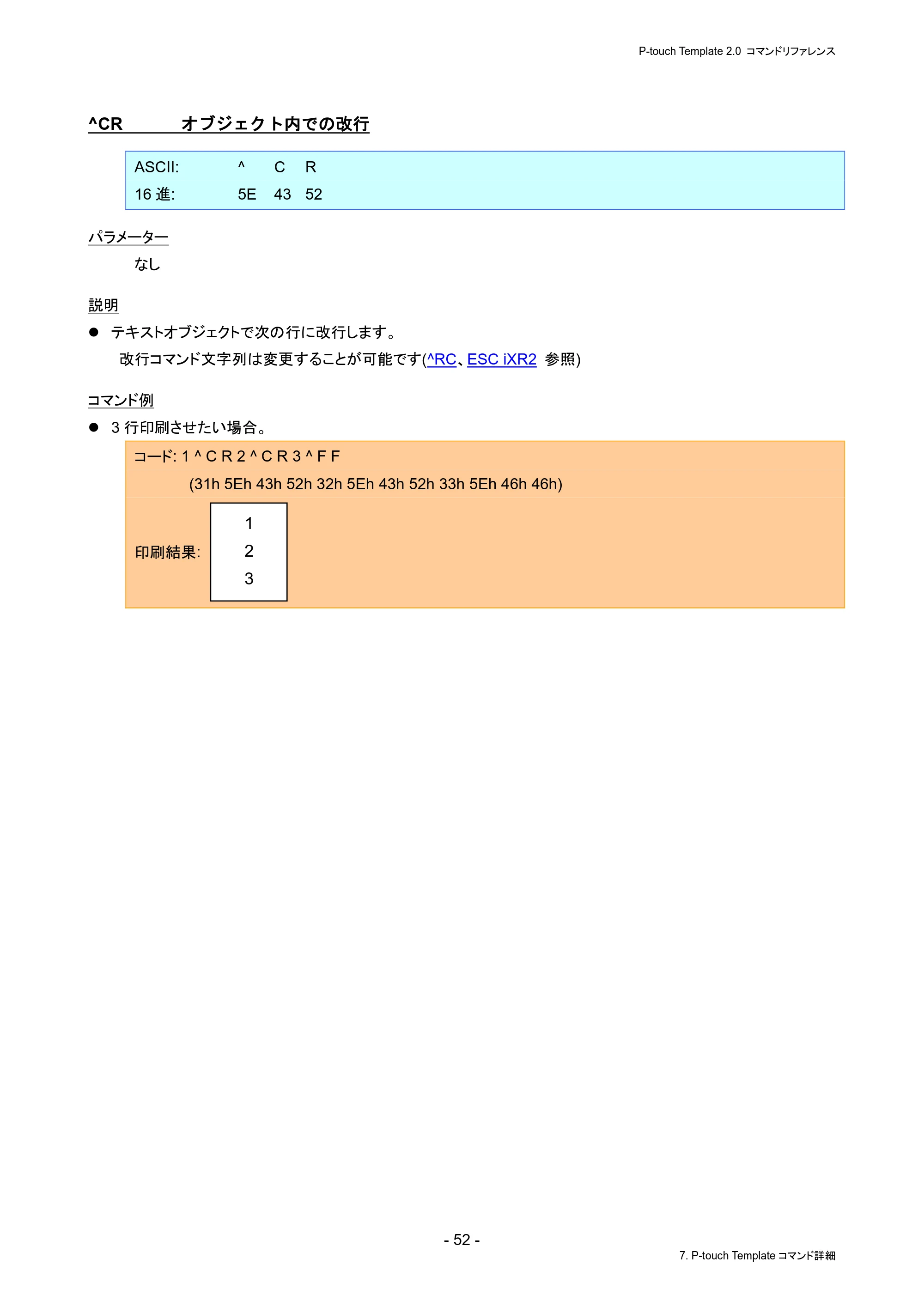

^CR オブジェクト内での改行 ....................................................................... 52

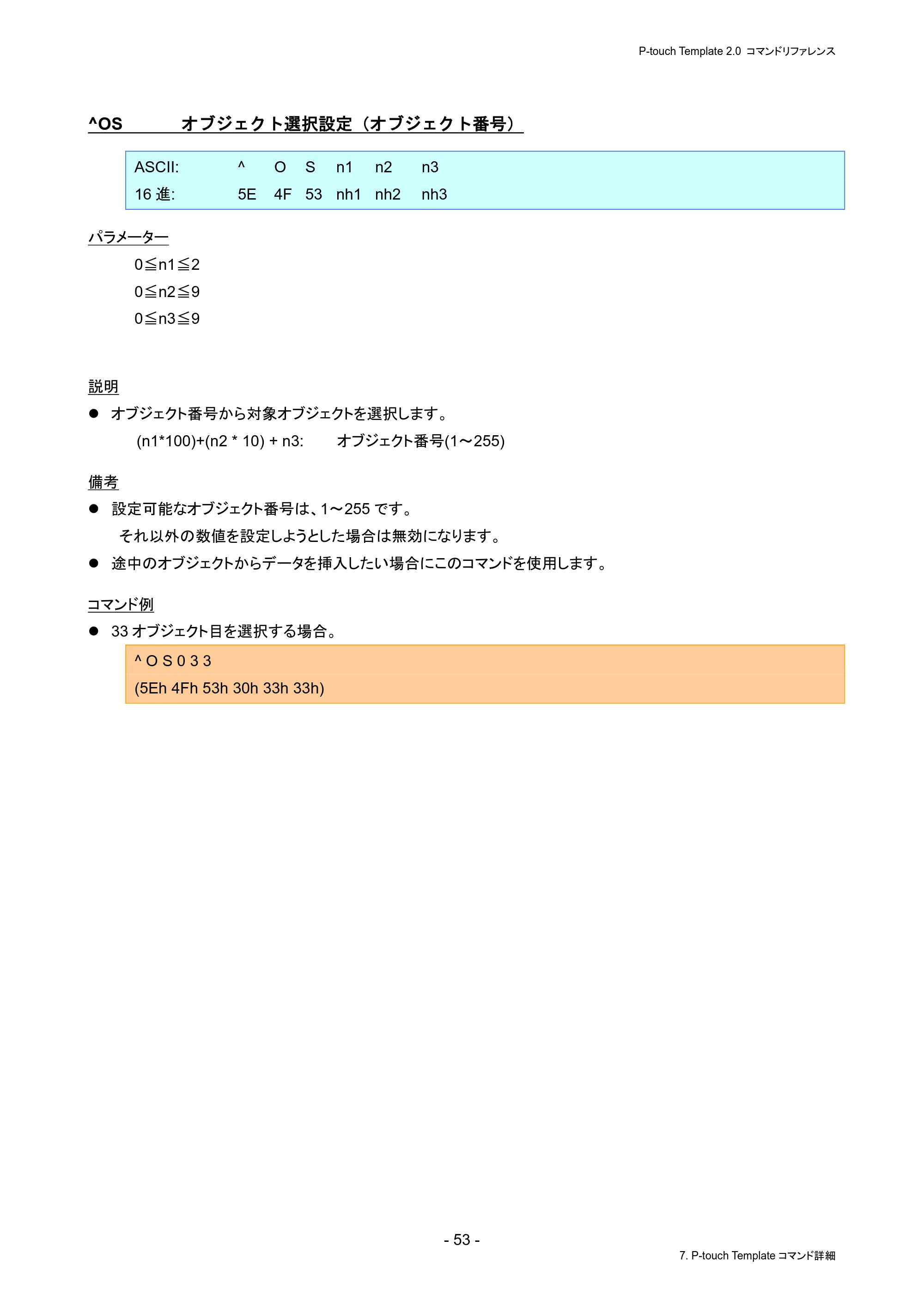

^OS オブジェクト選択設定（オブジェクト番号） .............................................. 53

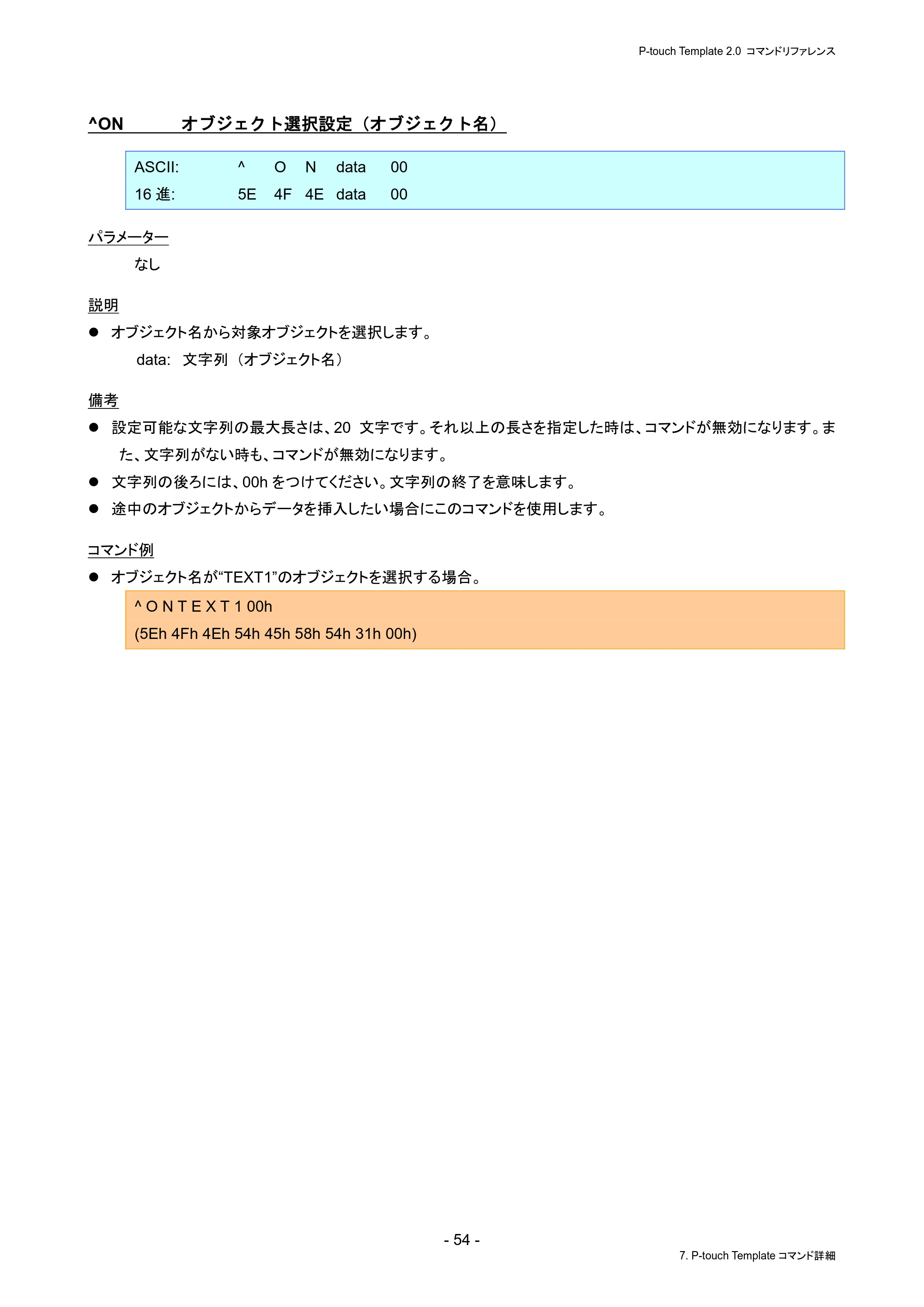

^ON オブジェクト選択設定（オブジェクト名） .................................................. 54

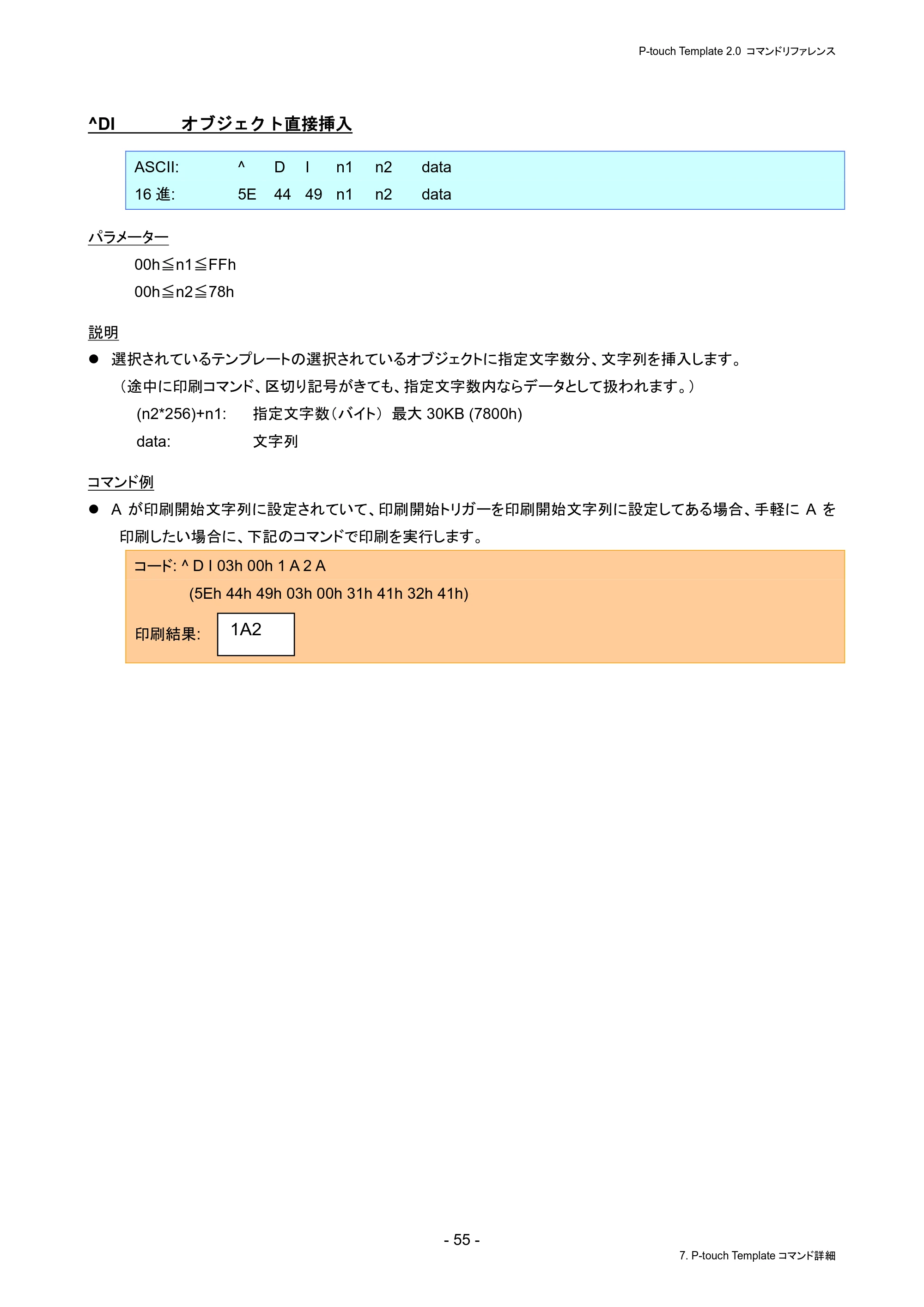

^DI オブジェクト直接挿入 ........................................................................... 55

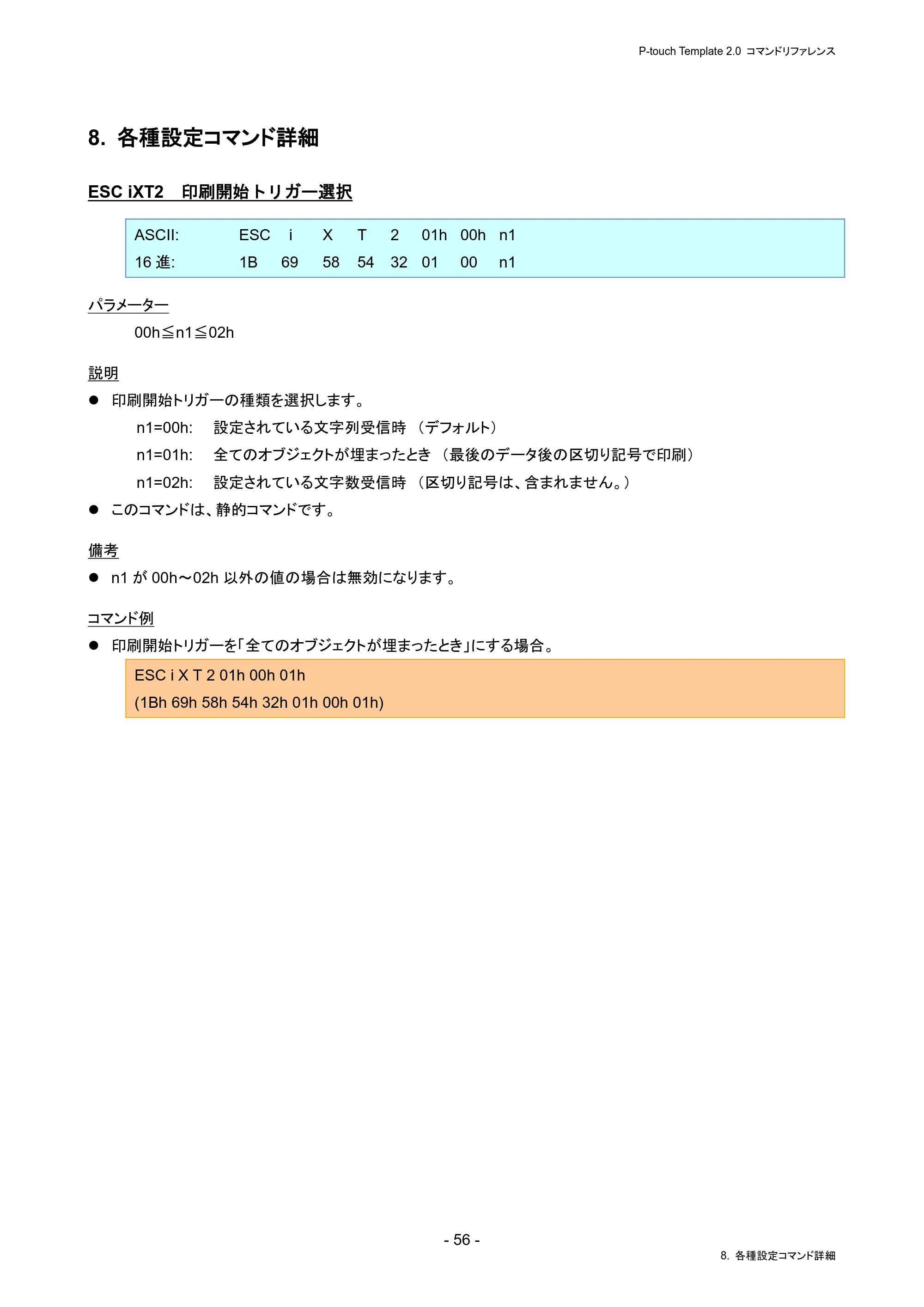

8. 各種設定コマンド詳細 ·········································································· 56
ESC iXT2 印刷開始トリガー選択 ......................................................................... 56

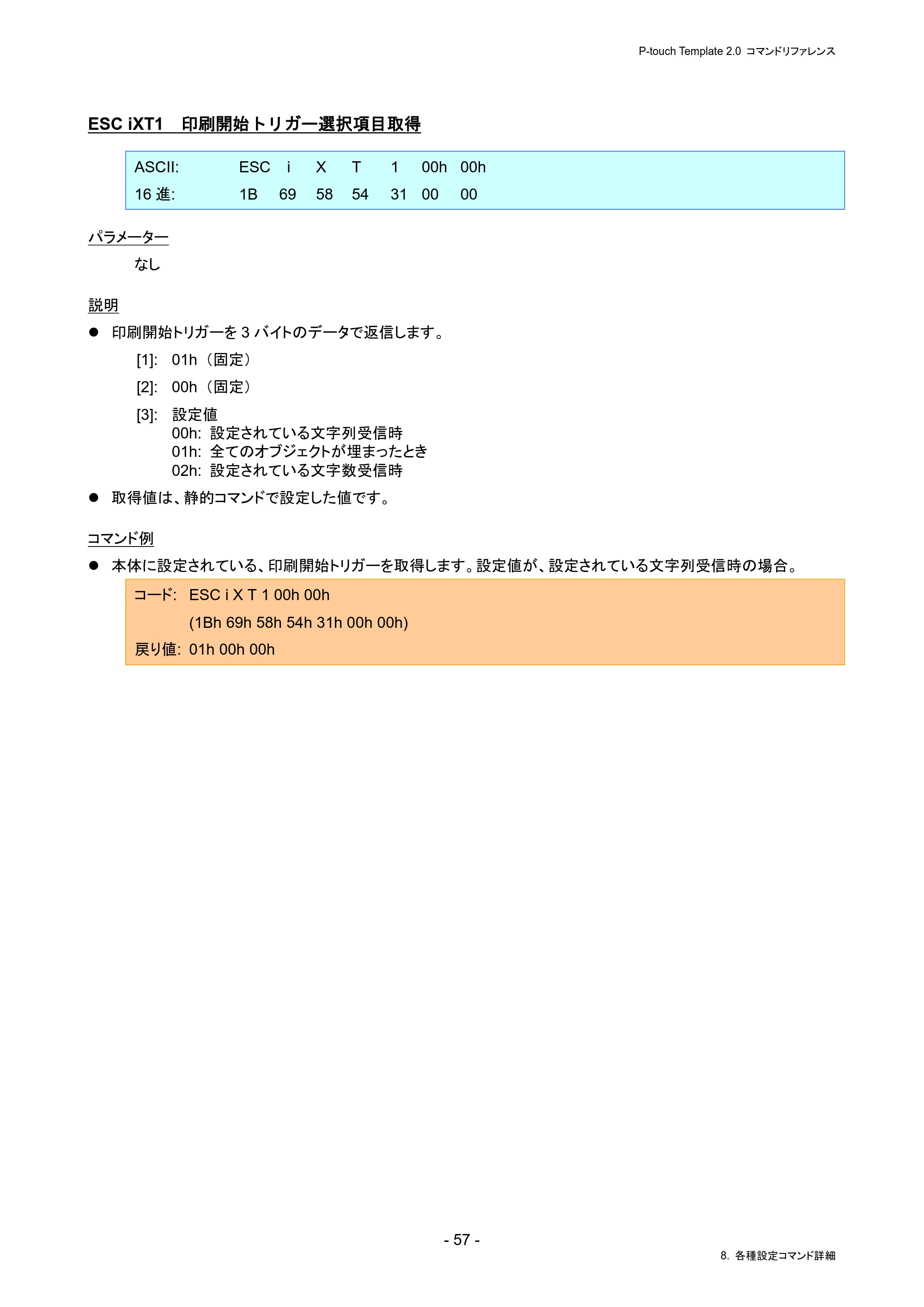

ESC iXT1 印刷開始トリガー選択項目取得 ........................................................... 57

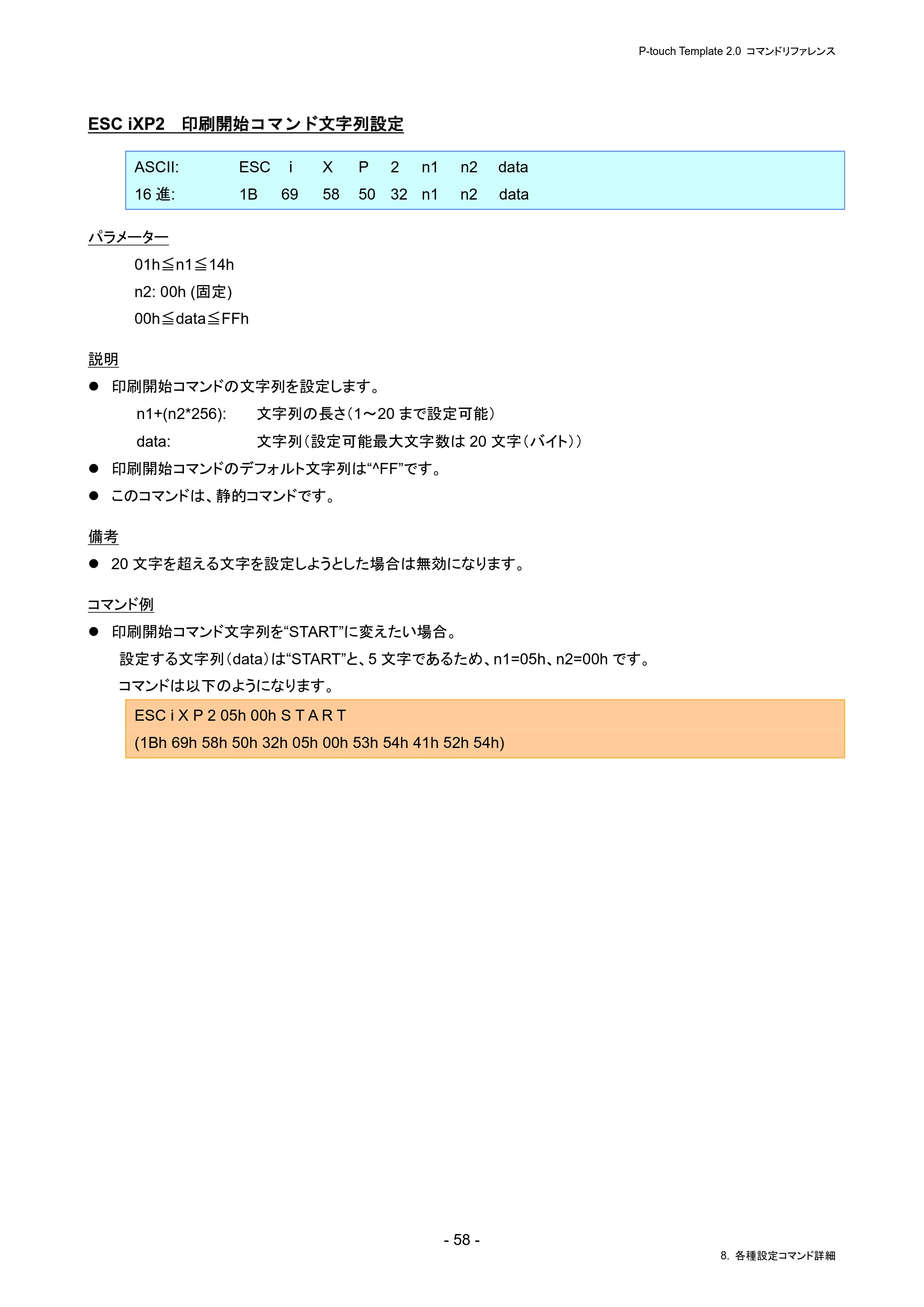

ESC iXP2 印刷開始コマンド文字列設定............................................................... 58

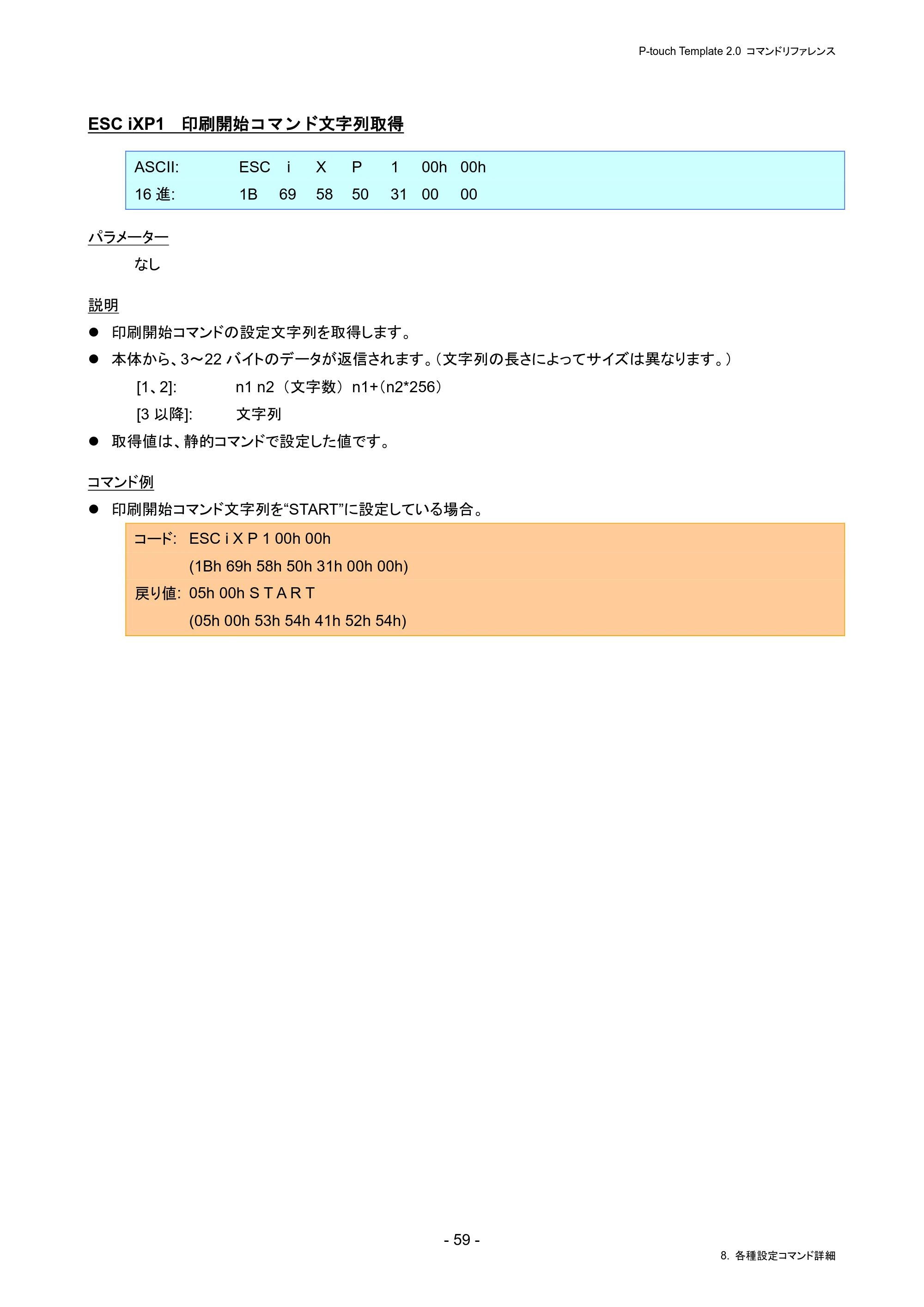

ESC iXP1 印刷開始コマンド文字列取得............................................................... 59

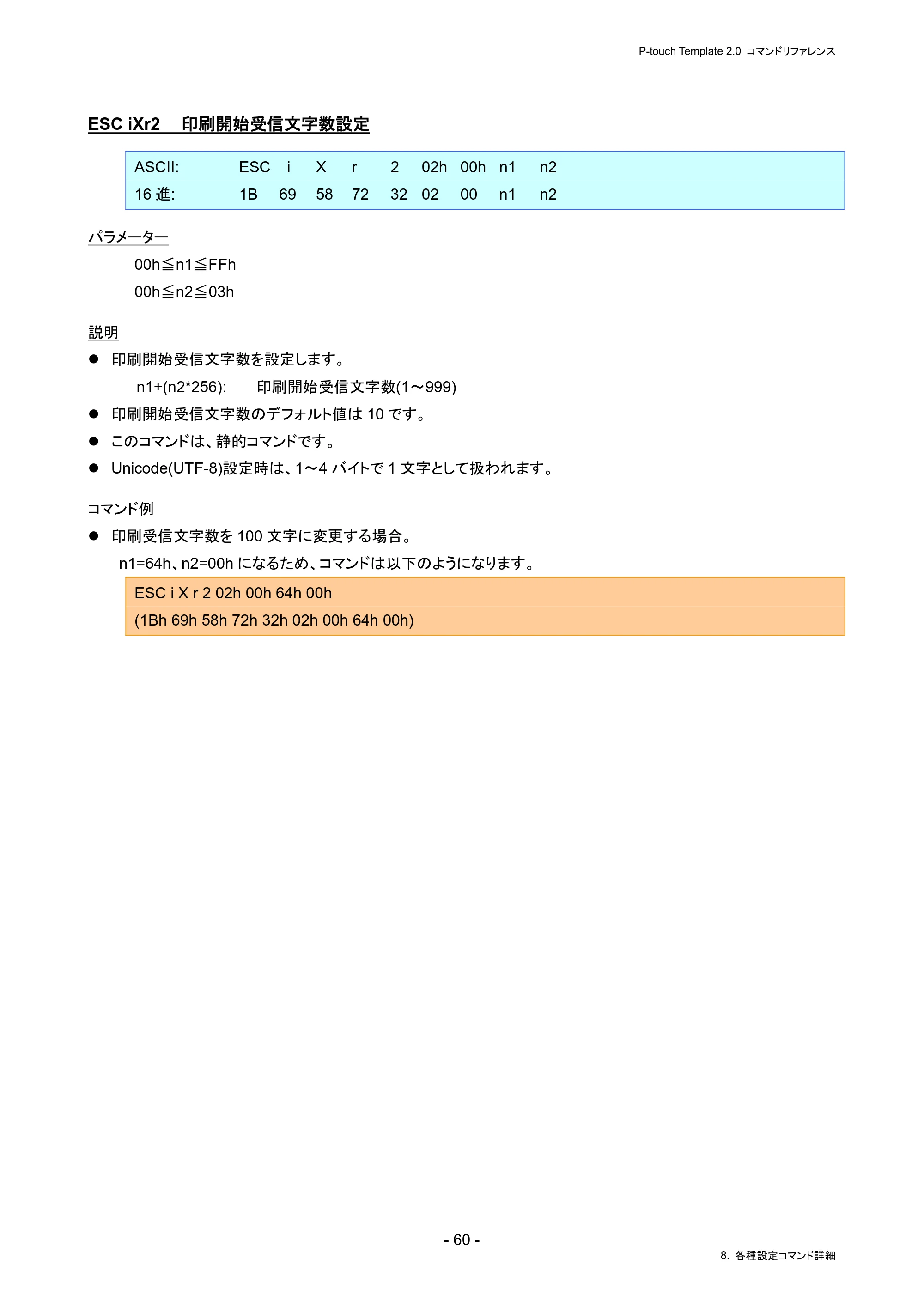

ESC iXr2 印刷開始受信文字数設定 ................................................................... 60

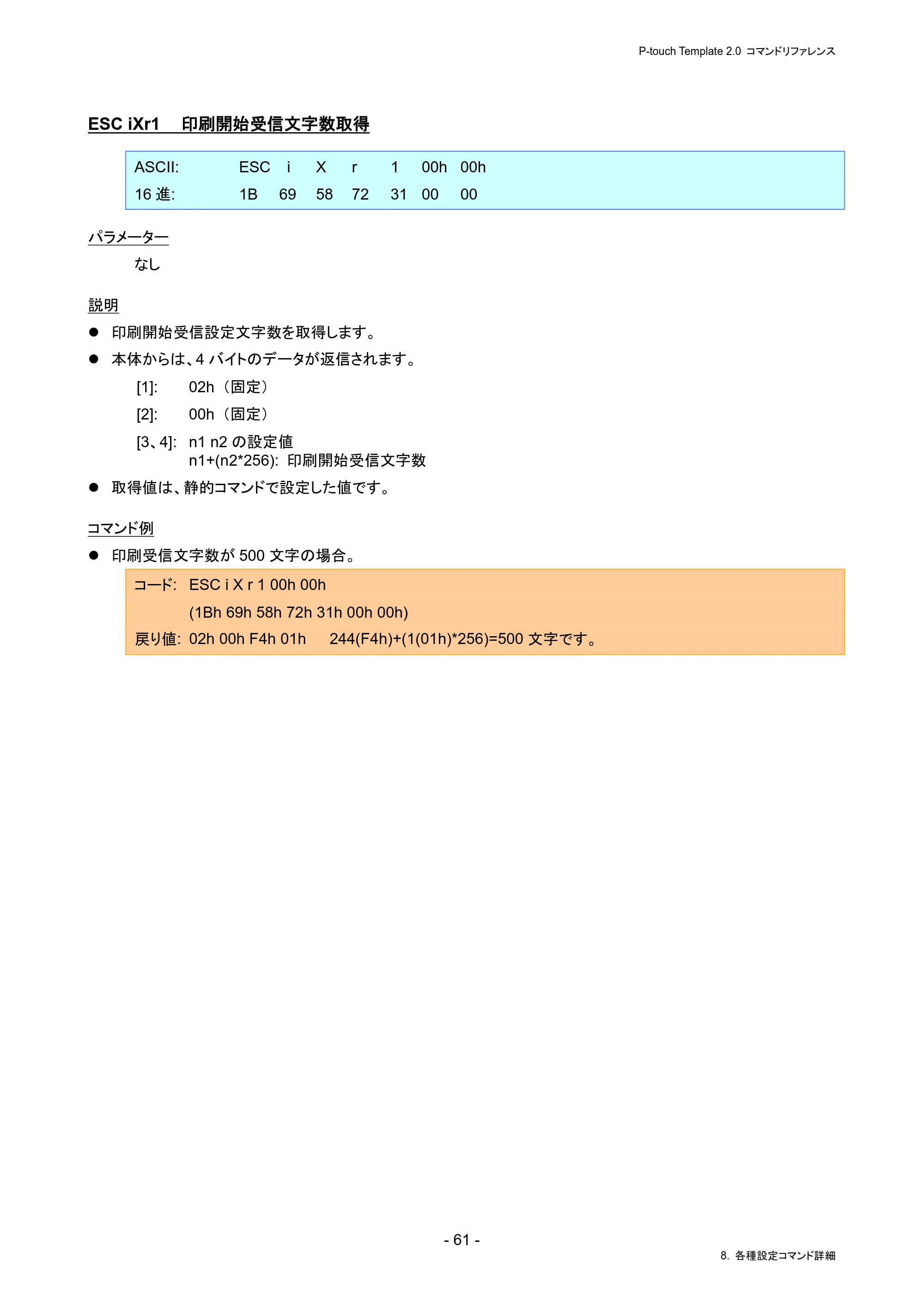

ESC iXr1 印刷開始受信文字数取得 ................................................................... 61

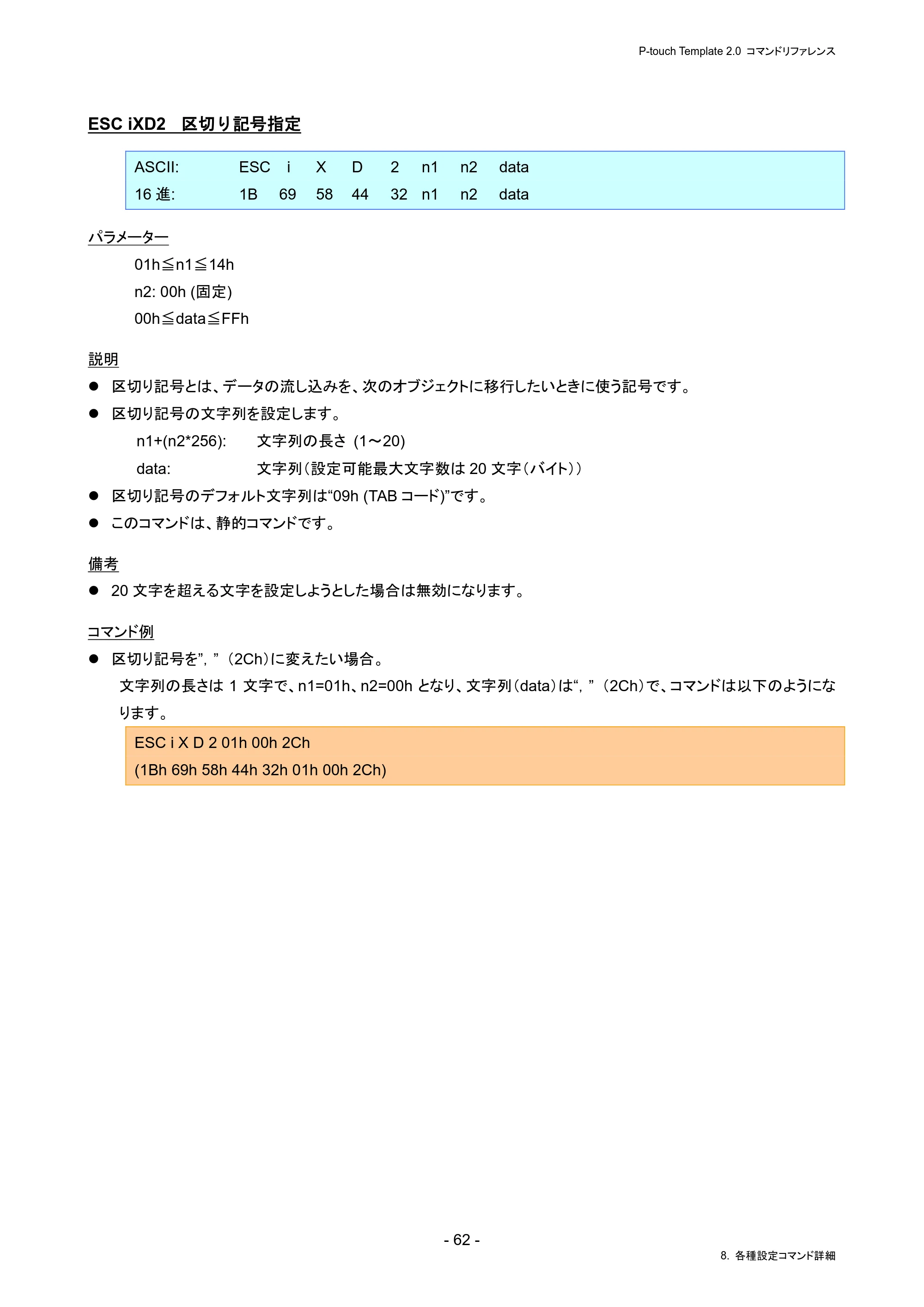

ESC iXD2 区切り記号指定 .................................................................................. 62

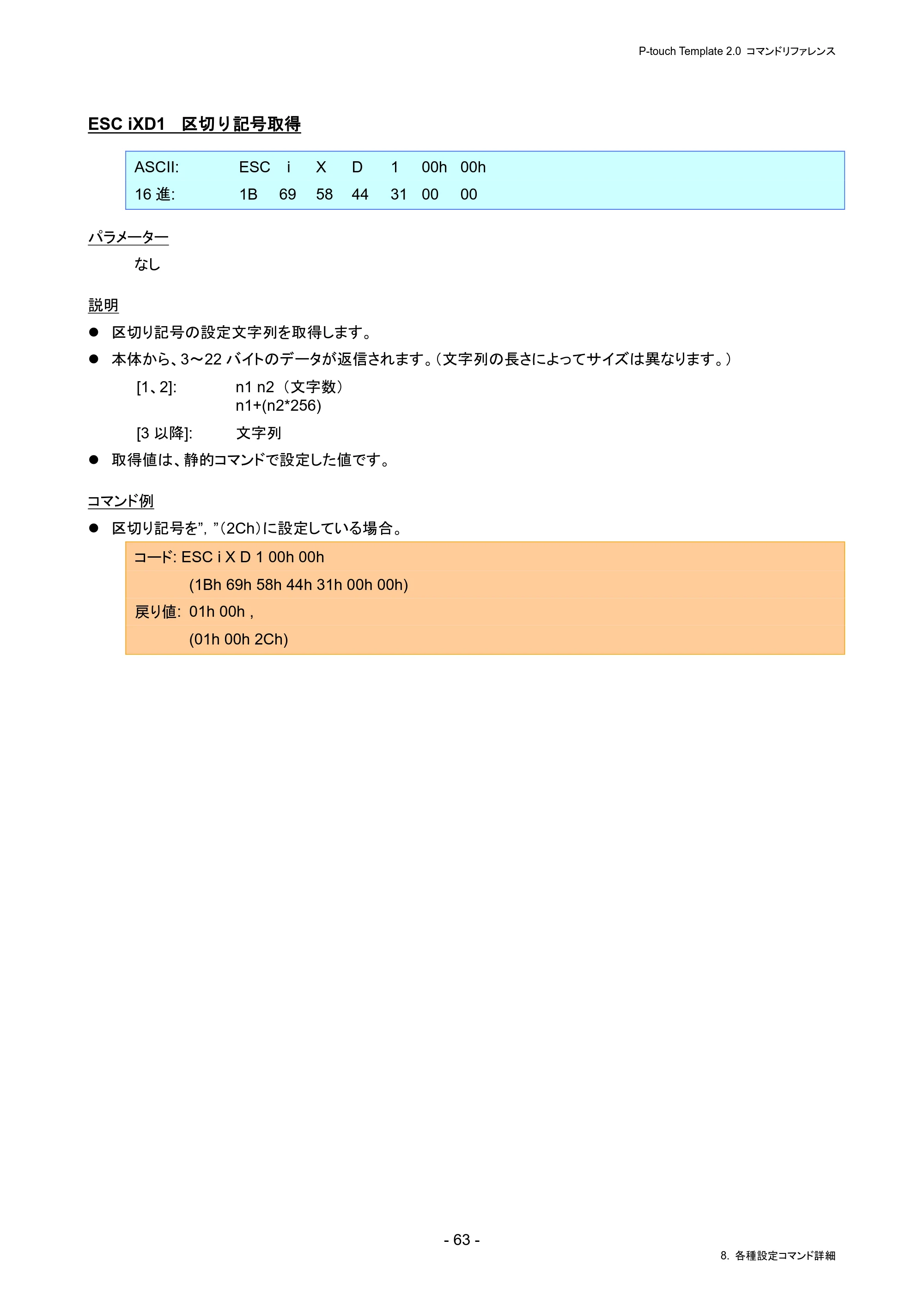

ESC iXD1 区切り記号取得 .................................................................................. 63

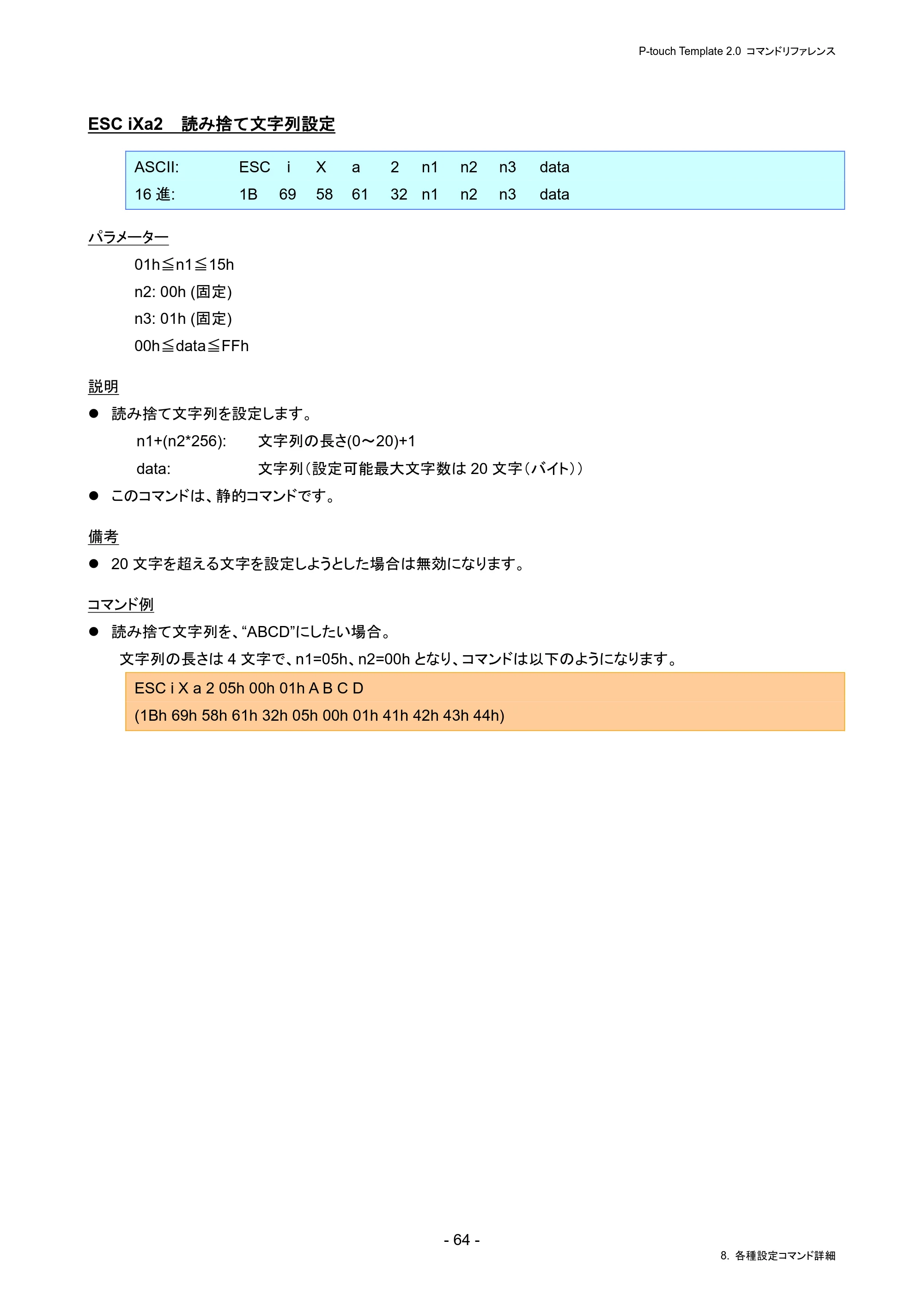

ESC iXa2 読み捨て文字列設定 ........................................................................... 64
ESC iXa1 読み捨て文字列取得 ........................................................................... 65

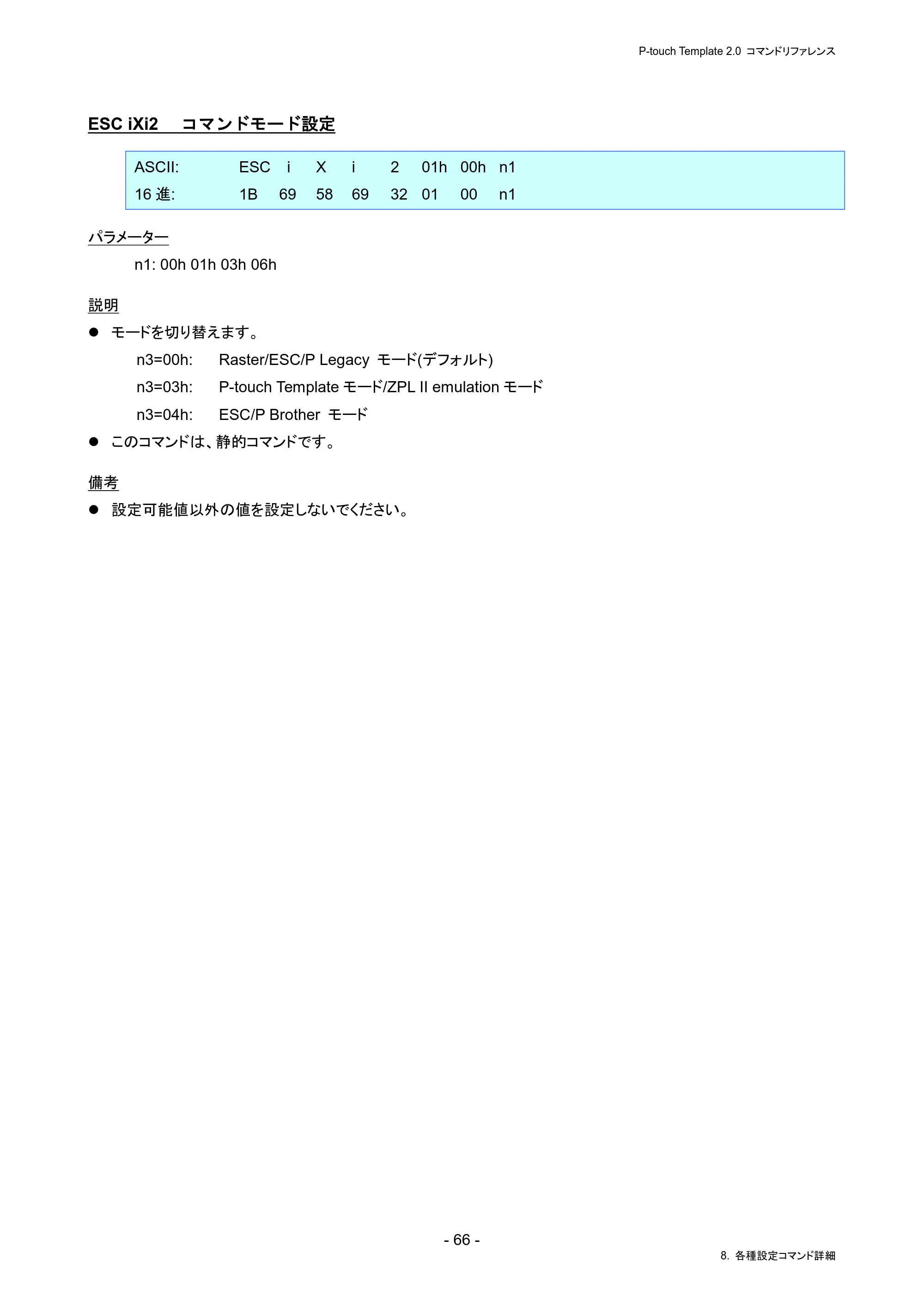

ESC iXi2 コマンドモード設定 .............................................................................. 66

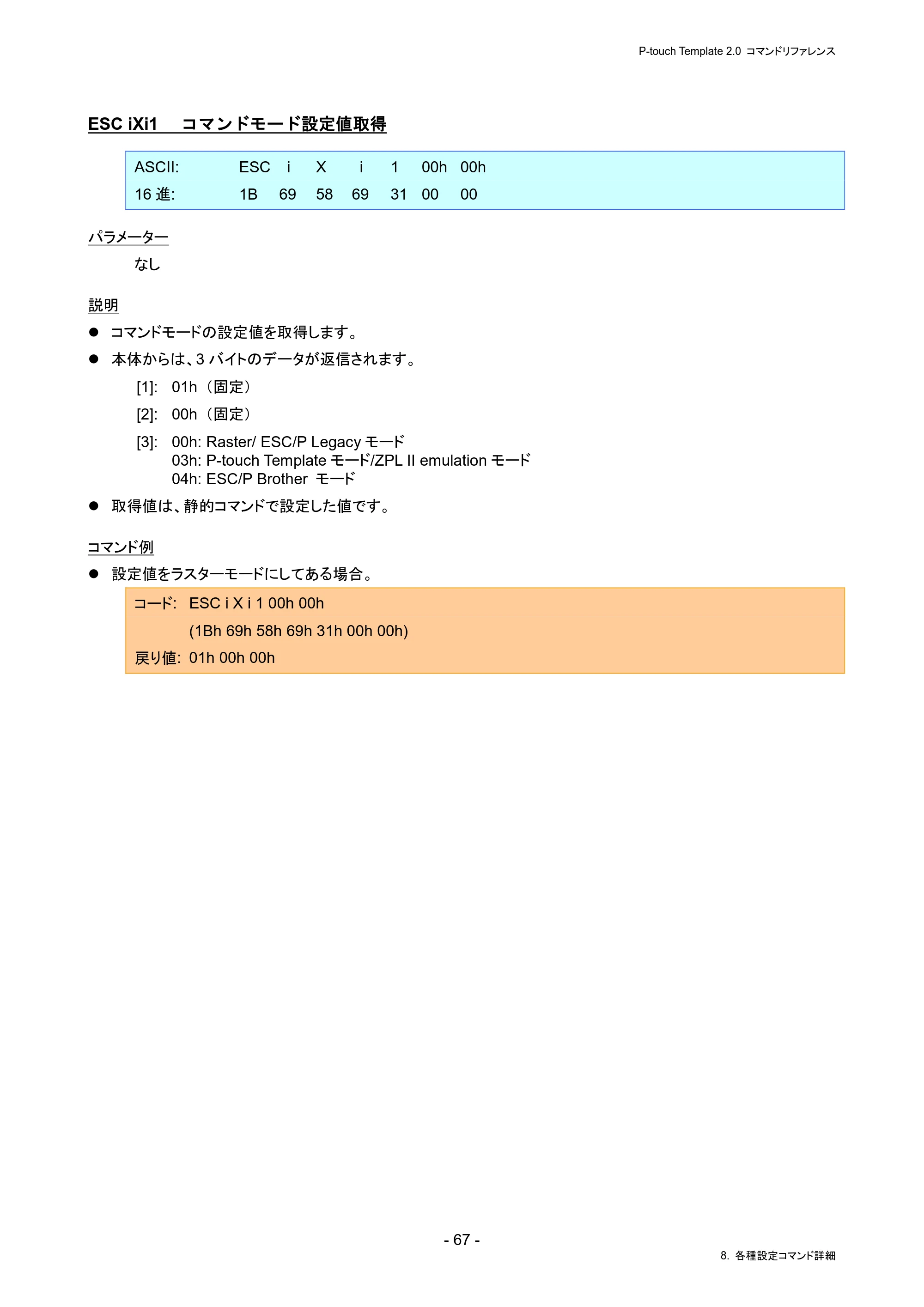

ESC iXi1 コマンドモード設定値取得 .................................................................... 67

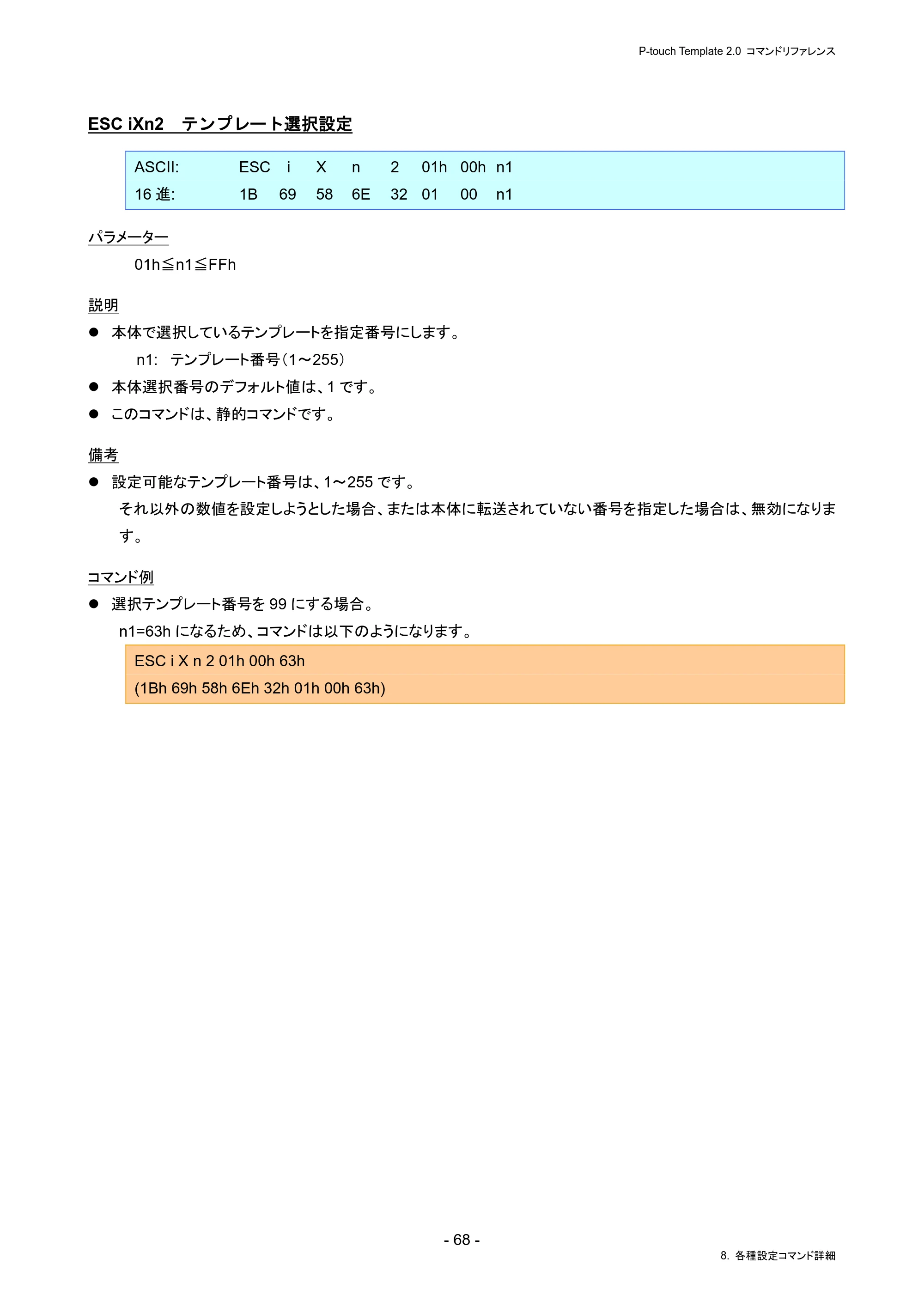

ESC iXn2 テンプレート選択設定 .......................................................................... 68

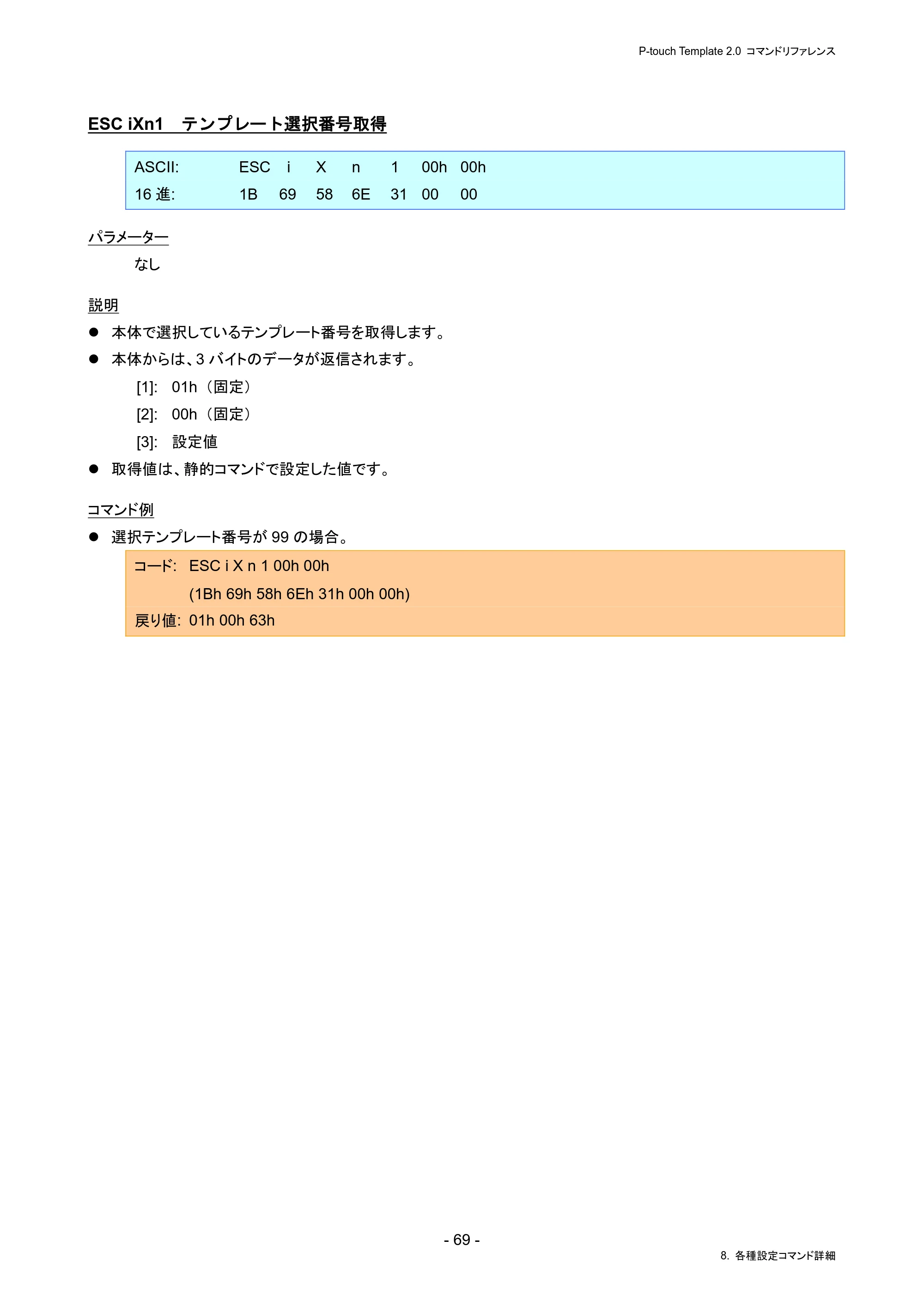

ESC iXn1 テンプレート選択番号取得 ................................................................... 69

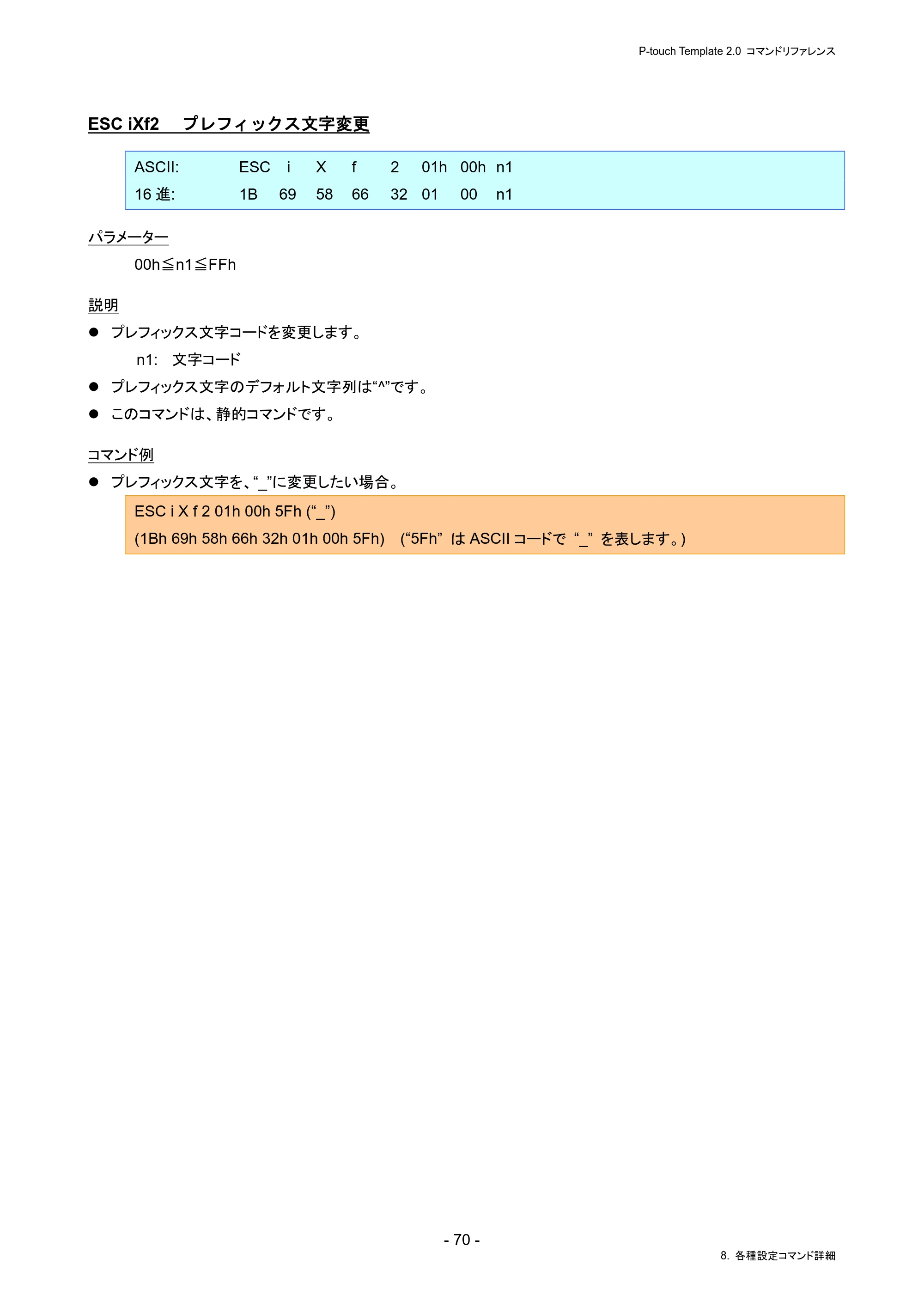

ESC iXf2 プレフィックス文字変更 ........................................................................ 70

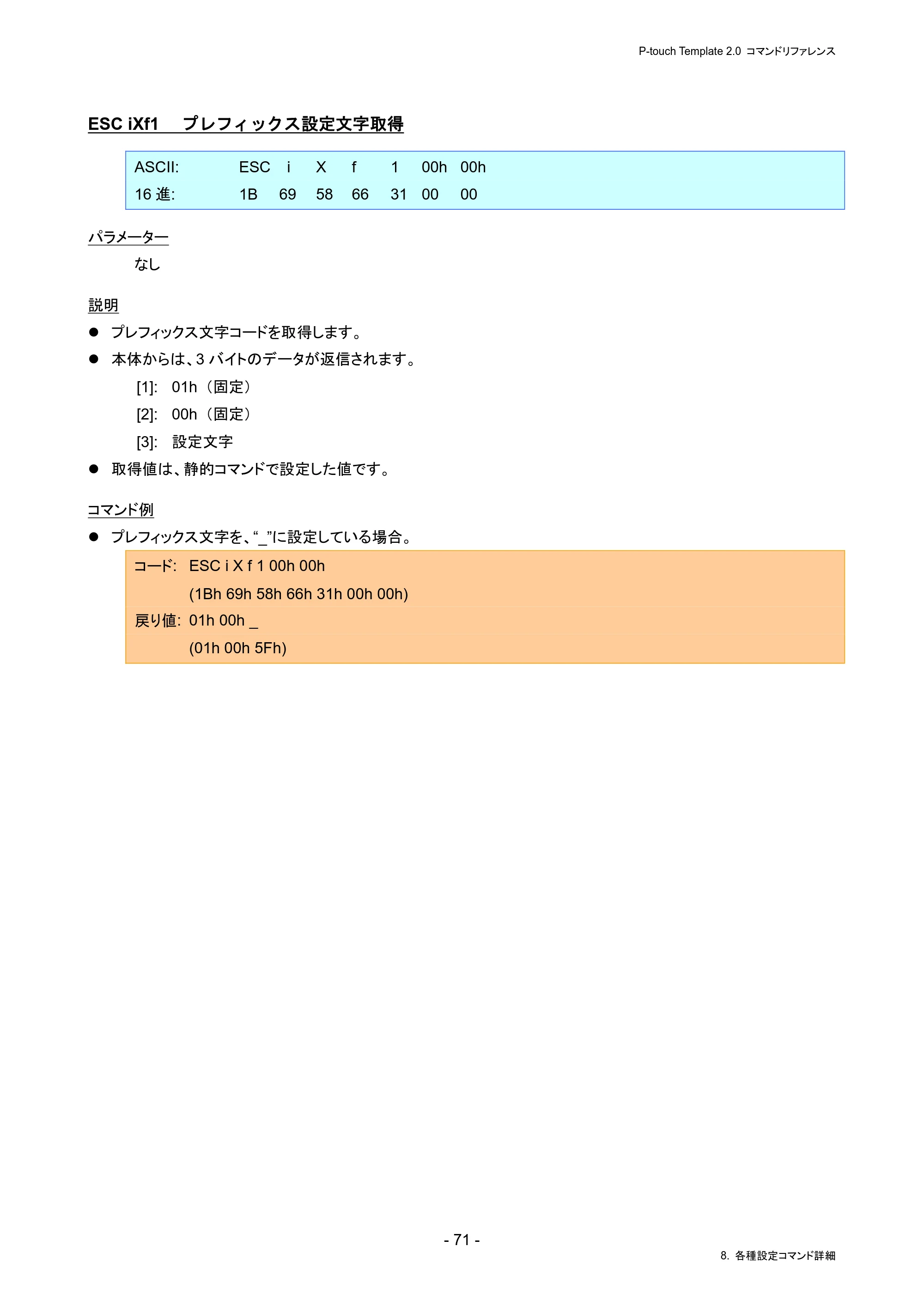

ESC iXf1 プレフィックス設定文字取得 ................................................................. 71

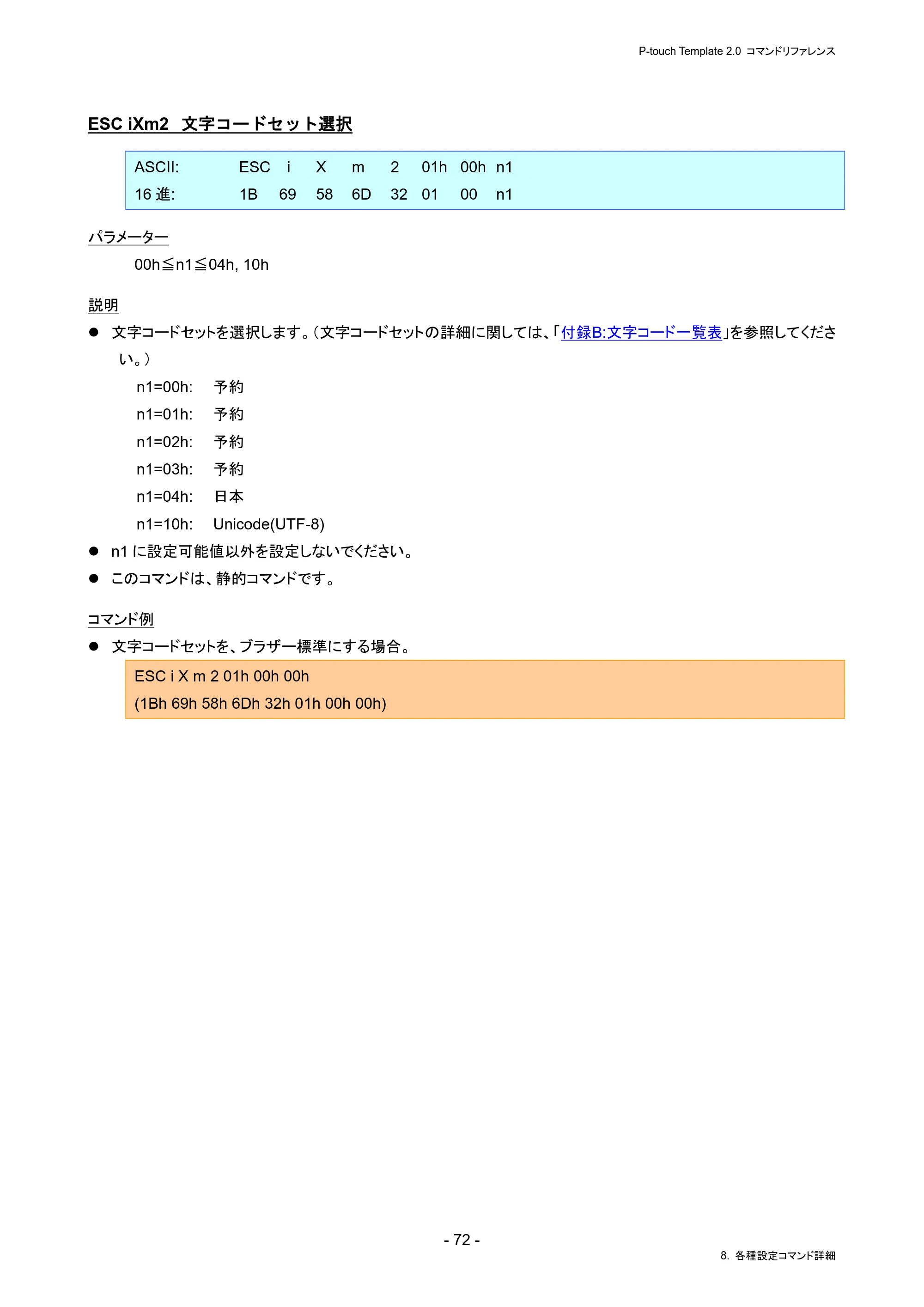

ESC iXm2 文字コードセット選択 ........................................................................... 72

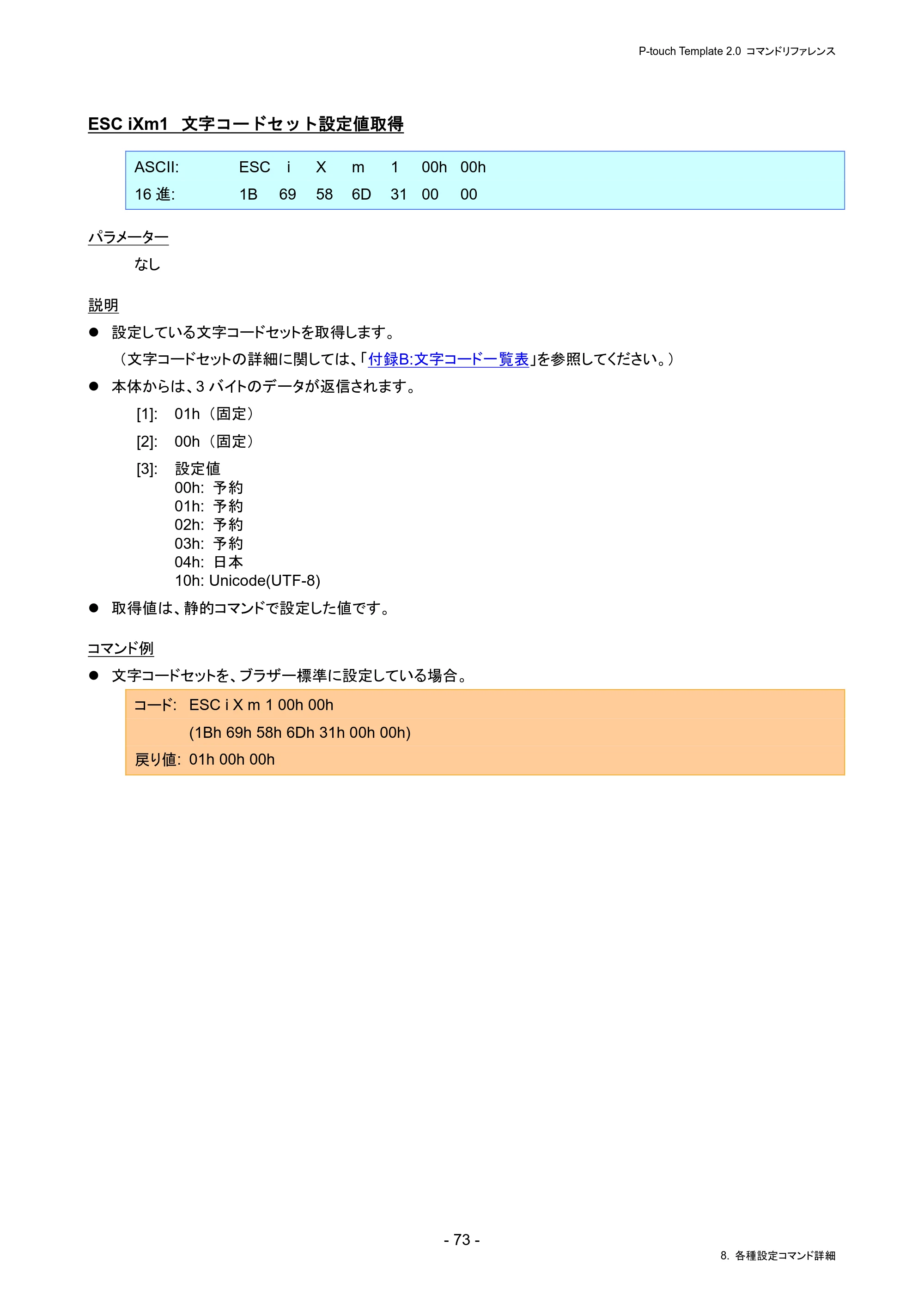

ESC iXm1 文字コードセット設定値取得 ................................................................ 73

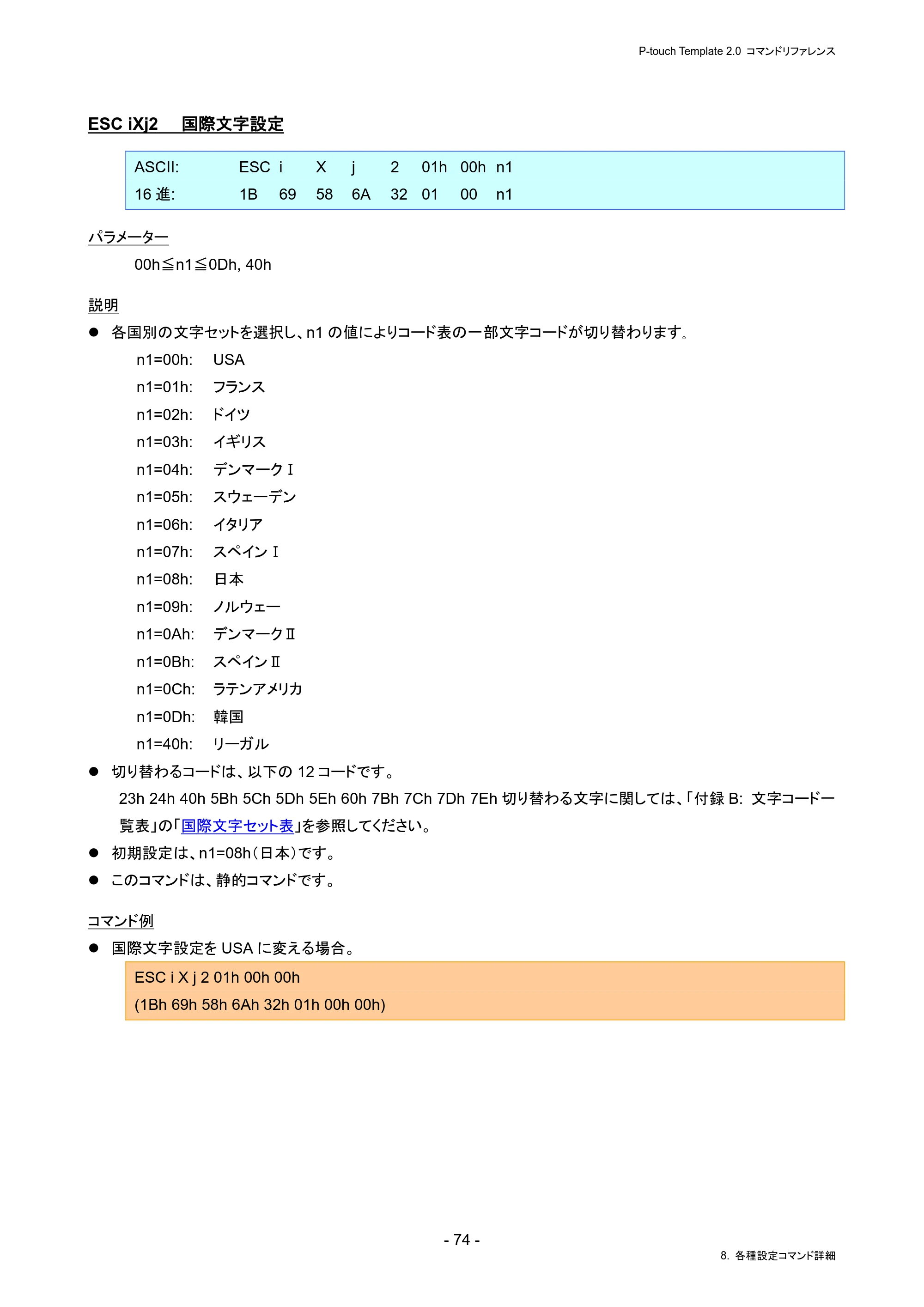

ESC iXj2 国際文字設定 ..................................................................................... 74

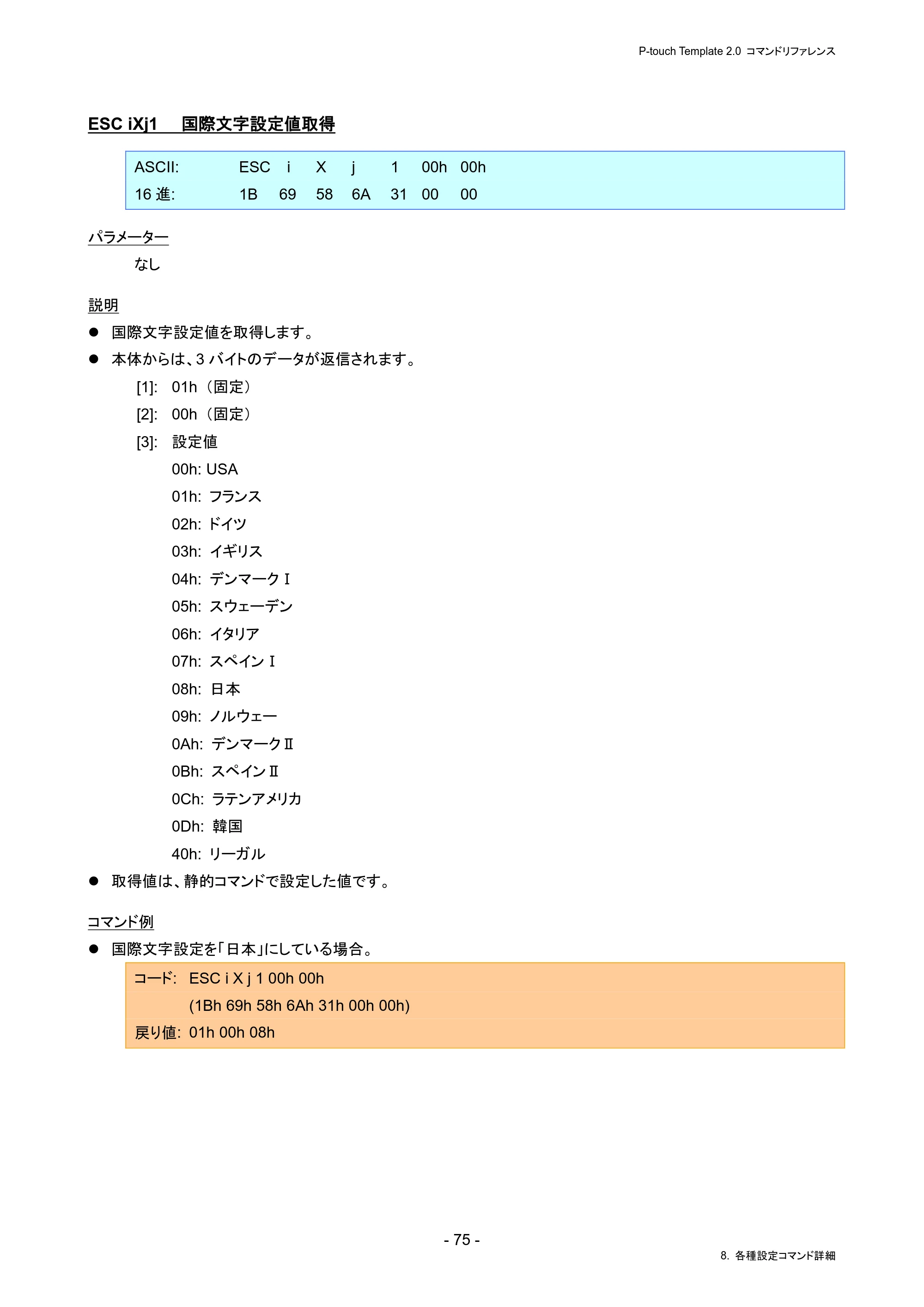

ESC iXj1 国際文字設定値取得 .......................................................................... 75

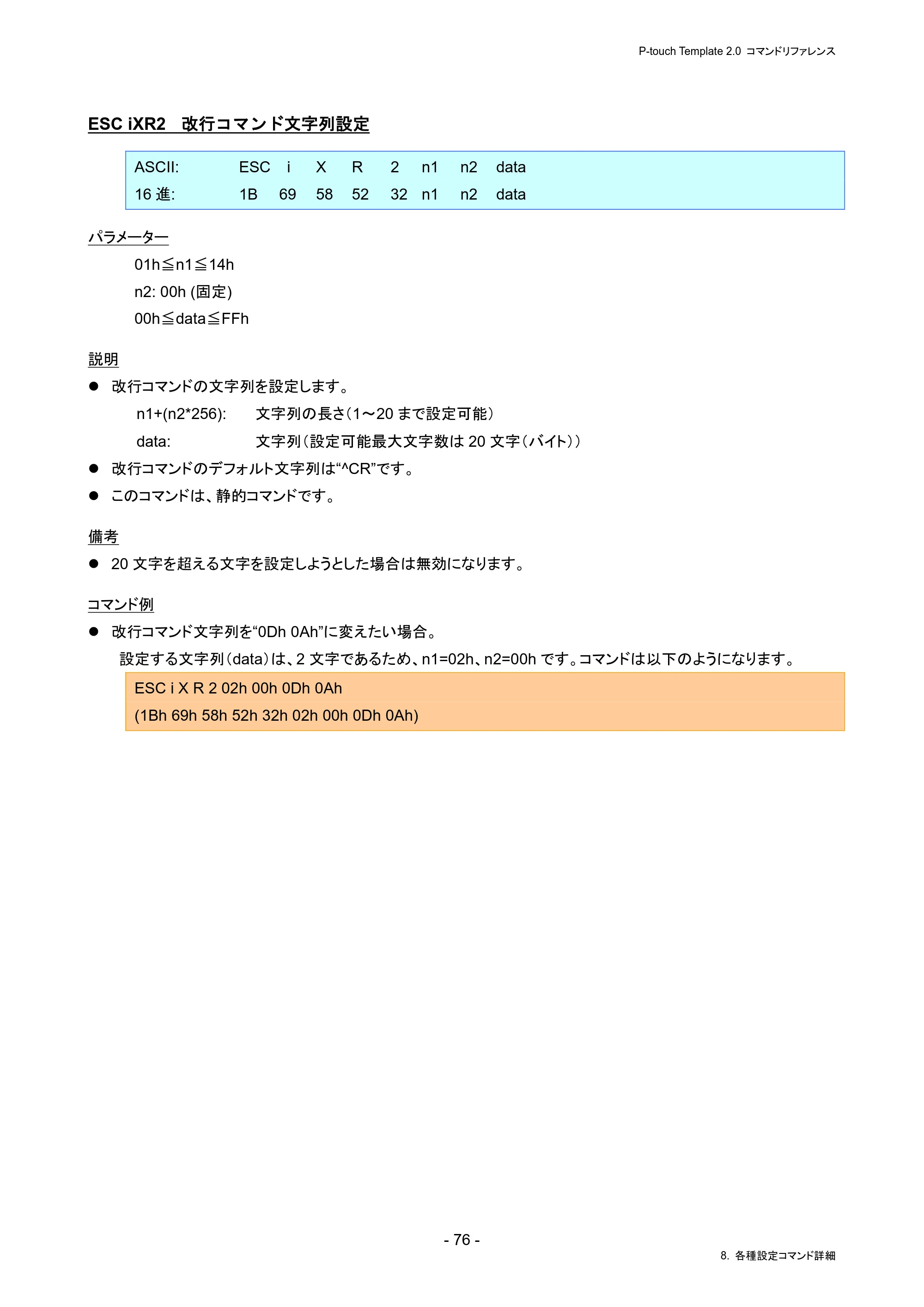

ESC iXR2 改行コマンド文字列設定 ...................................................................... 76

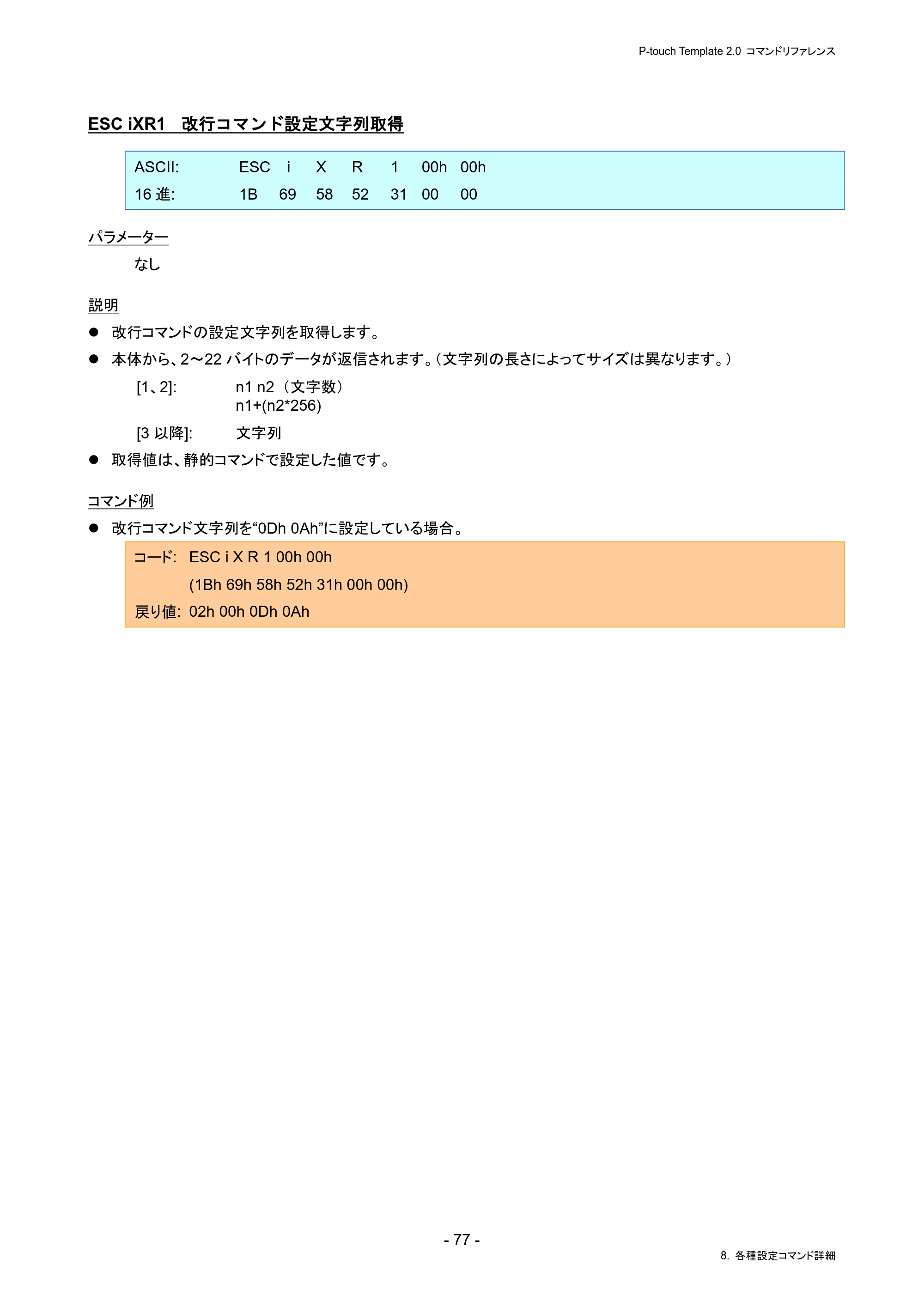

ESC iXR1 改行コマンド設定文字列取得............................................................... 77

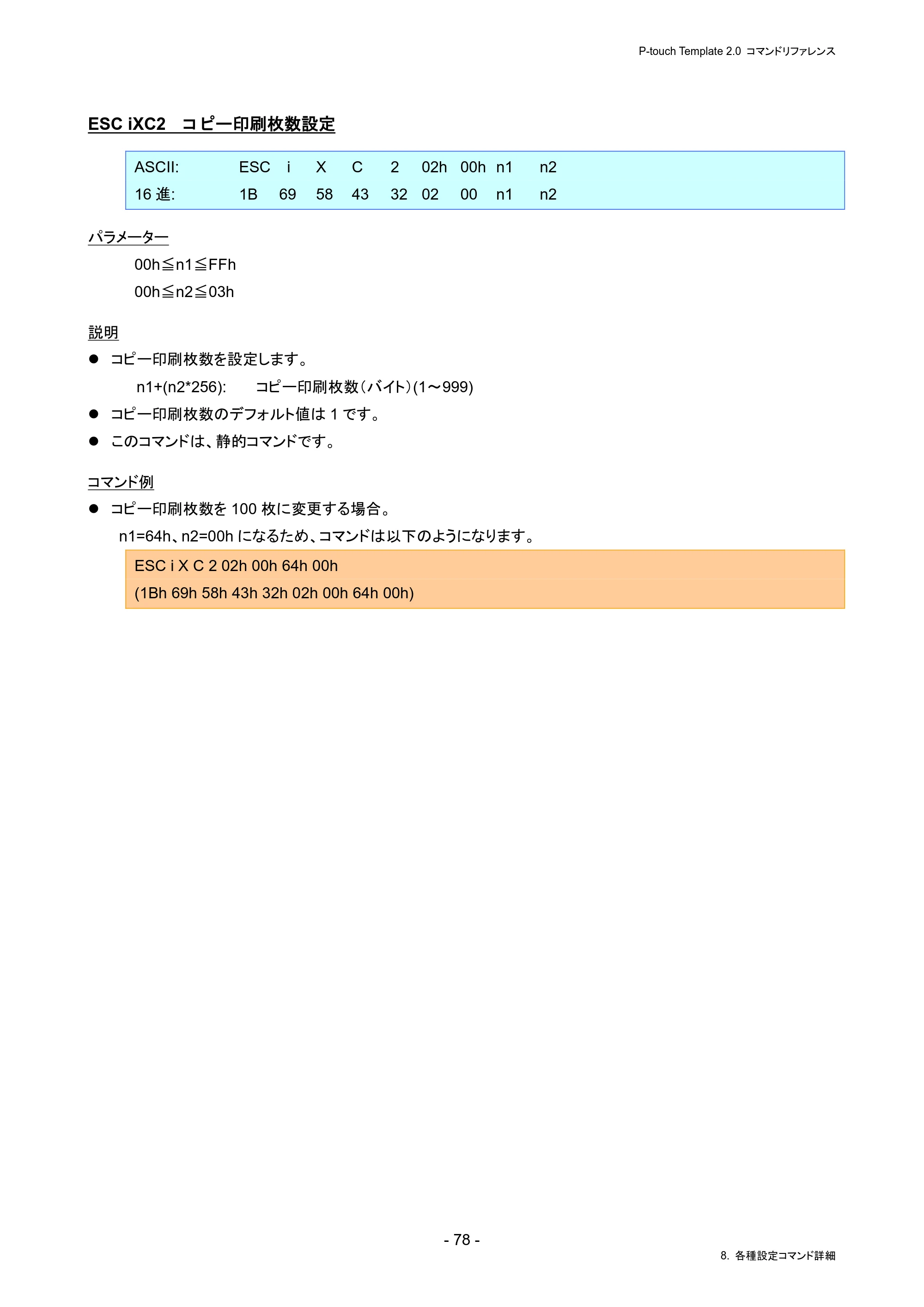

ESC iXC2 コピー印刷枚数設定 ............................................................................ 78

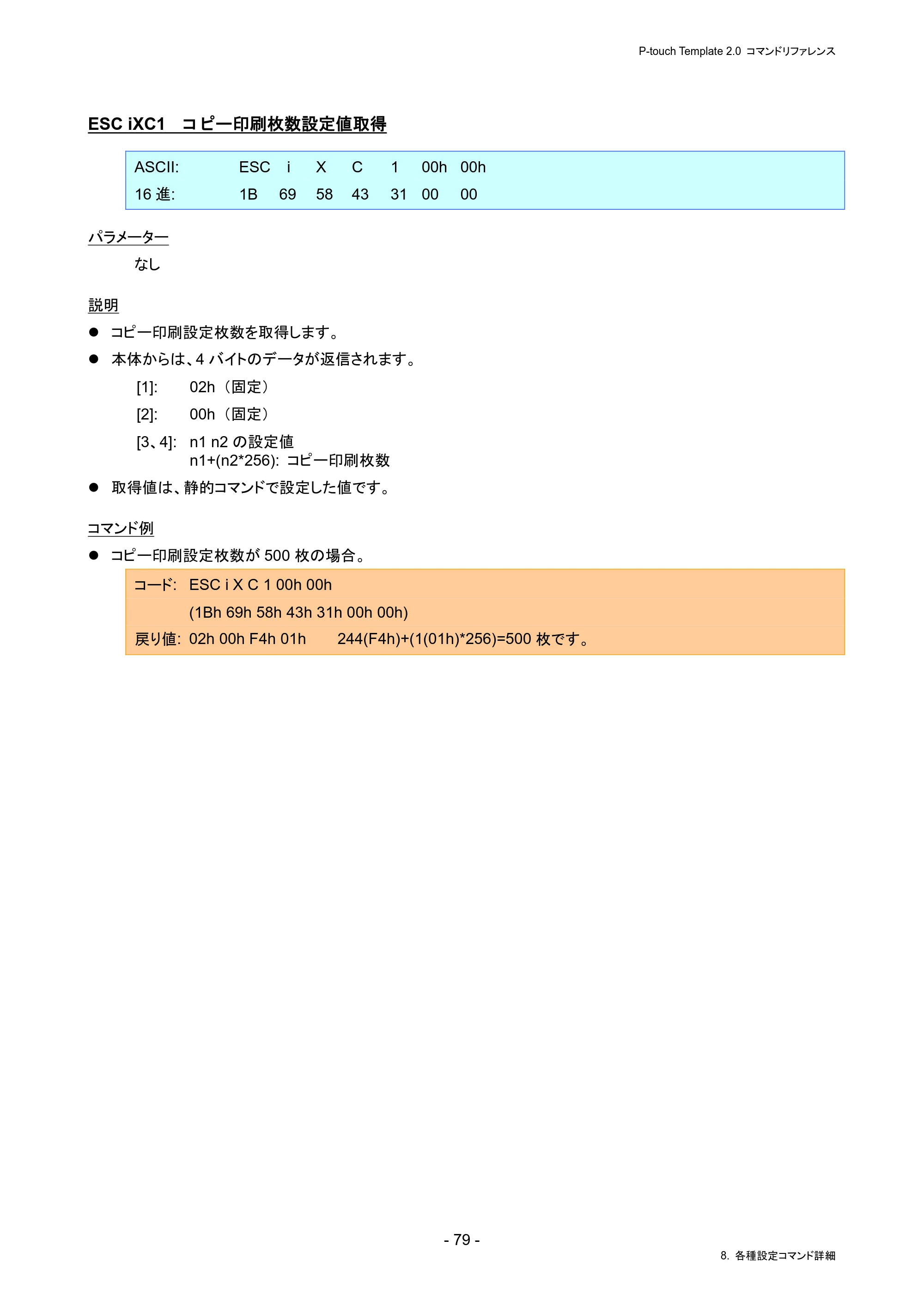

ESC iXC1 コピー印刷枚数設定値取得 ................................................................. 79

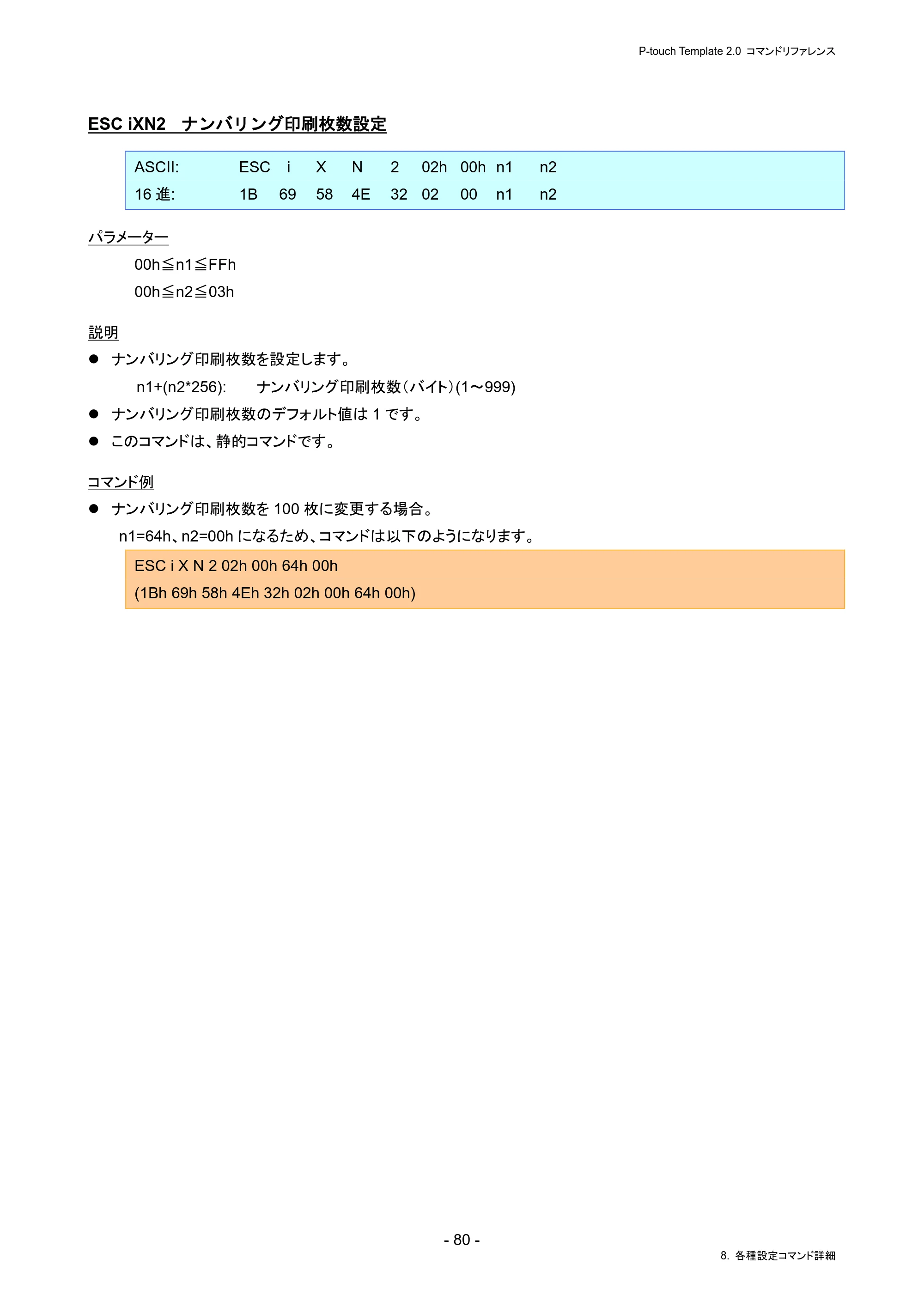

ESC iXN2 ナンバリング印刷枚数設定 .................................................................. 80

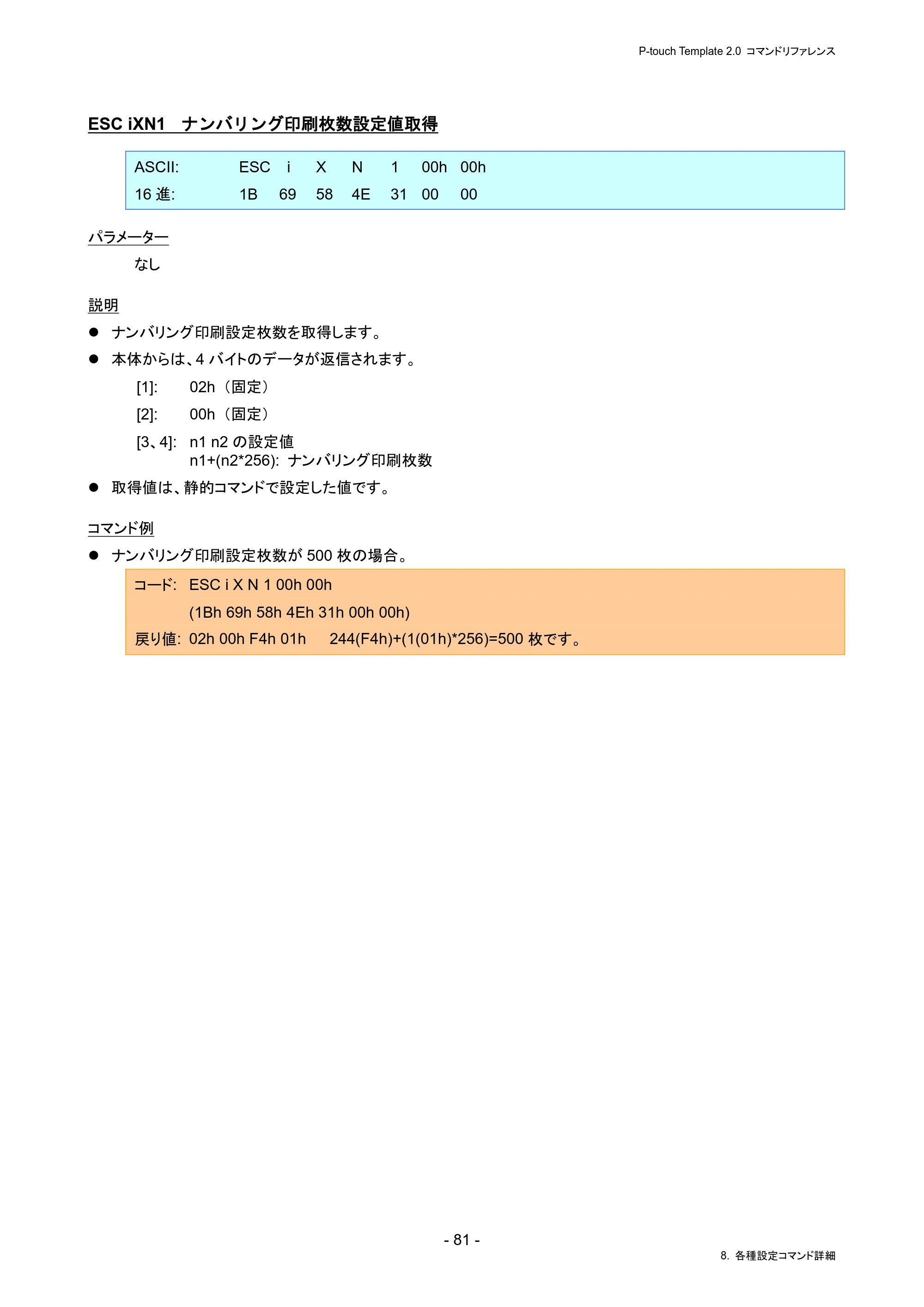

ESC iXN1 ナンバリング印刷枚数設定値取得 ....................................................... 81

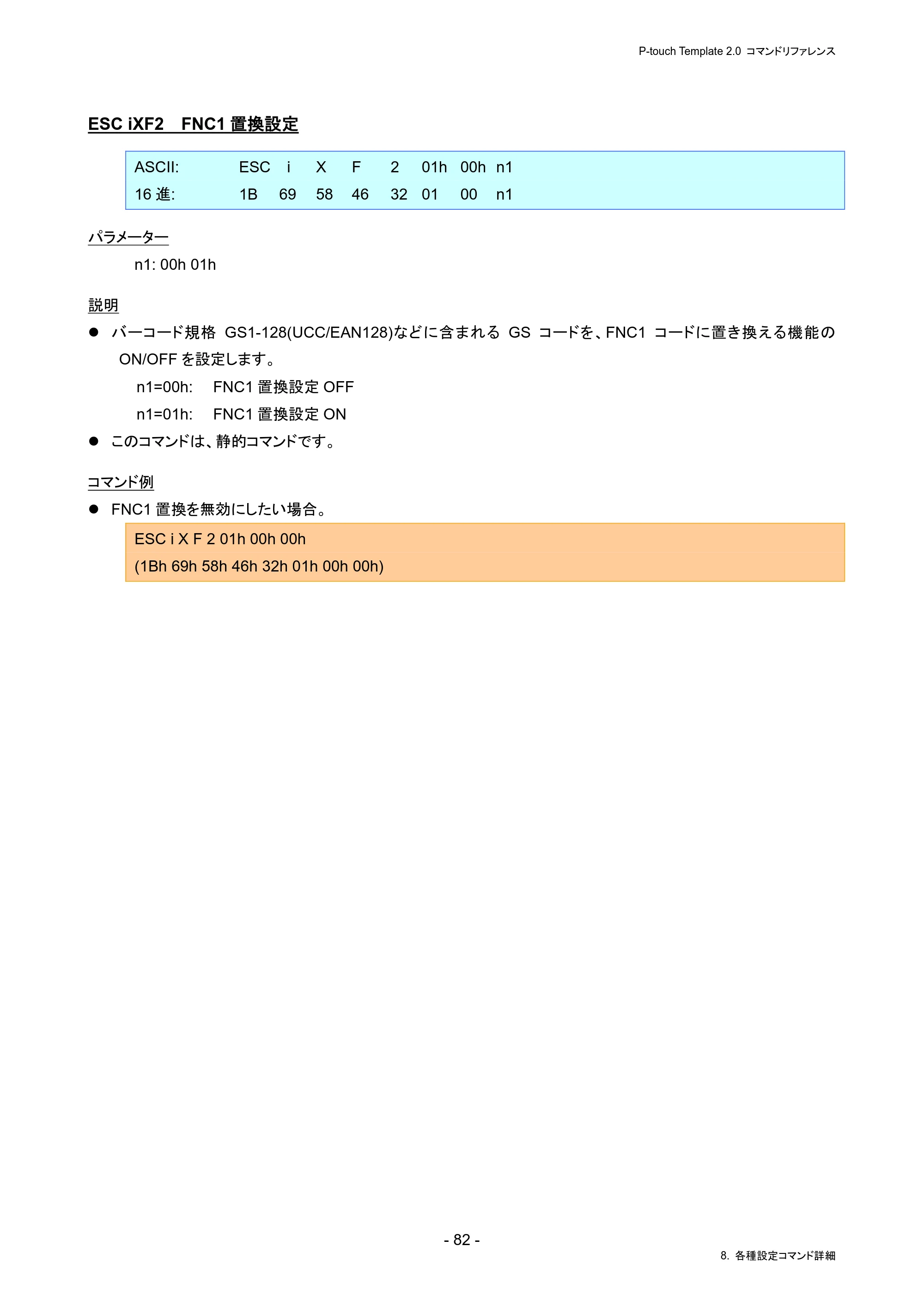

ESC iXF2 FNC1 置換設定 .................................................................................. 82
ESC iXF1 FNC1 置換設定取得 ........................................................................... 83

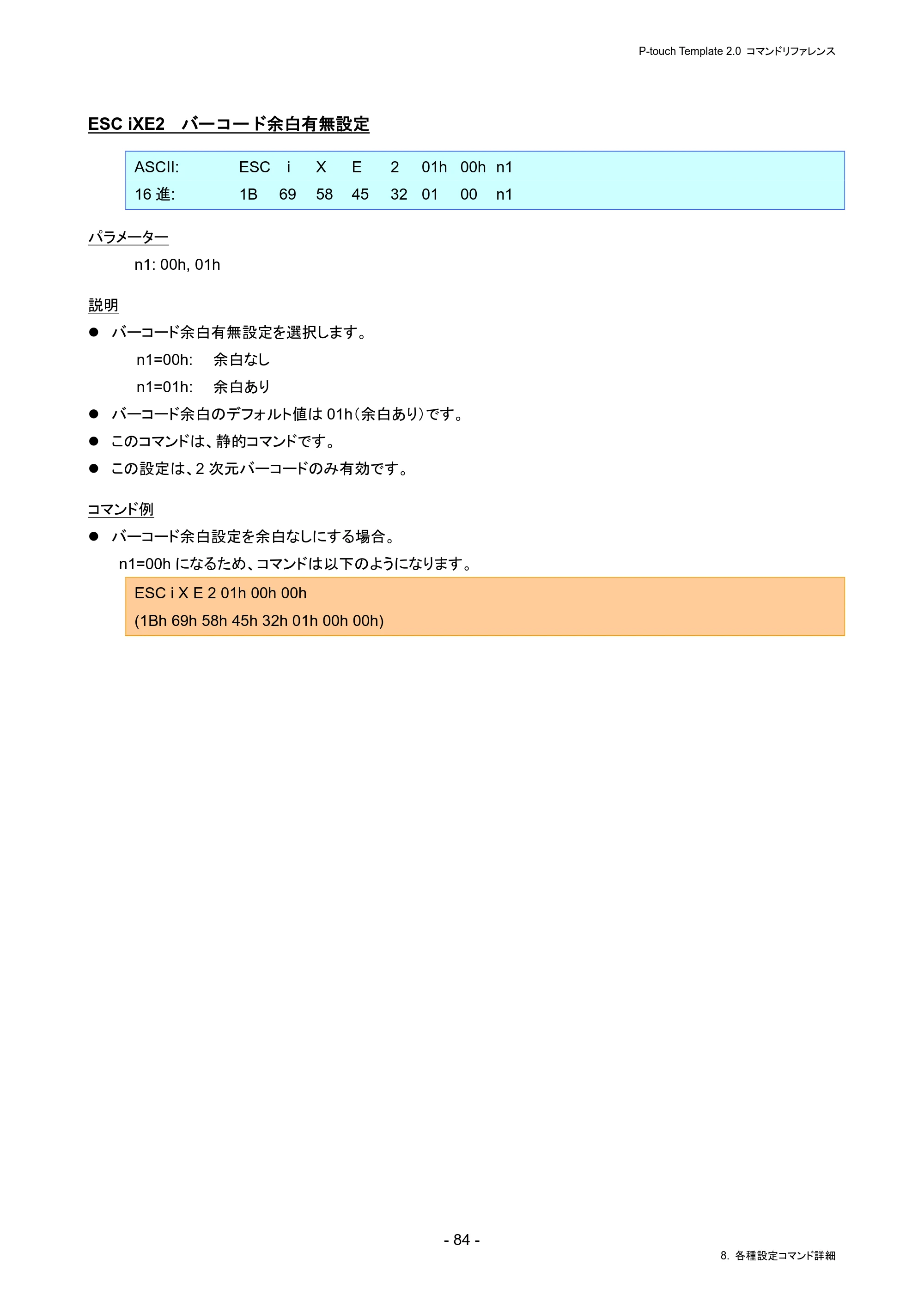

ESC iXE2 バーコード余白有無設定 ..................................................................... 84

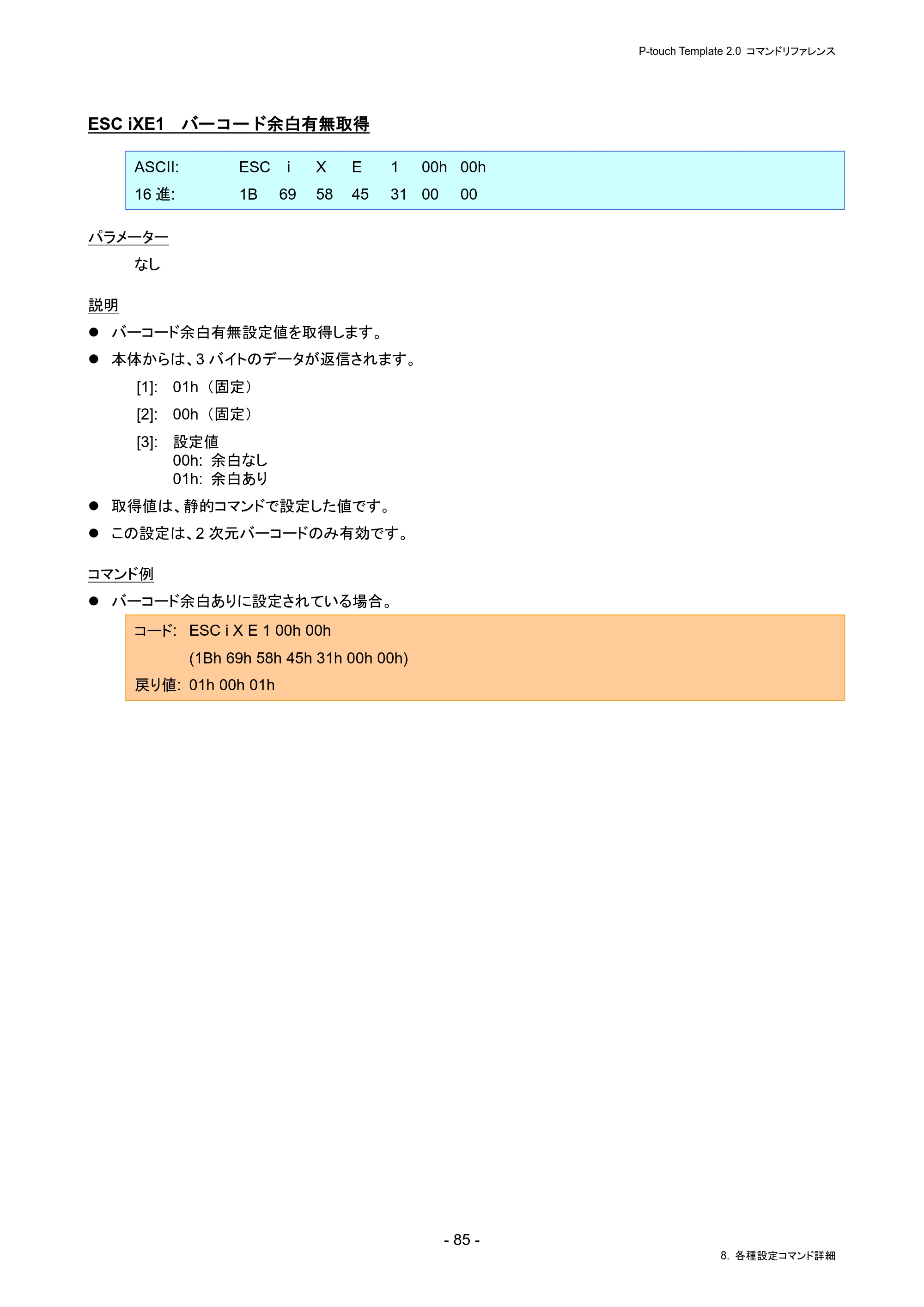

ESC iXE1 バーコード余白有無取得 ..................................................................... 85

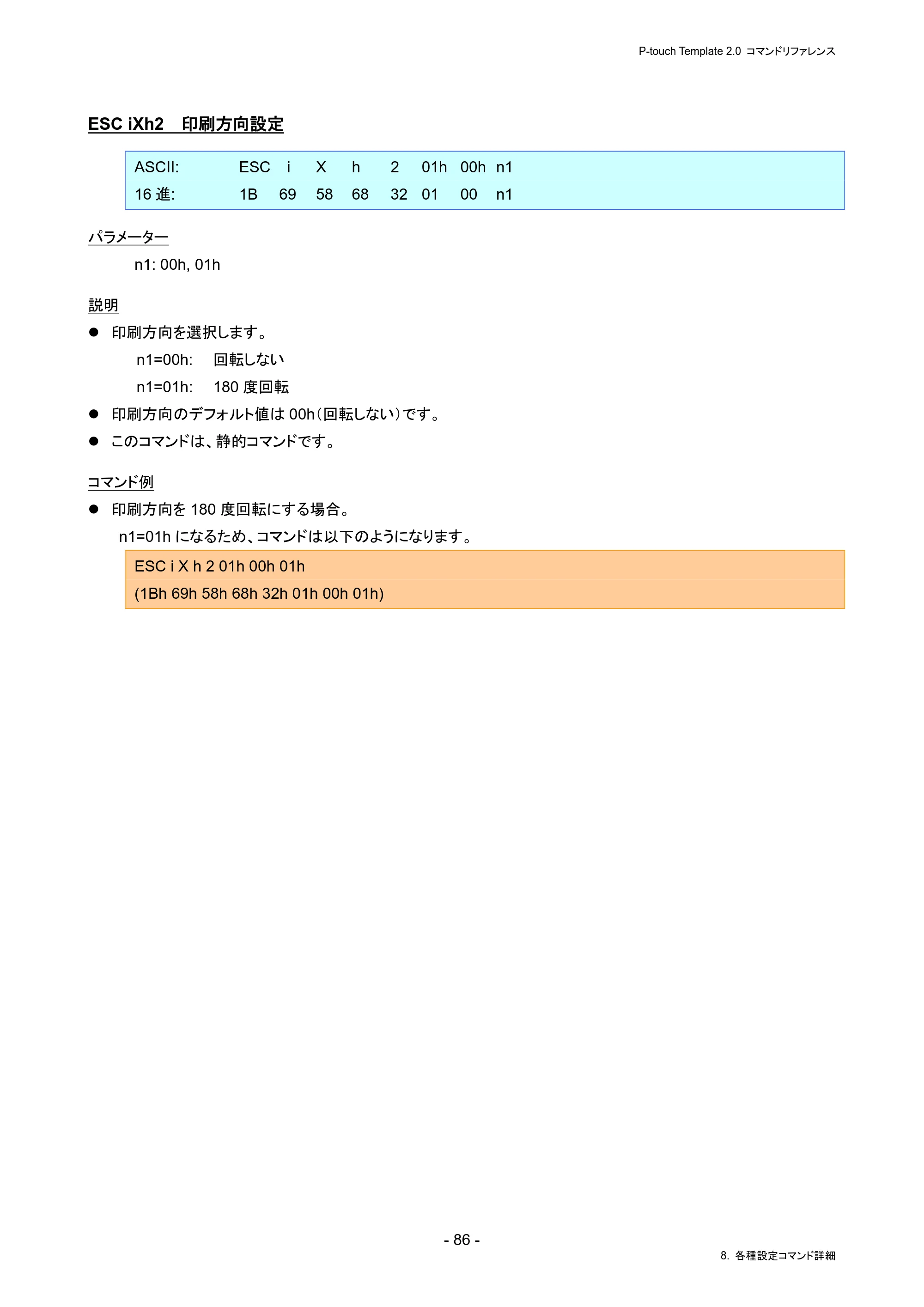

ESC iXh2 印刷方向設定 ..................................................................................... 86

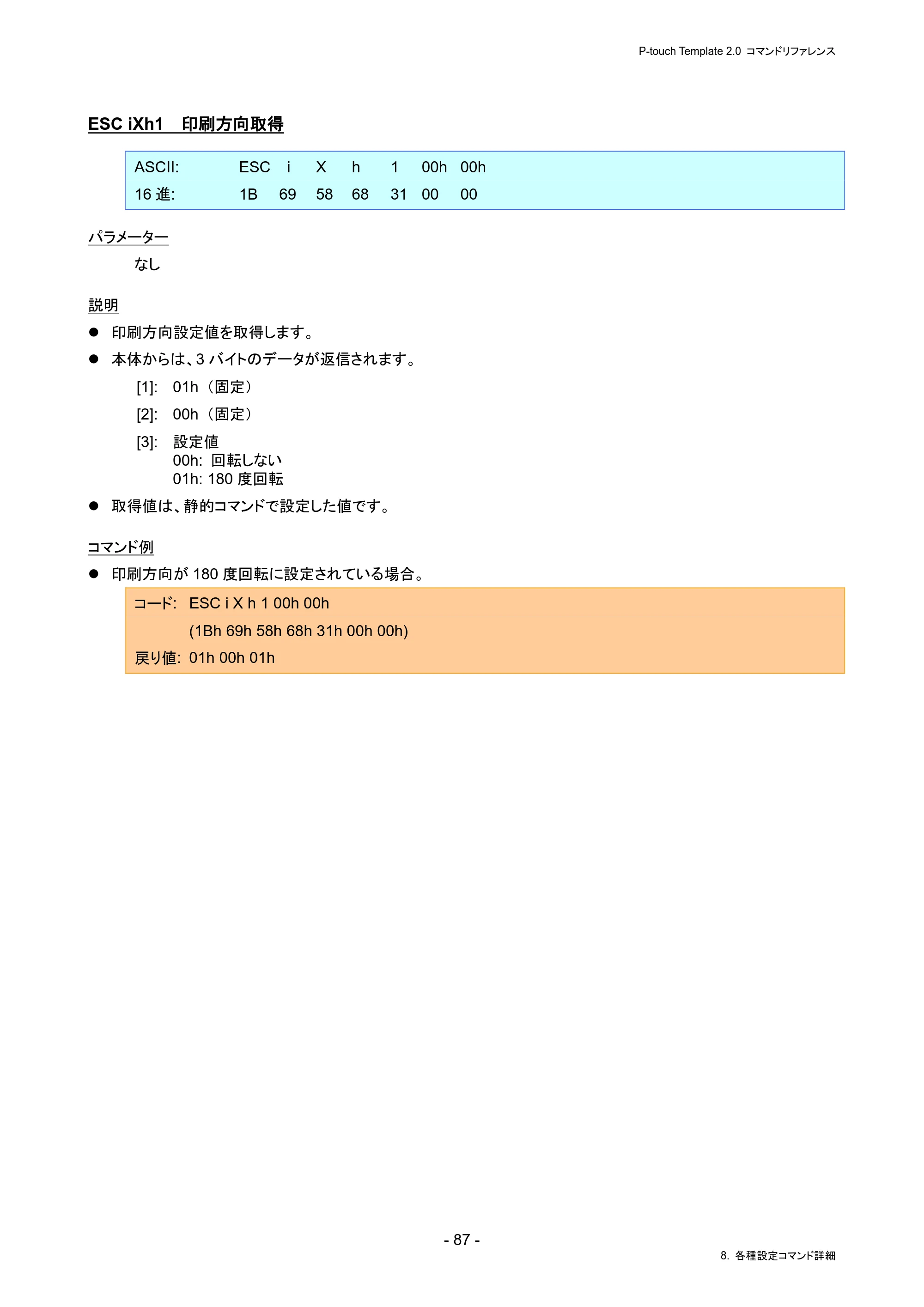

ESC iXh1 印刷方向取得 ..................................................................................... 87

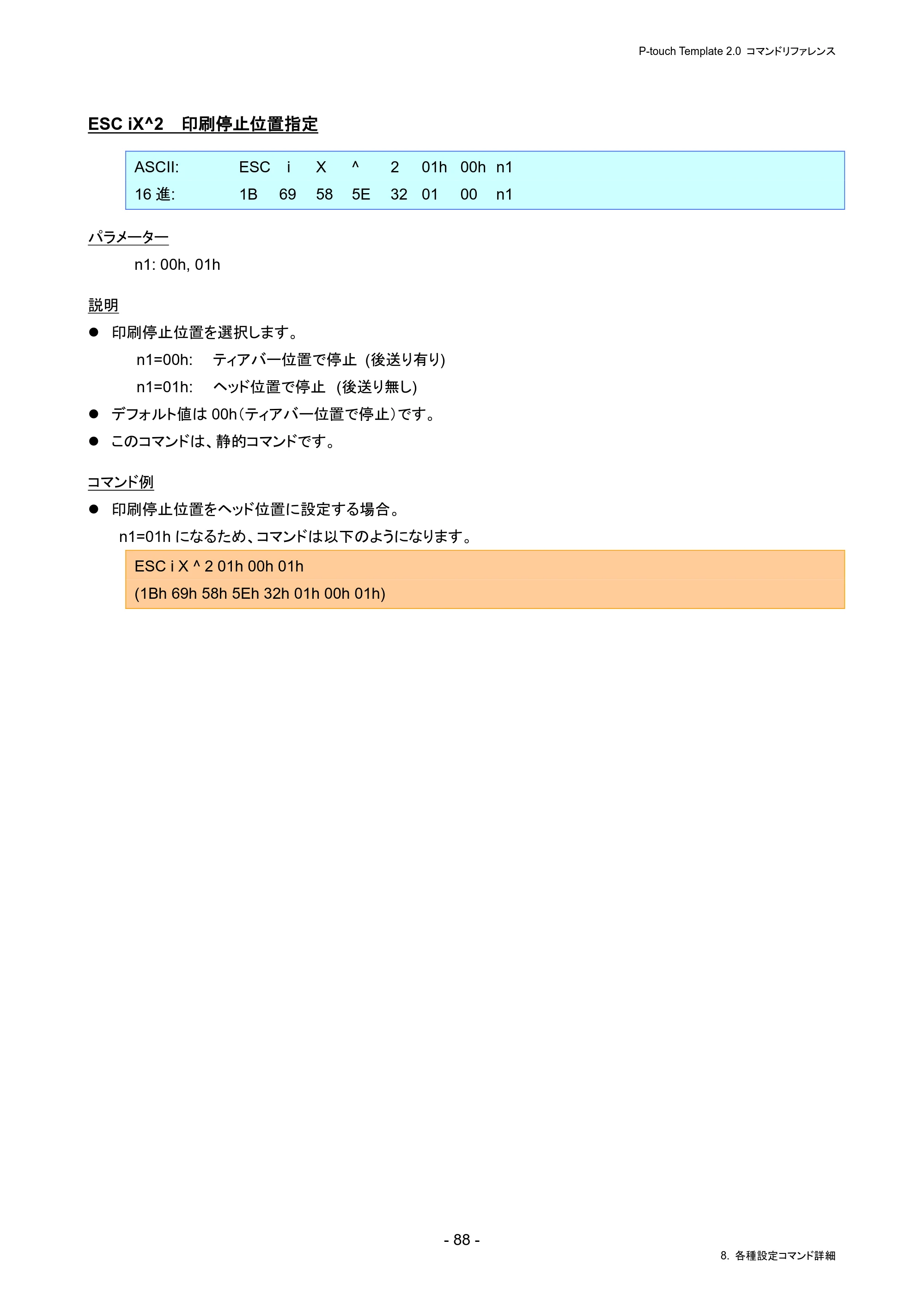

ESC iX^2 印刷停止位置指定 .............................................................................. 88
ESC iX^1 印刷停止位置取得 .............................................................................. 89

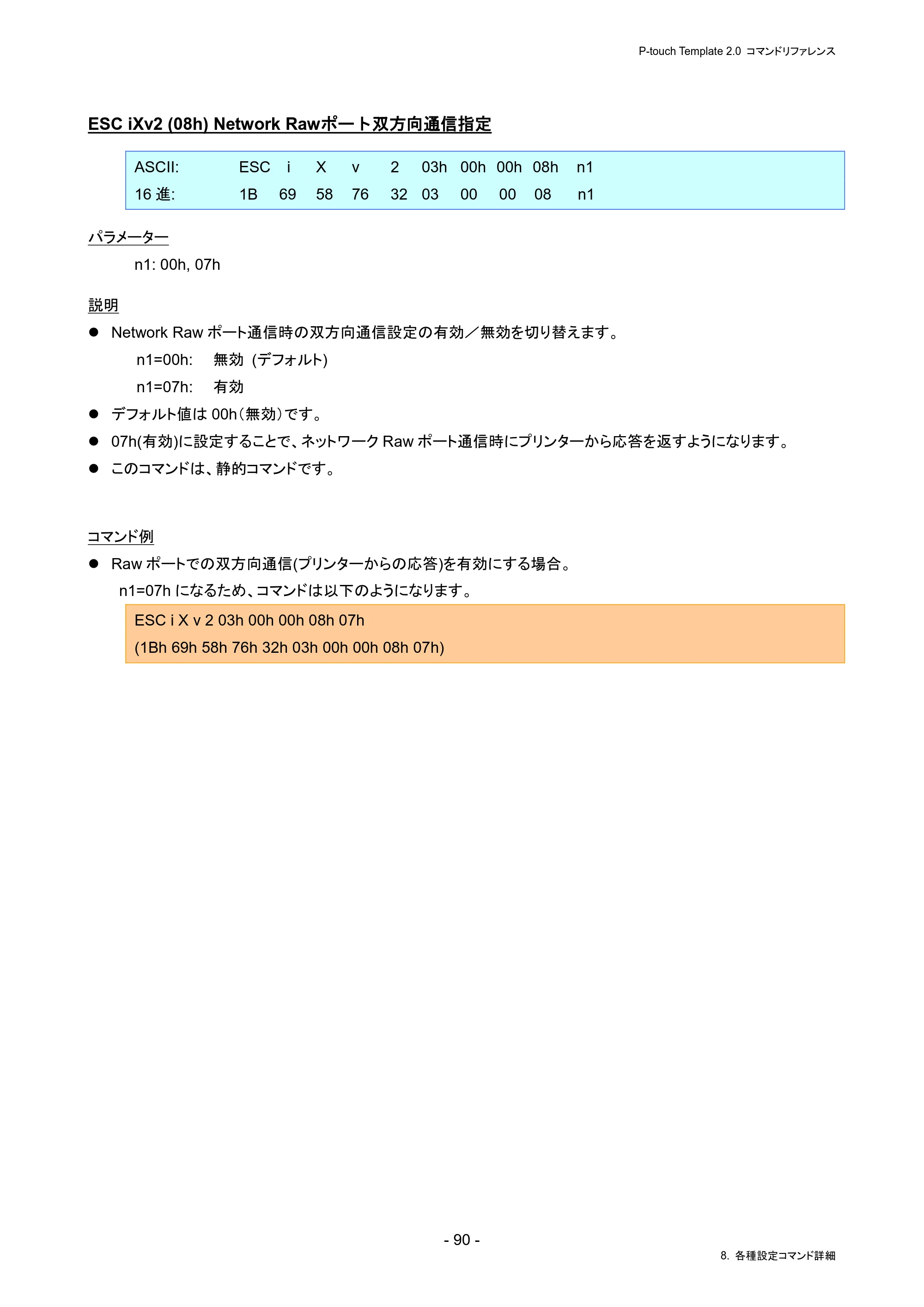

ESC iXv2 (08h) Network Raw ポート双方向通信指定 ............................................ 90

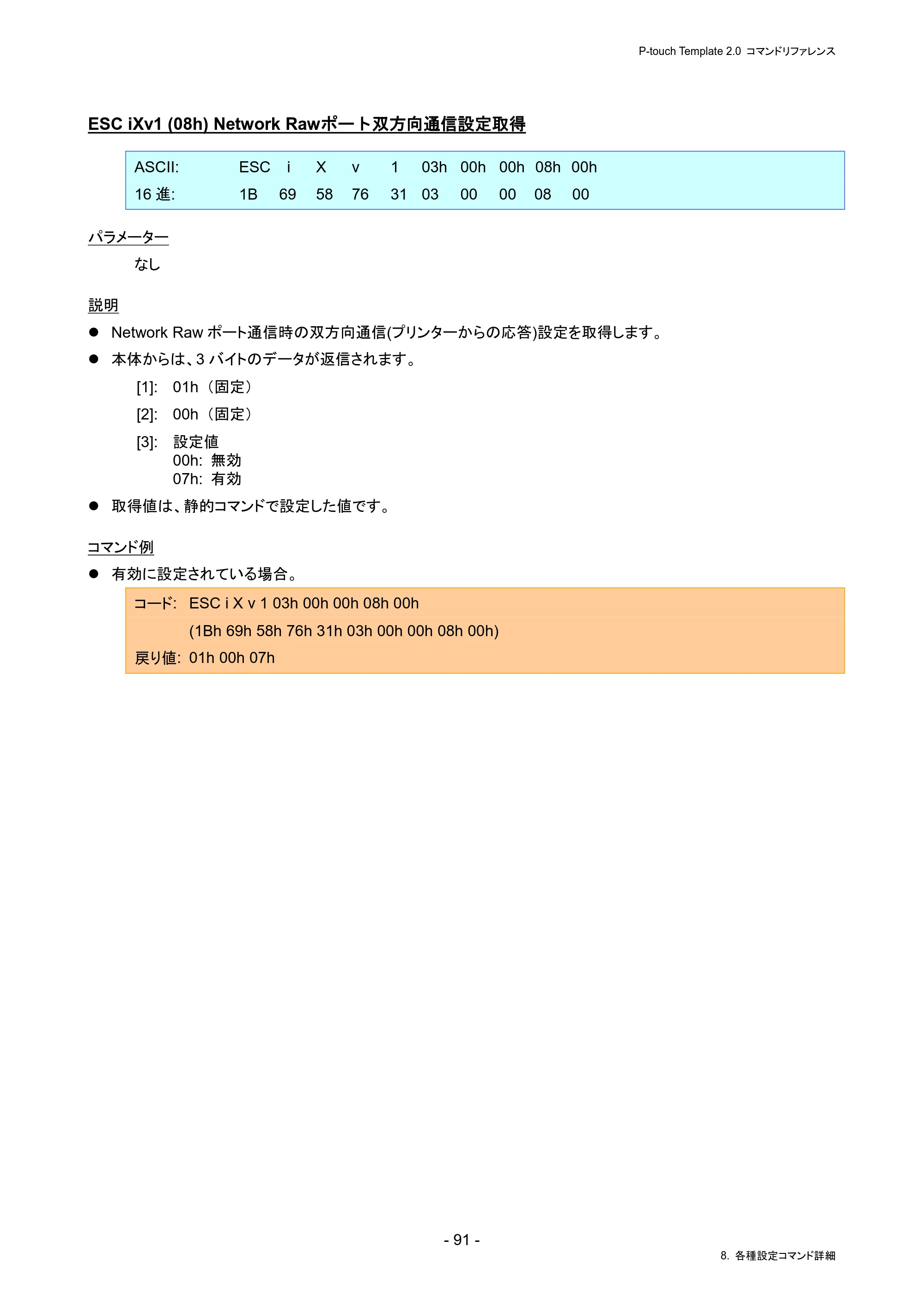

ESC iXv1 (08h) Network Raw ポート双方向通信設定取得 ..................................... 91
9. 各種設定コマンド詳細（ラスターモード専用） ··············································· 92

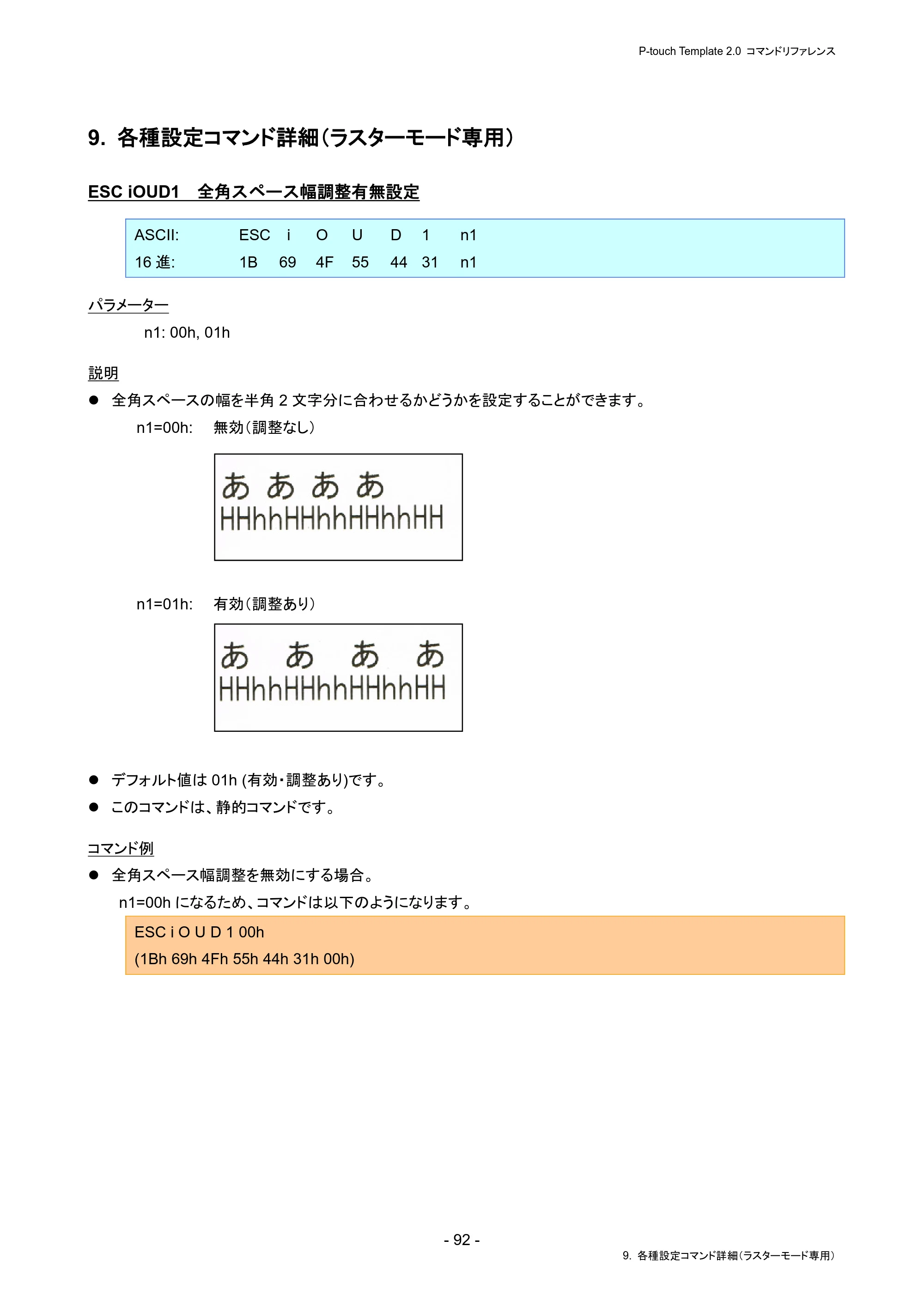

ESC iOUD1 全角スペース幅調整有無設定 ........................................................... 92
ESC iOUD0 全角スペース幅調整有無取得 ...................................................... 93
ESC iOUe1 装飾タグ文字列設定 .......................................................................... 94
ESC iOUe0 装飾タグ文字列取得 .......................................................................... 95

10. プリンター制御コマンド詳細 ·································································· 96
ESC i a コマンドモード切替 .............................................................................. 96
ESC i U x 再起動 ................................................................................................ 97

P-touch Template 2.0 コマンドリファレンス
- 2 -
はじめに

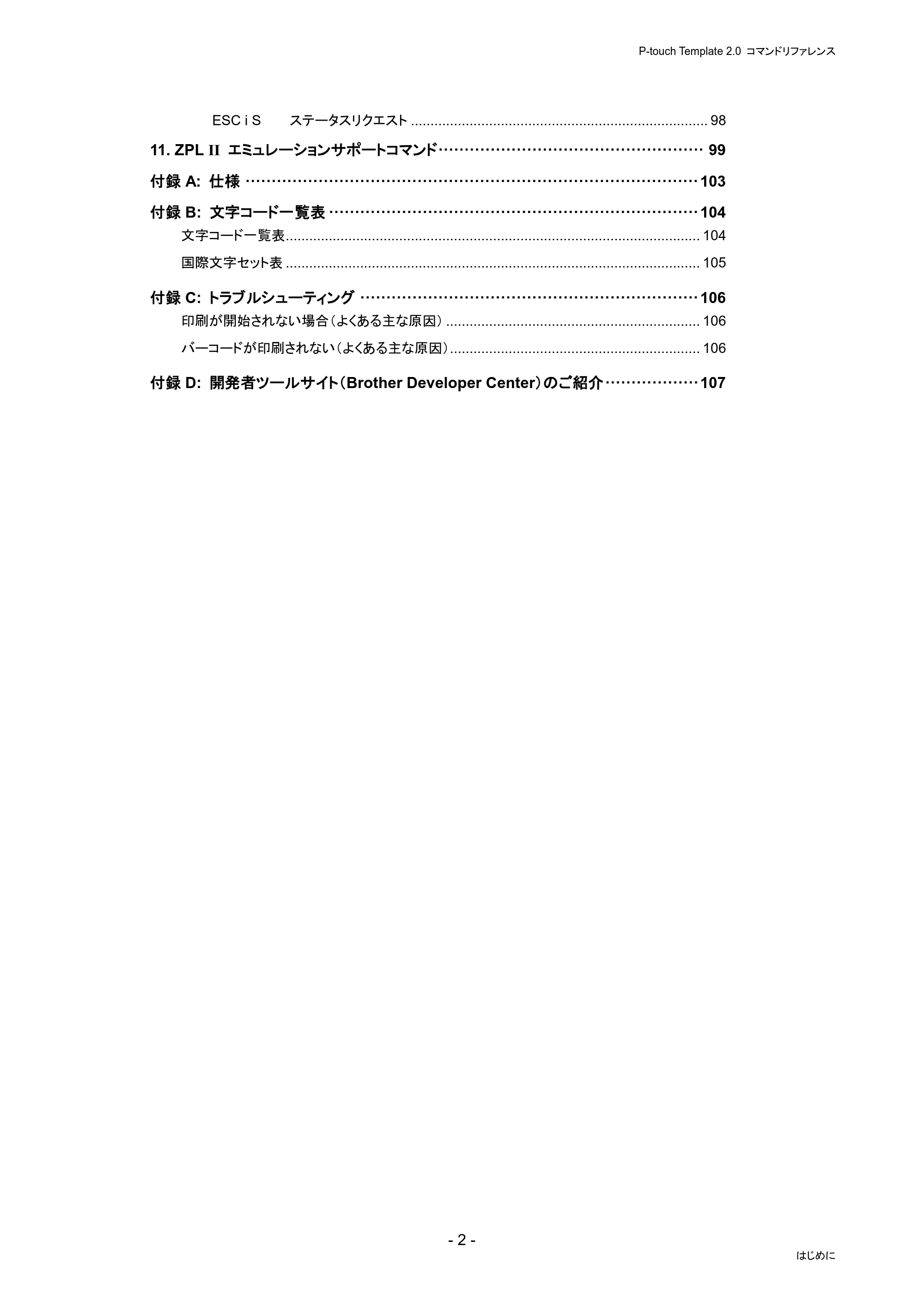

ESC i S ステータスリクエスト ............................................................................ 98
11. ZPL II エミュレーションサポートコマンド ··················································· 99
付録 A: 仕様 ······················································································· 103
付録 B: 文字コード一覧表 ······································································· 104
文字コード一覧表.......................................................................................................... 104

国際文字セット表 .......................................................................................................... 105
付録 C: トラブルシューティング ································································· 106
印刷が開始されない場合（よくある主な原因） ................................................................. 106
バーコードが印刷されない（よくある主な原因） ................................................................ 106
付録 D: 開発者ツールサイト（Brother Developer Center）のご紹介 ·················· 107

P-touch Template 2.0 コマンドリファレンス
- 3 -
はじめに

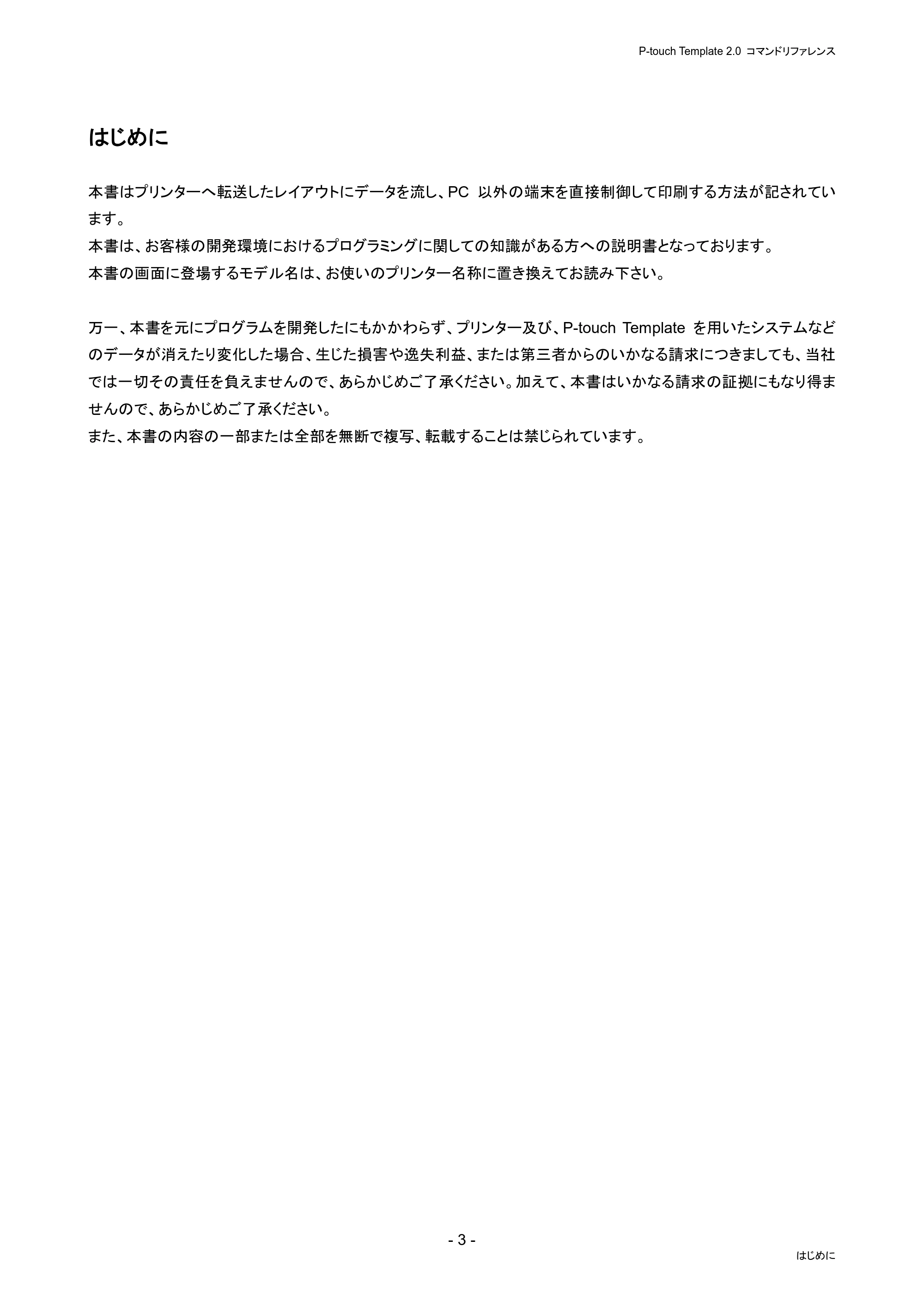

はじめに
本書はプリンターへ転送したレイアウトにデータを流し、PC 以外の端末を直接制御して印刷する方法が記されてい
ます。
本書は、お客様の開発環境におけるプログラミングに関しての知識がある方への説明書となっております。
本書の画面に登場するモデル名は、お使いのプリンター名称に置き換えてお読み下さい。
万一、本書を元にプログラムを開発したにもかかわらず、プリンター及び、P-touch Template を用いたシステムなど
のデータが消えたり変化した場合、生じた損害や逸失利益、または第三者からのいかなる請求につきましても、当社
では一切その責任を負えませんので、あらかじめご了承ください。加えて、本書はいかなる請求の証拠にもなり得ま
せんので、あらかじめご了承ください。
また、本書の内容の一部または全部を無断で複写、転載することは禁じられています。

P-touch Template 2.0 コマンドリファレンス
- 4 -

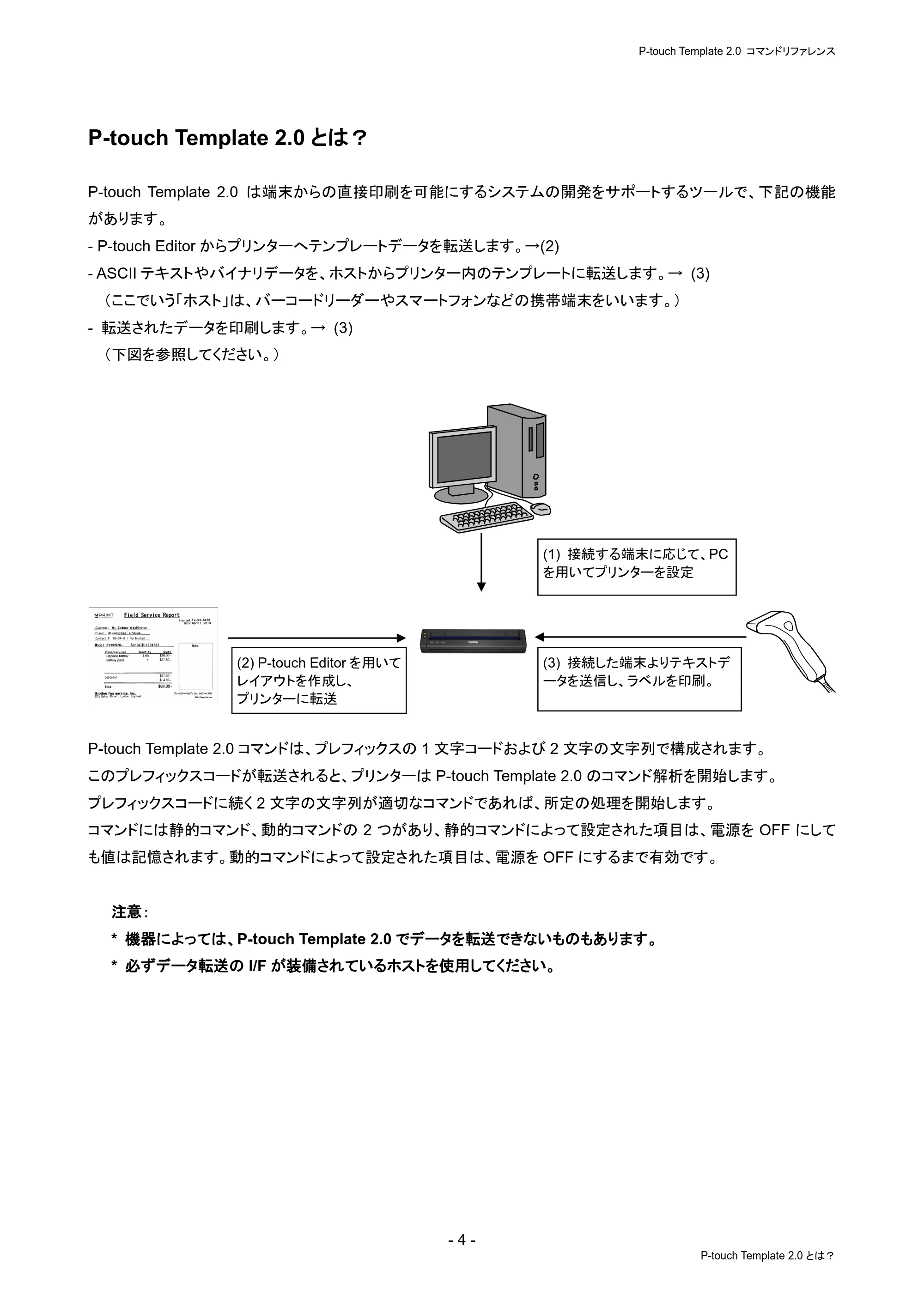

P-touch Template 2.0 とは？
P-touch Template 2.0 とは？
P-touch Template 2.0 は端末からの直接印刷を可能にするシステムの開発をサポートするツールで、下記の機能
があります。
- P-touch Editor からプリンターへテンプレートデータを転送します。→(2)
- ASCII テキストやバイナリデータを、ホストからプリンター内のテンプレートに転送します。→ (3)
（ここでいう「ホスト」は、バーコードリーダーやスマートフォンなどの携帯端末をいいます。）
- 転送されたデータを印刷します。→ (3)
（下図を参照してください。）
(3) 接続した端末よりテキストデ
ータを送信し、ラベルを印刷。
(1) 接続する端末に応じて、PC
を用いてプリンターを設定
(2) P-touch Editor を用いて
レイアウトを作成し、
プリンターに転送
P-touch Template 2.0 コマンドは、プレフィックスの 1 文字コードおよび 2 文字の文字列で構成されます。

このプレフィックスコードが転送されると、プリンターは P-touch Template 2.0 のコマンド解析を開始します。
プレフィックスコードに続く 2 文字の文字列が適切なコマンドであれば、所定の処理を開始します。
コマンドには静的コマンド、動的コマンドの 2 つがあり、静的コマンドによって設定された項目は、電源を OFF にして
も値は記憶されます。動的コマンドによって設定された項目は、電源を OFF にするまで有効です。
注意：
* 機器によっては、P-touch Template 2.0 でデータを転送できないものもあります。
* 必ずデータ転送の I/F が装備されているホストを使用してください。

P-touch Template 2.0 コマンドリファレンス
- 5 -
1. P-touch Template 2.0 の使い方

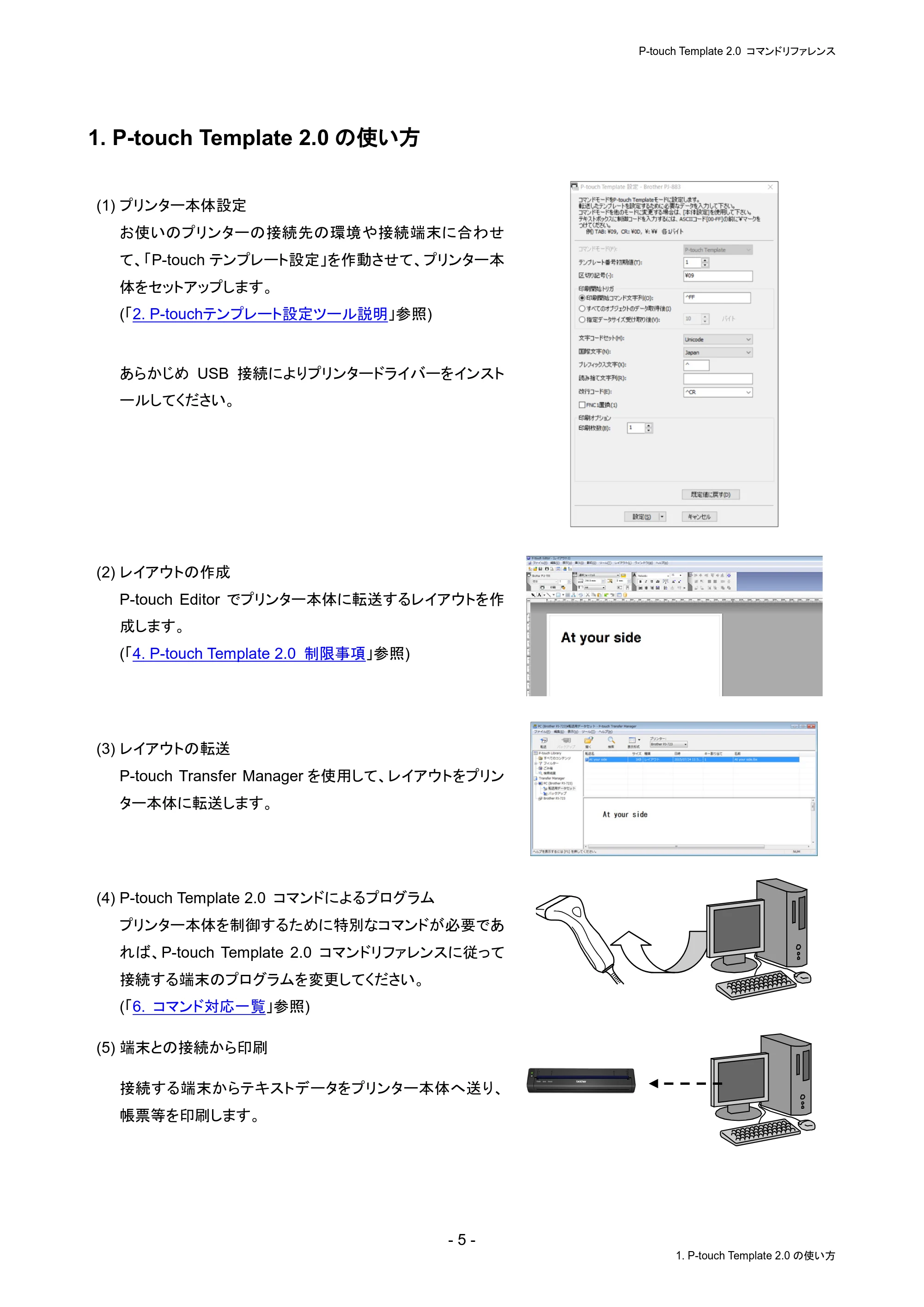

1. P-touch Template 2.0 の使い方
(1) プリンター本体設定
お使いのプリンターの接続先の環境や接続端末に合わせ
て、「P-touch テンプレート設定」を作動させて、プリンター本
体をセットアップします。
(「2. P-touchテンプレート設定ツール説明」参照)
あらかじめ USB 接続によりプリンタードライバーをインスト
ールしてください。
(2) レイアウトの作成
P-touch Editor でプリンター本体に転送するレイアウトを作
成します。
(「4. P-touch Template 2.0 制限事項」参照)
(3) レイアウトの転送
P-touch Transfer Manager を使用して、レイアウトをプリン
ター本体に転送します。
(4) P-touch Template 2.0 コマンドによるプログラム
プリンター本体を制御するために特別なコマンドが必要であ

れば、P-touch Template 2.0 コマンドリファレンスに従って
接続する端末のプログラムを変更してください。
(「6. コマンド対応一覧」参照)
(5) 端末との接続から印刷
接続する端末からテキストデータをプリンター本体へ送り、
帳票等を印刷します。

P-touch Template 2.0 コマンドリファレンス
- 6 -
2. P-touch テンプレート設定ツール説明
2. P-touch テンプレート設定ツール説明
(5) 印刷開始コマンド文字列設定
(1) コマンドモード選択 (固定)
(2) テンプレート番号選択
(3) 区切り記号設定
(4) 印刷開始トリガ設定
(6) 印刷開始データ数設定
(7) 文字コードセット選択
(8) 国際文字設定
(9) プレフィックス文字設定
(10) 読み捨て文字列設定
プリンター本体に(1)～(13)の
設定値をセットします。 (1)～(13)の設定値をデフォルトに戻します。
ツールを閉じます。
(11) 改行コード文字列設定
(13) コピー枚数設定
(12) FNC1 置換設定

P-touch Template 2.0 コマンドリファレンス
- 7 -
2. P-touch テンプレート設定ツール説明
(1) コマンドモード選択
- P-touch Template モードをデフォルトモードとして指定します。
(2) テンプレート番号選択
電源 ON 時に、デフォルトで選択されるテンプレート番号を設定します。
ただし、プリンター本体に転送されていないテンプレート番号を設定することはできません。
(3) 区切り記号設定
区切り記号とは、データの流し込み対象を、次のオブジェクトに移行する時に使う記号です。
1～20 文字の文字列で設定します。
(4) 印刷開始トリガ設定
印刷開始トリガを、以下の 3 つの中から１つ選択します。
- 印刷開始コマンド文字列受信時
（(5)で設定した印刷開始コマンド文字列を受信した時、印刷を開始します。）
- 全てのオブジェクトが埋まった時
（最終オブジェクトで、区切り記号を受信した時、印刷を開始します。）
- 設定されている文字数受信時
（(6)で設定した文字数を受信した時、印刷を開始します。ただし区切り記号は文字数にカウントされませ

ん。）
(5) 印刷開始コマンド文字列設定
1～20 文字の文字列で設定します。
(6) 印刷開始データ数設定
印刷開始データ数は、1～999 の値で設定が可能です。
(7) 文字コードセット選択
以下の文字コードセットのいずれかを選択します。
- JIS X 0201(日本)
- Unicode (UTF-8)

P-touch Template 2.0 コマンドリファレンス
- 8 -
2. P-touch テンプレート設定ツール説明

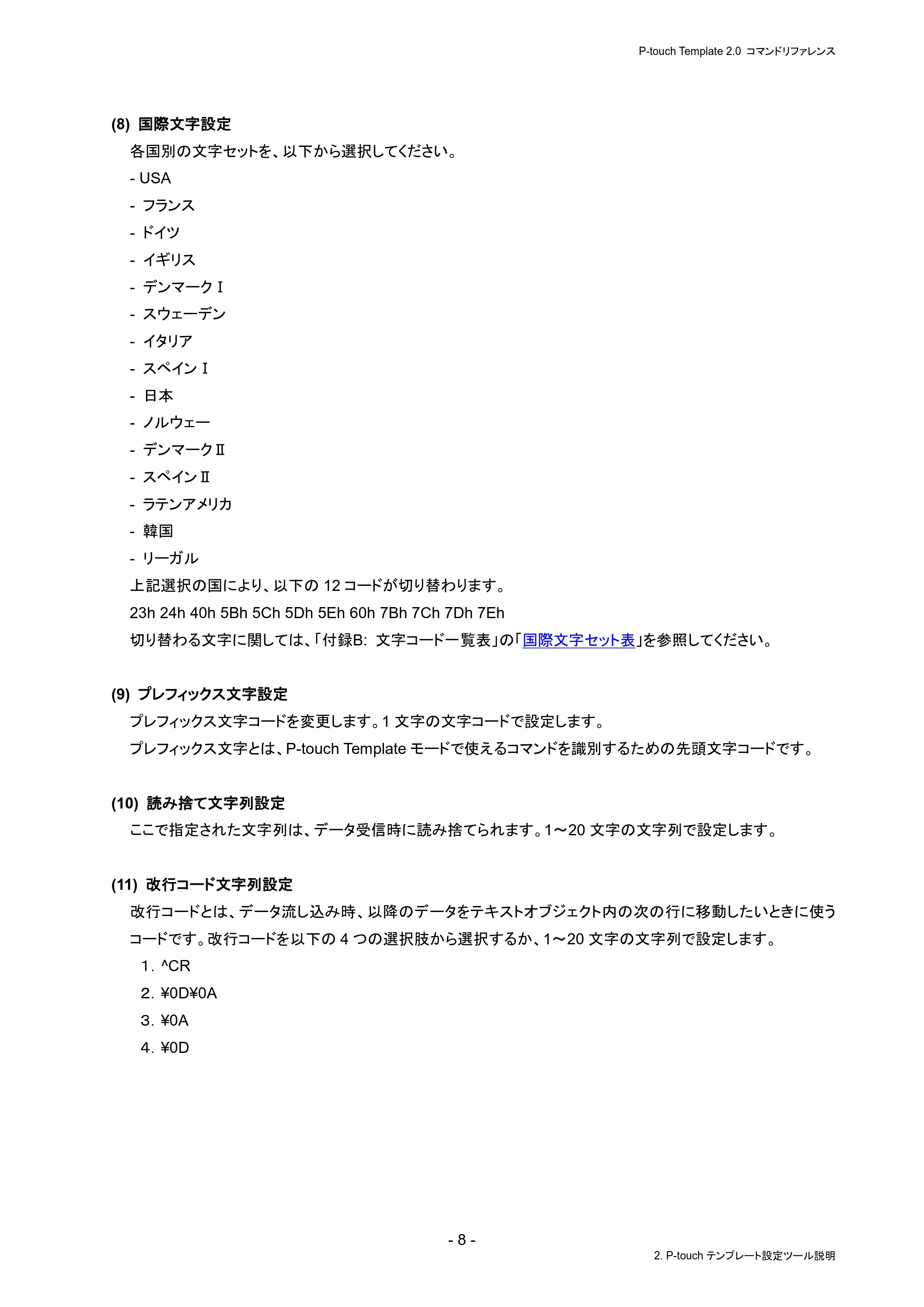

(8) 国際文字設定
各国別の文字セットを、以下から選択してください。
- USA
- フランス
- ドイツ
- イギリス
- デンマークⅠ
- スウェーデン
- イタリア
- スペインⅠ
- 日本
- ノルウェー
- デンマークⅡ
- スペインⅡ
- ラテンアメリカ
- 韓国
- リーガル
上記選択の国により、以下の 12 コードが切り替わります。
23h 24h 40h 5Bh 5Ch 5Dh 5Eh 60h 7Bh 7Ch 7Dh 7Eh
切り替わる文字に関しては、「付録B: 文字コード一覧表」の「国際文字セット表」を参照してください。
(9) プレフィックス文字設定
プレフィックス文字コードを変更します。1 文字の文字コードで設定します。
プレフィックス文字とは、P-touch Template モードで使えるコマンドを識別するための先頭文字コードです。
(10) 読み捨て文字列設定
ここで指定された文字列は、データ受信時に読み捨てられます。1～20 文字の文字列で設定します。

(11) 改行コード文字列設定
改行コードとは、データ流し込み時、以降のデータをテキストオブジェクト内の次の行に移動したいときに使う
コードです。改行コードを以下の 4 つの選択肢から選択するか、1～20 文字の文字列で設定します。
１．^CR
２．¥0D¥0A
３．¥0A
４．¥0D

P-touch Template 2.0 コマンドリファレンス
- 9 -
2. P-touch テンプレート設定ツール説明

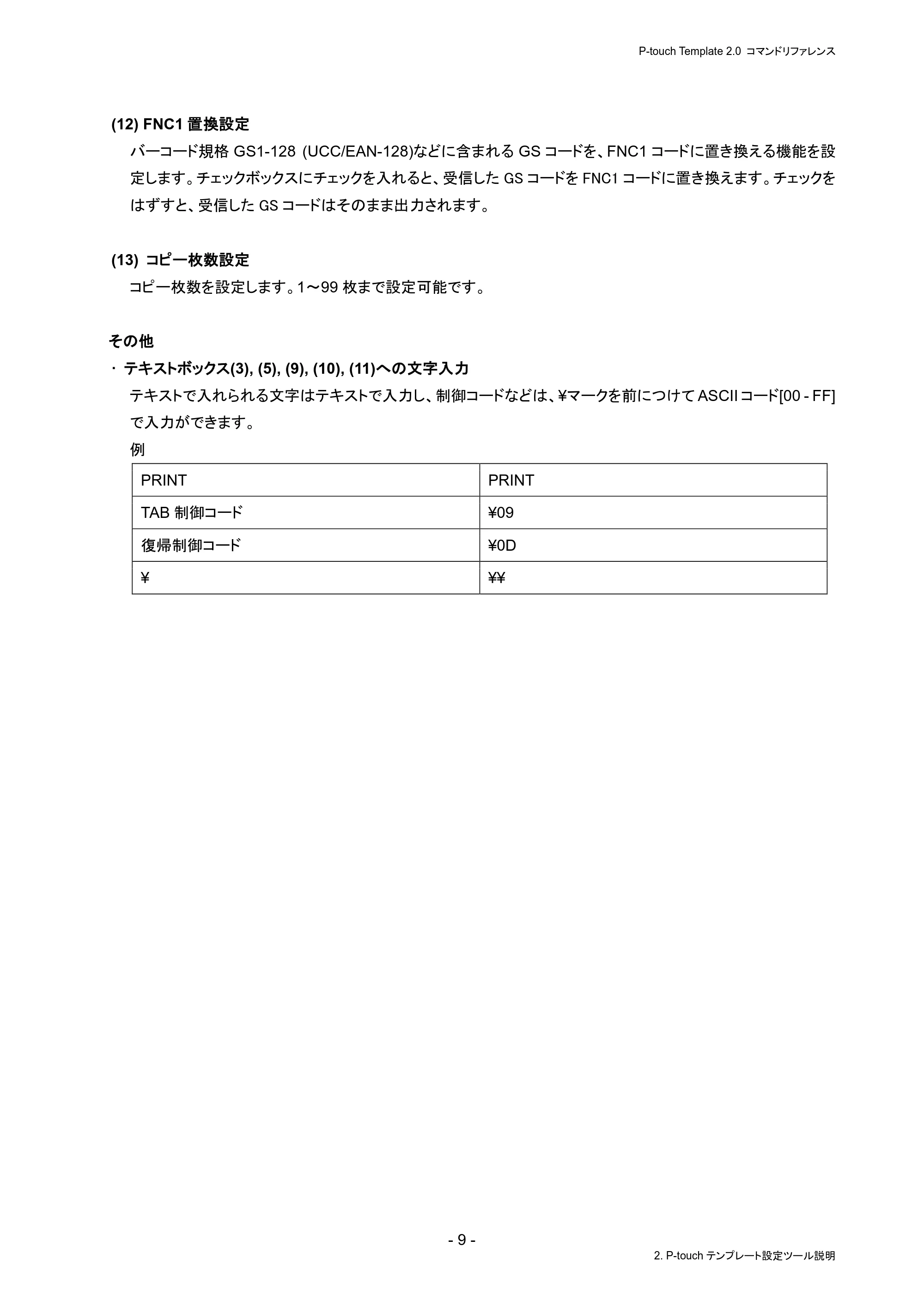

(12) FNC1 置換設定
バーコード規格 GS1-128 (UCC/EAN-128)などに含まれる GS コードを、FNC1 コードに置き換える機能を設
定します。チェックボックスにチェックを入れると、受信した GS コードを FNC1 コードに置き換えます。チェックを
はずすと、受信した GS コードはそのまま出力されます。
(13) コピー枚数設定
コピー枚数を設定します。1～99 枚まで設定可能です。
その他
· テキストボックス(3), (5), (9), (10), (11)への文字入力
テキストで入れられる文字はテキストで入力し、制御コードなどは、¥マークを前につけて ASCII コード[00 - FF]
で入力ができます。
例
PRINT PRINT
TAB 制御コード ¥09
復帰制御コード ¥0D
¥ ¥¥

P-touch Template 2.0 コマンドリファレンス
- 10 -
3. コマンド使用例
3. コマンド使用例
3.1 P-touch Templateの使用例
A4 用紙の文書を作ってみます。
ステップ
1. P-touch Editor を用いてテンプレートを作成する
2. P-touch Transfer Manager に作成したテンプレートを転送する
3. テンプレートを P-touch Transfer Manager からプリンターへ転送する
4. P-touch Template 2.0 コマンドを使用し、印刷する

P-touch Template 2.0 コマンドリファレンス
- 11 -
3. コマンド使用例
ステップ 1: P-touch Editor を用いてテンプレートを作成する
P-touch Editor を立ち上げ、ラベルを作成します。
この例では、P-touch Editor は Professional モードで操作します。

P-touch Template 2.0 コマンドリファレンス
- 12 -
3. コマンド使用例
ステップ 2: P-touch Transfer Manager に作成したテンプレートを転送する

P-touch Template 2.0 コマンドリファレンス
- 13 -
3. コマンド使用例
ステップ 2 で転送されたテンプレートは以下のように P-touch Transfer Manager に保存されます。
ステップ 3: テンプレートを P-touch Transfer Manager からプリンターへ転送する
注意：
P-touch Transfer Manager を使用する前に、必ずプリンターの電源を ON にして USB により PC と接続して
おいてください。さらに、通信設定は必ず双方向通信としてください。
プリンターにテンプレートが転送されると、以下のようなメッセージが表示されます。
[転送]ボタンをクリック
キー割り当て番号
保存されたテンプレート

P-touch Template 2.0 コマンドリファレンス
- 14 -
3. コマンド使用例
ステップ 4: P-touch Template 2.0 コマンドを使用し、印刷する
P-touch Template コマンドを使用する際、以下の 3 つのコマンドが少なくとも必要となります。
そのうち 1 つは P-touch テンプレート設定ツールから設定することが可能です。
キー割り当て番号の選択
キー割り当て番号を設定後、残りの 2 つのコマンドをプリンターに送信する必要があります。

P-touch Template 2.0 コマンドリファレンス
- 15 -
3. コマンド使用例
(3) P-touch テンプレートモードの初期化
デフォルト設定に戻す為、一度初期化します
^II
入力コマンド
(4) 印刷開始
^FF
入力コマンド
プリンターが上記のコマンドを受信すると、以下のラベルが印刷されます

P-touch Template 2.0 コマンドリファレンス
- 16 -
3. コマンド使用例
3.2 P-touch Template 2.0 ロゴ/外字(ビットマップ) 使用例
下記のような文書を作成します。
ステップ
1. テンプレートを作成し、プリンターへ転送する
2. 印刷したいロゴ/外字をビットマップ形式で作成し、プリンターに転送する
3. P-touch テンプレートコマンドを使用し、印刷する
ステップ 1: テンプレートを作成し、プリンターへ転送する
テキストオブジェクトを１つ含む任意のテンプレートを作成し、転送します。
キー割り当て番号
保存されたテンプレート
[転送] ボタンをクリック

P-touch Template 2.0 コマンドリファレンス
- 17 -
3. コマンド使用例
ステップ 2: 印刷したいロゴ/外字をビットマップ形式で作成し、プリンターに転送する
印刷したいビットマップファイルを P-touch Transfer Manager にドラッグ＆ドロップすることでリストに追加し
ます。ファイル名の先頭には“_ext_”をつけてください。
[転送] ボタンをクリックし、プリンターに転送します。
ステップ 3: P-touch テンプレートコマンドを使用し、印刷する
(1) P-touch テンプレートモードの初期化
^II
入力コマンド
[転送] ボタンをクリック
キー割り当て番号
この例では 2 を選択している
この例では「_ext_logo.bmp」というファイル
名を使用している。

P-touch Template 2.0 コマンドリファレンス
- 18 -
3. コマンド使用例
(2) 印刷したいビットマップファイルの選択
ビットマップファイルのキー割り当て番号を選択するためには、
特定の文字「¥」が必要です。
また、ビットマップファイルのキー割り当て番号を指定する際、
ステップ 2 で表示された数字から 1 を引く必要があります。
ステップ 2 ではビットマップファイルのキー割り当て番号が「2」
なので、入力コマンドは「¥01」となります。
\01
入力コマンド
(3) 印刷開始
^FF
入力コマンド
上記のコマンドをプリンターに送信することで、以下の文書が印刷されます。

P-touch Template 2.0 コマンドリファレンス
- 19 -
4. P-touch Template 2.0 制限事項
4. P-touch Template 2.0 制限事項
4.1 テキストオブジェクトに関して
4.1.1 フォント、サイズ等
「5.3 P-touch Editorの設定と本体イメージの相関表」も併せてご参照ください。
 P-touch Editor で設定したフォントは、プリンター本体転送時、プリンター本体内蔵の近いフォントに変換されます。
 P-touch Editor で設定した文字サイズは、プリンター本体転送時、プリンター本体内蔵の近いサイズに変換され
ます。
 P-touch Editor で設定した文字サイズは、オブジェクト内で全て同じサイズになります。
 テキストオブジェクトで使用される文字コードセットは、転送に使用する PC の言語環境に依存します。
 「¥」は外字番号指定用の制御文字として使用されます。「¥¥」と入力することで文字としての「¥」が使用できます。

 日本の文字データ入力は、文字コードセットの設定で変わります。Unicode(UTF-8)設定時は UTF-8、それ以外
を設定時は ShiftJIS に対応しています。
 P-touch Editor で設定したタイムスタンプは、「印刷時の日付時刻」設定が無の場合は、P-touch Editor で作成
時の日時で印刷されます。「印刷時の日付時刻」設定が有の場合、空白印刷されます。
「印刷時の日付時刻」の設定箇所
P-touch Editor で、「日付と時刻のプロパティ」の「印刷時の日付時刻」の設定を解除するには、日付と時刻オブジェ
クトのプロパティを開き、「印刷時の日付時刻」チェックボックスを OFF にします。

P-touch Template 2.0 コマンドリファレンス
- 20 -
4. P-touch Template 2.0 制限事項
4.1.2 文字の配置について
 P-touch Editor で設定した水平配置（「均等揃え」、「両端揃え」）設定は、左寄せに変換されます。
 P-touch Editor で設定した改行時の行間設定有効範囲は、0～255 ドットです。
P-touch Editor の行間設定には、マイナスの値を使用しないでください。また、プリンター本体の行幅に上限が
あるため、P-touch Editor でそれより大きな行間設定を行ってもプリンター本体には反映されません。
P-touch Editor での行間設定方法

P-touch Template 2.0 コマンドリファレンス
- 21 -
4. P-touch Template 2.0 制限事項
4.1.3 文字の装飾、レイアウト
 P-touch Editor で設定した文字装飾は、オブジェクト内で全て同じ装飾になります。
 P-touch Editor で設定したテキストオプションが「長文」の時、常に左上寄せの位置に配置されます。
 P-touch Editor で設定したテキストオプションが「長文」で、かつ長尺テープを使用した場合、テキストに合わせて
印刷長がのびます。
 P-touch Editor で設定したテキストオプションの「テキストを折り返す」は、オブジェクトサイズが固定で文字は縮
小されます。
「テキストを折り返す」はもともと長い文章を挿入するために追加されたモードであり、「テキストを折り返す」機能
をなくしてしまうと極端に文字サイズが小さくなる可能性があります。
そのため P-touch Editor では、用紙が固定サイズまたは定長が設定されている場合は「枠サイズ固定」、用紙

にオート長が設定されているときは「自動長」を推奨します。
縮小して全体を表示
テキストオブジェクトサイズが固定になります。
テキストサイズがテキスト長さにより変更されます。
はみ出した部分は
クリップする
テキストオブジェクトサイズ及びテキストサイズが固定になります。
テキストが長い場合は、印刷されません。
長文
テキストオブジェクト幅とテキストサイズは固定です。
テキストが長い場合には、自動的に改行し垂直方向にのびます。
自動長
テキストオブジェクト高さとテキストサイズは、固定です。
テキストが長い場合は、テキストオブジェクトの幅がのびます。
フリーサイズ
テキストサイズが固定です。テキストが長い場合は、テキストオブジェクトの幅がの
びます。改行されたら垂直方向にのびます。
テキストオプション（文字の制御）の設定方法
赤丸で囲んだコントロールをクリックすると、選択肢がドロップダウンで表示され、その中から選択します。

P-touch Template 2.0 コマンドリファレンス
- 22 -
4. P-touch Template 2.0 制限事項
 テキストデータの前後に装飾タグを入れて流し込むことで、特定のテキストのみを装飾することができます。
装飾タグの対応は、以下のとおりです。
装飾種
装飾タグ(※)
開始タグ 終了タグ
太字 <b> </b>
下線 <u> </u>
※装飾タグ文字列がデフォルトの場合の設定です。
使用例) テキストオブジェクトに、テキスト”AAA<b>BBB</b><u>CCC</u>”を流し込んだ場合。
印刷結果： AAABBBCCC
 装飾タグを使用する場合、開始タグ・終了タグの両方を必ず入れてください。
 装飾タグを使用する場合、1 行ごとに装飾タグを入れてください。装飾タグの途中で改行された場合、改行後のテ
キストは装飾されません。
 装飾タグは、テキストオブジェクトでのみ使用可能です。
 ナンバリング範囲内の装飾タグは無効です。

P-touch Template 2.0 コマンドリファレンス
- 23 -
4. P-touch Template 2.0 制限事項
4.2 バーコードに関して
4.2.1 バーコード（全体）
 プリンター本体の対応していないバーコードを含むテンプレートを転送しようとすると、転送時にエラーになりプリ
ンター本体に転送できません。プリンター本体が対応しているバーコードは、以下のとおりです。
1 次元バーコード
CODE39, ITF (I-2/5), UPC-A, UPC-E, EAN-13, EAN-8, CODABAR, CODE128,
GS1-128 (UCC/EAN-128) , GS1 Databar(RSS), POSTNET, Intelligent Mail
Barcode
2 次元バーコード PDF417, QR Code, Data Matrix, MaxiCode, Aztec, GS1 Databar Composite
 バーコードオブジェクトにデータを流し込んだとき、規格外の文字があった場合は、そのバーコードオブジェクトは

印刷されません。
 バーコードの大きさは、P-touch Editor からの印刷結果とは異なる場合があります。
 CODE128／GS1-128（UCC/EAN-128）は、大きめに印刷されやすいので、P-touch Editor でテンプレートを作
成時に、余白を多めに入れることを推奨します。
 P-touch Editor で作成時のテンプレートより、データの流し込みで印刷領域に収まらないサイズのバーコードが
出来た場合、バーコードは印刷されません。ただし、無定長ラベルのテンプレートでは、印刷方向に印刷領域を
超えるサイズの場合、バーコードが印刷されます。
 バーコードデータの直前、直後に改行を入れないでください。バーコードデータの一部とみなされ、改行コードも
含んだバーコードが作成される、またはバーコード規格外のデータが入力されたとして、バーコード部分の印刷
が空白になります。
 バーコードデータの直後は、区切り記号、もしくは印刷開始文字列を入れてください。

P-touch Template 2.0 コマンドリファレンス
- 24 -
4. P-touch Template 2.0 制限事項
4.2.2 1 次元バーコードについて
 横幅が、22.5cm を超えるバーコードは、印刷されません。
 1164 ドット以上の高さの 1 次元バーコードを作成しても 1164 ドットに変換されます。
 規格ごとの入力文字数は以下のとおりです。
CODE39
1～50 文字（両サイドの＊は含まれない）
データ流し込み時、データの先頭と最終の＊は読み飛ばします。
ITF
(I-2/5)
1～64 文字
P-touch Editor で設定したベアラバー設定は無効です。
EAN-8 7 文字
EAN-13 12 文字
UPC-A 11 文字
UPC-E 6 文字
CODABAR 3～64 文字（先頭と終了は A、B、C、D のいずれか）
CODE128 1～64 文字
GS1-128
(UCC/EAN-128)
1～64 文字
GS1 Databar
(RSS-14)
3～15 文字（先頭は”01”）

GS1 Databar
(RSS Limited)
3～15 文字（先頭は”01” 3 桁目は”0” または”1”）
GS1 Databar
(RSS Expanded)
数字 1～64 桁、英数字（※）1～40 文字
POSTNET 5 文字, 9 文字, 11 文字
Intelligent Mail
Barcode
20 文字、25 文字、29 文字、31 文字(2 桁目は”0”～”4”)
※ISO646 で規定された印字可能文字
<< 数字、英文字、スペース、!、”、%、&、’、(、)、*、+、,、-、.、/、:、;、<、=、>、?、_ >>
上記の範囲を超えて転送しようとすると、転送時にエラーになります。データの流し込みは、下限値に満たな
い場合は、印刷されません。上限値を超えた場合は、上限値までのデータを有効とします。

P-touch Template 2.0 コマンドリファレンス
- 25 -
4. P-touch Template 2.0 制限事項
4.2.3 2 次元バーコードについて
 P-touch Editor で設定した余白設定は無効です。余白設定は、バーコード余白有無設定コマンド(ESC iXE2)で
のみ設定できます。
 その他の制限事項は以下のとおりです。
QR Code
P-touch Editor で設定した QR コードのバージョン設定は無効です。バージョン設定
は、OFF にしてください。
P-touch Editor で設定した連結設定は無効です。
QR コードバージョン設定コマンドにより設定された値が範囲外の時、AUTO に変換
されます。（MODEL1:0～14、MODEL2:0～40、マイクロ QR:0～4）
PDF417
P-touch Editor で設定した PDF417 のエラー訂正レベルは、本体と一致しないため、
P-touch Template での印刷時に、バーコードの大きさが変わることがあります。

P-touch Editor で設定した PDF417 の幅で、中は小に変換されます。
P-touch Editor で設定した連結設定は無効です。
Data Matrix
P-touch Editor で設定した連結設定は無効です。
P-touch Editor で設定したマクロ設定は無効です。
MaxiCode
P-touch Editor で設定した連結設定は無効です。
データがオーバーした時、連結します。
P-touch Editor で国コードとサービスクラスを設定すると、指定文字に達しない時は
前詰めになりますが、本体は後ろ詰めになります。
(例) 2 を設定→P-touch Editor：｢200｣ 本体：｢002｣
Aztec
P-touch Editor で設定した除去する文字は無効です。
P-touch Editor で設定した連結の設定のうち、連結間隔と縦連結は無効です。
データを流し込む場合、メッセージ ID とデータの間には「00」を入れてください。メッセ
ージ ID を含まない場合、データ先頭に「00」を付けてください。

GS1 Databar
Composite
以下のモデルに対応しています。
- GS1 Databar Omni CC-A/CC-B
- GS1 Databar Truncated CC-A/CC-B
- GS1 Databar Stacked CC-A/CC-B
- GS1 Databar StackedOmni CC-A/CC-B
- GS1 Databar Limited CC-A/CC-B
- GS1 Databar Expanded CC-A/CC-B
- GS1 Databar Expanded Stacked CC-A/CC-B
P-touch Editor で設定した下部文字設定は無効です。
データを流し込む場合、P-touch Editor で設定した「データの先頭に 01 をつける」設
定は無効です。データ先頭に「01」を付けてください。
また、1 次元データと 2 次元データは”|”で区切ってください。
(例)1 次元データ「12345」と 2 次元データ「67890」を流し込む場合
流し込みデータ：「0112345|67890」

P-touch Template 2.0 コマンドリファレンス
- 26 -
4. P-touch Template 2.0 制限事項
4.3 イメージに関して
 P-touch Editor で、イメージが重なり合ったテンプレートを転送した場合、全てのイメージデータは重ねあわされま
す。（P-touch Editor はデフォルトでは後で作ったものが上に表示されます。）
4.4 ナンバリングに関して
 1 つのオブジェクト内で、有効なナンバリング指定範囲数は 1 つです。
 ナンバリング最大桁数は 15 桁です。
 印刷後のナンバリングオブジェクトの内容は、ナンバリング指定範囲のみ保存されます。
 ナンバリングオブジェクトの文字数より流し込んだ文字数が少ない場合、正常に印刷されない場合があります。
 ナンバリング指定範囲内に改行がある場合は、改行以降の文字列はオブジェクトから削除されます。
注意：
ナンバリングオブジェクトとはナンバリング指定されたテキストオブジェクトまたはバーコードオブジェクトを意味し

ます。

P-touch Template 2.0 コマンドリファレンス
- 27 -
4. P-touch Template 2.0 制限事項
4.5 その他
4.5.1 テンプレートの転送について
 最大転送テンプレート数は 255 個です。ただし転送容量が ユーザー領域サイズ* を超えた時点で転送できなく
なります。 (*付録 A: 仕様 参照)
 1 テンプレートの最大オブジェクト数は 255 個です。
 印刷データを流し込む場合は、コマンドモードを、P-touch Template モードにしてください。
 本体にテンプレートを転送すると、動的コマンドで設定した値は、全て初期化されます。
 スプリットラベルには、対応していません。
 P-touch Editor から印刷した後、コマンドモードは ESC/P Legacy / Raster モードに戻ります。テンプレート印刷
を行うには、本体設定ツールで P-touch Template モードにするか、直前のモードが、本体設定ツールで P-
touch Template モードにしていたならば、電源 OFF/ON すれば、P-touch Template モードに戻ります。

4.5.2 テンプレート内のオブジェクト
 印刷データの改行コード(0D0A、0D、0A）は読み捨てます。ただし、区切り記号や印刷開始文字列、改行コマンド
など、特別なデータ列として設定された場合はそれらに従います。
 オブジェクトの順番は、オブジェクト名の下位から 4 ケタ分の数字のみ有効として、順番が決定されます。数字が
ない場合は、1 番最後の順番になります。同じ番号の場合は、テキスト、1 次元バーコード、2 次元バーコードの
優先順位で番号を決定し、オブジェクトも同じ場合は、その中で最初に作ったものを先の順番にします。順番を
示す数字をオブジェクト名の後ろに入れることを推奨します。
（P-touch Editor でオブジェクト名を設定するには、テキストおよびバーコード各オブジェクトのプロパティを表示し、
「拡張タブ」の「オブジェクト名」欄に名前を設定してください。）
オブジェクト名の設定箇所

P-touch Template 2.0 コマンドリファレンス
- 28 -
5. 注意事項
5. 注意事項
5.1 静的コマンド使用時のご注意
静的コマンドは、共通コマンドとラスターモードのみで有効であるコマンドの 2 種類が存在します。
例えば、ラスターモードのみで有効なコマンドを使用する場合は、下記のようにモードを変更してから、コマンドを送信
してください。
(1) ラスターモードに切り替えます。
ESC i a 00h (1Bh 69h 61h 00h)
(2) 全角スペース幅調整を有効に設定します。
ESC i O U D 1 01h (1Bh 69h 4Fh 55h 44h 31h 01h)
(3) 動的に、P-touch Template モードに変更します。
ESC i a 03h (1Bh 69h 61h 03h)
※ラスターモードのみで有効なコマンドの種類については、「6.3 各種設定コマンド （ラスターモード専用）」を参照し
てください。
5.2 Bluetooth使用時(オプション)のご注意
Bluetooth で接続する場合、ポートをオープンした直後は、プリンターの準備が整っていないことがあります。印刷デ

ータを送る場合、ポートオープン後に 500 ms 以上待ってから、データを送り始めてください。
また、複数ページの印刷をする場合などで、ポートのクローズとオープンが連続して行われる場合には、ポートをクロ
ーズした後に 500 ms 以上待って次のポートオープンを行ってください。
1 ページ分の印刷データを送信後、印刷が完了するまで Bluetooth ポートは閉じないでください。

P-touch Template 2.0 コマンドリファレンス
- 29 -
5. 注意事項
5.3 P-touch Editor の設定と本体イメージの相関表
P-touch Editor の設定
テキストオプション（文字の制御）
本体イメージ
印刷
イメージ
横 縦
制御モード
詳細
文字の制御
テキストを
折り返す
オブジェクトサイズ 文字サイズ オブジェクトサイズ 文字サイズ
枠サイズ
固定
はみ出した部分は
クリップする
「固定」
オブジェクトサイズ
の横からはみ出た
文字は印刷しない
「固定」
「固定」
オブジェクトサイズの
縦からはみ出た文字
は印刷しない
「固定」
1
（下記参照）
縮小して全体を表示する
「固定」
最小サイズの場合
横方向はみ出る
「オート」
オブジェクトサ
イズに合わせ
て文字サイズを
最大サイズに
調整する
「固定」
最小サイズの場合
縦方向はみ出る
「オート」
オブジェクトサ
イズに合わせて
文字サイズを最
大サイズに調
整する
2
（下記参照）
はみ出した部
分はクリップ
する
チェック
縮小して全体
を表示する
チェック
枠サイズ
固定
(折り返し)
－
長文 －

「固定」
オブジェクトサイズ
の横からはみ出た
文字は自動改行
する
「固定」
オブジェクトサイズの
縦からはみ出た文字
も印刷する
「固定」
3
（下記参照）
自動長 －
オブジェクトサイズ
の横からはみ出た
文字も印刷する
「固定」
「固定」
最小サイズの場合縦
方向はみ出る
「オート」
オブジェクトサ
イズに合わせて
文字サイズを最
大サイズに調
整する
4
（下記参照）
フリー
サイズ
－
オブジェクトサイズ
の横からはみ出た
文字も印刷する
「固定」
オブジェクトサイズの
縦からはみ出た文字
も印刷する
「固定」
5
（下記参照）
印刷イメージ
1 2 3 4 5

P-touch Template 2.0 コマンドリファレンス
- 30 -
5. 注意事項
5.4 印刷までの時間を速くするテンプレートの作成方法
 変更しないオブジェクトは下記の手順でイメージにしてください。
- ［Text のプロパティ］－［拡張］の「文字の編集を禁止する」をチェックするとオブジェクトがイメージになります。
- ［Text のプロパティ］－［拡張］がない場合は、［ツール］－［オプション］－［全般］－［その他］の「オブジェクトのプロ
パティで拡張ページを表示」をチェックしてください。
 文字サイズが固定になるように、テキストオプション（文字の制御）を設定してください。

P-touch Template 2.0 コマンドリファレンス
- 31 -
6. コマンド対応一覧
6. コマンド対応一覧
6.1 P-touchTemplate コマンド
コマンド 名称 備考
^II 初期化
^TS テンプレート選択設定
^FF 印刷開始
^CN コピー印刷枚数設定
^NN ナンバリング印刷枚数設定
^ID テンプレートデータ初期化
^PT 印刷開始トリガー選択
^PS 印刷開始コマンド文字列設定
^PC 印刷開始受信文字数設定
^SS 区切り記号指定
^LS 改行時の行間設定
^CC プレフィックス文字の変更
^RC 改行コマンド文字列設定
^QV QR コードバージョン設定
^FC FNC1 置換設定
^OP 本体動作実行 (フィード)
^SR ステータスリクエスト
^VR バージョン情報取得
^CR オブジェクト内での改行
^OS
オブジェクト選択設定
(オブジェクト番号)
^ON
オブジェクト選択設定
(オブジェクト名)
^DI オブジェクト直接挿入
注意：
*上記コマンドは、P-touch Template モードにて、使用してください。

* ESC/P Legacy / Raster モードおよび、ESC/P Brother モードでは使用できません。

P-touch Template 2.0 コマンドリファレンス
- 32 -
6. コマンド対応一覧
6.2 各種設定コマンド （モード共通）
コマンド 名称 備考
ESC iXT 印刷開始トリガー設定
ESC iXP 印刷開始コマンド文字列設定
ESC iXr 印刷開始受信文字設定
ESC iXD 区切り記号設定
ESC iXa 読み捨て文字列設定
ESC iXi コマンドモード設定
ESC iXn テンプレート選択設定
ESC iXf プレフィックス文字変更
ESC iXm 文字コードセット選択
ESC iXj 国際文字設定
ESC iXR 改行コマンド文字列設定
ESC iXC コピー印刷枚数設定
ESC iXN ナンバリング印刷枚数設定
ESC iXF FNC1 置換設定
ESC iXE バーコード余白有無設定
ESC iXh 印刷方向設定
ESC iX^ 印刷停止位置指定
ESC iXv (08h) Network Raw ポート通信設定

P-touch Template 2.0 コマンドリファレンス
- 33 -
6. コマンド対応一覧
6.3 各種設定コマンド
コマンド 名称 備考
ESC iOUD 全角スペース幅調整有無設定
ESC iOUe 装飾タグ文字列設定
6.4 プリンター制御コマンド
コマンド 名称 備考
ESC ia コマンドモード設定
ESC iUx 再起動

P-touch Template 2.0 コマンドリファレンス
- 34 -
7. P-touch Template コマンド詳細
7. P-touch Template コマンド詳細
^II 初期化
ASCII: ^ I I
16 進: 5E 49 49
パラメーター
なし
説明
 動的設定値を全て本体設定値に戻します。
(1) 印刷開始トリガーの選択項目
(2) 印刷開始コマンドの文字列
(3) 印刷開始受信文字数
(4) 区切り記号
(5) テンプレート選択番号
(6) プレフィックス文字
(7) 改行コマンド文字列設定
(8) コピー印刷枚数設定
(9) ナンバリング印刷枚数設定
(10) QR コードバージョン設定
(11) FNC1 置換設定

P-touch Template 2.0 コマンドリファレンス
- 35 -
7. P-touch Template コマンド詳細
^TS テンプレート選択設定
ASCII: ^ T S n1 n2 n3
16 進: 5E 54 53 n1 n2 n3
パラメーター
0≦n1≦2
0≦n2≦9
0≦n3≦9
説明
 本体で選択しているテンプレートを指定番号にします。
(n1*100)+(n2*10)+n3: テンプレート番号(1～255)
 本体選択番号のデフォルト値は、1 です。
 このコマンドは、動的コマンドです。
備考
 設定可能なテンプレート番号は、1～255 です。
それ以外の数値を設定しようとした場合または本体に転送されていない番号を指定した場合は無効になります。
コマンド例
 選択テンプレート番号を 99 にする場合。
n1=0、n2=9、n3=9 になるため、コマンドは以下のようになります。
^ T S 0 9 9
(5Eh 54h 53h 30h 39h 39h)

P-touch Template 2.0 コマンドリファレンス
- 36 -
7. P-touch Template コマンド詳細
^FF 印刷開始
ASCII: ^ F F
16 進: 5E 46 46
パラメーター
なし
説明
 印刷を開始します。
 但し、印刷開始トリガーが“設定されている文字列受信時”である場合に使用できます。
（^PT､ESC iXT2 参照）
 印刷開始コマンド文字列は変更することが可能です。
（^PS､ESC iXP2 参照）
コマンド例
 テンプレート番号 3 を印刷する場合。
^ T S 0 0 3 ^ F F
(5Eh 54h 53h 30h 30h 33h 5Eh 46h 46h)

P-touch Template 2.0 コマンドリファレンス
- 37 -
7. P-touch Template コマンド詳細
^CN コピー印刷枚数設定
ASCII: ^ C N n1 n2 n3
16 進: 5E 43 4E n1 n2 n3
パラメーター
0≦n1≦9
0≦n2≦9
0≦n3≦9
説明
 コピー印刷枚数を設定します。
(n1*100)+(n2*10)+n3: コピー印刷枚数（バイト）(1～999)
 コピー印刷枚数のデフォルト値は 1 です。
 このコマンドは、動的コマンドです。
備考
 印刷が終了すると、このコマンドで設定した枚数は、本体に設定されている枚数（静的値）に戻ります。
コマンド例
 コピー印刷枚数を 100 枚に変更する場合。
n1=1、n2=0、n3=0 になるため、コマンドは以下のようになります。
^ C N 1 0 0
(5Eh 43h 4Eh 31h 30h 30h)

P-touch Template 2.0 コマンドリファレンス
- 38 -
7. P-touch Template コマンド詳細
^NN ナンバリング印刷枚数設定
ASCII: ^ N N n1 n2 n3
16 進: 5E 4E 4E n1 n2 n3
パラメーター
0≦n1≦9
0≦n2≦9
0≦n3≦9
説明
 ナンバリング印刷枚数を設定します。
(n1*100)+(n2*10)+n3: ナンバリング印刷枚数（バイト）(1～999)
 ナンバリング印刷枚数のデフォルト値は 1 です。
 このコマンドは、動的コマンドです。
備考
 印刷が終了すると、このコマンドで設定した枚数は、本体に設定されている枚数（静的値）に戻ります。
コマンド例
 ナンバリング印刷枚数を 100 枚に変更する場合。
n1=1、n2=0、n3=0 になるため、コマンドは以下のようになります。
^ N N 1 0 0
(5Eh 4Eh 4Eh 31h 30h 30h)
^ID テンプレートナンバリングデータ初期化
ASCII: ^ I D
16 進: 5E 49 44

パラメーター
なし
説明
 選択しているテンプレートのナンバリング情報をテンプレート転送時の状態に戻します。

P-touch Template 2.0 コマンドリファレンス
- 39 -
7. P-touch Template コマンド詳細
^PT 印刷開始トリガー選択
ASCII: ^ P T n
16 進: 5E 50 54 n
パラメーター
1≦n≦3
説明
 印刷開始トリガーの種類を選択します。
n=1: 設定されている文字列受信時（デフォルト）
n=2: 全てのオブジェクトが埋まったとき
（最後のデータ後の区切り記号で印刷）
n=3: 設定されている文字数受信時
（区切り記号は、含まれない）
 このコマンドは、動的コマンドです。
備考
 n が 1～3 以外の値の場合は無効になります。
コマンド例
 印刷開始トリガーを“全てのオブジェクトが埋まったとき”にする場合。
^ P T 2
(5Eh 50h 54h 32h)

P-touch Template 2.0 コマンドリファレンス
- 40 -
7. P-touch Template コマンド詳細
^PS 印刷開始コマンド文字列設定
ASCII: ^ P S n1 n2 data
16 進: 5E 50 53 n1 n2 data
パラメーター
0≦n1≦2
0≦n2≦9
00h≦data≦FFh
説明
 印刷開始コマンドの文字列を設定します。
(n1*10)+n2: 文字列の長さ（1～20 まで設定可能）
data: 文字列（設定可能最大文字数は 20 文字（バイト））
 印刷開始コマンドのデフォルト文字列は“^FF”です。
 このコマンドは、動的コマンドです。
備考
 20 文字を超える文字を設定しようとした場合は無効です。
コマンド例
 印刷開始コマンド文字列を“START”に変えたい場合。
設定する文字列(data)は“START”と、5 文字であるため、n1=0、n2=5 です。コマンドは以下のようになります。
^ P S 0 5 S T A R T
(5Eh 50h 53h 30h 35h 53h 54h 41h 52h 54h)

P-touch Template 2.0 コマンドリファレンス
- 41 -
7. P-touch Template コマンド詳細
^PC 印刷開始受信文字数設定
ASCII: ^ P C n1 n2 n3
16 進: 5E 50 43 n1 n2 n3
パラメーター
0≦n1≦9
0≦n2≦9
0≦n3≦9
説明
 印刷開始受信文字数を設定します。
(n1*100)+(n2*10)+n3: 印刷開始受信文字数(1～999 文字）
 印刷開始受信文字数のデフォルト値は 10 です。
 このコマンドは、動的コマンドです。
 全角は 2 バイトで 1 文字、半角は 1 バイトで 1 文字として扱われます。
 Unicode(UTF-8)設定時は、1～4 バイトで 1 文字として扱われます。
コマンド例
 印刷受信文字数を 100 文字に変更する場合。
n1=1、n2=0、n3=0 になるため、コマンドは以下のようになります。
^ P C 1 0 0
(5Eh 50h 43h 31h 30h 30h)

P-touch Template 2.0 コマンドリファレンス
- 42 -
7. P-touch Template コマンド詳細
^SS 区切り記号指定
ASCII: ^ S S n1 n2 data
16 進: 5E 53 53 n1 n2 data
パラメーター
0≦n1≦2
0≦n2≦9
00h≦data≦FFh
説明
 区切り記号とは、データの流し込みを、次のオブジェクトに移行したいときに使う記号です。
 区切り記号の文字列を設定します。
(n1*10)+n2: 文字列の長さ（1～20）
data: 文字列（設定可能最大文字数は 20 文字（バイト））
 区切り記号のデフォルト文字列は“09h(TAB コード)”です。
印刷データ内にでてくることがない文字列を設定してください。
 このコマンドは、動的コマンドです。
備考
 20 文字を超える文字を設定しようとした場合は無効です。
コマンド例
 区切り記号を“，”（2Ch）に変えたい場合。
文字列の長さは 1 文字であるため、n1=0、n2=1 となり、文字列（data）は“，”（2Ch）で、コマンドは以下のように

なります。
^ S S 0 1 ,
(5Eh 53h 53h 30h 31h 2Ch)

P-touch Template 2.0 コマンドリファレンス
- 43 -
7. P-touch Template コマンド詳細
^LS 改行時の行間設定
ASCII: ^ L S n1 n2 n3
16 進: 5E 4C 53 n1 n2 n3
パラメーター
0≦n1≦2
0≦n2≦9
0≦n3≦9
説明
 改行時の行間のドット数を設定します。
(n1*100)+(n2*10)+n3: 行間ドット数(0～255)
 改行時の行間ドット数のデフォルト値は、P-touch Editor でテンプレートを作成したときに決められるドット数です。
 このコマンドは、動的コマンドです。
備考
 行間のドット数は、0～255 ドットです。それ以外の数値を設定しようとした場合は無効になります。
コマンド例
 行間を 10 ドットにする場合。
^ L S 0 1 0
(5Eh 4Ch 53h 30h 31h 30h)

P-touch Template 2.0 コマンドリファレンス
- 44 -
7. P-touch Template コマンド詳細
^CC プレフィックス文字の変更
ASCII: ^ C C n
16 進: 5E 43 43 n
パラメーター
00h≦n≦FFh
説明
 プレフィックス文字コードを変更します。
n: 文字コード
 プレフィックス文字のデフォルト文字列は“^”です。
 このコマンドは、動的コマンドです。
コマンド例
 プレフィックス文字を、“^”から“_”に変更したい場合は、下記のようにコマンドを送ります。
^ C C 5Fh
(5Eh 43h 43h 5Fh) (“5Fh” は ASCII コードで “_” を表します。)
 ただしこれ以降、電源を ON/OFF しないとプレフィックス文字は“_”に変更されたままのため、たとえば初期化コマ
ンドを使用するときは、^II ではなく、_II になります。

P-touch Template 2.0 コマンドリファレンス
- 45 -
7. P-touch Template コマンド詳細
^RC 改行コマンド文字列設定
ASCII: ^ R C n1 n2 data
16 進: 5E 52 43 n1 n2 data
パラメーター
0≦n1≦2
0≦n2≦9
00h≦data≦FFh
説明
 改行コマンドの文字列を設定します。
(n1*10)+n2: 文字列の長さ（1～20 まで設定可能）
data: 文字列（設定可能最大文字数は 20 文字（バイト））
 改行コマンドのデフォルト文字列は“^CR”です。
 このコマンドは、動的コマンドです。
備考
 20 文字を超える文字を設定しようとした場合は無効です。
コマンド例
 改行コマンド文字列を“0Dh 0Ah”に変えたい場合。
設定する文字列（data）は、2 文字であるため、n1=0、n2=2 です。コマンドは以下のようになります。
^ R C 0 2 0Dh 0Ah
(5Eh 52h 43h 30h 32h 0Dh 0Ah)

P-touch Template 2.0 コマンドリファレンス
- 46 -
7. P-touch Template コマンド詳細
^QV QRコードバージョン設定
ASCII: ^ Q V n1 n2
16 進: 5E 51 56 n1 n2
パラメーター
0≦n1≦4
0≦n2≦9
説明
 QR コードバージョンを設定します。
(n1*10)＋n2: バージョン値 (0～40)
 QR コードバージョンのデフォルト値は 0 です。
 設定可能値 (0～40)以外を設定しようとした時は、コマンドが無効になります。
 このコマンドは、動的コマンドです。
コマンド例
 バージョンを 10 に変更する場合。
n1=1、n2=0 になるため、コマンドは以下のようになります。
^ Q V 1 0
(5Eh 51h 56h 31h 30h)

P-touch Template 2.0 コマンドリファレンス
- 47 -
7. P-touch Template コマンド詳細
^FC FNC1 置換設定
ASCII: ^ F C n
16 進: 5E 46 43 n
パラメーター
0≦n≦1
説明
 バーコード規格 GS1-128(UCC/EAN128)などに含まれる GS コードを、FNC1 コードに置き換える機能の
ON/OFF を設定します。
n: FNC1 置換設定
(ON:1 OFF:0（デフォルト）)
 このコマンドは、動的コマンドです。
備考
 n が 0、1 以外の値の場合は無効になります。
コマンド例
 FNC1 置換を無効にしたい場合。
FNC1 置換を無効にするため、n=0 になります。コマンドは以下のようになります。
^ F C 0
(5Eh 46h 43h 30h)

P-touch Template 2.0 コマンドリファレンス
- 48 -
7. P-touch Template コマンド詳細
^OP 本体動作実行（フィード）
ASCII: ^ O P n
16 進: 5E 4F 50 n
パラメーター
n: 0 (固定)
説明
 本体のフィード動作を実行させます。
コマンド例
 本体をフィード動作させたいとき、コマンドは以下のようになります。
^ O P 0
(5Eh 4Fh 50h 30h)

P-touch Template 2.0 コマンドリファレンス
- 49 -
7. P-touch Template コマンド詳細
^SR ステータスリクエスト
ASCII: ^ S R
16 進: 5E 53 52
パラメーター
なし
説明
 プリンターステータスを要求します。
 プリンターステータスは 32 バイトで構成されます。
 プリンターは印刷動作中に応答を返しません。
オフセット 名称 値／参照
0 ヘッドマーク 80h 固定
1 サイズ 20h 固定
2 「ブラザー」コード “B” (42h) 固定
3 シリーズコード “6” (36h) 固定
4 機種コード
PJ-823: “C” (43h)
PJ-863: “E” (45h)
PJ-883: “G” (47h)
5 国別コード “0” (30h) 固定
6 電池残量情報 下記の表(5)を参照してください。
7 未使用 00h 固定
8 エラー情報 1 下記の表(1)を参照してください。
9 エラー情報 2 下記の表(2)を参照してください。
10 メディア幅 下記の表(6)を参照してください。

11 メディア種類 下記の表(3)を参照してください。
12 色数 00h 固定
13 メディア長（上位バイト） 00h 固定
14 メディアセンサ値 00h 固定
15 モード 01h 固定
16 濃度 00h 固定
17 メディア長（下位バイト） 00h 固定
18 ステータス種類 下記の表(4)を参照してください。
19 フェーズ種類 下記の表(7)を参照してください。
20 フェーズ番号上位バイト 00h 固定
21 フェーズ番号下位バイト 00h 固定
22 通知番号 未使用
23 拡張部バイト数 00h 固定
24-31 予約 00h 固定

P-touch Template 2.0 コマンドリファレンス
- 50 -
7. P-touch Template コマンド詳細
(1) エラー情報 1
フラグ マスク 意味
Bit 0 01h 未使用
Bit 1 02h 未使用
Bit 2 04h 未使用
Bit 3 08h 未使用
Bit 4 10h 本体使用中
Bit 5 20h 電源オフ
Bit 6 40h 未使用
Bit 7 80h 未使用
(2) エラー情報 2
フラグ マスク 意味
Bit 0 01h 未使用
Bit 1 02h 未使用
Bit 2 04h 通信エラー
Bit 3 08h 未使用
Bit 4 10h 未使用
Bit 5 20h 未使用
Bit 6 40h 未使用
Bit 7 80h 未使用
(3) メディア種類
メディア種類 値 備考
紙なし 00h
紙あり 01h
(4) ステータス種類
ステータス種類 値 備考
エラーなし 00h
（未使用） 01h
エラー発生 02h
（未使用） 03h ～ FFh

P-touch Template 2.0 コマンドリファレンス
- 51 -
7. P-touch Template コマンド詳細
(5) 電源状態
値 電池状態 AC アダプター状態
20h 電池残量 フル 非接続
22h 電池残量 ハーフ 非接続
23h 電池残量 ロー 非接続
24h 電池残量 要充電 非接続
30h 電池残量 フル 接続
32h 電池残量 ハーフ 接続
33h 電池残量 ロー 接続
34h 電池残量 要充電 接続
37h 電池無し 接続
上記以外 未定義 未定義
(6) メディア幅
シリーズ 値 備考
紙なし 00h
紙あり D2h
(7) フェーズ種類
機種 値 備考
アイドル状態 00h
印字状態 01h
^VR バージョン情報取得
ASCII: ^ V R
16 進: 5E 56 52
パラメーター
なし
説明
 本体のバージョン情報を 8 文字の文字列で取得します。

P-touch Template 2.0 コマンドリファレンス
- 52 -
7. P-touch Template コマンド詳細
^CR オブジェクト内での改行
ASCII: ^ C R
16 進: 5E 43 52
パラメーター
なし
説明
 テキストオブジェクトで次の行に改行します。
改行コマンド文字列は変更することが可能です(^RC、ESC iXR2 参照)
コマンド例
 3 行印刷させたい場合。
コード: 1 ^ C R 2 ^ C R 3 ^ F F
(31h 5Eh 43h 52h 32h 5Eh 43h 52h 33h 5Eh 46h 46h)
印刷結果:
1
2
3

P-touch Template 2.0 コマンドリファレンス
- 53 -
7. P-touch Template コマンド詳細
^OS オブジェクト選択設定（オブジェクト番号）
ASCII: ^ O S n1 n2 n3
16 進: 5E 4F 53 nh1 nh2 nh3
パラメーター
0≦n1≦2
0≦n2≦9
0≦n3≦9
説明
 オブジェクト番号から対象オブジェクトを選択します。
(n1*100)+(n2 * 10) + n3: オブジェクト番号(1～255)
備考
 設定可能なオブジェクト番号は、1～255 です。
それ以外の数値を設定しようとした場合は無効になります。
 途中のオブジェクトからデータを挿入したい場合にこのコマンドを使用します。
コマンド例
 33 オブジェクト目を選択する場合。
^ O S 0 3 3
(5Eh 4Fh 53h 30h 33h 33h)

P-touch Template 2.0 コマンドリファレンス
- 54 -
7. P-touch Template コマンド詳細
^ON オブジェクト選択設定（オブジェクト名）
ASCII: ^ O N data 00
16 進: 5E 4F 4E data 00
パラメーター
なし
説明
 オブジェクト名から対象オブジェクトを選択します。
data: 文字列 （オブジェクト名）
備考
 設定可能な文字列の最大長さは、20 文字です。それ以上の長さを指定した時は、コマンドが無効になります。ま
た、文字列がない時も、コマンドが無効になります。
 文字列の後ろには、00h をつけてください。文字列の終了を意味します。
 途中のオブジェクトからデータを挿入したい場合にこのコマンドを使用します。
コマンド例
 オブジェクト名が“TEXT1”のオブジェクトを選択する場合。
^ O N T E X T 1 00h
(5Eh 4Fh 4Eh 54h 45h 58h 54h 31h 00h)

P-touch Template 2.0 コマンドリファレンス
- 55 -
7. P-touch Template コマンド詳細
^DI オブジェクト直接挿入
ASCII: ^ D I n1 n2 data
16 進: 5E 44 49 n1 n2 data
パラメーター
00h≦n1≦FFh
00h≦n2≦78h
説明
 選択されているテンプレートの選択されているオブジェクトに指定文字数分、文字列を挿入します。
（途中に印刷コマンド、区切り記号がきても、指定文字数内ならデータとして扱われます。）
(n2*256)+n1: 指定文字数（バイト） 最大 30KB (7800h)
data: 文字列
コマンド例
 A が印刷開始文字列に設定されていて、印刷開始トリガーを印刷開始文字列に設定してある場合、手軽に A を
印刷したい場合に、下記のコマンドで印刷を実行します。
コード: ^ D I 03h 00h 1 A 2 A
(5Eh 44h 49h 03h 00h 31h 41h 32h 41h)
印刷結果: 1A2

P-touch Template 2.0 コマンドリファレンス
- 56 -
8. 各種設定コマンド詳細
8. 各種設定コマンド詳細
ESC iXT2 印刷開始トリガー選択
ASCII: ESC i X T 2 01h 00h n1
16 進: 1B 69 58 54 32 01 00 n1
パラメーター
00h≦n1≦02h
説明
 印刷開始トリガーの種類を選択します。
n1=00h: 設定されている文字列受信時 （デフォルト）
n1=01h: 全てのオブジェクトが埋まったとき （最後のデータ後の区切り記号で印刷）
n1=02h: 設定されている文字数受信時 （区切り記号は、含まれません。）
 このコマンドは、静的コマンドです。
備考
 n1 が 00h～02h 以外の値の場合は無効になります。
コマンド例
 印刷開始トリガーを「全てのオブジェクトが埋まったとき」にする場合。
ESC i X T 2 01h 00h 01h
(1Bh 69h 58h 54h 32h 01h 00h 01h)

P-touch Template 2.0 コマンドリファレンス
- 57 -
8. 各種設定コマンド詳細
ESC iXT1 印刷開始トリガー選択項目取得
ASCII: ESC i X T 1 00h 00h
16 進: 1B 69 58 54 31 00 00
パラメーター
なし
説明
 印刷開始トリガーを 3 バイトのデータで返信します。
[1]: 01h （固定）
[2]: 00h （固定）
[3]: 設定値
00h: 設定されている文字列受信時
01h: 全てのオブジェクトが埋まったとき
02h: 設定されている文字数受信時
 取得値は、静的コマンドで設定した値です。
コマンド例
 本体に設定されている、印刷開始トリガーを取得します。設定値が、設定されている文字列受信時の場合。
コード: ESC i X T 1 00h 00h
(1Bh 69h 58h 54h 31h 00h 00h)
戻り値: 01h 00h 00h

P-touch Template 2.0 コマンドリファレンス
- 58 -
8. 各種設定コマンド詳細
ESC iXP2 印刷開始コマンド文字列設定
ASCII: ESC i X P 2 n1 n2 data
16 進: 1B 69 58 50 32 n1 n2 data
パラメーター
01h≦n1≦14h
n2: 00h (固定)
00h≦data≦FFh
説明
 印刷開始コマンドの文字列を設定します。
n1+(n2*256): 文字列の長さ（1～20 まで設定可能）
data: 文字列（設定可能最大文字数は 20 文字（バイト））
 印刷開始コマンドのデフォルト文字列は“^FF”です。
 このコマンドは、静的コマンドです。
備考
 20 文字を超える文字を設定しようとした場合は無効になります。
コマンド例
 印刷開始コマンド文字列を“START”に変えたい場合。
設定する文字列（data）は“START”と、5 文字であるため、n1=05h、n2=00h です。
コマンドは以下のようになります。
ESC i X P 2 05h 00h S T A R T

(1Bh 69h 58h 50h 32h 05h 00h 53h 54h 41h 52h 54h)

P-touch Template 2.0 コマンドリファレンス
- 59 -
8. 各種設定コマンド詳細
ESC iXP1 印刷開始コマンド文字列取得
ASCII: ESC i X P 1 00h 00h
16 進: 1B 69 58 50 31 00 00
パラメーター
なし
説明
 印刷開始コマンドの設定文字列を取得します。
 本体から、3～22 バイトのデータが返信されます。（文字列の長さによってサイズは異なります。）
[1、2]: n1 n2 （文字数） n1+（n2*256）
[3 以降]: 文字列
 取得値は、静的コマンドで設定した値です。
コマンド例
 印刷開始コマンド文字列を“START”に設定している場合。
コード: ESC i X P 1 00h 00h
(1Bh 69h 58h 50h 31h 00h 00h)
戻り値: 05h 00h S T A R T
(05h 00h 53h 54h 41h 52h 54h)

P-touch Template 2.0 コマンドリファレンス
- 60 -
8. 各種設定コマンド詳細
ESC iXr2 印刷開始受信文字数設定
ASCII: ESC i X r 2 02h 00h n1 n2
16 進: 1B 69 58 72 32 02 00 n1 n2
パラメーター
00h≦n1≦FFh
00h≦n2≦03h
説明
 印刷開始受信文字数を設定します。
n1+(n2*256): 印刷開始受信文字数(1～999)
 印刷開始受信文字数のデフォルト値は 10 です。
 このコマンドは、静的コマンドです。
 Unicode(UTF-8)設定時は、1～4 バイトで 1 文字として扱われます。
コマンド例
 印刷受信文字数を 100 文字に変更する場合。
n1=64h、n2=00h になるため、コマンドは以下のようになります。
ESC i X r 2 02h 00h 64h 00h
(1Bh 69h 58h 72h 32h 02h 00h 64h 00h)

P-touch Template 2.0 コマンドリファレンス
- 61 -
8. 各種設定コマンド詳細
ESC iXr1 印刷開始受信文字数取得
ASCII: ESC i X r 1 00h 00h
16 進: 1B 69 58 72 31 00 00
パラメーター
なし
説明
 印刷開始受信設定文字数を取得します。
 本体からは、4 バイトのデータが返信されます。
[1]: 02h （固定）
[2]: 00h （固定）
[3、4]: n1 n2 の設定値
n1+(n2*256): 印刷開始受信文字数
 取得値は、静的コマンドで設定した値です。
コマンド例
 印刷受信文字数が 500 文字の場合。
コード: ESC i X r 1 00h 00h
(1Bh 69h 58h 72h 31h 00h 00h)
戻り値: 02h 00h F4h 01h 244(F4h)+(1(01h)*256)=500 文字です。

P-touch Template 2.0 コマンドリファレンス
- 62 -
8. 各種設定コマンド詳細
ESC iXD2 区切り記号指定
ASCII: ESC i X D 2 n1 n2 data
16 進: 1B 69 58 44 32 n1 n2 data
パラメーター
01h≦n1≦14h
n2: 00h (固定)
00h≦data≦FFh
説明
 区切り記号とは、データの流し込みを、次のオブジェクトに移行したいときに使う記号です。
 区切り記号の文字列を設定します。
n1+(n2*256): 文字列の長さ (1～20)
data: 文字列（設定可能最大文字数は 20 文字（バイト））
 区切り記号のデフォルト文字列は“09h (TAB コード)”です。
 このコマンドは、静的コマンドです。
備考
 20 文字を超える文字を設定しようとした場合は無効になります。
コマンド例
 区切り記号を”，” （2Ch）に変えたい場合。
文字列の長さは 1 文字で、n1=01h、n2=00h となり、文字列（data）は“，” （2Ch）で、コマンドは以下のようにな

ります。
ESC i X D 2 01h 00h 2Ch
(1Bh 69h 58h 44h 32h 01h 00h 2Ch)

P-touch Template 2.0 コマンドリファレンス
- 63 -
8. 各種設定コマンド詳細
ESC iXD1 区切り記号取得
ASCII: ESC i X D 1 00h 00h
16 進: 1B 69 58 44 31 00 00
パラメーター
なし
説明
 区切り記号の設定文字列を取得します。
 本体から、3～22 バイトのデータが返信されます。（文字列の長さによってサイズは異なります。）
[1、2]: n1 n2 （文字数）
n1+(n2*256)
[3 以降]: 文字列
 取得値は、静的コマンドで設定した値です。
コマンド例
 区切り記号を”，”（2Ch）に設定している場合。
コード: ESC i X D 1 00h 00h
(1Bh 69h 58h 44h 31h 00h 00h)
戻り値: 01h 00h ,
(01h 00h 2Ch)

P-touch Template 2.0 コマンドリファレンス
- 64 -
8. 各種設定コマンド詳細
ESC iXa2 読み捨て文字列設定
ASCII: ESC i X a 2 n1 n2 n3 data
16 進: 1B 69 58 61 32 n1 n2 n3 data
パラメーター
01h≦n1≦15h
n2: 00h (固定)
n3: 01h (固定)
00h≦data≦FFh
説明
 読み捨て文字列を設定します。
n1+(n2*256): 文字列の長さ(0～20)+1
data: 文字列（設定可能最大文字数は 20 文字（バイト））
 このコマンドは、静的コマンドです。
備考
 20 文字を超える文字を設定しようとした場合は無効になります。
コマンド例
 読み捨て文字列を、“ABCD”にしたい場合。
文字列の長さは 4 文字で、n1=05h、n2=00h となり、コマンドは以下のようになります。
ESC i X a 2 05h 00h 01h A B C D
(1Bh 69h 58h 61h 32h 05h 00h 01h 41h 42h 43h 44h)

P-touch Template 2.0 コマンドリファレンス
- 65 -
8. 各種設定コマンド詳細
ESC iXa1 読み捨て文字列取得
ASCII: ESC i X a 1 01h 00h 01h
16 進: 1B 69 58 61 31 01 00 01
パラメーター
なし
説明
 読み捨て設定文字列を取得します。
 本体から、2～22 バイトのデータが返信されます。（文字列の長さによってサイズは異なります。）
[1、2]: n1 n2 （文字数）
n1+(n2*256)
[3 以降]: 文字列
 取得値は、静的コマンドで設定した値です。
コマンド例
 読み捨て文字列が、“ABCD”の場合。本体に以下のコマンドを送信します。
コード: ESC i X a 1 01h 00h 01h
(1Bh 69h 58h 61h 31h 01h 00h 01h)
戻り値: 04h 00h A B C D
(04h 00h 41h 42h 43h 44h)

P-touch Template 2.0 コマンドリファレンス
- 66 -
8. 各種設定コマンド詳細
ESC iXi2 コマンドモード設定
ASCII: ESC i X i 2 01h 00h n1
16 進: 1B 69 58 69 32 01 00 n1
パラメーター
n1: 00h 01h 03h 06h
説明
 モードを切り替えます。
n3=00h: Raster/ESC/P Legacy モード(デフォルト)
n3=03h: P-touch Template モード/ZPL II emulation モード
n3=04h: ESC/P Brother モード
 このコマンドは、静的コマンドです。
備考
 設定可能値以外の値を設定しないでください。

P-touch Template 2.0 コマンドリファレンス
- 67 -
8. 各種設定コマンド詳細
ESC iXi1 コマンドモード設定値取得
ASCII: ESC i X i 1 00h 00h
16 進: 1B 69 58 69 31 00 00
パラメーター
なし
説明
 コマンドモードの設定値を取得します。
 本体からは、3 バイトのデータが返信されます。
[1]: 01h （固定）
[2]: 00h （固定）
[3]: 00h: Raster/ ESC/P Legacy モード
03h: P-touch Template モード/ZPL II emulation モード
04h: ESC/P Brother モード
 取得値は、静的コマンドで設定した値です。
コマンド例
 設定値をラスターモードにしてある場合。
コード: ESC i X i 1 00h 00h
(1Bh 69h 58h 69h 31h 00h 00h)
戻り値: 01h 00h 00h

P-touch Template 2.0 コマンドリファレンス
- 68 -
8. 各種設定コマンド詳細
ESC iXn2 テンプレート選択設定
ASCII: ESC i X n 2 01h 00h n1
16 進: 1B 69 58 6E 32 01 00 n1
パラメーター
01h≦n1≦FFh
説明
 本体で選択しているテンプレートを指定番号にします。
n1: テンプレート番号（1～255）
 本体選択番号のデフォルト値は、1 です。
 このコマンドは、静的コマンドです。
備考
 設定可能なテンプレート番号は、1～255 です。
それ以外の数値を設定しようとした場合、または本体に転送されていない番号を指定した場合は、無効になりま
す。
コマンド例
 選択テンプレート番号を 99 にする場合。
n1=63h になるため、コマンドは以下のようになります。
ESC i X n 2 01h 00h 63h
(1Bh 69h 58h 6Eh 32h 01h 00h 63h)

P-touch Template 2.0 コマンドリファレンス
- 69 -
8. 各種設定コマンド詳細
ESC iXn1 テンプレート選択番号取得
ASCII: ESC i X n 1 00h 00h
16 進: 1B 69 58 6E 31 00 00
パラメーター
なし
説明
 本体で選択しているテンプレート番号を取得します。
 本体からは、3 バイトのデータが返信されます。
[1]: 01h （固定）
[2]: 00h （固定）
[3]: 設定値
 取得値は、静的コマンドで設定した値です。
コマンド例
 選択テンプレート番号が 99 の場合。
コード: ESC i X n 1 00h 00h
(1Bh 69h 58h 6Eh 31h 00h 00h)
戻り値: 01h 00h 63h

P-touch Template 2.0 コマンドリファレンス
- 70 -
8. 各種設定コマンド詳細
ESC iXf2 プレフィックス文字変更
ASCII: ESC i X f 2 01h 00h n1
16 進: 1B 69 58 66 32 01 00 n1
パラメーター
00h≦n1≦FFh
説明
 プレフィックス文字コードを変更します。
n1: 文字コード
 プレフィックス文字のデフォルト文字列は“^”です。
 このコマンドは、静的コマンドです。
コマンド例
 プレフィックス文字を、“_”に変更したい場合。
ESC i X f 2 01h 00h 5Fh (“_”)
(1Bh 69h 58h 66h 32h 01h 00h 5Fh) (“5Fh” は ASCII コードで “_” を表します。)

P-touch Template 2.0 コマンドリファレンス
- 71 -
8. 各種設定コマンド詳細
ESC iXf1 プレフィックス設定文字取得
ASCII: ESC i X f 1 00h 00h
16 進: 1B 69 58 66 31 00 00
パラメーター
なし
説明
 プレフィックス文字コードを取得します。
 本体からは、3 バイトのデータが返信されます。
[1]: 01h （固定）
[2]: 00h （固定）
[3]: 設定文字
 取得値は、静的コマンドで設定した値です。
コマンド例
 プレフィックス文字を、“_”に設定している場合。
コード: ESC i X f 1 00h 00h
(1Bh 69h 58h 66h 31h 00h 00h)
戻り値: 01h 00h _
(01h 00h 5Fh)

P-touch Template 2.0 コマンドリファレンス
- 72 -
8. 各種設定コマンド詳細
ESC iXm2 文字コードセット選択
ASCII: ESC i X m 2 01h 00h n1
16 進: 1B 69 58 6D 32 01 00 n1
パラメーター
00h≦n1≦04h, 10h
説明
 文字コードセットを選択します。（文字コードセットの詳細に関しては、「付録B:文字コード一覧表」を参照してくださ
い。）
n1=00h: 予約
n1=01h: 予約
n1=02h: 予約
n1=03h: 予約
n1=04h: 日本
n1=10h: Unicode(UTF-8)
 n1 に設定可能値以外を設定しないでください。
 このコマンドは、静的コマンドです。
コマンド例
 文字コードセットを、ブラザー標準にする場合。
ESC i X m 2 01h 00h 00h
(1Bh 69h 58h 6Dh 32h 01h 00h 00h)

P-touch Template 2.0 コマンドリファレンス
- 73 -
8. 各種設定コマンド詳細
ESC iXm1 文字コードセット設定値取得
ASCII: ESC i X m 1 00h 00h
16 進: 1B 69 58 6D 31 00 00
パラメーター
なし
説明
 設定している文字コードセットを取得します。
（文字コードセットの詳細に関しては、「付録B:文字コード一覧表」を参照してください。）
 本体からは、3 バイトのデータが返信されます。
[1]: 01h （固定）
[2]: 00h （固定）
[3]: 設定値
00h: 予約
01h: 予約
02h: 予約
03h: 予約
04h: 日本
10h: Unicode(UTF-8)
 取得値は、静的コマンドで設定した値です。
コマンド例
 文字コードセットを、ブラザー標準に設定している場合。
コード: ESC i X m 1 00h 00h
(1Bh 69h 58h 6Dh 31h 00h 00h)
戻り値: 01h 00h 00h

P-touch Template 2.0 コマンドリファレンス
- 74 -
8. 各種設定コマンド詳細
ESC iXj2 国際文字設定
ASCII: ESC i X j 2 01h 00h n1
16 進: 1B 69 58 6A 32 01 00 n1
パラメーター
00h≦n1≦0Dh, 40h
説明
 各国別の文字セットを選択し、n1 の値によりコード表の一部文字コードが切り替わります｡
n1=00h: USA
n1=01h: フランス
n1=02h: ドイツ
n1=03h: イギリス
n1=04h: デンマークⅠ
n1=05h: スウェーデン
n1=06h: イタリア
n1=07h: スペインⅠ
n1=08h: 日本
n1=09h: ノルウェー
n1=0Ah: デンマークⅡ
n1=0Bh: スペインⅡ
n1=0Ch: ラテンアメリカ
n1=0Dh: 韓国
n1=40h: リーガル
 切り替わるコードは、以下の 12 コードです。
23h 24h 40h 5Bh 5Ch 5Dh 5Eh 60h 7Bh 7Ch 7Dh 7Eh 切り替わる文字に関しては、「付録 B: 文字コード一

覧表」の「国際文字セット表」を参照してください。
 初期設定は、n1=08h（日本）です。
 このコマンドは、静的コマンドです。
コマンド例
 国際文字設定を USA に変える場合。
ESC i X j 2 01h 00h 00h
(1Bh 69h 58h 6Ah 32h 01h 00h 00h)

P-touch Template 2.0 コマンドリファレンス
- 75 -
8. 各種設定コマンド詳細
ESC iXj1 国際文字設定値取得
ASCII: ESC i X j 1 00h 00h
16 進: 1B 69 58 6A 31 00 00
パラメーター
なし
説明
 国際文字設定値を取得します。
 本体からは、3 バイトのデータが返信されます。
[1]: 01h （固定）
[2]: 00h （固定）
[3]: 設定値
00h: USA
01h: フランス
02h: ドイツ
03h: イギリス
04h: デンマークⅠ
05h: スウェーデン
06h: イタリア
07h: スペインⅠ
08h: 日本
09h: ノルウェー
0Ah: デンマークⅡ
0Bh: スペインⅡ
0Ch: ラテンアメリカ
0Dh: 韓国
40h: リーガル
 取得値は、静的コマンドで設定した値です。
コマンド例
 国際文字設定を「日本」にしている場合。
コード: ESC i X j 1 00h 00h
(1Bh 69h 58h 6Ah 31h 00h 00h)
戻り値: 01h 00h 08h

P-touch Template 2.0 コマンドリファレンス
- 76 -
8. 各種設定コマンド詳細
ESC iXR2 改行コマンド文字列設定
ASCII: ESC i X R 2 n1 n2 data
16 進: 1B 69 58 52 32 n1 n2 data
パラメーター
01h≦n1≦14h
n2: 00h (固定)
00h≦data≦FFh
説明
 改行コマンドの文字列を設定します。
n1+(n2*256): 文字列の長さ（1～20 まで設定可能）
data: 文字列（設定可能最大文字数は 20 文字（バイト））
 改行コマンドのデフォルト文字列は“^CR”です。
 このコマンドは、静的コマンドです。
備考
 20 文字を超える文字を設定しようとした場合は無効になります。
コマンド例
 改行コマンド文字列を“0Dh 0Ah”に変えたい場合。
設定する文字列（data）は、2 文字であるため、n1=02h、n2=00h です。コマンドは以下のようになります。
ESC i X R 2 02h 00h 0Dh 0Ah

(1Bh 69h 58h 52h 32h 02h 00h 0Dh 0Ah)

P-touch Template 2.0 コマンドリファレンス
- 77 -
8. 各種設定コマンド詳細
ESC iXR1 改行コマンド設定文字列取得
ASCII: ESC i X R 1 00h 00h
16 進: 1B 69 58 52 31 00 00
パラメーター
なし
説明
 改行コマンドの設定文字列を取得します。
 本体から、2～22 バイトのデータが返信されます。（文字列の長さによってサイズは異なります。）
[1、2]: n1 n2 （文字数）
n1+(n2*256)
[3 以降]: 文字列
 取得値は、静的コマンドで設定した値です。
コマンド例
 改行コマンド文字列を“0Dh 0Ah”に設定している場合。
コード: ESC i X R 1 00h 00h
(1Bh 69h 58h 52h 31h 00h 00h)
戻り値: 02h 00h 0Dh 0Ah

P-touch Template 2.0 コマンドリファレンス
- 78 -
8. 各種設定コマンド詳細
ESC iXC2 コピー印刷枚数設定
ASCII: ESC i X C 2 02h 00h n1 n2
16 進: 1B 69 58 43 32 02 00 n1 n2
パラメーター
00h≦n1≦FFh
00h≦n2≦03h
説明
 コピー印刷枚数を設定します。
n1+(n2*256): コピー印刷枚数（バイト）(1～999)
 コピー印刷枚数のデフォルト値は 1 です。
 このコマンドは、静的コマンドです。
コマンド例
 コピー印刷枚数を 100 枚に変更する場合。
n1=64h、n2=00h になるため、コマンドは以下のようになります。
ESC i X C 2 02h 00h 64h 00h
(1Bh 69h 58h 43h 32h 02h 00h 64h 00h)

P-touch Template 2.0 コマンドリファレンス
- 79 -
8. 各種設定コマンド詳細
ESC iXC1 コピー印刷枚数設定値取得
ASCII: ESC i X C 1 00h 00h
16 進: 1B 69 58 43 31 00 00
パラメーター
なし
説明
 コピー印刷設定枚数を取得します。
 本体からは、4 バイトのデータが返信されます。
[1]: 02h （固定）
[2]: 00h （固定）
[3、4]: n1 n2 の設定値
n1+(n2*256): コピー印刷枚数
 取得値は、静的コマンドで設定した値です。
コマンド例
 コピー印刷設定枚数が 500 枚の場合。
コード: ESC i X C 1 00h 00h
(1Bh 69h 58h 43h 31h 00h 00h)
戻り値: 02h 00h F4h 01h 244(F4h)+(1(01h)*256)=500 枚です。

P-touch Template 2.0 コマンドリファレンス
- 80 -
8. 各種設定コマンド詳細
ESC iXN2 ナンバリング印刷枚数設定
ASCII: ESC i X N 2 02h 00h n1 n2
16 進: 1B 69 58 4E 32 02 00 n1 n2
パラメーター
00h≦n1≦FFh
00h≦n2≦03h
説明
 ナンバリング印刷枚数を設定します。
n1+(n2*256): ナンバリング印刷枚数（バイト）(1～999)
 ナンバリング印刷枚数のデフォルト値は 1 です。
 このコマンドは、静的コマンドです。
コマンド例
 ナンバリング印刷枚数を 100 枚に変更する場合。
n1=64h、n2=00h になるため、コマンドは以下のようになります。
ESC i X N 2 02h 00h 64h 00h
(1Bh 69h 58h 4Eh 32h 02h 00h 64h 00h)

P-touch Template 2.0 コマンドリファレンス
- 81 -
8. 各種設定コマンド詳細
ESC iXN1 ナンバリング印刷枚数設定値取得
ASCII: ESC i X N 1 00h 00h
16 進: 1B 69 58 4E 31 00 00
パラメーター
なし
説明
 ナンバリング印刷設定枚数を取得します。
 本体からは、4 バイトのデータが返信されます。
[1]: 02h （固定）
[2]: 00h （固定）
[3、4]: n1 n2 の設定値
n1+(n2*256): ナンバリング印刷枚数
 取得値は、静的コマンドで設定した値です。
コマンド例
 ナンバリング印刷設定枚数が 500 枚の場合。
コード: ESC i X N 1 00h 00h
(1Bh 69h 58h 4Eh 31h 00h 00h)
戻り値: 02h 00h F4h 01h 244(F4h)+(1(01h)*256)=500 枚です。

P-touch Template 2.0 コマンドリファレンス
- 82 -
8. 各種設定コマンド詳細
ESC iXF2 FNC1 置換設定
ASCII: ESC i X F 2 01h 00h n1
16 進: 1B 69 58 46 32 01 00 n1
パラメーター
n1: 00h 01h
説明
 バーコード規格 GS1-128(UCC/EAN128)などに含まれる GS コードを、FNC1 コードに置き換える機能の
ON/OFF を設定します。
n1=00h: FNC1 置換設定 OFF
n1=01h: FNC1 置換設定 ON
 このコマンドは、静的コマンドです。
コマンド例
 FNC1 置換を無効にしたい場合。
ESC i X F 2 01h 00h 00h
(1Bh 69h 58h 46h 32h 01h 00h 00h)

P-touch Template 2.0 コマンドリファレンス
- 83 -
8. 各種設定コマンド詳細
ESC iXF1 FNC1 置換設定取得
ASCII: ESC i X F 1 00h 00h
16 進: 1B 69 58 46 31 00 00
パラメーター
なし
説明
 FNC1 置換設定を取得します。
 本体からは、3 バイトのデータが返信されます。
[1]: 01h （固定）
[2]: 00h （固定）
[3]: 設定値
00h: FNC1 置換設定 OFF
01h: FNC1 置換設定 ON
 取得値は、静的コマンドで設定した値です。
コマンド例
 FNC1 置換設定 OFF に設定されている場合。
コード: ESC i X F 1 00h 00h
(1Bh 69h 58h 46h 31h 00h 00h)
戻り値: 01h 00h 00h

P-touch Template 2.0 コマンドリファレンス
- 84 -
8. 各種設定コマンド詳細
ESC iXE2 バーコード余白有無設定
ASCII: ESC i X E 2 01h 00h n1
16 進: 1B 69 58 45 32 01 00 n1
パラメーター
n1: 00h, 01h
説明
 バーコード余白有無設定を選択します。
n1=00h: 余白なし
n1=01h: 余白あり
 バーコード余白のデフォルト値は 01h（余白あり）です。
 このコマンドは、静的コマンドです。
 この設定は、2 次元バーコードのみ有効です。
コマンド例
 バーコード余白設定を余白なしにする場合。
n1=00h になるため、コマンドは以下のようになります。
ESC i X E 2 01h 00h 00h
(1Bh 69h 58h 45h 32h 01h 00h 00h)

P-touch Template 2.0 コマンドリファレンス
- 85 -
8. 各種設定コマンド詳細
ESC iXE1 バーコード余白有無取得
ASCII: ESC i X E 1 00h 00h
16 進: 1B 69 58 45 31 00 00
パラメーター
なし
説明
 バーコード余白有無設定値を取得します。
 本体からは、3 バイトのデータが返信されます。
[1]: 01h （固定）
[2]: 00h （固定）
[3]: 設定値
00h: 余白なし
01h: 余白あり
 取得値は、静的コマンドで設定した値です。
 この設定は、2 次元バーコードのみ有効です。
コマンド例
 バーコード余白ありに設定されている場合。
コード: ESC i X E 1 00h 00h
(1Bh 69h 58h 45h 31h 00h 00h)
戻り値: 01h 00h 01h

P-touch Template 2.0 コマンドリファレンス
- 86 -
8. 各種設定コマンド詳細
ESC iXh2 印刷方向設定
ASCII: ESC i X h 2 01h 00h n1
16 進: 1B 69 58 68 32 01 00 n1
パラメーター
n1: 00h, 01h
説明
 印刷方向を選択します。
n1=00h: 回転しない
n1=01h: 180 度回転
 印刷方向のデフォルト値は 00h（回転しない）です。
 このコマンドは、静的コマンドです。
コマンド例
 印刷方向を 180 度回転にする場合。
n1=01h になるため、コマンドは以下のようになります。
ESC i X h 2 01h 00h 01h
(1Bh 69h 58h 68h 32h 01h 00h 01h)

P-touch Template 2.0 コマンドリファレンス
- 87 -
8. 各種設定コマンド詳細
ESC iXh1 印刷方向取得
ASCII: ESC i X h 1 00h 00h
16 進: 1B 69 58 68 31 00 00
パラメーター
なし
説明
 印刷方向設定値を取得します。
 本体からは、3 バイトのデータが返信されます。
[1]: 01h （固定）
[2]: 00h （固定）
[3]: 設定値
00h: 回転しない
01h: 180 度回転
 取得値は、静的コマンドで設定した値です。
コマンド例
 印刷方向が 180 度回転に設定されている場合。
コード: ESC i X h 1 00h 00h
(1Bh 69h 58h 68h 31h 00h 00h)
戻り値: 01h 00h 01h

P-touch Template 2.0 コマンドリファレンス
- 88 -
8. 各種設定コマンド詳細
ESC iX^2 印刷停止位置指定
ASCII: ESC i X ^ 2 01h 00h n1
16 進: 1B 69 58 5E 32 01 00 n1
パラメーター
n1: 00h, 01h
説明
 印刷停止位置を選択します。
n1=00h: ティアバー位置で停止 (後送り有り)
n1=01h: ヘッド位置で停止 (後送り無し)
 デフォルト値は 00h（ティアバー位置で停止）です。
 このコマンドは、静的コマンドです。
コマンド例
 印刷停止位置をヘッド位置に設定する場合。
n1=01h になるため、コマンドは以下のようになります。
ESC i X ^ 2 01h 00h 01h
(1Bh 69h 58h 5Eh 32h 01h 00h 01h)

P-touch Template 2.0 コマンドリファレンス
- 89 -
8. 各種設定コマンド詳細
ESC iX^1 印刷停止位置取得
ASCII: ESC i X ^ 1 00h 00h
16 進: 1B 69 58 5E 31 00 00
パラメーター
なし
説明
 印刷停止位置設定値を取得します。
 本体からは、3 バイトのデータが返信されます。
[1]: 01h （固定）
[2]: 00h （固定）
[3]: 設定値
00h: ティアバー位置で停止(後送りあり)
01h: ヘッド位置で停止(後送りなし)
 取得値は、静的コマンドで設定した値です。
コマンド例
 印刷停止位置がティアバー位置(00h)に設定されている場合。
コード: ESC i X ^ 1 00h 00h
(1Bh 69h 58h 5Eh 31h 00h 00h)
戻り値: 01h 00h 00h

P-touch Template 2.0 コマンドリファレンス
- 90 -
8. 各種設定コマンド詳細
ESC iXv2 (08h) Network Rawポート双方向通信指定
ASCII: ESC i X v 2 03h 00h 00h 08h n1
16 進: 1B 69 58 76 32 03 00 00 08 n1
パラメーター
n1: 00h, 07h
説明
 Network Raw ポート通信時の双方向通信設定の有効／無効を切り替えます。
n1=00h: 無効 (デフォルト)
n1=07h: 有効
 デフォルト値は 00h（無効）です。
 07h(有効)に設定することで、ネットワーク Raw ポート通信時にプリンターから応答を返すようになります。
 このコマンドは、静的コマンドです。
コマンド例
 Raw ポートでの双方向通信(プリンターからの応答)を有効にする場合。
n1=07h になるため、コマンドは以下のようになります。
ESC i X v 2 03h 00h 00h 08h 07h
(1Bh 69h 58h 76h 32h 03h 00h 00h 08h 07h)

P-touch Template 2.0 コマンドリファレンス
- 91 -
8. 各種設定コマンド詳細
ESC iXv1 (08h) Network Rawポート双方向通信設定取得
ASCII: ESC i X v 1 03h 00h 00h 08h 00h
16 進: 1B 69 58 76 31 03 00 00 08 00
パラメーター
なし
説明
 Network Raw ポート通信時の双方向通信(プリンターからの応答)設定を取得します。
 本体からは、3 バイトのデータが返信されます。
[1]: 01h （固定）
[2]: 00h （固定）
[3]: 設定値
00h: 無効
07h: 有効
 取得値は、静的コマンドで設定した値です。
コマンド例
 有効に設定されている場合。
コード: ESC i X v 1 03h 00h 00h 08h 00h
(1Bh 69h 58h 76h 31h 03h 00h 00h 08h 00h)
戻り値: 01h 00h 07h

P-touch Template 2.0 コマンドリファレンス
- 92 -
9. 各種設定コマンド詳細（ラスターモード専用）
9. 各種設定コマンド詳細（ラスターモード専用）
ESC iOUD1 全角スペース幅調整有無設定
ASCII: ESC i O U D 1 n1
16 進: 1B 69 4F 55 44 31 n1
パラメーター
n1: 00h, 01h
説明
 全角スペースの幅を半角 2 文字分に合わせるかどうかを設定することができます。
n1=00h: 無効（調整なし）
n1=01h: 有効（調整あり）
 デフォルト値は 01h (有効・調整あり)です。
 このコマンドは、静的コマンドです。
コマンド例
 全角スペース幅調整を無効にする場合。
n1=00h になるため、コマンドは以下のようになります。
ESC i O U D 1 00h
(1Bh 69h 4Fh 55h 44h 31h 00h)

P-touch Template 2.0 コマンドリファレンス
- 93 -
9. 各種設定コマンド詳細（ラスターモード専用）
ESC iOUD0 全角スペース幅調整有無取得
ASCII: ESC i O U D 0
16 進: 1B 69 4F 55 44 30
パラメーター
なし
説明
 現在の全角/半角文字の調整が有効か無効かを取得します。
 本体からは、3 バイトのデータが返信されます。
[1]: 01h （固定）
[2]: 00h （固定）
[3]: 設定値
00h: 無効
01h: 有効
 取得値は、静的コマンドで設定した値です。
コマンド例
 全角スペース幅調整が有効に設定されている場合。
コード: ESC i O U D 0
(1Bh 69h 4Fh 55h 44h 30h)
戻り値: 01h 00h 01h

P-touch Template 2.0 コマンドリファレンス
- 94 -
9. 各種設定コマンド詳細（ラスターモード専用）
ESC iOUe1 装飾タグ文字列設定
ASCII: ESC i O U e 1 n1 n2 n3 data
16 進: 1B 69 4F 55 65 31 n1 n2 n3 data
パラメーター
00h≦n1≦03h
01h≦n2≦08h
n3: 00h (固定)
00h≦data≦FFh
説明
 装飾タグ文字列を設定します。
n1=00h: 太字装飾開始タグ(デフォルト文字列は“<b>”)
n1=01h: 太字装飾終了タグ(デフォルト文字列は“</b>”)
n1=02h: 下線装飾開始タグ(デフォルト文字列は“<u>”)
n1=03h: 下線装飾終了タグ(デフォルト文字列は“</u>”)
n2+(n3*256): 文字列の長さ（1～8 まで設定可能）
data: 文字列（設定可能最大文字数は 8 文字（バイト））
 このコマンドは、静的コマンドです。
コマンド例
 太字装飾開始タグ文字列を”&b”に変更する場合。

文字列の長さは 2 文字で、n3=02h となり、コマンドは以下のようになります。
ESC i O U e 1 00h 02h 00h 26h 62h
(1Bh 69h 4Fh 55h 65h 31h 00h 02h 00h 26h 62h)
 太字装飾終了タグ文字列を”&&b”に変更する場合。
文字列の長さは 3 文字で、n2=03h となり、コマンドは以下のようになります。
ESC i O U e 1 01h 03h 00h 26h 26h 62h
(1Bh 69h 4Fh 55h 65h 31h 01h 03h 00h 26h 26h 62h)

P-touch Template 2.0 コマンドリファレンス
- 95 -
9. 各種設定コマンド詳細（ラスターモード専用）
ESC iOUe0 装飾タグ文字列取得
ASCII: ESC i O U e 0 n1 n2 n3
16 進: 1B 69 4F 55 65 30 n1 n2 n3
パラメーター
00h≦n1≦03h
n2: 00h (固定)
n3: 00h (固定)
説明
 装飾タグを選択し、設定文字列を取得します。
n1=00h: 太字装飾開始タグ
n1=01h: 太字装飾終了タグ
n1=02h: 下線装飾開始タグ
n1=03h: 下線装飾終了タグ
 本体から、2～10 バイトのデータが返信されます。（文字列の長さによってサイズは異なります。）
[1、2]: n1 n2 （文字数）
n1+(n2*256)
[3 以降]: 文字列
 取得値は、静的コマンドで設定した値です。
コマンド例
 太字装飾開始タグ文字列を”&b”に設定している場合。
コード: ESC i O U e 0 00h 00h 00h
(1Bh 69h 4Fh 55h 65h 30h 00h 00h 00h)

戻り値: 02h 00h 26h 62h
 太字装飾終了タグ文字列を”&&b”に設定している場合。
コード: ESC i O U e 0 01h 00h 00h
(1Bh 69h 4Fh 55h 65h 30h 01h 00h 00h)
戻り値: 03h 00h 26h 26h 62h

P-touch Template 2.0 コマンドリファレンス
- 96 -
10. プリンター制御コマンド詳細
10. プリンター制御コマンド詳細
ESC i a コマンドモード切替
ASCII: ESC i a n
16 進: 1B 69 61 n
パラメーター
n: コマンドモード
説明
 モードを切り替えます。
n=00h または 30h: Raster/ESC/P Legacy モード（デフォルト）
n=03h または 33h: P-touch Template モード/ZPL II emulation モード
n=04h または 34h ESC/P Brother モード
n=FFh 初期値に戻る (ESC iXi2 コマンドモード設定 参照)
 動的にコマンドモードを切り替えます。
 FFh (255) を指定すると、本体の電源オン初期値に戻ります。
 範囲外の値を設定しないでください。

P-touch Template 2.0 コマンドリファレンス
- 97 -
10. プリンター制御コマンド詳細
ESC i U x 再起動
ASCII: ESC i U x
16 進: 1B 69 55 78
パラメーター
なし
説明
 本体を再起動します。
 本コマンドはラスターモードで実行する必要があります。コマンドを送信する前にコマンドモードを変更してください。
ESC i a コマンドモード切替 を参照ください。

P-touch Template 2.0 コマンドリファレンス
- 98 -
10. プリンター制御コマンド詳細
ESC i S ステータスリクエスト
ASCII: ESC i S
16 進: 1B 69 53
パラメーター
なし
説明
 プリンターステータスが返信されます。プリンターステータスは 32 バイトで構成されます。
 コマンドの応答内容は ^SR と同様です。^SR のページを参照ください。
 本コマンドは印刷動作中に応答を返しません。

P-touch Template 2.0 コマンドリファレンス
- 99 -
11. ZPL II エミュレーションサポートコマンド
11. ZPL II エミュレーションサポートコマンド
ZPL II は、日本語フォントをダウンロードすることで日本語印刷ができます。フォントの転送方法など詳細は開発者サ
イトをご確認ください。
ZPL II 名称 備考
^A Select font
^A@ Select font
^B0 Aztec
^B2 Interleaved 2 of 5
^B3 Code39
^B7 PDF417
^B8 EAN-8
^B9 UPC-E
^BA Code93

• 添え字の先頭と末尾に‘□’は、付与されませ

ん。
^BC Code128
^BD MaxiCode
^BE EAN-13
^BF MicroPDF417
^BI Industrial 2 of 5
^BJ Standard 2 of 5
^BK ANSI CodaBar
^BM MSI/Plessey
^BO Aztec
^BQ QR Code

• マスクパターンは、固定です。
• 混在モードは、非対応です。

^BR GS1 Databar

• UPC-A、UPC-E、EAN-13、EAN-8、UCC/EAN-

128 and CC-A/B、
UCC/EAN-128 and CC-C は、非対応です。
^BS UPC-EAN Extension

P-touch Template 2.0 コマンドリファレンス
- 100 -
11. ZPL II エミュレーションサポートコマンド
ZPL II 名称 備考
^BU UPC-A

• 添え字を無効にした場合、ガードバーは無効に

なります。

• 添え字の大きさは、モジュール幅の大きさに合

わせて変化しません。
^BX DataMatrix ・エラー訂正レベルは、200 固定です。
^BY Bar setting for barcodes
^BZ POSTAL ・Postnet および IMB に、対応しています。
^CC Change prefix ^
~CC Change prefix ^
^CD Change delimiter character
~CD Change delimiter character
^CF Change default font
^CI Change international character set

• 1 バイトコード（国際文字設定）および UTF-8

に、対応しています。
^CT Change prefix ~
~CT Change prefix ~
^CW
Name downloaded font with 1
alphanumeric character.

• TTE ファイルは、非対応です。

^DB Download bitmap font
~DB Download bitmap font
^DF Download format
^DG Download graphic
~DG Download graphic
^EF Clear all formats in RAM except GRF
~EF Clear all formats in RAM except GRF
^EG Clear all GRF
~EG Clear all GRF
^FA
Allocate space for the field to be
saved
^FB Set field block
^FD Set input data area
^FH
Use hexadecimal character for input
data
^FN Set data area as a number

P-touch Template 2.0 コマンドリファレンス
- 101 -
11. ZPL II エミュレーションサポートコマンド
ZPL II 名称 備考
^FO
Set position from home position of
label
^FP Set field parameter

• バーコード添え字への設定は、無効です。
• フィールドブロックへの縦書き指定は、無効で

す。
^FR Reverse field color
^FS Point to last position of field
^FT Set position of field
^FV
Set the number of data to be inserted
in field
^FW Set the default orientation
^GB Draw box
^GC Graphic circle
^GD Graphic diagonal line
^GE Graphic ellipse
^GF Graphic field ・圧縮データは、非対応です。
^GS GS fonts

• 登録商標マークおよび著作権マーク、トレードマ

ークに、対応しています。
^HG Return graphic data to host
~HI Retrieve printer information
^ID Delete image file
^IL Recall image files stored with ^IS
^IM Recall image files
^IS Store image files
~JA Cancel format

P-touch Template 2.0 コマンドリファレンス
- 102 -
11. ZPL II エミュレーションサポートコマンド
ZPL II 名称 備考
^JB Initialize memory
~JP Clear format holding ~JP
~JR Initialize when printer turned on
^KL Set language

• コントロールパネルの言語設定は、非対応で

す。
^LH Set home position of label
^LL Set label length
^LR Reverse field data color
^LS Set horizontal print position
^LT Set vertical print position
^MC Clear data after printing
^MU Unit setting

• 解像度の設定は、非対応です。モデルの解像度

に従って動作します。
^PM Mirror printing
^PO Upside-down printing
^PQ Copy printing ・一時停止の指定は、非対応です。
^PW Set print width
^SF Serialization
^SN Serialization
~WC Print printer settings
^WD Print list of stored files
^XA
Command required at beginning of
format

• STX への置き換えは、非対応です。

^XF Recall format stored with ^DF
^XG
Recall format stored with ^DG or
^DG
^XZ Command required at end of format

P-touch Template 2.0 コマンドリファレンス
- 103 -
付録 A: 仕様
付録 A: 仕様
PJ-8XX P-touch Template 2.0 の仕様は下記のとおりです。
機種 PJ-823 PJ-863 PJ-883
印字
印刷モード
Raster/ESC/P Legacy モード
P-touch Template / ZPL II emulation
ESC/P(Brother)
最大印字長 2.54 m
解像度 (dpi) 300 dpi × 300 dpi
テキスト
フォント
欧文：ヘルシンキ、ブリュッセル、レターゴシック (アウトラインフォント)
和文：ゴシック (JIS 第 1 水準・第 2 水準、アウトラインフォント)
フォントダウンロードのサポート (TrueType/OpenType)
サイズ (ドット) 最大 400 ドット
文字スタイル
なし、ボールド、イタリック、アウトライン、シャドウ、
シャドウ＋アウトライン
水平位置 左寄せ、中寄せ、右寄せ
回転 垂直、水平
バーコード
規格
CODE39, ITF (I-2/5), EAN-13, EAN-8, UPC-A, UPC-E, CODABAR,

CODE128, GS1-128 (UCC/EAN-128), GS1 Databar (Omni, Truncated,
Stacked, Stacked Omni, Limited, Expanded, Expanded Stacked),
POSTNET, Intelligent Mail Barcode, GS1 Databar Composite,
QR Code, PDF417, Data Matrix, MaxiCode, Aztec,
幅 大、中、小、極小
ユーザー領域(利用可能領域) 42MB
インターフェース
USB USB
Bluetooth
USB
Bluetooth
WLAN
その他 カッター対応 －
太字でアンダーラインの項目は、初期値です。

P-touch Template 2.0 コマンドリファレンス
- 104 -
付録 B: 文字コード一覧表
付録 B: 文字コード一覧表
文字コード一覧表
日本文字コード表
0 1 2 3 4 5 6 7 8 9 A B C D E F
0 SP 0 @ P ` p SP ー タ ミ
1 ! 1 A Q a q 。 ア チ ム
2 ” 2 B R b r 「 イ ツ メ
3 # 3 C S c s 」 ウ テ モ
4 $ 4 D T d t 、 エ ト ヤ
5 % 5 E U e u ・ オ ナ ユ
6 & 6 F V f v ヲ カ ニ ヨ
7 ’ 7 G W g w ァ キ ヌ ラ
8 ( 8 H X h x ィ ク ネ リ
9 ) 9 I Y i y ゥ ケ ノ ル
A * : J Z j z ェ コ ハ レ
B + ; K [ k { ォ サ ヒ ロ
C , < L \ l | ャ シ フ ワ
D - = M ] m } ュ ス ヘ ン
E . > N ^ n ˜ ョ セ ホ ゛
F / ? O _ o DEL ッ ソ マ ゜

注意：
" " はスペースとなります。
" " は、国際文字セットを切り替えると文字コードが切り替わります。

P-touch Template 2.0 コマンドリファレンス
- 105 -
付録 B: 文字コード一覧表
国際文字セット表
国際文字セットの設定を変更すると、その言語に対応した文字に切り替わります。
n 23 24 40 5B 5C 5D 5E 60 7B 7C 7D 7E
0 合衆国 (U.S.A) # $ @ [ \ ] ^ ` { ¦ } ˜
1 フランス # $ à ° ç § ^ ` é ù è ¨
2 ドイツ # $ § Ä Ö Ü ^ ` ä ö ü ß
3 イギリス (U.K.) £ $ @ [ \ ] ^ ` { ¦ } ˜
4 デンマークⅠ # $ @ Æ Ø Å ^ ` æ ø å ˜
5 スウェーデン # ¤ É Ä Ö Å Ü é ä ö å ü
6 イタリア # $ @ ° \ é ^ ù à ò è ì
7 スペインⅠ Pt $ @ ¡ Ñ ¿ ^ ` ¨ ñ } ˜
8 日本 # $ @ [ ¥ ] ^ ` { ¦ } ˜
9 ノルウェー # ¤ É Æ Ø Å Ü é æ ø å ü

10 デンマークⅡ # $ É Æ Ø Å Ü é æ ø å ü
11 スペインⅡ # $ á ¡ Ñ ¿ é ` í ñ ó ú
12 ラテンアメリカ # $ á ¡ Ñ ¿ é ü í ñ ó ú
13 韓国 # $ @ [ W ] ^ ` { ¦ } ˜
64 リーガル # $ § ° ´ " ¶ ` © ® † TM

P-touch Template 2.0 コマンドリファレンス
- 106 -
付録 C: トラブルシューティング
付録 C: トラブルシューティング
印刷が開始されない場合（よくある主な原因）
(1) 通信設定があっていません。
(2) コマンドモードが、P-touch Template モードになっていません。
(3) 印刷開始トリガーの条件を満たしていません。
印刷開始トリガーには下記の 3 つの種類がありますが、この選択が正しくありません。

• 設定されている文字列受信時
• 全てのオブジェクトが埋まったとき
• 設定されている文字数受信時

上記設定が正しくないときは、本体設定ツールを使って設定をしてください。
バーコードが印刷されない（よくある主な原因）
(1) バーコードのサイズが用紙に対して大きい／印刷領域をオーバーしている
バーコードが印字領域内に収まらないと判断される場合、プリンターはバーコードを出力しません。
バーコードを小さくするか、または位置を修正したうえで再度お試しください。

P-touch Template 2.0 コマンドリファレンス
- 107 -
付録 D: 開発者ツールサイト（Brother Developer Center）のご紹介
付録 D: 開発者ツールサイト（Brother Developer Center）のご紹介
下記のサイトに、開発者の方に役立つ情報を掲載しております。ぜひご参照下さい。

• アプリケーション、ツール、SDK の紹介
• 操作手順動画
• よくある質問

https://support.brother.co.jp/j/s/es/dev/ja/index.html?navi=offall
